Maytag MHN30PDCWW0 27 Inch Commercial Washer User Manual

INSTALLATION INSTRUCTIONS

COMMERCIAL FRONT-LOAD WASHER

INSTRUCTIONS D’INSTALLATION

LAVEUSE COMMERCIALE À CHARGEMENT FRONTAL

Table of Contents/Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

W10702915B

www.maytagcommerciallaundry.com

TABLE OF CONTENTS

WASHER SAFETY ................................................................................... 3

INSTALLATION REQUIREMENTS ..........................................................4

Tools and Parts .....................................................................................4

Accessories .......................................................................................... 4

Options .................................................................................................4

Location Requirements ........................................................................5

Drain System ........................................................................................ 5

Electrical Requirements........................................................................6

INSTALLATION INSTRUCTIONS ............................................................6

Remove Transport System ................................................................... 6

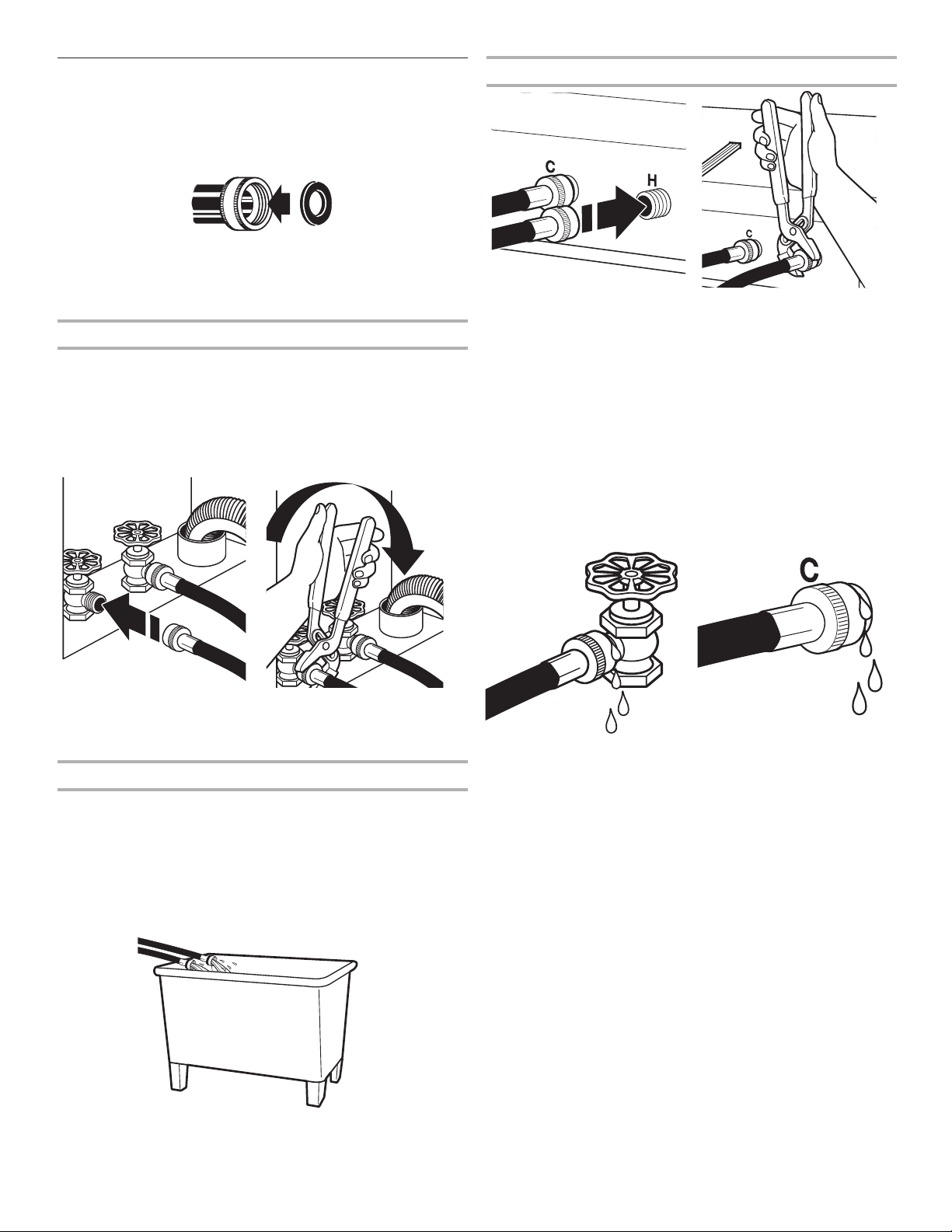

Connect the Inlet Hoses .......................................................................7

Connect the Drain Hose ....................................................................... 8

Secure the Drain Hose .........................................................................8

Level the Washer .................................................................................. 9

Complete Installation............................................................................9

USER & SET-UP INSTRUCTIONS ........................................................ 10

General User Information ...................................................................10

Control Set-up Procedures ................................................................10

Start Operating Set-up ....................................................................... 10

WASHER CARE .....................................................................................14

Cleaning Your Washer ........................................................................14

Water Inlet Hoses ............................................................................... 14

ASSISTANCE OR SERVICE .................................................................. 14

WARRANTY ........................................................................................... 15

TABLE DES MATIÈRES

SÉCURITÉ DE LA LAVEUSE ................................................................16

EXIGENCES D’INSTALLATION ............................................................17

Outillage et pièces ..............................................................................17

Accessoires ........................................................................................17

Options ...............................................................................................18

Exigences d’emplacement ................................................................. 18

Système de vidange ...........................................................................19

Spéciﬁcations électriques ..................................................................19

INSTRUCTIONS D’INSTALLATION ...................................................... 20

Dépose du système de transport ....................................................... 20

Raccordement des tuyaux d’alimentation..........................................21

Raccordement du tuyau de vidange ..................................................22

Immobilisation du tuyau de vidange ..................................................22

Réglage de l’aplomb de la laveuse ....................................................23

Achever l’installation ..........................................................................23

INSTRUCTIONS D’UTILISATION ET D’INSTALLATION .....................24

Informations générales ....................................................................... 24

Procédures de réglage des systèmes de commande ........................24

Paramétrage pour mise en marche .................................................... 25

ENTRETIEN DE LA LAVEUSE ..............................................................29

Nettoyage de la laveuse .................................................................... 29

Tuyaux d’arrivée d’eau .......................................................................30

ASSISTANCE OU SERVICE .................................................................. 30

GARANTIE ............................................................................................. 31

WASHER SAFETY

Alternate Parts

Your installation may require additional parts. If you are interested

in purchasing one of the items listed here, call the toll-free number

in the “Assistance or Service” section.

If you have You will need to buy

Laundry tub or standpipe

taller than 96" (2.4 m)

Sump pump system (if not already

available)

Overhead sewer Standard 20 gal. (76 L), 30"

(762 mm) tall drain tub or utility sink

and sump pump (available from

local plumbing suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose,

Part Number 8318155; and

connector kit, Part Number 285835

Drain hose too short 4 ft (1.2 m) drain hose extension kit,

Part Number 285863

Water faucets beyond

reach of ﬁll hoses

2 longer water ﬁll hoses:

6 ft (1.8 m) Part Number 76314

10 ft (3.0 m) Part Number 350008

Accessories

Enhance your washer with these premium accessories.

For more high-quality items or to order, call 1-800-901-2042,

or visit us at www.whirlpool.com/accessories. In Canada call:

1-800-807-6777 or visit us at www.whirlpoolparts.ca.

Part Number Accessory

8212526

Washer drip trays, ﬁts under all

31682

All purpose appliance cleaner

1903WH

Laundry supply storage cart

Options

Pedestal

You have the option of purchasing pedestals separately for this

washer. The pedestal will add to the total height of the washer.

Optional pedestal

Pedestal

Height

Approximate

height with washer

Color

Part Number

⁄8" (73 mm) 47.5" (1207 mm) White WHP0400VW

NOTE: Some models have pedestal pre-installed.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

■ Pliers (that open to

⁄16" [39.5 mm])

■ Flashlight (optional)

Tools needed for installation

■ Open end wrenches

½" and

⁄16"

■ Torx T-20

®†

Security

screwdriver

■ ¼" Nut driver

■ Level

■ Wood block

■ Ruler or measuring tape

A. U-shaped hose form

B. Water inlet hoses (2)

C. Inlet hose washers (4)

D. Transit bolt hole plug (4)

E. Beaded tie strap

F. Drain Hose

G. Hose clamp

Parts supplied

®† TORX and T20 are registered trademarks of Acument Intellectual Properties, LLC.

Parts supplied for PD Models:

Service door lock cam

Parts supplied for PR Models:

Card reader bezel Screws (2)

Washer Dimensions

A ﬂoor drain should be provided under the bulkhead. Prefabricated

bulkheads with electrical outlets, water inlet lines, and drain facilities

should be used only where local codes permit.

Drain System

The washer can be installed using the standpipe drain system

(ﬂoor or wall), the laundry tub drain system, or the ﬂoor drain

system. Select the drain hose installation method you need.

See “Tools and Parts.”

Standpipe drain system – wall or ﬂoor (views A & B)

The standpipe drain requires a minimum diameter standpipe

of 2" (50 mm). The minimum carry-away capacity can be no less

than 10 gal. (38 L) per minute, per washer.

The top of the standpipe must be at least 30" (762 mm) high

and no higher than 96" (2.4 m) from the bottom of the washer.

30" min.

(762 mm)

Laundry tub drain system (view C)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 30" (762 mm) above the ﬂoor.

Floor drain system (view D)

The ﬂoor drain system requires a siphon break that may be

purchased separately. See “Tools and Parts.”

The siphon break must be a minimum of 28" (710 mm) from

the bottom of the washer. Additional hoses might be needed.

30" min.

(762 mm)

28" min.

(710 mm)

Location Requirements

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer “walk.”

Your washer can be installed under a custom counter, or in a

basement, laundry room, or recessed area. See “Drain System.”

Companion appliance location requirements should also be

considered. Proper installation is your responsibility.

You will need

■ A water heater set to deliver 120°F (49°C) water to the washer.

■ A grounded electrical outlet located within 6 ft. (1.8 m) of

where the power cord is attached to the back of the washer.

See “Electrical Requirements.”

■ Hot and cold water taps located within 4 ft. (1.2 m) of the hot

and cold water ﬁll valves, and water pressure of 20–100 psi

(137.9–689.6 kPa).

■ A level ﬂoor with a maximum slope of 1" (25 mm) under entire

washer. Installing the washer on soft ﬂoor surfaces, such as

carpets or surfaces with foam backing, is not recommended.

■ A sturdy and solid ﬂoor to support the washer with a total

weight (water and load) of 400 lbs (180 kg).

Do not operate your washer in temperatures below 32°F (0°C).

Some water can remain in the washer and can cause damage

in low temperatures.

Installation clearances

■ The location must be large enough to allow the washer door

to be fully opened.

■ Additional spacing should be considered for ease of

installation and servicing. The door opens more than 90°,

and it is not reversible.

■ Additional clearances might be required for wall, door,

and ﬂoor moldings.

■ Additional spacing of 1" (25 mm) on all sides of the washer

is recommended to reduce noise transfer.

■ Companion appliance spacing should also be considered.

A B

C D

Door is not reversible

/2"

(1282 mm)

/16"

(961 mm)

27"

(686 mm)

/16"

(732 mm)

/8"

(1134 mm)

Shipping bolt with plastic spacer

INSTALLATION

INSTRUCTIONS

Remove Transport System

IMPORTANT: Position the washer so that the rear of the washer

is within approximately 3 ft. (900 mm) of its ﬁnal location.

There are 4 shipping bolts in the rear panel of the washer that

support the suspension system during transportation. These

bolts also retain the power cord inside the washer until the bolts

are removed.

1. Keep the washer in the upright position while removing the

shipping bolts.

Shipping bolt

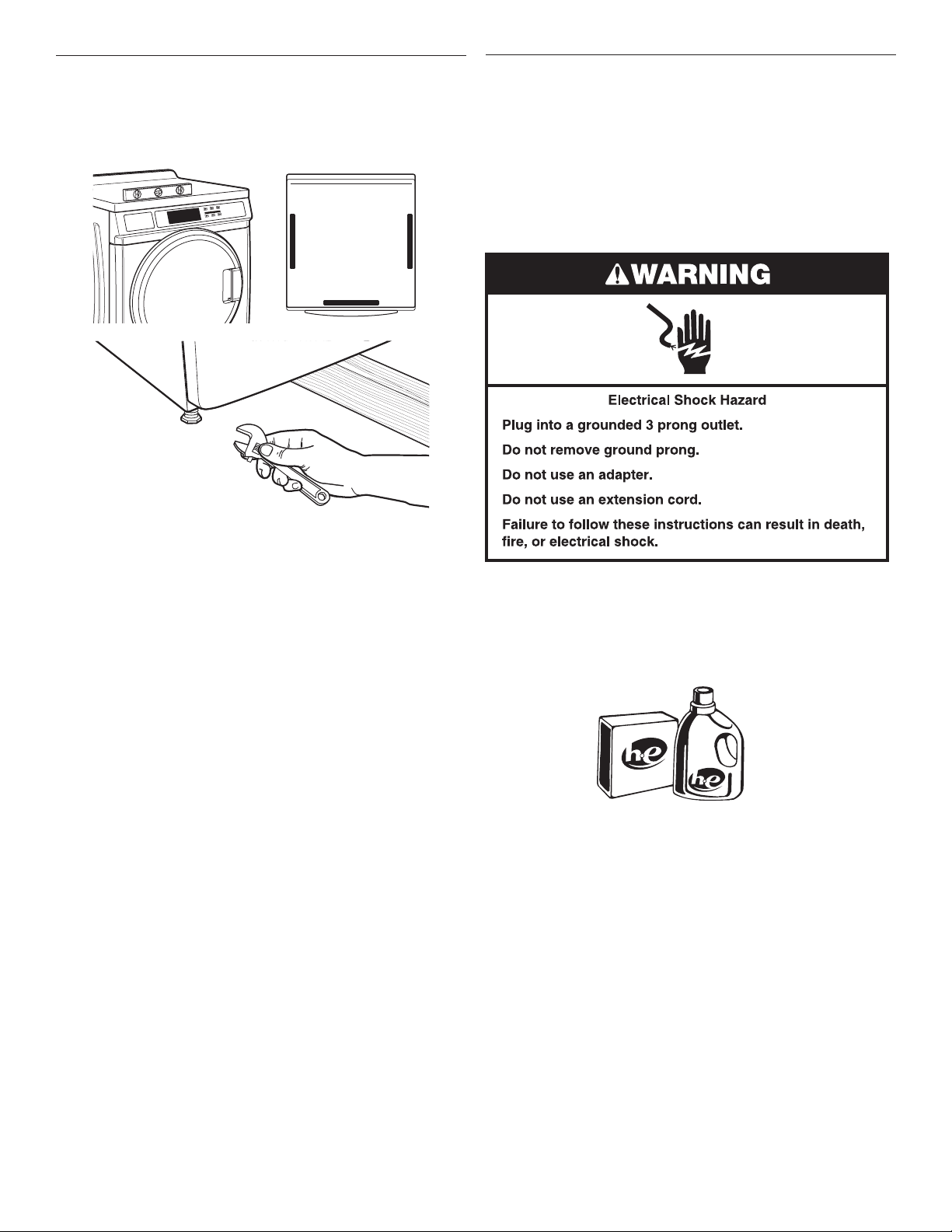

Electrical Requirements

■ A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit

serving only this washer be provided.

■ This washer is equipped with a power supply cord having

a 3 prong grounding plug.

■ To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, grounding-type outlet,

grounded in accordance with local codes and ordinances.

If a mating outlet is not available, it is the personal

responsibility and obligation of the customer to have the

properly grounded outlet installed by a qualiﬁed electrician.

■ If codes permit and a separate ground wire is used, it is

recommended that a qualiﬁed electrician determine that the

ground path is adequate.

■ Do not ground to a gas pipe.

■ Check with a qualiﬁed electrician if you are not sure the

washer is properly grounded.

■ Do not have a fuse in the neutral or ground circuit.

2. Using a ½" wrench, loosen each of the bolts.

3. Once the bolt is loose, move it to the center of the hole

and completely pull out the bolt, including the plastic spacer

covering the bolt.

4. Once all 4 bolts are removed, discard the bolts and spacers.

Then push the power cord plug into the opening on the right

side of the rear panel and pull the power cord through the

opening on the left side of the rear panel and close holes with

the attached cap. Do not pull plug end of power cord through

the right side hole.

5. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your

product distributor or installer. To avoid suspension and structural

damage, your washer must be properly set up for relocation by a

trained professional.

Connect the Inlet Hoses

Insert new ﬂat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

A B

A. Coupling

B. Washer

Connect the inlet hoses to water faucets

Make sure the washer drum is empty.

1. Attach a hose to the hot water faucet. Screw on coupling

by hand until it is seated on the washer.

2. Attach a hose to the cold water faucet. Screw on coupling

by hand until it is seated on the washer.

3. Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten, use tape, or sealants on the valve.

Damage to the valves can result.

Clear water lines

■ Run water through both faucets and inlet hoses, into a

laundry tub, drainpipe, or bucket, to get rid of particles

in the water lines that might clog the inlet valve screens.

■ Check the temperature of the water to make sure that the

hot water hose is connected to the hot water faucet and

that the cold water hose is connected to the cold water

faucet.

Connect the inlet hoses to the washer

C. Cold water inlet

H. Hot water inlet

1. Attach the hot water hose to the check valve on washer’s

hot (H) water inlet valve. Screw on coupling by hand until

it is seated on the check valve.

2. Attach the cold water hose to the check valve on washer’s

cold (C) water inlet valve. Screw on coupling by hand until

it is seated on the check valve.

3. Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

4. Turn on the water faucets completely and check for leaks and

at washer connection.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

Connect the Drain Hose

Remove drain hose from washer drum

1. Use locking pliers, squeeze hose clamp tabs together

and insert over the end of drain hose.

2. Slide drain hose onto washer connection.

3. Once drain hose is in place, release pliers.

Washer drain system can be installed using a ﬂoor drain,

wall standpipe, ﬂoor standpipe, or laundry tub.

Laundry tub drain or standpipe drain

Connect the drain hose form to the corrugated drain hose.

To keep drain water from going back into the washer:

■ Use the drain hose form, and do not force excess drain hose

into standpipe. Hose should be secure but loose enough

to provide a gap for air.

■ Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under

“Tools and Parts.”

Secure the Drain Hose

Drain hose must be secured to stop the hose from moving when

water is pumped out. If the drain hose moves, water may end up

on the ﬂoor.

1. Drape the power cord over the washer top.

2. Move the washer to its ﬁnal location.

3. Place the drain hose in the laundry tub or standpipe as shown.

See illustrations A and B.

A B C

NOTES:

■ Do not force excess drain hose back into the rear of

the washer.

■ To avoid siphoning, do not seal or put more than

4½" (114 mm) of the drain hose into drainpipe

or standpipe.

■ If the washer faucets and the drain standpipe are

recessed, put the hooked end of the drain hose

in the standpipe as shown. See illustration C.

114 mm

/2")

114 mm

/2")

114 mm

/2")

4½"

(114 mm )

4½"

(114 mm )

4½"

(114 mm )

Level the Washer

Properly leveling your washer avoids excessive noise

and vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, ﬁrst side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, ﬁrst prop the

front with a wood block and adjust the feet as necessary;

then, prop the back and adjust feet as necessary. Repeat

this step until washer is level.

2. Make sure all four feet are stable and resting on the ﬂoor.

Then check that the washer is perfectly level (use a level).

3. After the washer is level, use a

⁄16" open-end wrench to turn

the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All four feet must be tightened. If the nuts are

not tight against the washer cabinet, the washer may vibrate.

4. The washer should not move front to back, side to side,

or diagonally when pushed on its top edges.

5. Slide the washer to its ﬁnal location.

6. Conﬁrm the levelness of the washer.

Complete Installation

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See “Electrical Requirements.”

2. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Check that the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

7. Plug into an grounded 3 prong outlet.

8. To test and to clean your washer, measure ½ the detergent

manufacturer’s recommended amount of High Efﬁciency (HE)

detergent for a medium-size load. Pour the detergent into

the detergent dispenser. Select any cycle and allow the

washer to complete one whole cycle.

NOTE: After the washer has been installed and plugged in,

the display may show ‘0 MINUTES’. Once the washer has been

plugged in and the washer door opened and closed, the display

will show the price. In washers set for free cycles, the display will

ﬂash ‘SELECT CYCLE’.

1. PD Models: Insert coins until ‘SELECT CYCLE’ ﬂashes

in display.

PR Models: A debit card is required rather than coins. In

Enhanced Debit mode, the card balance will also display

when a debit card is inserted into the reader.

2. Door must be closed before cycle selection is made,

3. Press fabric setting button for the wash cycle desired. After

the cycle is started, the time will display and count down.

4. If a cycle is interrupted by opening the door, ‘RESELECT

CYCLE’ will ﬂash in the display. To restart the washer,

close door, and reselect desired cycle.

General User Information

SCROLLING ‘OUT OF ORDER’ SHOWING IN DISPLAY

This condition indicates the washer is inoperative.

‘0 MINUTES’ SHOWING IN DISPLAY

This indicates the cycle is complete and the washer cannot be

operated. Coins dropped or debit inputs during this condition will

be stored in escrow but cannot be used until normal operation

is restored by opening and closing the door. If a door switch fails,

it must be replaced before normal operation can be restored.

COLD START (Initial ﬁrst use)

Washer is programmed at the factory as follows:

11-minute wash period

3 rinses (extra rinse not enabled)

$1.75 wash price (PD models)

$0 00 wash price (PR models)

WARM START (after power failure)

A few seconds after power is restored, if a cycle was in progress

at the time of the power failure, ‘RESELECT CYCLE’ will ﬂash

in the display, indicating the need for a key press to restart the

washer.

DOOR LOCK

Prior to beginning a cycle, there is a door lock routine of lock/

unlock/relock; then cycle begins. The door will remain locked

until the end of a cycle or approximately 2 minutes after a power

interruption.

PRICING

After the door is opened following the completion of a cycle,

the display indicates the cycle price (unless set for free operation).

As coins are dropped or debit inputs arrive, the display will change

to lead the user through the initiation of a cycle.

FREE CYCLES

This is established by setting the cycle price to zero. When this

happens, ‘SELECT CYCLE’ will appear rather than a cycle price.

DEBIT CARD READY

This washer is debit card ‘cable’ ready. It will accept a variety of

debit card systems, but does NOT come with a debit card reader.

Refer to the debit card reader manufacturer for proper washer

set-up. In models converted to a Generation 1 debit card system,

debit pulses represent the equivalent of one coin (coin 1).

Control Set-up Procedures

IMPORTANT: Read all instructions before operating.

PD Models: Insert access door key, turn, and lift to remove

access door.

PR Models: Once the debit card reader is installed (according

to the reader manufacturer’s instructions), the set-up mode can

only be entered by inserting a set-up card (supplied by the reader

manufacturer) into the card slot. If a set-up card is not available,

diagnostic modes can be entered by removing connector AA1 on

the circuit board or by using the Service Access Code (see Service

Access Code section, page 13) for PR models set up as a PN.

The lower fabric setting buttons and the digital display are used

to set up the controls.

The display can contain 4 numbers and/or letters and a decimal

point. These are used to indicate the set-up codes and related

code values available for use in programming the washer.

HOW TO USE THE BUTTONS TO PROGRAM THE CONTROLS

1. The PERM PRESS button is used to adjust the values

associated with set-up codes. Pressing the button will change

the value by increments. Rapid adjustment is possible by

holding down the button.

2. The WOOLENS button will advance through the set-up codes.

Pressing the button will advance to the next available set-up

code. Holding the button down will automatically advance

through the set-up codes at a rate of 1 per second.

3. The DELICATES AND KNITS button is used to select or

deselect options.

Start Operating Set-up

Before proceeding, it is worth noting that, despite all of the

options available, an owner can simply choose to uncrate a new

commercial washer, hook it up, plug it in, and have a washer that

operates.

Washers are preset at the factory for an 11-minute wash period

and 3 rinses (no extra rinse).

SET-UP CODES

■ The

WOOLENS

button will advance you from code to code.

■ The

PERM PRESS

button will change the code value.

■ The

DELICATES AND KNITS

button will select or deselect

options.

FOR PR MODELS: The set-up codes are the same as for the

“PD” model except where noted.

The set-up code is indicated by the one or two left-hand

characters. The set-up code value is indicated by the two or

three right-hand characters.

USER & SETUP INSTRUCTIONS

CODE EXPLANATION

6 07

REGULAR CYCLE PRICE (Factory Default)

Represents the number of quarters (coin 1); may

adjust from 0–39. (See VALUE OF COIN 1.) Advance

from 0–39 by pressing the

PERM PRESS

button.

Factory default of 7 quarters = $1.75.

PR MODELS ONLY: Factory default of 0 quarters.

6 01 setting would represent one coin slide

actuation.

Press the

WOOLENS

button once to advance

to next code.

7 11

WASH LENGTH

This is the number of minutes for WASH. Washer

comes from the factory preset with 11 minutes.

Choose from 9–17 minutes by pressing the

PERM

PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

NOTE: This option does not apply to DELICATES

AND KNITS.

8 00

ADDITIONAL RINSE OPTION

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’.

Not Selected ‘OFF’.

Selected ‘ON’. Cannot be combined with the Super

Cycle rinse option.

Press the DELICATES AND KNITS button once for

this selection.

Press the

WOOLENS

button once to advance

to next code.

9 00

CYCLE COUNTER OPTION

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’.

Not Selected ‘OFF’.

Selected ‘ON’ and not able to be deselected.

Press the DELICATES AND KNITS button 3

consecutive times to select ‘ON’. Once selected

‘ON’ it cannot be deselected.

Press the

WOOLENS

button once to advance

to next code.

1. 00

MONEY COUNTER OPTION

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’.

Not Selected ‘OFF’.

Selected ‘ON’.

Press the DELICATES AND KNITS button 3

consecutive times to select ‘ON’ and 3 consecutive

times to remove (Not Selected ‘OFF’.) Counter resets

by going from ‘OFF’ to ‘ON’.

Selected ‘ON’ and not able to be deselected.

To select ‘ON’ and not able to be deselected,

ﬁrst select ‘ON’, then within 2 seconds, press

the DELICATES AND KNITS button twice,

PERM

PRESS button

once, and exit the set-up mode.

Press the

WOOLENS

button

once to advance

to next code.

CODE EXPLANATION

2. 00

SPECIAL PRICING OPTIONS

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’.

Not Selected ‘OFF’, and next available code will be

A.00.

Selected ‘ON’. Press the DELICATES AND KNIT

button once for this selection.

If SPECIAL PRICING OPTION is selected, there is access

to codes ‘3.XX’ through ‘9.XX’.

Press the

WOOLENS

button once to advance

to next code.

Options to use if SPECIAL PRICING is selected:

3. 07

SPECIAL CYCLE PRICE

Represents the number of quarters (coin 1);

may adjust from 0–39. (See VALUE OF COIN 1.)

Advance from 0–39 by pressing the

PERM PRESS

button. Factory default of 7 quarters = $1.75.

PR MODELS ONLY: Factory default of 0 quarters.

Press the

WOOLENS

button once to advance

to next code.

5. 00

TIME-OF-DAY CLOCK, MINUTES

5. 00

This is the TIME-OF-DAY CLOCK, minute setting;

select 0–59 minutes by pressing the

PERM PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

6. 00

TIME-OF-DAY CLOCK, HOURS

NOTE: Uses MILITARY TIME or 24 hr. clock.

6. 00

This is the TIME-OF-DAY CLOCK, hour setting;

select 0–23 hours by pressing the

PERM PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

7. 00

SPECIAL PRICE START HOUR

NOTE: Uses MILITARY TIME or 24 hr. clock.

7. 00

This is the start hour; 0–23 hours. Select START

HOUR by pressing the

PERM PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

8. 00

SPECIAL PRICE STOP HOUR

NOTE: Uses MILITARY TIME or 24 hr. clock.

8. 00

This is the stop hour; 0–23 hours. Select STOP

HOUR by pressing the

PERM PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

CODE EXPLANATION

9. 10

SPECIAL PRICE DAY

9. 10

This represents the day of the week and whether

special pricing is selected for that day. A number

followed by ‘0’ indicates no selection that particular

day (9.10). A number followed by an ‘S’ indicates

selected for that day (9.1S). To change the value

of ‘0’ and ‘S’, use the DELICATES AND KNITS

button.

Days of the week (1–7) are selected by pressing

the

PERM PRESS

button.

When exiting set-up code ‘9’, the display must

show current day of week:

DISPLAY DAY OF WEEK CODE (selected)

10 Day 1 = Sunday 1S

20 Day 2 = Monday 2S

30 Day 3 = Tuesday 3S

40 Day 4 = Wednesday 4S

50 Day 5 = Thursday 5S

60 Day 6 = Friday 6S

70 Day 7 = Saturday 7S

Press the

WOOLENS

button once to advance

to next code.

VAULT VIEWING OPTION

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’.

Not Selected ‘OFF’.

Selected ‘ON’. Press the DELICATES AND KNIT

button once for this selection. When selected, the

money and/or cycle counts will be viewable (if

counter option(s) is selected) when the coin box

is removed.

Press the

WOOLENS

button once to advance

to next code.

b. 05

VALUE OF COIN 1

b. 05

This represents the value of coin 1 in number

of nickels: 05 = $0.25.

By pressing the

PERM PRESS

button, there is an

option of 1–199 nickels.

Press the

WOOLENS

button once to advance

to next code.

C. 20

VALUE OF COIN 2

This represents the value of coin 2 in number

of nickels: 20 = $1.00.

PR MODELS ONLY: Factory default of $0.25.

By pressing the

PERM PRESS

button, there is the

option of 1–199 nickels.

Press the

WOOLENS

button once to advance

to next code.

CODE EXPLANATION

d. 00

COIN SLIDE OPTION

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’. Replacement of meter case will

be needed for coin slide mounting.

Not Selected ‘OFF’.

Selected ‘ON’.

NOTE: This option needs to be set to ‘00’ unless

the meter case has been changed to accept a coin

slide device. Press the

DELICATES AND KNITS

button 3 consecutive times for this selection.

When coin slide mode is selected, set ‘b’. equal to

value of vend price in nickels. Set set-up code 6 xx

(regular cycle price) and set-up code 3.xx (special

cycle price) to number of slide operations. If the

installer sets-up 'CS' and a coin drop mechanism

is installed, the washer will not register coins that

are inserted.

Press the

WOOLENS

button once to advance

to next code.

E. 00

ADD COINS OPTION

This option is either SELECTED ‘ON’ or NOT

SELECTED ‘OFF’. This option causes the customer

display to show the number of coins (coin 1) to

enter, rather than the dollars-and-cents amount.

Not Selected ‘OFF’.

Selected ‘ON’. Press the

DELICATES AND KNITS

button 3 consecutive times for this selection.

Press the

WOOLENS

button once to advance

to next code.

F. 00

ENHANCED PRICING OPTION

Not Selected ‘OFF’.

Cycle-Based pricing enabled. This option allows

conﬁguration of different prices for cycles that use

cold, warm, and hot water wash cycles.

Super Cycle pricing enabled. This option allows

customers to upgrade cycles by depositing extra

money. Set-up codes ‘H.’ and ‘h.’ will be displayed

only when this option is enabled. Press the

DELICATES AND KNITS button for this selection.

Press the

WOOLENS

button once to advance

to next code.

H. 01 SUPER CYCLE UPGRADE PRICE

(Skipped unless Super Cycle pricing is enabled.)

H. 01

This represents the number of coin 1 required to

upgrade a base cycle to a super cycle. Advance

from 0-39 by pressing the PERM PRESS button.

Press the WOOLENS button once to advance to

next code.

h. 01 SUPER CYCLE TYPE

(Skipped unless Super Cycle pricing is enabled.)

h. 01

This represents the Super Cycle upgrade option.

Press the PERM PRESS button to step through

upgrade options 1 through 3 as follows:

01 - enhanced wash, extra 3 minutes of wash

tumble in addition to the programmed wash time.

02 - extra rinse for all cycles.

03 - both 01 and 02.

Press the WOOLENS button once to advance to

next code.

CODE EXPLANATION

J. Cd

COIN/DEBIT OPTION

Both coin and debit selected. Press the

DELICATES

AND KNITS

button 3 consecutive times for this

selection.

Coins selected, debit disabled. Press the

DELICATES AND KNITS

button 3 consecutive times

for this selection.

PR models factory default to J._d. Debit Card

selected, coins disabled. Press the DELICATES AND

KNITS button 3 consecutive times to change this

selection.

Enhanced Debit is self-selected when a Generation

2 card reader is installed in the washer. The Ed

option cannot be manually selected or deselected.

Press the

WOOLENS

button once to advance

to next code.

L. 00

PRICE SUPPRESSION OPTION

This option causes the customer display to show

‘ADD’ or ‘AVAILABLE’ rather than the amount of

money to add. (Used mainly in debit installations.)

Not Selected ‘OFF.’

Selected ‘ON.’ Press the

DELICATES AND KNITS

button once for this selection.

Press the

WOOLENS

button once to advance

to next code.

n. CE

CLEAR ESCROW OPTION

When selected, money held in escrow for

30 minutes without further escrow or cycle activity

will be cleared.

Not Selected ‘OFF’.

Selected ‘ON’. Press the

DELICATES AND KNITS

button once for this selection.

Press the

WOOLENS

button once to advance

to next code.

r. 800

TOP SPIN SPEED RPM

800

This can be selected from the following spin

speeds: 600 rpm, 750 rpm, 800 rpm, 1000

(displays as 999) rpm. Step between speeds by

pressing the

PERM PRESS

button. Factory default

of 800 rpm.

Press the

WOOLENS

button once to advance

to next code.

U. 00

PENNY INCREMENT OFFSET

U. 00

This represents the penny increment price offset

used in Generation 2 (Enhanced Debit) PR models.

Choose from 0–4 pennies by pressing the

PERM

PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

A1. 00

PREWASH LENGTH

A1. 00

This is the number of minutes of PREWASH.

Choose 0 to disable the prewash or select between

2 and 7 minutes by pressing the

PERM PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

CODE EXPLANATION

A2. 03

FINAL SPIN LENGTH

A2. 03

This is the number of minutes of ﬁnal high speed

spin. Choose from 3–8 minutes by pressing the

PERM PRESS

button.

Press the

WOOLENS

button once to advance

to next code.

If cycle counter (9 0C) is selected, the following is true:

This is “VIEW ONLY” and cannot be cleared.

Press the

WOOLENS

button once to advance to next code.

If money counter (1.0C or 1.C0) is selected, the following

is true:

END OF SET-UP PROCEDURES

EXIT FROM SET-UP MODE

PD Models:

Reinstall access door.

PR Models:

1. Unplug washer or disconnect power.

2. Open console, reinsert plug into AA1, close console.

3. Plug in washer or reconnect power.

SERVICE ACCESS CODE

This code can be entered to access service mode without

removing the console. It only functions on washers set up for 0

vend price without any Special Pricing set-up, and the Coin/Debit

Option must be set to “J._d”. If the washer is not in failure mode,

the door must be opened to proceed. Service Access Code

contains 4 steps. Perform the following steps:

1. Press the upper left button.

2. Press the lower right button.

3. Press the upper right button.

4. Press the lower left button.

NOTE: If the Service Access Code procedure is not completed

properly, as noted above, there is a 15 second delay before it can

be attempted again.

There are 3 options to exit from the Service Mode:

1. From Set-up Code 8, press button #1 for 4 seconds.

2. Wait 2 minutes without touching any buttons (without

diagnostic modes running).

3. Power down the washer, then reapply power.

1 00 Represents the number

of cycles in HUNDREDS

1 02 = 200

2 00 Represents the number

of cycles in ONES

2 25 = 25

TOTAL CYCLES = 225

3 00 Number of dollars

in HUNDREDS

3 01 = $100.00

4 00 Number of dollars in ONES 4 68 = $ 68.00

5 00 Number of CENTS 5 75 = $ .75

TOTAL = $168.75

Cleaning Your Washer

Cleaning the Door Seal/Bellow

1. Open the washer door and remove any clothing or items

from the washer.

2. Inspect inner glass door. If debris is present, wipe off debris

using damp cloth.

3. Inspect the colored seal/bellow between the door opening

and the drum for stained areas. Pull back the seal/bellow

to inspect all areas under the seal/bellow and to check

for foreign objects.

A. Seal/Bellow

4. If stained areas are found, wipe down these areas of the seal/

bellow, using the procedure that follows:

a) Mix a dilute solution, using ¾ cup (177 mL) of liquid

chlorine bleach, and 1 gal. (3.8 L) of warm tap water.

b) Wipe the seal/bellow area with the dilute solution,

using a damp cloth.

c) Let stand 5 minutes.

d) Wipe down area thoroughly with a dry cloth and let

the washer interior air dry with door open.

IMPORTANT:

■ Wear rubber gloves when cleaning for prolonged periods.

■ Refer to the bleach manufacturer’s instructions for proper use.

Washer Maintenance Procedure

This washer has a special cycle that uses higher water volumes

in combination with liquid chlorine bleach to thoroughly clean

the inside of the washer.

NOTES:

■ Read these instructions completely before beginning

the cleaning process.

■ If necessary, the cleaning cycle may be interrupted by

pressing the

DELICATES AND KNITS

button twice. However,

this will not immediately stop the cycle. The washer will

continue with several rinse and drain steps to ensure that all

remaining bleach is rinsed from the washer.

Begin procedure

1. Open the washer door and remove any clothing or items

from the washer.

2. Use liquid chlorine bleach:

Open the dispenser drawer and immediately add

⁄3

cup (160 mL) of liquid chlorine bleach to the bleach

compartment.

NOTE: Do not add any detergent to this cycle. Use of more

than

⁄3

cup (160 mL) of bleach will cause product damage

over time.

3. Close the washer door and the dispenser drawer.

4. To start the Clean Washer cycle, ﬁrst enter “Start Operating

Set-up.” Then press and hold

DELICATES AND KNITS

for

1 second. With the entire display ﬂashing, press

BRIGHTS

NOTE: The door will lock, the drum will rotate a ½ turn,

then the door will unlock, lock again, and then the cycle

will continue.

■ The washer will not ﬁll, but the drum will rotate while

the washer runs a short sensing cycle. This will take

approximately 3 minutes.

5. The cycle will determine whether clothing or other items are

in the washer.

a) If no items are detected in the washer, it will proceed

to Step 7.

b) If any items are detected in the washer, “rL” or “F-34”

will be displayed. Then the door will unlock.

■ Press

DELICATES AND KNITS

to cancel the failure code.

Then repeat steps 1, 3, and 4 to start the cycle again.

6. Once the cycle has begun, allow the cycle to complete.

7. After the cycle is complete, leave the door open slightly,

to allow for better ventilation and drying of washer interior.

Always do the following to maintain washer freshness:

■ Use only “HE” High Efﬁciency detergent.

■ Leave the door slightly open after each cycle to allow

for better ventilation and drying of washer interior.

■ Clean the washer monthly using the Washer Maintenance

Procedure and

⁄3

cup (160 mL)

of liquid chlorine bleach.

■ If the procedure does not sufﬁciently improve the washer

freshness, please evaluate your installation and usage

conditions for other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever.

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments).

3. Wash the parts under running water.

NOTE: Do not wash components in the dishwasher.

4. Re-install the inserts and return the dispenser to the drawer.

Water Inlet Hoses

Replace water inlet hoses after 5 years of use to reduce the risk

of hose failure. Periodically inspect and replace water inlet hoses

if bulges, kinks, cuts, wear, or leaks are found.

When replacing your water inlet hoses, mark the date

of replacement.

ASSISTANCE OR SERVICE

If you need assistance:

Contact the distributor where the washer was purchased; locate

an authorized Maytag Commercial Laundry distributoror or visit

www.maytagcommerciallaundry.com.

When you call, have the washer model number and serial

number. Both numbers can be found on the serial-rating plate

located on your washer.

WASHER CARE

MAYTAG

COMMERCIAL WASHER, DRYER, STACKED

DRYER/DRYER, COMMERCIAL STACK LAUNDRY,

AND MULTI-LOAD COIN OPERATED COMMERCIAL

WASHERS AND DRYERS WARRANTY

LIMITED WARRANTY (PARTS ONLY – LABOR NOT INCLUDED)

For the ﬁrst ﬁve years from the original date of purchase, when this commercial appliance is installed, maintained, and operated according

to the instructions attached to or furnished with the product, Maytag brand of Whirlpool Corporation (hereafter “Maytag”) will pay for factory

speciﬁed replacement parts to correct defects in materials or workmanship that existed when this commercial appliance was purchased.

This limited warranty does not include labor.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

Maytag recommends that you use an “in network” service provider to diagnose and repair your Commercial Laundry product. Maytag will not

be responsible under this warranty to provide additional replacement parts as a result of incorrect diagnosis or repair by an “out of network”

service company. This limited warranty is valid in the United States or Canada and applies only when the commercial appliance is used in

the country in which it was purchased. This limited warranty is effective from the date of the original consumer purchase. Proof of original

purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. All other costs including labor, transportation, shipping, or custom duties for covered parts.

2. Factory speciﬁed replacement parts if this commercial appliance is used for other than normal, commercial use or when it is used in a

manner that is inconsistent to published user or operator instructions and/or installation instructions.

3. Service calls to correct the installation of your commercial appliance, to instruct you on how to use your commercial appliance, to replace

or repair house fuses, or to correct external wiring or plumbing.

4. Damage resulting from improper handling of product during delivery, theft, accident, alteration, misuse, abuse, ﬁre, ﬂood, acts of God,

improper installation, installation not in accordance with local electrical or plumbing codes, or use of products not approved by Maytag.

5. Pick up and delivery. This commercial appliance is designed to be repaired on location.

6. Repairs to parts or systems resulting from unauthorized modiﬁcations made to the commercial appliance.

7. The removal and reinstallation of your commercial appliance if it is installed in an inaccessible location or is not installed in accordance

with published installation instructions.

8. Damage resulting from exposure to chemicals.

9. Changes to the building, room, or location needed in order to make the commercial appliance operate correctly.

10. Factory speciﬁed replacement parts on commercial appliances with original model/serial numbers that have been removed, altered,

or cannot be easily determined.

11. Discoloration, rust, or oxidation of stainless steel surfaces.

12. Factory speciﬁed replacement parts as a result of incorrect diagnosis or repair by an “out of network” service company.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR

A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces

do not allow limitations on the duration of implied warranties of merchantability or ﬁtness, so this limitation may not apply to you. This warranty

gives you speciﬁc legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty

gives you speciﬁc legal rights, and you also may have other rights that vary from state to state or province to province.

If you need service, please contact your authorized Maytag Commercial Laundry

distributor. To locate your authorized Maytag

Commercial Laundry

distributor, call 1-800-662-3587, or for web inquiries, visit www.MaytagCommercialLaundry.com.

02/14

For written correspondence:

Maytag Commercial Laundry

Service Department

2000 N M 63

Benton Harbor, Michigan 49022-2632 USA

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Maytag makes no representations about the quality, durability, or need for service or repair of this commercial appliance other than the

representations contained in this Warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with

this commercial appliance, you should ask Maytag or your retailer about buying an extended warranty.

SÉCURITÉ DE LA LAVEUSE

EXIGENCES D’INSTALLATION

Autres pièces

Il se peut que l’installation nécessite des pièces supplémentaires.

Pour acheter l’un des articles indiqués ici, composer le numéro

sans frais indiqué à la section “Assistance ou service”.

Si vous avez Vous devrez acheter

Évier de buanderie ou

tuyau rigide de rejet à

l’égout plus haut que

96" (2,4 m)

Système de pompe de puisard

(si non déjà disponible)

Égout surélevé Évier de vidange standard de

20 gal. (76 L) de 30" (762 mm) de

hauteur ou évier utilitaire et pompe

de puisard (disponibles chez votre

fournisseur local d’articles de

plomberie)

Égout au plancher Brise-siphon, pièce n° 285834;

tuyau de vidange additionnel,

pièce n° 8318155; et ensemble

de connexion, pièce n° 285835

Tuyau de vidange trop

court

Trousse de rallonge du tuyau de

vidange de 4 pi (1,2 m), pièce n°

285863

Robinets d’eau hors

d’atteinte des tuyaux

d’admission

2 tuyaux d’admission d’eau plus

longs :

6 pi (1,8 m), pièce n° 76314

10 pi (3,0 m), pièce n° 350008

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer

l’installation. Les pièces fournies se trouvent dans le tambour

de la laveuse.

Outils nécessaires au raccordement des tuyaux d’arrivée

d’eau

■ Pince (ouverture jusqu’à

⁄16" [39,5 mm])

■ Lampe de poche

(facultative)

Outils nécessaires à l’installation

■ Clés plates de ½"

⁄16"

■ Tournevis de sécurité

Torx T-20

®†

■ Tourne-écrou de ¼"

■ Niveau

■ Cale en bois

■ Règle ou mètre ruban

Pièces fournies

Accessoires

Vous pouvez faciliter l’utilisation de votre laveuse avec

ces accessoires de première qualité.

Pour vous informer au sujet des autres articles de qualité

ou pour commander, composez le 1-800-901-2042

ou consultez le site www.maytag.com/accessories.

Au Canada, composez le 1-800-807-6777 ou consultez

le site Internet www.maytagparts.ca.

Produit numéro Accessoire

8212526

Plateau d’égouttement de la laveuse,

convient à tous les modèles

31682

Produit de nettoyage polyvalent pour

appareils ménagers

1903WH

Casier de rangement de fournitures

de buanderie

A. Bride de retenue pour tuyau

de vidange (en forme de U)

B. Tuyaux d’arrivée d’eau (2)

C. Rondelles pour tuyau

d’arrivée d’eau (4)

®†TORX et T20 sont les marques déposée de Acument Intellectual Properties, LLC.

D. Bouchons pour les trous

des boulons de transport (4)

E. Attache de ﬁxation amovible

F. Tuyau de vidange

G. Bride de tuyau

Pièces fournies pour les modèles PD :

Came de verrouillage

de la porte de service

Pièces fournies pour les modèles PR :

Biseau de lecteur de carte Vis (2)

Dégagements de séparation à respecter

■ L’emplacement doit être assez grand pour permettre

d’ouvrir complètement la porte de la laveuse.

■ Prévoir davantage d’espace pour faciliter l’installation

et l’entretien. La porte s’ouvre à plus de 90° et n’est pas

réversible.

■ Un espace supplémentaire peut être requis pour les

moulures de porte et de plancher et pour les plinthes.

■ Un espace supplémentaire de 1" (25 mm) de tous les côtés

de la laveuse est recommandé pour réduire le transfert

du bruit.

■ Il faut aussi prendre en compte l’espace requis entre

les appareils voisins.

Dimensions de la laveuse

/2"

(1282 mm)

/16"

(961 mm)

27"

(686 mm)

/16"

(732 mm)

/8"

(1134 mm)

Un système de vidange au plancher doit être installé sous la

cloison. Des cloisons pré-fabriquées avec prises de courant,

canalisations d’arrivée d’eau, et aménagements pour installation

de vidange ne doivent être installés que là où les codes locaux

l’autorisent.

Exigences d’emplacement

Le choix d’un emplacement approprié pour la laveuse

en améliore le rendement et réduit au minimum le bruit

et le “déplacement” possible de la laveuse.

La laveuse peut être installé sous un comptoir personnalisé,

dans un sous-sol, une salle de buanderie ou un encastrement.

Voir “Système de vidange”.

Il faut aussi prendre en compte les exigences d’emplacement des

appareils voisins. C’est à l’utilisateur qu’incombe la responsabilité

de réaliser une installation correcte.

Il vous faudra

■ Un chauffe-eau conﬁguré pour fournir de l’eau à 120°F

(49°C) à la laveuse.

■ Une prise électrique reliée à la terre située à moins de

6 pi (1,8 m) du cordon d’alimentation électrique ﬁxé à l’arrière

à la laveuse. Voir “Spéciﬁcations électriques”.

■ Des robinets d’eau chaude et d’eau froide situés à moins

de 4 pi (1,2 m) des robinets d’admission d’eau chaude

et d’eau froide et une pression d’eau de 20–100 lb/po²

(137,9–689,6 kPa).

■ Un plancher de niveau ayant une pente maximale de

1" (25 mm) sous l’ensemble de la laveuse. L’installation

de la laveuse sur des surfaces de sol molles, telles que

tapis ou surfaces avec sous-couche en mousse n’est pas

recommandée.

■ Un plancher robuste et solide capable de soutenir le poids

total de la laveuse (eau et charge) de 400 lbs (180 kg).

Ne pas faire fonctionner la laveuse à des températures inférieures

à 32ºF (0ºC). Une quantité d’eau peut demeurer dans la laveuse

et causer des dommages à des températures basses.

Options

Piédestal

Vous avez la possibilité d’acheter des piédestaux séparément

pour cette laveuse. Le piédestal augmentera la hauteur totale

de la laveuse.

Piédestal facultatif

Hauteur du

piédestal

Hauteur

approximative

avec laveuse

Couleur

Numéro

de modèle

⁄8" (73 mm) 47,5" (1207 mm) Blanc WHP0400VW

Système de vidange

La laveuse peut être installé en utilisant le système de rejet

à l’égout (au plancher ou mural), le système de vidange de

l’évier de buanderie, ou le système de vidange au plancher.

Sélectionner la méthode d’installation du tuyau de vidange

selon les besoins. Voir “Outillage et pièces”.

Système de vidange avec tuyau de rejet à l’égout – mural

ou au plancher (vues A et B)

Le système de rejet à l’égout nécessite un tuyau rigide d’un

diamètre minimum de 2" (50 mm). La capacité minimale

d’acheminement ne doit pas être inférieure à 12 gal. (45,5 L)

par minute et par laveuse.

Le sommet du tuyau rigide de rejet à l’égout doit être au moins

à 30" (762 mm) de hauteur et au maximum à 96" (2,4 m) de la

base de la laveuse.

30" min.

(762 mm)

Système de vidange avec évier de buanderie (vue C)

L’évier de buanderie doit avoir une capacité minimale de

20 gal. (76 L). La partie supérieure de l’évier de buanderie

doit être à au moins 30" (762 mm) au-dessus du plancher.

Système de vidange au plancher (vue D)

Le système de vidange au plancher nécessite un brise-siphon

qui peut être acheté séparément. Voir “Outillage et pièces”.

Le brise-siphon doit être au moins à 28" (710 mm) de la base

de la laveuse. Des tuyaux supplémentaires peuvent être requis.

30" min.

(762 mm)

28" min.

(710 mm)

Spécifications électriques

■ Une alimentation de 120 volts, 60 Hz, CA seulement,

de 15 ou 20 ampères, protégée par un fusible est requise.

On recommande d'utiliser un fusible ou un disjoncteur

temporisé. Il est recommandé de raccorder la laveuse

sur un circuit distinct exclusif à cette laveuse.

■ Cette laveuse comporte un cordon d’alimentation électrique

à trois broches pour liaison à la terre.

■ Pour minimiser les risques de choc électrique, on doit

brancher le cordon sur une prise de courant de conﬁguration

correspondante, à 3 alvéoles, reliée à la terre et installée

conformément aux codes et règlements locaux. Si une

prise de courant de conﬁguration correspondante n’est pas

disponible, le client a la responsabilité et l’obligation de

faire installer par un électricien qualiﬁé une prise de courant

correctement reliée à la terre.

■ Si les codes le permettent et si on utilise un conducteur

distinct de liaison à la terre, il est recommandé qu’un

électricien qualiﬁé vériﬁe la qualité de la liaison à la terre.

■ Ne pas utiliser une tuyauterie de gaz pour le raccordement

à la terre.

■ En cas de doute quant à la qualité de la liaison à la terre

de la laveuse, consulter un électricien qualiﬁé.

■ Ne pas installer un fusible dans le conducteur neutre

ou le conducteur de liaison à la terre.

A B

C D

Shipping bolt

2. Au moyen d’une clé de ½", desserrer chacun des boulons.

3. Une fois le boulon desserré, le déplacer au centre du

trou et retirer complètement le boulon, y compris la cale

d’espacement en plastique couvrant le boulon.

4. Une fois que les 4 boulons ont été retirés, jeter les boulons

et les cales d’espacement. Puis pousser la ﬁche du cordon

d’alimentation électrique à travers l’ouverture sur le côté droit

du panneau arrière, tirer le cordon d’alimentation électrique

à travers l’ouverture sur le côté gauche du panneau arrière

et obturer les trous avec le bouchon fourni. Ne pas tirer

l’extrémité du cordon d’alimentation à travers le trou de droit.

5. Obturer les trous des boulons avec les 4 bouchons

d’obturation des boulons de transport.

REMARQUE : Si la laveuse doit être transporté à une date

ultérieure, appeler le distributeur ou l’installateur du produit. Pour

éviter des dommages concernant la suspension et la structure,

votre laveuse doit être correctement monté pour réinstallation

ultérieure par un technicien certiﬁé.

Boulon

d’expédition

INSTRUCTIONS

D’INSTALLATION

Dépose du système de transport

IMPORTANT : Positionner la laveuse de sorte que l’arrière de la

laveuse soit à environ 3 pi (900 mm) de son emplacement ﬁnal.

On trouve sur le panneau arrière de la laveuse 4 boulons

d’expédition qui soutiennent le système de suspension durant le

transport. Ces boulons retiennent aussi le cordon d’alimentation

électrique à l’intérieur de la laveuse jusqu’à ce que les boulons

soient retirés.

Boulon d’expédition avec cale d’espacement en plastique

1. Laisser la laveuse en position verticale pendant que l’on ôte

les boulons d’expédition.

Raccordement des tuyaux

d’alimentation

Insérer les rondelles plates neuves (fournies) dans chaque

extrémité des tuyaux d’arrivée d’eau. Insérer fermement

les rondelles dans les raccords.

A B

A. Raccord

B. Rondelle

Connecter les tuyaux d’arrivée d’eau aux robinets d’eau

S’assurer que le tambour de la laveuse est vide.

1. Fixer un tuyau au robinet d’eau chaude. Visser complètement

le raccord à la main pour qu’il comprime le joint.

2. Fixer un tuyau au robinet d’eau froide. Visser complètement

le raccord à la main pour qu’il comprime le joint.

3. À l’aide d’une pince, serrer les raccords en effectuant deux

tiers de tour supplémentaires.

REMARQUE : Ne pas serrer excessivement ou utiliser du ruban

adhésif ou un calfeutrant sur la valve. Les valves risquent d’être

endommagées.

Purger les canalisations d’eau

■ Laisser s’écouler l’eau des deux robinets et des tuyaux

d’alimentation dans un évier de buanderie, un tuyau rigide

de rejet à l’égout ou un seau, pour éliminer les particules se

trouvant dans les canalisations d’eau qui pourraient obstruer

les tamis de la valve d’arrivée d’eau.

■ Vériﬁer la température de l’eau pour s’assurer que le tuyau

d’eau chaude est connecté au robinet d’eau chaude et que

le tuyau d’eau froide est connecté au robinet d’eau froide.

Connecter les tuyaux d’arrivée d’eau à la laveuse

C. Tuyau d’arrivée d’eau froide

H. Tuyau d’arrivée d’eau chaude

1. Fixer le tuyau d’eau chaude à la valve du tuyau d’arrivée

d’eau chaude (H) de la laveuse. Visser complètement

le raccord à la main pour qu’il comprime le joint.

2. Fixer le tuyau d’eau froide au robinet d’eau froide (C)

de la laveuse. Visser complètement le raccord à la main

pour qu’il comprime le joint.

3. À l’aide d’une pince, serrer les raccords en effectuant deux

tiers de tour supplémentaires.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

4. Ouvrir les robinets d’eau complètement et vériﬁer s’il y

a des fuites.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après

5 ans d’utilisation pour réduire le risque de défaillance. Prendre

note de la date d’installation ou de remplacement des tuyaux,

pour référence ultérieure.

Inspecter périodiquement les tuyaux; les remplacer en cas de

renﬂement, de déformation, de coupure, d’usure ou si une fuite

se manifeste.

Pour empêcher l’eau de vidange de reﬂuer dans la laveuse :

■ Utiliser la bride de retenue et ne pas forcer l’excédent de

tuyau dans le tuyau de rejet à l’égout. Le tuyau doit être bien

immobilisé, tout en permettant le passage d’air.

■ Ne pas mettre l’excédent du tuyau de vidange dans l’évier

de buanderie.

Égout au plancher

Il vous faudra peut-être des pièces supplémentaires. Voir Égout

au plancher dans “Outillage et pièces”.

Immobilisation du tuyau de vidange

Le tuyau de vidange doit être bien installé pour empêcher le

tuyau de bouger lorsque l’eau est pompée pour la vidange. Si

le tuyau de vidange bouge, de l’eau peut couler sur le plancher.

1. Faire passer le cordon d’alimentation par-dessus la laveuse.

2. Déplacer la laveuse à son emplacement ﬁnal.

3. Placer le tuyau de vidange dans l’évier de buanderie

ou le tuyau de rejet à l’égout. Voir les illustrations A et B.

A B C

REMARQUES :

■ Ne pas forcer l’excédent de tuyau de vidange dans l’arrière

de la laveuse.

■ Pour éviter un effet de siphon, ne pas assurer l’étanchéité ou

introduire plus de 4½" (114 mm) à la jonction entre le tuyau

de vidange et le tuyau de rejet à l’égout rigide ou le tuyau

d’évacuation.

■ Si les robinets d’eau et le tuyau rigide de rejet à l’égout

sont placés en retrait, introduire l’extrémité en crochet

du tuyau de vidange dans le tuyau rigide de rejet à l’égout,

tel qu’indiqué. Voir l’illustration C.

Raccordement du tuyau de vidange

Libération du tuyau de vidange ﬁxé sur le tambour

de la laveuse

1. À l’aide d’une pince multiprise, serrer les deux onglets de

la bride de tuyau et insérer la bride sur l’extrémité du tuyau

de vidange.

2. Faire glisser le tuyau de vidange sur le raccord de la laveuse.

3. Une fois le tuyau de vidange en place, relâcher la prise

de la pince.

Le système de vidange de la laveuse peut être installé à l’aide

d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout

rigide au mur ou au plancher ou un évier de buanderie.

Décharge de l’eau de lavage dans un évier de buanderie

ou tuyau de rejet à l’égout

Connecter la bride de retenue pour tuyau de vidange sur le tuyau

de vidange ondulé.

114 mm

/2")

114 mm

/2")

114 mm

/2")

4½"

(114 mm )

4½"

(114 mm )

4½"

(114 mm )

Réglage de l’aplomb de la laveuse

Un bon aplomb de la laveuse évite le bruit et les vibrations

excessifs.

1. Placer un niveau sur le bord supérieur de la laveuse pour

contrôler l’aplomb, d’abord transversalement, puis dans

le sens avant arrière.

Si la laveuse est placé contre un mur, on doit l’écarter

légèrement du mur avant de l’incliner vers l’arrière. Si la

laveuse n’est pas d’aplomb, soulever l’avant de la laveuse

avec une cale de bois et ajuster la position des pieds selon

le besoin; soulever ensuite l’arrière de la laveuse et ajuster

la longueur des pieds selon le besoin. Répéter ces opérations

jusqu’à l’obtention d’un aplomb correct de la laveuse.

2. Vériﬁer que les quatre pieds sont stables et reposent sur le

sol. Vériﬁer ensuite que la laveuse est parfaitement d’aplomb

(utiliser un niveau).

3. Après avoir établi l’aplomb correct de la laveuse, utiliser une

clé plate de 9/16" pour serrer fermement l’écrou de chaque

pied contre la caisse de la laveuse.

IMPORTANT : Les 4 pieds doivent être bien serrés. Si les

écrous ne sont pas bloqués contre la caisse de la laveuse,

la laveuse peut vibrer.

4. La laveuse ne doit pas bouger d’avant en arrière,

latéralement ou transversalement lorsqu’on appuie

sur les bords supérieurs.

5. Faire glisser la laveuse à son emplacement ﬁnal.

6. Vériﬁer le bon aplomb de la laveuse.

Achever l’installation

1. Consulter les spéciﬁcations électriques. Vériﬁer que la tension

électrique disponible est correcte et que la méthode de mise

à la terre recommandée a été suivie. Voir “Spéciﬁcations

électriques”.

2. Vériﬁer que toutes les pièces sont maintenant installées.

S’il reste une pièce, passer en revue les différentes étapes

pour découvrir laquelle aurait été oubliée.

3. S’assurer d’avoir récupéré tous vos outils.

4. Jeter ou recycler tous les matériaux d’emballage.

5. Vériﬁer que chaque robinet d’eau est ouvert.

6. Vériﬁer s’il y a des fuites autour des robinets et des tuyaux

d’arrivée d’eau.

7. Brancher sur une prise à 3 alvéoles reliée à la terre.

8. Pour tester le fonctionnement de la laveuse ou effectuer le

nettoyage, mesurer la moitié de la quantité de détergent HE

haute efﬁcacité recommandée par le fabricant pour une

charge de taille moyenne. Verser le détergent dans le

distributeur de détergent. Sélectionner n’importe quel

programme et laisser la laveuse exécuter un programme

complet.

REMARQUES : Après l’installation initiale et le branchement

de la laveuse, l’afﬁchage peut indiquer ‘0 MINUTES’. Après le

branchement de la laveuse et l’ouverture puis la fermeture de la

porte, l’afﬁchage présente le prix. Si la laveuse est réglée pour

l'utilisation gratuite, ‘SELECT CYCLE’ (sélectionner le programme)

clignote sur l’afﬁchage.

1. Modèles PD : Insérer des pièces jusqu’à ce que ‘SELECT

CYCLE’ (sélectionner le programme) clignote sur l’afﬁchage.

Modèles PR : Une carte de débit est exigée à la place des

pièces. Au mode Débit avancé, le solde restant sur la carte

s’afﬁche lorsqu’une carte de débit est insérée dans le lecteur.

2. La porte doit rester fermée avant la sélection du programme.

3. Appuyer sur la touche de réglage du tissu pour le programme

de lavage désiré. Après la mise en marche du programme,

l’heure s’afﬁchera et le compte à rebours commencera.

4. Quand un programme est interrompu durant l’ouverture

de la porte, ‘RESELECT CYCLE’ (sélectionner à nouveau

le programme) clignotera sur l’afﬁchage. Pour remettre

la laveuse en marche, fermer la porte et sélectionner

à nouveau le programme désiré.

Informations générales

DÉFILEMENT DE ‘OUT OF ORDER’ (HORS SERVICE)

SUR L’AFFICHEUR

Cette situation indique que la laveuse n’est pas opérationnel.

AFFICHAGE DE ‘0 MINUTES’

Ceci indique qu’il n’est pas possible de faire fonctionner la laveuse.

L’information sur les pièces insérées ou les entrées de débit sera

mémorisée mais ne peut être utilisée avant le rétablissement du

fonctionnement normal par une manoeuvre d’ouverture/fermeture

de la porte. En cas de défaillance du contacteur de porte, on doit

le remplacer pour pouvoir rétablir le fonctionnement normal.

COLD START (Mise en marche à froid) (pour la première

utilisation)

La laveuse a été programmé à l’usine comme suit :

Période de lavage de 11 minutes

3 rinçages (rinçage supplémentaire non activé)

Prix de lavage de 1,75 $ (modèles PD)

Prix de lavage de 0,00 $ (modèles PR)

WARM START (Remise en marche) (après une interruption

de l’alimentation)

Quelques secondes après le rétablissement de l’alimentation

électrique, si un programme était en cours au moment de la panne,

‘RESELECT CYCLE’ (sélectionner à nouveau le programme)

clignote sur l’afﬁcheur, pour indiquer qu’il faut appuyer sur

une touche pour remettre la laveuse en marche.

DOOR LOCK (Verrouillage de la porte)

Avant qu’un programme ne démarre, une procédure de verrouillage

de porte avec étapes de verrouillage/déverouillage/re-véerrouillage

se déclenche, puis le programme commence. La porte restera

verrouillée jusqu’à la ﬁn du programme ou pendant environ

2 minutes après une interruption d’alimentation.

PRICING (Prix de l’utilisation)

Une fois la porte ouverte suite à un programme, l’afﬁchage indique

le prix du programme (à moins de réglage gratuit). Au fur et à

mesure que les pièces sont insérées ou que les entrées de carte

de débit arrivent, l’afﬁchage indiquera les étapes à suivre par

l’utilisateur pour lancer un programme.

PROGRAMMES GRATUITS

Pour ceci, on règle le prix de l’utilisation à zéro; l’afﬁchage présente

alors ‘SELECT CYCLE’ (sélectionner le programme) plutôt que

le prix d’une utilisation.

PRÊT POUR CARTE DE DÉBIT

Cette laveuse est pré-conﬁgurée pour l’utilisation des cartes de

débit; il est compatible avec une variété de systèmes de paiement

par carte de débit, mais il n’est PAS fourni avec un lecteur de

carte de débit. Pour le réglage approprié de la laveuse; voir les

instructions fournies par le fabricant du lecteur de carte de débit.

Pour un modèle converti pour l’utilisation d’une carte de débit

Génération 1, les impulsions de débit sont équivalentes à l’insertion

d’une pièce (pièce 1).

Procédures de réglage

des systèmes de commande

IMPORTANT : Lire la totalité des instructions avant l’utilisation.

Modèles PD : Insérer la clé de la porte d’accès; tourner et soulever

pour enlever la porte d’accès.

Modèles

PR : Une fois le lecteur de carte de débit installé

(conformément aux instructions du fabricant du lecteur), on peut

entrer au mode de paramétrage uniquement en insérant une

carte de paramétrage (fournie par le fabricant du lecteur) dans

la fente d’insertion de carte. Si l’on ne dispose pas de carte

de paramétrage, on peut accéder aux modes de diagnostic en

retirant le connecteur AA1 sur la carte de circuits ou utiliser le

code d’accès pour entretien (voir la section Code d’accès pour

entretien, page 28) pour les modèles PR conﬁgurés comme

les PN.

Pour le réglage des systèmes de commande, on utilise les

touches de réglage inférieures (tissu) et l’afﬁchage numérique.

L’afﬁchage peut présenter 4 chiffres et/ou lettres et un point

décimal, qui indiquent les codes de paramétrage et des valeurs

connexes disponibles pour la programmation de la laveuse.

UTILISATION DES TOUCHE POUR LA PROGRAMMATION

DES SYSTÈMES DE COMMANDE

La touche

PERM PRESS

permet la sélection des valeurs

associées aux codes de paramétrage. Une pression sur la

touche fait augmenter la valeur par incréments; si on maintient la

pression sur la touche, la valeur afﬁchée augmente rapidement.

La touche

WOOLENS

commande la progression parmi les

codes de paramétrage. Une pression sur la touche provoque

le passage au code de paramétrage suivant; une pression

constante sur la touche commande le déﬁlement automatique

INSTRUCTIONS D’UTILISATION ET D’INSTALLATION

des codes à raison de 1 code par seconde.

La touche

DELICATES AND KNITS

permet de sélectionner/

désélectionner les options.

Paramétrage pour mise en marche

Avant de poursuivre, il convient de noter que malgré toutes

les options disponibles, une personne peut simplement choisir

de déballer une laveuse commerciale neuve, la brancher et

disposer d’une laveuse fonctionnelle.

Les laveuses sont préréglées à l’usine pour une période de lavage

de 11 minutes et pour 3 rinçages (aucun rinçage supplémentaire).

CODES DE PARAMÉTRAGE

■ La touche

WOOLENS

permet de passer d’un code à un autre.

■ La touche

PERM PRESS

permet de changer de valeur de code.

■ La touche

DELICATES AND KNITS

permet de sélectionner/

désélectionner les options.

MODÈLES PR : Les codes de paramétrage sont les mêmes que

pour le modèle “PD”, sauf indication contraire.

Le code de paramétrage est indiqué par le ou les deux caractères

sur la gauche. La valeur du code de paramétrage est indiquée par

les deux ou trois caractères sur la droite.

CODE EXPLICATION

6 07

PRIX POUR PROGRAMME REGULIER

(paramétrage usine)

Ceci représente le nombre de pièces de 0,25 $ (pièce

1); réglage dans la plage 0–39. (Voir VALEUR POUR

PIÈCE 1). Pour faire augmenter le chiffre afﬁché entre

0–39, appuyer sur la touche PERM PRESS. Conﬁguré

à l'usine pour 7 pièces de 0,25 $ = 1,75 $.

MODÈLES PR SEULEMENT : Conguré à l’usine pour 0

pièce de 0,25 $.

6 01 représente une manoeuvre de la glissière à

pièces de monnaie.

Appuyer une fois sur le bouton WOOLENS pour

passer au code suivant.

7 11

DURÉE DU LAVAGE

Nombre de minutes de la période de LAVAGE.

La laveuse est préréglé à l’usine pour 11 minutes.

Sélectionner une valeur de 9–17 minutes : appuyer

sur la touche

PERM PRESS

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

REMARQUE : Cette option ne s’applique pas à

DELICATES AND KNITS.

8 00

OPTION RINÇAGE SUPPLÉMENTAIRE

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS

SÉLECTIONNÉE (‘OFF’).

Pas sélectionnée (‘OFF’).

Sélectionnée (‘ON’). Ne peut être combinée avec

l’option de rinçage Super Programme.

Appuyer une fois sur la touche

DELICATES AND

KNITS

pour cette sélection.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

9 00

OPTION DE COMPTAGE DU NOMBRE DE

PROGRAMMES

Cette option peut être SÉLECTIONNÉE (‘ON’)

ou PAS SÉLECTIONNÉE (‘OFF’).

CODE EXPLICATION

Pas sélectionnée (‘OFF’).

Option sélectionnée (‘ON’) et impossibilité de

désélection.

Appuyer 3 fois consécutives sur la touche

DELICATES AND KNITS

pour sélectionner ‘ON’

(active). Lorsque ‘ON’ a été sélectionné, on ne peut

désélectionner l’option.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

1. 00 OPTION COMPTEUR DE MONNAIE

Cette option peut être SÉLECTIONNÉE (‘ON’)

ou PAS SÉLECTIONNÉE (‘OFF’).

Pas sélectionnée (‘OFF’).

Option sélectionnée (‘ON’).

Appuyer 3 fois consécutives sur la touche

DELICATES

AND KNITS

pour sélectionner ‘ON’ (active); appuyer

3 fois sur la touche pour désélectionner l’option. Le

compteur passe de ‘OFF’ (inactive) à ‘ON’ (active).

Option sélectionnée ‘ON’ et impossibilité de

désélection. Pour sélectionner ‘ON’ avec impossibilité

de désélection, sélectionner d’abord ‘ON’. Puis

en moins de deux secondes appuyer deux fois

sur la touche

DELICATES AND KNITS

et une fois

sur la touche

PERM PRESS

, et quitter le mode de

paramétrage.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

2. 00 OPTIONS DE PRIX SPÉCIAL

Cette option peut être SÉLECTIONNÉE (‘ON’)

ou PAS SÉLECTIONNÉE (‘OFF’).

Pas sélectionnée (‘OFF’), et le code suivant sera

A.00.

Option sélectionnée (‘ON’). Appuyer une fois sur la

touche

DELICATES AND KNITS

pour cette sélection.

Si l’OPTION DE PRIX SPÉCIAL est sélectionnée, on a accès

aux codes ‘3.XX’ à ‘9.XX’.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

Options disponibles si l’option

de PRIX SPÉCIAL a été sélectionnée :

3. 07

PRIX POUR PROGRAMME SPÉCIAL

Ceci représente le nombre de pièces de 0,25 $

(pièce 1); réglage dans la plage 0–39. (Voir VALEUR

POUR PIÈCE 1.) Pour faire augmenter le chiffre

afﬁché entre 0–39, appuyer sur la touche

PERM

PRESS

. Conﬁguré à l'usine pour 7 pièces de 0,25 $

= 1,75 $.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

CODE EXPLICATION

5. 00

HORLOGE – MINUTES

5. 00

Réglage du nombre de minutes pour l’HORLOGE;

sélectionner une valeur de 0–59 minutes : appuyer

sur la touche

PERM PRESS

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

6. 00 HORLOGE – HEURES

NOTE : Utilisation de l’heure militaire ou du format

24 h.

6. 00

Réglage du nombre d’heures pour l’HORLOGE;

sélectionner une valeur de 0–23 heures : appuyer

sur la touche

PERM PRESS

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

7. 00

PRIX SPECIAL – HEURE DE COMMENCEMENT

NOTE : Utilisation de l’heure militaire ou du format

24 h.

7. 00

Sélection de l’heure de commencement pour cette

tariﬁcation; 0–23 heures. Sélectionner START HOUR

(heure de commencement) : appuyer sur la touche

PERM PRESS

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

8. 00

PRIX SPECIAL – HEURE D’EXPIRATION

NOTE : Utilisation de l'heure militaire ou du format

24 h.

8. 00

Sélection de l’heure d’expiration pour cette

tariﬁcation; de 0–23 heures. Sélectionner

STOP HOUR (heure d’expiration) : appuyer

sur la touche

PERM PRESS

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

9. 10

JOUR POUR PRIX SPÉCIAL

9. 10

Ceci représente le jour de la semaine sélectionné, et

la sélection de la tariﬁcation spéciale pour ce jour.

Un chiffre suivi de ‘0’ indique que cette option n’est

pas sélectionnée pour le jour particulier concerné

(9.10). Un chiffre suivi d’un ‘S’ indique que cette

option est sélectionnée pour le jour concerné (9.1S).

Pour changer la valeur de ‘0’ et de ‘S’, utiliser la

touche

DELICATES AND KNITS

Pour sélectionner les jours de la semaine (1–7),

appuyer sur la touche

PERM PRESS

Le jour de la semaine doit apparaître sur l’afﬁcheur

au moment de sortir du code de paramétrage ‘9’ :

AFFICHEUR JOUR DE LA CODE

SEMAINE (sélectionné

10 Jour 1 = Dimanche 1S

20 Jour 2 = Lundi 2S

30 Jour 3 = Mardi 3S

40 Jour 4 = Mercredi 4S

50 Jour 5 = Jeudi 5S

60 Jour 6 = Vendredi 6S

70 Jour 7 = Samedi 7S

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

A. 00

OPTION AFFICHAGE DU CONTENU DU COFFRE

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS

SÉLECTIONNÉE (‘OFF’).

Pas sélectionnée (‘OFF’).

Option sélectionnée (‘ON’). Appuyer une fois sur la

touche

DELICATES AND KNITS

pour cette sélection.

Lorsque l’option est sélectionnée, le montant

d’argent et/ou le nombre de programmes (si on a

sélectionné l’option/les options du comptage) est

visible lorsque la boîte à pièces a été enlevée.

Appuyer une fois sur la touche

WOOLENS

pour

passer

au code suivant.

CODE EXPLICATION

b. 05

VALEUR DE LA PIÈCE 1

b. 05

Ceci représente la valeur de la pièce 1, en multiples

de 0,05 $: 05 = 0,25 $.

Par des pressions sur la touche PERM PRESS, on

peut sélectionner une valeur de 1 à 199 (multiples

de 0,05 $).

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

C. 20

VALEUR DE LA PIECE 2

Ceci représente la valeur de la pièce 2, en multiples

de 0,05 $: 20 = 1,00 $.

MODÈLES PR SEULEMENT : Conguré à l’usine

pour 0,25 $

Par des pressions sur la touche

PERM PRESS

, on

peut sélectionner une valeur de 1 à 199 (multiples

de 0,05 $).

Appuyer une fois sur la touche

WOOLENS

pour passer

au code suivant.

d. 00

OPTION GLISSIERE À PIÈCES

Cette option peut être SÉLECTIONNÉE (‘ON’) ou PAS

SÉLECTIONNÉE (‘OFF’). Le boîtier du compteur doit

être replacé pour le montage de la glissière à pièces.

Pas sélectionnée (‘OFF’).

Sélectionnée (‘ON’). REMARQUE : Cette option

devrait être réglée à ‘00’ à moins que le boîtier

du compteur ait été changé pour un dispositif

de glissière à pièces. Appuyer 3 fois consécutives

sur la touche

DELICATES AND KNITS

pour cette

sélection.

Lorsqu’on sélectionne le mode de glissière à pièces,

sélectionner une valeur ‘b.’ égale à la valeur des

pièces placées dans la glissière, en multiples de

0,05 $. Régler le code de paramétrage 6 xx (prix pour

programme régulier) et le code de paramétrage 3.xx

(prix pour programme spécial) pour le nombre de

manoeuvres de la glissière. Si l’installateur sélectionne

le paramétrage ‘CS’ sur un modèle à pièces,

la laveuse n’enregistrera pas les pièces insérées.

Appuyer une fois sur la touche

WOOLENS

pour passer

au code suivant.

J Cd

OPTION PIÈCES/DÉBIT

Sélection du paiement par pièces et par carte de

débit. Appuyer 3 fois consécutives sur la touche

DELICATES AND KNITS pour cette sélection.

Paiement par pièces sélectionné; paiement par carte

de débit désactivé. Appuyer 3 fois consécutives sur la

touche DELICATES AND KNITS pour cette sélection.

Modèles PR sont congurés à l’usine pour J._d.

Paiement par carte de débit sélectionné, paiement

par pièces désactivé. Appuyer 3 fois consécutives

sur la touche DELICATES AND KNITS pour modier

cette sélection.

L’option de paiement améliorée/carte de débit

est auto-sélectionnée lors de l’installation d’un

lecteur de carte Génération 2 sur la laveuse. On

ne peut sélectionner/désélectionner manuellement

l’option Ed.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

L. 00

OPTION SUPPRESSION DU PRIX

Lorsque cette option est sélectionnée, l’afﬁchage

présente le message ‘ADD’ (ajouter) ou ‘AVAILABLE’

(disponible) plutôt que le montant monétaire à

ajouter. (Utilisation principalement avec l’emploi

du paiement par carte de débit.)

Pas sélectionnée (‘OFF’).

Sélectionnée (‘ON’). Appuyer une fois sur la touche

DELICATES AND KNITS

pour cette sélection.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

n. CE

OPTION EFFACEMENT DU MONTANT MÉMORISÉ

Lorsque cette option est sélectionnée, un montant

conservé en mémoire est effacé après 30 minutes

sans autre activité.

Pas sélectionnée (‘OFF’).

Sélectionnée (‘ON’). Appuyer une fois sur la touche

DELICATES AND KNITS

pour cette option.

Appuyer une fois sur la touche

WOOLENS

pour

passer au code suivant.

800

VITESSE D’ESSORAGE LA PLUS ÉLEVÉE

(EN RPM)

800

Cette option peut être sélectionnée à partir des

vitesses d’essorage suivantes : 600 rpm, 750 rpm,

800 rpm, 1000 (afﬁchage de 999) rpm. Passer d’une

vitesse à une autre en appuyant sur PERM PRESS.

Conﬁguré

à l’usine pour 800 rpm.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

CODE EXPLICATION

U. 00

INCRÉMENT CENTIME

U. 00

Ceci représente la valeur de l’incrément de prix utilisé

sur le modèle PR Génération 2 (paiement par carte

de débit/amélioration). Appuyer sur la touche PERM

PRESS pour sélectionner une valeur de 0 à

4 centimes.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

CODE EXPLICATION

E. 00

OPTION ADDITION DE PIECES

Cette option peut être SELECTIONNEE (‘ON’) ou PAS

SELECTIONNEE (‘OFF’). Cette option commande

l’afﬁchage pour le client du nombre de pièces

(pièce 1) à insérer, plutôt que d’un montant

monétaire.

Pas sélectionnée (‘OFF’).

Option sélectionnée (‘ON’). Appuyer 3 fois

consécutives sur la touche DELICATES AND KNITS

pour cette sélection.

Appuyer une fois sur la touche WOOLENS pour

passer

au code suivant.

F. 00

OPTION TARIFICATION AMÉLIORÉE

Pas sélectionnée (‘OFF’).

Activation de la tariﬁcation basée sur le programme.

Cette option permet de conﬁgurer la laveuse avec

des prix différents pour les programmes de lavage

avec eau chaude, eau tiède et eau froide.

Programme super-tarication activé. Cette option

permet au client d’ajouter de l’argent pour rehausser

sa sélection. Les codes de paramétrage ‘H’ et ‘h.’

ne s’afchent que si cette option a été préalablement

activée. Appuyer sur la touche DELICATES AND

KNITS pour cette sélection.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

H. 01

PROGRAMME SUPER-TARIFICATION/

AMÉLIORATION

(Omis, sauf si le programme super-tarication

est activé.)

H. 01

Ceci représente le nombre de pièces 1 nécessaires

pour l’accès au super programme à partir du

programme de base. Appuyer sur la touche PERM

PRESS pour sélectionner une valeur de 0 à 39.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

h. 01 TYPE DE SUPER PROGRAMME

(Omis, sauf si le programme super-tarication

est activé.)

h. 01

Ceci représente l’option super programme/

amélioration. Appuyer la touche PERM PRESS pour

sélectionner l’un des 3 niveaux d’amélioration :

01 - lavage amélioré, avec 3 minutes additionnelles

de lavage/culbutage en plus de la durée de lavage

programmée.

02 - rinçage additionnel pour tous les programmes.

03 - 01 + 02.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

Si le compteur de programme (9 0C) est sélectionné, ce qui

suit est vrai :

Cette information est “SEULEMENT AFFICHÉE”; on ne peut

l’effacer.

Appuyer une fois sur la touche

WOOLENS

pour passer au

code suivant.

Si le compteur monétaire (1.0C ou 1.C0) est sélectionné,

ce qui suit est vrai :

FIN DES PROCÉDURES DE PARAMETRAGE

3 00 Nombre de pièces,

en CENTAINES.

3 01 = $100,00

4 00 Nombre de pièces,

en UNITES.

4 68 = $ 68,00

5 00 Nombre de CENTIÈMES. 5 75 = $ 0,75

TOTAL = $168,75

1 00 Nombre de programmes,

en CENTAINES

1 02 = 200

2 00 Nombre de programmes,

en UNITÉS.

2 25 = 25

TOTAL PROGRAMMES = 225

A1. 00

DURÉE DE PRÉLAVAGE

A1. 00

Ceci correspond au nombre de minutes de la période

de PRÉLAVAGE. Sélectionner 0 pour désactiver

le prélavage ou sélectionner entre 2 et 7 minutes

en appuyant sur la touche PERM PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

A2. 03

DURÉE DE L’ESSORAGE FINAL

A2. 03

Ceci correspond au nombre de minutes de la période

de l’essorage ﬁnal à vitesse élevée. Sélectionner

entre 3 et 8 minutes en appuyant sur la touche

PERM PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

POUR QUITTER LE MODE DE PARAMETRAGE

Modèles PD :

Réinstaller la porte d’accès.

Modèles PR :

1. Débrancher la laveuse ou déconnecter la source de courant

électrique.

2. Ouvrir la console, réinsérer la ﬁche dans le connecteur AA1,

fermer la console.

3. Brancher la laveuse ou reconnecter la source de courant

électrique.

CODE D’ACCÈS POUR ENTRETIEN

Ce code peut être entré pour accéder au mode d’entretien sans

retirer la console. Il fonctionne uniquement sur les lave-linge

paramétrés pour un prix de vente de 0 sans paramétrage pour

tariﬁcation spéciale, et l’option de pièces/carte de débit doit être

réglée à “J._d”. Si la laveuse n’est pas au mode d’échec, la porte

doit être ouverte pour pouvoir poursuivre. La section Code d'accès

pour entretien contient 4 étapes. Exécuter les étapes suivantes :

1. Appuyer sur le bouton de gauche supérieur.

2. Appuyer sur le bouton de droite inférieur.

3. Appuyer sur le bouton de droite supérieur.

4. Appuyer sur le bouton de gauche inférieur.

REMARQUE : Si la procédure du code d’accès pour entretien

n'est pas effectuée correctement tel qu’indiqué ci-dessus, un

délai de 15 secondes s’écoulera avant que l’on puisse retenter

la manœuvre.

Il existe 3 façons de quitter le mode d’entretien :

1. À partir du code de paramétrage 8, appuyer sur le bouton n°1

pendant 4 secondes.

2. Attendre 2 minutes sans toucher aucun bouton (sans qu’aucun

mode de diagnostic ne soit activé).

3. Couper l’alimentation électrique de la laveuse, puis rétablir

l’alimentation électrique.

ENTRETIEN DE LA LAVEUSE

Procédure d’entretien de la laveuse

Cette laveuse comporte un programme spécial qui utilise des

volumes d’eau plus importants en combinaison avec un agent

de blanchiment au chlore liquide pour nettoyer en profondeur

l’intérieur de la laveuse.

REMARQUES :

■ Lire ces instructions complètement avant de débuter

la procédure de nettoyage.

■ Si nécessaire, le programme de nettoyage peut être

interrompu en appuyant deux fois sur le bouton

DELICATES

AND KNITS

. Cependant, ceci n’arrêtera pas immédiatement

le programme. La laveuse poursuivra avec plusieurs

rinçages et vidanges aﬁn d’évacuer toute trace d’agent

de blanchiment de la laveuse.

Début de la procédure

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article

de la laveuse.

2. Utiliser un agent de blanchiment liquide :

Ouvrir le tiroir distributeur et ajouter immédiatement

⁄3

de tasse (160 mL) d’agent de blanchiment liquide au chlore

dans le compartiment d’agent de blanchiment.

REMARQUE : Ne pas verser de détergent pour ce

programme. L’utilisation de plus de

⁄3 de tasse (160 mL)

d’agent de blanchiment occasionnera, avec le temps,

des dommages au produit.

3. Fermer la porte de la laveuse et le tiroir distributeur.

4. Pour mettre en marche le programme de nettoyage de

la laveuse entrer d’abord dans “Start Operating Set-up”.

Puis appuyer sans relâcher sur

DELICATES AND KNITS

pendant 1 seconde. Alors que l’ensemble de l’afﬁchage

clignote, appuyer sur

BRIGHTS

REMARQUE : Le tambour pivote, la porte se déverrouille,

se verrouille à nouveau et ensuite le programme se poursuit.

■ La laveuse ne se remplit pas d’eau mais le tambour

tourne alors que la laveuse effectue un court

programme de détection. Ceci prend environ 3 minutes.

5. Le programme détermine si des vêtements ou d’autres

articles se trouvent dans la laveuse.

a) Si aucun article n’est détecté dans la laveuse, il passe

à l’étape 7.

b) Si des articles sont détectés dans la laveuse, “rL”

(enlever la charge) ou “F-34” s’afﬁche. Ensuite la porte

se déverrouille.

■ Appuyer sur

DELICATES AND KNITS

pour annuler le

code de défaillance. Puis répéter les étapes 1, 3 et

4 pour remettre le programme en marche.

6. Une fois que le programme a commencé, laisser

le programme s’achever.

7. À la ﬁn du programme, laisser la porte légèrement ouverte,

pour permettre une meilleure ventilation et le séchage

de l’intérieur de la laveuse.

Nettoyage de la laveuse

Nettoyage du joint/soufﬂet de la porte

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article

de la laveuse.

2. Examiner la porte en verre intérieure. Si les débris sont

présents, effacer les débris en utilisant un chiffon humide.

3. Examiner le joint/soufﬂet coloré entre l’ouverture de la porte

et le tambour pour déceler des zones tachées. Tirer sur le

joint/soufﬂet pour examiner toutes les zones sous le joint/

soufﬂet et voir s’il n’y a pas d’objets étrangers.

A. Joint/soufﬂet

4. Si des zones tachées sont décelées, essuyer ces zones

en respectant la procédure indiquée ci-dessous :

a) Mélanger une solution diluée en utilisant ¾ de tasse

(177 mL) d’agent de blanchiment au chlore liquide

et 1 gal. (3,8 L) d’eau tiède du robinet.

b) Essuyer la zone du joint/soufﬂet avec la solution diluée,

en utilisant un chiffon humide.

c) Laisser agir pendant 5 minutes.

d) Essuyer la zone complètement avec un chiffon sec

et laisser l’intérieur de la laveuse sécher avec la porte

ouverte.

IMPORTANT :

■ Porter des gants en caoutchouc en cas de nettoyage

pendant une période prolongée.

■ Consulter les instructions du fabricant de l’agent

de blanchiment pour une utilisation correcte.

Toujours suivre la procédure qui suit pour préserver

la fraîcheur de la laveuse :

■ Utiliser uniquement un détergent Haute efﬁcacité “HE”.

■ Laisser la porte légèrement ouverte après chaque

programme pour permettre une meilleure ventilation

et le séchage de l’intérieur de la laveuse.

■ Nettoyer la laveuse chaque mois selon la Procédure

d’entretien de la laveuse, en utilisant 2/3 de tasse (160 mL)

d’agent de blanchiment au chlore liquide.

■ Si la procédure ne permet pas de remédier sufﬁsamment

aux problèmes de fraîcheur de la laveuse, veuillez examiner

les conditions d’installation et d’utilisation pour déceler

d’autres causes.

Nettoyage de l’extérieur

Utiliser une éponge ou un chiffon doux humide pour essuyer

les renversements. Essuyer occasionnellement les surfaces

externes de la laveuse pour maintenir son apparence d’appareil

neuf. Utiliser un savon doux et de l’eau. Ne pas utiliser des

produits abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Déverrouiller le tiroir distributeur en appuyant sur le levier

de dégagement. Retirer le tiroir.

2. Oter les pièces incluses (le siphon des compartiments

de l’assouplissant de tissu et de l’agent de blanchiment).

3. Laver les pièces sous l’eau du robinet.

REMARQUE : Ne pas laver les composants

au lave-vaisselle.

4. Réinstaller les pièces incluses et remettre le distributeur

dans le tiroir.

Tuyaux d’arrivée d’eau

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance des tuyaux. Inspecter

périodiquement les tuyaux; les remplacer en cas de renﬂement,

de déformation, de coupure, et d’usure ou si une fuite

se manifeste.

Lors du remplacement des tuyaux d’arrivée d’eau, inscrire la

date du remplacement.

ASSISTANCE OU

SERVICE

Si vous avez besoin d’assistance :

Contacter le distributeur auprès duquel la laveuse a été

achetée ou identiﬁer un distributeur d’appareils de buanderie

commerciaux de Maytag agréé; consulter également

www.maytagcommerciallaundry.com.

Lors de l’appel, vous aurez besoin des numéros de modèle

et de série de la laveuse. Vous trouverez ces deux numéros

sur la plaque signalétique située sur la laveuse.

GARANTIE DE LA LAVEUSE COMMERCIALE, DE LA

SÉCHEUSE, DE LA SÉCHEUSE/SÉCHEUSE SUPERPOSÉE,

DE L’ENSEMBLE DE BUANDERIE COMMERCIAL SUPERPOSÉ,

ET DES LAVEUSES ET SÉCHEUSES COMMERCIALES

MULTI-CHARGE PAYANTES MAYTAG

GARANTIE LIMITÉE (PIÈCES UNIQUEMENT – MAINS-D’OEUVRE NON INCLUS)

Pendant les cinq premières années à compter de la date d’achat d’origine, lorsque cet appareil ménager à usage commercial est installée,

entretenue et utilisé conformément aux instructions jointes à ou fournies avec le produit, Maytag marque de Whirlpool Corporation (ci-après

désignées “Maytag”) paiera pour les pièces de rechange spéciﬁées par l’usine pour corriger les vices de matériaux ou de fabrication qui existaient

déjà lorsque cet appareil ménager à usage commercial a été acheté. Cette garantie limitée n’inclut pas frais de main d’oeuvre.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION

PRÉVUE CI-DESSUS. Maytag recommande que l’utilisateur emploie les services d’une agence “intra-réseau” pour diagnostiquer et réparer le

produit de buanderie à usage commercial concerné. Maytag ne sera pas responsable de l’obtention de pièces de rechange supplémentaires dans

le cadre de la présente garantie suite à un diagnostic erroné ou à une réparation erronée effectuée par un service de dépannage “hors réseau”.

Cette garantie limitée est valide aux États-Unis ou au Canada et s’applique exclusivement lorsque l’appareil ménager à usage commercial concerné

est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d’achat initial par le consommateur. Une

preuve de la date d’achat d’origine est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Tous autres frais y compris frais de main d’oeuvre, transport, frais d’expédition ou droits de douane pour les pièces couvertes.

2. Les pièces de rechange spéciﬁées par l’usine lorsque cet appareil ménager à usage commercial est utilisé à des ﬁns autres qu’un usage

commercial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas

respectées.

3. Les visites de service pour rectiﬁer l’installation de l’appareil ménager à usage commercial, montrer à l’utilisateur comment utiliser

l’appareil ménager à usage commercial, remplacer ou réparer des fusibles ou rectiﬁer le câblage ou la plomberie externe.

4. Les dommages imputables à : mauvaise manipulation du produit lors de la livraison, vol, accident, modiﬁcation, usage impropre ou abusif,

incendie, inondation, catastrophes naturelles, installation fautive ou non conforme aux codes locaux d’électricité ou de plomberie, ou

l’utilisation de produits non approuvés par Maytag.

5. Le ramassage et la livraison. Cet appareil ménager à usage commercial est conçu pour être réparé sur site.

6. Les réparations des pièces ou systèmes résultant d’une modiﬁcation non autorisée apportée à l’appareil ménager à usage commercial.

7. L’enlèvement et la réinstallation de l’appareil ménager à usage commercial si celui-ci est installé dans un endroit inaccessible ou n’est pas

installé conformément aux instructions d’installation fournies.

8. Dommages entraînés par l’exposition du produit à des produits chimiques.

9. Des modiﬁcations apportées à l’immeuble, à la pièce ou aux lieux aﬁn de permettre à l’appareil ménager à usage commercial de

fonctionner correctement.

10. Les pièces de rechange spéciﬁées par l’usine pour les appareils ménagers à usage commercial dont les numéros de série et de modèle

d’origine ont été supprimés, modiﬁés ou qui ne peuvent pas être facilement identiﬁés.

11. La décoloration au l’oxydation de surfaces en acier inoxydable ou encore l’apparition de rouille sur ces surfaces.

12. Les pièces de rechange spéciﬁées par l’usine suite à un diagnostic erroné ou à une réparation erroné effectuée par un service de

dépannage “hors réseau”.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN

USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et

certaines provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d’aptitude à un usage

particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques

spéciﬁques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. MAYTAG N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU

INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de

sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques

spéciﬁques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

Si vous avez besoin de service, veuillez contacter votre distributeur autorisé de Maytag Commercial Laundry

. Pour localiser votre

distributeur autorisé de Maytag Commercial Laundry

, composer le 1-800-662-3587, ou pour toute question via internet, consulter :

www.MaytagCommercialLaundry.com. 02/14

Pour toute correspondance écrite :

Maytag Commercial Laundry

Service Department

2000 N M 63

Benton Harbor, Michigan 49022-2632 USA

EXONÉRATION DE RESPONSABILITÉ EN DEHORS DE LA GARANTIE

Maytag ne prend aucun engagement quant à la qualité ou la durabilité de l’appareil, ou en cas de dépannage ou de réparation nécessaire

sur cet appareil ménager

à usage commercial

, autre que les engagements énoncés dans la présente garantie. Si vous souhaitez une garantie

prolongée ou plus complète que la garantie limitée fournie avec cet appareil ménager

à usage commercial

, renseignez-vous auprès de Maytag

ou de votre détaillant à propos de l’achat d’une extension de garantie.

W10702915B

06/15

Printed in U.S.A.

Imprimé aux États-Unis

Maytag MHN30PDCWW0 27 Inch Commercial Washer

Product's Documents

INSTALLATIONINSTRUCTIONS

Specifications

Maytag MHN30PDCWW0 Questions and Answers
