Craftsman 358791031 trimmer User Manual

Operator's Manual

ICRRFTSMRN°I

25cc/1.5 cu.in. 2-Cycle

17 Inch Cutting Path / 0.080 Inch Line

GASOLINE WEEDWAOKER ®

Model No.

358.791031

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espa_ol, p 24

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 <Hoots listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545212847 Rev. 1 9/30/08 BRW

Warranty Statement 2 Storage 18

Identification of Safety Symbols 2 Troubleshooting Table 19

Safety Rules 4 Emissions Statement 20

Assembly 10

Operation 11 Parts List 22

Maintenance 15 Spanish 24

Service & Adjustments 17 Parts and Ordering Back Cover

TWO YEAR FULL WARRANTY ON CRAFTSMAN GAS WEEDWACKER

When used and maintained according to the operator's manual, if this product fails due

to a defect in material or workmanship within two (2) years from the date of purchase,

return it to any Sears store, Sears Service Center, or other Craftsman outlet in the United

States for free repair (or replacement if repair proves impossible).

This warranty excludes cutting line, spark plug and air filter, which are expendable

parts that can wear out from normal use in less than one year.

This warranty applies for only 90 days from purchase date ifthis product is ever used

for commercial or rental purposes.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

®®®®

A _

dt_DANGER: Use only specified trimmer

head, spool, and 0.080 inch (2 mm) recom-

mended trimmer line. Never use blades, flail-

ing devices, wire, rope, string, etc. This

attachment is designed for line trimmer use

only. Failure to follow these instructions may

result in serious injury.

_::'_!_..:.....

Read the operator's manual before use. Failure to follow

instructions could result in serious injury. Save operator's

manual.

] Trimmer line can throw objects vio-

lently. You can be blinded or injured.

Always wear hearing protection and

safety glasses marked Z87. Always

wear head protection, heavy, long

pants, long sleeves, boots and

gloves.

,_/LWARNING: This unit can be dangerous! Careless or

improper use can cause serious injury.

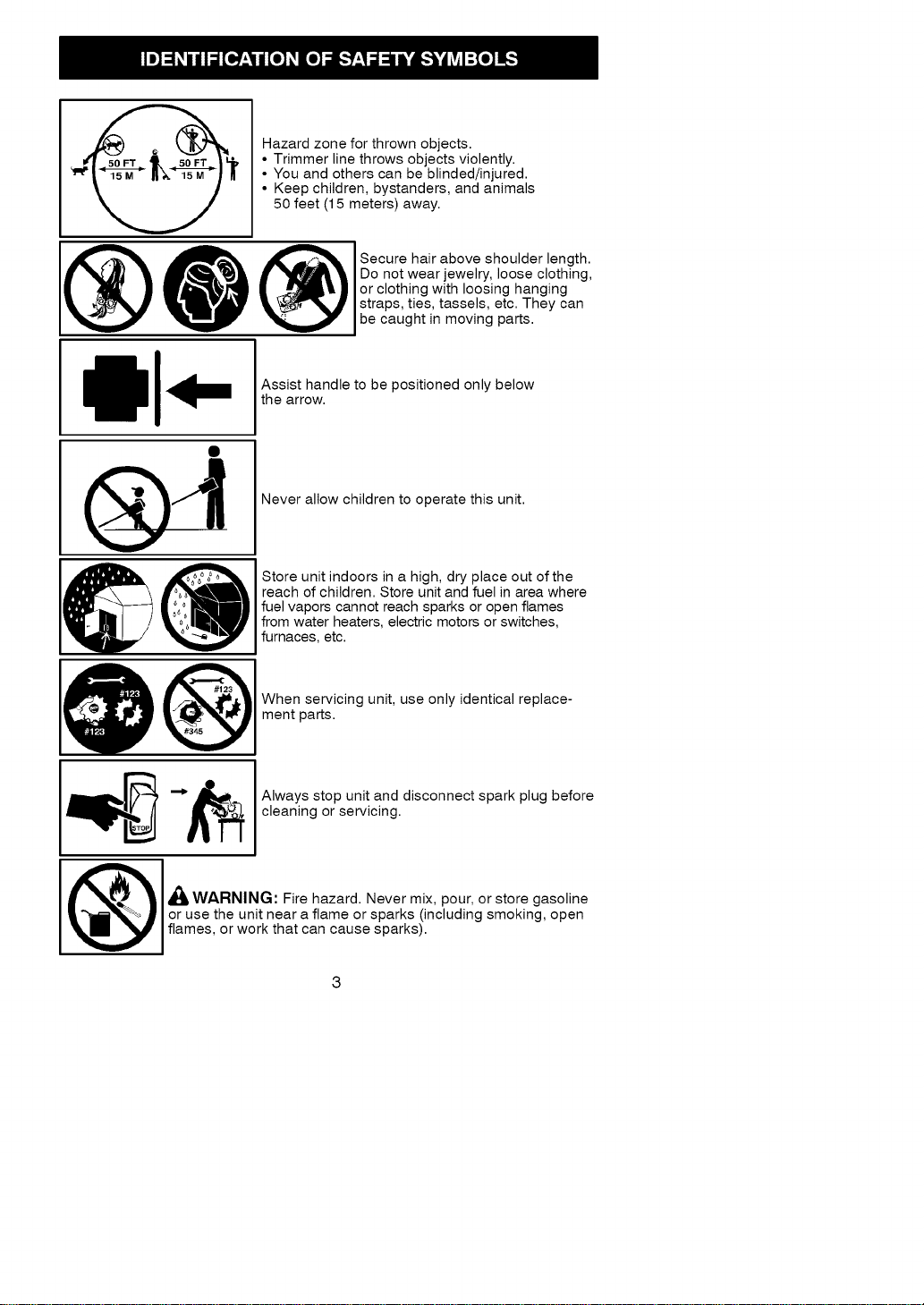

Hazardzoneforthrownobjects.

• Trimmer line throws objects violently.

• You and others can be blinded/injured.

• Keep children, bystanders, and animals

50 feet (15 meters) away.

securehairab°vesh°ulderlength'

Do not wear jewelry, loose clothing,

or clothing with loosing hanging

straps, ties, tassels, etc. They can

be caught in moving parts.

Assist handle to be positioned only below

the arrow.

Never allow children to operate this unit.

Store unit indoors in a high, dry place out of the

reach of children. Store unit and fuel in area where

fuel vapors cannot reach sparks or open flames

from water heaters, electric motors or switches,

furnaces, etc.

When servicing unit, use only identical replace-

ment parts.

Always stop unit and disconnect spark plug before

cleaning or servicing.

_ WARNII Fire hazard. Never mix, pour, or store gasoline

or use the unit near a flame or sparks (including smoking, open

flames, or wc that can cause sparks).

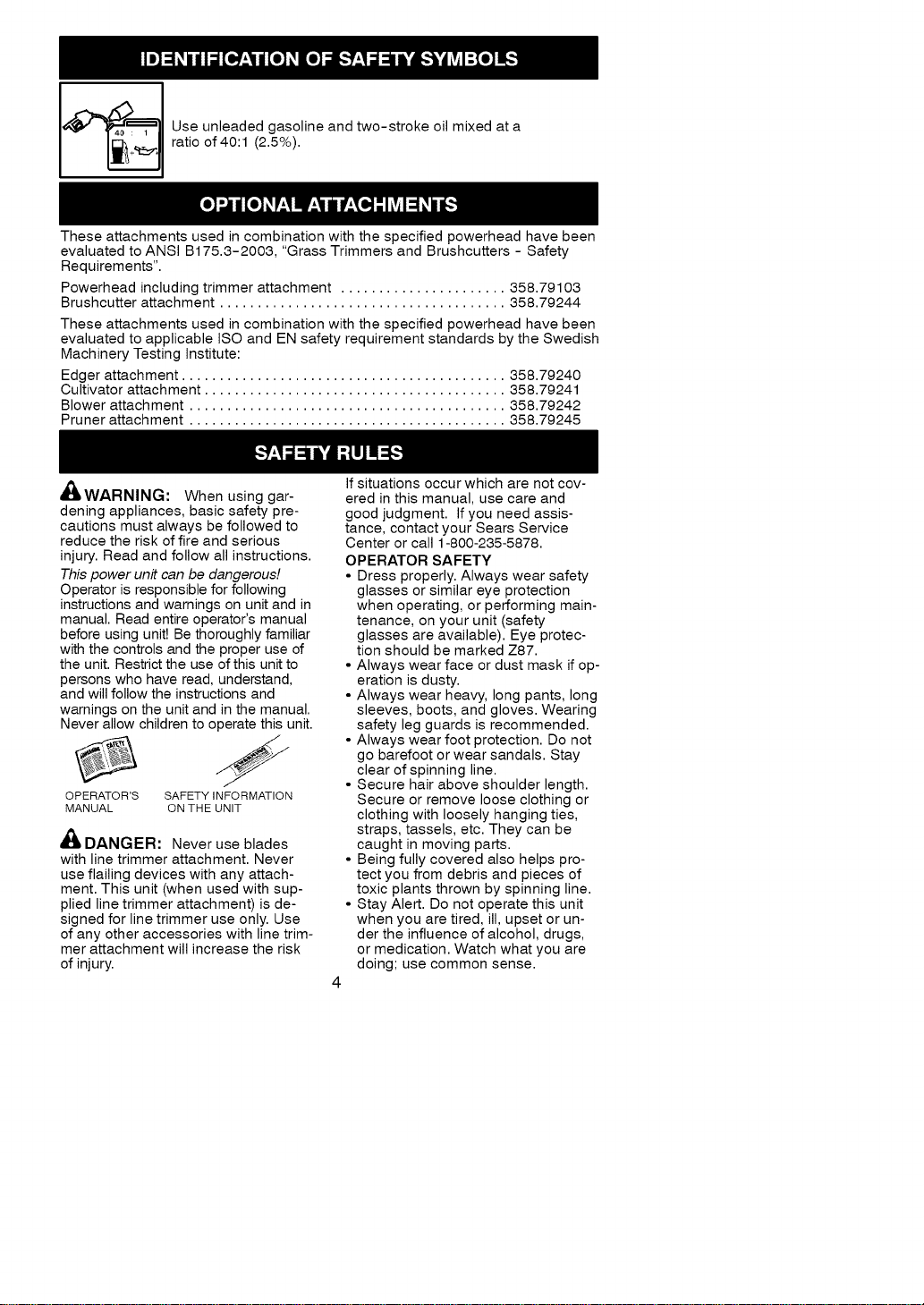

Useunleadedgasolineandtwo-strokeoilmixedata

ratioof40:1(2.5%).

Theseattachmentsusedincombinationwiththespecifiedpowerheadhavebeen

evaluatedtoANSIB175.3-2003,"GrassTrimmersandBrushcutters- Safety

Requirements".

Powerheadincludingtrimmerattachment...................... 358.79103

Brushcutterattachment...................................... 358.79244

Theseattachmentsusedincombinationwiththespecifiedpowerheadhavebeen

evaluatedtoapplicableISOandENsafetyrequirementstandardsbytheSwedish

MachineryTestingInstitute:

Edgerattachment........................................... 358.79240

Cultivatorattachment........................................ 358.79241

Blowerattachment.......................................... 358.79242

Prunerattachment.......................................... 358.79245

_WARNIN_I:Whenusinggar-

deningappliances,basicsafetypre-

cautionsmustalwaysbefollowedto

reducetheriskoffireandserious

injury.Readandfollowallinstructions.

This power unit can be dangerous!

Operator is responsible for following

instructions and warnings on unit and in

manual. Read entire operator's manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

¢ S

OPERATOR'S SAFETY INFORMATION

MANUAL ON THE UNIT

DANGER: Never use blades

with line trimmer attachment. Never

use flailing devices with any attach-

ment. This unit (when used with sup-

plied line trimmer attachment) is de-

signed for line trimmer use only. Use

of any other accessories with line trim-

mer attachment will increase the risk

of injury.

If situations occur which are not cov-

ered in this manual, use care and

good judgment. If you need assis-

tance, contact your Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wearing

safety leg guards is recommended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

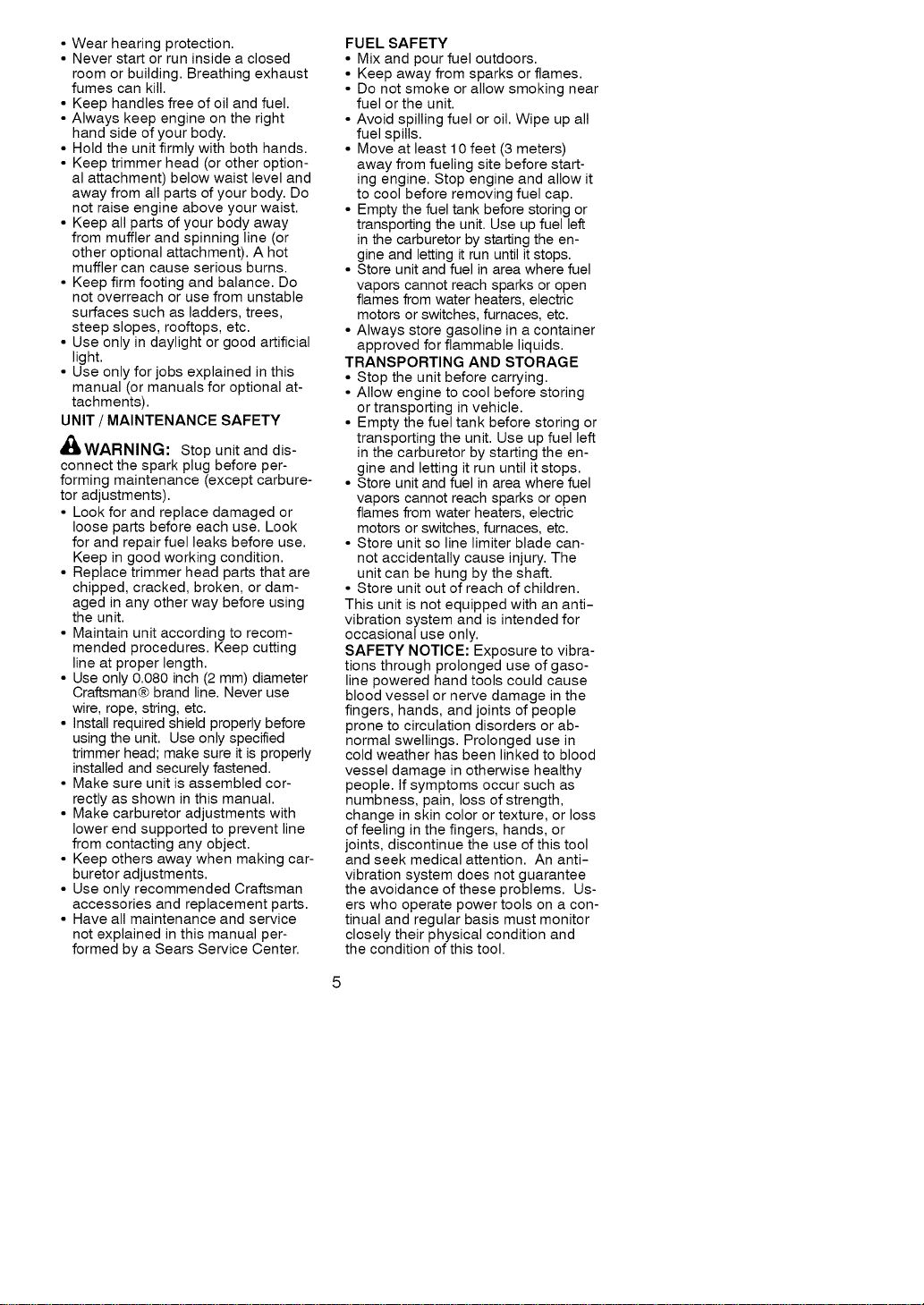

•Wearhearingprotection.

•Neverstartorruninsideaclosed

roomorbuilding.Breathingexhaust

fumescankill.

•Keephandlesfreeofoilandfuel.

•Alwayskeepengineontheright

handsideofyourbody.

•Holdtheunitfirmlywithbothhands.

•Keeptrimmerhead(orotheroption-

alattachment)belowwaistleveland

awayfromallpartsofyourbody.Do

notraiseengineaboveyourwaist.

•Keepallpartsofyourbodyaway

frommufflerandspinningline(or

otheroptionalattachment).Ahot

mufflercancauseseriousburns.

•Keepfirmfootingandbalance.Do

notoverreachorusefromunstable

surfacessuchasladders,trees,

steepslopes,rooftops,etc.

•Useonlyindaylightorgoodartificial

light.

•Useonlyforjobsexplainedinthis

manual(ormanualsforoptionalat-

tachments).

UNIT/ MAINTENANCE SAFETY

_WARNING: Stop unit and dis-

connect the spark plug before per-

forming maintenance (except carbure-

tor adjustments).

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only 0.080 inch (2 mm) diameter

Craftsman® brand line. Never use

wire, rope, string, etc.

• Install required shield properly before

using the unit. Use only specified

trimmer head; make sure it is properly

installed and securely fastened.

• Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine. Stop engine and allow it

to cool before removing fuel cap.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Always store gasoline in a container

approved for flammable liquids.

TRANSPORTING AND STORAGE

• Stop the unit before carrying.

• Allow engine to cool before storing

or transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Store unit so line limiter blade can-

not accidentally cause injury. The

unit can be hung by the shaft.

• Store unit out of reach of children.

This unit is not equipped with an anti-

vibration system and is intended for

occasional use only.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings. Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-

vibration system does not guarantee

the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

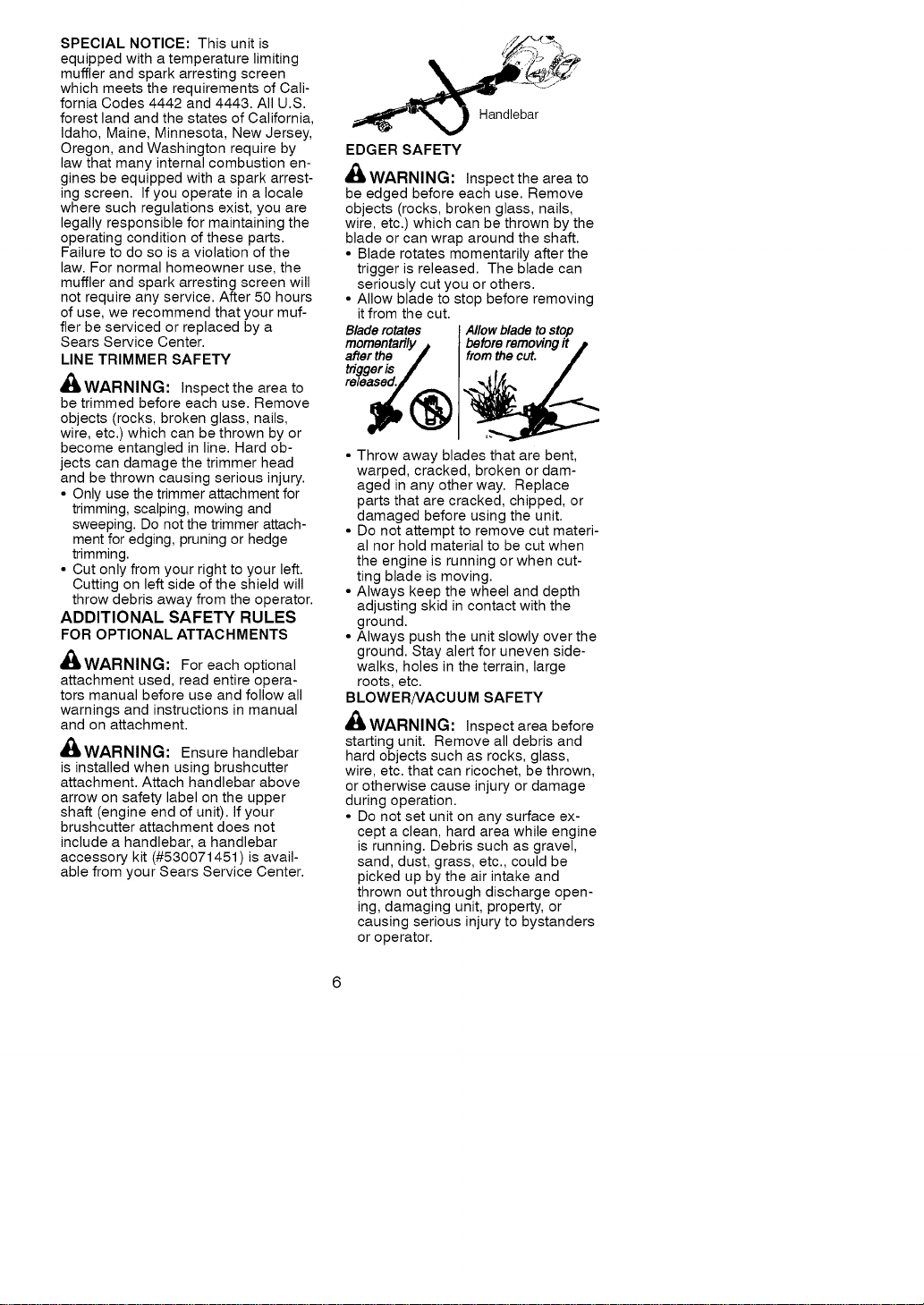

SPECIALNOTICE:Thisunitis

equippedwithatemperaturelimiting

mufflerandsparkarrestingscreen

whichmeetstherequirementsofCali-

forniaCodes4442and4443.AllU.S.

forestlandandthestatesofCalifornia,

Idaho,Maine,Minnesota,NewJersey,

Oregon,andWashingtonrequireby

lawthatmanyinternalcombustionen-

ginesbeequippedwithasparkarrest-

ingscreen.Ifyouoperateinalocale

wheresuchregulationsexist,youare

legallyresponsibleformaintainingthe

operatingconditionoftheseparts.

Failuretodosoisaviolationofthe

law.Fornormalhomeowneruse,the

mufflerandsparkarrestingscreenwill

notrequireanyservice.After50hours

ofuse,werecommendthatyourmuf-

flerbeservicedorreplacedbya

SearsServiceCenter.

LINETRIMMERSAFETY

'_ WARNING: Inspect the area to

be trimmed before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by or

become entangled in line. Hard ob-

jects can damage the trimmer head

and be thrown causing serious injury.

• Only use the trimmer attachment for

trimming, scalping, mowing and

sweeping. Do not the trimmer attach-

ment for edging, pruning or hedge

trimming.

• Cut only from your right to your left.

Cutting on left side of the shield will

throw debris away from the operator.

ADDITIONAL SAFETY RULES

FOR OPTIONAL ATTACHMENTS

_WARNING: For each optional

attachment used, read entire opera-

tors manual before use and follow all

warnings and instructions in manual

and on attachment.

,_WARNING: Ensure handlebar

is installed when using brushcutter

attachment. Attach handlebar above

arrow on safety label on the upper

shaft (engine end of unit). If your

brushcutter attachment does not

include a handlebar, a handlebar

accessory kit (#530071451) is avail-

able from your Sears Service Center.

Handlebar

EDGER SAFETY

'_ WARNING: Inspect the area to

be edged before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by the

blade or can wrap around the shaft.

• Blade rotates momentarily after the

trigger is released. The blade can

seriously cut you or others.

• Allow blade to stop before removing

it from the cut.

Bladerotates [ Allowblade tostop

momantatfly , I before removing itafter the f from the cut.

triggeris /

rele_p@

• Throw away blades that are bent,

warped, cracked, broken or dam-

aged in any other way. Replace

parts that are cracked, chipped, or

damaged before using the unit.

• Do not attempt to remove cut materi-

al nor hold material to be cut when

the engine is running or when cut-

ting blade is moving.

• Always keep the wheel and depth

adjusting skid in contact with the

ground.

• Always push the unit slowly over the

ground. Stay alert for uneven side-

walks, holes in the terrain, large

roots, etc.

BLOWER/VACUUM SAFETY

WARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc., could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or

causing serious injury to bystanders

or operator.

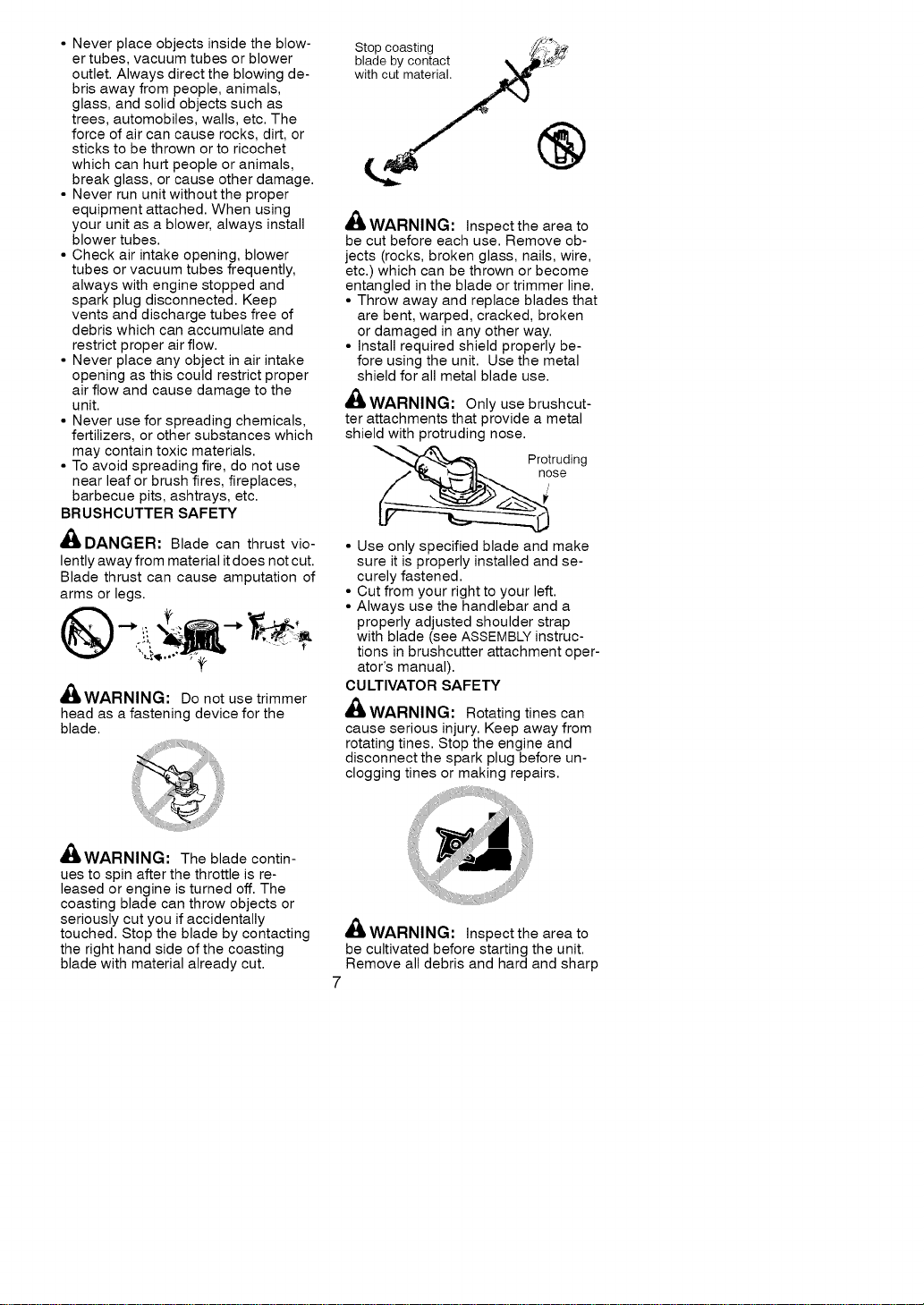

•Neverplaceobjectsinsidetheblow-

ertubes,vacuumtubesorblower

outlet.Alwaysdirecttheblowingde-

brisawayfrompeople,animals,

glass,andsolidobjectssuchas

trees,automobiles,walls,etc.The

forceofaircancauserocks,dirt,or

stickstobethrownortoricochet

whichcanhurtpeopleoranimals,

breakglass,orcauseotherdamage.

•Neverrununitwithouttheproper

equipmentattached.Whenusing

yourunitasablower,alwaysinstall

blowertubes.

•Checkairintakeopening,blower

tubesorvacuumtubesfrequently,

alwayswithenginestoppedand

sparkplugdisconnected.Keep

ventsanddischargetubesfreeof

debriswhichcanaccumulateand

restrictproperairflow.

•Neverplaceanyobjectinairintake

openingasthiscouldrestrictproper

airflowandcausedamagetothe

unit.

•Neveruseforspreadingchemicals,

fertilizers,orothersubstanceswhich

maycontaintoxicmaterials.

•Toavoidspreadingfire,donotuse

nearleaforbrushfires,fireplaces,

barbecuepits,ashtrays,etc.

BRUSHOUTTERSAFETY

,_ DANGER: Blade can thrust vio-

lently away from material it does not cut.

Blade thrust can cause amputation of

arms or legs.

_WARNIN_I: Do not use trimmer

head as a fastening device for the

blade.

,_WARNING: The blade contin-

ues to spin after the throttle is re-

leased or engine is turned off. The

coasting blade can throw objects or

seriously cut you if accidentally

touched. Stop the blade by contacting

the right hand side of the coasting

blade with material already cut.

Stop coasting /,_ "%_

bJ deu t °°atnt11",

,_ WARNING: Inspect the area to

be cut before each use. Remove ob-

jects (rocks, broken glass, nails, wire,

etc.) which can be thrown or become

entangled in the blade or trimmer line.

• Throw away and replace blades that

are bent, warped, cracked, broken

or damaged in any other way.

• Install required shield properly be-

fore using the unit. Use the metal

shield for all metal blade use.

WARNING: Only use brushcut-

ter attachments that provide a metal

shield with protruding nose.

Protruding

• Use only specified blade and make

sure it is properly installed and se-

curely fastened.

• Cut from your right to your left.

• Always use the handlebar and a

properly adjusted shoulder strap

with blade (see ASSEMBLY instruc-

tions in brushcutter attachment oper-

ator's manual).

CULTIVATOR SAFETY

'_ WARNING: Rotating tines can

cause serious injury. Keep away from

rotating tines. Stop the engine and

disconnect the spark plug before un-

clogging tines or making repairs.

,_ WARNING: Inspect the area to

be cultivated before starting the unit.

Remove all debris and hard and sharp

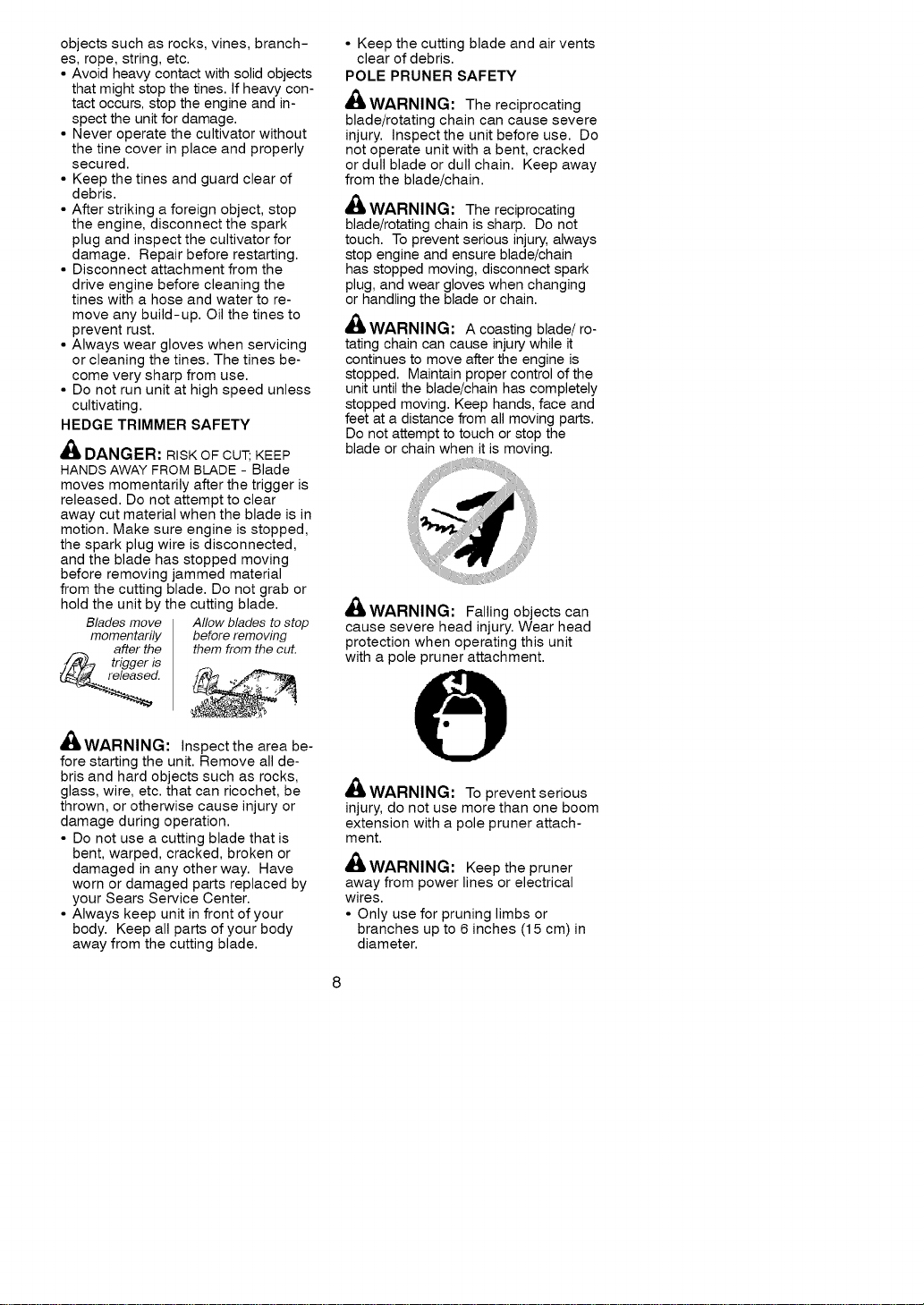

objectssuchasrocks,vines,branch-

es,rope,string,etc.

•Avoidheavycontactwithsolidobjects

thatmightstopthetines.Ifheavycon-

tactoccurs,stoptheengineandin-

specttheunitfordamage.

•Neveroperatethecultivatorwithout

thetinecoverinplaceandproperly

secured.

•Keepthetinesandguardclearof

debris.

•Afterstrikingaforeignobject,stop

theengine,disconnectthespark

plugandinspectthecultivatorfor

damage.Repairbeforerestarting.

•Disconnectattachmentfromthe

driveenginebeforecleaningthe

tineswithahoseandwatertore-

moveanybuild-up.Oilthetinesto

preventrust.

•Alwaysweargloveswhenservicing

orcleaningthetines.Thetinesbe-

comeverysharpfromuse.

•Donotrununitathighspeedunless

cultivating.

HEDGETRIMMERSAFETY

DANGER:RISKOFCUT;KEEP

HANDSAWAYFROMBLADE- Blade

movesmomentarilyafterthetriggeris

released.Donotattempttoclear

awaycutmaterialwhenthebladeisin

motion.Makesureengineisstopped,

thesparkplugwireisdisconnected,

andthebladehasstoppedmoving

beforeremovingjammedmaterial

fromthecuttingblade.Donotgrabor

holdtheunitbythecuttingblade.

Blades move Allow blades to stop

momentarily before removing

after the them from the cut.

dtriggeris

WARNING: Inspect the area be-

fore starting the unit. Remove all de-

bris and hard objects such as rocks,

glass, wire, etc. that can ricochet, be

thrown, or otherwise cause injury or

damage during operation.

• Do not use a cutting blade that is

bent, warped, cracked, broken or

damaged in any other way. Have

worn or damaged parts replaced by

your Sears Service Center.

• Always keep unit in front of your

body. Keep all parts of your body

away from the cutting blade.

• Keep the cutting blade and air vents

clear of debris.

POLE PRUNER SAFETY

'_WARNING: The reciprocating

blade/rotating chain can cause severe

injury. Inspect the unit before use. Do

not operate unit with a bent, cracked

or dull blade or dull chain. Keep away

from the blade/chain.

,_WARNING: The reciprocating

blade/rotating chain is sharp. Do not

touch. To prevent serious injury, always

stop engine and ensure blade/chain

has stopped moving, disconnect spark

plug, and wear gloves when changing

or handling the blade or chain.

,_ WARNING: A coasting blade/ro-

tating chain can cause injury while it

continues to move after the engine is

stopped. Maintain proper control of the

unit until the blade/chain has completely

stopped moving. Keep hands, face and

feet at a distance from all moving parts.

Do not attempt to touch or stop the

blade or chain when it is moving.

WARNING: Falling objects can

cause severe head injury. Wear head

protection when operating this unit

with a pole pruner attachment.

WARNING: To prevent serious

injury, do not use more than one boom

extension with a pole pruner attach-

ment.

WARNING: Keep the pruner

away from power lines or electrical

wires.

• Only use for pruning limbs or

branches up to 6 inches (15 cm) in

diameter.

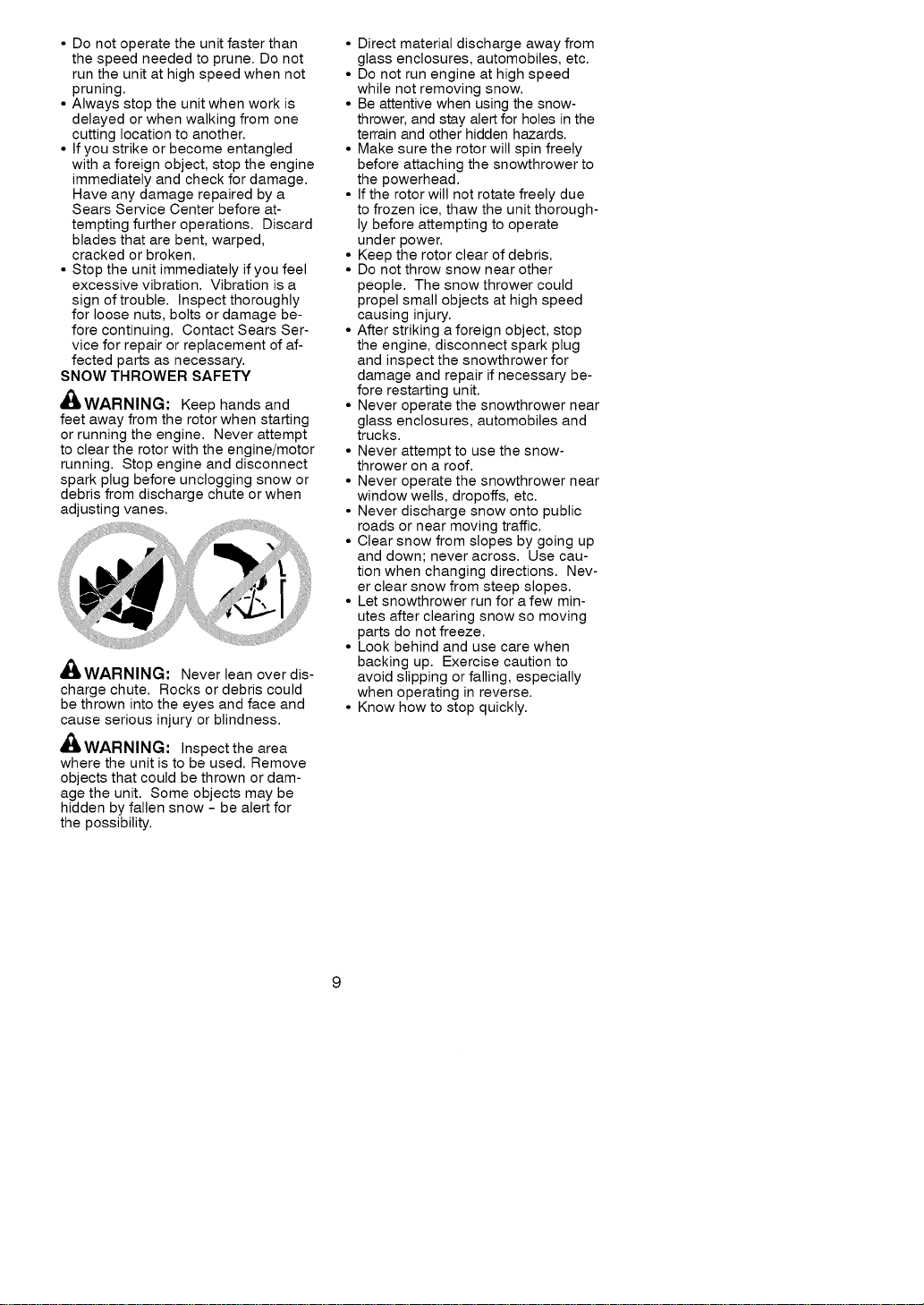

•Donotoperatetheunitfasterthan

thespeedneededtoprune.Donot

runtheunitathighspeedwhennot

pruning.

•Alwaysstoptheunitwhenworkis

delayedorwhenwalkingfromone

cuttinglocationtoanother.

•Ifyoustrikeorbecomeentangled

withaforeignobject,stoptheengine

immediatelyandcheckfordamage.

Haveanydamagerepairedbya

SearsServiceCenterbeforeat-

temptingfurtheroperations.Discard

bladesthatarebent,warped,

crackedorbroken.

•Stoptheunitimmediatelyifyoufeel

excessivevibration.Vibrationisa

signoftrouble.Inspectthoroughly

forloosenuts,boltsordamagebe-

forecontinuing.ContactSearsSer-

viceforrepairorreplacementofaf-

fectedpartsasnecessary.

SNOWTHROWERSAFETY

'_LWARNING: Keep hands and

feet away from the rotor when starting

or running the engine. Never attempt

to clear the rotor with the engine/motor

running. Stop engine and disconnect

spark plug before unclogging snow or

debris from discharge chute or when

adjusting vanes.

_WARNING: Never lean over dis-

charge chute. Rocks or debris could

be thrown into the eyes and face and

cause serious injury or blindness.

,_WARNING: Inspect the area

where the unit is to be used. Remove

objects that could be thrown or dam-

age the unit. Some objects may be

hidden by fallen snow - be alert for

the possibility.

• Direct material discharge away from

glass enclosures, automobiles, etc.

• Do not run engine at high speed

while not removing snow.

• Be attentive when using the snow-

thrower, and stay alert for holes in the

terrain and other hidden hazards.

• Make sure the rotor will spin freely

before attaching the snowthrower to

the powerhead.

• If the rotor will not rotate freely due

to frozen ice, thaw the unit thorough-

ly before attempting to operate

under power.

• Keep the rotor clear of debris.

• Do not throw snow near other

people. The snow thrower could

propel small objects at high speed

causing injury.

• After striking a foreign object, stop

the engine, disconnect spark plug

and inspect the snowthrower for

damage and repair if necessary be-

fore restarting unit.

• Never operate the snowthrower near

glass enclosures, automobiles and

trucks.

• Never attempt to use the snow-

thrower on a roof.

• Never operate the snowthrower near

window wells, dropoffs, etc.

• Never discharge snow onto public

roads or near moving traffic.

• Clear snow from slopes by going up

and down; never across. Use cau-

tion when changing directions. Nev-

er clear snow from steep slopes.

• Let snowthrower run for a few min-

utes after clearing snow so moving

parts do not freeze.

• Look behind and use care when

backing up. Exercise caution to

avoid slipping or falling, especially

when operating in reverse.

• Know how to stop quickly.

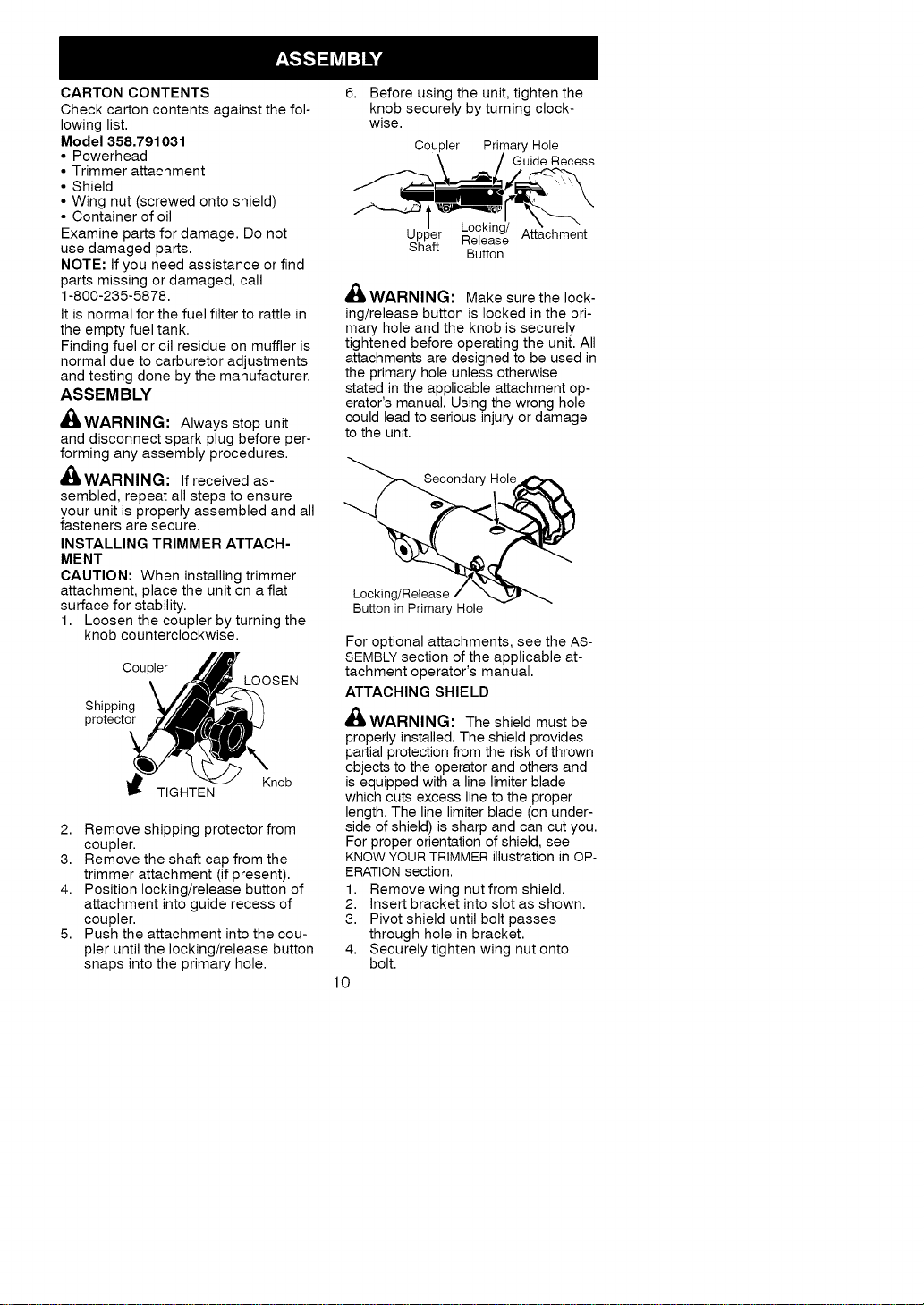

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model 358,791031

• Powerhead

• Trimmer attachment

• Shield

• Wing nut (screwed onto shield)

• Container of oil

Examine parts for damage. Do not

use damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is

normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

_I, WARNING: Always stop unit

and disconnect spark plug before per-

forming any assembly procedures.

_WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

INSTALLING TRIMMER ATTACH-

MENT

CAUTION: When installing trimmer

attachment, place the unit on a flat

surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Coupler

Shipping

protector

LOOSEN

Knob

TIGHTEN

2. Remove shipping protector from

coupler.

3. Remove the shaft cap from the

trimmer attachment (if present).

4. Position locking/release button of

attachment into guide recess of

coupler.

5. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

6. Before using the unit, tighten the

knob securely by turning clock-

wise.

Coupler Primary Hole

_/ Guide Recess

= Locking/ " "

Upper Release Attachment

Shaft

Button

m'LWARNING: Make surethe lock-

ing/release button is locked in the pri-

mary hole and the knob is securely

tightened before operating the unit. All

attachments are designed to be used in

the primary hole unless otherwise

stated in the applicable attachment op-

erator's manual. Using the wrong hole

could lead to serious injury or damage

to the unit.

Secondary Hole

Locking/Release

Button in Primary Hole

For optional attachments, see the AS-

SEMBLY section of the applicable at-

tachment operator's manual.

ATTACHING SHIELD

,_/kWARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOWYOUR TRIMMER illustration in OP-

ERATION section.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket.

4. Securely tighten wing nut onto

bolt.

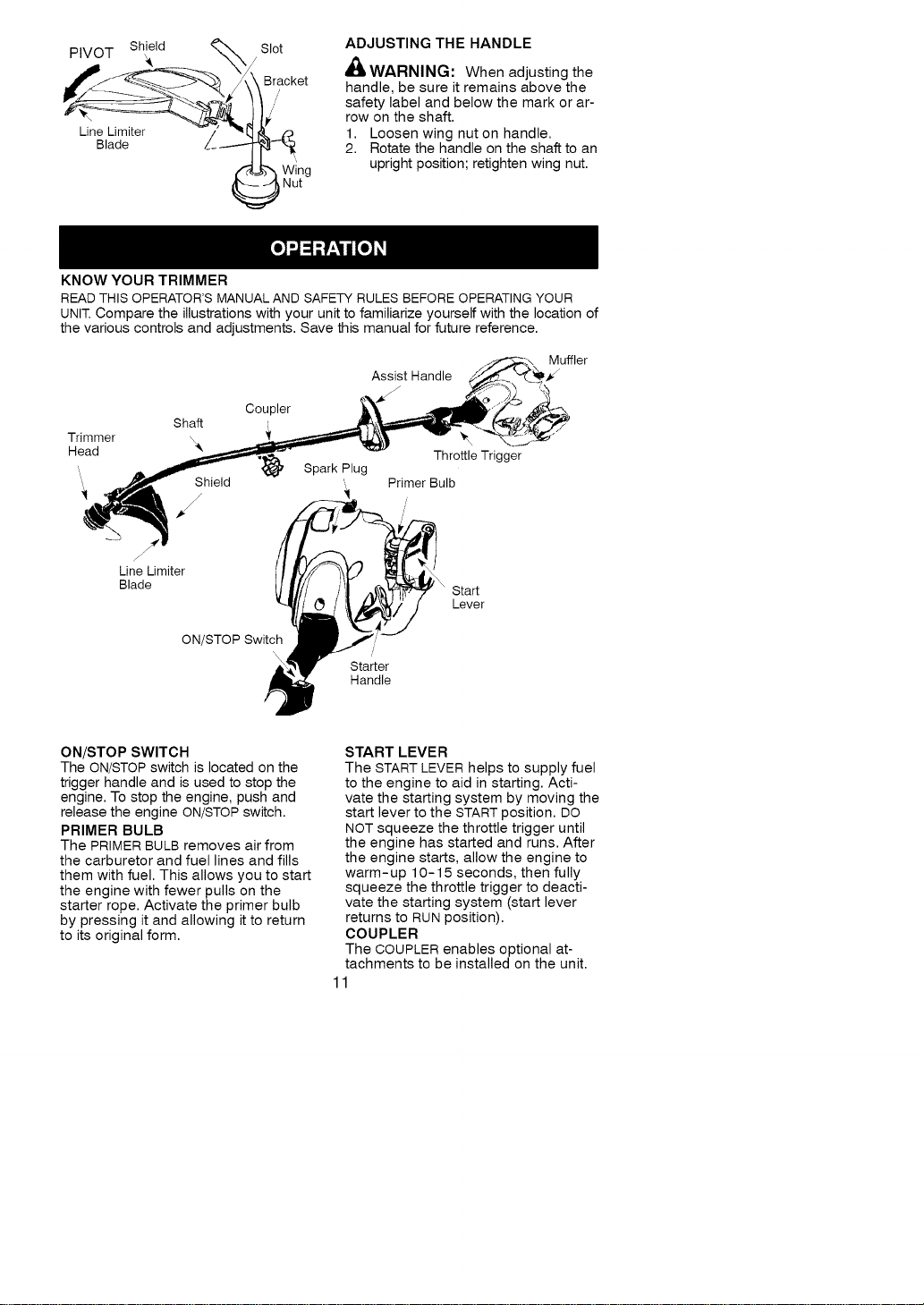

PIVOTShield Slot

Bracket

Line Limiter

Blade

Wing

Nut

ADJUSTING THE HANDLE

'_ WARNING: When adjusting the

handle, be sure it remains above the

safety label and below the mark or ar-

row on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to an

upright position; retighten wing nut.

KNOW YOUR TRIMMER

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT.Compare the illustrations with your unit to familiarize yourself with the location of

the various controls and adjustments. Save this manual for future reference.

Muffler

Shaft

Trimmer

Head _'

Shield

Coupler

Assist Handle

Throttle Trigger

Spark Plug

Primer Bulb

Line Limiter

Blade

ON/STOP Switch

Starter

Handle

Start

Lever

ON/STOP SWITCH

The ON/STOP switch is located on the

trigger handle and is used to stop the

engine. To stop the engine, push and

release the engine ON/STOP switch.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

START LEVER

The START LEVER helps to supply fuel

to the engine to aid in starting. Acti-

vate the starting system by moving the

start lever to the START position. DO

NOT squeeze the throttle trigger until

the engine has started and runs. After

the engine starts, allow the engine to

warm-up 10-15 seconds, then fully

squeeze the throttle trigger to deacti-

vate the starting system (start lever

returns to RUN position).

COUPLER

The COUPLER enables optional at-

tachments to be installed on the unit.

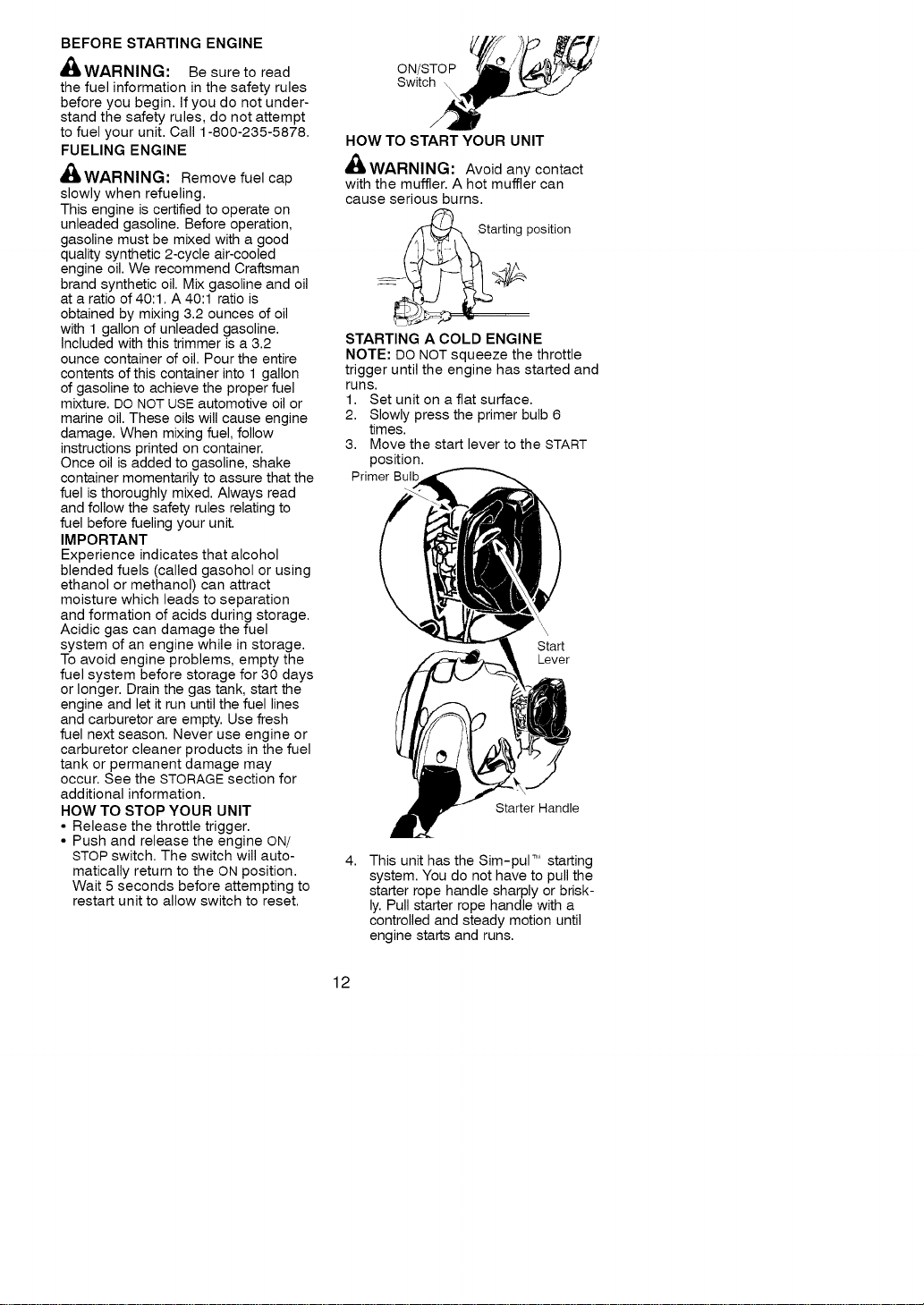

BEFORESTARTINGENGINE

,_ILWARNING: Be sureto read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_,WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this trimmer is a 3.2

ounce container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

marine oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that the

fuel is thoroughly mixed. Always read

and follow the safety rules relating to

fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract

moisture which leads to separation

and formation of acids during storage.

Acidic gas can damage the fuel

system of an engine while in storage.

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season. Never use engine or

carburetor cleaner products in the fuel

tank or permanent damage may

occur. See the STORAGE section for

additional information.

HOW TO STOP YOUR UNIT

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch. The switch will auto-

matically return to the ON position.

Wait 5 seconds before attempting to

restart unit to allow switch to reset.

ON/STOP ___ '

Switch _

HOW TO START YOUR UNIT

'_WARNING: Avoid any contact

with the muffler. A hot muffler can

cause serious burns.

Starting position

STARTING A COLD ENGINE

NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Slowly press the primer bulb 6

times.

3. Move the start lever to the START

position.

Primer Bulb

Start

Lever

Starter Handle

4, This unit has the Sim--pulTM starting

system. You do not have to pull the

starter rope handle sharply or brisk-

ly. Pull starter rope handle with a

controlled and steady motion until

engine starts and runs.

5. Allow unit to run for 5 seconds, then

fully squeeze the throttle trigger to

disengage the starting system (start

lever returns to RUN position).

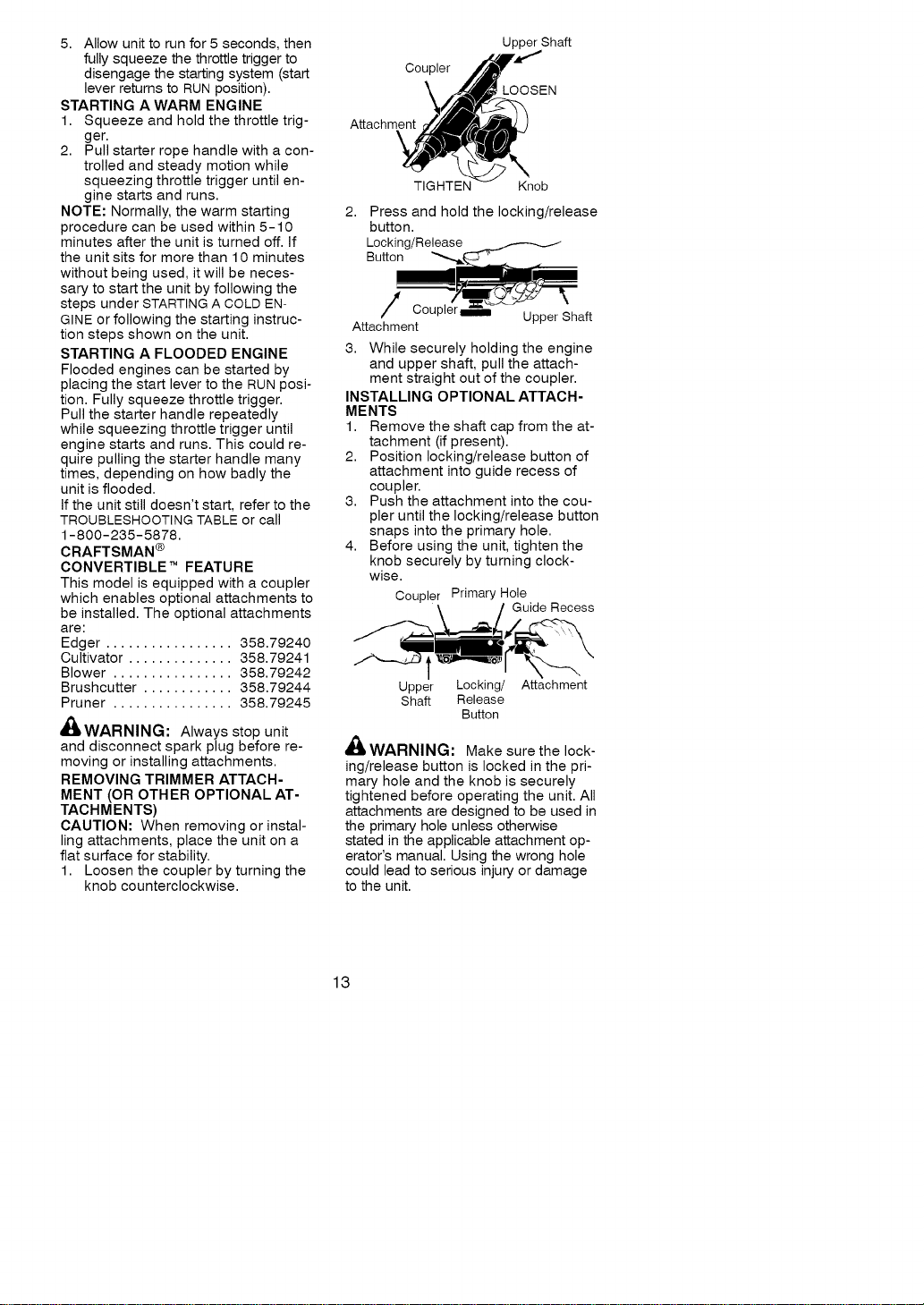

STARTING A WARM ENGINE

1. Squeeze and hold the throttle trig-

ger.

2. Pull starter rope handle with a con-

trolled and steady motion while

squeezing throttle trigger until en-

gine starts and runs.

NOTE: Normally, the warm starting

procedure can be used within 5-10

minutes after the unit is turned off. If

the unit sits for more than 10 minutes

without being used, it will be neces-

sary to start the unit by following the

steps under STARTING A COLD EN-

GINE or following the starting instruc-

tion steps shown on the unit.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the start lever to the RUN posi-

tion. Fully squeeze throttle trigger.

Pull the starter handle repeatedly

while squeezing throttle trigger until

engine starts and runs. This could re-

quire pulling the starter handle many

times, depending on how badly the

unit is flooded.

If the unit still doesn't start, refer to the

TROUBLESHOOTING TABLE or call

1-800-235-5878.

CRAFTSMAN ®

CONVERTIBLE TM FEATURE

This model is equipped with a coupler

which enables optional attachments to

be installed. The optional attachments

are:

Edger ................. 358.79240

Cultivator .............. 358.79241

Blower ................ 358.79242

Brushcutter ............ 358.79244

Pruner ................ 358.79245

,_IkWARNING: Always stop unit

and disconnect spark plug before re-

moving or installing attachments.

REMOVING TRIMMER ATTACH-

MENT (OR OTHER OPTIONAL AT-

TACHMENTS)

CAUTION: When removing or instal-

ling attachments, place the unit on a

flat surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Coupler

Attachment

Upper Shaft

LOOSEN

TIGHTEN Knob

Press and hold the locking/release

button.

Locking/Release

Button

Attachment

Upper Shaft

3. While securely holding the engine

and upper shaft, pull the attach-

ment straight out of the coupler.

INSTALLING OPTIONAL ATTACH-

MENTS

1. Remove the shaft cap from the at-

tachment (if present).

2. Position locking/release button of

attachment into guide recess of

coupler.

3. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

4. Before using the unit, tighten the

knob securely by turning clock-

wise.

Coupler Primary Hole

Guide Recess

Upper Locking/ Attachment

Shaft Release

Button

_WARNING: Make surethe lock-

ing/release button is locked in the pri-

mary hole and the knob is securely

tightened before operating the unit. All

attachments are designed to be used in

the primary hole unless otherwise

stated in the applicable attachment op-

erator's manual. Using the wrong hole

could lead to serious injury or damage

to the unit.

Locking/Release

Button in Primary Hole

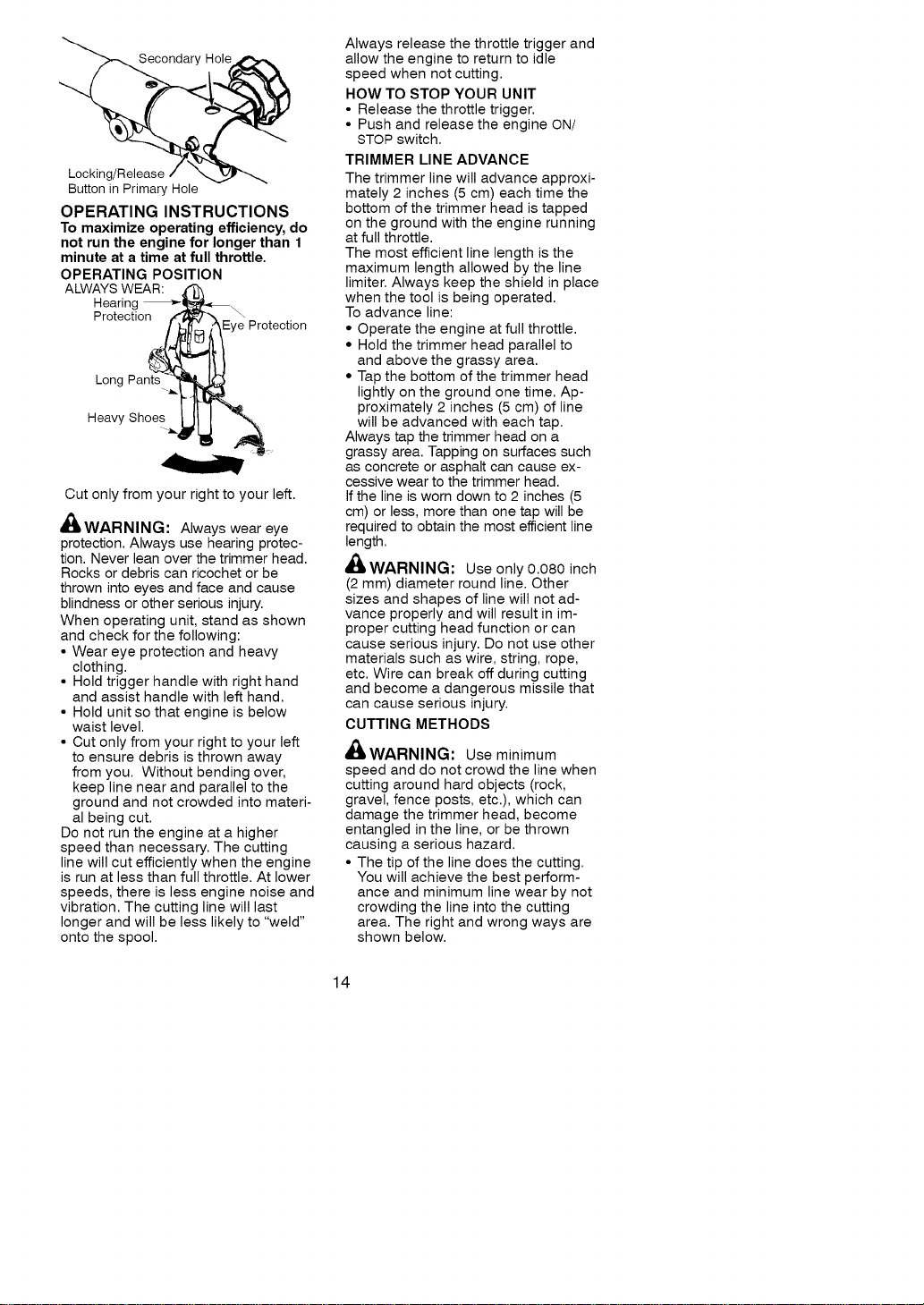

OPERATING INSTRUCTIONS

To maximize operating efficiency, do

not run the engine for longer than 1

minute at a time at full throttle.

OPERATING POSITION

Eye Protection

Long Pants. __

Cut only from your right to your left.

,_ WAR NI N G: Always wear eye

protection. Always use hearing protec-

tion. Never lean over the trimmer head.

Rocks or debris can ricochet or be

thrown into eyes and face and cause

blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Hold unit so that engine is below

waist level.

• Cut only from your right to your left

to ensure debris is thrown away

from you. Without bending over,

keep line near and parallel to the

ground and not crowded into materi-

al being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to "weld"

onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

HOW TO STOP YOUR UNIT

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch.

TRIMMER LINE ADVANCE

The trimmer line will advance approxi-

mately 2 inches (5 cm) each time the

bottom of the trimmer head is tapped

on the ground with the engine running

at full throttle.

The most efficient line length is the

maximum length allowed by the line

limiter. Always keep the shield in place

when the tool is being operated.

To advance line:

• Operate the engine at full throttle.

• Hold the trimmer head parallel to

and above the grassy area.

• Tap the bottom of the trimmer head

lightly on the ground one time. Ap-

proximately 2 inches (5 cm) of line

will be advanced with each tap.

Always tap the trimmer head on a

grassy area. Tapping on surfaces such

as concrete or asphalt can cause ex-

cessive wear to the trimmer head.

If the line is worn down to 2 inches (5

cm) or less, more than one tap will be

required to obtain the most efficient line

length.

At_WARNING: Use only 0.080 inch

(2 mm) diameter round line. Other

sizes and shapes of line will not ad-

vance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause serious injury.

CUTTING METHODS

,_WARNING: Use minimum

speed and do not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of the Line Line Crowded Into

Does The Cutting Work Area

Right

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

• For mowing or sweeping, use full

throttle for a good clean job.

TRIMMING - Hold the bottom of the

trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low only the tip of the line to make

contact with vegetation. Do not force

trimmer line into work area.

Trimming . • _.

3 inches

above ground _, =" _'_'_,

SCALPING - The scalping technique

removes unwanted vegetation down

to the ground. Hold the bottom of the

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow the

tip of the line to strike the ground

around trees, posts, monuments, etc.

This technique increases line wear.

Scalping .... /, .....

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing It

....

._,., _,'2,1__, '

SWEEPING - The fanning action of

the rotating line can be used to blow

away loose debris from an area. Keep

the line parallel to and above the area

surface and swing the tool from side

to side.

Sweeping

MAINTENANCE SCHEDULE

_, WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

GENERAL RECOMMENDATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/STOP Switch - Ensure ON/STOP

switch functions properly by pushing

and releasing the switch. Make sure

engine stops. Wait 5 seconds before

attempting to restart unit to allow

switch to reset. Restart engine and

continue.

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND LA-

BELS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and ]abels using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel con-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts by pressing latch to

release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

Button Air Filter

Air Filter Cover

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

_L WARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer.

WARNING: Muffler is very hot

during and after use. Do not touch the

muffler or allow combustible material

such as dry grass or fuel to do so.

As your unit is used, carbon deposits

build up on the muffler and spark ar-

resting screen. For normal homeown-

er use, however, the muffler and spark

arresting screen will not require any

service.

After 50 hours of use, we recommend

that your muffler be serviced or re-

placed by your Sears Service Center.

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

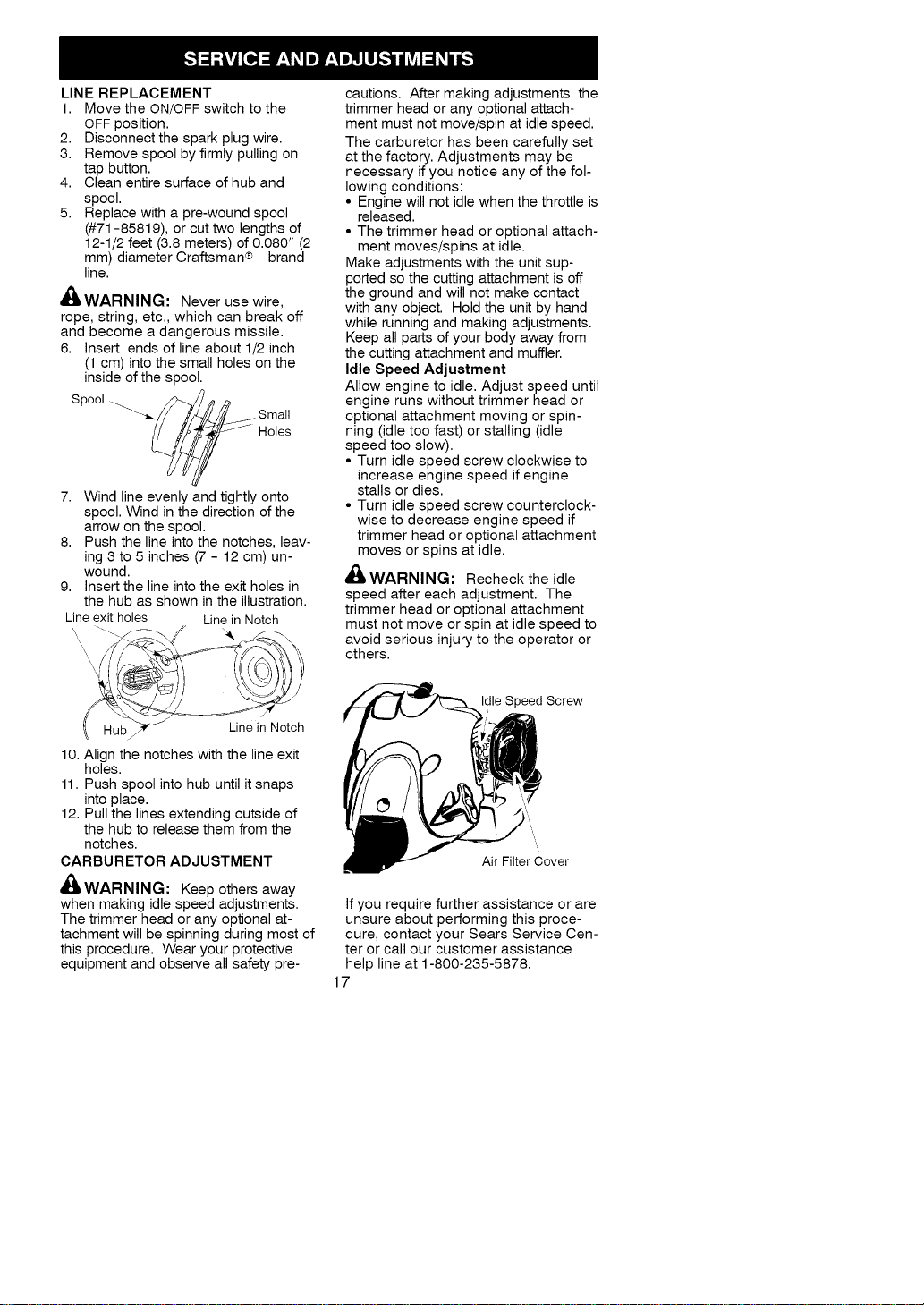

LINE REPLACEMENT

1. Move the ON/OFF switch to the

OFF position.

2. Disconnect the spark plug wire.

3. Remove spool by firmly pulling on

tap button.

4. Clean entire surface of hub and

spool.

5. Replace with a pre-wound spool

(#71-85819), or cut two lengths of

12-1/2 feet (3.8 meters) of 0.080" (2

mm) diameter Craftsman® brand

line.

,_WARNING: Never use wire,

rope, string, etc., which can break off

and become a dangerous missile.

6. Insert ends of line about 1/2 inch

(1 cm) into the small holes on the

inside of the spool.

Spool _.._/_ Small

Holes

Line exit holes

Wind line evenly and tightly onto

spool. Wind in the direction of the

arrow on the spool.

Push the line into the notches, leav-

ing 3 to 5 inches (7 - 12 cm) un-

wound.

Insert the line into the exit holes in

the hub as shown in the illustration.

Line in Notch

10. Align the notches with the line exit

holes.

11. Push spool into hub until it snaps

into place.

12. Pull the lines extending outside of

the hub to release them from the

notches.

CARBURETOR ADJUSTMENT

'_WARNING: Keep others away

when making idle speed adjustments.

The trimmer head or any optional at-

tachment will be spinning during most of

this procedure. Wear your protective

equipment and observe all safety pre-

cautions. After making adjustments, the

trimmer head or any optional attach-

ment must not move/spin at idle speed.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

• The trimmer head or optional attach-

ment moves/spins at idle.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object. Hold the unit by hand

while running and making adjustments.

Keep all parts of your body away from

the cutting attachment and muffler.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runs without trimmer head or

optional attachment moving or spin-

ning (idle too fast) or stalling (idle

speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head or optional attachment

moves or spins at idle.

_L WARNING: Recheck the idle

speed after each adjustment. The

trimmer head or optional attachment

must not move or spin at idle speed to

avoid serious injury to the operator or

others.

Idle Speed Screw

Air Filter Cover

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

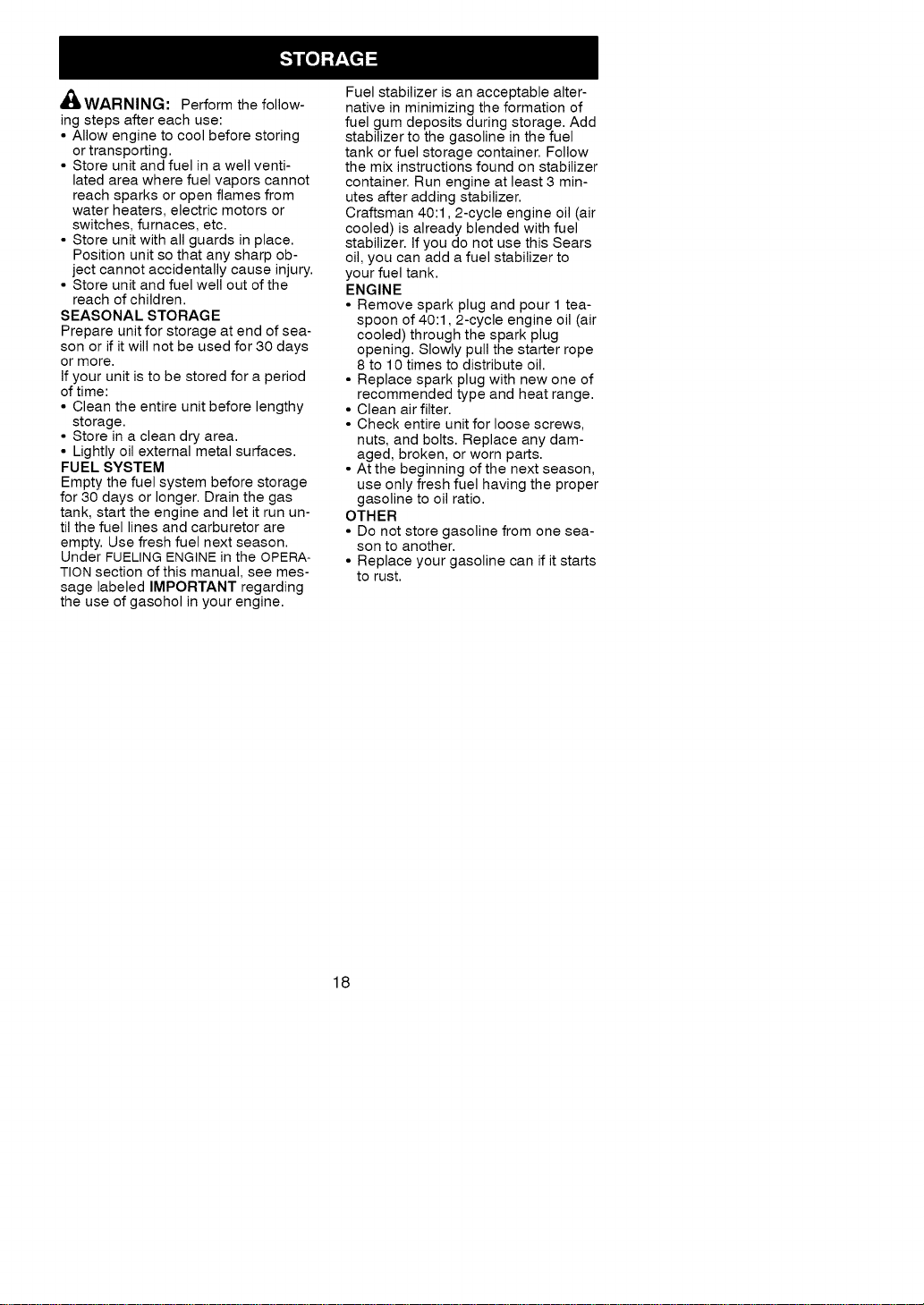

_WARNIN_I:Performthefollow-

ingstepsaftereachuse:

•Allowenginetocoolbeforestoring

ortransporting.

•Storeunitandfuelinawellventi-

latedareawherefuelvaporscannot

reachsparksoropenflamesfrom

waterheaters,electricmotorsor

switches,furnaces,etc.

•Storeunitwithallguardsinplace.

Positionunitsothatanysharpob-

jectcannotaccidentallycauseinjury.

•Storeunitandfuelwelloutofthe

reachofchildren.

SEASONALSTORAGE

Prepareunitforstorageatendofsea-

sonorifitwillnotbeusedfor30days

ormore.

Ifyourunitistobestoredforaperiod

oftime:

•Cleantheentireunitbeforelengthy

storage.

•Storeinacleandryarea.

• Lightlyoilexternalmetalsurfaces.

FUELSYSTEM

Emptythefuelsystembeforestorage

for30daysorlonger.Drainthegas

tank,starttheengineandletitrunun-

tilthefuellinesandcarburetorare

empty.Usefreshfuelnextseason.

UnderFUELINGENGINEintheOPERA-

TIONsectionofthismanual,seemes-

sagelabeledIMPORTANTregarding

theuseofgasoholinyourengine.

Fuelstabilizerisanacceptablealter-

nativeinminimizingtheformationof

fuelgumdepositsduringstorage.Add

stabilizertothegasolineinthefuel

tankorfuelstoragecontainer.Follow

themixinstructionsfoundonstabilizer

container.Runengineatleast3min-

utesafteraddingstabilizer.

Craftsman40:1,2-cycleengineoil(air

cooled)isalreadyblendedwithfuel

stabilizer.IfyoudonotusethisSears

oil,youcanaddafuelstabilizerto

yourfueltank.

ENGINE

•Removesparkplugandpour1tea-

spoonof40:1,2-cycleengineoil(air

cooled)throughthesparkplug

opening.Slowlypullthestarterrope

8to10timestodistributeoil.

•Replacesparkplugwithnewoneof

recommendedtypeandheatrange.

•Cleanairfilter.

•Checkentireunitforloosescrews,

nuts,andbolts.Replaceanydam-

aged,broken,orwornparts.

•Atthebeginningofthenextseason,

useonlyfreshfuelhavingtheproper

gasolinetooilratio.

OTHER

•Donotstoregasolinefromonesea-

sontoanother.

•Replaceyourgasolinecanifitstarts

torust.

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

unit to be operating.

TROUBLE

Engine will not

start.

CAUSE

1. Engine flooded.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Carburetor requires

adjustment.

Engine will 1. Carburetor requires 1.

not idle adjustment.

properly. 2. Crankshaft seals worn. 2.

3. Compression low. 3.

1. Air filter dirty. 1.

2. Spark plug fouled. 2.

Engine will not

accelerate,

lacks power,

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Fuel mixture incorrect.

2. Air filter dirty.

3. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

REMEDY

1. See "Starting a Flooded Engine" in

Operation Section.

2. Fill tank with correct fuel mixture.

3. Install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. Contact Sears Service (see back cover).

See "Carburetor Adjustment" in

Service and Adjustments Section.

Contact Sears Service (see back cover).

Clean or replace air filter.

Clean or replace plug

and regap.

Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

5. Contact Sears Service (see back cover).

1. Empty fuel tank and refill with

correct fuel mixture.

2. Clean or replace air filter.

3. Contact Sears Service (see back cover).

See "Fueling Engine" in Operation

section.

Replace with correct spark plug.

Contact Sears Service (see back cover).

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U.S. Environ-

mental Protection Agency/California

Air Resources Board and Sears, Roe-

buck and Co., U.S.A., are pleased to

explain the emissions control system

warranty on your year 2007 and later

small off-road engine. In California, all

small off-road engines must be de-

signed, built, and equipped to meet

the State's stringent anti-smog stan-

dards. Sears must warrant the emis-

sion control system on your small off-

road engine for the periods of time

listed below provided there has been

no abuse, neglect, or improper main-

tenance of your small off-road engine.

Your emission control system includes

parts such as the carburetor, the ignition

system and the fuel tank (California

only). Where a warrantable condition

exists, Sears will repair your small off-

road engine at no cost to you. Ex-

penses covered under warranty in-

clude diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts

List) is defective or a defect in the ma-

terials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your

operator's manual. Sears recom-

mends that you retain all receipts cov-

ering maintenance on your small off-

road engine, but Sears cannot deny

warranty solely for the lack of receipts

or for your failure to ensure the perfor-

mance of all scheduled maintenance.

As the small off-road engine owner,

you should be aware that Sears may

deny you warranty coverage if your

small off-road engine or a part of it

has failed due to abuse, neglect, im-

proper maintenance, unapproved

modifications, or the use of parts not

made or approved by the original

equipment manufacturer. You are re-

sponsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem

exists. Warranty repairs should be

completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding

your warranty rights and responsibili-

ties, you should contact your nearest

authorized service center or call Sears

at 1-800-469-4663. WARRANTY

COMMENCEMENT DATE: The war-

ranty period begins on the date the

small off-road engine is purchased.

LENGTH OF COVERAGE: This war-

ranty shall be for a period of two years

from the initial date of purchase.

WHAT IS COVERED: REPAIR OR

REPLACEMENT OF PARTS, Repair

or replacement of any warranted part

will be performed at no charge to the

owner at an approved Sears Service

Center. If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663. WAR-

RANTY PERIOD: Any warranted part

which is not scheduled for replace-

ment as required maintenance, or

which is scheduled only for regular in-

spection to the effect of "repair or re-

place as necessary" shall be war-

ranted for 2 years. Any warranted part

which is scheduled for replacement as

required maintenance shall be war-

ranted for the period of time up to the

first scheduled replacement point for

that part. DIAGNOSIS: The owner

shall not be charged for diagnostic la-

bor which leads to the determination

that a warranted part is defective if the

diagnostic work is performed at an ap-

proved Sears Service Center. CON-

SEQUENTIAL DAMAGES: Sears

may be liable for damages to other

engine components caused by the

failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect,

or improper maintenance are not cov-

ered. ADD-ON OR MODIFIED

PARTS: The use of add-on or modi-

fied parts can be grounds for disallow-

ing a warranty claim. Sears is not li-

able to cover failures of warranted

parts caused by the use of add-on or

modified parts. HOW TO FILE A

CLAIM: If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs

shall be provided at all Sears Service

Centers. Call 1-800-469-4663.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance

or repair on emission related parts will

be provided without charge to the

owner if the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to main-

tenance schedule), Ignition Module,

Muffler including catalyst, Fuel Tank

(California only). MAINTENANCE

STATEMENT: The owner is responsi-

ble for the performance of all required

maintenance as defined in the opera-

tor's manual.

The information on the product label indicates which standard your engine is certified.

Example: (Year) EPA Phase 1 or Phase 2 and/or CALIFORNIA.

41 I el I 81 I

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

Declaraci6n de Garantia 24 Servicio y Ajustes 40

Identificaci6n de los Simbolos Almacenaje 42

de Seguridad 24 Tabla Diagn6stica 43

Reglas de Seguridad 26

Montaje 32 Declaraci6n de Emision 44

Uso 34 Lista de Piezas 22

Mantenimiento 39 Repuesto y Encargos Contratapa

DOS AltOS COMPLETO DE GARANTIA PARA CORTADORA DE LiNEA A

GASOLINA WEEDWACKER DE CRAFTSMAN

Si este producto falla por un defecto en el material o de mano de obra dentro de dos

(2) a_os a partir de la fecha de compra y este se ha utilizado y mantenido de acuerdo

al manual del usuario, envielo a cualquier tienda Sears, Centro de Servicios Sears

u otra tienda Craftsman en los Estados Unidos para su reparaci6n gratuita (o reem-

plazo si no es posible repararlo).

Esta garantia excluye la linea de corte, las bujias y el filtro de aire, que son partes

desechables y pueden desgastarse al usarlas normalmente en menos de un a_o.

Esta garantia es aplicable por s61o 90 dias desde la fecha de compra si este produc-

to se usa con fines comerciales o se usa para arriendo.

Esta garantia le otorga derechos legales especificos, y usted tambien puede tener

otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

®®®®

PELIGRO: Use exclusivamente la ca-

bezal de corte y la bobina especificada y la

linea de corte con di&metro de 2 mm (0,080

de pulgada) recomendado. Nunca use

cuchillas ni dispositivos desgrandores,

alambre, soga, hilo, etc. Este accesorio ha

sido diseSado exclusivamente como corta-

dor a linea. El incumplimiento de cualquiera

de las instrucciones puede causar graves

heridas.

,_/L ADVERTENCIA: iEste aparato puede ser peligrosa! El

uso descuidado o indebido de esta herramienta puede causar

graves heridas.

1 Lea el manual de usuario antes de usar. No seguir las instruc-

ciones podia causar graves heridas. Guarde el manual de

usuario.

La linea de corte arroja objetos vio-

lentamente. Los objetos arrojados

pueden cegarlo o herirlo a usted y

a terceros. Use protecci6n de oidos

y anteojos de seguridad marcar con

Z87. Use siempre pantalones pesa-

dos y largos, mangas largas, botas y

guantes.

Zonadepeligroporobjetosarrojadosalaire.

• La I[nea de corte arroja objetos violentamente.

• Los objetos arrojados pueden cegarlo o herirlo

a usted y a terceros.

• Mantenga a personas y animales 15 metros

(50 pies) alejados de la zona de trabajo.

AsegQrese de tenet el cabello re-

cogido pot encima de los hombros.

No use joyeria, ropa suelta ni ropa

con corbatas, tiras, borlas, etc. que

cuelgan libremente. Pueden enre-

darse en las piezas en movimiento.

El mango auxiliar debe colocarse siempre pot

debajo de la flecha.

No permita que los niSos usen este aparato.

Guarde el aparato al abrigo de la intemperie, desen-

chufado, en un lugar alto, seco y fuera del alcance

de los niSos. Guarde el aparato y el combustible en

un lugar donde los vapores del combustible no pue-

dan alcanzar chispas ni llamas provenientes de los

termotanques, los motores o interruptores electricos,

los calefactores centrales, etc.

AI mantener este aparato, use solamente las

piezas de reemplazo identicas.

"_ I Siempre apague el aparato y desconecte la buj[a

antes de dar mantenimiento.

_1 _ ADVERTENClA: Riesgo de incendios. Nunca mezcle,

vierta, o almacene el combustible o utilice el aparato cerca de

llamas o fuentes de chispas (inclusive los cigarrillos, las llamas

abiertas, y cualquier trabajo que cause chispas).

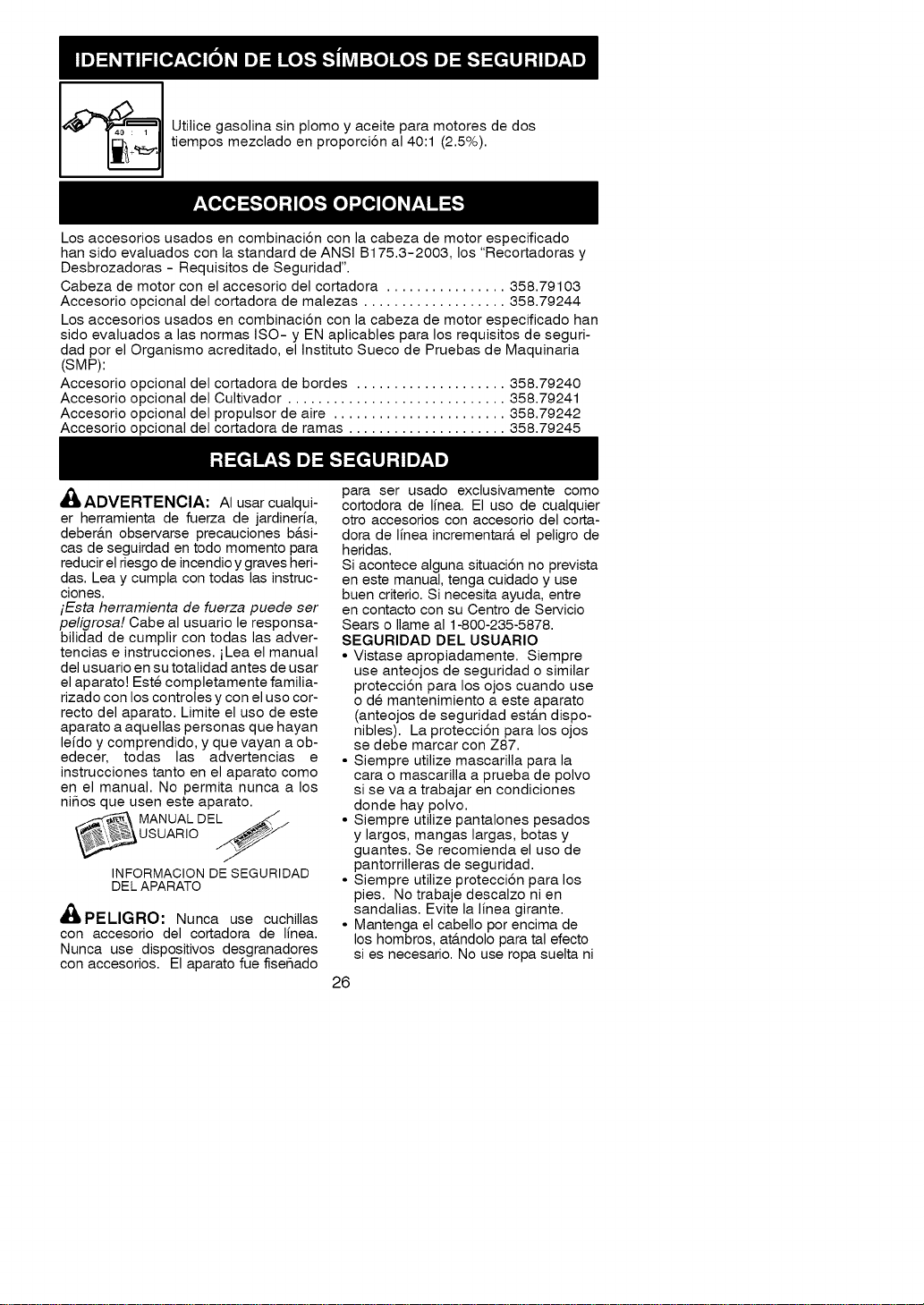

Utilice gasolina sin plomo y aceite para motores de dos

tiempos mezclado en proporci6n al 40:1 (2.5%).

Los accesorios usados en combinaci6n con la cabeza de motor especificado

han sido evaluados con la standard de ANSI B175.3-2003, los "Recortadoras y

Desbrozadoras - Requisitos de Seguridad".

Cabeza de motor con el accesorio del cortadora ................ 358.79103

Accesorio opcional del cortadora de malezas ................... 358.79244

Los accesorios usados en combinaci6n con la cabeza de motor especificado han

sido evaluados alas normas ISO- y EN aplicables para los requisitos de seguri-

dad por el Organismo acreditado, el Instituto Sueco de Pruebas de Maquinaria

(SMP):

Accesorio opcional del cortadora de bordes .................... 358.79240

Accesorio opcional del Cultivador ............................. 358.79241

Accesorio opcional del propulsor de aire ....................... 358.79242

Accesorio opcional del cortadora de ramas ..................... 358.79245

_ADVERTENCIA: AI usar cualqui-

er herramienta de fuerza de jardineria,

deber&n observarse precauciones b&si-

cas de seguirdad en todo momento para

reducir elriesgo de incendio y graves heri-

das. Lea y cumpla con todas las instruc-

ciones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, i Lea el manual

del usuario en su totalidad antes de usar

el aparato! Este completamente familia-

rizado con los controles y con el uso cor-

recto del aparato. Limite el uso de este

aparato a aquellas personas que hayan

leido y comprendido, y que vayan a ob-

edecer, todas las advertencias e

instrucciones tanto en el aparato como

en el manual. No permita nunca a los

niSos que usen este aparato.

INFORMACION DE SEGURIDAD

DEL APARATO

_PELI_IRO: Nunca use cuchillas

con accesorio del cortadora de linea.

Nunca use dispositivos desgranadores

con accesorios. El aparato fue fiseSado

para ser usado exclusivamente como

cortodora de line& El uso de cualquier

otto accesorios con accesorio del corta-

dora de linea incrementar& el peligro de

heridas.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o de mantenimiento a este aparato

(anteojos de seguridad est&n dispo-

nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello por encima de

los hombros, at_.ndolo para tal efecto

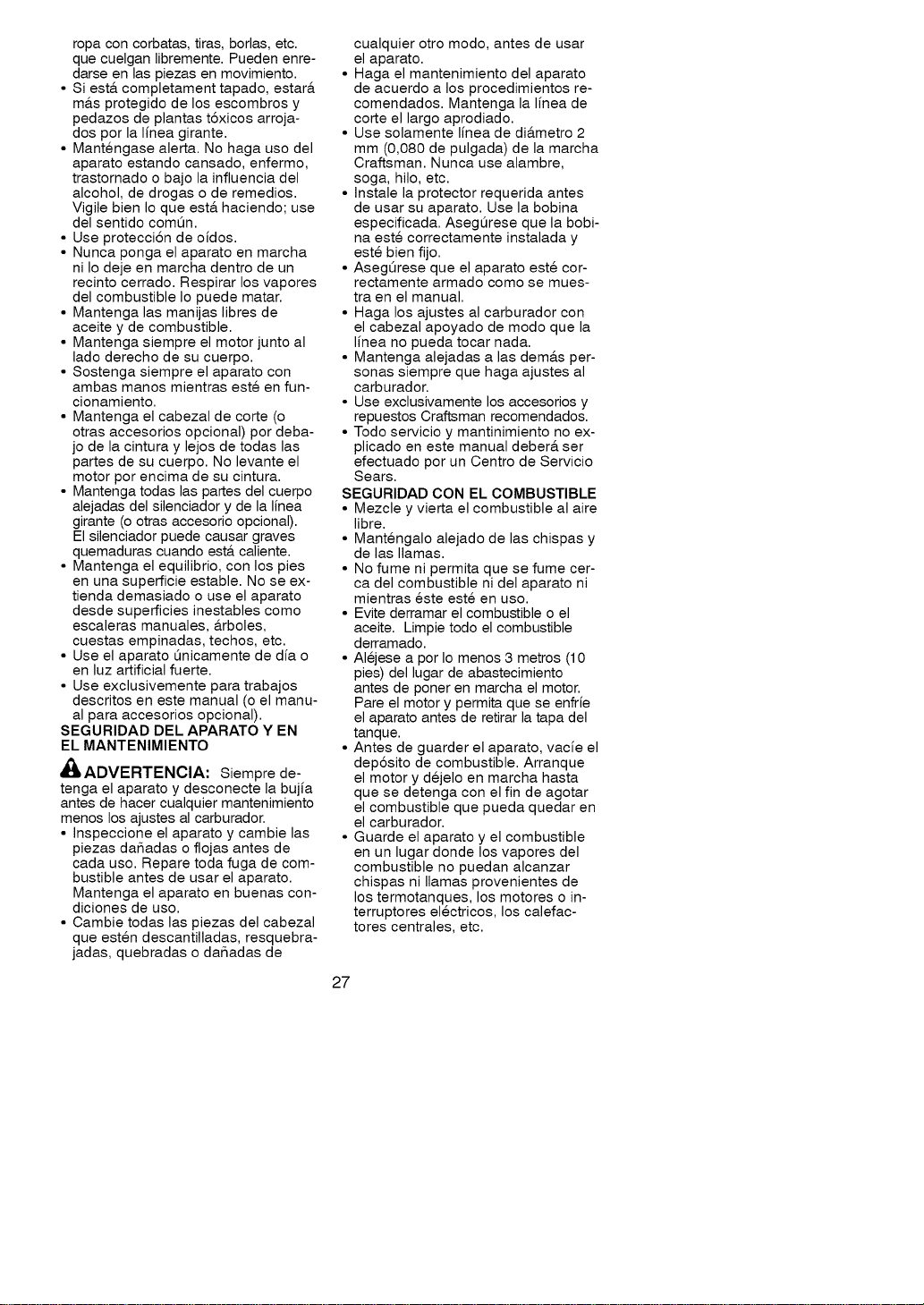

si es necesario. No use ropa suelta ni

ropa con corbatas, tiras, borlas, etc.

que cuelgan libremente. Pueden enre-

darse en las piezas en movimiento.

• Si est& completament tapado, estar&

m&s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mantengase alerta. No haga uso del

aparato estando cansado, enfermo,

trastornado o bajo la influencia del

alcohol, de drogas o de remedios.

Vigile bien Io que est& haciendo; use

del sentido comQn.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

• Mantenga siempre el motor junto al

lado derecho de su cuerpo.

• Sostenga siempre el aparato con

ambas manos mientras este en fun-

cionamiento.

• Mantenga el cabezal de corte (o

otras accesorios opcional) por deba-

jo de la cintura y lejos de todas las

partes de su cuerpo. No levante el

motor por encima de su cintura.

• Mantenga todas las partes del cuerpo

alejadas del silenciador y de la linea

girante (o otras accesorio opcional).

El silenciador puede causar graves

quemaduras cuando est& caliente.

• Mantenga el equilibrio, con los pies

en una superficie estable. No se ex-

tienda demasiado o use el aparato

desde superficies inestables como

escaleras manuales, &rboles,

cuestas empinadas, techos, etc.

• Use el aparato Qnicamente de dia o

en luz artificial fuerte.

• Use exclusivemente para trabajos

descritos en este manual (o el manu-

al para accesorios opcional).

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

_/LADVERTENClA: Siempre de-

tenga el aparato y desconecte la bujia

antes de hacer cualquier mantenimiento

menos los ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas dafiadas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de usar el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que esten descantilladas, resquebra-

jadas, quebradas o dafiadas de

cualquier otro modo, antes de usar

el aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de di&metro 2

mm (0,080 de pulgada) de la marcha

Craftsman. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. Asegt3rese que la bobi-

na este correctamente instalada y

este bien fijo.

• Asegt3rese que el aparato este cor-

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

linea no pueda tocar nada.

• Mantenga alejadas alas dem&s per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber& ser

efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mantengalo alejado de las chispas y

de las llamas.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras este este en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• Alejese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque.

• Antes de guarder el aparato, vacie el

dep6sito de combustible. Arranque

el motor y dejelo en marcha hasta

que se detenga con el fin de agotar

el combustible que pueda quedar en

el carburador.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores electricos, los calefac-

tores centrales, etc.

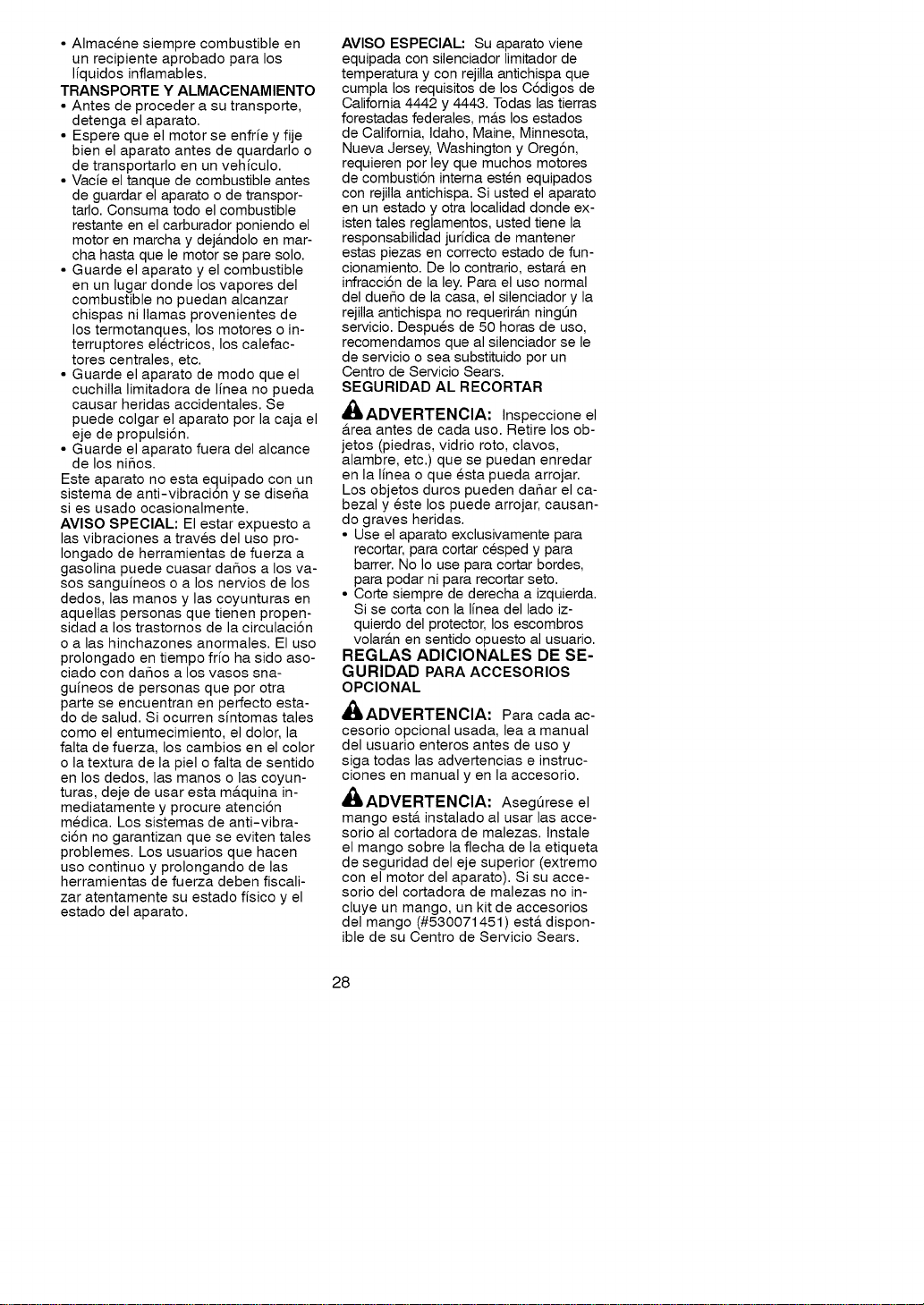

• AImacene siempre combustible en

un recipiente aprobado pars los

liquidos inflamables.

TRANSPORTE Y ALMAOENAMIENTO

• Antes de proceder a su transporte,

detenga el aparato.

• Espere que el motor se enfrie y fije

bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tarlo. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej_.ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores electricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el

cuchilla limitadora de lines no pueda

causar heridas accidentales. Se

puede colgar el aparato por la caja el

eje de propulsi6n.

• Guarde el aparato fuera del alcance

de los niSos.

Este aparato no esta equipado con un

sistema de anti-vibraci6n y se diseSa

si es usado ocasionalmente.

AVlSO SPECIAL: El estar expuesto a

las vibraciones a traves del uso pro-

Iongado de herramientas de fuerza a

gasolina puede cuasar daSos a los va-

sos sanguineos o a los nervios de los

dedos, las manos y las coyunturas en

aquellas personas que tienen propen-

sidad a los trastornos de la circulaci6n

o alas hinchazones anormales. El uso

prolongado en tiempo frio ha sido aso-

ciado con daSos a los vasos sna-

guineos de personas que por otra

parte se encuentran en perfecto esta-

do de salud. Si ocurren sintomas tales

como el entumecimiento, el dolor, la

falta de fuerza, los cambios en el color

o la textura de la piel o falta de sentido

en los dedos, las manos o las coyun-

turas, deje de usar esta m&quina in-

mediatamente y procure atenci6n

medics. Los sistemas de anti-vibra-

ci6n no garantizan que se eviten tales

problemes. Los usuarios que hacen

uso continuo y prolongando de las

herramientas de fuerza deben fiscali-

zar atentamente su estado fisico y el

estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m&s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores

de combusti6n interns esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar& en

infracci6n de la ley. Pars el uso normal

del dueSo de la casa, el silenciador y la

rejilla antichispa no requerir_.n ningt3n

servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

SEGURIDAD AL REOORTAR

,_ADVERTENClA: Inspeccione el

_.rea antes de cads uso. Retire los ob-

jetos (piedras, vidrio roto, clavos,

alambre, etc.) que se puedan enredar

en la lines o que esta pueda arrojar.

Los objetos duros pueden daSar el ca-

bezal y este los puede arrojar, causan-

do graves heridas.

• Use el aparato exclusivamente pars

recortar, pars cortar cesped y pars

barrer. No Io use pars cortar bordes,

pars podar ni pars recortar seto.

• Corte siempre de derecha a izquierda.

Si se corta con la lines del lado iz-

quierdo del protector, los escombros

volar&n en sentido opuesto al usuario.

REGLAS ADICIONALES DE SE-

GURIDAD PARA ACCESORIOS

OPClONAL

,_ILADVERTENClA: Pars cads ac-

cesorio opcional usada, lea a manual

del usuario enteros antes de uso y

siga todas las advertencias e instruc-

ciones en manual yen la accesorio.

,_ADVERTENClA: AsegQrese el

mango est& instalado al usar las acce-

sorio al cortadora de malezas. Instale

el mango sobre la flecha de la etiqueta

de seguridad del eje superior (extremo

con el motor del aparato). Si su acce-

sorio del cortadora de malezas no in-

cluye un mango, un kit de accesorios

del mango (#530071451) est,. dispon-

ible de su Centro de Servicio Sears.

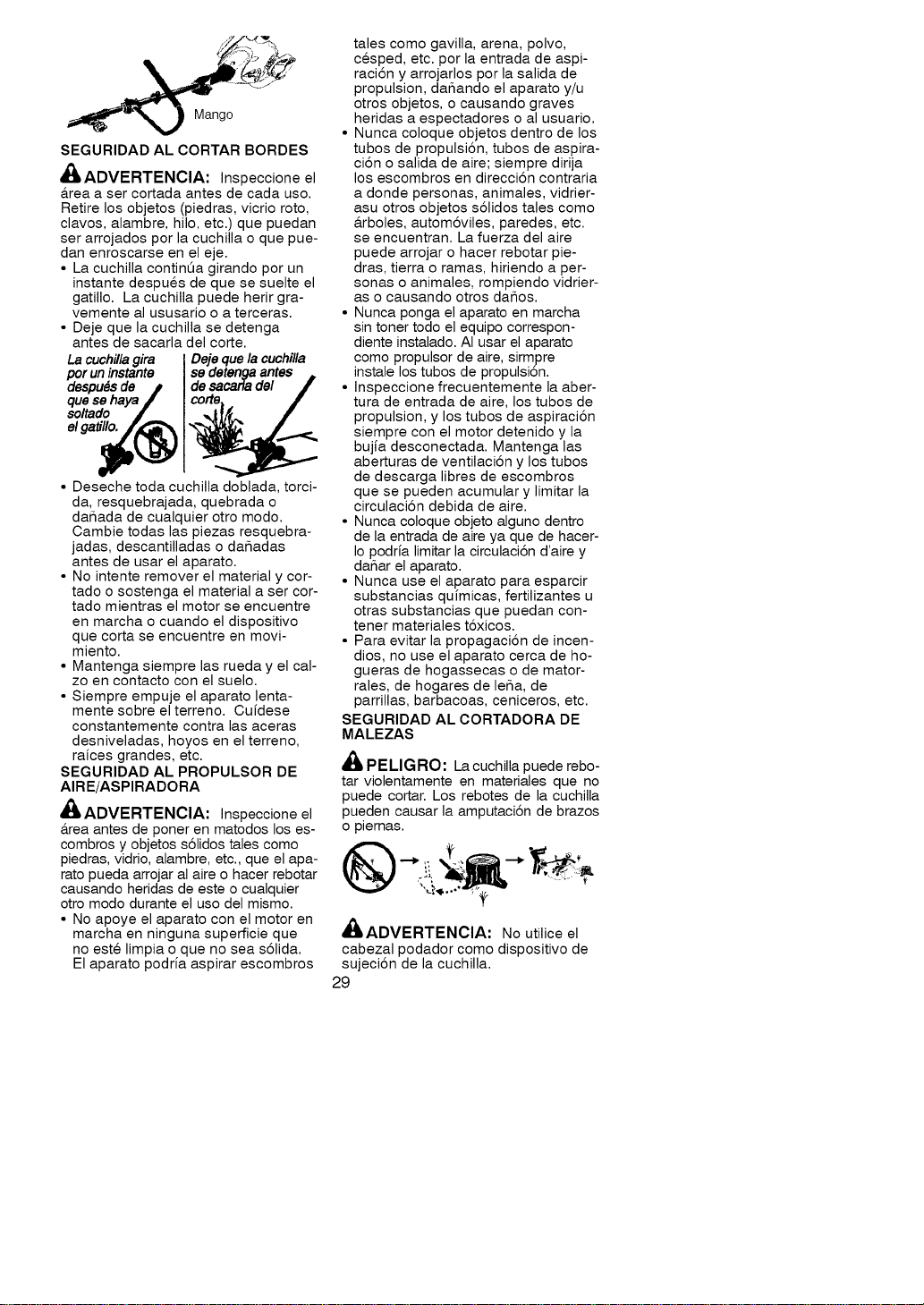

SEGURIDAD AL CORTAR BORDES

,_ADVERTENClA: Inspeccione el

&rea a ser eortada antes de cada uso.

Retire los objetos (piedras, vicrio roto,

clavos, alambre, hilo, etc.) que puedan

ser arrojados por la cuchilla o que pue-

dan enroscarse en el eje.

• La cuchilla contint3a girando por un

instante despues de que se suelte el

gatillo. La cuchilla puede herir gra-

vemente al ususario o a terceras.

• Deje que la cuchilla se detenga

antes de sacarla del corte.

La cuchilla gira Deje que la cuchilla

por uninstante se detengaantes

de sacarla del

despu_s de I

que se haya /

so#ado /

elgatill__

• Deseehe toda cuehilla doblada, torei-

da, resquebrajada, quebrada o

daSada de cualquier otro modo.

Cambie todas las piezas resquebra-

jadas, descantilladas o daSadas

antes de usar el aparato.

• No intente remover el material y cor-

tado o sostenga el material a ser cor-

tado mientras el motor se encuentre

en marcha o cuando el dispositivo

que oorta se enouentre en movi-

miento.

• Mantenga siempre las rueda y el cal-

zo en contacto con el suelo.

• Siempre empuje el aparato lenta-

mente sobre el terreno. Cuidese

oonstantemente contra las aoeras

desniveladas, hoyos en el terreno,

raices grandes, etc.

SEGURIDAD AL PROPULSOR DE

AIRE/ASPIRADORA

,_ADVERTENClA: Inspeccione el

&rea antes de poner en matodos los es-

combros y objetos s61idos tales como

piedras, vidrio, alambre, etc., que el apa-

rato pueda arrojar al aire o hacer rebotar

causando heridas de este o cualquier

otro modo durante el uso del mismo.

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no este limpia o que no sea s61ida.

El aparato podria aspirar escombros

tales como gavilla, arena, polvo,

cesped, etc. por la entrada de aspi-

raclon y arrojarlos por la salida de

propulsion, daSando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Nunca coloque objetos dentro de los

tubos de propulsi6n, tubos de aspira-

ci6n o salida de aire; siempre dirija

los escombros en direcci6n contraria

a donde personas, animales, vidrier-

asu otros objetos s61idos tales como

&rboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o oausando otros daSos.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

como propulsor de aire, sirmpre

instale los tubos de propulsi6n.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubos de

propulsion, y los tubos de aspiraci6n

siempre con el motor detenido y la

bujia desconectada. Mantenga las

aberturas de ventilaci6n y los tubos

de descarga libres de escombros

que se pueden acumular y limitar la

circulaci6n debida de aire.

• Nunca coloque objeto alguno dentro

de la entrada de aire ya que de hacer-

Io podria limitar la circulaci6n d'aire y

da_ar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertilizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagaci6n de incen-

dios, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de leSa, de

parrillas, barbacoas, ceniceros, etc.

SEGURIDAD AL CORTADORA DE

MALEZAS

_, PELIGRO" La cuchilla puede rebo-

tar violentamente en materiales que no

puede cortar. Los rebotes de la cuchilla

pueden causar la amputaci6n de brazos

o piemas.

_ADVERTENCIA: No utilice el

cabezal podador como dispositivo de

sujeci6n de la cuchilla.

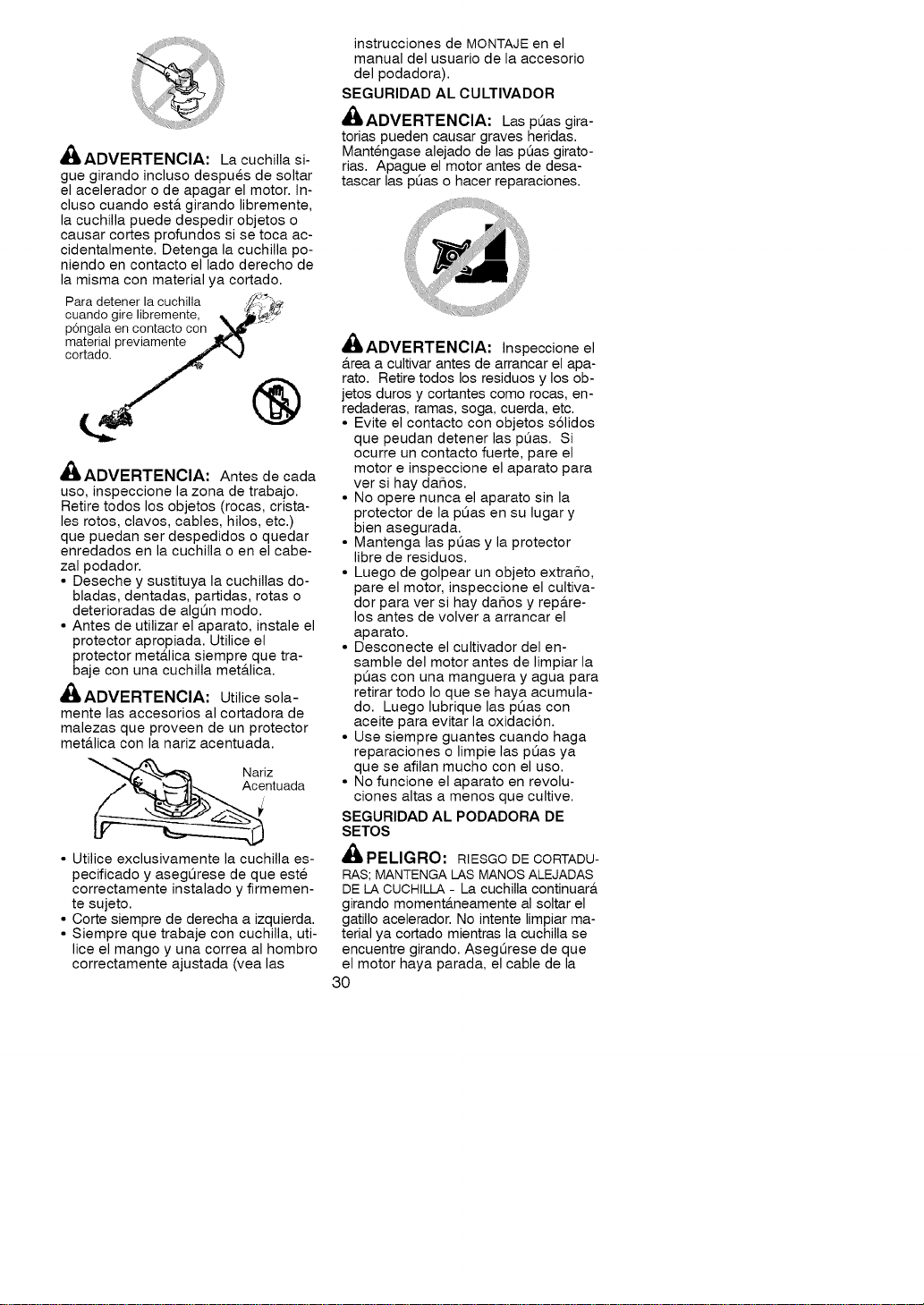

_ADVERTENCIA:Lacuchillasi-

guegirandoinc]usodespuesdeso]tar

elace]eradorodeapagarelmotor.In-

c]usocuandoest&girando]ibremente,

la cuchilla puede despedir objetos o

causar cortes profundos si se toca ac-

cidenta]mente. Detenga la cuchilla po-

niendo en contacto el ]ado derecho de

la misma con material ya cortado.

Para detener a cuch a i,,s_W_'_,,_

cuando gire libremente, _. _;:'

p6ngala en contacto con h_S '_

material previamente ,,_, "_

cortado. "_

_ADVERTENCIA: Antes de cada

uso, inspeccione la zona de trabajo.

Retire todos los objetos (rocas, crista-

les rotos, c]avos, cables, hilos, etc.)

que puedan ser despedidos o quedar

enredados en la cuchilla o en el cabe-

za] podador.

• Deseche y sustituya ]a cuchillas do-

bladas, dentadas, partidas, rotas o

deterioradas de a]gQn modo.

• Antes de utilizar el aparato, insta]e el

protector apropiada. Utilice el

protector met&lica siempre que tra-

baje con una cuchilla met&]ica.

,_ADVERTENClA: Utilice sola-

mente las accesorios al cortadora de

malezas que proveen de un protector

met&lica con la nariz acentuada.

__,,,_,,,,_ AcNariz

entuada

• Utilice exclusivamente la cuchilla es-

pecificado y asegt3rese de que este

correctamente instalado y firmemen-

te sujeto.

• Corte siempre de derecha a izquierda.

• Siempre que trabaje con cuchilla, uti-

lice el mango y una correa al hombro

correctamente ajustada (vea las

instrucciones de MONTAJE en el

manual del usuario de la accesorio

del podadora).

SEGURIDAD AL CULTIVADOR

_ILADVERTENClA: Las pt3as gira-

torias pueden causar graves heridas.

Mantengase alejado de las pt3as girato-

rias. Apague el motor antes de desa-

tascar las pOas o hacer reparaciones.

,_/LADVERTENClA: Inspeccione el

&rea a cultivar antes de arrancar el apa-

rato. Retire todos los residuos y los ob-

jetos duros y cortantes como rocas, en-

redaderas, ramas, soga, cuerda, etc.

• Evite el contacto con objetos s61idos

que peudan detener las pt3as. Si

ocurre un contacto fuerte, pare el

motor e inspeccione el aparato para

ver si hay daSos.

• No opere nunca el aparato sin la

protector de la pQas en su lugar y

bien asegurada.

• Mantenga las pt3as y la protector

libre de residuos.

• Luego de golpear un objeto extraSo,

pare el motor, inspeccione el cultiva-

dor para ver si hay daSos y rep&re-

los antes de volver a arrancar el

aparato.

• Desconecte el cultivador del en-

samble del motor antes de limpiar la

pt3as con una manguera y agua para

retirar todo Io que se haya acumula-

do. Luego lubrique las pQas con

aceite para evitar la oxidaci6n.

• Use siempre guantes cuando haga

reparaciones o limpie las pt3as ya

que se afilan mucho con el uso.

• No funcione el aparato en revolu-

clones altas a menos que cultive.

SEGURIDAD AL PODADORA DE

SETOS

PELIGRO: RIESGO DE CORTADU-

RAS; MANTENGA I_ASMANOS ALEJADAS

DE LA CUCHILLA - La cuchilla continuar&

girando moment&neamente al soltar el

gatillo acelerador. No intente limpiar ma-

terial ya cortado mientras la cuchilla se

encuentre girando. Asegt3rese de que

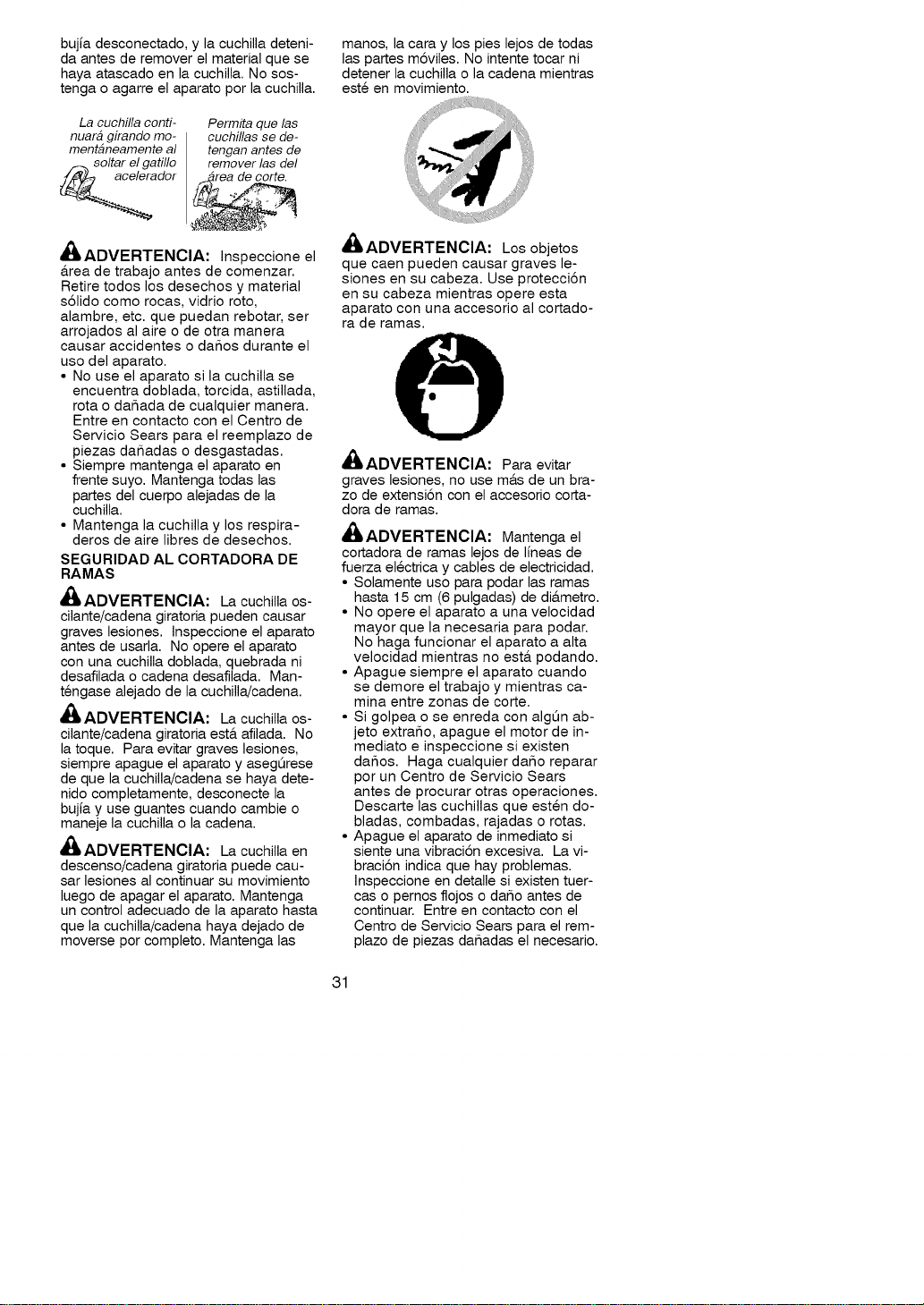

el motor haya parada, el cable de la

bujiadesconectado,ylacuchilladeteni-

daantesderemoverelmaterialquese

hayaatascadoenlacuchilla.Nosos-

tengaoagarreelaparatoporlacuchilla.

La cuchilla conti-

nuarb girando mo-

mentaneamente al

oltar el gatillo

dor

Permita que las

cuchillas se de-

tengan antes de

remover las del

,_/LADVERTENClA" Inspeccione el

_.rea de trabajo antes de comenzar.

Retire todos los desechos y material

s61ido como rocas, vidrio roto,

alambre, etc. que puedan rebotar, ser

arrojados al aire o de otra manera

causar accidentes o da_os durante el

uso del aparato.

• No use el aparato si la cuchilla se

encuentra doblada, torcida, astillada,

rota o da_ada de cualquier manera.

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas da_adas o desgastadas.

• Siempre mantenga el aparato en

frente suyo. Mantenga todas las

partes del cuerpo alejadas de la

cuchilla.

• Mantenga la cuchilla y los respira-

deros de aire libres de desechos.

SEGURIDAD AL CORTADORA DE

RAMAS

_ILADVERTENCIA: La cuchilla os-

cilante/cadena giratoria pueden causar

graves lesiones. Inspeccione el aparato

antes de usarla. No opere el aparato

con una cuchilla doblada, quebrada ni

desafilada o cadena desafilada. Man-

tengase alejado de la cuchilla/cadena.

_ADVERTENClA: La cuchilla os-

cilante/cadena giratoria est,. afilada. No

la toque. Para evitar graves lesiones,

siempre apague el aparato y asegOrese

de que la cuchilla!cadena se haya dete-

nido completamente, desconecte la

bujia y use guantes cuando cambie o

maneje la cuchilla o la cadena.

_,ADVERTENClA: La cuchilla en

descenso/cadena giratoria puede cau-

sar lesiones al continuar su movimiento

luego de apagar el aparato. Mantenga

un control adecuado de la aparato hasta

que la cuchilla/cadena haya dejado de

moverse por completo. Mantenga las

manos, la cara y los pies lejos de todas

las partes m6viles. No intente tocar ni

detener la cuchilla o la cadena mientras

este en movimiento.

_/LADVERTENClA: Los objetos

que caen pueden causar graves le-

siones en su cabeza. Use protecci6n

en su cabeza mientras opere esta

aparato con una accesorio al cortado-

ra de ramas.

,_/LADVERTENCIA: Para evitar

graves lesiones, no use m_.s de un bra-

zo de extensi6n con el accesorio corta-

dora de ramas.

_/LADVERTENCIA: Mantenga el

cortadora de ramas lejos de lineas de

fuerza electrica y cables de electricidad.

• Solamente uso para podar las ramas

hasta 15 cm (6 pulgadas) de dia.metro.

• No opere el aparato a una velocidad

mayor que la necesaria para podar.

No haga funcionar el aparato a alta

velocidad mientras no est,. podando.

• Apague siempre el aparato cuando

se demore el trabajo y mientras ca-

mina entre zonas de corte.

• Si golpea o se enreda con algOn ab-

jeto extra,o, apague el motor de in-

mediato e inspeccione si existen

da_os. Haga cualquier da_o reparar

por un Centro de Servicio Sears

antes de procurar otras operaciones.

Descarte las cuchillas que esten do-

bladas, combadas, rajadas o rotas.

• Apague el aparato de inmediato si

siente una vibraci6n excesiva. La vi-

braci6n indica que hay problemas.

Inspeccione en detalle si existen tuer-

cas o pernos flojos o da_o antes de

continuar. Entre en contacto con el

Centro de Servicio Sears para el rem-

plazo de piezas da_adas el necesario.

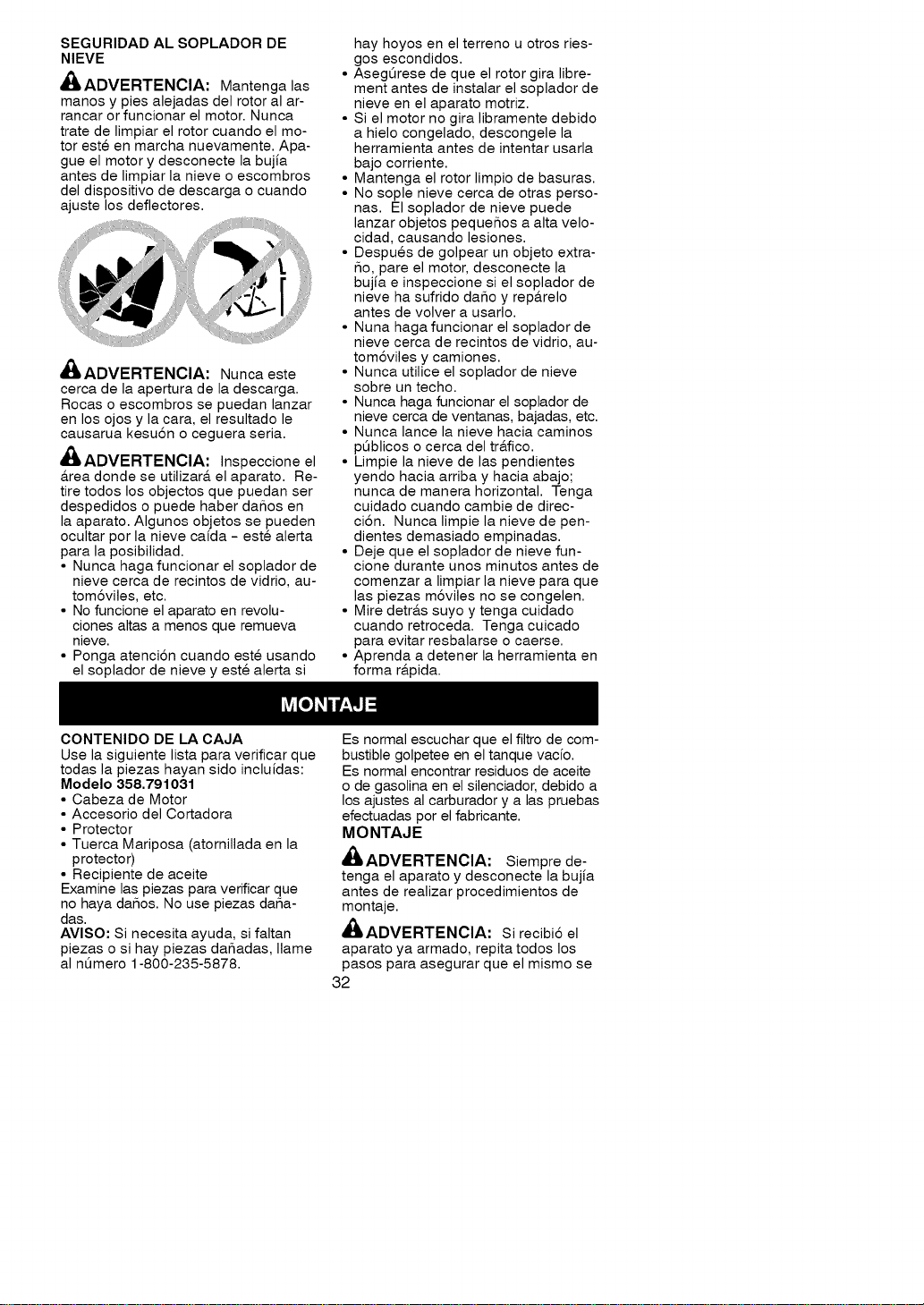

SEGURIDAD AL SOPLADOR DE

NIEVE

_/LADVERTENCIA: Mantenga las

manos y pies a]ejadas de] rotor a] ar-

rancar or funcionar el motor. Nunca

trate de ]impiar el rotor cuando el mo-

tor este en marcha nuevamente. Apa-

gue el motor y desconecte ]a bujia

antes de ]impiar la nieve o escombros

de] dispositivo de descarga o cuando

ajuste los deflectores.

,_/LADVERTENClA: Nunca este

cerca de ]a apertura de ]a descarga.

Rocas o escombros se puedan lanzar

en los ojos y ]a cara, el resu]tado ]e

causarua kesu6n o ceguera seria.

,_ADVERTENClA: Inspeccione el

&rea donde se utilizar& el aparato. Re-

tire todos los objectos que puedan ser

despedidos o puede haber daSos en

la aparato. Algunos objetos se pueden

ocultar por la nieve caida - este alerta

para la posibilidad.

• Nunca haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles, etc.

• No funcione el aparato en revolu-

ciones altas a menos que remueva

nieve.

• Ponga atenci6n cuando este usando

el soplador de nieve y este alerta si

hay hoyos en el terreno u otros ries-

gos escondidos.

• AsegQrese de que el rotor gira libre-

ment antes de instalar el soplador de

nieve en el aparato motriz.

• Si el motor no gira libramente debido

a hielo congelado, descongele la

herramienta antes de intentar usarla

bajo corriente.

• Mantenga el rotor limpio de basuras.

• No sople nieve cerca de otras perso-

nas. El soplador de nieve puede

lanzar objetos pequeSos a alta velo-

cidad, causando lesiones.

• Despues de golpear un objeto extra-

5o, pare el motor, desconecte la

bujia e inspeccione si el soplador de

nieve ha sufrido daSo y rep&relo

antes de volver a usarlo.

• Nuna haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles y camiones.

• Nunca utilice el soplador de nieve

sobre un techo.

• Nunca haga funcionar el soplador de

nieve cerca de ventanas, bajadas, etc.

• Nunca lance la nieve hacia caminos

pt3blicos o cerca del tr&fico.

• Limpie la nieve de las pendientes

yendo hacia arriba y hacia abajo;

nunca de manera horizontal. Tenga

cuidado cuando cambie de direc-

ci6n. Nunca limpie la nieve de pen-

dientes demasiado empinadas.

• Deje que el soplador de nieve fun-

clone durante unos minutos antes de

comenzar a limpiar la nieve para que

las piezas m6viles no se congelen.

• Mire detr&s suyo y tenga cuidado

cuando retroceda. Tenga cuicado

para evitar resbalarse o caerse.

• Aprenda a detener la herramienta en

forma r&pida.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358,791031

• Cabeza de Motor

• Accesorio del Cortadora

• Protector

• Tuerca Mariposa (atomillada en la

protector)

• Recipiente de aceite

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das.

AVlSO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al nQmero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas por el fabricante.

MONTAJE

,_ADVERTENCIA: Siempre de-

tenga el aparato y desconecte la bujia

antes de realizar procedimientos de

montaje.

_L, ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

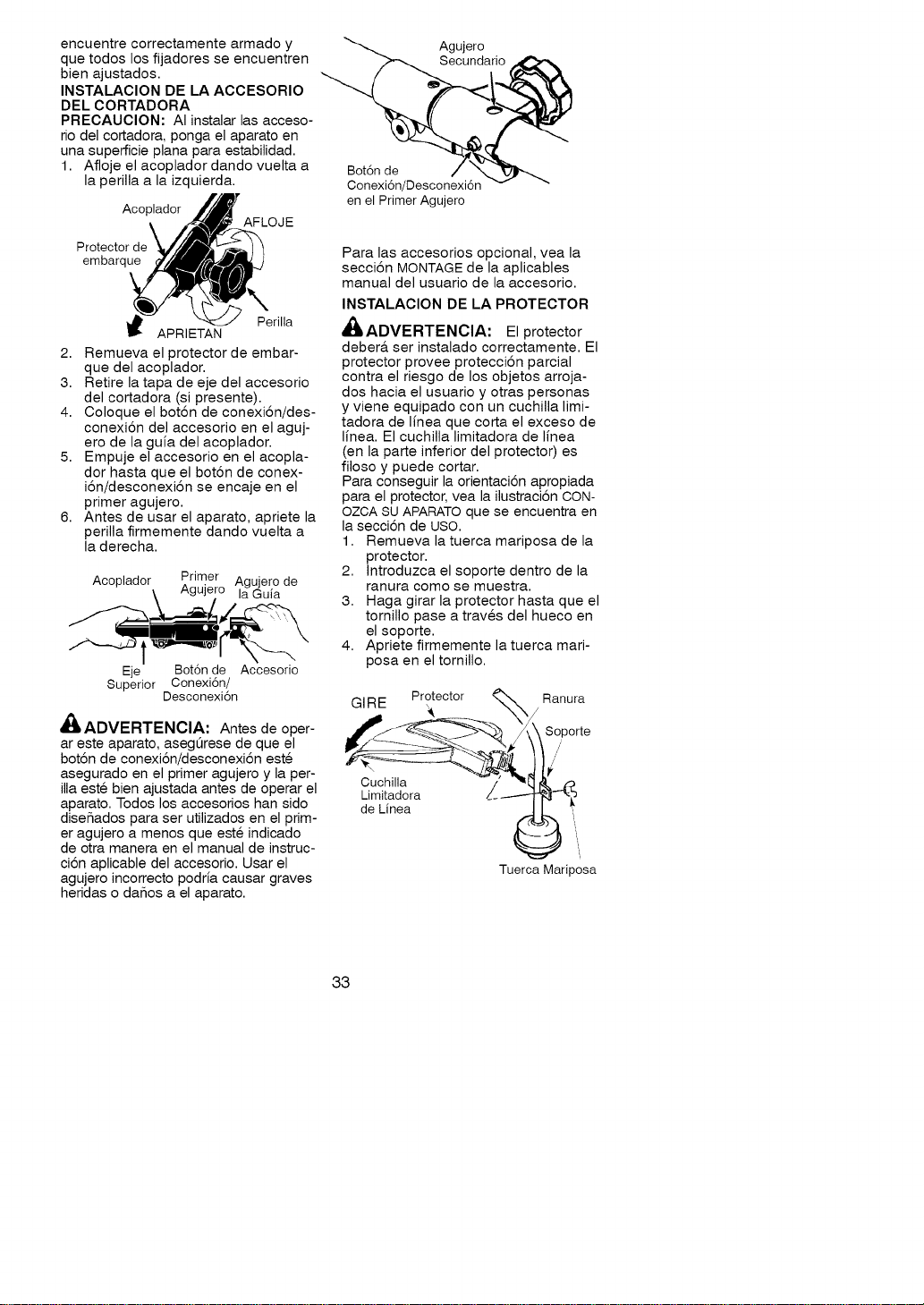

encuentrecorrectamentearmadoy

quetodoslosfijadoresseencuentren

bienajustados.

INSTALAClONDELAACCESORIO

DELCORTADORA

PRECAUClON:AIinstalarlasacceso-

riodelcortadora,pongaelaparatoen

unasuperficieplanaparaestabilidad.

1.Aflojeelacopladordandovueltaa

laperillaalaizquierda.

Protector de

embarque

AFLOJE

Perilla

APRIETAN

2. Remueva el protector de embar-

que del acoplador.

3. Retire la tapa de eje del accesorio

del cortadora (si presente).

4. Coloque el bot6n de conexi6n/des-

conexi6n del accesorio en el aguj-

ero de la guia del acoplador.

5. Empuje el accesorio en el acopla-

dor hasta que el bot6n de conex-

i6n/desconexi6n se encaje en el

primer agujero.

6. Antes de usar el aparato, apriete la

perilla firmemente dando vuelta a

la derecha.

Acoplador Primer Agujero de

Agujero la Guia

Eje Bot6n de Accesorio

Superior Conexi6n/

Desconexi6n

_ADVERTENCIA: Antes de oper-

ar este aparato, asegOrese de que el

bot6n de conexi6n/desconexi6n este

asegurado en el primer agujero y la per-

ilia este bien ajustada antes de operar el

aparato. Todos los accesorios han sido

diseSados para ser utilizados en el prim-

er agujero a menos que este indicado

de otra manera en el manual de instruc-

ci6n aplicable del accesorio. Usar el

agujero incorrecto podria causar graves

heridas o daSos a el aparato.

Agujero

Secundario

Bot6n de

Conexi6n/Desconexi6n

en el Primer Agujero

Para las accesorios opcional, vea la

secci6n MONTAGE de la aplicables

manual del usuario de la accesorio.

INSTALAClON DE LA PROTECTOR

,_ADVERTENClA: El protector

deber& ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

line& El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar.

Para conseguir la orientaci6n apropiada

para el protector, vea la ilustraci6n CON-

OZCA SUAPARATO que se encuentra en

la secci6n de USO.

1. Remueva la tuerca mariposa de la

protector.

2. Introduzca el soporte dentro de la

ranura como se muestra.

3. Haga girar la protector hasta que el

tornillo pase a traves del hueco en

el soporte.

4. Apriete firmemente la tuerca mari-

posa en el tornillo.

GIRE Protector Ranura

Soporte

Cuchilla

Limitadora

de Linea

Tuerca Mariposa

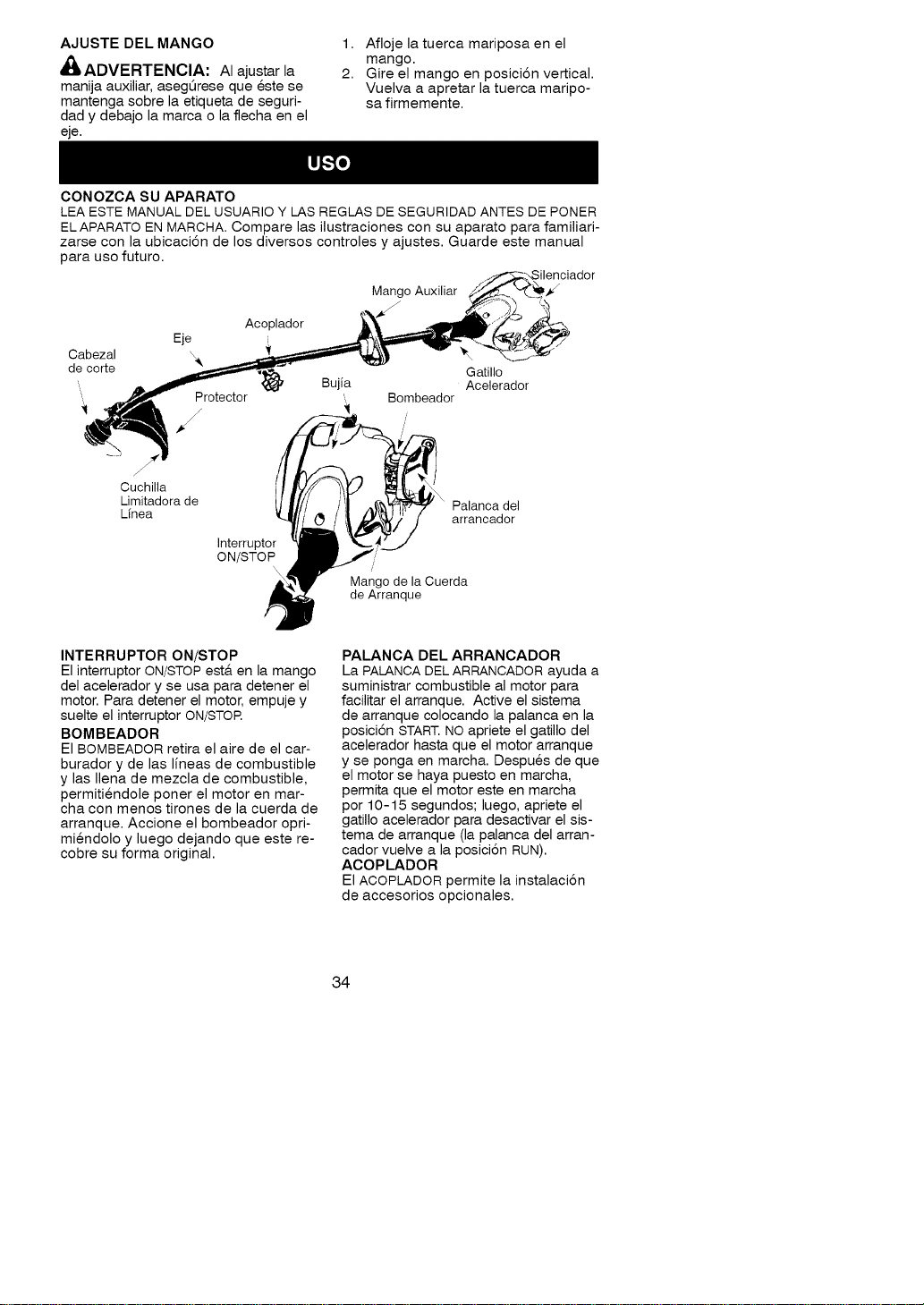

AJUSTE DEL MANGO

_ILADVERTENClA: AI ajustar la

manija auxiliar, asegt3rese que este se

mantenga sobre la etiqueta de seguri-

dad y debajo la marca o la flecha en el

eJe,

1. Afloje la tuerca mariposa en el

mango.

2. Gire el mango en posici6n vertical.

Vuelva a apretar la tuerca maripo-

sa firmemente.

CONOZCA SU APARATO

LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE PONER

ELAPARATO EN MARCHA. Compare las ilustraciones con su aparato para familiari-

zarse con la ubicaci6n de los diversos controles y ajustes. Guarde este manual

para uso futuro.

Mango Auxiliar

Acoplador

Eje

Cabezal "_

de corte Gatillo

Bujia Acelerador

....' Protector Bombeador

}ilenciador

Cuchilla

Limitadora de \

Palanca del

Linea arrancador

Interruptor

ON/STOP

Mango de la Cuerda

de Arranque

INTERRUPTOR ON/STOP

El interruptor ON/STOP est,. en la mango

del acelerador y se usa para detener el

motor. Para detener el motor, empuje y

suelte el interruptor ON/STOR

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permitiendole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

miendolo y luego dejando que este re-

cobre su forma original.

PALANCA DEL ARRANCADOR

La PALANCA DELARRANCADOR ayuda a

suministrar combustible al motor para

facilitar el arranque. Active el sistema

de arranque colocando la palanca en la

posici6n START.NO apriete el gatillo del

acelerador hasta que el motor arranque

y se ponga en marcha. Despues de que

el motor se haya puesto en marcha,

permita que el motor este en marcha

por 10-15 segundos; luego, apriete el

gatillo acelerador para desactivar el sis-

tema de arranque (la palanca del arran-

cador vuelve a la posici6n RUN).

ACOPLADOR

El ACOPLADOR permite la instalaci6n

de accesorios opcionales.

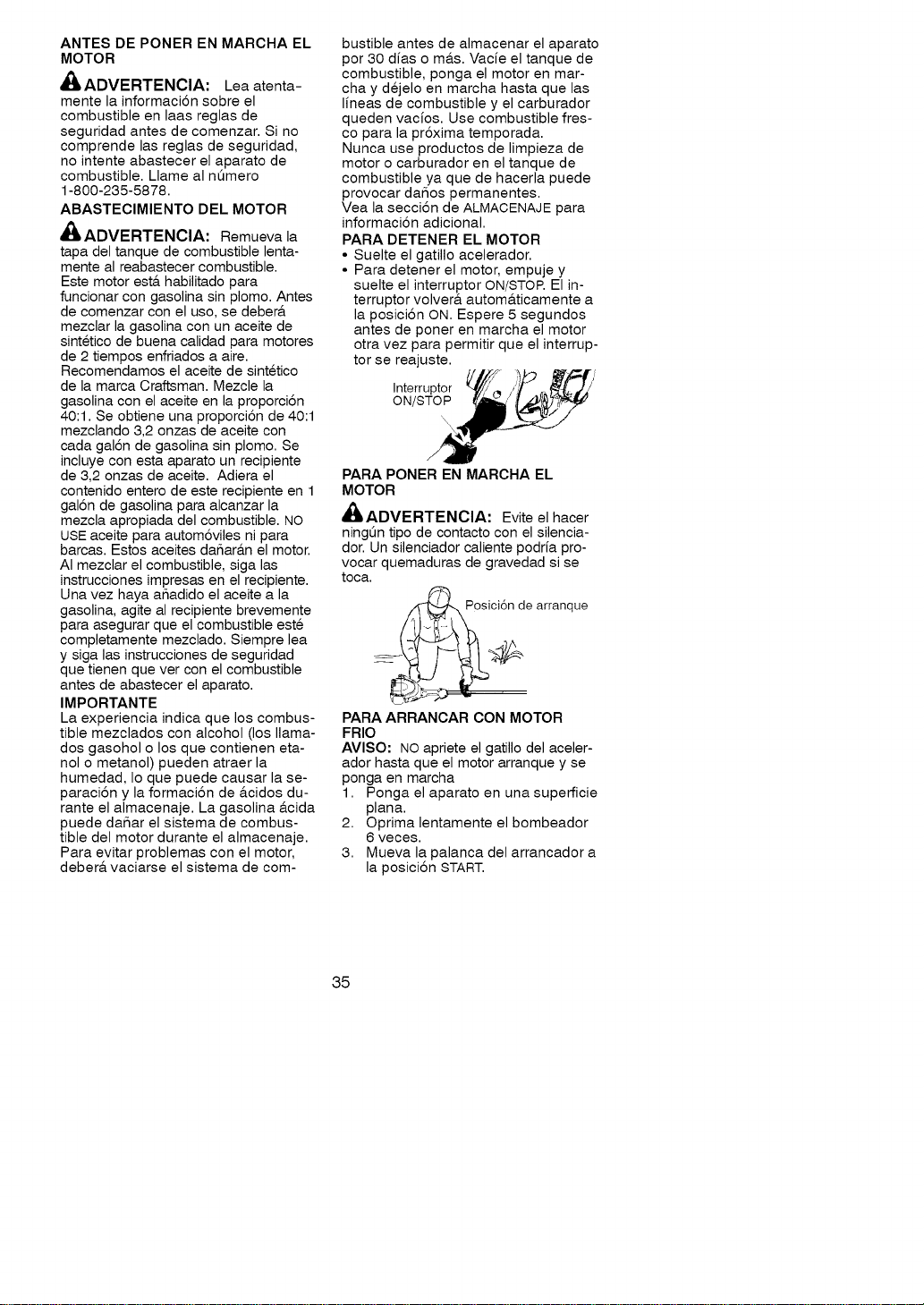

ANTES DE PONER EN MARCHA EL

MOTOR

'_ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el

combustible en laas reglas de

seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Uame al nSmero

1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

,_ADVERTENClA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor estfi habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el uso, se deber&

mezclar la gasolina con un aceite de

sintetico de buena calidad para motores

de 2 tiempos enfriados a aire.

Recomendamos el aceite de sintetico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de 40:1

mezclando 3,2 onzas de aceite con

cada gal6n de gasolina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el

contenido entero de este recipiente en 1

gal6n de gasolina para alcanzar la

mezcla apropiada del combustible. NO

USE aceite para autom6viles ni para

barcas. Estos aceites da_ar&n el motor.

AI mezclar el combustible, siga las

instrucciones impresas en el recipiente.

Una vez haya a_adido el aceite a la

gasolina, agite al recipiente brevemente

para asegurar que el combustible este

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen eta-

nolo metanol) pueden atraer la

humedad, Io que puede causar la se-

paraci6n y la formaci6n de &cidos du-

rante el almacenaje. La gasolina &cida

puede daSar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber& vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o m&s. Vacie el tanque de

combustible, ponga el motor en mar-

cha y dejelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la pr6xima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar daSos permanentes.

Vea la secci6n de ALMACENAJE para

informaci6n adicional.

PARA DETENER EL MOTOR

• Suelte el gatillo acelerador.

• Para detener el motor, empuje y

suelte el interruptor ON/STOR El in-

terruptor volver& autom&ticamente a

la posici6n ON. Espere 5 segundos

antes de poner en marcha el motor

otra vez para permitir que el interrup-

tor se reajuste.

,nte,ruptor

o ,smo

PARA PONER EN MARCHA EL

MOTOR

_ILADVERTENClA: Evite el hacer

ningQn tipo de contacto con el silencia-

dor. Un silenciador caliente podria pro-

vocar quemaduras de gravedad si se

toca.

sici6n de arranque

PARA ARRANCAR CON MOTOR

FRIO

AVISO: NO apriete el gatillo del aceler-

ador hasta que el motor arranque y se

ponga en marcha

1. Ponga el aparato en una superficie

plan&

2. Oprima lentamente el bombeador

6 veces.

3. Mueva la palanca del arrancador a

la posici6n START.

Bombeador

Palanca del

Arrancador

Mango de la

Cuerda de Arranque

4. Este aparato cuenta con un sistema

de arranque Sim-pul TM.NO tiene

que tirar brusca ni en@gicamente

del mango de la cuerda de arran-

que. Tire del mango de la cuerda de

arranque con un movimiento contro-

lado y firme hasta que el motor ar-

ranque y se ponga en marcha.

5. Permita que el motor este en mar-

cha por 5 segundos; luego, apriete

el gatillo acelerador para desactivar

el sistema del arranque (la palanca

del arrancador vuelve a la posici6n

RUN).

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Oprima y sostenga el gatillo aceler-

ador.

2. Tire del mango de la cuerda de ar-

ranque con un movimiento contro-

lado y constante mientras usted

aprietan el gatillo acelerador hasta

que el motor arranque y se ponga

en marcha.

AVISO: Normalmente, el procedimiento

para arrancar con el motor caliente

puede ser utilizado dentro 5-10 minutos

despues que el motor se para. Si el

aparato esta sin funcionar por m&s de

10 minutos, ser& necesario arrancar el

aparato siguiendo los pasos abajo PARA

ARRANCAR CON MOTOR FRIO o des-

pues trate los pasos de las instruc-

ci6nes de como arrancar el aparato.

ARRANQUE DE MOTOR AHOGADO

Los motores ahogados pueden ponerse

en marcha moviendo la palanca del ar-

rancador a la posici6n RUN. Oprima y

sostenga el gatillo acelerador. Tirando

de la cuerda repetidas veces mientras

que presiona el gatillo acelerador hasta

el motor arranque y se ponga en mar-

cha. Esto podr& requerir que se tire de

la cuerda del mango repetidas veces

dependiendo que tan ahogado se en-

cuentre el motor.

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTICA o

Ilame al nSmero 1-800-235-5878.

FUNClON DE CRAFTSMAN @

CONVERTIBLE TM

Este modelo est& equipado con un

acoplador, el cual permite la instala-

ci6n de accesorios opcionales. Los

accesorios opcionales son:

Cortadora de Bordes .... 358.79240

Cultivador ............. 358.79241

Propulsor de Aire ....... 358.79242

Cortadora de Malezas... 358.79244

Cortadora de Ramas .... 358.79245

,_/kADVERTENCIA: Siempre apa-

gue el aparato y desconecte la bujia

antes de retirar o instalar los accesorios.

COMO REMOVER EL ACCESORIO

DEL CORTADORA (U OTRAS ACCE-

SORIOS OPClONAL)

PRECAUClON: AI retirar o instalar las

accesorios, ponga el aparato en una

superficie plana para estabilidad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda.

Acoplador Superior

AFLOJE

Accesorio

Inferior

APRIETAI Perilla

2. Oprima y sostenga el bot6n de

conexi6n/desconexi6n.

Bot6n de Conexi6n/

Desconexi6n

r,_.._- Eje Superior

Accesorio Inferior

Mientras sostiene el motor y el eje

superior con firmeza, quite el acce-

sorio inferior del acoplador en for-

ma recta.

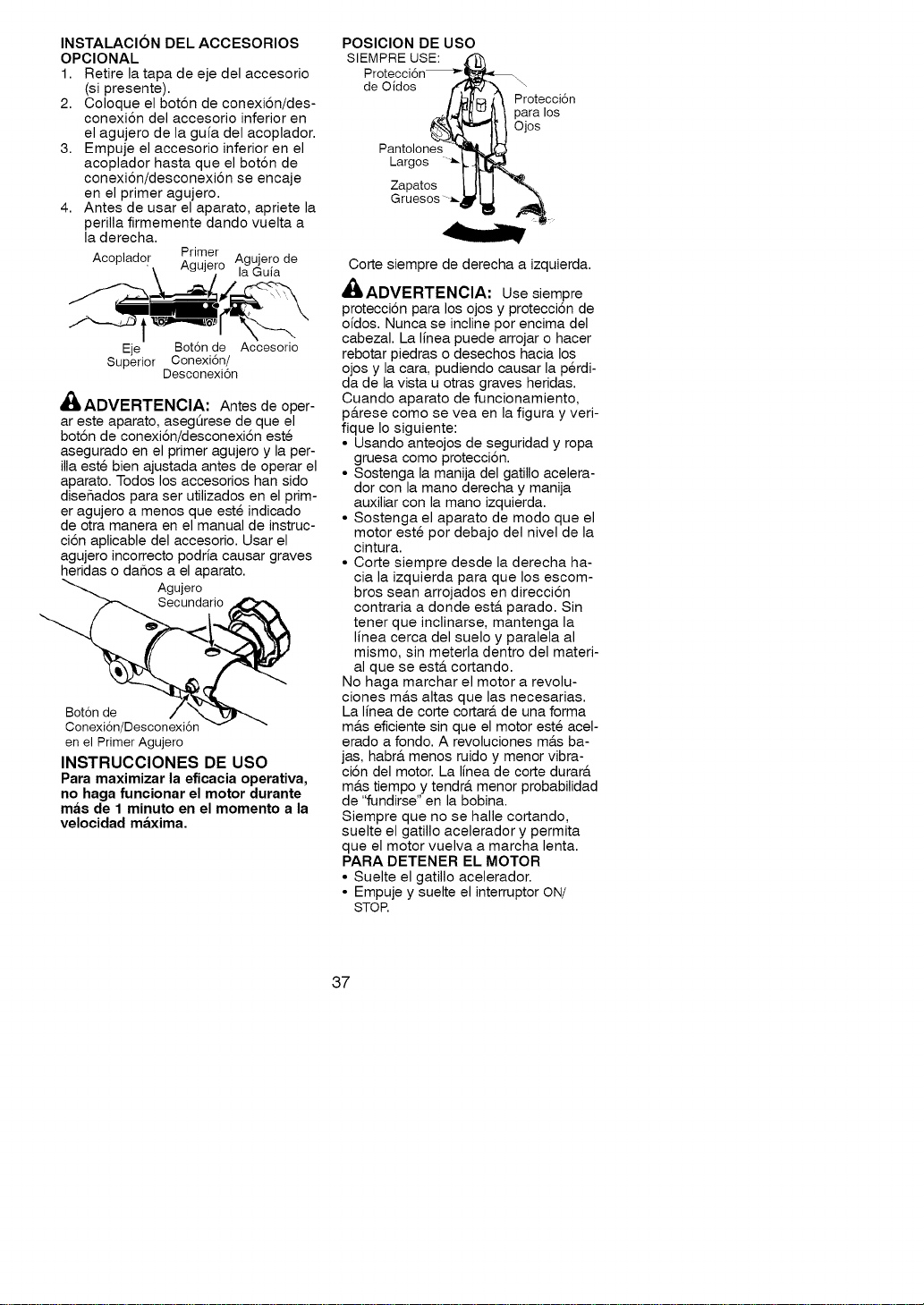

INSTALAClONDELACCESORIOS

OPClONAL

1 Retirelatapadeejedelaccesorio

(sipresente)

2 Coloqueelbot6ndeconexi6n/des

conexi6ndelaccesorioinferioren

elagujerodelaguiadelacoplador

3 Empujeelaccesorioinferiorenel

acopladorhastaqueelbot6nde

conexi6n/desconexi6nseencaje

enelprimeragujero

4 Antesdeusarelaparatoaprietela

perillafirmementedandovueltaa

laderecha

Primer

Acoplado!AgujeroAgujerode

laGuia

Eje Bot6n de Accesorio

Superior Conexi6n/

Desconexi6n

_ADVERTENCIA: Antes de oper

ar este aparato asegSrese de que el

bot6n de conexi6n/desconexi6n este

asegurado en el primer agujero y la per

ilia este bien ajustada antes de operar el

aparato Todos los accesorios han sido

disefiados para ser utilizados en el prim

er agujero a menos que este indicado

de otra manera en el manual de instruc

ci6n aplicable del accesorio Usar el

agujero incorrecto podria causar graves

heridas o dafios a el aparato

Agujero

Secundario

Bot6n de

Conexi6n/Desconexi6n

en el Primer Agujero

INSTRUCCIONES DE USO

Para maximizar la eficacia operativa,

no haga funcionar el motor durante

mas de 1 minuto en el momento a la

velocidad maxima.

POSlClON DE USO

SIEMPRE USE:

de Oidos

Pantolones

Largos

Zapatos

Protecci6n

para los

Ojos

Corte siempre de derecha a izquierda.

,_ADVERTENCIA: Use siempre

protecci6n para los ojos y protecci6n de

oidos Nunca se incline por encima del

cabezal La linea puede arrojar o hacer

rebotar piedras o desechos hacia los

ojos y la cara pudiendo causar la p@di

da de la vista u otras graves heridas

Cuando aparato de funcionamiento

p&rese como se yea en la figura y veri

fique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecci6n

• Sostenga la manija del gatillo acelera

dor con la mano derecha y manija

auxiliar con la mano izquierda

• Sostenga el aparato de modo que el

motor este por debajo del nivel de la

cintura

• Corte siempre desde la derecha ha

cia la izquierda para que los escom

bros sean arrojados en direcci6n

contraria a donde est& parado Sin

tener que inclinarse mantenga la

linea cerca del suelo y paralela al

mismo, sin meterla dentro del materi-

al que se est& cortando.

No haga marchar el motor a revolu-

ciones m&s altas que las necesarias.

La linea de corte cortar& de una forma

m&s eficiente sin que el motor este acel-

erado a fondo. A revoluciones m&s ba-

jas, habr& menos ruido y menor vibra-

ci6n del motor. La linea de corte durar&

m&s tiempo y tendr& menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

PARA DETENER EL MOTOR

• Suelte el gatillo acelerador

• Empuje y suelte el interruptor ON/

STOP.

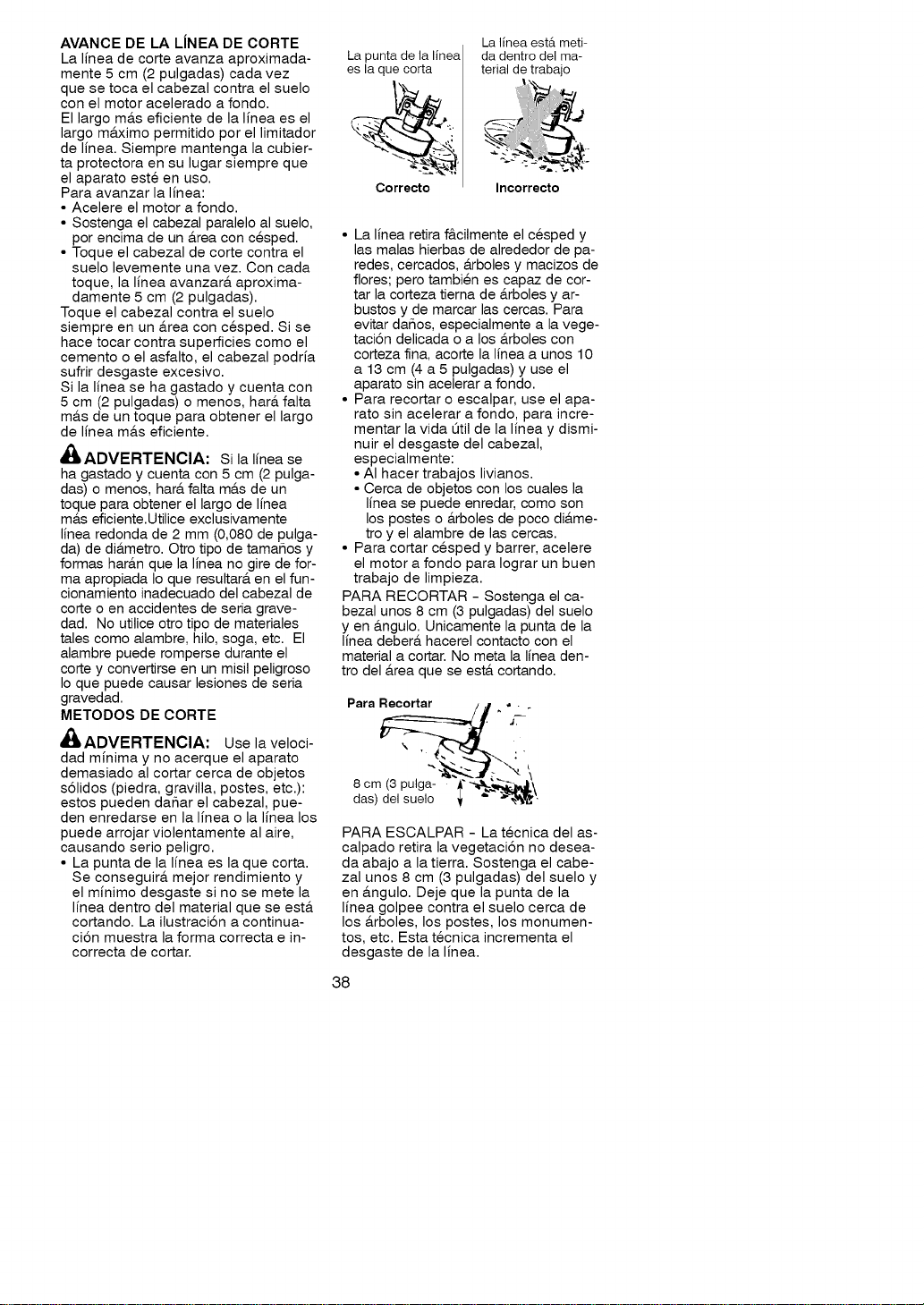

AVANCE DE LA LJNEA DE CORTE

La linea de corte avanza aproximada-

mente 5 cm (2 pulgadas) cada vez

que se toca el cabezal contra el suelo

con el motor acelerado a fondo.

El largo m&s eficiente de la linea es el

largo mAximo permitido por el limitador

de linea. Siempre mantenga la cubier-

ta protectora en su lugar siempre que

el aparato este en uso.

Para avanzar la linea:

• Acelere el motor a fondo.

• Sostenga el cabezal paralelo al suelo,

por encima de un &rea con cesped.

• Toque el cabezal de corte contra el

suelo levemente una vez. Con cada

toque, la linea avanzar& aproxima-

damente 5 cm (2 pulgadas).

Toque el cabezal contra el suelo

siempre en un &rea con cesped. Si se

hace tocar contra superficies como el

cemento o el asfalto, el cabezal podria

sufrir desgaste excesivo.

Si la linea se ha gastado y cuenta con

5 cm (2 pulgadas) o menos, har& falta

m&s de un toque para obtener el largo

de linea m&s eficiente.

_ILADVERTENOIA: Si la linea se

ha gastado y cuenta con 5 cm (2 pulga-

das) o menos, har& falta m&s de un

toque para obtener el largo de linea

m&s eficiente.Utilice exclusivamente

linea redonda de 2 mm (0,080 de pulga-

da) de di&metro. Otro tipo de tamafios y

formas har&n que la linea no gire de for-

ma apropiada Io que resultar& en el fun-

cionamiento inadecuado del cabezal de

corte o en accidentes de seria grave-

dad. No utilice otro tipo de materiales

tales como alambre, hilo, soga, etc. El

alambre puede romperse durante el

corte y convertirse en un misil peligroso

Io que puede causar lesiones de seria

gravedad.

METODOS DE CORTE

_ADVERTENClA: Use laveloci-

dad minima y no acerque el aparato

demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc.):

estos pueden dafiar el cabezal, pue-

den enredarse en la linea o la linea los

puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta.

Se conseguir& mejor rendimiento y

el minimo desgaste si no se mete la

linea dentro del material que se est&

cortando. La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

La puntade la linea

es la que corta

Correcto

La linea est& meti-

da dentro del ma-

terial de trabajo

Incorrecto

• La linea retira f&cilmente el cesped y

las malas hierbas de alrededor de pa-

redes, cercados, &rboles y macizos de

flores; pero tambien es capaz de cor-

tar la corteza tierna de &rboles y ar-

bustos y de marcar las cercas. Para

evitar dafios, especialmente a la vege-

taci6n delicada o a los _.rboles con

corteza fina, acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa-

rato sin acelerar a fondo, para incre-

mentar la vida t3tilde la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son

los postes o _.rboles de poco di&me-

tro y el alambre de las cercas.

• Para cortar cesped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca-

bezal unos 8 cm (3 pulgadas) del suelo

yen &ngulo. Unicamente la punta de la

linea deber& hacerel contacto con el

material a cortar. No meta la linea den-

tro del &rea que se est& cortando.

Para _ ,_.

Recortar

8orepu,0

das) del suelo i " _"_'_"

PARA ESCALPAR - La tecnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en &ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los &rboles, los postes, los monumen-

tos, etc. Esta tecnica incrementa el

desgaste de la linea.

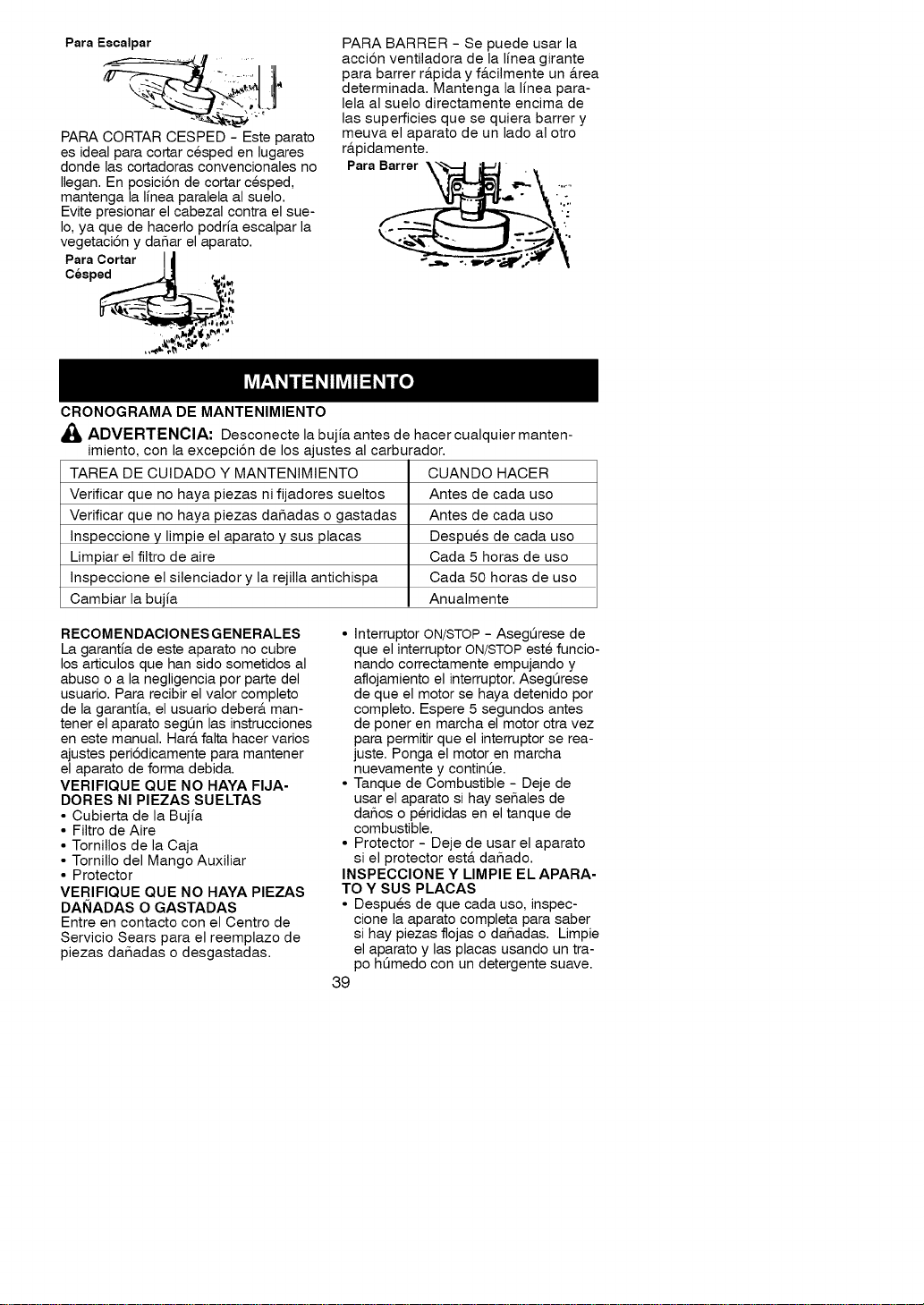

Para Escalpar

PARA CORTAR CESPED - Este parato

es ideal para cortar cesped en lugares

donde las cortadoras convencionales no

Ilegan. En posicidn de cortar cesped,

mantenga la linea paralela al suelo.

Evite presionar el cabezal contra el sue-

Io, ya que de hacerlo podria escalpar la

vegetacidn y datSar el aparato.

Para Cortar | |

Cesped J | _

.___. -- ;_

PARA BARRER - Se puede usar la

acci6n ventiladora de la linea girante

para barrer r&pida y f&cilmente un &rea

determinada. Mantenga la linea para-

lela al suelo directamente encima de

las superficies que se quiera barrer y

meuva el aparato de un lado al otro

r&pidamente.

Para Barrer

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte la bujia antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Verificar que no haya piezas ni fijadores sueltos Antes de cada uso

Verificar que no haya piezas da_adas o gastadas Antes de cada uso

Inspeccione y limpie el aparato y sus placas Despues de cada uso

Limpiar el filtro de aire Cada 5 horas de uso

Inspeccione el silenciador y la rejilla antichispa Cada 50 horas de uso

Cambiar la bujia Anualmente

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia por parte del

usuario. Para recibir el valor completo

de la garantia, el usuario deber& man-

tener el aparato segOn las instrucciones

en este manual. Har_. falta hacer varios

ajustes peri6dicamente para mantener

el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DANADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas da_adas o desgastadas.

• Interruptor ON/STOP - AsegOrese de

que el interruptor ON/STOP este funcio-

nando correctamente empujando y

aflojamiento el interruptor. AsegOrese

de que el motor se haya detenido por

completo. Espere 5 segundos antes

de poner en marcha el motor otra vez

para permitir que el interruptor se rea-

juste. Ponga el motor en marcha

nuevamente y contint3e.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

daSos o perididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est& daSado.

INSPECClONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec-

clone la aparato completa para saber

si hay piezas flojas o daSadas. Limpie

el aparato y las placas usando un tra-

po hOmedo con un detergente suave.

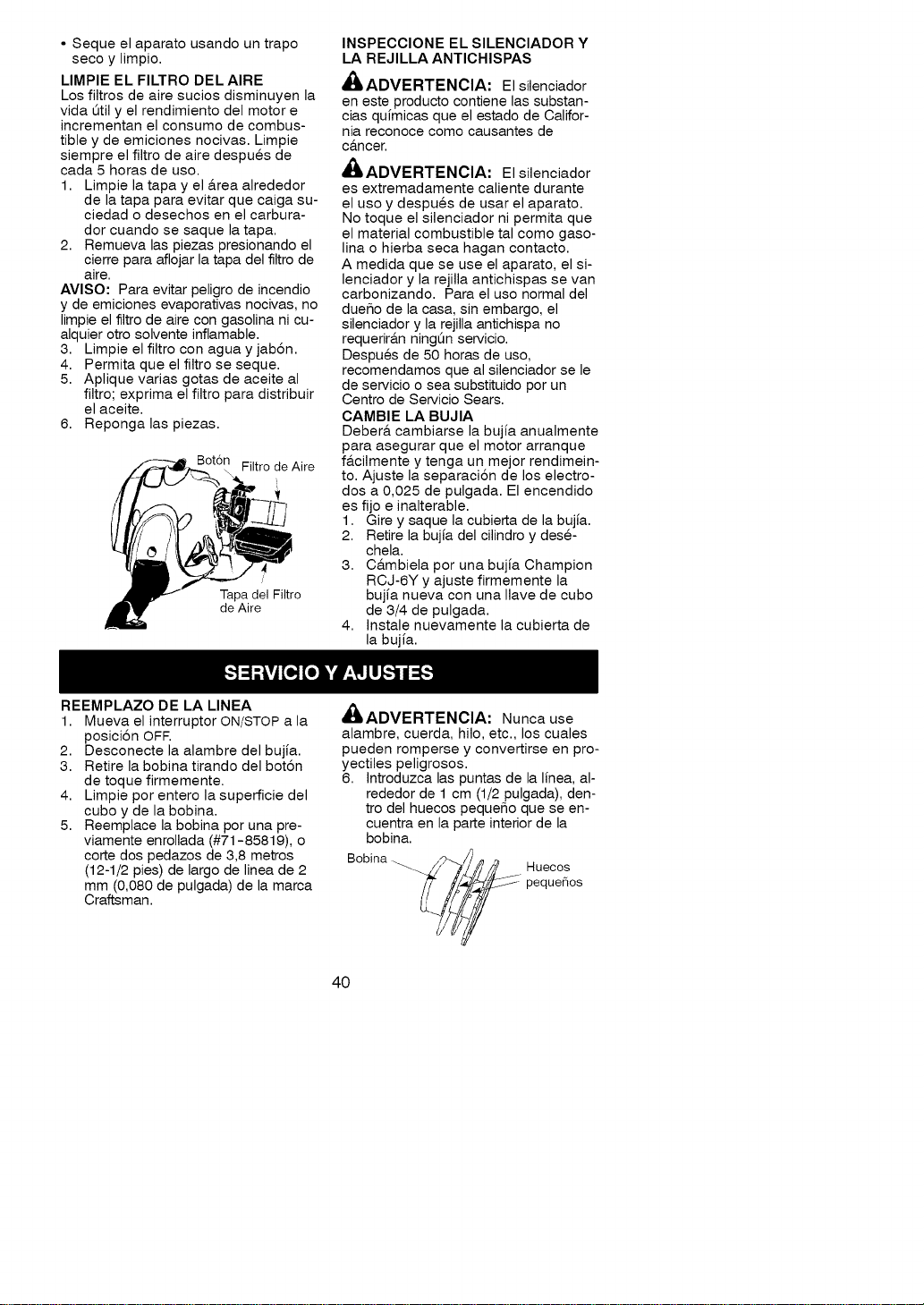

•Sequeelaparatousandountrapo

secoylimpio.

LIMPIEELFILTRODELAIRE

Losfiltrosdeairesuciosdisminuyenla

vidat3tilyelrendimientodelmotore

incrementanelconsumodecombus-

tibleydeemicionesnocivas.Limpie

siempreelfiltrodeairedespuesde

cada5horasdeuso.

1. Limpielatapayel&reaalrededor

delatapaparaevitarquecaigasu-

ciedadodesechosenelcarbura-

dorcuandosesaquelatapa.

2. Remuevalaspiezaspresionandoel

cierreparaaflojarlatapadelfiltrode

aire.

AVlSO:Paraevitarpeligrodeincendio

ydeemicionesevaporativasnocivas,no

limpieelfiltrodeairecongasolinanicu-

alquierottosolventeinflamable.

3. Limpieelfiltroconaguayjab6n.

4. Permitaqueelfiltroseseque.

5. Apliquevariasgotasdeaceiteal

filtro;exprimaelfiltroparadistribuir

elaceite.

6. Repongalaspiezas.

FiltrodeAire

Tapa del Filtro

deAire

INSPECClONE EL SILENClADOR Y

LA REJILLA ANTICHISPAS

,_ADVERTENClA: El silenciador

en este producto contiene las substan-

cias quimicas que el estado de Califor-

nia reconoce como causantes de

c&ncer.

,_ADVERTENClA: El silenciador

es extremadamente caliente durante

el uso y despues de usar el aparato.

No toque el silenciador ni permita que

el material combustible tal como gaso-

lina o hierba seca hagan contacto.

A medida que se use el aparato, el si-

lenciador y la rejilla antichispas se van

carbonizando. Para el uso normal del

duefio de la casa, sin embargo, el

silenciador y la rejilla antichispa no

requerir&n ningQn servicio.

Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

CAMBIE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

facilmente y tenga un mejor rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la bujia.

2. Retire la bujia del cilindro y dese-

chela.

3. C&mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo

de 3/4 de pulgada.

4. Instale nuevamente la cubierta de

la bujia.

REEIVIPLAZO DE LA LINEA

1. Mueva el interruptor ON/STOP a la

posici6n OFF.

2. Desconecte la alambre del bujia.

3. Retire la bobina tirando del bot6n

de toque firmemente.

4. Limpie por entero la superficie del

cubo y de la bobina.

5. Reemplace la bobina por una pre-

viamente enrollada (#71-85819), o

corte dos pedazos de 3,8 metros

(12-1/2 pies) de largo de linea de 2

mm (0,080 de pulgada) de la marca

Craftsman.

,_/LADVERTENClA: Nunca use

alambre, cuerda, hilo, etc., los cuales

pueden romperse y convertirse en pro-

yectiles peligrosos.

6. Introduzca las puntas de la linea, al-

rededor de 1 cm (1/2 pulgada), den-

tro del huecos pequefio que se en-

cuentra en la parte interior de la

bobina.

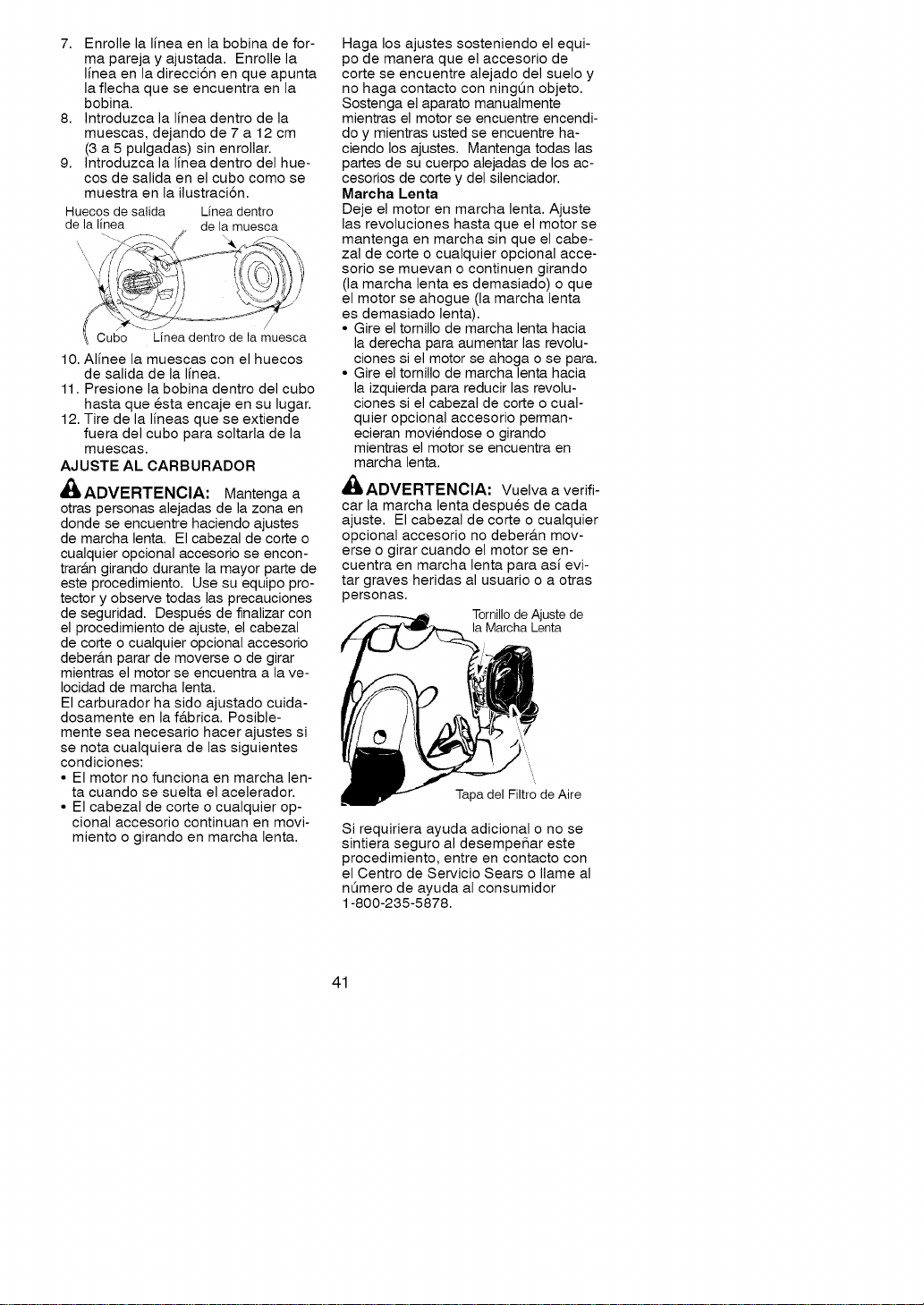

7. Enrolle la linea en la bobina de for-

ma pareja y ajustada. Enrolle la

linea en la direcci6n en que apunta

la flecha que se encuentra en la

bobina.

8. Introduzca la linea dentro de la

muescas, dejando de 7 a 12 cm

(3 a 5 pulgadas) sin enrollar.

9. Introduzca la linea dentro del hue-

cos de salida en el cubo como se

muestra en la ilustraci6n.

Huecos de salida Linea dentro

de la linea de la muesca

Cubo Linea dentro de ta muesca

10. Alinee la muescas con el huecos

de salida de la linea.

11. Presione la bobina dentro del cubo

hasta que esta encaje en su lugar.

12. Tire de la lineas que se extiende

fuera del cubo para soltarla de la

muescas.

AJUSTE AL CARBURADOR

'_ADVERTENCIA: Mantenga a

otras personas a]ejadas de ]a zona en

donde se encuentre haciendo ajustes

de marcha lenta El cabeza] de corte o

cua]quier opciona] accesorio se encon

trar&n girando durante ]a mayor parte de

este procedimiento Use su equipo pro

tector y observe todas ]as precauciones

de seguridad Despues de fina]izar con

el procedimiento de ajuste el cabeza]

de corte o cua]quier opciona] accesorio

deber&n parar de moverse o de girar

mientras el motor se encuentra a lave

Iocidad de marcha ]enta

El carburador ha sido ajustado cuida

dosamente en ]a f&brica Posib]e

mente sea necesario hacer ajustes si

se nota cua]quiera de ]as siguientes

condiciones:

• El motor no funciona en marcha len

ta cuando se sue]ta el acelerador

• El cabeza] de corte o cua]quier op

ciona] accesorio continuan en movi

miento o girando en marcha lenta

Haga los ajustes sosteniendo el equi-

po de manera que el accesorio de

corte se encuentre alejado del suelo y

no haga contacto con ningt3n objeto.

Sostenga el aparato manualmente

mientras el motor se encuentre encendi-

do y mientras usted se encuentre ha-

ciendo los ajustes. Mantenga todas las

partes de su cuerpo alejadas de los ac-

cesorios de corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte o cualquier opcional acce-

sorio se muevan o continuen girando

(la marcha lenta es demasiado) o que

el motor se ahogue (la marcha lenta

es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones si el cabezal de corte o cual-

quier opcional accesorio perman-

ecieran moviendose o girando

mientras el motor se encuentra en

marcha lenta.

_ILADVERTENCIA: Vuelva a verifi

car la marcha lenta despues de cada

ajuste. El cabezal de corte o cualquier

opcional accesorio no deber_.n mov-

erse o girar cuando el motor se en-

cuentra en marcha lenta para asi evi-

tar graves heridas al usuario o a otras

personas.

TornillodeAjuste de

la Marcha Lenta

Tapa del Filtro de Aire

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame al

nQmero de ayuda al consumidor

1-800-235-5878.

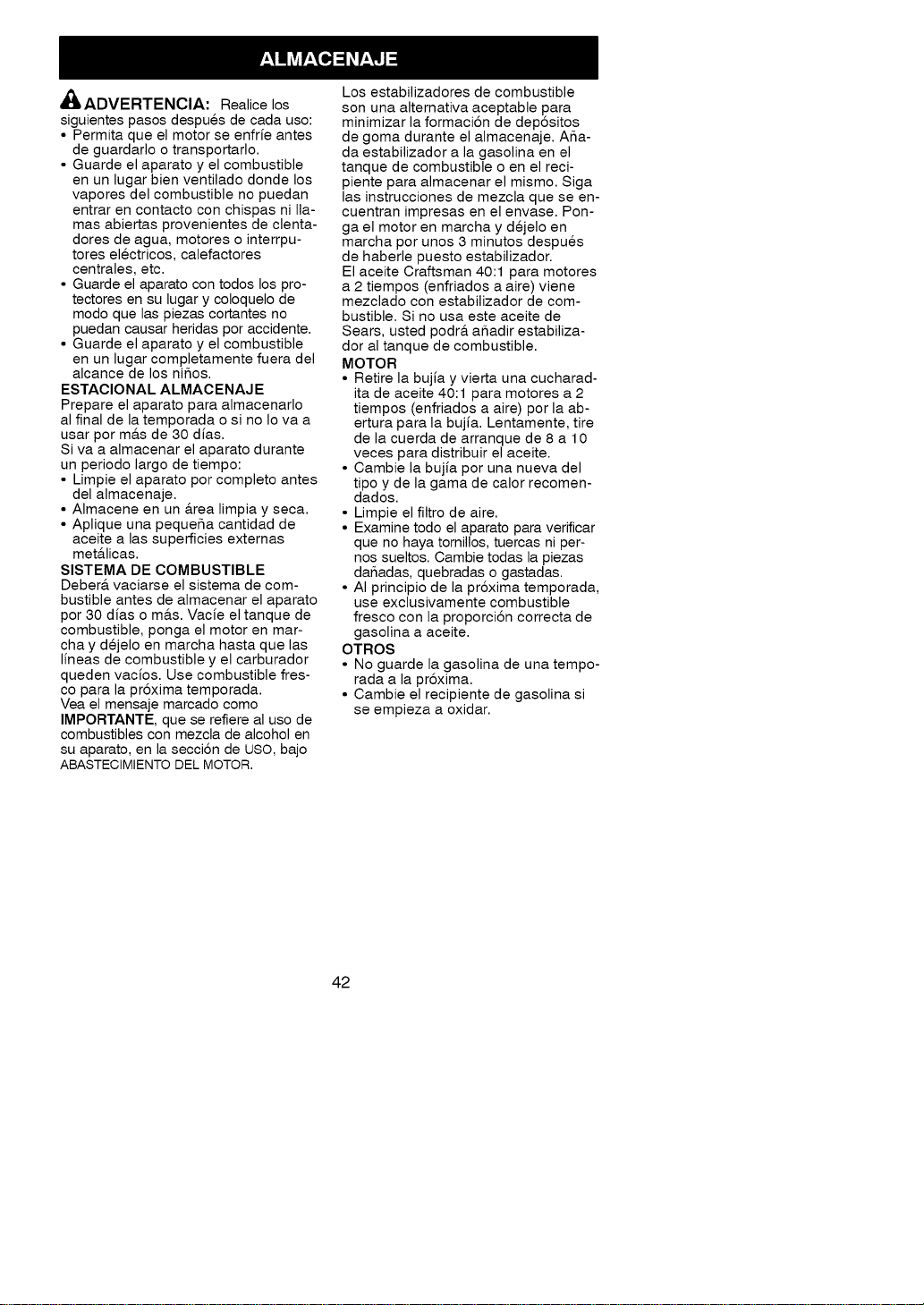

,_/LADVERTENClA: Realice los

siguientes pasos despues de cada uso:

• Permita que el motor se enfrie antes

de guardarlo o transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrpu-

tores electricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que las piezas cortantes no

puedan causar heridas por accidente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los nifios.

ESTAClONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m&s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequefia cantidad de

aceite a las superficies externas

met&licas.

SISTEMA DE COMBUSTIBLE

Deber& vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o m&s. Vacie el tanque de

combustible, ponga el motor en mar-

cha y dejelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la pr6xima temporada.

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso de

combustibles con mezcla de alcohol en

su aparato, en la secci6n de USO, bajo

ABASTECIMIENTO DEL MOTOR.

Los estabilizadores de combustible

son una alternativa aceptable para

minimizar la formaci6n de dep6sitos

de goma durante el almacenaje. Aria-

da estabilizador a la gasolina en el

tanque de combustible o en el reck

piente para almacenar el mismo. Siga

las instrucciones de mezcla que se en-

cuentran impresas en el envase. Pon-

ga el motor en marcha y dejelo en

marcha por unos 3 minutos despues

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr& afiadir estabiliza-

dor al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya tornillos, tuercas ni per-

nos sueltos. Cambie todas la piezas

dafiadas, quebradas o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la pr6xima.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

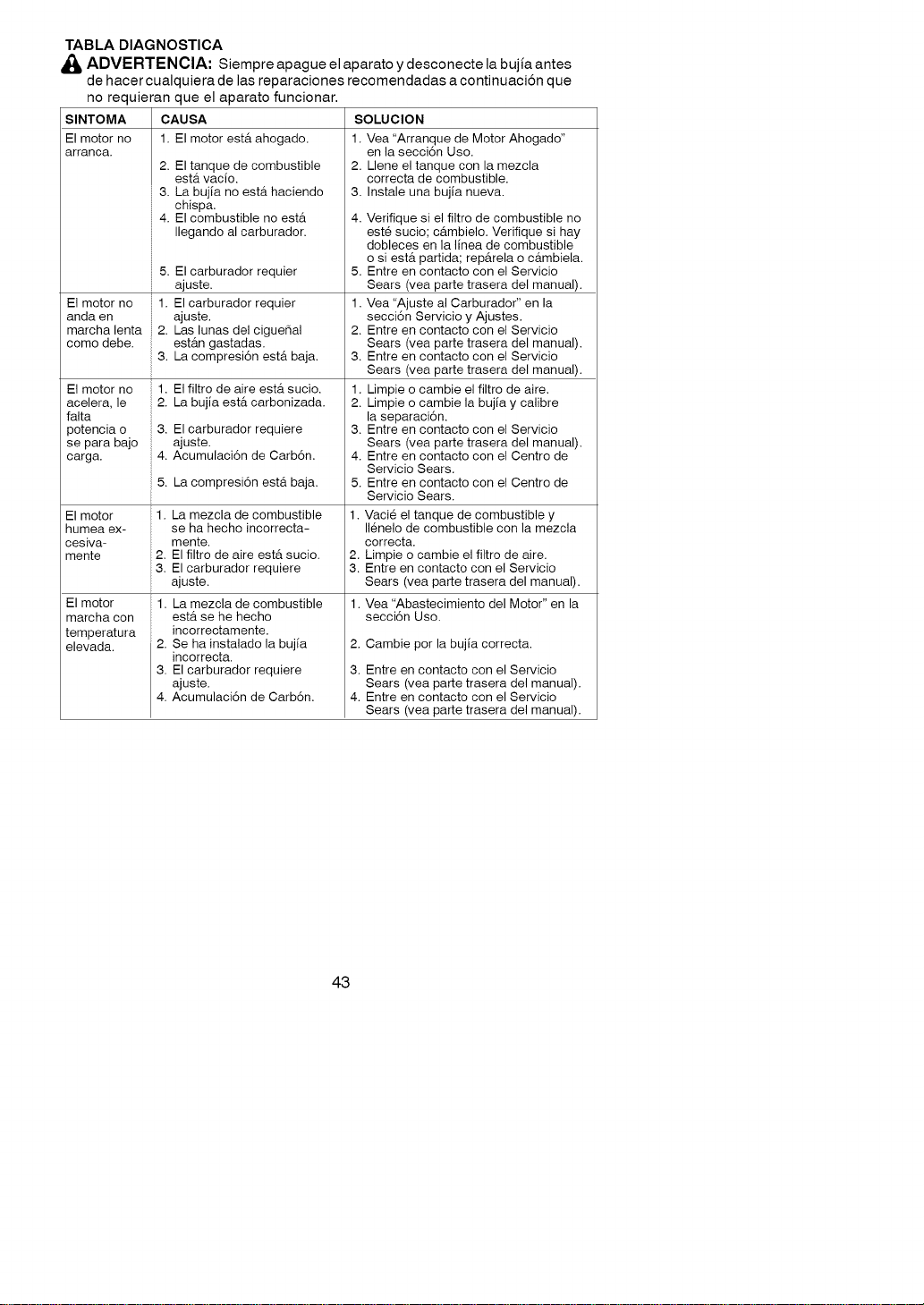

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

SINTOMA

El motor no

arranca.

no requieran que el aparato funcionar.

CAUSA

1. El motor est& ahogado.

El tanque de combustible

ester vacio.

La bujia no ester haciendo

chispa.

El combustible no ester

Ilegando al carburador.

i 5.

El motor no i 1.

anda en i

marchalenta i 2.

como debe.

El motor no _1.

acelera, le 2.

falta

potencia o 3.

se para bajo

carga, i14. Acumulaci6n de Carb6n.

5. La compresi6n est& baja.

El motor 1. La mezcla de combustible

humea ex- se ha hecho incorrecta-

cesiva- :: mente.

mente 2. El filtro de aire est& sucio.

3. El carburador requiere

ajuste.

El motor _1. La mezcla de combustible

marcha con ester se he hecho

temperatura :: incorrectamente.

elevada. 2. Se ha instalado la bujia

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

El carburador requier

ajuste.

El carburador requier

ajuste.

Las lunas del ciguefial

est_m gastadas.

La compresi6n est& baja.

El filtro de aire ester sucio.

La bujia est& carbonizada.

El carburador requiere

ajuste.

SOLUClON

1. Vea "Arranque de Motor Ahogado"

eo la secci6n Uso.

2. Uene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Verifique si el filtro de combustible no

este sucio; c&mbielo. Verifique si hay

dobleces en la linea de combustible

o si ester partida; rep&rela o c_tmbiela.

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujia y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Centro de

Servicio Sears.

5. Entre en contacto con el Centro de

Servicio Sears.

1. Vaci_ el tanque de combustible y

II_nelo de combustible con la mezcla

correcta.

2. Limpie o cambie el filtro de aire.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Vea "Abastecimiento del Motor" en la

secci6n Uso.

Cambie por la bujia correcta.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGAClONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos, la Junta de Recursos Ambien-

tales de California y Sears, Roebuck

and Co., U.S.A., se complacen en ex-

plicar la garantia con la que cuenta el

sistema de control de emisi6n en su

motor peque_o, modelo 2007 y m&s

adelante, para uso fuera de carretera.

En California, todos los motores pe-

que_os para uso fuera de carretera

deben ser dise_ados, construidos y

equipados para satisfacer las riguro-

sas normas antihumo que posee el es-

tado. Sears deber& garantizar el siste-

ma de control de emisi6n en su

m&quina de motor peque_o para uso

fuera de carretera por los periodos de

tiempo que explicamos a continuaci6n

y con la condici6n de que su m&quina

de motor peque_o para uso fuera de

carretera no haya sufrido ningt3n tipo

de abuso, negligencia o mantenimien-

to inapropiado. Su sistema de control

de emisi6n incluye piezas tales como el

carburador, el sistema de ignici6n y el

tanque de combustible (solamente en

California). Donde exista una condici6n

que requiera reparaci6n bajo garantia,

Sears reparar& gratis su motor pe-

que_o para uso fuera de carretera.

Los gatos cubiertos bajo la garantia

incluyen el diagn6stico, las piezas y

labor. CUBIERTA DE GARANTIA DEL

FABRICANTE: Si cualquier pieza rela-

cionada con el sistema de emisi6n de

su motor (como hemos enumerado en

la lista de piezas de control de emisi6n

bajo garantia) se encontrara defectuo-

sa o defectos en el material o en la la-

bor del motor causaran que tal pieza

comenzara a fallar, la pieza ser& repa-

rada o reemplazada por Sears.

GARANTIA DE RESPONSABILIDAD

DE DEL DUEllO: Como dueSo de

una m&quina de motor pequeSo para

uso fuera de carretera, usted ser& re-

sponsable por el mantenimiento ade-

cuado en los periodos previamente

programados y enumerados en su

manual del usuario. Sears recomien-

da que guarde todos los recibos que

indiquen que se ha desempeSado

mantenimiento en su m&quina de mo-

tor pequeSo para uso fuera de carret-

era, pero Sears no podr& negar el ser-

vicio bajo garantia t_nicamente a

causa de la falta de recibos o por el

incumplimiento de su parte en asegu-

rarse que el mantenimiento programa-

do haya sido desempeSado. Como

dueSo de una m&quina de motor pe-

queSo para uso fuera de carretera,

usted deber& contar con el conoci-

miento de que Sears puede negar la

cubierta bajo garantia si su m&quina

de motor pequeSo para uso fuera de

carretera o alguna pieza de la misma

ha dejado de funcionar debido al abu-

so, negligencia, mantenimiento inapro-

piado, modificaciones no aprobadas o

el uso de piezas que no hayan sido

fabricadas o aprobadas por el fabri-

cante original del equipo. Es respon-

sabilidad suya el Ilevar su m&quina de

motor pequeSo para uso fuera de car-

retera a un centro de reparaci6n auto-

rizado Sears tan pronto como se pres-

ente el problema. Las reparaciones

bajo garantia deber&n ser completa-

das en un periodo de tiempo razon-

able, que no exceda los 30 dias. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabi-

lidades de garantia, usted deber&

comunicarse con su centro de servicio

autorizado m&s cercano o Ilamar a

Sears al 1-800-469-4663. FECHA

DEL COMIENZA DE LA GARANTIA:

El periodo de garantia comienza en la

fecha de compra de la m&quina de

motor pequeSo para uso fuera de car-

retera. DURAClON DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos aSos

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser&n desempeSados y ofrecidos al

dueSo sin costo alguno en un Centro

de Servicio Sears. Si cuenta usted

con alguna pregunta en relaci6n a sus

derechos y responsabilidades de ga-

rantia, usted deber& comunicarse con

su centro de servicio autorizado m&s

cercano o Ilamar a Sears al

1-800-469-4663. PERIODO DE GA-

RANTIA: Cualquier pieza garantizada

que no este programada para ser re-

emplazada como parte del mantenimi-

ento requerido, o que este programa-

da Onicamente para inspecci6n regular

para efectos de "reparaci6n o reempla-

zo si fuera necesario" deber& garanti-

zarse por un periodo de dos aSos.

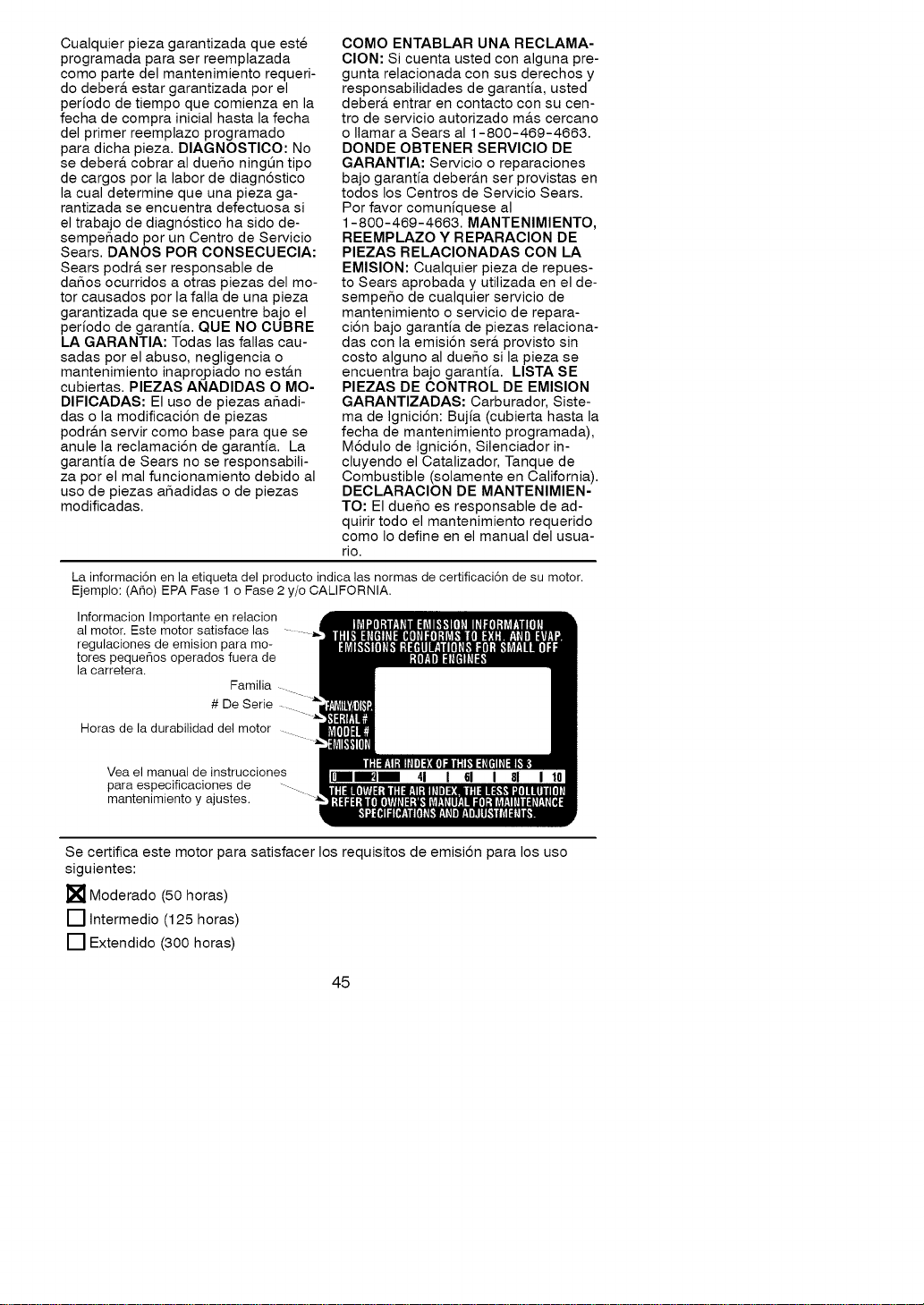

Cualquierpiezagarantizadaqueeste

programadaparaserreemplazada

comopartedelmantenimientorequeri-

dodeber&estargarantizadaporel

periododetiempoquecomienzaenla

fechadecomprainicialhastalafecha

delprimerreemplazoprogramado

paradichapieza.DIAGNOSTICO:No

sedeber&cobraraldueSoningt3ntipo

decargosporlalabordediagn6stico

lacualdeterminequeunapiezaga-

rantizadaseencuentradefectuosasi

eltrabajodediagn6sticohasidode-

sempeSadoporunCentrodeServicio

Sears.DANOSPORCONSECUEClA:

Searspodr&serresponsablede

daSosocurridosaotraspiezasdelmo-

torcausadosporlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia.ClUENOCUBRE

LAGARANTIA:Todaslasfallascau-

sadasporel abuso, negligencia o

mantenimiento inaprojoiado no est&n

cubiertas. PIEZAS ANADIDAS O MO-

DIFICADAS: El uso de piezas aSadi-

das o la modificaci6n de piezas

podr&n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za por el mal funcionamiento debido al

uso de piezas aSadidas o de piezas

modificadas.

COMO ENTABLAR UNA RECLAMA-

ClON: Si cuenta usted con alguna pre-

gunta relacionada con sus derechos y

responsabilidades de garantia, usted

deber& entrar en contacto con su cen-

tro de servicio autorizado m&s cercano

o Ilamar a Sears al 1-800-469-4663.

DONDE OBTENER SERVIClO DE

GARANTIA: Servicio o reparaciones

bajo garantia deber&n ser provistas en

todos los Centros de Servicio Sears.

Por favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARAClON DE

PIEZAS RELAClONADAS CON LA

EMISlON: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempeSo de cualquier servicio de

mantenimiento o servicio de repara-

ci6n bajo garantia de piezas relaciona-

das con la emisi6n ser& provisto sin

costo alguno al dueSo si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE EMISlON

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n, Silenciador in-

cluyendo el Catalizador, Tanque de

Combustible (solamente en California).

DECLARACION DE MANTENIMIEN-

TO: El dueSo es responsable de ad-

quirir todo el mantenimiento requerido

como Io define en el manual del usua-

rio.

La informaci6n en la etiqueta del producto indica las normas de certificaci6n de su motor.

Ejemplo: (Aho) EPA Fase 1 o Fase 2 y/o CALIFORNIA.

Informacion Importante en relacion

al motor. Este motor satisface las

regulaciones de emision para mo-

tores peque_os operados fuera de

la carretera.

Familia

# De Serie

Horas de la durabilidad del motor

Vea el manual de instrucciones

para especificaciones de

mantenimiento y ajustes.

41 I el I 81

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358791031 trimmer

Product's Documents

User Manual

Specifications

Craftsman 358791031 Questions and Answers
