INSTALLATION GUIDE
NOTICE D’INSTALLATION
EN
FR
IMPORTANT
Dimensions in parentheses are in inches: mm(in).
Weights in parentheses are in pounds: kg (lb).
Temperatures in parentheses are in Fahrenheit degrees: °C(°F)
1
3
3
4
5
6
7
8
8
9
10
13
14
16
17
18
19
20
21
22
23
25
26
28
30
31
32
33
34
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Index
Page
Important Instructions
Important safety instructions
Children safety
Technical requirements
Appliance features and installation requirements
Integrated installation niche features
StandPlus installation niche features
X-Pro installation niche features
Preparing to install
Transport to installation site and unpacking

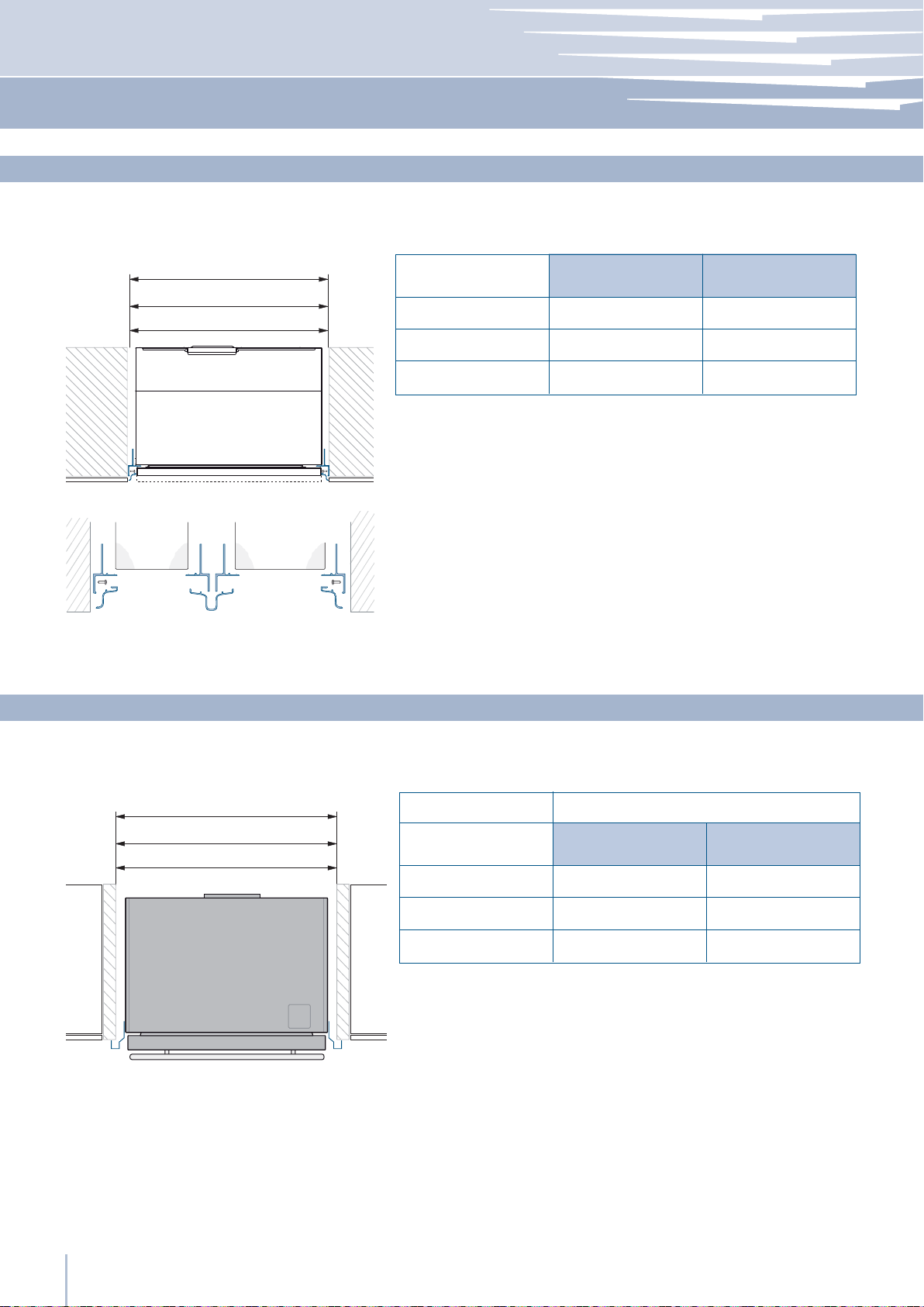

Niche Dimensions and Installation Styles: Integrated Series
Niche Dimensions and Installation Styles: StandPlus and X-Pro Series
Installation types

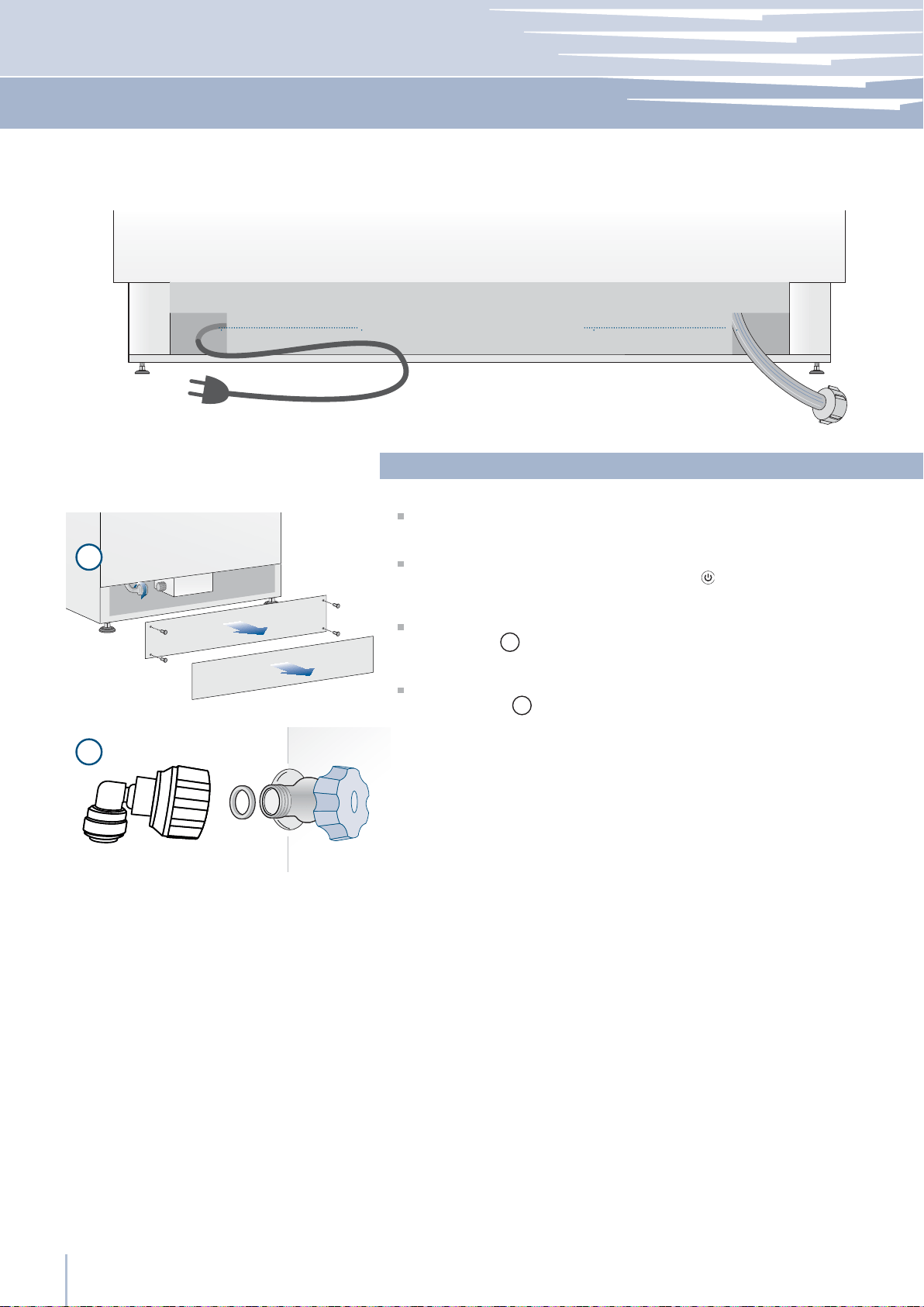

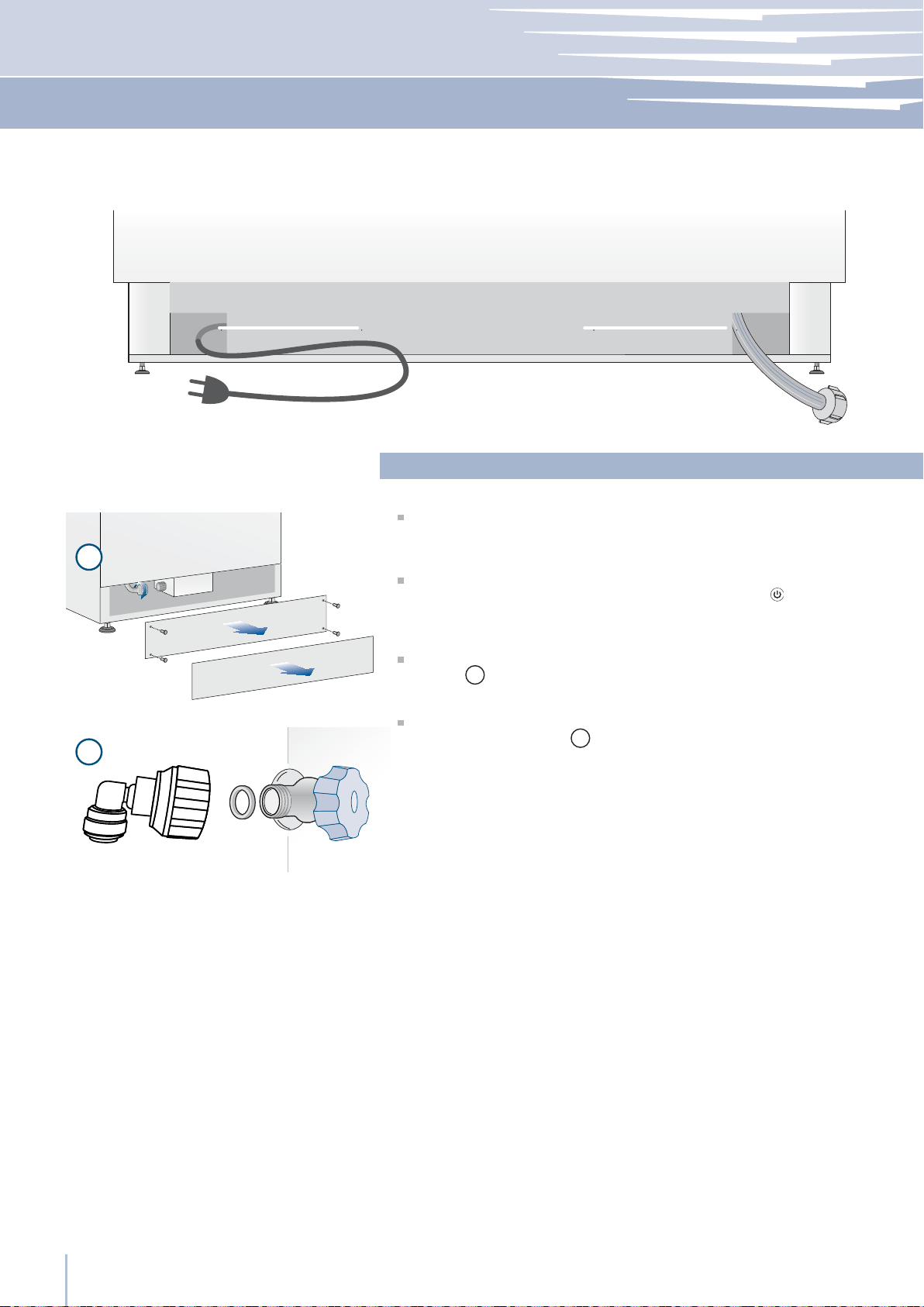

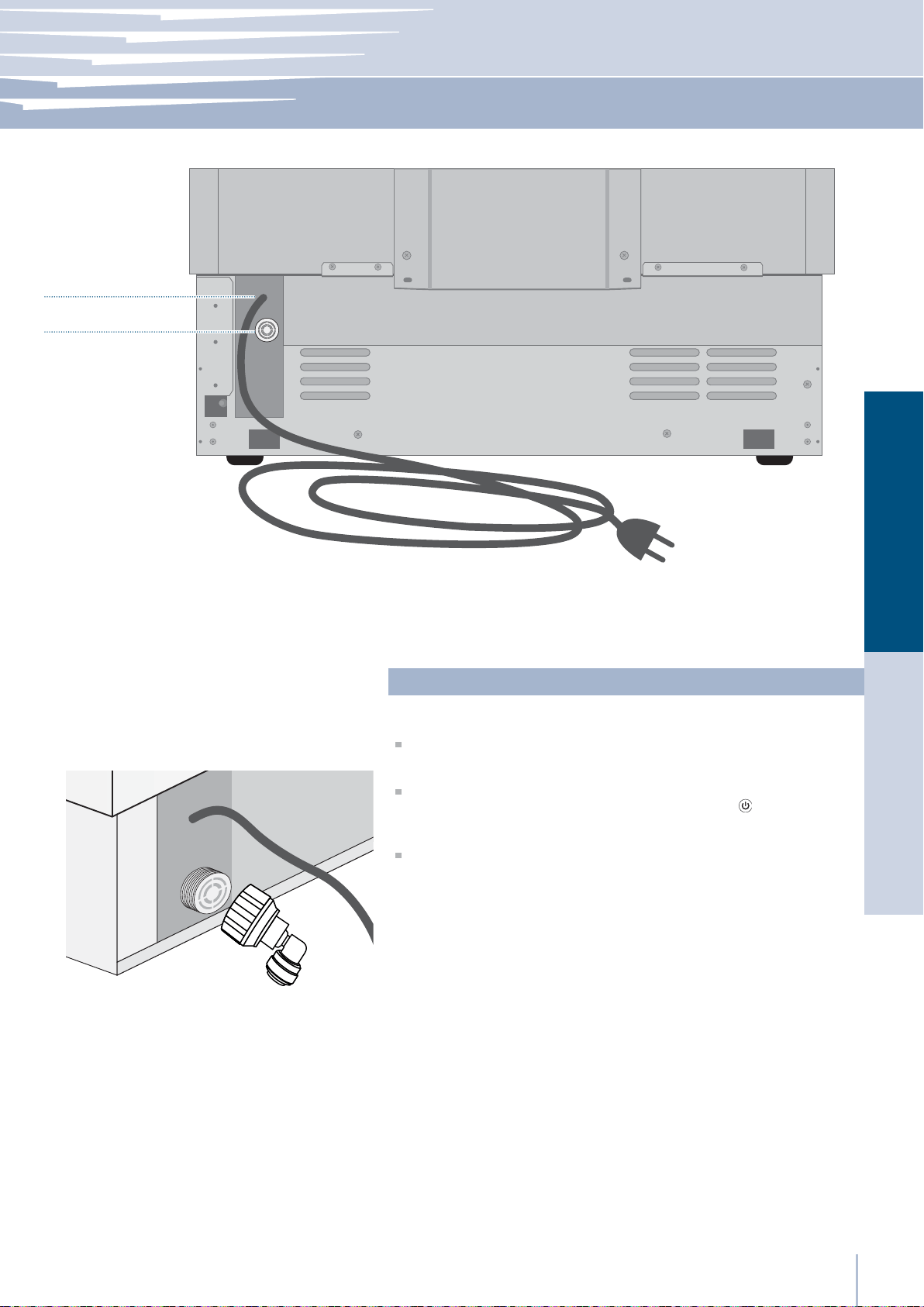

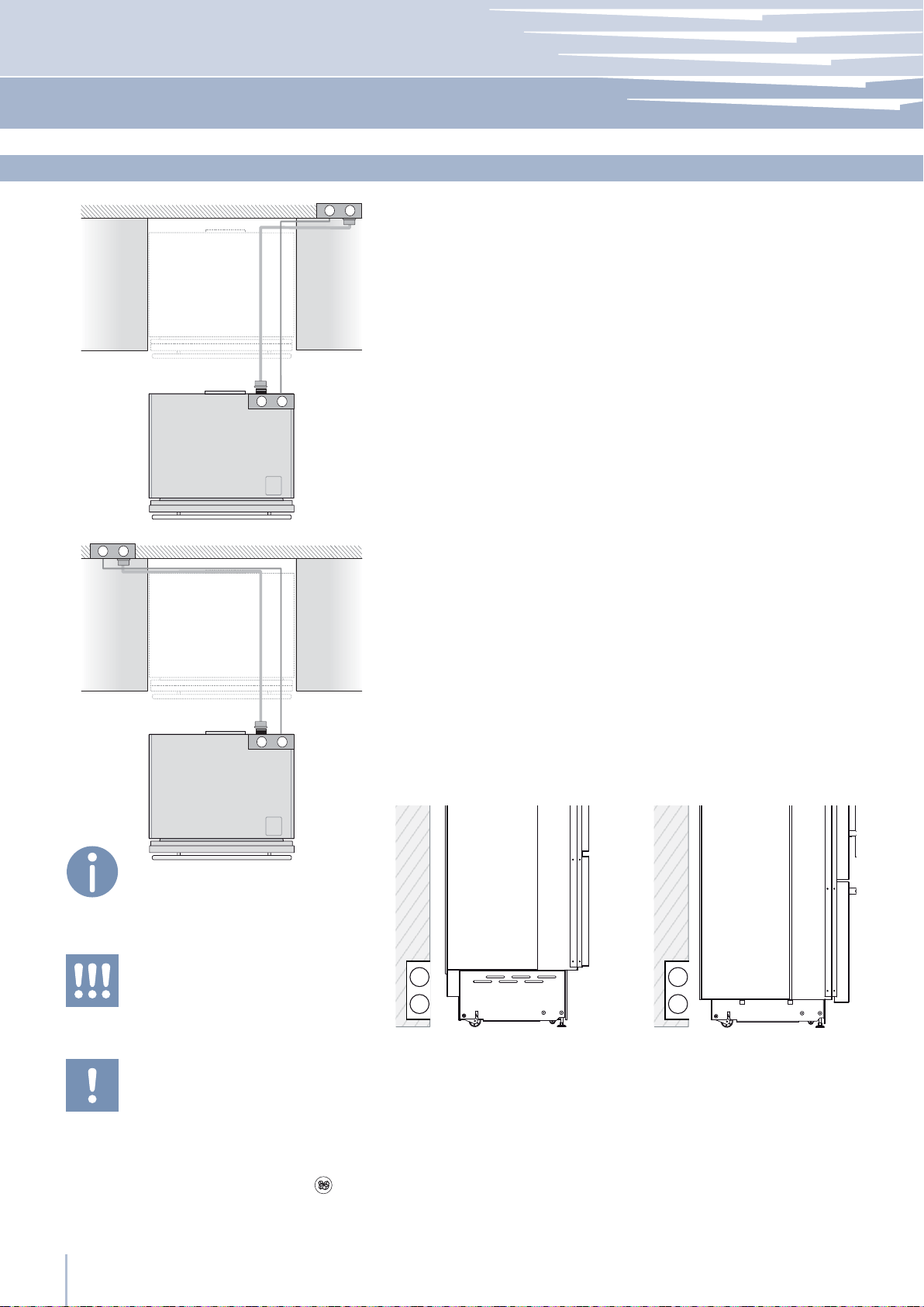

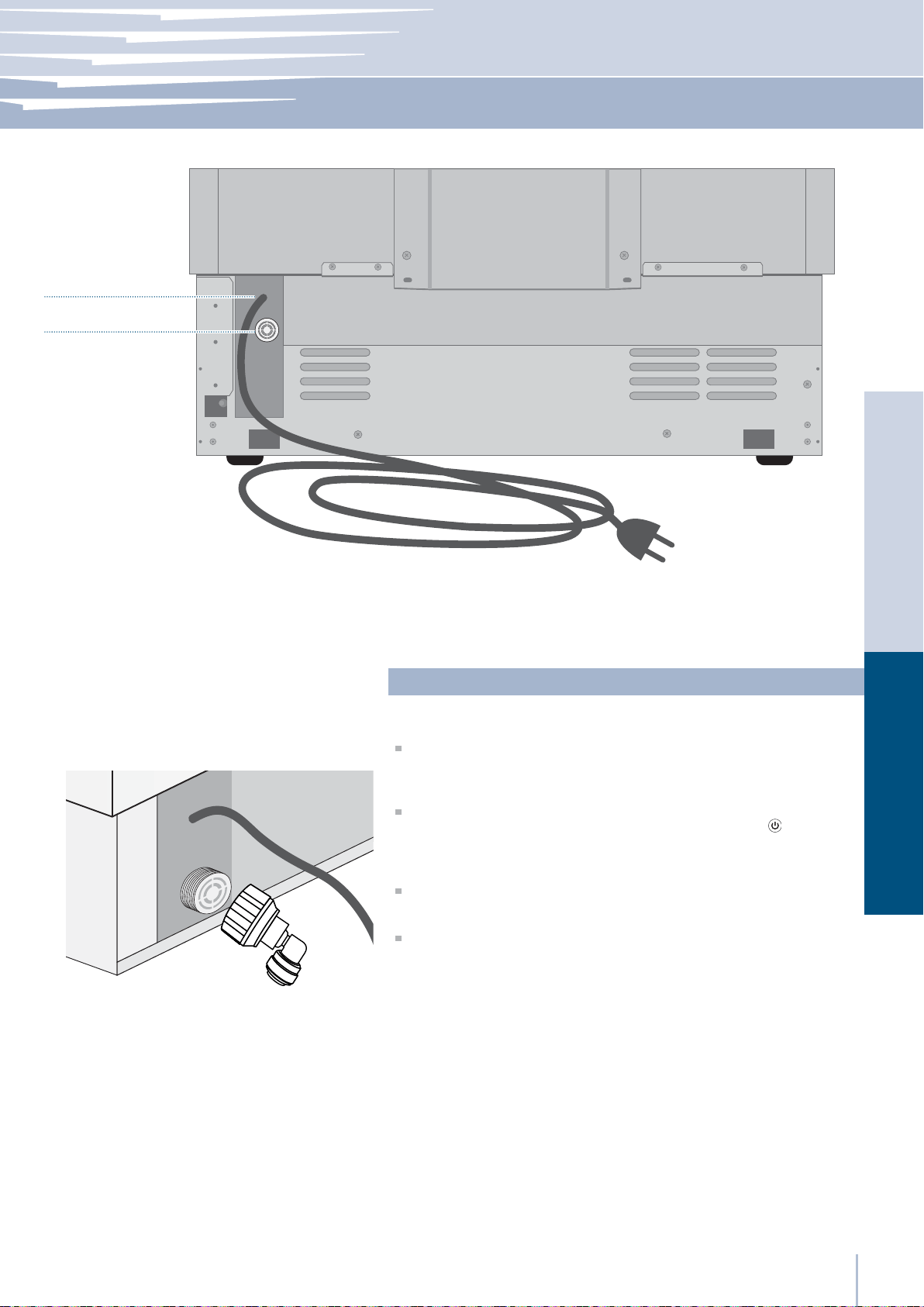

Electrical and Water connection

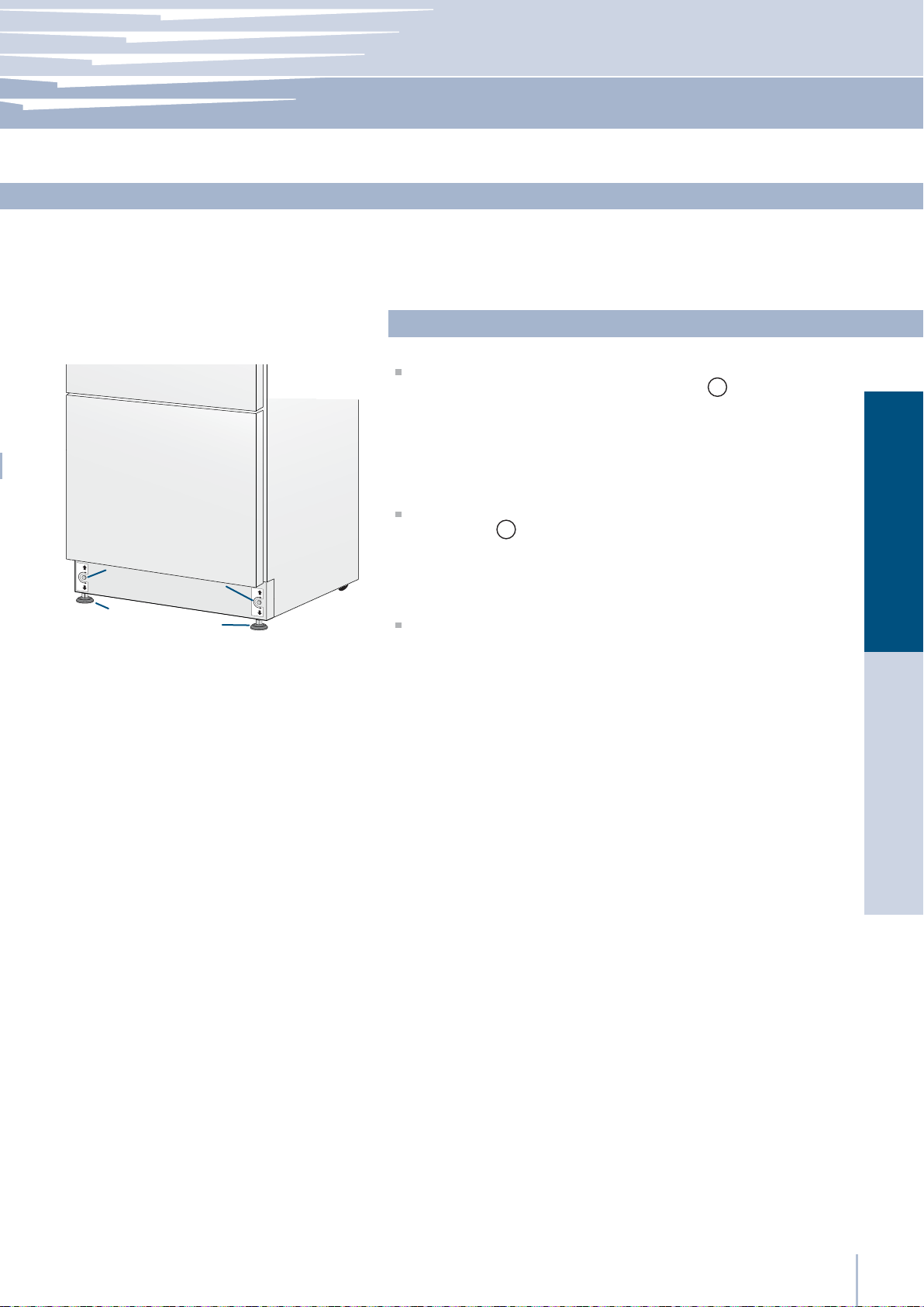

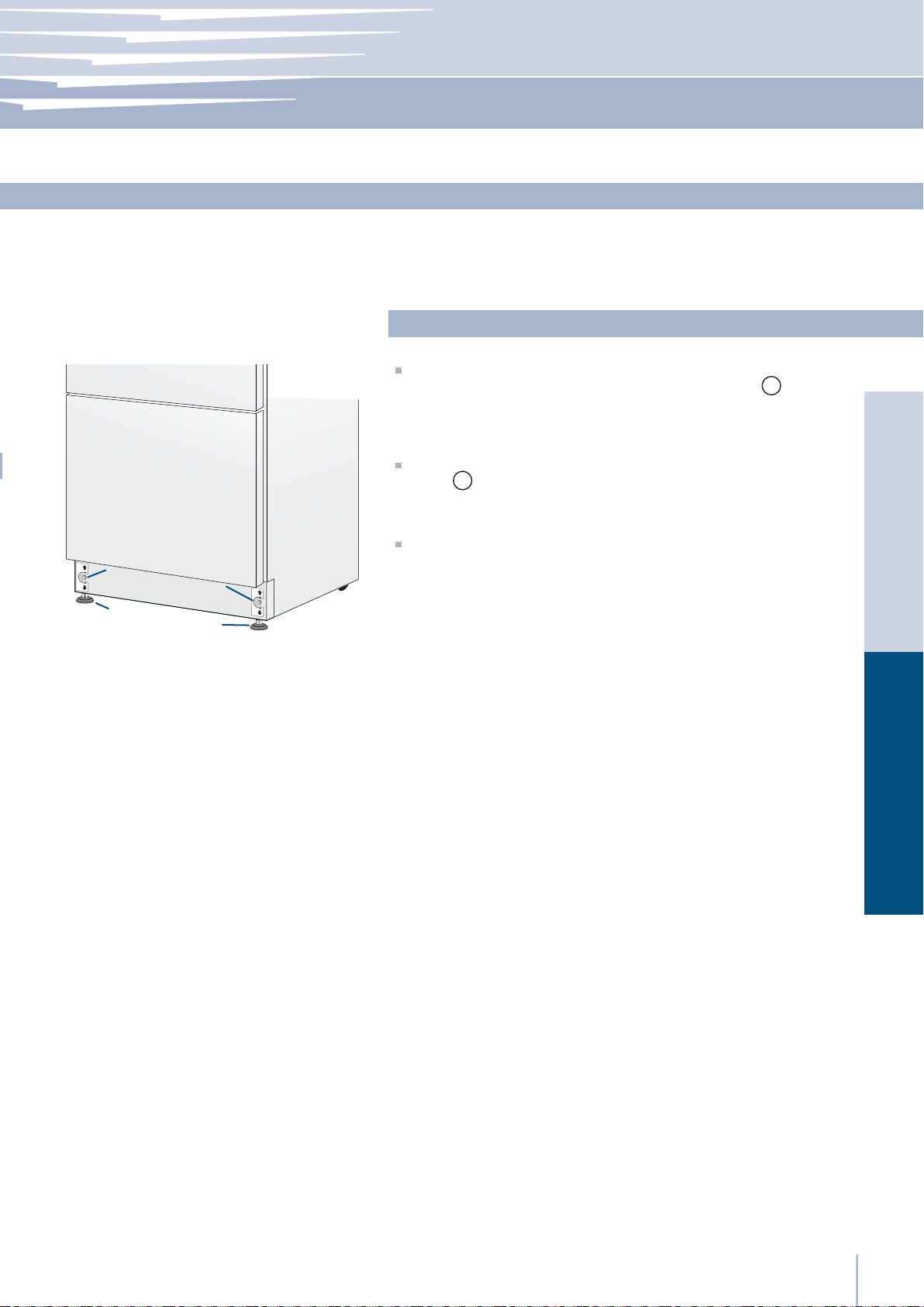

Levelling
Panels mounting

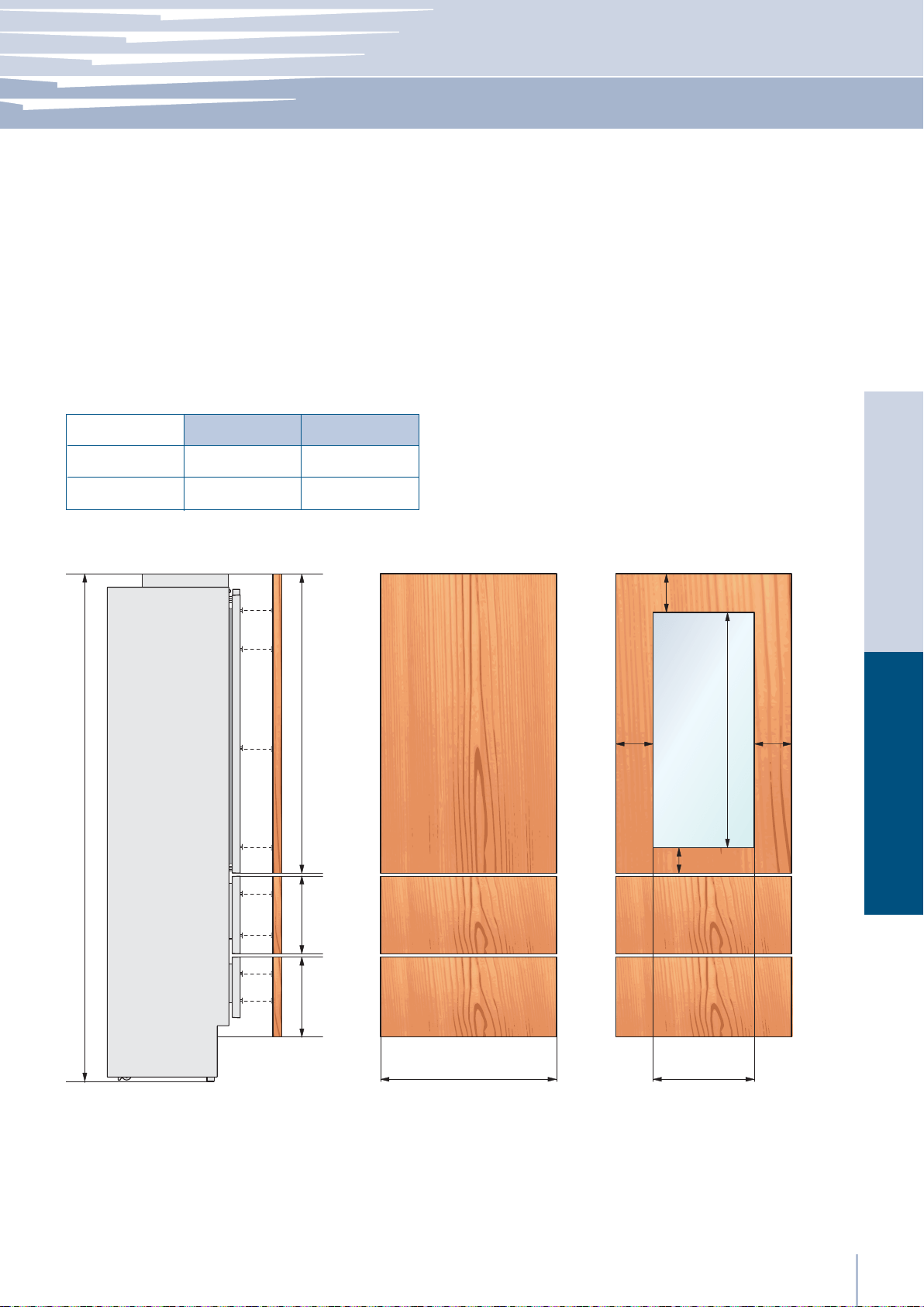

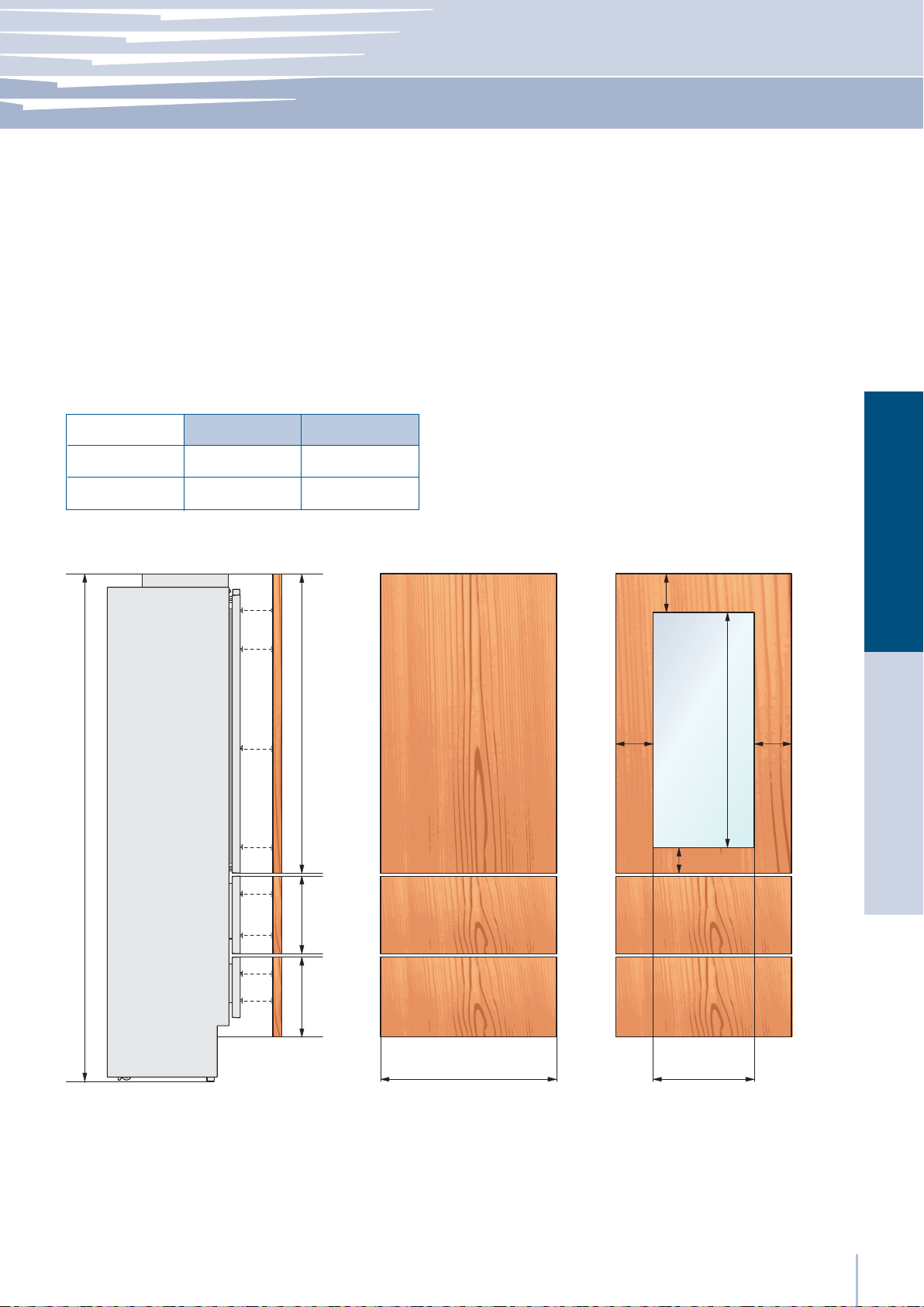

Decorative door and Bottom-Drawer panels layout
Decorative panels layout for Fridge with one Bottom-Drawer
Decorative panels layout for Fridge with two Bottom-Drawers

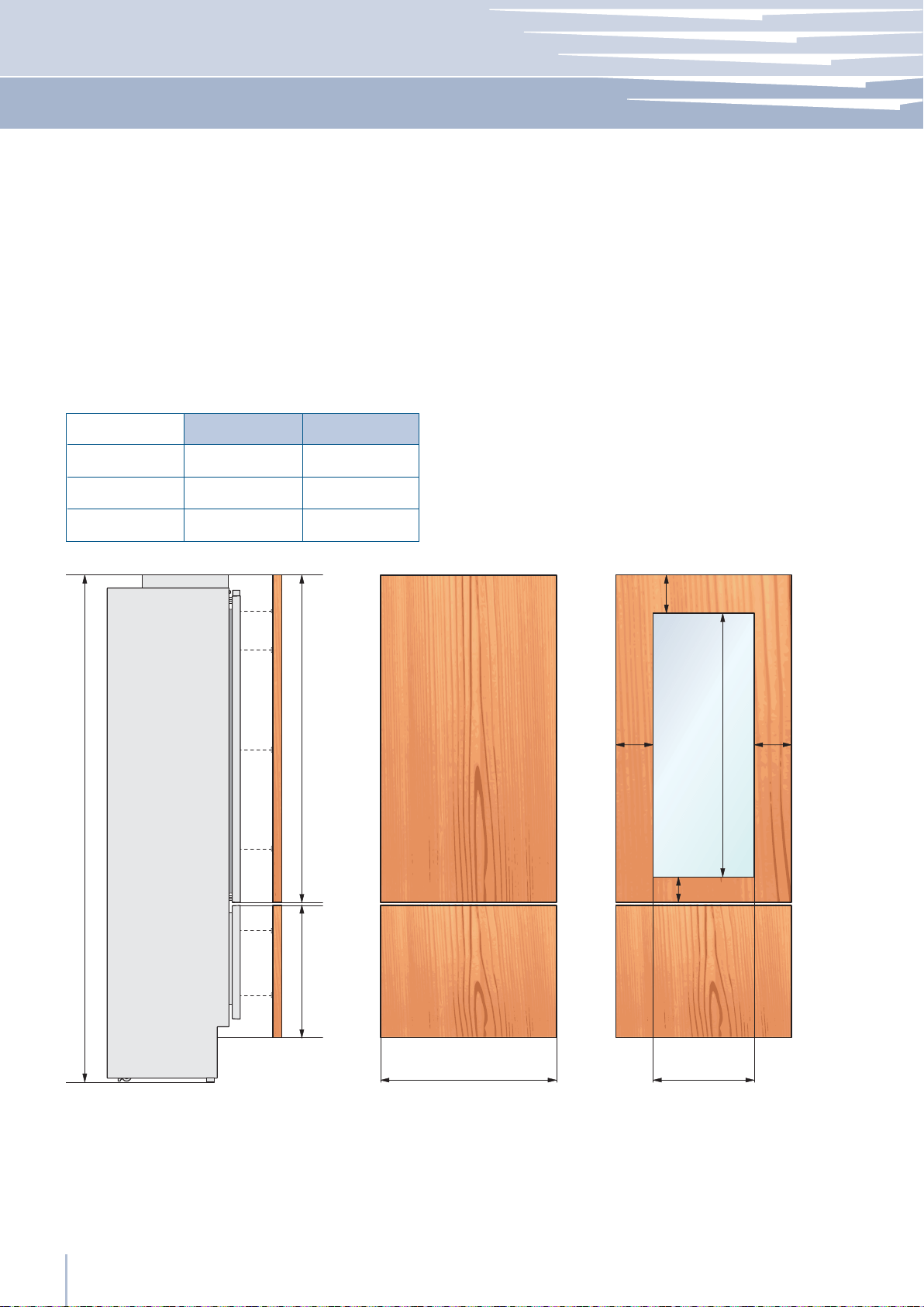

Decorative panels layout for Fridge with Glass door and one Bottom-Drawer
Decorative panels layout for Fridge with Glass door and two Bottom-Drawers

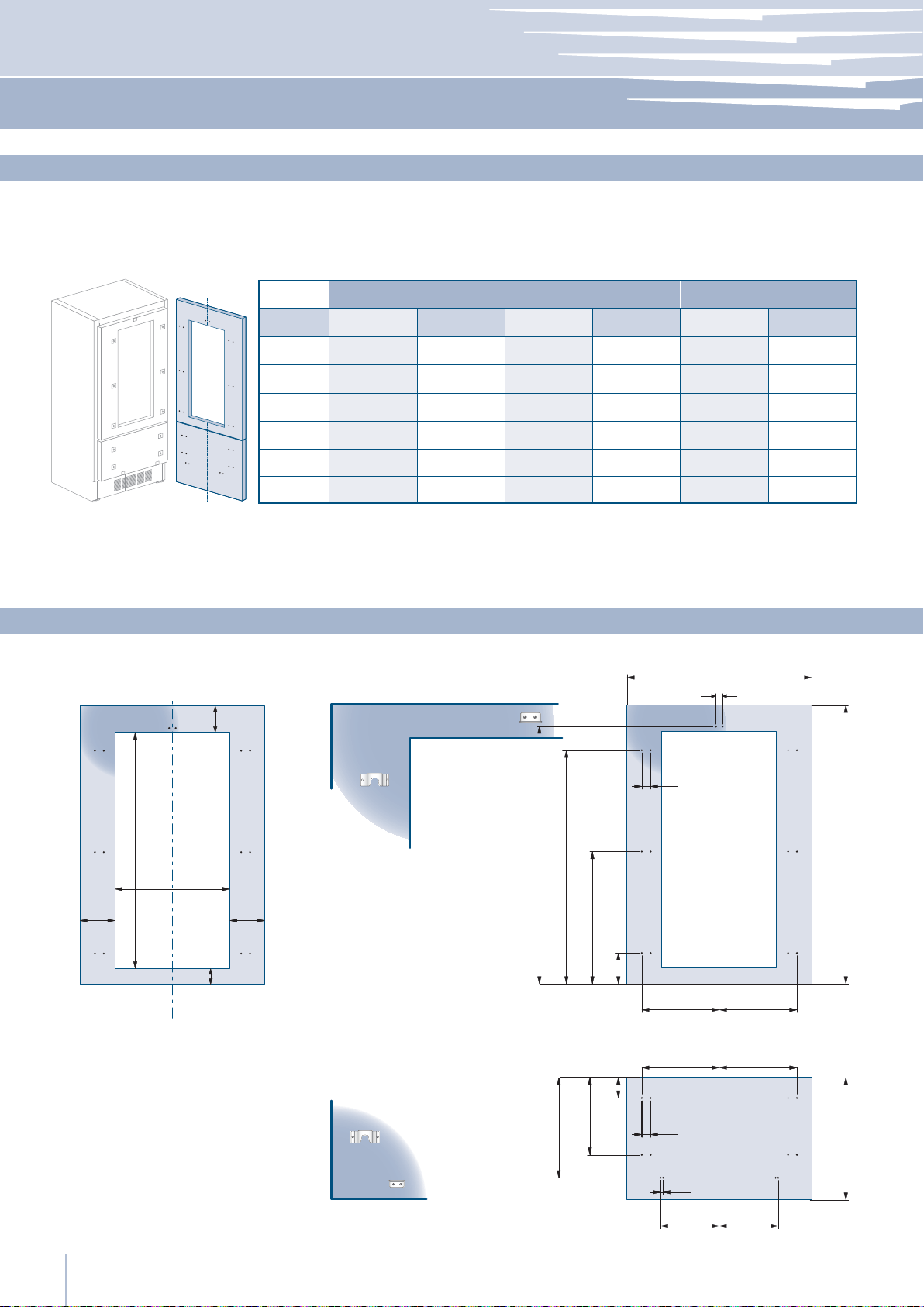

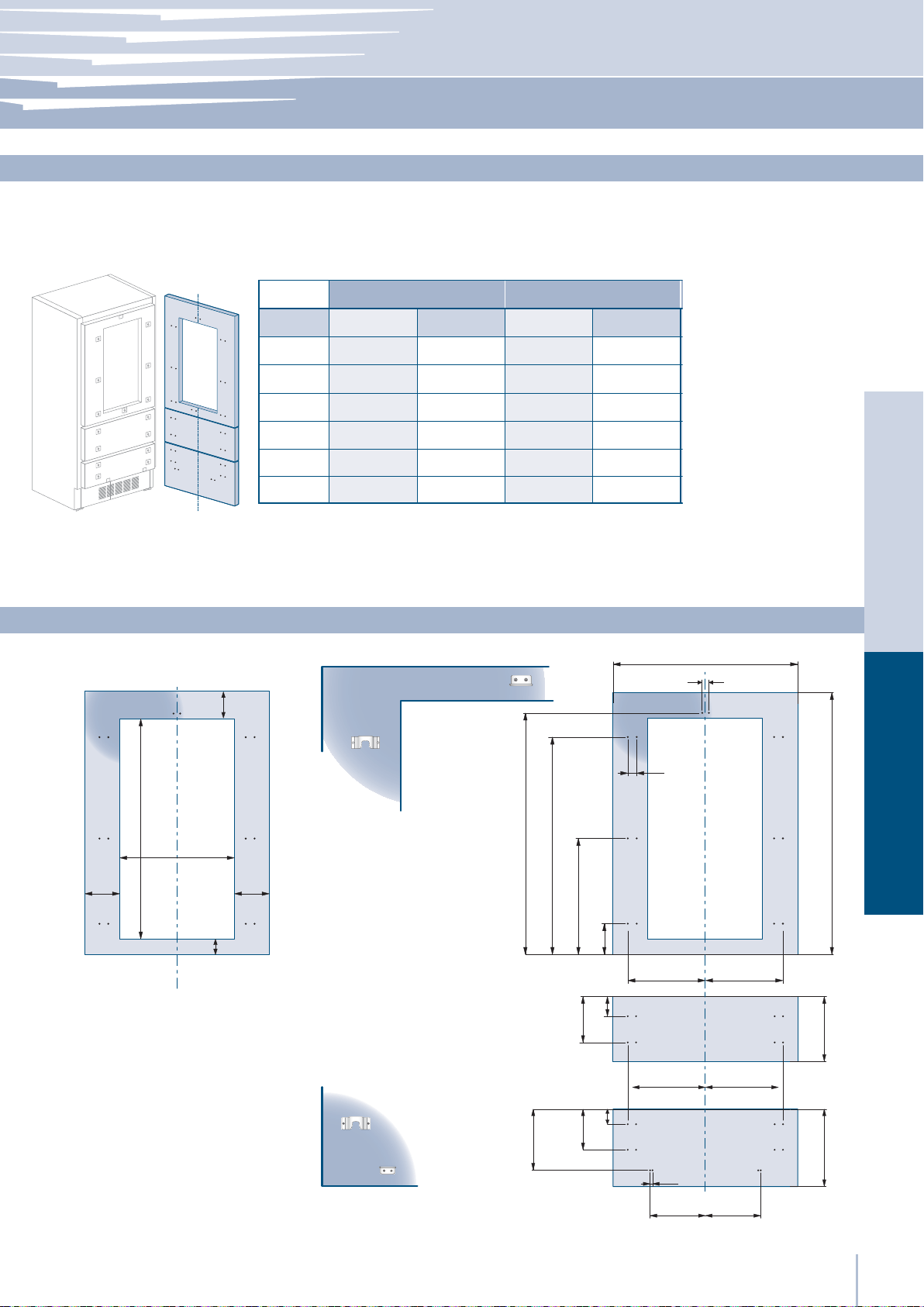

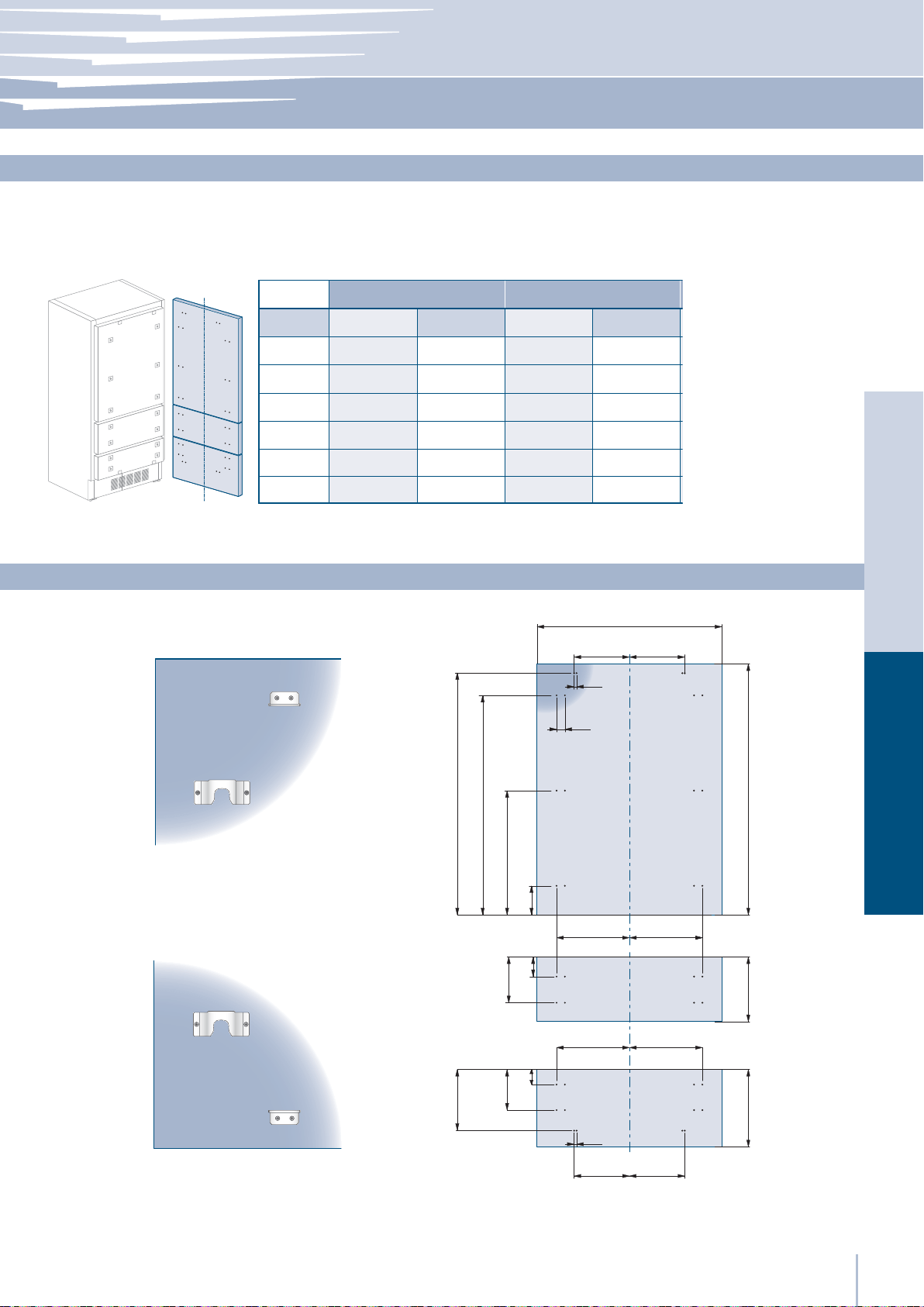

Panels Dimensions One Bottom - Drawer

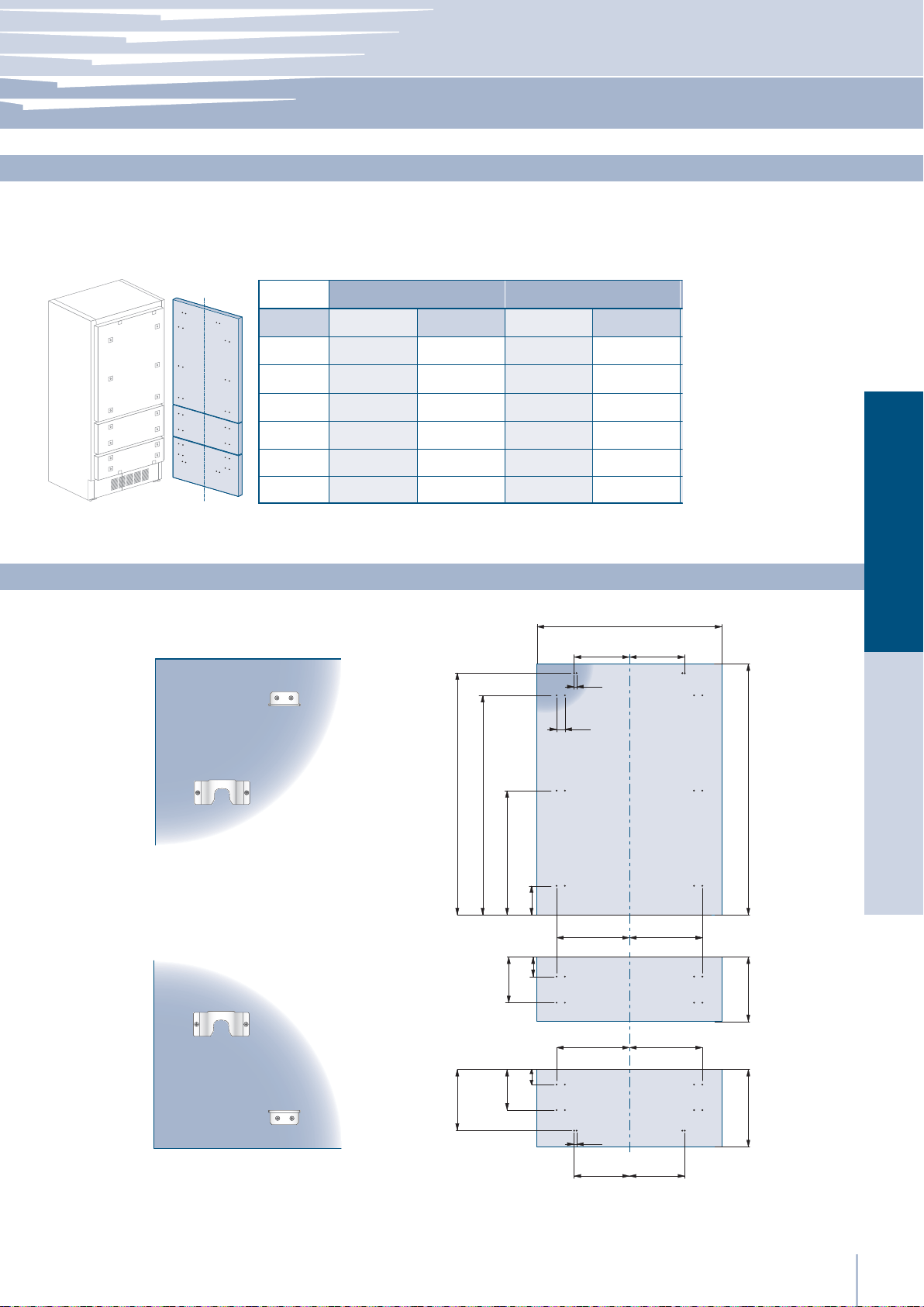

Panels Dimensions Two Bottom - Drawers

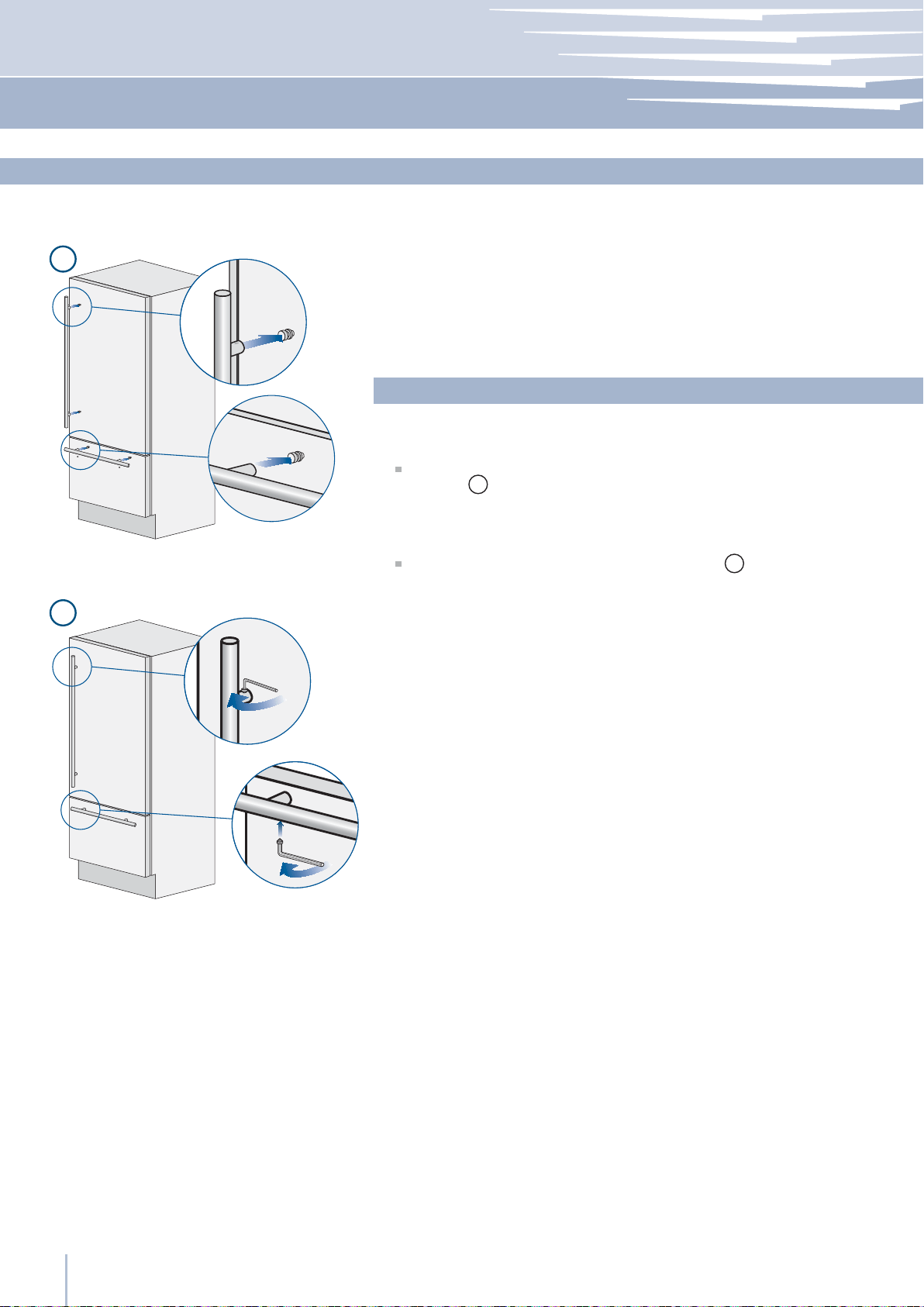

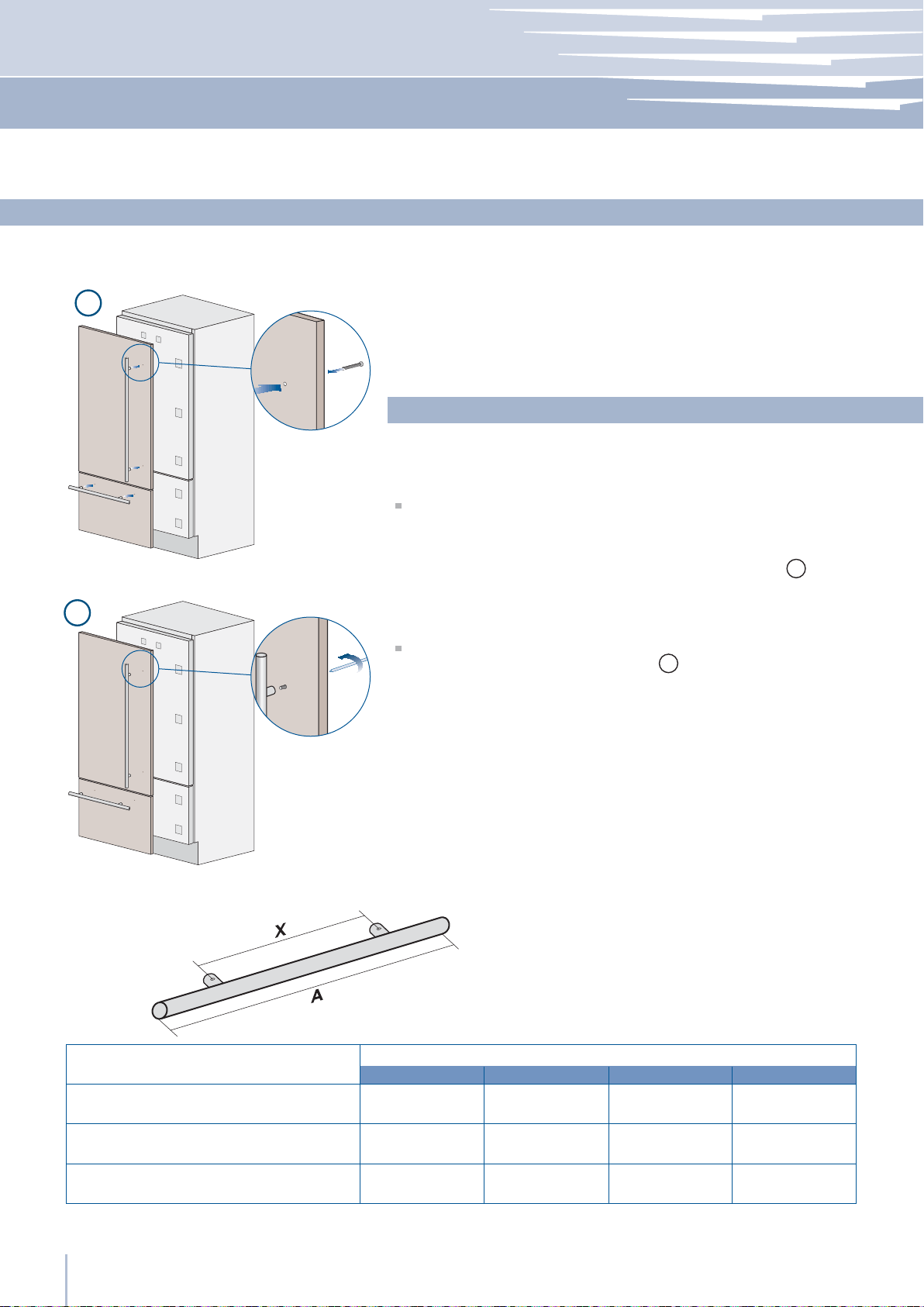

Mounting the handles on Integrated units

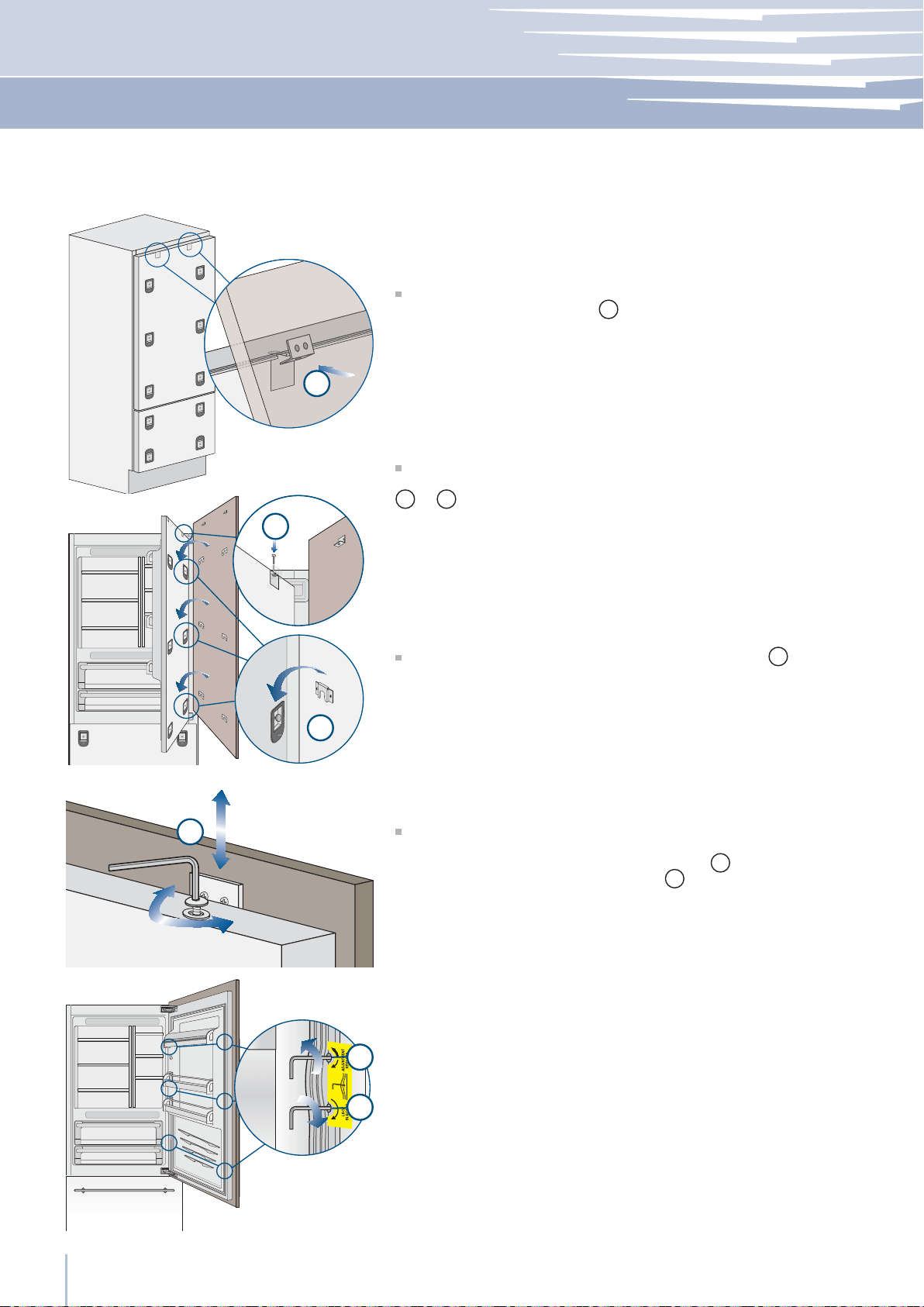

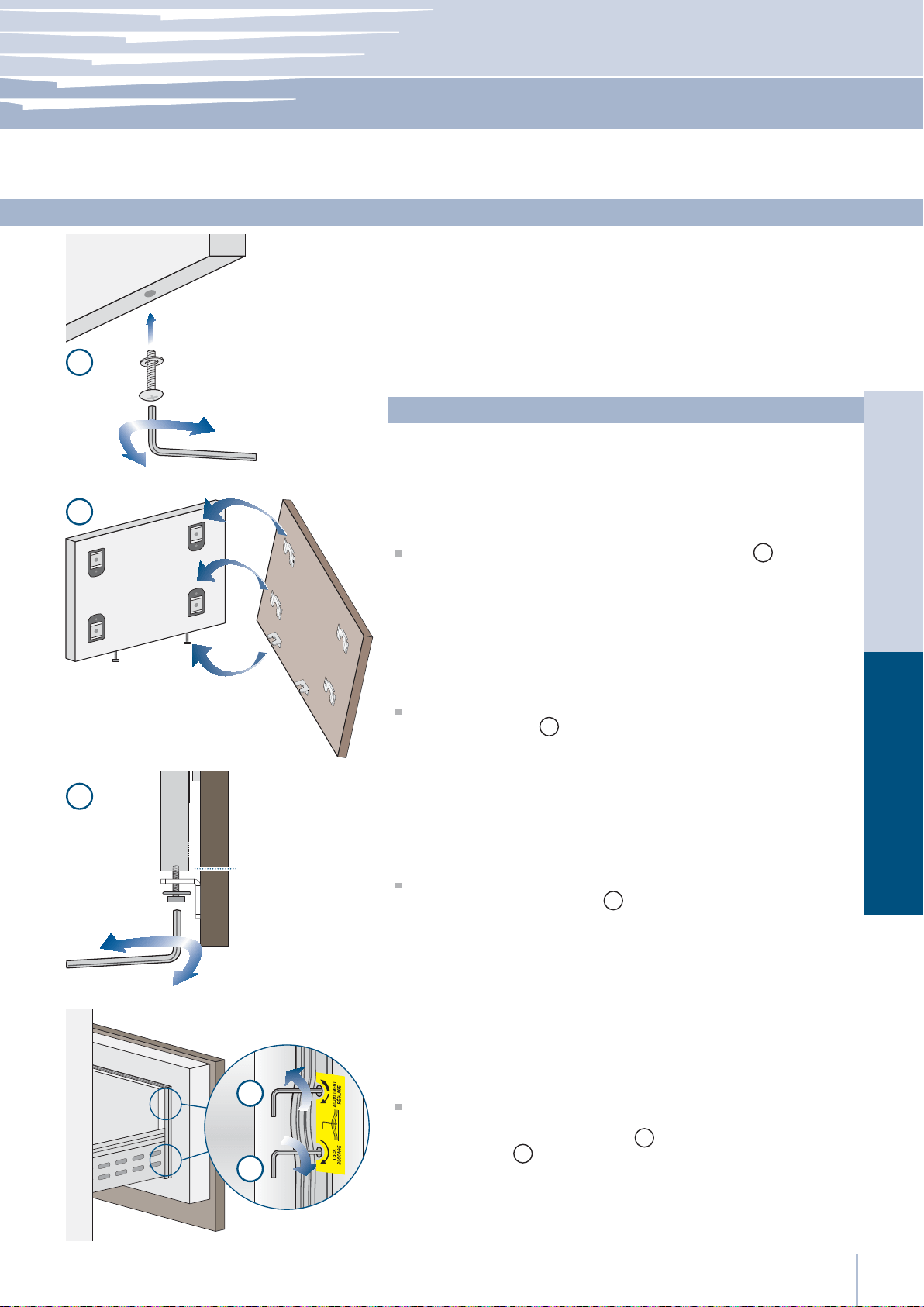

Mounting panels to the door and the drawer of Integrated units
Installation

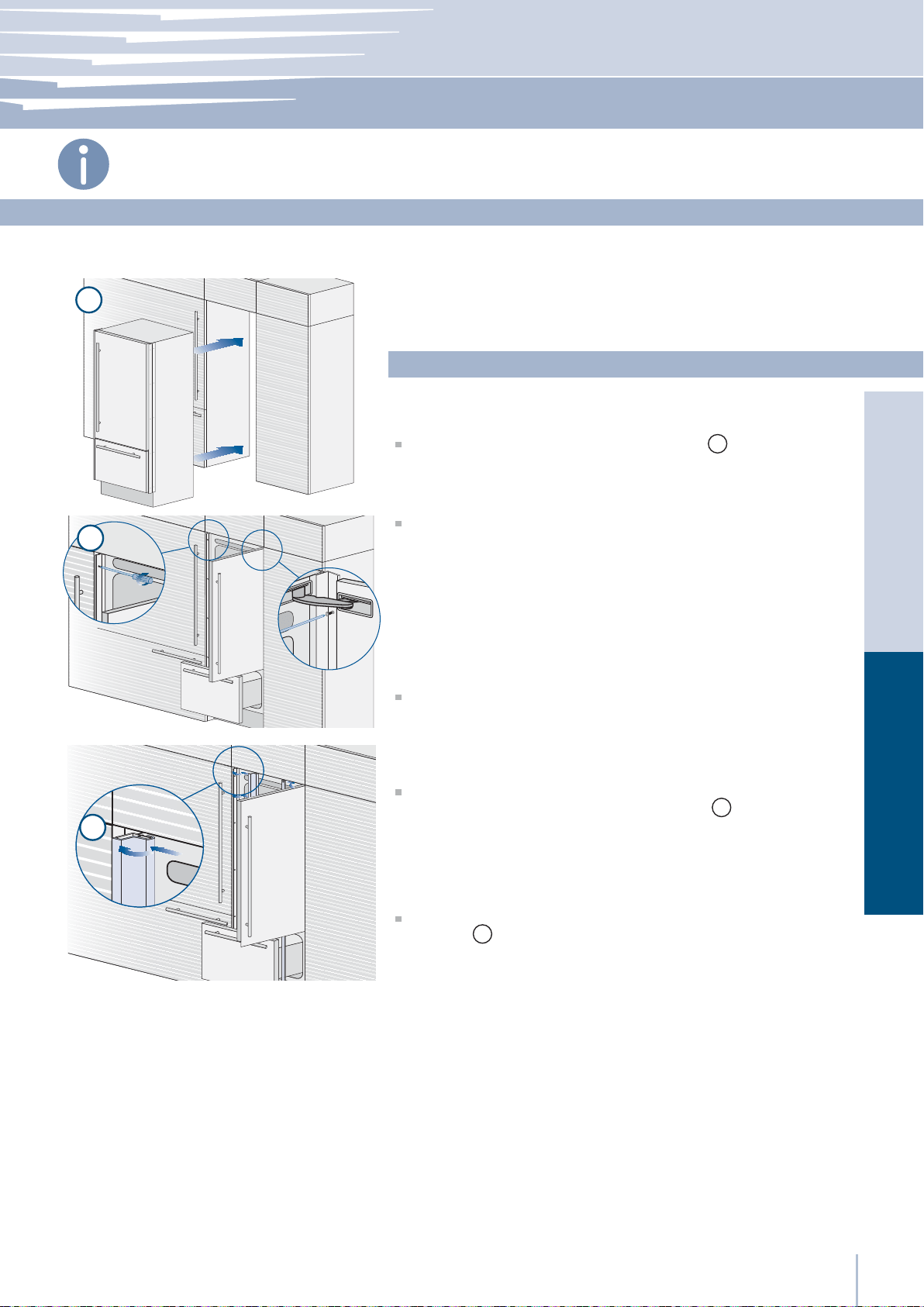

Built-in installation of single appliance

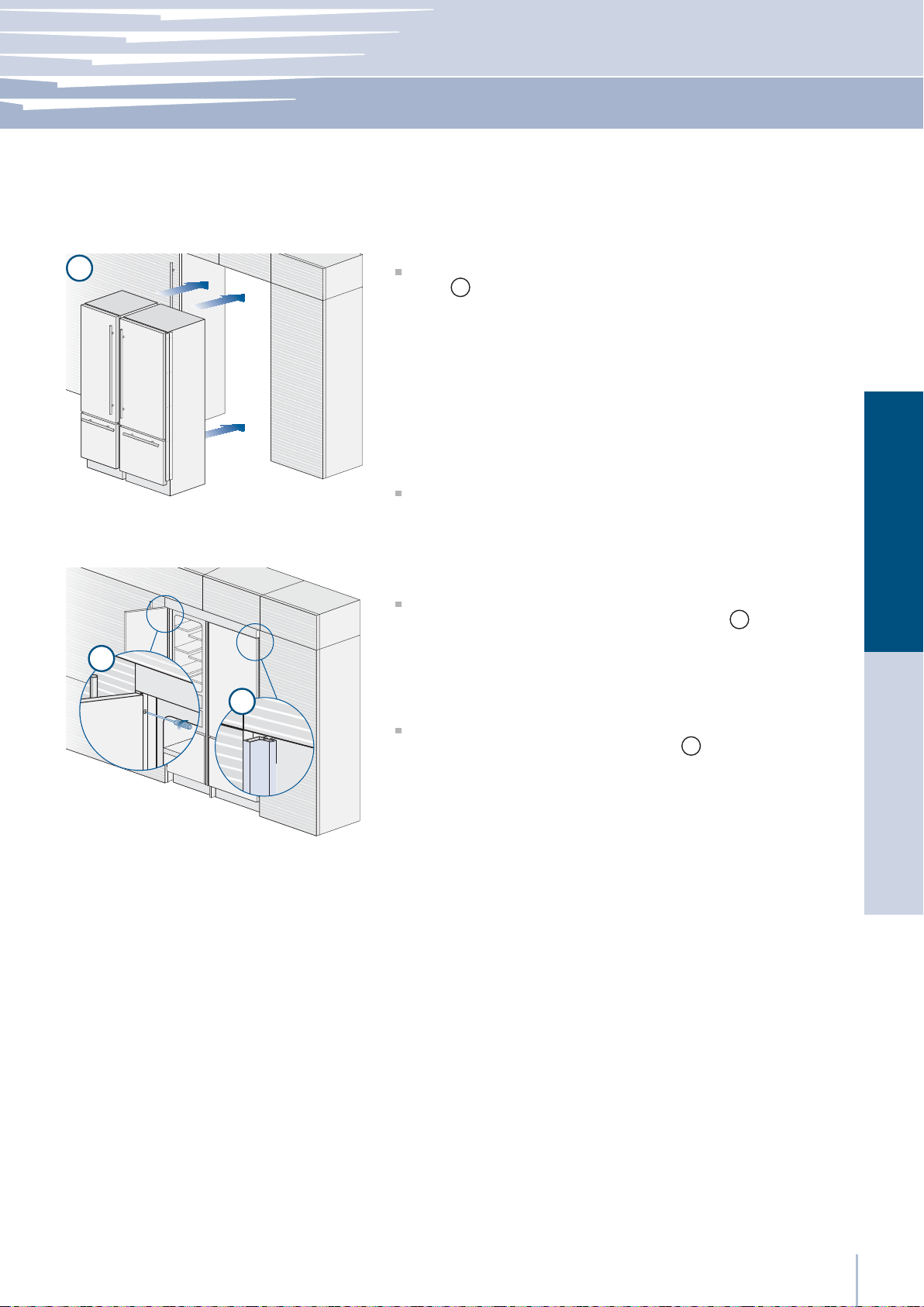

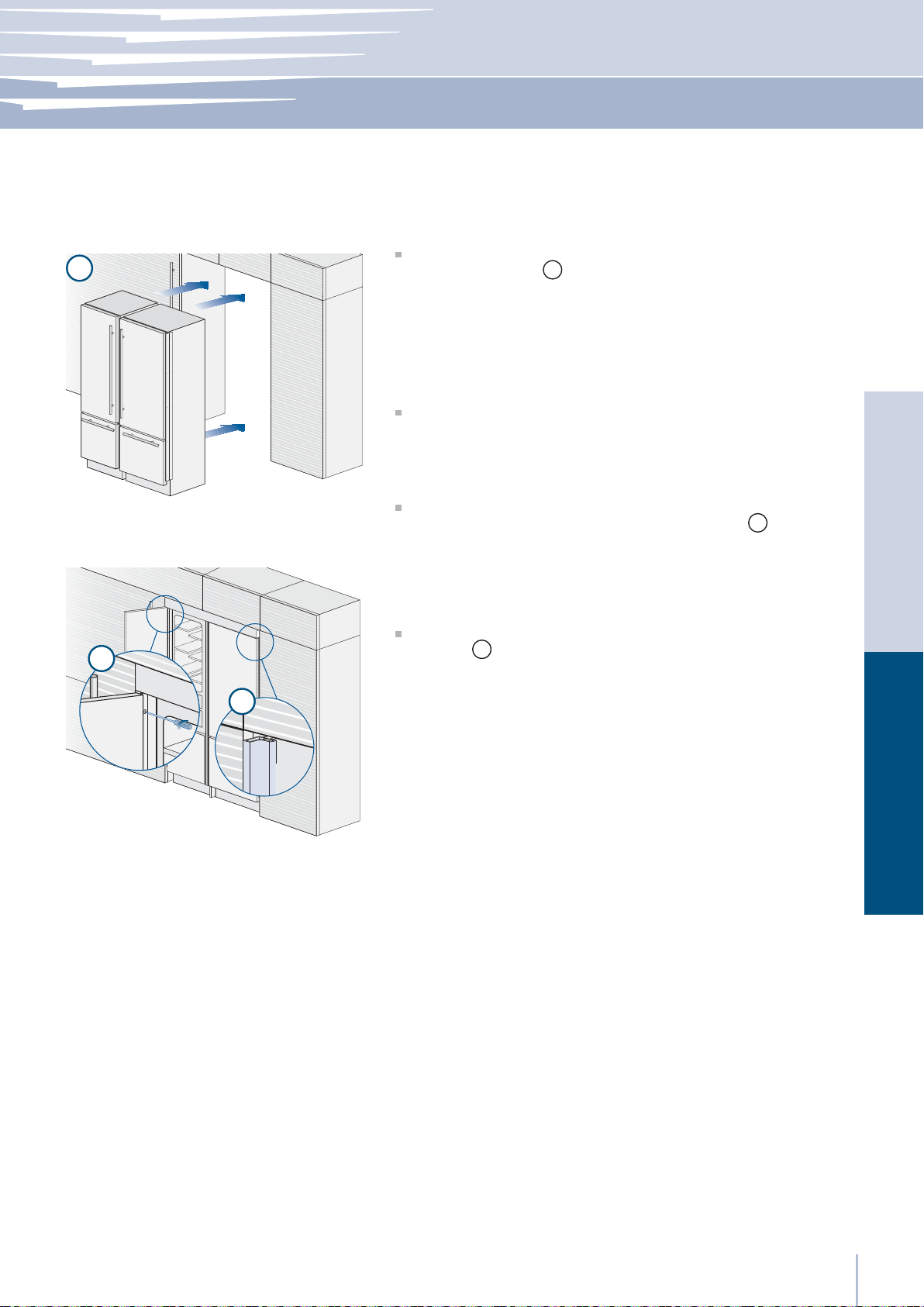

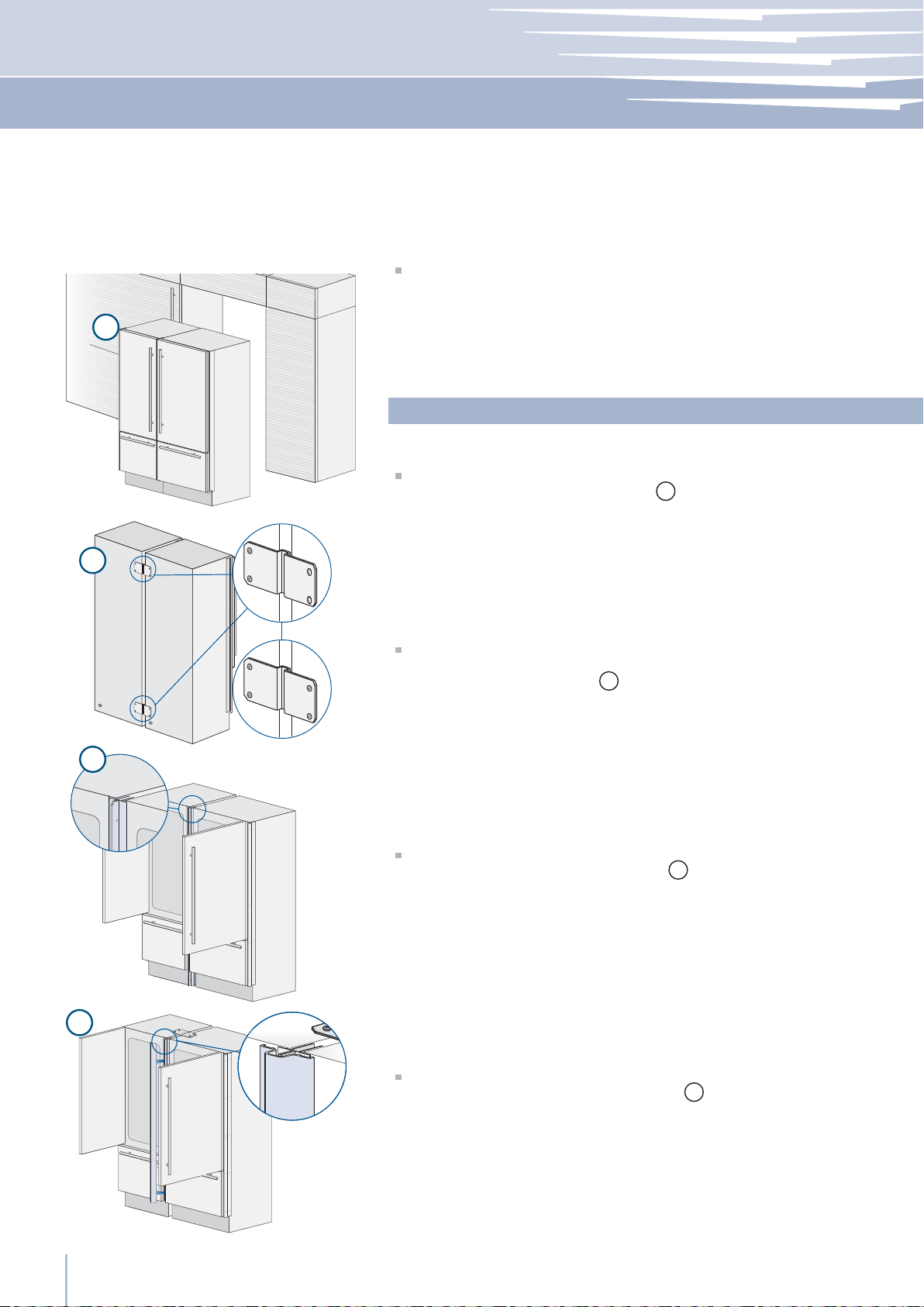

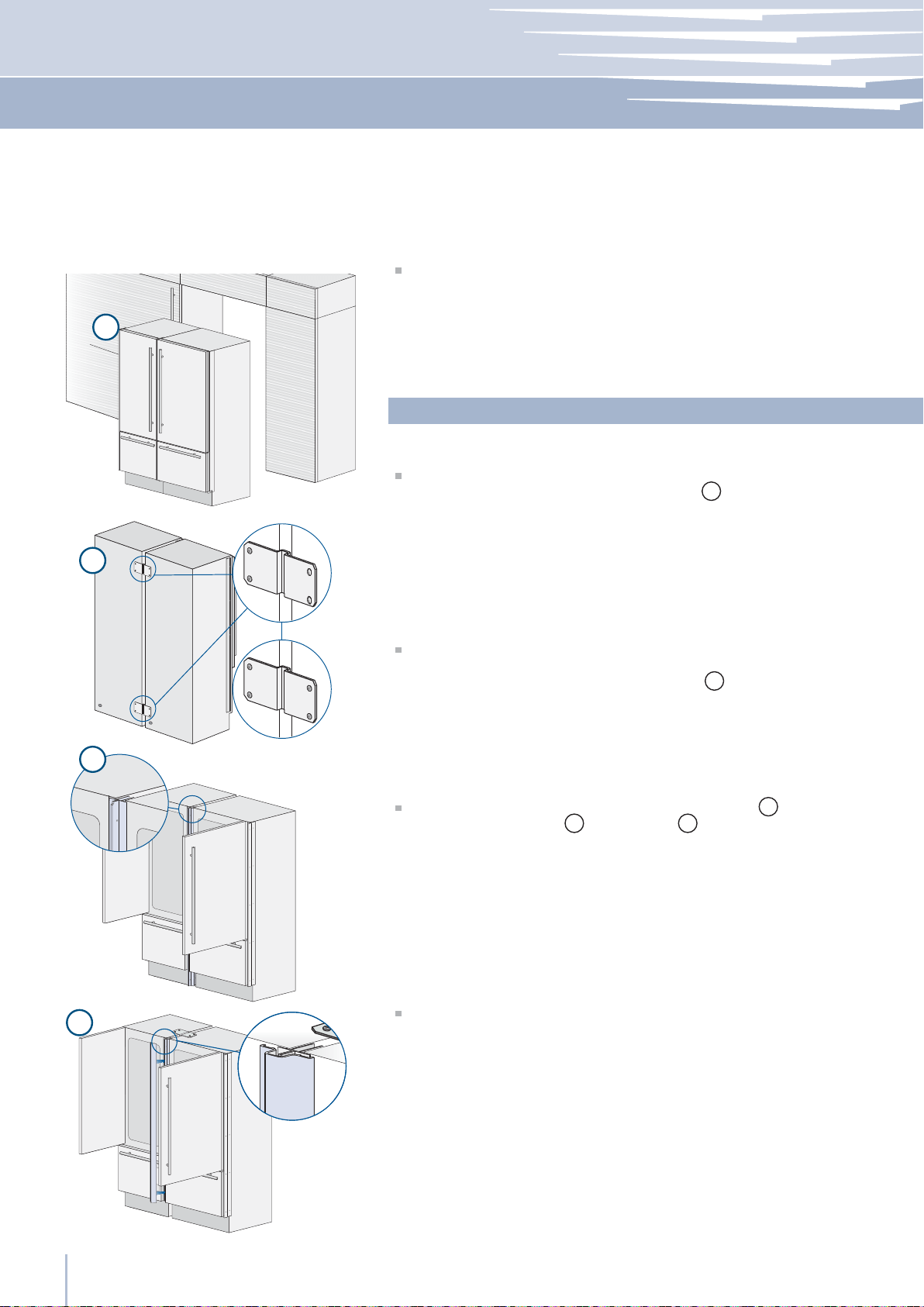

Built-in installation of two or more appliances
Completing the installation

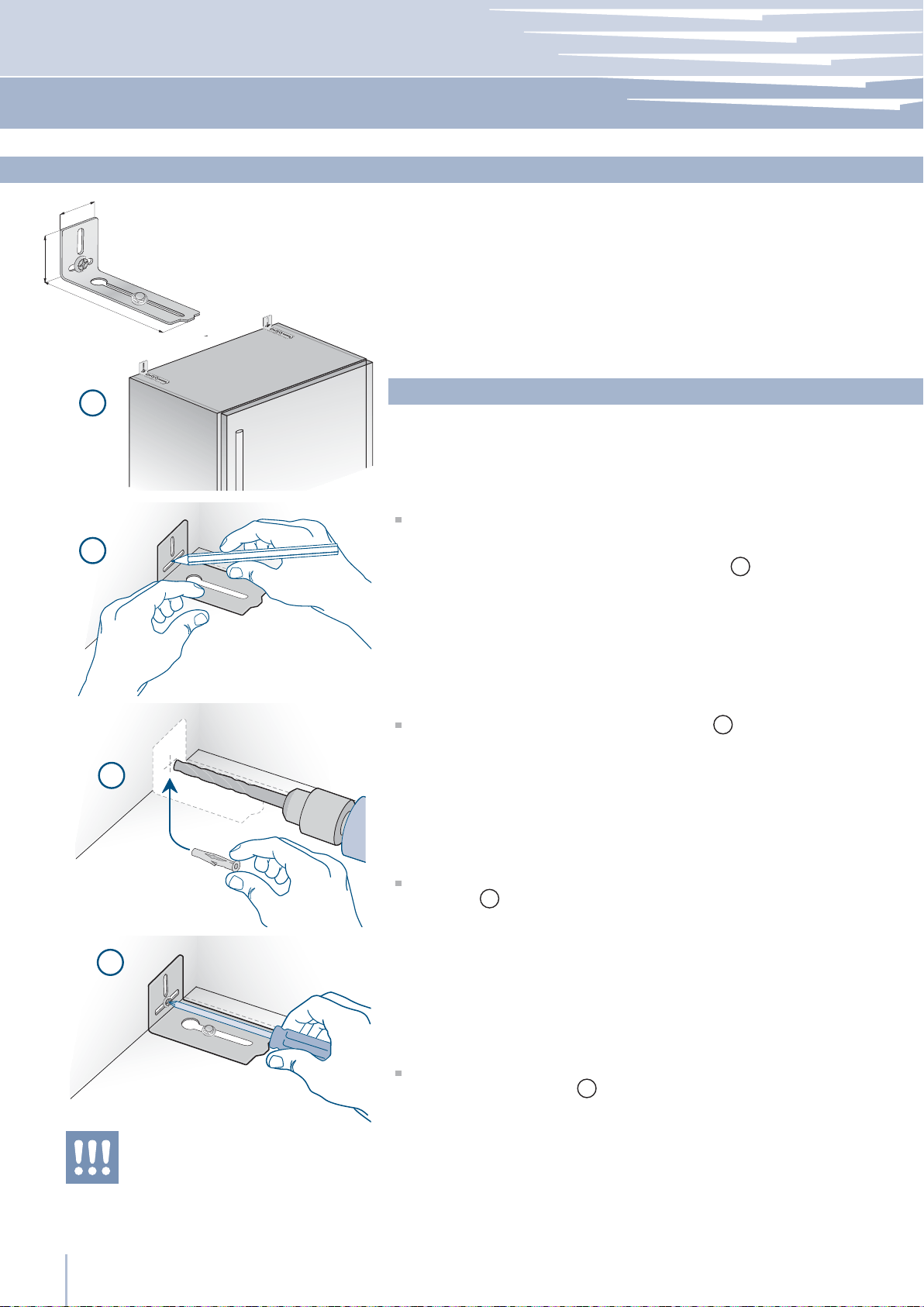

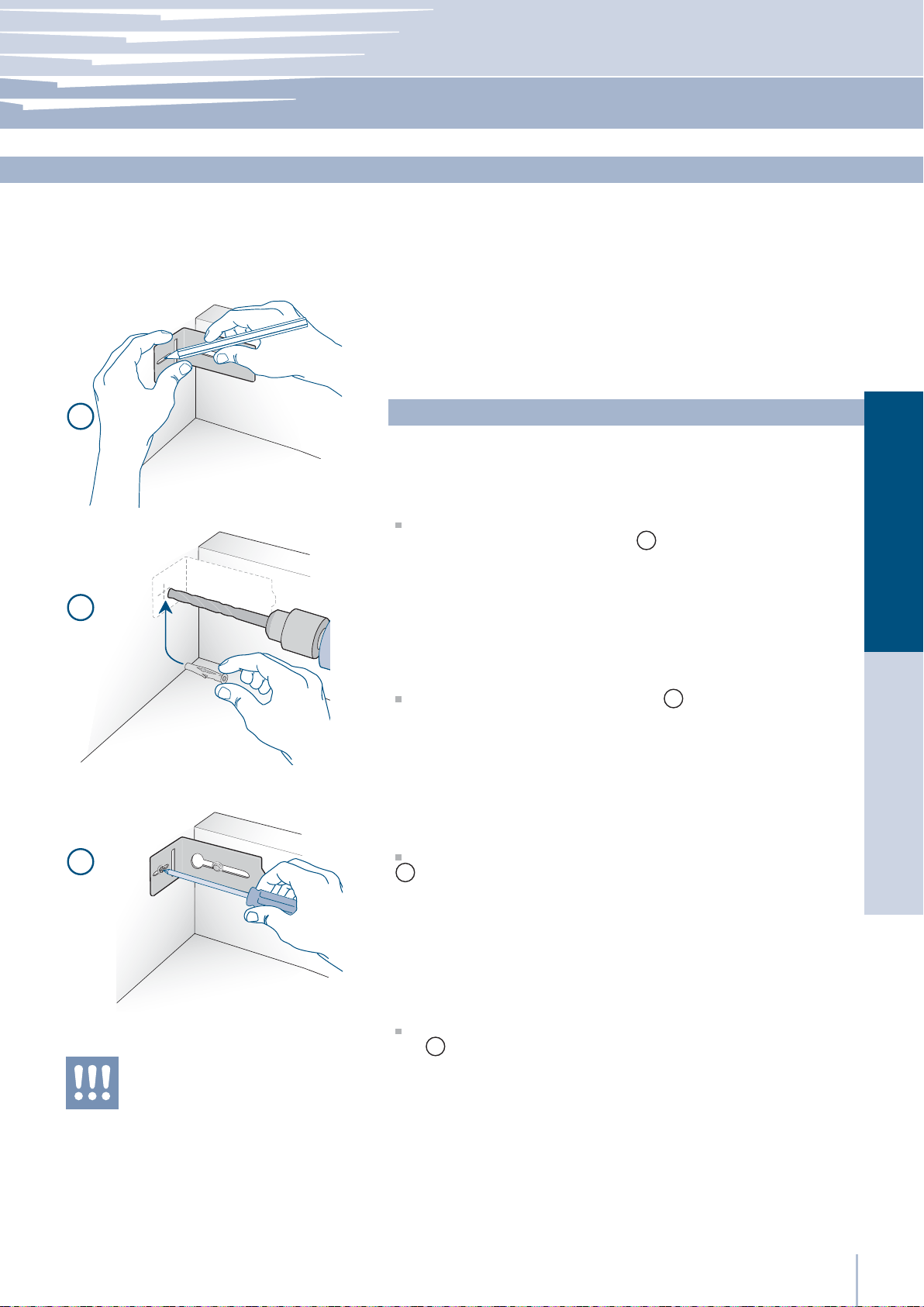

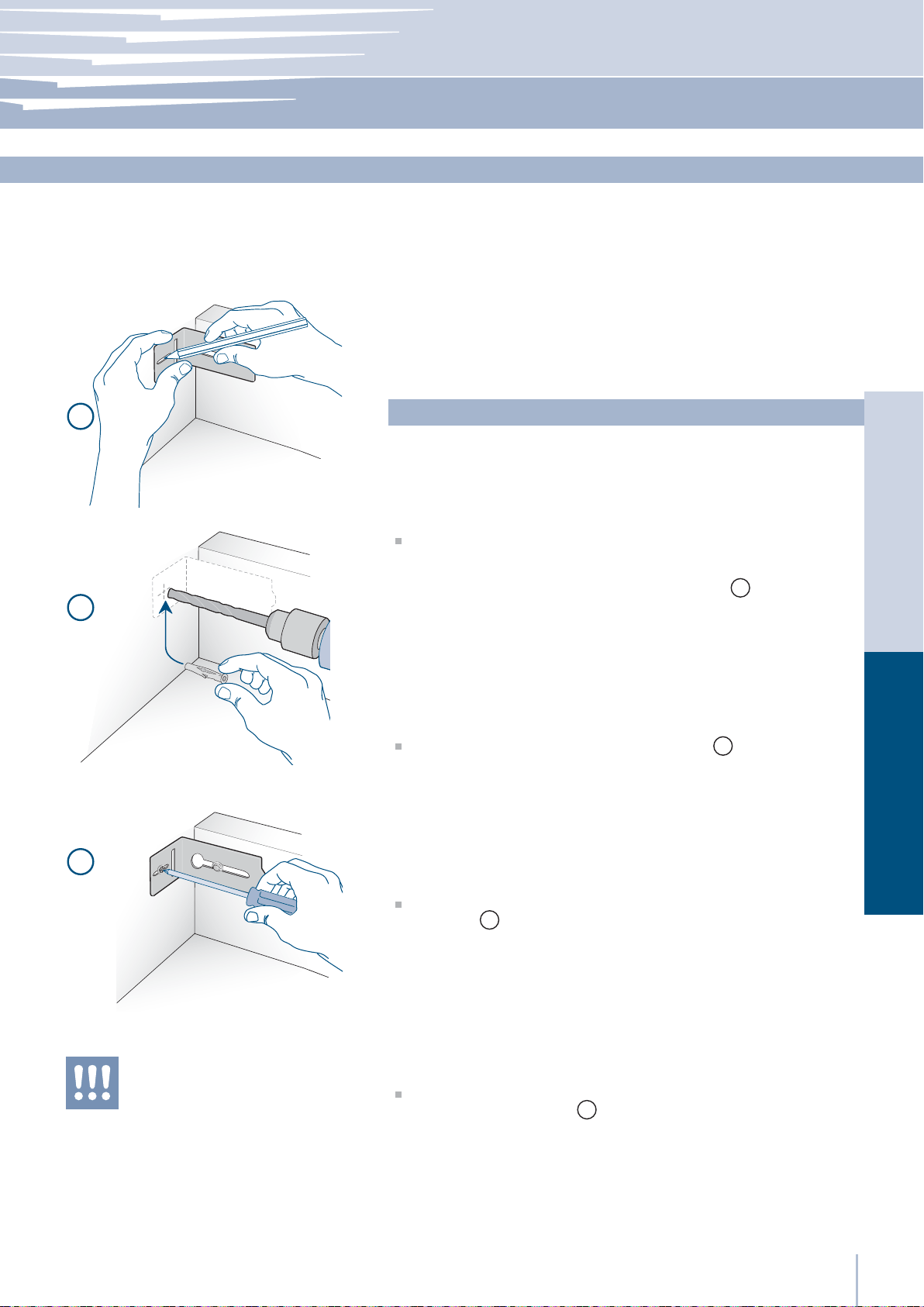

Anti-tipping safety assembly
Mounting handles on stainless front

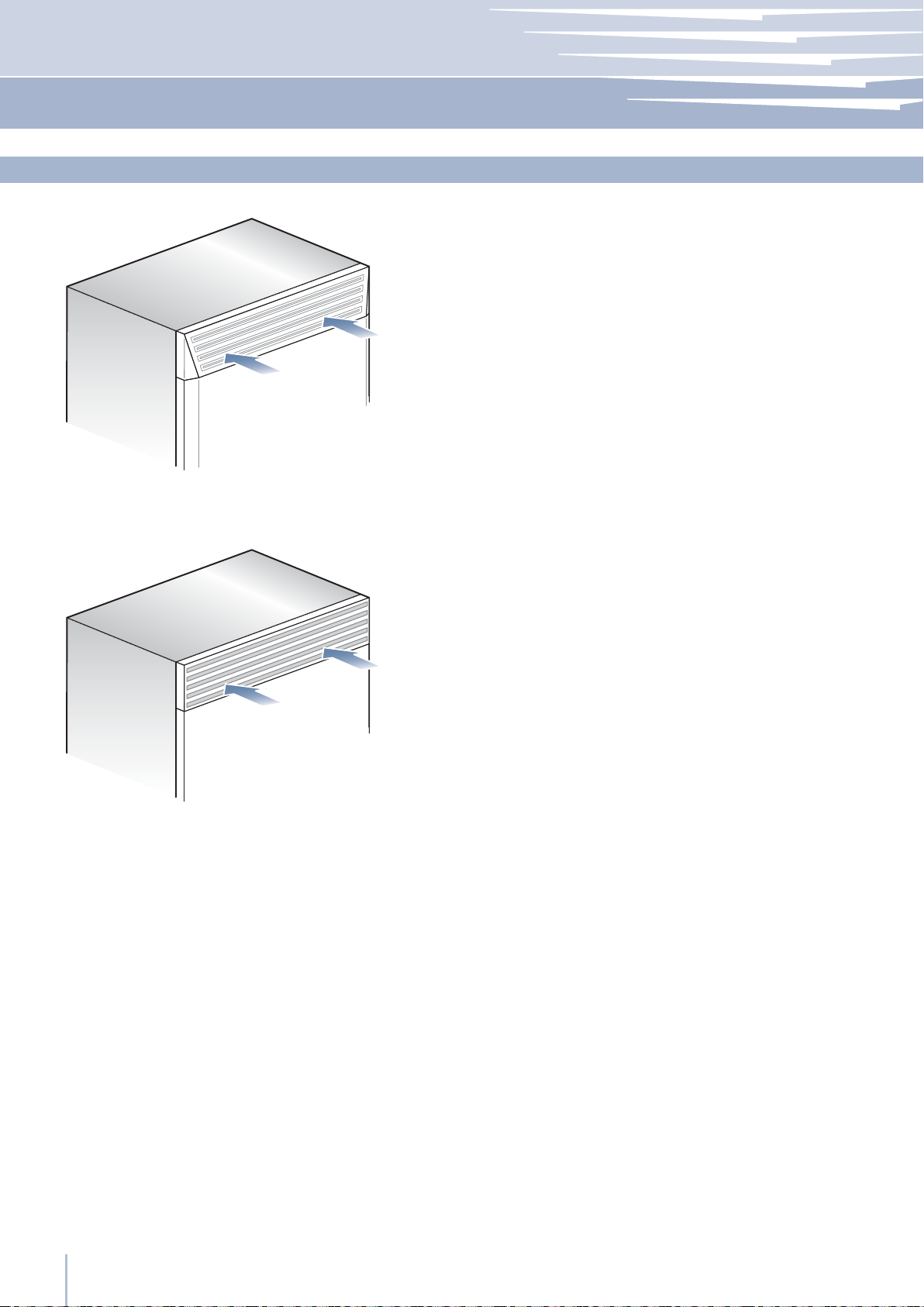

Air circulation

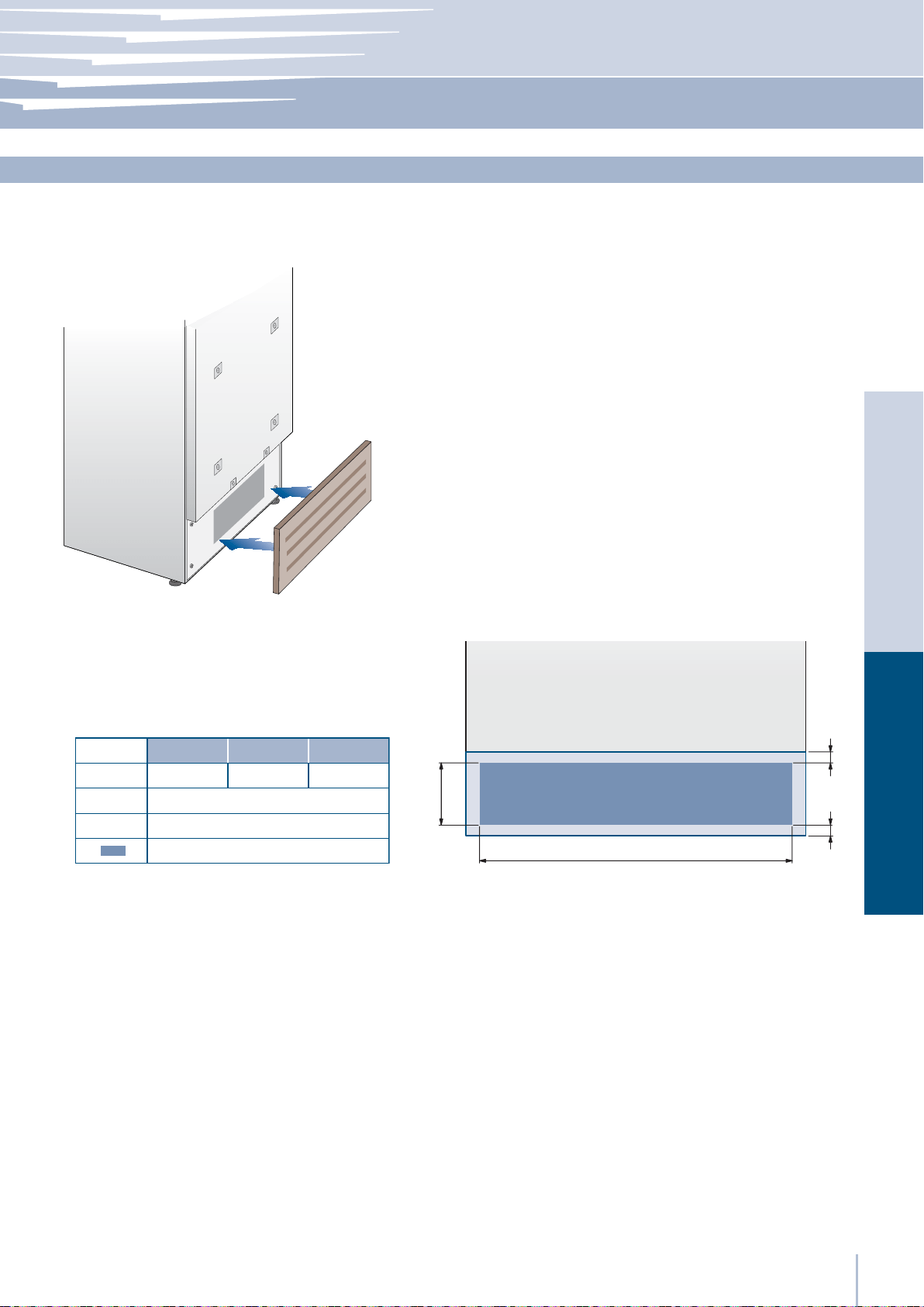

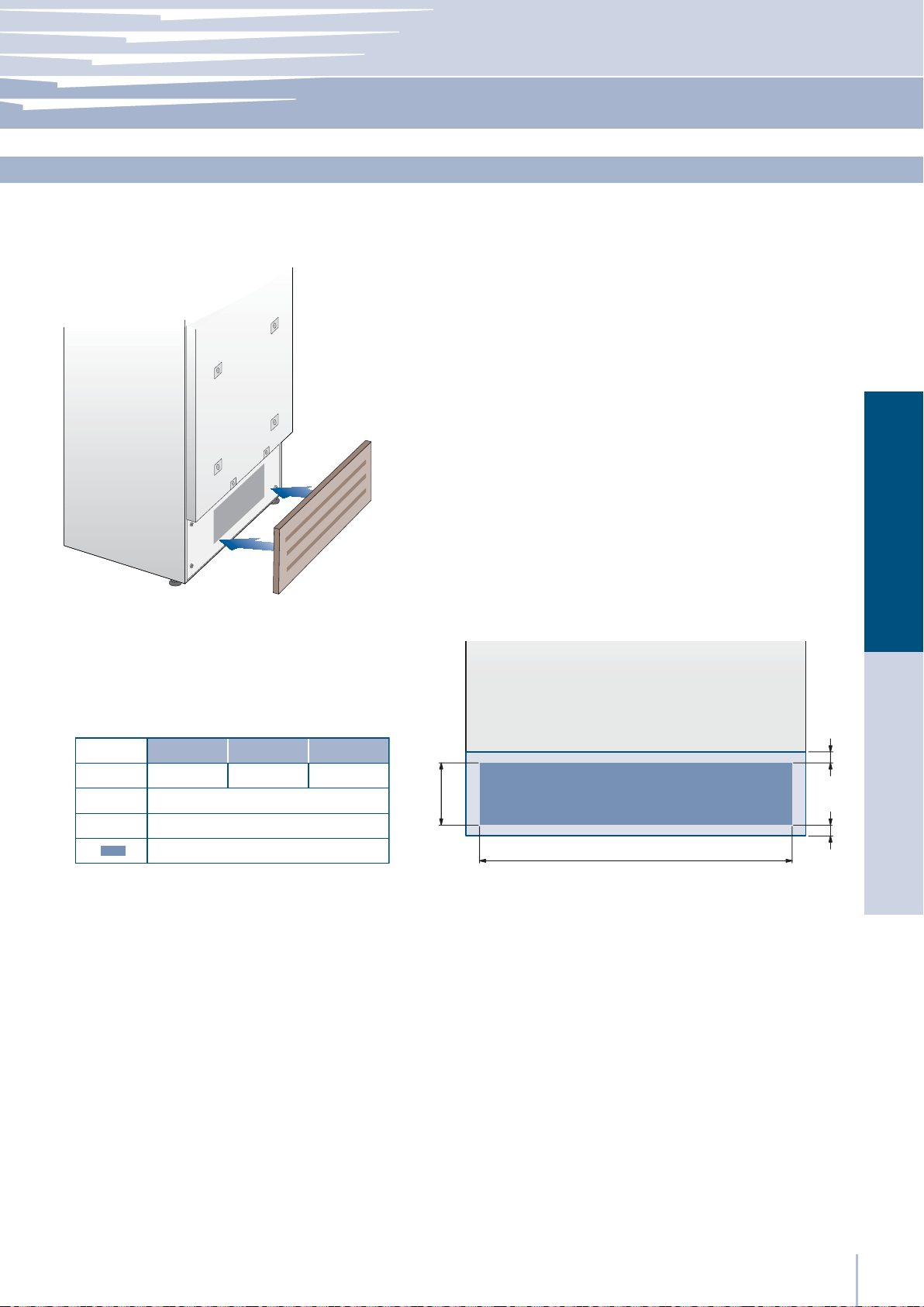

Ventilation
Post installation control

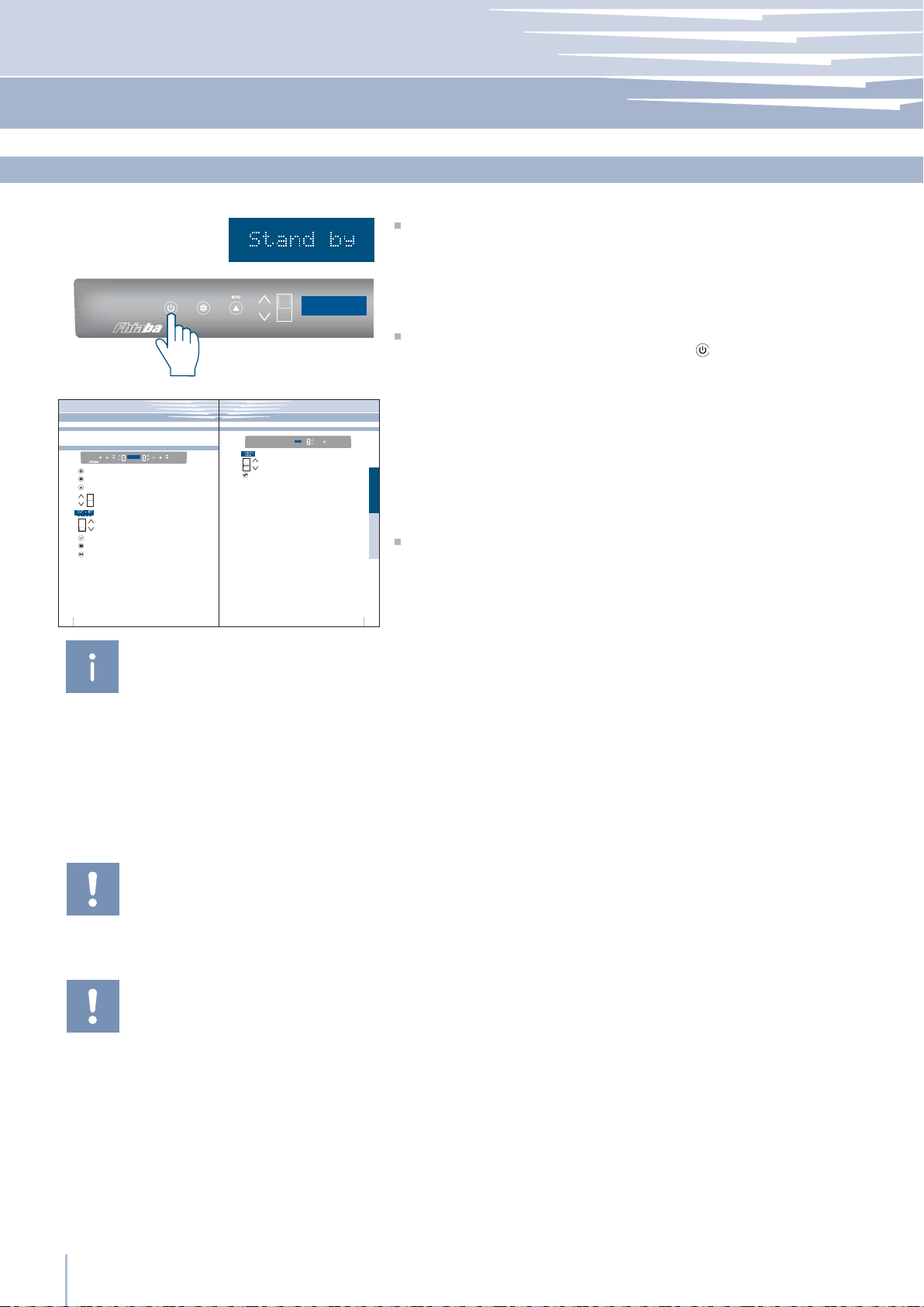

Start Up
2
www.fhiaba.com · www.thevettagroup.com
3
Installation Guide
Series: All
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Symbols used in the Guide
FI24 w: 599 mm (23 5/8”)/ h: 2120 mm (83 1/2”)/ d: 610 mm (24”)
FI30 w: 749 mm (29 1/2”)/ h: 2120 mm (83 1/2”)/ d: 610 mm (24”)
FI36 w: 899 mm (35 3/8”)/ h: 2120 mm (83 1/2”)/ d: 610 mm (24”)
FM24 w: 599 mm (23 5/8”)/ h: 2120 mm (83 1/2”)/ d: 629 mm (24 3/4”)
FM36 w: 899 mm (35 3/8”)/h: 2120 mm (83 1/2”)/ d: 629 mm (24 3/4”)
FP24 w: 599 mm (23 5/8”)/ h: 2120 mm (83 1/2”)/ d: 635 mm (25”)
FP30 w: 749 mm (29 1/2”)/ h: 2120 mm (83 1/2”)/ d: 635 mm (25”)
FP36 w: 899 mm (35 3/8”)/ h: 2120 mm (83 1/2”)/ d: 635 mm (25”)
24” Series w: 650 mm (25 5/8”) / h: 2260 mm (89”) / d: 800 mm (31 1/2”)
30” Series w: 800 mm (31 1/2”) / h: 2260 mm (89”) / d: 800 mm (31 1/2”)
36” Series w: 950 mm (37 3/8”) / h: 2260 mm (89”) / d: 800 mm (31 1/2”)
24” Series up to 230 kg (507 lb)
30” Series up to 275 kg (606 lb)
36” Series up to 295 kg (650 lb)
North America Version: 110V 60Hz
North America Version: 15 A
from 0.05 MPa to 0.5 MPa (0.5 Bar - 5 Bar)
3/4” female attachment
Customized panels mounting Kit
Anti-tipping Kit (B04000200)
Lateral connecting kit (KCLIT/KCLIH)
4 mm (1/8”) allen wrench
Phillips head screwdriver
wood and percussion drill
2.5 mm (1/8”) bit for wood
8 mm (3/8”) bit for walls
17 mm (3/4”) wrench
13 mm (1/2”) socket
Appliance dimensions
Integrated
Appliance dimensions
StandPlus
Appliance dimensions
X-Pro
Appliance dimensions
with packaging
Weight with packaging
Voltage
Power supply cable
Potable water supply pressure
Water supply tube
Provided installation accessories
Additional equipment necessary
Adjusting height of the rear rollers
If this appliance is replacing an existing appliance which must be
removed or disposed of, make sure that it does not become a
dangerous trap for children by cutting its power supply cable and
rendering it impossible to close the door.
Use the same caution at the end of the lifespan of the new ap-
pliance.
Note
Tips for the correct use of the appliance
Warning
directions to prevent injury
Important
Directions to avoid appliance damage
Important safely instruction
Children safety
Appliance features and installation requirements
4
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
A A
min 2134 (84”)
FI36: 900 (35 ½”)
FI24: 600 (23 ¾”)
FI30: 750 (29 5⁄8”)
A
2134 mm (84”)
FI36: 900 mm (35 1/2”)
FI30: 750 mm (29 5/8”)
FI24: 600 mm (23 3/4”)
FI36: 1470 mm (57 7/8”)
FI30: 1320 mm (52”)
FI24: 1170 mm (46”)
105°
FI36: 899 mm (35 3/8”)
FI30: 749 mm (29 1/2”)
FI24: 599 mm (23 5/8”)
2120 mm (83 1/2”) + 25 mm (1”)
610 mm (24”)
610 (24”)
560 (22”)
610 (24”)
560 (22”)
1293 (50 7⁄8” )
474 (18 5⁄8”)
231 (9
1⁄8”
) +
25 (1”)
500 (19 ¾”) 500 (19 ¾”)
248 (9
¾”
)
+ 25 (1”)
231 (9
1⁄8”
) +
25 (1”)
248 (9
¾”
)
+ 25 (1”)
20 (¾”)
20 (¾”)10 (3⁄8”)
721 (28 3⁄8”) +25 (1”)
2120 (83 ½”) +25 (1”)
846 (33 ¼”) +25 (1”)
2120 (83 ½”) +25 (1”)
1168(46”)
330 (13”)
259 (10
¼”
)
992 (39”)
FI36: 1470 (57 7⁄8”)
FI30: 1320 (52”)
FI24: 1170 (46”)
FI36: 160 (6 3⁄8”)
FI30: 125 (5”)
FI24: 90 (3 ½”)
560 (22”)
610 (24”)
FI36: 899 (35 3⁄8”)
FI30: 749 (29 ½”)
FI24: 599 (23 5⁄8”)
10 (3⁄8”)
105°
www.fhiaba.com · www.thevettagroup.com

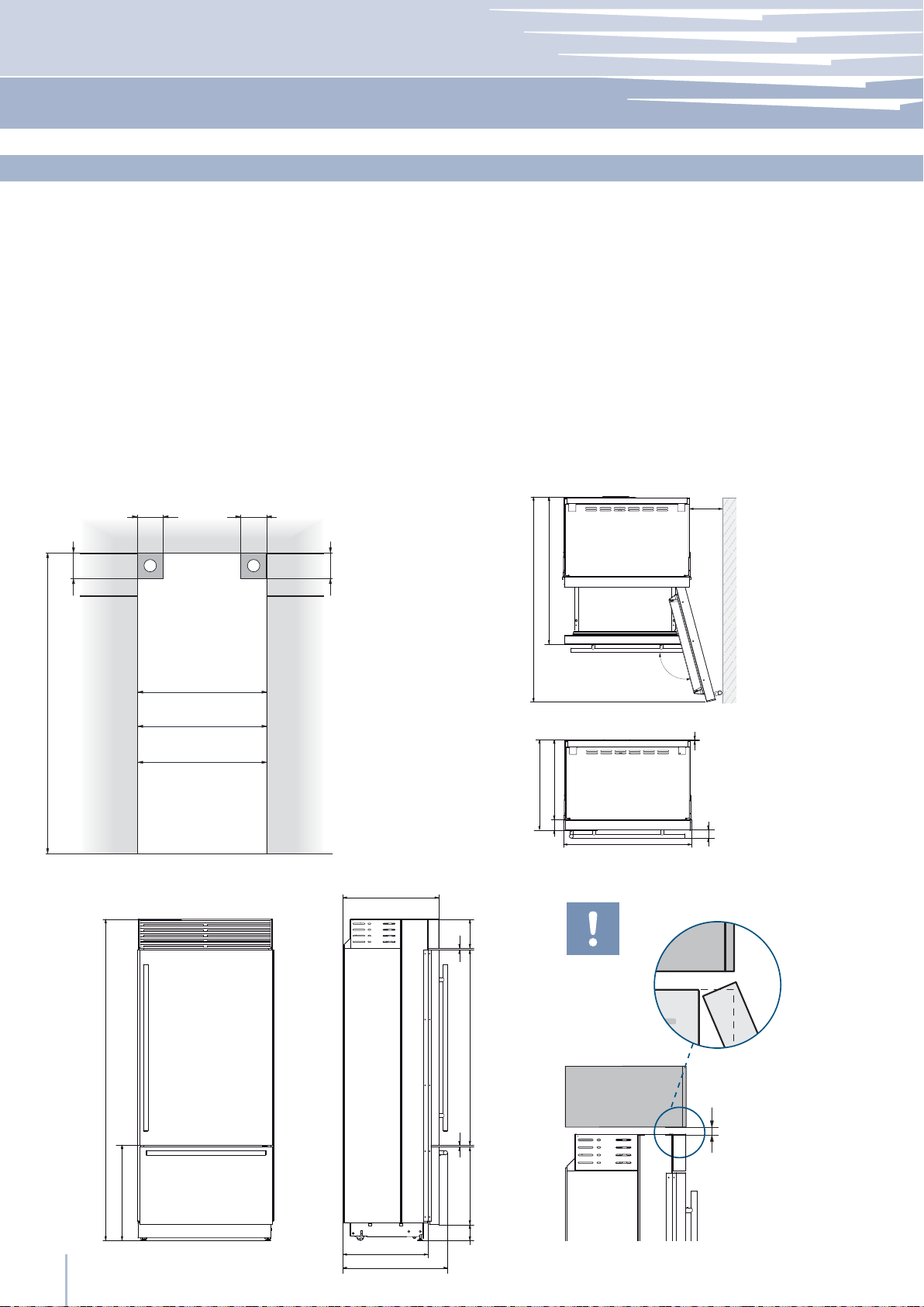

Installation niche features: Integrated Series
area to be left clear for the anti-tipping brackets
Niche Height
Niche Width
Door Swing Clearance
Door Opening Angle
Width
Height
Depth with door (without panel)
5
A A
min 2134 (84”)
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
FM36: 900 (35 ½”)
FM24: 600 (23 ¾”)
min 10 (3⁄8”)
A
2134 mm (84”)
FM36: 900 mm (35 1/2”)
FM24: 600 mm (23 3/4”)
FM36: 1470 mm (57 7/8”)
FM24: 1170 mm (46”)
105°
FM36: 899 mm (35 3/8”)
FM24: 599 mm (23 5/8”)
2120 mm (83 1/2”) + 25 mm (1”)
629 mm (24 3/4”)
560 (22”)
2120 (83 ½”) +25 (1”)
613 (24 1⁄8”)+25 (1”)
629 (24 ¾”)
615 (24 ¼”)
128 (5) + 25 (1”)
666 (26 ¼”)
485 (19 1⁄8”)
1296 (50”)
195 (7 5⁄8”)
8 (3⁄8”)
8 (3⁄8”)
1010 (39 ¾”)
FM36: 1470 (57 7⁄8”)
FM24: 1170 (46”)
FM36: 230 (9”)
FM24: 160 (6 ¼”)
560 (22”)
FM36: 899 (35 5⁄8”)
FM24: 599 (23 5⁄8”)
10 (3⁄8”)
105°
629 (24 ¾”)
37 (1 ½”)
69 (2 ¾”)
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais

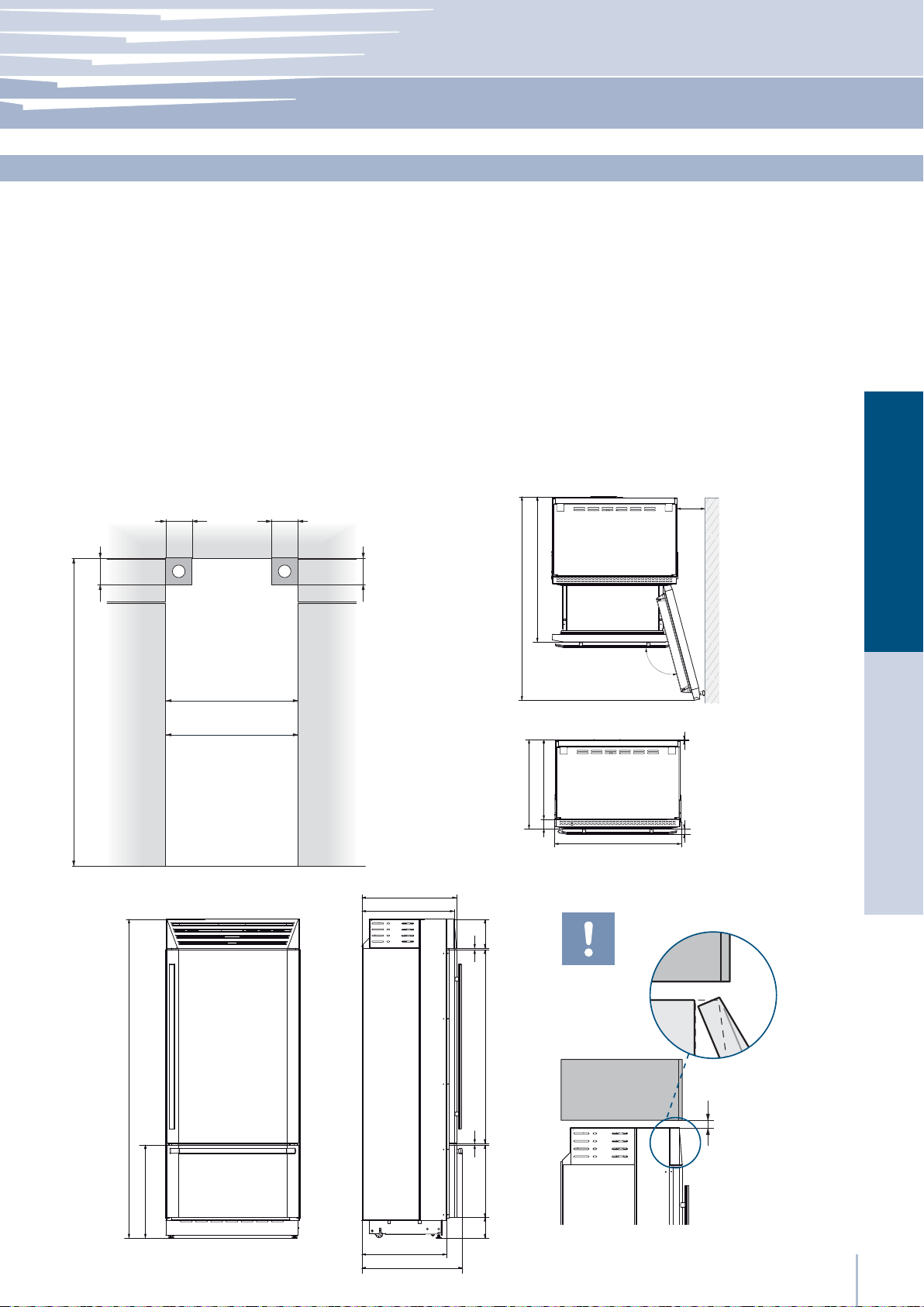

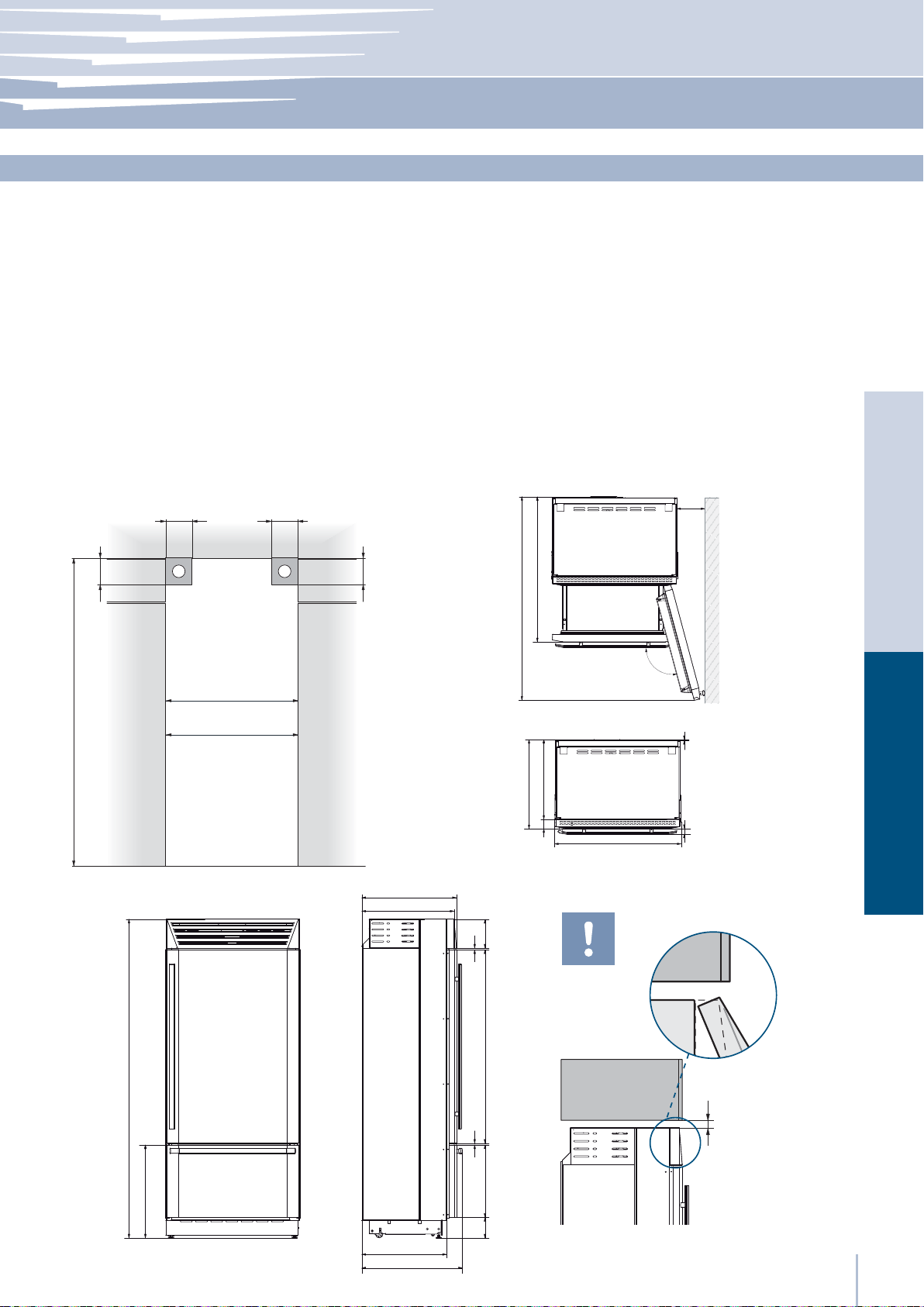

Installation niche features: StandPlus Series
Flush
IMPORTANT
area to be left clear for the anti-tipping brackets
Niche Height
Niche Width
Door Swing Clearance
Door Opening Angle
Width
Height
Depth with door
6
min 10 (3⁄8”)
A
2134 mm (84”)
FP36: 900 mm (35 1/2”)
FP30: 750 mm (29 5/8”)
FP24: 600 mm (23 3/4”)
FP36: 1470 mm (57 7/8”)
FP30: 1320 mm (52”)
FP24: 1170 mm (46”)
105°
FP36: 899 mm (35 3/8”)
FP30: 749 mm (29 1/2”)
FP24: 599 mm (23 5/8”)
2120 mm (83 1/2”) + 25 mm (1”)
635 mm (25”)
FP36: 900 (35 ½”)
FP24: 600 (23 ¾”)
FP30: 750 (29 5⁄8”)
A A
min 2134 (84”)
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
560 (22”)
2120 (83 ½”) +25 (1”)
613 (24 1⁄8”)+25 (1”)
635 (25”)
128 (5) + 25 (1”)
693 (27 ¼”)
485 (19 1⁄8”)
1296 (50”)
195 (7 5⁄8”)
8 (3⁄8”)
8 (3⁄8”)
1016 (40”)
FP36: 1470 (57 7⁄8”)
FP30: 1320 (52”)
FP24: 1170 (46”)
FP36: 230 (9”)
FP30: 195 (7 ¾”)
FP24: 160 (6 ¼”)
560 (22”)
75 (3”)
FP36: 899 (35 3⁄8”)
FP30: 749 (29 ½”)
FP24: 599 (23 5⁄8”)
10 (3⁄8”)58 (2 ¼”)
105°
635 (25”)
www.fhiaba.com · www.thevettagroup.com
Installation niche features: X-Pro Series
Flush
IMPORTANT
area to be left clear for the anti-tipping brackets
Niche Height
Niche Width
Door Swing Clearance
Door Opening Angle
Width
Height
Depth with door
7
1
4
1
2
3
Installation Guide
Series: All
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
The appliance is very heavy.
Take maximum care during handling to
avoid injury.
The appliance should always be transport-
ed in an erect position.
Avoid at all costs leaning it on its front side.
Preparing the installation
Transport to installation site
and unpacking
Since this is a large and heavy appliance, before transporting the ap-
pliance, check the access to the location where it will be installed
(door size, manoeuvring space in stairwells, etc.).
The appliance is attached to the base of the packaging (pallet) through
four bolts which can be removed using a 17 mm (3/4”) wrench.
It is recommended to use a manual transporting device to move the
appliance to the installation site, and only at this point to remove the
base of the packaging.
The appliance should always be transported in an erect position.
If this is not possible, transport the appliance laying on its rear side.
Once at the installation site, the appliance, which is equipped with four
wheels, can be taken off the pallet and positioned in the installation
area.
Operate as follows:
Take off the four bolts
1
securing the appliance to the pallet by
means of a 17 mm (3/4”) open spanner.
Remove the À xing brackets
3
and
4
.
To remove the front À xing bracket
3
, unscrew for one or two turns
the rear wheel adjusting bolt
2
by means of a 13 mm (1/2”) box span-
ner.
From the back of the unit and by means of a suitable, high duty hand
trolley, take off the appliance and place it on the Á oor.
Be very careful to avoid any damage to Á oors. Delicate Á oors should be
protected with plywood, hard cardboard or similar material panels.
8
FI24: 600 (23 ¾”)
FI30: 750 (29 5⁄8”)
FI36: 900 (35 ½”)
AAB
FI36
FI30
FI24
897 (35 1/4”)900 (35 1/2”)
750 (29 5/8”)
600 (23 3/4”)
747 (29 3/8”)
597 (23 1/2”)
900 (35 1/2”)
750 (29 5/8”)
600 (23 3/4”)
914 (36”
)
762
(30”)
610 (24”)
24: 610 (24”)
30: 762 (30”)
36: 914 (36”)
36
30
24
www.fhiaba.com · www.thevettagroup.com
Series: All
Niche Dimensions and Installation Styles: Integrated Series
Niche Dimensions and Installation Styles: StandPlus and X-Pro Series
Panels WidthNiche
Series
A KCLITU: Lateral connection Kit
(not included - must be ordered as a
separate accessory)
B KCCITU: Central connection Kit
(not included - must be ordered as a
separate accessory)
MAXMIN
Series
NICHE
KCLXB: Lateral connection Kit
(not included - must be ordered as a
separate accessory)
Stand-Proud
25 (1”)
20 (
¾”
)
15 (
5⁄8”
)
10 (
3⁄8”
)
610 (24”)
A
B
6,5 (¼”)
A
B
6,5 (¼”)
10 (3⁄8”)
9
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
A KCLITU: Lateral connection Kit
(not included - must be ordered as a
separate accessory)
B KCCITU: Central connection Kit
(not included - must be ordered as a
separate accessory)
A KCLITU: Lateral connection Kit
(not included - must be ordered as a
separate accessory)
B KCCITU: Central connection Kit
(not included - must be ordered as a
separate accessory)
Series: All

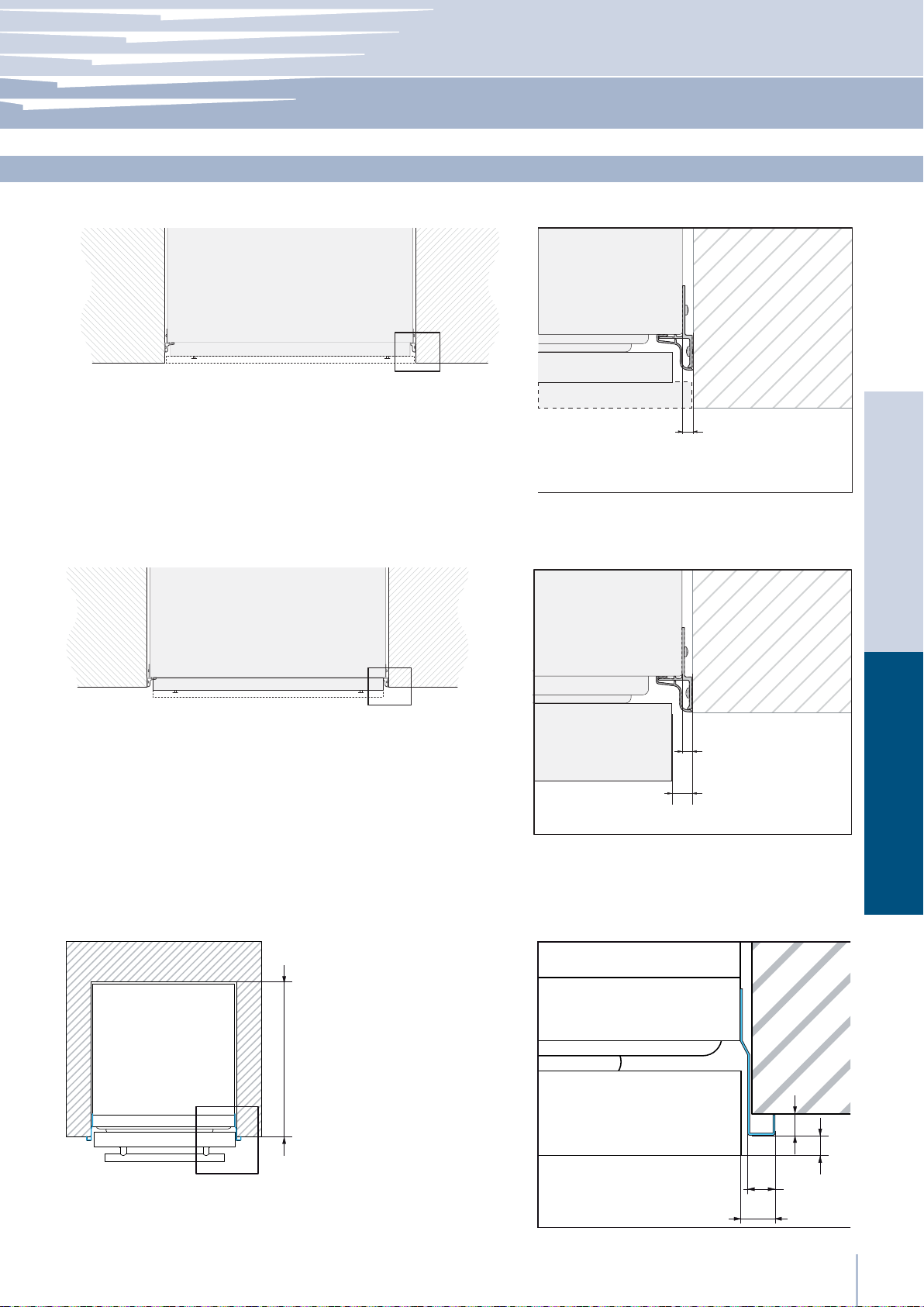

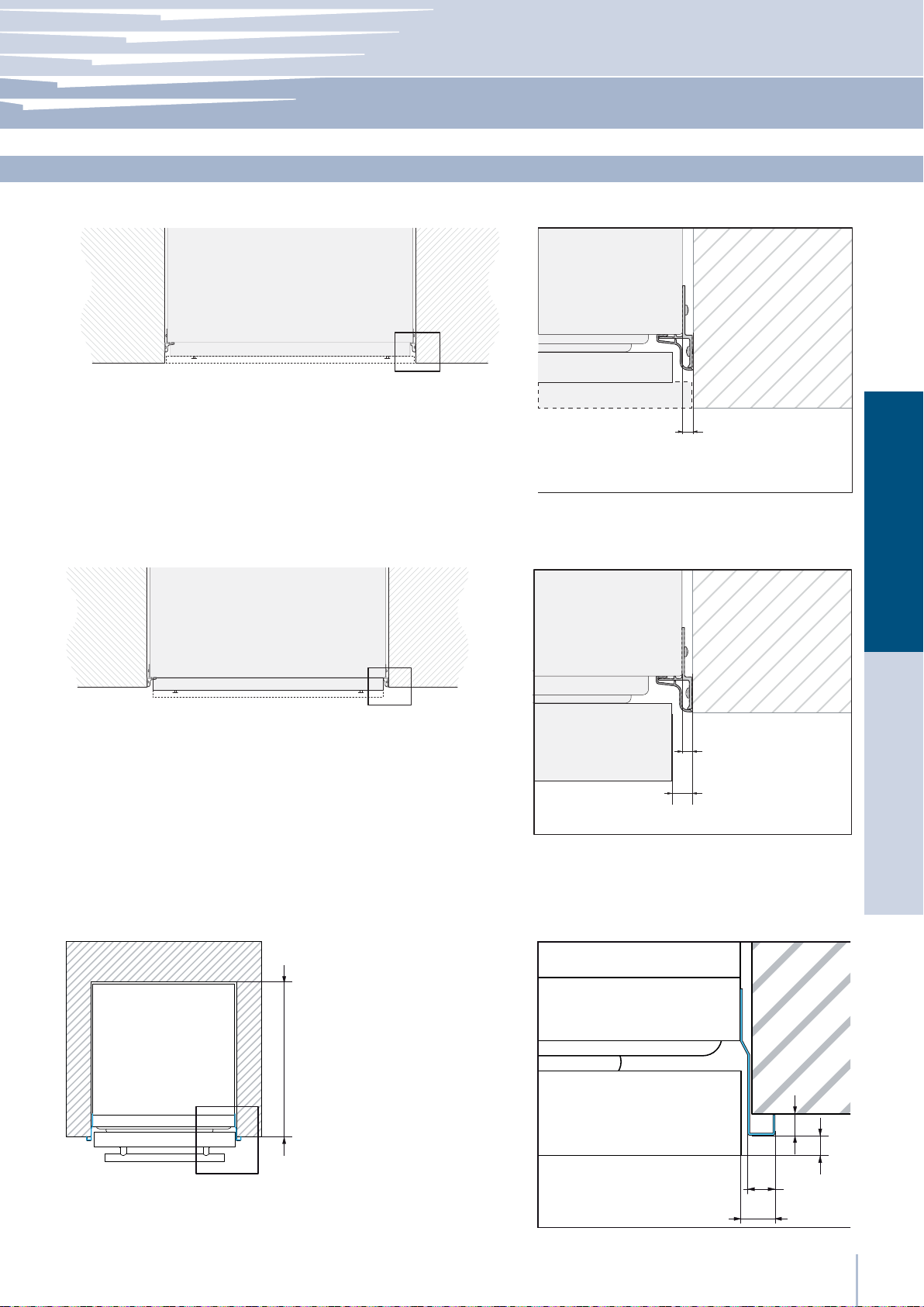

Installation types
KCLXB: Lateral connection Kit
(not included - must be ordered as a
separate accessory)
Niche 610 mm (24”)
Stand-Proud (for StandPlus and X-Pro series)
Flush installation with standard aluminum trims
Prominent installation with standard aluminum trims
EW
E W
EW
E W
E
W
E
W
10
Series: All
www.fhiaba.com · www.thevettagroup.com
The appliances are delivered from the factory for operation at 110V-
120V AC - 60Hz (US and Canada).
They are provided with a suitable supply cable and plug to be con-
nected to an appropriate 15A socket (US and Canada) provided
with an effective grounding.
A circuit breaker should also be installed and should be easily ac-
cessible so that it can be easily switched off before performing any
installation or maintenance.
To connect to the water supply system (for appliances equipped with
ice makers) a 1/4” waterline with accessible shut-off valve must be
supplied.
The appliance is provided with a water adapter elbow which is suit-
able for high water pressure and complies the Food Regulations.
The water À lter cartridge, which is provided with the appliance,
should be installed according to the accompanying instructions. Use
only the new adapter which is supplied with the appliance. The so-
lenoid connection on the appliance is 3/4” diameter but is metric
threaded. A standard garden hose threaded connector such as a
braided stainless hose found at typical hardware stores will strip or
damage the solenoid threads. Use only the supplied 1/4” quick con-
nect elbow adapter for connecting a 1/4” copper or polyethylene
source water line to the appliance.
Electrical cord length: 2500 mm (98 3/8”)
Water connection line length: 2500 mm (98 3/8”)
The appliance should be connected only to
a drinkable water supply system.
The Built-in Fhiaba À lter cannot make it safe
to drink any water which is not suitable for
human consumption.
Electrical and water supply behind the unit
Integrated Series StandPlus and X-Pro Series
Electrical and Water connection
Do not use extension cords or adapters.
Once the appliance is fully installed, con-
nected to the water supply (if applicable) and
operational, in the event that the water sup-
ply must be turned off,(touch the button
on
control panel to switch it off) before the main
water is shut off to prevent the appliance from
entering a ‘NO WATER IN’ alarm state.
11
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Series: Integrated
Back of appliance
Water connection
Electrical connection
Operate as follows:
Unwind the electric cable and connect it directly to the wall socket.
Make sure the appliance is in the Stand-by condition and that all
lights are off; should it be not so press the Unit button to switch it off.
Push the 1/4” source waterline fully into the elbow connector then
thread the elbow adapter to the solenoid at the back of the appli-
ance.
Firmly tighten with À ngers - a tool / wrench should not be needed to
make a proper seal. Turn on the water and ensure all connections
are not leaking prior to pushing the unit into the niche.
2
1
12
www.fhiaba.com · www.thevettagroup.com
Series: StandPlus/X-Pro
Operate as follows:
Unwind the electric cable and connect it directly to the wall socket.
Make sure the appliance is in the Stand-by condition and that all ights
are off; should it be not so press the Unit button to switch it off.
Connect the water line to the threaded connection at the base of the
unit, as in À gure
1
.
Fit the other end of the hose to the water tap, use the gaskets provided
in the Owner’s Kit
2
.
Firmly tighten with À ngers - a tool / wrench should not be needed to
make a proper seal. Turn on the water and ensure all connections are
not leaking prior to pushing the unit into the niche.
Front of appliance
Back of appliance
Water connectionElectrical connection
13
1
2
1
2
Installation Guide
Series: All
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Adjust the appliance level by means of the front levelling feet
and the rear adjustable wheels.
Operate as follows:
After removing the bottom plinth or grille (it is kept in position by
magnets), adjust the height of the levelling feet
1
by means of a 17
mm (3/4”) open spanner.
Then adjust the height of the rear wheels by turning the front
adjusting bolts
2
clockwise or anticlockwise as it may be required.
Remount the bottom plinth or grille.
Levelling
14
1
2
3
www.fhiaba.com · www.thevettagroup.com
Series: Integrated
Decorative door and bottom-drawer panels layout
The dimensions of the panels are indicated in the table and draw-
ings on pages 16-19.
Nevertheless, according to the requirements for aligning with other
kitchen structures, the door panel can be higher than the upper
edge of the refrigerator door, and the drawer panel can be lower
than the edge of the drawer.
The panels must be mounted using special braces which attach
to adjustable devices provided on the door and drawer and with
brackets that anchor and adjust the panel’s vertical direction.
Braces, brackets and fixing screws are provided with the appliance
and must be applied to the panel as indicated.

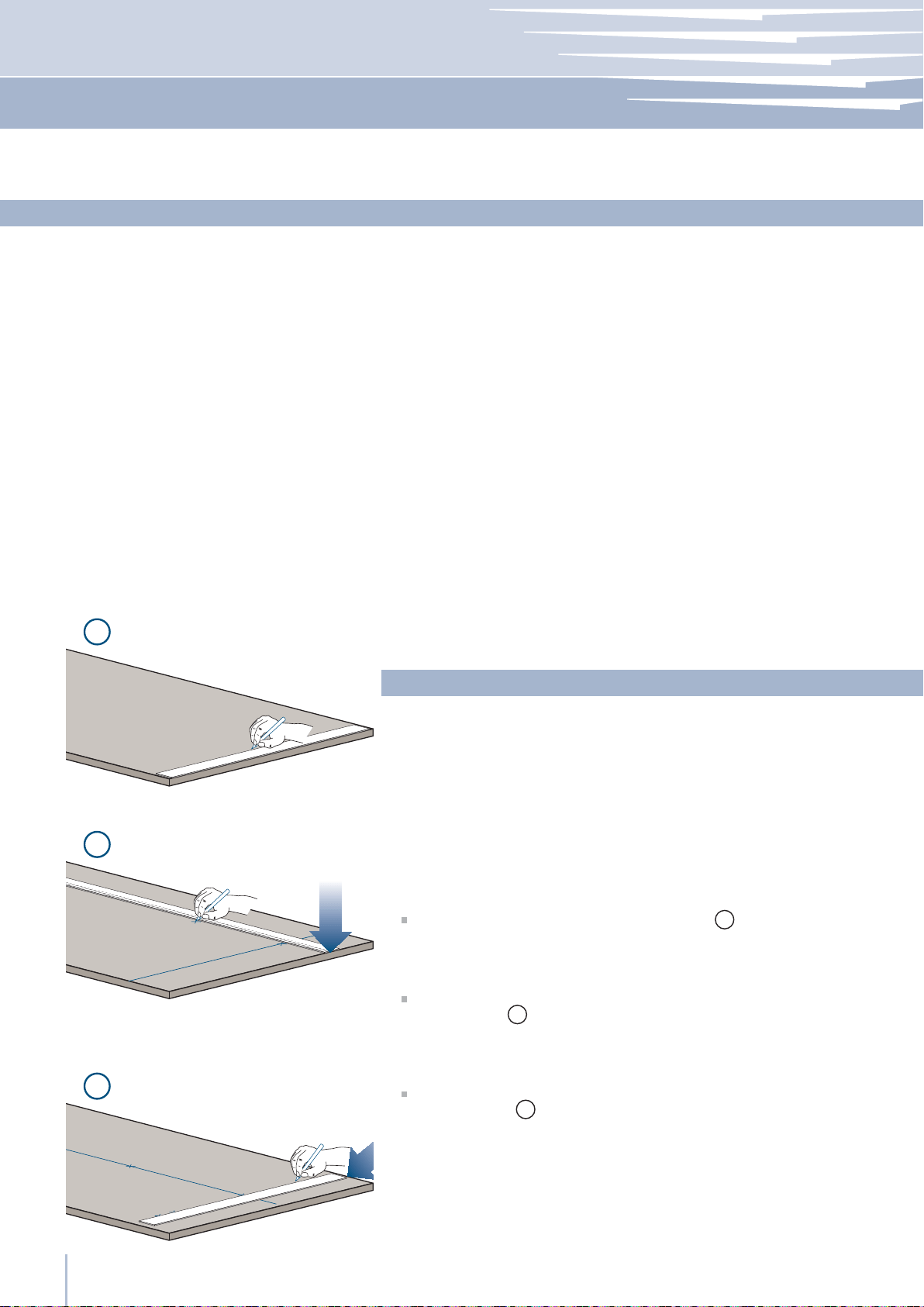

Operate as follows:
To prepare the panels to be mounted on the appliance, follow
these steps, working on the back of the panel.
Door Panel
Trace, a line dividing the panel width in half
1
.
Starting form the Bottom edge of the panel, mark the positioning
of the brackets
2
.
Following the corresponding table, mark the external and then
the internal hole
3
.
15
7
8
4
5
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Series: Integrated

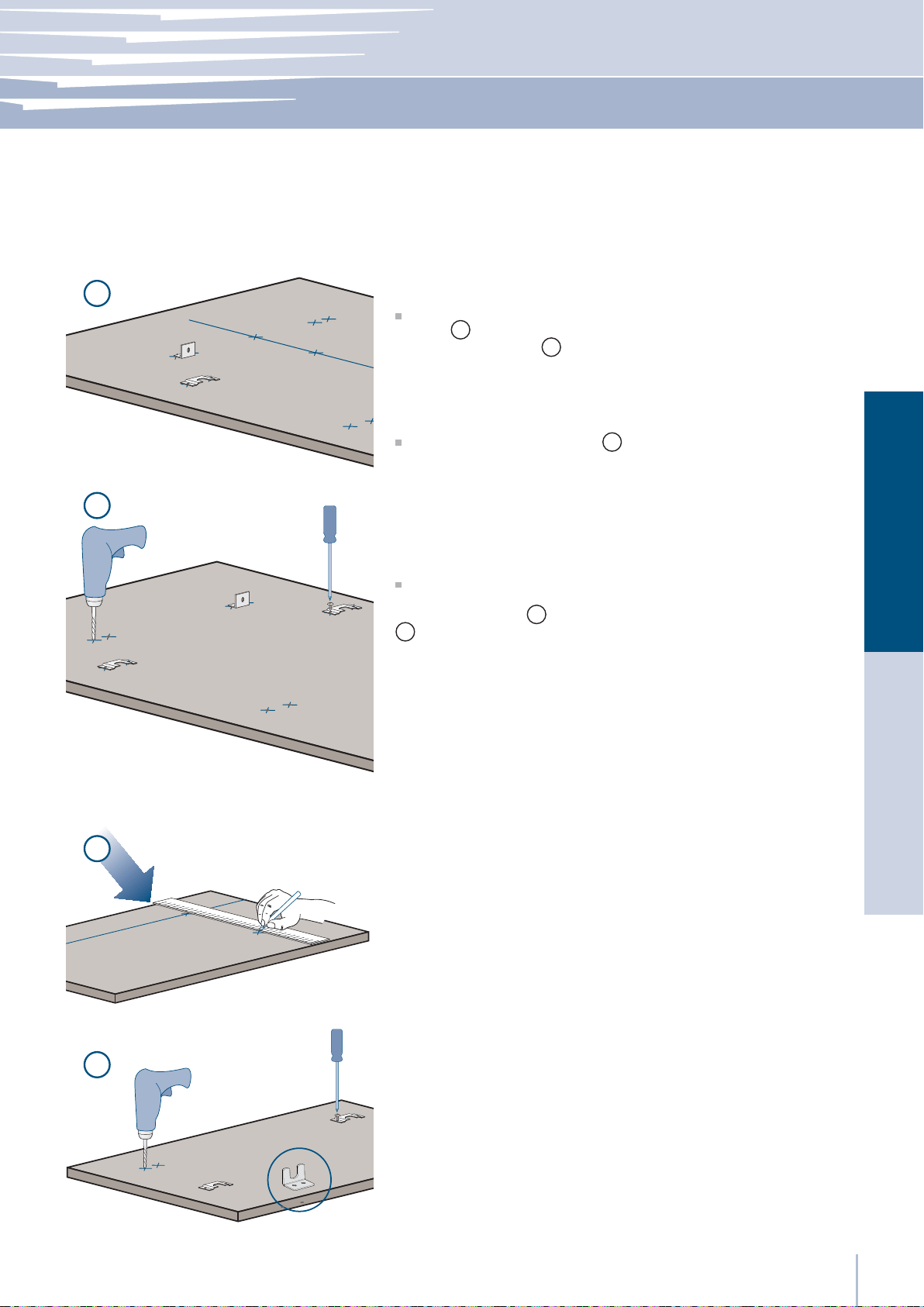

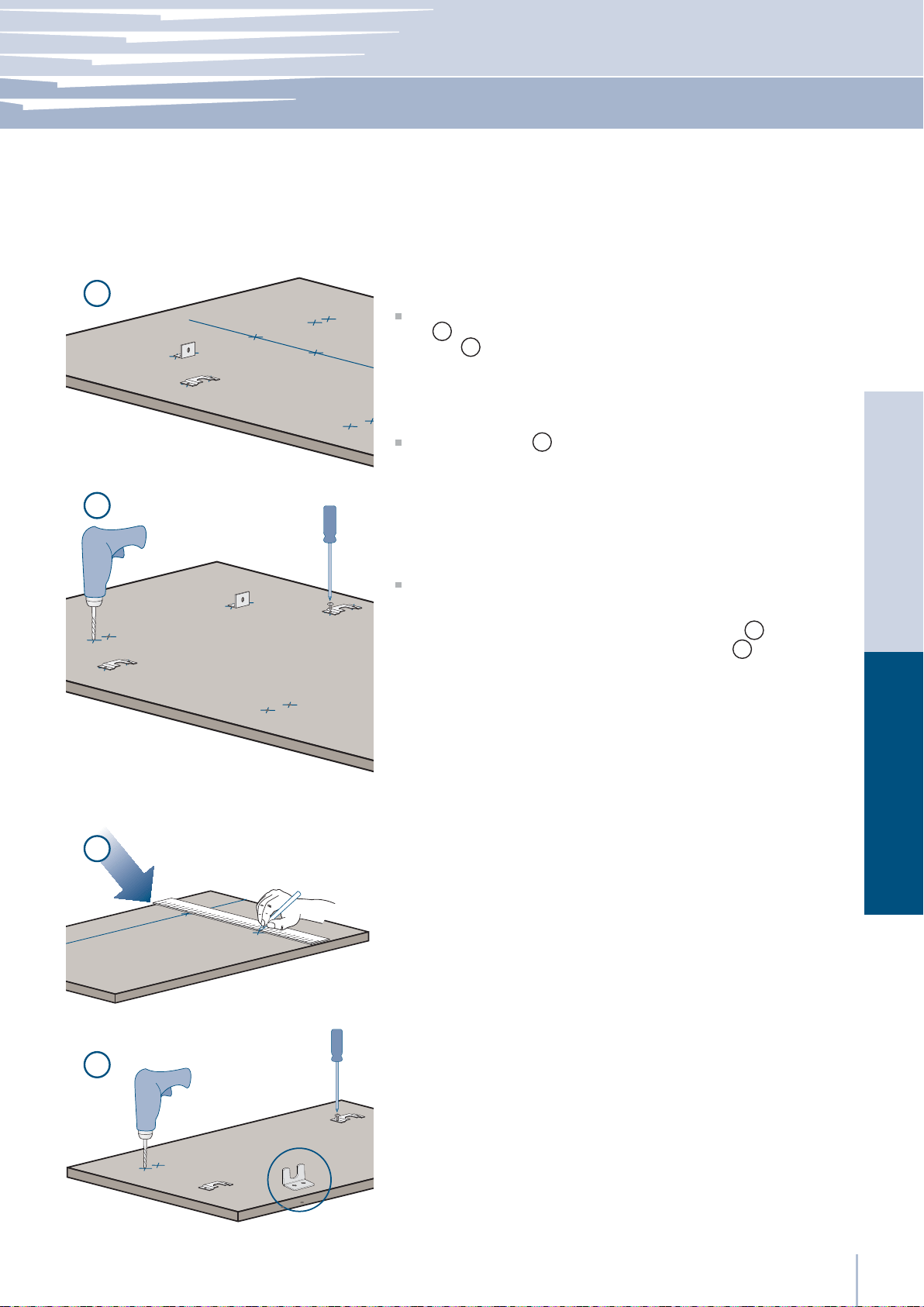

Position the brackets on each set of marks to make sure they are
aligned
4
, then drill holes through the panel (pay close attention to
the panel’s thickness)
5
.
Screw the brackets in place
6
.
Drawer Panel
When preparing the Drawer Panel, follow the same instructions as
per the door panel, but make sure measurements are taken starting
from the top edge
7
. The support bracket faces the opposite way
8
(note imgs 4 and 8).
16
D E
D E
A
B C
F G
13 (½”)
13 (
½”)
34 (1
3⁄8”)
34 (1
3⁄8”)
1285 (50 5⁄8”)
1163 (45
¾”)
660 (26”)
157 (6
¼”)
min 1390 (54
¾”)max 635 (25”)
507.5 (20”)
382 (15
1⁄8”)
100 (4”)
A
897 (35 ¼”) 897 (35 ¼”) 747 (29 3⁄8”) 747 (29 3⁄8”) 597 (23 ½”)
355.5 (14”)
355.5 (14”)
279 (11”)
279 (11”)
205 (8
1⁄8”)
205 (8
1⁄8”)261 (10 ¼”)
261 (10 ¼”)
187 (7 3⁄8”)
187 (7
3⁄8”)
111 (4
3⁄8”)
111 (4
3⁄8”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13
½”)
276.5 (10 7⁄8”)
276.5 (10 7⁄8”)386 (15 ¼”)
386 (15
¼”)
311 (12
¼”)
311 (12
¼”)
236.5 (9
3⁄8”)
236.5 (9 3⁄8”)
B
C
D
E
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”) 203.5(8”)
597 (23 ½”)
203.5(8”)F / G
www.fhiaba.com · www.thevettagroup.com
Series: Integrated
Decorative panels layout for Fridge with one Bottom-Drawer
Series 36
Hinge Left Hinge Left Hinge Left
Hinge Right Hinge Right Hinge Right
Series 30 Series 24
Holes positions
17
A
897 (35 ¼”) 897 (35 ¼”) 747 (29 3⁄8”) 747 (29 3⁄8”)
355.5 (14”)
355.5 (14”)
279 (11”)
279 (11”)
261 (10
¼”)
261 (10 ¼”)
187 (7 3⁄8”)
187 (7
3⁄8”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13
½”)386 (15 ¼”)
386 (15
¼”)
311 (12
¼”)
311 (12
¼”)
B
C
D
E
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”)
F / G
D E
A
B C
F G
D E
min 1265 (49 ¾”)
1160 (45
5⁄8”)
1044 (41
1⁄8”)
600 (23
5⁄8”)
268 (10
½”)
292,5 (11
½”)
183 (7
¼”)
73 (2
7⁄8”)
66 (2
5⁄8”) 157 (6 ¼”)
337 (13
¼”)max 415 (16 3⁄8”)
13 (½”)
13 (
½”)
34 (1
3⁄8”)
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Series: Integrated
Decorative panels layout for Fridge with two Bottom-Drawers
Holes positions
Series 36
Hinge Left Hinge Left
Hinge Right Hinge Right
Series 30
18
H I
D E
A
F G
1286 (50 5⁄8”)
1152,5 (45
3⁄8”)
650,5 (25
5⁄8”)
148,5 (5
7⁄8”)
6,5 (¼”)
6,5 (
¼”)
13 (
½”)
34 (1
3⁄8”)
34 (1
3⁄8”)
min 1390 (54 ¾”)
max 635 (25”)
507,5 (20”)
382 (15
1⁄8”)
100 (4”)
36: 627 (24 ¾”)
30: 477 (18
¾”)
24: 327 (12
7⁄8”)
1075 (42 3⁄8”)
<200 (7 7⁄8”)
115 (4
½”)
135 (5
3⁄8”)
135 (5
3⁄8”)
A
H
I
F / G
897 (35 ¼”) 897 (35 ¼”)
747 (29 3⁄8”) 747 (29 3⁄8”) 597 (23 ½”) 597 (23 ½”)
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”) 203,5(8”) 203,5(8”)
412 (16
¼”)
412 (16
¼”)
337 (13
¼”)
337 (13
¼”)
270.5 (10 5⁄8”)
270.5 (10
5⁄8”)380 (15”)
380 (15”)
305 (12”)
305 (12”)
230.5 (9
1⁄8”)
230.5 (9 1⁄8”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13 ½”)
276.5 (10
7⁄8”)
276.5 (10 7⁄8”)386 (15 ¼”)
386 (15
¼”)
311 (12 ¼”)
311 (12 ¼”)
236.5 (9 3⁄8”)
236.5 (9
3⁄8”)
D
E
www.fhiaba.com · www.thevettagroup.com
Series: Integrated
Decorative panels layout for Fridge with glass door and one Bottom-Drawer
Holes positionsDoor window dimensions
Series 36
Hinge Left Hinge Left Hinge Left
Hinge Right Hinge Right Hinge Right
Series 30
Series 24
19
F G
D E
H I
A
1161 (45 ¾”)
1026,7 (40
3⁄8”)
588 (23
1⁄8”)
149,5 (5
7⁄8”)
13 (½”)
34 (1
3⁄8”)
min 1265 (49 ¾”)
337 (13
¼”)
max 415 (16
3⁄8”)
6,5 (¼”)
6,5 (
¼”)
268 (10 ½”)
292,5 (11
½”)
183 (7
¼”)
73 (2
7⁄8”)
66 (2
5⁄8”)
950 (37 3⁄8”)
36: 627 (24 ¾”)
30: 477 (18 ¾”)
24: 327 (12
7⁄8”)
115 (4
½”)
135 (5
3⁄8”)
135 (5
3⁄8”)
<200 (7 7⁄8”)
A
H
I
F / G
897 (35 ¼”) 897 (35 ¼”)
747 (29 3⁄8”) 747 (29 3⁄8”)
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”)
412 (16
¼”)
412 (16
¼”)
337 (13
¼”)
337 (13
¼”)
380 (15”)
380 (15”)
305 (12”)
305 (12”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13 ½”)
386 (15
¼”)
386 (15
¼”)
311 (12 ¼”)
311 (12 ¼”)
D
E
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Series: Integrated
Decorative panels layout for Fridge with glass door and two Bottom-Drawers
Holes positionsDoor window dimensions
Series 36
Hinge Left Hinge Left
Hinge Right Hinge Right
Series 30
20
FI36
FI30
FI24
627 (24 3/4”)897 (35 1/4”)
477 (18 3/4”)747 (29 3/8”)
327 (12 7/8”)597 (23 1/2”)
2121 (83 ½") + 25 (1")
min 540 (21 ¼”)
max 635 (25”)
A B
3 (1⁄8”)
1390 (54 ¾”)
115 (4 ½”)
min 200 (7 7⁄8”)
135
(5 3⁄8”)
135
(5 3⁄8”)
1075 (42 3⁄8”)
www.fhiaba.com · www.thevettagroup.com
Series: Integrated

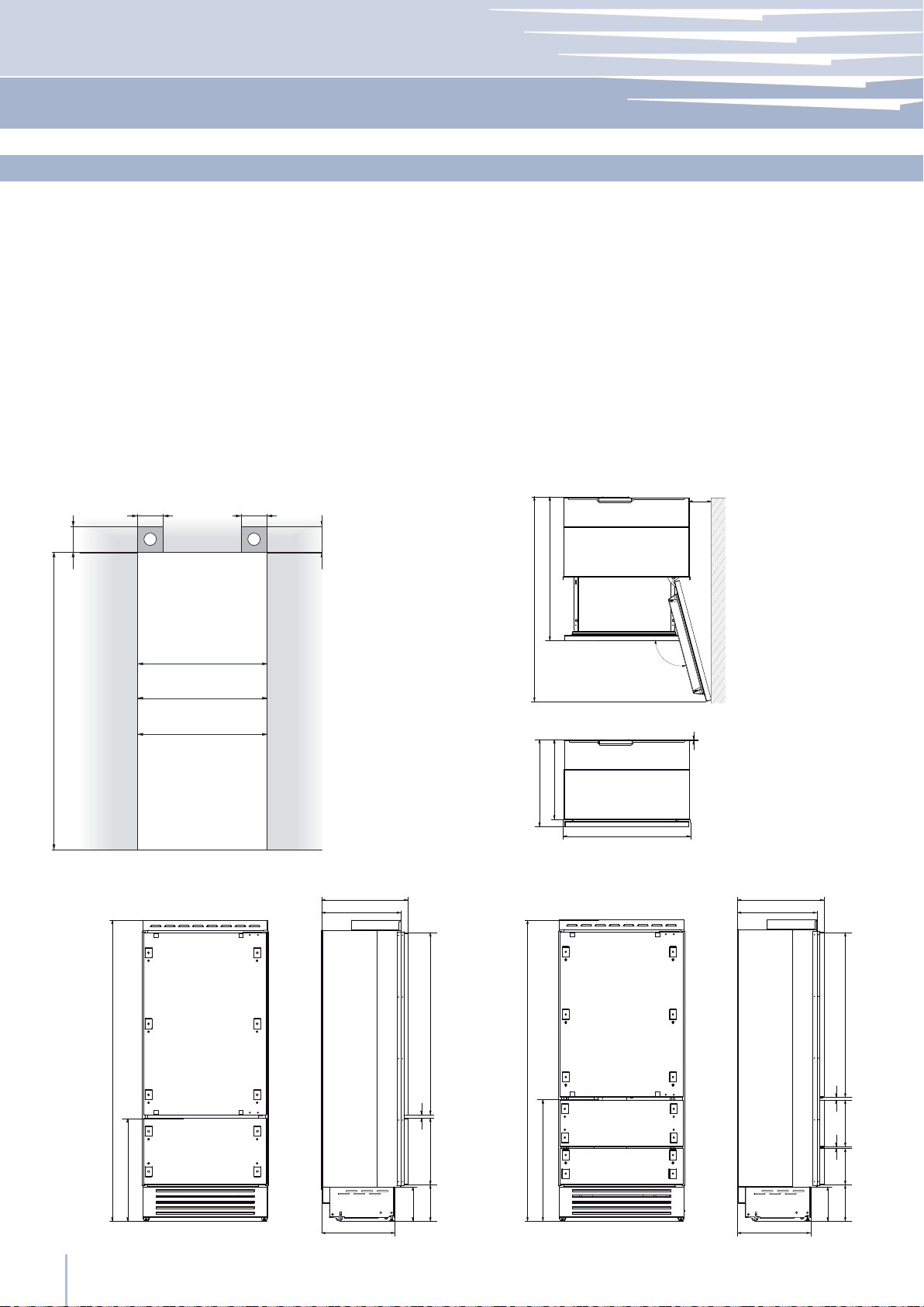

Door/Drawer Width
A
Series
Door Cutout Width
B
Panels Dimensions Single Bottom - Drawer
Panels can have thickness ranging between 18 mm (3/4”) and 28 mm (1-1/8“).
Door panels can have a maximum weight 23 kg (51 lbs) and drawer panels may be a maximum weight of 11kg (25
lbs)
Exceeding these weights could void your warranty for any service issues which can be attributed to overweight
panels.
The hinging mechanism on Fhiaba appliances is considered to be `Zero-clearance`. The door and drawer widths
specified below assume the minimum niche width is being used and a 3.5mm (1/8”) reveal is desired around the panels.
Adjust your panel dimensions accordingly to your own design criteria considering your niche width and your reveal.
Minimum reveal / gap should not be less than 1.5mm (1/16”).
Example:
84” niche height
36” niche width
4” toe kick height
1/8” gap desired all around
Door panel:
Width: 35-3/4”
Height: 54-3/4”
Drawer panel:
Width: 35-3/4”
Height: 84”-1/8”-54-3/4”-1/8”-4”=25”
If you want a 6” toe kick height then your bottom drawer
panel height would be 23”
21
897 (35 1/4”)
747 (29 3/8”)
FI36
FI30
min 325 (12 ¾”)
max 415 (16 3⁄8”)
337 (13 ¼”) 1265 (49 ¾”)
2121 (83 ½") + 25 (1")
A B
115 (4 ½”)
135
(5 3⁄8”)
135
(5 3⁄8”)
3 (1⁄8”)
3 (1⁄8”)
min 200 (7 7⁄8”)
950 (37 3⁄8”)
627 (24 3/4”)
477 (18 3/4”)
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Series: Integrated
Panels can have thickness ranging between 18 mm (3/4”) and 28 mm (1-1/8“).
Door panels can have a maximum weight 23 kg (51 lbs) and drawer panels may be a maximum weight of 11kg (25
lbs)
Exceeding these weights could void your warranty for any service issues which can be attributed to overweight
panels.
The hinging mechanism on Fhiaba appliances is considered to be `Zero-clearance`. The door and drawer widths
specified below assume the minimum niche width is being used and a 3.5mm (1/8”) reveal is desired around the panels.
Adjust your panel dimensions accordingly to your own design criteria considering your niche width and your reveal.
Minimum reveal / gap should not be less than 1.5mm (1/16”).
Example:
84” niche height
36” niche width
4” toe kick height
1/8” gap desired all around
Door panel:
Width: 35-3/4”
Height: 54-3/4”
Drawer panel:
Width: 35-3/4”
Height: 84”-1/8”-54-3/4”-1/8”-4”=25”
If you want a 6” toe kick height then your bottom drawer
panel height would be 23”
Door/Drawer Width
A
Series
Door Cutout Width
B
Panels Dimensions Two Bottom - Drawers
22
1
2
480 mm
(18 7/8”)
899
900 mm
(35 1/2”)
899
749
599
490 mm
(19 1/4”)
749
340 mm
(13 3/8”)
599
794 mm
(31 1/4”)
1104 mm
(43 1/2”)
644 mm
(25 3/8”)
494 mm
(19 5/8”)
HO8HV
HO7
HO5
www.fhiaba.com · www.thevettagroup.com
Series: Integrated
Mounting the handles on Integrated units
Handle product code
Distance between
À xing points
X
Series
Length A
Handles will have to be mounted on the panels before they are ap-
plied to the fridge.
Operate as follows:
Drill two holes of 5 mm (1/4 “) on the rear side panels, in-
sert the supplied screws to the distance indicated in the
the table below. To center the vertical handle (code HV) to
the center of the door, split into two the height of the panel and make
a hole at -45 cm (-17 3/4 “) and one at +45 cm (+17 3/4”)
1
.
Place the handle on top of the holes and insert the screws through
the panel and into the handle support
2
.
23
1
2
3
4
5
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais

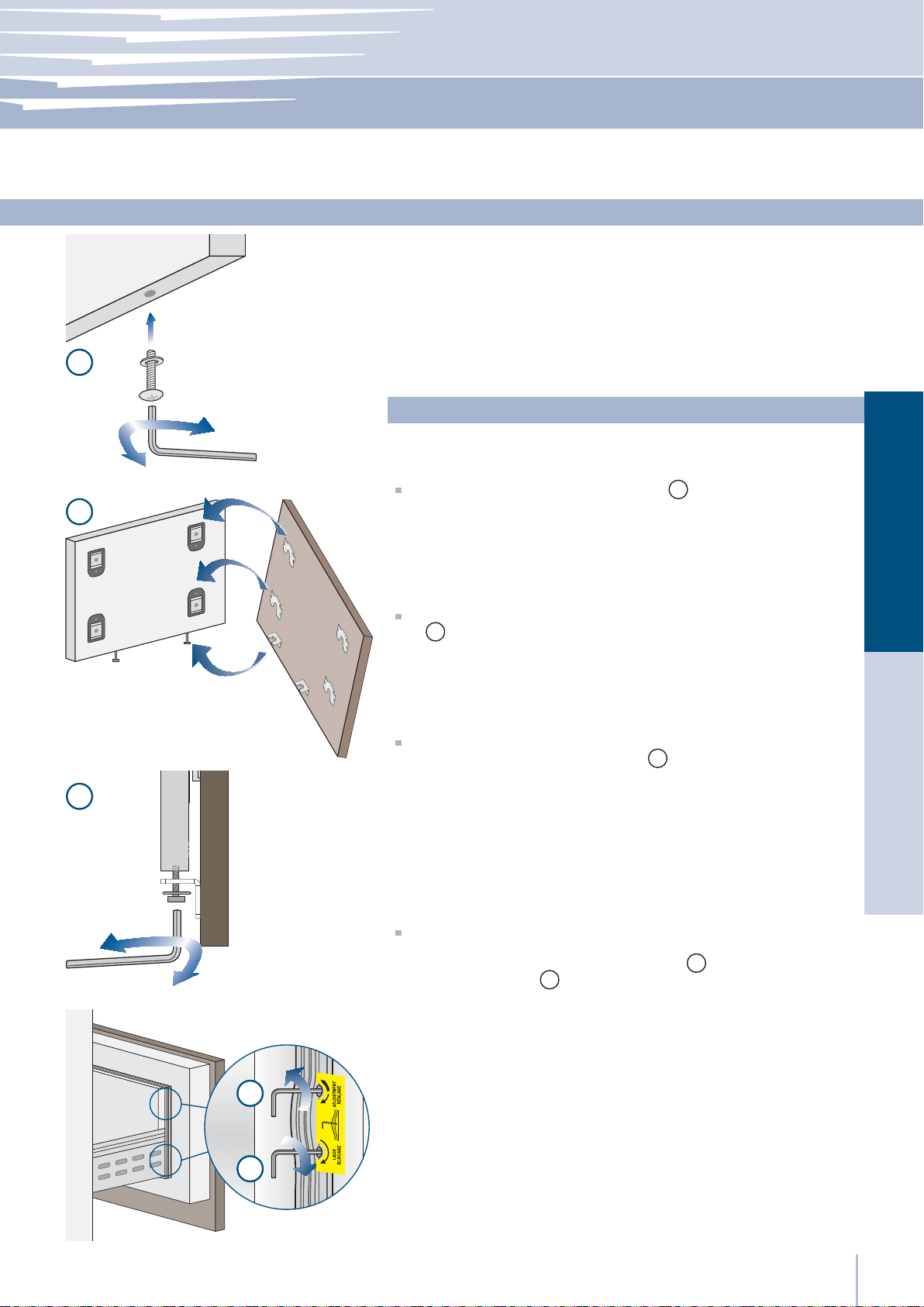

Mounting panels to the door and the drawer of Integrated units
Once all brackets and small brackets have been applied to the pan-
els, you can begin installing the bottom drawer.
Operate as follows:
Partially tighten the screw to the À xing
1
.
Hook the bottom drawer panel starting from the À xings on the bot-
tom
2
.
It is now possible to align panels to adjacent cabinets in height
using the lower alignment brackets,
3
tightening or untightening
the screws into position as needed. With the screw slighty tightened,
move the panel sideways to align it to the other panels on the unit or
other adjacent structures.
Depth alignment: working from the inside of the drawer, after lift-
ing up the magnetic seal, adjust the panel position so it is closer to or
further away from the door using the holes
4
and then secure the
panel using the holes
5
.
Series: Integrated
24
6
8
9
7
10
11
www.fhiaba.com · www.thevettagroup.com
Series: Integrated
Hook the panel to the fixing devices starting from the top aligning
brackets
6
.
At this point, alignment between the panel and adjacent cabi-
nets can be adjusted using the alignment brackets and small brack-
ets
7
and
8
.
Vertical alignment: tighten or loosen the screw in the brackets to
raise or lower the panel
9
.
Depth alignment: working from the inside of the door, after lift-
ing up the magnetic seal, adjust the panel position so it is closer to
or further away from the door using the holes
10
and then fix the
panel in position using the holes
11
.
25
2
3
1
Installation Guide
Series: All
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Installation
For a built-in installation, to close gaps between the appliance and
the adjacent cabinets, special side proÀ les and aluminum covering
frames are provided.
Operate as follows:
Push the appliance into the installation niche
1
.
If the unit is to be installed inside a niche or within an enclosed struc-
ture, it is necessary to design a ventilation shaft at the back of the ni-
che to assure proper ventilation at the back of the unit. A 5 mm (1/4”)
gap is sufÀ cient to prevent overheating. Always mount front panels on
door and drawer before pushing the unit into its À nal position inside the
niche or structure.
Secure the appliance to the adjacent cabinets by À xing to these the
side proÀ les previously mounted on the appliance
2
.
To make this operation easier keep the door and the drawer open.
Check the levelling of the appliance, adjusting its feet and wheels
to correct it.
Mount the proÀ les the covering frames: À rst insert them laterally and
then push À rmly until a “click” is heard
3
.
Built-in installation single appliance
IMPORTANT: The following instruction for installation apply to all Fhiaba models.
26
1
2
3
4
Series: All
www.fhiaba.com · www.thevettagroup.com
Required accessories to be ordered separately:
Central connection Kit (KCC)
Special side proÀ les and aluminum covering frames are provided for
closing gaps between the appliance and the adjacent cabinets.
Operate as follows:
Position the appliances in front of the installation area, leaving
enugh space to operate at their back
1
.
Move at the back of the appliances to mount the joining brackets:
À x on side of the top and lower brackets to one of the appliances
and subsequently to the other
2
.
Place the two units side by side and join them at the front attaching
the two proÀ les with the supplied screws
3
.
Finish off by mounting the central cover frame onto the central
profiles, by pushing it until a click is heard
4
.
Built-in installation two or more appliances
27
5
7
6
Installation Guide
Series: All
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Once the previous steps are complete, push the units in their À nal
position
5
.
If the units are to be installed inside a niche or within an enclosed
structure, it is necessary to design a ventilation shaft at the back of
the niche to assure proper ventilation at the back of the unit. A 5 mm
gap is sufÀ cient to prevent overheating. Always mount front panels on
door and drawer before pushing the unit into its À nal position inside the
niche or structure.
Check the levelling of the appliance, adjusting its feet and wheels
to correct it.
Secure the appliance to the adjacent cabinets by À xing to these the
side proÀ les previously mounted on the appliance
6
.
To make this operation easier keep the door and the drawer open.
Mount the covering frames onto the proÀ les, À rst insert them laterally
and then push À rmly until a “click” is heard
7
.
28
152 (6”)
59 (
2
3⁄8
”)
45 (1
5⁄8
”)
1
2
3
4
www.fhiaba.com · www.thevettagroup.com
Series: Integrated
To avoid danger of the appliance tipping over
it is mandatory to secure the appliance to the
wall by means of two special brackets.
To prevent the appliance from tipping over an extra-long kit is vailable
up on request if the appliance needs to remain distanced from the
wall, it is mandatory to install two brackets on the upper part of the
appliance for À xing it securely to the wall.
Operate as follows:
The brackets should be applied as illustrated using the provided
screws and expansion plugs.
Place a bracket on the top of the appliance in correspondence to the
À xing holes and against the wall
1
.
Mark up the holes position on the wall
2
.
Drill the wall with an 8 mm (3/8”) bit and insert the expansion plug
3
.
Reposition the bracket and À x it À rst to the cabinet and then to the
wall
4
.
Anti-tipping safety assembly
29
1
2
3
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
To avoid danger of the appliance tipping over
it is mandatory to secure the appliance to the
wall by means of two special brackets.
Anti-tipping safety assembly
To avoid danger of the appliance tipping over when opening full doors
and drawers, it is mandatory to install two brackets on the upper part
of the appliance for À xing it securely to the wall.
The brackets should be applied as illustrated using the provided screws
and expansion plugs.
Operate as follows:
Place a bracket on the top of the appliance in correspondence to
the À xing holes and against the wall
1
.
Mark up the holes position on the wall
2
.
Drill the wall with an 8 mm (3/8”) bit and insert the expansion plug
3
.
Reposition the bracket and À x it À rst to the cabinet and then to the
wall
4
.
Series: StandPlus/X-Pro
1
2
30
www.fhiaba.com · www.thevettagroup.com
Series: StandPlus/X-Pro
Mounting handles on stainless front
To mount the handles onto the door and the drawer operate as follows:
Operate as follows:
Insert the two handle spacers onto the supports already available on
the door and the drawer
1
.
Screw in the Allen screws available on the handle
2
.
The screws must be tightened in by means of a 2.5 mm (1/8”) hex
wrench.
31
A
B
C
C
A 860 (33 7⁄8”) 740 (29 1⁄8”) 560 (22”)
> 100 (4”)
10 (3⁄8”)
50%
B
C
Installation Guide
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Series: Integrated
Air circulation
36 Series 30 Series 24 Series
A forced air system assures ventilation through a grille positioned
in the lower front part of the unit. If the kitchen design includes a
kickplate, the latter has to be punched in order to maintain a sati-
sfactory air Á ow, as described in the drawing. Holes can be in any
shape and size, as long as the total area of the punched part equals
50% of the kickplate are.
In this case, to guarantee a better air Á ow, it is advisable to remove
the front grille included with the unit. The grille is secured to the unit
with magnetic plates and can be easily removed even by the end
user, to provide for regular cleaning procedures and remove dust.
If the grille is partially covered by the kitchen kickplate, it is advisable
to remove the grille in order to provide for a better airÁ ow.
32
www.fhiaba.com · www.thevettagroup.com
Series: StandPlus/X-Pro
Ventilation
Ventilation is insured by a forced air system through a grille located in
the upper part of the appliance.
This grille should never be covered by panels or any other devices that
could reduce its efÀ ciency.
Please refer to page 5-6 to ensure correct air circulation.
33
Installation Guide
Series: All
www.fhiaba.com · www.thevettagroup.com
EnglishFrançais
Post installation control
Check that the front levelling feet have been properly installed.
Check that the connection to the water system does not have any
leaks and that the closing tap is easily accessible.
Check that the electrical connection is correctly installed and that
the multipole switch and socket are easily accessible.
Check the perfect alignment of the appliance with adjacent
structures.
Check that all adhesive tape and external or internal temporary
protective devices have been removed.
Check the perfect closing of the doors and the smooth sliding of
the drawers and shelves.
34
FR
IDGE
UNIT
9
3
3.6
CRI
S
P
E
R
10 11 12
11 Display
13 Crisper
12 Up/Down
www.fhiaba.com ∙ www.thevettagroup.com
EnglishFrançais
Before starting
Shows the temperature of the Crisper-Fresco compartment.
Allows switching on and off of only the Crisper-Fresco compartment
(press
for three seconds).
Using the Up and Down buttons, it is possible to change the
temperature set for the Crisper-Fresco compartment.
Crisper-Fresco control panel
8
3
3.5
3.4
1 Unit
2 Fridge
3 Menu
4
Up/down
Fridge
5 Display
6
Up/Down
Freezer
(TriMode)
7 Enter
8 Ice maker
9 Alarm
www.fhiaba.com ∙ www.thevettagroup.com
Before starting
The innovative electronic control system designed by Fhiaba maintains constant temperature in multiple compartments and
displays it on the control panel. It also allows user interaction making it possible to personalize settings of various functions and
to alert the user with sound and/or visual messages should any malfunction occur in the appliance.
Electronic Control
Switches the appliance (all compartments) between ON and STAND BY
(press for three seconds).
Allows switching on and off of only the refrigerator compartment
(press for three seconds).
Allows access to the appliance function menu
It shows the temperature of the refrigerator and freezer compartments,
the date and time, Menu functions and visual messages.
By selecting Up/Down the preset temperature can be changed accord-
ing to the selected function mode (freezer, refrigerator, Crisper-Fresco).
Confirms activation or deactivation of the selections made in the
Menu.
Allows activating or deactivating the automatic ice production.
Blinks to signal user alerts such as door left open, also in combination with
a sound signal which can be deactivated by pressing the button.
Using the Up and Down buttons, it is possible to change the set tempera-
ture of the refrigerator and navigate through the interactive menu.
Main control panel
1234 5 67 98
I
C
E
M
A
KE
R
E
NT
E
R
FRI
D
G
E
U
N
I
T
Series: All
www.fhiaba.com · www.thevettagroup.com
Start up
If at the À rst start - up the message Stand by does
not appear, but other messages appear, such
as Fridge too warm, Fresco too warm, Freezer
too warm, or sound signals are activated, it
means that the appliance has already started
the cooling process.
If this is the case, deactivate any possible acous-
tic signals by pressing the Alarm button, close
the door and wait until the set temperature is
reached.
To start the appliance, connect the plug to the electrical mains: at
this point, when opening the door, the control panel will usually visual-
ize the message “Stand by”, and all the panel keys be off
To turn on all the appliance compartments, press the Unit button
for three seconds. The display will show the message “Initial test” for
approx. 2 minutes. After this phase the compressors will start up and re-
main on until the default temperature set up in the factory is reached.
Do bear in mind that this condition could last several hours.
If the appliance is provided with an Ice Maker, prior to switching it
on make sure that the water À lter cartridge is installed, then À ll the
water system. To this purpose switch off the Ice Makerand performe a
manual clean procedure.
At the end switch the Ice Maker on again by touching the button.
For further information about the appliance operation, refer to the
User Manual.
It is necessary to let the unit reach the correct
temperature before foods are stored inside.
On models with a dedicated Fresco compart-
ment, the Fresco compartment cools to the set
temperature (default 0°C / 32°F) prior to the
cooling system switching to the main refrigera-
tion compartment.
1
3
3
4
5
6
7
8
8
9
10
13
14
16
17
18
19
20
21
22
23
25
26
28
30
31
32
33
34
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Indications importantes
Indications importantes concernant la sécurité
Pour la sécurité des enfants
Caractéristiques techniques
Caractéristiques de l’appareil et conditions requises pour l’installation
Caractéristiques de la niche d’installation Integrated
Caractéristiques de la niche d’installation StandPlus
Caractéristiques de la niche d’installation X-Pro
Préparation à l’installation
Transport sur le lieu d’installation et déballage
Dimensions de l’encastrement et Styles d’installation: Série Integrated
Dimensions de l’encastrement et Styles d’installation: Série StandPlus et série X-Pro
Types d’installation
Raccordements électrique et hydraulique
Mise à niveau
Montage des panneaux
Préparation des panneaux décoratifs pour la porte et Grands bacs
Préparation des panneaux décoratifs pour Réfrigérateur avec un Grand bac
Préparation des panneaux décoratifs pour Réfrigérateur avec deux Grand bac
Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et un Grand bac
Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et deux Grand bac
Dimensions des panneaux - Modèles avec un Grand Bac
Dimensions des panneaux - Modèles avec deux Grands bacs
Montage des poignées: Série Integrated
Fixation des panneaux à la porte et au Grand bac: Série Integrated
Installation dans la niche
Encastrement appareil unique
Encastrement combinaison
Achèvement de l’installation
Montage de la sécurité anti-renversement
Montage des poignées sur le devant inoxydable
Circulation de l’air
Ventilation
Contrôle de À n d’installation
Mise en marche
Sommaire
Page
2
www.fhiaba.com · www.thevettagroup.com
3
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Important
Indications aÀ n d’éviter tout
endommagement de l’appareil
Symboles utilisés dans le manuel
Attention
indications aÀ n d’éviter toute
lésion aux personnes
Indications importantes concernant la sécurité
Caractéristiques de l’appareil et conditions requises pour l’installation
Pour la sécurité des enfants
FI24 l: 599 mm (23 5/8”)/ h: 2120 mm (83 1/2”)/ p: 610 mm (24”)
FI30 l: 749 mm (29 1/2”)/ h: 2120 mm (83 1/2”)/ p: 610 mm (24”)
FI36 l: 899 mm (35 3/8”)/ h: 2120 mm (83 1/2”)/ p: 610 mm (24”)
FM24 l: 599 mm (23 5/8”)/ h: 2120 mm (83 1/2”)/ p: 629 mm (24 3/4”)
FM36 l: 899 mm (35 3/8”)/ h: 2120 mm (83 1/2”)/ p: 629 mm (24 3/4”)
FP24 l: 599 mm (23 5/8”)/ h: 2120 mm (83 1/2”)/ p: 635 mm (25”)
FP30 l: 749 mm (29 1/2”)/ h: 2120 mm (83 1/2”)/ p: 635 mm (25”)
FP36 l: 899 mm (35 3/8”)/ h: 2120 mm (83 1/2”)/ p: 635 mm (25”)
Série 24” l: 650 mm (25 5/8”) / h: 2260 mm (89”) / p: 800 mm (31 1/2”)
Série 30” l: 800 mm (31 1/2”) / h: 2260 mm (89”) / p: 800 mm (31 1/2”)
Série 36” l: 950 mm (37 3/8”) / h: 2260 mm (89”) / p: 800 mm (31 1/2”)
Série 24” max 230 kg (507 lb)
Série 30” max 275 kg (606 lb)
Série 36” max 295 kg (650 lb)
Modèle européen: AC 220-240V 50 Hz / Modèle américain: 110V 60Hz
Modèle européen: doté de À che Schuko 16 A / Modèle américain: 15A
de 0.05 MPa à 0.5 MPa (0.5 Bar - 5 Bar)
fourni, raccord femelle 3/4”, indiqué pour aliments
kit À xage des panneaux sur demande
Kit Anti-renversement (B04000200)
kit de raccordement latérale (KCLIT/KCLIH)
clé à six pans de 4 mm (1/8”)
tournevis cruciforme
perceuse à bois et à percussion
pointe pour bois de 2.5 mm (1/8”)
pointe pour mur de 8 mm (3/8”)
clé ouverte de 17 mm (3/4”)
13 mm (1/2”) douille
Note
conseils pour une correcte utilisation
de l’appareil
Dimensions de l’appareil
Integrated
Dimensions de l’appareil
StandPlus
Dimensions de l’appareil
X-Pro
Dimension de enballé
Poids avec emballage
Tension d’alimentation
Câble d’alimentation
Pression d’alimentation de l’eau potable
Tuyau d’alimentation de l’eau
Accessoires pour l’installation fournis
Équipement nécessaire
Réglage de la hauteur des rouleaux arrière
Si cet appareil remplace un autre appareil déjà existant qui doit être
mis de côté ou éliminé, veiller à ce que celui-ci ne devienne pas un
dangereux piège pour les enfants, en coupant le câble d’alimenta-
tion et en rendant impossible la fermeture de la porte.
4
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
A A
min 2134 (84”)
FI36: 900 (35 ½”)
FI24: 600 (23 ¾”)
FI30: 750 (29 5⁄8”)
A
2134 mm (84”)
FI36: 900 mm (35 1/2”)
FI30: 750 mm (29 5/8”)
FI24: 600 mm (23 3/4”)
FI36: 1470 mm (57 7/8”)
FI30: 1320 mm (52”)
FI24: 1170 mm (46”)
105°
FI36: 899 mm (35 3/8”)
FI30: 749 mm (29 1/2”)
FI24: 599 mm (23 5/8”)
2120 mm (83 1/2”) + 25 mm (1”)
610 mm (24”)
610 (24”)
560 (22”)
610 (24”)
560 (22”)
1293 (50 7⁄8” )
474 (18 5⁄8”)
231 (9
1⁄8”
) +
25 (1”)
500 (19 ¾”) 500 (19 ¾”)
248 (9
¾”
)
+ 25 (1”)
231 (9
1⁄8”
) +
25 (1”)
248 (9
¾”
)
+ 25 (1”)
20 (¾”)
20 (¾”)10 (3⁄8”)
721 (28 3⁄8”) +25 (1”)
2120 (83 ½”) +25 (1”)
846 (33 ¼”) +25 (1”)
2120 (83 ½”) +25 (1”)
1168(46”)
330 (13”)
259 (10
¼”
)
992 (39”)
FI36: 1470 (57 7⁄8”)
FI30: 1320 (52”)
FI24: 1170 (46”)
FI36: 160 (6 3⁄8”)
FI30: 125 (5”)
FI24: 90 (3 ½”)
560 (22”)
610 (24”)
FI36: 899 (35 3⁄8”)
FI30: 749 (29 ½”)
FI24: 599 (23 5⁄8”)
10 (3⁄8”)
105°
www.fhiaba.com · www.thevettagroup.com
Caractéristiques de la niche d’installation: Série Integrated
espace à réserver aux équerres anti-renversement
Hauteur de l’encastrement
Largeur de l’encastrement
Encombrement avec porte ouverte
Angle d’ouverture de la porte
Largeur
Hauteur
Profondeur (sans panneau)
5
A A
min 2134 (84”)
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
FM36: 900 (35 ½”)
FM24: 600 (23 ¾”)
min 10 (3⁄8”)
A
2134 mm (84”)
FM36: 900 mm (35 1/2”)
FM24: 600 mm (23 3/4”)
FM36: 1470 mm (57 7/8”)
FM24: 1170 mm (46”)
105°
FM36: 899 mm (35 3/8”)
FM24: 599 mm (23 5/8”)
2120 mm (83 1/2”) + 25 mm (1”)
629 mm (24 3/4”)
560 (22”)
2120 (83 ½”) +25 (1”)
613 (24 1⁄8”)+25 (1”)
629 (24 ¾”)
615 (24 ¼”)
128 (5) + 25 (1”)
666 (26 ¼”)
485 (19 1⁄8”)
1296 (50”)
195 (7 5⁄8”)
8 (3⁄8”)
8 (3⁄8”)
1010 (39 ¾”)
FM36: 1470 (57 7⁄8”)
FM24: 1170 (46”)
FM36: 230 (9”)
FM24: 160 (6 ¼”)
560 (22”)
FM36: 899 (35 5⁄8”)
FM24: 599 (23 5⁄8”)
10 (3⁄8”)
105°
629 (24 ¾”)
37 (1 ½”)
69 (2 ¾”)
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Caractéristiques de la niche d’installation: Série StandPlus
Fil
IMPORTANT
espace à réserver aux équerres anti-renversement
Hauteur de l’encastrement
Largeur de l’encastrement
Encombrement avec porte ouverte
Angle d’ouverture de la porte
Largeur
Hauteur
Profondeur
6
min 10 (3⁄8”)
A
2134 mm (84”)
FP36: 900 mm (35 1/2”)
FP30: 750 mm (29 5/8”)
FP24: 600 mm (23 3/4”)
FP36: 1470 mm (57 7/8”)
FP30: 1320 mm (52”)
FP24: 1170 mm (46”)
105°
FP36: 899 mm (35 3/8”)
FP30: 749 mm (29 1/2”)
FP24: 599 mm (23 5/8”)
2120 mm (83 1/2”) + 25 mm (1”)
635 mm (25”)
FP36: 900 (35 ½”)
FP24: 600 (23 ¾”)
FP30: 750 (29 5⁄8”)
A A
min 2134 (84”)
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
560 (22”)
2120 (83 ½”) +25 (1”)
613 (24 1⁄8”)+25 (1”)
635 (25”)
128 (5) + 25 (1”)
693 (27 ¼”)
485 (19 1⁄8”)
1296 (50”)
195 (7 5⁄8”)
8 (3⁄8”)
8 (3⁄8”)
1016 (40”)
FP36: 1470 (57 7⁄8”)
FP30: 1320 (52”)
FP24: 1170 (46”)
FP36: 230 (9”)
FP30: 195 (7 ¾”)
FP24: 160 (6 ¼”)
560 (22”)
75 (3”)
FP36: 899 (35 3⁄8”)
FP30: 749 (29 ½”)
FP24: 599 (23 5⁄8”)
10 (3⁄8”)58 (2 ¼”)
105°
635 (25”)
www.fhiaba.com · www.thevettagroup.com
Caractéristiques de la niche d’installation: Série X-Pro
Fil
IMPORTANT
espace à réserver aux équerres anti-renversement
Hauteur de l’encastrement
Largeur de l’encastrement
Encombrement avec porte ouverte
Angle d’ouverture de la porte
Largeur
Hauteur
Profondeur
7
1
4
1
2
3
Notice d’Installation
EnglishFrançais
Série: tous
www.fhiaba.com · www.thevettagroup.com
L’appareil est très lourd.
Faire très attention durant la manipulation
aÀ n d’éviter tout dommage aux personnes
et aux choses.
Transporter l’appareil en position verticale.
Éviter de manière absolue le transport sur la
partie frontale.
Préparation à l’installation
S’agissant d’un appareil lourd et de grandes dimensions, avant de
transporter l’appareil, s’informer sur les modalités d’accès au lieu où il
sera installé (dimensions des portes, espaces de mouvement dans les
escaliers, etc.).
L’appareil est À xé à la base de l’emballage (palette) moyennant qua-
tre boulons amovibles avec une clé de 17 mm (3/4»).
Il est conseillé d’utiliser un transporteur manuel pour manutentionner
l’appareil jusqu’à la zone où celui-ci sera installé et seulement alors
retirer la base de l’emballage.
L’appareil devrait toujours être transporté en position verticale.
Si cela n’est pas possible, transporter l’appareil couché sur le dos.
Une fois que l’on a atteint la zone prévue pour l’installation, enlever
les emballages, faire descendre l’appareil de la palette emballages
et faire descendre l’appareil de la palette.
Intervenir de la manière suivante:
Enlever les quatre boulons
1
qui À xent l’appareil à la palette en
utilisant une clé ouverte de 17 mm (3/4»).
Retirer les crochets de À xation
3
et
4
.
Pour retirer le crochet de À xation
3
, dévisser pour un ou deux tours
le boulon de réglage
2
de la roue arrière en utilisant une clé à douille
de 13 mm (1/2») .
De l’arrière de l’unité et au moyen d’un chariot diable de caractéris-
tiques appropriées, retirer l’appareil et le poser sur le sol.
Faire très attention aÀ n d’éviter tout dommage au sol.
Les sols particulièrement délicats doivent être protégés avec des pan-
neaux de faésite, compensé ou autre matériau adéquat.
Transport sur le lieu d’installation
et déballage
8
FI24: 600 (23 ¾”)
FI30: 750 (29 5⁄8”)
FI36: 900 (35 ½”)
AAB
FI36
FI30
FI24
897 (35 1/4”)900 (35 1/2”)
750 (29 5/8”)
600 (23 3/4”)
747 (29 3/8”)
597 (23 1/2”)
900 (35 1/2”)
750 (29 5/8”)
600 (23 3/4”)
914 (36”
)
762
(30”)
610 (24”)
24: 610 (24”)
30: 762 (30”)
36: 914 (36”)
36
30
24
www.fhiaba.com · www.thevettagroup.com
Série: tous
Largeur de
panneaux
Niche
Série
Dimensions de l’encastrement et Styles d’installation: Série Integrated
Dimensions de l’encastrement et Styles d’installation: Série StandPlus et X-Pro
A KCLIT: Kit raccordement lateral
(non compris - doit être commandé
comme accessoire séparé)
B KCCIT: Kit raccordement central
(non compris - doit être commandé
comme accessoire séparé)
MAXMIN
Série
NICHE
KCLXB: Kit raccordement lateral
(non compris - doit être commandé
comme accessoire séparé)
Stand-Proud
25 (1”)
20 (
¾”
)
15 (
5⁄8”
)
10 (
3⁄8”
)
610 (24”)
A
B
6,5 (¼”)
A
B
6,5 (¼”)
10 (3⁄8”)
9
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: tous
Types d’installation
KCLXB: Kit raccordement lateral
(non compris - doit être commandé
comme accessoire séparé)
Niche 610 mm (24”)
Stand-Proud (pur Série StanPlus et X-Pro)
Montage à Á eur avec des garnitures en aluminium standards
A KCLIT: Kit raccordement lateral
(non compris - doit être commandé comme
accessoire séparé)
B KCCIT: Kit raccordement central
(non compris - doit être commandé comme
accessoire séparé)
A KCLIT: Kit raccordement lateral
(non compris - doit être commandé comme
accessoire séparé)
B KCCIT: Kit raccordement central
(non compris - doit être commandé comme
accessoire séparé)
L’installation Prominent avec des garnitures en aluminium standards
EW
E W
EW
E W
E
W
E
W
10
Série: tous
www.fhiaba.com · www.thevettagroup.com
Ne pas utiliser de réductions ou de rallonges.
Le À ltre Fhiaba ne peut pas rendre potable de
l’eau qui n’est pas destinée à la consomma-
tion alimentaire.
Les appareils sont livrés de l’usine pour le fonctionnement à 230V AC
- 50Hz (Europe, Royaume Uni et autres Pays) ou 115V AC - 60Hz (Etats-
Unis et Canada).
Un câble d’alimentation avec À che équipé d’un contact de ter-
re sont fournis pour la connexion à une prise de 16A (Europe,
Royaume Uni et autres Pays) ou de 15A (Etats-Unis et Canada) .
Un disjoncteur doit également être installé et doit être facilement ac-
cessible aÀ n de mettre hors tension l’appareil avant d’effectuer toute
installation ou maintenance.
Pour le raccordement hydraulique (pour les appareils équipés de fa-
bricateur de glace) il faut prévoir un robinet avec raccord mâle de
¾”, facilement accessible même lorsque l’appareil est installé.
Pour le raccordement au robinet, utiliser exclusivement le tuyau com-
pris dans le Kit Utilisateur fourni avec l’appareil.
L’appareil doit être raccordé au réseau d’eau potable, en tenant
compte des dispositions en vigueur dans le pays où l’appareil est ins-
tallé et en ayant soin d’installer la cartouche du À ltre à eau, fournie
avec l’appareil, en suivant les instructions jointes.
Raccordements électrique et hydraulique
S’il faut fermer le robinet général, désactiver
d’abord l’Ice Maker
à l’aide du Menu Fhiaba-
Access (faire référence au Manuel d’utilisation).
Raccordements électrique et hydraulique derrière l’unité
Série Integrated Série StandPlus et X-Pro
11
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Arrière de l’appareil
Raccordement Hydraulique
Branchement Électrique
Intervenir de la manière suivante:
Dérouler le câble électrique et le brancher directement à la prise
murale.
Contrôler que l’appareil soit en stand-by et que les voyants soient
éteints; dans le cas contraire, appuyer sur la touche Unit
pour étein-
dre l’appareil.
Raccorder le tuyau de l’eau au réfrigérateur dans la zone arrière.
Raccorder le tuyau au robinet en utilisant les garnitures comprises à
l’intérieur du Kit Utilisateur.
2
1
12
www.fhiaba.com · www.thevettagroup.com
Série: StandPlus/X-Pro
Avant de l’appareil
Intervenir de la manière suivante:
Dérouler le câble électrique et le brancher directement à la prise
murale.
Contrôler que l’appareil soit en stand-by et que les voyants soient
éteints; dans le cas contraire, appuyer sur la touche Unit
pour étein-
dre l’appareil.
Reliez l’entrée d’eau avec la connection taraudée à la base de
l’appareil
1
.
Raccorder le tuyau au robinet en utilisant les garnitures comprises à
l’intérieur du Kit Utilisateur
2
.
Arrière de l’appareil
Raccordement Hydraulique
Branchement Électrique
13
1
2
1
2
Notice d’Installation
EnglishFrançais
Série: tous
www.fhiaba.com · www.thevettagroup.com
Mettre à niveau l’appareil en réglant les pieds et les roues arrière à la
base de l’appareil.
Mise à niveau
Intervenir de la manière suivante:
Après avoir enlevé le socle (ou grille) inférieur (il est fixé par des
aimants), régler l’hauteur des pieds de mise à niveau
1
en utilisant
une clé ouverte de 17 mm (3/4»).
Ensuite régler l’hauteur des roues arrière en tournant les boulons de
réglage
2
dans le sens horaire ou anti-horaire comme nécessaire.
Remonter le socle (ou grille) inférieur ou la grille.
14
1
2
3
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Préparation des panneaux décoratifs pour la porte et Grands bacs
Les dimensions des panneaux sont indiquées dans le tableau et sur les
dessins reportés ci-dessous.
Selon les exigences d’alignement avec d’autres meubles de la cui-
sine, le panneau de la porte du réfrigérateur peut être plus haut par
rapport à la ligne supérieure de la porte et le panneau inférieur peut
être plus bas par rapport à la ligne inférieure du grand bac.
Les panneaux sont montés moyennant des brides spéciales qui s’ac-
crochent aux dispositifs de À xation réglables déjà prévus sur porte et
grand bac et moyennant des équerres qui bloquent et règlent verti-
calement le panneau.
Brides, équerres et vis de À xation correspondantes sont fournies avec
l’appareil et sont appliquées au panneau en suivant le schéma de
perçage reporté ci-dessous ou en utilisant le gabarit de perçage
prévu à cet effet et fourni.
Intervenir de la manière suivante:
Pour appliquer les brides aux panneaux, procéder de la manière sui-
vante. Il est recommandé de monter les équerres avant de monter la
poignée.
Panneau de la porte
Tracer une ligne qui divise verticalement le panneau en deux parties
égales
1
.
Partant du bas du panneau, marquer la hauteur à laquelle pratiquer
les trous (pour la distance des trous, voir les pages 16-19)
2
.
Suivre les données du tableau correspondant au modèle choisi,
marquer d’abord le trou le plus externe et puis le plus interne
3
.
15
7
8
4
5
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
VériÀ er la position des trous en appuyant les équerres sur les mar-
ques
4
puis pratiquer les trous en faisant attention à l’épaisseur du
panneau
5
.
Visser les équerres
6
.
Panneau du grand bac
Pour le montage du panneau du grand bac, faire référence au
montage du panneau de la porte, avec la différence que les mesures
doivent être prises en partant du côté supérieur du panneau et non
pas du côté inférieur comme dans le cas de la porte
7
et la bride est
tournée de manière spéculaire à celle de la porte
8
.
16
D E
D E
A
B C
F G
13 (½”)
13 (
½”)
34 (1
3⁄8”)
34 (1
3⁄8”)
1285 (50 5⁄8”)
1163 (45
¾”)
660 (26”)
157 (6
¼”)
min 1390 (54
¾”)max 635 (25”)
507.5 (20”)
382 (15
1⁄8”)
100 (4”)
A
897 (35 ¼”) 897 (35 ¼”) 747 (29 3⁄8”) 747 (29 3⁄8”) 597 (23 ½”)
355.5 (14”)
355.5 (14”)
279 (11”)
279 (11”)
205 (8
1⁄8”)
205 (8
1⁄8”)261 (10 ¼”)
261 (10 ¼”)
187 (7 3⁄8”)
187 (7
3⁄8”)
111 (4
3⁄8”)
111 (4
3⁄8”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13
½”)
276.5 (10 7⁄8”)
276.5 (10 7⁄8”)386 (15 ¼”)
386 (15
¼”)
311 (12
¼”)
311 (12
¼”)
236.5 (9
3⁄8”)
236.5 (9 3⁄8”)
B
C
D
E
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”) 203.5(8”)
597 (23 ½”)
203.5(8”)F / G
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Préparation des panneaux décoratifs pour Réfrigérateur avec un Grand bac
Série 36
Charnière
Gauche
Charnière
Gauche
Charnière
Gauche
Charnière
Droite
Charnière
Droite
Charnière
Droite
Série 30 Série 599
Positionnement des trous
17
A
897 (35 ¼”) 897 (35 ¼”) 747 (29 3⁄8”) 747 (29 3⁄8”)
355.5 (14”)
355.5 (14”)
279 (11”)
279 (11”)
261 (10
¼”)
261 (10 ¼”)
187 (7 3⁄8”)
187 (7
3⁄8”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13
½”)386 (15 ¼”)
386 (15
¼”)
311 (12
¼”)
311 (12
¼”)
B
C
D
E
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”)
F / G
D E
A
B C
F G
D E
min 1265 (49 ¾”)
1160 (45
5⁄8”)
1044 (41
1⁄8”)
600 (23
5⁄8”)
268 (10
½”)
292,5 (11
½”)
183 (7
¼”)
73 (2
7⁄8”)
66 (2
5⁄8”) 157 (6 ¼”)
337 (13
¼”)max 415 (16 3⁄8”)
13 (½”)
13 (
½”)
34 (1
3⁄8”)
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Préparation des panneaux décoratifs pour Réfrigérateur avec deux Grands bacs
Positionnement des trous
Série 36
Charnière
Gauche
Charnière
Gauche
Charnière
Droite
Charnière
Droite
Série 30
18
H I
D E
A
F G
1286 (50 5⁄8”)
1152,5 (45
3⁄8”)
650,5 (25
5⁄8”)
148,5 (5
7⁄8”)
6,5 (¼”)
6,5 (
¼”)
13 (
½”)
34 (1
3⁄8”)
34 (1
3⁄8”)
min 1390 (54 ¾”)
max 635 (25”)
507,5 (20”)
382 (15
1⁄8”)
100 (4”)
36: 627 (24 ¾”)
30: 477 (18
¾”)
24: 327 (12
7⁄8”)
1075 (42 3⁄8”)
<200 (7 7⁄8”)
115 (4
½”)
135 (5
3⁄8”)
135 (5
3⁄8”)
A
H
I
F / G
897 (35 ¼”) 897 (35 ¼”)
747 (29 3⁄8”) 747 (29 3⁄8”) 597 (23 ½”) 597 (23 ½”)
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”) 203,5(8”) 203,5(8”)
412 (16
¼”)
412 (16
¼”)
337 (13
¼”)
337 (13
¼”)
270.5 (10 5⁄8”)
270.5 (10
5⁄8”)380 (15”)
380 (15”)
305 (12”)
305 (12”)
230.5 (9
1⁄8”)
230.5 (9 1⁄8”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13 ½”)
276.5 (10
7⁄8”)
276.5 (10 7⁄8”)386 (15 ¼”)
386 (15
¼”)
311 (12 ¼”)
311 (12 ¼”)
236.5 (9 3⁄8”)
236.5 (9
3⁄8”)
D
E
www.fhiaba.com · www.thevettagroup.com
Série: Iintegrated
Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et un Grand bac
Positionnement des trousDimension trou pour porte
Série 36
Charnière
Gauche
Charnière
Gauche
Charnière
Gauche
Charnière
Droite
Charnière
Droite
Charnière
Droite
Série 30
Série 24
19
F G
D E
H I
A
1161 (45 ¾”)
1026,7 (40
3⁄8”)
588 (23
1⁄8”)
149,5 (5
7⁄8”)
13 (½”)
34 (1
3⁄8”)
min 1265 (49 ¾”)
337 (13
¼”)
max 415 (16
3⁄8”)
6,5 (¼”)
6,5 (
¼”)
268 (10 ½”)
292,5 (11
½”)
183 (7
¼”)
73 (2
7⁄8”)
66 (2
5⁄8”)
950 (37 3⁄8”)
36: 627 (24 ¾”)
30: 477 (18 ¾”)
24: 327 (12
7⁄8”)
115 (4
½”)
135 (5
3⁄8”)
135 (5
3⁄8”)
<200 (7 7⁄8”)
A
H
I
F / G
897 (35 ¼”) 897 (35 ¼”)
747 (29 3⁄8”) 747 (29 3⁄8”)
354.5 (14”) 354.5 (14”) 279.5 (11”) 279.5 (11”)
412 (16
¼”)
412 (16
¼”)
337 (13
¼”)
337 (13
¼”)
380 (15”)
380 (15”)
305 (12”)
305 (12”)
418 (16
½”)
418 (16
½”)
343 (13
½”)
343 (13 ½”)
386 (15
¼”)
386 (15
¼”)
311 (12 ¼”)
311 (12 ¼”)
D
E
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Charnière
Gauche
Charnière
Gauche
Charnière
Droite
Charnière
Droite
Préparation des panneaux décoratifs pour Réfrigérateur avec porte vitrée et deux Grands bacs
Positionnement des trousDimension trou pour porte
Série 36 Série 30
20
FI36
FI30
FI24
627 (24 3/4”)897 (35 1/4”)
477 (18 3/4”)747 (29 3/8”)
327 (12 7/8”)597 (23 1/2”)
2121 (83 ½") + 25 (1")
min 540 (21 ¼”)
max 635 (25”)
A B
3 (1⁄8”)
1390 (54 ¾”)
115 (4 ½”)
min 200 (7 7⁄8”)
135
(5 3⁄8”)
135
(5 3⁄8”)
1075 (42 3⁄8”)
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Largeur de la porte
et de tiroir A
Séries
Porte: Largeur de la
coupure B
Dimensions des panneaux - Modèles avec un Grand Bac
Il est possible d’utiliser des panneaux avec des épaisseurs allant entre 18 mm (3/4 in) et 28 mm (1 1/8 in).
Les panneaux de porte avec un poids max de 23 kg (51 lb) et panneaux de grand bac avec poids max de 11 kg (25 lb)
Excéder ces poids pourrait annuler la garantie de tous les problèmes de services qui peuvent être attribués à des pan-
neaux en surpoids.
Le mécanisme de charnière sur les appareils Fhiaba est considéré comme `zéro dégagement`. Les largeurs de portes
et de tiroirs spécifiées ci-dessous supposent la largeur de niche minimum est utilisé et une de 3,5 mm (1/8 “) révèlent
l’on souhaite autour des panneaux. Ajuster les dimensions de votre écran en fonction de vos propres critères de con-
ception compte tenu de la largeur de votre créneau et votre révèlent. Jeu minimum / écart ne doit pas être inférieure
à 1,5 mm (1/16 “).
Exemples:
84” hauteur de l’encastrement
36” largeur de l’encastrement
4” hauteur de plinthe
1/8” distance désirée autour
Door panel:
Largeur: 35-3/4”
Hauteur: 54-3/4”
Drawer panel:
Largeur: 35-3/4”
Hauteur: 84”-1/8”-54-3/4”-1/8”-4”=25”
If you want a 6” toe kick height then your bottom drawer
panel height would be 23”
21
897 (35 1/4”)
747 (29 3/8”)
FI36
FI30
min 325 (12 ¾”)
max 415 (16 3⁄8”)
337 (13 ¼”) 1265 (49 ¾”)
2121 (83 ½") + 25 (1")
A B
115 (4 ½”)
135
(5 3⁄8”)
135
(5 3⁄8”)
3 (1⁄8”)
3 (1⁄8”)
min 200 (7 7⁄8”)
950 (37 3⁄8”)
627 (24 3/4”)
477 (18 3/4”)
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Largeur de la porte
et de tiroir A
Séries
Porte: Largeur de la
coupure B
Dimensions des panneaux - Modèles avec deux Grands bacs
Il est possible d’utiliser des panneaux avec des épaisseurs allant entre 18 mm (3/4 in) et 28 mm (1 1/8 in).
Les panneaux de porte avec un poids max de 23 kg (51 lb) et panneaux de grand bac avec poids max de 11 kg (25 lb)
Excéder ces poids pourrait annuler la garantie de tous les problèmes de services qui peuvent être attribués à des pan-
neaux en surpoids.
Le mécanisme de charnière sur les appareils Fhiaba est considéré comme `zéro dégagement`. Les largeurs de portes
et de tiroirs spécifiées ci-dessous supposent la largeur de niche minimum est utilisé et une de 3,5 mm (1/8 “) révèlent
l’on souhaite autour des panneaux. Ajuster les dimensions de votre écran en fonction de vos propres critères de con-
ception compte tenu de la largeur de votre créneau et votre révèlent. Jeu minimum / écart ne doit pas être inférieure
à 1,5 mm (1/16 “).
Exemples:
84” hauteur de l’encastrement
36” largeur de l’encastrement
4” hauteur de plinthe
1/8” distance désirée autour
Door panel:
Largeur: 35-3/4”
Hauteur: 54-3/4”
Drawer panel:
Largeur: 35-3/4”
Hauteur: 84”-1/8”-54-3/4”-1/8”-4”=25”
If you want a 6” toe kick height then your bottom drawer
panel height would be 23”
22
1
2
480 mm
(18 7/8”)
899
900 mm
(35 1/2”)
899
749
599
490 mm
(19 1/4”)
749
340 mm
(13 3/8”)
599
794 mm
(31 1/4”)
1104 mm
(43 1/2”)
644 mm
(25 3/8”)
494 mm
(19 5/8”)
HO8HV
HO7
HO5
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Code poignée
Entraxe X
Série
Longueur A
Montage des poignées: Sèrie Integrated
Les poignées doivent être montées sur le panneau décoratif de la
porte et du grand bac avant que les panneaux ne soient À xés au
réfrigérateur.
Intervenir de la manière suivante:
Après avoir pratiqué deux trous de 5 mm (1/4”) sur le côté arrière
des panneaux, insérer les vis fournies à la distance indiquée sur le ta-
bleau, reportée ci-dessous, l’une de l’autre. Pour centrer la poignée
horizontale Fhiaba (code HV) au centre de la porte, diviser en deux
la hauteur du panneau et pratiquer un trou à -45 cm (-17 3/4”) et un
autre à +45 cm (+17 3/4”)
1
.
Positionner la poignée au niveau du trou sur le côté avant du pan-
neau; insérer par l’arrière du panneau la vis fournie, à travers le trou,
et la visser à la poignée
2
.
Utiliser la même procédure pour le montage des poignées horizon-
tales sur les grands bacs. Pour la mesure de l’entraxe, faire référence
au tableau joint.
23
1
2
3
4
5
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Fixation des panneaux à la porte et au Grand bac: Sèrie Integrated
Aprés avoir appliqué les pattes de À xation et les équerres aux panne-
aux, commencer l’installation par le tiroir du bas.
Intervenir de la manière suivante:
Serrer les vis que partiellement aux À xations inférieures
1
.
Fixer le panneau aux support du tiroir à partir des crans de la partie
inférieure de réglage
2
À ce point il est possible de régler la hauteur du panneau avec les
crans interieurs pour s’aligner,
3
en serrant ou déssérant la vis. En
tenant la vis un peu desserée, déplacer à droite ou à gauche le pan-
neau pour le centrer au panneau de la porte ou au reste des meubles
de la cuisine.
Alignement en profondeur en travaillant de l’intérieur du tiroir et
après avoir soulevé le joint magnétique, rapprocher ou éloigner le
panneau du tiroir à travers les trous
4
puis À xer le panneau toujours
à travers les trous
5
.
Série: Integrated
24
6
8
9
7
10
11
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Accrocher le panneau aux dispositifs de À xation en insérant dans les
crans d’alignement supérieurs
6
.
Il est possible d’ajuster l’alignement du panneau par rapport aux
meubles adjacents à l’aide des pattes et des équerres d’alignement
7
et
8
.
Alignement vertical: soulever ou abaisser le panneau
9
en vissant
ou en dévissant la vis à l’équerre.
Alignement en profondeur en travaillant de l’intérieur de la porte
à après avoir soulevé le joint magnétique, rapprocher ou éloigner le
panneau à sa place toutjours à travers les trous
10
puis À xer le panne-
au à sa place toujours à travers les trous
11
.
25
2
3
1
Notice d’Installation
EnglishFrançais
Série: tous
www.fhiaba.com · www.thevettagroup.com
Installation dans la niche
Des proÀ ls en aluminium peuvent être utilisés pour fermer les espaces
entre l’appareil et les meubles adjacents ou un autre appareil juxta-
posé à celui-ci.
Intervenir de la manière suivante:
Pousser l’appareil dans la niche d’installation
1
.
Si l’appareil doit être installé dans une niche ou à l’intérieur d’une
structure fermée, il sera nécessaire de prévoir une cheminée de ven-
tilation à l’arrière de la niche pour garantir une ventilation adèqua-
te. Un écart de 5 mm (1/4”) est sufÀ sant pour éviter tout surchauffe-
ment. Assemblez toujours les panneaux frontaux à la porte et aux tiroirs
avant de placer l’appareil dans sa position déÀ nitive dans la niche ou
la structure.
VériÀ er que les pieds et les roues arrière soient à niveau avant d’en-
castrer l’appareil.
Fixer l’appareil aux meubles adjacents en vissant à ces derniers les
deux proÀ ls latéraux, déjà montés sur l’appareil
2
.
Pour effectuer facilement l’opération, garder la porte et le grand bac
ouverts.
Monter sur les proÀ ls les corniches de couverture, en les insérant la-
téralement
3
et puis en poussant avec force jusqu’au “clic”.
Encastrement appareil unique
IMPORTANT: Les instructions suivantes pour l’installation s’appliquent à tous les modèles Fhiaba.
26
1
2
3
4
Série: tous
www.fhiaba.com · www.thevettagroup.com
Accessoires nécessaires à commander séparément:
Kit raccordement central (KCCIT/KCCIH)
Des proÀ ls en aluminium peuvent être utilisés pour fermer les espaces
entre l’appareil et les meubles adjacents ou un autre appareil juxta-
posé à celui-ci.
Intervenir de la manière suivante:
Positionner les appareils devant la niche en laissant un espace suf-
À sant pour intervenir sur l’arrière des appareils
1
.
Passer à l’arrière des appareils pour le montage des équerres de
connexion. Fixer un côté de l’équerre supérieure et inférieure, d’abord
sur un des deux appareils et ensuite sur l’autre
2
.
Visser entre eux les deux proÀ ls avec les rivets fournis
3
.
Fixer l’équerre supérieure
4
et l’inférieure
5
d’abord sur un appareil
et puis sur l’autre.
Pour effectuer facilement l’opération, garder la porte et le grand bac
ouverts.
Compléter en montant la corniche de couverture centrale en pous-
sant avec force jusqu’au “clic”.
Encastrement combinaison
27
5
7
6
Notice d’Installation
EnglishFrançais
Série: tous
www.fhiaba.com · www.thevettagroup.com
Une fois complétés les passages ci-dessus, poussez les appareils dans
leur position déÀ nitive
6
.
Il sera nécessaire de prévoir une cheminée de ventilation à l’arrière
de la niche pour garantir une ventilation adèquate. Un écart de 5 mm
est sufÀ sant pour éviter tout surchauffement. Assemblez toujours les
panneaux frontaux à la porte et aux tiroirs avant de placer l’appareil
dans sa position déÀ nitive dans la niche ou la structure.
VériÀ er que les pieds et les roues arrière soient à niveau avant d’en-
castrer l’appareil.
Fixer chaque appareil aux meubles adjacents en vissant à ces der-
niers les proÀ ls latéraux, déjà montés sur les appareils
7
.
Pour effectuer facilement l’opération, garder la porte et le grand bac
ouverts.
Monter sur les proÀ ls les corniches de couverture, en les insérant la-
téralement
8
et puis en poussant avec force jusqu’au “clic” (comme
pour l’encastrement de l’appareil unique).
28
152 (6”)
59 (
2
3⁄8
”)
45 (1
5⁄8
”)
1
2
3
4
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Montage de la sécurité anti-renversement
AÀ n d’éviter tout risque de renversement de l’ap-
pareil, il est obligatoire de À xer l’appareil au mur
moyennant deux équerres prévues à cet effet.
AÀ n d’éviter le risque de renversement de l’appareil lors de l’ouverture
de la porte et des bacs à pleine charge, l’installation de deux équer-
res qui À xent la partie supérieure de l’appareil au mur est obligatoire.
Intervenir de la manière suivante:
Les équerres sont appliquées comme illustré à la À gure en utilisant les
vis et les chevilles fournies.
Placer l’équerre sur la partie supérieure de l’appareil en correspon-
dance des trous de À xation et l’approcher au mur
1
.
Marquer la position des trous avec un crayon
2
.
Percer le mur avec une mèche de 8 mm (3/8”) et insérer la vis
tamponnée
3
.
Replacer l’équerre et la À xer d’abord sur la partie supérieure du
meuble et, ensuite, au mur
4
.
29
1
2
3
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
AÀ n d’éviter tout risque de renversement de
l’appareil, il est obligatoire de À xer l’appa-
reil au mur moyennant deux équerres pré-
vues à cet effet.
Montage de la sécurité anti-renversement
AÀ n d’éviter le risque de renversement de l’appareil lors de l’ouverture
de la porte et des bacs à pleine charge, l’installation de deux équer-
res qui À xent la partie supérieure de l’appareil au mur est obligatoire.
Intervenir de la manière suivante:
Les équerres sont appliquées comme illustré à la À gure en utilisant les
vis et les chevilles fournies.
Placer l’équerre sur la partie supérieure de l’appareil en correspon-
dance des trous de À xation et l’approcher au mur
1
.
Marquer la position des trous avec un crayon
2
.
Percer le mur avec une mèche de 8 mm (3/8”) et insérer la vis
tamponnée
3
.
Replacer l’équerre et la À xer d’abord sur la partie supérieure du
meuble et, ensuite, au mur
4
.
Série: StandPlus/X-Pro
1
2
30
www.fhiaba.com · www.thevettagroup.com
Série: StandPlus/X-Pro
Montage des poignées sur le devant inoxydable
Pour À xer les poignées à la porte et au grand bac, intervenir comme
indiqué.
Intervenir de la manière suivante:
Insérer les écarteurs sur les deux goujons présents sur la porte et sur le
grand bac
1
.
Visser les vis à six pans présentes dans la poignée
2
.
Les vis de À xation seront serrées à fond, en utilisant une clé à six pans
de 2,5 mm (1/8”).
31
A
B
C
C
A 860 (33 7⁄8”) 740 (29 1⁄8”) 560 (22”)
> 100 (4”)
10 (3⁄8”)
50%
B
C
Notice d’Installation
EnglishFrançais
www.fhiaba.com · www.thevettagroup.com
Série: Integrated
Série 36 Série 30 Série 24
Un système à air forcé assure la ventilation à travers la grille position-
née dans la dans la partie inférieure de l’appareil. Si l’aménagement
de la cuisine prévoit une plinthe, cette dernière doit être trouée aÀ n
de garder un niveau d’aréation satisfaisant, comme expliqué dans le
dessin. Les trous peuvent être de toute sorte de forme et dimension, à
condition que la surface totale de la partie trouée est égale au 50%
de la surface de la plinthe.
Dans ce cas, pour permettre une meilleure aération, il est préferable
de retirer la grille frontale de l’ensemble. La grille est accrochée à
l’ensemble avec des plaques magnetiques et peut être facilement
retirée par l’utilisateur À nal, aÀ n d’être nettoyée régulièrement de la
poussière.
Circulation de l’air
32
www.fhiaba.com · www.thevettagroup.com
Série: StandPlus/X-Pro
Ventilation
La ventilation est garantie par un système à air forcé à travers une
grille positionnée dans la partie haute de l’appareil.
Cette grille ne doit en aucun cas être couverte par des panneaux ou
autres dispositifs qui pourraient en réduire l’efÀ cacité.
S’il vous plaît se référer à la page 5-6 pour assurer une circulation d’air
correcte.
33
Notice d’Installation
EnglishFrançais
Série: tous
www.fhiaba.com · www.thevettagroup.com
Contrôle de À n d’installation mise en marche
Contrôler que les pieds sont correctement installés.
Contrôler que le raccordement à l’installation hydrique ne présente
pas de fuites d’eau et que le robinet de fermeture est facilement ac-
cessible.
Contrôler que le branchement électrique soit correctement réalisé
et que la À che et l’interrupteur omnipolaire dédié soient facilement
accessibles.
Contrôler le parfait alignement de l’appareil avec les meubles ad-
jacents.
Contrôler que chaque ruban adhésif ou protection temporaire in-
terne ou externe soit éliminé.
Contrôler la parfaite étanchéité des portes et le coulissement des
bacs et des clayettes.
34
FR
IDGE
UNIT
9
3
3.6
CRI
S
P
E
R
10 11 12
11 Display
13 Crisper
12 Up/Down
www.fhiaba.com ∙ www.thevettagroup.com
EnglishFrançais
Before starting
Shows the temperature of the Crisper-Fresco compartment.
Allows switching on and off of only the Crisper-Fresco compartment
(press
for three seconds).
Using the Up and Down buttons, it is possible to change the
temperature set for the Crisper-Fresco compartment.
Crisper-Fresco control panel
8
3
3.5
3.4
1 Unit
2 Fridge
3 Menu
4
Up/down
Fridge
5 Display
6
Up/Down
Freezer
(TriMode)
7 Enter
8 Ice maker
9 Alarm
www.fhiaba.com ∙ www.thevettagroup.com
Before starting
The innovative electronic control system designed by Fhiaba maintains constant temperature in multiple compartments and
displays it on the control panel. It also allows user interaction making it possible to personalize settings of various functions and
to alert the user with sound and/or visual messages should any malfunction occur in the appliance.
Electronic Control
Switches the appliance (all compartments) between ON and STAND BY
(press for three seconds).
Allows switching on and off of only the refrigerator compartment
(press for three seconds).
Allows access to the appliance function menu
It shows the temperature of the refrigerator and freezer compartments,
the date and time, Menu functions and visual messages.
By selecting Up/Down the preset temperature can be changed accord-
ing to the selected function mode (freezer, refrigerator, Crisper-Fresco).
Confirms activation or deactivation of the selections made in the
Menu.
Allows activating or deactivating the automatic ice production.
Blinks to signal user alerts such as door left open, also in combination with
a sound signal which can be deactivated by pressing the button.
Using the Up and Down buttons, it is possible to change the set tempera-
ture of the refrigerator and navigate through the interactive menu.
Main control panel
1234 5 67 98
I
C
E
M
A
KE
R
E
NT
E
R
FRI
D
G
E
U
N
I
T
Série: tous
www.fhiaba.com · www.thevettagroup.com
Mise en marche
Si lors de la première mise en marche, n’appa-
raît pas le message Stand-by, mais apparaissent
Fridge too warm, Fresco too warm, Freezer too
warm ou signaux sonores, cela signiÀ e que l’ap-
pareil a déjà commencé la procédure de refroi-
dissement.
Dans ce cas désactiver les éventuels messages
sonores en efÁ eurant la touche Alarm, refermer la
porte et attendre que les températures program-
mées soient atteintes.
Sur les modèles avec un compartiment dédié
Fresco, le compartiment Fresco refroidit à la tem-
pérature de consigne (par défaut 0°C / 32°F) avant
la commutation du système de refroidissement du
compartiment de réfrigération principale. Dans ce
cas désactiver les éventuels messages sonores en
efÁ eurant la touche Alarm, refermer la porte et at-
tendre que les températures programmées soient
atteintes.
Pour mettre en marche l’appareil, brancher la À che au réseau
électrique: lorsque la porte est ouverte, apparaît sur le panneau de
commande le message “Stand-by”, alors que toutes les touches du
panneau sont éteintes.
Pour mettre en marche tous les compartiments de l’appareil, ap-
puyer pendant 3 secondes sur la touche Unit .
Le message “initial test” apparaîtra pendant environ 2 minutes, ensuite
les compresseurs seront actifs jusqu’à attendre la température prévue
en usine par défaut. Veuillez noter que cette opération pourrait durer
plusieurs heures.
Si l’appareil est fourni avec un appareil à glaçons avant de le mettre
en marche pour la première fois, veuillez vous assurer que la cartou-
che du À ltre pour l’eau a bien été installée et effectuez un remplissage
du circuit hydraulique.
Pour toute autre information concernant le fonctionnement de
l’appareil, se référer au Mode d’emploi.
Il faut laisser l’unité atteindre la température de
fonctionnement vide et avec la porte et un tiroir fer-
mé avant que les aliments sont stockés à l’intérieur.
27-11-2014
Fhiaba est constamment à la recherche de nouvelles solutions pour améliorer les caractéristiques et le design de ses
propres produits et se réserve le droit d’apporter continuellement des modiÀ cations à ses modèles.
Fhiaba srl is constantly researching new way to improve the features and the design of their products, therefore models
are often upgraded and reviewed.
EN
FR
www.fhiaba.com
Info Line
800 - Fhiaba
.
(800-344222)
B09000704 UL
