Craftsman 358795542 trimmer User Manual

Instruction Manual

ICRRFTSMRN°J

25cc/1.5 cu.in. 2-Cycle

17 Inch Cutting Path / 0.080 In. Line

GASOLINE WEEDWACKER ®

Model No.

358.795542

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espahol

For Occasional Use Only

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon,-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 l,ours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163462 10/8/02

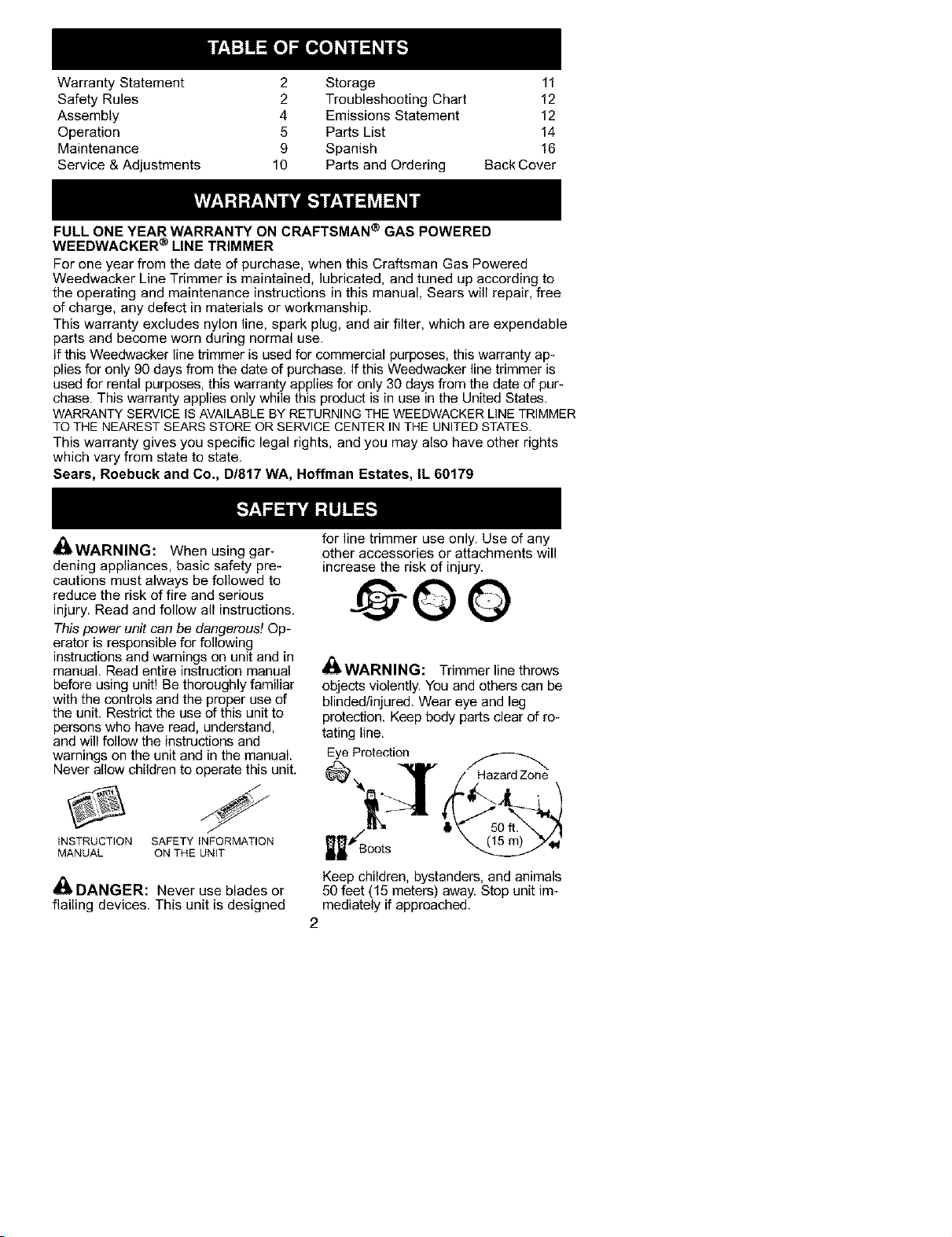

Warranty Statement 2 Storage 11

Safety Rules 2 Troubleshooting Chart 12

Assembly 4 Emissions Statement 12

Operation 5 Parts List 14

Maintenance 9 Spanish 16

Service & Adjustments 10 Parts and Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GAS POWERED

WEEDWACKER ® LINE TRIMMER

For one year from the date of purchase, when this Craftsman Gas Powered

Weedwacker Line Trimmer is maintained, lubricated, and tuned up according to

the operating and maintenance instructions in this manual, Sears will repair, free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Weedwacker line trimmer is used for commercial purposes, this warranty ap-

plies for only 90 days from the date of purchase. If this Weedwacker line trimmer is

used for rental purposes, this warranty applies for only 30 days from the date of pur-

chase. This warranty applies only while this product is in use in the United States.

WARRANTYSERVICE ISAVAILABLE BYRETURNINGTHE WEEDWACKERLINETRIMMER

TO THE NEARESTSEARS STOREOR SERVICECENTER INTHE UNITEDSTATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state,

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_Ib,WARNING: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

INSTRUCTION SAFETY INFORMATION

MANUAL ON THE UNIT

_i_ DANGER: Never use blades or

flailing devices. This unit is designed

for line trimmer use only. Use of any

other accessories or attachments will

increase the risk of injury.

@@O

_IkWARNING: Trimmer line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line,

Eye Protection

;_B o_o_]__ HazardZone

Keep children, bystanders, and animals

50 feet (15 meters) away. Stop unit im-

mediately if approached.

If situations occur which are not cov-

ered in this manual, use care and

good judgment. If you need assis-

tance, contact your Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wear-

ing safety leg guards is recom-

mended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

UNIT / MAINTENANCE SAFETY

• Disconnect the spark plug before

performing maintenance except car-

buretor adjustments.

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only 0.080 inch (2 mm) diame-

ter Craftsman@ brand line. Never

use wire, rope, string, etc.

• Install required shield properly be-

fore using the unit. Use only speci-

fied trimmer head; make sure it is

properly installed and securely fas-

tened.

• Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman®

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Use a container approved for fuel.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in a container

approved for flammable liquids.

CUTTING SAFETY

II_ WARNING: Inspect the area be-

fore each use. Remove objects

(rocks, broken glass, nails, wire, etc.)

which can be thrown by or become

entangled in line. Hard objects can

damage the trimmer head and be

thrown causing serious injury.

• Use only for trimming, edging, scalp-

ing, mowing and sweeping. Do not

use for pruning or hedge trimming.

• Keep firm footing and balance. Do

not overreach.

• Keep all parts of your body away

from muffler and spinning line. Keep

engine below waist level. A hot muf-

tier can cause serious burns.

• Cut from your right to your left. Cut-

ting on left side of the shield will

throw debris away from the operator.

• Use only in daylight or good artificial

light,

• Use only for jobs explained in this

manual.

TRANSPORTING AND STORAGE

• Allow engine to cool; secure unit be-

fore storing or transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

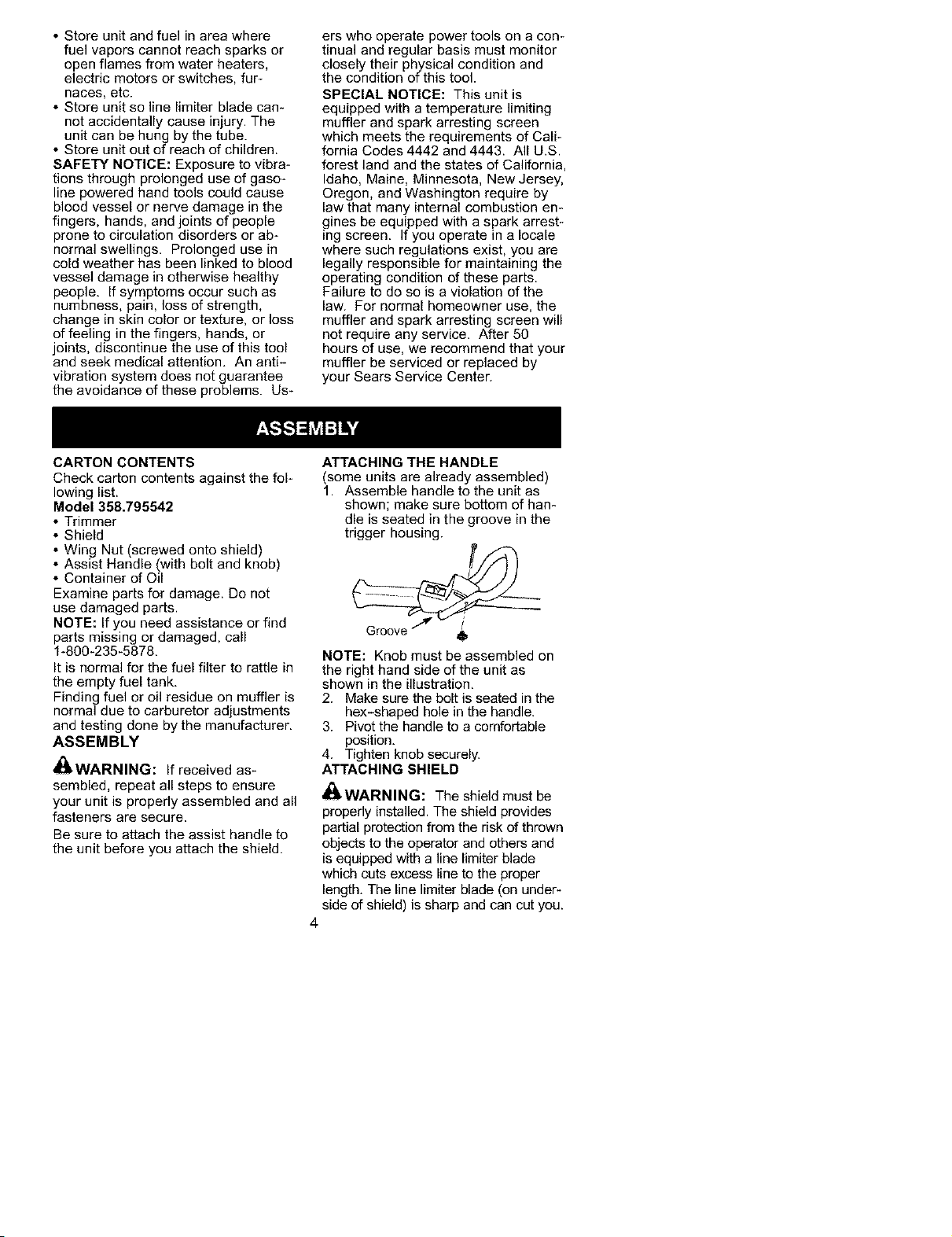

• Store unit and fuel in area where

fuel vapors cannot reach sparks or

open flames from water heaters,

electric motors or switches, fur-

naces, etc.

• Store unit so line limiter blade can-

not accidentally cause injury. The

unit can be hung by the tube.

• Store unit out of reach of children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings. Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-

vibration system does not guarantee

the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion em

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the

law. For normal homeowner use, the

muffler and spark arresting screen will

not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by

your Sears Service Center.

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.795542

• Trimmer

• Shield

• Wing Nut (screwed onto shield)

• Assist Handle (with bolt and knob)

• Container of Oil

Examine parts for damage. Do not

use damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is

normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

_WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

Be sure to attach the assist handle to

the unit before you attach the shield.

ATTACHING THE HANDLE

(some units are already assembled)

1. Assemble handle to the unit as

shown; make sure bottom of ham

die is seated in the groove in the

trigger housing.

NOTE: Knob must be assembled on

the right hand side of the unit as

shown in the illustration.

2. Make sure the bolt is seated in the

hex-shaped hole in the handle.

3. Pivot the handle to a comfortable

position.

4. Tighten knob securely.

ATTACHING SHIELD

_WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length, The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOWYOURTRIMMER illustration in OP-

ERATIONsection.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket.

4. Securely tighten wing nut onto bolt.

Shield _Slot

Xk_/_k_ Bracket

• outg

KNOW YOUR TRIMMER

READTHiS INSTRUCTIONMANUALAND SAFETYRULES BEFOREOPERATINGYOUR

UNIT. Compare the illustrationswith your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Assist Handle

Muffler ,Throttle

ON/OFF Trigger

Switch\ Spark Plug

Sta er j

_"t---_" FCri_ke;BI;; r

FFi_llaMpx

ON/OFF SWITCH

The ON/OFF switch is used tostop em

gine. Tostop the engine, move switch

to the OFF position.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

Tube

Trimmer

Head

Edge

Guide

Shield

Blade

CHOKE

The CHOKEhelps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULLCHOKE position, After the em

gine attempts to start, move the choke

lever to the HALF CHOKE position. Once

engine has started, move the choke le_

vet to the OFF CHOKEposition.

EDGE GUIDE

The EDGE GUIDE protects the unit

from contacting the ground during

edging.

BEFORE STARTING ENGINE

_IbWARNING: Be sure to read

the fuel information in the safety rules

before you begin, If you de net

understand the safety rules, de not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

_J_ WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this trimmer is a 3.2

ounce container of oil. Pour the entire

contents of this container into 1gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

boat oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that the

fuel is thoroughly mixed. Always read

and follow the safety rules relating to

fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season.

Never use engine or carburetor clean-

er products in the fuel tank or perma*

nent damage may occur.

See the STORAGE section for addition-

al information.

HOW TO STOP YOUR UNIT

• To stop the engine, move the ON/

OFF switch to the OFF position.

• If engine does not stop, move choke

to the FULL CHOKE position.

Choke Lever

Engine

ON/OFF

HOW TO START YOUR UNIT

_1_WARNING: The trimmer head

will turn while starting the engine.

Avoid any contact with the muffler. A

hot muffler can cause serious burns.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

1. Set unit on a flat surface.

2. Move ON/OFFswitch to the ON posi-

tion.

3. Slowly press the primer bulb 6

times.

4. Move choke lever to FULLCHOKE

position.

5. Squeeze the throttle trigger fully and

hold through all remaining steps.

_i h°ke

._ Lever

Primer

Bulb

6. Pull starter rope handle sharply until

engine sounds as it if is trying to

start, but do not pull rope more than

6 times.

7. As soon as engine sounds as if it is

trying to start, move choke lever to

the HALFCHOKEposition.

8. Pull starter rope sharply until engine

runs, but no more than 6 pulls.

NOTE: If the engine doesn't start

after 6 pulls (at the HALFCHOKE

position), move the choke lever to

the FULLCHOKE position and press

the primer bulb 6 times. Squeeze

and hold the throttle trigger and pull

the starter rope 2 more times. Move

the choke lever to the HALFCHOKE

position and pull the starter rope un-

til the engine runs, but no more than

6 pulls. Ifthe engine still doesn't

start, it is probably flooded. Proceed

to STARTINGA FLOODEDENGINE.

9. Once the engine starts, allow it to

run 10 seconds, then move the

choke lever to the OFF CHOKE

position. Allow the unit to run for

30 more seconds at OFF CHOKE

before releasing the throttle trigger.

NOTE: If engine dies with the

choke lever in the OFF CHOKE

position, move the choke lever to

the HALF CHOKE position and pull

the rope until engine runs, but no

more than 6 pulls.

STARTING A WARM ENGINE

1. Move ON/OFF switch to the ON posi-

tion.

2. Move the choke lever to the HALF

CHOKEposition.

3. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until the engine runs

smoothly.

4. Pull starter rope sharply until engine

runs, but no more than 5 pulls.

5. Allow engine to run 15 seconds,

then move the choke lever to the

OFF CHOKEposition.

NOTE: If engine has not started, pull

starter rope 5 more pulls. If engine still

does not run, it is probably flooded.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the choke lever in the OFF

CHOKE position; then, pull the rope to

clear the engine of excess fuel. This

could require pulling the starter handle

many times depending on how badly

the unit is flooded.

If the unit still doesn't start, refer to

TROUBLESHOOTING TABLE or call

1-800-235-5878.

OPERATING INSTRUCTIONS

OPERATING POSITION

ALWAYS WEAR:

__ Eye Protection

/. I

Long Pants

Heavy Shoes ._! _

Cut from your right to your left.

41;It.WARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing,

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level.

• Cut only from your right to your left to

ensure debris is thrown away from

you. Without bending over, keep line

near and parallel to the ground and

not crowded into material being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to "weld"

onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

To stop engine:

• Release the throttle trigger.

• Move the ON/OFF switch to the OFF

position.

TWIST AND EDGE

The Twist and Edge feature allows for

easy edging of sidewalks, patios,

driveways, etc.

1. Pull the tab toward the engine.

2. Twist the tube to the edging posi-

tion; release tab.

Tab

TRIMMER LINE ADVANCE

The cutting head advances line au-

tomatically. Do not tap head on the

gbroundto advance line. This may

reak parts and cause cutting head to

malfunction.

Upon unit start up, the line will advance

automatically to the correct cutting path

length.

Always keep the shield in place when

the tool is being operated.

_kWARNING: Use only 0.080" (2

mm) diameter round line. Other

sizes and shapes of line will not ad*

vance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause serious injury.

CUTTING METHODS

_lk WARNING: Use minimum speed

and do not crowd the line when cutting

around hard objects (rock, gravel, fence

posts, etc.), which can damage the trim-

mer head, become entangled in the

line, or be thrown causing a serious

hazard.

• Thetipofthelinedoesthecutting.

Youwillachievethebestperformance

andminimumlinewearbynotcrowd-

ingthelineintocuttingarea.Theright

andwrongwaysareshowninthefol-

lowingillustration.

TipoftheLine LineCrowdedInto

DoesTheCutting WorkArea

( ..... _

Right Wrong

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

• For mowing or sweeping, use full

throttle for a good clean job.

TRIMMING - Hold the bottom of the

trimmer head about 3 in, (8 cm) above

the ground and at an angle. Allow only

the tip of the line to make contact, Do

not force trimmer line into work area.

Trimming

SCALPING - The scalping technique

removes unwanted vegetation. Hold

the bottom of the trimmer head about

3 in. (8 cm) above the ground and at

an angle. Allow the tip of the line to

strike the ground around trees, posts,

monuments, etc. This technique in-

creases line wear.

Scalping 3in. (8 cm)

Above Ground

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

SWEEPING - The fanning action of

rotating line can be used for a quick

and easy clean up. Keep line parallel

to and above the surfaces being

swept and move the tool from side to

side.

Sweeping _ ....

EDGING - Adjust trimmer to the edg-

ing position (see TWIST AND EDGE

section). Allow only the tip of the line

to make contact. Do not force trimmer

line into work area.

Edging

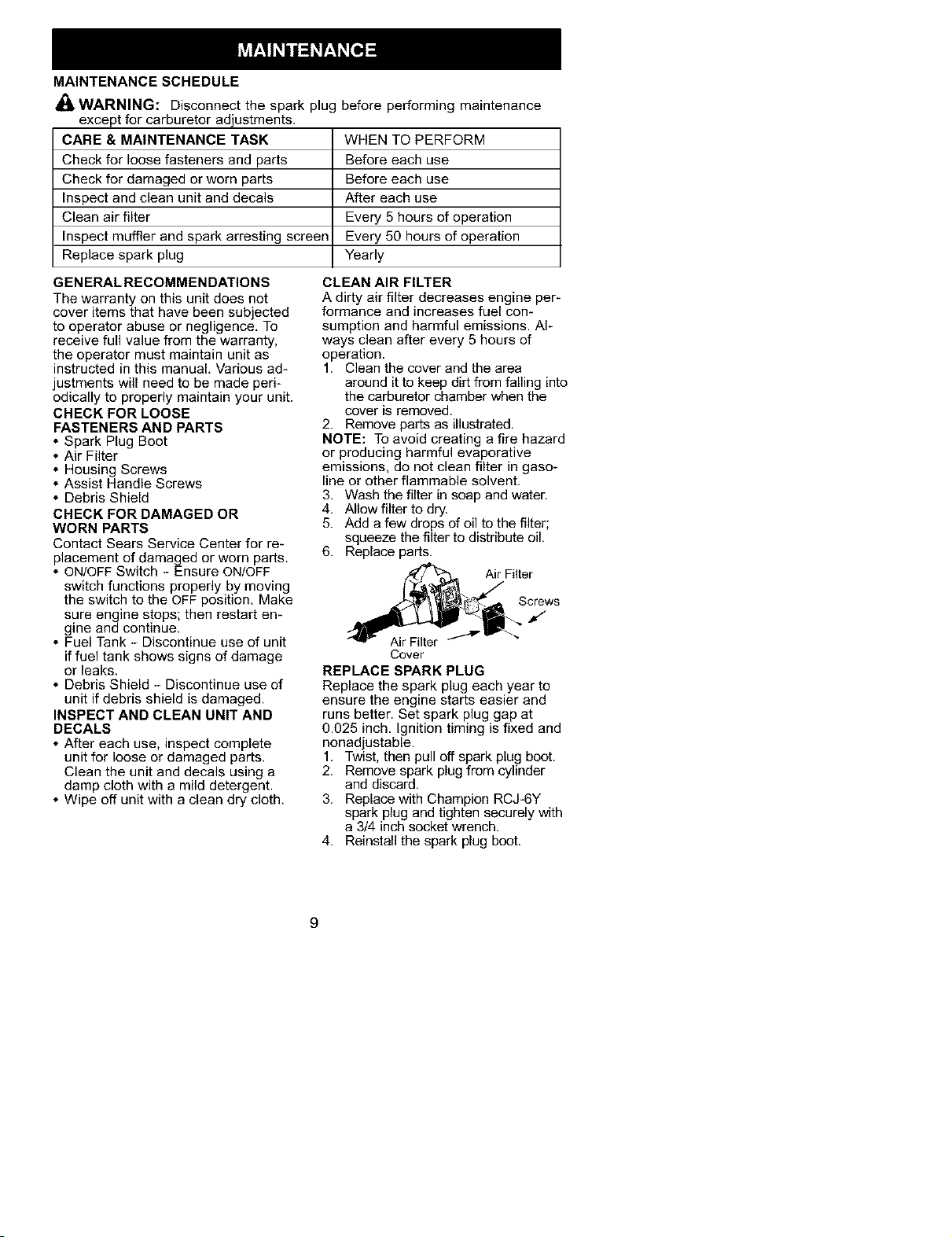

MAINTENANCE SCHEDULE

WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and decals

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

GEN ERAL RECOMMEN DATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence, To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual, Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screws

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/OFF Switch - Ensure ON/OFF

switch functions properly by moving

the switch to the OFF position. Make

sure engine stops; then restart en-

gine and continue.

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND

DECALS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and decals using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel con-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around it to keep dirt from falling into

the carburetor chamber when the

cover is removed.

2. Remove parts as illustrated.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

_\ _Filts_rews

Cover

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten securely with

a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

LINE REPLACEMENT

Pre-wound spools offer the most con-

venient method for replacing line and

ensuring optimum performance.

• Replacement spools are color-

coded to ensure use of the correct

spool with your unit. Be sure to use

the same color spool as the existing

spool.

NOTE: Always clear dirt and debris

from cutting head components when

performing any type of maintenance.

• Hold spool and unscrew cap by turn-

ing in the direction shown on top of

the cap.

• Remove line guide ring and spool.

Line guide ring

2. Insert one end of line into center

cavity of empty spool. Ensure line

will feed into spool in the direction

shown on the spool (counterclock-

wise).

3. Continue feeding line into spool,

leaving 4 - 6 inches (10 - 15 cm)

unwound from center of spool.

INSTALLING SPOOL WITH LINE

1. Install replacement spool.

2. Thread line through line guide ring.

Line through guide ring

Use a pre-wound spool or refill spool

with line. If using a pre-wound spool,

remove tape strip from line and spool.

REFILLING THE SPOOL WITH LINE

41_WARNING: Use only 0.080

inch (2 mm) diameter round line.

Other sizes and shapes of line will not

advance properly and will result in im*

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause serious injury.

1. Cut a length of 30 feet of 0.080 inch

(2 mm) diameter round Craftsman

brand line.

/St _;,_._. \ Feed line in

,_[' spool

Spool

Replacement Spool

3. Rest guide ring on spool and place

line through slot, Allow line to ex-

tend 4 - 6 inches (10 - 15 cm) from

center of spool,

4. Ensure line remains in slot while

screwing cap on to the shaft. Only

tighten cap hand tight!

CARBURETOR ADJUSTMENT

_I_WARNING: Keep others away

when making idle speed adjustments.

The trimmer head will be spinning dur-

ing this procedure, Wear your protec-

tive equipment and observe all safety

precautions.

The carburetor has been carefully set

at the factory, Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object, Hold the unit by hand

while running and making ad ust-

ments. Keep a parts of your body

away from the cutting attachment and

muffler.

Idle Speed Adjustment

Allow engine to idle, Adjust speed until

engine runs without stalling (idle

speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

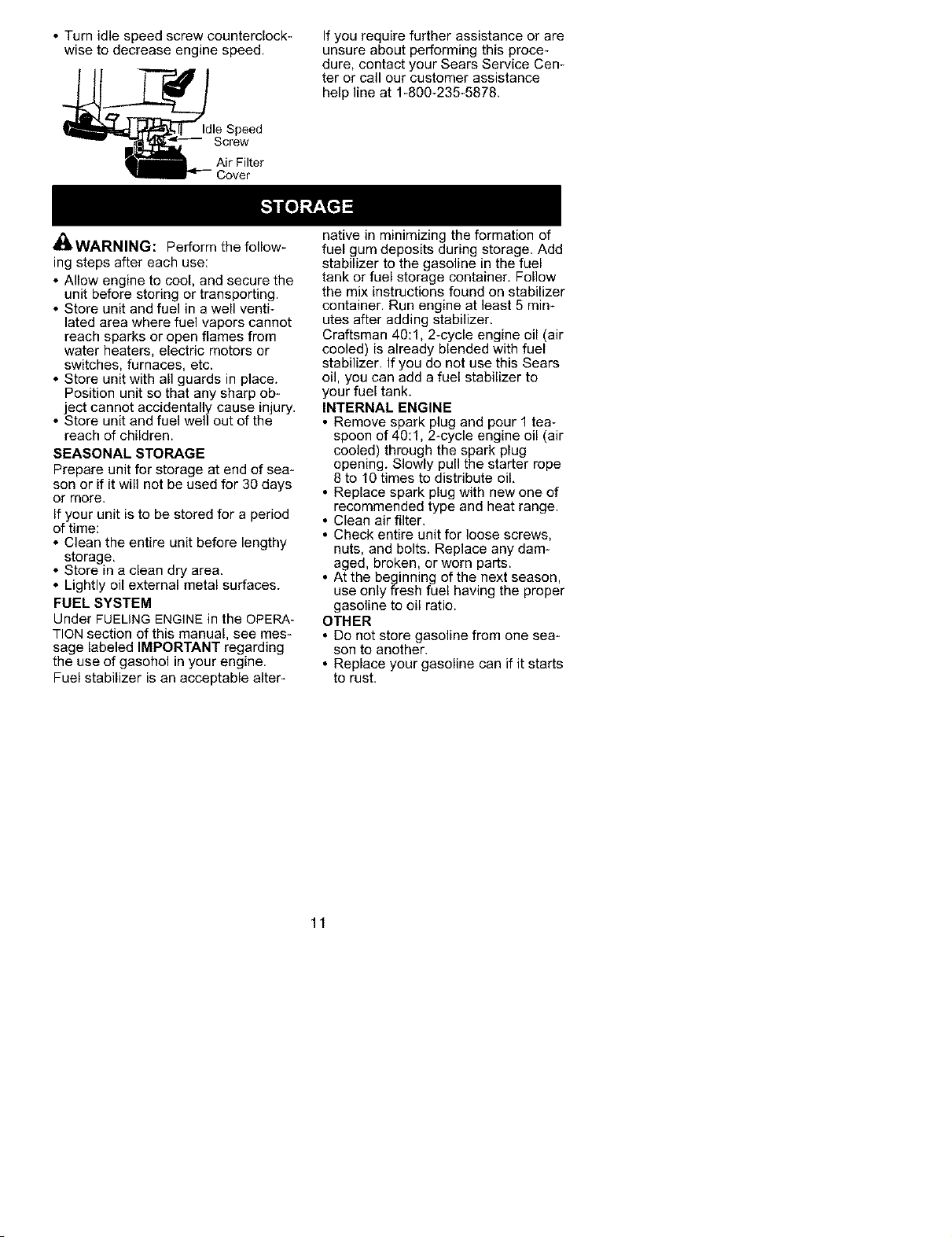

• Turn idle speed screw counterclock-

wise to decrease engine speed.

Idle Speed

Screw

Air Filter

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

_bWARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel wel/out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea*

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

INTERNAL ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam*

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

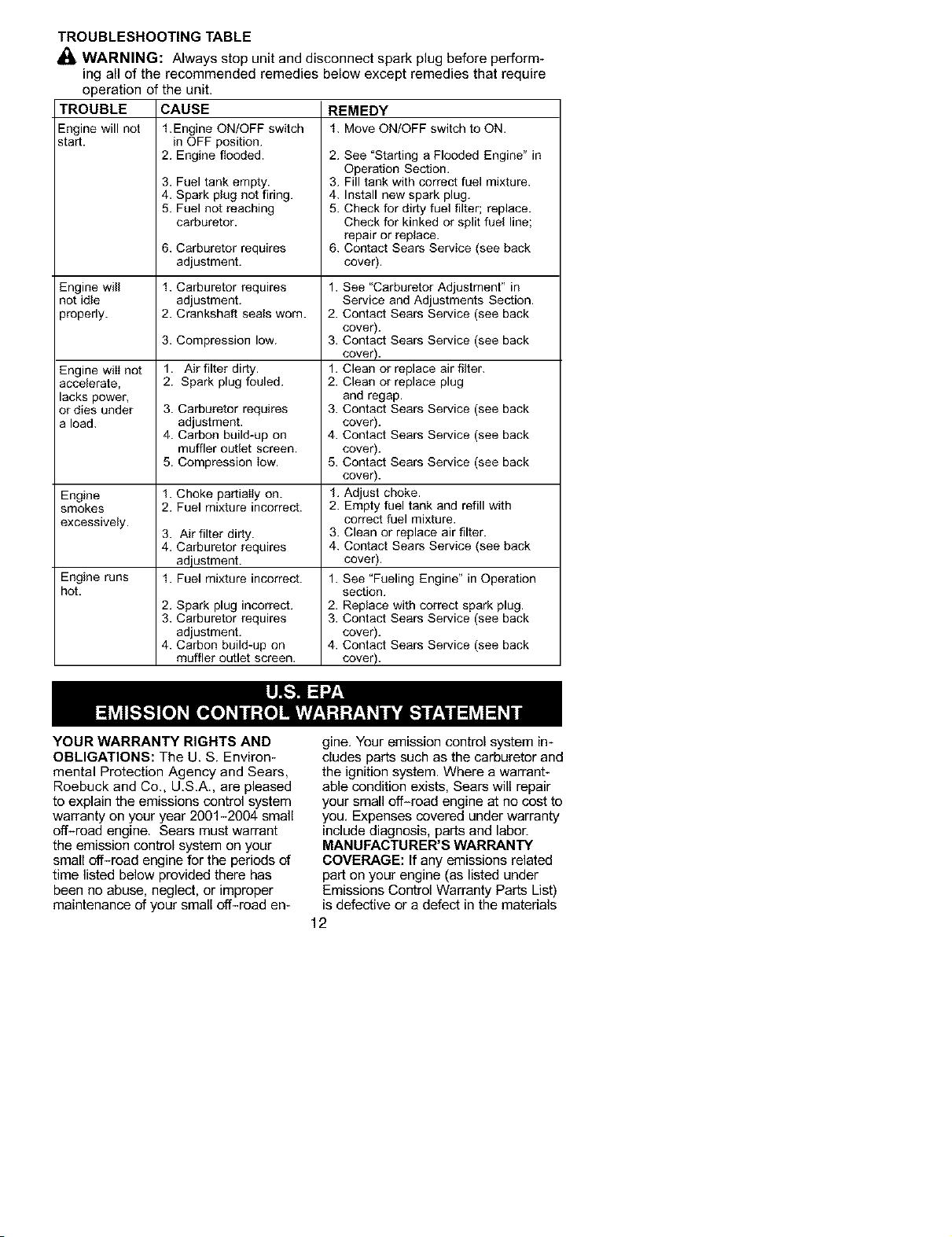

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

TROUBLE

Engine will not

_tart.

Engine will

not idle

properly.

Engine wilI not

accelerate,

lacks power',

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

operation of the unit.

CAUSE

1.Engine ON/OFF switch

in OFF position.

2. Engine flooded.

3. Fuel tank empty.

4. Spark plug not firing.

5. Fuel not reaching

carburetor.

6. Carburetor requires

adjustment.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. Airfilter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. Carburetor requires

adiustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

REMEDY

1. MoveON/OFF switch to ON.

2. See "Starting a Flooded Engine" in

Operation Section.

3. Fill tank with correct fuel mixture.

4. Install new spark plug.

5. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

6. Contact Sears Service (see back

cover).

1. See "Carburetor Adjustment" in

Service and Adjustments Section.

2. Contact Sears Service (see back

cover).

3. Contact Sears Service (see back

cover).

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. Contact Sears Service (see back

cover).

4. Contact Sears Service (see back

cover).

5. Contact Sears Service (see back

cover).

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. Contact Sears Service (see back

cover).

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark plug.

3. Contact Sears Service (see back

cover).

4. Contact Sears Service (see back

cover).

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U,S,A., are pleased

to explain the emissions control system

warranty on your year 2001-2004 small

off-road engine. Sears must warrant

the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine, Your emission control system in-

dudes parts such as the carburetor and

the ignition system. Where a warrant-

able condition exists, Sears will repair

your small off-road engine at no cost to

you, Expenses severed under warranty

include diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts List)

is defective or a defect in the materials

orworkmanshipoftheenginecauses

thefailureofsuchanemissionrelated

part,thepartwillberepairedorre-

placedbySears.OWNER'SWAR-

PANTYRESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your in-

struction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-road engine owner, you should be

aware that Sears may deny you war-

ranty coverage if your small off-road

engine or a part of it has failed due to

abuse, neglect, improper maintenance,

unapproved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturen You are

responsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem ex-

ists, Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. Ifyou have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is

purchased, LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS. Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears servic-

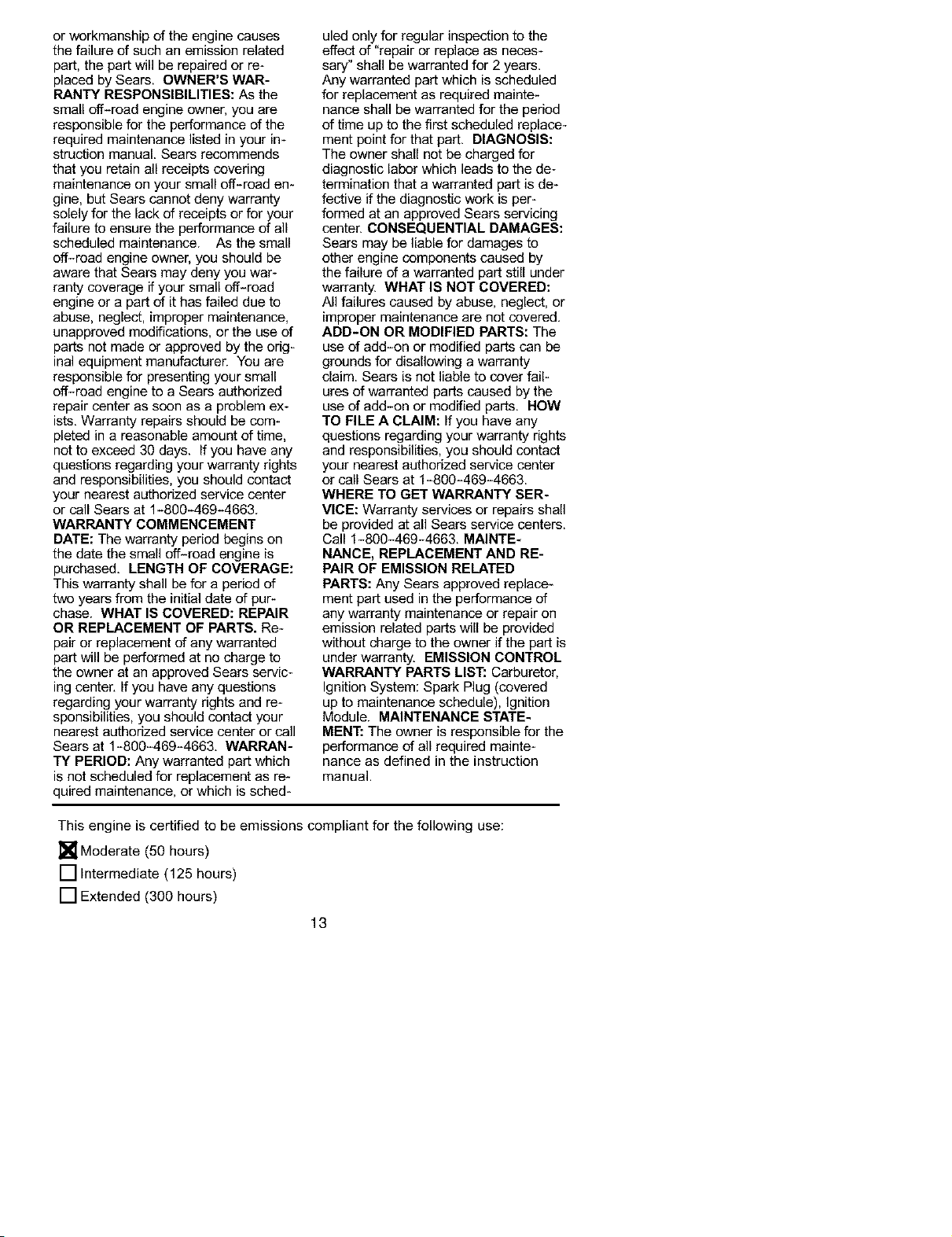

ing center, Ifyou have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663. WARRAN-

TY PERIOD: Any warranted part which

is not scheduled for replacement as re-

quired maintenance, or which is sched-

uled only for regular inspection to the

effect of "repair or replace as neces-

sary" shall be warranted for 2 years.

Any warranted part which is scheduled

for replacement as required mainte-

nance shall be warranted for the period

of time up to the first scheduled replace-

ment point for that part. DIAGNOSIS:

The owner shall net be charged for

diagnostic labor which leads to the de-

termination that a warranted part is de-

fective if the diagnostic work is per-

formed at an approved Sears servicing

center. CONSEQUENTIAL DAMAGES:

Sears may be liable for damages to

other engine components caused by

the failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect, or

improper maintenance are not covered.

ADD-ON OR MODIFIED PARTS: The

use of add-on or modified parts can be

grounds for disallowing a warranty

claim. Sears is not liable to cover fail-

ures of warranted parts caused by the

use of add-on or modified parts. HOW

TO FILE A CLAIM: If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

MICE: Warranty services or repairs shall

be provided at all Sears service centers.

Call 1-800-469-4663. MAINTE-

NANCE, REPLACEMENT AND RE-

PAIR OF EMISSION RELATED

PARTS: Any Sears approved replace-

ment part used in the performance of

any warranty maintenance or repair on

emission related parts will be provided

without charge to the owner if the part is

under warranty. EMISSION CONTROL

WARRANTY PARTS LIST: Carburetor,

Ignition System: Spark Plug (covered

up to maintenance schedule), Ignition

Module. MAINTENANCE STATE-

MENT: The owner is responsible for the

performance of all required mainte-

nance as defined in the instruction

manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

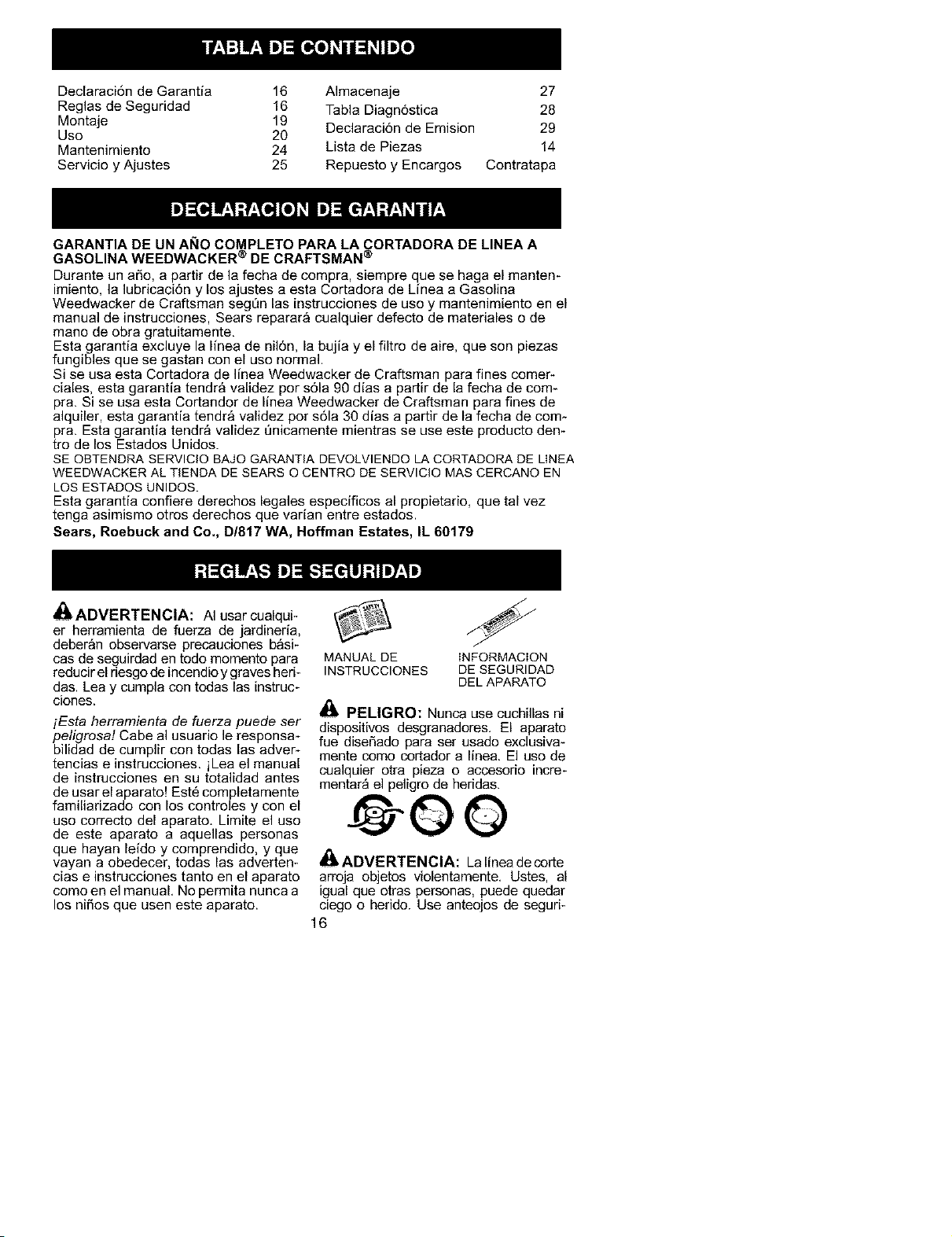

Declaraci6n de Garantia 16 Almacenaje 27

Reglas de Seguridad 16 Tabla Diagn6stica 28

Montaje 19

Declaraci6n de Emision 29

Uso 20

Mantenimiento 24 Lista de Piezas 14

Servicio y Ajustes 25 Repuesto y Encargos Contratapa

GARANTIA DE UN AI_IO COMPLETO PARA LA CORTADORA DE LINEA A

GASOLINA WEEDWACKER ® DE CRAFTSMAN ®

Durante un aSo, a partir de la fecha de compra, siempre que se haga el manten-

imiento, la lubricaci6n y los ajustes a esta Cortadora de Linea a Gasolina

Weedwacker de Craftsman segL_nlas instrucciones de uso y mantenimiento en el

manual de instrucciones, Sears reparara cualquier defecto de materiales o de

mano de obra gratuitamente,

Esta garantia excluye la linea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de linea Weedwacker de Craftsman para fines comer-

ciales, esta garantia tendr& validez por s61a 90 dias a partir de la fecha de com-

pra. Si se usa esta Cortandor de linea Weedwacker de Craftsman para fines de

alquiler, esta garantia tendr& validez pot s61a 30 dias a partir de la fecha de com-

pra. Esta garantia tendr& validez t]nicamente mientras se use este producto den-

tro de los Estados Unidos.

SE OBTENDRA SERVlClO BAJO GARANTIA DEVOLVlENDQ LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVICIO MAS CERCANO EN

LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_I_ADVERTENCIA: AI usar cualqui-

er herramienta de fuerza de jardineria,

deber&n observarse precauciones b&si-

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heft-

das. Lea y cumpla con todas las instruc-

clones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usar el aparato! Est6 completamente

familiarizado con los controles y con el

uso correcto del aparato, Limite el uso

de este aparato a aquellas personas

que hayan leido y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tanto en el aparato

como en el manual, No permita nunca a

los nifios que usen este aparato.

MANUALDE INFORMACION

INSTRUCCIONES DE SEGURIDAD

DEL APARATO

_!i PELIGRO: Nunca use cuchillas ni

dispositivos desgranadores, El aparato

fue diseSado para set usado exclusiva-

mente como cortador a line& El uso de

cualquier otra pieza o accesorio incre-

mentar_ el peligro de heridas.

@00

_ll ADVERTENCIA: La linea de corte

arroja objetos violentamente, Ustes, al

igual que otras personas, puede quedar

ciego o herido. Use anteojos de seguri-

dad y protecci6n en las piernas. Manten-

ga todas las partes del cuerpo alejadas

de la linea girante.

Use anteojos de seguridad

Mantenga a los niSos, los espectadores

y animales a una distancia minima de

15 metros (50 pies). Pare el motor

inmediatamente si alguien se le acerca.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o d_ mantenimiento a este aparato

(anteojos de seguridad est_n dispo-

nibles). La protecci6n para los ojos

debe ser marcada con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el use de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello pot encima de

los hombros, at&ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

• Si est9 completament tapado, estara

m_s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mant6ngase alert& No haga uso del

aparato estando cansado, enfermo,

trastornado o ba o la influencia del

a coho, de drogas o de reined os.

Vigile bien Io que est& haciendo; use

del sentido comt_n.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

SEGURIBAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas dafiadas o flojas antes de

cada uso. Repare toda fuga de com*

bustible antes de user el aparato.

Mantenga el aparato en buenas corn

diciones de uso.

• Cambie todas las piezas del cabezal

que est6n descantilladas, resquebra_

jadas, quebradas o da_adas de cu*

alquier otro modo, antes de usar el

aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re_

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de diAmetro 2

mm (0,080 de pulgada) de la marcha

Craftsman@. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. Aseg_rese que la bo_

bina est6 correctamente instalada y

este bien fijo.

• AsegQrese que el aparato est6 cor_

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de mode que la

linea no pueda tocar nada.

• Mantenga alejadas alas demas per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantenimiento no

explicado en este manual deber_ ser

efectuado por un Centre de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• AI6jese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

• Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque,

• Almac6ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

SEGURIDAD AL CORTAR

_lb ADVERTENClA: Inspeccione el

_rea antes de cada uso. Retire los obje*

tos (piedras, vidrio roto, clavos, alambre,

eta) que se puedan enredar en la linea

o que 6sta pueda arrojar. Los objetos

duros pueden da5ar el cabezal y 6ste

los puede arrojar, causendo graves heri-

das.

• Use el aparato exclusivamente para

recortar, para cortar bordes, para cor-

tar cesped y para barrer. No Io use

para podar ni para recortar sete.

• Mantenga el equilibrie, con los pies

en una superficie estable. No se ex-

tienda demasiado.

• Mantenga todas las partes del cuer-

pc alejadas de la linea girante y del

silenciador. Mantenga el motor per

debaje del nivel de la cintura. El si-

lenciador puede causer graves que-

maduras cuando est_ caliente.

• Corte siempre de derecha a izquierda.

Si se certa con la linea del lade iz-

quierdo del protector, los escombros

volargn en sentido epueste al usuario.

• Use el aparate t_nicamente de dia e

en luz artificial fuerte.

• Utilice el aparato selamente para las

tareas explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrie y fije

bien el aparate antes de quardarlo e

de transpertarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

ratio. Consuma tedo el combustible

restante en el carburador poniende el

motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar dende los vaperes del

combustible no puedan alcanzar

chispas ni llamas prevenientes de

los termotanques, los motores e in-

terruptores el6ctricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el

limitador de linea no pueda causer

heridas accidentales. Se puede col-

gar el aparate por la caja el eje de

prepulsi6n.

• Guarde el aparato fuera del alcance

de los nifios.

AVlSO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a trav6s del

use prelongade de herramientas de

fuerza a gaselina puede causer daSes a

los vasos senguineos o a los nervios de

los dedos, las manos y las coyunturas

en aquellas personas que tienen pro-

pensidad a los trastornes de la circula-

ci6n e a las hinchazones anormales. El

use prelongade en tiempo frio ha sido

asociado con dafios a los vases sam

guineos de personas que por otra parte

se encuentran en perfecto estado de

salud. Si ocurren sintomas tales como el

entumecimiento, el dolor, la falta de fuer-

za, los cambios en el color o la textura

de la piel o falta de sentido en los de-

dos, las manos o las seyunturas, deje

de user esta maquina inmediatamente y

procure atenci6n m6dica. Los sistemas

de anti-vibraci6n no garantizan que se

eviten tales problemas. Los usuarios

que hacen uso continuo y prolongando

de las herramientas de fuerza deben

fiscalizar atentamente su estado fisico y

el estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m_s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren per ley que muchos motores

de combusti6n interna esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar9 en

infracci6n de la ley. Para el uso normal

del duefio de la case, el silenciador y la

rejilla antichispa no requeriran ningQn

servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Concesionario de Servicio Autorizado.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.795542

• Cortadora

• Protector

• Tuerca Mariposa (atornillada en la

protector)

• Mango Auxiliar (con el tornillo y la

perilla)

• Recipiente de Aceite

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das,

AVISO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, liame

al n_mero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas por el fabricante.

MONTAJE

_ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

Aseg_rese de colocar el mango en el

aparato antes de instalar el protector.

PARA INSTALAR EL MANGO

(algunas aparatos vienen con el man-

go ya instalado)

_bbADVERTENCIA: AI ajustar el

mango, asegt_rese que se mantenga

entre el gatillo y r6tulo de seguridad.

1. Monte el mango en el aparato

como se ilustra; asegQrese que la

parte inferior del mango se en-

cuentre en la ranura en ia caja del

gatillo.

AVISO: La perilla de ajuste deber&

ser instalada en el lado izquierdo de el

aparato como se muestra en el ilustra-

clon.

2. AsegQrese de que el tornillo se en-

cuentre Iocalizado dentro del hue-

co en forma de hexggonal que se

encuentra en el mango.

3. Gire el mango hasta Ilegar a la po-

sicion mas confortable.

4. AsegQrese de ajustar firmemente

el perilla.

INSTALACION DE LA PROTECTOR

_ADVERTENClA: El protector

deber_ ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

line& El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar, Para conseguir la

orientaciSn apropiada para el protector,

vea la ilustraciSn CONOZCASU APARATO

que se encuentra en la secci6n de USO.

1. Remueva la tuerca mariposa de la

protector.

2. Introduzca el soporte dentro de la

ranura como se muestra,

3. Haga girar la protector hasta que el

tornillo pase a trav6s del hueco en

el soporte,

4. Apriete firmemente la tuerca mad-

posa en el tornillo.

Ranura

Protector

Cuchilla Limitadora

de Linea

Tuerca

) Mariposa

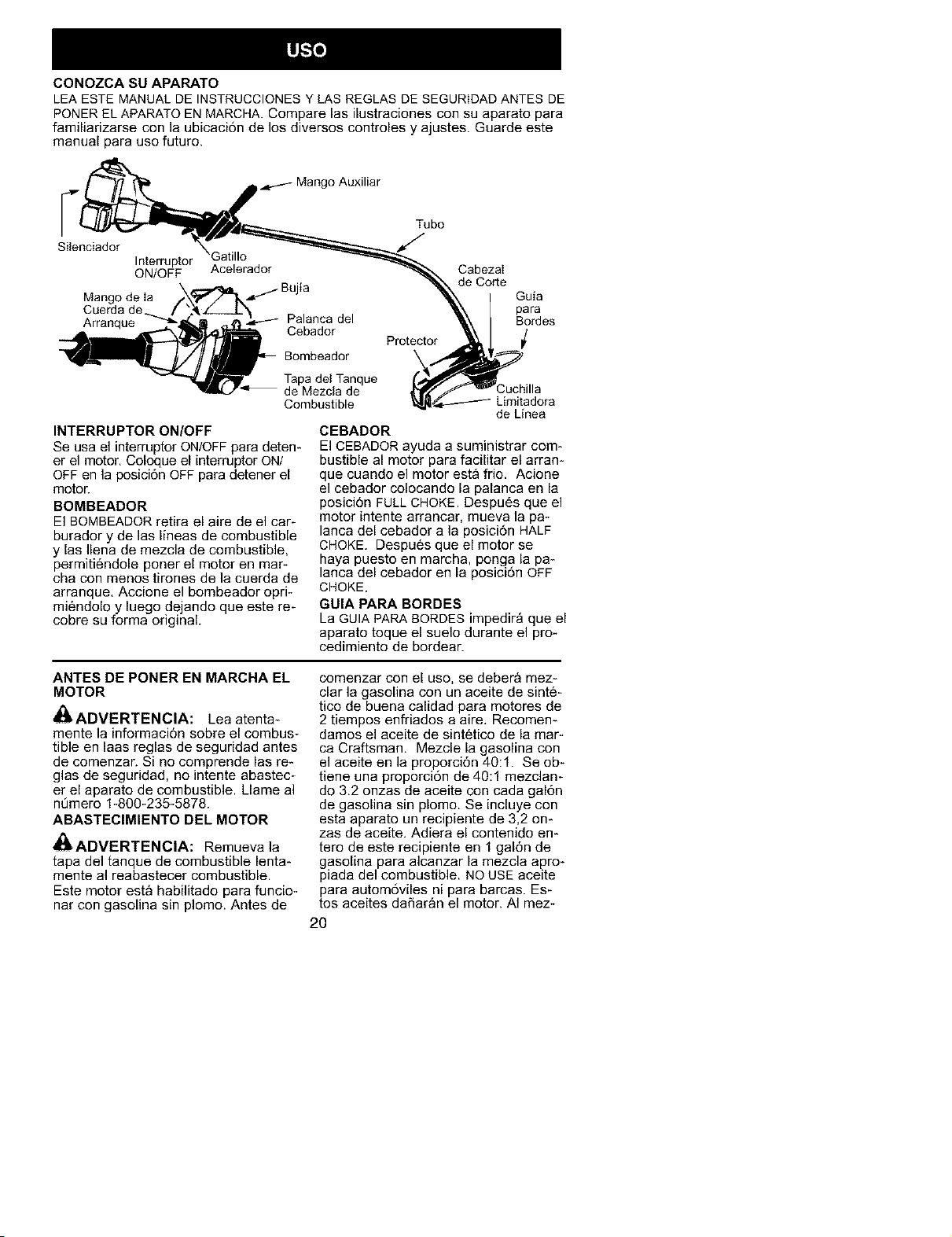

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONEREL APARATO EN MARCHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para uso futuro.

Tubo

Silenciador

Interruptor

ON/OFF Acelerador

\ _ _Bujia

Mango de la /\'€"t_"/"-k .4,/-

Cuerda de / _._'_

_Jf_IB __. _ Palanca del

Arran_ue Cebador

_ Bombeador

Tapa del Tanque

_diLJ "<_ de Mezcla de

Combustible

INTERRUPTOR ON/OFF

Se usa el interruptor ON/OFF para deten-

er el motor. Coloque el interruptor ON/

OFF en la posici6n OFF para detener el

moton

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permitiendole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

mi6ndolo y luego dejando que este re-

cobre su forma original.

CabezaI

de Corte

Guia

para

Bordes

Protector r/

de Linea

CEBADOR

El CEBADOR ayuda a suministrar com-

bustible al motor para facilitar el arran-

que cuando el motor est& frio. Acione

el cebador colocando la palanca en la

posici6n FULL CHOKE. Despu6s que el

motor intente arrancar, mueva la pa-

lanca del cebador a la posici6n HALF

CHOKE. Despues que el motor se

haya puesto en marcha, ponga la pa-

lanca del cebador en la posici6n OFF

CHOKE.

GUIA PARA BORDES

La GUIA PARA BORDES impedir9 que el

aparato toque el suelo durante el pro-

cedimiento de bordear.

ANTES DE PONER EN MARCHA EL

MOTOR

_II, ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el combus-

tible en laas reglas de seguridad antes

de comenzar. Si no comprende las re-

glas de seguridad, no intente abastec-

er el aparato de combustible. Llame al

nt_mero 1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

_ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est& habilitado para funcio-

nat con gasolina sin plomo. Antes de

comenzar con el uso, se debera mez-

clar la gasolina con un aceite de sint6-

rico de buena calidad para motores de

2 tiempos enfriados a aire, Recomen-

damos el aceite de sint6tico de la mar-

ca Craftsman, Mezcle la gasolina con

el aceite en la proporci6n 40:1. Se ob-

tiene una proporci6n de 40:1 mezclan-

do 3,2 onzas de aceite con cada gal6n

de gasolina sin plomo. Se incluye con

esta aparato un recipiente de 3,2 on-

zas de aceite, Adiera el contenido en-

tero de este recipiente en 1 gal6n de

gasolina para alcanzar la mezcla apro-

piada del combustible. NO USE aceite

para autom6viles ni para barcas. Es-

tos aceites dafiaran el motor. AI mez-

clar el combustible, siga las instruc-

clones impresas en el recipiente. Una

vez haya a_adido el aceite a la gasoli-

na, agite al recipiente brevemente

para asegurar que el combustible est6

completamente mezclado. Siempre

lea y siga las instrucciones de seguri-

dad que tienen que ver con el com-

bustible antes de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen eta-

nolo metanol) pueden atraer la

humedad, Io que puede causar la se-

paraci6n y la formaci6n de _cidos du-

rante el almacenaje. La gasolina _cida

puede dafiar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber_ vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o m_s. Vacie el tanque de

combustible, ponga el motor en mar-

cha y dejelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la proxima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar daSos permanentes.

Vea la secci6n de ALMACENAJE para

informaci6n adicional.

PARA DETENER EL MOTOR

• Para detener el motor, ponga el in-

terruptor ON/OFF en la posici6n OFF.

• Si el motor no se detiene, mueva el

cebador en ]a posici6n FULL CHOKE

(estrangulamiento total de aire).

Palanca del Cebador

Interruptor

ON/OFF

PARA PONER EN MARCHA

EL MOTOR

_ADVERTENCIA: El cabezal de

corte girar_ mientras se est6 intentam

do poner en marcha el motor. Evite el

hacer ningQn tipo de contacto con el

silenciador. Un silenciador caliente

podria provocar quemaduras de gra-

vedad si se toca.

PAPA ARPANCAR CON MOTOR

FRIO (o motor caliente despu_s de

quedar sin combustible)

1. Ponga el aparato en una superficie

plana.

2. Mueva el interruptor ON/OFF a la

posici6n ON.

3. Optima lentamente el bombeador

6 veces.

4. Mueva la palanca del cebador a la

posici6n FULL CHOKE.

5. Apriete y sujete el gatillo durante

todos los pasos siguientes.

ombeador

6. Tire flrmemente del mango de la

cuerda de arranque hasta que el

motor suene como si est6 intentan-

do arrancar, pero no tire de la

cuerda m_s de 6 veces.

7. Tan pronto como el motor suene

como si fuera a arrancar, mueva la

palanca de cebador a la posici6n

HALF CHOKE.

8. Tire flrmemente del mango de la

cuerda de arranque hasta que el

motor arranque, pero no mas de 6

tirones. AVISO: Si el motor no ar-

ranca despu6s del sexto tiron de la

cuerda de arranque (con la palam

ca del cebador en la posici6n HALF

CHOKE), mueva la palanca del ce-

bador a la posici6n FULL CHOKE y

oprima el bombeador 6 veces.

Apriete y sostenga el gatillo aceler-

ador y tire de la cuerda de arram

que otras 2 veces. Mueva la palam

ca del cebador a la posici6n HALF

CHOKE y tire de la cuerda de arran-

que hasta que el motor se ponga

en marcha, pero no mas de 6

veces. Si el motor no arranca, pro-

bablemente se encuentre ahoga-

do. Proceda con la secci6n AR-

RANQUE DE MOTOR AHQGADO.

Una vez que el motor arranca, per-

mita que el motor marche por 10

segundos, luego mueva la palan-

ceadelcebadorenlaposici6nOFF

CHOKE.Permitaqueelmotormar-

chapor30segundosconlapalam

cadelcebadorenlaposici6nOFF

CHOKEantesdesoltarelgatillo

acelerador,AVlSO:Sielmotorse

apagaconlapalancadelcebador

enlaposici6nOFFCHOKE,mueva

lapalancaalaposici6nHALF

CHOKEytiredelacuerdadearran-

quehastaqueelmotorseponga

enmarcha,peronomasde6tiro-

nes.

PAPA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

3. Oprima y sostenga el gatillo aceler-

ador. Mantenga el gatillo total-

mente oprimido hasta que el motor

marche sin problemas.

4. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_s de 5 tirones.

5. Permita que el motor marche por 15

segundos, entonces mueva la pa-

lanca del cebador a la posici6n OFF

CHOKE.

AVlSO: Si el motor no arranca, tire de

la cuerda otras 5 veces. Si el motor no

arranca, probablemente est6 ahogado.

ARRANQUE DE MOTOR AHOGADO

Lors motores ahogados pueden pore

erse en marcha moviendo la palanca

del cebador a la posici6n OFF CHOKE;

luego, tire de la cuerda para aclarar el

exceso de combustible. Esto podr& re-

querir que se tire del mango de la

cuerda muchas veces dependiendo

cuan ahogado se encuentre el motor.

Si el aparato sigue sin ponerse en

march& vea la TABLA DIAGNOSTICA o

Ilame al nt_mero 1-800-235-5878.

INSTRUCCIONES DE USO

POSICION DE USO

SIEMPRE USE:

/. !

Pantolones '

Largos _

Zapatos _'

Gruesos---_ !

Protecci6n

para los Ojos

Corte de derecha a izquierda.

_!k ADVERTENCIA: Use siempre

protecci6n para los ojos, Nunca se in-

cline pot encima del cabezal, La linea

puede arrojar o hacer rebotar piedras

o desechos hacia los ojos y la cara,

pudiendo causar la p6rdida de la vista

u otras graves heridas.

Cuando aparato de funcionamiento,

p_rese como se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecci6n.

• Sostenga la manija del gatillo acelera-

dor con la mano derecha y manija

auxiliar con la mano izquierda,

• Mantenga el aparato debajo del nivel

de la cintura,

• Corte siempre desde la derecha ha-

cia la izquierda para que los escom-

bros sean arrojados en direcci6n

contraria a donde est9 parado. Sin

tener que inclinarse, mantenga la

linea cerca del suelo y paralela al

mismo, sin meterla dentro del materi-

al que se est& cortando.

No haga marchar el motor a revolu-

clones mas altas que las necesarias.

La linea de corte cortara de una forma

m_s eficiente sin que el motor este acel-

erado a fondo. A revoluciones m&s ba-

jas, habr_ menos ruido y menor vibra-

ci6n del motor. La linea de corte durara

m_s tiempo y tendr9 menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

Para detener el motor:

• Suelte el gatillo acelerador.

• Ponga el interruptor ON/OFF en la

posici6n OFF,

TWIST AND EDGE (GIRE Y BORDE)

Su aparato puede set usado para bor-

dear en aceras, patios, caminos de

entrada, etc,

1, Hale la lengQeta hacia el motor.

2. Tuerza el tubo en la posici6n de

corte; entonces, suelte la lengL)eta.

Lengt3eta __

AVANCE DE LA LiNEA DE CORTE

El cabezal de corte hace mover au-

tom&ticamente la linea hacia ade-

lante. Para que la linea de corte se

mueva bacia adelante, no as nece-

sario dar golpes contra el suelo al

cabezal de corte. De Io contrario,

esta acci6n podria tener como resulta-

do piezas rotas y el funcionamiento

defectuoso del cabezal.

Despu6s de que el aparato se haya

puesto en marcha, la linea progresara

el largo correcto para efectuar el corte

de manera automatica.

Mantenga siempre el protector en su

lugar cuando la herramienta se en-

cuentre en funcionamiento.

_h_ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de di_metro. Otro

tipo de tamafios y formas har_n que la

linea no gire de forma apropiada Io que

resultar9 en el funcionamiento inadecua-

do del cabezal de corte o en accidentes

de seria gravedad. No utilice otro tipo

de materiales tales como alambre, hilo,

soga, etc, El alambre puede romperse

durante el corte y convertirse en un misil

peligroso Io que puede causar lesiones

de seria gravedad.

METODOS DE CORTE

Use la velocidad minima y no acerque

el aparato demasiado al cortar cerca

de objetos s61idos (piedra, gravilla,

postes, etc.): estos pueden daSar el

cabezal, pueden enredarse en la linea

o la linea los puede arrojar violem

tamente al aire, causando serio peli-

gro.

• La punta de la linea es la que corta.

Se conseguira mejor rendimiento y

el minimo desgaste si no se mete la

linea dentro del material que se est_

cortando, La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

La punta de la line_ La linea esta meti-

_ terial de trabajo

Correcto | Incorrecto

• La linea retira fgcilmente el c6sped y

las malas hierbas de alrededor de pa-

redes, cercados, arboles y macizos de

flores; pero tambi6n es capaz de cor-

tar la corteza tiema de &rboles y ar-

bustos y de marcar las cercas.

• Para recortar o escalpar, use el apa*

rato sin acelerar a fondo, para incre-

mentar la vida t_til de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son

los postes o &rboles de poco di&me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca*

bezal unos 8 cm (3 pulgadas) del suelo

yen &ngulo. Unicamente la punta de la

linea deber9 hacerel contacto con el

material a cortar. No meta la linea den*

tro del _rea que se est9 cortando.

Para Recortar

8 cm (3 pul_ i_

das) del suelo _.. _

PARA ESCALPAR - La t6cnica del as-

calpado retira la vegetaci6n no desea-

da. Sostenga el cabezal unos 8 cm (3

pulgadas) del suelo yen 9ngulo. Deje

que la punta de la linea golpee contra

el suelo cerca de los &rboles, los post*

es, los monumentos, etc. Esta t6cnica

incrementa el desgaste de la linea.

Para Escalpar _ 8cm(3,pulga-

PARA CORTAR C¢:SPED - Este para-

to es ideal para cortar c6sped en lu-

gares donde las cortadoras convem

cionales no Ilegan. En posici6n de

cortar c6sped, manten£a la linea para*

lela al suelo. Evite prestonar el cabezal

contra el suelo, ya que de hacerlo

podria escalpar la vegetaci6n y daSar

el aparato.

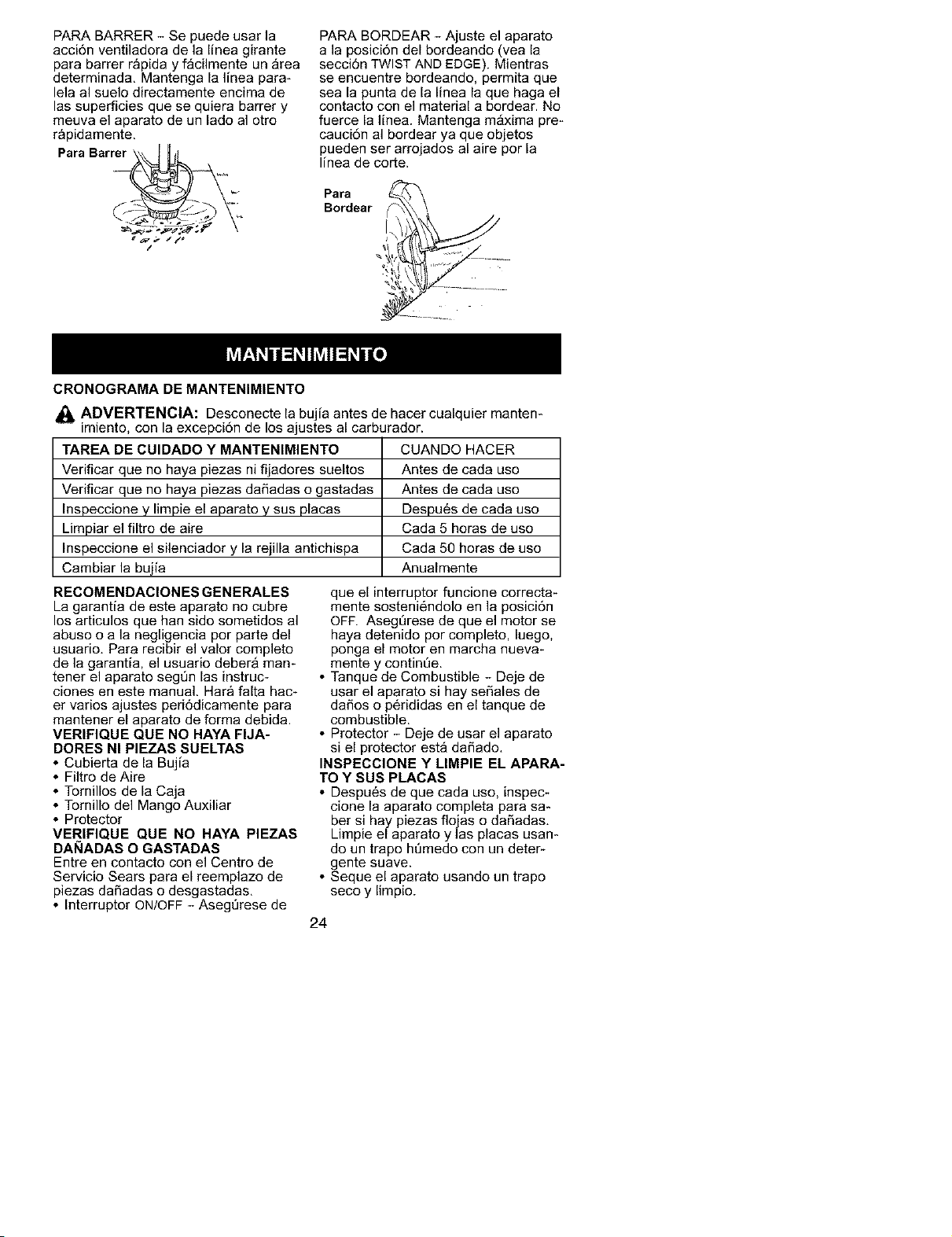

PARA BARRER - Se puede usar la

acci6n ventiladora de la linea girante

para barrer rapida y f_cilmente un _rea

determinada, Mantenga la linea para-

lela al suelo directamente encima de

las superficies que se quiera barter y

meuva el aparato de un lado al otro

rapidamente,

Para Barrer

CRONOGRAMA DE MANTENIMIENTO

PARA BORDEAR - Ajuste el aparato

a la posici6n del bordeando (vea la

secci6n TWIST AND EDGE). Mientras

se encuentre bordeando, permita que

sea la punta de la linea la que haga el

contacto con el material a bordear. No

fuerce la linea. Mantenga m_xima pre-

cauci6n al bordear ya que objetos

pueden ser arrojados al aire por la

linea de corte.

;arr_lear _ --

_lk ADVERTENCIA: Desconecte la bujia antes de hacer cualquier mantem

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Verificar que no haya piezas ni fijadores sueltos Antes de cada uso

Verificar que no haya piezas daSadas o gastadas Antes de cada uso

Inspeccione y limpie el aparato y sus placas Despu6s de cada uso

Limpiar el filtro de aire Cada 5 horas de uso

Inspeccione el silenciador y la rejilla antichispa Cada 50 horas de uso

Cambiar la bujfa Anualmente

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia pot parte del

usuario, Para recibir el valor completo

de la garantia, el usuario deberA man-

tener el aparato segt]n las instruc-

clones en este manual. Hara falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DAI_IADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas,

• Interruptor ON/OFF - AsegQrese de

que el interruptor funcione correcta-

mente sosteni6ndolo en la posici6n

OFF. AsegQrese de que el motor se

haya detenido por completo, luego,

ponga el motor en marcha nueva-

mente y continQe.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

daSos o p6rididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est9 daSado,

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despu6s de que cada uso, inspec-

clone la aparato completa para sa-

ber si hay piezas flojas o daSadas,

Limpie el aparato y ]as placas usan-

do un trapo h_medo con un deter-

gente suave.

• Seque el aparato usando un trapo

seco y limpio.

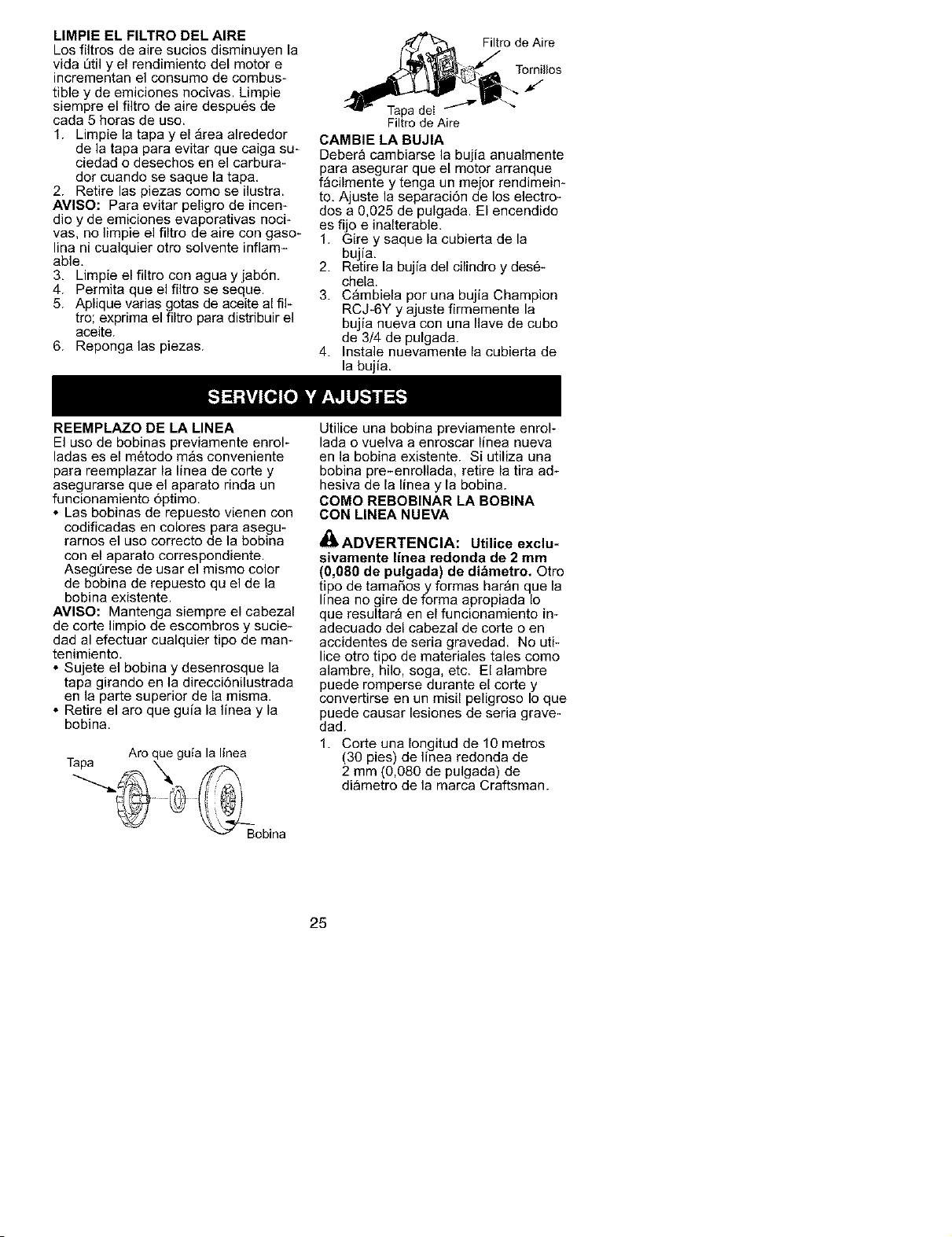

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida _til y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despu6s de

cada 5 horas de uso.

1. Limpie la tapa y el _rea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tap&

2. Retire las piezas como se ilustra.

AVlSO: Para evitar peligro de incen-

dio y de emiciones evaporativas noci-

vas, no limpie el filtro de aire con gaso-

lina ni cualquier otro solvente inflam-

able,

3, Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al fil-

tro; exprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

ro de Aire

T_llos

Filtro de Aire

CAMBIE LA BUJIA

Deber_ cambiarse la bujia anualmente

para asegurar que el motor arranque

fgcilmente y tenga un mejor rendimeim

to, Ajuste la separaclon de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la

bu ia,

2. Ret re a bu ia del cilindro y des6-

chela.

3. C_mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo

de 3/4 de pulgada.

4. Instale nuevamente la cubierta de

la bujia.

REEMPLAZO DE LA LINEA

El uso de bobinas previamente enrol-

ladas es el m6todo mAs conveniente

para reemplazar la linea de corte y

asegurarse que el aparato rinda un

funcionamiento 6ptimo.

• Las bobinas de repuesto vienen con

codificadas en colores para asegu-

rarnos el uso correcto de la bobina

con el aparato correspondiente.

AsegOrese de usar el mismo color

de bobina de repuesto qu el de la

bobina existente.

AVlSO: Mantenga siempre el cabezal

de corte limpio de escombros y sucie-

dad al efectuar cualquier tipo de man-

tenimiento.

• Sujete el bobina y desenrosque la

tapa girando en la direcci6nilustrada

en la parte superior de la misma.

• Retire el aro que guia la linea y la

bobina.

Aro que guia la linea

Utilice una bobina previamente enrol-

lada o vuelva a enroscar linea nueva

en la bobina existente. Si utiliza una

bobina pre-enrollada, retire la tira ad-

hesiva de la linea y la bobina.

COMO REBOBINAR LA BOBINA

CON LINEA NUEVA

_h, ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de di_metro. Otto

tipo de tamaSos y formas hargn que la

linea no gire de forma apropiada Io

que resultar9 en el funcionamiento in-

adecuado del cabezal de corte o en

accidentes de seria gravedad. No uti-

lice otro tipo de materiales tales como

alambre, hilo, soga, etc. El alambre

puede romperse durante el corte y

convertirse en un misil peligroso Io que

puede causar lesiones de seria grave-

dad.

1. Corte una Iongitud de 10 metros

(30 pies) de linea redonda de

2 mm (0,080 de pulgada) de

diametro de la marca Craftsman.

/i.t _-, Introduzca la

...._ %_,_, linea en [a di-

__ recci6n que se

,_,t rnuestraen ia

_j/'; bobina

Bobina

2. Intreduzca un extremo de la linea

dentre de la cavidad central de la

bobina vacia. Aseg_rese de que la

linea enrelle en la bobina en la di-

reccibn que se ilustra en la misma

(en sentido contrario al de las agu-

jas del reloj).

3. ContinUe enrellando la linea en la

bobina, dejande sin enrellar de 10

a 15 cm (4 a 6 pulgadas) desde el

centro de la bebina.

COMO INSTALAR LA BOBINA CON

LA LINEA DE CORTE

1, Instale la bebina de repuesto.

2. Enrolle la linea a trav6s del are guia.

Bobina de Repuesto

3. Coloque el aro guia en la bobina y

pase la linea por la ranura. Permi-

ta que la linea se extienda de 10 a

15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

4. Asegure de que la linea permanez-

ca dentro de la ranura mientras en-

rosca la la tapa en la eje. Ajuste

la tapa manualmente,

AJUSTE AL CARBURADOR

_ADVERTENCIA: Mantenga a

otras personas alejadas de la zena en

donde se encuentre haciendo ajustes

de marcha [enta, El cabezal de corte

se mantendra girando durante este

precedimiento, Use su equipe protec-

tor y observe todas las precauciones

de seguridad.

El carburador ha side ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesarie hacer ajustes si

se neta cualquiera de las siguientes

cendicienes:

• El motor no funciona en marcha len-

ta cuando se suelta el acelerador.

Haga los ajustes sosteniendo el equipo

de manera que el accesorio de corte se

encuentre alejado del suelo y no haga

contacto con ningQn objeto. Sostenga

el aparato manualmente mientras el mo-

tor se encuentre encendido y mientras

usted se encuentre haciendo los

ajustes. Mantenga todas las partes de

su cuerpo alejadas de los accesorios de

corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revelucienes hasta que el motor se

mantenga en marcha sin calarse ([a

marcha lenta es demasiado lenta),

• Gire el ternillo de marcha lenta hacia

la derecha para aumentar las revelu-

cienes si el motor se ahoga e se para.

• Gire el terni[Io de marcha lenta hacia

la izquierda para reducir las revolu-

ciones.

L_ ornilIo de

Ajuste de

._la Marcha

Lenta

Tapa del

Filtro de

Aire

Si requiriera ayuda adicional o no se

sintiera seguro al desempeffar este

procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame al

nt]mero de ayuda al consumidor

1-800-235-5878.

_kADVERTENCIA: Realice los

siguientes pasos despu_s de cada

use:

• Permita que el motor se enfrie y fije

bien el aparato antes de guardarlo o

transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrup-

tores el6ctricos, calefactores

centrales, etc,

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

mode que las piezas cortantes no

puedan causar heridas per acci-

dente,

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los niSos.

ESTAClONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar per m_s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato per complete antes

del almacenaje.

• Almacene en un _rea limpia y seca.

• Aplique una pequefia cantidad de

aceite alas superficies externas

met_licas.

SlSTEMA DE COMBUSTIBLE

Vea el mensaje marcado come

IMPORTANTE, que se refiere al use

de combustibles con mezcla de alco-

hol en su aparato, en la secci6n de

USO, bajo ABASTECIMIENTO DEL MO-

TOR.

Los estabilizadores de combustible

son una alternativa aceptable para

minimizar la formaci6n de dep6sitos

de goma durante el almacenaje, A_a-

da estabilizador a la gasolina en el

tanque de combustible o en el reci-

piente para almacenar el mismo. Siga

las instrucciones de mezcla que seem

cuentran impresas en el envase, Pen*

ga el motor en marcha y d6jelo en

marcha par unos 5 minutes despu6s

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr9 a_adir estabiliza-

dor al tanque de combustible.

INTERIOR DEL MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia, Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados,

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya tornillos, tuercas ni per-

nos sueltos, Cambie todas la piezas

dafiadas, quebradas o gastadas.

• AI principio de la proxima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la pr6xima,

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujfa antes

de hacer cualquiera de las reparaciones recomendadas a continuad6n que

SINTOMA

EI motor no

arranca.

EI motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva_

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en c

CAUSA

1. El interruptor ON/OFF esta

en posici6n OFF.

2. El motor esta ahogado.

3. El tanque de combustible

esta vacio.

4. La bujia no esta haciendo

chispa.

5. El combustible no esta

Ilegando al carburador.

6. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas del cigueSal

estan gastadas.

3. La compresi6n esta baja.

1. El filtro de aire est_ sucio.

2. La bujia esta carbonizada.

3. El carburador requiere

ajuste.

4. Acumulacion de Carb6n.

5. La compresi6n esta baja.

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se ha hecho incorrecta-

mente.

3. EI fiItro de aire esta sucio.

4. El carburador requiere

ajuste.

1. La mezcla de combustible

esta se he hecho

incorrectamente.

2. Se ha instalado Ia bujia

incorrecta.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

3eraci6n.

SOLUCION

1. Coloque el interruptor ON/OFF a la

posici6n ON.

2. Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

3. Llene el tanque con la mezcla

correcta de combustible.

4. Instale una bujia nueva.

5. Vedfique si el filtro de combustible no

est6 sucio; cambielo. Verifique si hay

dobleces en la Iinea de combustible

o siesta partida; reparela o cambiela.

6. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (yea parte trasera de] manual).

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujia y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

5. Entre en contacto con el Servicio

Sears (yea parte trasera de] manual).

1. Ajuste el cebador.

2. Vaci6 el tanque de combustible y

116nelode combustible con la mezcta

correcta.

3. Limpie o cambie el filtro de aire.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Abastecimiento del Motor" en Ia

secci6n Uso.

2. Cambie por la bujia correcta.

3. Entre en contacto con el Servicio

Sears (yea parte trasera deI manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

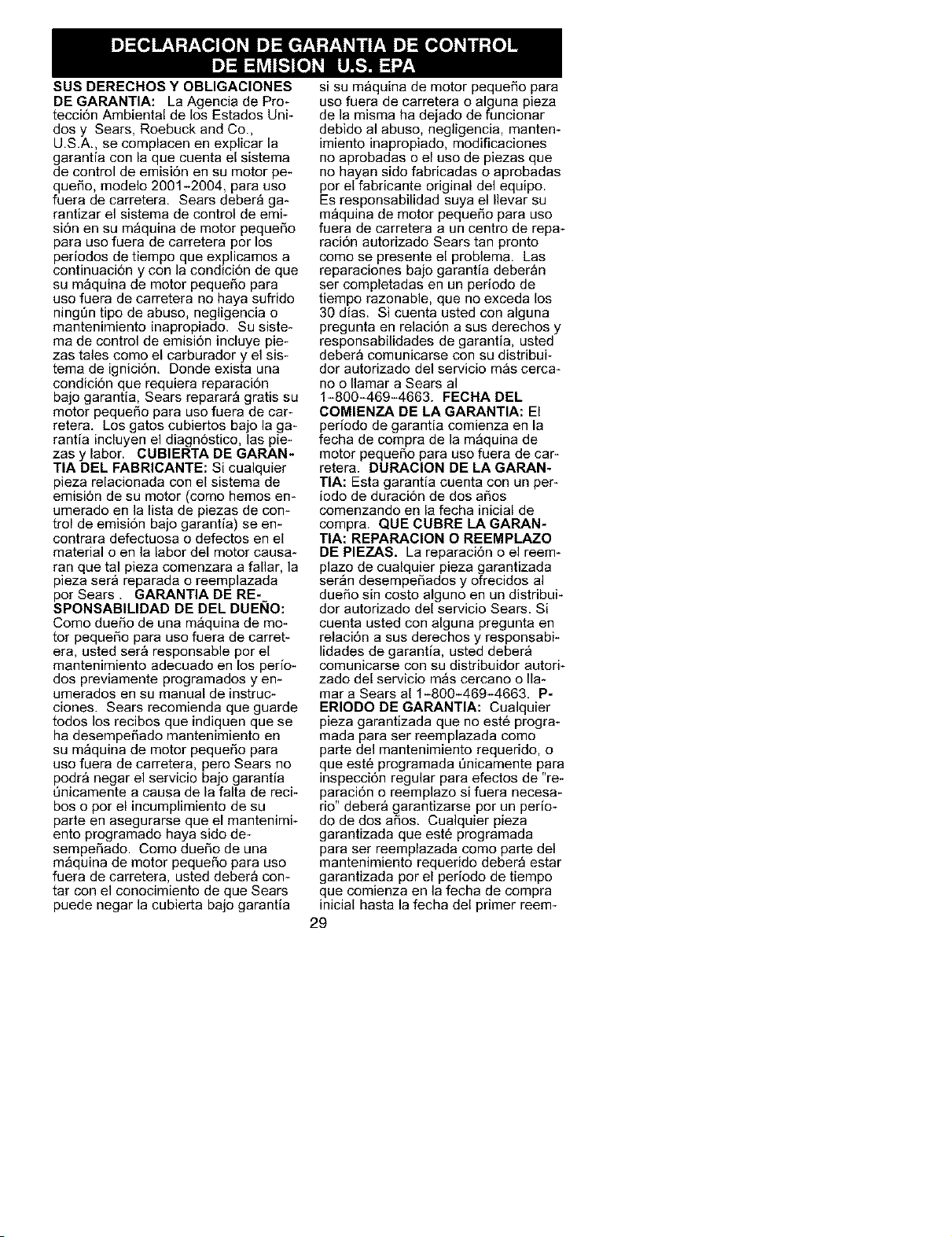

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Scars, Roebuck and Co.,

U.S.A., se complacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

quefio, modelo 2001-2004, para uso

fuera de carretera. Sears deber_ ga-

rantizar el sistema de control de emi-

si6n en su m_quina de motor pequefio

para uso fuera de carretera por los

pcriodos de ticmpo que explicamos a

continuaci6n y con la condici6n de que

su m_quina de motor pequeSo para

uso fuera de carretera no haya sufrido

ning_n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y €l sis-

tema de ignici6n. Donde exista una

condici6n que requiera reparaci6n

bajo garantia, Sears reparar_ gratis su

motor pequefio para uso fuera de car-

retera. Los gatos cubiertos bajo la ga-

rantia incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

picza relacionada con el sistema de

emisi6n de su motor (como hemos en-

umerado en la lista de piezas de con*

trol de emisi6n bajo garantia) se en-

contrara defectuosa o defectos en el

material o cn la labor del motor causa-

ran que tal picza comenzara a fallar, la

pieza ser_ reparada o reemplazada

por Sears. GARANTIA DE RE-

SPONSABILIDAD DE DEL DUENO:

Como duefio de una m_quina de mo-

tor pcqueSo para uso fuera de carrct-

era, usted scra rcsponsable por el

mantenimiento adecuado en los perio-

dos previamente programados y cn-

umerados en su manual de instruc-

ciones. Sears recomicnda que guarde

todos los recibos que indiquen que se

ha desempcfiado mantenimiento en

su m_quina de motor pequefio para

uso fuera de carretera, pero Sears no

podr_ negar el servicio bajo garantia

t]nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempeSado. Como dueSo de una

m_quina de motor pequeSo para uso

fuera de carretera, usted deber_ con-

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m_quina de motor pcquefio para

uso fuera de carrctera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modiflcaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_quina de motor pequefio para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema, Las

reparaciones bajo garantia deberan

ser completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

debera comunicarse con su distribui-

dor autorizado del servicio mas cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEL

COMIENZA DE LA GARANTIA: El

periodo de garantia comienza en la

fecha de compra de la m_quina de

motor pequefio para uso fuera de car-

retera. DURACION DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos aSos

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser_n desempefiados y ofrecidos al

duefio sin costo alguno en un distribui-

dor autorizado del scrvicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus dercchos y responsabi-

lidades de garantia, usted deber_

comunicarse con su distribuidor autori-

zado del servicio mgs cercano o Ila-

mar a Sears al 1-800-469-4663, P-

ERIODO DE GARANTIA: Cualquier

pieza garantizada que no est6 progra-

mada para ser reemplazada como

parte del mantenimiento requerido, o

que est6 programada t]nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse por un perio-

do de dos afios. Cualquier pieza

garantizada que est6 programada

para ser reemplazada como parte del

mantenimiento requerido deber9 estar

garantizada por el periodo de tiempo

que comienza en la fecha de compra

inicial hasta la fecha del primer reem-

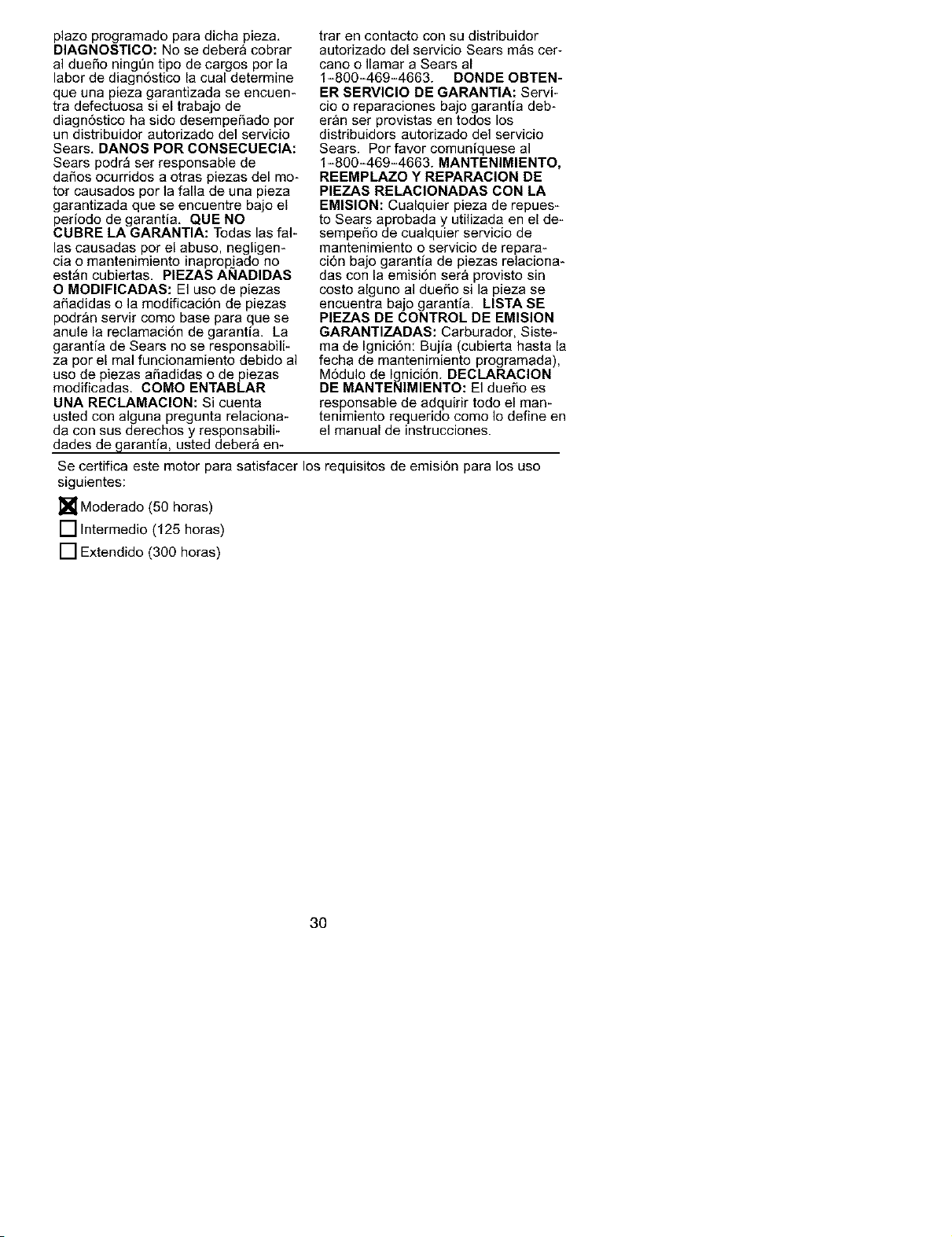

plazoprogramadoparadichapieza.

DIAGNOSTICO:Nosedeber&cobrar

alduefioningt]ntipodecargosporla

labordediagn6sticolacualdetermine

queunapiezagarantizadaseencuem

tradefectuosasieltrabajode

diagn6sticohasidodesempeSadopor

undistribuidorautorizadodelservicio

Sears.DANOSPORCONSECUEClA:

Searspodr_serresponsablede

daSosocurridosaotraspiezasdelmo-

torcausadospotlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia.QUENO

CUBRELAGARANTIA:Todaslasfal-

lascausadasporelabuso,negligem

ciaomantenimientoinaprop]adono

estgn cubiertas. PIEZAS ANADIDAS

O MODIFICADAS: El uso de piezas

a5adidas o la modificaciSn de piezas

podr&n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za pot el real funcionamiento debido al

uso de piezas aSadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLA&'IAClON: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de ,garantia, usted debera en-

trar en contacto con su distribuidor

autorizado del servicio Sears mgs cer-

cano o Ilamar a Sears al

1-800-469-4663. DONDE OBTEN-

ER SERVIClO DE GARANTIA: Servi-

cio o reparaciones bajo garantia deb-

er&n ser provistas en todos los

distribuidors autorizado del servicio

Sears. Pot favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARAClON DE

PIEZAS RELAClONADAS CON LA

EMISlON: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempeSo de cualquier servicio de

mantenimiento o servicio de repara-

ciSn bajo garantia de piezas relaciona*

das con la emisi6n ser& provisto sin

costo alguno al duefio si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE E&'llSlON

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n. DECLARAClON

DE MANTENIMIENTO: El duefio es

responsable de adquirir todo el man-

tenimiento requerido como Io define en

el manual de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisiSn para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358795542 trimmer

Product's Documents

User Manual

Specifications

Craftsman 358795542 Questions and Answers

Related Products

Craftsman 358791032 Official Craftsman Trimmer

Craftsman 13874500 trimmer

Craftsman 944511100 trimmer

Craftsman 358799030 trimmer

Craftsman 358796200 trimmer

Craftsman 316731931 trimmer
