ET-1
10/20
Star
Washer
Stud
or
Nipple
Cap
Nut
STYLE#1
STYLE#2
Tel: (613) 342-5424, Fax: (800) 263-4598
Glass
(Optional)
Spinner Nut
Fixture
Socket
Special
Tool
STYLE#1
STYLE#2
STYLE#3
Fixture
Socket
Glass
Shade
Or
Finishing
Screws
Glass
Fixture
Bracket
Screw
EASY CONNECT
INSTALLATION INSTRUCTIONS
TM
L
N
STYLE #1
STYLE #2
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Wire Cutters
INSTALLATION:
L
N
L
N
Fixture
Option 1
Option 2
Black (Live)
White
(Neutral)
Green (Ground)
(L)
Black
(Live)
(L)
Black (Live)
(L)
Black (Live)
(N)
White
(Neutral)
(N)
White
(Neutral)
(N)
White
(Neutral)
Green
(Ground)
Green
(Ground)
Green
(Ground)
Jumper Wire
Jumper
Wire
Jumper Wire
Electrical
box screws
Electrical
Box
L
N
L
N
Easy Connect
mounting
bracket
TM
Bulb
Decorative
ring
1. Attach Easy Connect™
mounting bracket to electrical
box with electrical box screws
(not included).
2. Option 1: Connect (push)
electrical wires from electric box
(house wiring) into correct
inserts.
Option 2: For multiple green
(ground), black (live) and
white (neutral) wires joined in
the electrical box (house wiring),
attach a single “green”, “black”
and “white” jumper wire before
connecting. Strip 7mm from the
6” jumper wires supplied. Then
connect (push) wires into the
correct inserts.
3. Connect (push) electrical
wires from fixture into correct
inserts.
Optional for some models
(Note: Refer to the style
of assembly that matches the
style of your fixture.)
4.
STYLE#1- Tuck electrical
wires into electrical box and
position fixture over studs or
nipple on mounting bracket
assembly. Secure fixture in place
with star washer(s) and cap
nut(s).
Note: If required, assemble body
and spread the arms of the
fixture out evenly.
STYLE #2 - Attach fixture to
mounting bracket by tightening
the 2 screws.
5.
Style#1
-
Remove spinner
nut from the socket. Place the
glass onto the fixture socket. Use
the special tool that comes with
your fixture to tighten the
spinner nut onto the socket to
secure the glass in place.
Style#2
- Install proper bulb
type and wattage. Remove the
finishing screws that are already
on your fixture. Position glass in
place and secure with finishing
screws.
Style#3
-
Install proper bulb
type and wattage (not
included).
Install decorative
ring.
Fixture
SAFETY PRECAUTIONS:
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION
OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE
APPLICABLE INSTALLATION CODE BY A PERSON FAMILIAR WITH
THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO
COOL, AND WIPE THE FIXTURE WITH A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
WARNING
Warning - HOT :
Do not touch any metal surface.
!
ET-1
10/20
Fixture
STYLE#1
STYLE#2
Ecrou
A Tete
Boulon Ou
Bout
Fileté
Etoile
Rondelle
PH: (450) 665-2535, FX: (450) 665-0910
Vitre
(Facultatif )
Ecrou
Douille De
La fixture
Outil
Spécial
STYLE#1
Douille De
La Fixture
Vitre
Vis de
Finition
Abat-jour
Ou
Vitre
STYLE#2
1. FERMEZ LE COURANT AU DISJONCTEUR AVANT DE DEBUTER
L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES
NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE
D’INSTALLATION PERTINENT, PAR UNE PERSONNE QUI CONNAIT
BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES
RISQUES INHÉRENTS.
4. POUR NETTOYER LE LUMINAIRE, ÉTEIGNEZ-LE, ATTENDEZ QU’IL
SOIT FROID, PUIS NETTOYEZ-LE AVEC LINGE PROPRE ET DOUX.
N.B.: Peut différer de l’illustration.
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES DES PERSONNES
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
Ferrure De
Montage
Fixture
Vis

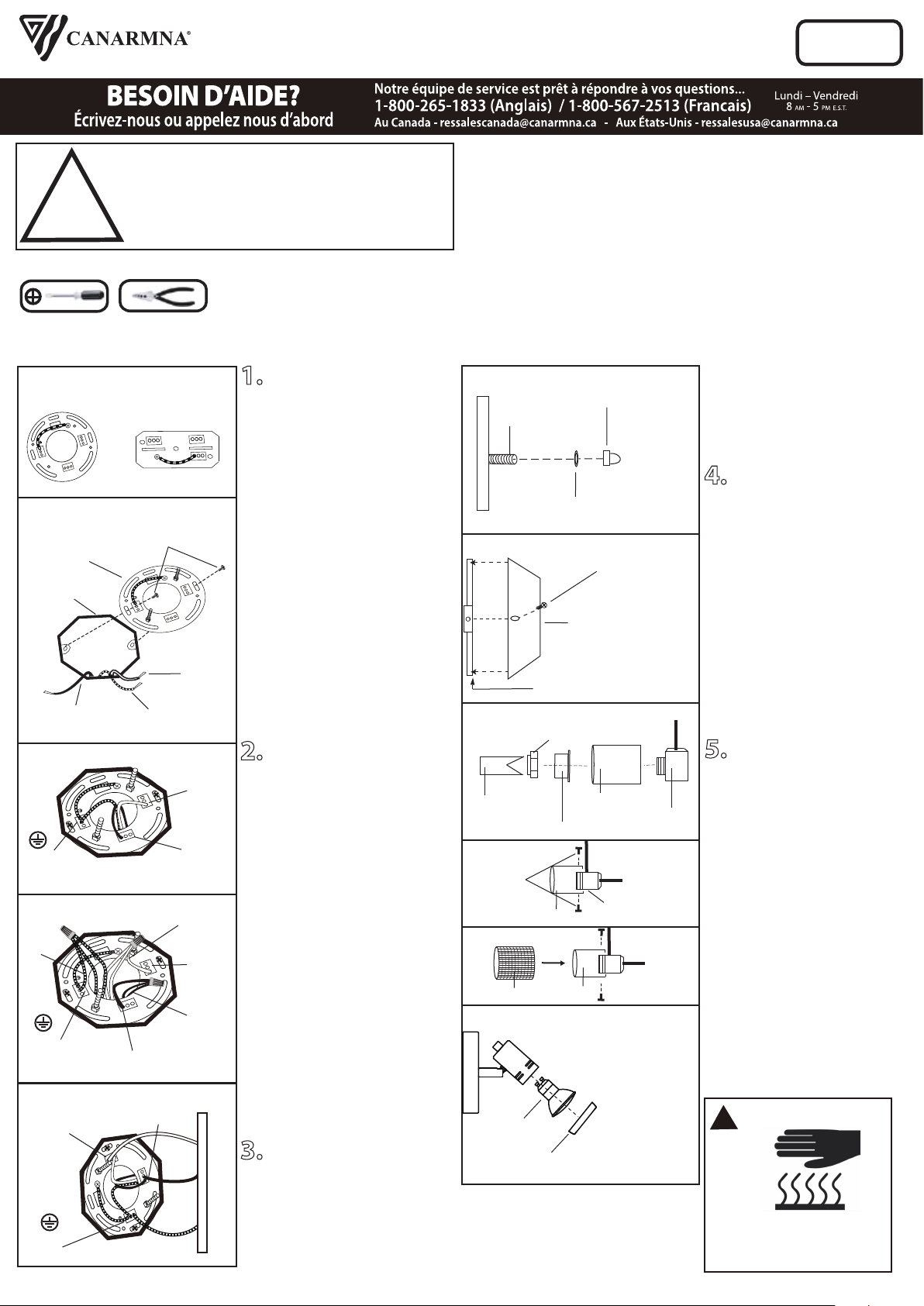

MODE D’ INSTALLATION
CONNECTEUR EASY CONNECT
TM
Pour certains modèles (
N.B.: Veuillez vous référez
au style de montage qui
convient au modèle de
votre fixture.)
4. STYLE#1- Poussez
soigneusement les fils à
l'intérieur de la boite
électrique, et placez la
fixture sur les boulons ou le
bout fileté de la ferrure de
montage. Serrez en place à
l'aide des rondelle(s)
étoilée(s) et les écrou(s) à
tete.
N.B.: Si nécessaire, étendez
les bras de la fixture
uniformément vers l'extérieur.
Style #2 - Posez le luminaire
a la ferrure de montage en
serrant les 2 vis.
5. Style#1 - Retirez
l'écrou sur la douille(s).
Posez la tête ou la vitre sur
la fixture. Utilisez l'outil
spécial inclus pour serrer
l'écrou sur la douille afin
que la vitre soit bien en
place.
Style#2 - Posez l'ampoule
de type et de wattage
requise. Otez la vis de
finition qui se trouve sur la
fixture. Placez l'anneau vitré
en position et vissez de
nouveau. Vissez à la main
seulement.
Style#3
- Posez l'ampoule
de type et de wattage
requis (en sus). Posez le
decorative ring.
INSTALLATION:
MISE EN GARDE:
Tournevis A
Phillips
OUTILS ET MATERIAUX REQUIS:
Coupeur De Fils
1. Posez la ferrure de
montage Easy Connect™ à la
boîte électrique à l'aide des vis
de la boîte électrique (en sus).
2. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement
qu’un de chaque fil soit vert,
noir et blanc avant pour la
connexion. Retirez 7mm de la
gaine d'un fil de pontage de 6''
inclus. Posez (poussez) les fils
dans les insertions
appropriées.
3. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
Fil De Pontage
Fil De
Pontage
Fil De
Pontage
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
Vert
(Mise À Terre)
Vert
(Mise À Terre)
Vert
(Mise À Terre)
Blanc
(Neutre)
Vert
(Mise À Terre)
Noir
(Sous Tension)
Vis De La Boîte
Électrique
Fixture
Option 1
Option 2
L
N
Boîte
électrique
L
N
L
N
L
N
Ferrure de
montage Easy
Connect
TM
L
N
STYLE #1
STYLE #2
STYLE#3
!
MISE EN GARDE
Attention - Chaud :
Ne touchez pas à aucune surface
en métal.
Ampoule
Rondelle
décorative
