Kenmore 10658143800 side-by-side refrigerator User Manual

Side by Side Refrigerator

_,j _t -_..... _ ;+,o,o_J,_,_ ,;_ .......

Refrigerador de dos puertas

R_frig_rateur c6te & c6te

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

WIOI67097A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

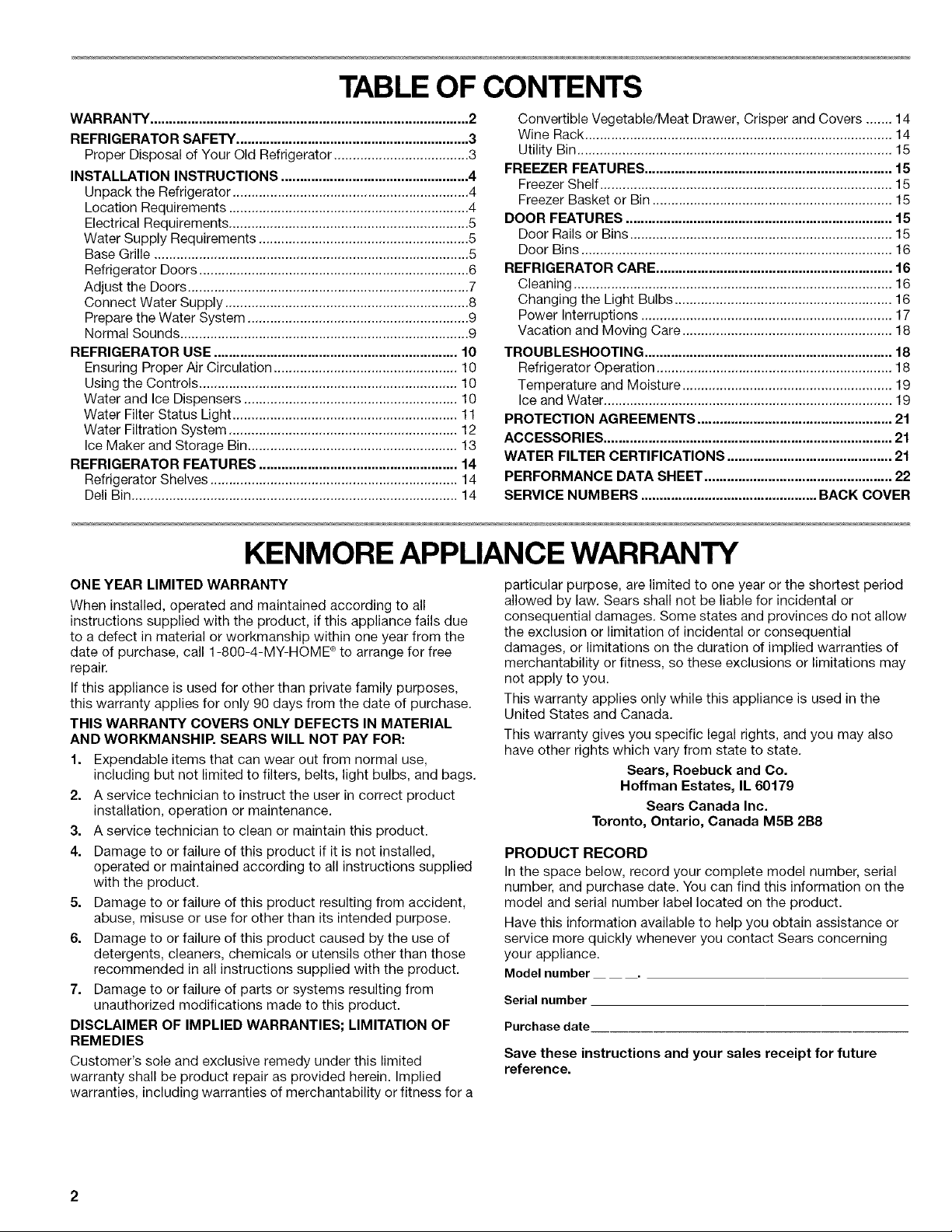

TABLEOF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

Refrigerator Doors ........................................................................ 6

Adjust the Doors ........................................................................... 7

Connect Water Supply ................................................................. 8

Prepare the Water System ........................................................... 9

Normal Sounds ............................................................................. 9

REFRIGERATOR USE ................................................................. 10

Ensuring Proper Air Circulation ................................................. 10

Using the Controls ..................................................................... 10

Water and Ice Dispensers ......................................................... 10

Water Filter Status Light ............................................................ 11

Water Filtration System ............................................................. 12

Ice Maker and Storage Bin ........................................................ 13

REFRIGERATOR FEATURES ..................................................... 14

Refrigerator Shelves .................................................................. 14

Dell Bin ....................................................................................... 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ....... 14

Wine Rack .................................................................................. 14

Utility Bin .................................................................................... 15

FREEZER FEATURES .................................................................. 15

Freezer Shelf .............................................................................. 15

Freezer Basket or Bin ................................................................ 15

DOOR FEATURES ....................................................................... 15

Door Rails or Bins ...................................................................... 15

Door Bins ................................................................................... 16

REFRIGERATOR CARE ............................................................... 16

Cleaning ..................................................................................... 16

Changing the Light Bulbs .......................................................... 16

Power Interruptions ................................................................... 17

Vacation and Moving Care ........................................................ 18

TROUBLESHOOTING .................................................................. 18

Refrigerator Operation ............................................................... 18

Temperature and Moisture ........................................................ 19

Ice and Water ............................................................................. 19

PROTECTION AGREEMENTS .................................................... 21

ACCESSORI ES ............................................................................. 21

WATER FILTER CERTIFICATIONS ............................................ 21

PERFORMANCE DATA SHEET .................................................. 22

SERVICE NUMBERS ............................................... BACK COVER

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ®to arrange for free

repair.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B6

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

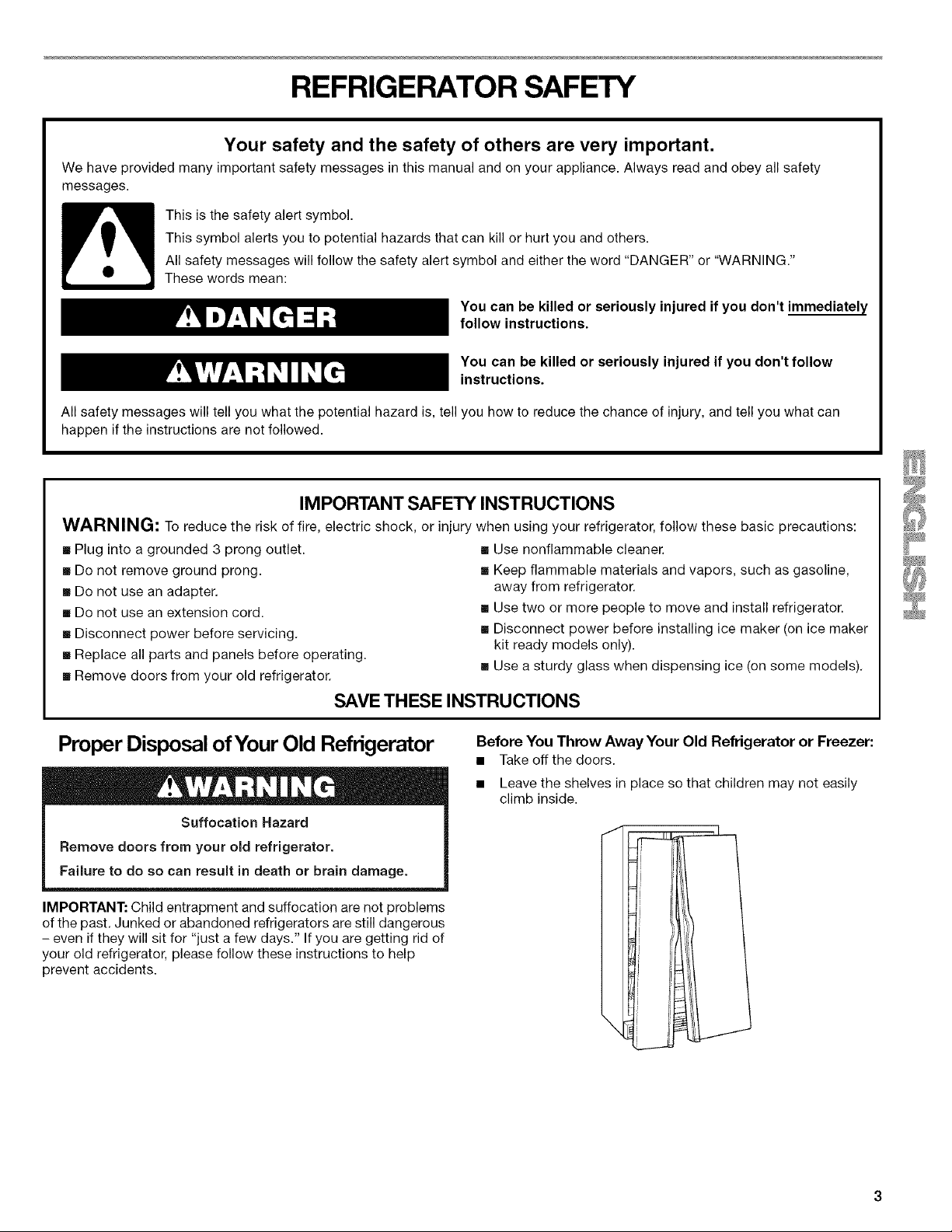

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

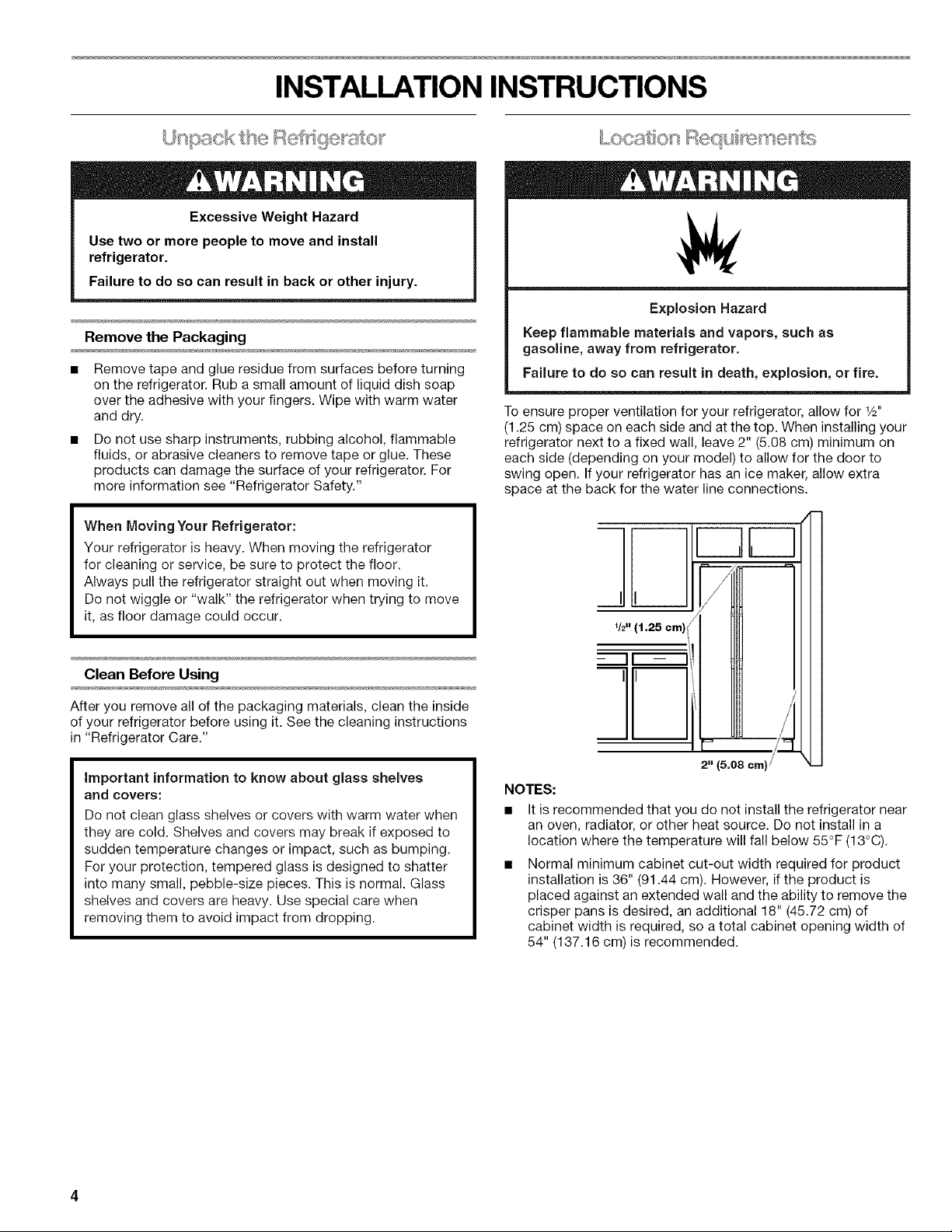

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

LO(,,<__£fI Fleql.llIls mel"_ts

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for//2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTES:

V2" (1.25 cm)i_t

ii- i!

2" (5.08 cm)/

It is recommended that you do not install the refrigerator near

an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is

placed against an extended wall and the ability to remove the

crisper pans is desired, an additional 18" (45.72 cm) of

cabinet width is required, so a total cabinet opening width of

54" (137.16 cm) is recommended.

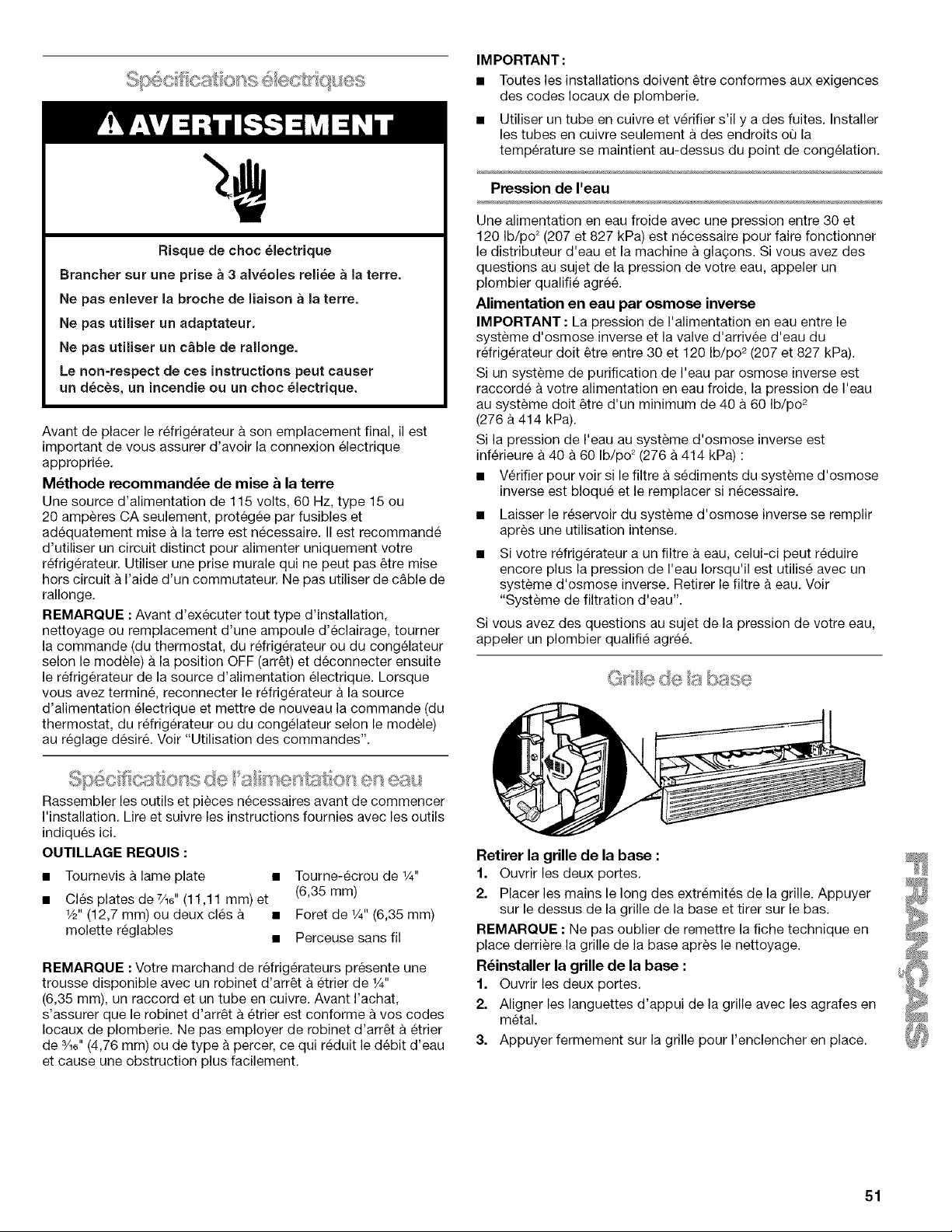

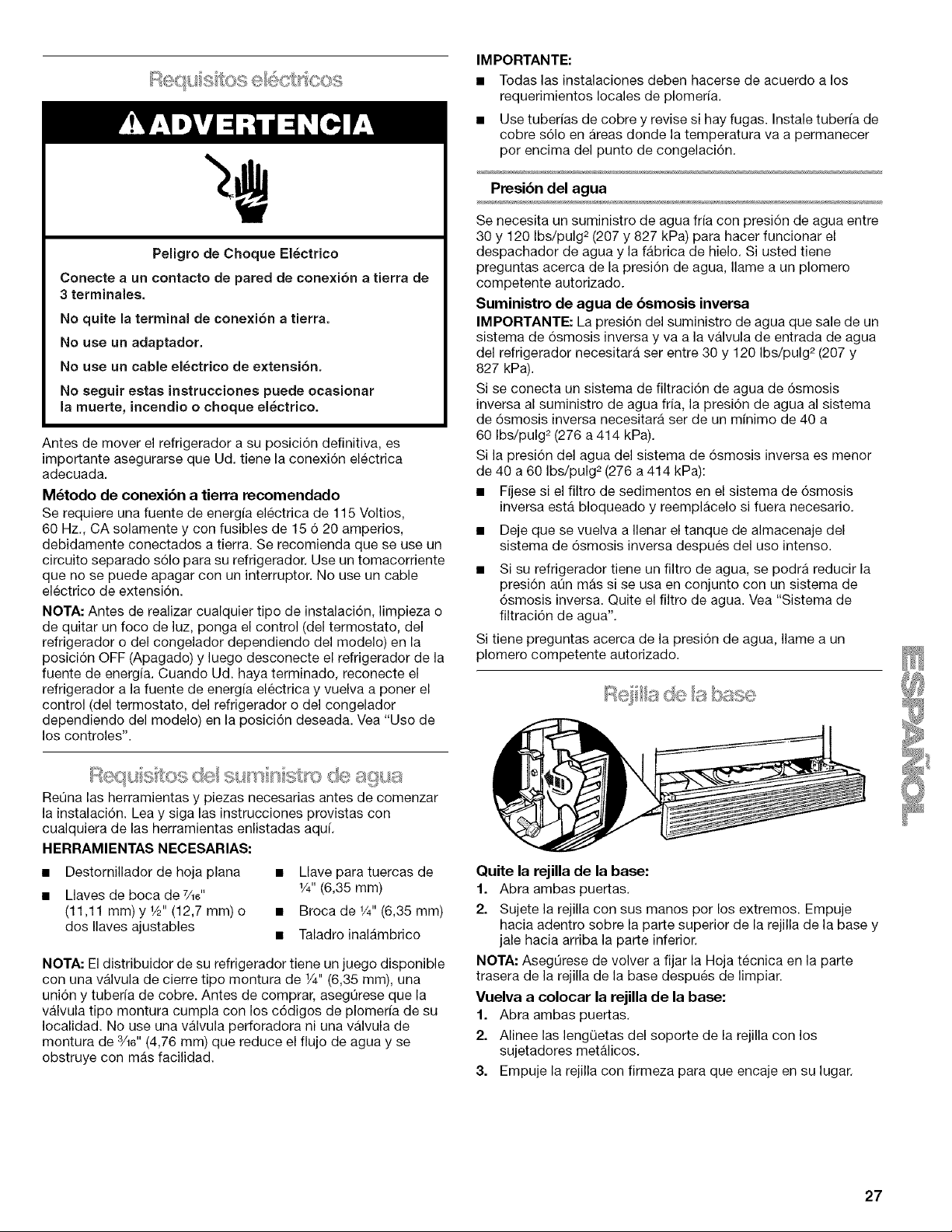

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

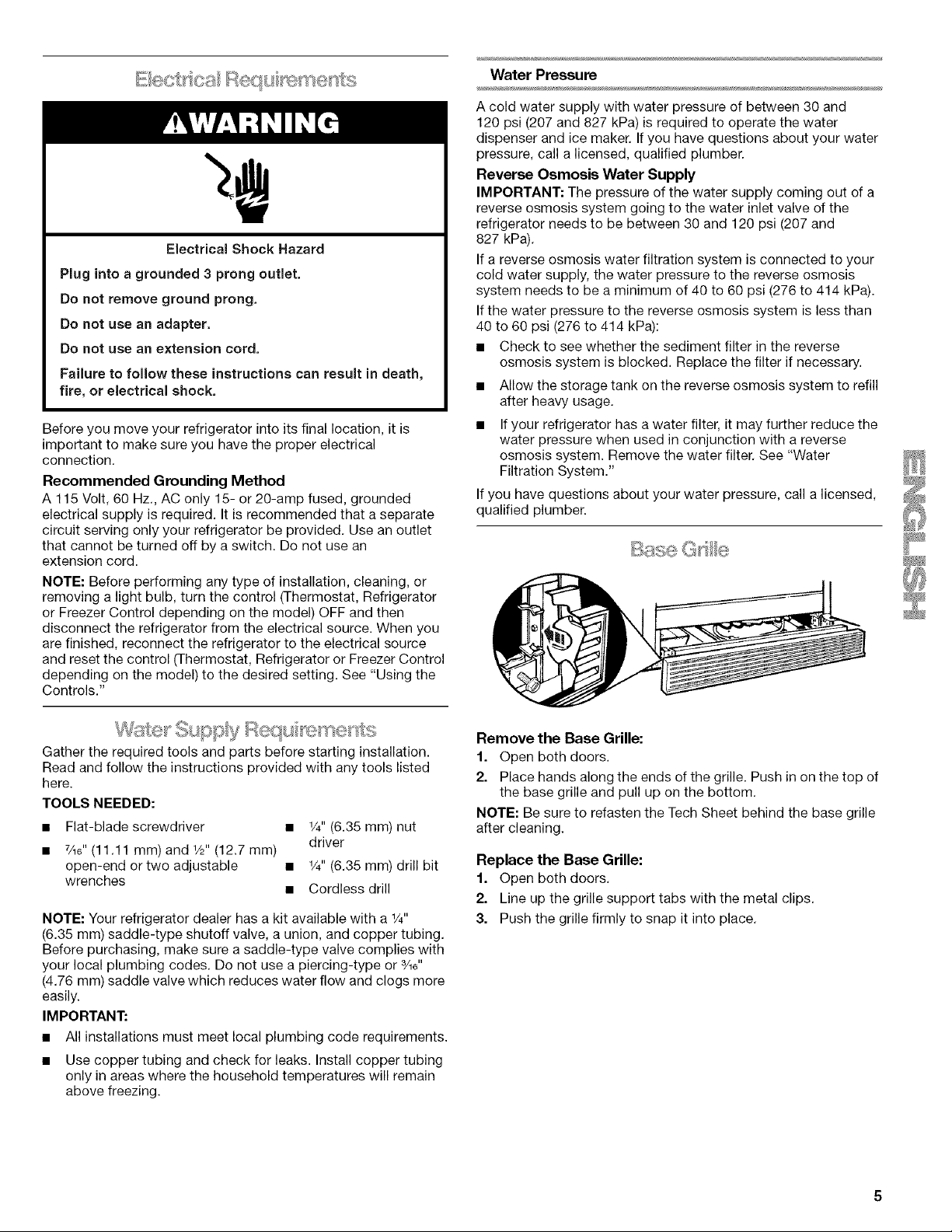

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See "Using the

Controls."

.... Re<

Su spty s e: ts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

Flat-blade screwdriver

7A61'(11.11 mm) and _/21'(12.7 mm)

open-end or two adjustable

wrenches

• 1/41'(6.35 mm) nut

driver

• 1/411(6.35 mm) drill bit

• Cordless drill

NOTE: Your refrigerator dealer has a kit available with a 1/411

(6.35 ram) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Preseure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Remove the Base Grille:

1. Open both doors.

2. Place hands along the ends of the grille. Push in on the top of

the base grille and pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

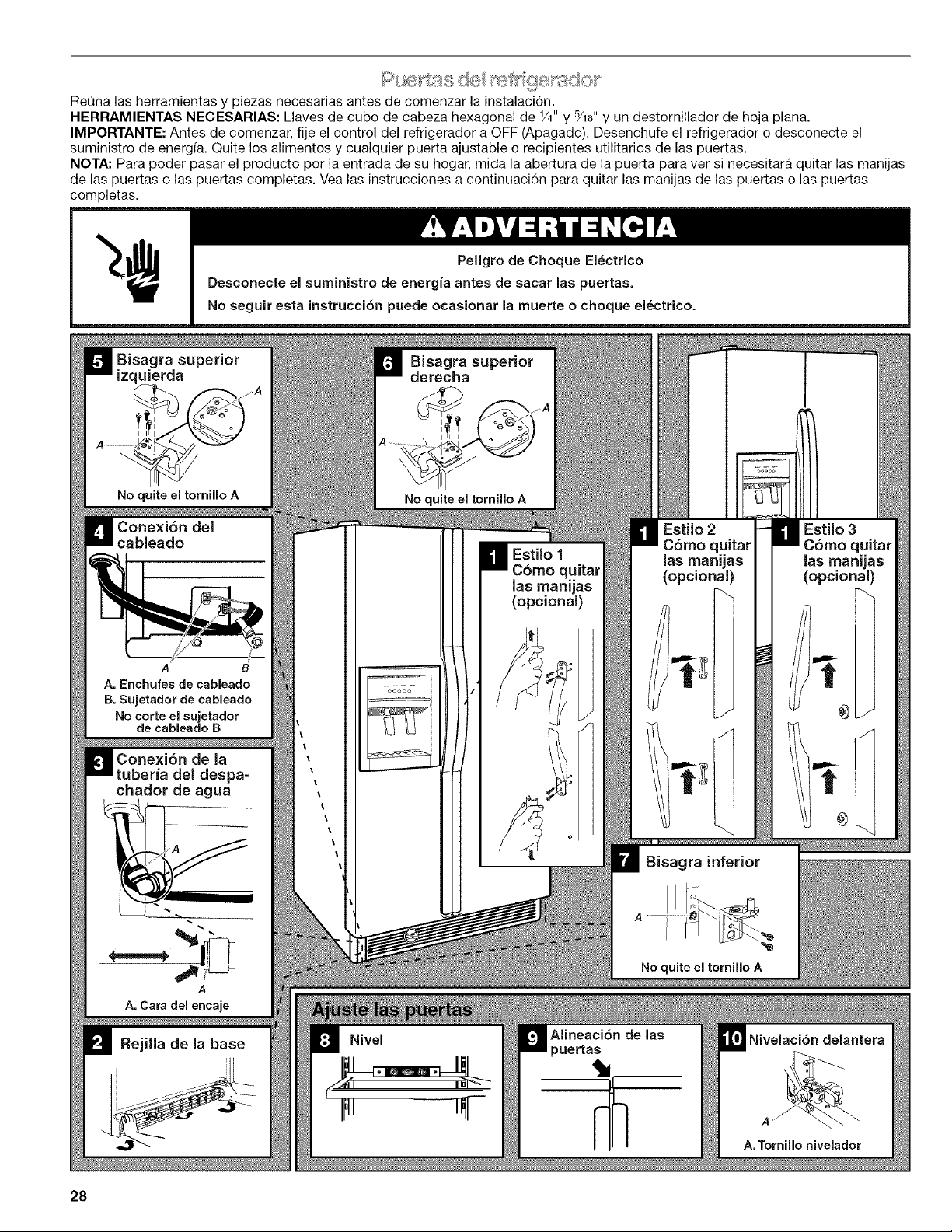

Gathertherequiredtoolsandpartsbeforestartinginstallation.

TOOLSNEEDED:1/4"hex-headsocketwrench,%6"hex-headsocketwrenchandaflat-bladescrewdriver.

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFRUnplugrefrigeratorordisconnectpower.Removefoodandany

adjustabledoororutilitybinsfromdoors.

NOTE:Togetyourproductthroughthedoorwayofyourhome,measurethedoorwaytoseeifyouneedtoremovethedoorhandlesor

thewholedoors.Seetheinstructionsbelowtoremoveeitherthedoorhandlesorthewholedoors.

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

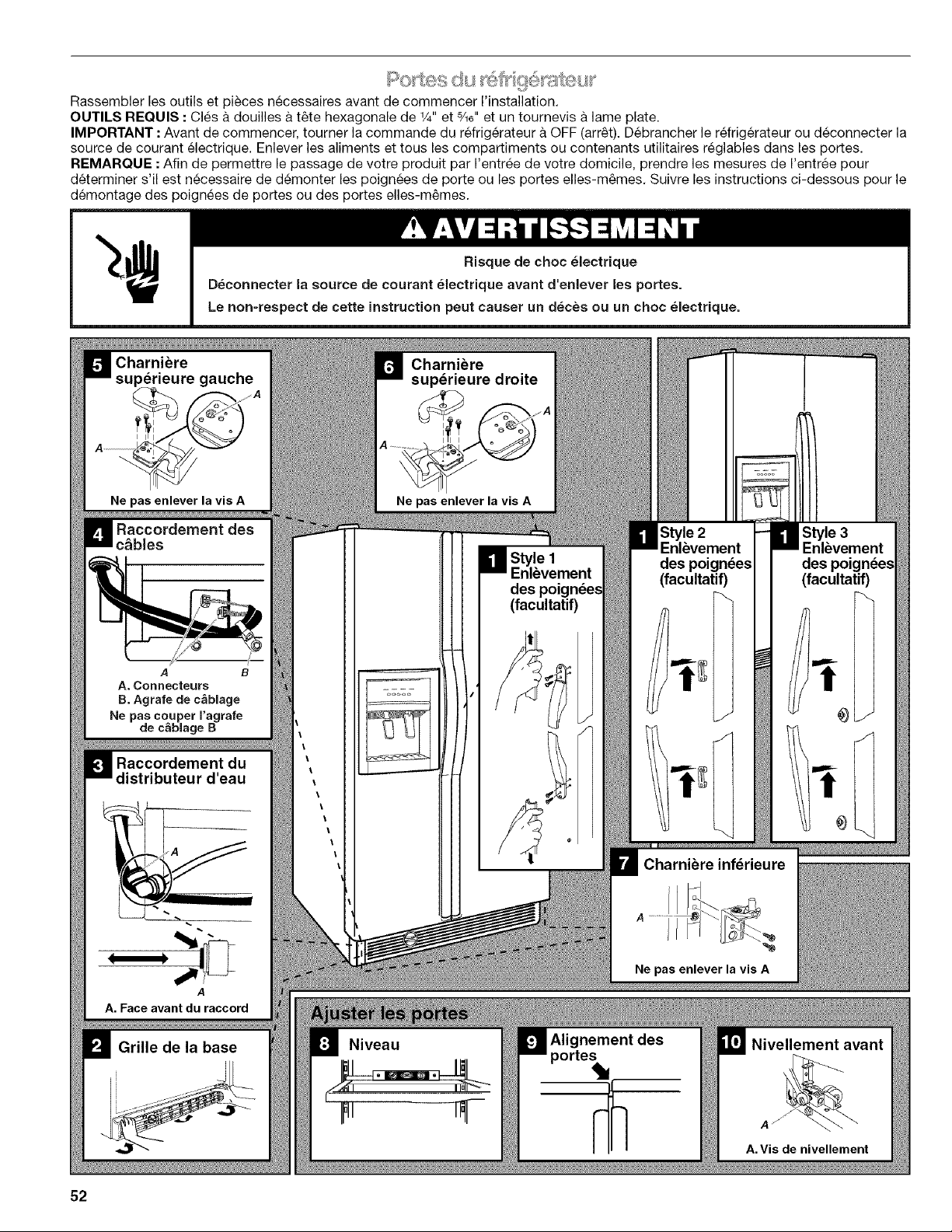

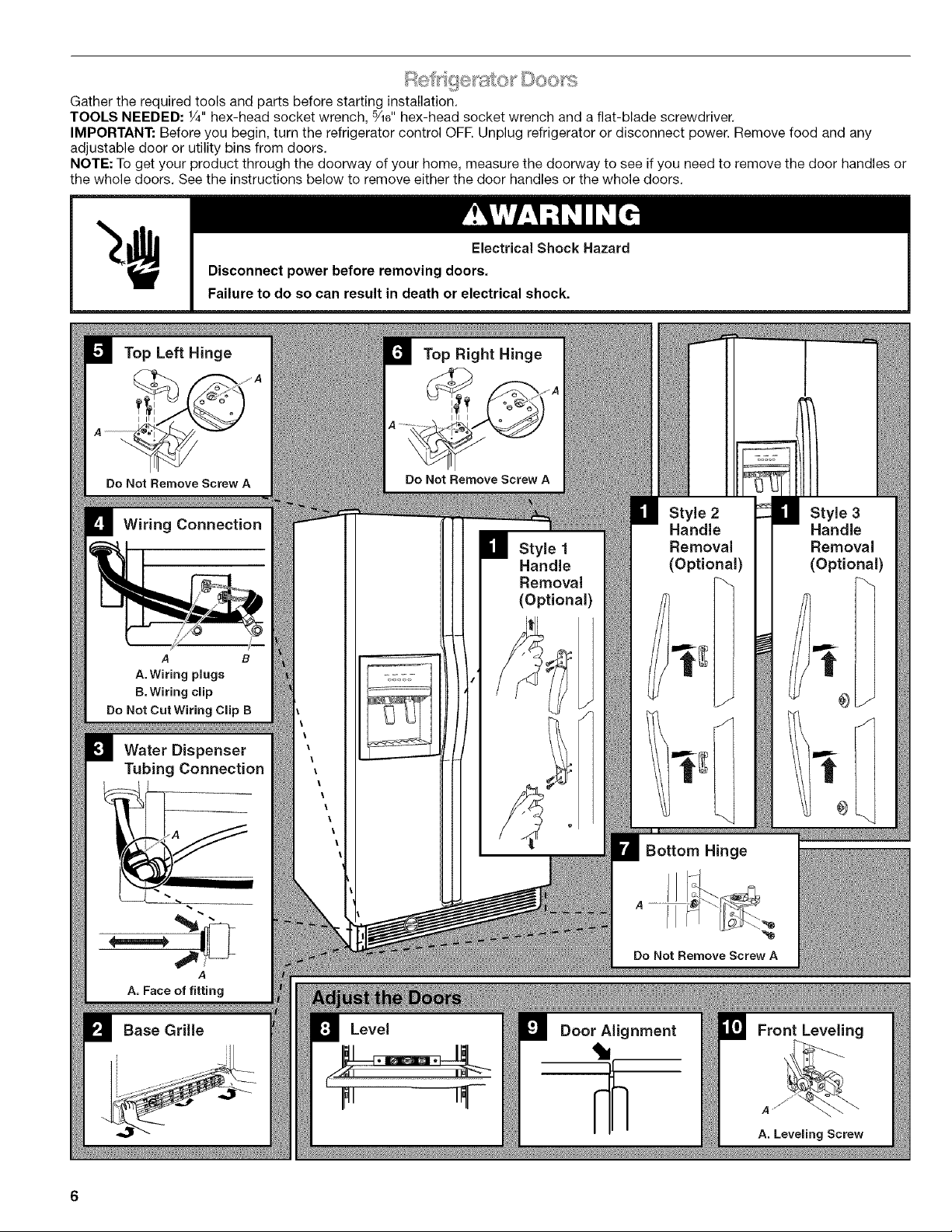

Top Left Hinge

Do Not Remove Screw A

Wiring Connection

A B

A. Wiring plugs

B, Wiring clip

Do Not Cut Wiring Clip B

Water Dispenser

Tubing Connection

A. Face of fitting

Top Right Hinge

Do Not Remove Screw A

ooooo

Handle

Removal

(Optional)

Style 2

Handle

Removal

(Optional)

Bottom Hinge

Style 3

Handle

Removal

(Optional)

Level

Door Alignment

Front Leveling

A. Leveling Screw

Remove the Handles (optional)

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Styles 2 & 3

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws. See Graphic 1.

2. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

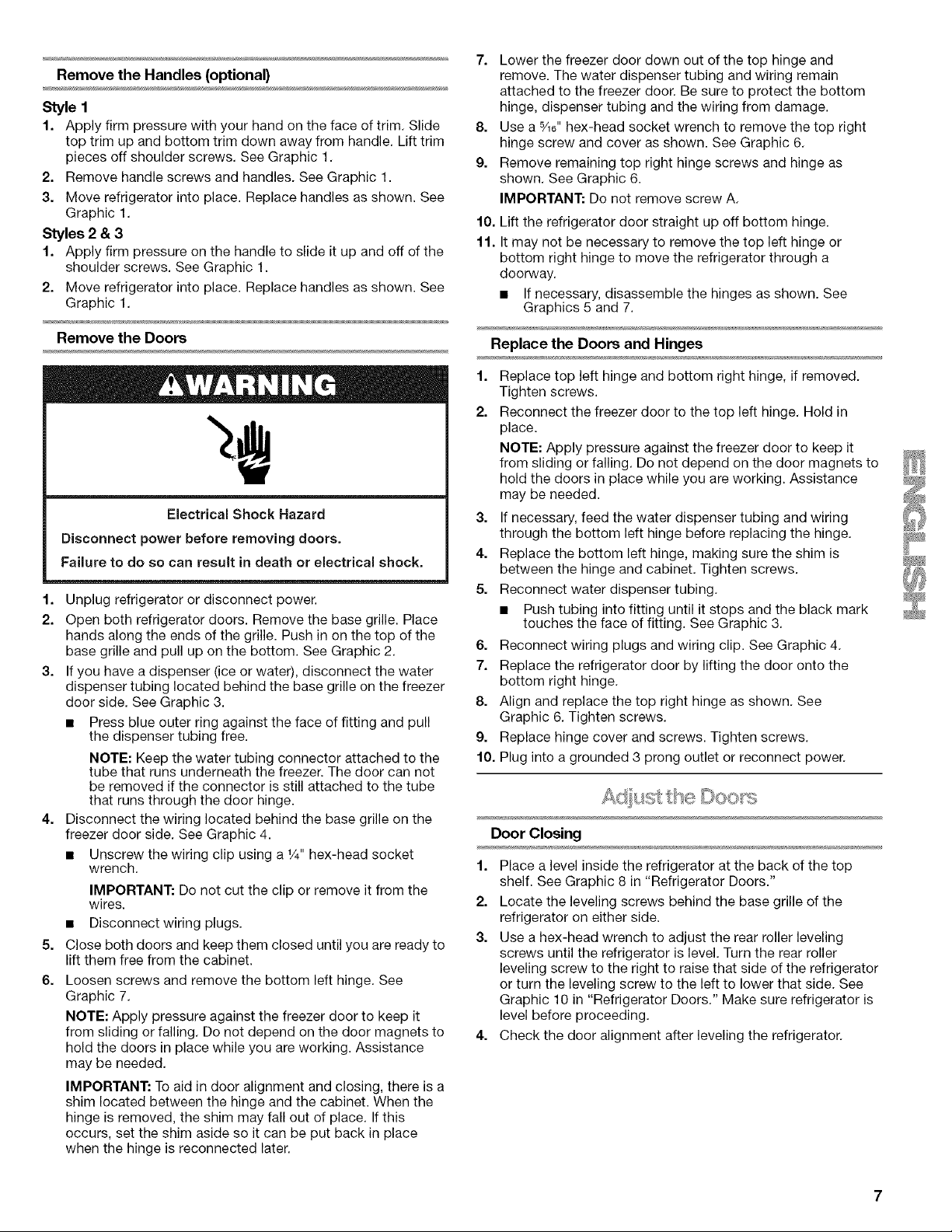

Remove the Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille. Place

hands along the ends of the grille. Push in on the top of the

base grille and pull up on the bottom. See Graphic 2.

3. If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the freezer

door side. See Graphic 3.

• Press blue outer ring against the face of fitting and pull

the dispenser tubing free.

NOTE: Keep the water tubing connector attached to the

tube that runs underneath the freezer. The door can not

be removed if the connector is still attached to the tube

that runs through the door hinge.

4. Disconnect the wiring located behind the base grille on the

freezer door side. See Graphic 4.

• Unscrew the wiring clip using a 1/4"hex-head socket

wrench.

IMPORTANT: Do not cut the clip or remove it from the

wires.

• Disconnect wiring plugs.

Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

Loosen screws and remove the bottom left hinge. See

Graphic 7.

NOTE: Apply pressure against the freezer door to keep it

from sliding or falling. Do not depend on the door magnets to

hold the doors in place while you are working. Assistance

may be needed.

IMPORTANT: To aid in door alignment and closing, there is a

shim located between the hinge and the cabinet. When the

hinge is removed, the shim may fall out of place. If this

occurs, set the shim aside so it can be put back in place

when the hinge is reconnected later.

7. Lower the freezer door down out of the top hinge and

remove. The water dispenser tubing and wiring remain

attached to the freezer door. Be sure to protect the bottom

hinge, dispenser tubing and the wiring from damage.

8. Use a 5/16"hex-head socket wrench to remove the top right

hinge screw and cover as shown. See Graphic 6.

9. Remove remaining top right hinge screws and hinge as

shown. See Graphic 6.

IMPORTANT: Do not remove screw A,

10.

11.

Lift the refrigerator door straight up off bottom hinge.

It may not be necessary to remove the top left hinge or

bottom right hinge to move the refrigerator through a

doorway.

• If necessary, disassemble the hinges as shown. See

Graphics 5 and 7.

Replace the Doors and Hinges

Replace top left hinge and bottom right hinge, if removed.

Tighten screws.

Reconnect the freezer door to the top left hinge. Hold in

place.

NOTE: Apply pressure against the freezer door to keep it

from sliding or falling. Do not depend on the door magnets to

hold the doors in place while you are working. Assistance

may be needed.

3. If necessary, feed the water dispenser tubing and wiring

through the bottom left hinge before replacing the hinge.

4. Replace the bottom left hinge, making sure the shim is

between the hinge and cabinet. Tighten screws.

5. Reconnect water dispenser tubing,

• Push tubing into fitting until it stops and the black mark

touches the face of fitting. See Graphic 3.

6. Reconnect wiring plugs and wiring clip. See Graphic 4,

7. Replace the refrigerator door by lifting the door onto the

bottom right hinge,

8. Align and replace the top right hinge as shown, See

Graphic 6. Tighten screws.

9. Replace hinge cover and screws. Tighten screws,

10. Plug into a grounded 3 prong outlet or reconnect power.

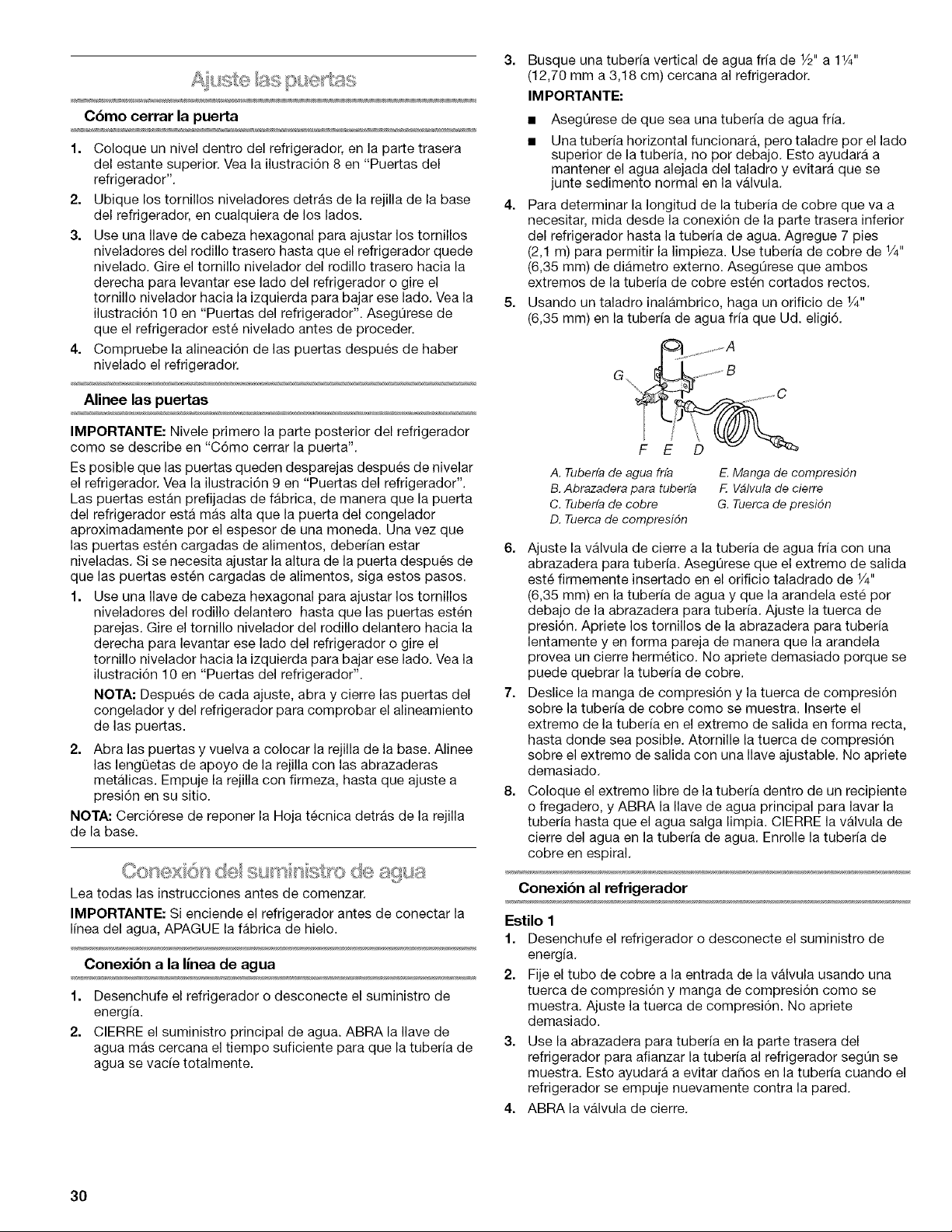

Ooor Closing

1. Place a level inside the refrigerator at the back of the top

shelf. See Graphic 8 in "Refrigerator Doors."

2. Locate the leveling screws behind the base grille of the

refrigerator on either side.

3. Use a hex-head wrench to adjust the rear roller leveling

screws until the refrigerator is level. Turn the rear roller

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. See

Graphic 10 in "Refrigerator Doors." Make sure refrigerator is

level before proceeding.

4. Check the door alignment after leveling the refrigerator.

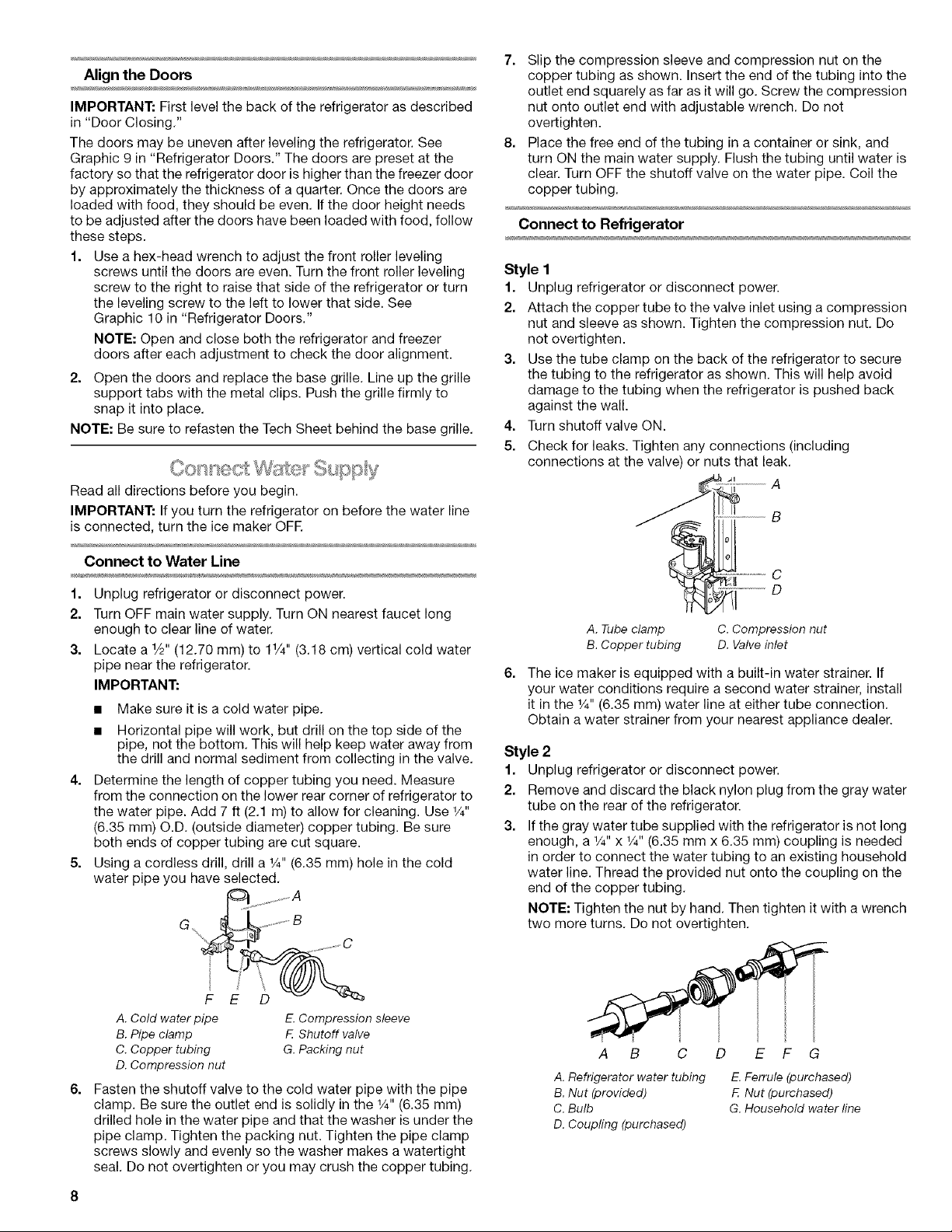

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."

The doors may be uneven after leveling the refrigerator. See

Graphic 9 in "Refrigerator Doors." The doors are preset at the

factory so that the refrigerator door is higher than the freezer door

by approximately the thickness of a quarter. Once the doors are

loaded with food, they should be even. If the door height needs

to be adjusted after the doors have been loaded with food, follow

these steps.

1. Use a hex-head wrench to adjust the front roller leveling

screws until the doors are even. Turn the front roller leveling

screw to the right to raise that side of the refrigerator or turn

the leveling screw to the left to lower that side. See

Graphic 10 in "Refrigerator Doors."

NOTE: Open and close both the refrigerator and freezer

doors after each adjustment to check the door alignment.

2. Open the doors and replace the base grille. Line up the grille

support tabs with the metal clips. Push the grille firmly to

snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base grille.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2" (12.70 mm) to 11/4'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a cordless drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto outlet end with adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

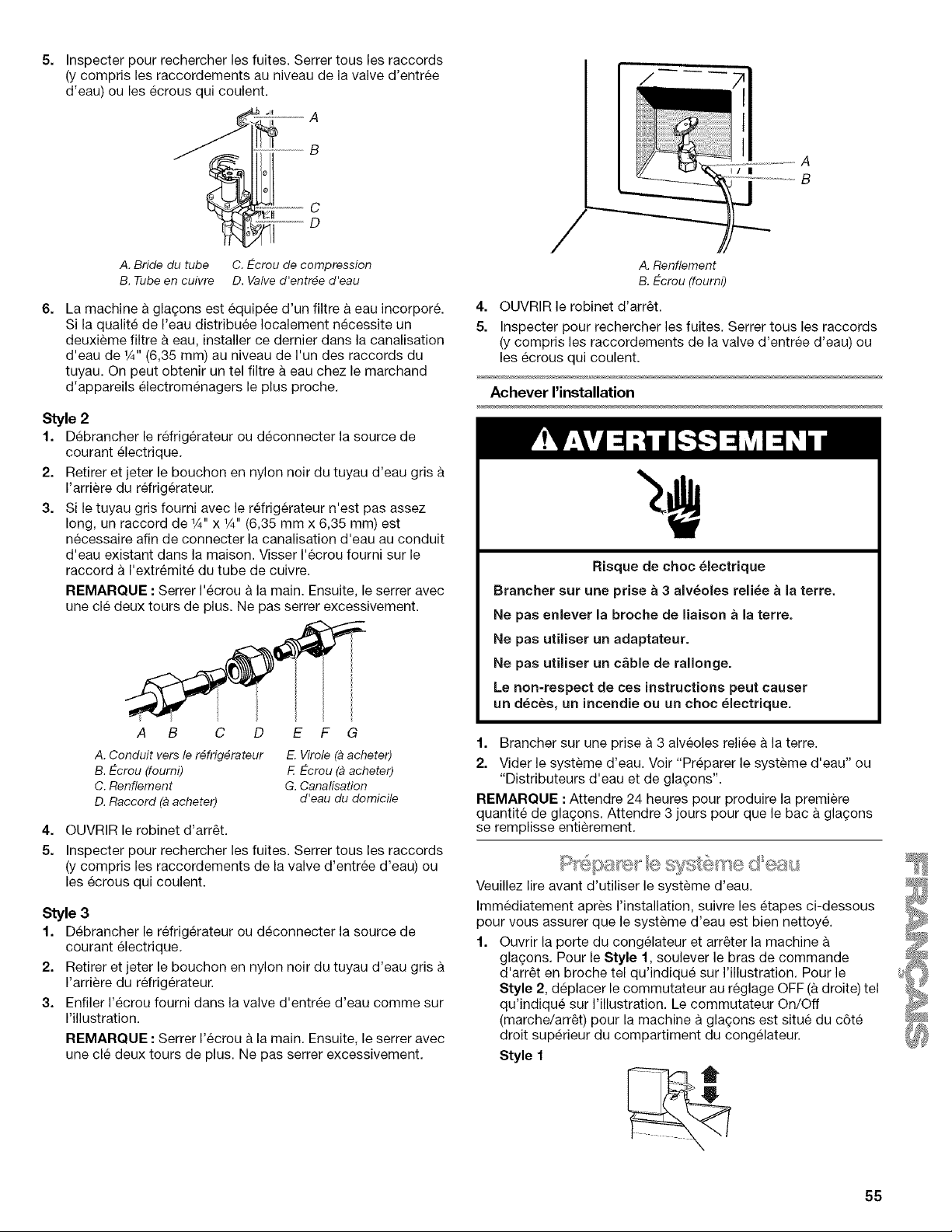

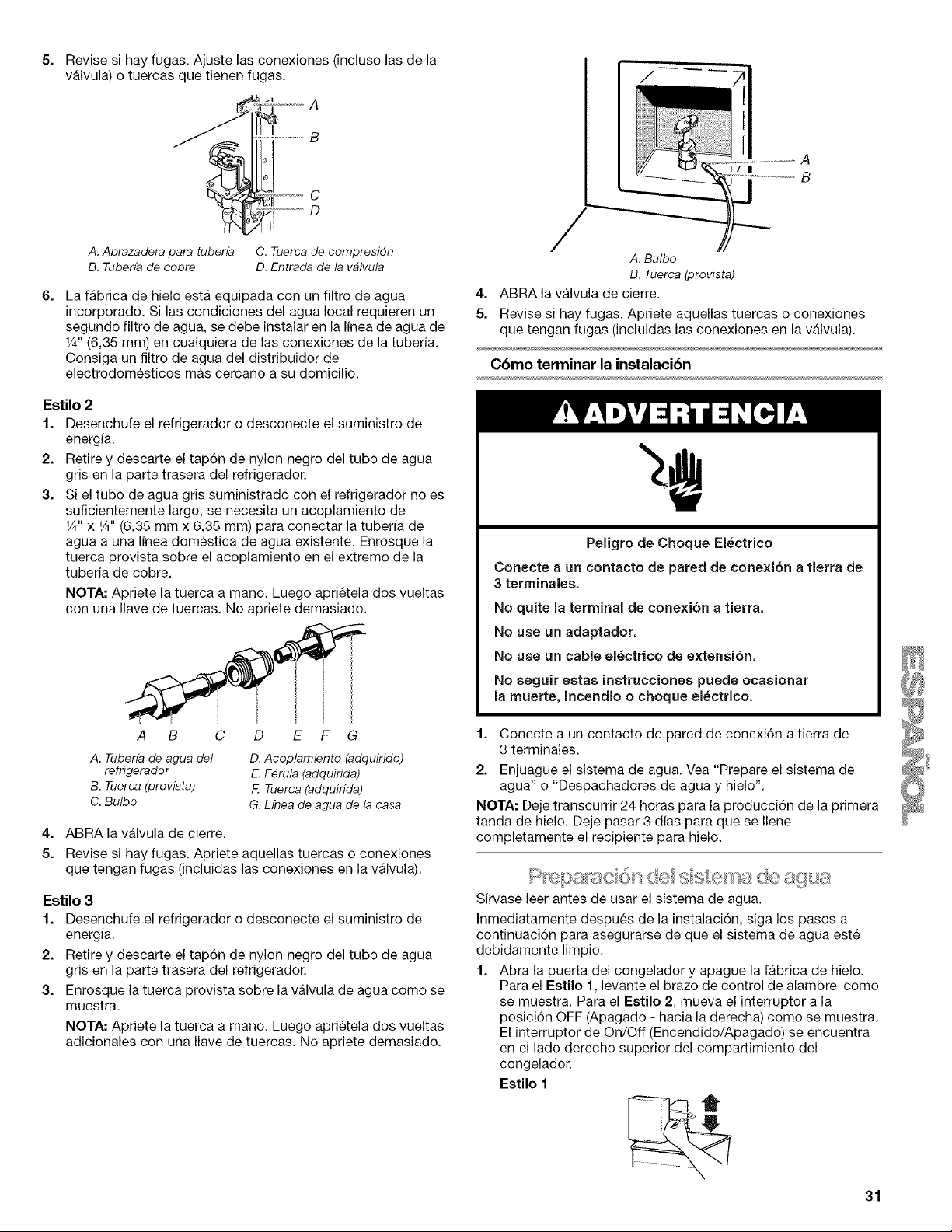

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the 1/4"(6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed

in order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E D

E. Compression sleeve

E Shutoff valve

G. Packing nut

Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten or you may crush the copper tubing.

A B C D E F G

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupling (purchased)

E. Ferrule (purchased)

F. Nut (purchased)

G. Household water line

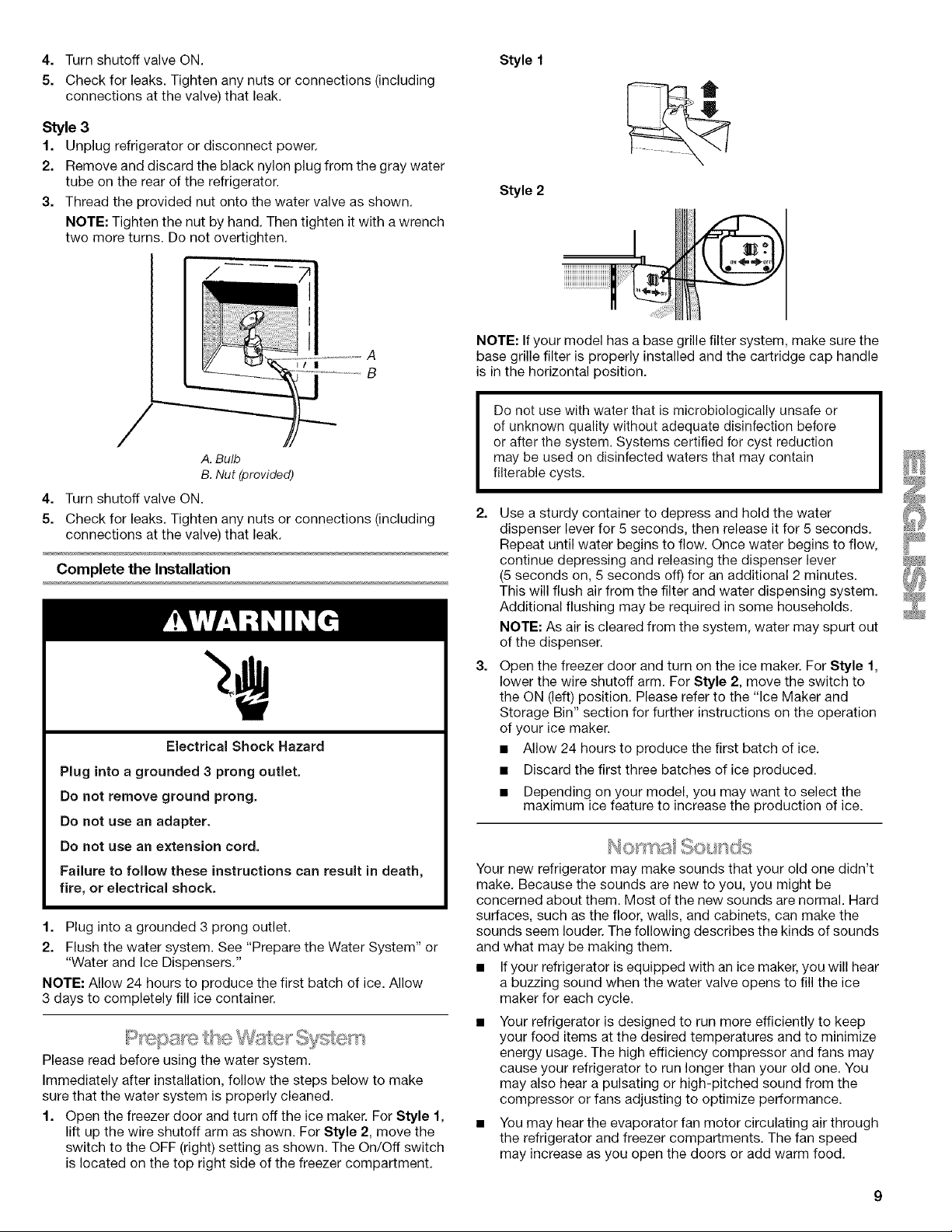

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Style 1

Style 2

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or

"Water and Ice Dispensers."

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. For Style 1,

lift up the wire shutoff arm as shown. For Style 2, move the

switch to the OFF (right) setting as shown. The On/Off switch

is located on the top right side of the freezer compartment.

NOTE: If your model has a base grille filter system, make sure the

base grille filter is properly installed and the cartridge cap handle

is in the horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Use a sturdy container to depress and hold the water

dispenser lever for 5 seconds, then release it for 5 seconds.

Repeat until water begins to flow. Once water begins to flow,

continue depressing and releasing the dispenser lever

(5 seconds on, 5 seconds off) for an additional 2 minutes.

This will flush air from the filter and water dispensing system.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Open the freezer door and turn on the ice maker. For Style 1,

lower the wire shutoff arm. For Style 2, move the switch to

the ON (left) position. Please refer to the "Ice Maker and

Storage Bin" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

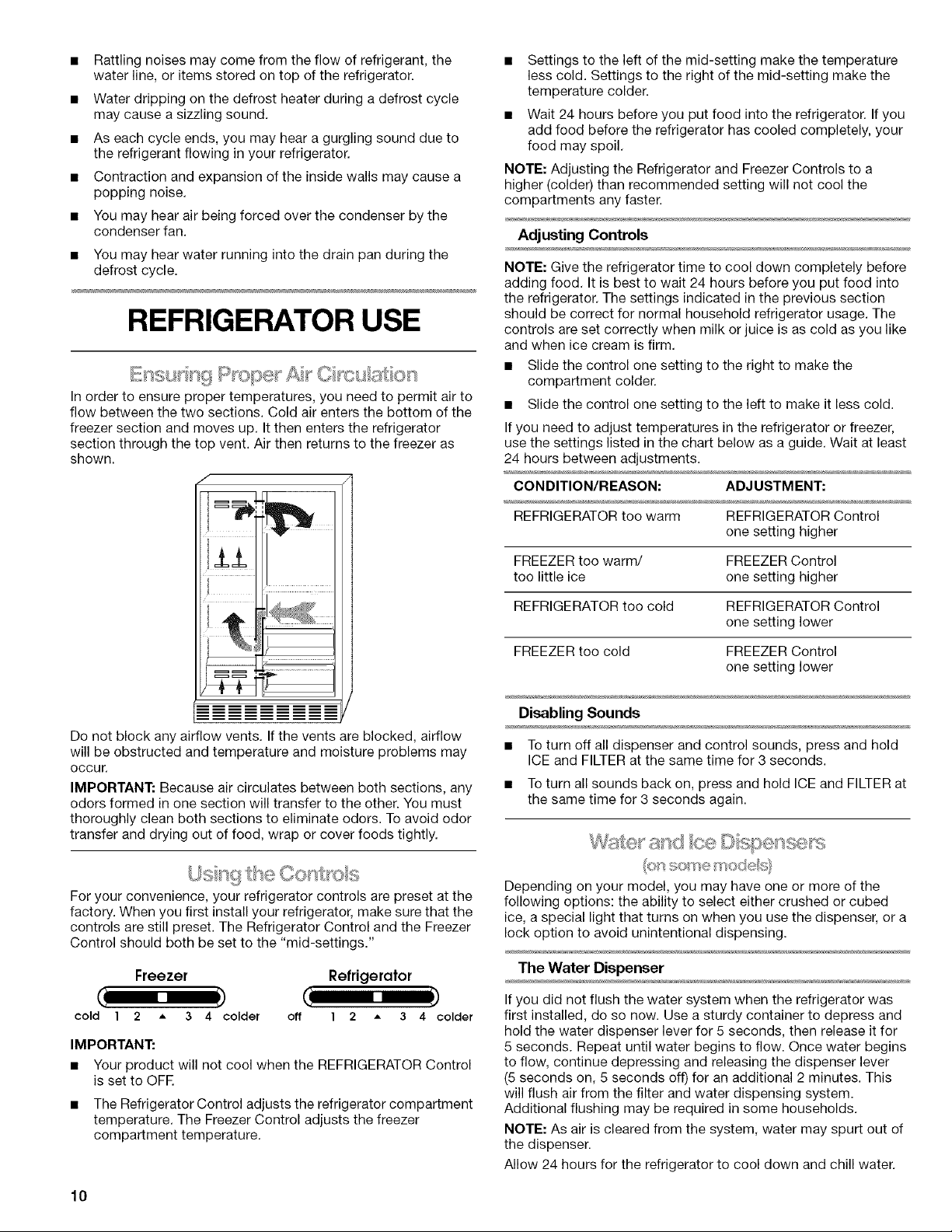

Rattlingnoisesmaycomefromtheflowofrefrigerant,the

waterline,oritemsstoredontopoftherefrigerator.

Waterdrippingonthedefrostheaterduringadefrostcycle

maycauseasizzlingsound.

Aseachcycleends,youmayhearagurglingsounddueto

therefrigerantflowinginyourrefrigerator.

Contractionandexpansionoftheinsidewallsmaycausea

poppingnoise.

Youmayhearairbeingforcedoverthecondenserbythe

condenserfan.

Youmayhearwaterrunningintothedrainpanduringthe

defrostcycle.

REFRIGERATOR USE

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

Settings to the left of the mid-setting make the temperature

less cold. Settings to the right of the mid-setting make the

temperature colder.

Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) than recommended setting will not cool the

compartments any faster.

Adjusting Controls

NOTE: Give the refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food into

the refrigerator. The settings indicated in the previous section

should be correct for normal household refrigerator usage. The

controls are set correctly when milk or juice is as cold as you like

and when ice cream is firm.

• Slide the control one setting to the right to make the

compartment colder.

• Slide the control one setting to the left to make it less cold.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at least

24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZER too warm/ FREEZER Control

too little ice one setting higher

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

FREEZER too cold FREEZER Control

one setting lower

Do not block any airflow vents. If the vents are blocked, airflow

will be obstructed and temperature and moisture problems may

occur.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the "mid-settings."

Freezer Refrigerator

cold 1 2 ,_ 3 4 colder off 1 2 ,= 3 4 colder

IMPORTANT:

• Your product will not cool when the REFRIGERATOR Control

is set to OFF.

• The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature.

Disabling Sounds

• To turn off all dispenser and control sounds, press and hold

ICE and FILTER at the same time for 3 seconds.

• To turn all sounds back on, press and hold ICE and FILTER at

the same time for 3 seconds again.

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing.

The Water Dispenser

If you did not flush the water system when the refrigerator was

first installed, do so now. Use a sturdy container to depress and

hold the water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water begins

to flow, continue depressing and releasing the dispenser lever

(5 seconds on, 5 seconds off) for an additional 2 minutes. This

will flush air from the filter and water dispensing system.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

Allow 24 hours for the refrigerator to cool down and chill water.

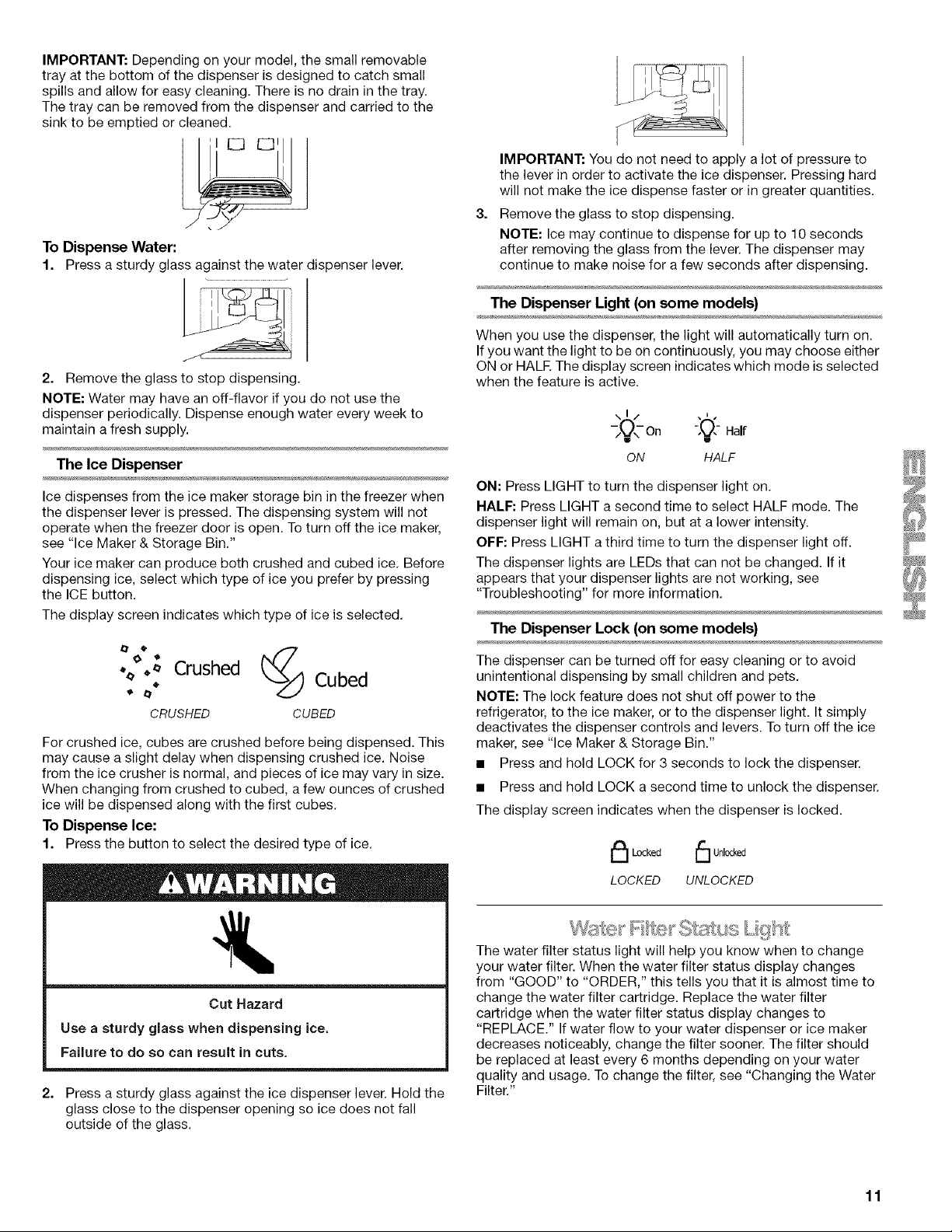

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

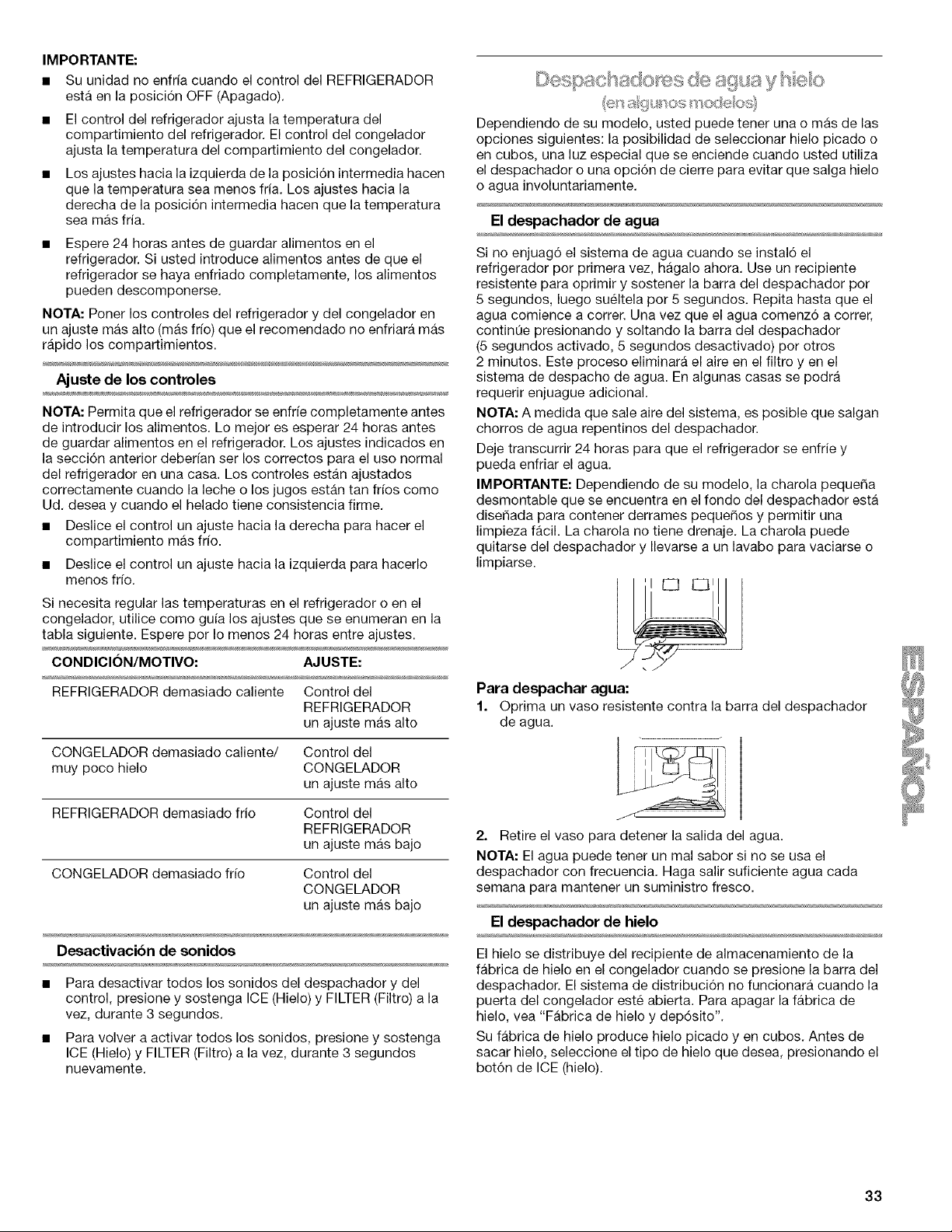

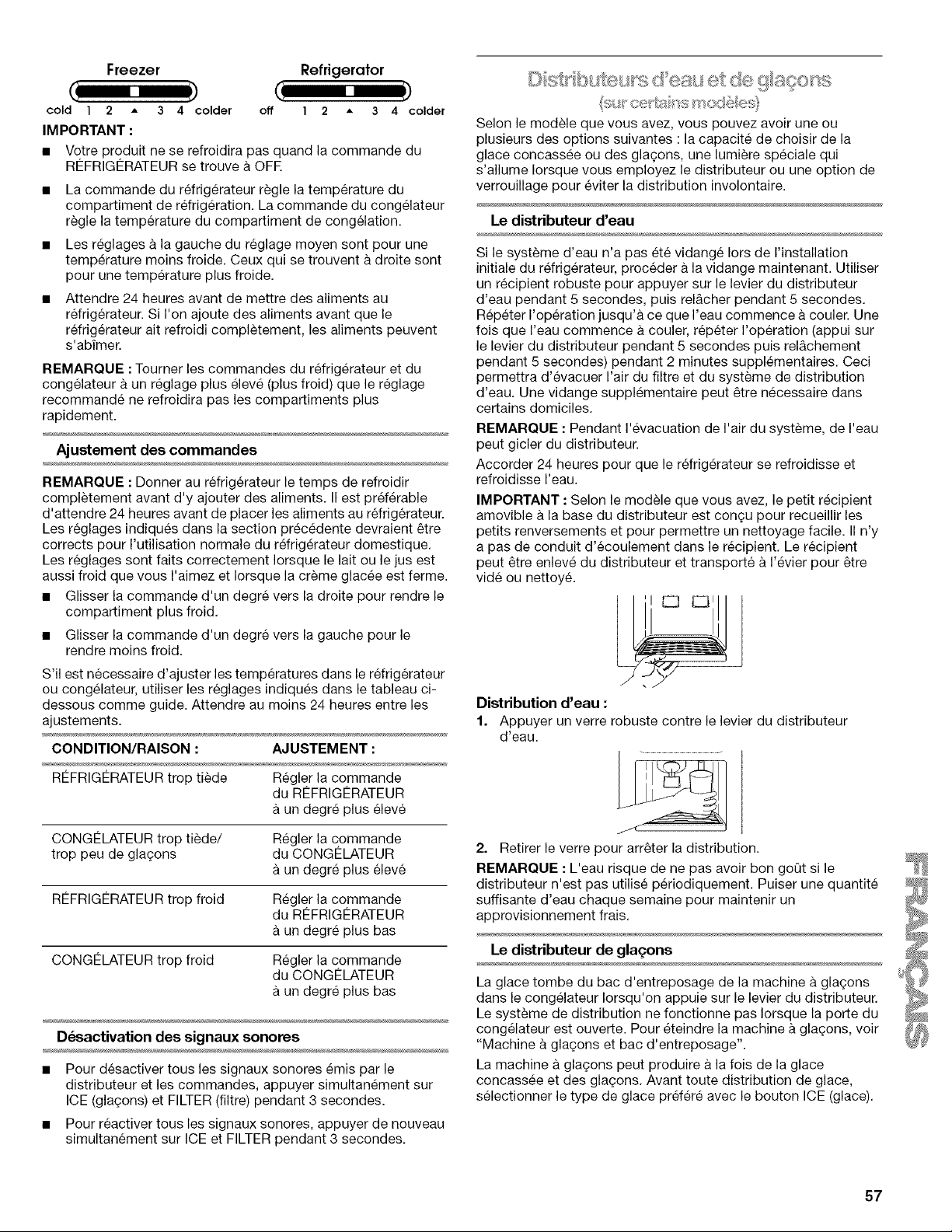

Thelce Dispenser

Ice dispenses from the ice maker storage bin in the freezer when

the dispenser lever is pressed. The dispensing system will not

operate when the freezer door is open. To turn off the ice maker,

see "Ice Maker & Storage Bin."

Your ice maker can produce both crushed and cubed ice. Before

dispensing ice, select which type of ice you prefer by pressing

the ICE button.

The display screen indicates which type of ice is selected.

°"

% .e Crushed

. Cubed

CRUSHED CUBED

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from crushed to cubed, a few ounces of crushed

ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Press the button to select the desired type of ice.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for up to 10 seconds

after removing the glass from the lever. The dispenser may

continue to make noise for a few seconds after dispensing.

The Dispenser Light (on some models)

When you use the dispenser, the light will automatically turn on.

If you want the light to be on continuously, you may choose either

ON or HALF. The display screen indicates which mode is selected

when the feature is active.

\1/

-;?.-oo-'b:-..°.f

ON HALF

ON: Press LIGHT to turn the dispenser light on.

HALF: Press LIGHT a second time to select HALF mode. The

dispenser light will remain on, but at a lower intensity.

OFF: Press LIGHT a third time to turn the dispenser light off.

The dispenser lights are LEDs that can not be changed. If it

appears that your dispenser lights are not working, see

"Troubleshooting" for more information.

The Dispenser Lock (on some models)

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser controls and levers. To turn off the ice

maker, see "Ice Maker & Storage Bin."

• Press and hold LOCK for 3 seconds to lock the dispenser.

• Press and hold LOCK a second time to unlock the dispenser.

The display screen indicates when the dispenser is locked.

p_L_k_ _'lUnl_k_

LOCKED UNLOCKED

The water filter status light will help you know when to change

your water filter. When the water filter status display changes

from "GOOD" to "ORDER," this tells you that it is almost time to

change the water filter cartridge. Replace the water filter

cartridge when the water filter status display changes to

"REPLACE." If water flow to your water dispenser or ice maker

decreases noticeably, change the filter sooner. The filter should

be replaced at least every 6 months depending on your water

quality and usage. To change the filter, see "Changing the Water

Filter."

INDICATOR: STATUS:

GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter

when water flow decreases

After changing the water filter, reset the status light by pressing

and holding the FILTER button for 3 seconds. The status light will

change from Replace (red) to Good (green) when the system is

reset.

GOOD

ORDER

REPLACE

A ...........

A. Protective cover

B. O-rings

Place the cap (removed in Step 2) on the new filter. Align the

ridge on the cap with the arrow on the filter. Turn the cap

clockwise until it snaps into place.

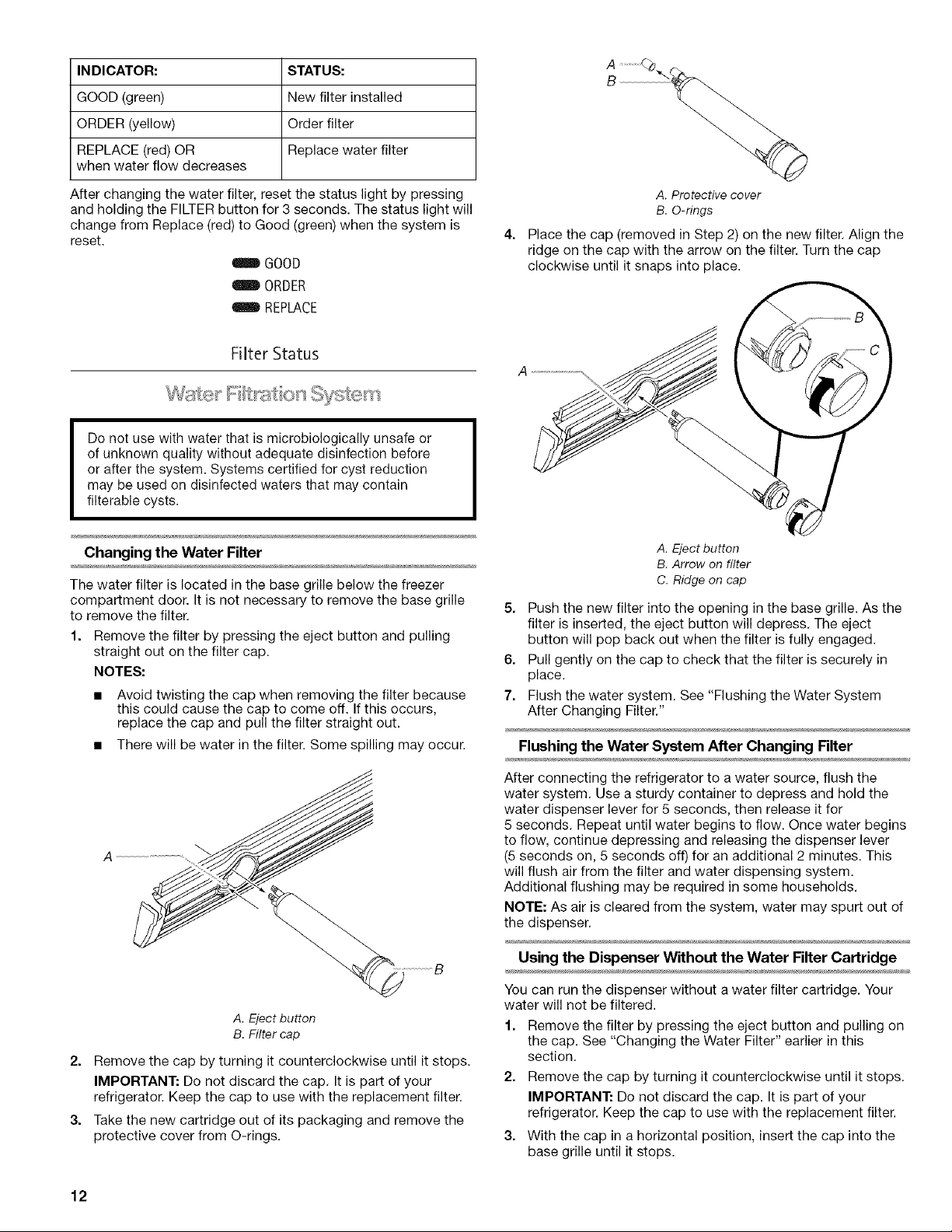

Filter Status

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

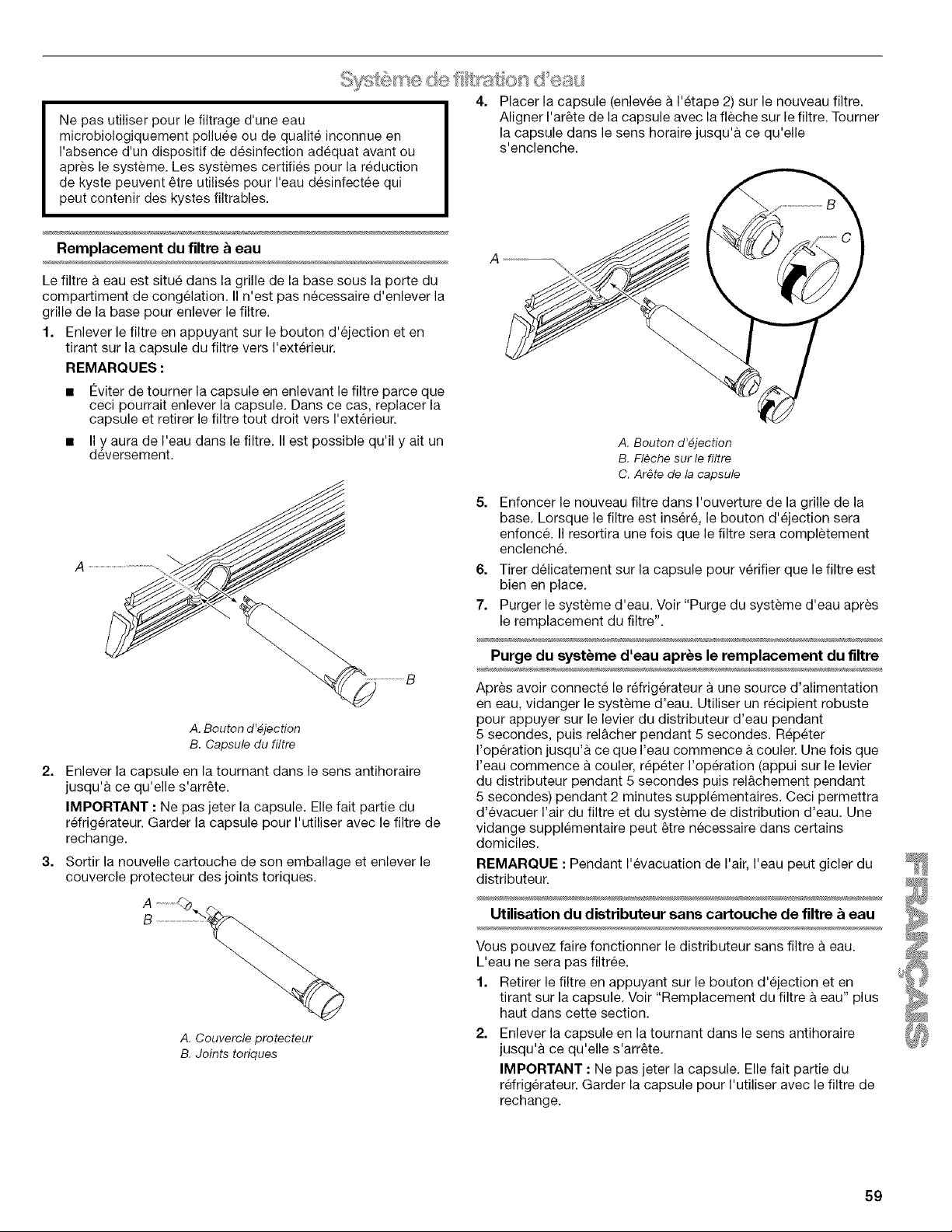

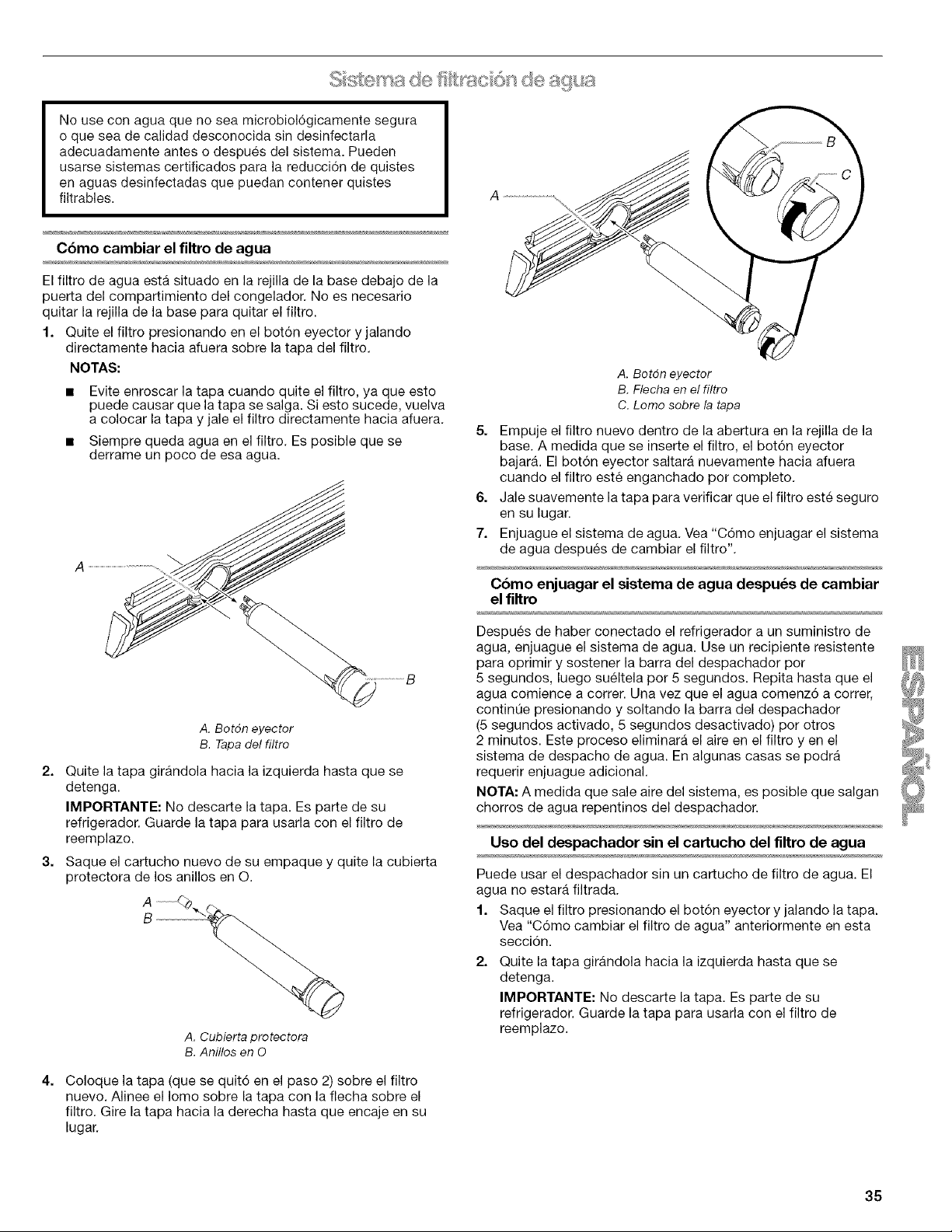

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling

straight out on the filter cap.

NOTES:

• Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,

replace the cap and pull the filter straight out.

• There will be water in the filter. Some spilling may occur.

......... B

A. Eject button

B. Filter cap

Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

Take the new cartridge out of its packaging and remove the

protective cover from O-rings.

A. Eject button

B. Arrow on filter

C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the

filter is inserted, the eject button will depress. The eject

button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in

place.

7. Flush the water system. See "Flushing the Water System

After Changing Filter."

Flushing the Water System After Changing Filter

After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the

water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water begins

to flow, continue depressing and releasing the dispenser lever

(5 seconds on, 5 seconds off) for an additional 2 minutes. This

will flush air from the filter and water dispensing system.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on

the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. With the cap in a horizontal position, insert the cap into the

base grille until it stops.

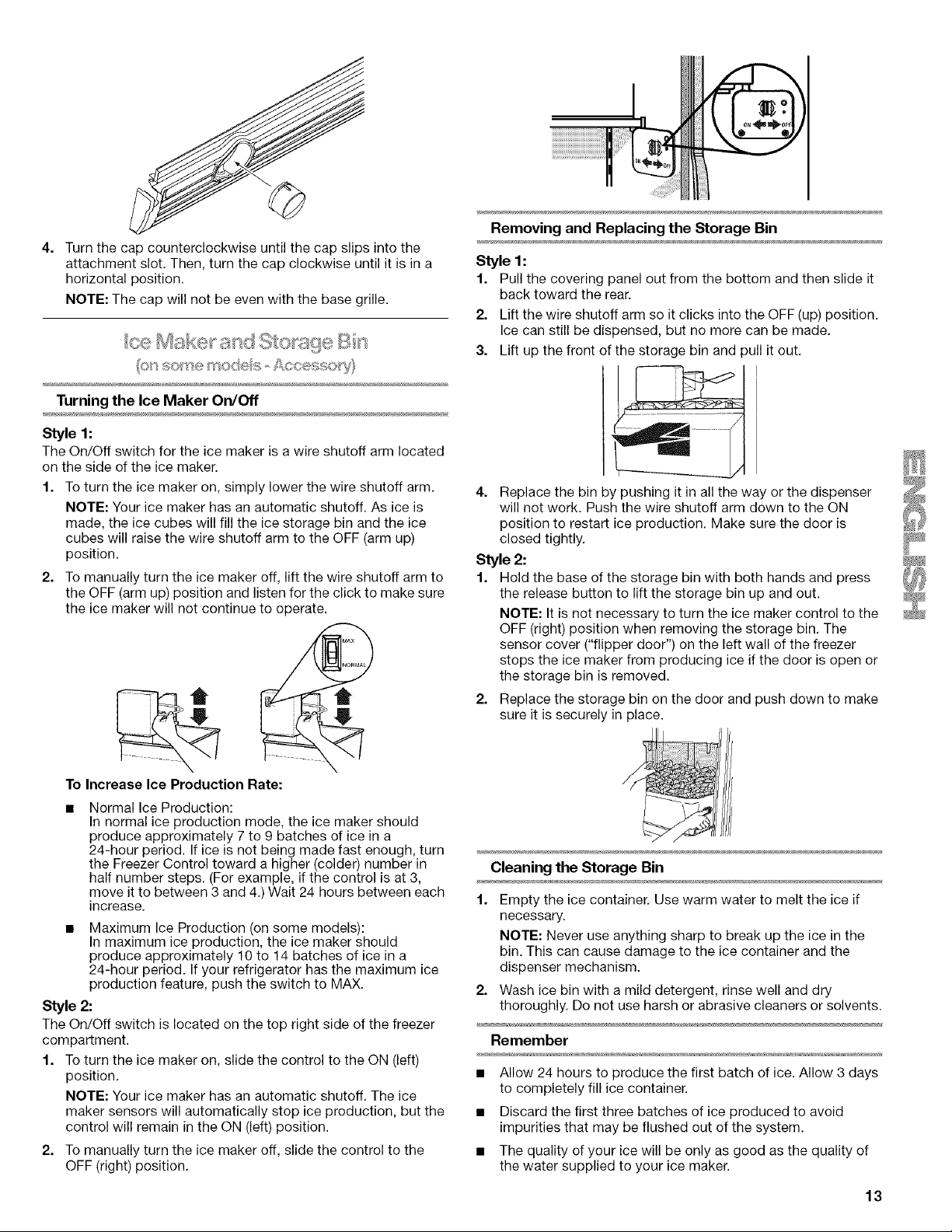

Turn the cap counterclockwise until the cap slips into the

attachment slot. Then, turn the cap clockwise until it is in a

horizontal position.

NOTE: The cap will not be even with the base grille.

{on some _odes _,Acce!' so' x

Turning the Ice Maker On/Off

Style 1:

The On/Off switch for the ice maker is a wire shutoff arm located

on the side of the ice maker.

1. To turn the ice maker on, simply lower the wire shutoff arm.

NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shutoff arm to the OFF (arm up)

position.

To manually turn the ice maker off, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

To Increase Ice Production Rate:

Normal Ice Production:

In normal ice production mode, the ice maker should

produce approximately 7 to 9 batches of ice in a

24-hour period. If ice is not being made fast enough, turn

the Freezer Control toward a higher (colder) number in

half number steps. (For example, if the control is at 3,

move it to between 3 and 4.) Wait 24 hours between each

increase.

• Maximum Ice Production (on some models):

In maximum ice production, the ice maker should

produce approximately 10 to 14 batches of ice in a

24-hour period. If your refrigerator has the maximum ice

production feature, push the switch to MAX.

Style 2:

The On/Off switch is located on the top right side of the freezer

compartment.

1. To turn the ice maker on, slide the control to the ON (left)

position.

NOTE: Your ice maker has an automatic shutoff. The ice

maker sensors will automatically stop ice production, but the

control will remain in the ON (left) position.

2. To manually turn the ice maker off, slide the control to the

OFF (right) position.

Removing and Replacing the Storage Bin

Style 1:

1. Pull the covering panel out from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

Style 2:

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

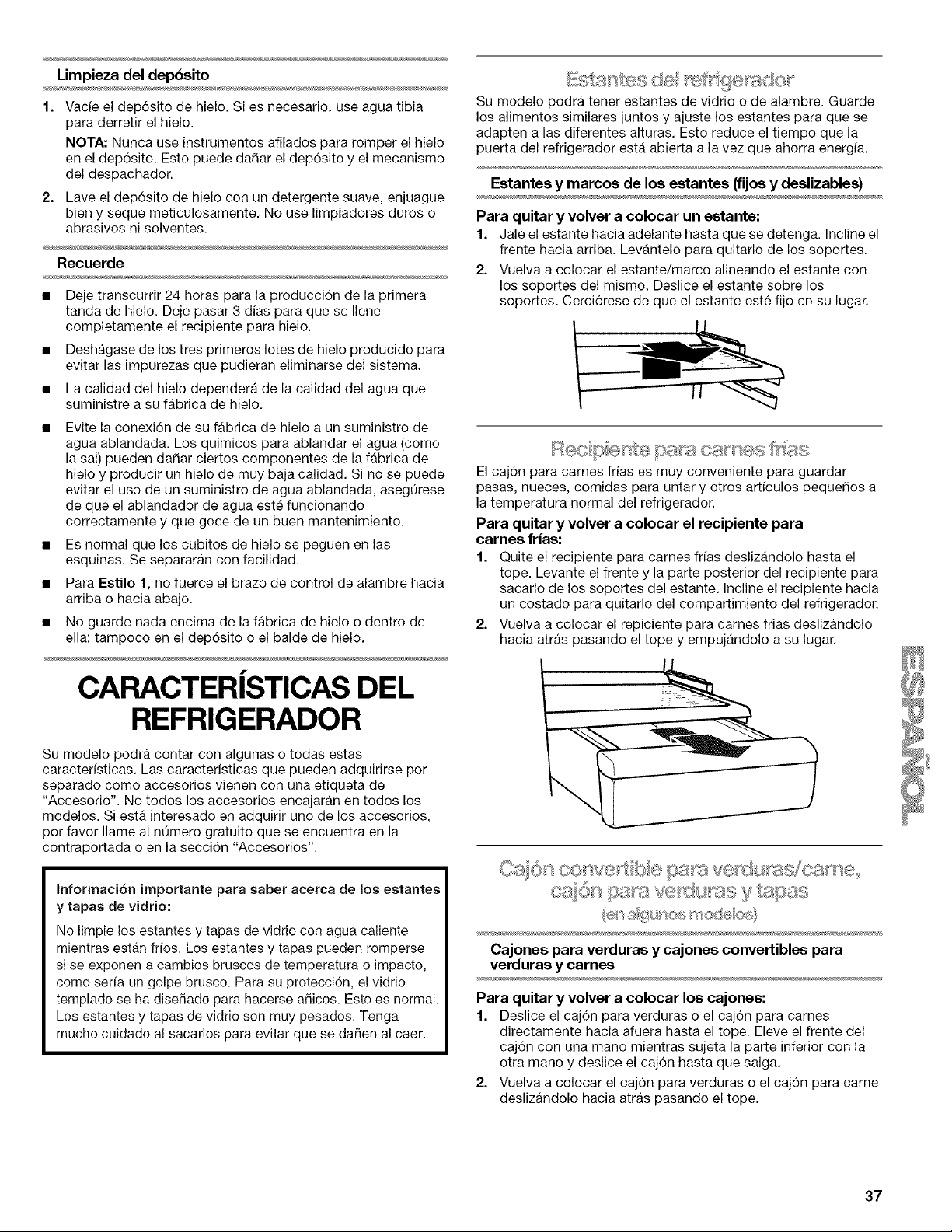

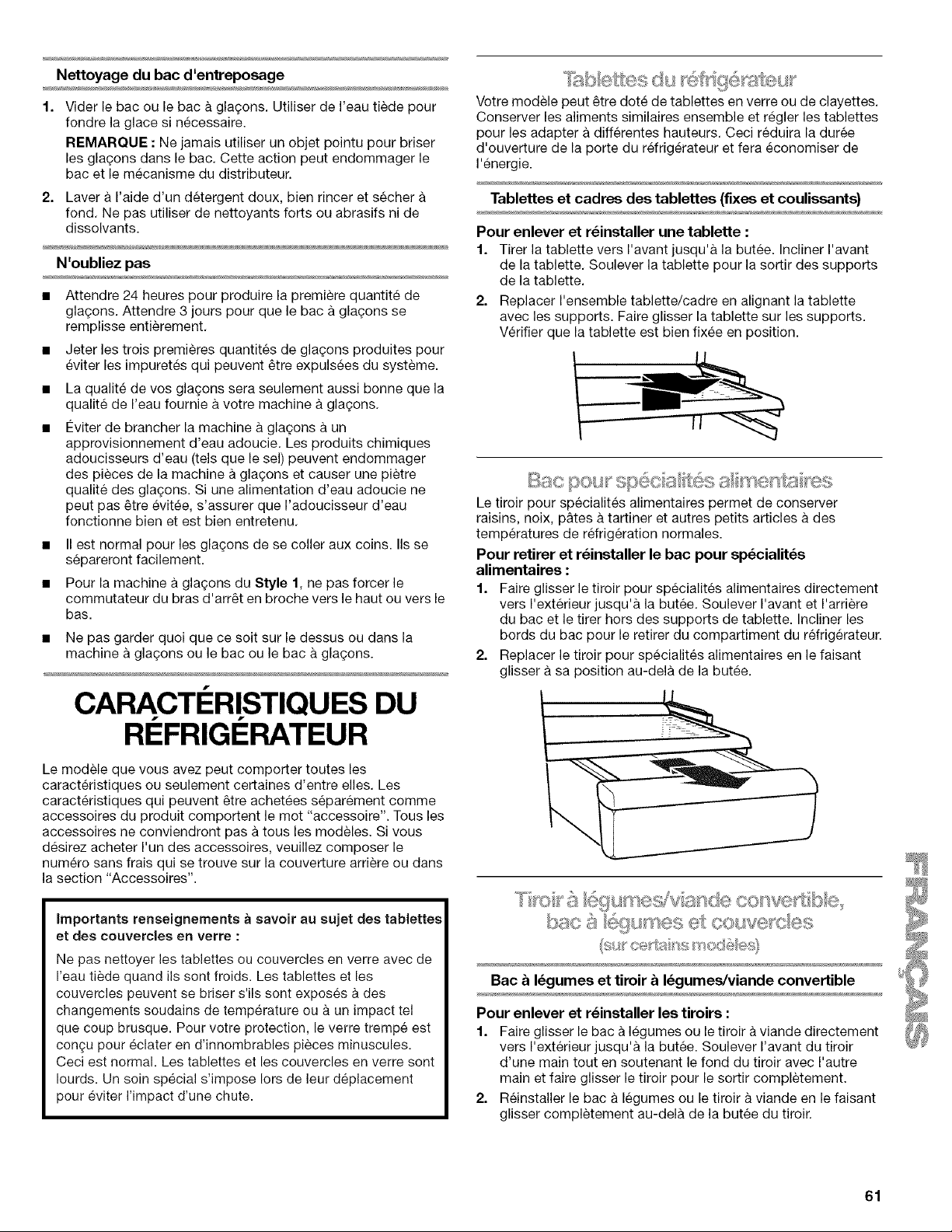

Cleaning the Storage Bin

1. Empty the ice container. Use warm water to melt the ice if

necessary.

NOTE: Never use anything sharp to break up the ice in the

bin. This can cause damage to the ice container and the

dispenser mechanism.

2. Wash ice bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

Remember

• Allow 24 hours to produce the first batch of ice. Allow 3 days

to completely fill ice container.

• Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

Avoidconnectingtheicemakertoasoftenedwatersupply.

Watersoftenerchemicals(suchassalt)candamagepartsof

theicemakerandleadtopoorqualityice.Ifasoftenedwater

supplycannotbeavoided,makesurethewatersofteneris

operatingproperlyandiswellmaintained.

• Itisnormalfortheicecubestobeattachedatthecorners.

Theywillbreakaparteasily.

• ForStyle1icemaker,donotforcethewireshutoffarmupor

down.

• Donotstoreanythingontopoftheicemakerorintheice

storagebin.

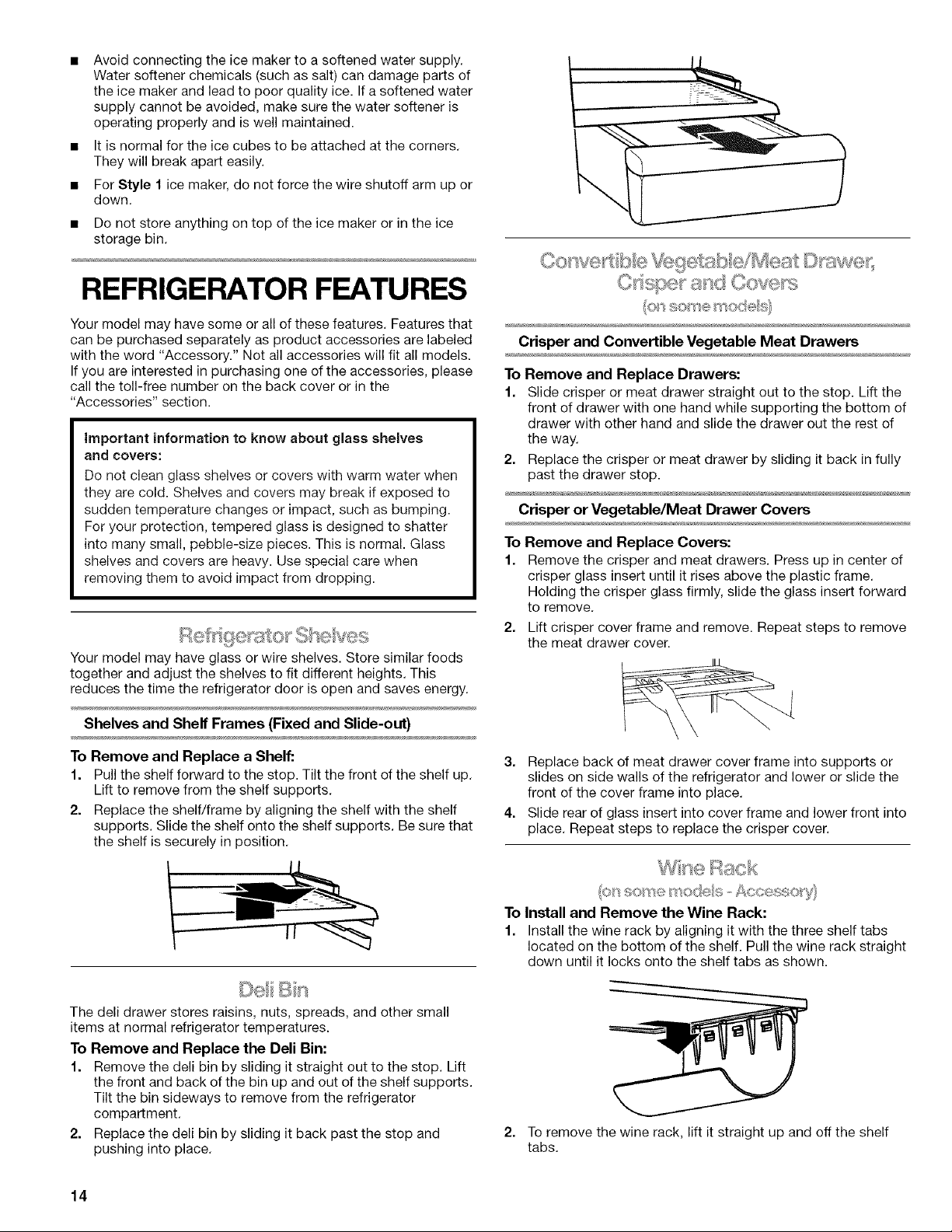

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the back cover or in the

"Accessories" section.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Shelves and Shelf Frames (Fixed and Slide-out)

To Remove and Replace a Shelf:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up.

Lift to remove from the shelf supports.

2. Replace the shelf/frame by aligning the shelf with the shelf

supports. Slide the shelf onto the shelf supports. Be sure that

the shelf is securely in position.

............................ ""<:U" "_"< "'* ..... .s ,+,,,I,}Y@W( [

,jYl. _is:,._;_;::_(]

Crisper and Convertible Vegetable Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with other hand and slide the drawer out the rest of

the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

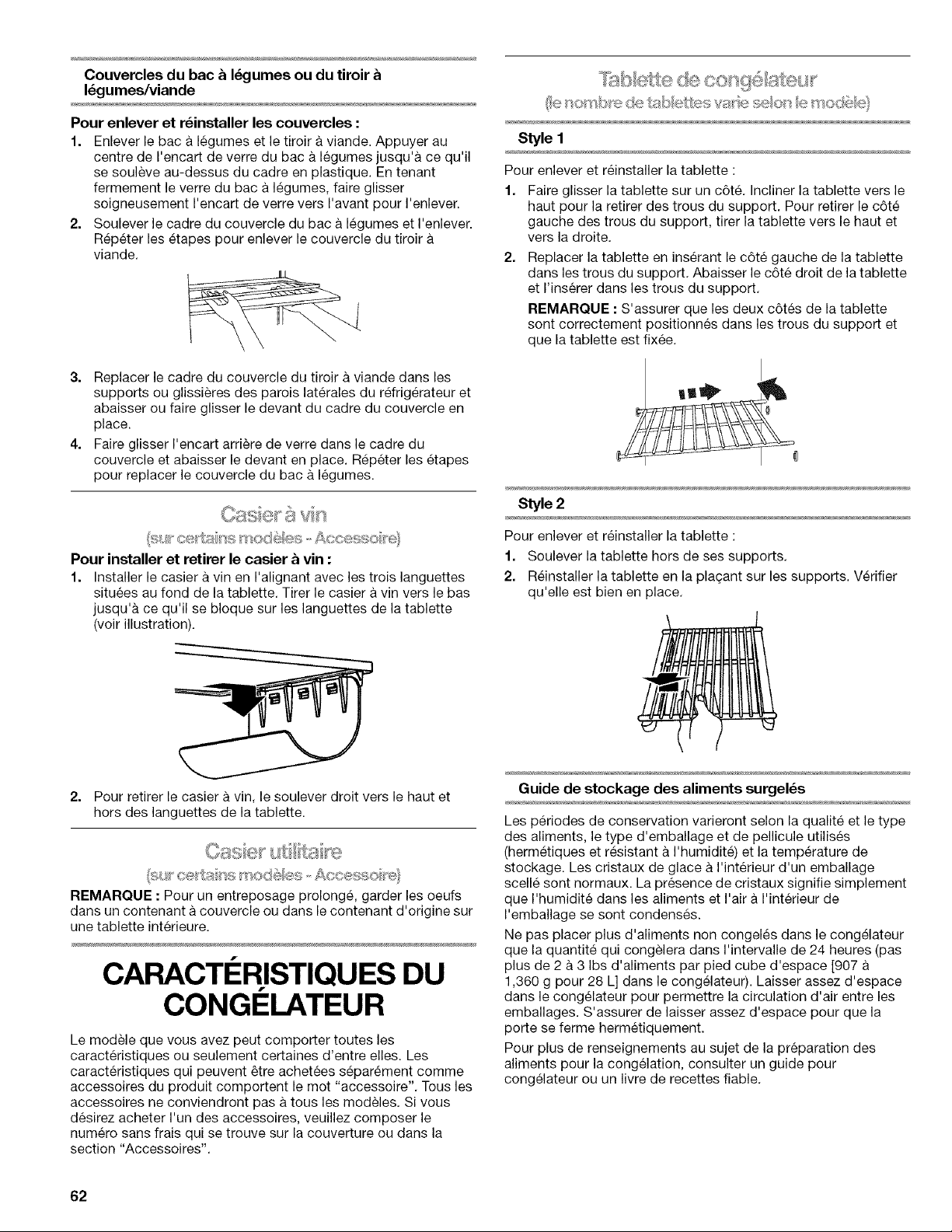

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawers. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, slide the glass insert forward

to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

WilIe D ,.,v.,_,.

I 111]!%_<I'%

IO['__;:;01_;_ P" odets - _IiI'!;<?tiSOy%

To Install and Remove the Wine Rack:

1. Install the wine rack by aligning it with the three shelf tabs

located on the bottom of the shelf. Pull the wine rack straight

down until it locks onto the shelf tabs as shown.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Dell Bin:

1. Remove the dell bin by sliding it straight out to the stop. Lift

the front and back of the bin up and out of the shelf supports.

Tilt the bin sideways to remove from the refrigerator

compartment.

2. Replace the dell bin by sliding it back past the stop and

pushing into place.

To remove the wine rack, lift it straight up and off the shelf

tabs.

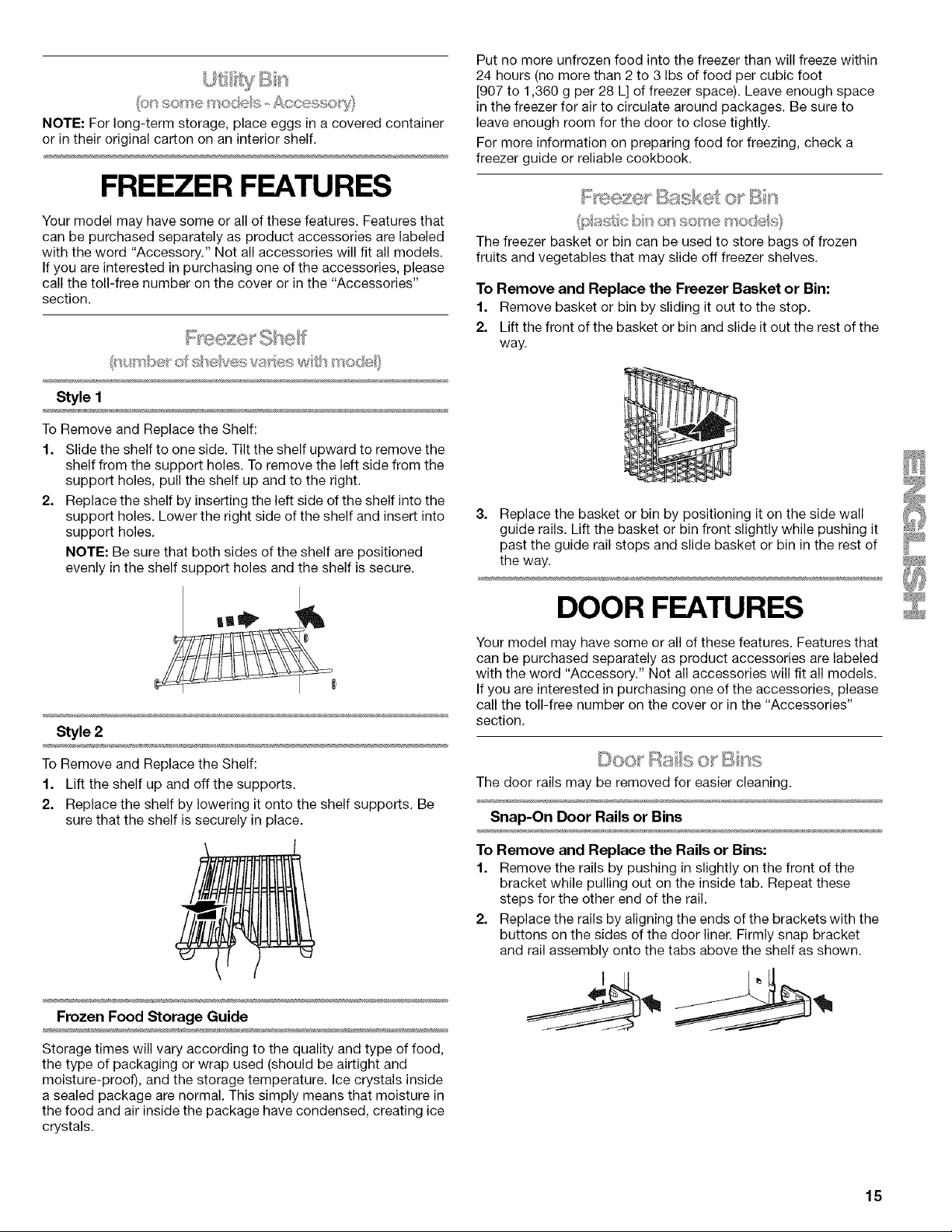

NOTE: For long-term storage, place eggs in a covered container

or in their original carton on an interior shelf,

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

Style 1

To Remove and Replace the Shelf:

1. Slide the shelf to one side. Tilt the shelf upward to remove the

shelf from the support holes. To remove the left side from the

support holes, pull the shelf up and to the right.

2. Replace the shelf by inserting the left side of the shelf into the

support holes. Lower the right side of the shelf and insert into

support holes,

NOTI=: Be sure that both sides of the shelf are positioned

evenly in the shelf support holes and the shelf is secure.

Style 2

To Remove and Replace the Shelf:

1. Lift the shelf up and off the supports.

2. Replace the shelf by lowering it onto the shelf supports. Be

sure that the shelf is securely in place.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs of food per cubic foot

[907 to 1,360 g per 28 L] of freezer space). Leave enough space

in the freezer for air to circulate around packages. Be sure to

leave enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

(p a_}4 c b/s o_ so;'_e _'sode s

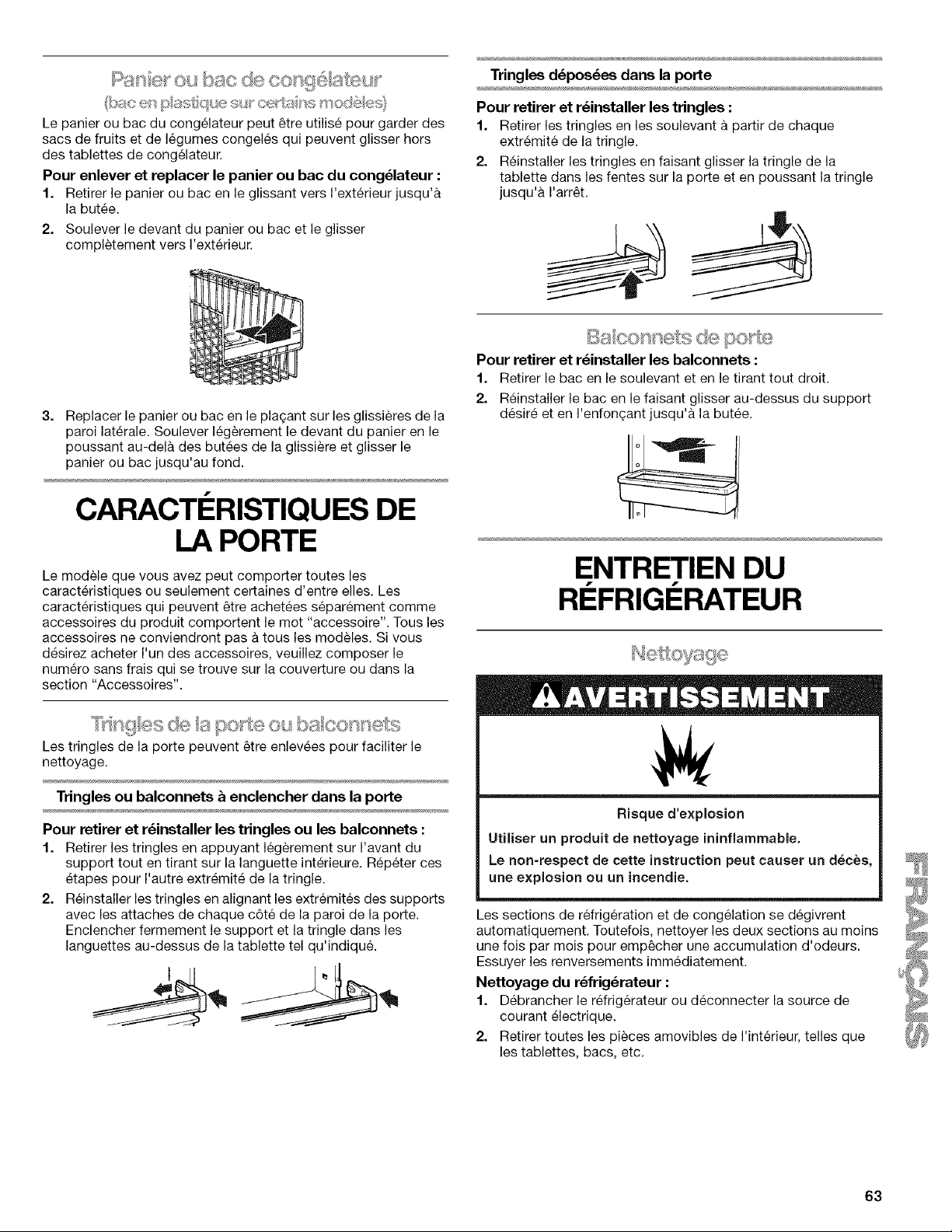

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves,

To Remove and Replace the Freezer Basket or Bin:

1. Remove basket or bin by sliding it out to the stop.

2. Lift the front of the basket or bin and slide it out the rest of the

way.

3. Replace the basket or bin by positioning it on the side wall

guide rails. Lift the basket or bin front slightly while pushing it

past the guide rail stops and slide basket or bin in the rest of

the way.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

©o@; Ras o;, B

The door rails may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins:

1. Remove the rails by pushing in slightly on the front of the

bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail.

2. Replace the rails by aligning the ends of the brackets with the

buttons on the sides of the door liner. Firmly snap bracket

and rail assembly onto the tabs above the shelf as shown.

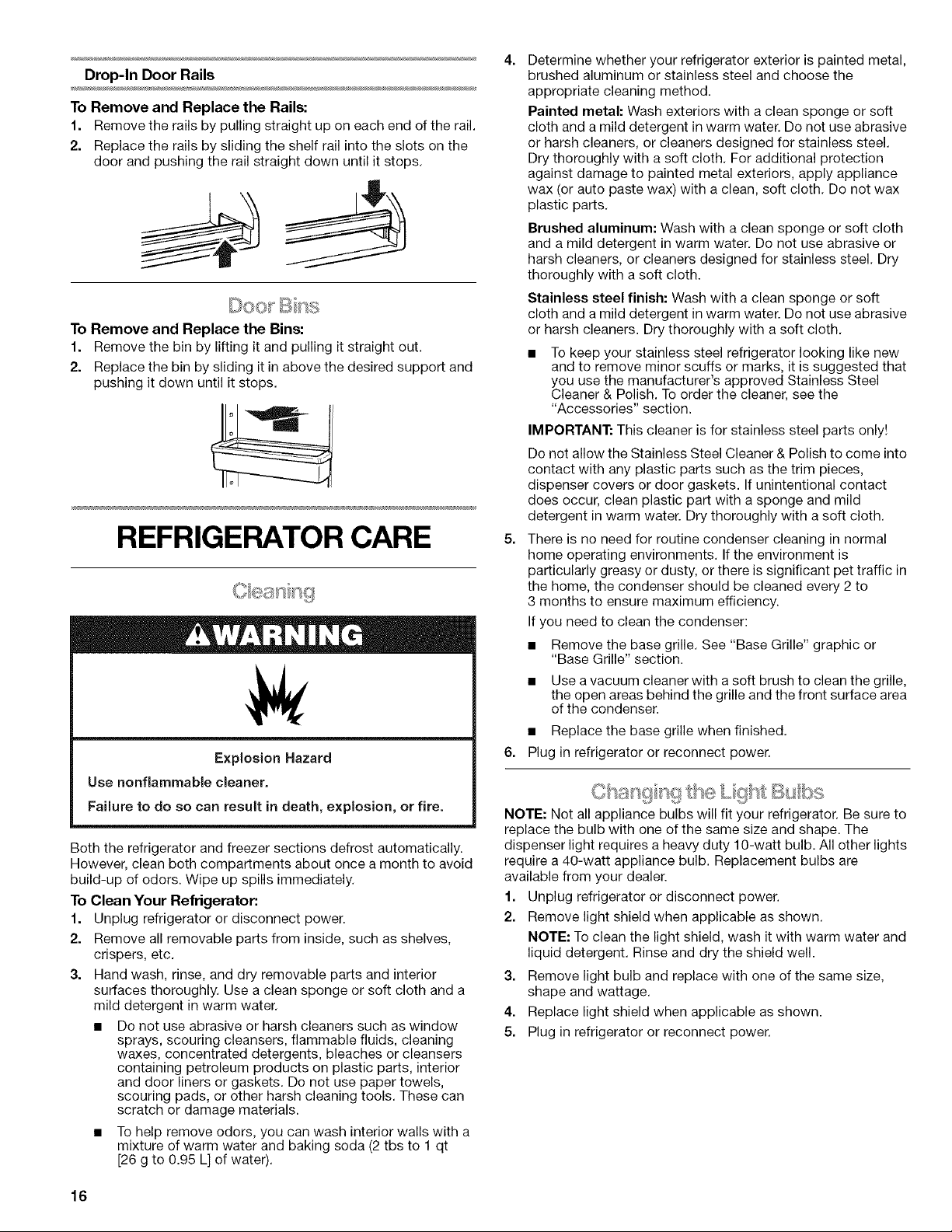

Drop-In Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

13,,© Ii_ U <_

To Remove and Replace the Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both compartments about once a month to avoid

build-up of odors. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

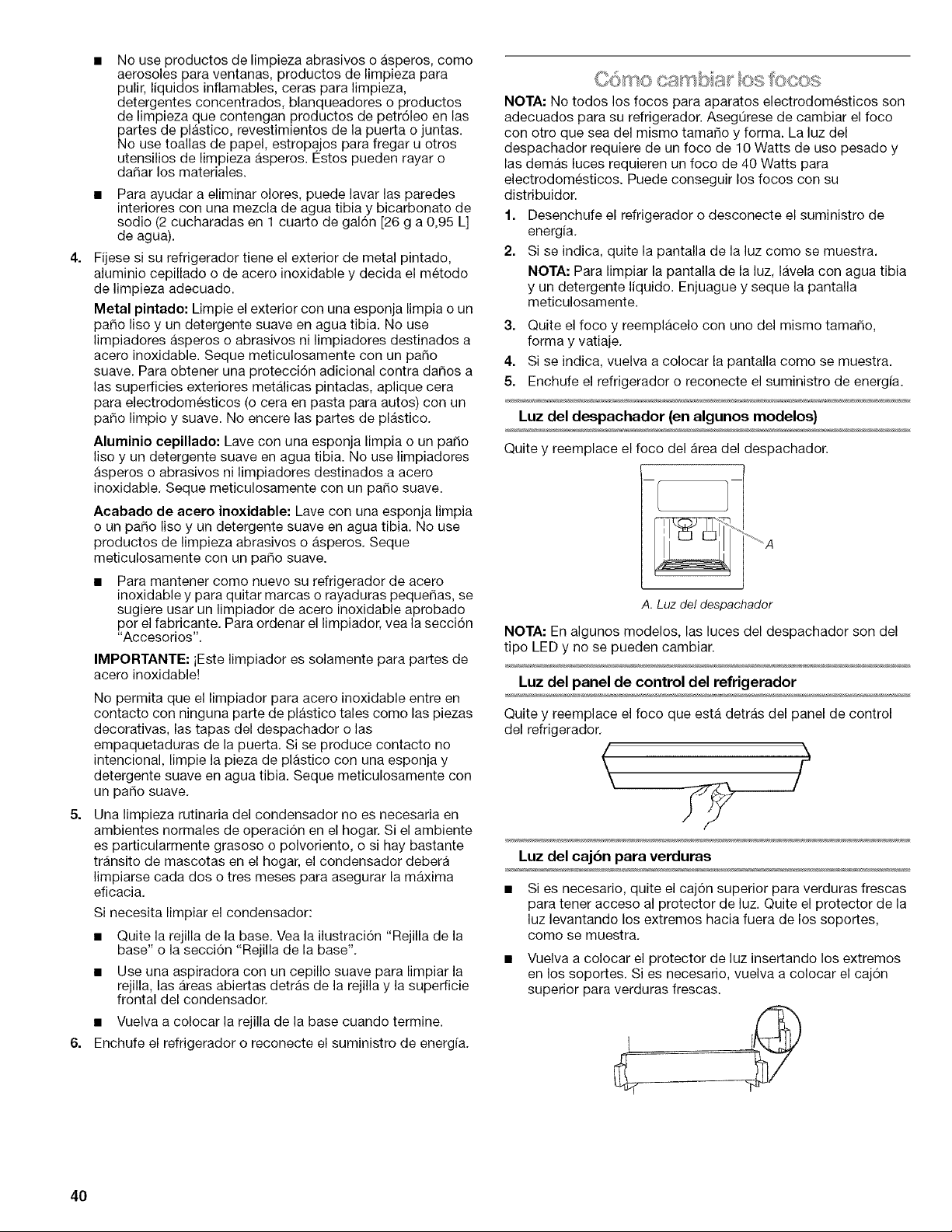

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

Determine whether your refrigerator exterior is painted metal,

brushed aluminum or stainless steel and choose the

appropriate cleaning method.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see the

"Accessories" section.

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If unintentional contact

does occur, clean plastic part with a sponge and mild

detergent in warm water. Dry thoroughly with a soft cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 10-watt bulb. All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

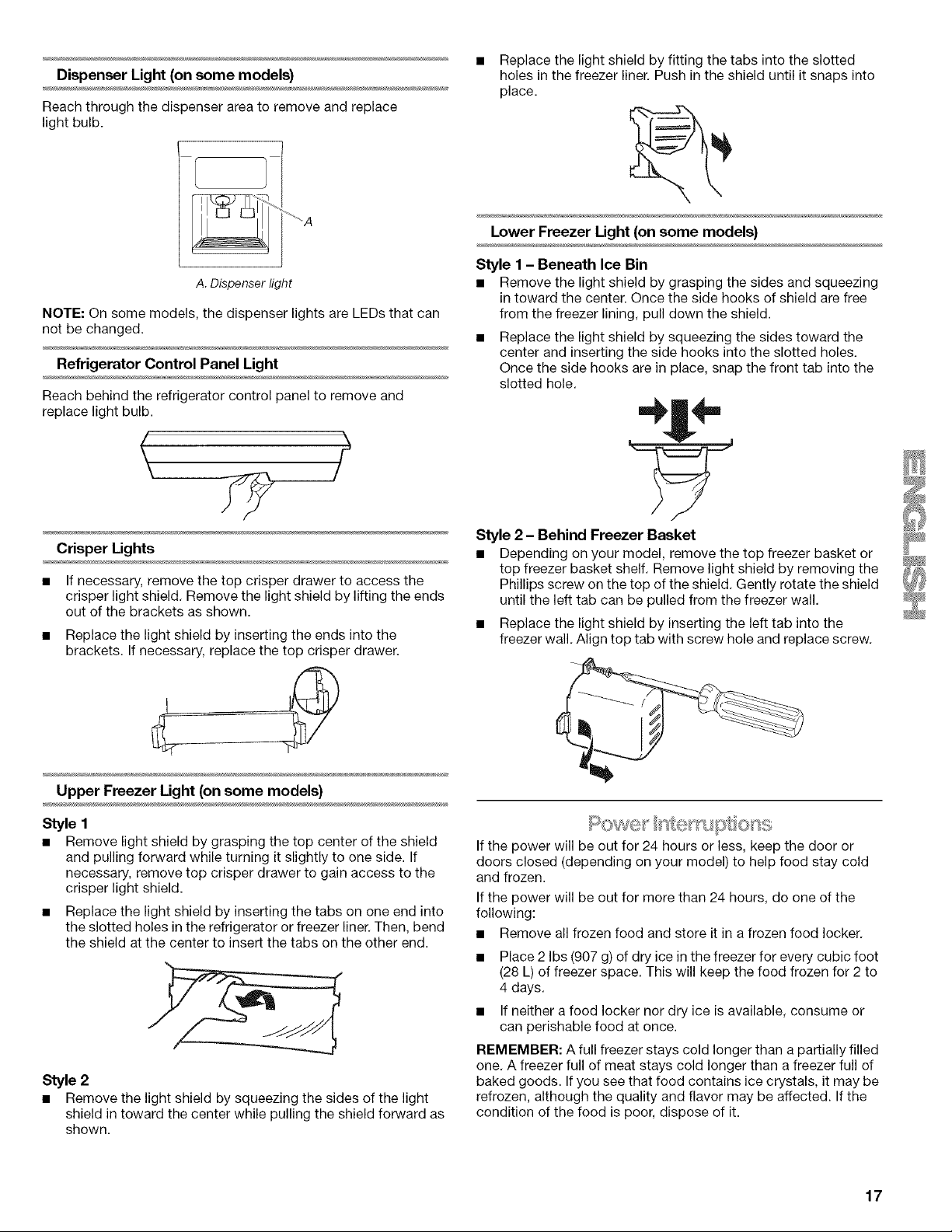

Dispenser Light (on some models)

Reach through the dispenser area to remove and replace

light bulb.

A. Dispenser light

NOTE: On some models, the dispenser lights are LEDs that can

not be changed.

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Lights

• If necessary, remove the top crisper drawer to access the

crisper light shield. Remove the light shield by lifting the ends

out of the brackets as shown.

Replace the light shield by inserting the ends into the

brackets. If necessary, replace the top crisper drawer.

Upper Freezer Light (on some models)

Style 1

• Remove light shield by grasping the top center of the shield

and pulling forward while turning it slightly to one side. If

necessary, remove top crisper drawer to gain access to the

crisper light shield.

• Replace the light shield by inserting the tabs on one end into

the slotted holes in the refrigerator or freezer liner. Then, bend

the shield at the center to insert the tabs on the other end.

Style 2

• Remove the light shield by squeezing the sides of the light

shield in toward the center while pulling the shield forward as

shown.

Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light (on some models)

Style 1 - Beneath Ice Bin

• Remove the light shield by grasping the sides and squeezing

in toward the center. Once the side hooks of shield are free

from the freezer lining, pull down the shield.

• Replace the light shield by squeezing the sides toward the

center and inserting the side hooks into the slotted holes.

Once the side hooks are in place, snap the front tab into the

slotted hole.

Style 2 - Behind Freezer Basket

• Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the

Phillips screw on the top of the shield. Gently rotate the shield

until the left tab can be pulled from the freezer wall.

• Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

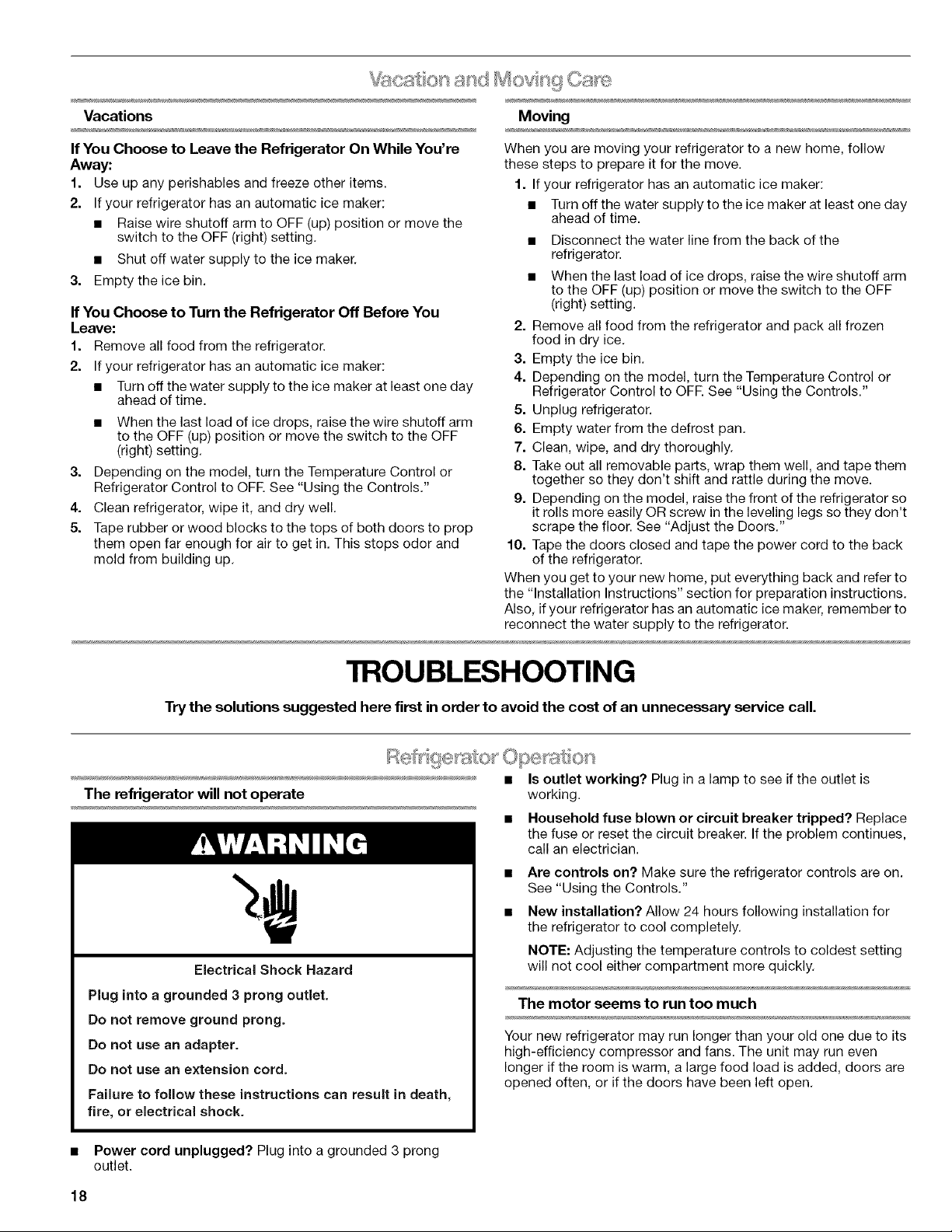

Vacations Moving

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Controls."

Clean refrigerator, wipe it, and dry well.

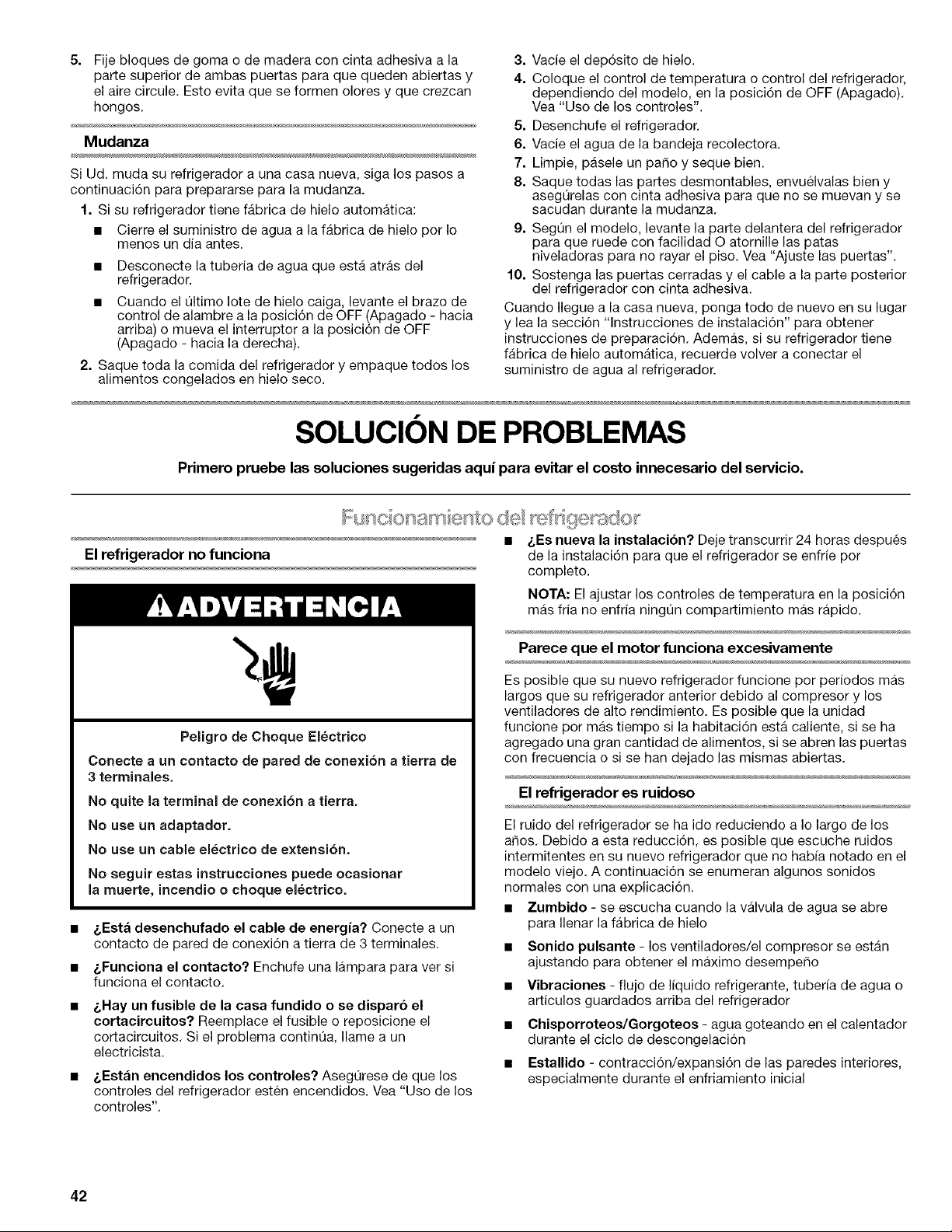

Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Controls."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to fellow these instructions can result in death,

fire, or electrical shock.

Power cord unplugged? Plug into a grounded 3 prong

outlet.

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

• Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

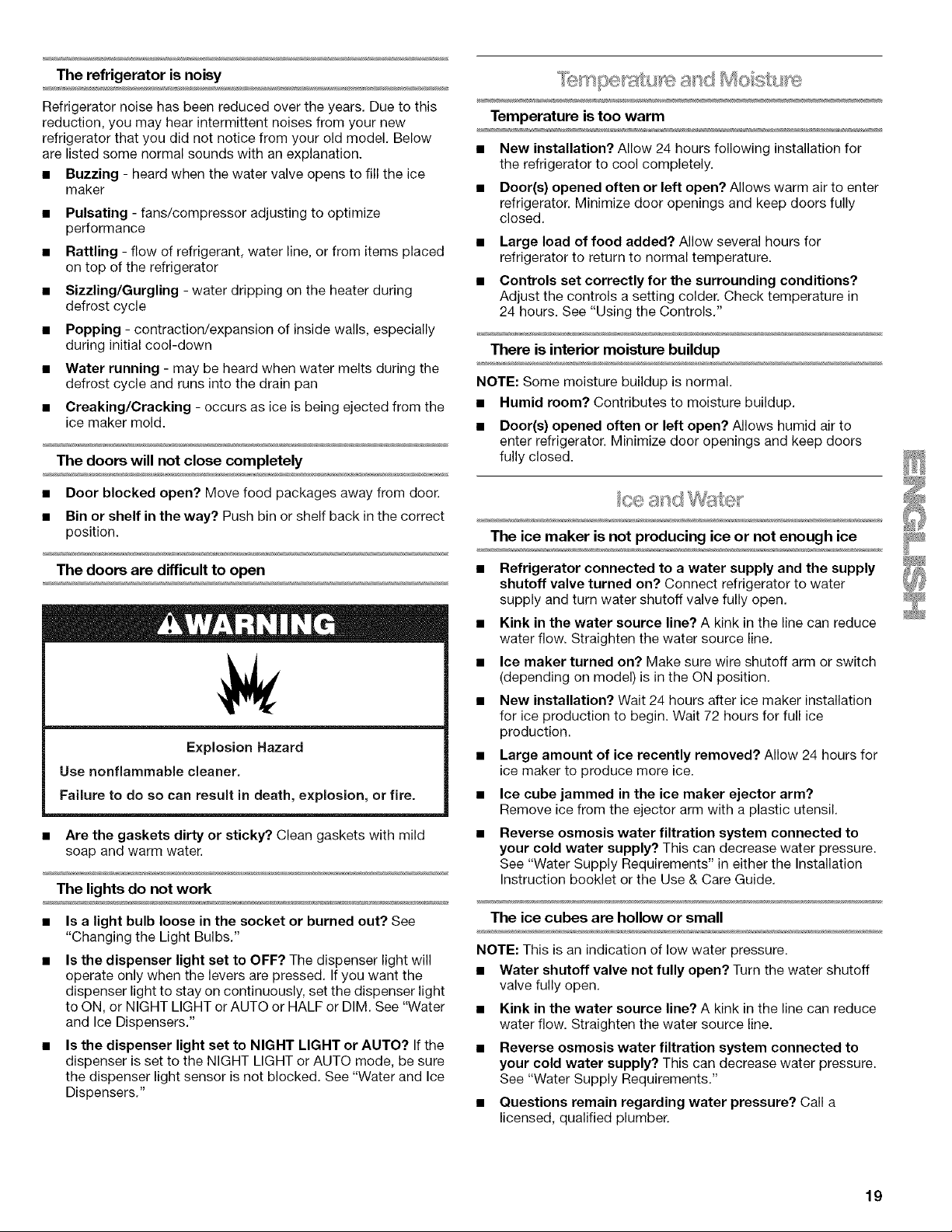

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

• Buzzing - heard when the water valve opens to fill the ice

maker

Pulsating - fans/compressor adjusting to optimize

performance

Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

Sizzling/Gurgling - water dripping on the heater during

defrost cycle

Popping - contraction/expansion of inside walls, especially

during initial cool-down

Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

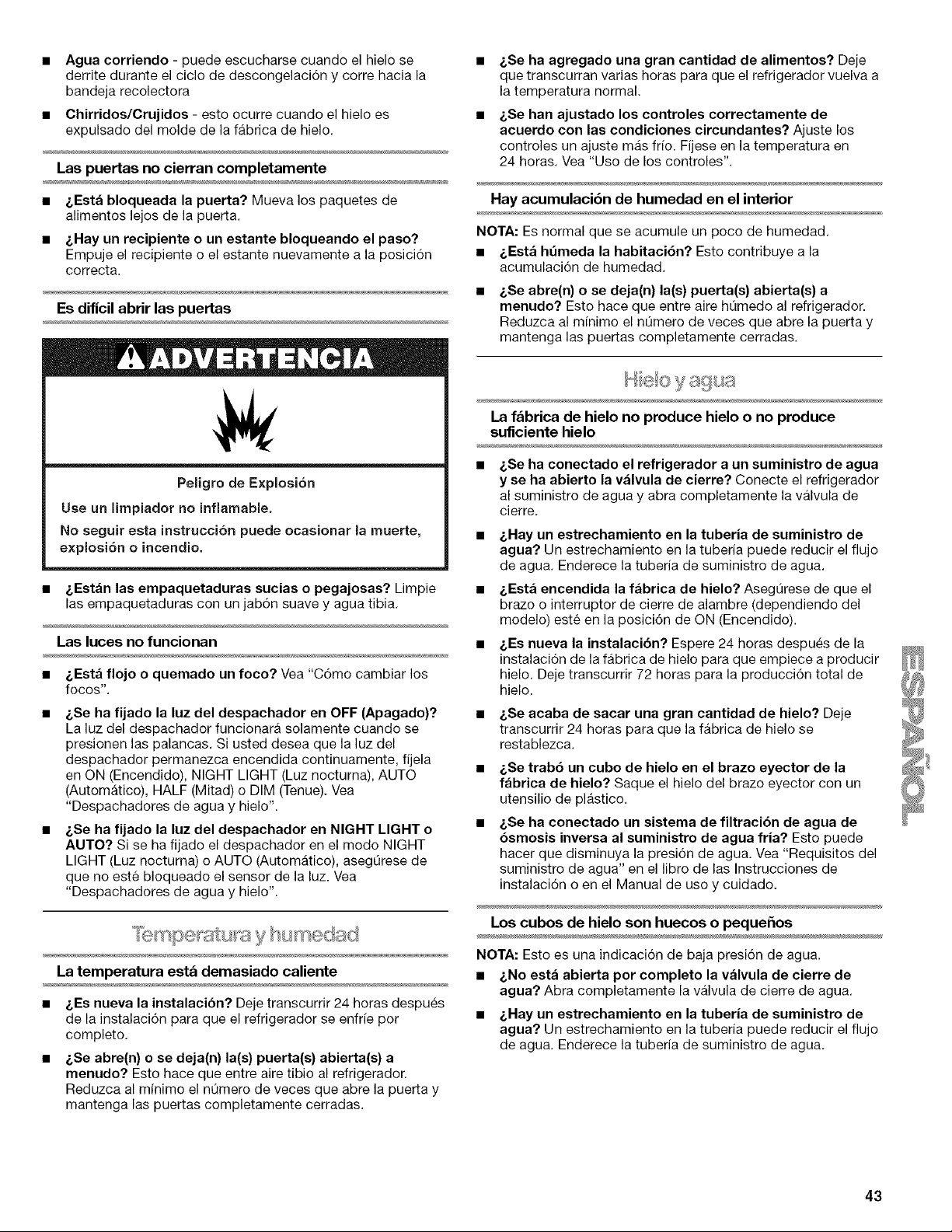

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

• Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

• Is the dispenser light set to OFF? The dispenser light will

operate only when the levers are pressed. If you want the

dispenser light to stay on continuously, set the dispenser light

to ON, or NIGHT LIGHT or AUTO or HALF or DIM. See "Water

and Ice Dispensers."

• Is the dispenser light set to NIGHT LIGHT or AUTO? If the

dispenser is set to the NIGHT LIGHT or AUTO mode, be sure

the dispenser light sensor is not blocked. See "Water and Ice

Dispensers."

Temperature is too warm

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

• Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors

fully closed.

,,J:_,, st,d,

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements" in either the Installation

Instruction booklet or the Use & Care Guide.

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

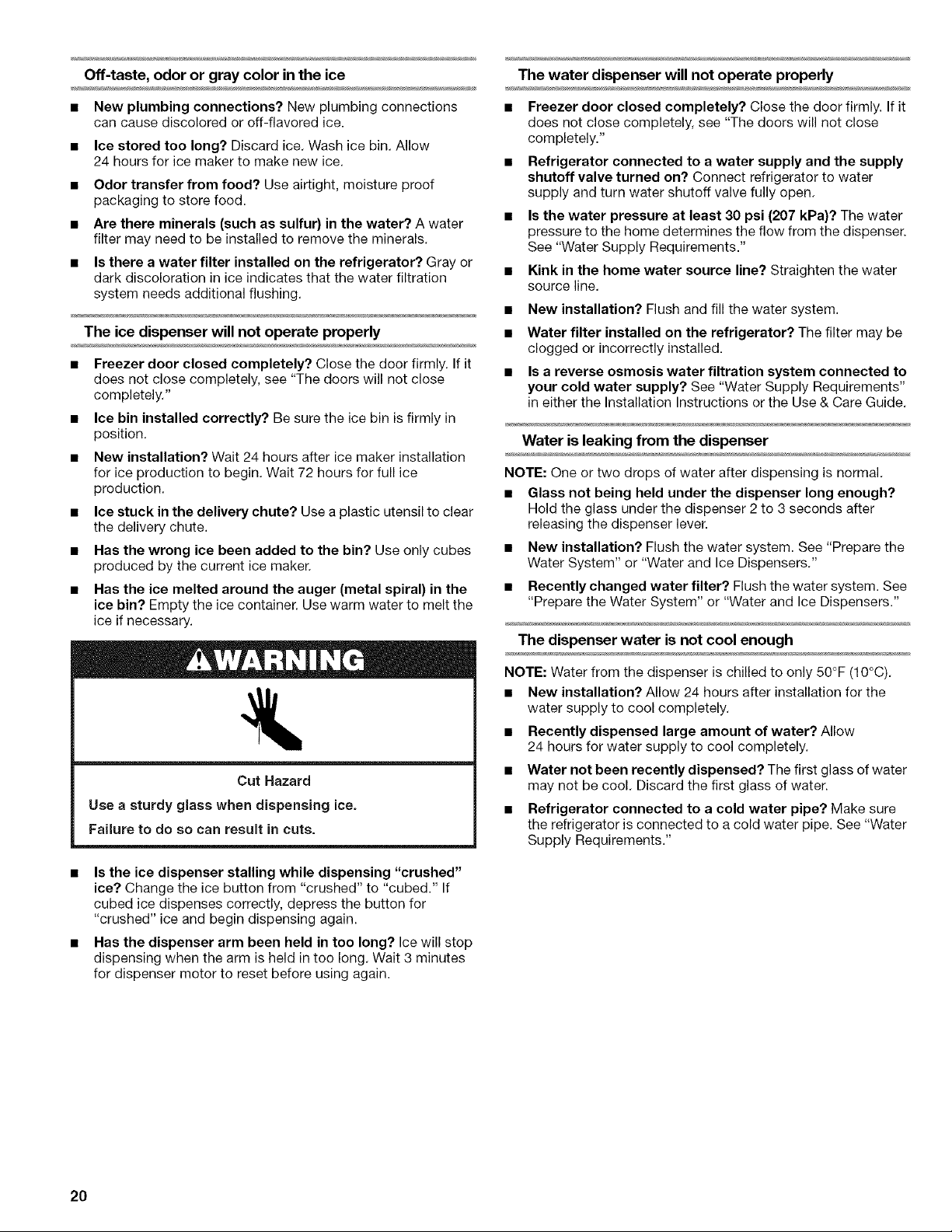

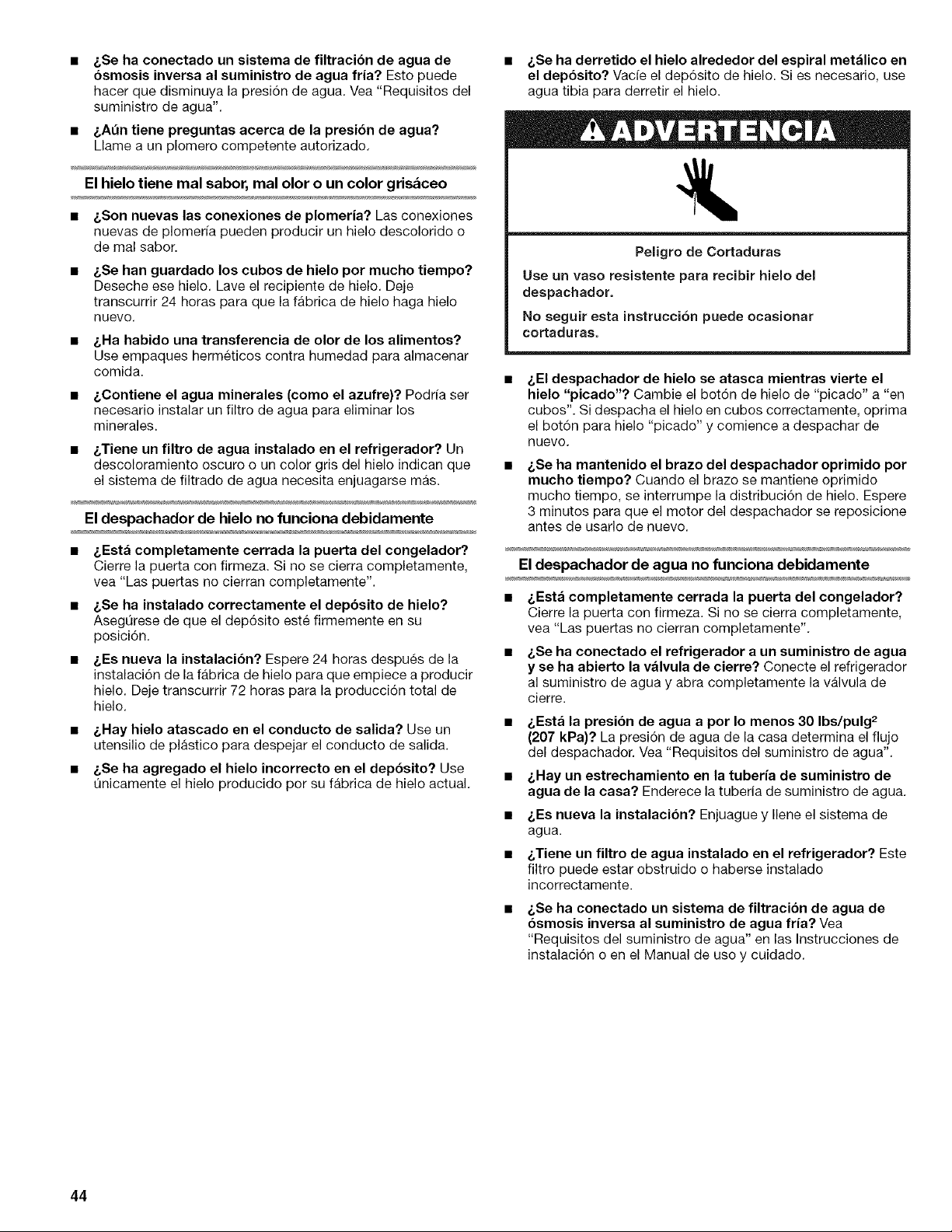

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice, Wash ice bin, Allow

24 hours for ice maker to make new ice,

• Odor transfer from food? Use airtight, moisture proof

packaging to store food.

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals,

• Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing,

The ice dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

• Ice bin installed correctly? Be sure the ice bin is firmly in

position,

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

• Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

• Has the ice melted around the auger (metal spiral) in the

ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long, Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open,

Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

Kink in the home water source line? Straighten the water

source line,

New installation? Flush and fill the water system.

Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements"

in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal,

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

• New installation? Flush the water system. See "Prepare the

Water System" or "Water and Ice Dispensers,"

• Recently changed water filter? Flush the water system. See

"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C),

• New installation? Allow 24 hours after installation for the

water supply to cool completely,

• Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely,

• Water not been recently dispensed? The first glass of water

may not be cool, Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

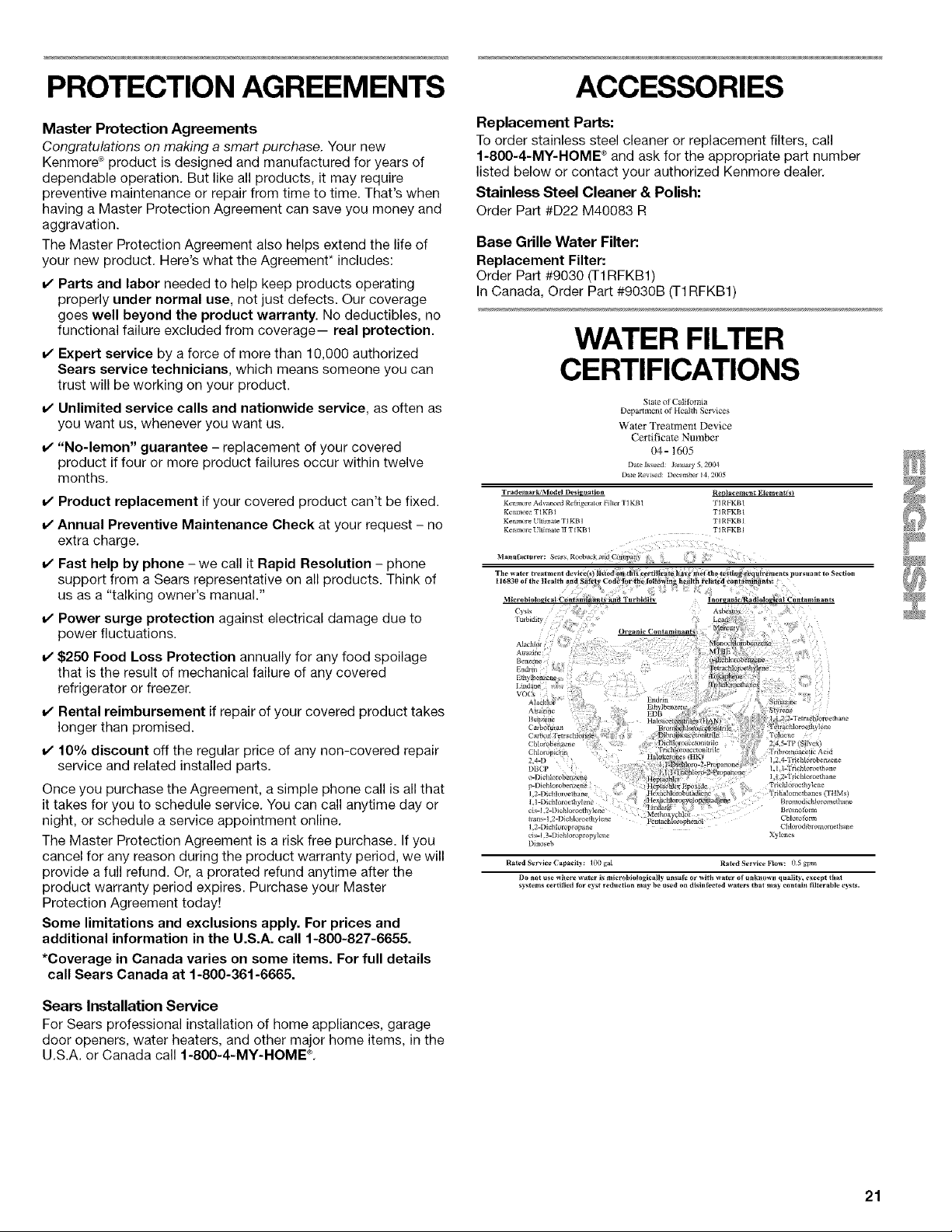

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase, Your new

Kenmore ®product is designed and manufactured for years of

dependable operation, But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product, Here's what the Agreement* includes:

v' Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

v' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

v' Unlimited service calls and nationwide service, as often as

you want us, whenever you want us,

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months,

v' Product replacement if your covered product can't be fixed.

v' Annual Preventive Maintenance Check at your request - no

extra charge.

v' Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

v' Power surge protection against electrical damage due to

power fluctuations.

v' $250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

v' Rental reimbursement if repair of your covered product takes

longer than promised.

v' 10% discount off the regular price of any non-covered repair

service and related installed parts,

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we will

provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U,S.A. or Canada call 1-800-4-MY-HOME ®.

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Base Grille Water Filter:

Replacement Filter:

Order Part #9030 (TIRFKB1)

In Canada, Order Part #9030B (T1RFKB1)

WATER FILTER

CERTIFICATIONS

Siam o{ Cahk_rma

Depmtment of Health Selvices

WamrTrealmenlDevice

CertificateNumber

04- 1605

Date I_sued Janu_ 5, 5,9004

Daw R_,w_ed l&,_,mbe_ 142005

TradeEnar k/Model Desier_atio_ ReDla¢_m_,nt Elenlt_nt{_

K,mmore Advam'cd R_l, i_.laK,_ billet / 1KB1 I 1RPKB1

Kelmmre T1KB1 T1RFKB1

Kenmore Uluma_e TI KB1 TIRFKB]

Kenmure 17h+mate II T_KB 1 TIRFKBI

The _sa_er [reatment device(s) lasted _ lh_S cectilleate ha_ reel the _esfing _ql_u'eme_ts pursuant to Se*-tlon

I 16830 of 1he tleal_h and S_ Cod_ for th_ follo_vfog Bealtl_ tel_t_d _ont?mi_l_:

Mi_robioh_gieaI C_atanlin_ts a_d Turbidity I no r ganic/R_dlalagical _ontaminants

Cysts _ Asheslos

RaledServlceCapad_): l(X) gal RatedServiceFIow: 05gpm

DO not use where water is mierobtol_gically u_safe or with water of ankm_wn quaIRy, except _hal

systems cer _ified _r eyst reduction may be _sed on disin_c_ed waters _ha_ m_y c_mt ain filterable cysts.

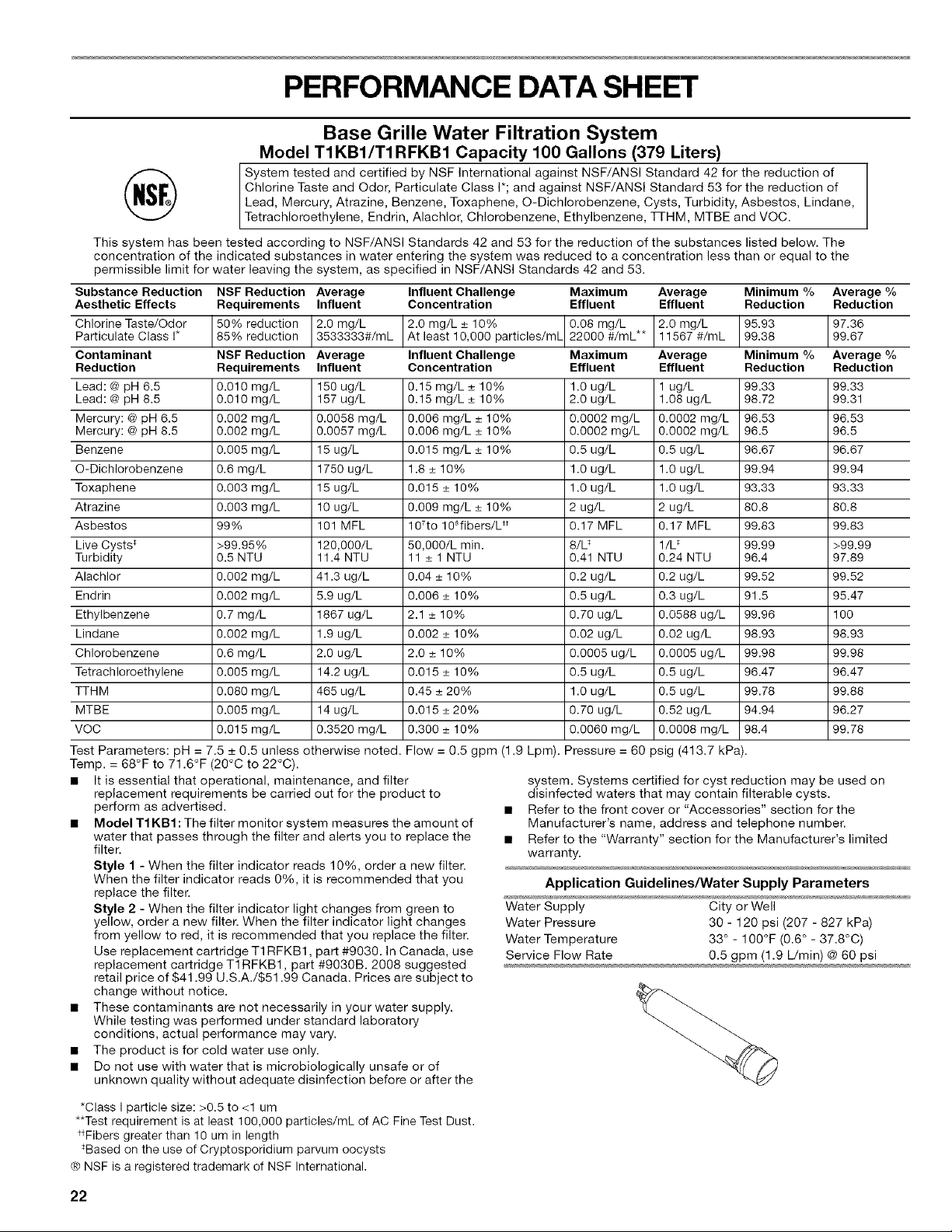

PERFORMANCE DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of

Chlorine Taste and Odor, Particulate Class I*; and against NSF/ANSl Standard 53 for the reduction of

Lead, Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene, Cysts, Turbidity, Asbestos, Lindane,

Tetrachloroethylene, Endrin, Alachlor, Chlorobenzene, Ethylbenzene, TI-HM, MTBE and VOC.

This system has been tested according to NSF/ANSl Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSl Standards 42 and 53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L _+10% 0.08 mg/L 2.0 mg/L 95.93 97.36

Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL** 11567 #/mL 99.38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 rng/L 150 ug/L 0.15 mg/L _+10% 1.0 ug/L 1 ug/L 99.33 99.33

Lead: @ pH 8.5 0.010 mg/L 157 ug/L 0.15 mg/L _+10% 2.0 ug/L 1.08 ug/L 98.72 99.31

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53

Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L _+10% 0.5 ug/L 0.5 ug/L 96.67 96.67

O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 _+10% 1.0 ug/L 1.0 ug/L 99.94 99.94

Toxaphene 0.003 mg/L 15 ug/L 0.015 _+10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L _+10% 2 ug/L 2 ug/L 80.8 80.8

Asbestos 99% 101 MFL 107to 108fibers/L _t 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/12 1/L _ 99.99 >99.99

Turbidity 0.5 NTU 11.4 NTU 11 _+1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 _+10% 0.2 ug/L 0.2 ug/L 99.52 99.52

Endrin 0.002 mg/L 5.9 ug/L 0.006 _+10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 _+10% 0.70 ug/L 0.0588 ug/L 99.96 100

Lindane 0.002 mg/L 1.9 ug/L 0.002 _+10% 0.02 ug/L 0.02 ug/L 98.93 98.93

Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 _+10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98

Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 _+10% 0.5 ug/L 0.5 ug/L 96.47 96.47

TTHM 0.080 mg/L 465 ug/L 0.45 _+20% 1.0 ug/L 0.5 ug/L 99.78 99.88

MTBE 0.005 mg/L 14 ug/L 0.015 _+20% 0.70 ug/L 0.52 ug/L 94.94 96.27

VOC 0.015 mg/L 0.3520 mg/L 0.300 _+10% 0.0060 mg/L 0.0008 mg/L 98.4 99.78

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted.

Temp. = 68°F to 71.6°F (20°C to 22°C).

Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model T1KB1 : The filter monitor system measures the amount of

water that passes through the filter and alerts you to replace the

filter.

Style 1 - When the filter indicator reads 10%, order a new filter.

When the filter indicator reads 0%, it is recommended that you

replace the filter.

Style 2 - When the filter indicator light changes from green to

yellow, order a new filter. When the filter indicator light changes

from yellow to red, it is recommended that you replace the filter.

Use replacement cartridge T1RFKB1, part #9030. In Canada, use

replacement cartridge T1 RFKB1, part #9030B. 2008 suggested

retail price of $41.99 U.S.A./S51.99 Canada. Prices are subject to

change without notice.

• These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min) @ 60 psi

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

t+Fibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

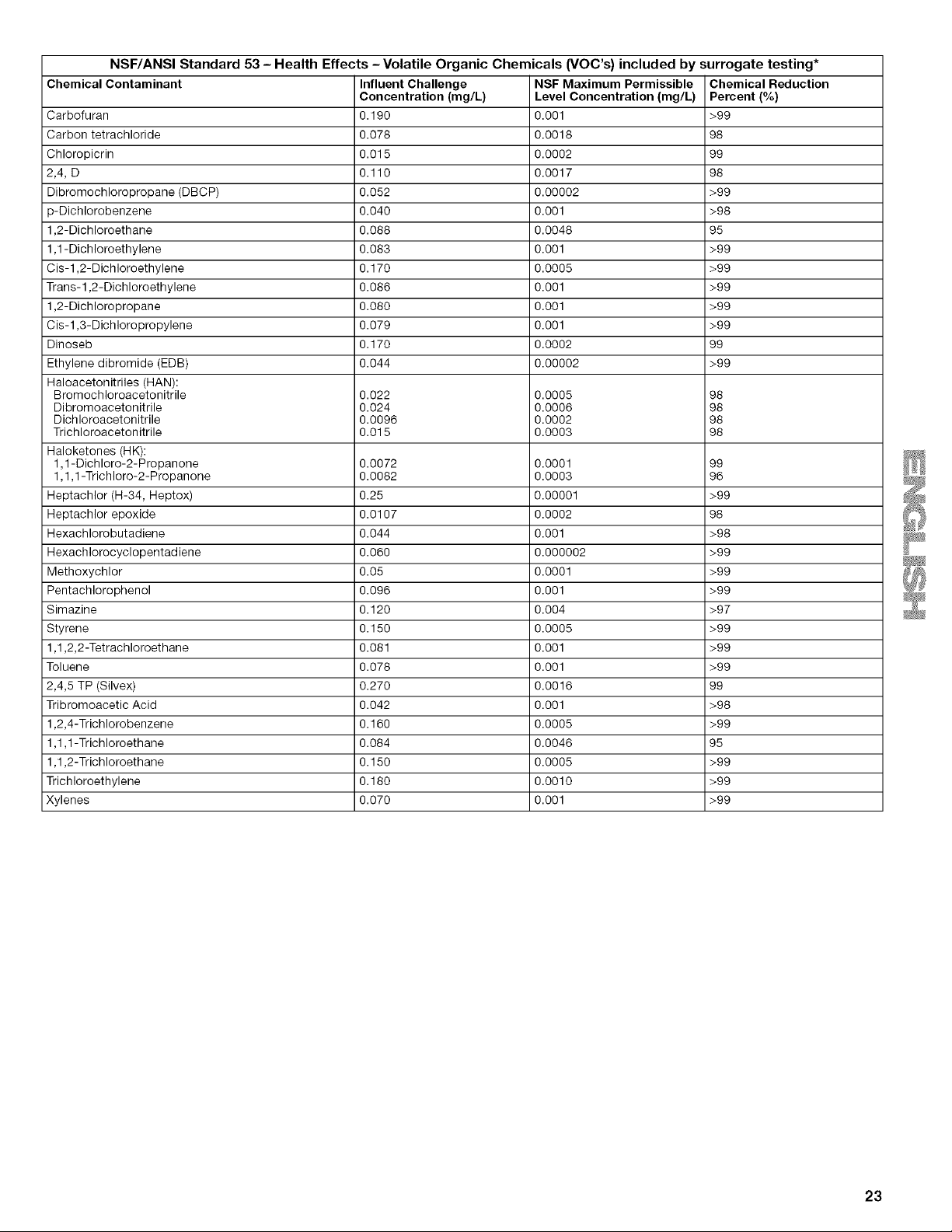

NSF/ANSI Standard 53 - Health Effects - Volatile Organic Chemicals (VOC's) included by surrogate testing*

Chemical Contaminant Influent Challenge NSF Maximum Permissible Chemical Reduction

Concentration (mg/L) Level Concentration (mg/L) Percent (%)

Carbofuran 0.190 0.001 >99

Carbon tetrachloride 0.078 0.0018 98

Chloropicrin 0.015 0.0002 99

2,4, D 0.110 0.0017 98

Dibromochloropropane (DBCP) 0.052 0.00002 >99

p-Dichlorobenzene 0.040 0.001 >98

1,2-Dichloroethane 0.088 0.0048 95

1,1 -Dichloroethylene 0.083 0.001 >99

Cis-1,2-Dichloroethylene 0.170 0.0005 >99

Trans-1,2-Dichloroethylene 0.086 0.001 >99

1,2-Dichloropropane 0.080 0.001 >99

Cis-1,3-Dichloropropylene 0.079 0.001 >99

Dinoseb 0.170 0.0002 99

Ethylene dibromide (EDB) 0.044 0.00002 >99

Haloacetonitriles (HAN):

Bromochloroacetonitrile 0.022 0.0005 98

Dibromoacetonitrile 0.024 0.0006 98

Dichloroacetonitrile 0.0096 0.0002 98

Trichloroacetonitrile 0.015 0.0003 98

Haloketones (HK):

1,1 -Dichloro-2-Propanone 0.0072 0.0001 99

1,1,1 -Trichloro-2-Propanone 0.0082 0.0003 96

Heptachlor (H-34, Heptox) 0.25 0.00001 >99

Heptachlor epoxide 0.0107 0.0002 98

Hexachlorobutadiene 0.044 0.001 >98

Hexachlorocyclopentadiene 0.060 0.000002 >99

Methoxychlor 0.05 0.0001 >99

Pentachlorophenol 0.096 0.001 >99

Simazine 0.120 0.004 >97

Styrene 0.150 0.0005 >99

1,1,2,2-Tetrachloroethane 0.081 0.001 >99

Toluene 0.078 0.001 >99

2,4,5 TP (Silvex) 0.270 0.0016 99

Tribromoacetic Acid 0.042 0.001 >98

1,2,4-Trichlorobenzene 0.160 0.0005 >99

1,1,1 -Trichloroethane 0.084 0.0046 95

1,1,2-Trichloroethane 0.150 0.0005 >99

Trichloroethylene 0.180 0.0010 >99

Xylenes 0.070 0.001 >99

iNDICE

GARANTiA .................................................................................... 24

SEGURIDAD DEL REFRIGERADOR .......................................... 25

C6mo deshacerse adecuadamente de su refrigerador viejo .., 25

INSTRUCCIONES DE INSTALACION ........................................ 26

Desempaque el refrigerador ...................................................... 26

Requisitos de ubicaci6n ............................................................ 26

Requisitos electricos ................................................................. 27

Requisitos del suministro de agua ............................................ 27

Rejilla de la base ........................................................................ 27

Puertas del refrigerador ............................................................. 28

Ajuste las puertas ...................................................................... 30

Conexi6n del suministro de agua ............................................. 30

Prepare el sistema de agua ....................................................... 31

Sonidos normales ...................................................................... 32

USO DE SU REFRIGERADOR .................................................... 32

C6mo asegurar la debida circulaci6n del aire .......................... 32

Uso de los controles .................................................................. 32

Despachadores de agua y hielo ................................................ 33

Luz de estado del filtro de agua ................................................ 34

Sistema de filtraci6n de agua .................................................... 35

Fabrica de hielo y dep6sito ....................................................... 36

CARACTER|STICAS DEL REFRIGERADOR ............................. 37

Estantes del refrigerador ........................................................... 37

Recipiente para carnes frfas ...................................................... 37

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ...................................................... 37

Portabotellas .............................................................................. 38

Recipiente de uso general ......................................................... 38

CARACTER|STICAS DEL CONGELADOR ................................ 38

Estante del congelador .............................................................. 38

Canastilla o recipiente del congelador ...................................... 39

CARACTERISTICAS DE LA PUERTA ........................................ 39

Rieles o recipientes de la puerta ............................................... 39

Recipientes de la puerta ............................................................ 39

CUIDADO DE SU REFRIGERADOR ........................................... 39

Limpieza ..................................................................................... 39

C6mo cambiar los focos ........................................................... 40

Cortes de corriente .................................................................... 41

Cuidado durante las vacaciones y mudanzas .......................... 41

SOLUCION DE PROBLEMAS ..................................................... 42

Funcionamiento del refrigerador ............................................... 42

Temperatura y humedad ........................................................... 43

Hielo y agua ............................................................................... 43

CONTRATOS DE PROTECCION ................................................ 45

ACCESORIOS .............................................................................. 45

HOJA DE DATOS DEL RENDIMIENTO ...................................... 46

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTiA DE LOS ELECTRODOMI STICOS KENMORE

GARANTiA LIMITADA DE UN AI_IO

Cuando este electrodomestico haya side instalado, operado y

mantenido segQn las instrucciones provistas con el producto, si

este electrodomestico falla por defectos de material o de mano

de obra dentro de un a_o a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ®para gestionar la reparaci6n libre de cargo.

Si este electrodomestico es empleado para algQn otro uso que

no sea el domestico familiar, esta garantia s61o tiene vigencia per

90 dfas a partir de la fecha de compra.

ESTA GARANTiA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

SIGUlENTE:

1. Los artfculos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitaci6n, filtros, correas, focos

y bolsas.

2. Un tecnico de servicio para ense_arle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este

producto,

4. Da_os a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Da_os a este producto o fallas del mismo come resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Da_os a este producto o fallas del mismo causados per el

uso de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Da_os a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANTIAS IMPLJCITAS; LIMITACION DE

RECURSOS

El L_nicoy exclusivo recurso del cliente segt_n los terminos de

esta garantia limitada sera el de reparar el producto segQn se

estipula en la presente. Las garantias implfcitas, incluyendo las

garantias de comerciabilidad o de capacidad para un prop6sito

particular, seran limitadas a un a_o o al periodo mas corto

permitido por ley. Sears no se hara responsable por da_os

incidentales o consecuentes, AIgunos estados y provincias no

permiten la exclusi6n o limitaci6n de da_os incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar una

garantia implicita de comerciabilidad o capacidad, de mode que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su case,

Esta garantia se aplica s61o mientras este electrodomestico se

usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales especificos, yes posible

que usted tenga tambien otros derechos, los cuales varian de un

estado a otro.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el n_mero complete de

modelo y serie asf como la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta con el nQmero de

modelo y de serie ubicada en el producto,

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico.

Numero de modelo

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

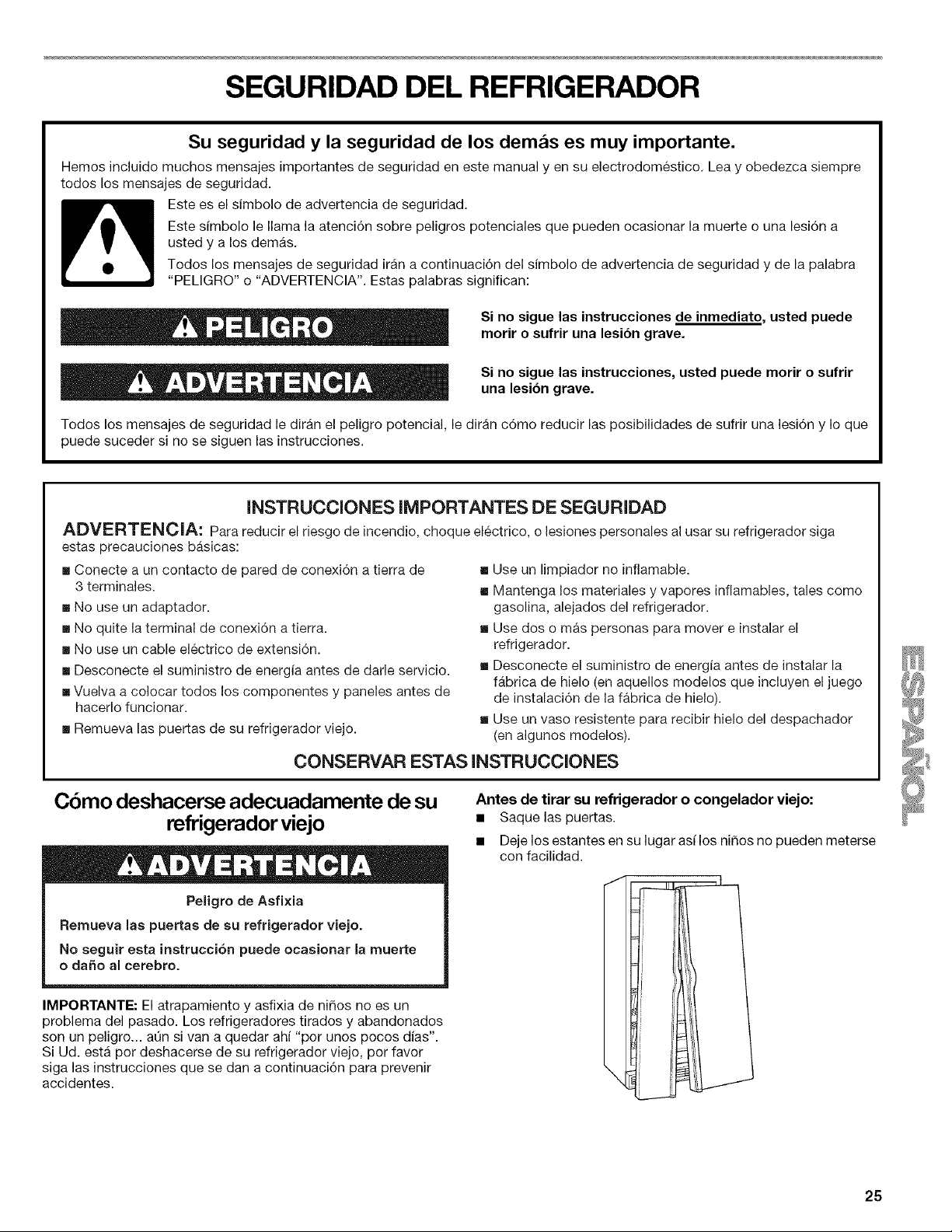

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA'. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENC_A: Para reducir el riesgo de incendio, cheque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• No use un adaptador.

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energia antes de dafle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energfa antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

• Use un vaso resistente para recibir hielo del despachador

(en algunos modelos).

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerse adecuadamente de su

refrigeradorviejo

Antes de tirar su refrigerador o congelador viejo:

• Saque las puertas.

• Deje los estantes en su lugar asf los niSos no pueden meterse

con facilidad.

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte

o da_o al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro.., aQn si van a quedar ahi "por unos pocos dias".

Si Ud. esta por deshacerse de su refrigerador viejo, por favor

siga las instrucciones que se dan a continuaci6n para prevenir

accidentes.

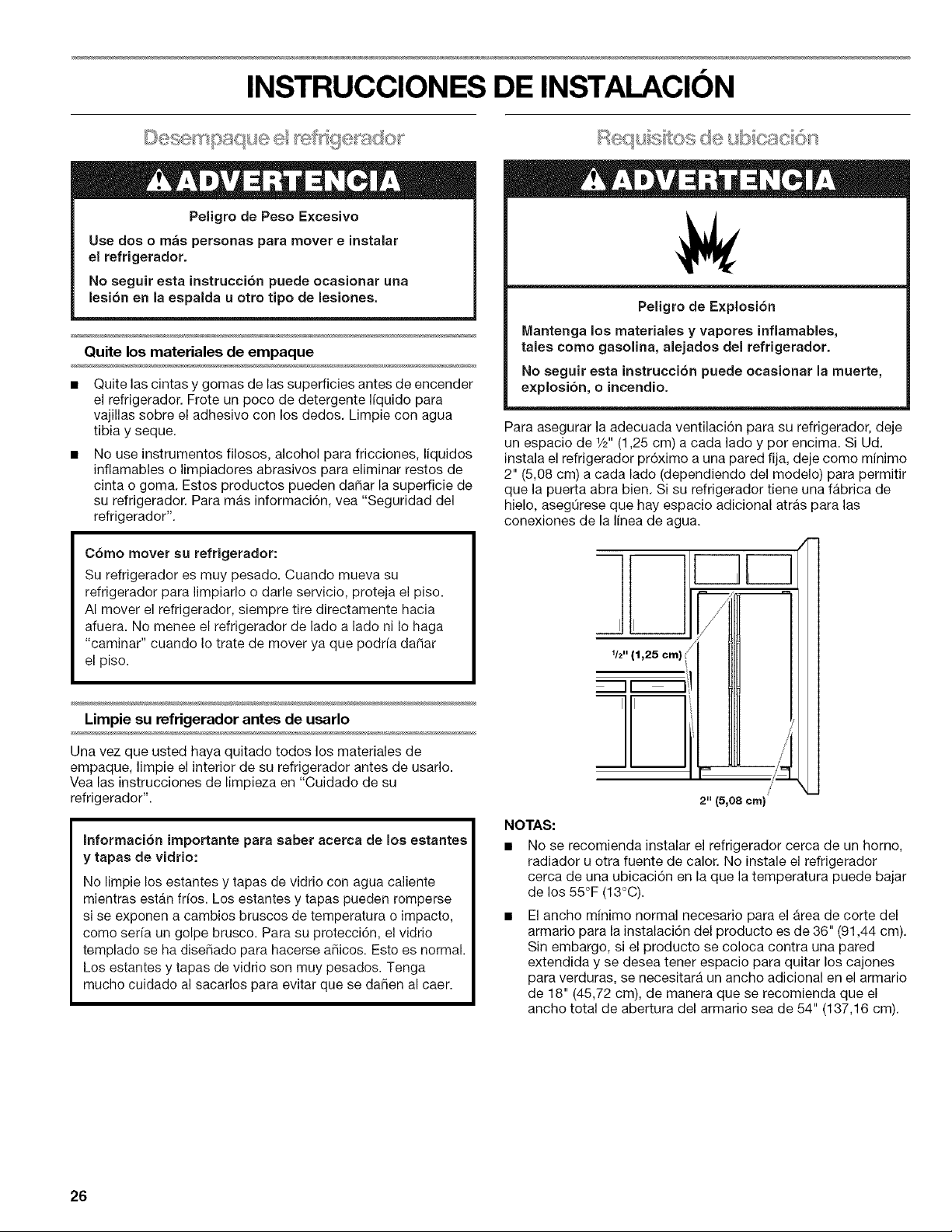

INSTRUCCIONES DE INSTALACION

_ S >_<_ _ _ _ _ :_ _ _,_ _,_,_,_

Peiigro de Peso Excesivo

Use dos o m_s personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesion en la espalda u otre tipo de lesiones.

Quite los materiales de empaque

Quite las cintas y gomas de las superficies antes de encender

el refrigerador. Frote un poco de detergente Nquido para

vajillas sobre el adhesive con los dedos. Limpie con agua

tibia y seque.

No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables o limpiadores abrasives para eliminar restos de

cinta o goma. Estos productos pueden da_ar la superficie de

su refrigerador. Para mas informaci6n, vea "Seguridad del

refrigerador".

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lade a lade ni Io haga

"caminar" cuando Io trate de mover ya que podrfa da_ar

el piso.

Limpie su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador'.

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn fries. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

come seda un golpe brusco. Para su protecci6n, el vidrio

templado se ha dise_ado para hacerse a_icos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se da_en al caer.

Peligro de E×plosi6n

Mantenga los materiales y vapores inflamables,

tales come gasolina, alejados del refrigerador.

No seguir esta instruccion puede ocasionar la muerte,

explosi6n, o incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de _/_"(1,25 cm) a cada lade y per encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje come minimo

2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, asegQrese que hay espacio adicional atras para las

conexiones de la Ifnea de agua.

1 I

V2" (1,25 cm) '+

li i)

2" (5,08 cm)

NOTAS:

• No se recomienda instalar el refrigerador cerca de un homo,

radiador u otra fuente de calor. No instale el refrigerador

cerca de una ubicaci6n en la que la temperatura puede bajar

de los 55°F (13°C).

El ancho minimo normal necesario para el Area de corte del

armario para la instalaci6n del producto es de 36" (91,44 cm).

Sin embargo, si el producto se coloca contra una pared

extendida y se desea tener espacio para quitar los cajones

para verduras, se necesitara un ancho adicional en el armario

de 18" (45,72 cm), de manera que se recomienda que el

ancho total de abertura del armario sea de 54" (137,16 cm).

_}:(eq_ s tose @?y_c ss

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexion a tierra.

No use un adaptadoro

No use un cable electrico de extension.

No seguir estae instrucciones puede ocasionar

la muerte, incendie o cheque el_ctrico.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energfa electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interruptor. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energfa electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada. Vea "Uso de

los controles".

Retina las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aquL

HERRAMIENTAS NECESARIAS:

Destornillador de hoja plana

Llaves de boca de 7/_6"

(11,11 mm)y _/2'' (12,7 mm) o

dos Ilaves ajustables

• Llave para tuercas de

%" (6,35 mm)

• Broca de _/4"(6,35 mm)

• Taladro inalambrico

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de//4" (6,35 mm), una

uni6n y tuberfa de cobre. Antes de comprar, asegQrese que la

vMvula tipo montura cumpla con los c6digos de plomerfa de su

Iocalidad. No use una valvula perforadora ni una vMvula de

montura de 3/16"(4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomerfa.

• Use tuberias de cobre y revise si hay fugas. Instale tuberfa de

cobre s61o en Areas donde la temperatura va a permanecer

por encima del punto de congelaci6n.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg 2 (207 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ibs/pulg 2 (207 y

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un mfnimo de 40 a

60 Ibs/pulg 2(276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intenso.

Si su refrigerador tiene un filtro de agua, se podra reducir la

presi6n aQn mas si se usa en conjunto con un sistema de

6smosis inversa. Quite el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presi6n de agua, Ilame a un

plomero competente autorizado.

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Sujete la rejilla con sus manos por los extremos. Empuje

hacia adentro sobre la parte superior de la rejilla de la base y

jale hacia arriba la parte inferior.

NOTA: AsegQrese de volver a fijar la Hoja tecnica en la parte

trasera de la rejilla de la base despues de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas.

2. Alinee las lengQetas del soporte de la rejilla con los

sujetadores metMicos.

3. Empuje la rejilla con firmeza para que encaje en su lugar.

ReQna las herramientas y piezas necesarias antes de comenzar la instalaci6n.

HERRAMIENTAS NECESARIAS: Llaves de cubo de cabeza hexagonal de 1/4" y 5/16"y un destornillador de hoja plana.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador 0 desconecte el

suministro de energfa. Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.

NOTA: Para poder pasar el producto per la entrada de su hogar, mida la abertura de la puerta para ver si necesitara quitar las manijas

de las puertas 0 las puertas completas. Vea las instrucciones a continuaci6n para quitar las manijas de las puertas o las puertas

completas.

Bisagra superior

uierda

No quite el tornillo A

Conexi6n del

cableado

A B

A. Enchufes de cableado

B. Sujetador de cableado

No corte el sujetador

de cableado B

Cone×i6n de la

tuberia del despa=

chador de agua

A. Cara del encaje

Rejilla de la base

Bisagra superior

derecha

No quite el tornillo A

ooooo

M Estilo 1

C6mo quitar

las manijas

(opcional)

Estilo 2

C6mo quitar

las manijas

(opcional)

Bisagra inferior

No quite el tornillo A

Estilo 3

C6mo quitar

las manijas

(opcional)

Alineaci6n de las

puertas

Nivelacion delantera

A. Tornillo nivelador

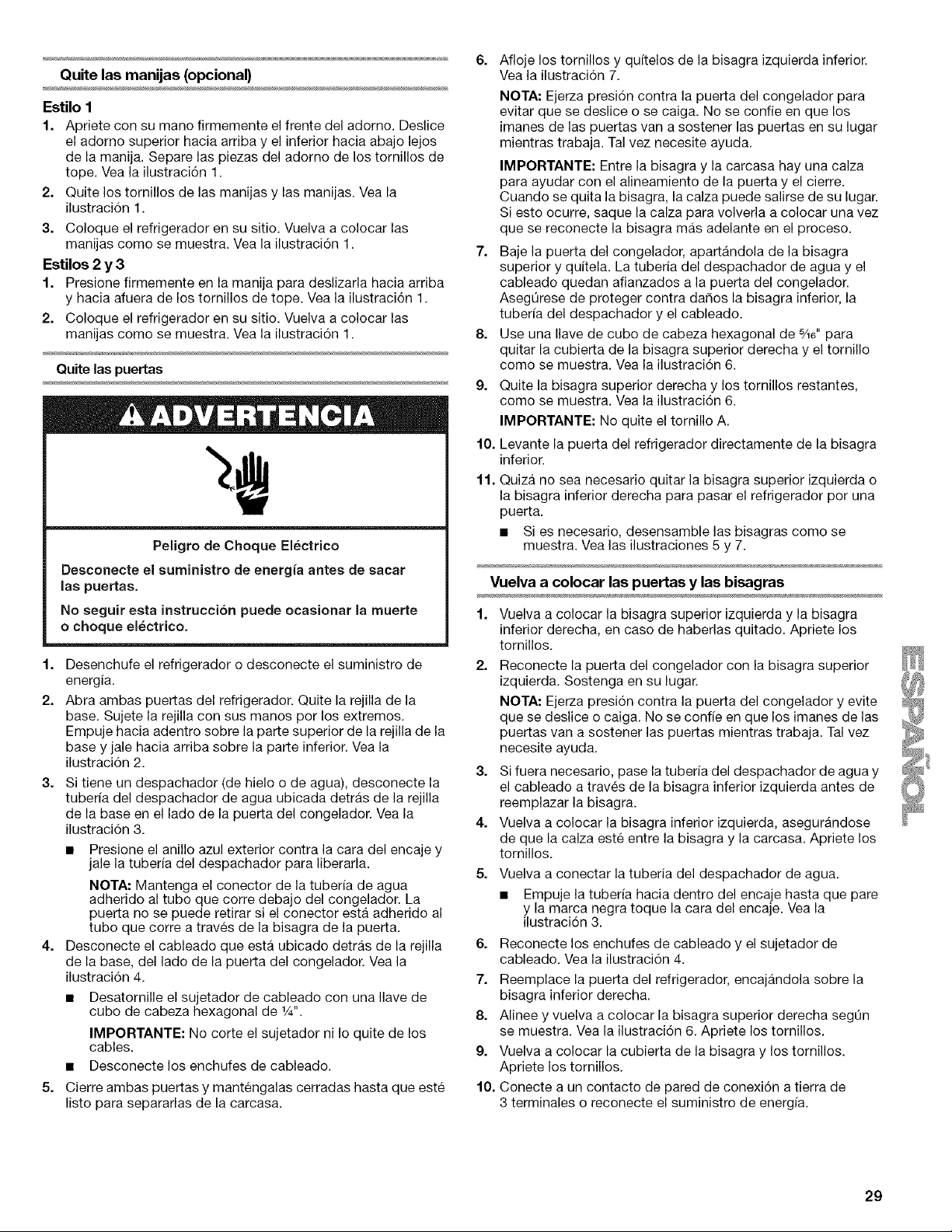

Quitelasmanijas(opcional)

Estilo 1

1. Apriete con su mane firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo lejos

de la manija. Separe las piezas del adorno de los tornillos de

tope. Vea la ilustraci6n 1.

2. Quite los tornillos de las manijas y las manijas. Vea la

ilustraci6n 1.

3. Coloque el refrigerador en su sitio. Vuelva a colocar las

manijas como se muestra. Vea la ilustraci6n 1.

Estilos 2 y 3

1. Presione firmemente en la manija para deslizarla hacia arriba

y hacia afuera de los tornillos de tope. Vea la ilustraci6n 1.

2. Coloque el refrigerador en su sitio. Vuelva a colocar las

manijas como se muestra. Vea la ilustraci6n 1.

Quite las puertas

Peligro de Choque Electrico

Desconeete el suministro de energia antes de sacar

las puertas,

No seguir esta instruceiSn puede ocasionar la muerte

o choque eleetrico.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la

base. Sujete la rejilla con sus manes por los extremos.

Empuje hacia adentro sobre la parte superior de la rejilla de la

base y jale hacia arriba sobre la parte inferior. Vea la

ilustraci6n 2.

3. Si tiene un despachador (de hielo o de agua), desconecte la

tuberfa del despachador de agua ubicada detras de la rejilla

de la base en el lade de la puerta del congelador. Vea la

ilustraci6n 3.

• Presione el anillo azul exterior contra la cara del encaje y

jale la tuberia del despachador para liberarla.

NOTA: Mantenga el conector de la tuberia de agua

adherido al tube que corre debajo del congelador. La

puerta no se puede retirar si el conector esta adherido al

tube que corre a traves de la bisagra de la puerta.

4. Desconecte el cableado que esta ubicado detras de la rejilla

de la base, del lade de la puerta del congelador. Vea la

ilustraci6n 4.

• Desatornille el sujetador de cableado con una Ilave de

cubo de cabeza hexagonal de 1/4".

IMPORTANTE: No corte el sujetador ni Io quite de los

cables.

• Desconecte los enchufes de cableado.

5. Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas de la carcasa.

6. Afloje los tornillos y quftelos de la bisagra izquierda inferior.

Vea la ilustraci6n 7.

NOTA: Ejerza presidn contra la puerta del congelador para

evitar que se deslice o se caiga. No se confie en que los

imanes de las puertas van a sostener las puertas en su lugar

mientras trabaja. Tal vez necesite ayuda.

IMPORTANTE: Entre la bisagra y la carcasa hay una calza

para ayudar con el alineamiento de la puerta y el cierre.

Cuando se quita la bisagra, la calza puede salirse de su lugar.

Si esto ocurre, saque la calza para volverla a colocar una vez

que se reconecte la bisagra mas adelante en el proceso.

7. Baje la puerta del congelador, apartandola de la bisagra

superior y quitela. La tuberia del despachador de agua y el

cableado quedan afianzados a la puerta del congelador.

AsegQrese de proteger contra dar_os la bisagra inferior, la

tuberfa del despachador y el cableado.

8. Use una Ilave de cubo de cabeza hexagonal de s_6" para

quitar la cubierta de la bisagra superior derecha y el tornillo

como se muestra. Vea la ilustracidn 6.

9. Quite la bisagra superior derecha y los tornillos restantes,

como se muestra. Vea la ilustracidn 6.

IMPORTANTE: No quite el tornillo A.

10.

11.

Levante la puerta del refrigerador directamente de la bisagra

inferior.

Quiza no sea necesario quitar la bisagra superior izquierda o

la bisagra inferior derecha para pasar el refrigerador pot una

puerta.

• Si es necesario, desensamble las bisagras como se

muestra. Vea las ilustraciones 5 y 7.

Vuelva a colocar las puertas y las bisagras

Vuelva a colocar la bisagra superior izquierda y la bisagra

inferior derecha, en case de haberlas quitado. Apriete los

tornillos.

Reconecte la puerta del congelador con la bisagra superior

izquierda. Sostenga en su lugar.

NOTA: Ejerza presidn contra la puerta del congelador y evite

que se deslice o caiga. No se confie en que los imanes de las

puertas van a sostener las puertas mientras trabaja. Tal vez

necesite ayuda.

3. Si fuera necesario, pase la tuberia del despachador de agua y

el cableado a traves de la bisagra inferior izquierda antes de

reemplazar la bisagra.

4. Vuelva a colocar la bisagra inferior izquierda, asegurandose

de que la calza este entre la bisagra y la carcasa. Apriete los

tornillos.

5. Vuelva a conectar la tuberia del despachador de agua.

• Empuje la tuberfa hacia dentro del encaje hasta que pare

y la marca negra toque la cara del encaje. Vea la

ilustraci6n 3.

6. Reconecte los enchufes de cableado y el sujetador de

cableado. Vea la ilustraci6n 4.

7. Reemplace la puerta del refrigerador, encajandola sobre la

bisagra inferior derecha.

8. Alinee y vuelva a colocar la bisagra superior derecha segL_n

se muestra. Vea la ilustracidn 6. Apriete los tornillos.

9. Vuelva a colocar la cubierta de la bisagra y los tornillos.

Apriete los tornillos.

10. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales o reconecte el suministro de energfa.

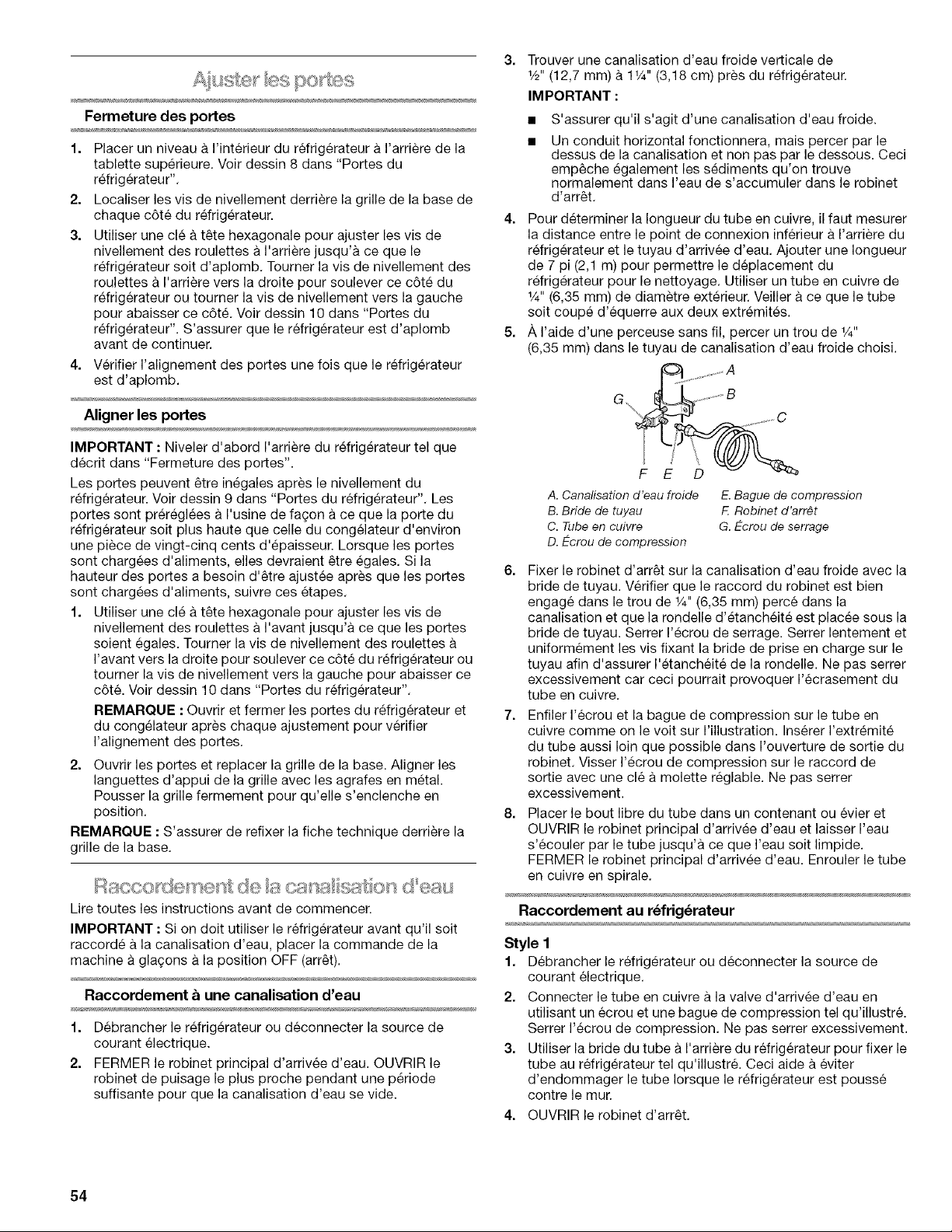

Cbmo cerrar la puerta

1. Coloque un nivel dentro del refrigerador, en la parte trasera

del estante superior. Vea la ilustraci6n 8 en "Puertas del

refrigerador",

2. Ubique los tornillos niveladores detras de la rejilla de la base

del refrigerador, en cualquiera de los lados.

3. Use una Ilave de cabeza hexagonal para ajustar los tornillos

niveladores del rodillo trasero hasta que el refrigerador quede

nivelado, Gire el tornillo nivelador del rodillo trasero hacia la

derecha para levantar ese lade del refrigerador o gire el

tornillo nivelador hacia la izquierda para bajar ese lado. Vea la

ilustraci6n 10 en "Puertas del refrigerador'. AsegQrese de

que el refrigerador este nivelado antes de proceder.

4. Compruebe la alineaci6n de las puertas despues de haber

nivelado el refrigerador.

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del refrigerador

como se describe en "C6mo cerrar la puerta".

Es posible que las puertas queden desparejas despues de nivelar

el refrigerador. Vea la ilustraci6n 9 en "Puertas del refrigerador".

Las puertas estan prefijadas de fabrica, de manera que la puerta

del refrigerador esta mas alta que la puerta del congelador

aproximadamente por el espesor de una moneda. Una vez que

las puertas esten cargadas de alimentos, deberfan estar

niveladas, Si se necesita ajustar la altura de la puerta despues de

que las puertas esten cargadas de alimentos, siga estos pasos.

1. Use una Ilave de cabeza hexagonal para ajustar los tornillos

niveladores del rodillo delantero hasta que las puertas est_n

parejas. Gire el tornillo nivelador del rodillo delantero hacia la

derecha para levantar ese lado del refrigerador o gire el

tornillo nivelador hacia la izquierda para bajar ese lado, Vea la

ilustraci6n 10 en "Puertas del refrigerador".

NOTA: Despues de cada ajuste, abra y cierre las puertas del

congelador y del refrigerador para comprobar el alineamiento

de las puertas.

2. Abra las puertas y vuelva a colocar la rejilla de la base. Alinee

las leng0etas de apoyo de la rejilla con las abrazaderas

metalicas. Empuje la rejilla con firmeza, hasta que ajuste a

presi6n en su sitio.

NOTA: Cerci6rese de reponer la Hoja tecnica detras de la rejilla

de la base.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si enciende el refrigerador antes de conectar la

I[nea del agua, APAOUE la fabrica de hielo.

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuberia de

agua se vac[e totalmente.

Busque una tuberia vertical de agua fria de Y2" a 1W'

(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• Asegt]rese de que sea una tuber[a de agua fria.

• Una tuber[a horizontal funcionara, pero taladre per el lade

superior de la tuberia, no por debajo, Esto ayudara a

mantener el agua alejada del taladro y evitara que se

junte sedimento normal en la valvula,

4. Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n de la parte trasera inferior

del refrigerador hasta la tuberia de agua. Agregue 7 pies

(2,1 m) para permitir la limpieza. Use tuberia de cobre de V4"

(6,35 mm) de diametro externo. AsegOrese que ambos

extremes de la tuberia de cobre esten cortados rectos,

5. Usando un taladro inalambrico, haga un orificio de V4"

(6,35 mm) en la tuber[a de agua fria que Ud. eligi6.

................. A

"\" ,.j,, C

A. Tuberfa de agua frfa

B. Abrazadera para tuberfa

C. Tuberfa de cobre

D. Tuerca de compresidn

E. Manga de compresidn

F. Vblvula de cierre

G. Tuerca de presidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuberia. Asegt]rese que el extremo de salida

este firmemente insertado en el orificio taladrado de Y4"

(6,35 mm) en la tuber[a de agua y que la arandela este per

debajo de la abrazadera para tuber[a. Ajuste la tuerca de

presi6n. Apriete los tornillos de la abrazadera para tuberia

lentamente yen forma pareja de manera que la arandela

provea un cierre hermetico, No apriete demasiado porque se

puede quebrar la tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuber[a de cobre como se muestra. Inserte el

extreme de la tuber[a en el extremo de salida en forma recta,

hasta donde sea posible, Atornille la tuerca de compresi6n

sobre el extreme de salida con una Ilave ajustable. No apriete

demasiado,

8. Coloque el extremo libre de la tuber[a dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. CIERRE la valvula de

cierre del agua en la tuber[a de agua. Enrolle la tuberia de

cobre en espiral,

Conexibn al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia,

2. Fije el tube de cobre a la entrada de la valvula usando una

tuerca de compresi6n y manga de compresi6n como se

muestra, Ajuste la tuerca de compresi6n. No apriete

demasiado.

3. Use la abrazadera para tuberia en la parte trasera del

refrigerador para afianzar la tuber[a al refrigerador segt_n se

muestra, Esto ayudara a evitar da_os en la tuber[a cuando el

refrigerador se empuje nuevamente contra la pared.

4. ABRA la valvula de cierre,

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tienen fugas.

A. Abrazadera para tuberfa C. Tuerca de compresidn

B. Tuberfa de cobre D. Entrada de la vblvula

La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

1/4"(6,35 mm) en cualquiera de las conexiones de la tuberia.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Retire y descarte el tap6n de nylon negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

1/4"x 1A" (6,35 mm x 6,35 mm) para conectar la tuber[a de

agua a una linea domestica de agua existente. Enrosque la

tuerca provista sobre el acoplamiento en el extremo de la

tuberfa de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas, No apriete demasiado.

A B C D E F G

A. Tuberfa de agua del D. Acoplamiento (adquirido)

refrigerador E. F_rula (adquirida)

B. Tuerca (provista) F. Tuerca (adquirida)

C. Bulbo G. Lfnea de agua de la casa

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Retire y descarte el tap6n de nylon negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la valvula de agua como se

muestra,

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

adicionales con una Ilave de tuercas. No apriete demasiado.

A. Bulbo

B. Tuerca (provista)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Cbmo terminar la instalacibn

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexion a tierra de

3 terminaleso

No quite la terminal de conexion a tierra.

No use un adaptador.

No use un cable el_ctrico de extension.

No seguir estas instruccionee puede ocasionar

la muerte, incendio o choque electrico.

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea "Prepare el sistema de

agua" o "Despachadores de agua y hielo",

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio,

1. Abra la puerta del congelador y apague la fabrica de hielo.

Para el Estilo 1, levante el brazo de control de alambre como

se muestra. Para el Estilo 2, mueva el interruptor a la

posici6n OFF (Apagado - hacia la derecha) como se muestra,

El interruptor de On/Off (Encendido/Apagado) se encuentra

en el lado derecho superior del compartimiento del

congelador.

Estilo 1

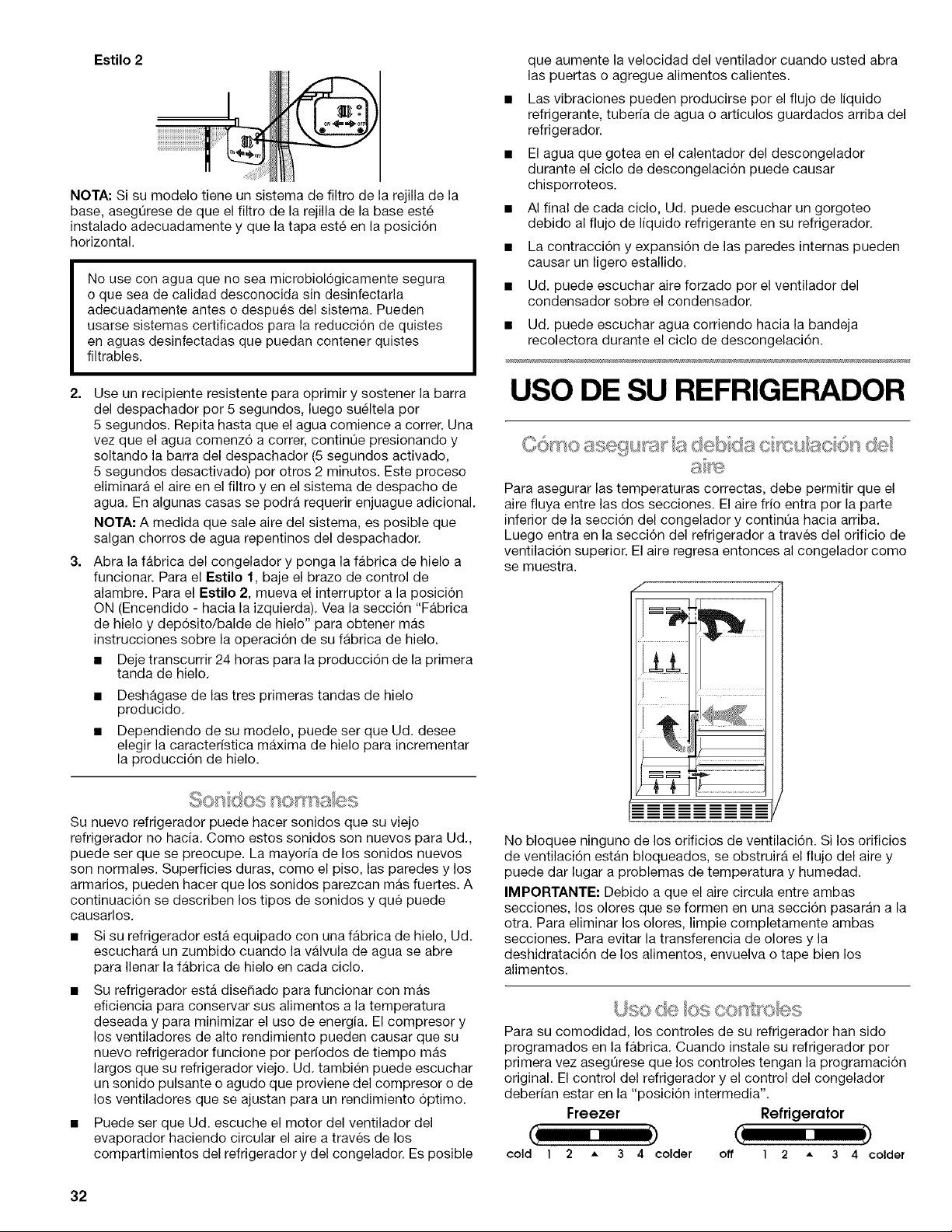

Estilo 2

NOTA: Si su modelo tiene un sistema de filtro de la rejilla de la

base, aseg0rese de que el filtro de la rejilla de la base este

instalado adecuadamente y que la tapa este en la posici6n

horizontal.

No use con agua que no sea microbiologicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Use un recipiente resistente para oprimir y sostener la barra

del despachador per 5 segundos, luego sueltela per

5 segundos. Repita hasta que el agua comience a correr. Una

vez que el agua comenz6 a correr, contint]e presionando y

soltando la barra del despachador (5 segundos activado,

5 segundos desactivado) por otros 2 minutes. Este proceso

eliminara el aire en el filtro y en el sistema de despacho de

agua. En algunas casas se podra requerir enjuague adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

Abra la fabrica del congelador y ponga la fabrica de hielo a

funcionar. Para el Estilo 1, baje el brazo de control de

alambre. Para el Estilo 2, mueva el interruptor a la posici6n

ON (Encendido - hacia la izquierda). Vea la secci6n "Fabrica

de hielo y dep6sito/balde de hielo" para obtener mas

instrucciones sobre la operaci6n de su fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo.

• Deshagase de las tres primeras tandas de hielo

producido.

• Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracterfstica maxima de hielo para incrementar

la producci6n de hielo.

Su nuevo refrigerador puede hacer sonidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayorfa de los sonidos nuevos

son normales. Superficies duras, como el piso, las paredes y los

armarios, pueden hacer que los sonidos parezcan mas fuertes. A

continuaci6n se describen los tipos de sonidos y que puede

causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

Su refrigerador esta diseSado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el uso de energia. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione por perfodos de tiempo mas

largos que su refrigerador viejo. Ud. tambien puede escuchar

un sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento 6ptimo.

• Puede ser que Ud. escuche el motor del ventilador del

evaporador haciendo circular el aire a traves de los

compartimientos del refrigerador y del congelador. Es posible

que aumente la velocidad del ventilador cuando usted abra

las puertas o agregue alimentos calientes.

Las vibraciones pueden producirse por el flujo de liquido

refrigerante, tuberia de agua o articulos guardados arriba del

refrigerador.

El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

USO DE SU REFRIGERADOR

o asegun: a debris c s u)ac o s de

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire frio entra per la parte

inferior de la secci6n del congelador y contint]a hacia arriba.

Luego entra en la secci6n del refrigerador a traves del orificio de

ventilaci6n superior. El aire regresa entonces al congelador come

se muestra.

No bloquee nmguno de los orificios de ventilaci6n. Si los orificios

de ventilaci6n estan bloqueados, se obstruira el flujo del aire y

puede dar lugar a problemas de temperatura y humedad.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Uso {:_®)os oolstyo ®s

Para su comodidad, los controles de su refrigerador han sido

programados en la fabrica. Cuando instale su refrigerador por

primera vez asegOrese que los controles tengan la programaci6n

original. El control del refrigerador y el control del congelador

deberfan estar en la "posici6n intermedia".

Freezer Refrigerator

cold 1 2 *- 3 4 colder off 1 2 A 3 4 colder

IMPORTANTE:

• Su unidad no enfr[a cuando el control del REFRIGERADOR

esta en la posici6n OFF (Apagado).

El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador

ajusta la temperatura del compartimiento del congelador.

Los ajustes hacia la izquierda de la posici6n intermedia hacen

que la temperatura sea menos fria. Los ajustes hacia la

derecha de la posici6n intermedia hacen que la temperatura

sea mas fria.

Espere 24 horas antes de guardar alimentos en el

refrigerador. Si usted introduce alimentos antes de que el

refrigerador se haya enfriado completamente, los alimentos

pueden descomponerse.

NOTA: Poner los controles del refrigerador y del congelador en

un ajuste mas alto (mas fr[o) que el recomendado no enfriara mas

rapido los compartimientos.

Ajuste de los controles

NOTA: Permita que el refrigerador se enfr[e completamente antes

de introducir los alimentos. Lo mejor es esperar 24 horas antes

de guardar alimentos en el refrigerador. Los ajustes indicados en

la secci6n anterior deber[an ser los correctos para el uso normal

del refrigerador en una casa. Los controles estan ajustados

correctamente cuando la leche o los jugos estan tan fr[os como

Ud. desea y cuando el helado tiene consistencia firme.

• Deslice el control un ajuste hacia la derecha para hacer el

compartimiento mas fr[o.

• Deslice el control un ajuste hacia la izquierda para hacerlo

menos fifo.

Si necesita regular las temperaturas en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran en la

tabla siguiente. Espere pot Io menos 24 horas entre ajustes.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR

un ajuste mas alto

CONGELADOR demasiado caliente/ Control del

muy poco hielo CONGELADOR

un ajuste mas alto

REFRIGERADOR demasiado frio Control del

REFRIGERADOR

un ajuste mas bajo

CONGELADOR demasiado fifo Control del

CONGELADOR

un ajuste mas bajo

Desactivacibn de sonidos

• Para desactivar todos los sonidos del despachador y del

control, presione y sostenga ICE (Hielo) y FILTER (Filtro) a la

vez, durante 3 segundos.

• Para volver a activar todos los sonidos, presione y sostenga

ICE (Hielo) y FILTER (Filtro) a la vez, durante 3 segundos

nuevamente.

Dependiendo de su modelo, usted puede tenet una o mas de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opci6n de cierre para evitar que salga hielo

o agua involuntariamente.

El despachador de agua

Si no enjuag6 el sistema de agua cuando se instal6 el

refrigerador por primera vez, hagalo ahora. Use un recipiente

resistente para oprimir y sostener la barra del despachador por

5 segundos, luego sueltela por 5 segundos. Repita hasta que el

agua comience a correr. Una vez que el agua comenz6 a correr,

continee presionando y soltando la barra del despachador

(5 segundos activado, 5 segundos desactivado) por otros

2 minutos. Este proceso eliminara el aire en el filtro yen el

sistema de despacho de agua. En algunas casas se podra

requerir enjuague adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Deje transcurrir 24 horas para que el refrigerador se enfrie y

pueda enfriar el agua.

IMPORTANTE: Dependiendo de su modelo, la charola pequer_a

desmontable que se encuentra en el fondo del despachador esta

dise_ada para contener derrames pequeSos y permitir una

limpieza facil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevarse a un lavabo para vaciarse o

limpiarse.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador

de agua.

2. Retire el vaso para detener la salida del agua.

NO'I'A: El agua puede tener un mal sabor si no se usa el

despachador con frecuencia. Haga salir suficiente agua cada

semana para mantener un suministro fresco.

El despachador de hielo

El hielo se distribuye del recipiente de almacenamiento de la

fabrica de hielo en el congelador cuando se presione la barra del

despachador. El sistema de distribuci6n no funcionara cuando la

puerta del congelador este abierta. Para apagar la fabrica de

hielo, vea "Fabrica de hielo y dep6sito".

Su fabrica de hielo produce hielo picado yen cubos. Antes de

sacar hielo, seleccione el tipo de hielo que desea, presionando el

bot6n de ICE (hielo).

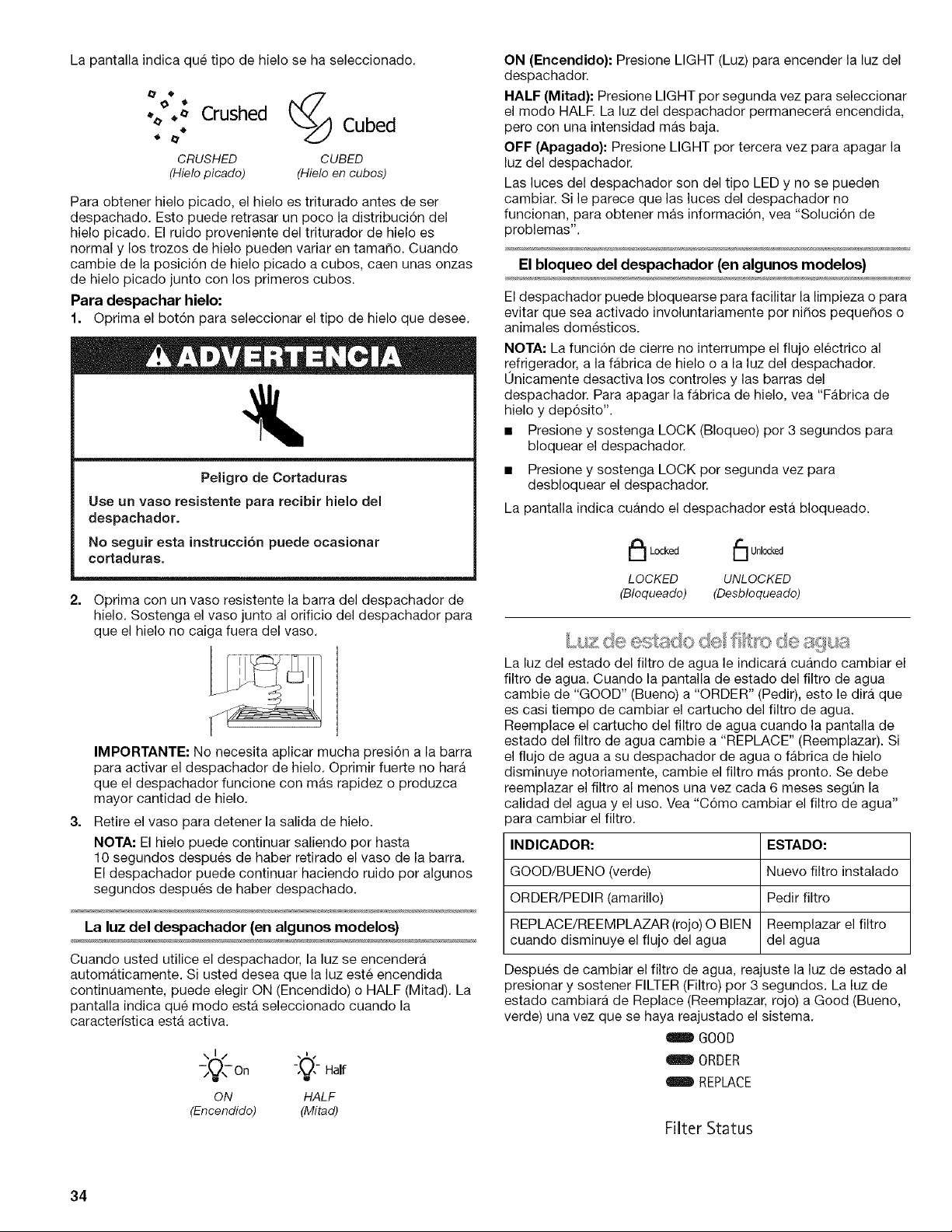

La pantalla indica que tipo de hielo se ha seleccionado.

% +_ Crushed

° Cubed

CRUSHED CUBED

(Hielo picado) (Hielo en cubos)

Para obtener hielo picado, el hielo es triturado antes de set

despachado. Esto puede retrasar un poco la distribucidn del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tama_o. Cuando

cambie de la posici6n de hielo picado a cubos, caen unas onzas

de hielo picado junto con los primeros cubos.

Para despachar hielo:

1. Oprima el bot6n para seleccionar el tipo de hielo que desee.

Peligro de Cortaduras

Use un vaeo reeistente para recibir hielo del

despachador.

No eeguir eeta inetruccion puede ocaeionar

cortadurae.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador para

que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir fuerte no hara

que el despachador funcione con mas rapidez o produzca

mayor cantidad de hielo.

Retire el vaso para detener la salida de hielo.

NOTA: El hielo puede continuar saliendo pot hasta

10 segundos despues de haber retirado el vaso de la barra.

El despachador puede continuar haciendo ruido por algunos

segundos despues de haber despachado.

La luz del despachador (en algunos modelos)

Cuando usted utilice el despachador, la luz se encendera

automaticamente. Si usted desea que la luz este encendida

continuamente, puede elegir ON (Encendido) o HALF (Mitad). La

pantalla indica qu_£modo esta seleccionado cuando la

caracter[stica esta activa.

\1/

-_(_- Half

-;9_- On "'."

ON HALF

(Encendido) (Mitad)

ON (Encendido): Presione LIGHT (Luz) para encender la luz del

despachador

HALF (Mitad): Presione LIGHT por segunda vez para seleccionar

el modo HALE La luz del despachador permanecera encendida,

pero con una intensidad mas baja

OFF (Apagado): Presione LIGHT pot tercera vez para apagar la

luz del despachador

Las luces del despachador son del tipo LED y no se pueden

cambiar Si le parece que las luces del despachador no

funcionan, para obtener mas informaci6n, vea "Soluci6n de

problemas"

El bloqueo del despachador (en algunos modelos)

El despachador puede bloquearse para facilitar la limpieza o para

evitar que sea activado involuntariamente por ni_os peque_os o

animales domesticos.

NOTA: La funci6n de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.

0nicamente desactiva los controles y las barras del

despachador. Para apagar la fabrica de hielo, vea "Fabrica de

hielo y dep6sito".

• Presione y sostenga LOCK (Bloqueo) pot 3 segundos para

bloquear el despachador.

• Presione y sostenga LOCK por segunda vez para

desbloquear el despachador.

La pantalla indica cuando el despachador esta bloqueado.

I'_ Locked [_] Unlocked

LOCKED UNLOCKED

(Bloqueado) (Desbloqueado)

La luz del estado del filtro de agua le indicara cuando cambiar el

filtro de agua. Cuando la pantalla de estado del filtro de agua

cambie de "GOOD" (Bueno) a "ORDER" (Pedir), esto le dira que

es oasi tiempo de cambiar el cartucho del filtro de agua.

Reemplace el cartucho del filtro de agua cuando la pantalla de

estado del filtro de agua cambie a "REPLACE" (Reemplazar). Si

el flujo de agua a su despachador de agua o fabrica de hielo

disminuye notoriamente, cambie el filtro mas pronto. Se debe

reemplazar el filtro al menos una vez cada 6 meses segOn la

calidad del agua y el uso. Vea "C6mo cambiar el filtro de agua"

}ara cambiar el filtro.

INDICADOR: ESTADO:

GOOD/BUENO (verde) Nuevo filtro instalado

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/REEMPLAZAR(rojo) O BIEN Reemplazar el filtro

cuando disminuye el fiujo del agua del agua

Despues de cambiar el filtro de agua, reajuste la luz de estado al

presionar y sostener FILTER (Filtro) por 3 segundos. La luz de

estado cambiara de Replace (Reemplazar, rojo) a Good (Bueno,

verde) una vez que se haya reajustado el sistema.

GOOD

lIP ORDER

REPLACE

Filter Status

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Cbmo cambiar el filtro de agua

El filtro de agua esta situado en la rejilla de la base debajo de la

puerta del compartimiento del congelador. No es necesario

quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando en el bot6n eyector y jalando

directamente hacia afuera sobre la tapa del filtro.

NOTAS:

• Evite enroscar la tapa cuando quite el filtro, ya que esto

puede causar que la tapa se salga. Si esto sucede, vuelva

a colocar la tapa y jale el filtro directamente hacia afuera.

• Siempre queda agua en el filtro. Es posible que se

derrame un poco de esa agua.

A. Botdn eyector

B. Tapa del filtro

Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Saque el cartucho nuevo de su empaque y quite la cubierta

protectora de los anillos en O.

A. Cubierta protectora

B. Anillos en 0

Coloque la tapa (que se quit6 en el paso 2) sobre el filtro

nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

filtro. Gire la tapa hacia la derecha hasta que encaje en su

lugar.

A. Botdn eyector

B. Flecha en el filtro

C. Lomo sobre la tapa

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de la

base. A medida que se inserte el filtro, el bot6n eyector

bajara. El bot6n eyector saltara nuevamente hacia afuera

cuando el filtro este enganchado pot completo.

6. Jale suavemente la tapa para verificar que el filtro este seguro

en su lugar.

7. Enjuague el sistema de agua. Vea "Cdmo enjuagar el sistema

de agua despues de cambiar el filtro".

Cbmo enjuagar el sistema de agua despu_s de cambiar

el filtro

Despues de haber conectado el refrigerador a un suministro de

agua, enjuague el sistema de agua. Use un recipiente resistente

para oprimir y sostener la barra del despachador pot

5 segundos, luego sueltela pot 5 segundos. Repita hasta que el

agua comienoe a oorrer. Una vez que el agua oomenz6 a correr,

continQe presionando y soltando la barra del despachador

(5 segundos activado, 5 segundos desactivado) por otros

2 minutos. Este proceso eliminara el aire en el filtro yen el

sistema de despacho de agua. En algunas casas se podra

requerir enjuague adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Uso del despachador sin el cartucho del filtro de agua

Puede usar el despachador sin un cartucho de filtro de agua. El

agua no estara filtrada.

1. Saque el filtro presionando el bot6n eyector y jalando la tapa.

Vea "C6mo cambiar el filtro de agua" anteriormente en esta

secci6n.

2. Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

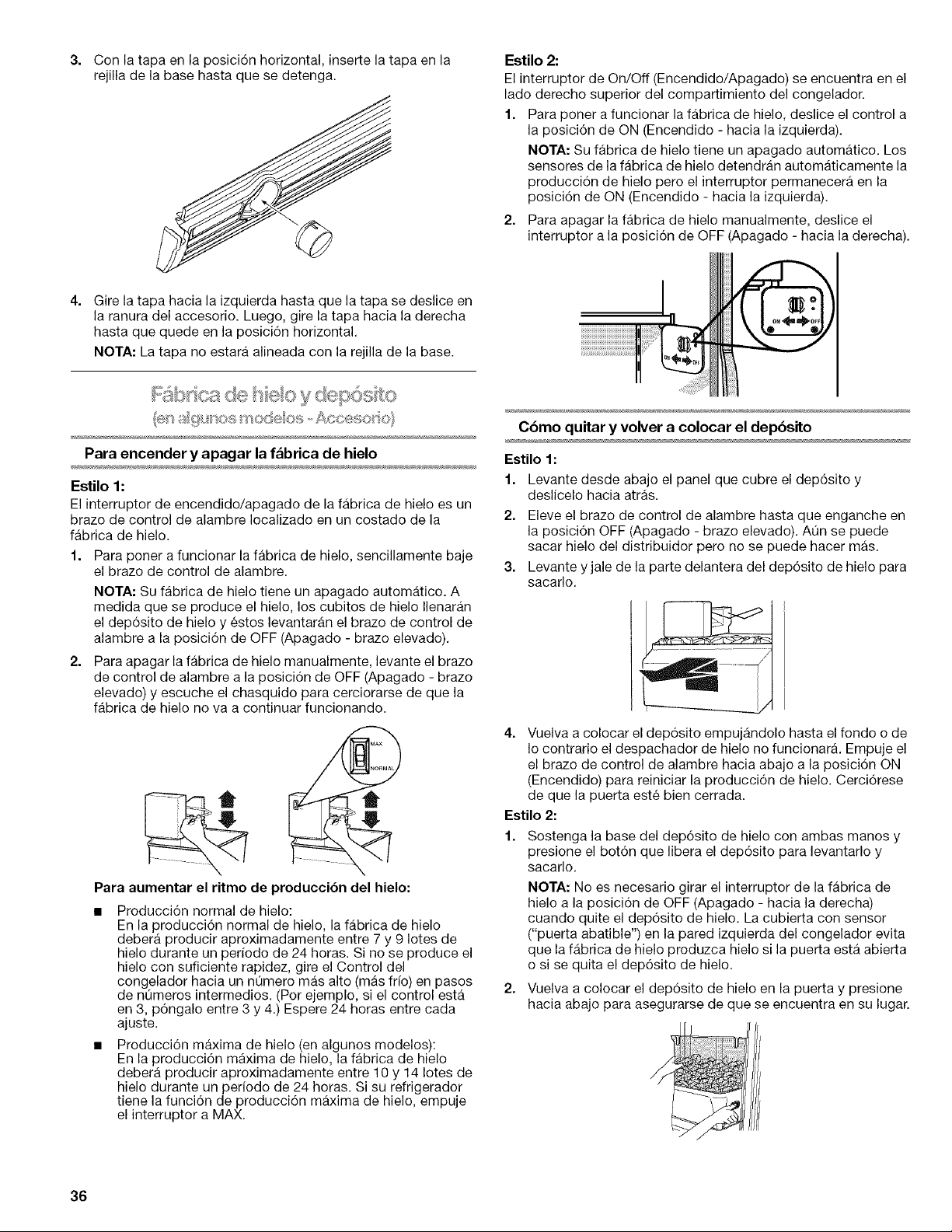

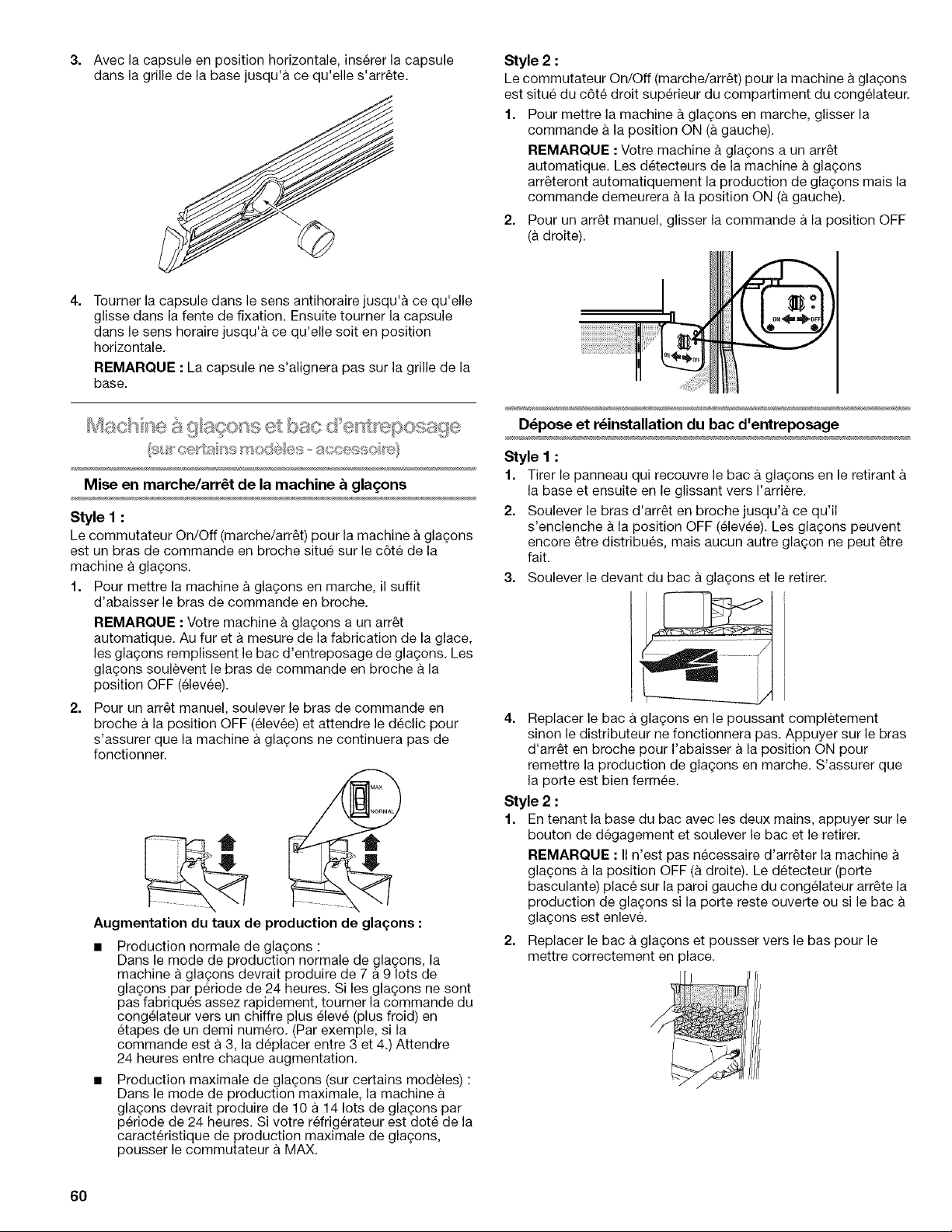

Con la tapa en la posicidn horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

Estilo 2"

El interrupter de On/Off (Encendido/Apagado) se encuentra en el

lade derecho superior del compartimiento del congelador.

1. Para poner a funcionar la fabrica de hielo, deslice el control a

la posici6n de ON (Encendido - hacia la izquierda).

NOTA: Su fabrica de hielo tiene un apagado automatico. Los

sensores de la fabrica de hielo detendran automaticamente la

producci6n de hielo pete el interruptor permanecera en la

posici6n de ON (Encendido - hacia la izquierda).

2. Para apagar la fabrica de hielo manualmente, deslice el

interrupter a la posici6n de OFF (Apagado - hacia la derecha).

Gire la tapa hacia la izquierda hasta que la tapa se deslice en

la ranura del accesorio. Luego, gire la tapa hacia la derecha

hasta que quede en la posici6n horizontal.

NOTA: La tapa no estara alineada con la rejilla de la base.

Para encender y apagar la f_brica de hielo

Estilo 1:

El interruptor de encendido/apagado de la fabrica de hielo es un

braze de control de alambre Iocalizado en un costado de la

fabrica de hielo.

1. Para poner a funcionar la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran

el dep6sito de hielo y estos levantaran el brazo de control de

alambre a la posici6n de OFF (Apagado - braze elevado).

Para apagar la fabrica de hielo manualmente, levante el brazo

de control de alambre a la posici6n de OFF (Apagado - braze

elevado) y escuche el chasquido para cerciorarse de que la

fabrica de hielo no va a continuar funcionando.

Para aumentar el ritmo de producci6n del hielo:

• Producci6n normal de hielo:

En la producci6n normal de hielo, la fabrica de hielo

debera producir aproximadamente entre 7 y 9 Iotes de

hielo durante un per[ode de 24 horas. Si no se produce el

hielo con suficiente rapidez, gire el Control del

congelador hacia un nQmero mas alto (mas fr[o) en pasos

de nt]meros intermedios. (Por ejemplo, si el control esta

en 3, p6ngalo entre 3 y 4.) Espere 24 horas entre cada

ajuste.

• Producci6n maxima de hielo (en algunos modelos):

En la producci6n maxima de hielo, la fabrica de hielo

debera producir aproximadamente entre 10 y 14 Iotes de

hielo durante un periodo de 24 horas. Si su refrigerador

tiene la funci6n de producci6n maxima de hielo, empuje

el interruptor a MAX.

Cbmo quitar y volver a colocar el depbsito

Estilo 1:

1. Levante desde abajo el panel que cubre el dep6sito y

deslicelo hacia atras.

2. Eleve el brazo de control de alambre hasta que enganche en

la posici6n OFF (Apagado - braze elevado). AQn se puede

sacar hielo del distribuidor pero no se puede hacer mas.

3. Levante yjale de la parte delantera del dep6sito de hielo para

sacarlo.

4. Vuelva a colocar el dep6sito empujandolo hasta el fondo o de

Io contrario el despachador de hielo no funcionara. Empuje el

el braze de control de alambre hacia abajo a la posici6n ON

(Encendido) para reiniciar la producci6n de hielo. Cerci6rese

de que la puerta este bien cerrada.

Estilo 2:

Sostenga la base del dep6sito de hielo con ambas manes y

presione el bot6n que libera el dep6sito para levantarlo y

sacarlo.

NOTA: No es necesario girar el interruptor de la fabrica de

hielo a la posici6n de OFF (Apagado - hacia la derecha)

cuando quite el dep6sito de hielo. La cubierta con sensor

("puerta abatible") en la pared izquierda del congelador evita

que la fabrica de hielo produzca hielo si la puerta esta abierta

o si se quita el dep6sito de hielo.

2. Vuelva a colocar el dep6sito de hielo en la puerta y presione

hacia abajo para asegurarse de que se encuentra en su lugar.

Limpieza del depbsito

Vacie el dep6sito de hielo. Si es necesario, use agua tibia

para derretir el hielo.

NOTA: Nunca use instrumentos afilados para romper el hielo

en el dep6sito. Esto puede dadar el dep6sito y el mecanismo

del despachador.

2. Lave el dep6sito de hielo con un detergente suave, enjuague

bien y seque meticulosamente. No use limpiadores duros o

abrasives ni solventes.

Recuerde

• Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

• Deshagase de los tres primeros Iotes de hielo producido para

evitar las impurezas que pudieran eliminarse del sistema.

• La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo.

Evite la conexi6n de su fabrica de hielo a un suministro de

agua ablandada. Los quimicos para ablandar el agua (come

la sal) pueden daSar ciertos componentes de la fabrica de

hielo y producir un hielo de muy baja calidad. Si no se puede

evitar el uso de un suministro de agua ablandada, asegQrese

de que el ablandador de agua este funcionando

correctamente y que goce de un buen mantenimiento.

• Es normal que los cubitos de hielo se peguen en las

esquinas. Se separaran con facilidad.

• Para Estilo 1, no fuerce el brazo de control de alambre hacia

arriba o hacia abajo.

• No guarde nada encima de la fabrica de hielo o dentro de

ella; tampoco en el dep6sito o el balde de hielo.

CARACTERiSTICAS DEL

REFRIGERADOR

Su modelo podra contar con algunas o todas estas

caracteHsticas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la

contraportada o en la secci6n "Accesorios".

Informacion importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan fries. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

come seda un golpe brusco. Para su protecci6n, el vidrio

templado se ha dise_ado para hacerse a_icos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se da_en al caer.

Su modelo podra tener estantes de vidrio o de alambre. Guarde

los alimentos similares juntos y ajuste los estantes para que se

adapten alas diferentes alturas. Esto reduce el tiempo que la

puerta del refrigerador esta abierta a la vez que ahorra energia.

Estantes y marcos de los estantes (fijos y deslizables)

Para quitar y volver a colocar un estante:

1. Jale el estante hacia adelante hasta que se detenga. Incline el

frente hacia arriba. Levantelo para quitarlo de los soportes.

2. Vuelva a colocar el estante/marco alineando el estante con

los soportes del mismo. Deslice el estante sobre los

soportes. Cerci6rese de que el estante este fijo en su lugar.

El caj6n para carnes fHas es muy conveniente para guardar

pasas, nueces, comidas para untar y otros articulos peque_os a

la temperatura normal del refrigerador.

Para quitar y volver a colocar el recipiente para

carnes frias:

1. Quite el recipiente para carnes fHas deslizandolo hasta el

tope. Levante el frente y la parte posterior del recipiente para

sacarlo de los soportes del estante. Incline el recipiente hacia

un costado para quitarlo del compartimiento del refrigerador.

2. Vuelva a colocar el repiciente para carnes frias deslizandolo

hacia atras pasando el tope y empujandolo a su lugar.

Cajones para verduras y cajones convertibles para

verduras y carnes

Para quitar y volver a colocar los cajones:

1. Deslice el caj6n para verduras o el caj6n para carnes

directamente hacia afuera hasta el tope. Eleve el frente del

caj6n con una mano mientras sujeta la parte inferior con la

otra mano y deslice el caj6n hasta que salga.

2. Vuelva a colocar el caj6n para verduras o el caj6n para carne

deslizandolo hacia atras pasando el tope.

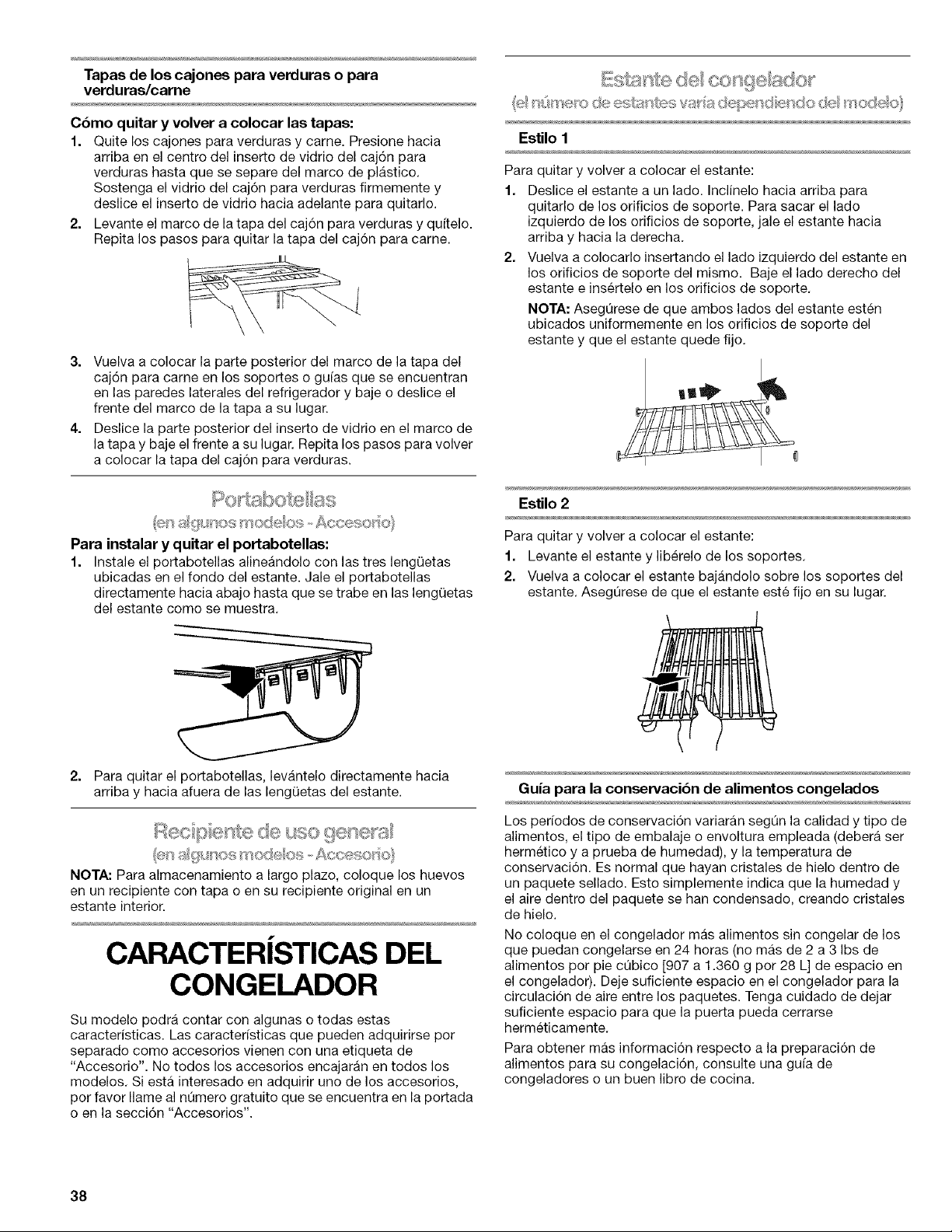

Tapasdeloscajonesparaverduraso para

verduras/carne

Cbmo quitar y volver a colocar las tapas:

1. Quite los cajones para verduras y came. Presione hacia

arriba en el centro del inserto de vidrio del caj6n para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del caj6n para verduras firmemente y

deslice el inserto de vidrio hacia adelante para quitarlo.

2. Levante el marco de la tapa del caj6n para verduras y quftelo.

Repita los pasos para quitar la tapa del caj6n para came.

3. Vuelva a colocar la parte posterior del marco de la tapa del

caj6n para came en los soportes o gufas que se encuentran

en las paredes laterales del refrigerador y baje o deslice el

frente del marco de la tapa a su lugar.

4. Deslice la parte posterior del inserto de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

Para instalar y quitar el portabotellas"

1. Instale el portabotellas alineandolo con las tres leng{ietas

ubicadas en el fondo del estante. Jab el portabotellas

directamente hacia abajo hasta que se trabe en las lengqetas

del estante como se muestra,

Estilo 1

Para quitar y velvet a colocar el estante:

1. Deslice el estante a un lado. Inclinelo hacia arriba para

quitarlo de los orificios de soporte. Para sacar el lade

izquierdo de los orificios de soporte, jab el estante hacia

arriba y hacia la derecha.

2. Vuelva a colocarlo insertando el lade izquierdo del estante en

los orificios de soporte del mismo. Baje el lado derecho del

estante e insertelo en los orificios de soporte.

NOTA: AsegQrese de que ambos lados del estante esten

ubicados uniformemente en los orificios de soporte del

estante y que el estante quede fijo.

Estilo 2

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes.

2. Vuelva a colocar el estante bajandolo sobre los soportes del

estante. AsegQrese de que el estante este fijo en su lugar.

2. Para quitar el portabotellas, levantelo directamente hacia

arriba y hacia afuera de las lengQetas del estante.

(es a %,/':,_osme&:÷ os _,Ac< eso_so

HOTA: Para almacenamiento a largo plazo, coloque los huevos

en un recipiente con tapa o en su recipiente original en un

estante interior.

CARACTERiSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracterfsticas que pueden adquirirse per

separado come accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nt]mero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Guia para la conservacibn de alimentos congelados

Los perfodos de conservaci6n variaran segOn la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (debera ser

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Es normal que hayan cristales de hielo dentro de

un paquete sellado. Esto simplemente indica que la humedad y

el aire dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 Ibs de

alimentos por pie ct]bico [907 a 1.360 g por 28 L] de espacio en

el congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente.

Para obtener mas informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una gufa de

congeladores o un buen libro de cocina.

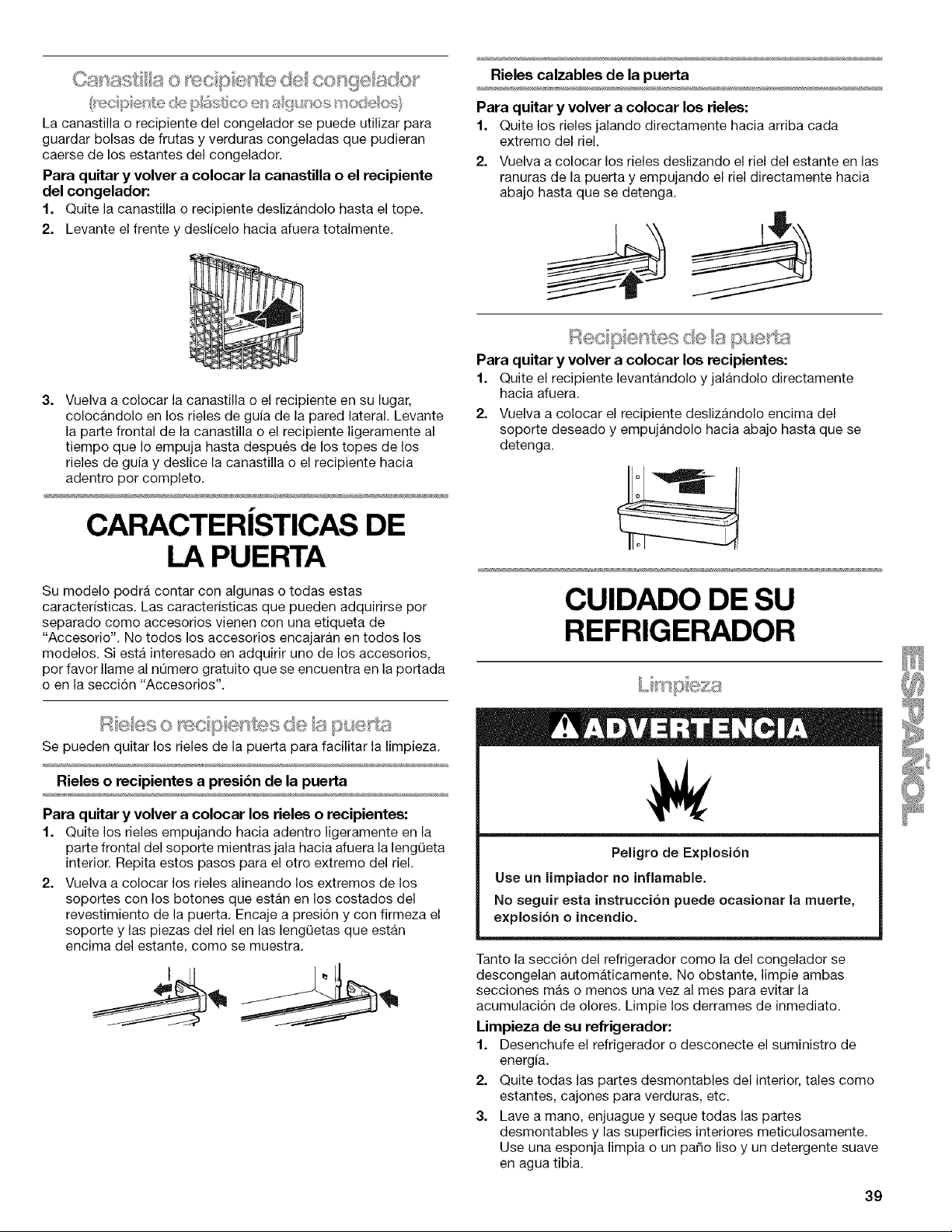

Canasta o J}c p e de conge ad@i

La canastilla o recipiente del congelador se puede utilizar para

guardar bolsas de frutas y verduras congeladas que pudieran

caerse de los estantes del congelador.

Para quitar y volver a colocar la canastilla o el recipiente

del congelador:

1. Quite la canastilla o recipiente deslizandolo hasta el tope.

2. Levante el frente y deslfcelo hacia afuera totalmente.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

3. Vuelva a colocar la canastilla o el recipiente en su lugar,

colocandolo en los rieles de guia de la pared lateral. Levante

la parte frontal de la canastilla o el recipiente ligeramente al

tiempo que Io empuja hasta despues de los topes de los

rieles de guia y deslice la canastilla o el recipiente hacia

adentro por completo.

CARACTERiSTICAS DE

LA PUERTA

Su modelo podra contar con algunas o todas estas

caracterfsticas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios'.

Se pueden quitar los rieles de la puerta para facilitar la limpieza.

Rieles o recipientes a presibn de la puerta

Para quitar y volver a colocar los rieles o recipientes:

1. Quite los rieles empujando hacia adentro ligeramente en la

parte frontal del soporte mientras jala hacia afuera la lengQeta

interior. Repita estos pasos para el otro extremo del riel.

2. Vuelva a colocar los rieles alineando los extremos de los

soportes con los botones que estan en los costados del

revestimiento de la puerta. Encaje a presi6n y con firmeza el

soporte y las piezas del riel en las lengQetas que estan

encima del estante, come se muestra.

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo encima del

soporte deseado y empujandolo hacia abajo hasta que se

detenga.

CUlDADO DE SU

REFRIGERADOR

Peligro de Explosibn

Use un limpiador no inflamable.

No eeguir esta instruccion puede ocasionar la muerte,

e×ploeion o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Limpieza de su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Quite todas las partes desmontables del interior, tales come

estantes, cajones para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso liso y un detergente suave

en agua tibia.

No use productos de limpieza abrasives o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petrdleo en las

partes de plastico, revestimientos de la puerta o juntas.

No use toallas de papel, estropajos para fregar u otros

utensilios de limpieza asperos. Estos pueden rayar o

daffar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en 1 cuarto de gal6n [26 g a 0,95 L]

de agua).

Fijese si su refrigerador tiene el exterior de metal pintado,

aluminio cepillado o de acero inoxidable y decida el metodo

de limpieza adecuado.

Metal pintado: Limpie el exterior con una esponja limpia o un

paso liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un paso

suave. Para obtener una proteccidn adicional contra daSos a

las superficies exteriores metalicas pintadas, aplique cera

para electrodomesticos (o cera en pasta para autos) con un

paso limpio y suave. No encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un paso

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un pado suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un paso liso y un detergente suave en agua tibia. No use

productos de limpieza abrasivos o asperos. Seque

meticulosamente con un paso suave.

Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras peque_as, se

sugiere usar un limpiador de acero inoxidable aprobado

por el fabricante. Para ordenar el limpiador, vea la secci6n

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable(

No permita que el limpiador para acero inoxidable entre en

contacto con ninguna parte de plastico tales como las piezas

decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto no

intencional, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente con

un pa_o suave.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

es particularmente grasoso o polvoriento, o si hay bastante

transito de mascotas en el hogar, el condensador debera

limpiarse cada dos o tres meses para asegurar la maxima

eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base. Vea la ilustraci6n "Rejilla de la

base" o la secci6n "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energfa.

NOTA: No todos los focos para aparatos electrodomesticos son

adecuados para su refrigerador. AsegOrese de cambiar el foco

con otro que sea del mismo tamaSo y forma. La luz del

despachador requiere de un foco de 10 Watts de uso pesado y

las demas luces requieren un foco de 40 Watts para

electrodomesticos. Puede conseguir los focos con su

distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz come se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tamaSo,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

Luz del despachador (en algunos modelos)

Quite y reemplace el foco del Area del despachador.

A. Luz del despachador

NOTA: En algunos modelos, las luces del despachador son del

tipo LED y no se pueden cambiar.

Luz del panel de control del refrigerador

Quite y reemplace el foco que esta detras del panel de control

del refrigerador.

I __9

Luz del cajbn para verduras

Si es necesario, quite el caj6n superior para verduras frescas

para tener acceso al protector de luz. Quite el protector de la

luz levantando los extremos hacia fuera de los soportes,

come se muestra.

• Vuelva a colocar el protector de luz insertando los extremos

en los soportes. Si es necesario, vuelva a colocar el caj6n

superior para verduras frescas.

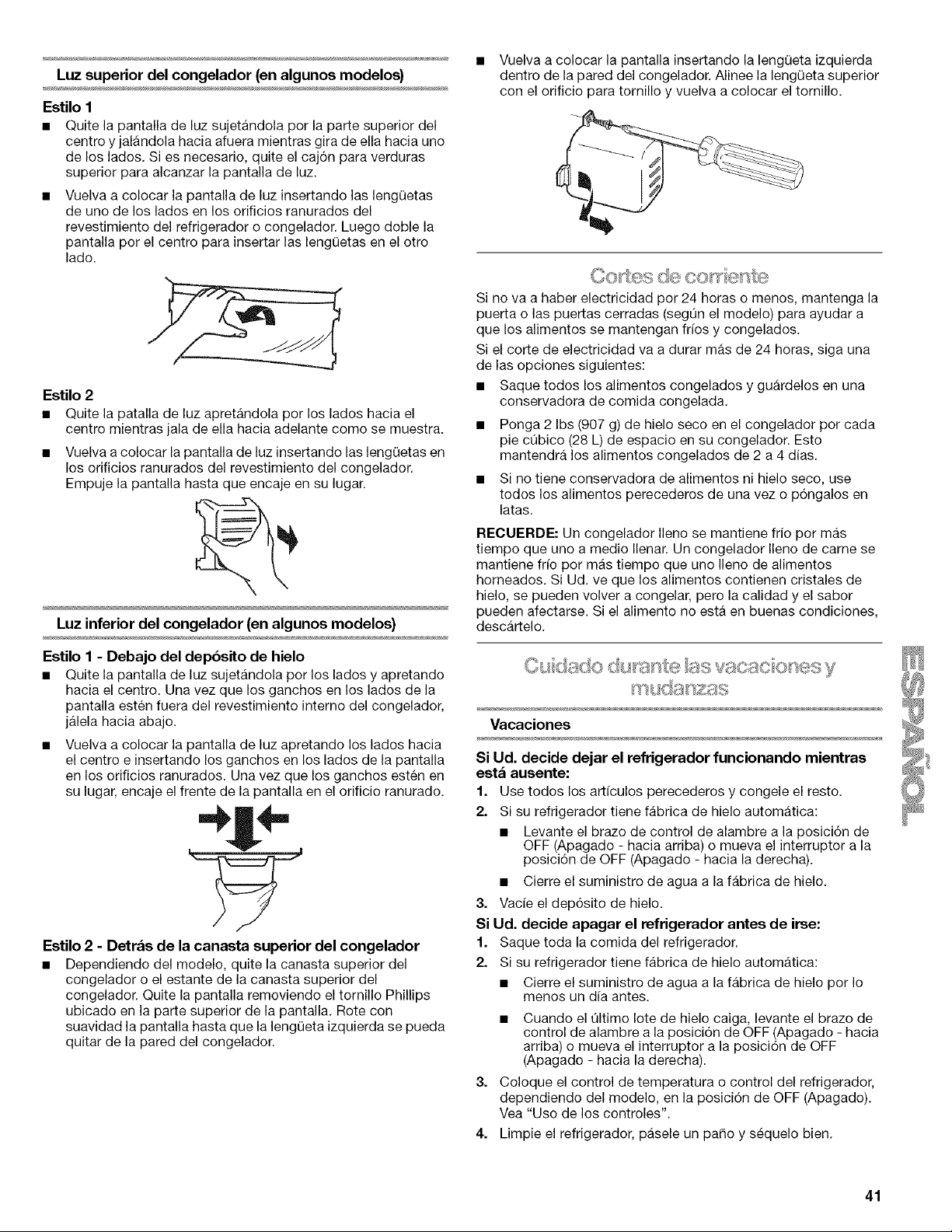

Luz superior del congelador (en algunos modelos)

Estilo 1

• Quite la pantalla de luz sujetandola por la parte superior del

centro y jalandola hacia afuera mientras gira de ella hacia uno

de los lades. Si es necesario, quite el caj6n para verduras

superior para alcanzar la pantalla de luz.

Vuelva a colocar la pantalla de luz insertando las lengQetas

de uno de los lades en los orificios ranurados del

revestimiento del refrigerador o congelador. Luego doble la

pantalla per el centro para insertar las leng0etas en el otro

lade.

Estilo 2

• Quite la patala de luz apretandola por los lades hacia el

centro mientras jala de ella hacia adelante come se muestra.

Vuelva a colocar la pantalla de luz insertando las lengQetas en

los orificios ranurados del revestimiento del congelador.

Empuje la pantalla hasta que encaje en su lugar.

Luz inferior del congelador (en algunos modelos)

Estilo I - Debajo del depbsito de hielo

• Quite la pantalla de luz sujetandola por los lados y apretando

hacia el centro. Una vez que los ganchos en los lades de la

pantalla esten fuera del revestimiento interne del congelador,

jalela hacia abajo.

• Vuelva a colocar la pantalla de luz apretando los lades hacia

el centre e insertando los ganchos en los lades de la pantalla

en los orificios ranurados. Una vez que los ganchos esten en

su lugar, encaje el frente de la pantalla en el orificio ranurado.

Estilo 2 - Detr_s de la canasta superior del congelador

• Dependiendo del modelo, quite la canasta superior del

congelador o el estante de la canasta superior del

congelador. Quite la pantalla removiendo el tornillo Phillips

ubicado en la parte superior de la pantalla. Rote con

suavidad la pantalla hasta que la lengQeta izquierda se pueda

quitar de la pared del congelador.

Vuelva a colocar la pantalla insertando la leng(Jeta izquierda

dentro de la pared del congelador. Alinee la leng0eta superior

con el orificio para tornillo y vuelva a colocar el tornillo.

Si no va a haber electricidad per 24 horas o menos, mantenga la

puerta o las puertas cerradas (segQn el modelo) para ayudar a

que los alimentos se mantengan fHos y congelados.

Si el corte de electricidad va a durar mas de 24 horas, siga una

de las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 Ibs (907 g) de hielo seco en el congelador pot cada

pie cQbico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frio per mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene fr(o por mas tiempo que uno Ileno de alimentos

horneados. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los art(culos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n de

OFF (Apagado - hacia arriba) o mueva el interrupter a la

posici6n de OFF (Apagado - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vac(e el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un dfa antes.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n de OFF (Apagado - hacia

arriba) o mueva el interruptor a la posici6n de OFF

(Apagado - hacia la derecha).

3. Coloque el control de temperatura o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (Apagado).

Vea "Uso de los controles'.

4. Limpie el refrigerador, pasele un paso y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los pasos a

continuaci6n para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un dia antes.

• Desconecte la tuberia de agua que esta atras del

refrigerador.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n de OFF (Apagado - hacia

arriba) o mueva el interruptor a la posici6n de OFF

(Apagado - hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el dep6sito de hielo.

4. Coloque el control de temperatura o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (Apagado).

Vea "Use de los controles".

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja recolectora.

7. Limpie, pasele un paso y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegQrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O atornille las patas

niveladoras para no rayar el piso. Vea "Ajuste las puertas".

10. Sostenga las puertas cerradas y el cable a la parte posterior

del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo en su lugar

y lea la secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminaiee.

No quite la terminal de conexibn a tierra.

No use un adaptador,

No use un cable eiectrico de extensiono

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

&Esta desenchufado el cable de energia? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

&Funciona el contacto? Enchufe una lampara para vet si

funciona el contacto.

&Hay un fusible de la casa fundido o se dispar6 el

cortacircuitos? Reemplace el fusible o reposicione el

cortacircuitos. Si el problema continQa, Ilame a un

electricista.

&Estan encendidos los controles? Asegt]rese de que los

controles del refrigerador esten encendidos. Vea "Uso de los

controles".

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie per

completo.

NOTA: El ajustar los controles de temperatura en la posici6n

mas fria no enfria ningQn compartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione por periodos mas

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione pot mas tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

El refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habfa notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con una explicaci6n.

• Zumbido - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo

• Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desempeSo

• Vibraciones - flujo de I(quido refrigerante, tuberfa de agua o

articulos guardados arriba del refrigerador

• Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n

• Estallido - contracci6n/expansi6n de las paredes interiores,

especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelacidn y corre hacia la

bandeja recolectora

• Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

• &Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta,

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dificil abrir las puertas

Peligro de Explosi6n

Use un limpiador no inflamable,

No seguir esta instruccion puede ocasionar la muerte,

explosi6n o incendio.

• &Estbn las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras con un jab6n suave y agua tibia,

Las luces no funcionan

• &Est_ flojo o quemado un foco? Vea "C6mo cambiar los

focos".

&Se ha fijado la luz del despachador en OFF (Apagado)?

La luz del despachador funcionara solamente cuando se

presionen las palancas, Si usted desea que la luz del

despachador permanezca encendida continuamente, fijela

en ON (Encendido), NIGHT LIGHT (Luz nocturna), AUTO

(AutomAtic@, HALF (Mitad) o DIM (Tenue). Vea

"Despachadores de agua y hielo".

&Se ha fijado la luz del despachador en NIGHT LIGHT o

AUTO? Si se ha fijado el despachador en el modo NIGHT

LIGHT (Luz nocturna) o AUTO (AutomAtic@, asegQrese de

que no este bloqueado el sensor de la luz. Vea

"Despachadores de agua y hielo".

La temperatura est& demasiado caliente

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie por

completo,

&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

&Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal.

_.,Se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Ajuste los

controles un ajuste mas fr(o. Fijese en la temperatura en

24 horas, Vea "Uso de los controles".

Hay acumulacibn de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• &Est_ h_meda la habitaci6n? Esto contribuye a la

acumulaci6n de humedad.

&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al m(nimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La f&brica de hielo no produce hielo o no produce

suficiente hielo

&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre,

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua, Enderece la tuberia de suministro de agua.

• &Esta encendida la fabrica de hielo? AsegQrese de que el

brazo o interruptor de cierre de alambre (dependiendo del

model@ este en la posici6n de ON (Encendido).

&Es nueva la instalaci6n? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

• &Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca.

• &Se trab6 un cubo de hielo en el brazo eyector de la

fabrica de hielo? Saque el hielo del brazo eyector con un

utensilio de plastico.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua" en el libro de las Instrucciones de

instalaciSn o en el Manual de uso y cuidado.

Los cubos de hielo son huecos o pequehos

NOTA: Esto es una indicaci6n de baja presi6n de agua.

• &No esta abierta pot completo la valvula de cierre de

agua? Abra completamente la valvula de cierre de agua.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

&Se ha conectado un sistema de filtracibn de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua",

• &Ann tiene preguntas acerca de la presi6n de agua?

Llame a un plomero competente autorizado,

El hielo tiene real sabor, real olor o un color gris_ceo

• &Son nuevas las conexiones de plomeria? Las conexiones

nuevas de plomeria pueden producir un hielo descolorido o

de real sabor.

&Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje

transcurrir 24 horas para que la fabrica de hielo haga hielo

nuevo,

• &Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida.

• &Contiene el agua minerales (como el azufre)? Podria set

necesario instalar un filtro de agua para eliminar los

minerales.

• &Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento oscuro o un color gris del hielo indican que

el sistema de filtrado de agua necesita enjuagarse mas.

El despachador de hielo no funciona debidamente

• &Esta completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente'.

• &Se ha instalado correctamente el depbsito de hielo?

Aseg0rese de que el dep6sito este firmemente en su

posici6n,

&Es nueva la instalaci6n? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo,

• &Hay hielo atascado en el conducto de salida? Use un

utensilio de plastico para despejar el conducto de salida.

• &Se ha agregado el hielo incorrecto en el dep6sito? Use

Qnicamente el hielo producido pot su fabrica de hielo actual,

• &Se ha derretido el hielo alrededor del espiral metalico en

el depbsito? Vacie el dep6sito de hielo. Si es necesario, use

agua tibia para derretir el hielo.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instruccion puede ocasionar

cortaduras.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"? Cambie el bot6n de hielo de "picado" a "en

cubos". Si despacha el hielo en cubos correctamente, oprima

el bot6n para hielo "picado" y comience a despachar de

nuevo.

&Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribuci6n de hielo. Espere

3 minutos para que el motor del despachador se reposicione

antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

• &Esta completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Esta la presi6n de agua a por Io menos 30 Ibs/pulg 2

(207 kPa)? La presi6n de agua de la casa determina el flujo

del despachador. Vea "Requisitos del suministro de agua',

• &Hay un estrechamiento en la tuberia de suministro de

agua de la casa? Enderece la tuberia de suministro de agua,

• &Es nueva la instalaci6n? Enjuague y Ilene el sistema de

agua.

• &Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

&Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Vsa

"Requisitos del suministro de agua" en las Instrucciones de

instalaci6n o en el Manual de uso y cuidado,

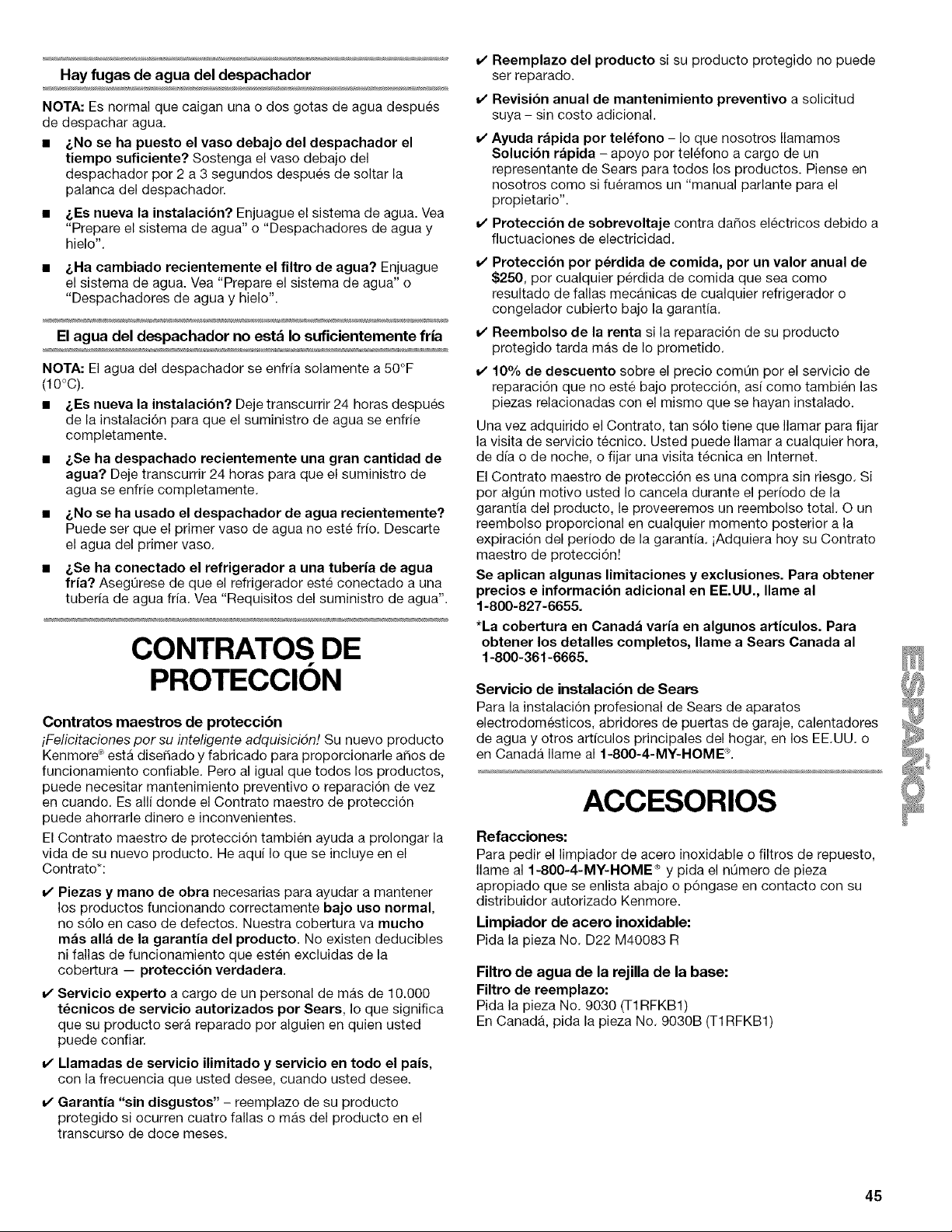

Hay fugas de agua del despachador

NOTA: Es normal que caigan una o dos gotas de agua despues

de despachar agua.

• &No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del

despachador por 2 a 3 segundos despues de soltar la

palanca del despachador.

&Es nueva la instalaci6n? Enjuague el sistema de agua. Vea

"Prepare el sistema de agua" o "Despachadores de agua y

hielo",

&Ha cambiado recientemente el filtro de agua? Enjuague

el sistema de agua. Vea "Prepare el sistema de agua" o

"Despachadores de agua y hielo".

El agua del despachador no est& Io suficientemente fria

NOTA: El agua del despachador se enfria solamente a 50°F

(10°C),

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el suministro de agua se enfrie

completamente.

• &Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrie completamente,

• &No se ha usado el despachador de agua recientemente?

Puede ser que el primer vase de agua no este fifo, Descarte

el agua del primer vaso,

• &Se ha conectado el refrigerador a una tuberia de agua

fria? AsegQrese de que el refrigerador este conectado a una

tuberfa de agua fria. Vea "Requisitos del suministro de agua".

CONTRATOS DE

PROTECCION

Contratos maestros de proteccibn

iFelicitaciones por su inteligente adquisicidn! Su nuevo producto

Kenmore ®esta dise_ado y fabricado para proporcionarle ar3os de

funcionamiento confiable, Pete al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparacidn de vez

en cuando, Es alli donde el Contrato maestro de protecci6n

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de proteccidn tambien ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato*:

v' Piezas y mano de obra necesarias para ayudar a mantener

los productos funcionando correctamente bajo use normal,

no s61o en caso de defectos. Nuestra cobertura va mucho

mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que esten excluidas de la

cobertura -- protecci6n verdadera.

v' Servicio experto a cargo de un personal de mas de 10.000

t_cnicos de servicio autorizados por Sears, Io que significa

que su producto sera reparado per alguien en quien usted

puede confiar.

v' Llamadas de servicio ilimitado y servicio en todo el pals,

con la frecuencia que usted desee, cuando usted desee.

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en el

transcurso de doce meses.

v' Reemplazo del producto si su producto protegido no puede

ser reparado.

v' Revisibn anual de mantenimiento preventivo a solicitud

suya - sin costo adicional.

Ayuda rapida per tel_fono - Io que nosotros Ilamamos

Soluci6n rfipida - apoyo per telefono a cargo de un

representante de Sears para todos los productos. Piense en

nosotros como si fueramos un "manual parlante para el

propietario".

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fiuctuaciones de electricidad,

Protecci6n por p_rdida de comida, por un valor anual de

$250, por cualquier perdida de comida que sea como

resultado de fallas mecanicas de cualquier refrigerador o

congelador cubierto bajo la garantia,

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido,

v' 10% de descuento sobre el precio comOn por el servicio de

reparaci6n que no este bajo protecci6n, asi come tambien las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61otiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dfa o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo, Si

por algQn motivo usted Io cancela durante el per[odo de la

garantia del producto, le proveeremos un reembolso total, 0 un

reembolso proporcional en cualquier momento posterior a la

expiraci6n del periodo de la garantfa, iAdquiera hoy su Contrato

maestro de proteccidn!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canada varfa en algunos articulos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de instalacibn de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros artfculos principales del hogar, en los EE,UU, o

en Canada Ilame al 1-800-4-MY-HOME _.

ACCESORIOS

Refacciones:

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME ® y pida el nQmero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado Kenmore.

Limpiador de acero inoxidable:

Pida la pieza No. D22 M40083 R

Filtro de agua de la rejilla de la base:

Filtro de reemplazo:

Pida la pieza No. 9030 (T1RFKB1)

En CanadA, pida la pieza No, 9030B (T1RFKB1)

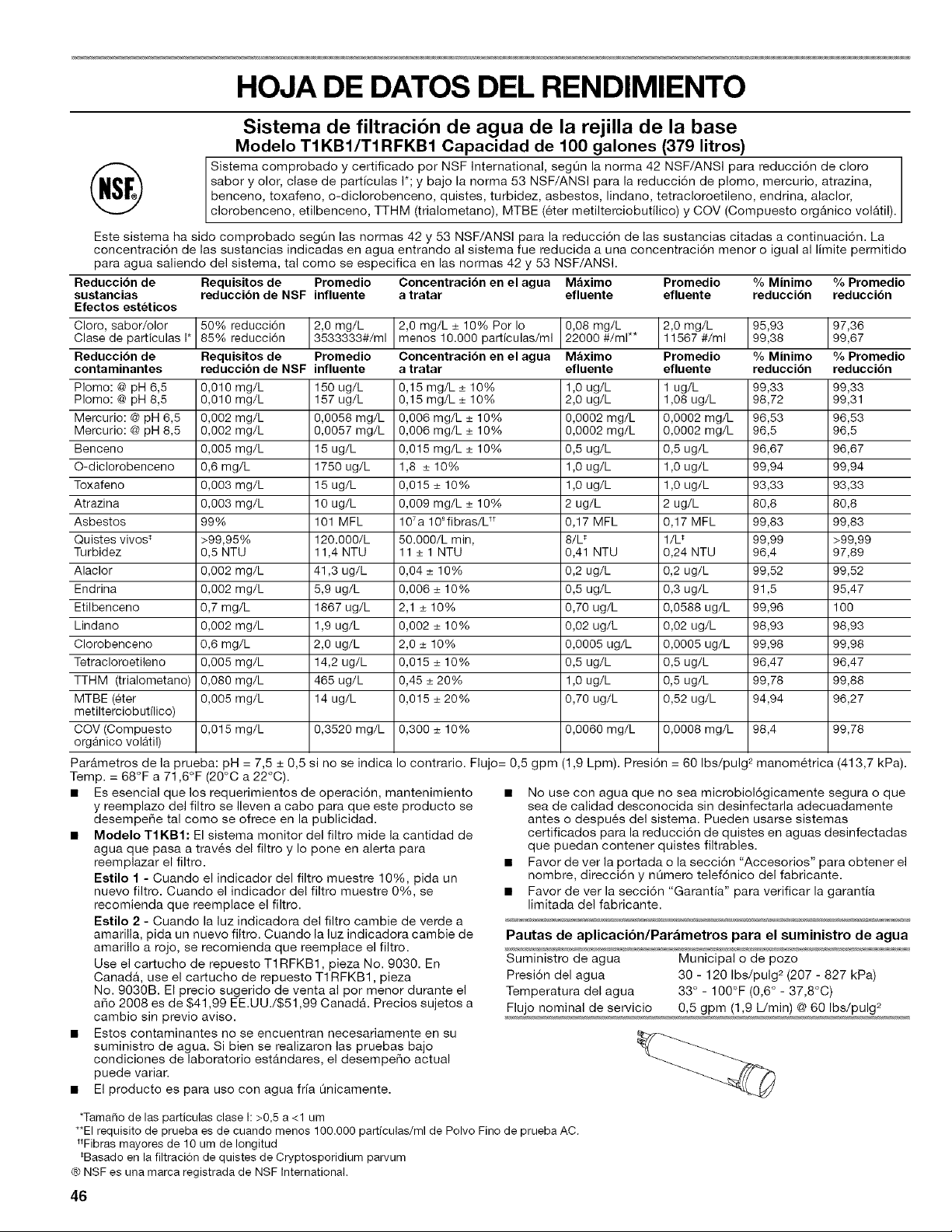

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKB1/TIRFKB1 Capacidad de 100 galones (379 litros)

(_ [Sistema comprobado y certificado per NSF International, segQn la norma 42 NSF/ANSI para reducci6n de cloro

/saber y olor, clase de particulas I*; y bajo la norma 53 NSF/ANSl para la reducci6n de plomo, mercurio, atrazina,

/benceno, toxafeno, o-diclorobenceno, quistes, turbidez, asbestos, lindano, tetracloroetileno, endrina, alaclor,

[clorobenceno, etilbenceno, TTHM (trialometano), MTBE (&ter metilterciobut[lico) y COV (Compuesto orgAnico volAtil).

Este sistema ha sido comprobado segOn las normas 42 y 53 NSF/ANSl para la reduccion de las sustancias citadas a continuaci6n. La

concentracion de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido

para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSl.

Reduccibn de Requisitos de Promedio Concentraci6n en el agua M_ximo Promedio % Minimo % Promedio

suetanciae reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n

Efectos eet_ticos

Cloro, sabor/olor 50% reduccion 2,0 mg/L 2,0 mg/L _+10% Por Io 0,08 mg/L ** 2,0 mg/L 95,93 97,36

Case de part cu as * 85% reduccion 3533333#/m menos 10.000 par_fculas/ml 22000 #/m 11567 #/ml 99,38 99,67

Reducci6n de Requisitos de Promedio Concentraci6n en el agua M_ximo Promedio % Minimo % Promedio

contaminantes reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n

Plorno: @ pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L _+10% 1,Oug/L 1 ug/L 99,33 99,33

Plomo: @ pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10% 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benceno 0,005 mg/L 15 ug/L 0,015 mg/L _+10% 0,5 ug/L 0,5 ug/L 96,67 96,67

O-diclorobenceno 0,6 mg/L 1750 ug/L 1,8 _+10% 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxafeno 0,003 mg/L 15 ug/L 0,015 _+10% 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazina 0,003 mg/L 10 ug/L 0,009 mg/L _+10% 2 ug/L 2 ug/L 80,8 80,8

Asbestos 99% 101 MFL 107a 10_fibras/U t 0,17 MFL 0,17 MFL 99,83 99,83

Quistes vivos; >99,95% 120.000/L 5O.000/L min, 8/W 1/L; 99,99 >99,99

Turbidez 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alaclor 0,002 mg/L 41,3 ug/L 0,04 _+10% 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrina 0,002 mg/L 5,9 ug/L 0,006 _+10% 0,5 ug/L 0,3 ug/L 91,5 95,47

Etilbenceno 0,7 mg/L 1867 ug/L 2,1 _+10% 0,70 ug/L 0,0588 ug/L 99,96 100

Lindano 0,002 mg/L 1,9 ug/L 0,002 _+10% 0,02 ug/L 0,02 ug/L 98,93 98,93

Clorobenceno 0,6 mg/L 2,0 ug/L 2,0 _+10% 0,0005 ug/L 0,0005 ug/L 99,98 99,98

Tetracloroetileno 0,005 mg/L 14,2 ug/L 0,015 _+10% 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM (trialometano) 0,080 mg/L 465 ug/L 0,45 _+20% 1,0 ug/L 0,5 ug/L 99,78 99,88

MTBE (_ter 0,005 mg/L 14 ug/L 0,015 _+20% 0,70 ug/L 0,52 ug/L 94,94 96,27

metilterciobutflico)

COV (Compuesto 0,015 mg/L 0,3520 mg/L 0,300 _+10% 0,0060 mg/L 0,0008 mg/L 98,4 99,78

orgAnico vol_til)

Par_tmetros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2 manometrica (413,7 kPa).

Temp. = 68°F a 71,6°F (20°C a 22°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempefie tal como se ofrece en la publicidad.

• Modelo T1KBI: El sistema monitor del filtro mide la cantidad de

agua que pasa a trav&s del filtro y Io pone en alerta para

reemplazar el filtro.

Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se

recomienda que reemplace el filtro.

Eetilo 2 - Cuando la luz indicadora del filtro cambie de verde a

amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de

amarillo a rojo, se recomienda que reemplace el filtro.

Use el cartucho de repuesto T1RFKB1, pieza No. 9030. En

CanadA, use el cartucho de repuesto T1RFKB1, pieza

No. 9030B. El precio sugerido de venta al per menor durante el

a_o 2008 es de $41,99 EE.UU./$51,99 CanadA. Precios sujetos a

cambio sin previo aviso.

• Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo

condiciones de laboratorio est_mdares, el desempefio actual

puede variar.

• El producto es para uso con agua ffia Onicamente.

• No use con agua que no sea microbiol6gicamente segura o que

sea de calidad desconocida sin desinfectarla adecuadamente

antes o despu&s del sistema. Pueden usarse sistemas

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

• Favor de vet la portada o la secci6n "Accesorios" para obtener el

nombre, direcci6n y nQmero telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua

Presi6n del agua 30 - 120 Ibs/pulg 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min) @ 60 Ibs/pulg

*Tama_o de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

ttFibras mayores de 10 um de Iongitud

_Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

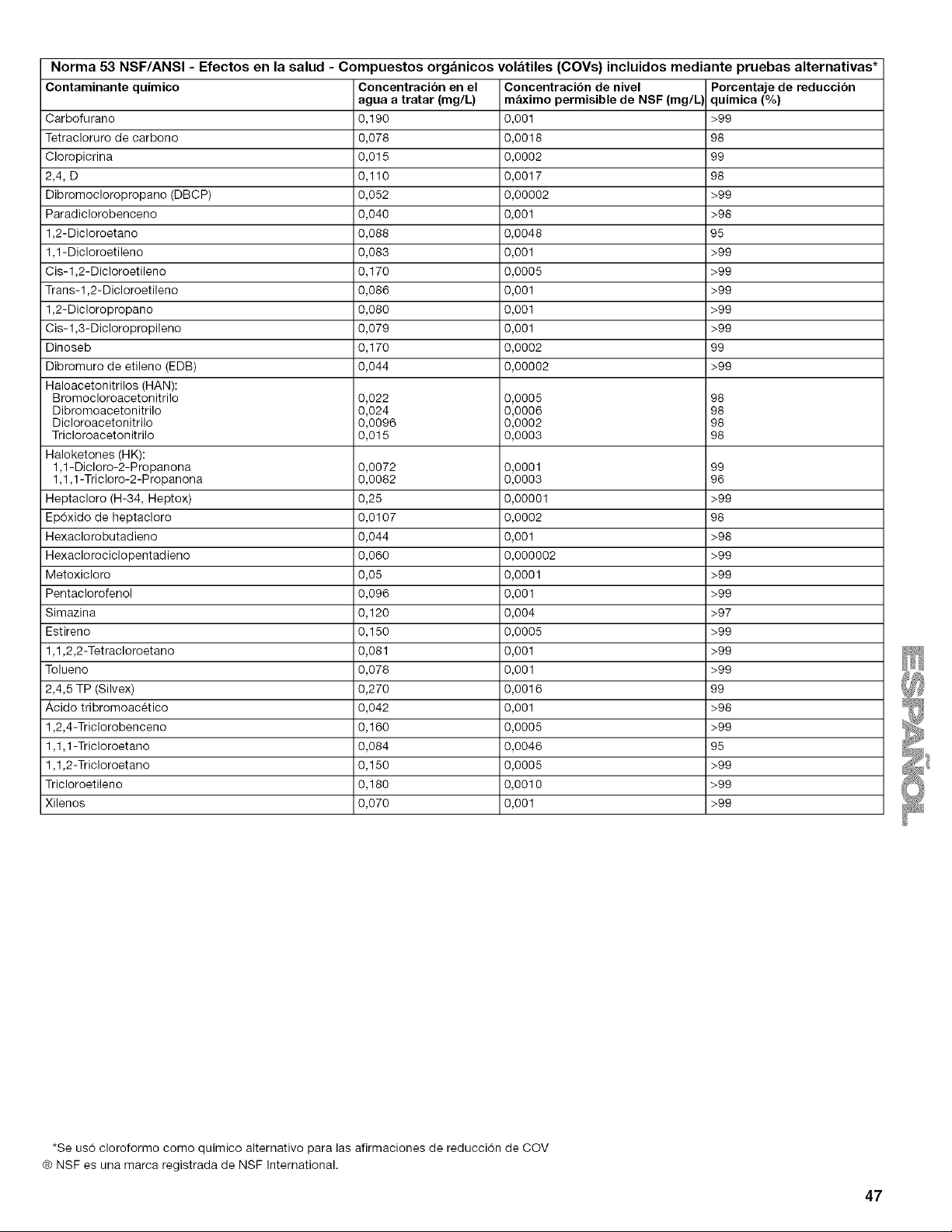

Norma 53 NSF/ANSI - Efectos en la salud - Compuestos org_nicos volatiles (COVs) incluidos mediante pruebas alternativas*

Contaminante quimico Concentracibn en el Concentracibn de nivel Porcentaje de reducci6n

agua a tratar (mg/L) m_ximo permisible de NSF (mg/L] quimica (%)

Carbofurano 0,190 0,001 >99

Tetracloruro de carbono 0,078 0,0018 98

Cloropicrina 0,015 0,0002 99

2,4, D 0,110 0,0017 98

Dibromocloropropano (DBCP) 0,052 0,00002 >99

Paradiclorobenceno 0,040 0,001 >98

1,2-Dicloroetano 0,088 0,0048 95

1,1 -Dicloroetileno 0,083 0,001 >99

Cis-1,2-Dicloroetileno 0,170 0,0005 >99

Trans-1,2-Dicloroetileno 0,086 0,001 >99

1,2-Dicloropropano 0,080 0,001 >99

Cis-1,3-Dicloropropileno 0,079 0,001 >99

Dinoseb 0,170 0,0002 99

Dibromuro de etileno (EDB) 0,044 0,00002 >99

Haloacetonitrilos (HAN):

Bromocloroacetonitrilo 0,022 0,0005 98

Dibromoacetonitrilo 0,024 0,0006 98

Dicloroacetonitrilo 0,0096 0,0002 98

Tricloroacetonitrilo 0,015 0,0003 98

Haloketones (HK):

1,1-Dicloro-2-Propanona 0,0072 0,0001 99

1,1,1 -Tricloro-2-Propanona 0,0082 0,0003 96

Heptacloro (H-34, Heptox) 0,25 0,00001 >99

Epoxido de heptacloro 0,0107 0,0002 98

Hexaclorobutadieno 0,044 0,001 >98

Hexaclorociclopentadieno 0,060 0,000002 >99

Metoxicloro 0,05 0,0001 >99

Pentaclorofenol 0,096 0,001 >99

Simazina 0,120 0,004 >97

Estireno 0,150 0,0005 >99

1,1,2,2-Tetracloroetano 0,081 0,001 >99

Tolueno 0,078 0,001 >99

2,4,5 TP (Silvex) 0,270 0,0016 99

Acido tribromoac6tico 0,042 0,001 >98

1,2,4-Triclorobenceno 0,160 0,0005 >99

1,1,1 -Tricloroetano 0,084 0,0046 95

1,1,2-Tricloroetano 0,150 0,0005 >99

Tricloroetileno 0,180 0,0010 >99

Xilenos 0,070 0,001 >99

*Se uso cloroformo como quimico alternativo para las afirmaciones de reduccion de COV

® NSF es una marca registrada de NSF International.

TABLE DES MATII RES

GARANTIE .................................................................................... 48

SI_CURITI_ DU RI_FRIGI_RATEUR .............................................. 49

Mise au rebut de votre vieux refrigerateur ................................ 49

INSTRUCTIONS D'INSTALLATION ............................................ 50

Deballage du refrig6rateur ......................................................... 50

Exigences d'emplacement ........................................................ 50

Specifications electriques ......................................................... 51

Specifications de I'alimentation en eau .................................... 51

Grille de la base ......................................................................... 51

Portes du refrigerateur .............................................................. 52

Ajuster les portes ....................................................................... 54

Raccordement de la canalisation d'eau .................................... 54

Preparer le systeme d'eau ........................................................ 55

Sons normaux ........................................................................... 56

UTILISATION DU RI_FRIGI_RATEUR ......................................... 56

Pour s'assurer d'une circulation d'air appropriee ..................... 56

Utilisation des commandes ....................................................... 56

Distributeurs d'eau et de glagons ............................................. 57

Temoin lumineux de I'etat du filtre a eau .................................. 58

Systeme de filtration d'eau ........................................................ 59

Machine a glagons et bac d'entreposage ................................. 60

CARACTI-RISTIQUES DU RI-FRIGI-RATEUR ........................... 61

Tablettes du refrigerateur .......................................................... 61

Bac pour specialites alimentaires ............................................. 61

Tiroir & legumes/viande convertible,

bac a legumes et couvercles ..................................................... 61

Casier & vin ................................................................................ 62

Casier utilitaire ........................................................................... 62

CARACTI-RISTIQUES DU CONGI-LATEUR .............................. 62

Tablette de congelateur ............................................................. 62

Partier ou bac de congelateur ................................................... 63

CARACTI-RISTIQUES DE LA PORTE ........................................ 63

Tringles de la porte ou balconnets ............................................ 63

Balconnets de porte .................................................................. 63

ENTRETIEN DU RI_FRIGI_RATEUR ........................................... 63

Nettoyage .................................................................................. 63

Remplacement des ampoules d'eclairage ................................ 64

Pannes de courant .................................................................... 65

Entretien avant les vacances ou Iors d'un demenagement ...... 65

DII--PANNAGE ................................................................................ 66

Fonctionnement du refrigerateur ............................................... 66

Temperature et humidite ........................................................... 67

Glagons et eau ........................................................................... 67

CONTRATS DE PROTECTION ................................................... 69

ACCESSOIRES ............................................................................. 69

FEUILLE DE DONNI_ES SUR LA PERFORMANCE .................. 70

NUMI_ROS DE SERVICE ...................... COUVERTURE ARRII_RE

GARANTIE DES APPAREILS MI NAGERS KENMORE

GARANTIE LIMITI_E DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, si cet appareil menager

fait defaut par suite d'un vice de mat_riau ou de fabrication au

cours de I'annee qui suit la date d'achat, composer le

1-800-4-MY-HOME ®pour obtenir une reparation gratuite.

Si cet appareil menager fonctionne a toute autre fin que

I'utilisation familiale privee, la presente garantie ne s'appliquera

que pendant 90 jours a partir de la date d'achat.

LA PRI_SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATI_RIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite a une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer a I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les defauts du produit si celui-ci n'est

pas installe, utilise ou entretenu conformement a toutes les

instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation autre que

celle pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par

I'utilisation de detergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommandes dans

toutes les instructions fournies avec le produit.

7. L'endommagement ou les ddauts des pieces ou systemes

resultant d'une modification non autorisee faite au produit.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente

garantie limitee consiste en la reparation prevue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualite marchande et d'aptitude a un usage particulier, sont

limitees a un an ou a la plus courte periode autorisee par la Ioi.

Sears n'assume aucune responsabilite pour les dommages

fortuits ou indirects. Certains €tats ou certaines provinces ne

permettent pas I'exclusion ou la limitation des dommages fortuits

ou indirects, ou la limitation de la duree des garanties implicites

de qualite marchande ou d'aptitude a un usage particulier, de

sorte que cette exclusion ou limitation peut ne pas _tre

applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

menager est utilise aux Ctats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous .pouvez egalement jouir d'autres droits qui peuvent varier

d'un Etat a I'autre.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Darts I'espace ci-dessous, inscrivez les numeros de modele et de

serie complets et la date d'achat. Vous trouverez ces

renseignements sur I'etiquette des numeros de modele et de

serie situee sur le produit.

Gardez ces renseignements a disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil menager.

Num_ro de mod_le

NumCro de s_rie

Date d'achat

Conservez ces instructions et votre regu de vente pour

r_f_rence ult_rieure.

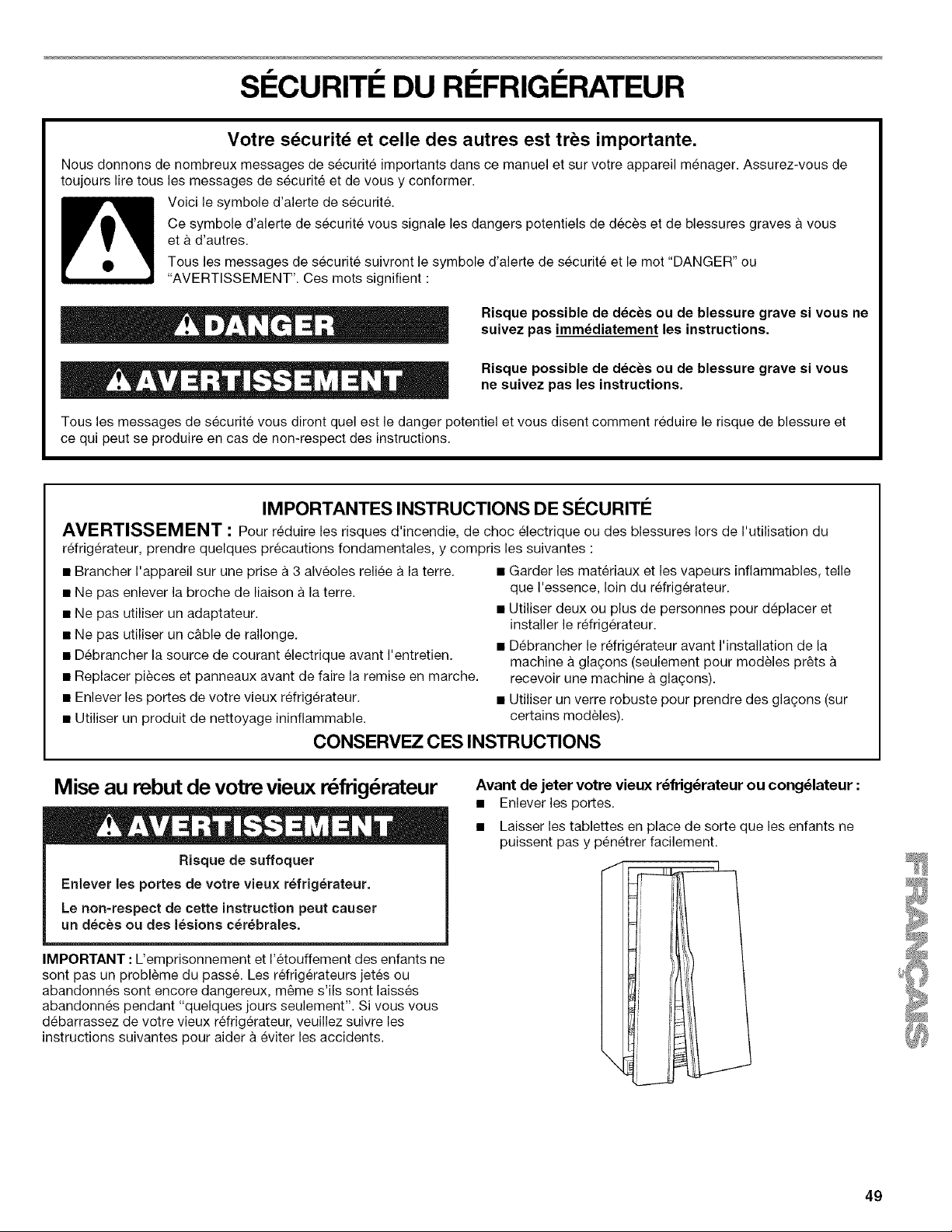

S¢:CURIT¢:DU RC:FRIGC:RATEUR

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours life tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle

que I'essence, loin du refrigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

• Debrancher le refrigerateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine a glagons).

• Utiliser un verre robuste pour prendre des gla(_ons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r_frig_mteur

Risque de suffoquer

Enlever les portes de votre vieux r_frigerateur.

Le non-respect de cette instruction peut causer

un deces ou des lesions cerebrales.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

Enlever les portes.

Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probl_me du passe. Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

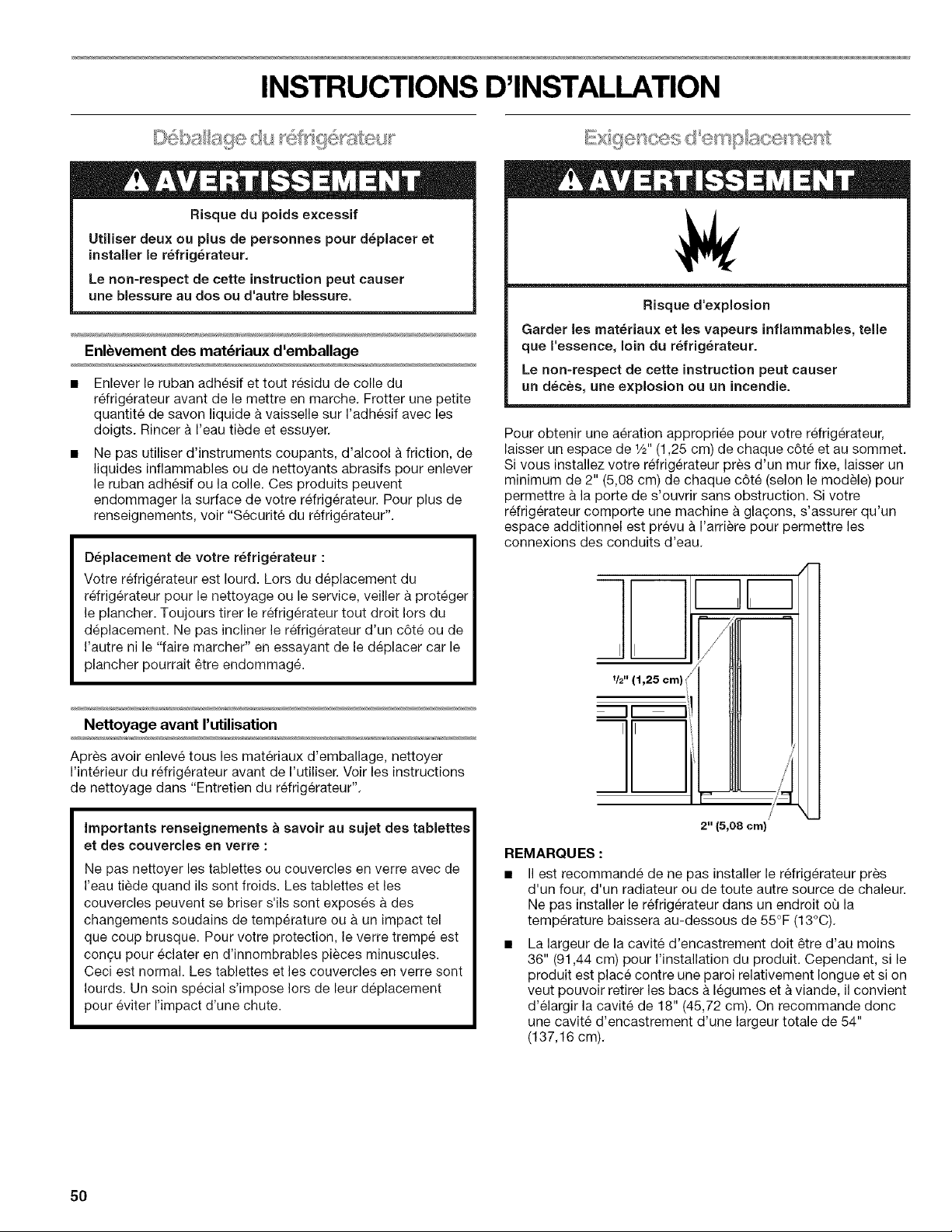

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le refrig_rateur,

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et tout residu de colle du

refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide a vaisselle sur I'adhesif avec les

doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir "S6curite du refrigerateur".

D_placement de votre r_frigerateur :

Votre refrigerateur est Iourd. Lots du deplacement du

refrigerateur pour le nettoyage ou le service, veiller a proteger

le plancher. Toujours tirer le rdrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait 6tre endommage.

Nettoyage avant rutilisation

Apr_s avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur'.

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sent exposes &tdes

changements soudains de temperature ou #,un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose lots de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les materiaux et les vapeurs inflammables, telle

que ressence, loin du refrigerateur.

Le non-respect de cette instruction peut causer

un d_ces, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de _/_"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

2" (5,08 cm)

REMARQUES :

• II est recommande de ne pas installer le refrigerateur pres

d'un four, d'un radiateur ou de toute autre source de chaleur.

Ne pas installer le refrigerateur dans un endroit ou la

temperature baissera au-dessous de 55°F (13°C).

La largeur de la cavite d'encastrement dolt _tre d'au moins

36" (91,44 cm) pour I'installation du produit. Cependant, si le

produit est place contre une paroi relativement Iongue et si on

veut pouvoir retirer les bacs a legumes et & viande, il convient

d'elargir la cavite de 18" (45,72 cm). On recommande donc

une cavite d'encastrement d'une largeur totale de 54"

(137,16 cm).

Risque de choc eleetrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur,

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur

selon le modele) a la position OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desire. Voir "Utilisation des commandes'.

RassemNer les outils et pieces necessaires avant de commencer

Hnstallation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

Toumevis a lame plate •

Cles plates de 7/_,, (11,11 mm) et

_/_"(12,7 mm) ou deux cles a •

molette reglables •

Tourne-ecrou de %"

(6,35 mm)

Foret de V4"(6,35 mm)

Perceuse sans fil

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t a etrier de V4"

(6,35 ram), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t & etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de _/_e"(4,76 ram) ou de type a percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IMPORTANT :

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

Preseion de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a gla9ons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po _ (207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au syst_me dolt 6tre d'un minimum de 40 a 60 Ib/po _

(276 a 414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 a 60 Ib/po _(276 a 414 kPa) :

• Verifier pour voir si le filtre a sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du syst_me d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrigerateur a un filtre & eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

@ ede sase

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage.

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

Rassembler les outils et pieces necessaires avant de commencer I'installation.

OUTILS REOUIS : Oles a douilles & t_te hexagonale de 1/4"et %6" et un tournevis a lame plate.

IMPORTANT : Avant de commencer, tourner la commande du refrigerateur a OFF (arr_t). Debrancher le refrigerateur ou deconnecter la

source de courant electrique. Enlever les aliments et tousles compartiments ou contenants utilitaires reglables dans les portes.

REMARQUE : Afin de permettre le passage de votre produit par I'entree de votre domicile, prendre les mesures de I'entree pour

determiner s'il est necessaire de demonter les poignees de porte ou les portes elles-m_mes. Suivre les instructions ci-dessous pour le

demontage des poignees de portes ou des portes elles-m_mes.

Charniere

superieure gauche

Ne pas enlever la vis A

Raccordement des

c&bles

A B

A. Connecteurs

B. Agrafe de c&blage

Ne pas couper I'agrafe

de c&blage B

Raccordement du

distributeur d'eau

A. Face avant du raccord

Grille de la base

Charniere

superieure droite

Ne pas enlever la vis A

,le I

(facultatif)

Style 2

Enlevement

des poignees

(facultatif)

Charniere inferieure

Style 3

Enlevement

(facultatif)

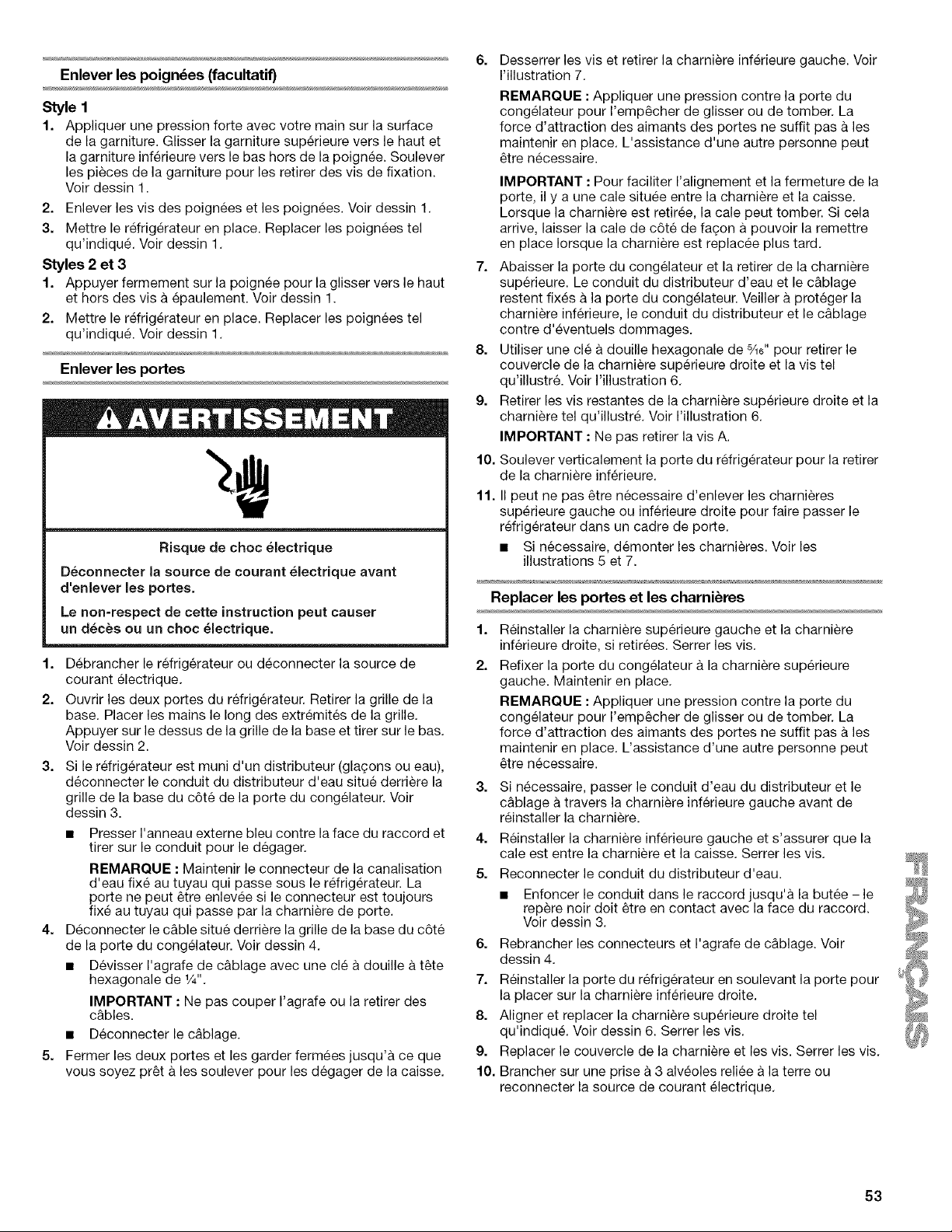

Enleverlespoign_es(facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hors de la poignee. Soulever

les pieces de la garniture pour les retirer des vis de fixation.

Voir dessin 1.

2. Enlever les vis des poignees et les poignees. Voir dessin 1.

3. Mettre le refrigerateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Styles 2 et 3

1. Appuyer fermement sur la poignee pour la glisser vers le haut

et hors des visa epaulement. Voir dessin 1.

2. Mettre le refrigerateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Enlever les portes

Risque de choc electrique

Deconnecter la source de courant electrique avant

d'enlever les portee.

Le non-respect de cette instruction peut causer

un d_ces ou un choc _lectrique.

1. Debrancher le r6frigerateur ou deconnecter la source de 2.

courant electrique.

2. Ouvrir les deux portes du rdrigerateur. Retirer la grille de la

base. Placer les mains le long des extremites de la grille.

Appuyer sur le dessus de la grille de la base et tirer sur le bas.

Voir dessin 2.

3. Si le refrigerateur est muni d'un distributeur (glagons ou eau),

deconnecter le conduit du distributeur d'eau situe derriere la 3.

grille de la base du c6te de la porte du congelateur. Voir

dessin 3.

• Presser I'anneau externe bleu contre la face du raccord et

tirer sur le conduit pour le degager.

REMARQUE : Maintenir le connecteur de la canalisation

d'eau fixe au tuyau qui passe sous le refrigerateur. La

porte ne peut _tre enlevee si le connecteur est toujours

fixe au tuyau qui passe par la charniere de porte.

4. Deconnecter le c&ble situe derriere la grille de la base du c6te

de la porte du congelateur. Voir dessin 4.

• Devisser I'agrafe de c&blage avec une cle a douille a t_te

hexagonale de 1/4".

IMPORTANT : Ne pas couper I'agrafe ou la retirer des

c&bles.

• Deconnecter le c&blage.

5. Fermer les deux portes et les garder fermees jusqu'a ce que

vous soyez pr_t ales soulever pour les degager de la caisse.

Desserrer les vis et retirer la charniere inferieure gauche. Voir

I'illustration 7.

REMARQUE : Appliquer une pression contre la porte du

congelateur pour I'emp_cher de glisser ou de tomber. La

force d'attraction des aimants des portes ne suffit pas ales

maintenir en place. L'assistance d'une autre personne peut

_tre necessaire.

IMPORTANT : Pour faciliter I'alignement et la fermeture de la

porte, il y a une cale situee entre la charniere et la caisse.

Lorsque la charniere est retiree, la cale peut tomber. Si cela

arrive, laisser la cale de c6te de fa(_on a pouvoir la remettre

en place Iorsque la charniere est replacee plus tard.

7. Abaisser la porte du congelateur et la retirer de la charniere

superieure. Le conduit du distributeur d'eau et le c&blage

restent fixes a la porte du congelateur. Veiller a proteger la

charniere inferieure, le conduit du distributeur et le c&blage

contre d'eventuels dommages.

8. Utiliser une cle a douille hexagonale de %6" pour retirer le

couvercle de la charniere superieure droite et la vis tel

qu'illustre. Voir I'illustration 6.

9. Retirer les vis restantes de la charniere superieure droite et la

charniere tel qu'illustre. Voir I'illustration 6.

IMPORTANT : Ne pas retirer la vis A.

10.

11.

Soulever verticalement la porte du refrigerateur pour la retirer

de la charniere inferieure.

II peut ne pas _tre necessaire d'enlever les charnieres

superieure gauche ou inferieure droite pour faire passer le

refrigerateur dans un cadre de porte.

• Si necessaire, demonter les charnieres. Voir les

illustrations 5 et 7.

Replacer les portes et les charni_res

Reinstaller la charniere superieure gauche et la charniere

inferieure droite, si retirees. Serrer les vis.

Refixer la porte du congelateur a la charniere superieure

gauche. Maintenir en place.

REMARQUE : Appliquer une pression contre la porte du

congelateur pour I'emp_cher de glisser ou de tomber. La

force d'attraction des aimants des portes ne suffit pas & les

maintenir en place. L'assistance d'une autre personne peut

_tre necessaire.

Si necessaire, passer le conduit d'eau du distributeur et le

c&blage a travers la charniere inferieure gauche avant de

reinstaller la charniere.

4. Reinstaller la charniere inferieure gauche et s'assurer que la

cale est entre la charniere et la caisse. Serrer les vis.

5. Reconnecter le conduit du distributeur d'eau.

• Enfoncer le conduit dans le raccord jusqu'a la butee - le

rep_re noir dolt 6tre en contact avec la face du raccord.

Voir dessin 3.

6. Rebrancher les connecteurs et I'agrafe de c&blage. Voir

dessin 4.

7. Reinstaller la porte du rdrigerateur en soulevant la porte pour

la placer sur la charniere inferieure droite.

8. Aligner et replacer la charniere superieure droite tel

qu'indique. Voir dessin 6. Serrer les vis.

9. Replacer le couvercle de la charniere et les vis. Serrer les vis.

10. Brancher sur une prise a 3 alveoles reliee a la terre ou

reconnecter la source de courant electrique.

Fermeturedesportes

Placer un niveau & I'interieur du refrig6rateur & I'arriere de la

tablette superieure. Voir dessin 8 dans "Portes du

refrigerateur".

Localiser les vis de nivellement derriere la grille de la base de

chaque c6te du refrig@ateur. 4.

Utiliser une cle a t_te hexagonale pour ajuster les vis de

nivellement des roulettes a I'arriere jusqu'& ce que le

refrig@ateur soit d'aplomb. Tourner la vis de nivellement des

roulettes a I'arriere vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6te. Voir dessin 10 dans "Portes du

refrigerateur". S'assurer que le refrig6rateur est d'aplomb 5.

avant de continuer.

4. V@ifier I'alignement des portes une fois que le refrigerateur

est d'aplomb.

Aligner les portes

IMPORTANT : Niveler d'abord I'arriere du refrigerateur tel que

decrit dans "Fermeture des portes".

Les portes peuvent _tre inegales apres le nivellement du

refrig6rateur. Voir dessin 9 dans "Portes du refrig@ateur". Les

portes sent pr@eglees a I'usine de fagon ace que la porte du

refrig6rateur soit plus haute que celle du congelateur d'environ

une piece de vingt-cinq cents d'epaisseur. Lorsque les portes

sent chargees d'aliments, elles devraient _tre egales. Si la

hauteur des portes a besoin d'etre ajustee apres que les portes

sont chargees d'aliments, suivre ces etapes.

1. Utiliser une cle a t_te hexagonale pour ajuster les vis de

nivellement des roulettes a I'avant jusqu'a ce que les portes

soient egales. Tourner la vis de nivellement des roulettes

I'avant vers la droite pour soulever ce c6te du refrigerateur ou

tourner la vis de nivellement vers la gauche pour abaisser ce

c6te. Voir dessin 10 dans "Portes du refrig@ateur'.

REMARQUE : Ouvrir et fermer les portes du refrigerateur et

du congelateur apres chaque ajustement pour verifier

I'alignement des portes.

2. Ouvrir les portes et replacer la grille de la base. Aligner les

languettes d'appui de la grille avec les agrafes en metal.

Pousser la grille fermement pour qu'elle s'enclenche en

position.

REMARQUE : S'assurer de refixer la fiche technique derriere la

grille de la base.

Lire toutes les instructions avant de commencer.

IMPORTANT ; 81 on doit utiliser le rSfrig@rateur avant qu'il soit

raccorde a la oanalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arrSt).

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

Trouver une canalisation d'eau froide verticale de

_A" (12,7 mm) a I_A '' (3,18 cm) pres du refrigerateur.

IMPORTANT :

S'assurer qu'il s'agit d'une canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ceci

emp@che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr@t.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur a I'arriere du

refrig@ateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur

de 7 pi (2,1 m) pour permettre le deplacement du

refrig@ateur pour le nettoyage. Utiliser un tube en cuivre de

_A" (6,35 mm) de diametre exterieur. Veiller ace que le tube

soit coupe d'equerre aux deux extremites.

,A,I'aide d'une perceuse sans ill, percer un trou de 1/4"

(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. E-crou de compression

E. Bague de compression

F. Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de _/_"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis fixant la bride de prise en charge sur le

tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en

cuivre comme on le voit sur I'illustration. Inserer I'extremite

du tube aussi loin que possible darts I'ouverture de sortie du

robinet. Visser I'ecrou de compression sur le raccord de

sortie avec une cle a molette reglable. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre a la valve d'arrivee d'eau en

utilisant un ecrou et une bague de compression tel qu'illustre.

Serrer I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le

tube au rdrig@ateur tel qu'illustre. Ceci aide a eviter

d'endommager le tube Iorsque le refrigerateur est pousse

contre lemur.

4. OUVRIR le robinet d'arr@.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements au niveau de la valve d'entree

d'eau) ou les ecrous qui coulent.

A. Bride du tube C. E-crou de compression

B. Tube en cuivre D. Valve d'entr_e d'eau

La machine & gla(;ons est equip6e d'un filtre & eau incorpore.

Si la qualite de I'eau distribuee Iocalement n_cessite un

deuxieme filtre a eau, installer ce dernier dans la canalisation

d'eau de 1A"(6,35 mm) au niveau de I'un des raccords du

tuyau. On peut obtenir un tel filtre a eau chez le marchand

d'appareils electromenagers le plus proche.

Style 2

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrig6rateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1/4"x 1/4"(6,35 mm x 6,35 mm) est

necessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser I'ecrou fourni sur le

raccord a I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Conduit vers le r_frig_rateur E. Virole (a acheter)

B. Ecrou (fourni) E Ecrou (a acheter)

C. Renflement G. Canalisation

D. Raccord (a acheted d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du rdrigerateur.

3. Enfiler I'ecrou fourni dans la valve d'entree d'eau comme sur

I'illustration.

REMARQME : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A. Renflement

B. Ecrou (foumi)

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Achever rinstallation

Risque de choc electrique

Brancher sur une prise a 3 alv_oles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

hie pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir "Preparer le syst_me d'eau" ou

"Distributeurs d'eau et de glagons".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Attendre 3 jours pour que le bac a glagons

se remplisse entierement.

Veuillez lire avant d'utiliser le syst_me d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour vous assurer que le systeme d'eau est bien nettoye.

1. Ouvrir la porte du congelateur et arr_ter la machine

glagons. Pour le Style 1, soulever le bras de commande

d'arr_t en broche tel qu'indique sur I'illustration. Pour le

Style 2, deplacer le commutateur au reglage OFF (a droite) tel

qu'indique sur I'illustration. Le commutateur On/Off

(marche/arr_t) pour la machine a glagons est situe du c6te

droit superieur du compartiment du congelateur.

Style 1

Style 2

REMARQUE : Si votre modele est muni d'un systeme de filtre &

la grille de la base, s'assurer que le filtre a la grille de la base est

bien installe et que la manette du bouchon de la cartouche est

la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant ou

apres le systeme. Les systemes certifies pour la reduction

de kyste peuvent _tre utilises pour I'eau desinfectee qui

peut contenir des kystes filtrables.

Utiliser un recipient robuste pour appuyer sur le levier du

distributeur d'eau pendant 5 secondes, puis rel&cher pendant

5 secondes. Rep6ter I'operation jusqu'a ce que I'eau

commence a couler. Une fois que I'eau commence a couler,

repeter I'operation (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant

2 minutes supplementaires. Ceci permettra d'evacuer Fair du

filtre et du syst_me de distribution d'eau. Une vidange

supplementaire peut 6tre necessaire dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Ouvrir la porte du congelateur et mettre en marche la

machine a glagons. Pour le Style 1, abaisser le bras de

commande d'arr_t en broche. Pour le Style 2, deplacer le

commutateur a la position ON (a gauche). Veuillez vous

referer a la section "Machine a glagons et bac d'entreposage"

pour d'autres instructions sur le fonctionnement de la

machine a gla(_ons.

• Attendre 24 heures pour obtenir la premiere quantite de

glagons.

• Jeter les trois premieres quantites de gla(_ons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

gla(_ons pour augmenter la production de gla(_ons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sent

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire para_tre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrigerateur est 6quipe d'une machine a glagons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tr_s efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler Fair dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

Vous pouvez entendre I'ecoulement de I'eau darts le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION

DU RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections. L'air froid

penetre a la base de la section du congelateur et se deplace vers

le haut. II penetre ensuite dans la section du refrigerateur

travers I'ouverture d'aeration superieure. L'air retourne ensuite au

congelateur tel qu'illustre.

Ne pas bloquer les ouvertures d'aeration. Si les ouvertures

d'aeration sont bloquees, le courant d'air est obstrue et des

problemes de temperature et d'humidite peuvent survenir.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs form_es dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour eviter le transfert d'odeurs et

I'ass_chement des aliments, bien envelopper ou recouvrir

hermetiquement les aliments.

Pour votre commodite, les commandes du refrigerateur sont

prereglees a I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prereglees. La

commande du refrigerateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens".

Freezer Refrigerator

(, )

cold 1 2 ,, 3 4 colder off 1 2 • 3 4 colder

IMPORTANT :

• Votre produit ne se refroidira pas quand la commande du

REFRIGERATEUR se trouve a OFR

La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temp@ature du compartiment de congelation.

Les reglages a la gauche du reglage moyen sont pour une

temp@ature moins froide. Ceux qui se trouvent a droite sent

pour une temp@ature plus froide.

Attendre 24 heures avant de mettre des aliments au

refrig6rateur. Si I'on ajoute des aliments avant que le

refrig6rateur ait refroidi completement, les aliments peuvent

s'abfmer.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus

rapidement.

Ajustement des commandes

REMARQUE : Donner au refrig@ateur le temps de refroidir

completement avant d'y ajouter des aliments. II est pref@able

d'attendre 24 heures avant de placer les aliments au r6frigerateur.

Les reglages indiques darts la section precedente devraient 6tre

corrects pour I'utilisation normale du refrig@ateur domestique.

Les reglages sont faits correctement Iorsque le lait ou le jus est

aussi froid que vous I'aimez et Iorsque la creme glacee est ferme.

• Glisser la commande d'un degre vers la droite pour rendre le

compartiment plus froid.

• Glisser la commande d'un degre vers la gauche pour le

rendre moins froid.

S'il est necessaire d'ajuster les temperatures dans le refrig6rateur

ou congelateur, utiliser les reglages indiques dans le tableau ci-

dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Regler la commande

du RC:FRIGC:RATEUR

un degre plus elev6

CONGCLATEUR trop tilde/ Regler la commande

trop peu de glagons du CONGC:LATEUR

un degre plus elev6

REFRIGCRATEUR trop froid Regler la commande

du RC:FRIGC:RATEUR

un degre plus bas

CONGCLATEUR trop froid Regler la commande

du CONGC:LATEUR

un degre plus bas

D_sactivation des signaux sonores

• Pour desactiver tousles signaux sonores emis par le

distributeur et les commandes, appuyer simultanement sur

ICE (gla(_ons) et FILTER (filtre) pendant 3 secondes.

• Pour reactiver tousles signaux sonores, appuyer de nouveau

simultanement sur ICE et FILTER pendant 3 secondes.

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace concassee ou des glagons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

Le distributeur d'eau

Si le syst_me d'eau n'a pas ete vidange Iors de I'installation

initiale du refrigerateur, proceder a la vidange maintenant. Utiliser

un recipient robuste pour appuyer sur le levier du distributeur

d'eau pendant 5 secondes, puis rel&cher pendant 5 secondes.

Repeter I'op@ation jusqu'a ce que I'eau commence a couler. Une

fois que I'eau commence a couler, repeter I'operation (appui sur

le levier du distributeur pendant 5 secondes puis rel&chement

pendant 5 secondes) pendant 2 minutes supplementaires. Ceci

permettra d'evacuer I'air du filtre et du systeme de distribution

d'eau. Une vidange supplementaire peut _tre necessaire dans

certains domiciles.

REMARQUI:: : Pendant I'evacuation de Fair du syst_me, de I'eau

peut gicler du distributeur.

Accorder 24 heures pour que le refrig@ateur se refroidisse et

refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est congu pour recueillir les

petits renversements et pour permettre un nettoyage facile. II n'y

a pas de conduit d'ecoulement dans le recipient. Le recipient

peut _tre enleve du distributeur et transporte a I'evier pour _tre

vide ou nettoye.

Distribution d'eau :

1. Appuyer un verre robuste contre le levier du distributeur

d'eau.

2. Retirer le verre pour arr_ter la distribution.

REMARQUI:: : L'eau risque de ne pas avoir bon go_t si le

distributeur n'est pas utilise periodiquement. Pulser une quantite

suffisante d'eau chaque semaine pour maintenir un

approvisionnement frais.

Le distributeur de gla_ons

La glace tombe du bac d'entreposage de la machine a gla(_ons _..,.-

darts le congelateur Iorsqu'on appuie sur le levier du distributeur.

Le systeme de distribution ne fonctionne pas Iorsque la porte du d@2

congelateur est ouverte. Pour eteindre la machine a gla(_ons, voir

"Machine a gla(_,ons et bac d'entreposage".

La machine a gla9ons peut produire a la fois de la glace

concassee et des gla(_,ons.Avant toute distribution de glace,

selectionner le type de glace pref@e avec le bouton ICE (glace).

L'ecran d'affichage indique le type de glace selectionn&

°"

O _

% +e Crushed

o Cubed

CRUSHED CUBED

(Glace concass_e) (Glaqons)

Pour de la glace concassee, les gla(;ons sont concasses avant

d'etre distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

gla(;ons est normal et la dimension des morceaux de glace peut

varlet. Lorsqu'on passe du mode glace concassee au mode

gla(_ons, quelques onces de glace concassee sont distribuees

avec les premiers glagons.

Distribution de glace :

1. Appuyer sur le bouton approprie pour selectionner le type de

glace desir&

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non=respect de cette instruction peut causer

des coupures.

2. Appuyer un verre robuste contre le levier de distribution de

glagons. Tenir le verre pres de I'ouverture du distributeur pour

que les glagons ne tombent pas & c6te du verre.

IMPORTANT : II n'est pas necessaire d'exercer une pression

importante sur le levier pour activer le distributeur de

glagons. Une pression forte ne donne pas une distribution

plus rapide de glagons ou des quantites plus grandes.

Retirer le verre pour arr_ter la distribution.

REMARQUE : La distribution de glat;ons peut se poursuivre

pendant 10 secondes apr_s que le verre a ete eloigne du

levier. Le distributeur peut continuer a faire du bruit pendant

quelques secondes apres la distribution.

La lampe du distributeur (sur certains modules)

Lorsqu'on utilise le distributeur, la lampe s'allume

automatiquement. Pour avoir la lumiere allumee en permanence,

selectionner ON ou HALE Uecran d'affichage indique le mode

selectionn6 Iorsque la caracteristique est activee.

\t/

-;?COn -:0:- Half=

ON HALF

(Marche) (Luminosit_ r_duite de moiti_)

ON (marche) : Appuyer sur LIGHT (lumiere) pour allumer la

lampe du distributeur.

HALF (luminosit_ reduite de moitie) : Appuyer sur LIGHT une

deuxieme fois pour selectionner le mode HALE La lampe du

distributeur restera allumee, mais a une intensite plus faible.

OFF (arr6t) : Appuyer sur LIGHT une troisieme fois pour eteindre

la lampe du distributeur.

Les lampes du distributeur sont des DEL qui ne peuvent pas _tre

remplacees. Si les lampes du distributeur ne fonctionnent pas,

voir la section "Depannage" pour plus d'informations.

Le verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour eviter la distribution involontaire par de jeunes enfants ou

des animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique au refrigerateur, a la machine a gla(;ons ou a la

lumiere du distributeur. Cela desactive tout simplement les

commandes et les leviers du distributeur. Pour eteindre la

machine a glagons, voir "Machine a glagons et bac

d'entreposage".

• Appuyer sur LOCK pendant 3 secondes pour verrouiller le

distributeur.

• Appuyer a nouveau sur LOCK pour deverrouiller le

distributeur.

L'ecran d'affichage indique si le distributeur est verrouill&

] Lccked I_] Unlocked

LOCKED UNLOCKED

(Verrouill_) (D_verrouill_)

Le temoin lumineux de I'etat du filtre & eau vous permettra de

savoir quand changer votre filtre & eau. Lorsque I'ecran

d'affichage de I'etat du filtre & eau passe de "GOOD" (bon) &

"ORDER" (commander), cela signifie qu'il est presque temps de

changer la cartouche du filtre & eau. Remplacer la cartouche du

filtre & eau Iorsque I'ecran d'affichage indique "REPLACE"

(remplacer). Si le debit d'eau vers le distributeur d'eau ou la

machine & gla(_ons decroft de maniere sensible, il convient de

changer le filtre plus t6t. Le filtre dolt _tre remplace au moins tous

les 6 mois selon la qualite de I'eau et I'utilisation. Pour changer le

filtre & eau, voir "Remplacement du filtre & eau".

TEMOIN : I_TAT :

GOOD/BON (vert) Filtre neuf installe

ORDER/COMMANDER (jaune) Commander un filtre

REPLACE/REMPLACER (rouge) Remplacer le filtre a eau

OU Iorsque le debit d'eau diminue

Apres avoir change le filtre a eau, regler de nouveau le temoin

lumineux du filtre a eau en appuyant sur FILTER pendant

3 secondes. Le temoin lumineux passe de Replace (remplacer,

rouge) a Good (bon, vert) Iorsque le systeme est reinitialis&

_G00D

ORDER

REPLACE

Filter Status

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant ou

apres le systeme. Les systemes certifies pour la reduction

de kyste peuvent _tre utilises pour I'eau desinfectee qui

peut contenir des kystes filtrables.

Remplacement du filtre _ eau

Le filtre a eau est situe dans la grille de la base sous la porte du

compartiment de congelation. II n'est pas necessaire d'enlever la

grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule du filtre vers I'exterieur.

REMARQUES :

• €:viter de tourner la capsule en enlevant le filtre parce que

ceci pourrait enlever la capsule. Dans ce cas, replacer la

capsule et retirer le filtre tout droit vers I'exterieur.

• II y aura de I'eau dans le filtre. II est possible qu'il y ait un

deversement.

A. Bouton d'_jection

B. Capsule du filtre

Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

refrig6rateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Sortir la nouvelle cartouche de son emballage et enlever le

couvercle protecteur des joints toriques.

A. Couvercle protecteur

B. Joints toriques

Placer la capsule (enlevee & I'etape 2) sur le nouveau filtre.

Aligner I'ar_te de la capsule avec la fleche sur le filtre. Tourner

la capsule dans le sens horaire jusqu'a ce qu'elle

s'enclenche.

A. Bouton d'_jection

B. Fleche sur le filtre

C. Ar_te de la capsule

Enfoncer le nouveau filtre dans I'ouverture de la grille de la

base. Lorsque le filtre est inser6, le bouton d'ejection sera

enfonc& II resortira une fois que le filtre sera completement

enclench&

6. Tirer delicatement sur la capsule pour verifier que le filtre est

bien en place.

7. Purger le systeme d'eau. Voir "Purge du systeme d'eau apres

le remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du flltre

Apres avoir connecte le refrigerateur a une source d'alimentation

en eau, vidanger le syst_me d'eau. Utiliser un recipient robuste

pour appuyer sur le levier du distributeur d'eau pendant

5 secondes, puis rel&cher pendant 5 secondes. Repeter

I'operation jusqu'& ce que I'eau commence a couler. Une fois que

I'eau commence a couler, repeter I'operation (appui sur le levier

du distributeur pendant 5 secondes puis rel&chement pendant

5 secondes) pendant 2 minutes supplementaires. Ceci permettra

d'evacuer I'air du filtre et du systeme de distribution d'eau. Une

vidange supplementaire peut _tre necessaire dans certains

domiciles.

REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler du

distributeur.

Utilisation du distributeur sans cartouche de filtre _ eau

Vous pouvez faire fonctionner le distributeur sans filtre a eau.

L'eau ne sera pas filtree.

1. Retirer le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule. Voir "Remplacement du filtre a eau" plus

haut dans cette section.

2. Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

refrigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Avec la capsule en position horizontale, inserer la capsule

dans la grille de la base jusqu'a ce qu'elle s'arr_te.

Style 2 :

Le commutateur On/Off (marche/arr_t) pour la machine a glagons

est situe du c6te droit superieur du compartiment du congelateur.

1. Pour mettre la machine & glagons en marche, glisser la

commande a la position ON (& gauche).

REMARQUE : Votre machine a glat;ons a un arr_t

automatique. Les detecteurs de la machine a glagons

arr_teront automatiquement la production de glagons mais la

commande demeurera a la position ON (a gauche).

2. Pour un arr_t manuel, glisser la commande a la position OFF

(a droite).

Tourner la capsule dans le sens antihoraire jusqu'a ce qu'elle

glisse dans la fente de fixation. Ensuite tourner la capsule

dans le sens horaire jusqu'a ce qu'elle soit en position

horizontale.

REMARQUE : La capsule ne s'alignera pas sur la grille de la

base.

Mise en marche/arr6t de la machine _ glagons

Style I :

Le commutateur On/Off (marche/arr_t) pour la machine a gla_ons

est un bras de commande en broche situe sur le c6te de la

machine a gla9ons.

1. Pour mettre la machine a glagons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine a gla£;ons a un arr_t

automatique. Au fur eta mesure de la fabrication de la glace,

les glagons remplissent le bac d'entreposage de gla£;ons. Les

glagons soulevent le bras de commande en broche a la

position OFF (elevee).

2. Pour un arr_t manuel, soulever le bras de commande en

broche a la position OFF (elevee) et attendre le declic pour

s'assurer que la machine a glagons ne continuera pas de

fonctionner.

Augmentation du taux de production de glagons :

• Production normale de gla_ons :

Dans le mode de production normale de glagons, la

machine a glagons devrait produire de 7 a 9 lots de

gla(_ons par periode de 24 heures. Si les gla£_ons ne sont

pas fabriques assez rapidement, tourner la commande du

congelateur vers un chiffre plus eleve (plus froid) en

etapes de un demi numero. (Par exemple, si la

commande est a 3, la deplacer entre 3 et 4.) Attendre

24 heures entre chaque augmentation.

• Production maximale de glagons (sur certains modeles) :

Dans le mode de production maximale, la machine

gla(_ons devrait produire de 10 a 14 lots de gla(_ons par

periode de 24 heures. Si votre refrigerateur est dote de la

caracteristique de production maximale de glagons,

pousser le commutateur a MAX.

D_pose et r_installation du bac d'entreposage

Style I :

1. Tirer le panneau qui recouvre le bac a gla(_ons en le retirant

la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras d'arr_t en broche jusqu'a ce qu'il

s'enclenche a la position OFF (elevee). Les gla£;ons peuvent

encore _tre distribues, mais aucun autre glagon ne peut _tre

fait.

3. Soulever le devant du bac a glagons et le retirer.

4. Replacer le bac a glagons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

d'arr_t en broche pour I'abaisser a la position ON pour

remettre la production de glat;ons en marche. S'assurer que

la porte est bien fermee.

Style 2 :

1. En tenant la base du bac avec les deux mains, appuyer sur le

bouton de degagement et soulever le bac et le retirer.

REMARQUE : II n'est pas necessaire d'arr_ter la machine

gla(_ons a la position OFF (a droite). Le detecteur (porte

basculante) place sur la paroi gauche du congelateur arr_te la

production de glagons si la porte reste ouverte ou si le bac

gla(_ons est enleve.

2. Replacer le bac a glagons et pousser vers le bas pour le

mettre correctement en place.

Nettoyagedubacd'entreposage

Vider le bac ou le bac & glagons. Utiliser de I'eau tiede pour

fondre la glace si necessaire.

REMARQUE : Ne jamais utiliser un objet pointu pour briser

les glagons dans le bac. Cette action peut endommager le

bac et le mecanisme du distributeur.

2. Laver a I'aide d'un detergent doux, bien rincer et secher

fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de

dissolvants.

N'oubliez pas

• Attendre 24 heures pour produire la premiere quantite de

glagons. Attendre 3 jours pour que le bac a glagons se

remplisse entierement.

• Jeter les trois premieres quantites de glagons produites pour

eviter les impuretes qui peuvent _tre expulsees du syst_me.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons.

Cviter de brancher la machine a glagons a un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine a gla£ons et causer une pietre

qualite des glagons. Si une alimentation d'eau adoucie ne

peut pas _tre evitee, s'assurer que I'adoucisseur d'eau

fonctionne bien et est bien entretenu.

• II est normal pour les glagons de se coller aux coins. IIs se

separeront facilement.

• Pour la machine a glagons du Style 1, ne pas forcer le

commutateur du bras d'arr@ en broche vers le haut ou vers le

bas.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a gla_ons ou le bac ou le bac & gla_ons.

CARACTI R[STIQUES DU

REFRIGERATEUR

Le modele que vous avez peut comporter toutes les

caract@istiques ou seulement certaines d'entre elles. Les

caract@istiques qui peuvent 6tre achetees separ6ment comme

accessoires du produit comportent le mot "accessoire". Tous les

accessoires ne conviendront pas a tousles modeles. Si vous

desirez acheter I'un des accessoires, veuillez composer le

num@o sans frais qui se trouve sur la couverture arriere ou dans

la section "Accessoires".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con(su pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose lots de leur deplacement

pour eviter I'impact d'une chute.

Votre modele peut @re dote de tablettes en verre ou de clayettes.

Conserver les aliments similaires ensemble et regler les tablettes

pour les adapter a differentes hauteurs. Ceci reduira la duree

d'ouverture de la porte du refrig@ateur et fera economiser de

I'energie.

Tablettes et cadres des tablettes (fixes et coulissants)

Pour enlever et r_installer une tablette :

1. Tirer la tablette vers I'avant jusqu'a la butee. Incliner I'avant

de la tablette. Soulever la tablette pour la sortir des supports

de la tablette.

2. Replacer I'ensemble tablette/cadre en alignant la tablette

avec les supports. Faire glisser la tablette sur les supports.

Verifier que la tablette est bien fixee en position.

Le tiroir pour specialites alimentaires permet de conserver

raisins, noix, p_tes a tartiner et autres petits articles a des

temperatures de refrigeration normales.

Pour retirer et r_installer le bac pour sp_cialit_s

alimentaires :

1. Faire glisser le tiroir pour specialites alimentaires directement

vers I'exterieur jusqu'a la butee. Soulever I'avant et I'arriere

du bac et le tirer hors des supports de tablette. Incliner les

bords du bac pour le retirer du compartiment du refrigerateur.

2. Replacer le tiroir pour specialites alimentaires en le faisant

glisser a sa position au-dela de la butee.

R:)F a co we 1: ble

, ,= = .....

Bac _ I_gumes et tiroir _ I_gumes/viande convertible _+_

Pour enlever et r_installer les tiroirs : _

1. Faire glisser le bac a legumes ou le tiroir a viande directement

vers I'exterieur jusqu'a la butee. Soulever I'avant du tiroir

d'une main tout en soutenant le fond du tiroir avec I'autre

main et faire glisser le tiroir pour le sortir completement.

2. Reinstaller le bac a legumes ou le tiroir a viande en le faisant

glisser completement au-dela de la butee du tiroir.

Couverclesdubac_ IL:_jumesou du tiroir

I_gumes/viande

Pour enlever et r6installer les couvercles :

1. Enlever le bac a legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'a ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac a legumes, faffe glisser

soigneusement I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac & legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir

viande.

3. Replacer le cadre du couvercle du tiroir & viande dans les

supports ou glissieres des parois lat@ales du refrig@ateur et

abaisser ou faire glisser le devant du cadre du couvercle en

place.

4. Faire glisser I'encart arri_re de verre dans le cadre du

couvercle et abaisser le devant en place. Repeter les etapes

pour replacer le couvercle du bac a legumes.

Pour installer et retirer le casier _ vin :

1. Installer le casier a vin en I'alignant avec les trois languettes

situees au fond de la tablette. Tirer le casier a vin vers le bas

jusqu'a ce qu'il se bloque sur les languettes de la tablette

(voir illustration).

/:,, ,,. .........._:.÷ti,,. _/_-...... e mo@._,e

Style 1

Pour enlever et reinstaller la tablette :

1. Faire glisser la tablette sur un c6te. Incliner la tablette vers le

haut pour la retirer des trous du support. Pour retirer le c6te

gauche des trous du support, tirer la tablette vers le haut et

vers la droite.

2. Replacer la tablette en ins@ant le c6te gauche de la tablette

dans les trous du support. Abaisser le c6te droit de la tablette

et I'inserer dans les trous du support.

REMARQUE : S'assurer que les deux c6tes de la tablette

sont correctement positionnes dans les trous du support et

que la tablette est fixee.

Style 2

Pour enlever et reinstaller la tablette :

1. Soulever la tablette hors de ses supports.

2. Reinstaller la tablette en la plagant sur les supports. Verifier

qu'elle est bien en place.

2. Pour retirer le casier a vin, le soulever droit vers le haut et

hors des languettes de la tablette.

RI=MARQUI= : Pour un entreposage prolonge, garder les oeufs

dans un contenant a couvercle ou dans le contenant d'origine sur

une tablette interieure.

CARACTI RISTIQUES DU

CONGELATEUR

Le module que vous avez peut comporter toutes les

caracteristiques ou seulement certaines d'entre elles. Les

caracteristiques qui peuvent _tre achetees separ_ment comme

accessoires du produit comportent le mot "accessoire'. Tousles

accessoires ne conviendront pas a tous les modeles. Si vous

desirez acheter I'un des accessoires, veuillez composer le

numero sans frais qui se trouve sur la couverture ou dans la

section "Accessoires".

Guide de stockage des aliments surgel_s

Les p@iodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et de pellicule utilises

(hermetiques et resistant a I'humidite) et la temp@ature de

stockage. Les cristaux de glace a I'interieur d'un emballage

scelle sont normaux. La presence de cristaux signifie simplement

que I'humidite dans les aliments et I'air a I'interieur de

I'emballage se sont condenses.

Ne pas placer plus d'aliments non congeles dans le cong_lateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ibs d'aliments par pied cube d'espace [907

1,360 g pour 28 L] dans le congelateur). Laisser assez d'espace

dans le congelateur pour permettre la circulation d'air entre les

emballages. S'assurer de laisser assez d'espace pour que la

porte se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

ou bac de aSsu

Le panier ou bac du congelateur peut @treutilise pour garder des

sacs de fruits et de legumes congeles qui peuvent glisser hors

des tablettes de congelateur.

Pour enlever et replacer le panier ou bac du cong_lateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'&

la butee.

2. Soulever le devant du panier ou bac et le glisser

completement vers I'exterieur.

Tringles d_pos_es dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en les soulevant a partir de chaque

extremite de la tringle.

2. Reinstaller les tringles en faisant glisser la tringle de la

tablette dans les fentes sur la porte et en poussant la tringle

jusqu'& I'arr_t.

3. Replacer le panier ou bac en le pla9ant sur les glissieres de la

paroi laterale. Soulever leg_rement le devant du panier en le

poussant au-dela des butees de la glissiere et glisser le

panier ou bac jusqu'au fond.

CARACTI:!:RISTIQUESDE

LA PORTE

Le modele que vous avez peut comporter toutes les

caracteristiques ou seulement certaines d'entre elles. Les

caracteristiques qui peuvent _tre achetees separement comme

accessoires du produit comportent le mot "accessoire". Tousles

accessoires ne conviendront pas a tousles modeles. Si vous

desirez acheter Fun des accessoires, veuillez composer le

numero sans frais qui se trouve sur la couverture ou dans la

section "Accessoires".

Les tringles de la porte peuvent _tre enlevees pour faciliter le

nettoyage.

Tringles ou balconnets & enclencher dans la porte

Pour retirer et r_installer les tringles ou les balconnets :

1. Retirer les tringles en appuyant legerement sur I'avant du

support tout en tirant sur la languette interieure. Repeter ces

etapes pour I'autre extremite de la tringle.

2. Reinstaller les tringles en alignant les extremites des supports

avec les attaches de chaque c6te de la paroi de la porte.

Enclencher fermement le support et la tringle dans les

languettes au-dessus de la tablette tel qu'indique.

Pour retirer et r_installer les balconnets :

1. Retirer le bac en le soulevant et en le tirant tout droit.

2. Reinstaller le bac en le faisant glisser au-dessus du support

desire et en I'enfongant jusqu'a la butee.

ENTRETIEN DU

RI FRIGI RATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammableo

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. D_brancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pi_ces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver & la main, rincer et secher les pi_ces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures et de portes ou les joints de portes. Ne pas

utiliser d'essuie-tout, tampons a recurer ou autres outils

de nettoyage abrasifs. Ces produits risquent d'egratigner

ou d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

en aluminium brosse ou en acier inoxydable et choisir la

methode de nettoyage appropriee.

M_tal peint : Laver les surfaces ext@ieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant congu pour I'acier inoxydable. Secher a fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cire

pour appareil electrom6nager (ou cire en p&te pour

automobiles) avec un linge propre et doux. Ne pas cirer les

pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant con(;u

pour I'acier inoxydable. Secher a fond avec un tinge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux darts de I'eau tilde. Ne

pas utiliser de nettoyants abrasifs. Secher a fond avec un

linge doux.

• Pour que votre refrig6rateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est sugg@e d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

Veiller ace que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact non intentionnel, nettoyer la piece de

plastique avec une eponge et un detergent doux dans de

I'eau tiede. Secher a fond avec un linge doux.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles 2 ou 3 mois pour

assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base. Voir I'illustration de la grille de

la base ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base une fois termine.

Brancher le refrig@ateur ou reconnecter la source de courant

electrique.

REMAROUE : Votre r@frig@rateur ne pourra pas accommoder

toutes les ampoules pour les appareils m@nagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sent disponibles chez votre

marchand.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tilde et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Lampe de distributeur (sur certains modules)

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

A. Lampe de distributeur

REMARQUE : Sur certains modeles, les lampes du distributeur

sont des DEL qui ne peuvent pas _tre remplacees.

Lampe du tableau de commande du r6frig_rateur

Acceder a I'arriere du tableau de commande du refrigerateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampe du bac & I_gumes

• Si necessaire retirer le bac a legumes sup@ieur pour acceder

au protecteur d'ampoule du bac. Retirer le protecteur en

soulevant les bouts hors des crochets tel qu'illustre.

Replacer le protecteur d'ampoule en inserant les bouts dans

les crochets. Si necessaire, replacer le bac a legumes

superieur.

Lampe sup_rieure du cong_lateur

(sur certains modules)

Style 1

• Enlever le protecteur d'ampoule en saisissant le centre

superieur du protecteur et le retirer vers I'avant en le tournant

legerement d'un c6te. Si necessaire, enlever le bac & legumes

superieur pour acceder au protecteur de I'ampoule du bac.

Replacer le protecteur d'ampoule en ins_rant les languettes

une extremit6 dans les fentes sur la paroi interne du

refrig6rateur ou du congelateur. Ensuite, plier le protecteur au

centre pour ins@er les languettes a I'autre extremit6.

Style 2

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre tout en tirant le protecteur vers

I'avant, tel qu'indique.

Replacer le protecteur d'ampoule en inserant les languettes

dans les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'a ce qu'il s'enclenche en position.

Lampe inf_rieure du cong_lateur (sur certains modules)

Style I - Sous le bac & glaqons

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre. Lorsque les crochets lateraux du

protecteur sont degages de la paroi interne du congelateur,

retirer le protecteur.

Replacer le protecteur d'ampoule en pressant les c6tes vers

le centre et en inserant les crochets lateraux dans les fentes.

Une fois que les crochets lateraux sont en place, enclencher

la languette avant dans la fente.

Style 2 - Derriere le panier du cong_lateur

• En fonction du modele que vous avez, enlever le panier

superieur du congelateur ou la tablette du partier superieur du

congelateur. Enlever le protecteur d'ampoule en devissant la

vis Phillips au-dessus du protecteur. Faire tourner

delicatement le protecteur jusqu'a ce que la languette gauche

puisse _tre tiree de la paroi du congelateur.

• Replacer le protecteur d'ampoule en ins@ant la languette

gauche dans la paroi du congelateur. Aligner la languette

sup@ieure avec le trou de la vis et replacer la vis.

Si le courant electrique doit atre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles,

Si le service dolt _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tous les aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

.&.NOTER " Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cuits. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

Vacances

Si vous choisissez de laisser le r_frig_rateur en marche

pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrig@ateur a une machine a glagons automatique :

• Soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac a glagons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre d_part :

1. Enlever tousles aliments du refrigerateur.

2. Si votre refrig6rateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glat_ons au moins une journee a I'avance.

• Lorsque la derniere quantite de gla(;ons est depos6e,

soulever le bras de commande en broche a la position

OFF (6levee) ou deplacer le commutateur a la position

OFF (a droite).

3. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

4. Nettoyer le refrig6rateur, I'essuyer et bien le secher.

5. ,&,I'aide de ruban adhesif, placer des blocs de caoutchouc ou

de bois dans la partie superieure de chaque porte de fagon

ce qu'elles soient suffisamment ouvertes pour permettre

I'entree de I'air & I'interieur, afin d'eviter I'accumulation

d'odeur ou de moisissure.

D_m_nagement

Lorsque vous dem6nagez votre refrigerateur & une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrig6rateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

gla(_ons au moins une journee & I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de gla(;ons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a gla_ons.

4. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

5. Debrancher le refrig6rateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble a I'aide de ruban adhesif pour qu'elles

ne bougent pas ni ne s'entrechoquent durant le

demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU visser les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajustement

des portes".

f0. Fermer les pores a I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a gla(;ons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DI PANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coQt d'une visite de service non n_cessaire.

Le r_frig_rateur ne fonctionne pas

Risque de choc electrique

Brancher sur une prise a 3 alv_olee reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pae utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un decee, un incendie ou un choc _lectrique.

Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise & 3 alveoles reliee a la terre.

La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grill_ ou un disjoncteur s'est-il

d_clench_? Remplacer le fusible ou reenclencher le

disjoncteur. Si le probleme persiste, appeler un electricien.

• Les reglages sont-ils sur ON (marche)? S'assurer que les

commandes du refrigerateur sent sur ON (marche). Voir

"Utilisation des commandes".

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Le fait d'ajuster les commandes de

temperature sur le reglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si

une importante quantite de nourriture y est ajoutee, si les portes

sent frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur est bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrig6rateur qui n'avaient

pas et6 deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'une explication.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons

Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

SifflementJcliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

Gr_sillement/gargouillement - de I'eau tombe sur I'el6ment

de chauffage durant le programme de degivrage

Bruit d'_clatement - contraction/expansion des patois

internes, particulierement Iors du refroidissement initial

Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

Grincement/craquement - se produit Iorsque la glace est

ejectee du moule a gla(;ons

Les portes ne ferment pas compl_tement

• La porte est-elle bloquee en position ouverte? Deplacer

les emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en

position correcte.

Les portes sont difflciles & ouvrir

Risque d'explosion

Utiiiser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

• Les joints collent-ils ou sont-ils sales? Nettoyer les joints

au savon doux eta I'eau tiede.

Les ampoules ne fonctionnent pas

• Une ampoule est-elle desserr_e dans la douille ou grill_e?

Voir "Remplacement des ampoules d'eclairage".

La lumiere du distributeur est-elle r_gl_e a OFF (arr_t)?

La lumiere du distributeur fonctionne seulement Iorsqu'on a

appuye sur les leviers. Si on desire que la lumiere du

distributeur reste allumee en permanence, regler la lumiere

du distributeur a ON (allumee), ou NIGHT LIGHT (veilleuse) ou

AUTO ou HALF (luminosite reduite de moitie) ou DIM (faible

luminosite). Voir "Distributeurs d'eau et de gla9ons".

La lumi_re du distributeur est-elle r_gl_e a NIGHT LIGHT

(veilleuse) ou AUTO? Si le distributeur est regle au mode

NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le detecteur

de la lumiere du distributeur n'est pas bloque. Voir

"Distributeurs d'eau et de glagons".

La temperature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet a Fair chaud de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

Une importante quantite d'aliments a-t-elle _te ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit_ & I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est

normale.

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidite.

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet a I'air humide de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

_,s_ gO ,:_et esu

La machine _ glaqons ne produit pas ou pas

sufflsamment de glagons

Le r_frigerateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine a glagons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla_ons. Attendre 72 heures pour la production complete

de glagons.

• Une grande quantit_ de glaqons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a glagons produise

plus de glagons.

Un glagon est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau" soit dans les instructions d'installation

soit dans le Guide d'utilisation et d'entretien.

Les gla£ons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau

completement,

La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst_me de filtration de I'eau a osmose inverse est-il

connecte a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

GoQt, odeur ou couleur grise des gla£ons

• Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une deceleration et un

mauvais goQt des gla(;ons.

• Les gla£ons ont-ils ete gardes trop Iongtemps? Jeter les

glagons. Laver le compartiment & glagons. Accorder

24 heures pour la fabrication de nouveaux gla(;ons,

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a Fair eta I'humidite pour conserver les

aliments.

• L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Y a-t-il un filtre a eau install_ sur le r_frigerateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel.

Le distributeur de gla£ons ne fonctionne pas

correctement

• Porte du cong_lateur compl_tement ferm_e? Bien fermer

la porte. Si erie ne ferme pas completement, voir "Les portes

ne ferment pas completement",

Le bac _ gla£:ons est-il bien installS? S'assurer que le bac &

gla£ons est fermement en place.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla(;ons, Attendre 72 heures pour une production

complete de gla(;ons,

• Gla£ons coinces dans la chute de distribution? Utiliser un

ustensile en plastique pour degager la chute.

• Les mauvais gla£ons ont-ils _t_ ajout_s au bac? Utiliser

seulement des gla_ons produits par la machine a gla_ons

courante.

• La glace a-t-elle fondu autour de la tige (spirale en m_tal}

dans le bac a gla£ons? Vider le bac a glagons. Utiliser de

I'eau tiede pour faire fondre la glace si necessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non=respect de cette instruction peut causer

des coupures.

Le distributeur de gla£:ons se bloque-t-il Iorsqu'il

distribue de la glace "concass_e"? Changer le reglage

"crushed" (glace concassee) pour le reglage "cubed"

(glagons). Si les glagons sent correctement distribues,

abaisser le bouton "crushed" pour obtenir de la glace

concassee et reprendre la distribution.

Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les gla_ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le

moteur du distributeur soit regle de nouveau avant d'etre

utilis&

Le distributeur d'eau ne fonctionne pas correctement

• Porte du cong_lateur compl_tement ferm_e? Bien fermer

la porte. Si erie ne ferme pas completement, voir "Les portes

ne ferment pas completement",

Le refrig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur & I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La pression de I'eau est-elle inf_rieure a 30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

• D#formation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

• S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau,

• Un filtre a eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre obstrue ou installe incorrectement.

Un systeme de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien.

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Vidanger le systeme

de distribution d'eau. Voir "Preparation du syst_me d'eau" ou

"Distributeurs d'eau et de glagons".

Le filtre _ eau a-t-il _t_ r_cemment change? Vidanger le

systeme de distribution d'eau. Voir "Preparation du systeme

d'eau" ou "Distributeurs d'eau et de glagons"

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie a seulement

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle r_cemment _te

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

• Le refrig_rateur est-il branche a I'arrivee d'eau froide?

S'assurer que le refrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous f61icitons d'avoir fait un achat judicieux. Votre nouvel

appareil Kenmore ® est congu et fabrique pour vous procurer des

annees de fonctionnement fiable. Mais comme pour tousles

produits, il pourra a I'occasion necessiter un entretien preventif

ou une reparation. Le cas echeant, un Contrat principal de

protection peut vous epargner de I'argent et des soucis.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouvel appareil menager. Le Contrat* inclut :

v' Pi_ces et main-d'oeuvre necessaires pour conserver les

appareils en etat de fonctionnement correct pendant une

utilisation normale, pas uniquement les defaillances Notre

couverture va bien au-dela de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne

sont exclues de ce contrat - protection r_elle

v' Un service d'expert propose par plus de 10 000 techniciens

d'entretien Sears autorises, ce qui signifie que quelqu'un de

confiance prendra soin de votre produit.

v' Appels de service illimit_s et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si plus de quatre pannes se produisent en dega de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

6tre repar&

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires.

Aide rapide par telephone - nous appelons cela R_solution

rapide - support tel6phonique d'un agent de Sears sur tous

les produits Considerez-nous comme un "manuel d'utilisateur

parlant".

v' Protection contre les sautes de puissance pour prevenir les

dommages electriques attribuables aux fluctuations de

courant.

v' Couverture pour la perte de nourriture de 250 $ par an sur

tout aliment alt@e en raison d'une defaillance mecanique sur

tout refrigerateur ou congelateur couvert.

v' Remboursement de location si la reparation du produit

couvert prend plus de temps que promis

v' 10 % de r_duction sur le prix courant de toute intervention de

reparation non-couverte et pieces de rechange.

Des que vous achetez le Contrat, il suffit d'un appel telephonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en

tout temps jour et nuit ou prendre un rendez-vous de service en

direct.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison

pendant la p@iode de garantie du produit, nous vous

rembourserons integralement ou nous vous verserons un

remboursement au prorata apres I'expiration de la p@iode de

garantie. Achetez votre Contrat principal de protection

aujourd'hui m6me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements supplementaires aux I_tats-Unis,

composez le 1-800-827-6655.

*Le contrat de couverture au Canada varie pour certains

articles. Pour des informations d_taill_es, appelez Sears

Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears d'appareils

menagers et d'articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils menagers, aux E.-U ou au

Canada, composez le 1-800-4-MY-HOME ®

ACCESSOIRES

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le f-800-4-MY-HOME ®et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poll pour acier inoxydable :

Commander la piece N° D22 M40083 R

Filtre & eau dans la grille de la base :

Filtre de rechange :

Commander la piece N ° 9030 (T1RFKB1)

Au Canada, commander la piece N ° 9030B (1-1RFKB1)

FEUILLE DE DONNI ES SUR LA PERFORMANCE

Syst me de filtration d'eau & la grille de la base

ModUle TIKBlfTIRFKB1 Capacit_ 100 gallons (379 litres)

[ Produit test& et certifi6 par NSF International en vertu de la norme NSF/ANSI 42 (r&duction du goQt et de I'odeur

/du chlore, et particules (classe I*)); et en vertu de la norme NSF/ANSl 53 (rTduction de plomb, mercure, atrazine,

/ benz&ne, toxaph&ne, o-dichlorobenz&ne, kystes, turbidit&, amiante, lindane, t&trachloro&thyl&ne, endrine,

[alachlore, chlorobenz&ne, 6thylbenz&ne, TTH M, &ther m&thyltertiobutylique et COV (compos& organique volatile)).

Ce produit a 6t& test& selon les normes NSF/ANSl 42 et 53 pour la r&duction des substances 6num@&es ci-dessous. La concentration des

substances indiqu&es dans I'eau entrant darts le syst&me a 6t& r&duite _ une concentration moindre ou &gale a la limite permissible pour

I'eau qui quitte le syst&me, tel que sp&cifi& dans les normes NSF/ANSl 42 et 53.

R_d. de substances Crit_res de Affluent moyen Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.

Effets esthdtiques rdduction NSF & traiter maximal moyen minimale moyenne

Goat/odeur de chlore 50 % de r_duction 2,0 mg/L 2,0 mg/L _+10 % 0,08 mg/L ** 2,0 mg/L 95,93 97,36

Par_icules (classe I*) 85 % de r_duction 3533333#/mL Au mo ns 10 000 part cu es/mL 22000 #/mL 11567 #/mL 99,38 99,67

R_duction de Crit_res de Affluent moyen Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.

contaminant rdduction NSF & traiter maximal moyen minimale moyenne

Plomb : a.pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L _+10 % 1,O ug/L 1 ug/L 99,33 99,33

Plomb : a pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10 % 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercure : a pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benz_ne 0,005 mg/L 15 ug/L 0,015 mg/L _+10 % 0,5 ug/L 0,5 ug/L 96,67 96,67

O-dichlorobenz_ne 0,6 mg/L 1750 ug/L 1,8 _+10 % 1,0 ug/L 1,0 ugiL 99,94 99,94

Toxaph_ne 0,003 mg/L 15 ug/L 0,015 _+10 % 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazine 0,003 mg/L 10 ug/L 0,009 mg/L _+10 % 2 ug/L 2 ug/L 80,8 80,8

Amiante 99 % 101 MFL 107a 10Bfibres/L tt 0,17 MFL 0,17 MFL 99,83 99,83

Kystes actifs* >99,95 % 120 000/L 50 000/L min, 8/L* 1/L; 99,99 >99,99

Turbidit_ 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alachlore 0,002 mg/L 41,3 ug/L 0,04 _+10 % 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrine 0,002 mg/L 5,9 ug/L 0,006 _+10 % 0,5 ug/L 0,3 ug/L 91,5 95,47

Ethylbenzene 0,7 mg/L 1867 ug/L 2,1 _+10 % 0,70 ug/L 0,0588 ug/L 99,96 100

Lindane 0,002 mg/L 1,9 ug/L 0,002 _+10 % 0,02 ug/L 0,02 ug/L 98,93 98,93

Chlorobenzene 0,6 mg/L 2,0 ug/L 2,0 _+10 % 0,0005 ug/L 0,0005 ug/L 99,98 99,98

T_trachloro_thyl_ne 0,005 mg/L 14,2 ug/L 0,015 _+10 % 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM 0,080 mg/L 465 ug/L 0,45 _+20 % 1,0 ug/L 0,5 ug/L 99,78 99,88

Ether m_thyltertiobutylique 0,005 mg/L 14 ug/L 0,015 _+20 % 0,70 ug/L 0,52 ug/L 94,94 96,27

COV (compos_ organique 0,015 mg/L 0,3520 mg/L 0,300 _+10 % 0,0060 mg/L 0,0008 mg/L 98,4 99,78

volatile)

Param&tres de test : pH = 7,5 + 0,5 a moins d'indications contraires. D&bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temp&rature = 68°F & 71,6°F (20°C a 22°C).

• II est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respect&es pour que ce

produit donne le rendement annonc&.

• Mod&le T1KB1 : Le syst&me de contr61e du filtre mesure la

quantit& d'eau qui passe par le filtre et vous signale quand

remplacer le filtre.

Style 1 - Lorsque le t&moin du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le t&moin indique 0 %, il est recommand6

de changer le filtre.

Style 2 - Lorsque le t&moin lumineux du filtre passe du vert au

jaune, commander un nouveau filtre. Lorsque le t&moin lumineux

passe du jaune au rouge, il est recommand& de changer le filtre.

Utiliser la cartouche de remplacement T1RFKB1, pi&ce N ° 9030.

Au Canada, utiliser la cartouche de remplacement T1 RFKB1,

pi&ce N ° 9030B. Prix au d&tail sugg@& 2008 de 41,99 $US/

51,99 SCAN. Les prix sont sujets a des changements sans

pr&avis.

• Ces contaminants ne sent pas n&cessairement pr&sents dans

votre approvisionnement d'eau. M&me si le test a &t& effectu&

dans des conditions de laboratoires standard, le rendement rTel

peut varier.

• Le produit ne dolt &tre utilis& que pour I'eau froide.

*Classe I - taille des particules : > 0,5 a <1 IJm

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

ttFibres de Iongueur sup@ieure b.10 IJm

_Cas de la filtration de kystes de Cryptosporidium parvum

@ NSF est une marque deposee de NSF International.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollu&e ou de qualit& inconnue en I'absence d'un dispositif de

d&sinfection ad&quat avant ou apr&s le syst&me. Les syst&mes

certifi&s pour la r&duction de kyste peuvent _tre utilis&s pour

I'eau d&sinfect&e qui peut contenir des kystes filtrables.

• Veuillez vous rTf&rer _ la couverture ou _ la section "Accessoires"

pour le nom, I'adresse et le num@o de t&l&phone du fabricant.

• Veuillez vous r&f&rer a la section "Garantie" pour la garantie

limit&e du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Pression d'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temp@ature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D&bit nominal 0,5 gpm (1,9 L!min) a 60 Ib/po _

Norme NSF/ANSI 53 - Effets sur la sant_ - Compos_s organiques volatiles (COV) inclus dans le dosage de remplacement*

Produit chimique Concentration du polluant Niveau maximum autoris_ par NSF Taux de r_tention

(en mg/L) Niveau de concentration (en mg/L) Pourcentage (en %)

Carbofuran 0,190 0,001 >99

T_trachlorure de carbone 0,078 0,0018 98

Chloropicrine 0,015 0,0002 99

2,4, D 0,110 0,0017 98

Dibromochloropropane (DBCP) 0,052 0,00002 >99

p-Dichlorobenzene 0,040 0,001 >98

1,2-Dichloro_thane 0,088 0,0048 95

1,1-Dichloro_thyl_ne 0,083 0,001 >99

Cis-1,2-Dichloro_thyl_ne 0,170 0,0005 >99

Trans-1,2-Dichloro_thylene 0,086 0,001 >99

1,2-Dichloropropane 0,080 0,001 >99

Cis-1,3-Dichloropropylene 0,079 0,001 >99

Dinosebe 0,170 0,0002 99

Ethylene dibromide (EDB) 0,044 0,00002 >99

Haloac_tonitriles (HAN) :

Bromochloroac_tonitrile 0,022 0,0005 98

Dibromoac_tonitrile 0,024 0,0006 98

Dichloroac_tonitrile 0,0096 0,0002 98

Trichloroac_tonitrile 0,015 0,0003 98

Haloc_tones (HK):

1,1-Dichloro-2-Propanone 0,0072 0,0001 99

1,1,1 -Trichloro-2-Propanone 0,0082 0,0003 96

Heptachlore (H-34, Heptox) 0,25 0,00001 >99

Heptachlor _poxyde 0,0107 0,0002 98

Hexachlorobutadiene 0,044 0,001 >98

Hexachlorocyclopentadiene 0,060 0,000002 >99

M_thoxychlore 0,05 0,0001 >99

Pentachloroph_nol 0,096 0,001 >99

Simazine 0,120 0,004 >97

Styrene 0,150 0,0005 >99

1,1,2,2-T_trachloro_thane 0,081 0,001 >99

Toluene 0,078 0,001 >99

2,4,5 TP (Silvex) 0,270 0,0016 99

Acide Tribromoac_tique 0,042 0,001 >98

1,2,4-Trichlorobenz_ne 0,160 0,0005 >99

1,1,1 -Trichloro_thane 0,084 0,0046 95

1,1,2-Trichloro_thane 0,150 0,0005 >99

Trichloro_thyl_ne 0,180 0,0010 >99

Xyl_nes 0,070 0,001 >99

*Le choloroforme a _t_ utilis_ comme dosage de remplacement pour les demandes de r_duction de COV

® NSF est une marque d_pos_e de NSF International.

Your Home

For expert troubleshooting and home solutions advice:

manage

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en fran(;ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-888-SU-HOGAR ® (1-800-533-6937)

, 888,8464 ,,Sears

W10167097A

• TM SM .

® Registered Trademark / Trademark / Service Mark of Sears Brands, LLC

TM . SM . .

@ Marca registrada / Marca de comerclo / Marca de servlclo de Sears Brands, LLC

• . TM SM

® Marque de commerce deposee / Marque de commerce/ Marque de service de Sears Brands, LLC

1/08

Printed in Mexico

Impreso en M_xico

Imprim_ au Mexique

Kenmore 10658143800 side-by-side refrigerator

Product's Documents

User Manual

Specifications

Kenmore 10658143800 Questions and Answers
