Kenmore 10656936600 side-by-side refrigerator User Manual

r- 7

Side by Side Refrigerator

Refrigerador de dos puertas

dia _Jd .d% C)Lteu 0

R_frig_rateur c6te & c6te

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

2315482 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

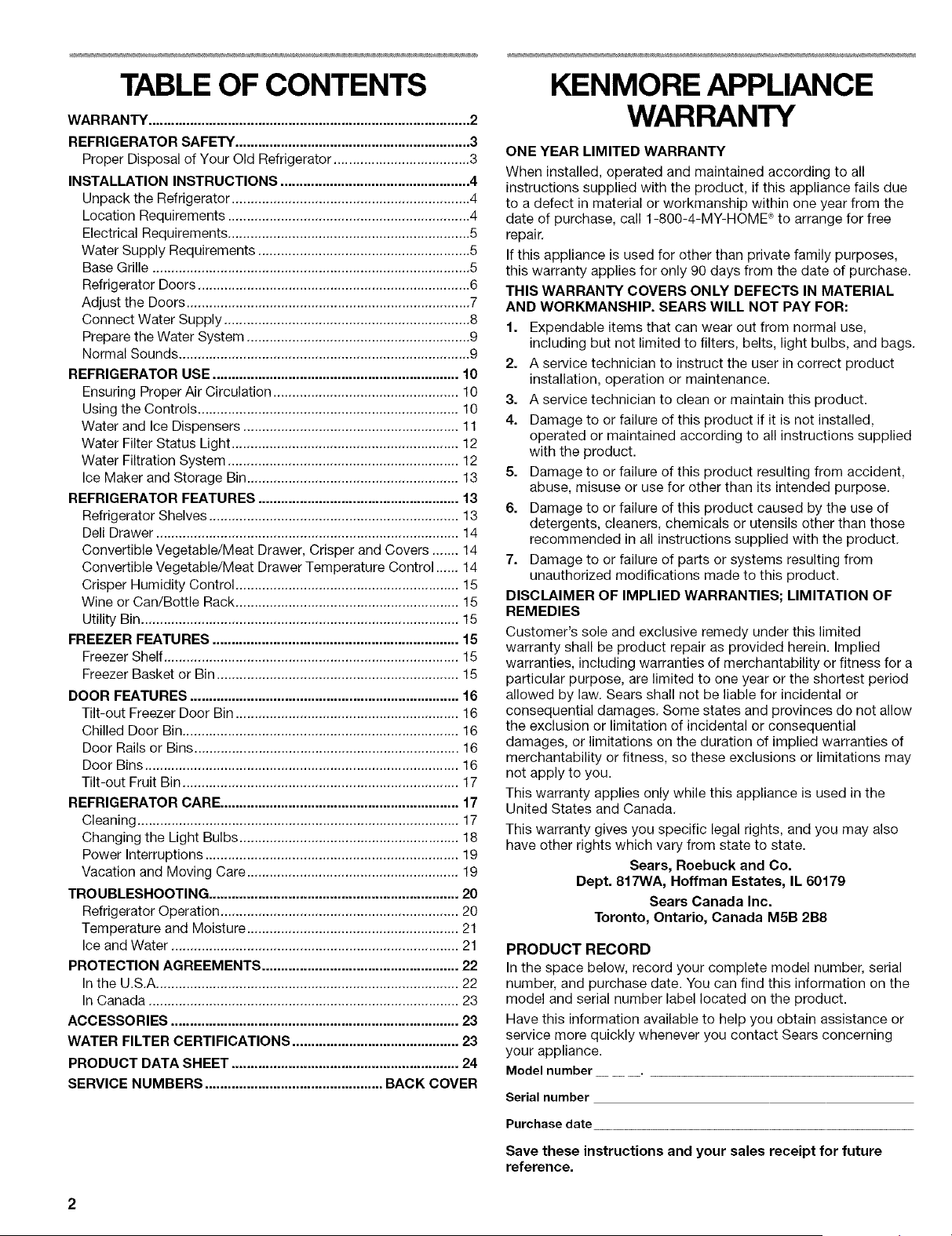

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

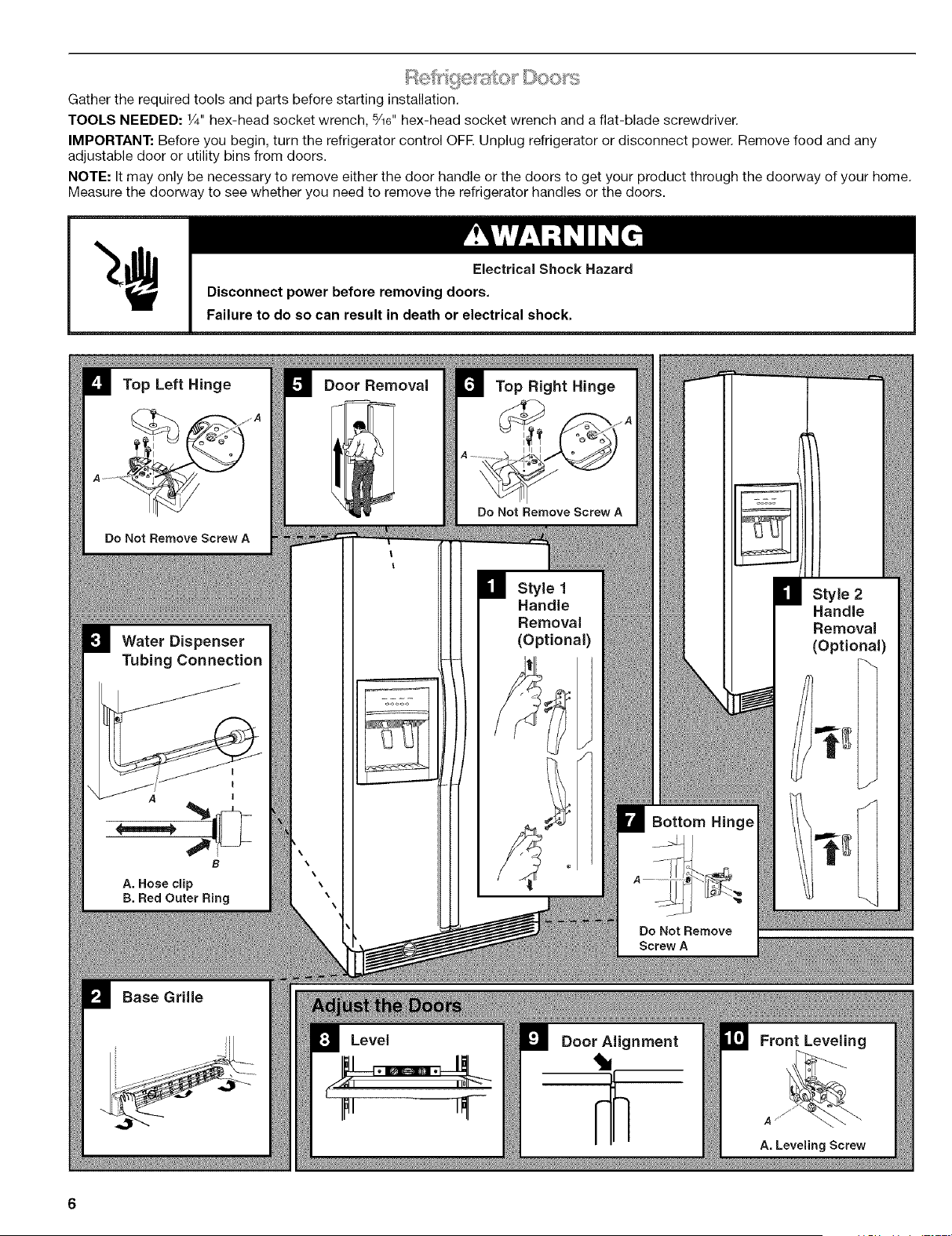

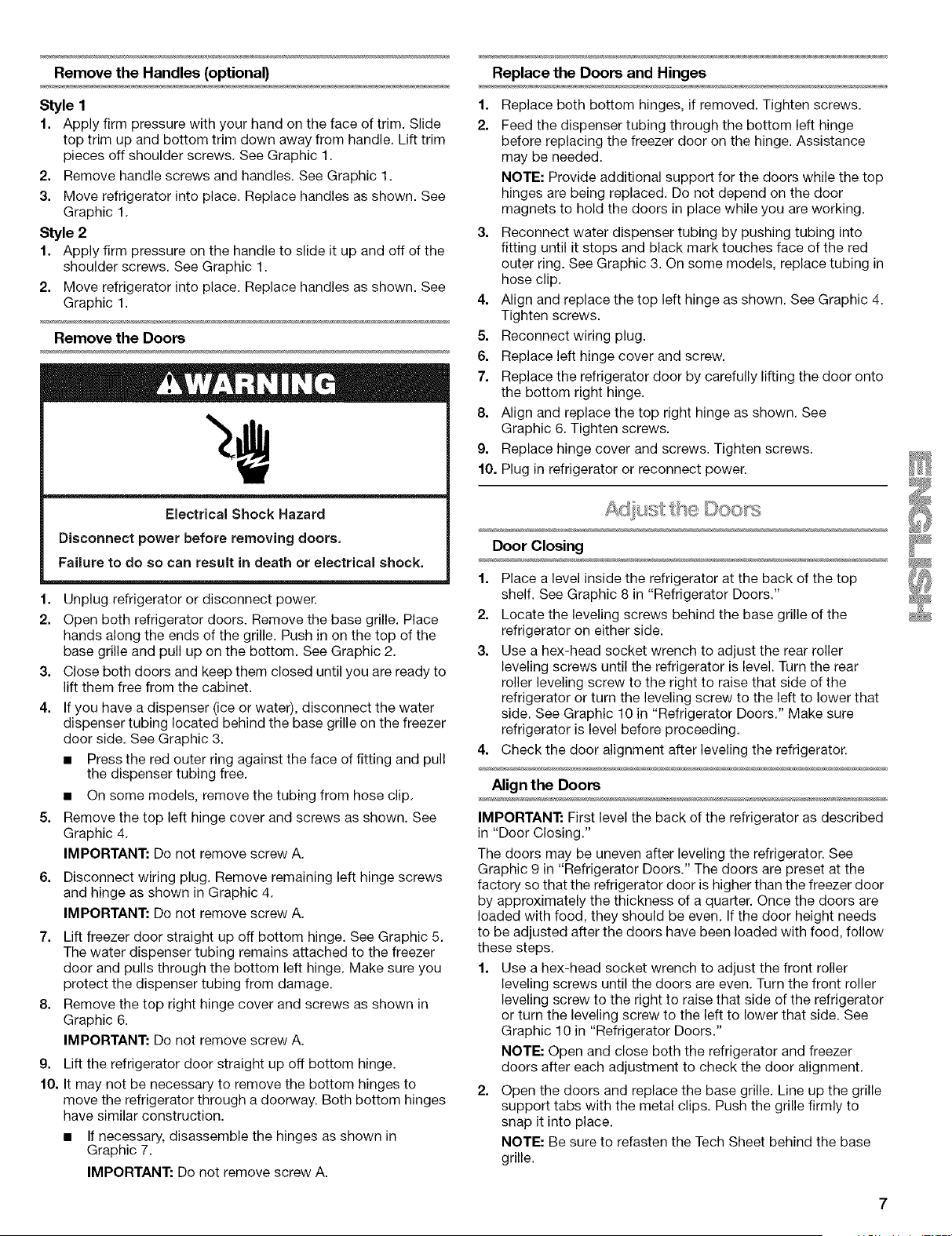

Refrigerator Doors ........................................................................ 6

Adjust the Doors ........................................................................... 7

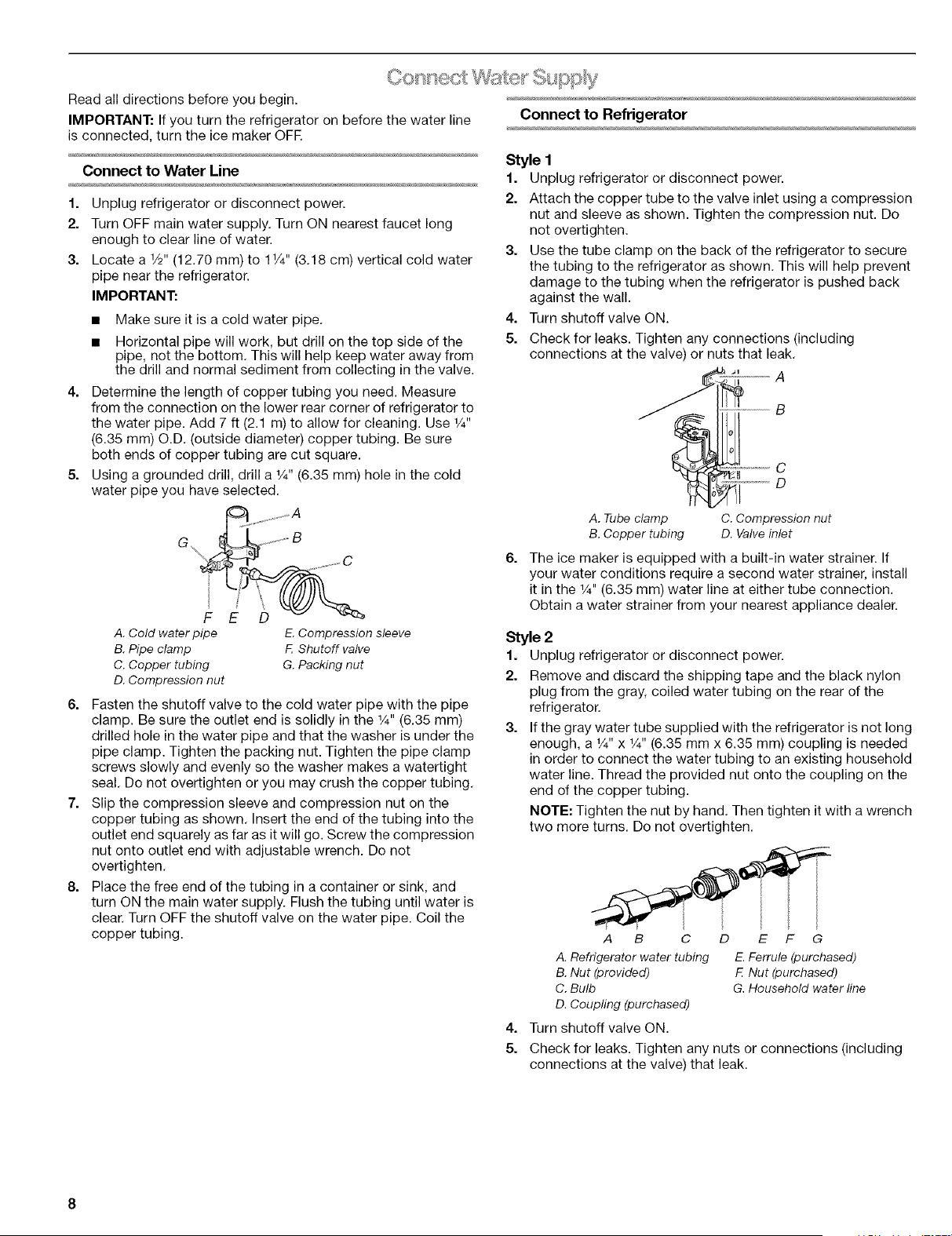

Connect Water Supply ................................................................. 8

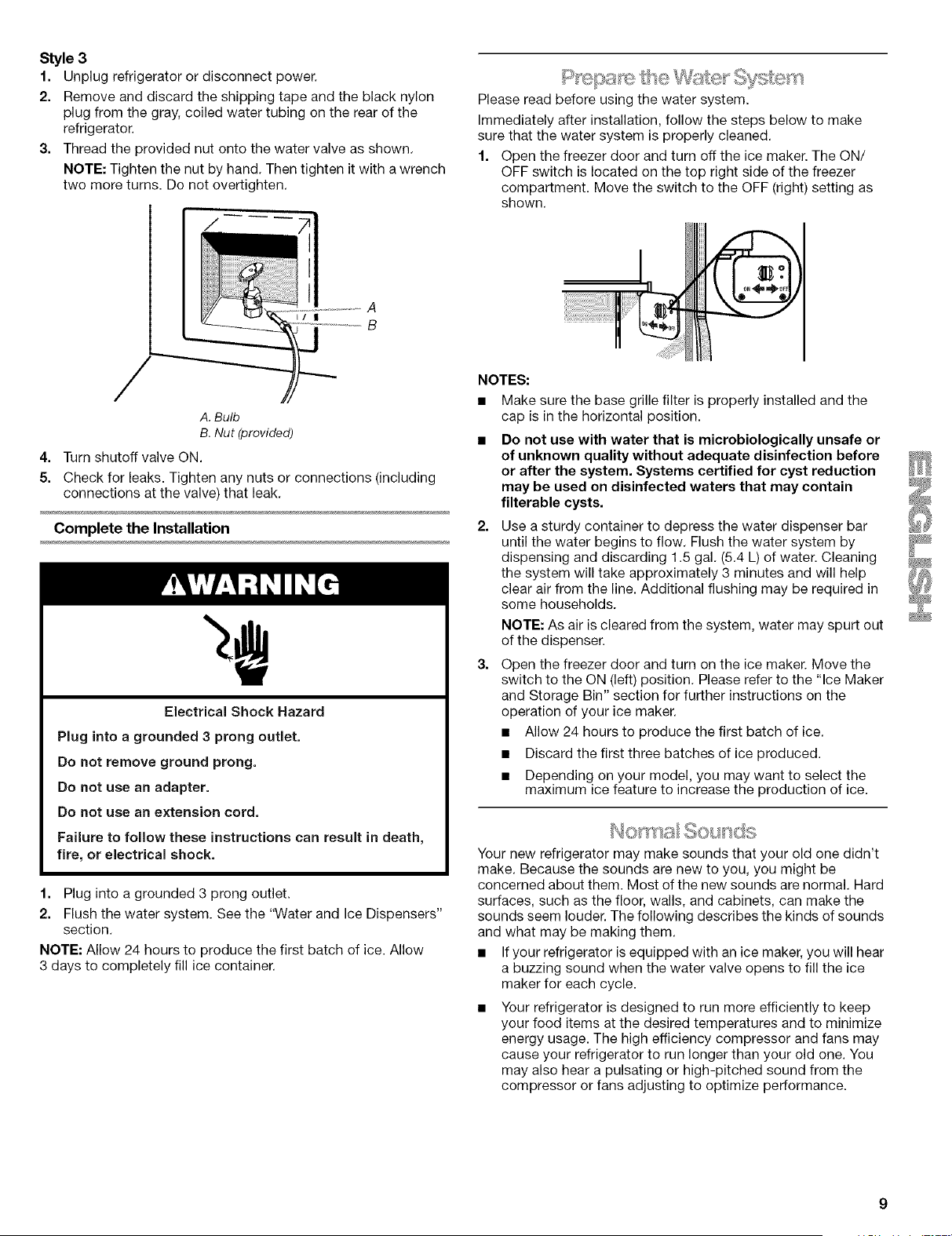

Prepare the Water System ........................................................... 9

Normal Sounds ............................................................................. 9

REFRIGERATOR USE ................................................................. 10

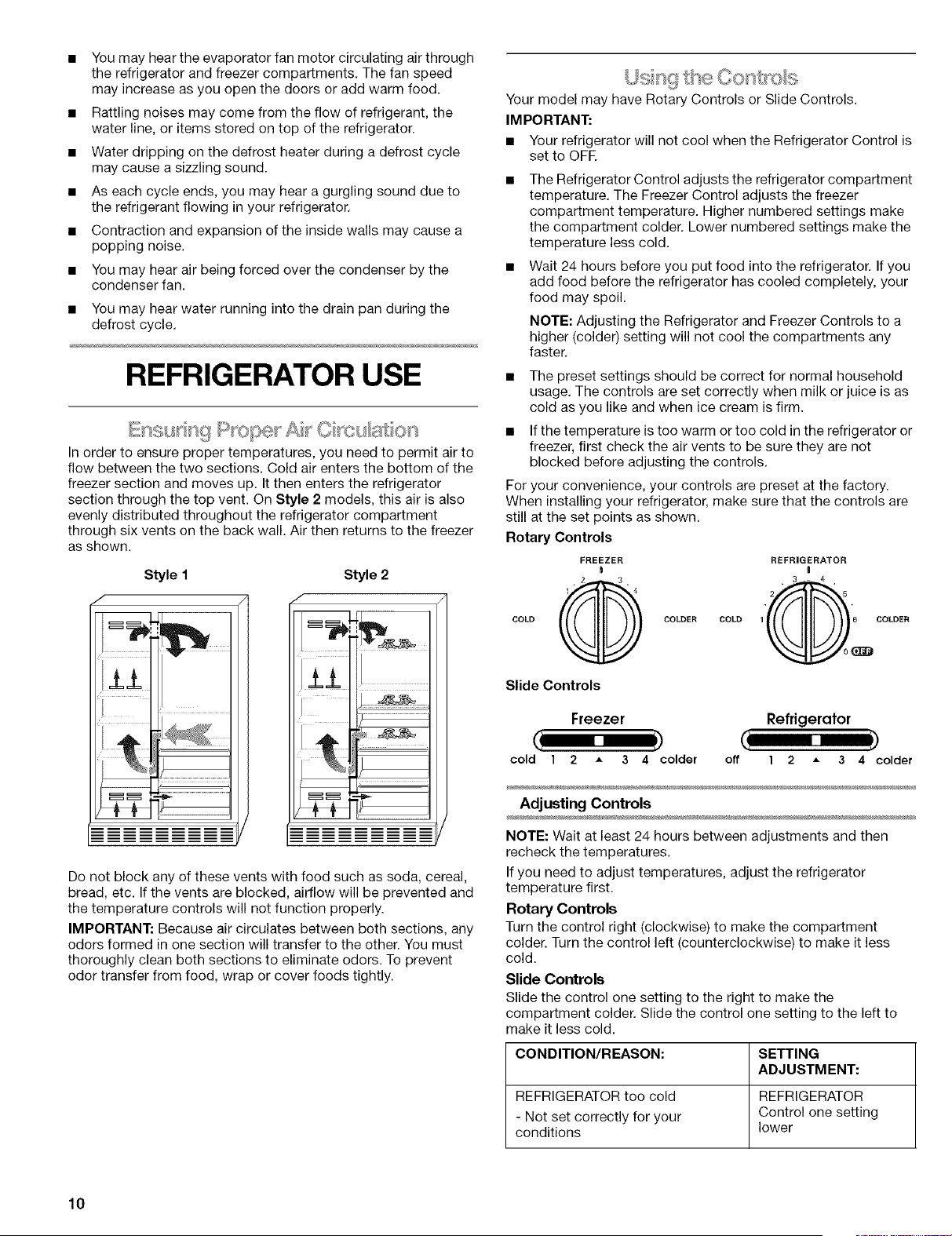

Ensuring Proper Air Circulation ................................................. 10

Using the Controls ..................................................................... 10

Water and Ice Dispensers ......................................................... 11

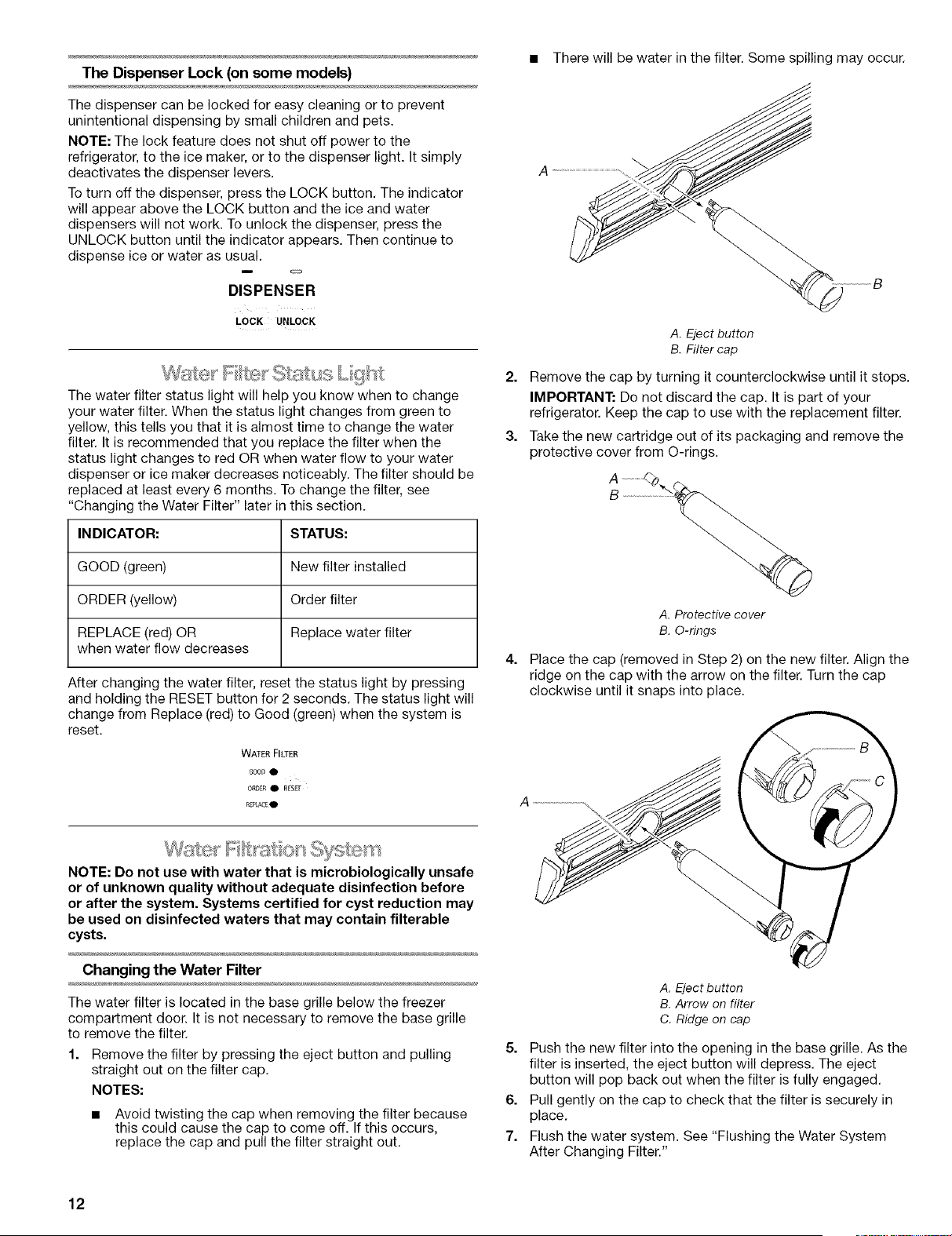

Water Filter Status Light ............................................................ 12

Water Filtration System ............................................................. 12

Ice Maker and Storage Bin ........................................................ 13

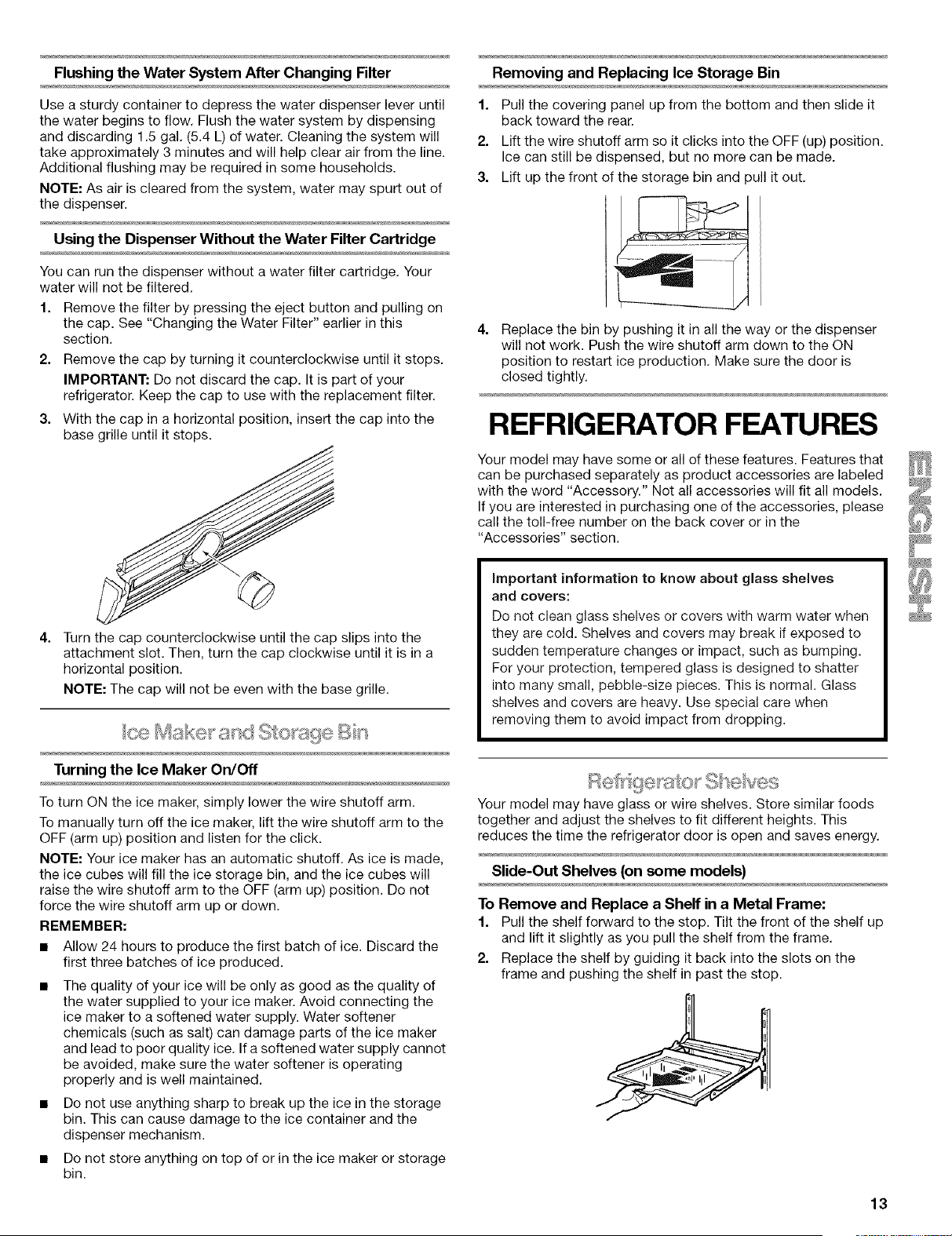

REFRIGERATOR FEATURES ..................................................... 13

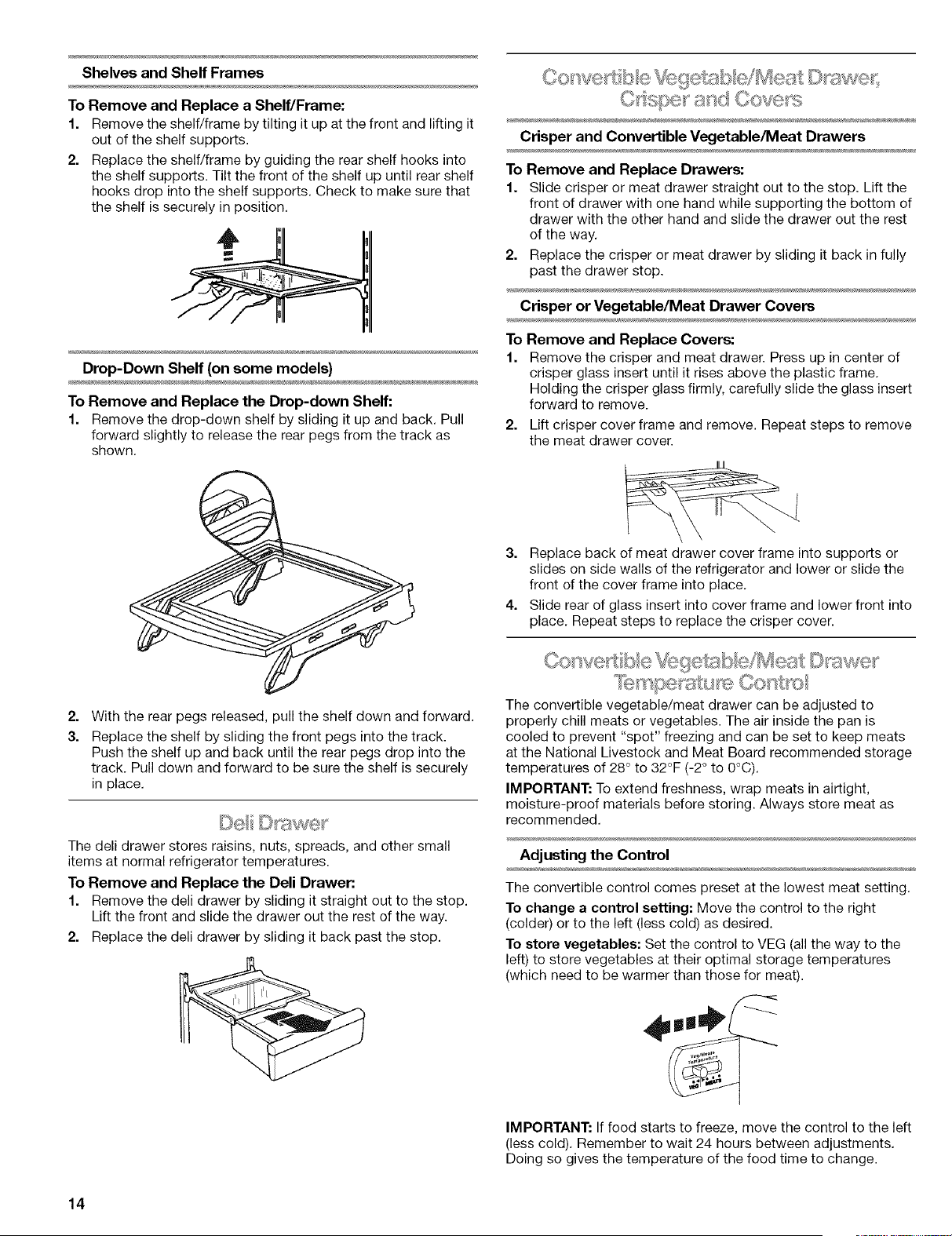

Refrigerator Shelves .................................................................. 13

Dell Drawer ................................................................................ 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ....... 14

Convertible Vegetable/Meat Drawer Temperature Control ...... 14

Crisper Humidity Control ........................................................... 15

Wine or Can/Bottle Rack ........................................................... 15

Utility Bin .................................................................................... 15

FREEZER FEATURES ................................................................. 15

Freezer Shelf .............................................................................. 15

Freezer Basket or Bin ................................................................ 15

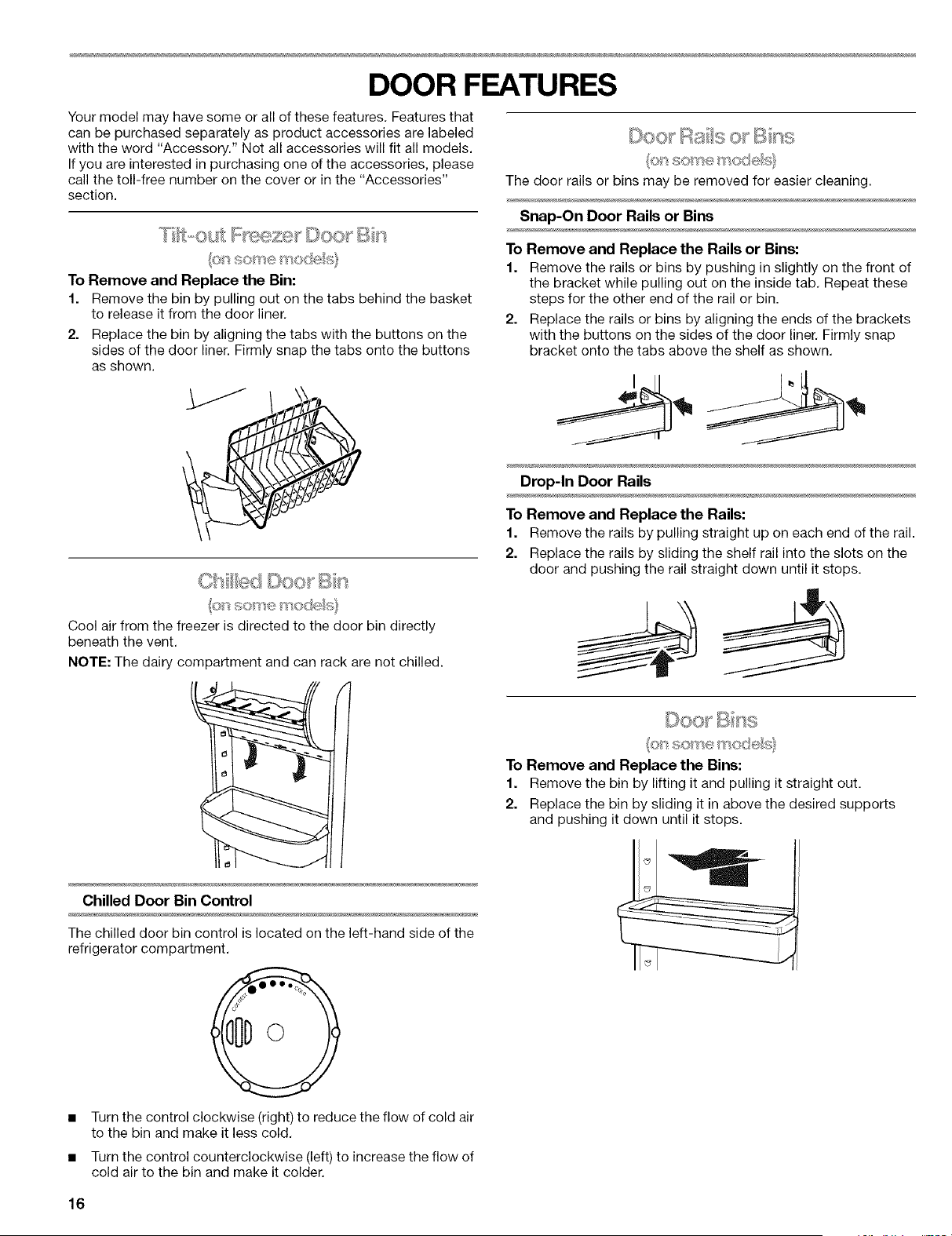

DOOR FEATURES ....................................................................... 16

Tilt-out Freezer Door Bin ........................................................... 16

Chilled Door Bin ......................................................................... 16

Door Rails or Bins ...................................................................... 16

Door Bins ................................................................................... 16

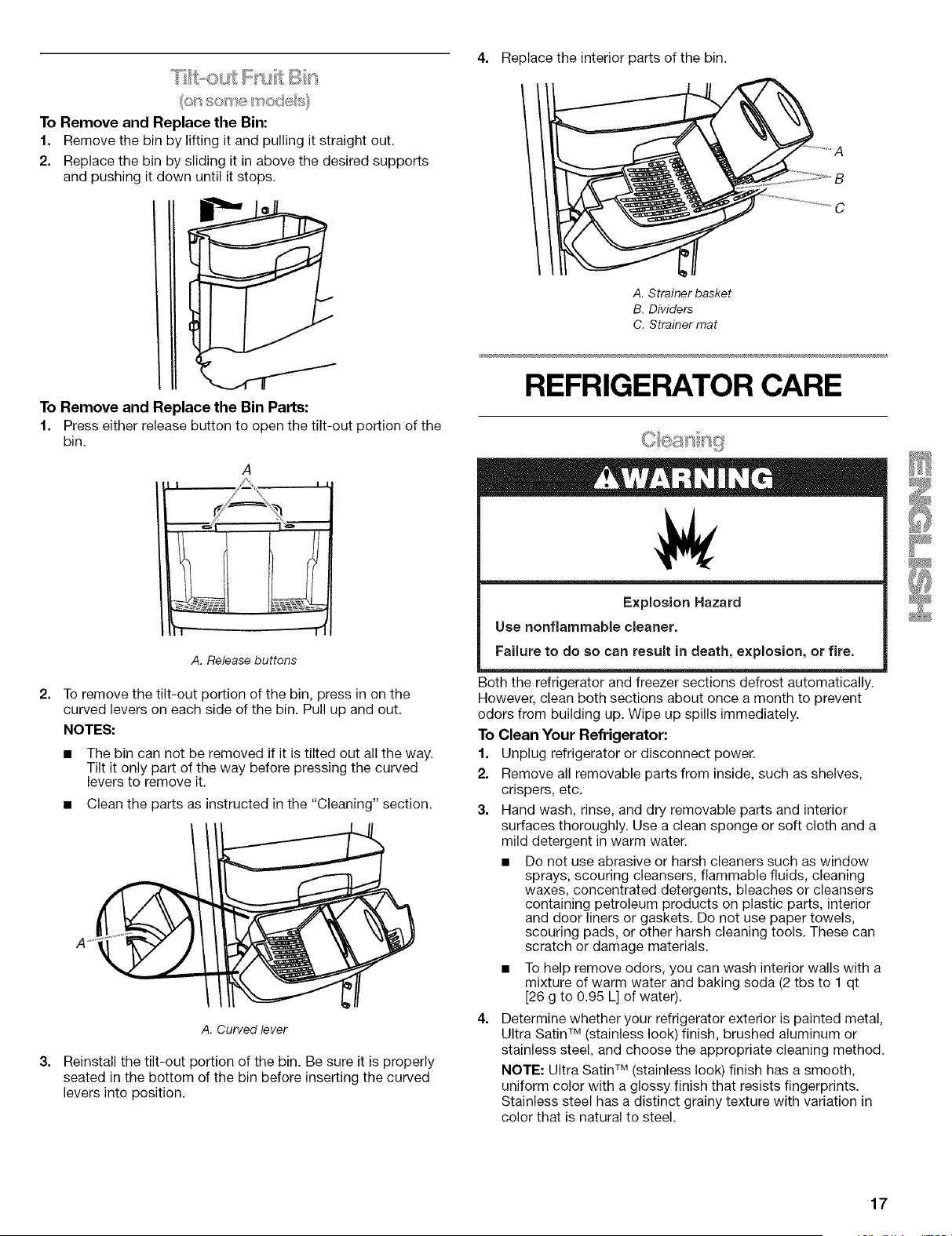

Tilt-out Fruit Bin ......................................................................... 17

REFRIGERATOR CARE ............................................................... 17

Cleaning ..................................................................................... 17

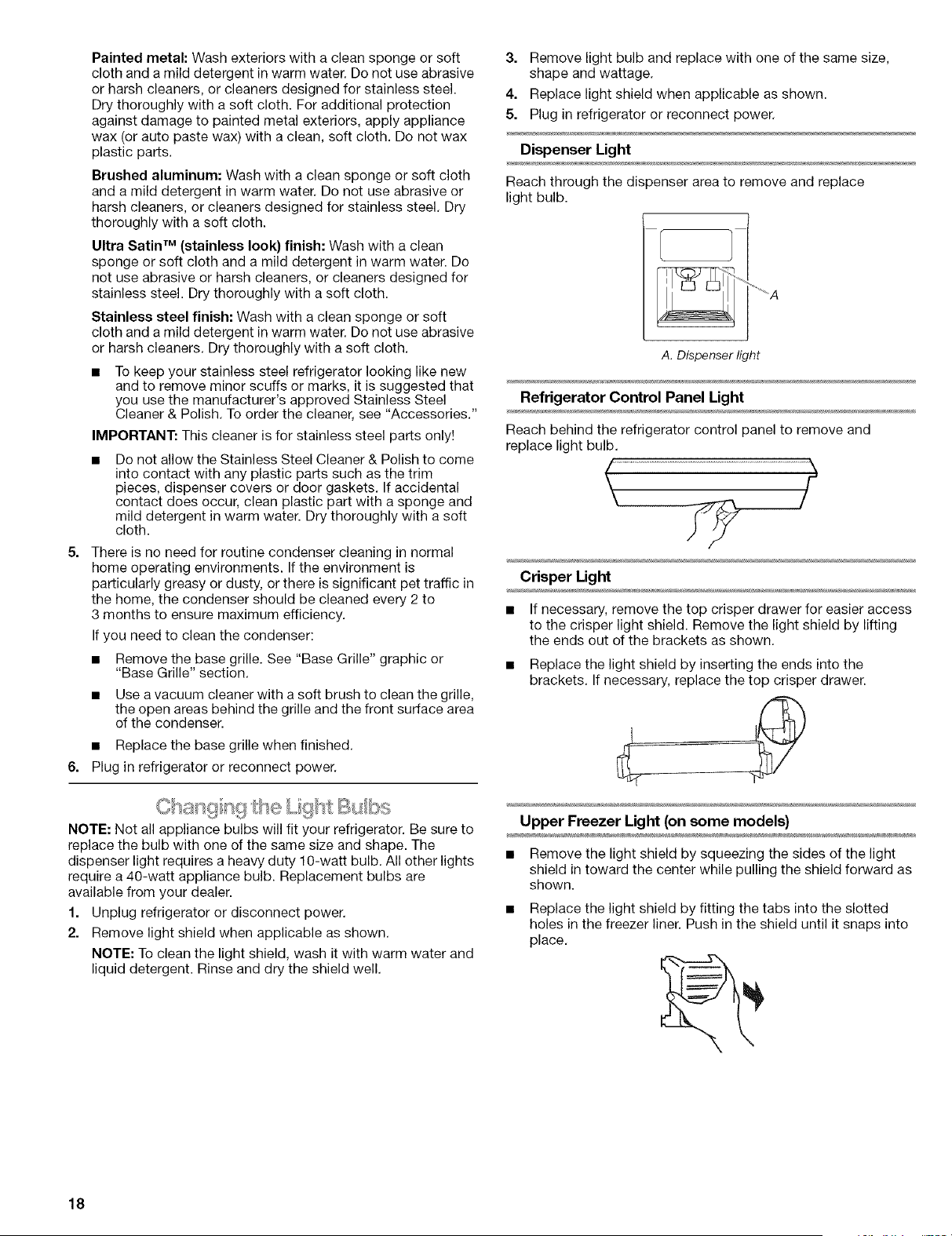

Changing the Light Bulbs .......................................................... 18

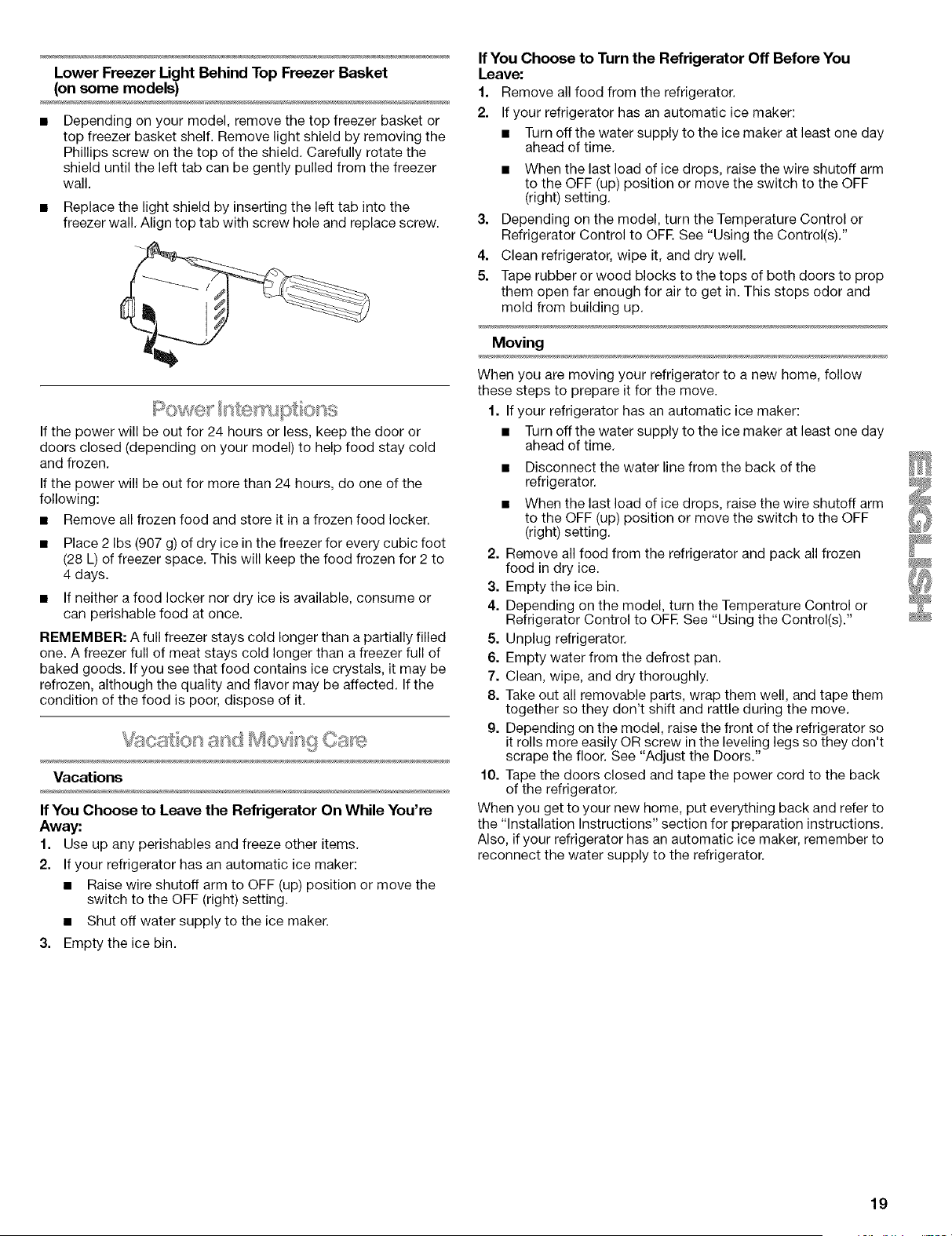

Power Interruptions ................................................................... 19

Vacation and Moving Care ........................................................ 19

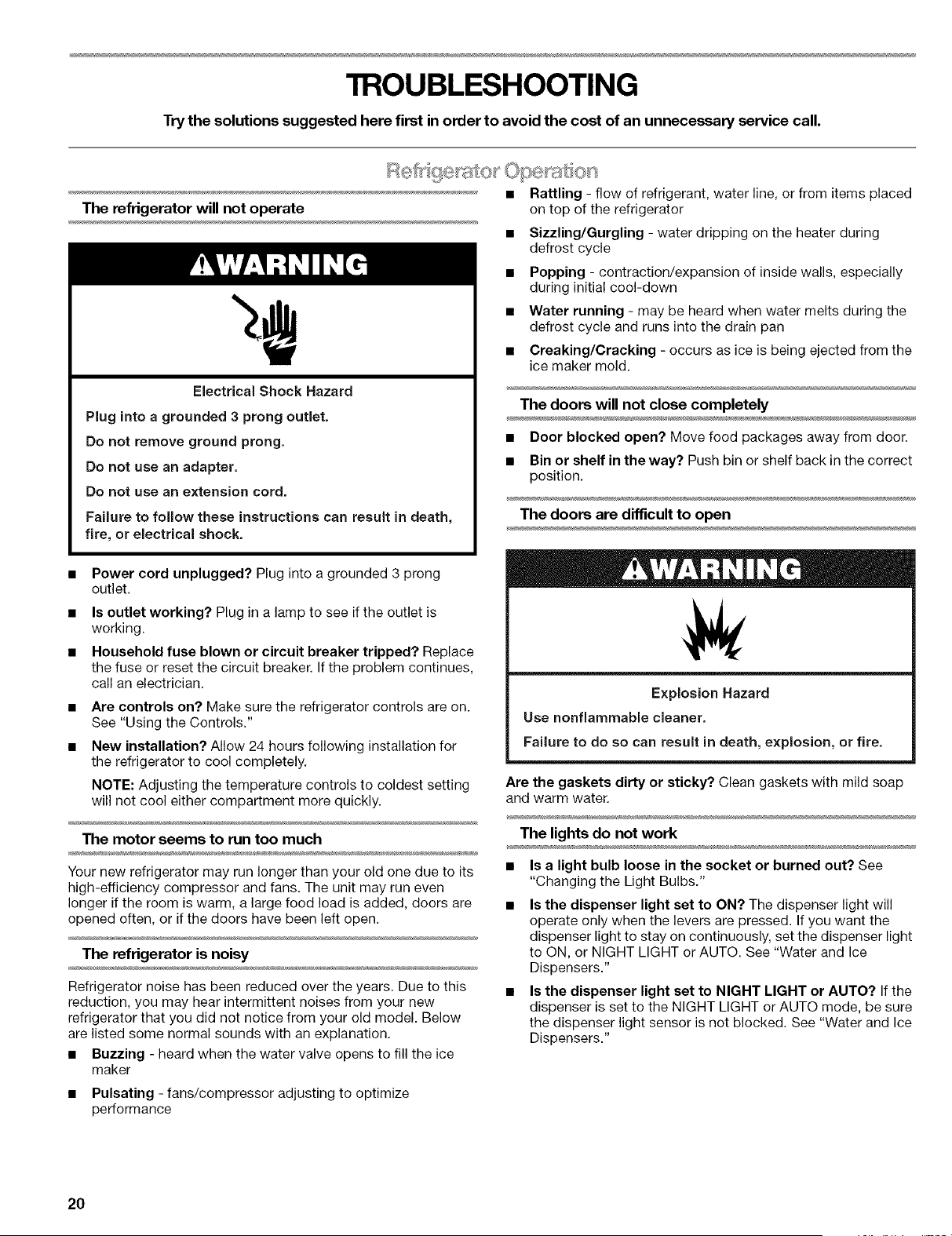

TROUBLESHOOTING .................................................................. 20

Refrigerator Operation ............................................................... 20

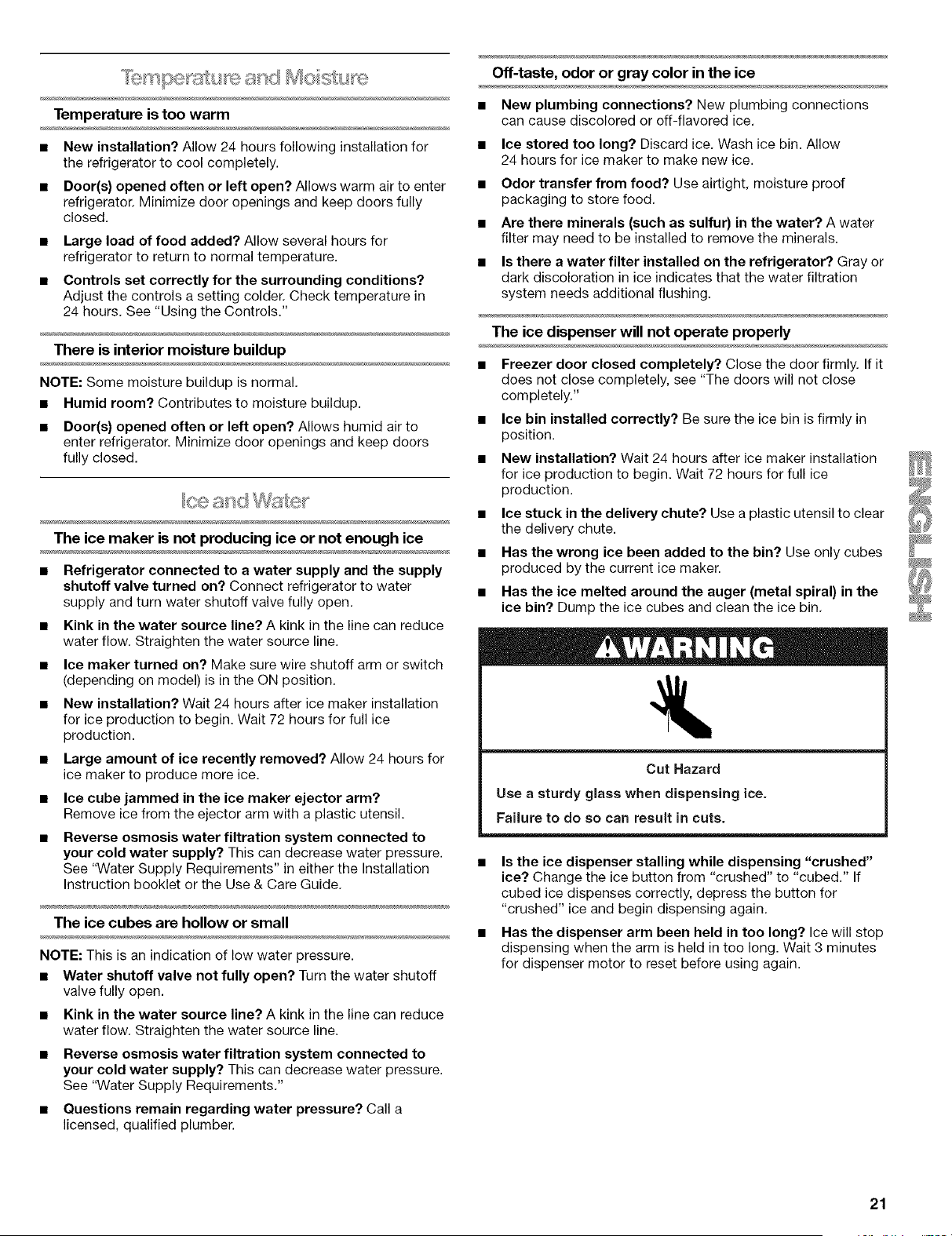

Temperature and Moisture ........................................................ 21

Ice and Water ............................................................................ 21

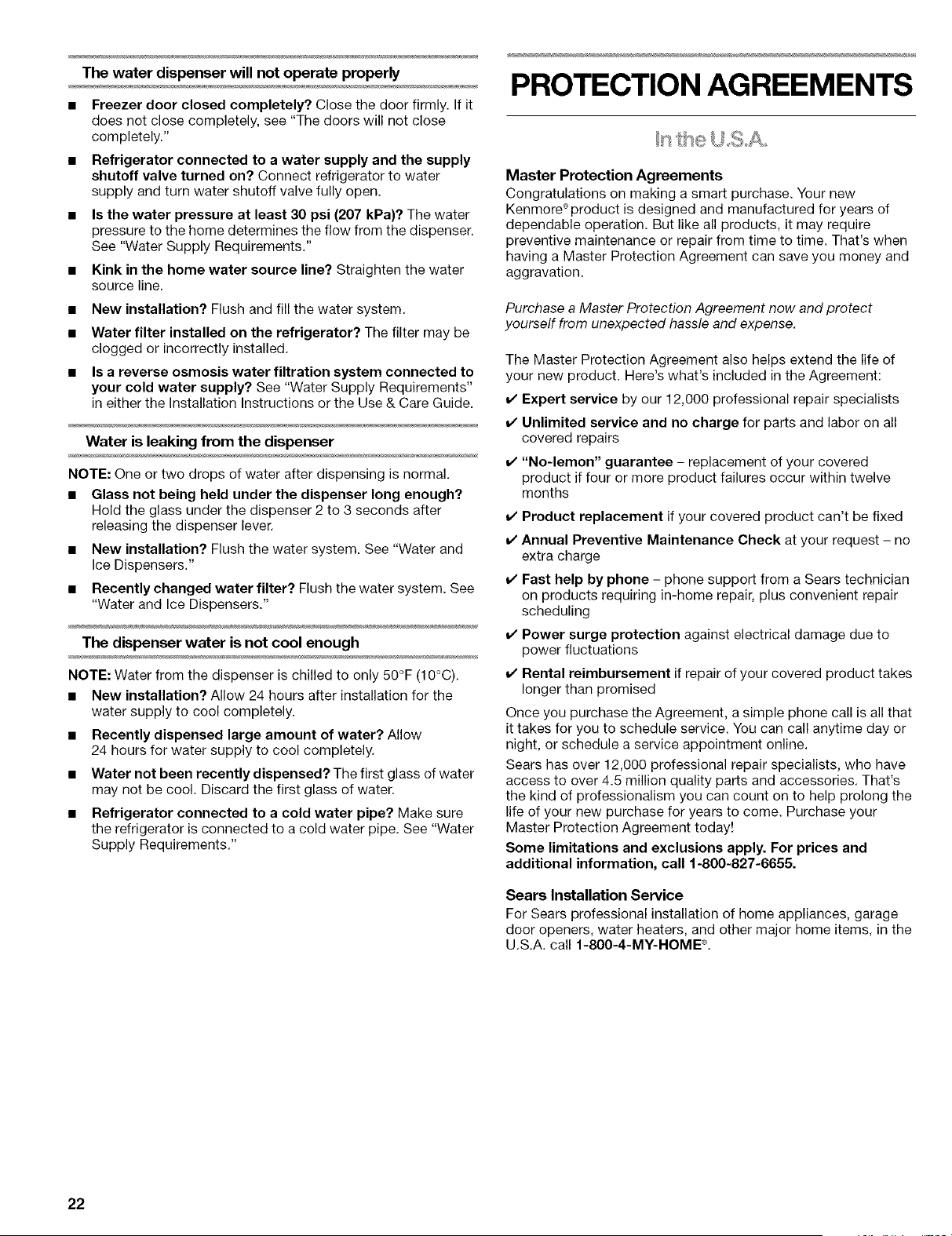

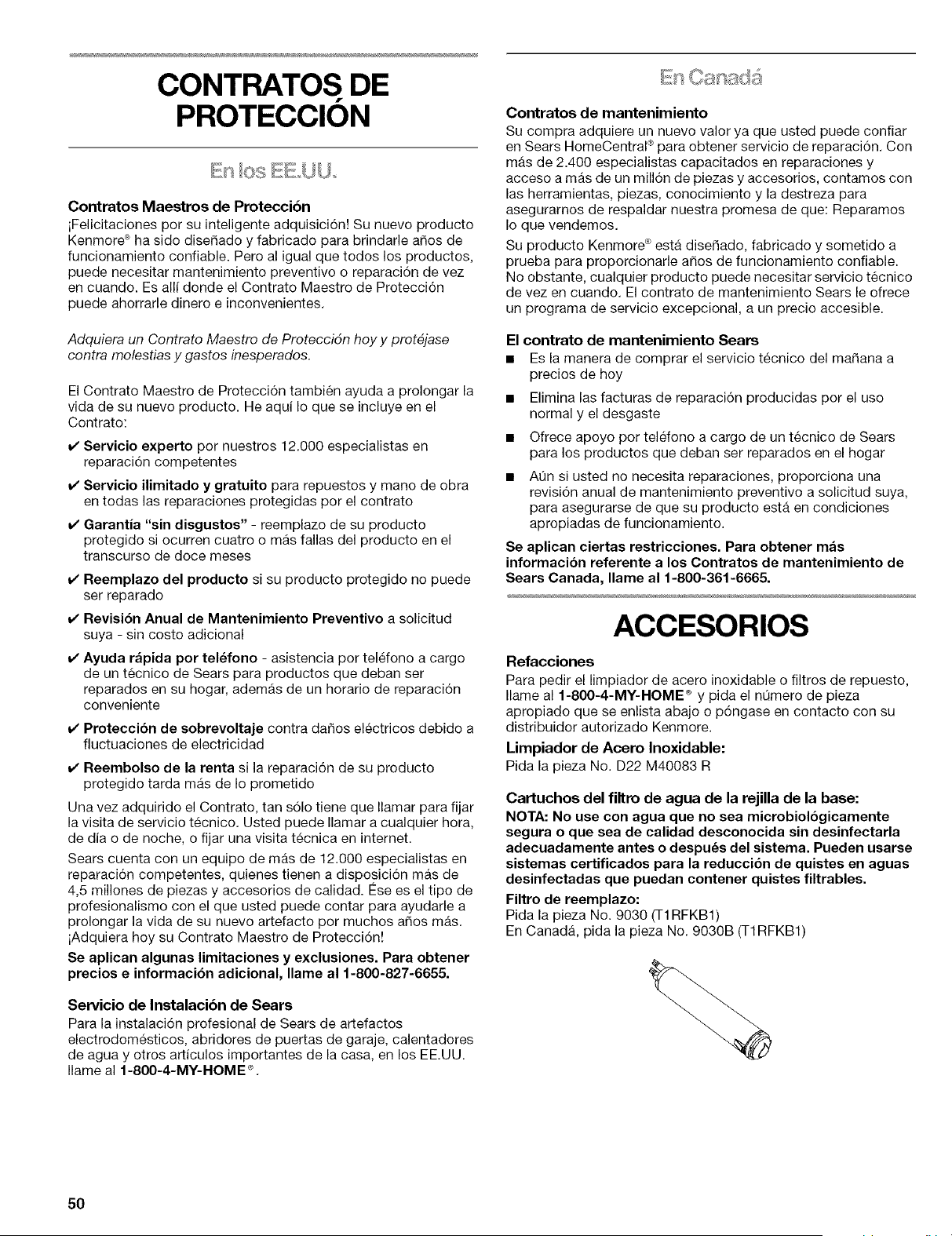

PROTECTION AGREEMENTS .................................................... 22

In the U.S.A ................................................................................ 22

In Canada .................................................................................. 23

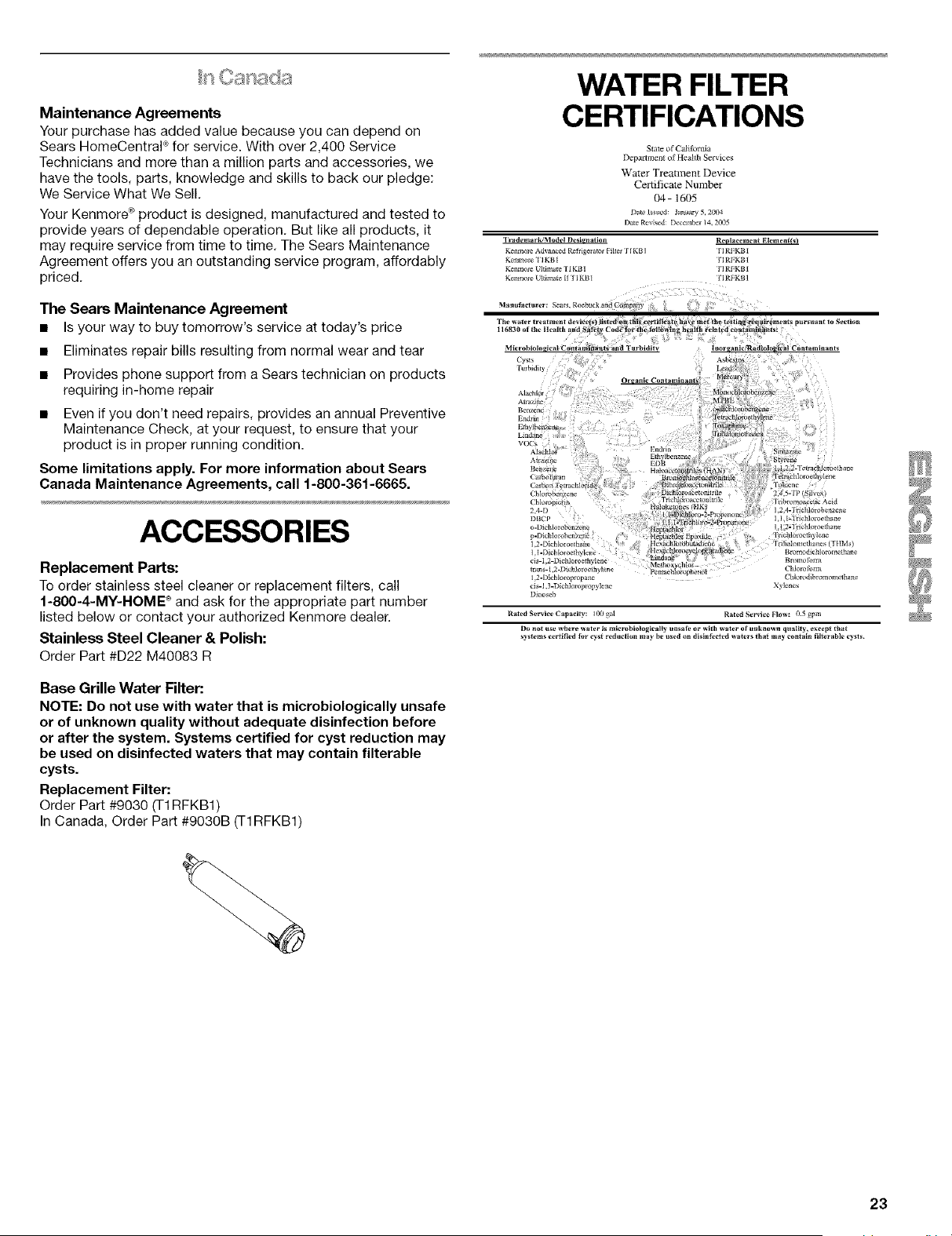

ACCESSORIES ............................................................................ 23

WATER FILTER CERTIFICATIONS ............................................ 23

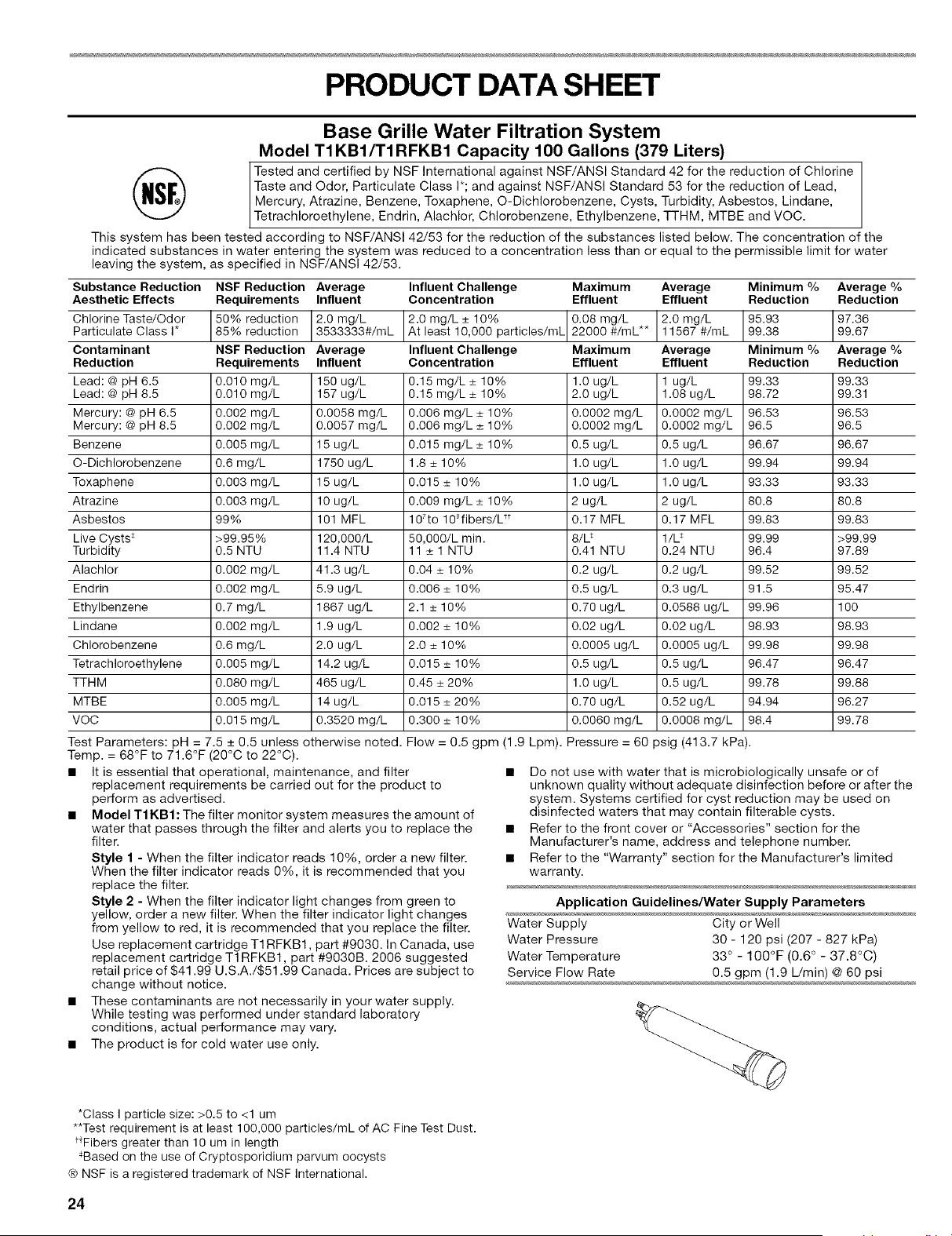

PRODUCT DATA SHEET ............................................................ 24

SERVICE NUMBERS ............................................... BACK COVER

KENMORE APPLIANCE

WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOMP to arrange for free

repai r.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number ......

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

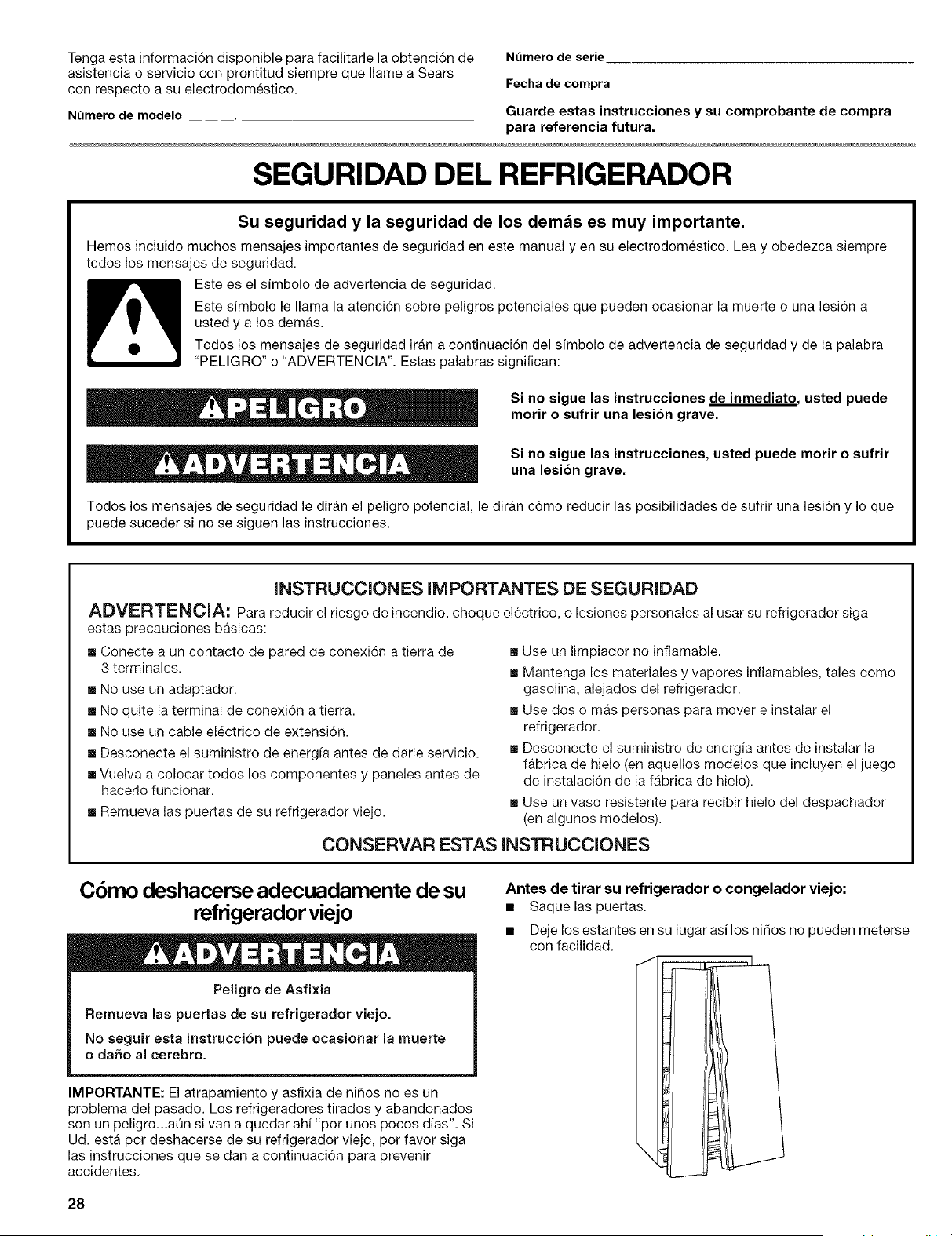

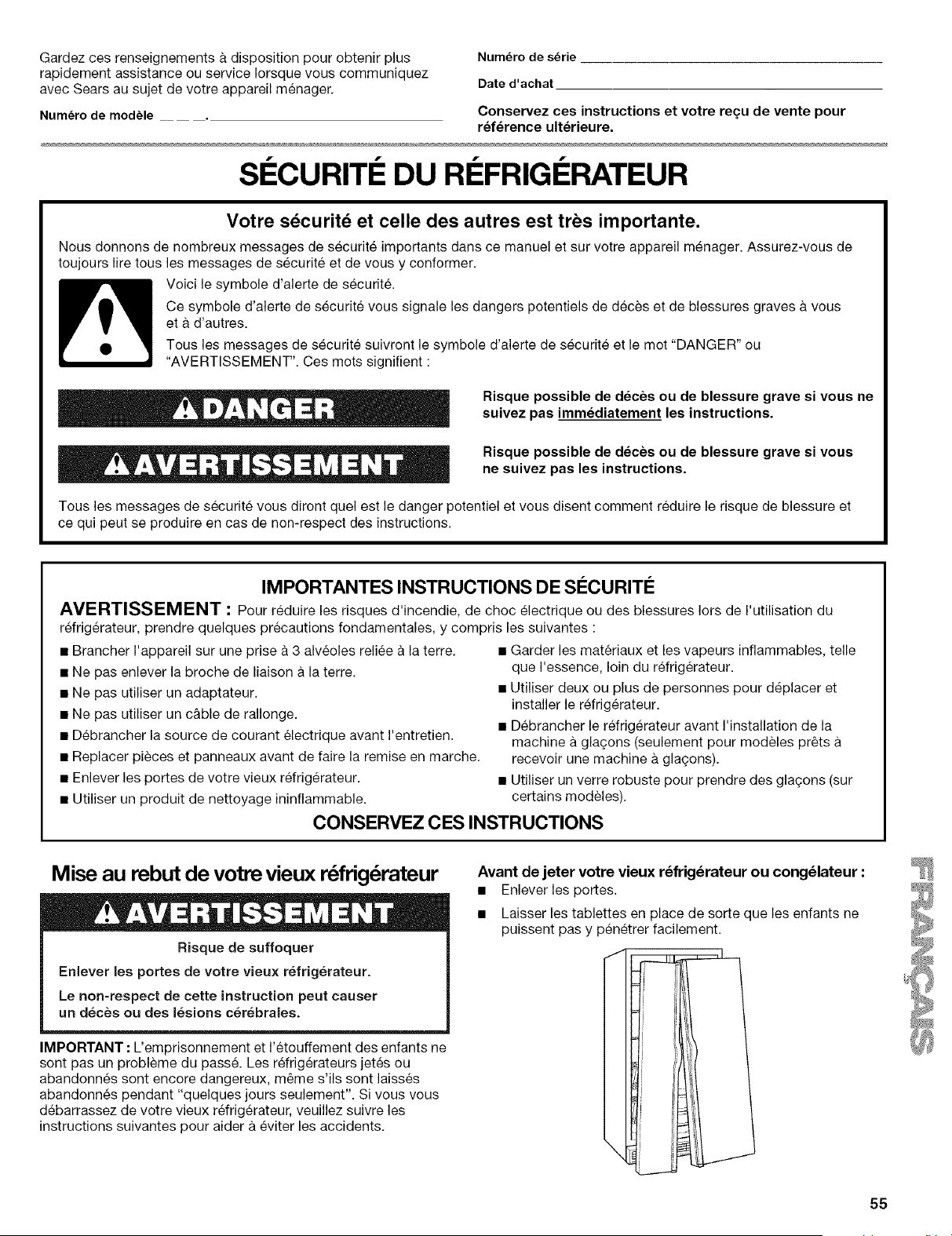

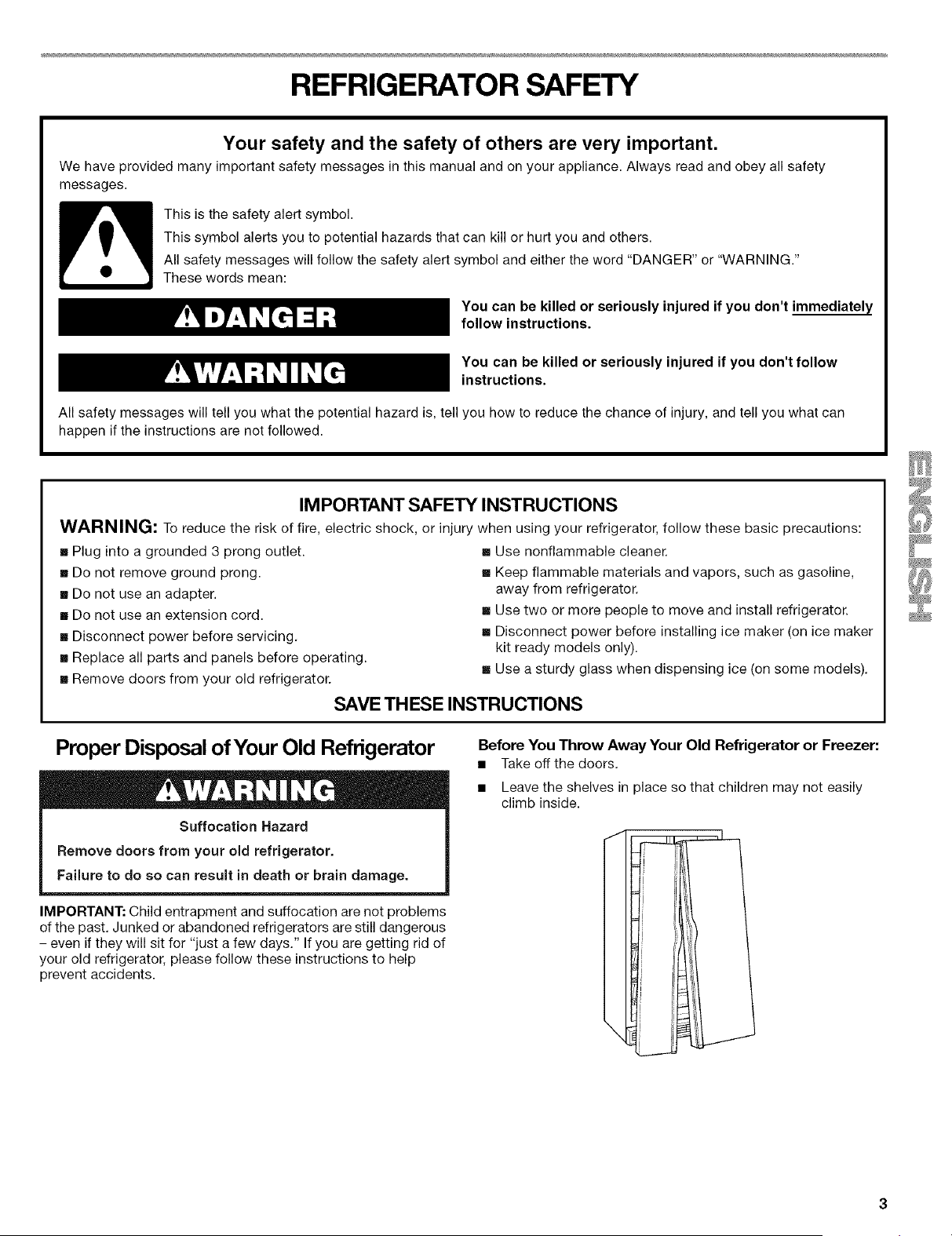

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

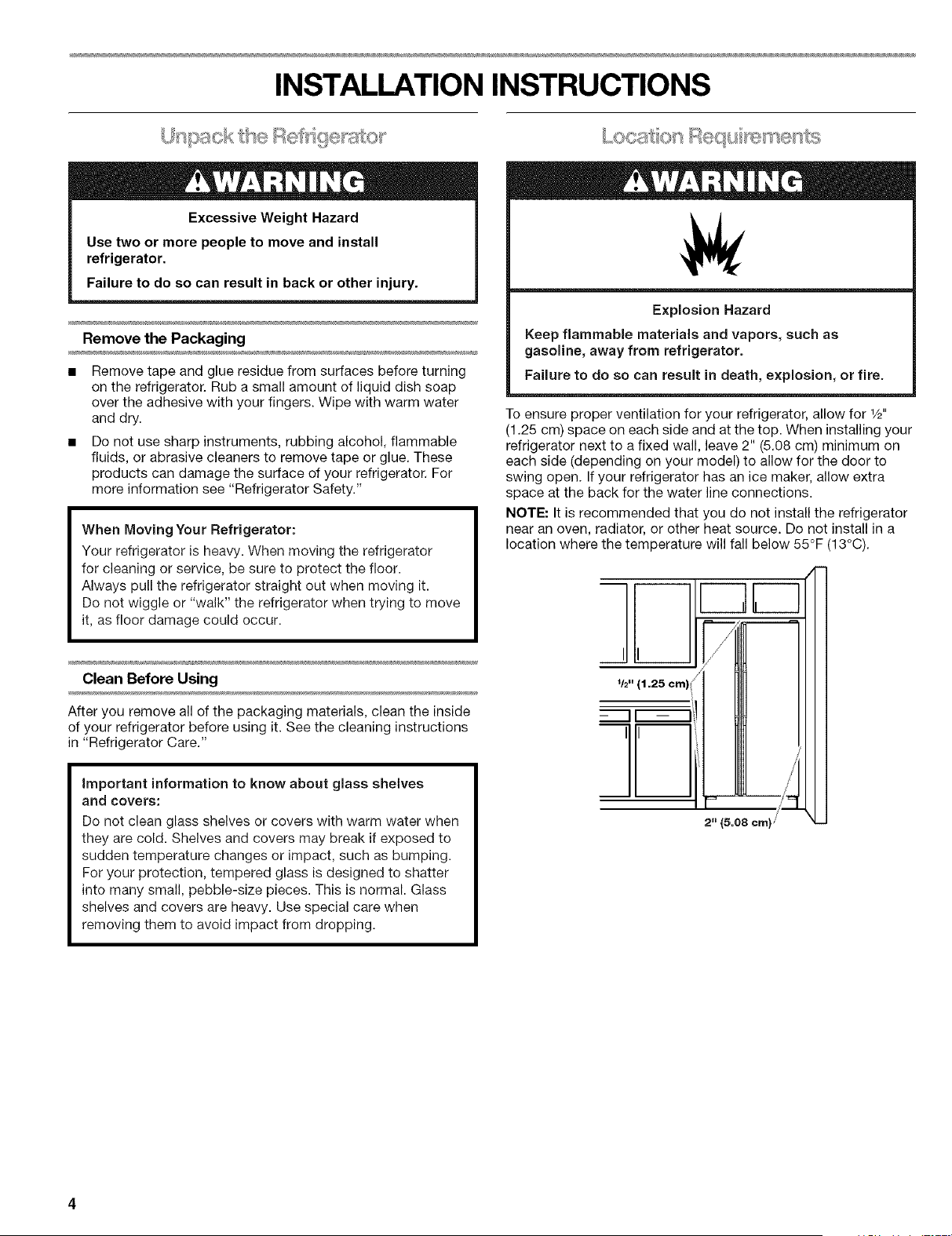

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

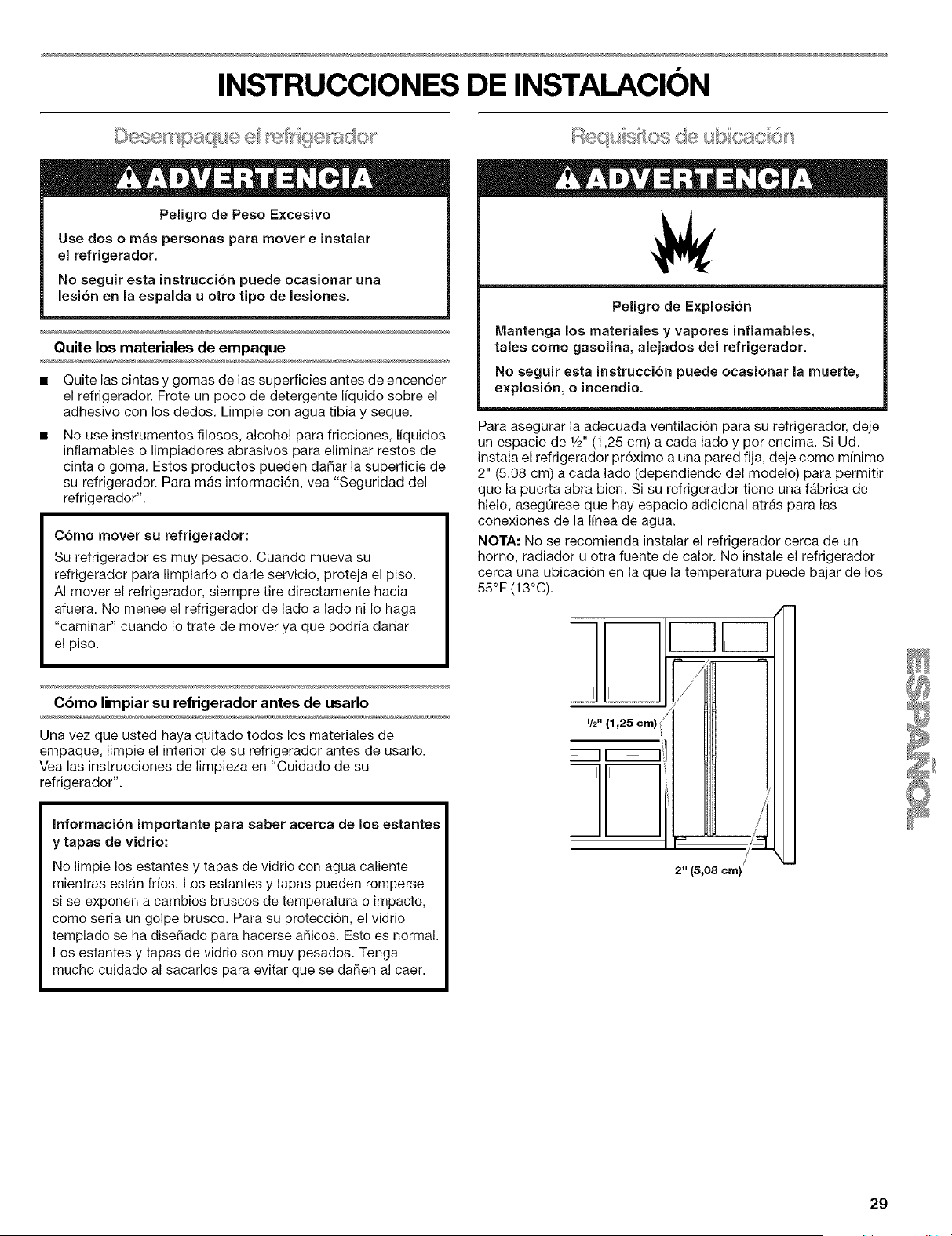

To ensure proper ventilation for your refrigerator, allow for _/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

Z 7'

1/2" (1.25 cm)

II -- I!il

2" (5.08 cm)l

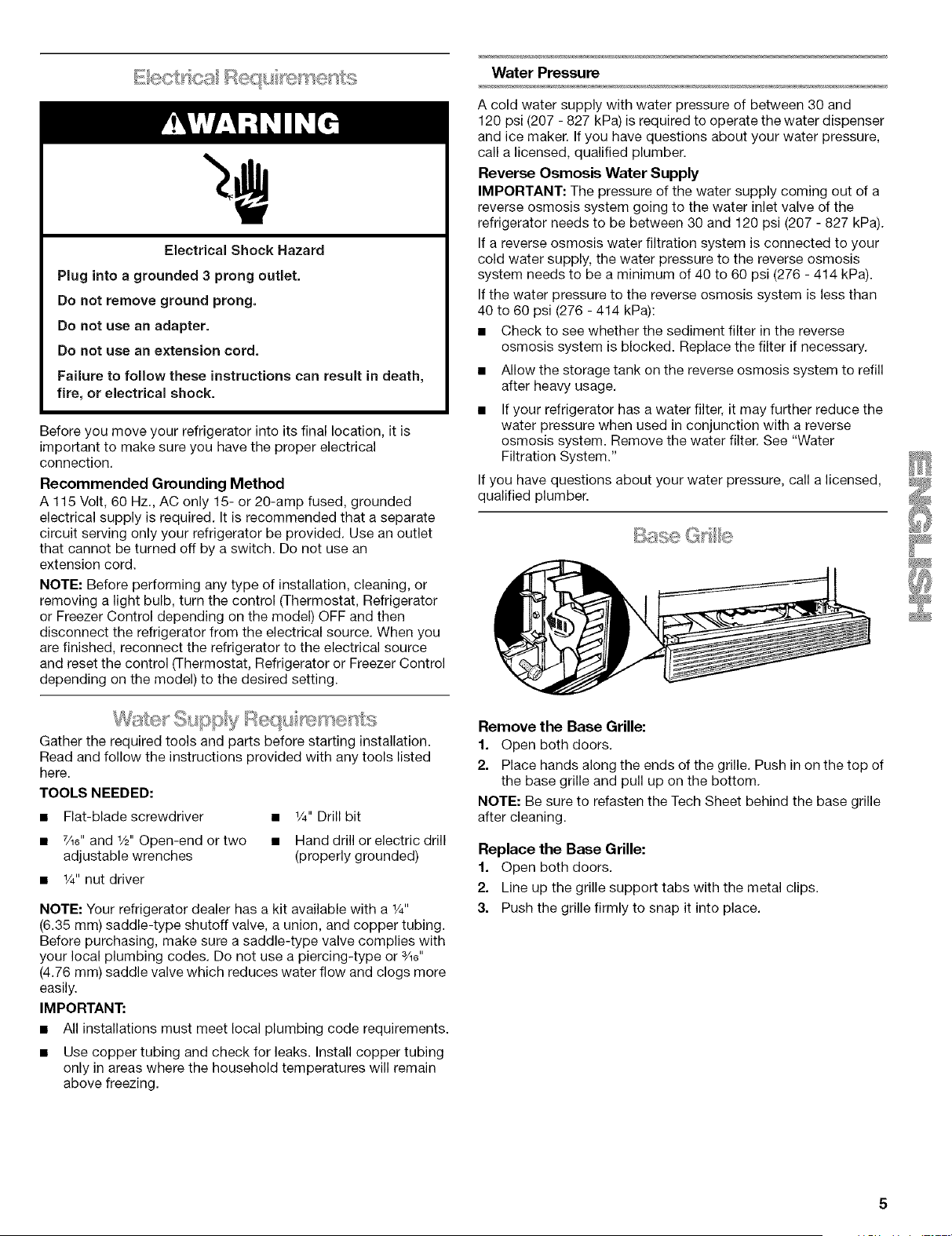

E ecty ca R< s 'sments

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • W' Drill bit

• 7/_6"and W' Open-end or two • Hand drill or electric drill

adjustable wrenches (properly grounded)

• W' nut driver

NOTE: Your refrigerator dealer has a kit available with a W'

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/_6"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 - 827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Remove the Base Grille:

1. Open both doors.

2. Place hands along the ends of the grille. Push in on the top of

the base grille and pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

Gathertherequiredtoolsandpartsbeforestartinginstallation.

TOOLSNEEDED:1/4"hex-headsocketwrench,%6"hex-headsocketwrenchandaflat-bladescrewdriver.

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFRUnplugrefrigeratorordisconnectpower.Removefoodandany

adjustabledoororutilitybinsfromdoors.

NOTE:Itmayonlybenecessaryto removeeitherthedoorhandleorthedoorstogetyourproductthroughthedoorwayofyourhome.

Measurethedoorwaytoseewhetheryouneedtoremovetherefrigeratorhandlesorthedoors.

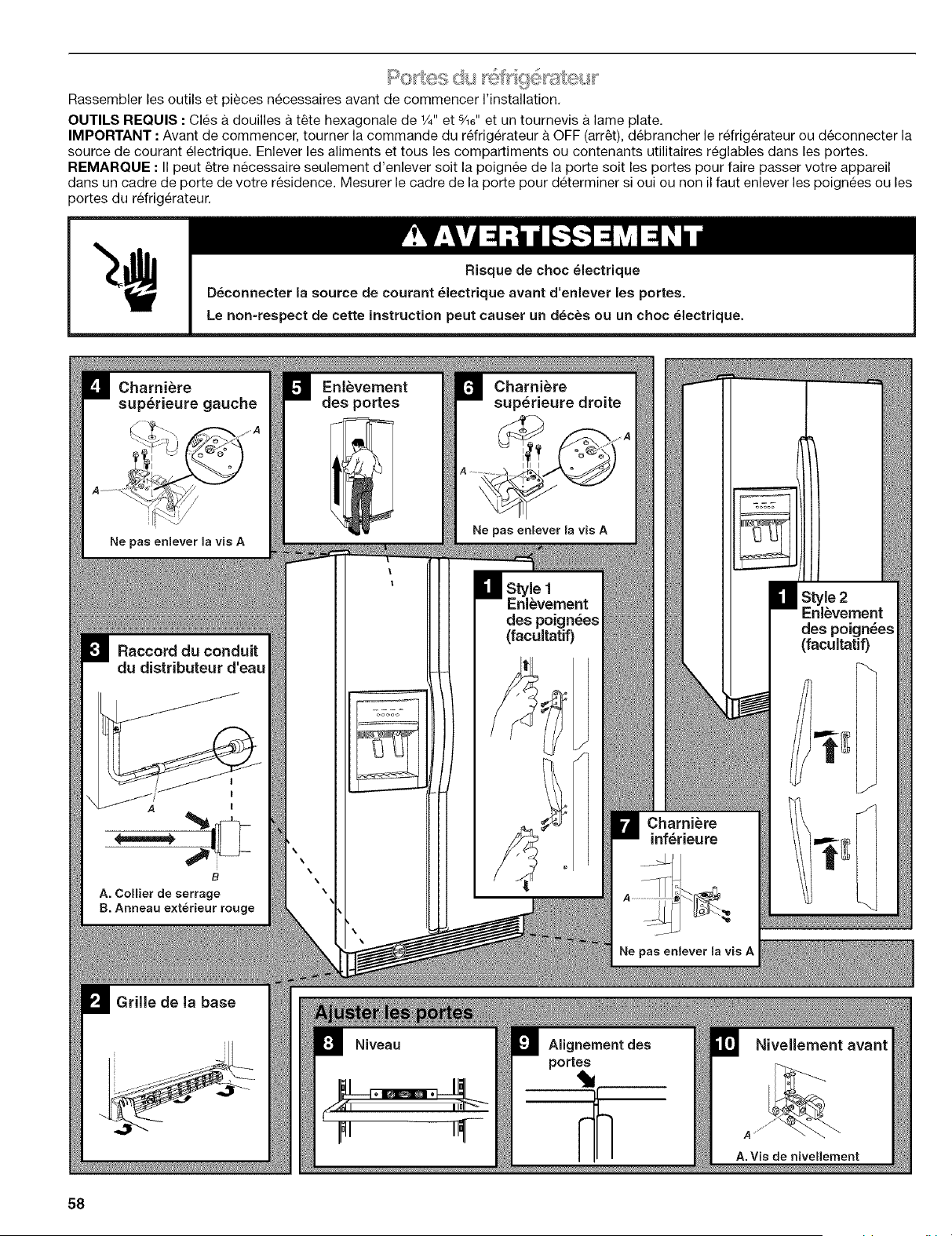

Top Left Hinge

Do Not Remove Screw A

Water Dispenser

Tubing Connection

A. Hose clip

B. Red Outer Ring

Base Grille

Door Removal

ooooo

Top Right Hinge

Do Not Remove Screw A

Style 1

Handle

Removal

(Optional)

Bottom Hinge

Do Not Remove

Screw A

Style 2

Handle

Removal

(Optional)

Level

Door Alignment

Front Leveling

A. Leveling Screw

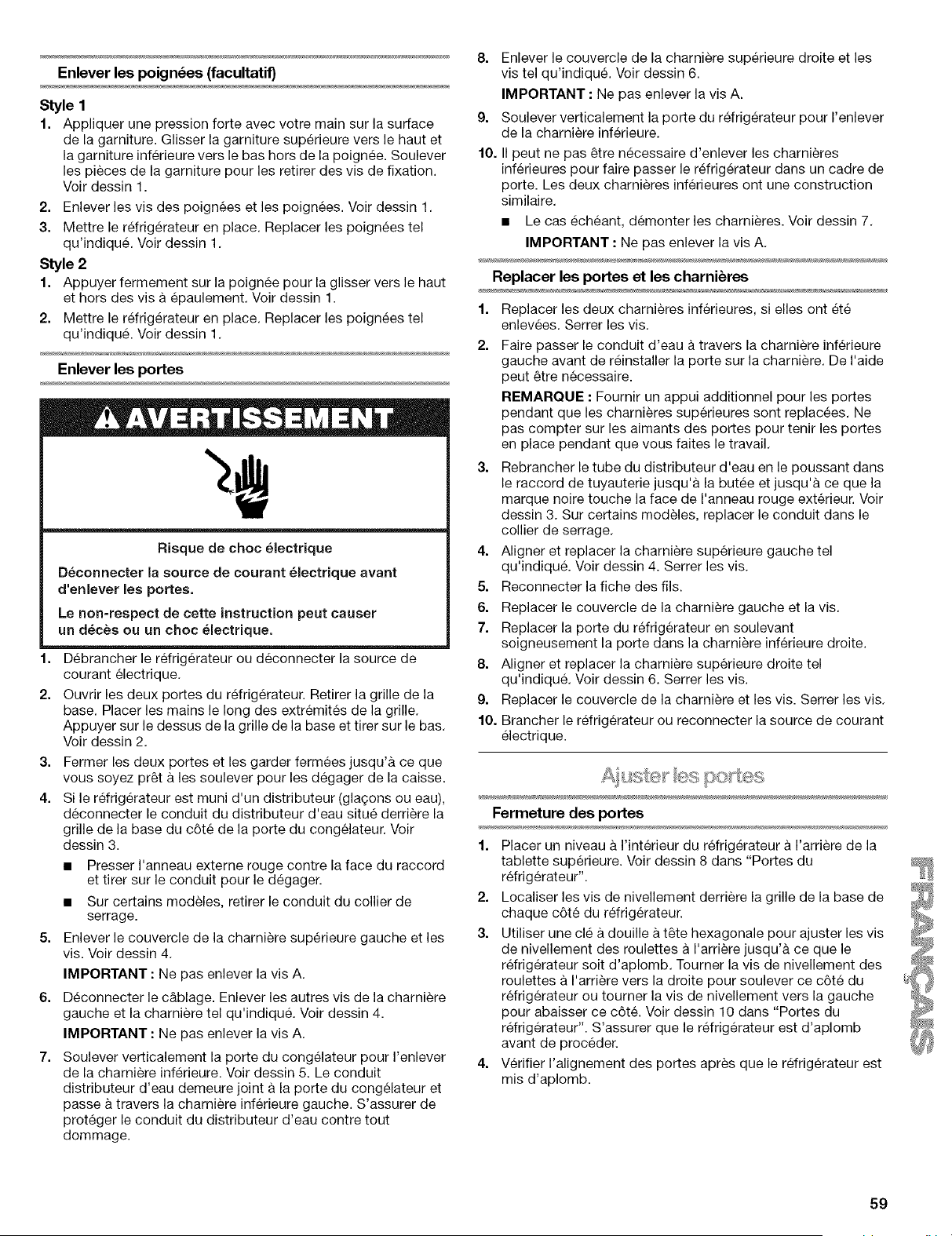

Remove the Handles (optional)

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Style 2

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws. See Graphic 1.

2. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Remove the Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille. Place

hands along the ends of the grille. Push in on the top of the

base grille and pull up on the bottom. See Graphic 2.

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

4. If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the freezer

door side. See Graphic 3.

• Press the red outer ring against the face of fitting and pull

the dispenser tubing free.

• On some models, remove the tubing from hose clip.

5. Remove the top left hinge cover and screws as shown. See

Graphic 4.

IMPORTANT: Do not remove screw A.

6. Disconnect wiring plug. Remove remaining left hinge screws

and hinge as shown in Graphic 4.

IMPORTANT: Do not remove screw A.

7. Lift freezer door straight up off bottom hinge. See Graphic 5.

The water dispenser tubing remains attached to the freezer

door and pulls through the bottom left hinge. Make sure you

protect the dispenser tubing from damage.

8. Remove the top right hinge cover and screws as shown in

Graphic 6.

IMPORTANT: Do not remove screw A.

9. Lift the refrigerator door straight up off bottom hinge.

10. It may not be necessary to remove the bottom hinges to

move the refrigerator through a doorway. Both bottom hinges

have similar construction.

• If necessary, disassemble the hinges as shown in

Graphic 7.

IMPORTANT: Do not remove screw A.

Replace the Doors and Hinges

Replace both bottom hinges, if removed. Tighten screws.

Feed the dispenser tubing through the bottom left hinge

before replacing the freezer door on the hinge. Assistance

may be needed.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door

magnets to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into

fitting until it stops and black mark touches face of the red

outer ring. See Graphic 3. On some models, replace tubing in

hose clip.

4. Align and replace the top left hinge as shown. See Graphic 4.

Tighten screws.

5. Reconnect wiring plug.

6. Replace left hinge cover and screw.

7. Replace the refrigerator door by carefully lifting the door onto

the bottom right hinge.

8. Align and replace the top right hinge as shown. See

Graphic 6. Tighten screws.

9. Replace hinge cover and screws. Tighten screws.

10. Plug in refrigerator or reconnect power.

Door Closing

1. Place a level inside the refrigerator at the back of the top

shelf. See Graphic 8 in "Refrigerator Doors."

2. Locate the leveling screws behind the base grille of the

refrigerator on either side.

3. Use a hex-head socket wrench to adjust the rear roller

leveling screws until the refrigerator is level. Turn the rear

roller leveling screw to the right to raise that side of the

refrigerator or turn the leveling screw to the left to lower that

side. See Graphic 10 in "Refrigerator Doors." Make sure

refrigerator is level before proceeding.

4. Check the door alignment after leveling the refrigerator.

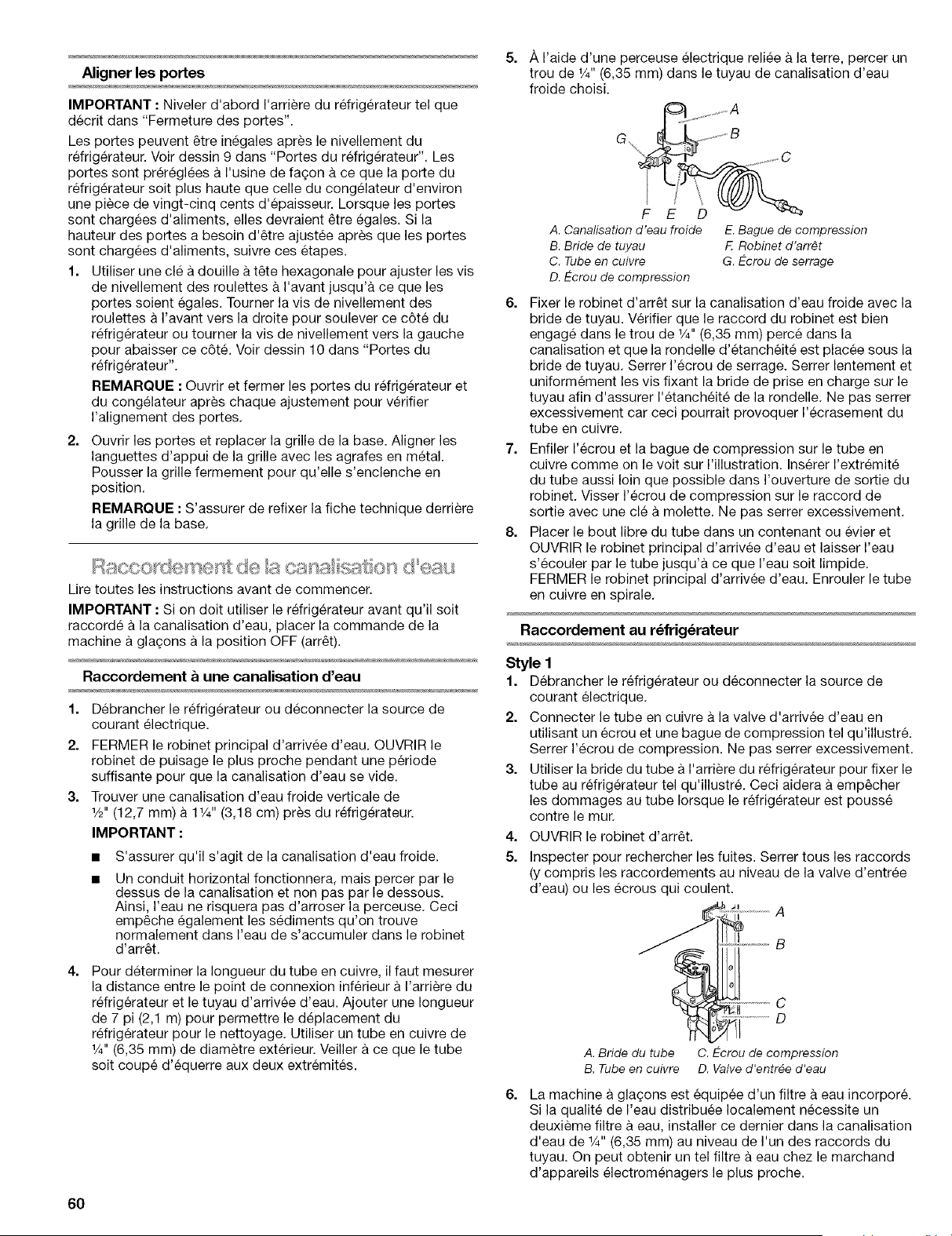

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."

The doors may be uneven after leveling the refrigerator. See

Graphic 9 in "Refrigerator Doors." The doors are preset at the

factory so that the refrigerator door is higher than the freezer door

by approximately the thickness of a quarter. Once the doors are

loaded with food, they should be even. If the door height needs

to be adjusted after the doors have been loaded with food, follow

these steps.

1. Use a hex-head socket wrench to adjust the front roller

leveling screws until the doors are even. Turn the front roller

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. See

Graphic 10 in "Refrigerator Doors."

NOTE: Open and close both the refrigerator and freezer

doors after each adjustment to check the door alignment.

Open the doors and replace the base grille. Line up the grille

support tabs with the metal clips. Push the grille firmly to

snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base

grille.

Readalldirectionsbeforeyoubegin.

IMPORTANT:Ifyouturntherefrigeratoronbeforethewaterline Connectto Refrigerator

isconnected,turntheicemakerOFE

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a V2" (12.70 mm) to 11/4" (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use W'

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

Using a grounded drill, drill a V4" (6.35 mm) hole in the cold

water pipe you have selected.

A, Cold water pipe E, Compression sleeve

B. Pipe clamp F. Shutoff valve

C, Copper tubing G. Packing nut

D. Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the W' (6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto outlet end with adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the W' (6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

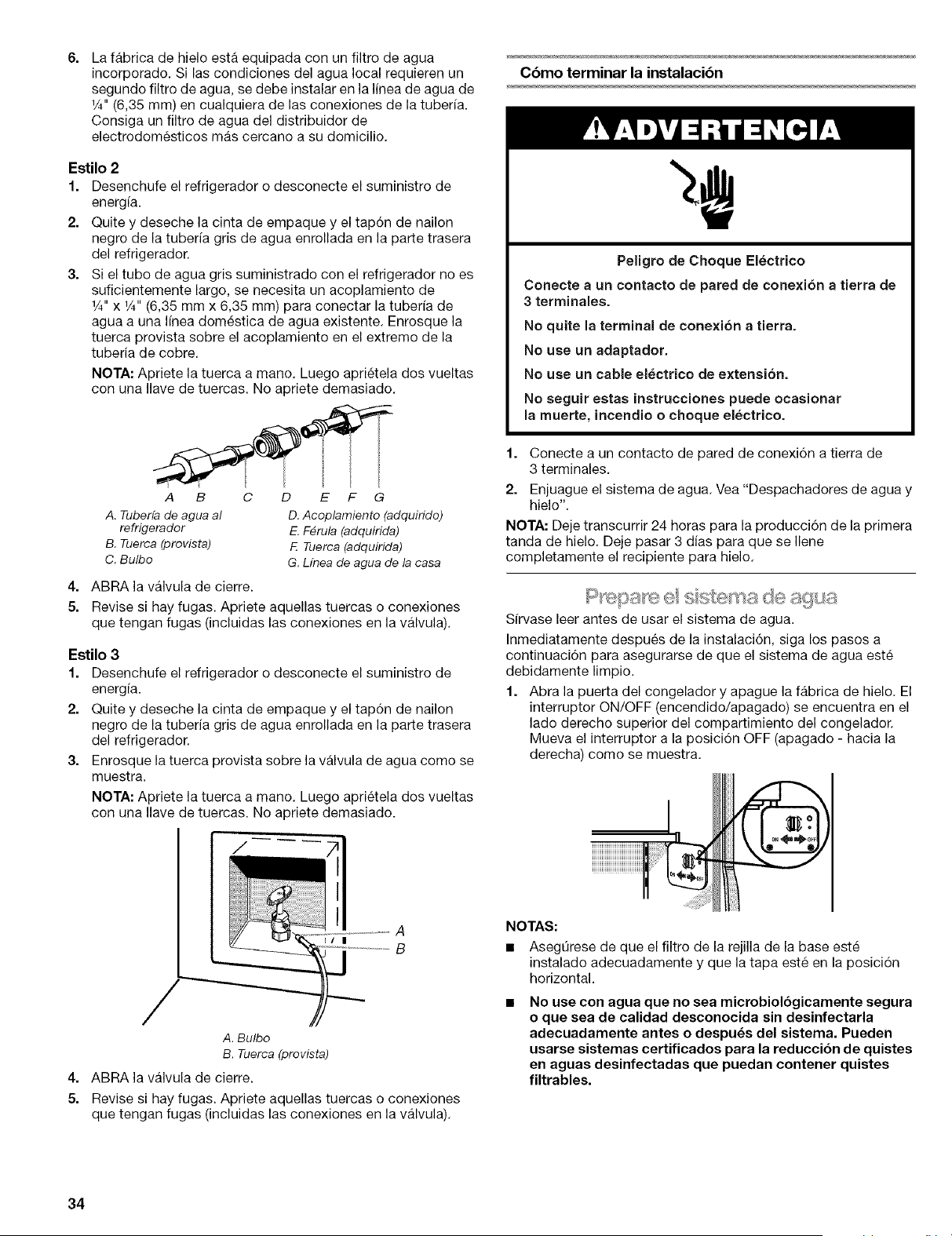

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black nylon

plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a W' x W' (6.35 mm x 6.35 mm) coupling is needed

in order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupling (purchased)

D E F G

E. Ferrule (purchased)

F.Nut (purchased)

G.Household water line

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black nylon

plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. The ON/

OFF switch is located on the top right side of the freezer

compartment. Move the switch to the OFF (right) setting as

shown.

A. Bulb

B. Nut (provided) •

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation 2.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See the "Water and Ice Dispensers"

section.

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

NOTES:

• Make sure the base grille filter is properly installed and the

cap is in the horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Use a sturdy container to depress the water dispenser bar

until the water begins to flow. Flush the water system by

dispensing and discarding 1.5 gal. (5.4 L) of water. Cleaning

the system will take approximately 3 minutes and will help

clear air from the line. Additional flushing may be required in

some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Open the freezer door and turn on the ice maker. Move the

switch to the ON (left) position. Please refer to the "Ice Maker

and Storage Bin" section for further instructions on the

operation of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

Youmayheartheevaporatorfanmotorcirculatingairthrough

therefrigeratorandfreezercompartments.Thefanspeed

mayincreaseasyouopenthedoorsoraddwarmfood.

Rattlingnoisesmaycomefromtheflowofrefrigerant,the

waterline,oritemsstoredontopoftherefrigerator•

Waterdrippingonthedefrostheaterduringadefrostcycle

maycauseasizzlingsound.

Aseachcycleends,youmayhearagurglingsounddueto

therefrigerantflowinginyourrefrigerator.

Contractionandexpansionoftheinsidewallsmaycausea

poppingnoise.

Youmayhearairbeingforcedoverthecondenserbythe

condenserfan.

Youmayhearwaterrunningintothedrainpanduringthe

defrostcycle.

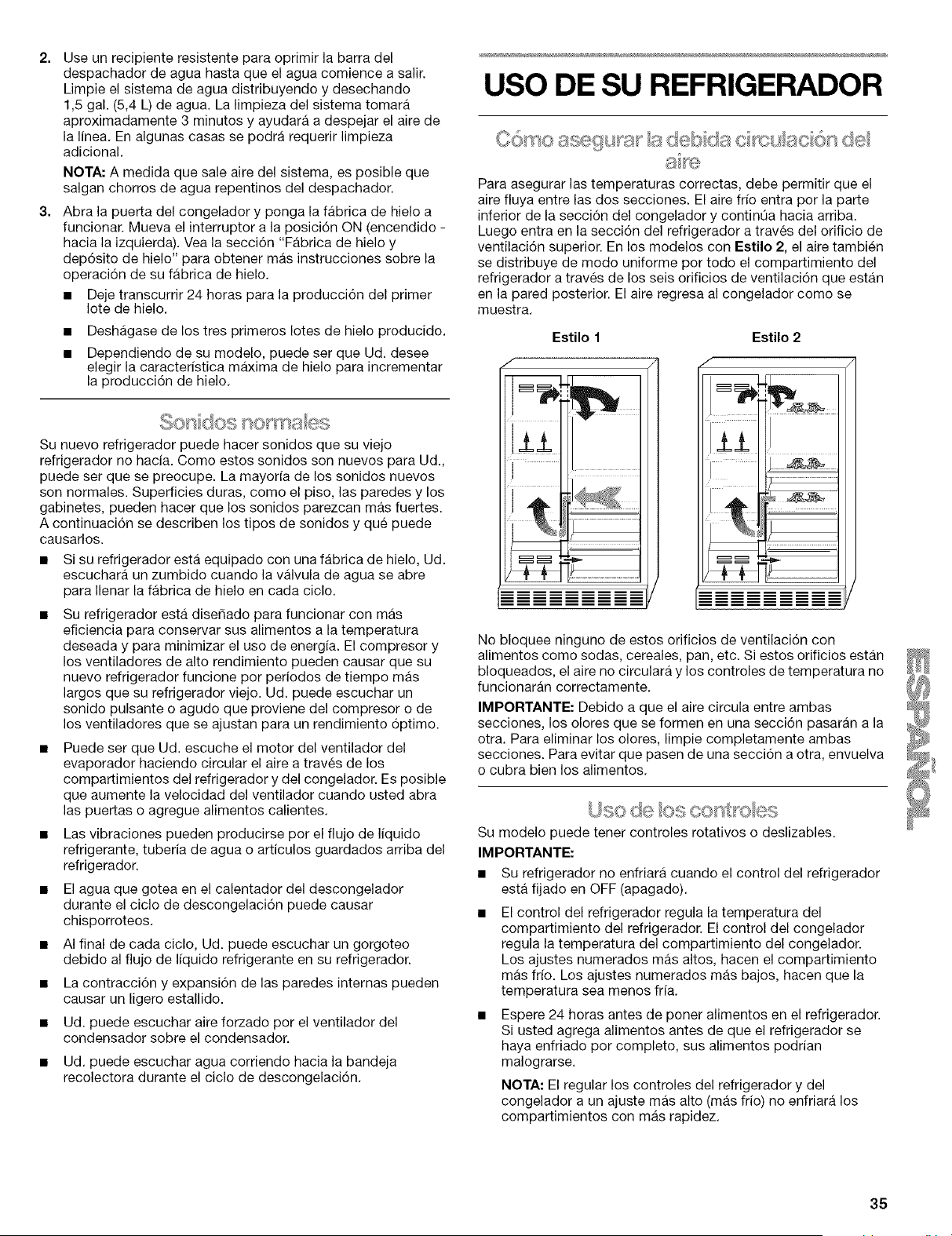

REFRIGERATOR USE

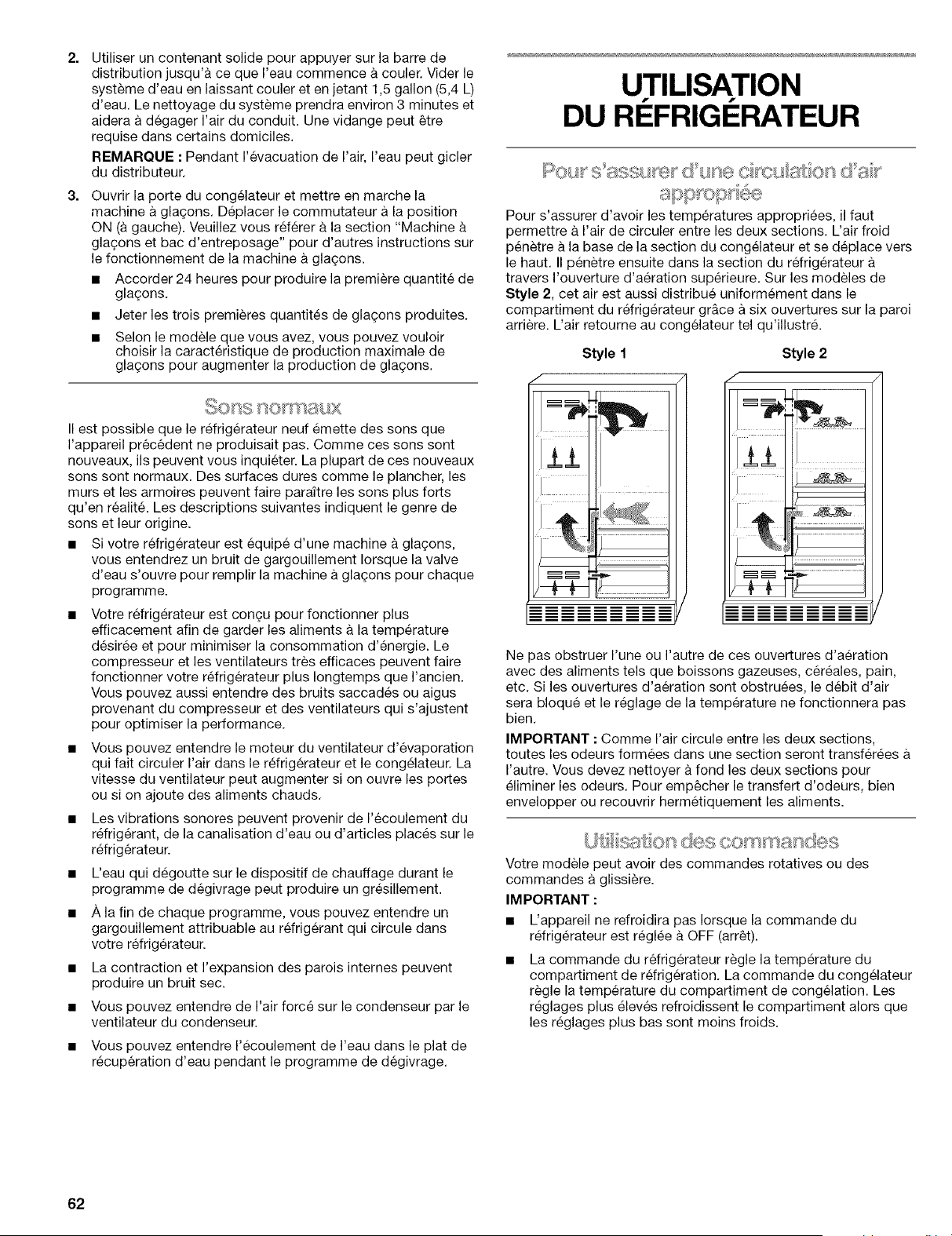

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent• On Style 2 models, this air is also

evenly distributed throughout the refrigerator compartment

through six vents on the back wall. Air then returns to the freezer

as shown•

Style 1

Style 2

Do not block any of these vents with food such as soda, cereal,

bread, etc. If the vents are blocked, airflow will be prevented and

the temperature controls will not function properly•

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other• You must

thoroughly clean both sections to eliminate odors• To prevent

odor transfer from food, wrap or cover foods tightly•

L}sn 9 t se Cont o s

Your model may have Rotary Controls or Slide Controls.

IMPORTANT:

• Your refrigerator will not cool when the Refrigerator Control is

set to OFF.

The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature• Higher numbered settings make

the compartment colder• Lower numbered settings make the

temperature less cold.

Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) setting will not cool the compartments any

faster.

The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still at the set points as shown.

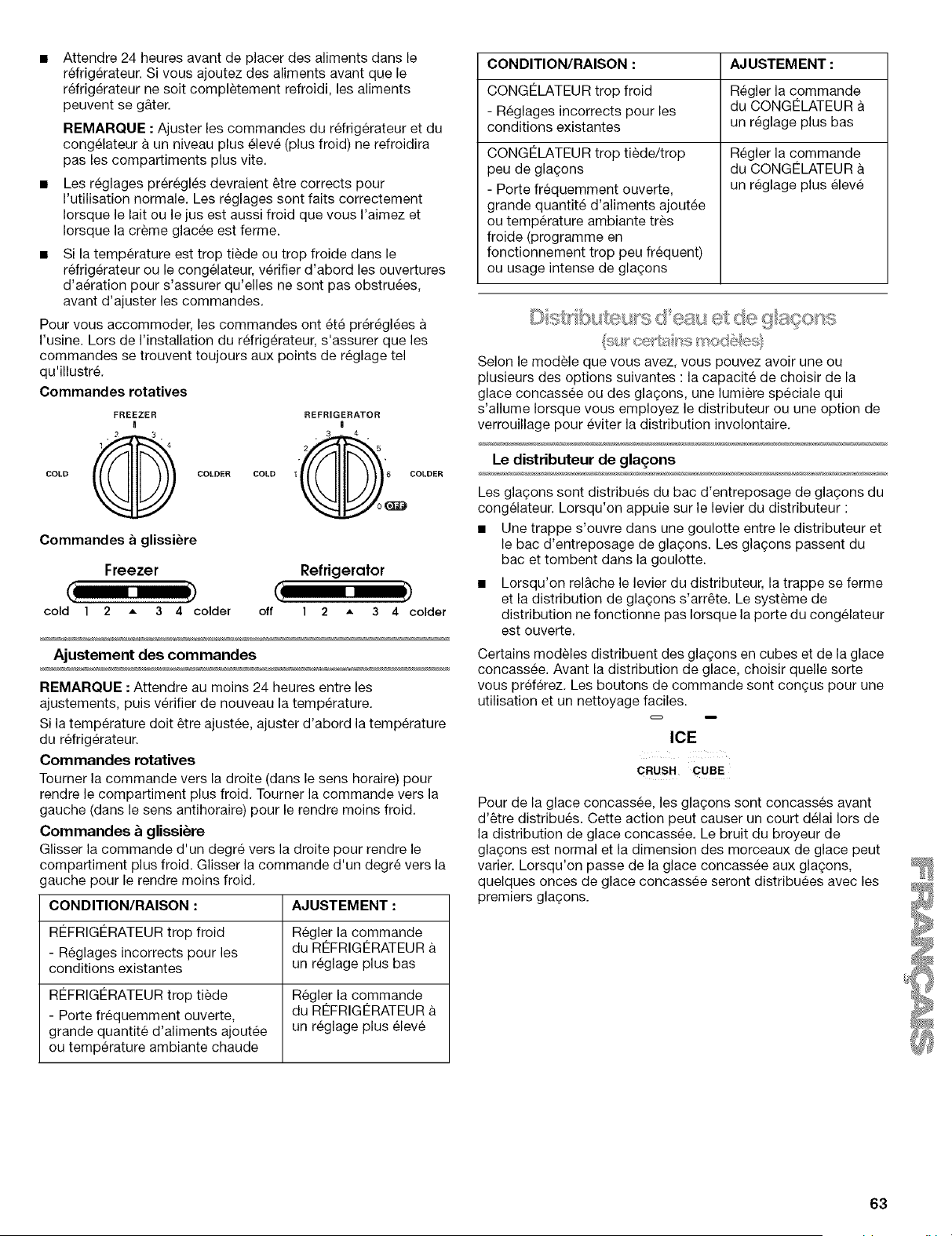

Rotary Controls

COLD

FREEZER

COLDER COLD

REFRIGERATOR

{

• 3 4

1 6 COLDEB

Slide Controls

Freezer Refrigerator

cold l 2 A 3 4 colder off 1 2 ,_ 3 4 colder

Adjusting Controls

NOTE: Wait at least 24 hours between adjustments and then

recheck the temperatures.

If you need to adjust temperatures, adjust the refrigerator

temperature first.

Rotary Controls

Turn the control right (clockwise) to make the compartment

colder. Turn the control left (counterclockwise) to make it less

cold.

Slide Controls

Slide the control one setting to the right to make the

compartment colder. Slide the control one setting to the left to

make it less cold.

CONDITION/REASON: SETTING

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR

- Not set correctly for your Control one setting

conditions lower

CONDITION/REASON: SETTING

ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

- Door opened often, large amount Control one setting

of food added or room temperature higher

very warm

FREEZER too cold FREEZER Control one

- Not set correctly for your setting lower

conditions

FREEZER too warm/too little ice FREEZER Control one

- Door opened often, or large setting higher

amount of food added or very cold

room temperature (can't cycle often

enough) or heavy ice usage

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer. When

the dispenser lever is pressed:

• A trap door opens in a chute between the dispenser and the

ice bin. Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not

operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer. The button

controls are designed for easy use and cleaning.

ICE

CRUSH CUBE

For crushed ice, cubes are crushed before they are dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may vary

in size. When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Press button for the desired type of ice.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away. Also, take

large amounts of ice from the ice bin, not through the

dispenser.

The Water Dispenser

If you did not flush the water system when the refrigerator was

first installed, press the water dispenser bar with a sturdy glass or

jar until you draw and discard 1.5 gal. (5.4 L) or approximately

3 minutes of water after water begins dispensing. It will take 3 to

4 minutes for the water to begin dispensing. The water you draw

and discard cleans the system and helps clear air from the lines.

Allow 24 hours for the refrigerator to cool down and chill water.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

The Dispenser Light

The dispenser area has a light. It can be turned on manually by

pressing the ON button (touchpad or rocker switch).

On some models: Whenever you use the dispenser, the lever will

automatically turn the light on.

LIGHT

OFF ON

NOTE: See the "Changing the Light Bulbs" section for

information on changing the dispenser light bulb.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

The Dispenser Lock (on some models)

The dispenser can be locked for easy cleaning or to prevent

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser levers.

To turn off the dispenser, press the LOCK button. The indicator

will appear above the LOCK button and the ice and water

dispensers will not work. To unlock the dispenser, press the

UNLOCK button until the indicator appears. Then continue to

dispense ice or water as usual.

DISPENSER

LOCK UNLOCK

The water filter status light will help you know when to change

your water filter. When the status light changes from green to

yellow, this tells you that it is almost time to change the water

filter. It is recommended that you replace the filter when the

status light changes to red OR when water flow to your water

dispenser or ice maker decreases noticeably. The filter should be

replaced at least every 6 months. To change the filter, see

"Changing the Water Filter" later in this section.

INDICATOR: STATUS:

GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter

when water flow decreases

After changing the water filter, reset the status light by pressing

and holding the RESET button for 2 seconds. The status light will

change from Replace (red) to Good (green) when the system is

reset.

WATER FILTER

GOOD•

• There will be water in the filter. Some spilling may occur.

A. Eject button

B. Filter cap

Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

Take the new cartridge out of its packaging and remove the

protective cover from O-rings.

A. Protective cover

B. O-rings

Place the cap (removed in Step 2) on the new filter. Align the

ridge on the cap with the arrow on the filter. Turn the cap

clockwise until it snaps into place.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling

straight out on the filter cap.

NOTES:

• Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,

replace the cap and pull the filter straight out.

A. Eject button

B. Arrow on filter

C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the

filter is inserted, the eject button will depress. The eject

button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in

place.

7. Flush the water system. See "Flushing the Water System

After Changing Filter."

FlushingtheWaterSystemAfterChangingFilter

Use a sturdy container to depress the water dispenser lever until

the water begins to flow. Flush the water system by dispensing

and discarding 1.5 gal. (5.4 L) of water. Cleaning the system will

take approximately 3 minutes and will help clear air from the line.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on

the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. With the cap in a horizontal position, insert the cap into the

base grille until it stops.

Removing and Replacing Ice Storage Bin

1. Pull the covering panel up from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the back cover or in the

"Accessories" section.

Turn the cap counterclockwise until the cap slips into the

attachment slot. Then, turn the cap clockwise until it is in a

horizontal position.

NOTE: The cap will not be even with the base grille.

Turning the Ice Maker On/Off

To turn ON the ice maker, simply lower the wire shutoff arm.

To manually turn off the ice maker, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin, and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not use anything sharp to break up the ice in the storage

bin. This can cause damage to the ice container and the

dispenser mechanism.

• Do not store anything on top of or in the ice maker or storage

bin.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-Out Shelves (on some models}

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check to make sure that

the shelf is securely in position.

Drop-Down Shelf (on some models)

To Remove and Replace the Drop-down Shelf:

1. Remove the drop-down shelf by sliding it up and back. Pull

forward slightly to release the rear pegs from the track as

shown.

With the rear pegs released, pull the shelf down and forward.

Replace the shelf by sliding the front pegs into the track.

Push the shelf up and back until the rear pegs drop into the

track. Pull down and forward to be sure the shelf is securely

in place.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Dell Drawer:

1. Remove the dell drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the dell drawer by sliding it back past the stop.

asd ©ove s

Crisper and Convertible Vegetable/Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with the other hand and slide the drawer out the rest

of the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, carefully slide the glass insert

forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

The convertible vegetablelmeat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to prevent "spot" freezing and can be set to keep meats

at the National Livestock and Meat Board recommended storage

temperatures of 28 ° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ................ 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

You can control the amount of humidity in the moisture-sealed

crisper. Humidity Control is located on the crisper drawer. Adjust

the control to any setting between LOW and HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

(,s< so_se modes ,,,A_sesso_}_

To Remove and Replace the Wine Rack (left} or Can/Bottle

Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

NOTE: For long-term storage, place eggs in a covered container

or in their original carton on an interior shelf.

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Shelf:

1. Lift the shelf up and off of the supports to remove it.

2. Replace the shelf by placing it in the supports. Check to be

sure the shelf is securely in place.

Frozen Food Storage Guide

_, ,_,_YAYAYAYA_

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs of food per cubic foot [907-

1,350 g per 28 L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. Be careful to leave

enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin:

1. Remove the basket or bin by sliding it out to the stop.

2. Lift the front to slide the basket or bin out the rest of the way.

3. Replace the basket or bin by positioning it on the rails. Lift the

basket or bin front slightly while pushing it in fully past the

stops.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Bin:

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

*_,,,_ _li_:;x,,DOO[ Blli'I

DOOF l:i÷sil=.:,_¢',_=<"I:_i_,]e

The door rails or bins may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins:

1. Remove the rails or bins by pushing in slightly on the front of

the bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail or bin.

2. Replace the rails or bins by aligning the ends of the brackets

with the buttons on the sides of the door liner. Firmly snap

bracket onto the tabs above the shelf as shown.

Drop-In Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

Cool air from the freezer is directed to the door bin directly

beneath the vent.

NOTE: The dairy compartment and can rack are not chilled.

DOOF I_;A,, ,

8,.1_ £ _;2)

To Remove and Replace the Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

4. Replace the interior parts of the bin.

To Remove and Replace the Bin:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

To Remove and Replace the Bin Parts:

1. Press either release button to open the tilt-out portion of the

bin.

,--t

A. Release buttons

To remove the tilt-out portion of the bin, press in on the

curved levers on each side of the bin. Pull up and out.

NOTES:

• The bin can not be removed if it is tilted out all the way.

Tilt it only part of the way before pressing the curved

levers to remove it.

• Clean the parts as instructed in the "Cleaning" section.

A. Curved lever

Reinstall the tilt-out portion of the bin. Be sure it is properly

seated in the bottom of the bin before inserting the curved

levers into position.

A. Strainer basket

B. Dividers

C. Strainer mat

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

Ultra Satin TM (stainless look) finish, brushed aluminum or

stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

• To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see "Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come

into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If accidental

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Net all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 10-watt bulb, All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

f. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown,

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light

Reach through the dispenser area to remove and replace

light bulb.

}

A. Dispenser light

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Light

• If necessary, remove the top crisper drawer for easier access

to the crisper light shield. Remove the light shield by lifting

the ends out of the brackets as shown.

• Replace the light shield by inserting the ends into the

brackets. If necessary, replace the top crisper drawer.

Upper Freezer Light (on some models)

• Remove the light shield by squeezing the sides of the light

shield in toward the center while pulling the shield forward as

shown.

• Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light Behind Top Freezer Basket

(on some models)

Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the

Phillips screw on the top of the shield. Carefully rotate the

shield until the left tab can be gently pulled from the freezer

wall.

• Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

3. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Control(s)."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Control(s)."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• Power cord unplugged? Plug into a grounded 3 prong

outlet.

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician,

• Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

• Buzzing - heard when the water valve opens to fill the ice

maker

• Pulsating - fans/compressor adjusting to optimize

performance

• Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Are the gaskets dirty or sticky? Clean gaskets with mild soap

and warm water.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

• Is the dispenser light set to ON? The dispenser light will

operate only when the levers are pressed. If you want the

dispenser light to stay on continuously, set the dispenser light

to ON, or NIGHT LIGHT or AUTO. See "Water and Ice

Dispensers."

• Is the dispenser light set to NIGHT LIGHT or AUTO? If the

dispenser is set to the NIGHT LIGHT or AUTO mode, be sure

the dispenser light sensor is not blocked. See "Water and Ice

Dispensers."

Temperature is too warm

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

• Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed,

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors

fully closed.

The ice maker is not producing ice or not enough ice

Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

Kink in the water source line? A kink in the line can reduce

water flow, Straighten the water source line.

Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position,

New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements" in either the Installation

Instruction booklet or the Use & Care Guide,

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow, Straighten the water source line.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements,"

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice,

• Ice stored too long? Discard ice, Wash ice bin. Allow

24 hours for ice maker to make new ice.

• Odor transfer from food? Use airtight, moisture proof

packaging to store food,

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

• Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely,"

• Ice bin installed correctly? Be sure the ice bin is firmly in

position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

• Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

• Has the ice melted around the auger (metal spiral) in the

ice bin? Dump the ice cubes and clean the ice bin,

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again,

Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

Kink in the home water source line? Straighten the water

source line.

New installation? Flush and fill the water system.

Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed,

is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements"

in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal,

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

• New installation? Flush the water system. See "Water and

Ice Dispensers."

• Recently changed water filter? Flush the water system. See

"Water and Ice Dispensers."

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists

v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

v' Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today)

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME ®.

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore ® product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Base Grille Water Filter:

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Replacement Filter:

Order Part #9030 (T1RFKB1)

In Canada, Order Part #9030B (T1RFKB1)

WATER FILTER

CERTIFICATIONS

Slate of C_thfomia

t)eparlmen_ of Heahh Services

Water Treatltlerfl Device

Ceriificate Number

04- 1605

Dale I_sucd Januar_ 5.20t_1

Date R,,__s_d: D*', ,'mt_r 14, 2(_)5

'l rad_,ii]_rk/Model I)_slgnatJon Replacement l"21ementts !

KenmoJe Ad_an_ c'd Refngerator Filter fl KB1 FIRt"KBI

Kemn_r e I I KB 1 11 RFKB 1

Kemn_e UImnate [ 1KB 1 11RFKBI

Kenmol e Llumam lI 11 KB1 [ 1RYKB1

M_nufac,tur_*r: Se;=rs. R(_butk mad Cumpmly

lhe _ater treatm_,nt do,rice(s) listed o_ this _ertiilca® ha w mef the u,stlag r_uirem_,nis pursuant to _'tlon

116830 ol _he Health and S_f_qy I_'od_. for the J_ll_ hlg h_alfit related conta_li_a_ts:

Microlliol_ieal (? o nta_dltallt S aa*t Turbidity I_lor_a_icff_ad]oloM¢ill Cantaminants

RatedSe_iceCapaciDr: I(_)gal Rated Service FIow: 05gpm

Do aot us_ where water is mlcrobloleglcally unsafe or with water of unknown quality, except _hat

syst_lns certified for cyst reduction may be used on disinfected waters that may contain filterable _ysts.

PRODUCT DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

Tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of Chlorine

Taste and Odor, Particulate Class I_; and against NSF/ANSl Standard 53 for the reduction of Lead,

Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene, Cysts, Turbidity, Asbestos, Lindane,

Tetrach oroethy ene, Endr n, Aach or, Ch orobenzene, Ethy benzene, TTHM, MTBE and VOC.

This system has been tested according to NSF/ANSl 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in NSF/ANSl 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L _+10% 0.08 mg/L ** 2.0 mg/L 95.93 97.36

Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL 11567 #/mL 99.38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 mg/L 150 ug/L 0.15 mg/L _+10% 1.0 ug/L 1 ug/L 99.33 99.33

Lead: @ pH 8.5 0.010 mg/L 157 ug/L 0.15 mg/L _+10% 2.0 ug/L 1.08 ug/L 98.72 99.31

Mercury: @pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53

Mercury: @pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L _+10% 0.5 ug/L 0.5 ug/L 96.67 96.67

O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 _+10% 1.0 ug/L 1.0 ug/L 99.94 99.94

Toxaphene 0.003 mg/L 15 ug/L 0.015 _+10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L _+10% 2 ug/L 2 ug/L 80.8 80.8

Asbestos 99% 101 MFL 107to 108fibers/L tt 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/12 1/L _ 99.99 >99.99

Turbidity 0.5 NTU 11.4 NTU 11 _+1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 _+10% 0.2 ug/L 0.2 ug/L 99.52 99.52

Endrin 0.002 mg/L 5.9 ug/L 0.006 _+10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 _+10% 0.70 ug/L 0.0588 ug/L 99.96 100

Lindane 0.002 mg/L 1.9 ug/L 0.002 _+10% 0.02 ug/L 0.02 ug/L 98.93 98.93

Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 _+10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98

Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 _+10% 0.5 ug/L 0.5 ug/L 96.47 96.47

TTHM 0.080 mg/L 465 ug/L 0.45 _+20% 1.0 ug/L 0.5 ug/L 99.78 99.88

MTBE 0.005 mg/L 14 ug/L 0.015 _+20% 0.70 ug/L 0.52 ug/L 94.94 96.27

VOC 0.015 mg/L 0.3520 mg/L 0.300 _+10% 0.0060 mg/L 0.0008 mg/L 98.4 99.78

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted.

Temp. = 68°F to 71.6°F (20°C to 22°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model T1KB1 : The filter monitor system measures the amount of

water that passes through the filter and alerts you to replace the

filter.

Style 1 - When the filter indicator reads 10%, order a new filter.

When the filter indicator reads 0%, it is recommended that you

replace the filter.

Style 2 - When the filter indicator light changes from green to

yellow, order a new filter. When the filter indicator light changes

from yellow to red, it is recommended that you replace the filter.

Use replacement cartridge T1RFKB1, part #9030. In Canada, use

replacement cartridge T1RFKB1, part #9030B. 2006 suggested

retail price of $41.99 U.S.A./S51.99 Canada. Prices are subject to

change without notice.

• These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

• The product is for cold water use only.

Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min) @ 60 psi

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

NSF/ANSI Standard 53 - Health Effects - Volatile Organic Chemicals (VOC's) included by surrogate testing*

Chemical Contaminant Influent Challenge NSF Maximum Permissible Chemical Reduction

Concentration (rag/L) Level Concentration (rag/L) Percent (%)

Carbofuran 0.190 0.001 >99

Carbon tetrachloride 0.078 0.0018 98

Chloropicrin 0.015 0.0002 99

2,4, D 0.110 0.0017 98

Dibromochloropropane (DBCP) 0.052 0.00002 >99

p-Dichlorobenzene 0.040 0.001 >98

1,2-Dichloroethane 0.088 0.0048 95

1,1 -Dichloroethylene 0.083 0.001 >99

Cis-1,2-Dichloroethylene 0.170 0.0005 >99

Trans-1,2-Dichloroethylene 0.086 0.001 >99

1,2-Dichloropropane 0.080 0.001 >99

Cis-1,3-Dichloropropylene 0.079 0.001 >99

Dinoseb 0.170 0.0002 99

Ethylene dibromide (EDB) 0.044 0.00002 >99

Haloacetonitriles (HAN):

Bromochloroacetonitrile 0.022 0.0005 98

Dibromoacetonitrile 0.024 0.0006 98

Dichloroacetonitrile 0.0096 0.0002 98

Trichloroacetonitrile 0.015 0.0003 98

Haloketones (HK):

1,1-Dichloro-2-Propanone 0.0072 0.0001 99

1,1,1 -Trichloro-2-Propanone 0.0082 0.0003 96

Heptachlor (H-34, Heptox) 0.25 0.00001 >99

Heptachlor epoxide 0.0107 0.0002 98

Hexachlorobutadiene 0.044 0.001 >98

Hexachlorocyclopentadiene 0.060 0.000002 >99

Methoxychlor 0.05 0.0001 >99

Pentachlorophenol 0.096 0.001 >99

Simazine 0.120 0.004 >97

Styrene 0.150 0.0005 >99

1,1,2,2-Tetrachloroethane 0.081 0.001 >99

Toluene 0.078 0.001 >99

2,4,5 TP (Silvex) 0.270 0.0016 99

Tribromoacetic Acid 0.042 0.001 >98

1,2,4-Trichlorobenzene 0.160 0.0005 >99

1,1,1 -Trichloroethane 0.084 0.0046 95

1,1,2-Trichloroethane 0.150 0.0005 >99

Trichloroethylene 0.180 0.0010 >99

Xylenes 0.070 0.001 >99

*Chloroform was used as the surrogate chemical for VOC reduction claims

® NSF is a registered trademark of NSF International.

iNDICE

GARANTIA .................................................................................... 27

SEGURIDAD DEL REFRIGERADOR ........................................... 28

C6mo deshacerse adecuadamente de su refrigerador viejo.... 28

INSTRUCCIONES DE INSTALACION ......................................... 29

Desempaque el refrigerador ...................................................... 29

Requisitos de ubicaci6n ............................................................ 29

Requisitos electricos .................................................................. 30

Requisites del suministro de agua ............................................ 30

Rejilla de la base ........................................................................ 30

Puertas del refrigerador ............................................................. 31

Ajuste las puertas ....................................................................... 32

Conexi6n del suministro de agua .............................................. 33

Prepare el sistema de agua ....................................................... 34

Sonidos normales ...................................................................... 35

USO DE SU REFRIGERADOR ..................................................... 35

C6mo asegurar la debida circulaci6n del aire ........................... 35

Uso de los controles .................................................................. 35

Despachadores de agua y hielo ................................................ 36

Luz del estado del filtro de agua ............................................... 37

Sistema de filtraci6n de agua .................................................... 38

Fabrica de hielo y dep6sito ....................................................... 39

CARACTERISTICAS DEL REFRIGERADOR .............................. 39

Estantes del refrigerador ............................................................ 39

Caj6n para carnes frias .............................................................. 40

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ...................................................... 40

Control de temperatura para el caj6n

convertible de verduras/carnes ................................................. 40

Control de humedad del caj6n para verduras ........................... 41

Portavinos o portabotellas/latas ................................................ 41

Recipiente utilitario ..................................................................... 41

CARACTERiSTICAS DEL CONGELADOR ................................. 41

Estante del congelador .............................................................. 41

Canastilla o recipiente del congelador ...................................... 42

CARACTERISTICAS DE LA PUERTA ......................................... 42

Dep6sito inclinable de la puerta del congelador ....................... 42

Dep6sito enfriador de la puerta ................................................. 42

Rieles y Recipientes de la puerta .............................................. 43

Recipientes de la puerta ............................................................ 43

Recipiente inclinable para frutas ............................................... 43

CUIDADO DE SU REFRIGERADOR ........................................... 44

Limpieza ..................................................................................... 44

C6mo cambiar los focos ............................................................ 45

Cortes de corriente .................................................................... 46

Cuidado durante las vacaciones y mudanzas .......................... 46

SOLUCION DE PROBLEMAS ..................................................... 47

Funcionamiento del refrigerador ............................................... 47

Temperatura y humedad ........................................................... 48

Hielo y agua ............................................................................... 48

CONTRATOS DE PROTECCI(3N ................................................ 50

En los EE.UU .............................................................................. 50

En Canada .................................................................................. 50

ACCESORIOS ............................................................................... 50

HOJA DE DATOS DEL PRODUCTO ........................................... 51

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTiA DE LOS

ELECTRODOMI STICOS

KENMORE

GARANTIA LIMITADA DE UN AI_IO

Cuando este electrodomestico haya sido instalado, operado y

mantenido segt]n las instrucciones provistas con el producto, si

este electrodomestico falla per defectos de material o de mano

de obra dentro de un ano a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ® para gestionar la reparaci6n libre de cargo.

Si este electrodomestico es empleado para algQn otro uso que no

sea el domestico familiar, esta garantia s61o tiene vigencia por 90

dfas a partir de la fecha de compra.

ESTA GARANTiA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

1. Los articulos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pete sin limitaci6n, filtros, correas, focos y

bolsas.

2. Un tecnico de servicio para ensenarle al usuario c6mo instalar,

operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este producto.

4. Danes a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Danes a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Danes a este producto o fallas del mismo causados per el uso

de detergentes, limpiadores, productos qufmicos o utensilios

diferentes de los recomendados en todas las instrucciones

provistas con el producto.

7. Danes a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANTiAS IMPL|CITAS; LIMITACION DE

RECURSOS

El Qnico y exclusivo recurso del cliente segQn los terminos de esta

garantia limitada sera el de reparar el producto segQn se estipula

en la presente. Las garantias implicitas, incluyendo las garantfas

de comerciabilidad o de capacidad para un prop6sito particular,

seran limitadas a un ano o al perfodo mas corto permitido per ley.

Sears no se hara responsable por danos incidentales o

consecuentes. AIgunos estados y provincias no permiten la

exclusi6n o limitaci6n de danos incidentales o consecuentes, o

limitaciones acerca de cuanto debe durar una garantia implfcita

de comerciabilidad o capacidad, de modo que las limitaciones o

exclusiones arriba mencionadas pueden no aplicarse en su caso.

Esta garantia se aplica s61o mientras este electrodomestico se

usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales espedficos, yes posible

que usted tenga tambien otros derechos, los cuales varfan de un

estado a otro.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el nt]mero completo de

modelo y serie asi come la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta con el nQmero de

modelo y de serie ubicada en el producto.

Tenga esta informacidn disponible para facilitarle la obtencidn de Numero de serie

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico. Fecha de compra

Nlimero de modelo Guarde estas instrucciones y su comprobante de compra

para referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Heroes incluido touches mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguriclad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesion a

usted y a los dem&s.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran come reducir las posibilidades de sufrir una lesion y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IIVlPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• No use un adaptador.

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energfa antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

• Use un vaso resistente para recibir hielo del despachador

(en algunos modelos).

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerseadecuadamente de su

refrigeradorviejo

Antes de tirar su refrigerador o congelador viejo:

• Saque las puertas.

• Deje los estantes en su lugar asi los nitros no pueden meterse

con facilidad.

Peligro de Asfixia

Remueva las puertae de su refrigerador viejo.

No seguir esta instruccion puede ocasionar la muerte

o da5o al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...a_n si van a quedar ahi "por unos pocos dias". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

INSTRUCCIONES DE INSTALACION

Des× ; mpaque e '

Peligro de Peso E×cesivo

Use dos o mas personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

• Quite las cintas y gomas de las superficies antes de encender

el refrigerador. Frote un poco de detergente liquido sobre el

adhesivo con los dedos. Limpie con agua tibia y seque.

• No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables o limpiadores abrasives para eliminar restos de

cinta o goma. Estos productos pueden da_ar la superficie de

su refrigerador. Para mils informaci6n, vea "Seguridad del

refrigerador'.

Como mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lade a lade ni Io haga

"caminar" cuando Io trate de mover ya que podria da_ar

el piso.

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

Informacion importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan frfos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha disefiado para hacerse afiicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

,/,. _.,,,> ........ .........b,I'; O<s¢©O;

Peligro de Explosion

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instruccion puede ocasionar la muerte,

expiosi6n, o incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lade y por encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje como mfnimo

2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, asegQrese que hay espacio adicional atras para las

conexiones de la Ifnea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un

horno, radiador u otra fuente de calor. No instale el refrigerador

cerca una ubicaci6n en la que la temperatura puede bajar de los

55°F (13°C).

_SL_

V2" (1,25 cm)t '_'

,il

2" (5,08 cm)

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de cone×ion a tierra de

3 terminalee.

No quite la terminal de cone×ion a tierra.

No use un adaptador.

No use un cable electrico de extensi6n.

No seguir estas instrucciones puede ocaeionar

la muerte, incendio e cheque electrice.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15- 6 20-amps,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interrupter. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energfa. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

ReL_nalas herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aquL

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana

• Llaves de boca de TAd' y V2" o

dos Ilaves ajustables

• Llave para tuercas de V4"

• Broca de 1/4"

• Taladro manual o

electrico (debidamente

conectado a tierra)

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

uni6n y tuberia de cobre. Antes de comprar, asegQrese que la

valvula tipo montura cumpla con los c6digos de plomerfa de su

Iocalidad. No use una valvula perforadora o una valvula de

montura de SA6"(4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomer[a.

• Use tuber[as de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en areas donde la temperatura va a permanecer

per encima del punto de congelaci6n.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg _ (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ibs/pulg _ (207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fr[a, la presi6n de agua al sistema

de 6smosis inversa necesitara set de un minimo de 40 a

60 Ibs/pulg _ (276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg _(276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del use intense.

Si su refrigerador tiene un filtro de agua, se podra reducir la

presi6n alan mas si se usa en conjunto con un sistema de

6smosis inversa. Quite el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

t ,_s ,z,

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Sujete la rejilla con sus manes per los extremes. Empuje

hacia adentro sobre la parte superior de la rejilla de la base y

jale hacia arriba sobre la parte inferior.

NOTA: AsegQrese de volver a fijar la ficha tecnica en la parte

trasera de la rejilla de la base despues de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas.

2. Alinee las lengQetas del soporte de la rejilla con los

sujetadores metalicos.

3. Empuje la rejilla con firmeza para que encaje en su lugar.

ReQna las herramientas y piezas necesarias antes de comenzar la instalaci6n,

HERRAMIENTAS NECESARIAS: Llaves de tube de cabeza hexagonal de 1/4" y 5/16"y un destornillador de hoja plana.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador o desconecte el

suministro de energia. Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.

NOTA: Solamente pudiera ser necesario quitar la agarradera de la puerta 0 las puertas para Iograr introducir el producto per la entrada

a su hogar. Mida la abertura de la puerta para determinar si es necesario quitar las puertas o las agarraderas.

Bisagra superior

izquierda

No quite el tornilo A

Conexi6n de la

tuberia del despa-

chariot de agua

/ I

--'c

A. Abrazadera de la manguera

B. Anilo rojo exterior

Rejila de la base

C6mo quitar

la puerta

Bisagra superior

derecha

No quite el tornllo A

Estilo 1

C6mo quitar

las agarraderas

(opcional)

Bisagra inferior

No quite el tornillo A

Estilo 2

C6mo quitar

las agarraderas

(opcional)

Quite las agarraderas (opcional)

Estilo 1

1. Apriete con su mano firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo de la

agarradera. Separe las piezas del adorno de los tornillos de

tope. Vea la ilustraci6n 1.

2. Quite los tornillos de las agarraderas y las agarraderas. Vea la

ilustraci6n 1.

3. Coloque el refrigerador en su sitio. Vuelva a colocar las

agarraderas come se muestra. Vea la ilustraci6n 1.

Estilo 2

1. Presione firmemente en la agarradera para deslizarla hacia

arriba y hacia afuera de los tornillos de tope. Vea la

ilustraci6n 1.

2. Coloque el refrigerador en su sitio. Vuelva a colocar las

agarraderas come se muestra. Vea la ilustraci6n 1.

Quite las puertas

Peligro de Choque Electrico

Deeconecte el suministro de energia antes de eacar

lae puertae.

No eeguir eeta instruccion puede ocasionar la muerte

o choque electrico.

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la

base. Sujete la rejilla con sus manos per los extremes.

Empuje hacia adentro sobre la parte superior de la rejilla de la

base y jale hacia arriba sobre la parte inferior. Vea la

ilustraci6n 2.

3. Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas del gabinete.

4. Si tiene un despachador (de hielo o de agua), desconecte la

tuberia del despachador de agua ubicada detras de la rejilla

de la base en el lado de la puerta del congelador. Vea la

ilustraci6n 3.

• Presione el anillo rojo exterior contra la cara del encaje y

jale la tuberia del despachador para liberarla.

• En algunos modelos, quite la tuberfa de la abrazadera de

la manguera.

5. Quite la cubierta de la bisagra superior izquierda y los

tornillos segL_nse muestra. Vea la ilustraci6n 4.

IMPORTANTE: No quite el tornillo A.

Desconecte el enchufe de cableado. Quite los tornillos que

quedan en la bisagra izquierda y la bisagra segt_n se muestra.

Vea la ilustraci6n 4.

IMPORTANTE: No quite el tornillo A.

7. Levante la puerta del congelador directamente hacia arriba

para separarla de la bisagra inferior. Vea la ilustraci6n 5. La

tuberia del despachador de agua queda afianzada a la puerta

del congelador y se jala a traves de la bisagra izquierda

inferior. Cerci6rese de proteger la tuberfa del despachador de

agua contra daSos.

8. Quite la cubierta de la bisagra superior derecha y los tornillos

segQn se muestra. Vea la ilustraci6n 6.

IMPORTANTE: No quite el tornillo A.

10.

Levante la puerta del refrigerador directamente hacia arriba

para separarla de la bisagra inferior.

Quiza no sea necesario quitar las bisagras inferiores para

pasar el refrigerador per una puerta. Ambas bisagras

inferiores tienen la misma construcci6n.

• Si fuera necesario, desensamble las bisagras segL_n se

muestra. Vea la ilustraci6n 7.

IMPORTANTE: No quite el tornillo A.

Vuelva a colocar las puertas y las bisagras

Si las quit6, vuelva a colocar ambas bisagras inferiores.

Apriete los tornillos.

Pase la tuberfa del despachador de agua a traves de la

bisagra inferior izquierda antes de volver a colocar la puerta

del congelador en la bisagra. Es posible que necesite ayuda.

NOTA: Disponga de un soporte adicional para las puertas

mientras vuelve a colocar las bisagras superiores. No se

confie en que los imanes de las puertas van a sostener las

puertas mientras trabaja.

3. Reconecte la tuberia del despachador de agua empujandola

dentro del accesorio hasta que se detenga y la marca negra

toque la cara del anillo rojo exterior. Vea la ilustraci6n 3. En

algunos modelos, vuelva a colocar la tuberia en la abrazadera

de la manguera.

4. Alinee y vuelva a colocar la bisagra superior izquierda segQn

se muestra. Vea la ilustraci6n 4. Apriete los tornillos.

5. Reconecte el enchufe del cableado.

6. Vuelva a colocar la cubierta de la bisagra izquierda y el

tornillo.

7. Vuelva a colocar la puerta del refrigerador, encajandola

cuidadosamente sobre la bisagra inferior derecha.

8. Alinee y vuelva a colocar la bisagra superior derecha segQn

se muestra. Vea la ilustraci6n 6. Apriete los tornillos.

9. Vuelva a colocar la cubierta de la bisagra y los tornillos.

Apriete los tornillos.

10. Enchufe el refrigerador o reconecte el suministro de energfa.

Cbmo cerrar la puerta

Coloque un nivel dentro del refrigerador, en la parte trasera

del estante superior. Vea la ilustraci6n 8 en "Puertas del

refrigerador".

Ubique los tornillos niveladores detras de la rejilla de la base

del refrigerador, en cualquiera de los lades.

Use una Ilave de tubo de cabeza hexagonal para ajustar los

tornillos niveladores del rodillo trasero hasta que el

refrigerador quede nivelado. Gire el tornillo nivelador del

rodillo trasero hacia la derecha para levantar ese lado del

refrigerador o gire el tornillo nivelador hacia la izquierda para

bajar ese lade. Vea la ilustraci6n 10 en "Puertas del

refrigerador'. AsegQrese de que el refrigerador este nivelado

antes de preceder.

4. Compruebe la alineaci6n de las puertas despues de haber

nivelado el refrigerador.

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del refrigerador

como se describe en "C6mo cerrar la puerta".

Es posible que las puertas queden desparejas despues de nivelar

el refrigerador. Vea la ilustraci6n 9 en "Puertas del refrigerador".

Las puertas estan prefijadas de fabrica, de manera que la puerta

del refrigerador esta mas alta que la puerta del congelador

aproximadamente por el espesor de una moneda. Una vez que

las puertas esten cargadas de alimentos, deberian estar

niveladas. Si se necesita ajustar la altura de la puerta despues de

que las puertas esten cargadas de alimentos, siga estos pasos.

1. Use una Ilave de tube de cabeza hexagonal para ajustar los

tornillos niveladores del rodillo delantero hasta que las

puertas esten parejas. Gire el tornillo nivelador del rodillo

delantero hacia la derecha para levantar ese lade del

refrigerador o gire el tornillo nivelador hacia la izquierda para

bajar ese lado. Vea la ilustraci6n 10 en "Puertas del

refrigerador".

NOTA: Despues de cada ajuste, abra y cierre las puertas del

congelador y del refrigerador para comprobar el alineamiento

de las puertas.

Abra las puertas y vuelva a colocar la rejilla de la base. Alinee

las pestar_as de apoyo de la rejilla con las abrazaderas

metalicas. Empuje la rejilla con firmeza, hasta que ajuste a

presi6n en su sitio.

NOTA: Cerci6rese de reponer la Hoja Tecnica detras de la

rejilla de la base.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: 8i usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n

apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

3. Busque una tuberia vertical de agua fria de 1/2"a 11_''

(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegOrese de que sea una tuberfa de agua fria.

• Una tuberia horizontal funcionar& pete taladre per el lade

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuber[a de cobre que va a

necesitar, mida desde la conexi6n de la parte trasera inferior

del refrigerador hasta la tuberia de agua. Agregue 7 pies

(2,1 m) para permitir la limpieza. Use tuber[a de cobre de V4"

(6,35 mm) de diametro externo. AsegQrese que ambos

extremos de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de W'

(6,35 mm) en la tuberia de agua fr[a que Ud. eligi6.

i¸ _ _

A. Tubeda de agua frfa E. Manga de compresidn

B. Abrazadera para tuberfa F. V#/vulade cierre

C. Tuberfade cobre G. Tuercade presidn

D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuber[a de agua fria con una

abrazadera para tuberia. AsegQrese que el extreme de salida

este firmemente insertado en el orificio taladrado de V4"

(6,35 mm) en la tuberia de agua y que la arandela este por

debajo de la abrazadera para tuberia. Ajuste la tuerca de

presi6n. Apriete los tornillos de la abrazadera para tuber[a

lentamente yen forma pareja de manera que la arandela

provea un cierre hermetico. No apriete demasiado porque se

puede quebrar la tuber[a de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tuberia en el extremo de salida hasta donde

sea posible. Atornille la tuerca de compresi6n sobre el

extremo de salida con una Ilave ajustable. No apriete

demasiado.

Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. CIERRE la valvula de

cierre del agua en la tuberia de agua. Enrolle la tuberia de

cobre en espiral.

Conexibn al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tubo de cobre a la entrada de la valvula usando una

tuerca de compresi6n y manga de compresi6n como se

demasiado.mUestraAjuste la tuerca de compresi6n. No apriete

3. Use la abrazadera para tuber_a en la parte trasera del

refrigerador para afianzar la tuberia al refrigerador segOn se

muestra. Esto ayudara a evitar dafios a la tuberia cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tienen fugas.

A. Abrazadera para tuberfa

B. Tubeda de cobre

C. Tuerca de compresidn

D. Entrada de la vblvula

Cbmo terminar la instalacibn

La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

1/4"(6,35 mm) en cualquiera de las conexiones de la tuberfa.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energ[a.

2. Quite y deseche la cinta de empaque y el tap6n de nailon

negro de la tuberia gris de agua enrollada en la parte trasera

del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

1/4"x 1/4"(6,35 mm x 6,35 mm) para conectar la tuberia de

agua a una Ifnea domestica de agua existente. Enrosque la

tuerca provista sobre el acoplamiento en el extremo de la

tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A B C D E F G

A. Tuberfa de agua al D. Acoplamiento (adquirido)

refrigerador E. F_rula (adquirida)

B. Tuerca (provista) E Tuerca (adquirida)

C. Bulbo G. Lfnea de agua de la casa

4. ABRA la vMvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la vMvula).

Estilo ,.t

1. Desenchufe el refrigerador o desconecte el suministro de

energ[a.

2. Quite y deseche la cinta de empaque y el tap6n de nailon

negro de la tuberia gris de agua enrollada en la parte trasera

del refrigerador.

3. Enrosque la tuerca provista sobre la vMvula de agua como se

muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

Peligro de Choque Electrico

Conecte a un contacto de pared de cone×ion a tierra de

3 terrninales.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable electrico de extensi6n.

No seguir estas inetrucciones puede ocas=onar

la rnuerte, incendio o choque electrico.

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea "Despachadores de agua y

hielo".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

Sfrvase leer antes de usar el sistema de agua.

Inmediatamente despu@s de la instalaei6n, siga los pasos a

eontinuaai6n para asegurarse de que el sisterna de agua est@

debidamente limpio.

1. Abra la puerta del congelador y apague la fabrica de hielo. El

interruptor ON/OFF (encendido/apagado) se encuentra en el

lado derecho superior del compartimiento del congelador.

Mueva el interruptor a la posici6n OFF (apagado - hacia la

derecha) como se muestra.

A. Bulbo

B. Tuerca (provista)

ABRA la vMvula de cierre.

Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la vMvula).

NOTAS:

• Aseg@ese de que el filtro de la rejilla de la base este

instalado adecuadamente y que la tapa este en la posici6n

horizontal.

No use con agua que no sea microbiol6gicarnente segura

o que sea de calidad desconocida sin desinfectarla

adecuadarnente antes o despu_s del sisterna. Pueden

usarse sisternas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Use un recipiente resistente para oprimir la barra del

despachador de agua hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando

1,5 gal. (5,4 L) de agua. La limpieza del sistema tomara

aproximadamente 3 minutes y ayudara a despejar el aire de

la linea, En algunas casas se podra requerir limpieza

adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

Abra la puerta del congelador y ponga la fabrica de hielo a

funcionar. Mueva el interruptor a la posici6n ON (encendido -

hacia la izquierda), Vea la secci6n "Fabrica de hielo y

dep6sito de hielo" para obtener mas instrucciones sobre la

operaci6n de su fabrica de hielo,

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo,

Deshagase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud, desee

elegir la caracteristica maxima de hielo para incrementar

la producci6n de hielo,

Su nuevo refrigerador puede hacer sonidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayorfa de los sonidos nuevos

son normales. Superficies duras, como el piso, las paredes y los

gabinetes, pueden hacer que los sonidos parezcan mas fuertes.

A continuaci6n se describen los tipos de sonidos y que puede

causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo,

Su refrigerador esta diseSado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el use de energ[a. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione por periodos de tiempo mas

largos que su refrigerador viejo. Ud. puede escuchar un

sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento 6ptimo.

Puede ser que Ud. escuche el motor del ventilador del

evaporador haciendo circular el aire a traves de los

compartimientos del refrigerador y del congelador. Es posible

que aumente la velocidad del ventilador cuando usted abra

las puertas o agregue alimentos calientes.

• Las vibraciones pueden producirse por el flujo de liquido

refrigerante, tuberia de agua o articulos guardados arriba del

refrigerador.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos,

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de Ifquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n,

USO DE SU REFRIGERADOR

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire frfo entra per la parte

inferior de la secci6n del congelador y continua hacia arriba.

Luego entra en la secci6n del refrigerador a traves del orificio de

ventilaci6n superior. En los modelos con Estilo 2, el aire tambien

se distribuye de mode uniforme por todo el compartimiento del

refrigerador a traves de los seis orificios de ventilaci6n que estan

en la pared posterior. El aire regresa al congelador come se

muestra,

Estilo 1 Estilo 2

No bloquee ninguno de estos orificios de ventilaci6n con

alimentos come sodas, cereales, pan, etc. Si estos orificios estan

bloqueados, el aire no circulara y los controles de temperatura no

funcionaran correctamente,

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que pasen de una secci6n a otra, envuelva

o cubra bien los alimentos.

Su modelo puede tener controles rotativos o deslizables.

IMPORTANTE:

• Su refrigerador no enfriara cuando el control del refrigerador

esta fijado en OFF (apagado).

El control del refrigerador regula la temperatura del

compartimiento del refrigerador. El control del congelador

regula la temperatura del compartimiento del congelador.

Los ajustes numerados mas altos, hacen el compartimiento

mas frfo. Los ajustes numerados mas bajos, hacen que la

temperatura sea menos frfa,

Espere 24 horas antes de poner alimentos en el refrigerador.

Si usted agrega alimentos antes de que el refrigerador se

haya enfriado por complete, sus alimentos podrian

malograrse.

NOTA: El regular los controles del refrigerador y del

congelador a un ajuste mas alto (mas frio) no enfriara los

compartimientos con mas rapidez,

Los ajustes prefijados deberfan ser los correctos para el uso

domestico normal. Los controles estan fijados correctamente

cuando la leche o el jugo estan tan frios como a usted le

gusta y cuando el helado esta firme.

Si la temperatura esta demasiado caliente o demasiado frfa

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no esten obstruidos.

Para su conveniencia, los controles vienen prefijados de fabrica.

AI instalar su refrigerador, asegt]rese de que los controles sigan

en sus puntos de ajustes como se muestra.

Controles rotativos

COLD

FREEZER

COLDER COLD

REFRIGERATOR

• 3 4 .

1 6 COLDER

Controles deslizables

Freezer Refrigerator

cold I 2 A 3 4 colder off I 2 • 3 4 colder

Cbmo ajustar los controles

NOTA: Espere por Io menos 24 horas entre ajustes y luego vuelva

a verificar las temperaturas.

Si necesita regular las temperaturas, ajuste primero la

temperatura del refrigerador.

Controles rotativos

Gire el control a la derecha (en el sentido de las manecillas del

reloj) para hacer el compartimiento mas frio. Gire el control a la

izquierda (en el sentido contrario a las manecillas del reloj) para

hacerlo menos frio.

Controles deslizables

Deslice el control un ajuste hacia la derecha para hacer el

compartimiento mas frio. Deslice el control un ajuste hacia la

izquierda para hacerlo menos frio,

CONDICION / MOTIVO: REGULACION DEL

AJUSTE:

REFRIGERADOR demasiado frio Control del

- No estan fijados de acuerdo alas REFRIGERADOR a un

condiciones ambientales ajuste mas bajo

REFRIGERADOR demasiado

caliente

- Se abre la puerta a menudo, se ha

agregado una gran cantidad de

alimentos o la temperatura

ambiental es demasiado caliente

Control del

REFRIGERADOR a un

ajuste mas alto

CONGELADOR demasiado frio Control del

- No estan fijados de acuerdo alas CONGELADOR a un

condiciones ambientales ajuste mas bajo

CONDICION / MOTIVO: REGULACION DEL

AJUSTE:

CONGELADOR demasiado

caliente/muy poco hielo

- Se abre la puerta a menudo, o se

ha agregado una gran cantidad de

alimentos o la temperatura

ambiental es muy frfa (no puede

cambiar de ciclo con la debida

frecuencia) o se usa mucho hielo

Control del

CONGELADOR a un

ajuste mas alto

_t_ ..........

Dependiendo de su modelo, usted puede tener una o mas de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opci6n de cierre para evitar que salga hielo

o agua involuntariamente.

El despachador de hielo

El hielo proviene del dep6sito de hielo de la fabrica de hielo, en el

congelador. Cuando usted oprime la barra del despachador:

• Se abre una escotilla en un conducto situado entre el

despachador y el dep6sito del hielo, El hielo baja del

dep6sito y cae a traves del conducto.

• Cuando deja de oprimir la barra del despachador, se cierra la

escotilla y deja de salir hielo, El sistema de distribuci6n no

funcionara cuando la puerta del congelador este abierta.

Algunos modelos despachan hielo en cubos y hielo picado.

Antes de sacar hielo, seleccione el tipo de hielo que desea. Los

botones de control estan dise_ados para facilitar el uso y

limpieza.

ICE

CRUSH CUBE

Para obtener hielo picado, los cubos son triturados antes de ser

despachados. Esto puede retrasar un poco la distribuci6n del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tama_o. Cuando

cambia de crushed (hielo picado) a cubed (hielo en cubos), caen

unas onzas de hielo picado junto con los primeros cubos.

Para despachar hielo:

1. Oprima el bot6n del tipo de hielo que desee.

Peligro de Cortaduras

Use un vaeo reeietente para recibir hielo del

deepachador.

No seguir eeta instrucci6n puede ocaeionar

cortaduras.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador para

que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no hara

que el despachador funcione con mas rapidez o produzca

mayor cantidad de hielo.

Retire el vase para detener la salida de hielo.

NOTA: Los primeros Iotes de hielo pueden tener mal saber

debido alas conexiones de plomeria y piezas nuevas.

Deseche ese hielo. Ademas, saque grandes cantidades de

hielo del dep6sito de hielo, y no a traves del despachador.

El despachador de agua

Si no limpi6 el sistema de agua cuando se instal6 el refrigerador

por primera vez, oprima la barra del despachador de agua con un

vaso resistente o jarra resistente hasta que saque y descarte

1,5 gal. (5,4 L) o aproximadamente 3 minutos despues de que el

agua comience a salir. Toma de 3 a 4 minutos para que el agua

comience a salir. El agua que usted saca y descarta limpia el

sistema y ayuda a despejar el aire de las lineas. Deje transcurrir

24 horas para que el refrigerador se enfrie y pueda enfriar el

agua.

IMPORTANTE: Dependiendo de su modelo, la charola pequeSa

desmontable que se encuentra en el fondo del despachador esta

diseSada para contener derrames pequefios y permitir una

limpieza facil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevarse a un lavabo para vaciarse o

limpiarse.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador

de agua.

2. Retire el vase para detener la salida del agua.

NOTA: El agua puede tenet un mal sabor si no se usa el

despachador con frecuencia. Haga salir suficiente agua cada

semana para mantener un suministro fresco.

Laluz deldespachador

El Area del despachador tiene una luz. Puede encenderse con la

mane oprimiendo el bot6n de ON (encendido) (bot6n tactil o

interrupter oscilante).

En algunos modelos: Cuando usted utilice el despachador, la

barra encendera automaticamente la luz.

LIGHT

OFF ON

NOTA: Para informaci6n sobre c6mo cambiar el foco del

despachador, yea la secci6n "C6mo cambiar los focos".

El cierre del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la limpieza o para

evitar que sea activado involuntariamente por niSos o animales

domesticos.

NOTA: La funci6n de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva las barras del despachador.

Para apagar el despachador, oprima el bot6n de LOCK (cierre). El

indicador aparecera sobre el bot6n de LOCK (cierre) y los

despachadores de hielo y de agua no funcionaran. Para reactivar

el despachador, oprima el bot6n de UNLOCK (reactivaci6n)

hasta que el indicador aparezca. Luego continue distribuyendo

hielo o agua come de costumbre.

DISPENSER

LOCK UNLOCK

La luz del estado del filtro de agua le indicara cuando cambiar el

filtro de agua. Cuando la luz indicadora cambie de verde a

amarillo, significa que es casi el tiempo de cambiar el fltro de

agua. Se recomienda cambiar el filtro de agua cuando la luz

indicadora de estado cambie a rojo O cuando el flujo de agua al

despachador de agua o a la fabrica de hielo disminuya

visiblemente. El filtro debera reemplazarse per Io menos cada

6 meses. Vea "C6mo cambiar el filtro de agua" mas adelante en

esta secci6n para cambiar el filtro.

INDICADOR: ESTADO:

GOOD/BUENO (verde) Nuevo filtro instalado

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/REEMPLAZAR (rojo) O Reemplazar el filtro

cuando disminuye el flujo del agua del agua

Despues de cambiar el filtro de agua, reajuste el indicador al

presionar y sostener RESET (Reajustar) 2 segundos. La luz de

estado cambiara de Replace (Reemplazar, rojo) a Good (Bueno,

verde) una vez que se haya reajustado el indicador.

WATER FILTER

coop •

I£11ACI•

NOTA: No use con agua que no sea microbiol6gicamente 4. Coloque la tapa (que se quit6 en el paso 2) sobre el filtro

segura o que sea de calidad desconocida sin desinfectarla nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

adecuadamente antes o despues del sistema. Pueden usarse filtro. Gire la tapa hacia la derecha hasta que encaje en su

sistemas certificados para la reduccibn de quistes en aguas lugar.

desinfectadas que puedan contener quistes filtrables.

Cbmo cambiar el filtro de agua

El filtro de agua esta situado en la rejilla de la base debajo de la

puerta del compartimiento del congelador. No es necesario

quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando en el bot6n eyector y jalando

directamente hacia afuera sobre la tapa del filtro.

NOTAS:

• Evite enroscar la tapa cuando quite el filtro, ya que esto

puede causar que la tapa se salga. Si esto sucede, vuelva

a colocar la tapa y jale el filtro directamente hacia afuera.

• Siempre queda agua en el filtro. Es posible que se

derrame un poco de esa agua.

A. Botdn eyector

B. Tapa del filtro

Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Saque el cartucho nuevo de su empaque y quite la cubierta

protectora de los anillos O.

A. Cubierta protectora

B. Anillos en 0

A. Botdn eyector

B. Flecha en el filtro

C. Lomo sobre la tapa

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de la

base. A medida que se inserte el filtro, el bot6n eyector

bajara. El bot6n eyector saltara nuevamente hacia afuera

cuando el filtro este enganchado por completo.

6. Jale suavemente la tapa para verificar que el filtro este seguro

en su lugar.

7. Enjuague el sistema de agua. Vea "C6mo enjuagar el sistema

de agua despu6s de cambiar el filtro".

Cbmo enjuagar el sistema de agua despu_s de cambiar

el filtro

Use un recipiente resistente para oprimir el despachador de agua

hasta que el agua comience a salir. Limpie el sistema de agua

distribuyendo y desechando 1,5 gal. (5,4 L) de agua. La limpieza

del sistema tomara aproximadamente 3 minutos y ayudara a

despejar el aire de la linea. En algunas casas se podra requerir

limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Uso del despachador sin el cartucho del filtro de agua

Puede usar el despachador sin un cartucho de filtro de agua. El

agua no estara filtrada.

1. Saque el filtro presionando el bot6n eyector y jalando la tapa.

Vea "Cdmo cambiar el filtro de agua" anteriormente en esta

secci6n.

Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Con la tapa en la posici6n horizontal, inserte la tapa en la 3. Levante y jale de la parte delantera del dep6sito de hielo para

rejilla de la base hasta que se detenga, sacarlo.

Gire la tapa hacia la izquierda hasta que la tapa se deslice en

la ranura del accesorio. Luego, gire la tapa hacia la derecha

hasta que quede en la posici6n horizontal.

NOTA: La tapa no estara alineada con la rejilla de la base.

Para encender y apagar la fbbrica de hielo

Para poner a funcionar (ON) la fabrica de hielo, sencillamente

baje el brazo de control de alambre.

Para apagar (OFF) la fabrica de hielo manualmente, levante el

brazo de control de alambre a la posici6n OFF (apagado - brazo

elevado) y escuche el chasquido.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el

dep6sito para hielo y estos levantaran el brazo de control de

alambre a la posici6n de apagado (OFF - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

RECUERDE:

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexi6n de su

fabrica de hielo a un suministro de agua blanda. Los

qufmicos para ablandar el agua (como la sal) pueden dar_ar

ciertos componentes de la fabrica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua blanda, asegQrese de que el ablandador

de agua este funcionando correctamente y que goce de un

buen mantenimiento.

• No use instrumentos afilados para romper el hielo en el

dep6sito. Esto puede dar_ar el recipiente de hielo y el

mecanismo de despachado.

• No guarde nada encima ni dentro de la fabrica de hielo ni en

el dep6sito de hielo.

Para quitar y volver a colocar el depbsito de hielo

1. Levante desde abajo el panel que cubre el dep6sito y

deslfcelo hacia atras.

2. Eleve el brazo de control de alambre hasta que enganche en

la posici6n OFF (apagado - brazo elevado). AQn se puede

sacar hielo del despachador pero no se puede hacer mas.

4. Vuelva a colocar el dep6sito empujandolo hasta el fondo o de

Io contrario el despachador de hielo no funcionara. Empuje el

brazo de control de alambre hacia abajo a la posici6n ON

(encendido) para reiniciar la producci6n de hielo. Cerci6rese

de que la puerta este bien cerrada.

CARACTERISTICAS DEL

REFRIGERADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracterfsticas. Las caracterfsticas que se pueden adquirir

por separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est_n frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseSado para hacerse aSicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daSen al caer.

Su modelo puede tener estantes de vidrio o alambre. Si usted

guarda alimentos similares juntos y ajusta los estantes para que

se adapten a las diferentes alturas de los artfculos, se reduce el

tiempo que el refrigerador permanece abierto y se ahorra

energfa.

Estantes deslizables (en algunos modelos)

Para quitar y volver a colocar un estante en el marco de

metal:

1. Jab el estante hacia adelante hasta que se detenga. Incline el

frente del estante hacia arriba y levantelo un poco mientras

que jala el estante fuera del marco.

2. Vuelva a colocar el estante guiandolo de regreso dentro de

las ranuras en el marco y empujandolo para que pase el tope.

Estantesy marcosdelosestantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo per el frente y

levantandolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante. Verifique que el estante este seguro en

su lugar.

Estante abatible (en algunos modelos)

Para quitar y volver a colocar el estante abatible:

1. Quite el estante abatible deslizandolo hacia arriba y hacia

atras. Jale ligeramente hacia adelante para liberar las espigas

traseras del riel, como se muestra.

Con las espigas traseras liberadas, jale el estante hacia abajo

y hacia afuera.

Vuelva a colocar el estante deslizando las espigas delanteras

dentro del riel. Empuje el estante hacia arriba y hacia atras

hasta que las espigas traseras caigan en el riel. Jale hacia

abajo y hacia adelante para asegurarse de que el estante

este asegurado en su lugar.

El caj6n para carnes if[as es muy conveniente para guardar

pasas, nueces, comidas para untar y otros articulos pequeSos a

la temperatura normal del refrigerador.

Para quitar y volver a colocar el cajbn para carries frias:

1. Quite el caj6n de carnes frias deslizandolo hacia afuera hasta

el tope. Levante el frente y deslice el caj6n hacia afuera hasta

que salga.

Vuelva a colocar el caj6n de carnes frias deslizandolo hacia

atras pasando el tope.

Cajbn para verduras y cajbn convertible para verduras/

came

Para quitar y volver a colocar los cajones:

1. Deslice el cajdn para verduras o el caj6n para carne hasta el

tope, Eleve el frente del cajdn con una mano mientras sujeta

la parte inferior con la otra mano y deslice el cajdn hasta que

salga.

2. Vuelva a colocar el caj6n para verduras o el cajdn para came

deslizandolo hacia atras pasando el tope.

Tapas del cajbn para verduras o el cajbn para verduras/

came

Para quitar y volver a colocar las tapas:

1. Quite los cajones para verduras o carne. Presione hacia

arriba en el centro de la parte de vidrio del caj6n para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del caj6n para verduras firmemente y con

cuidado deslicelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del caj6n para verduras y quitelo.

Repita los pasos para quitar la tapa del caj6n para came.

3. Vuelva a colocar la parte posterior del marco de la tapa del

caj6n para carne en los soportes o guias que se encuentran

en las paredes laterales del refrigerador y baje o deslice el

frente del marco de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

El caj6n convertible de verduras/carnes puede ajustarse de

manera que enfrie correctamente la carneo las verduras, El aire

dentro de la charola se enfria para prevenir que partes de los

alimentos se congelen y puede ajustarse para mantener la came

a las temperaturas de almacenaje recomendadas per el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes): 28 ° a 32°F (-2 ° a 0°C).

IMPORTANTE: Para mantener la frescura por mas tiempo, antes

de guardar siempre envuelva la came en materiales que sean

hermeticos y a prueba de humedad. Siempre almacene la came

siguiendo las recomendaciones,

Cbmo ajustar el control

El control convertible viene ajustado de fabrica en la posici6n

menos fria para carnes.

Para cambiar el ajuste: Mueva el control hacia la derecha (mas

frio) o hacia la izquierda (menos fHo), segQn desee.

Para guardar verduras: Para guardar las verduras a la

temperatura 6ptima (que debe ser mas caliente que para la

came), mueva el control a la posici6n VEG (hasta el extreme

izquierdo).

IMPORTANTE: Si los alimentos se empiezan a congelar, mueva

el control hacia la izquierda (menos frio). Recuerde que debe

esperar 24 horas entre ajustes. Si Io hace asf, le da tiempo a la

temperatura de los alimentos a que cambie.

Guia para la conservacibn de carnes

Guarde la mayoria de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a los periodos de conservaci6n. Para guardar la came

por un tiempo mas prolongado que los periodos indicados,

congelela.

Pescado fresco o mariscos ................ el mismo dfa de su compra

Polio, came de res mold&

carnes varias (higado,etc) ................................................ 1 - 2 dfas

Carnes fHas, filetes/asados ............................................ 3 - 5 dias

Carnes curadas ............................................................. 7 - 10 dfas

Sobras - Cubra las sobras con papel plastico, o papel de

aluminio o guardelas en recipientes de plastico con tapas

hermeticas.

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. El control de humedad esta ubicado en el caj6n

para verduras. Regule el control a cualquier ajuste entre LOW

(Bajo) y HIGH (Alto).

I_ Humidity Control

I__

LOW (posici6n abierta) deja que el aire hQmedo salga del caj6n

para verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el caj6n para verduras. No lave ni

pele las moras sine en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y guardelas en el caj6n para verduras.

HIGH (posici6n cerrada) mantiene el aire hQmedo en el cajdn

para verduras, yes el mas adecuado para conservar las verduras

frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, escQrralas y

deshagase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de plastico o un recipiente de

plastico y guardelas en el cajdn para verduras.

Po@: v nos o po sb as] sS/ s

Para quitar y volver a colocar el portavinos (a la izquierda}

o el portabotellas/latas (a la derecha}:

1. Quite el portabotellas jalandolo directamente hacia afuera del

estante.

2. Vuelva a colocar el portabotellas deslizandolo entre el estante

y la pared del refrigerador.

NOTA: Para almacenamiento a largo plazo, guarde los huevos en

un recipiente con tapa o en su recipiente original en un estante

interior.

CARACTERiSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado come accesorios vienen identificadas come

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor lame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios'.

{0 _O_eI'o de e_hs_x£÷s _A°_'_!_depe_>r//e_do de _'_sode o /

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes para quitarlo.

2. Vuelva a colocar el estante en los soportes. Revise que el

estante este seguro en su lugar.

Guia para la conservacibn de alimentos congelados

Los periodos de conservaci6n variaran segOn la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (debera ser

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Es normal que hayan cristales de hielo dentro de

un paquete sellado, Esto simplemente indica que la humedad y

el aire dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 Ibs de

alimentos por pie ct]bico [907 a 1,350 g por 28 L] de espacio en

el congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente,

Para obtener mas informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una guia de

congeladores o un buen libro de cocina,

Canasta o nt c p e de con!i e ad@

(_%_Cp e_c_ de p 5sI co, es a %/_ os Y_ede os}

La canastilla o el recipiente del congelador se puede utilizar para

guardar bolsas de frutas y verduras congeladas que pudieran

caerse de los estantes del congelador.

Para quitar y volver a colocar la canastilla o recipiente del

congelador:.

1. Quite la canastilla o el recipiente deslizandola hasta el tope,

2. Levante el frente y deslicela hacia afuera totalmente.

CARACTERiSTICAS DE

LA PUERTA

Su modelo podra contar con algunas o todas estas

caracterfsticas. Las caracterfsticas que pueden adquirirse pot

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nt]mero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Para quitar y volver a colocar el recipiente:

1. Quite el dep6sito jalando hacia afuera las leng(_etas que se

encuentran detras de la canastilla para liberarla del

revestimiento de la puerta.

2. Vuelva a colocar el dep6sito alineando las leng0etas con los

botones laterales del revestimiento de la puerta, Encaje

firmemente las lengQetas en los botones como se muestra.

Vuelva a colocar la canastilla o el recipiente en su lugar,

colocandola en los rieles. Levante la parte frontal de la

canastilla o el recipiente ligeramente al tiempo que la empuja

hasta despues de los topes.

ep6s 9 e sff ad@' de a pue£s

@_sa 9unos _,_ode o<_}

El aire fresco del congelador es dirigido directamente al dep6sito

de la puerta por debajo de los orificios de ventilaci6n,

NOTA: El compartimiento de los productos lacteos y el estante

para latas no son enfriados,

Control del depbsito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del

lado izquierdo del compartimiento del refrigerador.

Rec p e tes de a

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera,

2. Vuelva a colocar el recipiente deslizandolo hacia adentro

sobre el soporte elegido y empujandolo hacia abajo hasta

que se detenga,

Gire el control en el sentido de las manecillas del reloj (hacia

la derecha) para disminuir el flujo de aire frio al dep6sito y

hacerlo menos frio.

Gire el control en el sentido contrario alas manecillas del reloj

(hacia la izquierda) para aumentar el flujo de aire frio al

depdsito y hacerlo mas fno.

Se pueden quitar los rieles y los recipientes de la puerta para

facilitar la limpieza,

Rieles y recipientes a presibn de la puerta

Para quitar y volver a colocar los rieles o recipientes:

1. Quite los rieles o los recipientes empujando hacia adentro

ligeramente en la parte frontal del soporte mientras jala hacia

afuera la lengQeta interior. Repita estos pasos para el otro

extremo del riel o del recipiente.

2. Vuelva a colocar los rieles o los recipientes alineando los

extremos de los soportes con los botones que estan en los

costados del revestimiento de la puerta, Encaje a presidn el

soporte en las leng(_etas que estan encima del estante, tal

come se ilustra,

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel,

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

Para quitar y volver a colocar el recipiente:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera,

2. Vuelva a colocar el recipiente deslizandolo encima de los

soportes deseados y empujandolo hacia abajo hasta que se

detenga.

(

Para quitar y volver a colocar las piezas de los recipientes:

1. Presione cualquier bot6n de liberaci6n para abrir la parte

inclinable del recipiente.

A. Botones de liberacidn

Para quitar la parte inclinable del recipiente, presione sobre

las palancas curvas a cada lade del mismo. Jale hacia arriba

y hacia fuera.

NOTAS:

• El recipiente no podra quitarse si se inclina hacia fuera

completamente. Inclfnelo solamente un poco antes de

presionar en las palancas curvas para quitarlo.

• Limpie las piezas segQn se indica en la secci6n

"Limpieza".

A. Palanca curva

3. Vuelva a instalar la parte inclinable del recipiente. AsegQrese

de que este encajado debidamente en la base del recipiente

antes de insertar las palancas curvas en su lugar.

4. Vuelva a colocar las piezas del interior del recipiente.

A. Canastilla coladora

B. Divisores

C. Tapete colador

CUlDADO DE SU

REFRIGERADOR

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta inetruccion puede ocaeionar la muerte,

e×ploeion o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite todas las partes desmontables del interior, tales como

estantes, cajones para verduras, etc.

3. Lave a mane, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un par3o suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasives o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

partes de plastico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estrojoajos para

fregar u otros utensilios de limpieza asperos. Estos

pueden rayar o daSar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de gal6n [26 g en

0,95 L] de agua).

4. Fijese si su refrigerador tiene el exterior de metal pintado,

acabado con apariencia inoxidable Ultra Satin TM (con

apariencia inoxidable), aluminio cepillado o de acero

inoxidable y decida el metodo de limpieza adecuado.

NOTA: El acabado Ultra Satin TM (con apariencia inoxidable)

tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una

textura veteada bien diferenciada con variaci6n en el color, Io

cual es natural en el acero.

Metal pintado: Limpie el exterior con una esponja limpia o un

paso liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un paso

suave. Para obtener una protecci6n adicional contra daSos a

las superficies exteriores metalicas pintadas, aplique cera

para electrodomesticos (o cera en pasta para autos) con un

paso limpio y suave. No encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un paso

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasives ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un pa_o suave,

Acabado con apariencia inoxidable Ultra SatinTM: Lave

con una esponja limpia o un paso liso y un detergente suave

en agua tibia, No use limpiadores asperos o abrasivos ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un paso suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un pa_o liso y un detergente suave en agua tibia, No use

productos de limpieza abrasivos o asperos. Seque

meticulosamente con un paso suave.

Para mantener come nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras peque_as, se

sugiere usar el limpiador de acero inoxidable aprobado

por el fabricante. Para ordenar el limpiador, vea

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable!

• No permita que el limpiador para acero inoxidable entre

en contacto con ninguna parte de plastico tales como las

piezas decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto

accidental, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente

con un pai_o suave.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

contiene mucha grasa o polvo, o si hay bastante transito de

mascotas en el hogar, el condensador debera limpiarse cada

dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de base. Vea la ilustraci6n "Rejilla de la

base" o la secci6n "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energfa.

.....,,_,_...... ,,,,,,_ ...............Or!} O((S

NOTA: No todos los feces para aparatos electrodomesticos son

adecuados para su refrigerador. Aseg0rese de cambiar el foco

con otro que sea del mismo tamaSo y forma. La luz del

despachador requiere de un foco de 10 Watts de uso intense y

las demas luces requieren un foco de 40 Watts para

electrodomesticos. Puede conseguir los focos de repuesto con

su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y seque la pantalla

meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tamaSo,

forma y vatiaje,

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

Luz deldespachador

Quite yreemplace elfoco extendiendola mane porelarea del

despachadon

}

A. Luz del despachador

Luz del panel de control del refrigerador

Quite y reemplace el foco extendiendo la mane per detras del

panel de control del refrigerador.

Luz del cajbn para verduras

Si es necesario, quite el caj6n superior para verduras para

tener acceso a la pantalla de luz. Quite la pantalla de luz

levantando los extremos hacia fuera de los soportes, como

se muestra.

• Vuelva a colocar la pantalla de luz insertando los extremos en

los soportes. Si es necesario, vuelva a colocar el caj6n

superior para verduras.

Luz superior del congelador (en algunos modelos)

• Quite la pantalla de luz suietandola por los lados y apretando

hacia el centro y al mismo tiempo ialandola hacia adelante,

como se muestra.

• Vuelva a colocar la pantalla de luz insertando las leng(Jetas en

los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador detr&s de la canasta superior

del congelador (en algunos modelos)

Dependiendo del modelo, quite la canasta superior del

congelador o el estante de la canasta superior del

congelador. Quite la pantalla removiendo el tornillo Phillips

ubicado en la parte superior de la pantalla. Cuidadosamente,

rote la pantalla hasta que la lengQeta izquierda se pueda

quitar con cuidado de la pared del congelador.

• Vuelva a colocar la pantalla insertando la lengQeta izquierda

dentro de la pared del congelador. Alinee la lengqeta superior

con el orificio para tornillo y coloque el tornillo.

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas cerradas (segOn el model@ para que los

alimentos se mantengan frios y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 Ibs (907 g) de hielo seco en el congelador pot cada

pie cQbico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frio per mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frfo por mas tiempo que uno Ileno de alimentos de

pasteleria. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el braze de control de alambre a la posici6n

apagado (OFF - hacia arriba) o mueva el interruptor a la

posici6n apagado (OFF - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene Mbrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (OFF - hacia

arriba) o mueva el interrupter a la posici6n apagado

(OFF - hacia la derecha).

3. Coloque el control de temperatura o control del refrigerador,

dependiendo del modelo, en la posici6n de apagado (OFF).

Vea "Use del (de los) control(es)".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1. Si su refrigerador tiene Mbrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (OFF - hacia

arriba) o mueva el interruptor a la posici6n apagado (OFF

- hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el dep6sito de hielo.

4. Coloque el control de temperatura o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea "Use del (de los) control(es)".

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegQrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O atornille las patas

niveladoras para no rayar el piso. Vea "Ajuste las puertas".

10. Sostenga las puertas cerradas y el cable pegado a la parte

posterior del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde velvet a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

FH_°}@i_%_i_ _ del _'_f_i_}_v

El refrigerador no funciona El refrigerador es ruidoso

Peligro de Cheque Electrico

Conecte a un contacte de pared de conexion a tierra de

3 terminales.

No quite Is terminal de cone×ion a tierra.

No use un adaptador.

No use un cable electrico de extensi6n.

No seguir estas instrucciones puede ocasionar

Is muerte, incendio o cheque electrico.

El ruido del refrigerador se ha ido reduciendo a Io largo de los

aSos. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habfa notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con una explicaci6n.

• Zumbido - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo

• Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desempe_o

• Vibraciones - flujo de liquido refrigerante, tuberfa de agua o

artfculos guardados arriba del refrigerador

• Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n

• Estallido - contracci6n/expansi6n de las paredes interiores,

especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelaci6n y corre hacia Is

bandeja recolectora

• &Esta desenchufado el cable de energia? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Funciona el contacto? Enchufe una lampara para ver si

funciona el contacto.

&Hay un fusible de la casa fundido o se dispar6 el

cortacircuitos? Reemplace el fusible o reposicione el

cortacircuitos. Si el problema continQa, Ilame a un

electricista.

• &Estan encendidos los controles? AsegOrese de que los

controles del refrigerador esten encendidos. Vea "Use de los

controles".

• &Es nueva la instalacibn? Deje transcurrir 24 horas despues

de Is instalaci6n para que el refrigerador se enfrie per

complete.

NOTA: El ajustar los controles de temperatura en la posici6n

mas fria no enfria ningQn compartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per periodos mas

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione per mas tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

• Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fabrics de hielo.

Las puertas no cierran completamente

• &Est_n bloqueadas las puertas? Mueva los paquetes de

alimentos lejos de la puerta. _

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

oorrecta.

Es dificil abrir las puertas

Peligro de Explosion

Use un limpiador no inflamable,

No seguir esta instruccion puede ocssionsr Is muerte,

explosi6n o incendio.

&Estan las empaquetaduras sucias o pegajosas? Limpie las

empaquetaduras con un jab6n suave y agua tibia.

Laslucesnofuncionan

• &Esta flojo o quemado un foco? Vea "C6mo cambiar los

focos".

&Se ha fijado la luz del despachador en ON (Encendido)?

La luz del despachador funcionara solamente cuando se

presionen las palancas. Si usted desea que la luz del

despachador permanezca encendida continuamente, fije la

luz del despachador en ON (Encendido), NIGHT LIGHT (Luz

nocturna) o AUTO (Automatico). Yea "Despachadores de

agua y hielo".

&Se ha fijado la luz del despachador en NIGHT LIGHT o

AUTO? Si se ha fijado el despachador en el modo NIGHT

LIGHT (Luz nocturna) o AUTO (Automatico), asegQrese de

que no este bloqueado el sensor de la luz. Vea

"Despachadores de agua y hielo".

La temperatura esta demasiado caliente

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalacidn para que el refrigerador se enfrfe por

completo.

&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al mfnimo el nL_mero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

&Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal.

&Se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Ajuste los

controles un ajuste mas fifo. Ffjese en la temperatura en

24 horas. Vea "Uso de los controles".

Hay acumulacibn de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• &Esta ht_meda la habitaci6n? Esto contribuye a la

acumulaci6n de humedad.

&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al mfnimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La f&brica de hielo no produce hielo o no produce

suficiente hielo

&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la vMvula de

cierre.

• &Hay un estrechamiento en la tuberfa de suministro de

agua? Un estrechamiento en la tuberfa puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

• &Esta encendida la fabrica de hielo? AsegQrese de que el

brazo o interruptor de cierre de alambre (dependiendo del

modelo) este en la posici6n de ON (Encendido).

&Es nueva la instalaci6n? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la produccidn total de

hielo.

• &Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca.

• &Se trab6 un cubo de hielo en el brazo eyector de la

fabrica de hielo? Saque el hielo del brazo eyector con un

utensilio de plastico.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua frfa? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua" en el libro de las Instrucciones de

instalaci6n o en el Manual de uso y cuidado.

Los cubos de hielo son huecos o pequefios

NOTA: Esto es una indicacidn de baja presidn de agua.

• &No esta abierta pot completo la valvula de cierre de

agua? Abra completamente la vMvula de cierre de agua.

• &Hay un estrechamiento en la tuberfa de suministro de

agua? Un estrechamiento en la tuberfa puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua frfa? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua'.

• i,AQn tiene preguntas acerca de la presi6n de agua?

Llame a un plomero competente autorizado.

El hielo tiene real sabor, real olor o un color gris_ceo

• &Son nuevas las conexiones de plomeria? Las conexiones

nuevas de plomeria pueden producir un hielo descolorido o

de mal sabor.

&Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje

transcurrir 24 horas para que la fabrica de hielo haga hielo

nuevo.

• &Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida.

• &Contiene el agua minerales (como el azufre)? Podrfa ser

necesario instalar un filtro para eliminar los minerales.

• &Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento oscuro o un color gris del hielo indican que

el sistema de filtrado de agua necesita enjuagarse mas.

El despachador de hielo no funciona debidamente

• &Estfi completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

• &Se ha instalado correctamente el dep6sito de hielo?

Asegt]rese de que el dep6sito este firmemente en su

posici6n.

&Es nueva la instalaci6n? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

• &Hay hielo atascado en el conducto de salida? Use un

utensilio de plastico para despejar el conducto de salida.

• &Se ha agregado hielo incorrecto en el dep6sito? Use

t]nicamente el hielo producido por su fabrica de hielo actual.

• &Se ha derretido el hielo alrededor del espiral metalico en

el dep6sito? Descarte los cubes de hielo y limpie el

dep6sito.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"? Cambie el bot6n de hielo de "picado" a "en

cubos". Si despacha el hielo en cubes correctamente, oprima

el bot6n para hielo "picado" y comience a despachar de

nuevo.

&Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribuci6n de hielo. Espere

3 minutos para que el motor del despachador se reposicione

antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

• &Estfi completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• _,Estfi la presi6n de agua a por Io menos 30 Ib/pulg 2

(207 kPa)? La presi6n de agua de la casa determina el flujo

del despachador. Vea "Requisitos del suministro de agua".

• &Hay un estrechamiento en la tuberia de suministro de

agua de la casa? Enderece la tuberfa de suministro de agua.

• &Es nueva la instalaci6n? Enjuague y Ilene el sistema de

agua.

• _,Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

&Se ha conectado un sistema de filtracibn de agua de

6smosis inversa al suministro de agua fria? Vea

"Requisites del suministro de agua" en las Instrucciones de

instalaci6n o en el Manual de use y cuidado.

Hayfugas de agua deldespachador

NOTA: Es normal que caigan una o dos gotas de agua despues

de despachar agua.

• _,No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del

despachador por 2 a 3 segundos despues de soltar la

palanca del despachador.

• _,Es nueva la instalaci6n? Enjuague el sistema de agua. Vea

"Despachadores de agua y hielo".

• &Ha cambiado recientemente el filtro de agua? Enjuague _Z

el sistema de agua. Vea "Despachadores de agua y hielo".

El agua del despachador no est& Io suflcientemente fria

NOTA: El agua del despachador se enfria solamente a 50°F

(10oc). _;

• _,Es nueva la instalacibn? Deje transcurrir 24 horas despues

de la instalaci6n para que el suministro de agua se enfrie

completamente.

• &Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrfe completamente.

• &No se ha usado el despachador de agua recientemente?

Puede set que el primer vase de agua no este frfo. Descarte

el agua del primer vase.

• &Se ha conectado el refrigerador a una tuberia de agua

fria? AsegQrese de que el refrigerador este conectado a una

tuberfa de agua frfa. Vea "Requisites del suministro de agua".

CONTRATOS DE

PROTECCION

Es os EE,L/ U

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®ha sido dise_ado y fabricado para brindarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es all[ donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Proteccidn hoy y prot6jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato:

€ Servicio experto per nuestros 12.000 especialistas en

reparaci6n competentes

v' Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el

transcurso de doce meses

Reemplazo del producto si su producto protegido no puede

ser reparado

Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

Ayuda rApida por tel_fono - asistencia per telefono a cargo

de un tecnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horario de reparaci6n

conveniente

Protecci6n de sobrevoltaje contra dar_os electricos debido a

fiuctuaciones de electricidad

Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de piezas y accesorios de calidad. Cse es el tipo de

profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto por muchos a_os mas.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral ®para obtener servicio de reparaci6n. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso a mas de un mill6n de piezas y accesorios, contamos con

las herramientas, piezas, conocimiento y la destreza para

asegurarnos de respaldar nuestra promesa de que: Reparamos

Io que vendemos.

Su producto Kenmore ® esta disedado, fabricado y sometido a

prueba para proporcionarle aSos de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del mar_ana a

precios de hoy

Elimina las facturas de reparaci6n producidas por el uso

normal y el desgaste

Ofrece apoyo por telefono a cargo de un tecnico de Sears

para los productos que deban ser reparados en el hogar

At]n si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventive a solicitud suya,

para asegurarse de que su producto esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas

informacibn referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

ACCESORIOS

Refacciones

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME ® y pida el nOmero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado Kenmore.

Limpiador de Acero Inoxidable:

Pida la pieza No. D22 M40083 R

Cartuchos del filtro de agua de la rejilla de la base:

NOTA: No use con agua que no sea microbiolbgicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Filtro de reemplazo:

Pida la pieza No. 9030 (T1RFKB1)

En CanadA, pida la pieza No. 9030B (T1RFKB1)

HOJA DE DATOS DEL PRODUCTO

Reduccibn de Requisitos de

sustancias reducci6n de NSF

Efectos est6ticos

Cloro, sabor/olor 50% reduccion

Casedepartcuas * 85% reducc on

Reducci6n de Requisitos de

contaminantes reducci6n de NSF

Plomo: Ca).pH 6,5 0,010 mg/L

Plomo: @ pH 8,5 0,010 mg/L

Mercurio: @ pH 6,5 0,002 mg/L

Mercurio: @ pH 8,5 0,002 mg/L

Benceno 0,005 mg/L

O-diclorobenceno 0,6 mg/L

Toxafeno 0,003 mg/L

Atrazina 0,003 mg/L

Asbestos 99%

Quistes vivos _ >99,95%

Turbidez 0,5 NTU

Alaclor 0,002 mg/L

Endrina 0,002 mg/L

Etilbenceno 0,7 mg/L

Lindano 0,002 mg/L

Clorobenceno 0,6 mg/L

Tetracloroetileno 0,005 mg/L

TTHM (trialometano) 0,080 mg/L

MTBE (_ter 0,005 mg/L

metilterciobutflico)

COV (Compuesto

organico volatil)

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKBlfT1RFKB1 Capacidad de 100 galones (379 litros)

I Comprobado y certificado por NSF International, segQn la norma 42 NSF/ANSl para reducci6n de cloro sabor y

olor, clase de particulas I*; y bajo la norma 53 NSF/ANSl para la reducci6n de plomo, mercurio, atrazina, benceno,

toxafeno, o-diclorobenceno, quistes, turbidez, asbestos, lindano, tetracloroetileno, endrina, alaclor, clorobenceno,

etilbenceno, TTHM (trialometano), MTBE (6ter metilterciobutilico) y COV (Compuesto orgAnico volAtil).

Este sistema ha sido comprobado segQn las normas NSF/ANSl 42/53 para la reducci6n de las sustancias citadas a continuacion. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido

para agua saliendo del sistema, tal como se especifica en las normas NSF/ANSl 42/53.

Promedio Concentraci6n en el agua M_ximo Promedio % Minimo % Promedio

influente a tratar efluente efluente reducci6n reducci6n

Promedio

influente

150 ug/L

157 ug/L

0,0058 mg/L

0,0057 mg/L

15 ug/L

1750 ug/L

15 ug/L

10 ug/L

101 MFL

120,000/L

11,4 NTU

41,3 ug/L

5,9 ug/L

1867 ug/L

1,9 ug/L

2,0 ug/L

14,2 ug/L

465 ug/L

14 ug/L

2,0 mg/L 2,0 mg/L ± 10% Por Io I

3533333#/mL menos 10.000 part cu as/mL

Concentraci6n en el agua

a tratar

0,15 mg/L ± 10%

0,006 mg/L ± 10%

0,015 mg/L ± 10%

1,8 ± 10%

0,015 ± 10%

0,009 mg/L ± 10%

107a 108fibras/L t*

5O.O0O/L min,

11 ± 1 NTU

0,04 ± 10%

0,006 ± 10 %

2,1 ± 10%

0,002 ± 10%

2,0 ± 10%

0,015 ± 10%

0,45 ± 20%

0,015 ± 20%

95,93

99,38

% Minimo

reducci6n

99,33

98,72

96,53

96,5

96,67

99,94

93,33

80,8

99,83

99,99

96,4

99,52

91,5

99,96

98,93

99,98

96,47

99,78

94,94

0,08 mg/L ** 2,0 mg/L

22000 #/mL 11567 #/mL

M_ximo Promedio

efluente efluente

1,0 ug/L 1 ug/L

2,0 ug/L 1,08 ug/L

0,0002 mg/L 0,0002 mg/L

0,5 ug/L 0,5 ug/L

1 ,Oug/L 1 ,Oug/L

1 ,O ug/L 1 ,O ug/L

2 ug/L 2 ug/L

0,17 MFL 0,17 MFL

8/U 1/L _

0,41 NTU 0,24 NTU

0,2 ug/L 0,2 ug/L

0,5 ug/L 0,3 ug/L

0,70 ug/L 0,0588 ug/L

0,02 ug/L 0,02 ug/L

0,0005 ug/L 0,0005 ug/L

0,5 ug/L 0,5 ug/L

1 ,Oug/L 0,5 ug/L

0,70 ug/L 0,52 ug/L

0,0060 mg/L 0,0008 mg/L

97,36

99,67

% Promedio

reducci6n

99,33

99,31

96,53

96,5

96,67

99,94

93,33

80,8

99,83

>99,99

97,89

99,52

95,47

100

98,93

99,98

96,47

99,88

96,27

0,015 mg/L 0,3520 mg/L 0,300 ± 10% 98,4 99,78

ParAmetros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm).

Presi6n = 60 Ibs./pulg? de man6metro (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C).

• No use con agua que no sea microbiol6gicamente segura o que

sea de calidad desconocida sin desinfectarla adecuadamente

antes o despu6s del sistema. Pueden usarse sistemas

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

• Favor de ver la portada o la secci6n "Accesorios" para obtener el

nombre, direcci6n y nOmero telef6nico del fabricante.

• Favor de vet la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/ParArnetros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg7 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min) @ 60 Ibs./pulg?

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempeRe tal como se ofrece en la publicidad.

• Modelo T1KBI: El sistema monitor del filtro mide la cantidad de

agua que pasa a trav6s del filtro y Io pone en alerta para

reemplazar el filtro.

Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se

recomienda que reemplace el filtro.

Estilo 2 - Cuando la luz indicadora del filtro cambie de verde a

amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de

amarillo a rojo, se recomienda que reemplace el filtro.

Use el cartucho de repuesto T1RFKB1, pieza No. 9030. En

CanadA, use el cartucho de repuesto T1RFKB1, pieza

No. 9030B. El precio sugerido de venta al por menor durante el

aRo 2006 es de $41,99 EE.UU./$51,99 CanadA. Precios sujetos a

cambio sin previo aviso.

• Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo

condiciones de laboratorio estAndares, el desempeRo actual

puede variar.

• El producto es para uso con agua fria Onicamente.

*Tamaho de las particulas clase I: >0,5 a <1 um

*'EI requisito de prueba es de cuando menos 100.000 partfculas/ml de Polvo Fino de prueba AC.

tTibras mayores de 10 um de Iongitud

*Basado en la filtraci6n de quistes de Cryptosporidium parvum

CR)NSF es una marca registrada de NSF International.

Norma NSF/ANSI 53 - Efectos en la salud - Compuestos orgbnicos volatiles (COVs) incluidos mediante pruebas alternativas*

Contaminante quimico Concentracibn en el Concentraci6n de nivel Porcentaje de reducci6n

agua a tratar (rag/L) m&ximo permisible de NSF (mg/L) quimica (%)

Carbofurano 0,190 0,001 >99

Tetracloruro de carbono 0,078 0,0018 98

Cloropicrina 0,015 0,0002 99

2,4, D 0,110 0,0017 98

Dibromocloropropano (DBCP) 0,052 0,00002 >99

Paradiclorobenceno 0,040 0,001 >98

1,2-Dicloroetano 0,088 0,0048 95

1,1 -Dicloroetileno 0,083 0,001 >99

Cis-1,2-Dicloroetileno 0,170 0,0005 >99

Trans-1,2-Dicloroetileno 0,086 0,001 >99

1,2-Dicloropropano 0,080 0,001 >99

Cis-1,3-Dicloropropileno 0,079 0,001 >99

Dinoseb 0,170 0,0002 99

Dibromuro de etileno (EDB) 0,044 0,00002 >99

Haloacetonitrilos (HAN):

Bromocloroacetonitrilo 0,022 0,0005 98

Dibromoacetonitrilo 0,024 0,0006 98

Dicloroacetonitrilo 0,0096 0,0002 98

Tricloroacetonitrilo 0,015 0,0003 98

Haloketones (HK):

1,1-Dicloro-2-Propanona 0,0072 0,0001 99

1,1,1 -Tricloro-2-Propanona 0,0082 0,0003 96

Heptacloro (H-34, Heptox) 0,25 0,00001 >99

Ep6xido de heptacloro 0,0107 0,0002 98

Hexaclorobutadieno 0,044 0,001 >98

Hexaclorociclopentadieno 0,060 0,000002 >99

Metoxicloro 0,05 0,0001 >99

Pentaclorofenol 0,096 0,001 >99

Simazina 0,120 0,004 >97

Estireno 0,150 0,0005 >99

1,1,2,2-Tetracloroetano 0,081 0,001 >99

Tolueno 0,078 0,001 >99

2,4,5 TP (Silvex) 0,270 0,0016 99

Acido tribromoacetico 0,042 0,001 >98

1,2,4-Triclorobenceno 0,160 0,0005 >99

1,1,1 -Tricloroetano 0,084 0,0046 95

1,1,1 -Tricloroetano 0,150 0,0005 >99

Tricloroetileno 0,180 0,0010 >99

Xilenos 0,070 0,001 >99

*Se us6 cloroformo como qufmico alternativo para las afirmaciones de reducci6n de COV

(¢ NSF es una marca registrada de NSF International.

TABLE DES MATII RES

GARANTIE .................................................................................... 54

SI_CURITI_ DU RI_FRIGI_RATEUR .............................................. 55

Mise au rebut de votre vieux refrigerateur ................................ 55

INSTRUCTIONS D'INSTALLATION ........................................... 56

Deballage du refrigerateur ......................................................... 56

Exigences d'emplacement ........................................................ 56

Specifications electriques ......................................................... 57

Specifications de I'alimentation en eau .................................... 57

Grille de la base ......................................................................... 57

Portes du refrigerateur .............................................................. 58

Ajuster les portes ....................................................................... 59

Raccordement de la canalisation d'eau .................................... 60

Preparer le systeme d'eau ........................................................ 61

Sons normaux ........................................................................... 62

UTILISATION DU RI_FRIGI_RATEUR ......................................... 62

Pour s'assurer d'une circulation d'air appropriee ..................... 62

Utilisation des commandes ....................................................... 62

Distributeurs d'eau et de gla(;ons ............................................. 63

Temoin lumineux de I'etat du filtre & eau .................................. 64

Systeme de filtration d'eau ........................................................ 65

Machine a glagons et bac d'entreposage ................................. 66

CARACTI_RISTIQUES BU RI_FRIGI_RATEUR ........................... 66

Tablettes du refrigerateur .......................................................... 66

Tiroir pour specialites alimentaires ............................................ 67

Tiroir a legumes/viande convertible,

bac a legumes et couvercles .................................................... 67

Reglage de la temperature du tiroir

legumes/viande convertible ...................................................... 67

Reglage de I'humidite darts le bac a legumes .......................... 68

Casier a vin ou porte-cannettes/bouteilles ............................... 68

Casier utilitaire ........................................................................... 68

CARACTI_RISTIQUES BU CONGI_LATEUR .............................. 68

Tablette de congelateur ............................................................ 68

Panier ou bac de congelateur ................................................... 69

CARACTI_RISTIQUES BE LA PORTE ........................................ 69

Compartiment inclinable de la porte du congelateur ............... 69

Compartiment fraicheur ............................................................ 69

Tringles ou balconnets darts la porte ........................................ 70

Balconnets darts la porte .......................................................... 70

Bac a fruits inclinable ................................................................ 70

ENTRETIEN BU RI_FRIGI_RATEUR ........................................... 71

Nettoyage .................................................................................. 71

Remplacement des ampoules d'eclairage ............................... 72

Pannes de courant .................................................................... 73

Entretien avant les vacances ou Iors d'un demenagement ...... 73

DEPANNAGE ................................................................................ 74

Fonctionnement du refrigerateur ............................................... 74

Temperature et humidite ........................................................... 75

Glagons et eau........................................................................... 75

CONTRATS DE PROTECTION ................................................... 77

Aux 12tats-Unis........................................................................... 77

Au Canada ................................................................................. 77

ACCESSOIRES ............................................................................ 77

FEUlLLE DE DONNI_ES SUP LE PRODUlT .............................. 78

NUMI_ROS DE SERVICE ....................... COUVERTURE ARRII_RE

GARANTIE DES APPAREILS

MENAGERS KENMORE

GARANTIE LIMITI_E DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, si cet appareil menager

fait defaut par suite d'un vice de materiau ou de fabrication au

cours de I'annee qui suit la date d'achat, composer le

1-800-4-MY-HOME ® pour obtenir une reparation gratuite.

Si cet appareil menager fonctionne & toute autre fin que

I'utilisation familiale privee, la presente garantie ne s'appliquera

que pendant 90 jours a partir de la date d'achat.

LA PRC:SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATI_RIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite a une utilisation

normale, notamment les filtres, courroies, ampoules et sacs.

2. L'intervention d'un technicien pour montrer a I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les ddauts du produit si celui-ci n'est

pas installe, utilise ou entretenu conformement a toutes les

instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation autre que

pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par

I'utilisation de detergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommand_s dans

toutes les instructions fournies avec le produit.

7. L'endommagement ou les ddauts des pieces ou systemes

resultant d'une modification non autorisee faite au produit.

CLAUSE D'EXONC:RATION DE RESPONSABILIT¢: AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente

garantie limitee consiste en la reparation prevue ci-dessus. Les

garanties implicites, y compris les garanties applicables de qualite

marchande et d'aptitude a un usage particulier, sont limitees a un

an ou a la plus courte periode autorisee par la Ioi. Sears n'assume

aucune responsabilite pour les dommages fortuits ou indirects.

Certains 12tatsou certaines provinces ne permettent pas

I'exclusion ou la limitation des dommages fortuits ou indirects, ou

la limitation de la duree des garanties implicites de qualite

marchande ou d'aptitude a un usage particulier, de sorte que

cette exclusion ou limitation peut ne pas _tre applicable dans

votre cas.

Cette garantie s'applique seulement Iorsque cet appareil menager

est utilise aux Ctats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous pouvez egalement jouir d'autres droits qui peuvent varlet

d'un Etat a I'autre.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans I'espace ci-dessous, inscrire les numeros de modele et de

serie complets et la date d'achat. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Gardez ces renseignements & disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil menager.

Num_ro de mod(_le

Num_ro de s_rie

Date d'achat

Conservez ces instructions et votre regu de vente pour

r_f_rence ult_rieure.

SI CURITI DU RI FRIGI RATEUR

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants darts ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tous les messages de securite suivront le symbole d'alerte de securite et le met "DANGER" ou

"AVERTISSEMENT'. Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas lee instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI=CURITle

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle

que I'essence, loin du refrigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

• Debrancher le refrigerateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine a glagons).

• Utiliser un verre robuste pour prendre des gla(_ons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever lee portee de votre vieux refrigerateur.

Le non-respect de cette instruction peut causer

un deces ou des I_eione c_rebralee.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

Le non-respect de cette instruction peut causer

une blessure au dos eu d'autre blessure.

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et tout residu de colle du

refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide a vaisselle sur I'adhesif avec les

doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir "Securit6 du refrigerateur".

D_placement de votre r_frig_rateur :

Votre refrigerateur est Iourd. Lors du deplacement du

refrigerateur pour le nettoyage ou le service, veiller a proteger

le plancher. Toujours tirer le refrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un c6te ou de

I'autre nile "fake marcher" en essayant de le deplacer car le

plancher pourrait 6tre endommage.

Nettoyage avant I utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sent exposes _ des

changements soudains de temperature ou _ un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sent

Iourds. Un soin special s'impose lots de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les materiaux et les vapeurs inflammables, telle

que ressence, loin du refrigerateur.

Le non-respect de cette instruction peut causer

un deces, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de _/_"(1,25 cm) de chaque cOte et au sommet

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

rdrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : II est recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrigerateur dans un

endroit 0(4 la temperature baissera au-dessous de 55°F (13°C).

_SL_

x r-

V2" (1,25 crn) (/

,, !

2" (5,08 cm)

Risque de choc electrique

Brancher sur une prise a 3 aIveeles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur

selon le modele) a la position OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desir&

Spec fcst: o s ....... es eau

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

• Tournevis & lame plate •

• Cles plates de 7_6"et W' ou deux •

cles & molette reglables

• Tourne-ecrou de W'

Foret de W'

Perceuse manuelle ou

electrique

(convenablement reliee

& la terre)

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t a etrier de W'

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t & etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t & etrier

de _/_e"(4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IMPORTANT :

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

Preseion de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a gla(_ons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agre&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po _ (207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au syst_me dolt _tre d'un minimum de 40 & 60 Ib/po _ (276 -

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 - 60 Ib/po _(276 - 414 kPa) :

• Verifier pour voir si le filtre a sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrigerateur a un filtre & eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agre&

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage.

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

Rassembler les outils et pieces necessaires avant de commencer I'installation.

OUTILS REOUIS : Cles a douilles a t6te hexagonale de 1/4"et %6" et un tournevis a lame plate.

IMPORTANT : Avant de commencer, tourner la commande du rdrigerateur a OFF (arr_t), debrancher le refrigerateur ou deconnecter la

source de courant electrique. Enlever les aliments et tous les compartiments ou contenants utilitaires reglables dans les portes.

REMARQUE : II peut _tre necessaire seulement d'enlever soit la poignee de la porte soit les portes pour faire passer votre appareil

dans un cadre de porte de votre residence. Mesurer le cadre de la porte pour determiner si oui ou non il faut enlever les poignees ou les

portes du refrigerateur.

Charniere

sup_rieure gauche

Ne pas enlever la vis A

Raccord du conduit

du distributeur d'eau

A. Collier de serrage

B. Anneau ext_rieur rouge

Grille de la base

Enlevement

des portes

Charni_re

sup_rieure droite

Ne pas enlever la vis A

Style 1

Enlevement

des poign_es

(facultatif)

Charniere

inf_rieure

Ne pas enlever la vis A

Style 2

Enl_vement

des poign_es

(facultatif)

Enleverlespoign_es(facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hors de la poignee. Soulever

les pieces de la garniture pour les retirer des vis de fixation.

Voir dessin 1.

2. Enlever les vis des poignees et les poignees. Voir dessin 1.

3. Mettre le refrigerateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Style 2

1. Appuyer fermement sur la poignee pour la glisser vers le haut

et hors des visa epaulement. Voir dessin 1.

2. Mettre le refrigerateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Enlever les portes

Risque de choc electrique

Deconnecter la source de courant _lectrique avant

d'enlever les portee.

Le non-respect de cette instruction peut causer

un deces ou un choc electrique.

1. Debrancher le r6frigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrigerateur. Retirer la grille de la

base. Placer les mains le long des extr6mites de la grille.

Appuyer sur le dessus de la grille de la base et tirer sur le bas.

Voir dessin 2.

3. Fermer les deux portes et les garder fermees jusqu'a ce que

vous soyez pr_t ales soulever pour les degager de la caisse.

4. Si le refrigerateur est muni d'un distributeur (glagons ou eau),

deconnecter le conduit du distributeur d'eau situe derriere la

grille de la base du c6te de la porte du congelateur. Voir

dessin 3.

• Presser I'anneau externe rouge contre la face du raccord

et tirer sur le conduit pour le degager.

• Sur certains modeles, retirer le conduit du collier de

serrage.

5. Enlever le couvercle de la charniere superieure gauche et les

vis. Voir dessin 4.

IMPORTANT : Ne pas enlever la vis A.

6. Deconnecter le c&blage. Enlever les autres vis de la charniere

gauche et la charniere tel qu'indique. Voir dessin 4.

IMPORTANT : Ne pas enlever la vis A.

Soulever verticalement la porte du congelateur pour I'enlever

de la charniere inferieure. Voir dessin 5. Le conduit

distributeur d'eau demeure joint a la porte du congelateur et

passe & travers la charniere inferieure gauche. S'assurer de

proteger le conduit du distributeur d'eau contre tout

dommage.

8. Enlever le couvercle de la charniere superieure droite et les

vis tel qu'indique. Voir dessin 6.

IMPORTANT : Ne pas enlever la vis A.

9. Soulever verticalement la porte du refrigerateur pour I'enlever

de la charniere inferieure.

10. II peut ne pas _tre necessaire d'enlever les charnieres

inferieures pour faire passer le refrigerateur dans un cadre de

porte. Les deux charnieres inferieures ont une construction

similaire.

• Le cas echeant, demonter les charnieres. Voir dessin 7.

IMPORTANT : Ne pas enlever la vis A.

Replacer les portes et les charni_res

Replacer les deux charnieres inferieures, si elles ont ete

enlevees. Serrer les vis.

Faire passer le conduit d'eau a travers la charniere inferieure

gauche avant de reinstaller la porte sur la charniere. De I'aide

peut _tre necessaire.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sont replacees. Ne

pas compter sur les aimants des portes pour tenir les portes

en place pendant que vous faites le travail.

3. Rebrancher le tube du distributeur d'eau en le poussant dans

le raccord de tuyauterie jusqu'a la butee et jusqu'a ce que la

marque noire touche la face de I'anneau rouge exterieur. Voir

dessin 3. Sur certains modeles, replacer le conduit dans le

collier de serrage.

4. Aligner et replacer la charniere superieure gauche tel

qu'indique. Voir dessin 4. Serrer les vis.

5. Reconnecter la fiche des ills.

6. Replacer le couvercle de la charniere gauche et la vis.

7. Replacer la porte du refrigerateur en soulevant

soigneusement la porte dans la charniere inferieure droite.

8. Aligner et replacer la charniere superieure droite tel

qu'indique. Voir dessin 6. Serrer les vis.

9. Replacer le couvercle de la charniere et les vis. Serrer les vis.

10. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Fermeture des portes

1. Placer un niveau a I'interieur du refrigerateur a I'arriere de la

tablette superieure. Voir dessin 8 dans "Portes du

refrigerateur".

2. Localiser les vis de nivellement derriere la grille de la base de

chaque c6te du refrigerateur.

3. Utiliser une cle a douille a t6te hexagonale pour ajuster les vis

de nivellement des roulettes a I'arriere jusqu'& ce que le

refrigerateur soit d'aplomb. Tourner la vis de nivellement des

roulettes a I'arriere vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6te. Voir dessin 10 dans "Portes du

refrigerateur". S'assurer que le refrigerateur est d'aplomb

avant de proceder.

4. Verifier I'alignement des portes apres que le refrigerateur est

mis d'aplomb.

Aligner les portes

IMPORTANT : Niveler d'abord I'arriere du refrigerateur tel que

decrit dans "Fermeture des portes".

Les portes peuvent _tre inegales apres le nivellement du

refrig@ateur. Voir dessin 9 dans "Portes du refrig@ateur", Les

portes sont pr@eglees a I'usine de fagon ace que la porte du

refrig@ateur soit plus haute que celle du congelateur d'environ

une piece de vingt-cinq cents d'epaisseur. Lorsque les portes

sont chargees d'aliments, elles devraient _tre egales. Si la

hauteur des portes a besoin d'etre ajustee apres que les portes

sont chargees d'aliments, suivre ces etapes.

1. Utiliser une cle a douille a t_te hexagonale pour ajuster les vis

de nivellement des roulettes & I'avant jusqu'a ce que les

portes soient egales. Tourner la vis de nivellement des

roulettes a I'avant vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6t& Voir dessin 10 dans "Portes du

refrigerateur".

REMARQUE : Ouvrir et fermer les portes du refrigerateur et

du congelateur apres chaque ajustement pour verifier

I'alignement des portes.

Ouvrir les portes et replacer la grille de la base. Aligner les

languettes d'appui de la grille avec les agrafes en metal.

Pousser la grille fermement pour qu'elle s'enclenche en

position.

REMARQUE : S'assurer de refixer la fiche technique derriere

la grille de la base.

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le r@frig@rateuravant qu'il soit

raccord@ a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

W' (12,7 mm) a 1W' (3,18 cm) pres du refrig@ateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur a I'arriere du

refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur

de 7 pi (2,1 m) pour permettre le deplacement du

refrigerateur pour le nettoyage. Utiliser un tube en cuivre de

W' (6,35 mm) de diametre exterieur. Veiller ace que le tube

soit coupe d'equerre aux deux extremites.

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. E-crou de compression

A I'aide d'une perceuse electrique reliee & la terre, percer un

trou de W' (6,35 mm) dans le tuyau de canalisation d'eau

froide choisi.

..............A

G, .......

E. Bague de compression

F. Robinet d'arr_t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de W' (6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis fixant la bride de prise en charge sur le

tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en

cuivre comme on le volt sur I'illustration. Inserer I'extremite

du tube aussi loin que possible dans I'ouverture de sortie du

robinet. Visser I'ecrou de compression sur le raccord de

sortie avec une cle a molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre a la valve d'arrivee d'eau en

utilisant un ecrou et une bague de compression tel qu'illustr&

Serrer I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube a I'arriere du refrig@ateur pour fixer le

tube au refrig@ateur tel qu'illustr& Ceci aidera a emp_cher

les dommages au tube Iorsque le refrig@ateur est pousse

contre lemur.

4. OUVRIR le robinet d'arr@.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements au niveau de la valve d'entree

d'eau) ou les ecrous qui coulent.

A. Bride du tube

B. Tube en cuivre

C. Ecrou de compression

D. Valve d'entr_e d'eau

La machine a glagons est equipee d'un filtre & eau incorpor&

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre & eau, installer ce dernier dans la canalisation

d'eau de W' (6,35 mm) au niveau de I'un des raccords du

tuyau. On peut obtenir un tel filtre a eau chez le marchand

d'appareils electromenagers le plus proche.

Style 2

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'expedition et le bouchon en nylon

noir du serpentin gris pour I'eau a I'arriere du refrigerateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1/4"x 1/4" (6,35 mm x 6,35 mm) est

necessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser I'ecrou fourni sur le

raccord a I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Conduit vers le r_frig_rateur E. Virole (a acheter)

B. Ecrou (fourni) E Ecrou (a acheted

C. Renflement G. Canalisation

D. Raccord (a acheted d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'expedition et le bouchon en nylon

noir du serpentin gris pour I'eau a I'arri_re du refrig6rateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

Achever rinstallation

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallongeo

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc _lectrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir la section "Distributeurs d'eau et

de glagons".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Attendre 3 jours pour que le bac a glagons

se remplisse entierement.

Veuillez lire avant I'utilisation du systeme d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour avoir la certitude que le systeme d'eau est bien nettoye.

1. Ouvrir la porte du congelateur et arr_ter la machine

glagons. Le commutateur ON/OFF (marche/arr_t) est situe du

c6te droit sup@ieur du compartiment du congelateur.

Deplacer le commutateur au reglage OFF (a droite) tel

qu'indique sur I'illustration.

_/ |

A. Renflement

B. Ecrou (foumi)

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

REMARQUES :

• S'assurer que le filtre a la grille de la base est bien installe et

que la capsule est a la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualite inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant

ou apr_s le syst_me. Les syst_mes certifies pour la

r_duction de kyste peuvent _tre utilis_s pour I'eau

d_sinfect_e qui peut contenir des kystes filtrables.

Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Vider le

systeme d'eau en laissant couler et en jetant 1,5 gallon (5,4 L)

d'eau. Le nettoyage du systeme prendra environ 3 minutes et

aidera a degager Fair du conduit. Une vidange peut _tre

requise dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Ouvrir la porte du congelateur et mettre en marche la

machine & glat;ons. Deplacer le commutateur a la position

ON (a gauche). Veuillez vous ref6rer a la section "Machine

glagons et bac d'entreposage" pour d'autres instructions sur

le fonctionnement de la machine & glagons.

• Accorder 24 heures pour produire la premiere quantite de

glagons.

• Jeter les trois premieres quantites de glagons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

glat;ons pour augmenter la production de glat;ons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil prec6dent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire para;tre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrig6rateur est equip6 d'une machine a gla9ons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• /_,la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrig6rant qui circule dans

votre refrigerateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION

DU RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections. L'air froid

penetre a la base de la section du congelateur et se deplace vers

le haut. II penetre ensuite dans la section du refrigerateur

travers I'ouverture d'aeration superieure. Sur les modeles de

Style 2, cet air est aussi distribue uniformement dans le

compartiment du refrigerateur gr&ce a six ouvertures sur la paroi

arriere. L'air retourne au congelateur tel qu'illustre.

Style 1 Style 2

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration

avec des aliments tels que boissons gazeuses, cereales, pain,

etc. Si les ouvertures d'aeration sent obstruees, le debit d'air

sera bloque et le reglage de la temperature ne fonctionnera pas

bien.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien

envelopper ou recouvrir hermetiquement les aliments.

Votre modele peut avoir des commandes rotatives ou des

commandes a glissiere.

IMPORTANT :

• L'appareil ne refroidira pas Iorsque la commande du

refrigerateur est reglee a OFF (arr_t).

La commande du refrigerateur r_gle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation. Les

reglages plus eleves refroidissent le compartiment alors que

les reglages plus bas sont moins froids.

Attendre 24 heures avant de placer des aliments dans le

refrig@ateur. Si vous ajoutez des aliments avant que le

refrig@ateur ne soit completement refroidi, les aliments

peuvent se g&ter.

REMARQUE : Ajuster les commandes du refrig6rateur et du

congelateur a un niveau plus eleve (plus froid) ne refroidira

pas les compartiments plus vite.

Les reglages prer6gles devraient _tre corrects pour

I'utilisation normale. Les reglages sent faits correctement

Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le

refrig@ateur ou le congelateur, v@ifier d'abord les ouvertures

d'a@ation pour s'assurer qu'elles ne sent pas obstruees,

avant d'ajuster les commandes.

Pour vous accommoder, les commandes ont ete pr@eglees

I'usine. Lors de I'installation du refrigerateur, s'assurer que les

commandes se trouvent toujours aux points de reglage tel

qu'illustr&

Commandes rotatives

COLD

FREEZER

• 2

COLDER

REFRIGERATOR

. 3 4

COLD 1 6 COLDER

Commandes _ glissi_re

Freezer Refrigerator

(, )

cold 1 2 A 3 4 colder off 1 2 A 3 4 colder

Ajustement des commandes

REMARQUE : Attendre au moins 24 heures entre les

ajustements, puis v@ifier de nouveau la temp@ature.

Si la temperature dolt 6tre ajustee, ajuster d'abord la temperature

du refrig@ateur.

Commandes rotatives

Tourner la commande vers la droite (dans le sens horaire) pour

rendre le compartiment plus froid. Tourner la commande vers la

gauche (dans le sens antihoraire) pour le rendre moins froid.

Commandes _ glissi_re

Glisser la commande d'un degre vers la droite pour rendre le

compartiment plus froid. Glisser la commande d'un degre vers la

gauche pour le rendre moins froid.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop froid Regler la commande

- Reglages incorrects pour les du RI2FRIGI2RATEUR &

conditions existantes un reglage plus bas

RCFRIGCRATEUR trop tiede Regler la commande

- Porte frequemment ouverte, du RI2FRIGI2RATEUR &

grande quantite d'aliments ajoutee un reglage plus elev6

ou temperature ambiante chaude

CONDITION/RAISON : AJUSTEMENT :

CONGELATEUR trop froid Regler la commande

- Reglages incorrects pour les du CONGCLATEUR

conditions existantes un reglage plus bas

CONGCLATEUR trop tiede/trop

peu de glagons

- Porte frequemment ouverte,

grande quantite d'aliments ajoutee

ou temperature ambiante tres

froide (programme en

fonctionnement trop peu frequent)

ou usage intense de glat_ons

Regler la commande

du CONGCLATEUR &

un reglage plus elev6

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace concassee ou des glagons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

Le distributeur de gla(2ons

Les glagons sent distribues du bac d'entreposage de glat_ons du

congelateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et

le bac d'entreposage de glagons. Les glagons passent du

bac et tombent dans la goulotte.

Lorsqu'on rel&che le levier du distributeur, la trappe se ferme

et la distribution de glat_ons s'arr_te. Le systeme de

distribution ne fonctionne pas Iorsque la porte du congelateur

est ouverte.

Certains modeles distribuent des glagons en cubes et de la glace

concassee. Avant la distribution de glace, choisir quelle sorte

vous pref@ez. Les boutons de commande sont congus pour une

utilisation et un nettoyage faciles.

ICE

CRUSH CUBE

Pour de la glace concassee, les glagons sont concasses avant

d'@re distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

glat_ons est normal et la dimension des morceaux de glace peut

varlet. Lorsqu'on passe de la glace concassee aux glagons,

quelques onces de glace concassee seront distribuees avec les

premiers glat_ons.

Distribution de glaq.ons :

1. Appuyer sur le bouton pour le type de glace desire.

Risque de coupure

Utiliser un verre robuste pour prendre dee glagons.

Le non=respect de cette instruction peut causer

des coupuree.

2. Appuyer un verre robuste contre le levier de distribution de

gla_ons. Tenir le verre pres de I'ouverture du distributeur pour

que lee gla_ons ne tombent pas a c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de glaq,ons,

Une pression forte ne donne pas une distribution plus rapide

de gla(_ons ou des quantites plus grandes.

Retirer le verre pour arr_ter la distribution.

REMARQUE :Les quelques premieres quantites de glagons

peuvent avoir une saveur desagreable provenant d'une

plomberie ou de pieces neuves. Jeter ces glagons. Prendre

de grandes quantites de glagons du bac a glagons plut6t que

par I'entremise du distributeur.

Le distributeur d'eau

Si le systeme n'a pas fait I'objet d'une vidange Iors de

I'installation du refrig@ateur, appuyer sur la barre du distributeur

d'eau avec un verre robuste ou autre recipient pour puiser et jeter

1,5 gallon (5,4 L) ou environ 3 minutes apres le commencement

de I'ecoulement. II faudra de 3 a 4 minutes pour que la

distribution de I'eau commence. Cette eau ainsi puisee et jetee

nettoie le systeme et aide a degager I'air des conduits. Accorder

24 heures pour que le refrig@ateur se refroidisse et refroidisse

I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est congu pour recueillir les

petits renversements et pour permettre un nettoyage facile. II n'y

a pas de conduit d'ecoulement dans le recipient. Le recipient

peut _tre enleve du distributeur et transporte a I'evier pour _tre

vide ou nettoye.

Distribution d'eau :

Appuyer un verre robuste centre le levier du distributeur

d'eau.

Retirer le verre pour arr_ter la distribution.

REMARQUE : L'eau risque de ne pas avoir ben goOt si le

distributeur n'est pas utilise periodiquement. Pulser une quantite

suffisante d'eau chaque semaine pour maintenir un

approvisionnement frais.

Lampe du distributeur

Le distributeur est muni d'une lampe. Erie peut 6tre allumee

manuellement en appuyant sur le bouton ON (touche

effleurement ou commutateur a bascule).

Sur certains modeles : chaque fois que vous utilisez le

distributeur, le levier allumera automatiquement la lumiere.

LIGHT

OFF ON

REMARQUE : Voir la section "Remplacement des ampoules

d'eclairage" pour des renseignements sur le changement de

I'ampoule d'eclairage du distributeur.

Verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour emp_cher la distribution involontaire par de petits enfants et

animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique au refrig@ateur, & la machine a glaq.ons ou a la

lumiere du distributeur. Elle sert simplement a desactiver les

leviers du distributeur.

Pour arr_ter le distributeur, appuyer sur le bouton LOCK

(verrouillage) jusqu'a ce que I'indicateur apparaisse. Les

distributeurs de glagons et d'eau ne fonctionneront pas. Pour

deverrouiller le distributeur, appuyer sur le bouton UNLOCK

(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite

continuer a distribuer des gla(_ons ou de I'eau comme

d'habitude.

DISPENSER

LOCK UNLOCK

Le temoin lumineux de I'etat du filtre a eau vous permettra de

savoir quand changer votre filtre a eau. Lorsque le temoin

lumineux de I'etat du filtre passe du vert au jaune, cela signifie

qu'il est presque temps de changer le filtre a eau. II est

recommande de remplacer le filtre & eau Iorsque le temoin

lumineux du filtre passe au rouge OU que le debit de I'eau du

distributeur d'eau ou de la machine & glagons diminue de fagon

importante. Le filtre doit @re remplace au moins tousles 6 mois.

Pour changer le filtre a eau, voir "Remplacement du filtre a eau"

)lus loin dans cette section.

TI_MOIN : €TAT :

GOOD/BON (vert) Filtre neuf installe

ORDER/COMMANDER (iaune) Commander un filtre

REPLACE/REMPLACER (rouge) Remplacer le filtre a eau

OU Iorsque le debit d'eau diminue

Apres avoir change le filtre & eau, regler de nouveau le temoin

lumineux du filtre a eau en appuyant sur RESET pendant

2 secondes. Le temoin lumineux passe de Replace (remplacer,

rouge) a Good (bon, vert) Iorsque le temoin lumineux du filtre

eau est restaur&

WATER FILTE£

Coop •

Placer la capsule (enlevee a I'etape 2) sur le nouveau filtre.

Aligner I'ar_te de la capsule avec la rainure du filtre. Tourner

la capsule dans le sens horaire jusqu'a ce qu'elle

s'enclenche.

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

apr_s le syst_me. Les systemes certifies pour la r_duction de

kyste peuvent 6tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes filtrables.

Remplacement du filtre & eau

Le filtre a eau est situe dans la grille de la base sous la porte du

compartiment congelateur. II n'est pas necessaire d'enlever la

grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule du filtre vers I'ext@ieur.

REMARQUES :

• Cviter de tourner la capsule en enlevant le filtre parce que

ceci pourrait enlever la capsule. Dans ce cas, replacer la

capsule et retirer le filtre tout droit vers I'exterieur.

• II y aura de I'eau dans le filtre. II est possible qu'il y ait un

deversement.

A. Bouton d'_jection

B. Capsule du filtre

Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT " Ne pas jeter la capsule. Elle fait partie du

refrig@ateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Sortir la nouvelle cartouche de son emballage et enlever le

couvercle protecteur des joints toriques.

A. Couvercle protecteur

B. Joints toriques

A. Bouton d'_jection

B. Rainure du filtre

C. Ar_te de la capsule

5. Enfoncer le nouveau filtre dans I'ouverture de la grille de la

base. Lorsque le filtre est insere, le bouton d'ejection sera

enfonc& II resortira une fois que le filtre sera completement

enclench&

6. Tirer delicatement sur la capsule pour verifier que le filtre est

bien en place.

7. Purger le systeme d'eau. "Voir Purge du systeme d'eau apres

le remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du filtre

Utiliser un recipient solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en laissant couler et en jetant 1,5 gallon (5,4 L)

d'eau. Le nettoyage du systeme prendra environ 3 minutes et

aidera a degager I'air du conduit. Un ecoulement additionnel peut

_tre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler du

distributeur.

Utilisation du distributeur sans cartouche de filtre & eau

Vous pouvez faire fonctionner le distributeur sans filtre a eau.

L'eau ne sera pas filtree.

1. Retirer le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule. Voir "Remplacement du filtre a eau" plus

haut dans cette section.

2. Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

rdrigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

3. Avec la capsule en position horizontale, ins@er la capsule 3. Soulever le devant du bac & glagons et le retirer.

dans la grille de la base jusqu'a ce qu'elle s'arr_te.

Tourner la capsule dans le sens antihoraire jusqu'a ce qu'elle

glisse dans la fente de fixation. Ensuite tourner la capsule

dans le sens horaire jusqu'a ce qu'elle soit en position

horizontale. II faudra peut-_tre forcer.

REMARQUE : La capsule ne s'alignera pas sur la grille de la

base.

Mise en marche/arr_t de la machine _ glagons

Pour mettre la machine a gla(}ons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a glagons, soulever le bras

de commande en broche a la position OFF (elev6e) et attendre le

clic.

REMARQUE : Votre machine a gla(;ons a un arr_t automatique.

Au fur et a mesure de la fabrication de la glace, les gla(;ons

remplissent le bac d'entreposage de glagons. Les glagons

soulevent le bras de commande en broche a la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

A NOTER :

• Accorder 24 heures pour produire la premiere quantite de

gla_ons. Jeter les trois premieres quantites de gla(;ons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a gla(}ons. Cviter de

brancher la machine & glagons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine

glagons et causer une pietre qualite des gla£ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas utiliser un objet pointu pour briser les gla(}ons dans le

bac. Cette action peut endommager le bac et le mecanisme

du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a gla(}ons ou dans le bac a gla(}ons.

Pour retirer et r_installer le bac & glagons

Tirer le panneau qui recouvre le bac a glagons en le retirant

hors de la base et ensuite en le glissant vers I'arriere.

Soulever le bras de commande en broche jusqu'a ce qu'il

s'enclenche a la position OFF (elevee). Les gla(}ons peuvent

encore _tre distribues, mais aucun autre gla(_on ne peut _tre

fait.

Replacer le bac a glagons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

en broche pour I'abaisser a la position ON pour remettre la

production de glagons en marche. S'assurer que la porte est

bien fermee.

CARACTI:!:RISTIQUESDU

RI FRIGI RATEUR

Le modele que vous avez peut avoir certaines ou toutes ces

caract@istiques. Les caract@istiques qui peuvent _tre achetees

separement comme accessoires comportent le mot

"Accessoire". Tous les accessoires ne conviendront pas a tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le num@o sans frais sur la couverture ou a la section

"Accessoires".

Importants reneeignemente a eavoir au sujet des tablettes

et des couvercies en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temperature ou b, un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con£u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Votre modele peut _tre dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir aux differentes hauteurs reduiront le

temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

Pour retirer et replacer une tablette dans le cadre en

m_tal :

1. Tirer la tablette vers I'avant jusqu'a la butee. Incliner le devant

de la tablette vers le haut et la soulever legerement alors que

vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriere dans les fentes

sur le cadre et en poussant la tablette au-dela de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hers des supports de tablette.

2. Replacer la tablette/le cadre en guidant les crochets

I'arriere de la tablette darts les supports de tablette. Incliner le

devant de la tablette vers le haut jusqu'a ce que les crochets

arriere de la tablette tombent dans les supports de la tablette.

Verifier pour vous assurer que la tablette est bien fixee en

position.

I_tag_re inclinable (sur certains modules)

Pour retirer et replacer I'_tag_re inclinable :

1. Retirer I'etagere inclinable en la faisant glisser vers le haut et

vers I'arriere. Tirer 16g_rement vers I'avant pour detacher les

crochets arriere de la glissiere tel qu'illustr&

Une fois les crochets arriere degages, tirer I'etagere vers le

bas et vers I'avant.

Replacer I'etagere en faisant glisser les crochets avant sur

I'axe. Pousser I'etagere vers le haut et I'arriere jusqu'& ce que

les crochets arriere s'enclenchent dans la glissiere. Tirer vers

le bas et vers I'avant pour verifier que I'etagere est bien en

place.

_ _'_ _ _.£_d_ i_o_ _ _....

Le tiroir pour specialites alimentaires fournit un endroit pratique

pour garder les raisins secs, noix, tartinades et autres petits

articles & des temperatures normales de refrigerateur.

Pour retirer et r_installer le tiroir pour sp_cialit_s

alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'& la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant &

sa position au-del& de la butee.

Le bac _ I_gumes et le tiroir _ I_gumes/viande

convertible

Pour enlever et replacer les tiroirs :

1. Glisser le bac & legumes ou le tiroir a viande directement vers

I'exterieur jusqu'& la butee. Soulever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement.

2. Reinstaller le bac & legumes ou le tiroir & viande en le glissant

completement, au-del& de la butee du tiroir.

Les couvercles du bac _ I_jumes ou du tiroir

I_gumes/viande

Pour enlever et replacer les couvercles :

1. Enlever le bac a legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'& ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac & legumes, glisser soigneusement

I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac & legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir

viande.

3. Replacer I'arriere du cadre du couvercle du tiroir a viande

dans les supports ou glissieres sur les parois laterales du

refrigerateur et abaisser ou faire glisser le devant du cadre du

couvercle en place.

4. Glisser I'arriere de I'encart de verre dans le cadre du

couvercle et abaisser le devant en place. Repeter les etapes

pour replacer le couvercle du bac & legumes.

Le tiroir a I@gumes/viande convertible peut @treajust@pour

refroidir correctement les viandes ou legumes. L'air a I'interieur

du contenant est refroidi pour emp_cher les "petits espaces" de

congelation et peut _tre regle pour garder les viandes aux

temp@atures d'entreposage de 28 ° & 32°F (de -2° a 0°C)

recommandees par I'Office national du betail et des viandes.

IMPORTANT : Pour prolonger la fraicheur, envelopper les

viandes dans un emballage hermetique eta I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r_glage

La commande du tiroir convertible est prereglee pour vous au

reglage le plus bas pour les viandes.

Pour changer un r_glage : Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) tel que desir&

Pour entreposer des I_gumes : Regler la commande & VEG

(legumes) completement vers la gauche pour garder les legumes

aux temperatures optimales d'entreposage (qui doivent _tre plus

elevees que pour les viandes).

IMPORTANT : Si les aliments commencent & geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre

24 heures entre les ajustements. Avec ce delai, les temperatures

des aliments ont le temps de changer.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original tant qu'il est hermetique eta I'epreuve de I'humidit&

Envelopper de nouveau si necessaire. Voir le tableau suivant pour

les temps d'entreposage. Lorsque la viande doit _tre entreposee

plus Iongtemps que les temps indiques, congeler la viande.

Poisson frais ou crustaces ......... a utiliser le jour m6me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.) ......... 1-2 jours

Charcuterie, steaks/r6tis .................................................. 3-5 jours

Viandes salaisonnees ..................................................... 7-1 0 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

" " darts e bac S

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande d'humidite est situee sur le bac

legumes. La commande peut _tre ajustee a n'importe quel

reglage entre LOW et HIGH.

En position LOW (ouvert), le reglage laisse echapper I'air humide

du bac a legumes pour mieux conserver les fruits et legumes

pelures.

• Fruits : Laver, laisser secher et garder au refrigerateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Repartir et garder les petits fruits dans le contenant original

dans le bac a legumes ou les conserver sur une tablette du

refrigerateur dans un sac en papier ferme sans _tre serr&

• Legumes & pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferm@, le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes a feuilles

frais.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Pour retirer et r_installer le casier i vin (i gauche) ou le

porte-cannettes/bouteilles (& droite) :

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

REMARQUE : Garder les oeufs dans un contenant a couvercle

ou dans le contenant original sur une tablette interieure pour un

remisage prolong&

CARACTERISTIQUES DU

CONGELATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Pour enlever et riin_taller la tablele •

1. Soulever la tablette hors de ses appuis pour la retirer.

2. Replacer la tablette en la posant sur les appuis. Verifier que la

tablette est correctement en place.

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sent normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et I'air a I'interieur de I'emballage se

sont condenses.

Ne pas placer plus d'aliments non congeles dans le cong_lateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib d'aliments par pied cube d'espace dans le

congelateur [907 a 1 350 g par 28 L]). Laisser assez d'espace

dans le cong_lateur pour permettre la circulation d'air entre les

emballages. S'assurer aussi de laisser assez d'espace a I'avant

pour que la porte se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

ou bac de

Le panier ou bac du congelateur peut _tre utilise pour garder des

sacs de fruits et de legumes congeles qui peuvent glisser hors

des tablettes de congelateur.

Pour enlever et replacer le panier ou bac du cong_lateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'a

la butee.

2. Soulever le devant du partier ou bac et le glisser

completement vers I'exterieur.

usea/ :nc abe de is

du cong 5

Pour retirer et r_installer le compartiment :

1. Enlever le compartiment en tirant sur les butees derriere le

panier pour le liberer de la doublure de la porte.

2. Replacer le compartiment en alignant les butees avec les

boutons sur les c6tes de la doublure de la porte. Enclencher

fermement les butees sur les boutons tel qu'indique.

De I'air froid du congelateur passe directement au compartiment

de la porte sous les events.

REMARQUE : Le compartiment a produits laitiers et le porte-

cannettes ne sont pas froids.

3. Replacer le partier ou bac en le pla9ant sur les glissieres.

Soulever legerement le devant du panier ou bac en le

poussant au-dela des butees de la glissiere jusqu'au fond.

CARACTI:!:RISTIQUES DE

LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tous les modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Commande du compartiment fraicheur

La commande du compartiment frafcheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

Tourner la commande dans le sens horaire (vers la droite)

pour diminuer la circulation d'air froid dans le compartiment

et le rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

es ou corm darts a po e

Les tringles ou balconnets dans la porte peuvent _tre enleves

pour faciliter le nettoyage.

Tringles ou balconnets enclenchables dans la porte

Pour retirer et r_installer les tringles ou les balconnets :

1. Retirer les tringles ou balconnets en appuyant legerement sur

le devant du support tout en tirant hors de la languette

int@ieure. Repeter ces etapes pour I'autre extremit6 de la

tringle ou du balconnet.

2. Reinstaller les tringles ou balconnets en alignant les

extremites des supports avec les attaches de chaque c6te de

la paroi de la porte. Enclencher fermement le support dans

les attaches au-dessus de la tablette tel qu'indique.

Tringles d_pos_es dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en les soulevant tout droit a chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle tout droit

jusqu'a I'arr_t.

Bats xts sc nabe

Pour retirer et r_installer le bac :

1. Retirer le bac en le soulevant et le tirant tout droit.

2. Reinstaller le bac en le faisant glisser au-dessus des supports

desires et en le poussant vers le bas jusqu'a ce qu'il s'arr_te.

Pour retirer et r_installer les pi_ces du bac :

1. Appuyer sur Fun des boutons de degagement pour ouvrir la

partie inclinable du bac.

y #'@"S _t@ y ,:_

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus des

supports desires et en le poussant jusqu'a ce qu'il s'arr@e.

A. Boutons de d_gagement

Pour 6ter la partie inclinable du bac, appuyer sur les leviers

incurves de chaque c6te du bac. Tirer vers le haut pour le

sortir.

REMARQUES :

• II est impossible de retirer le bac s'il est incline

completement. Incliner le bac seulement partiellement

avant d'appuyer sur les leviers incurves pour le retirer.

• Nettoyer les pieces tel qu'indique dans la section

"Nettoyage".

A. Levier incurv_

Reinstaller la partie inclinable du bac. V@ifier qu'elle repose

correctement au fond du bac avant d'inserer les leviers

incurves.

4. Reinstaller les pieces interieures du bac.

A. Panier perfor_

B. Cloisons

C. Rev_tement perfor_

ENTRETIEN DU

RI FRIGI RATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflamrnable.

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, les doublures de porte ou les joints de portes.

Ne pas utiliser d'essuie-tout, tampons a recurer ou autre

outil de nettoyage abrasif. Ces produits risquent

d'egratigner ou d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. & soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

Determiner si votre refrigerateur a un exterieur en metal peint,

un fini Ultra Satin TM (apparence inox), en aluminium brosse ou

en acier inoxydable et choisir la methode de nettoyage

appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui resiste aux

traces de doigts. L'acier inoxydable a souvent une texture

grenelee unique avec des variations de couleur, ce qui est

naturel pour I'acier.

M_tal peint : Laver les surfaces ext_rieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant congu pour I'acier inoxydable. Secher a fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cire

pour appareil electrom6nager (ou cire en p&te) avec un linge

propre et doux. Ne pas cirer les pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant congu

pour I'acier inoxydable. Secher a fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant congu pour I'acier inoxydable. Secher & fond avec

un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs ou forts. Secher & fond

avec un linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

• Veiller ace que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles

que garnitures, couvercles de distributeurs ou joints de

porte. En cas de contact accidentel, nettoyer la piece de

plastique avec une eponge et un detergent doux et de

I'eau tiede. Secher a fond avec un linge doux.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux ou

poussiereux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait _tre nettoye tous les deux ou

trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir I'illustration de la grille de la

base ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Votre refrig6rateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sont disponibles chez votre

marchand.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Lampe de distributeur

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

A. Lampe de distributeur

Lampe du tableau de commande du r_frig_rateur

Acceder a I'arriere du tableau de commande du refrigerateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampe du bac & I_gumes

Si necessaire, retirer le bac a legumes superieur pour acceder

au protecteur d'ampoule de la lampe du bac. Retirer le

protecteur en soulevant les bouts hors des crochets tel

qu'illustre.

• Replacer le protecteur d'ampoule en inserant les bouts dans

les crochets. Si necessaire, replacer le bac a legumes

superieur.

Lampe de la partie sup_rieure du cong_lateur (sur

certains modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre tout en tirant le protecteur vers

I'avant, comme illustre.

Replacer le protecteur d'ampoule en inserant les languettes

dans les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'a ce qu'il s'enclenche en position.

Lampe inf_rieure du cong_lateur derriere le panier

sup_rieur du cong_lateur (sur certains modules)

En fonction du modele que vous avez, enlever le panier

superieur du congelateur ou la tablette du panier superieur du

congelateur. Enlever le protecteur d'ampoule en devissant la

vis Phillips au-dessus du protecteur. Faire tourner avec

precaution le protecteur jusqu'a ce que la languette gauche

puisse _tre tiree doucement de la paroi du congelateur.

• Replacer le protecteur d'ampoule en inserant la languette

gauche dans la paroi du congelateur. Aligner la languette

superieure avec le trou de la vis et replacer la vis.

Si le courant electrique doit atre interrompu pendant 24 heures

ou moins, garder la ou los porte(s) (solon votre modele) fermee(s)

pour aider los aliments & demeurer froids et congeles.

Si le service doit _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tous los aliments congeles et los entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux &

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

._,NOTER " Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cuits. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

Vacances

Si vous choisissez de laisser le r_frig_rateur en marche

pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrigerateur a une machine a glagons automatique :

• Soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac a glat;ons.

Si vous choisissez d'arr_ter le fenctiennement du

r_frig_rateur avant votre d_part :

1. Enlever tousles aliments du refrigerateur.

2. Si votre refrigerateur a une machine a gla9ons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

3. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

de la (dos) commande(s)".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. /_,I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derni_re quantite de gla9ons est deposee,

soulever le bras de commande en broche a la position

OFF @levee) ou deplacer le commutateur a la position

OFF (a droite).

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac & glagons.

4. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) & OFF (arr_t). Voir "Utilisation

de la (des) commande(s)".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher & fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble & I'aide de ruban adhesif pour qu'elles

ne bougent pas ni ne s'entrechoquent durant le

demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU visser les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajuster les

portes".

10. Fermer les portes & I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur & I'aide de

ruban adhesif.

Lorsque vous arriverez & votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine & glagons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coQt d'une visite de service non n_cessaire.

Yonct onncm t

Le r_frig_rateur ne fonctionne pas

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge,

Le non=respect de ces instructions peut causer

un deces, un incendie ou un chec _lectrique.

• Le cordon d'alimentation _lectrique est-il debranch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grille ou un disjoncteur s'est-il

d_clench_? Remplacer le fusible ou reenclencher le

disjoncteur. Si le probleme persiste, appeler un electricien.

• Les reglages sont-ils sur ON (marche)? S'assurer que les

commandes du refrigerateur sont sur ON (marche). Voir

"Utilisation des commandes".

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrig6rateur se refroidisse

completement.

REMARQUE : Le fait d'ajuster les commandes de

temperature sur le reglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si

une importante quantite de nourriture y est ajoutee, si les portes

sent frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur est bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'une explication.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• SifflementJcliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

• Gresillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

• Bruit d'_clatement- contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule darts le plateau de degivrage

• Grincement/craquement - se produit Iorsque la glace est

ejectee du moule a glagons

Les portes ne ferment pas compl_tement

• La porte est-elle bloqu_e en position ouverte? Deplacer

les emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en

position correcte.

Les portes sent difflciles & ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,

Le non=respect de cette instruction peut causer un deces,

une explosion ou un incendie.

Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux et & I'eau tiede.

Lesampoulesnefonctionnentpas

• Une ampoule est-elle desserr_e dans la douille ou grill_e?

Voir "Remplacement des ampoules",

La lumi_re du distributeur est-elle regime a ON (allum_e)?

La lumiere du distributeur fonctionne seulement Iorsqu'on a

appuye sur les leviers. Si on desire que la lumiere du

distributeur reste allumee en permanence, regler la lumiere

du distributeur a ON (allumee), NIGHT LIGHT (veilleuse) ou

AUTO, Voir "Distributeurs d'eau et de glagons".

La lumi_re du distributeur est-elle r_gl_e a NIGHT LIGHT

(veilleuse) ou AUTO? Si le distributeur est regle au mode

NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le detecteur

de la lumiere du distributeur n'est pas bloque. Voir

"Distributeurs d'eau et de glat:ons".

La temperature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

Porte ouverte souvent ou laissee ouverte? Ceci permet

I'air chaud de pen6trer dans le refrig6rateur. Minimiser les

ouvertures de porte et garder les portes completement

fermees.

Une importante quantit_ d'aliments a-t-elle _te ajout_e?

Accorder quelques heures pour que le refrig6rateur revienne

sa temperature normale.

Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit_ & I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est

normale,

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidite.

Porte ouverte souvent ou laiss_e ouverte? Ceci permet

I'air humide de penetrer dans le refrigerateur. Minimiser les

ouvertures de porte et garder les portes completement

fermees.

La machine & glagons ne produit pas ou pas

sufflsamment de glaqons

Le r_frigerateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrig6rateur & I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau,

La machine a glagons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de glagons. Attendre 72 heures pour la production complete

de glagons.

Une grande quantit_ de glagons vient-elle d'etre enlevee?

Attendre 24 heures pour que la machine a glagons produise

plus de glagons.

Un glagon est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau" soit dans les instructions d'installation

soit dans le Guide d'utilisation et d'entretien.

Les glagons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau

completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau, Voir "Specifications de

I'alimentation en eau'.

• Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifie. _'

Go_t, odeur ou couleur grise des gla_ons

• Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une decoloration et un

mauvais go_t des gla(;ons, _

• Les gla£ons ont-ils et_ gardes trop Iongtemps? Jeter les

gla_ons. Laver le compartiment a gla_ons. Accorder _

24 heures pour la fabrication de nouveaux gla(;ons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a I'air et a I'humidite pour conserver les

aliments.

L'eau contient-elle des mineraux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Y-a-t-il un filtre a eau install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel.

Le distributeur de glaqons ne fonctionne pas

correctement

• Porte du cong_lateur compl_tement ferrule? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

• Le bac _ gla£ons est-il bien installS? S'assurer que le bac

glagons est fermement en place.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla(;ons. Attendre 72 heures pour le commencement de la

production complete de glagons.

• Gla£ons coinc_s dans la chute de distribution? Utiliser un

ustensile en plastique pour degager la chute.

• Les mauvais gla£ons ont-ils et_ ajout_s au bac? Utiliser

seulement des cubes produits par la machine a glagons

courante.

• La glace a-t-elle fondu autour de la tige (spirale en m_tal)

dans le bac a gla£ons? Vider les gla(;ons et nettoyer le bac

completement.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non=respect de cette instruction peut causer

des coupuree.

Le distributeur de glagons se bloque-t-il Iorsqu'il

distribue de la glace "concass_e"? Changer le reglage

"crushed" (glace concassee) pour le reglage "cubed"

(glagons). Si les glagons sent correctement distribues,

abaisser le bouton "crushed" pour obtenir de la glace

concassee et reprendre la distribution.

Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les glaq;ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le

moteur du distributeur soit regle de nouveau avant d'etre

utilis&

Le distributeur d'eau ne fonctionne pas correctement

• Porte du cong_lateur compl_tement fermee? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

Le refrig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La pression de I'eau est-elle inferieure a 30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

Deformation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau.

Un filtre a eau est-il installe sur le r_frigerateur? Le filtre

peut _tre obstrue ou installe incorrectement.

Un syst_me de filtration de I'eau _ osmose inverse est-il

connecte a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien.

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas et_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Vidanger le systeme

de distribution d'eau. Voir "Distributeurs d'eau et de

gla(;ons".

Le filtre a eau a-t-il et_ recemment change? Vidanger le

systeme de distribution d'eau. Voir "Distributeurs d'eau et de

gla(;ons".

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie & seulement

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle recemment _te

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

• Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?

S'assurer que le refrigerateur est branche & I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmord _est con(;u et fabrique pour vous

procurer des ann_es de fonctionnement fiable. Mais comme pour

tousles produits, il pourra a I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal

de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot6gez-vous contre /es depenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi & prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en de(;a de

deuze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au telephone - assistance telephonique fournie

par un technicien de Sears pour les produits reparables

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

D_s que vous souscrivez le Contrat, il suffit d'un simple appel

telephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acc_s a plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements supplementaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles impertants de la maisen, aux €:.-U. composer le

1-800-4-MY-HOME ®.

Contrats d'entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

specialistes formes et I'acces a plus d'un million de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est congu, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en teute

cenfiance. Cependant, tout produit peut necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears veus effre un programme de service remarquable & un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au

prix d'aujourd'hui

• ¢limine les factures pour les reparations imputables a I'usure

normale

• Fournit un support tel6phonique assure par un technicien de

chez Sears pour les produits necessitant une reparation

domicile

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement.

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears

Canada, composer le 1-800-361-6665.

ACCESSOIRES

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME ®et demander le

num@o de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poll pour acier inoxydable :

Commander la piece N° D22 M40083 R

Filtre & eau dans la grille de la base :

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection adequat avant ou

apr_s le syst_me. Les syst_mes certifies pour la reduction de

kyste peuvent _tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes filtrables.

Filtre de rechange :

Commander la piece N ° 9030 (T1RFKB1)

Au Canada, commander la piece N ° 9030B (T1RFKB1)

FEUILLE DE DONNI ES SUR LE PRODUIT

Syst me de filtration d'eau & la grille de la base

ModUle TIKB1/TIRFKB1 Capacit_ 100 gallons (379 litres)

Produit test& et certifi6 par NSF International en vertu de la norme NSF/ANSI 42 (r6duction du goQt et de I'odeur

du chlore, et particules (classe I*)); et en vertu de la norme NSF/ANSl 53 (r6duction de plomb, mercure, atrazine,

benz_ne, toxaph_ne, o-dichlorobenz_ne, kystes, turbidit6, amiante, lindane, t&trachloro&thyl6ne, endrine,

alachlore, chlorobenz_ne, 6thylbenz_ne, TTHM, &ther m6thyltertiobutylique et COV (compos6 organique volatile)).

Ce produit a 6t6 test6 selon les normes 42 et 53 NSF/ANSl pour la r&duction des substances 6num@6es ci-dessous. La concentration des

substances indiqu&es dans I'eau entrant dans le systeme a 6t& r&duite _ une concentration moindre ou 6gale a la limite permissible pour

I'eau qui quitte le systeme, tel que sp6cifi6 dans 42 et 53 NSF/ANSl.

R_d. de substances Crit_res de Affluent moyen Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.

Effets esthdtiques rdduction NFS _ traiter maximal moyen minimale moyenne

Got_t/odeur de chlore 50 % de r_duction 2,0 mg/L 2,0 mg/L _+10 % 0,08 mg/L ** 2,0 mg/L 95,93 97,36

Par_icules (classe I*) 85 % de r_duction 3533333#/mL Au moins 10 000 part cu es/mL 22000 #/mL 11567 #/mL 99,38 99,67

R_duction de Crit_res de Affluent moyen Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.

contaminant rdduction NFS & traiter maximal moyen minimale moyenne

Plomb : a pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L _+10 % 1,0 ug/L 1 ug/L 99,33 99,33

Plomb : a pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10 % 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercure : a pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benz_ne 0,005 mg/L 15 ug/L 0,015 mg/L _+10 % 0,5 ug/L 0,5 ug/L 96,67 96,67

O-dichlorobenz_ne 0,6 mg/L 1750 ug/L 1,8 _+10 % 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxaph_ne 0,003 mg/L 15 ug/L 0,015 _+10 % 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazine 0,003 mg/L 10 ug/L 0,009 mg/L _+10 % 2 ug/L 2 ug/L 80,8 80,8

Amiante 99 % 101 MFL 1OTto 108fibres/L tt 0,17 MFL 0,17 MFL 99,83 99,83

Kystes actifs* >99,95 % 120 000/L 50 000/L min, 8/L* 1/L; 99,99 >99,99

Turbidit_ 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alachlore 0,002 mg/L 41,3 ug/L 0,04 _+10 % 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrine 0,002 mg/L 5,9 ug/L 0,006 _+10 % 0,5 ug/L 0,3 ug/L 91,5 95,47

Ethylbenz_ne 0,7 mg/L 1867 ug/L 2,1 _+10 % 0,70 ug/L 0,0588 ug/L 99,96 100

Lindane 0,002 mg/L 1,9 ug/L 0,002 _+10 % 0,02 ug/L 0,02 ug/L 98,93 98,93

Chlorobenzene 0,6 mg/L 2,0 ug/L 2,0 _+10 % 0,0005 ug/L 0,0005 ug/L 99,98 99,98

T_trachloro_thyl_ne 0,005 mg/L 14,2 ug/L 0,015 _+10 % 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM 0,080 mg/L 465 ug/L 0,45 _+20 % 1,0 ug/L 0,5 ug/L 99,78 99,88

Ether m_thyltertiobutyliqu( 0,005 mg/L 14 ug/L 0,015 _+20 % 0,70 ug/L 0,52 ug/L 94,94 96,27

COV (compos_ organique 0,015 mg/L 0,3520 mg/L 0,300 _+10 % 0,0060 mg/L 0,0008 mg/L 98,4 99,78

volatile)

Parametres de test : pH 7,5 + 0,5 a moins d'indications contraires. D&bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temp6rature = 68°F & 71,6°F (20°C a 22°C).

• II est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respect&es pour que ce

produit donne le rendement annonc&.

• ModUle T1KB1 : Le systeme de contr61e du filtre mesure la

quantit6 d'eau qui passe par le filtre et vous signale quand

remplacer le filtre.

Style 1 - Lorsque le t&moin du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le t&moin indique 0 %, il est recommand6

de changer le filtre.

Style 2 - Lorsque le t6moin lumineux du filtre passe du vert au

jaune, commander un nouveau filtre. Lorsque le t6moin lumineux

passe du jaune au rouge, il est recommand6 de changer le filtre.

Utiliser la cartouche de remplacement T1RFKB1, piece N ° 9030.

Au Canada, utiliser la cartouche de remplacement T1 RFKB1,

piece N ° 9030B. Prix au d&tail sugg_r& 2006 de 41,99 $US/

51,99 SCAN. Les prix sont sujets a des changements sans

pr&avis.

• Ces contaminants ne sent pas n_cessairement presents dans

votre approvisionnement d'eau. M_me si le test a &t_ effectu&

dans des conditions de laboratoires standard, le rendement r6el

peut varier.

• Le produit ne doit _tre utilis_ que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollute ou de qualit_ inconnue en I'absence d'un dispositif de

d&sinfection ad_quat avant ou apr_s le systeme. Les syst_mes

certifi&s pour la r_duction de kyste peuvent _tre utilis&s pour

I'eau d&sinfect&e qui peut contenir des kystes filtrables.

• Veuillez vous r_f_rer _ la couverture ou _ la section "Accessoires"

pour le nom, I'adresse et le num@o de t_l_phone du fabricant.

• Veuillez vous r&f@er & la section "Garantie" pour la garantie

limit_e du fabricant.

Directives d'application/

Param_tres d'approvisionnernent en eau

Pression d'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temp@ature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D&bit nominal 0,5 gpm (1,9 L!min) a 60 Ib/po _

*Classe I - tailles des particules : > 0,5 b.<1 IJm

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

t_Fibres de Iongueur sup@ieure _ 10 IJm

_Cas de la filtration de kystes de Cryptosporidium parvum

@ NSF est une marque deposee de NSF International.

Norme NSF/ANSI 53 - Effets sur la sant_ - Cornpos_s organiques volatiles (COV) inclus dans le dosage de remplacement*

Produit chimique Concentration du polluant Niveau maximum autoris_ par NSF Taux de r_tention

(en rag/L) Niveau de concentration (en rag/L) Pourcentage (en %)

Carbofuran 0,190 0,001 >99

T_trachlorure de carbone 0,078 0,0018 98

Chloropicrine 0,015 0,0002 99

2,4, D 0,110 0,0017 98

Dibromochloropropane (DBCP) 0,052 0,00002 >99

p-Dichlorobenzene 0,040 0,001 >98

1,2-Dichloro_thane 0,088 0,0048 95

1,1-Dichloro_thyl_ne 0,083 0,001 >99

Cis-1,2-Dichloro_thyl_ne 0,170 0,0005 >99

Trans-1,2-Dichloro_thylene 0,086 0,001 >99

1,2-Dichloropropane 0,080 0,001 >99

Cis-1,3-Dichloropropylene 0,079 0,001 >99

Dinosebe 0,170 0,0002 99

Ethylene dibromide (EDB) 0,44 0,00002 >99

Haloac_tonitriles (HAN) :

Bromochloroac_tonitrile 0,022 0,0005 98

Dibromoac_tonitrile 0,024 0,0006 98

Dichloroac_tonitrile 0,0096 0,0002 98

Trichloroac_tonitrile 0,015 0,0003 98

Haloc_tones (HK):

1,1-Dichloro-2-Propanone 0,0072 0,0001 99

1,1,1 -Trichloro-2-Propanone 0,0082 0,0003 96

Heptachlore (H-34, Heptox) 0,25 0,00001 >99

Heptachlor _poxyde 0,0107 0,0002 98

Hexachlorobutadiene 0,044 0,001 >98

Hexachlorocyclopentadi_ne 0,060 0,000002 >99

M_thoxychlore 0,05 0,0001 >99

Pentachloroph_nol 0,096 0,001 >99

Simazine 0,120 0,004 >97

Styrene 0,150 0,0005 >99

1,1,2,2-T_trachloro_thane 0,081 0,001 >99

Toluene 0,078 0,001 >99

2,4,5 TP (Silvex) 0,270 0,0016 99

Acide Tribromoac_tique 0,042 0,001 >98

1,2,4-Trichlorobenz_ne 0,160 0,0005 >99

1,1,1 -Trichloro_thane 0,084 0,0046 95

1,1,2-Trichloro_thane 0,150 0,0005 >99

Trichloro_thyl_ne 0,180 0,0010 >99

Xyl_nes 0,070 0,001 >99

*Le choloroforme a _t_ utilis_ comme dosage de remplacement pour les demandes de r_duction de COV

® NSF est une marque d_pos_e de NSF International.

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold itt

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Serifs

2315482

R " TM SM •

®Regtstered Trademark / Trademark / Servtce Mark of Sears Brands, LLC

• TM . SM

® Marca Regtstrada / Marca de comercto / Marca de Servicio de Sears Brands, LLC

• . TM SM

® Marque deposee / Marque de commerce / Marque de service de Sears Brands, LLC

1/06

Printed in U.S.A.

Impreso en EE. UU.

Imprim_ aux E.-U.

Kenmore 10656936600 side-by-side refrigerator

Product's Documents

User Manual

Specifications

Kenmore 10656936600 Questions and Answers
