Kenmore 11021084000 Elite washer User Manual

E L I T E

Automatic Washers with CALYPSO TM

Wash Motion

Lavadoras autom&ticas con CALYPSO TM

Movimiento de lavada

Laveuses automatiques & mouvement

lava e CALYPSO TM

Sears Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. www.sears.com

9724529A Sears Canada, Inc., Toronto, Ontario, Canada MSB 2B8 www.sears.ca

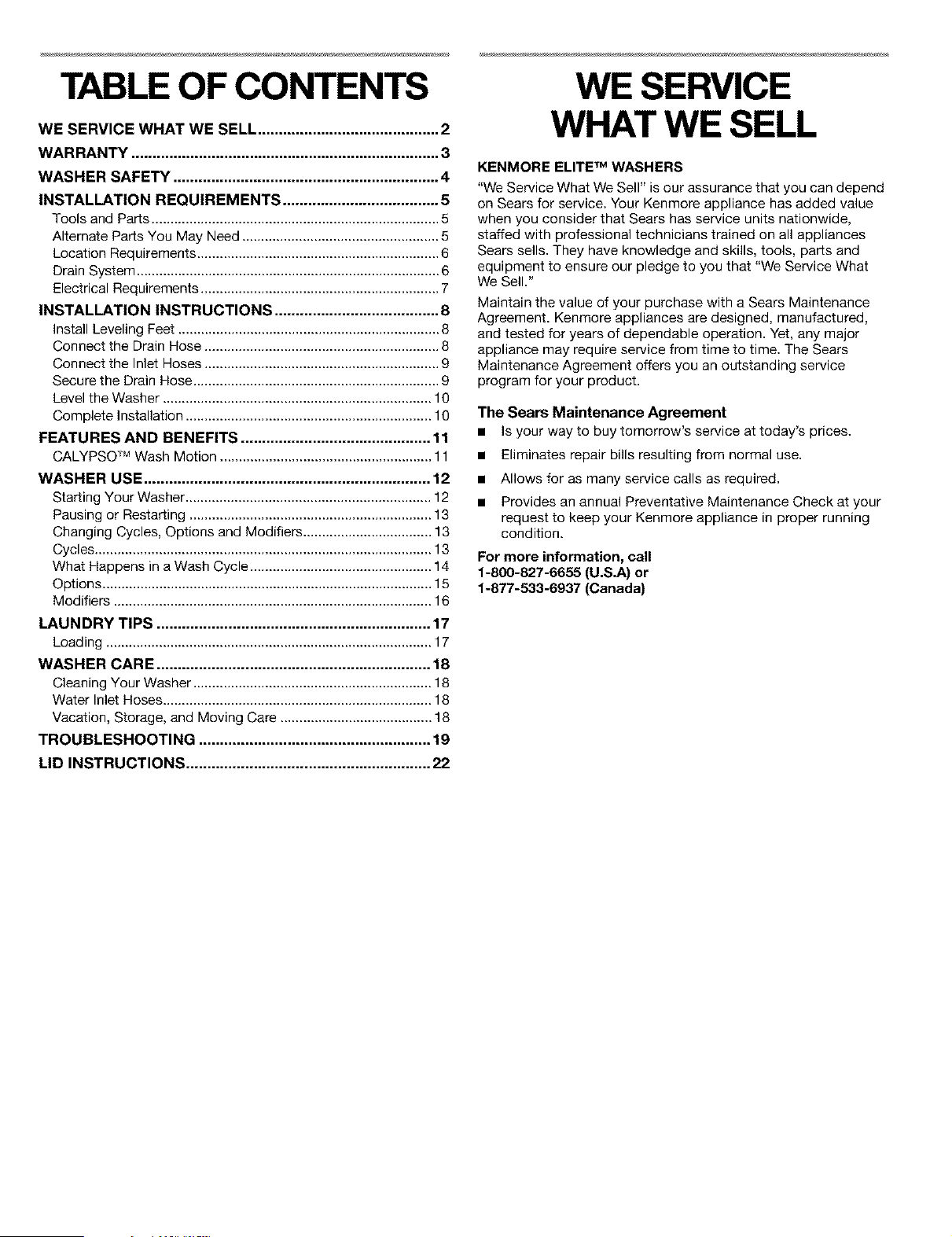

TABLE OF CONTENTS

WE SERVICE WHAT WE SELL ........................................... 2

WARRANTY ......................................................................... 3

WASHER SAFETY ............................................................... 4

INSTALLATION REQUIREMENTS ..................................... 5

Tools and Parts ............................................................................ 5

Alternate Parts You May Need .................................................... 5

Location Requirements ................................................................ 6

Drain System ................................................................................ 6

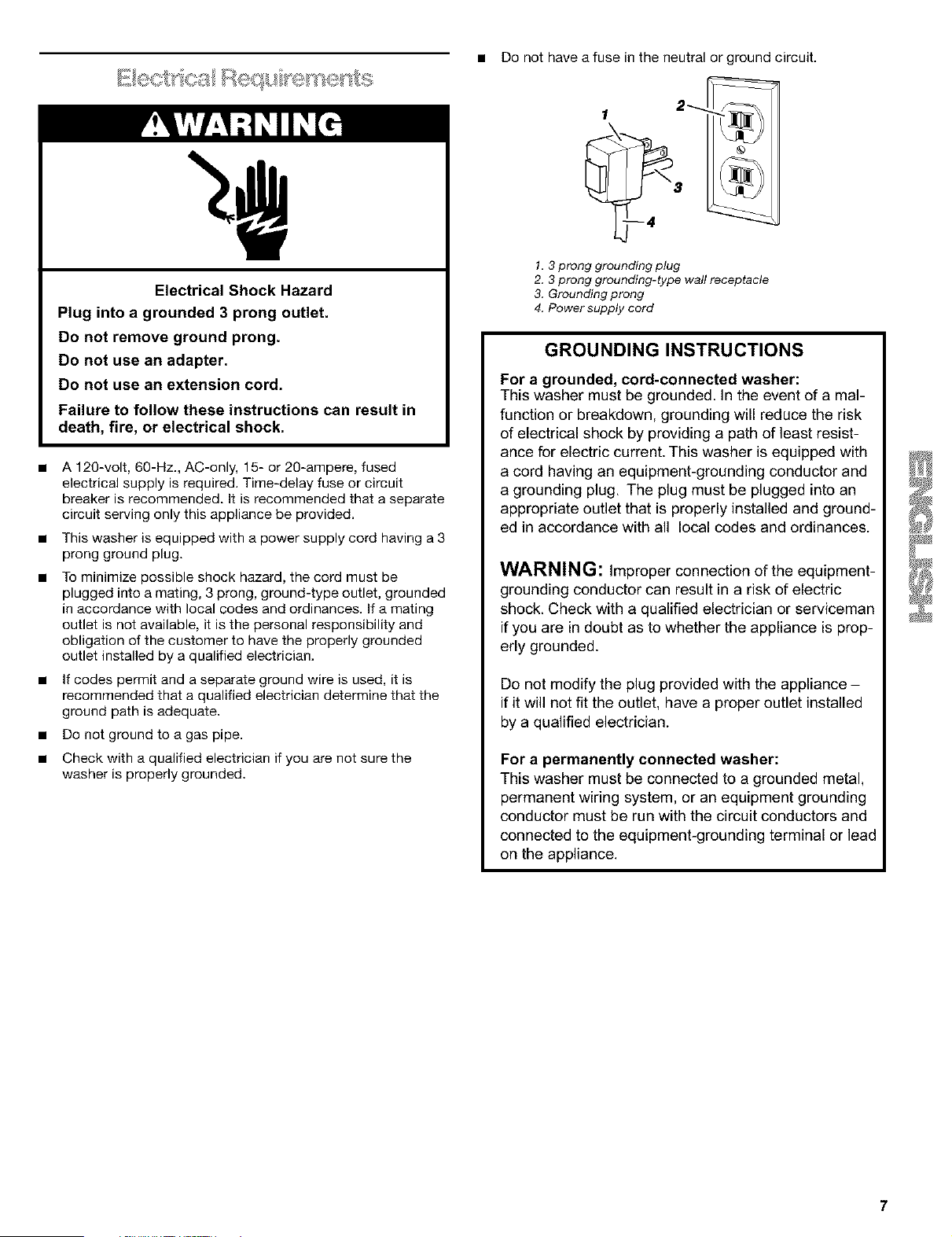

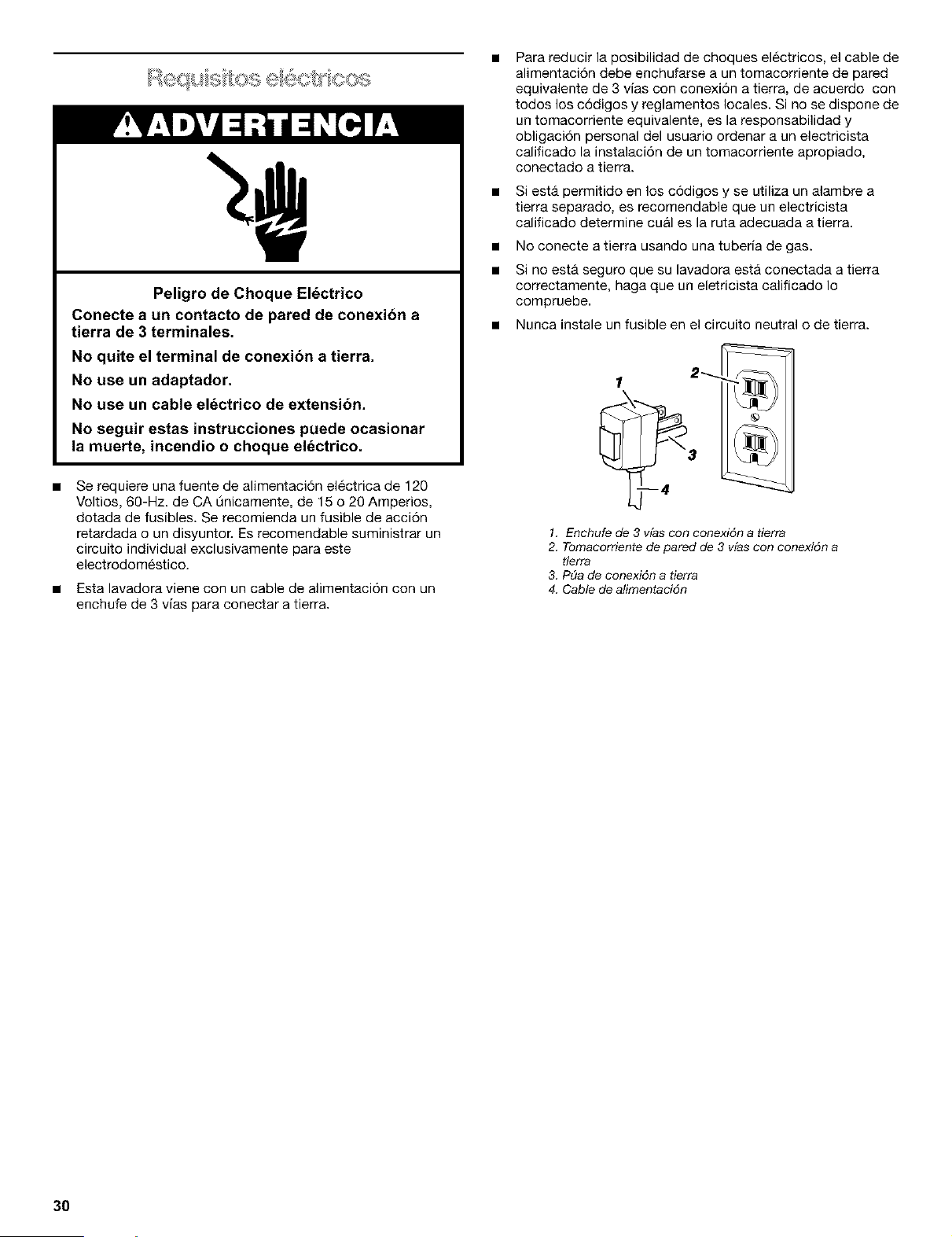

Electrical Requirements ............................................................... 7

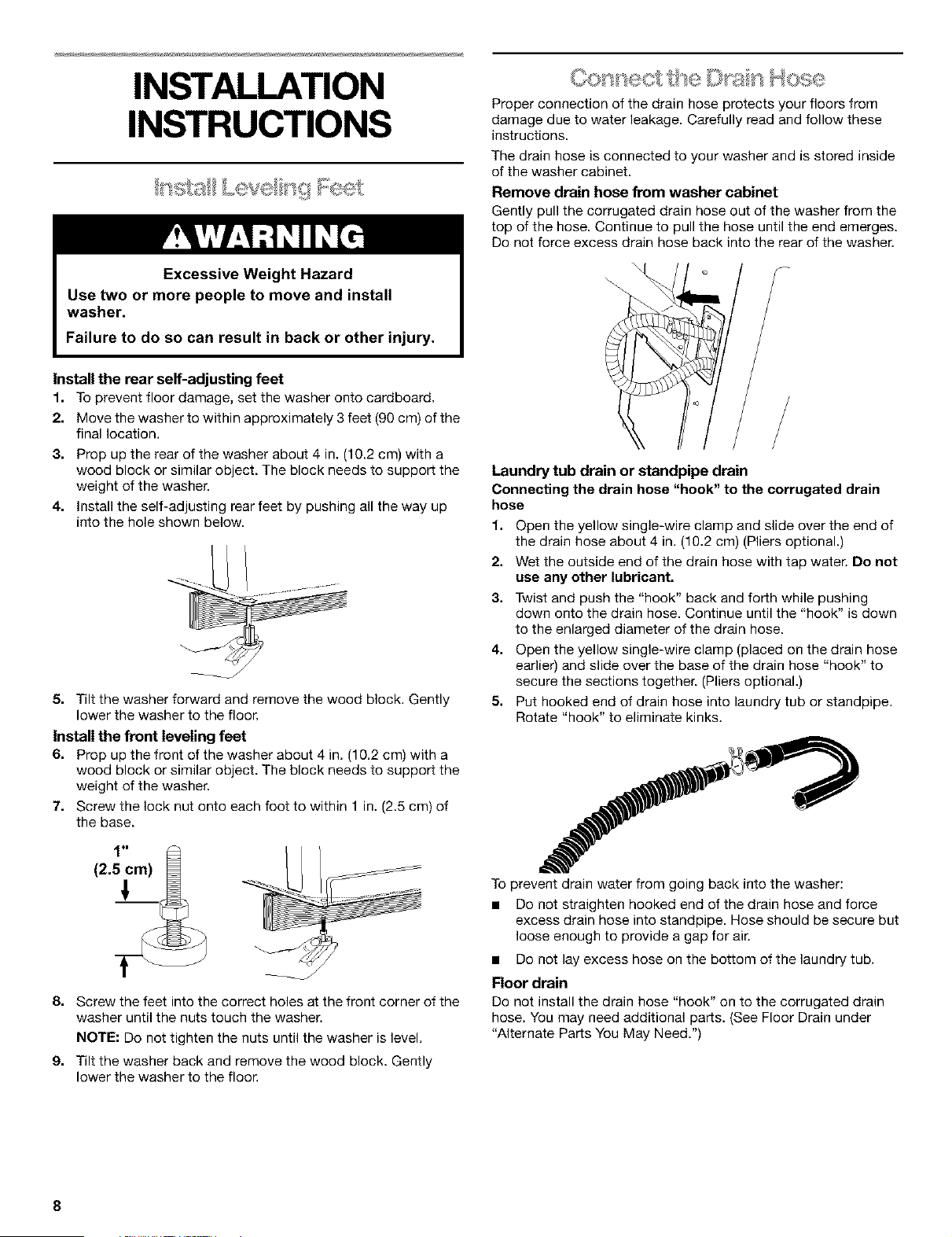

INSTALLATION INSTRUCTIONS ....................................... 8

Install Leveling Feet ..................................................................... 8

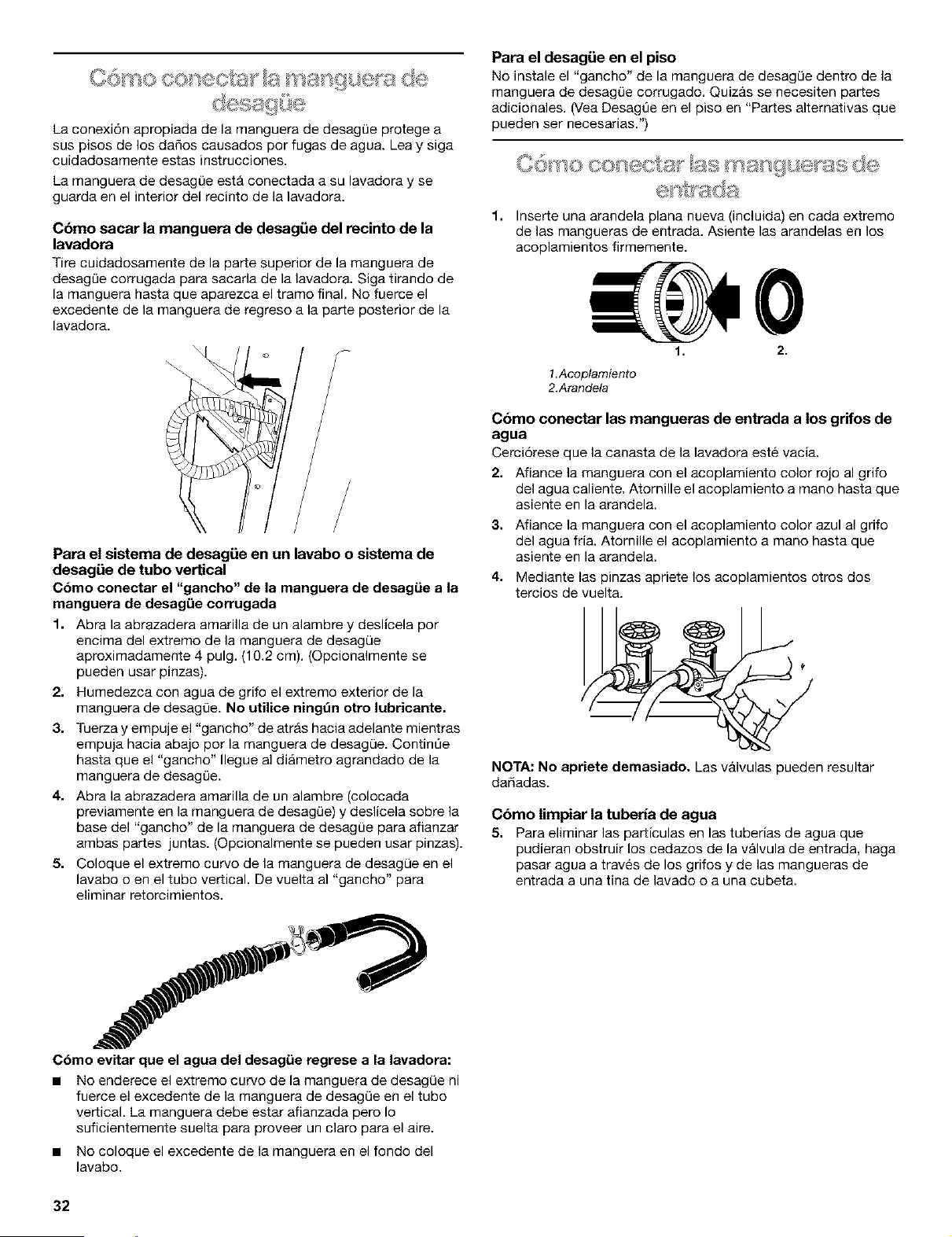

Connect the Drain Hose .............................................................. 8

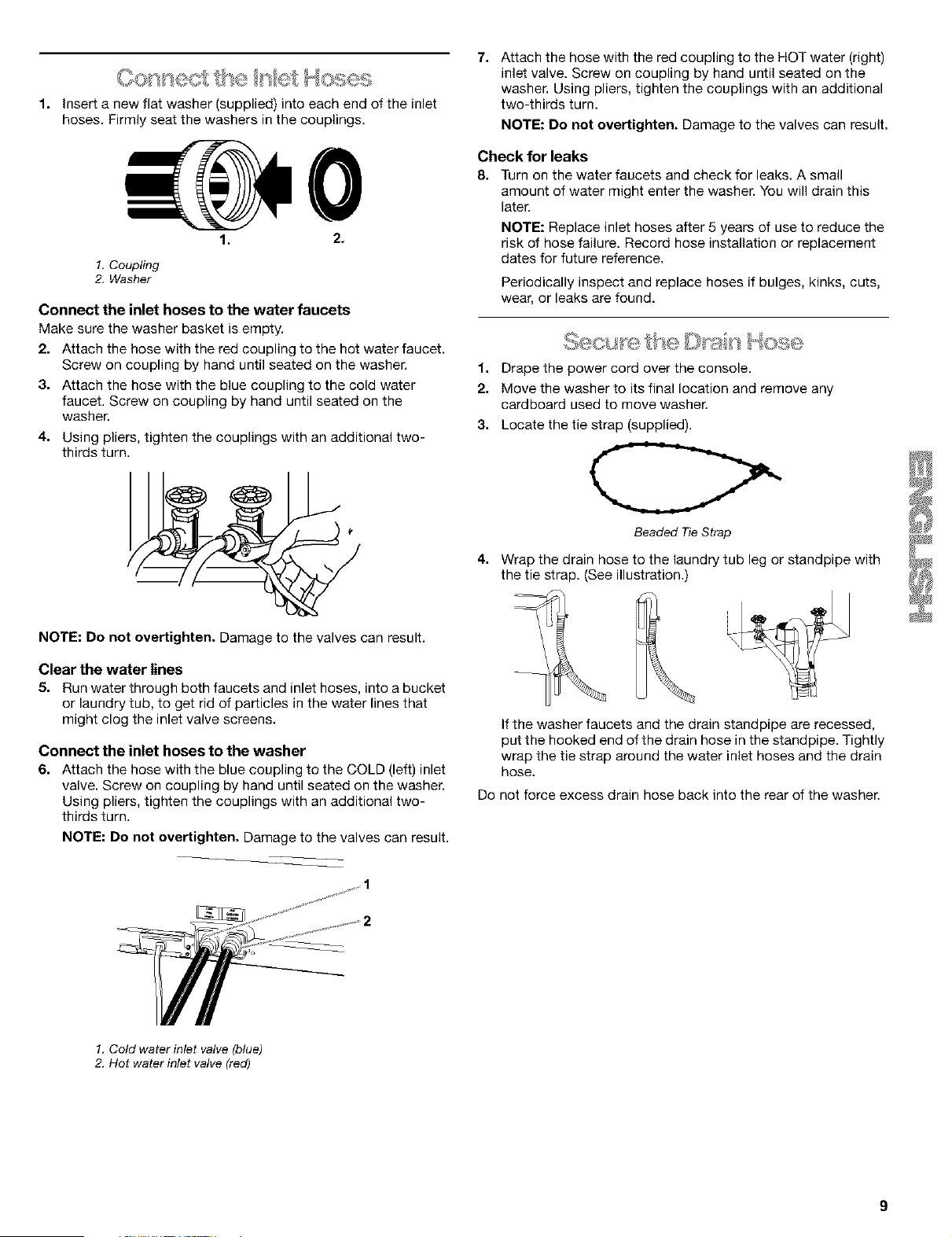

Connect the Inlet Hoses .............................................................. 9

Secure the Drain Hose ................................................................. 9

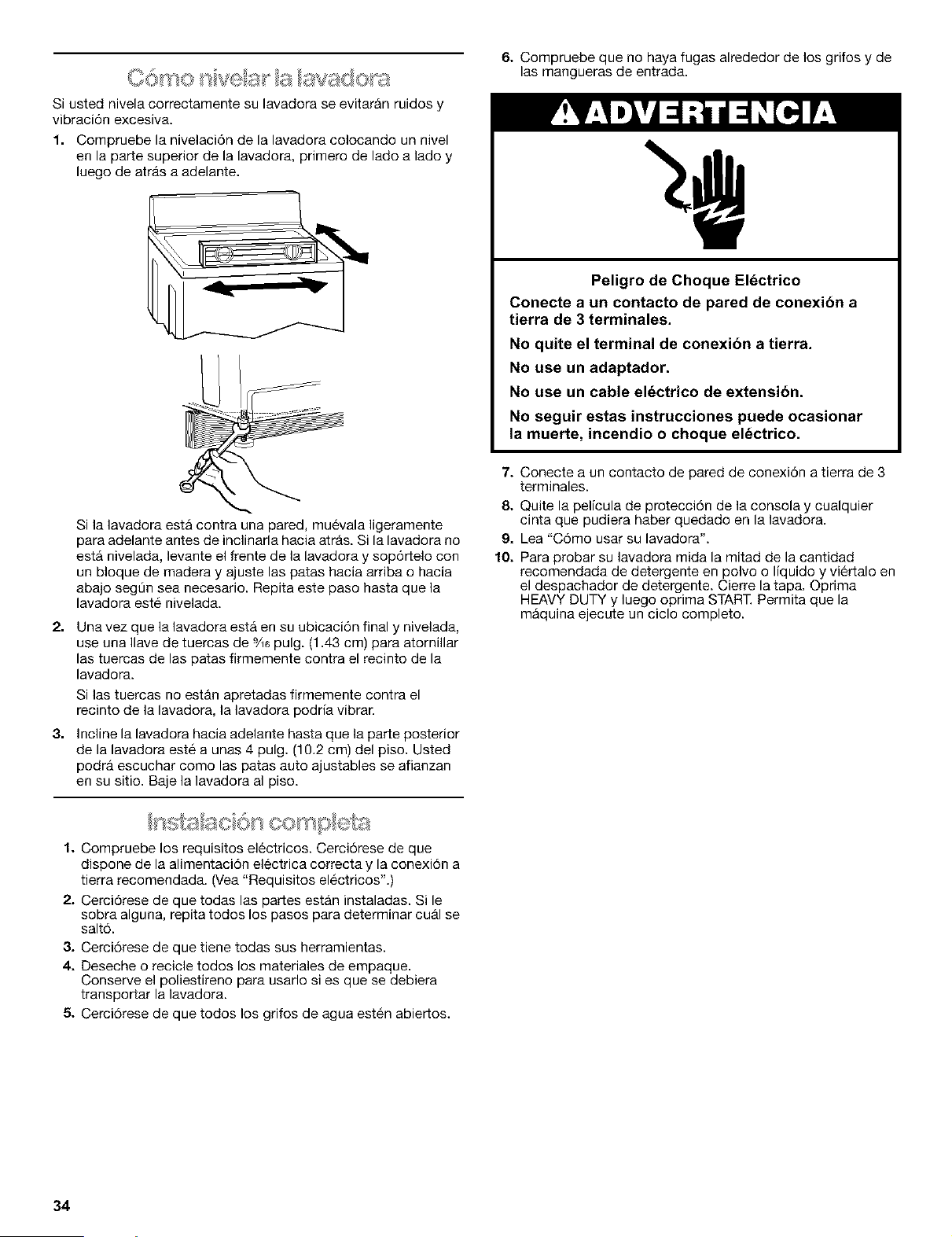

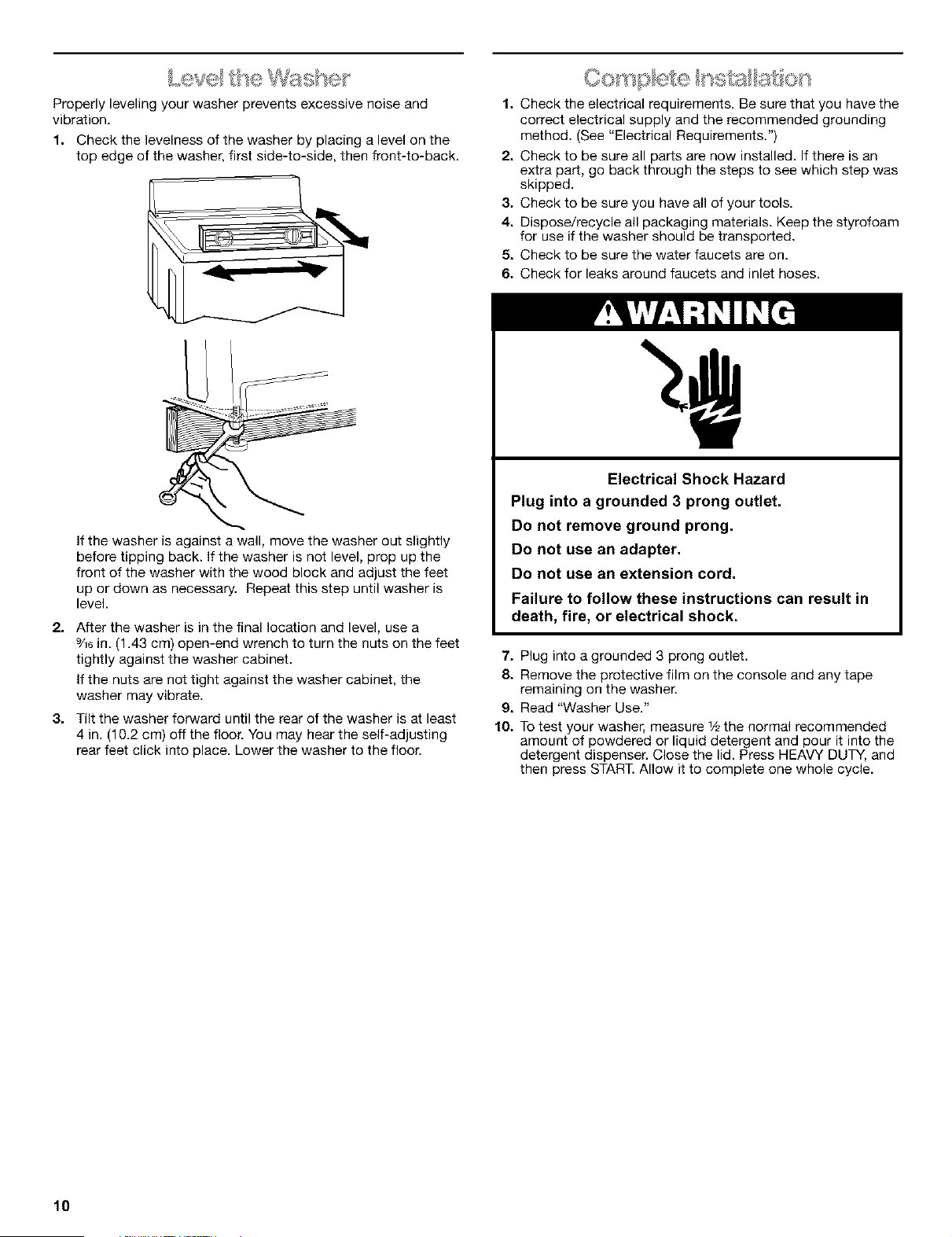

Level the Washer ....................................................................... 10

Complete Installation ................................................................. 10

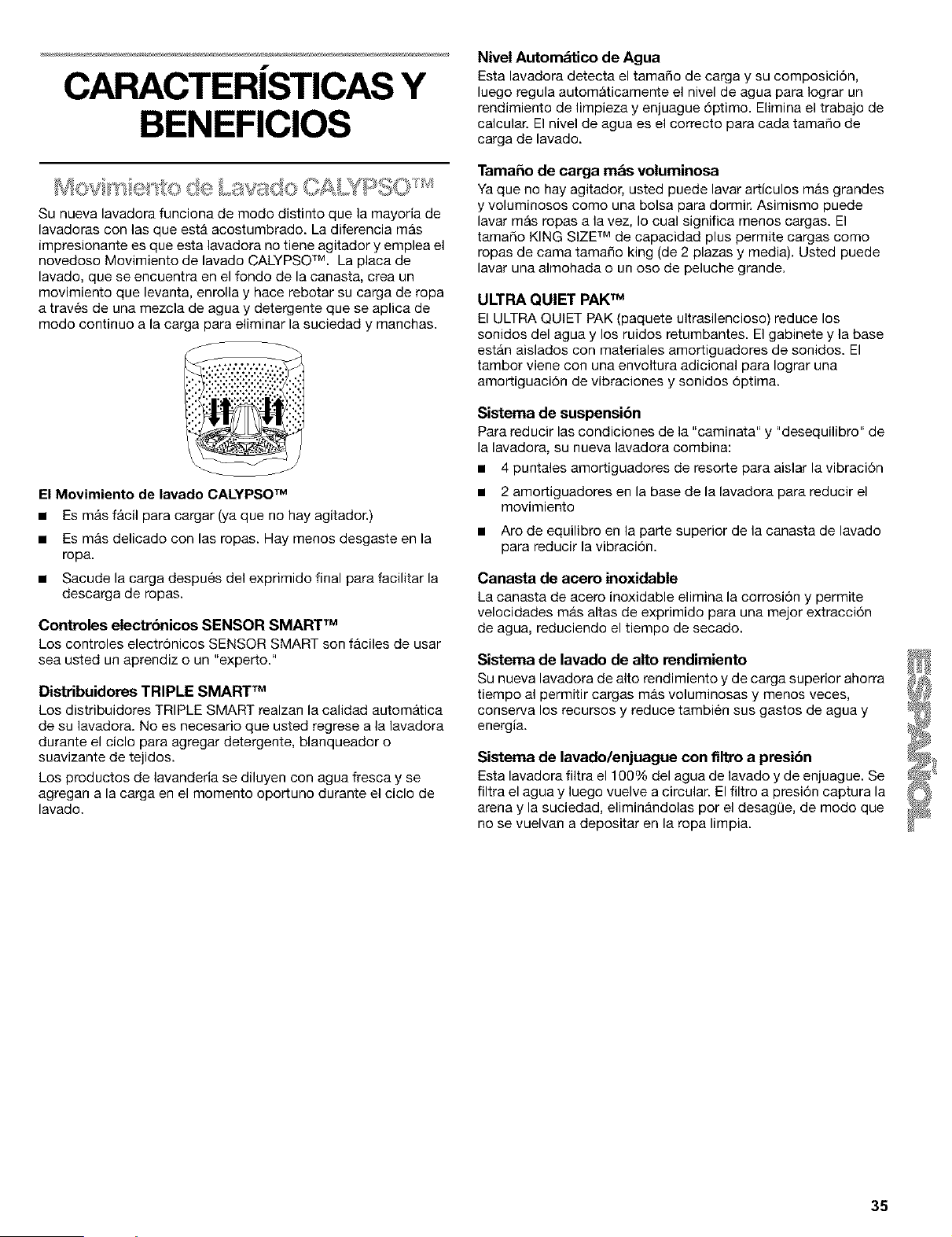

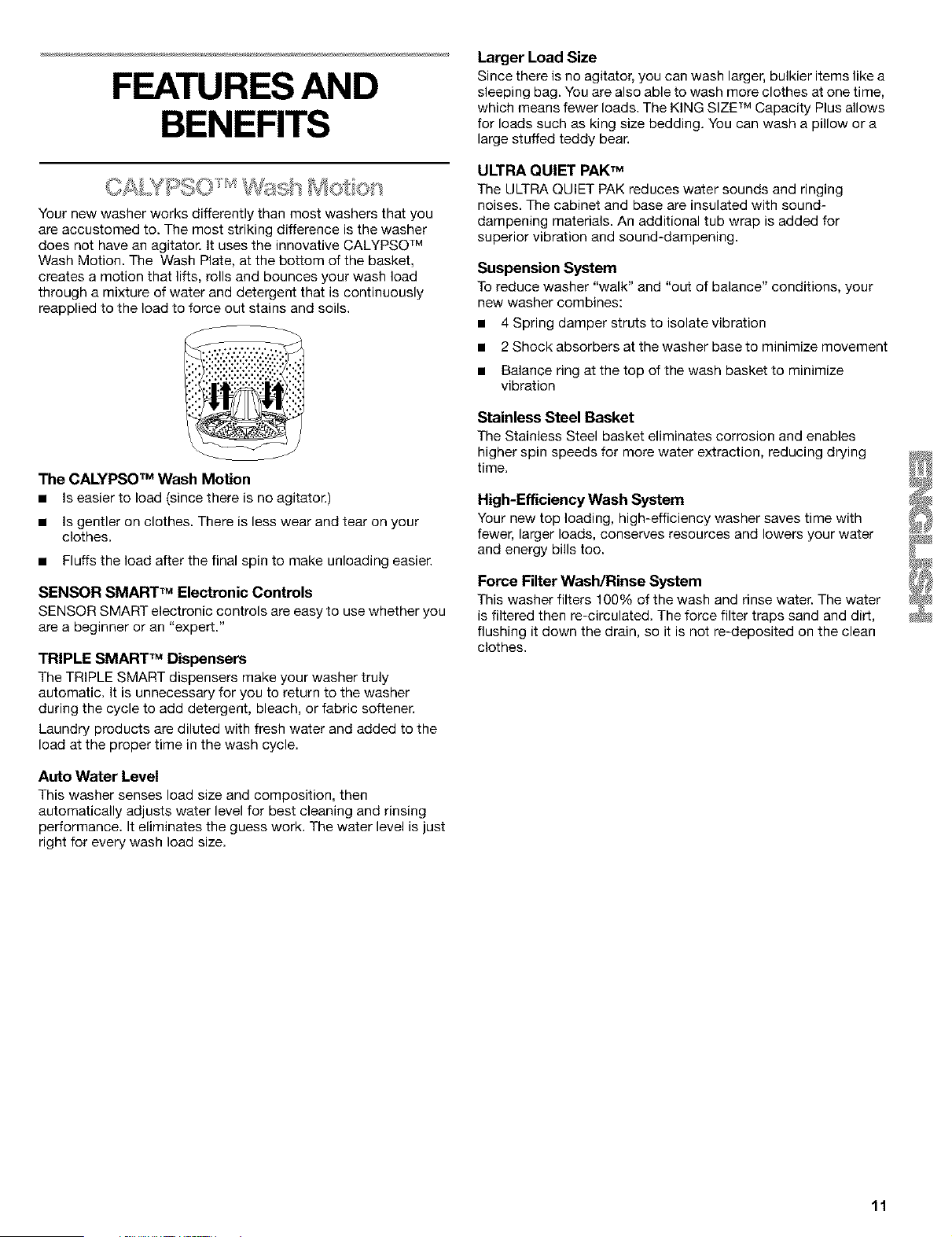

FEATURES AND BENEFITS ............................................. 11

CALYPSO TM Wash Motion ........................................................ 11

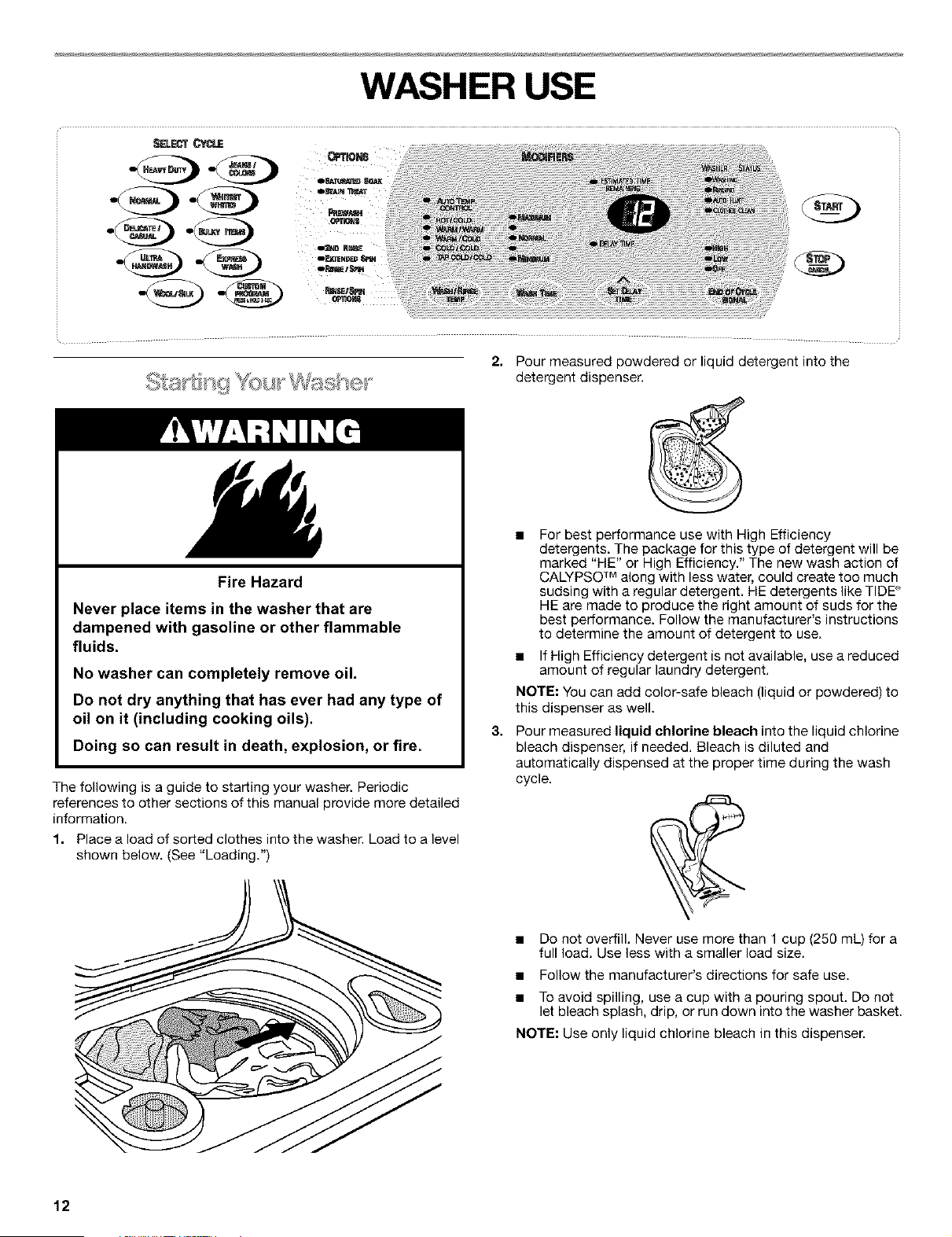

WASHER USE .................................................................... 12

Starting Your Washer ................................................................. 12

Pausing or Restarting ................................................................ 13

Changing Cycles, Options and Modifiers .................................. 13

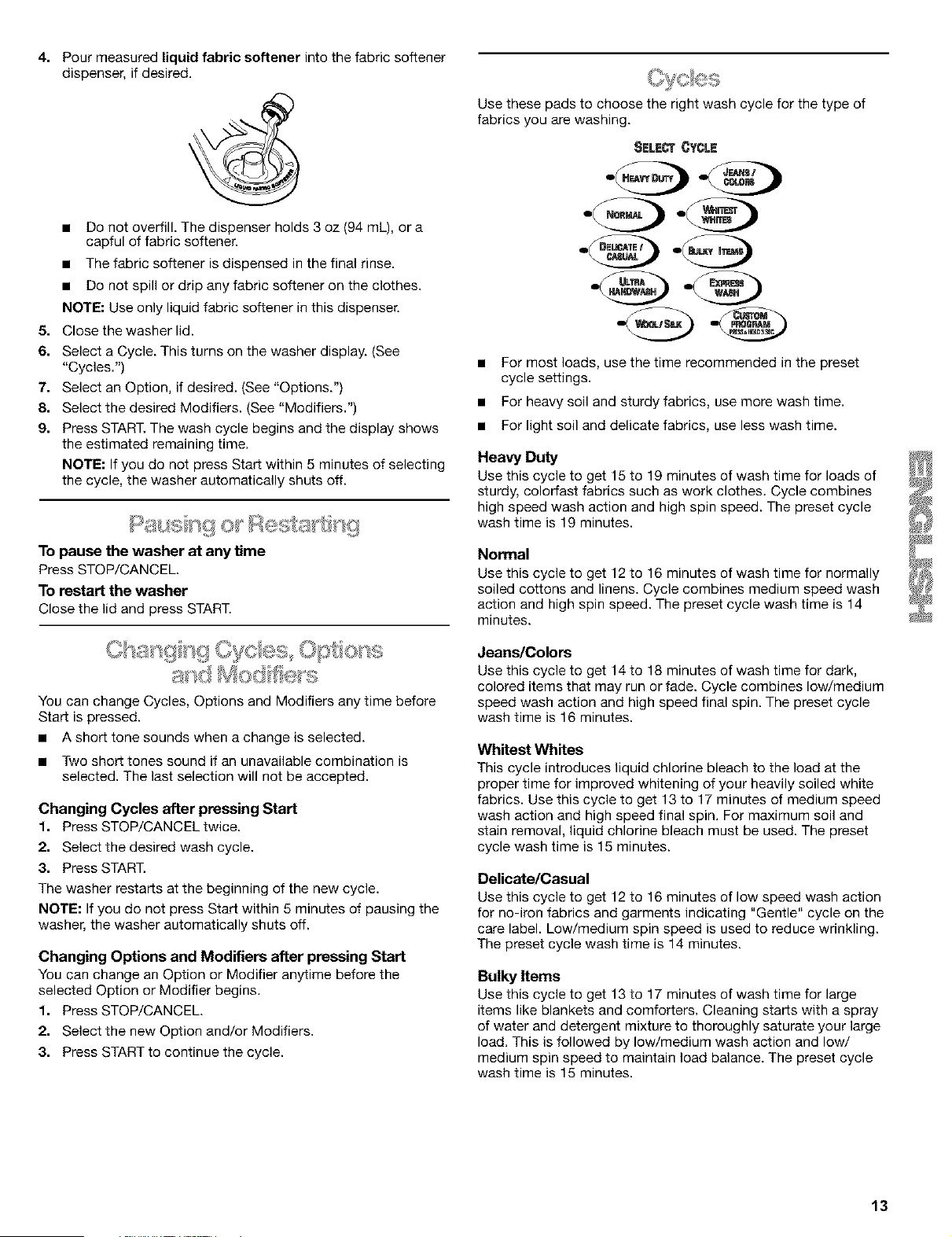

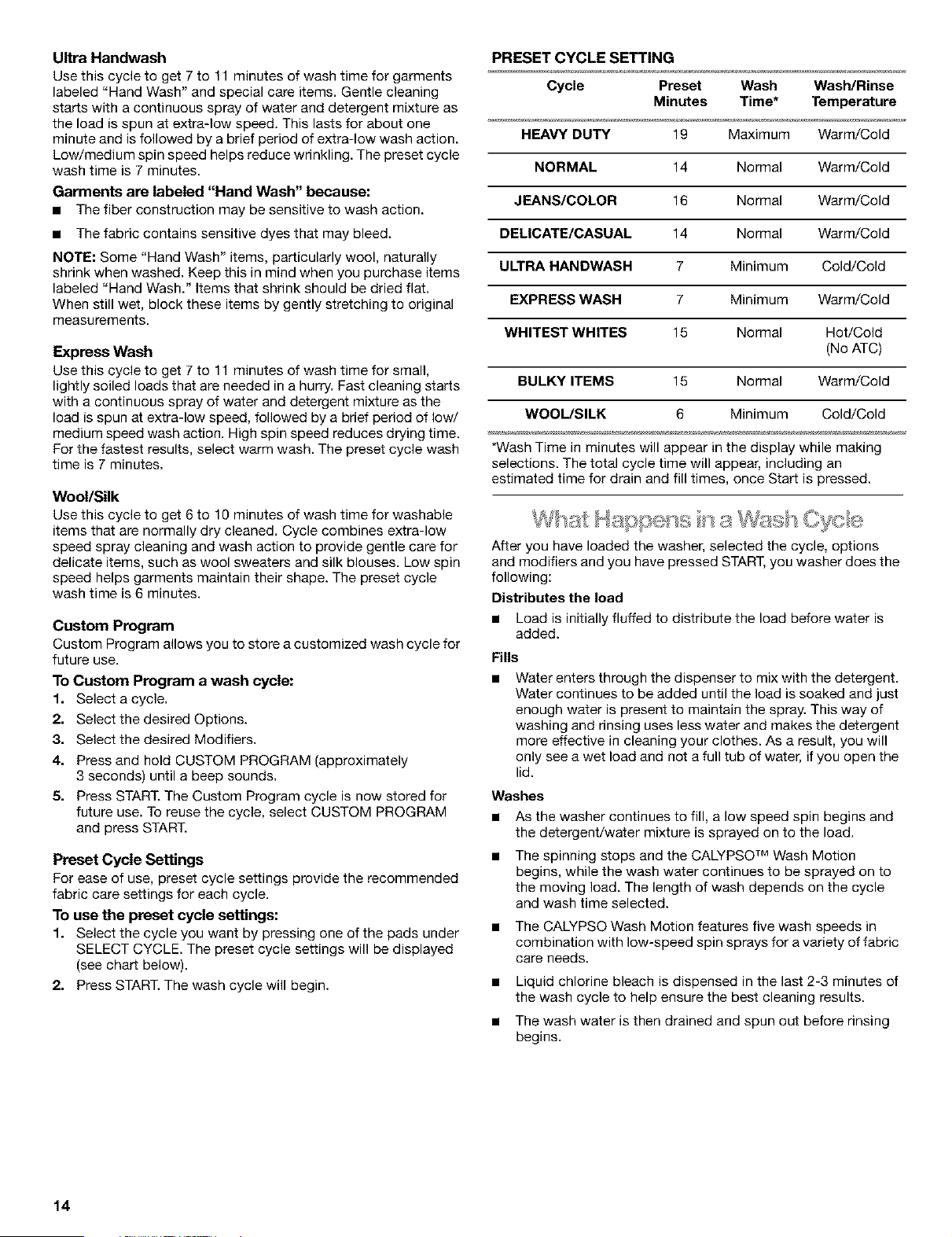

Cycles ......................................................................................... 13

What Happens in a Wash Cycle ................................................ 14

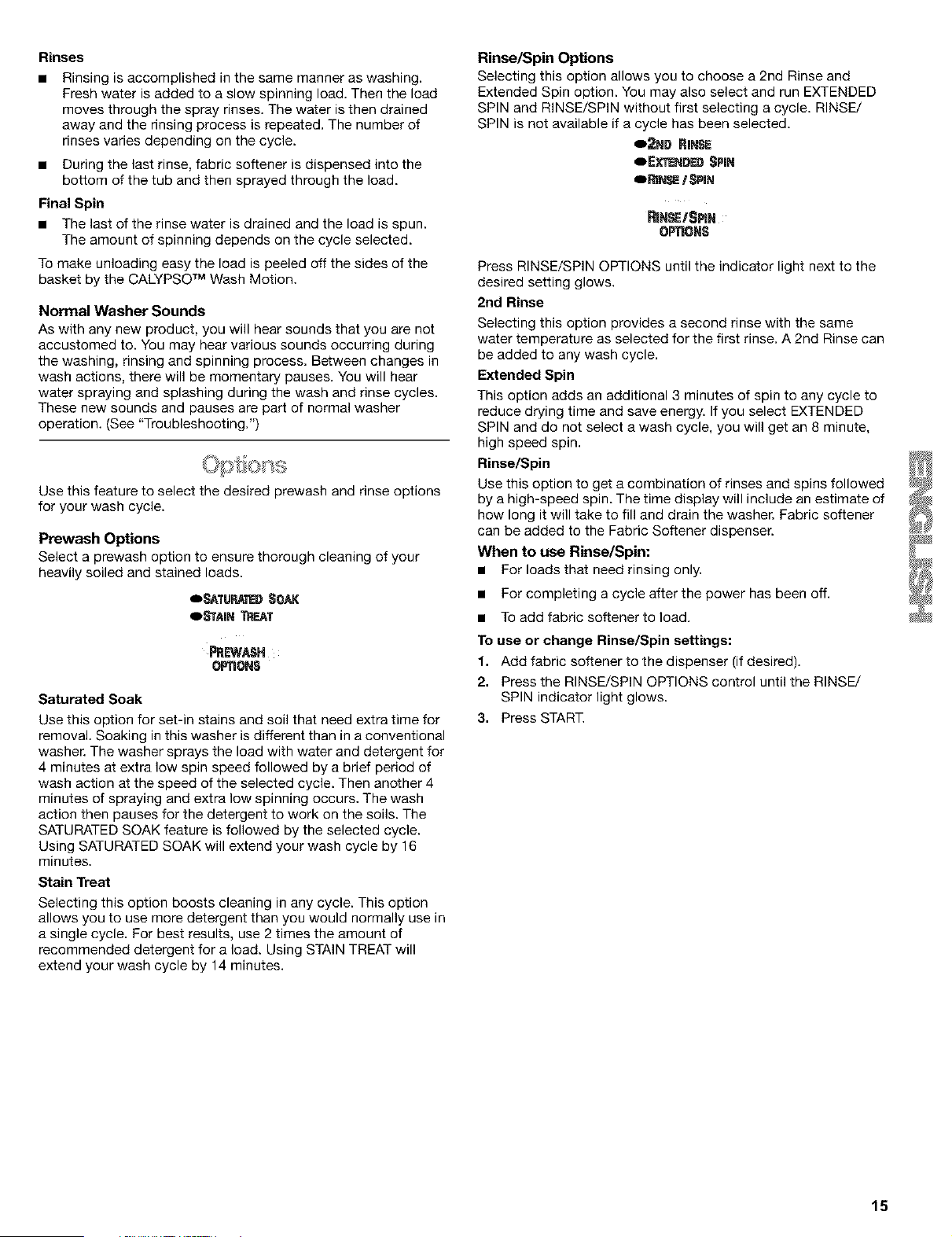

Options ....................................................................................... 15

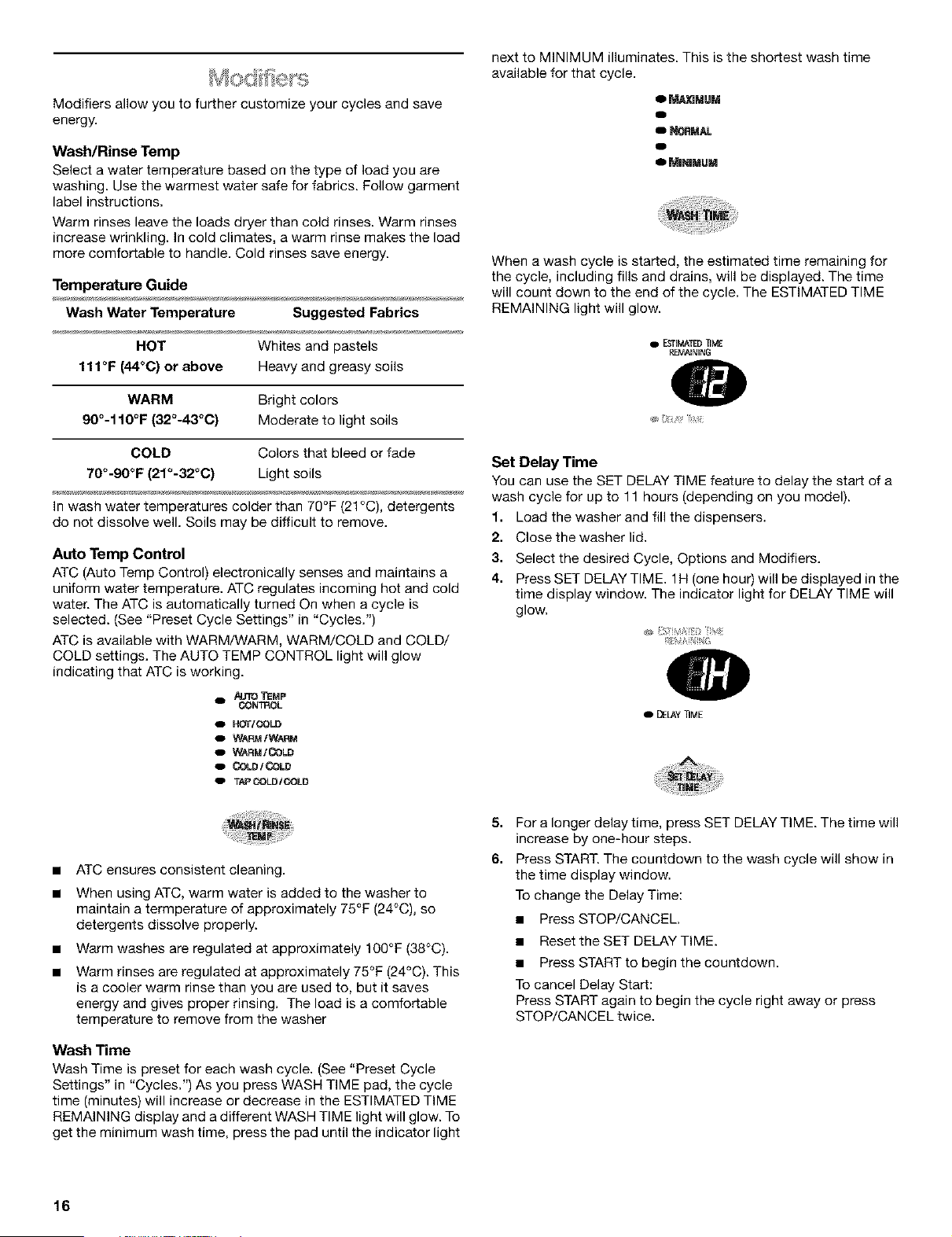

Modifiers .................................................................................... 16

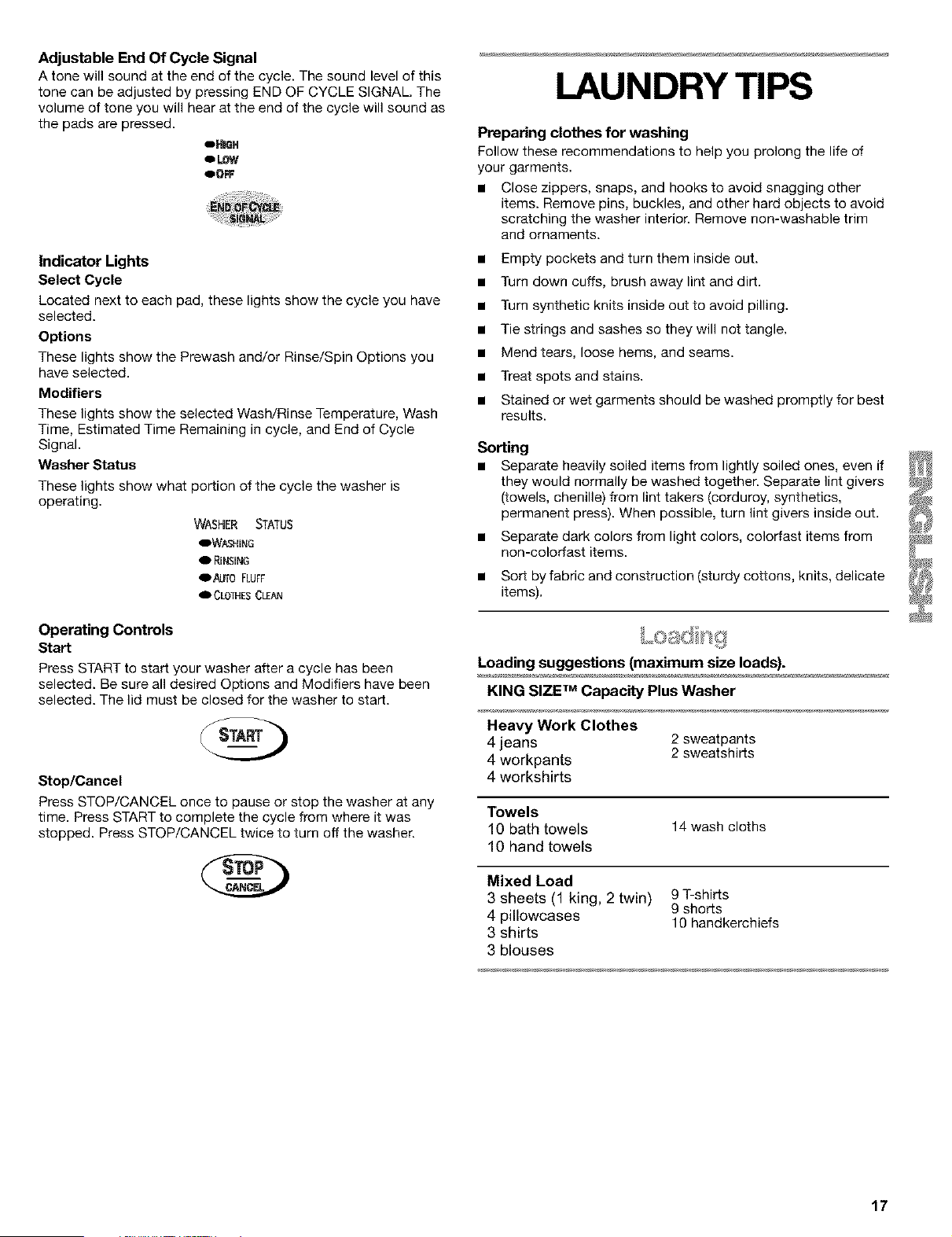

LAUN DRY TIPS ................................................................. 17

Loading ...................................................................................... 17

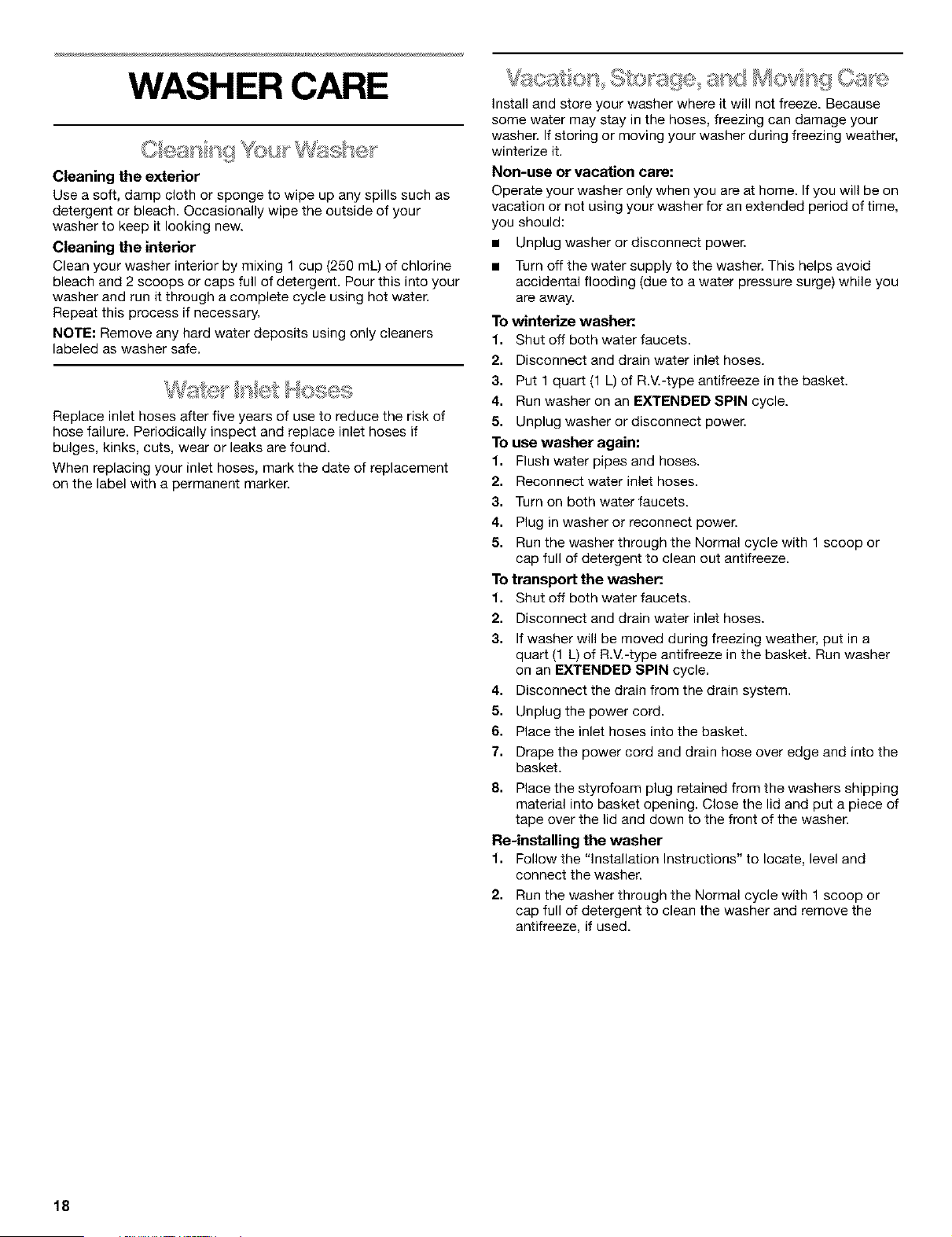

WASHER CARE ................................................................. 18

Cleaning Your Washer ............................................................... 18

Water Inlet Hoses ....................................................................... 18

Vacation, Storage, and Moving Care ........................................ 18

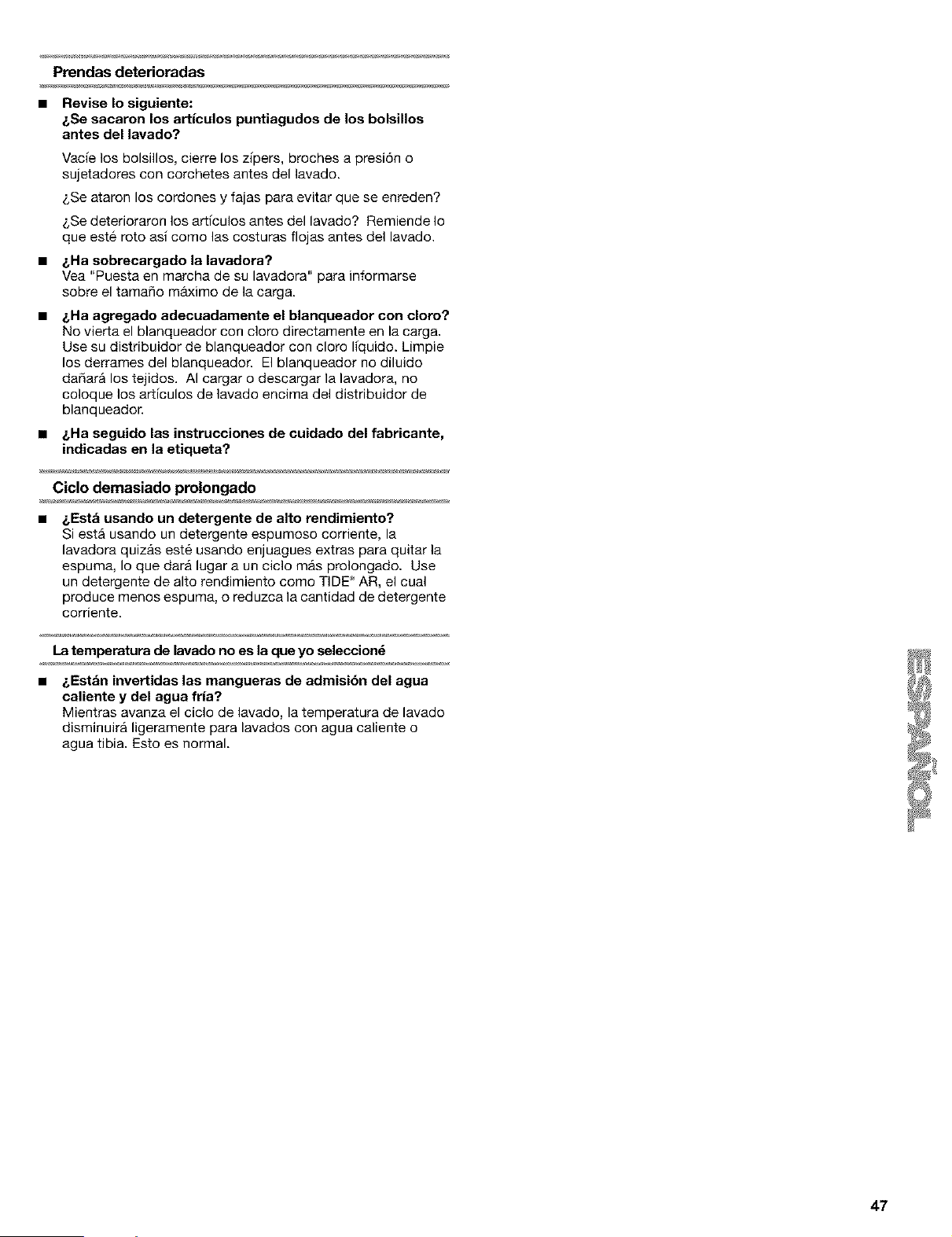

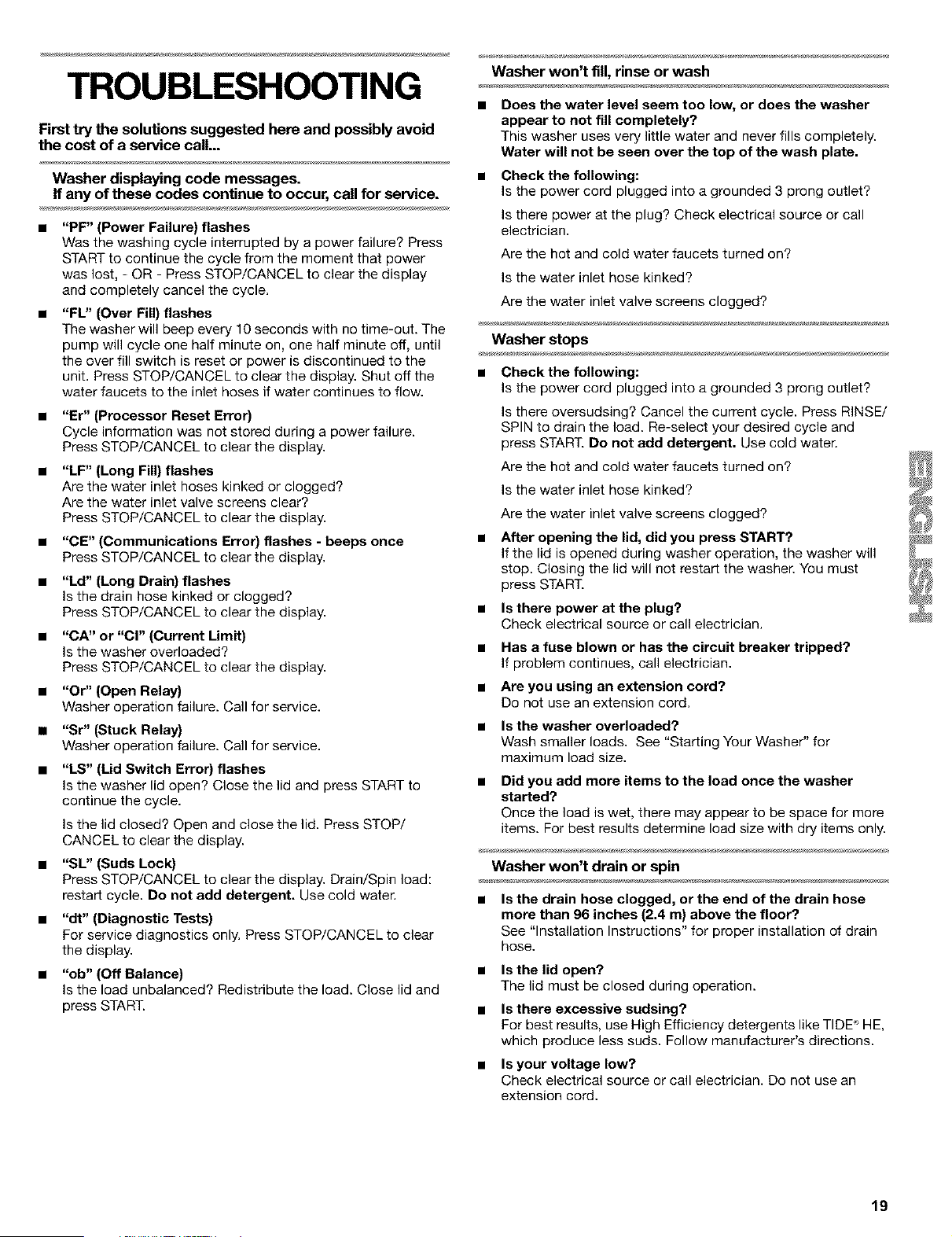

TROUBLESHOOTING ....................................................... 19

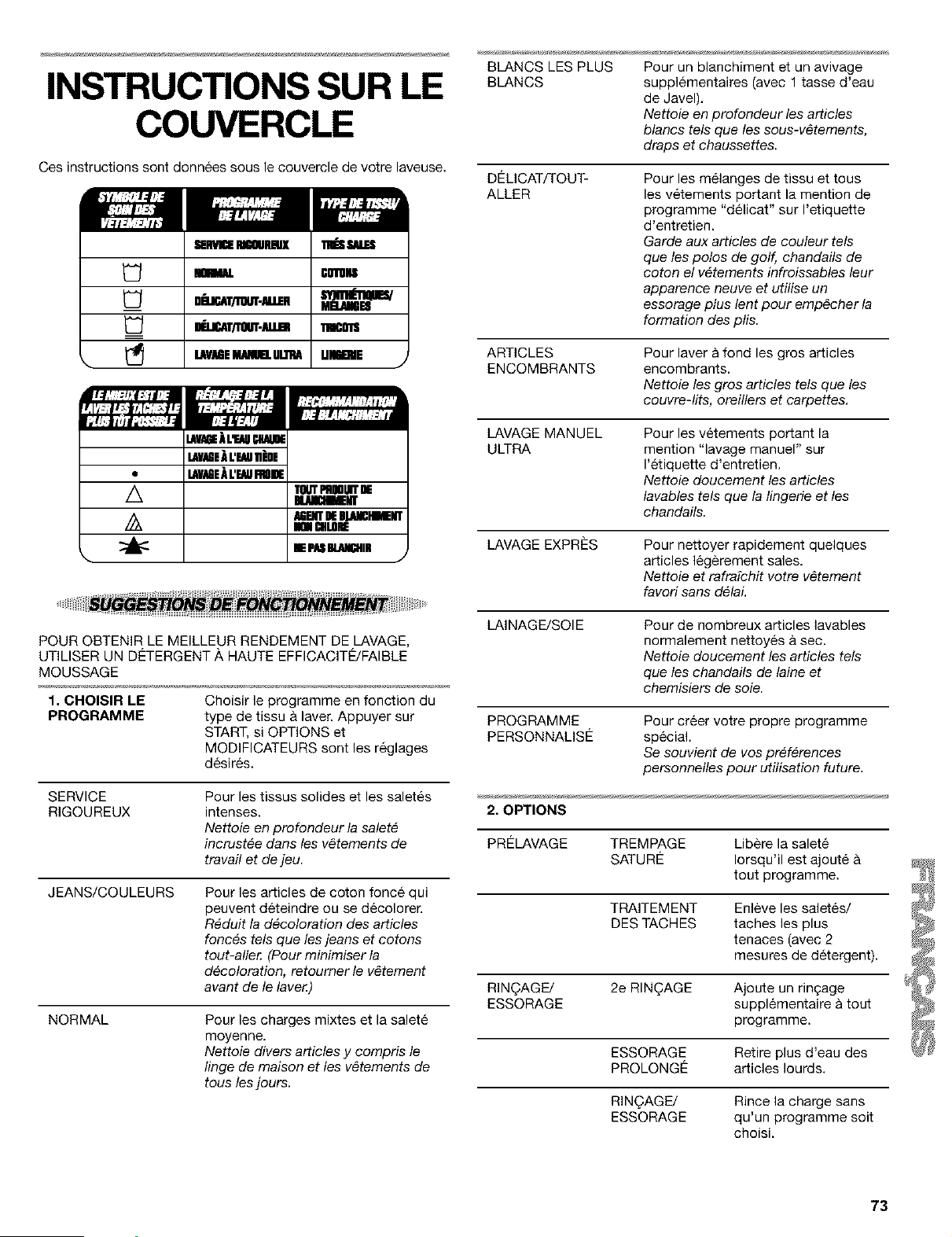

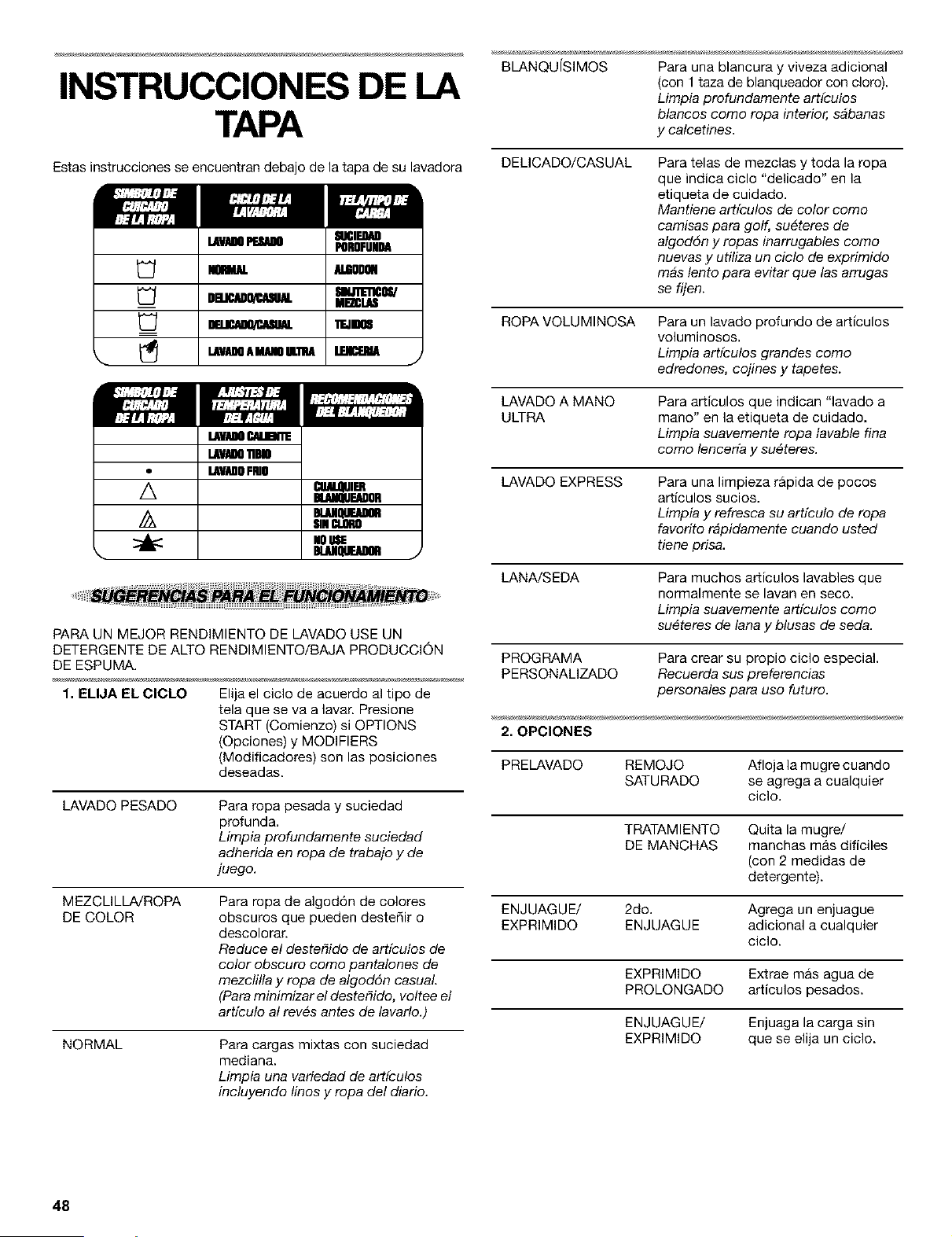

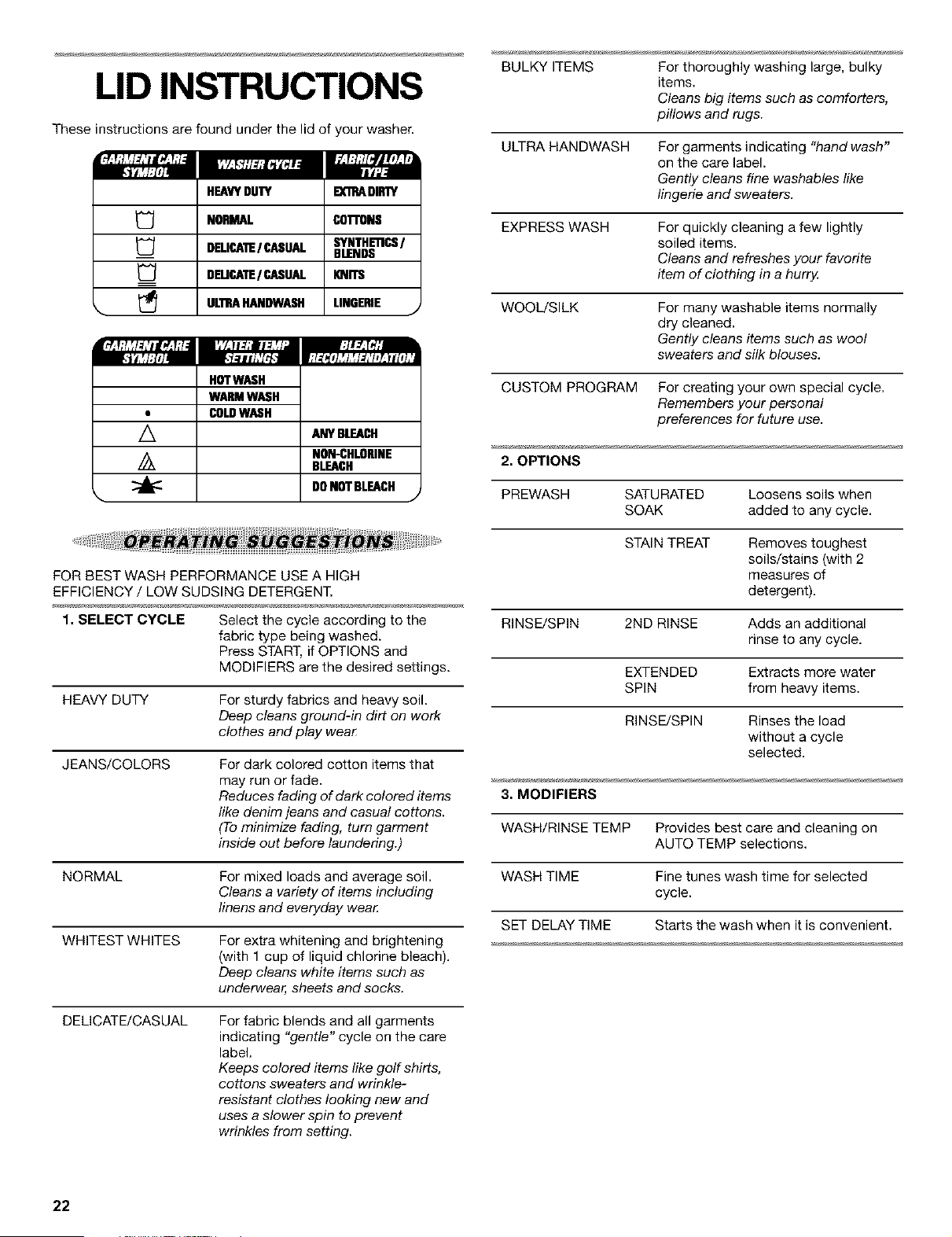

LIB INSTRUCTIONS .......................................................... 22

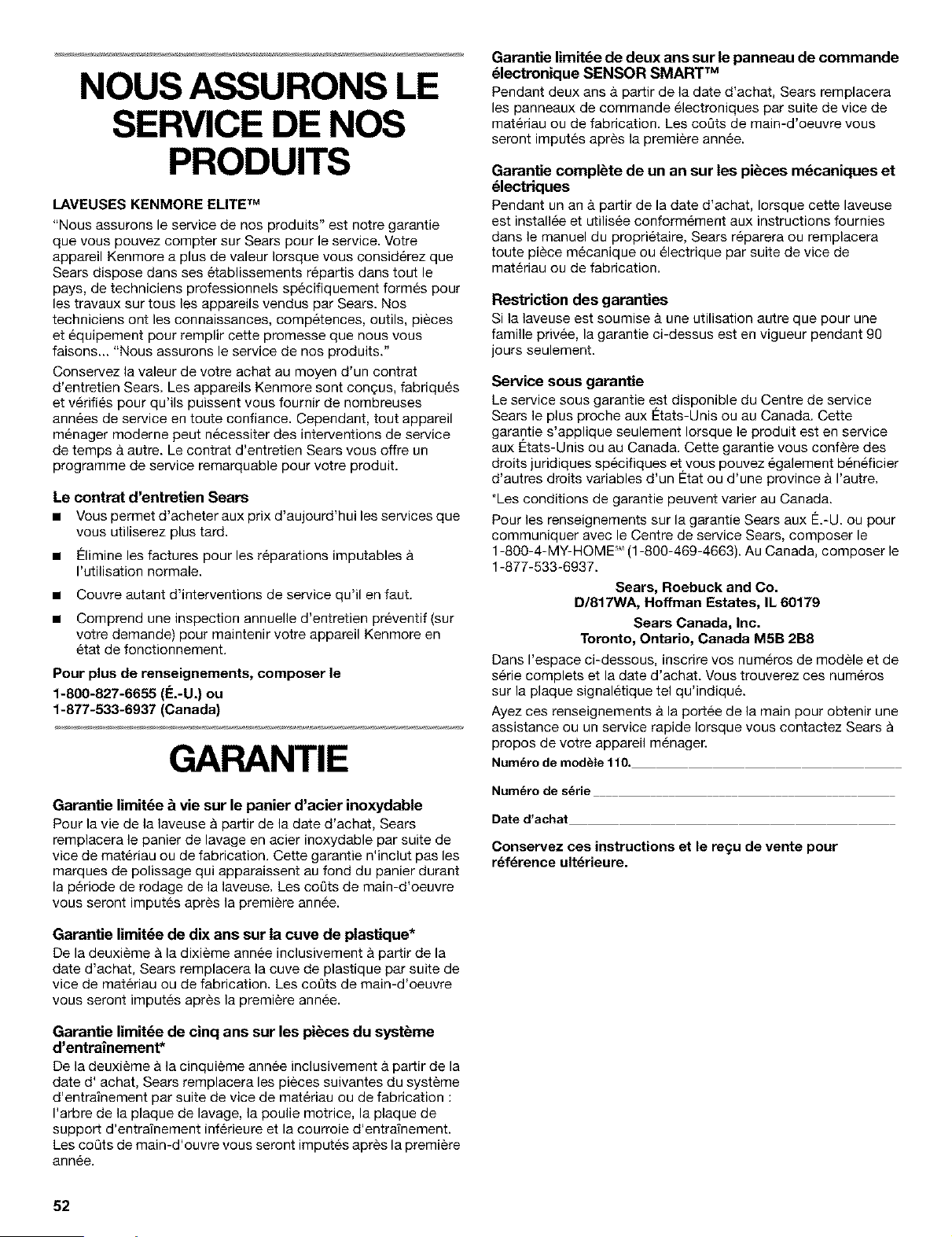

WE SERVICE

WHAT WE SELL

KENMORE ELITE TM WASHERS

"We Service What We Sell" is our assurance that you can depend

on Sears for service. Your Kenmore appliance has added value

when you consider that Sears has service units nationwide,

staffed with professional technicians trained on all appliances

Sears sells. They have knowledge and skills, tools, parts and

equipment to ensure our pledge to you that "We Service What

We Sell."

Maintain the value of your purchase with a Sears Maintenance

Agreement. Kenmore appliances are designed, manufactured,

and tested for years of dependable operation. Yet, any major

appliance may require service from time to time. The Sears

Maintenance Agreement offers you an outstanding service

program for your product.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as required.

• Provides an annual Preventative Maintenance Check at your

request to keep your Kenmore appliance in proper running

condition.

For more information, call

1-800-827-6655 (U.S.A) or

1-877-533-6937 (Canada)

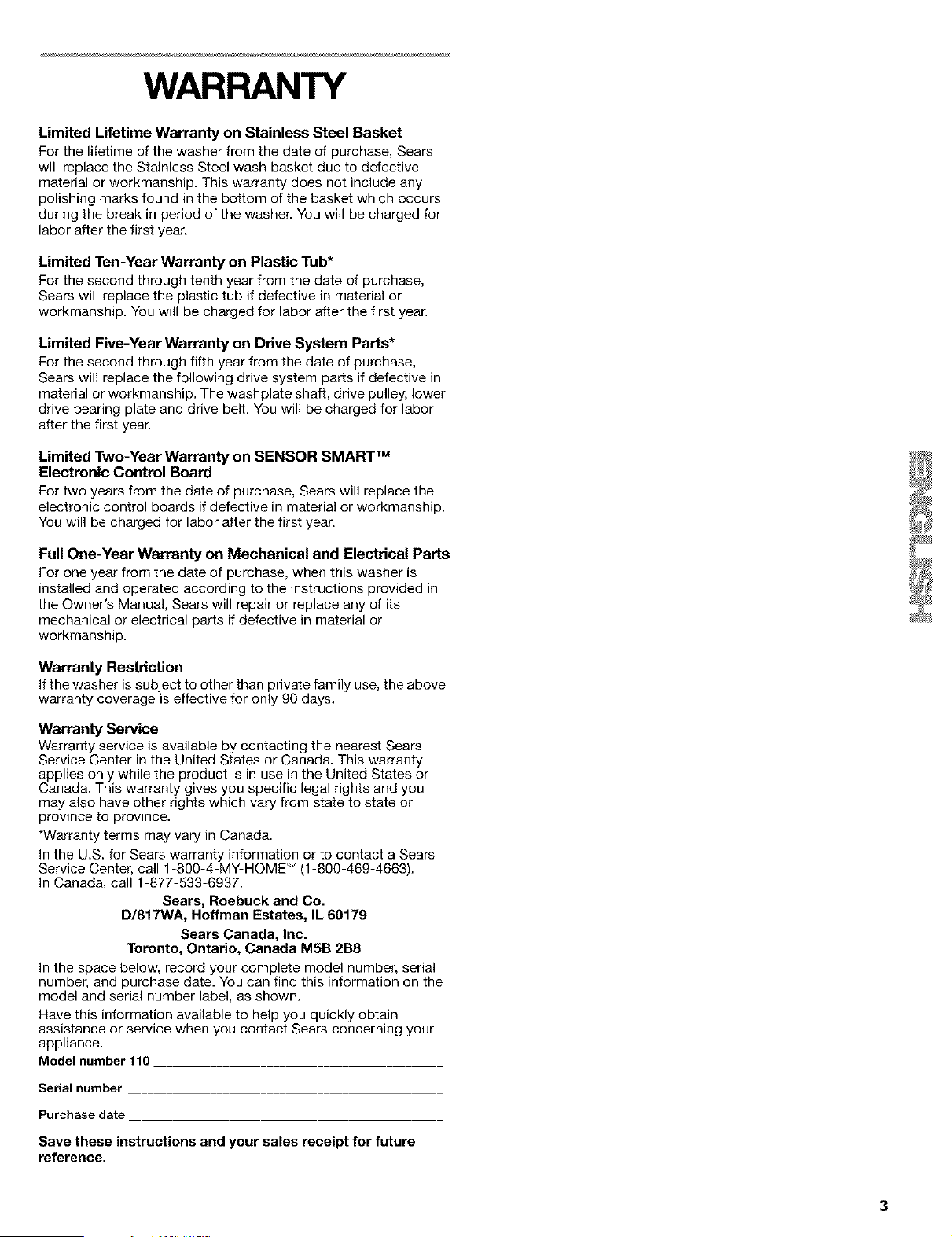

WARRANTY

Limited Lifetime Warranty on Stainless Steel Basket

For the lifetime of the washer from the date of purchase, Sears

will replace the Stainless Steel wash basket due to defective

material or workmanship. This warranty does not include any

polishing marks found in the bottom of the basket which occurs

during the break in period of the washer. You will be charged for

labor after the first year.

Limited Ten-Year Warranty on Plastic Tub*

For the second through tenth year from the date of purchase,

Sears will replace the plastic tub if defective in material or

workmanship. You will be charged for labor after the first year.

Limited Five-Year Warranty on Drive System Parts*

For the second through fifth year from the date of purchase,

Sears will replace the following drive system parts if defective in

material or workmanship. The washplate shaft, drive pulley, lower

drive bearing plate and drive belt. You will be charged for labor

after the first year.

Limited Two-Year Warranty on SENSOR SMART TM

Electronic Control Board

For two years from the date of purchase, Sears will replace the

electronic control boards if defective in material or workmanship.

You will be charged for labor after the first year.

Full One-Year Warranty on Mechanical and Electrical Parts

For one year from the date of purchase, when this washer is

installed and operated according to the instructions provided in

the Owner's Manual, Sears will repair or replace any of its

mechanical or electrical parts if defective in material or

workmanship.

Warranty Restriction

If the washer is subject to other than private family use, the above

warranty coverage is effective for only 90 days.

Warranty Service

Warranty service is available by contacting the nearest Sears

Service Center in the United States or Canada. This warranty

applies only while the product is in use in the United States or

Canada. This warranty gives you specific legal rights and you

may also have other rights which vary from state to state or

province to province.

*Warranty terms may vary in Canada.

In the U.S. for Sears warranty information or to contact a Sears

Service Center, call 1-800-4-MY-HOME _M(1-808-469-4663).

In Canada, call 1-877-533-6937.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label, as shown.

Have this information available to help you quickly obtain

assistance or service when you contact Sears concerning your

appliance.

Model number 110

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

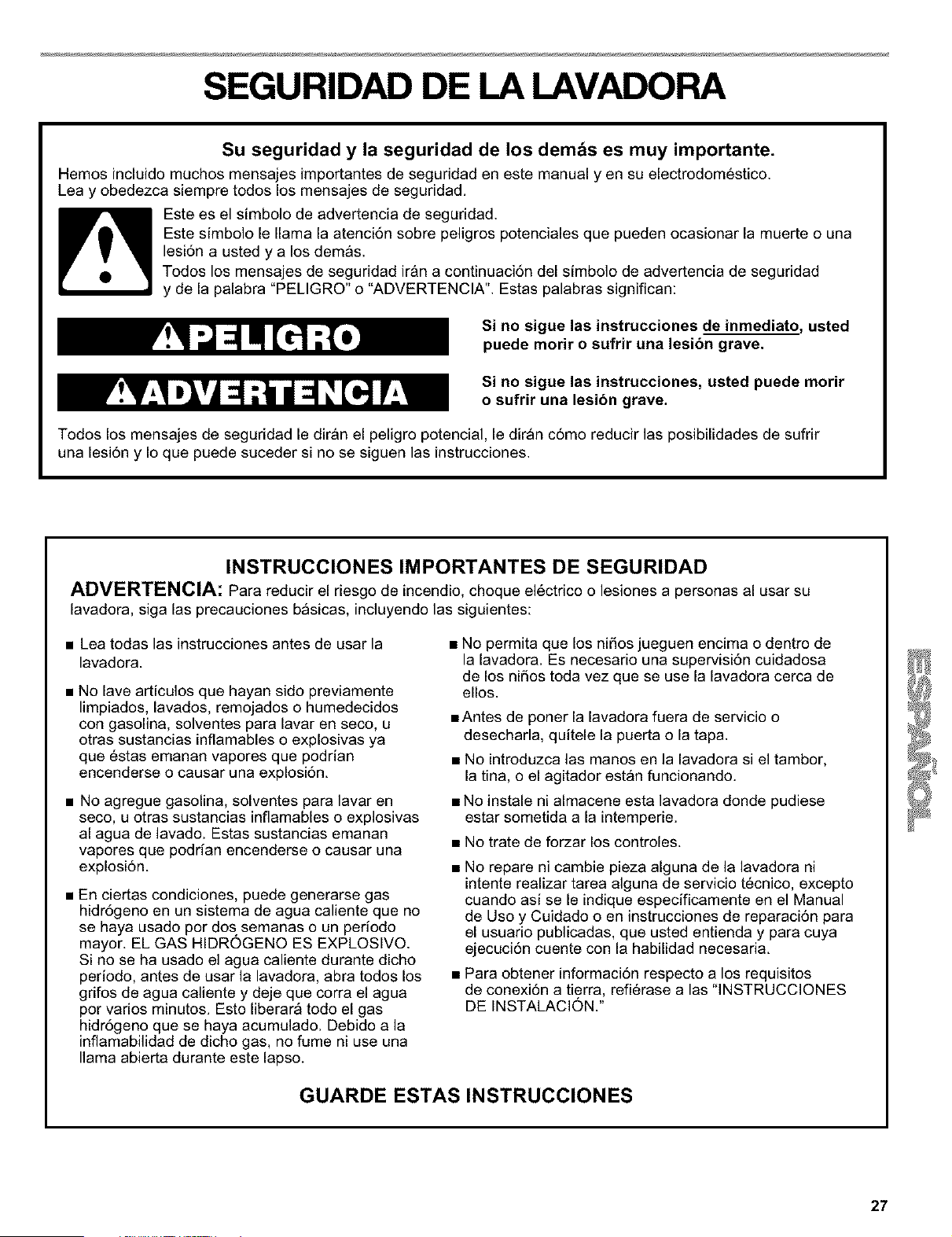

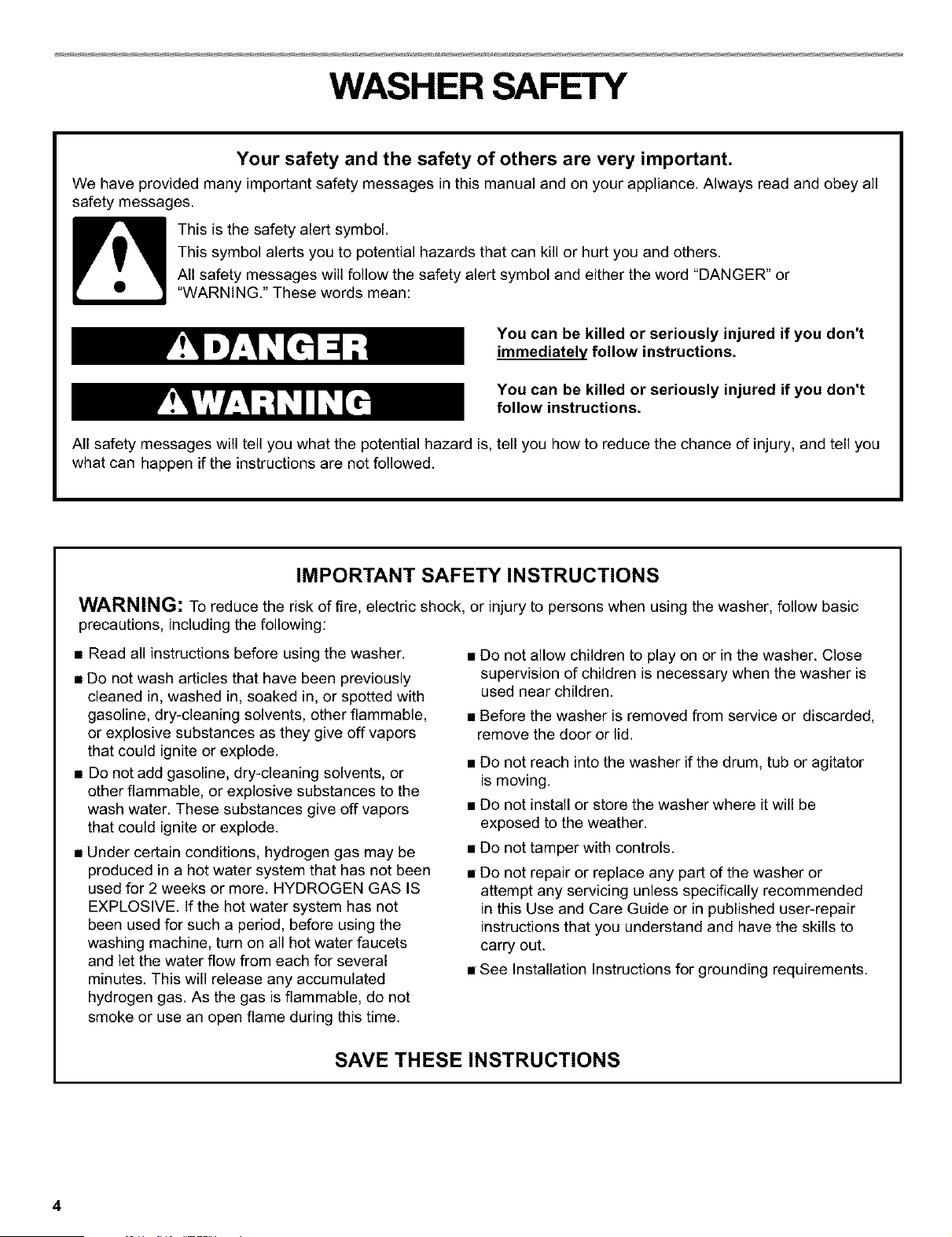

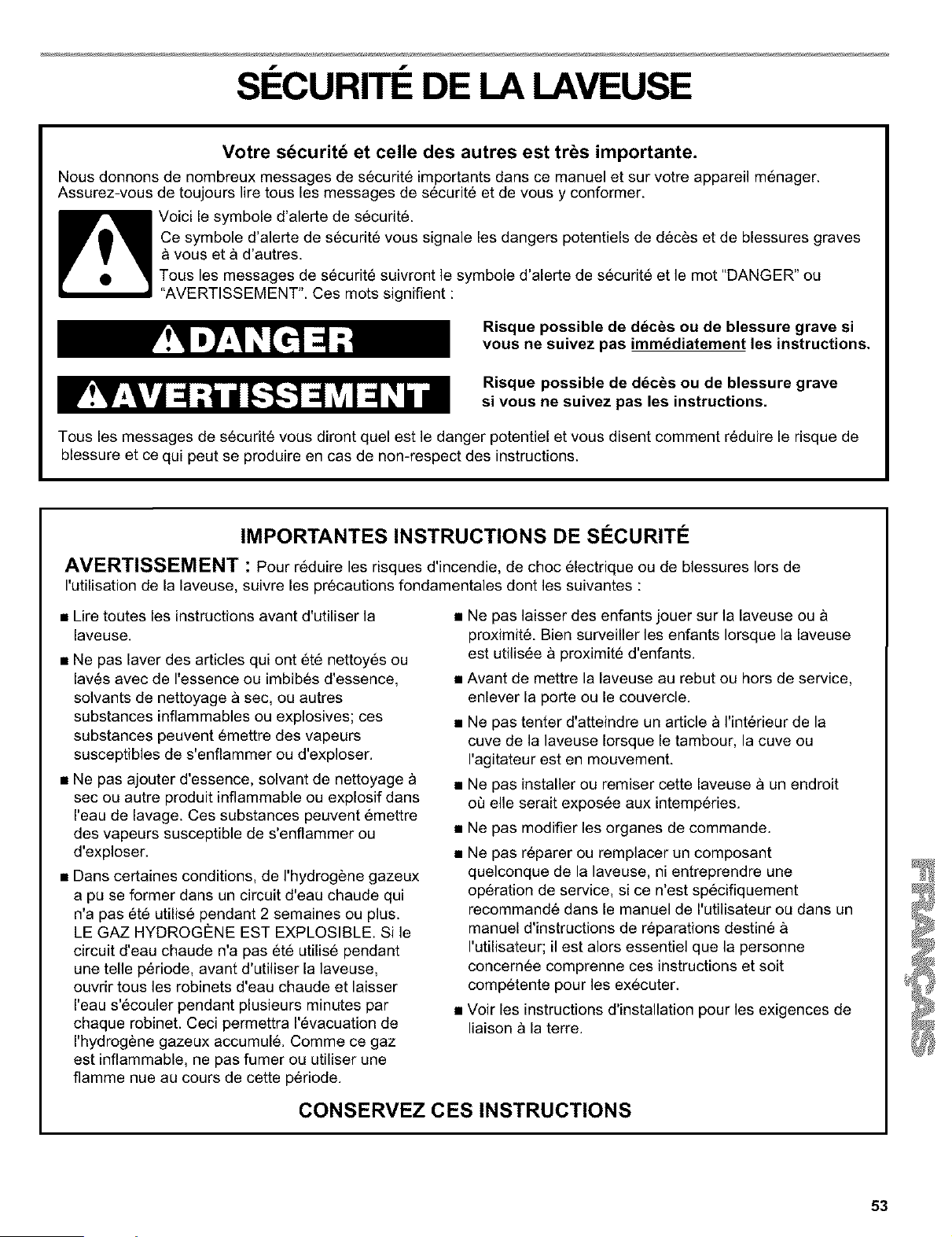

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic

precautions, including the following:

• Read all instructions before using the washer.

• Do not wash articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable,

or explosive substances as they give off vapors

that could ignite or explode.

• Do not add gasoline, dry-cleaning solvents, or

other flammable, or explosive substances to the

wash water. These substances give off vapors

that could ignite or explode.

• Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not

been used for such a period, before using the

washing machine, turn on all hot water faucets

and let the water flow from each for several

minutes. This will release any accumulated

hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

• Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is

used near children.

• Before the washer is removed from service or discarded,

remove the door or lid.

Do not reach into the washer if the drum, tub or agitator

is moving.

Do not install or store the washer where it will be

exposed to the weather.

Do not tamper with controls.

Do not repair or replace any part of the washer or

attempt any servicing unless specifically recommended

in this Use and Care Guide or in published user-repair

instructions that you understand and have the skills to

carry out.

• See Installation Instructions for grounding requirements.

SAVE THESEINSTRUCTIONS

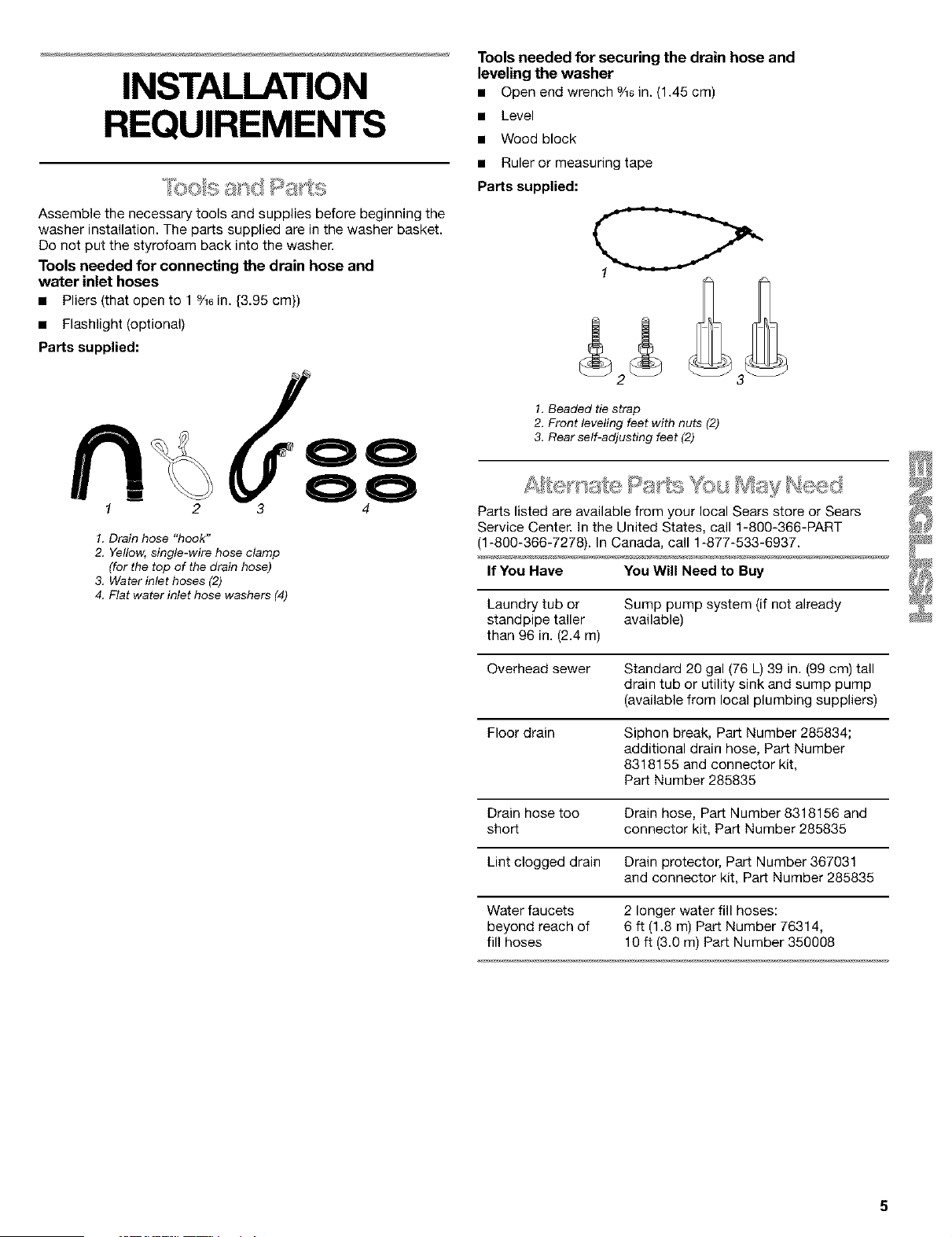

INSTALLATION

REQUIREMENTS

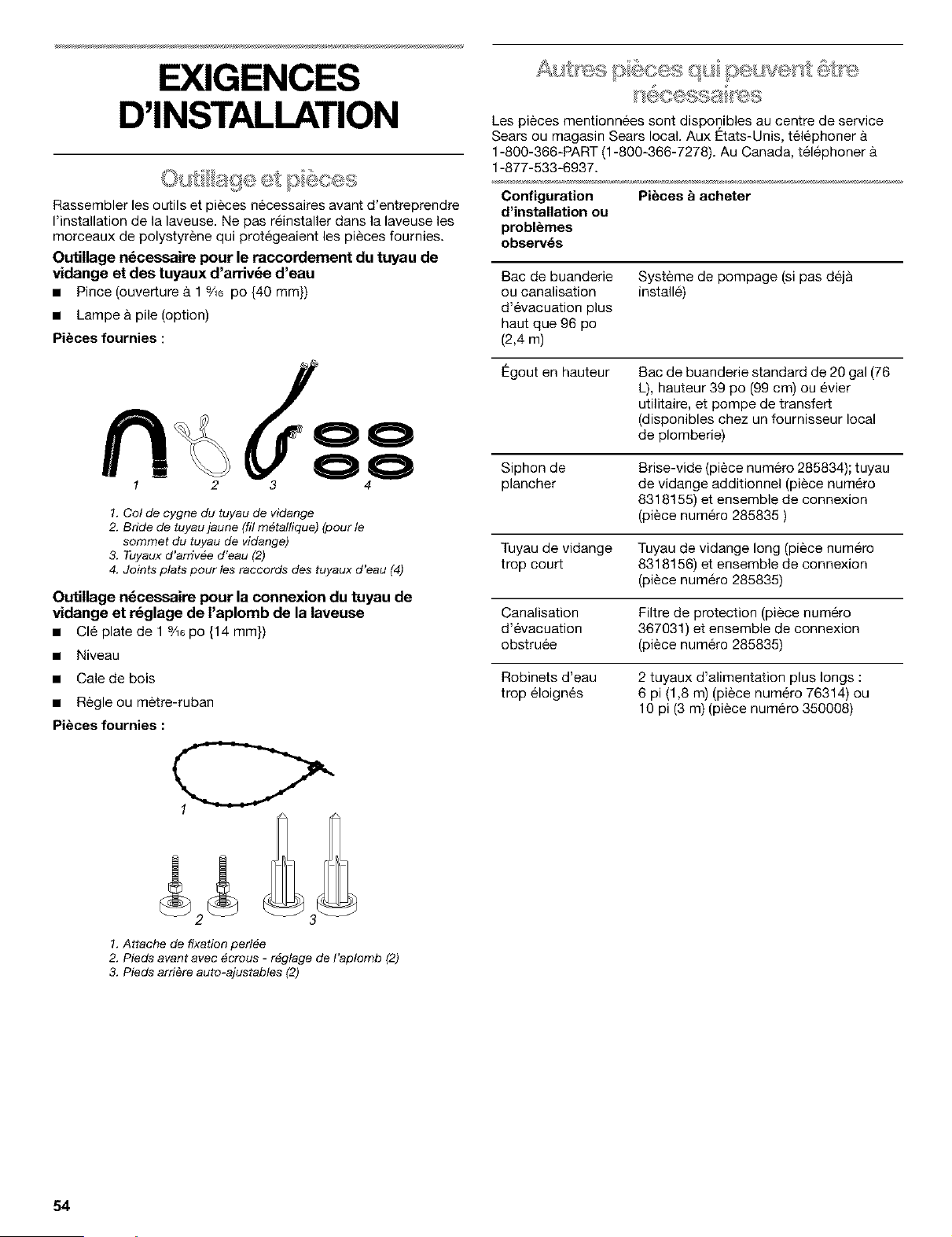

Assemble the necessary tools and supplies before beginning the

washer installation. The parts supplied are in the washer basket.

Do not put the styrofoam back into the washer.

Tools needed for connecting the drain hose and

water inlet hoses

• Pliers (that open to 1%8 in. {3.95 cm})

• Flashlight (optional)

Parts supplied:

2 3

1. Drain hose "hook"

2. Yellow, single-wire hose clamp

(for the top of the drain hose)

3. Water inlet hoses (2)

4. Flat water inlet hose washers (4)

Tools needed for securing the drain hose and

leveling the washer

• Open end wrench 9/16in. (1.45 cm)

• Level

• Wood block

• Ruler or measuring tape

Parts supplied:

1. Beaded tie strap

2. Front leveling feet with nuts (2)

3. Rear self-adjusting feet (2)

Parts listed are available from your local Sears store or Sears

Service Center, In the United States, call 1-800-366-PART

(1-800-366-7278). In Canada, call 1-877-533-6937. '_4_

If You Have You Will Need to Buy

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 96 in. (2.4 m)

Overhead sewer Standard 20 gal (76 L) 39 in. (99 cm) tall

drain tub or utility sink and sump pump

(available from local plumbing suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose, Part Number

8318155 and connector kit,

Part Number 285835

Drain hose too Drain hose, Part Number 8318156 and

short connector kit, Part Number 285835

Lint clogged drain Drain protector, Part Number 367031

and connector kit, Part Number 285835

Water faucets

beyond reach of

fill hoses

2 longer water fill hoses:

6 ft (1.8 m) Part Number 76314,

19 ft (3.0 m) Part Number 350008

S, _,,o_ O, ,_ '"_ _ ,,, •

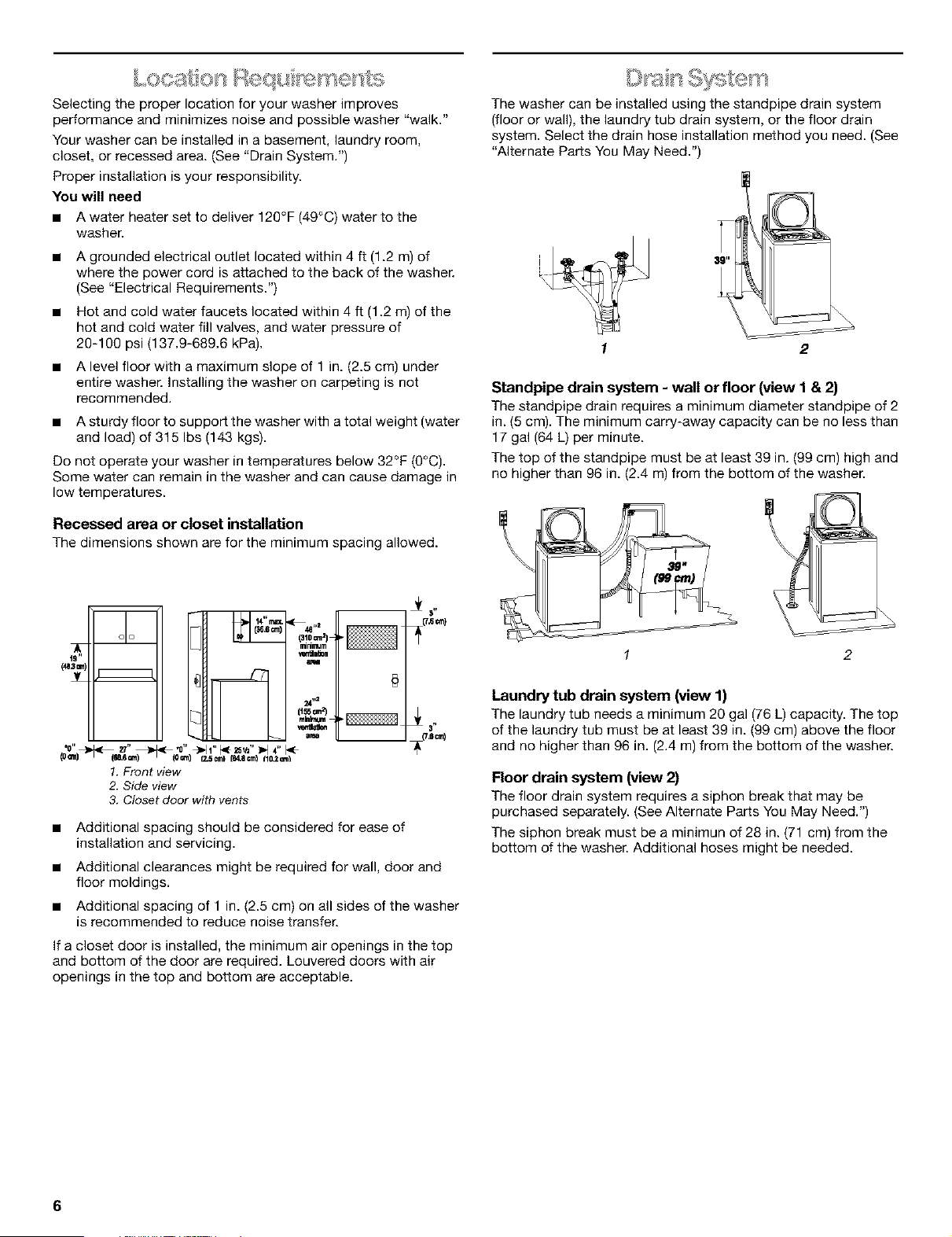

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer "walk."

Your washer can be installed in a basement, laundry room,

closet, or recessed area. (See "Drain System.")

Proper installation is your responsibility.

You will need

• A water heater set to deliver 120°F (4g°c) water to the

washen

• A grounded electrical outlet located within 4 ft (1.2 m) of

where the power cord is attached to the back of the washer.

(See "Electrical Requirements.")

• Hot and cold water faucets located within 4 ft (1.2 m) of the

hot and cold water fill valves, and water pressure of

20-100 psi (137.9-689.6 kPa).

• A level floor with a maximum slope of 1 in. (2.5 cm) under

entire washer• Installing the washer on carpeting is not

recommended.

• A sturdy floor to support the washer with a total weight (water

and load) of 315 Ibs (143 kgs).

o o

Do not operate your washer in temperatures below 32 F (0 C).

Some water can remain in the washer and can cause damage in

low temperatures.

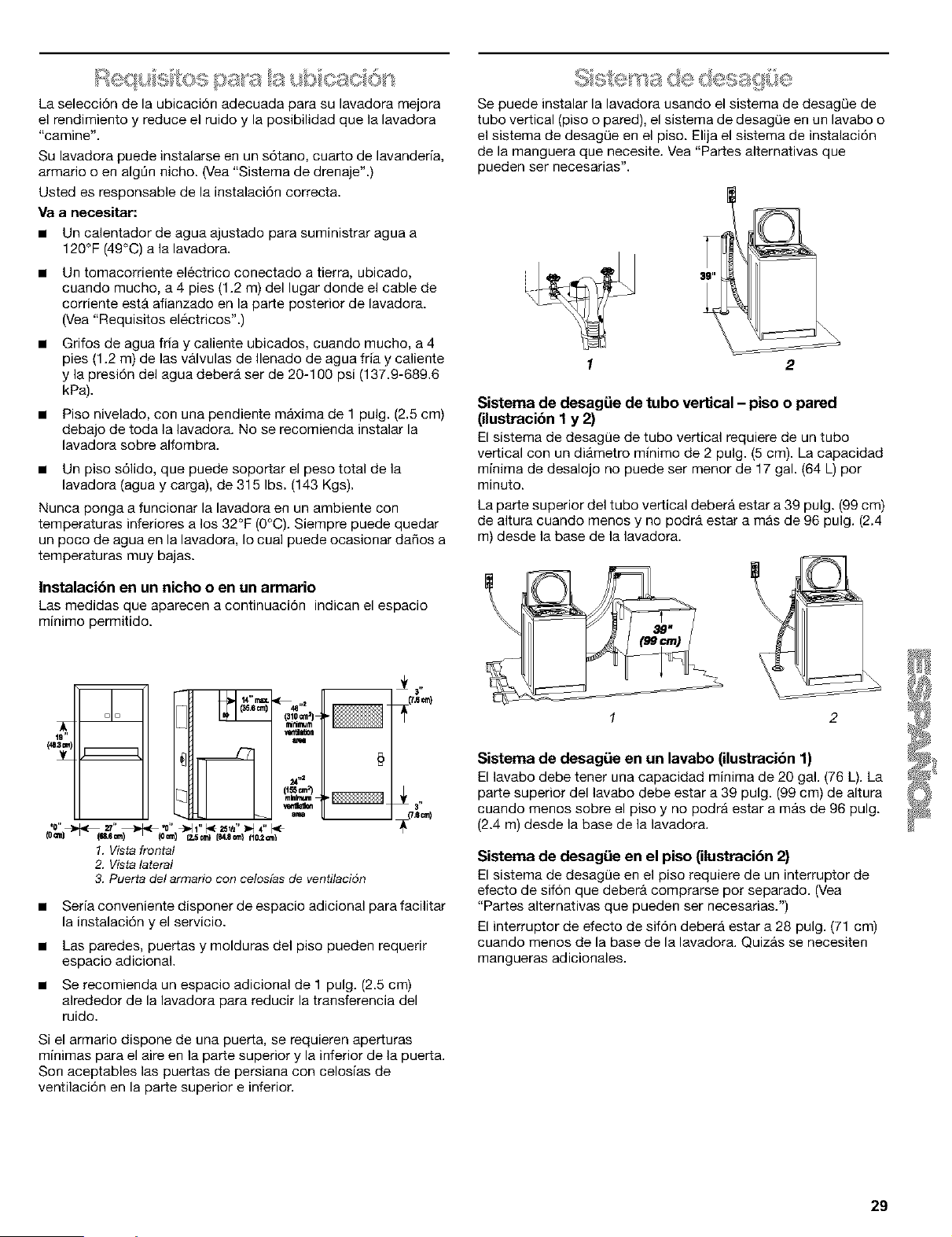

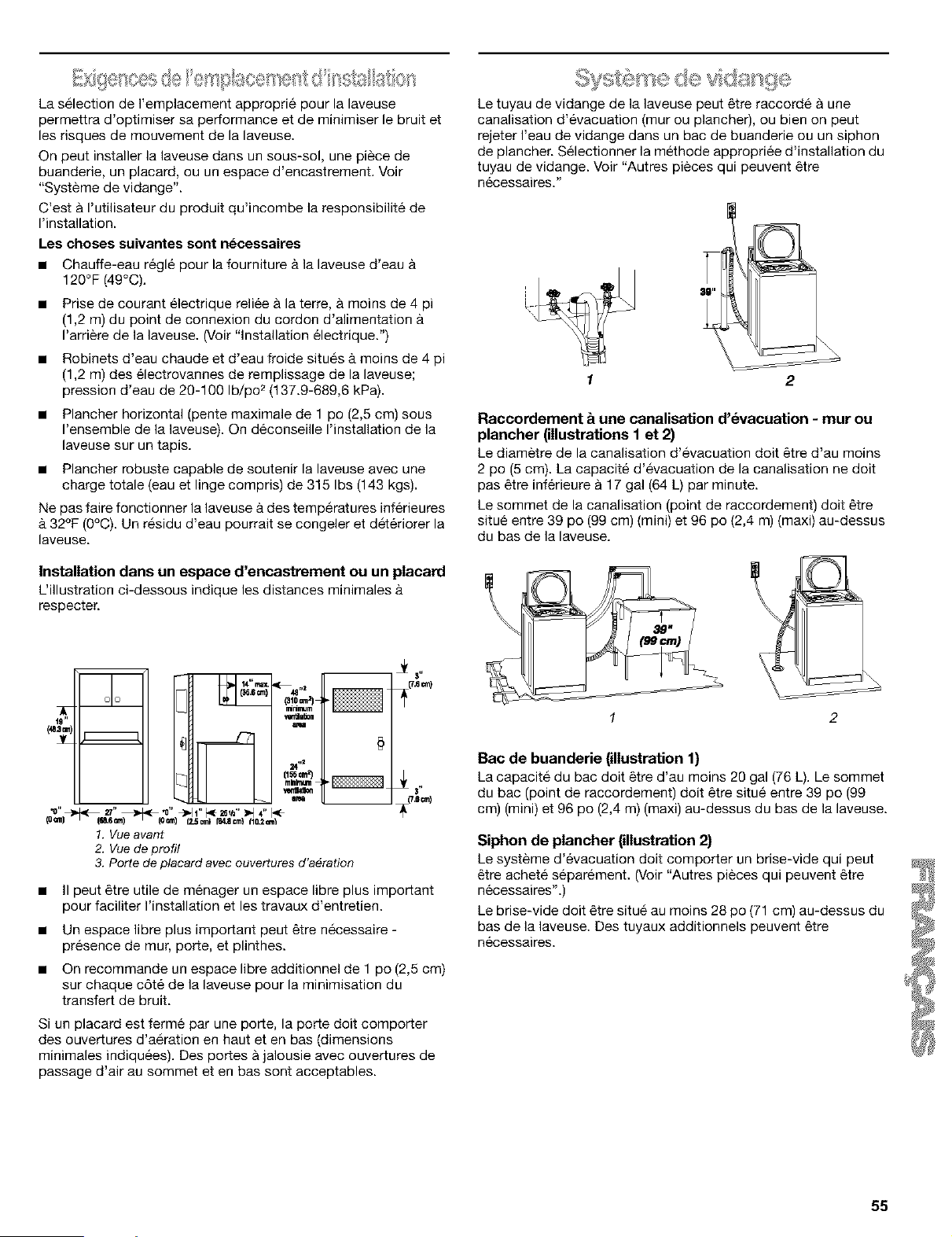

Recessed area or closet installation

The dimensions shown are for the minimum spacing allowed.

(310_ =)

rairimum

(om) (a_) (0_) _,_ua; le4.acml tt02eml

1. Front view

2. Side view

3. Closet door with vents

5,_

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door and

floor moldings.

• Additional spacing of 1 in. (2.5 cm) on all sides of the washer

is recommended to reduce noise transfer.

If a closet door is installed, the minimum air openings in the top

and bottom of the door are required• Louvered doors with air

openings in the top and bottom are acceptable•

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system• Select the drain hose installation method you need. (See

"Alternate Parts You May Need•")

Standpipe drain system - wall or floor (view I & 2)

The standpipe drain requires a minimum diameter standpipe of 2

in. (5 cm). The minimum carry-away capacity can be no less than

17 gal (64 L) per minute.

The top of the standpipe must be at least 39 in• (99 cm) high and

no higher than 96 in. (2.4 m) from the bottom of the washer.

Laundry tub drain system (view 1)

The laundry tub needs a minimum 20 gal (76 L) capacity. The top

of the laundry tub must be at least 39 in. (99 cm) above the floor

and no higher than 96 in• (2.4 m) from the bottom of the washer.

Floor drain system (view 2)

The floor drain system requires a siphon break that may be

purchased separately. (See Alternate Parts You May Need•")

The siphon break must be a minimun of 28 in. (71 cm) from the

bottom of the washer. Additional hoses might be needed.

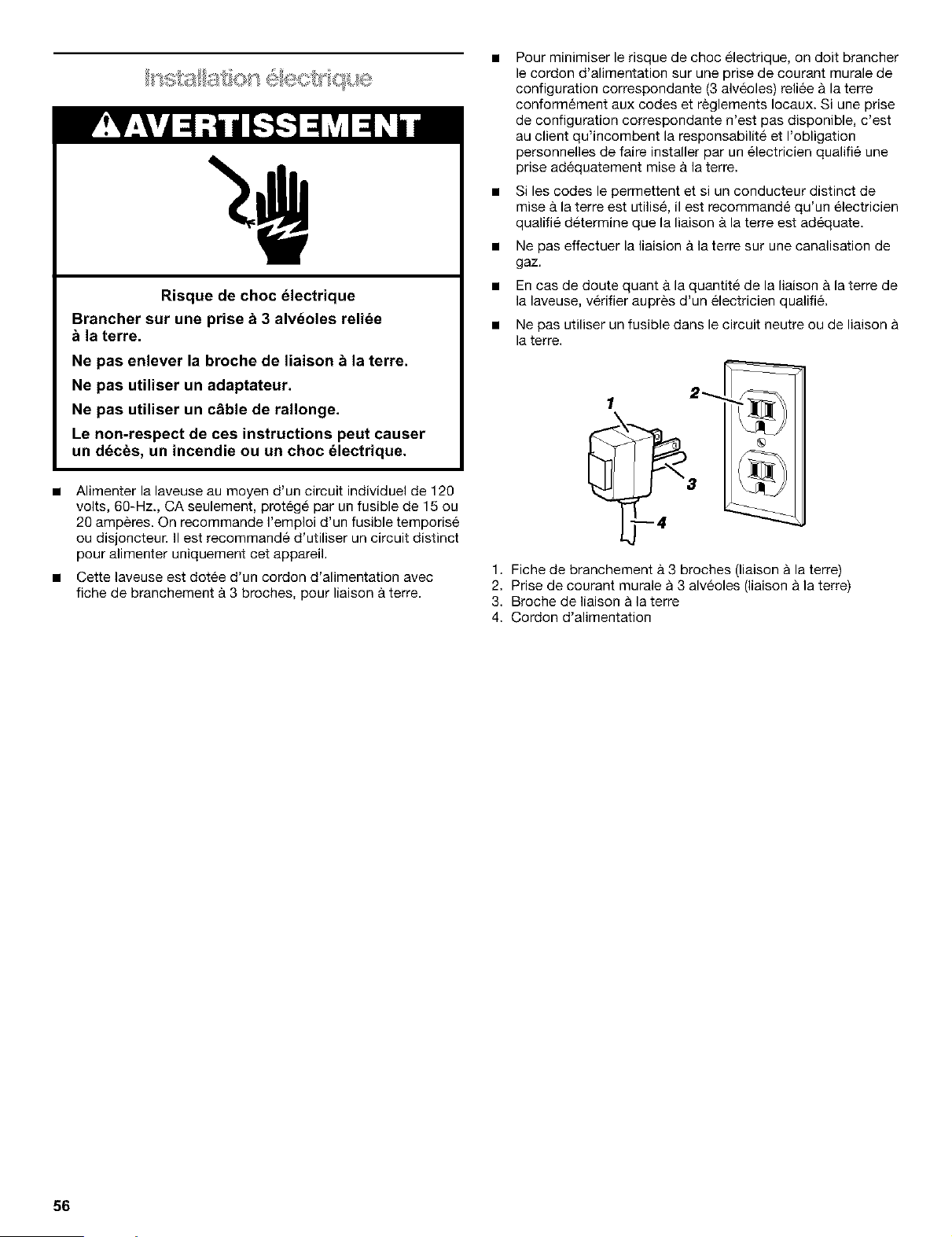

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

• A 120-volt, 60-Hz., AC-only, 15- or 20-ampere, fused

electrical supply is required. Time-delay fuse or circuit

breaker is recommended. It is recommended that a separate

circuit serving only this appliance be provided.

• This washer is equipped with a power supply cord having a 3

prong ground plug.

• To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, ground-type outlet, grounded

in accordance with local codes and ordinances. If a mating

outlet is not available, it is the personal responsibility and

obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

• If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualified electrician if you are not sure the

washer is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

1, 3 prong grounding plug

2. 3 prong grounding-type watt receptacle

3. Grounding prong

4. Power supply cord

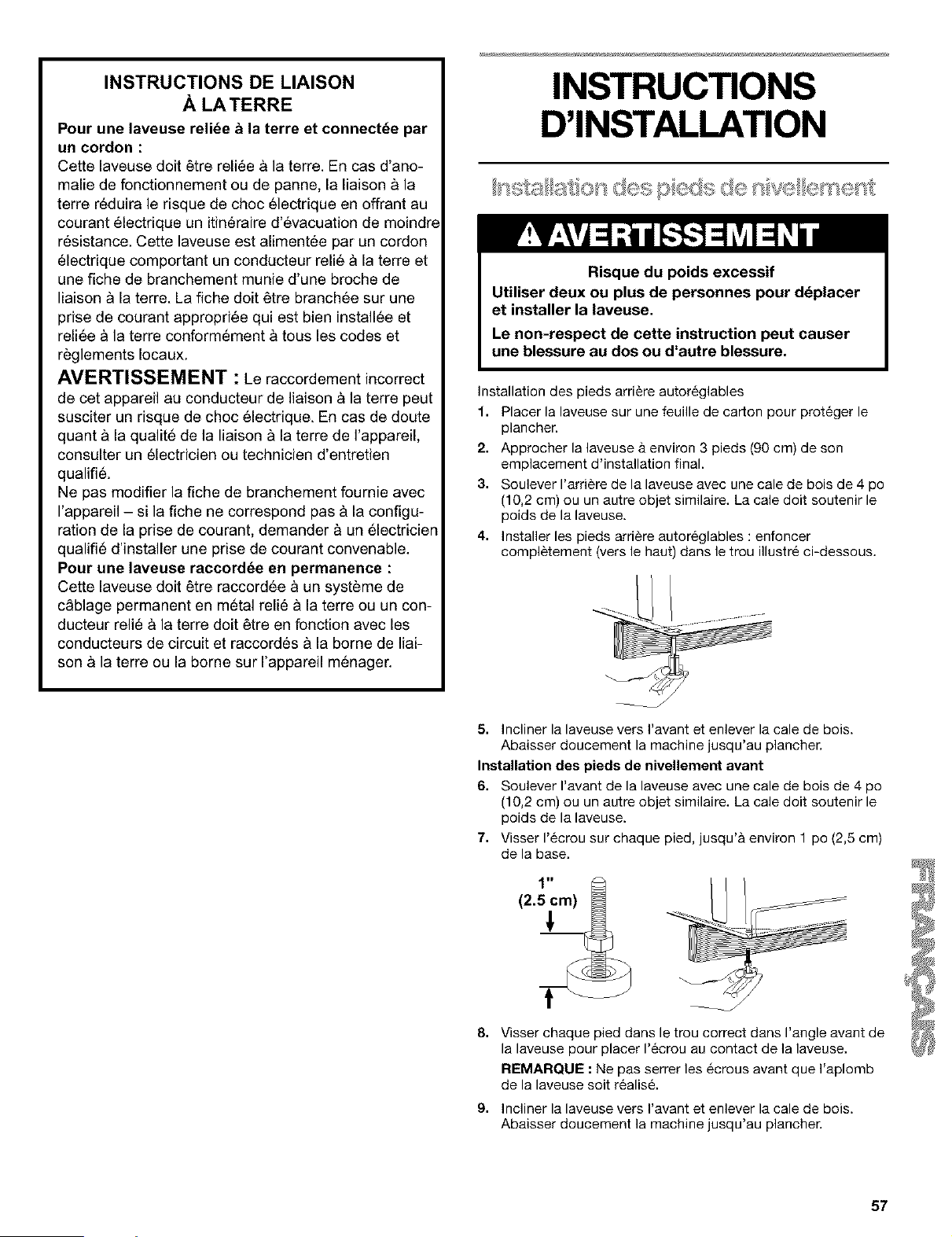

GROUNDING INSTRUCTIONS

For a grounded, cord-connected washer:

This washer must be grounded. In the event of a mal-

function or breakdown, grounding will reduce the risk

of electrical shock by providing a path of least resist-

ance for electric current. This washer is equipped with

a cord having an equipment-grounding conductor and

a grounding plug. The plug must be plugged into an

appropriate outlet that is properly installed and ground-

ed in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric

shock. Check with a qualified electrician or serviceman

if you are in doubt as to whether the appliance is prop-

erly grounded.

Do not modify the plug provided with the appliance -

if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead

on the appliance.

INSTALLATION

INSTRUCTIONS

Install the rear self-adjusting feet

1. To prevent floor damage, set the washer onto cardboard.

2. Move the washer to within approximately 3 feet (90 cm) of the

final location.

3. Prop up the rear of the washer about 4 in. (10.2 cm) with a

wood block or similar object. The block needs to support the

weight of the washer.

4. Install the self-adjusting rear feet by pushing all the way up

into the hole shown below.

5. Tilt the washer forward and remove the wood block. Gently

lower the washer to the floor.

Install the front leveling feet

6. Prop up the front of the washer about 4 in. (10.2 cm) with a

wood block or similar object. The block needs to support the

weight of the washer.

7. Screw the lock nut onto each foot to within 1 in. (2.5 cm) of

the base.

8. Screw the feet into the correct holes at the front corner of the

washer until the nuts touch the washer.

NOTE: Do not tighten the nuts until the washer is level.

9. Tilt the washer back and remove the wood block. Gently

lower the washer to the floor.

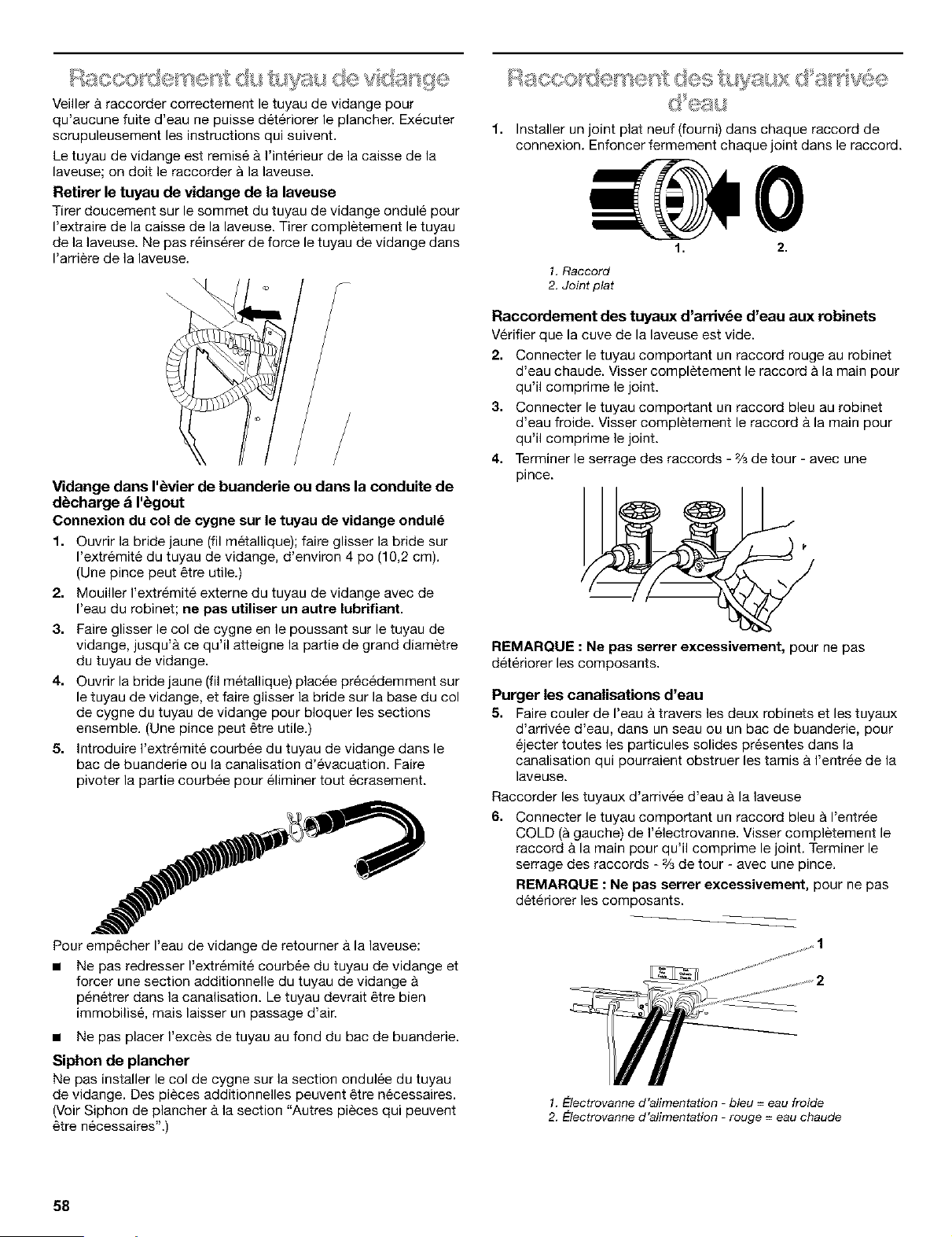

Proper connection of the drain hose protects your floors from

damage due to water leakage. Carefully read and follow these

instructions.

The drain hose is connected to your washer and is stored inside

of the washer cabinet.

Remove drain hose from washer cabinet

Gently pull the corrugated drain hose out of the washer from the

top of the hose. Continue to pull the hose until the end emerges.

Do not force excess drain hose back into the rear of the washer.

Laundry tub drain or standpipe drain

Connecting the drain hose "hook" to the corrugated drain

hose

1. Open the yellow single-wire clamp and slide over the end of

the drain hose about 4 in. (10.2 cm) (Pliers optional.)

2. Wet the outside end of the drain hose with tap water. Do not

use any other lubricant.

3. Twist and push the "hook" back and forth while pushing

down onto the drain hose. Continue until the "hook" is down

to the enlarged diameter of the drain hose.

4. Open the yellow single-wire clamp (placed on the drain hose

earlier) and slide over the base of the drain hose "hook" to

secure the sections together. (Pliers optional.)

5. Put hooked end of drain hose into laundry tub or standpipe.

Rotate "hook" to eliminate kinks.

To prevent drain water from going back into the washer:

• Do not straighten hooked end of the drain hose and force

excess drain hose into standpipe. Hose should be secure but

loose enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

Do not install the drain hose "hook" on to the corrugated drain

hose. You may need additional parts. (See Floor Drain under

"Alternate Parts You May Need.")

I, Inserta new flatwasher (supplied)intoeach end ofthe inlet

hoses, Firmlyseatthewashers inthe couplings,

1, Coupling

2. Washer

Connect the inlet hoses to the water faucets

Make sure the washer basket is empty.

2. Attach the hose with the red coupling to the hot water faucet.

Screw on coupling by hand until seated on the washer.

3. Attach the hose with the blue coupling to the cold water

faucet. Screw on coupling by hand until seated on the

washer.

4. Using pliers, tighten the couplings with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the valves can result.

Clear the water lines

5. Run water through both faucets and inlet hoses, into a bucket

or laundry tub, to get rid of par[icles in the water lines that

might clog the inlet valve screens.

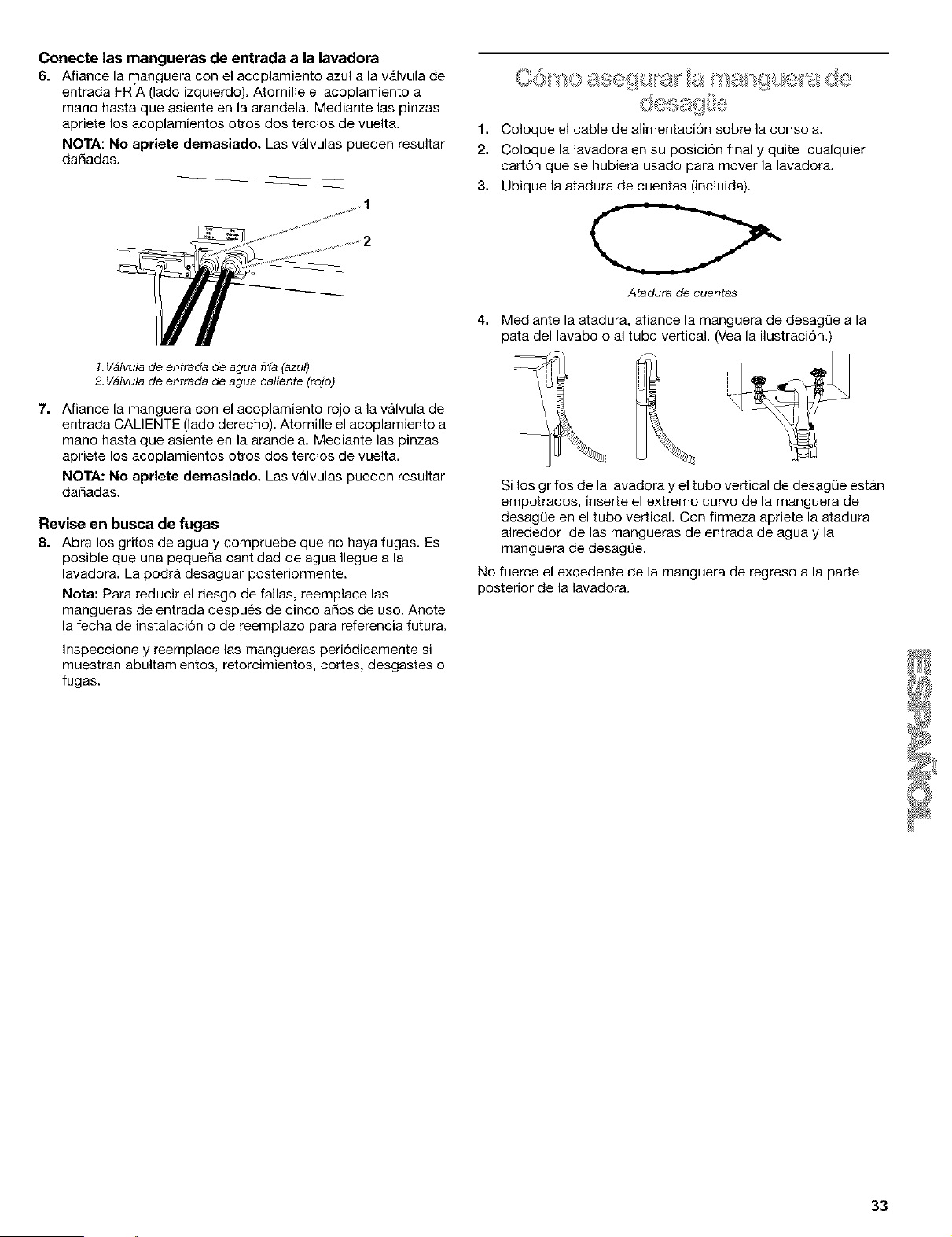

Connect the inlet hoses to the washer

6. Attach the hose with the blue coupling to the COLD (left) inlet

valve. Screw on coupling by hand until seated on the washer.

Using pliers, tighten the couplings with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the valves can result.

7. Attach the hose with the red coupling to the HOT water (right)

inlet valve. Screw on coupling by hand until seated on the

washer. Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the valves can result.

Check for leaks

8. Turn on the water faucets and check for leaks. A small

amount of water might enter the washer. You will drain this

later.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

1. Drape the power cord over the console.

2. Move the washer to its final location and remove any

cardboard used to move washen

3. Locate the tie strap (supplied).

Beaded Tie Strap

4. Wrap the drain hose to the laundry tub leg or standpipe with

the tie strap. (See illustration.)

If the washer faucets and the drain standpipe are recessed,

put the hooked end of the drain hose in the standpipe. Tightly

wrap the tie strap around the water inlet hoses and the drain

hose.

Do not force excess drain hose back into the rear of the washer.

1. Cold water inlet valve (blue)

2. Hot water inlet valve (red)

Properly leveling your washer prevents excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side-to-side, then front-to-back.

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. (See "Electrical Requirements.")

2. Check to be sure all parts are now installed. If there is an

extra part, go back through the steps to see which step was

skipped.

3. Check to be sure you have all of your tools.

4. Dispose/recycle all packaging materials. Keep the styrofoam

for use if the washer should be transported.

5. Check to be sure the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, prop up the

front of the washer with the wood block and adjust the feet

up or down as necessary. Repeat this step until washer is

level.

2. After the washer is in the final location and level, use a

9/18in. (1.43 cm) open-end wrench to turn the nuts on the feet

tightly against the washer cabinet.

If the nuts are not tight against the washer cabinet, the

washer may vibrate.

3. Tilt the washer forward until the rear of the washer is at least

4 in. (10.2 cm) off the floor. You may hear the self-adjusting

rear feet click into place. Lower the washer to the floor.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

7. Plug into a grounded 3 prong outlet.

8. Remove the protective film on the console and any tape

remaining on the washer.

9. Read "Washer Use."

10. To test your washer, measure _&the normal recommended

amount of powdered or liquid detergent and pour it into the

detergent dispenser. Close the lid. Press HEAVY DUTY, and

then press START. Allow it to complete one whole cycle.

BENEFITS

Your new washer works differently than most washers that you

are accustomed to. The most striking difference is the washer

does not have an agitator. It uses the innovative CALYPSO TM

Wash Motion. The Wash Plate, at the bottom of the basket,

creates a motion that lifts, rolls and bounces your wash load

through a mixture of water and detergent that is continuously

reapplied to the load to force out stains and soils.

The CALYPSO TM Wash Motion

• Is easier to load (since there is no agitator.)

• Is gentler on clothes. There is less wear and tear on your

clothes.

• Fluffs the load after the final spin to make unloading easier.

SENSOR SMART TM Electronic Controls

SENSOR SMART electronic controls are easy to use whether you

are a beginner or an "expert."

TRIPLE SMART TM Dispensers

The TRIPLE SMART dispensers make your washer truly

automatic. It is unnecessary for you to return to the washer

during the cycle to add detergent, bleach, or fabric softener.

Laundry products are diluted with fresh water and added to the

load at the proper time in the wash cycle.

Auto Water Level

This washer senses load size and composition, then

automatically adjusts water level for best cleaning and rinsing

performance. It eliminates the guess work. The water level is just

right for every wash load size.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items like a

sleeping bag. You are also able to wash more clothes at one time,

which means fewer loads. The KING SlZF M Capacity Plus allows

for loads such as king size bedding. You can wash a pillow ora

large stuffed teddy bear.

ULTRA QUIET PAK TM

The ULTRA QUIET PAK reduces water sounds and ringing

noises. The cabinet and base are insulated with sound-

dampening materials. An additional tub wrap is added for

superior vibration and sound-dampening.

Suspension System

To reduce washer "walk" and "out of balance" conditions, your

new washer combines:

• 4 Spring damper struts to isolate vibration

• 2 Shock absorbers at the washer base to minimize movement

• Balance ring at the top of the wash basket to minimize

vibration

Stainless Steel Basket

The Stainless Steel basket eliminates corrosion and enables

higher spin speeds for more water extraction, reducing drying

time.

High-Efficiency Wash System

Your new top loading, high-efficiency washer saves time with

fewer, larger loads, conserves resources and lowers your water

and energy bills too.

Force Filter Wash/Rinse System

This washer filters 100% of the wash and rinse water. The water

is filtered then re-circulated. The force filter traps sand and dirt,

flushing it down the drain, so it is not re-deposited on the clean

clothes.

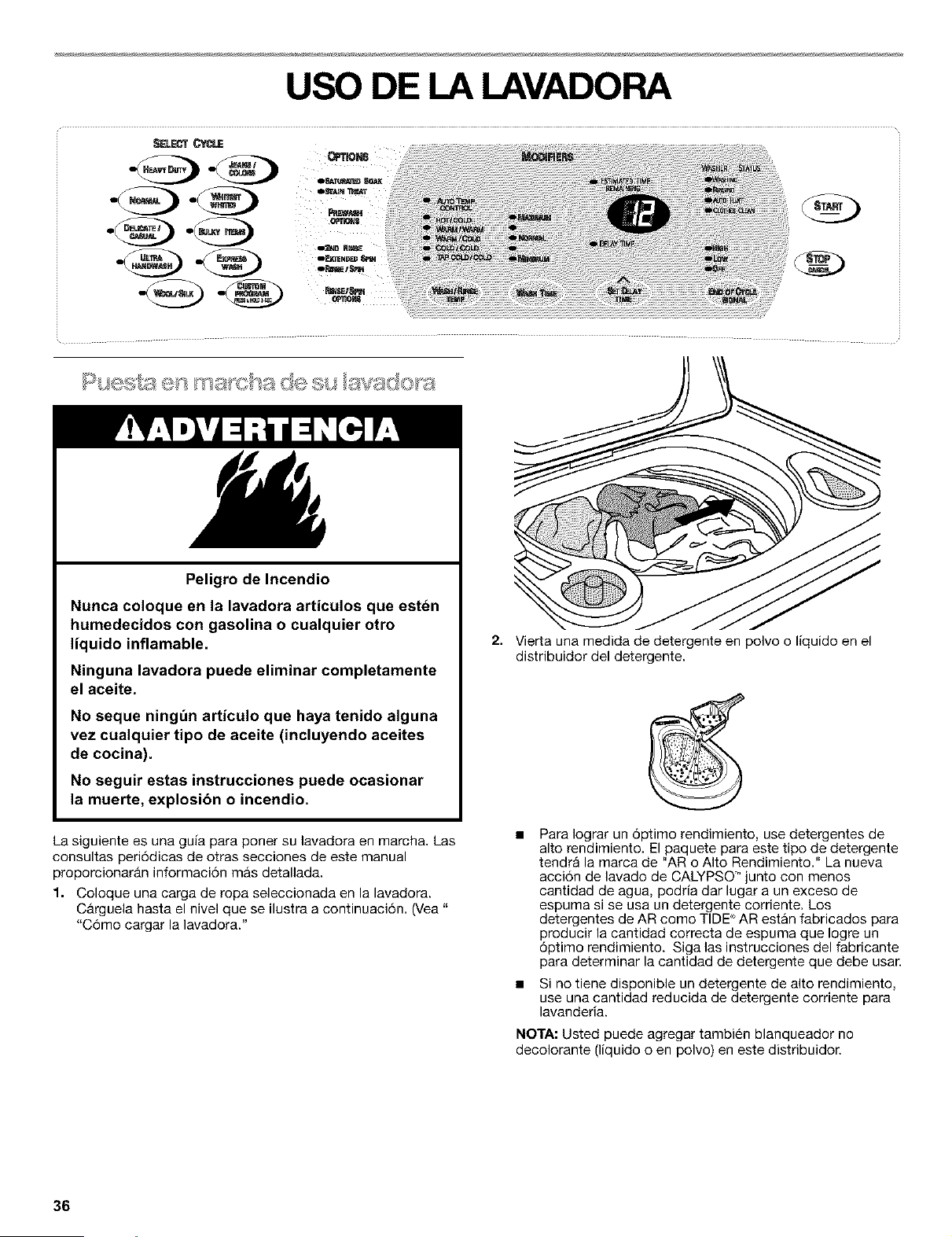

WASHER USE

2. Pour measured powdered or liquid detergent into the

detergent dispenser.

Fire Hazard

Never place items in the washer that are

dampened with gasoline or other flammable

fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of

oil on it (including cooking oils).

Doing so can result in death, explosion, or fire.

The following is a guide to starting your washer. Periodic

references to other sections of this manual provide more detailed

information.

1. Place a load of sorted clothes into the washer. Load to a level

shown below. (See "Loading.")

For best performance use with High Efficiency

detergents. The package for this type of detergent will be

marked "HE" or High Efficiency." The new wash action of

CALYPSO TM along with less water, could create too much

sudsing with a regular detergent. HE detergents like TIDE"

HE are made to produce the right amount of suds for the

best performance. Follow the manufacturer's instructions

to determine the amount of detergent to use.

If High Efficiency detergent is not available, use a reduced

amount of regular laundry detergent.

NOTE: You can add color-safe bleach (liquid or powdered) to

this dispenser as well.

Pour measured liquid chlorine bleach into the liquid chlorine

bleach dispenser, if needed. Bleach is diluted and

automatically dispensed at the proper time during the wash

cycle.

• Do not overfill. Never use more than 1 cup (250 mL) for a

full load. Use less with a smaller load size.

• Follow the manufacturer's directions for safe use.

• To avoid spilling, use a cup with a pouring spout. Do not

let bleach splash, drip, or run down into the washer basket.

NOTE: Use only liquid chlorine bleach in this dispenser.

4. Pour measured liquid fabric softener into the fabric softener

dispenser, if desired.

• Do not overfill. The dispenser holds 3 oz (94 mL). or a

capful of fabric softener.

• The fabric softener is dispensed in the final rinse.

• Do not spill or drip any fabric softener on the clothes.

NOTE: Use only liquid fabric softener in this dispenser.

5. Close the washer lid.

6. Select a Cycle. This turns on the washer display. (See

"Cycles.")

7. Select an Option. if desired. (See "Options.")

8. Select the desired Modifiers. (See "Modifiers.")

9. Press START. The wash cycle begins and the display shows

the estimated remaining time.

NOTE: If you do not press Start within 5 minutes of selecting

the cycle, the washer automatically shuts off.

To pause the washer at any lime

Press STOP/CANCEL.

To restart the washer

Close the lid and press START.

You can change Cycles, Options and Modifiers any time before

Start is pressed.

• A short tone sounds when a change is selected.

• Two short tones sound if an unavailable combination is

selected. The last selection will not be accepted.

Changing Cycles after pressing Start

1. Press STOP/CANCEL twice.

2. Select the desired wash cycle.

3. Press START.

The washer restarts at the beginning of the new cycle.

NOTE: If you do not press Start within 5 minutes of pausing the

washer, the washer automatically shuts off.

Changing Options and Modifiers after pressing Start

You can change an Option or Modifier anytime before the

selected Option or Modifier begins.

1. Press STOP/CANCEL.

2. Select the new Option and/or Modifiers.

3. Press START to continue the cycle.

Use these pads to choose the right wash cycle for the type of

fabrics you are washing.

S_LEC3"CYCLE

• For most loads, use the time recommended in the preset

cycle settings.

• For heavy soil and sturdy fabrics, use more wash time.

• For light soil and delicate fabrics, use less wash time.

Heavy Duty

Use this cycle to get 15 to 19 minutes of wash time for loads of

sturdy, colorfast fabrics such as work clothes. Cycle combines

high speed wash action and high spin speed. The preset cycle

wash time is 19 minutes.

Normal

Use this cycle to get 12 to 16 minutes of wash time for normally

soiled cottons and linens. Cycle combines medium speed wash

action and high spin speed. The preset cycle wash time is 14

minutes.

Jeans/Colors

Use this cycle to get 14 to 18 minutes of wash time for dark.

colored items that may run or fade. Cycle combines low/medium

speed wash action and high speed final spin. The preset cycle

wash time is 16 minutes.

Whitest Whites

This cycle introduces liquid chlorine bleach to the load at the

proper time for improved whitening of your heavily soiled white

fabrics. Use this cycle to get 13 to 17 minutes of medium speed

wash action and high speed final spin. For maximum soil and

stain removal, liquid chlorine bleach must be used. The preset

cycle wash time is 15 minutes.

Delicate/Casual

Use this cycle to get 12 to 16 minutes of low speed wash action

for no-iron fabrics and garments indicating "Gentle" cycle on the

care label. Low/medium spin speed is used to reduce wrinkling.

The preset cycle wash time is 14 minutes.

Bulky Items

Use this cycle to get 13 to 17 minutes of wash time for large

items like blankets and comforters. Cleaning starts with a spray

of water and detergent mixture to thoroughly saturate your large

load. This is followed by low/medium wash action and low/

medium spin speed to maintain load balance. The preset cycle

wash time is 15 minutes.

Ultra Handwash

Use this cycle to get 7 to 11 minutes of wash time for garments

labeled "Hand Wash" and special care items• Gentle cleaning

starts with a continuous spray of water and detergent mixture as

the load is spun at extra-low speed• This lasts for about one

minute and is followed by a brief period of extra-low wash action.

Low/medium spin speed helps reduce wrinkling. The preset cycle

wash time is 7 minutes.

Garments are labeled "Hand Wash" because:

• The fiber construction may be sensitive to wash action.

• The fabric contains sensitive dyes that may bleed.

NOTE: Some "Hand Wash" items, particularly wool, naturally

shrink when washed. Keep this in mind when you purchase items

labeled "Hand Wash." Items that shrink should be dried flat.

When still wet, block these items by gently stretching to original

measurements.

Express Wash

Use this cycle to get 7 to 11 minutes of wash time for small,

lightly soiled loads that are needed in a hurry. Fast cleaning starts

with a continuous spray of water and detergent mixture as the

load is spun at extra-low speed, followed by a brief period of low/

medium speed wash action• High spin speed reduces drying time.

For the fastest results, select warm wash. The preset cycle wash

time is 7 minutes•

Wool/Silk

Use this cycle to get 6 to 10 minutes of wash time for washable

items that are normally dry cleaned• Cycle combines extra-low

speed spray cleaning and wash action to provide gentle care for

delicate items, such as wool sweaters and silk blouses• Low spin

speed helps garments maintain their shape. The preset cycle

wash time is 6 minutes.

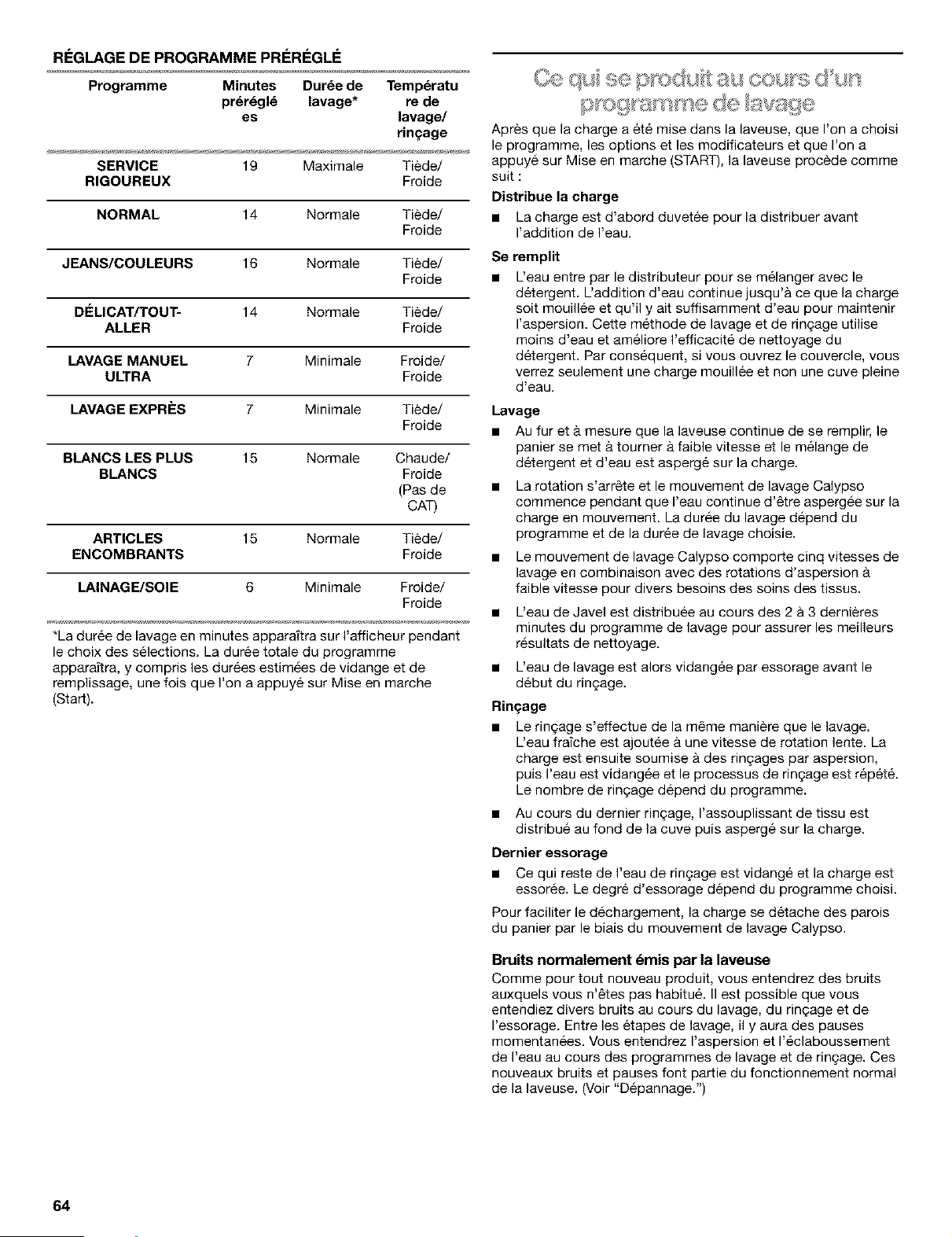

PRESET CYCLE SETTING

Cycle Preset Wash Wash/Rinse

Minutes Time* Temperature

HEAVY DUTY 19 Maximum Warm/Cold

NORMAL 14 Normal Warm/Cold

JEANS/COLOR 16 Normal Warm/Cold

DELICATE/CASUAL 14 Normal Warm/Cold

ULTRA HANDWASH 7 Minimum Cold/Cold

EXPRESS WASH 7 Minimum Warm/Cold

WHITEST WHITES 15 Normal Hot/Cold

(No ATC)

BULKY ITEMS 15 Normal Warm/Cold

WOOL/SILK 6 Minimum Cold/Cold

*Wash Time in minutes will appear in the display while making

selections. The total cycle time will appear, including an

estimated time for drain and fill times, once Start is pressed.

After you have loaded the washer, selected the cycle, options

and modifiers and you have pressed START, you washer does the

following:

Distributes the load

Custom Program

Custom Program allows you to store a customized wash cycle for

future use. Fills

TO Custom Program a wash cycle:

1. Select a cycle.

2. Select the desired Options.

3. Select t he desired Modifiers.

4. Press and hold CUSTOM PROGRAM (approximately

3 seconds) until a beep sounds•

5. Press START. The Custom Program cycle is now stored for Washes

future use• To reuse the cycle, select CUSTOM PROGRAM

and press START.

Preset Cycle Settings

For ease of use, preset cycle settings provide the recommended

fabric care settings for each cycle•

To use the preset cycle settings:

1. Select the cycle you want by pressing one of the pads under

SELECT CYCLE. The preset cycle settings will be displayed

(see chart below).

2. Press START. The wash cycle will begin.

• Load is initially fluffed to distribute the load before water is

added.

• Water enters through the dispenser to mix with the detergent.

Water continues to be added until the load is soaked and just

enough water is present to maintain the spray• This way of

washing and rinsing uses less water and makes the detergent

more effective in cleaning your clothes. As a result, you will

only see a wet load and not a full tub of water, if you open the

lid.

• As the washer continues to fill, a low speed spin begins and

the detergent/water mixture is sprayed on to the load.

The spinning stops and the CALYPSO TM Wash Motion

begins, while the wash water continues to be sprayed on to

the moving load. The length of wash depends on the cycle

and wash time selected.

The CALYPSO Wash Motion features five wash speeds in

combination with low-speed spin sprays for a variety of fabric

care needs.

Liquid chlorine bleach is dispensed in the last 2-3 minutes of

the wash cycle to help ensure the best cleaning results.

The wash water is then drained and spun out before rinsing

begins.

Rinses

• Rinsing is accomplished in the same manner as washing.

Fresh water is added to a slow spinning load. Then the load

moves through the spray rinses. The water is then drained

away and the rinsing process is repeated. The number of

rinses varies depending on the cycle.

• During the last rinse, fabric softener is dispensed into the

bottom of the tub and then sprayed through the load.

Final Spin

• The last of the rinse water is drained and the load is spun.

The amount of spinning depends on the cycle selected.

To make unloading easy the load is peeled off the sides of the

basket by the CALYPSO TM Wash Motion.

Normal Washer Sounds

As with any new product, you will hear sounds that you are not

accustomed to. You may hear various sounds occurring during

the washing, rinsing and spinning process. Between changes in

wash actions, there will be momentary pauses. You will hear

water spraying and splashing during the wash and rinse cycles.

These new sounds and pauses are part of normal washer

operation. (See "Troubleshooting.")

Use this feature to select the desired prewash and rinse options

for your wash cycle.

Prewash Options

Select a prewash option to ensure thorough cleaning of your

heavily soiled and stained loads.

0SATURATED SOAK

O_rAIN TREAT

PREWASH

OP_ONS

Saturated Soak

Use this option for set-in stains and soil that need extra time for

removal. Soaking in this washer is different than in a conventional

washer. The washer sprays the load with water and detergent for

4 minutes at extra low spin speed followed by a brief period of

wash action at the speed of the selected cycle. Then another 4

minutes of spraying and extra low spinning occurs. The wash

action then pauses for the detergent to work on the soils. The

SATURATED SOAK feature is followed by the selected cycle.

Using SATURATED SOAK will extend your wash cycle by 16

minutes.

Stain Treat

Selecting this option boosts cleaning in any cycle. This option

allows you to use more detergent than you would normally use in

a single cycle. For best results, use 2 times the amount of

recommended detergent for a load. Using STAIN TREAT will

extend your wash cycle by 14 minutes.

Rinse/Spin Options

Selecting this option allows you to choose a 2nd Rinse and

Extended Spin option. You may also select and run EXTENDED

SPIN and RINSE/SPIN without first selecting a cycle. RINSE/

SPIN is not available if a cycle has been selected.

O2ND RINSE

eE_HDIED SPl_

• D_NSE/ SPIN

Press RINSE/SPIN OPTIONS until the indicator light next to the

desired setting glows.

2nd Rinse

Selecting this option provides a second rinse with the same

water temperature as selected for the first rinse. A 2nd Rinse can

be added to any wash cycle.

Extended Spin

This option adds an additional 3 minutes of spin to any cycle to

reduce drying time and save energy. If you select EXTENDED

SPIN and do not select a wash cycle, you will get an 8 minute,

high speed spin.

Rinse/Spin

Use this option to get a combination of rinses and spins followed

by a high-speed spin. The time display will include an estimate of

how long it will take to fill and drain the washer. Fabric softener

can be added to the Fabric Softener dispenser.

When to use Rinse/Spin:

• For loads that need rinsing only.

• For completing a cycle after the power has been off.

• To add fabric softener to load.

To use or change Rinse/Spin settings:

1. Add fabric soffener to the dispenser (if desired),

2. Press the RINSE/SPIN OPTIONS control until the RINSE/

SPIN indicator light glows.

3. Press START.

next to MINIMUM illuminates. This is the shortest wash time

available for that cycle.

Modifiers allow you to further customize your cycles and save

energy.

Wash/Rinse Temp

Select a water temperature based on the type of load you are

washing. Use the warmest water safe for fabrics. Follow garment

label instructions.

l MA_MUM

o _RMAL

O MiNImUM

Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load

more comfortable to handle. Cold rinses save energy. When a wash cycle is started, the estimated time remaining for

the cycle, including fills and drains, will be displayed. The time

Temperature Guide will count down to the end of the cycle. The ESTIMATED TIME

Wash Water Temperature Suggested Fabrics REMAINING light will glow.

HOT Whites and pastels

111°F (44°0) or above Heavy and greasy soils

O ESTIMATED_ME

P_MAINING

WARM Bright colors

90°-110°F (32°-43°0) Moderate to light soils

COLD Colors that bleed or fade

7O°-9O°F (21°-32°0) Light soils

In wash water temperatures colder than 70°F (21°C), detergents

do not dissolve well. Soils may be difficult to remove.

Auto Temp Control

ATC (Auto Temp Control) electronically senses and maintains a

uniform water temperature. ATC regulates incoming hot and cold

water. The ATC is automatically turned On when a cycle is

selected. (See "Preset Cycle Settings" in "Cycles,")

ATC is available with WARM/WARM, WARM/COLD and COLD/

COLD settings, The AUTO TEMP CONTROL light will glow

indicating that ATC is working.

o _TO TEMP

CONTROL

o HOT/COLD

o WARM / WAF_

o WARM / COLD

o COLD / COLD

o T_ COLD/OOLD

Set Delay Time

You can use the SET DELAY TIME feature to delay the start of a

wash cycle for up to 11 hours (depending on you model).

1. Load the washer and fill the dispensers.

2. Close the washer lid.

3. Select the desired Cycle, Options and Modifiers.

4. Press SET DELAY TIME. 1H (one hour) will be displayed in the

time display window. The indicator light for DELAY TIME will

glow.

OIl-LAY _ME

• ATC ensures consistent cleaning.

• When using ATC, warm water is added to the washer to

maintain a termperature of approximately 75°F (24°C), so

detergents dissolve properly.

• Warm washes are regulated at approximately 1O0°F (38°C).

• Warm rinses are regulated at approximately 75°F (24°C). This

is a cooler warm rinse than you are used to, but it saves

energy and gives proper rinsing. The load is a comfortable

temperature to remove from the washer

Wash Time

Wash Time is preset for each wash cycle. (See "Preset Cycle

Settings" in "Cycles.") As you press WASH TIME pad, the cycle

time (minutes) will increase or decrease in the ESTIMATED TIME

REMAINING display and a different WASH TIME light will glow. To

get the minimum wash time, press the pad until the indicator light

For a longer delay time, press SET DELAY TIME. The time will

increase by one-hour steps.

Press START. The countdown to the wash cycle will show in

the time display window.

To change the Delay Time:

• Press STOP/CANCEL.

• Reset the SET DELAY TIME.

• Press START to begin the countdown.

To cancel Delay Start:

Press START again to begin the cycle right away or press

STOP/CANCEL twice.

Adjustable End Of Cycle Signal

A tone will sound at the end of the cycle. The sound level of this

tone can be adjusted by pressing END OF CYCLE SIGNAL. The

volume of tone you will hear at the end of the cycle will sound as

the pads are pressed.

IH_N

gLOW

OOFF

Indicator Lights

Select Cycle

Located next to each pad, these lights show the cycle you have

selected.

Options

These lights show the Prewash and/or Rinse/Spin Options you

have selected.

Modifiers

These lights show the selected Wash/Rinse Temperature, Wash

Time, Estimated Time Remaining in cycle, and End of Cycle

Signal.

Washer Status

These lights show what portion of the cycle the washer is

operating.

WASHER STATUS

OWASHHNG

O RINSING

OAUTo FLUFF

O CLOTHESCLFAN

Operating Controls

Start

Press START to start your washer after a cycle has been

selected. Be sure all desired Options and Modifiers have been

selected. The lid must be closed for the washer to start.

Stop/Cancel

Press STOP/CANCEL once to pause or stop the washer at any

time. Press START to complete the cycle from where it was

stopped. Press STOP/CANCEL twice to turn off the washer.

LAUNDRY TIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

• Empty pockets and turn them inside out.

• Turn down cuffs, brush away lint and dirt.

• Turn synthetic knits inside out to avoid pilling.

• Tie strings and sashes so they will not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be washed promptly for best

results.

Sorting

• Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed togethen Separate lint givers

(towels, chenille) from lint takers (corduroy, synthetics,

permanent press). When possible, turn lint givers inside out.

• Separate dark colors from light colors, color_ast items from

non-colorfast items.

• Sort by fabric and construction (sturdy cottons, knits, delicate

items).

Loading suggestions (maximum size loads).

KING SIZE TM Capacity Plus Washer

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels 14 wash cloths

10 hand towels

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

9 shorts

4 pillowcases lg handkerchiefs

3 shirts

3 blouses

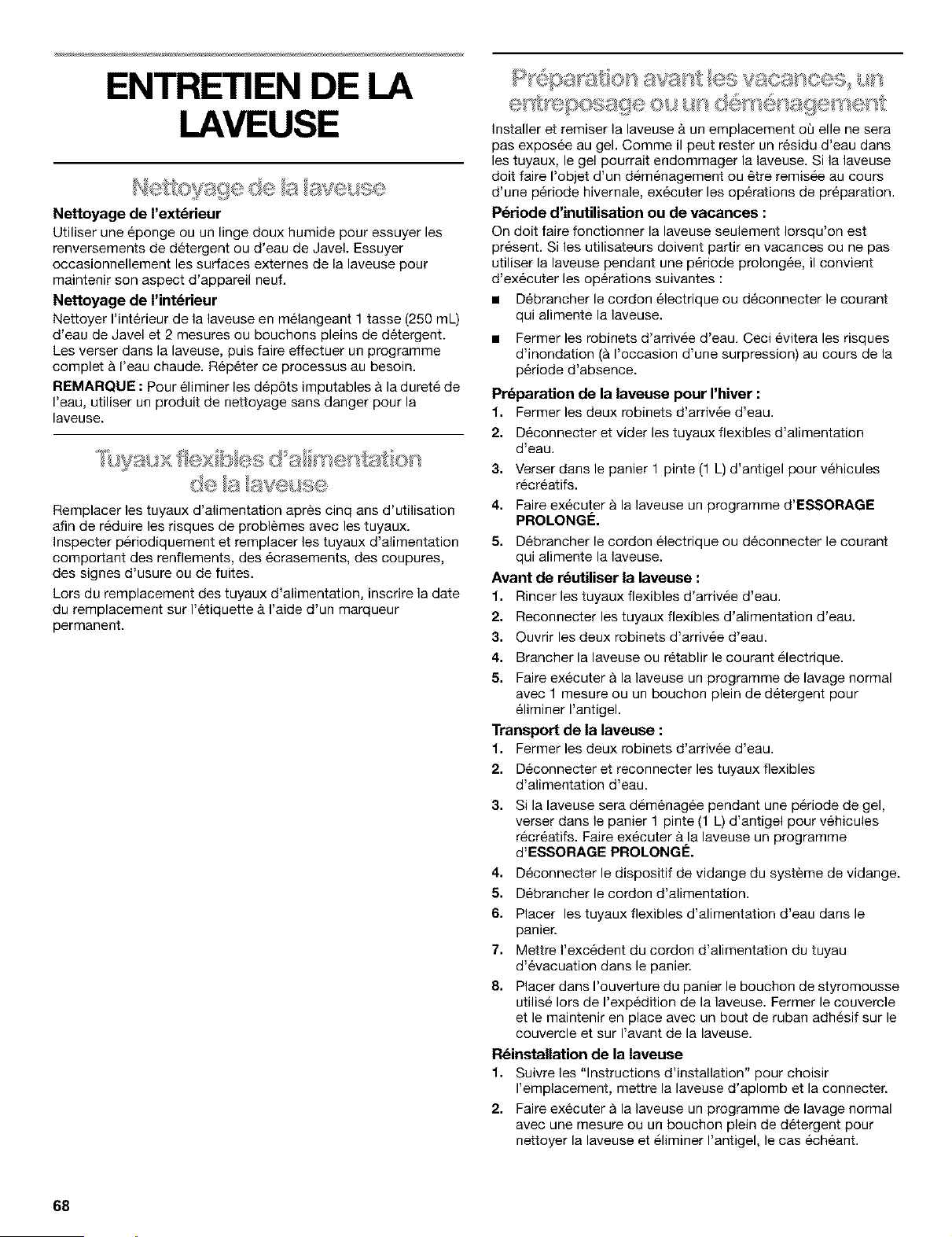

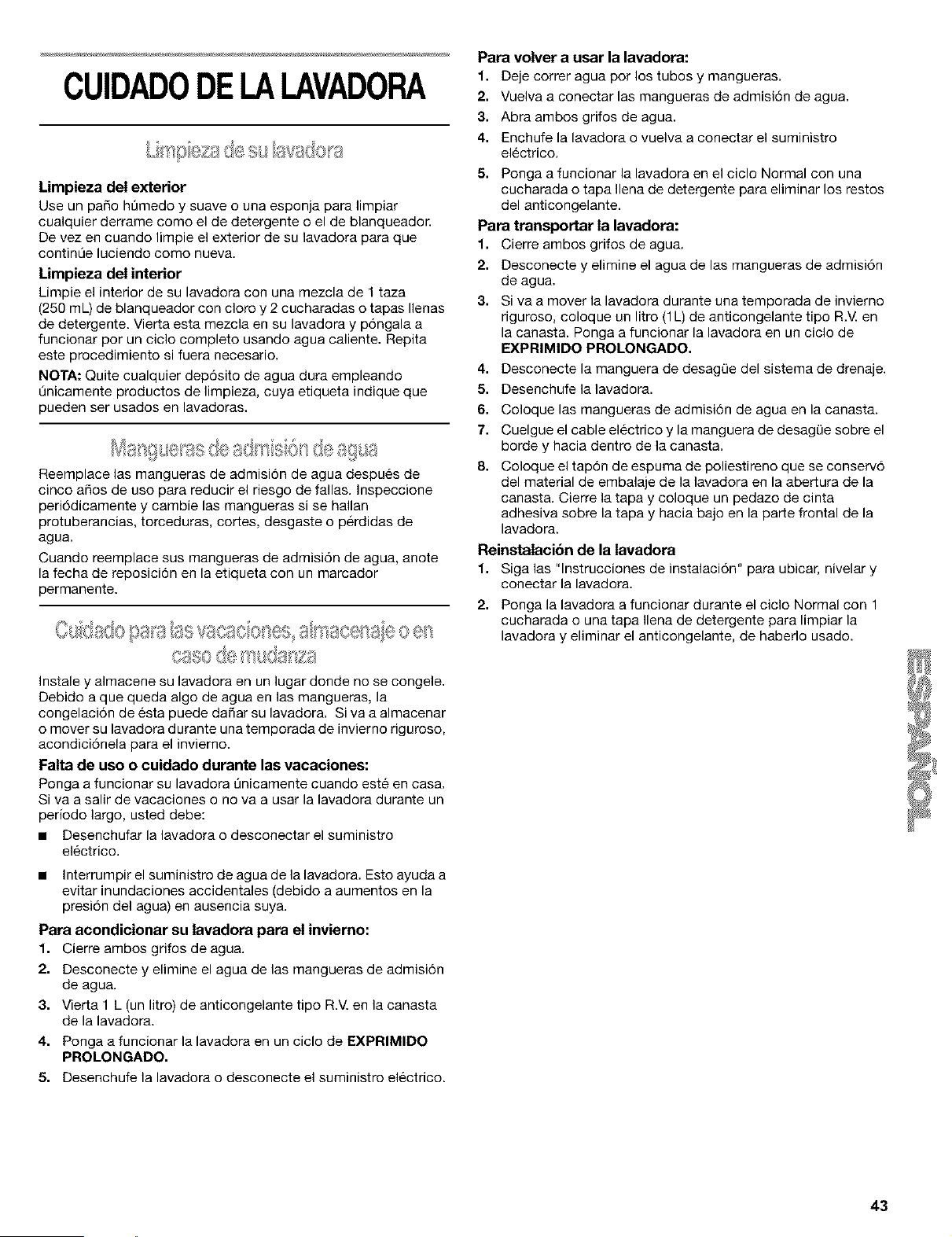

WASHER CARE

Cleaning the exterior

Use a soft, damp cloth or sponge to wipe up any spills such as

detergent or bleach. Occasionaly wipe the outside of your

washer to keep it looking new.

Cleaning the interior

Clean your washer interior by mixing 1 cup (250 mL) of chlorine

bleach and 2 scoops or caps full of detergent. Pour this into your

washer and run it through a complete cycle using hot water.

Repeat this process if necessary.

NOTE: Remove any hard water deposits using only cleaners

labeled as washer safe.

Replace inlet hoses after five years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, mark the date of replacement

on the label with a permanent marker.

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid

accidental flooding (due to a water pressure surge) while you

are away.

To winterize washer.

1. Shut off both water faucets.

2. Disconnect and drain water inlet hoses.

3. Put 1 quart (1 L) of R.V.-type antifreeze in the basket.

4. Run washer on an EXTENDED SPIN cycle.

5. Unplug washer or disconnect power.

TO use washer again:

1. Flush water pipes and hoses.

2. Reconnect water inlet hoses.

3. Turn on both water faucets.

4. Plug in washer or reconnect power.

5. Run the washer through the Normal cycle with 1 scoop or

cap full of detergent to clean out antifreeze.

To transport the washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet hoses.

3. If washer will be moved during freezing weather, put in a

quart (1 L) of R.V.-type antifreeze in the basket. Run washer

on an EXTENDED SPIN cycle.

4. Disconnect the drain from the drain system.

5. Unplug the power cord.

6. Place the inlet hoses into the basket.

7. Drape the power cord and drain hose over edge and into the

basket.

8. Place the styrofoam plug retained from the washers shipping

material into basket opening. Close the lid and put a piece of

tape over the lid and down to the front of the washer.

Re-installing the washer

1. Follow the "Installation Instructions" to locate, level and

connect the washer.

2. Run the washer through the Normal cycle with 1 scoop or

cap full of detergent to clean the washer and remove the

antifreeze, if used.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid

the cost of a service call...

Washer displaying code messages.

If any of these codes continue to occur, call for service.

• "PF" (Power Failure) flashes

Was the washing cycle interrupted by a power failure? Press

START to continue the cycle from the moment that power

was lost, - OR - Press STOP/CANCEL to clear the display

and completely cancel the cycle.

• "FU' (Over Fill) flashes

The washer will beep every 10 seconds with no time-out. The

pump will cycle one half minute on, one half minute off, until

the over fill switch is reset or power is discontinued to the

unit. Press STOP/CANCEL to clear the display. Shut off the

water faucets to the inlet hoses if water continues to flow.

• "Er" (Processor Reset Error)

Cycle information was not stored during a power failure.

Press STOP/CANCEL to clear the display.

• "LF" (Long Fill) flashes

Are the water inlet hoses kinked or clogged?

Are the water inlet valve screens clear?

Press STOP/CANCEL to clear the display.

• "CE" (Communications Error) flashes - beeps once

Press STOP/CANCEL to clear the display.

• "Ld" (Long Drain) flashes

Is the drain hose kinked or clogged?

Press STOP/CANCEL to clear the display,

• "CA" or "Cl" (Current Limit)

Is the washer overloaded?

Press STOP/CANCEL to clear the display.

• "Or" (Open Relay)

Washer operation failure. Call for service.

• "Sr" (Stuck Relay)

Washer operation failure. Call for service.

• "LS" (Lid Switch Error) flashes

Is the washer lid open? Close the lid and press START to

continue the cycle.

Is the lid closed? Open and close the lid. Press STOP/

CANCEL to clear the display.

• "SL" (Suds Lock)

Press STOP/CANCEL to clear the display. Drain/Spin load:

restart cycle. Do not add detergent. Use cold water.

• "dt" (Diagnostic Tests)

For service diagnostics only. Press STOP/CANCEL to clear

the display.

• "ob" (Off Balance)

Is the load unbalanced? Redistribute the load. Close lid and

press START.

Washer won't fill, rinse or wash

• Does the water level seem too low, or does the washer

appear to not fill completely?

This washer uses very little water and never fills completely.

Water will not be seen over the top of the wash plate.

• Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug? Check electrical source or call

electrician.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Are the water inlet valve screens clogged?

Washer stops

• Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there oversudsing? Cancel the current cycle. Press RINSE/

SPIN to drain the load. Re-select your desired cycle and

press START. Do not add detergent, Use cold water.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Are the water inlet valve screens clogged?

After opening the lid, did you press START?

If the lid is opened during washer operation, the washer will

stop. Closing the lid will not restart the washer. You must

press START.

Is there power at the plug?

Check electrical source or call electrician.

Has a fuse blown or has the circuit breaker tripped?

If problem continues, call electrician.

Are you using an extension cord?

Do not use an extension cord.

• Isthe washer overloaded?

Wash smaller loads. See "Starting Your Washer" for

maximum load size.

Did you add more items to the load once the washer

started?

Once the load is wet, there may appear to be space for more

items. For best results determine load size with dry items only.

Washer won't drain or spin

Is the drain hose clogged, or the end of the drain hose

more than 96 inches (2.4 m) above the floor?

See "Installation Instructions" for proper installation of drain

hose.

Is the lid open?

The lid must be closed during operation.

Is there excessive sudsing?

For best results, use High Efficiency detergents like TIDE HE,

which produce less suds. Follow manufacturer's directions.

Is your voltage low?

Check electrical source or call electrician. Do not use an

extension cord.

Washer continues to fill or drain, or the cycle seems stuck Dispensers clogged or leaking

Does the drain hose fit too tightly in the standpipe, or is it

taped to the standpipe?

The drain hose should be loose yet fit securely. Do not seal

the drain hose with tape. The hose needs an air gap. (See

"Installation Instructions.")

Is the laundry products in the correct dispenser?

Add the correct amounts of detergent, fabric softener or

chlorine bleach to the correct dispenser. Add powdered or

liquid color-safe bleach to the detergent dispenser. Do not

use the chlorine bleach dispenser for color-safe bleach.

Washer makes noise

• Is the load balanced and the washer level?

The wash load should be balanced. See "Starting Your

Washer" for maximum load size.

The washer must be level. The front feet should be properly

installed and the nuts tightened. Reset the rear leveling legs if

needed. (See "Installation Instructions.")

Are the self-adjusting rear feet installed?

Can you hear water spraying? This is part of the wash action.

If water is drained quickly from the washer, you may hear air

being pulled through the pump. This happens during the end

of draining. It is normal.

Load too wet

• Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed.

• Did you use a cold rinse?

Cold rinses leave loads wetter than warm rinses. This is normal.

• Are you washing items with metal snaps, buckles or

zippers?

You may hear metal items touching the basket. This is normal.

• Did you use regular laundry detergent?

Regular detergent can cause too much suds and leave the

load wet. Use High Efficiency detergents like TIDE" HE.

Residue or lint on load

• Did you add detergent to the dispenser?

For best results, use the dispenser to dissolve the detergent.

When the cycle changes from washing to draining or •

spinning, you may hear a noise as the drive system shifts.

This is normal.

• Are you washing a small load?

You will hear more splashing sounds when washing small

loads. This is normal.

• Is the washer installed on a solid floor?

Refer to the "Installation Instructions" for flooring

requirements.

Washer leaks •

• Checkthe following:

Are the fill hoses tight? Are the fill hose washers properly

seated? Is the drain hose clamp properly installed? (See

"installation Instructions.")

Is the sink or drain clogged?

Sink, floor drain and standpipe must be able to handle 17

gallons (64.1 L) of water per minute.

Is water bouncing off the tub ring or the load?

The wash load should be balanced and not overloaded. If

not, the fill or spray rinses can bounce off the load.

The washer must be level. The front and rear feet should be

properly installed and the nuts tightened. Reset the self-

adjusting rear feet if needed. (See "Installation Instructions.")

Did you pull the drain hose from the washer cabinet and

install it in a standpipe or laundry tub?

(See "installation Instructions".)

• Check household plumbing for leaks.

Washer basket is crooked

• Is the load balanced and the washer level?

The wash load should be balanced.

Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

Did you overload the washer?

The wash load must be balanced. See "Starting Your

Washer" for maximum load size. Lint can be trapped in the

load if overloaded. Wash smaller loads.

The washer must be level. The front feet should be properly

installed and the nuts tightened. Reset the rear leveling legs,

if needed. (See "Installation Instructions.")

Check the following:

Was paper or tissue left in pockets?

Bid you use enough detergent?

Follow manufacturer's directions. Use enough detergent to

hold the lint in the water.

Is your water colder than 7O°F (21°0)?

Wash water colder than 70°F (21°C) may not completely

dissolve the detergent.

Are you using a gentle wash cycle?

Consider using liquid detergent for slow speed cycles like

Bulky, Hand Wash, Wool/Silk.

Stains on load

• Bid you add detergent to the dispenser?

For best results, use the dispenser to dissolve the detergent.

Did you use enough detergent?

Use enough detergent to remove soil and hold it in suspension.

For best performance, use High Efficiency detergents like

TIDE "_HE, at the manufacturer's recommended amounts.

Did you add fabric softener directly to the load?

Use your fabric softener dispenser, if available. Do not drip

fabric softener on clothes.

Is there above average iron (rust) in water?

You may need to install an iron filter.

Did you properly sort the load?

Sort dark clothes from whites and lights.

Bid you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

Did you use a fabric softener dispensing ball?

Use the fabric dispenser provided with the washer.

Dispensing balls will not operate correctly with this washer.

• Did you use powder detergent in a low speed cycle?

Consider using liquid detergent.

• Did you add detergent, chlorine bleach or fabric softener

too late in the cycle?

Detergent and chlorine bleach should be added before

starting the washer. Fabric softener should be added before

the rinse status light is lit.

• Did you use EXPRESS WASH on a large load?

EXPRESS WASH is designed to wash only a few items for

best results.

Load is wrinkled

• Did you unload the washer promptly?

Unload the washer as soon as it stops.

• Did you use the right cycle for the load being washed?

Use the Delicate/Casual cycle or another cycle with a low

spin speed to reduce wrinkling.

• Did you overload the washer?.

The wash load must be balanced and not overloaded. Loads

should move freely during washing.

• Are the hot and cold water hoses reversed?

Check to be sure the hot and cold water hoses are connected

to the right faucets. (See "Installation Instructions.")

Load is tangled or twisted

• Did you overload the washer?.

See "Starting Your Washer" for maximum load size. Loads

should move freely during washing.

Gray whites, dingy colors

• Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

• Was the wash temperature too low?

Use hot or warm washes if safe for the load. Hot water should

be at least 111°F (44°C) to clean heavy or greasy soils.

• Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water. Water temperature should be at least 70°F (21°C) for

soap to dissolve and work properly.

Garment damage

• Checkthe following:

Were sharp items removed from pockets before washing?

Empty pockets, zip zippers, snap or hook fasteners before

washing.

Were strings and sashes tied to prevent tangling?

Were items damaged before washing? Mend rips and broken

threads in seams before washing.

Did you overload the washer?

See "Starting Your Washer" for maximum load size.

Did you properly add chlorine bleach?

Do not pour chlorine bleach directly on load. Use your liquid

chlorine bleach dispenser. Wipe up bleach spills. Undiluted

bleach will damage fabrics. Do not place load items on top of

the bleach dispenser when loading and unloading the washer.

• Did you follow the manufacturer's care label instructions?

Cycle too long

• Are you using a High Efficiency Detergent?

If using a regular sudsing detergent, the washer may be using

extra rinses to remove the suds, which will cause the cycle to

run longer. Use a High Efficiency detergent like TIDE' HE,

which produces less suds, or reduce the amount of regular

detergent.

_J_,_J,_,_,_,,,___,_,_,_,,,,,,,_Washtemperature is not what I picked _' '_

• Are the hot and cold water inlet hoses reversed?

As washing progresses, the wash temperature will decrease

slightly for hot and warm washes. This is normal.

LID INSTRUCTIONS

These instructions are found under the lid of your washer.

Ill

HEAVYDUTY E_CIRADIR'IY

NORMAL C01TQNS

DELICA'I_/ CASUAL DYNTHE'nCS/

__ BLENDS

DEUCATE/CASUAL I_IITS

_ ULTRAHANDWASH LINGERIE _'

HOTWASH

WARMWASH

• COLDWASH

/_ ANYBLEACH

NON-CHLORINE

/_ BLEACH

DONOTBLEACH

FOR BEST WASH PERFORMANCE USE A HIGH

EFFICIENCY / LOW SUDSING DETERGENT.

1. SELECT CYCLE Select the cycle according to the

fabric type being washed.

Press START, if OPTIONS and

MODIFIERS are the desired settings.

HEAVY DUTY For sturdy fabrics and heavy soil.

Deep cleans ground-in dirt on work

clothes and play wear

JEANS/COLORS For dark colored cotton items that

may run or fade.

Reduces fading of dark colored items

like denim jeans and casual cottons.

(To minimize fading, turn garment

inside out before laundering.)

NORMAL For mixed loads and average soil.

Cleans a variety of items including

linens and everyday wea_

WHITEST WHITES For extra whitening and brightening

(with 1 cup of liquid chlorine bleach).

Deep cleans white items such as

underwear, sheets and socks.

DELICATE/CASUAL For fabric blends and all garments

indicating "gentle" cycle on the care

label.

Keeps colored items like golf shirts.

cottons sweaters and wrinkle-

resistant clothes looking new and

uses a slower spin to prevent

wrinkles from setting.

BULKY ITEMS For thoroughly washing large, bulky

items.

Cleans big items such as comforters,

pillows and rugs.

ULTRA HANDWASH For garments indicating "hand wash"

on the care label.

Gently cleans fine washables like

lingerie and sweaters.

EXPRESS WASH For quickly cleaning a few lightly

soiled items.

Cleans and refreshes your favorite

item of clothing in a hurry.

WOOL/SILK For many washable items normally

dry cleaned.

Gently cleans items such as wool

sweaters and silk blouses.

CUSTOM PROGRAM For creating your own special cycle.

Remembers your personal

preferences for future use.

2. OPTIONS

PREWASH SATURATED Loosens soils when

SOAK added to any cycle.

STAIN TREAT Removes toughest

soils/stains (with 2

measures of

detergent).

RINSE/SPIN 2ND RINSE Adds an additional

rinse to any cycle.

EXTENDED Extracts more water

SPIN from heavy items.

RINSE/SPIN Rinses the load

without a cycle

selected.

3. MODIFIERS

WASH/RINSE TEMP Provides best care and cleaning on

AUTO TEMP selections.

WASH TIME Fine tunes wash time for selected

cycle.

SET DELAY TIME Starts the wash when it is convenient.

It's best to wash stains Use liquid

as soon as possible, chlorine

bleach dispenser

Ketchup,

Tomato Products t_

_W_ Perspiration,

Deodorants

Grass t/

Blood J

Ball Point Pen,

._. Ink

_ ) Chocolate,

Coffee

Cosmetics

• _ Ring around

the Collar

Dirty

Mechanical Oil

_- Mud

Uss ho_sst wash •

_mperotu_

ss_ _r _bric.

WARMorHOT

COLD_ WARM

WARMorHOT

Do not tumble dry soiled or stained itermLHeat may permanentlyset stains.

• Foradditional informationregardingstains refer to ownersmanual. •

|NDICE

REPARAMOS LO QUE VENDEMOS ................................ 26

GARANTiA ......................................................................... 26

SEGURIDAD DE LA LAVADORA ..................................... 27

REQUlSITOS DE INSTALACI(_N ...................................... 28

Herramientas y partes ............................................................... 28

Partes alternativas que pueden ser necesarias ........................ 28

Requisitos para la ubicaci6n ...................................................... 29

Sistema de desag0e .................................................................. 29

Requisitos electricos .................................................................. 30

INSTRUCClONES DE INSTALAClC)N .............................. 31

C6mo instalar las patas niveladoras .......................................... 31

C6mo conectar la manguera de desag0e ................................. 32

C6mo conectar las mangueras de entrada ............................... 32

C6mo asegurar la manguera de desag0e ................................. 33

C6mo nivelar la lavadora ........................................................... 34

Instalaci6n completa .................................................................. 34

CARACTER|STICAS Y BENEFIClOS ............................... 35

Movimiento de Lavado CALYPSO TM ......................................... 35

USO DE LA LAVADORA ................................................... 36

Puesta en marcha de su lavadora ............................................. 36

C6mo detener o volver a poner en marcha ............................... 37

Cambio de ciclos, opciones y modificadores ........................... 37

Ciclos ......................................................................................... 37

Lo que ocurre en un ciclo de lavado ......................................... 39

Opciones .................................................................................... 40

Modificadores ............................................................................ 40

CONSEJOS DE LAVANDERiA ......................................... 42

C6mo cargar .............................................................................. 42

CUIDADO DE LA LAVADORA .......................................... 43

Limpieza de su lavadora ............................................................ 43

Mangueras de admisi6n de agua .............................................. 43

Cuidado para las vacaciones,

almacenaje o en caso de mudanza ........................................... 43

SOLUCI(_N DE PROBLEMAS .......................................... 44

INSTRUCCIONES DE LA TAPA ....................................... 48

REPARAMOS LO QUE

VENDEMOS

LAVADORAS KENMORE ELITE TM

La frase "Reparamos Io que vendemos" es nuestra garantia de

que usted puede confiar en Sears para obtener servicio tecnico.

Su electrodomestico Kenmore adquiere un nuevo valor cuando

usted considera que Sears tiene unidades de servicio tecnico en

todo el pals, equipadas con profesionales de servicio tecnico

competentes, capacitados en todos los electrodomesticos que

Sears vende. EIIos poseen los conocimientos y pericia,

herramientas, piezas de repuesto y equipos para asegurar de

que cumplamos nuestra promesa hecha a usted de que

"Reparamos Io que vendemos."

Mantenga el valor de su adquisici6n con un contrato de

mantenimiento Sears. Los electrodomesticos Kenmore se han

diseSado, fabricado y sometido a prueba para brindar afios de

funcionamiento confiable. No obstante, cualquier

electrodomestico puede necesitar servicio tecnico de vez en

cuando. El contrato de mantenimiento Sears le ofrece un

programa de servicio tecnico excepcional para su producto.

El Contrato de mantenimiento Sears

• Es la manera de adquirir el servicio tecnico del manana a

precios de hoy.

• Elimina las facturas de reparaci6n producidas por el uso

nomal.

• Permite tantas visitas de servicio tecnico como sean

necesarias.

• Proporciona una revisi6n anual de mantenimiento preventivo

a solicitud suya, a fin de mantener su electrodomestico

Kenmore en condiciones adecuadas de funcionamiento.

Pars obtener mAs informacibn, Ilame al

1-888-784-6427 (EE.UU.) o

1-877-533-6937 (CanadA)

GARANT|A

Garantia limitada de por vida para la canasta de acero

inoxidable

Durante la vida [3til de la lavadora a partir de la fecha de compra,

Sears reemplazarb, la canasta de lavado de acero inoxidable si

tuviese defectos de materiales o de mano de obra. Esta garant}a

no incluye mamas en el acabado, que se encuentren en el fondo

de la canasta, las cuales ocurren durante el per}odo de arranque

inicial de la lavadora. El cliente se hara cargo de los gastos de

mano de obra despues del primer afio.

Garantia limitada de diez a_os para el tambor* de pldstico

Desde el segundo hasta el decimo a_o a partir de la fecha de

compra, Sears reemplazara el tambor de plastico si tuviese

defectos de materiales o de mano de obra. El cliente se hara

cargo de los gastos de mano de obra despues del primer afio.

Garantia limitada de cinco a_os para las piezas* del

sistema de accionamiento

Desde el segundo hasta el quinto afio a partir de la fecha de

compra, Sears reemplazarb, las siguientes piezas del sistema de

accionamiento, si tuviesen defectos de materiales o de mano de

obra. El eje de la plancha de lavado, la polea de accionamiento,

la placa de anclaje inferior de accionamiento y la correa de

accionamiento. El cliente se har_. cargo de los gastos de mano

de obra despues del primer a_o.

Garantia limitada de dos a_os para el tablero de control

electrbnico SENSOR SMART TM

Durante dos a_os a partir de la fecha de compra, Sears

reemplazara los tableros de control electr6nicos si tuviesen

defectos de materiales o de mano de obra. El cliente se hara

cargo de los gastos de mano de obra despues del primer afio.

Garantia completa de un a_o para las piezas mec_nicas y

componentes electrbnicos

Durante un afio a partir de la fecha de compra, si se instala y

pone en funcionamiento la lavadora de conformidad con las

instrucciones proporcionadas en el Manual del propietario, Sears

reparara o reemplazara cualquier pieza mecanica o componente

electrico de esta lavadora, que tuviese defectos de materiales o

de mano de obra.

Restriccibn de la garantia

Si se somete a esta lavadora a un uso ajeno al domestico

privado, la cobertura de todas las garantias arriba citadas

quedan restringidas a s61o 98 dias.

Servicio de reparacibn de la garantia

El servicio de reparaci6n de la garantia esta a su disposici6n al

contactarse con el Centro de Servicio Sears de su Iocalidad en

los Estados Unidos o CanadA. Esta garantia corresponde s61o

mientras se use el producto en los Estados Unidos o en CanadA.

Esta garantia le otorga derechos legales especificos yes posible

que usted tenga tambien otros derechos que pueden variar de un

estado a otro o de una provincia a otra.

*Las condiciones de garantia pueden set diferentes en CanadA.

Para obtener informaci6n respecto a la garantia o para ponerse

en contacto con un Centro de Servicio Sears, Ilame al:

1-888-SU-HOGAR_M(1-888-784-6427) en EE.UU.

1-877-533-6937 en CanadA.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

Use el espacio a continuaci6n para anotar el n[3mero completo

del modelo y de la serie asi como la fecha de compra. Usted

podr_, encontrar esta informaci6n en la etiqueta con el modelo y

nOmero de serie, tal como se ilustra.

Siempre que se ponga en contacto con Sears respecto a su

electrodomestico, tenga esta informaci6n a mano para facilitar la

obtenci6n de ayuda o servicio tecnico.

Ndmero de modelo 110.

Ndmero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de ventas para

referencia futura.

SEGURIDAD DE LA LAVADORA

Su seguridad y la seguridad de los demos es muy importante.

Hemos inclaido machos mensajes importantes de seguridad en este manual yen sa electrodomestico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que paeden ocasionar la maerte o una

lesi6n a usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede motif o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede motif

o sufrir una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir

una lesi6n y Io que paede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque el6ctrico o lesiones a personas al usar su

lavadora, siga las precauciones basicas, incluyendo las siguientes:

• Lea todas las instrucciones antes de usar la

lavadora.

• No lave articulos que hayan sido previamente

limpiados, lavados, remojados o humedecidos

con gasolina, solventes para lavar en seco, u

otras sustancias inflamables o explosivas ya

que 6stas emanan vapores que podrian

encenderse o causar una explosi6n.

• No agregue gasolina, solventes para lavar en

seco, u otras sustancias inflamables o explosivas

al agua de lavado. Estas sustancias emanan

vapores que podrian encenderse o causar una

explosi6n.

• En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no

se haya usado por dos semanas o un periodo

mayor. EL GAS HIDROGENO ES EXPLOSlVO.

Si no se ha usado el agua caliente durante dicho

periodo, antes de usar la lavadora, abra todos los

grifos de agua caliente y deje que corra el agua

por varios minutos. Esto liberara todo el gas

hidr6geno que se haya acumulado. Debido a la

inflamabilidad de dicho gas, no fume ni use una

llama abierta durante este lapso.

• No permita que los niSos jueguen encima o dentro de

la lavadora. Es necesario una supervisi6n cuidadosa

de los niSos toda vez que se use la lavadora cerca de

ellos.

• Antes de poner la lavadora fuera de servicio o

desecharla, quitele la puerta o la tapa.

• No introduzca las manos en la lavadora si el tambor,

la tina, o el agitador est_n funcionando.

• No instale ni almacene esta lavadora donde pudiese

estar sometida a la intemperie.

• No trate de forzar los controles.

• No repare ni cambie pieza alguna de la lavadora ni

intente realizar tarea alguna de servicio t6cnico, excepto

cuando asi se le indique especificamente en el Manual

de Uso y Cuidado o en instrucciones de reparaci6n para

el usuario publicadas, que usted entienda y para cuya

ejecuci6n cuente con la habilidad necesaria.

• Para obtener informaci6n respecto a los requisitos

de conexi6n a tierra, refi6rase alas "INSTRUCCIONES

DE INSTALAClON."

GUARDE ESTAS INSTRUCCIONES

REQUISITOS DE

INSTALACION

Ret)na todas las herramientas y los suministros necesarios antes

de comenzar la instalaci6n de la lavadora. Las partes incluidas

estan en la canasta de la lavadora. No vuelva a colocar la

espuma de poliestireno en la lavadora.

Herramientas necesarias para conectar la manguera de

desag_e y las mangueras de entrada de agua

• Pinzas (que abren hasta 1 9/18pulg. [3.95 cm]).

• Linterna portatil (opcional)

Partes incluidas:

2 3 4

1, "Gancho" de la manguera de desagOe

2. Abrazadera de manguera amaritta de un alambre

(para la parte superior de la manguera de desagOe)

3. Mangueras de entrada de agua (2)

4. Arandelas planas para las mangueras de entrada

de agua (4)

Herramientas necesarias para afianzar la manguera de

desagiJe y nivelar la lavadora

• Llave de tuercas de extreme abieCcode %8 pulg. (1.45 cm)

• Nivel

• Bloque de madera

• Regla o cinta de medir

Partee ineluidas:

Las partes enumeradas estan disponibles en su tienda Sears

local o en el Centro de Servicio Sears. En los Estados Unidos

Ilame al 1-888-784-6427. En CanadA, Ilame al 1-877-533-6937.

Si tiene Debe eomprar

Lavabo de

lavanderia o tubo

vertical de mas de

96 pulg. (2.4 m) de

altura

Sistema de bomba de sumidero (si no

esta disponible at)n).

DesagOe superior Tina de desag0e estAndar de 20 gal.

(76 L) 39 pulg. (99 cm) de altura o lavabo

utilitario y bomba de sumidero

(disponible en tiendas locales de

articulos de plomeria)

OesagL)e en el Interruptor de efecto de sif6n, nt)mero

piso de parte 285834; manguera adicional de

desag0e, nt)mero de parte 8318155 y el

juego de conexi6n, nt)mero de parte

285835

Manguera de Manguera de desag0e, nt)mero de parte

desagL)e 8318156 y juego de conexi6n, nt)mero

demasiado corta de parte 285835

DesagLie Protector del desagQe, nt)mero de parle

obstruido por 367031 y juego de conexi6n, nt)mero de

pelusa parte 285835

Los grifos estan

fuera del alcance

de las mangueras

de Ilenado

2 mangueras de Ilenado de agua mas

largas: 6 pies (1.8 m) nt)mero de parte

76314, 10 pies (3.0 m) nt)mero de parte

350008

l.Atadura de cuentas

2.Patasniveladoras delanteras con tuercas (2)

3.Paras traseras auto ajustables (2)

La seleoci6n de la ubicaci6n adecuada para su lavadora mejera

el rendimiento y reduce el ruido y la posibilidad que la lavadora

"camine'.

Su lavadora puede instalarse en un sStano, cuarto de lavanderia,

armario o en algL)n nicho. (Vea "Sistema de drenaje'.)

Usted es responsable de la instalaci6n correcta.

Va a necesitar:

• Un calentador de agua ajustado para suministrar agua a

120°F (49°C) a la lavadora.

• Un tomacorriente electrico conectado a tierra, ubicado,

cuando mucho, a 4 pies (1.2 m) del lugar donde el cable de

corriente esta afianzado en la parte posterior de lavadora.

(Vea "Requisitos electricos".)

• Grifos de agua fria y caliente ubicados, cuando mucho, a 4

pies (1.2 m) de las valvulas de Ilenado de agua fria y caliente

y la presi6n del agua deberb, ser de 20-100 psi (137.9-689.6

kPa).

• Piso nivelado, con una pendiente mbxima de 1 pulg. (2.5 cm)

debajo de toda la lavadora. No se recomienda instalar la

lavadora sobre alfombra.

• Un piso s61ido, que puede soportar el peso total de la

lavadora (agua y carga), de 315 Ibs. (143 Kgs).

Nunca ponga a funcionar la lavadora en un ambiente con

temperaturas inferiores a los 32°F (0°C). Siempre puede quedar

un poco de agua en la lavadora, Io cual puede ocasionar dafios a

temperaturas muy bajas.

Instalacibn en un niche o en un armario

Las medidas que aparecen a continuaci6n indican el espacio

minimo permitido.

48"=

(310crn=) .

_timum

_lffd0n

=uN

24"2

(t55cm_)

minimum •

area

(Ore) (a_=n) (o=m) _._=n_ ie4.8_}tto2=tl

1. Vista frontal

2. Vista lateral

3. Puerta del armario con celosfas de ventitaci6n

(TJ=_)

• Seria conveniente disponer de espacio adicional para facilitar

la instalaci6n y el servicio.

• Las paredes, puertas y molduras del piso pueden requerir

espacio adicionaL

• Se recomienda un espacio adicional de 1 pulg. (2.5 cm)

alrededor de la lavadora para reducir la transferencia del

ruido.

Si el armario dispone de una puerta, se requieren aperturas

minimas para el aire en la parte superior y la inferior de la puerta.

Son aceptables las puertas de persiana con celosias de

ventilaciSn en la parte superior e inferior.

Se puede instalar la lavadora usando el sistema de desagQe de

tubo vertical (piso o pared), el sistema de desagQe en un lavabo o

el sistema de desagQe en el piso. Elija el sistema de instalaci6n

de la manguera que necesite. Vea "Partes alternativas que

pueden ser necesarias'.

1 2

Sistema de desagiie de tubo vertical - piso o pared

(ilustracibn 1 y 2)

El sistema de desagLie de tubo vertical requiere de un tubo

vertical con un di_.metro minimo de 2 pulg. (5 cm). La capacidad

minima de desalojo no puede ser menor de 17 gal. (64 L) por

minuto.

La parle superior del tubo vertical deberA estar a 39 pulg. (99 cm)

de altura cuando menos y no podr_, estar a mas de 96 pulg. (2.4

m) desde la base de la lavadora.

Sistema de desaglle en un lavabo (ilustracibn 1)

El lavabo debe tener una capacidad minima de 20 gal. (76 L). La

parte superior del lavabo debe estar a 39 pulg. (99 cm) de altura

cuando menos sobre el piso y no podra estar a m_.s de 96 pulg.

(2.4 m) desde la base de la lavadora.

Sistema de desagiie en el piso (ilustracibn 2)

El sistema de desagLie en el piso requiere de un interruptor de

efecto de sif6n que deber_, comprarse pot separado. (Vea

"Partes alternativas que pueden ser necesarias.")

El interruptor de efecto de sif6n debera estar a 28 pulg. (71 cm)

cuando menos de la base de la lavadora. Quizas se necesiten

mangueras adicionales.

PeligrodeChoqueEl_ctrico

Conectea un contactode pareddeconexibna

tierrade 3terminales.

Noquiteel terminaldeconexibnatierra.

Nouse unadaptador.

Nouse uncableel_ctricodeextensibn.

Noseguirestasinstruccionespuedeocasionar

la muerte,incendioo choqueeldctrico.

• Se requiere una fuente de alimentaci6n electrica de 120

Voltios, 60-Hz. de CA t]nicamente, de 15 o 20 Amperios,

dotada de fusibles. Se recomienda un fusible de acci6n

retardada o un disyuntor. Es recomendable suministrar un

circuito individual exclusivamente para este

electrodomestico.

• Esta lavadora viene con un cable de alimentaci6n con un

enchufe de 3 vias para conectar a tierra.

Para reducir la posibilidad de choques electricos, el cable de

alimentaci6n debe enchufarse a un tomacorriente de pared

equivalente de 3 vias con conexi6n a tierra, de acuerdo con

todos los c6digos y reglamentos locales. Si no se dispone de

un tomacorriente equivalente, es la responsabilidad y

obligaci6n personal del usuario ordenar a un electricista

calificado la instalaci6n de un tomacorriente apropiado,

conectado a tierra.

Si esta permitido en los c6digos y se utiliza un alambre a

tierra separado, es recomendable que un electricista

calificado determine cual es la ruta adecuada a tierra.

No conecte a tierra usando una tuberia de gas.

Si no estb. seguro que su lavadora esta conectada a tierra

correctamente, haga que un eletricista calificado Io

compruebe.

Nunca instale un fusible en el circuito neutral o de tierra.

1. Enchufe de 3 v/as con conexi6n a tierra

2. Tomacorriente de pared de 3 v/as con conexidn a

tieFfa

3. POa de conexi6n a tierra

4. Cable de alimentacidn

INSTRUCCIONES PARA

LA CONEXI(3N A TIERRA

Para una lavadora conectada a tierra con cable

eldctrico:

Esta lavadora debe conectarse a tierra. En caso de

funcionamiento defectuoso o aveda, la conexi6n a

tierra reducira el riesgo de choque electrico al propor-

cionar una via de menor resistencia para la corriente

el6ctrica. Esta lavadora viene equipada con un cable

el6ctrico que tiene un conductor de conexi6n a tierra

del equipo y un enchafe con conexi6n a tierra. El

enchafe debe conectarse en un contacto de pared

apropiado que haya sido debidamente instalado y

conectado a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENCIA: La conexi6n incorrecta del con-

ductor de conexi6n a tierra del equipo puede ocasionar

un riesgo de choque el6ctrico. Consulte con un elec-

tricista o t6cnico en reparaciones calificado si tiene

duda alguna en cuanto a la conexi6n a tierra correcta

del electrodom6stico.

No modifique el enchufe provisto con el electrodom6s-

tico. Si 6ste no encaja en el contacto de pared, pida a

un electricista calificado que le instale un contacto de

pared apropiado.

Para una lavadora con contacto eldctrico perma-

nente:

Esta lavadora debe conectarse a un sistema de metal

con cableado permanente, o se debe tender un con-

ductor de conexi6n a tierra del equipo con los conduct-

ores del circuito y conectarlos al terminal de conexi6n

a tierra del equipo o conductor de suministro en el elec-

trodom6stico.

INSTRUCCIONES

DE INSTALACION

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar

la lavadora.

No seguir esta instrucci6n puede ocasionar

una lesibn en la espalda u otro tipo de lesiones.

Cbmo instalar las patas traseras auto ajustables

1. Coloque la lavadora sobre un cart6n para evitar dafios en el

piso,

2, Coloque la lavadora a cerca de 3 pies (90 cm) de su

ubicaci6n final.

Incline la parte posterior de la lavadora unas 4 pulg. (10.2 cm)

y sop6rtela con un bloque de madera o algL3nobjeto

parecido. Es necesario que el bloque soporte el peso de la

lavadora.

4. Instale las patas traseras auto ajustables empujandolas hasta

arriba dentro del agujero que se muestra a continuaci6n.

5, Incline la lavadora hacia adelante y quite el bloque de

madera. Baje la lavadora hasta el piso cuidadosamente.

Cbmo instalar las patas niveladoras delanteras

6. Incline la parte delantera de la lavadora unas 4 pulg, (10.2

cm) y sop6rtela con un bloque de madera o algL3nobjeto

parecido. Es necesario que el bloque soporte el peso de la

lavadora.

7, Atornille las tuercas de seguridad en cada pata hasta a 1

pulg. (2.5 cm) de la base.

1 Iw

(2.5 cm)

8. Atornille las patas en los agujeros correctos en la esquina

delantera de la lavadora, hasta que las tuercas toquen la

lavadora.

NOTA: No apriete las tuercas hasta que la lavadora este

nivelada.

9, Incline la lavadora hacia atrAs y quite el bloque de madera,

Baje la lavadora hasta el piso cuidadosamente.

COl" } ,,,,,, t.........,_._._I='

La conexi6n apropiada de la manguera de desag0e protege a

sus pisos de los dafios causados por fugas de agua. Lea y siga

cuidadosamente estas instrucciones.

La manguera de desag0e esta conectada a su lavadora y se

guarda en el interior del recinto de la lavadora.

Cbmo sacar la manguera de desagiie del recinto de la

lavadora

Tire cuidadosamente de la parte superior de la manguera de

desag0e corrugada para sacarla de la lavadora. Siga tirando de

la manguera hasta que aparezca el tramo final. No fuerce el

excedente de la manguera de regreso a la parte posterior de la

lavadora.

- /

Para el sistema de desagiie en un lavabo o sistema de

desagiie de tubo vertical

Cbmo conectar el "gancho" de la manguera de desagiie a la

manguera de desagiJe corrugada

1. Abra la abrazadera amarilla de un alambre y deslicela per

encima del extremo de la manguera de desagOe

aproximadamente 4 pulg. (10.2 cm). (Opcionalmente se

pueden usar pinzas).

2. Humedezca con agua de grifo el extremo exterior de la

manguera de desag0e. No utilioe ning_n otto lubrioante.

3. Tuerza y empuje el "gancho" de atras hacia adelante mientras

empuja hacia abajo por la manguera de desagOe. Contin0e

hasta que el "gancho" Ilegue al diametro agrandado de la

manguera de desag0e.

4. Abra ia abrazadera amarilla de un alambre (colocada

previamente en la manguera de desag0e) y deslicela sobre la

base del "gancho" de la manguera de desag0e para afianzar

ambas partes juntas. (Opcionalmente se pueden usar pinzas).

5. Coloque el extremo curvo de la manguera de desagOe en el

lavabo o en el tubo vertical. De vuelta al "gancho" para

eliminar retorcimientos.

Para el desagiie en el piso

No instale el "gancho" de la manguera de desag0e dentro de la

manguera de desag0e corrugado. Quizas se necesiten partes

adicionales. (Vea Desag0e en el piso en "Partes alternativas que

pueden ser necesarias.")

Inserte una arandela plana nueva (incluida) en cada extreme

de las mangueras de entrada. Asiente las arandelas en los

acoplamientos firmemente.

1,Acoptamiento

2.Arandela

Cbmo conectar las mangueras de entrada a los grifos de

agua

Cerci6rese que la canasta de la lavadora este vacia.

2. Afiance la manguera con el acoplamiento color rojo al grifo

del agua caliente. Atornille el acoplamiento a mano hasta que

asiente en la arandela.

3. Afiance la manguera con el acoplamiento color azul al grifo

del agua fria. Atornille el acoplamiento a mano hasta que

asiente en la arandela.

4. Mediante las pinzas apriete los acoplamientos otros dos

tercios de vuelta.

NOTA: No apriete demasiado. Las valvulas pueden resultar

da_adas.

Cbmo limpiar la tuberia de agua

5. Para eliminar las particulas en las tuberias de agua que

pudieran obstruir los cedazos de la valvula de entrada, haga

pasar agua a traves de los grifos y de las mangueras de

entrada a una tina de lavado o a una cubeta.

Cbmo evitar que el agua del desagiJe regrese a la lavadora:

• No enderece el extreme curvo de la manguera de desag0e ni

fuerce el excedente de la manguera de desag0e en el tubo

vertical. La manguera debe estar afianzada pero Io

suficientemente suelta para proveer un claro para el aire.

• No coloque el excedente de la manguera en el fondo del

lavabo.

Conecte las mangueras de entrada a la lavadora

6. Afiance la manguera con el acoplamiento azul a la v_.lvula de

entrada FRIA (lado izquierdo). Atornille el acoplamiento a

mane hasta que asiente en la arandela. Mediante las pinzas

apriete los acoplamientos otros dos tercios de vuelta.

NOTA: No apriete demasiadoo Las v_.lvulas pueden resultar

da_adas.

l. V4lvula de entrada de agua frfa (azul)

2. V4lvula de entrada de agua caliente (rojo)

7. Afiance la manguera con el acoplamiento rojo a la v&lvula de

entrada CALIENTE (lade derecho). Atornille el acoplamiento a

mane hasta que asiente en la arandela. Mediante las pinzas

apriete los acoplamientos otros dos tercios de vuelta.

NOTA: No apriete demasiadoo Las v_.lvulas pueden resultar

da_adas.

Revise en busca de fugas

8. Abra los grifos de agua y compruebe que no haya fugas. Es

posible que una peque_a cantidad de agua Ilegue a la

lavadora. La podra desaguar posteriormente.

Nota: Para reducir el riesgo de fallas, reemplace las

mangueras de entrada despues de cinco a_os de uso. Anote

la fecha de instalaci6n o de reemplazo para referencia futura.

Inspeccione y reemplace las mangueras peri6dicamente si

muestran abultamientos, retorcimientos, cortes, desgastes o

fugas.

1. Coloque el cable de alimentaci6n sobre la consola.

2. Coloque la lavadora en su posici6n final y quite cualquier

cart6n que se hubiera usado para mover la lavadora.

3. Ubique la atadura de cuentas (incluida).

A_adura de cuentas

4. Mediante la atadura, afiance la manguera de desagQe a la

pata del lavabo o al tube vertical (Vea la ilustraci6n.)

Si los grifos de la lavadora y el tubo vertical de desagQe estan

empotrados, inserte el extremo curvo de la manguera de

desagQe en el tubo vertical. Con firmeza apriete la atadura

alrededor de las mangueras de entrada de agua y la

manguera de desagQe.

No fuerce el excedente de la manguera de regreso a la parte

posterior de la lavadora.

6. Compruebe que no haya fugas alrededor de los grifos y de

{_('>_'/'(_'; I_1(i_ __+ _ _/,_'<;;_'¢'_£_d (_(_ __ las mangueras de entrada.

Si usted nivela correctamente su lavadora se evitaran ruidos y

vibraci6n excesiva.

1. Compruebe la nivelaci6n de la lavadora colocando un nivel

en la parte superior de la lavadora, primero de lado a lado y

luego de atrb.s a adelante.

Si la lavadora esta contra una pared, muevala ligeramente

para adelante antes de inclinarla hacia atrb.s. Si la lavadora no

esta nivelada, levante el frente de la lavadora y sop6r[elo con

un bloque de madera y ajuste las patas hacia arriba o hacia

abajo segt_n sea necesario. Repita este paso hasta que la

lavadora este nivelada.

Una vez que la lavadora esta en su ubicaci6n final y nivelada,

use una Ilave de tuercas de %6 pulg. (1.43 cm) para atornillar

las tuercas de las patas firmemente contra el recinto de la

lavadora.

Si las tuercas no estb.n apretadas firmemente contra el

recinto de la lavadora, la lavadora podria vibrar.

Incline la lavadora hacia adelante hasta que la parle posterior

de la lavadora este a unas 4 pulg. (10.2 cm) del piso. Usted

podrb, escuchar como las patas auto ajustables se afianzan

en su sitio. Baje la lavadora al piso.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexibn a

tierra de 3 terminales.

No quite el terminal de conexibn a tierra.

No use un adaptador.

No use un cable el6ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

7. Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

8. Quite la pelicula de protecci6n de la consola y cualquier

cinta que pudiera haber quedado en la lavadora.

9. Lea "C6mo usar su lavadora".

10. Para probar su lavadora mida la mitad de la cantidad

recomendada de detergente en polvo o liquido y viertalo en

el despachador de detergente. Cierre la tap& Oprima

HEAVY DUTY y luego oprima START. Permita que la

maquina ejecute un ciclo completo.

1. Compruebe los requisitos electricos. Cerci6rese de que

dispone de la alimentaci6n electrica correcta y la conexi6n a

tierra recomendada. (Vea "Requisitos electricos'.)

2. Cerci6rese de que todas las partes estan instaladas. Si le

sobra alguna, repita todos los pasos para determinar cu_.l se

salt&

3. Cerci6rese de que tiene todas sus herramientas.

4. Deseche o recicle todos los materiales de empaque.

Conserve el poliestireno para usarlo si es que se debiera

transportar la lavadora.

5. Cerci6rese de que todos los grifos de agua esten abier[os.

CARACTERJSTICASY

BENEFIClOS

Su nueva lavadora funciona de modo distinto que la mayoria de

lavadoras con las que esta acostumbrado. La diferencia mas

impresionante es que esta lavadora no tiene agitador y emplea el

novedoso Movimiento de lavado CALYPSO TM. La placa de

lavado, que se encuentra en el fondo de la canasta, crea un

movimiento que levant& enrolla y hace rebotar su carga de ropa

a traves de una mezcla de agua y detergente que se aplica de

mode continue a la carga para eliminar la suciedad y manchas.

El Movimiento de lavado CALYPSO TM

• Es m_.s f_.cil para cargar (ya que no hay agitador.)

• Es m_.s delicado con las ropas. Hay menos desgaste en la

ropa.

• Sacude la carga despues del exprimido final para facilitar la

descarga de ropas.

Controles electrbnicos SENSOR SMART TM

Los controles electr6nicos SENSOR SMART son f_.ciles de usar

sea usted un aprendiz o un "experto."

Distribuidores TRIPLE SMART TM

Los distribuidores TRIPLE SMART realzan la calidad autom_.tica

de su lavadora. No es necesario que usted regrese a la lavadora

durante el ciclo para agregar detergente, blanqueador o

suavizante de tejidos.

Los productos de lavanderia se diluyen con agua fresca y se

agregan a la carga en el memento oportuno durante el ciclo de

lavado.

Nivel Autom&tico de Agua

Esta lavadora detecta el tamafio de carga y su composici6n,

luego regula automaticamente el nivel de agua para Iograr un

rendimiento de limpieza y enjuague 6primo. Elimina el trabajo de

calcular. El nivel de agua es el correcto para cada tamafio de

carga de lavado.

Tama6o de carga m&s voluminosa

Ya que no hay agitador, usted puede lavar articulos mb.s grandes

y voluminosos como una bolsa para dormir. Asimismo puede

lavar mas ropas a la vez, Io cual significa menos cargas. El

tama_o KING SIZE TM de capacidad plus permite cargas como

ropas de cama tama_o king (de 2 plazas y media). Usted puede

lavar una almohada o un oso de peluche grande.

ULTRA QUIET PAK TM

El ULTRA QUIET PAK (paquete ultrasilencioso) reduce los

sonidos del agua y los ruidos retumbantes. El gabinete y la base

estan aislados con materiales amortiguadores de sonidos. El

tambor viene con una envoltura adicional para Iograr una

amortiguaci6n de vibraciones y sonidos 6prima.

Sistema de suspensibn

Para reducir las condiciones de la "caminata" y "desequilibro" de

la lavadora, su nueva lavadora combina:

• 4 puntales amortiguadores de resorb para aislar la vibraci6n

• 2 amortiguadores en la base de la lavadora para reducir el

movimiento

• Aro de equilibro en la parte superior de la canasta de lavado

para reducir la vibraci6n.

Canasta de acero inoxidable

La canasta de acero inoxidable elimina la corrosi6n y permite

velocidades m_.s altas de exprimido para una meier extracci6n

de agua, reduciendo el tiempo de secado.

Sistema de lavado de alto rendimiento

Su nueva lavadora de alto rendimiento y de carga superior ahorra

tiempo al permitir cargas m_.s voluminosas y menos veces,

conserva los recursos y reduce tambien sus gastos de agua y

energia.

Sistema de lavado/enjuague con filtro a presibn

Esta lavadora filtra el 100% del agua de lavado y de enjuague. Se

filtra el agua y luego vuelve a circular. El filtro a presi6n captura la

arena y la suciedad, eliminb.ndolas por el desagL)e, de modo que

no se vuelvan a depositar en la ropa limpia.

USO DE LA LAVADORA

Peligro de Incendio

Nunca coloque en la lavadora articulos que est_n

humedecidos con gasolina o cualquier otro

liquido inflamable.

Ninguna lavadora puede eliminar completamente

el aceite,

No seque ningt_n articulo que haya tenido alguna

vez cualquier tipo de aceite (incluyendo aceites

de cocina).

No seguir estas instrucciones puede ocasionar

la muerte, explosibn o incendio.

La siguiente es una guia para poner su lavadora en marcha. Las

consultas peri6dicas de otras secciones de este manual

proporcionarb.n informaci6n mas detallada.

1. Coloque una carga de ropa seleccionada en la lavadora.

Cb.rguela hasta el nivel que se ilustra a continuaci6n. (Vea"

"C6mo cargar la lavadora."

2. Vierta una medida de detergente en polvo o liquido en el

distribuidor del detergente.

Para Iograr un 6ptimo rendimiento, use detergentes de

alto rendimiento. El paquete para este tipo de detergente

tendrA la marca de "AR o Alto Rendimiento." La nueva

acci6n de lavado de CALYPSO _"junto con menos

cantidad de agua, podria dar lugar a un exceso de

espuma si se usa un detergente corriente. Los

detergentes de AR como TIDE" AR estan fabricados para

producir la cantidad correcta de espuma que Iogre un

6ptimo rendimiento. Siga las instrucciones del fabricante

para determinar la cantidad de detergente que debe usar.

• Si no tiene disponible un detergente de alto rendimiento,

use una cantidad reducida de detergente corriente para

lavanderia.

NOTA: Usted puede agregar tambien blanqueador no

decolorante (liquido o en polvo) en este distribuidor.

3. Vierta una medida de blanqueador con cloro liquido en el

distribuidor del blanqueador con cloro liquido, de set

necesario. El blanqueador se diluye y se distribuye

automaticamente en el momento adecuado durante el ciclo

de lavado.

No sobrellene. Nunca use mas de 1 taza (250 mL) para

una carga completa. Use menos cantidad con una carga

mb.s pequefia.

Siga las instrucciones del fabricante para Iograr un uso

seguro.

Para evitar derrames, use una taza con un pico vertedor.

No deje que el blanqueador se derrame, gotee o se corra

hacia la canasta de la lavadora.

NOTA: En este distribuidor use t]nicamente blanqueador con

cloro liquido.

4. Vierta una medida de suavizante de tejidos liquido en el

distribuidor del suavizante de tejidos si Io desea.

• No sobrellene. El distribuidor tiene capacidad para 3 oz

(94 mL) o una tapa Ilena de suavizante de tejidos.

• El suavizante de tejidos se distribuye en el enjuague final.

• No derrame ni deje gotear el suavizante de tejidos sobre

las ropas.

NOTA: En este distribuidor use t]nicamente suavizante de

tejidos liquido.

5. Cierre la tapa de la lavadora.

6. Seleccione un ciclo. Esto enciende la pantalla de la lavadora.

(Yea "Ciclos.")

7. Seleccione una opci6n si Io desea. (Vea "Opciones.')

8. Seleccione los modificadores deseados. (Vea "Modificadores.")

9. Presione START. El ciclo de lavado comienza y la pantalla

muestra el tiempo estimado restante.

NOTA: Si usted no presiona Start durante los 5 minutes

despues de seleccionar el ciclo, la lavadora se apaga

automaticamente.

Para detener la lavadora en cualquier momento

Presione STOP/CANCEL

Para volver a poner la lavadora en marcha

Cierre la tapa y presione START.

Usted puede cambiar los ciclos, opciones y modificadores en

cualquier momento antes de presionar START (Puesta en marcha).

• AI seleccionar un cambio se escucha un tono audible corto.

• AI seleccionar una combinaci6n no disponible se escucha

dos tonos audibles cortos. No se aceptara la Oltima

selecci6n.

Cambio de ciclos despu6s de presionar Start

1. Presione STOP/CANCEL (parada/anulaci6n) dos veces.

2. Seleccione el ciclo de lavado deseado.

3. Presione START.

La lavadora vuelve a funcionar al comienzo del nuevo ciclo.

NOTA: Si usted no oprime Start dentro de los 5 minutes de

pausa de la lavadora, esta se apaga automaticamente.

Cambio de opciones y modiflcadores despuds de

presionar Start

Usted puede cambiar una opci6n o modificador en cualquier

momento antes de que comience la opci6n o modificador

seleccionado.

1. Presione STOP/CANCEL

2. Seleccione la nueva opci6n y/o modificadores.

3. Presione START para continuar el ciclo.

Use estos botones para elegir el ciclo de lavado correcto para el

tipo de tejidos que est,. lavando.

SELEC'rCYCLE

Para la mayoria de cargas, use el tiempo recomendado en los

ajustes de ciclo prefijados.

Para tejidos fuertes y suciedad profunda, use un tiempo de

lavado de mayor duraci6n.

Para tejidos delicados y suciedad ligera, use un tiempo de

lavado mb.s corto.

Lavado pesado (Heavy Duty)

Use este ciclo para obtener de 15 a 19 minutos de tiempo de

lavado para cargas de ropa pesada, de colores fijos tales como

ropas de trabajo. Este ciclo combina una acci6n de lavado veloz

y una velocidad alta de exprimido. El tiempo de lavado prefijado

para este ciclo es de 19 minutos.

Normal (Normal)

Use este ciclo para obtener de 12 a 16 minutos de tiempo de

lavado para fibras de algod6n y ropa de cama con suciedad

normal. Este ciclo combina una acci6n de lavado a velocidad

mediana y una velocidad alta de exprimido. El tiempo de lavado

prefijado para este ciclo es de 14 minutos.

Pantalones de mezclilla/ropa de colores (Jeans/Colors)

Use este ciclo para obtener de 14 a 18 minutos de tiempo de

lavado para articulos de color oscuro que pudieran deste_irse o

descolorarse. Este ciclo combina una acci6n de lavado de

velocidad baja/mediana y una velocidad alta de exprimido final.

El tiempo de lavado prefijado de este ciclo es de 16 minutos.

Ropa blanquisima (Whitest Whites)

Este ciclo introduce el blanqueador con cloro liquido a la carga

en el momento adecuado para mejorar la blancura de su ropa

blanca con suciedad profunda. Use este ciclo para obtener de 13

a 17 minutos de acci6n de lavado a velocidad mediana y un

exprimido final de alta velocidad. Para la maxima eliminaci6n de

suciedad y manchas, se debe usar el blanqueador con cloro

liquido. El tiempo de lavado prefijado para este ciclo es de 15

minutos.

Ropa delicada/informal (Delicate/Casual)

Use este ciclo para obtener de 12 a 16 minutes de acci6n de

lavado de velocidad baja para los tejidos que no se planchan y

las prendas cuya etiqueta recomienda un lavado "delicado." Se

emplea una velocidad de exprimido baja/mediana para reducir la

formaci6n de arrugas. El tiempo de lavado prefijado para este

ciclo es de 14 minutos.

Articulos voluminosos (Bulky Items)

Use este ciclo para obtener entre 13 a 17 minutos de tiempo de

lavado para articulos grandes como mantas y colchas. La

Iimpieza comienza con un rociado de una mezcla de agua y

detergente para saturar completamente su carga voluminosa. A

esto le sigue una acci6n de lavado a velocidad baja/mediana y

una velocidad de rotaci6n baja/mediana para mantener el

equilibro de la carga. El tiempo de lavado prefijado para este

ciclo es de 15 minutos.

Ultralavado a mano (Ulb'a Handwash)

Use este ciclo para obtener de 7 a 11 minutos de tiempo de

lavado para prendas cuya etiqueta recomienda "Lavado a mano"

y articulos de cuidado especial. La limpieza delicada comienza

con un rociado continuo de la mezcla de agua y detergente

mientras la carga rota a una velocidad muy baja. Esto dura

alrededor de un minuto y le sigue un periodo breve de lavado a

velocidad muy baja. La velocidad de exprimido baja!mediana

ayuda a reducir la formaci6n de arrugas. El tiempo de lavado

prefijado para este ciclo es de 7 minutos.

Las prsndas Ilevan etiquetas de "Lavado a mano" porque:

• La estructura de la fibra puede ser muy sensible a la acci6n

de lavado.

• El tejido contiene tintes sensibles que pueden destefiirse.

NOTA: Ciertos articulos de "Lavado a mano," de modo particular

la lana, se encogen de modo natural al ser lavados. Tenga esto

en mente cuando compre articulos con etiquets de "Lavado a

mane." Los articulos que se encogen deben secarse

extendiendolos de mode piano. Cuando estos articulos esten

todavia mojados, estirelos cuidadosamente hasta sus medidas

originales.

Lavado expreso (Express Wash)

Use este ciclo para conseguir de 7 a 11 minutes de tiempo de

lavado para cargas pequefias con suciedad ligera que se

necesitan de prisa. La limpieza veloz comienza con un rociado

continuo de la mezcla de agua y detergente mientras la carga

rota a una velocidad muy lenta, seguida por un periodo breve de

lavado a velocidad baja!mediana. La alta velocidad de exprimido

reduce el tiempo de secado. Para obtener resultados mas

r_.pidos, seleccione un lavado con agua tibia. El tiempo de lavado

prefijado para este ciclo es de 7 minutos.

Lana/Seda (Wool/Silk)

Use este ciclo para obtener de 6 a 10 minutes de tiempo de

lavado para articulos lavables que normalmente se limpiarian en

seco. Este ciclo combina una limpieza por rocio y una acci6n de

lavado a velocidad muy lenta para proporcionar un cuidado

delicado para articulos finos tales como chompas de lana y

blusas de seda. La velocidad de exprimido lenta ayuda alas

prendas a mantener su forma. El tiempo de lavado prefijado para

este ciclo es de 6 minutos.

Programa personalizado (Custom Program)

El programa personalizado le permite guardar en memoria un

ciclo de lavado personalizado para usarlo en el futuro.

Para programar un ciclo de lavado personalizado:

1. Seleccione un ciclo.

2. Seleccione las opciones deseadas.

3. Seleccione los modificadores deseados.

Presione y sostenga CUSTOM PROGRAM (aproximadamente

3 segundos) hasta que suene un bip.

Presione START. Ahora ya tiene en memoria el ciclo de

programa personalizado para un uso futuro. Para volver a

usar el ciclo, seleccione CUSTOM PROGRAM y presione

START.

Ajustes de ciclos prsfijados

Para facilitar el use, los ajustes de ciclos prefijados proporcionan

los ajustes recomendados para el cuidado de los tejidos en cada

ciclo.

Para usar los ajustes de ciclos prsfijados:

1. Seleccione el ciclo que usted desea, presionando uno de los

botones que est_.n debajo de Selector de ciclos (SELECT

CYCLE). Los ajustes de ciclos prefijados aparecerb.n en

pantalla (vea el cuadro a continuaci6n).

2. Presione START. El ciclo de lavado comenzarb..

AJUSTE DE CICLOS PREFIJADOS

Ciclo Minutos Tiempo Temperatur

Prefijado de a de lavado/

lavado* enjuague

Lavado pesado 19 Mb.ximo Tibia/fria

NORMAL 14 Normal Tibia/fria

(NORMAL)

Pantalones de 16 Normal Tibia/fria

mezclilla/colores

Ropa delieada/ 14 Normal Tibia/fria

informal

Ultralavado a mano 7 Minimo Fria!fria

Lavado expreso 7 Minimo Tibia/fria

Ropa blanquisima 15 Normal Caliente/fria

(No ATC)

Articulos 15 Normal Tibia/fria

voluminosos

Lana/Seda 6 Minimo Fria!fria

* El Tiempo de lavado en minutos aparecerb, en la pantalla

mientras se hacen las selecciones. El tiempo total de ciclo

aparecerb., incluyendo un tiempo estimado para el escurrido y los

tiempos de Ilenado, tan pronto se presione Start.

I,,,lOl_., QIQ [i:Id,; [.I0

Despuis de haber cargado la lavadora, seleccionado el ciclo, las

opciones y los modificadores y de haber presionado START

(Puesta en marcha), su lavadora hace Io siguiente:

Oistribuye la carga

• AI comienzo sacude la carga para su distribuci6n uniforme

antes de agregar el agua.

Uena

El agua ingresa a traves del distribuidor para mezclarse con

el detergente. El agua contint]a ingresando hasta que la carga

quede remojada y haya suficiente agua para mantener el

rociado. Este metodo de lavado y enjuague usa menos agua

y realza la eficacia del detergente en la limpieza de sus ropas.

Como resultado, si abre la tapa de la lavadora usted verb.

Qnicamente una carga mojada y no un tambor Ileno de agua.

Lava

• Mientras contint]a el Ilenado de la lavadora, comienza una

rotaci6n lenta y la mezcla de agua y detergente es rociada

sobre la carga.

La rotaci6n se detiene y comienza el Movimiento de lavado

Calypso, mientras el agua de lavado continQa rocib.ndose

sobre la carga que esta en movimiento. La duraci6n del

lavado depende del ciclo y el tiempo de lavado que ha

seleccionado.

• El Movimiento de lavado Calypso ofrece cinco velocidades

de lavado en combinaci6n con rociados de rotaci6n lenta

para el cuidado adecuado de una variedad de tejidos.

• El blanqueador con cloro liquido se distribuye en los t]ltimos

2-3 minutos del ciclo de lavado para ayudar a asegurar

resultados 6ptimos de limpieza.

• Luego el agua de lavado se escurre por completo antes de

comenzar el enjuague.

Enjuaga

• El enjuague se Iogra de la misma manera que el lavado. El

agua fresca es aSadida a una carga que rota lentamente.

Luego la carga se mueve a traves de enjuagues por rocio.

Despues se escurre la carga y se repite el proceso de

enjuague. El nQmero de enjuagues varia de acuerdo con el

ciclo.

• Durante el Qltimo enjuague, el suavizante de tejidos se

distribuye en el fondo del tambor y luego se rocia sobre la

carga.

Exprimido final

• Se escurre la DItima parte del agua de enjuague y se exprime

la carga. La duraci6n del exprimido depende del ciclo

seleccionado.

El movimiento de lavado Calypso desprende la ropa de las

paredes de la canasta para facilitar su descarga.

Sonidos normales de la lavadora

Como ocurre con todo producto nuevo, usted escucharb, sonidos

con los cuales no estb. acostumbrado. Podra escuchar varios

sonidos durante el proceso de lavado, enjuague y exprimido.

Entre los cambios en las acciones de lavado, habrb.n pausas

momentb.neas. Escuchara el rociado y el chapoteo del agua

durante los ciclos de lavado y enjuague. Estos nuevos sonidos y

pausas son parte del funcionamiento normal de la lavadora. (Vea

"Soluci6n de problemas.")

Use esta funci6n para seleccionar las opciones de prelavado y

enjuague deseadas para su ciclo de lavado.

Opciones de prelavado (Prewash Options)

Seleccione una opci6n de prelavado para asegurar una limpieza

minuciosa de sus cargas con suciedad profunda y manchas.

_SATURA'_D SOAK

_=rAIN "mEAT

PREWASH

OPTIONS

Remojo saturado (Saturated Soak)

Use esta opci6n para suciedad y manchas rebeldes que

necesitan tiempo adicional para set eliminadas. El remojo en esta

lavadora es diferente del de una lavadora tradicional. Esta

lavadora rocia la carga con agua y detergente durante 4 minutos

a una velocidad de rotaci6n muy lenta, seguida de un breve

periodo de lavado a la velocidad del ciclo seleccionado. Luego

transcurren otros 4 minutos de rociado y rotaci6n a velocidad

muy lent& La acci6n de lavado hace luego una pausa para que el

detergente haga efecto en la suciedad. A la funci6n de remojo

saturado le sigue el ciclo seleccionado. El empleo del remojo

saturado extendera su ciclo de lavado 16 minutos adicionales.

Tratamiento de manchas (Stain Treat)

Seleccionar esta opci6n mejora la limpieza en cualquier ciclo.

Esta opci6n le permite usar mas detergente del que usted usaria

normalmente en un ciclo individual. Para obtener mejores

resultados, use el doble de la cantidad recomendada de

detergente para una carga. El empleo de tratamiento de

manchas extendera su ciclo de lavado 14 minutos adicionales.

Opciones de enjuague/exprimido (Rinse/Spin Options)

Seleccionar esta opci6n le permite elegir una opci6n de 2do.

enjuague y un exprimido prolongado. Tambien puede seleccionar

y hacer funcionar EXTENDED SPIN y RINSE/SPIN sin seleccionar

primero un ciclo. RINSE/SPIN no funciona si ya se ha

seleccionado un ciclo.

e2ND mNSE

eE_HDED SPiN

• DmNStE/ SPiN

mN_E/SPIN

OPTIONS

Presione RINSE/SPIN OPTIONS hasta que la luz indicadora al

costado del ajuste deseado se ilumine.

2do. enjuague (2nd Rinse)

Seleccionar esta opci6n proporciona un segundo enjuague con

la misma temperatura de agua que se seleccion6 para el primer

enjuague. El 2do.enjuague puede agregarse a cualquier ciclo de

lavado.

Exprimido prolongado (Extended Spin)

Esta opci6n agrega 3 minutos adicionales de exprimido a

cualquier ciclo para reducir el tiempo de secado y ahorrar

energia. Si usted selecciona EXTENDED SPIN y no selecciona un

ciclo de lavado, usted obtendrA un exprimido de 8 minutes a alta

velocidad.

Enjuague/Exprimido (Rinse/Spin)

Use esta opci6n para obtener una combinaci6n de enjuagues y

exprimidos seguidos de un exprimido a alta velocidad. La

pantalla de tiempo incluira un estimado de cuanto tiempo tardara

la lavadora para Ilenar y escurrir. Se puede agregar suavizante de

tejidos en el distribuidor de suavizante de tejidos.

Cudndo usar Enjuague/Exprimido (Rinse/Spin):

• Para cargas que necesitan s61o enjuague.

• Para reanudar un ciclo despues de un corte de electricidad.

• Para agregar suavizante de tejidos a la carga.

Para usar o cambiar los ajustes de enjuague/exprimido

(Rinse/Spin):

1. Agregue el suavizante de tejidos al distribuidor (si Io desea).

2. Presione el control de RINSE/SPIN OPTIONS hasta que la luz

indicadora de RINSE/SPIN se ilumine.

3. Presione START.

Los modificadores le permiten personalizar mb.s sus ciclos de

lavado y ahorrar energia.

Temperatura de lavado/enjuague (Wash/Rinse Temp)

Seleccione una temperatura de agua de acuerdo con el tipo de

carga que esta lavando. Use la temperatura de agua mb.s caliente

que no dafie los tejidos. Siga las instrucciones de las etiquetas

de las prendas.

Los enjuagues con agua tibia dejan las cargas mas secas que los

enjuagues con agua fria. Los enjuagues con agua tibia aumentan

la formaci6n de arrugas. En climas frios, un enjuague con agua

tibia deja la carga mas c6moda para manejar. Los enjuagues con

agua fria ahorran energia.

Guia de temperatura

Temperatura del agua de Tejidos sugeridos

lavado

CALIENTE (HOT) Color blanco y pasteles

11 I°F (44°C) o superior Suciedad profunda y grasosa

TIBIA (WARM) Colores vivos

99°-119°F (32°-43°C) Suciedad entre moderada y

ligera

FR[A (COLD) Colores que destifien o se

70°-90°F (21°-32°C) descoloran

Suciedad ligera

En temperaturas del agua de lavado inferiores a 70°F (21°C), los

detergentes no se disuelven bien. Puede resultar dificil eliminar la

suciedad.

Conbol automdtico de temperatura (Auto Temp Control)

El ATC (Control automatico de temperatura) electr6nicamente

detecta y mantiene una temperatura uniforme del agua. El ATC

regula el ingreso del agua caliente y del agua fria. El ATC se

enciende automaticamente cuando se selecciona un ciclo. (Vea

"Ajustes prefijados de ciclos" en "Ciclos.")

El ATC esta disponible con los ajustes de Tibia/Tibia (WARM/

WARM), Tibia!Fria (WARM/COLD) y Fria/Fria (COLD/COLD). La

luz del AUTO TEMP CONTROL se iluminarb, para indicar que el

ATC estb. funcionando.

o _TEMP

CONTROL

O HGT/OOLD

o WARM/WAF_M

o WARM / COLD

o C;OLD / COLD

o Ti_P COLD/COLD

• El ATC asegura una Iimpieza uniforme.

• AI usar el ATC, agua tibia ingresa en la lavadora para

mantener una temperatura aproximada de 75°F (24°C) y los

detergentes se disuelven adecuadamente.

• Los lavados con agua tibia se regulan aproximadamente en

100°F (38°C).

• Los enjuagues con agua tibia se regulan aproximadamente 5.

en 75°F (24°C). Este es un enjuague de agua tibia mas fria del

que usted acostumbra usar pero ahorra energia y 6.

proporciona un enjuague adecuado. Deja la carga a una

temperatura c6moda para quitar de la lavadora.

Tiempo de lavado (Wash Time)

El tiempo de lavado esta prefijado para cada ciclo de lavado.

(Vea "Ajustes prefijados de ciclos" en "Ciclos.") AI presionar el

bot6n WASH TIME, el tiempo del ciclo (minutos) aumentara o

disminuir_, en la pantalla de Tiempo estimado restante

(ESTIMATED TIME REMAINING) y una luz de WASH TIME

diferente se iluminar& Para obtener el tiempo de lavado minimo,

presione el bot6n hasta que la luz indicadora junto a MINIMUM

se ilumine. Este es el tiempo de lavado mas corto que se dispone

para ese ciclo.

m P#d_QMUM

o NORMAL

o MHMMUM

Ajuste de tiempo de retardo (Set Delay Time)

Usted puede usar la funci6n SET DELAY TIME para diferir el

inicio de un ciclo de lavado hasta 11 horas (segL3nel modelo).

1. Cargue la lavadora y Ilene los distribuidores.

2. Cierre la tapa de la lavadora.

3. Seleccione el ciclo, opciones y modificadores deseados.

4. Presione SET DELAY TIME. 1H (una hera) aparecera en la

pantalla de tiempo. La luz indicadora de DELAY TIME se

iluminar&

o E_:IAYTUME

Para un tiempo de retardo mas prolongado, presione SET

DELAY TIME. El tiempo se incrementar_, en etapas de una hora.

Presione START. La cuenta regresiva para el ciclo de lavado

aparecerb, en la pantalla de tiempo.

Para cambiar el Ajuste de tiempo de retardo (Delay Time):

• Presione STOP/CANCEL.

• Vuelva a fijar el SET DELAY TIME.

• Presione START para comenzar la cuenta regresiva.

Para anular inicio de retardo (Delay Start):

Presione START nuevamente para comenzar el ciclo de

inmediato o presione STOP/CANCEL dos veces.

SePal ajustable de fin de ciclo (End of Cycle Signal)

Un tone audible sonara al fin del ciclo. El nivel del sonido de este

tone puede regularse presionando END OF CYCLE SIGNAL. El

volumen del tone que usted oira al fin del ciclo sonata a medida

que se presionen los botones.

oH_H

gLOW

OOFF

AI comenzar un ciclo de lavado, el tiempo estimado restante para

el ciclo, incluyendo los Ilenados y escurridos, aparecera en la

pantalla. El tiempo se contara a la regresiva hasta el fin del ciclo.

La luz de ESTIMATED TIME REMAINING se iluminar&

O ESTIMATED]]ME

_MAiNING

Luces indicadoras (indicator Lights)

Selector de ciclos (Select Cycle)

Estas luces estan ubicadas al costado de cada bot6n y muestran

el ciclo que usted ha seleccionado.

Opciones (Options}

Estas luces muestran las opciones de prelavado y/o enjuague/

exprimido que usted ha seleccionado.

Modificadores (Modifiers)

Estas luces muestran la temperatura de lavado/enjuague, tiempo

de lavado, tiempo estimado restante en el ciclo y seSal de fin de

ciclo que usted ha seleccionado.

Estado de la lavadora (Washer Status)

Estas luces muestran en que parte del ciclo esta funcionando la

lavadora.

WASHER STATUS

qDWASHHNG

I RINSING

OAITO FLUFF

0 CLOTHESCLEAN

Controles de funcionamiento (Operating Controls)

Puesta en marcha (Start)

Presione START para poner en marcha su lavadora despues de

haber seleccionado un ciclo. AsegQrese de haber seleccionado

todas las opciones y modificadores deseados. La tapa deber_.

estar cerrada para que la lavadora funcione.

Parada/anulacibn (Stop/Cancel)

Presione STOP/CANCEL una vez para hacer una pausa o para

detener la lavadora en cualquier momento. Presione START para

reanudar el ciclo desde la etapa en que se detuvo. Presione

STOP/CANCEL dos veces para apagar la lavadora.

CONSEJOS DE

LAVANDER|A

Prepamci6n de la ropa para lavar

Siga estas recomendaciones para ayudarle a prolongar la vida de

sus prendas de vestir.

• Cierre los zipers, broches de presi6n y corchetes para evitar

que enganchen otros articulos. Quite alfileres, hebillas y

demas objetos duros para evitar que rayen el interior de la

lavadora. Quite todo adorno y ornamento que no sea lavable.

• Vacie los bolsillos y vu@lvalos al reves.

• Doble los pudos y limpie con un cepillo la pelusa y la

suciedad.

• Vuelva al reves las prendas de tejido sintetico para evitar que

se Ilenen de pelusas.

• Ate los cordones y fajas de modo que no se enreden.

• Remiende Io que este roto asi como las costuras y

dobladillos flojos.

• Trate las manchas y suciedades.

• Las prendas manchadas o mojadas deberan lavarse con

prontitud para obtener mejores resultados.

Seleccibn de la ropa

• Separe la ropa con suciedad rebelde de las que estan

ligeramente sucias, aun cuando estas normalmente se

lavarian juntas. Separe las prendas que sueltan pelusas

(toallas, felpilla) de las que atraen pelusas (pana, fibras

sinteticas y planchado permanente). Siempre que sea

posible, vuelva al reves las ropas que sueltan pelusa.

• Separe los colores oscuros de los colores claros, los articulos

no desteSibles de los que si Io son.

• Separe por tipo de tela y estructura (prendas fuertes de

algod6n, tejidos de punto y prendas finas).

Sugerencias para cargar (tamaSo mbximo de cargas).

Lavadora de capacidad KING SIZE TM (Extra grande)

Ropa de trabajo pesada

4 pantalones de mezclilla 2 pantalones de deporte

4 pantalones de trabajo 2 camisetas de deporte

4 camisas de trabajo

Toallas

10 toallas de baSo 14 toallas faciales

10 toallas de mano

Carga mixta

3 s_banas (1 king -2½

plazas, 2 de 1 plaza)

4 fundas

3 camisas

3 blusas

9 camisetas

9 pantalones cortos

lg paSuelos de mano

CUIDADODELALAVADORA

I Is ' 4=_I w; c;;

Limpieza del exterior

Use un paso ht]medo y suave o una esponja para limpiar

cualquier derrame como el de detergente o el de blanqueador.

De vez en cuando limpie el exterior de su lavadora para que

continue luciendo como nueva.

Limpieza del interior

Limpie el interior de su lavadora con una mezcla de 1 taza

(250 mL) de blanqueador con cloro y 2 cucharadas o tapas Ilenas

de detergente. Vierta esta mezcla en su lavadora y p6ngala a

funcionar por un ciclo completo usando agua caliente. Repita

este procedimiento si fuera necesario.

NOTA: Quite cualquier dep6sito de agua dura empleando

[3nicamente productos de limpieza, cuya etiqueta indique que

pueden ser usados en lavadoras.

Ms , e sssde sdls,isi6 } ....

Reemplace las mangueras de admisi6n de agua despues de

cinco a_os de uso para reducir el riesgo de fallas. Inspeccione

peri6dicamente y cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o perdidas de

agua•

Cuando reemplace sus mangueras de admisi6n de agua, anote

la fecha de reposici6n en la etiqueta con un marcador

permanente.

• Y , ,+ , A}++_

Para volver a usar la lavadora:

1. Deje correr agua por los tubos y mangueras.

2. Vuelva a conectar las mangueras de admisi6n de agua.

3. Abra ambos grifos de agua.

4. Enchufe la lavadora o vuelva a conectar el suministro

electrico.

5. Ponga a funcionar la lavadora en el ciclo Normal con una

cucharada o tapa lena de detergente para eliminar los restos

del anticongelante.

Para transportar la lavadora:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las mangueras de admisi6n

de agua.

3. Siva a mover la lavadora durante una temporada de invierno

riguroso, coloque un litro (1L) de anticongelante tipo R.V. en

la canasta. Ponga a funcionar la lavadora en un ciclo de

EXPRIMIDO PROLONGADO.

4. Desconecte la manguera de desagBe del sistema de drenaje.

5. Desenchufe lalavadora.

6. Coloque las mangueras de admisi6n de agua en la canasta.

7. Cuelgue el cable electrico y la manguera de desagie sobre el

borde y hacia dentro de la canasta•

8. Coloque el tap6n de espuma de poliestireno que se conserv6

del material de embalaje de la lavadora en la abertura de la

canasta• Cierre la tapa y coloque un pedazo de cinta

adhesiva sobre la tapa y hacia bajo en la parte frontal de la

lavadora.

Reinstalacibn de la lavadora

1. Siga las "lnstrucciones de instalaci6n" para ubicar, nivelar y

conectar la lavadora.

2. Ponga la lavadora a funcionar durante el ciclo Normal con 1

cucharada o una tapa lena de detergente para limpiar la

lavadora y eliminar el anticongelante, de haberlo usado.

Instale y almacene su lavadora en un lugar donde no se congele.

Debido a que queda algo de agua en las mangueras, la

congelaci6n de esta puede dafiar su lavadora. Siva a almacenar

o mover su lavadora durante una temporada de invierno riguroso,

acondici6nela para el invierno.

Falta de uso o cuidado durante las vacaciones:

Ponga a funcionar su lavadora t]nicamente cuando este en casa.

Siva a salir de vacaciones o no va a usar la lavadora durante un

periodo largo, usted debe:

• Desenchufar la lavadora o desconectar el suministro

electrico.

• Interrumpir el suministro de agua de la lavadora. Esto ayuda a

evitar inundaciones accidentales (debido a aumentos en la

presi6n del agua) en ausencia suya.

Para acondicionar su tavadora para el inviemo:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las mangueras de admisi6n

de agua.

3. Vierta 1 L (un litro) de anticongelante tipo R.V. en la canasta

de la lavadora.

4. Ponga a funcionar la lavadora en un ciclo de EXPRIMIDO

PROLONGADO.

5. Desenchufe la lavadora o desconecte el suministro electrico.

• "ob" (Desequilibrio)

&Estb.desequilibrada la carga? Redistribuya la carga. Cierre

SOLUCIONDEPROBLEMAS la tapay presione START.

Pruebe primero las soluciones aqui sugeridas y

posiblemente se evite el costo de una visita de servicio

t6cnico...

La lavadora muestra en la pantalla mensajes

codificados.

Si alguno de estos cbdigos conUn_a ocurriendo, solicite

servicio t_cnico.

"PF" (corte de corriente) destella intermitentemente

_,Se interrumpi6 el ciclo de lavado debido a un corte de

corriente? Presione START para reanudar el ciclo desde el

momento en que se cort6 la corriente, - o - Presione STOP/

CANCEL para despejar la pantalla y anular completamente el

ciclo.

"FU' (sobrellenado) destella intermitentemente

La lavadora emitira un bip cada 10 segundos sin intervalos.

La bomba hara intervalos de medio minuto de encendido y

medio minuto de apagado hasta que el interruptor de

sobrellenado sea puesto a cero o se suspenda la energia que

alimenta la unidad. Presione STOP/CANCEL para despejar la

pantalla. Si el agua continL3a fluyendo, cierre los grifos del

agua que van alas mangueras de admisi6n.

"Er" (Error de reajuste del procesador)

La informaci6n del ciclo no qued6 registrada en memoria

durante un cor[e de corriente. Presione STOP/CANCEL para

despejar la pantalla.

"LF" (Llenado prolongado) destella intermitentemente

_,Estan retorcidas u obstruidas las mangueras de admisi6n

del agua?

_,Estan despejados los filtros de la v_.lvula de

entrada?Presione STOP/CANCEL para despejar la pantalla.

"CE" (Error de comunicaciones} destella

intermitentemente - emite un sblo bip

Presione STOP/CANCEL para despejar la pantalla.

"Ld" (Escurrido prolongado) destella intermitentemente

_,Esta la manguera de desagQe retorcida u obstruida?

Presione STOP/CANCEL para despejar la pantalla.

"CA" or "CI" (limite de corriente)

&Esta sobrecargada la lavadora?

Presione STOP/CANCEL para despejar la pantalla.

"Or" (Rel6 abierto)

Falla de funcionamiento de la lavadora. Solicite servicio

tecnico.

• "Sr" (Rel_ bloqueado)

Falla de funcionamiento de la lavadora. Solicite servicio

tecnico.

"LS" (error del interrupter de la tapa) destella

intermitentemente

_,Esta abierta la tapa de la lavadora? Cierre la tapa y presione

START para continuar el ciclo.

_,Esta cerrada la tapa? Abra y cierre la tapa. Presione STOP/

CANCEL para despejar la pantalla.

"SL" (Traba de espuma)

Presione STOP/CANCEL para despejar la pantalla. Escurra/

exprima la carga; reanude el ciclo. No agregue detergente.

Use agua fria.

"dt" (Pruebas de diagnbstico)

S61o para diagn6stico de servicio. Presione STOP/CANCEL

para despejar la pantalla.

La lavadora no llena, no enjuaga ni lava

• &Da la impresibn que el nivel del agua est& demasiado

bajo, o la lavadora no parece Ilenarse por completo?

Esta lavadora usa muy poca agua y nunca se Ilena por

completo. No se ver& el agua encima de la parte superior

de la placa de lavadoo

• Revise Io siguiente:

_Esta el cable electrico enchufado en un contacto de tres

terminales con conexi6n a tierra?

&Hay corriente en el enchufe? Revise la fuente de electricidad

o Ilame a un electricista.

&Estb.n abiertos los grifos de agua caliente y de agua fda?

&Estb. retorcida la manguera de admisi6n del agua?

&Estb.n obstruidos los filtros de la vb.lvula de entrada del agua?

La lavadora se detiene

• Revise Io siguiente:

_Esta el cable electrico enchufado en un contacto de tres

terminales con conexi6n a tierra?

6Hay exceso de espuma? Anule el ciclo actual. Presione

RINSE/SPIN para escurrir la carga. Vuelva a seleccionar el

ciclo deseado y presione START. No agregue detergente,

Use agua fria.

&Estb.n abiertos los grifos del agua caliente y del agua fria?

6Estb. retorcida la manguera de admisi6n del agua?

6Estb.n obstruidos los filtros de la vb.lvula de entrada del agua?

&Ha presionado START despu_s de abrir la tapa?

Si se abre la tapa durante el funcionamiento de la lavadora,

esta se detendr& El cerrar la tapa no reanudara el

funcionamiento de la lavadora. Usted debera presionar START

&Hay corriente en el enchufe?

Revise la fuente de electricidad o Ilame a un electricista.

&Se ha quemado un fusible o se ha disparado el

cortacirtuitos?

Si el problema contint]a, Ilame a un electricista.

&Est& usando un cable el6ctrico de extensibn?

No use un cable electrico de extensi6n.

&Est& sobrecargada la lavadora?

Lave cargas mas pequefias. Vea "Puesta en marcha de su

lavadora" para informarse sobre el tamafie maximo de carga.

&Ha agregado m&s articulos a la carga despu6s de haber

puesto la lavadora en marcha?

Una vez que la carga este mojada, puede parecer que hay

mas espacio para agregar otros articulos. Para obtener

6ptimos resultados, determine el tamafio de la carga

L_nicamente con articulos secos.

La lavadora no escurre ni exprime La lavadora pierde agua

• _.Est& obstruida ia manguera de desag_ie, o se encuentra

el extremo de la manguera de desag(Je a m&s de 96

pulgadas (2.4 m) encima del piso?

Consulte "lnstrucciones de instalaci6n" para informarse

sobre la instalaci6n adecuada de la manguera de desagOe.

Revise io siguiente:

_,Estan ajustadas las mangueras de Ilenado? &Estb.n las

arandelas de la manguera de Ilenado debidamente

asentadas? &Esta la abrazadera de la manguera de desagL)e

debidamente instalada? (Vea "lnstrucciones de instalaci6n.")

• i.,Est_ abierta la tapa?

La tapa debe estar cerrada durante el funcionamiento de la

lavadora.

• &Hay espuma en exceso?

Para obtener 6ptimos resultados, use detergentes de alto

rendimiento comoTIDE '' AR, el cual produce menos espuma.

Siga las indicaciones del fabricante.

• z,Est& bajo el voltaje?

Revise la fuente de electricidad o Ilame al electricista. No use

un cable electrico de extensi6n.

La lavadora continua Ilenando o escurriendo, o el ciclo

parece estar atascado

• &Est& el ajuste de la manguera de desag_e demasiado

apretado en el tubo vertical, o est& adherida al tubo

vertical con cinta adhesiva?

La manguera de desagL)e debera estar suelta pero debe

encajar con seguridad. No selle la manguera de desag0e con

cinta adhesiva. La manguera necesita un espacio de aire.

(Vea "lnstrucciones de instalaci6n.")

&Est& obstruido el lavadero o el desagiJe?

El lavadero, el desagQe del piso y el tubo vertical deberan

tenet la capacidad de desplazar 17 galones (64.1 I_)de agua

por minuto.

&Est& desvi&ndose el agua fuera del are del tambor o de

la carga?

La carga de lavado debera estar equilibrada y no

sobrecargada. De Io contrario, el Ilenado o los enjuagues por

rocio pueden desviarse de la carga.

La lavadora debera estar nivelada. Las patas delanteras y

traseras deben estar instaladas adecuadamente y las tuercas

ajustadas. Reajuste las patas traseras autoregulables de ser

necesario. (Vea "lnstrucciones de instalaci6n.")

&Ha jalado la manguera de desag(Je del gabinete de la

lavadora y Io ha instalado en un tubo vertical o un

lavadero?

(Yea "lnstrucciones de instalaci6n.")

• Revise si hay fugas en el sistema de plomeria de la casa.

La canasta de la lavadora estd torcida

La lavadora hace ruido

• &Est& equUibrada la carga y nivelada la lavadora?

La carga de lavado deberb, estar equilibrada. Yea "Puesta en

marcha de su lavadora" para informarse sobre el tamafio

mb.ximo de carga.

La lavadora debera estar nivelada. Las patas delanteras

deberan estar debidamente instaladas y las tuercas

ajustadas. Reajuste las patas traseras nivelantes de ser

necesario. (Vea "lnstrucciones de instalaci6n.")

_,Estan instaladas las patas traseras autoregulables?

_,Puede escuchar el rociado del agua? Esto es parte de la

acci6n de lavado.

Si se escurre el agua de la lavadora con rapidez, usted podr_.

escuchar el aire que se succiona a traves de la bomba. Esto

ocurre durante la parle final del escurrido. Es normal.

Cuando el ciclo cambia de lavado a escurrido o exprimido,

usted podra escuchar un ruido mientras el sistema de

accionamiento se desplaza. Esto es normal.

• z.Est& lavando articulos con broches met_licos a presibn,

hebillas o zipers?

Usted podra escuchar cuando los articulos de metal toquen

la canasta. Esto es normal.

• &Est& equUibrada la carga y nivelada la lavadora?

La carga de lavado deberb, estar equilibrada.

La lavadora debe estar nivelada. Las patas delanteras

deberan estar debidamente instaladas y las tuercas

ajustadas. Vuelva a regular las pagas traseras nivelantes de

ser necesario. (Vea "lnstrucciones de instalaci6n.")

Distribuidores obstruidos o gotean _ _,

• &Ha colocado los productos de lavanderia en el

distribuidor correcto?

Agregue las cantidades justas de detergente, suavizante de _

tejidos o blanqueador con cloro en el distribuidor correcto.

Agregue el blanqueador no decolorante liquido o en polvo en

el distribuidor del detergente. No use el distribuidor del _t4

blanqueador con cloro para el blanqueador no decolorante.

Carga demasiado mojada

• &Ha usado el ciclo correcto para la carga que est&

lavando?

Seleccione un ciclo con una velocidad de exprimido mb.s alta.

• &Ha usado un enjuague con agua fria?

Los enjuagues con agua fria dejan las cargas mb.s mojadas

que los enjuagues con agua tibia. Esto es normal.

• &Est& iavando una carga pequeSa?

Usted escuchara mb.s sonidos de chapoteo cuando lave

cargas pequefias. Esto es normal.

• _,Est_ la lavadora instalada en un piso sblido?

Consulte "lnstrucciones de instalaci6n" para informarse

sobre los requisitos del piso.

&Ha usado detergente corriente de lavanderta?

El detergente corriente puede dar espuma en exceso y dejar

la carga mojada. Use detergentes de alto rendimiento como

TIDE '_AR.

Residuos o pelusa en la carga

• &Ha agregado detergente en el distribuidor?

Para obtener 6ptimos resultados, use el distribuidor para

disolver el detergente.

• /.,Ha separado adecuadamente la ropa?

Separe la ropa que suelta pelusa (toallas, felpilla) de la ropa

que atrae pelusa (pan& fibras sinteticas). Tambien sep_.relas

por color.

• i, Ha sobrecargado la lavadora?

La carga de lavado debe estar equilibrada. Vea la secci6n

"Puesta en marcha de su lavadora" para informarse sobre el

tamaSo m_ximo de carga. Si la lavadora esta sobrecargada,

la pelusa puede quedar en la carga. Lave cargas mas

pequeSas.

• Revise Io siguiente:

_Ha dejado papel o tis_ en los bolsillos?

• i, Ha usado suficiente detergente?

Siga las instrucciones del fabricante. Use suficiente

detergente para mantener la pelusa en el agua.

• i`Est& la temperatura del agua debajo de 70°F (21°C)?

Si la temperatura del agua de lavado es inferior a 70°F (21°C),

el detergente quiz_.s no se disuelva por completo.

• i`Est& usando un ciclo de lavado delicado?

Considere el empleo de detergente iiquido para ciclos de

velocidad lenta como Articulos voluminosos, Lavado a mano,

Lana!Seda.

Manchas en la carga

• /.,Ha agregado detergente en el distribuidor?

Para Iograr 6ptimos resultados, use el distribuidor para

disolver el detergente.

• i, Ha usado suficiente detergente?

Use suficiente detergente para quitar la suciedad y

mantenerla en suspensi6n. Para Iograr un 6ptimo

rendimiento, use detergente de alto rendimiento como TIDE'

AR, en las cantidades recomendadas pot el fabricante.

• /`Ha agregado el suavizante de tejidos directamente a la

carga?

Use el distribuidor del suavizante de tejidos si Io tiene. No

deje gotear el suavizante de tejidos sobre ia ropa.

• /`Hay bxido de hierro (herrumbre) en el agua?

Quizas necesite instalar un filtro de hierro.

• /`Ha separado la carga debidamente?

Separe las ropas de color oscuro de las de color blanco o

ciaro.

• /`Ha descargado la lavadora con prontitud?

Para evitar la transferencia de tintes, descargue la lavadora

tan pronto se detenga.

• /`Ha usado una bola distribuidora de suavizante de

tejidos?

Use el distribuidor de suavizante de tejidos que viene con la

lavadora. Las bolas distribuidoras no funcionan

correctamente con esta lavadora.

• /`Ha usado detergente en polvo en un ciclo de baja

velocidad?

Considere el empleo de un detergente liquido.

&Ha agregado detergente, bianqueador con cioro o

suavizante de tejidos demasiado tarde en el ciclo?

El detergente y el blanqueador con cloro deben agregarse

antes de poner la lavadora en march& El suavizante de

tejidos debe aSadirse antes de que la luz de estado de

enjuague se encienda.

&Ha usado EXPRESS WASH para una carga voluminosa?

EXPRESS WASH esta dise_ado []nicamente para lavar pocos

articulos y Iograr 6ptimos resultados.

La carga est& arrugada

• &Ha descargado la lavadora con prontitud?

Descargue la lavadora tan pronto se detenga.

&Ha usado el ciclo correcto para la carga que estb

lavando?

Use el ciclo Delicate/Casual u otro ciclo que tenga una

velocidad de exprimido lenta para reducir la formaci6n de

arrugas.

/`Ha sobrecargado la lavadora?

La carga de lavado debera estar equilibrada y no

sobrecargada. Las cargas deben moverse libremente durante

el lavado.

&Est&n invertidas las mangueras de agua fria y de agua

caliente?

Revise para asegurarse que las mangeuers de agua caliente

y agua fria esten conectadas a los grifos correctos. (Vea

"lnstrucciones de instalaci6n.")

La carga est& enredada o enrollada

• &Ha sobrecargado la lavadora?

Vea "Puesta en marcha de su lavadora" para informarse

sobre el tamaSo maximo de carga. Las cargas deben

moverse libremente durante el lavado.

Blancos gris_ceos, colores deslusb'ados

• &Ha separado adecuadamentela carga?

AI mezclar ropa blanca y de color en una carga puede ocurrir

una transferencia de tintes. Separe las ropas de color oscuro

de las de color blanco y de las de colores claros.

i`Estaba la temperatura de lavado demasiado baja?

Lave con agua caliente o tibia que no da_e los tejidos de la

carga. El agua caliente debe estar por Io menos a 11 I°F

(44°C) para la limpieza de suciedad profunda o grasosa.

/`Ha usado suficiente detergente, o tiene agua dura?

Use mb.s detergente para el lavado de suciedad profunda en

agua ffia o dura. La temperatura del agua debe estar por Io

menos a 70°F (21°C) para que el jab6n pueda disolverse y

actuar adecuadamente.

Prendas deterioradas

• Revise Io siguiente:

&Se sacaron los articulos puntiagudos de los bolsillos

antes del lavado?

Vacie los bolsillos, cierre los zipers, broches a presi6n o

sujetadores con corchetes antes del iavado.

_,Se ataron los cordones y fajas para evitar que se enreden?

_,Se deterioraron los articulos antes del lavado? Remiende Io

que este roto asi come las costuras flojas antes del lavado.

• &Ha sobrecargado la lavadora?

Vea "Puesta en marcha de su lavadora" para informarse

sobre el tamale m_.ximo de ia carga.

• &Ha agregado adecuadamente el blanqueador con cioro?

No vierta el blanqueador con cloro directamente en la carga.

Use su distribuidor de blanqueador con cloro liquido. Limpie

los derrames del blanqueador. El blanqueador no diluido

daSara los tejidos. AI cargar o descargar la lavadora, no

coloque los articulos de iavado encima del distribuidor de

blanqueador.

• &Ha seguido las instrucciones de cuidado del fabricante,

indicadas en la etiqueta?

Ciclo demasiado prolongado

• &Est& usando un detergente de alto rendimiento?

Siesta usando un detergente espumoso corriente, la

lavadora quiz_.s este usando enjuagues extras para quitar la

espuma, Io que dara lugar a un ciclo mas prolongado. Use

un detergente de alto rendimiento como TIDE '_AR, el cual

produce menos espuma, o reduzca la cantidad de detergente

corriente.

La temperatura de lavado no es la que yo seleccion_

• &Est&n invertidas las mangueras de admisi6n del agua

caliente y del agua fria?

Mientras avanza el ciclo de iavado, la temperatura de lavado

disminuira ligeramente para lavados con agua caliente o

agua tibia. Esto es normal.

INSTRUCCIONES DE LA

TAPA

Estas instrucciones se encuentran debajo de la tapa de su lavadora

LAVAIDOPESAIDO SUCIEDAD

POROFUNDA

NOilMAL ALGODOfl

SRUmI1COS/

DEHCADO/CASUN. MI_CLAS

_,. _ uw_ AMAllllM _ j

LAVADOCALBI1E

LAVAIDO'nBlO

• LAVAOOFRIO

_ HOUSE

m,AamJuMn j

PARA UN MEJOR RENDIMIENTO DE LAVADO USE UN

DETERGENTE DE ALTO RENDIMIENTO/BAJA PRODUCCl0N

DE ESPUMA.

1. ELIJA EL ClCLO Elija el ciclo de acuerdo al tipo de

tela que se va a lavar. Presione

START (Comienzo) si OPTIONS

(Opciones) y MODIFIERS

(Modificadores) son las posiciones

deseadas.

LAVADO PESADO

Para ropa pesada y suciedad

profunda.

Limpia profundamente suciedad

adherida en ropa de trabajo y de

juego.

M EZC LILLA/ROPA

DE COLOR

Para ropa de aIgod6n de colores

obscuros que pueden deste_ir o

descolorar.

Reduce el deste_ido de artfeulos de

color obscuro como pantalones de

mezclilla y ropa de algod_n casual.

(Para minimizar el desteF_ido, voltee el

artfeulo al rev_s antes de lavarlo.)

NORMAL

Para cargas mixtas con suciedad

mediana.

Limpia una variedad de artfculos

incluyendo linos y ropa del diario.

BLANQUISIMOS Para una blancura y viveza adicional

(con 1 taza de blanqueador con cloro).

Limpia profundamente articulos

blancos como ropa interior, sabanas

y calcetines.

DELICADO/CASUAL

Para telas de mezclas y toda la ropa

que indica ciclo "delicado" en la

etiqueta de cuidado,

Mantiene artfeulos de color como

camisas para golf, su_teres de

algod6n y ropas inarrugables como

nuevas y utiliza un eiclo de exprimido

mbs lento para evitar que las arrugas

se fijen.

ROPA VOLUMINOSA Para un lavado profundo de articulos

voluminosos,

Limpia artfeulos grandes como

edredones, eojines y tapetes.

LAVADO A MANO Para articulos que indican "lavado a

ULTRA mano" en la etiqueta de cuidado.

Limpia suavemente ropa lavable fina

como leneerfa y su_teres.

LAVADO EXPRESS Para una Iimpieza rapida de pocos

articulos sucios,

Limpia y refresca su artfculo de ropa

favorito r_pidamente cuando usted

tiene prisa.

LANA/SEDA Para muchos articulos lavables que

normalmente se lavan en seco.

Limpia suavemente arffeulos como

su_teres de lana y blusas de seda.

PROGRAMA Para crear su propio ciclo especial.

PERSONALIZADO Recuerda sus preferencias

personales para uso futuro.

2. OPCIONES

PRELAVADO REMOJO Afloja la mugre cuando

SATURADO se agrega a cualquier

ciclo.

TRATAMIENTO Quita la mugre/

DE MANCHAS manchas m_.s dificiles

(con 2 medidas de

detergente).

ENJUAGUE/ 2do. Agrega un enjuague

EXPRIMIDO ENJUAGUE adicional a cualquier

ciclo.

EXPRIMIDO Extrae mas agua de

PROLONGADO articulos pesados.

ENJUAGUE/ Enjuaga la carga sin

EXPRIMIDO que se elija un ciclo.

3. MODIFICADORES

TEMPERATURA DE Provee el mejor cuidado y limpieza

LAVADO/ENJUAGUE en las posiciones AUTO TEMP

(Temperatura automatica).

TEMPO DE LAVADO Precisa el tiempo de lavado para el

ciclo seleccionado.

PROGRAMA TEMPO Pone a funcionar la lavadora

DIFERIDO cuando es conveniente.

Es meJorlavar las manches

tan pronto sea pooible.

• Use el disbtuidor

de Man uedor

con _m

Manches en Ioe

cuellos vf

Aceltemec_nlco TIBIA O

=ado CAUENTE

TIBIA O

Lodo J' CAUENTE

(_ TIBIA O

Catsd_Pllt_me_UCt°l v#' CALIENTE

_ udor, TIBIA Odeeodorantu CAUENTE

PMto _/ TIBIA OCALIENTE

Sengre I/' FRIA OTIBIA

TIBIA O

__ Tlntadebolfgrafo _ CAUENTE

Chocolate,caf_ J TIBIA O

CAUENTE

Uselatemperaturede_

lavadorndecallenlSClUe

ua ugum paralatela

TIBIA 0

CALIENTE

Cosm_Jco6 TIBIA OCAUENTE

No sequo on la mcadora artfculoe sucioo o menchadoe. El calor puede

flJarlas man(has permanententente. Para obtener Informacl6n adlclonal

sobre men(has, yea el manuel del propletado. ,_

TABLE DES MATII RES

NOUS ASSURONS LE SERVICE DE NOS PRODUITS ..52

GARANTIE .......................................................................... 52

SI_CURIT I_ DE LA LAVEUSE ............................................ 53

EXIGENCES D'INSTALLATION ........................................ 54

Outillage et pieces ..................................................................... 54

Autres pieces qui peuvent etre necessaires .............................. 54

Exigences de I'emplacement d'installation ............................... 55

Systeme de vidange .................................................................. 55

Installation electrique ................................................................. 56

INSTRUCTIONS D'INSTALLATION ................................. 57

Installation des pieds de nivellement ......................................... 57

Raccordement du tuyau de vidange ......................................... 58

Raccordement des tuyaux d'arrivee d'eau ............................... 58

Immobilisation du tuyau de vidange .......................................... 59

Reglage de I'aplomb de la laveuse ............................................ 59

Installation complete .................................................................. 59

CARACTERISTIQUES ET AVANTAGES .......................... 60

Mouvement de lavage CALYPSO TM .......................................... 60

UTILISATION DE LA LAVEUSE ........................................ 61

Mise en marche de la laveuse ................................................... 61

Pause ou remise en marche ...................................................... 62

Changement des programmes, options et modificateurs ........ 62

Programmes ............................................................................... 62

Ce qui se produit au cours d'un programme de lavage ........... 64

Options ....................................................................................... 65

Modificateurs ............................................................................. 65

CONSEILS DE LESSIVAGE .............................................. 67

Chargement ............................................................................... 67

ENTRETIEN DE LA LAVEUSE .......................................... 68

Nettoyage de la laveuse ............................................................ 68

Tuyaux flexibles d'alimentation de la laveuse ........................... 68

Preparation avant les vacances,

un entreposage ou un demenagement .................................... 68

DIEPANNAGE ..................................................................... 69

INSTRUCTIONS SUR LE COUVERCLE .......................... 73

NOUS ASSURONS LE

SERVICE DE NOS

PRODUITS

LAVEUSES KENMORE ELITE TM

"Nous assurons le service de nos produits" est notre garantie

que vous pouvez compter sur Sears pour le service. Votre

appareil Kenmore a plus de valeur Iorsque vous considerez que

Sears dispose dans ses etablissements repartis dans tout le

pays, de techniciens professionnels specifiquement formes pour

les travaux sur tousles appareils vendus par Sears. Nos

techniciens ont les connaissances, competences, outils, pieces

et equipement pour remplir cette promesse que nous vous

faisons... "Nous assurons le service de nos produits."

Conservez la valeur de votre achat au moyen d'un contrat

d'entretien Sears. Les appareils Kenmore sont con_us, fabriques

et verifies pour qu'ils puissent vous fournir de nombreuses

annees de service en toute confiance. Cependant, tout appareil

menager moderne peut necessiter des interventions de service

de temps & autre. Le contrat d'entretien Sears vous offre un

programme de service remarquable pour votre produit.

Le contrat d'entretien Sears

• Vous permet d'acheter aux prix d'aujourd'hui les services que

vous utiliserez plus tard.

• t_limine les factures pour les reparations imputables &

I'utilisation normale.

Couvre autant d'interventions de service qu'il en faut.

Comprend une inspection annuelle d'entretien preventif (sur

votre demande) pour maintenir votre appareil Kenmore en

etat de fonctionnement.

Pour plus de renseignements, composer ie

1-800-827-6655 (I_.-U.) ou

1-877-533-6937 (Canada)

GARANTIE

Garantie limitde t] vie sur le panier d'acier inoxydable

Pour la vie de la laveuse & partir de la date d'achat, Sears

rempiacera le panier de lavage en acier inoxydable par suite de

vice de materiau ou de fabrication. Cette garantie n'inclut pas les

marques de polissage qui apparaissent au fond du panier durant

la periode de rodage de la laveuse. Les cot3ts de main-d'oeuvre

vous seront imputes apres la premiere annee.

Garantie limit_e de dix ans sur la cuve de piaslJque*

De la deuxieme a la dixieme annee inclusivement a partir de la

date d'achat, Sears remplacera ia cuve de plastique par suite de

vice de materiau ou de fabrication. Les cot3ts de main-d'oeuvre

vous seront imputes apres la premiere annee.

Garantie limitde de cinq ans sur les pi_ces du syst_me

d'entra_nement*

De la deuxieme a la cinquieme annee inclusivement & partir de la

date d' achat, Sears remplacera les pieces suivantes du systeme

d'entra_nement par suite de vice de materiau ou de fabrication :

I'arbre de ia plaque de lavage, la poulie motrice, la plaque de

support d'entrafnement inferieure et la courroie d'entra_nement.

Les coots de main-d'ouvre vous seront imputes apres la premiere

annee.

Garsntie limit_e de deux ans sur le panneau de commande

61ectronique SENSOR SMART TM

Pendant deux ans & partir de la date d'achat, Sears remplacera

les panneaux de commande electroniques par suite de vice de

materiau ou de fabrication. Les cot3ts de main-d'oeuvre vous

seront imputes apres la premiere annee.

Garsntie complete de un an sur les pi_ces m6caniques et

61ectriques

Pendant un an & partir de la date d'achat, Iorsque cette laveuse

est installee et utilisee conformement aux instructions fournies

dans le manuel du proprietaire, Sears reparera ou remplacera

toute piece mecanique ou electrique par suite de vice de

materiau ou de fabrication.

Restriction des garanties

Si la laveuse est soumise a une utilisation autre que pour une

famille privee, la garantie ci-dessus est en vigueur pendant 90

jours seulement.

Service sous garantie

Le service sous garantie est disponible du Centre de service

Sears ie plus proche aux t_tats-Unis ou au Canada. Cette

garantie s'applique seulement Iorsque le produit est en service

aux t_tats-Unis ou au Canada. Cette garantie vous confere des

droits juridiques specifiques et,vous pouvez egalement beneficier

d'autres droits variables d'un Etat ou d'une province a I'autre.

*Les conditions de garantie peuvent varier au Canada.

Pour les renseignements sur la garantie Sears aux E.-U. ou pour

communiquer avec le Centre de service Sears, composer le

1-800-4-MY-HOME _ (1-800-469-4663). Au Canada, composer le

1-877-533-6937.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

Dans I'espace ci-dessous, inscrire vos numeros de modele et de

serie complets et la date d'achat. Vous trouverez ces numeros

sur la plaque signaletique tel qu'indiqu&

Ayez ces renseignements a la portee de la main pour obtenir une

assistance ou un service rapide Iorsque vous contactez Sears

propos de votre appareil menager.

Num_ro de modble 110,

Num_ro de s_rie

Date d'achat

Conservez ces instructions et le re_u de vente pour

rdfdrence ultdrieure.

SI CURITI DE LA LAVEUSE

Votre sdcuritd et celle des autres est tres importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil m6nager.

Assurez-vous de toujours life tous les messages de s6carit6 et de vous y conformer.

Void le symbole d'alerte de s6cudt&

Ce symbole d'alerte de s6cudt6 vous signale les dangers potentiels de deces et de blessures graves

vous eta d'autres.

Tousles messages de s6cudt6 suivront le symbole d'alerte de s6cudt6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si

vous ne suivez pas immddiatement les instructions.

Risque possible de d_ces ou de blessure grave

si vous ne suivez pas les instructions.

Toas les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le dsque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc 61ectrique ou de blessures Iors de

ratilisation de la laveuse, suivre les precautions fondamentales dont les suivantes :

• Lire toutes les instructions avant d'utiliser la

laveuse.

• Ne pas laver des articles qui ont 6t6 nettoy6s ou

lav6s avec de ressence ou imbibes d'essence,

soIvants de nettoyage a sec, ou autres

substances inflammables ou explosives; ces

substances peuvent emettre des vapeurs

susceptibles de s'enflammer ou d'exploser.

• Ne pas ajouter d'essence, solvant de nettoyage

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent 6mettre

des vapeurs susceptible de s'enflammer ou

d'exploser.

• Dans certaines conditions, de I'hydrogene gazeux

a pu se former darts un circuit d'eau chaude qui

n'a pas 6t6 utilis6 pendant 2 semaines ou plus.

LE GAZ HYDROGI_NE EST EXPLOSlBLE. Si le

circuit d'eau chaude n'a pas 6t6 utilise pendant

une telle periode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau chaude et laisser

I'eau s'6couler pendant plusieurs minutes par

chaque robinet. Ceci permettra 1'6vacuation de

I'hydrogene gazeux accumal& Comme ce gaz

est inflammable, ne pas fumer ou utiliser une

flamme nue au cours de cette periode.

• Ne pas laisser des enfants jouer sur la laveuse ou

proximit& Bien surveiller les enfants Iorsque la laveuse

est utilis6e a proximit6 d'enfants.

• Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

• Ne pas tenter d'atteindre un article a I'interieur de la

cuve de la laveuse Iorsque le tambour, la cuve ou

ragitateur est en mouvement.

• Ne pas installer ou remiser cette laveuse a un endroit

oQ elle serait expos6e aux intemperies.

• Ne pas modifier les organes de commande.

• Ne pas reparer ou remplacer un composant

quelconque de la laveuse, ni entreprendre une

operation de service, si ce n'est sp6cifiquement

recommande dans le manuel de I'utilisateur ou darts un

manuel d'instructions de reparations destin6

rutilisateur; il est alors essenflel que la personne

concernee comprenne ces instructions et soit

competente pour les execater.

• Voir les instructions d'installation pour les exigences de

liaison a la terre.

CONSERVEZ CES INSTRUCTIONS

WW_

EXIGENCES

D'INSTALLATION

Rassembler les outils et pieces necessaires avant d'entreprendre

I'installation de la laveuse. Ne pas reinstaller dans la laveuse les

morceaux de polystyrene qui protegeaient les pieces fournies.

OutUlage n_cessaire pour le raccordement du tuyau de

vidange et des tuyaux d'arrivde d'eau

• Pince (ouverture & 1 9/le po {40 mm})

• Lampe & pile (option)

Pi_ces fournies :

2 3 4

1. Col de cygne du tuyau de vidange

2. Bride de tuyau jaune (fil metallique) (pour le

sommet du tuyau de vidange)

3. Tuyaux d'arrivee d'eau (2)

4. Joints plats pour les raccords des tuyaux d'eau (4)

OutUlage n_cessaire pour la connexion du tuyau de

vidange et r_glage de l'aplomb de la laveuse

• Cle plate de 1 9/16po {14 mm})

• Niveau

• Calede bois

• Regle ou metre-ruban

Pi_ces fournies :

Les pieces mentionnees sont disponibles au centre de service

Sears ou magasin Sears local. Aux Etats-Unis, telephoner &

1-800-366-PART (1-800-366-7278). Au Canada, telephoner &

1-877-533-6937.

Configuration Pi_ces & acheter

d'installation ou

probl_mes

observes

Bac de buanderie Systeme de pompage (si pas dej&

ou canalisation installe)

d'evacuation plus

haut que 96 po

(2,4 m)

€:gout en hauteur Bac de buanderie standard de 20 gal (76

L), hauteur 39 po (99 cm) ou evier

utilitaire, et pompe de transfer

(disponibles chez un fournisseur local

de plomberie)

Siphon de Brise-vide (piece numero 285834); tuyau

plancher de vidange additionnel (piece numero

8318155) et ensemble de connexion

(piece numero 285835 )

Tuyau de vidange Tuyau de vidange long (piece numero

trop court 8318156) et ensemble de connexion

(piece numero 285835)

Canalisation Filtre de protection (piece numero

d'evacuation 367031) et ensemble de connexion

obstruee (piece numero 285835)

Robinets d'eau 2 tuyaux d'alimentation plus longs :

trop eloignes 6 pi (1,8 m) (piece numero 76314) ou

10 pi (3 m) (piece numero 350008)

1. Attache de fixation perl_e

2. Pieds avant avec ecrous - r#glage de t'aplomb (2)

3. Pieds arri#re auto-ajustabtes (2)

La selection de I'emplacement approprie pour la laveuse

permettra d'optimiser sa performance et de minimiser le bruit et

les risques de mouvement de la laveuse.

On peut installer la laveuse dans un sous-sol, une piece de

buanderie, un placard, ou un espace d'encastrement. Voir

"Systeme de vidange".

C'est a I'utilisateur du produit qu'incombe la responsibilite de

I'installation.

Les choses suivantes sont n_cessaires

• Chauffe-eau regle pour la fourniture & la laveuse d'eau &

12O°F (49°C).

• Prise de courant electrique reliee & la terre, & moins de 4 pi

(1,2 m) du point de connexion du cordon d'alimentation &

I'arriere de la laveuse. (Voir "Installation electrique.")

• Robinets d'eau chaude et d'eau froide situes a moins de 4 pi

(1,2 m) des electrovannes de remplissage de la laveuse;

pression d'eau de 29-100 Ib/po 2 (137.9-689,6 kPa).

• Plancher horizontal (pente maximale de 1 po (2,5 cm) sous

I'ensemble de la laveuse). On deconseille I'installation de la

laveuse sur un tapis.

• Plancher robuste capable de soutenir la laveuse avec une

charge totale (eau et Iinge compris) de 315 Ibs (143 kgs).

Ne pas faire fonctionner la laveuse & des temperatures inferieures

& 32°F (O°C). Un residu d'eau pourrait se congeler et deteriorer la

laveuse.

Installation dans un espace d'encastrement ou un placard

L'illustration ci-dessous indique les distances minimales &

respecter.

11_=.=)

(0_n) (_8_rm) (0r_) [_5=nl 1_48m1 flO_l

1. Vueavant

2. Vuede profil

3. Porte de placard avec ouvertures d'a#ration

_1( TM

• II peut _tre utile de menager un espace libre plus important

pour faciliter I'installation et les travaux d'entretien.

• Un espace libre plus imporfant peut _tre necessaire -

presence de tour, porte, et plinthes.

• On recommande un espace Iibre additionnel de 1 po (2,5 cm)

sur chaque cSte de la laveuse pour la minimisation du

transfer[ de bruit.

Si un placard est ferme par une porte, la porte doit comporter

des ouvertures d'aeration en haut et en bas (dimensions

minimales indiquees). Des portes a jalousie avec ouvertures de

passage d'air au sommet et en bas sont acceptables.

Le tuyau de vidange de la laveuse peut _tre raccorde a une

canalisation d'evacuation (mur ou plancher), ou bien on peut

rejeter I'eau de vidange dans un bac de buanderie ou un siphon

de plancher. Selectionner la methode appropriee d'installation du

tuyau de vidange. Voir "Autres pieces qui peuvent _tre

necessaires."

1 2

Raccordement & une canalisation d'_vacuation - tour ou

plancher (illustrations I et 2)

Le diametre de la canalisation d'evacuation doit _tre d'au moins

2 po (5 cm). La capacite d'evacuation de la canalisation ne doit

pas _tre inferieure a 17 gal (64 L) par minute.

Le sommet de la canalisation (point de raccordement) doit _tre

situe entre 39 po (99 cm) (mini) et 96 po (2,4 m) (maxi) au-dessus

du bas de la laveuse.

Bac de buanderie (illustration 1)

La capacite du bac doit _tre d'au moins 20 gal (76 L). Le sommet

du bac (point de raccordement) doit _tre situe entre 39 po (99

cm) (mini) et 96 po (2,4 m) (maxi) au-dessus du bas de la laveuse.

Siphon de plancher (illustration 2)

Le systeme d'evacuation doit comporter un brise-vide qui peut

_tre achete separement. (Voir "Autres pieces qui peuvent _tre

necessaires'.)

Le brise-vide doit _tre situe au moins 28 po (71 cm) au-dessus du

bas de la laveuse. Des tuyaux additionnels peuvent _tre

necessaires.

Risquede choci_lectrique

Brancher sur une prise b 3 alvdoles reli_e

b la terre.

Ne pas enlever la broche de liaison b la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

• Alimenter la laveuse au moyen d'un circuit individuel de 120

volts, 60-Hz., CA seulement, protege par un fusible de 15 ou

20 amperes. On recommande I'emploi d'un fusible temporise

ou disjoncteur. II est recommande d'utiliser un circuit distinct

pour alimenter uniquement cet appareil.

• Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement a. 3 broches, pour liaison a.terre.

Pour minimiser le risque de choc electrique, on doit brancher

le cordon d'alimentation sur une prise de courant murale de

configuration correspondante (3 alveoles) reliee a la terre

conformement aux codes et reglements Iocaux. Si une prise

de configuration correspondante n'est pas disponible, c'est

au client qu'incombent la responsabilite et I'obligation

personnelles de faire installer par un electricien qualifie une

prise adequatement raise a.la terre.

Si les codes le permettent et si un conducteur distinct de

mise a.la terre est utilise, il est recommande qu'un electricien

qualifie determine que la liaison a. la terre est adequate.

Ne pas effectuer la liaision a. la terre sur une canalisation de

gaz.

En cas de doute quanta la quantite de la liaison a la terre de

la laveuse, verifier aupres d'un electricien qualifie.

Ne pas utiliser un fusible dans le circuit neutre ou de liaison

la terre.

2--.

1. Fiche de branchement a.3 broches (liaison a la terre)

2. Prise de courant murale a 3 alveoles (liaison a la terre)

3. Broche de liaison a la terre

4. Cordon d'alimentation

INSTRUCTIONS DE LIAISON

A LATERRE

Pour une laveuse relide a la terre et connectde par

un cordon :

Cette laveuse dolt _tre reli6e a la terre. En cas d'ano-

malie de fonctionnement ou de panne, la liaison a la

terre reduira le risque de choc electrique en offrant au

courant 61ectrique un itineraire d'evacuation de moindre

resistance. Cette laveuse est alimentee par un cordon

electrique comportant un conducteur relie a la terre et

une fiche de branchement munie d'une broche de

liaison a la terre. La fiche dolt _tre branchee sur une

prise de courant appropri6e qui est bien installee et

reli6e a la terre conform6ment a tousles codes et

reglements Iocaux.

AVERTISSEMENT : Le raccordement incorrect

de cet appareil au conducteur de liaison a la terre peut

susciter un risque de choc 61ectrique. En cas de doute

quanta la qualit6 de la liaison a la terre de I'appareil,

consulter un electricien ou technicien d'entretien

qualifi6.

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas a la configu-

ration de la prise de courant, demander a un electricien

qualifi6 d'installer une prise de courant convenable.

Pour une laveuse raccordee en permanence :

Cette laveuse dolt _tre raccordee a un systeme de

c_blage permanent en m6tal relie a la terre ou un con-

ducteur reli6 a la terre dolt _tre en fonction avec les

conducteurs de circuit et raccordes a la borne de liai-

son a la terre ou la borne sur I'appareil m6nager.

INSTRUCTIONS

D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer

et installer la laveuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Installation des pieds arriere autoreglables

1. Placer la laveuse sur une feuille de car[on pour proteger le

planchen

2. Approcher la laveuse a environ 3 pieds (90 cm) de son

emplacement d'installation final.

3. Soulever I'arriere de la laveuse avec une cale de bois de 4 po

(10,2 cm) ou un autre objet similaire. La cale dolt soutenir le

poids de la laveuse.

4. Installer les pieds arriere autoreglables : enfoncer

completement (vers le haut) dans le trou illustre ci-dessous.

5. Incliner la laveuse vers I'avant et enlever la cale de bois.

Abaisser doucement la machine jusqu'au plancher.

Installation des pieds de nivellement avant

6. Soulever I'avant de la laveuse avec une cale de bois de 4 po

(10,2 cm) ou un autre objet similaire. La cale dolt soutenir le

poids de la laveuse.

7. Visser I'ecrou sur chaque pied, jusqu'a environ 1 po (2,5 cm)

de la base.

8. Visser chaque pied dans le trou correct dans I'angle avant de

la laveuse pour placer I'ecrou au contact de la laveuse.

REMARQUE : Ne pas serrer les ecrous avant que I'aplomb

de la laveuse soit r6alise.

9. Incliner la laveuse vers I'avant et enlever la cale de bois.

Abaisser doucement la machine jusqu'au plancher.

Veiller & raccorder correctement le tuyau de vidange pour

qu'aucune fuite d'eau ne puisse deteriorer le plancher. Executer

scrupuleusement les instructions qui suivent.

Le tuyau de vidange est remise & I'interieur de la caisse de la

laveuse; on doit le raccorder a la laveuse.

Retirer le tuyau de vidange de la laveuse

Tirer doucement sur le sommet du tuyau de vidange ondule pour

I'extraire de la caisse de la laveuse. Tirer completement le tuyau

de la laveuse. Ne pas reinserer de force le tuyau de vidange dans

I'arriere de la laveuse.

Vidange dans I'bvier de buanderie ou dans la conduite de

d_charge _ I'_gout

Connexion du col de cygne sur le tuyau de vidange ondul_

1. Ouvrir la bride jaune (ill metallique); faire glisser la bride sur

I'extremit6 du tuyau de vidange, d'environ 4 po (10,2 cm).

(Une pince peut _tre utile.)

2. Mouiller I'extremite externe du tuyau de vidange avec de

I'eau du robinet; ne pae utilieer un autre lubrifiant,

3. Faire glisser le col de cygne en le poussant sur le tuyau de

vidange, jusqu'& ce qu'il atteigne la pattie de grand diametre

du tuyau de vidange.

4. Quvrir la bride jaune (fil metallique) placee precedemment sur

le tuyau de vidange, et faire glisser la bride sur la base du col

de cygne du tuyau de vidange pour bloquer les sections

ensemble. (Une pince peut _tre utile.)

5. Introduire I'extremite courbee du tuyau de vidange dans le

bac de buanderie ou la canalisation d'evacuation. Faire

pivoter la partie courbee pour eliminer tout ecrasement.

Installer un joint plat neuf (fourni) dans chaque raccord de

connexion. Enfoncer fermement chaque joint dans le raccord.

1, 2,

1. Raccord

2. Jo_tp_t

Raccordement des tuyaux d'arriv6e d'eau aux robinets

Verifier que la cuve de la laveuse est vide.

2. Connecter le tuyau comportant un raccord rouge au robinet

d'eau chaude. Visser completement le raccord a la main pour

qu'il comprime le joint.

3. Connecter le tuyau comportant un raccord bleu au robinet

d'eau froide. Visser completement le raccord & la main pour

qu'il comprime le joint.

4. Terminer le serrage des raccords - % de tour - avec une

pince.

REMARQUE : Ne pas serrer excessivement, pour ne pas

deteriorer les composants.

Purger les canalisations d'eau

5. Faire couler de I'eau a.travers les deux robinets et les tuyaux

d'arrivee d'eau, dans un seau ou un bac de buanderie, pour

ejecter toutes les particules solides presentes dans la

canalisation qui pourraient obstruer les tamis a. I'entree de la

laveuse.

Raccorder les tuyaux d'arrivee d'eau a la laveuse

6. Connecter le tuyau comportant un raccord bleu a I'entree

COLD (a gauche) de I'electrovanne. Visser completement le

raccord & la main pour qu'il comprime le joint. Terminer le

serrage des raccords - ¾ de tour - avec une pince.

REMARQUE : Ne pas serrer excessivement, pour ne pas

deteriorer les composants.

Pour emp_cher reau de vidange de retourner & la laveuse:

• Ne pas redresser rextremite courbee du tuyau de vidange et

forcer une section additionnelle du tuyau de vidange

penetrer dans la canalisation. Le tuyau devrait _tre bien

immobilise, mais laisser un passage d'air.

• Ne pas placer I'exces de tuyau au fond du bac de buanderie.

Siphon de plancher

Ne pas installer le col de cygne sur la section ondulee du tuyau

de vidange. Des pieces additionnelles peuvent _tre necessaires.

(Voir Siphon de plancher & la section "Autres pieces qui peuvent

_tre necessaires".)

1. Electrovanne d'alimentation - bleu = eau froide

2. Electrovanne d'alimentation - rouge = eau chaude

7. Connecter le tuyau comportant un raccord rouge & I'entree

HOT (& droite) de I'electrovanne. Visser completement le

raccord & la main pour qu'il comprime le joint. Terminer le

serrage des raccords- % de tour - avec une pince.

REMARQUE : Ne pas serrer excessivement, pour ne pas

deteriorer les composants.

Inspection - recherche des fuites

8. Ouvrir les robinets d'eau; inspecter pour rechercher les fuites.

Une petite quantite d'eau peut penetrer dans la laveuse. II

suffira de la vidanger plus tard.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apres 5

ans de service pour red@re le risque de defaillance

intempestive. Prendre note de la date d'installation ou

remplacement des tuyaux d'arrivee d'eau, pour reference.

Inspecter periodiquement les tuyaux; remplacer les tuyaux en

cas de gonflement, ecrasement, coupure, usure, ou si une

fuite se manifeste.

Un bon aplomb de la laveuse minimisera le bruit et les vibrations.

1. Contreler I'aplomb de la laveuse, placer un niveau sur le bord

de la table, transversalement, puis dans le sens avant arriere.

1. Faire passer le cordon d'alimentation par-dessus la console.

2. Deplacer la laveuse jusqu'a sa position d'installation finale;

enlever la feuille de carton sous la laveuse.

3. Identifier I'attache de fixation (fournie).

Attache de fixation perl_e

4. Fixer le tuyau de vidange au pied du bac de buanderie ou & la

canalisation d'evacuation, avec I'attache de fixation. (Voir

I'illustration.)

Si les robinets d'eau et la canalisation d'evacuation sont

places dans une cavite d'encastrement, introduire I'extremite

en col de cygne du tuyau de vidange dans la canalisation

d'evacuation. Attacher fermement les tuyaux d'arrivee d'eau

et le tuyau de vidange ensemble, avec I'attache de fixation.

Ne pas reintroduire de force I'exces de tuyau de vidange dans la

laveuse, par I'arriere.

Si la laveuse est installee au contact d'un mur, on dolt

I'ecarter legerement pour pouvoir I'incliner vers I'arriere. Si la

laveuse n'est pas d'aplomb, so@ever I'avant de la laveuse

avec un bloc de bois et ajuster la Iongueur de deploiement

des pieds selon le besoin. Repeter ceci jusqu'& ce que

I'aplomb de la laveuse soit parfait.

Apres avoir place la laveuse & sa position de service finale,

utiliser une cle plate de %6 po (14 mm) pour visser les ecrous

sur les pieds, pour les placer fermement au contact de la

caisse de la laveuse.

Si les ecrous ne sont pas bloques contre la caisse de la

laveuse, la laveuse peut vibrer.

Incliner la laveuse vers I'avant pour soulever I'arriere jusqu'a

au moins 4 po (10,2 cm) du plancher. On peut percevoir le

son emis Iors de I'autoreglage des pieds arriere. Abaisser la

laveuse jusqu'au plancher.

1. Consulter les specifications de I'installation electrique.

Verifier que la tension electrique disponible est correcte et

que la prise de courant est convenablement reliee & la terre.

(Voir "Installation electrique.")

2. Verifier que routes les pieces sont maintenant installees. S'il

reste des pieces, etudier attentivement la description de

chaque etape pour identifier quelle etape a ere omise.

& Verifier que tousles outils utilises sont presents.

4. @iminer/recycler tout materiau d'emballage. Conserver les

composants de polystyrene pour le cas ou il serait

necessaire de transporter la laveuse.

5. Verifier que chaque robinet d'arrivee d'eau est ouvert.

6. Inspecter pour rechercher les fuites - au voisinage des

robinets et des tuyaux d'arrivee d'eau

Risquede choc_lectrique

Brancher sur une prise b 3 alvdoles reli_e

la terre.

Ne pas enlever la broche de liaison b la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

7. Brancher sur une prise a 3 alveoles reliee a la terre.

8. Enlever le film de protection sur la console, et les rubans

adhesifs qui peuvent rester dans la laveuse.

9. Life la section "Utilisation de la laveuse."

10. Pour tester le bon fonctionnement de la laveuse, verser dans

le distributeur de detergent environ la moitie de la dose

normale recommandee (detergent en poudre ou liquide).

Fermer le couvercle. Appuyer sur le beuton HEAVY DUTY,

puis sur le bouton de raise en marche START. Laisser la

machine executer le programme complet.

CARACTI RISTIQUES ET

AVANTAGES

Votre nouvelle laveuse fonctionne differemment de la plupart des

laveuses auxquelles vous _tes habitu& La difference la plus

frappante est que la laveuse ne comporte pas d'agitateur. Elle

utilise le mouvement de lavage CALYPSO TM novateur. La plaque

de lavage, au fond du panier, cree un mouvement qui souleve,

roule et culbute la charge de lavage clans un melange d'eau et de

detergent qui est applique de nouveau en continu & la charge

pour forcer I'elimination des taches et saletes.

La laveuse a. mouvement de lavage CALYPSO TM

• Est plus facile a. charger (car il n'y a pas d'agitateur.)

• Est plus douce pourles v_tements. II y a moins d'usure des

v_tements.

• Fait duveter la charge apres le dernier essorage pour faciliter

le dechargement.

Commandes dlectroniques SENSOR SMART"

Les commandes electroniques SENSOR SMART sont faciles a.

utiliser aussi bien par un debutant que par un "expert".

Distributeurs TRIPLE SMART"

Les distributeurs TRIPLE SMART rendent votre laveuse vraiment

automatique. II n'est pas necessaire de retoumer & la laveuse

durant le programme pour ajouter du detergent, de I'eau de Javel

ou un assouplissant de tissu.

Les produits de lessive sont dilues dans de I'eau frafche et

ajoutes a la charge au moment approprie durant le programme

de lavage.

Niveau d'eau automatique

Cette laveuse detecte la quantite et la composition de la charge,

puis regle automatiquement le niveau d'eau pour la meilleure

performance de nettoyage et de ringage. Elle elimine I'&-peu-

pres. Le niveau d'eau convient parfaitement quelle que soit la

quantite de la charge de lavage.

Charge plus grosse

Comme il n'y a pas d'agitateur, il est possible de laver des

articles plus gros et plus encombrants tels qu'un sac de

couchage. II est possible de laver plus de v_tements & la fois et

de reduire ainsi le nombre de charges. La capacite KING SIZE TM

Plus permet des charges telles que des draps de tres grands lits.

II est possible de laver un oreiller ou un gros ourson en peluche.

ULTRA QUIET PAl("

[-'ULTRA QUIET PAK reduit les bruits de I'eau et de

bourdonnement. La caisse et la base cemportent des materiaux

isolants. Un enrobage supplementaire de la cuve est ajoute pour

une reduction superieure de la vibration et du bruit.

Systbme de suspension

Dans le but de reduire les conditions de "deplacement" et de

"desequilibre', votre nouvelle laveuse combine :

• 4 jambes elastiques & ressort pour isoler la vibration

• 2 amortisseurs & la base de la laveuse pour minimiser le

mouvement

• Un anneau d'equilibre au sommet du panier de lavage pour

minimiser la vibration

Panier en acier inoxydable

Le panier en acier inoxydable elimine la corrosion et permet des

vitesses d'essorage plus elevees pour extraire plus d'eau et

reduire le temps de sechage

Syst_me de lavage & haute efficacit6

Votre nouvelle laveuse a chargement superieur et haute efficacite

economise du temps avec des charges moins nombreuses et

plus grosses, conserve les ressources et reduit aussi vos factures

d'eau et d'energie.

Syst_me de lavage/ringage b filtrage forcd

Cette laveuse filtre lOg % de I'eau de lavage et de ringage. L'eau

est filtree, puis recirculee. Le filtrage force retient les particules de

sable et de poussiere, les expulse par le tuyau d'evacuation de

telle sorte qu'elles ne sent pas redeposees sur les v_tements

propres.

UTILISATION DE LA LAVEUSE

Risque d'incendie

Ne jamais mettre des articles humectes

d'essence ou d'autres fluides inflammables dans

la laveuse.

Aucune laveuse ne peut completement enlever

I'huile.

Ne pas faire secher des articles qui ont _te salis

par tout genre d'huile (y compris les huiles

de cuisson).

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Le texte suivant est un guide sur la mise en marche de la laveuse,

Des references periodiques a d'autres sections de ce manuel

donnent des renseignements plus detaill6s,

1, Mettre une charge triee dans la laveuse. Charger jusqu'au

niveau indique ci-dessous. (Voir "Chargement,")

2. Verser une quantite mesuree de detergent en poudre ou

liquide dans le distributeur de detergent.

Pour obtenir le meilleur rendement, utiliser des detergents

haute efficacite, L'emballage de ce type de detergent

portera la mention "HE" ou "Haute Efficacite". La nouvelle

action de lavage de la CALYPSO TM ainsi qu'une quantite

d'eau reduite pourrait creer un moussage excessif avec

un detergent ordinaire. Les detergents HE comme TIDE_

HE sont fabriques pour produire la bonne quantite de

mousse pour la meilleure performance. Suivre les

instructions du fabricant pour determiner la quantite de

detergent a. utiliser.

Si un detergent a Haute Efficacite n'est pas disponible,

utiliser une quantite reduite de detergent a lessive

ordinaire,

REMARQUE : II est possible d'ajouter un agent de

blanchiment (liquide ou en poudre) sans danger pour les

couleurs dans ce distributeur.

3. Verser la quantite d'eau de Javel mesuree dans le distributeur

d'eau de Javel, au besoin. Ueau de Javel sera dilu6e et

distribute automatiquement au bon moment durant le

programme de lavage.

Ne pas trop remplir. Ne jamais utiliser plus de 1 tasse (250

mL) pour une charge complete. Utiliser une quantite

moindre avec une charge plus petite.

Suivre les recommandations du fabricant pour une

utilisation sore.

Utiliser une tasse avec un bec verseur pour eviter de

renverser le liquide. Ne pas laisser reau de Javel

eclabousser, degoutter ou couler dans le panier de la

laveuse.

REMARQUE : Utiliser seulement de I'eau de Javel dans ce

distributeur.

4. Verser I'assouplissant de tissu Iiquide mesure dans le

distributeur d'assouplissant de tissu Iiquide, si desir&

• Ne pas trop remplir. Le distributeur contient 3 oz (94 mL),

ou un plein bouchon d'assouplissant de tissu.

• L'assouplissant de tissu est distribue Iors du ringage final.

• Ne pas renverser ou laisser degoutter de I'assouplissant

de tissu sur le linge.

REMARQUE : Utiliser seulement de I'assouplissant de tissu

liquide dans ce distributeur.

Fermer le couvemle de la laveuse.

Choisir un programme. Cette operation allume I'afficheur de

la laveuse. (Voir "Programmes.")

7. Choisir une option, si desir& (Voir "Options.")

8. Choisir les modificateurs desir6s. (Voir "Modificateurs.")

9. Appuyer sur Mise en marche (START). Le programme de

lavage commence et I'afficheur indique le temps approximatif

restant.

REMARQUE : Si on n'appuie pas sur Mise en marche

(START) en deg& de 5 minutes du choix du programme, la

laveuse s'arr_te autematiquement.

Pour faire effectuer une pause & la laveuse en tout temps

Appuyer sur Arr_t/annulation (STOP/CANCEL).

Pour remettre laveuse en marche

Fermer le couvercle et appuyer sur Mise en marche (START).

II est possible de changer les programmes, options et

modificateurs en tout temps avant d'appuyer sur le bouton

START (Mise en marche).

• Un bref signal sonore marque le choix d'un changement.

• Deux brefs signaux sonores marquent le choix d'une

combinaison non disponible. La derniere selection ne sera

pas acceptee.

Changement des programmes apr_s avoir appuyd sur

mise en marche (START).

1. Appuyer deux fois sur Arr_t/Annulation (STOP/CANCEL).

2. Choisir le programme de lavage desir&

3. Appuyer sur Mise en marche (START).

La laveuse recommence au debut d'un nouveau programme.

REMAROUE : Si on n'appuie pas sur Mise en marche (START) en

dega de 5 minutes de la pause de la laveuse, celle-ci s'arr_te

automatiquement.

Changement des options et modificateurs apr_s avoir

appuyd sur Mise en marche (START)

II est possible de changer une option ou un modificateur en tout

temps avant que I'option ou le modificateur choisi ne commence.

1. Appuyer sur Arr_t/Annulation (STOP/CANCEL).

2. Choisir la nouvelle option et!ou les nouveaux modificateurs.

3. Appuyer sur Mise en marche (START) pour continuer le

programme.

Utiliser ces touches pour choisir le bon programme de lavage

pour le type de tissu & laver.

S_LEC3"CYCLE

Pour la plupart des charges, utiliser la duree recommandee

dans les reglages du present programme.

Pour les tissus solides et tres sales, utiliser une duree de

lavage plus Iongue.

Pour les tissus delicats ou legerement sales, utiliser une

duree de lavage plus courte.

Service rigoureux (Heavy Duty)

Utiliser ce programme pour obtenir une duree de lavage de 15

19 minutes pour les charges de tissus solides grand teint tels que

les v_tements de travail. Le programme combine une action de

lavage & vitesse elevee et un essorage a vitesse elevee. La duree

prereglee du programme de lavage est de 19 minutes.

Normal (Normal)

Utiliser ce programme pour obtenir une duree de lavage de 12 &

16 minutes pour les articles de coton et de lin normalement sales.

Le programme combine une action de lavage & vitesse moyenne

et un essorage a vitesse elev6e. La duree prereglee du

programme de lavage est de 14 minutes.

Jeans/Couleurs (Jeans/Colors)

Utiliser ce programme pour obtenir une duree de lavage de 14 &

18 minutes pour les articles fonces ou de couleur qui peuvent

deteindre ou se decolorer. Le programme combine une action de

lavage a vitesse faible ou moyenne et un essorage final & vitesse

elevee. La duree prereglee du programme de lavage est de 16

minutes.

Blancs les plus blancs (Whitest Whites)

Ce programme introduit de I'eau de Javel dans la charge au bon

moment pour le blanchiment am61iore des tissus blancs tres

sales. Utiliser ce programme pour obtenir une action de lavage &

vitesse moyenne de 13 & 17 minutes et un essorage final &

vitesse elev6e. Pour I'enlevement maximum de la salete et des

taches, il faut utiliser de I'eau de Javel. La duree preregl6e du

programme de lavage est de 15 minutes.

DdlicatfTout-aller (Delicate/Casual)

Utiliser ce programme pour obtenir une action de lavage a faible

vitesse de 12 a 16 minutes pour les tissus et vetements sans

repassage comportant la mention d'un programme "Delicat" sur

I'etiquette d'entretien. Une vitesse d'essorage faible/moyenne

est utilisee pour reduire le froissement. La duree prereglee du

programme de lavage est de 14 minutes.

Articles encombrants (Bulky Items)

Utiliser ce programme pour obtenir une duree de lavage de 13 &

17 minutes pour les gros articles tels que les couvertures et

couvre-lits. Le nettoyage commence par une aspersion de

melange d'eau et de detergent pour bien saturer la grosse

charge. Vient ensuite une action de lavage & faible/moyenne

vitesse et un essorage & faible/moyenne vitesse pour maintenir

I'equilibre de la charge. La duree prereglee du programme de

lavage est de 15 minutes.

Lavage manuel Ultra (Ultra Handwash)

Utiliser ce programme pour obtenir une duree de lavage de 7

11 minutes pour les vetements portant la mention "Lavage

manuel" sur I'etiquette d'entretien et les articles necessitant un

soin special. Le nettoyage doux commence par une aspersion

continue d'un melange d'eau et de detergent alors que la charge

tourne & une vitesse extra-lente. Cette etape dure environ une

minute et est suivie par une breve periode d'action de lavage

extra-faible. La vitesse d'essorage faible/moyenne contribue

reduire le froissement. La duree prereglee du programme de

lavage est de 7 minutes.

V_tements _tiquet_s "Lavage manuel" parce que :

• La confection des fibres peut etre sensible & I'action de

lavage.

• Le tissu contient des teintures sensibles qui peuvent

deteindre.

REMARQUE : Certains articles & "Lavage manuel",

particulierement la laine, retrecissent naturellement au lavage.

Garder ceci & I'esprit Iors de I'achat d'articles etiquetes "Lavage

manuel". Les articles qui retrecissent devraient etre seches &

plat. Pendant qu'ils sont encore mouilles, bloquer ces articles en

les etirant doucement & leur taille originale.

Lavage Expr_s (Express Wash)

Utiliser ce programme pour obtenir une duree de lavage de 7

11 minutes pour les petites charges legerement sales dont on a

besoin tout de suite. Le nettoyage rapide commence par une

aspersion continue d'un melange d'eau et de detergent alors que

la charge tourne & une vitesse extra-faible, suivie par une breve

periode de lavage & vitesse faible/moyenne. L'essorage & haute

vitesse reduit la duree de sechage. Pour les resultats les plus

rapides, choisir un lavage tiede. La duree prereglee du

programme de lavage est de 7 minutes.

Lainage/soie (Wool/Silk)

Utiliser ce programme pour obtenir une duree de lavage de 6 &

10 minutes pour les articles lavables normalement nettoyes

sec. Le programme combine un nettoyage par vaporisation et

une action de lavage extra-faible pour procurer un soin doux des

articles delicats tels que les chandails de laine et les chemisiers

de soie. La faible vitesse d'essorage contribue au maintien de la

forme des vetements. La duree prereglee du programme de

lavage est de 6 minutes.

Programme personnalis_ (Custom Program)

Le programme personnalise vous permet de mettre en memoire

un programme de lavage personnalise pour utilisation future.

Personnalisation d'un programme de lavage:

1. Choisir un programme.

2. Choisir les options desirees.

3. Choisir les modificateurs desires.

4. Appuyer sur Programme personnalise (CUSTOM PROGRAM)

environ 3 secondes jusqu'a I'emission d'un signal sonore.

5. Appuyer sur Mise en marche (START). Le programme

personnalise est maintenant sauvegarde pour utilisation

future. Pour reutiliser ce programme, selectionner

Programme personnalise (CUSTOM PROGRAM) et appuyer

sur Mise en marche (START).

R6glages de programme pr6r6gl_s

Pour faciliter I'utilisation, les relages de programme preregles

fournissent les reglages recommandes de soin des tissus pour

chaque programme.

UtilisatJon des r6glages de programme pr_r_gl6s :

1. Choisir le programme desire en appuyant sur I'une des

touches en-dessous de Programme selectionne (SELECT

CYCLE). Les relages de programme preregles seront affiches

(voir le tableau ci-dessous).

2. Appuyer sur Mise en marche (START). Le programme de

lavage commencera.

REGLAGE DE PROGRAMME PREREGLE

Programme Minutes Dur_e de Tempdratu

prdr_gl_ lavage* re de

es lavage/

rin_age

SERVICE 19 Maximale Tiede/

RIGOUREUX Froide

NORMAL 14 Normale Tiede/

Froide

JEANS/COULEURS 16 Normale Tiede/

Froide

DI_MCAT/TOUT- 14 Normale Tiede/

ALLER Froide

LAVAGE MANUEL 7 Minimale Froide/

ULTRA Froide

LAVAGE EXPRI_S 7 Minimale Tiede/

Froide

BLANCS LES PLUS 15 Normale Chaude/

BLANCS Froide

(Pas de

CAT)

ARTICLES 15 Normale Tiede/

ENCOMBRANTS Froide

LAINAGE/SOIE 6 Minimale Froide/

Froide

*La duree de lavage en minutes apparaitra sur I'afficheur pendant

le choix des selections. La duree totale du programme

apparaitra, y compris les durees estimees de vidange et de

remplissage, une fois que I'on a appuye sur Mise en marche

(Start).

Apres que la charge a ete mise dans la laveuse, que I'on a choisi

le programme, les options et les modificateurs et que I'on a

appuye sur Mise en marche (START), la laveuse procede comme

suit :

Distribue la charge

• La charge est d'abord duvetee pour la distribuer avant

raddition de I'eau.

Se remplit

• L'eau entre par le distributeur pour se melanger avec le

detergent. Uaddition d'eau continue jusqu'a ce que la charge

soit mouillee et qu'il y ait suffisamment d'eau pour maintenir

raspersion. Cette methode de lavage et de rin9age utilise

moins d'eau et ameliore I'efficacite de nettoyage du

detergent. Par consequent, si vous ouvrez le couvercle, vous

verrez seulement une charge mouillee et non une cuve pleine

d'eau.

Lavage

• Au fur et & mesure que la laveuse continue de se remplir, le

panier se met a. tourner a.faible vitesse et le melange de

detergent et d'eau est asperge sur la charge.

La rotation s'arr_te et le mouvement de lavage Calypso

commence pendant que I'eau continue d'etre aspergee sur la

charge en mouvement. La duree du lavage depend du

programme et de la duree de lavage choisie.

Le mouvement de lavage Calypso comporte cinq vitesses de

lavage en combinaison avec des rotations d'aspersion b.

faible vitesse pour divers besoins des soins des tissus.

L'eau de Javel est distribuee au cours des 2 a 3 dernieres

minutes du programme de lavage pour assurer les meilleurs

resultats de nettoyage.

L'eau de lavage est alors vidangee par essorage avant le

debut du rin9age.

Ringage

• Le rin9age s'effectue de la m_me maniere que le lavage.

L'eau frafche est ajoutee a.une vitesse de rotation lente. La

charge est ensuite soumise a des ringages par aspersion,

puis I'eau est vidangee et le processus de ringage est repete.

Le nombre de ringage depend du programme.

• Au cours du dernier ringage, rassouplissant de tissu est

distribue au fond de la cuve puis asperge sur la charge.

Dernier essorage

• Ce qui reste de I'eau de ringage est vidange et la charge est

essoree. Le degre d'essorage depend du programme choisi.

Pour faciliter le dechargement, la charge se detache des parois

du panier par le biais du mouvement de lavage Calypso.

Bruits normalement 6mis par la laveuse

Comme pour tout nouveau produit, vous entendrez des bruits

auxquels vous n'_tes pas habitue. II est possible que vous

entendiez divers bruits au cours du lavage, du ringage et de

I'essorage. Entre les etapes de lavage, il y aura des pauses

momentanees. Vous entendrez raspersion et I'eclaboussement

de I'eau au cours des programmes de lavage et de rin9age. Ces

nouveaux bruits et pauses font pattie du fonctionnement normal

de la laveuse. (Voir "Depannage.")

Utiliser cette caracteristique pour choisir les options de prelavage

et de ringage desirees pour le programme de lavage.

Options de pr61avage (Prewash Options)

Choisir une option de prelavage pour assurer un nettoyage &

fond des charges tres sales et tachees.

_SATURA'_D SOAK

I_'rAIN "mF.AT

PR_ASH

OPTIONS

Trempage satur_ (Saturated Soak}

Utiliser cette option pour les taches fixees et la salete necessitant

un temps supplementaire. Le trempage dans cette laveuse differe

de celui d'une laveuse conventionnelle. La laveuse asperge la

charge d'eau et de detergent pendant 4 minutes & une vitesse de

rotation extra-lente suivie d'une breve periode de lavage a la

vitesse du programme choisi. Puis, la laveuse procede & une

autre periode d'aspersion de 4 minutes et de rotation extra-lente.

Le programme de lavage effectue alors une pause pour que le

detergent agisse sur les saletes. Le trempage sature est alors

suivi du programme choisi. Uutilisation du trempage sature

prolongera le programme de lavage de 16 minutes.

Traitement des taches (Stain Treat)

Le choix de cette option accroft le nettoyage dans tout

programme. Cette option permet d'utiliser plus de detergent que

I'on en utiliserait dans un seul programme. Pour obtenir de

meilleurs resultats, utiliser 2 fois la quantite de detergent

recommandee pour une charge. Uutilisation de I'option de

traitement des taches prolongera le programme de lavage de 14

minutes.

Options de ringage/essorage (Rinse/Spin Oplions)

Le choix de cette option permet d'opter pour un second rin_age

et roption d'essorage prolong& II est aussi possible de choisir et

d'executer I'essorage prolonge (EXTENDED SPIN) et le Rin9age/

essorage (RINSE/SPIN) sans d'abord choisir un programme.

L'option Ringage/essorage (RINSE/SPIN) n'est pas disponible si

un programme a et6 choisi.

e,2ND RINSE

_ EX'_NDEDSPiN

• DmNStE/ SPiN

mNSE/SPIN

OPTIONS

Appuyer sur Options de ringage/essorage (RINSE/SPIN

OPTIONS) jusqu'& ce que le temoin lumineux & c(Ste du reglage

desire s'illumine.

Second rin£age (2ND RINSE)

Le choix de cette option procure un second rin_age a la m_me

temperature d'eau choisie pour le premier ringage. II est possible

d'ajouter un second ringage & n'importe quel programme de

lavage.

Essorage prolong_ (Extended Spin)

Cette option ajoute 3 minutes d'essorage a tout programme pour

reduire la duree de sechage et economiser de I'energie. Si on

choisit I'essorage prolonge sans choisir un programme de

lavage, on obtient un essorage & haute vitesse de 8 minutes.

Rin£age/Essorage (Rinse/Spin)

Utiliser cette option pour obtenir une combinaison de rin_age et

d'essorage suivie d'un essorage & haute vitesse. La duree

affichee inclura une approximation du temps necessaire pour

remplir et vidanger la laveuse. L'assouplissant de tissu peut _tre

ajoute au distributeur d'assouplissant de tissu.

Quand utiliser l'option ringage/essorage (Rinse/Spin) :

• Pour les charges qui necessitent un rin_age seulement.

• Pour achever un programme apres une interruption de

courant.

• Pour ajouter un assouplissant de tissu a la charge.

Utilisation ou changement des r6glages de ringage/

essorage :

1. Ajouter un assouplissant de tissu au distributeur (si desire).

2. Appuyer sur la commande Options de rin9age/essorage

(RINSE/SPIN OPTIONS) jusqu'a ce que le temoin lumineux

de ringage/essorage s'illumine.

3. Appuyer sur Mise en marche (START).

Les modificateurs permettent de personnaliser encore plus les

programmes et d'economiser de I'energie.

Tempdrature de lavage/rinc;,age 0Nash/rinse Temp)

Choisir une temperature d'eau en fonction du type de la charge &

laver. Utiliser I'eau la plus chaude sans danger pour les tissus.

Observer les instructions sur les etiquettes des v_tements.

Les rin9ages a I'eau tiede laissent les charges plus seches que

les rin_ages a I'eau froide. Les rin_ages & I'eau tiede augmentent

le froissement. Dans les climats froids, un rin9age & I'eau tiede

peut rendre le dechargement plus confortable. Les rin9ages &

I'eau froide economisent renergie.

Guide de temp6rature

Temperature de I'eau de Tissus sugg_r_s

lavage

CHAUDE (HOT) Blancs et pastels

111°F (44°0) ou plus Saletes intenses et

graisseuses

TIIEDE (WARM) Couleurs vives

90°-110°F (32°-43°0) Saletes moyennes & legeres

FROIDE (COLD) Couleurs qui deteignent ou se

70o.90OF (21o_32o0) decolorent

Saletes legeres

Dans les temperatures d'eau de lavage plus froides que 70°F

(21 °C), les detergents ne se dissolvent pas. Les saletes peuvent d4;_;_

_tre difficiles & enlever.

Commande automatique de la tempdrature (Auto Temp

Control)

La CAT (commande automatique de la temperature) detecte et

maintient electroniquement une temperature d'eau uniforme. La

CAT regle I'arrivee d'eau chaude et d'eau froide. La CAT est

automatiquement raise en oeuvre quand un programme est

choisi. (Voir "Reglages de programme preregles" &

"Programmes.')

La CAT est disponible avec les reglages Tiede/Tiede (WARM/

WARM), Tiede/Froide (WARM/COLD) et Froide/Froide (COLD/

COLD). Le temoin lumineux de la Commande automatique de la

temperature (AUTO TEMP CONTROL) s'illuminera pour indiquer

que la CAT fonctionne.

o b_JTOTEMP

CONTROL

O HOT/COLD

O WARM/WARM

O WARM / _LD

O COLD / COLD

_ID TAP COLD/COLD

3. Choisir le programme, les options et les modificateurs

desir6s.

4. Appuyer sur Reglage de la mise en marche diff6r6e (SET

DELAY TIME). 1H (une heure) sera affiche dans la fen_tre de

la mise en marche differee. Le temoin lumineux de la Mise en

marche DIFFEREE (DELAY TIME) s'illuminera.

o D_'LAYTUME

La CAT assure un nettoyage uniforme.

Lors de I'utilisation de la CAT, de I'eau tiede est ajoutee & la

laveuse pour maintenir une temperature approximative de

75°F (24°C), les detergents se dissolvent bien.

Les lavages & I'eau tiede sont r_gl6s a environ 100°F (38°C).

Les rin9ages & I'eau tiede sont regles & environ 75°F (24°C). II

s'agit d'un rin9age moins tiede que celui auquel vous _tes

habitue, mais il economise de I'energie et donne un ringage

adequat. La charge est a une temperature confortable pour

_tre sortie de la laveuse.

Dur6e de lavage (Wash Time)

La duree de lavage est preregl6e pour chaque programme de

lavage. (Voir "Reglages de programmes prer6gl6s"

"Programmes.") Des que I'on appuie sur la touche Duree de

lavage (WASH TIME), la duree du programme (minutes)

augmentera ou diminuera sur I'afficheur du Temps approximatif

restant tESTIMATED TIME REMAINING) et un temoin different de

la DUREE DE LAVAGE (WASH TIME) s'illuminera. Pour obtenir la

Duree de lavage minimale, appuyer sur la touche jusqu'a ce que

le temoin lumineux a c6te de MINIMUM s'illumine. II s'agit de la

duree de lavage la plus courte disponible pour ce programme.

O VdSgMUM

0 _O_MAL

O _HMMUM

5. Pour une mise en marche differee plus Iongue, appuyer sur

Reglage de la Mise en marche differee (SET DELAY TIME). La

duree augmentera par tranche de une heure.

6. Appuyer sur Mise en marche (START). Le compte a rebours

avant le programme de lavage appara_tra dans I'afficheur de

I'heure.

Pour changer I'Heure de mise en marche differee (Delay

Time):

• Appuyer sur Arr_t/Annulation (STOP/CANCEL).

• Regler de nouveau I'heure de mise en marche differee

(SET DELAY TIME).

• Appuyer sur Mise en marche (START) pour commencer le

compte a rebours.

Pour annuler la mise en marche differee:

Appuyer de nouveau sur Mise en marche (START) pour

commencer le programme tout de suite ou appuyer deux fois

sur Arr_t/Annulation (STOP/CANCEL).

Signal de fin de programme r_glable (End Of Cycle Signal)

Un signal sonore se fera entendre & la fin du programme. Le

niveau sonore de ce signal peut _tre regle en appuyant sur Signal

de fin de programme (END OF CYCLE SIGNAL). Le volume du

signal que I'on entend & la fin du programme se fera entendre &

mesure que I'on appuie sur les touches.

oH_

eL_

OOFF

Lorsqu'un programme de lavage est mis en mamhe, le temps qui

reste, y compris les remplissages et vidanges, sera affich& Le

compte & rebours s'effectuera jusqu'a la fin du programme. Le

temoin du Temps approximatif restant (ESTIMATED TIME

REMAINING) s'illuminera.

o ESI'IMA_ED_ME

REMAINING

R6glage de la mise en marche diff6r6e (Set Delay Time)

On peut utiliser la caracteristique de Reglage de la raise en

marche differee pour retarder la raise en marche d'un programme

de lavage jusqu'& 11 heures (selon le modele).

1. Charger la laveuse et remplir les distributeurs.

2. Fermer le couvercIe de la laveuse.

T_moins lumineux

Programme choisi (SELECT CYCLE)

Situes & c6te de chaque touche, ces temoins indiquent le

programme choisi.

Options (OPTIONS}

Ces temoins montrent les options de prelavage et/ou rin_age/

essorage choisies.

Modificateurs (MODIFIERS}

Ces temoins montrent les choix effectues pour temperature de

lavage/rin9age, duree de lavage, le temps estime qui reste dans

le programme et le signal de fin de programme.

I_tat de la laveuse (WASHER STATUS)

Ces temoins montrent quelle portion du programme de la laveuse

est en cours.

WASHER STATUS

qDWASHING

I RINSING

o Alrr0 FLUFF

O CLOTHESCLEAN

Commandes de fonctionnement

Mise en marche (START)

Appuyer sur Mise en marche (START) pour mettre la laveuse en

marche apres la selection d'un programme. S'assurer d'avoir

choisi toutes les options et tousles modificateurs desires. Le

couvercie doit _tre ferme pour que la laveuse se metre en

marche.

Arr6t/Annulation (STOP/CANCEL)

Appuyer sur Arr6t/Annulation (STOP/CANCEL) une fois pour

effectuer une pause ou arr_ter la laveuse a tout moment. Appuyer

sur Mise en marche (START) pour achever le programme a partir

du point ou il a ete arr_t& Appuyer sur Arr_t/Annulation (STOP/

CANCEL) deux fois pour arr_ter la laveuse.

CONSEILS DE

LESSIVAGE

Preparation des v_tements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos v_tements.

• Fermer les fermetures & glissiere, les boutons pression et les

crochets pour eviter d'accrocher d'autres articles. Enlever les

epingles, les boucles et autres objets^durs pour eviter

d'egratigner I'interieur de la laveuse. Oter les garnitures et les

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les revers et enlever la charpie et la poussiere avec

une brosse.

• Retourner les tricots synthetiques pour eviter le boulochage.

• Attacher les cordons et les ceintures-echarpes pour

emp@cher I'emm@lement.

• Reparer les dechirures, les ourlets et coutures decousus.

• Traiter les taches.

• Les v_tements taches ou mouilles devraient _tre laves sans

delai pour obtenir les meilleurs resultats.

Tri

Separer les articles tres sales des articles legerement sales,

m6me si on les laverait normalement ensemble. Separer les

articles qui forment de la charpie (serviettes, chenille) des

articles qui attrapent la charpie (velours c6tele, synthetique,

pressage permanent). Dans la mesure du possible, retourner

les articles qui forment de la charpie.

Separer les couleurs foncees et les articles grand teint des

articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles delicats).

Conseils de chargement (capacitd maximales de charge).

KING SIZE TM Capacit6 Plus

V_tements de travail

4 jeans 2 surv_tements (bas)

4 pantalons 2 sum_tements (haut)

4 chemises

Serviettes

10 serviettes de bain 14 debarbouillettes _'_

10 serviettes & main

Charges mixtes

3 draps (ltr_s grand, 2 9 T-shirts

simples) 9 shorts

4 tales d'oreiller 10 mouchoir de poche

3 chemises

3 chemisiers

DE LA

LAVEUSE

Nettoyage de l'ext6rieur

Utiliser une eponge ou un Iinge doux humide pour essuyer les

renversements de detergent ou d'eau de JaveL Essuyer

occasionnellement les surfaces externes de la laveuse pour

maintenir son aspect d'appareil neuf.

Nettoyage de l'int_rieur

Nettoyer I'int@ieur de la laveuse en melangeant 1 tasse (250 mL)

d'eau de Javel et 2 mesures ou bouchons pleins de detergent.

Les verser dans la laveuse, puis faire effectuer un programme

complet a I'eau chaude. R6peter ce processus au besoin.

REMARQUE : Pour eliminer les dep6ts imputables a la durete de

I'eau, utiliser un produit de nettoyage sans danger pour la

laveuse.

Remplacer les tuyaux d'alimentation apres cinq ans d'utilisation

afin de reduire les risques de problemes avec les tuyaux.

Inspecter periodiquement et remplacer les tuyaux d'alimentation

comportant des renflements, des ecrasements, des coupures,

des signes d'usure ou de fuites.

Lors du remplacement des tuyaux d'alimentation, inscrire la date

du remplacement sur I'etiquette a. I'aide d'un marqueur

permanent.

Installer et remiser la laveuse a. un emplacement o_ elle ne sera

pas exposee au gel. Comme il peut rester un residu d'eau dans

les tuyaux, le gel pourrait endommager la laveuse. Si la laveuse

doit faire I'objet d'un demenagement ou _tre remisee au cours

d'une periode hivernale, executer les op@ations de preparation.

Pdriode d'inutilisation ou de vacances :

On doit faire fonctionner la laveuse seulement Iorsqu'on est

present. Si les utilisateurs doivent partir en vacances ou ne pas

utiliser la laveuse pendant une p@iode prolongee, il convient

d'executer les operations suivantes :

• Debrancher le cordon electrique ou deconnecter le courant

qui alimente la laveuse.

• Fermer les robinets d'arrivee d'eau. Ceci evitera les risques

d'inondation (a I'occasion d'une surpression) au cours de la

p@iode d'absence.

Preparation de la laveuse pour rhiver :

1. Fermer les deux robinets d'arrivee d'eau.

2. Deconnecter et vider les tuyaux flexibles d'alimentation

d'eau.

3. Verser dans le panier 1 pinte (1 L) d'antigel pour vehicules

recreatifs.

4. Faire executer & la laveuse un programme d'ESSORAGE

PROLONGIE.

5. Debrancher le cordon electrique ou deconnecter le courant

qui alimente la laveuse.

Avant de r_utiliser la laveuse :

1. Rincer les tuyaux flexibles d'arrivee d'eau.

2. Reconnecter les tuyaux flexibles d'alimentation d'eau.

3. Ouvrir les deux robinets d'arrivee d'eau.

4. Brancher la laveuse ou retablir le courant electrique.

5. Faire executer a la laveuse un programme de lavage normal

avec 1 mesure ou un bouchon plein de detergent pour

eliminer I'antigel.

Transport de la laveuse :

1. Fermer les deux robinets d'arrivee d'eau.

2. Deconnecter et reconnecter les tuyaux flexibles

d'alimentation d'eau.

Si la laveuse sera demenagee pendant une p@iode de gel,

verser dans le panier 1 pinte (1 L) d'antigel pour vehicules

recreatifs. Faire executer a. la laveuse un programme

d'ESSORAGE PROLONGI_.

4. Deconnecter le dispositif de vidange du systeme de vidange.

5. Debrancher le cordon d'alimentation.

6. Placer les tuyaux flexibles d'alimentation d'eau dans le

panier.

7. Mettre I'excedent du cordon d'alimentation du tuyau

d'evacuation dans le panier.

8. Placer dans I'ouverture du panier le bouchon de styromousse

utilise Iors de I'expedition de la laveuse. Fermer le couvercle

et le maintenir en place avec un bout de ruban adhesif sur le

couvercle et sur I'avant de la laveuse.

R6installation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir

I'emplacement, mettre la laveuse d'aplomb et la connecter.

2. Faire executer a la laveuse un programme de lavage normal

avec une mesure ou un bouchon plein de detergent pour

nettoyer la laveuse et eliminer I'antigel, le cas echeant.

DEPANNAGE

Essayer d'abord les solutions suggdr_es ici; elles

pourraient vous _viter le co_t d'une visite de service... •

Messages codes affichds par la laveuse.

Si l'un de ces codes continue d'etre affich_, faire un •

appel de service.

• "PF" (Panne de courant) clignote

Le programme de lavage a-t-il et6 interrompu par une panne

de courant? Appuyer sur Mise en marche (START) pour

continuer le programme & partir du moment ou il y a eu une

panne de courant, - OU - appuyer sur Arr_t/annulation

(STOP/CANCEL) pour effacer I'affichage et annuler

completement le programme.

• "FU' (Surremplissage) clignote

La laveuse emettra un signal sonore toutes les 10 secondes

sans rel&che. La pomps fonctionnera une demi-minute puis

s'arr_tera une demi-minute jusqu'& ce que I'interrupteur de

surremplissage soit remis a zero ou que le courant soit

deconnect& Appuyer sur Arr_t/annulation (STOP/CANCEL)

pour effacer I'affichage. Fermer les robinets d'arrivee d'eau si

I'eau continue de couler.

• "Er" (Erreur de r_initialisation du processeur)

Les renseignements sur le programme n'ont pas ete

sauvegardes au cours d'une panne de courant.

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage.

• "LF" (Long remplissage) clignote

Les tuyaux d'arrivee d'eau sont-ils deformes ou obstrues?

Les tamis des robinets d'arrivee d'eau sont-ils degages?

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage.

• "CE" (Erreur de communication) clignote - _met un signal

sonore une fois

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage.

• "Ld" (Longue vidange) clignote

Le tuyau d'evacuation est-il deforme ou obstrue?

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage.

• "CA" ou "el" (Limite de courant)

La laveuse est-elle surchargee?

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage.

• "Or" (Relais ouvert)

Defaillance de fonctionnement de la laveuse. Faire un appel

de service,

• "Sr" (Relais bloqu_)

Defaillance de fonctionnement de la laveuse. Faire un appel

de service,

• "LS" (Erreur de commutateur de couvercle) clignote

Le couvercle de la laveuse est-il ouvert? Fermer le couvercle

et appuyer sur Mise en marche (START) pour continuer le

programme,

Le couvercle est-il ferme? Ouvrir et fermer le couvercle.

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage.

"SL" (Bloeage par la mousse)

Appuyer sur Arr_t/annulation (STOP/CANCEL) pour effacer

I'affichage. Vidanger/essorer la charge : remettre le

programme en marche. Ne pas utiliser de d_tergent.

Utilliser de I'eau froide.

"(:It" (Tests de diagnostic)

Pour les diagnostics de service seulement. Appuyer sur Arr_t/

annulation (STOP/CANCEL) pour effacer I'affichage.

"ob" (D_sdquilibre)

La charge est-elle desequilibree? Redistribuer la charge.

Fermer le couvercle et appuyer sur Mise en marche (START).

Absence de remplissage, rin{}age ou agitation

• Le niveau d'eau semble-t-il trop bas, ou la laveuse

semble-t-elle ne pas se remplir compl_tement?

Cette laveuse utilise tres peu d'eau et ne se remplit jamais

completement. L'eau ne sera pas visible au-dessus de la

plaque de lavage.

• Vdrifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise & 3

alveoles reliee & la terre?

La prise de courant est-elle alimentee? Verifier la source

d'electricite ou faire venir un electricien.

Les robinets d'arrivee d'eau chaude et d'eau froide sont-ils

ouve_s?

Le tuyau d'arrivee d'eau est-il deforme?

Les tamis des valves d'entree d'eau sont-ils obstrues?

La laveuse s'arr_te

• Vdrifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise & 3

alveoles reliee & la terre?

Y a-t-il un surmoussage? Annuler le programme courant.

Appuyer sur Ringage/essorage (RINSE/SPIN) pour vidanger

la charge. Choisir de nouveau le programme desire et

appuyer sur Mise en marche (START). Ne pas ajeuter de

d_tergent. Utiliser de I'eau froide.

Les robinets d'arrivee d'eau chaude et d'eau froide sont-ils

ouve_s?

Le tuyau d'arrivee d'eau est-il deforme?

Les tamis des valves d'entree d'eau sont-ils obstrues?

Apr_s avoir ouvert le couvercle, avez-vous appuyd sur

Mise en marche (START)?

Si le couvercle est ouvert durant le fonctionnement, la

laveuse s'arr_te. Fermer le couvercle ne remettra pas la

laveuse en marche. II faut appuyer sur Miss en marche

(START).

La prise de courant est-elle aliment6e?

Verifier la source d'electricite ou faire venir un electricien.

Un fusible est-il grill_ ou un disjoncteur s'est-il ouvert?

Si le problems persiste, faire venir un electricien.

Utilisez-vous un cordon de rallonge?

Ne pas utiliser un cordon de rallonge.

La laveuse est-elle sureharg6e?

Laver de plus petites charges. Voir "Mise en marche de la

laveuse" pour la quantite maximale de la charge.

• Avez-vous ajoutd d'autres articles & la charge aprbs que

la laveuse s'est raise en marcher

Une fois que la charge est mouillee, il peut sembler y avoir de

la place pour d'autres articles. Pour les meilleurs resultats,

determiner la quantite de la charge avec des articles secs

seulement.

Ddfaillance de vidange/essorage de la laveuse

• Le tuyau d'_vacuation est-U obstru_, ou I'extrdmit_ du

tuyau d'_vacuation se trouve-t-elle & plus de 96 po (2,4 m)

au-dessus du plancher? •

Voir les instructions d'installation pour la bonne installation du

tuyau d'dvacuation.

• Le couvercle eet-il ouvert?

Le couvercle dolt _tre ferme durant le fonctionnement.

• Y a-t-il un surmoussage?

Pour obtenir les meilleurs resultats, utiliser les detergents &

haute efficacite tels que TIDE '_ HE, qui produisent moins de

mousse. Suivre les instructions du fabricant.

• La tension _lectrique est-elle basse?

Verifier la source electrique ou faJre venir un electricien. Ne

pas utiliser un cordon de rallonge.

La laveuse con_nue de se remplir/vider, ou le programme

semble bloqud

Le sommet du tuyau d'_vacuation est-il trop serr_ dane le

tuyau rigide ou est-il fix_ _ ce tuyau par du ruban adhdsif?

Le tuyau d'evacuation dolt _tre degage, mais bien ajust& Ne

pas sceller le tuyau d'evacuation avec du ruban adhesif. Le

tuyau a besoin d'un passage d'air. (Voir les "Instructions

d'installation. ")

La laveuse fait du bruit

La charge est-elle _quilibr_e et la laveuse est-elle

d'aplomb?

La charge dolt _tre equilibree. Voir "Mise en marche de la

laveuse" pour la quantite maximale de la charge.

La laveuse dolt _tre d'aplomb. Les pieds avant devraient _tre

bien installes et les ecrous serres. Regler de nouveau les

pieds de nivellement arriere au besoin. (Voir les "Instructions

d'installation.")

Les pieds arriere autoreglables sont-ils installes?

Entendez-vous un bruit d'aspersion d'eau? Ceci fait partie de

Faction de lavage.

Si I'eau est vidangee rapidement de la laveuse, vous pouvez

entendre le bruit de la succion de I'air par la pompe. Ceci se

produit & la fin de la vidange. C'est normal.

Lorsque le programme passe du lavage & la vidange ou &

I'essorage, vous pouvez entendre un bruit cause par les

embrayages du systeme. Ceci est normal.

Lavez-vous des articles comportant des boutons

pression, boucles ou fermetures _ glissi_re en m_tal?

Vous pouvez entendre le bruit d'articles metalliques touchant

le panier. Ceci est normal.

Lavez-vous une petite charge?

Vous entendrez plus de bruit d'eclaboussement lore du

lavage de petites charges. Ceci est normal.

La laveuse est-elle install6e sur un plancher solide?

Voir les instructions d'installation pour les exigences relatives

au plancher.

Fuites d'eau de la laveuse

• V_rifier ce qui suit :

Les tuyaux de remplissage sont-ils serres? Les joints des

tuyaux de remplissage sont-ils bien installes? La bride du

tuyau d'evacuation est-elle bien installee? (Voir les

"Instructions d'installation.")

U6vier ou le tuyau sont-Us obstru6s?

Uevier, le drain de plancher et le tuyau de rejet & I'egout

doivent pouvoir traiter 17 gallons (64,1 L) d'eau & la minute.

Ueau gicle-t-elle de I'anneau de la cuve ou de la charger

La charge dolt _tre equilibree et la laveuse ne dolt pas _tre

surchargee. Sinon, I'eau de ringage ou de remplissage peut

gicler & partir de la charge.

La laveuse dolt _tre d'aplomb. Les pieds avant devraient _tre

bien installes et les ecrous serres. Regler de nouveau les

pieds de nivellement a I'arriere au besoin. (Voir les

"Instructions d'installation.")

Avez-vous tir_ le tuyau d'6vacuation de la caisse de la

laveuse et I'avez-vous install_ dans le tuyau de rejet

I'_gout ou 1'6vier de buanderie?

(Voir les "Instructions d'installation.")

• V_rifier la plomberie du domicile pour des fuites.

Position incorrecte du panier de la laveuse

• La charge est-elle 6quilibr_e et la laveuse est-elle

d'aplomb?

La charge de lavage devrait _tre equilibree.

La laveuse dolt _tre d'aplomb. Les pieds avant devraient _tre

bien installes et les ecrous serres. Regler de nouveau les

pieds de nivellement a I'arriere au besoin. (Voir les

"Instructions d'installation.")

Obstruction ou fuite des distributeurs

Lee produits de lessive sont-ils dane le bon distributeurR

Ajouter les bonnes quantites de detergent, d'assouplissant

de tissu ou d'eau de Javel dans le bon distributeur. Ajouter

ragent de blanchiment en poudre ou liquide sans danger

pour les couleurs au distributeur de detergent. Ne pas utiliser

le distributeur d'eau de Javel pour ragent de blanchiment

sans danger pour les couleurs.

Charge trop mouill_e

• Avez-vous utilis_ le bon programme pour la charge

lav_e?

Choisir un programme avec une vitesse d'essorage plus

elevee.

Avez-vous utilis6 un ringage & I'eau froide?

Les ringages froids laissent les charges plus mouillees que les

ringages tiedes. Ceci est normal.

Avez-vous utilis_ un d_tergent de lessive ordinaire?

Le detergent ordinaire peut causer un surmoussage et laisser

la charge mouillee. Utiliser les detergents & haute efficacite

tels que TIDE "_HE.

R_sidu ou charpie sur le linge

• Avez-vous ajoutd du d_tergent au distributeur?

Pour les meilleurs resultats, utiliser le distributeur pour

dissoudre le detergent.

• Avez-vous effectu_ le tri correctement?

Trier les articles qui forment la charpie (serviettes, chenille),

des articles qui attrapent la charpie (velours c6tele,

synthetiques). Assortir aussi les couleurs.

• Avez-vous surcharg_la laveuse?

La charge dolt etre equilibree. Voir "Mise en marche de la

laveuse" pour la quantite maximale de la charge. Si la charge

est excessive, elle peut pieger les particules de charpie.

Laver de plus petites charges.

• V_rifier ce qui suit :

A-t-on laisse du papier ou un mouchoir de papier dans les

poches?

• Avez-vous utilis_ suffisamment de d_tergent?

Suivre les instructions du fabricant. Utiliser suffisamment de

detergent pour maintenir la charpie en suspension dans I'eau.

• Ueau de lavage est-elle plus froide que 7O°F (21°0)?

L'eau de lavage plus froide que 70°F (21°C) peut ne pas

dissoudre le detergent completement.

• UtUisez-vous un programme de lavage doux?

Considerer I'utilisation d'un detergent Iiquide pour les

programmes & faible vitesse tels que Articles encombrants,

Lavage manuel, Laine/Soie.

Presence de taches sur le linge

• Avez-vous ajout_ du d_tergent au distributeur?.

Pour les meilleurs resultats, utiliser le distributeur pour

dissoudre le detergent.

• Avez-vous utilis_ suffisamment de d_tergent.

Utiliser suffisamment de detergent pour enlever la salete et la

tenir en suspension. Pour le meilleur rendement, utiliser les

detergents a haute efficacite tels que TIDE' HE, aux quantites

recommandees par le fabricant.

• Avez-vous ajoutd un assouplissant de tissu directement

la charge? Utiliser le distributeur d'assouplissant de tissu, si

disponible. Ne pas laisser degoutter I'assouplissant de tissu

sur le linge.

• Y a-t-il une prdsence de fer (rouille) sup_rieure & la

moyenne dans I'eau?

II vous faudra peut-etre faire installer un filtre & fer.

• Avez-vous bien tri_ la charge?

Separer les articles de teinte foncee des articles blancs ou

clairs.

• Avez-vous d_charg_ la laveuse tout de suite?

Pour eviter le transfert de teinture, decharger la laveuse des

qu'elle s'arrete.

• Avez-vous une boule distributrice d'assouplissant de

tissu?

Utiliser le distributeur fourni avec la laveuse. Les boules

distributrices ne fonctionneront pas correctement avec cette

laveuse.

• Avez-vous utilis_ du ddtergent en poudre dans un

programme & faible vitesse?

Considerer I'utilisation d'un detergent liquide.

Avez-vous ajout_ du d_tergent, de I'eau de Javel ou un

assouplissant de tissu trop tard dans le programme?

Le detergent et I'eau de Javel devraient etre ajoutes avant de

mettre la laveuse en marche. L'assouplissant de tissu devrait

etre ajoute avant que le temoin lumineux de ringage soit

allum&

Avez-vous utilis_ le EXPRESS WASH sur une grosse

charge?

Le EXPRESS WASH est con_u pour ne laver que quelques

articles pour obtenir de meilleurs resultats.

Linge froiss_

• Avez-vous d_charg_ la laveuse tout de suite?

Decharger la laveuse des qu'elle s'arrete.

Avez-vous utilis_ le bon programme pour la charge &

laver?

Utiliser le programme Delicat!Tout-aller ou un autre

programme & vitesse d'essorage faible pour reduire le

froissement.

Avez-vous surcharg_ la laveuse?

La charge dolt etre equilibree et la laveuse ne dolt pas etre

surchargee. Les charges doivent pouvoir se deplacer

librement durant le lavage.

Les tuyaux d'eau chaude et d'eau froide sont-ils

inverses?

S'assurer que les tuyaux d'eau chaude et d'eau froide sont

connectes aux bons robinets. (Voir les "Instructions

d'installation. ")

Linge emm_l_

Avez-vous surcharg_ la laveuse?

Voir "Mise en marche de la laveuse" pour la capacite

maximale de la charge. Les charges doivent pouvoir se

deplacer librement durant le lavage.

Blancs gris&tres, couleurs d_fraichies

Avez-vous bien tri_ la charge?

Le transfert de teinture peut se produire Iors du melange

d'articles blancs et de couleurs dans une charge. Separer le

linge de teinte foncee des articles blancs ou clairs.

La temperature de iavage _tait-elle trop basse?

Utiliser les lavages & I'eau chaude ou tiede si sans danger

pour le tissu. L'eau chaude devrait etre au moins & 111 °F

(44°C) pour nettoyer la salete intense ou graisseuse.

Avez-vous utilis_ suffisamment de d_tergent, ou avez-

vous de i'eau dure?

Utiliser plus de detergent pour laver la salete intense a I'eau

froide ou a I'eau dure. La temperature de lavage devrait etre

au moins & 70°F (21°C) pour que le detergent se dissolve et

fonctionne bien.

V_tements endommagds

• Vdrifier ce qui suit :

Les articles acdr_s ont-ils dt_ sortis des poches avant le

lavage?

Vider les poches, fermer les fermetures a. glissiere et les

attaches avant le lavage.

Les cordons et ceintures-echarpes ont-ils ete attaches pour

emp_cher I'emm61ement?

Les articles ont-ils et6 endommages avant le lavage? Reparer

les dechirures et les ills brises dans les coutures avant le

lavage.

• Avez-vous surcharg_la laveuse?

Voir "Mise en marche de la laveuse" pour la capacite

maximale de la charge.

• Avez-vous bien ajout_ I'eau de Javel?

Ne pas verser I'eau de Javel directement sur la charge.

Utiliser le distributeur d'eau de Javel. Essuyer les

renversements d'eau de Javel. Ueau de Javel non diluee

endommagera les tissus. Ne pas placer les articles de la

charge sur le distributeur d'eau de Javel Iors du chargement

ou du dechargement de la laveuse.

• Avez-vous suivi les instructions du fabricant sur

I'_tiquette de soin des tissus?

Programme trop long

• Avez-vous utilis_ un d_tergent & haute efficacit_?

Si on utilise un detergent ordinaire, la laveuse peut utiliser des

rin9ages supplementaires pour eliminer la mousse, ce qui

prolongera le programme. Utiliser un detergent a haute

efficacite tel que TIDE'_HE, qui produit moins de mousse, ou

reduire la quantite de detergent ordinaire.

La temperature de lavage n'est pas celle que j'ai choisie

• Les tuyaux d'eau chaude et d'eau froide sont-ils

inverses?

Au fur eta. mesure que progresse le lavage, la temperature de

lavage diminuera legerement pour les lavages a I'eau chaude

eta. I'eau tiede. Ceci est normal.

INSTRUCTIONS SUR LE

COUVERCLE

Ces instructions sont donnees sous le couvercle de votre laveuse.

wSERVICERIGOUDEL0[

Ri0imL4U. COT011S

n_r,m/TOm'..Ju._n sY_

MEI.NmDE

__ n_JCAT/TOm'4U.ial _m

\ _ LAvMemmee.UL_ ume

r[l'/:,ll:_f_p. ,' :,Jl:j mml.__'i_:,'! _l/,'i,:Jm

_ .:IIIV..","/_

LIWMEitL'ElUJr,IWE

LmMeAL'F.mU'n_oe

• LAVAGElkL'FAUIllnE

/_ _T RIIIWTE

_UICIEIn"

A AGDETDEDINICIIRIfl"

//A H0BCHLOE

_]_ E IULSBLAIR

POUR OBTENIR LE MEILLEUR RENDEMENT DE LAVAGE,

UTILISER UN DC:TERGENT,ik HAUTE EFFICACITF-/FAIBLE

MOUSSAGE

1. CROISIR LE Choisir le programme en fonction du

PROGRAMME type de tissu a laver. Appuyer sur

START, si OPTIONS et

MODIFICATEURS sont les reglages

desires.

SERVICE

RIGOUREUX

Pour les tissus solides et les saletes

intenses.

Nettoie en profondeur la salet_

incrust_e dans les v_tements de

travail et de jeu.

JEANS/COULEURS

Pour les articles de coton fonce qui

peuvent deteindre ou se decolorer.

R_duit la d_coloration des articles

fonces tels que les jeans et cotons

tout-ailer. (Pour minimiser la

d_coloration, retoumer le v#tement

avant de le lave_)

NORMAL

Pour les charges mixtes et la salete

moyenne.

Nettoie divers articles y compris le

linge de maison et les v_tements de

tous les jours.

BLANCS LES PLUS Pour un blanchiment et un avivage

BLANCS supplementaires (avec 1 tasse d'eau

de Javel).

Nettoie en profondeur les articles

blancs tels que les sous-v#tements,

draps et chaussettes.

DELICAT/TOUT-

ALLER

Pour les melanges de tissu et tous

les vetements portant la mention de

programme "delicat" sur I'etiquette

d'entretien.

Garde aux articles de couleur tels

que les polos de golf, chandails de

coton el v_tements infroissables leur

apparence neuve et utilise un

essorage plus lent pour emp_cher la

formation des plis.

ARTICLES Pour laver & fond les gros articles

ENCOMBRANTS encombrants.

Nettoie les gros articles tels que les

couvre-lits, oreillers et carpettes.

LAVAGE MANUEL Pour les vetements portant la

ULTRA mention "lavage manuel" sur

retiquette d'entretien.

Nettoie doucement les articles

lavables tels que la lingerie et les

chandails.

LAVAGE EXPRt_S Pour nettoyer rapidement quelques

articles legerement sales.

Nettoie et rafraichit votre v#tement

favori sans delaL

LAINAGE/SOIE Pour de nombreux articles lavables

normalement nettoyes & sec.

Nettoie doucement les articles tels

que les chandails de laine et

chemisiers de sole.

PROGRAMME Pour creer votre propre programme

PERSONNALISE special

Se souvient de vos preferences

personnelles pour utilisation future.

2. OPTIONS

PRELAVAGE TREMPAGE Libere la salete

SATURE Iorsqu'il est ajoute

tout programme,

TRAITEMENT Enleve les saletes/

DES TACHES taches les plus

tenaces (avec 2

mesures de detergent).

RINOAGE/ 2e RINOAGE Ajoute un ringage

ESSORAGE supplementaire a tout

programme.

ESSORAGE Retire plus d'eau des

PROLONGE articles Iourds.

RIN_AGE/ Rince la charge sans

ESSORAGE qu'un programme soit

choisi.

3. MODIFICATEURS

TEMPERATURE DE Procure le meilleur soin et le meilleur

LAVAGE/RINOAGE nettoyage pour les selections &

temperature automatique

DUREE DE LAVAGE Peaufine la duree de lavage pour le

programme choisi.

Rt_GLAGE DE LA Met la laveuse en marche au moment

MISE EN MARCHE qui vous convient.

DIFFERt_E

LOmieuxestdelaverles

tachesle plustot po_dble

• _ Salel6autour

du col

_ Huh m_lq_

8alo

(_ K_chup,produbdetomate

_ Herl_

_/Io h bllles,

"?-- oncro

€_) Chooolat,_1_

Udlilm' la t_nlp_lltueUtlllur le

lapluschaum

dlUrlbuteurd'emu

deJmml dangerp_JrleIluu,

Tli_DE ou

v/' CHAUDE

TIE'DE ou

CHAUDE

TIE'DE ou

J" CHAUDE

TP6DE ou

J CHAUDE

TII_DE ou

CHAUDE

t/' TII_DE ou

CHAUDE

I/. FROIDE OU

TII_DE

TIE'DE ou

i/' CHAUDE

v/ "Ill'DE ou

CHAUDE

"Ill'DE ou

CHAUDECo6m6llqmm

Ne pes faire s4cher par culbutmgedes articles sales ou tach4L La chaleur

risque de fixer les tachu en permanence.Pour d'aul0resmnselgnements

%€oncernantleestachu, consulter le manuel du praprl6talm. •

For repair of major brand appliances in your own home...

nomatterwhomadeit, nomatterwhosoldit!

1-800-4-MY-HOMESMAnyUme, dayornight

www.sears om

Tobringinproductssuchasvacuums, lawnequipmentandelect.ronics

forrepair, callforthelocationofyournearestSearsParlts&RepalrCenter

1-800488"1222 AnyUme, dayornight

www.sem om

Forthereplacementparts, accessoriesandowner's.manuals

thatyoun:edtodo-it_:urself, callSe=rsPartsDireaSM[

! 80 366PARr0 m,,pm

(1"800"366"7278) 7daysaweek

TopurchaseorinquireaboutaSearsServiceAgreement:

l s27 6ss

7a.m.-Sp.m.CSr, Mon.-Sat.

Para pedir servicio de repa__ci6n a domicilio, Au Canada pour service en fran_ais:

y para ordenar piezas con entrega a domicilio: 1.877.LE.FOYII_

! "888-SU'I'IOGAR_ (1-877-533-6937)

(1-888-784-6427)

.......... SEARS.

HomeMenzral

®Registered Trademark]TM Trademark of Sears, Roebuck and Co., under licensee by Sears Canada.

CALYPSO is a registered trademark of Whirlpool U.S.A. under licensee by Sear& Roebuck and Co. and Sears Canada.

®TIDE is a registered trademark of Procter & Gamble.

As an ENERGY STAR® Partner, Sears, Roebuck and Co. has determined that this product

meets the ENERGY STAR® guidelines for energy efficiency.

®Marca registrada/TM marca de comeego de Sears, Roebuck and Co., con licencia de Sears Canada.

CALYPSO es una marca registrada de Whirlpool, U.S.A., con licencia de Sears Roebuck and Co. y Sears Canada.

®TIDE es una marca registrada de Procter & Gamble.

En su calidad de socio ENERGY STAR®, Sears, Roebuck and Co. ha determinado que este producto

cumple con as directfices ENERGY STAR® de rendimiento energ_tico.

® Marque depos_e/TM Marque de commerce de Sears, Roebuck and Co., en vertu d'un porteur de ]icence par Sears Canada.

CALYPSO est une marque d&,posee de Whirlpool, U.S.A., en vertu d'un poC:eur de licetlce par Sears, Roebuck and Co. et Sears Canada. 10/00

®TIDE est une marque depos_e de Procter & Gamble. Printed in U.S.A.

9724529A A titre de partenaire ENERGY STAR®, Sears, Roebuck and Co. & d_termine que ce produit Impreso en los EE. UU

Kenmore 11021084000 Elite washer

Product's Documents

User Manual

Specifications

Kenmore 11021084000 Questions and Answers
