Kenmore 11022242510 Top-Loading High Efficiency Washer User Manual

Use & Care Guide

Manual de uso y cuidado

Guide d’Utilisation et d’Entretien

English / Español / Français

Table of Contents...2 / Índice...19 / Table des matières...38

Kenmore®

Top-Loading High Efficiency Washer

Lavadora de carga superior de

alto rendimiento

Laveuse haute efficacité à chargement

par le dessus

Models/Modelos/Modèles: 110.22352, 110.22532, 110.22242

P/N W10895181A

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

Designed to use only HE High Efficiency

detergents.

Diseñada para utilizar solamente

detergentes de alto rendimiento (HE).

Conçue pour l’utilisation de détergents

haute efficacité seulement (HE).

TABLE OF CONTENTS

WASHER SAFETY ................................................................2

WHAT’S NEW UNDER THE LID? ......................................3

CONTROL PANEL AND FEATURES ................................. 4

CYCLE GUIDE ......................................................................6

USING YOUR WASHER .................................................... 7

WASHER MAINTENANCE ................................................11

TROUBLESHOOTING ....................................................... 13

PROTECTION AGREEMENTS ..........................................18

WARRANTY ........................................................................18

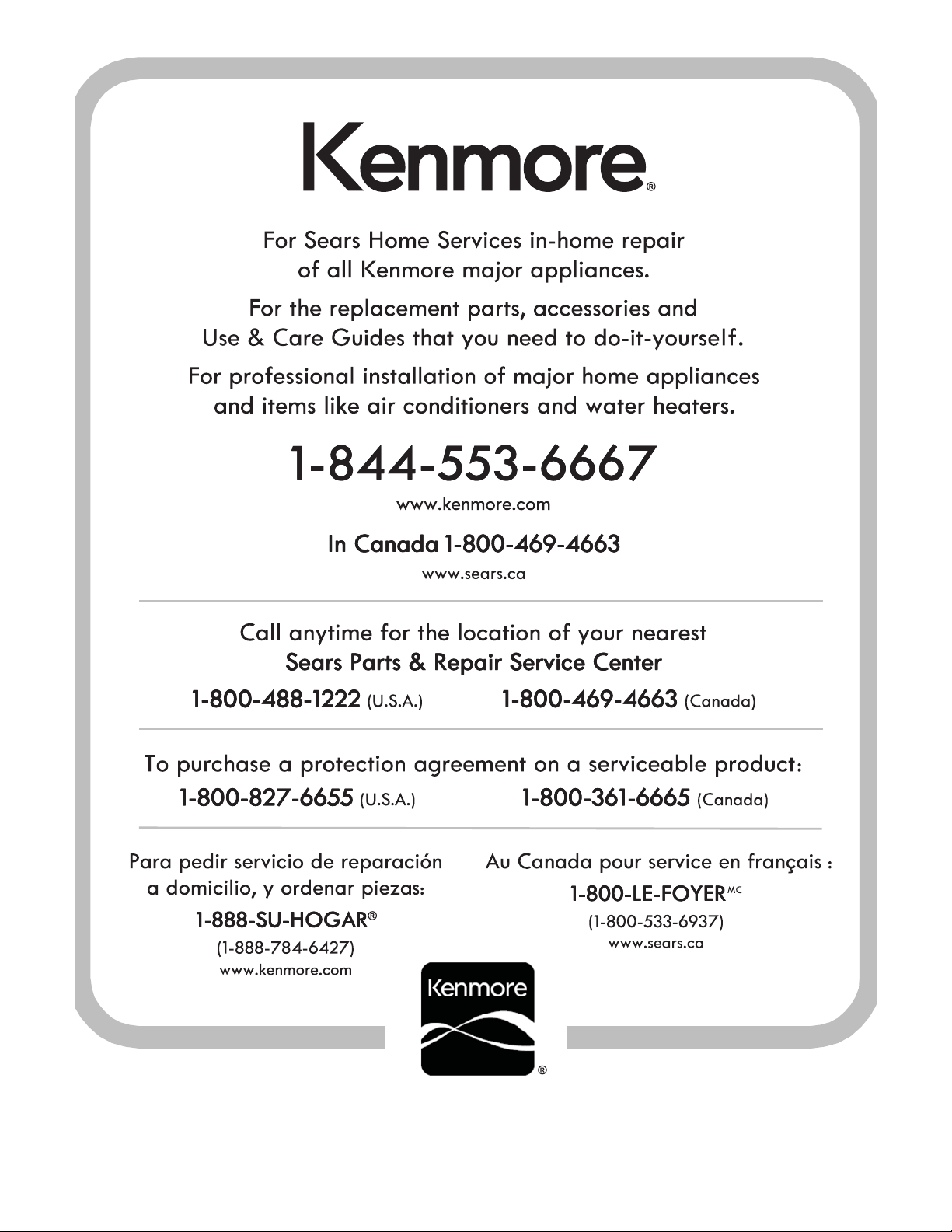

ASSISTANCE OR SERVICE ............................... Back Cover

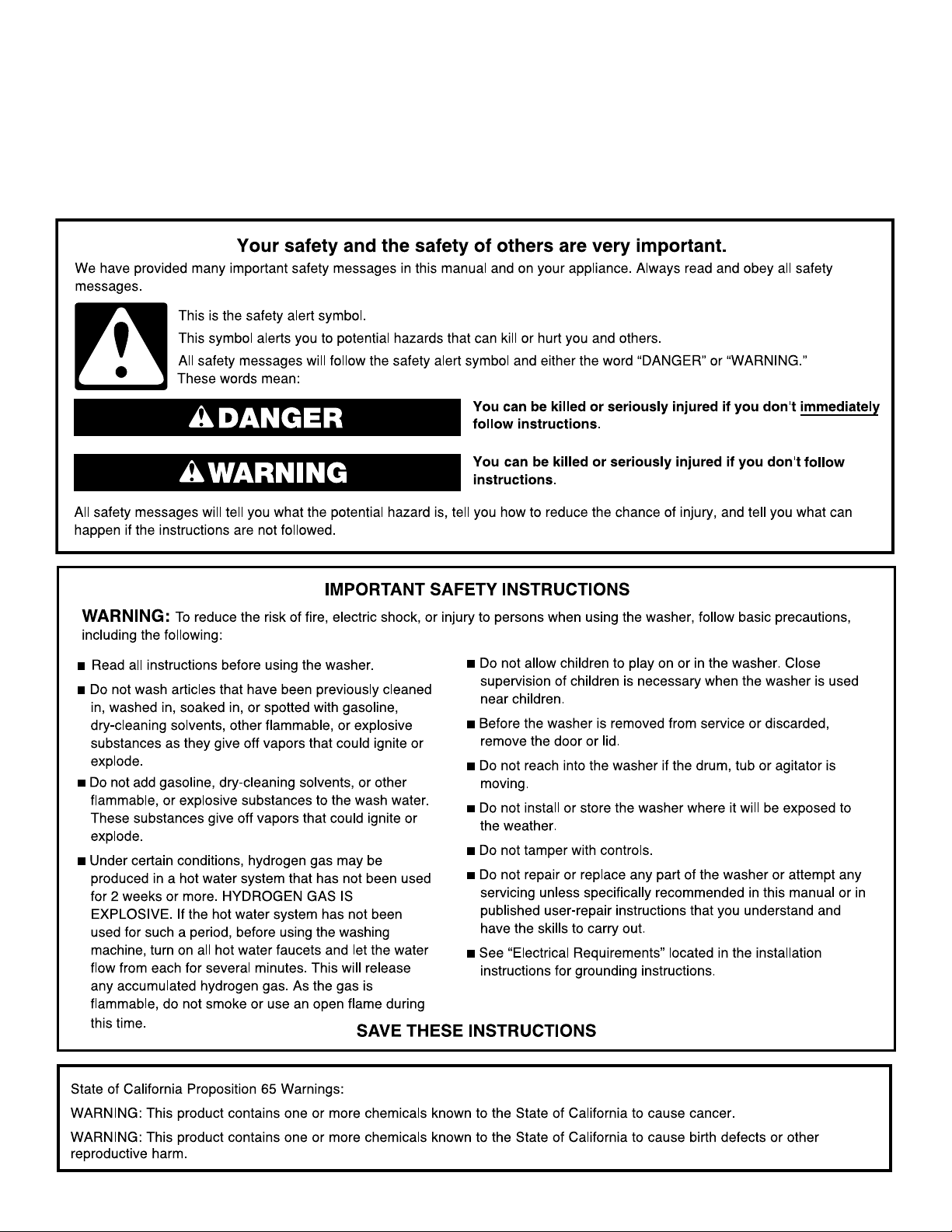

WASHER SAFETY

WHAT’S NEW UNDER THE LID?

Your new washer will operate dierently than your past agitator-style washer.

Choosing the Right Detergent

Use only High Eciency detergents. The package will be marked

“HE” or “High Eciency.” Using non-HE detergent will likely

result in longer cycle times and reduced rinsing performance.

It may also result in component malfunction and, over time,

buildup of mold or mildew. HE detergents should be low-sudsing

and quick-dispersing to produce the right amount of suds for

the best performance. They should hold soil in suspension so it is

not redeposited onto clean clothes. Not all detergents labeled

as High Eciency are identical in formulation and their ability

to reduce suds. For example, natural, organic, or homemade HE

detergents may generate a high level of suds. Always follow the

detergent manufacturer’s instructions to determine the amount

of detergent to use.

Normal Sounds You Can Expect

At dierent stages of the wash cycle, you may hear sounds

and noises that are dierent from those of your previous washer.

For example, you may hear a clicking and hum at the beginning

of the spin phase, as the lid lock goes through a self-test. There

will be dierent kinds of humming sounds as the agitator tests

for load balance or moves the load. And sometimes, you may

hear nothing at all, as the washer determines the correct water

level for your load or allows time for clothes to soak.

Use only High Efciency (HE) detergent.

Lid Lock

After a cycle is started, the washer will ll to the appropriate

water level and then start to agitate. The lid will remain

unlocked during the entire agitation portion of the wash phase

should you need to add a garment after this point. The cycle

will automatically pause when the lid is opened. The cycle will

resume once the lid is closed. The lid will lock before the spin

phase begins. After this point, if you need to pause or stop, you

must press the START/PAUSE/Unlock Lid button and wait for the

lid to unlock.

To allow for higher spin speeds, the lid will lock and the Lid

Locked light will be a solid red. If the START/PAUSE/Unlock Lid

button is pressed, the red light will turn o, indicating the lid

has unlocked and can be opened. The lid will only unlock after

washer movement has stopped. Depending on when in the cycle

you try to pause, it may take several seconds to several minutes

for basket motion to stop and the lid to unlock. Press the START/

PAUSE/Unlock Lid button to resume the cycle.

Water Level Options

Set the Water Level knob to the Auto setting and the washer

automatically adjusts the water level to the load size. Set the

Water Level knob to the Deep Fill setting and the washer will ll

to the maximum water level.

Sensing

When the Start/Pause/Unlock Lid button is pressed, the washer

will ll and begin sensing to determine load size and balance.

Once sensing is complete, the washer will ll to the appropriate

level for the detected load size and then begin the wash phase

of the cycle. If a cycle is paused at any point, the corresponding

Cycle Status Light will slowly blink. Once the cycle resumes, the

Cycle Status Light will return to a solid light.

Spray Rinse

Select cycles default to a spray rinse. During these cycles,

you will hear water enter the washer as the tub spins, allowing

the rinse water to penetrate clothes. Check the “Cycle Guide”

for details.

IMPORTANT:

■ The lid must be closed before the washer basket lls with water and for the wash cycle to start. If the lid is open and lling stops,

close the lid and press START/PAUSE/Unlock Lid to complete the cycle.

■ Rinse options must be set to either One Rinse with Fabric Softener or Two Rinses with Fabric Softener when using fabric softener in the

fabric softener dispenser. This ensures that fabric softener is added at the correct time in the rinse phase and is evenly distributed. If

your machine has a Fabric Softener knob instead of a Rinse knob, select the YES option.

CONTROL PANEL AND FEATURES

SOIL LEVEL

Select the setting most suitable for your load. For heavily

soiled and sturdy fabrics, select Heavy Soil Level for more

wash time. For lightly soiled and delicate fabrics, select Light

Soil Level for less wash time. A lighter soil-level setting will

help reduce tangling and wrinkling.

WASH TEMP

Wash Temp senses and maintains uniform water temperatures

by regulating incoming hot and cold water.

Select a wash temperature based on the type of fabric and

soils being washed. For best results and following the garment

label instructions, use the warmest wash water safe for

your fabric.

• On some models and cycles, warm and hot water may be

cooler than your previous washer.

• Even in a cold and cool water wash, some warm water

may be added to the washer to maintain a minimum

temperature.

All rinses are cold.

WASH CYCLE KNOB

Use the Wash Cycle knob to select cycles on your washer.

See “Cycle Guide” for detailed descriptions of cycles.

WATER LEVEL

Set the Water Level knob to the Auto setting and the washer

will automatically sense the appropriate water level for the

load size and type.

Set the Water Level knob to the Deep Fill setting and the

washer will ll to the maximum water level.

NOTE: Expect longer cycles times due to extended ll times

when using the Deep Fill option.

RINSE OPTIONS

The following options may be added to most cycles. See

“Cycle Guide” for additional details.

ONE RINSE

This option is used to limit a cycle to one rinse.

TWO RINSES

This option can be used to automatically add a second

rinse to most cycles.

2 431

Not all features and options are available on all models.

Appearance may vary.

4 36

ONE RINSE WITH FABRIC SOFTENER

This option must be selected if using fabric softener during

a cycle. It ensures that fabric softener is added

at the correct time in the rinse for even distribution.

TWO RINSES WITH FABRIC SOFTENER

This option turns on both the Fabric Softener and the

Two Rinses option.

FABRIC SOFTENER

On models with a separate Fabric Softener knob, this option

must be set to “Yes” when using fabric softener in the fabric

softener dispenser. This ensures that fabric softener is added

at the correct time in the rinse for even distribution.

START/PAUSE/Unlock Lid BUTTON

Press to start the selected cycle; press again to pause the

cycle and unlock the lid.

NOTE: If the washer is spinning, it may take several minutes to

unlock the lid. Press and hold for 3 seconds to cancel a cycle.

CYCLE STATUS LIGHTS

The Cycle Status Lights show the progress of a cycle. At each

stage of the process, you may notice sounds or pauses that

are dierent from your previous washer. If, at any time, the cy-

cle is paused, either by opening the lid or pushing the START/

PAUSE/Unlock Lid button, the Cycle Status light will slowly

blink green at the current paused stage of the cycle. Once the

cycle is resumed, the Cycle Status light will be a solid green

color.

SENSING

When the Start/Pause/Unlock Lid button is pressed, the

washer will ll and begin sensing to determine load size

and balance.

Once sensing is complete, the washer will ll to the

appropriate level for the detected load size and then

begin the wash phase of the cycle.

If a cycle is paused at any point, the corresponding Cycle

Status Light will slowly blink. Once the cycle resumes, the

Cycle Status Light will return to a solid light.

NOTE: Sensing and wash phases will be paused by

opening the unlocked lid. Close the lid to resume the cycle.

If the lid is left open for more than 10 minutes, the washer

will cancel the cycle and pump out the water. The lid will

lock after the wash phase to begin the initial spinout and

remain locked for the remainder of the cycle.

WASH

The washer will ll to the correct water level based

on the load size and the Water Level selection.

Certain cycles may agitate during the ll process

to boost cleaning. You will hear the agitator rotate

followed by a pause lasting several seconds. When

the wash cycle begins, you will hear the agitator

increase speed. The motor sounds may change at

dierent stages in the wash cycle while the washer

performs dierent wash actions.

RINSE

Certain cycles use a spray rinse, which adds water to the

tub while the basket spins. When a fabric softener option

is selected, you will hear sounds similar to the wash cycle

as the washer rinses and moves the load. You may hear

the motor turning on briey (short hum) to move the basket

while lling.

SPIN

The washer spins the load at increasing speeds for

proper water removal, based on the selected cycle

and spin speed.

COMPLETE

Once the cycle is complete, this light will come on.

Remove the load promptly for best results.

LID LOCKED

The Lid Locked feature allows for higher

spin speeds. When the Lid Locked light is

lit, the lid is locked and cannot be opened

without pausing the cycle. When the

light is o, the lid can be opened.

To open the lid after it has been locked,

press START/PAUSE/Unlock Lid. The lid

will unlock once the washer movement

has stopped. This may take several

minutes if the load was spinning at high

speed. Press START/PAUSE/Unlock Lid

again to resume the cycle.

CYCLE GUIDE

For best fabric care, choose the cycle that best ts the load being washed.

Recommended settings for best performance are shown in Bold.

Not all cycles and options are available on all models.

*All rinses are cold.

Casual and mixed

loads, jeans, towels,

sturdy fabrics

Jeans/Towels Hot

Warm

Cool Lights

Cool Darks

Cold

High Provides additional water and alternating wash action for heavily soiled

mixed loads.

Heavily soiled

white fabrics

Whites

Hot

Warm

Cool Lights

Cool Darks

Cold

High This cycle, when used with chlorine bleach, improves whitening of soiled

white fabrics.

Large items such as

sheets, sleeping bags,

small comforters,

jackets, small washable

rugs

Bulky/Bedding Hot

Warm

Cool Lights

Cool Darks

Cold

Low Use this cycle to wash large items such as jackets and small comforters.

The washer will ll with enough water to wet down the load before the

wash portion of the cycle begins, and uses a higher water level than

other cycles.

Sturdy fabrics,

colorfast items, towels,

sheets, jeans

Heavy Duty

Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle for normally soiled or sturdy fabrics.

Cottons, linens,

and mixed garment

loads

Normal Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle for normally soiled cottons and mixed fabric loads.

No-iron fabrics, cot-

tons, perm press, linens,

synthetics

Casual Hot

Warm

Cool Lights

Cool Darks

Cold

Low Use this cycle to wash loads of no-iron fabrics such as sport shirts,

blouses, casual business clothes, permanent press, and blends.

Machine-wash silks,

lingerie, washable

wools

Delicates Hot

Warm

Cool Lights

Cool Darks

Cold

Low Use this cycle to wash lightly soiled garments indicating “Machine

Washable Silks” or “Gentle” cycle on the care label. Place small items

in mesh garment bags before washing.

Lightly soiled fabrics Express Hot

Warm

Cool Lights

Cool Darks

Cold

High Use this cycle to quickly clean small loads of lightly soiled fabrics.

Swimsuits and items

requiring rinsing with-

out detergent

Rinse & Spin Cold High Combines a rinse and spin for loads requiring an additional rinse cycle

or to complete a load after power interruption. Also use for loads that

require rinsing only.

Hand-wash items or

dripping wet items

Drain & Spin N/A High This cycle uses a spin to shorten drying times for heavy fabrics or

special-care items washed by hand. Use this cycle to drain washer after

canceling a cycle or completing a cycle after a power failure.

No clothes in washer Clean Washer

Hot

Low Use this cycle every 30 washes to keep the inside of your washer

fresh and clean. This cycle uses a higher water level. Use with aresh

Washer Cleaner tablet or liquid chlorine bleach to thoroughly clean the

inside of your washer. This cycle should not be interrupted. See “Washer

Care.”

IMPORTANT: Do not place garments or other items in the washer

during the Clean Washer cycle. Use this cycle with an empty wash tub.

Heavily soiled fabrics Soak Hot

Warm

Cool Lights

Cool Darks

Cold

No Spin Use this cycle to soak small spots of set-in stains on fabrics. The washer

will use intermittent agitation and soaking. After time has expired,

water will drain, but the washer will not spin. Cycle is complete.

Items to wash: Cycle: Wash

Temp:*

Spin

Speed:

Cycle Details:

NOTE: If you are using fabric softener, rinse options must be set to either One Rinse with Fabric Softener or Two Rinses with Fabric Softener.

If your machine has a Fabric Softener knob instead of a Rinse knob, select the YES option.

USING YOUR WASHER

• Empty pockets. Loose change, buttons, or any small object

can pass under the agitator and become trapped, causing

unexpected sounds.

• Sort items by recommended cycle, water temperature,

and colorfastness.

• Separate heavily soiled items from lightly soiled.

• Separate delicate items from sturdy fabrics.

• Do not dry garments if stains remain after washing, because

heat can set stains into fabric.

• Treat stains promptly.

• Close zippers, fasten hooks, tie strings and sashes, and remove

non-washable trim and ornaments.

• Mend rips and tears to avoid further damage to items

during washing.

Helpful Tips:

• When washing waterproof or water-resistant items, load evenly.

• Use mesh garment bags to help avoid tangling when washing

delicate or small items.

• Turn knits inside out to avoid pilling. Separate lint-takers from

lint-givers. Synthetics, knits, and corduroy fabrics will pick up

lint from towels, rugs, and chenille fabrics.

NOTE: Always read and follow fabric care label instructions

to avoid damage to your garments.

1. Sort and prepare your laundry

Add a measured of amount of HE detergent or single-dose

laundry packet into the basket.

If using Oxi-type boosters, color-safe bleach, or fabric softener

crystals, add to the bottom of the washer basket before adding

clothes.

IMPORTANT: Use only High Eciency detergents. The package

will be marked “HE” or “High Eciency.” Using regular detergent

will likely result in longer cycle times and reduced rinsing

performance. It may also result in component failures and

noticeable mold or mildew. HE detergents are made to produce

the right amount of suds for the best performance. Follow the

manufacturer’s instructions to determine the amount of detergent

to use.

2. Add laundry products

5. Add fabric softener to dispenser

Pour a measured amount of liquid fabric

softener into dispenser; always follow

manufacturer’s directions for correct amount

of fabric softener based on your load size.

Dilute liquid fabric softener by lling the

dispenser with warm water until liquid reaches the underside

of the rim. See max ll line arrows.

IMPORTANT: The Rinse knob must be set to either One Rinse

with Fabric Softener or Two Rinses with Fabric Softener when

using fabric softener in the fabric softener dispenser. This

ensures that fabric softener is added at the correct time in the

rinse phase and is evenly distributed. If your machine has a

Fabric Softener knob instead of a Rinse knob, select the YES

option.

Adding Liquid Fabric Softener Manually to Wash Load

During the nal rinse, wait until the washer has completed

lling, then press the START/PAUSE/Unlock Lid button to pause

the washer. Lift the lid and add the measured recommended

amount of liquid fabric softener. Do not use more than the

recommended amount. Close the lid and press the START/

PAUSE/Unlock Lid button again to start the washer.

Liquid

Chlorine Bleach

4. Add liquid chlorine bleach

to dispenser

Do not overll, dilute, or use more than 1 cup (250 mL).

Do not use color-safe bleach or Oxi products in the same

cycle with liquid chlorine bleach.

Turn cycle knob to choose your wash cycle. For more

information, see “Cycle Guide”.

6. Select cycle

Load garments in loose heaps evenly

around basket wall. For best results, do

not pack the load tightly. Do not wrap

large items such as sheets around the

agitator; load them in loose piles around

the sides of the basket. Try mixing

dierent sized items to reduce tangling.

IMPORTANT: Do not tightly pack or force

items into washer. Items need to move freely for best cleaning

and to reduce wrinkling and tangling.

3. Load laundry into washer

MAX FILL

8. Select WASH TEMP

Select the Wash Temp by turning knob to desired temperature.

All rinses are tap cold.

NOTE: Always read and follow fabric care label instructions

to avoid damage to your garments.

Wash Temp Suggested Fabrics

Hot

Some cold water is added

to save energy. This may be

cooler than your hot water

heater setting.

Whites and pastels

Durable garments

Heavy soils

Warm

Some cold water may be

added, so this will be cooler

than what your previous washer

provided.

Bright colors

Moderate to light soils

Cool Lights

Warm water is added to assist

in soil removal and to help

dissolve detergents. Cool is

slightly warmer than cold.

Colors that bleed or fade

Light soils

Cool Darks

Warm water is added to assist

in soil removal and to help

dissolve detergents. Cool is

slightly warmer than cold.

Dark colors that bleed or fade

Light soils

Cold

Warm water may be added

to assist in soil removal and to

help dissolve detergents.

Dark colors that bleed or fade

Light soils

7. Select SOIL LEVEL

Once you select a cycle, select the soil level by turning the Soil

Level knob to the desired setting.

9. Select FABRIC SOFTENER option

On models with a separate Fabric Softener knob, this option

must be set to “Yes” when using the fabric softener dispenser.

This ensures that fabric softener is added at the correct time in

the rinse for even distribution.

10. Select WATER LEVEL and

RINSE options

11. Press START/PAUSE/Unlock Lid

to begin wash cycle

Press the START/PAUSE/Unlock Lid button to start the wash

cycle. When the cycle has nished, the Complete status light

will light. Promptly remove garments after cycle has completed

to avoid odor, reduce wrinkling, and avoid rusting of metal

hooks, zippers, and snaps.

Unlocking the lid to add garments

If you need to add 1 or 2 missed garments after the wash

has started, simply open the lid and this will pause the cycle.

After adding the garments, simply close the lid and the cycle

will resume.

If, instead, you press the START/PAUSE/Unlock Lid button to

pause the cycle and then open the lid to add garments, you

will need to press the START/PAUSE/Unlock Lid button after

closing the lid to resume the cycle.

NOTE: Washer will not ll with the lid open.

IMPORTANT: If lid is left open for more than 10 minutes,

the water will pump out automatically.

Manual soak

If you would like to manually soak your garments at any time

during the wash portion of the cycle, press START/PAUSE/

Unlock Lid and leave the lid closed. Once your desired soak

time has elapsed, press START/PAUSE/Unlock Lid again to

continue the cycle. As long as the lid remains closed, your

soak time can be longer than 10 minutes. However, if the lid

is opened during the soak and remains open for more than

10 minutes, the water will pump out automatically.

Select the number of rinses by turning the Rinse knob to the

desired setting.

IMPORTANT: The Rinse knob must be set to an option “with

Fabric Softener” when using the fabric softener dispenser. This

ensures that fabric softener is added at the correct time in the

rinse for even distribution.

Set the Water Level knob to the Auto setting and the washer will

automatically sense the appropriate water level for the load size

and type.

Set the Water Level knob to the Deep Fill setting and the washer

will ll to the maximum water level.

Note: The cycle will be longer due to extended ll times when

using the Deep Fill setting.

Operate your washer only when you are home. If moving, or

not using your washer for a period of time, follow these steps:

1. Unplug or disconnect power to washer.

2. Turn o water supply to washer, to avoid ooding due

to water pressure surge.

NON-USE AND VACATION CARE

WASHER MAINTENANCE

Replace inlet hoses after 5 years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses, mark the date of

replacement on the label with a permanent marker.

NOTE: This washer does not include inlet hoses. See the

“Installation Instructions” for more information.

WATER INLET HOSES

WASHER CARE

Recommendations to Help Keep Your Washer Clean and

Performing at its Best

1. Always use High Eciency (HE) detergents and follow the

detergent manufacturer’s instructions regarding the amount

of detergent to use. Never use more than the recommended

amount because that may increase the rate at which

detergent and soil residue accumulate inside your washer,

which in turn may result in undesirable odor.

2. Use warm and hot wash water settings sometimes (not

exclusively cold water washes), because they do a better

job of controlling the rate at which soils and detergent

accumulate.

3. Always leave the washer lid open between uses to help

dry out the washer and prevent the buildup of odor-causing

residue.

Cleaning Your Top Loading Washer

Read these instructions completely before beginning the

routine cleaning processes recommended below. This Washer

Maintenance Procedure should be performed, at a minimum,

once per month or every 30 wash cycles, whichever occurs

sooner, to control the rate at which soils and detergent may

otherwise accumulate in your washer.

Cleaning the Inside of the Washer

To keep your washer odor-free, follow the usage instructions

provided above, and use this recommended monthly cleaning

procedure:

Clean Washer Cycle

This washer has a special cycle that uses higher water volumes

in combination with aresh® Washer Cleaner or liquid

chlorinebleach to clean the inside of the washer.

Begin procedure

1. aresh

Washer Cleaner Cycle Procedure (Recommended

for Best Performance):

a. Open the washer lid and remove any clothing or items.

b. Place an aresh

Washer Cleaner tablet in the bottom

of the washer basket.

c. Do not place an aresh

Washer Cleaner tablet

in the detergent dispenser.

d. Do not add any detergent or other chemical to the

washer when following this procedure.

e. Close the washer lid.

f. Select the cycle recommended for cleaning the inside

of the washer.

g. Press the START/PAUSE/Unlock Lid button to start the

cycle.

NOTE: For best results, do not interrupt cycle. If cycle must

be interrupted, press START/PAUSE/Unlock Lid once. After

the cycle has stoppe d, run a RINSE/SPIN cycle to rinse

cleaner from washer.

WASHER CARE

2. Chlorine Bleach Procedure (Alternative):

a. Open the washer lid and remove any clothing or items.

b. Add 1 cup (236 mL) of liquid chlorine bleach to the

bleach compartment.

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause washer damage

over time.

c. Close the washer lid.

d. Do not add any detergent or other chemical to the

washer when following this procedure.

e. Select the cycle recommended for cleaning the inside

of the washer.

f. Press the START/PAUSE/Unlock Lid button to start

the cycle.

NOTE: For best results, do not interrupt cycle. If cycle must

be interrupted, press START/PAUSE/Unlock Lid once. After

the cycle has stoppe d, run a RINSE/SPIN cycle to rinse

cleaner from washer.

Clean Washer Cycle Operation:

1. This cycle will ll to a water level higher than in normal

wash cycles to provide rinsing at a level above the water

for a normal wash cycle.

2. During this cycle, there will be some agitation and spinning

to increase the removal of soils. After this cycle is complete,

leave the lid open to allow for better ventilation and drying

of the washer interior.

Cleaning the Dispensers

After a period of using your washer, you may nd some

residue buildup in the washer’s dispensers. To remove residue

from the dispensers, wipe them with a damp cloth and towel

dry. Do not attempt to remove the dispensers or trim for

cleaning. The dispensers and trim are not removable. If your

model has a dispenser drawer, however, remove the drawer

and clean it before or after you run the Clean Washer cycle.

Use an all-purpose surface cleaner, if needed.

Cleaning the Outside of the Washer

Use a soft, damp cloth or sponge to wipe away any spills.

Use only mild soaps or cleaners when cleaning external

washer surfaces.

IMPORTANT: To avoid damaging the washer’s nish, do not

use abrasive products.

WINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze. Because some water may stay in

hoses, freezing can damage washer. If storing or moving

during freezing weather, winterize your washer.

To winterize washer:

1. Shut o both water faucets; disconnect and drain water

inlet hoses.

2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run

washer on Rinse/Spin cycle for about 30 seconds to mix

antifreeze and remaining water.

3. Unplug washer or disconnect power.

TRANSPORTING YOUR WASHER

1. Shut o both water faucets. Disconnect and drain water

inlet hoses.

2. If washer will be moved during freezing weather, follow

Winter Storage Care directions before moving.

3. Disconnect drain hose from drain system and drain any

remaining water into a pan or bucket. Disconnect drain hose

from back of washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside washer basket.

6. Drape power cord over edge and into washer basket.

7. Place packing tray from original shipping materials back

inside washer. If you do not have packing tray, place heavy

blankets or towels into basket opening. Close lid and place

tape over lid and down front of washer. Keep lid taped

until washer is placed in new location. Transport washer

in upright position.

REINSTALLING/USING WASHER AGAIN

To reinstall washer after non-use, vacation, winter storage,

or moving:

1. Refer to “Installation Instructions” to locate, level, and

connect washer.

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses. Reconnect water inlet hoses.

Turn on both water faucets.

2. Plug in washer or reconnect power.

3. Run washer through Bulky/Bedding cycle to clean washer

and remove antifreeze, if used. Use half the manufacturer’s

recommended amount of detergent for a medium-size load.

TROUBLESHOOTING

If you experience Possible Causes Solution

Vibration or Off-Balance

Check the following for

proper installation or

see “Using Your Washer”

section.

Feet may not be in contact with the

oor and locked.

Front and rear feet must be in rm contact with oor, and

washer must be level to operate properly.

Washer may not be level. Check oor for exing or sagging. If ooring is uneven, a 3/4"

(19 mm) piece of plywood under your washer will reduce sound.

See “Level the Washer” in Installation Instructions.

Load could be unbalanced. Load dry items in loose heaps evenly around basket wall.

Adding wet items to washer or adding more water to basket

could unbalance washer.

Wash smaller loads to reduce imbalance.

Do not tightly pack. Avoid washing single items.

Use Bulky/Bedding cycle for oversized, non-absorbent items such

as comforters or poly-lled jackets.

See “Cycle Guide” and “Using Your Washer” in this Use and

Care Guide.

Noises

Clicking or metallic noises Objects caught in washer drain

system.

Empty pockets before washing. Loose items such as coins could

fall between basket and tub or may block pump. It may be

necessary to call for service to remove items.

It is normal to hear metal items on clothing such as metal snaps,

buckles, or zippers touch against the basket.

Gurgling or humming Washer may be draining water. It is normal to hear the pump making a continuous humming

sound with periodic gurgling or surging as nal amounts of water

are removed during the Drain/Spin cycles.

Humming Load sensing may be occurring. You may hear the hum of the sensing spins after you have started

the washer. This is normal.

Whirring Basket deceleration may be occurring. You may hear the whirring sound of the basket decelerating. This

is normal.

Water Leaks

Check the following for

proper installation:

Washer not level. Water may splash o basket if washer is not level.

Fill hoses not attached tightly. Tighten ll-hose connection.

Fill hose washers. Make sure all four ll hose at washers are properly seated.

Drain hose connection. Pull drain hose from washer cabinet and properly secure it to

drainpipe or laundry tub.

Do not place tape over drain opening.

Check household plumbing for leaks

or clogged sink or drain.

Water can back up out of a clogged sink or drainpipe. Check

all household plumbing for leaks (laundry tubs, drain pipe, water

pipes, and faucets).

Washer not loaded as recommended. Unbalanced loading can cause basket to be out of alignment

and cause water to splash o tub. See “Using Your Washer”

for loading instructions.

Washer Not Performing As Expected

Not enough water

in washer

Load not completely covered in water. This is normal operation for a high eciency washer. If the Water

Level knob is set to Auto setting, the load will not be completely

under water. The washer senses load sizes and adds correct

amount of water for optimal cleaning.

Use Bulky/Bedding or Jeans/Towels cycle for higher water ll,

or set Water Level knob to Deep Fill setting. See “What’s New

Under the Lid” and “Cycle Guide” to match your load with the

best cycle.

Run Clean Washer cycle to optimize the water level and wash

performance due to soil buildup in washer basket.

First try the solutions suggested here

for assistance and to possibly avoid a service call.

TROUBLESHOOTING

Washer won’t run or ll,

washer stops working,

or wash light remains

on (indicating that the

washer was unable to ll

appropriately) (cont.)

Check proper electrical supply. Plug power cord into a grounded 3 prong outlet.

Do not use an extension cord.

Ensure there is power to outlet.

Reset a tripped circuit breaker. Replace any blown fuses.

NOTE: If problems continue, contact an electrician.

Normal washer operation. Lid must be closed for washer to run.

Washer will pause during certain phases of cycle. Do not interrupt

cycle.

Washer may be tightly packed. Remove several items, rearrange load evenly in basket. Close lid

and press START/PAUSE/Unlock Lid.

Do not add more than 1 or 2 additional items after cycle has

started to avoid tightly packing or unbalancing.

Do not add more water to the washer.

Washer not draining/

spinning, loads are

still wet, or spin light

remains on (indicating

that the washer was

unable to pump out

water within 10 minutes)

Small items may have been caught

in pump or between basket and tub,

which can slow draining.

Empty pockets and use garment bags for small items.

Use a cycle with a low spin speed. Cycles with lower spin speeds remove less water than cycles

with high spin speeds. Use the recommended cycle/spin speed

for your garment. To remove extra water in the load, select

Drain/Spin. Load may need to be rearranged to allow even

distribution of the load in the basket.

The washer may be tightly packed

or unbalanced.

Tightly packed or unbalanced loads may not allow the washer

to spin correctly, leaving the load wetter than normal. Evenly

arrange the wet load for balanced spinning. Select the Drain/

Spin cycle to remove excess water. See “Using Your Washer”

for loading recommendations.

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Washer won’t run or ll,

washer stops working,

or wash light remains

on (indicating that the

washer was unable to ll

appropriately)

Check for proper water supply. Both hoses must be attached and have water owing to inlet

valve.

Both hot and cold water faucets must be turned on.

Check that inlet valve screens have not become clogged.

Check for any kinks in inlet hoses, which can restrict water ow.

First try the solutions suggested here

for assistance and to possibly avoid a service call.

TROUBLESHOOTING

If you experience Possible causes Solution

Washer Not Performing As Expected (cont.)

Washer not draining/

spinning, loads are

still wet or spin light remains

on (indicating that the

washer was

unable to pump out water

within 10 minutes) (cont.)

Check plumbing for correct drain hose

installation. Drain hose extends into stand-

pipe farther than 4.5" (114 mm).

Check drain hose for proper installation. Use drain hose form

and securely attach to drainpipe or tub. Do not tape over drain opening.

Lower drain hose if the end is higher than 96" (2.4 m) above the oor.

Remove any clogs from drain hose.

Too much detergent causing suds to slow

or stop draining and spinning.

Always measure and follow detergent directions for your load.

To remove extra suds, select Rinse/Spin. Do not add detergent.

Dry spots on load

after cycle

High speed spins extract more

moisture than your previous washer.

The high spin speeds combined with air ow during the nal spin can

cause items near the top of the load to develop dry spots

during the nal spin. This is normal.

Washer may be tightly packed. Use Bulky/Bedding or Jeans/Towels cycle for higher water ll,

or set Water Level knob to Deep Fill setting. See “Cycle Guide”

to match your load with the best cycle.

Added extra garments to the load after

the sensing/ll phase.

Add only 1 or 2 additional garments after washer has started.

Incorrect or wrong

wash or rinse

temperatures

Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached to both washer and faucet,

and have both hot and cold water owing to inlet valve.

Check that inlet valve screens are not clogged.

Remove any kinks in hoses.

Energy saving controlled

wash temperatures.

This washer uses cooler wash and rinse water temperatures

than traditional top-load washers. This includes cooler hot and warm

washes.

Load not rinsed Check for proper water supply. Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached and have water owing to the

inlet valve.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hose.

Not using HE detergent or using too much

HE detergent.

The suds from too much detergent or use of non-HE detergent can

keep washer from operating correctly. Always measure detergent

and follow detergent directions based on load size and soil level.

Always use HE detergent.

Washer not loaded as recommended. The washer is less ecient at rinsing when load is tightly packed.

Load garments in loose heaps evenly around the basket wall.

Load with dry items only.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 additional garments after washer has started.

Use Bulky/Bedding or Jeans/Towels cycle for higher water ll,

or set Water Level knob to Deep Fill setting. See “Cycle Guide”

to match your load with the best cycle.

Sand, pet hair, lint,

etc. on load after

washing

Heavy sand, pet hair, lint, and

detergent or bleach residues may require

additional rinsing.

Add a second rinse to the selected cycle and/or use the Heavy Soil Level

setting or Deep Fill option.

Load is tangling Washer not loaded as recommended. See “Using Your Washer” section.

Select a cycle with a slower wash action and spin speed;

however, items will be wetter than those using a higher speed spin. Use

Bulky/Bedding or Jeans/Towels cycle for higher water ll, or set Water

Level knob to Deep Fill setting. See the “Cycle Guide” to match your load

with the best cycle.

Load garments in loose heaps evenly around the basket wall.

Reduce tangling by mixing types of load items. Use the

recommended cycle for the type of garments being washed.

First try the solutions suggested here

for assistance and to possibly avoid a service call.

TROUBLESHOOTING

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Not cleaning or

removing stains

Added more water to washer. Washer senses load size and adds correct amount of water.

This is normal and necessary for clothes to move. It is normal

for the wash load to be not completely covered in water.

Added water results in less eective cleaning.

Washer not loaded as recommended. Washer is less ecient at cleaning when load is tightly packed.

Load garments in loose heaps evenly around the basket wall.

Load with dry items only.

Add only 1 or 2 additional garments after washer has started.

Adding detergent on top of load. Add detergent, oxi products, and color-safe bleach to the

bottom of the basket before adding the load items.

Not using HE detergent or using too much

HE detergent.

The suds from regular detergent can keep washer from operating cor-

rectly.

Use only HE detergent. Be sure to measure correctly.

Always measure detergent and follow manufacturer’s directions based on

load size and soil level.

Not using correct cycle for fabric type. Use a higher soil level cycle option and warmer wash temp

to improve cleaning.

Use Heavy Duty cycle for tough cleaning. See the “Cycle Guide” to

match your load with the best cycle.

Not using dispensers. Use dispensers to avoid chlorine bleach and fabric softener

staining.

Load dispensers before starting a cycle.

Avoid overlling.

Do not add products directly onto load.

Not washing like colors together. Wash like colors together and remove promptly after the cycle

is complete to avoid dye transfer.

Incorrect dispenser

operation

Clogged dispenser. Load dispensers before starting a cycle.

Use only liquid chlorine bleach in the bleach dispenser. Use only fabric

softener in the fabric softener dispenser.

Fabric Softener knob not set to “Yes” or

Rinse knob not set to either “One Rinse

with Fabric Softener” or “Two Rinses with

Fabric Softener”

Set Fabric Softener knob to “Yes” when using fabric softener dispenser or set

the Rinse knob to either “One Rinse with Fabric Softener” or “Two Rinses

with Fabric Softener.”

Fabric damage Sharp items were in pockets during wash

cycle.

Empty pockets, zip zippers, and snap or hook fasteners before washing to

avoid snags and tears.

Strings and straps could have tangled. Tie all strings and straps before starting wash load.

Items may have been damaged

before washing.

Mend rips and broken threads in seams before washing.

Fabric damage can occur if load is tightly

packed.

Load garments in loose heaps evenly around the basket wall.

Load with dry items only.

Use cycle designed for the fabrics being washed.

Use Bulky/Bedding or Jeans/Towels cycle for higher water ll, or

set Water Level knob to Deep Fill setting. See “What’s New Under the

Lid” and “Cycle Guide” to match your load with the best cycle.

Add only 1 or 2 additional garments after washer has started.

Liquid chlorine bleach may have been

added incorrectly.

Do not pour liquid chlorine bleach directly onto load. Wipe up bleach

spills.

Undiluted bleach will damage fabrics. Do not use more than

recommended by manufacturer.

Do not place load items on top of bleach dispenser when loading and

unloading washer.

Garment care instructions may not have

been followed.

Always read and follow garment manufacturer’s care label

instructions. See the “Cycle Guide” to match your load with the

best cycle.

First try the solutions suggested here

for assistance and to possibly avoid a service call.

TROUBLESHOOTING

If you experience Possible Causes Solution

Washer Not Performing As Expected (cont.)

Odors Monthly maintenance not done as

recommended.

See “Washer Care” in Washer Maintenance.

Unload washer as soon as cycle is complete.

Using too much detergent. Be sure to measure correctly. Always follow the manufacturer’s

directions.

See “Washer Care” section.

Lid locked light is

ashing

The lid is not closed. Close the lid. The washer will not start or ll with the lid open.

A cycle was stopped or paused using

the START/PAUSE/Unlock Lid button.

The washer may still be spinning. The lid will not unlock until the

basket has stopped spinning. This may take several minutes if

washing large loads or heavy fabrics.

Single-dose laundry

packet not dissolving

Adding laundry packet incorrectly. Be sure laundry packet is added to washer basket before adding

clothes. Do not add packet to dispenser. Follow the manufacturer’s

instructions to avoid damage to your garments.

Washer pumps out water

before nishing cycle

Lid is left open for more than

10 minutes.

Make sure lid is closed before starting a cycle and/or during

prewash (soak).

First try the solutions suggested here

for assistance and to possibly avoid a service call.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase.

Your new

Kenmore

product is designed and manufactured for years

of dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That’s

when having a Master Protection Agreement can save you money

and aggravation.

The Master Protection Agreement also helps extend the life

of your new product. Here’s what the Agreement* includes:

4 Parts and labor not just for repairing defects, but to help keep

products operating properly under normal use. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage—real protection.

4 Expert service by experienced service technicians trusted

in millions of homes every year.

4 Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

4 “No-lemon” guarantee – replacement of your covered product

after three separate product failures occur within twelve months

and a fourth repair is required. Includes free delivery and

installation, if necessary, of replacement product.

4 Product replacement if your covered product can’t be xed.

4 Annual Preventive Maintenance Check at your request –

no extra charge.

4 Fast help by phone – phone support from a service agent

on all products to help troubleshoot problems. Think of us

as a “talking owner’s manual.”

4 Power surge protection against electrical damage due

to power uctuations.

4 $300 Food Loss Protection for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

4 Service Promise: $50 if rst attempt at repair of your covered

product can’t be accomplished and product is not usable while

awaiting further repair service.

4 25% discount o the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that it

takes for you to schedule service. You can call anytime day or night.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master Protection

Agreement today!

Some limitations and exclusions apply. For prices and additional

information in the U.S.A., call 1-800-827-6655.

* Coverage in Canada varies on some items. For full details, call

Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A., call 1-844-553-6667 and in Canada call 1-800-469-4663.

05/2016

KENMORE APPLIANCE WARRANTY

Product replacement if your covered product can’t be fixed.

to power uctuations.

o the regular price of any non-covered repair

call 1-844-553-6667 in

69 4663.

KENMORE LIMITED WARRANTY

FOR ONE YEAR from the date of sale this appliance is warranted

against defects in material or workmanship when it is correctly

installed, operated, and maintained according to all supplied

instructions.

WITH PROOF OF SALE, a defective appliance will receive free

repair or replacement at option of seller.

For warranty coverage details to obtain free repair or

replacement, visit the web page: www.kenmore.com/warranty.

This warranty applies for only 90 DAYS from the sale date in the

United States, and is void in Canada, if this appliance is ever used

for other than private household purposes.

This warranty covers ONLY defects in material and

workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including

but not limited to lters, belts, bags, or screw-in base light

bulbs.

2. A service technician to clean or maintain this appliance, or to

instruct the user in correct appliance installation, operation, and

maintenance.

3. Service calls to correct appliance installation not performed

by Sears authorized service agents, or to repair problems with

house fuses, circuit breakers, house wiring, and plumbing or gas

supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from

installation not performed by Sears authorized service agents,

including installation that was not in accord with electrical, gas,

or plumbing codes.

5. Damage to or failure of this appliance, including discoloration

or surface rust, if it is not correctly operated and maintained

according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration

or surface rust, resulting from accident, alteration, abuse, misuse

or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration

or surface rust, caused by the use of detergents, cleaners,

chemicals, or utensils other than those recommended in all

instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from

unauthorized modications made to this appliance.

9. Service to an appliance if the model and serial plate is missing,

altered, or cannot easily be determined to have the appropriate

certication logo.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION

OF REMEDIES

Customer’s sole and exclusive remedy under this limited warranty

shall be product repair or replacement as provided herein. Implied

warranties, including warranties of merchantability or tness

for a particular purpose, are limited to one year or the shortest

period allowed by law. Seller shall not be liable for incidental

or consequential damages. Some states and provinces do not

allow the exclusion or limitation of incidental or consequential

damages, or limitation on the duration of implied warranties of

merchantability or tness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States or Canada*.

This warranty gives you specic legal rights, and you may also

have other rights which vary from state to state.

* In-home repair service is not available in all Canadian

geographical areas, nor will this warranty cover user or servicer

travel and transportation expenses if this product is located

in a remote area (as dened by Sears Canada Inc.) where an

authorized servicer is not available.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

SEGURIDAD DE LA LAVADORA

SEGURIDAD DE LA LAVADORA .................................19

¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA? .......... 21

PANEL DE CONTROL Y CARACTERÍSTICAS ............22

GUÍA DE CICLOS ..........................................................24

USO DE SU LAVADORA ..............................................26

MANTENIMIENTO DE LA LAVADORA ......................29

SOLUCIÓN DE PROBLEMAS ....................................... 32

CONTRATOS DE PROTECCIÓN .................................37

GARANTÍA ....................................................................37

AYUDA O SERVICIO TÉCNICO ............Contraportada

ÍNDICE

¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA?

Selección del detergente adecuado

Use solamente detergentes de alto rendimiento. El paquete

tendrá la indicación “HE” o “High Eciency” (Alto rendimiento).

El uso de un detergente que no sea HE probablemente derive

en tiempos de ciclo más prolongados y menor rendimiento

de enjuague. También puede ocasionar mal funcionamiento

en los componentes y, con el paso de tiempo, formación de

moho.

Los detergentes de alto rendimiento (HE) deben producir

poca espuma y dispersarse rápidamente para producir la

cantidad adecuada de espuma a n de lograr un rendimiento

óptimo. Mantienen la suciedad en suspenso para que no

vuelva a depositarse sobre las prendas limpias. No todos los

detergentes etiquetados como de alto rendimiento son idénticos

en su fórmula y su capacidad de para reducir espuma. Por

ejemplo, detergentes de alto rendimiento naturales, orgánicos

o domésticos pueden generar un alto nivel de espuma. Siga

siempre las instrucciones del fabricante para determinar

la cantidad de detergente que debe utilizar.

Use solamente un detergente de Alto rendimiento (HE).

Su nueva lavadora funcionará de manera diferente que su antigua lavadora con agitador.

Sonidos comunes que puede esperar

En diferentes etapas del ciclo de lavado, podrá escuchar sonidos

y ruidos que son diferentes a los de su lavadora anterior. Por

ejemplo, podrá escuchar un chasquido y un zumbido al comienzo

de la fase de exprimido, cuando el seguro de la tapa realiza

una autovericación. Se escucharán distintos tipos de zumbidos

mientras el agitador compruebe el equilibrio de la carga o

mueve la carga. Algunas veces no escuchará nada, ya que

la lavadora determina el nivel de agua adecuado para su

carga y en remojo por un tiempo.

Bloqueo de la tapa

Después se inicia un ciclo, la lavadora se llene hasta el nivel de

agua apropiado y luego empezar a agitar. La tapa permanecerá

abierta durante toda la porción de agitación de la fase de

lavado en caso de necesitar añadir una prenda después de este

punto. El ciclo se detendrá automáticamente cuando se abre la

tapa. El ciclo se reanudará una vez que la tapa está cerrada. La

tapa se bloquea antes de que comience la fase de centrifugado.

Después de este punto, si usted necesita para hacer una pausa

o detener, debe presionar el botón START/PAUSE/UNLOCK LID

(inicio/pausa/desbloqueo de la tapa) y espere a que la tapa

para desbloquear.

Para permitir mayores velocidades de centrifugado, la tapa se

bloqueará la luz de tapa bloqueada será un sólido rojo. Si se

presione el botón START/PAUSE/UNLOCK LID (inicio/pausa/

desbloqueo de la tapa), la luz roja se apagará, indicando la

tapa se abre y se puede abrir. La tapa sólo se desbloqueará

después del movimiento de la lavadora se ha detenido.

Dependiendo de cuando en el ciclo intenta hacer una pausa,

puede tardar varios segundos a varios minutos para la cesta de

movimiento para parar y la tapa para desbloquear. Presione el

botón START/PAUSE/UNLOCK LID (inicio/pausa/desbloqueo de

la tapa) para reanudar el ciclo.

Opciones de nivel de agua

Lleve la perilla Water Level (Nivel de agua) al ajuste Auto

(Detección automática) y la lavadora regulará automáticamente

el nivel de agua según el tamaño de la carga. Lleve la perilla

Water Level (Nivel de agua) al ajuste Deep Fill (Llenado

profundo) y la lavadora se llenará hasta el nivel máximo

de agua.

Detección

Cuando se presiona el botón Start/Pause/Unlock Lid (inicio/

pausa/desbloqueo de la tapa), la lavadora se llenará hasta un

nivel de agua inicial y comenzará a detectar para determinar

el tamaño de la carga. Después, se seguirá llenando hasta el

nivel de agua adecuado de acuerdo con el tamaño de la carga

y comenzará a lavar. Si un ciclo está en pausa en cualquier

momento, el correspondiente luz de progreso parpadeará

lentamente. Una vez que se reanuda el ciclo, la luz volverá a una

luz sólida.

Enjuague por rociado

Algunos ciclos realizan un enjuague con rociado de manera pre-

determinada. Durante estos ciclos, escuchará que el agua entra

en la lavadora a medida que la tina gira, lo que permite que el

agua del enjuague penetre las prendas. Consulte la “Guía de

ciclos” para obtener detalles.

IMPORTANTE:

■ La tapa debe cerrarse antes de que la canasta se llene con agua y de que comience el ciclo de lavado. Si la tapa está abierta y

se detiene el llenado, cierre la tapa y presione el botón START/Pause/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa) para concluir

el ciclo.

■ Opciones de enjuague deben establecerse en cualquiera de enjuague con suavizante o dos enjuagues con suavizante de telas al

utilizar suavizante en el dispensador de suavizante de telas. Esto asegura que el suavizante se añade en el momento correcto en la

fase de aclarado y se distribuye de manera uniforme. Si su máquina tiene una perilla de suavizante de telas en lugar de una perilla

de enjuague, seleccione la opción YES (Sí).

PANEL DE CONTROL Y CARACTERÍSTICAS

SOIL LEVEL (nivel de suciedad)

Seleccione el ajuste más adecuado para su carga. Para telas

resistentes con suciedad profunda, seleccione Heavy Soil Level

(nivel de suciedad intenso) para un mayor tiempo de lavado.

Para telas delicadas y con suciedad ligera, seleccione Light

Soil Level (nivel de suciedad ligero) para un menor tiempo de

lavado. Un ajuste para un nivel de suciedad más ligero ayuda

a reducir los enredos y la formación de arrugas.

WASH TEMP (temperatura de lavado)

Este control detecta y mantiene temperaturas de agua

uniformes mediante la regulación del agua fría y caliente

que entra.

Seleccione una temperatura de lavado según el tipo de

tela que esté lavando y el nivel de suciedad. Para obtener

resultados óptimos, y según las instrucciones de las etiquetas

de las prendas, use el agua de lavado más caliente que las

telas puedan resistir.

■ En algunos modelos y ciclos, es posible que el agua tibia y

caliente sea más fría que en su lavadora anterior.

■ Incluso en un lavado con agua fría o fresca, se puede

agregar un poco de agua tibia a la lavadora para

mantener una temperatura mínima.

Todos los enjuagues son con agua fría.

WASH CYCLE KNOB (perilla de ciclos de lavado)

Use la perilla de ciclos de lavado para seleccionar entre los

ciclos de su lavadora. Consulte “Guía de ciclos” para ver

descripciones detalladas de los ciclos.

WATER LEVEL (nivel de agua)

Si desea que la máquina detecte automáticamente el nivel

óptimo de agua para el tamaño y el tipo de carga, gire

la perilla Water Level (nivel de agua) hasta el ajuste Auto

(detección automática).

Si desea agregar la cantidad máxima de agua al ciclo de

lavado, gire la perilla Water Level (Nivel de agua) hasta el

ajuste Deep Fill (llenado profundo).

NOTA: Es probable que los tiempos de los ciclos sean más

largos debido al mayor tiempo de llenado cuando se usa la

opción Deep Fill (llenado profundo).

RINSE OPTIONS

Las siguientes opciones se pueden añadir a la mayoría de

los ciclos. Consulte “Guía de ciclos“ para obtener detalles

adicionales.

ONE RINSE (un enjuague)

Se usa esta opción para limitar un ciclo a un

solo enjuague.

2 431

4 36

No todas las características y opciones están disponibles en todos los modelos.

El aspecto puede variar.

TWO RINSES (dos enjuagues)

Esta opción se puede usar para agregar automáticamente

un segundo enjuague a la mayoría de los ciclos.

ONE RINSE WITH FABRIC SOFTENER

(un enjuague con suavizante)

Esta opción se debe seleccionar si se va a usar

suavizante para telas durante un ciclo. La misma

asegura que el suavizante de telas sea agregado en

el momento apropiado durante el enjuague, para que

se distribuya uniformemente.

TWO RINSES WITH FABRIC SOFTENER

(dos enjuagues con suavizante)

Esta opción enciende las opciones Fabric Softener

(suavizante para telas) y Dos Rinses (dos enjuagues).

FABRIC SOFTENER (Suavizante de telas)

Para los modelos con una perilla de suavizante de telas

separada, esta opción deberá jarse en “Yes” (“Sí”) si va

a usar el suavizante de telas en el depósito de suavizante

de telas. La misma asegura que el suavizante de telas sea

agregado en el momento apropiado durante el enjuague,

para que se distribuya uniformemente.

START/PAUSE/Unlock Lid BUTTON

(bóton inicio/pausa/desbloqueo de la tapa)

Presiónelo para iniciar el ciclo seleccionado; presiónelo

nuevamente para hacer una pausa en el ciclo y desbloquear

la tapa.

NOTA: Si la lavadora está centrifugando, la tapa puede

demorar varios minutos para desbloquearse. Mantenga

presionado durante 3 segundos para cancelar un ciclo.

CYCLE STATUS LIGHTS (luces de progreso)

Las luces de progreso muestran el progreso de un

ciclo. Es posible que note sonidos o pausas en cada

etapa del proceso, los cuales son diferentes a los de

las lavadoras tradicionales. Si, en cualquier momento,

el ciclo está en pausa, ya sea mediante la apertura de

la tapa o presionando el botón Start/Pause/Unlock Lid

(inicio/pausa/desbloqueo de la tapa), la luz de progreso

será lentamente parpadeará en verde en la etapa actual

de pausa del ciclo. Una vez que se reanude el ciclo, la luz

de progreso será de un color verde sólido.

SENSING (detección)

Cuando se presiona el botón Start/Pause/Unlock Lid

(inicio/pausa/desbloqueo de la tapa), la lavadora se

llenará hasta un nivel de agua inicial y comenzará a

detectar para determinar el tamaño de la carga. Después,

se seguirá llenando hasta el nivel de agua adecuado de

acuerdo con el tamaño de la carga y comenzará a lavar.

Si un ciclo está en pausa en cualquier momento, el

correspondiente luz de progreso parpadeará lentamente.

Una vez que se reanuda el ciclo, la luz volverá a una luz

sólida.

NOTA: Si se abre la tapa o se presiona el botón Start/

Pause/Unlock Lid (inicio/pausa/desbloqueo de la tapa), el

ciclo hará una pausa. Cierre la tapa y/o presione el botón

Start/Pause/Unlock Lid (inicio/pausa/desbloqueo de la

tapa) para reanudar el ciclo. Si el ciclo permanece en

pausa con la tapa abierta durante 10 minutos, la lavadora

bombeará para desaguar.

WASH (lavado)

Durante la primera etapa del ciclo de detección/lavado,

la lavadora se llenará parcialmente de agua y comenzará

a mover la carga. Es normal que la luz de detección esté

encendida durante esta etapa. Oirá el agitador que rota,

seguido de una pausa de varios minutos. Este proceso se

repetirá durante varios minutos, permitiendo que se sature

toda la carga. El nivel más bajo de agua, combinado

con el detergente de Alto rendimiento (HE) en esta etapa,

permitirá una limpieza concentrada. Es normal que la

carga esté por encima de la línea de agua durante esta

etapa. En el comienzo de la segunda etapa, la lavadora

agregará agua hasta el nivel correcto, según el tamaño

de la carga. Oirá que el agitador aumenta de velocidad

durante esta etapa del ciclo de lavado. Los sonidos del

motor pueden cambiar en las diferentes etapas del ciclo

de lavado.

RINSE (enjuague)

Oirá sonidos similares a los del ciclo de lavado a medida

que la lavadora enjuaga y mueve la carga. Podrá oír el

motor que se enciende brevemente (zumbido corto) para

mover la canasta mientras la lavadora se llena.

SPIN (centrifugado)

La lavadora centrifuga la carga a velocidades cada

vez mayores para extraer correctamente el agua

según el ciclo y la velocidad de centrifugado que se

hayan seleccionado.

COMPLETE (finalizado)

Una vez que se haya terminado el ciclo, se encenderá

esta luz. Para obtener resultados óptimos, retire la ropa

de inmediato.

LID LOCKED (tapa bloqueada)

La característica de bloqueo permite

velocidades de centrifugado más altas.

Cuando la luz está encendida, la tapa

está bloqueada y no se puede abrir si no

se hace una pausa en el ciclo. Cuando la

luz está apagada, la tapapuede abrirse.

Para abrir la tapa después de que se

ha bloqueado, presione Start/Pause/

Unlock Lid (inicio/pausa/desbloqueo de

la tapa). La tapa se desbloqueará una

vez que se haya detenido el movimiento

de la lavadora. Esto puede tomar varios

minutos si la carga estaba centrifugándose

a alta velocidad. Presione Start/Pause/Unlock Lid (inicio/

pausa/desbloqueo de la tapa) con la tapa cerrada para

reanudar el ciclo.

GUÍA DE CICLOS

Para lograr el mejor cuidado de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar.

Los ajustes recomendados para el mejor rendimiento se encuentran resaltados en negrita.

No todos los ciclos y opciones están disponibles en todos los modelos.

Cargas informales

y mixtas, pantalones

de mezclilla, toallas,

telas resistentes

Jeans/Towels

(Pantalones

de mezclilla/

toallas)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

High

(Alta)

Proporciona agua adicional y alterna la

acción de lavado para las cargas mixtas con

suciedad profunda.

Telas con suciedad

profunda

Whites

(Ropa blanca)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

High

(Alta)

Este ciclo, cuando se utiliza con blanqueador

con cloro, mejora el blanqueamiento de las telas

blancas sucias.

Artículos grandes

como sábanas,

bolsas para dormir,

edredones pequeños,

chaquetas, alfombras

pequeñas lavables

Bulky/Bedding

(Artículos

voluminosos/

sábanas)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

Low

(Baja)

Use este ciclo para lavar artículos grandes como

pueden ser chaquetas y edredones pequeños.

Esta lavadora se llenará con suciente agua para

mojar la carga antes de que comience la etapa de

lavado del ciclo y usa un nivel de agua más alto

que otros ciclos.

Telas resistentes,

prendas que

no destiñen,

toallas, sábanas

y pantalones de

mezclilla

Heavy Duty

(Intenso

común)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

High

(Alta)

Use este ciclo para telas con suciedad normal o

telas resistentes.

Telas de algodón,

lino y cargas de

prendas mezcladas

Normal Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

High

(Alta)

Use este ciclo para telas de algodón con suciedad

normal y cargas de telas mixtas.

Telas inarrugables,

de algodón,

planchado

permanente, lino

y telas sintéticas

Casual

(Informal)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

Low

(Baja)

Use este ciclo para lavar cargas con telas

inarrugables como camisas deportivas, blusas,

ropa de ocina informal, bras de planchado

permanente y mezclas.

Artículos de seda

lavables, lencería,

lana lavable

Delicates

(Ropa

delicada)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

Low

(Baja)

Use este ciclo para lavar prendas con suciedad

ligera cuya etiqueta de cuidado indique que se

use el ciclo “Sedas lavables a máquina” o “Suave”.

Coloque los artículos pequeños en bolsas de malla

para prendas antes de lavarlos.

Telas con suciedad

ligera

Express

(expreso)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

High

(Alta)

Use este ciclo para limpiar rápidamente pequeñas

cargas con suciedad ligera.

Artículos a lavar: Ciclo: Temperatura de

Lavado:*

Velocidad de

centrifugado::

Cycle Details:

NOTA : Si está utilizando el suavizante de telas, asegúrese de girar la perilla de enjuague a cualquiera de un enjuague con suavizante de telas o dos enjuagues con

suavizante de telas. Si su máquina tiene una perilla de suavizante de telas en lugar de una perilla de enjuague, seleccione la opción YES (Sí).

).*Todos los enjuagues son con agua fría.

GUÍA DE CICLOS

Para lograr el mejor cuidado de las telas, elija el ciclo que sea el más adecuado para la carga que va a lavar.

Los ajustes recomendados para el mejor rendimiento se encuentran resaltados en negrita.

No todos los ciclos y opciones están disponibles en todos los modelos.

Trajes de baño y

artículos que deban

enjuagarse sin

detergente

Rinse/Spin

(Enjuague/

Exprimido)

Cold

(Fría)

High

(Alta)

Combina un enjuague y exprimido para las cargas

que requieran un ciclo de enjuague adicional o

para terminar de lavar una carga después de un

corte de corriente. Úselo también para las cargas

que necesitan solamente enjuagarse.

Artículos lavables

a mano o artículos

empapados

Drain/Spin

(Desagüe/

Exprimido)

N/A High

(Alta)

Este ciclo usa un exprimido para acortar los

tiempos de secado de

las telas pesadas o para los artículos de cuidado

especial que se laven

a mano. Use este ciclo para desaguar la lavadora

después de anular

un ciclo o completar un ciclo después de un corte

de corriente.

Ninguna prenda

en la lavadora

Clean Washer

(Limpiar la

lavadora)

Hot (Caliente)

Low

(Baja)

Use este ciclo cada 30 lavados para mantener

el interior de su lavadora fresco y limpio. Este

ciclo usa un nivel de agua más alto. Úselo con la

tableta limpiadora para lavadoras aresh

o con

blanqueador líquido con cloro, para limpiar a

fondo el interior de su lavadora. Este ciclo no debe

interrumpirse. Vea “Cuidado de la lavadora”.

IMPORTANTE: No coloque prendas ni otros

artículos en la lavadora durante el ciclo de Clean

Washer (Limpiar la lavadora). Use este ciclo con la

tina de lavado vacía.

Telas con suciedad

profunda

Soak

(Remojo)

Hot (Caliente)

Warm (Tibia)

Cool Lights (Fresca

Colores claros)

Cool Darks (Fresca

Colores oscuros)

Cold (Fría)

No Spin

(Sin centrifugado)

Use este ciclo para remojar manchas pequeñas

de suciedad impregnada a las telas. La lavadora

usará agitación y remojo intermitentes. Después

de que el tiempo haya terminado, el agua se

drenará pero la lavadora no exprimirá. El ciclo se

ha terminado.

Artículos a lavar: Ciclo: Temperatura de

Lavado:*

Velocidad de

centrifugado::

Cycle Details:

NOTA : Si está utilizando el suavizante de telas, asegúrese de girar la perilla de enjuague a cualquiera de un enjuague con suavizante de telas o dos enjuagues con

suavizante de telas.

*Todos los enjuagues son con agua fría.

USO DE SU LAVADORA

• Vacíe los bolsillos. Las monedas, los botones o cualquier

objeto pequeño suelto puede pasar debajo del agitador

y atorarse, provocando sonidos no esperados.

• Separe los artículos según el ciclo recomendado, la

temperatura del agua y la resistencia a perder el color.

• Separe los artículos con mucha suciedad de los que tienen

poca suciedad.

• Separe los artículos delicados de las telas resistentes.

• No seque los artículos si aún hay manchas después

del lavado ya que el calor puede hacer las manchas

permanentes.

• Trate las manchas inmediatamente.

• Cierre los zípers, abroche los ganchos, ate los cordones

y las fajas, y quite los adornos y ornamentos que no

sean lavables.

• Remiende lo que esté roto y desgarrado para evitar

más daños a los artículos durante el lavado.

Consejos útiles:

• Cuando lave artículos a prueba o resistentes al agua,

colóquelos de modo parejo.

• Use bolsas de malla para prendas, para ayudar a prevenir

los enredos cuando lave artículos delicados o pequeños.

• Vuelva al revés las prendas de tejido para evitar que se

formen motitas. Separe las prendas que sueltan pelusa de

las que la atraen. A las prendas de telas sintéticas, los tejidos

y la pana se les pegará la pelusa de las toallas, los tapetes

y la felpilla.

NOTA: Siempre lea y siga las instrucciones en las etiquetas

de cuidado de las telas para evitar daños a sus prendas.

1. Separe y prepare su ropa

Agregue una cantidad medida de detergente HE o un paquete

de lavandería de una dosis única dentro de la canasta.

Si va a usar productos para realzar el lavado tales como Oxi,

blanqueador no decolorante o cristales de suavizante de telas,

agréguelos al fondo de la canasta de la lavadora antes de

agregar las prendas.

IMPORTANTE: Use solamente detergentes de alto rendimiento.

El paquete tendrá la marca “HE” o “High Eciency” (Alto

rendimiento). El uso de un detergente común probablemente

derive en tiempos de ciclo más prolongados y menor rendimiento

de enjuague. También puede ocasionar fallas en los componentes

y moho evidente. Los detergentes de alto rendimiento HE están

hechos para producir la cantidad adecuada de espuma para

el mejor rendimiento. Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

2. Agregue los productos de lavandería

5. Agregue suavizante de telas al depósito

Vierta una cantidad medida de suavizante

de telas líquido en el depósito. Siempre siga

las instrucciones del fabricante para usar

la cantidad correcta de suavizante de telas

según el tamaño de la carga.

Diluya el suavizante líquido de telas llenando el depósito

con agua tibia hasta que el líquido llegue a la parte inferior

del borde. Vea las echas de la línea máxima de llenado.

IMPORTANTE: El botón de opciones de enjuague debe ser

ajustado a un enjuague con suavizantes o dos enjuagues

con suavizante cuando se utiliza la tela suavizante en el

dispensador de suavizante de telas. Esto asegura que la tela

Se añade el suavizante en el momento correcto en la fase de

aclarado y es distribuidos equitativamente. Si su máquina

tiene una perilla de suavizante de telas en lugar de una perilla

de enjuague, seleccione la opción YES (Sí).

Cómo agregar manualmente el suavizante para telas

líquido a la carga de ropa

Durante el último enjuague, espere hasta que la lavadora se

haya llenado por completo y presione el botón START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa) para hacer

una pausa en la lavadora. Levante la tapa y agregue la

cantidad medida recomendada de suavizante de telas líquido.

No utilice más de la cantidad recomendada. Cierre la tapa

y presione el botón START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloqueo de la tapa) nuevamente para poner en marcha

la lavadora.

4. Agregue blanqueador líquido con cloro

al depósito

Liquid

Chlorine Bleach

No sobrellene, diluya ni utilice más de 1 taza (250 ml). No

utilice blanqueador no decolorante ni productos Oxi en el

mismo ciclo con blanqueador líquido con cloro.

Cargue las prendas de modo uniforme

en montones ojos alrededor de la pared

de la canasta. Para obtener los mejores

resultados, no cargue la ropa de manera

apretada. No envuelva los artículos

grandes tales como sábanas alrededor

del agitador; cárguelos en montones

ojos alrededor de la pared de la

canasta. Pruebe mezclar artículos de

distintos tamaños para que éstos se

enreden menos.

IMPORTANTE: No cargue la lavadora de manera apretada

ni coloque los artículos a la fuerza en la misma. Para obtener

una mejor limpieza y para reducir la formación de arrugas

y enredos, los artículos deben moverse libremente.

3. Cargue las prendas en la lavadora

Blanqueador

líquido con cloro

MAX FILL

Llenado

máximo

Gire la perilla de los ciclos para elegir su ciclo de lavado.

Para obtener más información, vea “Guía de ciclos”.

6. Seleccione un ciclo

8. Seleccione WASH TEMP

(Temperatura de lavado)

Seleccione WASH TEMP (Temperatura de lavado) girando

la perilla a la temperatura deseada. Todos los enjuagues

son con agua fría del grifo.

NOTA: Siempre lea y siga las instrucciones en las etiquetas

de cuidado de las telas para evitar daños a sus prendas.

10. Seleccione WATER LEVEL (Nivel de

agua) y la opción FABRIC SOFTENER

(Suavizante de telas)

Temperatura de lavado Telas sugeridas

Hot (Caliente)

Se agrega un poco de agua fría para

ahorrar energía. El agua estará más

fría que la del ajuste de agua caliente

de su calentador de agua.

Ropa blanca y de color

pastel

Prendas durables

Suciedad profunda

Warm (Tibia)

Se agregará un poco de agua fría, de

modo que el agua estará más fría que

el agua provista por su lavadora

anterior.

Colores vivos

Suciedad entre

moderada y ligera

Cool Lights

(Fresca - Colores claros)

Se agrega agua tibia para ayudar

a remover la suciedad y disolver

el detergente. Cool (Fresca) es

ligeramente más cálido que fría.

Colores que destiñen

o se opacan

Suciedad ligera

Cool Darks

(Fresca - Colores oscuros)

Se agrega agua tibia para ayudar

a remover la suciedad y disolver

el detergente. Cool (Fresca) es

ligeramente más cálido que fría.

Colores oscuros que

destiñen o se opacan

Suciedad ligera

Cold (Fría)

Puede que se agregue agua tibia para

ayudar con la remoción de suciedad y

para ayudar a disolver el detergente.

Colores oscuros que

destiñen o se opacan

Suciedad ligera

Seleccione el número de enjuagues girando el botón de opciones

de enjuague a la posición deseada .

IMPORTANTE: El botón de opciones de enjuague debe estar

ajustado a una opción “con suavizante de telas” cuando se

utiliza el dispensador de suavizante de telas. Esto asegura que

el suavizante se añade en el momento correcto en el enjuague

para la distribución uniforme .

Ajuste el control de nivel de agua para el ajuste de detección

automática y la arandela detectará automáticamente el nivel de

agua apropiado para el tamaño de la carga y el tipo.

Ajuste el control de nivel de agua para el ajuste de lavado de

aguas profundas y la lavadora se llenará con el nivel máximo

de agua.

Nota : El ciclo será más largo debido a los tiempos de

llenado mayor cuando se utiliza el ajuste de la colada del

agua profunda.

7. Seleccione SOIL LEVEL

(Nivel de suciedad)

Una vez que haya seleccionado un ciclo, seleccione el nivel de

suciedad girando la perilla Soil Level (nivel de suciedad) hasta el

ajuste deseado.

9. Seleccione la opción FABRIC SOFTENER

(Suavizante de telas)

Para los modelos con una perilla de suavizante de telas

separada, la perilla de deberá jarse en “Yes” (“Sí”) si va a

usar el depósito de suavizante de telas. La misma asegura que

el suavizante de telas sea agregado en el momento apropiado

durante el enjuague, para que se distribuya uniformemente.

MANTENIMIENTO DE LA LAVADORA

Reemplace las mangueras de entrada después de 5 años

de uso para reducir el riesgo de que fallen. Inspeccione

periódicamente y cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o pérdidas

de agua.

Cuando reemplace sus mangueras de entrada de agua,

anote la fecha de reposición en la etiqueta con un marcador

permanente.

NOTA: Esta lavadora no incluye mangueras de entrada. Para

obtener más información, vea las “Instrucciones de instalación”.

MANGUERAS DE ENTRADA DE AGUA

CUIDADO DE LA LAVADORA

Recomendaciones para ayudar a mantener la lavadora

limpia y funcionando con el máximo rendimiento

1. Siempre use detergentes de alta eciencia y siga las

instrucciones del fabricante del detergente sobre la

cantidad que debe usar. Nunca use más de la cantidad

recomendada, ya que puede acelerar la acumulación de

residuos de detergente y suciedad en la lavadora, lo que

puede causar un olor no deseado.

2. Use a veces lavados con agua tibia o caliente (no

exclusivamente lavados con agua fría), ya que los mismos

hacen un mejor trabajo al controlar el ritmo en el cual

se acumulan la suciedad y el detergente.

3. Deje siempre la tapa de la lavadora abierta entre un uso

y otro, para ayudar a que se termine de secar la lavadora

y evitar la acumulación de residuos causantes de olores.

Limpieza de la lavadora de carga superior

Lea estas instrucciones completamente antes de comenzar

el proceso de limpieza de rutina que se recomienda a

continuación. El procedimiento de mantenimiento de la

lavadora deberá efectuarse una vez al mes o cada 30 ciclos

de lavado como mínimo, lo primero que ocurra, para controlar

el ritmo en el cual puedan acumularse la suciedad y el

detergente en la lavadora.

Cómo limpiar el interior de la lavadora

Para mantener la lavadora libre de olores, siga las

instrucciones de uso detalladas arriba y utilice este

procedimiento mensual de limpieza que recomendamos

a continuación:

Ciclo de limpieza de la lavadora

Esta lavadora tiene un ciclo especial que utiliza mayores

volúmenes de agua en combinación con aresh® limpiador

lavadora o cloro líquido lejía para limpiar el interior de

la lavadora.

Comience el procedimiento

1. Procedimiento del ciclo con limpiador para lavadora

aresh

(se recomienda para el mejor desempeño):

a. Abra la tapa de la lavadora y saque la ropa o artículos

de la misma.

b. Coloque una pastilla del limpiador para lavadora

aresh

en el fondo de la canasta de lavado.

c. No agregue la pastilla del limpiador para lavadora

aresh

en el depósito del detergente.

d. No agregue detergente ni ningún otro producto químico

a la lavadora cuando siga este procedimiento.

e. Cierre la tapa de la lavadora.

f. Seleccione el ciclo recomendado para la limpieza

del interior de la lavadora.

11. Presione START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloqueo de la tapa)

para comenzar el ciclo de lavado

Presione el botón START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloqueo de la tapa) para comenzar el ciclo de lavado.

Cuando haya terminado el ciclo, se encenderá la luz de estado

Complete (Terminado). Saque las prendas inmediatamente

después de que se haya terminado el ciclo para evitar olores,

reducir la formación de arrugas y evitar que se herrumbren

los ganchos de metal, zípers y broches a presión.

Cómo desbloquear la tapa para agregar prendas

Si es necesario agregar 1 ó 2 prendas perdidas después del lavado

ha comenzado, basta con abrir la tapa y esto hará una pausa en el

ciclo. Después de la adición de las prendas de vestir, simplemente

cierre la tapa y el ciclo se reanudará.

En cambio, si se pulsa el botón

START/PAUSE/Unlock Lid (Inicio/

Pausa/Desbloqueo de la tapa) para hacer una pausa en el ciclo y

luego abrir la tapa para añadir prendas , tendrá que pulsar el botón

START/PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa)

después de cerrar la tapa para reanudar el ciclo .

NOTA: La lavadora no se llena con la tapa abierta.

IMPORTANTE: Si se deja la tapa abierta por más de 10 minutos,

el agua será drenada automáticamente.

Remojo manual

Si desea remojar manualmente su ropa en cualquier momento

durante la porción de lavado del ciclo, presione START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa) y deje la

tapa cerrada. Una vez su tiempo de remojo deseado haya

transcurrido, presione START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloqueo de la tapa) otra vez para continuar el ciclo. Mientras

la tapa está cerrada, su tiempo de remojo puede ser más de

10 minutos. Sin embargo, si se abre la tapa durante el remojo y

permanece abierta por más de 10 minutos, el agua será drenada

automáticamente.

Ponga a funcionar su lavadora únicamente cuando esté

en casa. Si va a mudarse o no va a usar la lavadora durante

cierto período, siga esos pasos:

1. Desenchufe la lavadora o desconecte el suministro

de energía a la misma.

2. Cierre el suministro de agua a la lavadora para evitar

inundaciones debidas a aumentos en la presión del agua.

CUIDADO DURANTE LA FALTA DE USO

Y LAS VACACIONES

CUIDADO PARA EL ALMACENAMIENTO

DURANTE EL INVIERNO

IMPORTANTE: Para evitar daños, instale y guarde la

lavadora en un lugar donde no se congele. Debido a que

queda un poco de agua en las mangueras, el congelamiento

de la misma podría dañar la lavadora. Si va a almacenar

o mover su lavadora durante una temporada de invierno

riguroso, acondiciónela para el invierno.

Para acondicionar la lavadora para el invierno:

1. Cierre ambos grifos de agua; desconecte y escurra el agua

de las mangueras de llenado.

2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V. en

la canasta y ponga a funcionar la lavadora en un ciclo

de RINSE/SPIN (Enjuague/exprimido) durante unos

30 segundos para mezclar el anticongelante con el agua

restante.

3. Desenchufe la lavadora o desconecte el suministro

de energía.

CUIDADO DE LA LAVADORA (cont.)

g. Presione el botón START/PAUSE/Unlock Lid (Inicio/

Pausa/Desbloqueo de la tapa) para comenzar el ciclo.

NOTA: Para obtener los mejores resultados, no interrumpa

el ciclo. Si debe interrumpir el ciclo, presione START/

PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa)

una. Después de que se detenga, ponga en marcha un ciclo

de RINSE/SPIN (Enjuague/exprimido) para enjuagar el

limpiador de la lavadora.

2. Procedimiento con blanqueador con cloro (alternativa):

a. Abra la tapa de la lavadora y saque la ropa o artículos

de la misma.

b. Agregue 1 taza (236 mL) de blanqueador líquido con

cloro al depósito del blanqueador.

NOTA: El usar más blanqueador líquido con cloro de

lo recomendado anteriormente puede ocasionar daños

en la lavadora con el paso del tiempo.

c. Cierre la tapa de la lavadora.

d. No agregue detergente ni ningún otro producto químico

a la lavadora cuando siga este procedimiento.

e. Seleccione el ciclo recomendado para la limpieza

del interior de la lavadora.

f. Presione el botón START/PAUSE/Unlock Lid (Inicio/

Pausa/Desbloqueo de la tapa) para comenzar el ciclo.

NOTA: Para obtener los mejores resultados, no interrumpa

el ciclo. Si debe interrumpir el ciclo, presione START/

PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa)

una. Después de que se detenga, ponga en marcha un ciclo

de RINSE/SPIN (Enjuague/exprimido) para enjuagar el

limpiador de la lavadora.

Descripción de la operación del ciclo de limpieza de

la lavadora :

1. Este ciclo se llenará hasta un nivel de agua más alto que

en el lavado normal ciclos de enjuague para proporcionar a

un nivel por encima de la línea de agua para ciclo de

lavado normal.

2. Durante este ciclo, habrá algo de agitación y de hilado

para aumentar la eliminación de suciedad. Después de este

ciclo está completo, dejar la tapa abierta para permitir

una mejor ventilación y secado del interior de la lavadora.

Limpieza de los depósitos

Después de usar la lavadora durante cierto tiempo, es posible

que encuentre acumulación de residuos en los depósitos de la

misma. Para quitar los restos de los depósitos, límpielos con

un paño húmedo y seque con una toalla. No intente sacar

los depósitos ni el borde para la limpieza. Los depósitos y

el borde no se pueden sacar. Si su modelo tiene un cajón

de depósito, sin embargo, saque el cajón y límpielo antes o

después de poner en marcha el ciclo Clean Washer (Limpiar

la lavadora). Use un limpiador multiuso para supercies,

si es necesario.

Cómo limpiar el exterior de la lavadora

Use un paño suave y húmedo o una esponja para limpiar

cualquier derrame. Utilice sólo limpiadores o jabones suaves

para limpiar las supercies externas de la lavadora.

IMPORTANTE: Para evitar dañar el acabado de la lavadora,

no use productos abrasivos.

CÓMO REINSTALAR O

USAR LA LAVADORA NUEVAMENTE

Para reinstalar la lavadora después de la falta de uso,

vacaciones, almacenamiento durante el invierno o mudanza:

1. Consulte las “Instrucciones de instalación” para ubicar,

nivelar y conectar la lavadora.

2. Antes de usar la lavadora nuevamente, póngala a funcionar

siguiendo el procedimiento recomendado a continuación:

Para volver a usar la lavadora:

1. Deje correr el agua por los tubos y las mangueras. Vuelva

a conectar las mangueras de entrada de agua. Abra ambos

grifos de agua.

2. Enchufe la lavadora o reconecte el suministro de energía.

3. Ponga a funcionar la lavadora en el ciclo Bulky/Bedding

(artículos voluminosos/sábanas) para limpiarla y para quitar

el anticongelante, de haberlo usado. Use la mitad de la

cantidad recomendada por el fabricante para una carga de

tamaño mediano.

TRANSPORTE DE LA LAVADORA

1. Cierre ambos grifos de agua. Desconecte y elimine el agua

de las mangueras de entrada de agua.

2. Si se va a trasladar la lavadora durante una temporada

de invierno riguroso, siga las instrucciones descritas en

“Cuidado para el almacenamiento durante el invierno”

antes de la mudanza.

3. Desconecte la manguera de desagüe del sistema de

desagüe y drene el agua restante en una olla o cubeta.

Desconecte la manguera de desagüe de la parte posterior

de la lavadora.

4. Desenchufe el cable eléctrico.

5. Ponga las mangueras de entrada y la manguera de desagüe

en el interior de la canasta de la lavadora.

6. Pase el cable eléctrico sobre el borde y colóquelo dentro

de la canasta de la lavadora.

7. Coloque la bandeja de empaque de los materiales de envío

originales nuevamente en el interior de la lavadora. Si no

cuenta con bandeja de empaque, coloque frazadas o

toallas pesadas en la abertura de la canasta. Cierre la

tapa y coloque cinta sobre la misma hacia el frente a la

lavadora. Mantenga la tapa pegada con cinta adhesiva

hasta que se coloque la lavadora en su nuevo lugar.

Traslade la lavadora en posición vertical.

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente

Causas posibles Solución

Vibración o desequilibrio

Verique lo siguiente

para la instalación

adecuada o vea la

sección “Uso de su

lavadora”.

Es posible que las patas no estén

haciendo contacto con el piso y

no estén seguras.

Las patas frontales y posteriores deberán hacer contacto rme

con el piso y la lavadora deberá estar nivelada para funcionar

adecuadamente.

Es posible que la lavadora no

esté nivelada.

Revise si el piso está irregular o hundido. Si el piso no está parejo,

el colocar una pieza de madera de 3/4" (19 mm) debajo de la

lavadora reducirá el sonido.

Vea “Nivelación de la lavadora” en las Instrucciones de instalación.

La carga podría estar desequilibrada. Cargue los artículos secos de modo uniforme en montones

ojos alrededor de la pared de la canasta. El agregar artículos

mojados o agregar más agua a la canasta podría causar un

desequilibrio en la lavadora.

Lave cargas más pequeñas para reducir el desequilibrio.

No cargue de manera apretada. Evite lavar un solo artículo.

Use el ciclo Bulky/Bedding (Artículos voluminosos/sábanas)

para los artículos muy grandes no absorbentes, tales como los

edredones o chaquetas con relleno de poliéster.

Vea “Guía de ciclos” y “Uso de la lavadora” en este Manual

de uso y cuidado.

Ruidos

Chasquidos o ruidos

metálicos

Objetos atrapados en el sistema

de desagüe de la lavadora.

Vacíe los bolsillos antes del lavado. Los artículos sueltos, tales

como monedas, podrían caer entre la canasta y la tina o

bloquear la bomba. Tal vez sea necesario solicitar servicio

técnico para quitar los artículos.

Es normal escuchar el ruido de los artículos de metal en las

prendas, tales como broches a presión de metal, hebillas o cierres

cuando tocan la canasta.

Gorgoteo o zumbido La lavadora puede estar

desaguándose.

Es normal escuchar que la bomba haga un sonido continuo de

zumbido, con gorgoteos periódicos o repentinos, a medida que

salen los últimos restos de agua durante los ciclos de Drain/Spin

(Desagüe/Exprimido).

Zumbador Es posible que esté en marcha

una detección de la carga.

Puede ser que escuche el zumbador de los giros de detección

después de haber puesto en marcha la lavadora. Esto es normal.

Zumbido La cesta puede estar desacelerando. Es posible que escuche el zumbido de la desaceleración cesta.

Esto es normal.

Fugas de agua

Verique que lo

siguiente esté instalado

adecuadamente:

La lavadora no está nivelada. Es posible que se salpique agua de la canasta si la lavadora

no está nivelada.

Las mangueras de llenado no están bien

sujetas.

Apriete la conexión de la manguera de llenado.

Arandelas de la manguera de llenado. Asegúrese de que las cuatro arandelas planas de las mangueras de

llenado están debidamente colocadas.

Conexión de la manguera

de desagüe.

Jale la manguera de desagüe de la carcasa de la lavadora

y asegúrela correctamente al tubo vertical o tina de lavadero.

No coloque la cinta sobre la abertura de drenaje.

Revise la plomería de la casa para ver si

hay fugas o si el fregadero o

el desagüe está obstruido.

Es posible que el agua se salga de un lavadero o tubo vertical

bloqueado. Revise toda la plomería de la casa y fíjese si hay fugas de

agua (tinas de lavadero, tubo de desagüe, tubos de agua y grifos).

No se ha cargado la lavadora

según lo recomendado.

Una carga desequilibrada puede hacer que la canasta quede desalin-

eada y que salpique agua fuera de la tina. Vea “Uso

de su lavadora” para las instrucciones de carga.

La lavadora no funciona como se esperaba

No hay suciente agua

en la lavadora

La carga no está completamente cubierta

en agua.

Este es el funcionamiento normal para una lavadora de alto rendimiento.

Si la perilla Water Level (Nivel de agua) se ajuste en la conguración

Auto (Automática), la carga no estará sumergida por completo. La

lavadora detecta los tamaños de las cargas y agrega la cantidad

correcta de agua para la limpieza óptima.

Pruebe primero las soluciones sugeridas aquí

para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente

Causas posibles Solución

La lavadora no funciona como se esperaba

No hay suciente agua

en la lavadora (cont.)

La carga no está completamente

cubierta en agua (cont.).

Utilice el ciclo Bulky/Bedding (Artículos voluminosos/Ropa de

cama) o Jeans/Towels (Pantalones de mezclilla/Toallas) para

llenar la canasta con más agua,

o ajuste la perilla Water Level

(Nivel de agua) en la conguración Deep Fill (Llenado profundo).

Consulte las secciones “¿Qué hay de nuevo debajo de la tapa?”

y “Guía de ciclos” para seleccionar el mejor ciclo para su carga.

Ponga en marcha el ciclo Clean Washer (Limpiar la lavadora)

para optimizar el nivel de agua y el rendimiento de lavado

a causa de la acumulación de suciedad en la canasta de

la lavadora.

La lavadora no funciona

o no llena, la lavadora

se detiene o la luz del

lavado permanece

encendida (lo que indica

que la lavadora no pudo

llenarse apropiadamente)

Verique si hay el suministro

adecuado de agua.

Deberán sujetarse ambas mangueras y tener ujo de agua

a la válvula de llenado.

Los grifos de agua fría y caliente deben estar abiertos.

Revise que los ltros de la válvula de entrada no se hayan obstruido.

Revise si hay torceduras en las mangueras de entrada, las cuales

pueden restringir el ujo de agua.

Pruebe primero las soluciones sugeridas aquí

para obtener asistencia y si es posible evitar una visita de servicio.

La lavadora no funciona

o no llena, la lavadora

se detiene o la luz del

lavado permanece

encendida (lo que indica

que la lavadora no pudo

llenarse apropiadamente)

(cont.)

Verique que el suministro eléctrico

sea el adecuado.

Conecte el cable eléctrico a un contacto de pared de conexión

a tierra de 3 terminales.

No use un cable eléctrico de extensión.

Cerciórese de que haya suministro eléctrico en el contacto.

Reposicione el cortacircuitos si se ha disparado. Reemplace

los fusibles que se hayan quemado.

NOTA: Si los problemas continúan, contacte a un electricista.

Funcionamiento normal

de la lavadora.

La tapa deberá estar cerrada para que funcione la lavadora.

La lavadora hará una pausa durante ciertas fases del ciclo.

No interrumpa el ciclo.

Puede ser que la lavadora se haya

cargado de manera apretada.

Saque varios artículos, vuelva a arreglar la carga uniformemente

en la canasta. Cierre la tapa y presione START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloqueo de la tapa).

No agregue más de 1 ó 2 artículos adicionales después de que

haya comenzado el ciclo, para evitar cargar la lavadora de

manera apretada o desequilibrada.

No agregue más agua a la lavadora.

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente

Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La lavadora no

desagua/exprime, las

cargas todavía están

mojadas o la luz de

exprimido permanece

encendida (lo que indica

que la lavadora no pudo

drenar el agua en menos

de 10 minutos)

Es posible que los artículos pequeños

hayan quedado atrapados en la

bomba o entre la canasta y la tina,

lo que puede enlentecer el desagüe.

Vacíe los bolsillos y use bolsas para prendas para los artículos

pequeños.

Use un ciclo con una velocidad baja

de exprimido.

Los ciclos con velocidades de exprimido más bajas quitan menos

agua que los ciclos con velocidades de exprimido más altas. Use

el ciclo/la velocidad de exprimido recomendado para la prenda.

Para remover el agua adicional de la carga, seleccione Drain/

Spin (Desagüe/Exprimido). Tal vez deba reacomodar la carga

para permitir una distribución uniforme de la carga en la canasta.

La lavadora puede estar cargada de

manera apretada o desequilibrada.

El cargar apretadamente o las cargas desequilibradas no

permitirán que la lavadora exprima correctamente, dejando

la carga más mojada de lo normal. Acomode la carga mojada

de manera uniforme para que la carga esté equilibrada durante

el exprimido. Seleccione el ciclo de Drain/Spin (Desagüe/

exprimido) para sacar el agua en exceso. Vea “Uso de su

lavadora” para obtener recomendaciones sobre cómo cargar.

Revise la plomería para ver si está

instalada correctamente la manguera

de desagüe. La manguera de desagüe

se extiende dentro del tubo vertical

más de 4,5" (114 mm).

Revise la manguera de desagüe para ver si está instalada

correctamente. Use el molde de la manguera de desagüe y

sujételo bien al tubo vertical o a la tina. No ponga cinta adhesiva

sobre la abertura del desagüe. Baje la manguera de desagüe si

el extremo está a más de 96" (2,4 m) por encima del piso. Quite

lo que esté obstruyendo la manguera de desagüe.

Se ha agregado demasiado

detergente, ocasionando espuma

excesiva que enlentece o detiene

el desagüe y el exprimido.

Mida siempre el detergente y siga las instrucciones del mismo

para su carga. Para quitar el exceso de espuma, seleccione

Rinse/Spin (Enjuague/exprimido). No agregue detergente.

Partes secas en la carga

después del ciclo

Los exprimidos a alta velocidad

quitan mayor humedad que su

lavadora anterior.

Las altas velocidades de exprimido, combinadas con el ujo de

aire durante el exprimido nal, pueden hacer que partes de los

artículos que están cerca de la parte superior de la carga se

sequen durante el exprimido nal. Esto es normal.

Puede ser que la lavadora se haya

cargado de manera apretada.

Utilice el ciclo Bulky/Bedding (Artículos voluminosos/Ropa de

cama) o Jeans/Towels (Pantalones de mezclilla/Toallas) para

llenar la canasta con más agua,

o ajuste la perilla Water Level

(Nivel de agua) en la conguración Deep Fill (Llenado profundo).

Consulte la sección “Guía de ciclos” para ver cuál es el mejor

ciclo para su carga.

Se agregaron más prendas a la carga

después de la fase de detección/llenado.

Agregue solamente una o dos prendas después de que

la lavadora haya comenzado a funcionar.

Temperaturas incorrectas

o equivocadas de lavado

o enjuague

Verique si hay el suministro

adecuado de agua.

Asegúrese de que las mangueras de entrada del agua caliente

y del agua fría no estén invertidas.

Ambas mangueras deberán sujetarse a la lavadora y al grifo,

y deberán tener ujo de agua caliente y fría a la válvula de

entrada.

Revise que los ltros de la válvula de entrada no estén obstruidos.

Enderece las torceduras que pueda haber en las mangueras.

Temperaturas de lavado con control

de ahorro de energía.

Esta lavadora usa temperaturas de agua y enjuague más frías

que las lavadoras tradicionales de carga superior. Esto incluye

lavados con agua no tan tibia ni tan caliente.

La carga no está

enjuagada

Verique si hay el suministro

adecuado de agua.

Asegúrese de que las mangueras de entrada del agua caliente

y del agua fría no estén invertidas.

Deberán sujetarse ambas mangueras y tener ujo de agua

a la válvula de llenado.

Deberán estar abiertos los grifos de agua fría y caliente.

Es posible que estén obstruidos los ltros de la válvula de entrada

en la lavadora.

Enderece las torceduras que pueda haber en la manguera

de entrada.

Pruebe primero las soluciones sugeridas aquí

para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente

Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La carga no está

enjuagada (cont.)

No se está usando detergente de Alto ren-

dimiento (HE) o se está usando demasiado

del mismo.

Es posible que la espuma ocasionada por el exceso de detergente impida

que la lavadora funcione correctamente. Mida siempre

el detergente y siga las instrucciones del mismo según el tamaño de la

carga y el nivel de suciedad.

No se ha cargado la lavadora según lo

recomendado.

La lavadora es menos ecaz en el enjuague cuando la carga

está apretada.

Cargue las prendas de modo uniforme en montones ojos alrededor de la

pared de la canasta. Cargue solamente con artículos secos.

Use el ciclo diseñado para las telas que se van a lavar.

Agregue solamente 1 ó 2 artículos adicional después de que

la lavadora haya comenzado.

Utilice el ciclo Bulky/Bedding (Artículos voluminosos/Ropa de cama) o

Jeans/Towels (Pantalones de mezclilla/Toallas) para llenar la canasta

con más agua,

o ajuste la perilla Water Level (Nivel de agua) en la

conguración Deep Fill (Llenado profundo). Consulte la sección “Guía de

ciclos” para ver cuál es el mejor ciclo para su carga.

Hay arena, pelo de

mascotas, pelusa, etc.

en la carga después

del lavado

La arena, pelo de mascotas, pelusa

o los restos de detergente o

blanqueador excesivos pueden

requerir enjuague adicional.

Añadir un segundo enjuague para el ciclo seleccionado y/o utilizar

la conguración nivel de suciedad intenso o la opción Deep Fill

(llenado profundo).

La carga está enredada No se ha cargado la lavadora según lo

recomendado.

Vea la sección “Uso de su lavadora”.

Seleccione un ciclo con una menor acción de lavado y velocidad de

exprimido. Los artículos estarán más húmedos que los que usan un

exprimido a mayor velocidad. Utilice el ciclo Bulky/Bedding (Artículos

voluminosos/Ropa de cama) o Jeans/Towels (Pantalones de mezclilla/

Toallas) para llenar la canasta con más agua,

o ajuste la perilla Water

Level (Nivel de agua) en la conguración Deep Fill (Llenado profundo).

Consulte la sección “Guía de ciclos” para elegir el mejor ciclo para su

carga.

Cargue las prendas de modo uniforme en montones ojos

alrededor de la pared de la canasta.

Reduzca los enredos mezclando diferentes tipos de artículos en

la carga. Use el ciclo recomendado para el tipo de prendas que se van

a lavar.

No limpia o no quita

las manchas

Se ha agregado más agua

a la lavadora.

La lavadora detecta el tamaño de la carga y agrega la cantidad

correcta de agua. Esto es normal y es necesario para que la ropa se

mueva. Es normal que la carga de lavado no esté completamente

cubierta de agua. El agua que se agregue produce una acción de

limpieza menos ecaz.

No se ha cargado la lavadora según lo

recomendado.

La lavadora es menos ecaz en el enjuague cuando la carga está apre-

tada.

Cargue las prendas de modo uniforme en montones ojos alrededor de la

pared de la canasta. Cargue solamente con artículos secos.

Agregue solamente 1 ó 2 artículos adicional después de que

la lavadora haya comenzado.

Se agrega detergente sobre la carga.

Agregue el detergente, los productos Oxi y el blanqueador no decolorante

en el fondo de la canasta antes de poner las prendas.

No se está usando detergente de Alto ren-

dimiento (HE) o se está usando demasiado

del mismo.

Es posible que la espuma ocasionada por un detergente común impida

que la lavadora funcione correctamente.

Use solamente un detergente HE (de alto rendimiento). Cerciórese de

medirlo correctamente.

Mida siempre el detergente y siga las instrucciones del fabricante según

el tamaño de la carga y el nivel de suciedad.

No está usando el ciclo correcto

para el tipo de tela.

Use una opción de ciclo con nivel de suciedad más alto y

temperatura de lavado más caliente para mejorar la limpieza.

Use Heavy Duty (Intenso) para una limpieza intensa. Consulte

la “Guía de ciclos” para elegir el mejor ciclo para su carga.

No está usando los depósitos. Use los depósitos para evitar que el blanqueador con cloro

y el suavizante de telas manchen la ropa.

Pruebe primero las soluciones sugeridas aquí

para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Si experimenta lo siguiente

Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

No limpia o no quita

las manchas (cont.)

No está usando los depósitos (cont.). Cargue los depósitos antes de comenzar un ciclo.

Evite llenar en exceso.

No agregue productos directamente a la carga.

No está lavando los colores similares

juntos.

Lave los colores similares juntos y quite la carga inmediatamente después

de que se termine el ciclo, para evitar la transferencia

de tinte.

Funcionamiento incorrecto

del depósito

El depósito está obstruido. Cargue los depósitos antes de comenzar un ciclo.

Use solamente blanqueador con cloro líquido en el depósito para el

blanqueador. Use solamente suavizante de telas en el depósito para el

suavizante.

La perilla Fabric Softener (Suavizante de

telas) no está congurada en “Yes” (“Sí”).

Ajuste la perilla Fabric Softener (Suavizante de telas) en

“Yes” (“Sí”) cuando utilice el depósito de suavizante de telas.

Daños en las telas Había objetos losos en los bolsillos du-

rante el ciclo de lavado.

Vacíe los bolsillos, cierre los zípers, los broches de presión y los corchetes

antes del lavado para evitar enganches y rasgaduras.

Es posible que se hayan enredado

los cordones y las fajas.

Ate todos los cordones y las fajas antes de comenzar a lavar

la carga.

Los artículos pueden haberse dañado

antes del lavado.

Remiende lo que esté roto y descosido antes del lavado.

Si la carga está apretada, las telas pu-

eden dañarse.

Cargue las prendas de modo uniforme en montones ojos alrededor de

la pared de la canasta. Cargue solamente con artículos secos.

Use el ciclo diseñado para las telas que se van a lavar.

Utilice el ciclo Bulky/Bedding (Artículos voluminosos/Ropa de cama) o

Jeans/Towels (Pantalones de mezclilla/Toallas) para llenar la canasta

con más agua,

o ajuste la perilla Water Level (Nivel de agua) en la

conguración Deep Fill (Llenado profundo). Consulte las secciones “¿Qué

hay de nuevo debajo de la tapa?”

y “Guía de ciclos” para seleccionar el mejor ciclo para su carga.

Agregue solamente 1 ó 2 artículos adicional después de que

la lavadora haya comenzado.

El blanqueador líquido con cloro puede

haberse agregado

incorrectamente.

No vierta el blanqueador líquido con cloro directamente

en la carga. Limpie los derrames del blanqueador.

El blanqueador no diluido daña los tejidos. No use más de lo recomen-

dado por el fabricante.

No coloque los artículos sobre el depósito del blanqueador cuando

ponga o quite la ropa de la lavadora.

Tal vez no se hayan seguido las

instrucciones de las etiquetas

de las prendas.

Lea y siga siempre las instrucciones de la etiqueta de cuidado proporcio-

nadas por el fabricante de la prenda. Consulte la “Guía de ciclos” para

ver cuál es el mejor ciclo para su carga.

Olores No se ha hecho el mantenimiento mensual

según lo recomendado.

Vea “Cuidado de la lavadora” en Mantenimiento de la lavadora.

Descargue la lavadora en cuanto termine el ciclo.

Se está usando demasiado detergente. Cerciórese de medirlo correctamente. Siga siempre las indicaciones del

fabricante.

Vea la sección “Cuidado de la lavadora”.

La luz de Lid Locked (Tapa

bloqueada) está destellando

La tapa no está cerrada. Cierre la tapa. La lavadora no se pondrá en marcha ni se llenará con la

tapa abierta.

Un ciclo se ha detenido o puesto en pausa

con el botón START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloqueo de la tapa).

Puede ser que la lavadora aún esté exprimiendo. La tapa no se desblo-

queará hasta que la canasta haya dejado de girar. Esto puede tomar

varios minutos si se están lavando cargas grandes

o telas pesadas.

No se disuelve

el paquete de detergente

de lavandería de una dosis

única

Se está agregando el paquete de deter-

gente de lavandería de modo incorrecto.

Cerciórese de que el paquete de detergente de lavandería se agregue a

la canasta de la lavadora antes de agregar las prendas. No agregue el

paquete al depósito. Siga las instrucciones del fabricante para evitar que

se dañen las prendas.

La lavadora drena el agua

antes de concluir el ciclo

Se dejó abierta la tapa por más

de 10 minutos.

Asegúrese de cerrar la tapa antes de poner en marcha un ciclo

o durante el prelavado (remojo).

Pruebe primero las soluciones sugeridas aquí

para obtener asistencia y si es posible evitar una visita de servicio.

CONTRATOS DE PROTECCIÓN

Contratos maestros de protección

Felicitaciones por su inteligente adquisición.

Su nuevo producto

Kenmore

está diseñado y fabricado para poporcionarle años

de funcionamiento conable. Pero al igual que todos los

productos, puede necesitar mantenimiento preventivo o reparación

de vez en cuando. Es allí donde el Contrato maestro de protección

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar la vida

útil de su nuevo producto. He aquí lo que se incluye en el Contrato*:

4 Piezas y mano de obra no solo para reparar defectos,

pero para ayudar a mantener los productos funcionando

correctamente bajo uso normal. Nuestra cobertura va mucho

más allá de la garantía del producto. No existen deducibles

ni fallas de funcionamiento que estén excluidas de la

cobertura—protección verdadera.

4 Servicio de expertos a cargo de técnicos de servicio experimentados

que merecen la conanza de millones de hogares cada año.

4 Visitas de servicio ilimitadas y servicio en todo el país,

con la frecuencia que usted desee, cuando lo desee.

4 Garantía “sin disgustos” – reemplazo de su producto cubierto

después de que ocurran tres fallas independientes del producto

en un plazo de doce meses y se requiera una cuarta reparación.

Incluye entrega e instalación sin cargo, de ser necesario, del

producto de reemplazo.

4 Reemplazo del producto si su producto protegido no puede

ser reparado.

4 Revisión anual de mantenimiento preventivo a solicitud

suya – sin costo adicional.

4 Ayuda rápida por teléfono – asistencia telefónica de

un agente de servicio al cliente para todos los productos

para ayudar a resolver problemas. Piense en nosotros como

si fuéramos un “manual parlante para el propietario”.

4 Protección por sobrevoltaje contra daños eléctricos debidos

a uctuaciones de electricidad.

4 Protección por pérdida de comida, por un valor de $300,

por cualquier pérdida de comida que sea resultado de fallas

mecánicas de cualquier refrigerador o congelador cubierto.

4 Promesa de servicio: $50 si el primer intento de reparar su

producto cubierto no da resultado y el producto no se puede

usar mientras espera otro servicio de reparación.

4 25% de descuento sobre el precio común por el servicio

de reparación que no esté cubierto, así como las piezas

relacionadas que se hayan instalado.

Una vez adquirido el Contrato, tan solo tiene que llamar para jar

la visita de servicio técnico. Puede llamar a cualquier hora, de día

o de noche.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo lo cancela durante el período de la garantía del producto,

le proveeremos un reembolso total. O un reembolso proporcional en

cualquier momento posterior a la expiración del período de la garantía.

¡Adquiera hoy su Contrato maestro de protección!

Se aplican algunas limitaciones y exclusiones. Para obtener precios

e información adicional en EE. UU., llame al 1-800-827-6655.

* La cobertura en Canadá varía para algunos artículos.

Para obtener los detalles completos, llame a Sears Canada

al 1-800-361-6665.

Servicio de instalación de Sears

Para la instalación profesional de Sears de electrodomésticos,

abridores de puertas de garaje, calentadores de agua y otros

artículos principales del hogar, en los EE. UU., llame al

1-844-553-6667 y en Canadá llame al 1-800-469-4663.

05/2016

GARANTÍA DE LOS ELECTRODOMÉSTICOS DE KENMORE

funcionamiento conable.

mantenimiento preventivo o reparación de vez en cuando. Es allí

e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar

la vida de su nuevo producto. He aquí lo que se incluye en el

en caso de defectos. Nuestra cobertura va

No existen deducibles ni fallas de

funcionamiento que estén excluidas de la cobertura –

a cargo de un personal de más de 10.000

lo que signica que su

producto será reparado por alguien en quien usted puede conar.

la frecuencia que usted desee, cuando usted desee.

o más del producto en el transcurso de doce meses.

Reemplazo del producto

reparado.

a solicitud suya –

sin costo adicional.

– lo que nosotros llamamos

– apoyo por teléfono a cargo de un representante de

Sears para todos los productos. Piense en nosotros como si

fuéramos un “manual parlante para el propietario”.

contra daños eléctricos debido a

uctuaciones de electricidad.

tarda más de lo prometido.

reparación que no esté cubierto, así como también las piezas

relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan sólo tiene que llamar para jar

la visita de servicio técnico. Usted puede llamar a cualquier hora,

de día o de noche, o jar una visita técnica en Internet.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo usted lo cancela durante el período de la garantía

del producto, le proveeremos un reembolso total. O un reembolso

proporcional en cualquier momento posterior a la expiración del

período de la garantía. ¡Adquiera hoy su Contrato maestro de

electrodomésticos, abridores de puertas de garaje, calentadores

de agua y otros artículos principales del hogar, en los EE.UU.

llame a 1-844-553-6667 o en 69 4663

GARANTÍA LIMITADA DE KENMORE

DURANTE UN AÑO a partir de la fecha de venta de este

electrodoméstico, el aparato posee garantía contra defectos en

los materiales o en la mano de obra cuando se instale, opere y

mantenga correctamente de acuerdo con todas las instrucciones

provistas.

CON EL COMPROBANTE DE VENTA, un electrodoméstico

defectuoso recibirá la reparación o sustitución gratuita, a discreción

del vendedor.

Para obtener detalles de la cobertura de la garantía sobre

reparaciones y repuestos sin cargo, visite la página web:

www.kenmore.com/warranty.

Esta garantía es válida solamente durante 90 DÍAS a partir

de la fecha de venta en los Estados Unidos, y no tiene validez

en Canadá, si este electrodoméstico se utiliza en algún momento

para fines que no sean domésticos.

Esta garantía cubre SOLAMENTE los defectos de material

y mano de obra, y NO pagará por:

1. Los artículos no reutilizables que puedan gastarse con el uso

normal, incluyendo, pero sin limitación, ltros, correas, bolsas

y bombillas de luz con rosca en la base.

2. Un técnico de servicio para limpiar o mantener este

electrodoméstico o para enseñarle al usuario la correcta

instalación, uso y mantenimiento de este.

3. Visitas del servicio técnico para corregir la instalación

del electrodoméstico la cual no fue realizada por agentes

autorizados del servicio técnico de Sears, o para reparar

problemas con fusibles domésticos, cortacircuitos, cableado

de la casa y plomería o sistemas de suministro de gas que

resulten de tal instalación.

4. Daños o fallas en el electrodoméstico que resulten de la

instalación la cual no fue realizada por agentes autorizados de

servicio técnico de Sears, lo que incluye instalaciones que no se

realizaron de acuerdo con los códigos eléctricos, de gas o de

plomería.

5. Daños o fallas en el electrodoméstico, lo que incluye decoloración

u óxido en la supercie, si no se hizo un uso y mantenimiento

correcto de acuerdo con todas las instrucciones provistas.

6. Daños o fallas en el electrodoméstico, lo que incluye

decoloración u óxido en la superficie como consecuencia de

un accidente, alteración, abuso, uso indebido o un uso diferente

de aquél para el cual fue diseñado.

Daños o fallas en el electrodoméstico lo que incluye decoloración

u óxido en la supercie causados por el uso de detergentes,

limpiadores, productos químicos o utensilios diferentes de

los recomendados en todas las instrucciones provistas con

el producto.

8. Daños o fallas en piezas o sistemas como resultado de

modificaciones no autorizadas que se hayan efectuado

en este electrodoméstico.

9. Servicio técnico a un electrodoméstico si la placa de modelo

y número de serie falta, está alterada o no puede determinarse

con facilidad el logotipo de certificación correspondiente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN

DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta

garantía limitada será el de reparar o sustituir el producto según

se estipula en la presente. Las garantías implícitas, incluyendo

las garantías de comerciabilidad o de capacidad para un

propósito particular, serán limitadas a un año o al período más

corto permitido por ley. El vendedor no se hará responsable por

daños incidentales o consecuentes. Algunos estados y provincias

no permiten la exclusión o limitación de daños incidentales o

consecuentes, la limitación acerca de cuánto debe durar una

garantía implícita de comerciabilidad o capacidad, de modo

que las limitaciones o exclusiones arriba mencionadas pueden

no aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico

se usa en los Estados Unidos o Canadá*.

Esta garantía le otorga derechos legales especícos, y es posible

que usted tenga también otros derechos, los cuales varían de un

estado a otro.

* El servicio de reparación a domicilio no está disponible para

todas las áreas de Canadá y esta garantía no cubrirá los gastos

de transporte o traslado del usuario o técnico de servicio si el

producto se encuentra ubicado en un lugar remoto (de acuerdo

con la definición de Sears Canada Inc.) donde no haya un técnico

de servicio autorizado.

Sears Brands Management Corporation

Homan Estates, IL 60179 U.S.A.

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

SÉCURITÉ DE LA LAVEUSE

SÉCURITÉ DE LA LAVEUSE ........................................... 38

QUOI DE NEUF SOUS LE COUVERCLE? ..................40

TABLEAU DE COMMANDE

ET CARACTÉRISTIQUES ................................................41

GUIDE DES PROGRAMMES ........................................ 43

UTILISATION DE LA LAVEUSE ..................................... 45

ENTRETIEN DE LA LAVEUSE ........................................49

DÉPANNAGE ................................................................... 51

CONTRATS DE PROTECTION .....................................57

GARANTIE ...................................................................... 57

ASSISTANCE OU SERVICE ...............Couverture arrière

TABLE DES MATIÈRES

QUOI DE NEUF SOUS LE COUVERCLE?

Votre nouvelle laveuse fonctionne diéremment de votre précédente laveuse de type agitateur.

Choix du détergent approprié

Utiliser uniquement des détergents haute ecacité. L’emballage

portera la mention “HE” ou “High Eciency” (haute ecacité).

Il est probable que l’utilisation d’un détergent non HE prolongera

la durée des programmes et réduira la performance de rinçage.

Ceci peut aussi entraîner des malfunctions de composants et,

avec le temps, une accumulation de moisissure. Les détergents HE

devraient produire peu de mousse et se dissoudre rapidement pour

produire une quantité de mousse idéale pour une performance

optimale. Ils devraient retenir les particules de saleté en suspension

an qu’elles ne se redéposent pas sur les vêtements propres.

Les détergents identiés HE ne comportent pas tous une formule

identique et ne produisent pas tous la même quantité de mousse.

Par exemple, les détergents HE naturels, organiques et faits maison

peuvent produire une plus grande quantité de mousse. Toujours

suivre les instructions du fabricant pour déterminer la quantité de

détergent à utiliser.

Utiliser uniquement un détergent haute ecacité (HE).

Sons normaux prévisibles

Au cours des diérents stades du programme de lavage, vous

entendrez peut-être des bruits que votre laveuse précédente

ne produisait pas. Par exemple, vous entendrez peut-être un

cliquetis au début de l’étape d’essorage lorsque le système de

verrouillage du couvercle eectue un test automatique. Diérents

bourdonnements et bruits de frottements rythmiques se produiront

à mesure que l’agitateur évalue l’équilibre de la charge et qu’il la

déplace. Parfois, il est possible que la laveuse soit complètement

silencieuse, lorsqu’elle détermine le niveau d’eau adéquat ou

qu’elle laisse tremper les vêtements.

Verrouillage du couvercle

Après un cycle est démarré, la laveuse va remplir le niveau

d’eau approprié puis commencer à agiter. Le couvercle reste

déverrouillée pendant la partie d’agitation ensemble de la phase

de lavage si vous avez besoin d’ajouter un vêtement après ce

point. Le cycle se met en pause automatiquement lorsque le

couvercle est ouvert. Le cycle reprendra une fois que le couvercle

est fermé. Le couvercle se verrouille avant le début de la phase

d’essorage. Après ce point, si vous avez besoin de faire une

pause ou d’arrêter, vous devez appuyer sur le bouton Start/

Pause/Unlock Lid (mise en marche/pause/déverrouillage du

couvercle) et attendez que le couvercle pour déverrouiller.

Pour permettre des vitesses de rotation plus élevées, le couvercle

se verrouille et le couvercle fermé la lumière sera un solide

rouge. Si le bouton Start/Pause/Unlock Lid (mise en marche/

pause/déverrouillage du couvercle) est enfoncé, le voyant rouge

éteint, indiquant le couvercle a débloqué et peut être ouvert. Le

couvercle ne déverrouiller après le mouvement de la rondelle

est arrêté. Selon le moment dans le cycle que vous essayez de

faire une pause, il peut prendre quelques secondes à quelques

minutes pour arrêter le mouvement panier et le couvercle pour

déverrouiller. Appuyez sur le bouton Start/Pause/Unlock Lid

(mise en marche/pause/déverrouillage du couvercle) pour

reprendre le cycle.

Options de niveau d’eau

Régler le bouton Water Level (niveau d’eau) sur le réglage

Auto (automatique) et la laveuse ajuste automatiquement

le niveau d’eau en fonction de la taille de la charge. Régler

le bouton Water Level (niveau d’eau) sur le réglage Deep Fill

(grand remplissage) et la laveuse se remplit jusqu’au niveau

d’eau maximal.

Détection

Lorsque le bouton START/PAUSE/UNLOCK LID (mise en marche/

pause/déverrouillage du couvercle) est enfoncée, la laveuse se

remplir et commencer détection pour déterminer la taille de la

charge et de l’équilibre. Une seul fois détection est terminée,

la laveuse va remplir le appropriée niveau de la taille de la

charge détectée puis commencent la phase de lavage du cycle.

Si un cycle est en pause à tout moment, la correspondante

témoin lumineux de progrés clignote lentement. Une fois le cycle

reprend, le cycle voyant d’état revenir à un solide.

Rinçage par vaporisation

Certains programmes utilisent l’option rinçage par vaporisation

par défaut. Au cours de ces programmes, on entend l’eau

pénétrer dans la laveuse tandis que la cuve tourne, ce qui

permet à l’eau de rinçage de pénétrer les vêtements.

Consulter le “Guide de programmes” pour plus de détails.

IMPORTANT :

■ Le couvercle doit être fermé avant que le panier de la laveuse se remplisse et que le programme de lavage se mette en marche. Si le

couvercle est ouvert et que le remplissage s’arrête, fermer le couvercle et appuyer sur le bouton START/PAUSE/Unlock Lid (mise en

marche/pause/déverrouillage du couvercle) pour terminer le programme.

■ Options de rinçage doit être réglé sur l’un rinçage avec assouplissant ou deux rinçages avec assouplissant lors de l’utilisation

d’assouplissant dans le distributeur d’assouplissant textile. Cela garantit que l’assouplissant est ajouté au bon moment dans la

phase de rinçage et est uniformément répartie. Si votre machine a un bouton d’assouplissant textile au lieu d’un bouton de rinçage,

sélectionnez l’option YES (Oui).

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

Certains programmes et options ne sont pas disponibles sur certains modèles.

L’aspect peut varier.

SOIL LEVEL (niveau de saleté)

Dans la majorité des cas, sélectionner le réglage le plus

adapté à votre charge. Pour les tissus très sales, sélectionner

Heavy Soil Level (niveau de très sales) pour prolonger la

durée de lavage. Pour les tissus peu sales, sélectionner Ex

Light Soil Level (niveau de saleté très faible) pour abréger la

durée de lavage. Le réglage de niveau de saleté faible aidera

à réduire l’emmêlement et le froissement.

WASH TEMP (température de lavage)

La fonction Wash Temp (température de lavage) détecte et

maintient une température uniforme de l’eau en régulant le

débit d’arrivée d’eau chaude et d’eau froide.

Sélectionner une température de lavage en fonction du type

de tissu et de saleté à laver. Pour des résultats optimaux,

suivre les instructions sur l’étiquette du vêtement et utiliser la

température d’eau de lavage la plus chaude possible qui reste

sans danger pour le tissu.

■ Sur certains modèles et pour certains programmes, les

températures utilisées pour l’eau chaude et l’eau tiède

peuvent être inférieures aux températures utilisées par

votre précédente laveuse.

■ Même pour les lavages dont la température a été réglée

sur Cool (frais) ou Cold (froid), il est possible que de

l’eau tiède soit ajoutée à la laveuse pour maintenir une

température minimale.

Tout les rinçages sont froids.

WASH CYCLE KNOB

(bouton de programme de lavage)

Utiliser le bouton du programme de lavage pour

sélectionner les programmes disponibles sur la laveuse.

Voir “Guide de programmes” pour des descriptions de

programmes détaillées.

WATER LEVEL (niveau d’eau)

Réglez le bouton de niveau d’eau pour le réglage

automatique de détection et de la laveuse détectera

automatiquement le niveau d’eau approprié pour la taille

et le type de charge.

Réglez le bouton de niveau d’eau à Deep Fill (grand

remplissage) et la laveuse va remplir le niveau d’eau maximal.

REMARQUE: Attendez-vous à des cycles plus longs dus aux

délais de remplissage étendus lorsque vous utilisez l’option

grand remplissage.

RINSE OPTIONS (options de rinçage)

Il est possible d’ajouter les options suivantes à la plupart

des programmes. Voir “Guide de programmes” pour plus

de détails.

ONE RINSE (rinçage unique)

Cette option permet de limiter le nombre de rinçages

d’unprogramme à un seul rinçage.

2 431

4 36

WASH (lavage)

La laveuse va remplir le niveau d’eau correct basé sur

la taille de la charge et de la sélection de niveau d’eau.

Certains cycles peuvent agiter pendant le processus de

remplissage pour stimuler le nettoyage. Vous entendrez la

rotation de l’agitateur suivi d’une pause qui dure plusieurs

secondes. Lorsque le cycle de lavage commence, vous

entendrez la vitesse d’augmentation de l’agitateur. Les sons

de moteur peuvent changer à diérentes étapes du cycle

de lavage tandis que la rondelle d’eectuer les diérentes

actions de lavage.

RINSE (rinçage)

Certains programmes utilisent un rinçage de pulvérisation,

ce qui ajoute de l’eau pour le bain tandis que le panier

tourne . Lorsqu’une option d’assouplissant tissu est

sélectionnée, vous entendrez des sons semblables à la

cycle de lavage que les rinçages de lave et déplace la

charge. Vous pouvez entendre le moteur tourner brièvement

(court bourdonnement) pour déplacer le panier pendant

le remplissage

SPIN (essorage)

La laveuse essore la charge à des vitesses augmentant

graduellement pour une bonne extraction de l’eau, en

fonction du programme et de la vitesse d’essorage

sélectionnés.

DONE (terminé)

Une fois le programme terminé, ce témoin s’allume. Retirer

la charge rapidement pour un résultat optimal.

LID LOCKED (couvercle verrouillé)

Pour un essorage à plus haute vitesse, le

couvercle se verrouille et le témoin de

verrouillage du programme actuel s’allume.

Lorsque ce témoin lumineux s’allume, cela

signie que le couvercle est verrouillé et

ne peut être ouvert. Lorsque ce témoin lumineux clignote,

cela signie que la laveuse eectue une pause. Lorsque ce

témoin lumineux est éteint, cela signie qu’on peut ouvrir

le couvercle.

Si l’on doit ouvrir le couvercle, appuyer

sur SSTART/PAUSE/UNLOCK LID (mise en

marche/pause/déverrouillage du couvercle).

Le couvercle se déverrouille une fois que

le mouvement de la laveuse a cessé. Il se

peut que cela prenne plusieurs minutes si la

laveuse essorait la charge à grande vitesse.

Appuyer de nouveau sur START/PAUSE/UNLOCK LID (mise

en marche/pause/déverrouillage du couvercle) pour suivre

le programme.

TWO RINSES (double rinçage)

On peut utiliser cette option pour ajouter automatiquement

un second rinçage à la plupart des programmes.

ONE RINSE WITH FABRIC SOFTENER

(rinçage unique avec assouplissant)

Cette option doit être sélectionnée si l’on utilise

del’assouplissant pour tissu durant un programme. Ceci

garantit que l’assouplissant pour tissu est ajouté au bon

moment lors du rinçage pour être correctement distribué.

TWO RINSES WITH FABRIC SOFTENER

(double rinçage avec assouplissant)

Cette option doit être sélectionnée si l’on utilise

del’assouplissant pour tissu durant un programme et Two

Rinses (double rinçage).

FABRIC SOFTENER (assouplissant pour tissu)

Pour les modèles avec un bouton assouplissant séparé,

on doit régler cette option sur “Yes” (oui) si l’on utilise

de l’assouplissant pour tissu dans le distributeur

d’assouplissant pour tissu. Ceci garantit que l’assouplissant

pour tissu est ajouté au bon moment lors du rinçage pour

être correctement distribué.

START/PAUSE/Unlock Lid BUTTON

(mise en marche/pause/déverrouillage du couvercle)

Appuyer sur ce bouton pour démarrer le programme

sélectionné, puis appuyer de nouveau pour suspendre le

programme et déverrouiller le couvercle.

REMARQUE: Si la laveuse tourne, cela peut prendre plusieurs

minutes pour déverrouiller le couvercle.

CYCLE STATUS LIGHTS

(témoins lumineux de progrés)

Les témoins lumineux de progrés indiquent la progression du

programme. À chaque étape du processus, il est possible que

l’on remarque des pauses ou des sons diérents de ceux des

laveuses ordinaires. Si, à tout moment, le cycle est en pause, soit

en ouvrant le couvercle ou pousser

le bouton Start/Pause/

Unlock Lid (mise en marche/pause/déverrouillage du

couvercle), le témoin lumineux de progrés clignote en vert

lentement au stade actuel pause du cycle. Une fois que le cycle

est reprise, le le témoin lumineux de progrés sera de couleur verte.

SENSING (détection)

Lorsque le bouton START/PAUSE/UNLOCK LID (mise en

marche/pause/déverrouillage du couvercle) est enfoncée,

la laveuse se remplir et commencer détection pour

déterminer la taille de la charge et de l’équilibre. Une

seul fois détection est terminée, la laveuse va remplir le

appropriée niveau de la taille de la charge détectée puis

commencent la phase de lavage du cycle.

Si un cycle est en pause à tout moment, la correspondante témoin

lumineux de progrés clignote lentement. Une fois le cycle reprend,

le cycle voyant d’état revenir à un solide.

REMARQUE: La phase de détection et la phase de lavage

seront mises en veille en ouvrant le couvercle déverrouillé.

Fermer le couvercle de reprendre le cycle. Si le couvercle

est laissée ouverte pendant plus de 10 minutes, la laveuse

va annuler le cycle et pomper l’eau. Le couvercle se

verrouille après la phase de lavage pour commencer la

rotation initiale et reste verrouillé pour le reste du cycle.

GUIDE DES PROGRAMMES

Pour un meilleur soin des tissus, choisir le programme qui convient le mieux à la charge à laver.

Réglages recommandés pour une performance idéale en caractères gras.

Certains programmes et options ne sont pas disponibles sur certains modèles.

Vêtements tout-aller

et charges mixtes,

jeans, serviettes, tissus

résistants

Jeans/Towels

(jeans/serviettes)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

High

(élevée)

Utilise de l’eau supplémentaire et une action de lavage

en alternance pour les charges mixtes très sales.

Tissus très sales Whites

(blancs)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

High

(élevée)

Ce programme, lorsqu’il est utilisé avec l’agent de

blanchiment, améliore le blanchiment des tissus blancs

sales.

Articles de grande

taille tels que les

draps, les sacs de

couchage, les petites

couettes, les vestes, les

petits tapis lavables

Bulky/Bedding

(volumineux/

draps)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

Low

(basse)

Utiliser ce programme pour laver de gros articles tels

que des vestes et de petites couettes. La laveuse

se remplit de susamment d’eau pour mouiller la

charge avant que l’étape de lavage du programme ne

commence. Elle utilise aussi un niveau d’eau plus élevé

que les autres programmes.

Tissus robustes, articles

grand teint, serviettes,

draps, jeans

Heavy Duty

(service

intense)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

High

(élevée)

Utiliser ce programme pour les tissus présentant un

niveau de saleté normal ou pour les tissus robustes.

Articles en coton, linge

de maison et charges

mixtes

Normal Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

High

(élevée)

Utiliser ce programme pour les articles en coton et les

charges de tissus mixtes présentant un degré de saleté

normal.

Articles non

repassables, articles

en coton, de pressage

permanent, linge

de maison, tissus

synthétiques

Casual

(tout-aller)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

Low

(basse)

Utiliser ce programme pour laver des charges de

vêtements qui ne se repassent pas tels que chemises de

sport, chemisiers, vêtements de travail tout-aller, articles

à pressage permanent et mélanges

de tissus.

Articles en soie

lavables en machine,

lingerie, lainages

lavables

Delicates

(délicats)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

Low

(basse)

Utiliser ce programme pour laver des vêtements

légèrement sales dont l’étiquette de soin indique le

programme “Soie lavable en machine” ou “Soin délicat”.

Placer les petits articles dans des sacs en let avant le

lavage.

Tissus peu sales Express

(expreso)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

High

(élevée)

Utiliser ce programme pour laver rapidement un petit

nombre d’articles peu sales.

Articles à lavar: Programme: Temperature de

Lavage:*

Vitesse d’essorage: Détails du programme:

Remarque : Si vous utilisez l’assouplissant, assurez-vous de tourner le bouton de rinçage soit un rinçage avec assouplissant ou deux rinçages avec assouplissant. Si votre

laveuse possède un bouton assouplissant à la place d’un bouton de rinçage, sélectionnez l’option YES (Oui).

).*Tous les rinçages se tont a l’eau froide.

GUIDE DES PROGRAMMES

Pour un meilleur soin des tissus, choisir le programme qui convient le mieux à la charge à laver.

Réglages recommandés pour une performance idéale en caractères gras.

Certains programmes et options ne sont pas disponibles sur certains modèles.

Maillots et articles

nécessitant un rinçage

sans détergent

Rinse/Spin (rin-

çage/

essorage)

Cold

(Fría)

High

(élevée)

Combine un rinçage et un essorage pour les charges

nécessitant un programme de rinçage supplémentaire

ou pour terminer le traitement d’une charge après une

coupure de courant. Utiliser également pour les charges

nécessitant uniquement un rinçage.

Articles lavables à

la main ou articles

trempés

Drain/Spin

(vidange/

essorage)

N/A High

(élevée)

Ce programme utilise un essorage pour réduire les

durées de séchage pour les tissus lourds et les articles

lavés à la main nécessitant un soin spécial. Utiliser ce

programme pour vidanger la laveuse après avoir annulé

un programme ou terminé un programme après une

coupure de courant.

Aucun vêtement dans

la laveuse

Clean Washer

(nettoyage de la

laveuse)

Hot (chaud) Low

(basse)

Utiliser ce programme à l’issue de chaque série de 30

lavages pour que l’intérieur de la laveuse reste frais

et propre. Ce programme utilise un niveau d’eau plus

élevé. Avec ce programme, utiliser de l’eau de Javel pour

nettoyer soigneusement l’intérieur de votre laveuse. Ce

programme ne doit pas être interrompu. Voir “Entretien

de la laveuse”.

IMPORTANT : Ne pas placer de vêtements ou autres

articles dans la laveuse pendant le programme Clean

Washer (nettoyage

de la laveuse). Utiliser ce programme avec une cuve de

lavage vide.

Tissus très sales Soak

(trempage)

Hot (chaud)

Warm (tiède)

Cool Lights (fraîche

- couleurs claires)

Cool Darks (fraîche

- couleurs foncées)

Cold (froid)

No Spin

(Sans essorage)

Utiliser ce programme pour faire tremper les petites

taches tenaces sur les tissus. La laveuse alterne périodes

d’agitation et de trempage. Une fois la durée expirée,

l’eau est évacuée mais la laveuse n’eectue pas

d’essorage. Le programme est terminé.

Articles à lavar: Programme: Temperature de

Lavage:*

Vitesse d’essorage: Détails du programme:

Remarque : Si vous utilisez l’assouplissant, assurez-vous de tourner le bouton de rinçage soit un rinçage avec assouplissant ou deux rinçages avec assouplissant.

*Tous les rinçages se tont a l’eau froide.

UTILISATION DE LA LAVEUSE

Verser une mesure de détergent HE ou un sachet de lessive à

dose unique dans le panier.

Si l’on utilise des produits activateurs de détergent de type Oxi,

un agent de blanchiment sans danger pour les couleurs ou de

l’assouplissant pour tissu sous forme de cristaux, les ajouter au

fond du panier de la laveuse avant d’ajouter les vêtements.

IMPORTANT : Utiliser uniquement des détergents Haute

ecacité. L’emballage portera la mention “HE” ou “High

Eciency” (haute ecacité). Il est probable que l’utilisation

d’un détergent ordinaire prolonge la durée des programmes

et réduise la performance de rinçage. Ceci peut aussi entraîner

des défaillances des composants et une moisissure perceptible.

Les détergents HE sont conçus pour produire la quantité de

mousse adéquate pour le meilleur rendement.

2. Ajouter les produits de lessive

• Vider les poches. Des pièces de monnaie, des boutons

ou objets de petite taille sont susceptibles de glisser sous

l’agitateur et de s’y coincer, ce qui peut entraîne des bruits

inattendus.

• Trier les articles en fonction du programme et de la

température d’eau recommandés, ainsi que de la solidité

des teintures.

• Séparer les articles très sales des articles peu sales.

• Séparer les articles délicats des tissus résistants.

• Ne pas sécher les vêtements si les taches sont toujours

présentes après le lavage car la chaleur pourrait xer

les taches sur le tissu.

• Traiter les taches sans délai.

• Fermer les fermetures à glissière, attacher les crochets,

cordons et ceintures en tissu. Ôter les garnitures et les

ornements non lavables.

• Réparer les déchirures pour éviter que les articles

ne s’endommagent encore davantage lors du lavage.

Conseils utiles :

• Lors du lavage d’articles imperméables ou résistants à l’eau,

charger la machine de façon uniforme.

• Utiliser des sacs en let pour aider à empêcher l’emmêlement

lors du lavage d’articles délicats ou de petits articles.

• Retourner les tricots pour éviter le boulochage. Séparer les

articles qui forment la charpie de ceux qui la retiennent.

Les articles synthétiques, tricots et articles en velours

retiennent la charpie provenant des serviettes, des tapis

et des tissus chenille.

REMARQUE : Toujours lire et suivre les instructions des étiquettes

de soin des tissus pour éviter d’endommager les vêtements.

1. Trier et préparer le linge

5. Verser une mesure d’assouplissant

pour tissu liquide dans le distributeur

Verser une mesure d’assouplissant pour tissu

liquide dans le distributeur – toujours suivre

les instructions du fabricant concernant la

dose d’assouplissant pour tissu à utiliser en

fonction de la taille de la charge.

Diluer l’assouplissant pour tissu liquide en remplissant le

distributeur d’eau tiède jusqu’à ce que le liquide atteigne la partie

inférieure de l’anneau. Voir les èches du repère de remplissage

maximum.

IMPORTANT : Le bouton de rinçage doit être réglé sur un rinçage

avec assouplissant ou deux rinçages avec assouplissant lors de

l’utilisation d’assouplissant dans le distributeur d’assouplissant

textile. Cela garantit que l’assouplissant est ajouté au bon moment

dans la phase de rinçage et est uniformément répartie. Si votre

laveuse possède un bouton assouplissant à la place d’un bouton de

rinçage, sélectionnez l’option YES (Oui).

Ajouter manuellement l’assouplissant liquide pour tissu

à la charge à laver

Au cours du rinçage nal, attendre le remplissage complet de

la laveuse puis appuyer sur le bouton START/PAUSE/Unlock

Lid (mise en marche/pause/déverrouillage du couvercle) pour

suspendre le programme de la laveuse. Soulever le couvercle et

verser la mesure recommandée d’assouplissant pour tissu. Ne pas

utiliser plus que la quantité recommandée. Fermer le couvercle

et appuyer de nouveau sur START/PAUSE/Unlock Lid (mise en

marche/pause/déverrouillage du couvercle) pour mettre la laveuse

en marche.

4. Ajouter l’agent de blanchiment liquide

au chlore dans le distributeur

Liquid

Chlorine Bleach

Ne pas remplir excessivement le distributeur, diluer le produit

ou utiliser plus d’une tasse (250 mL) d’agent de blanchiment

liquide au chlore. Ne pas utiliser d’agent de blanchiment sans

danger pour les couleurs ni de produit Oxi avec un programme

utilisant de l’agent de blanchiment au chlore liquide.

Charger les vêtements sans les tasser et

de façon uniforme le long de la paroi du

panier. Pour de meilleurs résultats, ne pas

remplir au-delà de la hauteur maximale

de charge recommandée. Ne pas enrouler

de grands articles tels des draps autour

de l’agitateur; les charger sans les tasser

le long de la paroi du panier. Essayer de

mélanger diérents types d’articles pour

réduire l’emmêlement.

IMPORTANT : Ne pas tasser les articles ou les pousser dans

la laveuse. Les articles doivent pouvoir se déplacer librement

pour un nettoyage optimal et pour réduire le froissement et

l’emmêlement.

3. Charger les vêtements dans la laveuse

Agent de

blanchiment liquide

au chlore

MAX FILL

remplissage

maximum

8. Sélectionner WASH TEMP

(température de lavage)

Sélectionner Wash Temp (temp. de lavage) en tournant

le bouton à la température souhaitée. Tous les rinçages se font

à la température de l’eau froide du robinet.

REMARQUE : Toujours lire et suivre les instructions des étiquettes

de soin des tissus pour éviter d’endommager les vêtements.

Tourner le bouton de programme pour choisir un programme

de lavage. Pour plus de renseignements, voir “Guide des

programmes”.

6. Sélectionner le programme

Wash Temp

(temp. de lavage)

Tissus suggérés

Hot (chaude)

De l’eau froide est ajoutée

pour économiser de l’énergie.

Ceci sera plus froid que le

réglage du chauffe-eau pour

l’eau chaude de votre domicile.

Blancs et couleurs claires

Vêtements durables

Saleté intense

Warm (tiède)

De l’eau froide sera ajoutée;

il est donc possible que l’eau

soit plus froide que celle

que fournissait votre laveuse

précédente.

Couleurs vives

Saleté modérée à légère

Cool Lights (fraîche -

couleurs claires)

De l’eau tiède est ajoutée

pour favoriser l’élimination de

la saleté et aider à dissoudre

les détergents. Cool (frais)

est légèrement plus tiède que

Cold (froid).

Couleurs qui déteignent

ou s’atténuent

Saleté légère

Cool Darks (fraîche -

couleurs foncées)

De l’eau tiède est ajoutée

pour favoriser l’élimination de

la saleté et aider à dissoudre

les détergents. Cool (frais)

est légèrement plus tiède que

Cold (froid).

Couleurs foncées qui

déteignent ou s’atténuent

Saleté légère

Cold (froide)

Peut ajouter de l’eau tiède

pour aider à éliminer la saleté

et faciliter la dissolution du

détergent.

Couleurs foncées qui

déteignent ou s’atténuent

Saleté légère

7. Sélectionner SOIL LEVEL

(niveau de saleté)

Après avoir sélectionné un programme, sélectionner le niveau

de saleté en tournant le bouton Soil Level (niveau de saleté) au

réglage désiré.

8. Sélectionner l’option FABRIC SOFTENER

(assouplissant pour tissu)

Pour les modèles avec un bouton assouplissant séparé, le

bouton doit être réglé sur “Yes” (oui) si l’on utilise le distributeur

d’assouplissant pour tissu. Ceci garantit que l’assouplissant

pour tissu est ajouté au bon moment lors du rinçage pour être

correctement distribué.

11. Appuyer sur START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage

du couvercle) pour démarrer le

programme de lavage

Appuyer sur le bouton START/PAUSE/Unlock Lid (mise en

marche/pause/déverrouillage du couvercle) pour démarrer

le programme de lavage. Lorsque le programme est terminé,

le témoin lumineux Complete (terminé) s’allume. Retirer

rapidement les vêtements une fois le programme terminé

pour éviter la formation d’odeurs, réduire le froissement

et empêcher les crochets métalliques, fermetures à glissière

et boutons-pression de rouiller.

Déverrouiller le couvercle pour ajouter les vêtements

Si vous avez besoin d’ajouter 1 ou 2 vêtements manqués après

le lavage a commencé, il sut d’ouvrir le couvercle et cela

va interrompre le cycle. Après avoir ajouté les vêtements tout

simplement fermer le couvercle et le cycle reprend.

Si vous appuyez sur le bouton START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage du couvercle) pour

interrompre le cycle, puis ouvrez le couvercle pour ajouter

des vêtements, vous devrez appuyez sur le bouton START/

PAUSE/Unlock Lid (mise en marche/pause/déverrouillage du

couvercle) après la fermeture du couvercle pour reprendre

le cycle.

REMARQUE : La laveuse ne se remplira pas si le couvercle

est ouvert.

IMPORTANT : Si on laisse le couvercle ouvert pendant

plus de 10 minutes, l’eau est vidangée automatiquement.

Trempage manuel

Pour faire tremper manuellement vos vêtements à tout moment

durant l’étape de lavage du programme, appuyer sur START/

PAUSE/Unlock Lid (mise en marche/pause/déverrouillage

du couvercle) et laisser le couvercle fermé. Lorsque la durée

de trempage souhaitée est écoulée, appuyer de nouveau

sur START/PAUSE/Unlock Lid (mise en marche/pause/

déverrouillage du couvercle) pour poursuivre le programme.

Alors que le couvercle est fermé, le temps de trempage peut

être plus de 10 minutes. Cependant, si le couvercle est ouvert

pendant le trempage et reste ouverte pendant plus de 10

minutes, l’eau est pompée et vidangée automatiquement.

10. Sélectionner WATER LEVEL (niveau

d’eau) et l’option FABRIC SOFTENER

(assouplissant pour tissu)

Sélectionnez le nombre de rinçages en tournant les options de

rinçage bouton pour le réglage désiré.

IMPORTANT : Le bouton options de rinçage doit être réglé sur

une option “avec assouplissant” lorsque vous utilisez l’assouplissant

distributeur. Cela garantit que l’assouplissant est ajouté à la heure

exacte dans le rinçage pour une distribution uniforme.

Réglez le bouton de niveau d’eau pour le réglage de la détection

automatique et la laveuse détecte automatiquement le niveau d’eau

appropriée de la taille de la charge et le type.

Réglez le bouton de niveau d’eau pour le réglage de lavage en eau

profonde et la laveuse va remplir le niveau d’eau maximal .

Remarque : Le cycle sera plus long en raison des temps de

remplissage étendus lorsque la conguration de lavage en

eau profonde.

Recommandations pour une laveuse propre et pour un niveau de

performance optimal

1. Toujours utilizer détergents HE et suivre les recommandations

du fabricant de détergent HE pour déterminer la quantité de

détergent HE à utiliser. Ne jamais utiliser plus que la quantité

recommandée de détergent, car ceci peut augmenter le taux

d’accumulation de résidus de détergent et de souillures à

l’intérieur de la laveuse, ce qui pourrait entraîner la formation

d’odeurs indésirables.

2. Exécuter périodiquement des lavages avec de l’eau tiède ou

chaude (et non pas exclusivement des lavages à l’eau froide),

car l’eau tiède ou chaude permet de contrôler plus ecacement

la vitesse à laquelle les saletés et les résidus de détergent

s’accumulent.

3. Veiller à toujours laisser le couvercle de la laveuse ouvert

entre deux utilisations pour qu’elle puisse sécher, et pour éviter

l’accumulation de résidus générateurs d’odeurs.

Nettoyage de la laveuse à chargement par le dessus

Lire complètement ces instructions avant d’entreprendre les

opérations de nettoyage de routine recommandées ci-dessous. Le

processus d’entretien de la laveuse doit être exécuté au moins une

fois par mois ou à intervalles de

30 lavages (selon la période la plus courte des deux);

ceci permettra de contrôler la vitesse à laquelle les résidus de

détergent et les souillures s’accumulent dans la laveuse.

Nettoyage de l’intérieur de la laveuse

Pour que l’intérieur de la laveuse reste libre de toute odeur, suivre

les instructions d’utilisation indiquées ci-dessus et eectuer la

procédure de nettoyage mensuelle recommandée suivante :

Programme de nettoyage de la laveuse

Cette laveuse comporte un programme spécial qui utilise des

volumes d’eau plus élevés en combinaison avec aresh® nettoyeur

de laveuse ou chlore liquide l’eau de javel pour nettoyer l’intérieur

de la laveuse.

Début de la procédure

1. Procédure de nettoyage avec le nettoyant pour

laveuse aresh

(recommandé pour une performance

optimale) :

a. Ouvrir le couvercle de la laveuse et retirer tout vêtement ou

article.

b. Placer une pastille de nettoyant pour laveuse aresh

dans

le fond du panier de la laveuse.

c. Ne pas placer de pastille de nettoyant pour laveuse aresh

dans le distributeur à détergent.

d. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette procédure.

e. Rabattre le couvercle de la laveuse.

f. Sélectionner le programme recommandé pour le nettoyage

de l’intérieur de la laveuse.

g. Appuyer sur le bouton START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage du couvercle) pour

démarrer le programme.

ENTRETIEN DE LA LAVEUSE

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance intempestive. Inspecter

périodiquement les tuyaux; les remplacer en cas de renement, de

déformation, de coupure et d’usure ou si une fuite se manifeste.

Lorsque vous remplacez les tuyaux d’arrivée d’eau, noter la date de

remplacement au marqueur indélébile sur l’étiquette.

REMARQUE : Cette laveuse ne comprend pas de tuyaux d’arrivée

d’eau. Voir les Instructions d’installation pour plus

de renseignements.

TUYAUX D’ARRIVÉE D’EAU

ENTRETIEN DE LA LAVEUSE

ENTRETIEN DE LA LAVEUSE (suite)

REMARQUE : Pour de meilleurs résultats, ne pas interrompre le

programme. Si l’on doit interrompre le programme, appuyer sur

START/PAUSE/Unlock Lid (mise en marche/pause/déverrouillage

du couvercle) une fois. Une fois le programme de nettoyage de la

laveuse terminé, eectuer

un programme RINSE/SPIN (rinçage/essorage) pour rincer

le nettoyant de la laveuse.

2. Méthode avec agent de blanchiment au chlore

(autre option) :

a. Ouvrir le couvercle de la laveuse et retirer tout vêtement ou

article.

b. Verser 1 tasse (236 mL) d’agent de blanchiment liquide au

chlore dans le distributeur d’agent de blanchiment.

REMARQUE : L’emploi d’une quantité d’agent de

blanchiment liquide au chlore supérieure à ce qui

est recommandé ci-dessus pourrait endommager

la laveuse avec le temps.

c. Rabattre le couvercle de la laveuse.

d. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution

de cette procédure.

e. Sélectionner le programme recommandé

pour le nettoyage de l'intérieur de la laveuse.

f. Appuyer sur le bouton START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage du couvercle) pour

démarrer le programme.

REMARQUE : Pour de meilleurs résultats, ne pas interrompre le

programme. Si l’on doit interrompre

le programme, appuyer sur START/PAUSE/Unlock Lid (mise en

marche/pause/déverrouillage du couvercle)

une fois. Une fois le programme de nettoyage de la laveuse

terminé, eectuer un programme RINSE/SPIN (rinçage/

essorage) pour rincer le nettoyant de la laveuse.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut parfois

constater une accumulation de résidus dans les distributeurs de la

laveuse. Pour éliminer les résidus des distributeurs, les essuyer avec

un chion humide et les sécher avec une serviette. Ne pas tenter

de retirer les distributeurs ou la garniture pour le nettoyage. Les

distributeurs et la garniture ne peuvent pas être retirés. Cependant,

si votre modèle comporte un tiroir distributeur, retirer le tiroir et le

nettoyer avant ou après avoir eectué le programme de nettoyage

de la laveuse. Si nécessaire, utiliser un nettoyant tout-usage.

Nettoyage de l’extérieur de la laveuse

Utiliser une éponge ou un chion doux et humide pour essuyer

les renversements éventuels. Utiliser uniquement des savons ou

nettoyants doux pour nettoyer la surface externe de la laveuse.

IMPORTANT : An d’éviter d’endommager le revêtement

de la laveuse, ne pas utiliser de produits abrasifs.

TRANSPORT DE LA LAVEUSE

1. Fermer les deux robinets d’eau. Débrancher et vidanger

les tuyaux d’arrivée d’eau.

2. Si l’on déplace la laveuse pendant une période de gel, suivre

les instructions de la section “Entretien pour

entreposage hivernal” avant de la déplacer.

3. Déconnecter le tuyau de vidange du système de vidange et

vidanger l’eau restante dans un plat ou un seau. Déconnecter

le tuyau de vidange à l’arrière de

la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau dans le panier

de la laveuse.

6. Faire passer le cordon d’alimentation par dessus

la console et l’enrouler dans le panier de la laveuse.

7. Replacer l’emballage en polystyrène circulaire des

matériaux d’expédition d’origine à l’intérieur de la laveuse. Si

vous n’avez plus l’emballage circulaire, placer des couvertures

lourdes ou des serviettes dans l’ouverture du panier. Fermer

le couvercle et placer du ruban adhésif sur le couvercle et

jusqu’à la partie inférieure avant de la laveuse. Laisser le

couvercle fermé par l’adhésif jusqu’à ce que la laveuse soit

installée à son nouvel emplacement. Déplacer la

laveuse en position verticale.

RÉINSTALLATION/RÉUTILISATION

DE LA LAVEUSE

Pour réinstaller la laveuse en cas de non-utilisation,

d’entreposage pour l’hiver, de déménagement ou en période

de vacances :

1. Consulter les “Instructions d’installation” pour choisir

l’emplacement, régler l’aplomb de la laveuse et

la raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux. Reconnecter les

tuyaux d’arrivée d’eau. Ouvrir les deux robinets d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique.

3. Faire exécuter à la laveuse le programme Bulky/Bedding

(volumineux/draps) pour nettoyer la laveuse et éliminer l’antigel,

le cas échéant. Utiliser la moitié de la quantité recommandée

par le fabricant pour une charge de taille moyenne.

ENTRETIEN POUR ENTREPOSAGE HIVERNAL

IMPORTANT : Pour éviter tout dommage, installer et remiser

la laveuse à l’abri du gel. L’eau qui peut rester dans les tuyaux

risque d’abîmer la laveuse en temps de gel. Si la laveuse doit

faire l’objet d’un déménagement

ou d’entreposage au cours d’une période de gel, hivériser la

laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et vidanger les

tuyaux d’arrivée d’eau.

2. Placer 1 pinte (1 L) d’antigel pour véhicule récréatif

dans le panier et faire fonctionner la laveuse sur

un programme Rinse/Spin (rinçage/essorage) pendant

environ 30 secondes pour mélanger l’antigel et l’eau restante.

3. Débrancher la laveuse ou déconnecter la source

de courant électrique.

Faire fonctionner la laveuse seulement lorsqu’on est présent. En cas

de déménagement ou si l’on n’utilise pas la laveuse pendant un

certain temps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source

de courant électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter toute

inondation due à une surpression.

NON-UTILISATION ET ENTRETIEN

EN PÉRIODE DE VACANCES

DÉPANNAGE

Si les phénomènes

suivants se produisent

Causes possibles Solution

Vibrations ou déséquilibre

Vérier ce qui suit

pour que l’installation

soit correcte ou voir

la section “Utilisation

de la laveuse”.

Les pieds ne sont peut-être pas en

contact avec le plancher ou peut-être

qu’ils ne sont pas verrouillés.

Les pieds avant et arrière doivent être en contact ferme avec

le plancher et la laveuse doit être d’aplomb pour fonctionner

correctement.

La laveuse n’est peut-être pas

d’aplomb.

Vérier que le plancher n’est pas incurvé ou qu’il ne s’aaisse pas.

Si le plancher est irrégulier, un morceau de contreplaqué de 3/4"

(19 mm) placé sous la laveuse permettra de réduire le bruit.

Voir “Réglage de l’aplomb de la laveuse” dans les Instructions

d’installation.

La charge est peut-être déséquilibrée. Charger les vêtements secs sans les tasser et de façon uniforme

le long de la paroi du panier. Le fait d’ajouter des articles mouillés

ou de rajouter de l’eau dans le panier pourrait déséquilibrer

la laveuse.

Laver des charges plus petites pour diminuer les déséquilibres.

Ne pas tasser les vêtements. Éviter de laver des articles isolés.

Utiliser le programme Bulky/Bedding (articles volumineux/draps)

pour les articles volumineux, non absorbants tels que les couettes

ou les vestes avec rembourrage en polyester.

Voir “Guide des programmes” et “Utilisation de la laveuse”

dans ce Guide d’utilisation et d’entretien.

Bruits

Cliquetis ou bruits

métalliques

Des objets sont coincés dans le

système de vidange de la laveuse.

Vider les poches avant le lavage. Les articles mobiles telles des

pièces de monnaie sont susceptibles de tomber entre le panier

et la cuve; ils peuvent aussi obstruer la pompe. Un appel pour

intervention de dépannage s’avérera peut-être nécessaire pour

retirer ces objets.

Il est normal d’entendre des articles métalliques faisant partie

des vêtements comme les boutons-pression métalliques, boucles

ou fermetures à glissière toucher le panier.

Gargouillement

ou bourdonnement

La laveuse est peut-être en train

d’évacuer de l’eau.

Il est normal d’entendre la pompe produire un bourdonnement

continu accompagné de gargouillements ou de bruits de

pompage périodiques lorsque les quantités d’eau restantes sont

éliminées au cours des programmes d’essorage/de vidange.

Bourdonnement Le processus de détection de

la charge est peut-être en cours.

Les essorages de détection peuvent émettre un bourdonnement

après le démarrage de la laveuse. Ceci est normal.

Vrombissant Le panier peut être décélère. Vous pouvez entendre le bruit vombrissant du panier décélèrer.

C’est normal.

Fuites d’eau

Vérier ce qui suit pour que

l’installation soit

correcte :

La laveuse n’est pas d’aplomb. Il est possible que de l’eau éclabousse en dehors du panier

si la laveuse n’est pas d’aplomb.

Les tuyaux de remplissage ne sont

pas solidement xés.

Serrer le raccord du tuyau de remplissage.

Rondelles d’étanchéité des tuyaux

de remplissage.

Vérier que les quatre rondelles d’étanchéité plates des tuyaux

de remplissage d’eau sont correctement installées.

Raccord du tuyau de vidange. Tirer le tuyau de vidange de la caisse de la laveuse et le xer

correctement dans le tuyau de rejet à l’égout ou l’évier de buanderie.

Ne pas placer du ruban adhésif sur l’ouverture de vidange.

Inspecter le circuit de plomberie du domi-

cile pour vérier qu’il n’y a pas de fuites

ou que l’évier ou le tuyau

de vidange n’est pas obstrué.

De l’eau pourrait refouler de l’évier ou du tuyau de rejet à l’égout

obstrué. Inspecter tout le circuit de plomberie du domicile (éviers de

buanderie, tuyau de vidange, conduites d’eau et robinets) pour vérier

qu’il n’y a aucune fuite.

La laveuse n’a pas été chargée tel

que recommandé.

Une charge déséquilibrée peut entraîner une déviation du panier et de

l’eau pourrait alors éclabousser en dehors de la cuve. Voir “Utilisation de

la laveuse” pour des instructions sur le chargement.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation.

DÉPANNAGE

Si les phénomènes

suivants se produisent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu

Quantité d’eau

insusante dans

la laveuse

La charge n’est pas complètement

immergée dans l’eau.

Ceci correspond à un fonctionnement normal pour une laveuse

à haute ecacité. Si le bouton Water Level (niveau d’eau) est

réglé sur le réglage Auto (automatique), la charge ne sera pas

complètement immergée. La laveuse détecte la taille de la charge

et ajoute la quantité d’eau adéquate pour un nettoyage optimal.

Utiliser le programme Bulky/Bedding (articles volumineux/

draps) ou Jeans/Towels (jeans/serviettes) pour un niveau d’eau

plus élevé, ou régler le bouton Water Level (niveau d’eau) sur

le réglage Deep Fill (grand remplissage). Voir “Quoi de neuf

sous le couvercle” et “Guide des programmes” pour utiliser

le programme qui correspond le mieux à la charge.

Lancer le programme Clean Washer (nettoyage de la laveuse)

pour optimiser le niveau d’eau et la performance de lavage du

fait de l’accumulation de saletés dans le panier de la laveuse.

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

ou le témoin lumineux

de lavage reste allumé

(indiquant que la laveuse

n’a pas pu se remplir

correctement)

Vérier que la laveuse est

correctement alimentée en eau.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans

la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts

tous les deux.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés;

ceci peut réduire le débit.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation.

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

ou le témoin lumineux

de lavage reste allumé

(indiquant que la laveuse

n’a pas pu se remplir

correctement) (suite)

Vérier que l’alimentation électrique

à la laveuse est correcte.

Brancher le cordon d’alimentation dans une prise à 3 alvéoles

reliée à la terre.

Ne pas utiliser de câble de rallonge.

Vérier que la prise est alimentée.

Remettre un disjoncteur qui serait ouvert en marche. Remplacer

tout fusible grillé.

REMARQUE : Si le problème persiste, appeler un électricien.

Fonctionnement normal de la laveuse. Le couvercle doit être fermé pour que la laveuse puisse

fonctionner.

La laveuse fait des pauses durant certaines phases du programme.

Ne pas interrompre le programme.

DÉPANNAGE

Si les phénomènes

suivants se produisent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

ou le témoin lumineux

de lavage reste allumé

(indiquant que la laveuse

n’a pas pu se remplir

correctement) (suite)

La laveuse n’a pas été chargée

tel que recommandé.

Retirer plusieurs articles, répartir uniformément la charge dans le

panier. Fermer le couvercle et appuyer sur START/PAUSE/Unlock

Lid (mise en marche/pause/déverrouillage du couvercle).

Ne pas ajouter plus de 1 ou 2 articles supplémentaires après le

début du programme pour éviter que les articles ne soient tassés

ou la charge déséquilibrée.

Ne pas ajouter d’eau dans la laveuse.

La laveuse ne se vidange

pas/n’eectue pas

d’essorage, les charges

ressortent mouillées

ou le témoin lumineux

d’essorage reste allumé

(indiquant que la laveuse

n’a pas été en mesure

d’extraire l’eau [par

pompage] en 10 minutes)

Des petits articles sont peut-être

coincés dans la pompe ou entre le

panier et la cuve, ce qui peut ralentir

la vidange.

Vider les poches et utiliser des sacs à linge pour les petits articles.

Utiliser des programmes comportant

une vitesse d’essorage réduite.

Les programmes avec vitesses d’essorage réduites éliminent moins

d’eau que les programmes qui comportent des vitesses d’essorage

supérieures. Utiliser la vitesse d’essorage appropriée/le

programme recommandé pour le vêtement. Pour éliminer l’eau

restant dans la charge, sélectionner Drain/Spin (vidange/

essorage). On peut avoir à réarranger la charge pour en assurer

une distribution uniforme dans le panier.

La charge de la laveuse est peut-être

tassée ou déséquilibrée.

Des charges très tassées ou déséquilibrées peuvent empêchent

la laveuse d’essorer correctement : les charges ressortent plus

mouillées qu’elles ne devraient l’être. Répartir uniformément

la charge mouillée pour que l’essorage soit équilibré. Sélectionner

le programme Drain/Spin (vidange/essorage) pour enlever toute

eau restée dans la laveuse. Voir “Utilisation de la laveuse” pour

des recommandations sur la façon de charger la laveuse.

Inspecter le circuit de plomberie pour

vérier que le tuyau de vidange est

correctement installé. Le tuyau de

vidange se prolonge dans le tuyau

rigide de rejet à l’égout au-delà

de 4,5" (114 mm).

Vérier que le tuyau de vidange est correctement installé. Utiliser

la bride de retenue pour tuyau de vidange et la xer solidement

au tuyau de rejet à l’égout ou à l’évier de buanderie. Ne pas

placer de ruban adhésif sur l’ouverture du système de vidange.

Abaisser le tuyau de vidange si l’extrémité se trouve à plus

de 96" (2,4 m) au-dessus du plancher. Retirer toute obstruction

du tuyau de vidange.

Un excès de mousse causé par un

surplus de détergent peut ralentir

ou arrêter la vidange ou l’essorage.

Toujours mesurer les quantités et suivre les instructions gurant

sur le détergent en fonction de la charge. Pour éliminer tout excès

de mousse, sélectionner Rinse/Spin (rinçage/essorage). Ne pas

ajouter de détergent.

Endroits secs sur

la charge après

un programme

Un essorage à vitesse élevée extrait

davantage d’humidité que votre

précédente laveuse.

Un essorage à vitesse élevée associée à une circulation d’air

durant l’essorage nal peut entraîner l’apparition de portions

sèches sur le linge au cours de l’essorage nal. Ceci est normal.

La charge de la laveuse est peut-être

trop tassée.

Utiliser le programme Bulky/Bedding (articles volumineux/

draps) ou Jeans/Towels (jeans/serviettes) pour un niveau d’eau

plus élevé, ou régler le bouton Water Level (niveau d’eau)

sur le réglage Deep Fill (grand remplissage). Voir “Guide des

programmes” pour utiliser le programme qui correspond le mieux

à la charge utilisée.

Des vêtements supplémentaires ont

été ajoutés à la charge après la phase

de détection/remplissage.

Ne pas ajouter plus de 1 ou 2 articles supplémentaires après

le début du programme.

Températures de lavage

ou de rinçage incorrectes

Vérier que la laveuse est

correctement alimentée en eau.

Vérier que les tuyaux d’arrivée d’eau chaude et froide ne sont

pas inversés.

Les deux tuyaux doivent être raccordés à la fois à la laveuse et

au robinet, et la valve d’arrivée doit recevoir à la fois de l’eau

chaude et de l’eau froide.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Éliminer toute déformation des tuyaux.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation.

DÉPANNAGE

Si les phénomènes

suivants se produisent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Températures de lavage

ou de rinçage incorrectes

(suite)

Températures de lavage contrôlées

pour économiser de l’énergie.

Cette laveuse utilise des températures de lavage et de rinçage

inférieures à celles d’une laveuse traditionnelle à chargement

par le dessus. Cela signie également des températures inférieures

de lavage à l’eau chaude et à l’eau tiède.

Charge non rincée Vérier que la laveuse est

correctement alimentée en eau.

Vérier que les tuyaux d’arrivée d’eau chaude et froide ne sont

pas inversés.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans

la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts

tous les deux.

Les tamis de la valve d’arrivée d’eau de la laveuse sont

peut-être obstrués.

Éliminer toute déformation du tuyau d’arrivée.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

La mousse produite par un excès de détergent peut empêcher la

laveuse de fonctionner correctement. Toujours mesurer la quantité

de détergent et toujours suivre les instructions du détergent en

fonction de la taille et du niveau de saleté de la charge.

La laveuse n’a pas été chargée

tel que recommandé.

La laveuse eectuera un rinçage moins performant si la charge

est fortement tassée.

Charger les vêtements sans les tasser et de façon uniforme le long

de la paroi du panier. Charger la laveuse uniquement avec des

articles secs.

Utiliser le programme conçu pour les tissus à laver.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux supplémentaire.

Utiliser le programme Bulky/Bedding (articles volumineux/

draps) ou Jeans/Towels (jeans/serviettes) pour un niveau d’eau

plus élevé,

ou régler le bouton Water Level (niveau d’eau)

sur le réglage Deep Fill (grand remplissage). Voir “Guide des

programmes” pour utiliser le programme qui correspond le mieux

à la charge utilisée.

Sable, poils d’animaux,

charpie, etc. sur la

charge après le lavage

Des résidus lourds de sable, de poils

d’animaux, de charpie et de détergent

ou d’agent de blanchiment peuvent

nécessiter un rinçage supplémentaire.

Ajouter un second rinçage au cycle sélectionné et/ou utiliser

le réglage du niveau de très sales ou l’option Deep Fill

(grand remplissage).

La charge est emmêlée La laveuse n’a pas été chargée tel que

recommandé.

Voir la section “Utilisation de la laveuse”.

Sélectionner un programme comportant un lavage plus lent et

une vitesse d’essorage inférieure. Noter que les articles seront

plus mouillés que si l’on utilise une vitesse d’essorage supérieure.

Utiliser le programme Bulky/Bedding (articles volumineux/

draps) ou Jeans/Towels (jeans/serviettes) pour un niveau d’eau

plus élevé, ou régler le bouton Water Level (niveau d’eau) sur

le réglage Deep Fill (grand remplissage). Voir le “Guide des

programmes” pour utiliser le programme qui correspond le mieux

à la charge utilisée.

Charger les vêtements sans les tasser et de façon uniforme

le long de la paroi du panier.

Réduire l’emmêlement en mêlant plusieurs types d’articles dans

la charge. Utiliser le programme recommandé correspondant

au type de vêtements de la charge.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation.

DÉPANNAGE

Si les phénomènes

suivants se produisent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Ne nettoie ou

ne détache pas

Davantage d’eau a été ajoutée

à la laveuse.

La laveuse détecte la taille de la charge et ajoute la quantité d’eau

adéquate. Ceci est normal et nécessaire au mouvement

des vêtements. Il est normal que la charge ne soit pas

entièrement submergée. De l’eau supplémentaire produit nettoyage moins

ecace.

La laveuse n’a pas été chargée

tel que recommandé.

La laveuse eectue un nettoyage moins performant si la charge

est fortement tassée.

Charger les vêtements sans les tasser et de façon uniforme le long de la

paroi du panier. Charger la laveuse uniquement avec des articles secs.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux supplémentaire.

Ajout de détergent sur le dessus

de la charge.

Ajouter le détergent, les produits Oxi et l’agent de blanchiment sans

danger pour les couleurs au fond du panier avant de placer le linge à

l’intérieur.

Détergent HE non utilisé ou utilisation

excessive de détergent HE.

La mousse produite par un détergent ordinaire peut empêcher

la laveuse de fonctionner correctement.

Utiliser uniquement un détergent HE. Veiller à mesurer

correctement.

Toujours mesurer la quantité de détergent et suivre les instructions gurant

sur le détergent en fonction de la taille et du niveau de saleté de la

charge.

Programme utilisé incorrect par

rapport au type de tissu.

Utiliser une option de programme de niveau de saleté plus

élevée et une température de lavage plus chaude pour améliorer le

nettoyage.

Utiliser le programme Heavy Duty (service intense) pour un nettoyage

puissant. Voir le “Guide des programmes” pour utiliser

le programme qui correspond le mieux à la charge et au type

de tissu.

Distributeurs non utilisés. Utiliser les distributeurs pour éviter que l’agent de blanchiment

au chlore ou l’assouplissant pour tissu ne tachent les vêtements.

Remplir les distributeurs avant de démarrer un programme.

Éviter de les remplir excessivement.

Ne pas verser de produits directement sur la charge.

Les couleurs similaires ne sont pas lavées

ensemble.

Laver ensemble les couleurs semblables et les retirer rapidement

une fois le programme terminé pour éviter tout transfert de teinture.

Fonctionnement incorrect du

distributeur

Distributeurs obstrués. Remplir les distributeurs avant de démarrer un programme.

Utiliser seulement un agent de blanchiment liquide au chlore dans

le distributeur d’agent de blanchiment. Utiliser seulement un

assouplissant pour tissu dans le distributeur d’assouplissant pour tissu.

Le bouton Fabric Softener (assouplissant

pour tissu) n’est pas réglé sur “Yes” (oui).

Régler le bouton Fabric Softener (assouplissant pour tissu) sur “Yes” (oui) lors

de l’utilisation du distributeur d’assouplissant pour tissu.

Dommages aux tissus Des objets pointus se trouvaient dans les

poches au moment du programme de

lavage.

Vider les poches, fermer les fermetures à glissière, les boutons

pression et les agrafes avant le lavage pour éviter d’accrocher

et de déchirer le linge.

Les cordons et les ceintures se sont peut-

être emmêlés.

Attacher tous les cordons et les ceintures avant de démarrer

le nettoyage de la charge.

Les articles étaient peut-être

endommagés avant le lavage.

Raccommoder les déchirures et repriser les ls cassés des coutures avant

le lavage.

Des dommages au tissu peuvent se

produire si la charge est fortement tassée.

Charger les vêtements sans les tasser et de façon uniforme le long de la

paroi du panier. Charger la laveuse uniquement avec des articles secs.

Utiliser le programme conçu pour les tissus à laver.

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation.

DÉPANNAGE

Si les phénomènes

suivants se produisent

Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Dommages aux tissus

(suite)

Des dommages au tissu peuvent se

produire si la charge est fortement

tassée (suite).

Utiliser le programme Bulky/Bedding (articles volumineux/

draps) ou Jeans/Towels (jeans/serviettes) pour un niveau d’eau

plus élevé,

ou régler le bouton Water Level (niveau d’eau) sur

le réglage Deep Fill (grand remplissage). Voir “Quoi de neuf

sous le couvercle” et “Guide des programmes” pour utiliser

le programme qui correspond le mieux à la charge.

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux supplémentaire.

Vous n’avez peut-être pas ajouté

l’agent de blanchiment au chlore

liquide correctement.

Ne pas verser d’agent de blanchiment au chlore liquide

directement sur la charge. Essuyer tous les renversements

d’agent de blanchiment.

Un agent de blanchiment non dilué endommagera les tissus. Ne

pas utiliser plus que la quantité recommandée par le fabricant.

Ne pas placer d’articles sur le dessus du distributeur d’agent

de blanchiment lorsqu’on charge et décharge la laveuse.

Les instructions de soin des vêtements

n’ont peut-être pas été suivies.

Toujours lire et suivre les instructions d’entretien du fabricant

indiquées sur l’étiquette du vêtement. Voir le “Guide des

programmes” pour utiliser le programme qui correspond

le mieux à la charge utilisée.

Odeurs L’entretien mensuel n’est pas eectué

tel que recommandé.

Voir la section “Entretien de la laveuse” dans Entretien de la laveuse.

Retirer la charge de la laveuse dès la n du programme.

Utilisation excessive de détergent. Veiller à mesurer correctement. Toujours suivre les instructions

du fabricant.

Voir la section “

Entretien

de la laveuse”.

Le témoin lumineux

Lid Locked (couvercle

verrouillé) clignote

Le couvercle n’est pas fermé. Rabattre le couvercle. La laveuse ne démarrera et ne se remplira

pas si le couvercle est ouvert.

Un programme a été interrompu ou

suspendu à l’aide du bouton START/

PAUSE/Unlock Lid (mise en marche/

pause/déverrouillage du couvercle).

La laveuse est peut-être toujours en phase d’essorage. Le

couvercle ne se déverrouillera pas avant que le panier ne cesse

de tourner. Si on lave des charges de grande taille ou des tissus

lourds, ceci peut prendre quelques minutes.

Le sachet de lessive

à dose unique ne se

dissout pas

Sachet de lessive mal utilisé. Veiller à ajouter le sachet de lessive dans le panier de la laveuse

avant d’ajouter les vêtements. Ne pas placer de sachet dans

le distributeur. Suivre les instructions du fabricant pour éviter

d’endommager les vêtements.

La laveuse vidange

l’eau avant la n

du programme

Le couvercle est resté ouvert pendant

plus de 10 minutes.

S’assurer que le couvercle est bien fermé avant de démarrer

un programme et/ou durant le prélavage (trempage).

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation.

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous félicitons d’avoir fait un achat judicieux

. Votre nouvel

appareil Kenmore

est conçu et fabriqué pour vous procurer

des années de fonctionnement able. Mais comme pour tous les

produits, il pourra à l’occasion nécessiter un entretien préventif ou

une réparation. Le cas échéant, un Contrat principal de protection

peut vous épargner de l’argent et des soucis.

Le Contrat principal de protection contribue aussi à prolonger

la vie utile de votre nouvel appareil ménager. Le Contrat* inclut :

4 Pièces et main-d’oeuvre pour non seulement réparer le

problème, mais aussi s’assurer que l’appareil fonctionne dans

des conditions d’utilisation normales. Notre couverture va bien

au-delà de la garantie du produit. Aucune franchise, aucune

anomalie de fonctionnement ne sont exclues de ce contrat –

protection réelle.

4 Service d’expert oert par des techniciens d’expérience

et appréciés par des millions de familles chaque année.

4 Appels de service illimités et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

4 Garantie “Sans soucis” – remplacement de votre produit

couvert après trois défaillances séparées en douze mois et

qu’une quatrième réparation est requise.

Comprend la livraison

et l’installation gratuites, au besoin,

du produit de remplacement.

4 Remplacement du produit si votre produit couvert ne peut

être réparé.

4 Vérication annuelle d’entretien préventif sur demande –

sans frais supplémentaires.

4 Aide rapide par téléphone – support téléphonique d’un agent

d’entretien sur tous les produits pour aider à résoudre les problèmes.

Considérez-nous comme un “manuel d’utilisateur parlant.”

4 Protection contre les sautes de puissance pour prévenir les

dommages électriques attribuables aux uctuations de courant.

4 Couverture pour la perte de nourriture de 300 $ sur tout

aliment altéré en raison d’une défaillance mécanique sur tout

réfrigérateur ou congélateur couvert.

Services promis : 50 $ si la première tentative de réparation

de votre appareil couvert échoue et qu’il ne peut pas être utilisé

pendant l’attente de la réparation suivante.

4 25 % de réduction sur le prix courant de toute intervention

de réparation non couverte et pièces de rechange.

Dès que vous achetez le Contrat, il sut d’un appel téléphonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en tout

temps jour et nuit.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison pendant

la période de garantie du produit, nous vous rembourserons

intégralement ou nous vous verserons un remboursement au prorata

après l’expiration de la période de garantie. Achetez votre Contrat

principal de protection aujourd’hui même!

Certaines limitations et exclusions s’appliquent. Pour des prix

et renseignements supplémentaires aux États-Unis, composer

le 1-800-827-6655.

* Le contrat de couverture au Canada varie pour certains articles.

Pour des informations détaillées, appeler Sears Canada au

1-800-361-6665.

Service d’installation Sears

Pour une installation professionnelle par Sears d’appareils

ménagers et d’articles tels que les ouvre-portes de garage, chaue-

eau et autres gros appareils ménagers, aux É.-U., composer le

1-844-553-6667 ou au Canada, composer le 1-800-469-4663.

05/2016

GARANTIE DES APPAREILS MÉNAGERS KENMORE

années de fonctionnement able.

ce qui signie que quelqu’un de

conance prendra soin de votre produit.

Remplacement du produit

Vérication annuelle d’entretien préventif sur demande

dommages électriques attribuables aux uctuations de courant.

Dès que vous achetez le Contrat, il sut d’un appel téléphonique

1-800-827-6655. *Au Canada, la couverture varie en fonction

des articles. Pour des informations détaillées, appeler Sears

ménagers et d’articles tels que les ouvre-portes de garage, chauffe-

composer le

1-844-553-6667 69 4663

GARANTIE LIMITÉE KENMORE

PENDANT UN AN à compter de la date d’achat, cet appareil

est garanti contre tout défaut de matériau ou de fabrication en

cas d’installation, d’utilisation et d’entretien conformément aux

instructions fournies.

SUR PREUVE DE VENTE, un appareil défectueux sera réparé ou

remplacé gratuitement à la discrétion du vendeur.

Pour connaître les détails sur la couverture de la garantie an

d’obtenir un dépannage gratuit ou un remplacement, visiter la

page Web suivante : www.kenmore.com/warranty

Si cet appareil ménager est utilisé à d’autres ns que pour un

usage privé et domestique, la présente garantie ne s'applique que

pendant 90 JOURS à partir de la date d'achat aux États-Unis, et

est nulle au Canada.

La présente garantie couvre UNIQUEMENT les vices de

matériaux et de fabrication et NE prendra PAS en charge :

1. Les pièces courantes pouvant s’user suite à une utilisation

normale, notamment les ltres, courroies, sacs et les ampoules

d’éclairage à culot à vis.

2. L’intervention d’un technicien de réparation pour nettoyer ou

entretenir cet appareil, ou pour montrer à l’utilisateur comment

installer, utiliser et entretenir correctement cet appareil.

3. Les interventions de dépannage pour rectier l’installation de

l’appareil non réalisée par des agents d’entretien autorisés

de Sears, ou pour intervenir sur des problèmes concernant

les fusibles du domicile, les disjoncteurs, et les systèmes de

plomberie ou d’alimentation de gaz résultant de l’installation.

4. L’endommagement ou l’état défectueux de cet appareil

imputable à l’installation non réalisée par des agents

d’entretien autorisés de Sears, y compris une installation non

conforme aux codes d’électricité, de gaz et de plomberie.

5. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur la

surface, dans le cas où l’utilisation ou l’entretien ne sont pas

conformes à toutes les instructions fournies.

6. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur la

surface, résultant d’un accident, d’un usage impropre ou abusif

ou d’une utilisation autre que celle à laquelle il est destiné.

L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur

la surface, causé par l’utilisation de détergents, nettoyants,

produits chimiques ou ustensiles autres que ceux recommandés

dans toutes les instructions fournies avec le produit.

8. L’endommagement ou l’état défectueux de pièces ou systèmes

résultant d’une modication non autorisée faite à cet appareil.

9. L’intervention sur l’appareil si la plaque signalétique indiquant

le numéro de modèle et de série est manquante, a subi une

modication, ou s’il est dicile de déterminer si l’appareil porte

le logo de certication approprié.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la présente

garantie limitée consiste en la réparation ou le remplacement

prévus ci-dessus. Les garanties implicites, y compris les garanties

applicables de qualité marchande ou d’aptitude à un usage

particulier, sont limitées à un an ou à la plus courte période

autorisée par la loi. Le vendeur n’assume aucune responsabilité

pour les dommages fortuits ou indirects. Certains États ou certaines

provinces ne permettent pas l’exclusion ou la limitation des

dommages fortuits ou indirects, ou la limitation de la durée des

garanties implicites de qualité marchande ou d’aptitude à un

usage particulier, de sorte que cette exclusion ou limitation peut

ne pas être applicable dans votre cas.

Cette garantie s’applique seulement lorsque cet appareil ménager

est utilisé aux États-Unis ou le Canada*.

Cette garantie vous confère des droits juridiques spéciques et

vous pouvez également jouir d’autres droits qui peuvent varier

d’un État à l’autre.

* Le service de réparation à domicile n’est pas disponible dans

toutes les régions du Canada; cette garantie ne couvrira pas

non plus les frais de déplacement et de transport de l’utilisateur

ou du dépanneur si ce produit se trouve dans une région éloignée

(tel que défini par Sears Canada Inc.) où aucun dépanneur

autorisé n’est disponible.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

NOTES

W10895181A

07/16

Kenmore 11022242510 Top-Loading High Efficiency Washer

Product's Documents

Use & Care Guide

Specifications

Kenmore 11022242510 Questions and Answers
