GE AZ58H15DADM1 Zoneline® Premium Series Heat Pump Unit User Manual

TINSEA472JBRZ 49-7560 10-06 JR
Air Conditioners
Safety Instructions  . . . . . . . . . . .2
Operating Instructions
Air Direction  . . . . . . . . . . . . . . . .4
Auxiliary Controls  . . . . . . . . . .5–9
Controls . . . . . . . . . . . . . . . . . . . .3
Vent Control  . . . . . . . . . . . . . . . .4
Care and Cleaning

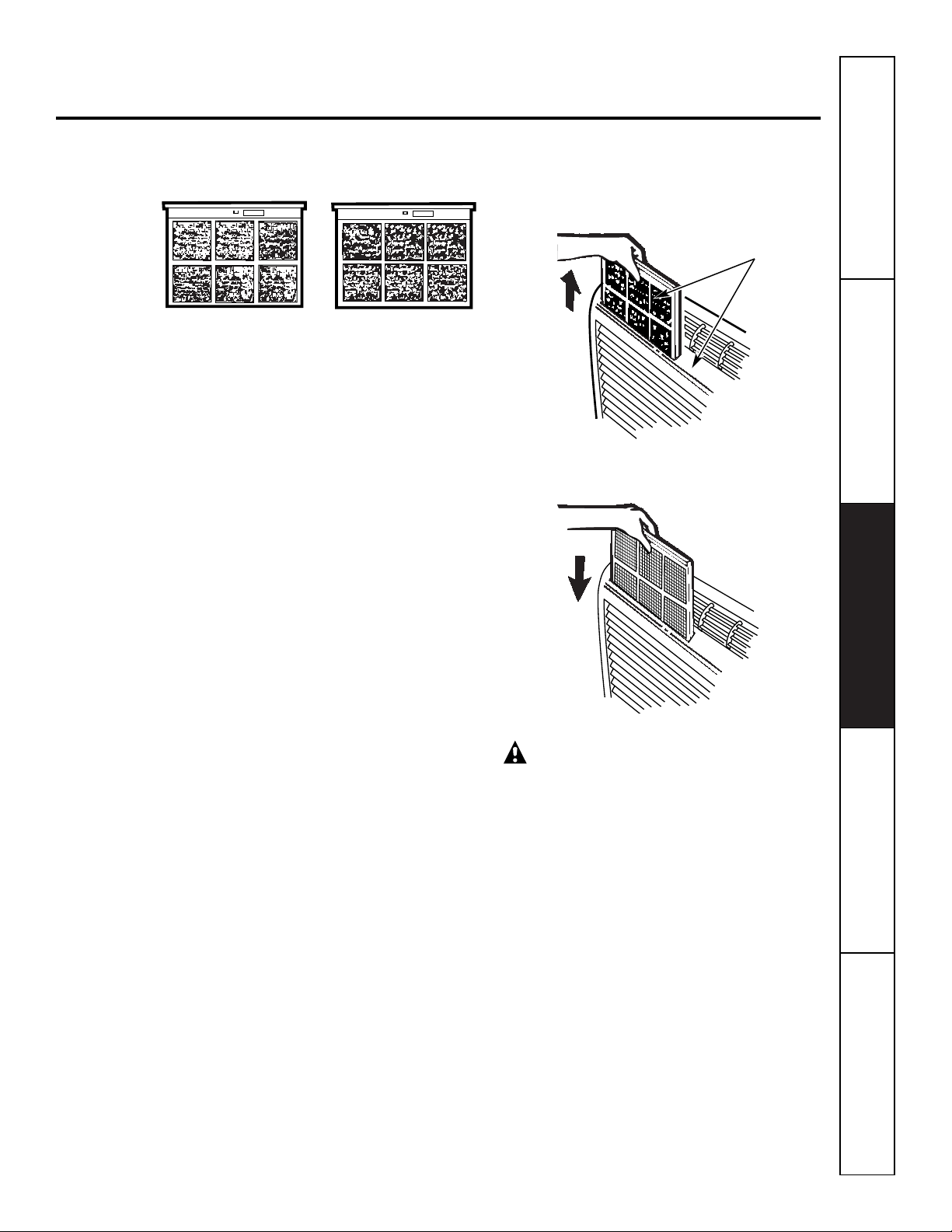

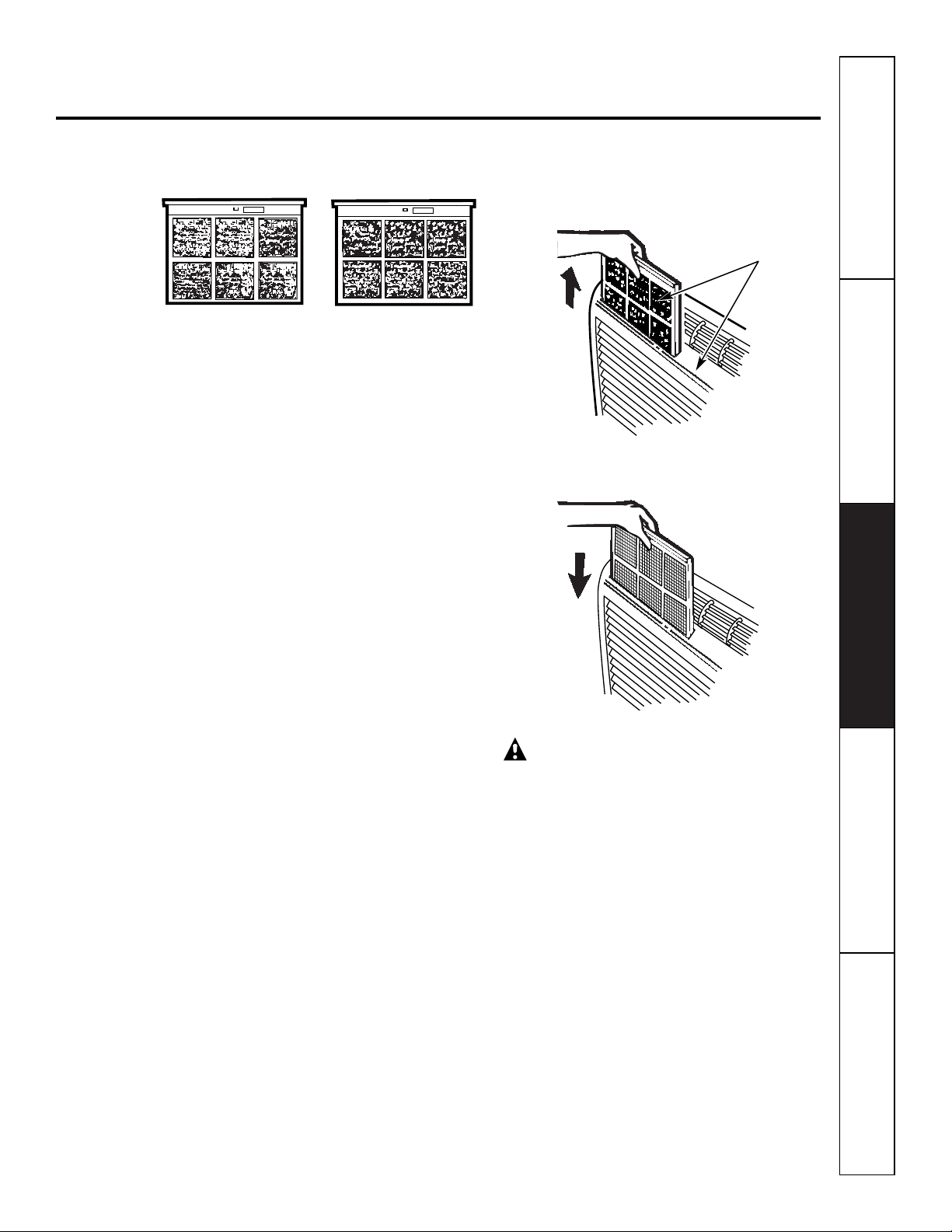

Air Filters . . . . . . . . . . . . . . . . . .11
Base Pan  . . . . . . . . . . . . . . . . . .10
Outdoor Coils  . . . . . . . . . . . . . .10
Room Cabinet and Case  . . . . . .10
Ventilation Filter  . . . . . . . . . . . .10
Installation Instructions
Electrical Connection  . . . . .14–17

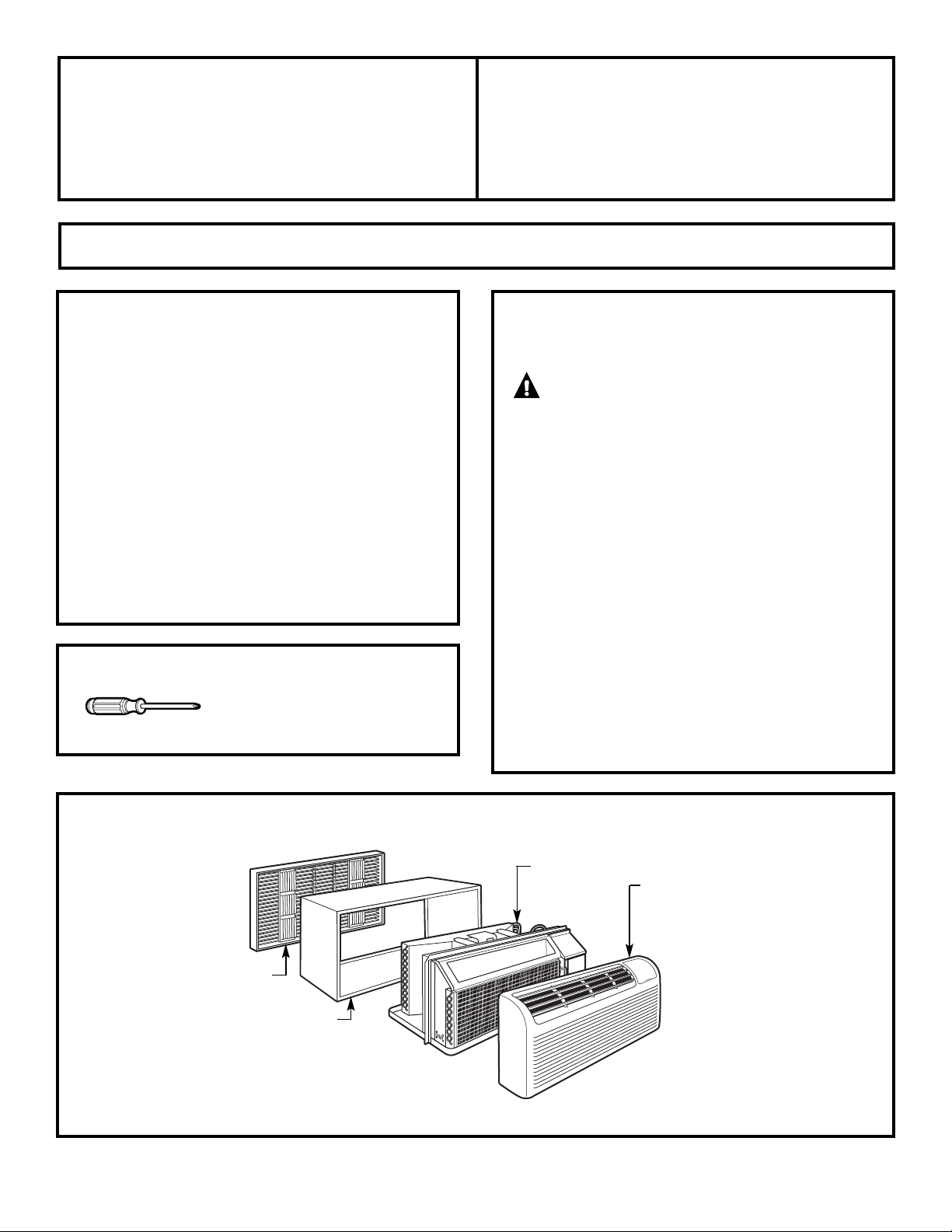

Installing the Zoneline  . . . . . . .18
Preparation  . . . . . . . . . . . . . . . .12
Replacing an Existing Unit?  . . .13
Troubleshooting Tips  . . . .19, 20
Normal Operating Sounds  . . . .20
Consumer Support
Consumer Support  . . .Back Cover
Product Registration  . . . . . .21, 22
Warranty  . . . . . . . . . . . . . . . . . .23
Heat Pump Model 5800
Owner’s Manual and
Installation Instructions
ge.com
Write the model and serial
numbers here:
Model # __________________
Serial #____________________
Find these numbers on a label
behind the room cabinet on the
base pan.
Zoneline
®
Español
For a Spanish version of this
manual, visit our Website at
ge.com.
Para consultar una version
en español de este manual
de instrucciones, visite nuestro
sitio de internet ge.com.
Française
For a French version of this
manual, visit our Website at
ge.com.
Pour une version française de
ce manuel d'utilisation, veuillez
visiter notre site web à l’adresse
ge.com.

Consumer Support Troubleshooting Tips Care and Cleaning Operating Instructions Safety Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire or

explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

■ This Zoneline must be properly

installed in accordance with the

Installation Instructions before it is

used. See the Installation Instructions

in the back of this manual.

■ Replace immediately all electric service

cords that have become frayed or

otherwise damaged. A damaged power

supply cord must be replaced with a

new power supply cord obtained from

the manufacturer and not repaired.

Do not use a cord that shows cracks

or abrasion damage along its length or

at either the plug or connector end.

■ Unplug or disconnect the Zoneline at

the fuse box or circuit breaker before

making any repairs.

NOTE: We strongly recommend that any

servicing be performed by a qualified

individual.

Replacing an existing unit?

For details, see the Installation

Instructions in this manual.

SAFETY PRECAUTIONS

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

About Your Heat Pump

Heat pumps can save money by removing heat

from the outside air—even when the outside

temperature is below freezing— and releasing

that heat indoors.

To get the best performance from your heat

pump, don’t change the room thermostat very

often. Raising the heat setting 2–3 degrees will

cause the Zoneline to use its electric heating

elements in order to reach the new temperature

setting quickly.

There is a three minute minimum compressor

run time at any setting to prevent short cycling.

The indoor fan motor starts before the

compressor and stops after the compressor

cycles off.

The electric heating elements use much

more electricity than heat pumps and cost

more to operate.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

About the controls on your Zoneline. ge.com

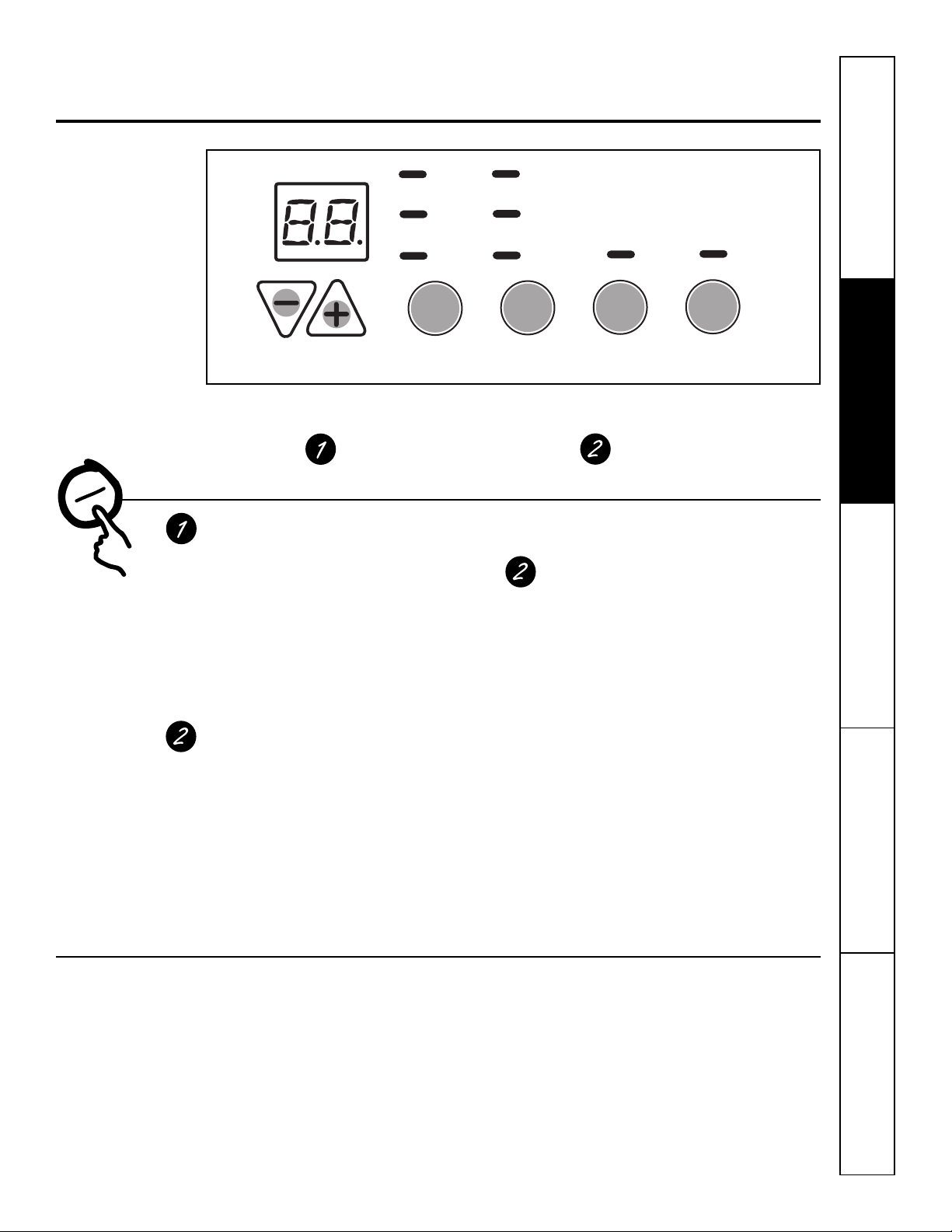

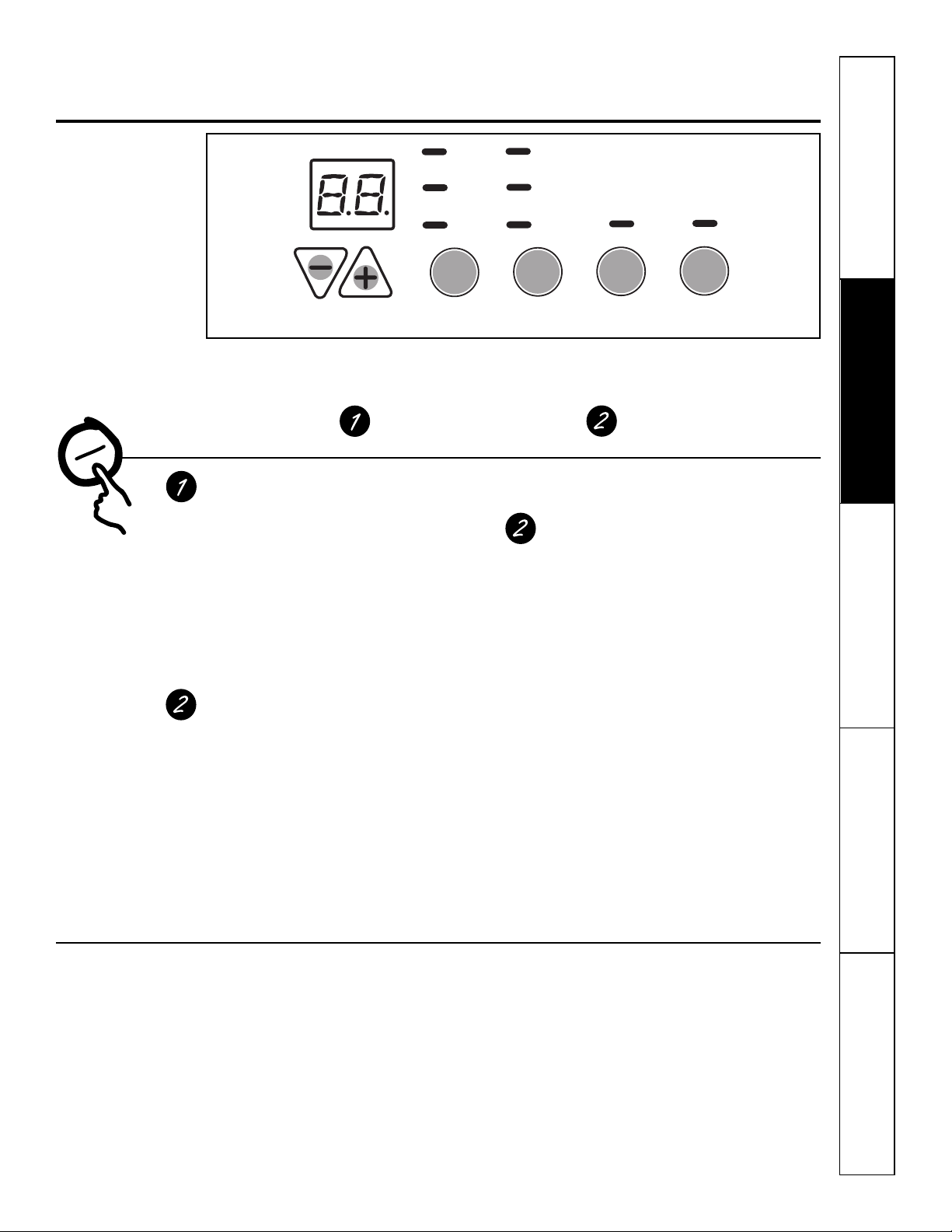

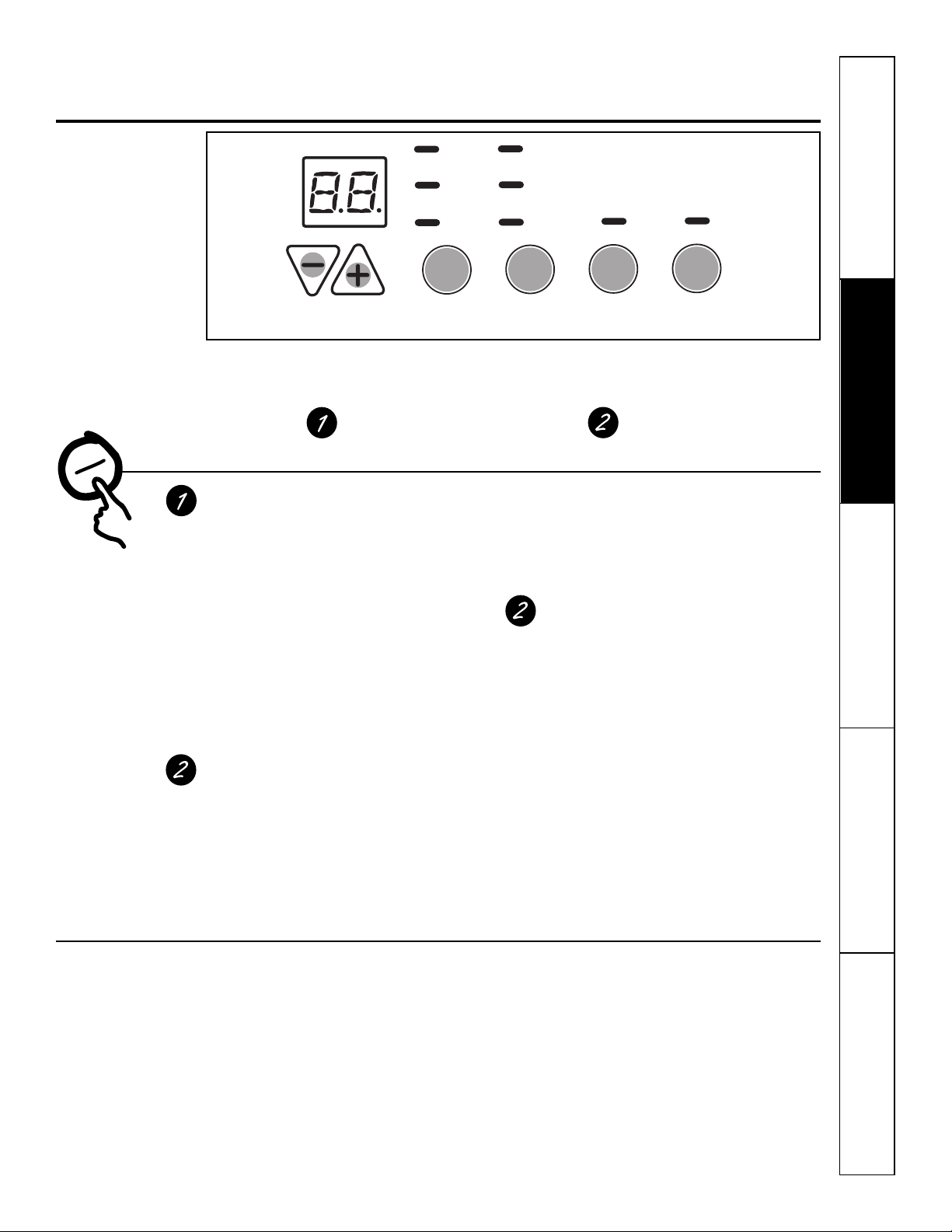

Controls

Temp Control

The temp control is used to maintain the

room temperature. The compressor will

cycle on and off to keep the room at the

same level of comfort.

Press the + pad to raise the temperature.

Press the – pad to lower the temperature.

When the outdoor temperature is lower than

25°F, heat is provided by the electric heater in the

air conditioner instead of by the heat pump.

Sleep

Press to set the air conditioner to run for

8 hours before it automatically returns to

the previous setting.

When in the cooling mode and the

sleep timer is set, the set temperature will

automatically increase 2°F after the second

hour then 1°F each hour over the next two

hours. Also, the fan speed will change to

low. When in the heating mode, the set

temperature will decrease in the same

manner.

To cancel the sleep mode, press the MODE pad or

the SLEEP pad a second time.

Fan, Mode & Operation Control

FAN—sets the fan operation for HIGH,

LOW or AUTO speed. When set at AUTO,

it automatically switches between LOW

and HIGH as room temperature changes.

MODE—COOL—For cooling

FAN—For fan-only operation

HEAT—For heating

OPERATION—ON/STOP—Turns the unit

on or off. Power remains connected to the

Zoneline. The Freeze Sentinel feature still

functions if switch 6 is enabled (UP). See

the Freeze Sentinel section.

NOTE: The temperature display will flash to

indicate a possible unit malfunction. See the

Before you call for service section.

TEMP CONTROL FAN, MODE & SLEEP OPERATION

MODE

TEMP

FAN

OPERATION

HIGH

LOW

AUTO

COOL

FAN

HEAT

STOP

SLEEP

STOP

Consumer Support Troubleshooting Tips Care and Cleaning Operating Instructions Safety Instructions

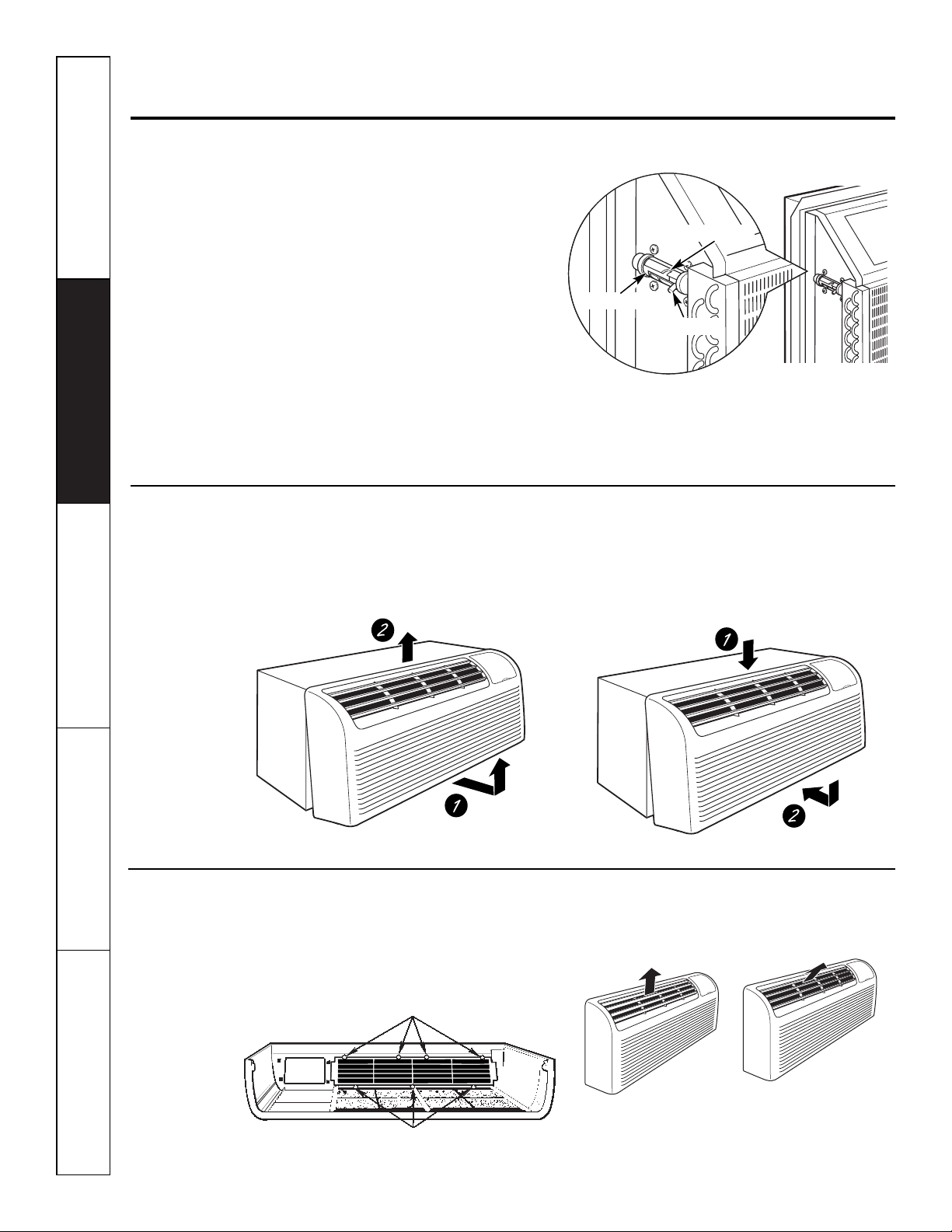

Ventilation Control

The ventilation control lever is located at the

upper left side of the Zoneline unit, behind the

room cabinet.

NOTE: The vent door shipping hardware must be

removed before using the vent control lever.

See the Installation Instructions in this manual.

When set at the closed position, only the air

inside the room is circulated and filtered.

When set at the open or middle position, some

outdoor air will be drawn into the room. This will

reduce the heating or cooling efficiency.

Energy Tip: Keep the vent control at the closed

position. The room air will be filtered and

circulated.

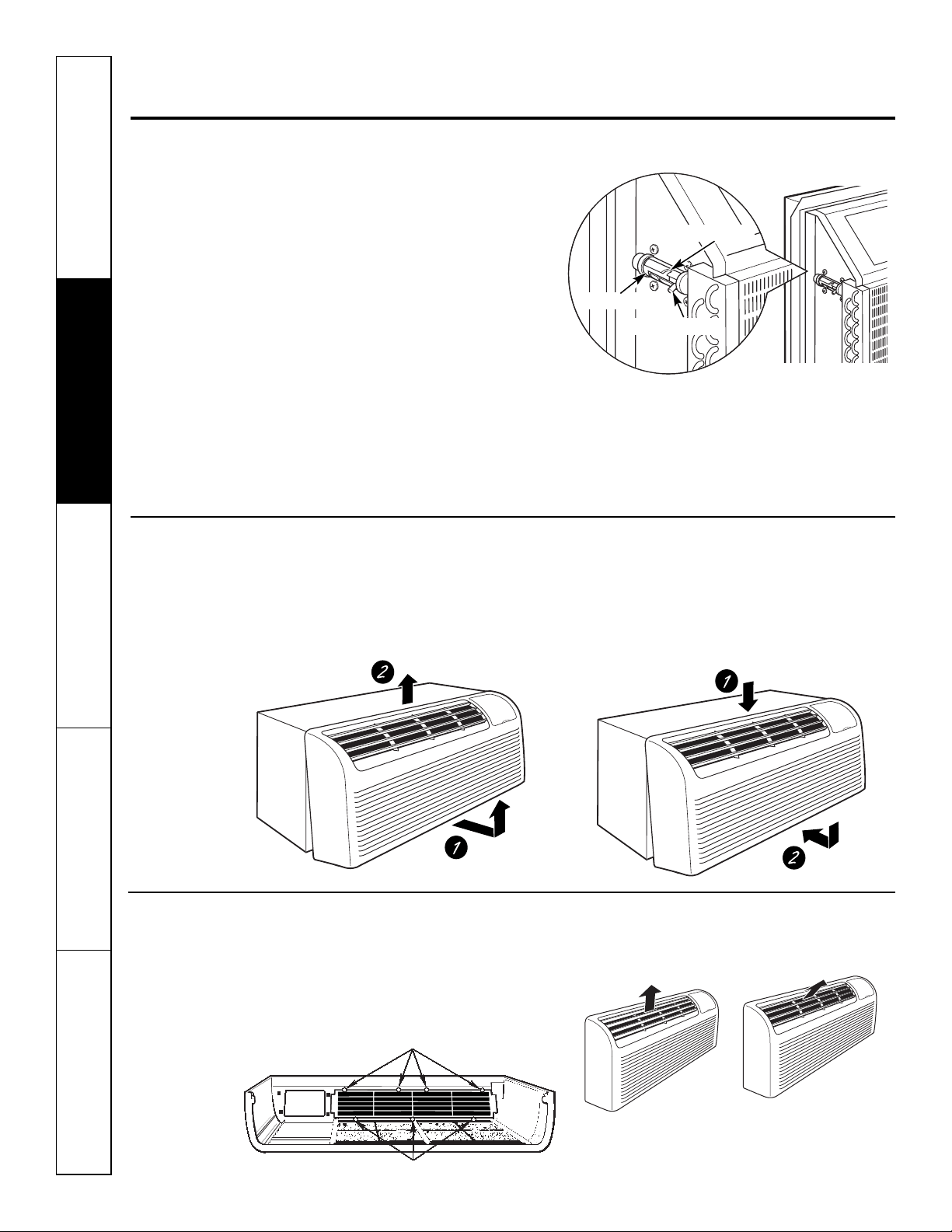

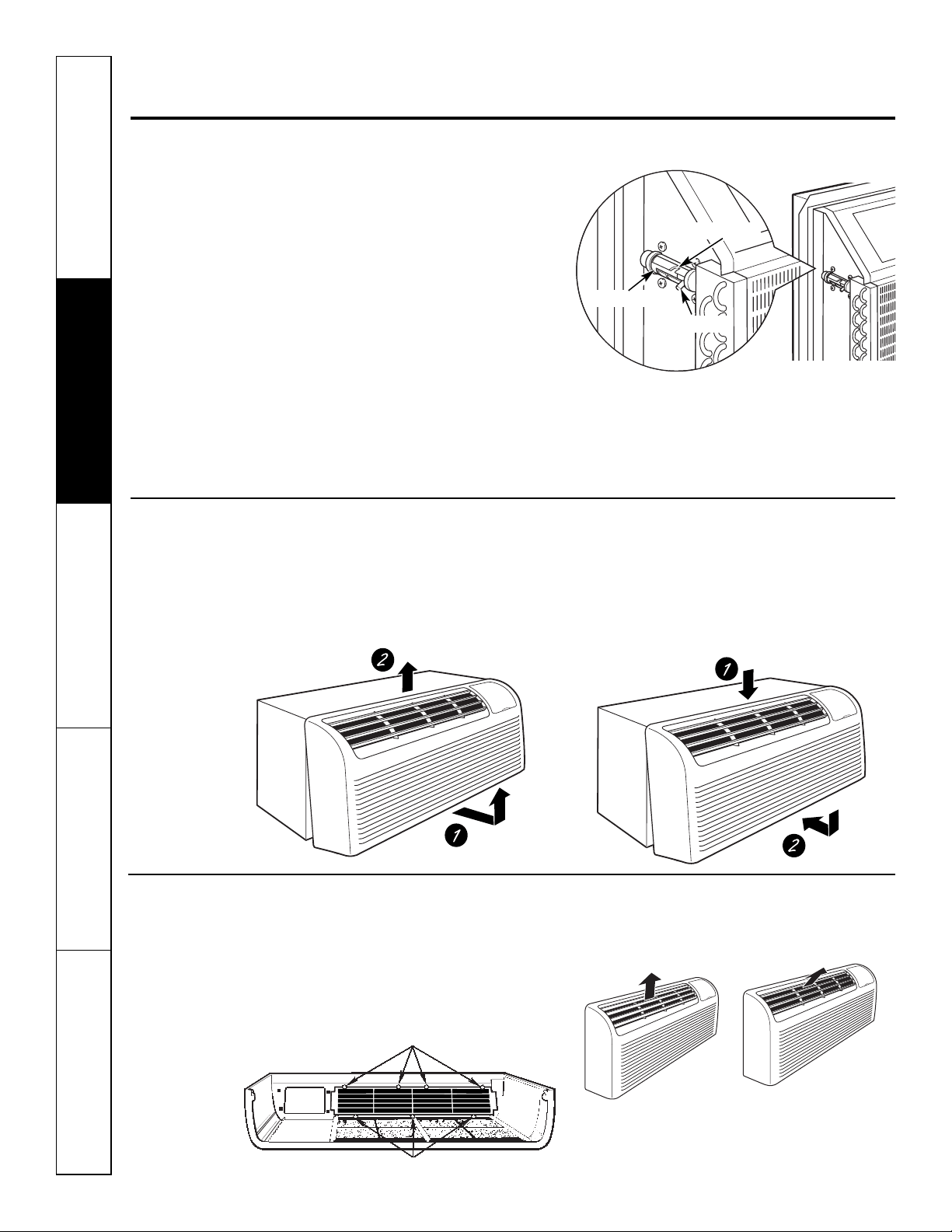

Air Direction

To adjust the air direction, remove the room

cabinet. Remove the 7 louver screws that hold

the louver insert in place. Flip the louver insert

180°, replace the screws and the room cabinet.

Remove the room cabinet and flip the louver

insert to change the air direction.

Other features your Zoneline may have.

To Remove the Room Cabinet

Additional controls are located behind the

room cabinet.

To remove: Pull out at the bottom to release it

from the tabs (1). Then lift up (2).

To replace: Place the tabs over the top rail (1).

Push inward at the bottom until it snaps into

place (2).

Open position

Louver screws

Closed position

Middle position

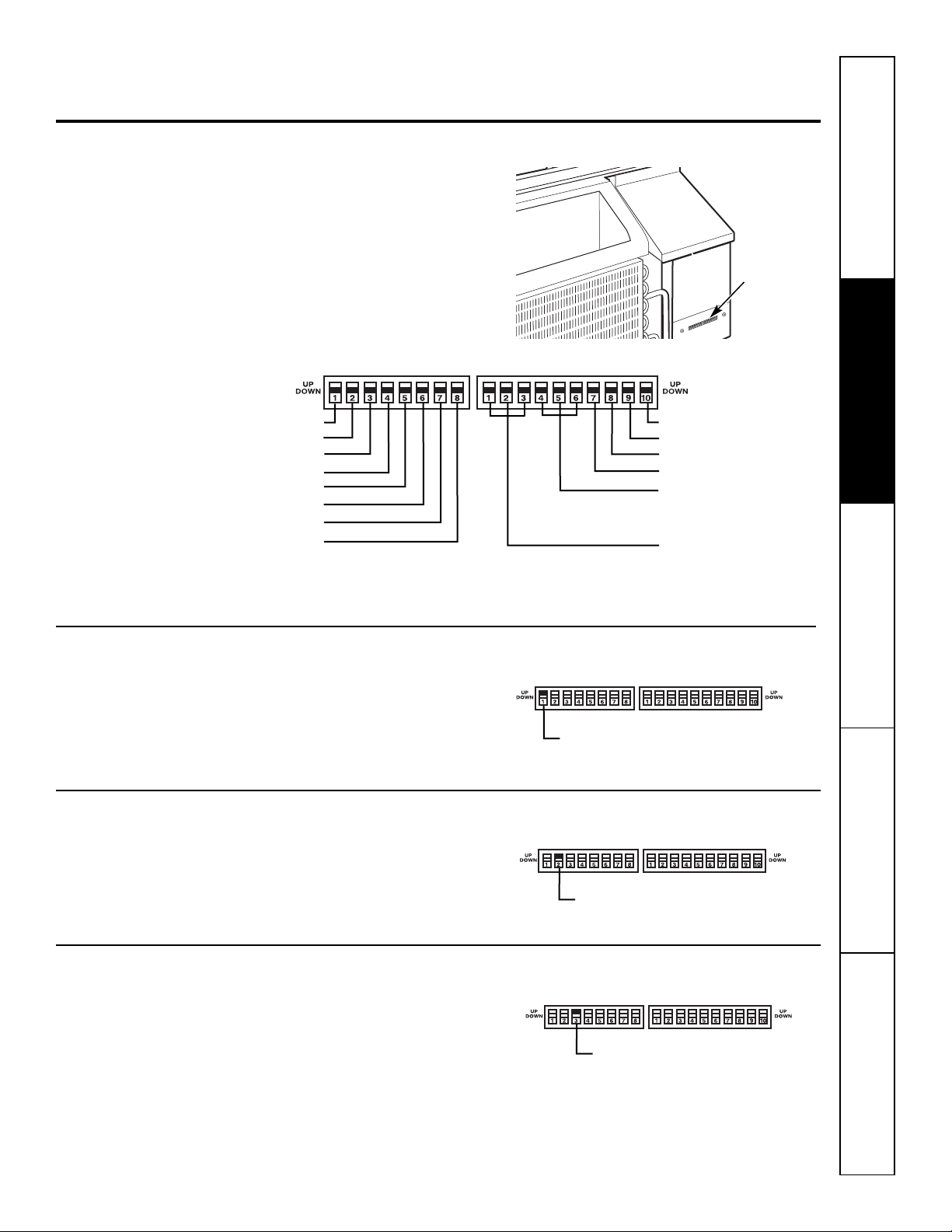

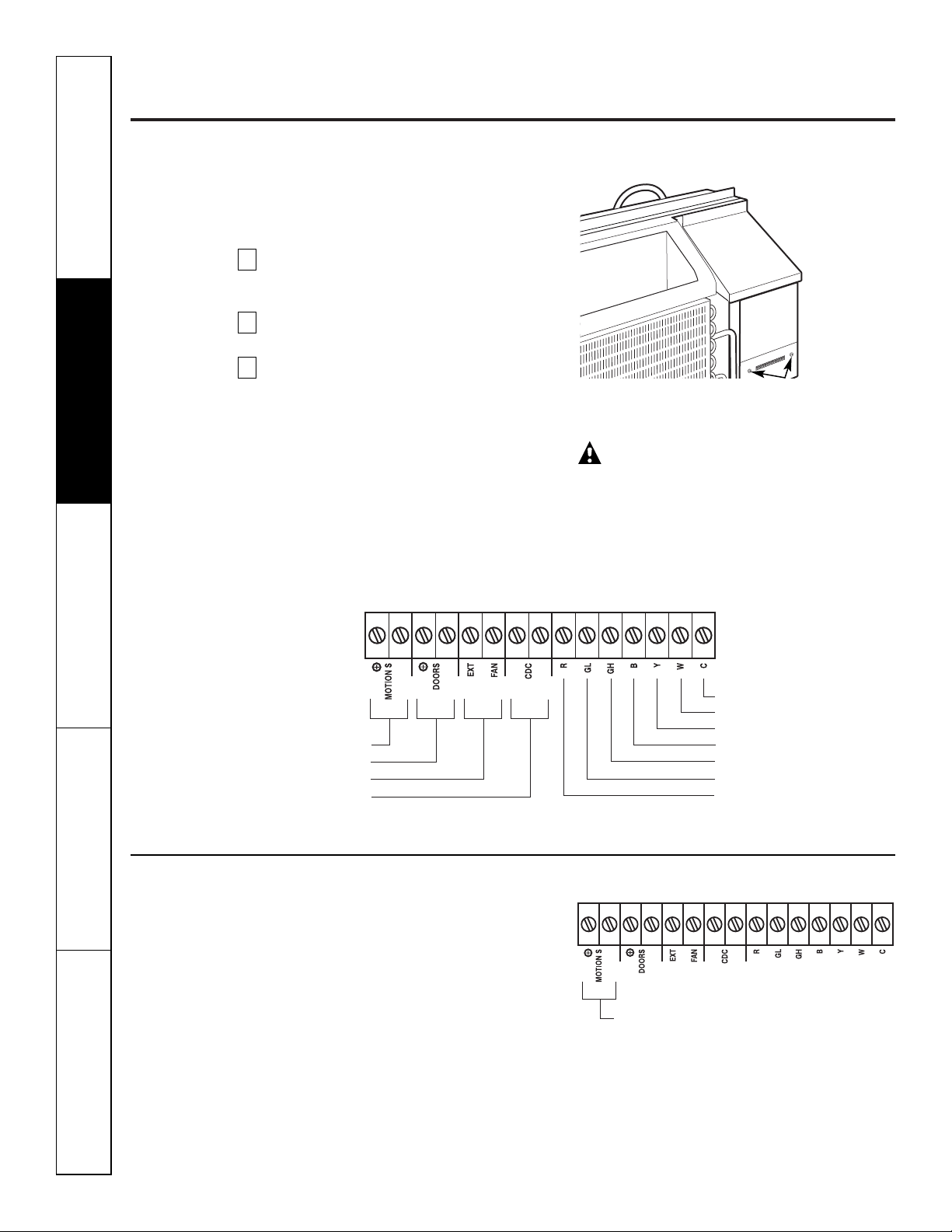

The auxiliary dip switch controls are located

behind the room cabinet, through an opening

below the control panel.

Remove the room cabinet. See the To Remove the

Room Cabinet section.

The owner is responsible for checking switches

and ensuring they are in the desired position.

Auxiliary Controls on your Zoneline. ge.com

Auxiliary Controls – Dip Switches

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

All Electric Heat

When this switch is enabled (UP), heat pump

operation is locked out, causing the unit to

provide only electric resistance heat.

Cooling–Smart Fan

When this switch is enabled (UP), it allows the

indoor fan to cycle on/off with the compressor.

When this switch is disabled (DOWN), it allows

the indoor fan to run continuously.

Heating–Smart Fan

When this switch is enabled (UP), it allows the

indoor fan to run continuously. When this

switch is disabled (DOWN), it allows the indoor

fan to cycle on/off with the heat pump or

heater operation.

ALLI

R (All Electric Heat)

C: FAN CN (Cooling–Smart Fan)

H: FAN CY (Heating–Smart Fan)

ALLI

R (All Electric Heat)

C: FAN CN (Cooling–Smart Fan)

H: FAN CY (Heating–Smart Fan)

CLASS 2 (Remote Thermostat)

LOAD SHEDDING (CDC)

FREEZ Sen (Freeze Sentinel)

CONST FAN (Constant ON Fan)

OCCUPIED (Occupancy Sensor)

Reserved for future use

DIAGNOS (Diagnostic Check)

BOOST (Heat Boost Operation)

HEAT S (Heat Sentinel)

TL1 (H) (Temp. Limit 1–Heat)

TL2 (H) (Temp. Limit 2–Heat)

TL3 (H) (Temp. Limit 3–Heat)

TL1 (C) (Temp. Limit 1–Cool)

TL2 (C) (Temp. Limit 2–Cool)

TL3 (C) (Temp. Limit 3–Cool)

Dip Switches

Auxiliary controls on your Zoneline.

Remote Thermostat—Class 2

When this switch is enabled (UP), it allows the

unit to operate off of a Class 2 Remote Control

Wall Thermostat. The unit controls are disabled.

Load Shedding (CDC)

This feature is active only if the unit is in

CDC mode. When this switch is enabled (UP),

the indoor fan can be turned ON or OFF with

the unit controls.

Freeze Sentinel

When this switch is enabled (UP), it turns OFF

the freeze sentinel protection feature. With the

switch disabled (DOWN), the freeze sentinel is

activated which automatically provides heat

without user interface. This helps to prevent

plumbing damage by turning the heater and

indoor fan ON at 41° F and OFF at 46°F.

Constant ON Fan

When this switch is enabled (UP), it allows the

indoor fan to run continuously, at high speed,

even if the unit is in the STOP position.

Occupancy Sensor

When this switch is enabled (UP), it allows the

unit to utilize an infrared motion sensor and a

door switch for occupancy detection. This feature

allows an energy management system to be

installed and operated in conjunction with

the unit.

Consumer Support Troubleshooting Tips Care and Cleaning Operating Instructions Safety Instructions

CLASS 2 (Remote Thermostat)

LOAD SHEDDING (CDC)

FREEZE Sen (Freeze Sentinel)

CONST FAN (Constant

ON Fan)

OCCUPIED

(Occupancy Sensor)

ge.com

Temperature Limiting

Temperature limiting can reduce energy costs

by limiting the lowest temperature that can be

set for cooling and the highest temperature that

can be set for heating. Temperature limiting is

controlled by switches 1–6 on the second block

of auxiliary controls. The first three switches are

used to select the cooling limits. The next three

switches are used to control the heating limits.

This feature is not available with the Remote

Thermostat–Class 2.

Temperature limiting during COOL mode

(all temperatures shown in °F)

UP DOWN Minimum Maximum

NONE 1, 2, 3 60° 85°

1 2, 3 64° 85°

1, 2 3 66° 85°

2 1, 3 68° 85°

2,3 1 70° 85°

1, 2, 3 NONE 72° 85°

1, 3 2 74° 85°

3 1, 2 76° 85°

Temperature limiting during HEAT mode

(all temperatures shown in °F)

UP DOWN Minimum Maximum

NONE 4, 5, 6 60° 85°

4 5, 6 60° 80°

4, 5 6 60° 78°

5 4, 6 60° 76°

5,6 4 60° 74°

4, 5, 6 NONE 60° 72°

4, 6 5 60° 70°

6 4, 5 60° 65°

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

Heat Boost

When this switch is enabled (UP) and outdoor

temperatures are between 20° F and 46° F, heat

pump only operation is locked out. This setting is

used to provide supplementary heat to the heat

pump operation in conditions where the heat

pump only operation is not sufficient to maintain

a consistent, comfortable room temperature to

the consumer.

Diagnostics Check–For Technician’s Use Only

When this switch is enabled (UP), the unit will go

through an operations check of all components,

which takes about 3 minutes (176 seconds).

This diagnostic tool is intended for use by

a qualified technician.

TL1 (C) (Temp. Limit 1–Cool)

TL2 (C) (Temp. Limit 2–Cool)

TL3 (C) (Temp. Limit 3–Cool)

TL1 (H) (Temp. Limit 1–Heat)

TL2 (H) (Temp. Limit 2–Heat)

TL3 (H) (Temp. Limit 3–Heat)

BOOST (Heat Boost Operation)

DIAGNOS (Diagnostic Check)

Heat Sentinel

When this switch is enabled (UP), it turns ON

the heat sentinel protection feature. With the

switch disabled (DOWN), the heat sentinel is

de-activated. This feature automatically provides

cooling without user interface. This helps to

prevent an excessively hot room by turning the

air conditioner ON at 85°F and OFF at 80°F.

Heat Sentinel

Consumer Support Troubleshooting Tips Care and Cleaning Operating Instructions Safety Instructions

Auxiliary controls on your Zoneline.

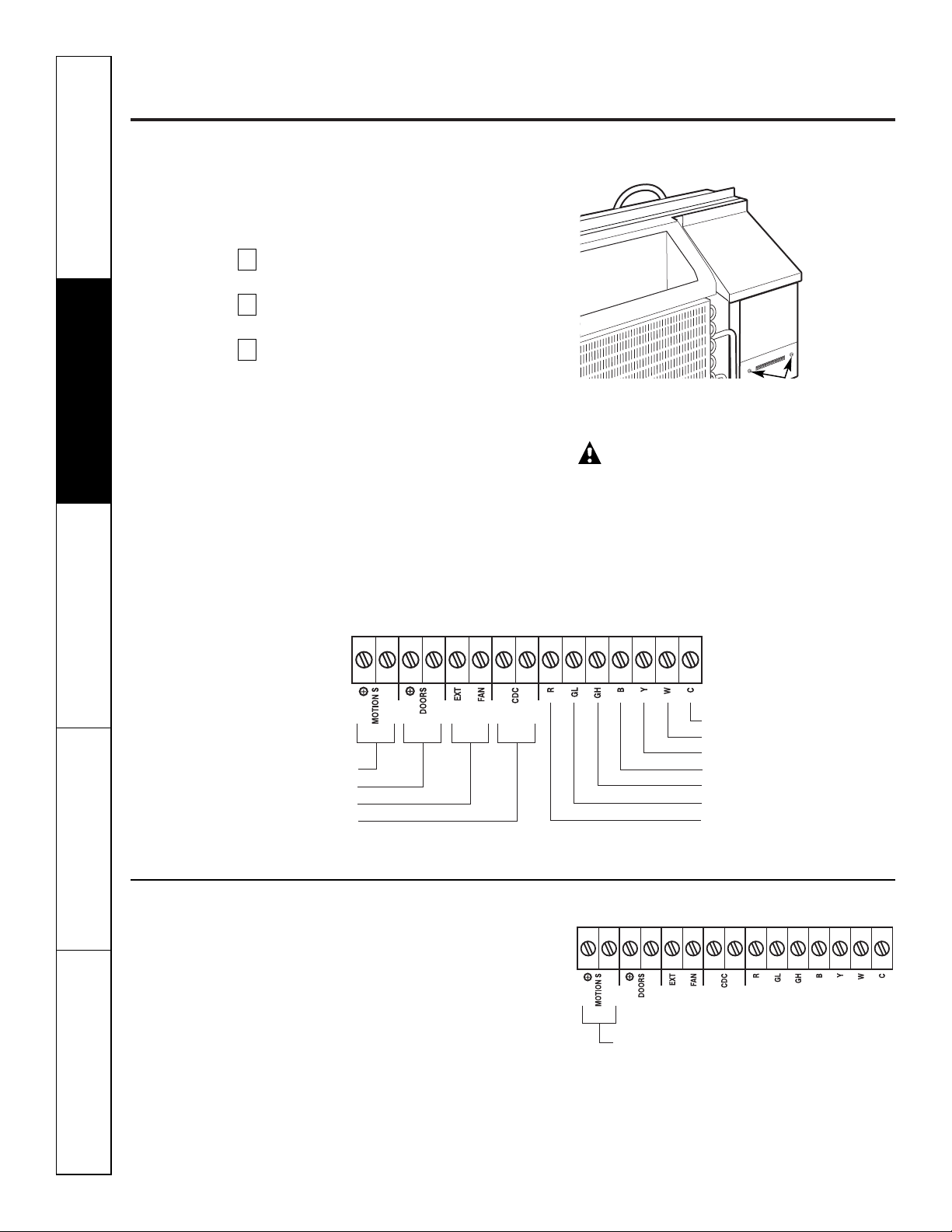

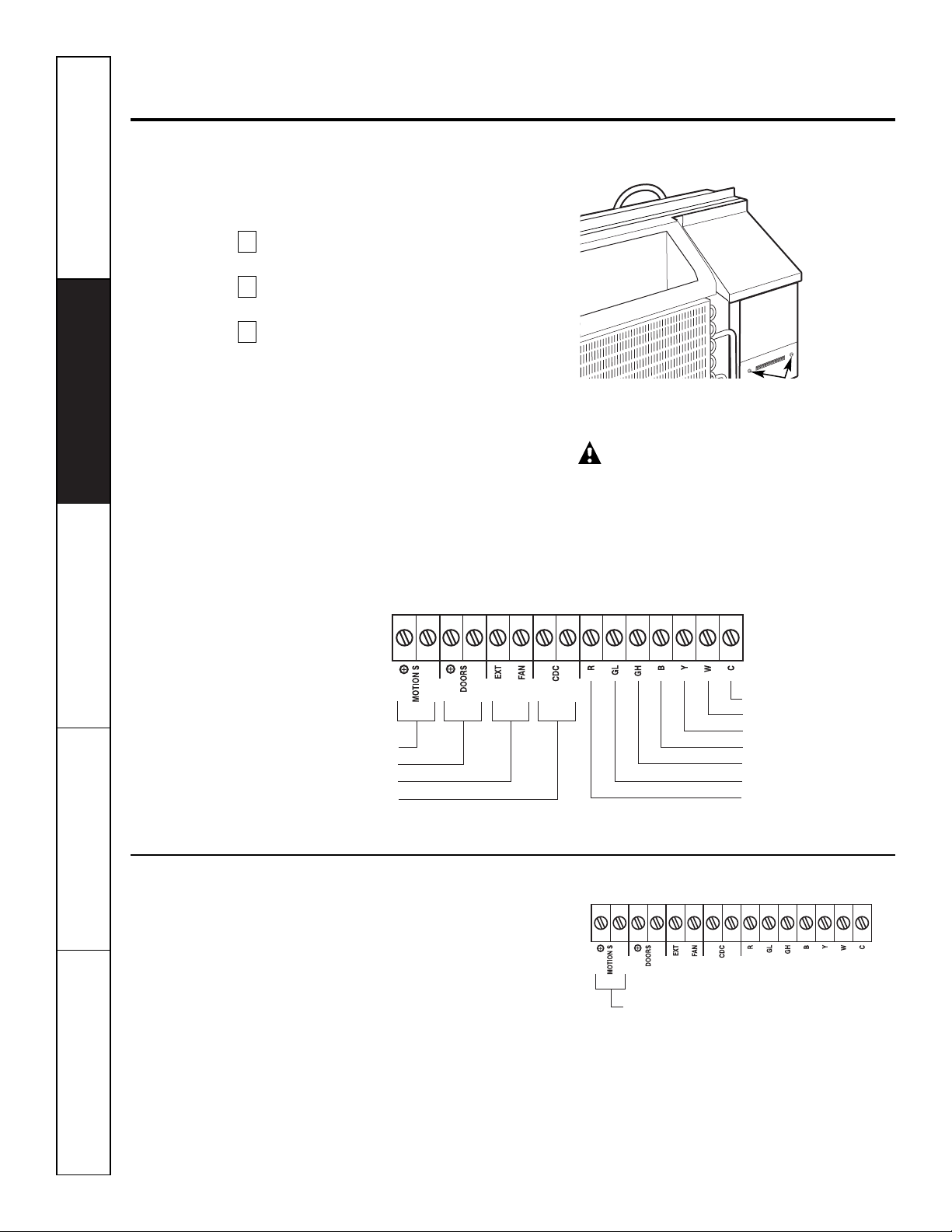

Auxiliary Controls—Terminal Connections

The auxiliary controls are located behind

the room cabinet below the control panel.

Remove the room cabinet. See the

To Remove the Room Cabinet section.

Remove the screws from the lower panel

front cover and lift the panel off.

After all desired settings have been made,

replace the panel and room cabinet by

reversing the above steps.

The owner is responsible for making all

connections and setting the appropriate

dip switches.

Insert the building hook-up wires into the

bottom of the terminal and tighten screw

securely to make the desired connections.

CAUTION:

Improper wiring may damage the Zoneline

electronics. No common busing is permitted.

Damage or erratic operation may result.

A separate wire pair must be run from

each separate controlling switch to each

individual Zoneline.

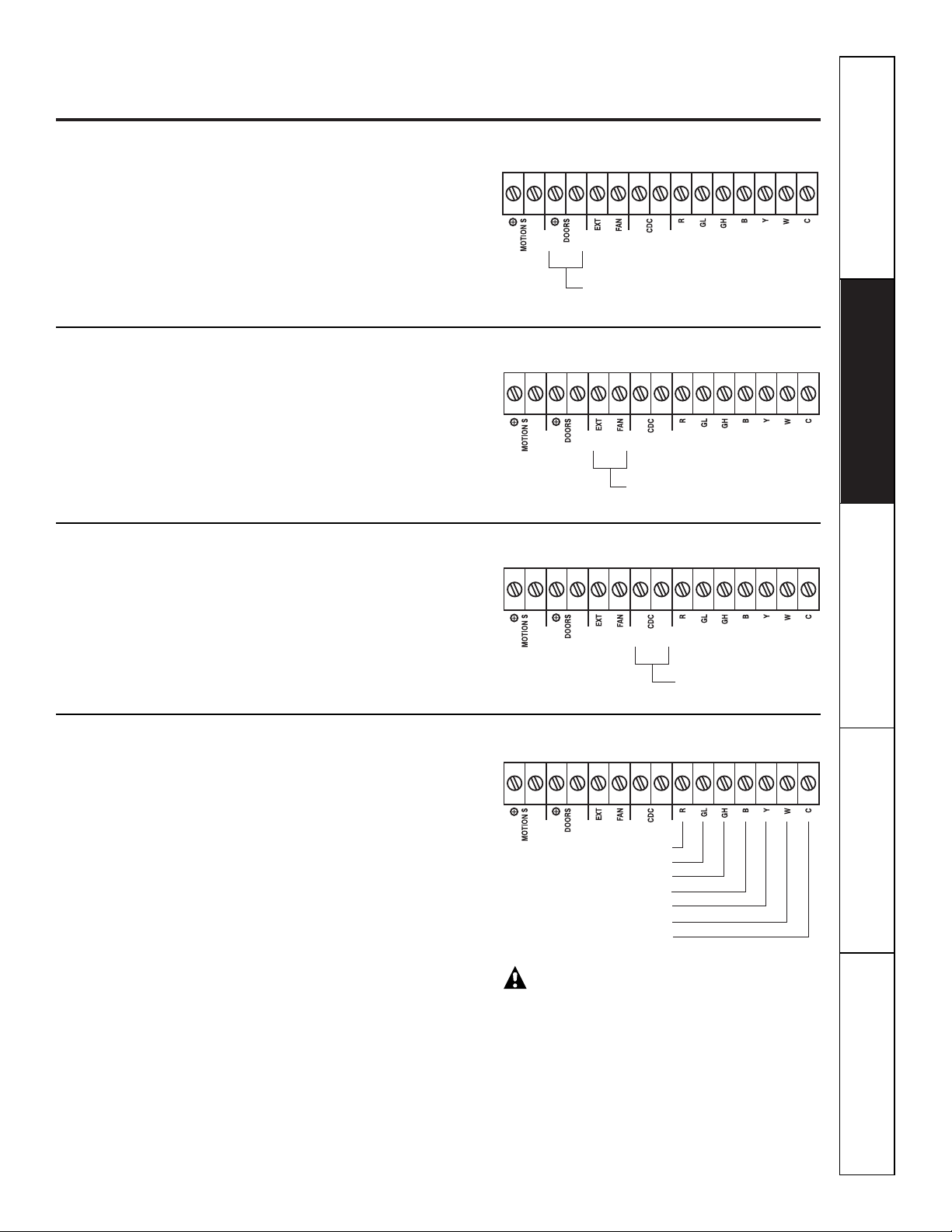

Motion Sensor

Door Sensor

External Fan

Central Desk Control

Common - Ground

White - Heater

Yellow - Compressor

Black - Solenoid

Green - High Speed Fan

Green - Low Speed Fan

Red - 24 V AC only

Motion Sensor (Obtained locally)

When connected, the wall mounted motion

sensor will detect motion in the room and

automatically turn the unit ON or OFF.

The door and motion sensors work together

to automatically turn the unit ON or OFF.

Motion Sensor

Remove screws

and panel to access

terminal connections

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

ge.com

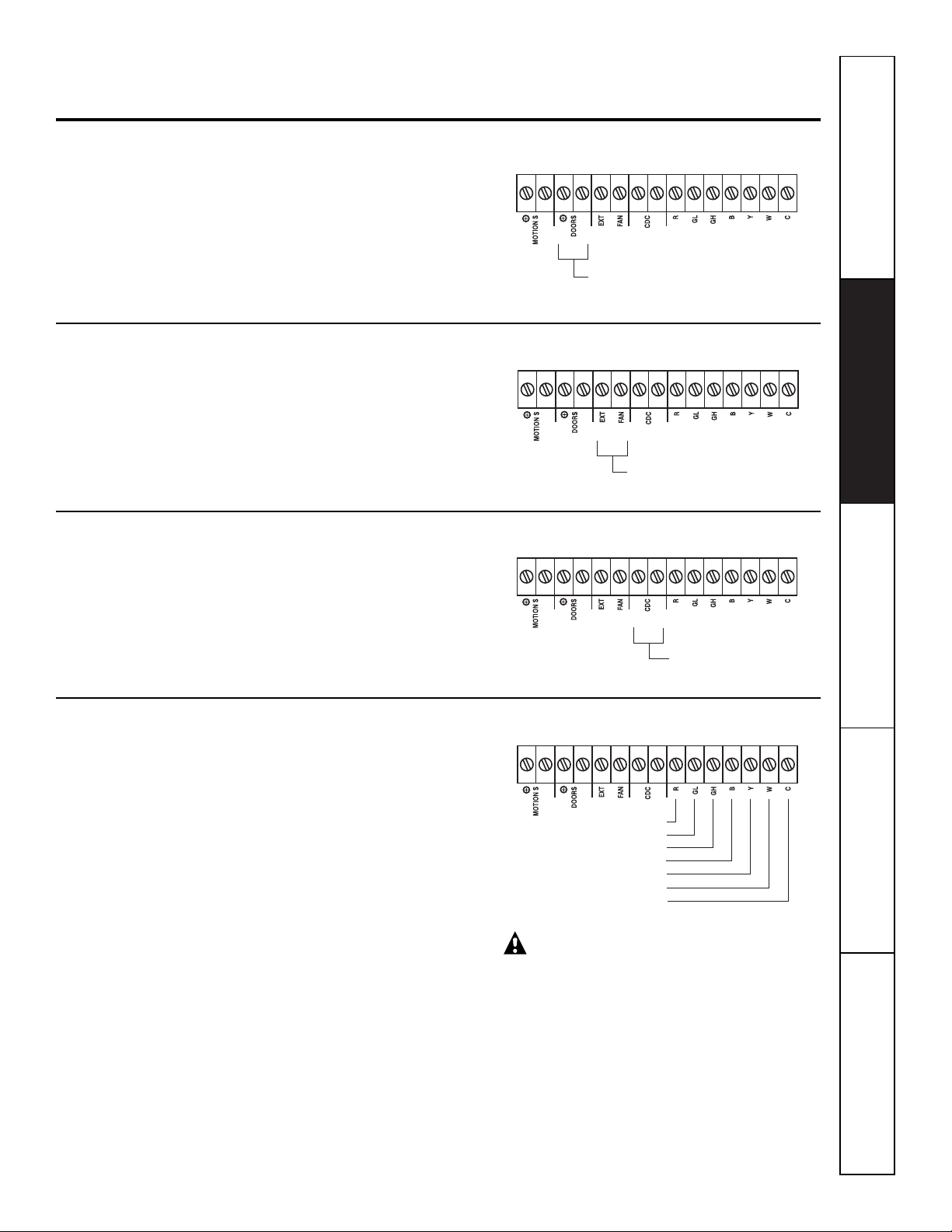

Door Sensor (Obtained locally)

When connected, the door sensor will detect

when the door in the room was opened or

closed. This feature must be used in conjunction

with the motion sensor.

The door and motion sensors work together

to automatically turn the unit ON or OFF.

Door Sensor

External Fan (Obtained locally)

When connected, an auxiliary or external fan

can be controlled with the indoor fan motor

on the Zoneline. Connections provide 24 V AC

to energize a remote relay, turning on the

external fan.

External Fan

Central Desk Control

When connected, the unit can be turned ON

or OFF with a switch located at the Central

Control Panel. A separate wire pair must be

run from each separate controlling switch to

each individual Zoneline.

Central Desk Control

Remote Thermostat

When connected, the unit will be controlled

by a remote thermostat.

NOTE: The number 4 dip switch must be in the

enabled (UP) position to activate the remote

thermostat. (See the installation instructions

supplied with the remote thermostat).

IMPORTANT:

The Zoneline thermostat connections

provide 24 V AC only.

If using a digital/electronic wall thermostat,

you must set it to the 24 V AC setting.

See the Installation Instructions for the

wall thermostat.

CAUTION:

Damage to a wall thermostat or to the

Zoneline electronics can result from improper

connections. Special care must be used in

connecting blue and black wires. No line voltage

connections should be made to any circuit.

Isolate all wires in building from line voltage.

Common - Ground

White - Heater

Yellow - Compressor

Black - Solenoid

Green - High Speed Fan

Green - Low Speed Fan

Red - 24 V AC only

Consumer Support Troubleshooting Tips Care and Cleaning Operating Instructions Safety Instructions

Care and cleaning.

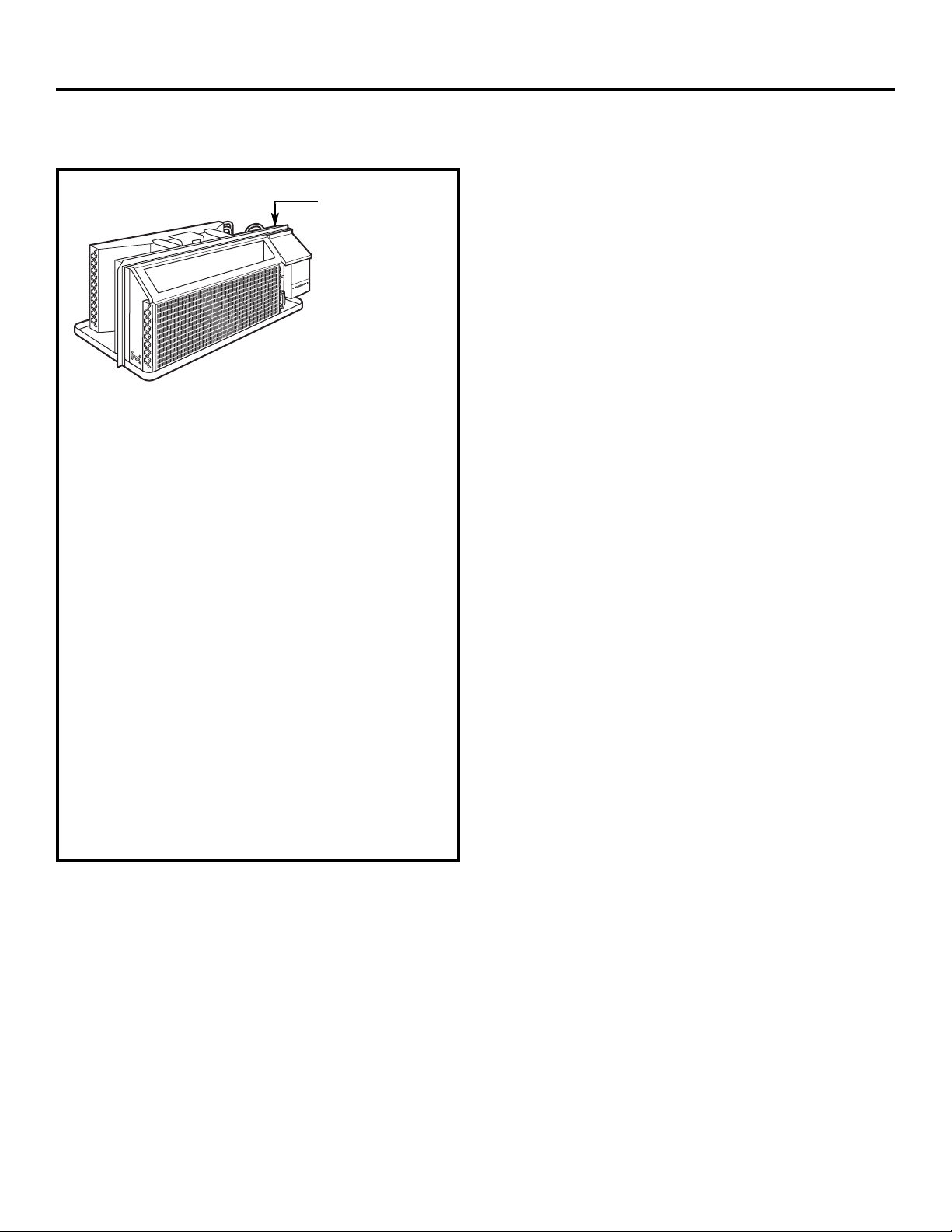

Base Pan

In some installations, dirt or other debris may be

blown into the unit from the outside and settle in

the base pan (the bottom of the unit).

In some areas of the United States a “jell-like”

substance may be seen in the base pan.

Check it periodically and clean, if necessary.

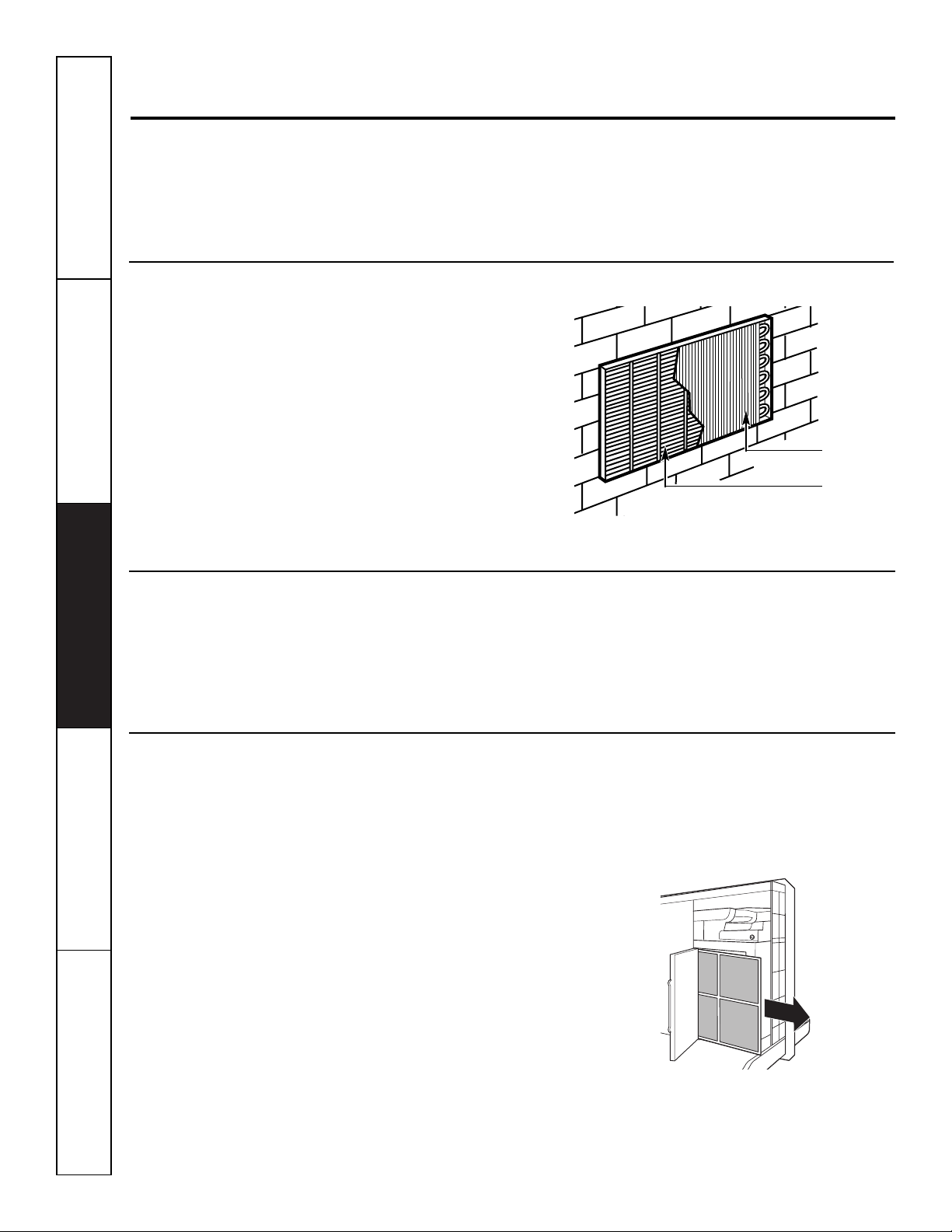

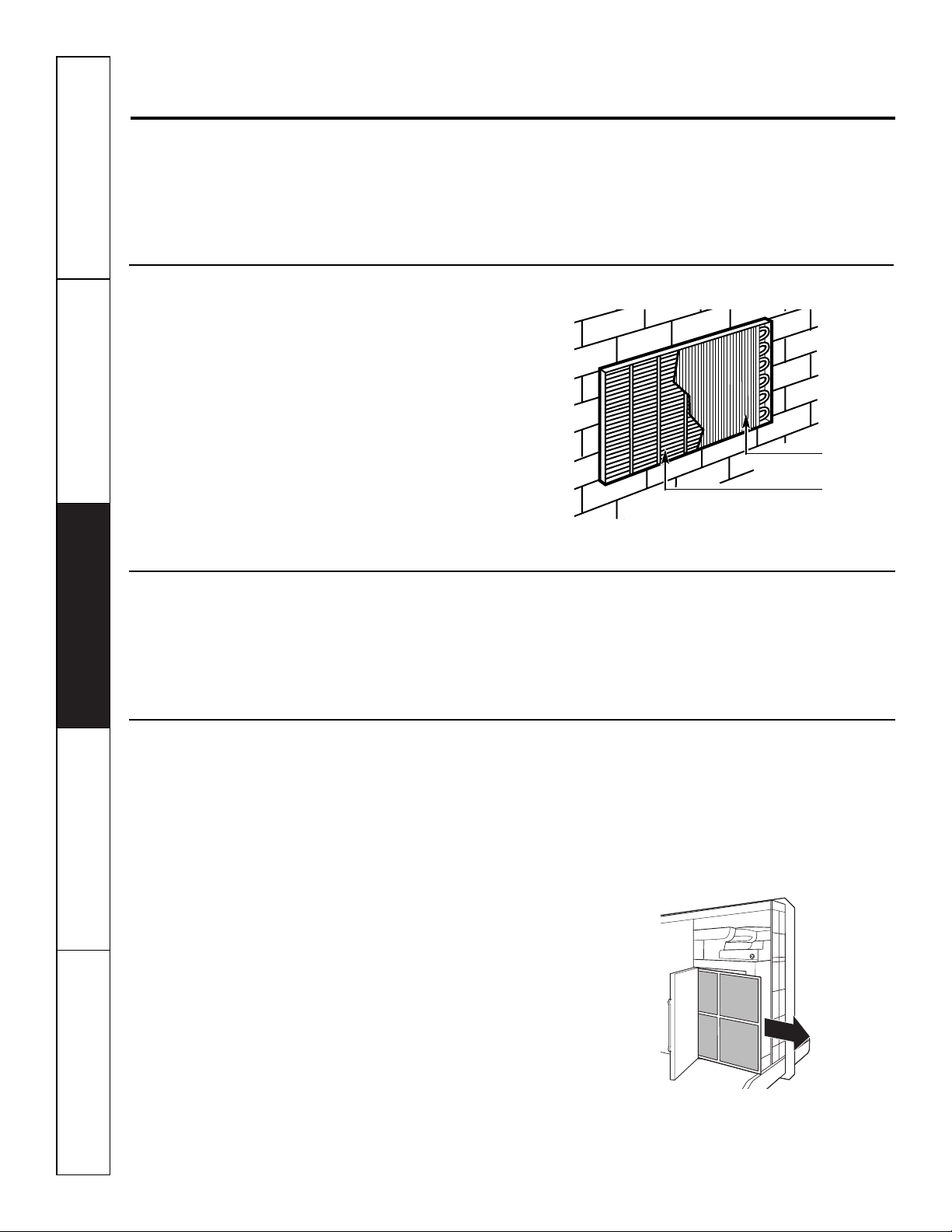

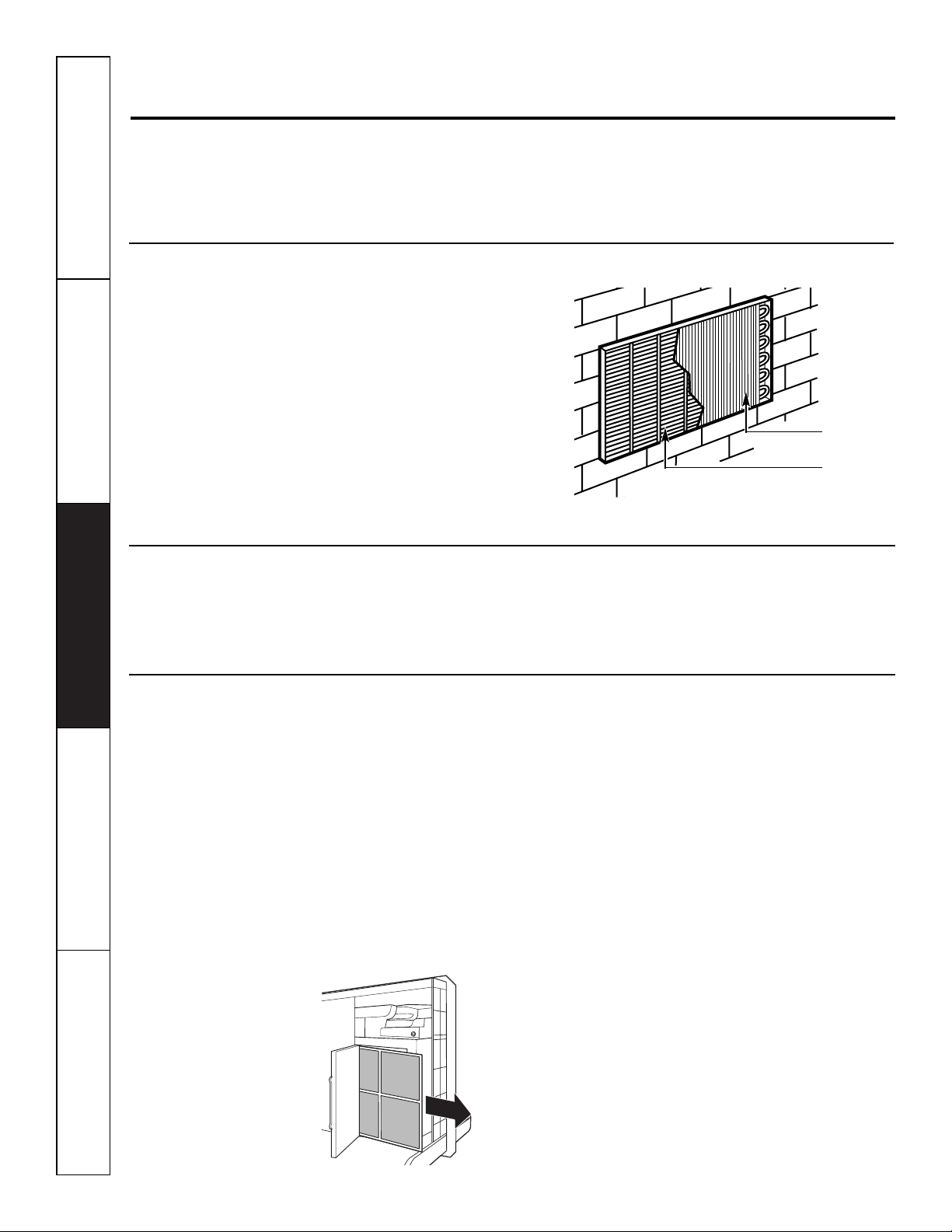

Outdoor Coils

The coils on the outdoor side of the Zoneline

should be checked regularly. If they are clogged

with dirt or soot, they may be professionally

steam cleaned, a service available through your

GE service outlet. You will need to remove the

unit to inspect the coils because the dirt

build-up occurs on the inside.

Clean the outside coils regularly.

Room Cabinet and Case

Turn the Zoneline off and disconnect the

power supply.

To clean, use water and a mild detergent.

Do not use bleach or abrasives. Some commercial

cleaners may damage the plastic parts.

Coils

Grille

Ventilation Filter

If the vent door is open, clean the vent filter twice a year

or as required.

Turn the Zoneline off before cleaning.

To remove the vent filter:

■ Remove the room cabinet. See the To Remove

the Room Cabinet section.

■ Remove the four screws securing the unit

flanges to the case.

■ Slide the unit from the wall case.

■ Grasp the vent filter tab and pull the filter out

by sliding it to the right.

To clean the vent filter:

■ Run water through the filter from the

back side.

■ Dry thoroughly before replacing.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

To maintain optimum performance, clean the filters at least every 30 days.

Air Filters

Turn the Zoneline off before cleaning.

The most important thing you can do to

maintain the Zoneline is to clean the filter

at least every 30 days. Clogged filters reduce

cooling, heating and air flow.

Keeping these filters clean will:

■ Decrease cost of operation.

■ Save energy.

■ Prevent clogged heat exchanger coils.

■ Reduce the risk of premature component

failure.

To clean the air filters:

■ Vacuum off the heavy soil.

■ Run water through the filters.

■ Dry thoroughly before replacing.

To remove the air filters:

To replace the air filters:

CAUTION: Do not operate the

Zoneline without the filters in place. If a filter

becomes torn or damaged it should be replaced

immediately.

Operating without the filters in place or with

damaged filters will allow dirt and dust to reach

the indoor coil and reduce the cooling, heating,

airflow and efficiency of the unit.

Replacement filters are available from your

salesperson, GE dealer, GE Service and Parts

Center or authorized Customer Care

servicers.

Dirty filter—Needs cleaning Clogged filter—Greatly

reduces cooling, heating

and airflow.

FRONT

Pull up

Push down

2 Air filters

ge.com

BEFORE YOU BEGIN

Installation Zoneline Air

Instructions Conditioners

Read these instructions completely and carefully.

•

IMPORTANT

–

Save these

instructions for local inspector’s use.

•

IMPORTANT

–

Observe all

governing codes and ordinances.

• Note to Installer

–

Be sure to leave these

instructions with the owner.

• Note to Owner

–

Keep these instructions for

future reference.

• Proper installation is the responsibility of the

installer.

• Product failure due to improper installation is not

covered under the Warranty.

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com

IMPORTANT ELECTRICAL

SAFETY–READ CAREFULLY

CAUTION:

• Follow the National Electrical Code (NEC) or local

codes and ordinances.

• For personal safety, this Zoneline must be properly

grounded.

• Protective devices (fuses or circuit breakers)

acceptable for Zoneline installations are specified

on the nameplate of each unit.

• Do not use an extension cord with this unit.

• Aluminum building wiring may present special

problems—consult a qualified electrician.

• When the unit is in the STOP position there is still

voltage to the electrical controls.

• Disconnect the power to the unit before

servicing by:

1 Removing the power cord (if it has one) from

the wall receptacle.

2 Removing the branch circuit fuses or turning

the circuit breakers off at the panel.

Phillips screwdriver

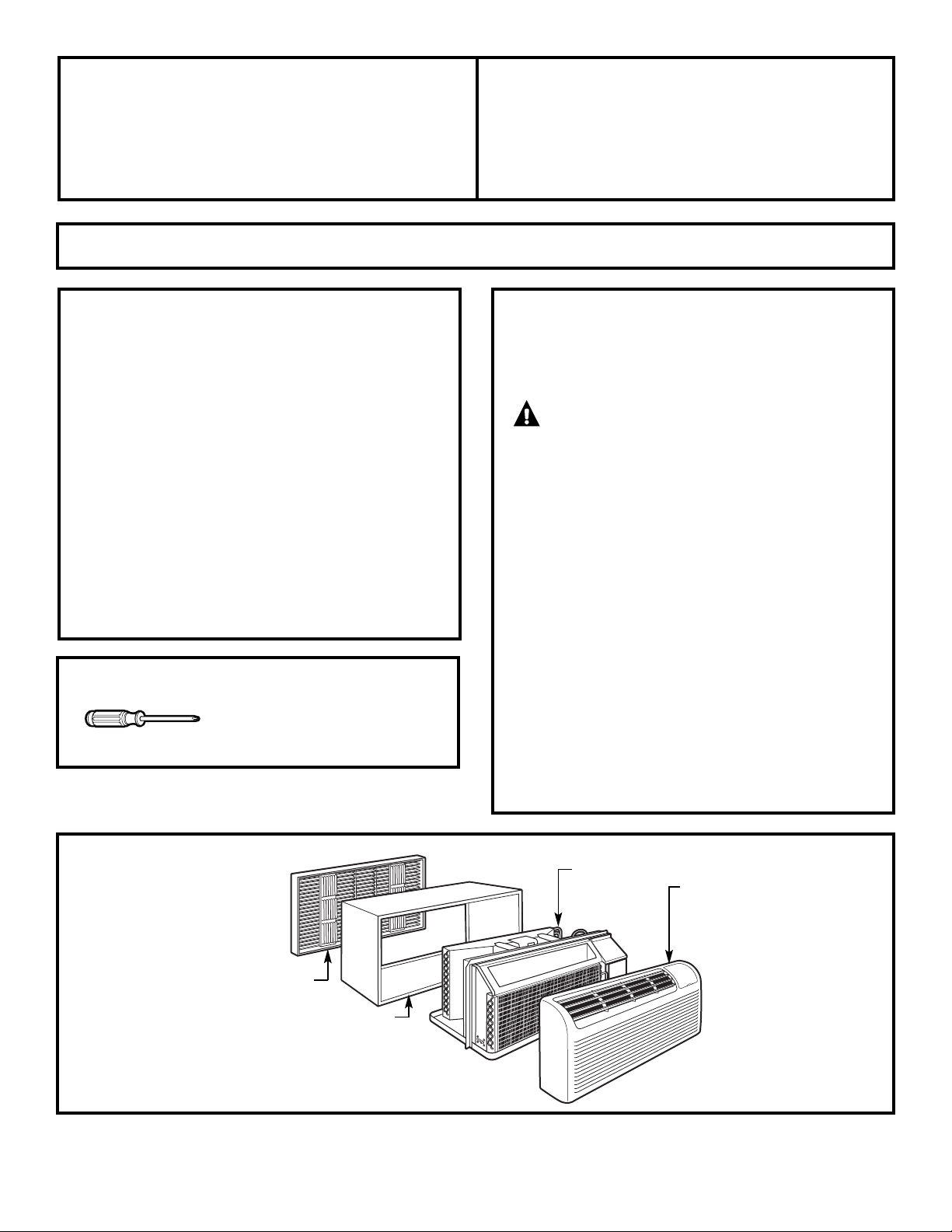

TOOLS YOU WILL NEED

ZONELINE COMPONENTS

Exterior grille/louver**

** Shipped with the Zoneline unit

** Check the “Essential Elements” list on the unit

Wall case**

Zoneline unit

Room cabinet*

Installation Instructions

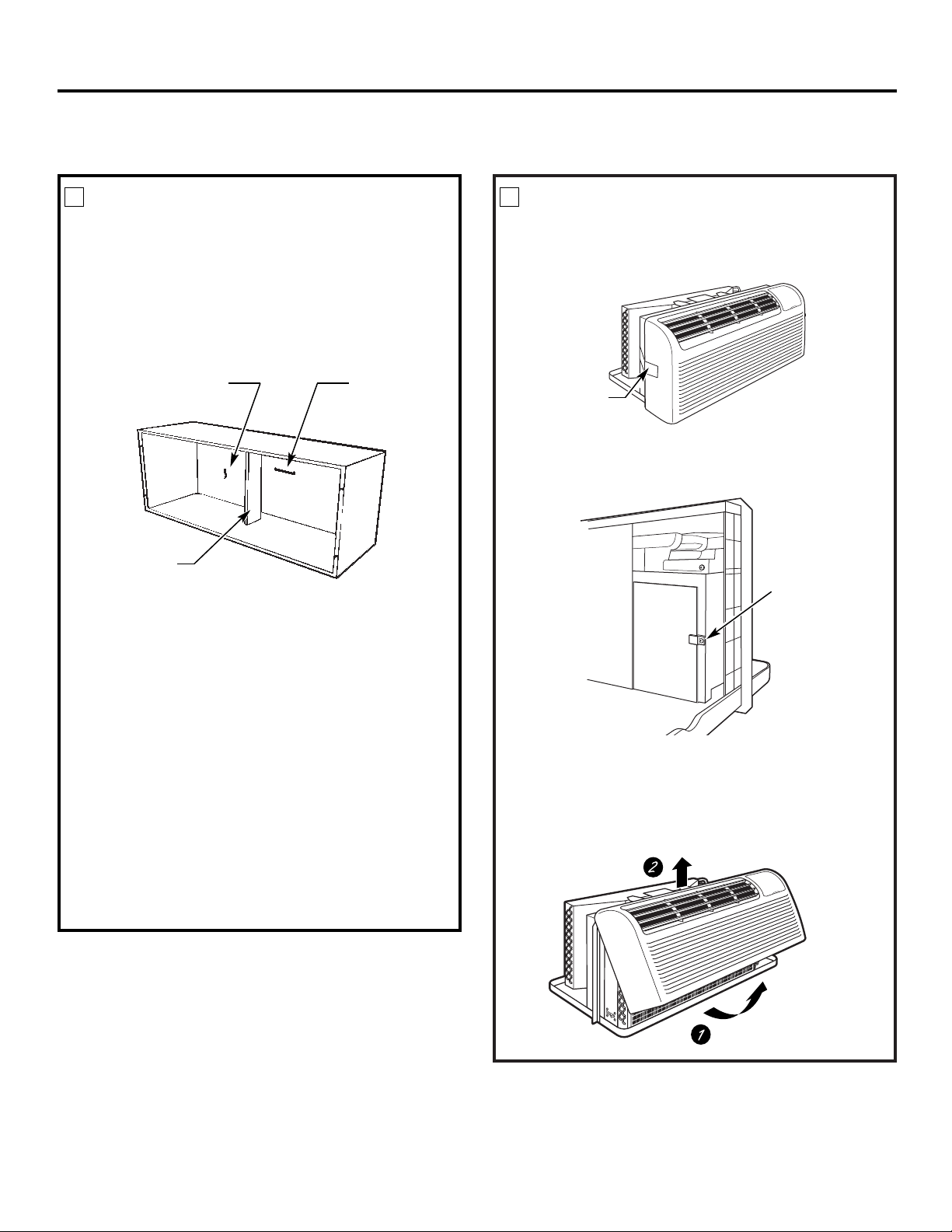

REPLACING AN EXISTING UNIT?

Use the correct wall case

This unit is designed to be installed in a GE plastic or

insulated metal wall case. This minimizes condensation

from forming on the room side of the case.

If the current wall case is not insulated, you can reduce

the possibility of condensation forming by installing

insulation kit RAK901L, available where you purchased

the unit.

Use the correct outdoor grille

You should use the outdoor grilles shown on the

“Essential Elements” label on the top of the unit.

• If an existing grille is not replaced, capacity and

efficiency will be reduced and the unit may fail to

operate properly or fail prematurely. A deflector kit,

RAK40, may be used with grilles that were not designed

for your new GE Zonelines. The RAK40 contains air

deflectors and gaskets that mount to the unit to direct

the hot exhaust air away from the air intake to allow

the unit to function properly. The grille must have

a 65% minimum free area.

• Any vertical deflectors in the existing rear grille should

be removed to decrease condenser air recirculation

which can cause the unit to “short-cycle” and lead

to premature component failure.

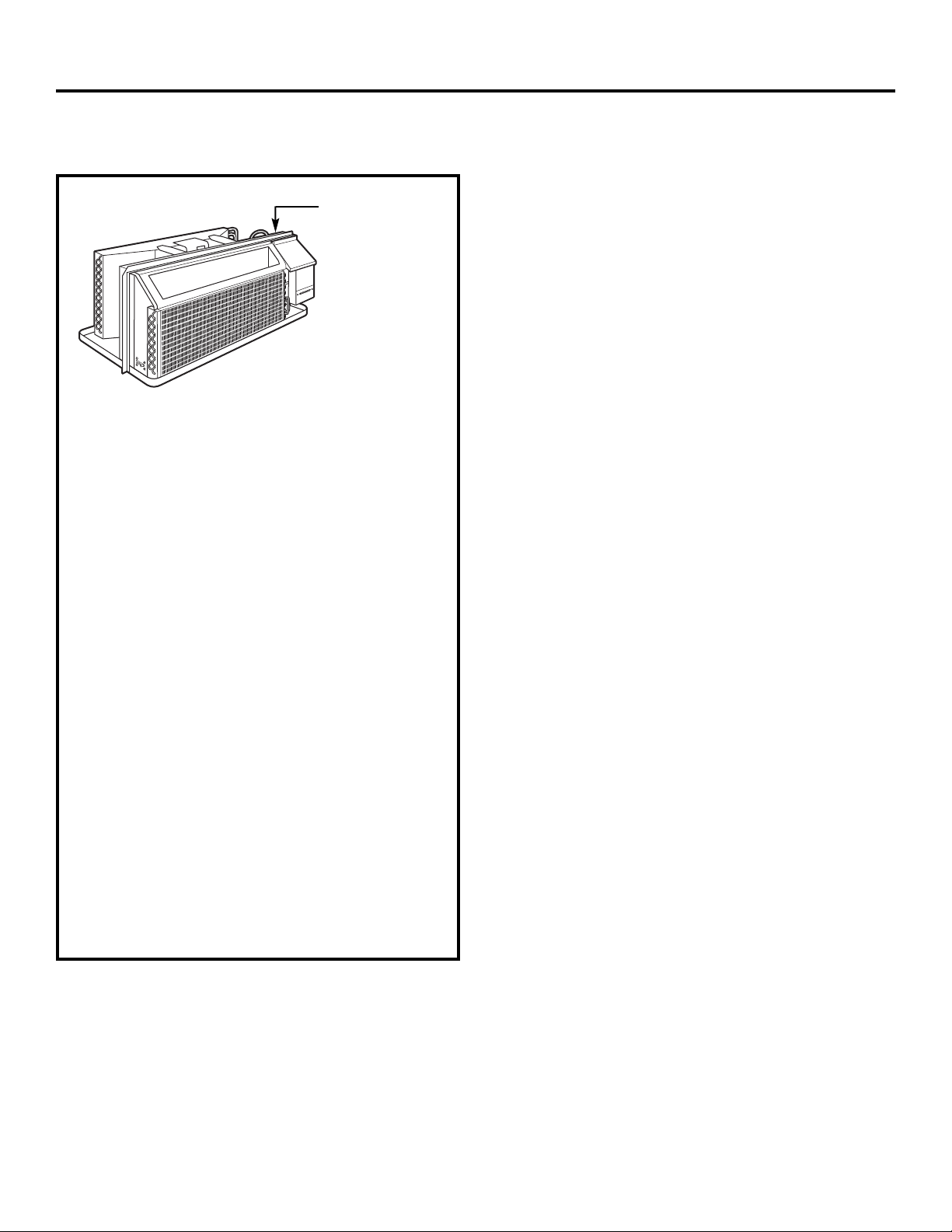

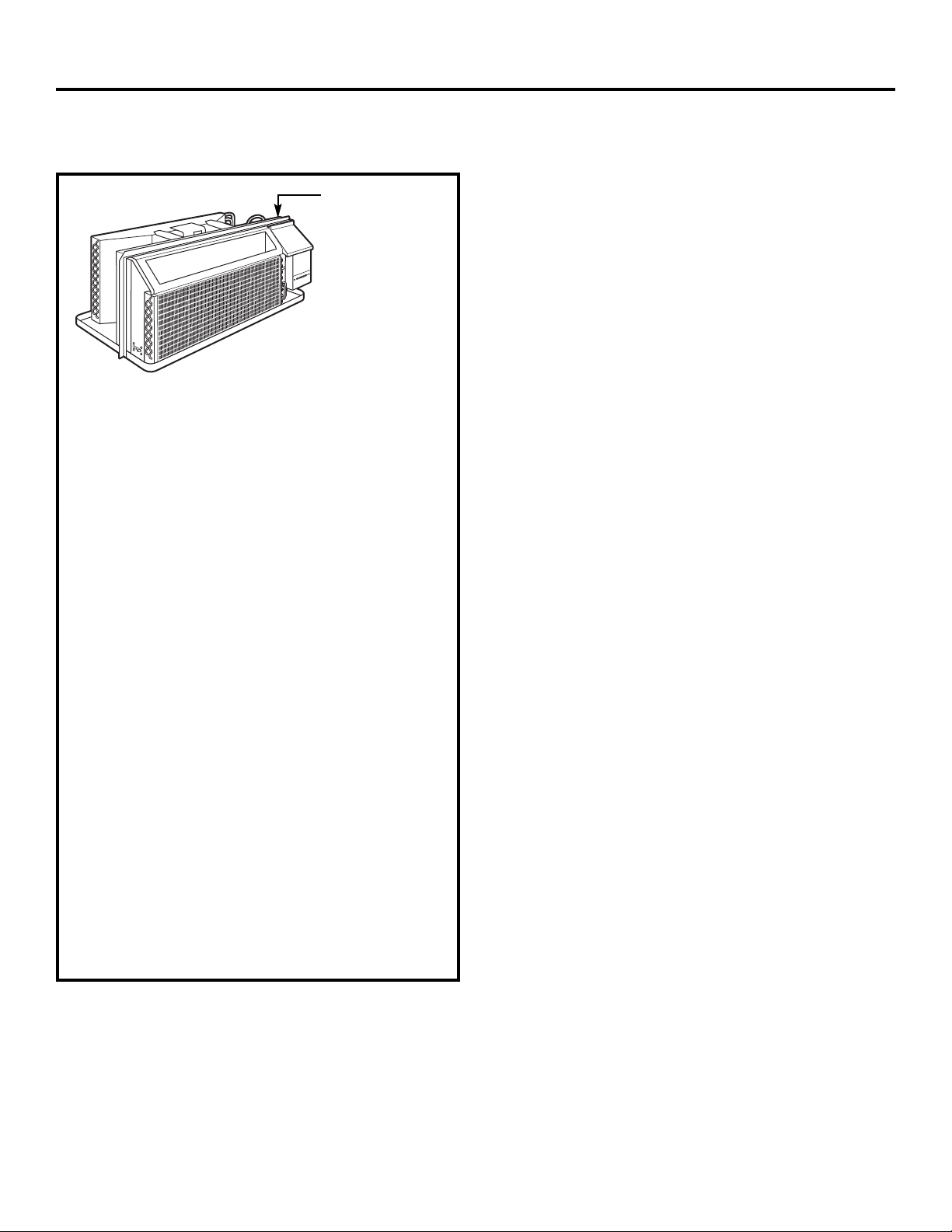

Check the “Essential

Elements” label for

important information.

Installation Instructions

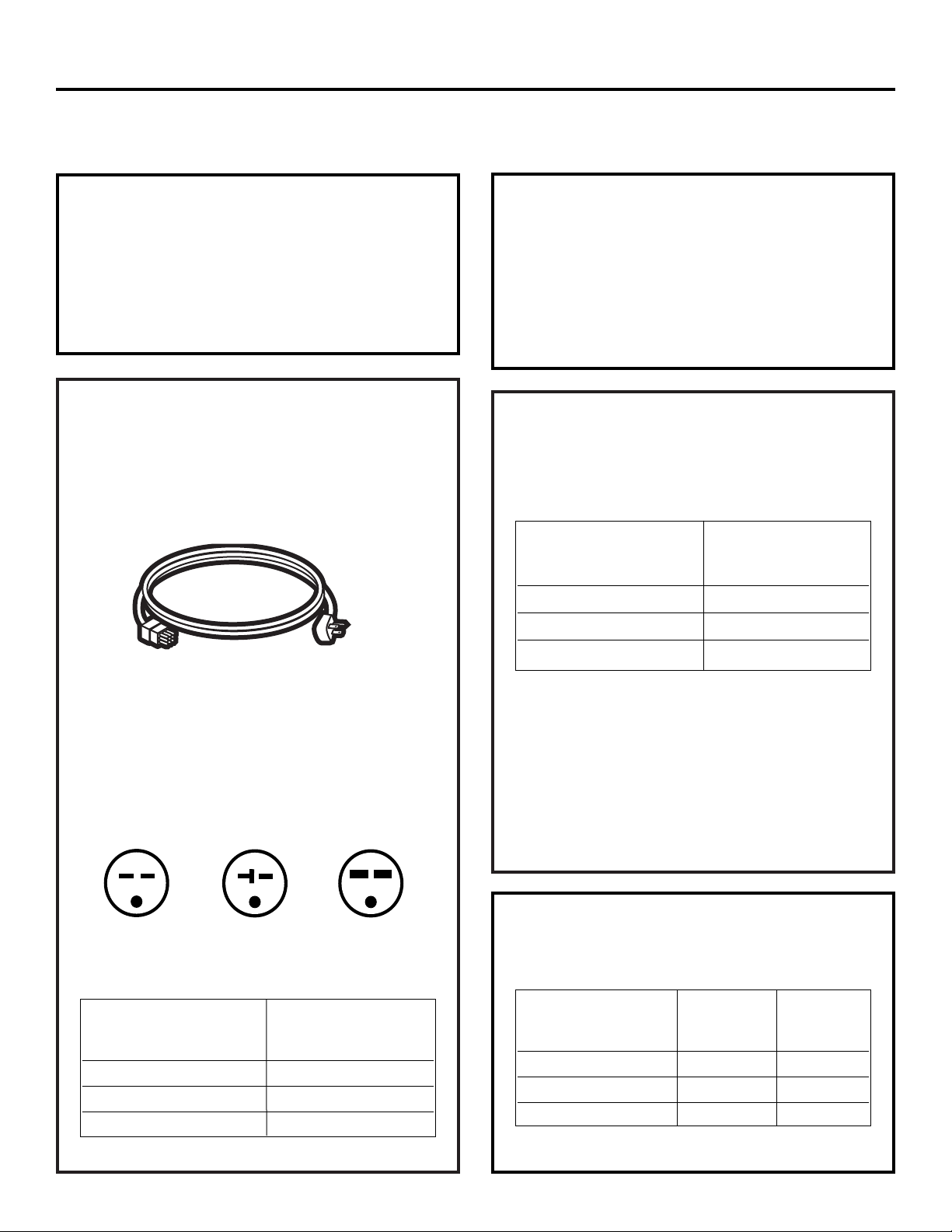

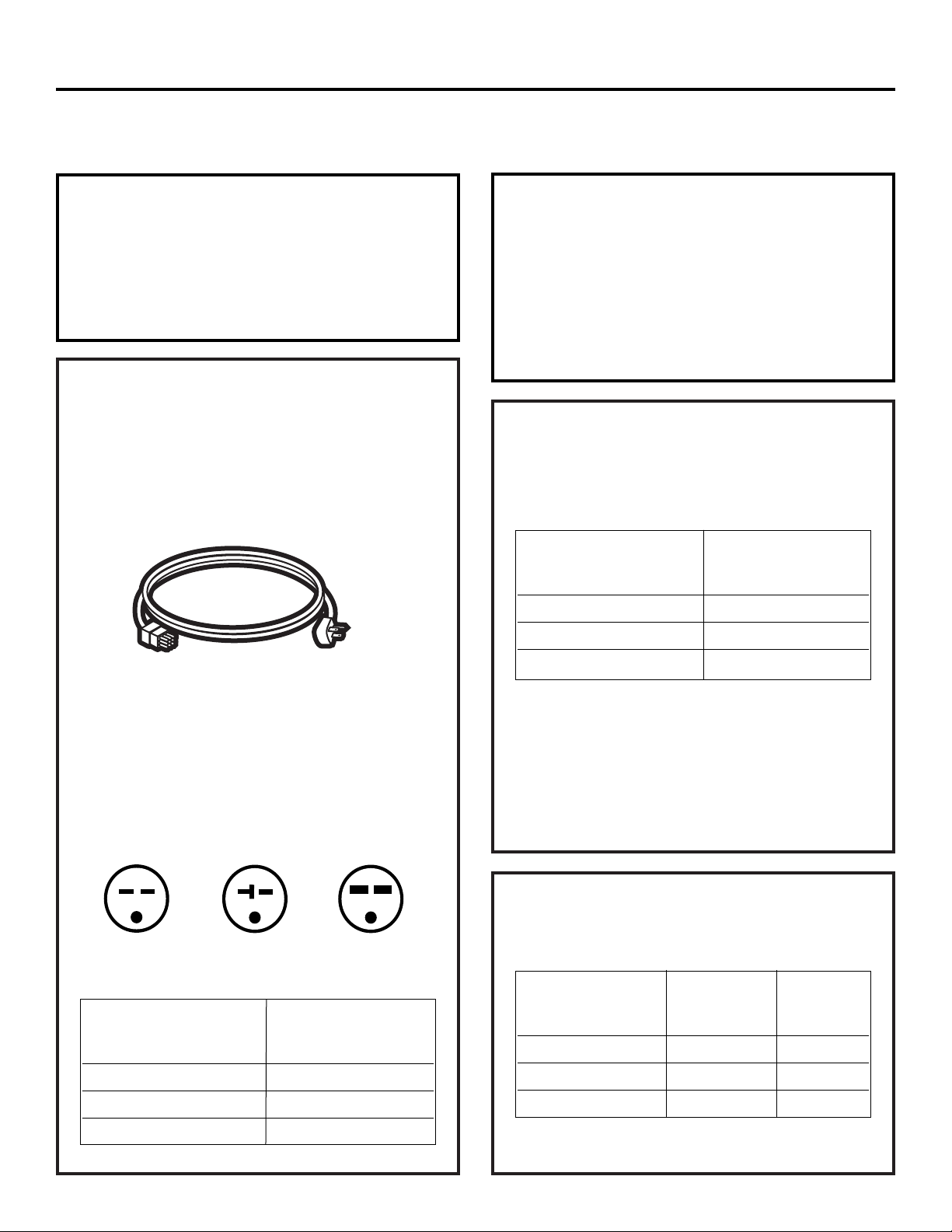

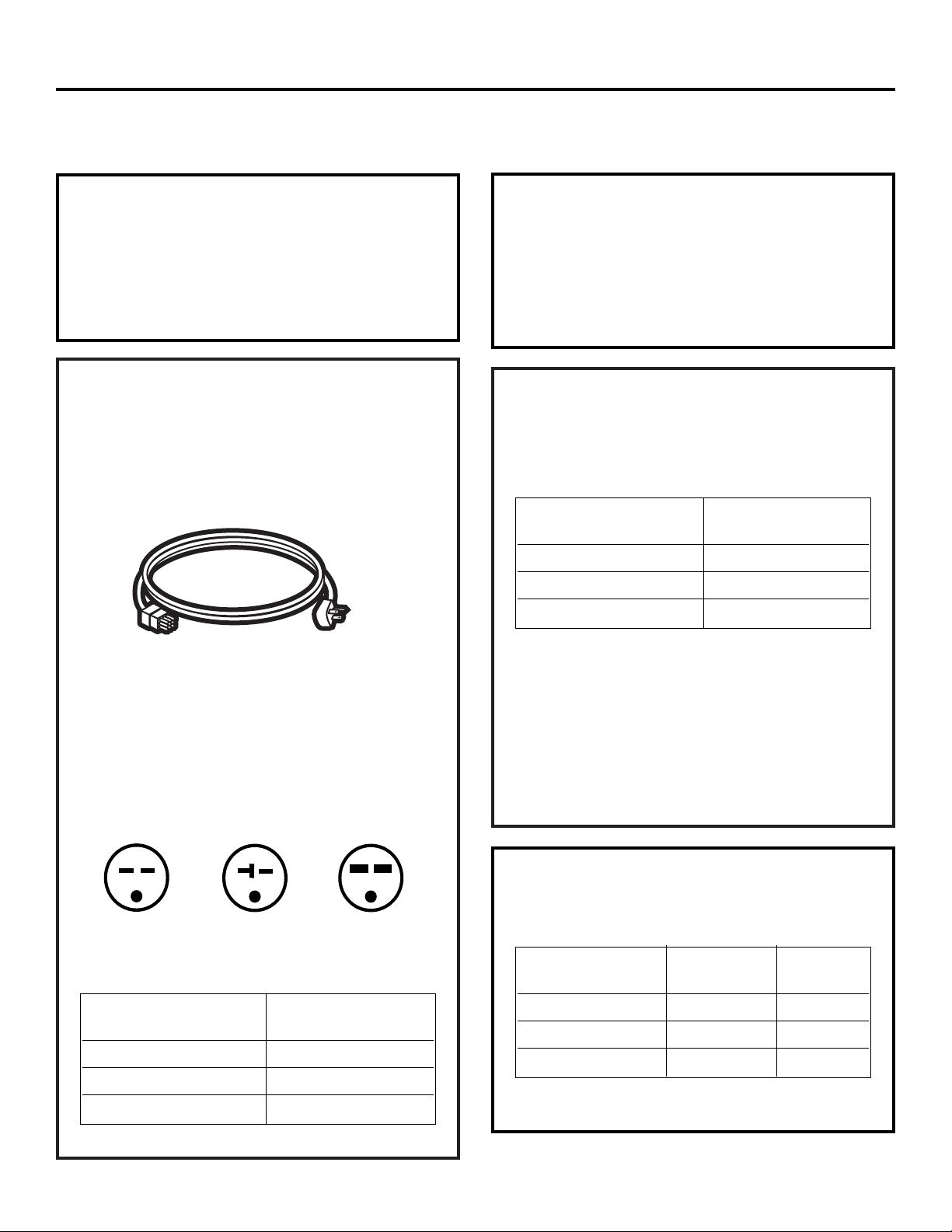

HOW TO CONNECT

ELECTRICAL SUBBASE

CONNECTION

1 Remove the room cabinet.

2 Connect to electrical power.

3 Review the following steps for applicable supply

voltages.

4 Reinstall the room cabinet.

Tandem

15 Amp.

230/208 volt receptacle configuration.

Perpendicular

20 Amp.

Large Tandem

30 Amp.

Power cords may include an arc fault interruption or

a leakage current detection interruption device. A

test and reset button is provided on the plug case or

the inline case. The device should be tested on a

periodic basis by first pressing the TEST button and

then the RESET button. If the TEST button does

not trip or if the RESET button will not stay engaged,

discontinue use of the Zoneline and contact a

qualified service technician.

230/208 volt models may be installed using one of

the following electrical subbases:

*Not approved for use on 7000 BTU models.

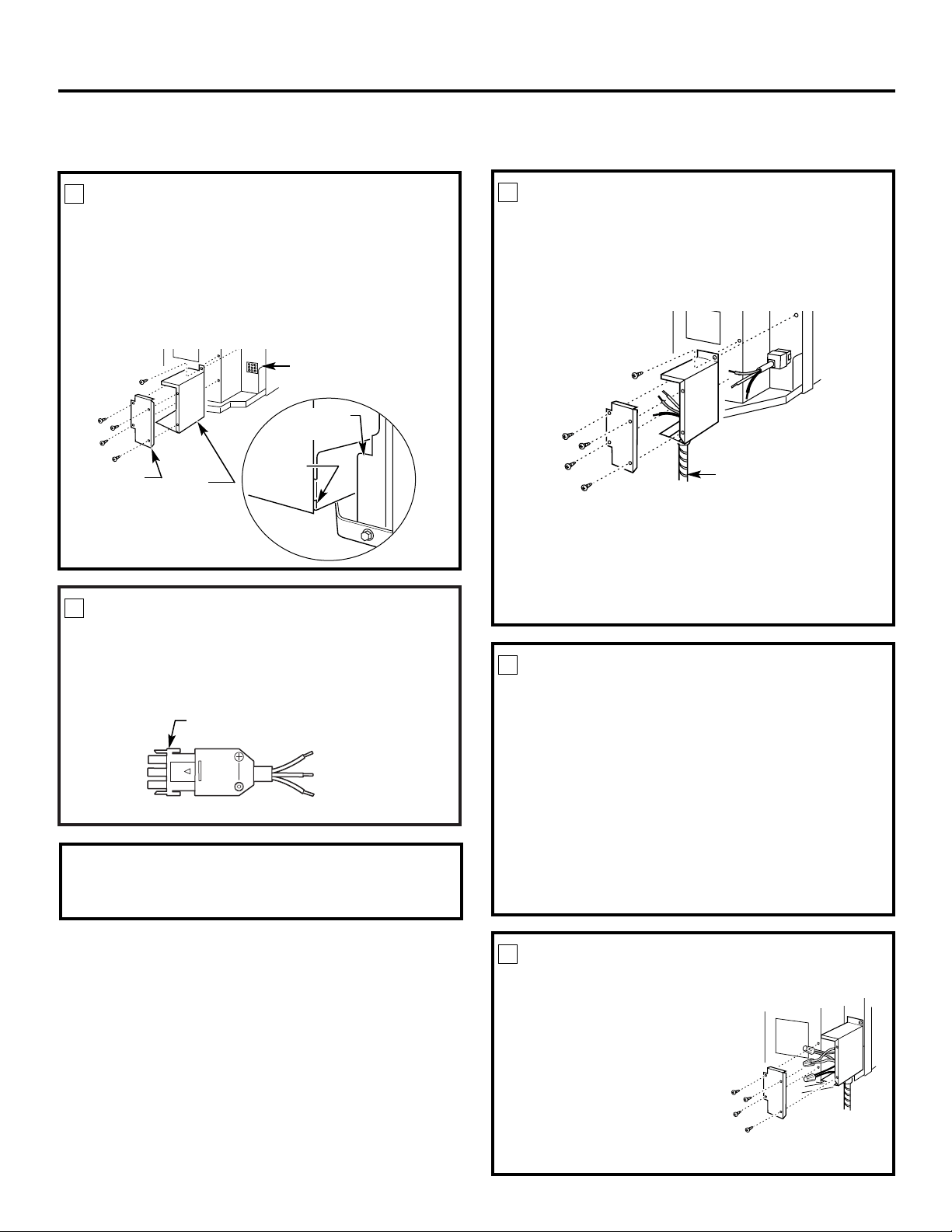

Electrical subbases provide an enclosure for direct

connection or enclosed receptacles. The subbase kit

includes the power cord.

The instructions provided with the selected subbase kit

must be carefully followed. It is the responsibility of the

installer to ensure the connection of components is

done in accordance with these instructions and all

electrical codes.

Branch Circuit and Proper GE

Unit Amperage Rating Subbase Kit

15 RAK204D15P

20 RAK204D20P

30 RAK204D30P*

A power supply kit must be used to supply power to the

Zoneline unit. The appropriate kit is determined by the

voltage, the means of electrical connection and the

amperage of the branch circuit.

Connections of 208 or 230 volt circuits may be with a

power supply kit or a junction box kit.

All wiring, including installation of the receptacle,

must be in accordance with the NEC and local codes,

ordinances and regulations. Local codes may require

the use of an arc fault or leakage current detection

device on the power cord. Be sure to select the

correct cord for your installation.

Power supply kit

Branch Circuit and Proper GE Power Cord

Unit Amperage Rating with LCDI Device

15 RAK3153

20 RAK3203

30 RAK3303*

230/208 VOLT ELECTRICAL CONNECTION OPTIONS

*Not approved for use on 7000 BTU models.

POWER CORD

CONNECTION

DIRECT CONNECTION

Order the following Kit for 230/208 volt direct

connection as required:

Skip to the “MAKE ELECTRICAL CONNECTION TO

THE UNIT” section.

Branch Circuit and Power Supply Power

Unit Amperage Rating Accessory Supply Kit

15 RAK4002B RAK4157

20 RAK4002B RAK4207

30 RAK4002B RAK4307

Installation Instructions

265 VOLT ELECTRICAL CONNECTION OPTIONS

WARNING:

Connection of this 265 V AC product to a branch circuit

MUST be done by direct connection in accordance with

the National Electrical Code. Plugging this unit into a

building mounted exposed receptacle is not permitted

by code.

These models must be installed using the appropriate

GE power supply kit for the branch circuit amperage

and the electrical resistance heater wattage desired.

Use the POWER CONNECTION CHART on page 17

to determine the correct kit required. One of the

following installation methods (A or B) must be used.

A. FOR SUBBASE INSTALLATION

Electrical subbase kits are available to provide a flexible

enclosure for direct connection.

The instructions provided with the selected subbase kit

must be carefully followed. It is the responsibility of the

installer to ensure the connection of components is

done in accordance with these instructions and all

electrical codes.

Branch Circuit and Proper GE Power

Unit Amperage Rating Subbase Kit Supply Kit

15 RAK204E15 RAK5172

20 RAK204E20 RAK5202

30 RAK204E30 RAK5302

B. FOR DIRECT CONNECT

INSTALLATION

If an electrical subbase is not used, direct connection to

branch circuit wiring inside the provided junction box

must be done in accordance with the following steps.

Order the following Kit for 265 volt direct connection as

required:

Proceed to the “MAKE ELECTRICAL CONNECTION

TO THE UNIT” section.

Branch Circuit and Power

Unit Amperage Rating Supply Kit

15 RAK5157

20 RAK5207

30 RAK5307

Installation Instructions

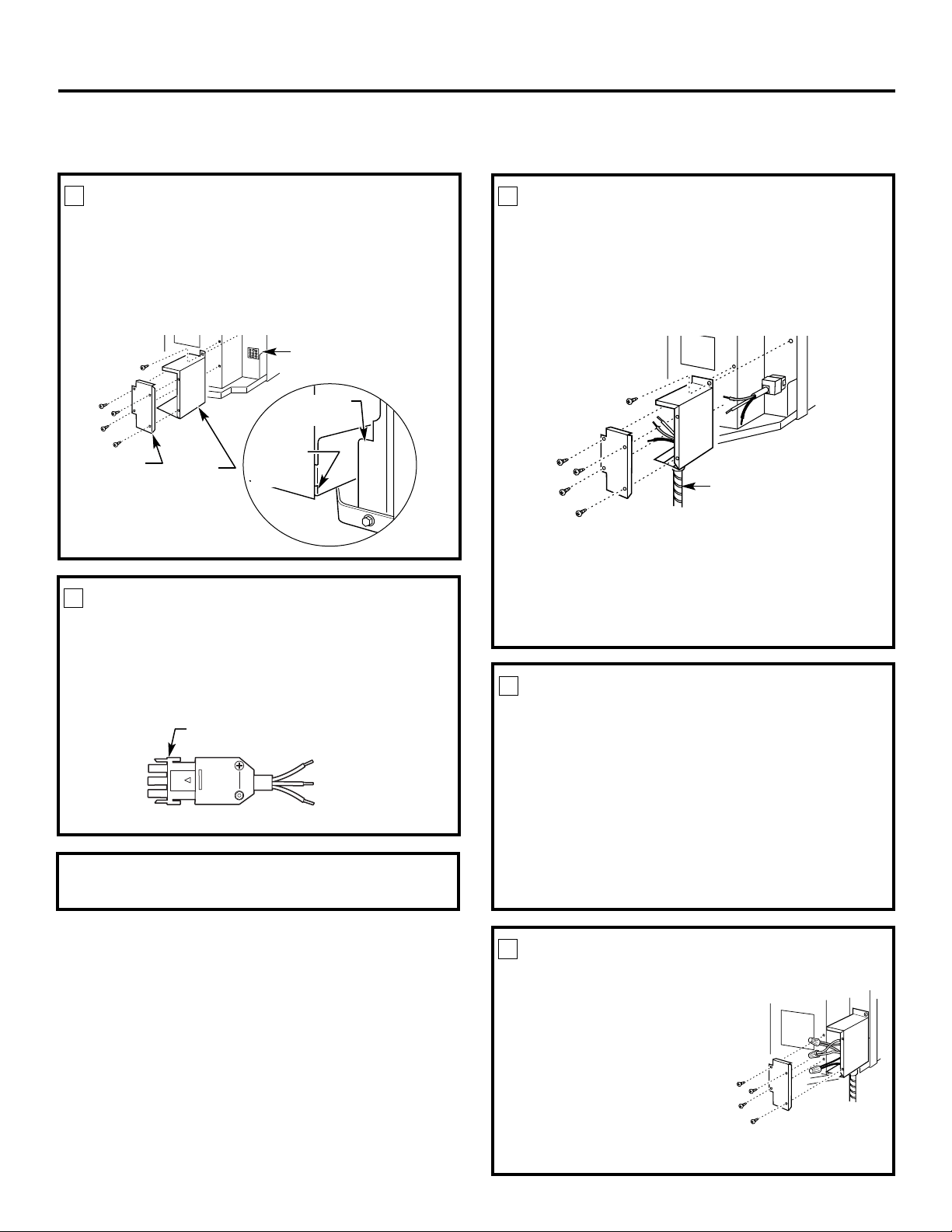

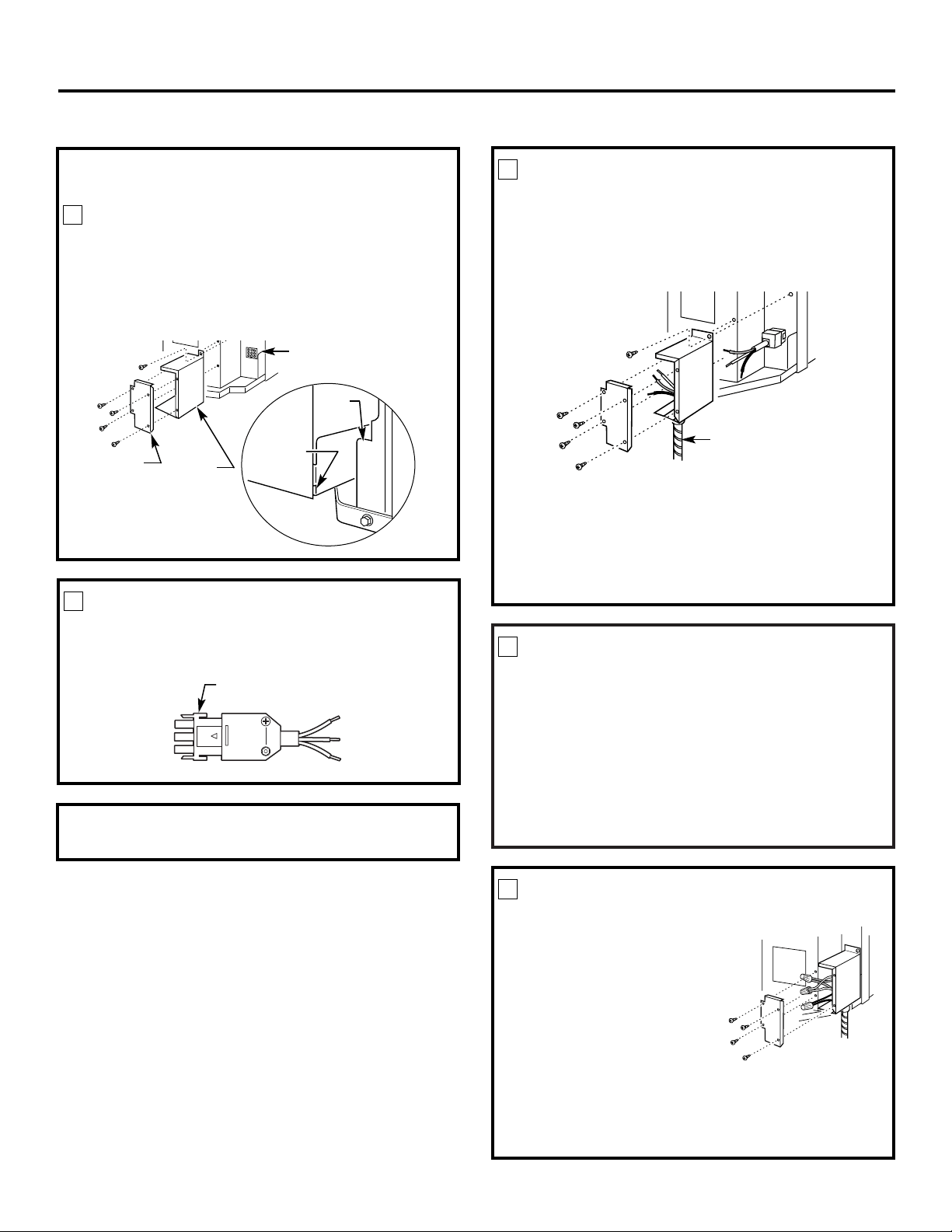

MAKE ELECTRICAL CONNECTION TO THE UNIT

REINSTALL JUNCTION BOX

• Reinstall the junction box by engaging the tab at the

lower rear, aligning the screw hole at the top and

driving the one screw until secure. Be sure that all

wire leads are inside the box and not pinched

between the box and the unit. The green insulated

ground wire from the unit MUST be connected to

the branch circuit ground wire.

Make all wire connections by using appropriate

UL-listed electrical connectors and techniques

(black to black, white to white and green to green).

REINSTALL JUNCTION

BOX COVER

1 Carefully tuck all wires and

connections back inside the

junction box. Be sure there

are no loose connections or

stray uninsulated wires

exposed.

2 Place the junction box cover

in place. Replace the two

screws removed earlier and

tighten securely.

3 Discard the unused portion of the plug and

the cordset.

REMOVE JUNCTION BOX

1 Remove the junction box cover by taking out the

front four screws.

2 Remove the junction box by taking out the top rear

screw. Note how the tab on the lower right corner

of the junction box serves to hold the side in place.

This will help when the box is being reinstalled.

Unit connector

Junction

box cover

Junction

box

Tab on

unit

Slot in

junction box

CONNECT THE CORDSET

Plug the connector, provided in the Direct Connect

Kit, fully into place in the unit mating connector.

Be sure the locking tabs at the sides are engaged.

Connector

ATTACH CONDUIT

1 Use the round knockout at the bottom of the

junction box to attach conduit coming from the

branch circuit. Remove the knockout, attach the

conduit and bring wires into the junction box.

Leave 6″ of wire free at the end of the conduit

to allow connections to be made.

2 If a fuse and fuseholder are to be used, the

knockout at the top of the box is for mounting

a Buss Fuseholder. Be sure the fuse and fuseholder

are of the same rating as the branch circuit.

Leadwires at the fuse can be either soldered in

place or attached using UL-listed 1/4″ female

(receptacle) crimp connectors.

Conduit

NOTE: Order Kit RAK4002CW to enable a quick

disconnect inside the junction box.

DIRECT CONNECTION

Installation Instructions

POWER CONNECTION CHART

230/208 Volt

Power Supply Kits

with Current Leakage Wall Plug Heater Wattage

Detection Device Configuration Circuit Protective Device @ 230/208 Volts

RAK3153 Tandem 15 Amp Time-Delay Fuse or Breaker 2.55/2.09 KW

RAK3203 Perpendicular 20 Amp Time-Delay Fuse or Breaker 3.45/2.82 KW

RAK3303* Large Tandem 30 Amp Time-Delay Fuse or Breaker 5.00/4.10 KW

230/208 Volt Heater Wattage

Power Supply Kits @ 230/208 Volts Circuit Protective Device

RAK4157 2.55 KW/2.09 KW 15 Amp Time-Delay Fuse or Breaker

RAK4207 3.45 KW/2.82 KW 20 Amp Time-Delay Fuse or Breaker

RAK4307 5.00 KW/4.10 KW 30 Amp Time-Delay Fuse or Breaker

265 Volt Heater Wattage

Power Supply Kits @ 265 Volts Circuit Protective Device

RAK5172 2.55 KW 15 Amp Time-Delay Fuse or Breaker

RAK5202 3.45 KW 20 Amp Time-Delay Fuse or Breaker

RAK5302* 5.00 KW 30 Amp Time-Delay Fuse or Breaker

* Not approved for use on 7000 BTUH units.

Power Cord Connections

Direct Connections

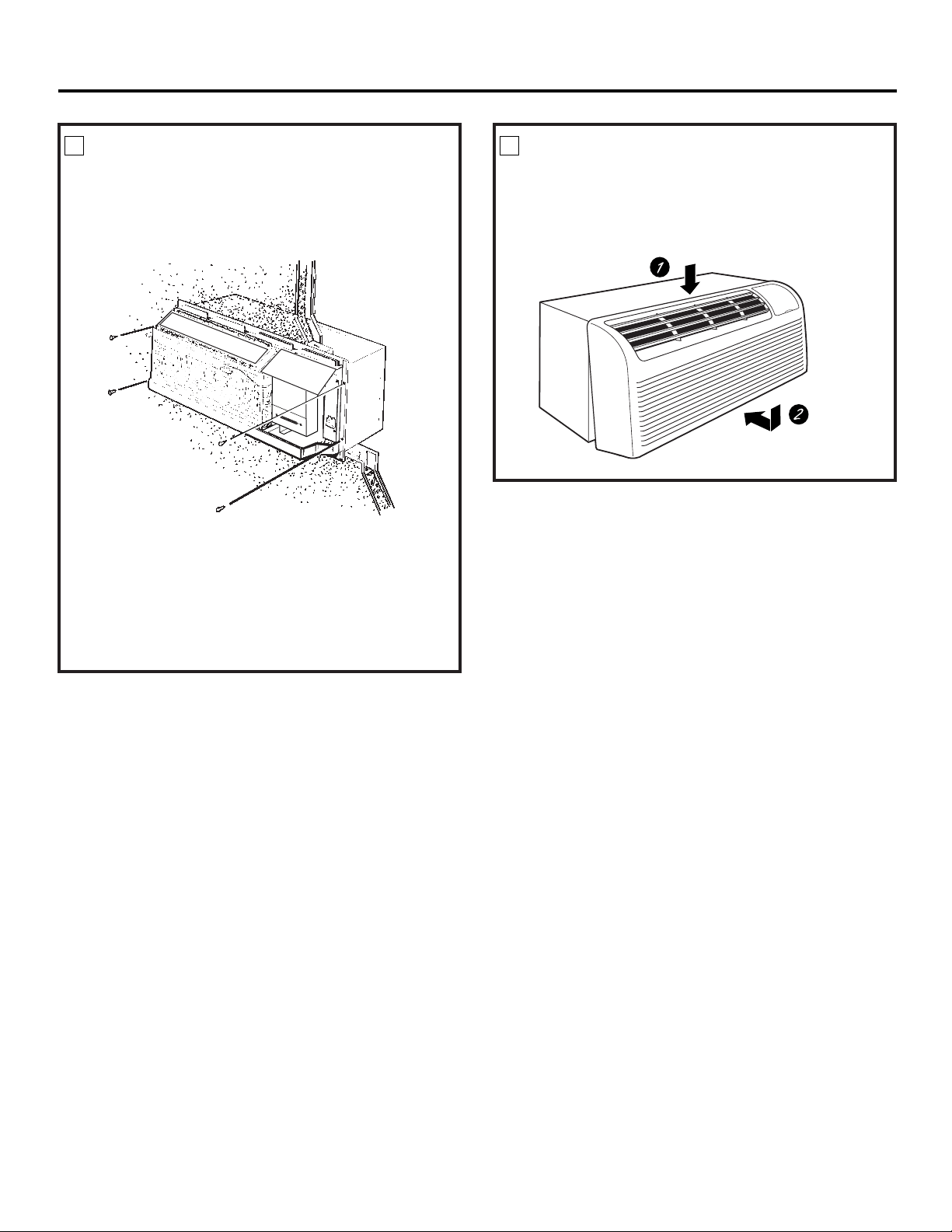

REPLACE THE ROOM CABINET

Reinstall the room cabinet by hooking the top over

the rail along the unit top (1), then pushing it in at

the bottom (2).

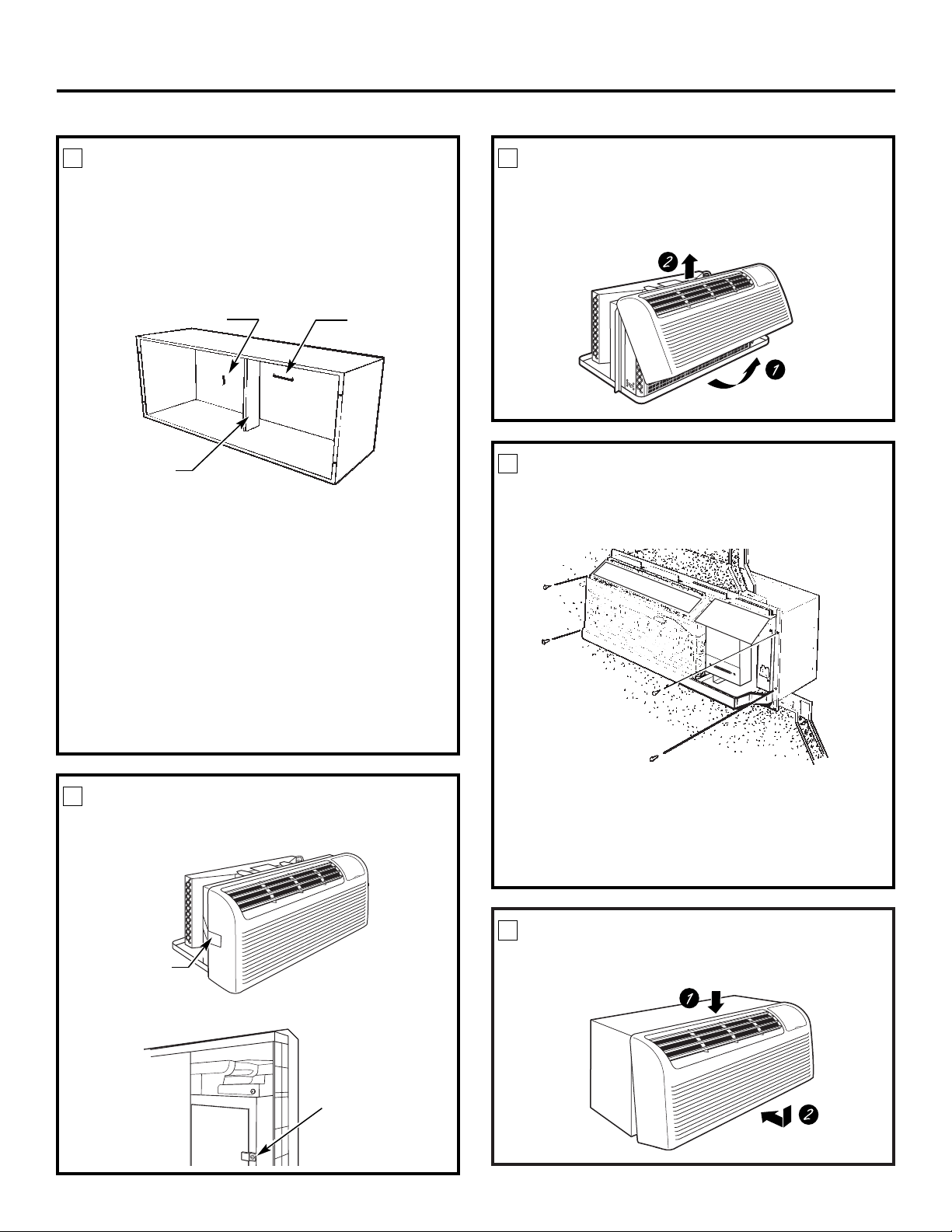

INSTALL THE UNIT INTO THE

WALL CASE

Slide the unit into the wall case and secure with four

screws through the unit flange holes.

Installation Instructions

NOTE: There are several extra holes in the unit side

flanges for installation in wall cases other than GE.

To avoid damaging the flange insulation, the installer

should use an awl or other sharp tool to puncture the

insulation in the appropriate holes before installing

the attachment screws.

INSTALL THE WALL CASE AND

EXTERIOR GRILLE

1 The RAB71 series or RAB77 wall case must be

properly installed per instructions packed with

the case.

2 Remove the corrugated stiffener and the outdoor

protective panel. Use the slit in the outdoor panel

as a handhold and push out.

3 Install the exterior grille from the room side

following instructions packed with the grill.

Insulated Wall Case

This unit is designed to be installed in a

GE plastic or an insulated steel wall case. This

minimizes condensation from forming on the

room side of the case.

The RAB71 series wall cases are insulated. Insulation

kit RAK901L is available for use with RAB77 or

existing uninsulated wall cases when needed.

NOTE: For installation with a subbase, see the

instructions packed with that kit.

INSTALLING THE ZONELINE

Stiffener

Protective panel

Slit

PREPARE THE ROOM CABINET

(CONT.)

3 Remove the room cabinet by pulling it out at the

bottom to release it (1), then lift it up to clear the

rail along the unit top (2).

PREPARE THE ROOM CABINET

1 Carefully remove shipping tape, if there is any, from

the room cabinet and vent door.

2 Remove the shipping screw/clamp from the vent

door, if present.

Shipping

tape

Remove shipping

screw and clamp

if present

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

Before You Call For Service… ge.com

Troubleshooting Tips

Problem Possible Causes What To Do

Zoneline does The unit is • Make sure the Zoneline plug is pushed completely

not start unplugged. into the outlet.

The fuse is blown/circuit • Check the house fuse/circuit breaker box and replace

breaker is tripped. the fuse or reset the breaker.

The unit is waiting for • This is normal. The Zoneline will start again after

the compressor overload it resets.

protector to reset.

Power failure. • There is an automatic delay start feature that may not

allow the unit to start, after power is restored and the

unit is turned back on, for approximately 30 seconds.

• There is a protective time delay (up to 3 minutes) to

prevent tripping of the compressor overload. For this

reason, the unit may not start normal heating or cooling

for 3 minutes after it is turned back on.

The current interrupter • Press the RESET button located on the power cord plug

device is tripped. or the box near the plug.

• If the RESET button will not stay engaged, discontinue use

of the Zoneline and contact a qualified service technician.

Zoneline does not cool Indoor airflow • Make sure there are no curtains, blinds or furniture

or heat as it should is restricted. blocking the front of the Zoneline.

Outdoor airflow is • Make sure the rear grille is not restricted. This can cause

restricted or recirculated. the unit to cycle off due to the compressor overload.

• Outdoor grille must have a minimum of 65% free area.

Non-GE grilles may be too restrictive for proper

performance. Consult your salesperson for assistance.

The temp control may • Turn the control to a lower or higher setting.

not be set high enough. NOTE: The temperature limiter may be limiting the temperature range.

The air filter is dirty. • Clean the filter at least every 30 days.

See the Operating Instructions section.

The room may have • When the Zoneline is first turned on you need to

been hot or cold. allow time for the room to cool down or warm up.

Outdoor air is • Set the vent control to the CLOSE position.

entering the room.

Burning odor at the start Dust is on the surface • This can cause a “burning” odor at the beginning of

of heating operation of the heating element. the heating operation. This odor should quickly fade.

The air is not always The heat pump is not • This is normal. The heat pump will produce warm air

cool or hot during producing hot air. but not as hot as air produced when the higher-cost

operation electric heat is used.

The fan switch may be • This causes the fan to blow room temperature air

set at continuous fan even when the compressor or heater cycles off.

The continuous air movement provides better

overall temperature control.

Consumer Support Troubleshooting Tips Care and Cleaning Operating Instructions Safety Instructions

Normal Operating Sounds

You may hear a pinging noise caused by water being

picked up and thrown against the condenser on

rainy days or when the humidity is high. This design

feature helps remove moisture and improve

efficiency.

You may hear relays click when the controls cycle

on and off or are adjusted to change the room

temperature.

Water will collect in the base pan during high

humidity or on rainy days. The water may overflow

and drip from the outdoor side of the unit.

The indoor fan runs continuously when the unit is

operating in the cooling mode, unless the fan switch

behind the room cabinet is set at fan cycle (up).

This will cause the fan to cycle on and off with the

compressor. You may also hear a fan noise stop

and start.

You may notice a few minutes delay in starting if you

try to restart the Zoneline too soon after turning it

off or if you adjust the thermostat right after the

compressor has shut off. This is due to a built-in

restart protector for the compressor that causes

a 3-minute delay.

During the defrost cycle, both indoor and outdoor

fans stop and the compressor will operate in the

cooling mode to remove frost from the outdoor coil.

After defrost, the unit will restart in electric heat to

quickly warm the room to the desired comfort level.

To protect the compressor and prevent short

cycling, the unit is designed to run for a minimum

of 3 minutes, after the compressor starts at any

thermostat setting.

Things that are normal.

3-Minute

Delay

“CLICK”

SILENCE

COMPRESSOR

PROTECTION

Before You Call For Service…

Troubleshooting Tips

Problem Possible Causes What To Do

The air does not feel The heat pump alone • Use the Electric Heat Option. This turns off the

warm enough during produces air that feels heat pump and warms with electric heat only.

heating operation cooler than desired. NOTE: Use of this option will result in increased energy

consumption.

Temperature display The compressor may • Set the mode control to STOP and then restart the

flashes have failed. unit. If the flashing light reappears within 30 minutes,

call for service.

General Electric Company

Warranty Registration Department

P.O. Box 32150

Louisville, KY 40232-2150

Please place in envelope and mail to:

✁

Cut here

Consumer Product Ownership Registration

Important

Mail

Today!

GE Consumer & Industrial

Appliances

General Electric Company

Louisville, KY 40225

ge.com

First

Name

Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■

Street

Address

City

State

Date Placed

In Use

Month

Day

Year

Zip

Code

Apt. #

Last

Name

Phone

Number

Consumer Product Ownership Registration

Dear Customer:

Thank you for purchasing our product and thank you for placing your confidence in us.

We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to

ensure that your product is registered, or register

online at ge.com.

Model Number Serial Number

✁

Cut here

Complete and mail

your Consumer

Product Ownership

Registration today.

Have the peace of

mind of knowing we

can contact you in

the unlikely event of

a safety modification.

After mailing the

registration below,

store this document

in a safe place. It

contains information

you will need should

you require service.

Our service number is

800.GE.CARES

(800.432.2737).

Read your Owner’s

Manual carefully.

It will help you

operate your new

appliance properly.

Model Number Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other

important communications from GE Appliances (GEA).

■■ Check here if you do not want to receive communications from GEA’s carefully selected

partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR

WARRANTY RIGHTS.

For information about GEA's privacy and data usage policy, go to ge.com and click on

"Privacy Policy" or call 800.626.2224.

Zoneline Warranty.

For The Period Of: GE Will Replace:

One Year Any part of the Zoneline which fails due to a defect in materials or workmanship. During this

From the date of the limited one-year warranty, GE will also provide, free of charge, all labor and related service to

original purchase replace the defective part.

Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator and all

From the date of the connecting tubing) which fails due to a defect in materials or workmanship. During this

original purchase four-year limited additional warranty, GE will also provide, free of charge, all labor and

related service to replace the defective part.

Five Years For the second through the fifth year from the date of original purchase, GE will replace

From the date of the certain parts that fail due to a defect in materials or workmanship. Parts covered are fan

original purchase motors, switches, thermostats, heater, heater protectors, compressor overload, solenoids,

circuit boards, auxiliary controls, thermistors, frost controls, ICR pump, capacitors, varistors

and indoor blower bearing. During this four-year limited additional warranty, you will be

responsible for any labor or on-site service costs.

■ Service trips to your site to teach you how to use

the product.

■ Improper installation, delivery or maintenance.

■ If you have an installation problem, or if the air

conditioner is of improper cooling capacity for the

intended use, contact your dealer or installer. You are

responsible for providing adequate electrical

connecting facilities.

■ In commercial locations, labor necessary to move the

unit to a location where it is accessible for service by an

individual technician.

■ Failure or damage resulting from corrosion due to

installation in an environment containing corrosive

chemicals.

■ Replacement of fuses or resetting of circuit breakers.

■ Failure of the product resulting from modifications

to the product or due to unreasonable use, including

failure to provide reasonable and necessary maintenance.

■ Failure or damage resulting from corrosion due to

installation in a coastal environment, except for models

treated with special factory-applied anti-corrosion

protection as designated in the model number.

■ Damage to product caused by improper power supply

voltage, accident, fire, floods or acts of God.

■ Incidental or consequential damage to personal

property caused by possible defects with this air

conditioner.

■ Damage caused after delivery.

■ Product not accessible to provide required service.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for use

within the USA and Canada. If the product is located in an area where service by a GE Authorized Servicer is

not available, you may be responsible for a trip charge or you may be required to bring the product to an

Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service

calls to your site.

Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages. This

warranty gives you specific legal rights, and you may also have other rights which vary from state to state or

province to province. To know what your legal rights are, consult your local, state or provincial consumer

affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care

technician. To schedule service,

on-line, 24 hours a day, visit us at ge.com, or call 800.GE.CARES

(800.432.2737). For service in Canada, call 1.800.361.3400. Please have

serial number and model number available when calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited

Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,

are limited to one year or the shortest period allowed by law.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

Consumer Support.

GE Appliances Website

ge.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts or even schedule service on-line.

Schedule Service ge.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at

your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal

business hours.

Real Life Design Studio ge.com

GE supports the Universal Design concept—products, services and environments that can be used by

people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and

mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen

design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call

800.TDD.GEAC (800.833.4322).

Extended Warranties ge.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty

is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours.

GE Consumer Home Services will still be there after your warranty expires.

Parts and Accessories ge.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their

homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or

by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally

should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause

unsafe operation.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

enhanced communication and prompt service under the terms of your warranty, should the need arise.

You may also mail in the pre-printed registration card included in the packing material.

Printed in China

TINSEA472JBRZ 49-7560 10-06 JR
Conditionneur d’air
Mesures de sécurité . . . . . . . . . . . . . . . . . . .2
Fonctionnement
Commandes  . . . . . . . . . . . . . . . . . . . . . .3
Commandes auxiliaires  . . . . . . . . . . . .5–9
Commande de ventilation . . . . . . . . . . . .4
Direction de l’air  . . . . . . . . . . . . . . . . . . .4
Entretien et nettoyage
Carrosserie et boîtier côté chambre  . . .10
Filtre de ventilation  . . . . . . . . . . . . . . . .10
Filtres à air . . . . . . . . . . . . . . . . . . . . . . .11
Plateau . . . . . . . . . . . . . . . . . . . . . . . . . .10
Serpentin extérieur  . . . . . . . . . . . . . . . .10
Instructions d’installation
Branchement électrique  . . . . . . . . .14–17
Installation de votre Zoneline  . . . . .18, 19
Préparation  . . . . . . . . . . . . . . . . . . . . . .12
Remise en place
d’un appareil existant?  . . . . . . . . . . . . .13
Conseils de dépannage  . . . . . . . . .20, 21
Bruits normaux de fonctionnement  . . .22
Soutien au consommateur
Garantie . . . . . . . . . . . . . . . . . . . . . . . . .23
Soutien au
consommateur  . . . . . . .Couverture arrière
www.electromenagersge.ca
Transcrivez les numéros de
modèle et de série ici :
# de modèle ________________
# de série __________________
Trouvez ces numéros sur une
étiquette placée derrière la
carrosserie côté chambre, sur le
plateau.
Zoneline
®
Manuel d’utilisation et
instructions d’installation
Modèle de pompe
à chaleur 5800

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT!

Pour votre sécurité, suivez les directives fournies dans le présent manuel afin de minimiser

les risques d’incendie, d’explosion et de chocs électriques et prévenir des dégâts matériels

et des blessures graves ou mortelles.

■ Vous devez bien installer votre

Zoneline, conformément aux

Instructions d’installation, avant de

l’utiliser. Consultez les Instructions

d’installation à l’arrière de ce manuel.

■ Remplacez immédiatement tout cordon

d’alimentation abîmé ou endommagé.

Un cordon d’alimentation électrique

endommagé ne doit pas être réparé

mais plutôt remplacé par un autre

cordon d’alimentation obtenu du

fabricant. N’utilisez pas un cordon

d’alimentation qui montre des fissures

ou des signes d’abrasion sur sa longueur

ou encore près de la prise ou du

connecteur.

■ Débranchez ou enlevez la fiche de votre

Zoneline au niveau du coffret à fusibles

ou du disjoncteur avant de le réparer.

NOTE : Nous vous recommandons vivement

de confier toute réparation à un technicien

qualifié.

Remise en place d’un appareil existant?

Pour de plus amples détails, consultez les

Instructions d’installation dans ce manuel.

MESURES DE SÉCURITÉ

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT

CES MESURES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

Votre pompe à chaleur

Les pompes à chaleur peuvent vous faire

économiser de l’argent en tirant la chaleur de

l’air extérieur—même quand la température

extérieure est inférieure au gel—et en libérant

cette chaleur à l’intérieur.

Pour obtenir un bon rendement de votre pompe

à chaleur, ne changez pas souvent le réglage du

thermostat de la chambre. Si vous augmentez de

2 ou 3 degrés la température désirée, votre

Zoneline utilisera ses éléments de chauffage

électrique pour atteindre rapidement la nouvelle

température que vous avez choisie.

Le compresseur doit fonctionner au moins

trois minutes à n’importe quel réglage pour

éviter un fonctionnement avec arrêts et remises

en marche répétés.

Le moteur du ventilateur intérieur commence

avant la mise en marche du compresseur et

s’arrête après l’arrêt du compresseur, à la fin

du cycle.

Les éléments de chauffage électrique utilisent

beaucoup plus d’électricité que les pompes à

chaleur et coûtent davantage à l’usage.

Les commandes de votre Zoneline.

www.electromenagersge.ca

Commandes

Commande de température

La commande de température est utilisée

pour régler la température de la pièce.

Le compresseur se mettra en marche de

façon sporadique de manière à maintenir

le niveau de confort de la pièce.

Appuyez sur le bouton + pour élever

la température.

Appuyez sur le bouton – pour abaisser

la température.

Lorsque la température extérieure est

inférieure à 25 °F, la chaleur produite

provient de l’élément chauffant électrique

du conditionneur plutôt que de la pompe

à chaleur.

Veille

Appuyez pour effectuer un réglage temporaire

d’une durée de 8 heures avant que l’appareil

ne revienne à son réglage initial.

Lorsque l’appareil est en mode climatisation

et que le chronomètre de veille est

sélectionné, la température réglée s’élèvera

automatiquement de 2 °F après la deuxième

heure et de 1 °F à chacune des deux heures

suivantes. En plus, le ventilateur se règlera

à basse vitesse. Lorsqu’il est en mode chauffage, la

température réglée s’abaissera de la façon décrite

précédemment.

Pour annuler le mode de veille, appuyez sur le

bouton MODE ou appuyez de nouveau sur le

bouton SLEEP (veille).

Ventilateur, mode et commande

de fonctionnement

VENTILATEUR—règle le fonctionnement

du ventilateur selon les vitesses HIGH (élevée),

LOW (basse) ou AUTO. Lorsque réglé à AUTO,

la vitesse change de élevée à basse selon les

changements de température de la pièce.

MODE—COOL—Pour climatisation

FAN—Pour le fonctionnement

du ventilateur seulement

HEAT—Pour le chauffage

FONCTIONNEMENT—ON/STOP—Met en

marche ou éteint l’appareil. Le Zoneline

demeure sous tension. L’option de garde

de gel est toujours en fonction si le

commutateur 6 est activé (vers le haut).

Consultez la section Garde de gel.

NOTE : L’afficheur de température clignotera pour

indiquer une défaillance possible. Consultez la

section Avant d’appeler un réparateur.

COMMANDE DE

TEMPÉRATURE

FONCTIONNEMENT DU

VENTILATEUR, MODE ET VEILLE

MODE

TEMP

FAN

OPERATION

HIGH

LOW

AUTO

COOL

FAN

HEAT

STOP

SLEEP

STOP

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

Commande de ventilation

Le levier de commande de ventilation est situé

en haut et à gauche de votre Zoneline, derrière

la carrosserie côté chambre.

NOTE : Vous devez enlever de la porte de ventilation deux

vis d’expédition avant d’utiliser votre appareil. Consultez les

Instructions d’installation à l’arrière du présent manuel.

Quand il est réglé en position fermé, seulement

l’air à l’intérieur de la chambre circule et est

filtré.

Quand il est réglé en position ouvert ou position

médiane, un peu d’air de l’extérieur entre dans

la chambre. Cela réduit l’efficacité de chauffage

ou de rafraîchissement de votre appareil.

Pour économiser l’énergie, placez la commande

de ventilation en position fermé. L’air de la

chambre sera filtré et circulera.

Autres caractéristiques de votre Zoneline.

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

Direction de l’air

Pour ajuster la direction de l’air, enlevez la

carrosserie côté chambre. Enlevez les 7 vis de la

persienne, qui tiennent l’insertion de persienne

en place. Faites basculer de 180 degrés l’insertion

de persienne, remettez en place les vis et la

carrosserie côté chambre.

Enlevez la carrosserie côté chambre et faites basculer

l’insertion de persienne pour changer la direction de l’air.

Enlèvement de la carrosserie côté chambre

Des commandes additionnelles se trouvent

derrière la carrosserie côté chambre.

Enlèvement : Tirez le bas pour le libérer des

taquets (1). Ensuite, soulevez (2).

Remise en place : Placez les taquets sur le rail du

haut (1). Poussez le bas vers l’intérieur jusqu’à ce

qu’il se fixe en place (2).

Vis de la persienne

Position ouvert

Position fermé

Position médiane

Les commandes auxiliaires par commutateurs

DIP sont situés derrière la carrosserie côté

chambre et sont accessibles par une ouverture

dans le panneau de commande.

Enlevez la carrosserie côté chambre. Consultez la

section Enlèvement de la carrosserie côté chambre.

Le propriétaire est responsable de vérifier les

commutateurs et de s’assurer qu’ils sont en

bonne position.

Commandes auxiliaires sur votre Zoneline.

www.electromenagersge.ca

Commandes auxiliaires—Commutateurs DIP

Chauffage totalement électrique

Quand ce commutateur est branché (UP)

(en haut), la pompe à chaleur ne fonctionne pas,

et par conséquent votre appareil fournit de la

chaleur uniquement par résistance électrique.

Rafraîchissement—Ventilateur intelligent

Quand ce commutateur est branché (UP) (en

haut), le ventilateur intérieur se met en marche

et s’arrête avec le compresseur. Quand ce

commutateur est débranché (DOWN) (en bas), le

ventilateur intérieur fonctionne continuellement.

Réchauffement—Ventilateur intelligent

Quand ce commutateur est branché (UP)

(en haut), le ventilateur intérieur fonctionne

continuellement. Quand ce commutateur est

débranché (DOWN) (en bas), le ventilateur

intérieur se met en marche et s’arrête avec

la pompe à chaleur ou le chauffage.

ALLI

R (Chauffage totalement électrique)

C: FAN CN (Rafraîchissement–

Ventilateur intelligent)

H: FAN CY (Réchauffement–

Ventilateur intelligent))

ALLI

R (Chauffage totalement électrique)

C: FAN CN (Rafraîchissement–Ventilateur intelligent)

H: FAN CY (Réchauffement–Ventilateur intelligent)

CLASS 2 (Thermostat à distance

LOAD SHEDDING (Délestage des charges) (commande centrale)

FREEZ Sen (Garde de gel)

CONST FAN (Ventilateur toujours en marche)

OCCUPIED (Capteur d’occupation)

Réservé pour utilisation future

DIAGNOS (Diagnostic de vérification)

BOOST (Regain de chaleur)

HEAT S (Garde de chaleur)

TL1 (H) (Limite 1 temp-chaleur)

TL2 (H) (Limite 2 temp-chaleur)

TL3 (H) (Limite 3 temp-chaleur)

TL1 (C) (Limite 1 temp-froid)

TL2 (C) (Limite 2 temp-froid)

TL3 (C) (Limite 3 temp-froid)

Commutateurs

DIP

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

Commandes auxiliaires sur votre Zoneline.

Thermostat à distance—Classe 2

Quand ce commutateur est branché (UP) (en

haut), l’appareil est contrôlé par un thermostat

mural avec commande à distance de classe 2.

Les commandes de l’appareil sont hors service.

Délestage des charges (Commande centrale)

Cette caractéristique n’est active que lorsque

l’appareil se trouve en mode commande

centrale. Quand ce commutateur est branché

(UP) (en haut), vous pouvez mettre en marche

ou arrêter le ventilateur intérieur en utilisant

les commandes de l’appareil.

Garde de gel

Quand ce commutateur est branché (UP) (en

haut), il met hors service la protection contre

le gel. Quand ce commutateur est débranché

(DOWN) (en bas), la garde de gel est activée,

et fournit automatiquement de la chaleur sans

intervention de l’utilisateur. Cela aide à prévenir

des dommages à la plomberie, en mettant

automatiquement le chauffage et le ventilateur

intérieurs en marche à 41° F et en l’arrêtant

à 46° F.

Ventilateur toujours en marche

Quand ce commutateur est branché (UP)

(en haut), il permet au ventilateur intérieur de

fonctionner continuellement, à haute vitesse,

même si l’appareil est en position STOP (arrêt).

Capteur d’occupation

Quand ce commutateur est branché (UP) (en

haut), il permet à l’appareil d’utiliser un capteur

d’infrarouge de mouvement et un contacteur de

porte pour détecter une occupation dans la

chambre. Cette caractéristique permet d’installer

un système de gestion de l’énergie et de le faire

fonctionner avec l’appareil.

CLASS 2 (Thermostat à distance)

LOAD SHEDDING (Délestage des

charges) (Commande centrale)

FREEZE Sen (Garde de gel)

CONST FAN (Ventilateur

toujours en marche)

OCCUPIED

(Capteur d’occupation)

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

www.electromenagersge.ca

Limitation de température

La limitation de température peut réduire les

coûts d’énergie en limitant la température la plus

basse que l’on peut régler pour rafraîchir et la

température la plus élevée que l’on peut régler

pour réchauffer. La limitation de température est

contrôlée par la deuxième série de six

commutateurs auxiliaires. Les trois premiers

commutateurs sont utilisés pour choisir les limites

de rafraîchissement, et les trois autres pour

contrôler les limites de réchauffement. Cette

caractéristique technique n’est pas disponible

avec le thermostat à distance—Classe 2.

Regain de chaleur

Quand ce commutateur est branché (UP)

(en haut) et la température extérieure est entre

20° F et 46° F, la pompe à chaleur s’arrête de

fonctionner seule. Cette commande est utilisée

pour fournir de la chaleur supplémentaire à la

pompe à chaleur quand la pompe à chaleur

n’arrive pas, seule, à maintenir une température

ambiante confortable, constante.

Diagnostic de vérification–À l’usage du technicien seulement

Lorsque ce commutateur est activé (UP) (en

haut), l’appareil procédera à une vérification

de fonctionnement des composants, d’une durée

d’environ 3 minutes (176 secondes). Cet outil

diagnostique est conçu pour être utilisé par

un technicien qualifié.

TL1 (C) (Limite 1 temp-froid)

TL2 (C) (Limite 2 temp-froid)

TL3 (C) (Limite 3 temp-froid)

TL1 (H) (Limite 1 temp-chaleur)

TL2 (H) (Limite 2 temp-chaleur)

TL3 (H) (Limite 3 temp-chaleur)

BOOST (Regain de chaleur)

DIAGNOS (Diagnostic de vérification)

Garde de chaleur

Quand ce commutateur est branché (UP)

(en haut), il met en marche la garde de chaleur.

Avec le commutateur débranché (DOWN)

(en bas), la garde de chaleur est hors service.

Cette caractéristique permet à l’appareil de

rafraîchir automatiquement sans intervention

de l’utilisateur. Elle aide à empêcher de

trop réchauffer la chambre en mettant le

conditionneur d’air en marche à 85° F et

en l’arrêtant à 80° F.

Heat Sentinel (Garde de chaleur)

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

Limitation de température en mode COOL

(toutes les températures sont indiquées en °F)

EN HAUT EN BAS Minimum Maximum

AUCUNE 1, 2, 3 60° 85°

1 2, 3 64° 85°

1, 2 3 66° 85°

2 1, 3 68° 85°

2, 3 1 70° 85°

1, 2, 3 AUCUNE 72° 85°

1, 3 2 74° 85°

3 1, 2 76° 85°

Limitation de température en mode HEAT

(toutes les températures sont indiquées en °F)

EN HAUT EN BAS Minimum Maximum

AUCUNE 4, 5, 6 60° 85°

4 5, 6 60° 80°

4, 5 6 60° 78°

5 4, 6 60° 76°

5, 6 4 60° 74°

4, 5, 6 AUCUNE 60° 72°

4, 6 5 60° 70°

6 4, 5 60° 65°

Commandes auxiliaires sur votre Zoneline.

Commandes auxiliaires—Bornes de raccordement

Les commandes auxiliaires sont situées derrière

la carrosserie côté chambre, sous le couvercle

d’accès.

Enlevez la carrosserie côté chambre.

Consultez la section Enlèvement de la

carrosserie côté chambre.

Retirez les vis du panneau inférieur du

couvercle avant et retirez-le en le soulevant.

Après avoir effectué les réglages désirés,

replacez le panneau et la carrosserie côté

chambre en suivant l’ordre inverse des étapes

précédentes.

Le propriétaire est responsable de faire tous

les raccordements et de brancher les bons

commutateurs DIP.

Insérez les câbles de branchement du bâtiment

dans le bas des bornes et serrez les vis pour

effectuer les connections.

MISE EN GARDE :

Un mauvais câblage peut endommager

l’électronique de votre Zoneline. Aucune

connexion doublée n’est permise. Elle peut

occasionner des dommages ou un mauvais

fonctionnement. Une paire de fils distincte doit

aller de chaque commutateur de commande

à chaque Zoneline.

Capteur de mouvement

Contacteur de porte

Ventilateur extérieur

Commande centrale

Commun–mise à la terre

Blanc–chauffage

Jaune–compresseur

Noir–solénoïde

Vert–ventilateur haute vitesse

Vert–ventilateur basse vitesse

Rouge–CA 24 V seulement

Capteur de mouvement (obtenu localement)

Quand ce commutateur est branché, le capteur

de mouvement mural détecte les mouvements

dans la pièce et met en marche ou éteint

automatiquement l’appareil.

Le contacteur de porte et le capteur de

mouvement fonctionnent ensemble pour met

en marche ou éteint automatiquement l’appareil.

Capteur de mouvement

Retirez les vis et le panneau d’accès

des bornes de branchement

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

www.electromenagersge.ca

Contacteur de porte (obtenu localement)

Quand ce commutateur est branché, le

contacteur de porte détecte toute ouverture ou

fermeture de la porte de la chambre. Cette

caractéristique doit être utilisée en même temps

que le capteur de mouvement.

Le capteur de mouvement et le contacteur

de porte fonctionnent ensemble pour met en

marche ou éteint automatiquement l’appareil.

Contacteur de porte

Ventilateur extérieur (obtenu localement)

Quand ce commutateur est branché, un

ventilateur extérieur ou auxiliaire peut être

contrôlé avec le moteur du ventilateur intérieur

sur le Zoneline. Les branchements fournissent

un courant alternatif de 24 V pour alimenter un

relai à distance, mettant en marche le ventilateur

extérieur.

Ventilateur extérieur

Commande centrale

Quand ce commutateur est branché, l’appareil

peut être mise en marche ou arrêtée par un

commutateur situé sur le panneau central de

commande. Une paire distincte de fils doit aller

de chaque commutateur de contrôle à chaque

Zoneline.

Commande centrale

Thermostat à distance

Quand ce commutateur est branché, l’appareil

est contrôlé par un thermostat à distance.

NOTE : Le commutateur DIP numéro 4 doit se

trouver en position branchée (UP) (en haut)

pour que le thermostat à distance puisse

fonctionner (Consultez les instructions

d’installation accompagnant le thermostat

à distance).

IMPORTANT :

Les connections de thermostat du Zoneline ne

fournissent que du courant alternatif de 24 V.

Si vous utilisez un thermostat mural

numérique/électronique, vous devez le régler

pour un courant alternatif de 24 V. Consultez

les instructions d’installation de votre

thermostat mural.

MISE EN GARDE :

Vous pouvez endommager votre thermostat

mural ou les éléments électroniques de votre

Zoneline en faisant de mauvais branchements.

Une attention particulière doit être portée

lorsque vous branchez les câbles bleu et noir.

Vous ne pouvez faire aucune connection à un

circuit de dérivation ayant la tension du secteur.

Isolez tous les fils du bâtiment venant du secteur.

Commun–mise à la terre

Blanc–chauffage

Jaune–compresseur

Noir–solénoïde

Vert–ventilateur haute vitesse

Vert–ventilateur basse vitesse

Rouge–CA 24 V seulement

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

Entretien et nettoyage.

Plateau

Dans certaines installations, de la saleté ou

d’autres déchets pénétrer de l’extérieur dans

votre appareil, et restent dans le plateau (le bas

de votre appareil).

Dans certaines régions des Etats-Unis,

on peut trouver dans le plateau une substance

gélatineuse, ou collante.

Vérifiez périodiquement et nettoyez le cas échéant.

Serpentin extérieur

Vous devez vérifier régulièrement le serpentin

situé du côté extérieur du Zoneline. S’il est

bloqué par de la poussière ou de la suie, vous

pouvez le faire nettoyer professionnellement à la

vapeur, service offert par votre centre de service

GE. Vous devez enlever l’appareil pour inspecter

le serpentin, parce que la saleté se concentre à

l’intérieur.

Nettoyez le serpentin extérieur régulièrement.

Carrosserie et boîtier côté chambre

Mettez hors circuit votre Zoneline et débranchez

l’alimentation électrique.

Pour nettoyer, utiliser de l’eau et un détergent

doux. N’utilisez jamais d’eau de Javel ou d’abrasif.

Certains nettoyants commerciaux peuvent

endommager les pièces en matière plastique.

Serpentin

Grille

Filtre de ventilation

Si la porte de ventilation est ouverte, nettoyez le filtre

deux fois par an ou chaque fois que c’est nécessaire.

Mettez votre Zoneline en position OFF (arrêt) avant

de nettoyer.

Enlèvement du filtre de ventilation :

■ Enlevez la carrosserie côté chambre. Consultez

la section Enlèvement de la carrosserie côté

chambre.

■ Enlevez les quatre vis qui fixent les rebords de

votre appareil au boîtier.

■ Faites glisser votre appareil en dehors du

boîtier mural.

■ Saisissez le taquet du filtre de ventilation et

tirez sur le filtre pour le faire sortir en le faisant

glisser vers la droite.

Nettoyage du filtre de ventilation :

■ Envoyez de l’eau à travers le filtre à partir de

l’arrière.

■ Faites bien sècher avant de remettre en place.

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

www.electromenagersge.ca

Pour obtenir un rendement optimal, nettoyez les filtres au moins tous les 30 jours.

Filtres à air

Débranchez votre Zoneline avant de le nettoyer.

Pour bien entretenir votre Zoneline, vous devez

nettoyer les filtres au moins tous les 30 jours. Les

filtres bouchés réduisent le rafraîchissement, le

réchauffement et la circulation d’air.

Si vous nettoyez bien ces filtres, cela :

■ Diminue le coût de fonctionnement.

■ Économise l’énergie.

■ Empèche le serpentin de l’échangeur de

chaleur de se bloquer.

■ Réduit le risque de panne prématurée

d’éléments de votre appareil.

Nettoyage des filtres à air :

■ Utilisez un aspirataur pour enlever la grosse

saleté.

■ Nettoyez les filtres à grande eau.

■ Faites bien sécher avant de remettre en place.

Enlèvement des filtres à air :

Remise en place des filtres à air :

MISE EN GARDE : Ne faites

pas fonctionner votre Zoneline sans filtre en place.

Si un filtre est déchiré ou endommagé, vous devez

le remplacer immédiatement.

En faisant fonctionner votre Zoneline sans filtre

ou avec un filtre endommagé, vous permettez à

la poussière et à la saleté d’atteindre le serpentin

intérieur et vous réduisez le rafraîchissement, le

réchauffement, la circulation d’air et l’efficacité

de votre appareil.

Les filtres de remplacements sont disponibles

chez votre vendeur, votre concessionnaire GE,

tout centre de service et de pièces détachées GE

ou tout centre de service autorisé Customer Care

Filtre sale—doit être nettoyé Filtre bloqué—réduit

énormément le

rafraîchissement, le

réchauffement et la

circulation d’air.

FRONT

Tirez vers

le haut

Poussez vers

le bas

2 filtres à air

AVANT DE COMMENCER

Instructions Conditionneur

d’installation d’air Zoneline

Lisez ces instructions complètement et attentivement.

•

IMPORTANT – Conservez ces

instructions pour votre inspecteur local.

•

IMPORTANT – Observez tous les

codes et les ordonnances en vigueur.

• Note à l’installateur – Assurez-vous de laisser

ces instructions au consommateur.

• Note au consommateur – Conservez ces

instructions pour références futures.

• L’installateur est responsable d’une bonne

installation.

• Toute panne de l’appareil due à une mauvaise

installation est exclue de la garantie.

Questions? Appelez le 1.800.361.3400 ou visitez notre site Web à l’adresse : www.electromenagersge.ca

IMPORTANT : SÉCURITÉ

ÉLECTRIQUE—LISEZ

ATTENTIVEMENT

MISE EN GARDE :

• Suivez le Code national de l’électricité (CNE) ou

vos ordonnances et codes locaux.

• Pour votre sécurité personnelle, ce Zoneline doit

être bien mis à la terre.

• Les appareils protecteurs (fusibles ou disjoncteurs)

acceptables pour installer votre Zoneline sont indiqués

sur la plaque signalétique de chaque appareil.

• N’utilisez jamais de rallonge électrique avec cet appareil.

• Les fils de bâtiment en aluminium peuvent poser

des problèmes particuliers—consultez un

électricien qualifié.

• Quand votre appareil est en position OFF (arrêt), il

reste de la tension dans les commandes électriques.

• Débranchez le courant de votre appareil avant de

l’entretenir ou de le réparer en :

1 Enlevant le cordon d’alimentation (le cas

échéant) de la prise murale.

2 Enlevant les fusibles du circuit de dérivation

ou en débranchant les disjoncteurs de dérivation

au panneau.

Tournevis cruciforme

OUTILS NÉCESSAIRES

ÉLÉMENTS

DU ZONELINE

Grille extérieure/persienne**

** Expédiée avec l’appareil Zoneline

** Vérifiez la lise d’éléments essentiels sur l’appareil

Boîtier mural**

Appareil Zoneline

Carrosserie côté chambre*

Instructions d’installation

Utilisez le bon boîtier mural

Cet appareil est conçu pour être installé dans un

boîtier mural GE en matière plastique ou en métal

isolé. Cela minimise la formation de condensation

du côté de la chambre du boîtier.

Si le boîtier mural existant n’est pas isolé, vous pouvez

réduire la formation de condensation en installant la

trousse d’isolement RAK901L, que vous trouverez là où

vous avez acheté votre appareil.

Utilisez la bonne grille extérieure

Vous devez utiliser les grilles extérieures indiquées

sur l’étiquette « Éléments essentiels » en haut de

l’appareil.

• Si une grille existante n’est pas remise en place, la

capacité et l’efficience de l’appareil sont réduites et

l’appareil peut s’arrêter de bien fonctionner ou

s’arrêter complêtement de fonctionner. Vous pouvez

utiliser une trousse de déflecteur, RAK40, avec des

grilles qui n’ont pas été conçues pour votre nouveau

Zoneline GE. La trousse RAK40 contient des

déflecteurs d’air et des joints que vous pouvez monter

sur votre appareil pour diriger l’air chaud afin de le

faire sortir loin de l’entrée d’air, de manière à

permettre à l’appareil de bien fonctionner. La grille

doit avoir une surface libre d’au moins 65 %.

• Vous devez enlever tout déflecteur vertical sur la grille

arrière existante pour diminuer la recirculation d’air

du condensateur qui peut faire arrêter et remettre en

marche l’appareil et peut occasionner une panne

prématurée des éléments.

Vérifiez les

renseignements

importants contenus

dans l’étiquette

« Éléments

essentiels ».

REMISE EN PLACE D’UN APPAREIL EXISTANT?

Instructions d’installation

BRANCHEMENT

BRANCHEMENT DE

SOUS-BASE ÉLECTRIQUE

1 Enlevez la carrosserie côté chambre.

2 Branchez au courant électrique.

3 Consultez les étapes suivantes pour les diverses

tensions d’alimentation.

4 Ré-installez la carrosserie côté chambre.

Tandem

15 amp.

Configuration de prise 230/208 volts.

Perpendiculaire

20 amp.

Grosse tandem

30 amp.

Les cordons d’alimentation peuvent comprendre un

mécanisme d’interruption en cas de détection de

courant de fuite ou d’interruption de panne d’arc. Un

bouton d’essai et de remise en marche est fourni sur le

boîtier de la prise ou sur le boîtier en ligne. Vous devez

essayer le mécanisme périodiquement en appuyant

d’abord sur le bouton TEST (essai) puis sur le bouton

RESET (remise en marche). Si le bouton TEST (essai)

ne bascule pas ou si le bouton RESET (remise en

marche) ne reste pas enfoncé, cessez d’utiliser votre

Zoneline et appelez un technicien de service qualifié.

Vous pouvez installer les modèles 230/208 volts en

utilisant l’une des sous-bases électriques suivantes :

*Non approuvé pour utilisation sur les modèles de 7000 BTU.

Les sous-bases électriques fournissent une enceinte

pour branchement direct ou des prises closes. Le cordon

d’alimentation est compris dans la trousse de sous-base.

Vous devez suivre soigneusement les instructions fournies avec

la trousse choisie de sous-base. L’installateur est responsable

d’assurer que les éléments soient branchés conformément à

ces instructions et à tous les codes électriques.

Intensité en ampères

du circuit de dérivation Bonne trousse

et de l’appareil de sous-base GE

15 RAK204D15P

20 RAK204D20P

30 RAK204D30P*

Vous devez utiliser une trousse d’alimentation électrique

pour alimenter en électricité l’appareil Zoneline. La bonne

trousse dépend de la tension, le mécanisme de branchement

électrique et l’ampérage du circuit de dérivation.

Le branchement à un circuit de 208 ou de 230 volts peut

se faire avec une trousse d’alimentation électrique ou

une trousse de boîte de dérivation.

Vous devez faire tout le câblage, y compris l’installation

de la prise de courant, conformément au CNE et aux

ordonnances, réglements et codes locaux. Les codes

locaux peuvent exiger l’utiliser d’un mécanisme de

détection de panne d’arc ou de courant de fuite sur le

cordon d’alimentation. Assurez-vous de choisir le bon

cordon d’alimentation pour votre installation.

Trousse d’alimentation électrique

Intensité en ampères Bon cordon

du circuit de dérivation d’alimentation GE

et de l’appareil avec mécanisme LCDI

15 RAK3153

20 RAK3203

30 RAK3303*

OPTIONS DE BRANCHEMENT ÉLECTRIQUE DE 230/208 VOLTS

*Non approuvé pour utilisation sur les modèles de 7000 BTU.

BRANCHEMENT

DES CORDONS

D’ALIMENTATION

BRANCHEMENT DIRECT

Commandez la trousse suivante pour un

branchement direct 230/208 volts, au besoin :

Passez à la section « BRANCHEMENT ÉLECTRIQUE

DE L’APPAREIL ».

Intensité en ampères Accessoire Trousse

du circuit de dérivation d’alimentation d’alimentation

et de l’appareil électrique électrique

15 RAK4002B RAK4157

20 RAK4002B RAK4207

30 RAK4002B RAK4307

Instructions d’installation

OPTIONS DE BRANCHEMENT ÉLECTRIQUE DE 265 VOLTS

AVERTISSEMENT :

Vous DEVEZ brancher ce produit alimenté par

courrant alternatif de 265 volts au circuit de dérivation

par branchement direct conformément au Code national

d’électricité. Le Code n’autorise pas le branchement de

votre appareil à une prise exposée montée sur le bâtiment.

Vous devez installer ces modèles à l’aide de la bonne trousse

d’alimentation électrique GE pour l’ampérage du circuit de

dérivation et la puissance du chauffage à résistance électrique

désirée. Utilisez le Tableau de branchement électrique sur

page 17 pour déterminer la bonne trousse requise. Vous devez

utiliser l’une des méthodes suivantes d’installation (A ou B).

A. INSTALLATION AVEC SOUS-BASE

Des trousses de sous-bases électriques sont disponibles pour

fournir une enceinte flexible pour branchement direct

Vous devez suivre soigneusement les instructions fournies avec

la trousse choisie de sous-base. L’installateur est responsable de

s’assurer que les éléments soient branchés conformément à ces

instructions et à tous les codes électriques.

Intensité en ampères Trousse

du circuit de dérivation Bonne trousse d’alimentation

et de l’appareil de sous-base GE électrique

15 RAK204E15 RAK5172

20 RAK204E20 RAK5202

30 RAK204E30 RAK5302

B. INSTALLATION AVEC

BRANCHEMENT DIRECT

Si vous n’utilisez pas une sous-base électrique, vous devez

brancher directement au câblage du circuit de dérivation

à l’intérieur de la boîte de dérivation fournie en suivant

les étapes suivantes.

Commandez la trousse suivante pour un

branchement direct 265 volts, au besoin :

Allez à la section « BRANCHEMENT ÉLECTRIQUE

DE L’APPAREIL ».

Intensité en ampères Trousse

du circuit de dérivation d’alimentation

et de l’appareil électrique

15 RAK5157

20 RAK5207

30 RAK5307

Instructions d’installation

RÉ-INSTALLEZ LA BOÎTE

DE DÉRIVATION

•

Ré-installez la boîte de dérivation en engageant le

taquet situé sur la façade arrière en bas de l’unité,

en alignant le trou de vis en haut et en faisant

passer la vis jusqu’à ce qu’elle tient bien. Assurez-

vous que tous les fils de connexion soient à

l’intérieur de la boîte et ne soient pas coincés entre

la boîte et l’appareil. Le fil de connexion vert isolé

en provenance de l’appareil DOIT être connecté au

fil de mise à la terre du circuit de dérivation.

Faites tous les contacts de fils à l’aide des bons

contacts et techniques électriques U/L (noir à noir,

blanc à blanc et vert à vert).

RÉ-INSTALLEZ LE COUVERCLE

DE LA BOÎTE DE DÉRIVATION

Groupez tous les fils et les

contacts dans la boîte de

dérivation. Assurez-vous qu’il

n’y ait aucun contact lâche

ou de fils non isolés exposés.

Placez le couvercle de la

boîte de dérivation en place.

Remettez en place les deux vis

enlevées plus tôt et serrez fort.

3 Jetez la partie non utilisée de la prise et du cordon.

BRANCHEMENT ÉLECTRIQUE DE L’APPAREIL

FIXEZ LA CANALISATION

Utilisez l’alvéole défonçable en bas de la boîte de

dérivation pour fixer la canalisation qui vient du

circuit de dérivation. Enlevez l’alvéole, fixez la

canalisation et amenez les fils dans la boîte de

dérivation. Laissez 6 po de fils libres à l’extrémité de

la canalisation pour pouvoir faire les branchements.

Si vous devez utiliser un fusible ou un porte-fusible,

l’alvéole défonçable située en haut de la boîte sert à

fixer un porte-fusible Buss. Assurez-vous que le fusible et

le porte-fusible aient la même puissance que le circuit

de dérivation. Les fils de connexion au fusable peuvent

être soudés en place, ou fixés à l’aide de contacts à

sertir femelles (prise) de 1/4 po homologués UL.

Canalisation

BRANCHEZ LE CORDON AMOVIBLE

Branchez bien le connecteur, qui est fourni dans la trousse de

branchement direct, dans le connecteur correspondant de

l’appareil. Assurez-vous de bien engager les taquets qui

verrouillent les côtés.

Contact

NOTE : Commandez la trousse RAK4002CW pour permettre

un débranchement rapide à l’intérieur de la boîte de

dérivation.

ENLEVEZ LA BOÎTE DE DÉRIVATION

1 Enlevez le couvercle de la boîte de dérivation en enlevant

les quatre vis de devant.

2 Enlevez la boîte de dérivation en enlevant les vis de

l’arrière situées en haut et en bas. Notez la manière

dont le taquet situé au bas à droite de la boîte de

dérivation serve à tenir le côté en place. Cela vous

aidera à réinstaller la boîte.

Contact de l’appareil

Couvercle

de la boîte

de dérivation

Boîte de

dérivation

Taquet sur

l’appareil

Fente dans

la boîte de

dérivation

Trousses

d’alimentation

électrique

230/208 volts

avec dispositif

de détection

des fuites Configuration Mécanisme de Puissance du chauffage

de courant de prise murale protection de circuit @ 230/208 Volts

RAK3153* Tandem Fusible délai/disjoncteur de 15 amp 2,55/2,09 KW

RAK3203* Perpendiculaire Fusible délai/disjoncteur de 20 amp 3,45/2,82 KW

RAK3303* Gros tandem Fusible délai/disjoncteur de 30 amp 5,00/4,10 KW

Trousses

d’alimentation

électrique Puissance du chauffage Mécanisme de

230/208 volts @ 230/208 Volts protection de circuit

RAK4157 2.55 KW/2.09 KW Fusible délai/disjoncteur de 15 amp

RAK4207 3.45 KW/2.82 KW Fusible délai/disjoncteur de 20 amp

RAK4307 5.00 KW/4.10 KW Fusible délai/disjoncteur de 30 amp

Trousses

d’alimentation

électrique Puissance du chauffage Mécanisme de

265 volts @ 265 Volts protection de circuit

RAK5172 2.55 KW Fusible délai/disjoncteur de 15 amp

RAK5202 3.45 KW Fusible délai/disjoncteur de 20 amp

RAK5302* 5.00 KW Fusible délai/disjoncteur de 30 amp

*Non approuvé pour utilisation sur les modèles de 7000 BTU.

Branchements de cordon d’alimentation

Instructions d’installation

TABLEAU DE CONTACT ÉLECTRIQUE

Branchements directs

Instructions d’installation

INSTALLATION DU BOÎTIER MURAL

ET DE LA GRILLE EXTÉRIEURE

1 Vous devez bien installer le boîtier mural RAB77 ou

la série RAB71, conformément aux instructions

comprises dans le boîtier.

2 Enlevez le renfort en carton et le panneau

protecteur extérieur. Utilisez la fente dans le

panneau extérieur pour soutenir votre main et faites

sortir en poussant.

3 Installez la grille extérieure à partir de la chambre

en suivant les instructions contenues dans la grille.

Boîtier mural isolé

Cette unité est conçue pour être installée dans un

boîtier mural en matière plastique GE ou en acier

isolé. Cela minimise la formation de condensation

du côté chambre du boîtier.

Les boîtiers muraux de la série RAB71 sont isolées.

La trousse d’isolement RAK901L est disponible pour

une utilisation avec le modèle RAB77 ou des boîtiers

muraux non isolés existants, le cas échéant.

NOTE : Pour l’isolement avec une sous-base ou un

adaptateur de canalisation, consultez les instructions

contenues dans ces trousses.

Renfort

Panneau

protecteur

Fente

PRÉPARATION DE L’APPAREIL

1 Retirez délicatement le ruban adhésif appliqué

pour l’expédition, si c’est le cas, de la carrosserie

côté chambre et de la porte du ventilateur.

2 Retirez les vis/attaches d’expédition de la porte

du ventilateur, si elles sont présentes.

3 Enlevez la carrosserie côté chambre en la tirant

en bas pour la libérer (1), puis soulevez pour

quitter le rail le long du haut de l’appareil (2).

Ruban d’expédition

Retirez les vis

et attaches

d’expédition

si elles sont

présentes

INSTALLATION DE VOTRE ZONELINE

INSTALLATION DE L’APPAREIL

DANS LE BOÎTIER MURAL

Faites glisser l’appareil dans le boîtier mural et fixez

avec quatre vis en les faisant passer par les trous de

la bride de l’appareil.

REMISE EN PLACE DU BOÎTIER

CÔTÉ CHAMBRE

Ré-installez le boîtier côté chambre en accrochant

le haut sur le rail du haut de l’appareil (1) puis en

poussant le boîtier en bas (2).

Instructions d’installation

NOTE : Il y a des trous supplémentaires sur les

rebords situés du côté de votre appareil, pour

permettre son installation dans des boîtiers muraux

autres que le boîtier GE. Pour éviter d’endommager

l’isolement du rebord, l’installateur doit utiliser un

poinçon ou un autre outil aiguisé pour trouer

l’isolement dans les bons trous avant de visser

les vis de fixation.

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

Problème Causes possibles Correctifs

Le Zoneline ne se met L’appareil est débranché. • Assurez-vous de bien pousser la fiche du Zoneline

pas en marche dans la prise.

Le fusible a sauté/ • Vérifiez le fusible/la boîte à fusibles de la maison

le disjoncteur a basculé. et remplacez le fusible ou rebranchez le disjoncteur.

L’appareil attend que le • C’est normal. Le Zoneline se remettra en marche

protecteur de surcharge après la remise en marche du protecteur.

du compresseur se remette

en marche.

Panne de courant. • Il existe un dispositif de démarrage à retardement

automatique qui pourrait ne pas permettre à l’appareil

de se mettre en marche, une fois l’alimentation rétablie

et l’appareil remis en marche, et ce pour une durée

d’environ 30 secondes.

• Il y a un délai de protection (jusqu’à 3 minutes)

pour empêcher le déclanchement de la surcharge

de compresseur. Aussi, l’appareil peut ne commancer

à réchauffer ou à rafraîchir normalement qu’après

un délai de 3 minutes.

Le mécanisme d’interruption • Appuyez sur le bouton RESET (remise en marche) situé

de courant est déclanché. sur la fiche du cordon électrique ou sur le boîtier près

de la fiche.

• Si le bouton RESET (remise en marche) ne reste pas

enfoncé, arrêtez le Zoneline et appelez un technicien

qualifié.

Le Zoneline ne rafraîchit L’entrée d’air de l’extérieur • Assurez-vous qu’il n’y ait pas de rideau, de tenture ou

pas ou ne réchauffe pas est réduite. de meuble qui bloque l’avant du Zoneline.

autant qu’il devrait

La circulation de l’air extérieur • Assurez-vous que la grille d’air ne soit pas bouchée.

est réduite ou l’air recircule. Cela peut faire arrêter l’appareil à cause du protecteur

de surcharge du compresseur.

• La grille extérieure doit avoir au moins 65 % de surface

libre. Les grilles qui ne sont pas GE peuvent être trop

petites pour bien fonctionner. Consultez votre vendeur

pour obtenir de l’aide.

La commande de température • Réglez la commande à une température plus basse ou

peut ne pas avoir été bien réglée. plus élevée. NOTE : Le réducteur de température peut limiter la

portée de la température.

Le filtre d’air est sale. • Nettoyez le filtre au moins tous les 30 jours. Consultez

la section Instructions de fonctionnement.

La chambre peut avoir été • Quand vous mettez en marche pour la première fois

chaude ou froide. le Zoneline, vous devez donner à la chambre le temps

de se réchauffer ou de se rafraîchir.

De l’air de l’extérieur entre • Réglez la commande en position fermé.

dans la chambre.

Avant d’appeler un réparateur…

www.electromenagersge.ca

Conseils de dépannage—Économisez du temps et de l’argent!

Consultez d’abord les tableaux qui suivent et vous pourrez peut-être

éviter de faire appel à un réparateur.

Avant d’appeler un réparateur…

Conseils de dépannage—Économisez du temps et de l’argent!

Problème Causes Possibles Correctifs

Odeur de brûlé au début Il y a de la poussière sur • Cela peut occasionner une odeur de brûlé au début

des operations de l’élément de chauffage. des opérations de réchauffement. Cette odeur doit

réchauffement disparaître rapidement.

L’air n’est pas toujours La pompe à chaleur ne produit • C’est normal. La pompe à chaleur produit de l’air

chaud ou froid pendant pas d’air chaud. chaud, mais pas aussi chaud que l’air produit quand

le fonctionnement la chaleur électrique à haut coût est utilisée.

Le commutateur • Le ventilateur souffle de l’air à la température

du ventilateur peut être ambiante, même quand le compresseur ou le

réglé en mode continu. chauffage s’arrête. Le mouvement d’air continu

fournit une meilleure commande de la température

en mode de refroidissement.

L’air ne semble pas La pompe à chaleur produit • Utilisez l’option de réchauffement électrique. Cela

suffisamment chaud seule de l’air qui semble arrête la pompe à chaleur et réchauffe uniquement

pendant l’opération plus froid que désiré. avec le chauffage électrique. NOTE : L’utilisation de cette

de réchauffement option occasionne une augmentation de la consommation d’énergie.

L’afficheur de Le compresseur pourrait • Réglez la commande de mode à STOP puis redémarrez

température clignote être défectueux. l’appareil. Si le témoin clignotant réapparaît dans

les 30 minutes qui suivent, appelez un réparateur.

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

Soutien au consommateur Conseils de dépannage Entretien et nettoyage Fonctionnement Mesures de sécurité

Bruits normaux de fonctionnement

Vous pouvez entendre un ping causé par de l’eau

qui est ramassée et envoyée contre le condensateur

un jour pluvieux ou très humide. Cette caractéristique

diminue l’humidité et améliore l’efficience de

l’appareil.

Vous pouvez entendre les relais cliqueter quand les

commandes arrêtent et mettent en marche l’appareil,

ou s’ajustent pour changer la température ambiante.

De l’eau s’amassera dans le plateau les jours pluvieux

ou de grande humidité. L’eau peut déborder et couler

du côté extérieur de l’appareil.

Le ventilateur intérieur fonctionne continuellement

quand l’appareil fonctionne en mode de

refroidissement, à moins que le commutateur de

ventilateur sous la carrosserie côté chambre soit réglé

en cycle ventilateur (UP, vers le haut). Cela fait

démarrer et arrêter le ventilateur avec le compresseur.

Vous pouvez aussi entendre un bruit de ventilateur

quand il s’arrête et se met en marche.

Vous pouvez noter un délai de quelques minutes

quand vous essayez de remettre en marche votre

Zoneline trop tôt après l’avoir arrêté ou si vous

ajustez le thermostat juste après l’arrêt du

compresseur. C’est dû à un mécanisme intégré de

protection du compresseur en cas de remise en

marche qui occasionne un délai de 3 minutes.

Pendant le cycle de dégel, le ventilateur intérieur et

le ventilateur extérieur s’arrêtent et le compresseur

fonctionne en mode de rafraîchissement pour

dégeler le serpentin extérieur. Après ce dégel,

l’appareil se remet en marche en mode de

chauffage électrique pour réchauffer rapidement

la chambre à la température désirée.

Pour protéger le compresseur et éviter des arrêts et

des remises en marche répétés, l’appareil est conçu

pour fonctionner au moins 3 minutes après la mise

en marche du compresseur à n’importe quel réglage

de thermostat.

Ces bruits sont normaux.

www.electromenagersge.ca

Délai de

3 minutes

“CLIC”

SILENCE

PROTECTION

COMPRESSEUR

Pour la période de : GE remplacera gratuitement :

Un an Toute pièce du Zoneline présentant un défaut dû au materiél ou à la main-d’oeuvre.

À compter de la date Au cours de cette garantie limitée d’un an, GE couvrira gratuitement les frais de main

d’achat original d’oeuvre et de service connexe pour le remplacement de la pièce défectueuse.

Cinq ans Toute pièce du système scellé de réfrigération (compresseur, condenseur, evaporateur et

À compter de la date tuyauterie) présentant un défaut dû au materiél ou à la main-d’oeuvre. Au cours de cette

d’achat original garantie limitée additionnelle de quatre ans, GE couvrira gratuitement les frais de main

d’oeuvre et de service connexe pour le remplacement de la pièce défectueuse.

Cinq ans De la deuxième à la cinquième année depuis la date d’achat original, GE remplacera

À compter de la date certaines pièces qui présentant un défaut dû au materiél ou à la main-d’oeuvre. Les pièces

d’achat original couvertes sont les moteurs de ventilateur, les commutateurs, les thermostats, le chauffage, les

protecteurs de chauffage, la surcharge de compresseur, les solénoïdes, les cartes de circuit imprimé,

les thermistances, les commandes de gel, la pompe ICR, les condensateurs, les variateurs et le

roulementà bille de la souffleuse intérieure. Pendant cette garantie limitée additionnelle de quatre

ans, vous serez de tous les frais de main-d’oeuvre et de service connexe.

Mesures de sécurité Fonctionnement Entretien et nettoyage Conseils de dépannage Soutien au consommateur

Garantie Zoneline.

■ Toute visite à votre site pour vous expliquer le

fonctionnement de l’appareil.

■ Une installation, livraison ou entretien inadéquate.

■ Si vous avez un problème d’installation, ou si

l’appareil de conditionnement d’air ne rafraîchit pas

suffisamment à votre goût, appelez votre revendeur ou votre

installateur. Vous êtes responsable de fournir une installation

adéquate de branchement électrique.

■ Dans des locaux commerciaux, la main-d’oeuvre nécessaire

pour transporter l’appareil jusqu’à un emplacement où il peut

être réparé ou entretenu par un technicien qualifié.

■ Toute panne ou tout dommage occasionné par la corrosion

due à l’installation ou à un milieu contenant des produit

chimiques corrosifs.

■ Le remplacement des fusibles ou le réenclenchement des

disjoncteurs.

■ Toute panne de l’appareil résultant de modifications

à l’appareil ou occasionnée par une utilisation non

raisonnable, en particulier un manquement de fournir un

entretien raisonnable et nécessaire.

■ Toute panne ou dommage résultant d’une corrosion due à

une installation à proximité de la mer, sauf s’il s’agit d’un

modèle traité à l’usine contre la corrosion, comme l’indique

son numéro de modèle.

■ Tout dommage au produit attribuable à voltage impropre

d’alimentation électrique, un accident, un incendie, une

inondation ou un cas de force majeure.

■ Tout dommage direct ou indirect à la propriété privée causé

en raison d’une défectuosité éventuelle de cet appareil.

■ Le service s’il est impossible d’avoir accès au produit pour

ce faire.

Ce qui n’est pas couvert :

Cette garantie s’étend à l’acheteur initial et à tout propriétaire ultérieur pour les appareils achetés pour un usage au Canada

ou aux Etats-Unis. Si le produit est installé dans une région où ne se trouve aucun réparateur autorisé GE, vous devrez peut-être

assumer les frais de transport ou apporter expédier le produit à un centre de service autorisé GE. En Alaska, cette garantie exclut

le coût d’expédition ou les appels de service à votre site.

Certains États ou provinces n’autorisent pas l’exclusion ou la restriction des dommages directs ou indirects. La présente

garantie vous donne des droits juridiques particuliers, mais vous pouvez avoir d’autres droits qui varient d’un État ou d’une

province à l’autre. Pour connaître vos droits, appelez le bureau de la protection du consommateur de votre localité, de votre

État ou de votre province ou le procureur général de votre État.

Garant : General Electric Company. Louisville, KY 40225

Toutes les réparations sous garantie seront effectuées par nos centres

de réparation ou nos réparateurs autorisés. Appelez le 1.800.361.3400.

Veuillez fournir le numéro de série et le numéro de modèle lorsque vous

appelez pour obtenir le service.

Agrafez le reçu d’achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir la

preuve de l’achat original.

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit

selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties

de commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période

la plus courte autorisée par la législation.

Printed in China

Soutien au consommateur.

Site Web appareils électroménagers GE

www.electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous

par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations 1.800.361.3400

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes

à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires

directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres

réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation

inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus

proche. Autrement, appelez-nous au 1.888.261.3055.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au

Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos

communications et notre service après-vente. Vous pouvez également nous envoyer par la poste

le formulaire d’inscription joint à votre documentation.

TINSEA472JBRZ 49-7560 10-06 JR
Acondicionador de aire
Instrucciones de seguridad  . . . . . . . . . . . .2
Instrucciones de operación
Control de ventilación . . . . . . . . . . . . . . .4
Controles  . . . . . . . . . . . . . . . . . . . . . . . . .3
Controles auxiliares . . . . . . . . . . . . . . .5–9
Dirección del aire  . . . . . . . . . . . . . . . . . .4
Cuidado y limpieza
Bandeja de la base . . . . . . . . . . . . . . . . .10
Filtro de ventilación  . . . . . . . . . . . . . . .10
Filtros de aire . . . . . . . . . . . . . . . . . . . . .11
Gabinete del ambiente y montante . . . .10
Serpentinas externas  . . . . . . . . . . . . . . .10
Instrucciones de instalación
Conexión eléctrica . . . . . . . . . . . . . .14–17
¿Desea cambiar una unidad
ya instalada? . . . . . . . . . . . . . . . . . . . . . .13
Instalación del acondicionador
de aire Zoneline  . . . . . . . . . . . . . . .18, 19
Preparación  . . . . . . . . . . . . . . . . . . . . . .12
Solucionar problemas  . . . . . . . . . .20, 21
Sonidos normales de operación  . . . . . .21
Soporte al consumidor
Garantía . . . . . . . . . . . . . . . . . . . . . . . . .23
Soporte al consumidor . . .Cubierta trasera
Modelo de calentar 5800
Manual del propietario
y instrucciones
de instalación
ge.com
Escriba los números de modelo y
serie aquí:
# de Modelo ________________
# de Serie __________________
Estos números se encuentran en
una etiqueta ubicada detrás del
gabinete del ambiente sobre
la bandeja de la base.
Zoneline
®

Soporte al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

¡ADVERTENCIA!

Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo

de incendio o explosión, descargas eléctricas, o para evitar daños a la propiedad,

lesiones personales, o la muerte.

■ Antes de iniciar su uso, el

acondicionador de aire Zoneline

debe instalarse correctamente según

las Instrucciones de instalación. Ver

las Instrucciones de instalación en

la parte trasera de este manual.

■ Reemplace inmediatamente todos los

cables eléctricos que se hayan pelado

o que se hayan dañado de alguna otra

manera. Un cable de corriente dañado

no debe repararse, sino que debe ser

sustituido por uno nuevo que se

adquiera del fabricante. No use un

cable eléctrico que muestre evidencias

de deterioro, o daños de abrasión en su

superficie en alguno de sus extremos.

■ Desenchufe o desconecte el Zoneline

desde la caja de fusibles o el disyuntor

antes de realizar cualquier tipo de

reparación.

NOTA: Recomendamos enérgicamente que

cualquier servicio llevado a cabo en este

equipo lo realice un individuo calificado.

¿Desea reemplazar una unidad ya instalada?

Para más detalles, ver las Instrucciones de

instalación en este manual.

PRECAUCIONES DE SEGURIDAD

LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD

CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

Sobre la bomba de calor

Se puede ahorrar dinero mediante el uso de las

bombas de calor, ya que toman el calor del aire

exterior—incluso cuando la temperatura externa se

encuentra por debajo del punto de congelación—y lo

liberan dentro de la habitación.

A fin de obtener el mejor desempeño de su bomba

de calor, no modifique el termostato ambiental muy

a menudo. Si eleva la configuración de calor en 2–3

grados, el Zoneline comenzará a utilizar sus elementos

eléctricos de calentamiento para alcanzar rápidamente

la nueva configuración de temperatura.

Para prevenir un encendido y apagado inmediato, el

compresor se toma un mínimo de tres minutos para

cambiar a cualquier configuración.

El motor de ventilación interna comienza a funcionar

antes que el compresor y se detiene después de que

éste último se haya apagado.

Los elementos eléctricos de calentamiento utilizan

mucha más electricidad que las bombas de calor,

y su operación resulta más costosa.

Sobre los controles del Zoneline.

ge.com

Controles

Control de temperatura

El control de temperatura se usa para mantener

la temperatura ambiente. El compresor se

encenderá y apagará para mantener la

habitación al mismo nivel de comodidad.

Pulse el botón + para subir la temperatura.

Pulse el botón – para bajar la temperatura.

Cuando la temperatura exterior es inferior a

25 °F (–3,8 °C), el aire acondicionado recibe

el calor del calentador eléctrico en vez de

hacerlo desde la bomba de calor.

Suspensión

Pulse para configurar el acondicionador de aire

para que funcione durante 8 horas antes de que

vuelva automáticamente a la configuración

anterior.

Cuando esté en el modo de enfriamiento y se

active el apagado automático, la temperatura

establecida aumentará automáticamente 2 °F

(–16,6 °C) después de la segunda hora y luego

1 °F (–17,2 °C) cada hora durante las dos horas

siguientes. Además, la velocidad del ventilador

cambiará a lenta. Cuando esté en el modo de

calefacción, la temperatura establecida bajará

de la misma manera.

Para cancelar el apagado automático, pulse el botón

MODE o el botón SLEEP otra vez.

Control del ventilador, modo

y operación

FAN—establece la operación del ventilador

a la velocidad ALTA (HIGH), BAJA (LOW) o

AUTOMÁTICA (AUTO). Cuando se pone en AUTO,

se cambia automáticamente entre LOW y HIGH

según cambie la temperatura ambiente.

MODO—COOL—Para enfriamiento

FAN—Para la operación del

ventilador únicamente

HEAT—Para calefacción

OPERATION—ON/STOP (ENCENDIDO/DETENER)—

Enciende o apaga la unidad. La electricidad

permanece conectada al Zoneline. La función

Monitor de congelación (Freeze Sentinel) sigue

funcionando si el interruptor 6 está habilitado

(UP) (arriba). Consulte la sección de Monitor

de congelación.

NOTA: El visualizador de la temperatura mostrará una

luz intermitente para indicar una posible falla de la

unidad. Consulte la sección Antes de llamar para

solicitar servicio.

CONTROL DE

TEMPERATURA

OPERACIÓN DE VENTILADOR,

MODO Y SUSPENSIÓN

MODE

TEMP

FAN

OPERATION

HIGH

LOW

AUTO

COOL

FAN

HEAT

STOP

SLEEP

STOP

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Control de ventilación

El dispositivo de control de ventilación está

ubicado sobre el lado izquierdo superior del

Zoneline, detrás del gabinete del ambiente.

NOTA: Antes de comenzar a utilizar el aparato, deben

retirarse los tornillos de empaque de la puerta de

ventilación. Ver las Instrucciones de instalación en la parte

trasera del manual.

Cuando se lo configura en posición cerrada, sólo

circula y se filtra el aire dentro de la habitación.

Cuando se lo configura en posición abierta

o posición media, se permite el ingreso de aire

externo a la habitación. Esto reducirá la

eficiencia para calentar o enfriar el ambiente.

Consejo de ahorro de energía: Mantenga el

dispositivo de control en la posición cerrada. De

ese modo, el aire dentro del ambiente circulará

y podrá filtrarse.

Otras características del Zoneline.

Posición abierta

Posición cerrada

Posición media

Soporte al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

Dirección del aire

Para ajustar la dirección del aire, retire el

gabinete del ambiente. Quite los 7 tornillos que

sostienen la rejilla de ventilación en su lugar.

Gire la rejilla en 180°, vuelva a colocar los

tornillos y el gabinete.

Para cambiar la dirección del aire, retire el gabinete

del ambiente y gire la rejilla en 180°.

Cómo retirar el gabinete del ambiente

Existen controles adicionales ubicados detrás

del gabinete del ambiente.

Para retirar: Jale de la parte inferior para

desengancharlo de las pestañas (1). Luego

empújelo hacia arriba (2).

Para volver a colocar: Coloque las pestañas sobre

el riel superior (1). Presione hacia adentro desde

la parte inferior hasta que encaje en su lugar (2).

Tornillos de la rejilla

Controles auxiliares del Zoneline.

ge.com

ALLI

R (Sólo calefacción eléctrica)

C: FAN CN (Enfriar–Ventilador inteligente)

H: FAN CY (Calentar–Ventilador inteligente)

CLASS 2 (Termostato remoto)

LOAD SHEDDING

(Regulación de consumo) (control central)

FREEZ Sen (Monitor de congelación)

CONST FAN (Ventilador encendido constante)

OCCUPIED (Sensor de ocupación)

Reservado para uso futuro

DIAGNOS (Chequeo diagnóstico)

BOOST (Refuerso de calor)

HEAT S (Monitor de calor)

TL1 (H) (Temp. limit 1–calor)

TL2 (H) (Temp. limit 2–calor)

TL3 (H) (Temp. limit 3–calor)

TL1 (C) (Temp. limit 1–frío)

TL2 (C) (Temp. limit 2–frío)

TL3 (C) (Temp. limit 3–frío)

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Controles auxiliares—Interruptores

Los controles de interruptores auxiliares están

ubicados detrás del gabinete del ambiente, a través

de una abertura por debajo del panel de control.

Retire el gabinete del ambiente. Ver la sección

Cómo retirar el gabinete del ambiente.

El dueño es responsable de verificar los

interruptores y asegurar que se encuentren

en la posición deseada.

Sólo calefacción eléctrica

Cuando este interruptor se encuentra en

posición de encendido (UP) (arriba), la operación

de bomba de calor queda anulada, y de eso

modo la unidad sólo emite calor a través de la

resistencia eléctrica.

Enfriamiento—Ventilador inteligente

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), el ventilador

interno se enciende y apaga junto al compresor.

Cuando este interruptor está en la posición de

apagado (DOWN) (abajo), el ventilador interno

funciona de manera constante.

Calefacción—Ventilador inteligente

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), el ventilador

interno funciona de manera constante. Cuando

este interruptor está en la posición de apagado

(DOWN) (abajo), el ventilador se enciende y se

apaga junto a la bomba de calor o a la operación

de calefacción.

ALLI

R (Sólo calefacción eléctrica)

C: FAN CN (Enfriar–

Ventilador inteligente)

H: FAN CY (Calentar–

Ventilador inteligente)

Interruptores

Tapa de acceso

Controles auxiliares del Zoneline.

Termostato remoto—Clase 2

Cuando este interruptor está en la posición de

encendido (UP) (arriba), la unidad comienza a

funcionar con un Termostato de pared a control

remoto Clase 2. Los controles de la unidad

quedan anulados.

Regulación de consumo (Control central)

Esta característica se encuentra activa sólo si

la unidad está en el modo CC (control central).

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), el ventilador

interno puede encenderse o apagarse mediante

los controles de la unidad.

Monitor de congelación

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), apaga la

característica de protección de monitor de

congelación. Cuando este interruptor está en la

posición de apagado (DOWN) (abajo), se activa el

monitor de congelación, que automáticamente

provee calor sin la participación del usuario.

Esto ayuda a prevenir daños en la cañería,

ya que enciende el calefactor y la ventilación

a 41° F y los apaga a 46° F.

Ventilador encendido constante

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), el ventilador

interno funciona de manera constante, a gran

velocidad, aún cuando la unidad se encuentre

en la posición STOP (detener).

Sensor de ocupación

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), la unidad

comienza a utilizar un sensor de movimiento

infrarrojo y un interruptor de puerta para

detectar la ocupación de la habitación. Esta

característica permite la instalación de un sistema

de administración de energía que se opera en

conjunto con la unidad.

CLASE 2 (Termostato remoto)

LOAD SHEDDING (Regulación

de consumo) (control central)

FREEZE Sen (Monitor

de congelación)

CONST FAN (Ventilador

encendido constante)

OCCUPIED

(Sensor de ocupación)

Soporte al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

ge.com

Heat Boost

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), y las

temperaturas externas se ubican entre 20° F y

46° F, la función de sólo bomba de calor queda

anulada. Esta configuración se utiliza para

brindar calor adicional a la operación de bomba

de calor en condiciones en las que esta

operación no alcanza para mantener una

temperatura interna constante y confortable.

Chequeo diagnóstico—únicamente para uso del técnico

Cuando este interruptor está habilitado (UP)

(arriba), la unidad realiza un chequeo operativo

de todos sus componentes, lo que toma

alrededor de 3 minutos (176 segundos). Esta

herramienta de diagnóstico fue ideada para ser

utilizada por un técnico calificado.

TL1 (C) (Temp. limit 1–frío)

TL2 (C) (Temp. limit 2–frío)

TL3 (C) (Temp. limit 3–frío)

TL1 (H) (Temp. limit 1–calor)

TL2 (H) (Temp. limit 2–calor)

TL3 (H) (Temp. limit 3–calor)

BOOST (Refuerzo de calor)

DIAGNOS (Chequeo diagnóstico)

Monitor de calor

Cuando este interruptor se encuentra en la

posición de encendido (UP) (arriba), inicia la

característica de protección de monitor de calor.

Si el interruptor se encuentra apagado (DOWN)

(abajo), el indicador de calor no está en

funcionamiento. Esta característica provee

enfriamiento automáticamente sin la

participación del usuario. A fin de prevenir

una habitación excesivamente calefaccionada,

el sistema enciende el acondicionador de aire

a 85° F y lo apaga a 80° F.

Heat Sentinel (Monitor de calor)

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Limitación de temperatura durante el modo COOL

(todas las temperaturas están en °F)

ARRIBA ABAJO Mínimo Máximo

NINGUNA

1, 2, 3 60° 85°

1 2, 3 64° 85°

1, 2 3 66° 85°

2 1, 3 68° 85°

2, 3 1 70° 85°

1, 2, 3

NINGUNA

72° 85°

1, 3 2 74° 85°

3 1, 2 76° 85°

Limitación de temperatura durante el modo HEAT

(todas las temperaturas están en °F)

ARRIBA ABAJO Mínimo Máximo

NINGUNA

4, 5, 6 60° 85°

4 5, 6 60° 80°

4, 5 6 60° 78°

5 4, 6 60° 76°

5, 6 4 60° 74°

4, 5, 6

NINGUNA

60° 72°

4, 6 5 60° 70°

6 4, 5 60° 65°

Limitación de temperatura

La limitación de temperatura puede reducir

costos de energía, puesto que limita la

temperatura mínima que puede configurarse

para enfriar una habitación y la temperatura

máxima que puede programarse para

calefaccionarla. La limitación de temperatura

está controlada por las segundas seis teclas

auxiliares. Las primeras tres teclas se utilizan para

seleccionar los límites de enfriamiento, y las tres

restantes para controlar los límites de calefacción.

Este característica no se encuentra disponible

con el termostato remoto Clase 2.

Controles auxiliares del Zoneline.

Controles auxiliares—Conexiones terminales

Los controles auxiliares están ubicados detrás

del gabinete del ambiente por debajo del panel

de control.

Retire el gabinete del ambiente. Ver la

sección Cómo retirar el gabinete del ambiente.

Quite los tornillos de la tapa frontal del panel

inferior y levante el panel.

Después de que haya realizado todas las

configuraciones deseadas, sustituya el panel

y el gabinete del ambiente invirtiendo

los pasos anteriores.

El dueño es responsable de hacer todas las

conexiones y de configurar los interruptores

adecuados.

Introduzca los cables eléctricos del edificio en

la parte de abajo del terminal y apriete bien el

tornillo para realizar las conexiones deseadas.

PRECAUCIÓN:

Una conexión eléctrica incorrecta puede dañar

las partes electrónicas de su Zoneline. No se

permite la conexión simultánea de varias

unidades en un mismo cable. Esto puede

provocar daños o generar un funcionamiento

errático. Debe utilizarse un cable diferente

desde cada interruptor de control hacia

cada Zoneline.

Sensor de movimientos

Sensor de puerta

Ventilador externo

Control central

Común–Tierra

Blanco–Calefactor

Amarillo–Compresor

Negro–Solenoide

Verde–Ventilador de alta velocidad

Verde–Ventilador de baja velocidad

Rojo–Sólo 24 voltios de CA

Sensor de movimientos (disponible en forma local)

Cuando se lo conecta, el sensor de movimientos

de pared detecta los movimientos de la

habitación y automáticamente enciende o apaga

la unidad.

Los sensores de puerta y de movimientos

trabajan juntos para automáticamente enciende

o apaga la unidad.

Sensor de movimientos

Quite los tornillos y el panel para tener

acceso a las conexiones del terminal

Soporte al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

ge.com

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Sensor de puerta (disponible en forma local)

Una vez que se lo conecta, el sensor de puerta

detecta la apertura o cierre de la puerta de una

habitación determinada. Esta característica debe

usarse en conjunto con el sensor de movimientos.

Los sensores de puerta y de movimientos

trabajan juntos para automáticamente enciende

o apaga la unidad.

Sensor de puerta

Ventilador externo (disponible en forma local)

Una vez que se lo conecta, un ventilador auxiliar

o externo puede controlarse con el motor de

ventilación interno de Zoneline. Las conexiones

brindan 24 voltios de CA para suministrar

energía a un circuito intermedio, lo que

enciende el ventilador externo.

Ventilador externo

Control central

Una vez que se la conecta, la unidad puede

encenderse o apagarse mediante una tecla

ubicada en el panel central de control.

Debe utilizarse un cable diferente desde

cada interruptor de control hacia cada

acondicionador de aire Zoneline.

Control central

Termostato remoto

Una vez que se lo conecta, la unidad será

controlada mediante un termostato remoto.

NOTA: El interruptor número 4 debe estar en

la posición de encendido (UP) (arriba) para

activar el termostato remoto. (Ver las instrucciones

de instalación incluidas en el termostato remoto).

IMPORTANTE:

Las conexiones del termostato de Zoneline

proveen sólo 24 voltios de CA.

Si utiliza un termostato de pared digital/

electrónico, éste debe configurarse a 24 voltios

de CA. Ver las Instrucciones de instalación para

el termostato de pared.

PRECAUCIÓN:

Unas conexiones inadecuadas pueden provocar

daños al termostato de pared o a las partes

electrónicas de Zoneline. Debe tener mucho

cuidado al conectar los cables azul y negro. No

deben realizarse conexiones de línea con ningún

circuito. Todos los cables del edificio deben

aislarse de la línea de tensión.

Común–Tierra

Blanco–Calefactor

Amarillo–Compresor

Negro–Solenoide

Verde–Ventilación de alta velocidad

Verde–Ventilación de baja velocidad

Rojo–Sólo 24 voltios CA

Soporte al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

Cuidado y limpieza.

Bandeja de la base

En algunas instalaciones, suciedad y otros

residuos pueden ingresar a la unidad desde el

exterior y acumularse en la bandeja de la base

(la parte inferior de la unidad).

En algunas regiones de los EE.UU., se ha

detectado una sustancia tipo “gel” o “cieno” en

la bandeja de la base.

Realice una inspección periódica de la misma y

límpiela, si así fuese necesario.

Serpentinas externas

Las serpentinas de la zona externa del Zoneline

deben verificarse de manera regular. Si están

obstruidas con suciedad u hollín, pueden

limpiarse con vapor, un servicio profesional

disponible a través de los centros de servicio

de GE. Hace falta retirar la unidad para

inspeccionar las serpentinas porque la suciedad

se acumula en el interior.

Limpie las serpentinas externas regularmente.

Gabinete del ambiente y montante

Apague el Zoneline y desconecte el suministro

de energía.

Para limpiarlo, use agua con un detergente suave.

No utilice blanqueador o sustancias abrasivas.

Algunos limpiadores comerciales pueden dañar

las partes plásticas.

Serpentinas

Parrilla

Filtro de ventilación

Si la puerta de ventilación está abierta, limpie el filtro de

ventilación dos veces al año o según sea necesario.

Apague el Zoneline antes de limpiar.

Para retirar el filtro de ventilación:

■ Retire el gabinete del ambiente. Consulte la

sección Para retirar el gabinete del ambiente.

■ Retire los cuatro tornillos que aseguran los

rebordes de la unidad al montante.

■ Deslice la unidad desde el montante de pared.

■ Agarre la lengüeta del filtro de ventilación y

hale el filtro hacia afuera deslizándolo hacia

la derecha.

Para limpiar el filtro de ventilación:

■ Deje correr agua a través del filtro desde

el lado posterior.

■ Seque completamente antes de reemplazar.

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Para mantener un funcionamiento óptimo, limpie los filtros cada 30 días.

Filtros de aire

Apague el Zoneline antes de limpiarlo.

Lo más importante que puede hacer para

mantener en buen estado su Zoneline es

limpiar el filtro por lo menos cada 30 días.

Los filtros obstruidos reducen la refrigeración,

la calefacción y la circulación de aire.

Si mantiene los filtros limpios:

■ Reducirá el costo de la operación.

■ Ahorrará energía.

■ Prevendrá la obstrucción de las serpentinas

en el intercambiador de calor.

■ Reducirá el riesgo de roturas prematuras

de las piezas.

Para limpiar los filtros de aire:

■ Aspire la suciedad más importante.

■ Haga fluir agua a través de los filtros.

■ Seque bien antes de volver a colocar.

Cómo retirar los filtros de aire:

Cómo volver a colocar los filtros de aire:

PRECAUCIÓN: No utilice

el acondicionador de aire Zoneline sin los filtros

colocados en su lugar. Si un filtro se rompe o

se daña por alguna razón, éste debe cambiarse

de manera inmediata.

Si pone el acondicionador en funcionamiento

sin los filtros en su lugar o con filtros dañados,

permitirá que la suciedad y el polvo lleguen

a la serpentina interna y de esa manera la

refrigeración, la calefacción, la circulación

de aire y la eficacia general de la unidad

se verán afectados.

Para adquirir filtros nuevos, comuníquese con

su vendedor, su representante de GE, el Centro

de Reparación y Piezas de GE o centro

autorizado de técnicos Customer Care

Filtro sucio—debe limpiarse Filtro obstruido—

reduce en gran medida

la refrigeración, la

calefacción y la circulación

de aire.

FRONT

Jale hacia

arriba

Empuje

hacia abajo

ge.com

2 Filtros de aire

ANTES DE COMENZAR

Instrucciones Acondicionador

de instalación de aire Zoneline

Lea estas instrucciones completa y cuidadosamente.

•

IMPORTANTE – Guarde estas

instrucciones para que puedan ser usadas por el

inspector local.

•

IMPORTANTE – Siga todos

los códigos y ordenanzas legales.

• Nota para el instalador – Cerciórese de

dejar estas instrucciones con el consumidor.

• Nota para propietario – Guarde estas

instrucciones para uso futuro.

• La instalación apropiada es la responsabilidad

del instalador.

• La falla del producto debido a una instalación

inadecuada no está cubierta por la garantía.

¿Preguntas? Llame al 1.800.GE.CARES o visite nuestro sitio en la red a: ge.com

IMPORTANTE:

SEGURIDAD ELÉCTRICA—

LEA CUIDADOSAMENTE

PRECAUCIÓN:

• Siga las instrucciones del National Electrical Code

(Código de Electricidad Nacional) (NEC) o los

códigos u ordenanzas locales.

• Para su seguridad personal, el acondicionador de aire

Zoneline debe tener una adecuada conexión a tierra.

• Los dispositivos de protección (fusibles o disyuntores)

adecuados para las instalaciones de Zoneline se

encuentran especificados en la placa de cada unidad.

• No utilice un cable de extensión con esta unidad.

• El cableado de aluminio puede presentar problemas

especiales: consulte a un electricista calificado.

• Cuando la unidad se encuentra en la posición OFF

(apagado), todavía hay voltaje en los controles eléctricos.

• Antes de realizar reparaciones en la unidad, desconecte

el suministro de energía de la siguiente manera:

1 Retire el cable eléctrico (si posee uno) del

receptáculo de la pared.

2 Retire los fusibles de la sección o apague el

disyuntor desde el panel.

Destornillador de estrella

HERRAMIENTAS NECESARIAS

COMPONENTES

DEL ZONELINE

Parrilla/rejilla exterior**

** Enviado con la unidad de Zoneline

** Verifique la lista de “Elementos esenciales” de su unidad

Montante de pared**

Unidad de Zoneline

Gabinete del ambiente*

Instrucciones de instalación

Utilice el montante de pared correcto

Esta unidad está diseñada para instalarse en un

montante para pared de plástico de GE o en uno

de metal con aislamiento. Esto minimiza la

condensación que podría formarse en el lado

del montante que da a la habitación.

Si el montante de pared actual todavía no está aislada,

se puede reducir la posibilidad de condensación

mediante la instalación del equipo de aislamiento

RAK901L, disponible en donde haya adquirido

su acondicionador.

Utilice la parrilla externa correcta

Se deben utilizar las parrillas externas descriptas en

la etiqueta de “Elementos esenciales” en la parte

superior de la unidad.

• Si no se reemplaza una parrilla existente, su capacidad

y eficiencia se verán reducidas y la unidad no podrá

funcionar correctamente o se romperá en forma

prematura. Un kit deflector, RAK40, puede utilizarse

con parrillas que no fueron diseñadas para las nuevos

acondicionadores Zoneline de GE. El RAK40 contiene

deflectores de aire y juntas que se colocan sobre la

unidad, a fin de enviar la salida de aire caliente en

una dirección diferente a la toma de aire, y de ese

modo permitir que la unidad funcione correctamente.

La parrilla debe tener un área libre de por lo menos 65%.

• Debe retirarse cualquier tipo de deflector vertical

ubicado en la parrilla trasera a fin de evitar la

recirculación de aire del condensador que podría

provocar un “encendido y apagado inmediato” de la

unidad y generar fallas prematuras en los componentes.

Verifique la etiqueta de

“Elementos esenciales”

para obtener información

importante.

¿DESEA CAMBIAR UNA UNIDAD YA INSTALADA?

Instrucciones de instalación

CÓMO REALIZAR

LA CONEXIÓN

CONEXIÓN DE

SUB-BASE ELÉCTRICA

1 Retire el gabinete del ambiente.

2 Conecte al suministro de energía.

3 Revise los siguientes pasos para constatar el voltaje.

4 Vuelva a colocar el gabinete del ambiente.

Tándem

15 amp.

Configuración de receptáculo de 230/208 voltios.

Perpendicular

20 amp.

Tándem grande

30 amp.

Los cables de alimentación pueden incluir un

dispositivo para interrupción de arco o uno para

interrupción y detección de fuga de corriente. Se

incluye un botón de prueba y de reinicio en el

dispositivo. El dispositivo debe ponerse a prueba

periódicamente: primero se presiona el botón de

TEST (prueba) y luego RESET (reinicio). Si el botón

TEST no se dispara o si el botón RESET no queda

enganchado, deje de utilizar el acondicionador de

aire Zoneline y comuníquese con un técnico calificado.

Los modelos de 230/208 voltios pueden instalarse

utilizando una de las siguientes sub-bases eléctricas:

*No se ha aprobado el uso en modelos de 7000 BTU.

Las sub-bases eléctricas otorgan un recinto para

conexiones directas o receptáculos cerrados. El kit

de sub-base incluye el cable de energía.

Las instrucciones incluidas en el kit de sub-base

seleccionado deben seguirse al pie de la letra. Es la

responsabilidad del instalador asegurar que la conexión

de los componentes se realice respetando estas

instrucciones y todos los códigos de electricidad.

Clasificación de circuito

derivado y amperaje Kit adecuado

de la unidad de sub-base GE

15 RAK204D15P

20 RAK204D20P

30 RAK204D30P*

Debe utilizarse un kit de suministro de energía a fin de dar

electricidad al acondicionador de aire Zoneline. Se debe

obtener el kit adecuado según el voltaje, la forma de

conexión eléctrica y el amperaje del circuito de la zona.

Las conexiones de circuitos de 208 o 230 voltios pueden

realizarse con un kit de suministro de energía o un kit de

caja de conexiones.

Todos los cables, incluyendo la instalación del receptáculo,

deben ajustarse a los códigos, ordenanzas y regulaciones

locales y del NEC. Los códigos locales pueden requerir el

uso de un dispositivo de detección de arcos o de fuga de

corriente en el cable de alimentación. Asegúrese de elegir

el cable correcto para su instalación.

Kit de suministro de energía

Clasificación de circuito

derivado y amperaje Cable de energía GE

de la unidad con dispositivo LCDI

15 RAK3153

20 RAK3203

30 RAK3303*

OPCIONES DE CONEXIÓN ELÉCTRICA DE 230/208 VOLTIOS

*No se ha aprobado el uso en modelos de 7000 BTU.

CONEXIÓN DE CABLE

DE ENERGÍA

CONEXIÓN DIRECTA

Solicite el siguiente kit para una conexión directa

de 230/208 voltios según se requiera:

Salte a la sección “REALIZAR LA CONEXIÓN

ELÉCTRICA A LA UNIDAD”.

Clasificación de circuito Accesorio Kit de

derivado y amperaje de

suministro suministro

de la unidad

de energía de energía

15 RAK4002B RAK4157

20 RAK4002B RAK4207

30 RAK4002B RAK4307

Instrucciones de instalación

OPCIONES DE CONEXIÓN ELÉCTRICA DE 265 VOLTIOS

ADVERTENCIA:

La conexión de este producto de 265 voltios de CA a un

circuito derivado DEBE realizarse mediante una conexión

directa de acuerdo a las indicaciones del NEC. El código

no permite enchufar esta unidad a una caja externa.

Estos modelos deben instalarse utilizando el kit de GE

de suministro de energía adecuado para el amperaje de

circuito derivado y el vatiaje deseado para el calefactor

de resistencia eléctrica. Utilice la TABLA DE

CONEXIONES ELÉCTRICAS en la página 17 para

determinar cuál es el kit necesario. Debe utilizarse uno

de los siguientes métodos de instalación (A o B):

A. PARA INSTALACIÓN DE SUB-BASE

Los kits de sub-base eléctrica se encuentran disponibles a fin

de proveer un recinto flexible para las conexiones directas.

Las instrucciones incluidas en el kit de sub-base

seleccionado deben seguirse al pie de la letra.

Es la responsabilidad del instalador asegurar que

la conexión de los componentes se realice respetando

estas instrucciones y todos los códigos de electricidad.

Clasificación de circuito

Kit de

derivado y amperaje Kit adecuado

suministro

de la unidad de sub-base GE

de energía

15 RAK204E15 RAK5172

20 RAK204E20 RAK5202

30 RAK204E30 RAK5302

B. PARA INSTALACIÓN

DE CONEXIÓN DIRECTA

Si no se utiliza una sub-base eléctrica, debe realizarse una

conexión directa con el cableado de circuito derivado

dentro de la caja de conexiones según los siguientes pasos.

Solicite el siguiente kit para una conexión directa

de 265 voltios según se requiera:

Pase a la sección “REALIZAR LA CONEXIÓN

ELÉCTRICA A LA UNIDAD”.

Clasificación de circuito

Kit de

derivado y amperaje

suministro

de la unidad

de energía

15 RAK5157

20 RAK5207

30 RAK5307

Instrucciones de instalación

REALIZAR LA CONEXIÓN ELÉCTRICA A LA UNIDAD

VUELVA A INSTALAR LA CAJA

DE CONEXIONES

•

Para volver a instalar la caja de conexiones, encaje la

pestaña en la cara inferior, alineando el orificio del

tornillo en la parte superior, y atornille el tornillo

hasta que el sistema quede asegurado. Asegúrese de

que todos los cables hayan quedado dentro de la caja

y que no estén enganchados entre la caja y la unidad.

El cable a tierra verde de la unidad DEBE estar

conectado al cable a tierra del circuito derivado.

Realice todas las conexiones de cables utilizando

técnicas o conectores apropiados listados en UL (negro

con negro, blanco con blanco y verde con verde).

VUELVA A INSTALAR LA TAPA

DE LA CAJA DE CONEXIONES

1 Con cuidado deposite todos los

cables y conexiones dentro de

la caja de conexiones. Asegúrese

de que no hayan quedado

conexiones sueltas o cables

expuestos sin aislamiento.

Coloque la tapa de la caja de

conexiones en su lugar. Reponga

los dos tornillos y ajuste bien.

3 Arroje la parte sin usar del enchufe y del conjunto

de cables.

CONECTE EL CONDUCTO

PARA CABLES

Utilice el orificio redondo ubicado en la parte inferior de la

caja de conexiones para conectar el conducto de cables que

proviene del circuito derivado. Retire la tapa del orificio,

ajuste el conducto y acerque los cables hacia el interior de

la caja de conexiones. Deje 6″ libres de cable al final del

conducto para que puedan realizarse las conexiones.

2 Si se van a utilizar fusibles y portafusiles, el orificio de la

parte superior de la caja está destinado para instalar

un portafusiles Buss. Asegúrese de que el fusible y el

portafusiles tengan la misma potencia de servicio que

el circuito derivado. Las terminales del fusible pueden

soldarse en el lugar o conectarse mediante un conector

a presión hembra (receptáculo) de 1/4″ listado en UL.

Conducto para cables

CONECTE EL CONJUNTO

DE CABLES

Enchufe el conector provisto en el Kit de Conexión

Directa completamente en el conector de

acoplamiento de la unidad.

Asegúrese de que las

pestañas de fijación de los costados estén encastradas.

Conector

NOTA: Solicite el kit RAK4002CW para una rápida

desconexión dentro de la caja de conexiones.

RETIRE LA CAJA DE CONEXIONES

1 Para retirar la tapa de la caja de conexiones, primero quite

los cuatro tornillos frontales.

2 Para retirar la caja de conexiones, quite el tornillo

posteriore superiore. Observe cómo las pestañas en el

lado derecho inferior de la caja de conexiones sirven para

mantener el lado en su lugar. Esta información le servirá

para volver a instalar la caja.

Conector de la unidad

Tapa de

la caja de

conexiones

Caja de

conexiones

Lengüeta en

la unidad

Ranura en

la caja de

conexiones

TABLA DE CONEXIONES ELÉCTRICAS

Kits DE

suministro

de energía de

230/208 voltios

con dispositivo Configuración

de detección de de enchufe Dispositivo de Vatiaje de calefactor

fuga de corriente de pared protección de circuito

@ 230/208

voltios

RAK3153 Tándem Fusible de tiempo retardado/ 2,55/2,09 KW

disyuntor de 15 amp

RAK3203 Perpendicular Fusible de tiempo retardado/ 3,45/2,82 KW

disyuntor de 20 amp

RAK3303* Tándem grande Fusible de tiempo retardado/ 5,00/4,10 KW

disyuntor de 30 amp

Kits para

suministro

de energía de Vatiaje de calefactor Dispositivo de

230/208 voltios

@ 230/208

voltios protección de circuito

RAK4157 2,55 KW/2,09 KW Fusible de tiempo retardado/disyuntor de 15 amp

RAK4207 3,45 KW/2,82 KW Fusible de tiempo retardado/disyuntor de 20 amp

RAK4307 5,00 KW/4,10 KW Fusible de tiempo retardado/disyuntor de 30 amp

Kits para

suministro

de energía de Vatiaje de calefactor Dispositivo de

265 voltios

@ 265

voltios protección de circuito

RAK5172 2,55 KW Fusible de tiempo retardado/disyuntor de 15 amp

RAK5202 3,45 KW Fusible de tiempo retardado/disyuntor de 20 amp

RAK5302* 5,00 KW Fusible de tiempo retardado/disyuntor de 30 amp

*No se ha aprobado el uso en modelos de 7000 BTU.

Conexiones de cable de energía

Conexiones directa

Instrucciones de instalación

CÓMO PREPARAR EL GABINETE

DEL AMBIENTE

1 Quite la cinta de embalaje con cuidado, si la hubiera,

del gabinete del ambiente y de la puerta de ventilación.

2 Quite el tornillo/abrazadera de embalaje de la

puerta de ventilación, si lo hubiera.

3 Para retirar el gabinete del ambiente, jale de él por

la parte inferior para destrabarlo (1), luego elévelo

para liberar el riel que se encuentra en la parte

superior de la unidad (2).

Cinta de

embalaje

Quite el tornillo

y la abrazadera

de embalaje si

los hubiera.

Instrucciones de instalación

INSTALACIÓN DEL MONTANTE DE

PARED Y LA PARRILLA EXTERIOR

1 Los montantes de pared de la serie RAB71 o

RAB77 deben instalarse correctamente mediante

las instrucciones empaquetadas con el montante.

2 Retire el refuerzo corrugado y el panel de

protección externo. Utilice la ranura del panel

externo como un lugar para asirse y empuje

hacia fuera.

3 Instale la parrilla exterior desde el lado de la

habitación siguiendo las instrucciones incluidas

en la parrilla.

Montante de pared aislado

Esta unidad está diseñada para instalarse con un

montante plástico de GE o un montante de pared

de metal aislante. Estos elementos minimizan la

formación de condensación en la parte que da

a la habitación.

Los montantes de pared de la serie RAB71 tienen

aislamiento. El kit de aislamiento RAK901L se

encuentra disponible para la utilización con RAB77

o con montantes de pared ya instalados que no

poseen aislamiento.

NOTA: Para la instalación con una sub-base, ver las

instrucciones incluidas con dichos kits.

Refuerzo

Protector

del panel

Ranura

CÓMO INSTALAR EL ZONELINE

CÓMO INSTALAR LA UNIDAD

EN EL MONTANTE DE PARED

Deslice la unidad dentro del montante de pared y

asegúrela con cuatro tornillos a través de los orificios

del reborde.

CÓMO VOLVER A COLOCAR

EL GABINETE DEL AMBIENTE

Para reinstalar el gabinete del ambiente, enganche la

parte superior sobre el riel de la unidad (1) y luego

empújelo desde la parte inferior (2).

Instrucciones de instalación

NOTA: Hay varios orificios adicionales en los rebordes

laterales de la unidad para instalación en montantes

de pared diferentes a GE. Para evitar dañar el

aislamiento del reborde, el instalador deberá usar un

punzón u otra herramienta filosa para perforar el

aislamiento en los orificios correctos antes de instalar

los tornillos del accesorio.

Problema Causas posibles Qué hacer

El Zoneline no La unidad está desenchufada. • Asegúrese de que el enchufe de Zoneline esté

se enciende insertado completamente.

El fusible se disparó/ • Inspeccione los fusibles/caja de interruptores

el cortocircuito se disparó. de la casa y reemplace cualquier fusible o reajuste

el interruptor.

La unidad está esperando • Esto es normal. El Zoneline se pondrá en marcha

que se reinicie el protector de nuevo después de haberse reiniciado.

de sobrecarga del compresor.

Corte de energía. • Hay una función de activación de demora automática

que puede que no permita que la unidad se encienda,

después de que la energía se haya restablecido y que

la unidad se haya encendido de nuevo, por 30 segundos

aproximadamente.

• Hay una demora protectora (de hasta 3 minutos)

para prevenir la interrupción de la sobrecarga

del compresor. Por esa razón, la unidad no reiniciará

la refrigeración o calefacción a los 3 minutos de haber

sido encendida de nuevo.

El dispositivo de interrupción • Presione el botón RESET ubicado en el cable

de corriente se ha activado. de alimentación o la caja cercana al enchufe.

• Si el botón RESET no se mantiene en su lugar, no utilice

más el Zoneline y comuníquese con un técnico calificado.

El Zoneline no enfría La circulación de aire interna • Asegúrese de que no haya cortinas, persianas o muebles

o calienta como se encuentra restringida. bloqueando el frente de Zoneline.

corresponde

La circulación de aire externa • Asegúrese de que la parrilla trasera no esté cerrada.

se encuentra restringida o hay Esto puede provocar que la unidad se apague debido

recirculación de aire. al protector de sobrecarga del compresor.

• La parrilla externa debe tener un área libre de por lo

menos 65%. Las parrillas que no son GE pueden ser

demasiado pequeñas para un desempeño adecuado.

Consulte a su vendedor.

El control de temperatura está • Gire el control a una configuración menor o mayor.

mal configurado. NOTA: El limitador de temperatura puede estar acortando el rango

de temperatura.

El filtro de aire está sucio. • Limpie el filtro de aire por lo menos cada 30 días.

Ver la sección Instrucciones de operación.

La habitación estaba muy fría • Cuando recién se enciende, Zoneline necesita

o muy caliente. un tiempo prudencial para enfriar a calentar

una habitación.

Está ingresando aire exterior • Configure el control de ventilación en la posición

a la habitación. cerrada.

Olor a quemado Hay polvillo sobre la • Esto puede provocar olor a “quemado” al comienzo

en el comienzo superficie del elemento de la operación de calefacción. Este olor desaparece

de la operación de calefacción. con rapidez.

de calefacción

El aire no siempre La bomba de calor no está • Esto es normal. La bomba de calor emana aire

está fresco o caliente generando aire caliente. caliente pero no tanto como el aire que se genera cuando

durante la operación se utiliza una calefacción eléctrica de mayor costo.

El interruptor de ventilación • Esto provoca que la ventilación haga circular aire

puede estar configurado en a temperatura ambiente aún cuando el compresor

ventilación continua. o calefactor esté apagado. El movimiento de aire

continuo brinda un mejor control de temperatura.

Antes de llamar para solicitar servicio…

ge.com

Solucionar problemas

Sopote al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

Antes de llamar para solicitar servicio…

Solucionar problemas

Problema Causas posibles Qué hacer

El aire no se siente La bomba de calor sola • Utilice la opción de calefacción eléctrica. Esta apaga

lo suficientemente produce aire que se siente la bomba de calor y calefacciona sólo con calor

caliente durante más frío de lo deseado. eléctrico. NOTA: El uso de esta opción provocará un

la operación incremento en el consumo de energía.

de calefacción

El visualizador de El compresor puede • Establezca el control de modo en STOP (detener)

temperatura muestra haber fallado. y luego encienda de nuevo la unidad. Si la luz

una luz intermitente intermitente aparece de nuevo en menos de 30 minutos,

llame para solicitar servicio.

Sonidos normales de operación

Se puede escuchar un sonido metálico provocado

por el ascenso de agua y su choque contra el

condensador en días lluviosos o cuando hay una

elevada humedad. Esta característica de diseño

ayuda a eliminar humedad y mejorar la eficiencia.

Se pueden escuchar diferentes “clics” cuando los

controles se apagan y encienden o cuando se ajustan

para cambiar la temperatura de la habitación.

En días lluviosos o de elevada humedad se acumula

agua en la bandeja de la base. El agua puede

derramarse y gotear desde el lado externo de

la unidad.

El ventilador interno funciona continuamente

cuando la unidad está operando en el modo de

enfriamiento, a menos que el interruptor del

ventilador ubicado detrás del gabinete del ambiente

se encuentre configurado en ciclo de ventilación (up)

(arriba). Esto provocará que el ventilador se encienda

y apague junto al compresor. También puede

escucharse un ventilador que se enciende y apaga.

Notará que Zoneline demora unos minutos en

volver a encenderse si se trata de reanudar el

funcionamiento demasiado rápido después de

apagarlo o si se ajusta el termostato segundos

después de que el compresor se haya apagado. Esto

se debe a un protector incorporado del compresor

que provoca una demora de 3 minutos.

Durante el ciclo de descongelado, los ventiladores

internos y externos se detienen y el compresor

funciona en el modo de enfriamiento para quitar

la escarcha de las serpentinas externas. Después

del descongelamiento, la unidad se reinicia en

calefacción eléctrica para calentar la habitación

rápidamente al nivel de confort deseado.

Para proteger el compresor y para prevenir los

encendidos y apagados inmediatos, la unidad está

diseñada para funcionar por un mínimo de 3

minutos después de que el compresor se enciende

en cualquier configuración de termostato.

Estos sonidos son normales.

Demora de

3 minutos

“CLIC”

SILENCIO

PROTECCIÓN

DEL COMPRESOR

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Notas.

Sopote al consumidor Solucionar problemas Cuidado y limpieza Operación Seguridad

Por el período de: GE reemplazará

Un año Cualquier parte del acondicionador de aire que falle debido a defectos en los materiales o en la

A partir de la fecha fabricación. Durante esta garantía limitada de un año, GE también proporcionará, sin costo alguno, toda

de la compra original la mano de obra y el servicio relacionado para reemplazar partes defectuosas.

Cinco años Cualquier parte del sistema de refrigeración sellada (compresor, condensador, evaporadory tuberías

A partir de la fecha de conexión) que fallen debido a defectos en los materiales o fabricación. Durante estos cuatro años

de la compra original adicionales de garantía limitada GE también proporcionará, sin costo alguno, toda la mano de obra y el

servicio relacionado para reemplazar partes defectuosas.

Cinco años Desde el segundo hasta el quinto año desde la fecha de compra original, GE reemplazará ciertas

A partir de la fecha partes que fallen debido a un defecto de los materiales o de la mano de obra. Las partes cubiertas son

de la compra original motores de ventilación, interruptores, termostatos, calefactor, protectores del calefactor, sobrecarga del

compresor, solenoides, placas de circuito, controles auxiliares, termistores, controles de escarcha,

bomba ICR, condensadores, resistencias no lineales y sostén interno del ventilador. Durante estos

cuatro años adicionales de garantía limitada, el comprador se hará responsable de la mano de obra

o de los costos de servicio relacionado.

Seguridad Operación Cuidado y limpieza Solucionar problemas Soporte al consumidor

Garantía de Zoneline.

■ Viajes de servicio a su ubicación para mostrarle cómo

funciona el equipo.

■ Instalación o entrega inapropiada, o mantenimiento

impropio.

■ Si usted tiene un problema durante la instalación, o

si su acondicionador de aire no tiene la capacidad de

enfriamiento que usted necesita, póngase en contacto con

nuestro distribuidor o instalador. Usted es responsable de

proporcionar las facilidades de conexión eléctrica necesarias.

■ En ubicaciones comerciales, la mano de obra necesaria para

retirar la unidad hacia un lugar para revisión por parte de un

técnico individual.

■ Fallas o daños provocados por la corrosión debido a la

instalación en medio que contenga químicos corrosivos.

■ Reemplazo de fusibles o reajuste de los interruptores de

circuito.

■ Fallas del producto provocadas por modificaciones al

producto o debido a un uso irrazonable, o la falta de un

mantenimiento adecuado y necesario.

■ Fallas o daños provocados por la corrosión debido a la

instalación en una región costera, excepto en modelos

tratados con una protección anticorrosiva especial aplicada

en la fábrica, como lo establece el número de modelo.

■ Daño al producto causado por voltaje inapropiado hacia el

equipo, accidentes, incendios, inundaciones o actos de la

natureleza de fuerza mayor.

■ Daños incidentales o consecuenciales a propiedad personal

causados por defectos posibles con este acondicionador

de aire.

■ Producto no accesible para facilitar el servicio requerido.

Lo que GE no cubrirá:

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso dentro de

Estados Unidos y Canadá. Si el producto está situado en un área que no dispone de servicio por parte de un proveedor de servicio

autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele que lleve el producto a una

centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de

servicio a su ubicación.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos

legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos

legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.

Garante: General Electric Company. Louisville, KY 40225

Todos los servicios de garantía los proporcionan nuestros Centros de

Reparación de Fábrica o nuestros técnicos Customer Care

autorizados.

Para concertar una cita de reparación, en línea, 24 horas al día, visítenos

al ge.com, o llame al 800.GE.CARES (800.432.2737). Cuando llame para

solicitar servicio, por favor tenga a mano el número de serie y el número

de modelo.

Engrape su recibo aquí.

Es necesario una prueba de su

compra original para obtener servicio

bajo la garantía.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto,

tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías

implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el

período de tiempo más breve permitido por la ley.

Impreso en China

Ayuda al Cliente.

Página Web de GE Appliances

ge.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al

día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales

de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una

reparación.

Solicite una reparación ge.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)

durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

ge.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Piezas y accesorios ge.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono

al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier

otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución

ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros ge.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página

Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico ge.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le

proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos

de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material

de embalaje.

Garantías ampliadas ge.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su

garantía está aún activa. Puede comprarla llamando al 800.626.2224 durante horas normales de oficina.

GE Consumer Home Services estará aún ahí cuando su garantía termine.

GE AZ58H15DADM1 Zoneline® Premium Series Heat Pump Unit

Product's Documents

Owner's Manual and Installation Instructions

Specifications

GE - General Electric AZ58H15DADM1 Questions and Answers
