Installation and Operation Manual

920-007-16

-1

)

Air Conditioners and Heat Pumps

115-Volt: WS08, WS10, WS12

230-Volt: WS10, WS13, WS15, WE10, WE13, WE15, WY09, WY12

Thru-the-wall

allMas

ter

Table of Contents

Your Safety and the safety of others

General Information

Economizing Tips ........................................................................................................................................................................

.........................................................................................................................................3

Electrical Data ...............................................................................................................................................................................3

Introduction

How to operate your Friedrich room air conditioner ..................................................................................................................4

To start unit ....................................................................................................................................................................................4

To set mode of operation...............................................................................................................................................................4

To adjust temperature ...................................................................................................................................................................4

To adjust fan speed... .......................................................................................................................................................................4

To activate Smart Fan....................................................................................................................................................................4

To set hour clock............................................................................................................................................................................4

To set the timer ..............................................................................................................................................................................4

Automatic component protection .................................................................................................................................................5

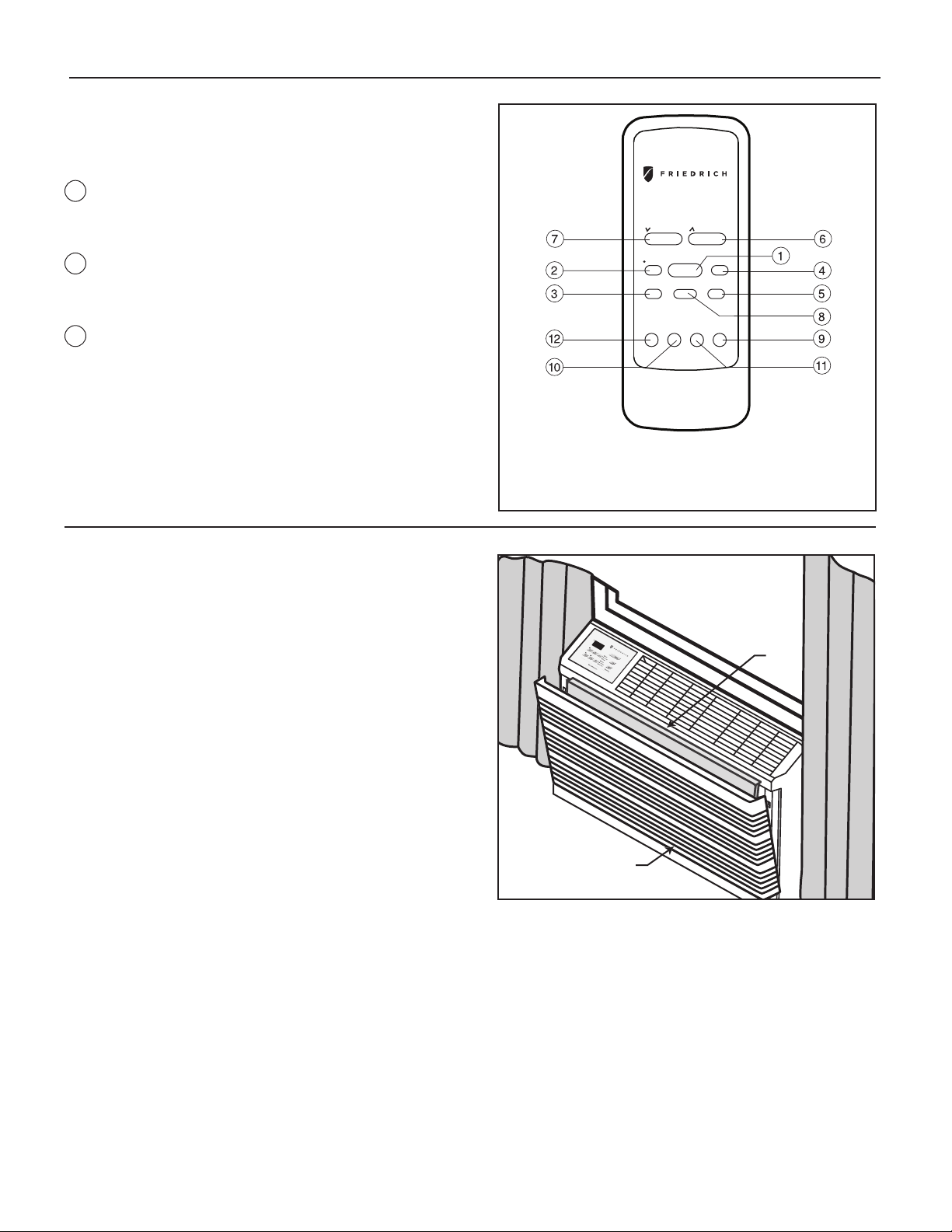

Using the remote control ..............................................................................................................................................................5

How to clean the air filter ..............................................................................................................................................................6

How to change airfow direction....................................................................................................................................................7

How to cover inner weather panel holes.....................................................................................................................................7

Electrical requirements..................................................................................................................................................................7

Never use an extension cord...........................................................................................................................................................8

Power cord information..................................................................................................................................................................8

Troubleshooting tips and home maintenance ............................................................................................................................8

Installation instructions for WSD sleeve

Mounting hardware...................................................................................................................................................................... 9

Wall preparation........................................................................................................................................................................... 9

Installation requirements ...............................................................................................................................................................10

Sleeve installation........................................................................................................................................................................10

WallMaster chassis installation instructions

WS, WE and WY models installation ........................................................................................................................................11

Condensate removal .................................................................................................................................................................12

Alternate drain kits .....................................................................................................................................................................12

Warranty ....................................................................................................................................................................................13

efi

WELCOME to years of economical comfort

Your new Friedrich Room Air Conditioner has been carefully

,elba dnep ed fo sraey ynam uoy evig ot derut caf u nam dna dereenigne

cient operation, keeping your room at a comfortable temperature

ruoy otni tliub neeb evah serut aef artxe ynaM .level yt i dim uh dna

Friedrich Room Air Conditioner to assure quiet operation, greatest

circulation of cool, dry air, most flexible selection of function controls,

and high economy of operation.

There are many things you can do in and around your home to save

more money - and even increase the eficiency and long life of your

Friedrich unit. Here are a few examples:

1. Do not block the fl ow of air to and from the unit - make sure the

tuohguorht ria fo noit ub irt sid neve evig ot detcerid era srevuol

the room. Caution: If air is obstructed and/or defl ected back

into the air conditioner, this may cause the unit to cycle on and

off rapidly, which could damage your unit.

2. Adequate insulation - walls, ceilings, and below fl oors - can save

up to 50% of the cost of cooling in most areas of the country.

4. Install weather stripping around exterior doors and windows.

5. Have a fireplace?

Be sure the damper is closed during air

conditioner operation.

6. When it’s time to

reroof or repaint the outside of your home,

choose light colors. They refl ect heat instead of absorbing it.

7. Shade your outside walls (especially on the west) from the direct

sun; most importantly, shade the unit itself. Trees and shrubs

provide natural shading, but make sure they don’t block the air

flow around the unit. If natural shade isn’t present, awnings are

the best solution for shading the unit and the windows. Also,

avoid areas where too much dust or pollen would be drawn

into the air conditioner.

8. Inside the house, use blinds, screens, or drapes on windows

exposed to the sun. They will reduce your cooling needs.

(Lined or insulated draperies will also help cut heating costs

in winter).

9. Make sure your attic area is properly vented. In addition,

evomer pleh ot srot al it nev rewop ro enibrut gnillatsni redisnoc

hot air

from your attic.

10. Keep your Friedrich unit clean. Use a vacuum cleaner

attachment for accessible parts, but take care not to damage

them. Clean the reusable filter at least twice a month.

11. Set the thermostat at a higher temperature - save 5% in energy

usage for each degree of temperature over 72°F.

Caulking - air leaks around doors, windows, lighting and

plumbing fixtures can account for as much as 30% of the load

on heating and cooling

systems. See that all these areas are

well caulked.

These are some suggestions for saving money on cooling costs.

Some, however, may not be applicable to your house or area. Check

with your local utility company for more especialized information.

Model Plug Type

WS08, WS10, WS12 NEMA No. 5-15P 125 V-15 AMP

WS10, WS13, WS15 NEMA No. 6-15P 250

-15 AMP

WE10, WE13, WE15,

WY09, WY12

NEMA No. 6-20P 250V-20 AMP

Electrical Data

Electrical Shock Hazard

WARNING

Make sure your electrical receptacle has the same

configuration as your air conditioner’s plug. If

different, consult a Licensed Electrician.

Do not use plug adapters.

Do not use an extension cord.

Do not remove ground prong.

Always plug into a grounded 3 prong outlet.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual

and on your appliance. Always read and obey all safety messages.

This is a safety Alert symbol. This symbol alerts you

to potential hazards that can kill or hurt you and

others.

All safety messages will follow the safety alert

symbol with the word “WARNING” or “CAUTION”.

These words mean:

WARNING

Indicates a hazard which, if not

avoided, can result in severe

personal injury or death and damage

to product or other property.

CAUTION

Indicates a hazard which, if not

avoided, can result in personal injury

All safety messages will tell you what the potential hazard is, tell you

how to reduce the chance of injury, and tell you what will happen if

the instructions are not followed.

and damage to product or other property.

NOTICE

Indicates property damage can

occur if instructions are not

followed.

Circuit Rating,

Breaker or Time

Delay Fuse

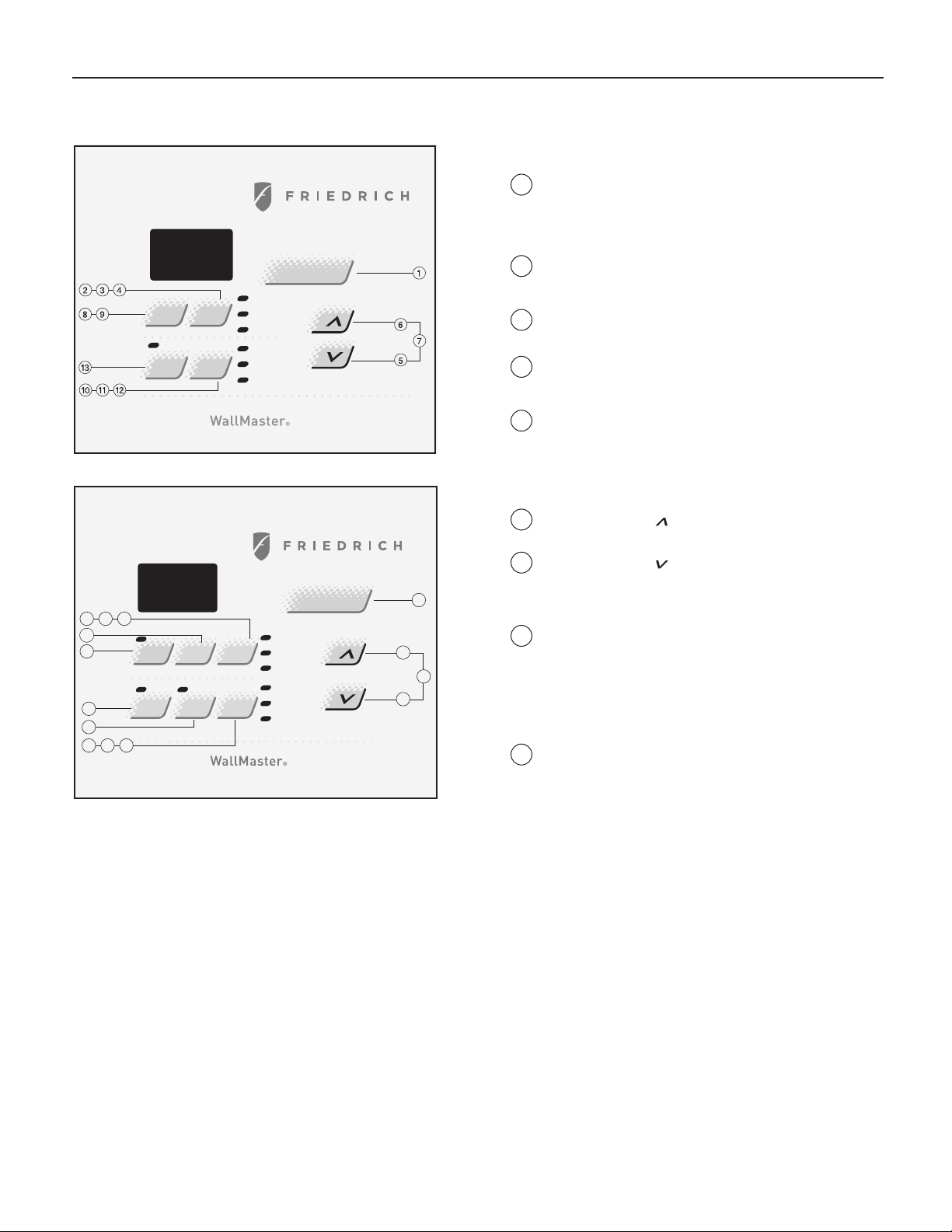

To start unit

,elc at pec er reporp a otni deggulp dna dellatsni si renoitidnoc ria ruoy fI

it is ready to go. The fi rst time the unit is started, the compressor will

delay for three minutes. See Automatic Component Protection on the

following page.

Touch the Power button once. The unit will automatically be in

Cool mode with the temperature set at 75

F (24

C) and the fan

speed at F1, the sleep setting.

To set mode of operation

When you fi rst turn the unit on, it will be in the Cool mode with con-

stant fan.

On WS cool-only models, touch the Mode button once to activate

the MoneySaver

(WS models only. See item 14 for Money Saver

instructions on WY/WE models).

MoneySaver

- serp moc eht htiw naf eht selcyc taht erutaef a si

sor so that the fan does not run all the time. This saves energy

i dim uh ed sevorpmi dna

revaSyenoM .noit ac

will also run to test

the temperature if the off cycle is too long. Or you may prefer

,naf tnatsnoc ot nruter oT( .tnem evom ria erom rof naf tnats noc

touch the Mode button two more times).

In order to run the fan by itself, do the following:

On WY/WE heat-cool models, touch the Mode button once to

activate the Fan Only feature. The Fan Only setting will circulate

air in the room without the compre

ssor coming on.

Continuing from MoneySaver

mode, touch the Mode button

once to activate the Fan Only feature (WS cool-only models).

To adjust temperature

Use the Mode button to select either the Cool or MoneySaver

function (or Heat for WY/WE heat-cool models)

COOLER – Touch the

button to lower the room air temperature.

WARMER – Touch the

button to raise the room air temperature.

Press both the

and

buttons at the same time to switch

the temperature from Fahrenheit (°F) to Celsius (°C). Repeat

Step 7 to switch from °C back to °F.

To adjust fan speed

Touch the Fan Speed button to see the current setting. Touch

it again to change speed. F1 is the lowest setting (SLEEP

SETTING / LOW), F2 is MEDIUM, and F3 is HIGH.

To activate Smart Fan (WS cool-only models)

There is a fourth option, SF, when selecting the fan speed. This is

the SMART FAN function. SMART FAN DOES NOT OPERATE

IN CONJUNCTION WITH THE FAN ONLY MODE.

To activate Smart Fan (WY/WE heat-cool models)

Press the Smart Fan button to activate the Smart Fan. The light

will indicate that this feature is in use.

Smart Fan will adjust the fan speed automatically to maintain the

desired comfort level. For example, if the outside doors in your home

are opened for an extended period of time, or more people enter a

room, Smart Fan may adjust to a higher fan speed to compensate

for the increased heat load. This keeps you from having to adjust

the fan speed on your own.

To set the hour clock

Touch the Set Hour button to see the current setting. The

.)ylno ruoh( emit etamixorppa eht si deyalpsid si taht rebmun

Use the

and ERUS EB .sgnittes eht egnahc ot snottub

TO SET A.M. AND P.M. ACCORDINGLY. (P.M. is indicated by

a red light in the upper left corner of the display).

To set the timer

NOTE: Set the HOUR CLOCK (Set Hour) before attempting to set

timer functions.

You can set the Start Time and Stop Time a minimum of one hour

apart, and a maximum of 23 hours apart.

After setting the time, press the Set Hour button once (Start

light on). Use the

and

eht taht emit eht tceles ot snottub

unit will START.

After selecting the Start Time, press the Set Hour button once.

(Stop Light on). Use the

and

buttons to select the time

that the unit will STOP. After selecting the stopping time, press

the Set Hour button once.

Press the Timer On/Off button (light turns on) to activate the

timer function. To deactivate this function, press the Timer On/

Off button once again (light turns off). Once the on and off times

have been selected, they will remain in memory and cycle daily

until changed.

NOTE: If the unit is unplugged or the power is interrupted, the HOUR

must be reset or the Timer On/Off will not function when desired.

To Activate Money Saver (WY/WE models)

Press the Money Saver button to activate the Money Saver

feature. The light will indicate the Money Saver is in use.

MoneySaver

- serp moc eht htiw naf eht selcyc taht erutaef a si

sor so that the fan does not run all the time. This saves energy

i dim uh ed sevorpmi dna

revaSyenoM .noit ac

will also run to test

the temperature if the off cycle is too long. Or you may prefer

,naf tnatsnoc ot nruter oT( .tnem evom ria erom rof naf tnats noc

touch the Mode button two more times).

How to operate your Friedrich room air con di tion er

Temp/Hour

Power

Cool

Fan Only

Heat

Clock

Start Time

Stop Time

Smart

Fan

Speed

Mode

Timer

On/Off

Money

Saver

Set

Hour

Temp/Hour

Cool

Money Saver

Fan Only

Clock

Start Time

Stop Time

Power

Fan

Speed

Mode

Timer

On/Off

Set

Hour

2 3

10 11 12

Figure 1: WS Model cool-only control panel

Figure 2: WY/WE Model heat-cool control panel

Automatic component protection

Your unit is equipped with Automatic Component Protection.

To protect the compressor of the unit, there is a three minute delay

if you turn the unit off or if power is interrupted. The fan will not be

affected. Also, if you switch from Heat/Cool mode to Fan Only mode, and

switch back to Heat/Cool

mode, there is a three-minute delay before the

compressor comes back on.

Using the remote controlDigital Control Panels

To start unit (See Figure 3, page 6)

POWER - Press the Power button once. The unit will automatically

start in the mode and fan speed it was last left on.

To set mode of operation

COOL - Press the Cool button to automatically switch the operat-

ing mode to COOL.

FAN ONLY - Press the Fan Only button if you want to run the

fan only.

HEAT (WY/WE models only) - Press the Heat button to

automatically switch the operating mode to HEAT.

MoneySaver

- Press the Money Saver

button to activate

the MoneySaver

feature. This feature cycles the fan with the

compressor so that the fan does not run all the time.

To adjust temperature

WARMER - Press the

Warmer

button to raise the temperature

COOLER - Press the

Cooler button to lower the temperature

To adjust fan speed

FAN SPEED - Press the Fan Speed button to see the current

setting. Press again to change the fan speed. F1 is the lowest

setting (SLEEP / LOW), F2 is MEDIUM, F3 is HIGH, and SF is

the SMART FAN setting.

To set the hour clock

SET HOUR CLOCK -

Press the Set Hour. button once to see the

current clock setting. Continue pressing the button until you

arrive at the current time (Hour only). Minutes are not shown on

the display. Make sure that the A.M. / P.M. setting is correct.

setting.

How to clean the air ﬁ lter

Your Friedrich room air conditioner is equipped with a Permafoam

reusable air fi lter which is not affected by washing. The fi lter serves to

remove dust, pollen, and other impurities from the air.

KEEP THE FILTER CLEAN - A clogged, dirty fi lter will reduce the

operating effi ciency of your unit and contribute to frosting of the

FILTER ACCESS - Remove the INTAKE GRILLE from the

DECORATIVE FRONT frame by grasping it

at the upper right and

left side corners. Pull out until the GRILLE is released from the upper

retaining snaps. Tilt down toward you, lift up and out of the bottom

retaining snaps. This will expose the fi lter. Remove the fi lter by pulling

it toward you. Wash the fi lter in hot, soapy water, rinse, squeeze lightly

to remove excess water, shake dry - do not twist - and replace in the

unit on the two support hangers. Replace the INTAKE GRILLE by

positioning the bottom of the GRILLE into the bottom retaining snaps.

Tilt the front up and away from you. Press in lightly on top and the

GRILLE will position itself into the upper retaining snaps.

To set the timer

NOTE: You can set the START and STOP times a minimum of one

hour apart, and a maximum of 23 hours apart.

TIMER START - Press Start to view the current start time for cool-

ing. Continue pressing the START button until you arrive at the start

time you desire. The start time for cooling will then be set.

TIMER STOP - Press the Stop button. Continue pressing the

STOP button until you arrive at the stop time you desire. The

stop time for cooling will then be set.

TIMER ON / OFF - Press the On/Off button (under Timer

Operation .remit eht )ffo thgil( etavitcaed ro )no thgil( etavitca ot )

Once the on and off times have been selected, they will remain

in memory and cycle daily until changed.

NOTE:

If the unit is unplugged or the power is interrupted, the Set Hour

function must be reset or the

Timer On/Off

function will

Additional RC1 wireless remote controls can be purchased from your Friedrich dealer.

not work.

indoor coil. Be sure to check the filter at least once a month,

more frequently if conditions warrant. The filter check

procedure is easy, due to the unique design of the Friedrich

DECORATIVE FRONT.

Figure 4

WY/WE heat-cool model remote control

Figure 3

Filter

Intake Grille

Money

Fan

Timer Operation

Set Hr.

Stop

Start

Temperature

Fan

Cool

On/Off

Power

Cooler

Warmer

Only Speed Saver

Heat

How to change airﬂ ow direction

The DISCHARGE GRILLE is installed at the factory to provide 45º

upward air

flow into the room. (Direction 1 in Figure 5). If a vertical

air

flow is desired (Direction 2), the direction can be changed by rotating

the DISCHARGE GRILLE.

Unplug the air conditioner.

Remove the DISCHARGE GRILLE RETAINER attached with one

screw in the right side of the grille.

Remove the DISCHARGE

GRILLE from the retaining slots near the

CONTROLS, and rotate the grille as shown in Figure 5.

Reinstall the DISCHARGE GRILLE by placing it in its retaining slots.

gniniater eht htiw RE NIAT ER ELLIRG EGRAHC SID eht hcattaeR

screw. The unit is now ready to operate.

How to cover inner weather panel holes

Two beige plugs are included in the plastic bag taped to the WallMaster

chassis. These plugs may be used to cover the two holes left after

removing the inner weather panel (see Figure 5). The plugs must be

attached before the DECORATIVE FRONT frame is installed.

Electrical requirements

IMPORTANT: Before you begin the actual installation of your air

.woleb noitamrofni eht dna sedoc lac irt cele lacol kcehc ,renoitidnoc

Your air conditioner must be connected to a power supply with the same

AC voltage and hertz rating as mar

ked on the nameplate located on

the chassis. Only alternating current (AC) can be used. Consult page

3 for the correct type of receptacle for your model.

An overloaded circuit will invariably cause malfunction or failure of an

lacirtcele eht taht tnat rop mi ylemertxe si ti ,erofereht ,renoitidnoc ria

power and the wiring is adequate. Consult your dealer or power

company if in doubt.

CIRCUIT PROTECTION - Before installing or relocat

ing your

Friedrich Room Air Conditioner, check the amp rating of the circuit

breaker or "TIME-DELAY" fuse. Refer to the nameplate located on

tiucric ro esuf tcerroc eht enim ret ed ot sissahc renoitidnoc ria eht

deecxe TON TSUM gnitar ehT .ledom ruoy rof ega rep ma rekaerb

the value stated on the nameplate. If the air conditioner is connected

to a circuit protected by a fuse, a "TIME-DELAY" fuse must be

used due to the momentary high current demands when your air

conditioner is started.

Return

Air Grille

Decorative

Front

WSD

Sleeve

321B

0SW

#LEDO

Airflow

Rotate

Discharge

Grille

1/4”

ameter Plug

Figure 5

Electrical Shock Hazard

Use correct circuit protection.

Failure to follow these instructions can

result in death, fire, or electrical shock.

WARNING

Figure 6

TEST

RESET

WARNING

TEST BEFORE EACH USE

1. PRESS RESET BUTTON

2. PLUG LDCI INTO POWER

RECEPTACLE

3. PRESS TEST BUTTON,

RESET BUTTON SHOULD

POP UP

4. PRESS TEST BUTTON,

FOR USE

DO NOT USE IF ABOVE TEST

FAILS

WHEN GREEN LIGHT IS ON

IT IS WORKING PROPERLY

RESET

TEST

NOTE: Your LCDI device will resemble one of these illustrations.

Never use an extension cord

Your Friedrich room air conditioner is equipped with a three-prong

(grounded) plug for your protection against shock hazards and should

be plugged directly into a properly grounded three-prong receptacle.

If you have a two-prong receptacle you will need to have the circuit

replaced by a certi ed electrician with a grounded circuit that meets

all national and local codes and ordinances. Under no circumstances

should you remove the ground prong from the plug. You must use the

three-prong plug furnished with the air conditioner.

NEVER CUT OR REMOVE THE GROUNDING PRONG FROM THE

PLUG.

Power cord information

All Friedrich room air conditioners are shipped from the factory with

a Leakage Current Detection Interrupter (LCDI) equipped power

cord. The LCDI device meets the UL and NEC requirements for cord

connected air conditioners effective August 2004.

To test your power supply cord:

1. Plug power supply cord into a grounded 3 prong outlet.

2. Press RESET (See Figure 6).

3. Press TEST (listen for click; Reset button trips and pops

out).

4. Press and release RESET (listen for click; Reset button

latches and remains in). The power supply cord is ready for

operation.

NOTE: LCDI device is not intended to be use

d as a switch.

Once plugged in the unit will operate normally without the need to

reset the LCDI device.

If the device fails to trip when tested or if the power supply cord

is damaged it must be replaced with a new supply cord from the

manufacturer. We recommend you contact our Technical Assistance

Line at (800) 541-6645 ext. 845. To expedite service, please have your

model

and serial number available.

Electrical Shock Hazard

Do not use plug adapters.

Do not use an extension cord.

Do not remove ground prong.

Replace damaged cords with new cord

from manufacturer.

Failure to follow these instructions can

result in death, fire, or electrical shock.

WARNING

Won’t cool

Won’t heat (for heat/cool models only)

If the unit operates, but won’t heat, determine if the control settings are

ti fi enimreted ot noitisop remraw a ot tats om reht eht tsujdA .tcerroc

operates. Also, check the fi .dedeen fi ,yl hguo roht ti naelc dna retl

Odors in heating (for heat/cool models only)

You may notice a smoke odor the fi rst time the heater element comes

on. This is common in any type of heat system when fi rst turned on

for the winter. The odor comes from dust and other particles that

accumulate during the warm months. The odor will dissipate quickly.

Won’t run

If the unit fails to operate, check to see if the power cord is fi rmly

plugged in. Check for blown fuses, tripped circuit breakers or a

tripped LCDI Device (Refer to LCDI reset instructions in the Power

cord information section). Restore the circuit breaker or replace the

blown fuse with a proper size "TIME-DELAY" fuse. The proper fuse

size is shown on page 3 in these instructions. After restoring the cu-

rrent supply to the unit, wait three minutes before unit will restart.

Troubleshooting tips and home

maintenance

If the unit operates, but won’t cool, determine if the controls are

properly set. Set the thermost to a cooler position in order to check

control settings. Check the filter and clean it thoroughly, if needed.

Check to see if the vent door is closed.

Check to see if the chassis seal gasket is properly installed (refer to

page 11 for seal gasket installation).

Things to know about a WallMaster heat pump

Frosting of the indoor coil

Certain operating conditions may produce indoor coil frost. During

the cooling operation, a dirty filter or restricted air distribution in

combination with cool, damp weather could cause such an occurrence.

Should the indoor coil frost over while cooling, set the control to FAN

and keep it running until the frost on the coil is gone. Setting the

lioc eht peek ylbaborp lliw noitisop remraw ylthgils a ot tats om reht

from frosting over again.

Cleaning the decorative front

The decorative front of your Friedrich room air conditioner, as well

as the complete cabinet, may be cleaned with warm water and mild

roodtuo dna roodni eht ,snoit id noc gnitarepo esrevda rednU .tnegreted

coils and base pan may require periodic cleaning to maintain eficient

operation. Your Friedrich dealer should be called when this service

is required.

During the heat pump operation, you may notice some functions that

did not occur when the unit was used for cooling:

1. It is common for ice to form on the outdoor coil of your

WallMaster Heat Pump. The ice forms due to moisture in the

outdoor ir passing over cold (below freezing) coil surfaces.

2. When the outdoor coil forms ice, your heat pump will

automatically initiate a defrost. The compressor will stop

and the fan will continue to run. The electric heat will be

turned on to continue warming the room while the outdoor

air defrost the outdoor coil. After the defrost is completed,

the unit will automatically return to the heat pump mode.

3. Steam may be seen rising from the outdoor coil during the

defrost. This is similar to expelling warm breath on a cold

morning.

4. If the outdoor temperature drops below 43°F during heat

pump operation, your WallMaster Heat Pump will automati-

cally switch to electric resistance heat and will continue to

operate in this mode as long as the outdoor temperature

remains at 43º F or below.

Electrical Shock Hazard

WARNING

Disconnect power before servicing.

Replace all parts and panels before

operating.

Failure to do so can result in death or

electrical shock.

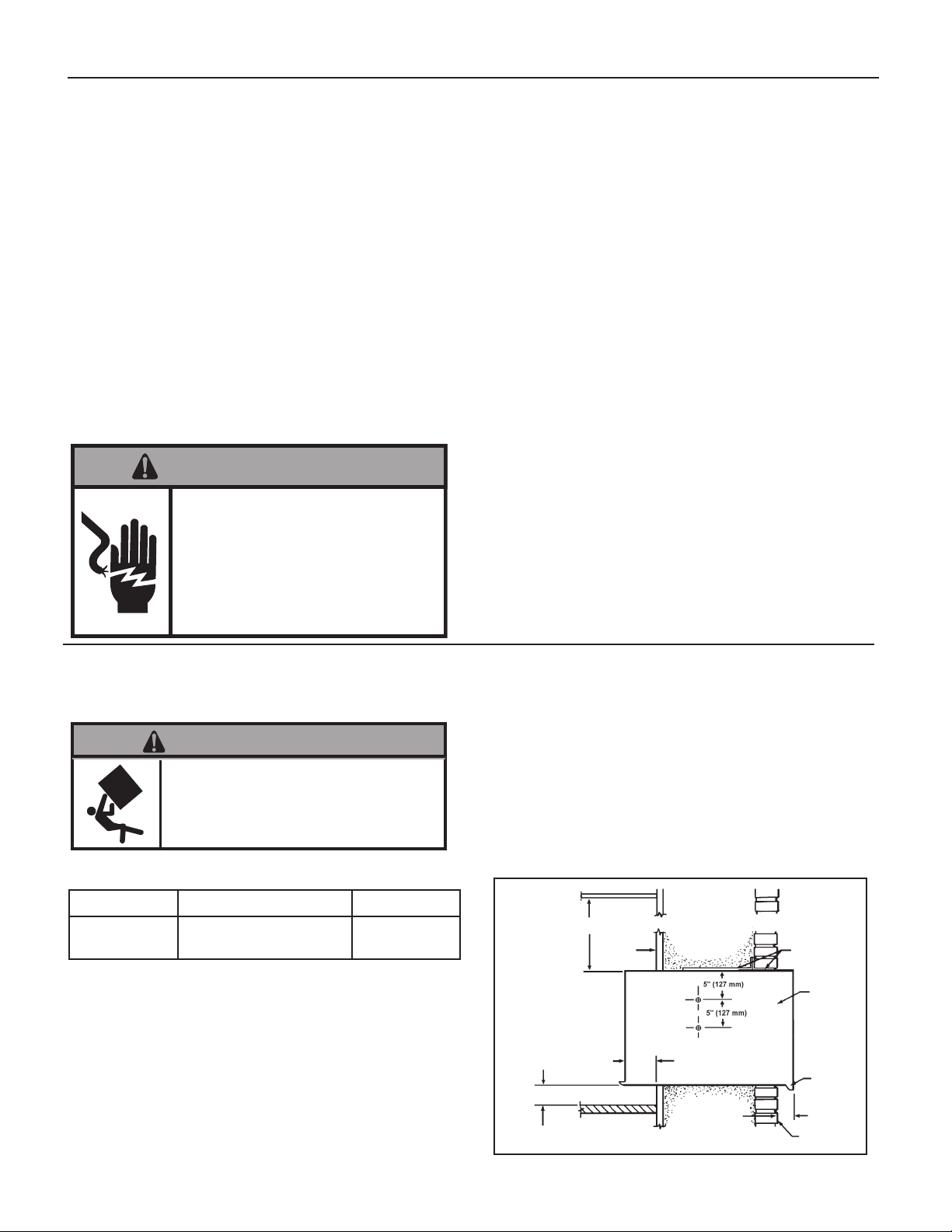

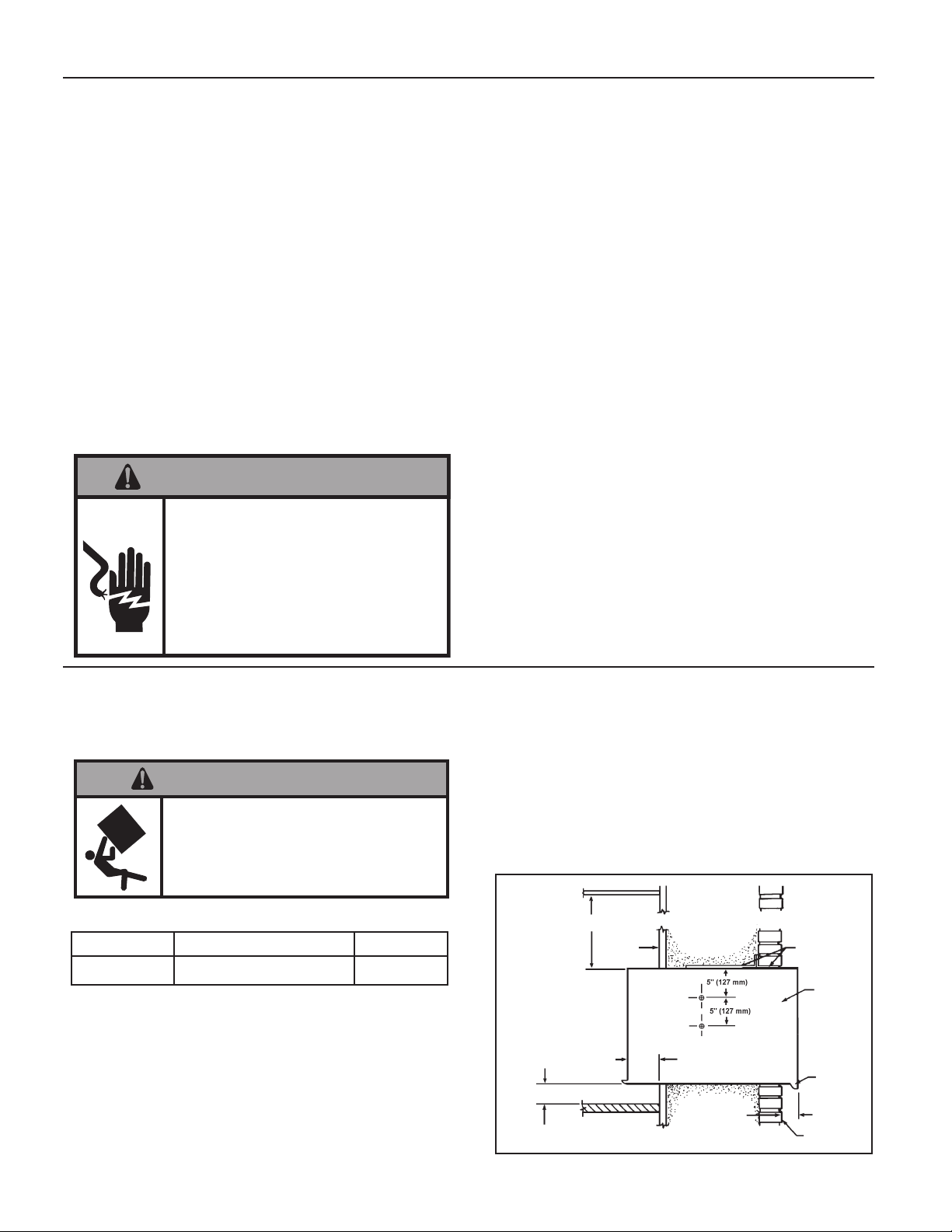

Installation instructions for

WSD sleeve

Wall preparation

STEP 1 The wall opening required for a WSD SLEEVE is 17 ¼"

high by 27 ¼" wide.

STEP 2 LINTELS must be used in opening of brick veneer and

masonry walls to support the material above the WSD

SLEEVE. The following considerations should also be given:

ITEM NO. DESCRIPTION QTY.

1 SCREW, #12A x 2" 7

Mounting hardware provided

A. Adjustable SUBBASE (SB) or other unit support must be provided

for panel wall type construction and for walls less than 8" thick.

B. A minimum distance of 1" must be allowed on all sides of the unit

to adjacent wall and floor. Where the subbase is required, the

minimum distance from the floor to the sleeve must be 3 ½". To

minimize chances of short cycling of the compressor, the minimum

clearance between

the ceiling and the top of the unit should be

24". (See Figure 7).

Falling Object Hazard

WARNING

Not following Installation Instructions for

mounting your air conditioner can result

in property damage, injury, or death.

Outside Wall

1" Minimum

3 ½" For Subbase

5 1/2" Maximum for Subbase

Inside

Wall

Minimum Of 1" Spacing

Required On All Sides

Of The Unit.

⅞" Minimum Beyond Inside

Wall

" Minimum

Beyond Outside

Wall

Drain

Extension

Minimum Of 24" Required

From Top Of Unit To Ceiling.

Lintels

WSD Sleeve

Figure 7

Side View

Installation requirements

STEP 1 The WSD SLEEVE should be positioned so that the

DRAIN EXTENSION extends a minimum of

" beyond

the OUTSIDE WALL (See Figure 7).

STEP 2 The WSD SLEEVE must extend a minimum of ⅞" beyond

the INSIDE WALL.

STEP 3 The WSD SLEEVE must be installed level side to side.

Sleeve installation

STEP 1

Please note that there will be an excess of two #12Ax2"

screws that will not be used.

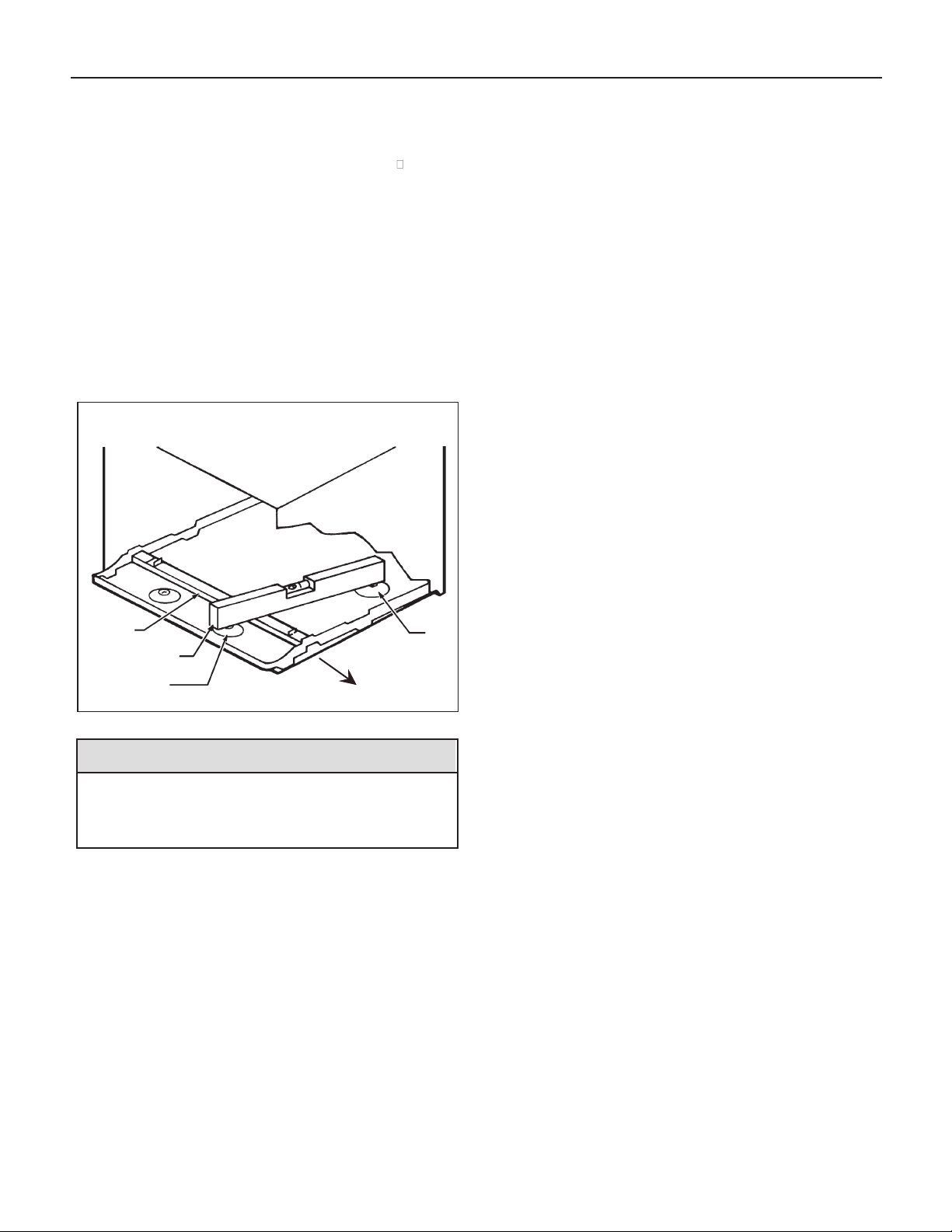

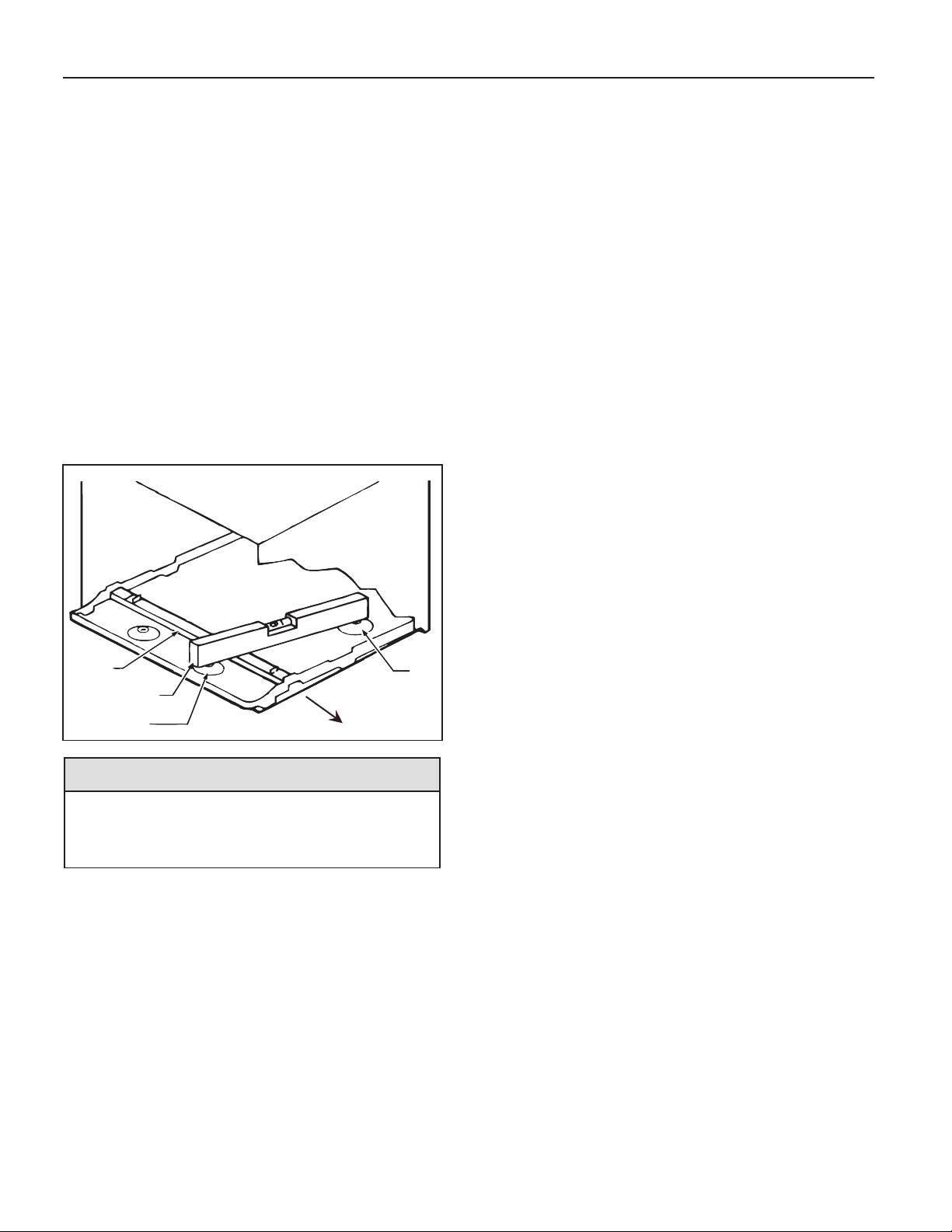

Figure 8

Back Unit Rest

Slope

Front Unit Rest

Level

Raised

Ledge

STEP 4 The WSDSLEEVE must also be installed with a downward

tilt toward the outside of the building. If a level is placed

so that it rests on the FRONT and BACK UNIT REST as

shown in Figure 8, a properly installed unit provides a ½

bubble slope to the outside of the building.

STEP 2 Once the SLEEVE has been installed, check the LEVEL

.deniatniam si tlit drawnwod elbbub ½ eht erus eb ot niaga

Apply shims, if required, to

maintain the proper slope.

STEP 3 Caulk the perimeter of the entire opening on the inside and

the outside between the SLEEVE and the WALL.

STEP 4

NOTICE

SLEEVE projections and leveling precautions

must be observed to prevent the entry of

water into the room.

After unpacking the WSD SLEEVE from the carton, remove

the FRONT PANEL. Place the WSD SLEEVE in the wall

opening following the instructions given in the INSTALLA-

TION REQUIREMENTS. Attach the SLEEVE to the

INSIDE WALL by driving two #12A x 2" screws in each side

of the SLEEVE (see Figure 7). Shim at the top of the

SLEEVE, midway between the sides. Drive one #12A x 2"

screw in the top of the sleeve, close to the shim. Install

screws from inside the SLEEVE. If the wall opening is not

framed with wood, use expansion anchor bolts or molly

(toggle) bolts (not provided).

The front panel removed in Step 1 above must be remoun-

ted back in place if masonry work is to be done and/or if the

"WallMaster" CHASSIS is to be installed at a later date.

STEP 1 Check the sleeve to be certain it has been correctly installed

in the wall. Remove the front panel on the WSD SLEEVE.

A. Check the anchor screws. There should be four

(4) in the WSD SLEEVE (two in each side).

B. Determine if the sleeve has a downward slope,

to the outside, of ½ bubble on a level. See

page 10 for further details.

C. Check to be sure the sleeve has been sealed

around all edges with an industrial type

ot edis ni dna e

distuo eht htob no gni kluac

prevent rain entry.

D. A sleeve sealing gasket has been provided

in the chassis shipping carton. Remove it

from the carton, peel the protective coating

from the adhesive, and install it in the sleeve

(adhesive down).

STEP 2

Check the electrical receptacle to see that it conforms to

.dellats ni eb ot ledom sissahc eht rof stnemeriuqer eht

See page 3, for the re

.stnemeriuqer elc at pec

Cut/Sever

CAUTION

Although great care has been taken to

minimize sharp edges in the construction

of your unit, use gloves or other hand

protection when handling unit.

Failure to do so can result in minor to

moderate personal injury.

Excessive Weight Hazard

Use two or more people when installing

your air conditioner.

Failure to so can resut in back or other

injury.

CAUTION

Remove the rear WEATHER PANEL. Reverse grille.

Place lower edge into sleeve tab (Friedrich logo facing out).

Aligns slots with screw holes. Secure grille with screws.

STEP 3

The decorative front is packaged in a separate box inside

dna sissahc eht neewt eb ,notrac gnippihs sissahc eht

the carton. Remove this box and set the box aside until

later.

STEP 4 With the help of an assistant, remove the chassis from

the shipping carton. Be careful not to allow anything to

ega mad ni tluser yam siht sa snipriah eht tsniaga tcapmi

to them. With the help of an assistant, lift the chassis by

the basepan and slide it into the sleeve until it contacts

the rear grille. With the chassis in proper position, the

front edge of the basepan must extend out 4 ¾ inches

from the front (side) edge of sleeve.

STEP 5 CHASSIS SEAL GASKET INSTALLATION: After

installing the shell, slide the chassis into the shell stopping

approximately 3" from full insertion. Stuff the chassis seal

gasket one inch deep between the chassis and the she

STEP 6 Remove the intake grille from the decorative front frame by

grasping it at the upper right and left side corners. Pull out

.spans gniniater reppu eht morf desaeler si ellirg eht litnu

Tilt it down toward you, lift up and out of the bottom retaining

snaps. Install the decorative front frame in place over the

sleeve opening and attach it to the chassis with four sheet

If foam chassis seal gasket is not installed, the operation

the unit will be negatively affected. Also, the operation

noise and outside noise will be amplified.

NOTE: Attach the frame to the chassis by installing four (4)

8A-5/8" screws through the slots in the frame and into the holes in

the chassis.

(see Figure 9, Page 12). Make sure the gasket is installed

beginning from the lower right side corner and extend-

ing over the top and down to the lower left side corner.

Then push the chassis all the way into the shell for the

remaining distance so that the plastic front meets the

front edge of th

e shell.

metal screws as shown in Figure 9, Page 12. Replace

the intake grille by positioning the bottom of the grille

into the bottom retaining snaps. Tilt the front up and

away from you. Press in lightly on top, and the grille will

position retaining snaps. itself into upper

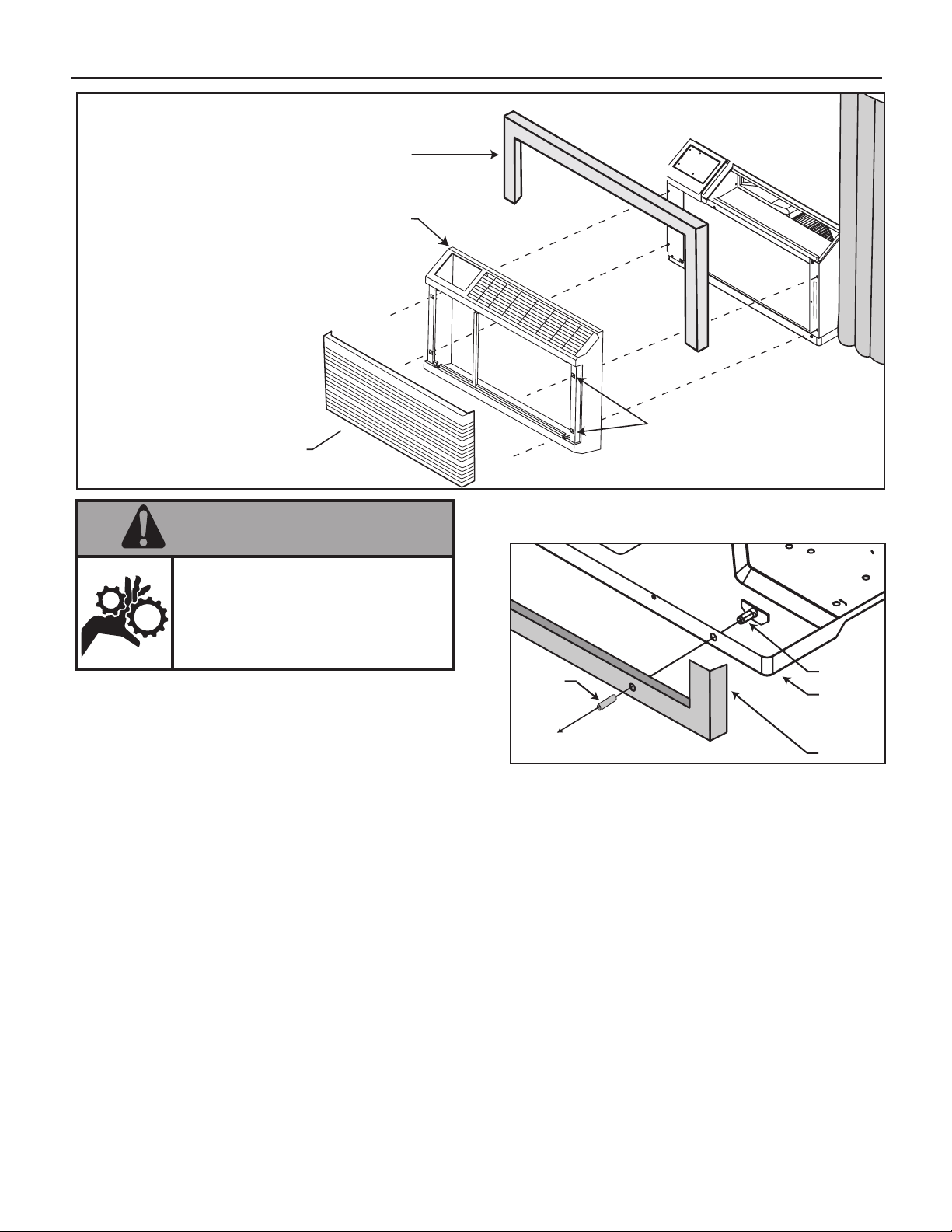

WallMaster chassis installation

instructions for WS, WE and WY

models

Return Air

Grille

Decorative Front

Screws (4)

Chassis Seal

Gasket

6543

B01A70

W #L

EDOM

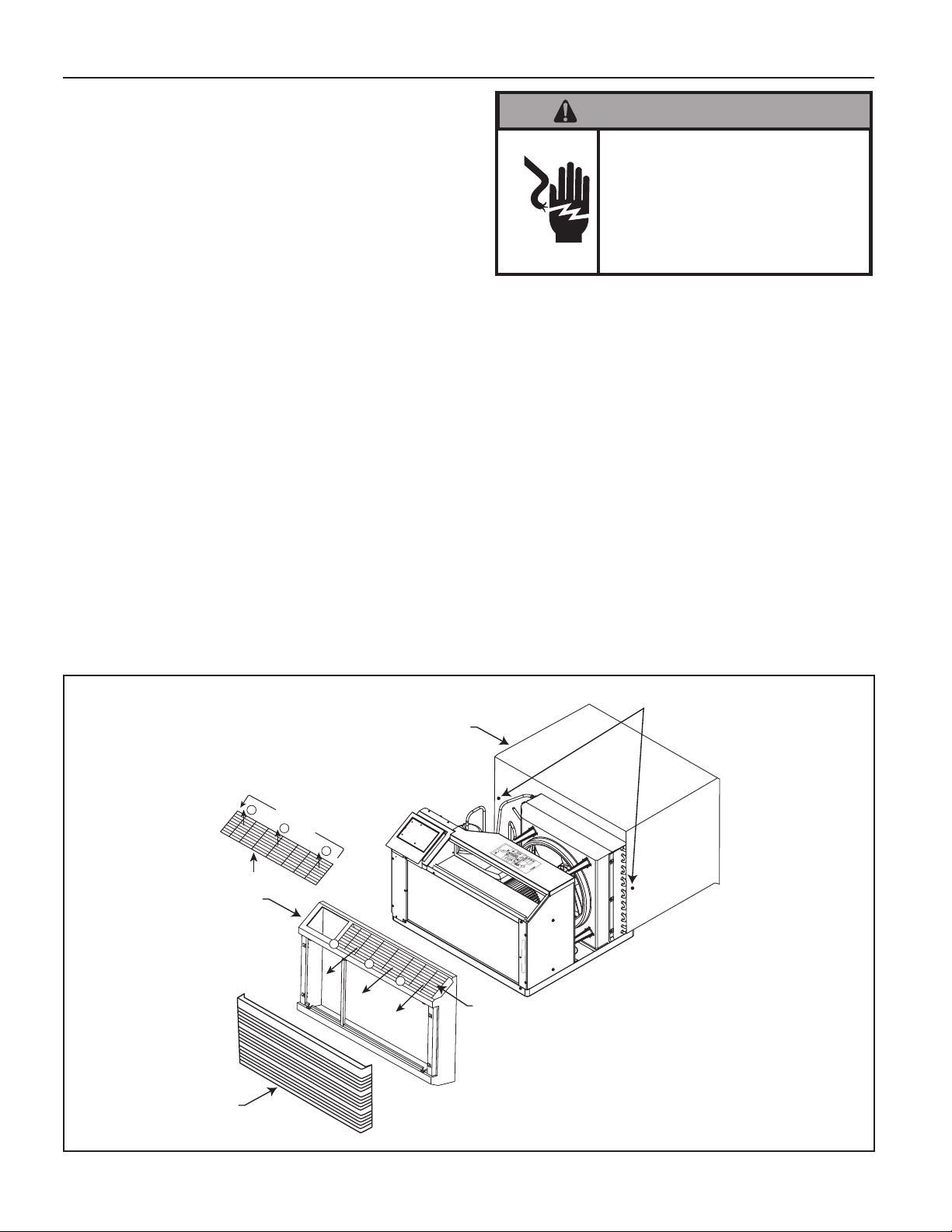

Figure 9

Moving Object Hazard

WARNING

Replace all panels before operating your air

conditioner.

Failure to do so can result in severe personal

injury or death and damage to product or

other property.

DK (Drain Kit)

In the event that the outdoor temperature drops below 37°F, any water

no nap eveels eht otni deniard si napesab sis sahc eht ni sniam er taht

WE and WY models to prevent freezing. (NOTE: In the cooling mode

of the WS, WE and WY models, condensate over

flow is possible in

niard la noit po na ,se cnats ni ralucitrap eseht roF .)setamilc dimuh yrev

.lavomer retaw rof elbaliava si )KD# yr os sec cA( tik

IDK (Interior Drain Kit)

Figure 10

Basepan

Drain hose

Drain nipple

Sleeve

Condensate removal (WS, WE

and WY models)

Alternate drain kits

If you desire to drain condensate from the basepan during unit opera-

tion, this unit is provided with a drain nipple that can be attached to

the basepan. You must provide a 3/8" outside diameter thin-wall

plastic or copper tube which will attach to the drain nipple.

Follow the instructions below:

STEP 1 Find the drain rubber plug on the rear of the basepan

and remove it. (See Figure 10).

STEP 2 Remove the knockout in the lower right side of the rear

grille.

Slide the chassis into the WSD SLEEVE so that the

drain nipple extends through the knockout.

STEP 3 Slide the tubing over the drain nipple.

If the chassis must be removed from the sleeve for service, remove

the clamped drain hose before sliding the chassis out of the sleeve.

New construction allowing for condensate drain systems built within

the walls can use the Friedrich Interior Drain Kit (Accessory #IDK).

This kit is designed for installation in t

he bottom of the sleeve

below the condensate bellows valve (heat/cool models only).

Friedrich Air Conditioning Company

P.O. Box 1540

San Antonio, TX 78295

210.357.4400

www.friedrich.com

WALLMASTER

THRU-THE-WALL AIR CONDITIONERS

LIMITED WARRANTY

FIRST YEAR

ANY PART: If any part supplied by FRIEDRICH fails because of a defect in workmanship or material within twelve months from

date of original purchase, FRIEDRICH will repair the product at no charge, provided room air conditioner is reasonably accessible

for service. Any additional labor cost for removing inaccessible units and/or charges for mileage related to travel by a Service

Agency that exceeds 25 miles one way will be the responsibility of the owner. This remedy is expressly agreed to be the exclusive

remedy within twelve months from the date of the original purchase.

SECOND THROUGH FIFTH YEAR

SEALED REFRIGERANT SYSTEM: If the Sealed Refrigeration System (defined for this purpose as the compressor, condenser

coil, evaporator coil, reversing valve, check valve, capillary, filter drier, and all interconnecting tubing) supplied by FRIEDRICH in

your Room Air Conditioner fails because of a defect in workmanship or material within sixty months from date of purchase,

FRIEDRICH will pay a labor allowance and parts necessary to repair the Sealed Refrigeration System; PROVIDED FRIEDRICH will

not pay the cost of diagnosis

of the problem, removal, freight charges, and transportation of the air conditioner to and from the

Service Agency, and the reinstallation charges associated with repair of the Sealed Refrigeration System. All such cost will be the

sole responsibility of the owner. This remedy is expressly agreed to be the exclusive remedy within sixty months from the date of the

original purchase.

APPLICABILITY AND LIMITATIONS: This warranty is applicable only to units retained within the Fifty States of the U.S.A., District

of Columbia, and Canada. This warranty is not applicable to:

1. Air filters or fuses.

2. Products on which the model and serial numbers have been removed.

3. Products which have defects or damage which results from improper installation, wiring, electrical current

charact

eristics, or maintenance; or caused by accident, misuse or abuse, fire, flood, alterations and/or misapplication

of the product and/or units installed in a corrosive atmosphere, default or delay in performance caused by war,

government restrictions or restraints, strikes, material shortages beyond the control of FRIEDRICH, or acts of God.

OBTAINING WARRANTY PERFORMANCE: Service will be provided by the FRIEDRICH Authorized Dealer or Service

Organization in your area. They are listed in the Yellow Pages. If assistance is required

in obtaining warranty performance, wr

ite

to: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-1540.

LIMITATIONS: THIS WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES. Anything in the warranty

notwithstanding, ANY IMPLIED WARRANTIES OF FITNESS FOR PARTICULAR PURPOSE AND/OR MERCHANTABILITY

SHALL BE LIMITED TO THE DURATION OF THIS EXPRESS WARRANTY. MANUFACTURER EXPRESSLY DISCLAIMS AND

EXCLUDES ANY LIABILITY FOR CONSEQUENTIAL OR INCIDENTAL DAMAGE FOR BRE

ACH OF ANY EXPRESSED OR

IMPLIED WARRANTY.

NOTE: Some states do not allow limitations on how long an implied warranty lasts, or do not allow the limitation or exclusion of

consequential or incidental damages, so the foregoing exclusions and limitations may not apply to you.

OTHER: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

PROOF OF PURCHASE: Owner must provide proof of purchase in order to receive any warranty related services.

All service calls for explaining the operation of this product will be the sole responsibility of the consumer.

All warranty service must be provided by an Authorized FRIEDRICH Service Agency, unless authorized by FRIEDRICH prior to

repairs being made.

(10-04)

Performance of Friedrich’s Warranty obligation is limited to one of the following methods:

1. Repair of the unit

2. A refund to the customer for the prorated value of the unit based upon the remaining warranty period of the unit.

3. Providing a replacement unit of equal value

The method of fulfillment of the warranty obligation is at the sole discretion of Friedrich Air Conditioning.

Instrucciones de instalación y funcionamiento

Unidades de aire acondicionado y bombas de calor

115-Volt: WS08, WS10, WS14

230-Volt: WS10, WS13, WS16, WE10, WE13, WE16, WY10, WY13

920-007-16 (5-10)

WallMas

ter

Thru-the-wall

Índice de contenido

Su seguridad y la segu

ridad de los demás .....................................................................

...................................................................................................... 16

Introducción

Consejos de ahorro de energía ....................................................................................................................................................................................................16

Datos eléctricos ..............................................................................................................................................................................................................................16

Operación

Cómo utilizar el acondicionador de aire para habitaciones Friedrich ......................................................................................................................................... 17

Para poner en marcha la unidad ................................................................................................................................................................................................... 17

Para conﬁ gurar el modo de funcionamiento ................................................................................................................................................................................. 17

Para ajustar la temperatura ........................................................................................................................................................................................................... 17

Para ajustar la velocidad del ventilador ......................................................................................................................................................................................... 17

Para activar el ventilador intel

igente ............................................................................................................................................................................................... 17

Para conﬁ gurar el reloj horario ...................................................................................................................................................................................................... 17

Para conﬁ gurar el temporizador .................................................................................................................................................................................................... 17

Protección automática de componentes ....................................................................................................................................................................................... 18

Para activar MoneySaver ...............................................................................................................................................................................................................17

Uso del mando a distancia .............................................................................................................................................................................................................18

Cómo limpiar el ﬁ ltro del aire .........................................................................................................................................................................................................19

Cómo cambiar la dirección del ﬂ ujo de aire ..................................................................................................................................................................................20

Cómo cubrir los oriﬁ cios del panel protector interno .....................................................................................................................................................................20

Requisitos eléctricos .......................................................................................................

................................................................................................................20

Nunca utilice un cable de extensión ...............................................................................................................................................................................................21

Información sobre el cable de alimentación ...................................................................................................................................................................................21

Consejos para la solución de problemas y mantenimiento doméstico ........................................................................................................................................21

Instrucciones de instalación para la carcasa WSD

Equipo de montaje .......................................................................................................................................................................................................................... 22

Preparación de la pared .................................................................................................................................................................................................................. 22

Requisitos de instalación ................................................................................................................................................................................................................23

Instalación de la carcasa ...............................................................................................................................................................................................................23

Instrucciones de instalación del chasis WallMaster

Instalación de los modelos WS, WE y WY ..............................................................................................................................................................................24

Eliminación de condensados .........................................................................................................................................................................................................25

Kits de drenaje alternativos ............................................................................................................................................................................................................25

Garantía ...........................................................................................................................................................................................................................................26

Su nueva unidad de aire acondicionado para habitación Friedrich

ha sido diseñada y fabricada cuidadosamente para darle muchos

años de operación eﬁ ciente, conﬁ able y económica, manteniendo

su habitación en niveles cómodos de temperatura y humedad. Se

han puesto muchas características adicionales en su aire unidad de

acondicionado para habitación Friedrich con el ﬁ n de garantizarle un

funcionamiento silencioso, una mayor circulación de aire frío y seco,

una selección más

ﬂ exible de controles de funciones y una mayor

economía en toda la operación.

Hay muchas cosas que usted puede hacer en su casa y alrededor

de ella para contribuir a economizarle dinero y aun a incrementar

la eﬁ ciencia y durabilidad de su unidad Friedrich. A continuación

detallamos algunos ejemplos:

1. No obstaculice el flujo de aire hacia y desde la unidad

asegúrese de que las rejillas de ventilación están dirigidas para

dar una distribución adecuada de aire a toda la habitación.

dvertencia: Si se obstruye el aire hacia la unidad y éste

regresa a ella, puede ocasionar que la unidad se prenda y

apague con excesiva rapidez, lo cual puede causarle daño.

2. En la mayoría de las áreas del país, un aislamiento adecuado,

en las paredes, cielo rasos y debajo de los pisos, puede

economizarle hasta un 50% del costo de enfriamiento.

3. Enmasillado: Los hogares bien aislados y el no tener corrientes

de aire alrededor de puertas, ventanas, conexiones eléctricas y

de tuberías, pueden signiﬁ car un 30% d

e economía en el costo

de sus sistemas de enfriamiento y calefacción. Asegúrese de

que todas estas áreas estén bien enmasillados.

4. Instale cinta aislante para el clima (preferiblemente metálica)

alrededor de sus puertas y ventanas exteriores.

5. ¿Tiene una chimenea? Asegúrese de que la compuerta esté

cerrada mientras el aire acondicionado esté funcionando.

6. Elija colores claros cuando tenga que cambiarle el techo o

pintar su casa. Ellos refractan el calor en vez de absorberlo.

7. Procure crea

r sombra para sus paredes exteriores

(especialmente las del occidente) para evitar el sol directo;

aún más importante, mantenga su unidad en la sombra. Los

árboles y los arbustos proporcionan sombra natural, pero

asegúrese de que estos no bloqueen el aire alrededor de

la unidad. También evite áreas en donde haya mucho polvo

o polen, los cuales serían atraídos a la unidad. Si no tiene

sombra natural, un toldo de lona o una marquesina son la

mejor solución para dar sombra a la unidad

y las ventanas.

8. Dentro de la casa, use persianas, biombos o cortinas con

las ventanas que estén expuestas al sol. Esto disminuirá

sus necesidades de enfriamiento. (Las cortinas forradas

o con aislamiento también ayudan a disminuir el costo de

calentamiento de la vivienda en invierno).

9. Asegúrese de que su ático este ventilado adecuadamente.

Además, considere instalar una turbina o un ventilador para

ayudar a sacar el aire caliente.

10. Mantenga su unidad de aire acondicionado Friedrich limpia.

Use una aspirador

a para las partes accesibles pero tenga

cuidado de no dañarlas. Limpie el ﬁ ltro permanente al menos

dos veces al mes.

11. Gradúe el termostato en temperaturas más altas (menos frías).

Puede economizar un 5% de uso de energía por cada grado

en que usted lo tenga por encima de 72 grados Fahrenheit

(22°C).

Estas son nuestras sugerencias más importantes para economizar

sus gastos de aire acondicionado. Algunos de ellos quizás no sean

aplicables en su casa o en su área. Consulte con su compañía de

servicios para información más especializada para su caso.

BIENVENIDO: a muchos años de comodidad y economía

Número de modelo Tipo de enchufe

Circuitos Interruptor

o Fusible de acción

retardada

WS08, WS10, WS14 NEMA No. 5-15P 125V-15 AMP

WS10, WS13, WS16 NEMA No. 6-15P 250V-15 AMP

WE10, WE13, WE16,

WY10, WY13

NEMA No. 6-20P 250V-20 AMP

Datos eléctricos

ADVERTENCIA

Su seguridad y la seguridad de los demás son muy importantes.

PRECAUCIÓN

AVISO

ADVERTENCIA

Peligro de choque eléctrico

Asegúrese de que su receptáculo eléctrico

cuente con la misma configuración que el

enchufe de su aire acondicionado. Si es

diferente, consulte con un electricista

certificado.

No use adaptadores para el enchufe.

No utilice cables de extensión.

No retire el contacto a tierra.

Siempre conéctelo a un tomacorriente

trifásico con contacto a tierra.

No seguir estas instrucciones puede

ocasionar la muerte, un incendio o un

choque eléctrico.

Proporcionamos muchos mensajes de seguridad importantes en este manual y

en su aparato. Siempre lea y obedezca todos los mensajes de seguridad.

Éste es un símbolo de alerta de seguridad.

Este símbolo lo alerta de posibles riesgos que pueden

causarle la muerte o lesionarlo a usted o a otras personas.

Todos los mensajes de seguridad contarán con el

símbolo de alerta de seguridad con la palabra

“ADVERTENCIA” O “PRECAUCIÓN”. Estas palabras

quieren decir:

Puede ocasionarse la muerte o

lesiones graves si no sigue las

instrucciones.

Puede provocarse lesiones leves a

moderadas si no sigue las

instrucciones.

Los mensajes para alertarlo sobre

posibles daños potenciales a la

propiedad tendrán la palabra

“AVISO”. Pueden ocurrir daños a la

propiedad si no sigue las

instrucciones.

Todos los mensajes de seguridad le indicarán cuál es el posible riesgo, le indicarán

cómo reducir la probabilidad de lesionarse y lo que ocurrirá si no sigue las

instrucciones.

Para poner en marcha la unidad

Si el acondicionador de aire está instalado y conectado a un enchufe

adecuado, ya está listo para funcionar. La primera vez que arranque

la unidad, el compresor sufrirá un retardo de tres minutos. Consulte

Protección automática de componentes en la siguiente página.

Pulse el botón Power una vez. La unidad estará en modo de frío

(Cool) automáticamente, con una temperatura de 75 °F (24 °C)

y la velocidad del ventilador en F1, la conﬁ guración nocturna.

Para conﬁ gurar el modo de funcionamiento

La primera vez que encienda la unidad, estará en modo de frío (Cool)

con el ventilador a velocidad constante.

En los modelos de sólo frío WS, pulse el botón Mode una vez

para activar MoneySaver®. (Sólo en modelos WS. Consulte el

punto 14 si desea ver las instrucciones para el uso de la función

MoneySaver en los modelos WY/WE.)

MoneySaver® acciona el ventilador con el compresor de forma

cíclica para que aquél no esté siempre en marcha. Eso ahorra

energía y mejora la deshumidiﬁ cación. MoneySaver® también

se pone en marcha para comprobar la temperatura si el ciclo de

reposo es demasiado largo. O quizás preﬁ era que el ventilador

funcione a velocidad constante para que el aire se mueva más.

(Para ello, pulse el botón Mode otras dos veces.)

En los modelos de calor-frío WY/WS, pulse el botón Mode una vez

para activar la función Fan Only. Esta opción hará circular el aire por

la habitación sin accionar el compresor.

Si está en modo MoneySaver®, pulse el botón Mode una vez

para activar la función Fan Only (en modelos de sólo frío WS).

Para ajustar la temperatura

Use el botón Mode para elegir entre las modalidades de frío o

ahorro de energía (o calor): seleccione Cool o MoneySaver®

(o Heat en modelos de calor-frío WY/WE), respectivamente.

MÁS FRÍO (Cooler): Pulse el botón

para bajar la temperatura del

aire en la habitación.

MÁS CALOR (Warmer): Pulse el botón

para subir la

temperatura del aire en la habitación.

Pulse ambos botones

y al mismo tiempo para cambiar

la temperatura de Fahrenheit (°F) a Celsius (°C). Repita este

paso para cambiar de °C a °F otra vez.

Para ajustar la velocidad del ventilador

Pulse el botón Fan Speed para ver la opción actual. Vuelva a

pulsarlo para cambiar la velocidad. F1 es la opción más baja

(C. NOCTURNA/BAJA), F2 es MEDIA y F3 es ALTA.

Para activar el ventilador inteligente (en modelos

sólo frío WS)

Existe una cuarta opción, SF, al seleccionar la velocidad del

ventilador. Es la función VENTILADOR INTELIGENTE. ÉSTA

NO FUNCIONA CON EL MODO SÓLO VENTILADOR.

Para activar el ventilador inteligente (en modelos

calor-frío WY/WE)

Pulse el botón Smart Fan para activar el ventilador inteligente.

La luz indicará que esta función está en uso.

El ventilador inteligente ajustará la velocidad del ventilador

de forma automática para mantener el nivel de confort

deseado. Por ejemplo, si las puertas de la vivienda que dan

al exterior permanecen abiertas durante un periodo de tiempo

prolongado o más personas entran en una habitación, la

función de ventilador inteligente puede elevar la velocidad

del ventilador para compensar el aumento de calor.

Esto le

evita tener que ajustarla manualmente.

Para conﬁ gurar el reloj horario

Pulse el botón Set Hour para ver la conﬁ guración actual. El

número que aparece es la hora aproximada (sólo la hora). Use

los botones

y para cambiar la conﬁ guración. ASEGÚRESE

DE CONFIGURAR A.M. Y P.M. SEGÚN CORRESPONDA.

(P.M. se indica mediante una luz roja en la esquina superior

izquierda de la pantalla.)

Para conﬁ gurar el temporizador

NOTA: Configure el RELOJ HORARIO (Set Hour) antes de tratar de

conﬁ gurar las funciones del temporizador.

Puede conﬁ gurar las horas de arranque (Start Time) y parada (Stop

Time) con una separación de 1 hora como mínimo y 23 horas como

máximo.

Tras conﬁ gurar la hora, pulse el botón Set Hour una vez (luz de

arranque encendida). Use los botones

y para seleccionar

la hora de ARRANQUE de la unidad.

Tras seleccionar la opción Start Time, pulse el botón Set Hour

una vez (luz de parada encendida). Use los botones

y para

seleccionar la hora de PARADA de la unidad. Tras ello, pulse

el botón Set Hour una vez.

Pulse el botón Timer On/Off (se encenderá la luz) para activar

la función de temporizador. Para desactivarla, pulse otra vez el

botón Timer On/Off (se apagará la luz). Una vez seleccionadas

las horas de encendido/apagado, permanecerán en la memoria

y se activarán de forma cíclica a diario hasta que se cambien.

NOTA: Si se desenchufa la unidad o se produce un corte de corriente,

deberá restablecerse la HORA o Timer On/Off no funcionará bien.

Cómo utilizar el acondicionador de aire para habitaciones Friedrich

Para activar MoneySaver (modelos WY/WE)

Pulse el botón Money Saver para activar esta función. La luz

indicará que esta función está en uso.

MoneySaver® acciona el ventilador con el compresor de forma

cíclica para que aquél no esté siempre en marcha. Eso ahorra

energía y mejora la deshumidiﬁ cación. MoneySaver® también

se pone en marcha para comprobar la temperatura si el ciclo de

reposo es demasiado largo. O quizás preﬁ era que el ventilador

funcione a velocidad constante para que el aire se

mueva más.

(Para ello, pulse el botón Mode otras dos veces.)

Para que funcione sólo el ventilador, haga lo

Figura 2: Panel de control del modelo calor-frío WY/WE

Figura 1: Panel de control del modelo sólo frío WS

Uso del mando a distancia

Para poner en marcha la unidad (vea Fig. 3 )

ENCENDIDO: Pulse el botón Power una vez. La unidad se pondrá

en marcha de forma automática en el modo y con la velocidad de

ventilador en que se usó por última vez.

Para conﬁ gurar el modo de funcionamiento

FRÍO: Pulse el botón Cool para que el modo de funcionamiento

pase automáticamente a FRÍO.

SÓLO VENTILADOR: Pulse el botón Fan Only si desea utilizar

sólo el ventilador.

CALOR (sólo modelos WY/WE): Pulse el botón Heat para que

el modo de funcionamiento pase automáticamente a CALOR.

MoneySaver®: Pulse el botón Money Saver® para activar esta

función. MoneySaver® acciona el ventilador con el compresor

de forma cíclica para que aquél no esté siempre en marcha.

Para ajustar la temperatura

MÁS CALOR: Pulse el botón Warmer para subir la temperatura

del aire en

la habitación.

MÁS FRÍO: Pulse el botón Cooler para bajar la temperatura del

aire en la

habitación.

Para ajustar la velocidad del ventilador

VELOCIDAD DEL VENTILADOR: Pulse el botón Fan Speed para

ver la opción actual. Vuelva a pulsarlo para cambiarla. F1 es la

opción más baja (C. NOCTURNA/BAJA), F2 es MEDIA, F3 es

ALTA y SF es la función VENTILADOR INTELIGENTE.

Para conﬁ gurar el reloj horario

CONFIGURAR RELOJ HORARIO: Pulse el botón Set Hr. una vez

para ver la conﬁ guración actual. Siga pulsándolo hasta llegar a la

hora actual (sólo la hora). Los minutos no aparecen en la pantalla.

Asegúrese de que la conﬁ guración A.M./P.M. es correcta.

Protección automática de los componentes

Su unidad viene con una protección automática de los componen-

tes.

Para proteger el compresor de la unidad, se ha programado un tiempo

de descanso de tre

s minutos si usted apaga la unidad o si se corta la

energía. El ventilador no se afectará.

Cuando usted va de Cool (frío) a Fan Only (ventilación sin enfriamiento)

y lo vuelve a cambiar a Cool (frío), se ha programado una demora de

tres minutos antes de que el compresor se vuelva a prender. Esto

sirve para protegerlo

Temp/Hour

Power

Cool

Fan Only

Heat

Clock

Start Time

Stop Time

Smart

Fan

Speed

Mode

Timer

On/Off

Money

Saver

Set

Hour

Temp/Hour

Cool

Money Saver

Fan Only

Clock

Start Time

Stop Time

Power

Fan

Speed

Mode

Timer

On/Off

Set

Hour

2 3

10 11 12

Panel de control de la unidad

Como limpiar el ﬁltro

Su unidad de aire acondicionado para habitación de Friedrich está

equipada con un ﬁ ltro de múltiple uso Permafoam (espuma), con un

tratamiento germicida (contra bacterias), el cual no cambia cuando

se lava. El ﬁ ltro sirve para remover polvo, polen y cualquier otra

impureza del aire.

MANTENGA LIMPIO EL FILTRO - Un ﬁ ltro atrancado o sucio reducirá

la eﬁ ciencia de operación de su unidad y contribuirá que se forme

escarcha en el serpentín interior. Asegúrese de revisar el ﬁ ltro cada

7 a 10 días. El procedimiento es muy sencillo, debido al diseño único

de la CUBIERTA DECORATIVA de su unidad Friedrich.

ACCESO AL FILTRO - Remueva la REJILLA DE ABSORCION del

marco de la CUBIERTA DECORATIVA, cogiéndola de las esquinas

superiores izquierda y derecha. Tire de la rejilla hasta que se salga

de los broches de presión. Inclínela hacia usted, levántela y sáquela

de los broches de presión inferiores. Esto dejará el ﬁ ltro a

la vista.

Remuévalo tirando de él llevándolo hacia usted. Lávelo con agua

caliente jabonosa, enjuáguelo, ajústelo un poco para sacarle el agua,

sacúdalo pero no lo doble y póngalo de nuevo en la unidad, en los dos

ganchos de soporte. Vuelva a colocar la REJILLA DE ABSORCION

colocando la base inferior de la misma sobre los broches de presión

que la sostienen. Incline el frente hacia arriba, en el sentido opuesto

a usted mismo. Presione un poco la parte superior y la rejilla quedará

colocada

en los broches de presión superiores.

Para conﬁ gurar el temporizador

NOTA: Puede configurar las horas de ARRANQUE y PARADA con

una separación de 1 hora como mínimo y 23 horas como máximo.

ARRANQUE DEL TEMPORIZADOR: Pulse Start para ver la

hora de arranque de refrigeración actual. Siga pulsando el botón

de ARRANQUE hasta llegar a la hora de arranque deseada. Ésa

será la hora de arranque de refrigeración ﬁ jada.

PARADA DEL TEMPORIZADOR: Pulse Stop. Siga pulsando

el botón de PARADA hasta llegar a la hora de parada deseada.

Ésa será la hora de parada de refrigeración ﬁ jada.

ENCENDIDO/APAGADO DEL TEMPORIZADOR: Pulse el botón

On/Off (situado debajo de Timer Operation) para activar (luz

encendida) o desactivar (luz apagada) el temporizador. Una vez

seleccionadas las horas de encendido/apagado, permanecerán

en la memoria y se activarán de forma cíclica a diario hasta que

se cambien.

NOTA: Si se desenchufa la unidad o se produce un corte de cor-

riente, deberá restablecerse la función Set Hr. o Timer On/Off no

funcionará bien.

Puede comprar mandos a distancia inalámbricos adicionales con su distribuidor

Friedrich

Filtro

Rejila de entrada

Figura 4

Figura 3:

Mando a distancia del modelo calor-frío WY/WE

Money

Fan

Timer Operation

Set Hr.

Stop

Start

Temperature

Fan

Cool

On/Off

Power

Cooler

Warmer

Only Speed Saver

Heat

Cómo cambiar la dirección del ﬂ ujo de aire

La REJILLA DE SALIDA viene instalada de fábrica para proporcionar

un ﬂ ujo de aire con un ángulo de inclinación hacia arriba de 45° hacia

el interior de la habitación. (Dirección 1 en la Figura 5.) Si desea un

ﬂ ujo de aire vertical (Dirección 2), es posible modiﬁ car la dirección

girando la REJILLA DE SALIDA.

Desenchufe el acondicionador de aire.

Retire el RETÉN DE LA REJILLA DE SALIDA ﬁ jado con un tornillo

en el lado derecho de la rejilla.

Retire la REJILLA DE SALIDA de las ranuras de retención, situadas

cerca de los CONTROLES, y gírela como se indica en la Figura 5.

Vuelva a instalar la REJILLA DE SALIDA colocándola en las ranuras

de retención. Vuelva a ﬁ jar el RETÉN DE LA REJILLA DE SALIDA con

el tornillo de retención. La unidad está lista para funcionar.

Cómo cubrir los oriﬁ cios del panel protector

interno

Se incluyen dos tapones beige en una bolsa de plástico pegada con

cinta adhesiva al chasis WallMaster. Éstos pueden utilizarse para

taponar los dos oriﬁ cios que quedan tras retirar el panel protector

interno (consulte la Figura 5). Los tapones deben colocarse antes de

instalar el bastidor del FRONTAL DECORATIVO.

Requisitos eléctricos

IMPORTANTE: Antes de comenzar la instalación propiamente dicha

del acondicionador de aire, consulte los códigos eléctricos locales y

la siguiente información.

El acondicionador de aire debe hallarse conectado a una fuente de

alimentación con idénticos valores nominales de tensión y frecuencia

de corriente alterna que los indicados en la placa de características

situada en el chasis. Sólo puede utilizarse corriente alterna (CA).

Consulte las páginas 3 y 7 si desea ver el tipo correcto de enchufe

ra su modelo.

Un circuito sobrecargado ocasionará invariablemente la avería o el

fallo del acondicionador de aire, por lo que resulta extremadamente

importante que el suministro eléctrico y el cableado sean adecuados.

En caso de duda, consulte a su distribuidor o compañía eléctrica.

PROTECCIÓN PARA CIRCUITOS: Antes de instalar o reubicar su

acondicionador de aire para habitaciones Friedrich, compruebe

el amperaje nominal del cortacircuito

s o fusible "RETARDADO".

Consulte la placa de características ubicada en el chasis del

acondicionador de aire para determinar el amperaje correcto

del fusible o cortacircuitos para su modelo. El valor nominal NO

DEBE superar el valor indicado en dicha placa. Si se conecta

el acondicionador de aire a un circuito protegido con un fusible,

debe utilizarse un fusible "RETARDADO" debido a las demandas

momentáneas de alta corriente al poner en marcha el aparato.

7653

C65

#LED

Rejilla

de entrada

Cubierta

decorativa

Base de empotraje

de la unidad "WSD"

Flujo de aire rotacion

en dos sentidos

Rejilla

de salida

Enchufe de 1/4" Diam

tro

Figura 5

ADVERTENCIA

Peligro de choque eléctrico

Utilice la protección de circuitos

correcta.

No seguir estas instrucciones puede

ocasionar la muerte, un incendio o un

choque eléctrico.

Figura 6

TEST

RESET

WARNING

TEST BEFORE EACH USE

1. PRESS RESET BUTTON

2. PLUG LDCI INTO POWER

RECEPTACLE

3. PRESS TEST BUTTON,

DLUOHS NOTTUB TESER

POP UP

4. PRESS TEST BUTTON,

FOR USE

DO NOT USE IF ABOVE TEST

FAILS

WHEN GREEN LIGHT IS ON

IT IS WORKING PROPERLY

RESET

TEST

NOTA: Su aparato LCDI se parecera a una de estas ilustraciones.

Nunca use cables de extensión para hacer

funcionar su unidad de aire acondicionado

Su unidad de aire acondicionado Friedrich está equipada con un

enchufe de tres patas (a tierra) para protegerle a usted contra los

peligros de electrocutarse y debe ser conectado en un receptáculo

de tres patas con una conexión a tierra adecuada. Si usted tiene un

tomacorriente de dos entradas, necesita reemplazarlo con uno de tres

entradas que esté de acuerdo con todos los códigos y regulaciones

nacionales y locales. No quite la clavija de tierra del enchufe por

ninguna razón. Usted tiene que emplear el enchufe de tres entradas

que se suministra con el aire acondicionado

NUNCA CORTE O RETIRE DEL ENCHUFE LA PATA

DE CONEXIÓN A TIERRA.

Cable de alimentación

Todos los sistemas Friedrich de aire acondicionado para habitación

se embarcan desde la fábrica con un cable de alimentación equipado

con Interruptor de detección de fugas de corriente (LCDI). A partir de

agosto del 2004 el dispositivo LCDI cumple con los requisitos del UL

(Underwriter’s Laboratory) y el NEC (Código Eléctrico Nacional) para

los sistemas de aire acondicionado conectados por cable.

Para probar su cable de alimentación:

1. Enchufe el cable de alimentación de energía a una terminal

de 3 patas conectada a tierra.

2. Oprima “RESET” (Figura 6).

3. Oprima “TEST” (se escucha un chasquido; el botón “Reset”

se desengancha y salta).

4. Oprima y suelte el

botón “RESET” (se escucha un chasquido;

el botón “Reset” se engancha y mantiene dentro). El cable de

alimentación está listo para el funcionamiento.

NOTA: El dispositivo LCDI no esta destinado para utilizarse como

interruptor.

Una vez enchufado en la unidad, el dispositivo LCDI funcionará

normalmente sin necesidad de reajustes.

Si el dispositivo no se desengancha durante la prueba o si el cable

de alimentación de energía está dañado deberá cambiar

lo por

otro cable de alimentación nuevo suministrado por el fabricante.

Le recomendamos llamar a nuestra Línea de asistencia técnica al

1-800-541-6645 ext. 662. Para agilizar el servicio, tenga a la mano

su modelo y número de serie.

Peligro de choque eléctrico

ADVERTENCIA

No use adaptadores para el enchufe.

No utilice cables de extensión.

No retire el contacto a tierra.

Cambie los cables dañados con cables

nuevos provistos por el fabricante.

No seguir estas instrucciones puede

ocasionar la muerte, un incendio o un

choque eléctrico.

No enfría

Si su aire acondicionado funciona, pero no enfría; compruebe si los

controles están debidamente ajustados. Espere tres minutos antes de

cambiar el termostato a una posición de mayor enfriamiento. Revise

el ﬁ ltro y límpielo perfectamente de ser necesario. Compruebe si la

compuerta de ventilación está cerrada. Compruebe si está instalada

la junta de sello del chasis (ver página 23).

No calienta (únicamente para los modelos de

calefacción/enfriamiento)

Si la unidad funciona pero no calienta, determine si los controles están

graduados correctamente. Cambie el termostato a una posición de

más calefacción para darse cuenta de si funciona. Además, revise el

ﬁ ltro y límpielo bien, de ser necesario.

Olores procedentes de la unidad cuando esta

calentado (únicamente para los modelos de

calefacción/enfriamiento)

Usted puede notar un olor a humo la primera vez que se enciende el

elemento del calentador. Esta situación es común en cualquier tipo

de sistema de calefacción cuando se prende en el invierno. El olor

proviene del polvo y otras partículas que se acumulan durante los

meses de calor. Este olor desaparecerá rápidamente.

No funciona

Si la unidad no funciona, revise el cordón de la energía para darse

cuenta de que esté bien conectado. Revise también los fusibles, el

interruptor de circuitos o el dispositivo LCDI (ver las instrucciones

del LCDI); arréglelo si es necesario o reemplace el fusible fundido

(si lo hay) por otro de ACCION RETARDADA del tamaño adecuado.

El tamaño adecuado de fusible se muestra en otra parte de estas

instrucciones. Después de reestablecer la corriente a la unidad,

espere tres minutos antes de volverla a poner a funcionar.

Consejos para solucionar problemas

y mantenimiento en el hogar

Cosas que usted debe saber sobre su unidad de

bombeo de calor (heat pump) WallMaster

Formación de escarcha en el serpentín interior

Ciertas condiciones operativas pueden producir la formación de

escarcha en el serpentín interior. Durante la operación de enfriamiento,

un ﬁ ltro sucio o una distribución restringida del aire, combinados con

un clima húmedo y frío, pueden hacer que esto ocurra. Si se produce

la escarcha en el serpentín interior mientras enfría, ponga el control

en FAN (ventilador) y manténgalo así hasta que la escarcha en el

serpentín desaparezca. El graduar el termostato en una temperatura

ligeramente más caliente ayudará a evitar que la escarcha se forme

de nuevo.

Para limpiar la cubierta decorativa

La CUBIERTA DECORATIVA de su unidad de aire acondicionado para

habitación Friedrich, lo mismo que la totalidad del gabinete, pueden

limpiarse con agua tibia y un detergente suave. Bajo condiciones de

funcionamiento adversas, el serpentín interior y exterior y la bandeja

base pueden requerir limpiezas periódicas, con el ﬁ n de mantener una

operación eﬁ ciente. Cuando se requiera este servicio usted deberá

Ilamar a su distribuidor Friedrich.

Peligro de choque eléctrico

ADVERTENCIA

Desconecte la energia eléctrica antes de

dar mantenimiento.

Cambie todas las partes y paneles antes de

operar.

No hacerlo puede resultar en la muerte o

un choque eléctrico.

Cuando la unidad de bombeo de calor (Heat Pump) esté en funcio-

namiento, usted puede notar algunas funciones que no tuvieron uso

cuando la unidad estaba enfriando:

1. Es común que se forme hielo en el serpentín exterior de su

unidad de bombeo de calor (Heat Pump) WallMaster. El hielo se

forma debido a la humedad que tiene el aire exterior cuando pasa

sobre la superficie fría (por debajo de cero grados C, (32 grados F).

del serpentín.

2. Cuando el serpentín exterior forma hielo, su unidad de

boombeo de calor (Heat Pump) iniciará automáticamente el proceso

e descongelación. El compresor parará y el ventilador seguirá

funcionando. El calor se iniciará para continuar calentando la

habitación mientras el aire exterior descongela el serpentín al aire

libre. Una vez que la descongelación es total, la unidad volverá

automáticamente a la modalidad de bombeo de calor.

3. Es normal que salga vapor del serpentín al aire libre durante

el proceso de descongelación. Esto se parece al vapor que se

forma cuando uno expele aire caliente por boca y nariz, en una

mañana muy fría.

4. Si la temperatura exterior o la temperatura del serpentín baja

de 43 grados Fahrenheit (9 grados C). Durante la operación de

calefacción, su unidad de bombeo de calor (Heat Pump)

WallMaster® cambiará automáticamente al calor de resistencia

eléctrica y continuará operando en esa modalidad, hasta que la

temperatura exterior se mantenga por debajo de 43 grados F (9

grados C).

Preparación de la pared

PASO 1 La abertura necesaria para la BASE DE EMPOTRAJE

WSD es de una altura de 17 ¼" pulgadas por 27 ¼"

pulgadas de ancho (438 mm x 692 mm).

PASO 2 Deben emplearse ZAPATAS (lintels) para sostener el

material encima de la base de empotraje en aberturas

de paredes enchapadas de ladrillo o de albañilería.

También de

be tenerse en cuenta lo siguiente:

Instrucciones de instalación para la

base de empotraje de la cubierta WSD

Pared Exterior

Minimo 1" Pulgada (25 Mm)

3 1/2" (90 Mm) Para La Base Inferior"

5 1/2" (140 Mm) Maximo Sub-base

Pared

Interior

Espacio minimo requerido

de 1" pulgada (25 mm) a

los lados de la unidad

Minimo ⅞" Pulgada

(22 Mm)

Minimo De

⁄

Pulgada (14 Mm)

Extension De

Drenaje

Espacio minimo requirido de

24" pulgadas (610 mm), de la

parte superior de la base de

empotraje al cielo raso (techo).

Zapatas

Base De Empotraje

(Cubierta) WSD

Figura 7

ELEMENTO #

DESCRIPCION CANTIDAD

TORNILLO #12A x 2"

PULGADAS

Herramienta de montaje suministrada

A. Debe emplearse la base inferior (SB) u otro tipo de apoyo o

sostenimiento para la unidad en construcción de paredes tipo

panel y otras paredes de menos de 8" pulgadas (200 mm) de

grueso.

B. Deje una distancia mínima de 1" pulgada (25 mm) en cada lado

de la unidad, la pared y el piso adyacente. Donde se necesita una

base inferior, la distancia mínima del p

iso a la base de empotraje

será de 3 y ½" pulgada (90 mm). Para minimizar la posibilidad de

corto circuito en el condensador, el espacio libre mínimo entre el

cielo raso (techo) y la parte superior de la unidad debe ser de 24"

pulgadas (610 mm). (Ver Figura 7).

Peligro de caída de objetos

ADVERTENCIA

No seguir las instrucciones de instalación

para montar su aire acondicionado puede

ocasionar daños a la propiedad, lesiones

físicas o la muerte.

Requerimientos para la instalación

PASO 1 La BASE DE EMPOTRAJE WSC se debe colocar de tal

forma que LA EXTENSION PARA DRENAJE se extienda

por lo menos 9⁄16" de pulgada más allá de la PARED

EXTERIOR (Ver Figura 8).

PASO 2 La BASE DE EMPOTRAJE WSC debe extenderse

un mínimo de ⅞" de pulgada dentro de LA PARED

INTERIOR.

PASO 3 La BASE DE EMPOTRAJE WSC debe instalarse nivelada

de lado a lado.

Instalación de la base de empotraje

PASO 1 Después de sacar de la caja la BASE DE EMPOTRAJE

"WSD," remueva el PANEL DELANTERO estriado.

Colóquela en el hueco de la pared siguiendo las

instrucciones que se dan en los REQUERIMIENTOS PARA

LA INSTALACION. Asegure la BASE DE EMPOTRAJE a

la PARED INTERIOR colocando dos (2) tornillos #12Ax2"

pulgadas a cada lado de la BASE DE EMPOTRAJE (Ver

Figura 7). Ponga una cuña en la parte superior de la BASE

DE EMPOTRAJE en la mitad de los dos lados. Ponga un

tornillo #12Ax2" pulgadas en la parte superior de la BASE

DE EMPOTRAJE cerca de la cuña. Ponga los tornillos en

el interior de la BASE DE EMPOTRAJE. Si el hueco en

la pared no está enmarcado con madera, use tornillos de

base de ancla o tornillos molly (toggle), los cuales no se

proporcionan.

Figura 8

Soporte Posterior

(Atras) De La

Unidad

Soporte Anterior (Frente)

De La Unidad

Nivel

Reborde (Pestaña)

Levantado

PASO 4 La BASE DE EMPOTRAJE WSC también se debe

instalar con un pequeño declive hacia la parte exterior de

la ediﬁ cación. Colocando un NIVEL de tal forma que se

apoye en los SOPORTES ANTERIOR Y POSTERIOR,

como es muestra en la Figura 8, se proporciona el declive

requerido.

PASO 2 Una vez la BASE DE EMPOTRAJE se ha instalado,

revise el NIVEL de nuevo para asegurarse de que se

ha mantenido el declive hacia afuera de media burbuja.

Coloque unas cuñas, si son necesarias para mantener el

declive requerido.

PASO 3 Rellene con masilla el total de la abertura en la parte interior

y exterior, entre la BASE DE EMPOTRAJE y la PARED.

PASO 4 El panel anterior estriado que se quitó en el Paso 1 debe

montarse en su lugar nuevamente si hay que hacer trabajo

de albañilería y/o si el CHASIS “WSD” se va a instalar

posteriormente.

AVISO

Se deben respetar las proyecciones de la BASE DE

EMPOTRAJE y las precauciones de nivelación

para evitar la entrada de agua en la habitación.

PASO 1

Compruebe la carcasa a fin de asegurarse de que se

ha instalado correctamente en la pared. Retire el panel

frontal ondulado de la CARCASA WSD.

Retire el PANEL

PROTECTOR trasero. Dé la vuelta a la rejilla. Coloque el

borde inferior en la pestaña de la carcasa (con el logotipo

de Friedrich mirando hacia fuera). Alinee las ranuras con los

oriﬁ cios para los tornillos y, por último, ﬁ je la rejilla con los

tornillos.

tauc rebah aírebeD .ejalcna ed sollinrot sol ebeurpmoC .A

(4) en la CARCASA WSD (dos a cada lado).

B. Determine si la carcasa posee un ángulo de inclinación

descendente hacia el exterior de ½ burbuja de nivel. Si

desea obtener más información, consulte la página 10.

C. Asegúrese de que todos los bordes de la carcasa se han

sellado con masilla de tipo industrial tanto por fuera como

por dentro, para impedir la entrada del agu

a de lluvia.

D. Una junta selladora de la base de empotraje ha sido

proporcionada en el embalaje de cartón del envío

del chasis. Retírela del embalaje de cartón, pele la

capa protectora del adhesivo e instálela en la base de

empotraje (adhesivo hacia abajo).

Riesgos de cortadas/amputaciones

PRECAUCION

Aunque se ha tenido mucho cuidado para

minimizar los bordes fiolosos en la

construcción de su unidad, utilice guantes

u otro tipo de protección para las manos al

manejar la unidad.

No hacerlo puede ocacionar lesiones

físicas de leves a moderadas.

Peligro de peso excesivo

Pida la ayuda de dos o más personas al

instalar su aire acondicionado.

No hacerlo puede provocar lesiones en

la espalda o en otras partes del cuerpo.

PRECAUCION

Instrucciones de instalación del chasis

WallMaster para los modelos WS, WE

y WY

PASO 2

Compruebe el enchufe para asegurarse de que cumple

con los requisitos del modelo de chasis que se dispone

a instalar. En las páginas 2 y 5 encontrará los requisitos

del enchufe.

PASO 3

El frontal decorativo viene empaquetado en su propia

caja dentro del embalaje de cartón del chasis, entre el

chasis y el embalaje. Saque esta caja y apártela por el

momento.

PASO 4

Con la colaboración de un ayudante, retire el chasis del

embalaje de cartón. Tenga cuidado con las horquillas

a ﬁ n de evitar que sufran golpes, ya que esto podría

dañarlas. Con la colaboración de un ayudante, levante

el chasis por la bandeja base y deslícelo dentro de la

carcasa hasta que toque la rejilla trasera. Con el chasis

en la posición correcta, el borde frontal de la bandeja

base debe sobresalir 4 ¾ in (12.07 cm) del borde (lado)

frontal de la carcasa.

PASO 5

INSTALACIÓN DE LA JUNTA DE SELLO DEL CHASIS:

Después de instalar el forro, deslice el chasis dentro del

forro hasta aproximadamente 7.62 cm (3 pulgadas) de

la inserción completa. Enmasille la junta de sello a una

profundidad de 2.54 cm (1 pulgada) entre el chasis y el

forro (ver la Figura 11). Cerciórese de instalar la junta

comenzando desde la esquina del lado inferior derecho

para después extenderla sobre la parte superior y hacia

abajo en dirección a la esquina del lado inferior izquierdo.

Luego empuje completamente el chasis dentro del forro

en toda la distancia de modo que la porción delantera de

plástico tope con el borde frontal del forro.

Si no se instala la junta de sello del chasis, el funcionamiento

de la unidad se verá afectado de manera adversa. Además,

aumentarán el ruido del funcionamiento y el ruido

exterior.

PASO 6

Cogiéndola de las esquinas superiores izquierda y derecha

quite la rejilla de entrada del marco de la cubierta decorativa.

Tírela hacia afuera hasta que la rejilla se desprenda de los

broches que la sujetan en la parte de arriba. Inclínela hacia

usted, Ievántela y sáquela de los broches que la sujetan en

la parte de abajo. Instale el marco de la cubierta decorativa

en su sitio, sobre la abertura de la base de empotraje y

sujétela al CHASIS con cuatro tornillos metálicos, como

se muestra en la Figura 11. Coloque la rejilla de entrada

poniendo la base inferior de la rejilla en los broches que la

sujetan en la parte de abajo. Incline el frente hacia arriba,

alejándolo de usted. Presione suavemente en la parte de

arriba y la rejilla se colocará ella misma en los broches

que la sujetan en la parte de arriba.

7653C6543

EDO

Rejilla de

entrada

Marco de la

cubierta decorativa

Tornillos

(4)

Arandela para

sellar el chasis

Figura 11

Peligro de objetos en movimiento

ADVERTENCIA

Cambie todos los paneles antes de

operar su aire acondicionado.

No hacerlo puede provocar lesiones.

DK (Equipo de drenaje)

En los modelos WE y WY, en caso de que la temperatura exterior baje

de 37 grados Fahrenheit (2.7 grados C), cualquier cantidad de agua

que se encuentre todavía en la bandeja base del chasis es drenada

a la bandeja de la base de empotraje, para prevenir que se congele.

(ADVERTENCIA: En climas excesivamente húmedos, en la modalidad

de enfriamiento de los modelos WS, WE y WY es posible que se

produzca un derrame de exceso de condensación). Para estos casos

especiales, hay disponible un equipo para drenaje opcional ("DK").

IDK (Equipo para drenaje interior)

La construcción nueva para permitir a los sistemas de drenaje

construidos dentro de las paredes puede utilizar el equipo de drenaje

interior Friedrich ("IDK"), diseñado para instalación en la parte inferior

de la base de empotramiento, debajo de la válvula de desagüe tipo

fuelle (en los modelos de calefacción y enfriamiento únicamente).

Figura 12

Bandeja base

Niple de desagü

Gabinete

Manguera de

drenaje

Equipos opcionales para drenaje

Si usted quiere drenar la condensación formada en la bandeja base

mientras la unidad está en funcionamiento, utilice el tubo de drenaje

que trae la unidad, el cual puede asegurarse a la bandeja base. Se

debe suministrar un tubo de 3/8" diámetro exterior de plástico de

pared delgada o de cobre que será fijado al chupón de desagüe.

Siga las instrucciones a continuación:

PASO 1 Busque la placa para drenaje en la parte posterior de la

bandeja base y quítela. (Ver Figura 10). Usando los

ornillos de la placa, instale la arandela y el tubo de

drenaje en la bandeja base.

PASO 2 Quite la tapa removible del orificio knockout en la parte

inferior derecha de la rejilla posterior. Deslice el chasis en

la base de de empotraje para la unidad WSD, de tal

forma que el tubo de drenaje pase por el orificio knock-

out.

PASO 3 Inserte la tubería dentro del chupón de desagüe.

Si el chasis tiene que ser removido de la base de empotraje para

alguna reparación, retire la manguera antes de deslizar el chasis

fuera de la base de empotraje

Drenaje de la condensación en

los modelos WS, WE y WY

Garantía limitada para unidades de aire

acondicionado de tipo ventana

EL PRIMER AÑO

TODAS LAS PARTES: Si falla cualquier componente de FRIEDRICH por defecto de fabricación o de material en los primeros doce

meses a partir de la fecha de compra, FRIEDRICH reparará el producto gratuitamente si el acceso a la unidad es razonable. El

propietario será responsable de los gastos adicionales por la extracción de partes inaccesibles y gastos de viaje si el trayecto de ida

de la compañía de reparaciones es superior a los 46 kilómetros. Éste es el único remedio explícitamente acordado para los primeros

doce meses a partir de la fecha original de compra.

DEL SEGUNDO AL QUINTO AÑO

SISTEMA SELLADO DE REFRIGERACIÓN: Si falla el sistema sellado de refrigeración (a estos efectos comprende el compresor, la

bobina del condensador, la bobina del evaporador, la válvula de inversión, los capilares, el secador del ﬁ ltro y todas las tuberías de

conexión) suministrado por FRIEDRICH por defecto de fabricación o de material en el período de sesenta meses a partir de la fecha de

compra, FRIEDRICH pagará una parte de los gastos de trabajo y los componentes necesarios para reparar el sistema. FRIEDRICH no

se hace responsable de los gastos de diagnóstico, extracción, carga, transporte del lugar donde está instalado al centro

de reparación,

ni reinstalación de la unidad. Estos gastos son responsabilidad del propietario. Éste es el único remedio explícitamente acordado para

los primeros sesenta meses a partir de la fecha original de compra.

APLICABILIDAD Y RESTRICCIONES: Estas garantías sólo tendrán vigencia mientras la unidad permanezca en los cincuenta estados

de los Estados Unidos, el Distrito de Colombia y Canadá. La garantía excluye:

1. Filtros de aire o fusibles.

2. Productos sin el número de serie o modelo.

3. Productos defectuosos o dañados como resultado de la instalación incorrecta o el uso incorrecto de cables o corriente eléctrica,

o mantenimiento inadecuado, o de accidentes, uso indebido o abuso, incendios, inundaciones, alteraciones o aplicaciones

incorrectas del producto, y/o unidades instaladas en atmósferas corrosivas, fallos o retrasos de funcionamiento por casos

de Guerra, restricciones de gobierno, huelgas, escasez de materiales fuera del control de FRIEDRICH, o actos de fuerza

mayor.

PARA OBTENER SERVICIOS BAJO GARANTÍA: Recibirá servicio de la organización de servicio o el distribuidor autorizado por

FRIEDRICH en su zona. Puede encontrar esta información en las páginas amarillas. Si necesita ayuda para obtener servicios bajo

garantía, escriba a: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-

1540.

LIMITACIONES: ESTA GARAN

TÍA SUPERSEDE TODAS LAS DEMÁS. LAS GARANTÍAS IMPLÍCITAS DE BUEN FUNCIONAMIENTO

PARA PROPÓSITOS ESPECIALES Y/O MERCANCÍA SE LIMITAN A LA DURACIÓN DE ESTA GARANTÍA EXPLÍCITA. EL

FABRICANTE RECHAZA EXPLÍCITAMENTE LA RESPONSABILIDAD DE LOS DAÑOS CONSECUENTES O ACCIDENTALES

QUE SE PRODUZCAN POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA.

NOTA: Algunos estados no tienen limitaciones sobre la duración de garantías implícitas ni permiten limitar o excluir los daños

consecuentes o accidentales, por lo que es posible que estas exclusiones y limitaciones no le afecten a usted.

INFORMACIÓN ADICIONAL: Esta garantía le da a usted derechos legales especíﬁ cos. Puede que usted tenga otros derechos

adicionales que varían de un estado a otro.

PRUEBA DE COMPRA: El propietario debe presentar prueba de compra para recibir servicio de acuerdo con la garantía.

El consumidor es el único responsable de todas las llamadas de servicio para explicar el funcionamiento del producto.

Todos los servicios de garantía deben ser proporcionados por una compañía de reparaciones autorizada por FRIEDRICH, a menos

que FRIEDRICH autorice las reparaciones con antelación.

Friedrich Air Conditioning Co.

Post Ofﬁ ce Box 1540

San Antonio, Texas 782

95-1540

(210) 357-4400

www.friedrich.com

WALLMASTER

Manuel d'installation et de fonctionnement

Climatiseurs et pompes à chaleur

115-Volts: WS08, WS10, WS14

230-Volts: WS10, WS13, WS16, WE10, WE13, WE16, WY10, WY13

920-007-16 (5-10)

WallMaster

Thru-the-wall

Table des matières

Votre sécurité et al sécurité des autres ...............................................................................

................................................................................................................................

. 29

Introduction

Conseils d'économie ..................................................................................................................................................................................................................... 29

Données électriques ...................................................................................................................................................................................................................... 29

Opération

Comment faire fonctionner votre climatiseur individuel Friedrich ................................................................................................................................................30

Pour mettre l'unité en marche ........................................................................................................................................................................................................30

Réglage du mode de fonctionnement ...........................................................................................................................................................................................30

Réglage de la température ............................................................................................................................................................................................................30

Réglage de la vitesse du ventilateur ..............................................................................................................................................................................................30

Pour activer SMART FAN ..............................................................................................................................................................................................................30

Réglage de l'horloge ......................................................................................................................................................................................................................30

Réglage de la minuterie .................................................................................................................................................................................................................32

Protection automatique des composants ......................................................................................................................................................................................31

Utilisation de la télécommande ......................................................................................................................................................................................................31

Comment nettoyer le ﬁ ltre à air .......................................................................................................................................................................................................32

Comment changer la direction de l'écoulement d'air ....................................................................................................................................................................33

Comment couvrir les trous du panneau isolant intérieur .............................................................................................................................................................. 33

Exigences électriques .................................................................................................................................................................................................................... 33

N'utilisez jamais une rallonge électrique .......................................................................................................................................................................................34

Renseigneme

nts au sujet du cordon d'alimentation ......................................................................................................................................................................34

Conseils de dépannage et entretien ménager ..............................................................................................................................................................................34

Directives pour l'installation du caisson WSD

Matériel nécessaire à l'installation .................................................................................................................................................................................................35

Préparation du mur ..........................................................................................................................................................................................................................35

Exigences d'installation ..................................................................................................................................................................................................................36

Installation du caisson ....................................................................................................................................................................................................................36

Directives d'installation du châssis WallMaster

Installation des modèles WS, WE et WY ..................................................................................................................................................................................37

Démontage du condensateur ........................................................................................................................................................................................................38

Trousses de purge auxiliaire

s ..........................................................................................................................................................................................................38

Garantie ...........................................................................................................................................................................................................................................39

Le nouveau climatiseur Friedrich a été soigneusement développé

et fabriqué pour donner des années de fonctionnement ﬁ able et

efﬁ cace, et pour maintenir une pièce à une température et à un niveau

d’humidité confortables. Beaucoup de caractéristiques spéciales

ont été incorporées dans le climatiseur Friedrich pour assurer un

fonctionnement silencieux, une plus grande circulation d’air frais et

sec, une sélection très ﬂ exible des commandes de fonction, et un

fonctionnement économique.

Il est

possible de faire de nombreux changements dans la maison et

aux alentours pour économiser de l’argent et même pour augmenter

le rendement et la longévité de l’appareil Friedrich. Voici quelques

exemples:

1. Il ne faut pas bloquer le passage de l’air entrant ou sortant de

l’appareil. Vériﬁ er que les bouches sont dirigées pour donner

une distribution uniforme de l’air dans toute la pièce. Prudence

- Si le passage d’air est bouché ou si l’air froid est renvoyé dans

l’admiss

ion du climatiseur, l’appareil peut se mettre en marche

et s'arrêter fréquemment, ce qui peut l'endommager.

2. L'isolation adéquate des murs, des plafonds et sous les

planchers, peut économiser jusqu’à 50 % des frais de

climatisation dans la plupart des régions du pays.

3. Mastic: dans les maisons avec des murs bien isolés,

l’application de mastic sur les fuites d'airs autour des portes,

des fenêtres et les appareils d’éclairage et de plomberie peut

faire une différence de 30% sur

la charge des systèmes de

climatisation et de chauffage. Vériﬁ er que tous ces endroits

sont bien enduits de mastic.

4. Installer du calfeutrage (le métal est préférable au feutre) autour

des portes extérieures et des fenêtres.

5. Vous avez une cheminée ? Vériﬁ ez que la clé est fermée

pendant la saison de climatisation.

6. Quand le moment est arrivé d’installer une nouvelle toiture

ou de repeindre l'extérieur de la maison, choisir des couleurs

claires. Elles reﬂ ètent la chaleur p

lutôt que de l’absorber.

7. Protéger les murs extérieurs de la maison (spécialement côté

ouest) contre l'exposition directe au soleil. Plus important,

abriter le climatiseur de l'ombre. Des arbres et des buissons

fournissent de l'ombre naturelle, mais il faut s'assurer qu’ils

ne bloquent pas le passage de l’air autour de l’appareil. Il faut

également éviter les endroits où une quantité excessive de

poussière ou de pollen peut être aspirée dans le climatiseur.

S'il n'y a pas d’ombre naturel

le, des auvents créeront idéalement

de l'ombre à l'appareil et aux fenêtres.

8. À l'intérieur de la maison, utiliser des stores, des écrans ou

des rideaux sur les fenêtres exposées au soleil. Ils réduisent

les besoins de climatisation (des rideaux doublés ou isolés

aident aussi à diminuer le chauffage en hiver).

9 . Vériﬁ er que les combles sont aérées correctement. En plus,

il faut envisager l'installation d’une turbine ou de ventilateurs

électriques pour aider à éliminer l’air très c

haud des

combles.

10. Maintenir l’appareil Friedrich propre. Nettoyer avec un

aspirateur les parties accessibles, mais il faut faire attention

de ne pas les endommager. Nettoyer le ﬁ ltre permanent au

moins deux fois par mois.

11. Régler le thermostat à une température plus élevée, chaque

degré Fahrenheit au-dessus de 72 °F (22 °C) économise 5 %

d’énergie.

Ce sont les suggestions les plus importantes pour économiser de

l’argent sur la climatisation. Certaine

s peuvent ne pas s'appliquer

à une maison ou une région spéciﬁ que. Vous pourrez obtenir des

renseignements supplémentaires auprès des compagnies de

distribution de gaz et d’électricité.

BIENVENUE à des années de confort économique

Modèle Type de ﬁ che

Capacité du circuit du

disjoncteur ou du fusible

temporisateur

WS08, WS10, WS14 NEMA No. 5-15P 125V-15 AMP

WS10, WS13, WS16 NEMA No. 6-15P 250V-15 AMP

WE10, WE13, WE16,

WY10, WY13

NEMA No. 6-20P 250V-20 AMP

Données électriques

Danger d’electrochoc

AVERTISSEMENT

Votre sécurité et la sécurité des autres sont très importantes

ATTENTION

NOTE

AVERTISSEMENT

Assurez-vous que votre prise électrique possède

la même configuration que la prise de votre climati-

seur. Si elle est différente, consultez un électricien

qualifié.

N’utilisez pas d’adaptateur de prise.

N’utilisez pas de rallonge.

Ne retirez pas la fiche de terre.

Branchez toujours à une prise à 3 fiches avec

mise à la terre.

Ne pas suivre ces instructions peut provoquer la

mort, un incendie, ou un électrochoc.

Nous avons délivré de nombreux messages de sécurité importants dans ce

manuel et sur votre appareil. Lisez toujour et suivez tous les messages.

Ceci est un symbole d’alerte de sécurité.

Ce symbole vous alerte de dangers potentiels qui peuvent conduire à

la mort ou vous blesser vous et d’autres. Tous les messages de

sécurité suivront le symbole d’alerte de sécurité avec le mot

“AVERTISSEMENT” ou “ATTENTION”. Ces mots signifient:

Vous pouvez être tué ou

blessé gravement si vous ne

suivez pas les instructions.

Vous pouvez être tué ou

blessé gravement si vous ne

suivez pas les instructions.

Tous les messages de

securite vous indiqueront qu’il

y a un danger potentiel, et

vous diront comment reduire le risque de blessure, ainsi que ce qui se passera si

les instructions ne sont pas suivies.

Pour mettre l'appareil en marche

Si votre climatiseur est installé et branché dans une prise de courant

appropriée, il est prêt à être utilisé. La première fois que l'appareil

est mis en marche, le compresseur retardera le départ de trois

minutes. Reportez-vous à Protection automatique des composants

à la page suivante.

Appuyez une fois sur le bouton Power. L’unité sera

automatiquement en mode Cool avec la température réglée

à 24 °C (75 °F) et la vitesse du ventilateur à F1, le réglage de

nuit.

Pour régler le mode de fonctionnement

Lorsque vous mettez l’unité en marche pour la première fois, elle sera

en mode Cool avec ventilateur continu.

Sur les modèles WS à refroidissement unique, Appuyez sur le

bouton Mode une fois pour activer la fonction MoneySaver®

(modèle WS seulement. Reportez-vous au numéro 14 pour

connaître les directives MoneySaver des modèles WY/WE).

MoneySaver® est une fonction qui synchronise le ventilateur

avec le compresseur de manière à ce que le ventilateur ne

fonctionne pas continuellement. Cela économise de l’énergie et

améliore la déshumidiﬁ cation. MoneySaver® procèdera a

ussi

à la vériﬁ cation la température si le cycle d’arrêt est trop long.

Ou encore, vous pouvez préférer que le ventilateur fonctionne

constamment pour un plus grand mouvement de l’air. (Pour

retourner au mode de ventilateur continu, appuyez sur le bouton

Mode deux fois encore).

Pour faire fonctionner le ventilateur par luimême,

procédez comme suit:

Sur les modèles WY/WS à refroidissement et chauffage, Appuyez sur

le bouton Mode une fois pour activer

la fonction Fan Only (ventilateur

unique). Le réglage Fan Only fait circuler l’air dans la pièce sans

activer le compresseur.

À partir du mode MoneySaver®, Appuyez sur le bouton Mode

une fois pour activer la fonction Fan Only (sur les modèles WS

à refroidissement seulement).

Pour régler la température

Utilisez le bouton Mode pour sélectionner la fonction Cool ou

MoneySaver® (ou Heat (chaleur) sur les modèles WY/WE à

refroidissement et chauffage).

COOLER (PLUS FROID) - Appuyez sur le bouton

pour abaisser

la température de la pièce.

WARMER (PLUS CHAUD) - Appuyez sur le bouton

pour

augmenter la température de la pièce.

Appuyez sur les boutons

et en même temps pour faire

passer l’afﬁ chage de la température de Fahrenheit (°F) à

Celsius (°C). Répétez l’étape 7 pour passer de °C à °F.

Réglage de la vitesse du ventilateur

Appuyez sur le bouton Fan Speed pour voir le réglage actuel.

Appuyez à nouveau sur le bouton pour changer la vitesse. F1

est le réglage le plus bas (RÉGLAGE DE NUIT / FAIBLE ),

F2 est une vitesse MOYENNE et F3 est une vitesse ÉLEVÉE.

Il existe une quatrième option, SF, lors de la sélection de la

vitesse du ventilateur. Il s'agit de la fonction SMART FAN.

SMART FAN NE FONCTIONNE PAS AVEC LE MODE DE

VENTILATEUR UNIQUE.

Pour activer SMART FAN (modèles WY/WE à

refroidissement et chauffage)

Appuyez sur le bouton Smart Fan pour activer cette fonction.

Le voyant indiquera que la fonction est utilisée.

Smart Fan réglera la vitesse du ventilateur automatiquement

pour maintenir le niveau de confort désiré. Par exemple, si

les portes extérieures de votre maison sont ouvertes pendant

une période de temps prolongée ou d’ autres personnes

entrent dans une pièce, Smart Fan peut passer à une vitesse

de ventilateur supérieure pour compenser l‘augmentation

de chaleur. Cela vous évite de devoir r

égler la vitesse du

ventilateur vous-même.

Réglage de l'horloge

Appuyez sur le bouton Set Hour (régler l’heure) pour voir le

réglage actuel. Le chiffre afﬁ ché est l’heure approximative

(heure seulement). Utilisez le bouton

et le bouton pour

modiﬁ er le réglage. ASSUREZ-VOUS DE RÉGLER A.M. ET

P.M. CORRECTEMENT. (P.M. est indiqué par un voyant rouge

dans le coin supérieur gauche de l’afﬁ chage).

Réglage de la minuterie

REMARQUE: Réglez l’HORLOGE (Set Hour) avant de tenter de régler

les fonctions de la minuterie.

Vous pouvez régler les heures de départ (Start Time) et d’ arrêt (Stop

Time) avec un écart minimum d’une heure entre elles et un écart

maximum de 23 heures entre

elles.

Après avoir réglé l’ heure, appuyez sur le bouton Set Hour

une fois (la lumière Start s'allume). Utilisez le bouton

et le

bouton

pour sélectionner l’heure à laquelle l’unité se mettra

en marche (START).

Après avoir sélectionné l’heure de départ (Start Time), appuyez

sur le bouton Set Hour une fois. (La lumière d’arrêt s’allume.)

Utilisez le bouton

et le bouton pour sélectionner l’ heure

à laquelle l' unité s'arrêtera (STOP). Après avoir sélectionné l’

heure d’ arrêt, appuyez sur le bouton Set Hour une fois.

Comment faire fonctionner votre climatiseur individuel Friedrich

Appuyez sur le bouton Timer On/Off (la lumière s'allume) pour

activer la fonction minuterie. Pour désactiver cette fonction,

appuyez sur le bouton Timer On/Off encore une fois (la lumière

s’éteint). Une fois les heures de mise en marche et d’arrêt

choisies, elles demeureront en mémoire et se répéteront tous

les jours jusqu’ à ce qu’ elles soient changées.

REMARQUE : Si l’unité est débranchée ou si le courant est interrompu,

l’HEURE doit être réglée à nouveau sinon la minuterie Timer On/Off

ne fonctionner

a pas au moment désiré.

Pour activer MoneySaver (modèles WY/WE)

Appuyez sur le bouton MoneySaver pour activer la fonction

MoneySaver. Le voyant indiquera qu’ elle est utilisée.

MoneySaver® est une fonction qui synchronise le ventilateur

avec le compresseur de manière à ce que le ventilateur ne

fonctionne pas constamment. Cela économise de l’énergie

et améliore la déshumidiﬁ cation. MoneySaver® fonctionnera

aussi pour vériﬁ er la température si le cycle d’ arrêt est trop long.

Ou encore, vous pouvez préférer que le

ventilateur fonctionne

constamment pour un plus grand mouvement de l’air. (Pour

retourner au mode de ventilateur continu, appuyez sur le bouton

Mode deux fois de plus).

Pour activer SMART FAN (modèle WS à

refroidissement unique)

Figure 1 : Panneau de commande du modèle

WS à refroidissement seulement

Figure 2 : Panneau de commande du modèle WY/WE

à refroidissement et chauffage

Protection automatique des composants

Cet appareil est équipé d’une Protection automatique des

Composants.

Pour protéger le compresseur de l’appareil, un délai de trois minutes

se produit si l’appareil est arrêté ou s’il y a une panne de courant. Le

ventilateur n’est pas affecté.

Quand on passe de mode Cool (r

efroidissement) à Fan Only

à ruot er nu ceva )euqinu ruetalitnev( Cool (froid), il se produit aussi un

.ruesserpmoc ud ehcram ne esimer al tnava setu nim siort ed ialéd

Panneau de commandes de l’appareil

Pour mettre l’unité en marche (voir figure 1)

MISE EN MARCHE - appuyez sur le bouton Power une fois.

L’unité se mettra automatiquement en marche dans le mode et

à la vitesse de ventilateur choisis lorsqu’elle a été éteinte.

Pour régler le mode de fonctionnement

FROID - appuyez sur le bouton Cool pour passer automatiquement

au mode de fonctionnement COOL.

VENTILATEUR UNIQUE - appuyez sur le bouton Fan Only si

vous désirez faire fonctionner le ventilateur uniquement.

CHALEUR (modèles WY/WE seulement) - appuyez sur

le bouton Heat pour passer automatiquement en mode

fonctionnement HEAT.

MoneySaver® - appuyez sur le bouton MoneySaver® pour

activer la fonction MoneySaver®. Cette fonction permet de

synchroniser le ventilateur avec le compresseur de manière à

ce que le ventilateur ne fonctionne pas constamment.

Pour régler la température

PLUS CHAUD - appuyez sur le bouton

Warmer pour

augmenter le réglage de la température.

PLUS FROID - appuyez sur le bouton

Cooler pour baisser le

réglage de la température.

Pour régler la vitesse du ventilateur

VITESSE DU VENTILATEUR - appuyez sur le bouton Fan

Speed pour voir le réglage actuel. Appuyez à nouveau pour

changer la vitesse du ventilateur. F1 est le réglage le plus bas

(RÉGLAGE DE NUIT/BAS), F2 est MOYEN, F3 est ÉLEVÉ et

SF est le réglage SMART FAN.

Pour régler l’horloge

RÉGLER L’HORLOGE - appuyez sur le bouton Set Hr. une fois

pour voir le réglage actuel. Continuez à appuyer sur le bouton

jusqu’à ce que vous arriviez à l’heure actuelle (heure seulement).

Les minutes ne sont pas afﬁ chées à l’écran. Assurez-vous que

le réglage A.M./P.M. est correct.

Utilisation de la télécommande

Temp/Hour

Power

Cool

Fan Only

Heat

Clock

Start Time

Stop Time

Smart

Fan

Speed

Mode

Timer

On/Off

Money

Saver

Set

Hour

Temp/Hour

Cool

Money Saver

Fan Only

Clock

Start Time

Stop Time

Power

Fan

Speed

Mode

Timer

On/Off

Set

Hour

Pour régler la minuterie

REMARQUE: Vous pouvez régler les heures de départ (START) et

d’arrêt (STOP) avec un écart minimum d’une heure entre elles et un

écart maximum de 23 heures entre elles.

DÉPART DE LA MINUTERIE - appuyez sur Start pour voir

l’heure actuelle de mise en marche du climatiseur. Continuez

à appuyer sur le bouton START jusqu’à ce que vous arriviez à

l’heure de départ désirée. L’heure de départ du climatiseur sera

alors réglée.

ARRÊT DE LA MINUTERIE - appuyez sur le bouton Stop.

Continuez à appuyer sur le bouton STOP jusqu’à ce que vous

arriviez à l’heure d’arrêt désirée. L’heure d’arrêt du climatiseur

sera alors réglée.

MINUTERIE MARCHE / ARRÊT - Appuyer sur le bouton On/

Off (sous Timer Operation) pour activer (la lumière s’allume) ou

désactiver (la lumière s’éteint) la minuterie. Une fois les heures

de mise en marche et d’arrêt choisies, elles demeureront en

mémoire et se répéteront tous les jours jusqu’à ce qu’elles soient

modiﬁ ées.

REMARQUE: Si l’unité est débranchée ou si le courant est interrompu,

la fonction Set Hr. doit être réinitialisée, sinon la fonction Timer On/

Off ne fonctionnera pas.

télécommande du modèle WY/WE à

Figure 3:

refroidissement et chauffage

D'autres télécommandes sans ﬁ l RC1 peuvent être achetées chez votre

concessionnaire Friedrich.

Nettoyage du ﬁ ltre

Le climatiseur Friedrich est équipé d’un ﬁ ltre de type Permafoam

réutilisable, avec un traitement germicide qui n'est pas affecté par le

lavage. Le ﬁ ltre est utilisé pour enlever la poussière, le pollen et les

autres impuretés de l’air.

MAINT

ENANCE DE LA PROPRETÉ DU FILTRE - Un ﬁ ltre obstrué

et sale réduit le rendement de l’appareil et contribue à la formation de

givre sur le serpentin interne. Il faut prendre soin d’ inspecter le ﬁ ltre

tous les 7 ou 10 jours. La procédure d’inspection du ﬁ ltre est simple,

gràce à la construction unique du panneau avant décoratif Friedrich.

ACCÈS AU FILTRE - Pour enlever la grille d’admission du panneau

avant décoratif, prendre la grille fermement aux

coins supérieurs

droit et gauche. Tirer jusqu’à ce que la grille soit libérée des agrafes

ed sefarga sed ritros al te reveluos al ,ios srev renilcni'L .euneter ed

retenue. Ceci expose le ﬁ ltre à air. Tirer sur le ﬁ ltre pour l'extraire.

Laver le ﬁ ltre dans de l'eau savonneuse très chaude, rincer, serrer

légèrement pour enlever l'excès d’eau, secouer et sécher, ne pas

tordre, et remettre en place dans les deux supports de l’appareil. Pour

remettre la g

rille d’admission en place, mettre le bas de la grille dans

les agrafes inférieures. Faire basculer le panneau avant vers le haut,

vers l’ appareil. Appuyer légèrement sur le haut et la grille se met

automatiquement en position dans les agrafes supérieures.

Filtre

Grille d'admission

Figure 4

Money

Fan

Timer Operation

Set Hr.

Stop

Start

Temperature

Fan

Cool

On/Off

Power

Cooler

Warmer

Only Speed Saver

Heat

Comment changer la direction de l'écoulement

d'air

La GRILLE DE DÉCHARGE est installée en usine pour fournir un

écoulement d’air dans la pièce de 45° vers le haut. (Direction 1 dans

laﬁ gure 5.) Si vous désirez un écoulement d’ air vertical (direction 2), la

direction peut être modiﬁ ée en pivotant la GRILLE DE DÉCHARGE.

Débranchez le climatiseur.

Retirez le DISPOSITIF DE RETENUE DE LA GRILLE DE DÉCHARGE

ﬁ xé au moyen d’un

e vis dans le côté droit de la grille.

Retirez la GRILLE DE DÉCHARGE des fentes de retenue près des

COMMANDES et faites pivoter la grille comme dans la ﬁ gure 5.

Réinstallez la GRILLE DE DÉCHARGE en la plaçant dans ses fentes

de retenue. Replacez le DISPOSITIF DE RETENUE DE LA GRILLE

DE DÉCHARGE avec la vis de retenue. L’unité est maintenant prête

à être utilisée.

Comment couvrir les trous du panneau isolant

intérieur

Deux bouchons beiges sont compris dans le sac en plastique collé

au châssis du WallMaster avec du ruban. Ces bouchons peuvent

être utilisés pour couvrir les deux trous restant après avoir enlevé le

panneau isolant intérieur (voir la ﬁ gure 5). Les bouchons doivent être

ﬁ xés avant d’installer le cadre DÉCORATIF AVANT.

Exigences électriques

IMPORTANT: Avant de commencer l'installation de votre climatiseur,

vériﬁ ez les codes électriques locaux et les renseignements ci-dessous.

Votre climatiseur doit être relié à une source d’alimentation ayant la

même tension en c.a. et la même capacité en hertz qui sont indiquées

sur la plaque d’ identiﬁ cation de l’unité située sur le châssis. Seul le

courant alternatif (c.a.) peut être utilisé. Consultez les pages 3 et 7 pour

connaître le bon type de prise de courant de votre m

odèle.

Un circuit surchargé provoquera invariablement des défaillances ou des

pannes du climatiseur; par conséquent, il est extrêmement important

que la puissance électrique et que le câblage soient adéquats.

Consultez votre concessionnaire ou la compagnie d’ électricité en

cas de doute.

PROTECTION DU CIRCUIT - Avant d’installer ou de repositionner

votre climatiseur individuel Friedrich, vériﬁ ez l'intensité du disjoncteur

ou du fusible à fusion

lente. Reportez-vous à la plaque d’ identiﬁ cation

située sur le châssis du climatiseur pour déterminer la bonne intensité

de fusible ou de disjoncteur de votre modèle. L'intensité NE DOIT

PAS dépasser la valeur indiquée sur la plaque d’ identiﬁ cation. Si

le climatiseur est relié à un circuit protégé par un fusible, un fusible

à fusion lente doit être utilisé à cause des demandes de courant

élevées momentanées lors de la mise en marche du climatiseur.

Grille

d'admission

Panneau

Avant

Decoratif

Coffret "WSD"

Passage

D'Air

Retourner

Grille de

Decharge

Bouchon- diam de 1/4"

Figure 5

Danger D’electrochoc

AVERTISSEMENT

Utilisez une protection de circuit.

Ne pas suivre ces instructions peut provo-

quer la mort, un incendie, ou un electro-

choc.

Figure 6

TEST

RESET

WARNING

TEST BEFORE EACH USE

1. PRESS RESET BUTTON

2. PLUG LDCI INTO POWER

RECEPTACLE

3. PRESS TEST BUTTON,

DLUOHS NOTTUB TESER

POP UP

4. PRESS TEST BUTTON,

FOR USE

DO NOT USE IF ABOVE TEST

FAILS

WHEN GREEN LIGHT IS ON

IT IS WORKING PROPERLY

RESET

TEST

REMARQUE:

Votre appareil LCDI resemblera à une de ces illustrations.

N'utilisez jamais de rallonge avec le climatiseur

Le climatiseur Friedrich est équipé d’un cordon avec une ﬁ che à 3

broches (à la terre) pour vous protéger contre les electrocutions; il

faut le brancher dans une prise à trois broches correctement mise à

la terre. Si la prise n'a que deux broches, il faut la remplacer par une

prise à trois broches avec mise à la terre, conformément à tous les

règlements nationaux et locaux. En aucun cas vous ne devez enlever la

broche de mise à terre de la prise. Il faut utiliser la ﬁ che à trois broches

fournie avec le climatiseur.

NE COUPEZ JAMAIS NI N'ENLEVEZ LA BROCHE DE MISE À LA

TERRE.

Le cordon d'alimentation

À leur sortie d'usine, tous les climatiseurs individuels Friedrich

possèdent un cordon d’alimentation équipé d’un interrupteur détecteur

de courant de fuite (LCDI). Cet interrupteur es

t conforme aux normes

UL (Underwriter's Laboratory) et NEC (Code national de l’électricité), en

vigueur depuis le mois d’ août 2004, pour les cordons d’ alimentation

branchés à des climatiseurs.

Pour tester votre cordon d'alimentation:

1. Branchez le cordon d’alimentation dans une prise à la terre de

trois (3) broches.

2. Appuyez sur le bouton de redémarrage (RESET) (Figure 6).

3. Appuyez sur le bouton TEST (lorsque vous entendez un déclic

le bouton de redémarrage se déclenche et jaillit).

4. Appuyez et relâchez le bouton de redémarrage (RESET)

(lorsque vous entendez un déclic, le bouton de redémarrage

se verrouille et reste à l'intérieur). Le cordon d'alimentation est

opérationnel.

REMARQUE:

L'interrupteur détecteur de courant de fuite (LCDI) ne

peut pas être utilisé comme commutateur.

Une fois qu’ il est branché, l’ appareil fonctionnera normalement sans

qu’il soit nécessaire de redémarrer l'interrupteur détecteur d

e courant

de fuite (LCDI).

Si l’appareil ne se déclenche pas lorsqu'il est testé ou si le cordon

d’ alimentation est endommagé, il doit être remplacé par un nouvel

exemplaire obtenu du fabricant. Nous vous recommandons d’ appeler

notre service d’ assistance technique au 1-800-541-5645, poste 662.

Aﬁ n d’accélérer le processus, veuillez avoir à la portée de la main les

numéros de modèle et de série.

Danger D’electrochoc

AVERTISSEMENT

N’utilisez pas d’adapteur de prise.

N’utilisez pas de rallonge.

Ne retirez pas la fiche de mise à la

terre.

Remplacez un cordon endommagé

avec un neuf

fourni par le fabricant.

Ne pas suivre ces instructions peut

provoquer la mort, un incendie, ou un

électrochoc.

Pas de refroidissement

Si votre climatiseur fonctionne, mais qu’il ne refroidit pas, vériﬁ ez si

les commandes sont bien ajustées. Attendre trois minutes avant de

régler le thermostat à une température plus basse aﬁ n de vériﬁ er

le réglage. Vériﬁ ez le ﬁ ltre et nettoyez-le avec attention si cela est

nécessaire. Vériﬁ ez que la port d'aération est fermée. Vériﬁ ez que le

joint d’étanchéité du châssis est installé (voir page 14 pour l’installation

du châssis).

Pas de chauffage (seulement pour les modèles

avec chauffage et refroidissement)

Si l’appareil fonctionne, mais ne chauffe pas, déterminer si les

commandes sont réglées correctement. Régler le thermostat à la

température la plus élevée pour déterminer s'il fonctionne. Inspecter

aussi le ﬁ ltre et le nettoyer soigneusement, si nécessaire.

Odeurs de chauffage (seulement pour les

modèles avec chauffage et refroidissement)

Il est possible de sentir une odeur de fumée la première fois que le

chauffage se met en marche. Ceci est courant pour n'importe quel

système de chauffage pour une première utilisation au début de l’

hiver. L'odeur est causée par la combustion de la poussière et d'autres

particules accumulées pendant les mois chauds. L'odeur se dissipe

rapidement.

L'appareil ne fonctionne pas

Si l’appareil ne fonctionne pas, vériﬁ er que le cordon d’alimentation

est branché correctement. Constater si le fusible est grillé, le

disjoncteur déclenché ou le détecteur de courant de fuite (LCDI)

déclenché (voir page 39 pour les instructions au LCDI). Remettre le

disjoncteur à l’ état initial ou remplacer le fusible grillé par un fusible

temporisé de la bonne capacité. La capacité du fusible est indiquée

dans ces instructions. Après avoir remis l’appareil sous tension,

attendre trois minutes avant de le mettre en marche.

Guide de dépannage et

maintenance

Informations à connaître concernant les pompes

à chaleur

Givre sur le serpentin interne

Certaines conditions de fonctionnement peuvent produire du givre

sur le serpentin interne. Pendant le refroidissement, un ﬁ ltre sale ou

un débit d’ air limité en combinaison avec un temps frais et humide

peut causer un tel problème. Si le serpentin interne se recouvre

de givre pendant le refroidissement, mettre la commande sur FAN

(VENTILATEUR) et laisser le ventilateur fonctionner jusqu’ à ce que

le givre soit complètement éliminé. Le réglage du thermostat à une

température légèrement plus élevée évite généralement le retour du

givre.

Nettoyage du panneau avant décoratif

Il est possible de nettoyer le panneau avant décoratif du climatiseur

Friedrich, ainsi que le boîtier tout entier, avec de l'eau chaude et un

détergent doux. En cas de conditions de fonctionnement difﬁ ciles, il

peut être nécessaire de nettoyer régulièrement le serpentin interne, le

serpentin externe et le plateau pour maintenir le bon rendement de l’

appareil. Ce nettoyage doit être fait par un distributeur Friedrich.

Danger D’electrochoc

AVERTISSEMENT

Déconnectez l’alimentation avant

intervention.

Remettez tous les composants et

panneaux avant la mise en route.

Ne pas faire cela peut provoquer la mort

ou un électrochoc.

Pendant le fonctionnement de la pompe à chaleur, il est possible

de remarquer des faits qui ne se produisaient pas pendant le

refroidissement.

1. Il est normal d’avoir une accumulation de givre sur le serp

entin extérieur de la pompe de chaleur WallMaster. Le givre

est formé par le passage de l’air extérieur humide sur les

surfaces froides (température inférieure à 0°C, 32 °F).

2. La pompe à chaleur lance automatiquement un cycle de

dégivrage quand il y a formation de givre sur le serpentin

extérieur. Le compresseur s'arrête et le ventilateur continue

à fonctionner. La résistance électrique est mise en marche

pour continuer à chauffer la pièce pendant que l’air

extérieur dégivre le serpentin extérieur. Après le

dégivrage, l’appareil se remet automatiquement en mode

de pompe à chaleur.

3. Il normal d’ avoir de la vapeur qui s'élève du serpentin

extérieur pendant le dégivrage. Ceci est similaire à une

haleine visible par temps froid.

4. Si la température extérieure ou la temp érature du serpentin

est inférieure à 43 °F (9 °C) pendant le cycle de chauffage,

la pompe à chaleur WallMaster® passe automatiquement

au chauffage par résistance électrique et continue sur ce

mode tant que la température extérieure reste inférieure à

43 °F (9 °C).

Préparation du mur

ETAPE 1 Pour une enveloppe WSD, l'ouverture du mur doit mesurer

17 ¼" de haut par 27 ¼" de large (438 mm x 692 mm).

ETAPE 2 Il faut utiliser des linteaux dans les ouvertures de

murs à parement de brique ou de maçonnerie pour

supporter les matériaux au-dessus de l'enveloppe

WSD. Il faut toujours considérer les éléments suivants.

Instructions d'installation pour

l'enveloppe WSD

Mur Extérieur

1" (25 Mm) Minimum

3 1/2" (90Mm) Pour Une Fondation

Mur

Intérieur

Espace De 1" (25 Mm)

Nécessaire Sur Tous Les

Côtés De L'appareil

⅞" (22 Mm) Minimum

⁄

" (14 Mm)

Minimum Au Dela

Du Mur Externe

Rallonge

D'écoulement

24" (610Mn) Minimum Entre Le Haut

De L'appareil Et La Plafond

Linteaux

Enveloppe WSD

Figure 7

DE RÉF DESCRIPTION QUANT

1 VIS, N

12A X 2" 7

A. Il faut avoir une fondation SB ou un équivalent pour une construction

à panneaux façade ou pour des murs d’ épaisseur inférieure à 8"

(200 mm).

B. Il faut allouer une distance de 1" (25 mm) sur tous les côtés entre l’

a ppareil et le mur ou le sol. Quand une fondation est utilisée, il faut

une distance minimum de 3 ½" (90 mm) entre le sol et l'enveloppe.

Pour minimiser les risques de cycle

s courts du compresseur, il faut

avoir une distance d’ au moins 24" (610 mm) entre le plafond et le

haut de l’appareil (consulter la Figure 8).

Danger de Chute d’Object

AVERTISSEMENT

Matériel fourni pour le montage

Ne pas suivre les instructions d’installation pour

le montage de votre climatiseur peut provoquer

des dégâts corporels, des blessures, ou la mort.

Base de support de 5 1/2" (140Mm) maximum

Besoins lors de l'installation

ÉTAPE 1 L'enveloppe WSD doit être mise en place de façon que la

rallonge d’évacuation s'étende d’au moins 9⁄16" (1,5 mm)

au-delà du mur externe (Figure 7)..

ÉTAPE 2 L'enveloppe WSD doit s'étendre d’ au moins ⅞" (2 cm)

au- delà du mur interne.

ÉTAPE 3 L'enveloppe WSD doit être nivelée latéralement.

Installation de l'enveloppe

ÉTAPE 1 Après avoir déballé l'enveloppe WSD du carton, enlever

le panneau avant ondulé. Mettre l'enveloppe WSD

dans l'ouverture en suivant les instructions fournies

dans Paramètres d’installation. Attacher l'enveloppe sur

l'intérieur du mur avec deux vis n° 12A x 2" de chaque

côté de l'enveloppe (Figure 7). Mettre des cales en haut

de l'enveloppe, au milieu. Visser une vis n° 12A x 2 en

haut de l'enveloppe, près des cales. Installer les vis de

l'intérieur de l'enveloppe. Si l'ouverture n'a pas de cadre

en bois, utiliser des boulons à coquille d’expansion ou des

boulons à ailettes (pas fournis).

Veuillez noter qu'il restera deux vis n° 12A supplémentaires

non utilisées.

Figure 8

Bosse arrière

Inclination

du support de

l'appareil

Bosse avant

du support de

l'appareil

Niveau

Rebord

ÉTAPE 4 Il faut installer l'enveloppe WSD avec une légère pente

vers l'extérieur du bâtiment. Mettre le niveau pour qu’ il

repose sur les bosses avant et arrière du support de l’

appareil, comme montré sur la Figure 8. La pente ne doit

pas dépasser une demi-bulle.

ATTENTION - Observer les projections de l'enveloppe et les

précautions de nivellement pour empêcher l'entreé de l'eau

dans la pièce.

ÉTAPE 2 Après avoir installé l'enveloppe, vériﬁ er de nouveau le

niveau pour vous assurer que la pente d'une demibulle

vers l'éxterieur a été maintenue.

ÉTAPE 3 Mettre du mastic tout autour de l'ouverture, à l'intérieur et

à l'extérieur, entre l'enveloppe et le mur.

ÉTAPE 4 S'il faut faire de la maçonnerie ou si le châssis WSD est

installé à une date ultérieure, remettre en place le panneau

avant ondulé enlevé à l’étape 1.

AVIS

Observer les projections de l’enveloppe et

les précautions de nivellement pour empêcher

l’entrée de l’eau dans la pièce.

ÉTAPE 1 Vériﬁ ez le caisson pour vous assurer qu’ il est correctement

installé dans le mur. Retirez le panneau avant ondulé du

CAISSON WSD. Retirez le PANNEAU MÉTÉOROLOGIQUE

arrière. Inversez la grille. Placez le rebord inférieur dans

l'onglet du caisson (le logo Friedrich orienté vers l'extérieur).

Alignez les fentes avec les trous de vis. Fixez la grille avec

les vis.

iréV .A ﬁ ez les vis d’ancrage. Il devrait y en avoir quatre (4) dans le

CAISSON WSD (deux de chaque côté).

,rueirétxe'l srev sab el srev énilcni tse nossiac el is zenimretéD .B

de la moitié d’ une bulle sur un niveau. Reportez-vous à la

page 10 pour de plus amples renseignements.

sdrober sed ruotua éllecs été a nossiac el euq suov-zerussA .C

au moyen d’un produit de calfeutrage de type industriel à

l'extérieur et à l'intérieur pour empêch

er la pluie d’entrer.

D. Un joint d’étanchéité de coffret est fourni dans le carton

d’expédition du châssis. Le sortir du carton, enlever la feuille

de protection de la surface adhésive et l'installer dans le

coffret (adhésif vers le bas).

ÉTAPE 2 Vériﬁ ez la prise électrique pour s'assurer qu’elle est

conforme aux exigences du modèle de châssis à in-

staller. Reportez-vous aux pages 2 et 5 pour connaître

les exigences de la prise.

Coupure/Entailler

ATTENTION

Bien qu’un grand soin a été pris pour la

protection des bords tranchants pour votre

protection utilisez des gants ou d’autres

protections dures.

Ne pas faire cela pourrait entraîner des

blessures.

Danger concernant un poids

excessif

Faites-vous aider par quelqu’un lors de

l’installation de votre climatiseur.

Autrement vous risqueriez d’occasionner

des blessures.

ATTENTION

ÉTAPE 3

La partie avant décorative est emballée dans une boîte

séparée à l'intérieur de la boîte d’expédition du châssis,

entre le châssis et la boîte. Retirez cette boîte et mettez-

la de côté pour le moment.

ÉTAPE 4 Avec l’aide d’un assistant, retirez le châssis de la boîte

d’expédition. Faites attention de ne pas rien laisser

entrer en contact avec les bagues de retenue, car cela

pourrait les endommager. Avec l’aide d’un assistant,

soulevez le châssis par le plateau de base et glissez-le

dans le caisson jusqu’à ce qu

’il entre en contact avec

la grille arrière. Avec le châssis en bonne position, le

rebord avant du plateau de base doit dépasser de 12,07

cm (4 ¾ po) du rebord avant (latéral) du caisson.

ÉTAPE 5 INSTALLATION DU JOINT D'ÉTANCHÉITÉ DU

CHÂSSIS: Après avoir installé l’étagère, glissez le châssis

dans la garde de retenue jusqu’ à environ 7,6 cm (3 po)

de l'insertion complète. Enfoncez le joint d’ étanchéité du

châssis de 2,54 cm (1 po) profondément entre le châssis

et l’ étagère (voir le croquis 11). Assurez-vous que le

joint d’ étanchéité est installé en commençant par le

coin inférieur droit. Puis, passez-le par-dessus l’a ppareil

jusqu’ au coin inférieur gauche. Par la suite, poussez le

châssis complètement au fond de l’ étagère de sorte que

la devanture de plastique soit de niveau avec le devant de

celle-ci.

Si le joint d’étanchéité du châssis n'est pas installé, l’appareil

ne fonc

tionnera pas comme il se doit. Le bruit causé par

le fonctionnement de l'appareil et les bruits provenant de

l'extérieur seront également ampliﬁ és.

ÉTAPE 6

Tenir fermement la grille d’admission du panneau avant

décoratif par les coins supérieurs gauche et droit et tirer

sur celle-ci pour la sortir du bâti du panneau avant

décoratif.

Tirer ainsi jusqu’à ce que la grille sorte des agrafes de

retenue supérieures. Faire basc

uler vers soi, la soulever

et la sortir des agrafes de retenue inférieures. Mettre le

bâti du panneau avant décoratif en place sur l'ouverture

du coffret et l'installer sur le châssis avec quatre vis à tôle,

comme montré sur la Figure 11. Pour remettre la grille

d’ admission en place, mettre le bas de la grille dans les

agrafes de retenue inférieures. Faire basculer le panneau

avant vers le haut et vers l’apparei

l. Appuyer doucement

en haut et la grille se met en position automatiquement

dans les agrafes de retenue supérieures.

Directives d'installation du châssis

WallMaster pour les modèles WS,

WE et WY

53C6543

21B

B01A7

EDO

Grille

d'admission

Panneau

Avant

Decoratif

Vis (4)

Joint d'étanchéité

du chassis

Figure 11

Danger lors du déplacement

ATTENTION

Remettez tous les panneaux avant de

faire fonctionner votre climatiseur. Ne

pas fair cela peut provoquer des

blessures.

DK (kit de vidange)

Quand la température ambiance tombe au-dessous de 37 °F (3 °C),

l'eau restant dans le bassin du plateau est vidée dans le plateau du

coffret des modèles WE et WY pour éviter le gel. (REMARQUE - Il

est possible d’ avoir un débordement quand les modèles WS, WE

et WY sont utilisés en mode de refroidissement dans des climats

très humides). Pour ces cas particuliers, un kit de vidange en option

(accessoire n° DK) est offert pour éliminer l'eau.

IDK (kit de vidange intérieur)

Les nouvelles constructions permettant l'installation de systèmes

de purge de condensation dans les murs peuvent utiliser le kit de

vidange intérieur de Friedrich (accessoires n° IDK) développé pour

installation au bas du coffret, la condensation sous la valve (modèles

avec chauffage et refroidissement seulement).

Plateau

Tuyau

d’écoulement

Raccord de drainage

de la condensation

Manchon

Élimination de la condensation

(modèles WS, WE et WY)

Autre kits de vidange

Cet appareil est fourni avec un raccord de vidange qu’il est possible

d’installer sur le plateau pour permettre l’élimination de la condensa-

tion du plateau. Vous devez avoir un tuyau de 3/8" de diametre en

plastique mince ou en cuivre pour l’attacher au raccord de drainage

de la condensation. Suivre les instructions suivantes.

ÉTAPE 1 Enlever la plaque de vidange à l’arrière du plateau

(consulter la Figure 10). Avec les vis de la plaque,

installer le joint et le raccord de vidange sur le plateau.

ÉTAPE 2 Enlever la pièce amovible sur le côté droit inférieur de la

grille arrière. Glisser le châssis dans le coffret WSD pour

que le raccord de vidange passe dans le trou de la

pièce amovible.

ÉTAPE 3 Mettez le tuyau dans le raccord de drainage de la

condensation.

Il faut enlever le tuyau avant de sortir le châssis du coffret pour faire

des réparations.

Figure 12

Garantie limitée – Climatiseurs WallMaster

THRU-THE-WALL Friedrich

PREMIÈRE ANNÉE

TOUTES LES PIÈCES - Si, dans les 12 mois suivant la date d’achat initial, une pièce fournie par FRIEDRICH est défectueuse en raison d’un défaut

de main d’oeuvre ou de matériel, FRIEDRICH réparera le produit gratuitement, pourvu qu’il soit raisonnablement facile d’obtenir accès au climatiseur

pour le réparer. Toute main d’oeuvre nécessaire pour déposer des appareils d’accès difﬁ cile et/ou les frais de

déplacement (kilométrage) par le centre

de réparation, au delà de 25 miles (40km) dans un sens seulement, sont soumis à la responsibilité du propriétaire. Ce recours est expressément

accepté comme le seul recours dans les 12 mois suivant la date d’achat initial.

DEUXIÈME À CINQUIÈME ANNÉE

SYSTEME DE RÉFRIGÉRATION ÉTANCHE - Si le système de réfrigération étanche (dans le cadre de cette garantie, déﬁ ni comme le compresseur,

le se

rpentin de condenseur, le serpentin d’évaporateur, la vanne d’inversion, le clapet de non-retour, le tube capillaire, le ﬁ ltre-déshydrateur et tous leurs

tubes de raccordement) faisant partie du climatiseur FRIEDRICH sont défectueux en raison d’un défaut de main d’oeuvre ou de matériau dans les 60

mois à compter de la date d’achat initiale, FRIEDRICH paiera une allocation pour les frais de main d’oeu

vre et les pièces nécessaires pour réparer

le système de réfrigération étanche. FRIEDRICH ne paiera pas les frais de diagnostic du probleme, de retrait (removal), de transport du climatiseur

jusqu’au centre de réparation et de retour ni les frais de repose associés à la réparation du système de réfrigération étanche. Tous ces frais sont à la

charge du propriétaire. Ce recours est expressément accepté comme le

seul recours dans les 60 mois suivant la date d’achat initiale.

CONDITIONS D’APPLICATION ET LIMITATIONS - Cette garantie s'applique à tous les appareils vendus au détail aux États-Unis, dans le District

de Colombia et au Canada. Cette garantie ne s'applique pas:

1. aux ﬁ ltres à air ni aux fusibles ;

2. aux produits dont le numéro de modèle et le numéro de série ont été enlevés ;

3. aux produits dont les dé

fauts ou dégâts ont été causés par une mauvaise installation, un mauvais câblage, une alimentation de mauvaise ten-

sion ou par un mauvais entretien; ni causés par un accident, une mauvaise utilisation ou des utilisations abusives, un incendie, des inondations,

des modiﬁ cations et/ou une mauvaise application du produit et/ou des appareils installés dans une atmosphère corrosive, problèmes ou délais

réparation causés par actes de guerre, des restrictions ou limitations par le gouvernement, des grèves, des manquements de matériel en

dehors du contrôle de FRIEDRICH ou par des cas de force majeure.

OBTENTION DE RÉPARATION SOUS GARANTIE - Le service sera fourni par un distributeur agréé par FRIEDRICH ou un centre de réparation

dans la région. Ils sont indiqués dans les Pages Jaunes. S'il faut de l’a

ssistance pour obtenir des réparations sous garantie, écrire à Room Air Con-

ditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, Texas 78295-1540.

LIMITATIONS - CETTE GARANTIE A ÉTÉ DONNÉE EN REMPLACEMENT DE TOUTE AUTRE GARANTIE. Indépendamment de cette garan-

tie, TOUTE GARANTIE SOUS-ENTENDUE D’APPLICATION POUR UN BUT PARTICULIER ET/OU DE COMMERCIALISATION EST LIMITÉ

À LA DURÉE DE LA GARANTIE EXPRESSE. LE FABRICANT SPÉCIFIQUEMENT DÉCLINE ET REFUSE TOUTE RESPONSABILITÉ POUR

LES DOMMAGES INDIRECTS OU SECONDAIRES POUR INEXÉCUTION DE TOUTE GARANTIE EXPRESSE OU SOUS-ENTENDUE.

REMARQUE - Certaines provinces ne permettent pas les limitations sur la longueur de la garantie sous-entendue ou ne permettent pas la limitation ni

l'exclusion des dommages indirects ou secondai

res, il est donc possible que ces exclusions et limitations ne s'appliquent pas à un cas spéciﬁ que.

AUTRE - Cette garantie donne des droits spéciﬁ ques et il est possible que le propriétaire ait d’autres droits qui varient d’une province à l’autre.

PREUVE D’ACHAT - Le propriétaire doit fournir la preuve d’achat pour pouvoir recevoir des services sous garantie.

Tous les appels ayant pour but d'explique

r le fonctionnement de ce produit sont à la charge du consommateur.

Toute réparation sous garantie doit être faite par un agent de réparation agréé par FRIEDRICH, sauf en cas d’autorisation préalable par

FRIEDRICH.

Friedrich Air Conditioning Co.

Post Ofﬁ ce Box 1540

San Antonio, Texas 78295-1540

(210) 357-4400

www.friedrich.com

NOTES

920-007-16 (5-10)

FRIEDRICH AIR CONDITIONING CO.

Post Ofﬁ ce Box 1540 • San Antonio, Texas 78295-1540

4200 N. Pan Am Expressway • San Antonio, Texas 78218-5212

(210) 357-4400 • FAX (210) 357-4480

www.friedrich.com

Printed in Mexico

Friedrich WS12C30D 11,500 BTU Thru-the-Wall Air Conditioner

Product's Documents

Installation and Operation Manual

Specifications

Friedrich WS12C30D Questions and Answers

Related Products

Friedrich UET08B11A Smart Thru-the-Wall Air Conditioner Electric Heat and 8,000 BTU

Friedrich US14D30B 13,000 BTU Thru-the-Wall Air Conditioner

Friedrich WS10D30A 10,000 BTU Thru-the-Wall Room Air Conditioner with 260 CFM Air Circulation

Friedrich UCT10A10A 10,000 BTU Smart Thru-The-Wall Air Conditioner

Friedrich UCT10A30B - 10,000 BTU Smart Thru-The-Wall Air Conditioner
