REFRIGERATORUSE& CARE GUIDE
MANUAL DE USO Y CUIDADO DELREFRIGERADOR
GUIDE D'UTILISATION ETD'ENTRETIENDU
REFRIGERATEUR
Table of Contents / l'ndice / Table des mati@res
ASSISTANCE OR SERVICE ............................ 1
REFRIGERATOR SAFETY ............................... 2
INSTALLATION INSTRUCTIONS ................... 3
REFRIGERATOR USE ..................................... 8
REFRIGERATOR CARE ................................... g
TROUBLESHOOTING .................................... 10
WARRANTY .................................................... 12
AYUDA O SERVICIO T#CNICO .................... 13
SEGURIDAD DEL REFRIGERADOR ............ 13
INSTRUCCIONES DE INSTALACION .......... 14
USO DE SU REFRIGERADOR ...................... 20
CUIDADO DE SU REFRIGERADOR ............. 21
SOLUCION DE PROBLEMAS ....................... 22
GARANTiA ...................................................... 24
ASSISTANCE OU SERVICE .......................... 25
S#CURIT# DU R#FRIG#RATEUR ................ 25
INSTRUCTIONS D'INSTALLATION .............. 26
UTILISATION DU R#FRIG#RATEUR ........... 32
ENTRETIEN DU R#FRIG#RATEUR ............. 33
D#PANNAGE .................................................. 34
GARANTIE ...................................................... 36
Assistance or Service
If you need assistance or service, first see the "Troubleshooting"
section. Additional help is available. Call us at f-800-688-9900
from anywhere in the U.S.A., or write:
Maytag Services, LLC
Attn: CAIR ®Center
P.O. Box 2370
Cleveland, TN 37320-2370
Information may also be obtained by visiting our website at
www.amana.com.
In Canada, for assistance, installation or service, call us at
1-800-807-6777, or write:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
In Canada, visit www.amanacanada.ca.
Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment.
Dealer name
Serial number
Address
Phone number
Model number
Purchase date
To order stainless steel cleaner, call 1-800-688-9900 and ask for
the part number listed below or contact your authorized
MAYTAG _ appliance dealer. In Canada, call f-800-807-6777.
Stainless Steel Cleaner & Polish:
Order Part #4396095
In Canada, Order Part #31462B
2320377A
REFRIGERATORSAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,
including the following:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all parts and panels before operating.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner.
• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
• Use two or more people to move and install refrigerator.
• Disconnect power before installing ice maker (on ice maker
kit ready models only).
SAVE THESE INSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.
INSTALLATIONINSTRUCTIONS
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Remove the Packaging
Do not use sharp instruments, rubbing alcohol, flammable fluids,
or abrasive cleaners to remove tape or glue. These products can
damage the surface of your refrigerator. For more information, see
"Refrigerator Safety."
IMPORTANT: Do not remove the white foam air return insert from
behind the control panel on the ceiling of the refrigerator. If the
insert is removed, ice may migrate down from the freezer and
cause icicles to form.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or "walk" the refrigerator when trying to move
it, as floor damage could occur.
Clean Before Using
After you remove all of the package materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
"Refrigerator Care."
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
Loc(x emer ' s
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
To ensure proper ventilation for your refrigerator, allow for a 1/2"
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on the
hinge side (some models require more) to allow for the door to
swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install the
refrigerator in a location where the temperature will fall below
55°F (13°C).
I
V2" (1.25cm)
II I
S
2" (5,08cm)
ElectricalShockHazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
• Flat-blade screwdriver • 1/411Drill bit
• 7/16II and 1/211Open-end or two • Hand drill or electric drill
adjustable wrenches (properly grounded)
• 1/411nut driver
NOTE: Your refrigerator dealer has a kit available with a 1/411
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or 3/16"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
• All installations must meet local plumbing code requirements,
• Use copper tubing and check for leaks, Install copper tubing
only in areas where the household temperatures will remain
above freezing.
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
If you have questions about your water pressure, call a licensed,
qualified plumber.
Readalldirectionsbeforeyoubegin. 3.
IMPORTANT:Ifyouturntherefrigeratoronbeforethewaterlineis
connected,turntheicemakerOFE

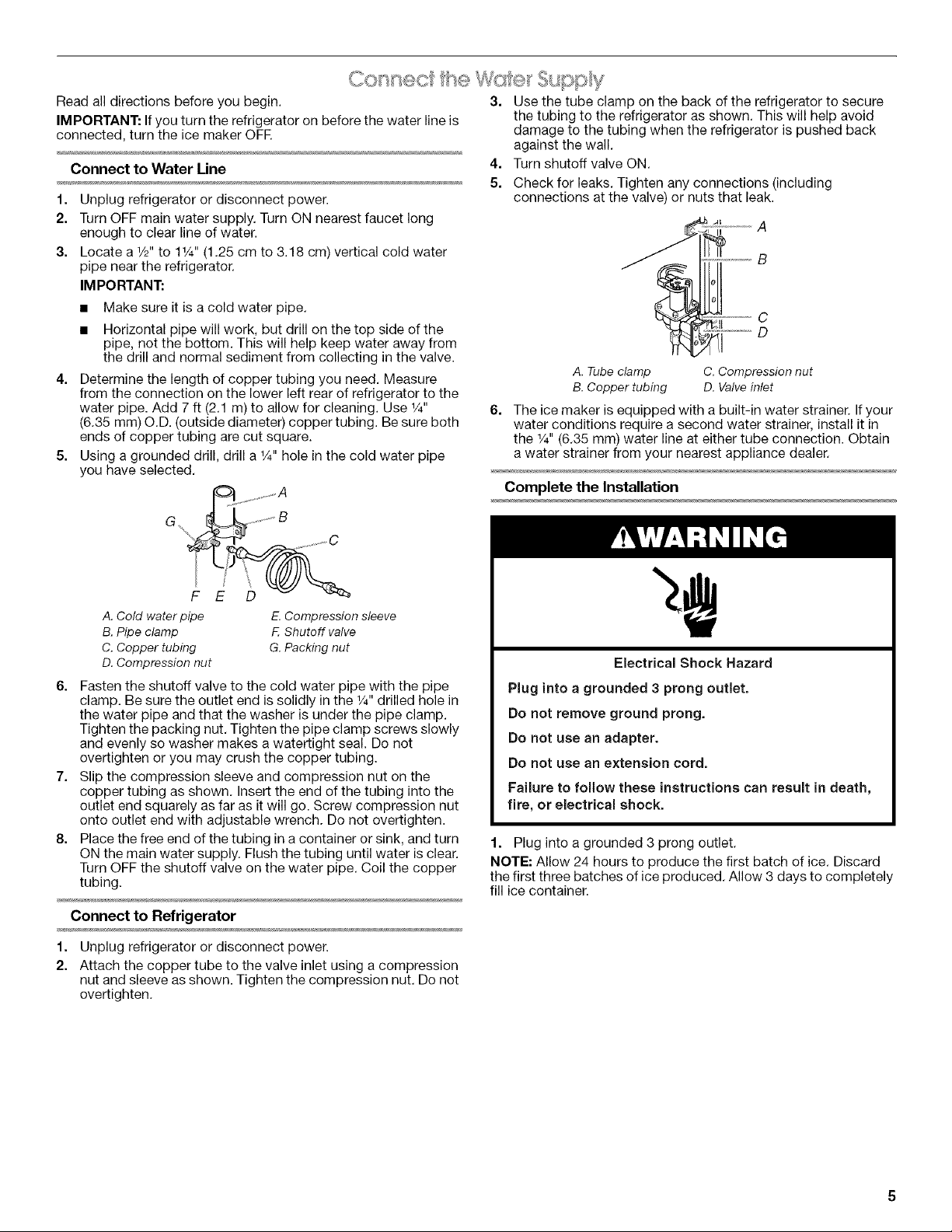

Connect to Water Line 4.
5.
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a 1/2"to 1W' (1.25 cm to 3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
4.
5=
• Make sure it is a cold water pipe.
• Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
Determine the length of copper tubing you need. Measure
from the connection on the lower left rear of refrigerator to the
water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use W'
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.
Using a grounded drill, drill a W' hole in the cold water pipe
you have selected.
A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut
E. Compression sleeve
F. Shutoff valve
G. Packing nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the W' drilled hole in
the water pipe and that the washer is under the pipe clamp.
Tighten the packing nut. Tighten the pipe clamp screws slowly
and evenly so washer makes a watertight seal. Do not
overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not overtighten.
8. Place the free end of the tubing in a container or sink, and turn
ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper
tubing.
Connect to Refrigerator
1. Unplug refrigerator or disconnect power.
2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.
Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
Turn shutoff valve ON.
Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
C
D
A. Tube clamp
B. Copper tubing
C. Compression nut
D. Valve inlet
6. The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in
the W' (6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.
Complete the Installation
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet.
NOTE: Allow 24 hours to produce the first batch of ice. Discard
the first three batches of ice produced. Allow 3 days to completely
fill ice container.
TOOLS NEEDED: %6" hex-head socket wrench, #2 Phillips
screwdriver, flat-blade screwdriver, %6" open-end wrench, flat 2"
putty knife.
IMPORTANT:
• Unplug refrigerator or disconnect power.
• Remove food and any adjustable door or utility bins from
doors.
• If you only want to remove and replace the doors, see
"Remove Doors and Hinges" and "Replace Doors and
Hinges."
• Depending on your model, you have either standard doors or
contour doors. If you are going to reverse the door swing,
follow the instructions for the appropriate door style.
• All graphics referenced in the following instructions are
included later in this section after "Final Steps."
Remove Doors and Hinges
"5/16"Hex-head hinge screw
1. Unplug refrigerator or disconnect power.
2. Open refrigerator door and remove base grille from the bottom
front of the refrigerator. See Base Grille graphic.
3. Close the refrigerator door and keep both doors closed until
you are ready to lift them free from the cabinet.
NOTE: Provide additional support for the doors while the
hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.
4. Remove the parts for the top hinge as shown in Top Hinge
graphic. Lift the freezer door free from the cabinet.
5. Remove the parts for the center hinge as shown in the Center
Hinge graphic. Lift the refrigerator door free from the cabinet.
6. Remove the parts for the bottom hinge as shown in the
Bottom Hinge graphic.
Reverse Doors (optional)
IMPORTANT: If you want to reverse your doors so that they open
in the opposite direction, follow these steps. If you are not
reversing the doors, see "Replace Doors and Hinges."
Round-Head Door Handle
Handle Screw Screw Hole Plug
Cabinet
1. Remove 5/16"hex-head hinge screws from handle side and
move them to opposite side. See Graphic 1.
2. Remove cabinet hinge hole plugs from the cabinet top and
move them to opposite side hinge holes as shown in
Graphic 2.
Doors
1. Remove door stop from both the freezer and refrigerator
doors and move to the other side. See Graphics 3 and 4.
Replace Doors and Hinges
NOTE: Graphic may be reversed if door swing is reversed.
1. Replace the parts for the bottom hinge as shown. Tighten
screws. See Bottom Hinge graphic. Replace the refrigerator
door.
NOTE: Provide additional support for the doors while the
hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.
2. Assemble the parts for the center hinge as shown and tighten
all screws. See Center Hinge graphic. Replace the freezer
door.
3. Assemble the parts for the top hinge as shown in Top Hinge
graphic. Do not tighten screws completely.
4. Line up the doors so that the bottom of the freezer door aligns
evenly with the top of the refrigerator door. Tighten all screws.
Final Steps
1. Check all holes to make sure that hole plugs and screws are in
place. Reinstall top hinge cover. See Top Hinge graphic.
2. Replace the base grille. See Base Grille graphic.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
3. Plug into a grounded 3 prong outlet.
4. Return all removable door parts to doors and food to
refrigerator.
BaseGrille
Top Hinge
A. Top Hinge Cover
B. 5/_6"Hex-Head Hinge Screws
C. Top Hinge
Center Hinge
A. Center Hinge
B. 5/_,,Hex-Head Hinge Screws
Bottom Hinge
A. Bottom Hinge
B. _/_" Hex-Head Hinge Screws
!
°Lo j o o°
o"I'i:;" A
A. %g' Hex-Head Hinge Screws
E
A. Cabinet Hinge Hole Plugs
Removal of Door Stops
A. Door Stop
B. Door Stop Screw
Reinstallation of Door Stops
©
A. Door Stop
B. Door Stop Screw
Door Closing
Your refrigerator has two front adjustable rollers - one on the right
and one on the left. If your refrigerator seems unsteady or you
want the doors to close easier, adjust the refrigerator's tilt using
the instructions below.
1. Remove the base grille. See the Base Grille graphic in
"Refrigerator Doors." The two leveling screws are part of the
front roller assemblies which are at the base of the refrigerator
on either side.
2. Use a screwdriver to adjust the leveling screws. Turn the
leveling screw to the right to raise that side of the refrigerator
or turn the leveling screw to the left to lower that side. It may
take several turns of the leveling screws to adjust the tilt of the
refrigerator.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the leveling screws and
rollers. This makes it easier to adjust the screws.
3. Open both doors again and check to make sure that they
close as easily as you like. If not, tilt the refrigerator slightly
more to the rear by turning both leveling screws to the right. It
may take several more turns, and you should turn both
leveling screws the same amount.
4. Replace the base grille.
Align Doors
If the space between your doors looks uneven, you can adjust it
using the instructions below:
1. Pry off the top hinge cover.
2. Loosen the top hinge screws using a %6" socket or wrench.
3. Have someone hold the door in place or put a spacer between
the doors while you tighten the top hinge screws.
4. Replace the top hinge cover.
REFRIGERATORUSE
L,}s
For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the
controls are still preset to the mid-settings as shown.
NOTE: To turn your refrigerator off, turn the refrigerator control to
the word OFF or until the word OFF appears. Your product will not
cool when the refrigerator control is set to OFF.
Mid-setting "3"
OFF
COLI£SG
5 1
3
IMPORTANT:
• Give your refrigerator time to cool down completely before
adding food. It is best to wait 24 hours before you put food
into the refrigerator.
• If you add food before the refrigerator has cooled completely,
your food may spoil. Adjusting the Refrigerator and Freezer
Controls to a higher (colder) than recommended setting will
not cool the compartments any faster.
Adjusting Controls
The mid-settings indicated in the previous section should be
correct for normal household usage. The controls are set correctly
when milk or juice is as cold as you like and when ice cream is
firm.
If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not blocked.
If you need to adjust temperatures, use the settings listed in the
chart below as a guide. On models with two controls, adjust the
refrigerator temperature first. Wait at least 24 hours between
adjustments and then recheck the temperatures.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR or
TEMPERATURE Control one
setting higher
FREEZER too warm/too FREEZER or TEMPERATURE
little ice Control one setting higher
MAX ice production switch
REFRIGERATOR too cold REFRIGERATOR or
TEMPERATURE Control one
setting lower
FREEZER too cold FREEZER or TEMPERATURE
Control one setting lower
......Ol i'I'0
You can control the amount of humidity in the moisture-sealed
crisper• Adjust the control to any setting between LOW and HIGH.
LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables•
Turning the Ice Maker On/Off
To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
Ice Production Rate
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
• The ice maker should produce approximately 8 to 12 batches
of ice in a 24-hour period•
• To increase ice production, lower the freezer and refrigerator
temperature• See "Using the Controls•" Wait 24 hours
between adjustments.
• For maximum ice production (on some models), push the
switch to ICE PLUS. The ice maker should produce 16 to
20 batches of ice in a 24-hour period in the Ice Plus mode.
Remember
• The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.
• Do not use anything sharp to break up the ice in the bin. This
can cause damage to the ice container and the dispenser
mechanism.
• Do not store anything on top of or in the ice maker or ice bin.
REFRIGERATORCARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid build-
up of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other• You must
thoroughly clean both sections to eliminate odors• To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly• Use a clean sponge or soft cloth and a
mild detergent in warm water•
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency•
If you need to clean the condenser:
• Removethe base grille.
• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser•
5.
• Replace the base grille when finished.
Plug in refrigerator or reconnect power•
NOTE: Not all bulbs will fit your refrigeraton Be sure to replace the
bulb with an appliance bulb of the same size, shape, and wattage.
1. Unplug refrigerator or disconnect power.
2. Remove the bulb from behind the control panel in the
refrigerator or from behind the light shield in the freezer (on
some models). Replace it with an appliance bulb of the same
wattage.
3. Plug in refrigerator or reconnect power•
f
TROUBLESHOOTING
Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.
The refrigerator will not operate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
• Power cord unplugged? Plug into a grounded 3 prong outlet.
• Is outlet working? Plug in a lamp to see if the outlet is
working.
• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
Are controls on? Make sure the refrigerator controls are on.
See "Using the Controls."
New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator seems noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with explanations.
• Buzzing - heard when the water valve opens to fill the ice
maker.
• Pulsating - fans/compressor adjusting to optimize
performance.
• Hissing/Rattling - flow of refrigerant, movement of water
lines, or from items placed on top of the refrigerator.
• Sizzling/Gurgling - water dripping on the heater during
defrost cycle.
• Popping - contraction/expansion of inside walls, especially
during initial cool-down.
• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan.
• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
• Crisper cover in the way? Make sure the crisper cover is
pushed in fully, so that the back rests on the supports.
10
The doors are difficult to open
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
• Gaskets dirty or sticky? Clean gaskets and contact surfaces
with mud soap and warm water. Rinse and dry with soft cloth.
The lights do not work
• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs."
Temperature is too warm
• New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
• Door(s} opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See "Using the Controls."
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
• Humid room? Contributes to moisture buildup.
• Door(s} opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
The ice maker is not producing ice or not enough ice
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
• Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
• Odor transfer from food? Use airtight, moisture proof
packaging to store food.
• Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
11

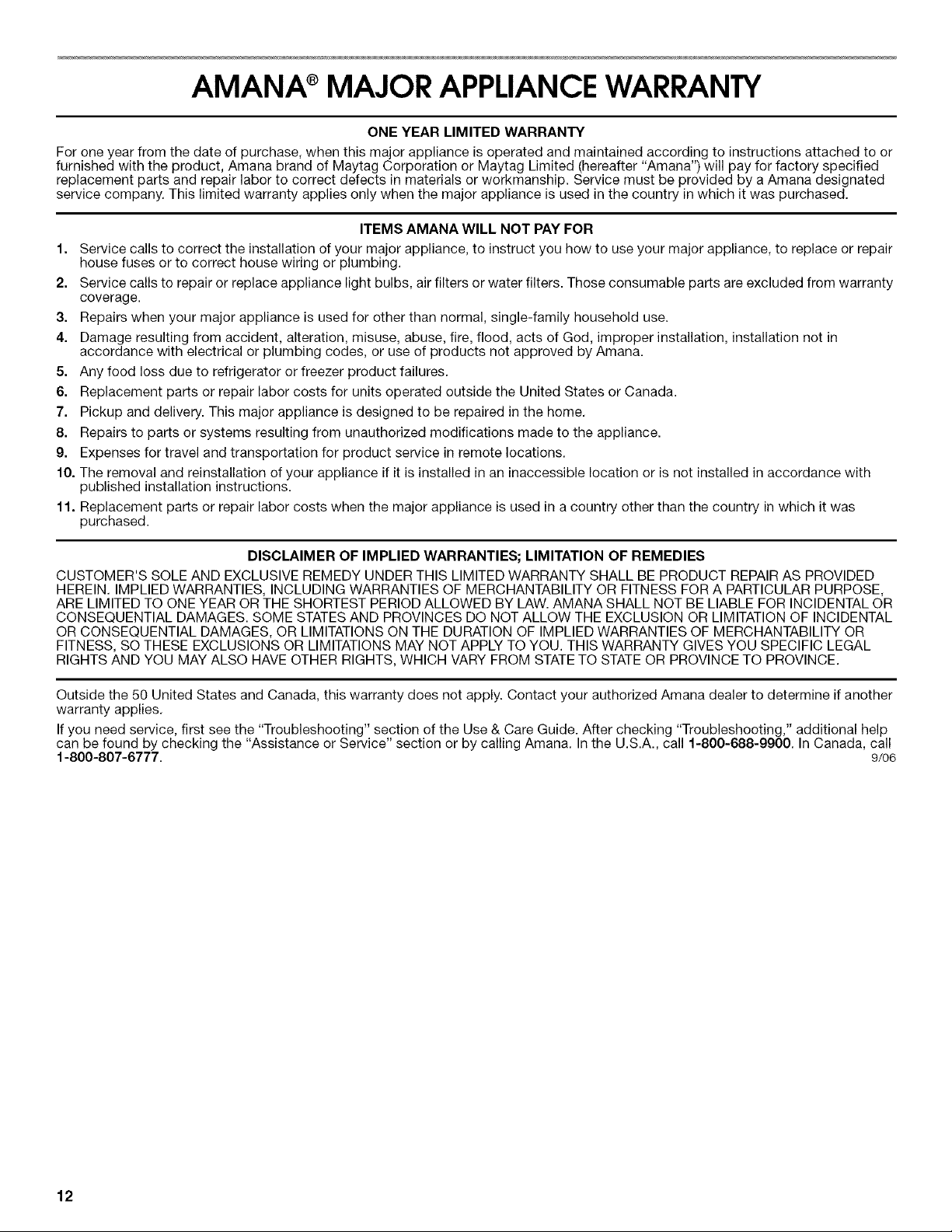

AMANA ®MAJOR APPLIANCE WARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Amana brand of Maytag Corporation or Maytag Limited (hereafter "Amana") will pay for factory specified
replacement parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Amana designated
service company. This limited warranty applies only when the major appliance is used in the country in which it was purchased.
ITEMS AMANA WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Amana.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
g. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was
purchased.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. AMANA SHALL NOT BE LIABLE FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR
FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL
RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Amana dealer to determine if another
warranty applies.
If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling Amana. In the U.S.A., call 1-800-688-9900. In Canada, call
1-800-807-6777. 9/06
12
MANUAL DE USO Y CUIDADO DELREFRIGERADOR
Ayuda o servicio t( cnico
Si necesita ayuda o servicio tecnico, vea primero la secci6n Ilegara a necesitarlo. Debera saber el nOmero completo del
"Soluci6n de problemas". Puede obtener asistencia adicional, modelo y de la serie. Puede encontrar esta informaci6n en la
Llamenos al 1-800-688-9900 desde cualquier lugar de los etiqueta con el nOmero de modelo y de serie que esta ubicada en
EE.UU., o escriba a: la pared interior del compartimiento del refrigerador.
Maytag Services, LLC
Attn: CAIR ®Center Nombre del distribuidor
RO. Box 2370
Cleveland, TN 37320-2370 Numero de serie
Tambien puede obtener informaci6n visitando nuestro sitio web Direccibn
en www.amana.com Numero de tel_fono
En CanadA, para recibir asistencia, instalacidn o servicio, Numero del modelo
Ilamenos al 1-800-807-6777, o escriba a:
Whirlpool Canada LP Fecha de compra
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
En CanadA, visite www.amanacanada.ca. Para pedir el limpiador de acero inoxidable,
Favor de incluir un n_mero telef6nico de dia en su Ilame al 1-800-688-9900 y solicite el nt]mero de pieza que se
correspondencia, detalla a continuacidn o pdngase en contacto con su distribuidor
autorizado de MAYTAG _, En CanadA, Ilame al 1-800-807-6777.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar evidencia de la Limpiador de acero inoxidable:
compra o una fecha de instalacibn para obtener servicio bajo Pida la pieza No. 4396095
la garantia. En CanadA, pida la pieza No 31462B
Escriba la siguiente informaci6n acerca de su electrodom_stico
para ayudarle a obtener asistencia o servicio tecnico si alguna vez
SEGURIDAD DELREFRIGERADOR
Su seguridad y la seguridad de los demas es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el simbolo de advertencia de seguridad.
Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a
usted y a los demas.
Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesi6n grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesibn grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
13
INSTRUCCIONES IMPORTANTES DE SEGURiDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas, incluidas las siguientes:
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
• No quite la terminal de conexi6n a tierra.
• No use un adaptador.
• No use un cable electrico de extensidn.
• Desconecte el suministro de energfa antes de darle servicio.
• Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
• Remueva las puertas de su refrigerador viejo.
• Use un limpiador no inflamable.
• Mantenga los materiales y vapores inflamables, tales come
gasolina, alejados del refrigerador.
• Use dos o mas personas para mover e instalar el
refrigerador.
• Desconecte el suministro de energia antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
CONSERVAR ESTAS INSTRUCCIONES
C6mo deshacerse adecuadamente de
su refrigerador viejo
Antes de tirar su viejo refrigerador o congelador:
• Saquelas puertas.
• Deje los estantes en su lugar para que los nir3os no puedan
meterse con facilidad.
Peligro de Asfixia
Remueva las puertas de su refrigerador viejo.
No seguir esta instrucci6n puede ocasionar la muerte
o dafio al cerebro.
IMPORTANTE: El atrapamiento y asfixia de nifios no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, alan si van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, per favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
INSTRUCCIONESDE INSTALACION
Peligro de Peso E×cesivo
Use dos o mas personas para mover e instalar
el refrigerador,
No seguir esta instrucci6n puede ocasionar una
lesi6n en la espaida u otto tipo de lesionee.
Quitar los materiales de empaque
No use instrumentos filosos, alcohol para fricciones, Ifquidos
inflamables, o productos de limpieza abrasivos para eliminar los
restos de cinta o goma. Estos productos pueden dafiar la
superficie de su refrigerador. Para mas informaci6n, vea la
secci6n "Seguridad del refrigerador".
IMPORTANTE: No quite el inserto de espuma blanca de retorno
de aire que esta ubicado detras del panel de control en el techo
del refrigerador. Si se quita el inserto, el hielo puede bajar del
congelador y hacer que se formen gotas de hielo,
C6mo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
AI mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lade ni Io haga
"caminar" cuando Io trate de mover ya que podria dafiar
el piso.
14
Limpie su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo. Vea
las instrucciones de limpieza en la secci6n "Cuidado de su
refrigerador'.
Informacion importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estan fr[os. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como ser[a un golpe brusco. Para su protecci6n, el vidrio
templado se ha dise_ado para hacerse aBicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se da_en al caer.
Peligro de Explosion
Mantenga los materialee y vapores inflamables,
tales come gasolina, alejados del refrigerador.
No seguir esta inetruccion puede ocasionar la muerte,
e×ploaion, o incendio.
Para asegurar la adecuada ventilaci6n para su refrigerador, deje
un espacio de V2" (1,25 cm) a cada lado y pot encima. Si Ud.
instala el refrigerador pr6ximo a una pared fija, deje come minimo
2" (5,08 cm) en el lade de la bisagra (algunos modelos necesitan
mas espacio) para permitir que la puerta abra bien. Si su
refrigerador tiene una fabrica de hielo, asegQrese de que haya
espacio adicional atras para las conexiones de la linea de agua.
NOTA: No se recomienda instalar el refrigerador cerca de un
homo, radiador u otra fuente de calor. No instale el refrigerador
en un lugar donde la temperatura puede ser menor de
55°F (13°C).
_/2" (1,25 cm)
II I
II
I
2" (5,08cm)
Peligro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable el_ctrico de extenei6n.
No seguir estae instrucciones puede ocaslonar
la muerte, incendio o choque el_ctrico.
Antes de mover el refrigerador a su ubicaci6n final, es importante
asegurarse de que tiene la conexi6n electrica adecuada.
M_todo de conexibn a tierra recomendado
Se requiere una fuente de energ[a electrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 6 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado
s61o para su refrigerador. Use un tomacorriente que no se pueda
apagar con un interruptor. No use un cable electrico de extensi6n.
NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador odel congelador dependiendo del modelo) en la
posici6n OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energia. Cuando haya terminado, reconecte el
refrigerador a la fuente de energia electrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posici6n deseada.
Re@nalas herramientas Y piezas necesarias antes de comenzar la
instalaai6n. Lea Y siga las instruaciones provistas con cualquiera
de las herramientas enlistadas aqui.
HERRAMIENTAS NECESARIAS:
• Destornillador de hoja plana • Broca de V4"
• Llaves de boca de 7Ae"y V="0 • Taladro manual 0
dos Ilaves ajustables electrico (debidamente
conectado a tierra)
• Llave para tuercas de V,?'
NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una valvula de cierre tipo montura de _¼"(6,35 mm), una
unidn y tuberia de cobre. Antes de comprar, asegQrese que la
valvula tipo montura cumpla con los c6digos de plomeria de su
Iocalidad. No use una valvula perforadora 0 una valvula de
montura de 3/_6"(4,76 mm) que reduce el flujo de agua y se
obstruye con mas facilidad.
IMPORTANTE:
• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomer[a.
• Use tuber[as de cobre y revise si hay fugas. Instale tuberia de
cobre s61o en Areas donde la temperatura va a permanecer
per encima del punto de congelaci6n.
15
Presibn del agua
Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg _ (207 y 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presi6n de agua, Ilame a un plomero
competente autorizado.
Suministro de agua de 6smosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara set entre 30 y 120 Ibs/pulg 2 (207 y
827 kPa).
Si se conecta un sistema de filtraci6n de agua de 6smosis inversa
al suministro de agua frfa, la presi6n de agua al sistema de
6smosis inversa necesitara set de un minimo de 40 a 60 Ibs/pulg 2
(276 a 414 kPa).
Si la presi6n del agua del sistema de 6smosis inversa es menor de
40 a 60 Ibs/pulg 2 (276 a 414 kPa):
• Ffjese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del uso intense.
Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n
del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).
Conexibn a la linea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. CIERRE el suministro principal de agua. ABRA la Ilave de agua
mas cercana el tiempo suficiente para que la tuberfa de agua
se vacie totalmente.
3. Busque una tuberia vertical de agua fria de 1/2" a 11/4"(1,25 cm
a 3,18 cm) cercana al refrigerador.
IMPORTANTE:
4.
• Asegt_rese de que sea una tuberia de agua frfa.
• Una tuberia horizontal funcionara, pete taladre per el lade
superior de la tuberia, no por debajo. Esto ayudara a
mantener el agua alejada del taladro. Esto tambien evita
que se junte sedimento normal en la valvula.
Para determinar la Iongitud de la tuberfa de cobre que va a
necesitar, mida desde la conexi6n baja de la parte trasera
izquierda del refrigerador hasta la tuberia de agua. Agregue
7 pies (2,1 m) para la limpieza. Use tuberia de cobre de 1/4"
(6,35 mm) de diametro externo. Asegt]rese que ambos
extremes de la tuberia de cobre esten cortados rectos.
5=
Usando un taladro conectado a tierra, haga un orificio de 1/4"
en la tuberia de agua fria que Ud. eligi6.
G %%_F E D...................... A
A. Tuberfade agua frfa E.Manga de compresidn
B. Abrazaderapara tuberfa F. Vblvula de cierre
C. Tuberfade cobre G. Tuercade presidn
D. Tuercade compresidn
6. Ajuste la valvula de cierre a la tuberia de agua fria con la
abrazadera para tuberia. Asegt]rese que el extremo de salida
este firmemente insertado en el orificio taladrado de 1/4" en la
tuberia de agua y que la arandela este per debajo de la
abrazadera para tuberia. Ajuste la tuerca de presi6n. Apriete
los tornillos de la abrazadera para tuberia lentamente yen
forma pareja de manera que la arandela provea un cierre
hermetico. No apriete demasiado porque se puede quebrar la
tuberia de cobre.
7. Deslice la manga de compresi6n y la tuerca de compresi6n
sobre la tuberfa de cobre come se muestra. Inserte el extremo
de la tuberia en el extremo de salida hasta donde sea posible.
Atornille la tuerca de compresi6n sobre el extreme de salida
con una Ilave ajustable. No apriete demasiado.
8. Coloque el extremo libre de la tuberia dentro de un recipiente
o fregadero, y ABRA la Ilave de agua principal para lavar la
tuberia hasta que el agua salga limpia. CIERRE la valvula de
cierre del agua en la tuberia de agua. Enrolle la tuberfa de
cobre en espiral.
Conexibn al refrigerador
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Fije el tubo de cobre a la entrada de la valvula usando una
tuerca de compresi6n y manga de compresi6n como se
muestra. Ajuste la tuerca de compresi6n. No apriete
demasiado.
3. Use la abrazadera para tuberfa en la parte trasera del
refrigerador para afianzar la tuberia al refrigerador segt]n se
muestra. Esto ayudara a evitar dafios en la tuberia cuando el
refrigerador se empuje nuevamente contra la pared.
4. ABRA la valvula de cierre.
5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
valvula) o tuercas que tienen fugas.
C
D
A. Abrazadera para tuberfa C. Tuerca de compresidn
B, Tuberfa de cobre D, Entrada de la vblvula
16
6.
Quite las puertas y las bisagras
La fabrica de hielo esta equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la linea de agua de
1/4"(6,35 mm) en cualquiera de las conexiones de la tuberfa.
Consiga un filtro de agua del distribuidor de
electrodomesticos mas cercano a su domicilio.
Cbmo terminar la instalacibn
Peligro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×i6n a tierra.
No use un adaptador.
No use un cable electrico de extensi6n.
No seguir eetas instrucciones puede ocasionar
la muerte, incendio o choque electrico.
1. Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
NOTA: Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo. Deshagase de los tres primeros Iotes de hielo
producido. Deje pasar 3 dias para que se Ilene completamente el
recipiente para hielo.
Rue 'kss de H}f ge edo
HERRAMIENTAS NECESARIAS: Ilave tubular de cabeza
hexagonal de %6%destornillador Phillips No.2, destornillador de
cabeza plan& Ilave de boca de %6", cuchillo piano para masilla de
2".
IMPORTANTE:
• Desenchufe el refrigerador o desconecte el suministro de
energfa.
• Quite todos los alimentos y cualquier recipiente ajustable o de
uso m@tiple de las puertas.
• Si usted s61o quiere quitar las puertas y volverlas a colocar,
vea las secciones "Quite las puertas y las bisagras" y "Vuelva
a poner las puertas y las bisagras en su lugar'.
• Dependiendo de su modelo, las puertas son estandar o
contorneadas. Si usted va a invertir el sentido de oscilaci6n
de la puerta, siga las instrucciones para el estilo de puerta
adecuado.
• Todas las ilustraciones a que se hace referencia en las
instrucciones siguientes estan incluidas mas adelante en esta
secci6n despues de "Pasos finales".
Tornillo de bisagra de cabeza hexagonal de _£'
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Abra la puerta del refrigerador y quite la rejilla de la base de la
parte inferior delantera del refrigerador. Vea la ilustraci6n
Rejilla de la base.
3. Cierre la puerta del refrigerador y mantenga las dos puertas
cerradas hasta que este listo para levantarlas y quitarlas del
gabinete.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confie de los imanes
de la puerta para mantener las puertas en su sitio mientras
que esta trabajando.
4. Quite los componentes de la bisagra superior como se
muestra en la ilustraci6n Bisagra superior. Levante y quite la
puerta del congelador del gabinete.
5. Quite los componentes de la bisagra central como se muestra
en la ilustraci6n de la Bisagra central. Levante y quite la puerta
del refrigerador del gabinete.
6. Quite los componentes de la bisagra inferior come se muestra
en la ilustraci6n Bisagra inferior.
Cambie el sentido de apertura de las puertas (opcional)
IMPORTANTE: Siga estas instrucciones si desea que las puertas
abran en el sentido opuesto. Si no desea cambiar el sentido de
apertura de las puertas, yea "Vuelva a poner las puertas y las
bisagras en su lugar".
Tornillo de Tapdn del orificio
cabeza redonda del tomillo de la manija
de la manija de la puerta
Gabinete
1. Quite los tornillos de bisagra de cabeza hexagonal de 5/16"del
lado de la manija y col6quelos del lado opuesto. Vea la
ilustraci6n 1.
2. Quite los tapones de los orificios de las bisagras de la parte
superior del gabinete y col6quelos en los orificios de la
bisagra del lado opuesto, como se muestra en la ilustraci6n 2.
Puertas
1. Quite el reten de las puertas del congelador y del refrigerador
y col6quelo del lade opuesto. Vea las ilustraciones 3 y 4.
17
Vuelva a poner las puertas y las bisagras en su lugar
NOTA: Si el sentido de apertura de la puerta se cambia, la imagen
de la puerta pudiera quedar invertida.
1. Vuelva a porter los componentes de la bisagra inferior en su
sitio como se indica. Apriete los tornillos. Vea la ilustraci6n
Bisagra inferior. Vuelva a poner en su lugar la puerta del
refrigerador.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confie de los imanes
de la puerta para mantener las puertas en su sitio mientras
esta trabajando.
2. Arme los componentes de la bisagra central como se indica y
apriete todos los tornillos. Vea la ilustraci6n Bisagra central.
Vuelva a poner en su lugar la puerta del congelador.
3. Arme los componentes de la bisagra superior como se
muestra en la ilustraci6n Bisagra superior. No apriete
completamente los tornillos.
4. Alinee las puertas de tal manera que la parte inferior de la
puerta del congelador este alineada uniformemente con la
parte superior de la puerta del refrigerador. Apriete todos los
tornillos.
Pasos finales
1. Revise todos los orificios para cerciorarse que los tapones de
los orificios y los tornillos esten en su lugar. Vuelva a colocar
en su lugar la tapa de la bisagra superior. Vea la ilustraci6n
Bisagra superior.
2. Coloque en su lugar la rejilla de la base. Vea ilustraci6n Rejilla
de la base.
Peligro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable el_ctrico de e×tenei6n.
No seguir estae instrucciones puede ocaeionar
la muerte, incendio o choque el_ctrico.
3. Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
4. Regrese todas las partes desmontables alas puertas y la
comida al refrigerador.
18
Rejilla de la base
Bisagra superior
A. Tapa de la bisagra superior
B. Tornillos de cabeza
hexagonal de la bisagra de 5/_6"
C. Bisagra superior
Bisagra central
B
A. Bisagra central
B. Tornillos de cabeza
hexagonal de la bisagra de 5/_6"
iiiiiiiiiiiiiiiii Bisagra inferior
iiiiiiiiiiiiiiiii A. Bisagra inferior
iiiiiiiiiiiiiiiii B. Tornillos de cabeza
iiiiiiiiiiiiiiiiihexagonal_elablaagra_e"J,_"
A.......ill[ I -,_
A. Tapones de los orificios
de las bisagras del gabinete
C6mo quitar los retenes de
las puertas
©
A. Ret&n de la puerta
B. Tornillo del ret&n de la puerta
C6mo volver a instalar
los retenes de la puerta
.... 0
A. Ret&n de la puerta
B. Torni#o del reten de la puerta
19
Cierre de la puerta
Su refrigerador tiene dos rodillos frontales regulables - uno a la
derecha y otro a la izquierda. Si su refrigerador parece inestable o
usted quiere que las puertas se cierren con mayor facilidad, ajuste
la inclinaci6n del refrigerador usando las instrucciones siguientes.
1. Quite la rejilla de la base. Vea la ilustraci6n de la Rejilla de la
base en "Puertas del refrigerador". Los dos tornillos
niveladores son parte de las piezas de montaje del rodillo
frontal, que estan en la base del refrigerador a cada lado.
2. Use un destornillador para ajustar los tornillos niveladores.
Gire el tornillo nivelador hacia la derecha para levantar ese
lado del refrigerador o gire el tornillo nivelador hacia la
izquierda para bajar ese lade. Puede precisar dafle varias
vueltas a los tornillos niveladores para ajustar la inclinaci6n
del refrigerador.
NOTA: Haga que alguien empuje la parte superior del
refrigerador, Io cual quita algo de peso de los tornillos
niveladores y los rodillos. Esto facilita el ajuste de los tornillos.
3. Abra ambas puertas nuevamente y verifique para asegurarse
que se cierran con la facilidad que usted desea. De Io
contrario, incline el refrigerador ligeramente mas hacia la parte
posterior, girando ambos tornillos niveladores hacia la
derecha. Puede tomar varias vueltas mas, y usted debera
girar ambos tornillos niveladores la misma cantidad de veces.
4. Vuelva a colocar la rejilla de la base.
Alineamiento de las puertas
Si el espacio entre sus puertas parece desigual, puede ajustarlo
usando las instrucciones siguientes:
1. Quite la cubierta de la bisagra superior.
2. Afloje los tornillos de la bisagra superior usando una Ilave de
tuercas o de cube de SA6".
3. Haga que una persona sostenga la puerta en su lugar o
coloque entre las puertas algo que mantenga el espacio
mientras usted ajusta los tornillos de la bisagra superior.
4. Vuelva a colocar la cubierta de la bisagra superior.
USO DESU REFRIGERADOR
Para su conveniencia, los controles del refrigerador vienen
programados desde la fabrica. AI instalar su refrigerador por
primera vez, cerci6rese de que los controles aQn esten prefijados
en los ajustes medios, como se ilustra.
NOTA: Para apagar su refrigeradoc gire el control del refrigerador
hacia la palabra Apagado (OFF) o hasta que aparezca la palabra
OFE Su electrodomestico no se enfriara mientras el control del
refrigerador este en OFF.
Ajuste medio "3"
OFF
COLO_S@
5 1
NODAL
IMPORTANTE:
• Deje que su refrigerador se enfrie por complete antes de
agregar alimentos. Es mejor esperar 24 horas antes de poner
alimentos en el refrigerador.
• Si agrega alimentos antes de que el refrigerador se haya
enfriado por complete, sus alimentos podrian echarse a
perder. Girar los controles del refrigerador o congelador a un
ajuste mas alto (mas frio) que el recomendado no enfriara los
compartimientos con mayor rapidez.
Cbmo ajustar los controles
Los ajustes medios indicados en la secci6n previa deben ser los
correctos para el use normal de un refrigerador familiar. Los
controles estan ajustados correctamente cuando la leche o los
jugos estan tan frios come Ud. desea y cuando el helado tiene
consistencia firme.
Si la temperatura esta demasiado caliente o demasiado fria en el
refrigerador o en el congelador, primero verifique los conductos
de ventilaci6n para asegurarse de que no estan bloqueados.
Si necesita regular las temperaturas, utilice como gu[a los ajustes
que se enumeran en la tabla siguiente. Para modelos con dos
controles, ajuste primero la temperatura del refrigerador. Espere
por Io menos 24 horas entre un ajuste y otro, y despues vuelva a
verificar las temperaturas.
20
CONDICION/MOTIVO: AJUSTE:
REFRIGERADOR Control del REFRIGERADOR o
demasiado caliente de la TEMPERATURA un ajuste
mas alto
CONGELADOR
demasiado caliente/muy
poco hielo
Control del CONGELADOR o de
la TEMPERATURA un ajuste
mas alto
Interruptor de la producci6n
maxima de hielo (MAX)
REFRIGERADOR Control del REFRIGERADOR o
demasiado frio de la TEMPERATURA un ajuste
mas bajo
CONGELADOR Control del CONGELADOR o de
demasiado frio la TEMPERATURA un ajuste
mas bajo
Usted puede controlar el nivel de humedad en el caj6n hermetico
para verduras. Regule el control a cualquier ajuste entre Bajo
(LOW) y Alto (HIGH).
LOW (Bajo - posici6n abierta) para el mejor almacenamiento de
frutas y verduras con cascaras.
HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de
vegetales de hoja frescos.
Para encender y apagar la f&brica de hielo
Para poner a funcionar (ON) la fabrica de hielo, sencillamente baje
el brazo de control de alambre.
Para apagar (OFF) la fabrica de hielo manualmente, levante el
brazo de control de alambre a la posici6n Apagada (OFF - brazo
elevado) y escuche el chasquido.
NOTA: Su fabrica de hielo tiene un apagado automatico. A
medida que se produce el hielo, los cubitos de hielo Ilenaran el
dep6sito para hielo y estos levantaran el brazo de control de
alambre a la posici6n de apagado (OFF - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.
Ritmo de la produccibn de hielo
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
• La fabrica de hielo debera producir aproximadamente de 8 a
12 tandas de hielo en un periodo de 24 horas.
• Para aumentar la producci6n de hielo, baje la temperatura del
congelador y del refrigerador. Vea "Uso de los controles". Deje
transcurrir 24 horas entre ajustes.
Para una maxima producci6n de hielo (en algunos modelos),
empuje el interruptor hacia ICE PLUS (mas hielo). La fabrica
de hielo debera producir entre 16 y 20 tandas de hielo en un
perfodo de 24 horas en el modo Ice Plus.
Recuerde
• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexi6n de su
fabrica de hielo a un suministro de agua blanda. Los quimicos
para ablandar el agua (como la sal) pueden da_ar ciertos
componentes de la fabrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegQrese de que el ablandador de agua este
funcionando correctamente y que goce de un buen
mantenimiento.
• No use instrumentos afilados para romper el hielo en el
dep6sito. Esto puede da_ar el balde y el mecanismo de
despachado.
• No guarde nada encima ni dentro de la fabrica de hielo o del
dep6sito de hielo.
CUIDADO DESU
REFRIGERADOR
Peligro de Explosi6n
Use un lirnpiador no inflamable,
No eeguir esta instruccion puede ocasionar la rnuerte,
e×plosion o incendio.
Tanto la secci6n del refrigerador como la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar la transferencia de olores y la
deshidrataci6n de los alimentos, envuelva o tape bien los
alimentos.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasivos o asperos, como
aerosoles para ventanas, productos de limpieza para fregar,
liquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos derivados del petr61eo en las partes de
plastico, en el interior yen los revestimientos o juntas de la
puerta. No use toallas de papel, estropajos para fregar u otros
utensilios de limpieza asperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un patio liso y un detergente suave
en agua tibia.
21
3. Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paso liso y detergente
suave con agua tibia.
4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante transito de mascotas en el hogar, el condensador
debera limpiarse cada dos o tres meses para asegurar la
maxima eficacia,
Si necesita limpiar el condensador:
• Quite la rejilla de la base,
• Use una aspiradora con un cepillo suave para limpiar la
rejilla, las Areas abiertas detras de la rejilla y el Area de la
superficie frontal del condensador.
• Vuelva a colocar la rejilla de la base cuando termine.
5. Enchufe el refrigerador o reconecte el suministro de energfa.
C6mo os ocos
NOTA: No todos los focos son adecuados para su refrigerador.
AsegQrese de reemplazar el foco con otro foco para
electrodomesticos del mismo tama_o, forma y vatiaje.
f. Desenchufe el refrigerador o desconecte el suministro de
energJa.
2. Quite el foco que se encuentra detras del panel de control en
el refrigerador o detras de la cubierta de la luz en el
congelador (en algunos modelos). Reemplacelo con otro foco
para electrodomesticos del mismo vatiaje,
3. Enchufe el refrigerador o reconecte el suministro de energfa.
SOLUCION DE PROBLEMAS
Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.
El refrigerador no funciona
Peigro de Choque Electrico
Cenecte a un contacto de pared de conexion a tierra de
3 terminales.
No quite la terminal de conexion a tierra.
No use un adaptadoro
No use un cable el_ctrico de extension.
No seguir estas instrucciones puede ocasionar
la muerte, incendio e choque el_ctrico.
• &Esta desenchufado el cable el_ctrico? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales,
• &Funciona el contacto? Enchufe una lampara para ver si
funciona el contacto.
&Hay un fusible de la casa fundido o se dispar6 el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continQa, lame a un electricista,
&Estan encendidos los controles? AsegQrese de que los
controles del refrigerador esten encendidos. Vea "Use de los
controles".
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione per perfodos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por mas tiempo sila habitaci6n esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o sise han dejado las mismas abiertas.
Parece que el refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a Io largo de los
ar_os. Debido a esta reducci6n, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no habfa notado en el
modelo viejo. A continuaci6n se enumeran algunos sonidos
normales con explicaciones,
• Zumbido - se escucha cuando la valvula de agua se abre
para Ilenar la fabrica de hielo,
• Sonido pulsante - los ventladores/el compresor se estan
ajustando para obtener el maximo desemper_o,
• Sonido sibilante/vibraciones - fiujo de/quido refrigerante,
movimiento de la tubena de agua o arlculos guardados arriba
del refrigerador.
• Chisporreteos/Gergoteos - agua goteando en el calentador
durante el ciclo de descongelaci6n.
• Estallido - contracci6n/expansi6n de las paredes interiores,
especialmente durante el enfriamiento inicial.
• Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelaci6n y corre hacia la
bandeja recolectora.
• Chirridoe/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fabrica de hielo.
&Es nueva la instalacibn? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie por
complete.
NOTA: El ajustar los controles de temperatura en la posici6n
mas fria no enfrfa ningQn compartimiento mas rapido.
22
Las puertas no cierran completamente
• &Esta bloqueada la puerta? Mueva los paquetes de
alimentos lejos de la puerta.
• &Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posici6n
correcta.
&Esta obstruyendo la tapa del compartimiento para
verduras? AsegQrese de empujar bien la tapa del
compartimiento para verduras, de manera que la parte
posterior descanse sobre los soportes.
Es dificil abrir las puertas
Peligro de Explosi6n
Use un limpiador no inflamable.
No seguir esta instruccion puede ocasionar la muerte,
explosi6n o incendio.
• &Estan las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras y las superficies de contacto con jab6n
suave y agua tibia. Enjuague y seque con un pado suave.
Las luces no funcionan
• &Esta flojo o quemado un foco? Vea "C6mo cambiar los
focos".
La temperatura est& demasiado caliente
• &Es una nueva instalaci6n? Deje transcurrir 24 horas
despues de la instalaci6n para que el refrigerador se enfrie per
completo.
• &Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
• &Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.
• &Se han ajustado los controles correctamente de acuerdo
con las condiciones circundantes? Ajuste los controles un
ajuste mas frio. Fijese en la temperatura en 24 horas. Vea
"Uso de los controles".
Hay acumulacibn de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
• &Esta ht3meda la habitaci6n? Esto contribuye a la
acumulaci6n de humedad.
&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire h_medo al refrigerador.
Reduzca al minimo el n_mero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
La f_brica de hielo no produce hielo o no produce
suficiente hielo
• _,Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• _,Hay un estrechamiento en la tubeda de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberfa de suministro de agua.
• _,Esta encendida la fabrica de hielo? Aseg@ese de que el
brazo o interruptor de cierre de alambre (dependiendo del
modelo) este en la posici6n de ON (Encendido).
• _,Es nueva la instalaci6n? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• _,Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo produzca mas
hielo.
• _,Se trab6 un cubo de hielo en el brazo eyector de la
fabrica de hielo?
Saque el hielo del brazo eyector con un utensilio de plastico.
• _,Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua".
Los cubos de hielo son huecos o pequefios
NOTA: Esto es una indicaci6n de baja presi6n de agua.
• &No esta abierta pot completo la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuber_a de suministro de agua.
• &Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua'.
• _,AOntiene preguntas acerca de la presibn de agua? Llame
a un plomero competente autorizado.
El hielo tiene real sabor, real olor o un color gris&ceo
• &Son nuevas las conexiones de plomeria? Las conexiones
nuevas de plomeria pueden producir un hielo descolorido o
de mal sabor.
• _,Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el dep6sito de hielo. Deje transcurrir
24 horas para que la fabrica de hielo haga hielo nuevo.
• &Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar
comida.
• _,Contiene el agua minerales (como el azufre)? Podria set
necesario instalar un filtro de agua para eliminar los minerales.
23
GARANTIA DE LOSELECTRODOMESTICOSPRINCIPALESDE
AMANA ®
GARANT|A LIMITADA DE UN AI_IO
Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, la marca Amana de Maytag Corporation o Maytag Limited (en
Io sucesivo denominado "Amana") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para
corregir defectos en los materiales o en la mano de obra. El servicio debera ser suministrado por una compaS[a de servicio designada
por Amana. Esta garantia limitada se aplica s61o cuando el electrodomestico principal se use en el pals en donde se compr6.
AMANA NO PAGARA POR LOS SIGUIENTES ARTICULOS
1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ense_arle a usar su electrodomestico
principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.
2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos
estan excluidos de la cobertura de la garantia.
3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.
4. DaSos causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,
instalaci6n que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados por Amana.
5. Cualquier perdida de comida debido a fallas del refrigerador odel congelador.
6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.
7. Recogida y entrega. Este electrodomestico principal esta diseSado para ser reparado en el hogar.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.
g. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.
10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de
conformidad con las instrucciones de instalaci6n publicadas.
11. Piezas de repuesto o gastos de reparaci6n cuando el electrodomestico principal se use en un pals diferente del pals en donde se
compr6.
F_XCLUSION DE GARANT|AS IMPLJCITAS; LIMITACION DE RECURSOS
EL 0NICO Y EXCLUS.IVO RECURSO DEL CLIENTE SEGON LOS TC:RMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR
EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTIAS IMPLIC.ITAS, INCLUYENDO LAS GARANTIAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS
CORTO PERMITIDO POR LEY. AMANA NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES. ALGUNOS
ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O CONSECUENTES, O
LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTIA IMPLICITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO
QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTIA LE
OTORGA DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TENGATAMBII2N OTROS DERECHOS QUE PUEDEN
VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.
Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de
Amana para determinar si corresponde otra garantfa.
Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la
secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a Amana. En
EE.UU., flame al 1-800-688-9900. En Canada, Ilame al 1-800-807-6777. 12/o6
24
GUIDE D'UTILISATION ET D'ENTRETIEN DU
REFRIGERATEUR
Assistance ou service
Si vous avez besoin d'assistance ou de service, consulter d'abord
la section "Depannage". On peut obtenir de I'aide
supplementaire. Nous appeler au 1-800-688-9900 de n'importe
ou aux E.-U., ou ecrire a :
Maytag Services, LLC
Attn: CAIR ®Center
P.O. Box 2370
Cleveland, TN 37320-2370
Des informations peuvent egalement _tre obtenues en visitant
notre site sur www.amana.com.
Au Canada, pour assistance, installation ou service, nous appeler
au 1-800-807-6777, ou ecrire a :
Whirlpool Canada LP
Centre d'interaction avec la clientele
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Au Canada, visitez www.amanacanada.ca.
Dans votre correspondance, veuillez indiquer un numero de
telephone ou I'on peut vous joindre dans la journee.
Conservez ce manuel et votre re£;u de vente ensemble pour
r_f_rence ult_rieure. Pour le service sous garantie, vous
devez presenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
menager pour vous aider a obtenir assistance ou service en cas
de besoin. Vous devrez connaftre le numero de modele et le
numero de serie au complet, Vous trouverez ces renseignements
sur la plaque signaletique situee sur la paroi interne du
compartiment de rdrigeration.
Nora du marchand
NumCro de s_rie
Adresse
Num_ro de tdl_phone
Num_ro de module
Date d'achat
Pour commander le nettoyant pour acier inoxydable, composer le
1-800-688-9900 et demander le numero de piece indique ci-
dessous ou contacter votre marchand autorise MAYTAG ®.Au
Canada, composer le 1-800-807-6777.
Netteyant et poll pour acier inoxydable :
Commander la piece N ° 4396095
Au Canada, commander la piece N°31462B
SECURITEDU REFRIGERATEUR
Votre s_curit_ et celle des autres est trbs importante.
Nous donnons de nombreux messages de securite importants dane ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.
Voici le symbole d'alerte de securite.
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
eta d'autres.
Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement lee instructions.
Risque possible de deces ou de blessure grave si vous
ne euivez pas lee instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
25
IIVIPORTANTES iNSTRUCTiONS DE SI_=CURITI_=
AVERTISSEIVIENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
[] Brancher I'appareil sur une prise & 3 alveoles reliee & la
terre.
[] Ne pas enlever la broche de liaison & la terre.
[] Ne pas utiliser un adaptateur.
[] Ne pas utiliser un c&ble de rallonge.
[] Debrancher la source de courant electrique avant
I'entretien.
[] Replacer pieces et panneaux avant de faire la remise en
marche.
[] Enlever les portes de votre vieux refrigerateur.
[] Utiliser un produit de nettoyage ininflammable.
[] Garder les materiaux et les vapeurs inflammables, telle que
I'essence, loin du refrigerateur.
[] Utiliser deux ou plus de personnes pour deplacer et
installer le refrigerateur.
[] Debrancher le refrigerateur avant I'installation de la
machine b, gla(pns (seulement pour modeles pr_ts b,
recevoir une machine b,gla(pns).
CONSERVEZ CES iNSTRUCTIONS
Mise au rebut de votre vieux r( frig( rateur Avant de jeter votre vieux r_frig_rateur ou cong_lateur :
Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.
Risque de suffoquer
Enlever les portes de votre vieux refrigerateur.
Le non-respect de cette instruction peut causer
un deces ou des I_sions c_r_brales.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du pass& Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m_me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider & eviter les accidents.
H
f
J
J
INSTRUCTIONSD'INSTALLATION
Deb ::s eGe dr; 6 'g
Risque du poids e×cessif
Utiliser deu× ou plus de personnes pour d_placer et
installer le r_frig_rateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Retirer les mat_riaux d'emballage
Ne pas utiliser d'instruments coupants, d'alcool a friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever le
ruban adhesif ou la colle. Ces produits peuvent endommager la
surface de votre refrigerateur. Pour plus de renseignements, voir
la section "Securite du refrigerateur".
IMPORTANT : Ne pas enlever le dispositif de refoulement de I'air
en mousse blanche de derriere le panneau de commande sur le
plafond du refrigerateur. Si le dispositif est enleve, de la glace peut
se former en provenance du congelateur et causer la formation de
glagons.
Deplacement de votre refrigerateur :
Votre refrigerateur est Iourd. Lots du deplacement du
refrigerateur pour le nettoyage ou le service, veiller & proteger
le plancher. To@ours tirer le refrigerateur tout droit lots du
deplacement. Ne pas incliner le refrigerateur d'un c6te ou de
I'autre nile "faire marcher" en essayant de le deplacer car le
plancher pourrait _tre endommag&
26
Nettoyage avant rutilisation
Apres avoir enleve tousles mat@iaux d'emballage, nettoyer
I'interieur du refrigerateur avant de I'utiliser. Voir les instructions de
nettoyage dans la section "Entretien du refrigerateur".
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sent froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposes a des
changements soudains de temperature ou a un impact tel
que coup brusque. Pour votre protection, le verre trempe est
con£u pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose Iors de leur deplacement
pour eviter I'impact d'une chute.
Risque d'explosion
Garder les mat_riaux et les vapeurs inflammables, tells
que ressence, loin du refrigerateur.
Le non-respect de cette instruction peut causer
un deces, une explosion ou un incendie.
Pour obtenir une a@ation appropriee pour votre refrigerateur,
laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) du c6te des charnieres (certains
modeles necessitent davantage d'espace) pour permettre a la
porte de s'ouvrir sans obstruction. Si votre refrig@ateur comporte
une machine a glagons, s'assurer qu'un espace additionnel est
prevu a I'arriere pour permettre les connexions des conduits
d'eau.
REMARQUE : II est recommande de ne pas installer le
refrig6rateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrig@ateur dans un
endroit o(4 la temperature baissera au-dessous de 55°F (13°C).
I
V_" (1,25 cm}
II I
Risque de choc electrique
Brancher sur une prise a 3 alveolee relies a la terre.
Ne pae enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cable de rallonge.
Le non=respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Avant de placer le refrigerateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique
appropriee.
M_thode recommand_e de mise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 amperes CA seulement, protegee par fusible et adequatement
mise a la terre, est necessaire. II est recommande d'utiliser un
circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas _tre mise hors circuit a
I'aide d'un commutateur. Ne pas utiliser un cable de rallonge.
REMARQUE : Avant d'executer tout type d'installation, nettoyage
ou remplacement d'une ampoule d'eclairage, tourner la
commande (reglage du thermostat, du refrigerateur ou du
congelateur selon le modele) a OFF (arr_t) et deconnecter ensuite
le refrigerateur de la source d'alimentation electrique. Lorsque
vous avez termine, reconnecter le refrigerateur a la source
d'alimentation electrique et tourner de nouveau la commande
(reglage du thermostat, du refrigerateur ou du congelateur selon
le modele) au reglage desire.
Sp@c c('j ot- s @_ 8,(%_
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils
indiques ici.
OUTILLAGE REQUlS :
• Tournevis a lame plate • Foret de V,"
• Cles plates de TAd'et 1/_,,ou deux • Perceuse manuelle ou
cles a molette reglables electrique
(convenablement reliee
• Tourne-ecrou de V," a la terre)
REMARQUE : Votre marchand de refrigerateurs presente une
trousse disponible avec un robinet d'arr_t a etrier de V,"
(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t a etrier est conforme a vos codes
Iocaux de plomberie. Ne pas employer de robinet d'arr6t a etrier
de _Ad' (4,76 mm) ou de type a percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.
IMPORTANT:
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
• Utiliser un tube en cuivre et v@ifier s'il y a des fuites. Installer
les tubes en cuivre seulement a des endroits ou la
temp@ature se maintient au-dessus du point de congelation.
2" (5,08 cm)
27
Pression de I'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner
le distributeur d'eau et la machine a glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agre&
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt 6tre entre 30 et 120 Ib/po 2(207 et 827 kPa).
Si un systeme de purification de I'eau par osmose inverse est
raccorde & votre alimentation en eau froide, la pression de I'eau
au syst_me dolt @re d'un minimum de 40 a 60 Ib/po _ (276
414 kPa).
Si la pression de I'eau au systeme d'osmose inverse est inferieure
40 a 60 Ib/po 2 (276 a 414 kPa) :
• V@ifier pour voir si le filtre a sediments du syst_me d'osmose
inverse est bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agre&
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit
raccorde a la canalisation d'eau, placer la commande de la
machine a glagons a la position OFF (arr_t).
Raccordement _ une canalisation d'eau
1. Debrancher le refrig@ateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une p@iode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
1/2"a 11/4'' (1,25 cm a 3,18 cm) pres du refrigerateur.
IMPORTANT :
Assurez-vous qu'il s'agit d'un conduit d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ainsi,
I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che
egalement les sediments qu'on trouve normalement dans
I'eau de s'accumuler dans le robinet d'arr_t.
4=
Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur gauche
I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter
une Iongueur de 7 pi (2,1 m) pour permettre le deplacement
du refrigerateur pour le nettoyage. Utiliser un tube en cuivre
de 1/4"(6,35 mm) de diam_tre exterieur. Veiller ace que le tube
soit coupe d'equerre aux deux extremites.
5=
/_,I'aide d'une perceuse electrique reliee a la terre, percer un
trou de 1/4"dans le tuyau de canalisation d'eau froide choisi.
G ,_ ..........; ...........C
A. Canalisation d'eau froide E.Bague de compression
B. Bride de tuyau F.Robinet d'arr_t
C. Tubeen cuivre G.Ecrou de serrage
D. Ecrou de compression
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de 1/4"perce dans la canalisation et que la
rondelle d'etancheite est placee sous la bride de tuyau. Serrer
I'ecrou de serrage. Serrer lentement et uniformement les vis
de la bride de tuyau afin que la rondelle forme une jonction
etanche. Ne pas serrer excessivement car ceci pourrait
provoquer I'ecrasement du tube en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le volt sur I'illustration. Ins@er
I'extremite du tube aussi loin que possible dans I'ouverture de
sortie du robinet. Visser I'ecrou de compression sur le raccord
de sortie avec une cle a molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube
en cuivre en spirale.
Raccordement au r_frig_rateur
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Connecter le tube en cuivre au robinet d'eau en utilisant un
ecrou et une bague de compression tel qu'illustr& Serrer
I'ecrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le
tube au refrigerateur tel qu'illustr& Ceci aide a eviter
d'endommager le tube Iorsque le refrigerateur est pousse
contre le mur.
4. OUVRIR le robinet d'arr_t.
5. Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
A. Bride du tube
B. Tube en cuivre
D
C. E-crou de compression
D. Valve d'entr_e d'eau
28
6. La machine & gla(_ons est equipee d'un filtre a eau incorpore.
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre a eau, il serait utile de I'installer dans le tube de
raccordement de 1/4"(6,35 mm) a I'une ou I'autre extremite. On
peut obtenir un tel filtre a eau chez le marchand d'appareils
electrom6nagers le plus proche.
Achever rinstallation
Risque de choc _lectrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cable de rallonge.
Le non-respect de cee instructions peut causer
un d_ces, un incendie ou un choc _lectrique.
1. Brancher sur une prise a 3 alveoles reliee a la terre.
REMARQUE : Attendre 24 heures pour produire la premiere
quantite de glagons. Jeter les trois premieres quantites de
glagons produites. Attendre 3 jours pour que le bac a glagons se
remplisse entierement.
OUTILLAGE NI_CESSAIRE : cle a douille, avec douille
hexagonale de %d', tournevis Phillips n° 2, tournevis a lame plate,
cle plate de ¾d', couteau a mastic de 2".
IMPORTANT :
• Debrancher le refrig@ateur ou deconnecter la source de
courant electrique.
• Retirer les aliments et tout balconnet ou casier utilitaire des
portes.
• Si vous desirez seulement enlever et reinstaller les portes, voir
les sections "Demontage - Portes et charnieres" et
"Reinstallation - Portes et charnieres".
• Selon votre modele, les portes sont de style standard ou
contour. Pour inverser le sens d'ouverture de la porte, suivre
les instructions pour le style de porte approprie.
• Toutes les illustrations mentionnees dans les instructions
suivantes sont incluses plus loin dans cette section apres la
section "€tapes finales".
D_montage - Portes et charnieres
Vis de charniere a t_te hexagonale de %d'
1. D_brancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Ouvrir la porte du refrigerateur; enlever la grille de la base en
bas du refrig@ateur. Voir I'illustration de la grille de la base.
3. Fermer la porte du refrigerateur; maintenir les deux portes
fermees jusqu'au moment ou on est pr_t ales separer de la
caisse de I'appareil.
REMARQUE : Prevoir un support additionnel des portes
pendant le demontage des charnieres. La force d'attraction
des aimants des portes ne suffit pas ales maintenir en place.
4. Enlever les pieces de la charniere superieure - voir I'illustration
de la charniere superieure. Soulever la porte du compartiment
de congelation pour la separer de la caisse.
5. Enlever les pieces de la charniere centrale - voir I'illustration
de la charniere centrale. Soulever la porte du refrigerateur
pour la separer de la caisse.
6. Enlever les pieces de la charniere inferieure - voir I'illustration
de la charniere inferieure.
Inversion du sens d'ouverture de la porte (facultatif)
IMPORTANT : Si on souhaite inverser la position des portes pour
pouvoir les ouvrir dans la direction opposee, proceder comme
suit. S'il n'est pas necessaire de changer I'orientation des portes,
voir la section "Reinstallation - Portes et charnieres".
Visde poignee Bouchon obturateur
t#te ronde de la vis de poignee
de porte
Caisse
1. Enlever les vis de charniere a t_te hexagonale de sad' (c6te
poignee) et les transferer du c6te oppose. Voir
I'illustration 1.
2. Enlever les bouchons obturateurs des charnieres du sommet
de la caisse et les placer dans les trous de charniere du c6te
oppose. Voir I'illustration 2.
Portes
1. Enlever la butee de la porte du compartiment de congelation
et celle de la porte du compartiment de refrigeration et les
transferer du c6te oppose. Voir les illustrations 3 et 4.
29
R_installation - Portes et charni_res
REMARQUE : Si on inverse le sens d'ouverture des portes, on
peut aussi inverser I'illustration.
1. Reinstaller les pieces de la charniere inferieure (voir
I'illustration). Serrer les vis. Voir I'illustration de la charniere
inferieure. Reinstaller la porte du compartiment de
rdrigeration.
REMARQUE : Prevoir un support additionnel des portes
pendant la reinstallation des charnieres. La force d'attraction
des aimants des portes ne suffit pas a les maintenir en place.
2. Assembler les pieces de la charniere centrals (volt
I'illustration). Serrer toutes les vis. Voir I'illustration de la
charniere centrale. Reinstaller la porte du compartiment de
congelation.
3. Assembler les pieces de la charniere superieure. Voir
I'illustration de la charniere superieure. Ne pas completement
serrer les vis.
4. Aligner correctement les portes au niveau de la separation
entre le has de la porte du compartiment de cong_lation et le
sommet de la porte du refrigerateur. Serrer toutes les vis.
Etapes finales
1. Inspecter tousles trous. Verifier que tousles bouchons
d'obturation et vis sont en place. Reinstaller le couvercle de la
charniere superieure. Voir I'illustration de la charniere
superieure.
2. Reinstaller la grille de la base. Voir I'illustration de la grille de la
base.
Risque de choc electrique
Brancher sur une prise a 3 alveolee reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut causer
un d_ces, un incendie ou un choc _lectrique.
3. Brancher sur une prise a 3 alveoles reliee a la terre.
4. Reinstaller toutes les pieces amovibles sur les portes; repartir
les aliments dans le refrigerateur.
3O
Grille de la base
Chamiere superieure
ii
A. Couvercle de charniere sup6rieure
B. Vis de charni&re _ tg'te hexagonale
de _/_"
C. CharniOre superieure
Chamiere centrale
A. Chamiere centrale
B. Vis de charni_re _, t_te hexagonale
de %_"
Chamiere inf_rieure
A. Charni&re inf_rieure
B, Vis de charni&re _ tg'te hexagonale
de _/_"
°l° 1
o'.,, I °o °
_I I A
A. Vis de charniere a t_te hexagonale
de 5/_,,
A. Bouchons obturateurs de charnibre de la caisse
0
A. Butee de pode
B. Vis de butte de porte
Reinstallation des buttes de porte
....7/_-7,_.............. 0 ..............................
A. BuNe de porte
B. Vis de butte de porte
31
Fermeture des portes
Votre refrig@ateur presente deux roulettes reglables a I'avant -
I'une du c6te droit et I'autre du c6te gauche. Si votre refrig@ateur
semble instable ou si vous desirez que les portes se ferment plus
facilement, faire le reglage de I'inclinaison du refrigerateur en
suivant les instructions ci-dessous.
1. Enlever la grille de la base. Voir I'illustration - Grille de la base
dans "Portes du refrigerateur". Les deux vis de nivellement
font partie des montages de roulettes avant qui sont a la base
du refrigerateur d'un c6te et de I'autre.
2. Utiliser un tournevis pour ajuster les vis de nivellement.
Tourner la vis de nivellement vers la droite pour soulever ce
c6te du refrigerateur ou tourner la vis de nivellement vers la
gauche pour abaisser ce c6t& Plusieurs tours des vis de
nivellement peuvent _tre necessaires pour regler I'inclinaison
du refrigerateur.
REMARQUE : Si une autre personne pousse le haut du
refrigerateur, le poids devient moins Iourd sur les vis de
nivellement et les roulettes, ce qui rend plus facile I'ajustement
des vis.
3. Ouvrir les deux pores de nouveau et s'assurer qu'elles se
ferment aussi facilement que vous le desirez. Sinon, incliner le
refrigerateur un peu plus vers I'arriere en tournant les deux vis
de nivellement vers la droite. Plusieurs tours peuvent _tre
necessaires et vous devez tourner les deux vis de nivellement
d'un espace egal.
4. Reinstaller la grille de la base.
Alignement des portes
Si I'espace entre les portes semble inegal, on peut faire le reglage
en suivant les instructions ci-dessous :
1. Soulever et enlever le couvercle sur la charniere superieure.
2. Degager les vis de la charniere superieure en utilisant une
douille de sad' ou une cle a molette.
3. Demander a une personne de tenir la porte en place ou placer
un espaceur entre les portes pendant que vous serrez les vis
de la charniere superieure.
4. Reinstaller le couvercle sur la charniere.
U]'ILISATION
DU REFRIGERATEUR
Pour vous accommoder, les commandes du refrigerateur ont et6
pr@eglees a I'usine. Au moment de I'installation initiale du
r6frigerateur, s'assurer que les commandes sont encore
pr@eglees aux reglages moyens tel qu'illustr&
REMARQUE : Pour eteindre le refrigerateur, tourner le reglage au
mot OFF ou jusqu'a ce que le mot OFF (arr6t) apparaisse. Votre
appareil ne se refroidira pas Iorsque la commande du refrigerateur
est reglee a OFF (arr_t).
R_glage moyen "3"
OFF
COL#SS@
5 1
3
NORMAL
R_glage moyen "3"
2
IMPORTANT :
• Donner au refrigerateur le temps de se refroidir completement
avant d'y ajouter des aliments. II vaut mieux attendre
24 heures avant de placer des aliments dans le refrigerateur.
• Si vous ajoutez des aliments avant que le refrigerateur n'ait
completement refroidi, vos aliments peuvent se g&ter. Tourner
les reglages du refrigerateur et du congelateur a un niveau
plus eleve (plus froid) que les reglages recommandes ne
refroidira pas les compartiments plus vite.
Ajustement des commandes
Les reglages moyens indiques a la section precedente devraient
_tre corrects pour I'utilisation normale du refrig@ateur
domestique. Les reglages sont faits correctement Iorsque le lait
ou le jus est aussi froid que vous I'aimez et Iorsque la creme
glacee est ferme.
Si la temp@ature est trop tiede ou trop froide dans le refrigerateur
ou le congelateur, verifier d'abord les events pour vous assurer
qu'ils ne sont pas bloques.
S'il est necessaire d'ajuster les temp@atures, utiliser les reglages
indiques au tableau ci-dessous comme guide. Sur les modeles
deux commandes, ajuster d'abord la temperature du refrig@ateur.
Attendre au moins 24 heures entre les ajustements, puis reverifier
les temp@atures.
32
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop Re.gler la commande du
tiede REFRIGERATEUR ou de la
TEMPERATURE & un degre plus
haut
CONGC:LATEUR trop
tiede/trop peu de glagons
REFRIGERATEUR trop
froid
CONGELATEUR trop froid
Regler [a commande du
CONGELATEUR ou de la
TEMPERATURE & un degre plus
haut
Commutateur de production de
glagons & MAX
Regler la commande du
REFRIGERATEUR ou de la
TEMPERATURE & un degre
plus bas
Regler [a commande du
CONGELATEUR ou de la
TEMPERATURE & un degre
plus bas
On peut contr61er le degre d'humidite dans le bac a legumes
etanche. La commande peut @treajustee a n'importe quel reglage
entre LOW et HIGH.
LOW/bas (ouvert) pour une meilleure conservation des fruits et
legumes a pelures.
I-IIGl-I/haut (ferme) pour une meilleure conservation des legumes
feuilles frais.
Mise en marche/arr6t de la machine & gla£ons
Pour mettre la machine a gla9ons en marche, il suffit d'abaisser le
bras de commande en broche.
Pour arr@termanuellement la machine a glagons, soulever le bras
de commande en broche a la position OFF (elevee) et attendre le
clic.
REMARQUE : Votre machine & glagons a un arr@ automatique.
Au fur eta mesure de la fabrication de la glace, les glagons
remplissent le bac d'entreposage de glagons. Les glagons
soulevent le bras de commande en broche & la position OFF
(elevee). Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.
Taux de production des gla£ons
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons
produites.
• La machine a glagons devrait produire environ 8 a 12 lots de
glagons au cours d'une p@iode de 24 heures.
• Pour augmenter la production de glagons, diminuer la
temp@ature du congelateur et du refrigerateur. Voir
"Utilisation des commandes". Attendre 24 heures entre les
ajustements.
• Pour une production de glagons maximale (sur certains
modeles), tourner I'interrupteur a ICE PLUS. La machine
glagons devrait produire environ 16 a 20 lots de glagons au
cours d'une periode de 24 heures en mode Ice Plus.
A rioter
• La qualite de vos gla(_ons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons. Eviter de
brancher la machine a gla£ons a un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pieces de la machine
glagons et causer une pietre qualite des gla(_ons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne pas utiliser un objet pointu pour briser les gla£ons dans le
bac. Cette action peut endommager le seau et le mecanisme
du distributeur.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a glagons ou dans le bac a glagons.
I NTRET.IENDU
REFRIGERATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflamrnable.
Le non-respect de cette instruction peut causer un deces,
une explosion ou un incendie.
Les sections de refrigeration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour eviter une accumulation d'odeurs. Essuyer
les renversements immediatement.
IMPORTANT : Comme I'air circule entre les deux sections, toutes
les odeurs formees dans une section seront transferees & I'autre.
Vous devez nettoyer a fond les deux sections pour eliminer les
odeurs. Pour eviter le transfert d'odeurs et I'assechement des
aliments, envelopper ou recouvrir hermetiquement les aliments.
Nettoyage de votre r_frig_rateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en
plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
33
2=
3.
4.
5=
Laver & la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
Laver les surfaces exterieures en acier inoxydable ou en metal
peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.
Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussi@eux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait @re nettoye tousles deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
• Retirer la grille de la base.
• Utiliser un aspirateur a brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termine.
Brancher le refrig6rateur ou reconnecter la source de courant
electrique.
REMARQUE : Toutes les ampoules ne s'adaptent pas forcement
votre refrigerateur. S'assurer de remplacer I'ampoule par une
ampoule pour appareils menagers de m_me taille, forme et
puissance.
1. D_brancher le rdrigerateur ou deconnecter la source de
courant electrique.
2. Retirer I'ampoule situee derriere le tableau de commande
dans le refrig@ateur ou derriere le protege-ampoule dans le
congelateur (sur certains modeles). Remplacer I'ampoule par
une ampoule pour appareils menagers de m_me puissance.
3. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
D :PANNAGE
Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coOt d'une visite de service non n_cessaire.
@
Ol ,_,t 01' I @Y';fC; QUI
Le r_frig_rateur ne fonctionne pas
Risque de choc _lectrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur,
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut causer
un d_ces, un incendie ou un choc _lectrique.
• me cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise a 3 alveoles reliee a la terre.
• La prise electrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
• Un fusible est-il grille ou un disjoncteur s'est-il
d_clench_? Remplacer le fusible ou reenclencher le
disjoncteur. Si le probleme persiste, appeler un electricien.
• Les reglages sont-ils sur ON (marche)? S'assurer que les
commandes du refrigerateur sont sur ON (marche). Voir
"Utilisation des commandes".
[@ [IG®[EIA'@LI
S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'instalation pour que le refrigerateur se refroidisse
completement.
REMARQUE : Mettre les commandes de temperature sur la
position la plus froide ne refroidira aucun des compartiments
plus rapidement.
Le moteur semble trop tourner
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temp@ature de la piece est chaude, si une
importante quantite de nourriture y est ajoutee, si les portes sont
frequemment ouvertes ou si elles ont ete laissees ouvertes.
Le r_frig_rateur semble bruyant
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'explications.
• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine a glagons.
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance.
• SifflementJcliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrig@ateur.
• GresillementJgargouillement - de I'eau tombe sur I'element
de chauffage durant le programme de degivrage.
• Bruit d'_clatement - contraction/expansion des parois
internes, particulierement Iors du refroidissement initial.
34
• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage.
• Grincement/craquement - se produit Iorsque la glace est
eject6e du moule & gla(;ons.
Les portes ne ferment pas compl_tement
• La porte est-elle bloqu_e en position ouverte? Deplacer les
emballages d'aliments pour lib@er la porte.
• Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
• Le couvercle du bac _ I_gumes fait-il obstruction? V@ifier
que le couvercle du bac a legumes est enfonce completement
de sorte que I'arriere repose sur les supports.
Les portes sont difflciles & ouvrir
Risque d'explosion
Utiliser un produit de nettoyage ininflammable,
Le non-respect de cette instruction peut causer un deces,
une explosion ou un incendie.
• Les joints d'_tanch_ite sont-ils sales ou collants? Nettoyer
les joints et les surfaces de contact au savon doux et & I'eau
tiede. Rincer et secher avec un linge doux.
Les ampoules ne fonctionnent pas
• Une ampoule est-elle desserree clans la douille ou grill_e?
Voir "Remplacement des ampoules d'eclairage".
La temp6rature est trop 61ev6e
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
• La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou
laiss_e(s) ouverte(s)? Ceci permet a Fair chaud de penetrer
dans le refrigerateur. Minimiser les ouvertures de porte et
garder les portes completement fermees.
• Une importante quantit_ d'aliments a-t-elle 6t_ ajout_e?
Accorder quelques heures pour que le refrigerateur revienne &
sa temp@ature normale.
• Les reglages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Verifier la temperature au bout de 24 heures. Voir "Utilisation
des commandes".
II y a une accumulation d'humidit_ & I'int_rieur
REMARQUE : Une certaine accumulation d'humidite est normale.
• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidit&
La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou
laiss_e(s) ouverte(s)? Ceci permet & I'air humide de penetrer
dans le rdrig@ateur. Minimiser les ouvertures de porte et
garder les portes completement fermees.
La machine _ glagons ne produit pas ou pas
suffisamment de gla£ons
• Le r_frigerateur est-il connect_ a I'alimentation en eau et
le robinet d'arr6t d'eau est-il ouvert? Brancher le
refrig@ateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
• La machine a gla£ons est-elle allumee? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour la production de glagons. Attendre
72 heures pour le commencement de la production complete
de glagons.
• Une grande quantit_ de gla_2onsvient-elle d'etre enlev_e?
Attendre 24 heures pour que la machine & gla_ons produise
plus de glagons.
• Un glagon est-il coinc_ darts le bras _jecteur? Enlever le
glagon du bras ejecteur avec un ustensile en plastique.
• Un syst_me de filtration de I'eau _ osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau'.
Les glaqons sont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ _ votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifi&
GoQt, odeur ou couleur grise des gla£ons
• Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent causer une decoloration et un
mauvais goQt des glagons.
• Les gla£ons ont-ils _t_ gard6s trop Iongtemps? Jeter les
glagons. Laver le compartiment a glat_ons. Accorder
24 heures pour la fabrication de nouveaux glagons.
• f a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a I'air et a I'humidite pour conserver les
aliments.
• L'eau contient-elle des mineraux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
35
GARANTIE DESGROS APPAREILSMENAGERSAMANA ®
GARANTIE LIMITC:E DE UN AN
Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, la marque Amana de Maytag Corporation ou Maytag Limited (ci-apres designees "Amana") paiera
pour les pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de mat@iaux ou de fabrication. Le service doit _tre
fourni par une compagnie de service designee par Amana. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise
dans le pays ou il a ete achete.
AMANA NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,
remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces
pieces consomptibles ne sent pas couvertes par la garantie.
3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.
4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par Amana.
5. Toute perte d'aliments due a une defaillance du refrig6rateur ou du congelateur.
6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
g. Les frais de transport pour le service d'un produit dans les regions eloignees.
10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.
11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays 0(4 il a ete
achete.
CLAUSE D'EXONC:RATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRCSENTE GARANTIE LIMITCE CONSlSTE EN LA
REPARATION PREVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE
MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISEE
PAR LA LOI. AMANA N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURC:E DES GARANTIES IMPLICITES DE QUALIT¢: MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFI2RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION ,&,UNE AUTRE.
/_,I'ext@ieur du Canada et des 50 12tatsdes 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Amana autorise
pour determiner si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir v@ifie la section
".D_pannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Amana. Aux
E.-U., composer le 1-800-688-9900. Au Canada, composer le 1-800-807-6777. 12/06
2320377A
© 2007 1/07
All rights reserved. ÷Registered Tradernark/TMTradernark of Maytag Corporation or its related companies. Printed in U.S.A.
Todos los derechos reservados. ®Marca registradaffMMarca de cornercio de Maytag Corporation o sus cornpafil'as asociadas. Irnpreso en EE, UU.
Tous droits r6serv_s. "_Marque depos_e/TMMarque de commerce de Maytag Corporation ou de ses cornpagnies affiliees. Irnprirne aux E.-U.
