Kenmore 10650512001 Side by Side Refrigerator User Manual

Side by Side Refrigerator

Refrigerador de dos puertas

w_c;J__t.._c_l,-Ip,,..,.,tJSO .yCIJldsJldO

Refrigerateur cote b cote

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada, Inc., Toronto, Ontario, Canada MSB 2B8

2203737 www.sears.com

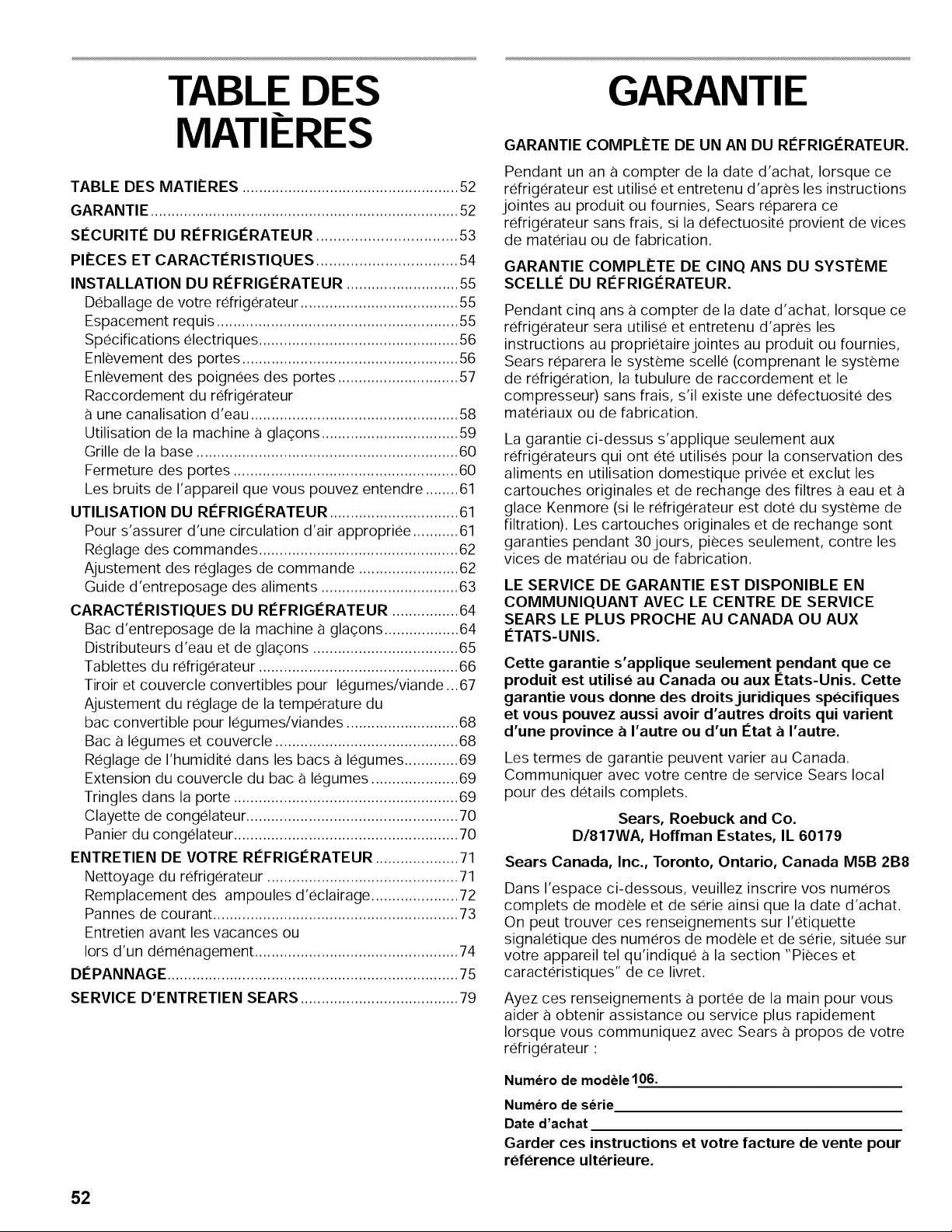

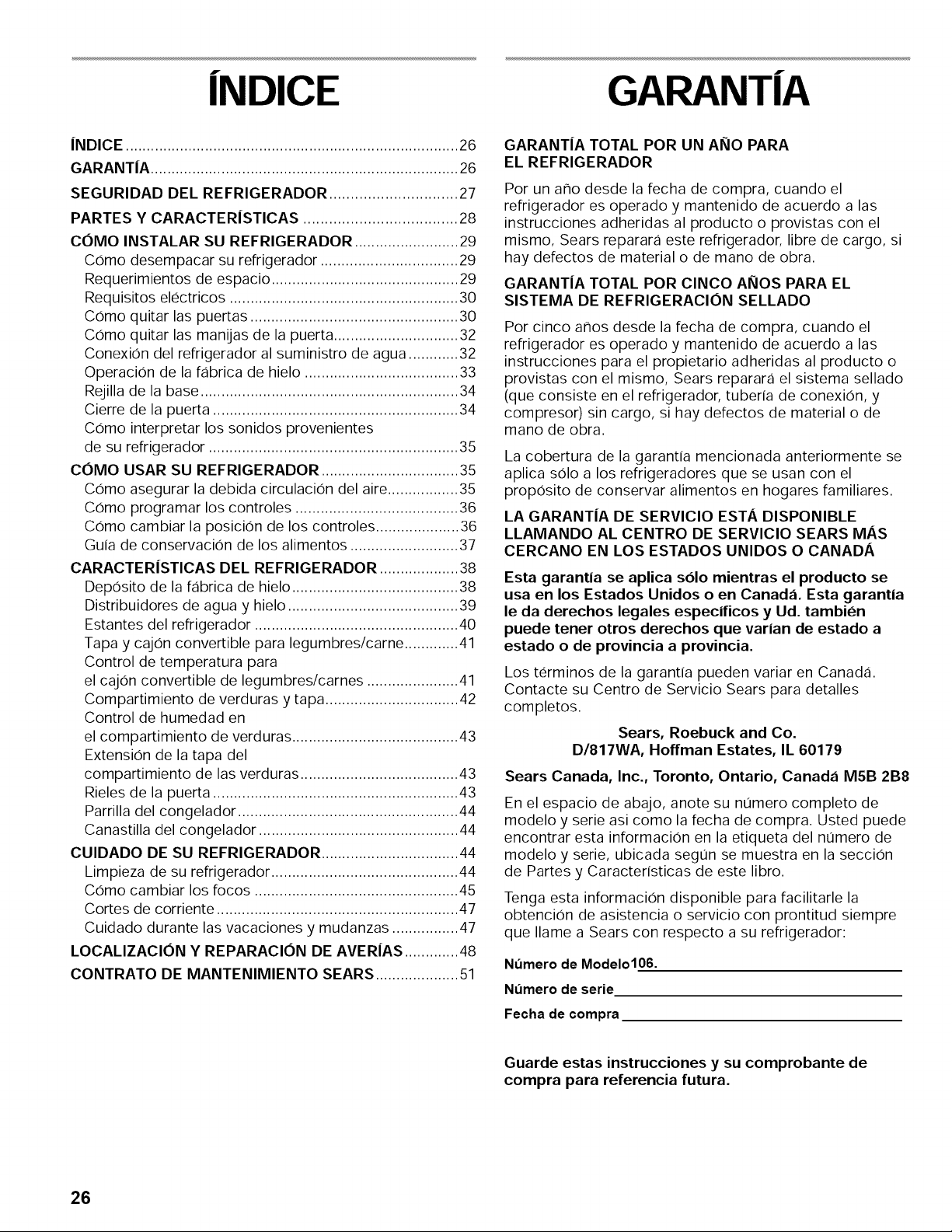

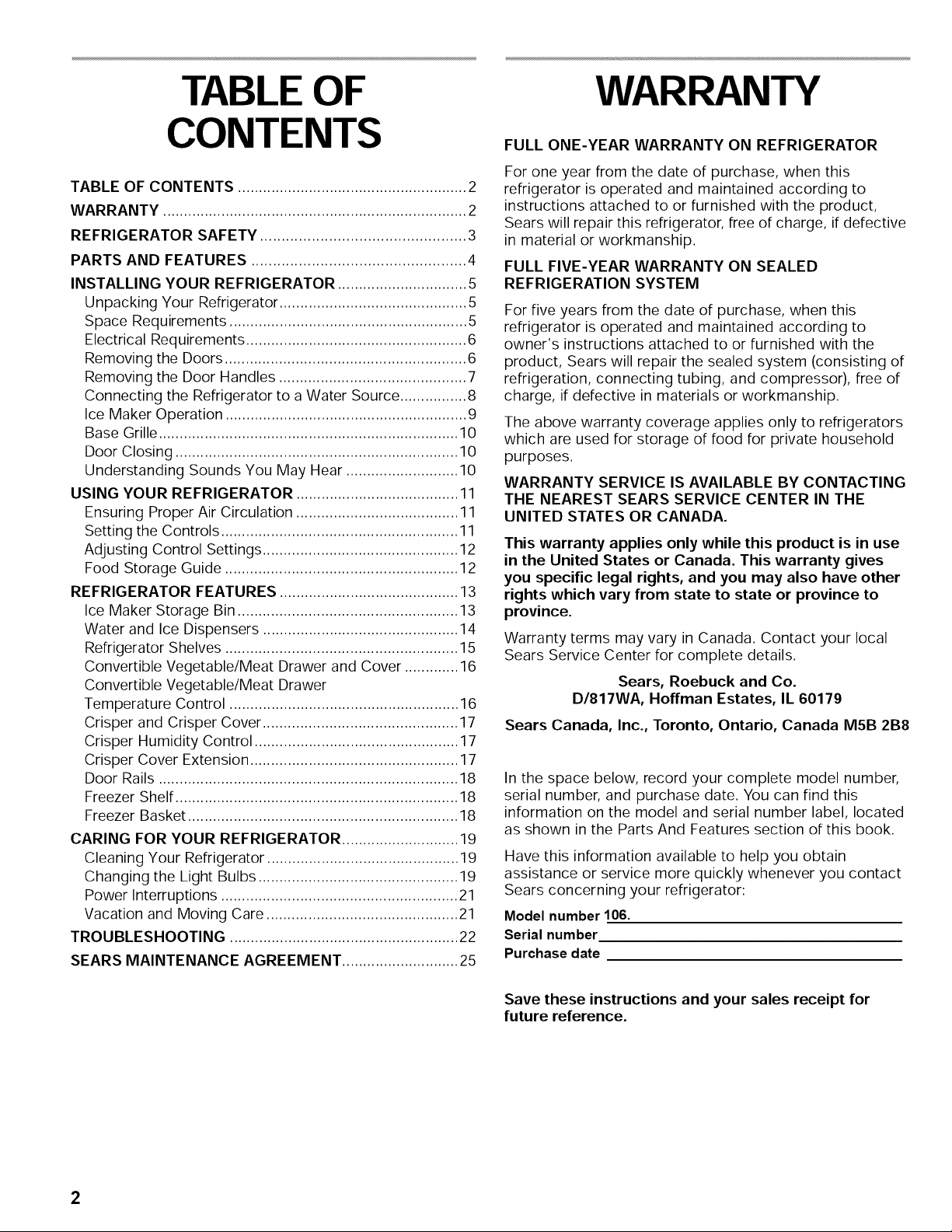

TABLE OF

CONTENTS

TABLE OF CONTENTS ....................................................... 2

WARRANTY ......................................................................... 2

REFRIGERATOR SAFETY ................................................ 3

PARTS AND FEATURES .................................................. 4

INSTALLING YOUR REFRIGERATOR ............................... 5

Unpacking Your Refrigerator ............................................. 5

Space Requirements ......................................................... 5

Electrical Requirements ..................................................... 6

Removing the Doors .......................................................... 6

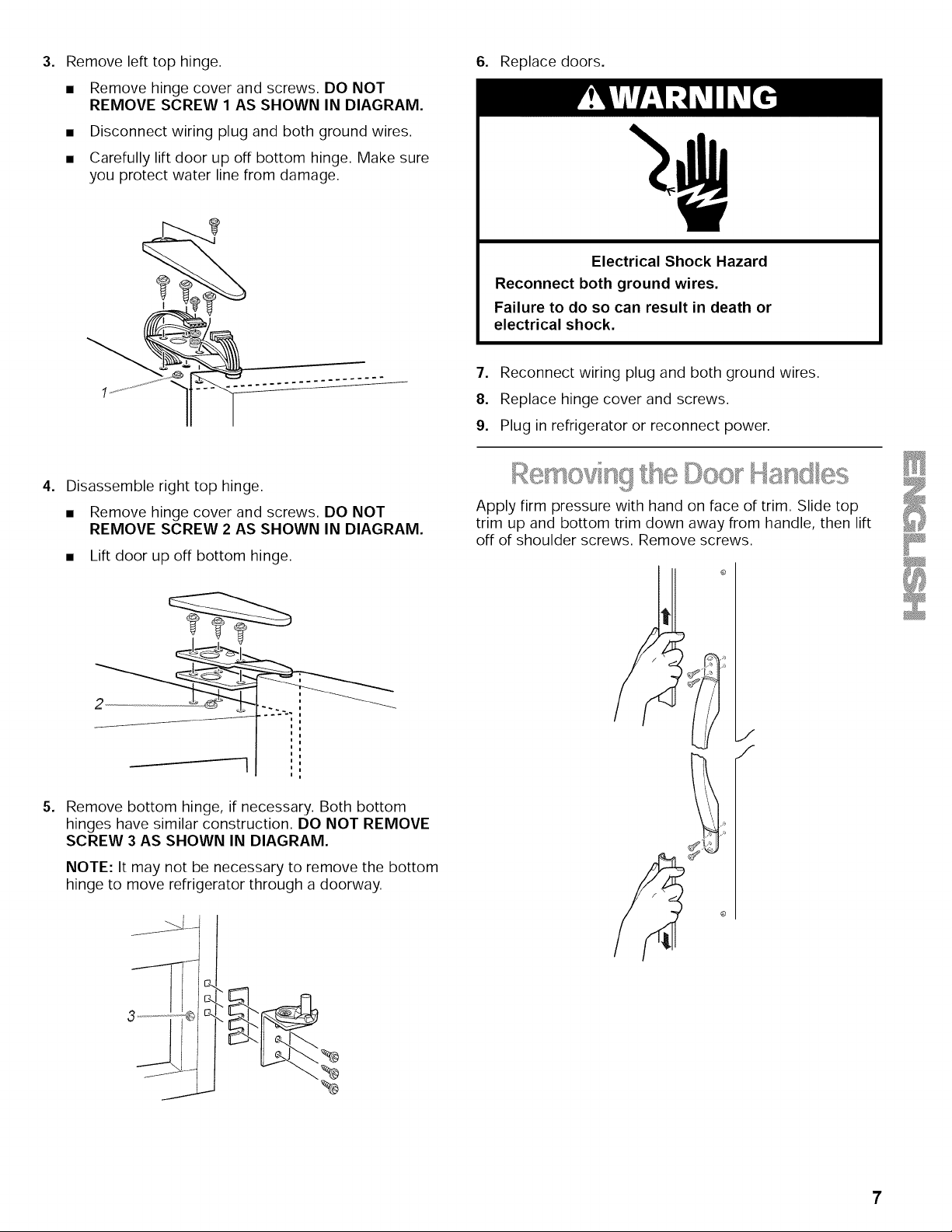

Removing the Door Handles ............................................. 7

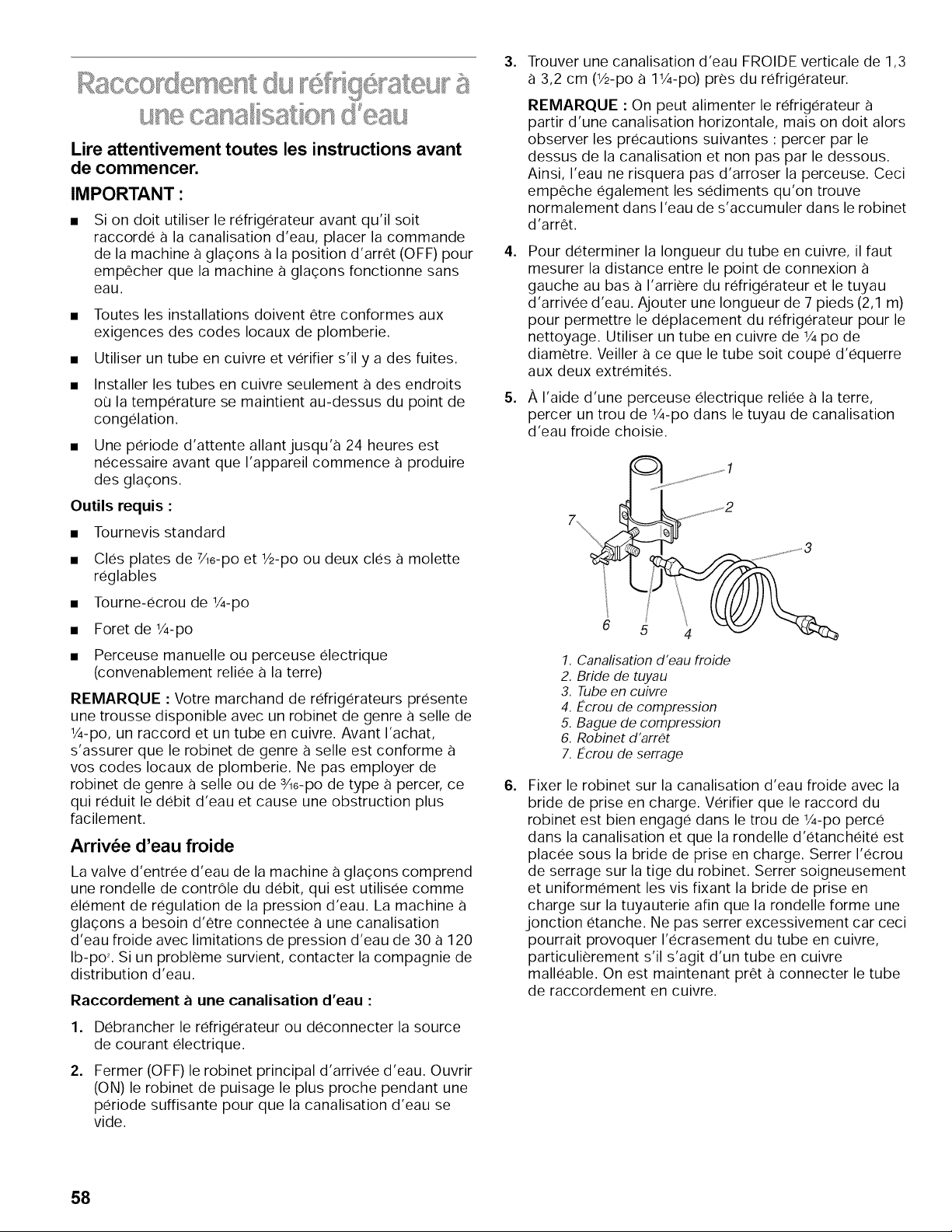

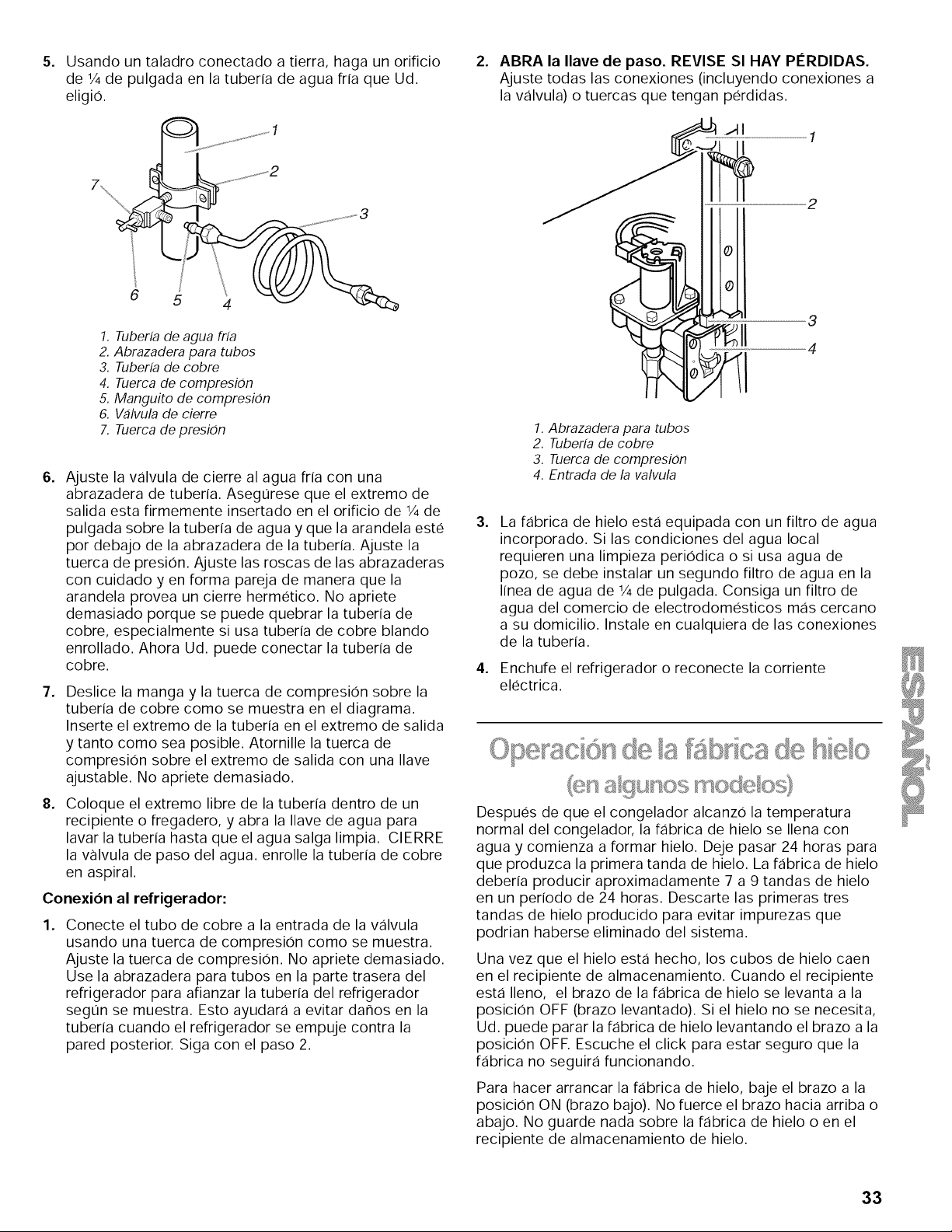

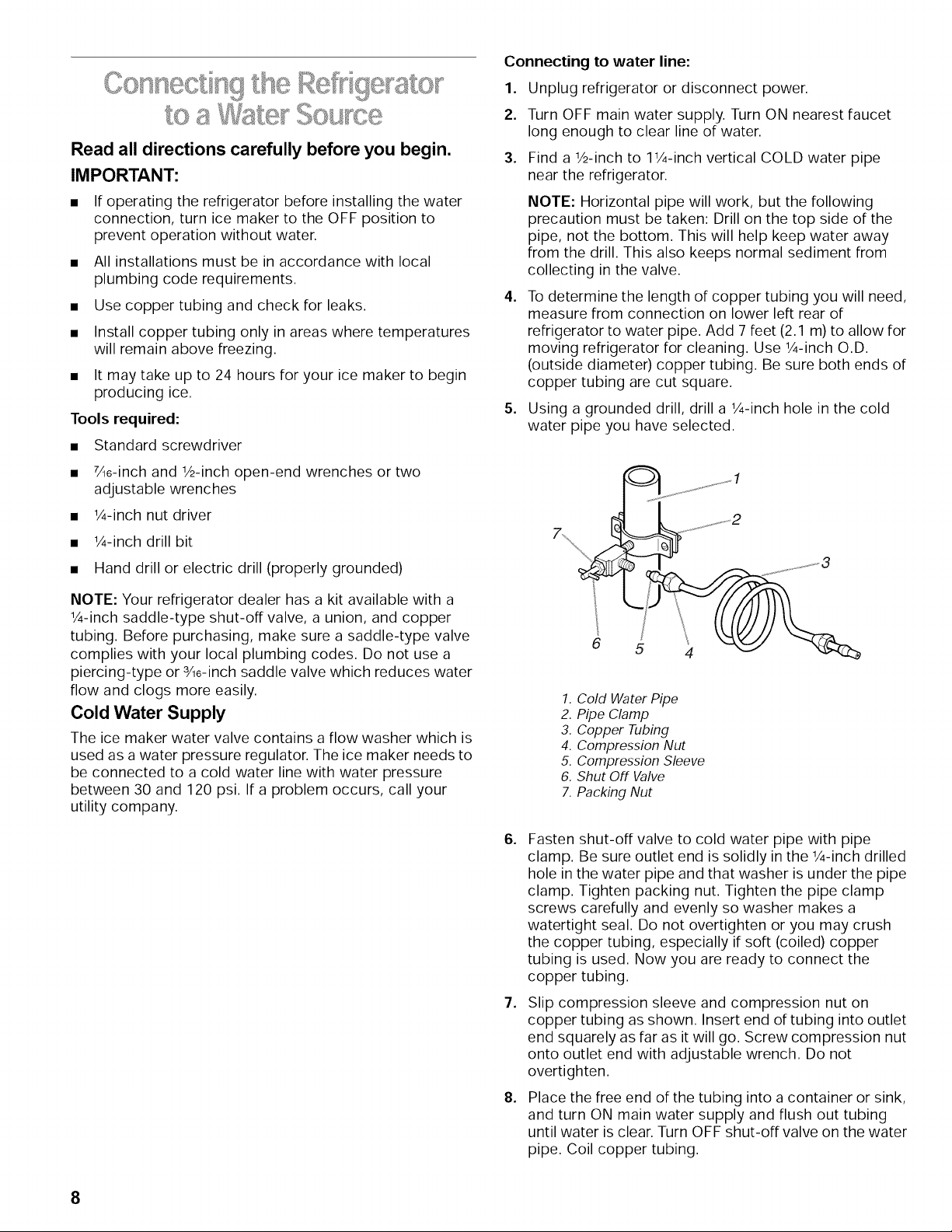

Connecting the Refrigerator to a Water Source ................ 8

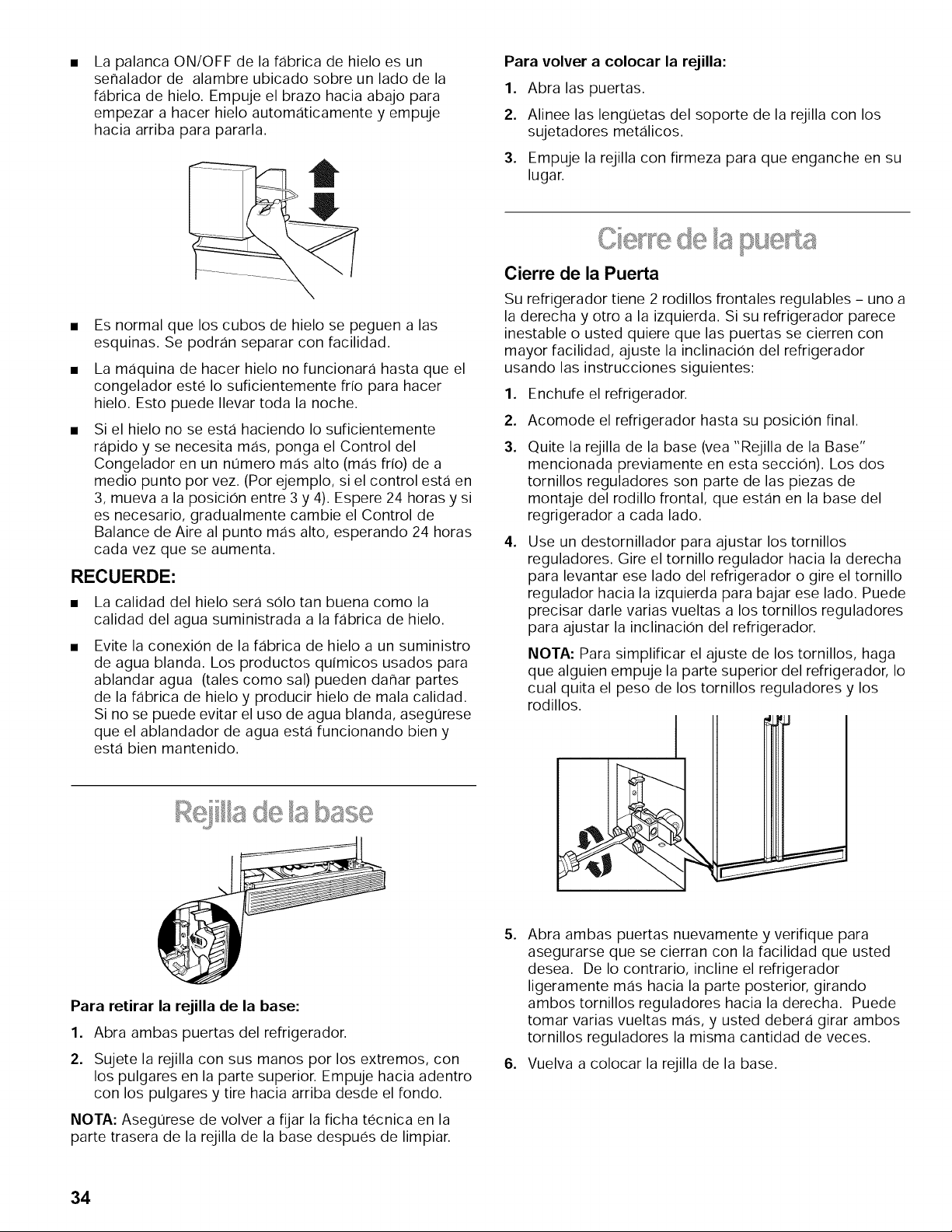

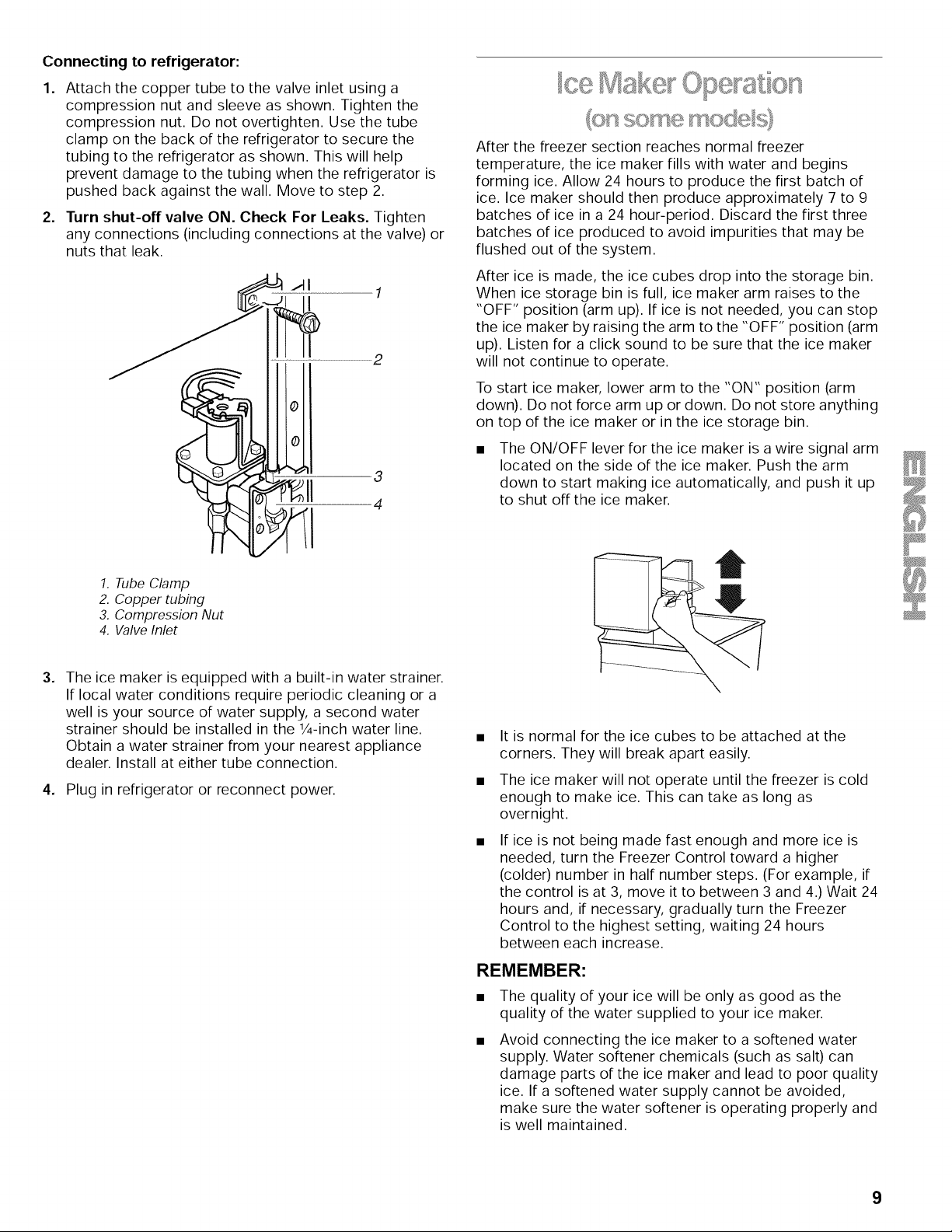

Ice Maker Operation .......................................................... 9

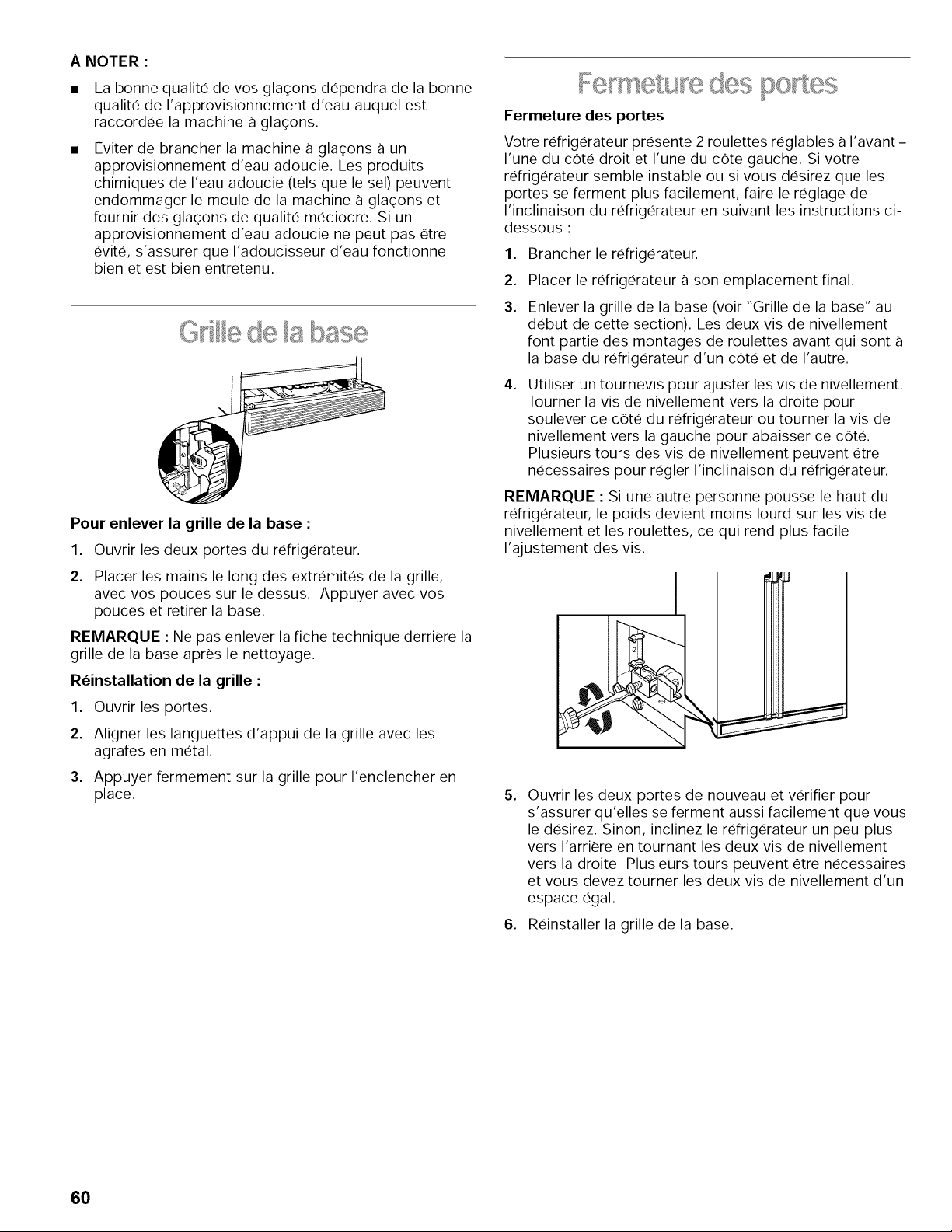

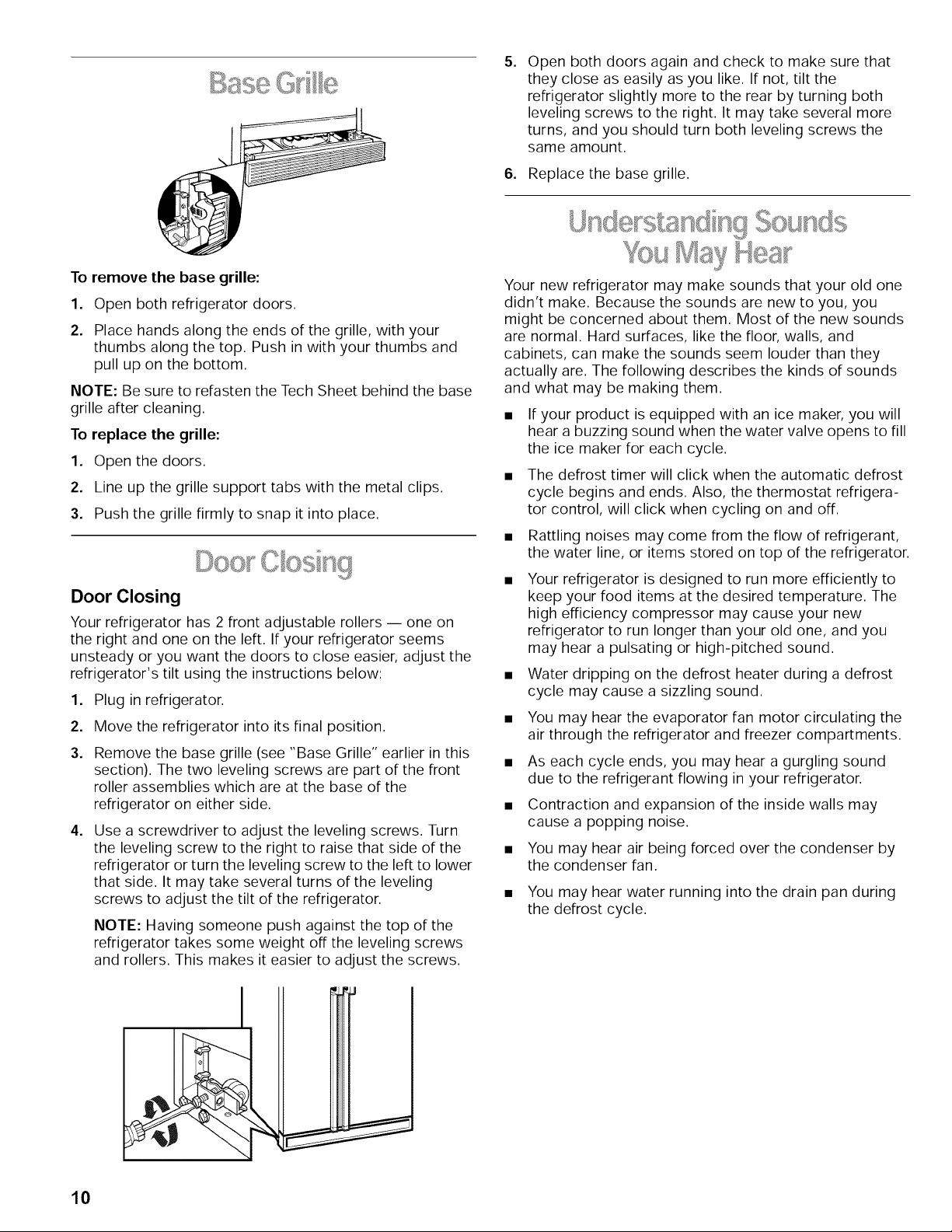

Base Grille ........................................................................ 10

Door Closing .................................................................... 10

Understanding Sounds You May Hear ........................... 10

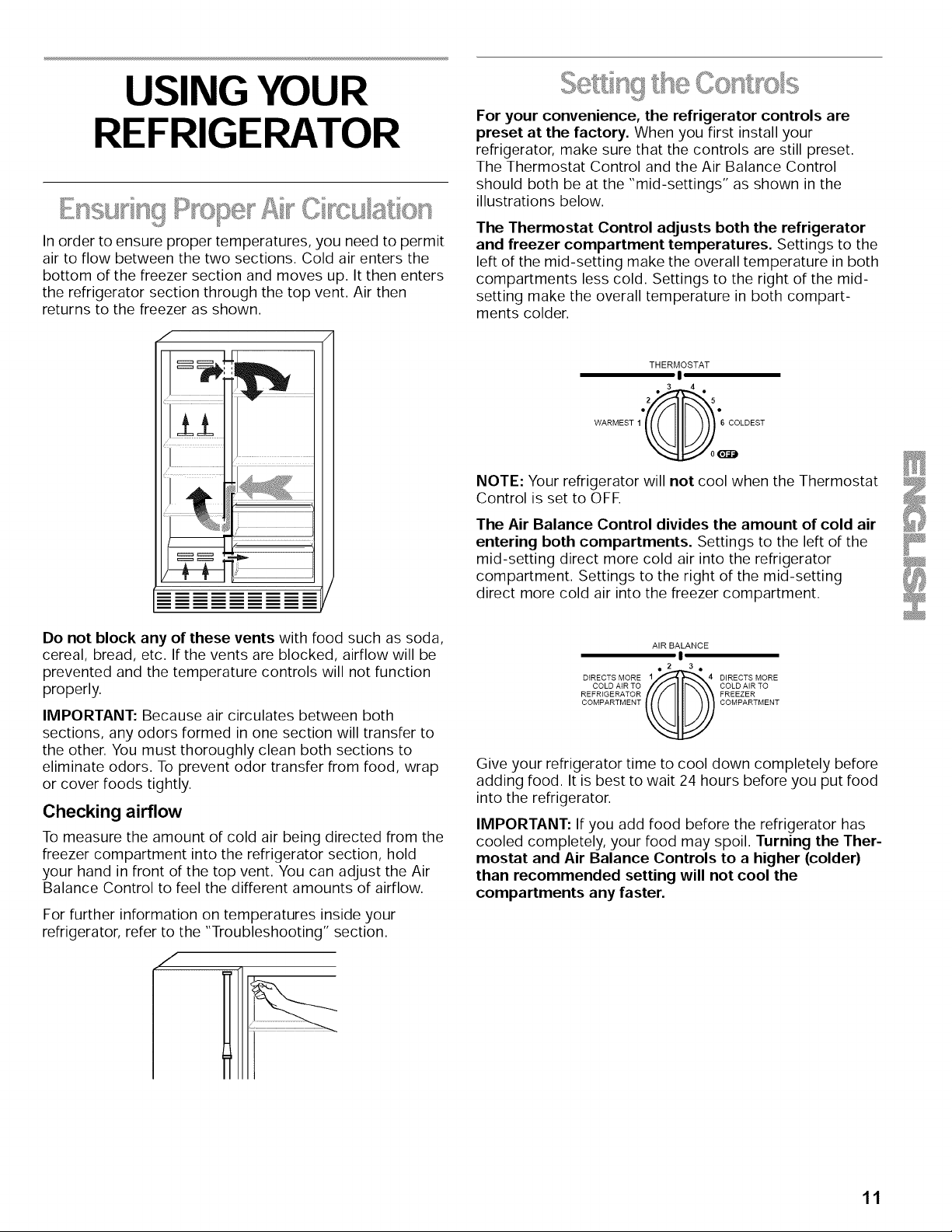

USING YOUR REFRIGERATOR ....................................... 11

Ensuring Proper Air Circulation ....................................... 11

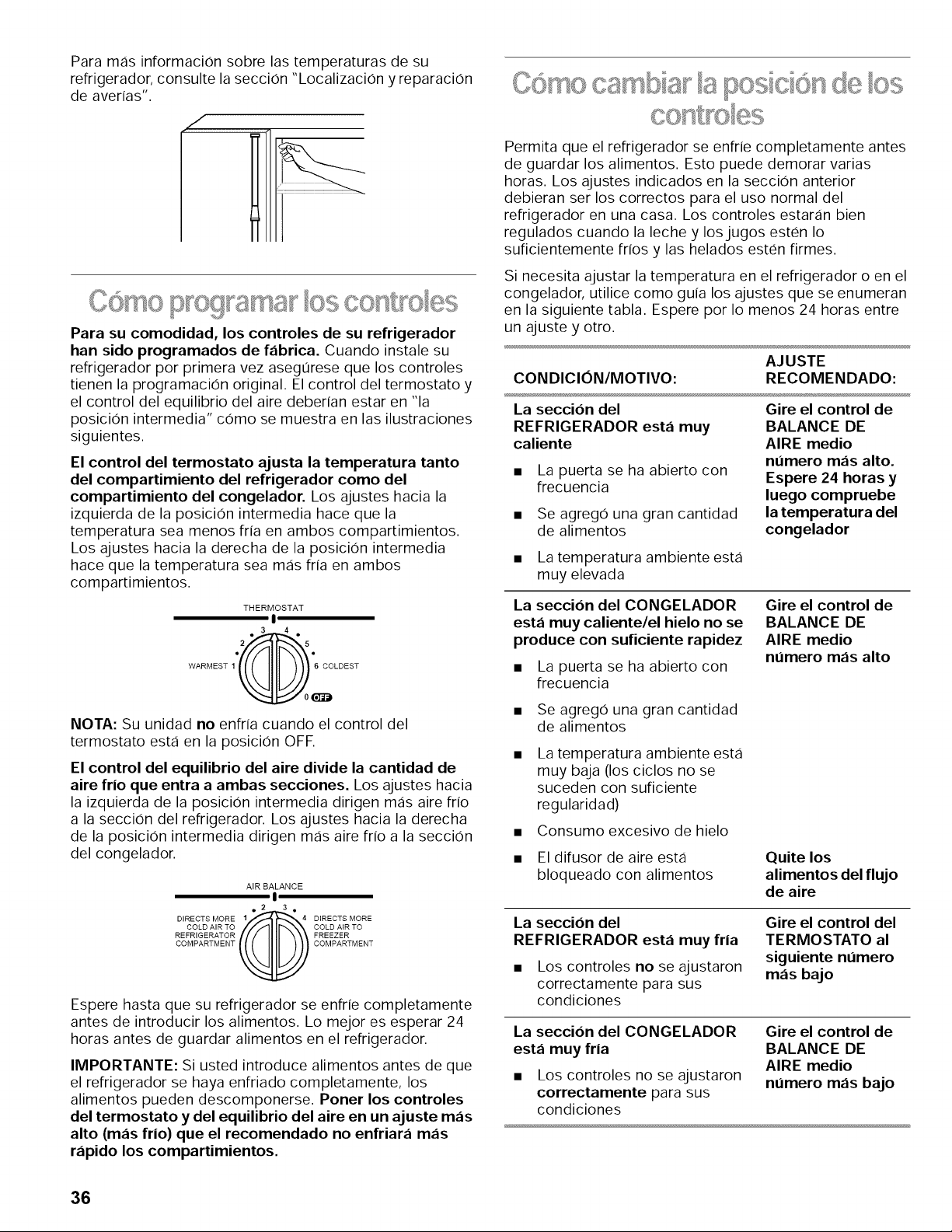

Setting the Controls ......................................................... 11

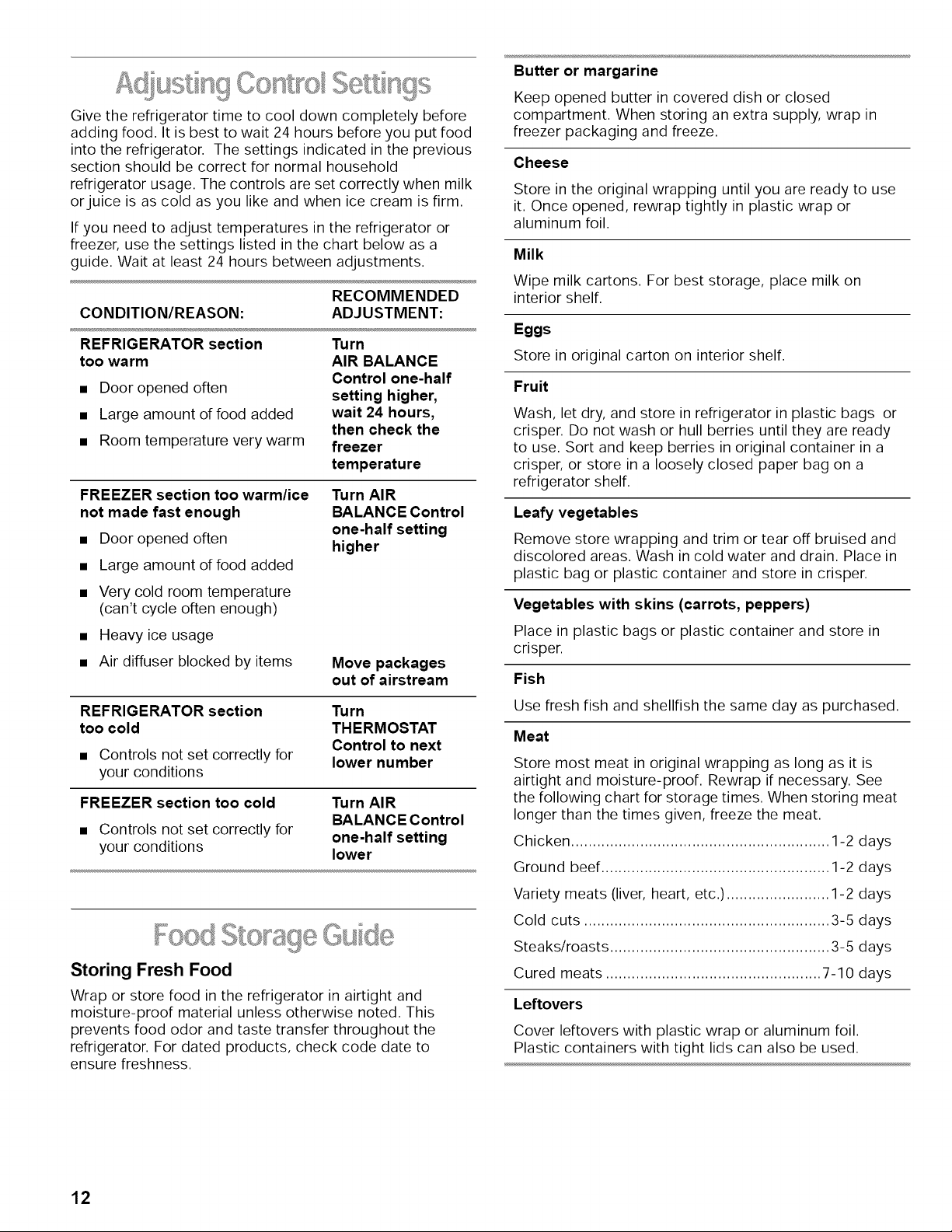

Adjusting Control Settings ............................................... 12

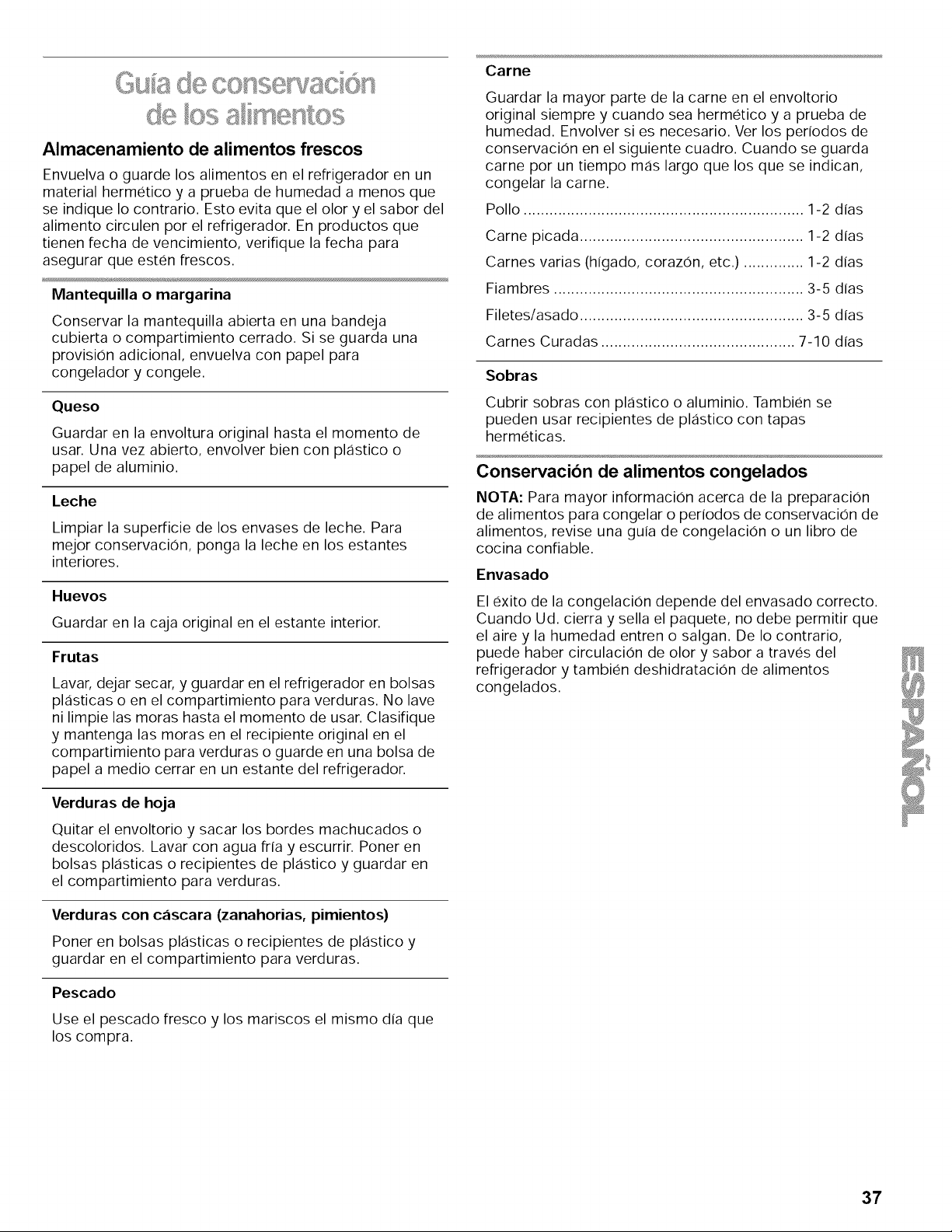

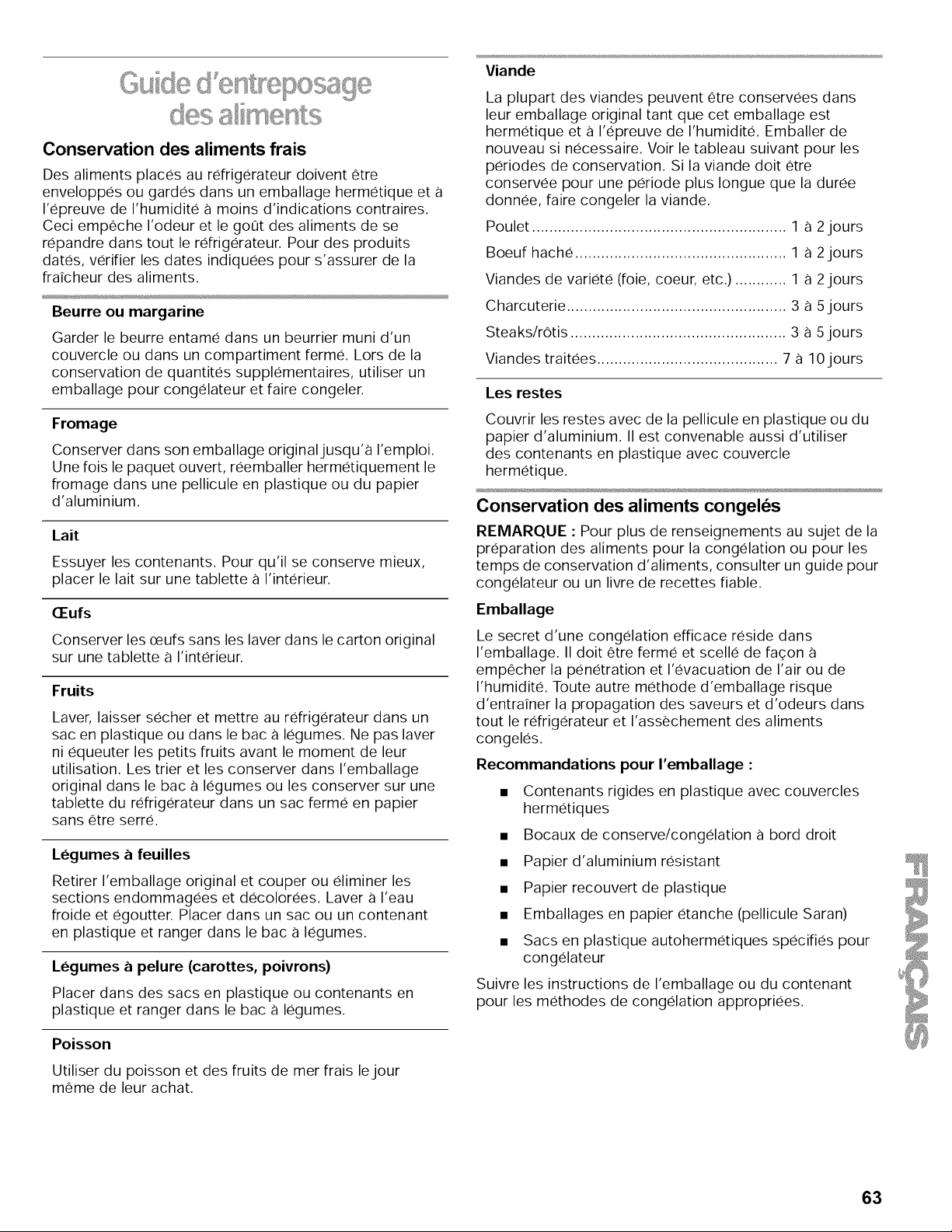

Food Storage Guide ........................................................ 12

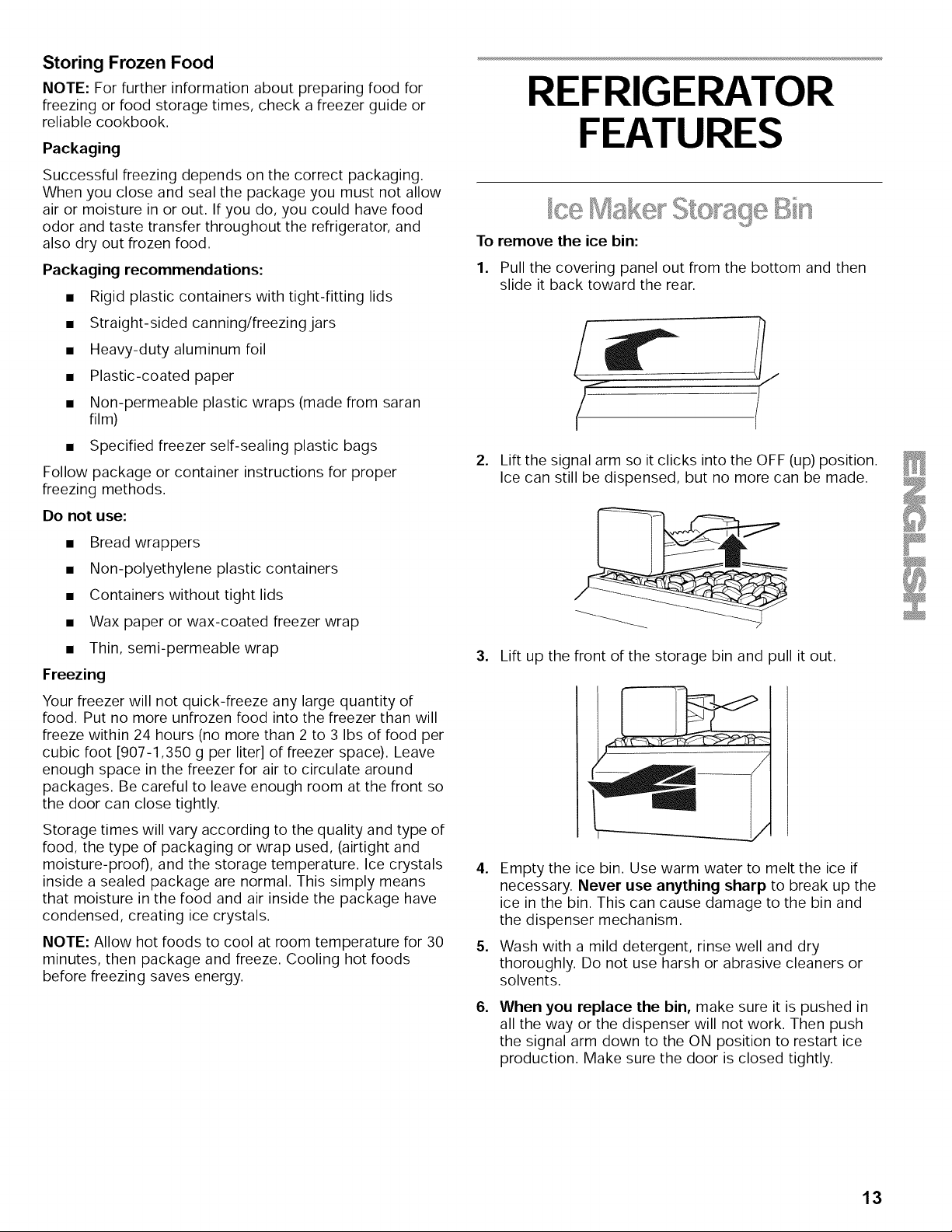

REFRIGERATOR FEATURES ........................................... 13

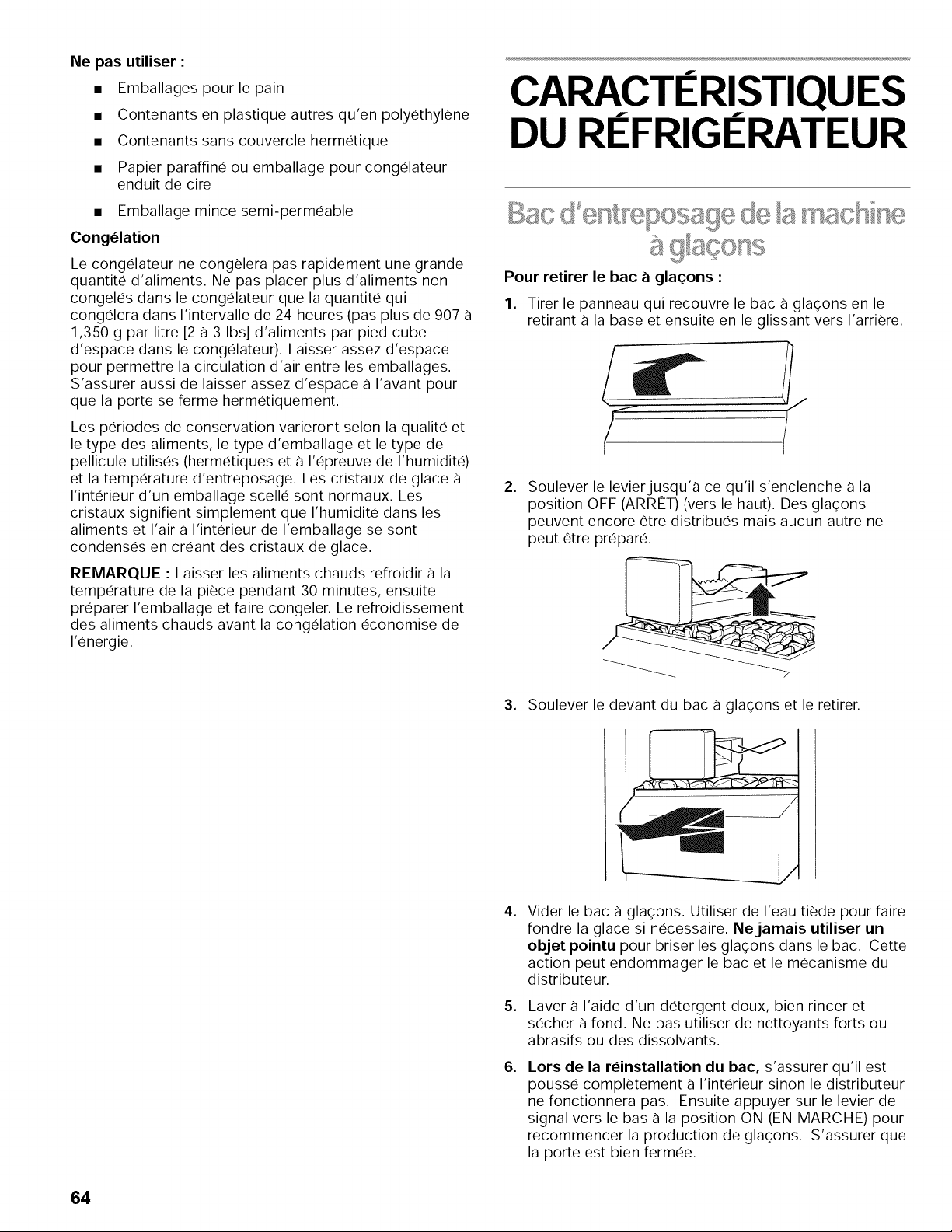

Ice Maker Storage Bin ..................................................... 13

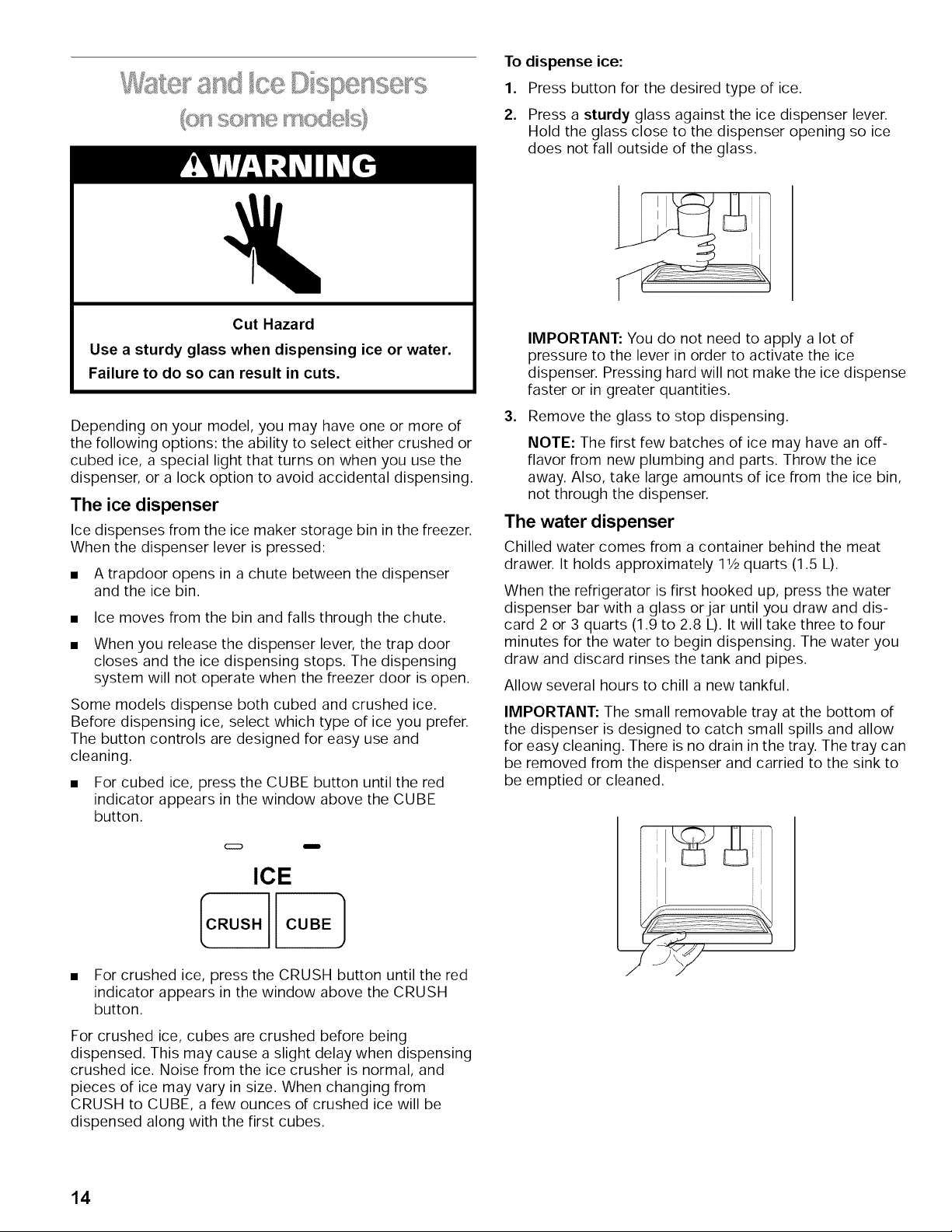

Water and Ice Dispensers ............................................... 14

Refrigerator Shelves ........................................................ 15

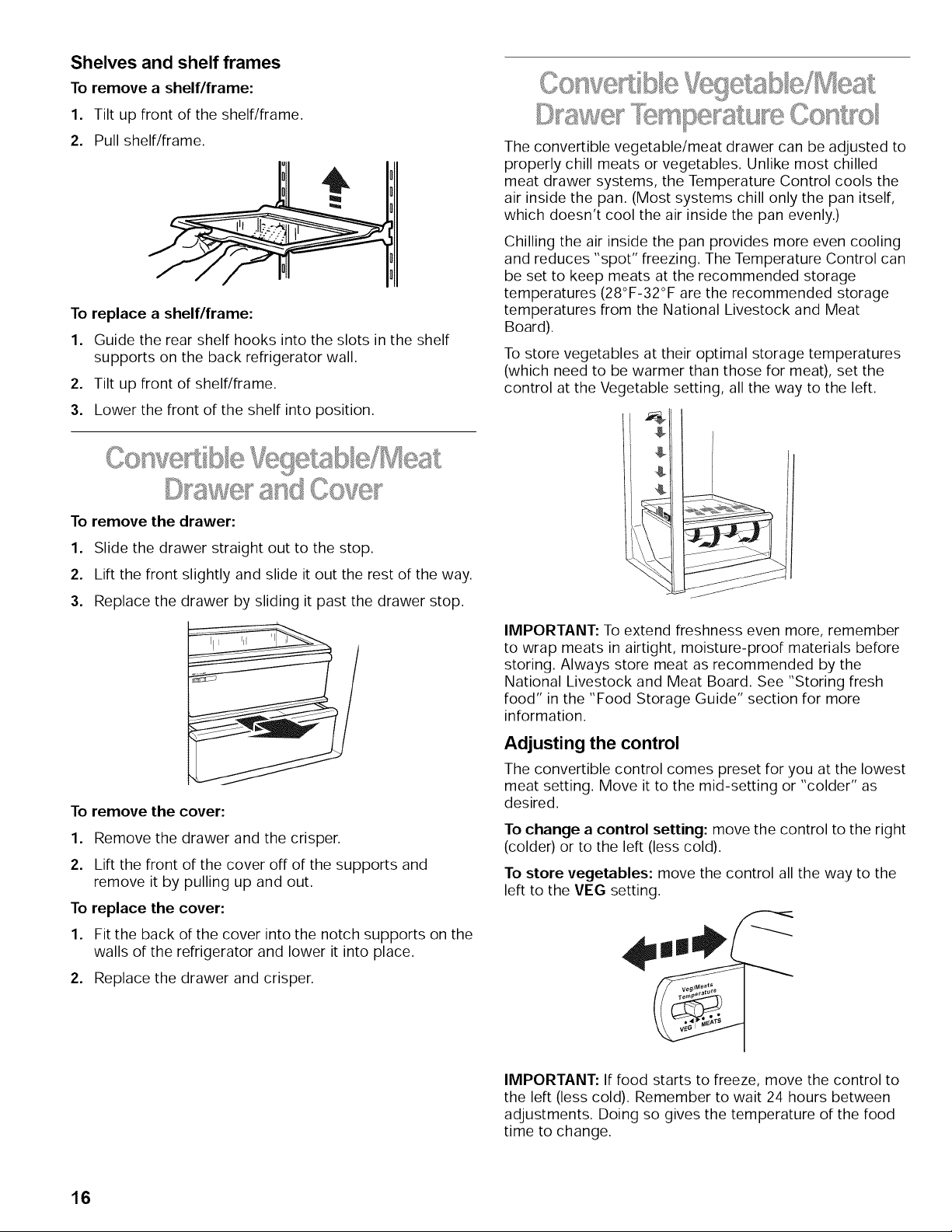

Convertible Vegetable/Meat Drawer and Cover ............. 16

Convertible Vegetable/Meat Drawer

Temperature Control ....................................................... 16

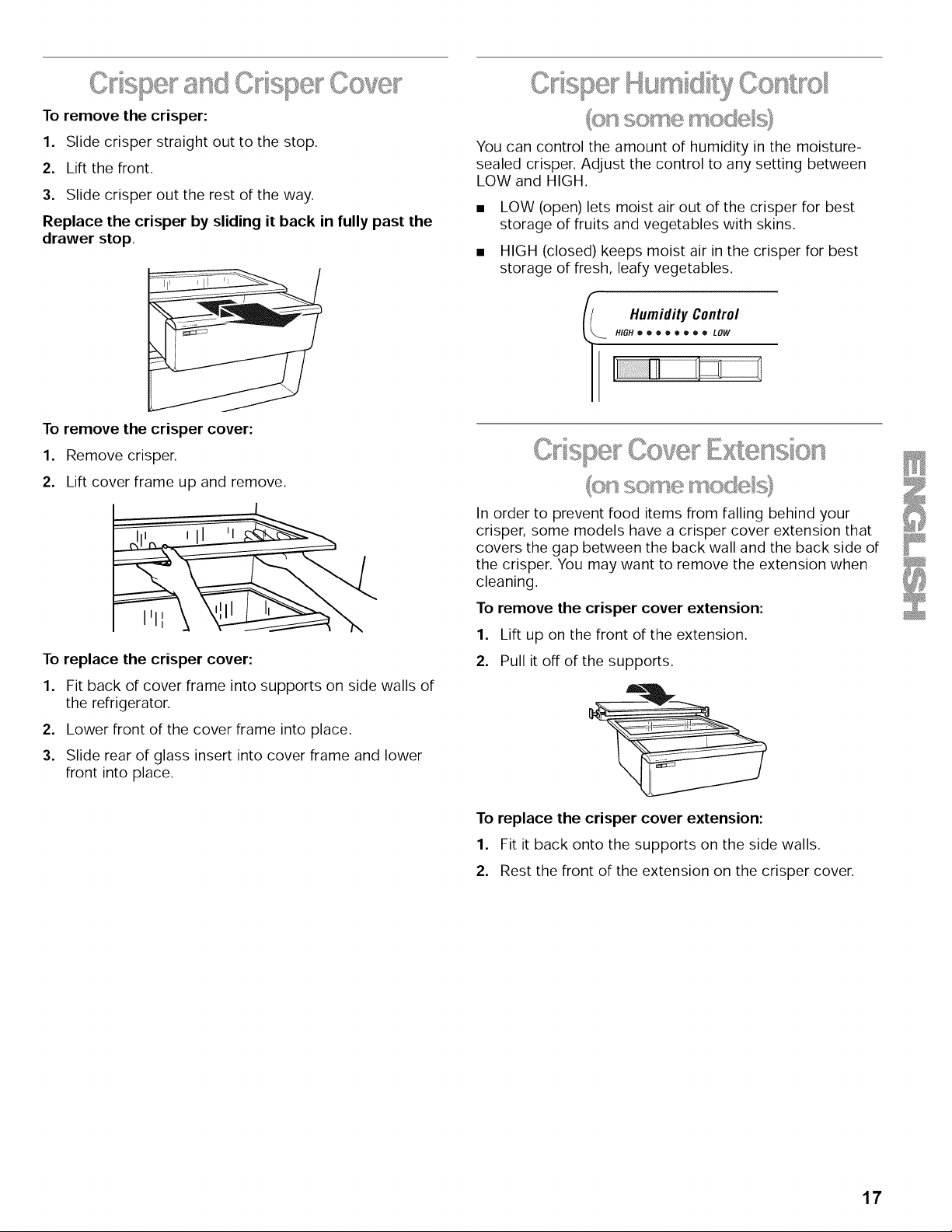

Crisper and Crisper Cover ............................................... 17

Crisper Humidity Control ................................................. 17

Crisper Cover Extension .................................................. 17

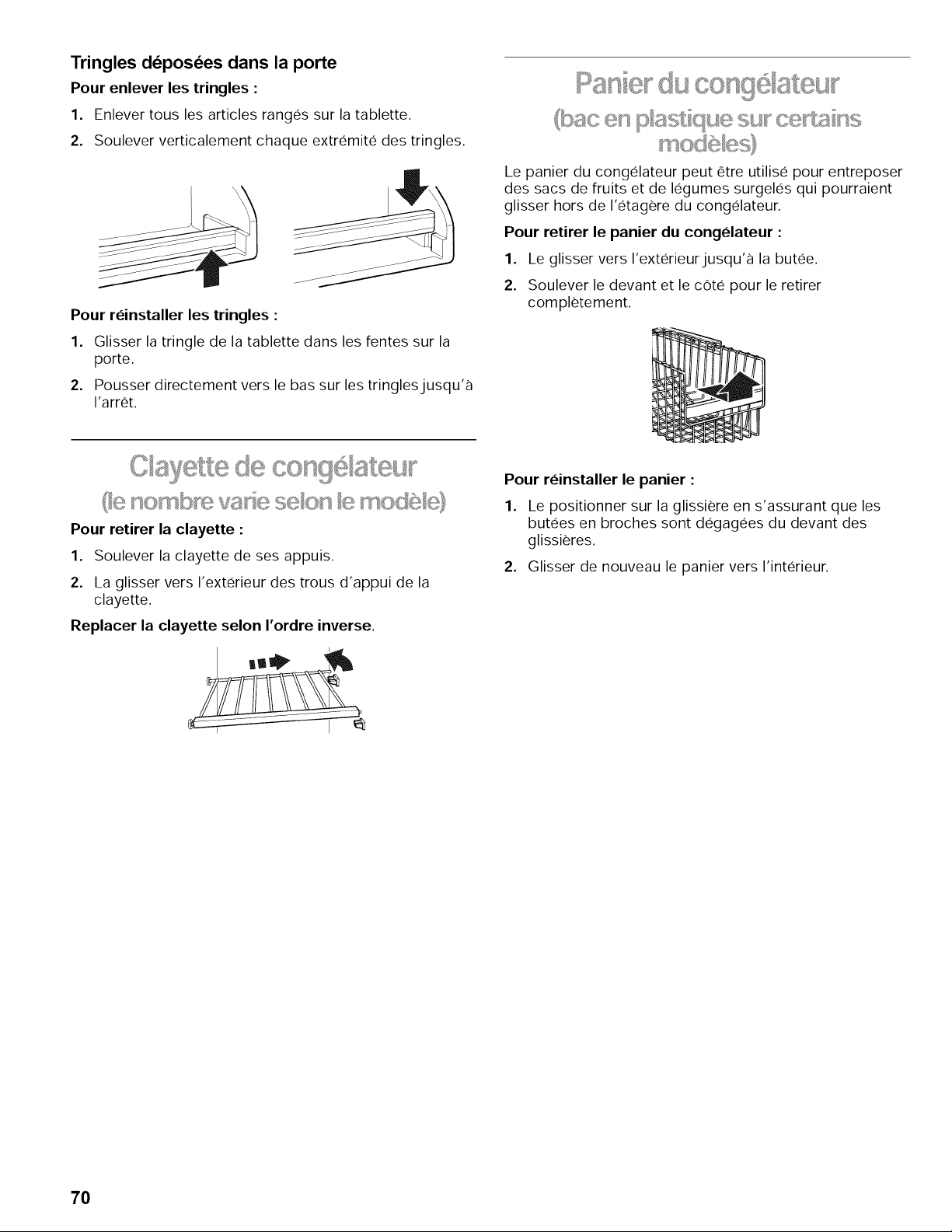

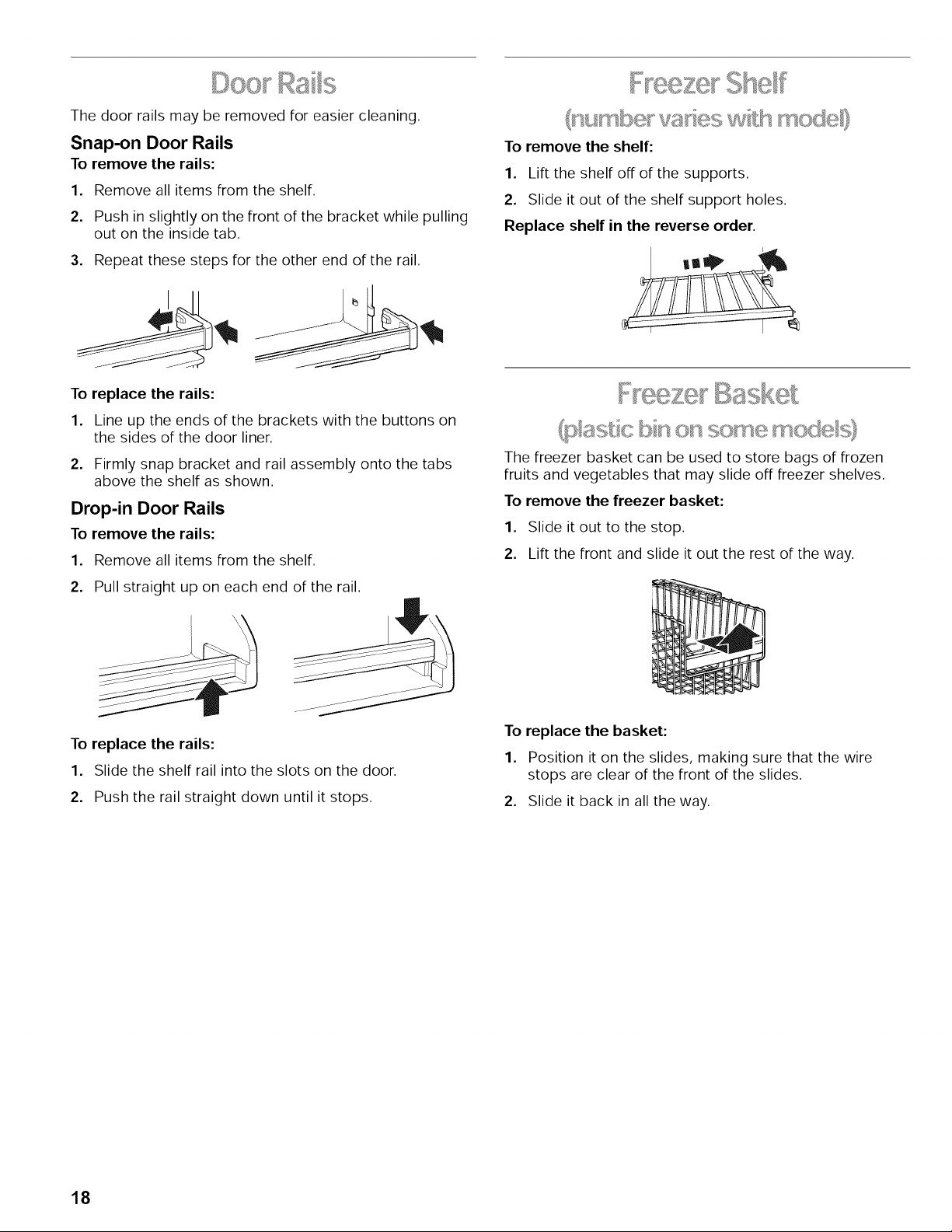

Door Rails ........................................................................ 18

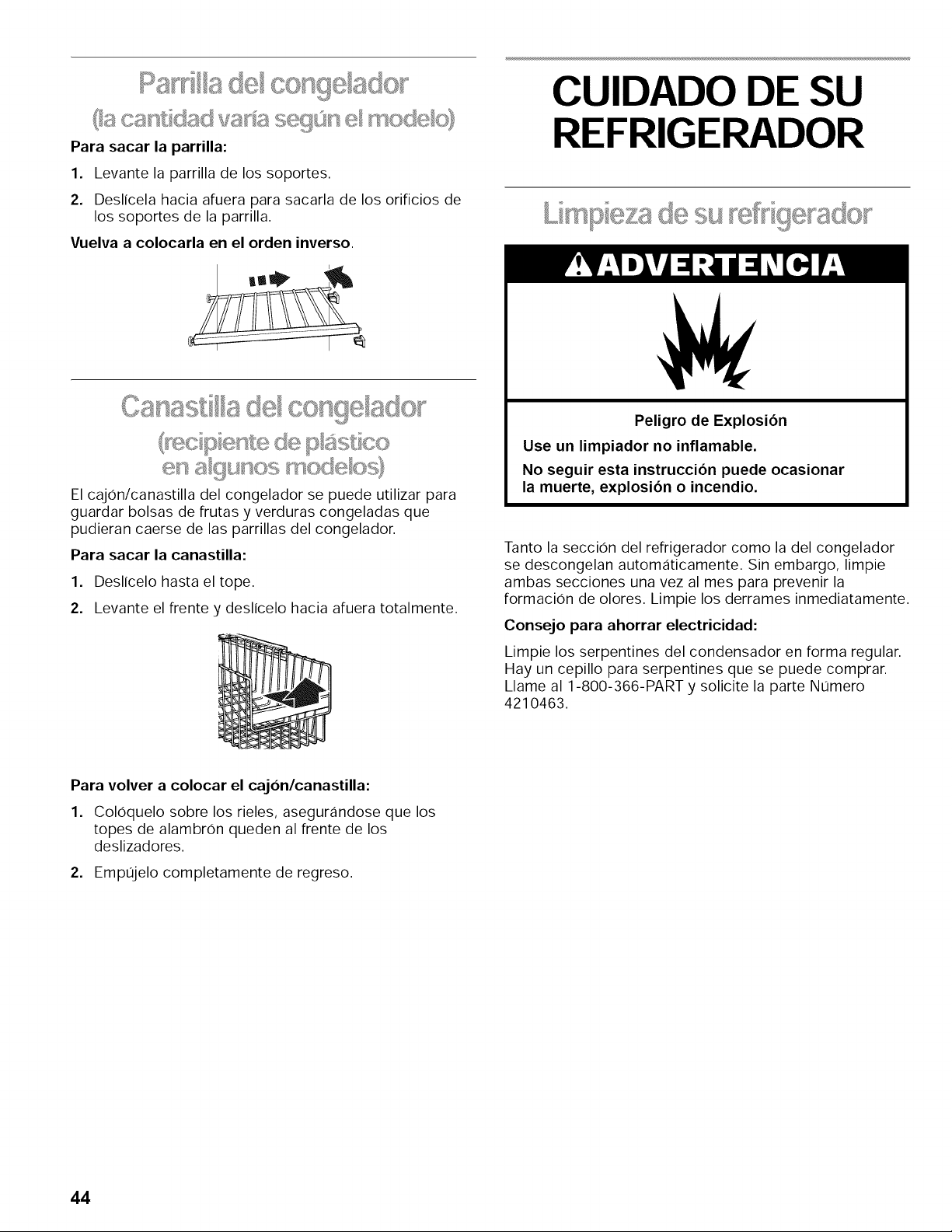

Freezer Shelf .................................................................... 18

Freezer Basket ................................................................. 18

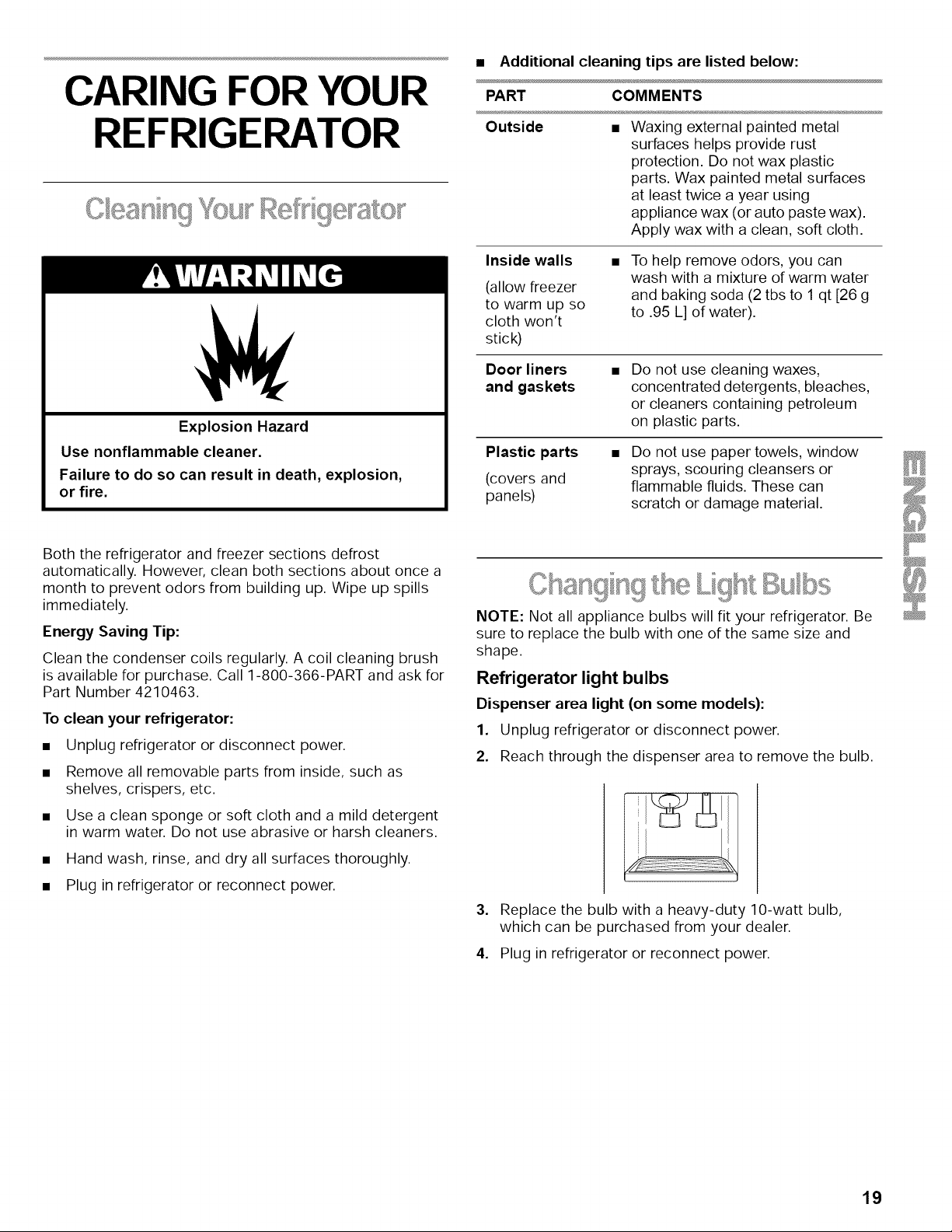

CARING FOR YOUR REFRIGERATOR ............................ 19

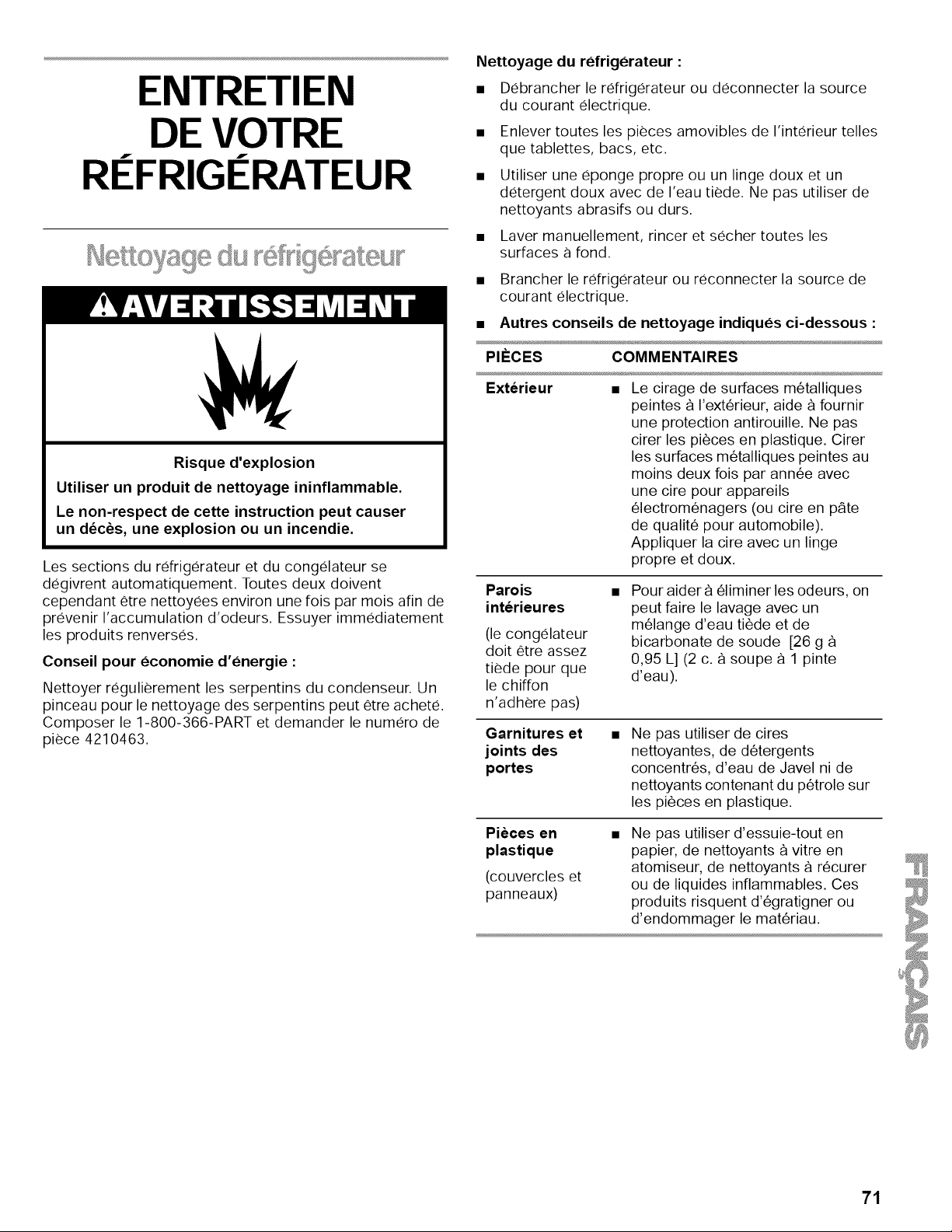

Cleaning Your Refrigerator .............................................. 19

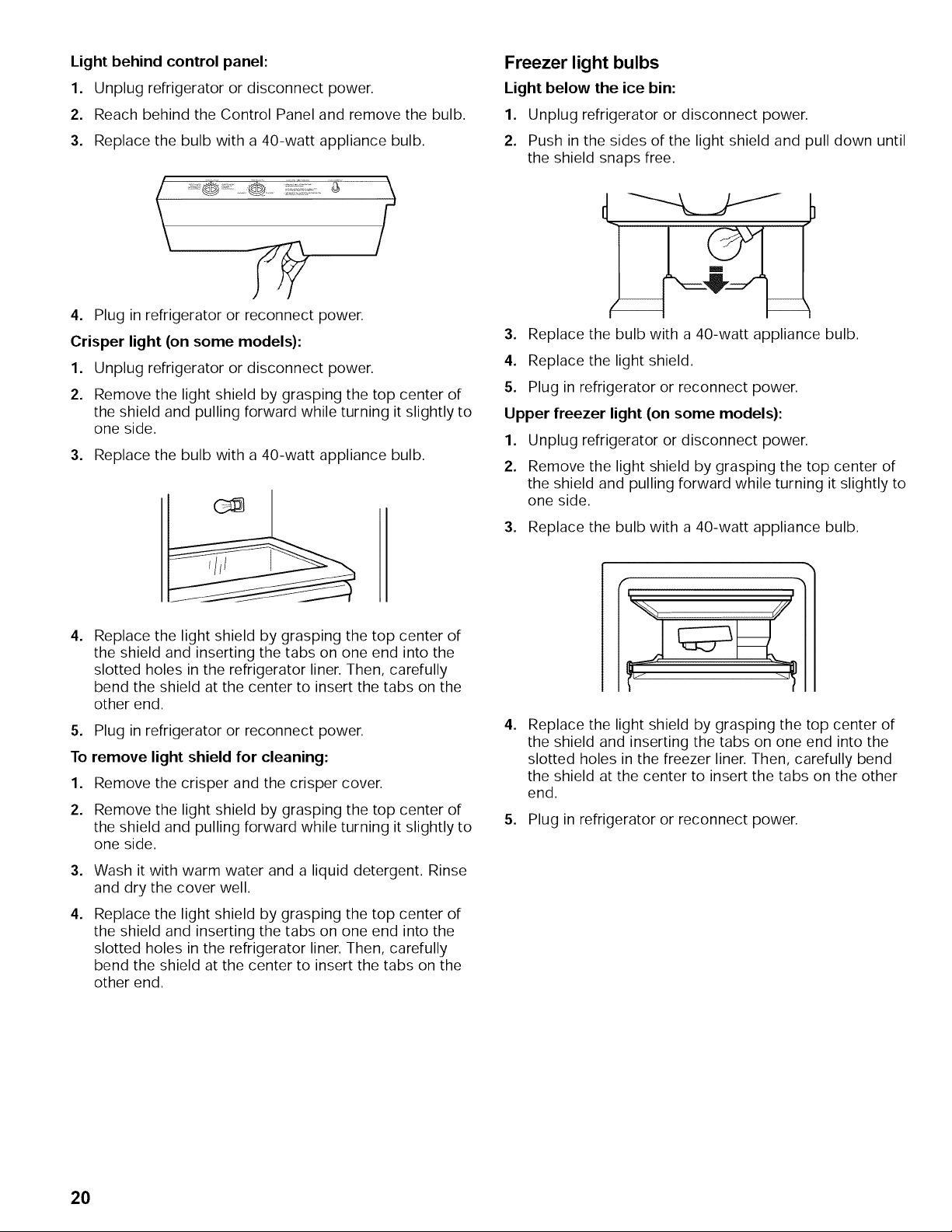

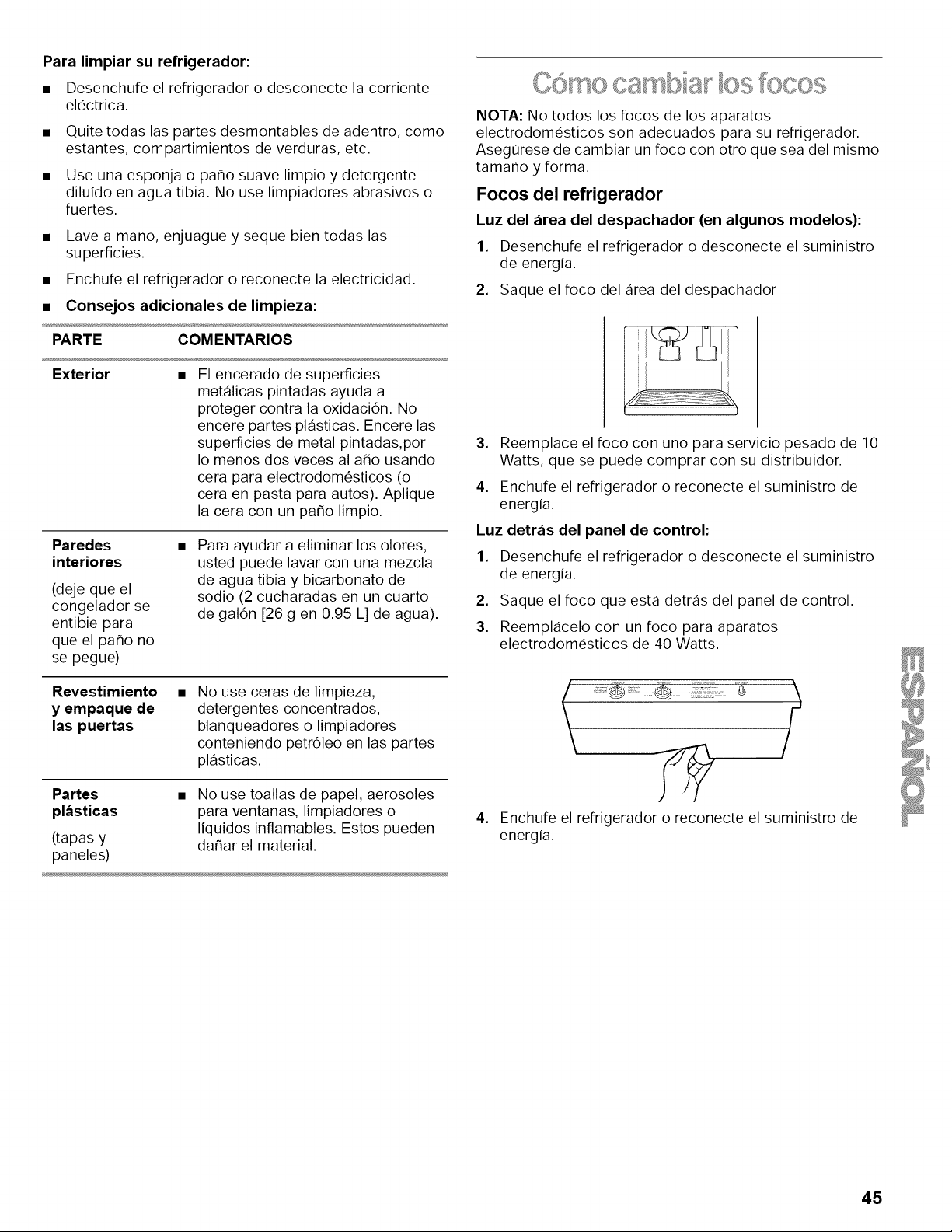

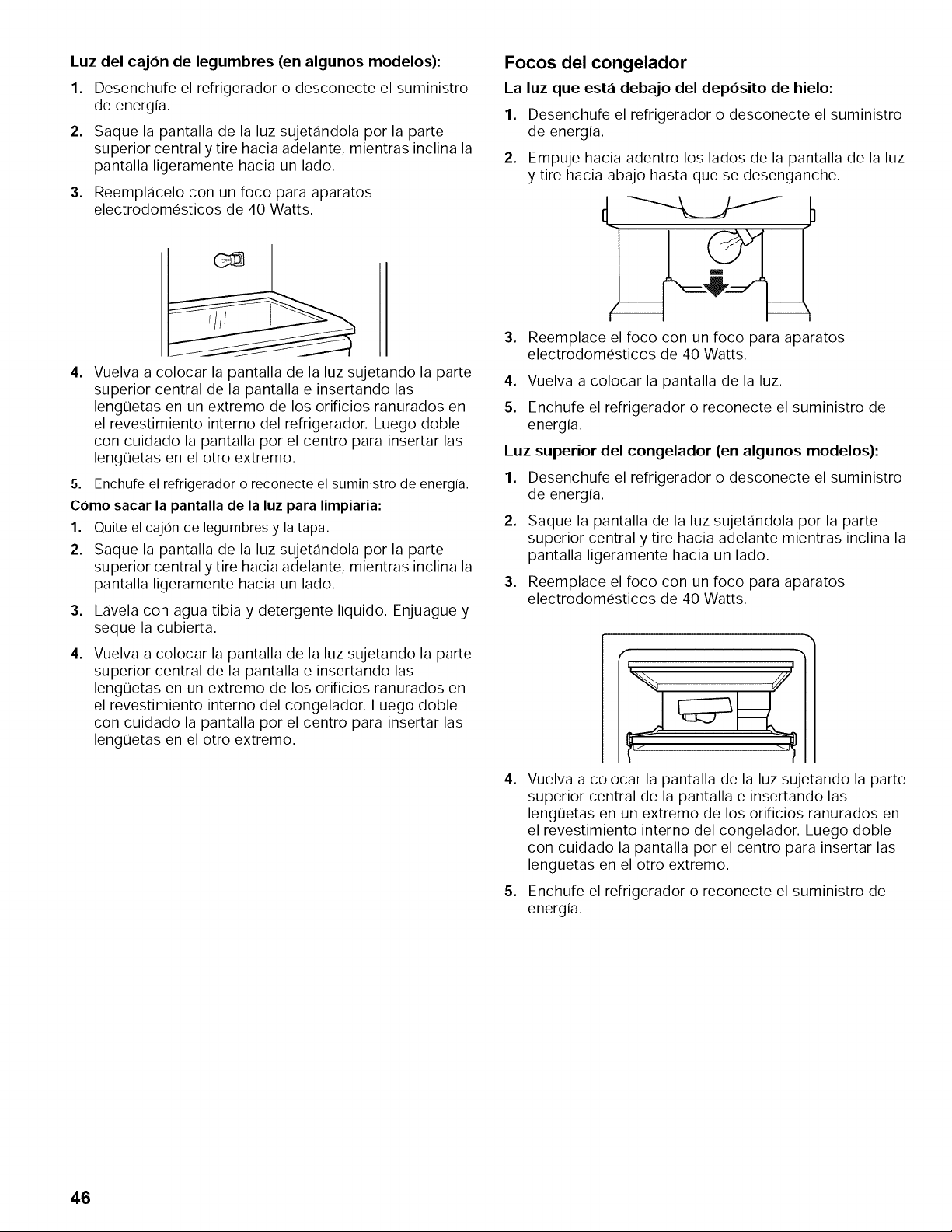

Changing the Light Bulbs ................................................ 19

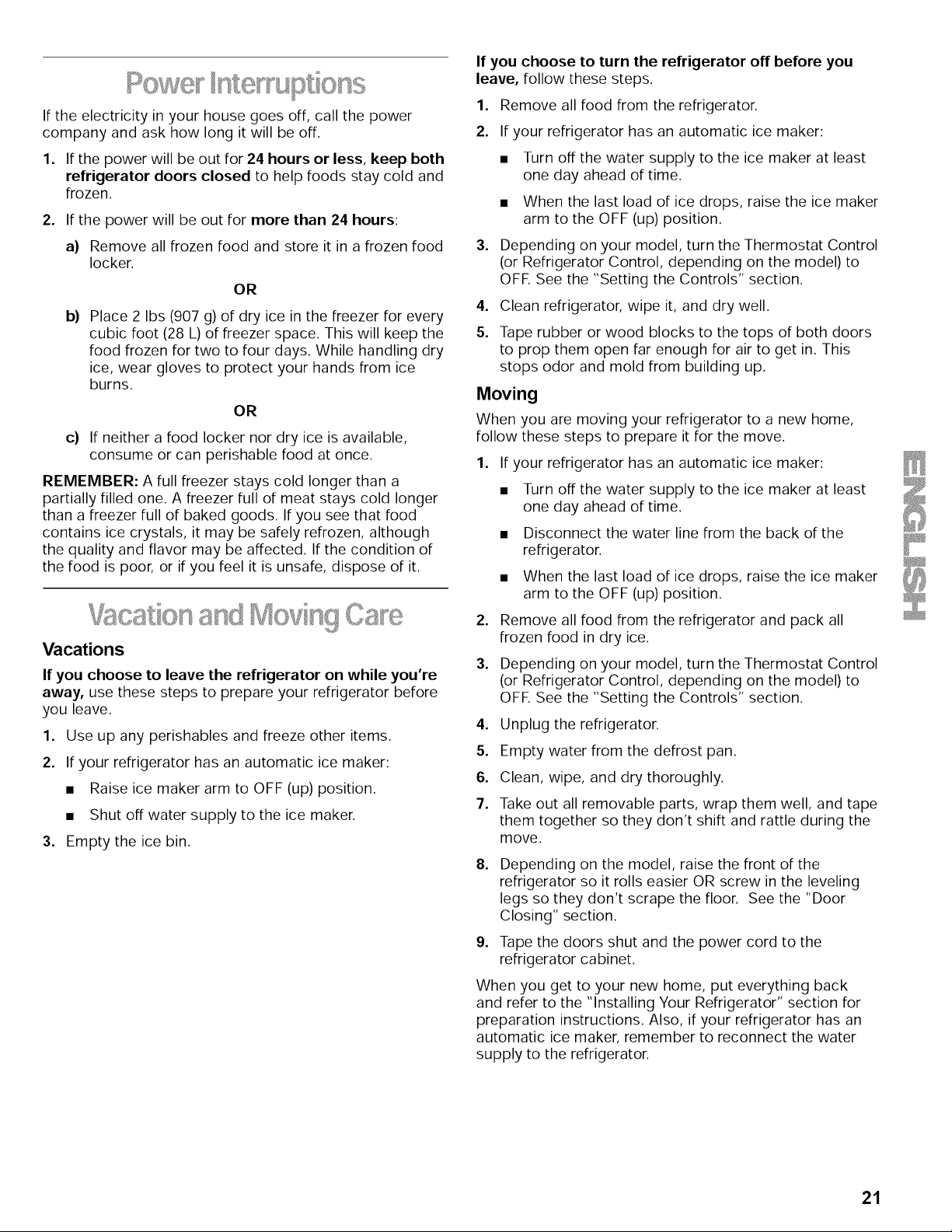

Power Interruptions ......................................................... 21

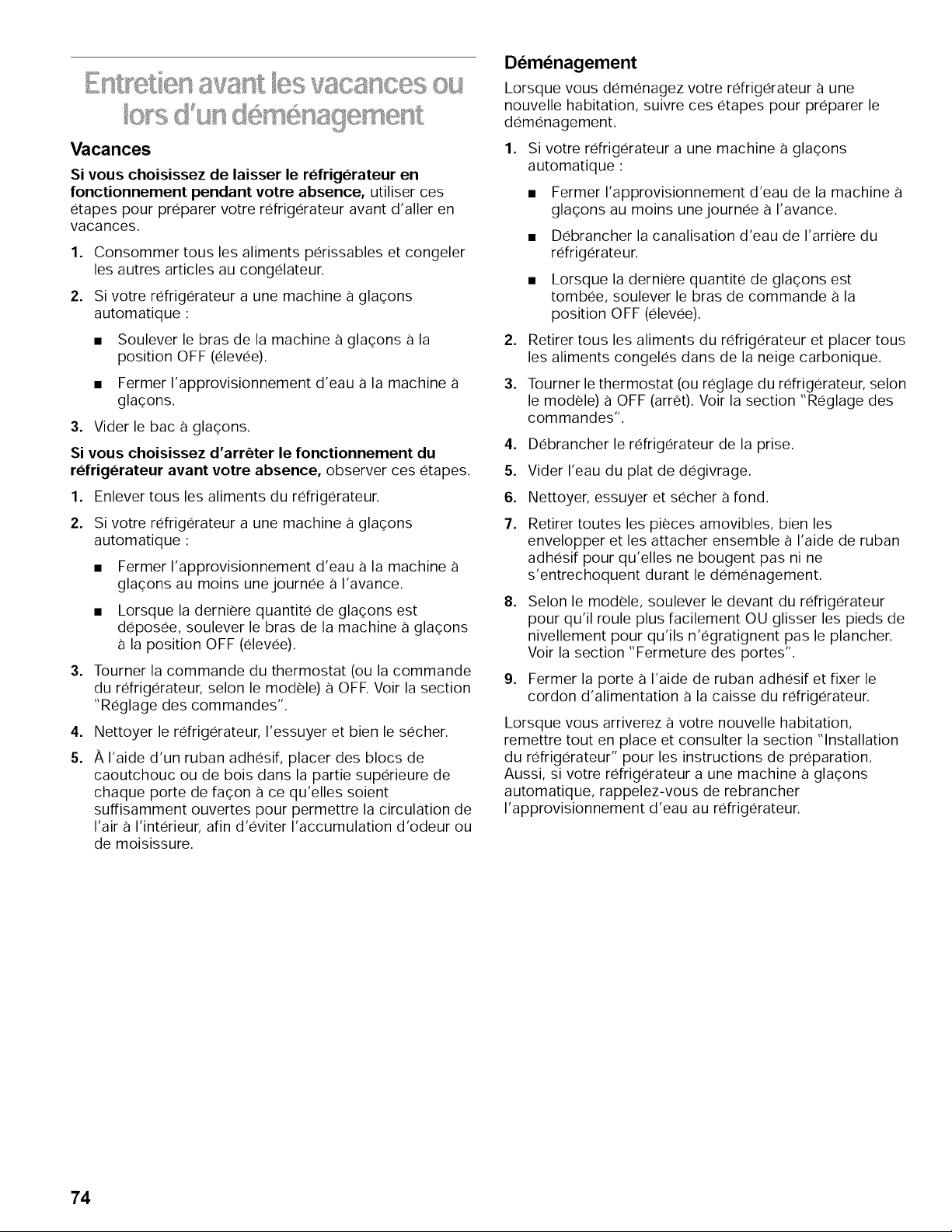

Vacation and Moving Care .............................................. 21

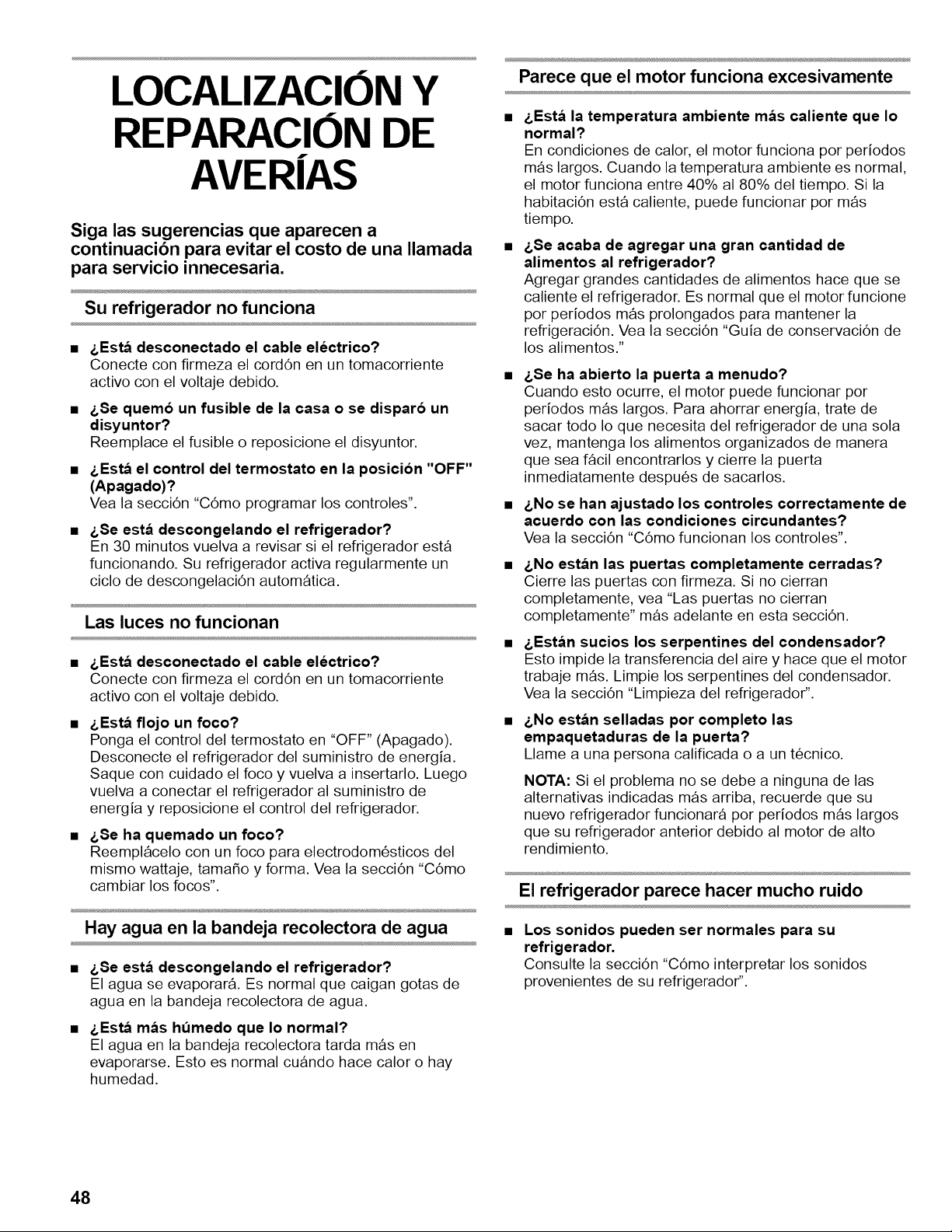

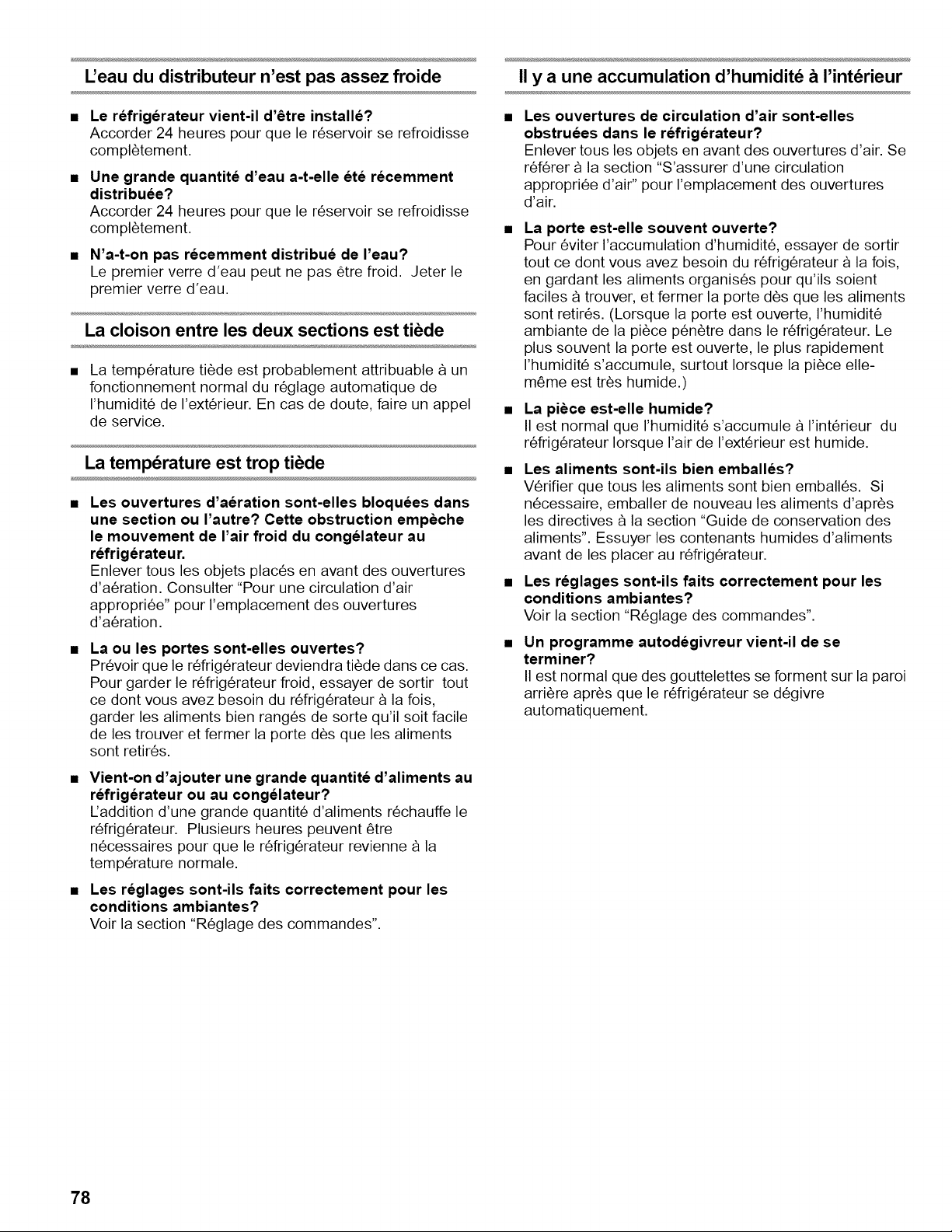

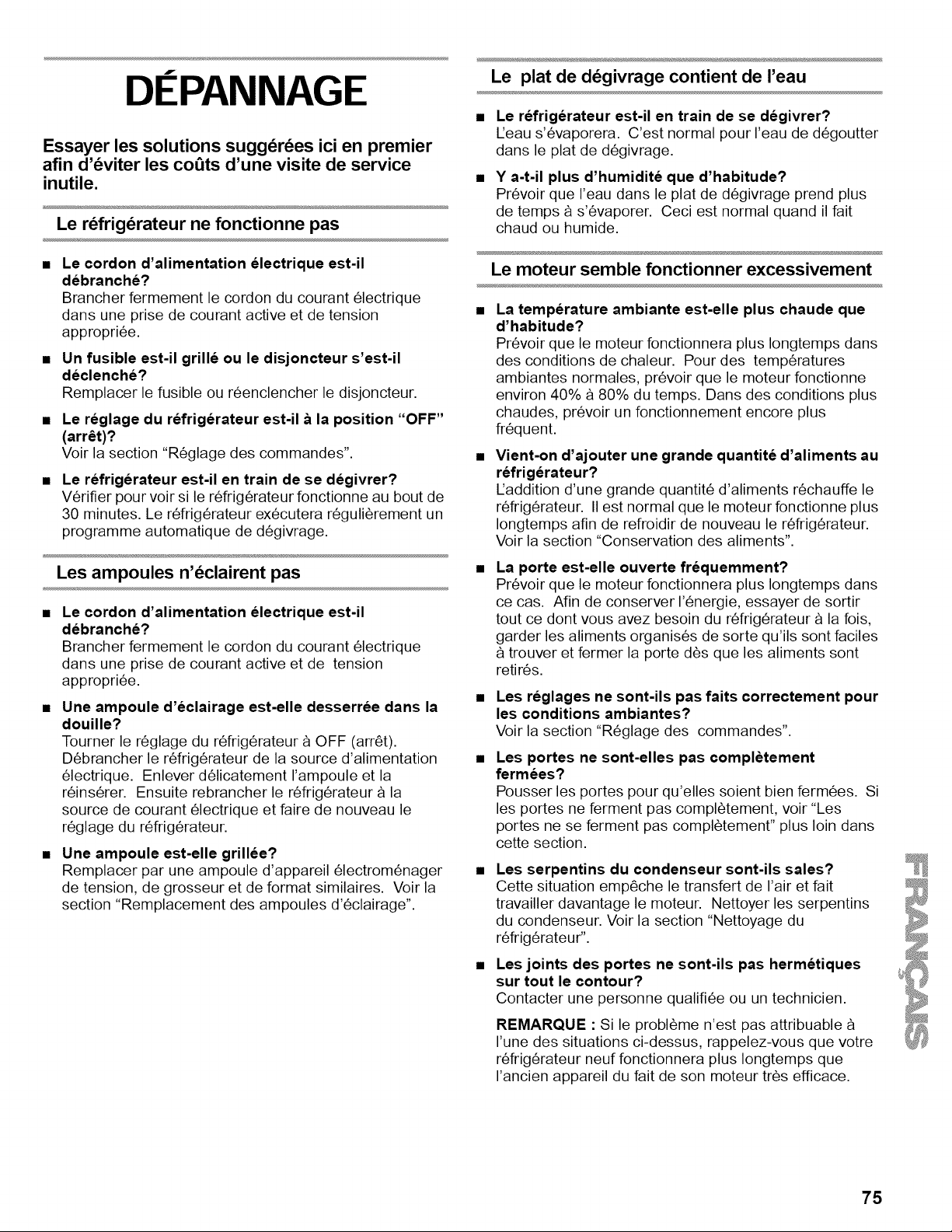

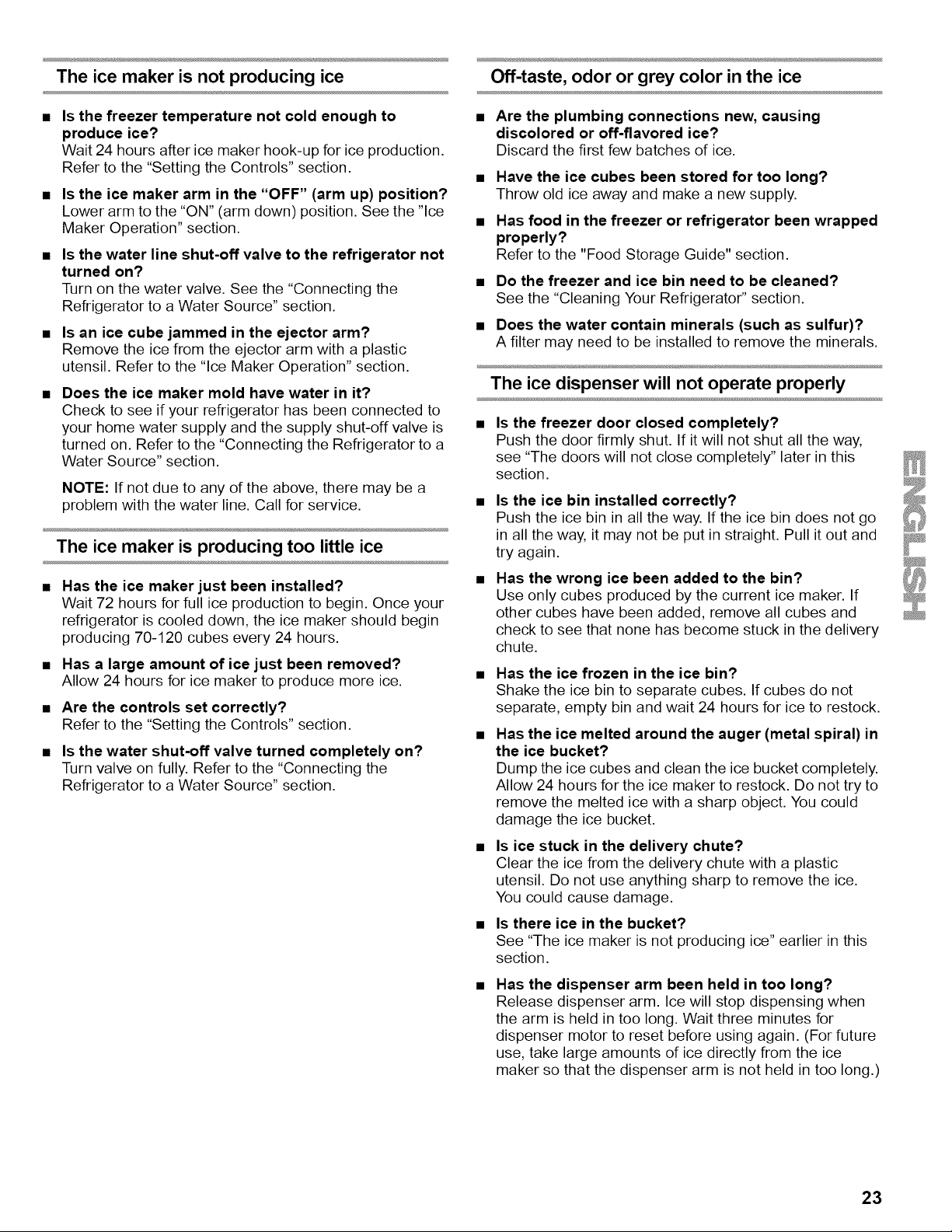

TROUBLESHOOTING ....................................................... 22

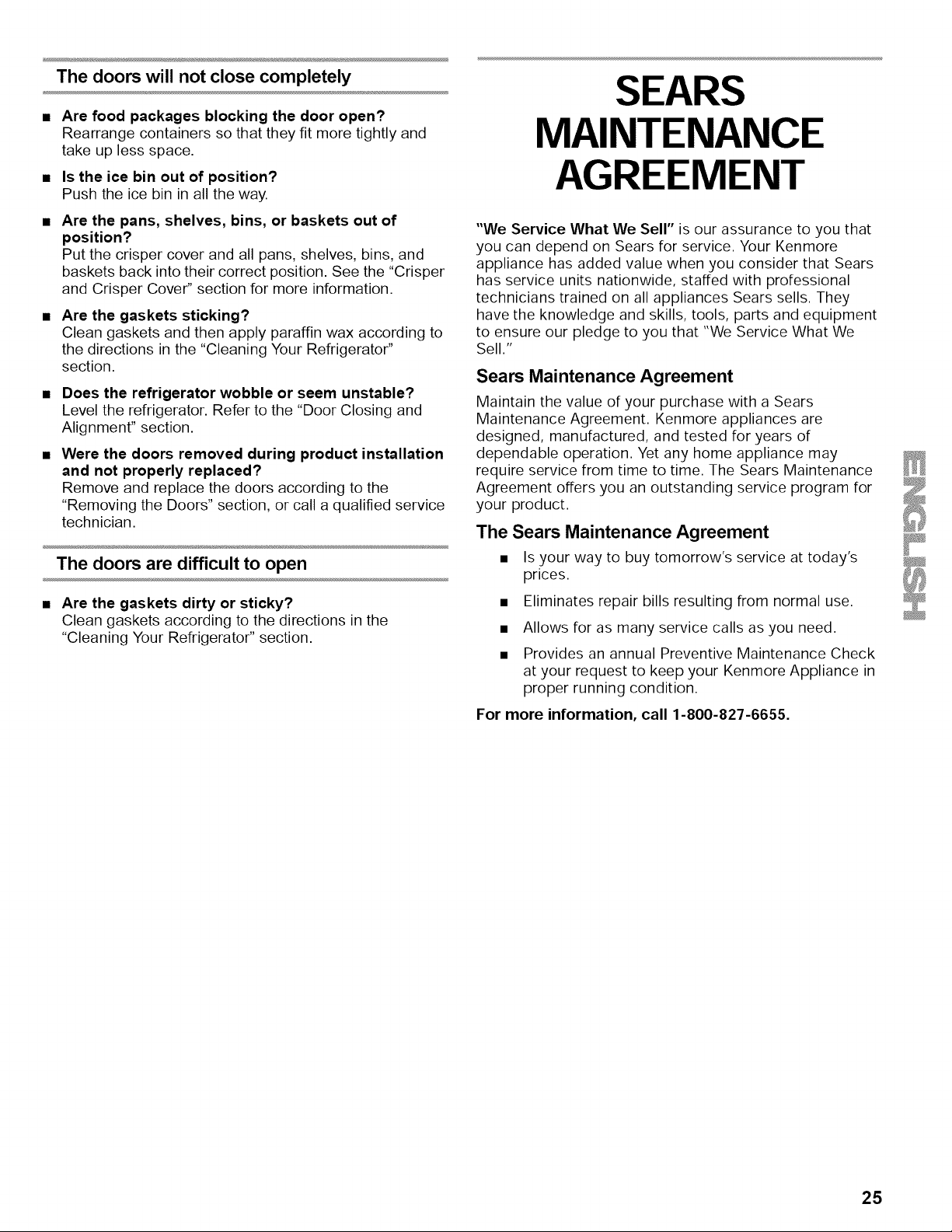

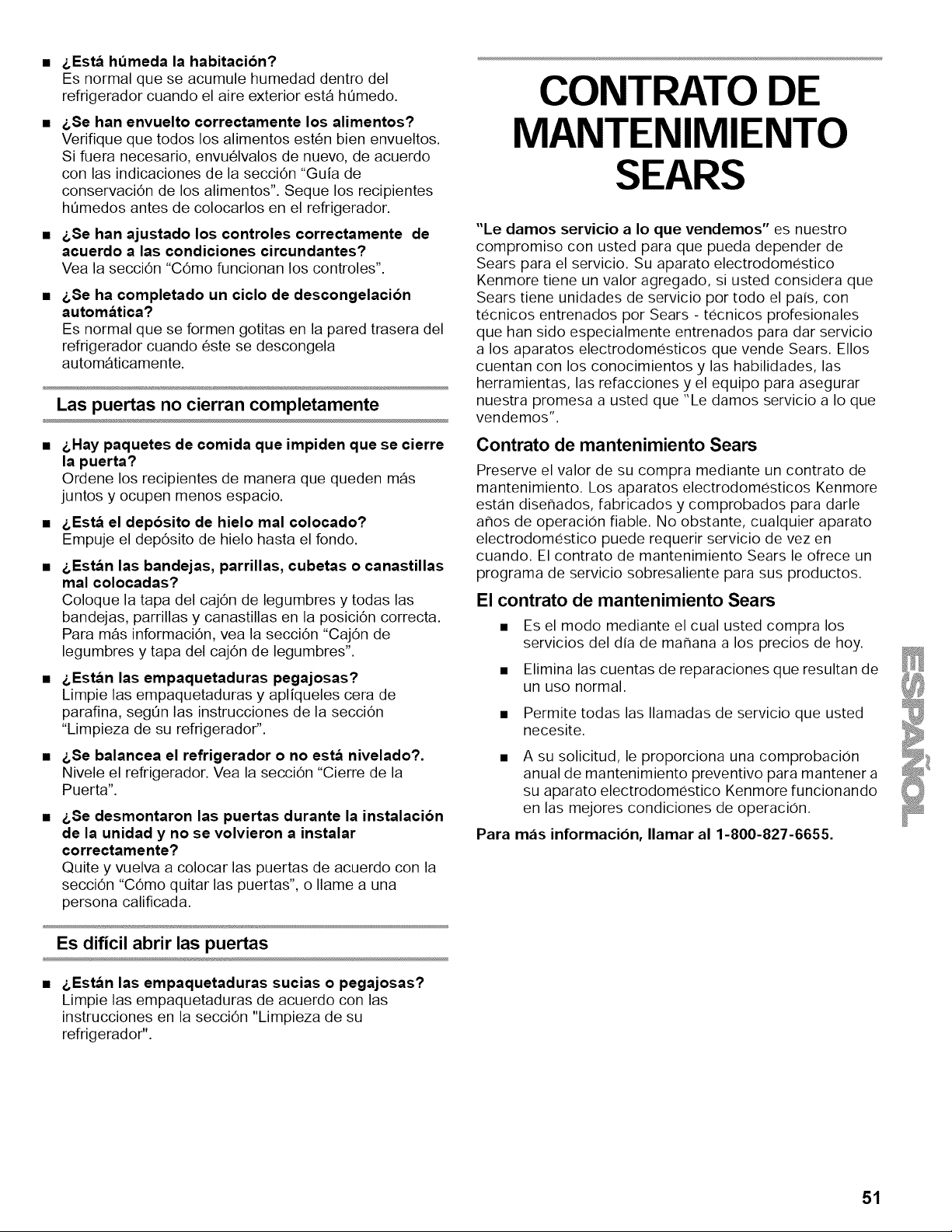

SEARS MAINTENANCE AGREEMENT ............................ 25

WARRANTY

FULL ONE-YEAR WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this

refrigerator is operated and maintained according to

instructions attached to or furnished with the product,

Sears will repair this refrigerator, free of charge, if defective

in material or workmanship.

FULL FIVE-YEAR WARRANTY ON SEALED

REFRIGERATION SYSTEM

For five years from the date of purchase, when this

refrigerator is operated and maintained according to

owner's instructions attached to or furnished with the

product, Sears will repair the sealed system (consisting of

refrigeration, connecting tubing, and compressor), free of

charge, if defective in materials or workmanship.

The above warranty coverage applies only to refrigerators

which are used for storage of food for private household

purposes.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING

THE NEAREST SEARS SERVICE CENTER IN THE

UNITED STATES OR CANADA.

This warranty applies only while this product is in use

in the United States or Canada. This warranty gives

you specific legal rights, and you may also have other

rights which vary from state to state or province to

province.

Warranty terms may vary in Canada. Contact your local

Sears Service Center for complete details.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

In the space below, record your complete model number,

serial number, and purchase date. You can find this

information on the model and serial number label, located

as shown in the Parts And Features section of this book.

Have this information available to help you obtain

assistance or service more quickly whenever you contact

Sears concerning your refrigerator:

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for

future reference.

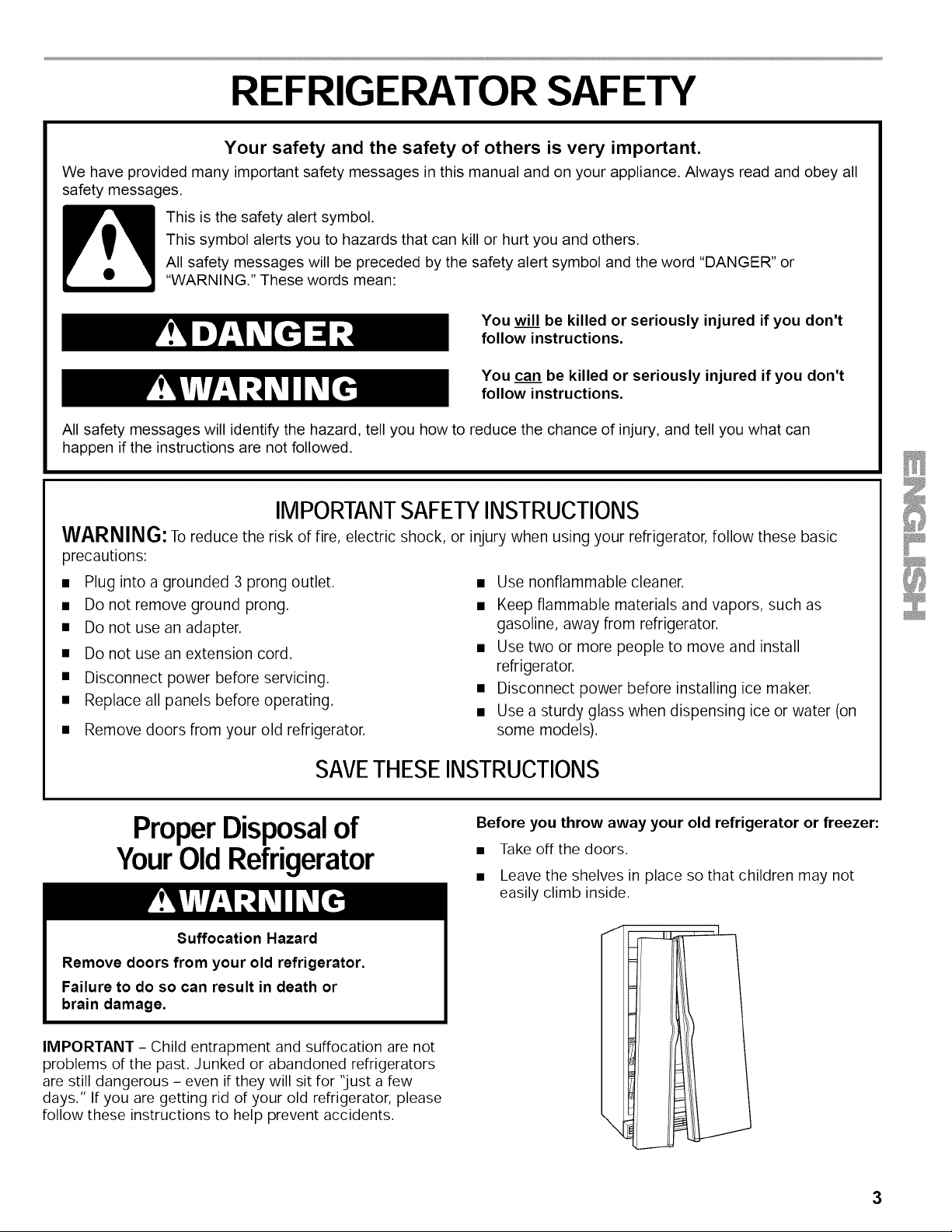

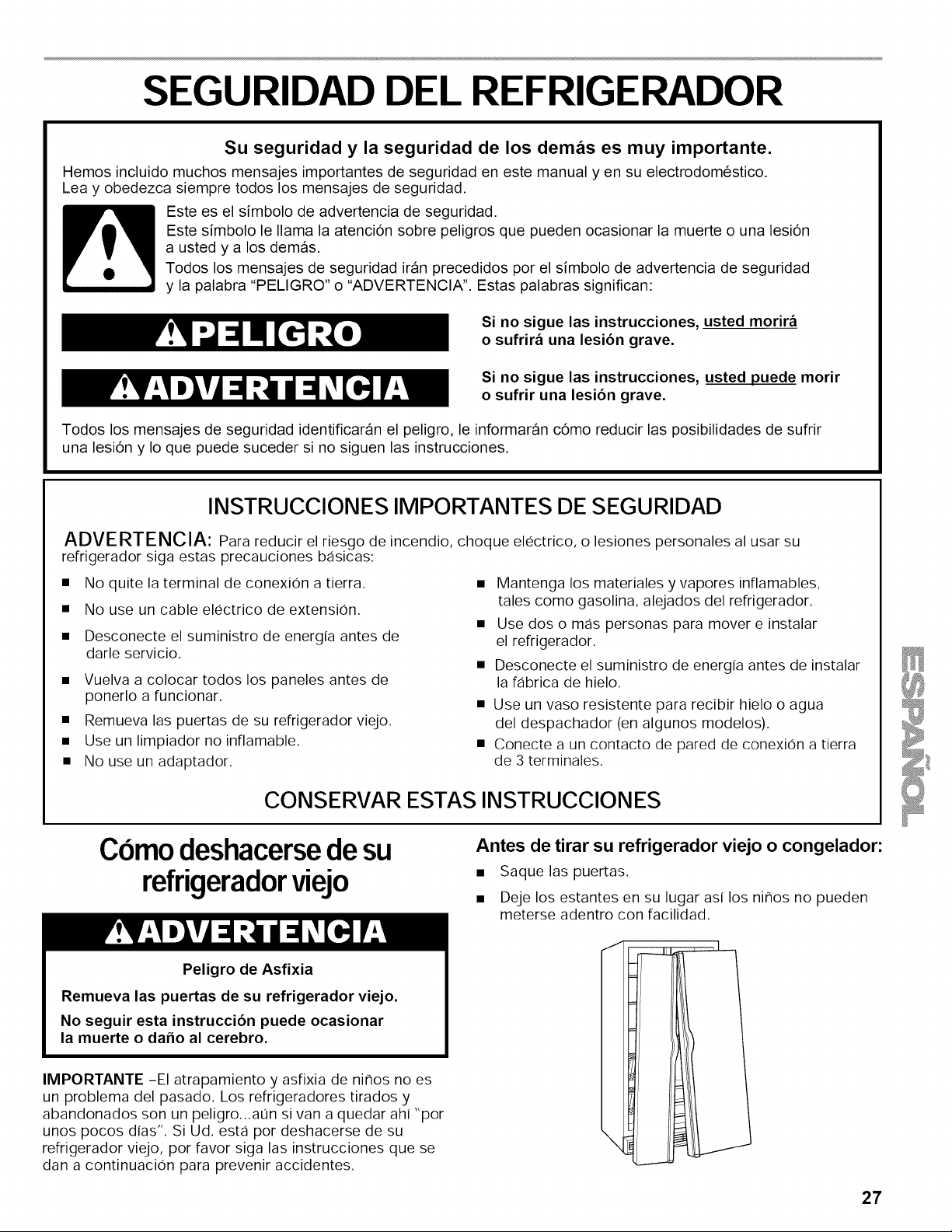

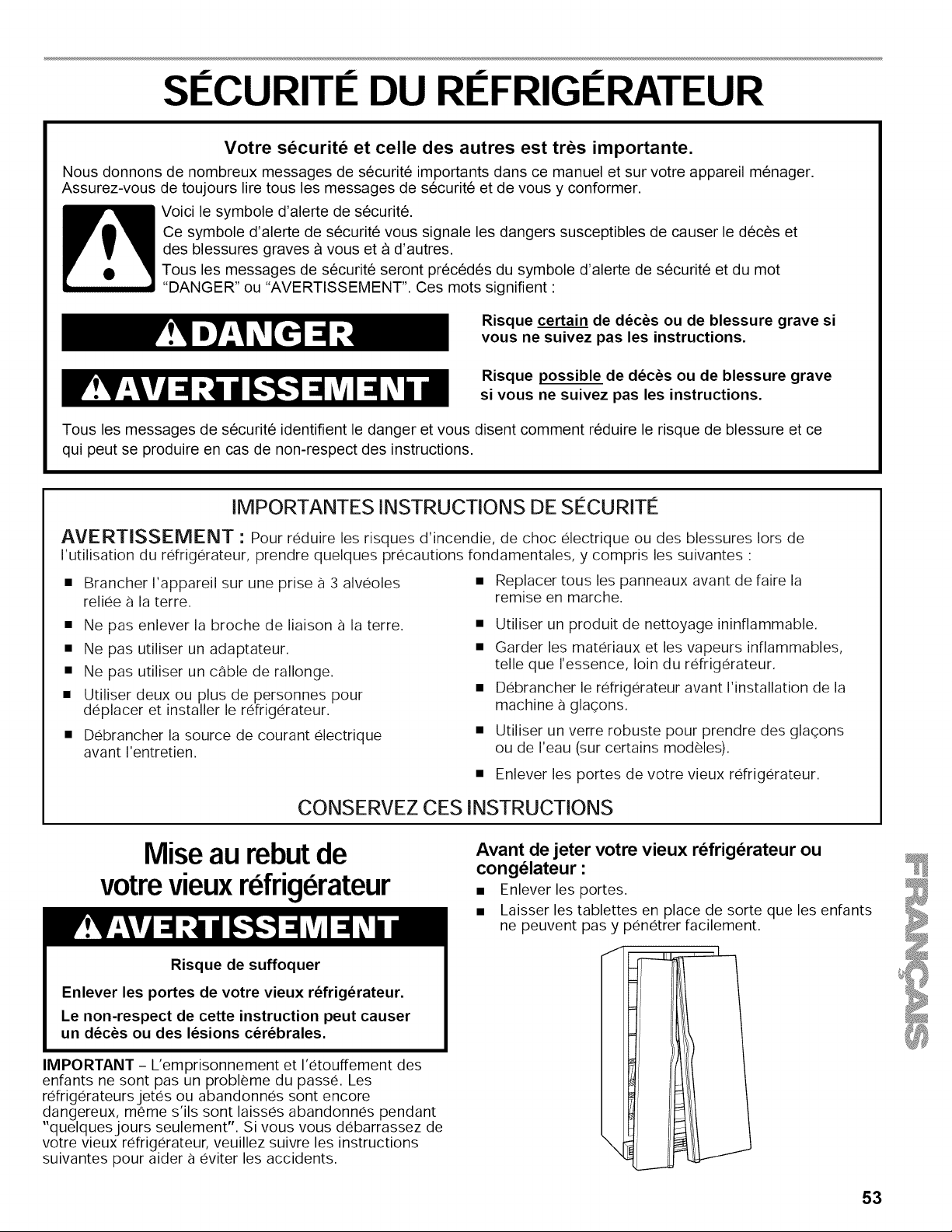

REFRIGERATOR SAFETY

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to hazards that can kill or hurt you and others.

All safety messages will be preceded by the safety alert symbol and the word "DANGER" or

"WARNING." These words mean:

You will be killed or seriously injured if you don't

follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANTSAFETYINSTRUCTIONS

WARNING:To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic

precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

• Use two or more people to move and install

refrigerator.

• Disconnect power before installing ice maker.

• Use a sturdy glass when dispensing ice or water (on

some models).

SAVETHESEINSTRUCTIONS

ProperDisposalof

YourOld Refrigerator

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not

easily climb inside.

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or

brain damage.

IMPORTANT - Child entrapment and suffocation are not

problems of the past, Junked or abandoned refrigerators

are still dangerous - even if they will sit for ':just a few

days," If you are getting rid of your old refrigerator, please

follow these instructions to help prevent accidents,

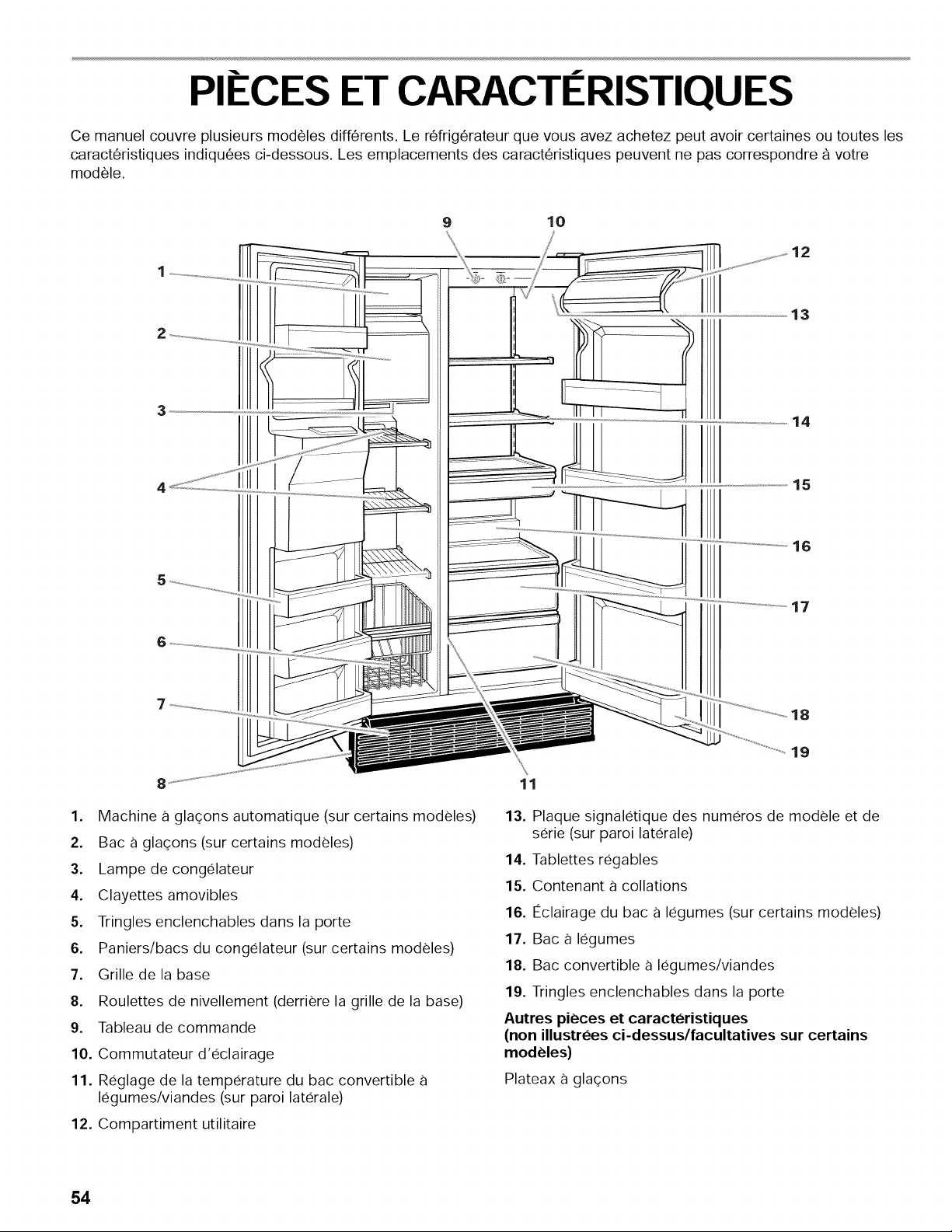

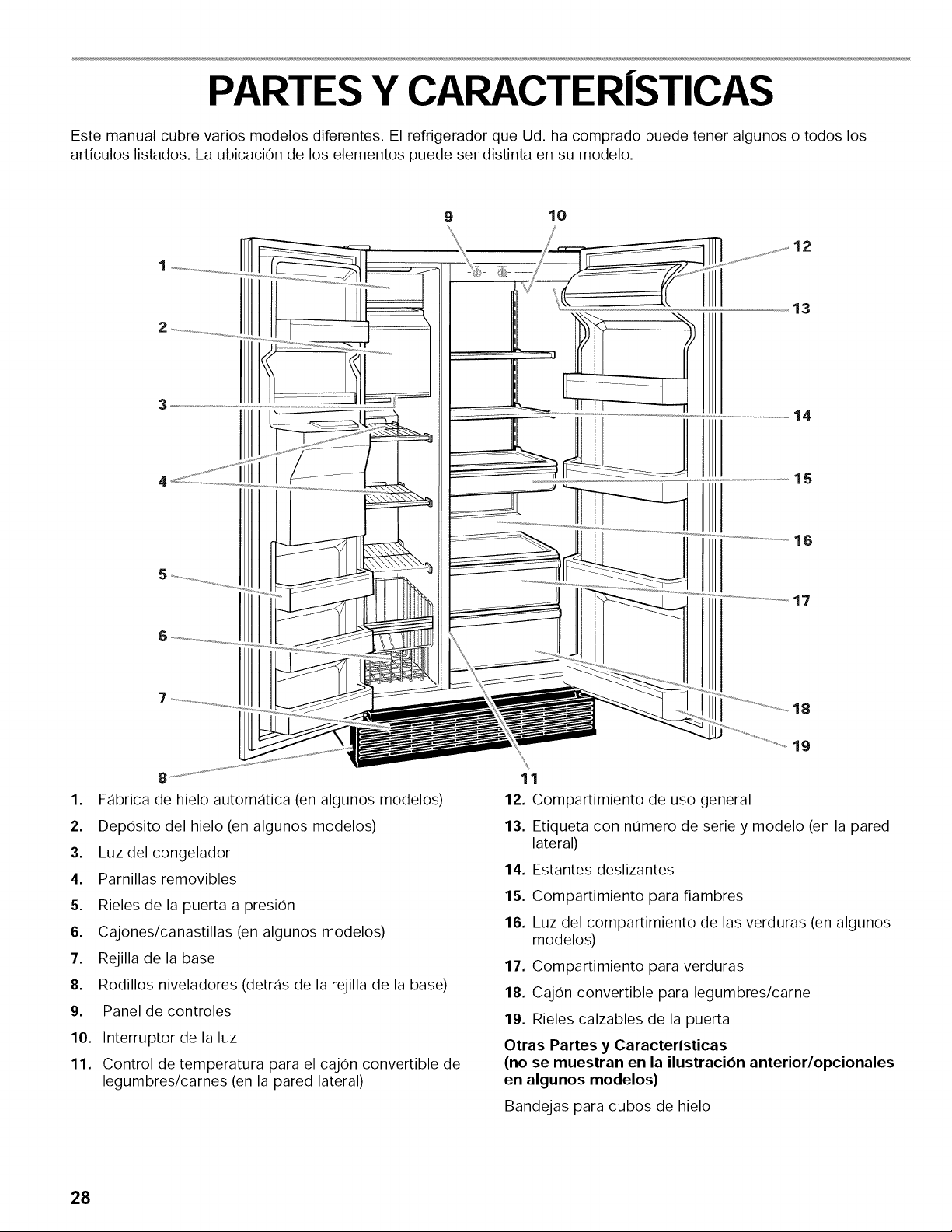

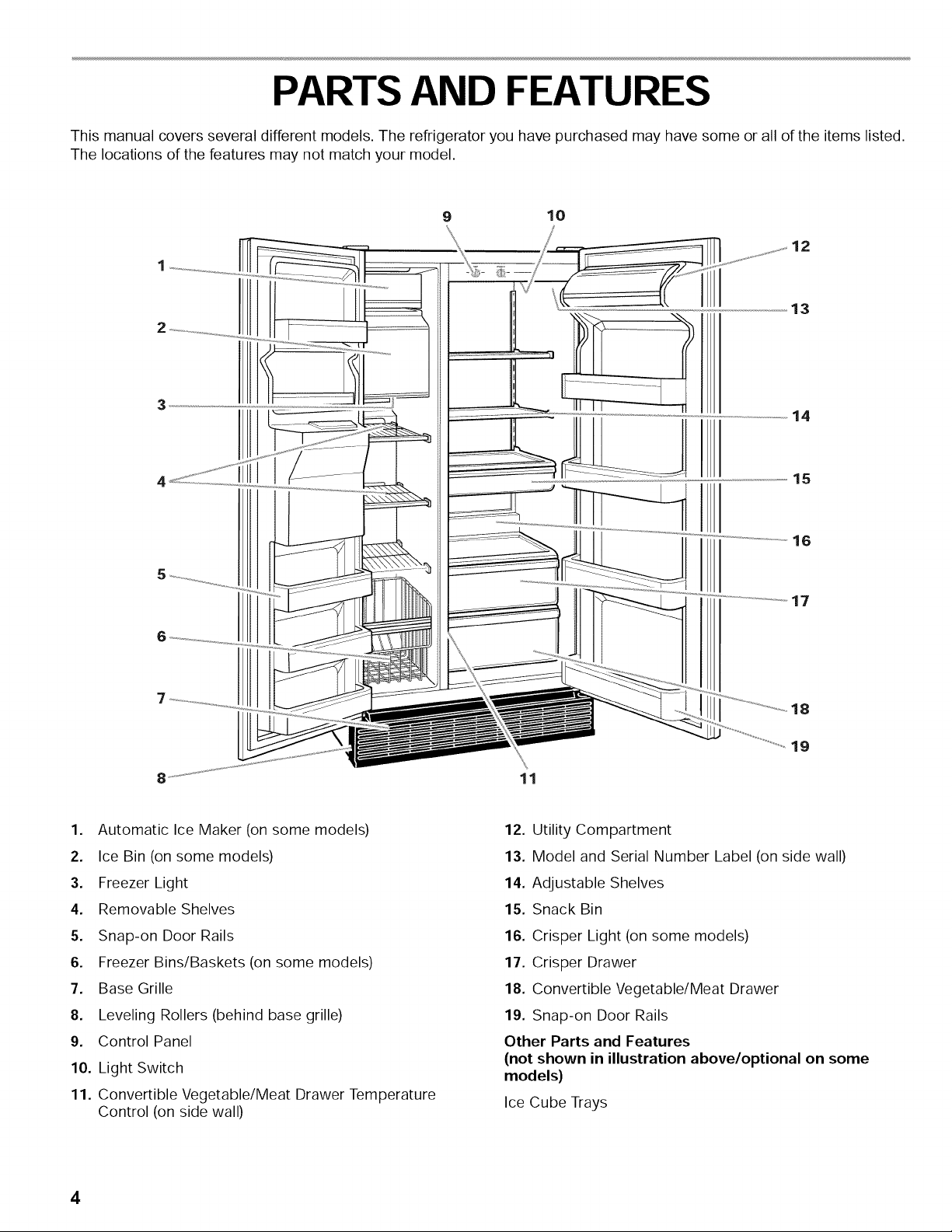

PARTS AND FEATURES

This manual covers several different models. The refrigerator you have purchased may have some or all of the items listed.

The locations of the features may not match your model.

1. Automatic Ice Maker (on some models)

2. Ice Bin (on some models)

3. Freezer Light

4. Removable Shelves

5. Snap-on Door Rails

6. Freezer Bins/Baskets (on some models)

7. Base Grille

8. Leveling Rollers (behind base grille)

9. Control Panel

10. Light Switch

11. Convertible Vegetable/Meat Drawer Temperature

Control (on side wall)

12. Utility Compartment

13. Model and Serial Number Label (on side wall)

14. Adjustable Shelves

15. Snack Bin

16. Crisper Light (on some models)

17. Crisper Drawer

18. Convertible Vegetable/Meat Drawer

19. Snap-on Door Rails

Other Parts and Features

(not shown in illustration above/optional on some

models)

Ice Cube Trays

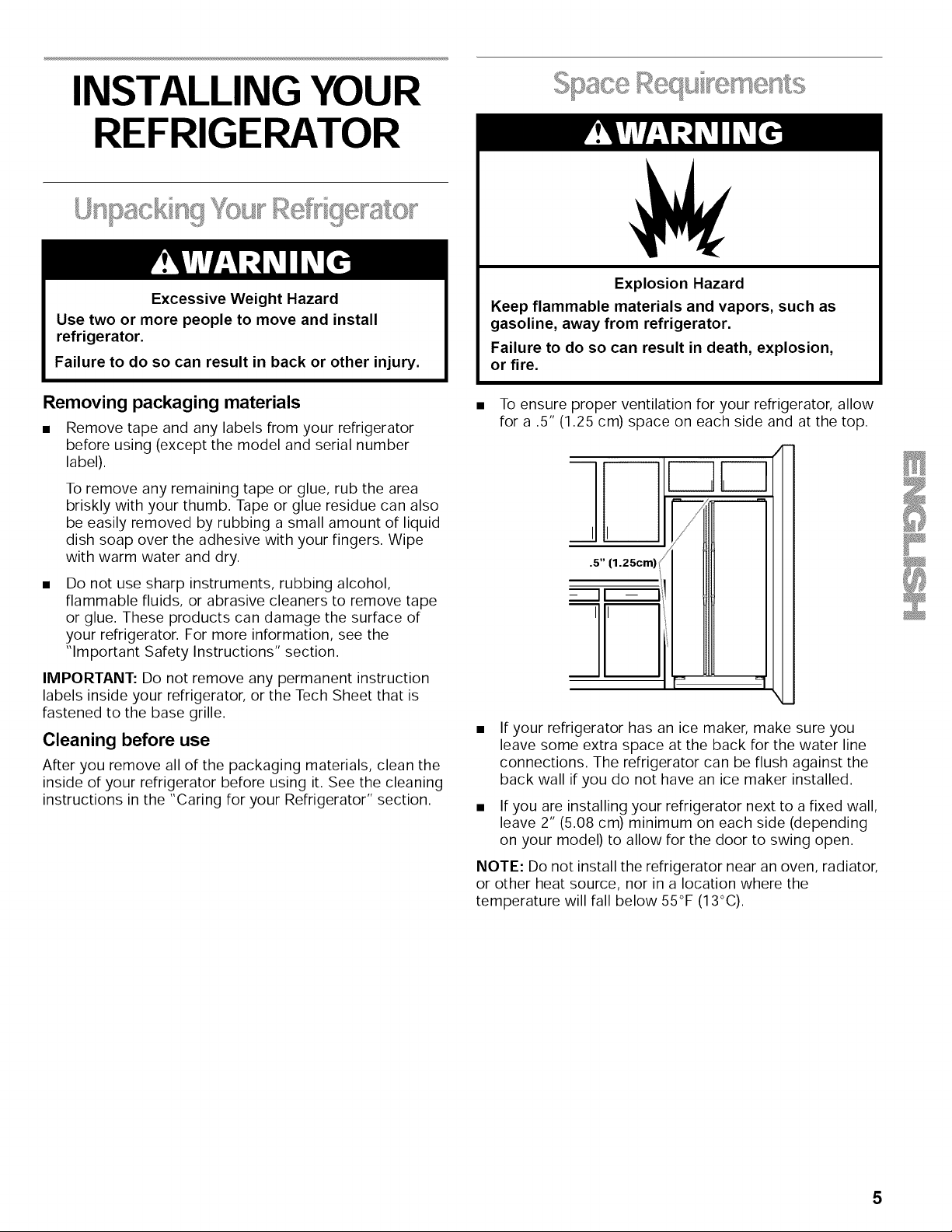

INSTALLING YOUR

REFRIGERATOR

,, 2nBa %ut "..........

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

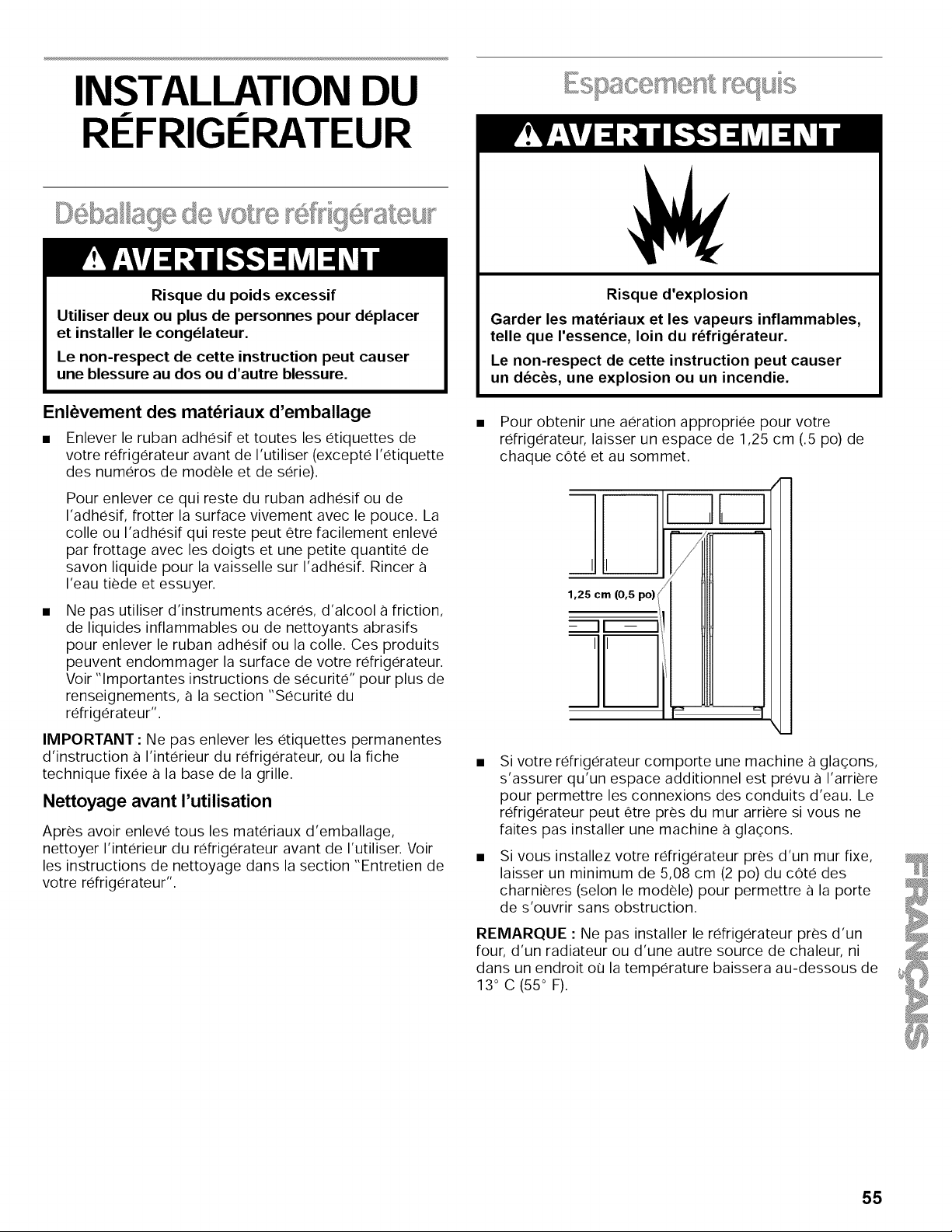

Removing packaging materials

• Remove tape and any labels from your refrigerator

before using (except the model and serial number

label).

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also

be easily removed by rubbing a small amount of liquid

dish soap over the adhesive with your fingers. Wipe

with warm water and dry.

Do not use sharp instruments, rubbing alcohol,

flammable fluids, or abrasive cleaners to remove tape

or glue. These products can damage the surface of

your refrigerator. For more information, see the

"Important Safety Instructions" section.

IMPORTANT: Do not remove any permanent instruction

labels inside your refrigerator, or the Tech Sheet that is

fastened to the base grille.

Cleaning before use

After you remove all of the packaging materials, clean the

inside of your refrigerator before using it. See the cleaning

instructions in the "Caring for your Refrigerator" section.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion,

or fire.

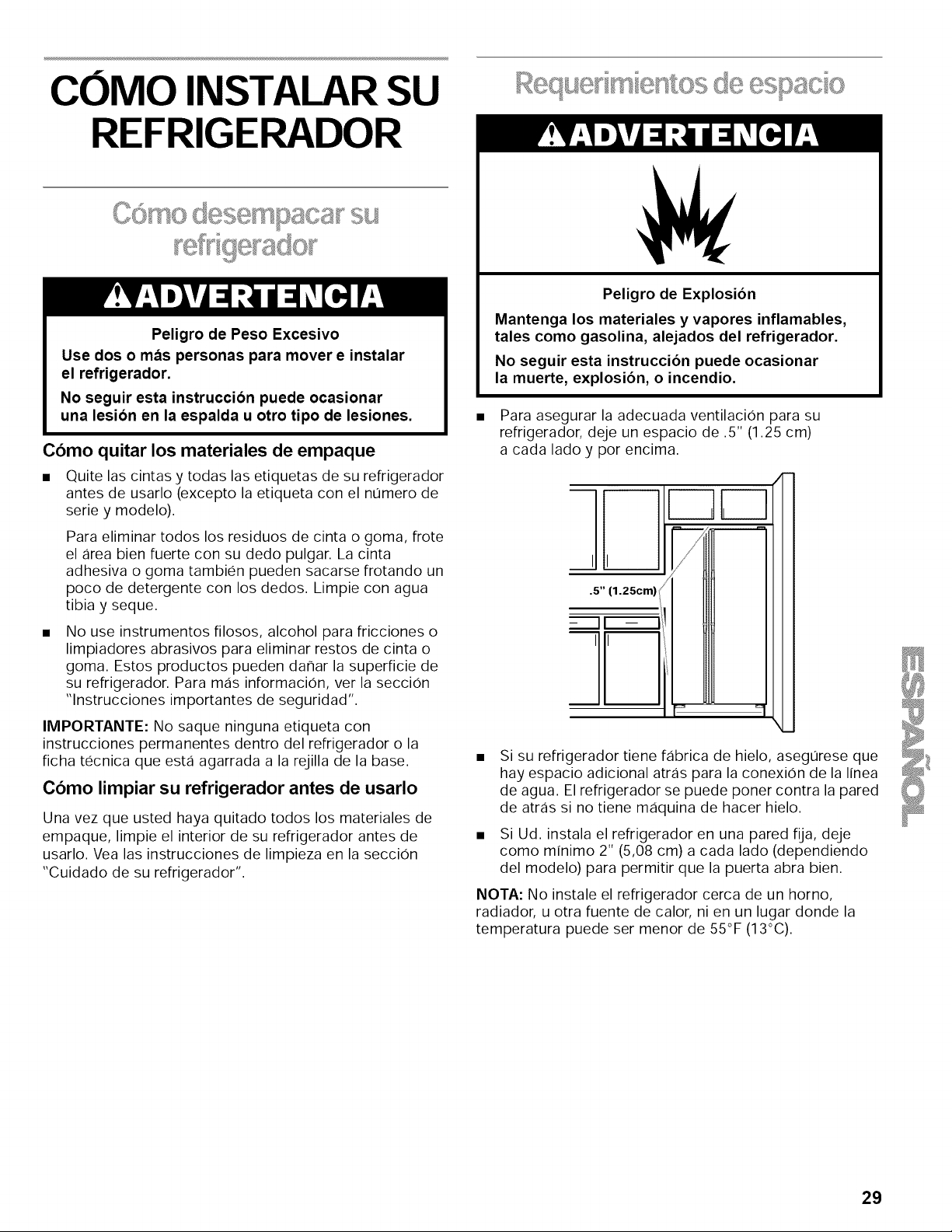

• To ensure proper ventilation for your refrigerator, allow

for a .5" (1.25 cm) space on each side and at the top.

.5 II I

3rq¸,

F-q

If your refrigerator has an ice maker, make sure you

leave some extra space at the back for the water line

connections, The refrigerator can be flush against the

back wall if you do not have an ice maker installed,

• If you are installing your refrigerator next to a fixed wall,

leave 2" (5,08 cm) minimum on each side (depending

on your model) to allow for the door to swing open,

NOTE: Do not install the refrigerator near an oven, radiator,

or other heat source, nor in a location where the

temperature will fall below 55°F (13°C).

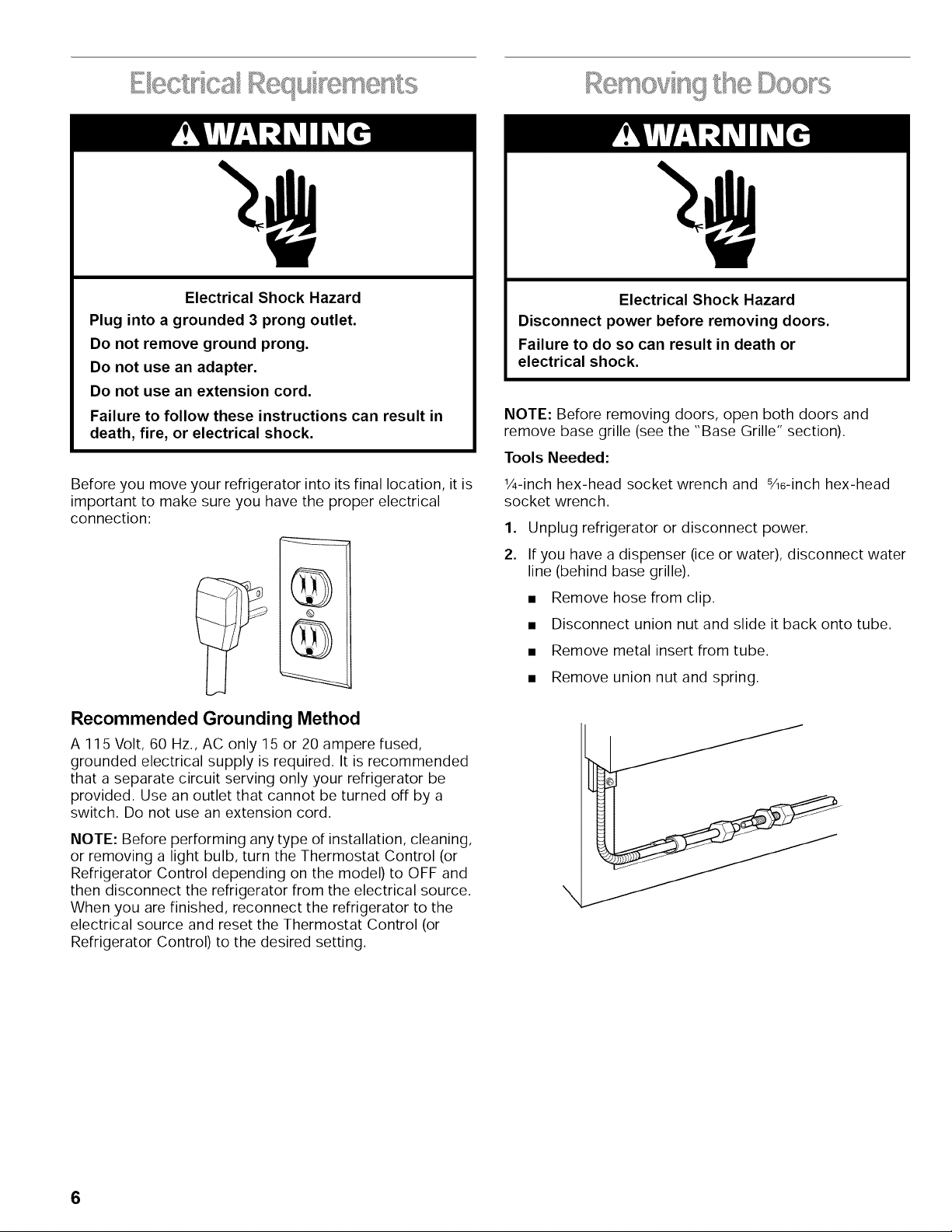

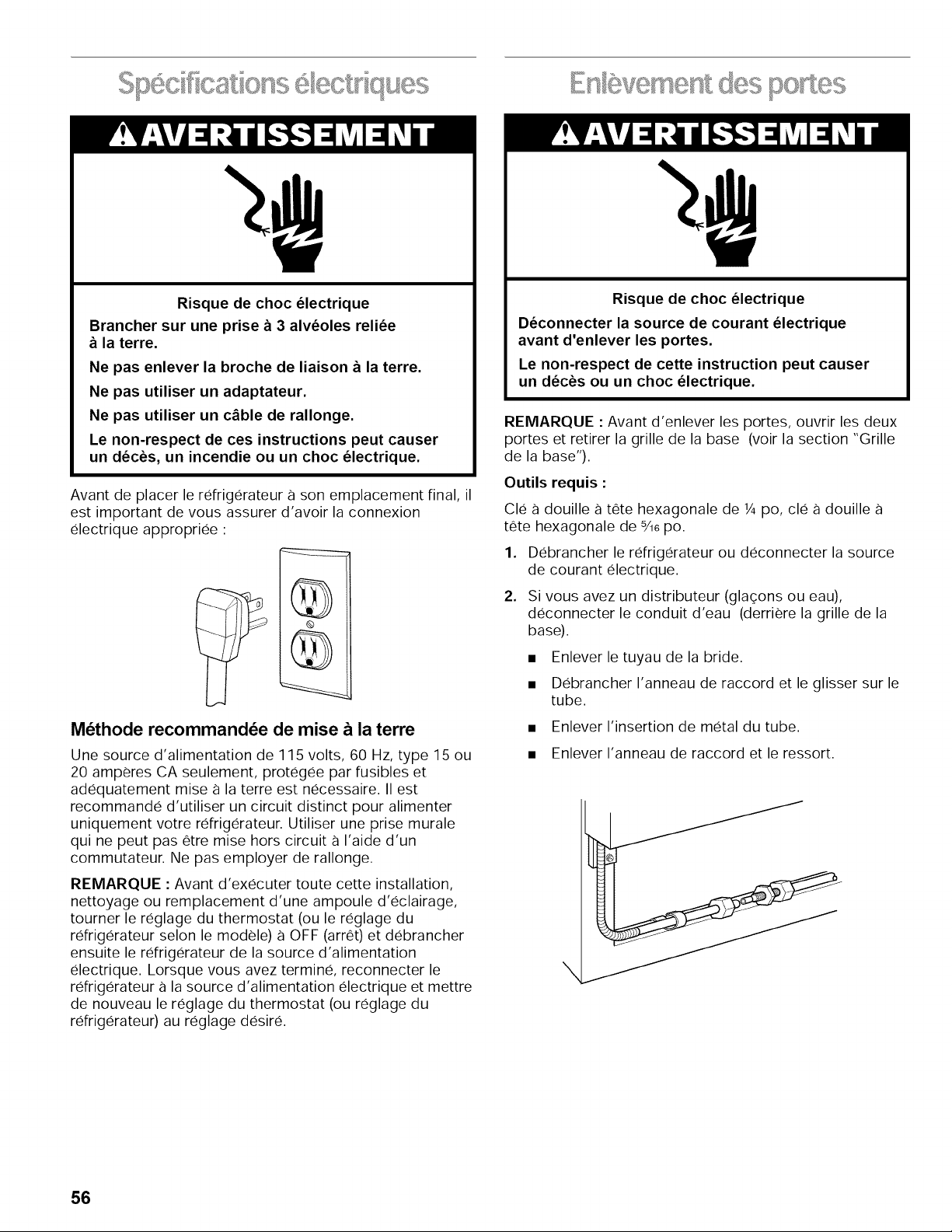

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection:

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15 or 20 ampere fused,

grounded electrical supply is required. It is recommended

that a separate circuit serving only your refrigerator be

provided. Use an outlet that cannot be turned off by a

switch. Do not use an extension cord.

NOTE: Before performing any type of installation, cleaning,

or removing a light bulb, turn the Thermostat Control (or

Refrigerator Control depending on the model) to OFF and

then disconnect the refrigerator from the electrical source.

When you are finished, reconnect the refrigerator to the

electrical source and reset the Thermostat Control (or

Refrigerator Control) to the desired setting.

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or

electrical shock.

NOTE: Before removing doors, open both doors and

remove base grille (see the "Base Grille" section).

Tools Needed:

1/4-inch hex-head socket wrench and sA6-inch hex-head

socket wrench.

1, Unplug refrigerator or disconnect power.

2, If you have a dispenser (ice or water), disconnect water

line (behind base grille).

• Remove hose from clip.

• Disconnect union nut and slide it back onto tube.

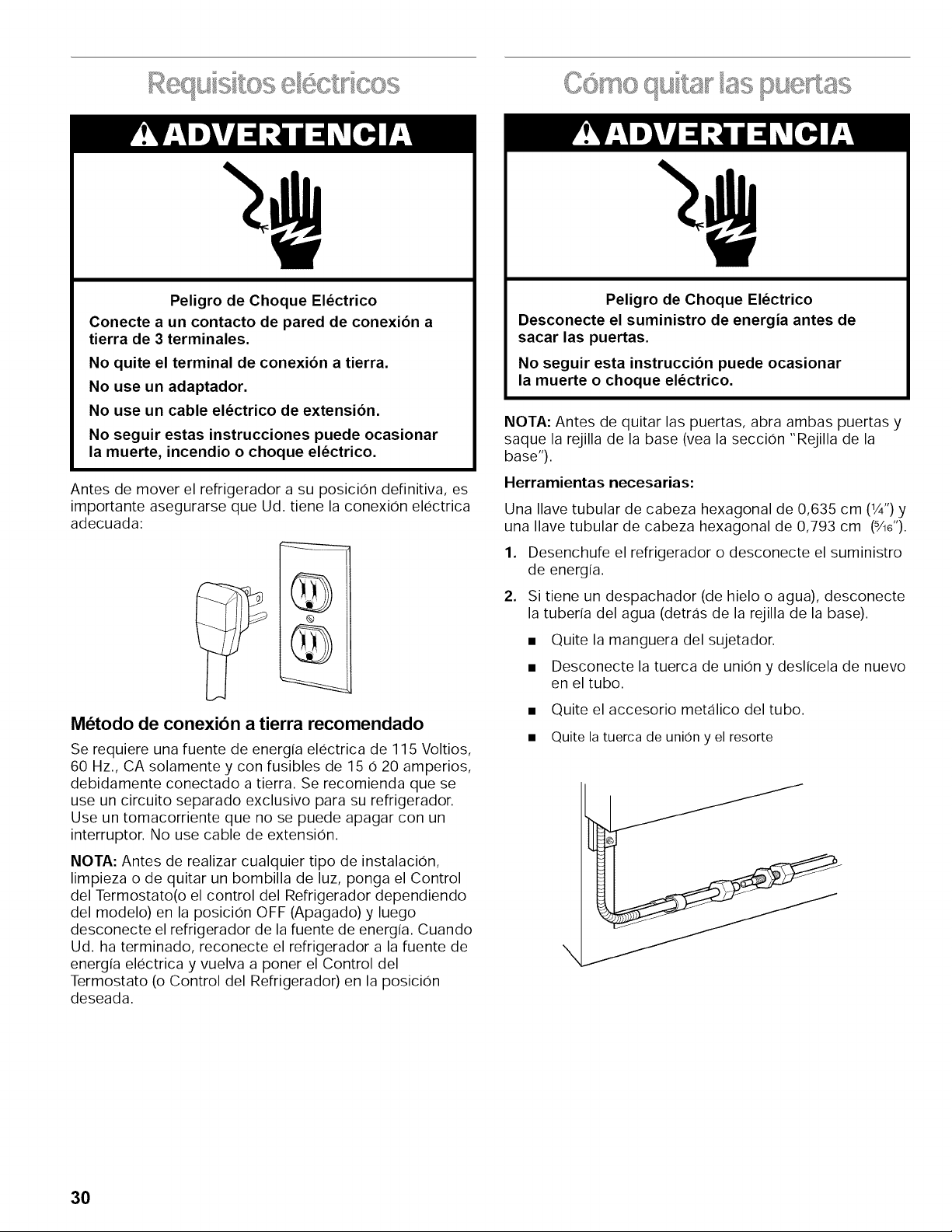

• Remove metal insert from tube.

• Remove union nut and spring.

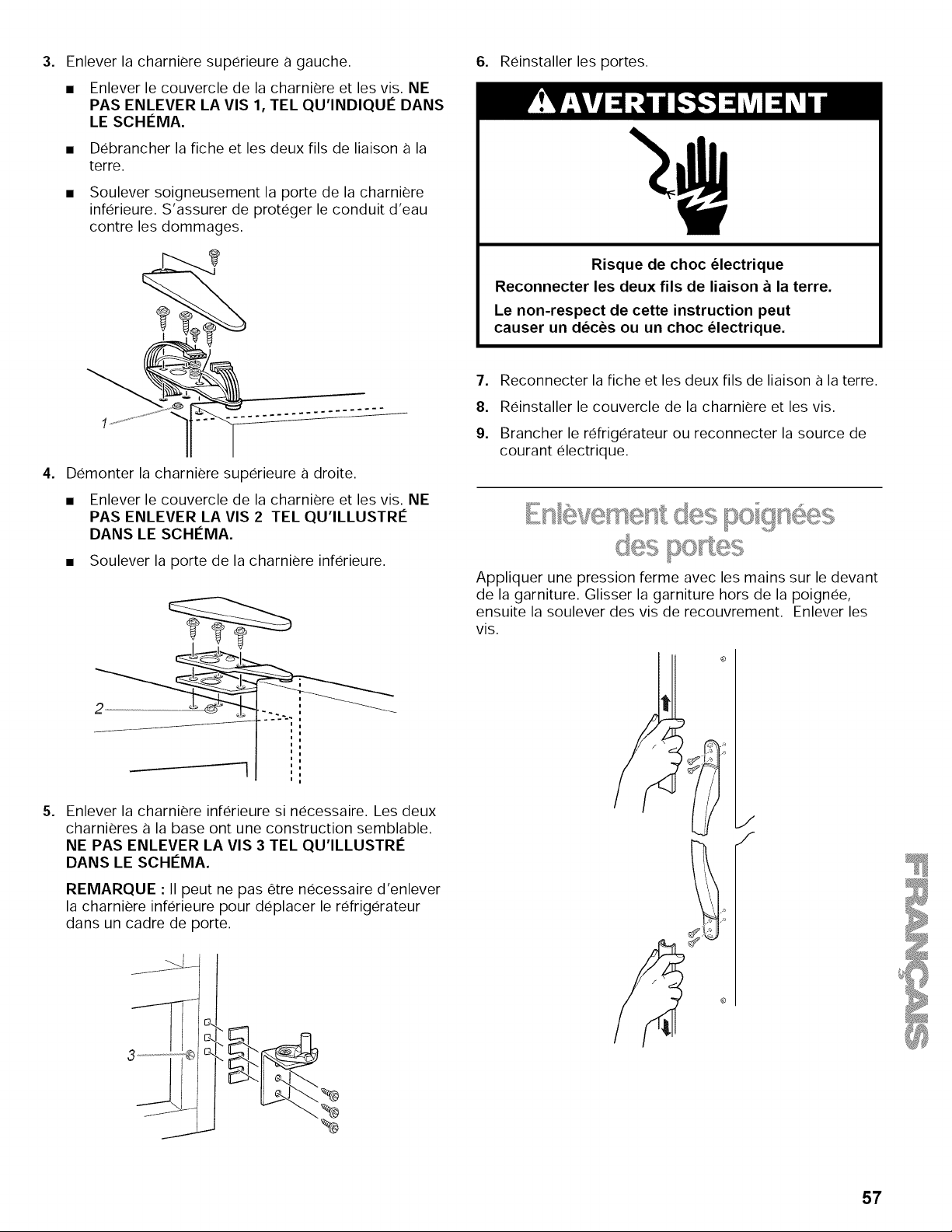

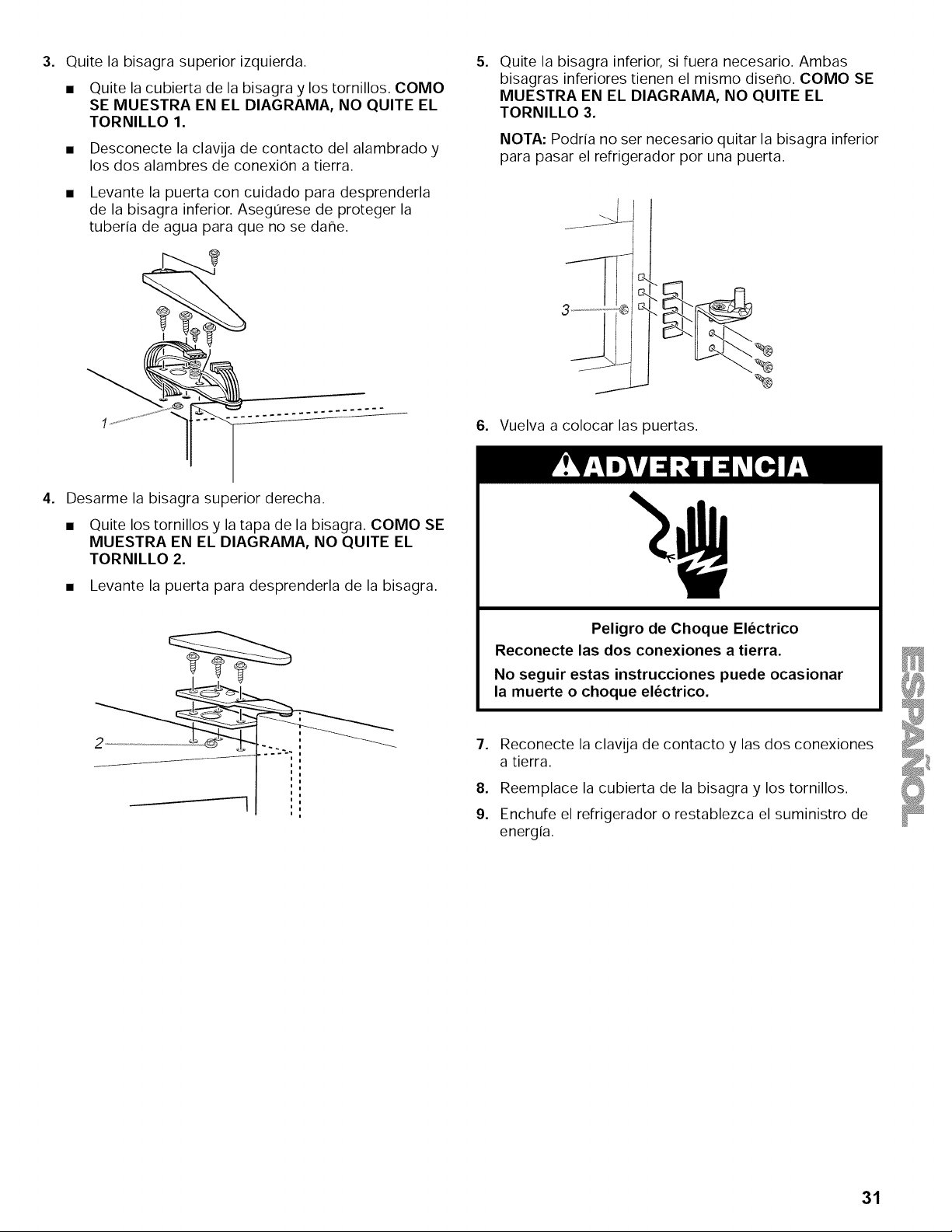

3, 6, Replace doors,Remove left top hinge.

• Remove hinge cover and screws. DO NOT

REMOVE SCREW 1 AS SHOWN IN DIAGRAM.

• Disconnect wiring plug and both ground wires.

• Carefully lift door up off bottom hinge. Make sure

you protect water line from damage.

Electrical Shock Hazard

Reconnect both ground wires.

Failure to do so can result in death or

electrical shock.

7, Reconnect wiring plug and both ground wires.

8, Replace hinge cover and screws.

9, Plug in refrigerator or reconnect power.

Disassemble right top hinge.

• Remove hinge cover and screws. DO NOT

REMOVE SCREW 2 AS SHOWN IN DIAGRAM.

• Lift door up off bottom hinge.

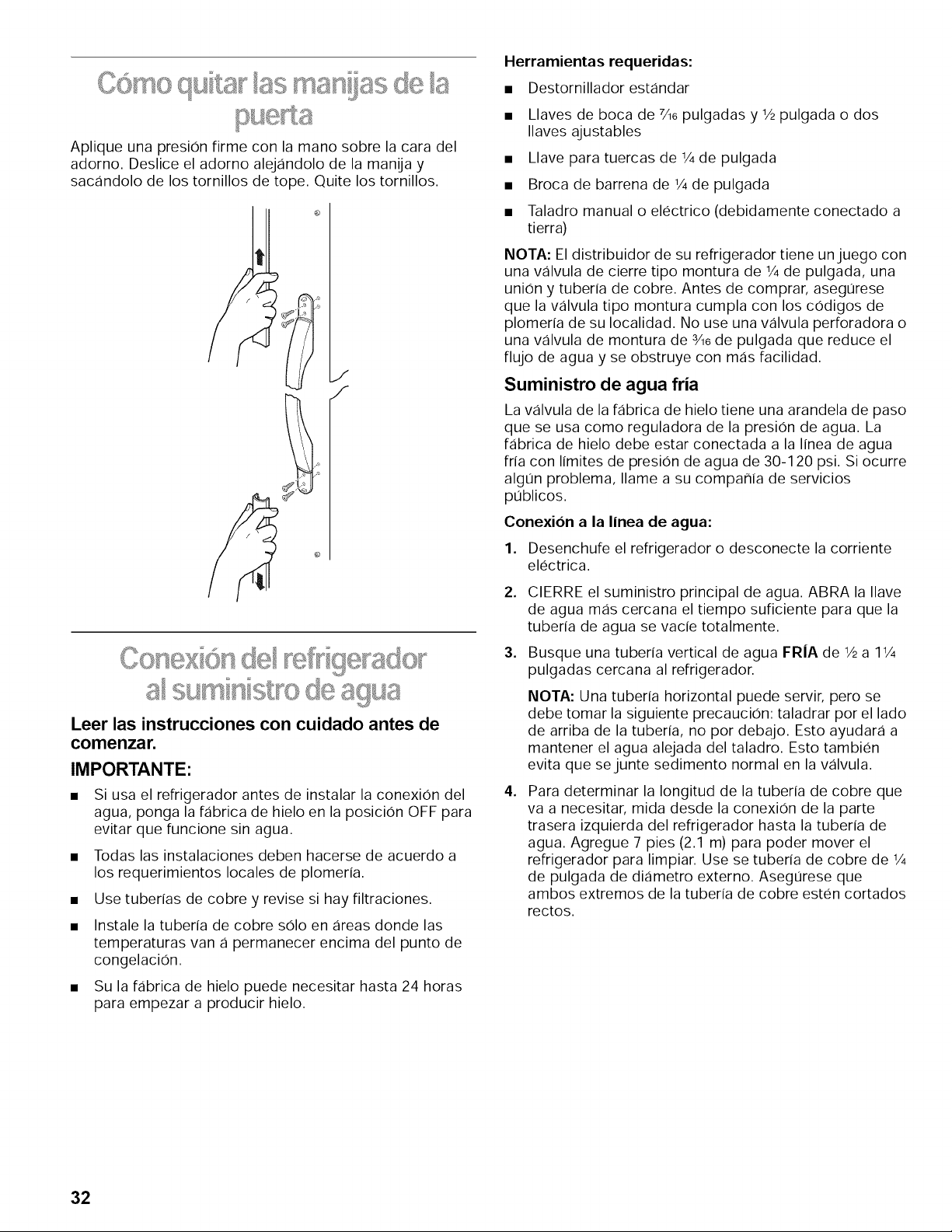

Apply firm pressure with hand on face of trim. Slide top

trim up and bottom trim down away from handle, then lift

off of shoulder screws. Remove screws.

Remove bottom hinge, if necessary. Both bottom

hinges have similar construction. DO NOT REMOVE

SCREW 3 AS SHOWN IN DIAGRAM.

NOTE: It may not be necessary to remove the bottom

hinge to move refrigerator through a doorway.

Readall directions carefully before you begin.

IMPORTANT:

• If operating the refrigerator before installing the water

connection, turn ice maker to the OFF position to

prevent operation without water.

• All installations must be in accordance with local

plumbing code requirements.

• Use copper tubing and check for leaks.

• Install copper tubing only in areas where temperatures

will remain above freezing.

• It may take up to 24 hours for your ice maker to begin

producing ice.

Tools required:

• Standard screwdriver

• 7A6-inch and 1/2-inch open-end wrenches or two

adjustable wrenches

• 1A-inch nut driver

• 1A-inch drill bit

• Hand drill or electric drill (properly grounded)

NOTE: Your refrigerator dealer has a kit available with a

1A-inch saddle-type shut-off valve, a union, and copper

tubing. Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes. Do not use a

piercing-type or 3Ae-inch saddle valve which reduces water

flow and clogs more easily.

Cold Water Supply

The ice maker water valve contains a flow washer which is

used as a water pressure regulator. The ice maker needs to

be connected to a cold water line with water pressure

between 30 and 120 psi. If a problem occurs, call your

utility company.

Connecting to water line:

1, Unplug refrigerator or disconnect power.

2, Turn OFF main water supply. Turn ON nearest faucet

long enough to clear line of water.

3. Find a 1/2-inchto 11/4-inch vertical COLD water pipe

near the refrigerator.

NOTE: Horizontal pipe will work, but the following

precaution must be taken: Drill on the top side of the

pipe, not the bottom. This will help keep water away

from the drill. This also keeps normal sediment from

collecting in the valve.

To determine the length of copper tubing you will need,

measure from connection on lower left rear of

refrigerator to water pipe. Add 7 feet (2.1 m) to allow for

moving refrigerator for cleaning. Use 1A-inch O.D.

(outside diameter) copper tubing. Be sure both ends of

copper tubing are cut square.

5, Using a grounded drill, drill a 1/4-inch hole in the cold

water pipe you have selected.

6 5 4

1. Cold Water Pipe

2. Pipe Clamp

3. Copper Tubing

4. Compression Nut

5. Compression Sleeve

6. Shut Off Valve

7. Packing Nut

Fasten shut-off valve to cold water pipe with pipe

clamp. Be sure outlet end is solidly in the 1/4-inchdrilled

hole in the water pipe and that washer is under the pipe

clamp. Tighten packing nut. Tighten the pipe clamp

screws carefully and evenly so washer makes a

watertight seal. Do not overtighten or you may crush

the copper tubing, especially if soft (coiled) copper

tubing is used. Now you are ready to connect the

copper tubing.

Slip compression sleeve and compression nut on

copper tubing as shown. Insert end of tubing into outlet

end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not

overtighten.

Place the free end of the tubing into a container or sink,

and turn ON main water supply and flush out tubing

until water is clear. Turn OFF shut-off valve on the water

pipe. Coil copper tubing.

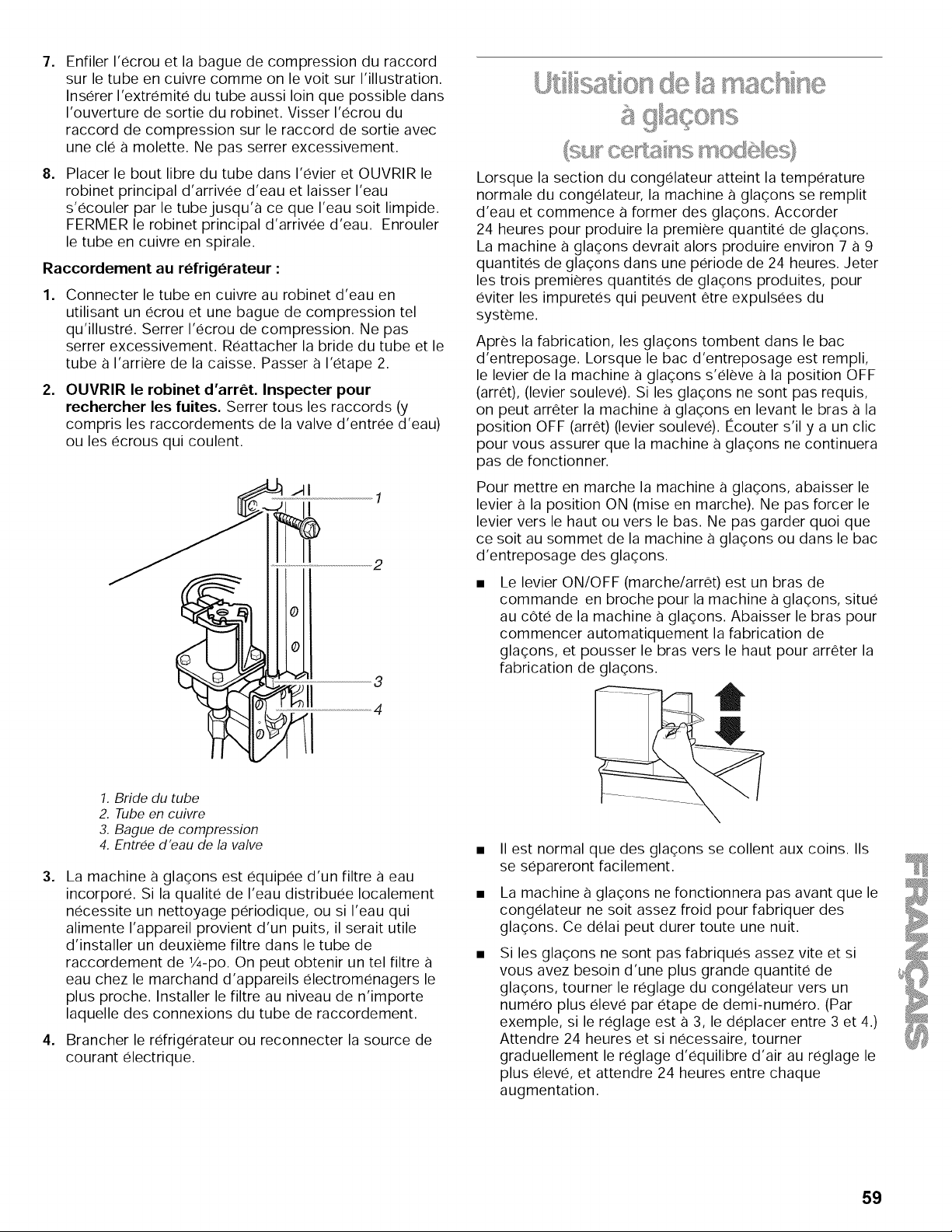

Connecting to refrigerator:

Attach the copper tube to the valve inlet using a

compression nut and sleeve as shown. Tighten the

compression nut. Do not overtighten. Use the tube

clamp on the back of the refrigerator to secure the

tubing to the refrigerator as shown. This will help

prevent damage to the tubing when the refrigerator is

pushed back against the wall. Move to step 2.

2. Turn shut-off valve ON. Check For Leaks. Tighten

any connections (including connections at the valve) or

nuts that leak.

1. Tube Clamp

2. Copper tubing

3. Compression Nut

4. Valve Inlet

so' ne mode@

After the freezer section reaches normal freezer

temperature, the ice maker fills with water and begins

forming ice. Allow 24 hours to produce the first batch of

ice. Ice maker should then produce approximately 7 to 9

batches of ice in a 24 hour-period. Discard the first three

batches of ice produced to avoid impurities that may be

flushed out of the system.

After ice is made, the ice cubes drop into the storage bin.

When ice storage bin is full, ice maker arm raises to the

"OFF" position (arm up). If ice is not needed, you can stop

the ice maker by raising the arm to the "OFF" position (arm

up). Listen for a click sound to be sure that the ice maker

will not continue to operate.

To start ice maker, lower arm to the "ON" position (arm

down). Do not force arm up or down. Do not store anything

on top of the ice maker or in the ice storage bin.

The ON/OFF lever for the ice maker is a wire signal arm

located on the side of the ice maker. Push the arm

down to start making ice automatically, and push it up

to shut off the ice maker.

The ice maker is equipped with a built-in water strainer.

If local water conditions require periodic cleaning or a

well is your source of water supply, a second water

strainer should be installed in the Y4-inch water line.

Obtain a water strainer from your nearest appliance

dealer. Install at either tube connection.

4. Plug in refrigerator or reconnect power.

It is normal for the ice cubes to be attached at the

corners. They will break apart easily.

The ice maker will not operate until the freezer is cold

enough to make ice. This can take as long as

overnight.

If ice is not being made fast enough and more ice is

needed, turn the Freezer Control toward a higher

(colder) number in half number steps. (For example, if

the control is at 3, move it to between 3 and 4.) Wait 24

hours and, if necessary, gradually turn the Freezer

Control to the highest setting, waiting 24 hours

between each increase.

REMEMBER:

The quality of your ice will be only as good as the

quality of the water supplied to your ice maker.

Avoid connecting the ice maker to a softened water

supply. Water softener chemicals (such as salt) can

damage parts of the ice maker and lead to poor quality

ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and

is well maintained.

Open both doors again and check to make sure that

they close as easily as you like. If not, tilt the

refrigerator slightly more to the rear by turning both

leveling screws to the right. It may take several more

turns, and you should turn both leveling screws the

same amount.

6, Replace the base grille.

To remove the base grille:

1. Open both refrigerator doors.

2. Place hands along the ends of the grille, with your

thumbs along the top. Push in with your thumbs and

pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base

grille after cleaning.

To replace the grille:

1. Open the doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

©oorCosng

Door Closing

Your refrigerator has 2 front adjustable rollers -- one on

the right and one on the left. If your refrigerator seems

unsteady or you want the doors to close easier, adjust the

refrigerator's tilt using the instructions below:

1, Plug in refrigerator.

Move the refrigerator into its final position.

Remove the base grille (see "Base Grille" earlier in this

section). The two leveling screws are part of the front

roller assemblies which are at the base of the

refrigerator on either side.

Use a screwdriver to adjust the leveling screws. Turn

the leveling screw to the right to raise that side of the

refrigerator or turn the leveling screw to the left to lower

that side. It may take several turns of the leveling

screws to adjust the tilt of the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws

and rollers. This makes it easier to adjust the screws.

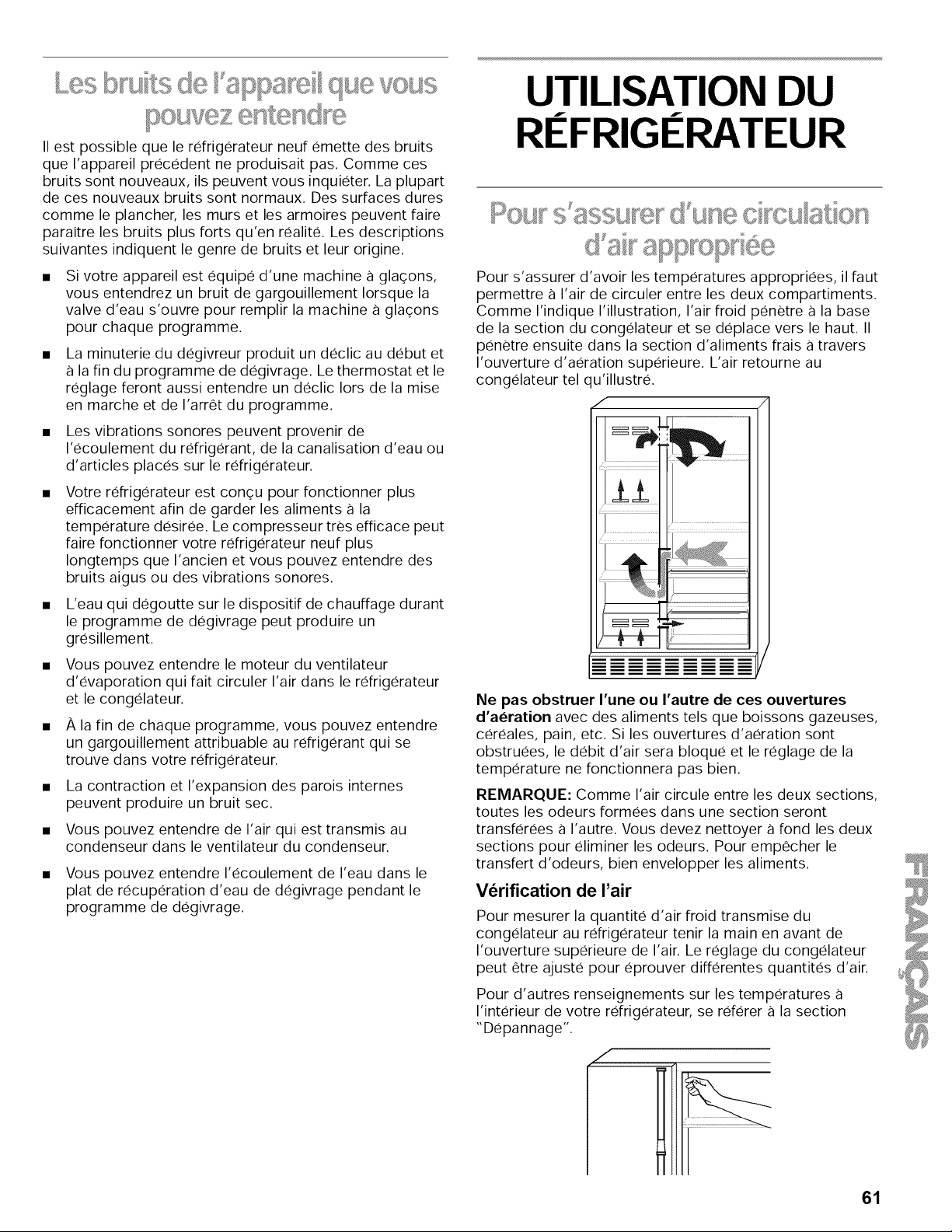

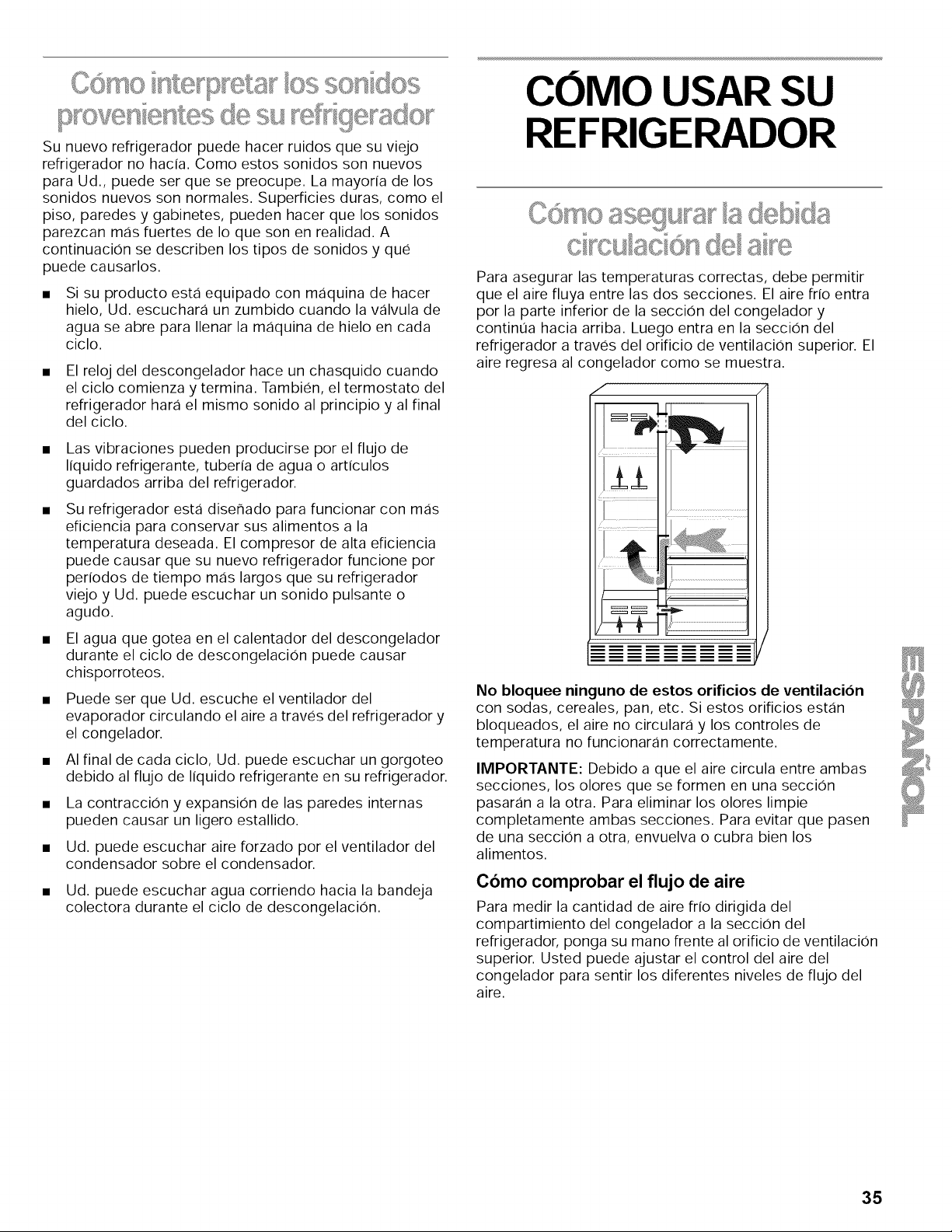

Your new refrigerator may make sounds that your old one

didn't make. Because the sounds are new to you, you

might be concerned about them. Most of the new sounds

are normal. Hard surfaces, like the floor, walls, and

cabinets, can make the sounds seem louder than they

actually are. The following describes the kinds of sounds

and what may be making them.

If your product is equipped with an ice maker, you will

hear a buzzing sound when the water valve opens to fill

the ice maker for each cycle,

The defrost timer will click when the automatic defrost

cycle begins and ends. Also, the thermostat refrigera-

tor control, will click when cycling on and off.

Rattling noises may come from the flow of refrigerant,

the water line, or items stored on top of the refrigerator.

Your refrigerator is designed to run more efficiently to

keep your food items at the desired temperature. The

high efficiency compressor may cause your new

refrigerator to run longer than your old one, and you

may hear a pulsating or high-pitched sound.

Water dripping on the defrost heater during a defrost

cycle may cause a sizzling sound.

You may hear the evaporator fan motor circulating the

air through the refrigerator and freezer compartments.

As each cycle ends, you may hear a gurgling sound

due to the refrigerant flowing in your refrigerator.

Contraction and expansion of the inside walls may

cause a popping noise,

You may hear air being forced over the condenser by

the condenser fan.

• You may hear water running into the drain pan during

the defrost cycle.

USING YOUR

REFRIGERATOR

In order to ensure proper temperatures, you need to permit

air to flow between the two sections. Cold air enters the

bottom of the freezer section and moves up. It then enters

the refrigerator section through the top vent. Air then

returns to the freezer as shown.

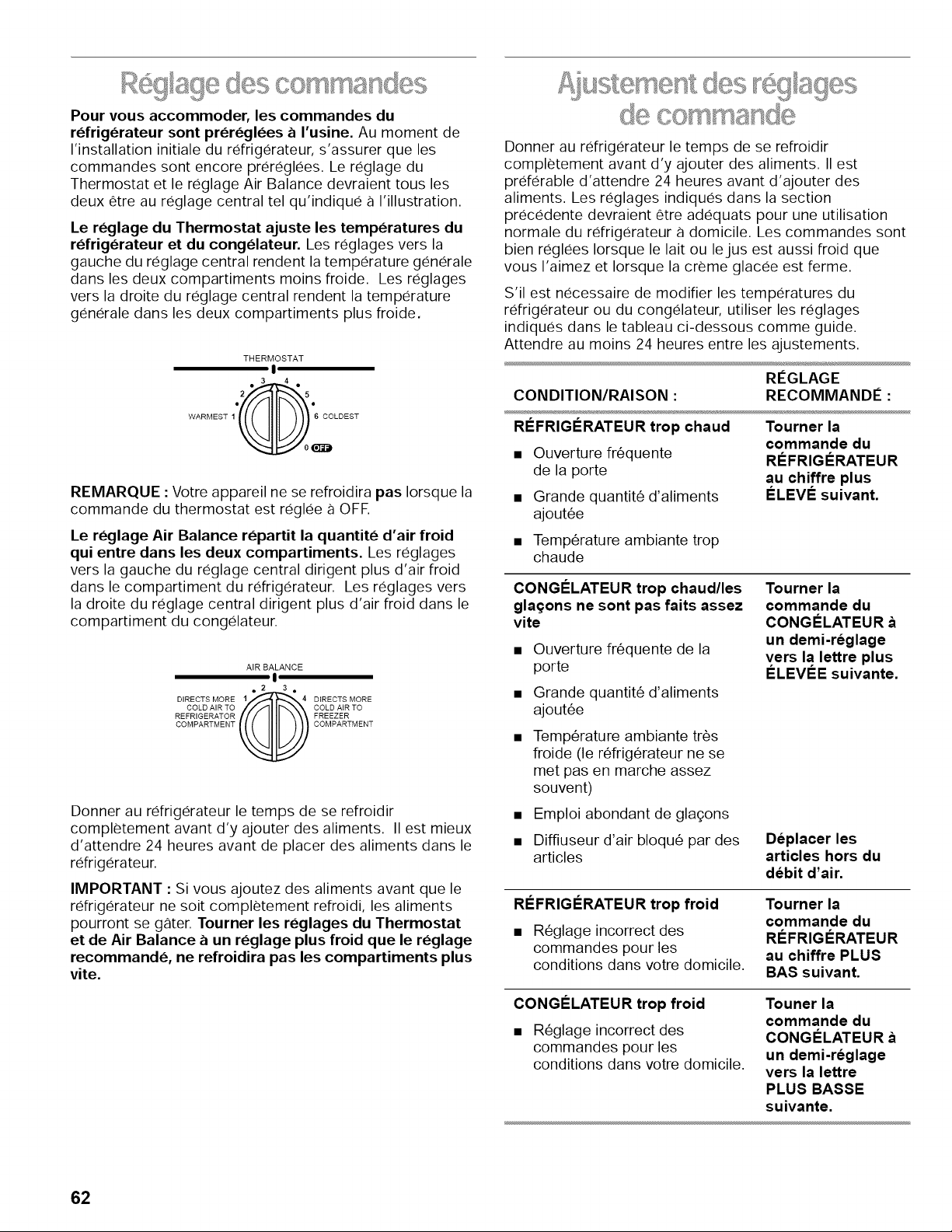

For your convenience, the refrigerator controls are

preset at the factory. When you first install your

refrigerator, make sure that the controls are still preset.

The Thermostat Control and the Air Balance Control

should both be at the "mid-settings" as shown in the

illustrations below.

The Thermostat Control adjusts both the refrigerator

and freezer compartment temperatures. Settings to the

left of the mid-setting make the overall temperature in both

compartments less cold. Settings to the right of the mid-

setting make the overall temperature in both compart-

ments colder.

THERMOSTAT

3 4

6 COLDEST

NOTE: Your refrigerator will not cool when the Thermostat

Control is set to OFF.

The Air Balance Control divides the amount of cold air

entering both compartments. Settings to the left of the

mid-setting direct more cold air into the refrigerator

compartment. Settings to the right of the mid-setting

direct more cold air into the freezer compartment.

Do not block any of these vents with food such as soda,

cereal, bread, etc. If the vents are blocked, airflow will be

prevented and the temperature controls will not function

properly.

IMPORTANT: Because air circulates between both

sections, any odors formed in one section will transfer to

the other. You must thoroughly clean both sections to

eliminate odors. To prevent odor transfer from food, wrap

or cover foods tightly.

Checking airflow

To measure the amount of cold air being directed from the

freezer compartment into the refrigerator section, hold

your hand in front of the top vent. You can adjust the Air

Balance Control to feel the different amounts of airflow.

For further information on temperatures inside your

refrigerator, refer to the "Troubleshooting" section.

AIR BALANCE

DIRECTS MORE DIRECTS MORE

COLD AIR TO COLD AiR TO

REFRIGERATOR FREEZER

COMPARTMENT COMPARTMENT

Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food

into the refrigerator.

IMPORTANT: If you add food before the refrigerator has

cooled completely, your food may spoil. Turning the Ther-

mostat and Air Balance Controls to a higher (colder)

than recommended setting will not cool the

compartments any faster.

........... _' l,{iiI/;g I I I _ ,_,9

Give the refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food

into the refrigerator. The settings indicated in the previous

section should be correct for normal household

refrigerator usage. The controls are set correctly when milk

or juice is as cold as you like and when ice cream is firm.

If you need to adjust temperatures in the refrigerator or

freezer, use the settings listed in the chart below as a

guide. Wait at least 24 hours between adjustments.

RECOMMENDED

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR section

too warm

• Door opened often

• Large amount of food added

• Room temperature very warm

Turn

AIR BALANCE

Control one-half

setting higher,

wait 24 hours,

then check the

freezer

temperature

FREEZER section too warm/ice

not made fast enough

• Door opened often

• Large amount of food added

• Very cold room temperature

(can't cycle often enough)

• Heavy ice usage

• Air diffuser blocked by items

Turn AIR

BALANCE Control

one-half setting

higher

Move packages

out of airstream

REFRIGERATOR section

too cold

• Controls not set correctly for

your conditions

Turn

THERMOSTAT

Control to next

lower number

FREEZER section too cold

• Controls not set correctly for

your conditions

Turn AIR

BALANCE Control

one-half setting

lower

I=" "_ : 'I

1001 " "............"

c£Orage Ot)l Qe

Storing Fresh Food

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check code date to

ensure freshness.

Butter or margarine

Keep opened butter in covered dish or closed

compartment. When storing an extra supply, wrap in

freezer packaging and freeze.

Cheese

Store in the original wrapping until you are ready to use

it. Once opened, rewrap tightly in plastic wrap or

aluminum foil.

Milk

Wipe milk cartons. For best storage, place milk on

interior shelf.

Eggs

Store in original carton on interior shelf.

Fruit

Wash, let dry, and store in refrigerator in plastic bags or

crisper. Do not wash or hull berries until they are ready

to use. Sort and keep berries in original container in a

crisper, or store in a loosely closed paper bag on a

refrigerator shelf.

Leafy vegetables

Remove store wrapping and trim or tear off bruised and

discolored areas. Wash in cold water and drain. Place in

plastic bag or plastic container and store in crisper.

Vegetables with skins (carrots, peppers)

Place in plastic bags or plastic container and store in

crisper.

Fish

Use fresh fish and shellfish the same day as purchased.

Meat

Store most meat in original wrapping as long as it is

airtight and moisture-proof. Rewrap if necessary. See

the following chart for storage times. When storing meat

longer than the times given, freeze the meat.

Chicken ............................................................ 1-2 days

Ground beef ..................................................... 1-2 days

Variety meats (liver, heart, etc.) ........................ 1-2 days

Cold cuts ......................................................... 3-5 days

Steaks/roasts ................................................... 3-5 days

Cured meats .................................................. 7-10 days

Leftovers

Cover leftovers with plastic wrap or aluminum foil.

Plastic containers with tight lids can also be used.

Storing Frozen Food

NOTE: For further information about preparing food for

freezing or food storage times, check a freezer guide or

reliable cookbook.

Packaging

Successful freezing depends on the correct packaging.

When you close and seal the package you must not allow

air or moisture in or out. If you do, you could have food

odor and taste transfer throughout the refrigerator, and

also dry out frozen food.

Packaging recommendations:

• Rigid plastic containers with tight-fitting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps (made from saran

film)

• Specified freezer self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use:

Bread wrappers

Non-polyethylene plastic containers

Containers without tight lids

Wax paper or wax-coated freezer wrap

Thin, semi-permeable wrap

Freezing

Your freezer will not quick-freeze any large quantity of

food. Put no more unfrozen food into the freezer than will

freeze within 24 hours (no more than 2 to 3 Ibs of food per

cubic foot [907-1,350 g per liter] of freezer space). Leave

enough space in the freezer for air to circulate around

packages. Be careful to leave enough room at the front so

the door can close tightly.

Storage times will vary according to the quality and type of

food, the type of packaging or wrap used, (airtight and

moisture-proof), and the storage temperature, Ice crystals

inside a sealed package are normal, This simply means

that moisture in the food and air inside the package have

condensed, creating ice crystals,

NOTE: Allow hot foods to cool at room temperature for 30

minutes, then package and freeze. Cooling hot foods

before freezing saves energy.

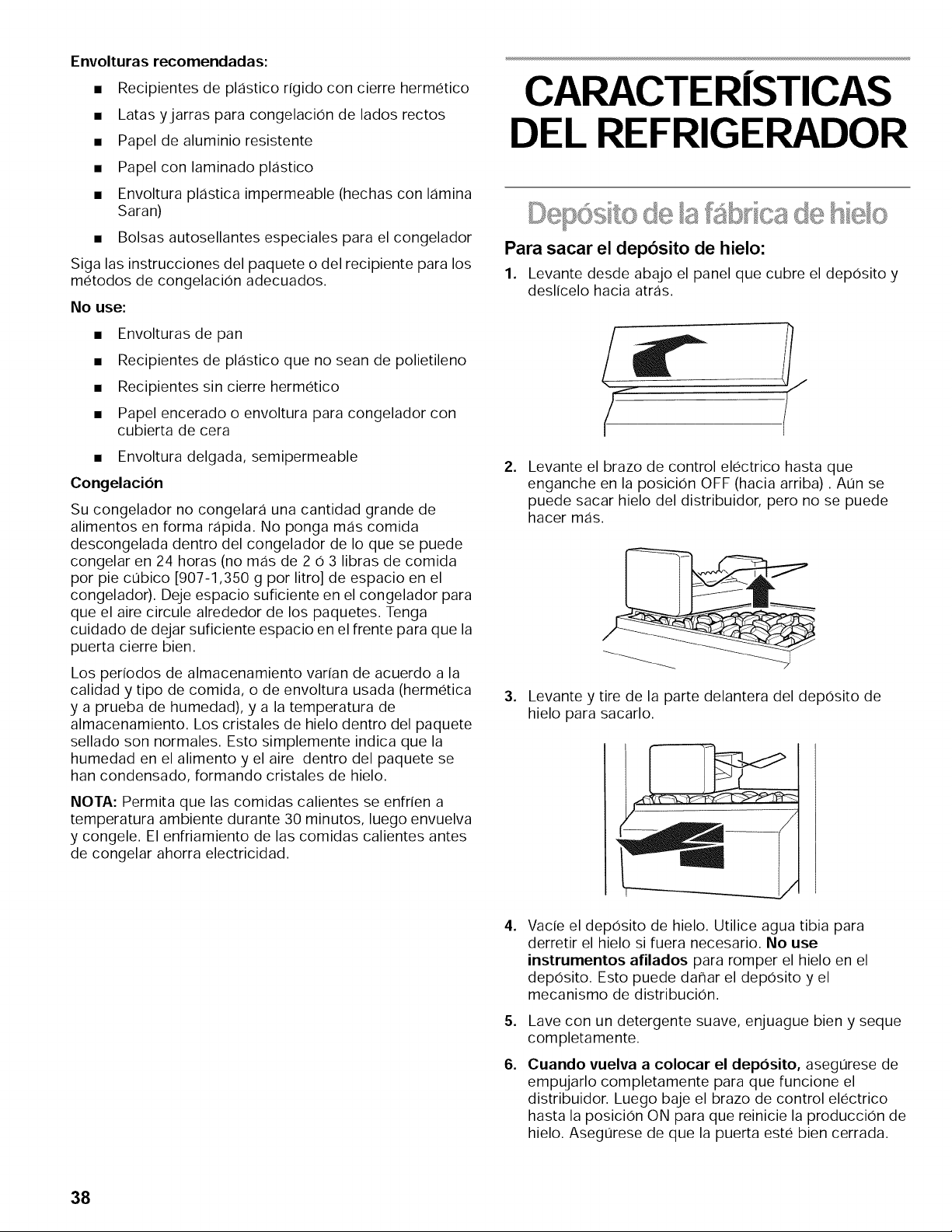

REFRIGERATOR

FEATURES

To remove the ice bin:

1, Pull the covering panel out from the bottom and then

slide it back toward the rear.

2, Lift the signal arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3, Lift up the front of the storage bin and pull it out.

Empty the ice bin. Use warm water to melt the ice if

necessary. Never use anything sharp to break up the

ice in the bin. This can cause damage to the bin and

the dispenser mechanism.

Wash with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or

solvents.

When you replace the bin, make sure it is pushed in

all the way or the dispenser will not work. Then push

the signal arm down to the ON position to restart ice

production. Make sure the door is closed tightly.

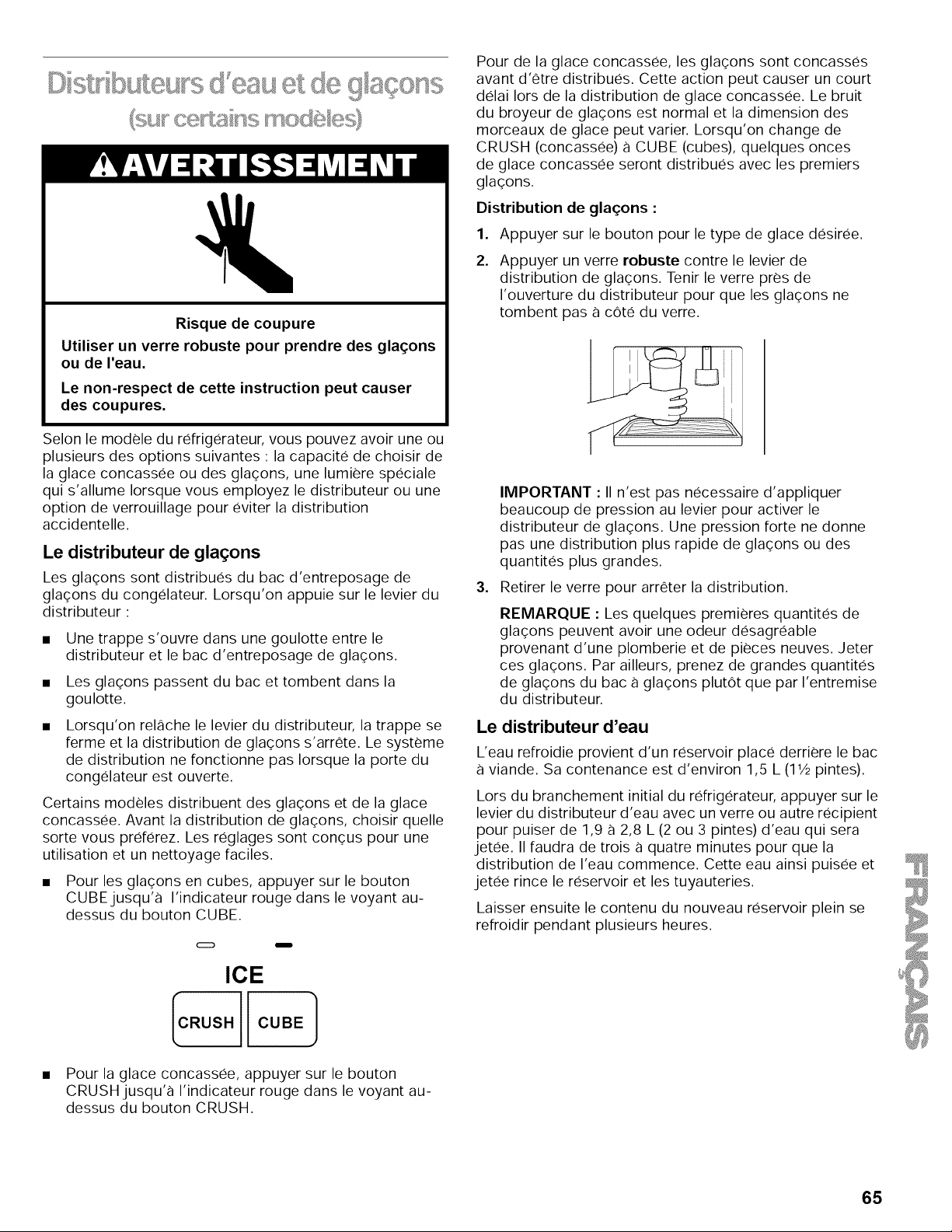

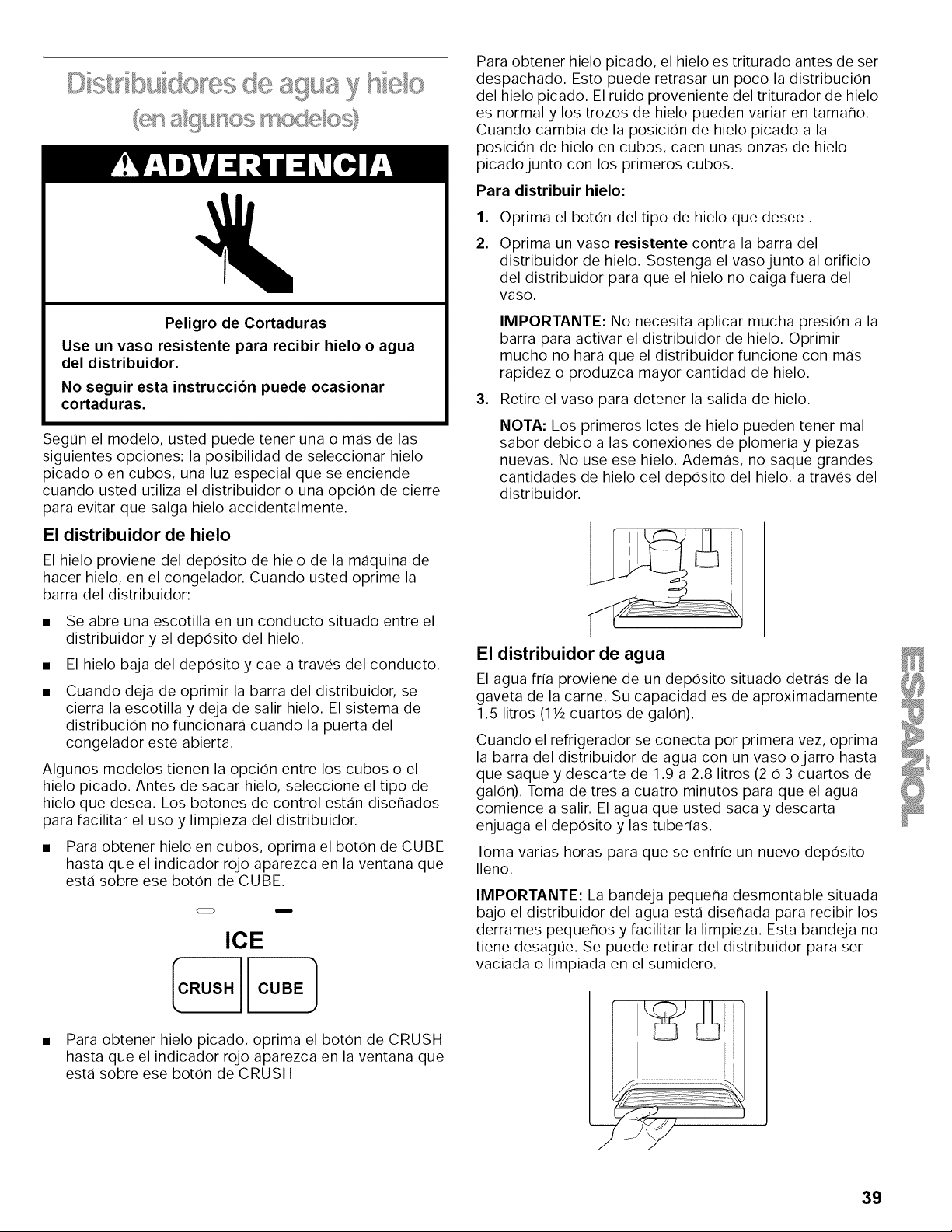

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

Depending on your model, you may have one or more of

the following options: the ability to select either crushed or

cubed ice, a special light that turns on when you use the

dispenser, or a lock option to avoid accidental dispensing.

The ice dispenser

Ice dispenses from the ice maker storage bin in the freezer.

When the dispenser lever is pressed:

• A trapdoor opens in a chute between the dispenser

and the ice bin.

• Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door

closes and the ice dispensing stops. The dispensing

system will not operate when the freezer door is open.

Some models dispense both cubed and crushed ice.

Before dispensing ice, select which type of ice you prefer.

The button controls are designed for easy use and

cleaning.

• For cubed ice, press the CUBE button until the red

indicator appears in the window above the CUBE

button.

CZ_ I

ICE

CRUSH CUBE

• For crushed ice, press the CRUSH button until the red

indicator appears in the window above the CRUSH

button.

For crushed ice, cubes are crushed before being

dispensed. This may cause a slight delay when dispensing

crushed ice. Noise from the ice crusher is normal, and

pieces of ice may vary in size. When changing from

CRUSH to CUBE, a few ounces of crushed ice will be

dispensed along with the first cubes.

To dispense ice:

1, Press button for the desired type of ice.

2, Press a sturdy glass against the ice dispenser lever.

Hold the glass close to the dispenser opening so ice

does not fall outside of the glass.

IMPORTANT: You do not need to apply a lot of

pressure to the lever m order to activate the ice

dispenser. Pressing hard will not make the ice dispense

faster or in greater quantities.

3, Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an off-

flavor from new plumbing and parts. Throw the ice

away. Also, take large amounts of ice from the ice bin,

not through the dispenser.

The water dispenser

Chilled water comes from a container behind the meat

drawer. It holds approximately 11/2quarts (1.5 L).

When the refrigerator is first hooked up, press the water

dispenser bar with a glass orjar until you draw and dis-

card 2 or 3 quarts (1.9 to 2.8 L). It will take three to four

minutes for the water to begin dispensing. The water you

draw and discard rinses the tank and pipes.

Allow several hours to chill a new tankful.

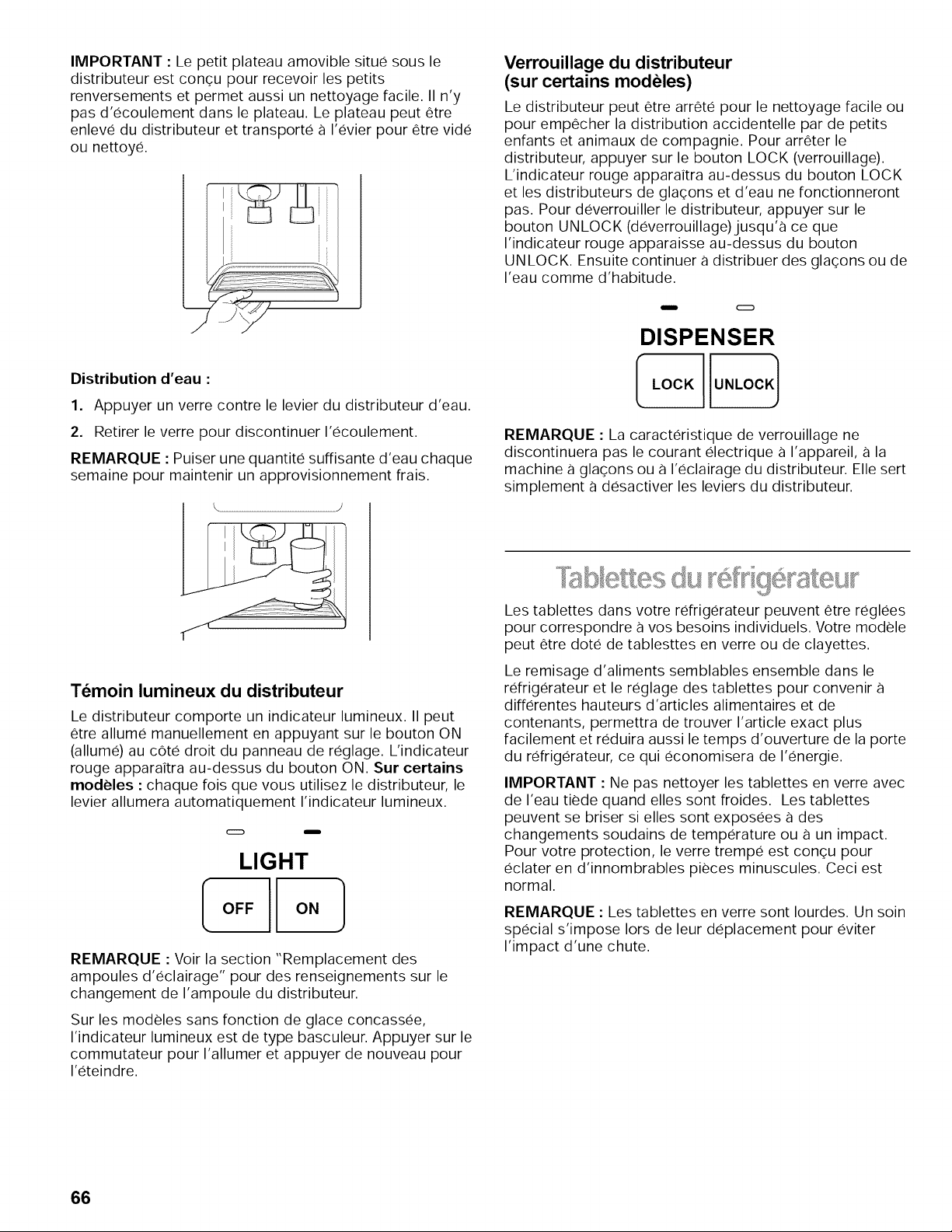

IMPORTANT: The small removable tray at the bottom of

the dispenser is designed to catch small spills and allow

for easy cleaning. There is no drain in the tray. The tray can

be removed from the dispenser and carried to the sink to

be emptied or cleaned.

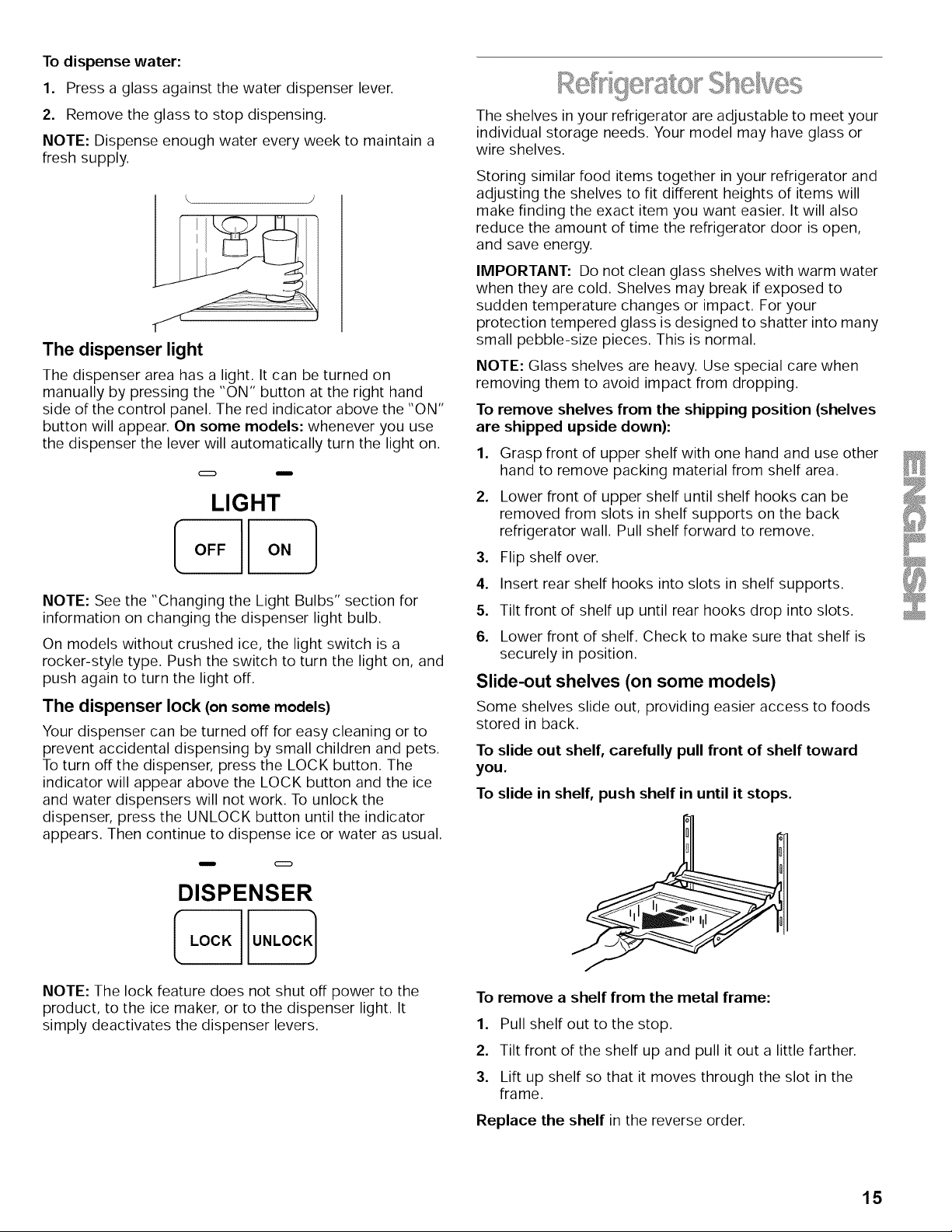

To dispense water:

1, Press a glass against the water dispenser lever.

2, Remove the glass to stop dispensing.

NOTE: Dispense enough water every week to maintain a

fresh supply.

The dispenser light

The dispenser area has a light. It can be turned on

manually by pressing the "ON" button at the right hand

side of the control panel. The red indicator above the "ON"

button will appear. On some models: whenever you use

the dispenser the lever will automatically turn the light on.

LIGHT

OFF ON

NOTE: See the "Changing the Light Bulbs" section for

information on changing the dispenser light bulb.

On models without crushed ice, the light switch is a

rocker-style type. Push the switch to turn the light on, and

push again to turn the light off.

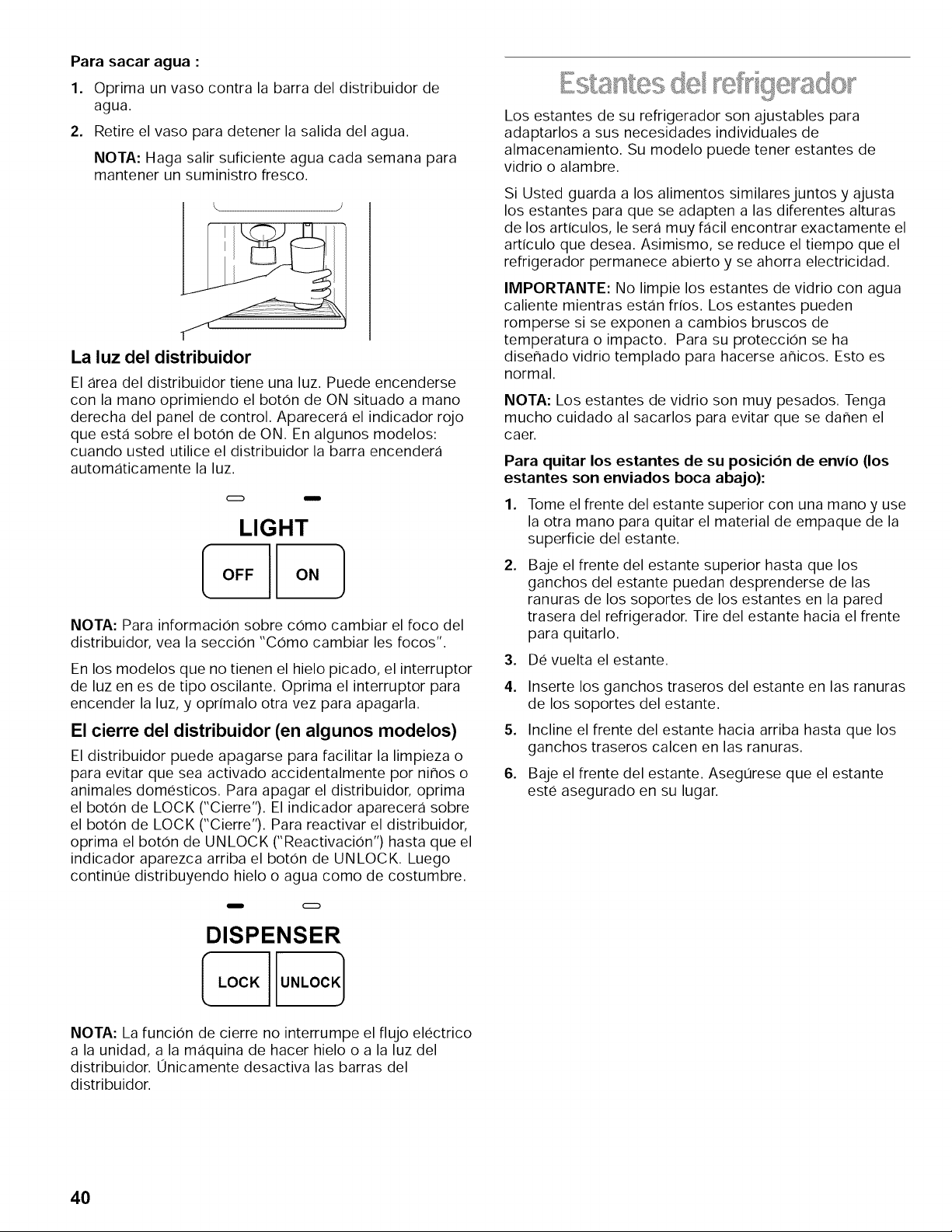

The dispenser lock (onsome models)

Your dispenser can be turned off for easy cleaning or to

prevent accidental dispensing by small children and pets.

To turn off the dispenser, press the LOCK button. The

indicator will appear above the LOCK button and the ice

and water dispensers will not work. To unlock the

dispenser, press the UNLOCK button until the indicator

appears. Then continue to dispense ice or water as usual.

I ccc3

DISPENSER

LOCKIUNLOCKI

NOTE: The lock feature does not shut off power to the

product, to the ice maker, or to the dispenser light. It

simply deactivates the dispenser levers.

The shelves in your refrigerator are adjustable to meet your

individual storage needs. Your model may have glass or

wire shelves.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will

make finding the exact item you want easier. It will also

reduce the amount of time the refrigerator door is open,

and save energy.

IMPORTANT: Do not clean glass shelves with warm water

when they are cold. Shelves may break if exposed to

sudden temperature changes or impact. For your

protection tempered glass is designed to shatter into many

small pebble-size pieces. This is normal.

NOTE: Glass shelves are heavy. Use special care when

removing them to avoid impact from dropping.

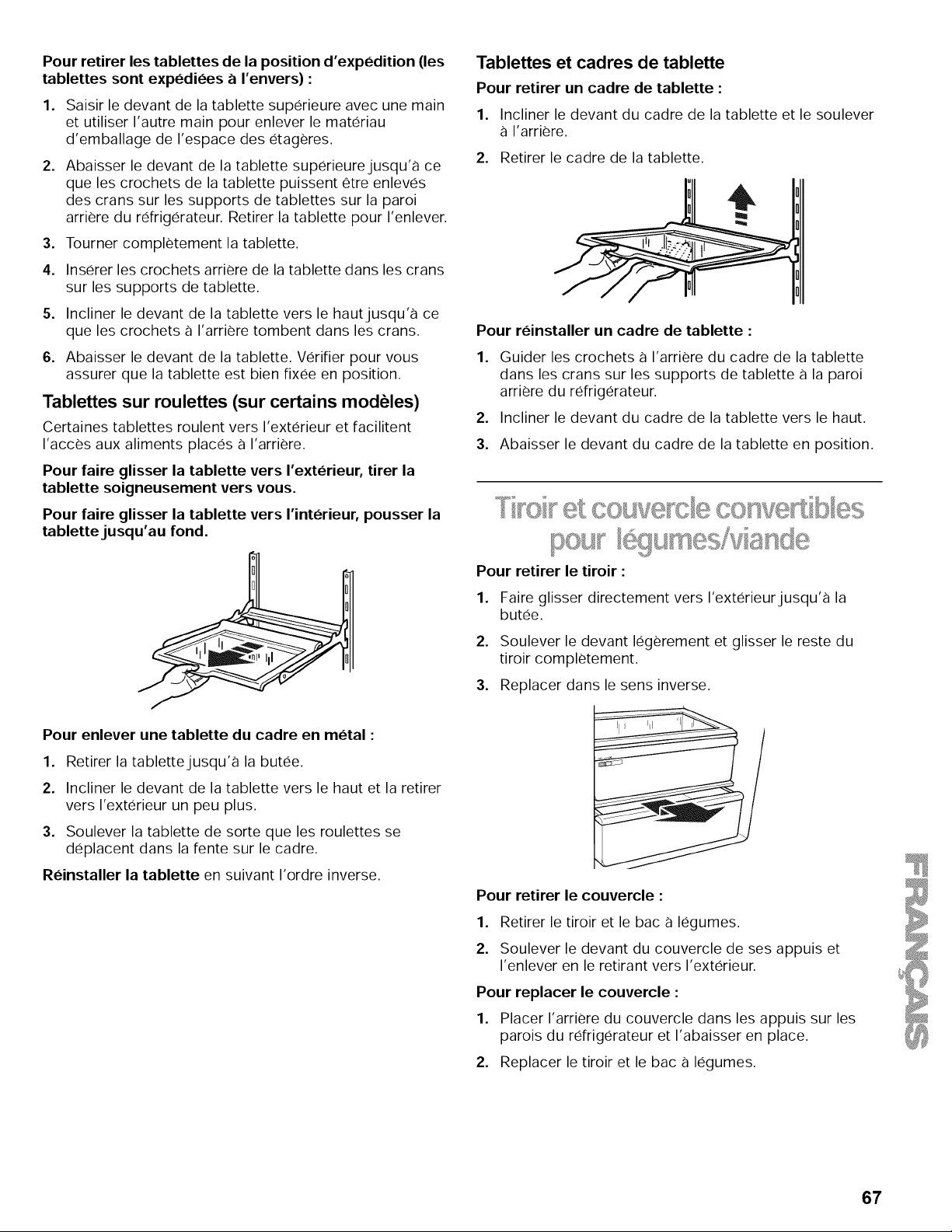

To remove shelves from the shipping position (shelves

are shipped upside down):

Grasp front of upper shelf with one hand and use other

hand to remove packing material from shelf area.

Lower front of upper shelf until shelf hooks can be

removed from slots in shelf supports on the back

refrigerator wall. Pull shelf forward to remove.

Flip shelf over.

Insert rear shelf hooks into slots in shelf supports.

Tilt front of shelf up until rear hooks drop into slots.

Lower front of shelf. Check to make sure that shelf is

securely in position.

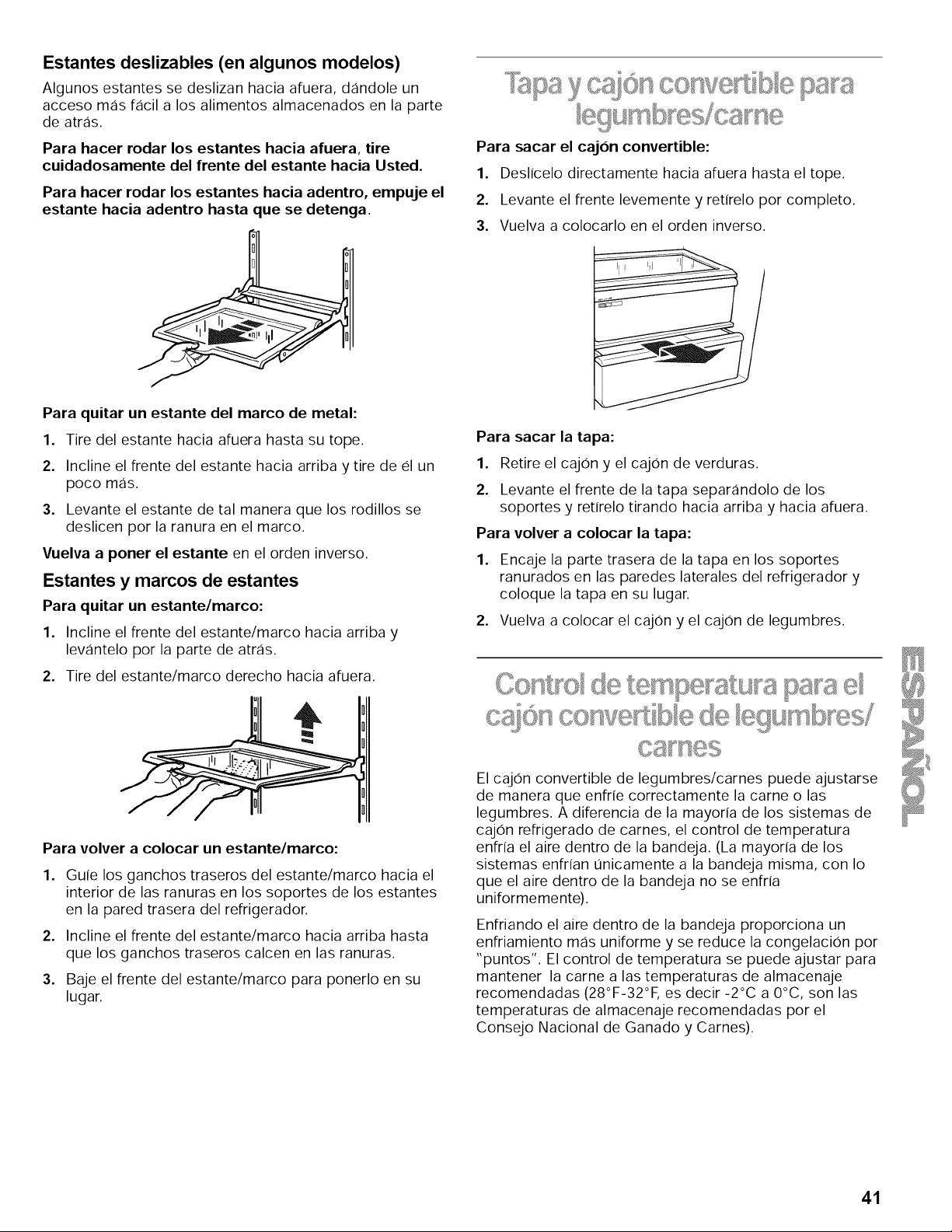

Slide-out shelves (on some models)

Some shelves slide out, providing easier access to foods

stored in back.

To slide out shelf, carefully pull front of shelf toward

you.

To slide in shelf, push shelf in until it stops.

To remove a shelf from the metal frame:

1. Pull shelf out to the stop.

2. Tilt front of the shelf up and pull it out a little farther.

3. Lift up shelf so that it moves through the slot in the

frame.

Replace the shelf in the reverse order.

Shelves and shelf frames

To remove a shelf/frame:

1. Tilt up front of the shelf/frame.

2. Pull shelf/frame.

To replace a shelf/frame:

1. Guide the rear shelf hooks into the slots in the shelf

supports on the back refrigerator wall.

2. Tilt up front of shelf/frame.

3. Lower the front of the shelf into position.

.... £

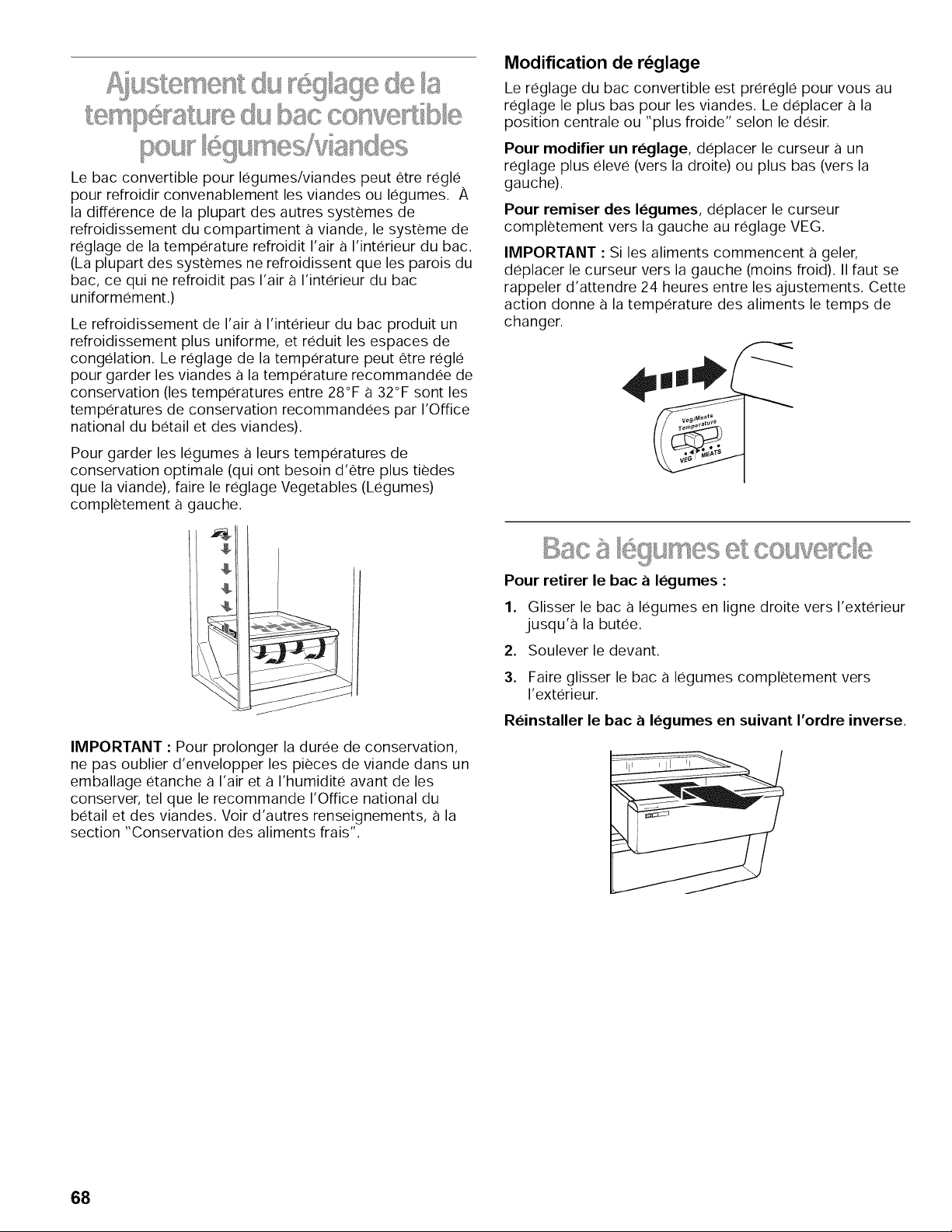

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. Unlike most chilled

meat drawer systems, the Temperature Control cools the

air inside the pan. (Most systems chill only the pan itself,

which doesn't cool the air inside the pan evenly.)

Chilling the air inside the pan provides more even cooling

and reduces "spot" freezing. The Temperature Control can

be set to keep meats at the recommended storage

temperatures (28°F-32°F are the recommended storage

temperatures from the National Livestock and Meat

Board).

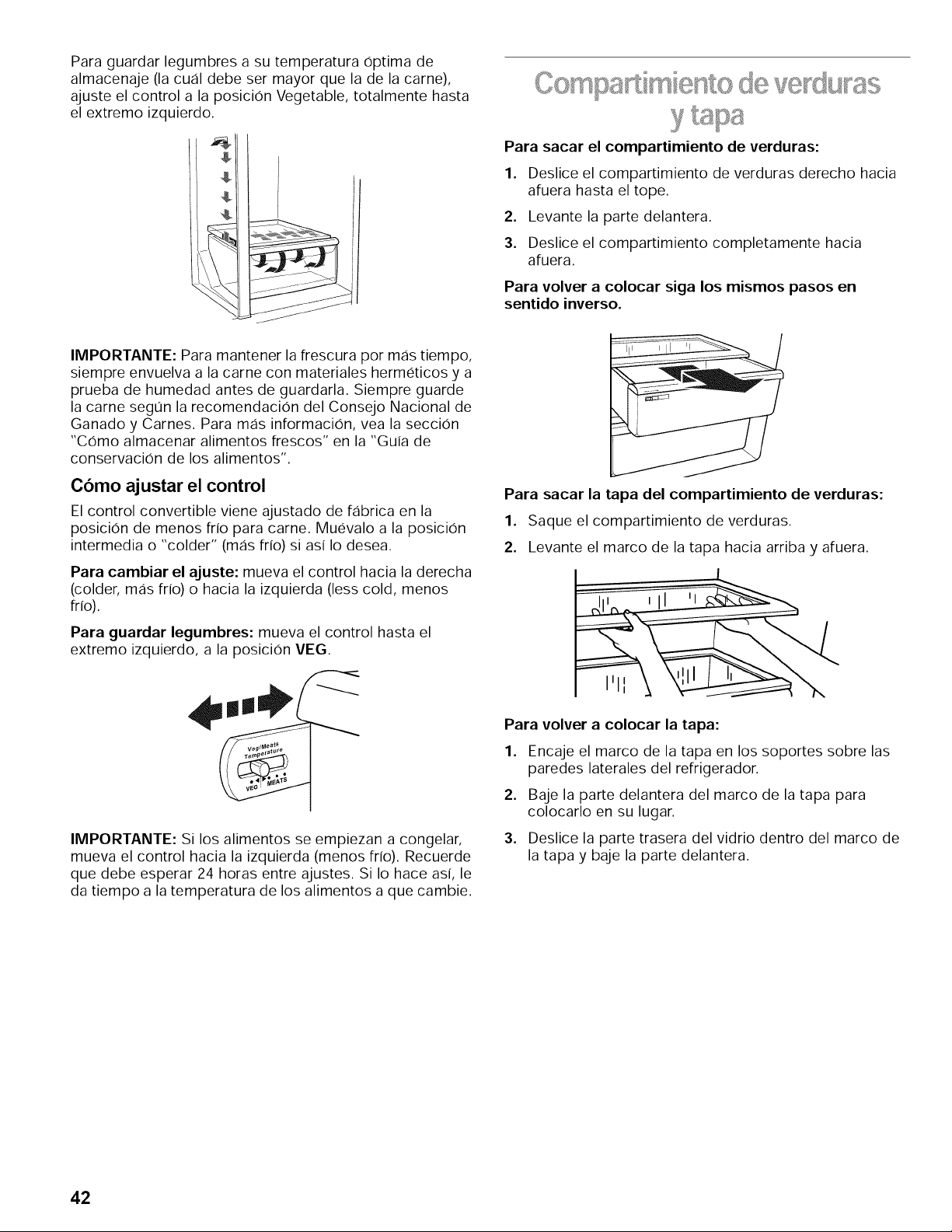

To store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat), set the

control at the Vegetable setting, all the way to the left.

Conve b e getab e/Meat

To remove the drawer:

1. Slide the drawer straight out to the stop.

2. Lift the front slightly and slide it out the rest of the way.

3. Replace the drawer by sliding it past the drawer stop.

To remove the cover:

1. Remove the drawer and the crisper.

2. Lift the front of the cover off of the supports and

remove it by pulling up and out.

To replace the cover:

1. Fit the back of the cover into the notch supports on the

walls of the refrigerator and lower it into place.

2. Replace the drawer and crisper.

IMPORTANT: To extend freshness even more, remember

to wrap meats in airtight, moisture-proof materials before

storing. Always store meat as recommended by the

National Livestock and Meat Board. See "Storing fresh

food" in the "Food Storage Guide" section for more

information.

Adjusting the control

The convertible control comes preset for you at the lowest

meat setting. Move it to the mid-setting or "colder" as

desired.

To change a control setting: move the control to the right

(colder) or to the left (less cold).

To store vegetables: move the control all the way to the

left to the VEG setting.

IMPORTANT: If food starts to freeze, move the control to

the left (less cold). Remember to wait 24 hours between

adjustments. Doing so gives the temperature of the food

time to change.

Cot ,e

To remove the crisper:

1..Slide crisper straight out to the stop.

2. Lift the front.

3..Slide crisper out the rest of the way.

Replace the crisper by sliding it back in fully past the

drawer stop.

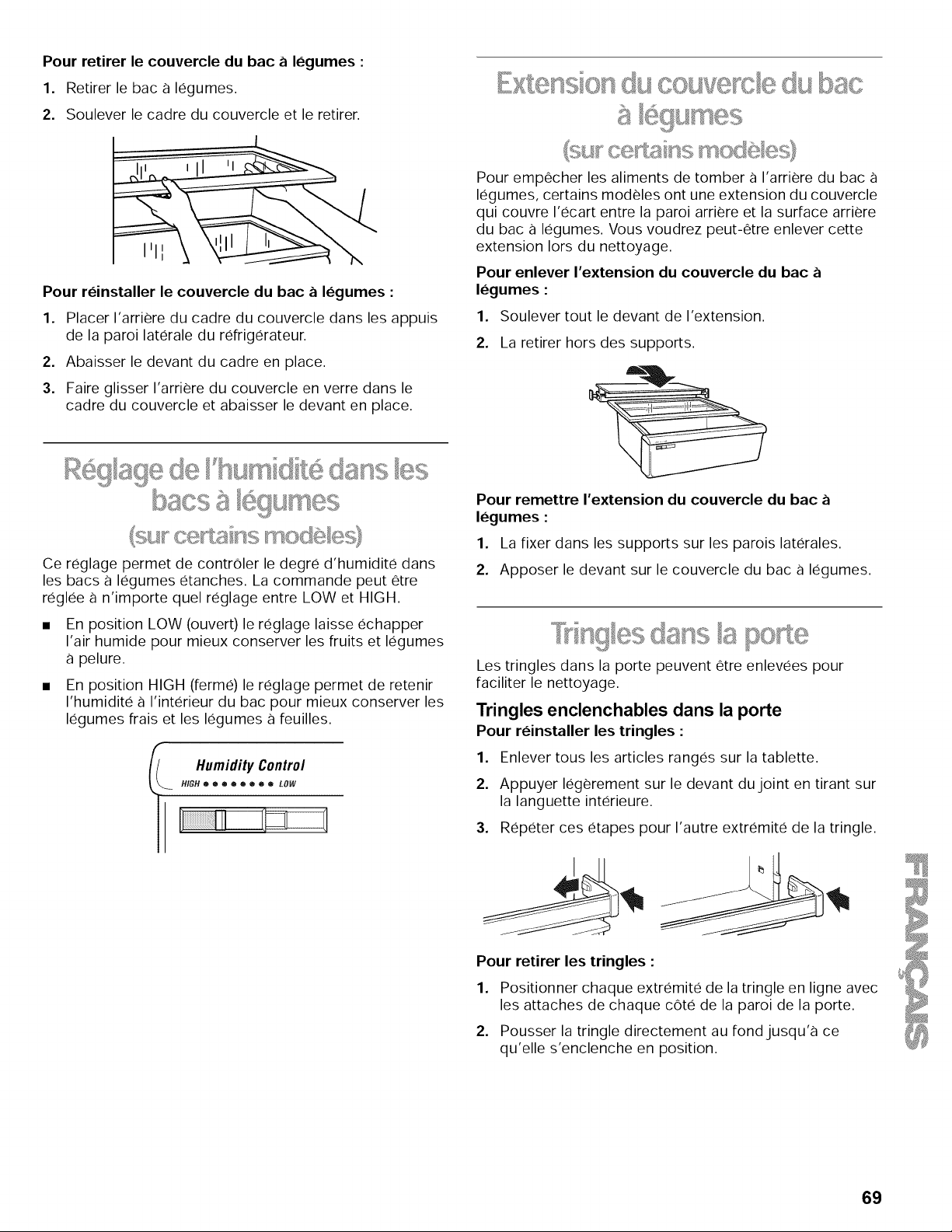

To remove the crisper cover:

1. Remove crisper.

2. Lift cover frame up and remove.

To replace the crisper cover:

1. Fit back of cover frame into supports on side walls of

the refrigerator.

2. Lower front of the cover frame into place.

3. Slide rear of glass insert into cover frame and lower

front into place.

(onsome mode9

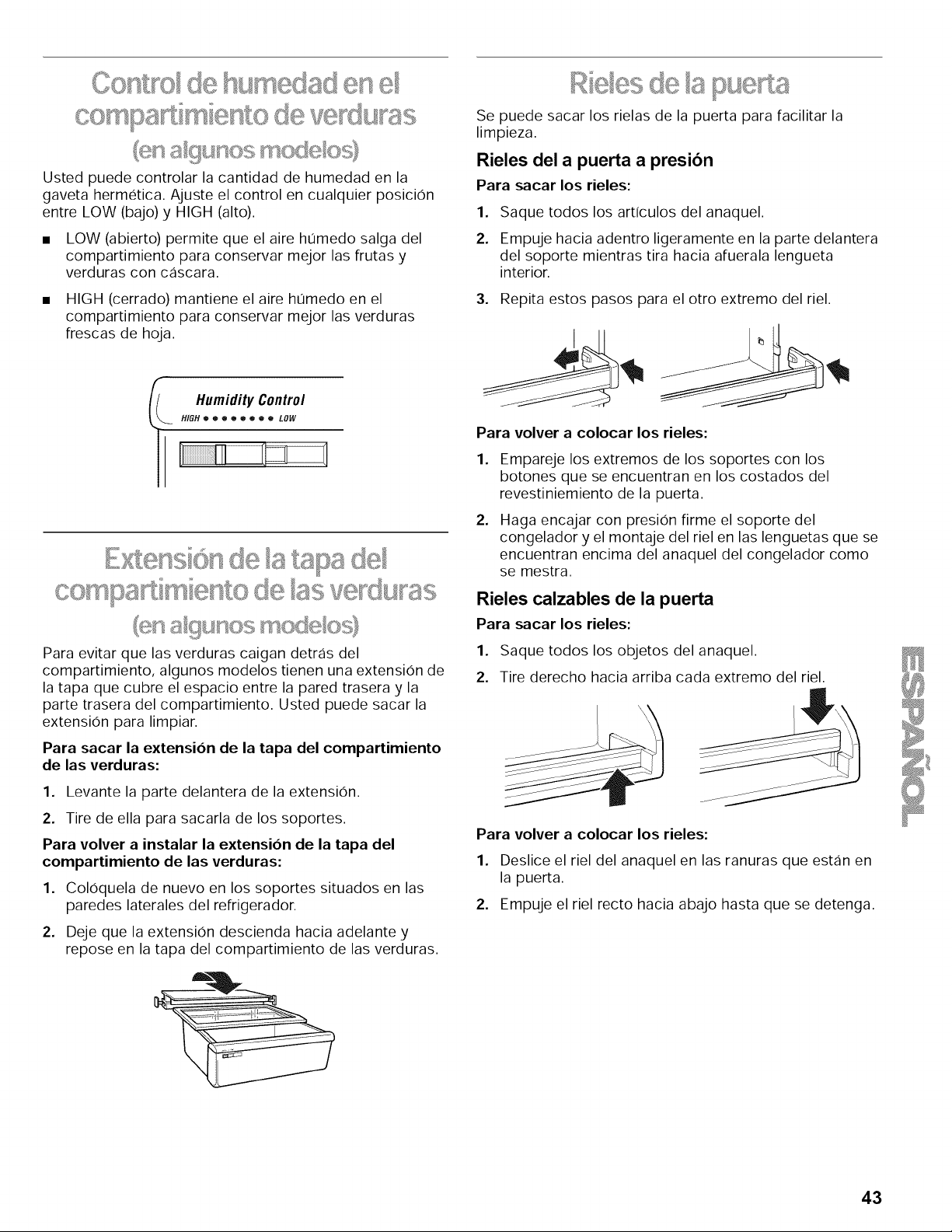

You can control the amount of humidity in the moisture-

sealed crisper. Adjust the control to any setting between

LOW and HIGH.

LOW (open) lets moist air out of the crisper for best

storage of fruits and vegetables with skins.

HIGH (closed) keeps moist air in the crisper for best

storage of fresh, leafy vegetables.

Humidity Control

HiGH • • • ® • • • • LOW

In order to prevent food items from falling behind your

crisper, some models have a crisper cover extension that

covers the gap between the back wall and the back side of

the crisper. You may want to remove the extension when

cleaning.

To remove the crisper cover extension:

1. Lift up on the front of the extension.

2, Pull it off of the supports.

To replace the crisper cover extension:

1. Fit it back onto the supports on the side walls.

2. Rest the front of the extension on the crisper cover.

The door rails may be removed for easier cleaning.

Snap-on Door Rails

To remove the rails:

1. Remove all items from the shelf.

2. Push in slightly on the front of the bracket while pulling

out on the inside tab.

3. Repeat these steps for the other end of the rail.

To replace the rails:

1. Line up the ends of the brackets with the buttons on

the sides of the door liner.

2. Firmly snap bracket and rail assembly onto the tabs

above the shelf as shown.

Drop-in Door Rails

To remove the rails:

1. Remove all items from the shelf.

2. Pull straight up on each end of the rail.

....... f_

To replace the rails:

1. Slide the shelf rail into the slots on the door.

2. Push the rail straight down until it stops.

.:@el

To remove the shelf:

1. Lift the shelf off of the supports.

2. Slide it out of the shelf support holes.

Replace shelf in the reverse order.

The freezer basket can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To remove the freezer basket:

1. Slide it out to the stop.

2. Lift the front and slide it out the rest of the way.

To replace the basket:

1. Position it on the slides, making sure that the wire

stops are clear of the front of the slides.

2. Slide it back in all the way.

CARING FOR YOUR

REFRIGERATOR

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion,

or fire.

• Additional cleaning tips are listed below:

PART COMMENTS

Outside •

Inside walls •

(allow freezer

to warm up so

cloth won't

stick)

Door liners •

and gaskets

Plastic parts

(covers and

panels)

Waxing external painted metal

surfaces helps provide rust

protection. Do not wax plastic

parts. Wax painted metal surfaces

at least twice a year using

appliance wax (or auto paste wax).

Apply wax with a clean, soft cloth.

To help remove odors, you can

wash with a mixture of warm water

and baking soda (2 tbs to 1 qt [26 g

to .95 L] of water).

Do not use cleaning waxes,

concentrated detergents, bleaches,

or cleaners containing petroleum

on plastic parts.

Do not use paper towels, window

sprays, scouring cleansers or

flammable fluids. These can

scratch or damage material.

Both the refrigerator and freezer sections defrost

automatically. However, clean both sections about once a

month to prevent odors from building up. Wipe up spills

immediately.

Energy Saving Tip:

Clean the condenser coils regularly. A coil cleaning brush

is available for purchase. Call 1-800-366-PART and ask for

Part Number 4210463.

To clean your refrigerator:

• Unplug refrigerator or disconnect power.

• Remove all removable parts from inside, such as

shelves, crispers, etc.

• Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use abrasive or harsh cleaners.

• Hand wash, rinse, and dry all surfaces thoroughly.

• Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be

sure to replace the bulb with one of the same size and

shape.

Refrigerator light bulbs

Dispenser area light (on some models):

1, Unplug refrigerator or disconnect power.

2, Reach through the dispenser area to remove the bulb.

3, Replace the bulb with a heavy-duty 0-watt bulb,

which can be purchased from your dealer.

4, Plug in refrigerator or reconnect power.

Light behind control panel:

1. Unplug refrigerator or disconnect power.

2. Reach behind the Control Panel and remove the bulb.

3. Replace the bulb with a 40-watt appliance bulb.

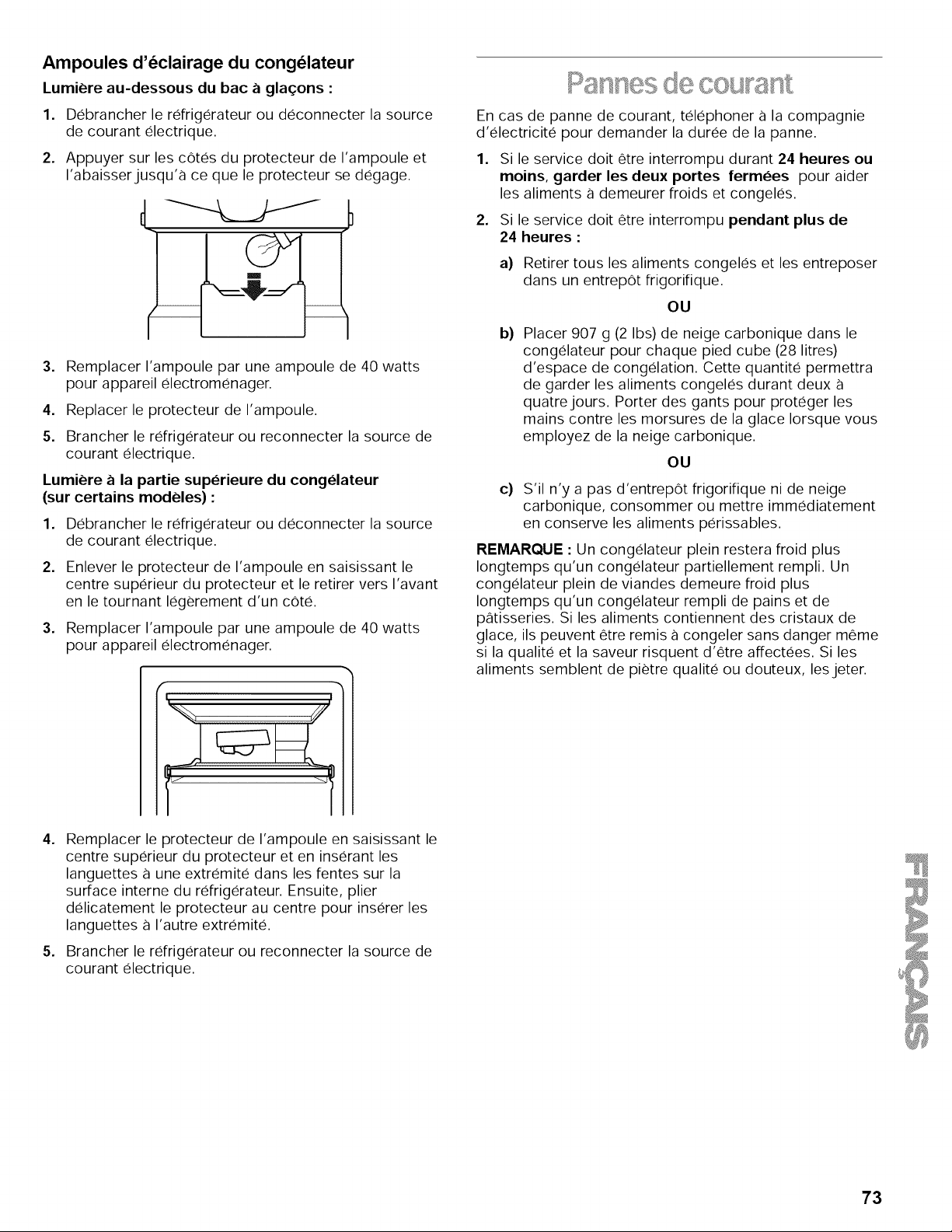

Freezer light bulbs

Light below the ice bin:

1. Unplug refrigerator or disconnect power.

2. Push in the sides of the light shield and pull down until

the shield snaps free.

4. Plug in refrigerator or reconnect power.

Crisper light (on some models):

1. Unplug refrigerator or disconnect power.

2. Remove the light shield by grasping the top center of

the shield and pulling forward while turning it slightly to

one side.

3. Replace the bulb with a 40-watt appliance bulb.

Replace the light shield by grasping the top center of

the shield and inserting the tabs on one end into the

slotted holes in the refrigerator liner. Then, carefully

bend the shield at the center to insert the tabs on the

other end.

5. Plug in refrigerator or reconnect power.

To remove light shield for cleaning:

1. Remove the crisper and the crisper cover.

2. Remove the light shield by grasping the top center of

the shield and pulling forward while turning it slightly to

one side.

Wash it with warm water and a liquid detergent. Rinse

and dry the cover well.

Replace the light shield by grasping the top center of

the shield and inserting the tabs on one end into the

slotted holes in the refrigerator liner. Then, carefully

bend the shield at the center to insert the tabs on the

other end.

3. Replace the bulb with a 40-watt appliance bulb.

4. Replace the light shield.

5. Plug in refrigerator or reconnect power.

Upper freezer light (on some models):

1. Unplug refrigerator or disconnect power.

2. Remove the light shield by grasping the top center of

the shield and pulling forward while turning it slightly to

one side.

3. Replace the bulb with a 40-watt appliance bulb.

Replace the light shield by grasping the top center of

the shield and inserting the tabs on one end into the

slotted holes in the freezer liner. Then, carefully bend

the shield at the center to insert the tabs on the other

end.

5. Plug in refrigerator or reconnect power.

If the electricity in your house goes off, call the power

company and ask how long it will be off.

1, If the power will be out for 24 hours or less, keep both

refrigerator doors closed to help foods stay cold and

frozen.

2, If the power will be out for more than 24 hours:

a) Remove all frozen food and store it in a frozen food

locker.

Place 2 Ibs (907 g) of dry ice in the freezer for every

cubic foot (28 L) of freezer space. This will keep the

food frozen for two to four days. While handling dry

ice, wear gloves to protect your hands from ice

burns.

c) If neither a food locker nor dry ice is available,

consume or can perishable food at once.

REMEMBER: A full freezer stays cold longer than a

partially filled one. A freezer full of meat stays cold longer

than a freezer full of baked goods. If you see that food

contains ice crystals, it may be safely refrozen, although

the quality and flavor may be affected. If the condition of

the food is poor, or if you feel it is unsafe, dispose of it.

Vacations

If you choose to leave the refrigerator on while you're

away, use these steps to prepare your refrigerator before

you leave.

1, Use up any perishables and freeze other items.

2, If your refrigerator has an automatic ice maker:

• Raise ice maker arm to OFF (up) position.

• Shut off water supply to the ice maker.

3, Empty the ice bin.

If you choose to turn the refrigerator off before you

leave, follow these steps.

1, Remove all food from the refrigerator.

2, If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least

one day ahead of time.

• When the last load of ice drops, raise the ice maker

arm to the OFF (up) position.

3, Depending on your model, turn the Thermostat Control

(or Refrigerator Control, depending on the model) to

OFE See the "Setting the Controls" section.

4, Clean refrigerator, wipe it, and dry well.

5, Tape rubber or wood blocks to the tops of both doors

to prop them open far enough for air to get in. This

stops odor and mold from building up.

Moving

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1, If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least

one day ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the ice maker

arm to the OFF (up) position.

2, Remove all food from the refrigerator and pack all

frozen food in dry ice.

3, Depending on your model, turn the Thermostat Control

(or Refrigerator Control, depending on the model) to

OFE See the "Setting the Controls" section.

4, Unplug the refrigerator.

5, Empty water from the defrost pan.

6, Clean, wipe, and dry thoroughly.

7, Take out all removable parts, wrap them well, and tape

them together so they don't shift and rattle during the

move.

Depending on the model, raise the front of the

refrigerator so it rolls easier OR screw in the leveling

legs so they don't scrape the floor. See the "Door

Closing" section.

Tape the doors shut and the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back

and refer to the "Installing Your Refrigerator" section for

preparation instructions. Also, if your refrigerator has an

automatic ice maker, remember to reconnect the water

supply to the refrigerator.

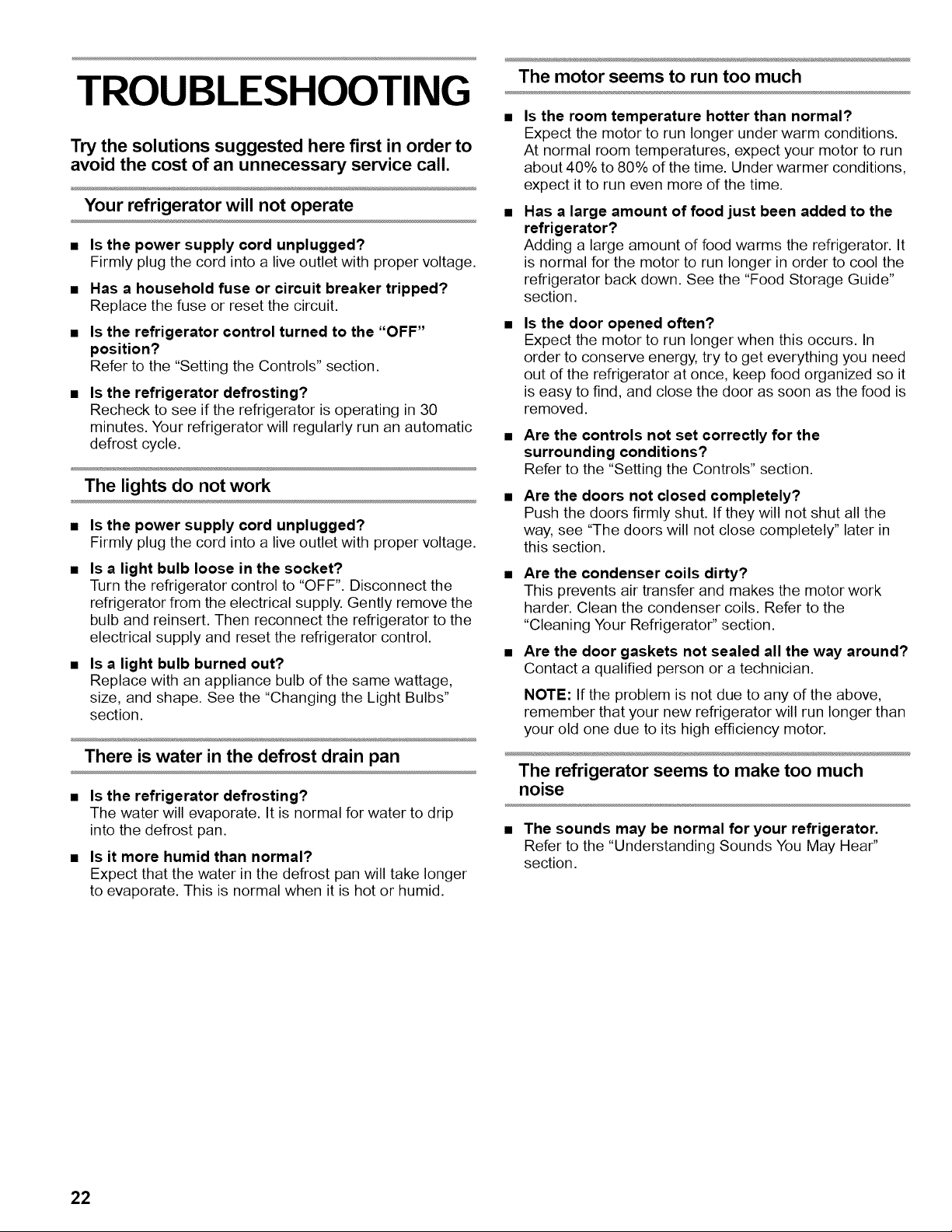

TROUBLESHOOTING

Try the solutions suggested here first in order to

avoid the cost of an unnecessary service call.

Your refrigerator will not operate

Is the power supply cord unplugged?

Firmly plug the cord into a live outlet with proper voltage.

Has a household fuse or circuit breaker tripped?

Replace the fuse or reset the circuit.

Is the refrigerator control turned to the "OFF"

position?

Refer to the "Setting the Controls" section.

Is the refrigerator defrosting?

Recheck to see if the refrigerator is operating in 30

minutes. Your refrigerator will regularly run an automatic

defrost cycle.

The lights do not work

Is the power supply cord unplugged?

Firmly plug the cord into a live outlet with proper voltage.

Is a light bulb loose in the socket?

Turn the refrigerator control to "OFF". Disconnect the

refrigerator from the electrical supply. Gently remove the

bulb and reinsert. Then reconnect the refrigerator to the

electrical supply and reset the refrigerator control.

Is a light bulb burned out?

Replace with an appliance bulb of the same wattage,

size, and shape. See the "Changing the Light Bulbs"

section.

There is water in the defrost drain pan

Is the refrigerator defrosting?

The water will evaporate. It is normal for water to drip

into the defrost pan.

Is it more humid than normal?

Expect that the water in the defrost pan will take longer

to evaporate. This is normal when it is hot or humid.

The motor seems to run too much

Is the room temperature hotter than normal?

Expect the motor to run longer under warm conditions.

At normal room temperatures, expect your motor to run

about 40% to 80% of the time. Under warmer conditions,

expect it to run even more of the time.

Has a large amount of food just been added to the

refrigerator?

Adding a large amount of food warms the refrigerator. It

is normal for the motor to run longer in order to cool the

refrigerator back down. See the "Food Storage Guide"

section.

Is the door opened often?

Expect the motor to run longer when this occurs. In

order to conserve energy, try to get everything you need

out of the refrigerator at once, keep food organized so it

is easy to find, and close the door as soon as the food is

removed.

Are the controls not set correctly for the

surrounding conditions?

Refer to the "Setting the Controls" section.

Are the doors not closed completely?

Push the doors firmly shut. If they will not shut all the

way, see "The doors will not close completely" later in

this section.

Are the condenser coils dirty?

This prevents air transfer and makes the motor work

harder. Clean the condenser coils. Refer to the

"Cleaning Your Refrigerator" section.

Are the door gaskets not sealed all the way around?

Contact a qualified person or a technician.

NOTE: If the problem is not due to any of the above,

remember that your new refrigerator will run longer than

your old one due to its high efficiency motor.

The refrigerator seems to make too much

noise

• The sounds may be normal for your refrigerator.

Refer to the "Understanding Sounds You May Hear"

section.

The ice maker is not producing ice Off-taste, odor or grey color in the ice

Is the freezer temperature not cold enough to

produce ice?

Wait 24 hours after ice maker hook-up for ice production.

Refer to the "Setting the Controls" section.

Is the ice maker arm in the "OFF" (arm up) position?

Lower arm to the "ON" (arm down) position. See the "Ice

Maker Operation" section.

Is the water line shut-off valve to the refrigerator not

turned on?

Turn on the water valve. See the "Connecting the

Refrigerator to a Water Source" section.

Is an ice cube jammed in the ejector arm?

Remove the ice from the ejector arm with a plastic

utensil. Refer to the "Ice Maker Operation" section.

Does the ice maker mold have water in it?

Check to see if your refrigerator has been connected to

your home water supply and the supply shut-off valve is

turned on. Refer to the "Connecting the Refrigerator to a

Water Source" section.

NOTE: If not due to any of the above, there may be a

problem with the water line. Call for service.

The ice maker is producing too little ice

Has the ice maker just been installed?

Wait 72 hours for full ice production to begin. Once your

refrigerator is cooled down, the ice maker should begin

producing 70-120 cubes every 24 hours.

Has a large amount of ice just been removed?

Allow 24 hours for ice maker to produce more ice.

Are the controls set correctly?

Refer to the "Setting the Controls" section.

Is the water shut-off valve turned completely on?

Turn valve on fully. Refer to the "Connecting the

Refrigerator to a Water Source" section.

Are the plumbing connections new, causing

discolored or off-flavored ice?

Discard the first few batches of ice.

Have the ice cubes been stored for too long?

Throw old ice away and make a new supply.

Has food in the freezer or refrigerator been wrapped

properly?

Refer to the "Food Storage Guide" section.

Do the freezer and ice bin need to be cleaned?

See the "Cleaning Your Refrigerator" section.

Does the water contain minerals (such as sulfur)?

A filter may need to be installed to remove the minerals.

The ice dispenser will not operate properly

Is the freezer door closed completely?

Push the door firmly shut. If it will not shut all the way,

see "The doors will not close completely" later in this

section.

Is the ice bin installed correctly?

Push the ice bin in all the way. If the ice bin does not go

in all the way, it may not be put in straight. Pull it out and

try again.

Has the wrong ice been added to the bin?

Use only cubes produced by the current ice maker. If

other cubes have been added, remove all cubes and

check to see that none has become stuck in the delivery

chute.

Has the ice frozen in the ice bin?

Shake the ice bin to separate cubes. If cubes do not

separate, empty bin and wait 24 hours for ice to restock.

Has the ice melted around the auger (metal spiral) in

the ice bucket?

Dump the ice cubes and clean the ice bucket completely.

Allow 24 hours for the ice maker to restock. Do not try to

remove the melted ice with a sharp object. You could

damage the ice bucket.

Is ice stuck in the delivery chute?

Clear the ice from the delivery chute with a plastic

utensil. Do not use anything sharp to remove the ice.

You could cause damage.

Is there ice in the bucket?

See "The ice maker is not producing ice" earlier in this

section.

Has the dispenser arm been held in too long?

Release dispenser arm. Ice will stop dispensing when

the arm is held in too long. Wait three minutes for

dispenser motor to reset before using again. (For future

use, take large amounts of ice directly from the ice

maker so that the dispenser arm is not held in too long.)

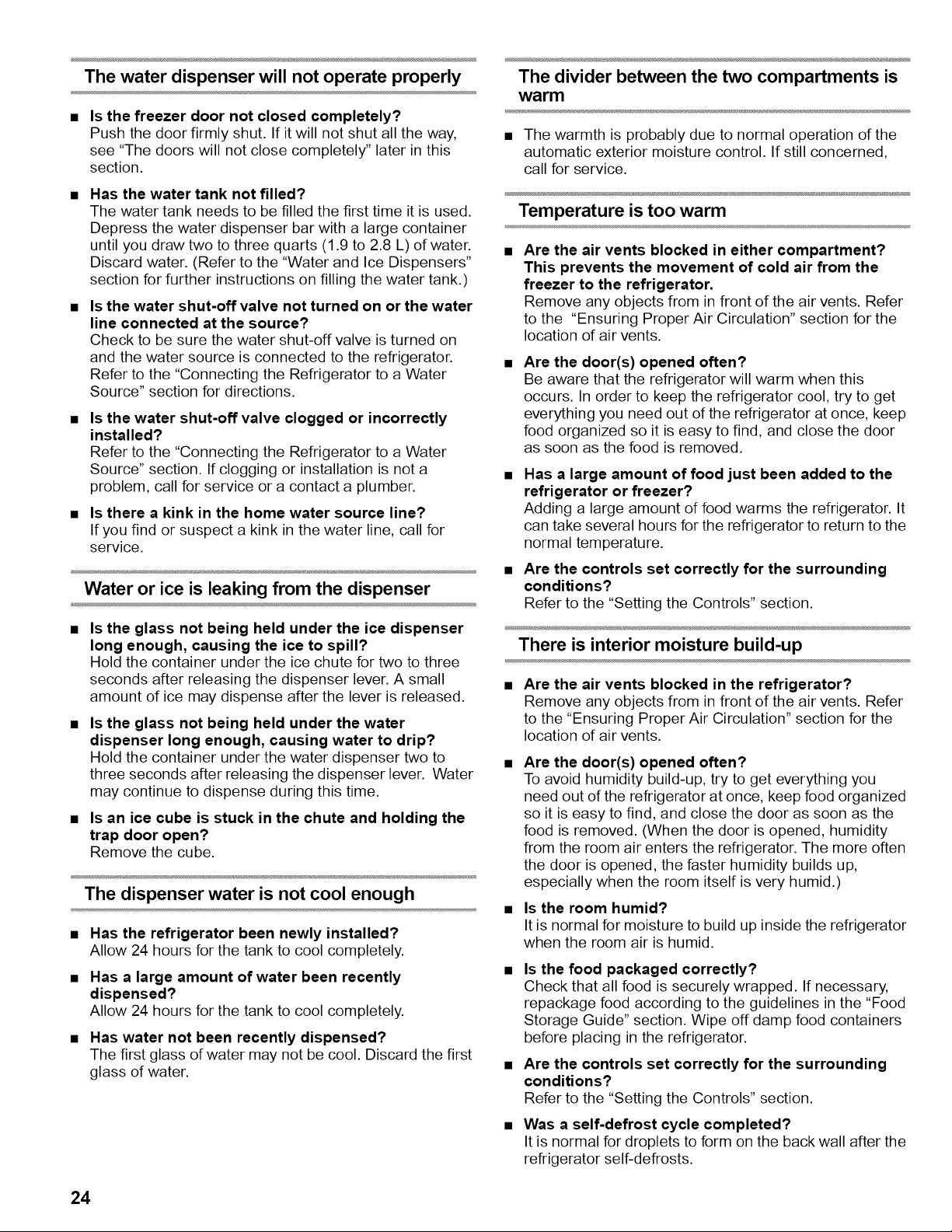

The water dispenser will not operate properly

Is the freezer door not closed completely?

Push the door firmly shut. If it will not shut all the way,

see "The doors will not close completely" later in this

section.

• Has the water tank not filled?

The water tank needs to be filled the first time it is used.

Depress the water dispenser bar with a large container

until you draw two to three quarts (1.9 to 2.8 L) of water.

Discard water. (Refer to the "Water and Ice Dispensers"

section for further instructions on filling the water tank.)

• Is the water shut-off valve not turned on or the water

line connected at the source?

Check to be sure the water shut-off valve is turned on

and the water source is connected to the refrigerator.

Refer to the "Connecting the Refrigerator to a Water

Source" section for directions.

Is the water shut-off valve clogged or incorrectly

installed?

Refer to the "Connecting the Refrigerator to a Water

Source" section. If clogging or installation is not a

problem, call for service or a contact a plumber.

Is there a kink in the home water source line?

If you find or suspect a kink in the water line, call for

service.

Water or ice is leaking from the dispenser

Is the glass not being held under the ice dispenser

long enough, causing the ice to spill?

Hold the container under the ice chute for two to three

seconds after releasing the dispenser lever. A small

amount of ice may dispense after the lever is released.

Is the glass not being held under the water

dispenser long enough, causing water to drip?

Hold the container under the water dispenser two to

three seconds after releasing the dispenser lever. Water

may continue to dispense during this time.

Is an ice cube is stuck in the chute and holding the

trap door open?

Remove the cube.

The dispenser water is not cool enough

Has the refrigerator been newly installed?

Allow 24 hours for the tank to cool completely.

Has a large amount of water been recently

dispensed?

Allow 24 hours for the tank to cool completely.

Has water not been recently dispensed?

The first glass of water may not be cool. Discard the first

glass of water.

The divider between the two compartments is

warm

• The warmth is probably due to normal operation of the

automatic exterior moisture control. If still concerned,

call for service.

Temperature is too warm

Are the air vents blocked in either compartment?

This prevents the movement of cold air from the

freezer to the refrigerator.

Remove any objects from in front of the air vents. Refer

to the "Ensuring Proper Air Circulation" section for the

location of air vents.

Are the door(s) opened often?

Be aware that the refrigerator will warm when this

occurs. In order to keep the refrigerator cool, try to get

everything you need out of the refrigerator at once, keep

food organized so it is easy to find, and close the door

as soon as the food is removed.

Has a large amount of food just been added to the

refrigerator or freezer?

Adding a large amount of food warms the refrigerator. It

can take several hours for the refrigerator to return to the

normal temperature.

Are the controls set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

There is interior moisture build-up

Are the air vents blocked in the refrigerator?

Remove any objects from in front of the air vents. Refer

to the "Ensuring Proper Air Circulation" section for the

location of air vents.

Are the door(s) opened often?

To avoid humidity build-up, try to get everything you

need out of the refrigerator at once, keep food organized

so it is easy to find, and close the door as soon as the

food is removed. (When the door is opened, humidity

from the room air enters the refrigerator. The more often

the door is opened, the faster humidity builds up,

especially when the room itself is very humid.)

Is the room humid?

It is normal for moisture to build up inside the refrigerator

when the room air is humid.

Is the food packaged correctly?

Check that all food is securely wrapped. If necessary,

repackage food according to the guidelines in the "Food

Storage Guide" section. Wipe off damp food containers

before placing in the refrigerator.

Are the controls set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

Was a self-defrost cycle completed?

It is normal for droplets to form on the back wall after the

refrigerator self-defrosts.

The doors will not close completely

Are food packages blocking the door open?

Rearrange containers so that they fit more tightly and

take up less space.

Is the ice bin out of position?

Push the ice bin in all the way.

Are the pans, shelves, bins, or baskets out of

position?

Put the crisper cover and all pans, shelves, bins, and

baskets back into their correct position. See the "Crisper

and Crisper Cover" section for more information.

Are the gaskets sticking?

Clean gaskets and then apply paraffin wax according to

the directions in the "Cleaning Your Refrigerator"

section.

Does the refrigerator wobble or seem unstable?

Level the refrigerator. Refer to the "Door Closing and

Alignment" section.

Were the doors removed during product installation

and not properly replaced?

Remove and replace the doors according to the

"Removing the Doors" section, or call a qualified service

technician.

The doors are difficult to open

• Are the gaskets dirty or sticky?

Clean gaskets according to the directions in the

"Cleaning Your Refrigerator" section.

SEARS

MAINTENANCE

AGREEMENT

"We Service What We Sell" is our assurance to you that

you can depend on Sears for service. Your Kenmore

appliance has added value when you consider that Sears

has service units nationwide, staffed with professional

technicians trained on all appliances Sears sells. They

have the knowledge and skills, tools, parts and equipment

to ensure our pledge to you that "We Service What We

Sell."

Sears Maintenance Agreement

Maintain the value of your purchase with a Sears

Maintenance Agreement, Kenmore appliances are

designed, manufactured, and tested for years of

dependable operation, Yet any home appliance may

require service from time to time, The Sears Maintenance

Agreement offers you an outstanding service program for

your product,

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's

prices,

Eliminates repair bills resulting from normal use.

Allows for as many service calls as you need.

Provides an annual Preventive Maintenance Check

at your request to keep your Kenmore Appliance in

proper running condition.

For more information, call 1-800-827-6655.

|NDICE GARANTiA

|NDICE ................................................................................ 26

GARANT|A .......................................................................... 26

SEGURIDAD DEL REFRIGERADOR ..............................27

PARTES Y CARACTERiSTICAS ....................................28

COMO INSTALAR SU REFRIGERADOR .........................29

Como desempacar su refrigerador.................................29

Requerimientosde espacio.............................................29

RequisitoseI(_ctricos.......................................................30

Como quitarlaspuertas..................................................30

Como quitar las manijas de la puerta .............................. 32

Conexion del refrigerador al suministro de agua ............ 32

Operacion de la fabrica de hielo ..................................... 33

Rejilla de la base .............................................................. 34

Cierre de la puerta ........................................................... 34

Como interpretar los sonidos provenientes

de su refrigerador ............................................................ 35

COMO USAR SU REFRIGERADOR ................................. 35

Como asegurar la debida circulacion del aire................. 35

Como programar los controles ....................................... 36

Como cambiar la posicion de los controles .................... 36

Guia de conservacion de los alimentos .......................... 37

CARACTERiSTICAS DEL REFRIGERADOR ...................38

Depositode lafabricade hielo........................................38

Distribuidoresde agua y hielo.........................................39

Estantesdelrefrigerador.................................................40

Tapa y cajon convertible para legumbres/carne ............. 41

Control de temperatura para

el cajon convertible de legumbres/carnes ...................... 41

Compartimiento de verduras y tapa ................................ 42

Control de humedad en

el compartimiento de verduras ........................................ 43

ExtensiOn de la tapa del

compartimiento de las verduras ...................................... 43

Rieles de la puerta ........................................................... 43

Parrilla del congelador ..................................................... 44

Canastilla del congelador ................................................ 44

CUIDADO DE SU REFRIGERADOR .................................44

Limpiezade su refrigerador.............................................44

Como cambiar losfocos.................................................45

Cortesde corriente..........................................................47

Cuidado durantelasvacacionesy mudanzas ................47

LOCALIZACION Y REPARACION DE AVERiAS .............48

CONTRATO DE MANTENIMIENTO SEARS .................... 51

GARANTIA TOTAL POR UN ANO PARA

EL REFRIGERADOR

Por un aho desde la fecha de compra, cuando el

refrigerador es operado y mantenido de acuerdo alas

instrucciones adheridas al producto o provistas con el

mismo, Sears reparara este refrigerador, libre de cargo, si

hay defectos de material o de mano de obra.

GARANTIA TOTAL POR CINCO ANOS PARA EL

SISTEMA DE REFRIGERACION SELLADO

Por cinco ahos desde la fecha de compra, cuando el

refrigerador es operado y mantenido de acuerdo alas

instrucciones para el propietario adheridas al producto o

provistas con el mismo, Sears reparara el sistema sellado

(que consiste en el refrigerador, tuberla de conexion, y

compresor) sin cargo, si hay defectos de material o de

mano de obra.

La cobertura de la garantla mencionada anteriormente se

aplica solo a los refrigeradores que se usan con el

proposito de conservar alimentos en hogares familiares.

LA GARANTiA DE SERVICIO ESTA DISPONIBLE

LLAMANDO AL CENTRO DE SERVICIO SEARS MAs

CERCANO EN LOS ESTADOS UNIDOS O CANADA

Esta garantia se aplica solo mientras el producto se

usa en los Estados Unidos o en Canad_i. Esta garantia

le da derechos legales especificos y Ud. tambien

puede tener otros derechos que varian de estado a

estado o de provincia a provincia.

Los terminos de la garantla pueden variar en Canada.

Contacte su Centro de Servicio Sears para detalles

completos.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canad_i M5B 2B8

En el espacio de abajo, anote su numero completo de

modelo y serie asi como la fecha de compra. Usted puede

encontrar esta informacion en la etiqueta del numero de

modelo y serie, ubicada segun se muestra en la seccion

de Partes y Caracterlsticas de este libro.

Tenga esta informacion disponible para facilitarle la

obtencion de asistencia o servicio con prontitud siempre

que Ilame a Sears con respecto a su refrigerador:

Numero de Modelol06.

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de

compra para referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros que pueden ocasionar la muerte o una lesi6n

a usted y a los demas.

Todos los mensajes de seguridad iran precedidos por el simbolo de advertencia de seguridad

y la palabra "PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones, usted morir_

o sufrir_ una lesi6n grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesi6n grave.

Todos los mensajes de seguridad identificaran el peligro, le informaran c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su

refrigerador siga estas precauciones b_isicas:

• No quite la terminal de conexion a tierra.

• No use un cable electrico de extension.

• Desconecte el suministro de energia antes de

darle servicio.

• Vuelva a colocar todos los paneles antes de

ponerlo a funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• No use un adaptador.

• Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar

el refrigerador.

• Desconecte el suministro de energia antes de instalar

la f_ibrica de hielo.

• Use un vaso resistente para recibir hielo o agua

del despachador (en algunos modelos).

• Conecte a un contacto de pared de conexiOn a tierra

de 3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

Como deshacersede su

refrigeradorviejo

Antes de tirar su refrigerador viejo o congelador:

• Saque las puertas.

• Deje los estantes en su lugar asi los nihos no pueden

meterse adentro con facilidad.

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar

la muerte o da_o al cerebro.

IMPORTANTE -El atrapamiento y asfixia de nitros no es

un problema del pasado. Los refrigeradores tirados y

abandonados son un peligro...aL]n si van a quedar ahi "por

unos pocos dias'. Si Ud. esta por deshacerse de su

refrigerador viejo, por favor siga las instrucciones que se

dan a continuacion para prevenir accidentes.

PARTES Y CARACTER|STICAS

Este manual cubre varios modelos diferentes. El refrigerador que Ud. ha comprado puede tener algunos o todos los

articulos listados. La ubicaci6n de los elementos puede ser distinta en su modelo.

9 10

1. Fabrica de hielo automatica (en algunos modelos)

2. Deposito del hielo (en algunos modelos)

3. Luzdel congelador

4. Parnillas removibles

5. Rieles de la puerta a presion

6. Cajones/canastillas (en algunos modelos)

7. Rejilla de la base

8. Rodillos niveladores (detras de la rejilla de la base)

9. Panel de controles

10. Interruptor de la luz

11. Control de temperatura para el cajon convertible de

legumbres/carnes (en la pared lateral)

12. Compartimiento de uso general

13. Etiqueta con nL]mero de serie y modelo (en la pared

lateral)

14. Estantes deslizantes

15. Compartimiento para fiambres

16. Luz del compartimiento de las verduras (en algunos

modelos)

17. Compartimiento para verduras

18. Cajon convertible para legumbres/carne

19. Rieles calzables de la puerta

Otras Partes y Caracteristicas

(no se muestran en la ilustraci6n anterior/opcionales

en algunos modelos)

Bandejas para cubos de hielo

COMO INSTALAR SU

REFRIGERADOR

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

el refrigerador.

No seguir esta instruccion puede ocasionar

una lesion en la espalda u otro tipo de lesiones.

Cbmo quitar los materiales de empaque

• Quite las cintas y todas las etiquetas de su refrigerador

antes de usarlo (excepto la etiqueta con el numero de

serie y modelo).

Para eliminar todos los residuos de cinta o goma, frote

el area bien fuerte con su dedo pulgar. La cinta

adhesiva o goma tambien pueden sacarse frotando un

poco de detergente con los dedos. Limpie con agua

tibia y seque.

No use instrumentos filosos, alcohol para fricciones o

limpiadores abrasivos para eliminar restos de cinta o

goma. Estos productos pueden dahar la superficie de

su refrigerador. Para mas informacion, ver la secciOn

"lnstrucciones importantes de seguridad".

IMPORTANTE: No saque ninguna etiqueta con

instrucciones permanentes dentro del refrigerador o la

ficha t(}cnica que esta agarrada a la rejilla de la base.

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de

usarlo. Vea las instrucciones de limpieza en la seccion

"Cuidado de su refrigerador'.

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar

la muerte, explosi6n, o incendio.

Para asegurar la adecuada ventilacion para su

refrigerador, deje un espacio de .5" (1.25 cm)

a cada lado y por encima.

[

.5" (1.25cm); _

=--_t "'''''==

Si su refrigerador tiene fabrica de hielo, asegL]rese que

hay espacio adicional atras para la conexion de la I|nea

de agua. El refrigerador se puede poner contra la pared

de atras si no tiene maquina de hacer hielo.

• Si Ud. instala el refrigerador en una pared fija, deje

como minimo 2" (5,08 cm) a cada lado (dependiendo

del modelo) para permitir que la puerta abra bien.

NOTA: No instale el refrigerador cerca de un horno,

radiador, u otra fuente de calor, ni en un lugar donde la

temperatura puede ser menor de 550F (13°C).

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a

tierra de 3 terminales.

No quite el terminal de conexi6n a tierra.

No use un adaptador.

No use un cable electrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque electrico.

Antes de mover el refrigerador a su posicion definitiva, es

importante asegurarse que Ud. tiene la conexion electrica

adecuada:

Mdtodo de conexibn a tierra recomendado

Se requiere una fuente de energJa electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 O 20 amperios,

debidamente conectado a tierra. Se recomienda que se

use un circuito separado exclusivo para su refrigerador.

Use un tomacorriente que no se puede apagar con un

interruptor. No use cable de extension.

NOTA: Antes de realizar cualquier tipo de instalacion,

limpieza o de quitar un bombilla de luz, ponga el Control

del Termostato(o el control del Refrigerador dependiendo

del modelo) en la posicion OFF (Apagado) y luego

desconecte el refrigerador de la fuente de energJa. Cuando

Ud. ha terminado, reconecte el refrigerador a la fuente de

energJa electrica y vuelva a poner el Control del

Termostato (o Control del Refrigerador) en la posicion

deseada.

Peligro de Choque Electrico

Desconecte el suministro de energia antes de

sacar las puertas.

No seguir esta instrucci6n puede ocasionar

la muerte o choque electrico.

NOTA: Antes de quitar las puertas, abra ambas puertas y

saque la rejilla de la base (vea la seccion "Rejilla de la

base").

Herramientas necesarias:

Una Ilave tubular de cabeza hexagonal de 0,635 cm (W') y

una Ilave tubular de cabeza hexagonal de 0,793 cm (sAd').

1, Desenchufe el refrigerador o desconecte el suministro

de energJa.

2, Si tiene un despachador (de hielo o agua), desconecte

la tuberJa del agua (detras de la rejilla de la base).

• Quite la manguera del sujetador.

• Desconecte la tuerca de union y deslJcela de nuevo

en el tubo.

• Quite el accesorio metalico del tubo.

• Quite la tuerca de union y el resorte

Quite la bisagra superior izquierda.

• Quite la cubierta de la bisagra y los tornillos. COMO

SE MUESTRA EN EL DIAGRAMA, NO QUITE EL

TORNILLO 1.

• Desconecte la clavija de contacto del alambrado y

los dos alambres de conexion a tierra.

• Levante la puerta con cuidado para desprenderla

de la bisagra inferior. AsegL]rese de proteger la

tuberia de agua para que no se dahe.

Quite la bisagra inferior, si fuera necesario. Ambas

bisagras inferiores tienen el mismo diseho. OOMO SE

MUESTRA EN EL DIAGRAMA, NO QUITE EL

TORNILLO 3.

NOTA: Podria no ser necesario quitar la bisagra inferior

para pasar el refrigerador por una puerta.

.J %

6, Vuelva a colocar las puertas.

Desarme la bisagra superior derecha.

• Quite los tornillosy la tapa de la bisagra. COMO SE

MUESTRA EN EL DIAGRAMA, NO QUITE EL

TORNILLO 2.

• Levante la puerta para desprenderla de la bisagra.

2 .

Peligro de Choque Electrico

Reconecte las dos conexiones a tierra.

No seguir estas instrucciones puede ocasionar

la muerte o choque electrico.

Reconecte la clavija de contacto y las dos conexiones

a tierra.

8, Reemplace la cubierta de la bisagra y los tornillos.

9, Enchufe el refrigerador o restablezca el suministro de

energia.

Aplique una presion firme con la mano sobre la cara del

adorno. Deslice el adorno alejandolo de la manija y

sacandolo de los tornillos de tope. Quite los tornillos.

Leer las instrucciones con cuidado antes de

comenzar.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexion del

agua, ponga la fabrica de hielo en la posicion OFF para

evitar que funcione sin agua.

• Todas las instalaciones deben hacerse de acuerdo a

los requerimientos locales de plomerla.

• Use tuberlas de cobre y revise si hay filtraciones.

• Instale la tuberla de cobre solo en areas donde las

temperaturas van 4 permanecer encima del punto de

congelacion.

• Su la fabrica de hielo puede necesitar hasta 24 horas

para empezar a producir hielo.

Herramientas requeridas:

• Destornillador estandar

Llaves de boca de 7_6pulgadas y 1/2pulgada 0 dos

Ilaves ajustables

Llave para tuercas de 1/4de pulgada

Broca de barrena de 1/4de pulgada

Taladro manual 0 electrico (debidamente conectado a

tierra)

NOTA: El distribuidor de su refrigerador tiene unjuego con

una valvula de cierre tipo montura de 1/4de pulgada, una

union y tuberla de cobre. Antes de comprar, asegL]rese

que la valvula tipo montura cumpla con los codigos de

plomerla de su Iocalidad. No use una valvula perforadora 0

una valvula de montura de ¾6 de pulgada que reduce el

flujo de agua y se obstruye con mas facilidad.

Suministro de agua fria

La valvula de la fabrica de hielo tiene una arandela de paso

que se usa como reguladora de la presion de agua. La

fabrica de hielo debe estar conectada a la linea de agua

frla con limites de presion de agua de 30-120 psi. Si ocurre

algL]n problema, Ilame a su compar_la de servicios

pL]blicos.

¢onexi(_n a la Iinea de agua:

1, Desenchufe el refrigerador o desconecte la corriente

electrica.

CIERRE el suministro principal de agua. ABRA la Ilave

de agua mas cercana el tiempo suficiente para que la

tuberla de agua se vacle totalmente.

Busque una tuberla vertical de agua FRJA de 1/2a 11/4

pulgadas cercana al refrigerador.

NOTA: Una tuberla horizontal puede servir, pero se

debe tomar la siguiente precaucion: taladrar por el lado

de arriba de la tuberla, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien

evita que sejunte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberla de cobre que

va a necesitar, mida desde la conexion de la parte

trasera izquierda del refrigerador hasta la tuberla de

agua. Agregue 7 pies (2.1 m) para poder mover el

refrigerador para limpiar. Use se tuberla de cobre de 1/4

de pulgada de diametro externo. AsegL]rese que

ambos extremos de la tuberla de cobre esten cortados

rectos.

5, Usando un taladro conectado a tierra, haga un orificio

de 1/4de pulgada en la tuberia de agua fria que Ud.

eligiO.

6 5 4

1. Tuberia de agua fria

2. Abrazadera para tubos

3. Tuberia de cobre

4. Tuerca de compresidn

5. Manguito de compresidn

6. Valvula de cierre

7. Tuerca de presidn

Ajuste la valvula de cierre al agua fria con una

abrazadera de tuberia. AsegL]rese que el extremo de

salida esta firmemente insertado en el orificio de 1/4de

pulgada sobre la tuberia de agua y que la arandela este

por debajo de la abrazadera de la tuberia. Ajuste la

tuerca de presion. Ajuste las roscas de las abrazaderas

con cuidado y en forma pareja de manera que la

arandela provea un cierre hermetico. No apriete

demasiado porque se puede quebrar la tuberia de

cobre, especialmente si usa tuberia de cobre blando

enrollado. Ahora Ud. puede conectar la tuberia de

cobre.

Deslice la manga y la tuerca de compresion sobre la

tuberia de cobre como se muestra en el diagrama.

Inserte el extremo de la tuberia en el extremo de salida

y tanto como sea posible. Atornille la tuerca de

compreslOn sobre el extremo de salida con una Ilave

ajustable. No apriete demasiado.

Coloque el extremo libre de la tuberia dentro de un

recipiente o fregadero, y abra la Ilave de agua para

lavar la tuberia hasta que el agua salga limpia. CIERRE

la valvula de paso del agua. enrolle la tuberia de cobre

en aspiral.

Conexion al refrigerador:

= Conecte el tubo de cobre a la entrada de la valvula

usando una tuerca de compresion como se muestra.

Ajuste la tuerca de compresion. No apriete demasiado.

Use la abrazadera para tubos en la parte trasera del

refrigerador para afianzar la tuberia del refrigerador

segL]n se muestra. Esto ayudara a evitar dahos en la

tuberia cuando el refrigerador se empuje contra la

pared posterior. Siga con el paso 2.

ABRA la Ilave de paso. REVISE Sl HAY PleRDIDAS.

Ajuste todas las conexiones (incluyendo conexiones a

la valvula) o tuercas que tengan perdidas.

1. Abrazadera para tubos

2. Tuberia de cobre

3. Tuerca de compresidn

4. Entrada de la valvula

La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local

requieren una limpieza periodica o si usa agua de

pozo, se debe instalar un segundo filtro de agua en la

I|nea de agua de 1/4de pulgada. Consiga un filtro de

agua del comercio de electrodomesticos mas cercano

a su domicilio. Instale en cualquiera de las conexiones

de la tuberia.

Enchufe el refrigerador o reconecte la corriente

electrica.

Despues de que el congelador alcanzo la temperatura

normal del congelador, la fabrica de hielo se Ilena con

agua y comienza a formar hielo. Deje pasar 24 horas para

que produzca la primera tanda de hielo. La fabrica de hielo

deberfa producir aproximadamente 7 a 9 tandas de hielo

en un perfodo de 24 horas. Descarte las primeras tres

tandas de hielo producido para evitar impurezas que

podrian haberse eliminado del sistema.

Una vez que el hielo esta hecho, los cubos de hielo caen

en el recipiente de almacenamiento. Cuando el recipiente

esta Ileno, el brazo de la fabrica de hielo se levanta a la

posicion OFF (brazo levantado). Si el hielo no se necesita,

Ud. puede parar la fabrica de hielo levantando el brazo a la

posicion OFF. Escuche el click para estar seguro que la

fabrica no seguira funcionando.

Para hacer arrancar la fabrica de hielo, baje el brazo a la

posicion ON (brazo bajo). No fuerce el brazo hacia arriba o

abajo. No guarde nada sobre la fabrica de hielo o en el

recipiente de almacenamiento de hielo.

La palanca ON/OFF de la fabrica de hielo es un

sehalador de alambre ubicado sobre un lado de la

fabrica de hielo. Empuje el brazo hacia abajo para

empezar a hacer hielo automaticamente y empuje

hacia arriba para pararla.

Para volver a colocar la rejilla:

1. Abra las puertas.

2, Alinee las lengL]etas del soporte de la rejilla con los

sujetadores metalicos.

3, Empuje la rejilla con firmeza para que enganche en su

lugar.

• Es normal que los cubos de hielo se peguen alas

esquinas. Se podran separar con facilidad.

La maquina de hacer hielo no funcionara hasta que el

congelador este Io suficientemente fr{o para hacer

hielo. Esto puede Ilevar toda la noche.

Si el hielo no se esta haciendo Io suficientemente

rapido y se necesita mas, ponga el Control del

Congelador en un nL]mero mas alto (mas fr{o) de a

medio punto por vez. (Por ejemplo, si el control esta en

3, mueva a la posicion entre 3 y 4). Espere 24 horas y si

es necesario, gradualmente cambie el Control de

Balance de Aire al punto mas alto, esperando 24 horas

cada vez que se aumenta.

RECUERDE:

• La calidad del hielo sera solo tan buena como la

calidad del agua suministrada a la fabrica de hielo.

Evite la conexion de la fabrica de hielo a un suministro

de agua blanda. Los productos quimicos usados para

ablandar agua (tales como sal) pueden dahar partes

de la fabrica de hielo y producir hielo de mala calidad.

Si no se puede evitar el uso de agua blanda, asegL]rese

que el ablandador de agua esta funcionando bien y

esta bien mantenido.

Cierre de la Puerta

Su refrigerador tiene 2 rodillos frontales regulables - uno a

la derecha y otro a la izquierda. Si su refrigerador parece

inestable o usted quiere que las puertas se cierren con

mayor facilidad, ajuste la inclinacion del refrigerador

usando las instrucciones siguientes:

1, Enchufe el refrigerador.

Acomode el refrigerador hasta su posicion final.

Quite la rejilla de la base (vea "Rejilla de la Base"

mencionada previamente en esta seccion). Los dos

tornillos reguladores son parte de las piezas de

montaje del rodillo frontal, que estan en la base del

regrigerador a cada lado.

Use un destornillador para ajustar los tornillos

reguladores. Gire el tornillo regulador hacia la derecha

para levantar ese lado del refrigerador o gire el tornillo

regulador hacia la izquierda para bajar ese lado. Puede

precisar darle varias vueltas a los tornillos reguladores

para ajustar la inclinacion del refrigerador.

NOTA: Para simplificar el ajuste de los tornillos, haga

que alguien empuje la parte superior del refrigerador, Io

cual quita el peso de los tornillos reguladores y los

rodillos.

Para retirar la rejilla de la base:

1, Abra ambas puertas del refrigerador.

2, Sujete la rejilla con sus manos por los extremos, con

los pulgares en la parte superior. Empuje hacia adentro

con los pulgares y tire hacia arriba desde el fondo.

NOTA: AsegL]rese de volver a fijar la ficha tecnica en la

parte trasera de la rejilla de la base despues de limpiar.

Abra ambas puertas nuevamente y verifique para

asegurarse que se cierran con la facilidad que usted

desea. De Io contrario, incline el refrigerador

ligeramente mas hacia la parte posterior, girando

ambos tornillos reguladores hacia la derecha. Puede

tomar varias vueltas mas, y usted debera girar ambos

tornillos reguladores la misma cantidad de veces.

6, Vuelva a colocar la rejilla de la base.

%.I'IJl I l%J =

II lO/@l#!ItI q ""'>" ...... °'g' " °'

Su nuevo refrigerador puede hacer ruidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos

para Ud., puede ser que se preocupe. La mayoria de los

sonidos nuevos son normales. Superficies duras, como el

piso, paredes y gabinetes, pueden hacer que los sonidos

parezcan mas fuertes de Io que son en realidad. A

continuacion se describen los tipos de sonidos y qu@

puede causarlos.

Si su producto esta equipado con maquina de hacer

hielo, Ud. escuchara un zumbido cuando la valvula de

agua se abre para Ilenar la maquina de hielo en cada

ciclo.

El reloj del descongelador hace un chasquido cuando

el ciclo comienza y termina. Tambien, el termostato del

refrigerador hara el mismo sonido al principio y al final

del ciclo.

Las vibraciones pueden producirse por el flujo de

liquido refrigerante, tuberia de agua o articulos

guardados arriba del refrigerador.

Su refrigerador esta disehado para funcionar con mas

eficiencia para conservar sus alimentos a la

temperatura deseada. El compresor de alta eficiencia

puede causar que su nuevo refrigerador funcione por

periodos de tiempo mas largos que su refrigerador

viejo y Ud. puede escuchar un sonido pulsante o

agudo.

El agua que gotea en el calentador del descongelador

durante el ciclo de descongelacion puede causar

chisporroteos.

Puede ser que Ud. escuche el ventilador del

evaporador circulando el aire a traves del refrigerador y

el congelador.

AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

La contraccion y expansion de las paredes internas

pueden causar un ligero estallido.

Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

colectora durante el ciclo de descongelacion.

COMO USAR SU

REFRIGERADOR

"" " " f;;_='.......... ""_" I=51];_.I_,911dlI]I

Para asegurar las temperaturas correctas, debe permitir

que el aire fluya entre las dos secciones. El aire frio entra

por la parte inferior de la seccion del congelador y

contin0a hacia arriba. Luego entra en la seccion del

refrigerador a traves del orificio de ventilacion superior. El

aire regresa al congelador como se muestra.

No bloquee ninguno de estos orificios de ventilaci(_n

con sodas, cereales, pan, etc. Si estos orificios estan

bloqueados, el aire no circulara y los controles de

temperatura no funcionaran correctamente.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una seccion

pasaran a la otra. Para eliminar los olores limpie

completamente ambas secciones. Para evitar que pasen

de una seccion a otra, envuelva o cubra bien los

alimentos.

Cbmo comprobar el flujo de aire

Para medir la cantidad de aire frJo dirigida del

compartimiento del congelador a la seccion del

refrigerador, ponga su mano frente al orificio de ventilacion

superior. Usted puede ajustar el control del aire del

congelador para sentir los diferentes niveles de flujo del

aire.

Para mas informacion sobre las temperaturas de su

refrigerador, consulte la seccion "Localizacion y reparacion

de averJas".

Para su comodidad, los controles de su refrigerador

han sido programados de f_ibrica. Cuando instale su

refrigerador por primera vez aseg0rese que los controles

tienen la programacion original. El control del termostato y

el control del equilibrio del aire deberJan estar en "la

posicion intermedia" como se muestra en las ilustraciones

siguientes.

El control del termostato ajusta la temperatura tanto

del compartimiento del refrigerador como del

compartimiento del congelador. Los ajustes hacia la

izquierda de la posicion intermedia hace que la

temperatura sea menos frJa en ambos compartimientos.

Los ajustes hacia la derecha de la posicion intermedia

hace que la temperatura sea mas frJaen ambos

compartimientos.

THERMOSTAT

3 4 •

WARMEST 1 6 COLDEST

NOTA: Su unidad no enfria cuando el control del

termostato esta en la posicion OFE

El control del equilibrio del aim divide la cantidad de

aire frio que entra a ambas secciones. Los ajustes hacia

la izquierda de la posicion intermedia dirigen mas aire fifo

a la seccion del refrigerador. Los ajustes hacia la derecha

de la posicion intermedia dirigen mas aire fifo a la seccion

del congelador.

AIR BALANCE

DIRECTS MORE DIRECTS MORE

COLD AIR TO COLD AIR TO

REFRIGERATOR FREEZER

COMPARTMENT COMPARTMENT

Espere hasta que su refrigerador se enfrJe completamente

antes de introducir los alimentos. Lo mejor es esperar 24

horas antes de guardar alimentos en el refrigerador.

IMPORTANTE: Si usted introduce alimentos antes de que

el refrigerador se haya enfriado completamente, los

alimentos pueden descomponerse. Porter los controles

del termostato y del equilibrio del aire en un ajuste m_is

alto (m_is if|o) que el recomendado no enfriar_i m_is

r_ipido los compartimientos.

Como can his .......

.............. , <, , _ %FA'I)

Permita que el refrigerador se enfrie completamente antes

de guardar los alimentos. Esto puede demorar varias

horas. Los ajustes indicados en la seccion anterior

debieran ser los correctos para el uso normal del

refrigerador en una casa. Los controles estaran bien

regulados cuando la leche y Iosjugos esten Io

suficientemente frJos y las helados esten firmes.

Si necesita ajustar la temperatura en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran

en la siguiente tabla. Espere por Io menos 24 horas entre

un ajuste y otro.

AJUSTE

CONDICION/MOTIVO: RECOMENDADO:

La secci6n del

REFRIGERADOR est_i muy

caliente

• La puerta se ha abierto con

frecuencia

• Se agregO una gran cantidad

de alimentos

• La temperatura ambiente esta

muy elevada

Gire el control de

BALANCE DE

AIRE medio

nimero m_is alto.

Espere 24 horas y

luego compruebe

la temperatura del

congelador

La seccion del CONGELADOR

est_i muy caliente/el hielo no se

produce con suficiente rapidez

• La puerta se ha abierto con

frecuencia

Gire el control de

BALANCE DE

AIRE medio

nimero m_is alto

• Se agregO una gran cantidad

de alimentos

La temperatura ambiente esta

muy baja (los ciclos no se

suceden con suficiente

regularidad)

• Consumo excesivo de hielo

• El difusor de aire esta

bloqueado con alimentos

Quite los

alimentos del flujo

de aim

La seccion del

REFRIGERADOR est_i muy frla

• Los controles no se ajustaron

correctamente para sus

condiciones

(Sire el control del

TERMOSTATO al

siguiente numero

m_is bajo

La seccion del CONGELADOR

est_i muy frla

• Los controles no se ajustaron

correctamente para sus

condiciones

Gire el control de

BALANCE DE

AIRE medio

numero m_is bajo

Almacenamiento de alimentos frescos

Envuelva o guarde los alimentos en el refrigerador en un

material hermetico y a prueba de humedad a menos que

se indique Io contrario. Esto evita que el olor y el sabor del

alimento circulen por el refrigerador. En productos que

tienen fecha de vencimiento, verifique la fecha para

asegurar que esten frescos.

Mantequilla o margarina

Conservar la mantequilla abierta en una bandeja

cubierta o compartimiento cerrado. Si se guarda una

provision adicional, envuelva con papel para

congelador y congele.

Queso

Guardar en la envoltura original hasta el momento de

usar. Una vez abierto, envolver bien con plastico o

papel de aluminio.

Leche

Limpiar la superficie de los envases de leche. Para

mejor conservacion, ponga la leche en los estantes

interiores.

Huevos

Guardar en la c_a original en el estante interior.

Frutas

Lavar, dejar secar, y guardar en el refrigerador en bolsas

plasticas o en el compartimiento para verduras. No lave

ni limpie las moras hasta el momento de usar. Clasifique

y mantenga las moras en el recipiente original en el

compartimiento para verduras o guarde en una bolsa de

papel a medio cerrar en un estante del refrigerador.

Verduras de hoja

Quitar el envoltorio y sacar los bordes machucados o

descoloridos. Lavar con agua fria y escurrir. Poner en

bolsas plasticas o recipientes de plastico y guardar en

el compartimiento para verduras.

Verduras con cascara (zanahorias, pimientos)

Poner en bolsas plasticas o recipientes de plastico y

guardar en el compartimiento para verduras.

Pescado

Use el pescado fresco y los mariscos el mismo dJa que

los compra.

Came

Guardar la mayor parte de la carne en el envoltorio

original siempre y cuando sea hermetico y a prueba de

humedad. Envolver si es necesario. Ver los periodos de

conservacion en el siguiente cuadro. Cuando se guarda

came por un tiempo mas largo que los que se indican,

congelar la came.

Polio ................................................................. 1-2 dlas

Carne picada .................................................... 1-2 dlas

Carnes varias (hlgado, corazon, etc.) .............. 1-2 dias

Fiambres .......................................................... 3-5 dias

Filetes/asado .................................................... 3% dlas

Carnes Curadas ............................................. 7-10 dlas

Sobras

Cubrir sobras con plastico o aluminio. Tambien se

pueden usar recipientes de plastico con tapas

hermeticas.

Conservacibn de alimentos congelados

NOTA: Para mayor informaciOn acerca de la preparacion

de alimentos para congelar o perJodos de conservacion de

alimentos, revise una guia de congelacion o un libro de

cocina confiable.

Envasado

El exito de la congelacion depende del envasado correcto.

Cuando Ud. cierra y sella el paquete, no debe permitir que

el aire y la humedad entren o salgan. De Io contrario,

puede haber circulacion de olor y sabor a traves del

refrigerador y tambien deshidratacion de alimentos

congelados.

Envolturas recomendadas:

• Recipientes de plastico rigido con cierre hermetico

• Latas yjarras para congelacion de lados rectos

• Papel de aluminio resistente

• Papel con laminado plastico

• Envoltura plastica impermeable (hechas con lamina

Saran)

• Bolsas autosellantes especiales para el congelador

Siga las instrucciones del paquete o del recipiente para los

metodos de congelacion adecuados.

No use:

• Envolturas de pan

• Recipientes de plastico que no sean de polietileno

• Recipientes sin cierre hermetico

• Papel encerado o envoltura para congelador con

cubierta de cera

• Envoltura delgada, semipermeable

Congelacion

Su congelador no congelara una cantidad grande de

alimentos en forma rapida. No ponga mas comida

descongelada dentro del congelador de Io que se puede

congelar en 24 horas (no mas de 2 0 3 libras de comida

por pie cL]bico [907-1,350 g por litro] de espacio en el

congelador). Deje espacio suficiente en el congelador para

que el aire circule alrededor de los paquetes. Tenga

cuidado de dejar suficiente espacio en el frente para que la

puerta cierre bien.

Los periodos de almacenamiento varian de acuerdo a la

calidad y tipo de comida, o de envoltura usada (hermetica

y a prueba de humedad), y a la temperatura de

almacenamiento. Los cristales de hielo dentro del paquete

sellado son normales. Esto simplemente indica que la

humedad en el alimento y el aire dentro del paquete se

han condensado, formando cristales de hielo.

NOTA: Permita que las comidas calientes se enfrien a

temperatura ambiente durante 30 minutos, luego envuelva

y congele. El enfriamiento de las comidas calientes antes

de congelar ahorra electricidad.

CARACTER|STICAS

DEL REFRIGERADOR

Para sacar el depbsito de hielo:

1. Levante desde abajo el panel que cubre el dep0sito y

desl|celo hacia arras.

Levante el brazo de control electrico hasta que

enganche en la posicion OFF (hacia arriba). AL]n se

puede sacar hielo del distribuidor, pero no se puede

hacer mas.

Levante y tire de la parte delantera del deposito de

hielo para sacarlo.

Vacie el deposito de hielo. Utilice agua tibia para

derretir el hielo si fuera necesario. No use

instrumentos afilados para romper el hielo en el

deposito. Esto puede dar_ar el deposito y el

mecanismo de distribucion.

Lave con un detergente suave, enjuague bien y seque

completamente.

Cuando vuelva a colocar el deposito, asegL]rese de

empujarlo completamente para que funcione el

distribuidor. Luego baje el brazo de control electrico

hasta la posicion ON para que reinicie la produccion de

hielo. AsegL]rese de que la puerta este bien cerrada.

bee

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua

del distribuidor.

No seguir esta instrucci6n puede ocasionar

cortaduras.

Segun el modelo, usted puede tener una o mas de las

siguientes opciones: la posibilidad de seleccionar hielo

picado o en cubos, una luz especial que se enciende

cuando usted utiliza el distribuidor o una opcion de cierre

para evitar que salga hielo accidentalmente.

El distribuidor de hielo

El hielo proviene del deposito de hielo de la maquina de

hacer hielo, en el congelador. Cuando usted oprime la

barra del distribuidor:

Se abre una escotilla en un conducto situado entre el

distribuidor y el deposito del hielo.

El hielo baja del deposito y cae a traves del conducto.

Cuando deja de oprimir la barra del distribuidor, se

cierra la escotilla y deja de salir hielo. El sistema de

distribucion no funcionara cuando la puerta del

congelador este abierta.

Algunos modelos tienen la opciOn entre los cubos o el

hielo picado. Antes de sacar hielo, seleccione el tipo de

hielo que desea. Los botones de control estan disehados

para facilitar el uso y limpieza del distribuidor.

• Para obtener hielo en cubos, oprima el boton de CUBE

hasta que el indicador rojo aparezca en la ventana que

esta sobre ese boton de CUBE.

C:::::::::D iiiiim

ICE

ICRUSH I CUBE I

• Para obtener hielo picado, oprima el boton de CRUSH

hasta que el indicador rojo aparezca en la ventana que

esta sobre ese boton de CRUSH.

Para obtener hielo picado, el hielo es triturado antes de ser

despachado. Esto puede retrasar un poco la distribucion

del hielo picado. El ruido proveniente del triturador de hielo

es normal y los trozos de hielo pueden variar en tamaho.

Cuando cambia de la posicion de hielo picado a la

posicion de hielo en cubos, caen unas onzas de hielo

picadojunto con los primeros cubos.

Para distribuir hielo:

Oprima el boton del tipo de hielo que desee.

Oprima un vaso resistente contra la barra del

distribuidor de hielo. Sostenga el vasojunto al orificio

del distribuidor para que el hielo no caiga fuera del

vaso.

IMPORTANTE: No necesita aplicar mucha presion a la

barra para activar el distribuidor de hielo. Oprimir

mucho no hara que el distribuidor funcione con mas

rapidez o produzca mayor cantidad de hielo.

3, Retire el vaso para detener la salida de hielo.

NOTA: Los primeros lores de hielo pueden tener mal

sabor debido alas conexiones de plomeria y piezas

nuevas. No use ese hielo. Ademas, no saque grandes

cantidades de hielo del deposito del hielo, a traves del

distribuidor.

El distribuidor de agua

El agua fria proviene de un deposito situado detras de la

gaveta de la carne. Su capacidad es de aproximadamente

1.5 litros (1Y_cuartos de galon).

Cuando el reffigerador se conecta por primera vez, oprima

la barra del distribuidor de agua con un vaso ojarro hasta

que saque y descarte de 1.9 a 2.8 litros (2 0 3 cuartos de

galon). Toma de tres a cuatro minutos para que el agua

comience a salir. El agua que usted saca y descarta

enjuaga el deposito y las tuberJas.

Toma varias horas para que se enfrie un nuevo deposito

Ileno.

IMPORTANTE: La bandeja pequeha desmontable situada

bajo el distribuidor del agua esta disehada para recibir los

derrames pequehos y facilitar la limpieza. Esta bandeja no

tiene desague. Se puede retirar del distribuidor para ser

vaciada o limpiada en el sumidero.

Para sacar agua :

1. Oprima un vaso contra la barra del distribuidor de

agua.

2. Retire el vaso para detener la salida del agua.

NOTA: Haga salir suficiente agua cada semana para

mantener un suministro fresco,

La luz del distribuidor

El area del distribuidor tiene una luz. Puede encenderse

con la mano oprimiendo el boron de ON situado a mano

derecha del panel de control. Aparecera el indicador rojo

que esta sobre el boron de ON. En algunos modelos:

cuando usted utilice el distribuidor la barra encendera

automaticamente la luz.

C::::::::D iiii

LIGHT

OFF ON ]

NOTA: Para informacion sobre como cambiar el foco del

distribuidor, vea la seccion "Como cambiar les focos".

En los modelos que no tienen el hielo picado, el interruptor

de luz en es de tipo oscilante. Oprima el interruptor para

encender la luz, y oprlmalo otra vez para apagarla.

El cierre del distribuidor (en algunos modelos)

El distribuidor puede apagarse para facilitar la limpieza o

para evitar que sea activado accidentalmente por nihos o

animales domesticos. Para apagar el distribuidor, oprima

el boton de LOCK ("Cierre"). El indicador aparecera sobre

el boton de LOCK ("Cierre"). Para reactivar el distribuidor,

oprima el boton de UNLOCK ("Reactivacion") hasta que el

indicador aparezca arriba el boron de UNLOCK. Luego

continL]e distribuyendo hielo o agua como de costumbre.

DISPENSER

LOCK I UNLOCK}

NOTA: La funcion de cierre no interrumpe el flujo electrico

a la unidad, a la maquina de hacer hielo o a la luz del

distribuidor. Onicamente desactiva las barras del

distribuidor.

Los estantes de su refrigerador son ajustables para

adaptarlos a sus necesidades individuales de

almacenamiento. Su modelo puede tener estantes de

vidrio o alambre.

Si Usted guarda a los alimentos similaresjuntos y ajusta

los estantes para que se adapten a las diferentes alturas

de los artlculos, le sera muy facil encontrar exactamente el

artlculo que desea. Asimismo, se reduce el tiempo que el

refrigerador permanece abierto y se ahorra electricidad.

IMPORTANTE: No limpie los estantes de vidrio con agua

caliente mientras estan frlos. Los estantes pueden

romperse si se exponen a cambios bruscos de

temperatura o impacto. Para su proteccion se ha

disehado vidrio templado para hacerse ahicos. Esto es

normal,

NOTA: Los estantes de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se dahen el

caer.

Para quitar los estantes de su posicion de envio (los

estantes son enviados boca abajo):

Tome el frente del estante superior con una mano y use

la otra mano para quitar el material de empaque de la

superficie del estante.

Baje el frente del estante superior hasta que los

ganchos del estante puedan desprenderse de las

ranuras de los soportes de los estantes en la pared

trasera del refrigerador. Tire del estante hacia el frente

para quitarlo.

3. De vuelta el estante.

Inserte los ganchos traseros del estante en las ranuras

de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos traseros calcen en las ranuras.

Baje el frente del estante. AsegL]rese que el estante

este asegurado en su lugar.

Estantes deslizables (en algunos modelos)

Algunos estantes se deslizan hacia afuera, dandole un

acceso mas facil a los alimentos almacenados en la parte

de arras.

Para hacer rodar los estantes hacia afuera, tire

cuidadosamente del frente del estante hacia Usted.

Para hacer rodar los estantes hacia adentro, empuje el

estante hacia adentro hasta que se detenga.

Para sacar el cajon convertible:

1. Desllcelo directamente hacia afuera hasta el tope.

2. Levante el frente levemente y retirelo por completo.

3. Vuelva a colocarlo en el orden inverso.

Para quitar un estante del marco de metal:

1. Tire del estante hacia afuera hasta su tope.

2. Incline el frente del estante hacia arriba y tire de el un

poco mas.

3. Levante el estante de tal manera que los rodillos se

deslicen por la ranura en el marco.

Vuelva a porter el estante en el orden inverso.

Estantes y marcos de estantes

Para quitar un estante/marco:

1. Incline el frente del estante/marco hacia arriba y

levantelo por la parte de arras.

2. Tire del estante/marco derecho hacia afuera.

Para volver a colocar un estante/marco:

Guie los ganchos traseros del estante/marco hacia el

interior de las ranuras en los soportes de los estantes

en la pared trasera del refrigerador.

Incline el frente del estante/marco hacia arriba hasta

que los ganchos traseros calcen en las ranuras.

Baje el frente del estante/marco para ponerlo en su

lugar.

Para sacar la tapa:

1. Retire el cajon y el cajon de verduras.

2. Levante el frente de la tapa separandolo de los

soportes y retirelo tirando hacia arriba y hacia afuera.

Para volver a colocar la tapa:

1. Encaje la parte trasera de la tapa en los soportes

ranurados en las paredes laterales del refrigerador y

coloque la tapa en su lugar.

2. Vuelva a colocar el cajon y el cajon de legumbres.

El cajon convertible de legumbres/carnes puede ajustarse

de manera que enfrie correctamente la carne o las

legumbres. A diferencia de la mayoria de los sistemas de

cajon refrigerado de carnes, el control de temperatura

enfria el aire dentro de la bandeja. (La mayoria de los

sistemas enfrian L]nicamente a la bandeja misma, con Io

que el aire dentro de la bandeja no se enfria

uniformemente).

Enfriando el aire dentro de la bandeja proporciona un

enfriamiento mas uniforme y se reduce la congelacion por

"puntos". El control de temperatura se puede ajustar para

mantener la carne a las temperaturas de almacenaje

recomendadas (28°F-32°F, es decir -2°C a 0°C, son las

temperaturas de almacenaje recomendadas por el

Consejo Nacional de Ganado y Carnes).

Para guardar legumbres a su temperatura Optima de

almacenaje (la cual debe ser mayor que la de la came),

ajuste el control a la posicion Vegetable, totalmente hasta

el extremo izquierdo.

Para sacar el compartimiento de verduras:

1. Deslice el compartimiento de verduras derecho hacia

afuera hasta el tope.

2, Levante la parte delantera.

3, Deslice el compartimiento completamente hacia

afuera.

Para volver a colocar siga los mismos pasos en

sentido inverso.

IMPORTANTE: Para mantener la frescura por mas tiempo,

siempre envuelva a la carne con materiales hermeticos y a

prueba de humedad antes de guardarla. Siempre guarde

la carne segL]n la recomendacion del Consejo Nacional de

Ganado y Carnes. Para mas informacion, vea la seccion

"Como almacenar alimentos frescos" en la "Guia de

conservacion de los alimentos".

Cbmo ajustar el control

El control convertible viene ajustado de fabrica en la

posicion de menos fifo para carne. Muevalo a la posicion

intermedia o "colder" (mas fifo) si asJ Io desea.

Para cambiar el ajuste: mueva el control hacia la derecha

(colder, mas fifo) o hacia la izquierda (less cold, menos

fifo).

Para guardar legumbres: mueva el control hasta el

extremo izquierdo, a la posicion VEG.

IMPORTANTE: Si los alimentos se empiezan a congelar,

mueva el control hacia la izquierda (menos fifo). Recuerde

que debe esperar 24 horas entre ajustes. Si Io hace asJ, le

da tiempo a la temperatura de los alimentos a que cambie.

Para sacar la tapa del cornpartirniento de verduras:

1, Saque el compartimiento de verduras.

2, Levante el marco de la tapa hacia arriba y afuera.

Para volver a colocar la tapa:

1, Encaje el marco de la tapa en los soportes sobre las

paredes laterales del refrigerador.

2, Baje la parte delantera del marco de la tapa para

colocarlo en su lugar.

3, Deslice la parte trasera del vidrio dentro del marco de

la tapa y baje la parte delantera.

',, "", _o,_=%........ 's% =,_" y=, %1_13 Ill '_%

COl I'Ip I'I sl'ItO ve[QLII'8..=

llil'i ,' I" = %_C ,_==,o " %=i +,+i(11%

Usted puede controlar la cantidad de humedad en la

gaveta hermetica. Ajuste el control en cualquier posicion

entre LOW (bajo) y HIGH (alto).

• LOW (abierto) permite que el aire humedo salga del

compartimiento para conservar mejor las frutas y

verduras con cascara.

• HIGH (cerrado) mantiene el aire humedo en el

compartimiento para conservar mejor las verduras

frescas de hoja.

IL Humidity Control

HIGH e • • • • • • • LOW

0gu ' o:> mode o F

Para evitar que las verduras caigan detras del

compartimiento, algunos modelos tienen una extension de

la tapa que cubre el espacio entre la pared trasera y la

parte trasera del compartimiento. Usted puede sacar la

extension para limpiar.

Para sacar la extension de la tapa del compartimiento

de las verduras:

1. Levante la parte delantera de la extension.

2. Tire de ella para sacarla de los soportes.

Para volver a instalar la extensi(_n de la tapa del

compartimiento de las verduras:

1. Coloquela de nuevo en los soportes situados en las

paredes laterales del refrigerador.

2. Deje que la extension descienda hacia adelante y

repose en la tapa del compartimiento de las verduras.

Se puede sacar los rielas de la puerta para facilitar la

limpieza.

Rieles del a puerta a presiOn

Para sacar los rieles:

Saque todos los articulos del anaquel.

Empuje hacia adentro ligeramente en la parte delantera

del soporte mientras tira hacia afuerala lengueta

interior.

3. Repita estos pasos para el otro extremo del riel.

Para volver a colocar los rieles:

Empareje los extremos de los soportes con los

botones que se encuentran en los costados del

revestiniemiento de la puerta.

Haga encajar con presion firme el soporte del

congelador y el montaje del riel en las lenguetas que se

encuentran encima del anaquel del congelador como

se mestra.

Rieles calzables de la puerta

Para sacar los rieles:

1. Saque todos los objetos del anaquel.

2. Tire derecho hacia arriba cada extremo del riel.

Para volver a colocar los rieles:

1. Deslice el riel del anaquel en las ranuras que estan en

la puerta.

2. Empuje el riel recto hacia abajo hasta que se detenga.

-s. ,,. ,..0_ge d

Para sacar la parrilla:

1. Levante la parrilla de los soportes.

2. Deslicela hacia afuera para sacarla de los orificios de

los soportes de la parrilla.

Vuelva a colocarla en el orden inverso.

El cajon/canastilla del congelador se puede utilizar para

guardar bolsas de frutas y verduras congeladas que

pudieran caerse de las parrillas del congelador.

Para sacar la canastilla:

1, DeslJcelo hasta el tope.

2, Levante el frente y deslicelo hacia afuera totalmente.

CUIDADO DE SU

REFRIGERADOR

L pez de su efi" ge 'ado

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar

la muerte, explosi6n o incendio.

Tanto la seccion del refrigerador como la del congelador

se descongelan automaticamente. Sin embargo, limpie

ambas secciones una vez al mes para prevenir la

formaciOn de olores. Limpie los derrames inmediatamente.

Consejo para ahorrar electricidad:

Limpie los serpentines del condensador en forma regular.

Hay un cepillo para serpentines que se puede comprar.

Llame al 1-800-366-PART y solicite la parte Numero

4210463.

Para volver a colocar el caj(_n/canastilla:

1, Coloquelo sobre los rieles, asegurandose que los

topes de alambron queden al frente de los

deslizadores.

2, Empujelo completamente de regreso.

Para limpiar su refrigerador:

Desenchufe el refrigerador o desconecte la corriente

electrica.

Quite todas las partes desmontables de adentro, como

estantes, compartimientos de verduras, etc.

Use una esponja o paho suave limpio y detergente

diluido en agua tibia. No use limpiadores abrasivos o

fuertes.

Lave a mano, enjuague y seque bien todas las

superficies.

Enchufe el refrigerador o reconecte la electricidad.

Consejos adicionales de limpieza:

PARTE COMENTARIOS

Exterior • El encerado de superficies

met_licas pintadas ayuda a

proteger contra la oxidaci6n. No

encere partes pl_sticas. Encere las

superficies de metal pintadas,por

Io menos dos veces al a_o usando

cera para electrodom6sticos (o

cera en pasta para autos). Aplique

la cera con un paso limpio.

Paredes

interiores

(deje que el

congelador se

entibie para

que el paho no

se pegue)

Para ayudar a eliminar los olores,

usted puede lavar con una mezcla

de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto

de gal6n [26 g en 0.95 L] de agua).

Revestimiento

y empaque de

las puertas

No use ceras de limpieza,

detergentes concentrados,

blanqueadores o limpiadores

conteniendo petr61eo en las partes

pl_sticas.

Partes • No use toallas de papel, aerosoles

plasticas para ventanas, limpiadores o

(tapas y liquidos inflamables. Estos pueden

da_ar el material.

paneles)

NOTA: No todos los focos de los aparatos

electrodomesticos son adecuados para su refrigerador.

Asegurese de cambiar un foco con otro que sea del mismo

tamaho y forma.

Focos del refrigerador

Luz del area del despachador (en algunos modelos):

1, Desenchufe el refrigerador o desconecte el suministro

de energJa.

2, Saque el foco del area del despachador

3, Reemplace el foco con uno para servlcio pesado de 10

Watts, que se puede comprar con su distribuidor.

4, Enchufe el refrigerador o reconecte el suministro de

energJa.

Luz detr_is del panel de control:

1, Desenchufe el refrigerador o desconecte el suministro

de energJa.

2, Saque el foco que esta detras del panel de control.

3, Reemplacelo con un foco para aparatos

electrodomesticos de 40 Watts.

....5£ s t

Enchufe el refrigerador o reconecte el suministro de

energJa.

Luz del cajon de legumbres (en algunos modelos):

Desenchufe el refrigerador o desconecte el suministro

de energfa.

Saque la pantalla de la luz sujetandola por la parte

superior central y tire hacia adelante, mientras inclina la

pantalla ligeramente hacia un lado.

3. Reemplacelo con un foco para aparatos

electrodomesticos de 40 Watts.

Vuelva a colocar la pantalla de la luz sujetando la parte

superior central de la pantalla e insertando las

lenguetas en un extremo de los orificios ranurados en

el revestimiento interno del refrigerador. Luego doble

con cuidado la pantalla por el centro para insertar las

lenguetas en el otro extremo.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Como sacar la pantalla de la luz para limpiaria:

1. Quite el cajOn de legumbres y la tapa.

2, Saque la pantalla de la luz sujetandola por la parte

superior central y tire hacia adelante, mientras inclina la

pantalla ligeramente hacia un lado.

Lavela con agua tibia y detergente Iiquido. Enjuague y

seque la cubierta.

Vuelva a colocar la pantalla de la luz sujetando la parte

superior central de la pantalla e insertando las

lenguetas en un extremo de los orificios ranurados en

el revestimiento interno del congelador. Luego doble

con cuidado la pantalla por el centro para insertar las

lenguetas en el otro extremo.

Focos del congelador

La luz que estzi debajo del deposito de hielo:

1. Desenchufe el refrigerador o desconecte el suministro

de energfa.

2. Empuje hacia adentro los lados de la pantalla de la luz

y tire hacia abajo hasta que se desenganche.

3. Reemplace el foco con un foco para aparatos

electrodomesticos de 40 Watts,

4. Vuelva a colocar la pantalla de la luz.

5. Enchufe el refrigerador o reconecte el suministro de

energfa.

Luz superior del congelador (en algunos modelos):

1. Desenchufe el refrigerador o desconecte el suministro

de energfa.

2. Saque la pantalla de la luz sujetandola por la parte

superior central y tire hacia adelante mientras inclina la

pantalla ligeramente hacia un lado.

3. Reemplace el foco con un foco para aparatos

electrodomesticos de 40 Watts,

Vuelva a colocar la pantalla de la luz su etando la parte

superior central de la pantalla e insertando las

lengL]etas en un extremo de los orificios ranurados en

el revestimiento interno del congelador. Luego doble

con cuidado la pantalla por el centro para insertar las

lengL]etas en el otro extremo.

Enchufe el refrigerador o reconecte el suministro de

energfa.

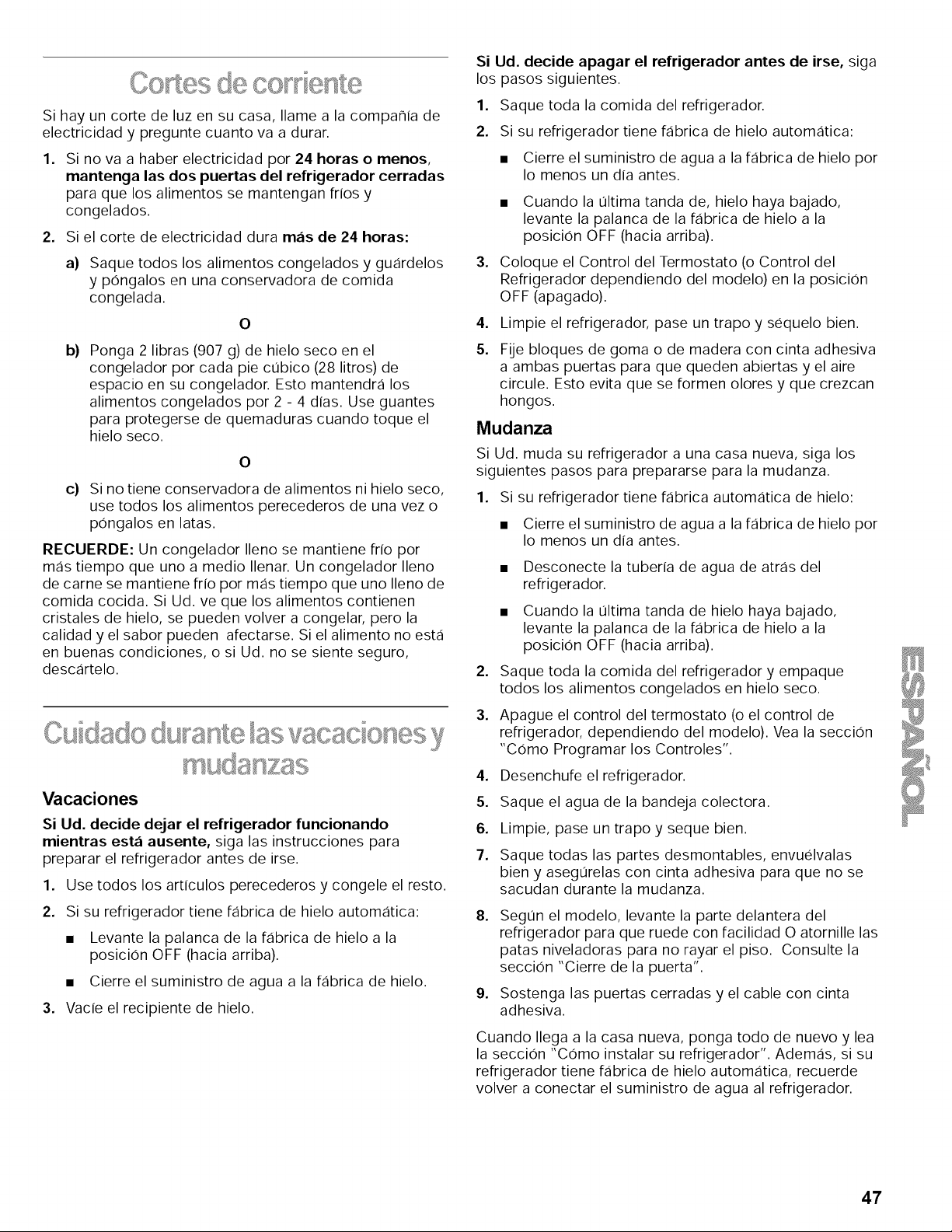

Si hay un corte de luz en su casa, Ilame a la compahia de

electricidad y pregunte cuanto va a durar.

Si no va a haber electricidad por 24 horas o menos,

mantenga las dos puertas del refrigerador cerradas

para que los alimentos se mantengan frios y

congelados.

2. Si el corte de electricidad dura mas de 24 horas:

Saque todos los alimentos congelados y guardelos

y pOngalos en una conservadora de comida

congelada.

Ponga 2 libras (907 g) de hielo seco en el

congelador por cada pie cL]bico (28 litros) de

espacio en su congelador. Esto mantendra los

alimentos congelados por 2 - 4 d|as. Use guantes

para protegerse de quemaduras cuando toque el

hielo seco.

c) Si no tiene conservadora de alimentos ni hielo seco,

use todos los alimentos perecederos de una vez o

pongalos en latas.

RECUERDE: Un congelador Ileno se mantiene frio por

mas tiempo que uno a medio Ilenar. Un congelador Ileno

de came se mantiene frio por mas tiempo que uno Ileno de

comida cocida. Si Ud. ve que los alimentos contienen

cristales de hielo, se pueden volver a congelar, pero la

calidad y el sabor pueden afectarse. Si el alimento no esta

en buenas condiciones, o si Ud. no se siente seguro,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando

mientras esta ausente, siga las instrucciones para

preparar el refrigerador antes de irse.

1. Use todos los arlculos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante la palanca de la fabrica de hielo a la

posicion OFF (hacia arriba).

• Cierre el suministro de agua a la fabrica de hielo.

3, Vacie el recipiente de hielo.

Si Ud. decide apagar el refrigerador antes de irse, siga

los pasos siguientes.

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por

Io menos un dia antes.

• Cuando la L]ltima tanda de, hielo haya bajado,

levante la palanca de la fabrica de hielo a la

posicion OFF (hacia arriba).

Coloque el Control del Termostato (o Control del

Refrigerador dependiendo del modelo) en la posicion

OFF (apagado).

Limpie el refrigerador, pase un trapo y sequelo bien.

Fije bloques de goma o de madera con cinta adhesiva

a ambas puertas para que queden abiertas y el aire

circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los

siguientes pasos para prepararse para la mudanza.

1, Si su refrigerador tiene fabrica automatica de hielo:

• Cierre el suministro de agua a la fabrica de hielo por

Io menos un d|a antes.

• Desconecte la tuberia de agua de arras del

refrigerador.

• Cuando la L]ltima tanda de hielo haya bajado,

levante la palanca de la fabrica de hielo a la

posicion OFF (hacia arriba).

Saque toda la comida del refrigerador y empaque

todos los alimentos congelados en hielo seco.

Apague el control del termostato (o el control de

refrigerador, dependiendo del modelo). Vea la seccion

"Como Programar los Controles".

Desenchufe el refrigerador.

Saque el agua de la bandeja colectora.

Limpie, pase un trapo y seque bien.

Saque todas las partes desmontables, envuelvalas

bien y asegL]relas con cinta adhesiva para que no se

sacudan durante la mudanza.

SegL]n el modelo, levante la parte delantera del

refrigerador para que ruede con facilidad O atornille las

patas niveladoras para no rayar el piso. Consulte la

seccion "Cierre de la puerta".

Sostenga las puertas cerradas y el cable con cinta

adhesiva.

Cuando Ilega a la casa nueva, ponga todo de nuevo y lea

la seccion "Como instalar su refrigerador". Ademas, si su

refrigerador tiene fabrica de hielo automatic& recuerde

volver a conectar el suministro de agua al refrigerador.

" Parece que el motor funciona excesivamente

LOCALIZACION Y

REPARACION DE

AVERiAS

Siga las sugerencias que aparecen a

continuacibn para evitar el costo de una Ilamada

para servicio innecesaria.

Su refrigerador no funciona

&Esta desconectado el cable electrico?

Conecte con firmeza el cord6n en un tomacorriente

activo con el voltaje debido.

&Se quemo un fusible de la casa o se disparo un

disyuntor?

Reemplace el fusible o reposicione el disyuntor.

&Esta el control del termostato en la posicion "OFF"

(Apagado)?

Yea la secci6n "C6mo programar los controles".

&Se esta descongelando el refrigerador?

En 30 minutos vuelva a revisar si el refrigerador est_

funcionando. Su refrigerador activa regularmente un

ciclo de descongelaci6n autom_tica.

Las luces no funcionan

&Esta desconectado el cable electrico?

Conecte con firmeza el cord6n en un tomacorriente

activo con el voltaje debido.

&Esta flojo un foco?

Ponga el control del termostato en "OFF" (Apagado).

Desconecte el refrigerador del suministro de energia.

Saque con cuidado el foco y vuelva a insertarlo. Luego

vuelva a conectar el refrigerador al suministro de

energia y reposicione el control del refrigerador.

&Se ha quemado un foco?

Reempl_celo con un foco para electrodom6sticos del

mismo wattaje, tama_o y forma. Vea la secci6n "C6mo

cambiar los focos".

Hay agua en la bandeja recolectora de agua

&Se esta descongelando el refrigerador?

El agua se evaporar& Es normal que caigan gotas de

agua en la bandeja recolectora de agua.

&Esta mas humedo que Io normal?

El agua en la bandeja recolectora tarda m_s en

evaporarse. Esto es normal cu_ndo hace calor o hay

humedad.

&Esta la temperatura ambiente mas caliente que Io

normal?

En condiciones de calor, el motor funciona por periodos

m_s largos. Cuando la temperatura ambiente es normal,

el motor funciona entre 40% al 80% del tiempo. Si la

habitaci6n est_ caliente, puede funcionar por m_s

tiempo.

&Se acaba de agregar una gran cantidad de

alimentos al refrigerador?

Agregar grandes cantidades de alimentos hace que se

caliente el refrigerador. Es normal que el motor funcione

por periodos m_s prolongados para mantener la

refrigeraci6n. Vea la secci6n "Guia de conservaci6n de

los alimentos."

&Se ha abierto la puerta a menudo?

Cuando esto ocurre, el motor puede funcionar por

periodos mAs largos. Para ahorrar energia, trate de

sacar todo Io que necesita del refrigerador de una sola

vez, mantenga los alimentos organizados de manera

que sea f_cil encontrarlos y cierre la puerta

inmediatamente despu6s de sacarlos.

&No se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes?

Yea la secci6n "C6mo funcionan los controles".

&No estan las puertas completamente cerradas?

Cierre las puertas con firmeza. Si no cierran

completamente, vea "Las puertas no cierran

completamente" m_s adelante en esta secci6n.

&Estan sucios los serpentines del condensador?

Esto impide la transferencia del aire y hace que el motor

trabaje m_s. Limpie los serpentines del condensador.

Vea la secci6n "Limpieza del refrigerador".

&No estan selladas por completo las

empaquetaduras de la puerta?

Llame a una persona calificada o a un t6cnico.

NOTA: Si el problema no se debe a ninguna de las

alternativas indicadas m_s arriba, recuerde que su

nuevo refrigerador funcionar8 por periodos m_s largos

que su refrigerador anterior debido al motor de alto

rendimiento.

El refrigerador parece hacer mucho ruido

Los sonidos pueden ser normales para su

refrigerador.

Consulte la secci6n "C6mo interpretar los sonidos

provenientes de su refrigerador".

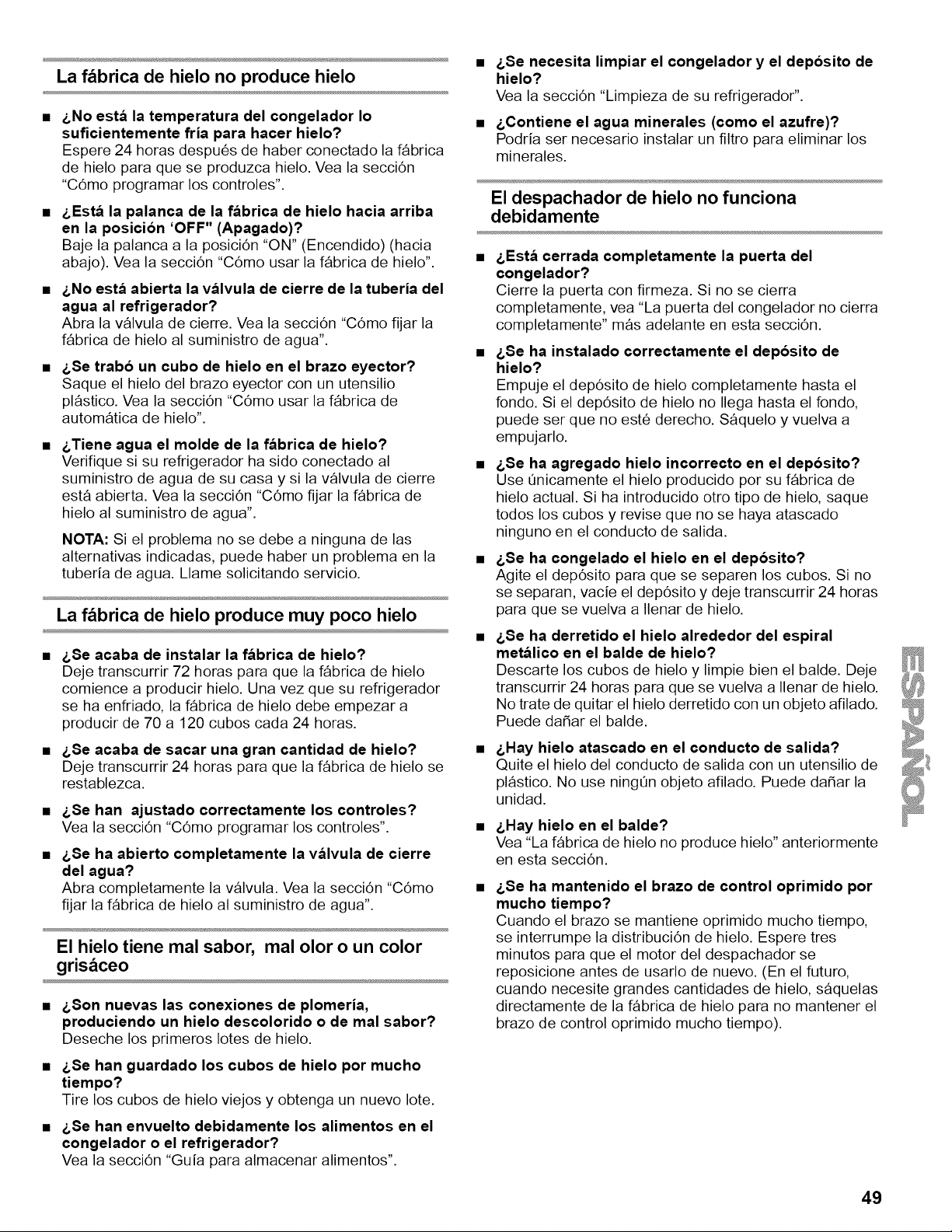

La f&bdca de hielo no produce hielo

&No esta la temperatura del congelador Io

suficientemente fria para hacer hielo?

Espere 24 horas despu6s de haber conectado la f_brica

de hielo para que se produzca hielo. Vea la secci6n

"C6mo programar los controles".

&Esta la palanca de la fabrica de hielo hacia arriba

en la posicion 'OFF" (Apagado)?

Baje la palanca a la posici6n "ON" (Encendido) (hacia

abajo). Vea la secci6n "C6mo usar la fSbrica de hielo".

&No esta abierta la valvula de cierre de la tuberia del

agua al refrigerador?

Abra la v_lvula de cierre. Yea la secci6n "C6mo fijar la

fSbrica de hielo al suministro de agua".

&Se trabo un cubo de hielo en el brazo eyector?

Saque el hielo del brazo eyector con un utensilio

pl_stico. Vea la secci6n "C6mo usar la fSbrica de

autom_tica de hielo".

&Tiene agua el molde de la fabrica de hielo?

Verifique si su refrigerador ha sido conectado al

suministro de agua de su casa y si la vSIvula de cierre

est& abierta. Vea la secci6n "C6mo fijar la fSbrica de

hielo al suministro de agua".

NOTA: Si el problema no se debe a ninguna de las

alternativas indicadas, puede haber un problema en la

tuberia de agua. Llame solicitando servicio.

La f&brica de hielo produce muy poco hielo

&Se acaba de instalar la fabrica de hielo?

Deje transcurrir 72 horas para que la f_brica de hielo

comience a producir hielo. Una vez que su refrigerador

se ha enfriado, la fSbrica de hielo debe empezar a

producir de 70 a 120 cubos cada 24 horas.

&Se acaba de sacar una gran cantidad de hielo?

Deje transcurrir 24 horas para que la fSbrica de hielo se

restablezca.

&Se han ajustado correctamente los controles?

Vea la secci6n "C6mo programar los controles".

&Se ha abierto completamente la valvula de cierre

del agua?

Abra completamente la v_lvula. Yea la secci6n "C6mo

fijar la fSbrica de hielo al suministro de agua".

El hielo tiene mal sabot, mal olor o un color

gris ceo

&Son nuevas las conexiones de plomeria,

produciendo un hielo descolorido o de mal sabor?

Deseche los primeros Iotes de hielo.

&Se han guardado los cubos de hielo por mucho

tiempo?

Tire los cubos de hielo viejos y obtenga un nuevo Iote.

&Se han envuelto debidamente los alimentos en el

congelador o el refrigerador?

Yea la secci6n "Guia para almacenar alimentos".

&Se necesita limpiar el congelador y el deposito de

hielo?

Yea la secci6n "Limpieza de su refrigerador".

&Contiene el agua minerales (como el azufre)?

Podria ser necesario instalar un filtro para eliminar los

minerales.

El despachador de hielo no funciona

debidamente

&Esta cerrada completamente la puerta del

congelador?

Cierre la puerta con firmeza. Si no se cierra

completamente, vea "La puerta del congelador no cierra

completamente" m_s adelante en esta secci6n.

&Se ha instalado correctamente el deposito de

hielo?

Empuje el dep6sito de hielo completamente hasta el

fondo. Si el dep6sito de hielo no Ilega hasta el fondo,

puede ser que no est6 derecho. SSquelo y vuelva a

empujarlo.

&Se ha agregado hielo incorrecto en el deposito?

Use [3nicamente el hielo producido por su f_brica de

hielo actual. Si ha introducido otro tipo de hielo, saque

todos los cubos y revise que no se haya atascado

ninguno en el conducto de salida.

&Se ha congelado el hielo en el deposito?

Agite el dep6sito para que se separen los cubos. Si no

se separan, vacie el dep6sito y deje transcurrir 24 horas

para que se vuelva a Ilenar de hielo.

&Se ha derretido el hielo alrededor del espiral

metalico en el balde de hielo?

Descarte los cubos de hielo y limpie bien el balde. Deje

transcurrir 24 horas para que se vuelva a Ilenar de hielo.

No trate de quitar el hielo derretido con un objeto afilado.

Puede da_ar el balde.

&Hay hielo atascado en el conducto de salida?

Quite el hielo del conducto de salida con un utensilio de

pl_stico. No use ningL_nobjeto afilado. Puede da_ar la

unidad.

&Hay hielo en el balde?

Vea "La f_brica de hielo no produce hielo" anteriormente

en esta secci6n.

&Se ha mantenido el brazo de control oprimido por

mucho tiempo?

Cuando el brazo se mantiene oprimido mucho tiempo,

se interrumpe la distribuci6n de hielo. Espere tres

minutos para que el motor del despachador se

reposicione antes de usarlo de nuevo. (En el futuro,

cuando necesite grandes cantidades de hielo, sSquelas

directamente de la fSbrica de hielo para no mantener el

brazo de control oprimido mucho tiempo).

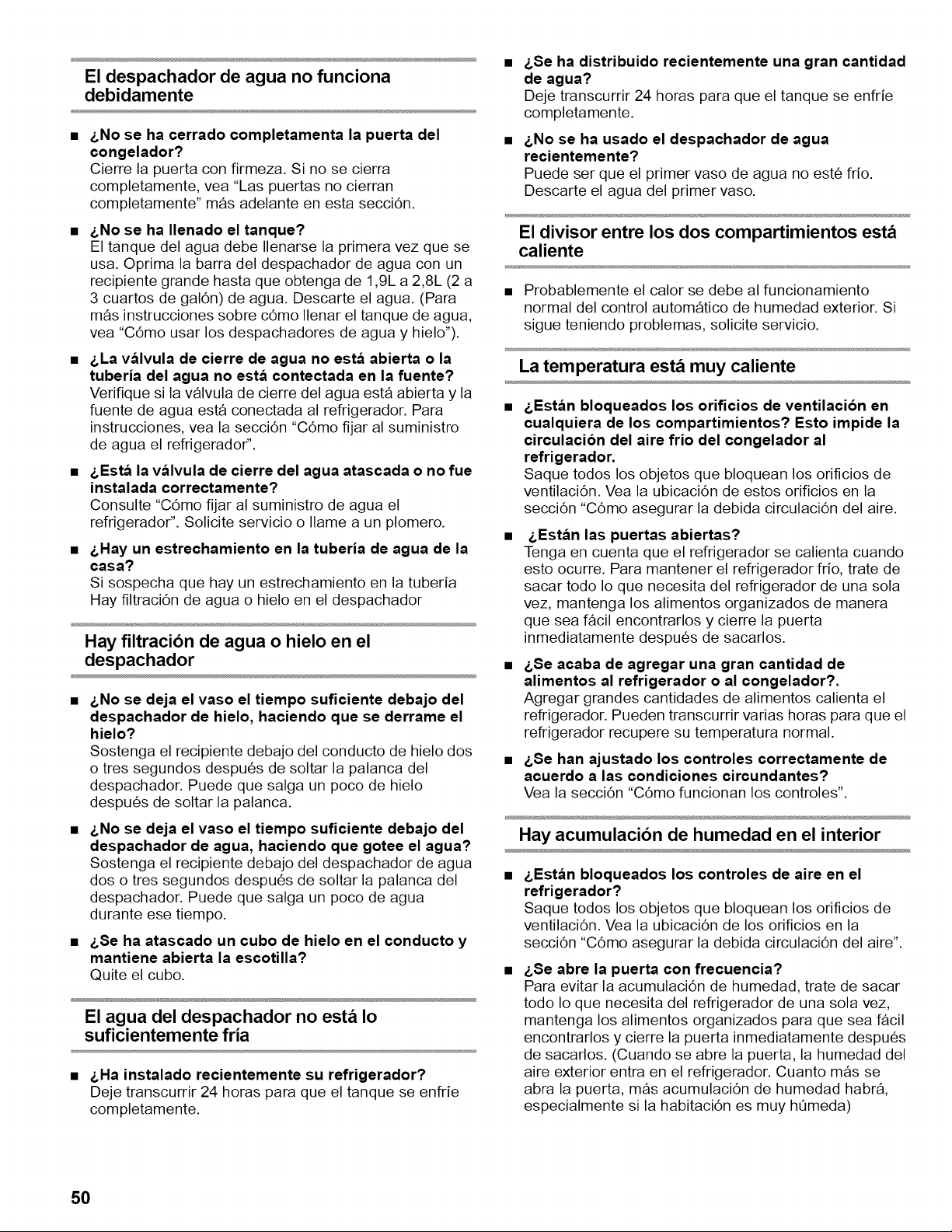

El despachador de agua no funciona

debidamente

/..No se ha cerrado cornpletarnenta la puerta del

congelador?

Cierre la puerta con firmeza. Si no se cierra

completamente, vea "Las puertas no cierran

completamente" m_s adelante en esta secci6n.

&No se ha Ilenado el tanque?

El tanque del agua debe Ilenarse la primera vez que se

usa. Oprima la barra del despachador de agua con un

recipiente grande hasta que obtenga de 1,9L a 2,8L (2 a

3 cuartos de gal6n) de agua. Descarte el agua. (Para

m_s instrucciones sobre c6mo Ilenar el tanque de agua,

vea "C6mo usar los despachadores de agua y hielo").

i..La valvula de cierre de agua no esta abierta o la

tuberia del agua no esta contectada en la fuente?

Verifique si la v_lvula de cierre del agua est_ abierta y la

fuente de agua estA conectada al refrigerador. Para

instrucciones, vea la secci6n "C6mo fijar al suministro

de agua el refrigerador".

i..Esta la valvula de cierre del agua atascada o no fue

instalada correctamente?

Consulte "C6mo fijar al suministro de agua el

refrigerador". Solicite servicio o Ilame a un plomero.

/..Hay un estrechamiento en la tuberia de agua de la

casa?

Si sospecha que hay un estrechamiento en la tuberia

Hay filtraci6n de agua o hielo en el despachador

Hay filtracibn de agua o hielo en el

despachador

&No se deja el vaso el tiempo suficiente debajo del

despachador de hielo, haciendo que se derrarne el

hielo?

Sostenga el recipiente debajo del conducto de hielo dos

o tres segundos despu6s de soltar la palanca del

despachador. Puede que salga un poco de hielo

despu6s de soltar la palanca.

&No se deja el vaso el tiempo suficiente debajo del

despachador de agua, haciendo que gotee el agua?

Sostenga el recipiente debajo del despachador de agua

dos o tres segundos despu6s de soltar la palanca del

despachador. Puede que salga un poco de agua

durante ese tiempo.

i..Se ha atascado un cubo de hielo en el conducto y

mantiene abierta la escotilla?

Quite el cubo.

El agua del despachador no est_ Io

suficientemente fria

• /..Ha instalado recienternente su refrigerador?

Deje transcurrir 24 horas para que el tanque se enfrie

completamente.

i..Se ha distribuido recientemente una gran cantidad

de agua?

Deje transcurrir 24 horas para que el tanque se enfrie

completamente.

&No se ha usado el despachador de agua

recientemente?

Puede ser que el primer vaso de agua no est6 frio.

Descarte el agua del primer vaso.

El divisor entre los dos compartimientos est_

caliente

• Probablemente el calor se debe al funcionamiento

normal del control autom_tico de humedad exterior. Si

sigue teniendo problemas, solicite servicio.

La temperatura est_ muy caliente

i..Estan bloqueados los orificios de ventilacion en

cualquiera de los cornpartirnientos? Esto irnpide la

circulacion del aire frio del congelador al

refrigerador.

Saque todos los objetos que bloquean los orificios de

ventilaci6n. Vea la ubicaci6n de estos orificios en la

secci6n "C6mo asegurar la debida circulaci6n del aire.

&Estan las puertas abiertas?

Tenga en cuenta que el refrigerador se calienta cuando

esto ocurre. Para mantener el refrigerador frio, trate de

sacar todo Io que necesita del refrigerador de una sola

vez, mantenga los alimentos organizados de manera

que sea fScil encontrarlos y cierre la puerta

inmediatamente despu6s de sacarlos.

i..Se acaba de agregar una gran cantidad de

alimentos al refrigerador o al congelador?.

Agregar grandes cantidades de alimentos calienta el

refrigerador. Pueden transcurrir varias horas para que el

refrigerador recupere su temperatura normal.

&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes?

Yea la secci6n "C6mo funcionan los controles".

Hay acumulacibn de humedad en el interior

i..Estan bloqueados los controles de aire en el

refrigerador?

Saque todos los objetos que bloquean los orificios de

ventilaci6n. Vea la ubicaci6n de los orificios en la

secci6n "C6mo asegurar la debida circulaci6n del aire".

&Se abre la puerta con frecuencia?

Para evitar la acumulaci6n de humedad, trate de sacar

todo Io que necesita del refrigerador de una sola vez,

mantenga los alimentos organizados para que sea fScil

encontrarlos y cierre la puerta inmediatamente despu6s

de sacarlos. (Cuando se abre la puerta, la humedad del

aire exterior entra en el refrigerador. Cuanto m_s se

abra la puerta, m_s acumulaci6n de humedad habr_,

especialmente si la habitaci6n es muy hL_meda)

&Esta humeda la habitacibn?

Es normal que se acumule humedad dentro del

refrigerador cuando el aire exterior est_ hOmedo.

&Se han envuelto correctamente los alimentos?

Verifique que todos los alimentos est6n bien envueltos.

Si fuera necesario, envu61valos de nuevo, de acuerdo

con las indicaciones de la secci6n "Guia de

conservaci6n de los alimentos". Seque los recipientes

hQmedos antes de colocarlos en el refrigerador.

&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes?

Yea la secci6n "C6mo funcionan los controles".

&Se ha completado un ciclo de descongelacion

automatica?

Es normal que se formen gotitas en la pared trasera del

refrigerador cuando 6ste se descongela

autom_ticamente.

Las puertas no cierran completamente

/..Hay paquetes de comida que impiden que se cierre

la puerta?

Ordene los recipientes de manera que queden m_s

juntos y ocupen menos espacio.

&Esta el deposito de hielo mal colocado?

Empuje el dep6sito de hielo hasta el rondo.

&Estan las bandejas, parrillas, cubetas o canastillas

mal colocadas?

Coloque la tapa del caj6n de legumbres y todas las

bandejas, parrillas y canastillas en la posici6n correcta.

Para m_s informaci6n, vea la secci6n "Caj6n de

legumbres y tapa del caj6n de legumbres".

&Estan las empaquetaduras pegajosas?

Limpie las empaquetaduras y apliqueles cera de

parafina, segL_nlas instrucciones de la secci6n

"Limpieza de su refrigerador".

&Se balancea el refrigerador o no esta nivelado?.

Nivele el refrigerador. Yea la secci6n "Cierre de la

Puerta".

&Se desmontaron las puertas durante la instalacion

de la unidad y no se volvieron a instalar

correctamente?

Quite y vuelva a colocar las puertas de acuerdo con la

secci6n "C6mo quitar las puertas", o Ilame a una

persona calificada.

Es dificil abrir las puertas

&Estan las empaquetaduras sucias o pegajosas?

Limpie las empaquetaduras de acuerdo con las

instrucciones en la secci6n "Limpieza de su

refrigerador".

CONTRATO DE

MANTENIMIENTO

SEARS

"Le damos servicio a Io que vendemos" es nuestro

compromiso con usted para que pueda depender de

Sears para el servicio. Su aparato electrodomestico

Kenmore tiene un valor agregado, si usted considera que

Sears tiene unidades de servicio por todo el pals, con

tecnicos entrenados por Sears - tecnicos profesionales

que han sido especialmente entrenados para dar servicio

a los aparatos electrodomesticos que vende Sears. EIIos

cuentan con los conocimientos y las habilidades, las

herramientas, las refacciones y el equipo para asegurar

nuestra promesa a usted que "Le damos servicio a Io que

vendemos".

Contrato de mantenimiento Sears

Preserve el valor de su compra mediante un contrato de

mantenimiento. Los aparatos electrodomesticos Kenmore

estan disehados, fabricados y comprobados para darle

ahos de operacion fiable. No obstante, cualquier aparato

electrodomestico puede requerir servicio de vez en

cuando. El contrato de mantenimiento Sears le ofrece un

programa de servicio sobresaliente para sus productos.

El contrato de mantenimiento Sears

• Es el modo mediante el cual usted compra los

servicios del d|a de mahana a los precios de hoy.

• Elimina las cuentas de reparaciones que resultan de

un uso normal.

• Permite todas las Ilamadas de servicio que usted

necesite.

A su solicitud, le proporciona una comprobaciOn

anual de mantenimiento preventivo para mantener a

su aparato electrodomestico Kenmore funcionando

en las mejores condiciones de operacion.

Para mas informacion, Ilamar al 1-800-827-6655.

TABLE DES

MATIERES

TABLE DES MATIERES .................................................... 52

GARANTIE .......................................................................... 52

SECURITE DU REFRIGERATEUR ................................. 53

PIECES ET CARACTERISTIQUES ................................. 54

INSTALLATION DU REFRIGERATEUR ........................... 55

Deballage de votre rdrigerateur ...................................... 55

Espacement requis .......................................................... 55

Specifications electriques ................................................ 56

Enlevement des pores .................................................... 56

Enlevement des poignees des portes ............................. 57

Raccordement du refrigerateur

_]une canalisation d'eau .................................................. 58

Utilisation de la machine a gla(;ons ................................. 59

Grille de la base ............................................................... 60

Fermeture des portes ...................................................... 60

Les bruits de I'appareil clue vous pouvez entendre ........61

UTILISATION DU REFRIGERATEUR ............................... 61

Pour s'assurer d'une circulation d'air appropriee ........... 61

Reglage des commandes ................................................ 62

Ajustement des reglages de commande ........................ 62

Guide d'entreposage des aliments ................................. 63

CARACTERISTIQUES DU REFRIGERATEUR ................ 64

Bac d'entreposage de la machine a gla_;ons .................. 64

Distributeurs d'eau et de gla_;ons ................................... 65

Tablettes du refrigerateur ................................................ 66

Tiroir et couvercle convertibles pour legumes/viande...67

Ajustement du reglage de la temperature du

bac convertible pour legumes/viandes ........................... 68

Bac a legumes et couvercle ............................................ 68

Reglage de I'humidite dans les bacs a legumes ............. 69

Extension du couvercle du bac a legumes ..................... 69

Tringles dans la porte ...................................................... 69

Clayette de congelateur ................................................... 70

Panier du congelateur ...................................................... 70

ENTRETIEN DE VOTRE REFRIGERATEUR .................... 71

Nettoyage du refrigerateur .............................................. 71

Remplacement des ampoules d'eclairage ..................... 72

Pannes de courant ........................................................... 73

Entretien avant les vacances ou

Iors d'un demenagement ................................................. 74

DlePANNAGE ...................................................................... 75

SERVICE D'ENTRETIEN SEARS ...................................... 79

GARANTIE

GARANTIE COMPLETE DE UN AN DU REFRIGERATEUR.

Pendant un an a compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

jointes au produit ou fournies, Sears reparera ce

refrigerateur sans frais, si la defectuosite provient de vices

de materiau ou de fabrication.

GARANTIE COMPLETE DE CINQ ANS DU SYSTEME

SCELLE DU REFRIGERATEUR.

Pendant cinq ans a compter de la date d'achat, Iorsque ce

refrigerateur sera utilise et entretenu d'apres les

instructions au proprietairejointes au produit ou fournies,

Sears reparera le systeme scelle (comprenant le systeme

de refrigeration, la tubulure de raccordement et le

compresseur) sans frais, s'il existe une defectuosite des

materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux

refrigerateurs qui ont ere utilises pour la conservation des

aliments en utilisation domestique privee et exclut les

cartouches originales et de rechange des filtres a eau et

glace Kenmore (si le refrigerateur est dote du systeme de

filtration). Les cartouches originales et de rechange sont

garanties pendant 30jours, pieces seulement, contre les

vices de materiau ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE

SEARS LE PLUS PROCHE AU CANADA OU AUX

leTATS-UNIS.

Cette garantie s'applique seulement pendant que ce

produit est utilise au Canada ou aux Etats-Unis. Cette

garantie vous donne des droitsjuridiques specifiques

et vous pouvez aussi avoir d'autres droits qui varient

d'une province a I'autre ou d'un Etat a I'autre.

Les termes de garantie peuvent varier au Canada.

Communiquer avec votre centre de service Sears local

pour des details complets.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat.

On peut trouver ces renseignements sur I'etiquette

signaletique des numeros de modele et de serie, situee sur

votre appareil tel qu'indique a la section "Pieces et

caracteristiques" de ce livret.

Ayez ces renseignements a portee de la main pour vous

aider a obtenir assistance ou service plus rapidement

Iorsque vous communiquez avec Sears a propos de votre

refrigerateur :

Numero de modelel06.

Numero de serie

Date d'achat

Garder ces instructions et votre facture de vente pour

reference ulterieure.

SECURITE DU REFRIGERATEUR

Votre sdcurit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers susceptibles de causer le d6cCs et

des blessures graves a vous eta d'autres.

Tousles messages de s6curit6 seront pr6c6d6s du symbole d'alerte de s6curit6 et du mot

"DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Risque certain de decks ou de blessure grave si

vous ne suivez pas les instructions.

Risque possible de decks ou de blessure grave

si vous ne suivez pas les instructions.

Tous les messages de s6curit6 identifient le danger et vous disent comment r6duire le risque de blessure et ce

qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURIT¢

AVERTISSEMENT • Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de

I'utilisation du refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes '

• Brancher I'appareil sur une prise a 3 alveoles

reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un cable de rallonge.

• Utiliser deux ou plus de personnes pour

deplacer et installer le refrigerateur.

• Debrancher la source de courant electrique

avant I'entretien.

Replacer tous les panneaux avant de faire la

remise en marche.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables,

telle que I'essence, loin du refrigerateur.

Debrancher le refrigerateur avant I'installation de la

machine a glaqons.

Utiliser un verre robuste pour prendre des glaqons

ou de I'eau (sur certains modeles).

• Enlever les portes de votre vieux refrigerateur.

CONSERVEZ CES INSTRUCTIONS

Miseau rebutde

votrevieuxrefrigerateur

Risque de suffoquer

Enlever les portes de votre vieux r_frigerateur.

Le non-respect de cette instruction peut causer

un decks ou des lesions cer_brales.

IMPORTANT - L'emprisonnement et I'etouffement des

enfants ne sont pas un probleme du passe. Les

refrigerateursjetes ou abandonnes sont encore

dangereux, meme s'ils sont hisses abandonnes pendant

"quelquesjours seulement". Si vous vous debarrassez de

votre vieux refrigerateur, veuillez suivre les instructions

suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux rdfrigdrateur ou

congdlateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants

ne peuvent pas y penetrer facilement.

PIECES ET CARACTleRISTIQUES

Ce manuel couvre plusieurs modules diff6rents. Le r6frig@ateur que vous avez achetez peut avoir certaines ou toutes les

caract6ristiques indiqu6es ci-dessous. Les emplacements des caract@istiques peuvent ne pas correspondre _ votre

module.

1. Machine a glaqons automatique (sur certains modeles)

2. Bac a glac;ons (sur certains modeles)

3. Lampe de congelateur

4. Clayettes amovibles

5. Tringles enclenchables dans la porte

6. Paniers/bacs du congelateur (sur certains modeles)

7. Grille de la base

8. Roulettes de nivellement (derriere la grille de la base)

9. Tableau de commande

10. Commutateur d'eclairage

11. Reglage de la temperature du bac convertible

legumes/viandes (sur paroi laterale)

12. Compartiment utilitaire

13. Plaque signaletique des numeros de modele et de

serie (sur paroi laterale)

14. Tablettes regables

15. Contenant a collations

16. Eclairage du bac a legumes (sur certains modeles)

17. Bac a legumes

18. Bac convertible a legumes/viandes

19. Tringles enclenchables dans la porte

Autres pieces et caracteristiques

(non illustrees ci-dessus/facultatives sur certains

rnodeles)

Plateax a glaqons

INSTALLATION DU

REFRIGERATEUR

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer

et installer le congelateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat_riaux d'emballage

• Enlever le ruban adhesif et toutes les etiquettes de

votre refrigerateur avant de I'utiliser (excepte I'etiquette

des numeros de modele et de serie).

Pour enlever ce qui reste du ruban adhesif ou de

I'adhesif, frotter la surface vivement avec le pouce. La

colle ou I'adhesif qui reste peut etre facilement enleve

par frottage avec les doigts et une petite quantite de

savon liquide pour la vaisselle sur I'adhesif. Rincer a

I'eau tiede et essuyer.

Ne pas utiliser d'instruments aceres, d'alcool a friction,

de liquides inflammables ou de nettoyants abrasifs

pour enlever le ruban adhesif ou la colle. Ces produits

peuvent endommager la surface de votre refrigerateur.

Voir "lmportantes instructions de securite" pour plus de

renseignements, a la section "Securite du

refrigerateur".

IMPORTANT : Ne pas enlever les etiquettes permanentes

d'instruction a I'interieur du refrigerateur, ou la fiche

technique fixee a la base de la grille.

Nettoyage avant I'utilisation

Apres avoir enleve tous les materiaux d'emballage,

nettoyer I'interieur du refrigerateur avant de I'utiliser. Voir

les instructions de nettoyage dans la section "Entretien de

votre refrigerateur'.

Risque d'explosion

Garder les materiaux et les vapeurs inflammables,

telle que I'essence, loin du r_frigerateur.

Le non-respect de cette instruction peut causer

un decks, une explosion ou un incendie.

• Pour obtenir une aeration appropriee pour votre

refrigerateur, laisser un espace de 1,25 cm (.5 po) de

chaque cote et au sommet.

1,25

Si votre refrigerateur comporte une machine a glaqons,

s'assurer qu'un espace additionnel est prevu a I'arriere

pour permettre les connexions des conduits d'eau. Le

refrigerateur peut etre pres du mur arriere si vous ne

faites pas installer une machine a glaqons.

Si vous installez votre refrigerateur pres d'un mur fixe,

laisser un minimum de 5,08 cm (2 po) du cote des

charnieres (selon le modele) pour permettre a la porte

de s'ouvrir sans obstruction.

REMARQUE : Ne pas installer le refrigerateur pres d'un

four, d'un radiateur ou d'une autre source de chaleur, ni

dans un endroit ou la temperature baissera au-dessous de

13° C (55° F).

Risque de choc electrique

Brancher sur une prise _ 3 alv_oles reliee

la terre.

Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un decks, un incendie ou un choc electrique.

Avant de placer le refrig6rateur a son emplacement final, il

est important de vous assurer d'avoir la connexion

electrique appropriee :

Mdthode recommandde de mise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, proteg6e par fusibles et

adequatement mise a la terre est necessaire. II est

recommande d'utiliser un circuit distinct pour alimenter

uniquement votre refrig6rateur. Utiliser une prise murale

qui ne peut pas etre mise hors circuit a I'aide d'un

commutateur. Ne pas employer de rallonge.

REMARQUE : Avant d'executer toute cette installation,

nettoyage ou remplacement d'une ampoule d'eclairage,

tourner le reglage du thermostat (ou le reglage du

refrigerateur selon le model@ a OFF (arr0t) et debrancher

ensuite le refrig6rateur de la source d'alimentation

electrique. Lorsque vous avez termine, reconnecter le

refrigerateur a la source d'alimentation electrique et mettre

de nouveau le reglage du thermostat (ou reglage du

refrig6rateur) au reglage desir6.

Risque de choc electrique

D_connecter la source de courant electrique

avant d'enlever les portes.

Le non-respect de cette instruction peut causer

un decks ou un choc electrique.

REMARQUE : Avant d'enlever les portes, ouvrir les deux

portes et retirer la grille de la base (voir la section "Grille

de la base").

Outils requis :

Cle a douille a t_te hexagonale de ¼ po, cle a douille

t6te hexagonale de _A6po.

1, Debrancher le refrig6rateur ou deconnecter la source

de courant electrique.

2, Si vous avez un distributeur (glaqons ou eau),

deconnecter le conduit d'eau (derriere la grille de la

base).

• Enlever le tuyau de la bride.

• Debrancher I'anneau de raccord et le glisser sur le

tube.

• Enlever I'insertion de metal du tube.

• Enlever I'anneau de raccord et le ressort.

3. 6. Reinstaller les portes.

Enlever la charniere superieure a gauche.

• Enlever le couvercle de la charniere et les vis. NE

PAS ENLEVER LA VIS 1, TEL QU'INDIQUE DANS

LE SCHEMA.

• Debrancher la fiche et les deux fils de liaison a la

terre.

• Soulever soigneusement la porte de la charniere

inferieure. S'assurer de proteger le conduit d'eau

contre les dommages.

Demonter la charniere superieure a droite.

• Enlever le couvercle de la charniere et les vis. NE

PAS ENLEVER LA VIS 2 TEL QU'ILLUSTRE

DANS LE SCHEMA.

• Soulever la porte de la charniere inferieure.

Risque de choc electrique

Reconnecter les deux fils de liaison & la terre.

Le non-respect de cette instruction peut

causer un decks ou un choc electrique.

7. Reconnecter la fiche et les deux fils de liaison a la terre.

8. Reinstaller le couvercle de la charniere et les vis.

9. Brancher le refrigerateur ou reconnecter la source de

courant electrique.

Appliquer une pression ferme aveo les mains sur le devant

de la garniture. Olisser la garniture hors de la poignee,

ensuite la soulever des vis de recouvrement. Enlever les

vis.

Enlever la charniere inferieure si necessaire. Les deux

charnieres a la base ont une construction semblable.

NE PAS ENLEVER LA VIS 3 TEL QU'ILLUSTRE

DANS LE SCHEMA.

REMARQUE : II peut ne pas etre necessaire d'enlever

la charniere inferieure pour deplacer le refrigerateur

dans un cadre de porte.

j..

Lire attentivement toutes les instructions avant

de commencer.

IMPORTANT:

Si on doit utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande

de la machine a gla(::ons a la position d'arrSt (OFF) pour

empScher que la machine a gla(::ons fonctionne sans

eau.

Toutes les installations doivent 6tre conformes aux

exigences des codes Iocaux de plomberie.

Utiliser un tube en cuivre et verifier s'il y a des fuites.

Installer les tubes en cuivre seulement a des endroits

ou la temperature se maintient au-dessus du point de

congelation.

Une periode d'attente allantjusqu'a 24 heures est

necessaire avant que I'appareil commence a produire

des glaqons.

Outils requis :

• Tournevis standard

Cles plates de 7A6-po et Y2-po ou deux cles a molette

reglables

Tourne-ecrou de 1/4-po

Foret de V4-po

Perceuse manuelle ou perceuse electrique

(convenablement reliee a la terre)

REMARQUE : Votre marchand de rdrigerateurs presente

une trousse disponible avec un robinet de genre a selle de

_A-po, un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet de genre a selle est conforme

vos codes Iocaux de plomberie. Ne pas employer de

robinet de genre a selle ou de sAe-po de type a percer, ce

qui reduit le debit d'eau et cause une obstruction plus

facilement.

Arriv_e d'eau froide

La valve d'entree d'eau de la machine a glaqons comprend

une rondelle de contrOle du debit, qui est utilisee comme

element de regulation de la pression d'eau. La machine

glaqons a besoin d'Stre connectee a une canalisation

d'eau froide avec limitations de pression d'eau de 30 a 120

Ib-poL Si un probleme survient, contacter la compagnie de

distribution d'eau.

Raccordernent a une canalisation d'eau :

Debrancher le refrigerateur ou deconnecter la source

de courant electrique.

Fermer (OFF) le robinet principal d'arrivee d'eau. Ouvrir

(ON) le robinet de puisage le plus proche pendant une

periode suffisante pour que la canalisation d'eau se

vide.

Trouver une canalisation d'eau FROIDE verticale de 1,3

a 3,2 cm (1/2-p0a 11/4-p0) pres du refrigerateur.

REMARQUE : On peut alimenter le refrigerateur

partir d'une canalisation horizontale, mais on doit alors

observer les precautions suivantes : percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

empSche egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arret.

Pour determiner la Iongueur du tube en cuivre, il faut

mesurer la distance entre le point de connexion

gauche au bas a I'arriere du refrigerateur et le tuyau

d'arrivee d'eau. Ajouter une Iongueur de 7 pieds (2,1 m)

pour permettre le deplacement du refrigerateur pour le

nettoyage. Utiliser un tube en cuivre de 1/4po de

diametre. Veiller a ce que le tube soit coupe d'equerre

aux deux extremites.

A I'aide d'une perceuse electrique reliee a la terre,

percer un trou de 1/4-p0dans le tuyau de canalisation

d'eau froide choisie.

6 5

_,J2

...............

1. Canalisation d'eau froide

2. Bride de tuyau

3. Tube en cuivre

4. Ecrou de compression

5. Bague de compression

6. Robinet d' arret

7. Ecrou de serrage

Fixer le robinet sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du

robinet est bien engage dans le trou de V4-po perce

darts la canalisation et que la rondelle d'etancheite est

placee sous la bride de prise en charge. Serrer I'ecrou

de serrage sur la tige du robinet. Setter soigneusement

et uniformement les vis fixant la bride de prise en

charge sur la tuyauterie afin que la rondelle forme une

jonction etanche. Ne pas serrer excessivement car ceci

pourrait provoquer I'ecrasement du tube en cuivre,

particulierement s'il s'agit d'un tube en cuivre

malleable. On est maintenant pret a connecter le tube

de raccordement en cuivre.

Enfiler I'ecrou et la bague de compression du raccord

sur le tube en cuivre comme on le voit sur I'illustration.

Inserer I'extremite du tube aussi loin que possible dans

I'ouverture de sortie du robinet. Visser I'ecrou du

raccord de compression sur le raccord de sortie avec

une cle a molette. Ne pas serrer excessivement.

. Placer le bout libre du tube dans I'evier et OUVRIR le

robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tubejusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler

le tube en cuivre en spirale.

Raccordernent au refrigerateur :

. Connecter le tube en cuivre au robinet d'eau en

utilisant un ecrou et une bague de compression tel

qu'illustre. Serrer I'ecrou de compression. Ne pas

serrer excessivement. Reattacher la bride du tube et le

tube a I'arriere de la caisse. Passer a I'etape 2.

OUVRIR le robinet d'arret. Inspecter pour

rechercher les fuites. Serrer tousles raccords (y

compris les raccordements de la valve d'entree d'eau)

ou les ecrous qui coulent.

g b

Lorsque la section du congelateur atteint la temperature

normale du congelateur, la machine a glaqons se remplit

d'eau et commence a former des glaqons. Accorder

24 heures pour produire la premiere quantite de glaqons.

La machine a glaqons devrait alors produire environ 7 a 9

quantites de glaqons dans une periode de 24 heures. Jeter

les trois premieres quantites de glaqons produites, pour

eviter les impuretes qui peuvent 6tre expulsees du

systeme.

Apres la fabrication, les glaqons tombent dans le bac

d'entreposage. Lorsque le bac d'entreposage est rempli,

le levier de la machine a glaqons s'eleve a la position OFF

(arrSt), (levier souleve). Si les glaqons ne sont pas requis,

on peut arreter la machine a glaqons en levant le bras a la

position OFF (arret) (levier souleve). Ecouter s'il y a un clic

pour vous assurer que la machine a glaqons ne continuera

pas de fonctionner.

Pour mettre en marche la machine a glaqons, abaisser le

levier a la position ON (mise en marche). Ne pas forcer le

levier vers le haut ou vers le bas. Ne pas garder quoi que

ce soit au sommet de la machine a glaqons ou dans le bac

d'entreposage des glaqons.

Le levier ON/OFF (marche/arret) est un bras de

commande en broche pour la machine a glaqons, situe

au cote de la machine a gla_:ons. Abaisser le bras pour

commencer automatiquement la fabrication de

glaqons, et pousser le bras vers le haut pour arreter la

fabrication de glaqons.

1, Bride du tube

2. Tube en cuivre

3. Bague de compression

4. Entree d'eau de la valve

La machine a glaqons est equipee d'un filtre a eau

incorpore. Si la qualite de I'eau distribuee Iocalement

necessite un nettoyage periodique, ou si I'eau qui

alimente I'appareil provient d'un puits, il serait utile

d'installer un deuxieme filtre dans le tube de

raccordement de 1/4-po. On peut obtenir un tel filtre a

eau chez le marchand d'appareils electromenagers le

plus proche. Installer le filtre au niveau de n'importe

laquelle des connexions du tube de raccordement.

Brancher le refrigerateur ou reconnecter la source de

courant electrique.

II est normal que des glaqons se collent aux coins. IIs

se separeront facilement.

La machine a glaqons ne fonctionnera pas avant que le

congelateur ne soit assez froid pour fabriquer des

glaqons. Ce delai peut durer route une nuit.

Si les glaqons ne sont pas fabriques assez vite et si

vous avez besoin d'une plus grande quantite de

glaqons, tourner le reglage du congelateur vers un

numero plus eleve par etape de demi-numero. (Par

exemple, si le reglage est a 3, le deplacer entre 3 et 4.)

Attendre 24 heures et si necessaire, tourner

graduellement le reglage d'equilibre d'air au reglage le

plus eleve, et attendre 24 heures entre chaque

augmentation.

A NOTER :

La bonne qualite de vos glaqons dependra de la bonne

qualite de I'approvisionnement d'eau auquel est

raccordee la machine a glaqons.

Eviter de brancher la machine a glaqons a un

approvisionnement d'eau adoucie. Les produits

chimiques de I'eau adoucie (tels que le sel) peuvent

endommager le moule de la machine a glaqons et

fournir des glaqons de qualite mediocre. Si un

approvisionnement d'eau adoucie ne peut pas etre

evite, s'assurer que I'adoucisseur d'eau fonctionne

bien et est bien entretenu.

Pour enlever la grille de la base :

1, Ouvrir les deux portes du refrigerateur.

2, Placer les mains le long des extremites de la grille,

avec vos pouces sur le dessus. Appuyer avec vos

pouces et retirer la base.

REMARQUE : Ne pas enlever la fiche technique derriere la

grille de la base apres le nettoyage.

Reinstallation de la grille :

1, Ouvrir les portes.

2, Aligner les languettes d'appui de la grille avec les

agrafes en metal.

3, Appuyer fermement sur la grille pour I'enclencher en

place.

Fermeture des portes

Votre refrigerateur presente 2 roulettes reglables a I'avant -

I'une du cote droit et I'une du cote gauche. Si votre

rdrigerateur semble instable ou si vous desirez que les

portes se ferment plus facilement, faire le re@age de

I'inclinaison du refrigerateur en suivant les instructions ci-

dessous :

Brancher le refrigerateur.

Placer le refrigerateur a son emplacement final.

Enlever la grille de la base (voir "Grille de la base" au

debut de cette section). Les deux vis de nivellement

font partie des montages de roulettes avant qui sont

la base du refrigerateur d'un cote et de I'autre.

Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour

soulever ce cote du refrigerateur ou tourner la vis de

nivellement vers la gauche pour abaisser ce cote.

Plusieurs tours des vis de nivellement peuvent etre

necessaires pour regler I'inclinaison du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

rdrigerateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile

I'ajustement des vis.

Ouvrir les deux portes de nouveau et verifier pour

s'assurer qu'elles se ferment aussi facilement que vous

le desirez. Sinon, inclinez le refrigerateur un peu plus

vers I'arriere en tournant les deux vis de nivellement

vers la droite. Plusieurs tours peuvent etre necessaires

et vous devez tourner les deux vis de nivellement d'un

espace egal.

6. Reinstaller la grille de la base.

.... ,......_'ao

II est possible que le refrigerateur neuf emette des bruits

que I'appareil precedent ne produisait pas. Comme ces

bruits sont nouveaux, ils peuvent vous inquieter. La plupart

de ces nouveaux bruits sont normaux. Des surfaces dures

comme le plancher, les murs et les armoires peuvent faire

paraitre les bruits plus forts qu'en realite. Les descriptions

suivantes indiquent le genre de bruits et leur origine.

Si votre appareil est equipe d'une machine a glaqons,

vous entendrez un bruit de gargouillement Iorsque la

valve d'eau s'ouvre pour remplir la machine a glaqons

pour chaque programme.

La minuterie du degivreur produit un declic au debut et

la fin du programme de degivrage. Le thermostat et le

reglage feront aussi entendre un declic Iors de la mise

en marche et de I'arret du programme.

Les vibrations sonores peuvent provenir de

I'ecoulement du refrigerant, de la canalisation d'eau ou

d'articles places sur le refrigerateur.

Votre refrigerateur est conqu pour fonctionner plus

efficacement afin de garder les aliments a la

temperature desiree. Le compresseur tres efficace peut

faire fonctionner votre refrigerateur neuf plus

Iongtemps que I'ancien et vous pouvez entendre des

bruits aigus ou des vibrations sonores.

L'eau qui degoutte sur le dispositif de chauffage durant

le programme de degivrage peut produire un

gresillement.

Vous pouvez entendre le moteur du ventilateur

d'evaporation qui fait circuler I'air dans le refrigerateur

et le congelateur.

A la fin de chaque programme, vous pouvez entendre

un gargouillement attribuable au refrigerant qui se

trouve dans votre refrigerateur.

La contraction et I'expansion des parois internes

peuvent produire un bruit sec.

Vous pouvez entendre de I'air qui est transmis au

condenseur dans le ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le

plat de recuperation d'eau de degivrage pendant le

programme de degivrage.

UTILISATION DU

REFRIGERATEUR

S -,,-.

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a Fair de circuler entre les deux compartiments.

Comme I'indique I'illustration, I'air froid penetre a la base

de la section du congelateur et se deplace vers le haut. II

penetre ensuite dans la section d'aliments frais _] travers

I'ouverture d'aeration superieure. L'air retourne au

congelateur tel qu'illustre.

ii................

Ne pas obstruer I'une ou I'autre de ces ouvertures

d'aeration avec des aliments tels que boissons gazeuses,

cereales, pain, etc. Si les ouvertures d'aeration sont

obstruees, le debit d'air sera bloque et le reglage de la

temperature ne fonctionnera pas bien.

REMARQUE: Comme I'air circule entre les deux sections,

routes les odeurs formees dans une section seront

transferees a I'autre. Vous devez nettoyer a fond les deux

sections pour eliminer les odeurs. Pour empecher le

transfert d'odeurs, bien envelopper les aliments.

Vdrification de I'air

Pour mesurer la quantite d'air froid transmise du

congelateur au refrigerateur tenir la main en avant de

I'ouverture superieure de I'air. Le reglage du congelateur

peut etre ajuste pour eprouver differentes quantites d'air.

Pour d'autres renseignements sur les temperatures

I'interieur de votre refrigerateur, se referer a la section

"Depannage".

aqe des c( mmandes

Pour vous accommoder, les commandes du

refrigerateur sont prereglees a I'usine. Au moment de

I'installation initiale du rdrigerateur, s'assurer que les

commandes sont encore prereglees. Le reglage du

Thermostat et le reglage Air Balance devraient tousles

deux etre au reglage central tel qu'indique a I'illustration.

Le reglage du Thermostat ajuste les temperatures du

refrigerateur et du congelateur. Les reglages vers la

gauche du reglage central rendent la temperature generale

dans les deux compartiments moins froide. Les reglages

vers la droite du reglage central rendent la temperature

generale dans les deux compartiments plus froide,

THERMOSTAT

3 4 •

WARMEST 1• •

6 COLDEST

REMARQUE :Votre appareil ne se refroidira pas Iorsque la

commande du thermostat est reglee a OFF.

Le reglage Air Balance repartit la quantite d'air froid

qui entre dans les deux compartiments. Les reglages

vers la gauche du reglage central dirigent plus d'air froid

dans le compartiment du refrigerateur. Les reglages vers

la droite du reglage central dirigent plus d'air froid dans le

compartiment du congelateur.

AIR BALANCE

) "1

DIRECTS MORE I °_4 DIRECTS MORE

COLD AIR TO _ COLD AIR TO

REFRIGERATOR FREEZER

COMPARTMENT COMPARTMENT

Donner au refrigerateur le temps de se refroidir

completement avant d'y ajouter des aliments. II est mieux

d'attendre 24 heures avant de placer des aliments dans le

refrigerateur.

IMPORTANT : Si vous ajoutez des aliments avant que le

refrigerateur ne soit completement refroidi, les aliments

pourront se gSter. Tourner les reglages du Thermostat

et de Air Balance a un reglage plus froid que le reglage

recommande, ne refroidira pas les compartiments plus

vite.

Al e age.::

Donner au refrigerateur le temps de se reffoidir

completement avant d'y ajouter des aliments. II est

preferable d'attendre 24 heures avant d'ajouter des

aliments. Les reglages indiques dans la section

precedente devraient etre adequats pour une utilisation

normale du refrigerateur a domicile. Les commandes sont

bien reglees Iorsque le lait ou lejus est aussi froid que

vous I'aimez et Iorsque la creme glacee est ferme.

S'il est necessaire de modifier les temperatures du

refrigerateur ou du congelateur, utiliser les reglages

indiques dans le tableau ci-dessous comme guide.

Attendre au moins 24 heures entre les ajustements.

REGLAGE

CONDITION/RAISON : RECOMMANDE :

RI_FRIGI_RATEUR trop chaud

• Ouverture frequente

de la porte

• Grande quantit6 d'aliments

ajoutee

• Temperature ambiante trop

chaude

Tourner la

commande du

RI_FRIGI_RATEUR

au chiffre plus

I_LEVI_ suivant.

CONGI_LATEUR trop chaud/les

glagons ne sont pas faits assez

vite

Ouverture frequente de la

porte

Grande quantit6 d'aliments

ajoutee

Temp@ature ambiante tr_s

froide (le refrig@ateur ne se

met pas en marche assez

souvent)

Emploi abondant de glagons

Diffiuseur d'air bloqu6 par des

articles

Tourner la

commande du

CONGI_LATEUR b

un demi-reglage

vers la lettre plus

I_LEVI_E suivante.

Deplacer les

articles hors du

debit d'air.

RI_FRIGI_RATEUR trop froid

• R_glage incorrect des

commandes pour les

conditions dans votre domicile.

Tourner la

commande du

RI_FRIGI_RATEUR

au chiffre PLUS

BAS suivant.

CONGI_LATEUR trop froid

• R_glage incorrect des

commandes pour les

conditions dans votre domicile.

Touner la

commande du

CONGI_LATEUR b

un demi-reglage

vers la lettre

PLUS BASSE

suivante.

des an

Conservation des aliments frais

Des aliments places au refrigerateur doivent 0tre

enveloppes ou gardes dans un emballage hermetique et

I'epreuve de rhumidite a moins d'indications contraires.

Ceci emp_che rodeur et le goOt des aliments de se

repandre dans tout le refrigerateur. Pour des produits

dates, verifier les dates indiquees pour s'assurer de la

fraicheur des aliments.

Beurre ou margarine

Garder le beurre entame dans un beurrier muni d'un

couvercle ou dans un compartiment ferme. Lors de la

conservation de quantites supplementaires, utiliser un

emballage pour congelateur et faire congeler.

Fromage

Conserver dans son emballage originaljusqu'a remploi.

Une fois le paquet ouvert, reemballer hermetiquement le

fromage dans une pellicule en plastique ou du papier

d'aluminium.

Lait

Essuyer les contenants. Pour qu'il se conserve mieux,

placer le lait sur une tablette a rinterieur.

CEufs

Conserver les oeufs sans les laver dans le carton original

sur une tablette a rinterieur.

Fruits

Laver, laisser secher et mettre au refrigerateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver

ni equeuter les petits fruits avant le moment de leur

utilisation. Les trier et les conserver dans remballage

original dans le bac a legumes ou les conserver sur une

tablette du refrigerateur dans un sac ferme en papier

sans etre serre.

Legumes a feuilles

Retirer I'emballage original et couper ou eliminer les

sections endommagees et decolorees. Laver a reau

froide et egoutter. Placer dans un sac ou un contenant

en plastique et ranger dans le bac a legumes.

Legumes a pelure (carottes, poivrons)

Placer dans des sacs en plastique ou contenants en

plastique et ranger dans le bac a legumes.

Poisson

Utiliser du poisson et des fruits de mer frais lejour

meme de leur achat.

Viande

La plupart des viandes peuvent 6tre conservees dans

leur emballage original rant que cet emballage est

hermetique eta I'epreuve de rhumidite. Emballer de

nouveau si necessaire. Voir le tableau suivant pour les

periodes de conservation. Si la viande doit 6tre

conservee pour une periode plus Iongue que la duree

donnee, faire congeler la viande.

Poulet ........................................................... 1 a 2jours

Boeuf hache ................................................. 1 a 2jours

Viandes de variete (foie, coeur, etc.) ............ 1 a 2jours

Charcuterie ................................................... 3 i 5jours

Steaks/rOtis .................................................. 3 a 5jours

Viandes traitees .......................................... 7 a 10jours

Les restes

Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium. II est convenable aussi d'utiliser

des contenants en plastique avec couvercle

hermetique.

Conservation des aliments congelds

REMARQUE : Pour plus de renseignements au sujet de la

preparation des aliments pour la congelation ou pour les

temps de conservation d'aliments, consulter un guide pour

congelateur ou un livre de recettes fiable.

Emballage

Le secret d'une congelation efficace reside dans

remballage. II doit 6tre ferme et scelle de faqon a

emp6cher la penetration et revacuation de rair ou de

rhumidite. Toute autre methode d'emballage risque

d'entrafner la propagation des saveurs et d'odeurs dans

tout le refrigerateur et rassechement des aliments

congeles.

Recommandations pour I'emballage :

• Contenants rigides en plastique avec couvercles

hermetiques

• Bocaux de conserve/congelation a bord droit

• Papier d'aluminium resistant

• Papier recouvert de plastique

• Emballages en papier etanche (pellicule Saran)

• Sacs en plastique autohermetiques specifies pour

congelateur

Suivre les instructions de remballage ou du contenant

pour les methodes de congelation appropriees.

pas utiliser :

Emballages pour mepain

Contenants en plastique autres qu'en polyethylene

Contenants sans couvercle hermetique

Papier paraffine ou emballage pour congelateur

enduit de cire

• Emballage mince semi-permeable

Congelation

Le congelateur ne congelera pas rapidement une grande

quantite d'aliments. Ne pas placer plus d'aliments non

congeles dans le congelateur que la quantite qui

congelera dans I'intervalle de 24 heures (pas plus de 907 a

1,350 g par litre [2 a 3 Ibs] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace

pour permettre la circulation d'air entre les emballages.

S'assurer aussi de laisser assez d'espace a I'avant pour

que la porte se ferme hermetiquement.

Les periodes de conservation varieront selon la qualite et

le type des aliments, le type d'emballage et le type de

pellicule utilises (hermetiques eta I'epreuve de rhumidite)

et la temperature d'entreposage. Les cristaux de glace

rinterieur d'un emballage scelle sont normaux. Les

cristaux signifient simplement que rhumidite dans les

aliments et rair a I'interieur de I'emballage se sont

condenses en creant des cristaux de glace.

REMARQUE : Laisser les aliments chauds refroidir a la

temperature de la piece pendant 30 minutes, ensuite

preparer remballage et faire congeler. Le refroidissement

des aliments chauds avant la congelation economise de

renergie.

CAI: CTERISTIQUES

DU REFRIGERATEUR

qa,, Jn,J

Pour retirer mebac a gla(;ons :

1, Tirer le panneau qui recouvre le bac a glaqons en le

retirant a la base et ensuite en le glissant vers I'arriere.

llr

Soulever le levierjusqu'a ce qu'il s'enclenche a la

position OFF (ARRET) (vers le haut). Des glaqons

peuvent encore etre distribues mais aucun autre ne

peut etre prepare.

3, Soulever le devant du bac a glaqons et le retirer.

Vider le bac a glaqons. Utiliser de reau tiede pour faire

fondre la glace si necessaire. Nejamais utiliser un

objet pointu pour briser les glaqons dans le bac. Cette

action peut endommager le bac et le mecanisme du

distributeur.

Laver a I'aide d'un detergent doux, bien rincer et

secher a fond. Ne pas utiliser de nettoyants forts ou

abrasifs ou des dissolvants.

Lors de la reinstallation du bac, s'assurer qu'il est

pousse completement a I'interieur sinon le distributeur

ne fonctionnera pas. Ensuite appuyer sur le levier de

signal vers le bas a la position ON (EN MARCHE) pour

recommencer la production de glaqons. S'assurer que

la porte est bien fermee.

Risque de coupure

Utiliser un verre robuste pour prendre des gla_:ons

ou de I'eau.

Le non-respect de cette instruction peut causer

des coupures.

Selon le modele du refrigerateur, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de

la glace concassee ou des glaqons, une lumiere speciale

qui s'allume Iorsque vous employez le distributeur ou une

option de verrouillage pour eviter la distribution

accidentelle.

Le distributeur de glaqons

Les glaqons sont distribues du bac d'entreposage de

glaqons du congelateur. Lorsqu'on appuie sur le levier du

distributeur :

• Une trappe s'ouvre dans une goulotte entre le

distributeur et le bac d'entreposage de glaqons.

• Les glaqons passent du bac et tombent dans la

goulotte.

Lorsqu'on relSche le levier du distributeur, la trappe se

ferme et la distribution de glaqons s'arrete. Le systeme

de distribution ne fonctionne pas Iorsque la porte du

congelateur est ouverte.

Certains modeles distribuent des glaqons et de la glace

concassee. Avant la distribution de glaqons, choisir quelle

sorte vous preferez. Les reglages sont conqus pour une

utilisation et un nettoyage faciles.

• Pour les glaqons en cubes, appuyer sur le bouton

CUBEjusqu'a I'indicateur rouge dans le voyant au-

dessus du bouton CUBE.

CCC3 i

ICE

ICRUSHI CUBE1

Pour la glace concassee, appuyer sur le bouton

CRUSH jusqu'a I'indicateur rouge dans le voyant au-

dessus du bouton CRUSH.

Pour de la glace concassee, les glaqons sont concasses

avant d'etre distribues. Cette action peut causer un court

delai Iors de la distribution de glace concassee. Le bruit

du broyeur de gla£;ons est normal et la dimension des

morceaux de glace peut varier. Lorsqu'on change de

CRUSH (concassee) a CUBE (cubes), quelques onces

de glace concassee seront distribues avec les premiers

glaqons.

Distribution de gla£ons :

1. Appuyer sur le bouton pour le type de glace desiree.

Appuyer un verre robuste contre le levier de

distribution de glaqons. Tenir le verre pres de

I'ouverture du distributeur pour que les glaqons ne

tombent pas a cote du verre.

IMPORTANT :11n'est pas necessaire d'appliquer

beaucoup de pression au levier pour activer le

distributeur de glaqons. Une pression forte ne donne

pas une distribution plus rapide de glaqons ou des

quantites plus grandes.

3, Retirer le verre pour arreter la distribution.

REMARQUE : Les quelques premieres quantites de

glaqons peuvent avoir une odeur desagreable

provenant d'une plomberie et de pieces neuves. Jeter

ces glaqons. Par ailleurs, prenez de grandes quantites

de glaqons du bac a glaqons plutOt que par I'entremise

du distributeur.

Le distributeur d'eau

L'eau refroidie provient d'un reservoir place derriere le bac

viande. Sa contenance est d'environ 1,5 L (11/2pintes).

Lors du branchement initial du refrigerateur, appuyer sur le

levier du distributeur d'eau avec un verre ou autre recipient

pour puiser de 1,9 a 2,8 L (2 ou 3 pintes) d'eau qui sera

jetee. II faudra de trois a quatre minutes pour que la

distribution de I'eau commence. Cette eau ainsi puisee et

jetee rince le reservoir et les tuyauteries.

Laisser ensuite le contenu du nouveau reservoir plein se

refroidir pendant plusieurs heures.

IMPORTANT : Le petit plateau amovible situe sous le

distributeur est conqu pour recevoir les petits

renversements et permet aussi un nettoyage facile. II n'y

pas d'ecoulement dans le plateau. Le plateau peut etre

enleve du distributeur et transporte a revier pour etre vide

ou nettoye.

Distribution d'eau :

1. Appuyer un verre contre le levier du distributeur d'eau.

2. Retirer le verre pour discontinuer I'ecoulement.

REMARQUE : Puiser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

LL J

Tdmoin lumineux du distributeur

Le distributeur comporte un indicateur lumineux. II peut

etre allume manuellement en appuyant sur le bouton ON

(allume) au c0t6 droit du panneau de reglage. L'indicateur

rouge apparaitra au-dessus du bouton ON. Sur certains

modeles : chaque fois que vous utilisez le distributeur, le

levier allumera automatiquement rindicateur lumineux.

LIGHT

OFF ON ]

REMARQUE : Voir la section "Remplacement des

ampoules d'eclairage" pour des renseignements sur le

changement de rampoule du distributeur.

Sur les modeles sans fonction de glace concassee,

rindicateur lumineux est de type basculeur. Appuyer sur le

commutateur pour I'allumer et appuyer de nouveau pour

reteindre.

Verrouillage du distributeur

(sur certains modules)

Le distributeur peut etre arret6 pour le nettoyage facile ou

pour empecher la distribution accidentelle par de petits

enfants et animaux de compagnie. Pour arr6ter le

distributeur, appuyer sur le bouton LOCK (verrouillage).

L'indicateur rouge apparaitra au-dessus du bouton LOCK

et les distributeurs de glaqons et d'eau ne fonctionneront

pas. Pour deverrouiller le distributeur, appuyer sur le

bouton UNLOCK (deverrouillage)jusqu'a ce que

rindicateur rouge apparaisse au-dessus du bouton

UNLOCK. Ensuite continuer a distribuer des glaqons ou de

reau comme d'habitude.

tlllllllt

DISPENSER

[LOCKIUNLOCK

REMARQUE : La caracteristique de verrouillage ne

discontinuera pas le courant electrique a rappareil, a la

machine a glaqons ou a reclairage du distributeur. Elle sert

simplement a desactiver les leviers du distributeur.

Les tablettes dans votre rdrig6rateur peuvent etre r6glees

pour correspondre a vos besoins individuels. Votre modele

peut etre dote de tablesttes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble dans le

refrig6rateur et le reglage des tablettes pour convenir

differentes hauteurs d'articles alimentaires et de

contenants, permettra de trouver rarticle exact plus

facilement et reduira aussi le temps d'ouverture de la porte

du refrig6rateur, ce qui economisera de renergie.

IMPORTANT : Ne pas nettoyer les tablettes en verre avec

de reau tiede quand elles sont froides. Les tablettes

peuvent se briser si elles sont exposees a des

changements soudains de temperature ou a un impact.

Pour votre protection, le verre trempe est conqu pour

eclater en d'innombrables pieces minuscules. Ceci est

normal.

REMARQUE : Les tablettes en verre sont Iourdes. Un soin

special s'impose Iors de leur deplacement pour eviter

rimpact d'une chute.

Pour retirer les tablettes de la position d'expedition (les

tablettes sont expediees a I'envers) :

1. Saisir le devant de la tablette superieure avec une main

et utiliser I'autre main pour enlever le materiau

d'emballage de I'espace des etageres.

Abaisser le devant de la tablette superieurejusqu'a ce

que les crochets de la tablette puissent etre enleves

des crans sur les supports de tablettes sur la paroi

arriere du refrigerateur. Retirer la tablette pour I'enlever.

3. Tourner completement la tablette.

4. Inserer les crochets arriere de la tablette dans les crans

sur les supports de tablette.

5. Incliner le devant de la tablette vers le hautjusqu'a ce

que les crochets a I'arriere tombent dans les crans.

6. Abaisser le devant de la tablette. Verifier pour vous

assurer que la tablette est bien fixee en position.

Tablettes sur roulettes (sur certains modules)

Certaines tablettes roulent vers I'exterieur et facilitent

I'acces aux aliments places a I'arriere.

Pour faire glisser la tablette vers I'exterieur, tirer la

tablette soigneusement vers vous.

Pour faire glisser la tablette vers I'interieur, pousser la

tablettejusqu'au fond.

Tablettes et cadres de tablette

Pour retirer un cadre de tablette :

1. Incliner le devant du cadre de la tablette et le soulever

I'arriere.

2. Retirer le cadre de la tablette.

Pour reinstaller un cadre de tablette :

1. Guider les crochets a I'arriere du cadre de la tablette

dans les crans sur les supports de tablette a la paroi

arriere du refrigerateur.

2. Incliner le devant du cadre de la tablette vers le haut.

3. Abaisser le devant du cadre de la tablette en position.

couve e con's, e hies

Pour retirer le tiroir :

1. Faire glisser directement vers I'exterieurjusqu'a la

butee.

2. Soulever le devant legerement et glisser le reste du

tiroir completement.

3. Replacer dans le sens inverse.

Pour enlever une tablette du cadre en metal :

1. Retirer la tablettejusqu'a la butee.

2. Incliner le devant de la tablette vers le haut et la retirer

vers I'exterieur un peu plus.

3. Soulever la tablette de sorte que les roulettes se

deplacent dans la fente sur le cadre.

Reinstaller la tablette en suivant I'ordre inverse.

Pour retirer le couvercle :

1. Retirer le tiroir et le bac a legumes.

2. Soulever le devant du couvercle de ses appuis et

I'enlever en le retirant vers I'exterieur.

Pour replacer le couvercle :

1. Placer I'arriere du couvercle dans les appuis sur les

parois du refrigerateur et I'abaisser en place.

2. Replacer le tiroir et le bac a legumes.

Le bac convertible pour legumes/viandes peut @treregle

pour refroidir convenablement les viandes ou legumes. A

la difference de la plupart des autres syst@mes de

refroidissement du compartiment a viande, le syst@me de

re@age de la temperature refroidit I'air a I'interieur du bac.

(La plupart des syst@mes ne refroidissent que les parois du

bac, ce qui ne refroidit pas I'air a I'interieur du bac

uniformement.)

Le refroidissement de I'air a I'interieur du bac produit un

refroidissement plus uniforme, et reduit les espaces de

congelation. Le re@age de la temperature peut _tre regle

pour garder les viandes a la temperature recommandee de

conservation (les temperatures entre 28°F a 32°F sont les

temperatures de conservation recommandees par I'Office

national du betail et des viandes).

Pour garder les legumes a leurs temperatures de

conservation optimale (qui ont besoin d%tre plus tiedes

que la viande), Mire le re@age Vegetables (Legumes)

completement a gauche.

IMPORTANT : Pour prolonger la duree de conservation,

ne pas oublier d'envelopper les pieces de viande dans un

emballage etanche a I'air et a I'humidite avant de les

conserver, tel que le recommande I'Office national du

betail et des viandes. Voir d'autres renseignements, a la

section "Conservation des aliments frais".

Modification de rdglage

Le reglage du bac convertible est preregle pour vous au

re@age le plus bas pour les viandes. Le deplacer a la

position centrale ou "plus froide" selon le desir.

Pour modifier un reglage, deplacer le curseur a un

re@age plus eleve (vers la droite) ou plus bas (vers la

gauche).

Pour remiser des legumes, deplacer le curseur

completement vers la gauche au re@age VEG.

IMPORTANT : Si les aliments commencent a geler,

deplacer le curseur vers la gauche (moins froid). II faut se

rappeler d'attendre 24 heures entre les ajustements. Cette

action donne a la temperature des aliments le temps de

changer.

Pour retirer le bac a legumes :

1, Glisser le bac a legumes en ligne droite vers I'exterieur

jusqu% la butee.

2, Soulever le devant.

3, Faire glisser le bac a legumes completement vers

I'exterieur.

Reinstaller le bac a legumes en suivant I'ordre inverse.

Pour retirer le couvercle du bac a legumes :

1. Retirer le bac a legumes.

2. Soulever le cadre du couvercle et le retirer.

I'll

Pour reinstaller le couvercle du bac a legumes :

1. Placer I'arriere du cadre du couvercle dans les appuis

de la par@ laterale du rdrigerateur.

2. Abaisser le devant du cadre en place.

3. Faire glisser I'arriere du couvercle en verre dans le

cadre du couvercle et abaisser le devant en place.

}qO @,.S£..,;;V

Pour empecher les aliments de tomber a I'arriere du bac a

legumes, certains modeles ont une extension du couvercle

qui couvre I'ecart entre la paroi arriere et la surface arriere

du bac a legumes. Vous voudrez peut-6tre enlever cette

extension Iors du nettoyage.

Pour enlever I'extension du couvercle du bac

legumes :

1. Soulever tout le devant de I'extension.

2. La retirer hors des supports.

_S _" S',;_,_'_*'£_ _. , ,

Ce re@age permet de contrOler le degre d'humidite dans

les bacs a legumes etanches. La commande peut etre

reglee a n'importe quel reglage entre LOW et HIGH.

• En position LOW (ouvert) le re@age laisse echapper

I'air humide pour mieux conserver les fruits et legumes

pelure.

• En position HIGH (ferme) le re@age permet de retenir

I'humidite a I'interieur du bac pour mieux conserver les

legumes frais et les legumes a feuilles.

IL Humidity Control

HIGH _ e_ o e _ o o _ LOW

Pour remettre I'extension du couvercle du bac

legumes :

1. La fixer dans les supports sur les parois laterales.

2. Apposer le devant sur le couvercle du bac a legumes.

Les tringles dans la porte peuvent _tre enlevees pour

faciliter le nettoyage.

Tringles enclenchables dans la porte

Pour reinstaller les tringles :

Pour retirer les tringles :

Enlever tousles articles ranges sur la tablette.

Appuyer legerement sur le devant dujoint en tirant sur

la languette interieure.

Repeter ces etapes pour I'autre extremite de la tringle.

Positionner chaque extremite de la tringle en ligne avec

les attaches de chaque cOte de la paroi de la porte.

Pousser la tringle directement au fondjusqu% ce

qu'elle s'enclenche en position.

Tringles ddposdes dans la porte

Pour enlever les tringles :

1. Enlever tousles articles ranges sur la tablette.

2. Soulever verticalement chaque extremite des tringles.

Pour reinstaller les tringles :

1. Glisser la tringle de la tablette dans les fentes sur la

porte.

2. Pousser directement vers le bas sur les tringlesjusqu'a

I'arret.

Le panier du congelateur peut _tre utilise pour entreposer

des sacs de fruits et de legumes surgeles qui pourraient

glisser hors de I'etagere du congelateur.

Pour retirer le panier du congelateur :

1. Le glisser vers I'exterieurjusqu'a la butee.

2. Soulever le devant et le cOte pour le retirer

completement.

, #_ I I,._,, 71 IX I

s................................... "_'.,='_-_........ r_<"u"s,_"I@fd_

Pour retirer la clayette :

1. Soulever la clayette de ses appuis.

2. La glisser vers I'exterieur des trous d'appui de la

clayette.

Replacer la clayette selon I'ordre inverse.

Pour reinstaller le panier :

1. Le positionner sur la glissiere en s'assurant que les

butees en broches sont degagees du devant des

glissieres.

2. Glisser de nouveau le panier vers I'interieur.

ENTRETIEN

DE VOTRE

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer

un decks, une explosion ou un incendie.

Les sections du refrigerateur et du congelateur se

degivrent automatiquement. Toutes deux doivent

cependant _tre nettoyees environ une fois par mois afin de

prevenir I'accumulation d'odeurs. Essuyer immediatement

les produits renverses.

Conseil pour economie d'energie :

Nettoyer r6gulierement les serpentins du condenseur. Un

pinceau pour le nettoyage des serpentins peut 6tre achete.

Composer le 1-800-366-PART et demander le numero de

piece 4210463.

Nettoyage du refrigerateur :

Debrancher le refrig6rateur ou deconnecter la source

du courant electrique.

Enlever routes les pieces amovibles de I'interieur relies

que tablettes, bacs, etc.

Utiliser une eponge propre ou un linge doux et un

detergent doux avec de I'eau tiede. Ne pas utiliser de

nettoyants abrasifs ou durs.

Laver manuellement, rincer et secher routes les

surfaces a fond.

Brancher le refrig(_rateur ou reconnecter la source de

courant electrique.

• Autres conseils de nettoyage indiques ci-dessous :

PIECES COMMENTAIRES

Exterieur •

Parois

interieures

(le congelateur

doit 6tre assez

tiede pour que

le chiffon

n'adhere pas)

Garnitures et

joints des

portes

Pieces en

plastique

(couvercles et

panneaux)

Le cirage de surfaces m6talliques

peintes _ I'ext6rieur, aide _ fournir

une protection antirouille. Ne pas

cirer les pi6ces en plastique. Cirer

les surfaces m6talliques peintes au

moins deux fois par ann6e avec

une cire pour appareils

61ectrom6nagers (ou cire en pate

de qualit6 pour automobile).

Appliquer la cire avec un linge

propre et doux.

Pour aider _ _liminer les odeurs, on

peut faire le lavage avec un

m61ange d'eau ti6de et de

bicarbonate de soude [26 g

0,95 L] (2 c. _ soupe _ 1 pinte

d'eau).

Ne pas utiliser de cires

nettoyantes, de d_tergents

concentr_s, d'eau de Javel ni de

nettoyants contenant du p_trole sur

les pi6ces en plastique.

Ne pas utiliser d'essuie-tout en

papier, de nettoyants _ vitre en

atomiseur, de nettoyants _ r_curer

ou de liquides inflammables. Ces

produits risquent d'_gratigner ou

d'endommager le mat_riau.

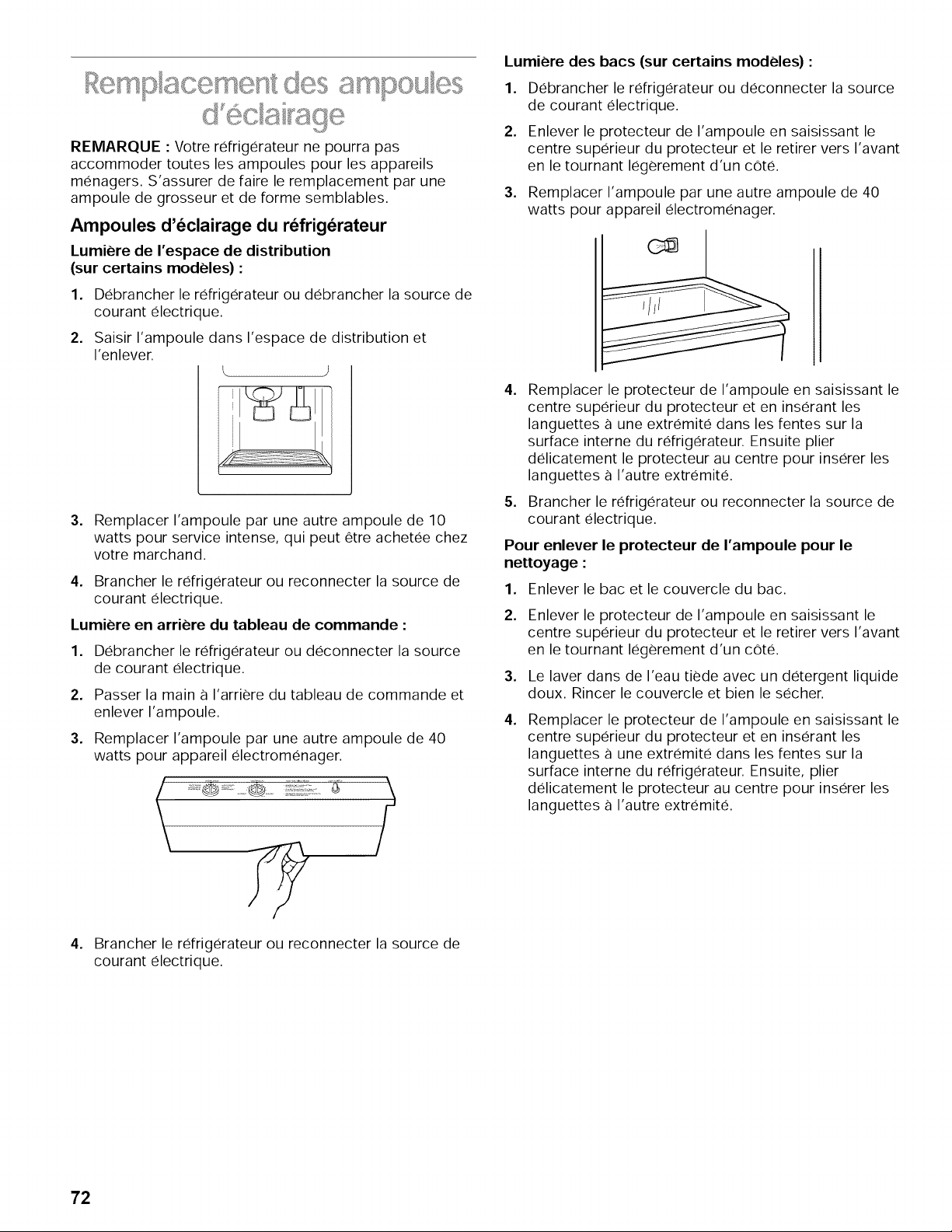

I II., XI............o.=......811 ll.}.kJ@s

REIVIARQUE : Votre refrigerateur ne pourra pas

accommoder routes les ampoules pour les appareils

menagers, S'assurer de faire le remplacement par une

ampoule de grosseur et de forme semblables.

Ampoules d'dclairage du rdfrigdrateur

Lumiere de I'espace de distribution

(sur certains modeles) :

Debrancher le refrigerateur ou debrancher la source de

courant electrique.

Saisir I'ampoule dans I'espace de distribution et

I'enlever.

3, Remplacer I'ampoule par une autre ampoule de 10

watts pour service intense, qui peut 6tre achetee chez

votre marchand.

4. Brancher le refrigerateur ou reconnecter la source de

courant electrique,

Lumiere en arriere du tableau de commande :

Debrancher le refrigerateur ou deconnecter la source

de courant electrique.

Passer la main a I'arriere du tableau de commandeet

enlever I'ampoule.

Remplacer I'ampoule par une autre ampoule de 40

watts pour apparel electromenager.

4. Brancher le refrigerateur ou reconnecter la source de

courant electrique,

Lumiere des bacs (sur certains modeles) :

Debrancher le refrigerateur ou deconnecter la source

de courant electrique.

Enlever le protecteur de I'ampoule en saisissant le

centre superieur du protecteur et le retirer vers I'avant

en le tournant legerement d'un cote.

3, Remplacer I'ampoule par une autre ampoule de 40

watts pour apparel electromenager.

Remplacer le protecteur de I'ampoule en saisissant le

centre superieur du protecteur et en inserant les

languettes a une extremite dans les fentes sur la

surface interne du refrigerateur. Ensuite plier

delicatement le protecteur au centre pour inserer les

languettes a I'autre extremite.

Brancher le refrigerateur ou reconnecter la source de

courant electrique.

Pour enlever le protecteur de I'ampoule pour le

nettoyage :

1, Enlever le bac et le couvercle du bac.

Enlever le protecteur de I'ampoule en saisissant le

centre superieur du protecteur et le retirer vers I'avant

en le tournant legerement d'un cote.

Le laver dans de I'eau tiede avec un detergent liquide

doux. Rincer le couvercle et bien le secher.

Remplacer le protecteur de I'ampoule en saisissant le

centre superieur du protecteur et en inserant les

languettes a une extremite dans les fentes sur la

surface interne du refrigerateur. Ensuite, plier

delicatement le protecteur au centre pour inserer les

languettes a I'autre extremite.

Ampoules d'dclairage du congdlateur

Lumiere au-dessous du bac a gla(;ons :

1. Debrancher le refrigerateur ou deconnecter la source

de courant electrique.

2, Appuyer sur les cotes du protecteur de I'ampoule et

I'abaisserjusqu% ce que le protecteur se degage.

3, Remplacer I'ampoule par une ampoule de 40 watts

pour appareil electromenager.

4, Replacer le protecteur de I'ampoule.

5, Brancher le refrigerateur ou reconnecter la source de

courant electrique.

Lumiere a la partie superieure du congelateur

(sur certains modeles) :

1, Debrancher le refrigerateur ou deconnecter la source

de courant electrique.

2, Enlever le protecteur de I'ampoule en saisissant le

centre superieur du protecteur et le retirer vers I'avant

en le tournant legerement d'un cote.

3, Remplacer I'ampoule par une ampoule de 40 watts

pour appareil electromenager.

En cas de panne de courant, telephoner 8 la compagnie

d'electricite pour demander la duree de la panne.

1. Si le service doit etre interrompu durant 24 heures ou

moins, garder les deux portes fermees pour aider

les aliments a demeurer froids et congeles.

2. Si le service doit etre interrompu pendant plus de

24 heures :

a) Retirer tousles aliments congeles et les entreposer

dans un entrepot frigorifique.

Placer 907 g (2 Ibs) de neige carbonique dans le

congelateur pour chaque pied cube (28 litres)

d'espace de congelation. Cette quantite permettra

de garder les aliments congeles durant deux

quatrejours. Porter des gants pour proteger les

mains contre les morsures de la glace Iorsque vous

employez de la neige carbonique.

c) S'il n'y a pas d'entrepOt frigorifique ni de neige

carbonique, consommer ou mettre immediatement

en conserve les aliments perissables.

REMARQUE : Un congelateur plein restera froid plus

Iongtemps qu'un congelateur partiellement rempli. Un

congelateur plein de viandes demeure froid plus

Iongtemps qu'un congelateur rempli de pains et de

petisseries. Si les aliments contiennent des cristaux de

glace, ils peuvent etre remis a congeler sans danger meme

si la qualite et la saveur risquent d'etre affectees. Si les

aliments semblent de pierre qualite ou douteux, lesjeter.

Remplacer le protecteur de I'ampoule en saisissant le

centre superieur du protecteur et en inserant les

languettes a une extremite dans les fentes sur la

surface interne du refrigerateur. Ensuite, plier

delicatement le protecteur au centre pour inserer les

languettes a I'autre extremite.

Brancher le refrigerateur ou reconnecter la source de

courant electrique.

8@ms ssg@mscl ,

Vacances

Si vous choisissez de laisser le refrigerateur en

fonctionnement pendant votre absence, utiliser ces

etapes pour preparer votre refrigerateur avant d'aller en

vacances.

Consommer tousles aliments perissables et congeler

les autres articles au congelateur.

Si votre refrigerateur a une machine a glaqons

automatique :

• Soulever le bras de la machine a glaqons a la

position OFF (elevee).

• Fermer I'approvisionnement d'eau a la machine

glaqons.

3. Vider le bac a glaqons.

Si vous choisissez d'arreter le fonctionnernent du

refrigerateur avant votre absence, observer ces etapes.

1, Enlever tousles aliments du refrigerateur.

2, Si votre refrigerateur a une machine a glaqons

automatique :

• Fermer I'approvisionnement d'eau a la machine

glaqons au moins unejournee a I'avance.

• Lorsque la derniere quantite de glaqons est

deposee, soulever le bras de la machine a glaqons

la position OFF (elevee).

Tourner la commande du thermostat (ou la commande

du refrigerateur, selon le modele) a OFE Voir la section

"Reglage des commandes".

Nettoyer le refrigerateur, I'essuyer et bien le secher.

A I'aide d'un ruban adhesif, placer des blocs de

caoutchouc ou de bois dans la partie superieure de

chaque porte de faqon ace qu'elles soient

suffisamment ouvertes pour permettre la circulation de

I'air a I'interieur, afin d'eviter I'accumulation d'odeur ou

de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une

nouvelle habitation, suivre ces etapes pour preparer le

demenagement.

Si votre refrigerateur a une machine a glaqons

automatique :

• Fermer I'approvisionnement d'eau de la machine

glaqons au moins unejournee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de glaqons est

tombee, soulever le bras de commande a la

position OFF (elevee).

Retirer tousles aliments du refrigerateur et placer tous

les aliments congeles dans de la neige carbonique.

Tourner le thermostat (ou reglage du refrigerateur, selon

le modele) a OFF (arret). Voir la section "Reglage des

commandes".

Debrancher le refrigerateur de la prise.

Vider I'eau du plat de degivrage.

Nettoyer, essuyer et secher a fond.

Retirer toutes les pieces amovibles, bien les

envelopper et les attacher ensemble a I'aide de ruban

adhesif pour qu'elles ne bougent pas ni ne

s'entrechoquent durant le demenagement.

Selon le modele, soulever le devant du refrigerateur

pour qu'il roule plus facilement OU glisser les pieds de

nivellement pour qu'ils n'egratignent pas le plancher.

Voir la section "Fermeture des portes".

Fermer la porte a I'aide de ruban adhesif et fixer le

cordon d'alimentation a la caisse du refrigerateur.

Lorsque vous arriverez a votre nouvelle habitation,

remettre tout en place et consulter la section "Installation

du refrigerateur" pour les instructions de preparation.

Aussi, si votre refrigerateur a une machine a glaqons

automatique, rappelez-vous de rebrancher

I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg_r_es ici en premier

afin d'_viter les co_ts d'une visite de service

inutile.

Le rdfrigdrateur ne fonctionne pas

Le cordon d'alimentation electrique est-il

debranche?

Brancher fermement le cordon du courant 61ectrique

dans une prise de courant active et de tension

appropri6e.

Un fusible est-il grille ou le disjoncteur s'est-il

declench6?

Remplacer le fusible ou r6enclencher le disjoncteur.

Le reglage du refrigerateur est-il a la position "OFF"

(arr_t)?

Voir la section "R6glage des commandes".

Le refrig6rateur est-il en train de se degivrer?

V@ifier pour voir si le r6frig6rateur fonctionne au bout de

30 minutes. Le r6frig@ateur ex6cutera r6guli@ement un

programme automatique de d6givrage.

Les ampoules n'dclairent pas

Le cordon d'alimentation electrique est-il

debranche?

Brancher fermement le cordon du courant 61ectrique

dans une prise de courant active et de tension

appropri6e.

Une ampoule d'eclairage est-elle desserree dans la

douille?

Tourner le r6glage du r6frig6rateur _ OFF (arr_t).

D6brancher le r6frig@ateur de la source d'alimentation

61ectrique. Enlever d61icatement I'ampoule et la

r6ins@er. Ensuite rebrancher le r6frig@ateur _ la

source de courant 61ectrique et faire de nouveau le

r6glage du r6frig@ateur.

Une ampoule est-elle grillee?

Remplacer par une ampoule d'appareil 61ectrom6nager

de tension, de grosseur et de format similaires. Voir la

section "Remplacement des ampoules d'6clairage".

Le plat de d_givrage contient de I'eau

Le r6frigerateur est-il en train de se degivrer?

I'eau s'6vaporera. C'est normal pour I'eau de d6goutter

dans le plat de d6givrage.

Y a-t-il plus d'humidite que d'habitude?

Pr6voir que I'eau dans le plat de d6givrage prend plus

de temps _ s'6vaporer. Ceci est normal quand il fait

chaud ou humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude?

Pr6voir que le moteur fonctionnera plus Iongtemps dans

des conditions de chaleur. Pour des temp@atures

ambiantes normales, pr6voir que le moteur fonctionne

environ 40% _ 80% du temps. Dans des conditions plus

chaudes, pr6voir un fonctionnement encore plus

fr6quent.

Vient-on d'ajouter une grande quantite d'aliments au

refrig6rateur?

I'addition d'une grande quantit6 d'aliments r6chauffe le

r6frig@ateur. II est normal que le moteur fonctionne plus

Iongtemps afin de refroidir de nouveau le r6frig@ateur.

Voir la section "Conservation des aliments".

La porte est-elle ouverte frequemment?

Pr6voir que le moteur fonctionnera plus Iongtemps dans

ce cas. Afin de conserver 1'6nergie, essayer de sortir

tout ce dont vous avez besoin du r6frig6rateur _ la lois,

garder les aliments organis6s de sorte qu'ils sont faciles

trouver et fermer la porte d_s que les aliments sont

retir6s.

Les reglages ne sont-ils pas faits correctement pour

les conditions ambiantes?

Voir la section "R6glage des commandes".

Les portes ne sont-elles pas completement

fermees?

Pousser les portes pour qu'elles soient bien ferm6es. Si

les portes ne ferment pas compl_tement, voir "Les

portes ne se ferment pas compl_tement" plus loin dans

cette section.

Les serpentins du condenseur sont-ils sales?

Cette situation emp_che le transfert de I'air et fait

travailler davantage le moteur. Nettoyer les serpentins

du condenseur. Voir la section "Nettoyage du

r6frig@ateur".

Les joints des portes ne sont-ils pas hermetiques

sur tout le contour?

Contacter une personne qualifi6e ou un technicien.

REMARQUE : Si le probl_me n'est pas attribuable

I'une des situations ci-dessus, rappelez-vous que votre

r_frig@ateur neuf fonctionnera plus Iongtemps que

I'ancien appareil du fait de son moteur tr_s efficace.

Le rdfrigdrateur semble faire trop de bruit

Les bruits peuvent _tre normaux pour votre

refrig6rateur?

Voir la section "Les bruits de I'appareil que vous pouvez

entendre".

La machine _ glagons ne produit pas de

glagons

La temperature du congelateur n'est-elle pas assez

froide pour produire des gla_ons?

Attendre 24 heures apr_s la connexion de la machine

gla(_ons pour la production de gla(_ons. Voir la section

"R6glage des commandes".

Le levier de la machine a glagons est-il en position

"OFF" (elev6e)?

Abaisser le bras _ la position "ON" (abaiss6e). Voir la

section "Bac d'entreposage de la machine _ gla(_ons".

La valve de la canalisation d'eau reliee au

refrig6rateur n'est-elle pas ouverte?

Ouvrir la valve d'eau. Voir la section "Raccordement du

r6frig6rateur _ une canalisation d'eau".

Un glagon est-il coince dans le bras ejecteur?

Enlever le gla(_on du bras 6jecteur avec un ustensile en

plastique. Voir "Bac d'entreposage de la machine

gla(_ons".

Y a-t-il de I'eau dans le moule de la machine

glagons?

V6rifier pour voir si le r6frig6rateur a 6t6 branch6 _ la

canalisation d'eau de la maison, et si la valve d'arr6t de

la canalisation est ouverte. Voir la section

"Raccordement du r6frig6rateur _ une canalisation

d'eau."

REMARQUE : Si cette situation n'est pas attribuable

ce qui pr6c_de, il peut exister un probl_me avec la

canalisation d'eau. Faire un appel de service.

La machine _ glagons produit trop peu de

glagons

La machine a glagons vient-elle juste d'etre

installee?

Attendre 72 heures pour le commencement de la

production complete de gla(_ons. Une fois que le

r6frig6rateur est refroidi, la machine _ gla(_ons devrait

commencer _ produire de 70 _ 120 gla(_ons _ toutes les

24 heures.

Une grande quantite de glagons vient-elle d'etre

enlevee?

Attendre 24 heures pour que la machine _ gla(_ons

produise plus de gla(_ons.

Les reglages ne sont-ils pas faits correctement?

Voir la section "R6glage des commandes".

Le robinet d'eau n'est-il pas completement ouvert?

Ouvrir compl_tement le robinet. Voir la section

"Raccordement du r6frig6rateur _ une canalisation

d'eau".

Mauvais go_t, odeur ou couleur grise des

glagons

Les raccords de plomberie sont-ils neufs et causent-

ils une decoloration et un mauvais goQt des

glagons?

Jeter les premieres quantit_s de gla(_ons.

Les glagons ont-ils ete gardes trop Iongtemps?

Jeter les vieux gla(_ons et en faire une nouvelle

provision.

Les aliments dans le congelateur ou le refrigerateur

ont-ils ete bien emballes?

Voir la section "Guide de conservation des aliments".

Le congelateur et le bac a glagons ont-ils besoin

d'etre nettoyes?

Voir la section "Nettoyage du r_frig_rateur".

L'eau contient-elle des mineraux (tels que le

soufre)?

I'installation d'un filtre peut _tre requise afin d'enlever

les min_raux.

Le distributeur de glagons ne fonctionne pas

correctement

La porte du congelateur est-elle fermee

completement?

Pousser la porte pour qu'elle soit bien ferm6e. Si elle ne

ferme pas compl_tement, voir plus loin dans cette

section "Les portes ne se ferment pas compl_tement".

Le bac a glagons est-il bien installe?

Pousser le bac _ glagons compl_tement. Si le bac

glagons n'est pas pouss6 jusqu'au fond, il peut ne pas

avoir 6t6 plac6 droit. Le retirer et essayer de nouveau.

Les mauvais glagons ont-ils et6 ajoutes au bac?

Utiliser seulement des cubes produits par la machine

glagons courante. Si d'autres cubes ont 6t6 ajout6s,

enlever tousles cubes et v@ifier pour voir si un glagon

s'est coinc6 dans la chute de livraison.

Les glagons ont-ils gele dans le bac a glagons?

Secouer le bac _ glagons pour s6parer les cubes. Si les

cubes ne se s6parent pas, vider le bac et attendre 24

heures pour regarnir le stock de glagons.

La glace a-t-elle fondu autour de la tige en metal

dans le seau a glagons?

Vider les cubes de glace et nettoyer le seau _ glagons

compl_tement. Accorder 24 heures pour que la

machine _ glagons regarnisse le stock. Ne pas essayer

d'enlever la glace fondue avec un objet pointu. Vous

pourriez endommager le seau _ glace.

Un glagon est-il coince dans la chute de livraison?

D6gager le glagon de la chute de livraison _ I'aide d'un

ustensile en plastique. Ne pas utiliser un article pointu

pour enlever la glace. Vous pourriez causer des

dommages.

Y a-t-il des glagons dans le seau?

Voir "La machine _ glagons ne produit pas de glagons"

plus haut dans cette section.

Le levier de distribution a-t-il ete tenu trop

Iongtemps?

D6gager le levier de distribution. Les glagons cesseront

d'etre distribu6s Iorsque le levier est tenu trop

Iongtemps. Attendre 3 minutes pour que le moteur du

distributeur soit r6g16 de nouveau avant d'etre utilis6.

(Pour utilisation ult@ieure, prenez de grandes quantit6s

de glagons directement de la machine _ glagon de sorte

que le levier de distribution n'est pas tenu trop

Iongtemps.)

Le distributeur d'eau ne fonctionne pas bien

La porte du congelateur n'est-elle pas

completement fermee?

Pousser la porte fermement. Si elle n'est pas ferm6e

compl_tement, voir "Les portes ne se ferment pas

compl_tement" plus loin dans cette section.

Le reservoir d'eau ne s'est-il pas rempli?

Le r6servoir d'eau a besoin d'etre rempli la premi@e fois

qu'il est utilis6. Abaisser la barre de distribution avec un

grand contenant jusqu'au retrait de 2 ou 3 pintes (1,9

2,8 L) d'eau. Jeter I'eau (se r6f@er _ la section

"Distributeur d'eau et de glagons" pour d'autres

instructions sur la fagon de remplir le r6servoir d'eau.)

Le robinet de fermeture d'eau n'est-il pas ouvert ou

la canalisation d'eau n'est-elle pas raccordee a la

source?

V6rifier pour s'assurer que le robinet d'arr_t d'eau est

ouvert et que la source d'eau est connect6e au

r6frig@ateur. Voir la section "Raccordement du

r6frig@ateur _ une source d'eau".

Le robinet de fermeture d'eau est-il obstrue ou

incorrectement installe?

Se r6f@er _ la section "Raccordement du r6frig6rateur

une source d'eau". Faire un appel de service ou faire

venir un plombier.

La canalisation de la source d'eau du domicile

comporte-t-elle une deformation?

Si vous d6couvrez ou soupgonnez une d6formation de

la canalisation d'eau, faire un appel de service.

Ueau ou la glace coule du distributeur

Le verre n'est-il pas tenu sous le distributeur de

glagons assez Iongtemps, ce qui cause le

renversement des glagons?

Tenir le contenant sous la chute de glagons pendant 2

3 secondes apr_s avoir rel_ch_ le levier de distribution.

Une petite quantit_ de glagons peut _tre distribute

apr_s le d_gagement du levier.

L'eau degoutte-t-elle parce que le verre n'est pas

tenu sous le distributeur d'eau assez Iongtemps?

Tenir le contenant sous le distributeur d'eau pendant 2

3 secondes apr_s le d_gagement du levier de

distribution. I'eau peut continuer _ couler durant ce

temps.

Un glagon coince dans la chute maintient-il ouverte

la porte de distribution?

Enlever le glagon.

Ueau du distributeur n'est pas assez froide II y a une accumulation d'humidit_ b I'int_rieur

Le refrig6rateur vient-il d'etre installe?

Accorder 24 heures pour que le r6servoir se refroidisse

compl_tement.

Une grande quantite d'eau a-t-elle et6 recemment

distribuee?

Accorder 24 heures pour que le r6servoir se refroidisse

compl_tement.

N'a-t-on pas recemment distribue de I'eau?

Le premier verre d'eau peut ne pas etre froid. Jeter le

premier verre d'eau.

La cloison entre les deux sections est tilde

La temp@ature tilde est probablement attribuable _ un

fonctionnement normal du r6glage automatique de

I'humidit6 de I'ext@ieur. En cas de doute, faire un appel

de service.

La tempdrature est trop tilde

Les ouvertures d'aeration sont-elles bloquees dans

une section ou I'autre? Cette obstruction empeche

le mouvement de Pair froid du congelateur au

refrigerateur.

Enlever tousles objets plac6s en avant des ouvertures

d'a6ration. Consulter "Pour une circulation d'air

appropri6e" pour I'emplacement des ouvertures

d'a6ration.

La ou les portes sont-elles ouvertes?

Pr6voir que le r6frig@ateur deviendra tilde dans ce cas.

Pour garder le r6frig@ateur froid, essayer de sortir tout

ce dont vous avez besoin du r6frig@ateur _ la lois,

garder les aliments bien rang6s de sorte qu'il soit facile

de les trouver et fermer la porte d_s que les aliments

sont retir6s.

Vient-on d'ajouter une grande quantite d'aliments au

refrig6rateur ou au congelateur?

IJaddition d'une grande quantit6 d'aliments r6chauffe le

r6frig@ateur. Plusieurs heures peuvent _tre

n6cessaires pour que le r6frig@ateur revienne _ la

temp@ature normale.

Les reglages sont-ils faits correctement pour les

conditions ambiantes?

Voir la section "R6glage des commandes".

Les ouvertures de circulation d'air sont-elles

obstruees dans le refrig6rateur?

Enlever tous les objets en avant des ouvertures d'air. Se

r6f6rer _ la section "S'assurer d'une circulation

appropri6e d'air" pour I'emplacement des ouvertures

d'air.

La porte est-elle souvent ouverte?

Pour 6viter I'accumulation d'humidit6, essayer de sortir

tout ce dont vous avez besoin du r6frig@ateur _ la lois,

en gardant les aliments organis6s pour qu'ils soient

faciles _ trouver, et fermer la porte d_s que les aliments

sont retir6s. (Lorsque la porte est ouverte, I'humidit6

ambiante de la piece p6n_tre dans le r6frig@ateur. Le

plus souvent la porte est ouverte, le plus rapidement

I'humidit6 s'accumule, surtout Iorsque la piece elle-

m_me est tr_s humide.)

La piece est-elle humide?

II est normal que I'humidit6 s'accumule _ I'int@ieur du

r6frig@ateur Iorsque I'air de I'ext6rieur est humide.

Les aliments sont-ils bien emballes?

V6rifier que tousles aliments sont bien emball6s. Si

n6cessaire, emballer de nouveau les aliments d'apr_s

les directives _ la section "Guide de conservation des

aliments". Essuyer les contenants humides d'aliments

avant de les placer au r6frig@ateur.

Les reglages sont-ils faits correctement pour les

conditions ambiantes?

Voir la section "R6glage des commandes".

Un programme autodegivreur vient-il de se

terminer?

II est normal que des gouttelettes se forment sur la paroi

arri_re apr_s que le r_frig_rateur se d_givre

automatiquement.

Les portes ne se ferment pas compl_tement

Les emballages d'aliments emp_chent-ils la porte de

fermer?

R6organiser les contenants de sorte qu'ils soient plus

rapproch6s et prennent moins d'espace.

Le bac a glagons n'est-il pas en bonne position?

Pousser le bac _ glagons jusqu'au fond.

Les plats, tablettes, bacs ou paniers ne sont-ils pas

en bonne position?

Placer le couvercle du bac _ 16gumes et tousles plats,

tablettes, bacs et paniers _ la position correcte. Voir plus

de renseignements _ la section "Bac _ 16gumes et

couvercle du bac _ 16gumes".

Les joints collent-ils?

Nettoyer les joints et ensuite appliquer de la paraffine

d'apr_s les instructions fournies _ la section "Fermeture

des portes".

Le refrig6rateur branle-t-il ou semble-t-il instable?

Niveler le r6frig@ateur. Consulter la section "Fermeture

des portes".

Les portes ont-elles ete enlevees durant

I'installation de I'appareil et mal reinstall6es?

Enlever et replacer les portes en suivant la section

"Enl_vement des portes" ou faire venir une personne

qualifi6e.

Les portes sont difficiles _ ouvrir

Les joints sont-ils sales ou collants?

Nettoyer les joints et ensuite appliquer de la paraffine en

suivant les directives _ la section "Nettoyage du

r6frig@ateur".

SERVICE

D'ENTRETIEN SEARS

"Nous raisons I'entretien des produits que nous

vendons" est notre assurance vous permettant de

compter sur Sears pour I'entretien. Votre appareil

electromenager Kenmore offre une valeur ajoutee Iorsque

vous considerez que Sears compte des centres de service

dans tout le pays, avec techniciens professionnels formes

pour tousles produits electromenagers vendus par Sears.

Ces gens ont la connaissance et les competences, les

outils, les pieces et I'equipement pour assurer notre

engagement envers vous a savoir que "Nous raisons

I'entretien des produits que nous vendons."

Contrat d'entretien Sears

Maintenez la valeur de votre achat avec un contrat

d'entretien Sears. Les appareils electromenagers Kenmore

sont congus, fabriques et testes pour des annees de

fonctionnement liable. Toutefois, tout appareil

electromenager peut exiger un entretien de temps a autre.

Le contrat d'entretien Sears vous offre un programme de

service remarquable pour votre appareil.

Le contrat d'entretien Sears

Est votre moyen d'acheter le service de demain

des prix d'aujourd'hui.

Elimine les frais de reparation qui resultent de

I'usage normal.

• Permet autant de visites de service dont vous avez

besoin.

Fournit une verification annuelle d'entretien

preventif sur votre demande pour garder votre

appareil electromenager Kenmore dans un bon etat

de fonctionnement.

Pour plus de renseignements, composer

1-800-827-6655.

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME '° (1-800-469-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

Au Canada pour tout le service ou les pi_ces - 1-800-469-4663

For the repair or replacement parts you need:

Call 6 a.m.- 11 p.m. CST, 7 days a week

PartsDirect s°

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

SEARS

HomeCentraF

2203737

1999 Kenmore

® Registered TrademarWTM Trademark of Kenmore, U.S.A., Kenmore Canada licensee in Canada

,_R)Marque de Commerce de Kenmore, U.S.A., Emploi licencie par Kenmore Canada

4/99

Printed in U.S.A.

Imprime aux E.-U.

Kenmore 10650512001 Side by Side Refrigerator

Product's Documents

Use & Care Guide

Specifications

Kenmore 10650512001 Questions and Answers
