Service Service Max. Average Average
Model Flow rate Life Pressure Temp. Contaminant % Reduction Influent Effluent
GXITD
0.5 gpm 2000 gal. (7571 liters) 25–125 psi 100°F. Chlorine 93% 2.0 mg/L 0.1 mg/L:
(1.9 lpm) or 6 months (172–862 kPa) (38°C.)
GE SmartWater
™
GE Model GXITD Filter
Do not use with water that is microbiologically
unsafe or with water
of unknown quality without adequate disinfection before or after
the system.
Small parts remaining after the installation could be a choke
hazard. Discard safely.
System Tested and Certified by NSF International against
ANSI/NSF Standard 42 for
the reduction of Taste and Odor,
and Chlorine, Class I.
WARNING
INSTALLATION PRECAUTIONS
• Protect from freezing. Drain filter when room temperature drops below 32°F. (0°C.).
• Use the in-line water filtering system on a potable, safe-to-drink, home COLD water supply only.
The filter will not make unsafe water safe to drink. Do NOT use on HOT water (100°F. max.).
• Do not install on line pressure above 125 psi (862 kPa), or below 25 psi (172 kPa).
• All of the refrigerator installation requirements must be met when installing the filter.
• Do not use wicking or pipe dope sealer for fitting connections into head of filter. Teflon® tape is recommended and included.
Teflon is a registered trademark of DuPont.
• Do not install in direct sunlight.
• Installation must comply with existing state or local plumbing codes.
• It is essential that operational, maintenance and filter replacement requirements be carried out for this product to perform as advertised.
Change filter at least every six months. Flush new cartridge for 5 minutes.
REQUIRED TOOLS FOR INSTALLATION
• a tube cutter
• 7/16″, 1/2″ and 9/16″ wrenches
• a knife
• a bucket or pan
OPTIONAL TOOLS FOR INSTALLATION
• a file
• sandpaper
CAUTION: Using pliers or vise grips WILL damage the fittings.
Your new GE icemaker water filter comes complete with all the necessary hardware for installation. Each filter gives you up to six
months of great-tasting water. Filter should be changed after 6 months of use.
SPECIFICATIONS
Testing parameters: Influent Challenges = pH 7.5 ± 0.5; Temperature 68°F ± 5°F (20°C ± 3°C); Pressure 60 psig; Flow Rate = 1gpm
If slow water or hollow ice occurs, replace filter.
Part No. 251B6017P003 (10-99 JR) Pub. No. 49-50047
For service, parts, or maintenance call: GE Answer Center® 800.626.2000
GENERAL ELECTRIC COMPANY, Appliance Park, Louisville, KY 40225
LIMITED 60 DAY WARRANTY
• What does this warranty cover?
— Any defect in materials or workmanship in the manufactured product.
• What does this warranty not cover?
— Customer installation. The Installation Instructions cover installation and
replacement instructions.
— Defects that result from abuse, misuse, alterations, improper installation or
damage not caused by GE.
— Liability on the part of GE under this or any other warranty for any indirect or
consequential damage.
— Products that are used for commercial or industrial applications.
• For how long after the original purchase?
— Sixty (60) days.
• How do I make a warranty claim?
— Return to the retailer from which it was purchased along with a copy of the “Proof
of Purchase.”
• How does state law relate to this warranty?
— This warranty gives you specific legal rights, and you may also have other rights
which vary from state to state.
Attach Fittings to Filter
2. a. Remove yellow endcaps from filter.
b. Find the ends of brass fittings that mate with
filter body.
c. Apply 1 to 2 wraps of the included Teflon
tape to threads, as shown.
d. Thread brass fittings into both ends of the
filter body and tighten snug with a wrench.
Cut Tubing
3. Shut off water supply.
4.
The filter is to be inserted (spliced) into the
1/4
″
OD supply tube that feeds water to the
refrigerator. (Do not cut any water lines
internal to the refrigerator.) Locate the filter
as close as possible to the supply water shut-off
valve. If the filter needs to be located behind
the refrigerator, there needs to be at least 6
inches of clearance between the wall and the
refrigerator. If the appliance must be moved,
make sure there is proper protection on
the floor.
5. Cut the tubing, making sure the ends are
square and no burrs protrude. Deburr ends
with file or sandpaper if necessary.

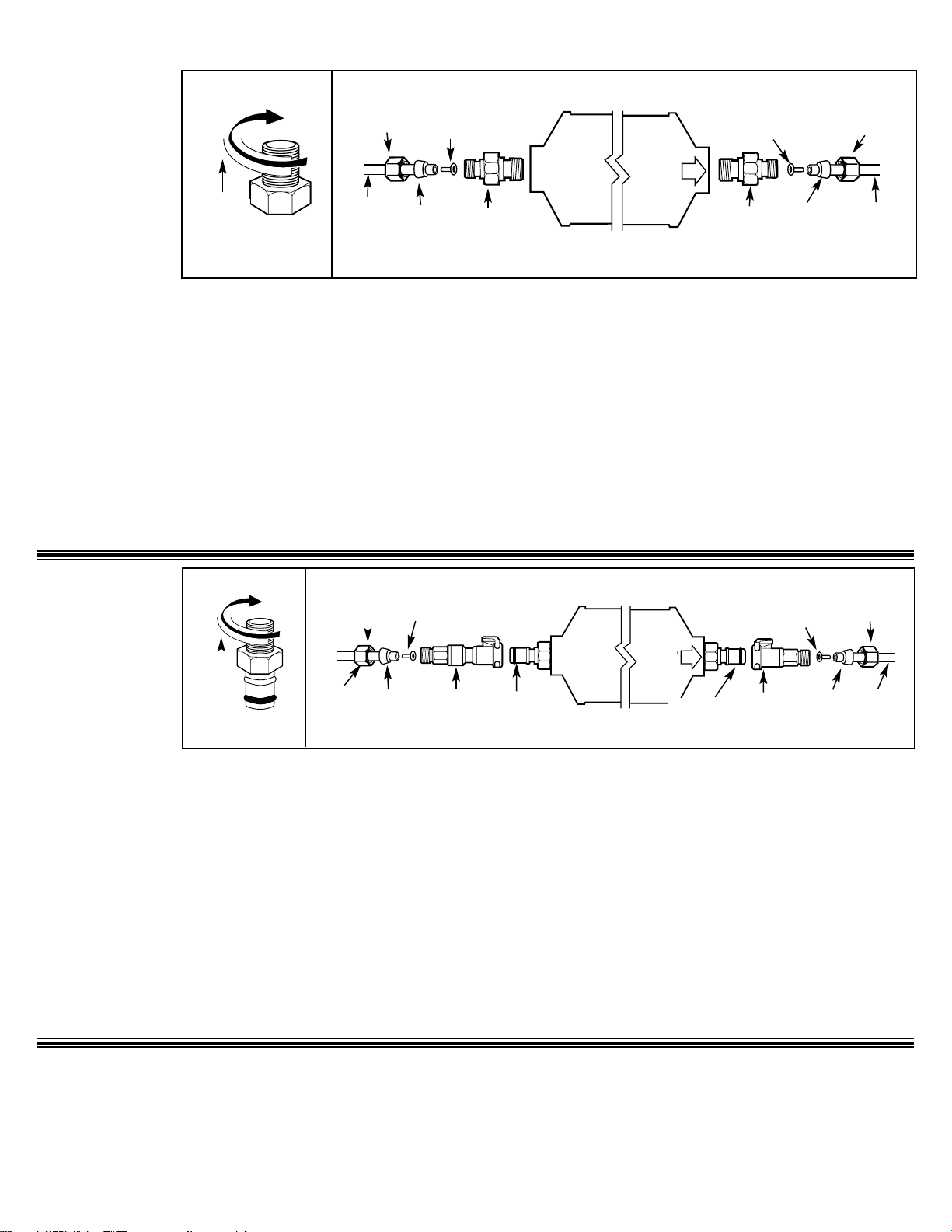

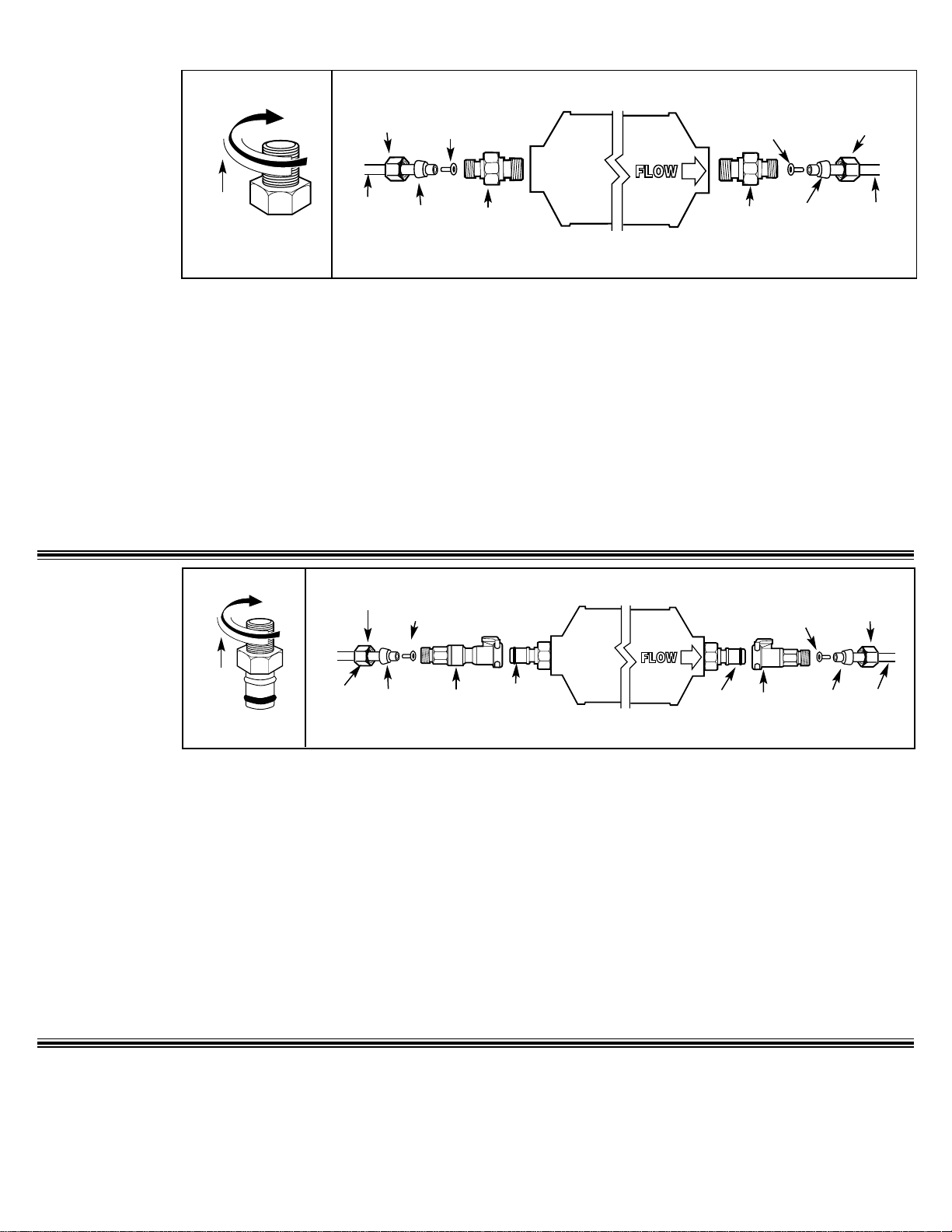

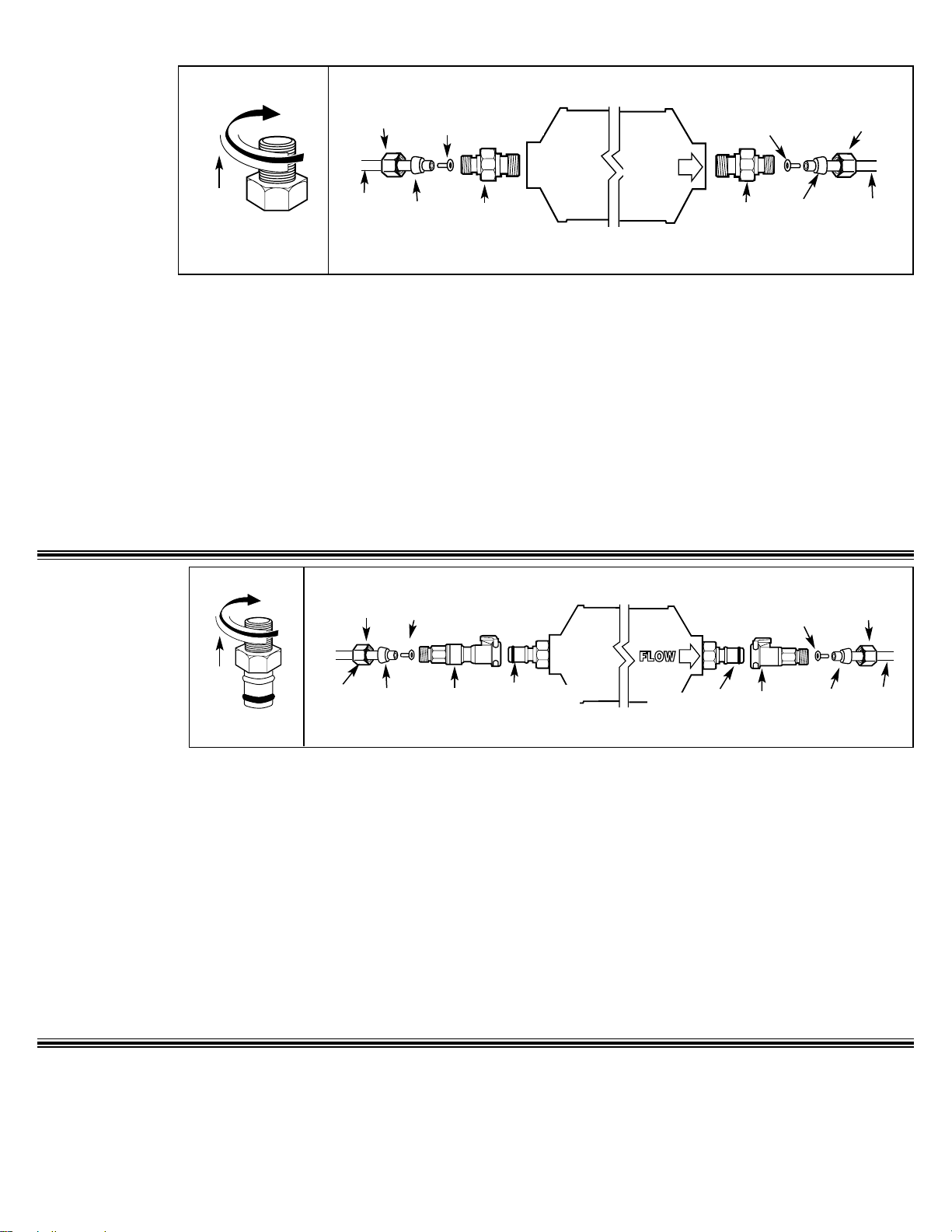

Attach Fittings to Tubing
6. Slip brass nuts then ferrules over both tubing
ends, leaving 1/4″of tubing exposed from
end.
(See figure for ferrule orientation).
For copper tubing, use the brass ferrules.
For plastic tubing, use plastic ferrules and
brass inserts.
7. Connect the supply water line to the filter
inlet:
a. Insert end of tubing into brass fitting; hand-
tighten nut onto threads of brass fitting.
b. Using two wrenches, tighten nut at least one
full turn.
CAUTION: Be careful not to cross thread the nut
and the fitting.
See step 8 below to complete the installation.
Teflon
tape
Brass nut
Brass nut
Brass insert
(for plastic tubing)
Brass insert
(for plastic tubing)
Water line
tubing
Water line
tubing
Ferrule
Ferrule
Brass
fitting
Brass
fitting
SUPPLY SIDE
INLET
OUTLET
APPLIANCE SIDE
Follow Directions for Proper Assembly
Flush Filter
8. Place filter outlet over bucket or pan. Turn on the incoming water
supply to
flush
the filter into
the bucket or pan thereby removing fine
particles of carbon which may be present. Flush 2 to 3 gallons of water
(approx. 5 minutes). Turn off the water supply.
Final Connection and Leak Check
9. Connect the
outlet
port of the filter to the water line to your appliance
in the same manner as the inlet.
10. Turn on water supply line. If leak occurs, tighten nuts or fittings until
leak stops.
11. Write the date on the filter and also mark your calendar to replace
with another filter after six months.
12. Discard any unused parts.
OPTION 1:
Brass Fittings
Attach Fittings to Filter
2. a. Remove yellow endcaps from filter.
b. Apply 1 to 2 wraps of the included Teflon
tape to threads of o-ring fittings, as shown.
c. Thread o-ring fittings into both ends of the
filter body and tighten snug with a wrench.
Leave at least one turn of thread showing.
Cut Tubing
3. Shut off water supply.
4. The filter is to be inserted (spliced) into the
1/4″OD supply tube that feeds water to the
refrigerator. (Do not cut any water lines
internal to the refrigerator.) Locate the filter
as close as possible to the supply water shut-
off valve. If the filter needs to be located
behind the refrigerator, there needs to be at
least 6 inches of clearance. If the appliance
must be moved, make sure there is proper
protection on the floor.
5. Cut the tubing, making sure the ends are
square and no burrs protrude. Deburr ends
with file or sandpaper if necessary.
Attach Fittings to Tubing
6. Slip brass
nuts then ferrules over both tubing
ends, leaving 1/4″of tubing exposed from
end. (See figure for ferrule orientation). For
both copper and plastic tubing, use plastic
ferrules. If your tubing is plastic, place brass
inserts into ends of tubing.
7. a. Insert end of supply side tubing into the
valved fitting (the
longer
fitting);
hand-
tighten nut onto threads of fitting.
CAUTION: Be careful not to cross thread
the nut and the fitting.
b. Using two wrenches, tighten nut at least
one full turn.
c. Valved fitting is now installed. Turn water
supply on and inspect for leaks.
d. Repeat a and b for non-valved fitting on
the appliance side.
See step 8 below to complete the installation.
Teflon
tape
Brass nut
Brass nut
Brass insert (for
plastic tubing)
Brass insert (for
plastic tubing)
Water line
tubing
Water line
tubing
Ferrule
Ferrule
Valved fitting
Non-valved
fitting
O-ring
fitting
O-ring
fitting
SUPPLY SIDE
INLET
OUTLET
APPLIANCE SIDE
Follow Directions for Proper Assembly
OPTION 2:
Quick Connect
Installation Kit
QCKIT
(sold separately)
1. All of the
refrigerator
installation
requirements
must be met
when installing
the filter.
1. All of the refrigerator
installation
requirements must
be met when
installing the filter.
INSTALLING THE FILTER
Two installation methods are available: • Option 1 (brass fittings) • Option 2 (quick-connect fittings)
GE SmartWater
™
Filtre GE Modèle GXITD
Ne pas utiliser ce produit sans une désinfection adéquate avant
ou après le système, avec du l’eau de qualité inconnue ou
microbiologiquement polluée.
Les petites pièces non utilisées après l’installation peuvent
susciter un risque d’étouffement pour les jeunes enfants.
Veiller à les éliminer.
Système testé et homologué par NSF International, selon la
norme ANSI/NSF N
o
42 pour la réduction de la concentration
de chlore et la suppression des goûts et odeurs, Classe I.
AVERTISSEMENT
INSTALLATION PRECAUTIONS À OBSERVER
• Protéger le produit contre le gel. Vider le filtre lorsque la température de la pièce pourrait s’abaisser au-dessous de 32°F (0°C).
• Utiliser le système de filtration en série uniquement sur une canalisation d’eau potable FROIDE. Le filtre ne rendra pas potable pour la
consommation une eau de qualité déficiente. Ne PAS installer le produit sur une canalisation d’eau CHAUDE (100°F max.).
• Ne pas installer le produit sur une canalisation dont la pression est supérieure à 125 lb/po2 (862 kPa), or inférieure à 25 lb/po2 (172 kPa).
• Lors de l’installation du filtre, on doit respecter toutes les exigences concernant l’installation du réfrigérateur.
• N’utiliser aucun produit d’étanchéité ordinaire au niveau des raccordements sur la tête du filtre. Utiliser uniquement du ruban de Teflon®
(inclus)–Teflon est une marque de commerce déposée de DuPont.
• Ne pas installer le produit à un emplacement exposé au rayonnement solaire direct.
• L’installation doit satisfaire les prescriptions des codes locaux de plomberie.
• Pour que la performance de ce produit soit conforme à ce qui est annoncé dans les publicités, il est essentiel que les opération d’entretien et
remplacement de l’élément fitlrant soient exécutées conformément aux spécifications. Changer l’élément filtrant à intervalles de six mois.
Rincer la cartouche neuve pendant 5 minutes.
OUTILLAGE NÉCESSAIRE POUR L’INSTALLATION
• coupe-tube
• clés de 7/16 po, 1/2 po et 9/16 po
• couteau
• seau ou récipient
MISE EN GARDE: Ne pas utiliser une pince ou pince-étau sur les
raccords–ils subiraient des dommages.
OUTILLAGE FACULTATIF POUR L’INSTALLATION
• lime
• papier abrasif
• tournevis
• perceuse et foret
Votre nouveau filtre à eau GE pour générateur de glaçons est fourni avec toutes les pièces nécessaires pour l’installation. Chaque filtre permet
la production d’une eau d’excellente qualité pendant près de six mois. On devrait changer le filtre après 6 mois d’utilisation.
SPECIFICATIONS
Paramètres de test: Caractéristiques de l’eau à traiter = pH 7,5 ± 0,5; température 68°F ± 5°F (20°C ± 3°C); pression 60lb/po
2
relative; débit= 1gpm
Remplacer le filtre si le débit est insuffisant ou si les glaçons sont creux.
Pièce N
o
251B6017P003 (10-99 JR) Pub. N
o
49-50047
Pour réparations, pièces ou entretien, téléphoner à
: Centre de réponse GE® : 800.626.2000
GENERAL ELECTRIC COMPANY, Appliance Park, Louisville, KY 40225
GARANTIE LIMITÉE DE 60 JOURS
•
Que couvre la garantie?
— Tout vice de matériau ou de fabrication du produit fabriqué.
•
Situations non couvertes par la garantie?
— Installation par le client. Les instructions d’installation couvrent installation et
remplacement du filtre.
— Défauts imputables à utilisation impropre ou abusive, modification, installation
incorrecte ou dommages non imputables à GE.
— Obligation qui serait imposée à GE au titre de dommages indirects ou secondaires en
vertu de toute garantie.
— Produits utilisés dans une application commerciale ou industrielle.
•
Durée de la garantie après la date d’achat?
— Soixante (60) jours.
•
Comment soumettre une demande au titre de la garantie?
— Retourner le produit au détaillant chez qui il a été acheté, accompagné d’une copie
du document de « preuve d’achat ».
•
Relation entre cette garantie et la législation provinciale?
— Cette garantie vous confère les droits juridiques spécifiques; vous pouvez également
jouir d’autres droits, variables d’une province à une autre.
Débit en Capacité/ Temp. Taux de Eau brute Effluent
Modèle service longévité Pression max. Contaminant reduction % valeur moy. valeur moy.
GXITD
0,5 gpm 2000 gal. (7571 litres) 25–125 psi 100°F. Chlore 93% 2,0 mg/L 0,1 mg/L:
(1,9 lpm) ou 6 mois (172–862 kPa) (38°C.)
Installer les raccords sur le filtre
2. a. Enlever les embouts jaunes du filtre.
b. Apparier les raccords avec les connecteurs du
filtre.
c. Appliquer 1 ou 2 couches de ruban de Teflon
(inclus) sur le filetage des raccords à joint
torique (voir l’illustration).
d. Visser un raccord à joint torique sur chaque
connecteur du corps de filtre; bien serrer
avec une clé.
Coupe du tube
3. Fermer l’arrivée d’eau.
4. Raccorder le filtre au tube d’arrivée d’eau au
réfrigérateur (dia. ext. 1/4 po). (Ne sectionner
aucune canalisation d’eau interne du
réfrigérateur.) Placer le filtre aussi près que
possible du robinet d’arrêt de la canalisation
d’eau. S’il est nécessaire de placer le filtre
derrière le réfrigérateur, prévoir un espace libre
d’au moins 6 po entre le mur et le réfrigérateur.
S’il est nécessaire de déplacer l’appareil, veiller
à bien protéger le plancher.
5. Couper le tube – Veiller à l’équerrage et à
l’absence de bavures. Si nécessaire, éliminer les
bavures avec une lime ou du papier abrasif.
Connexion des tubes sur les raccords
6. Sur chaque extrémité de tube, enfiler l’écrou et
la virole de laiton; laisser le tube dépasser de
1/4 po (pour l’orientation de la virole, voir
l’illustration). Pour les tubes de cuivre, utiliser
les viroles de laiton. Pour les tubes de plastique,
insérer un petit tube de laiton dans l’extrémité
et utiliser les viroles de plastique.
7. Raccorder la canalisation d’arrivée d’eau à
l’entrée
du filtre :
a. Insérer l’extrémité du tube dans le raccord de
laiton; serrer l’écrou à la main sur le filetage
du raccord.
b. Utiliser deux clés pour serrer l’écrou d’au
moins un tour complet.
MISE EN GARDE: Veiller à ne pas détériorer le
filetage, l’écrou ou le raccord.
Pour finir l’installation, voir les étapes
8–12 dessous.
Ruban de
Teflon
Écrou de
laiton
Écrou de
laiton
Petit tube de laiton (pour
les tubes de plastique)
Tube
d’arrivée
d’eau
Tube
d’arrivée
d’eau
Virole
Virole
Raccord
de laiton
Raccord
de laiton
CÔTÉ ALIMENTATION
ENTREÉ
SORTIE
CÔTÉ DE L’APPAREIL
Suivre les instructions pour un assemblage correct
Rinçage du filtre
8. Placer l’ouverture de sortie du filtre au-dessus d’un seau.
Pour rincer
, ouvrir
l’arrivée d’eau. De fines particules de carbone seront entraînées durant ce
rinçage. Effectuer le rinçage pendant environ 5 minutes (2 à 3 gallons d’eau),
puis fermer l’arrivée d’eau.
Raccordement final et recherche des fuites
9. Connecter la
sortie
du filtre à la canalisation d’eau qui alimente le réfrigérateur.
10. Connecter l’entrée du filtre à la canalisation d’arrivée d’eau; inspecter pour
rechercher les fuites. S’il y a des fuites, resserrer les écrous ou raccords pour
éliminer chaque fuite.
11. Inscrire la date d’installation sur le filtre; noter également sur un calendrier la
date à laquelle il faudra remplacer le filtre–dans six mois.
12.
Veiller à éliminer toutes petites pièces non utilisées après l’installation
OPTION 1:
Raccords de laiton
Installer les raccords sur le filtre
2. a. Enlever les embouts jaunes du filtre.
b. Appliquer 1 ou 2 couches de ruban de Teflon
(inclus) sur le filetage des raccords à joint
torique (voir l’illustration).
c. Visser un raccord à joint torique sur chaque
connecteur du corps de filtre; bien serrer avec
une clé. Laisser au moins une spire de filetage
exposée.
Coupe du tube
3. Fermer l’arrivée d’eau.
4. Raccorder le filtre au tube d’arrivée d’eau au
réfrigérateur (dia. ext. 1/4 po). (Ne sectionner
aucune canalisation d’eau interne du
réfrigérateur.) Placer le filtre aussi près que
possible du robinet d’arrêt de la canalisation
d’eau. S’il est nécessaire de placer le filtre derrière
le réfrigérateur, prévoir un espace libre d’au moins
6 po entre le réfrigérateur et le mur. S’il est
nécessaire de déplacer l’appareil, veiller
à bien protéger le plancher.
5. Couper le tube – Veiller à l’équerrage
et à l’absence de bavures. Si nécessaire, éliminer
les bavures avec une lime ou du papier abrasif.
Connexion des tubes sur les raccords
6. Sur chaque extrémité de tube, enfiler l’écrou et la
virole de laiton; laisser le tube dépasser de 1/4 po
(pour l’orientation de la virole, voir l’illustration).
Pour les tubes de cuivres ou de plastique, utilser les
viroles de plastique. Pour les tubes de plastique,
insérer un petit tube de laiton dans l’extrémité.
7. a. Insérer l’extrémité du tube (côté alimentation)
dans l’ensemble raccord/robinet (le raccord le
plus long
); serrer l’écrou à la main sur le filetage.
MISE EN GARDE : Veiller à ne pas détériorer
le filetage, l’écrou ou le raccord.
b. Utiliser deux clés pour serrer l’écrou d’au moins
un tour complet.
c. L’ensemble raccord/robinet est maintenant
installé. Ouvrir l’arrivée d’eau; inspecter pour
rechercher les fuites.
d. Répéter les étapes a et b pour le raccord sans
robinet, du côté de l’appareil.
Pour finir l’installation, voir les étapes
8–12 dessous.
Ruban
de Teflon
Brass nut
Écrou de
laiton
Petit tube de laiton (pour
les tubes de plastique)
Petit tube de laiton (pour
les tubes de plastique)
Tube
d’arrivée
d’eau
Tube
d’arrivée
d’eau
Virole
Virole
Raccord/
Robinet
Raccord
sans robinet
Raccord à
joint torique
Raccord à
joint torique
CÔTÉ ALIMENTATION
ENTREÉ
SORTIE
CÔTÉ DE L’APPAREIL
Suivre les instructions pour un assemblage correct
OPTION 2:
Ensemble
d’installation de
raccord à connexion
rapide QCKIT
(vendue séparément)
1. Lors de l’installation
du filtre, on doit
respecter toutes les
exigences concernant
l’installation du
réfrigérateur.
1. Lors de l’installation du
filtre, on doit respecter
toutes les exigences
concernant l’installation
du réfrigérateur.
INSTALLATION DU FILTRE
Deux méthodes d’installation sont possibles: • Option 1 (Raccords de laiton) • Option 2 (Raccord à connexion rapide)
Petit tube de laiton (pour
les tubes de plastique)
Flot
Flot
GE SmartWater
™
Filtro GE Modelo GXITD
No debe usarse con agua que no es microbiológicamente segura, o si se
desconoce la calidad del agua. Cerciórese de que el agua se desinfecta
adecuadamente, ya sea a la entrada o a la salida de la sistema.
Las pequeñas piezas que sobran después de la instalación pueden constituir
un riesgo de asfixia. Deséchelas adecuadamente.
Sistema probado y certificado por NSF Internacional contra norma
42 de ANSI/NSF para la reducción de sabor y olor, y cloro, Clase I.
ADVERTENCIA
CUIDADOS DURANTE LA INSTALACIÓN
• Evite la congelación. Cuando la temperatura de la habitación baja de los 32°F (0°C), desagüe el filtro.
• Solamente utilice el sistema de filtrado en línea cuando el agua residencial suministrada es FRÍA, potable y puede consumirse con seguridad.
El filtro no purifica el agua ni la hará potable. NO se utilice con agua CALIENTE. (100°F, 38°C max.).
• No lo instale en líneas de agua cuya presión sobrepase las 125 psi (862 kPa), o esté por debajo de las 25 psi (172 kPa).
• Es necesario cumplir con todos los requisitos de instalación del refrigerador al instalar el filtro.
• No utilice mecha de soldadura o sellador de tuberías para ajustar la conexión de los accesorios en el cabezal del filtro. Para el efecto, se incluye y se
recomienda la cinta Teflon®. Teflon es una marca registrada de DuPont.
• No lo instale en un sitio expuesto a la luz solar directa.
• La instalación debe cumplir con los códigos locales y estatales existentes.
• Para que este producto funcione como se anuncia, es indespensable que llevem a cabo los requisitos de cambio de filtros, mantenimiento y
funcionamiento. Cambie el filtro cada seis mesas. Haga pasar agua por el cartucho nuevo por cinco minutos.
HERRAMIENTAS NECESARIAS PARA LA INSTALACION
• un corta-tubos
• llaves de tuercas de 1/2″, 7/16″, y 9/16″
• un cuchillo
• una cubeta o una bandeja cacerola
PRECAUCION: El usar alicates o agarradores de
tornillos dañará los acopladores
HERRAMIENTAS OPCIONALES PARA LA INSTALACION
• una lima
• papel de lija
Su nuevo filtro de agua GE para fábrica de hielo se surte completo e incluye todos los accesorios necesarios para la instalación.
Cada filtro le brindará agua de excelente sabor hasta por seis meses. El filtro deberá cambiarse después de 6 meses de uso.
ESPECIFICACIONES
Part No. 251B6017P003 (10-99 JR) Pub. No. 49-50047
Para obtenir servicio, partes de repuesto o maintenimiento, favor de llamar: Centro de atención GE Answer Center®, tel. 800.626.2000.
GENERAL ELECTRIC COMPANY, Appliance Park, Louisville, KY 40225
GARANTÍA LIMITADA POR 60 DÍAS
• ¿Qué ampara esta garantía?
— Cualquier defecto de fabricación o de materiales en el producto terminado.
• ¿Qué no ampara esta garantía?
— La instalación por el cliente. Las instrucciones de instalación ofrecen la información
para la instalación y el reemplazo de la unidad.
— Defectos producidos por abuso, maltrato, modificaciones, instalación deficiente o daños
no causados por GE.
— La responsabilidad de parte de GE, bajo esta o cualquier otra garantía por cualquier
daño indirecto o consecuencial.
— Los productos utilizados para usos comerciales o industriales.
• ¿Por cuánto tiempo tiene vigencia la garantía después de la fecha de compra?
— Sesenta (60) días.
• ¿Cómo hago una reclamación sobre la garantía?
— Devuelva el producto al distribuidor donde lo compró, junto con una copia de
su factura.
• ¿Cómo se relacionan las leyes estatales a esta garantía?
— Esta garantía le otorga derechos legales específicos, y usted puede tener también otros
derechos que varían de un estado a otro.
Parámetros de Prueba: Retos para la prueba de afluencia = pH 7,5 ± 0,5; temperatura 68°F ± 5°F (20°C ± 3°C); presión 60 psig; flujo = 1 gpm
Reemplace el filtro si el flujo de agua es lento o el hielo aparece hueco.
Tasa Vida Temp. % de Afluencia Agua residuales
Modelo de flujo media Presión máxima Contaminante reducción promedio promedio
GXITD
0,5 gpm 2000 gal. (7571 liters) 25–125 psi 100°F. Cloro 93% 2,0 mg/L 0,1 mg/L:
(1,9 lpm) o 6 meses (172–862 kPa) (38°C.)
Cómo pegar los acopladores al filtro
2. a. Quite las tapas amarillas de los extremos
del filtro.
b. Encuentre los extremos de los acopladores de
latón que se ajusten al cuerpo del filtro.
c. Aplique a la rosca de los acopladores, una
o dos vueltas de la cinta Teflon provista.
d. Enrosque los acopladores de latón en ambos
extremos del cuerpo del filtro y apriételos bien
con una llave de tuercas.
Cómo cortar la tubería
3. Cierre el suministro de agua.
4. El filtro debe colocarse (empalmarse) en la línea de
suministro de agua de 1/4″OD (diámetro externo)
hacia el refrigerador. (No corte ninguna línea de agua
en el interior del refrigerador.) Ubique el filtro lo más
cerca posible de la válvula de cierre del agua. Si el filtro
debe instalarse detrás del refrigerador, deberá haber
un espacio libre mínimo de 6 pulgadas (15 cm) entre
la pared y el refrigerador. Cerciórese de que dispone
de una protección del piso adecuada si necesita mover
el aparato electrodoméstico.
5. Corte la tubería y cerciórese de que los extremos
están planos y que no sobresale ninguna rebaba. Si
es necesario, desbarbe bien los extremos con una
lima o papel de lija.
Cómo pegar los acopladores a las tuberías
6. Deslice las tuercas de latón y luego los casquillos
anulares sobre ambos extremos de la tubería,
dejando 1/4″de tubería expuesta en cada extremo.
(Vea la figura para la orientación de la férula). Si la
tubería es de cobre, utilice los casquillos anulares de
latón. Si la tubería es de plástico, utilice los
casquillos anulares de plástico y inserciones de
latón. Coloque las inserciones de latón en los
extremos de la tubería, si ésta es de plástico.
7. Conecte la línea de suministro de agua a la
entrada
del filtro:
a. Inserte el extremo de la tubería en el
acoplamiento de latón; apriete a mano la tuerca
en la rosca del acoplador.
b. Apriete la tuerca cuando menos una vuelta
completa utilizando dos llaves de tuercas.
PRECAUCIÓN: Tenga cuidado de no cruzar
el hilo de la tuerca con el del acoplador.
Vea el paso 8 bajo completar la instalación.
Enjuague el filtro
8. Coloque la salida del filtro en una cabeta. Abre la línea de suministro de agua
enjuagar el filtro en una cubeta eliminar las pequeñas partículas de carbón que
puderian estar presentes. Enjuague 2 o 3 galones (aprox. 5 minutos). Cierre el
suministro de agua.
Conexión final y revisión de goteras
9. Conecte la
salida
del filtro a la tubería que conduce el agua hacia su
refrigerador.
10. Conecte la entrada del filtro a la línea de suministro de agua y compruebe que
no haya fugas. Si se presentara alguna fuga, apriete las tuercas o los acopladores
hasta que cesen las fugas.
11. Escriba la fecha en el filtro y también anótela en su calendario para recordar
que debe reemplazar el filtro después de seis meses.
12. Deséchela las pequeñas piezas que sobran despues de la instalación.
OPCION 1:
Acopladores
de latón
Cómo pegar los acopladores al filtro
2. a. Quite las tapas extremas amarillas de los extremos
del filtro.
b. Aplique a la rosca de los acopladores anulares en
O, una o dos vueltas de la cinta Teflon provista.
c. Enrosque los acopladores de latón en ambos
extremos del cuerpo del filtro y apriételos bien
con una llave de tuercas. Deje que se vea por lo
menos una vuelta de hilo.
Cómo cortar la tubería
3. Cierre el suministro de agua.
4. El filtro debe colocarse (empalmarse) en
la línea de suministro de agua de 1/4″ OD
(diámetro externo) hacia el refrigerador. (No
corte ninguna línea de agua en el interior del
refrigerador.) Ubique el filtro loa más cerca
posible de la válvula de cierre del agua. Si el filtro
debe instalarse detrás del refrigerador, deberá
haber un espacio libre mínimo de 6 pulgadas (15
cm). Cerciórese de que dispone de una
protección del piso adecuada si necesita mover el
aparato electrodoméstico.
5. Corte la tubería y cerciórese que los extremos están
planos y que no sobresale ninguna rebaba. Si es
necesario, desbarbe bien los extremos con una lima
o papel de lija.
Cómo pegar los acopladores a las tuberías
6. Deslice las tuercas de latón y luego los casquillos
anulares sobre ambos extremos de la tubería,
dejando 1/4″de tubería expuesta en cada extremo.
(Vea la figura para la orientación de la férula).
Si la tubería es de cobre o de plástico, utilice los
casquillos anulares de plástico. Coloque las
inserciones de latón en los extremos de la tubería,
si ésta es de plástico.
7. a. Inserte el extremo de la tubería del lado del
suministro en el aclopador con válvula (el
acoplador
más largo
); apriete a mano la tuerca
en la rosca del acoplador.
PRECAUCIÓN: Tenga cuidado de no cruzar el hilo
de la tuerca con el del acoplador.
b. Apriete la tuerca cuando menos una vuelta
completa utilizando dos llaves de tuercas.
c. Con esto quedó instalado el acoplador
de válvula. Abra el suministro de agua
y compruebe que no haya fugas.
d. Repita el proceso de a y b para el acoplador sin
válvula del lado del aparato electrodoméstico.
Vea el paso 8 bajo completar la instalación.
OPCION 2:
Juego de instalación
de conexión rápida
QCKIT (vendido
separadamente)
1. Es necesario cumplir
con todos los
requisitos de
instalación del
refrigerador al
instalar el filtro.
1. Es necesario cumplir
con todos los requisitos
de instalación del
refrigerador al instalar
el filtro.
INSTALACION DEL FILTRO
Dos métodos son posible: • Opción 1 (acopladores de latón) • Opción 2 (acopladores de conexión rápida)
Cinta
Teflon
Tuerca
de latón
Tuerca
de latón
Inserciones de latón
(para tubería de plástico)
Inserciones de latón
(para tubería de plástico)
Tubería
de línea
de agua
Tubería
de línea
de agua
Casquillo
anular
Casquillo
anular
Acoplador
de latón
Acoplador
de latón
LADO DEL SUMINISTRO
ENTRADA
SALIDA
LADO DEL APARATO
FLUJO
Cinta
Teflon
Tuerca
de latón
Tuerca
de latón
Inserciones de latón
(para tubería de plástico)
Inserciones de latón
(para tubería de plástico)
Tubería
de línea
de agua
Tubería
de línea
de agua
Casquillo
anular
Casquillo
anular
Acopladores
sin válvula
Acopladores
sin válvula
Acopladores
anulares en O
Acopladores
anulares en O
LADA DEL SUMINSTRO
ENTRADA
SALIDA
LADA DEL APARATO
Para lograr un montaje adecuado siga estas instrucciones.
