2 • English FreeSpace FS2C • Installation Guide
PRO.BOSE.COM
Important Safety Instructions
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for this
product in typical fixed-installation systems. Please read this document and all safety warnings
before attempting installation.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers,
installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or
distributor near you, visit PRO.BOSE.COM.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produces heat.
9. Only use attachments/accessories specified by the manufacturer.
Regulatory Information
Do not paint or modify factory-applied finishes.
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated
Biphenyl
(PBB)
Polybrominated
diphenylether
(PBDE)
PCBs X O O O O O
Metal Parts X O O O O O
Plastic Parts O O O O O O
Speakers X O O O O O
Cables X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials
for this part is below the limit requirement of GB/T 26572.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous
materials used for this part is above the limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: FreeSpace FS2C, Type designation: 841154
Restricted substances and its chemical symbols
Unit
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
chromium
(Cr+6)
Polybrominated
biphenyls (PBB)
Polybrominated
diphenyl ethers
(PBDE)
PCBs
-
Metal Parts
-
Plastic Parts
Speakers
-
Cables
-
Note 1: “” indicates that the percentage content of the restricted substance does not exceed the percentage of reference
value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose, DesignMax, and FreeSpace are trademarks of Bose Corporation.
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
Product Ratings:
Input Voltage: 70V/100V
Impedance: 16 Ω, 16 W
Current or Power: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
WARNINGS/CAUTIONS
This product contains magnetic material. Consult your physician on whether
this might aect your implantable medical device.
Contains small parts which may be a choking hazard. Not suitable for children
under age 3.
• This product is intended for indoor use only.
• All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer’s responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction
before installing this product.
• Unsafe mounting or overhead suspension of any heavy load can result in serious
injury or death, and property damage. It is the installer’s responsibility to evaluate the
reliability of any mounting method used for their application. Only professional installers
with the knowledge of proper hardware and safe mounting techniques should attempt
to install any loudspeaker overhead.
• Do not mount the product in locations where it may be exposed to water or
condensation.
• Do not expose this product to dripping or splashing, and do not place objects filled with
liquids, such as vases, on or near the product.
• This product is not intended for installation or use in indoor water facility areas
(including, without limitation, indoor pools, indoor water parks, hot tub rooms, saunas,
steam rooms and indoor skating rinks).
• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing. Ensure the bracket is installed by a qualified
professional installer and in accordance with local building codes.
• Use only the hardware and accessories included or specified by Bose for use with
FreeSpace FS2C loudspeakers. For information on compatible accessories, see the
product's technical data sheet at PRO.BOSE.COM.
• Keep the product away from fire and heat sources. Do not place naked flame sources,
such as lighted candles, on or near the product.
• Do not make unauthorized alterations to this product.
• Do not expose loudspeaker or mounting components to any chemical substances
that are not specified by Bose, including but not limited to lubricants, cleaning agents,
contact sprays, or hydrocarbon-based solvents. Exposure to such substances can lead to
degradation of the plastic material, resulting in cracking and creating a falling hazard.
• Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent,
mineral oil, alcohol or other cleaning agents or chemicals.
English • 3Installation Guide • FreeSpace FS2C
PRO.BOSE.COM

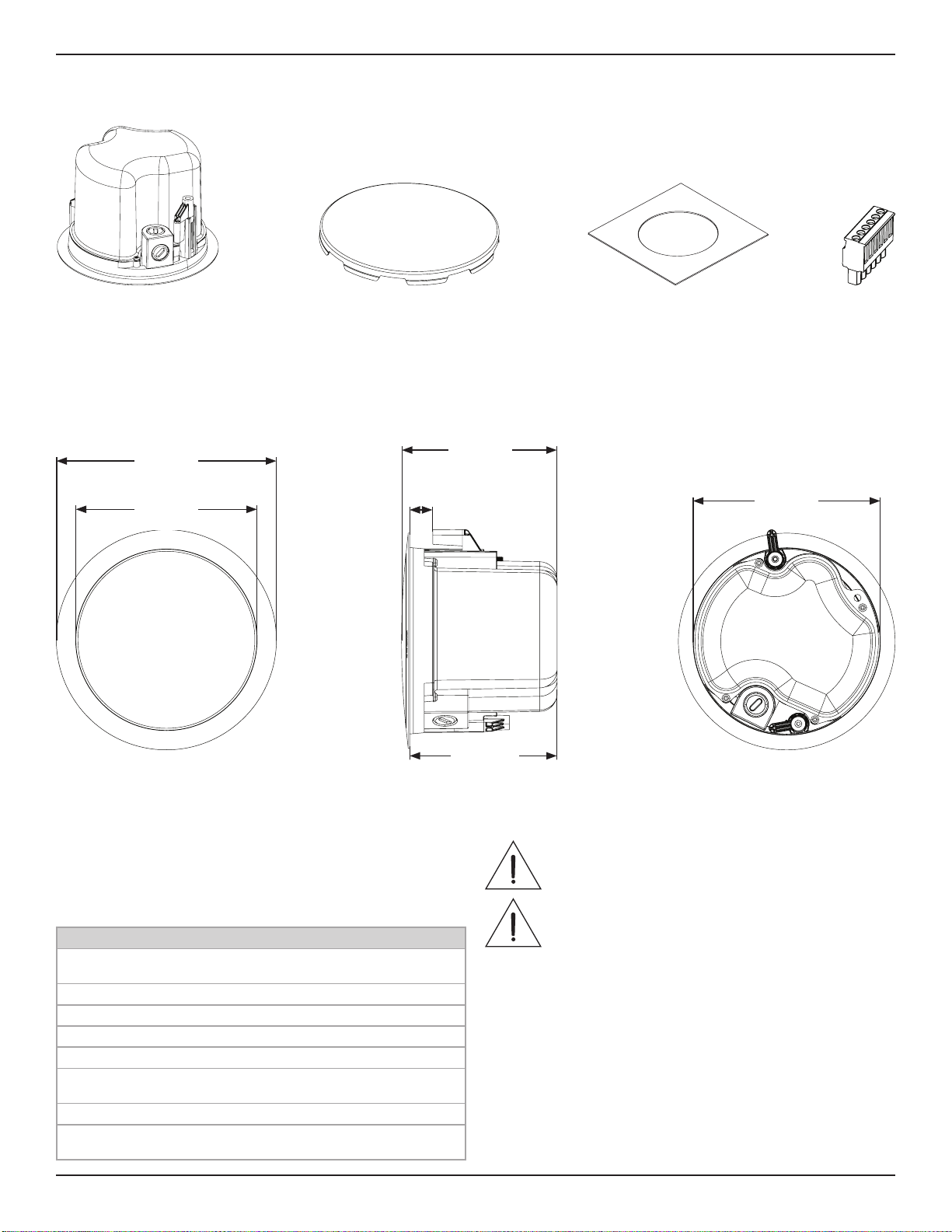

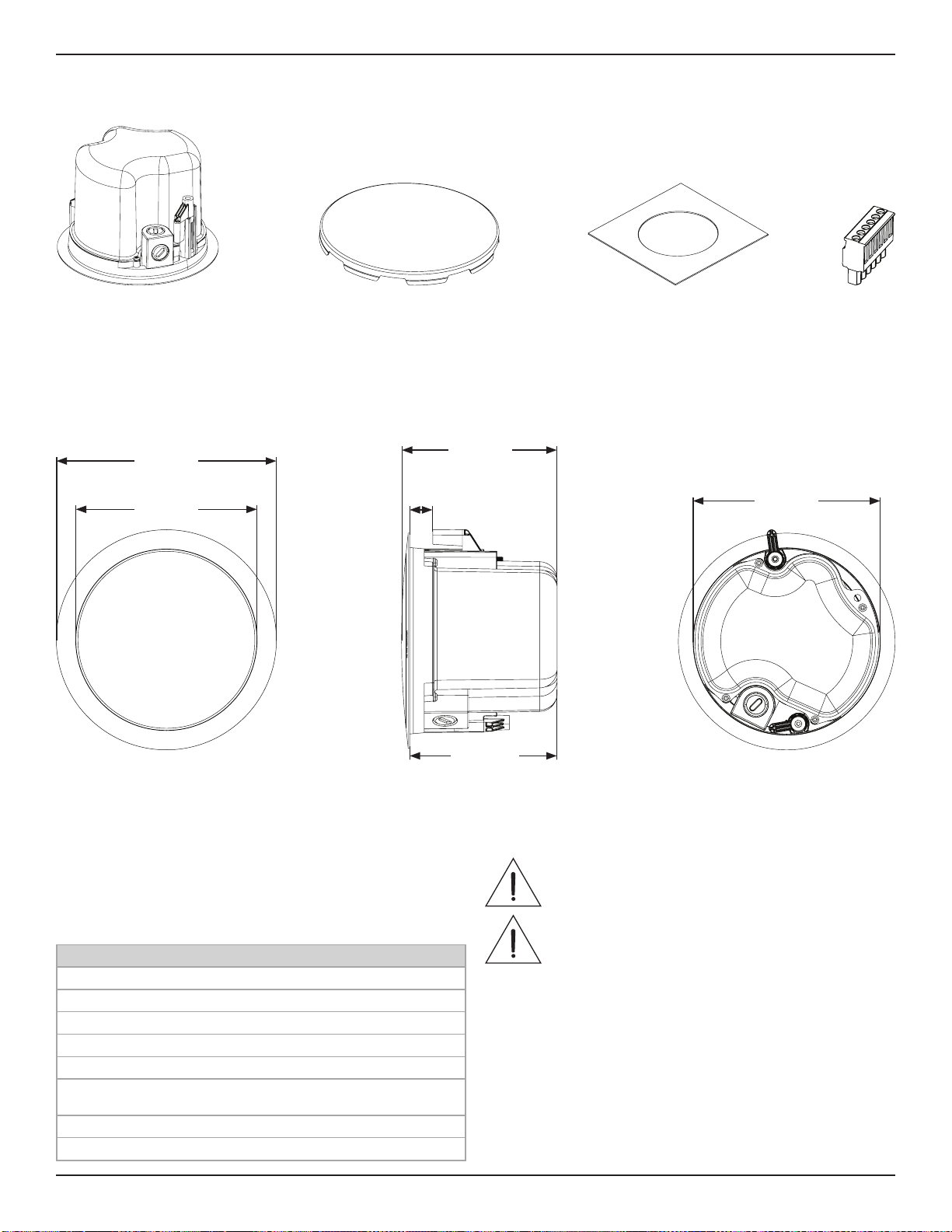

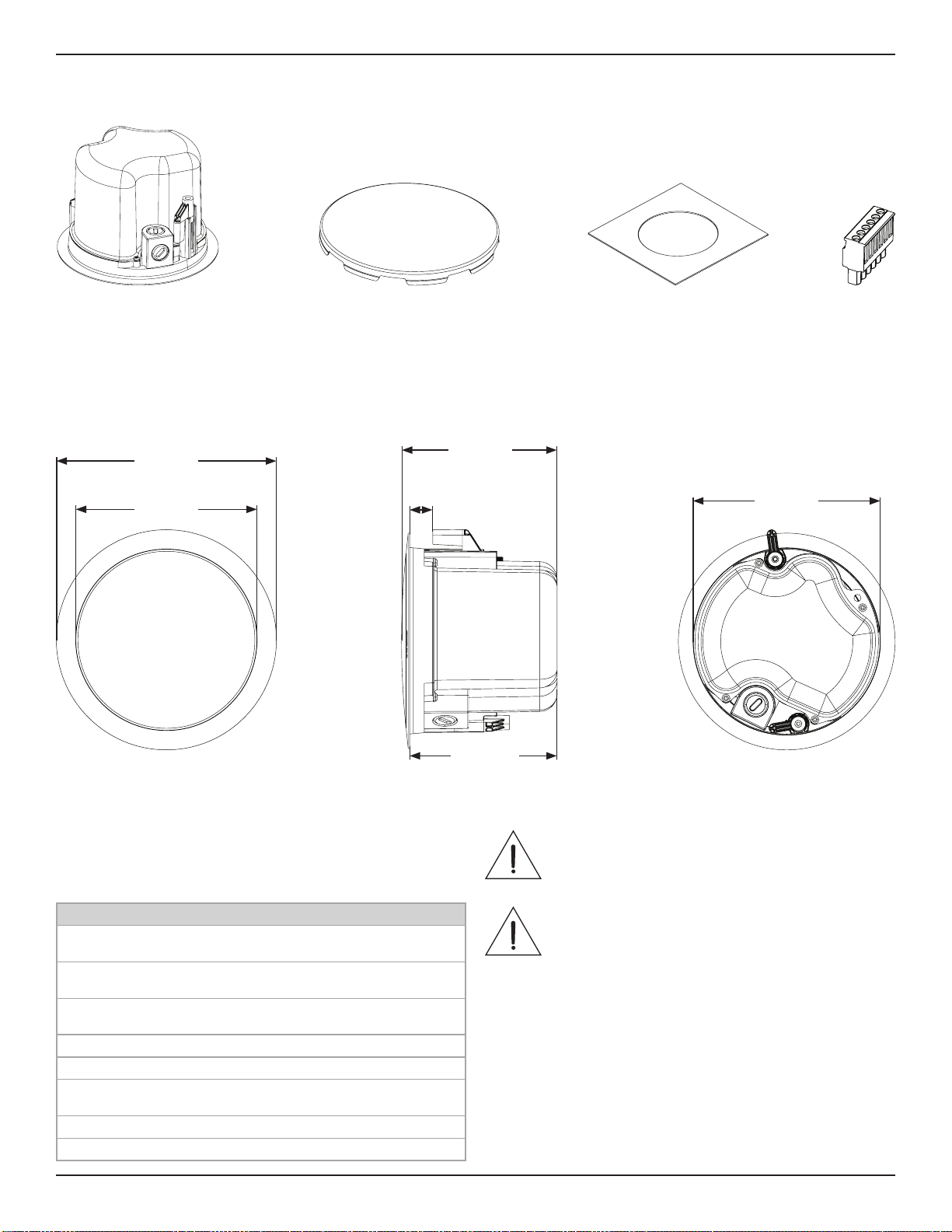

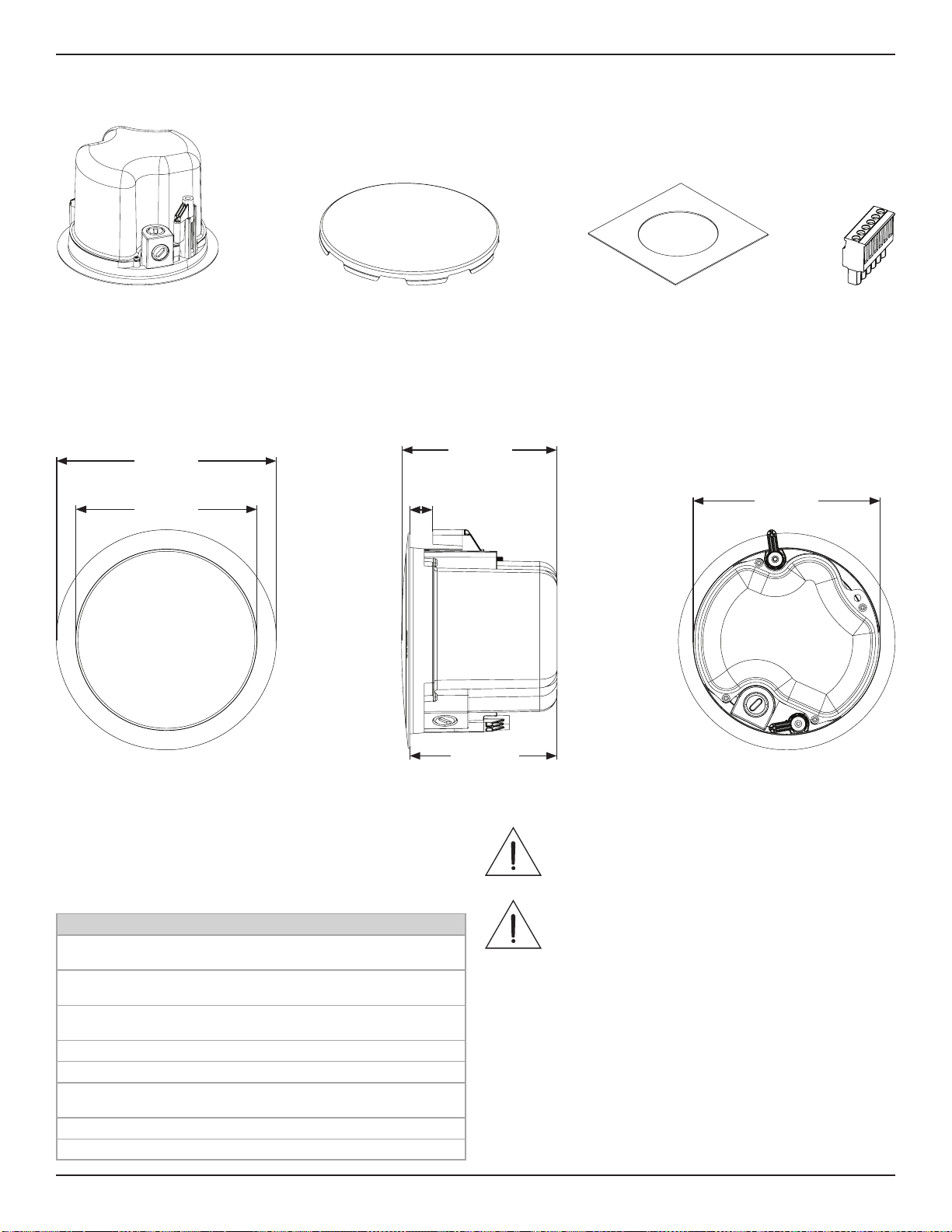

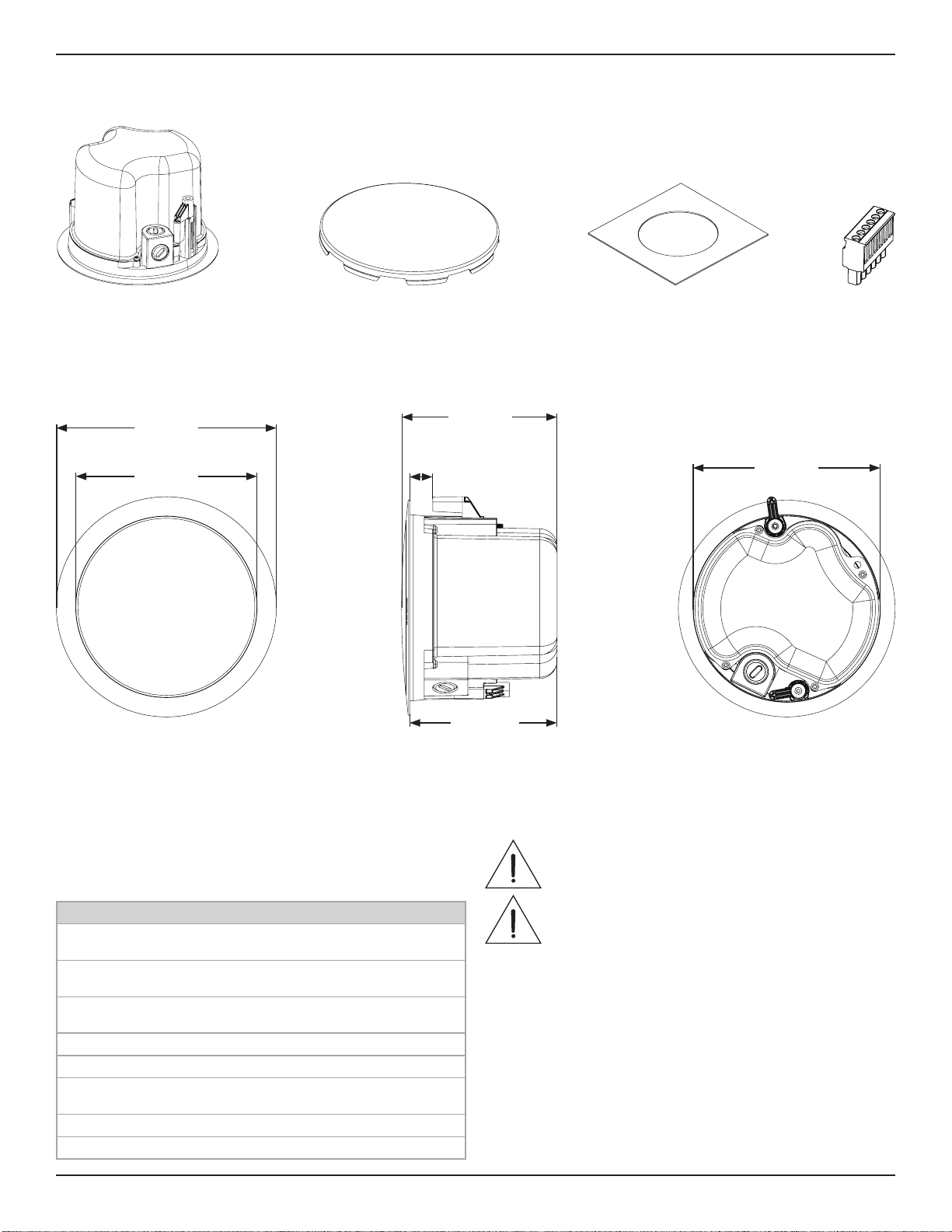

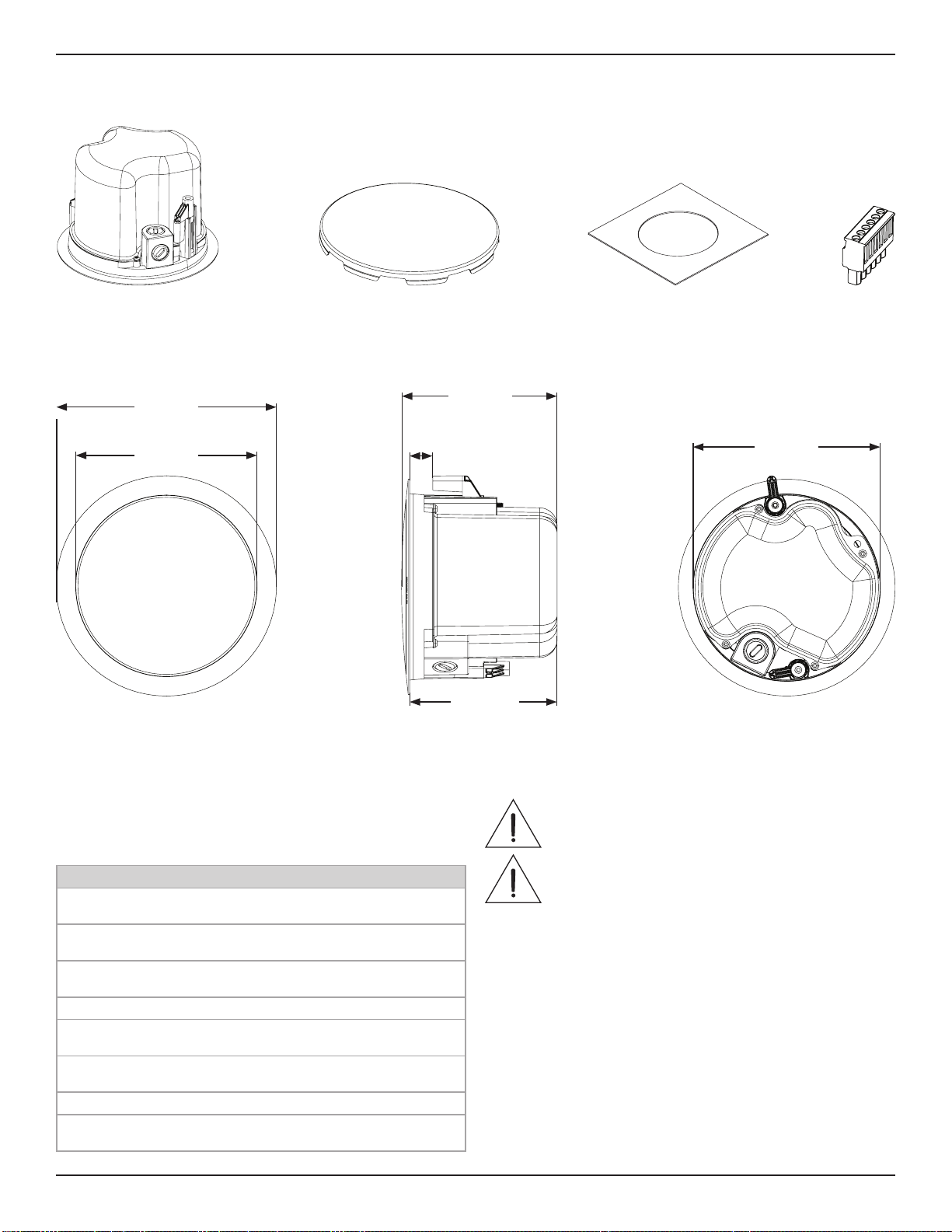

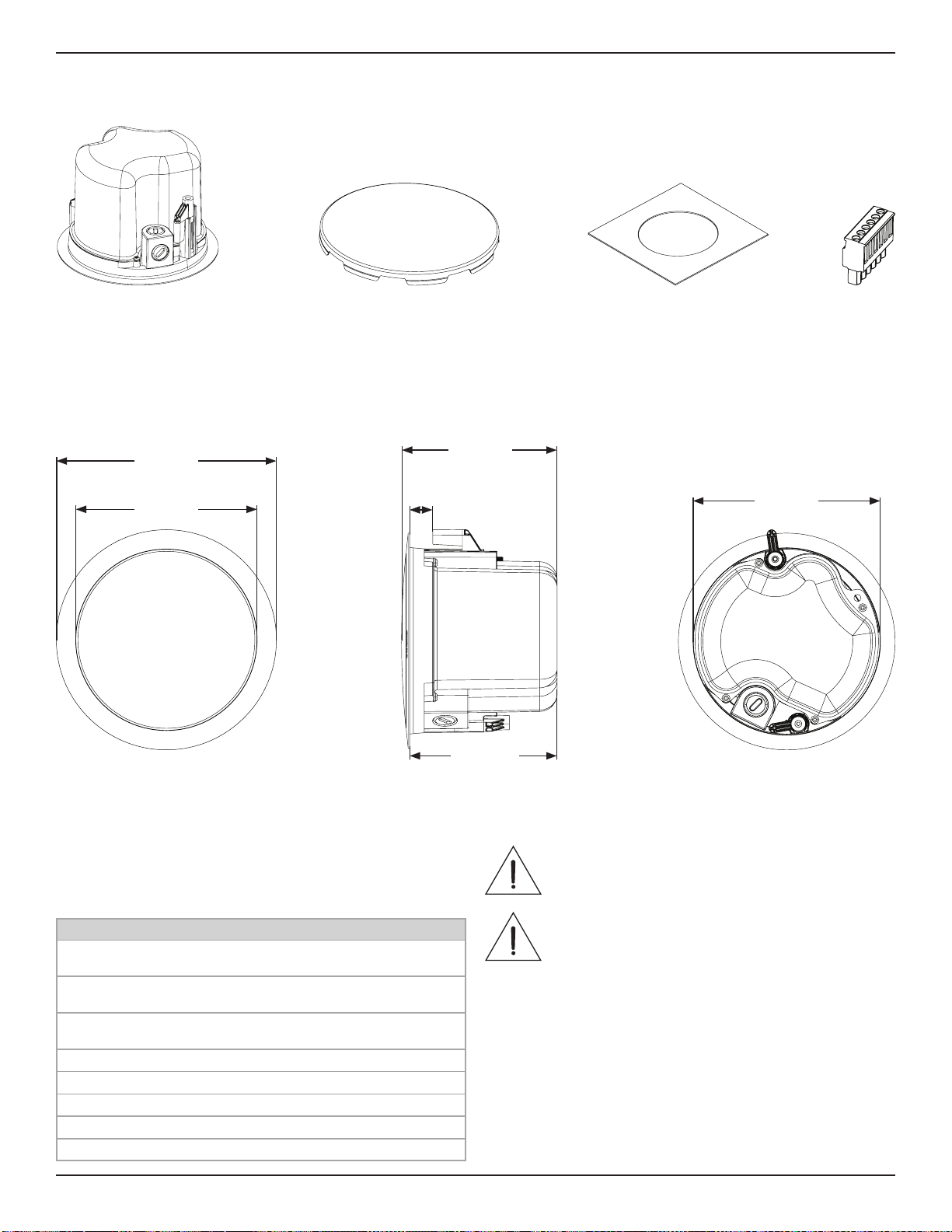

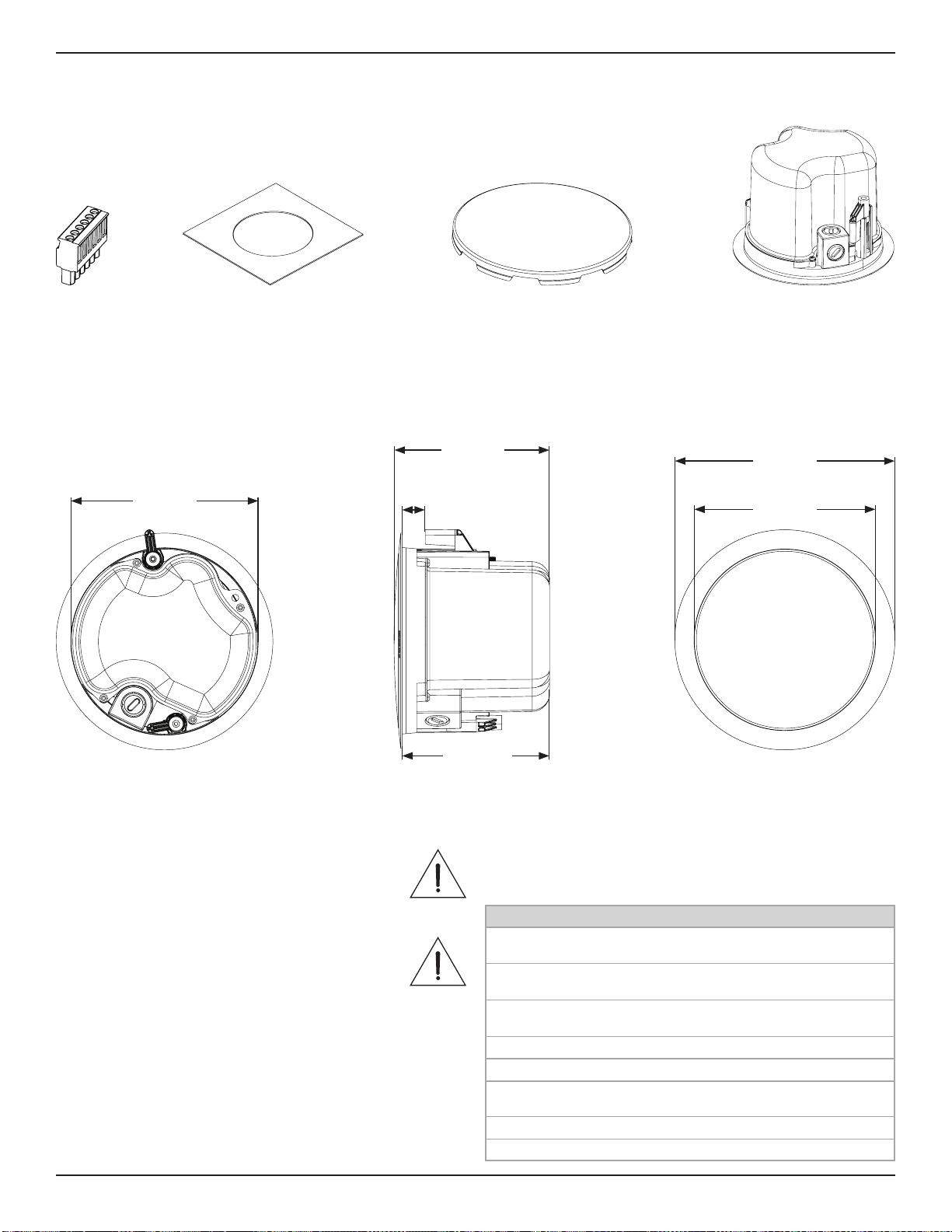

Overview
Package Contents

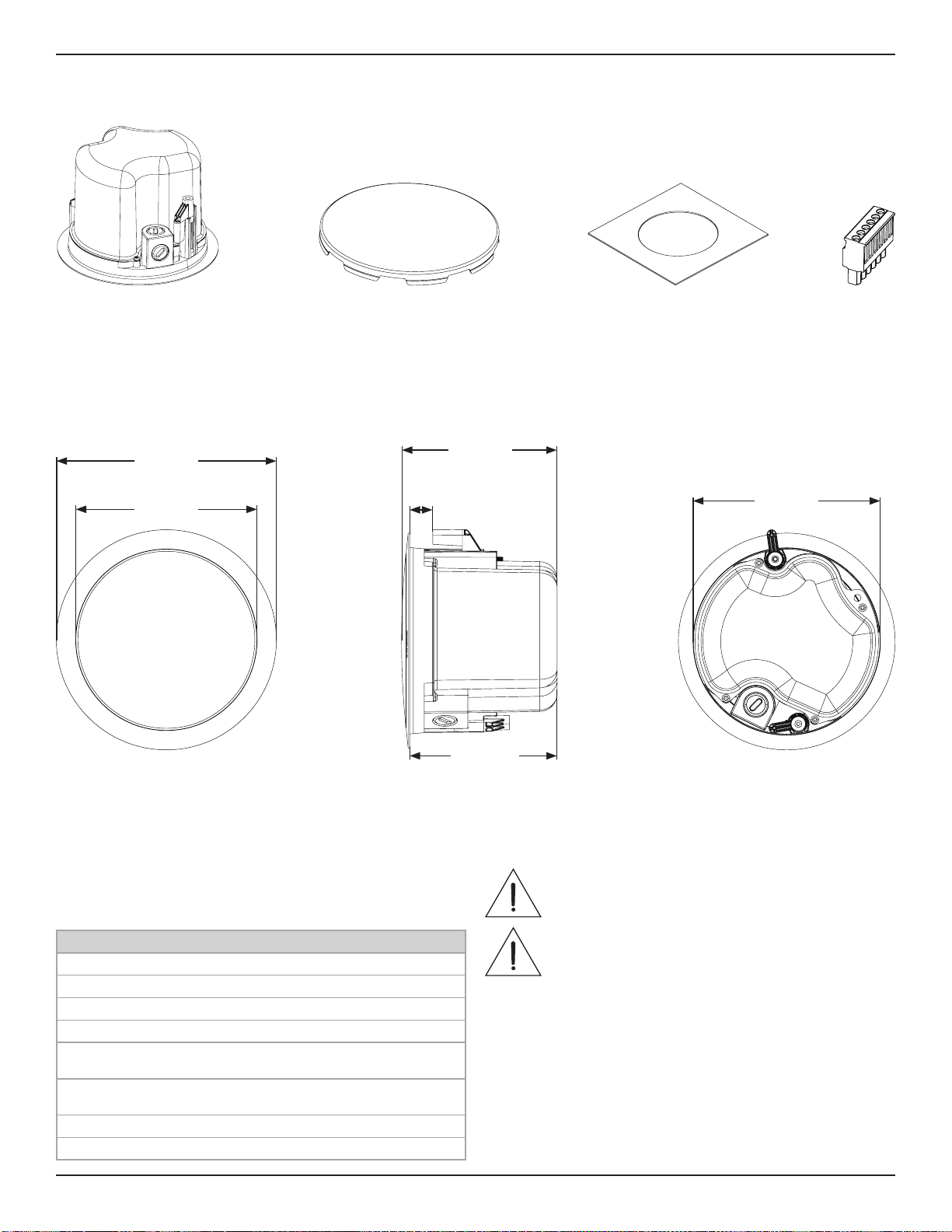

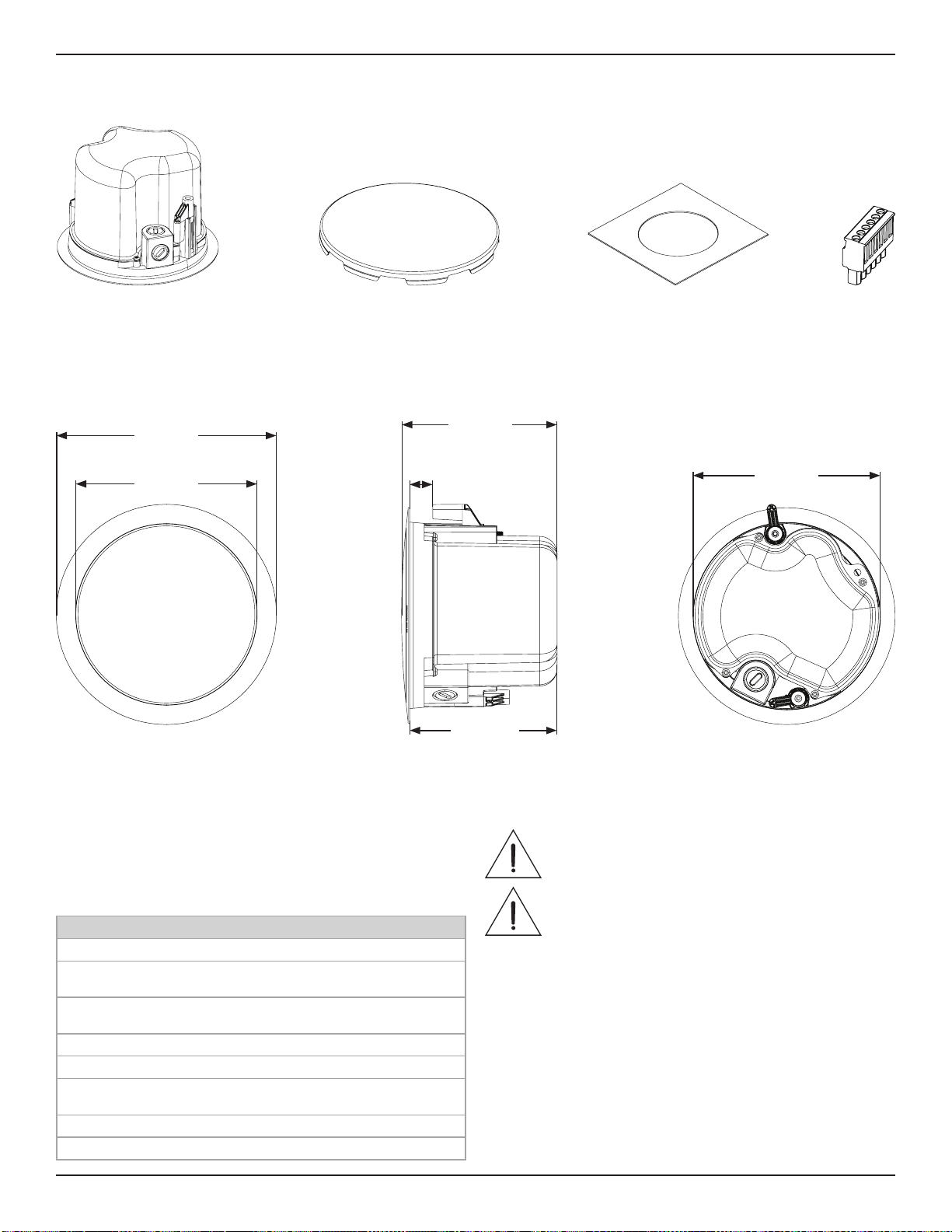

Product Dimensions
×2 ×2 ×2×1
Technical Specifications
For additional specifications, see the FreeSpace FS2C technical
data sheet at PRO.BOSE.COM. For EN 54-24 specifications
(including required external EQ), see the FreeSpace FS2C EN 54-
24 certified ratings (AM857600 Rev. 00) at PRO.BOSE.COM.
Physical
Product Dimensions Bae diameter: 183 mm
(7.20 in)
Enclosure diameter: 155 mm
(6.10 in)
Backcan depth: 125 mm
(4.92 in)
Hole cutout 165 mm (6.50 in)
Maximum Ceiling Thickness 38 mm (1.50 in)
Net Weight, Loudspeaker with
grille (single)
1.63 kg (3.60 lb)
Shipping Weight (pair) 4.40 kg (9.70 lb)
Environmental Indoor Only
Important Installation Information
Before installing the loudspeaker, review Important
Safety Instructions on page 2.
For fire and evacuation notification applications,
environmental rated to IP21C per EN 54-24.
150 mm
5.91 in
183 mm
7.20 in
132 mm
5.20 in
38 mm
1.50 in
125 mm
4.92 in
155 mm
6.10 in
4 • English FreeSpace FS2C • Installation Guide
PRO.BOSE.COM

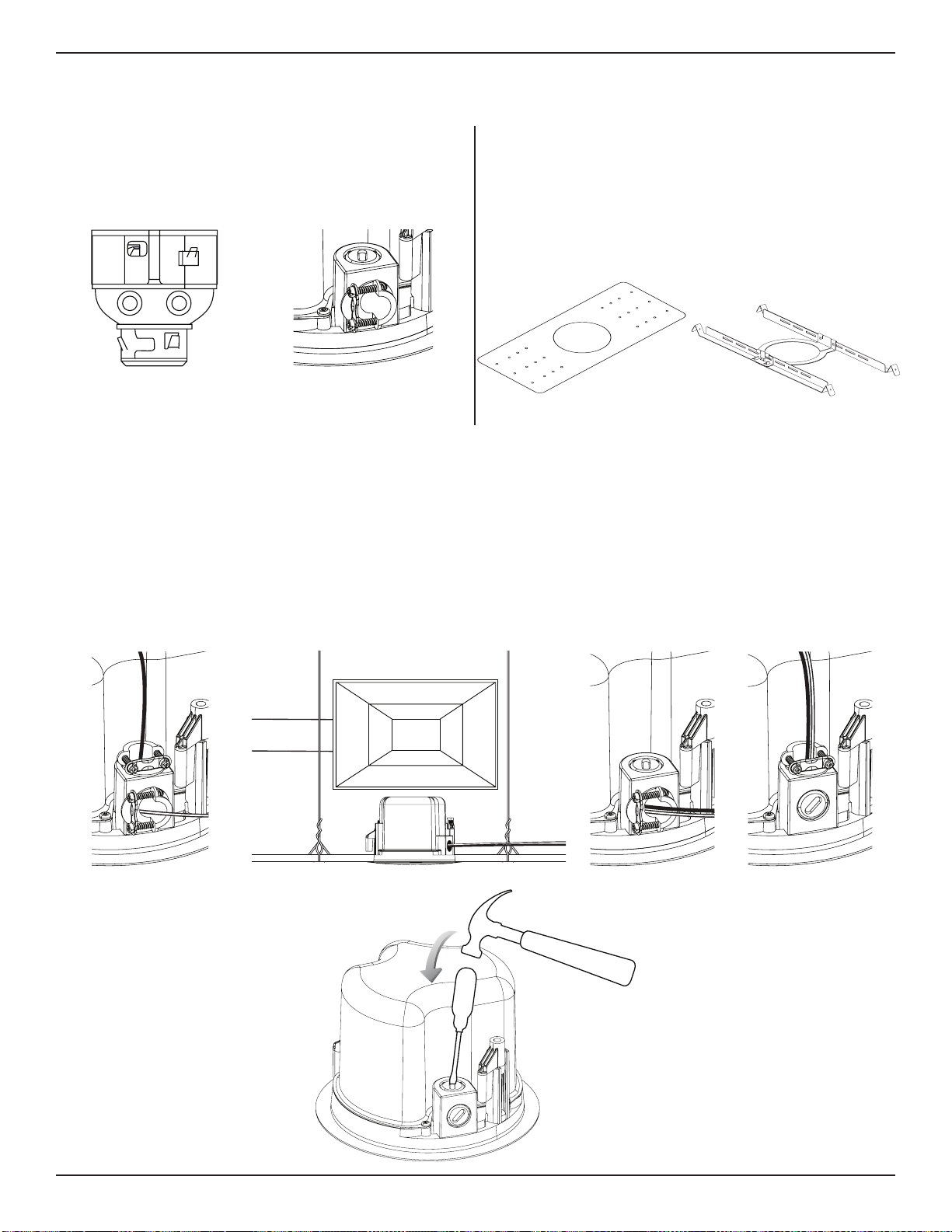

Setup
Installation Options

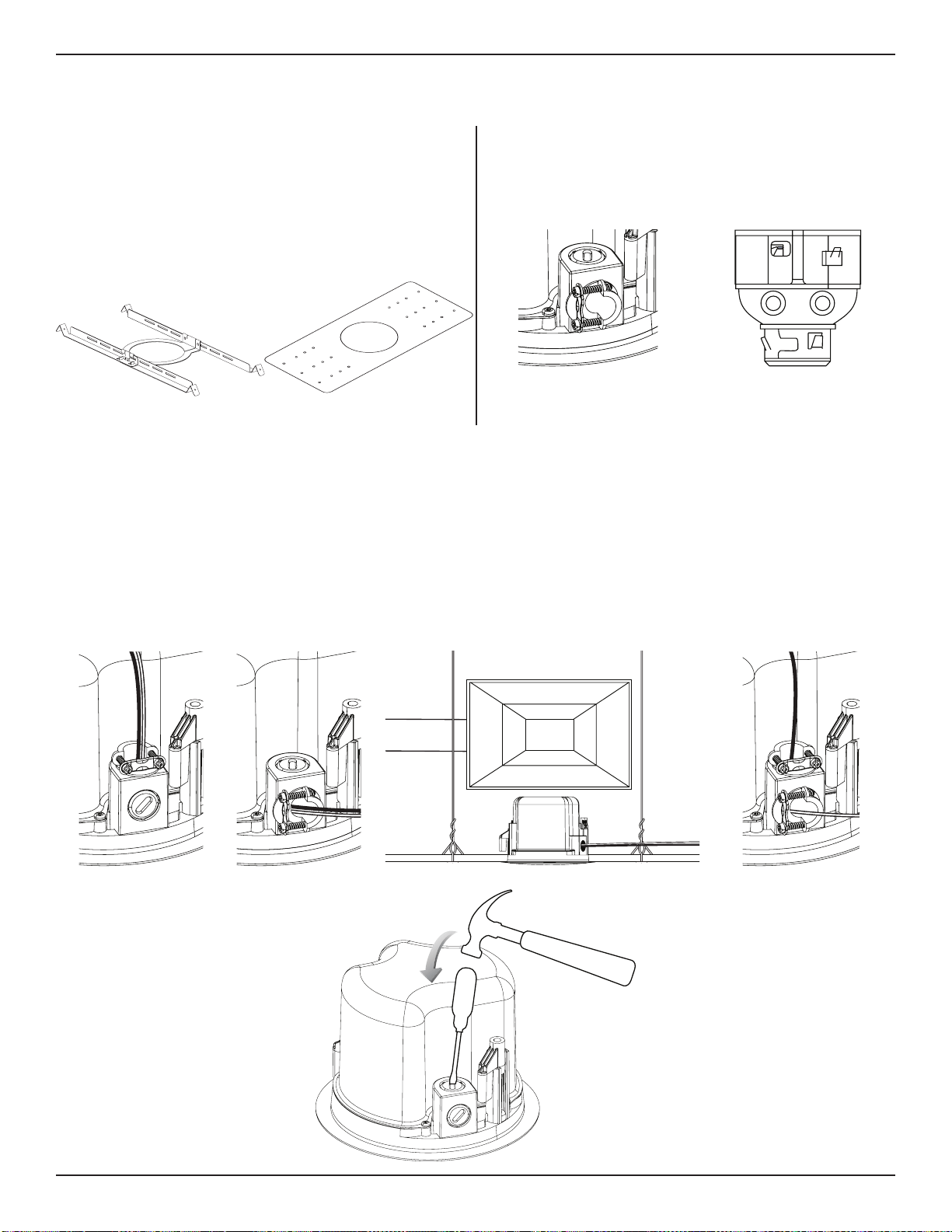

Installation Options and Accessories
One of the following is required for installation. See the related
accessory installation guide at PRO.BOSE.COM for installation
instructions.
q Adjustable Tile Bridge (not included)
w Rough-in Pan (not included)
Conduit Fitting
If using a flexible metal conduit, use with a ⅜-inch conduit fitting
or a ⅜-inch dual (duplex) connector.
Note: Conduit fittings are not provided.
q
w
⅜-inch single in ⅜-inch duplex in/loop
Choosing an Installation Method
q Top Knockout
Use the top knockout when there is available space above the ceiling.
w Side Knockout
Use the side knockout when there is limited space above the ceiling.
e Both Knockouts
Use both knockouts when an independent signal-in and signal-out wiring scheme is required and there is available space above the
ceiling.
q w e
English • 5Installation Guide • FreeSpace FS2C
PRO.BOSE.COM
Setup
Wiring the Loudspeaker
Wire Gauge
The FreeSpace FS2C loudspeaker is designed to work with 18 AWG (0.8 mm
2
) to 14 AWG (2.1 mm
2
) size wire only.
Loudspeaker Settings
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC: No Connection (do not use)* Factory default
Transformer Tap Setting
Set tap by turning. Use a flat head screwdriver.

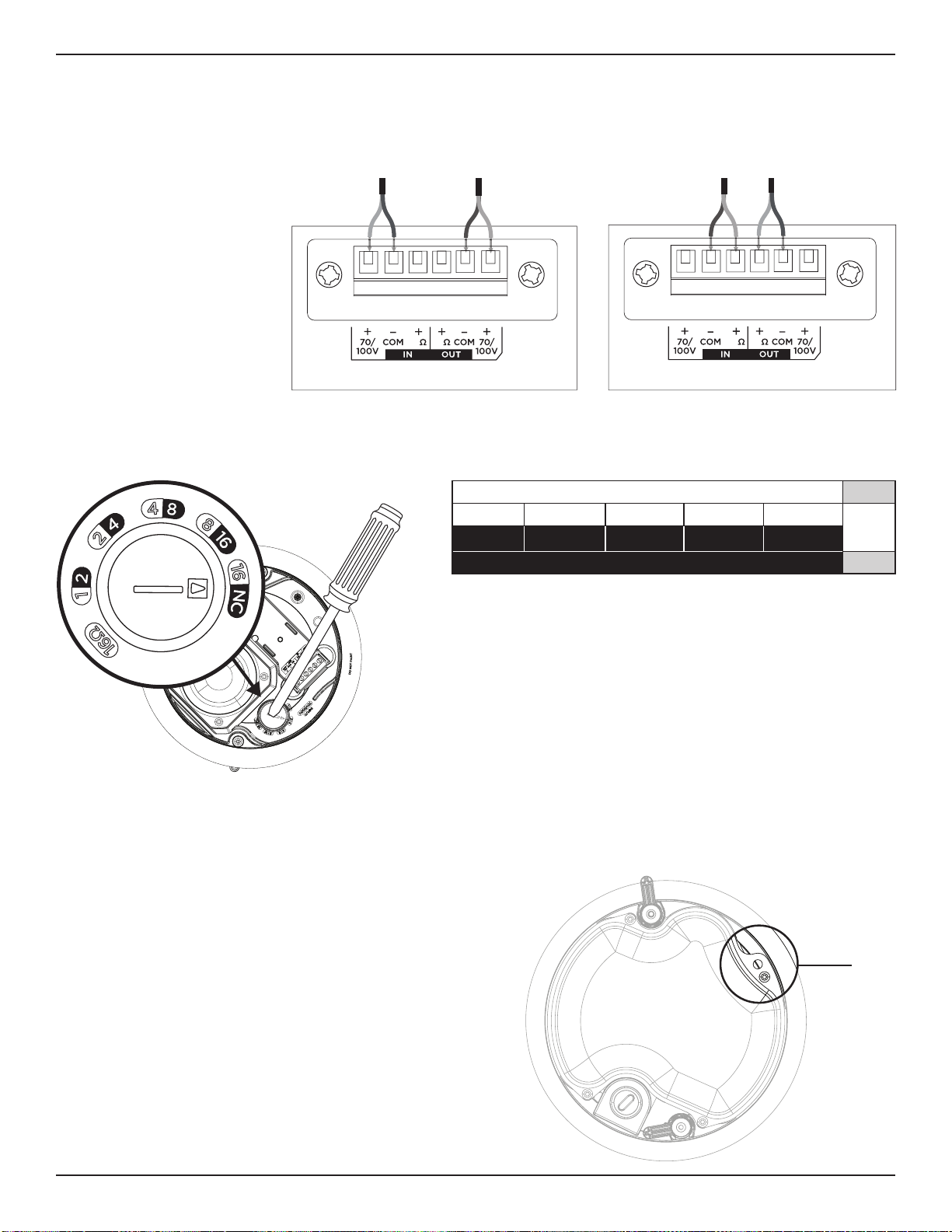

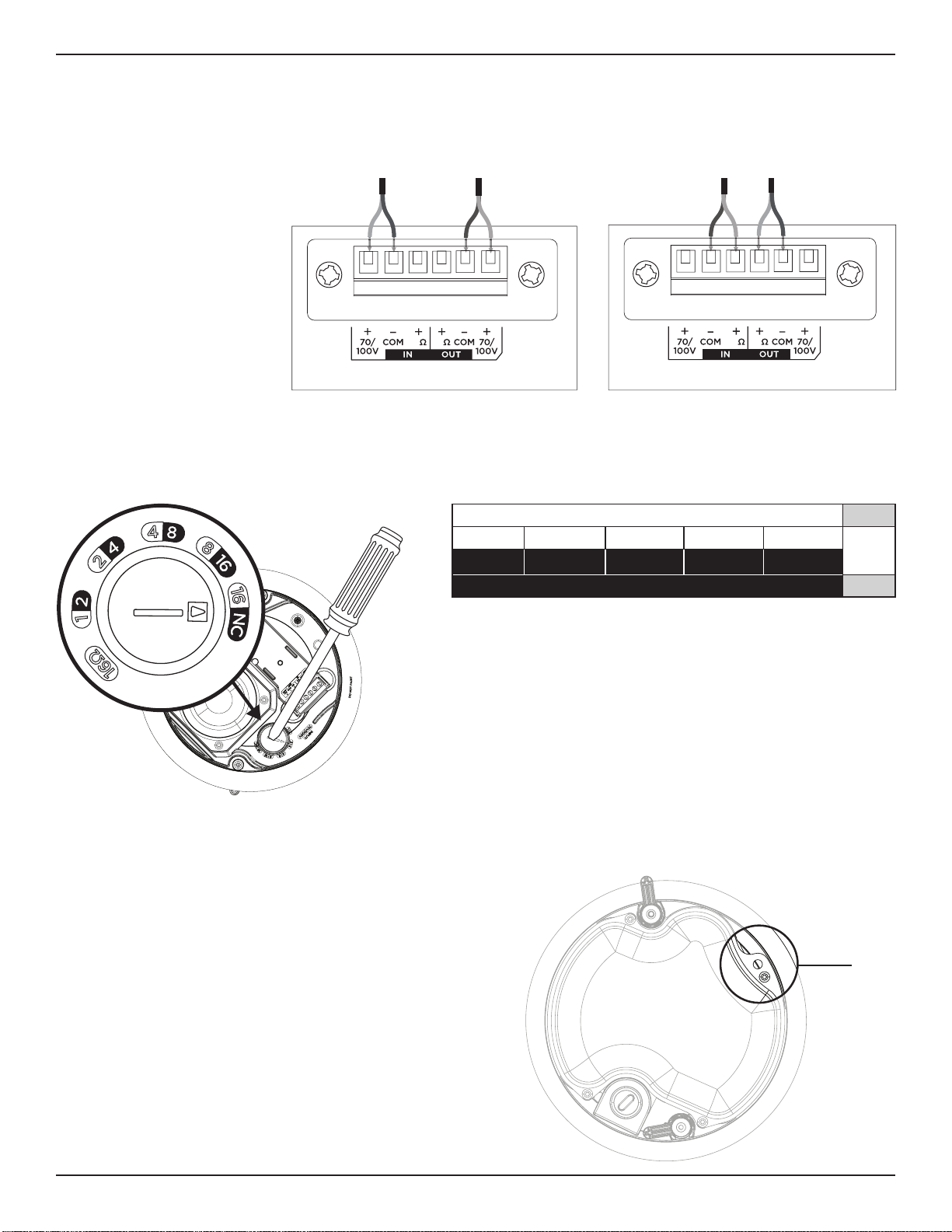

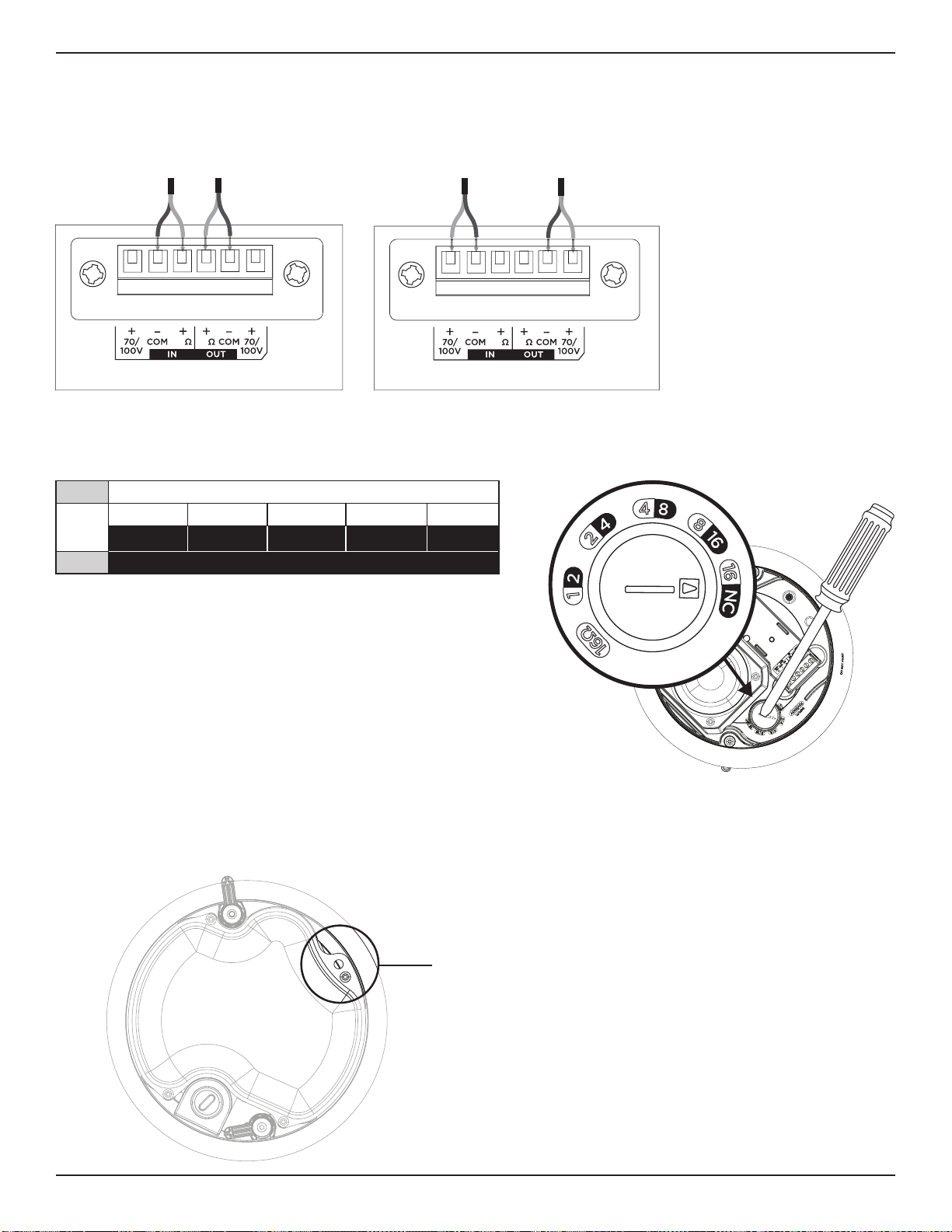

Connection Diagrams
Expose six millimeters (¼inch) of
bare wire to attach to the terminals.
Note: Wiring method must be in
accordance with:
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
In the United States, The National
Electrical Code, NFPA 70, and the
National Fire Alarm and Signaling
Code, NFPA 72.
Preparing the Installation
Using a Safety Cable
Some regional construction codes require the use of a
secondary method of securing loudspeakers to support
structures to provide additional safety. Choose a mounting
position, method, and hardware consistent with local building
codes and regulations.
Bose recommends using (1) a safety wire or (2) a safety cable as
a secondary securing mechanism. See the diagram to the right
for safety attachment points.
Follow the manufacturer’s instructions for any secondary
securing mechanism implemented.
qw
70/100V 16Ω
16 16
16 16
6 • English FreeSpace FS2C • Installation Guide
PRO.BOSE.COM
Setup

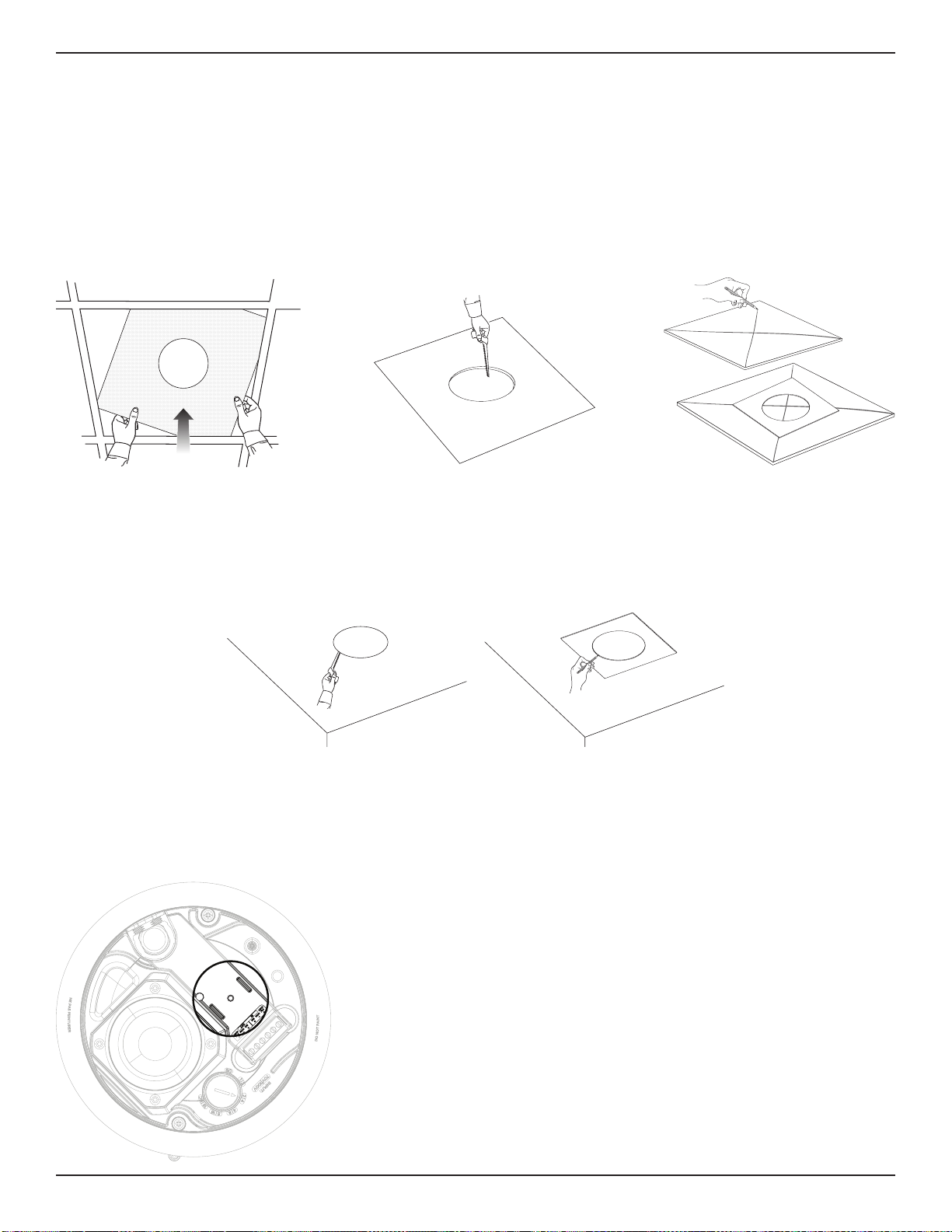

Ceiling Tile

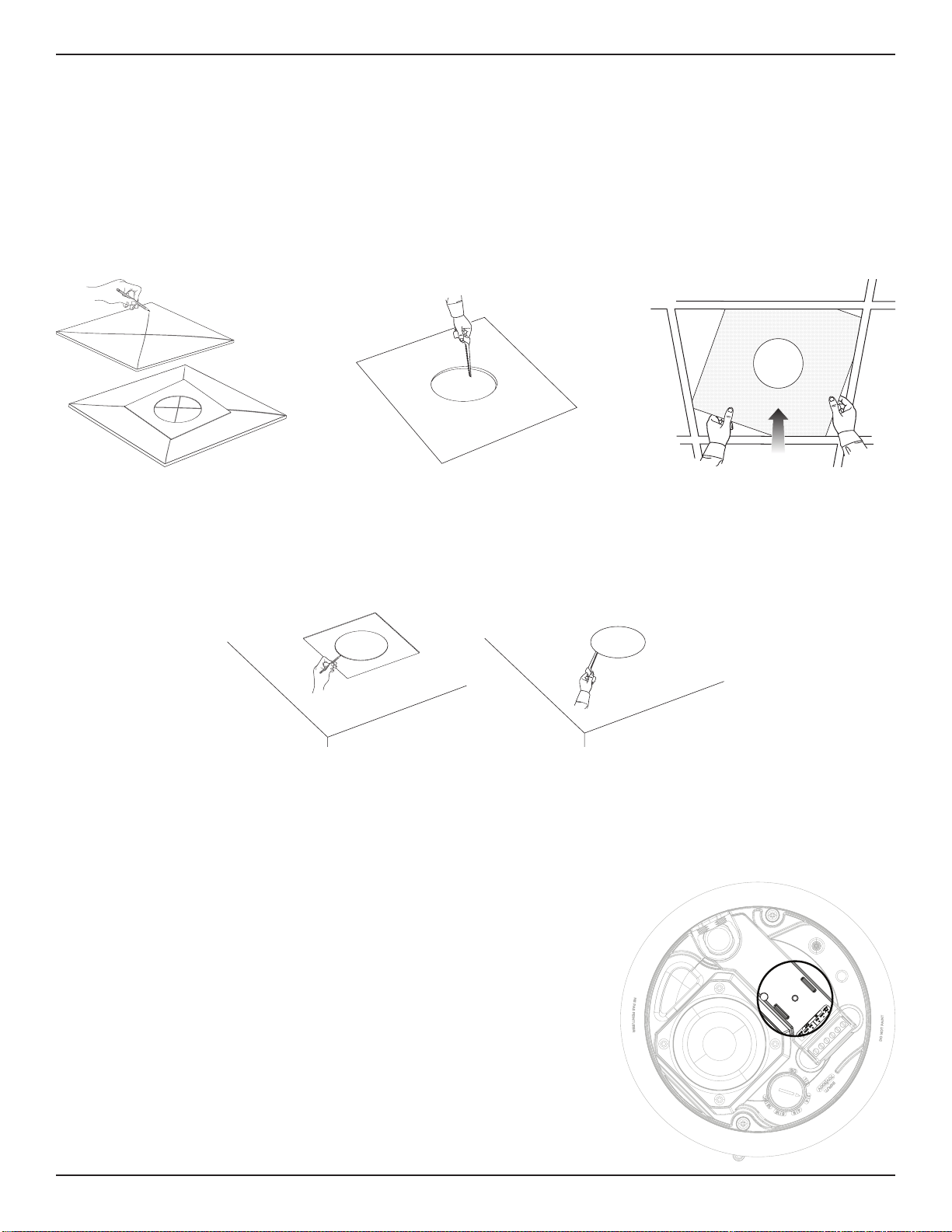

1. Remove the tile and use the template to trace a loudspeaker hole onto the tile. To center the template on the tile, draw an X by
connecting the corners diagonally and center the template using the crossing point.
2. Cut a hole into the tile.
3. Install the tile bridge. For instructions on installing a tile bridge, see the installation guide for the applicable tile bridge at
PRO.BOSE.COM.
4. Replace the ceiling tile.
q w
Preparing a Tile Bridge Installation
Hard Ceiling
1. Use the template to trace a hole onto the ceiling.
2. Cut a hole into the ceiling.
3. Install the tile bridge. For instructions on installing a tile bridge, see the installation guide for the applicable tile bridge at
PRO.BOSE.COM.
q w
Installing in Hard Ceiling Using a Rough-in Pan (New Construction)
For information on installing a rough-in pan, see the DesignMax and FreeSpace Rough-in Pan installation guide at PRO.BOSE.COM. Once
the rough-in pan is installed, see Mounting the Loudspeaker on page 7.
r
Ceramic Terminal Attachment Point
The FreeSpace FS2C is compatible with an optional ceramic terminal accessory. See the
diagram for the location of the ceramic terminal attachment point. For more information
on the ceramic terminal, see the ceramic terminal installation guide at PRO.BOSE.COM.
English • 7Installation Guide • FreeSpace FS2C
PRO.BOSE.COM
Installation
Mounting the Loudspeaker

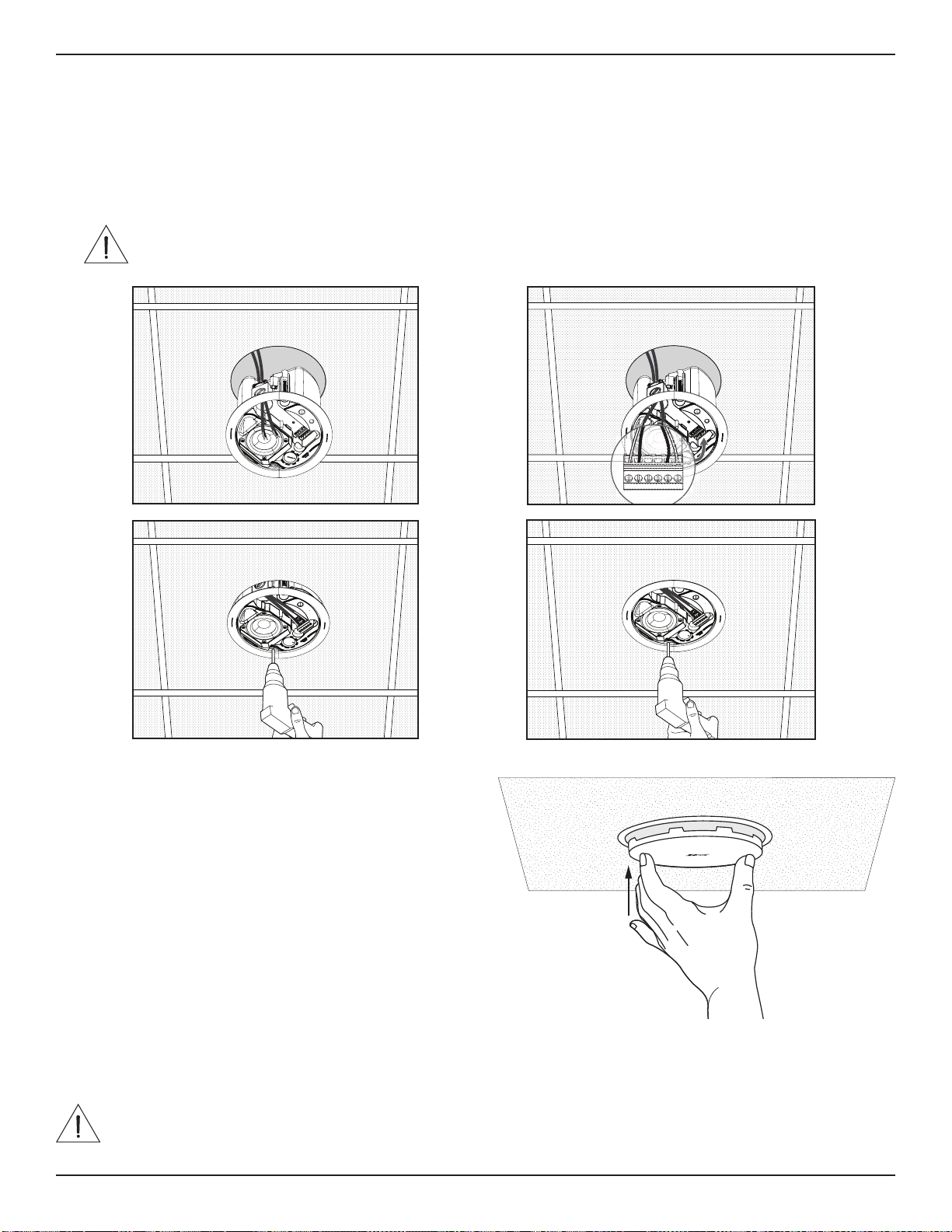

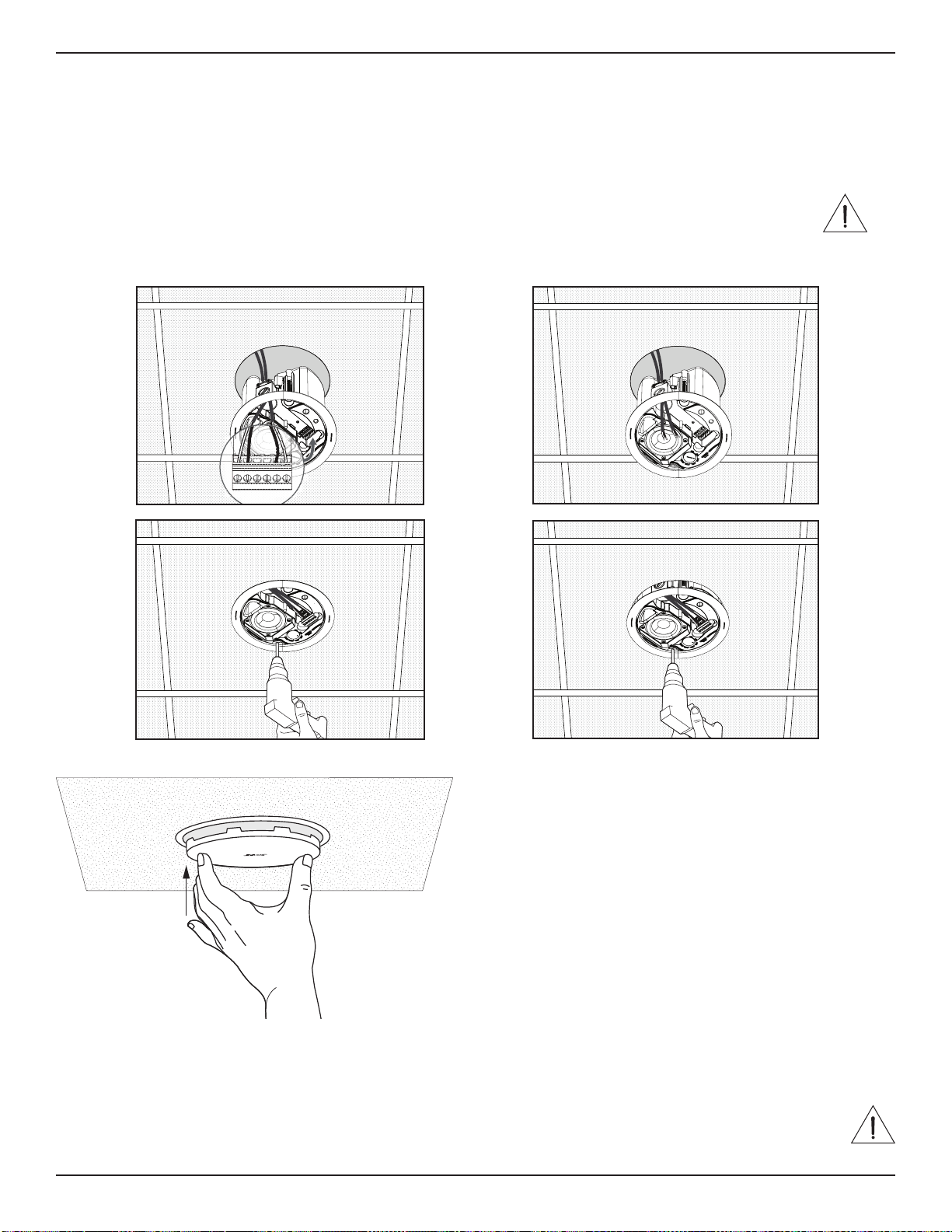

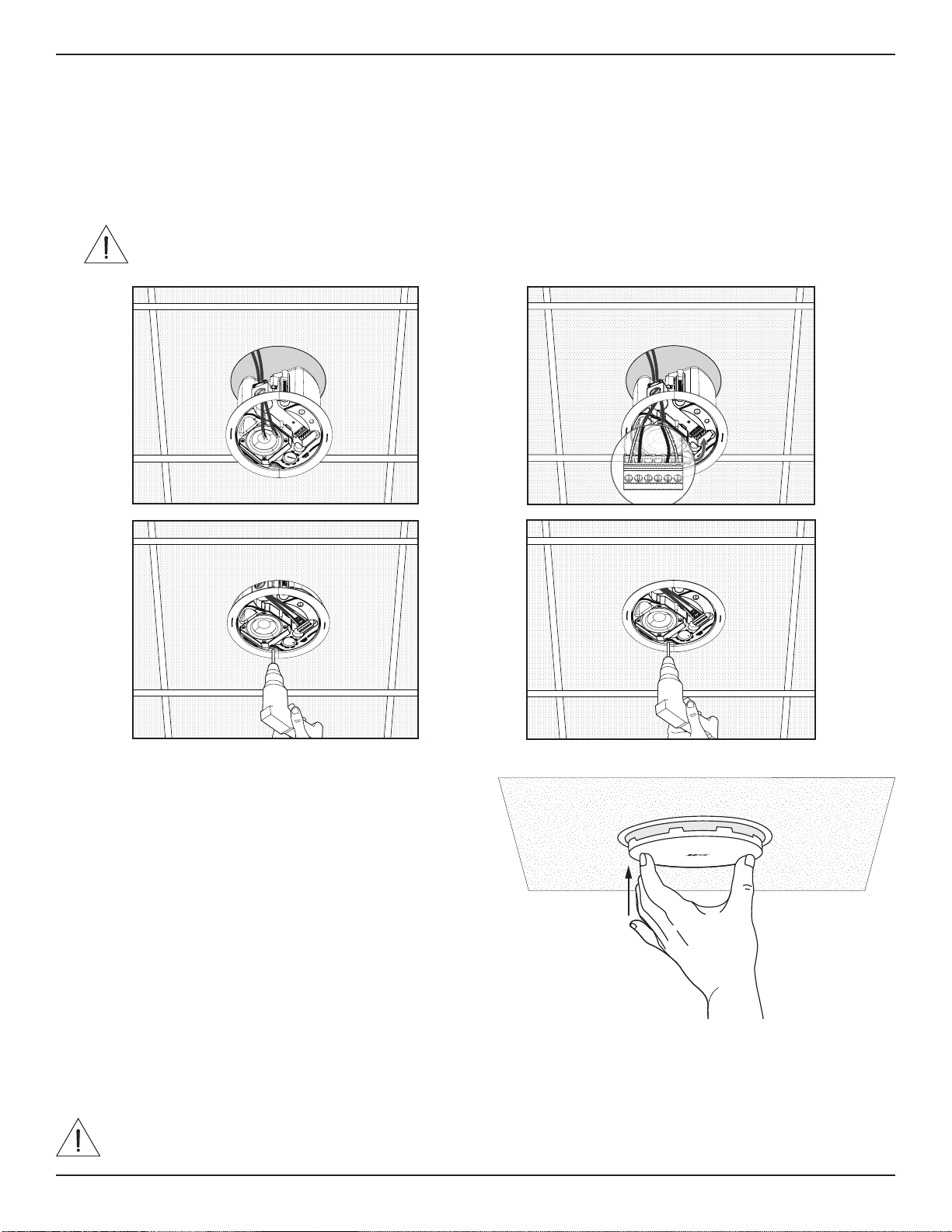

1. Pass the audio wire through the wire opening.
2. Wire the connector and insert the connector into the loudspeaker. Tighten the conduit fitting if applicable. For wiring information, see
Wiring the Loudspeaker on page5.
3. Insert the loudspeaker through the hole and into the tile bridge or rough-in pan (see page 6) and turn (counterclockwise) the anchor
arm screws one half turn to release the anchor arms. Slowly lower the loudspeaker until the anchor arms engage on the tile bridge or
rough-in pan.
4. Tighten the anchor arm screws to secure the loudspeaker.
WARNING: Over-tightening or over-loosening the screws may result in damage to the anchor arms, the anchor attachment
point, or the ceiling, which could lead to a falling hazard.
q
e
w
r
Attaching the Grille
Note: Before attaching the grille, adjust the loudspeaker tap
settings to the appropriate setting for the installation. See
Loudspeaker Settings on page 5.
After determining the logo alignment appropriate for the
installation, line up the grille with the inside of the loudspeaker
enclosure and push upward until it is secured into place. If
necessary, push the grille tabs inward to properly fit into the
loudspeaker enclosure.
Removing the Grille
Insert a small tool (no larger than 1.5 millimeters in diameter) through the grille perforation at the edge of the grille and pull to disengage
the grille.
CAUTION: Do not use a screwdriver to pry the grille from the enclosure. This could result in damage to the loudspeaker.
8 • English FreeSpace FS2C • Installation Guide
PRO.BOSE.COM
Installation
Safety and Regulatory Compliance
The Bose FreeSpace FS2C loudspeaker has passed testing and complies with the following specifications and uses:
Listed to ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL Category UUMW/UUMW7, File Number S 3241. Control Number 42S9.
Not for use with DC-supervised systems.
Suitable for use indoors in dry locations.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Environmental: Type A (indoor applications)
Suitable for installation using Class 1, Class 2, or Class 3 wiring methods in accordance with NFPA 70, National Electric Code, 2002,
Article 640.
Suitable for use with fire alarm circuit wiring methods in accordance with NFPA 70, National Electric Code, 2002, Article 760
Suitable for use in air handling plenum spaces.
UL-2043, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces.
NFPA 70, National Electric Code, 2002, Article 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC Directive 89/336/EEC and Article 10 (1) of the directive, EN50081-1 and EN50082-1 as signified by the CE mark.
The FreeSpace FS2C loudspeaker has been designed to the requirements defined in the following European regulatory specification for
combination systems:
British Standard Code of Practice BS 5839, Part 8, when used with the ceramic terminal block and thermal fuse.
Tested to IEC60268-5.
Nominal Coverage Angle (per UL 1480) Vertical: 145°/25° at –3 dB; 170°/5° at –6 dB
Horizontal: 140°/20° at –3 dB; 170°/5° at –6 dB
UL Sensitivity Wattage Tap Sound Pressure Level dBA at 3.1 meters (10 feet):
Wattage CAN/ULC-S541
Canada
Tap 70 V 100 V
1 W 77.3 dBA —
2 W 80.0 dBA 79.8 dBA
4 W 82.4 dBA 82.6 dBA
8 W 84.8 dBA 84.6 dBA
16 W 86.7 dBA 86.3 dBA
16 Ω 86.0 dBA —
SPLs given are per the UL 1480 specified reporting method.
Frequency response:
Fire alarm (UL): 95 Hz to 17000 Hz
2531
Bose Corporation
100 The Mountain Rd, Framingham, MA 01701
20
DOP 434849-6
EN 54-24: 2008
FreeSpace FS2C
For DOP 434849-6, see pro.Bose.com/FS2CDOP_UK
Provided options:
Type A
Loudspeaker for voice alarm systems for fire detection and fire
alarm systems for buildings
Wattage ANSI/UL 1480-2016
United States
Tap 70 V 100 V
1 W 71.9 dBA —
2 W 74.5 dBA 74.9 dBA
4 W 77.2 dBA 77.5 dBA
8 W 79.8 dBA 79.9 dBA
16 W 82.1 dBA 82.2 dBA
16 Ω 82.6 dBA —
Español • 9FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los
instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este
documento y todas las advertencias de seguridad antes de comenzar la instalación.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros
de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con
BoseProfessional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las
instrucciones del fabricante.
8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas
u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. Utilice solamente los accesorios especificados por el fabricante.
Información normativa
No pinte ni modifique los acabados aplicados en fábrica.
Este producto cumple con todos los requisitos correspondientes de la Directiva de
la UE. La declaración de conformidad completa se puede encontrar en:
www.Bose.com/compliance.
Este símbolo indica que el producto no se debe desechar como residuo doméstico
yse debe enviar a una planta para tratamiento de residuos apropiada para su
reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos
naturales, lasalud humana y el medioambiente. Para obtener más información acerca
de la eliminación y el reciclado de este producto, comuníquese con su municipalidad
local, un centro de servicios de desecho o la tienda donde compró este producto.
Fecha de fabricación: el octavo dígito del número de serie indica el año de fabricación;
p.ej., "7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9,
Nº 353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el
importador, comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Bose, DesignMax y FreeSpace son marcas comerciales de Bose Corporation.
Oficinas centrales de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse,
distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
Especificaciones del producto:
Voltaje de entrada: 70 V/100 V
Impedancia: 16 Ω, 16 W
Opciones de potencia de salida: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W
ADVERTENCIAS/PRECAUCIONES
Este producto contiene materiales magnéticos. Consulte con su médico si esto
podría llegar a afectar un dispositivo médico implantado.
Contiene piezas pequeñas que pueden provocar asfixia. No recomendable para
niños menores de 3 años.
• Este producto está destinado solo para uso en áreas interiores.
• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales,
federales y del sector. Es responsabilidad del instalador garantizar que la instalación del
sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos
los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local
competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden
provocar lesiones graves o la muerte, además de daños a la propiedad. Es
responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje
utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento
de las herramientas adecuadas ylas técnicas de montaje seguro deberían intentar
instalar cualquier altavoz en altura.
• No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.
• No exponga el producto a goteos o salpicaduras, y no coloque encima ni cerca del
producto objetos llenos de líquido, como floreros.
• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones
acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos
techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos,
como cableado eléctrico o plomería. Asegúrese de que un instalador profesional calificado
instale el soporte y que lo haga de acuerdo con los códigos de construcción locales.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como
aptos para los altavoces FreeSpace FS2C. Para obtener información sobre los accesorios
compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto,
o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan
sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza,
aerosoles de contacto o disolventes a base de hidrocarburos. La exposición a estas sustancias
puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes,
aceite mineral, alcohol ni otros agentes o químicos de limpieza.
10 • Español FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Descripción general
Contenido de la caja
Dimensiones del producto
× 2 × 2 × 2×1
Especificaciones técnicas
Para conocer más especificaciones, consulte la hoja de datos
técnicos de FreeSpace FS2C en PRO.BOSE.COM. Para conocer
las especificaciones de EN 54-24 (incluido el ecualizador externo),
consulte las calificaciones de certificaciones de FreeSpace FS2C EN
54-24 (AM857600 Rev. 00) en PRO.BOSE.COM.
Datos físicos
Dimensiones del producto Diámetro del bafle:
183 mm (7.20")
Diámetro de la carcasa:
155mm (6.10")
Profundidad de la carcasa
posterior: 125 mm (4.92")
Medida de calado/perforación 165 mm (6.50")
Grosor máximo del techo 38 mm (1.50")
Peso neto, altavoz con rejilla
(individual)
1.63 kg (3.60 lb)
Peso de envío (par) 4.40 kg (9.70 lb)
Ambiente de uso
Únicamente para áreas interiores
Información importante sobre la
instalación
Antes de instalar el altavoz, revise las Instrucciones
importantes de seguridad en la página 9.
Para aplicaciones de notificación en caso de incendio y
evacuación, cuenta con clasificación de ambiente de
uso IP21C según EN 54-24.
150 mm
(5.91")
183 mm
(7.20")
132 mm
(5.20")
38 mm
(1.50")
125 mm
(4.92")
155 mm
(6.10")
Español • 11FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Configuración
Opciones de instalación
Opciones y accesorios de instalación
Se requiere contar con una de las siguientes opciones para
realizar la instalación. Consulte la guía de instalación de accesorios
relacionada en PRO.BOSE.COM para obtener las instrucciones de
instalación.
q Puente de mosaico ajustable (no incluido)
w Bandeja empotrada (no incluida)
Accesorios de conductos
Si utiliza un conducto metálico flexible, hágalo con un accesorio
de conducto de ⅜" o un conector doble (dúplex)
de ⅜".
Nota: No se proporcionan los accesorios de conducto.
q
w
Entrada única
de ⅜"
Entrada dúplex/
loop de ⅜"
Selección de un método de instalación
q Troquel superior
Utilice el troquel superior cuando haya espacio disponible sobre el techo.
w Troquel lateral
Utilice el troquel lateral cuando haya espacio limitado sobre el techo.
e Ambos troqueles
Utilice ambos troqueles cuando se necesite un esquema de cableado de entrada y salida de señal independiente y haya espacio
disponible sobre el techo.
q w e
12 • Español FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Configuración
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS2C está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Configuración del altavoz
70 V
1 W 2 W 4 W 8 W 16 W*
16 Ώ
2 W 4 W 8 W 16 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador de
cabeza plana.
Diagramas de conexión
Exponga 6 mm (¼") de cable sin
aislación para conectarlo a los
terminales.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de Electricidad,
Parte I, Estándar de Seguridad para
Instalaciones Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70, y el
Código Nacional de Alarma de
Incendio y Señalización, NFPA 72.
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de construcción se exige el
uso de un método secundario de fijación de los altavoces
a estructuras de apoyo con el propósito de brindar mayor
seguridad. Elija una posición de montaje, un método y los
componentes que cumplan con los códigos y los reglamentos
locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1) o un
cable de seguridad (2) como mecanismo secundario de fijación.
Consulte el diagrama situado a la derecha para conocer los
puntos de fijación de seguridad.
Siga las instrucciones del fabricante en la instalación de cualquier
mecanismo de fijación secundario que desee implementar.
qw
70/100 V 16 Ω
16 16
16 16
Español • 13FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Configuración
Mosaico del techo
1. Retire el mosaico y utilice la plantilla para marcar un orificio para el altavoz en el mosaico. Para centrar la plantilla sobre el mosaico,
conecte las esquinas diagonalmente dibujando una X, luego alinee la plantilla utilizando el punto de cruce.
2. Haga un orificio en el mosaico.
3. Instale el puente de mosaico. Para obtener instrucciones sobre la instalación de un puente de mosaico, consulte la guía de instalación del
puente de mosaico correspondiente en PRO.BOSE.COM.
4. Reemplace el mosaico del techo.
q w
Preparación de la instalación de un puente de mosaico
Techos duros
1. Utilice la plantilla para marcar el orificio en el techo.
2. Haga un orificio en el techo.
3. Instale el puente de mosaico. Para obtener instrucciones sobre la instalación de un puente de mosaico, consulte la guía de instalación del
puente de mosaico correspondiente en PRO.BOSE.COM.
q w
Instalación en techos duros con una bandeja empotrada (construcción nueva)
Para obtener información sobre la instalación de una bandeja empotrada, consulte la guía de instalación de la bandeja empotrada de
DesignMax y FreeSpace en PRO.BOSE.COM. Cuando la bandeja empotrada esté instalada, consulte Montaje del altavoz en la página 14.
r
Punto de sujeción del terminal de cerámica
El FreeSpace FS2C es compatible con un terminal de cerámica opcional. Consulte el
diagrama para conocer la ubicación del punto de sujeción del terminal de cerámica.
Paraobtener más información sobre el terminal de cerámica, consulte la guía de instalación
del terminal de cerámica en PRO.BOSE.COM.
14 • Español FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Instalación
Montaje del altavoz
1. Pase el cable de audio a través de la apertura para cables.
2. Realice el cableado del conector e insértelo en el altavoz. Fije al accesorio de conducto, si corresponde. Para obtener información
sobre el cableado, consulte Cableado de los altavoces en la página 12.
3. Inserte el altavoz a través del orificio y en el puente de mosaico o en la bandeja empotrada (consulte la página 13) y gire (orientación
hacia la izquierda) los tornillos del brazo de anclaje media vuelta para soltar los brazos de anclaje. Baje lentamente el altavoz hasta
que los brazos de anclaje se acoplen en el puente de mosaico o en la bandeja empotrada.
4. Fije los tornillos del brazo de anclaje para sujetar el altavoz.
ADVERTENCIA: Apretar demasiado los tornillos o dejarlos muy sueltos puede dañar los brazos de anclaje, el punto de
conexión del anclaje o el techo, lo que puede producir el riesgo de que se caiga el dispositivo.
q
e
w
r
Fijación de la rejilla
Nota: Antes de colocar la rejilla, ajuste la configuración de la toma
del altavoz según la configuración adecuada para su instalación.
Consulte Configuración del altavoz en la página 12.
Después de determinar la alineación adecuada del logotipo
parala instalación, alinee la rejilla con el interior de la carcasa
delaltavoz y empuje hacia arriba hasta que quede fija en su lugar.
Si es necesario, empuje las lengüetas de la rejilla hacia adentro
para que encajen correctamente en la carcasa del altavoz.
Extracción de la rejilla
Inserte una herramienta pequeña (de no más de 1.5 mm de diámetro) a través de la perforación de la rejilla en el borde de esta y tire para
soltarla.
PRECAUCIÓN: No utilice un destornillador para extraer la rejilla de la carcasa de forma forzada. Esto podría dañar el altavoz.
Español • 15FreeSpace FS2C • Guía de instalación
PRO.BOSE.COM
Instalación
Cumplimiento de las normativas y los reglamentos de seguridad
El altavoz Bose FreeSpace FS2C ha superado pruebas y cumple con los siguientes usos y especificaciones:
Registrados en el estándar ANSI/UL 1480-2016, CAN/ULC-S541
Sistema de aviso de protección contra incendios: UL categoría UUMW/UUMW7, número de archivo S 3241, Número de control 42S9.
No apto para su uso en sistemas con CC monitoreada.
Apto para su uso en áreas interiores en lugares secos.
EN 54-24: 2008, altavoz para sistemas de alarma por voz para la detección de incendios y sistemas de alarma de incendios de edificios
Tipo de ambiente de uso: A (aplicaciones en áreas interiores)
Apto para su instalación con métodos de cableado Clase 1, Clase 2 o Clase 3 en conformidad con el estándar NFPA 70, Código Eléctrico
Nacional, 2002, Artículo 640.
Apto para su uso con métodos de cableado de circuitos de alarma contra incendios en conformidad con el estándar NFPA 70,
CódigoEléctrico Nacional, 2002, Artículo 760
Apto para el uso en espacios de cámaras de aire con circulación de aire exterior.
Estándar UL-2043, prueba contra incendios y liberación de humo visible para productos diferenciados y sus accesorios
instalados en espacios con circulación de aire exterior.
Estándar NFPA 70, Código Eléctrico Nacional, 2002, Artículo 300-22(c).
Estándar NFPA 90-A, 2002, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.10.2.6.5.
Directiva de EMC 89/336/EEC y artículo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica la marca CE.
El altavoz FreeSpace FS2C se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas
combinados:
Norma británica, código de práctica BS 5839, parte 8, cuando se utiliza con el bloque de terminales de cerámica y los fusibles
` térmicos.
Probado según IEC60268-5.
Ángulo de cobertura nominal (según UL 1480) Vertical: 145°/25° a -3 dB; 170°/5° a -6 dB
Horizontal: 140°/20° a -3 dB; 170°/5° a -6 dB
Sensibilidad de dBA del nivel de presión acústica del regulador de watts del estándar UL a 3,1 metros (10 pies):
Regulador
Estándar CAN/
ULC-S541
Canadá
de Watts 70 V 100 V
1 W 77.3 dBA —
2 W 80.0 dBA 79.8 dBA
4 W 82.4 dBA 82.6 dBA
8 W 84.8 dBA 84.6 dBA
16 W 86.7 dBA 86.3 dBA
16 Ω 86.0 dBA —
Los SPL indicados se ajustan al método de generación de informes especificado por el estándar UL 1480.
Respuesta de frecuencia:
Alarma de incendio (UL): 95 Hz a 17000 Hz
Regulador
Estándar ANSI/
UL 1480-2016
Estados Unidos
de Watts 70 V 100 V
1 W 71.9 dBA —
2 W 74.5 dBA 74.9 dBA
4 W 77.2 dBA 77.5 dBA
8 W 79.8 dBA 79.9 dBA
16 W 82.1 dBA 82.2 dBA
16 Ω 82.6 dBA —
16 • Français FreeSpaceFS2C • Guide d’installation
PRO.BOSE.COM
Consignes de sécurité importantes
Merci de lire et de conserver le manuel d’instruction et de respecter les
consignes de sécurité.
Ce produit doit être installé par un technicien professionnel! Ce document est destiné
àfournir aux techniciens professionnels les directives de montage et de sécurité relatives
àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble
desavertissements de sécurité avant de procéder à l’installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations demaintenance
à des centres de service, installateurs, techniciens, revendeurs ou distributeursagréés. Pour
contacter Bose Professional ou pour trouver un revendeur ouundistributeur près de chez vous,
rendez-vous à l’adresse PRO.BOSE.COM.
1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.
6. Utilisez uniquement un chion sec pour le nettoyage.
7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour
l’installation.
8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle
qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment
lesamplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.
Informations réglementaires
Ne repeignez pas et ne modifiez pas les finitions appliquées en usine.
Ce produit est conforme à toutes les directives de l’Union européenne qui s’y
appliquent. La déclaration de conformité complète est disponible à l’adresse
suivante: www.Bose.com/compliance/.
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers,
mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise
au rebut adéquate et le recyclage permettent de protéger lesressources naturelles,
la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et
le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par
exemple, «7» correspond à 2007 ou à 2017.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las
Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations
surl’importateur et le service: +5255 (5202) 3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3,
Minsheng East Road, Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Bose, DesignMax et FreeSpace sont des marques commerciales de Bose Corporation.
Siège de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.
Spécifications du produit:
Tension d’entrée: 70V/100V
Impédance: 16Ω, 16W
Courant ou puissance: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin
afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif
médical implanté.
Certaines petites pièces présentent un risque de suocation. Ne les laissez pas à
la portée des enfants de moins de 3ans.
• Ce produit est destiné à une utilisation en intérieur uniquement.
• Tous les produits Bose doivent être installés dans le respect des réglementations locales
et nationales. L’installateur est responsable du respect de tous les codes et règlements
locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes.
Consultez les autorités locales compétentes avant d’installer ce produit.
• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des
dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité
del’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de
l’application. Seul un installateur professionnel connaissant les accessoires et techniques
de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut être exposé à l’eau ou
à la condensation.
• Protégez ce produit de tout risque de ruissellement ou d’éclaboussure. Ne placez
pasd’objets contenant des liquides, tels que des vases, sur le produit ou à proximité.
• Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en
intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous,
sauna, hammam, patinoire intérieure, etc.).
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent
être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de
plomberie. Confiez l’installation du support à un professionnel qualifié, conformément
aux réglementations locales.
• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une
utilisation avec les enceintes FreeSpaceFS2C. Pour plus d’informations sur les accessoires
compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets
enflammés, tels que des bougies allumées, sur l’appareil.
• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.
• N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques
qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants, les
produits de nettoyage, les sprays de contact ou les solvants à base d’hydrocarbures.
L’exposition à de telles substances peut provoquer une dégradation du matériau
plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du
savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou
chimiques.
Français • 17Guide d’installation • FreeSpaceFS2C
PRO.BOSE.COM
Présentation
Contenu de l’emballage
Dimensions du produit
x 2 x 2 x 2x 1
Caractéristiques techniques
Pour consulter d’autres caractéristiques, veuillez vous reporter àlafiche
technique de l’enceinte FreeSpaceFS2C disponible surle site PRO.BOSE.
COM. Pour consulter les caractéristiques de la norme EN 54-24 (y compris
concernant les égaliseurs externes requis), veuillez vous reporter aux
évaluations certifiées EN 54-24 de l’enceinte FreeSpace FS2C (AM857600
Rev. 00) sur PRO.BOSE.COM.
Caractéristiques physiques
Dimensions du produit Diamètre de l’enceinte: 183mm
(7,20po)
Diamètre du boîtier: 155mm
(6,10po)
Profondeur du boîtier: 125mm
(4,92po)
Ouverture à découper 165mm (6,50po)
Épaisseur maximale du
plafond
38mm (1,50po)
Poids net, enceinte avec grille
(une seule enceinte)
1,63kg (3,60lb)
Poids brut (paire d’enceintes) 4,40kg (9,70lb)
Environnement Utilisation en intérieur
uniquement
Informations importantes
concernant l’installation
Avant d’installer l’enceinte, veuillez consulter les
Consignes de sécurité importantes sur la page16.
Pour les applications d’alerte en cas d’incendie et
d’évacuation, conforme à l’indice IP21C comme requis
par la norme EN 54-24.
150mm
5,91po
183mm
7,20po
132mm
5,20po
38mm
1,50po
125mm
4,92po
155mm
6,10po
18 • Français FreeSpaceFS2C • Guide d’installation
PRO.BOSE.COM
Installation
Options d’installation
Options d’installation et accessoires
L’un des éléments suivants est nécessaire pour l’installation.
Pourconsulter les instructions d’installation, reportez-vous
auguide d’installation relatif à l’accessoire sur le site
PRO.BOSE.COM.
q Support réglable pour plafond (non fourni)
w Plaque de montage en faux plafond (non fournie)
Raccord de conduit
Si vous utilisez un conduit en métal flexible, associez-
le à un raccord de conduit ⅜ pouce ou à un connecteur
double(duplex) ⅜ pouce.
Remarque: les raccords de conduit ne sont pas fournis.
q
w
Entrée simple ⅜
pouces
Entrée duplex/boucle ⅜
pouces
Choisir une méthode d’installation
q Ouverture du haut
Utilisez l’ouverture du haut lorsqu’il y a susamment d’espace au-dessus du plafond.
w Ouverture latérale
Utilisez l’ouverture latérale lorsque l’espace au-dessus du plafond est limité.
e Deuxouvertures
Utilisez les deuxouvertures lorsqu’un système de câblage d’entrée et de sortie de signal indépendants est requis et qu’il
y a susamment d’espace au-dessus du plafond.
q w e
Français • 19Guide d’installation • FreeSpaceFS2C
PRO.BOSE.COM
Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte FreeSpaceFS2C est conçue pour fonctionner avec des câbles de taille18AWG (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Réglages de l’enceinte
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC: pas de connexion (ne pas utiliser)* Réglage d’usine
pardéfaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Diagrammes de
connexion
Exposez sixmillimètres (¼po)
de fil dénudé à relier aux bornes.
Remarque: la méthode de câblage
doit être conforme auxspécifications
suivantes:
Canada- CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
États-Unis- National Electrical Code,
NFPA70 et National Fire Alarm and
Signaling Code, NFPA72.
Préparation de l’installation
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose l’utilisation
d’une méthode secondaire de fixation des enceintes aux
structures porteuses pour apporter une sécuritésupplémentaire.
Pour le montage, choisissez uneposition, une méthode et des
accessoires compatibles avecle code de l’urbanisme local.
Bose recommande l’utilisation de: (1) un fil de sécurité ou (2)
un câble de sécurité comme dispositif de sécurité secondaire.
Reportez-vous au schéma ci-contre à droite pour prendre
connaissance des points de fixation de sécurité.
Suivez les instructions du fabricant pour toute mise en œuvre
d’un dispositif de sécurité secondaire.
qw
70/100V 16Ω
16 16
16 16
20 • Français FreeSpaceFS2C • Guide d’installation
PRO.BOSE.COM
Installation
Dalle de plafond
1. Retirez la dalle et utilisez le gabarit pour tracer le contour d’une enceinte sur la dalle. Pour centrer le gabarit sur la dalle, dessinez une
croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d’intersection.
2. Découpez une ouverture dans la dalle.
3. Installez le support. Pour consulter les instructions concernant l’installation d’un support, reportez-vous au guide d’installation
dusupport applicable sur le site
PRO.BOSE.COM.
4. Remettez en place la dalle de plafond.
q w
Préparation de l’installation d’un support
Plafond dur
1. Utilisez le gabarit pour tracer une ouverture sur le plafond.
2. Découpez une ouverture dans le plafond.
3. Installez le support. Pour consulter les instructions concernant l’installation d’un support, reportez-vous au guide d’installation
dusupport applicable sur le site
PRO.BOSE.COM.
q w
Installation dans un plafond dur avec plaque de montage (nouvelle
construction)
Pour plus d’informations sur l’installation d’une plaque de montage, reportez-vous au guide d’installation des plaques de montage pour
DesignMax et FreeSpace sur le site PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section Montage de l’enceinte
à la page21.
r
Point de fixation du bornier céramique
L’enceinte FreeSpaceFS2C est compatible avec un bornier céramique (accessoire
optionnel). Reportez-vous au schéma pour vérifier l’emplacement du point de fixation
dubornier céramique. Pour plus d’informations sur le bornier céramique, reportez-vous
auguide d’installation du bornier céramique sur le site PRO.BOSE.COM.
Français • 21Guide d’installation • FreeSpaceFS2C
PRO.BOSE.COM
Installation
Montage de l’enceinte
1. Faites passer le câble audio par l’ouverture de passage.
2. Branchez le connecteur et insérez-le dans l’enceinte. Serrez le raccord de gaine, le cas échéant. Consultez la section Câblage
del’enceinte à la page19 pour plus d’informations sur le câblage.
3. Insérez l’enceinte dans le trou, puis dans l’élément de montage ou la plaque de montage (voir page20). Ensuite, tournez (sens
inverse des aiguilles d’une montre) les vis du bras d’ancrage d’un demi-tour pour dégager les bras d’ancrage. Abaissez ensuite
progressivement l’enceinte jusqu’à ce que les bras d’ancrage s’enclenchent sur l’élément de montage ou la plaque de montage.
4. Serrez les vis des bras d’ancrage pour fixer fermement l’enceinte.
AVERTISSEMENT: un serrage insusant ou excessif des vis peut endommager les bras d’ancrage, les points de fixation oule
plafond, ce qui pourrait créer un risque de chute.
q
e
w
r
Fixation de la grille
Remarque: avant de fixer la grille, ajustez les réglages
del’enceinte sur la position appropriée pour l’installation.
Consultez la section Réglages de l’enceinte à la page19.
Après avoir aligné le logo de façon appropriée pour l’installation,
alignez la grille par rapport à l’intérieur du boîtier de l’enceinte,
puis poussez vers le haut jusqu’à ce qu’elle soit bien en place.
Si nécessaire, poussez les ergots de la grille vers l’intérieur
pourfaciliter son insertion dans le boîtier de l’enceinte.
Démontage de la grille
Insérez un petit outil (d’un diamètre de 1,5mm au plus) dans l’un des trous de la grille situés dans le coin, puis tirez pour dégager lagrille.
ATTENTION: n’utilisez pas de tournevis pour retirer la grille du boîtier. Vous risqueriez d’endommager l’enceinte.
22 • Français FreeSpaceFS2C • Guide d’installation
PRO.BOSE.COM
Installation
Conformité aux réglementations et aux normes de sécurité en vigueur
L’enceinte Bose FreeSpaceFS2C a fait l’objet d’une phase complète de tests, et elle est conforme aux spécifications et aux
utilisationssuivantes:
ANSI/UL 1480-2016, CAN/ULC-S541
Utilisation de signalisation en cas d’incendie, catégorie UL UUMW/UUMW7, dossier S3241. Numéro de contrôle 42S9.
Produit non destiné à une utilisation avec des systèmes à contrôle en courant continu.
Utilisation à l’intérieur dans des endroits secs.
EN 54-24: 2008, Enceinte pour systèmes d’alarme vocale pour la détection d’incendie et pour systèmes d’alarme incendie dans
lesbâtiments
Type d’environnement: A (applications en intérieur)
Utilisable pour une installation suivant les méthodes de câblage de classe1, 2 ou 3, conformément à la norme NFPA70,
National Electric Code, 2002, article640.
Utilisable pour une installation suivant les méthodes de câblage de circuit d’alerte incendie selon la norme NFPA70,
National Electric Code, 2002, article760.
Convient à une utilisation dans des emplacements ventilés de type plénum.
UL-2043, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés
dans des emplacements ventilés.
NFPA70, National Electric Code, 2002, article300-22 (c).
NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe4.3.10.2.6.5.
Directive CEM 89/336/EEC et article10 (1) de cette même directive, EN50081-1 et EN50082-1, comme indiqué par le marquageCE.
L’enceinte FreeSpaceFS2C a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes
suivantes relatives aux systèmes utilisés en combinaison:
British Standard Code of Practice BS 5839, partie8, en cas d’utilisation avec le bornier céramique et le fusible thermique.
Testé conforme à la norme CEI 60268-5.
Angle de couverture nominal (conformément à la norme UL 1480) Vertical: 145°/25° à –3 dB; 170°/5° à –6 dB
Horizontal: 140°/20° à –3 dB; 170°/5° à –6 dB
Niveau de pression sonore pour mesure de sensibilité suivant la norme UL, en dBA à 3,1mètres:
Puissance CAN/ULC-S541
Canada
Réglage 70V 100V
1W 77,3 dBA —
2W 80,0 dBA 79,8 dBA
4W 82,4 dBA 82,6 dBA
8W 84,8 dBA 84,6 dBA
16W 86,7 dBA 86,3 dBA
16Ω 86,0 dBA —
Les niveaux de pression acoustique indiqués sont conformes à la méthode de signalisation spécifiée UL1480.
Réponse en fréquences:
Alarme incendie (UL): 95Hz à 17000Hz
Puissance ANSI/UL 1480-2016
États-Unis
Réglage 70V 100V
1W 71,9 dBA —
2W 74,5 dBA 74,9 dBA
4W 77,2 dBA 77,5 dBA
8W 79,8 dBA 79,9 dBA
16W 82,1 dBA 82,2 dBA
16Ω 82,6 dBA —
Deutsch • 23Installationsanleitung • FreeSpaceFS2C
PRO.BOSE.COM
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und
bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll
fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in
typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der
Installation durch.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten
nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die
Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.
1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät nur in
Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern,
Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
Gesetzliche Hinweise
Werkseitig aufgebrachte Oberflächen dürfen nicht lackiert oder
verändert werden.
Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige
Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf,
sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die
ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen,
die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum
Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem
Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an:
„7“ ist 2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sie unter: +5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
Bose, DesignMax und FreeSpace sind Marken der Bose Corporation.
Hauptsitz der Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder
ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Garantie finden Sie unter PRO.BOSE.COM.
Leistungsdaten:
Eingangsspannung: 70V/100V
Impedanz: 16Ω, 16W
Nennleistung: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
WARNHINWEISE
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,
wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen
Geräts beeinflussen kann.
Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen.
Nicht geeignet für Kinder unter drei Jahren.
• Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.
• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen
Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen,
dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften
durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor
der Installation dieses Produkts an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf
kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür
verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu
prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere
Befestigungstechniken sollten Lautsprecher über Kopf installieren.
• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder
Kondenswasser auftreten kann.
• Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie keine mit
Flüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die Nähe des Produkts.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel
Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen)
gedacht.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen
wie strom- oder wasserführende Leitungen befinden. Stellen Sie sicher, dass die Halterung von
einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften montiert wird.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für
die Verwendung mit den FreeSpaceFS2C Lautsprechern zugelassene Hardware und entsprechende
Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen
Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder
ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen
Substanzen in Berührung kommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderem
Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf Kohlenwasserstobasis.
Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststomaterial und infolgedessen zum
Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung
niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.
24 • Deutsch FreeSpaceFS2C • Installationsanleitung
PRO.BOSE.COM
Übersicht
Verpackungsinhalt
Produktabmessungen
×2 ×2 ×2×1
Technische Spezifikationen
Weitere technische Spezifikationen können Sie dem technischen Datenblatt
für die FreeSpaceFS2C Lautsprecher auf PRO.BOSE.COM entnehmen. Die
Spezifikationen gemäß EN 54-24 (einschließlich erforderlicher externer EQ)
finden Sie in den EN 54-24-Zertifizierungsbestimmungen für den FreeSpace
FS2C Lautsprecher (AM857600 Rev. 00) unter PRO.BOSE.COM.
Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser der Schallwand:
183mm
Gehäusedurchmesser: 155mm
Tiefe Rückwand: 125mm
Deckenausschnitt 165mm
Maximale Deckenstärke 38mm
Nettogewicht– Lautsprecher
und Abdeckgitter (1Stück)
1,63kg
Versandgewicht (2Stück) 4,4kg
Umgebungsbedingungen Nur für den Gebrauch
im Innenbereich
Wichtige Installationshinweise
Bitte lesen Sie vor der Installation des Lautsprechers den
Abschnitt Wichtige Sicherheitshinweise auf Seite23.
Geeignet für Branderkennungs- und Brandmeldesysteme sowie
für den Einsatz im Außenbereich (Schutzart IP21C) gemäß EN
54-24.
150mm
183mm
132mm
38mm
125mm
155mm
Deutsch • 25Installationsanleitung • FreeSpaceFS2C
PRO.BOSE.COM
Systemeinrichtung
Installationsoptionen
Installationsoptionen und Montagezubehör
Für die Installation ist eines der folgenden Zubehörteile erforderlich.
Installationsanweisungen finden Sie in der zugehörigen Zubehör-
Installationsanleitung unter PRO.BOSE.COM.
q Einstellbare Tile Bridge (nicht im Lieferumfang enthalten)
w Rough-in-Pan-Montageplatte (nicht im Lieferumfang enthalten)
Kabelverschraubung (Zugentlastung)
Bei Verwendung eines Kabelschutzrohres aus Metall ist eine
einzelne ⅜-Zoll-Kabelverschraubung oder ein ⅜-Zoll-Duplex-Anschluss
zu verwenden.
Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.
q
w
⅜Zoll-Einzelanschluss ⅜Zoll
Duplex-Anschluss
Auswahl einer Installationsmethode
q Oberer Anschluss
Verwenden Sie den oberen Anschluss, wenn ausreichend Platz über der abgehängten Decke ist.
w Seitlicher Anschluss
Verwenden Sie den seitlichen Anschluss, wenn der Platz über der abgehängten Decke knapp bemessen ist.
e Beide Anschlüsse
Verwenden Sie beide Anschlüsse, wenn eine separate Zuführung für die Signalein- und -ausgänge erforderlich und über der Decke noch Platz vorhanden ist.
q w e
26 • Deutsch FreeSpaceFS2C • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpaceFS2C Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
) bis 14AWG (2,1mm
2
) entwickelt.
Lautsprechereinstellungen
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W KA* *
100V
** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen
Schlitzschraubendreher.
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6mm)
für den Anschluss an die Anschlüsse ab.
Hinweis: Die Verdrahtung muss den
folgenden Vorschriften entsprechen:
In Kanada: CSAC22.1, Canadian Electrical
Code, TeilI, Safety Standard for Electrical
Installations, Abschnitt32
In den USA: National Electrical Code,
NFPA70 und National Fire Alarm and
Signaling Code, NFPA72
Vorbereitung der Montage
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den
Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern.
Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die
den örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes oder (2)
eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion.
Befestigungspunkte für Sicherheitsaufhängungen können Sie dem
Diagramm auf der rechten Seite entnehmen.
Befolgen Sie bei der Montage zusätzlicher Sicherheitsmechanismen
die Anweisungen des Herstellers.
qw
70/100V 16Ω
16 16
16 16
Deutsch • 27Installationsanleitung • FreeSpaceFS2C
PRO.BOSE.COM
Systemeinrichtung
Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher auf die Platte. Um die Schablone
mittig aufzulegen, verbinden Sie zunächst die Eckpunkte der Platte zu einem „X“ und richten Sie anschließend die Schablone anhand des Schnittpunkts
aus.
2. Schneiden Sie den Ausschnitt in die Platte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung für die entsprechende Tile Bridge unter
PRO.BOSE.COM.
4. Setzen Sie die Deckenplatte wieder ein.
q w
Vorbereitung der Tile Bridge-Montage
Feste Decken
1. Verwenden Sie die Schablone, um den Ausschnitt auf der Deckenplatte aufzuzeichnen.
2. Schneiden Sie die Önung in die Deckenplatte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung für die entsprechende Tile Bridge unter
PRO.BOSE.COM.
q w
Installation in durchgängig festen Decken mithilfe einer Rough-in-Pan-Montage-
platte (Neubauten)
Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax und FreeSpace Anleitung unter
PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unter Befestigung des Lautsprechers auf Seite28.
r
Verankerungspunkt für Keramikanschluss
Die FreeSpaceFS2C Lautsprecher sind mit einem optionalen Keramikanschluss kompatibel.
Die Position der Verankerungspunkte für einen Keramikanschluss ist in der Abbildung dargestellt.
Weitere Informationen zum Keramikanschluss finden Sie in der Installationsanleitung für
Keramikanschlüsse unter PRO.BOSE.COM.
28 • Deutsch FreeSpaceFS2C • Installationsanleitung
PRO.BOSE.COM
Installation
Befestigung des Lautsprechers
1. Führen Sie das Lautsprecherkabel durch die Kabelaussparung.
2. Schließen Sie das Kabel an den Anschluss an und führen Sie den Anschluss ganz in die den Lautsprecher ein. Ziehen Sie gegebenenfalls die
Kabelverschraubung fest. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite26.
3. Führen Sie den Lautsprecher in die Tile Bridge oder in die Rough-in-Pan-Montageplatte ein (siehe Seite27) und drehen Sie die Halterungsschrauben
(Gegen den Uhrzeigersinn) um eine halbe Umdrehung, um die Halterung zu lösen. Senken Sie den Lautsprecher langsam ab, bis die Halterung an der Tile
Bridge oder in der Rough-in-Pan-Montageplatte einrastet.
4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren.
WICHTIGER HINWEIS: Ein Überdrehen oder eine Lockerung der Schrauben kann die Stabilität der Halterung, des Verankerungspunkts oder der
Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.
q
e
w
r
Anbringen der Frontabdeckung
Hinweis: Passen Sie vor dem Anbringen der Frontabdeckung die
Einstellungen der Übertragerabgrie an die für die Installation geeignete
Einstellung an. Siehe Lautsprechereinstellungen auf Seite26.
Nachdem Sie die für die Installation geeignete Ausrichtung des Logos
ermittelt haben, richten Sie die Frontabdeckung an der Innenseite des
Lautsprechergehäuses aus und drücken Sie sie nach oben, bis sie sicher
befestigt ist. Drücken Sie bei Bedarf die Abdeckungslaschen nach innen,
damit sie richtig in das Lautsprechergehäuse passen.
Entfernen der Frontabdeckung
Führen Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5mm) durch die Perforation am Rand der Frontabdeckung ein und ziehen Sie,
um die Abdeckung zu lösen.
ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuhebeln. Dies kann zu Schäden am
Lautsprecherführen.
Deutsch • 29Installationsanleitung • FreeSpaceFS2C
PRO.BOSE.COM
Installation
Sicherheitshinweise und gesetzliche Bestimmungen
Der Bose FreeSpaceFS2C Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541
Einsatz für Notrufdurchsagen im Brandfall– UL Kategorie UUMW/UUMW7, Aktenzeichen S3241, Kontrollnummer 42S9.
Nicht zur Verwendung mit DC-überwachten Systemen geeignet.
Geeignet für die Verwendung in Innenbereichen unter trockenen Bedingungen.
EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden
Empfohlene Umgebung: A (Innenbereich)
Geeignet für die Installation mit Verkabelungsverfahren der Klasse1, Klasse2 oder Klasse3 gemäß NFPA70, National Electric Code, 2002, Artikel640.
Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA70, National Electric Code, 2002, Artikel 760.
Geeignet für den sicheren Gebrauch in abgehängten Decken.
UL-2043, Brandprüfung für die Abgabe von Wärme und sichtbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen.
NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.
Der FreeSpaceFS2C Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:
British Standard Code of Practice BS5839, Teil8, bei Verwendung mit Keramikanschluss und Thermosicherung.
Getestet gemäß IEC60268-5.
Abstrahlwinkel (gemäß UL1480) Vertikal: 145°/25° bei -3dB; 170°/5° bei -6dB
Horizontal: 140°/20° bei -3dB; 170°/5° bei -6dB
UL-Empfindlichkeit Leistungsband Schalldruckpegel dBA bei 3,1m:
Leistung CAN/ULC-S541
Kanada
Band 70V 100V
1W 77,3 dBA —
2W 80,0 dBA 79,8 dBA
4W 82,4 dBA 82,6 dBA
8W 84,8 dBA 84,6 dBA
16W 86,7 dBA 86,3 dBA
16Ω 86,0 dBA —
Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL1480.
Frequenzgang:
Feueralarm (UL): 95Hz bis 17000Hz
Leistung ANSI/UL 1480-2016
USA
Band 70V 100V
1W 71,9 dBA —
2W 74,5 dBA 74,9 dBA
4W 77,2 dBA 77,5 dBA
8W 79,8 dBA 79,9 dBA
16W 82,1 dBA 82,2 dBA
16Ω 82,6 dBA —
30 • Italiano FreeSpace FS2C • Guida all'installazione
PRO.BOSE.COM
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.
Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il
presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni dibase per
l’installazione di questo prodotto in tipici sistemi da installazione fissa. Primadell’installazione,
leggere questo documento e le avvertenze sulla sicurezza.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti
ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per
contattare Bose Professional o per trovare il rivenditore o distributore piùvicino, visita
PRO.BOSE.COM.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l’apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni
fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri
apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.
Informazioni sulle normative
Non verniciare o modificare le finiture applicate in fabbrica.
Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.
Ladichiarazione di conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance.
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti
domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il
riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse
naturali, la salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul
riciclaggio di questo prodotto, rivolgersi alle autorità locali, alservizio
dismaltimento dei rifiuti o al negozio presso il quale è stato acquistato.
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione;
adesempio “7” indica 2007 o 2017.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi:
+5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676
Bose, DesignMax e FreeSpace sono marchi registrati di Bose Corporation.
Sede principale di Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Nessuna parte di questo documento può essere riprodotta,
modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
Specifiche di prodotto
Tensione d’ingresso: 70 V/100 V
Impedenza: 16 Ω, 16 W
Potenze: (70 V): 1W, 2W, 4W, 8W, 16W; (100 V): 2W, 4W, 8W, 16W
AVVISI/AVVERTENZE
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico
per eventuali domande sui possibili eetti del prodotto sui dispositivi medici
impiantati nel corpo umano.
Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di
soocamento. Non adatto per bambini di età inferiore a 3 anni.
• Questo prodotto è destinato esclusivamente all’utilizzo in ambienti interni.
• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali,
federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei
diusori e del sistema di montaggio venga eseguita in conformità con le normative
vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere
informazioni all’autorità locale preposta.
• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni
alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità
del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori
professionisti esperti possono installare un diusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Non esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti
liquidi quali vasi sopra o in prossimità di esso.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento
vicine all’acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche
riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali
si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni
idrauliche. Assicurarsi che la staa sia installata da un installatore professionista
e in conformità alle norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con
idiusori FreeSpace FS2C. Per informazioni sugli accessori compatibili, consultare
lascheda tecnica del prodotto all’indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di
fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche
non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray
per contatti e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può
danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore
a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
Italiano • 31Guida all'installazione • FreeSpace FS2C
PRO.BOSE.COM
Panoramica
Contenuto della confezione
Dimensioni del prodotto
2 pz. 2 pz. 2 pz.1 pz.
Specifiche tecniche
Per ulteriori specifiche, consultare la scheda tecnica del diusore
FreeSpace FS2C all’indirizzo PRO.BOSE.COM. Per le specifiche
EN 54-24 (inclusa EQ esterna obbligatoria), leggere le valutazioni
di certificazione FreeSpace FS2C EN 54-24 (AM857600 Rev. 00)
all’indirizzo PRO.BOSE.COM.
Caratteristiche fisiche
Dimensioni del prodotto Diametro del bae: 183 mm
Diametro cabinet: 155 mm
Profondità backcan: 125 mm
Dimensione del foro 165 mm
Spessore massimo del
controsotto
38 mm
Peso netto del diusore con
griglia (singolo)
1,63 kg
Peso di spedizione (coppia) 4,40 kg
Dati ambientali Solo per interni
Informazioni importanti
sull’installazione
Prima di installare il diusore, consultare la sezione
Istruzioni importanti sulla sicurezza a pagina 30.
Per le applicazioni di segnalazione incendi ed
evacuazioni, certificazione ambientale IP21C secondo
EN54-24.
150 mm
183 mm
132 mm
38 mm
125 mm
155 mm
32 • Italiano FreeSpace FS2C • Guida all'installazione
PRO.BOSE.COM
Configurazione
Opzioni di installazione
Opzioni ed accessori di installazione
Per l'installazione è necessario uno dei seguenti elementi.
Peristruzioni sull'installazione, consultare la guida all'installazione
pertinente all'indirizzo PRO.BOSE.COM.
q Tile bridge regolabile (non incluso)
w Rough-in Pan (non incluso)
Raccordo del tubo protettivo
Se si utilizza un tubo protettivo metallico flessibile, usarlo con un
raccordo da 9,5mm o un connettore doppio (duplex) da 9,5mm.
Nota: raccordi del tubo protettivo non in dotazione.
q
w
Ingresso singolo
da 9,5mm
Ingresso duplex/
ad anello da 9,5mm
Scelta di un metodo di installazione
q Passacavo superiore
Utilizzare il passacavo superiore quando c’è spazio disponibile sopra il sotto.
w Passacavo laterale
Utilizzare il passacavo laterale quando lo spazio sopra il sotto è limitato.
e Entrambi i passacavi
Utilizzare entrambi i passacavi quando è richiesto uno schema di cablaggio di ingresso e uscita del segnale indipendente e c’è spazio
disponibile sopra il sotto.
q w e
Italiano • 33Guida all'installazione • FreeSpace FS2C
PRO.BOSE.COM
Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore FreeSpace FS2C è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
) e 14 AWG (2,1 mm
2
).
Impostazioni del diusore
70 V
1W 2W 4W 8W 16W*
16 Ώ
2W 4W 8W 16W NC**
100 V
**NC: nessuna connessione (non utilizzare)*Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite a
testa piatta.
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da
collegare ai terminali.
Nota: il metodo di cablaggio deve
essere conforme alle seguenti
normative.
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32.
Negli Stati Uniti, National Electrical
Code, NFPA 70, e National Fire Alarm
and Signaling Code, NFPA 72.
Preparazione dell’installazione
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di
un secondo metodo di fissaggio dei diusori alle strutture
di supporto, allo scopo di garantire una maggior sicurezza.
Scegliere posizione, metodo e accessori di fissaggio conformi
alle normative edilizie locali.
Bose raccomanda l’utilizzo di (1) un cavo di frenatura o di (2)
un cavo di sicurezza come meccanismo di fissaggio secondario.
Vedere lo schema riportato a destra per i punti di fissaggio
di sicurezza.
Attenersi alle istruzioni del produttore per qualsiasi meccanismo
di fissaggio secondario utilizzato.
qw
70/100 V 16 Ω
16 16
16 16
34 • Italiano FreeSpace FS2C • Guida all'installazione
PRO.BOSE.COM
Configurazione
Pannello a sotto
1. Rimuovere il pannello ed utilizzare la dima per tracciare il foro di inserimento del diusore sul pannello stesso. Per centrare la dima
rispetto alpannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
2. Eettuare un foro nel pannello.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge applicabile
all'indirizzo PRO.BOSE.COM.
4. Reinstallare il pannello a sotto.
q w
Preparazione dell'installazione del Tile Bridge
Controsotto fisso
1. Utilizzare la dima per tracciare un foro sul sotto.
2. Eettuare un foro nel sotto.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge applicabile
all'indirizzo PRO.BOSE.COM.
q w
Installazione a controsotto fisso con rough-in pan (nuova costruzione)
Per informazioni sull’installazione del rough-in pan, consultare la guida all’installazione del rough-in pan DesignMax e FreeSpace
all'indirizzo PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diusore a pag. 35.
r
Punto di fissaggio del morsetto ceramico
FreeSpace FS2C è compatibile con un terminale in ceramica opzionale. L'immagine
alatomostra la posizione di fissaggio di tale morsetto ceramico. Per ulteriori informazioni
sul terminale in ceramica, consultare la guida all'installazione del terminale inceramica
all'indirizzo PRO.BOSE.COM.
Italiano • 35Guida all'installazione • FreeSpace FS2C
PRO.BOSE.COM
Installazione
Installazione del diusore
1. Far passare il cavo audio attraverso l’apposita apertura.
2. Collegare il connettore e inserirlo nel diusore. Serrare il raccordo del tubo protettivo, se presente. Per informazioni sul cablaggio,
vedere Cablaggio del diusore a pag.33.
3. Inserire il diusore nel foro e nel tile bridge o nel rough-in pan (consultare pagina 34) e ruotare di mezzo giro (senso antiorario) leviti
del braccio di ancoraggio per sganciare i bracci di ancoraggio. Abbassare lentamente il diusore fino a quando i bracci diancoraggio
non si innestano sul tile bridge o sul rough-in pan.
4. Serrare le viti dei bracci di ancoraggio per fissare il diusore.
AVVERTENZA: un eccessivo serraggio o allentamento delle viti può danneggiare i bracci di ancoraggio, il punto di attacco
dell’elemento di ancoraggio o il sotto, con conseguenti rischi di caduta.
q
e
w
r
Fissaggio della griglia
Nota: prima di fissare la griglia, regolare le impostazioni di tapping
del diusore sull'impostazione appropriata per l'installazione.
Consultare la sezione Impostazioni del diusore a pagina 33.
Una volta stabilito l’allineamento corretto del logo per
l'installazione, allineare la griglia alla parte interna del cabinet
deldiusore e spingere verso l'alto fino a quando non è fissata
inposizione. Se necessario, spingere le linguette della griglia verso
l'interno per inserirle correttamente nel cabinet del diusore.
Rimozione della griglia
Inserire un attrezzo di piccole dimensioni (non più di 1,5 millimetri di diametro) nel foro della griglia che si trova sul bordo e tirare per
sganciare la griglia.
ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe danneggiare
ildiusore.
36 • Italiano FreeSpace FS2C • Guida all'installazione
PRO.BOSE.COM
Installazione
Conformità alle norme di sicurezza
Il diusore Bose FreeSpace FS2C ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni
indicate di seguito:
Certificazione ANSI/UL 1480-2016, CAN/ULC-S541
Uso Fire Protective Signaling – UL Categoria UUMW/UUMW7, numero file S 3241. Numero controllo 42S9.
Da non utilizzare con sistemi controllati in CC.
Adatto per l'uso in ambienti interni non caratterizzati da umidità.
EN 54-24: 2008, diusore per sistemi di allarme vocale per Sistemi di rivelazione e di segnalazione d'incendio per edifici
Classe di protezione: A (applicazioni in interni)
Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code, 2002,
Articolo 640.
Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002,
Articolo 760.
Adatto per l’uso in controsotti sigillati.
UL-2043, Test antincendio e rilascio di fumo visibile per prodotti discreti e relativi accessori installati in controsotti sigillati.
NFPA 70, National Electric Code, 2002, Articolo 300-22(c).
NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell’aria e ventilazione, Paragrafo 4.3.10.2.6.5.
Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE.
Il diusore FreeSpace FS2C è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi
combinati:
British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramica e fusibile termico.
Collaudato in conformità a IEC60268-5.
Angolo di copertura nominale (conformemente a UL 1480) Verticale: 145°/25° a -3 dB; 170°/5° a -6 dB
Orizzontale: 140°/20° a -3 dB; 170°/5° a -6 dB
Certificato UL sensibilità potenza impegnata, livello di pressione sonora dB a 3,1 metri:
Potenza
impegnata
CAN/ULC-S541
Canada
70 V 100 V
1 W 77,3 dBA —
2 W 80,0 dBA 79,8 dBA
4 W 82,4 dBA 82,6 dBA
8 W 84,8 dBA 84,6 dBA
16 W 86,7 dBA 86,3 dBA
16 Ω 86,0 dBA —
I livelli di pressione sonora forniti sono conformi al metodo di segnalazione specificato dalla certificazione UL 1480.
Risposta in frequenza:
Allarme antincendio (certificazione UL): da 95 Hz a 17000 Hz
Potenza
impegnata
ANSI/UL 1480-2016
Stati Uniti
70 V 100 V
1 W 71,9 dBA —
2 W 74,5 dBA 74,9 dBA
4 W 77,2 dBA 77,5 dBA
8 W 79,8 dBA 79,9 dBA
16 W 82,1 dBA 82,2 dBA
16 Ω 82,6 dBA —
Nederlands • 37Installatiehandleiding • FreeSpace FS2C
PRO.BOSE.COM
Belangrijke veiligheidsinstructies
Lees alle veiligheidsinstructies en de gebruiksaanwijzing door enbewaar
deze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs!
Dit document is bedoeld om professionele installateurs essentiële installatie- en
veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees
dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een
geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te
nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur,
gaat u naar PRO.BOSE.COM.
1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens
de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,
kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden
gespecificeerd.
Wettelijk verplichte informatie
Verf de in de fabriek aangebrachte afwerkingen niet en pas deze niet aan.
Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen.
De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.
Dit symbool betekent dat het product niet mag worden weggegooid als
huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden
gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke
hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer
informatie over het afvoeren en recyclen van dit product neemt u contact op met
de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit
product hebt gekocht.
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan
‘7’ is 2007 of 2017.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie:
+52 55 52 02 35 45
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Bose, DesignMax en FreeSpace zijn handelsmerken van Bose Corporation.
Hoofdkantoor Bose Corporation: 1 877 230 5639
©2020 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke
toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga naar PRO.BOSE.COM voor garantie-informatie.
Productvermogen:
Ingangsspanning: 70 V/100 V
Impedantie: 16 Ω, 16 W
Stroomsterkte: (70 V): 1 W, 2 W, 4 W, 8 W, 16 W; (100 V): 2 W, 4 W, 8 W, 16 W
WAARSCHUWINGEN
Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen ofdit
invloed kan hebben op uw geïmplanteerde medische hulpmiddel.
Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt
voor kinderen jonger dan 3 jaar.
• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke enlandelijke
voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om
ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met dejuiste plaatselijke overheidsinstanties
voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van
uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de
installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode.
Alleen professionele installateurs met kennis van het juiste gereedschap en veilige
montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water
ofcondensatie.
• Stel dit apparaat niet bloot aan druipende of spattende vloeistoen en plaats geen met
vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken,
stoomruimten, sauna’s, bubbelbadruimtes en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico’s opleveren,
bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door
een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale
bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door
Bose voor gebruik met de FreeSpace FS2C loudspeakers. Raadpleeg voor informatie over
compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam,
zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties
die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot
smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van
koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben
voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep,
reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
38 • Nederlands FreeSpace FS2C • Installatiehandleiding
PRO.BOSE.COM
Overzicht
Inhoud van de doos
Afmetingen van het product
×2 ×2 ×2×1
Technische specificaties
Raadpleeg voor aanvullende specificaties het datasheet met
technische gegevens voor de FreeSpace FS2C op
PRO.BOSE.COM. Raadpleeg voor EN 54-24-specificaties (inclusief
de vereiste externe EQ) de FS2C EN 54-24-certificering voor
FreeSpace (AM857600 Rev. 00) op PRO.BOSE.COM.
Fysiek
Afmetingen van het product Diameter klankkast: 183 mm
Diameter behuizing: 155 mm
Diepte achtermantel: 125 mm
Uit te snijden gat 165 mm
Maximale dikte plafond 38 mm
Nettogewicht, luidspreker met
grille (enkel)
1,63 kg
Verzendgewicht (paar) 4,40 kg
Weerbestendigheid Alleen binnen
Belangrijke installatie-informatie
Lees voordat u de luidspreker installeert Belangrijke
veiligheidsinstructies op pagina 37.
Voor brand- en evacuatiesystemen IP21C-beoordeling
volgens EN 54-24.
150 mm
183 mm
132 mm
38 mm
125 mm
155 mm
Nederlands • 39Installatiehandleiding • FreeSpace FS2C
PRO.BOSE.COM
Installatie
Installatieopties
Installatieopties en -accessoires
Een van de volgende onderdelen is vereist voor installatie.
Raadpleeg de bijbehorende installatiehandleiding voor
accessoires op PRO.BOSE.COM voor installatie-instructies.
q Verstelbare tegelbrug (niet meegeleverd)
w Rough-in Pan (niet meegeleverd)
Geleiding
Gebruik de flexibele metalen geleider in combinatie met een
leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector
van 9,5 mm.
Opmerking: Leidinghulpstukken zijn niet meegeleverd.
q
w
9,5 mm enkel in 9,5 mm duplex in/lus
Een installatiemethode kiezen
q Uitsparing bovenkant
Gebruik de uitsparing op de bovenkant als er nog ruimte is boven het plafond.
w Uitsparing zijkant
Gebruik de uitsparing op de zijkant als er weinig ruimte is boven het plafond.
e Beide uitsparingen
Gebruik beide uitsparingen als een bekabelingsschema is vereist voor afzonderlijke signaalingangen en -uitgangen en er voldoende
ruimte is boven het plafond.
q w e
40 • Nederlands FreeSpace FS2C • Installatiehandleiding
PRO.BOSE.COM
Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De FreeSpace FS2C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1 mm
2
).
Luidsprekerinstellingen
70 V
1 W 2 W 4 W 8 W 16 W*
16 Ώ
2 W 4 W 8 W 16 W NC**
100 V
** NC: No Connection (geen aansluiting;
niet gebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier
met platte kop.
Aansluitdiagrammen
Strip zes millimeter van de
kabelisolatie voor bevestiging van de
kale kabel aan de aansluitingen.
Opmerking: Bekabelingsmethode
moet in overeenstemming zijn met:
In Canada: CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
In de VS: National Electrical Code,
NFPA 70 en National Fire Alarm and
Signaling Code, NFPA 72.
De installatie voorbereiden
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften
verplicht luidsprekers dubbel gezekerd te bevestigen voor
extra veiligheid. De gekozen locatie, montagewijze en
gebruikte montagemiddelen moeten voldoen aan de geldende
bouwvoorschriften en -verordeningen.
Bose raadt aan (1) een veiligheidsdraad of (2) veiligheidskabel te
gebruiken als secundaire bevestigingsmethode. Raadpleeg het
schema rechts voor bevestigingspunten.
Volg de instructies van de fabrikant voor eventueel
alingebouwde secundaire beveiligingsmechanismen.
qw
70/100 V 16 Ω
16 16
16 16
Nederlands • 41Installatiehandleiding • FreeSpace FS2C
PRO.BOSE.COM
Installatie
Plafondtegel
1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een ‘X’ diagonaal vanuit de hoeken van
detegel, zodat u het sjabloon kunt centreren op het snijpunt.
2. Zaag een opening in de tegel.
3. Plaats de tegelbrug. Raadpleeg voor installatie-instructies de installatiehandleiding voor de desbetreende tegelbrug op
PRO.BOSE.COM.
4. Vervang de plafondtegel.
q w
Een tegelbrug voorbereiden
Hard plafond
1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.
3. Plaats de tegelbrug. Raadpleeg voor installatie-instructies de installatiehandleiding voor de desbetreende tegelbrug op
PRO.BOSE.COM.
q w
Installatie in een hard plafond met een Rough-in Pan (nieuwbouw)
Raadpleeg voor informatie over het installeren van de rough-in pan de installatiehandleiding voor de DesignMax- en FreeSpace rough-in
pan op PRO.BOSE.COM. Raadpleeg na installatie van de inbouwplaat De luidspreker bevestigen op pagina 42.
r
Keramisch klemmenblok
De FreeSpace FS2C is compatibel met een optioneel keramisch klemmenblok. Raadpleeg
het schema voor de locatie van het keramische klemmenblok. Raadpleeg voor meer
informatie over het keramische klemmenblok de installatiehandleiding voor keramische
klemmenblokken op PRO.BOSE.COM.
42 • Nederlands FreeSpace FS2C • Installatiehandleiding
PRO.BOSE.COM
Installatie
De luidspreker bevestigen
1. Haal de audiokabel door de kabelopening.
2. Bevestig de bekabeling aan de stekker en steek deze in de luidspreker. Draai indien van toepassing het leidinghulpstuk vast.
Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina40.
3. Steek de luidspreker door de opening en in de tegelbrug of de inbouwplaat (zie pagina 41) en draai de ankerarmschroeven eenhalve
slag (tegen de klok in) om de ankers te ontgrendelen. Laat de luidspreker voorzichtig zakken totdat de ankerarmen indetegelbrug of
rough-in pan grijpen.
4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen.
WAARSCHUWING: Wanneer u de schroeven te vast of juist niet vast genoeg draait, kunnen de ankerarmen,
hetankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.
q
e
w
r
De grille plaatsen
Opmerking: Voordat de grille wordt bevestigd, moet de juiste
aftakking worden ingesteld. Zie Luidsprekerinstellingen op
pagina40.
Nadat de juiste positie voor het logo is bepaald, houdt u de grille
evenwijdig aan de binnenkant van de luidsprekerbehuizing en
drukt u de grille omhoog totdat deze vastklikt op zijn plaats.
Duwindien nodig de lipjes van de grille wat naar binnen om
degrille goed in de luidsprekerbehuizing te kunnen bevestigen.
De grille verwijderen
Steek een klein stuk gereedschap (diameter maximaal 1,5 mm) door de opening aan de rand van de grille en trek om deze
teontgrendelen.
LET OP: Gebruik geen schroevendraaier om de grille van de behuizing los te trekken. Dit kan de luidspreker beschadigen.
Nederlands • 43Installatiehandleiding • FreeSpace FS2C
PRO.BOSE.COM
Installatie
Veiligheid en naleving van regelgeving
De Bose FreeSpace FS2C loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:
Opgenomen in ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL Category UUMW/UUMW7, dossiernummer S 3241. Controlenummer 42S9.
Niet voor gebruik met systemen met DC-spanningsbewaking.
Geschikt voor gebruik op droge locaties binnen.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Maximale geluidsdrukniveau (volgens EN 54-24): 77,2 dB bij 16 W, 4 m
Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002,
artikel 640.
Geschikt voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002,
artikel 760.
Geschikt voor gebruik in luchtbehandelingsruimten.
UL-2043, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces.
NFPA 70, National Electric Code, 2002, artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, paragraaf 4.3.10.2.6.5.
EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het
CE-keurmerk.
De FreeSpace FS2C loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese
regelgeving voor combinatiesystemen:
British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.
Getest volgens IEC60268-5.
Nominale dekkingshoek (volgens UL 1480) Verticaal: 145°/25° bij -3 dB; 170°/5° bij -6 dB
Horizontaal: 140°/20° bij -3 dB; 170°/5° bij -6 dB
UL-gevoeligheid wattage aftakking geluidsdrukniveau dBA op 3,1 meter:
Wattage CAN/ULC-S541
Canada
Aftakking 70 V 100 V
1 W 77,3 dBA —
2 W 80,0 dBA 79,8 dBA
4 W 82,4 dBA 82,6 dBA
8 W 84,8 dBA 84,6 dBA
16 W 86,7 dBA 86,3 dBA
16 Ω 86,0 dBA —
Opgegeven SPL’s zijn volgens de in UL 1480 vermelde rapportagemethode.
Frequentierespons:
Brandalarm (UL): 95 Hz - 17000 Hz
Wattage ANSI/UL 1480-2016
VS
Aftakking 70 V 100 V
1 W 71,9 dBA —
2 W 74,5 dBA 74,9 dBA
4 W 77,2 dBA 77,5 dBA
8 W 79,8 dBA 79,9 dBA
16 W 82,1 dBA 82,2 dBA
16 Ω 82,6 dBA —
44 • Norsk FreeSpace FS2C • Monteringsveiledning
PRO.BOSE.COM
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører! Formålet med
dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og
sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette
dokumentet og alle sikkerhetsadvarsler før du starter monteringen.
Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte
servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose
Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.
1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre
apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.
Informasjon om forskrifter
Ikke mal eller endre utførelse som er gjort av fabrikken.
Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den
fullstendige samsvarserklæringen på: www.Bose.com/compliance.
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat
det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig
håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis
du vil ha mer informasjon om avfallshåndtering og resirkulering av dette
produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller
butikken hvor du kjøpte dette produktet.
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret:
7 er 2007 eller 2017.
Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service:
+5255 (5202) 3545
Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Telefonnummer: +886-2-2514 7676
Bose, DesignMax og FreeSpace er varemerker som tilhører Bose Corporation.
Hovedkontoret til Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert
eller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.
Produktklassifisering:
Inngangsspenning: 70/100V
Impedans: 16Ω, 16W
Strøm eller eekt: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
ADVARSLER/FORHOLDSREGLER
Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil
finne ut om dette kan påvirke implantert medisinsk utstyr.
Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for barn
under 3 år.
• Dette produktet er kun ment for innendørsbruk.
• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og
nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne
og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert
lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har
domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig
skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere
påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare
monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge
monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Ikke utsett produktet for dryppende vann eller vannsprut, og sett ikke gjenstander fylt
med vann, for eksempel vaser, på eller i nærheten av produktet.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert,
men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp,
badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter
bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en
kvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk
med FreeSpace FS2C-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan
du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel
tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er
spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler,
kontaktsprayer eller andre hydrokarbonbaserte løsemidler. Slike midler kan forårsake at
plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel,
mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør
høyttaleren.
Norsk • 45Monteringsveiledning • FreeSpace FS2C
PRO.BOSE.COM
Oversikt
Innhold i pakken
Produktmål
×2 ×2 ×2×1
Tekniske spesifikasjoner
Hvis du vil ha flere spesifikasjoner, kan du se det tekniske
dataarket for FreeSpace FS2C på PRO.BOSE.COM. For EN
54-24-spesifikasjoner (inkludert obligatorisk ekstern EQ) kan du se
FreeSpace FS2C EN 54-24-sertifiserte klassifiseringer (AM857600
Rev. 00) på PRO.BOSE.COM.
Fysisk
Produktmål Platediameter: 183 mm
Diameter på høyttalerhus: 155
mm
Dybde på høyttalerbrønn:
125mm
Utskåret hull 165 mm
Maksimal taktykkelse 38 mm
Nettovekt, høyttaler med grill
(enkel)
1,63 kg
Forsendelsesvekt (par) 4,40 kg
Utendørs Kun innendørs
Viktig informasjon om montering
Før du monterer høyttaleren, må du se gjennom Viktige
sikkerhetsinstruksjoner på side 44.
I forbindelse med brann- og evakueringsvarslinger er
den miljøklassifisert for IP21C i henhold til EN 54-24.
150mm
183mm
132mm
38mm
125mm
155mm
46 • Norsk FreeSpace FS2C • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Monteringsalternativer
Monteringsalternativer og tilbehør
En av følgende kreves for montering. Se den tilhørende
monteringsveiledningen for tilbehør på PRO.BOSE.COM for
å få monteringsinstruksjoner.
q Justerbar monteringsbro (følger ikke med)
w Rough-in Pan (følger ikke med)
Rørforbindelse
Hvis du bruker et fleksibelt metallrør, må du bruke det med en
⅜-tommers rørforbindelse eller en ⅜-tommers dobbel kontakt.
Merk: Rørforbindelser følger ikke med.
q
w
⅜-tommers enkel
inngang
⅜-tommers dobbel
inngang/ sløyfe
Valg av monteringsmetode
q Toppknockout
Bruk toppknockouten når det er ledig plass over taket.
w Sideknockout
Bruk sideknockouten når det er begrenset med plass over taket.
e Begge knockouter
Bruk begge knockouter når et selvstendig ledningsopplegg med inn- og utsignal er nødvendig, og det er ledig plass over taket.
q w e
Norsk • 47Monteringsveiledning • FreeSpace FS2C
PRO.BOSE.COM
Konfigurering
Kable høyttaleren
Kabeldiameter
FreeSpace FS2C-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1mm
2
).
Høyttalerinnstillinger
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
Koblingsdiagrammer
Eksponer seks millimeter
(¼ tomme) av ledningen for
å feste til terminalene.
Merk: Kablingsmetoden må gjøres
ihenhold til:
I Canada, CSA C22.1, Canadian
Electrical Code, Part I,
sikkerhetsstandard for elektriske
installasjoner, del 32;
I USA, The National Electrical Code,
NFPA 70, og National Fire Alarm
andSignaling Code, NFPA 72.
Forberede monteringen
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer høyttalerne
ytterligere ved hjelp av en sekundær sikringsmetode. Velg
monteringssted, -metode- og -utstyr som samsvarer med
lokalebyggeforskrifter og bestemmelser.
Bose anbefaler at du bruker (1) en sikkerhetsledning, (2)
en sikkerhetskabel som sekundær sikringsmekanisme. Se
diagrammet til høyre for å se punkter om sikkerhetsfeste.
Følg produsentens instruksjoner for eventuelle sekundære
festemekanismer som brukes.
qw
70/100V 16Ω
16 16
16 16
48 • Norsk FreeSpace FS2C • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Takplate
1. Fjern platen, og bruk malen til å tegne et høyttalerhull på platen. Hvis du vil plassere malen midt på platen, tegner du en X ved
åstreke opp diagonale linjer mellom hjørnene og plassere malen på krysningspunktet.
2. Skjær et hull i platen.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se monteringsveiledningen
for riktig monteringsbro på PRO.BOSE.COM.
4. Skift ut takplaten.
q w
Forberede en monteringsbro
Hardt tak
1. Bruk malen til å tegne opp et hull i taket.
2. Skjær et hull i taket.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se monteringsveiledningen
for riktig monteringsbro på PRO.BOSE.COM.
q w
Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)
Hvis du vil ha informasjon om hvordan du monterer en rough-in pan, kan du se monteringsveiledningen for DesignMax og FreeSpace
Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 49.
r
Keramikkfestepunkt
FreeSpace FS2C er kompatibel med ett valgfritt keramikkfestetilbehør. Se diagrammet for
plasseringen av keramikkfestepunktet. Hvis du vil ha mer informasjon om keramikkfestet,
kan du se monteringsveiledningen for keramikkfestet på PRO.BOSE.COM.
Norsk • 49Monteringsveiledning • FreeSpace FS2C
PRO.BOSE.COM
Montering
Montere høyttaleren
1. Tre lydkabelen gjennom kabelåpningen.
2. Sett ledningene i kontakten og kontakten i høyttaleren. Fest rørforbindelsen hvis nødvendig. Hvis du vil ha mer informasjon om
kabling, kan du se Kable høyttaleren på side 47.
3. Før høyttaleren gjennom hullet og inn i monteringsbroen eller rough-in pan (se side 48) og vri skuene til ankerarmen (mot klokken) en
halv runde for å løse ankerarmene. Senk høyttaleren sakte til ankerarmene får tak i monteringsbroen eller rough-in pan.
4. Stram skruene på ankerarmen for å feste høyttaleren.
ADVARSEL: Hvis skruene strammes eller løsnes for mye, kan dette forårsake skade på ankerfestepunktet eller taket,
og at høyttaleren faller ned.
q
e
w
r
Feste grillen
Merk: Før du fester grillen, må du justere høyttalerens innstillinger
til ønsket nivå for monteringen. Se Høyttalerinnstillinger på
side47.
Når logoen er justert som den skal, må du plassere grillen riktig
mot innsiden av høyttaleren og trykke den opp til den festes. Om
nødvendig trykker du grilltappene innover for å feste den skikkelig
til høyttalerkabinettet.
Fjerne grillen
Stikk et lite verktøy (ikke større enn 1,5millimeter i diameter) gjennom grillens perforering i kanten på grillen og trekk for å løsne grillen.
FORSIKTIG: Ikke bruk en skrutrekker for å fjerne grillen fra kabinettet. Dette kan skade høyttaleren.
50 • Norsk FreeSpace FS2C • Monteringsveiledning
PRO.BOSE.COM
Montering
Samsvar med sikkerhet og forskrifter
Bose FreeSpace FS2C-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:
Oppført i ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 42S9.
Ikke til bruk med DC-overvåkede systemer.
Egnet for bruk innendørs på tørre steder.
EN 54-24: 2008, høyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger
Miljøtype: En (enhet til innendørsbruk)
Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code,
2002, artikkel 640.
Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760
Egnet for bruk i ventilasjonsområder (under overtrykk).
UL-2043, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder.
NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).
NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5.
EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.
FreeSpace FS2C-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:
British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.
Testet i samsvar med IEC60268-5.
Nominell dekningsvinkel (per UL 1480) Vertikal: 145°/25° ved –3dB; 170°/5° v ed –6dB
Horisontal: 140°/20° ved –3 dB; 170°/5° ved –6 dB
Ul-wattfølsomhet for lydtrykknivå i dBA ved 3,1 meter:
Watt CAN/ULC-S541
Canada
Trykk på 70 V 100 V
1 W 77,3 dBA —
2 W 80,0 dBA 79,8 dBA
4 W 82,4 dBA 82,6 dBA
8 W 84,8 dBA 84,6 dBA
16 W 86,7 dBA 86,3 dBA
16Ω 86,0 dBA —
Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden.
Frekvensrespons:
Brannalarm (UL): 95Hz til 17000Hz
Watt ANSI/UL 1480-2016
USA
Trykk på 70 V 100 V
1 W 71,9 dBA —
2 W 74,5 dBA 74,9 dBA
4 W 77,2 dBA 77,5 dBA
8 W 79,8 dBA 79,9 dBA
16 W 82,1 dBA 82,2 dBA
16Ω 82,6 dBA —
Polski • 51Podręcznik instalacji • FreeSpace FS2C
PRO.BOSE.COM
Ważne zalecenia dotyczące bezpieczeństwa
Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa
oraz instrukcjami użytkowania izachować je.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma
na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji
ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem do instalacji należy
zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.
Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane
przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników,
sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose Professional, zesprzedawcą bądź
dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.
1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie zinstrukcjami.
5. Nie należy korzystać ztego urządzenia wpobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie zzaleceniami
producenta.
8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody kominowe,
piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).
9. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.
Informacje prawne
Nie wolno zamalowywać ani modyfikować fabrycznie naniesionych wykończeń.
Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna
treść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance.
Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami
zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki
wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić zasoby naturalne,
ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji
irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym, wzakładzie utylizacji
odpadów albo wsklepie, wktórym produkt został nabyty.
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7”
oznacza rok 2007 lub 2017.
Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North
Riying Road, China (Shanghai) Pilot Free Trade Zone
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202) 3545
Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676
Bose, DesignMax i FreeSpace są znakami towarowymi firmy Bose Corporation.
Siedziba główna firmy Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.
Informacje ogwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.
Klasyfikacja produktu:
Napięcie wejściowe: 70V / 100V
Impedancja: 16Ω, 16W
Prąd lub moc: (70V): 1W, 2W, 4W, 8W, 16W; (100V): 2W, 4W, 8W, 16W
OSTRZEŻENIA/PRZESTROGI
Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ
nafunkcjonowanie implantów medycznych, należy skonsultowaćsię zlekarzem.
Produkt zawiera drobne elementy, które mogą spowodować niebezpieczeństwo
zadławienia. Nie jest on odpowiedni dla dzieci wwieku poniżej 3lat.
• Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.
• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi,
federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem montażowy
zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami
obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi
władzami.
• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne obrażenia
lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej
metody montażu stosowanej wtymprzypadku. Montaż podwieszanych głośników może być
przeprowadzany wyłącznie przezprofesjonalnych instalatorów posiadających wiedzę oodpowiednim
sprzęcie ibezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być on narażony na kontakt z wodą lub
ze skroploną parą wodną.
• Nie wolno narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemników
wypełnionych wodą, np. wazonów.
• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających
stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach
zjacuzzi, saunach, łaźniach parowych ilodowiskach).
• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia
związane naprzykład zinstalacją elektryczną lubhydrauliczną. Uchwyt powinien zamontować
wykwalifikowany instalator z zachowaniem zgodności z lokalnymi przepisami budowalnymi.
• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez firmę Bose
jakoodpowiednie dogłośników FreeSpace FS2C. Informacje natemat zgodnych akcesoriów można
znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego pobliżu nie
należy umieszczać źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych, które
niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych iczyszczących, środków
doochrony instalacji elektrycznych orazrozpuszczalników nabazie węglowodorów. Narażenie
nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych, awrezultacie
dopękania istworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła,
detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.
52 • Polski FreeSpace FS2C • Podręcznik instalacji
PRO.BOSE.COM
Omówienie
Zawartość opakowania
Wymiary produktu
×2 ×2 ×2×1
Dane techniczne
Dodatkowe dane techniczne można znaleźć warkuszu danych technicznych
FreeSpace FS2C na stronie PRO.BOSE.COM. Specyfikacja normy EN 54-24
(także dla wymaganego korektora zewnętrznego) znajduje się w certyfikacie
zgodności FreeSpace FS2C EN 54-24 (AM857600 Rev. 00) na stronie
PRO.BOSE.COM.
Fizyczne
Wymiary produktu Średnica płyty rezonansowej:
183 mm (7,20 cala)
Średnica obudowy:
155 mm (6,10 cala)
Głębokość tylnej puszki:
125 mm (4,92 cala)
Średnica otworu 165 mm (6,50 cala)
Maksymalna grubość sufitu 38 mm (1,50 cala)
Waga netto — głośnik zosłoną
(pojedynczy)
1,63kg (3,60funta)
Waga przesyłki (para) 4,40kg (9,70funta)
Otoczenie Wyłącznie w pomieszczeniach
Ważne informacje dotyczące instalacji
Przed rozpoczęciem montażu głośnika zapoznaj się z Ważnymi
zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na
stronie 51.
Do zastosowań w alarmach przeciwpożarowych i
ewakuacyjnych — stopień ochrony IP21C zgodnie z normą
EN54-24.
150 mm
5,91 cala
183 mm
7,20 cala
132 mm
5,20 cala
38 mm
1,50 cala
125 mm
4,92 cala
155 mm
6,10 cala
Polski • 53Podręcznik instalacji • FreeSpace FS2C
PRO.BOSE.COM
Konfiguracja
Opcje montażu
Opcje montażu iakcesoria
Do montażu głośnika potrzebne jest jedno z dwóch przedstawionych
poniżej akcesoriów. Podręczniki zawierające instrukcje dotyczące instalacji
akcesoriów znajdują się w witrynie PRO.BOSE.COM.
q Regulowany mostek do płytek (brak w zestawie)
w Podkładka montażowa (brak w zestawie)
Przepust kablowy
W przypadku korzystania zelastycznego metalowego kanału kablowego
należy użyć przepustu kablowego ⅜ cala lub złącza duplex ⅜ cala.
Uwaga: przepusty kablowe nie są dołączone do zestawu.
q
w
pojedyncze wejście ⅜ cala ⅜ cala, złącze duplex /
pętla ⅜ cala
Wybór metody instalacji
q Górny otwór na kable
Jeśli nad sufitem jest dostępna przestrzeń, należy użyć górnego otworu na kable.
w Boczny otwór na kable
W przypadku ograniczonej przestrzeni nad sufitem należy użyć bocznego otworu na kable.
e Oba otwory na kable
Gdy wymagany jest niezależny schemat okablowania wejścia iwyjścia sygnału oraz dostępna jest przestrzeń nad sufitem, należy skorzystać zdwóch
otworów na kable.
q w e
54 • Polski FreeSpace FS2C • Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS2C należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do 14AWG (2,1mm
2
).
Ustawienia głośnika
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC — brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go za pomocą płaskiego wkrętaka.
Schematy połączeń
Odsłonić sześć milimetrów (¼cala)
nieizolowanego przewodu, aby podłączyć
go do zacisków.
Uwaga! Okablowanie musi być wykonane
zgodnie z następującymi normami:
(w Kanadzie) certyfikat CSA C22.1 Canadian
Electrical Code, część I, Safety Standard for
Electrical Installations, punkt 32;
(w Stanach Zjednoczonych) norma NFPA
70, National Electrical Code oraz norma
NFPA 72, National Fire Alarm and Signaling
Code.
Przygotowanie do montażu
Korzystanie zlinki zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu zapewnienia
dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.
Firma Bose zaleca użycie (1) przewodu zabezpieczającego lub (2) linki
zabezpieczającej jako dodatkowego mechanizmu zabezpieczającego.
Punkty mocowania osprzętu zabezpieczającego przedstawiono na
schemacie po prawej stronie.
Należy przestrzegać instrukcji producenta dotyczących dodatkowego
mechanizmu zabezpieczającego.
qw
70/100V 16 Ω
16 16
16 16
Polski • 55Podręcznik instalacji • FreeSpace FS2C
PRO.BOSE.COM
Konfiguracja
Płytka sufitowa
1. Usunąć płytkę iużyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po
przekątnej iwyśrodkować szablon, używając punktu przecięcia.
2. Wyciąć otwór wpłytce.
3. Zamontować mostek płytkowy. Informacje na temat instalacji mostka płytkowego można znaleźć w podręczniku instalacji mostka płytkowego na stronie
PRO.BOSE.COM.
4. Z powrotem zamontować płytkę w suficie.
q w
Przygotowanie mostka płytkowego do instalacji
Sufit twardy
1. Użyć szablonu do zaznaczenia otworu wsuficie.
2. Wyciąć otwór wsuficie.
3. Zamontować mostek płytkowy. Informacje na temat instalacji mostka płytkowego można znaleźć w podręczniku instalacji mostka płytkowego na stronie
PRO.BOSE.COM.
q w
Montaż wsuficie twardym zwykorzystaniem podkładki montażowej
(nowa konstrukcja)
Informacje na temat instalacji podkładki montażowej można znaleźć wpodręczniku instalacji podkładki montażowej dla głośnika DesignMax i FreeSpace na
stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się zinformacjami zawartymi wsekcji Montaż głośnika na stronie 56.
r
Punkt mocowania ceramicznego bloku zacisków
W głośniku FreeSpace FS2C można zamontować opcjonalny ceramiczny blok zacisków. Na rysunku
przedstawiono punkt mocowania ceramicznego bloku zacisków. Więcej informacji natemat tego
akcesorium można znaleźć w podręczniku instalacji ceramicznego bloku zacisków na stronie
PRO.BOSE.COM.
56 • Polski FreeSpace FS2C • Podręcznik instalacji
PRO.BOSE.COM
Instalacja
Montaż głośnika
1. Przeciągnąć przewód audio przez otwór na kable.
2. Podłączyć przewody do złącza i umieścić złącze w głośniku. Jeśli to konieczne, docisnąć przewody w przepuście kablowym. Informacje na temat
okablowania można znaleźć wsekcji Podłączanie okablowania do głośnika na stronie 54.
3. Wsunąć głośnik przez otwór i do mostka płytkowego lub podkładki montażowej (patrz strona 55) i przekręcić śruby ramienia kotwiącego o pół
przeciwnie do ruchu wskazówek zegara, aby rozłożyć ramiona kotwiące. Powoli puszczać głośnik do momentu kontaktu ramion kotwiących z mostkiem
płytkowym lub podkładką montażową.
4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik.
OSTRZEŻENIE! Zbyt mocne lub zbyt słabe dokręcenie śrub może spowodować uszkodzenie ramion kotwiących, punktu mocowania ramion lub
sufitu, co może stwarzać zagrożenie wypadnięcia głośnika z otworu.
q
e
w
r
Mocowanie osłony głośnika
Uwaga! Przed zamocowaniem osłony dostosuj ustawienia poboru mocy
głośnika dospecyfikacji instalacji elektrycznej. Patrz Ustawienia głośnika
na stronie 54.
Po ustawieniu logo wżądanym położeniu ustaw osłonę wodpowiedniej
pozycji względem wnętrza obudowy głośnika idociśnij osłonę tak,
aby wskoczyła namiejsce. Jeśli to konieczne, ściśnij zakładki osłony,
abyułatwić sobie właściwy montaż osłony wobudowie głośnika.
Demontaż osłony
Wsuń niewielkie narzędzie (o średnicy do 1,5mm) dootworu znajdującegosię nabrzegu osłony, anastępnie pociągnij, aby odczepić osłonę.
PRZESTROGA! Osłony nienależy podważać zapomocą wkrętaka. Może to prowadzić douszkodzenia głośnika.
Polski • 57Podręcznik instalacji • FreeSpace FS2C
PRO.BOSE.COM
Instalacja
Informacje dotyczące bezpieczeństwa izgodności
Głośnik Bose FreeSpace FS2C przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami:
Zgodność z normami ANSI/UL 1480-2016, CAN/ULC-S541
do użytku w systemach alarmów pożarowych — kategoria UL UUMW/UUMW7, numer pliku S 3241. Numer kontrolny 42S9.
Produkt nie jest przeznaczony do użytku wnadzorowanych systemach prądu stałego.
Produkt nadajesię doużytku wewnątrz budynków oniskiej wilgotności.
EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania pożaru ialarmów
przeciwpożarowych montowanych wbudynkach.
Typ środowiska: A (do użytku wewnątrz budynków)
Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie znormą NFPA 70, National Electric Code, 2002, art. 640.
Głośniki nadająsię doinstalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie znormą NFPA 70, National Electric Code,
2002, art. 760
Nadaje się do użytku wprzestrzeniach wentylacyjnych (plenum).
UL-2043, Test pożarowy iwidzialne uwalnianie dymu dla produktów dyskretnych iich akcesoriów zainstalowanych wprzestrzeniach wentylacyjnych.
NFPA 70, National Electric Code, 2002, art. 300-22(c).
NFPA 90-A, 2002, Instalacja systemów klimatyzacji iwentylacji, paragraf 4.3.10.2.6.5.
EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, oczym świadczy oznakowanie CE.
Głośnik FreeSpace FS2C został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach dotyczących systemów
łączonych:
British Standard Code of Practice BS 5839, część 8., wprzypadku korzystania zceramicznego bloku zacisków ibezpiecznika termicznego.
Produkt przetestowany pod kątem zgodności znormą IEC60268-5.
Nominalny kąt propagacji (zgodnie z normą UL 1480) Wpionie: 145°/25° przy -3dB; 170°/5° przy -6 dB
Wpoziomie: 140°/20° przy -3dB; 170°/5° przy -6dB
Tabela zmian wartości SPL mierzonego w dBA przy odległości 3,1m od źródła w zależności mocy na gwintowniku (zgodnie z normą UL):
Moc CAN/ULC-S541
Kanadzie
na gwintowniku 70 V 100 V
1 W 77,3 dBA —
2 W 80,0 dBA 79,8 dBA
4 W 82,4 dBA 82,6 dBA
8 W 84,8 dBA 84,6 dBA
16 W 86,7 dBA 86,3 dBA
16Ω 86,0 dBA —
Wartości SPL są podawane zgodne z procedurami określonymi w normie UL 1480.
Charakterystyka częstotliwościowa:
Alarm przeciwpożarowy (UL): od 95Hz do 17000Hz
Moc ANSI/UL 1480-2016
Stanach Zjednoczonych
na gwintowniku 70 V 100 V
1 W 71,9 dBA —
2 W 74,5 dBA 74,9 dBA
4 W 77,2 dBA 77,5 dBA
8 W 79,8 dBA 79,9 dBA
16 W 82,1 dBA 82,2 dBA
16Ω 82,6 dBA —
58 •
简体中文
FreeSpace FS2C •
安装指南
PRO.BOSE.COM
重要安全说明
请阅读并保留所有安全和使用说明。
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典
型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读
本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人
员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您
附近的经销商或分销商，请访问 PRO.BOSE.COM。
1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可
产生热量的其他设备（包括功放）。
9. 只能使用制造商指定的附件/配件。
规范信息
请勿喷漆或更改出厂饰面。
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完
整的合规声明：www.Bose.com/compliance。
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的
回收站点进行回收。正确处理和回收有助于保护自然资源、人类
健康和环境。想要获得更多关于此产品的处理和回收的信息，请
联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(CR(VI))
多溴化
联苯
(PBB)
多溴
二苯醚
(PBDE)
印刷电路板
X O O O O O
金属零件
X O O O O O
塑料零件
O O O O O O
扬声器
X O O O O O
线缆
X O O O O O
此表格依据 SJ/T 11364 的要求制定。
O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于
GB/T 26572 中的限定要求。
X： 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于
GB/T 26572 中的限定要求。
生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或
2017 年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由
贸易试验区日樱北路 353 号，9 号厂房 C 部位
欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F.如需获取进口商和服务信息，请拨打电话：+5255
(5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段
10 号，9F-A1。电话：+886-2-2514 7676
Bose、DesignMax 和 FreeSpace 是 Bose Corporation 的商标。
Bose Corporation 总部：1-877-230-5639
©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他
方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。
产品额定值：
输入电压：70V/100V
阻抗：16 Ω，16 W
电流或功率：(70V)：1W、2W、4W、8W、16W；(100V)：2W、4W、8W、16W
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器
械，请咨询您的医生。
包含可能导致窒息危险的小部件。不适合 3 岁以下的儿
童使用。
• 本产品仅可在室内使用。
• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人
员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地
的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监
管机构。
• 以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、
死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装
方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人
员才能尝试以吊装的方式安装任何扬声器。
• 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。
• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）
置于本产品上或本产品附近。
• 本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游
泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室
内溜冰场）。
• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管
道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地
的建筑法规。
• 仅使用随附安装紧固件和附件或 Bose 指定与 FreeSpace FS2C 扬声器配合
使用的安装紧固件和附件。有关兼容附件的信息，请参阅
PRO.BOSE.COM 上的产品技术参数表。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃
的蜡烛）置于本产品上或靠近本产品。
• 未经授权切勿改装本产品。
• 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不
限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导
致本产品的塑料材料老化，进而导致产品开裂和掉落。
• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物
油、酒精或其他清洁剂或化学品。
简体中文
• 59
安装指南
• FreeSpace FS2C
PRO.BOSE.COM
概述
包装清单
产品尺寸
×2 ×2 ×2×1
技术规格
有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2C 技术参
数表。有关 EN 54-24 规范（包括所需外部均衡），请参阅
PRO.BOSE.COM 上的 FreeSpace FS2C EN 54-24 认证评级
（AM857600 版本 00）。
外观
产品尺寸
障板直径：183 毫米
（7.20 英寸）
外壳直径：155 毫米
（6.10 英寸）
后盖深度：125 毫米
（4.92 英寸）
开孔
165 毫米（6.50 英寸）
天花板最大厚度
38 毫米（1.50 英寸）
带网罩的扬声器净重（单个）
1.63 千克（3.60 磅）
装运重量（成对）
4.40 千克（9.70 磅）
环境 仅限室内
重要安装信息
安装扬声器之前，请阅读第 58 页上的重要安全说明。
对于火灾和疏散通知应用程序，环境评级为 IP21C（依据
EN54-24）。
150 毫米
5.91 英寸
183 毫米
7.20 英寸
132 毫米
5.20 英寸
38 毫米
1.50 英寸
125 毫米
4.92 英寸
155 毫米
6.10 英寸
60 •
简体中文
FreeSpace FS2C •
安装指南
PRO.BOSE.COM
设置
安装方法
安装方式选件和配件
安装时需要执行任一以下操作。有关安装说明，请参阅 PRO.BOSE.COM
上的相关配件安装指南。
q 可调节安装桥板（未随附）
w 螺丝孔型桥板（未随附）
导管配件
如果使用金属软管，请使用 / 英寸的单导管配件，或 / 英寸的双连接件。
注意：不提供导管配件。
q
w
/ 英寸单软管 / 英寸双连接件输入/环出
选择安装方法
q 顶部进线孔法
当天花板上方有可用空间时，请使用顶部进线孔法。
w 侧面进线孔法
当天花板上方空间有限时，请使用侧面进线孔法。
e 双进线孔法
当需要采用独立的信号输入和信号输出布线方案，且天花板上方有可用空间时，请使用双进线孔法。
q w e
简体中文
• 61
安装指南
• FreeSpace FS2C
PRO.BOSE.COM
设置
扬声器接线
线规
FreeSpace FS2C 扬声器仅可与 18 AWG（0.8
平方毫米）至 14 AWG（2.1
平方毫米）规格的接线一起使用。
扬声器设置
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC：无连接（不使用）
* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
接线图
露出六毫米（/ 英寸）长的裸线以连接
到端子。
注意：布线方法必须符合：
在加拿大，《加拿大电气规范》第 I 部
分
CSA C22.1
，电气安装安全标准第
32
节；
在美国，
NFPA 70
美国国家电气法规和
NFPA 72
国家火警和信号代码。
准备安装
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提
供额外的安全保障。选择符合当地的建筑法规和条例的安装位置、方法
和安装紧固件。
Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全绳作为辅助固定装置。
有关安全连接点，请参阅右侧图片。
对于任何所需辅助固定装置，请遵循制造商的说明。
qw
70/100V 16Ω
16 16
16 16
62 •
简体中文
FreeSpace FS2C •
安装指南
PRO.BOSE.COM
设置
吊顶板
1. 卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。
2. 在吊顶板上开一个孔。
3. 安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。
4. 更换吊顶板。
q w
准备进行桥板安装
硬顶天花板
1. 使用模板将孔描到天花板上。
2. 在天花板上切割一个孔。
3. 安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。
q w
使用螺丝孔型桥板在硬顶天花板上安装（新结构）
有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的 DesignMax 和 FreeSpace 螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第 63 页
的安装扬声器。
r
陶瓷端子连接点
FreeSpace FS2C 与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。有关陶瓷端子
的详细信息，请参阅 PRO.BOSE.COM 上的陶瓷端子安装指南。
简体中文
• 63
安装指南
• FreeSpace FS2C
PRO.BOSE.COM
安装
安装扬声器
1. 将音箱线穿过进线口。
2. 将线连接到接头上，并将接口插入扬声器。如需要，拧紧导管配件。有关接线信息，请参阅第 61 页的扬声器接线。
3. 将扬声器穿过孔并插入安装桥板或螺丝孔型桥板（参见第 62 页），然后（逆时针）将锚臂螺钉拧松半圈以松开锚臂。缓慢降低扬声器，直到锚臂安装
与桥板或螺丝孔型桥板接合。
4. 拧紧锚臂螺钉以固定扬声器。
警告：过度拧紧或拧松螺钉可能会导致锚臂、锚柱安装点或天花板损坏，进而导致产品掉落。
q
e
w
r
安装网罩
注意：在连接网罩之前，请将扬声器抽头设置调整为合适的设置。
请参阅第 61 页的扬声器设置。
确定适合安装的徽标对齐方式后，将网罩与扬声器外壳的内侧对齐，然后
向上推，直至其固定到位。如有必要，向内推动网罩扣，使其正确接上扬
声器外壳。
移除网罩
将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。
注意：
请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。
64 •
简体中文
FreeSpace FS2C •
安装指南
PRO.BOSE.COM
安装
安全与法规遵从
Bose FreeSpace FS2C 扬声器经过测试，符合以下规格和用途：
符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准
防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。
不适用于在直流监控系统中使用。
适合在室内干燥的场所中使用。
EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统
环境类型：A（室内应用）
适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。
适用于符合 NFPA 70 美国国家电气法规 (2002) 第 760 条的火灾报警电路布线方法。
适合在空气调节（微高压）场所中使用。
UL-2043，空气处理分离产品热量和烟雾释放的防火测试。
NFPA 70 美国国家电气法规 (2002)，第 300-22(c) 条。
NFPA 90-A (2002)，空调和通风系统的安装，第 4.3.10.2.6.5 节。
EMC 指令 89/336/EEC 和指令第 10 (1) 条，EN50081-1 和 EN50082-1 由 CE 标志表示。
FreeSpace FS2C 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：
英国标准实践规范 BS 5839，第 8 部分，与陶瓷端子和热熔断器套件配套使用。
经测试符合 IEC60268-5。
标称覆盖角度（根据 UL 1480 要求）
垂直：145°/25° at –3 dB; 170°/5° at –6 dB
水平：140°/20° at –3 dB; 170°/5° at –6 dB
3.1 米（10 英尺）下的 UL 灵敏度瓦数，抽头声压级 dBA：
功率
CAN/ULC-S541
加拿大
抽头
70 V 100 V
1 W 77.3 dBA —
2 W 80.0 dBA 79.8 dBA
4 W 82.4 dBA 82.6 dBA
8 W 84.8 dBA 84.6 dBA
16 W 86.7 dBA 86.3 dBA
16 Ω 86.0 dBA —
给定的声压级是按照 UL 1480 指定的报告方法进行测量的。
频率响应：
火灾报警 (UL)：95 Hz 至 17000 Hz
功率
ANSI/UL 1480-2016
美国
抽头
70 V 100 V
1 W 71.9 dBA —
2 W 74.5 dBA 74.9 dBA
4 W 77.2 dBA 77.5 dBA
8 W 79.8 dBA 79.9 dBA
16 W 82.1 dBA 82.2 dBA
16 Ω 82.6 dBA —
繁體中文
• 65
安裝指南
• FreeSpace FS2C
PRO.BOSE.COM
重要安全指示
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系
統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進
行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人
員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經
銷商或分銷商，請造訪 PRO.BOSE.COM。
1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿在水邊使用此裝置。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝
置 (包括擴大機)。
9. 只能使用製造商指定的附件/配件。
法規資訊
請勿對原廠塗裝進行改造或上漆。
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：
www.Bose.com/compliance。
此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合
適的收集設施進行回收。妥善處理及回收有助於保護天然資源、
人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，
請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
台灣 BSMI 限用物質含有情況標示
設備名稱 ： 揚聲器 型號 ：
841154
限制物質及其化學符號
裝置
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴化聯苯
(PBB)
多溴聯苯醚
(PBDE)
印刷電路板 - ○ ○ ○ ○ ○
金屬零件 - ○ ○ ○ ○ ○
塑膠零件 ○ ○ ○ ○ ○ ○
揚聲器 - ○ ○ ○ ○ ○
連接線 - ○ ○ ○ ○ ○
備註 1 ： 「○」表示限制物質的濃度百分比含量未超過參考值。
備註 2 ：「–」表示限制物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易
試驗區日櫻北路 353 號 9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. 進口商與服務資訊：+5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓
A1 室。電話號碼：+886-2-2514 7977
Bose、DesignMax 與 FreeSpace 為 Bose Corporation 的商標。
Bose Corporation 總部：1-877-230-5639
©2020 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他
方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
產品額定值：
輸入電壓：70V/100V
阻抗：16 Ω，16 W
電流或功率：(70V)：1W、2W、4W、8W、16W；(100V)：2W、4W、8W、16W
警告/小心
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植
入式醫療設備。
包含可能導致窒息危險的小部件。不適合 3 歲以下的兒童使
用。
• 本產品僅供室內使用。
• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人
員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地
的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機
關。
• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害
或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之
任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝
技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將本產品安裝於可能接觸水或結露的位置。
• 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶)
置於本產品上或本產品附近。
• 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內
泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。
• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地
方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
• 僅限使用 Bose 隨附或指定用於 FreeSpace FS2C 揚聲器的五金部件與配
件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資
料表。
• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產
品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
• 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但
不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使塑
膠材質劣化，進而導致破裂並產生墜落危險。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、
礦物油、酒精或其他清潔劑或化學品。
66 •
繁體中文
FreeSpace FS2C •
安裝指南
PRO.BOSE.COM
概觀
包裝內容物
產品尺寸
×2 ×2 ×2×1
技術規格
如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2C
技術資料表。有關 EN 54-24 規格 (包含所需外接 EQ)，請前往
PRO.BOSE.COM 網站參閱 FreeSpace FS2C EN 54-24 認證等級
(AM857600 Rev. 00)。
外觀
產品尺寸
障板直徑：183 公釐
(7.20 吋)
外殼直徑：155 公釐
(6.10 吋)
背殼深度：125 公釐
(4.92 吋)
孔洞
165 公釐 (6.50 吋)
天花板最大厚度
38 公釐 (1.50 吋)
淨重，揚聲器加網罩 (單件)
1.63 公斤 (3.60 磅)
裝運重量 (成對)
4.40 公斤 (9.70 磅)
環境 僅適用室內
重要安裝資訊
安裝揚聲器之前，請先閱讀第 65 頁的＜重要安全指示＞。
火災與疏散警報應用符合 EN 54-24 認證 IP21C 環境等級。
150 公釐
5.91 吋
183 公釐
7.20 吋
132 公釐
5.20 吋
38 公釐
1.50 吋
125 公釐
4.92 吋
155 公釐
6.10 吋
繁體中文
• 67
安裝指南
• FreeSpace FS2C
PRO.BOSE.COM
設定
安裝選項
安裝選項與配件
安裝作業需要下列其中一項配件。您可以參閱 PRO.BOSE.COM 上相關
的配件安裝指南，以瞭解各項安裝指示。
q 可調式天花板跨橋板 (未隨附)
w 放樣板 (未隨附)
導管接頭
若使用金屬軟管，請搭配使用 ⅜ 吋導管接頭或 ⅜ 吋雙連接器
(雙工連接器)。
備註：本產品並未隨附導管接頭。
q
w
⅜ 吋單工連接器 ⅜ 吋雙工連接器/
Loop 連接器
選擇安裝方法
q 頂部線孔
天花板上方有可用空間時，請使用頂部線孔。
w 側邊線孔
天花板上方空間有限時，請使用側邊線孔。
e 兩種線孔
如需獨立訊號輸入及訊號輸出佈線設計，且天花板上方有可用空間時，請使用兩種線孔。
q w e
68 •
繁體中文
FreeSpace FS2C •
安裝指南
PRO.BOSE.COM
設定
揚聲器接線
線規
FreeSpace FS2C 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
揚聲器設定
70V
1W 2W 4W 8W 16W*
16Ώ
2W 4W 8W 16W NC**
100V
** NC：無連線 (請勿使用)
* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
接線圖
露出六公釐 (¼ 吋) 的裸線，
以連接至端子。
備註：配線方式必須遵照：
於加拿大：《
Canadian Electrical
Code
》(加拿大電氣規程) 第一部分
CSAC22.1，
「電氣安裝安全標準」
第
32
條；
於美國：《
National Electric Code
》
(美國國家電氣規程)
，NFPA 70
以及
《
National Fire Alarm and Signaling
Code
》(國家火災警報與信號規範)
，
NFPA72
。
安裝準備
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，
加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、
方式和五金部件。
Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為輔助固定機制。
請參見右圖，瞭解安全安裝點。
請遵守製造商的指示來施作任何輔助固定機制。
qw
70/100V 16Ω
16 16
16 16
繁體中文
• 69
安裝指南
• FreeSpace FS2C
PRO.BOSE.COM
設定
天花板板材
1. 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，利用交叉點將定
位卡置中。
2. 在板材上裁切出一個孔洞。
3. 安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。
4. 裝回天花板板材。
q w
天花板跨橋板安裝準備工作
硬式天花板
1. 使用定位卡將孔洞描繪於天花板上。
2. 在天花板上裁切出一個孔洞。
3. 安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。
q w
使用放樣板在硬式天花板安裝揚聲器 (新建工程)
如需安裝放樣板的相關資訊，請參閱 PRO.BOSE.COM 上的 DesignMax 與 FreeSpace 放樣板安裝指南。放樣板安裝完成之後，請參見第 70 頁
＜安裝揚聲器＞。
r
陶瓷接頭安裝點
FreeSpace FS2C 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷接頭的更
多資訊，請參閱 PRO.BOSE.COM 上的陶瓷接頭安裝指南。
70 •
繁體中文
FreeSpace FS2C •
安裝指南
PRO.BOSE.COM
安裝
安裝揚聲器
1. 將音訊佈線穿過配線開口。
2. 將線路連接至連接端子，然後將連接端子插入揚聲器。鎖緊導管接頭 (若適用)。如需瞭解配線資訊，請參見第 68 頁＜揚聲器接線＞。
3. 將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中 (請參閱第 69 頁)，逆時鐘方向鐘方向旋轉錨座支臂螺絲半圈，以鬆開錨座支臂。將揚聲器慢慢降
低，直到錨座支臂在天花板跨橋板或放樣板上卡入定位。
4. 鎖緊錨座支臂螺絲以固定揚聲器。
警告：螺絲過緊或過鬆均可能會對錨座支臂、錨座安裝點或天花板造成損壞，進而導致墜落危險。
q
e
w
r
安裝網罩
備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設
定。請參閱第 68
頁的＜揚聲器設定＞。
在確定適用於安裝的標誌對齊方式之後，請將網罩與揚聲器外殼的內側相
互對準，然後向上推入定位。您可以視情況需要，向內推入網罩插片，
使其確實卡入揚聲器外殼中。
取下網罩
在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。
注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。
繁體中文
• 71
安裝指南
• FreeSpace FS2C
PRO.BOSE.COM
安裝
安全與規章遵循
Bose FreeSpace FS2C 揚聲器通過測試，符合下列規格及用途：
列為 ANSI/UL 1480-2016, CAN/ULC-S541
火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。
不適用 DC 監督式系統。
適合於室內乾燥之處使用。
EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器
環境類型：A (室內應用)
根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。
適用於符合 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 760 條之火災警報器電路配線方法。
適合用於空氣調節氣室空間。
UL-2043，《Fire Te st and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces》
(裝於空氣調節空間之分離性產品及其配件的防火測試及可視煙霧釋放)。
NFPA 70，2002 年，《National Electric Code》(美國國家電氣規程) 第 300-22 (c) 條。
NFPA 90-A，2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項。
EMC 指令 89/336/EEC 與指令第 10 (1) 條，EN50081-1 與 EN50082-1 (如 CE 標誌所示)。
FreeSpace FS2C 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：
《British Standard Code of Practice》(英國標準應用規範) 第 8 部分，BS 5839 (搭配陶瓷接線盤與溫度保險絲使用時)。
經測試符合 IEC60268-5。
額定覆蓋角度 (符合 UL 1480) 垂直：–3 dB 為 145°/25°；–6 dB 為 170°/5°
水平：–3 dB 為 140°/20°；–6 dB 為 170°/5°
UL 靈敏度瓦數抽頭聲壓級 dBA 在 3.1 公尺 (10 呎)：
瓦數
CAN/ULC-S541
加拿大
抽頭
70 V 100 V
1 W 77.3 dBA —
2 W 80.0 dBA 79.8 dBA
4 W 82.4 dBA 82.6 dBA
8 W 84.8 dBA 84.6 dBA
16 W 86.7 dBA 86.3 dBA
16 Ω 86.0 dBA —
給定的 SPL 是根據 UL 1480 所指定之報告方法。
頻率響應：
火災警報 (UL)：95 Hz 至 17000 Hz
瓦數
ANSI/UL 1480-2016
美國
抽頭
70 V 100 V
1 W 71.9 dBA —
2 W 74.5 dBA 74.9 dBA
4 W 77.2 dBA 77.5 dBA
8 W 79.8 dBA 79.9 dBA
16 W 82.1 dBA 82.2 dBA
16 Ω 82.6 dBA —
72 •
日本語
FreeSpace FS2C •
設置ガイド
PRO.BOSE.COM
安全上の重要な注意事項
安全上の留意項目および使用方法をよく読み、いつでも参照
できるように保管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般
的な固定設置システムにおける本製品の、基本的な設置と安全上のガイドラ
インを施工業者様に提供します。設置する前に、本書とすべての安全に関する
警告をお読みください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセン
ター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビューターに
お問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーま
たはディストリビューターを検索するには、PRO.BOSE.COMにアクセスしてください。
1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. 清掃の際は乾いた布を使用してください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含
む）の近くには設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用
ください。
規制に関する情報
Do not paint or modify factory-applied finishes.
This product conforms to all applicable EU directive requirements.The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling.Proper
disposal and recycling helps protect natural resources, human health and the
environment.For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または
2017年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas
405-204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報:
+5255(5202) 3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676
Bose、DesignMax、およびFreeSpaceは、Bose Corporationの商標です。
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複
写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、PRO.BOSE.COMをご覧ください。
仕様:
入力電圧: 70V/100V
インピーダンス: 16 Ω、16 W
電流またはパワー: （70V）: 1W、2W、4W、8W、16W、（100V）: 2W、4W、8W、16W
警告／注意
この製品には磁性材料が含まれています。体内に埋め込まれて
いる医療機器への影響については、医師にご相談ください。
のどに詰まりやすい小さな部品が含まれています。3歳未満のお
子様には適していません。
• この製品は屋内専用です。
• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってく
ださい。各地域の建築に関する条例や規制など、適用される全ての法律
に従って本製品およびその取付金具を設置することは施工業者の責任
です。本製品を設置する前に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備
機器等への損傷の原因となる可能性があります。適用する設置方法の
信頼性を評価することは、施工業者の責任です。適切な部品および安全
な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカー
の設置を行うことができます。
• 結露や水に晒される場所に本体を設置しないでください。
• 水漏れやしぶきがかかるような場所でこの製品を使用しないでください。ま
た、花瓶などの液体が入った物品を製品の上や近くに置かないでください。
• この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーター
パーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設
置または使用を意図していません。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠
れている場合は、本製品を設置しないでください。各地域の建築に関す
る条例に従って、認定された専門業者によりブラケットが取り付けられて
いることを確認してください。
• FreeSpace FS2Cには、本体付属またはボーズ指定の取り付け部品およびア
クセサリーのみをご使用ください。使用可能なアクセサリーの詳細につ
いては、PRO.BOSE.COMに用意されている本製品のテクニカルデータシー
トを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくな
どの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、およ
び炭化水素を基剤とする溶剤などを含む、ボーズ指定外の化学物質にさら
さないでください。製品がこうした物質に触れると、プラスチック素材の劣
化につながり、ひび割れが生じて落下事故を招くおそれがあります。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピー
カーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れ
る可能性がある場所で使用しないでください。
日本語
• 73
設置ガイド
• FreeSpace FS2C
PRO.BOSE.COM
概要
パッケージ内容
製品寸法
×2 ×2 ×2
技術仕様
詳細な仕様は、PRO.BOSE.COMに用意されている、FreeSpace FS2Cのテ
クニカルデータシートを参照してください。 外部EQ要件を含むEN 54-24の
仕様については、PRO.BOSE.COMでFreeSpace FS2CのEN 54-24認定評
価（AM857600 Rev. 00）を参照してください。
物理的仕様
製品寸法
バッフルの直径: 183 mm
エンクロージャーの直径: 155 mm
バックカン奥行き: 125 mm
開口寸法
165 mm
最大対応板厚
38 mm
質量（スピーカーとグリル、単体）
1.63 kg
梱包質量（ペア）
4.40 kg
使用環境
屋内専用
設置に関する重要な情報
スピーカーを設置する前に、72ページの安全上の重要な注意事項
をご確認ください。
火災および避難誘導の基準は、EN 54-24に準拠し、IP21Cの環
境耐候性に対応しています。
150 mm
183 mm
132 mm
38 mm
125 mm
155 mm
×1
74 •
日本語
FreeSpace FS2C •
設置ガイド
PRO.BOSE.COM
セットアップ
設置オプション
設置オプションとアクセサリー
設置の際には、以下のうちのいずれかを使用する必要があります。設置の手
順については、PRO.BOSE.COMに用意されている、関連するアクセサリー
の設置ガイドを参照してください。
q アジャスタブルタイルブリッジ（付属しません）
w ラフインパン（付属しません）
導管器具の設置
フレキシブルメタル導管を使う場合は、⅜インチのシングル導管か⅜インチの
複式導管コネクターを使ってください。
注: 導管器具は付属していません。
⅜インチシングル導管 ⅜インチ複式導管
設置方法を選ぶ
q 上面ノックアウトを使用
天井裏に十分なスペースがある場合は、上面にあるノックアウトを使用します。
w 側面ノックアウトを使用
天井裏に十分なスペースがない場合は、側面にあるノックアウトを使用します。
e 両方のノックアウトを使用
信号入力／信号出力の独立した配線方法が必要かつ天井裏に十分なスペースがある場合は、両方のノックアウトを使用します。
q
w
q w e
日本語
• 75
設置ガイド
• FreeSpace FS2C
PRO.BOSE.COM
セットアップ
スピーカーの配線
ケーブルゲージ
FreeSpace FS2Cで使用できるケーブルのゲージは、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。
スピーカーの設定
70V
1W 2W 4W 8W 16W*
16
2W 4W 8W 16W NC**
100V
**NC: 未接続（使用しない）*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
接続図
裸線を長さ6 mm（¼インチ）露出して端子
に接続します。
注: 配線は、以下に従って行う必要があり
ます。
カナダ
: CSA C22.1、Canadian Electrical
Code
、パート
1
、
Safety Standard for
Electrical Installations
、セクション
32
米国
: The National Electrical Code
、
NFPA 70
および
National Fire Alarm
and Signaling Code、NFPA 72
設置の準備
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する
固定に二次的な方法も用いることが法令により義務づけられている場合が
あります。適用される建築基準や規制を満たす設置場所や設置方法、器具
を選択してください。
安全確保のための補助的な器具として、（1）落下防止ワイヤー、（2）安全
ケーブルのいずれかの使用をお勧めします。安全器具の取り付けポイント
については、右の図を参照してください。
補助的な安全器具をご使用になる際は、製造元の指示に従ってください。
70/100V 16 Ω
16 16
16 16
qw
76 •
日本語
FreeSpace FS2C •
設置ガイド
PRO.BOSE.COM
セットアップ
天井タイルの準備
1. タイルを取り外し、テンプレートを使ってスピーカーの穴の位置を示す線をタイルに引きます。タイルの中央にテンプレートを合わせるには、角を対角線で結
んで「X」を書き、交点を使います。
2. タイルに穴を開けます。
3. タイルブリッジを取り付けます。タイルブリッジの取り付けの手順については、PRO.BOSE.COMに用意されている、該当のタイルブリッジの設置ガイドを参
照してください。
4. 天井タイルを元に戻します。
タイルブリッジの取り付け準備
硬い天井の場合（既存の建築物）
1. 同梱のテンプレートを利用して、天井に開ける穴を示す線を引きます。
2. 天井に穴を開けます。
3. タイルブリッジを取り付けます。タイルブリッジの取り付けの手順については、PRO.BOSE.COMに用意されている、該当のタイルブリッジの設置ガイドを参
照してください。
ラフインパンを使用して新築時の硬い天井に設置する
ラフインパンの取り付けの詳細については、PRO.BOSE.COMに用意されている、DesignMaxおよびFreeSpace用ラフインパンの設置ガイドを参照してくださ
い。ラフインパンの取り付けが終わったら、77ページの「スピーカーの取り付け」を参照してください。
セラミックターミナルの取り付けポイント
FreeSpace FS2Cはオプションのセラミックターミナルアクセサリーに対応しています。セラミックターミナル
の取り付けポイントは、図を参照してください。セラミックターミナルの詳細については、PRO.BOSE.COM
に用意されている、セラミックターミナルの設置ガイドを参照してください。
q w r
q w
日本語
• 77
設置ガイド
• FreeSpace FS2C
PRO.BOSE.COM
設置
スピーカーの取り付け
1. オーディオケーブルを配線用の通線部に通します。
2. 配線した端子をスピーカーに接続します。導管器具を使用している場合は、器具を締めます。配線について詳しくは、75ページの「スピーカーの配線」を参照
してください。
3. スピーカーを開口部に入れてタイルブリッジまたはラフインパン（76ページ参照）に挿入し、アンカーアームのネジを反時計回りに半分回して緩めます。アン
カーアームがタイルブリッジまたはラフインパンに噛み合うまで、スピーカーをゆっくりと下ろします。
4. アンカーアームのネジを締めてスピーカーを固定します。
警告: ネジを強く締めすぎたり、緩めすぎたりすると、アンカーアーム、アンカーの取り付けポイント、天井の破損につながり、落下事故を招くおそれ
があります。
グリルを取り付ける
注:
グリルの取り付けの前に、設置に合わせてスピーカーのタップ設定を適切
な値に調整します。
75
ページのスピーカーの設定を参照してください。
設置に合わせてロゴの方向を決定したら、グリルをスピーカーエンクロー
ジャーの内側に合わせ、固定されるまで上向きに押します。必要により、グリル
タブを内側に押してスピーカーエンクロージャー内に適切に収めます。
グリルの取り外し
小型の工具（直径1.5ミリ以内）をグリルの端に挿入し、引いてグリルを取り外します。
注意:
ドライバーを使ってグリルをエンクロージャーから無理にこじ開けないでください。スピーカーの破損につながるおそれがあります。
q w
e
r
78 •
日本語
FreeSpace FS2C •
設置ガイド
PRO.BOSE.COM
設置
安全上のコンプライアンス
Bose FreeSpace FS2Cは幅広いテストに合格しており、次の仕様と用途に準拠しています。
ANSI/UL 1480-2016, CAN/ULC-S541認証
防火信号用途 – UL Category UUMW/UUMW7、File Number S 3241Control Number 42S9。
DC監視システムには使用しない
乾燥した屋内での使用に対応しています。
EN 54-24: 2008、Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
環境タイプ: A （屋内用途）
NFPA 70、米国電気規程（2002年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応
NFPA 70、米国電気規程（2002年、第760条）に準拠した火災警報回路配線方法の使用に対応
空調およびプレナム空間内での使用に対応しています。
UL-2043、Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces
NFPA 70、米国電気規程、2002年、第300-22(c)条
NFPA 90-A、2002年、Installation of Air Conditioning and Ventilation Systems、第4.3.10.2.6.5節
CEマークの表示、およびEMC指令89/336/EECおよび指令の第10（1）条、EN50081-1およびEN50082-1に準拠。
FreeSpace FS2Cは、組み合わせシステム向けの以下の欧州規制仕様で規定されている要件に適合するように設計されています。
英国規格実務規則BS 5839、パート8（セラミックブロック端子および温度ヒューズを併用する場合）
IEC60268-5のテストを実施。
公称カバレージ角度（UL 1480に準拠）
垂直: –3 dBで145°/25°、–6 dBで170°/5°
水平: –3 dBで140°/20°、–6 dBで170°/5°
UL、3.1m（10フィート）での感度ワット数タップ音圧レベル（dBA）:
ワット数
CAN/ULC-S541
カナダ
タップ
70 V 100 V
1 W 77.3 dBA —
2 W 80.0 dBA 79.8 dBA
4 W 82.4 dBA 82.6 dBA
8 W 84.8 dBA 84.6 dBA
16 W 86.7 dBA 86.3 dBA
16 Ω 86.0 dBA —
表記されているSPLはUL 1480指定のレポート方法に準拠しています。
周波数特性:
火災報知器（UL）: 95 Hz～17000 Hz
ワット数
ANSI/UL 1480-2016
米国
タップ
70 V 100 V
1 W 71.9 dBA —
2 W 74.5 dBA 74.9 dBA
4 W 77.2 dBA 77.5 dBA
8 W 79.8 dBA 79.9 dBA
16 W 82.1 dBA 82.2 dBA
16 Ω 82.6 dBA —
79• FreeSpace FS2C
PRO.BOSE.COM
Bose
PRO.BOSE.COM
.1
.2
.3
.4
.5
.6
.7
.8
.9
.www.Bose.com/compliance :
2007 "7"
.2017
Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 :
North Riying Road, China (Shanghai) Pilot Free Trade Zone
Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The :
Netherlands
Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas :
3545 (5202) 5255+ :
.de Chapultepec, 11000 México, D.F
Minsheng East Road, Taipei ,3 Section ,10 .No ,9F-A1 ,Bose Taiwan Branch :
+886-2-2514 7676 : .Taiwan ,104 City
.Bose Corporation FreeSpace DesignMax Bose
1-877-230 -5639 :Bose
.Bose Corporation 2020 ©
.PRO.BOSE.COM
100/ 70 :
16 16 :
2 :( 100) 16 8 4 2 1 :( 70) :
16 8 4
/
3
.
Bose
Bose
.FreeSpace FS2C
.PRO.BOSE.COM
Bose
80 FreeSpace FS2C •
PRO.BOSE.COM
2×2×2× 1×
FreeSpace FS2C
) 24-54 EN .PRO.BOSE.COM
24-54 FreeSpace FS2C EN (
.PRO.BOSE.COM (00 .Rev AM857600)
183 :
( 7,20)
155 :
( 6,10)
125 :
( 4,92)
( 6,50) 165
( 1,50) 38
(
3,60) 1,63
(
9,70) 4,40
.79
24-54ENIP21C
150
5,91
183
7,20
132
5,20
38
1,50
125
4,92
155
6,10
81• FreeSpace FS2C
PRO.BOSE.COM
PRO.BOSE.COM
q
w
-3/8
-3/8
q
w
-3/8-3/8
q
w
.
e
qwe
82 FreeSpace FS2C •
PRO.BOSE.COM
. (
2
2,1) 14 (
2
0,8) 18 FreeSpace FS2C
70
1 2 4 8* 16
16
2 4 8 16**NC
100
( :NC ** *
( 1/4)
CSA C22.1
32
NFPA
70
.72 NFPA
(2) (1) Bose
qw
100/ 70 16
16 16
16 16
83• FreeSpace FS2C
PRO.BOSE.COM
X .1
. .2
.PRO .BOSE.COM
.3
. .4
qw
. .1
. .2
.PRO .BOSE.COM
.3
qw
.PRO.BOSE.COM FreeSpace DesignMax
.84
r
FreeSpace FS2C
.PRO.BOSE.COM
84 FreeSpace FS2C •
PRO.BOSE.COM
.
.1
.82
.2
(83 )
.3
.
.4
:
q
e
w
r
.82
.
. ( 1,5 )
.
85• FreeSpace FS2C
PRO.BOSE.COM
Bose FreeSpace FS2C
ANSI /UL 1480-2016 CAN/ULC-S541
. 42S9 .3241 S UL UUMW/ UUMW7–
2008 24-54 EN
A
640 2002 70 NFPA 3 2 1
.760 2002 70 NFPA
.
.
2043-UL
. 300-22 (c) 2002 70 NFPA
4.3.10.2.6.5 . 2002 A-90 NFPA
.CE
EN50082-1 EN50081-1 (1) 10 89/336/EEC (EMC)
FreeSpace FS2C
.8 5839 BS
.IEC60268-5
6- 175/5 3- 145/25 : (1480 UL )
6- 175/5 3- 140/20 :
:( 10) 3.1 (A) UL
CAN/ULC-S541
70 100
1A 77.3—
2A 80.0A 79.8
4A 82.4A 82.6
8A 84.8A 84.6
16A 86.7A 86.3
16A 86.0—
.1480 UL
:
17 95 (UL)
ANSI/UL
1480-2016
70 100
1A 71.9—
2A 74.5A 74.9
4A 77.2A 77.5
8A 79.8A 79.9
16A 82.1A 82.2
16A 82.6—
©2020 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM861336 Rev. 01
December 2020
