Kenmore 10648062895 side-by-side refrigerator User Manual

Side by Side Refrigerator

Refrigerador de dos puertas

R6frig6rateur c6te & c6te

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B82211833 www.sears.com

TABLE OF CONTENTS

WARRANTY .................................................................................... 2

REFRIGERATOR SAFETY .......................................................... 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLING YOUR REFRIGERATOR .......................................... 4

Unpacking Your Refrigerator ....................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ............................................................... 5

Base Grille .................................................................................... 5

Door Removal ............................................................................... 5

Door Closing ................................................................................. 6

Connecting the Refrigerator to a Water Source .......................... 7

Understanding Sounds You May Hear ........................................ 8

USING YOUR REFRIGERATOR .................................................... 8

Ensuring Proper Air Circulation .................................................... 8

Setting the Controls ..................................................................... 9

Adjusting Control Settings ........................................................... 9

Ice Maker and Storage Bin/Bucket ............................................ 10

REFRIGERATOR FEATURES ...................................................... 10

Refrigerator Shelves ................................................................... 10

Lateral Adjustable Shelf ............................................................. 11

Flip-up Shelf ............................................................................... 11

Adjustable Flip-up Shelf ............................................................. 11

Deli Drawer ................................................................................. 11

Convertible Vegetable/Meat Drawer, Crisper and Covers ........ 12

Convertible Vegetable/Meat Drawer Temperature Control ....... 12

Crisper Humidity Control ........................................................... 12

Utility or Egg Bin ......................................................................... 12

Wine or Can/Bottle Rack ........................................................... 13

FREEZER FEATURES .................................................................. 13

Freezer Shelf .............................................................................. 13

Freezer Basket ........................................................................... 13

DOOR FEATURES ........................................................................ 13

Door Rails ................................................................................... 13

Door Bins .................................................................................... 14

Can Rack .................................................................................... 14

CARING FOR YOUR REFRIGERATOR ....................................... 14

Cleaning Your Refrigerator ......................................................... 14

Changing the Light Bulbs ........................................................... 14

Power Interruptions .................................................................... 15

Vacation and Moving Care ......................................................... 15

TROUBLESHOOTING .................................................................. 16

SEARS MAINTENANCE AGREEMENT ...................................... 18

Accessories ................................................................................ 18

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to instructions attached to or

furnished with the product, Sears will repair this refrigerator, free

of charge, if defective in material or workmanship.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to owner's instructions

attached to or furnished with the product, Sears will repair the

sealed system (consisting of refrigeration, connecting tubing, and

compressor), free of charge, if defective in materials or

workmanship.

The above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes and

excludes original and replacement Kenmore Filtered Ice & Water

filter cartridges (if equipped with the filter system). Original and

replacement cartridges are warranted for 30 days, parts only,

against defects in material or workmanship.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA.

This warranty applies only while this product is in use in the

United States or Canada. This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state or province to province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada MSB 2B8

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

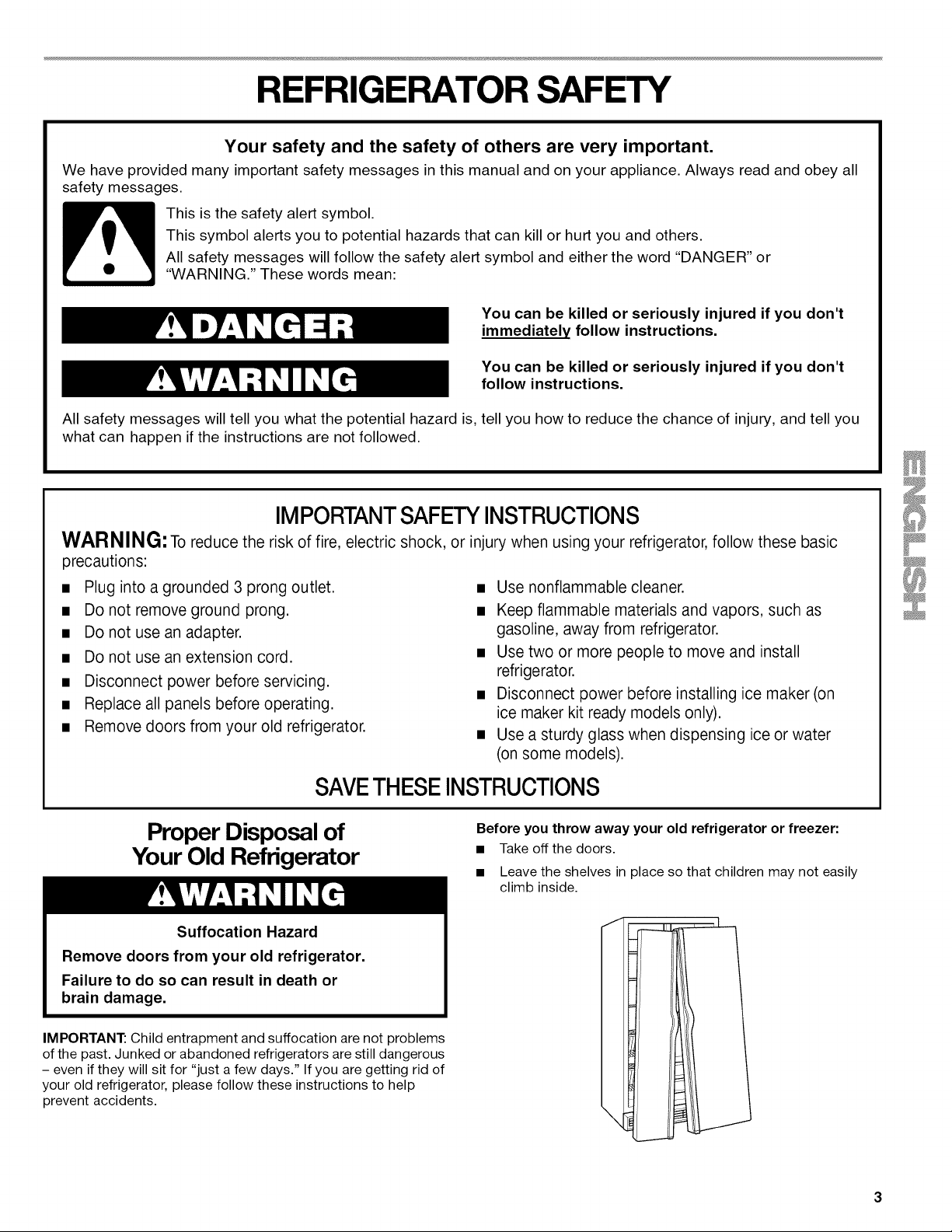

REFRIGERATOR SAFETY

Your safety and the safety of others are very important,

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANTSAFETYINSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic

precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

• Use two or more people to move and install

refrigerator.

• Disconnect power before installing ice maker (on

ice maker kit ready models only).

• Use a sturdy glass when dispensing ice or water

(on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of

Your Old Refrigerator

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or

brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

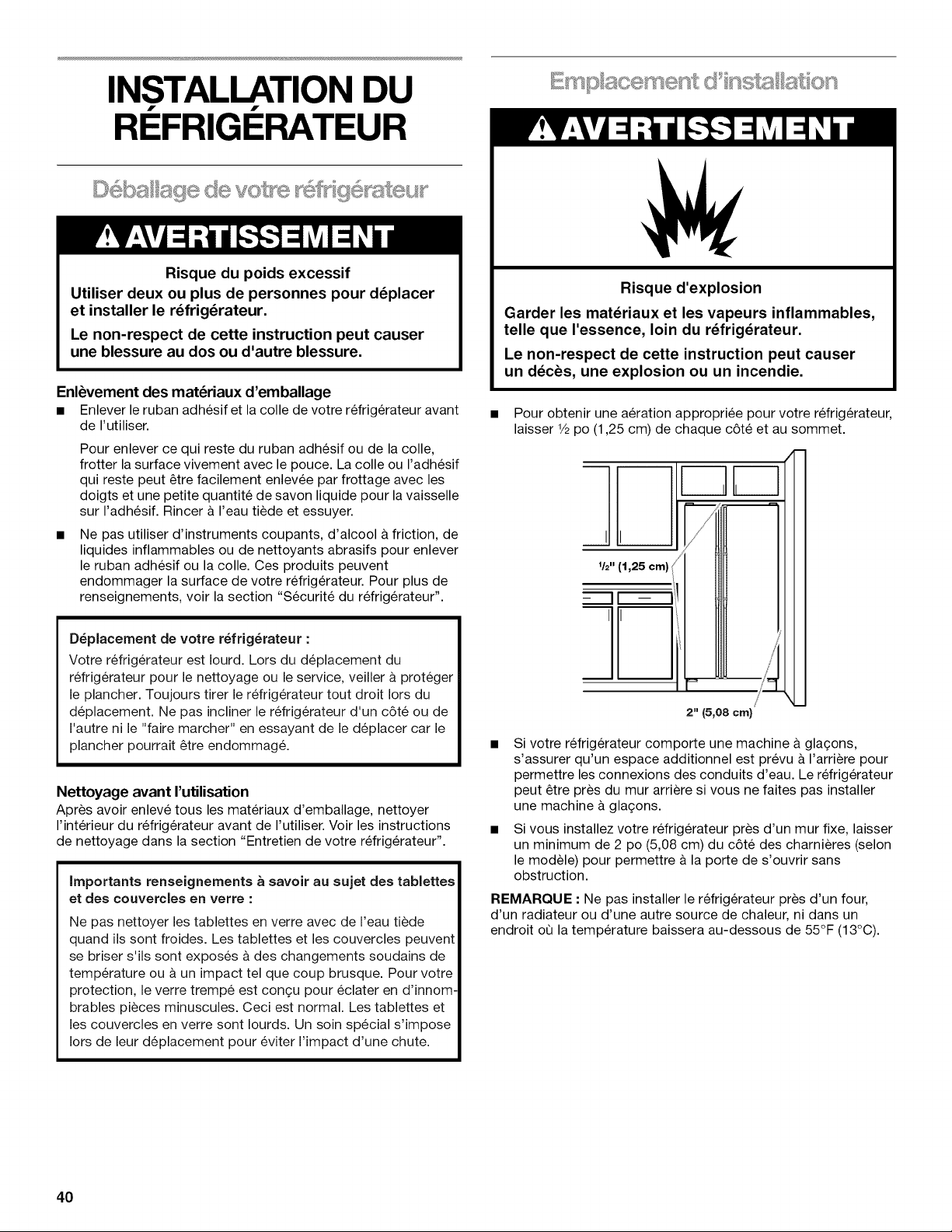

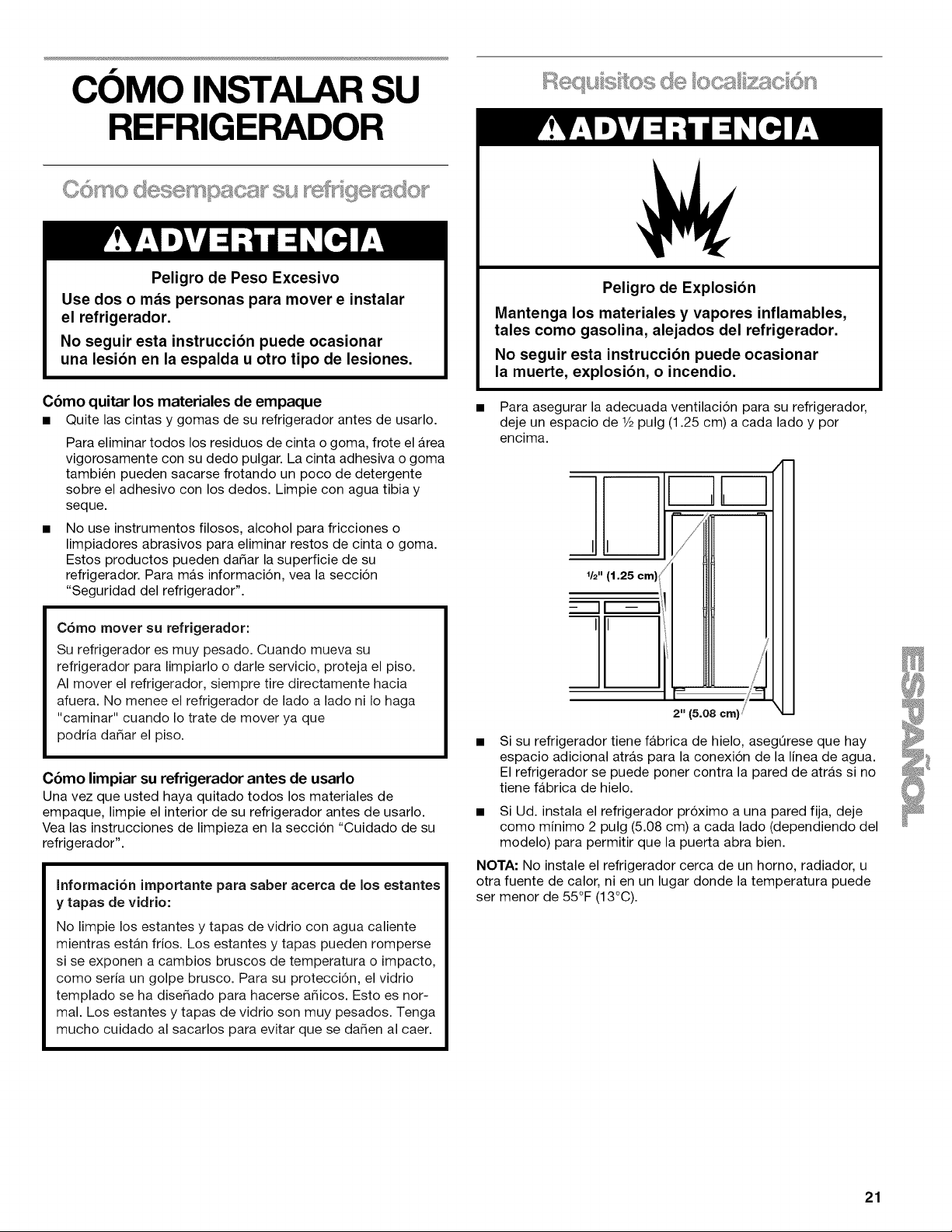

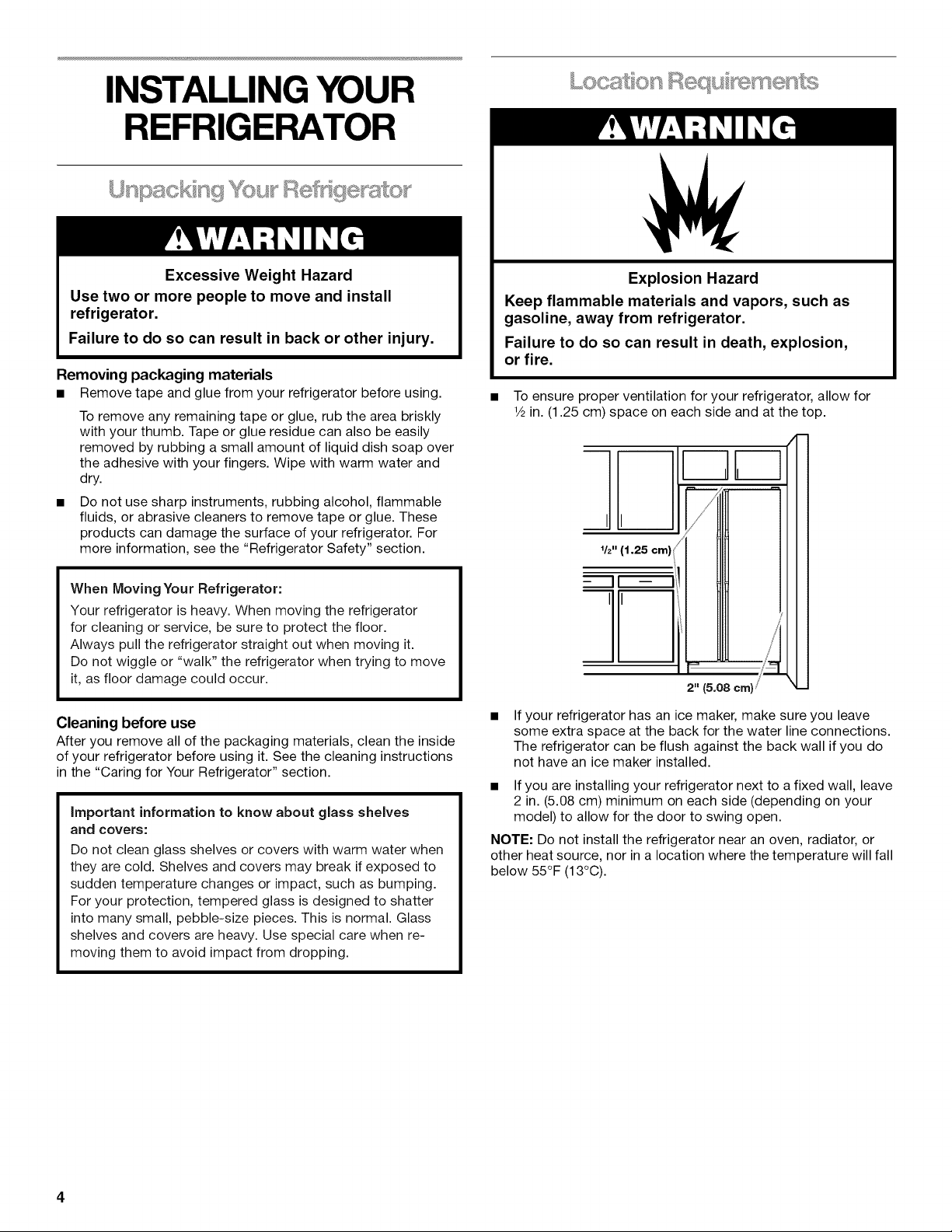

INSTALLING YOUR

REFRIGERATOR

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Removing packaging materials

• Remove tape and glue from your refrigerator before using.

To remove any remaining tape or glue, rub the area briskly

with your thumb. Tape or glue residue can also be easily

removed by rubbing a small amount of liquid dish soap over

the adhesive with your fingers. Wipe with warm water and

dry.

• Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see the "Refrigerator Safety" section.

When Moving "{our Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Cleaning before use

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in the "Caring for Your Refrigerator" section.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion,

or fire.

To ensure proper ventilation for your refrigerator, allow for

V_in. (1.25 cm) space on each side and at the top.

I1,1

/¢

1/2" (1.25

-11- 11

2" (5.08 cm)i

If your refrigerator has an ice maker, make sure you leave

some extra space at the back for the water line connections.

The refrigerator can be flush against the back wall if you do

not have an ice maker installed.

• If you are installing your refrigerator next to a fixed wall, leave

2 in. (5.08 cm) minimum on each side (depending on your

model) to allow for the door to swing open.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

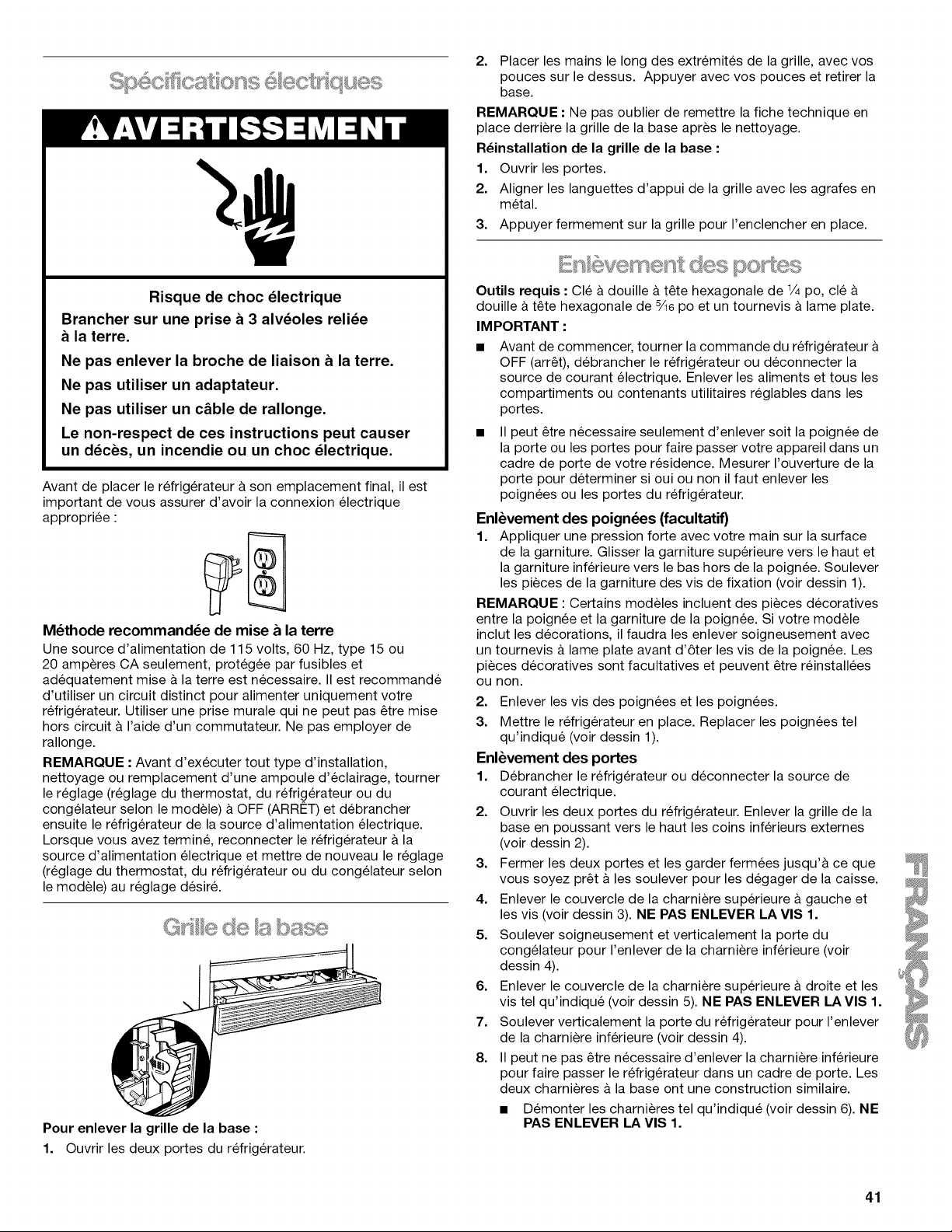

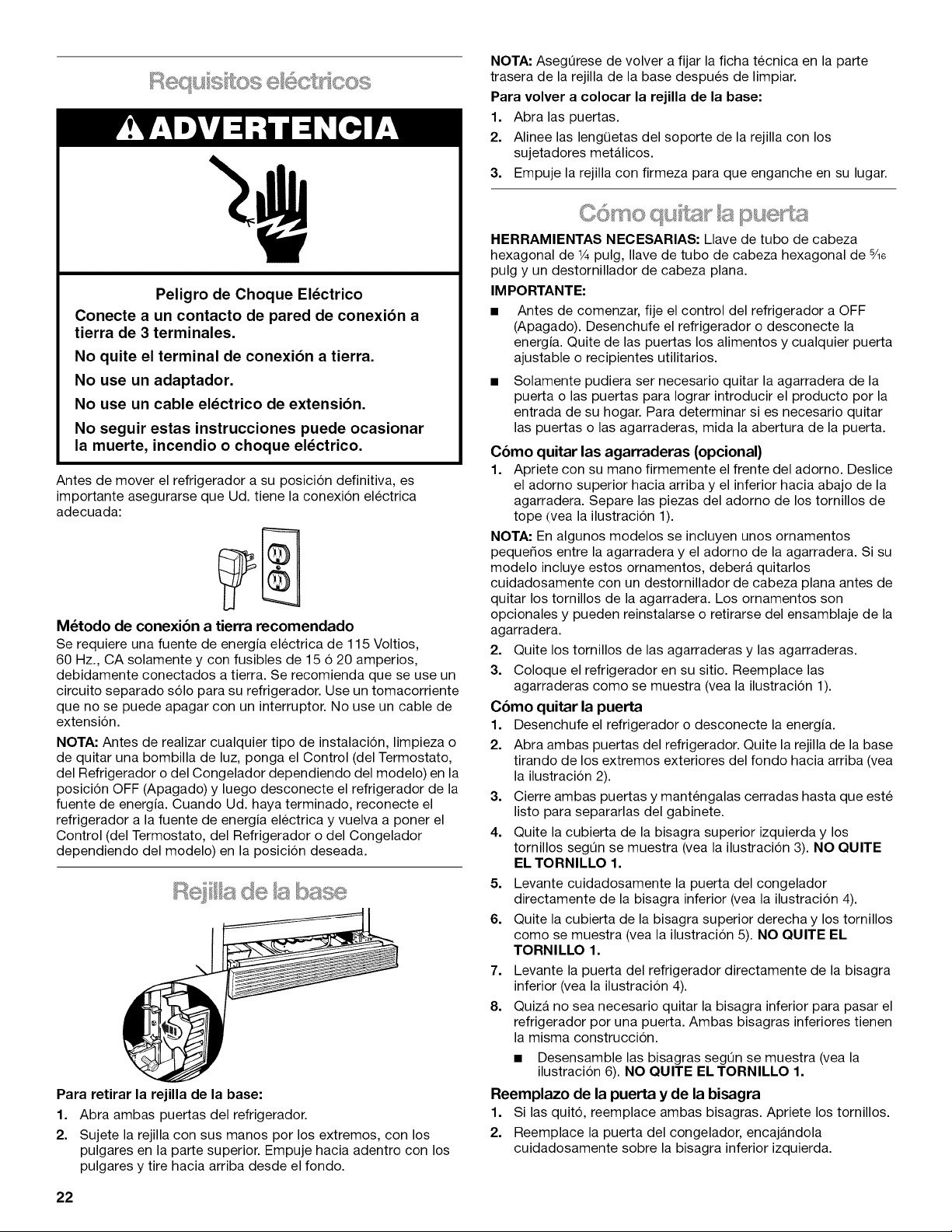

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection:

Recommended grounding method

A 115 Volt, 60 Hz., AC only 15 or 20 ampere fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control, (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

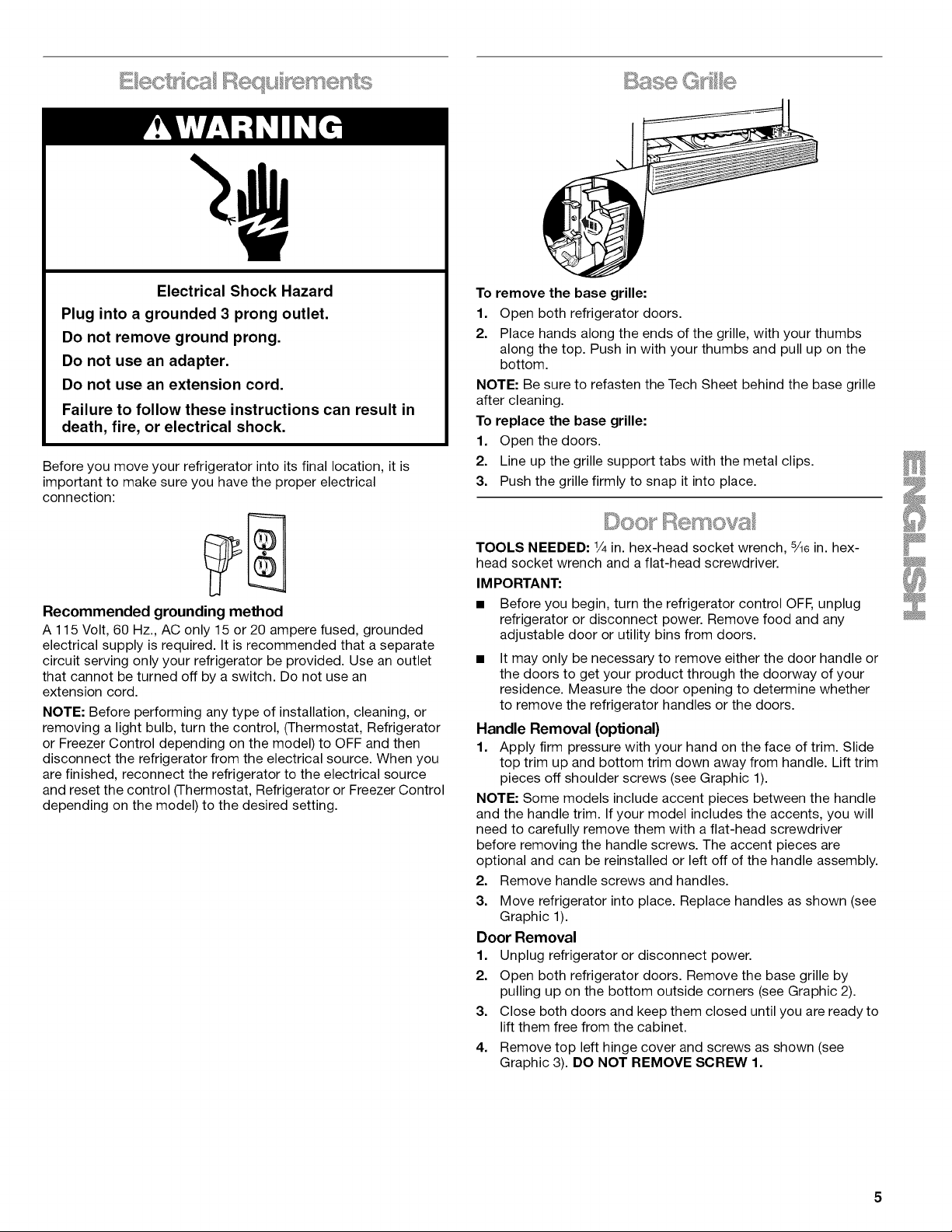

To remove the base grille:

1. Open both refrigerator doors.

2. Place hands along the ends of the grille, with your thumbs

along the top. Push in with your thumbs and pull up on the

bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

To replace the base grille:

1. Open the doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

TOOLS NEEDED: 1/4in. hex-head socket wrench, s_6 in. hex-

head socket wrench and a flat-head screwdriver.

IMPORTANT:

• Before you begin, turn the refrigerator control OFF, unplug

refrigerator or disconnect power. Remove food and any

adjustable door or utility bins from doors.

• It may only be necessary to remove either the door handle or

the doors to get your product through the doorway of your

residence. Measure the door opening to determine whether

to remove the refrigerator handles or the doors.

Handle Removal (optional)

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws (see Graphic 1).

NOTE: Some models include accent pieces between the handle

and the handle trim. If your model includes the accents, you will

need to carefully remove them with a flat-head screwdriver

before removing the handle screws. The accent pieces are

optional and can be reinstalled or left off of the handle assembly.

2. Remove handle screws and handles.

3. Move refrigerator into place. Replace handles as shown (see

Graphic 1).

Door Removal

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners (see Graphic 2).

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

4. Remove top left hinge cover and screws as shown (see

Graphic 3). DO NOT REMOVE SCREW 1.

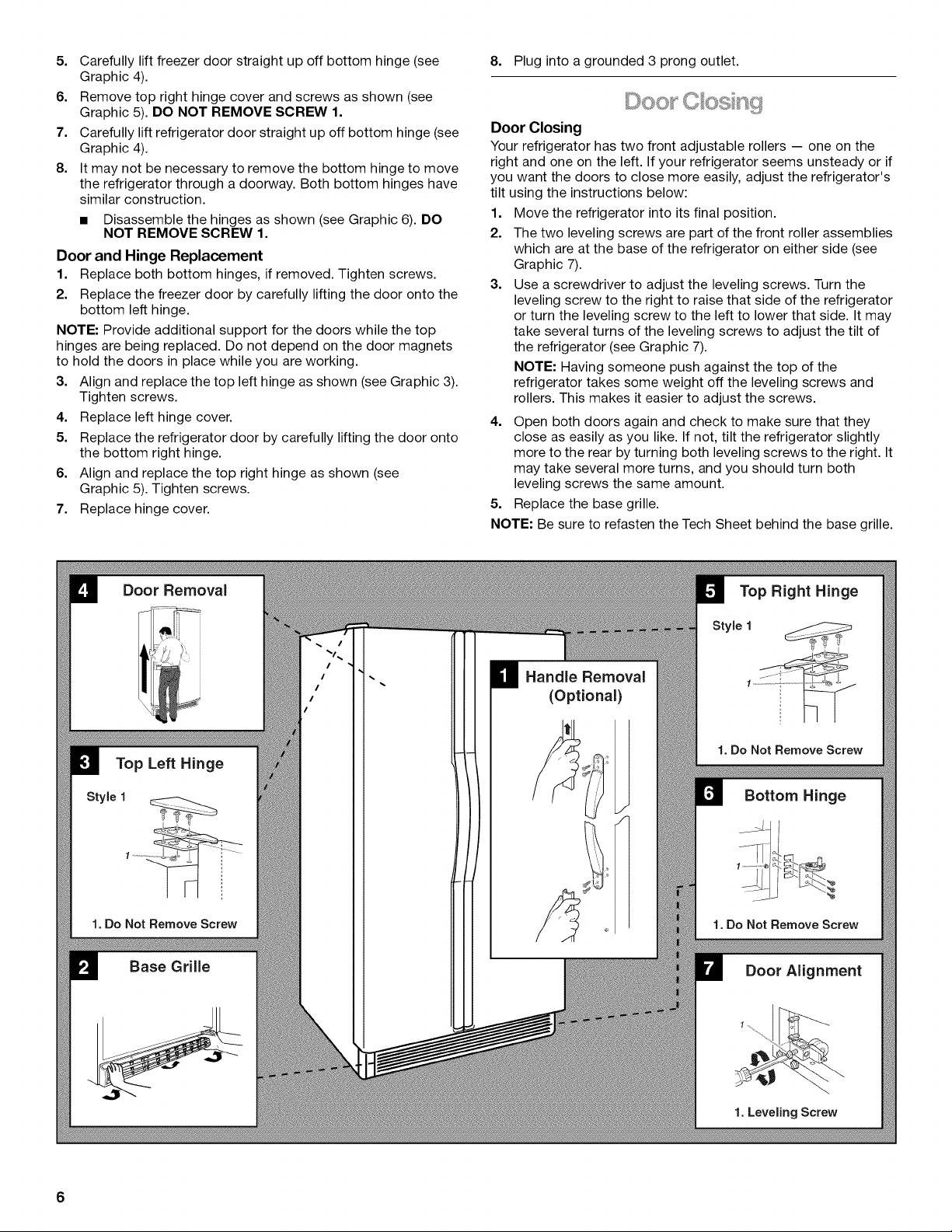

5. Carefully lift freezer door straight up off bottom hinge (see

Graphic 4).

6. Remove top right hinge cover and screws as shown (see

Graphic 5). DO NOT REMOVE SCREW 1.

7. Carefully lift refrigerator door straight up off bottom hinge (see

Graphic 4).

8. It may not be necessary to remove the bottom hinge to move

the refrigerator through a doorway. Both bottom hinges have

similar construction.

• Disassemble the hinges as shown (see Graphic 6). DO

NOT REMOVE SCREW 1.

Door and Hinge Replacement

1. Replace both bottom hinges, if removed. Tighten screws.

2. Replace the freezer door by carefully lifting the door onto the

bottom left hinge.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets

to hold the doors in place while you are working.

3. Align and replace the top left hinge as shown (see Graphic 3).

Tighten screws.

4. Replace left hinge cover.

5. Replace the refrigerator door by carefully lifting the door onto

the bottom right hinge.

6. Align and replace the top right hinge as shown (see

Graphic 5). Tighten screws.

7. Replace hinge cover.

8. Plug into a grounded 3 prong outlet.

Door Closing

Your refrigerator has two front adjustable rollers -- one on the

right and one on the left. If your refrigerator seems unsteady or if

you want the doors to close more easily, adjust the refrigerator's

tilt using the instructions below:

1. Move the refrigerator into its final position.

2. The two leveling screws are part of the front roller assemblies

which are at the base of the refrigerator on either side (see

Graphic 7).

3. Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of

the refrigerator (see Graphic 7).

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

4. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly

more to the rear by turning both leveling screws to the right. It

may take several more turns, and you should turn both

leveling screws the same amount.

5. Replace the base grille.

NOTE: Be sure to refasten the Tech Sheet behind the base grille.

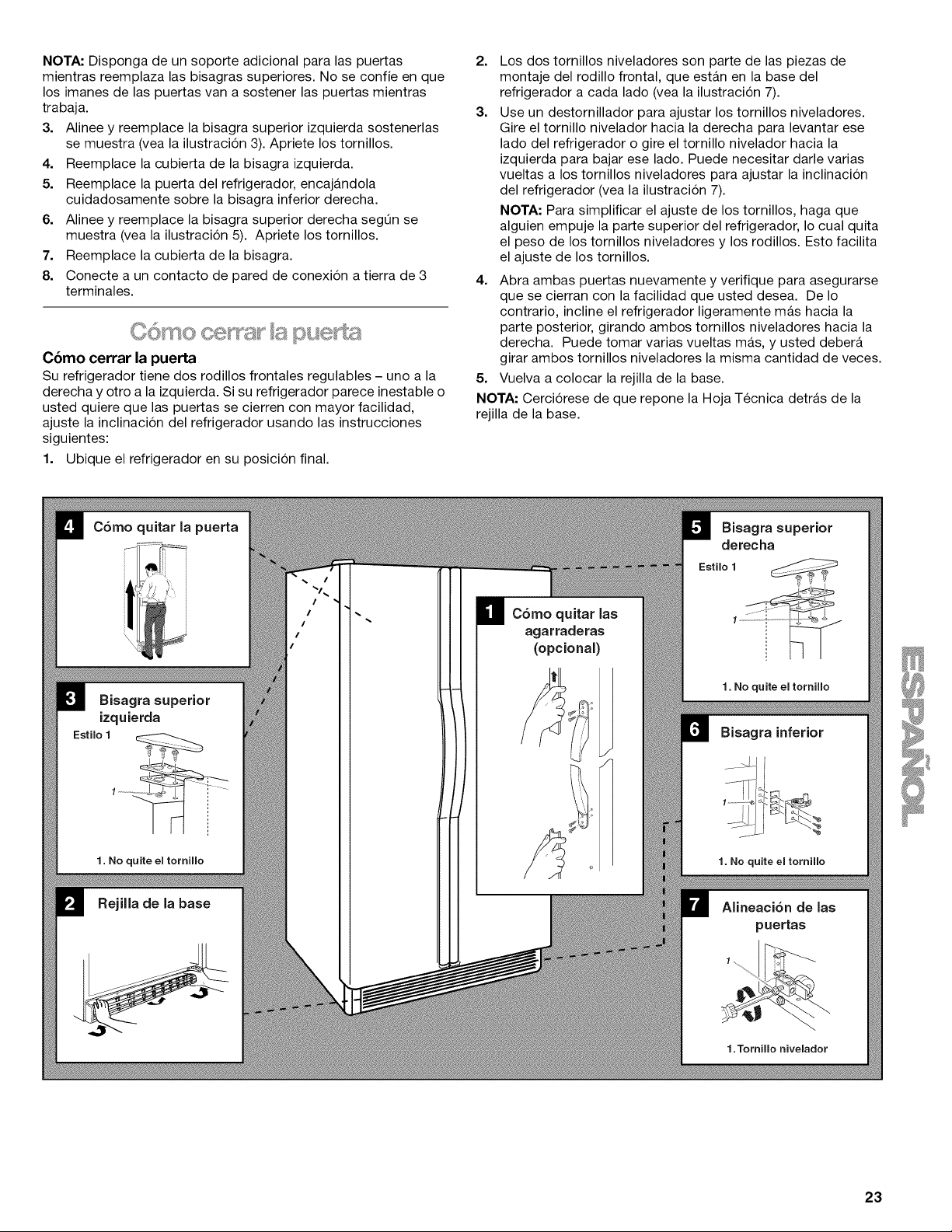

Door Removal

Top Left Hinge

Style 1

1. Do Not Remove Screw

Base Grille

M Handle Removal

(Optional)

Top Right Hinge

Style 1

1. Do Not Remove Screw

Bottom Hinge

1. Do Not Remove Screw

Door Alignment

1. Leveling Screw

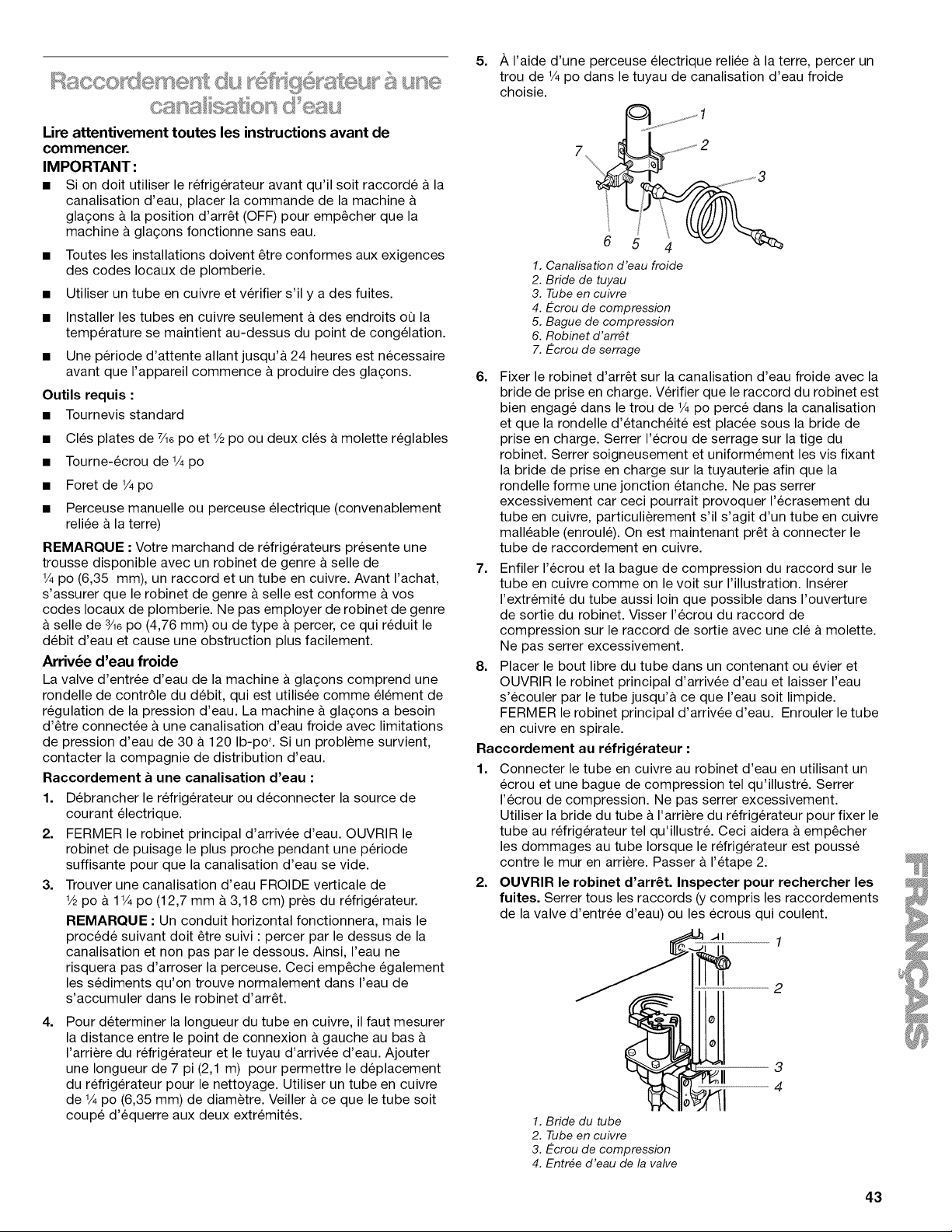

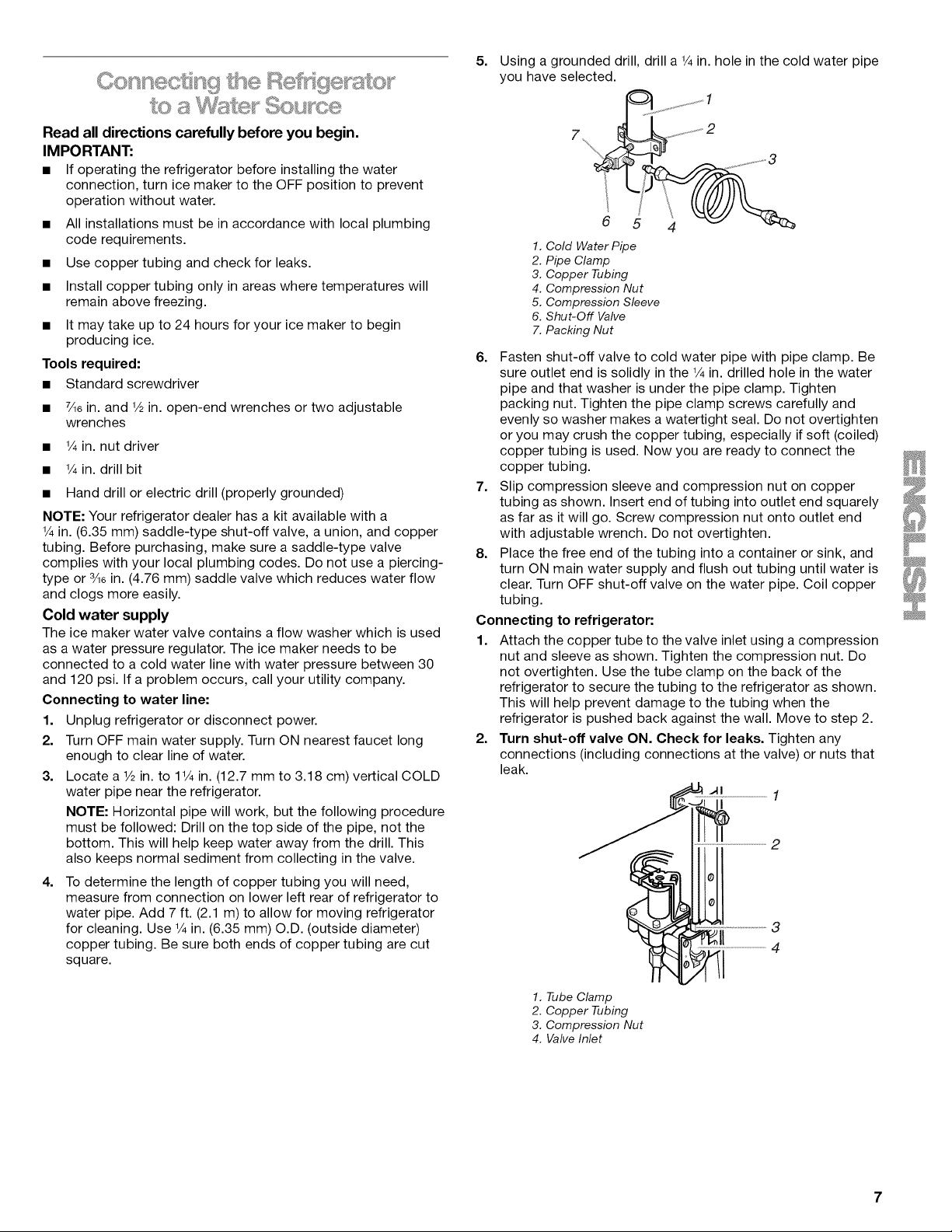

Read all directions carefully before you begin.

IMPORTANT:

• If operating the refrigerator before installing the water

connection, turn ice maker to the OFF position to prevent

operation without water.

• All installations must be in accordance with local plumbing

code requirements.

• Use copper tubing and check for leaks.

• Install copper tubing only in areas where temperatures will

remain above freezing.

• It may take up to 24 hours for your ice maker to begin

producing ice.

Tools required:

• Standard screwdriver

• 7Aein. and 1/2in. open-end wrenches or two adjustable

wrenches

• 1/4in. nut driver

• 1/4in. drill bit

• Hand drill or electric drill (properly grounded)

NOTE: Your refrigerator dealer has a kit available with a

1/4in. (6.35 mm) saddle-type shut-off valve, a union, and copper

tubing. Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes. Do not use a piercing-

type or 3Aein. (4.76 mm) saddle valve which reduces water flow

and clogs more easily.

Cold water supply

The ice maker water valve contains a flow washer which is used

as a water pressure regulator. The ice maker needs to be

connected to a cold water line with water pressure between 30

and 120 psi. If a problem occurs, call your utility company.

Connecting to water line:

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2in. to 11/4in. (12.7 mm to 3.18 cm) vertical COLD

water pipe near the refrigerator.

NOTE: Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve.

4. To determine the length of copper tubing you will need,

measure from connection on lower left rear of refrigerator to

water pipe. Add 7 ft. (2.1 m) to allow for moving refrigerator

for cleaning. Use 1/4in. (6.35 mm) O.D. (outside diameter)

copper tubing. Be sure both ends of copper tubing are cut

square.

Using a grounded drill, drill a 1/4in. hole in the cold water pipe

you have selected.

yfF /

7 _" ..............2

1. Cold Water Pipe

2. Pipe Clamp

3. Copper Tubing

4. Compression Nut

5. Compression Sleeve

6. Shut-Qff Valve

7. Packing Nut

6. Fasten shut-off valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the 1/4in. drilled hole in the water

pipe and that washer is under the pipe clamp. Tighten

packing nut. Tighten the pipe clamp screws carefully and

evenly so washer makes a watertight seal. Do not overtighten

or you may crush the copper tubing, especially if soft (coiled)

copper tubing is used. Now you are ready to connect the

copper tubing.

7. Slip compression sleeve and compression nut on copper

tubing as shown. Insert end of tubing into outlet end squarely

as far as it will go. Screw compression nut onto outlet end

with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out tubing until water is

clear. Turn OFF shut-off valve on the water pipe. Coil copper

tubing.

Connecting to refrigerator:

1. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten. Use the tube clamp on the back of the

refrigerator to secure the tubing to the refrigerator as shown.

This will help prevent damage to the tubing when the

refrigerator is pushed back against the wall. Move to step 2.

2. Turn shut-off valve ON. Check for leaks. Tighten any

connections (including connections at the valve) or nuts that

leak.

1. Tube Clamp

2. Copper Tubing

3. Compression Nut

4. Valve Inlet

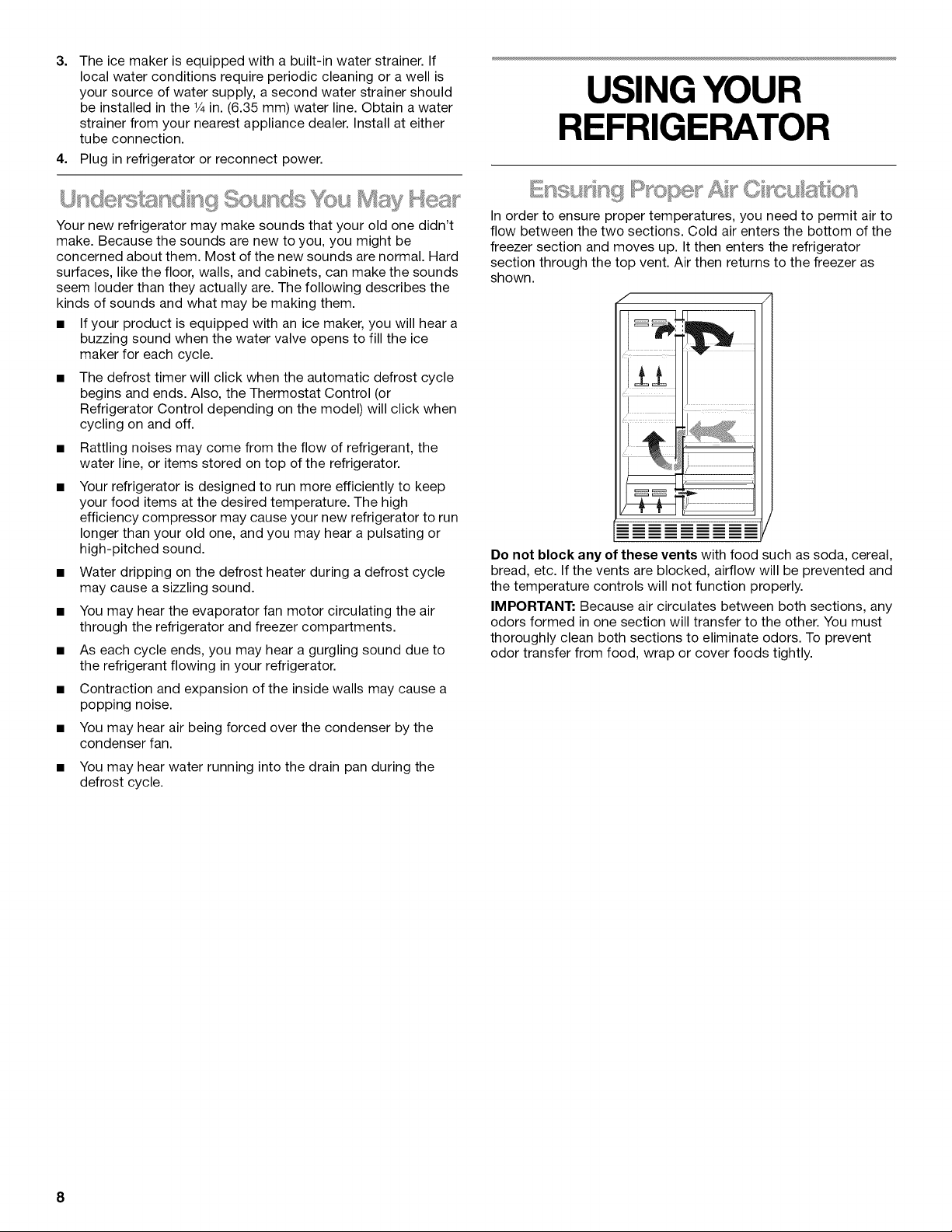

3. The ice maker is equipped with a built-in water strainer. If

local water conditions require periodic cleaning or a well is

your source of water supply, a second water strainer should

be installed in the 1/4in. (6.35 mm) water line. Obtain a water

strainer from your nearest appliance dealer. Install at either

tube connection.

4. Plug in refrigerator or reconnect power.

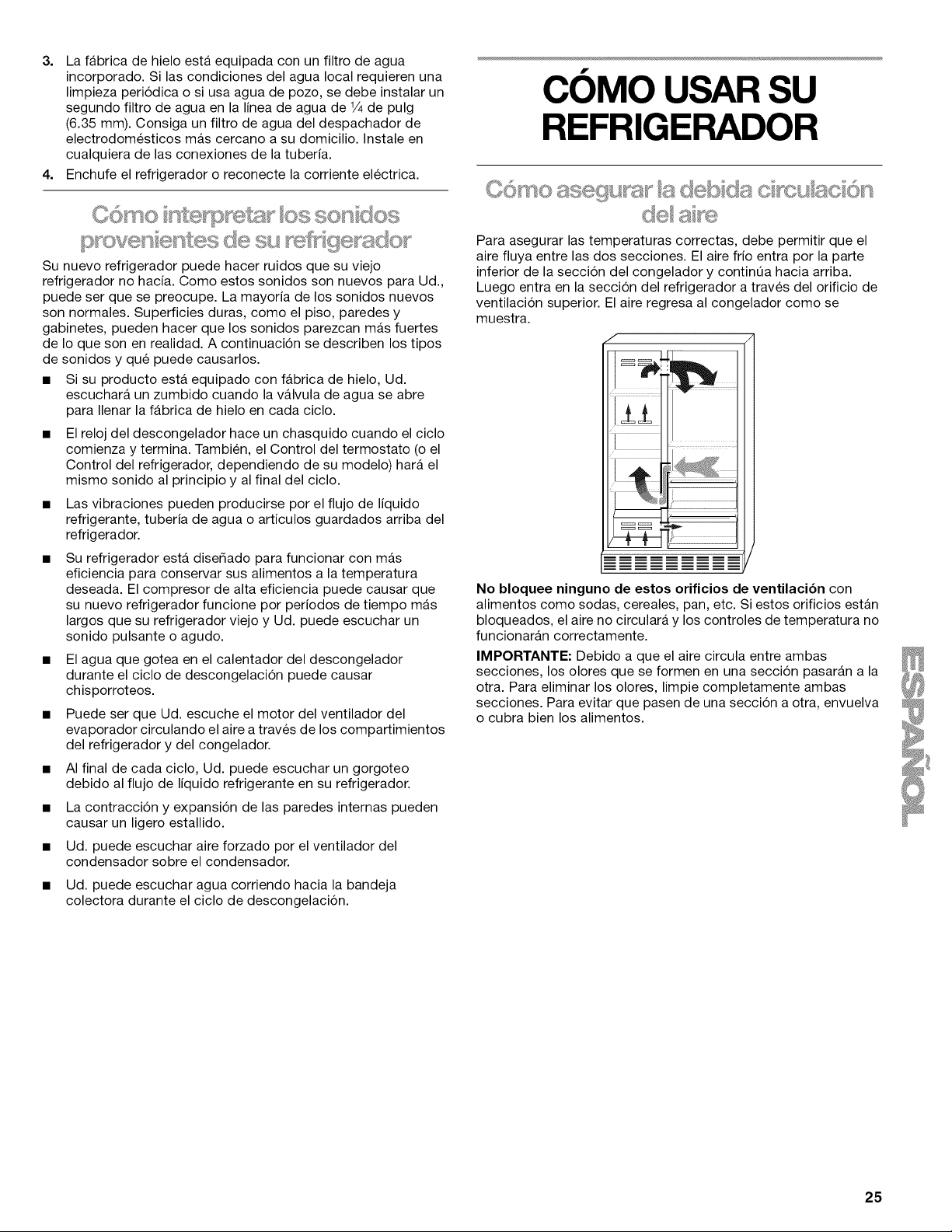

U suc ;:,bnd ° g .;s ou se >

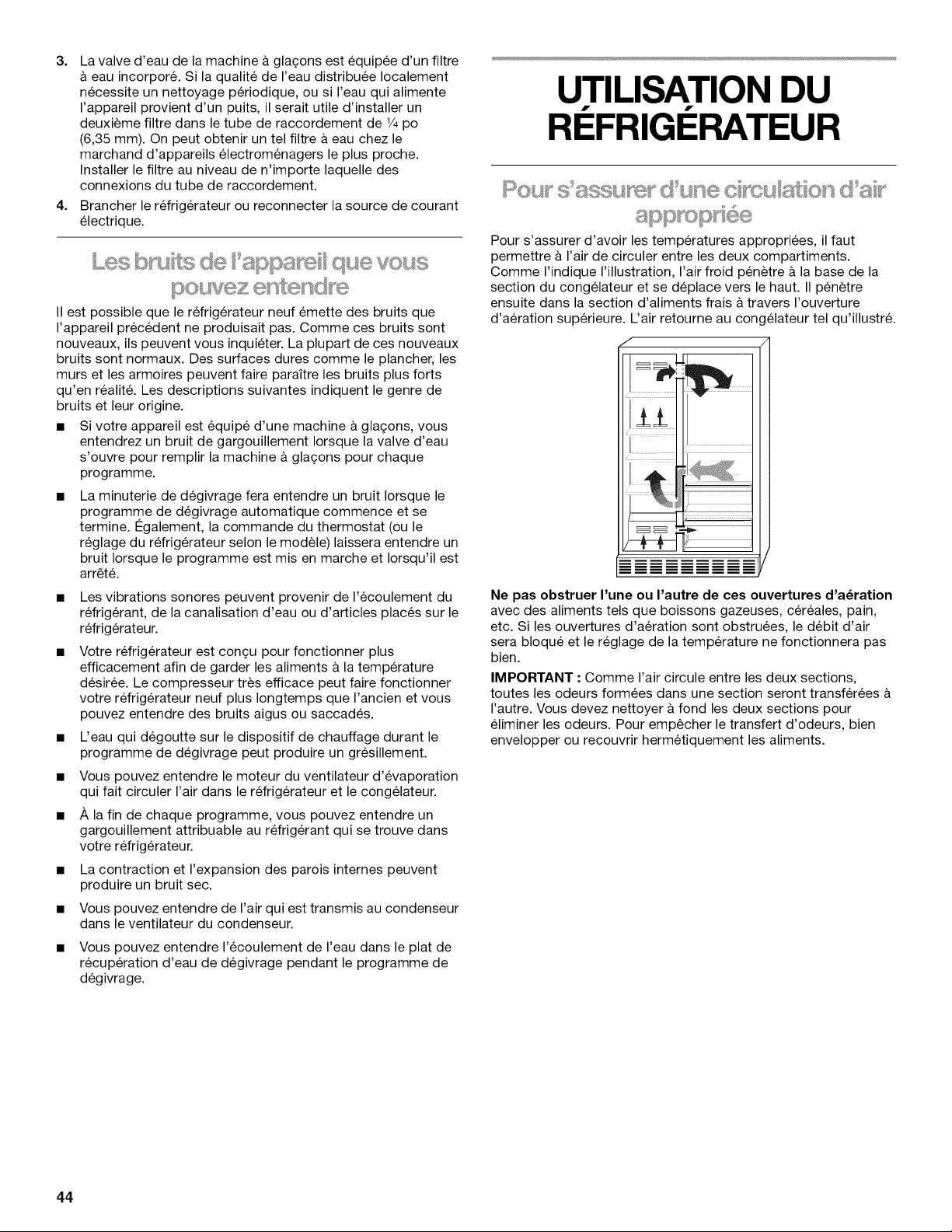

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, like the floor, walls, and cabinets, can make the sounds

seem louder than they actually are. The following describes the

kinds of sounds and what may be making them.

• If your product is equipped with an ice maker, you will hear a

buzzing sound when the water valve opens to fill the ice

maker for each cycle.

• The defrost timer will click when the automatic defrost cycle

begins and ends. Also, the Thermostat Control (or

Refrigerator Control depending on the model) will click when

cycling on and off.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperature. The high

efficiency compressor may cause your new refrigerator to run

longer than your old one, and you may hear a pulsating or

high-pitched sound.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• You may hear the evaporator fan motor circulating the air

through the refrigerator and freezer compartments.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

USING YOUR

REFRIGERATOR

i_) " _',;_I"IS,i_,'I% ....... " °_

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Gold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

Do not block any of these vents with food such as soda, cereal,

bread, etc. If the vents are blocked, airflow will be prevented and

the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer from food, wrap or cover foods tightly.

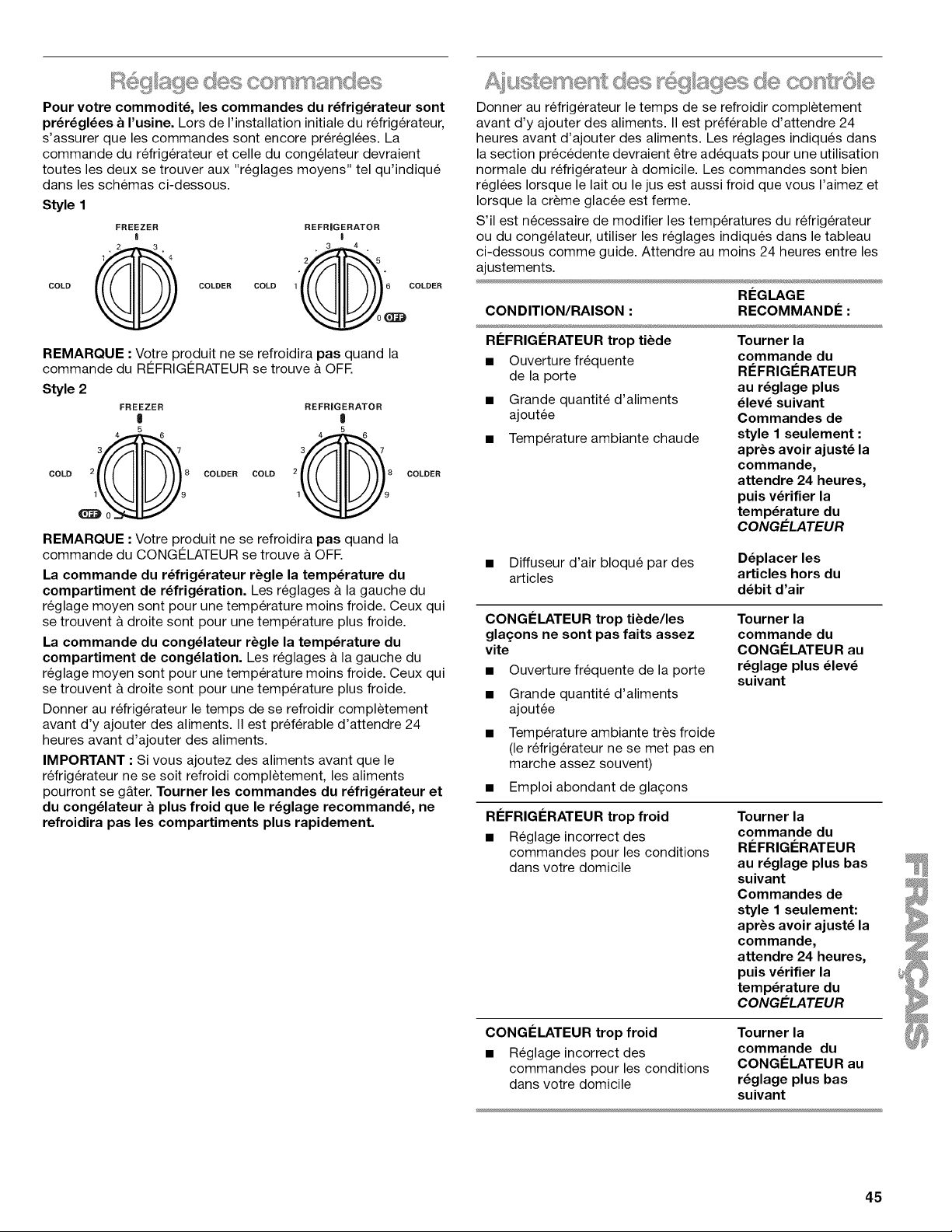

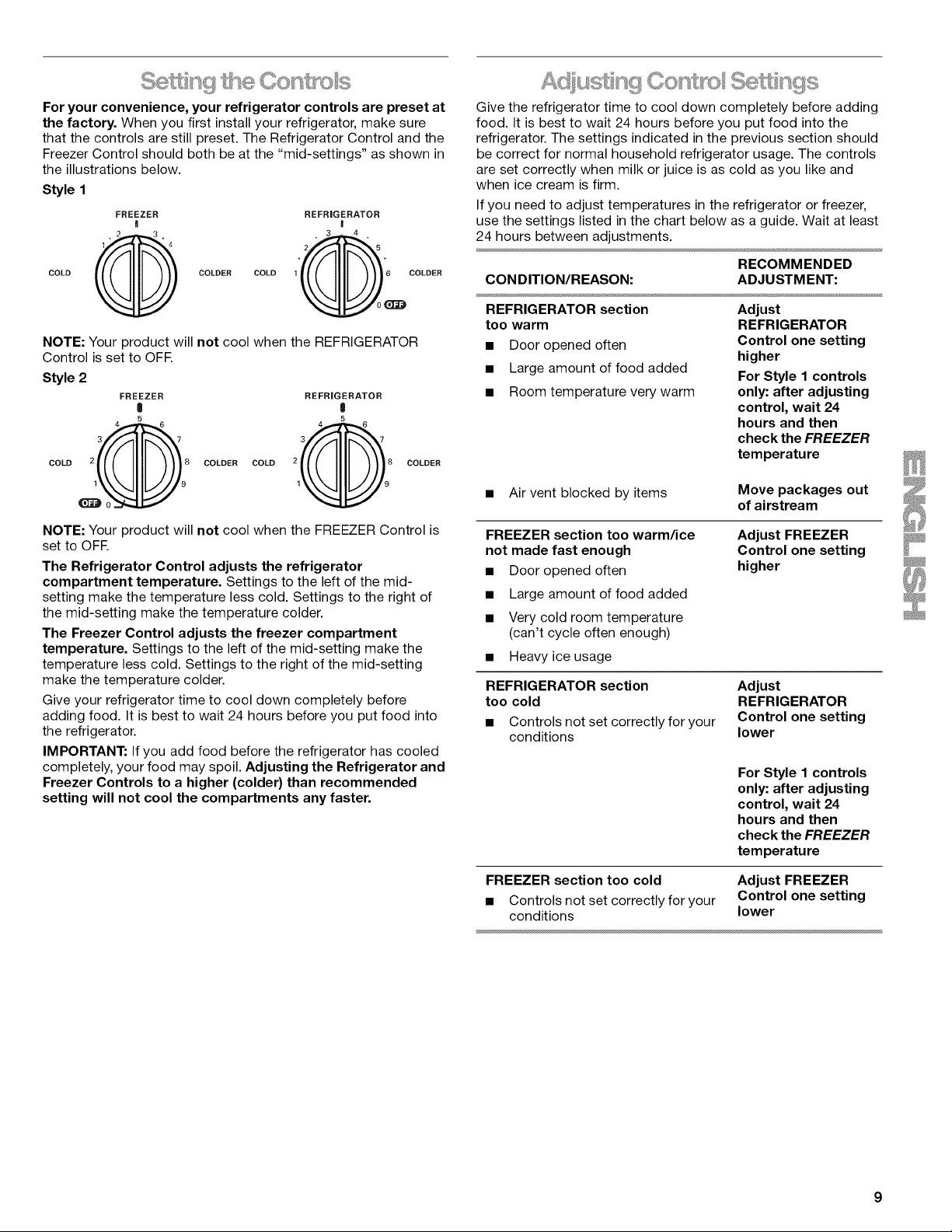

C _ I_,o_,__,_ _ ...... 4

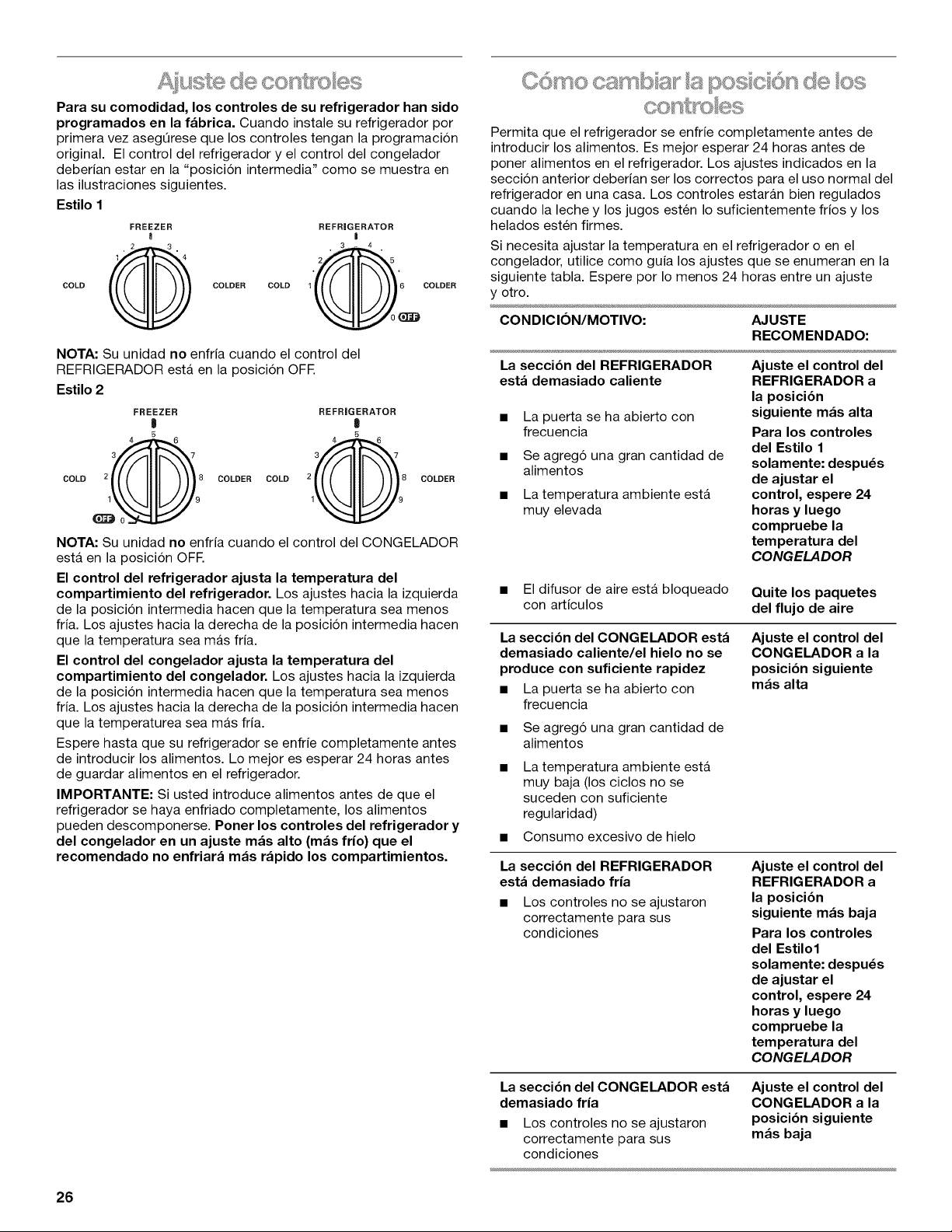

For your convenience, your refrigerator controls are preset at

the factory. When you first install your refrigerator, make sure

that the controls are still preset. The Refrigerator Control and the

Freezer Control should both be at the "mid-settings" as shown in

the illustrations below.

Style 1

FREEZER REFRIGERATOR

n i

COLD COLDER COLD COLDER

NOTE: Your product will not cool when the REFRIGERATOR

Control is set to OFR

Style 2

FREEZER REFRIGERATOR

| |

COLD

8 COLDER COLD

9 1

8 COLDER

NOTE: Your product will not cool when the FREEZER Control is

set to OFR

The Refrigerator Control adjusts the refrigerator

compartment temperature. Settings to the left of the mid-

setting make the temperature less cold. Settings to the right of

the mid-setting make the temperature colder.

The Freezer Control adjusts the freezer compartment

temperature. Settings to the left of the mid-setting make the

temperature less cold. Settings to the right of the mid-setting

make the temperature colder.

Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food into

the refrigerator.

IMPORTANT: If you add food before the refrigerator has cooled

completely, your food may spoil. Adjusting the Refrigerator and

Freezer Controls to a higher (colder) than recommended

setting will not cool the compartments any faster.

Give the refrigerator time to cool down completely before adding

food. It is best to wait 24 hours before you put food into the

refrigerator. The settings indicated in the previous section should

be correct for normal household refrigerator usage. The controls

are set correctly when milk or juice is as cold as you like and

when ice cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at least

24 hours between adjustments.

RECOMMENDED

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR section

too warm

• Door opened often

• Large amount of food added

• Room temperature very warm

Adjust

REFRIGERATOR

Control one setting

higher

For Style 1 controls

only: after adjusting

control, wait 24

hours and then

check the FREEZER

temperature

• Air vent blocked by items

Move packages out

of airstream

FREEZER section too warm/ice

not made fast enough

• Door opened often

• Large amount of food added

• Very cold room temperature

(can't cycle often enough)

• Heavy ice usage

REFRIGERATOR section

too cold

• Controls not set correctly for your

conditions

Adjust FREEZER

Control one setting

higher

Adjust

REFRIGERATOR

Control one setting

lower

For Style 1 controls

only: after adjusting

control, wait 24

hours and then

check the FREEZER

temperature

FREEZER section too cold Adjust FREEZER

• Controls not set correctly for your Control one setting

conditions lower

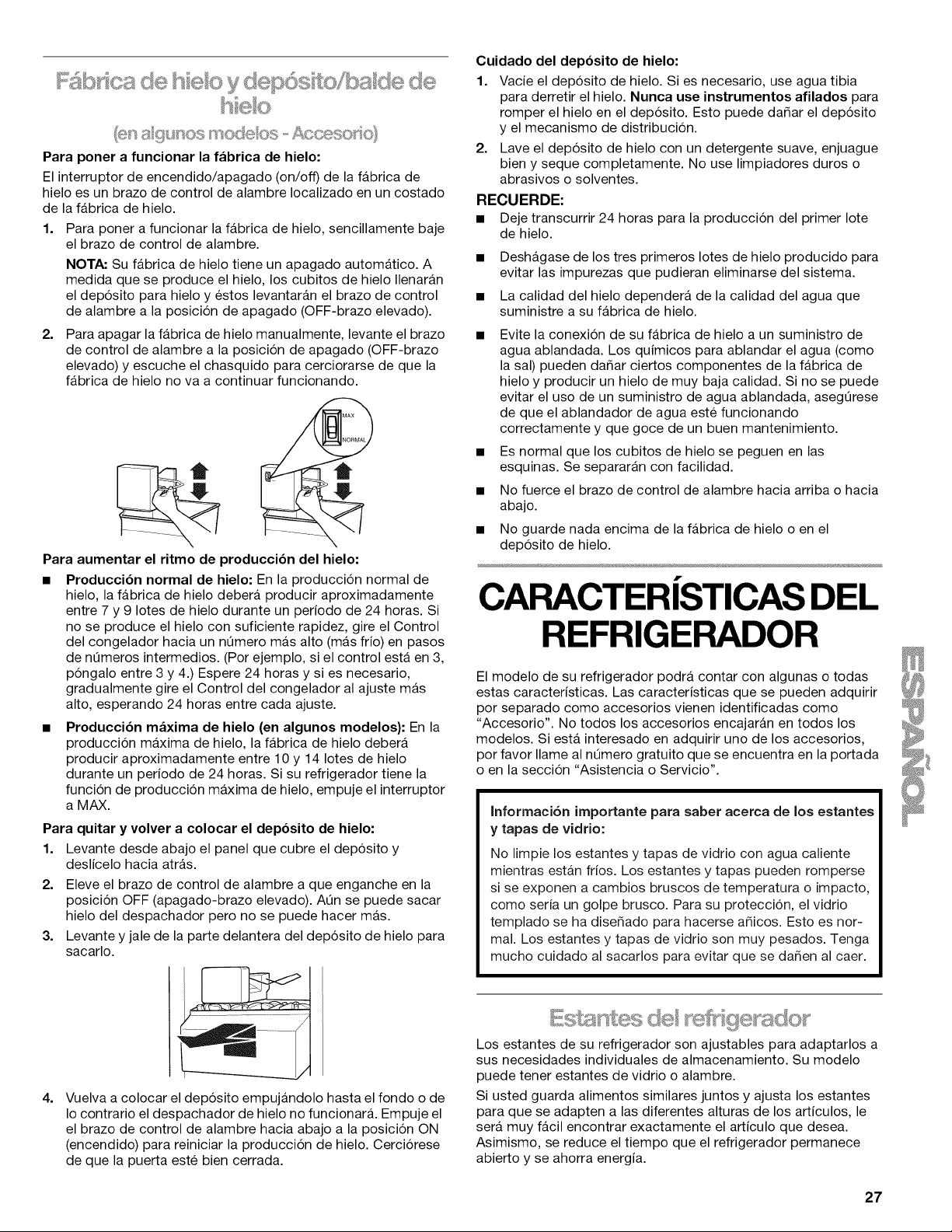

.. Mske B

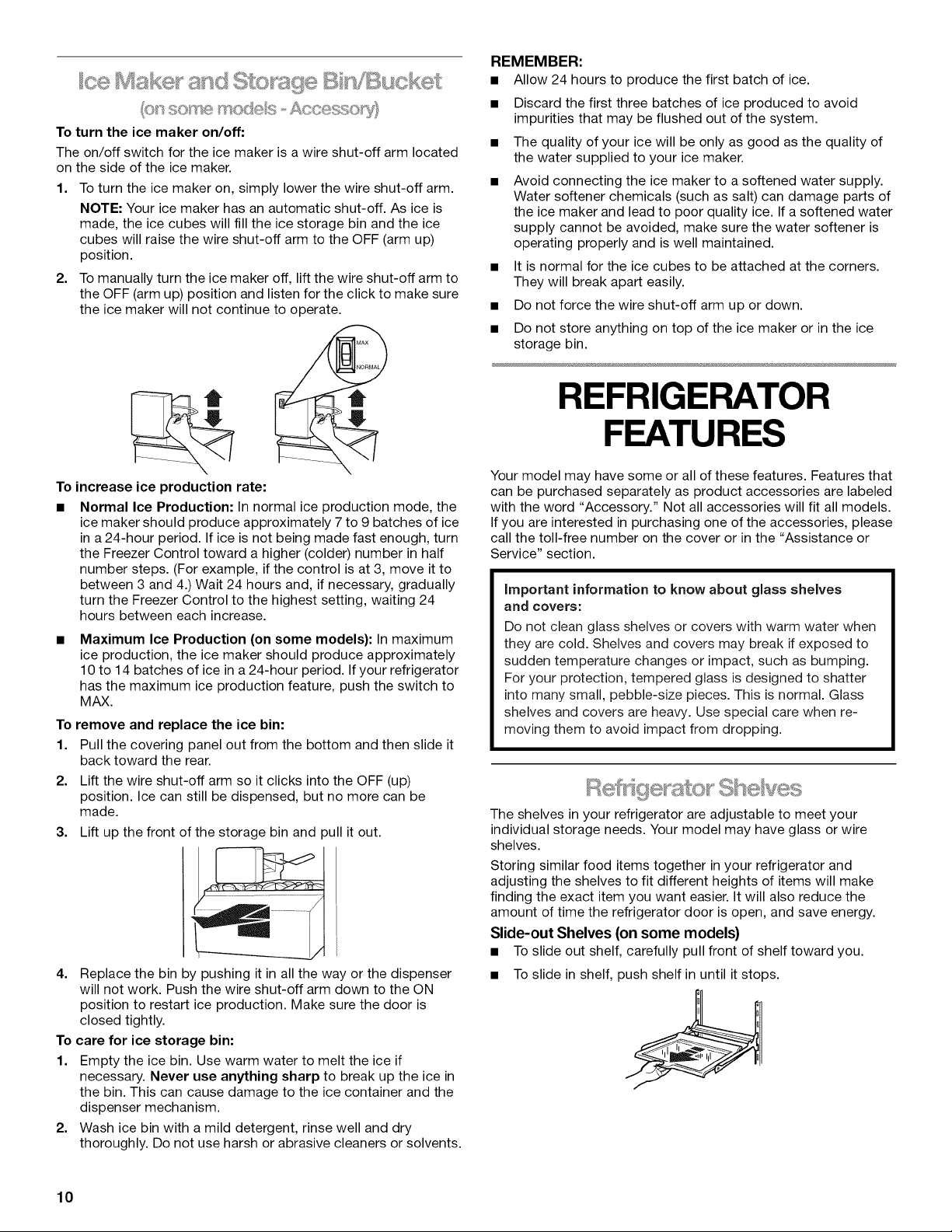

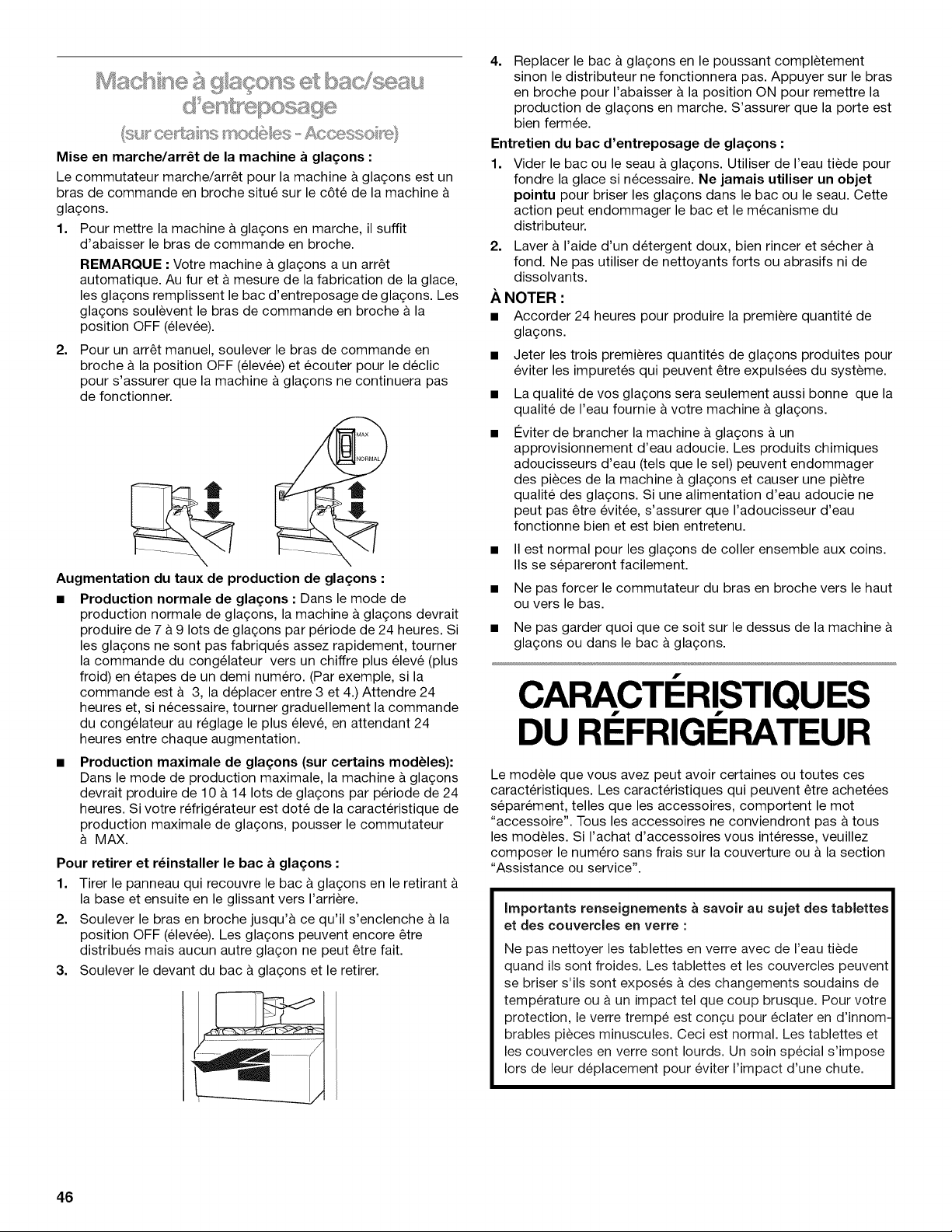

To turn the ice maker on/off:

The on/off switch for the ice maker is a wire shut-off arm located

on the side of the ice maker.

1. To turn the ice maker on, simply lower the wire shut-off arm.

NOTE: Your ice maker has an automatic shut-off. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shut-off arm to the OFF (arm up)

position.

2. To manually turn the ice maker off, lift the wire shut-off arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

To increase ice production rate:

Normal Ice Production: In normal ice production mode, the

ice maker should produce approximately 7 to 9 batches of ice

in a 24-hour period. If ice is not being made fast enough, turn

the Freezer Control toward a higher (colder) number in half

number steps. (For example, if the control is at 3, move it to

between 3 and 4.) Wait 24 hours and, if necessary, gradually

turn the Freezer Control to the highest setting, waiting 24

hours between each increase.

Maximum Ice Production (on some models): In maximum

ice production, the ice maker should produce approximately

10 to 14 batches of ice in a 24-hour period. If your refrigerator

has the maximum ice production feature, push the switch to

MAX.

To remove and replace the ice bin:

1. Pull the covering panel out from the bottom and then slide it

back toward the rear.

2. Lift the wire shut-off arm so it clicks into the OFF (up)

position. Ice can still be dispensed, but no more can be

made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shut-off arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

To care for ice storage bin:

1. Empty the ice bin. Use warm water to melt the ice if

necessary. Never use anything sharp to break up the ice in

the bin. This can cause damage to the ice container and the

dispenser mechanism.

2. Wash ice bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

REMEMBER:

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

• Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water

supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

• It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

• Do not force the wire shut-off arm up or down.

• Do not store anything on top of the ice maker or in the ice

storage bin.

REFRIGERATOR

FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Assistance or

Service" section.

Important information to know about glass shelves

an_ covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

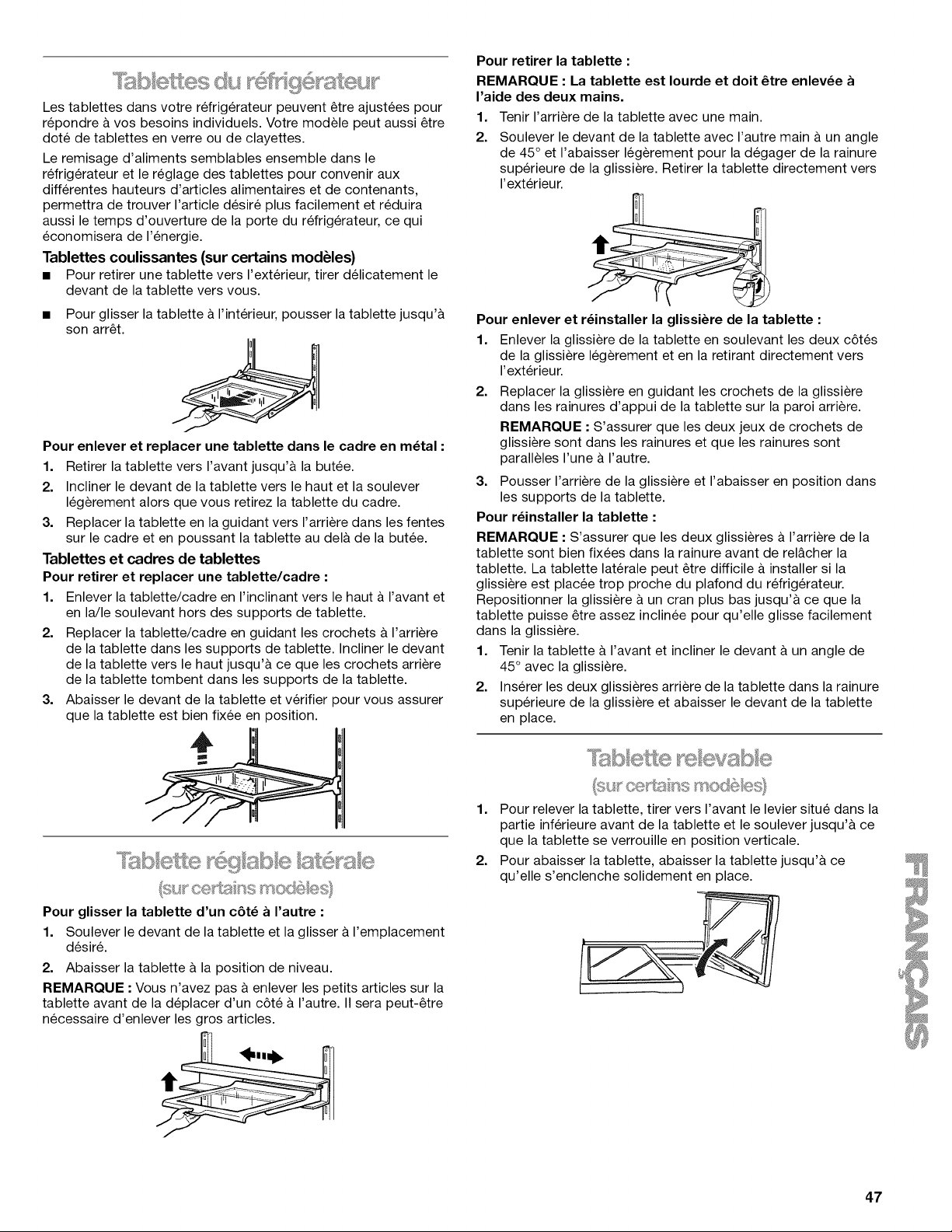

The shelves in your refrigerator are adjustable to meet your

individual storage needs. Your model may have glass or wire

shelves.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open, and save energy.

Slide-out Shelves (on some models)

• To slide out shelf, carefully pull front of shelf toward you.

• To slide in shelf, push shelf in until it stops.

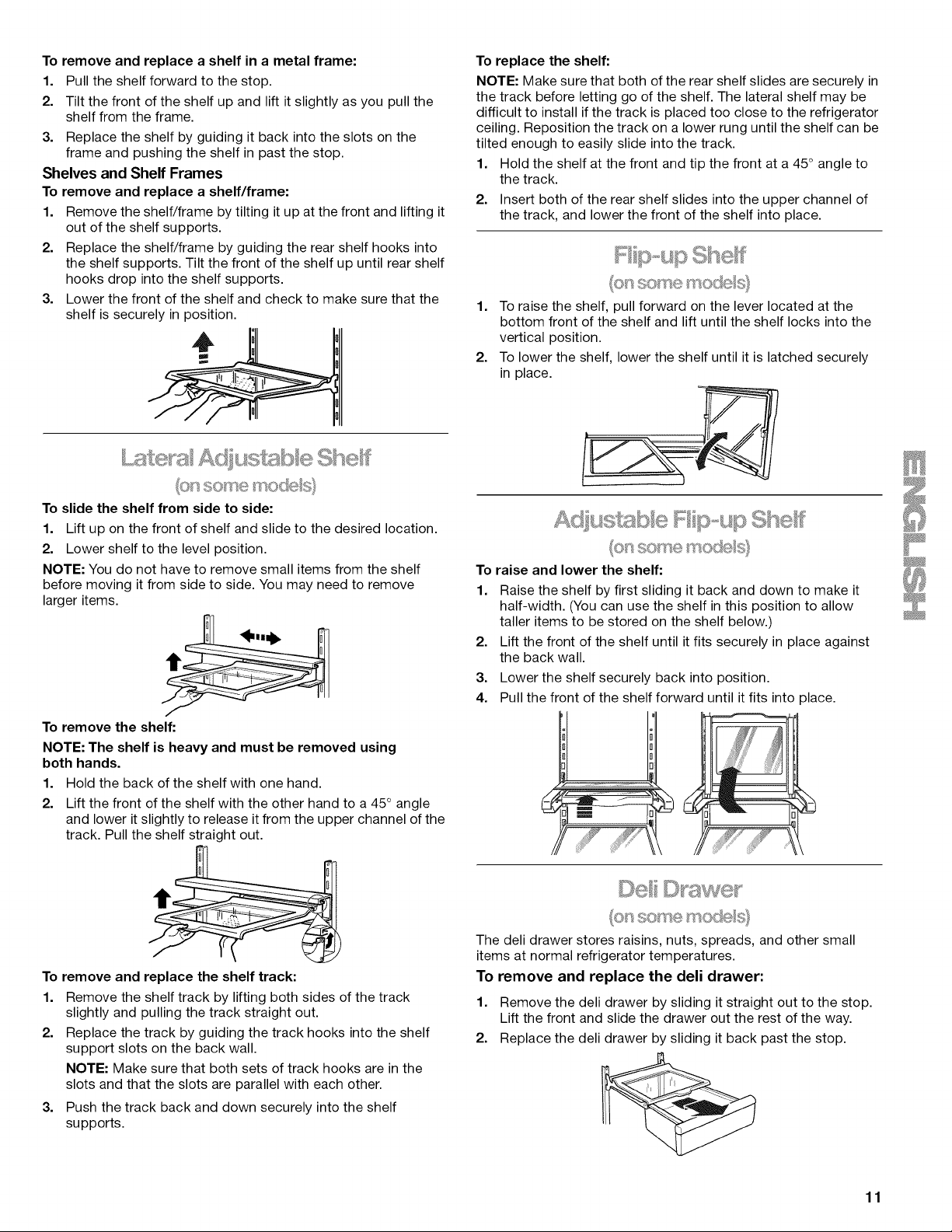

To remove and replace a shelf in a metal frame:

1. Pull the shelf forward to the stop.

2. Tilt the front of the shelf up and lift it slightly as you pull the

shelf from the frame.

3. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To remove and replace a shelf/frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

3. Lower the front of the shelf and check to make sure that the

shelf is securely in position.

To replace the shelf:

NOTE: Make sure that both of the rear shelf slides are securely in

the track before letting go of the shelf. The lateral shelf may be

difficult to install if the track is placed too close to the refrigerator

ceiling. Reposition the track on a lower rung until the shelf can be

tilted enough to easily slide into the track.

1. Hold the shelf at the front and tip the front at a 45 ° angle to

the track.

2. Insert both of the rear shelf slides into the upper channel of

the track, and lower the front of the shelf into place.

1. To raise the shelf, pull forward on the lever located at the

bottom front of the shelf and lift until the shelf locks into the

vertical position.

2. To lower the shelf, lower the shelf until it is latched securely

in place.

To slide the shelf from side to side:

1. Lift up on the front of shelf and slide to the desired location.

2. Lower shelf to the level position.

NOTE: You do not have to remove small items from the shelf

before moving it from side to side. You may need to remove

larger items.

To remove the shelf:

NOTE: The shelf is heavy and must be removed using

both hands.

1. Hold the back of the shelf with one hand.

2. Lift the front of the shelf with the other hand to a 45 ° angle

and lower it slightly to release it from the upper channel of the

track. Pull the shelf straight out.

• e° ....,fAdu beF "

To raise and lower the shelf:

1. Raise the shelf by first sliding it back and down to make it

half-width. (You can use the shelf in this position to allow

taller items to be stored on the shelf below.)

2. Lift the front of the shelf until it fits securely in place against

the back wall.

3. Lower the shelf securely back into position.

4. Pull the front of the shelf forward until it fits into place.

Del Ot_xW,...l

.,_J 6

To remove and replace the shelf track:

1. Remove the shelf track by lifting both sides of the track

slightly and pulling the track straight out.

2. Replace the track by guiding the track hooks into the shelf

support slots on the back wall.

NOTE: Make sure that both sets of track hooks are in the

slots and that the slots are parallel with each other.

3. Push the track back and down securely into the shelf

supports.

The deli drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To remove and replace the deli drawer:

1. Remove the deli drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the deli drawer by sliding it back past the stop.

s¢_s ,_o_ @_ @ % ......_ _

_:>ssome mode@

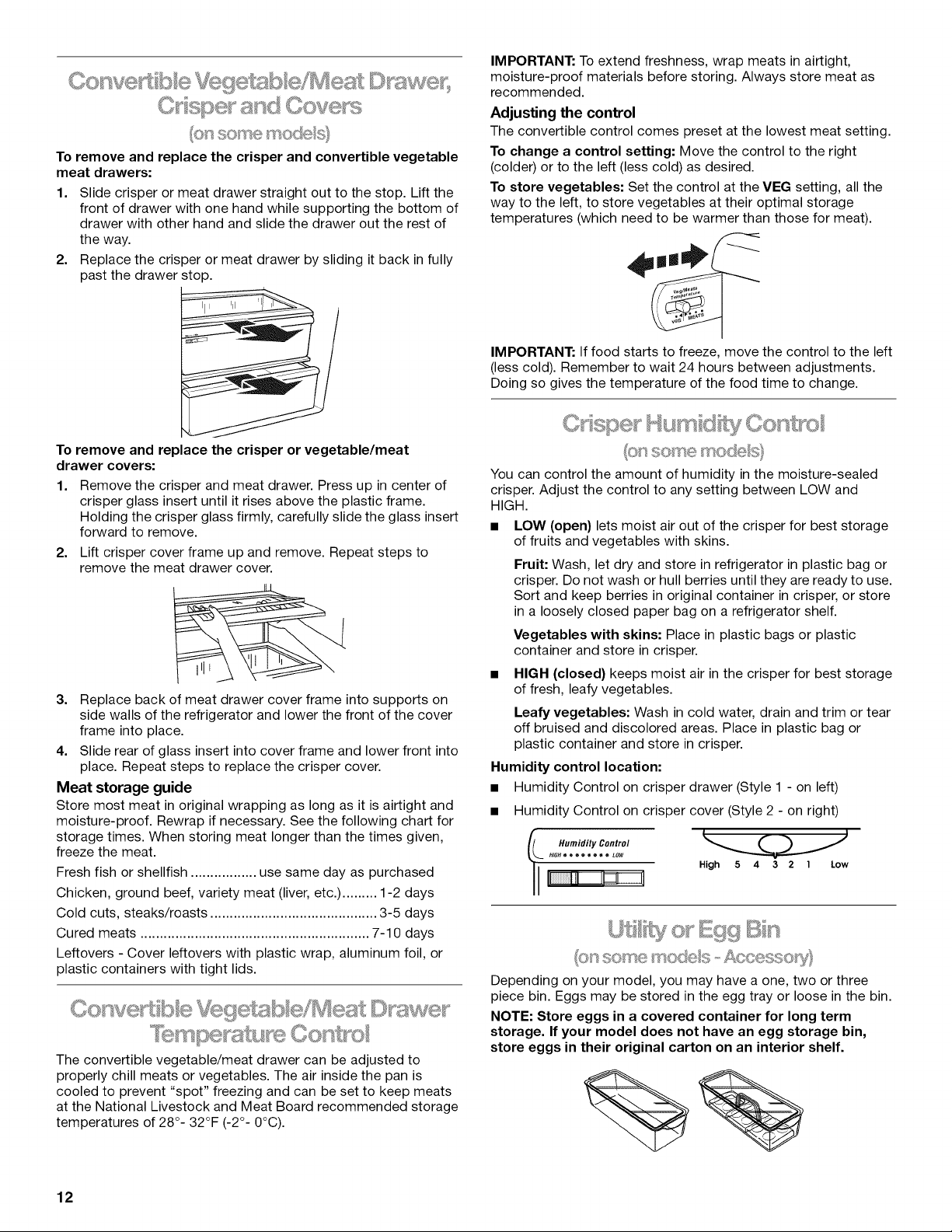

To remove and replace the crisper and convertible vegetable

meat drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with other hand and slide the drawer out the rest of

the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

To remove and replace the crisper or vegetable/meat

drawer covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, carefully slide the glass insert

forward to remove.

2. Lift crisper cover frame up and remove. Repeat steps to

remove the meat drawer cover.

3. Replace back of meat drawer cover frame into supports on

side walls of the refrigerator and lower the front of the cover

frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

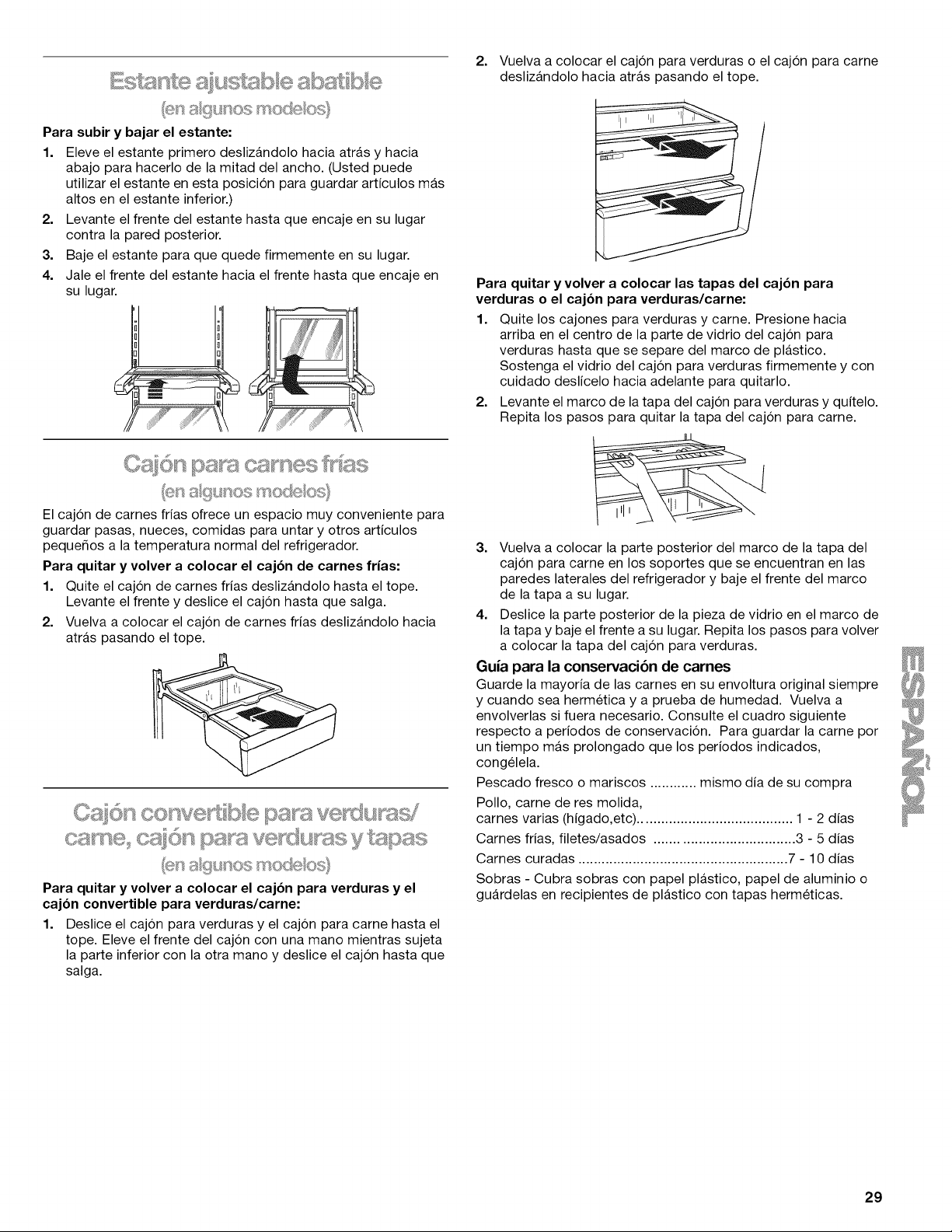

Meat storage guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ................. use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ......... 1-2 days

Cold cuts, steaks/roasts ........................................... 3-5 days

Cured meats ........................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

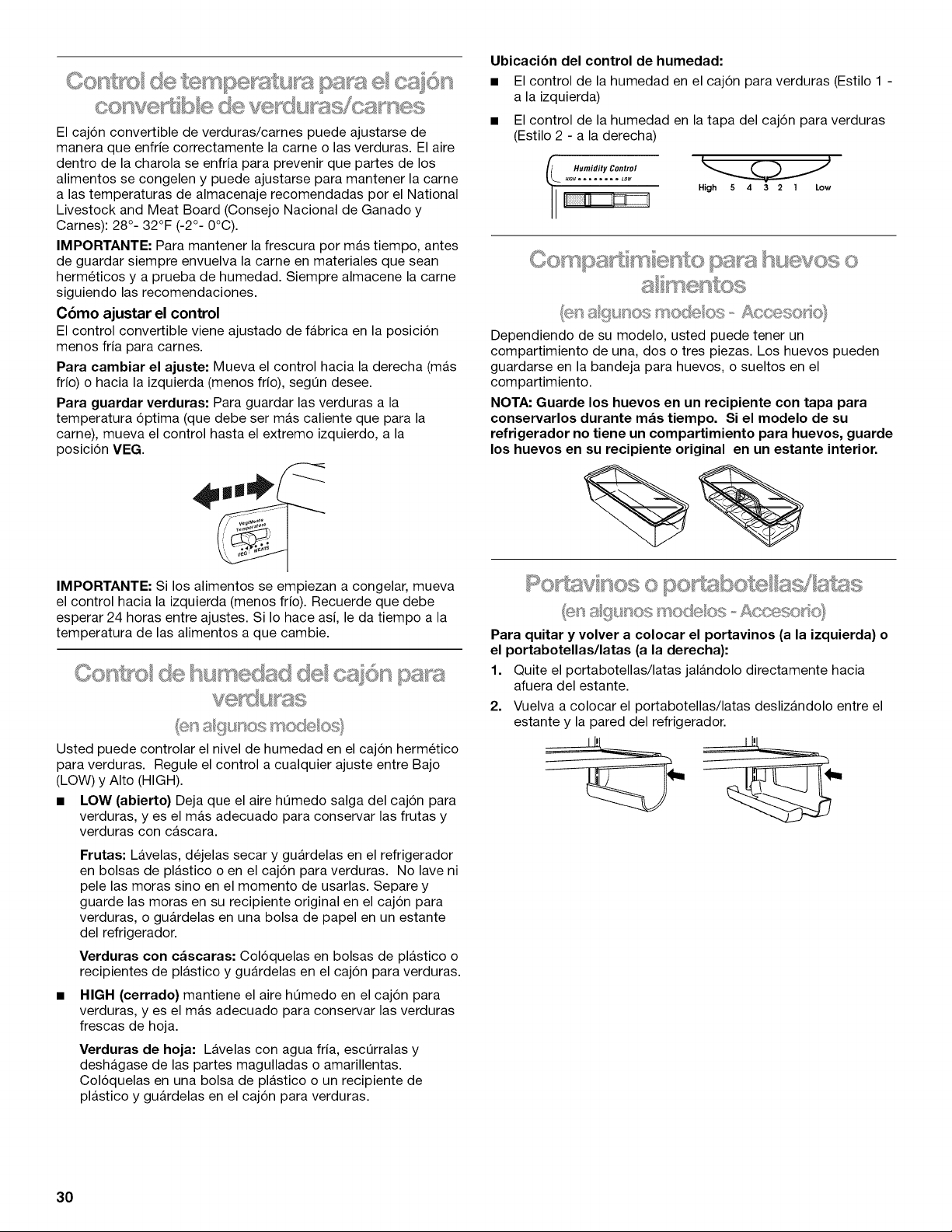

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to prevent "spot" freezing and can be set to keep meats

at the National Livestock and Meat Board recommended storage

temperatures of 28 °- 32°F (-2 °- 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control at the VEG setting, all the

way to the left, to store vegetables at their optimal storage

temperatures (which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

Hu dit Cont l

some modets)

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

• LOW (open) lets moist air out of the crisper for best storage

of fruits and vegetables with skins.

Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

Vegetables with skins: Place in plastic bags or plastic

container and store in crisper.

• I-II61-1(closed) keeps moist air in the crisper for best storage

of fresh, leafy vegetables.

Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Humidity control location:

• Humidity Control on crisper drawer (Style 1 - on left)

• Humidity Control on crisper cover (Style 2 - on right)

f_ Humidity Control

High 5 4 3 2 1 Low

_c£ some modes _,_Accesso_}

Depending on your model, you may have a one, two or three

piece bin. Eggs may be stored in the egg tray or loose in the bin.

NOTE: Store eggs in a covered container for long term

storage. If your model does not have an egg storage bin,

store eggs in their original carton on an interior shelf.

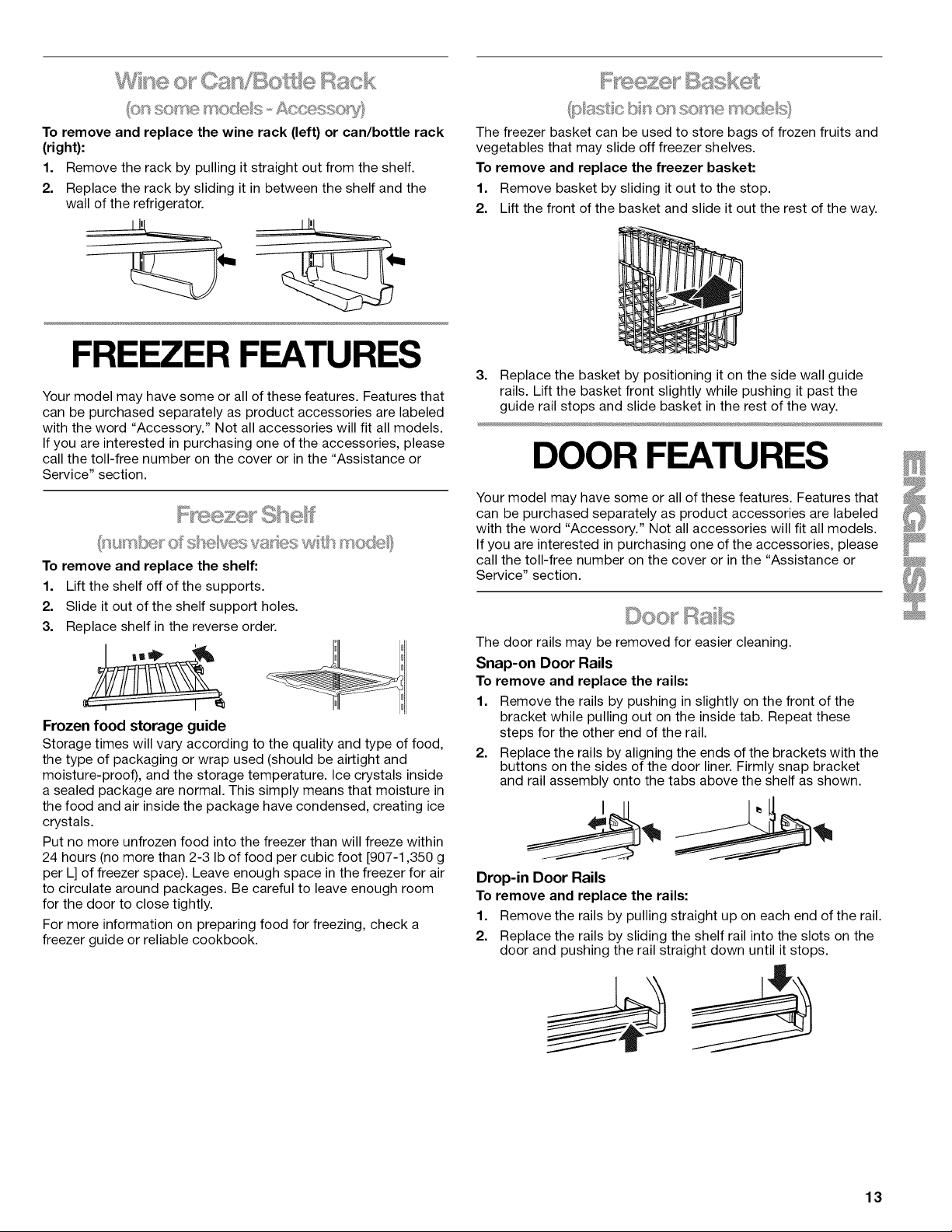

Wne Can/B e Rack

_ss some modes _J,Acc>!_sso_}

To remove and replace the wine rack (left) or can/bottle rack

(right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

_} ast c bn on some mode@

The freezer basket can be used to store bags of frozen fruits and

vegetables that may slide off freezer shelves.

To remove and replace the freezer basket:

1. Remove basket by sliding it out to the stop.

2. Lift the front of the basket and slide it out the rest of the way.

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Assistance or

Service" section.

O_s,mb{_ ' o4' s _eBsi_svades wth mede_

To remove and replace the shelf:

1. Lift the shelf off of the supports.

2. Slide it out of the shelf support holes.

3. Replace shelf in the reverse order.

is&

Frozen food storage guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2-3 Ib of food per cubic foot [907-1,350 g

per L] of freezer space). Leave enough space in the freezer for air

to circulate around packages. Be careful to leave enough room

for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

3. Replace the basket by positioning it on the side wall guide

rails. Lift the basket front slightly while pushing it past the

guide rail stops and slide basket in the rest of the way.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Assistance or

Service" section.

©oo Ras

The door rails may be removed for easier cleaning.

Snap-on Door Rails

To remove and replace the rails:

1. Remove the rails by pushing in slightly on the front of the

bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail.

2. Replace the rails by aligning the ends of the brackets with the

buttons on the sides of the door liner. Firmly snap bracket

and rail assembly onto the tabs above the shelf as shown.

Drop-in Door Nails

To remove and replace the rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

Bns

(On s©me node@

To remove and replace the bins:

1. Remove the bin by lifting it up and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

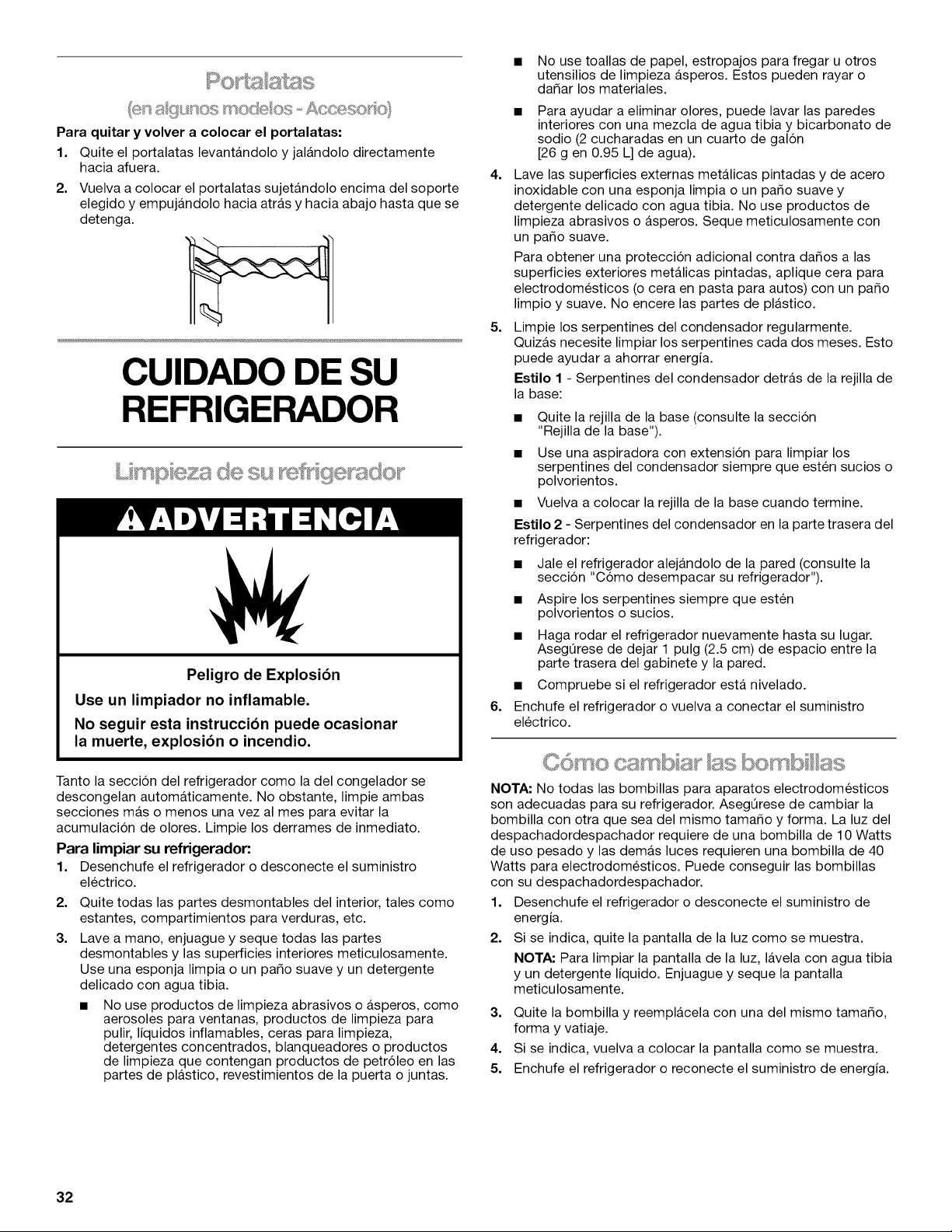

Can Back

To remove and replace the rack:

1. Remove the rack by lifting it up and pulling straight out.

2. Replace the rack by holding it above the desired support and

pushing the rack back and down until it stops.

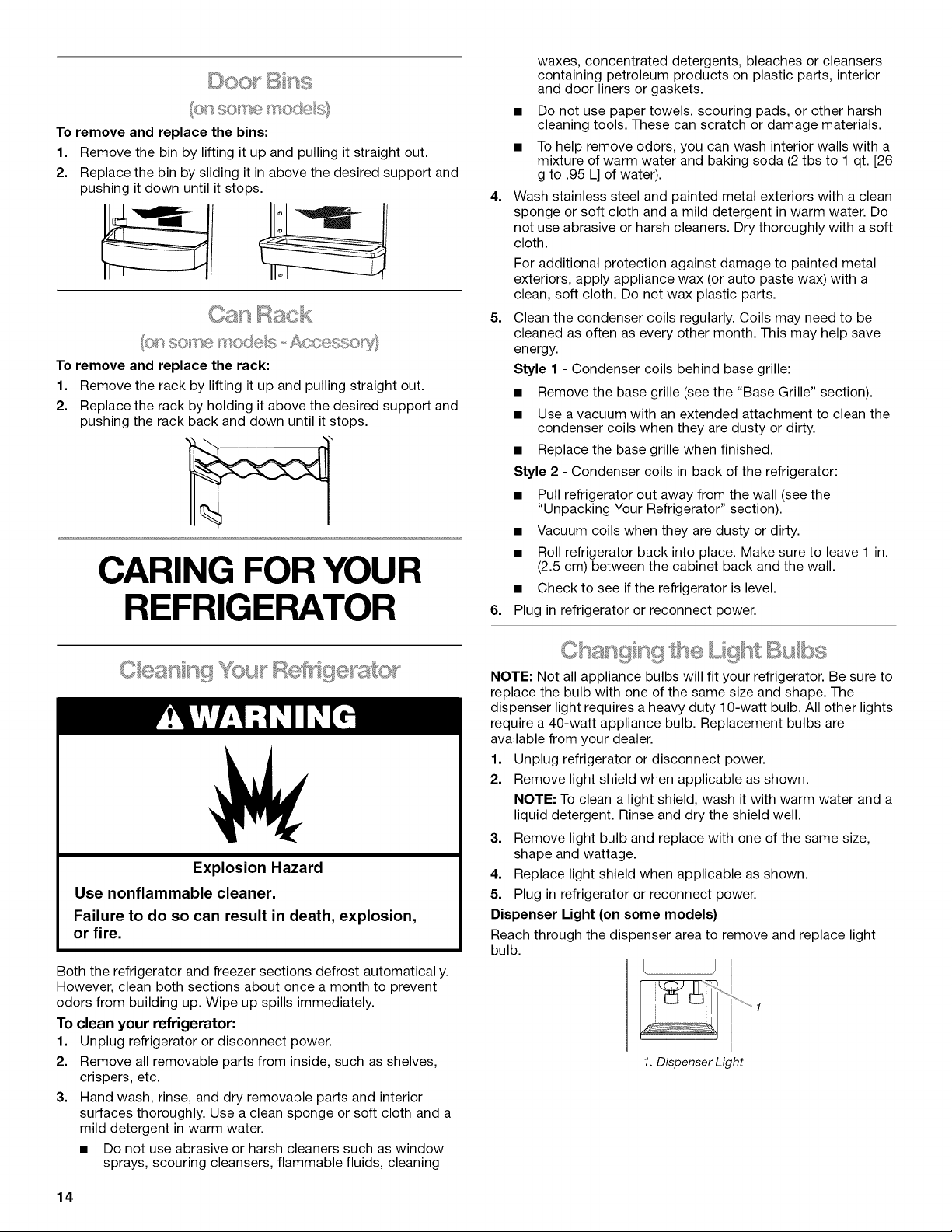

CARING FOR YOUR

REFRIGERATOR

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets.

• Do not use paper towels, scouring pads, or other harsh

cleaning tools. These can scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt. [26

g to .95 L] of water).

4. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners. Dry thoroughly with a soft

cloth.

For additional protection against damage to painted metal

exteriors, apply appliance wax (or auto paste wax) with a

clean, soft cloth. Do not wax plastic parts.

5. Clean the condenser coils regularly. Coils may need to be

cleaned as often as every other month. This may help save

energy.

Style 1 - Condenser coils behind base grille:

• Remove the base grille (see the "Base Grille" section).

• Use a vacuum with an extended attachment to clean the

condenser coils when they are dusty or dirty.

• Replace the base grille when finished.

Style 2 - Condenser coils in back of the refrigerator:

• Pull refrigerator out away from the wall (see the

"Unpacking Your Refrigerator" section).

• Vacuum coils when they are dusty or dirty.

• Roll refrigerator back into place. Make sure to leave 1 in.

(2.5 cm) between the cabinet back and the wall.

• Check to see if the refrigerator is level.

6. Plug in refrigerator or reconnect power.

C ea q ge ato

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion,

or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To clean your refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 1O-watt bulb. All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean a light shield, wash it with warm water and a

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light (on some models)

Reach through the dispenser area to remove and replace light

bulb.

1. Dispenser Light

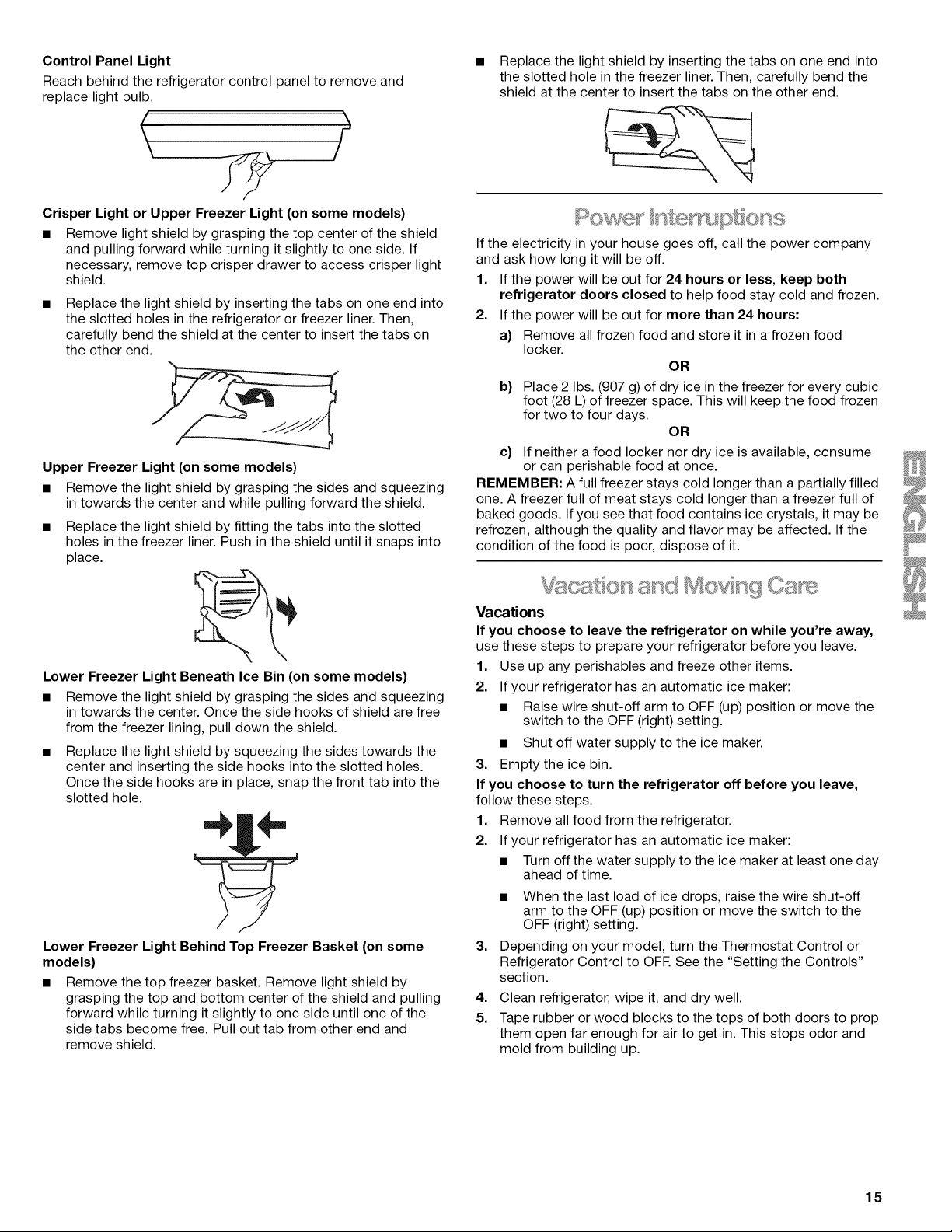

Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

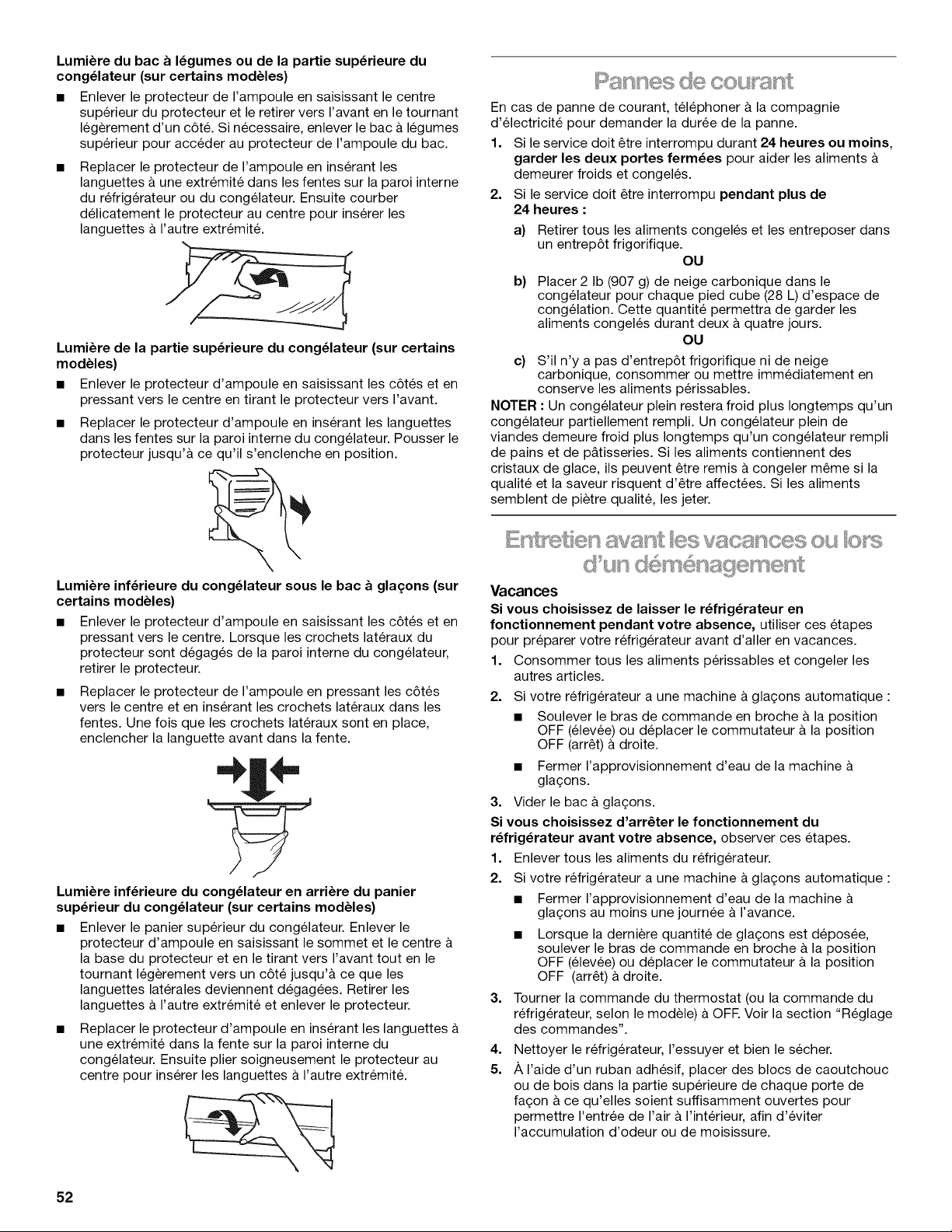

Crisper Light or Upper Freezer Light (on some models)

• Remove light shield by grasping the top center of the shield

and pulling forward while turning it slightly to one side. If

necessary, remove top crisper drawer to access crisper light

shield.

Replace the light shield by inserting the tabs on one end into

the slotted holes in the refrigerator or freezer liner. Then,

carefully bend the shield at the center to insert the tabs on

the other end.

Upper Freezer Light (on some models)

• Remove the light shield by grasping the sides and squeezing

in towards the center and while pulling forward the shield.

• Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light Beneath Ice Bin (on some models)

• Remove the light shield by grasping the sides and squeezing

in towards the center. Once the side hooks of shield are free

from the freezer lining, pull down the shield.

• Replace the light shield by squeezing the sides towards the

center and inserting the side hooks into the slotted holes.

Once the side hooks are in place, snap the front tab into the

slotted hole.

Lower Freezer Light Behind Top Freezer Basket (on some

models)

• Remove the top freezer basket. Remove light shield by

grasping the top and bottom center of the shield and pulling

forward while turning it slightly to one side until one of the

side tabs become free. Pull out tab from other end and

remove shield.

Replace the light shield by inserting the tabs on one end into

the slotted hole in the freezer liner. Then, carefully bend the

shield at the center to insert the tabs on the other end.

If the electricity in your house goes off, call the power company

and ask how long it will be off.

1. If the power will be out for 24 hours or less, keep both

refrigerator doors closed to help food stay cold and frozen.

2. If the power will be out for more than 24 hours:

a} Remove all frozen food and store it in a frozen food

locker.

b} Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen

for two to four days.

c} If neither a food locker nor dry ice is available, consume

or can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

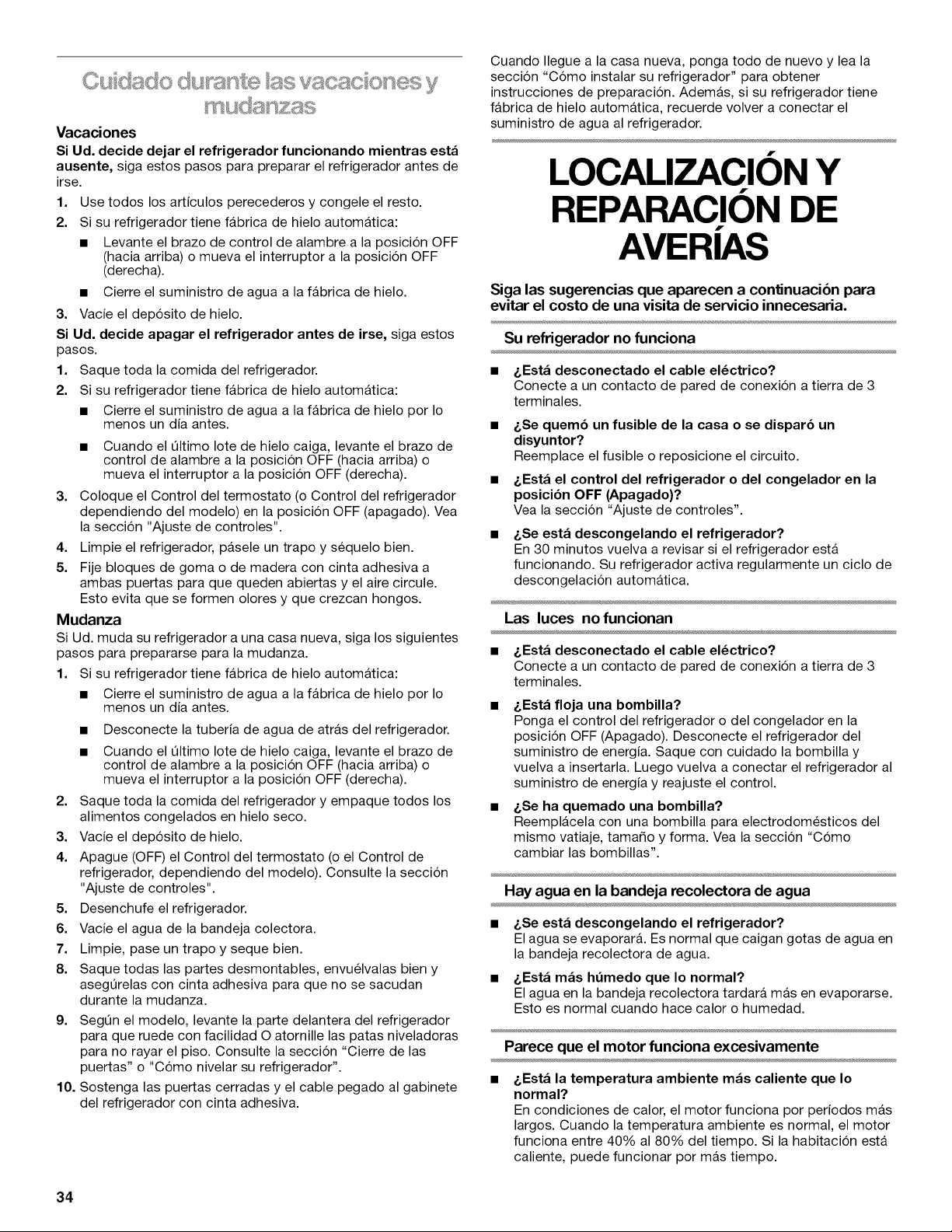

Vacations

If you choose to leave the refrigerator on while you're away,

use these steps to prepare your refrigerator before you leave.

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shut-off arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If you choose to turn the refrigerator off before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shut-off

arm to the OFF (up) position or move the switch to the

OFF (right) setting.

3. Depending on your model, turn the Thermostat Control or

Refrigerator Control to OFF. See the "Setting the Controls"

section.

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

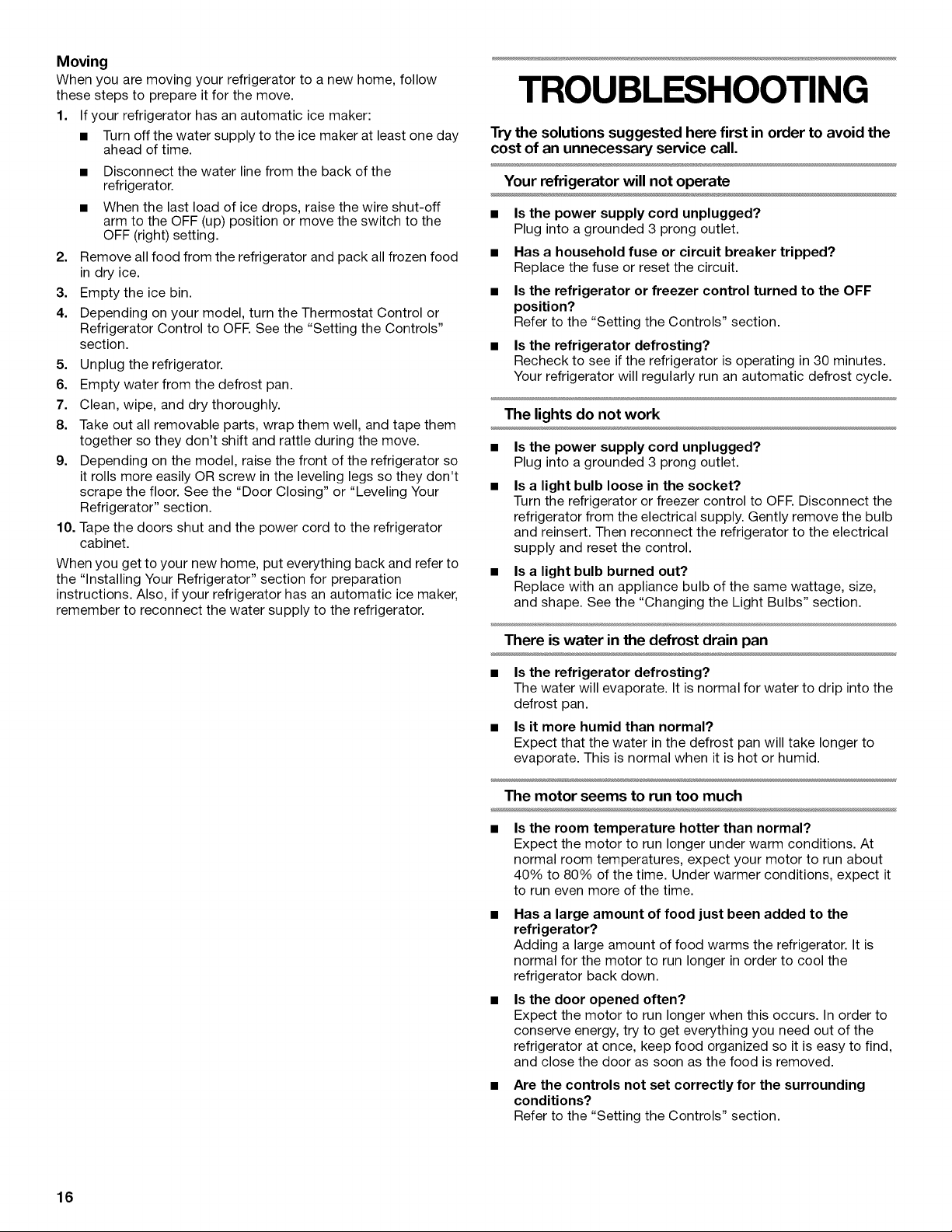

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shut-off

arm to the OFF (up) position or move the switch to the

OFF (right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Depending on your model, turn the Thermostat Control or

Refrigerator Control to OFE See the "Setting the Controls"

section.

5. Unplug the refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See the "Door Closing" or "Leveling Your

Refrigerator" section.

10. Tape the doors shut and the power cord to the refrigerator

cabinet.

When you get to your new home, put everything back and refer to

the "Installing Your Refrigerator" section for preparation

instructions. Also, if your refrigerator has an automatic ice maker,

remember to reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the

cost of an unnecessary service call.

Your refrigerator will not operate

• Is the power supply cord unplugged?

Plug into a grounded 3 prong outlet.

• Has a household fuse or circuit breaker tripped?

Replace the fuse or reset the circuit.

• Is the refrigerator or freezer control turned to the OFF

position?

Refer to the "Setting the Controls" section.

• Is the refrigerator defrosting?

Recheck to see if the refrigerator is operating in 30 minutes.

Your refrigerator will regularly run an automatic defrost cycle.

The lights do not work

• Is the power supply cord unplugged?

Plug into a grounded 3 prong outlet.

• Is a light bulb loose in the socket?

Turn the refrigerator or freezer control to OFE Disconnect the

refrigerator from the electrical supply. Gently remove the bulb

and reinsert. Then reconnect the refrigerator to the electrical

supply and reset the control.

• Is a light bulb burned out?

Replace with an appliance bulb of the same wattage, size,

and shape. See the "Changing the Light Bulbs" section.

There is water in the defrost drain pan

• Is the refrigerator defrosting?

The water will evaporate. It is normal for water to drip into the

defrost pan.

• Is it more humid than normal?

Expect that the water in the defrost pan will take longer to

evaporate. This is normal when it is hot or humid.

The motor seems to run too much

• Is the room temperature hotter than normal?

Expect the motor to run longer under warm conditions. At

normal room temperatures, expect your motor to run about

40% to 80% of the time. Under warmer conditions, expect it

to run even more of the time.

• Has a large amount of food just been added to the

refrigerator?

Adding a large amount of food warms the refrigerator. It is

normal for the motor to run longer in order to cool the

refrigerator back down.

• Is the door opened often?

Expect the motor to run longer when this occurs. In order to

conserve energy, try to get everything you need out of the

refrigerator at once, keep food organized so it is easy to find,

and close the door as soon as the food is removed.

• Are the controls not set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

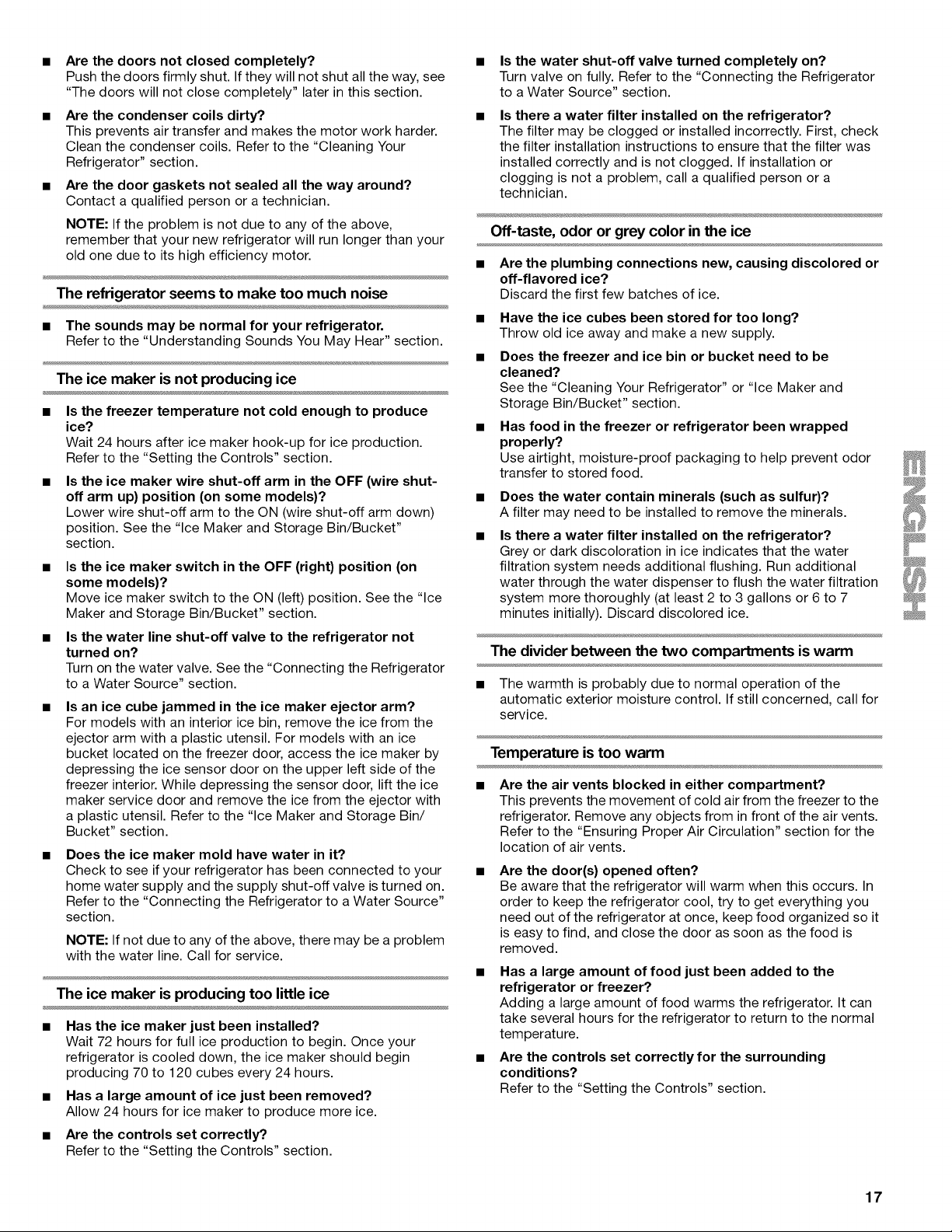

• Are the doors not closed completely?

Push the doors firmly shut. If they will not shut all the way, see

"The doors will not close completely" later in this section.

• Are the condenser coils dirty?

This prevents air transfer and makes the motor work harder.

Clean the condenser coils. Refer to the "Cleaning Your

Refrigerator" section.

• Are the door gaskets not sealed all the way around?

Contact a qualified person or a technician.

NOTE: If the problem is not due to any of the above,

remember that your new refrigerator will run longer than your

old one due to its high efficiency motor.

The refrigerator seems to make too much noise

• The sounds may be normal for your refrigerator.

Refer to the "Understanding Sounds You May Hear" section.

The ice maker is not producing ice

• Is the freezer temperature not cold enough to produce

ice?

Wait 24 hours after ice maker hook-up for ice production.

Refer to the "Setting the Controls" section.

• Is the ice maker wire shut-off arm in the OFF (wire shut-

off arm up) position (on some models)?

Lower wire shut-off arm to the ON (wire shut-off arm down)

position. See the "Ice Maker and Storage Bin/Bucket"

section.

• Is the ice maker switch in the OFF (right) position (on

some models)?

Move ice maker switch to the ON (left) position. See the "Ice

Maker and Storage Bin/Bucket" section.

• Is the water line shut-off valve to the refrigerator not

turned on?

Turn on the water valve. See the "Connecting the Refrigerator

to a Water Source" section.

Is an ice cube jammed in the ice maker ejector arm?

For models with an interior ice bin, remove the ice from the

ejector arm with a plastic utensil. For models with an ice

bucket located on the freezer door, access the ice maker by

depressing the ice sensor door on the upper left side of the

freezer interior. While depressing the sensor door, lift the ice

maker service door and remove the ice from the ejector with

a plastic utensil. Refer to the "Ice Maker and Storage Bin/

Bucket" section.

Does the ice maker mold have water in it?

Check to see if your refrigerator has been connected to your

home water supply and the supply shut-off valve is turned on.

Refer to the "Connecting the Refrigerator to a Water Source"

section.

NOTE: If not due to any of the above, there may be a problem

with the water line. Call for service.

The ice maker is producing too little ice

• Has the ice maker just been installed?

Wait 72 hours for full ice production to begin. Once your

refrigerator is cooled down, the ice maker should begin

producing 70 to 120 cubes every 24 hours.

• Has a large amount of ice just been removed?

Allow 24 hours for ice maker to produce more ice.

• Are the controls set correctly?

Refer to the "Setting the Controls" section.

Is the water shut-off valve turned completely on?

Turn valve on fully. Refer to the "Connecting the Refrigerator

to a Water Source" section.

Is there a water filter installed on the refrigerator?

The filter may be clogged or installed incorrectly. First, check

the filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call a qualified person or a

technician.

Off-taste, odor or grey color in the ice

Are the plumbing connections new, causing discolored or

off-flavored ice?

Discard the first few batches of ice.

• Have the ice cubes been stored for too long?

Throw old ice away and make a new supply.

• Does the freezer and ice bin or bucket need to be

cleaned?

See the "Cleaning Your Refrigerator" or "Ice Maker and

Storage Bin/Bucket" section.

• Has food in the freezer or refrigerator been wrapped

properly?

Use airtight, moisture-proof packaging to help prevent odor

transfer to stored food.

Does the water contain minerals (such as sulfur)?

A filter may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator?

Grey or dark discoloration in ice indicates that the water

filtration system needs additional flushing. Run additional

water through the water dispenser to flush the water filtration

system more thoroughly (at least 2 to 3 gallons or 6 to 7

minutes initially). Discard discolored ice.

The divider between the two compartments is warm

• The warmth is probably due to normal operation of the

automatic exterior moisture control. If still concerned, call for

service.

Temperature is too warm

• Are the air vents blocked in either compartment?

This prevents the movement of cold air from the freezer to the

refrigerator. Remove any objects from in front of the air vents.

Refer to the "Ensuring Proper Air Circulation" section for the

location of air vents.

Are the door(s) opened often?

Be aware that the refrigerator will warm when this occurs. In

order to keep the refrigerator cool, try to get everything you

need out of the refrigerator at once, keep food organized so it

is easy to find, and close the door as soon as the food is

removed.

• Has a large amount of food just been added to the

refrigerator or freezer?

Adding a large amount of food warms the refrigerator. It can

take several hours for the refrigerator to return to the normal

temperature.

• Are the controls set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

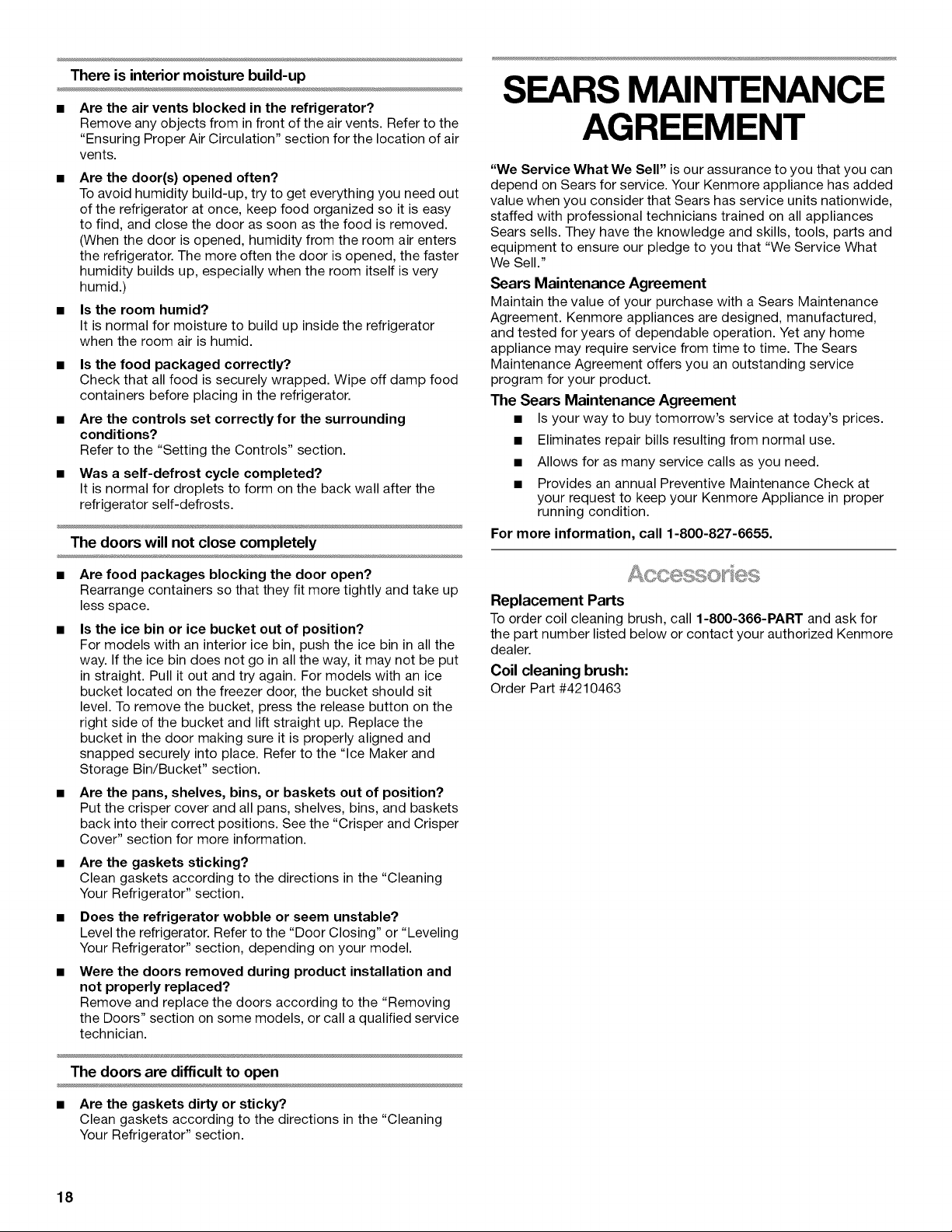

There is interior moisture build-up

• Are the air vents blocked in the refrigerator?

Remove any objects from infront of the air vents. Refer to the

"Ensuring Proper Air Circulation" section for the location of air

vents.

• Are the door(s) opened often?

To avoid humidity build-up, try to get everything you need out

of the refrigerator at once, keep food organized so it is easy

to find, and close the door as soon as the food is removed.

(When the door is opened, humidity from the room air enters

the refrigerator. The more often the door is opened, the faster

humidity builds up, especially when the room itself is very

humid.)

• Is the room humid?

It is normal for moisture to build up inside the refrigerator

when the room air is humid.

• Is the food packaged correctly?

Check that all food is securely wrapped. Wipe off damp food

containers before placing in the refrigerator.

• Are the controls set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

• Was a self-defrost cycle completed?

It is normal for droplets to form on the back wall after the

refrigerator self-defrosts.

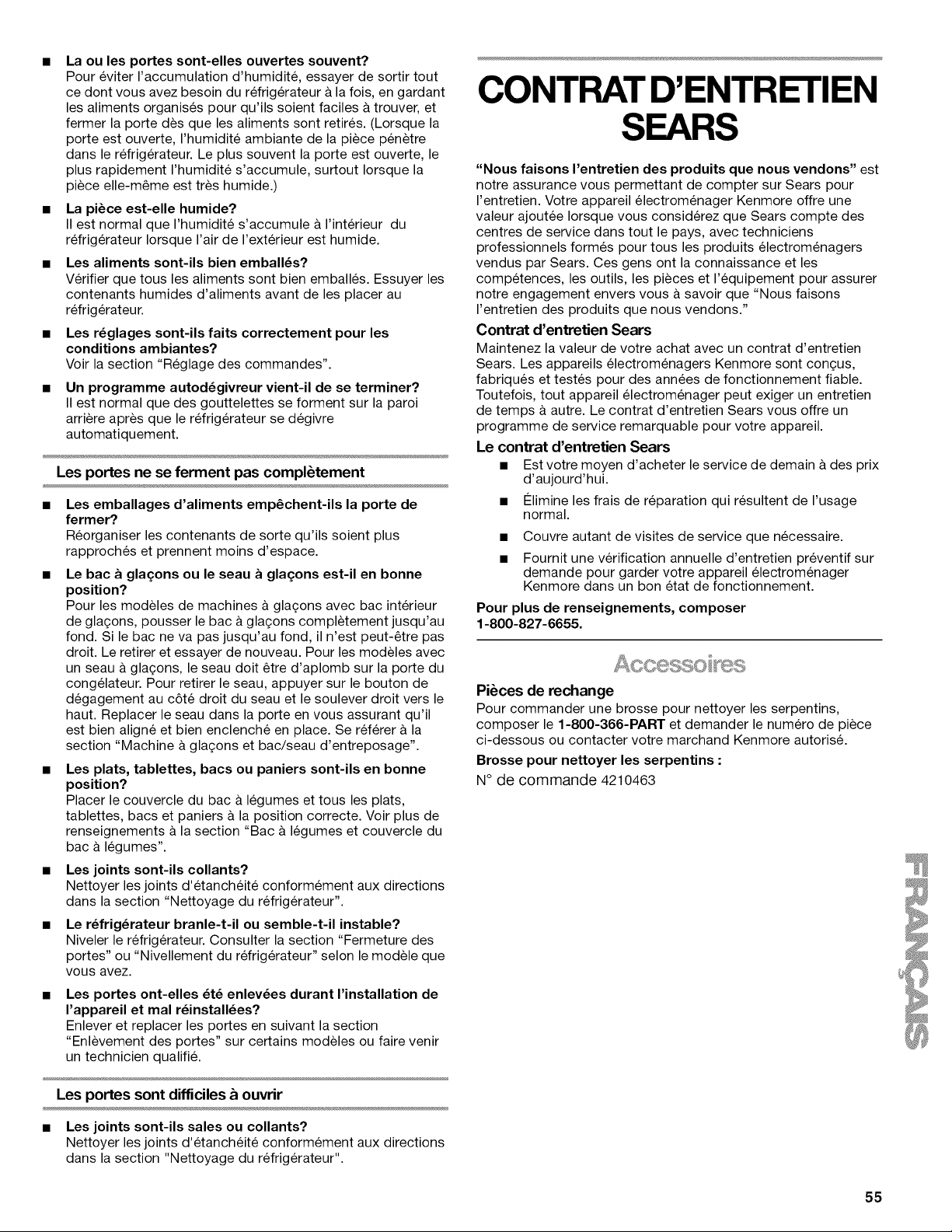

The doors will not close completely

• Are food packages blocking the door open?

Rearrange containers so that they fit more tightly and take up

less space.

• Is the ice bin or ice bucket out of position?

For models with an interior ice bin, push the ice bin in all the

way. If the ice bin does not go in all the way, it may not be put

in straight. Pull it out and try again. For models with an ice

bucket located on the freezer door, the bucket should sit

level. To remove the bucket, press the release button on the

right side of the bucket and lift straight up. Replace the

bucket in the door making sure it is properly aligned and

snapped securely into place. Refer to the "Ice Maker and

Storage Bin/Bucket" section.

• Are the pans, shelves, bins, or baskets out of position?

Put the crisper cover and all pans, shelves, bins, and baskets

back into their correct positions. See the "Crisper and Crisper

Cover" section for more information.

• Are the gaskets sticking?

Clean gaskets according to the directions in the "Cleaning

Your Refrigerator" section.

• Does the refrigerator wobble or seem unstable?

Level the refrigerator. Refer to the "Door Closing" or "Leveling

Your Refrigerator" section, depending on your model.

• Were the doors removed during product installation and

not properly replaced?

Remove and replace the doors according to the "Removing

the Doors" section on some models, or call a qualified service

technician.

The doors are difficult to open

• Are the gaskets dirty or sticky?

Clean gaskets according to the directions in the "Cleaning

Your Refrigerator" section.

SEARS MAINTENANCE

AGREEMENT

"We Service What We Sell" is our assurance to you that you can

depend on Sears for service. Your Kenmore appliance has added

value when you consider that Sears has service units nationwide,

staffed with professional technicians trained on all appliances

Sears sells. They have the knowledge and skills, tools, parts and

equipment to ensure our pledge to you that "We Service What

We Sell."

Sears Maintenance Agreement

Maintain the value of your purchase with a Sears Maintenance

Agreement. Kenmore appliances are designed, manufactured,

and tested for years of dependable operation. Yet any home

appliance may require service from time to time. The Sears

Maintenance Agreement offers you an outstanding service

program for your product.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as you need.

• Provides an annual Preventive Maintenance Check at

your request to keep your Kenmore Appliance in proper

running condition.

For more information, call 1-800-827-6655.

Replacement Parts

To order coil cleaning brush, call 1-800-366-PART and ask for

the part number listed below or contact your authorized Kenmore

dealer.

Coil cleaning brush:

Order Part #4210463

INDICE

GARANT_ .................................................................................... 19

SEGURIDAD DEL REFRIGERADOR ........................................ 20

Como deshacerse de su refrigerador viejo ............................... 20

COMO INSTALAR SU REFRIGERADOR .................................... 21

Como desempacar su refrigerador ........................................... 21

Requisitos de Iocalizacion ......................................................... 21

Requisitos electricos.................................................................. 22

Rejilla de la base ........................................................................ 22

Como quitar la puerta ................................................................ 22

Como cerrar la puerta ................................................................ 23

Conexion del refrigerador

al suministro de agua ................................................................. 24

Como interpretar los sonidos provenientes

de su refrigerador ....................................................................... 25

COMO USAR SU REFRIGERADOR ............................................ 25

Como asegurar la debida circulacion del aire ........................... 25

Ajuste de controles .................................................................... 26

Como cambiar la posicion de los controles .............................. 26

Fabrica de hielo y deposito/balde de hielo ............................... 27

CARACTERiSTICAS DEL REFRIGERADOR .............................. 27

Estantes del refrigerador ............................................................ 27

Estante lateral regulable ............................................................ 28

Estante abatible ......................................................................... 28

Estante ajustable abatible .......................................................... 29

Cajon para carnes frias .............................................................. 29

Cajon convertible para verduras/carne,

cajon para verduras y tapas ...................................................... 29

Control de temperatura para el cajon

convertible de verduras/carnes ................................................. 30

Control de humedad del cajon para verduras ........................... 30

Compartimiento para huevos o alimentos ................................ 30

Portavinos o portabotellas/latas ................................................ 30

CARACTERiSTICAS DEL CONGELADOR ................................. 31

Estante del congelador .............................................................. 31

Canastilla del congelador .......................................................... 31

CARACTERiSTICAS DE LA PUERTA ......................................... 31

Rieles de la puerta ..................................................................... 31

Recipientes de la puerta ............................................................ 31

Portalatas ................................................................................... 32

CUlDADO DE SU REFRIGERADOR ........................................... 32

Limpieza de su refrigerador ....................................................... 32

Como cambiar las bombillas ..................................................... 32

Cortes de corriente .................................................................... 33

Cuidado durante las vacaciones y mudanzas .......................... 34

LOCALIZACION Y REPARACION DE AVERiAS ........................ 34

CONTRATO DE MANTENIMIENTO SEARS .............................. 37

Accesorios ................................................................................. 37

GARANTIA

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un a_o desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo a las instrucciones adheridas al

producto o provistas con el mismo, Sears repararA este

refrigerador, libre de cargo, si hay defectos de material o de

mano de obra.

GARANTiA TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACION

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo alas instrucciones para el

propietario adheridas al producto o provistas con el mismo,

Sears reparara el sistema sellado (que consiste en el refrigerador,

tuberia de conexion, y compresor) libre de cargo, si hay defectos

de material o de mano de obra.

La cobertura de la garantia mencionada anteriormente se aplica

solo a los refrigeradores que se usan con el proposito de

conservar alimentos en hogares y excluye los cartuchos de

filtracion Kenmore Filtered Ice & Water (si estuviese equipados

con el sistema de filtracion). Los cartuchos originales y de

reemplazo estan garantizados solamente por 30 dias contra

defectos de fabricacion o de mano de obra de sus componentes.

LA GARANTiA DE SERVICIO ESTA DISPONIBLE LLAMANDO

AL CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O CANADA.

Esta garantia se aplica sblo mientras el producto se usa en

los Estados Unidos o en Canada. Esta garantia le da

derechos legales especificos y Ud. tambi_n puede tener

otros derechos que varian de estado a estado o de provincia

a provincia.

Los terminos de la garantia pueden variar en Canada. Contacte

su Centro de Servicio Sears para detalles completos.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

En el espacio de abajo, anote su nt_mero completo de modelo y

serie y la fecha de compra. Usted puede encontrar esta

informacion en la etiqueta del nQmero de modelo y de serie que

se encuentra en la pared interior del compartimiento del

refrigerador.

Tenga esta informacion disponible para facilitarle la obtencion de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

Nt_mero de modelo 106.

Nt_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

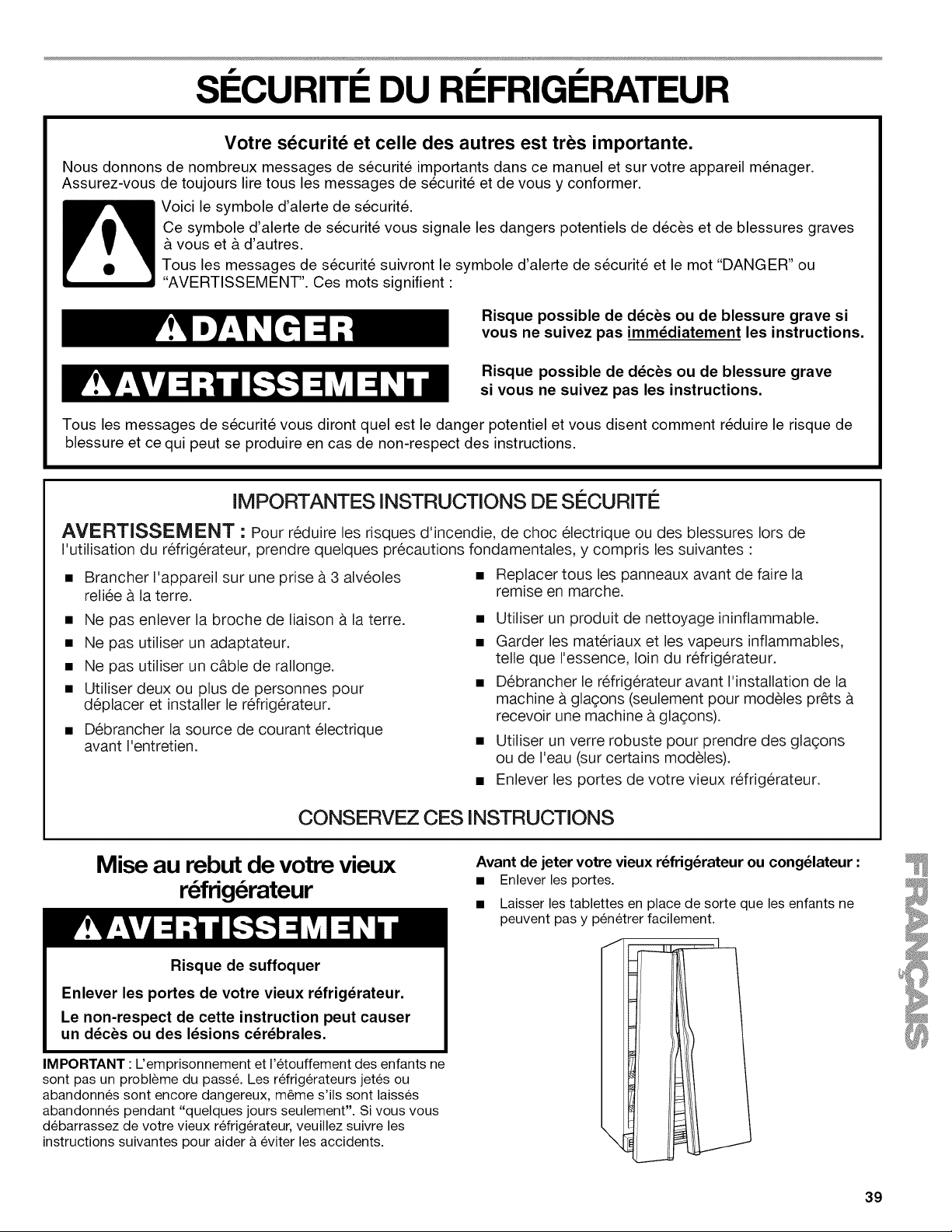

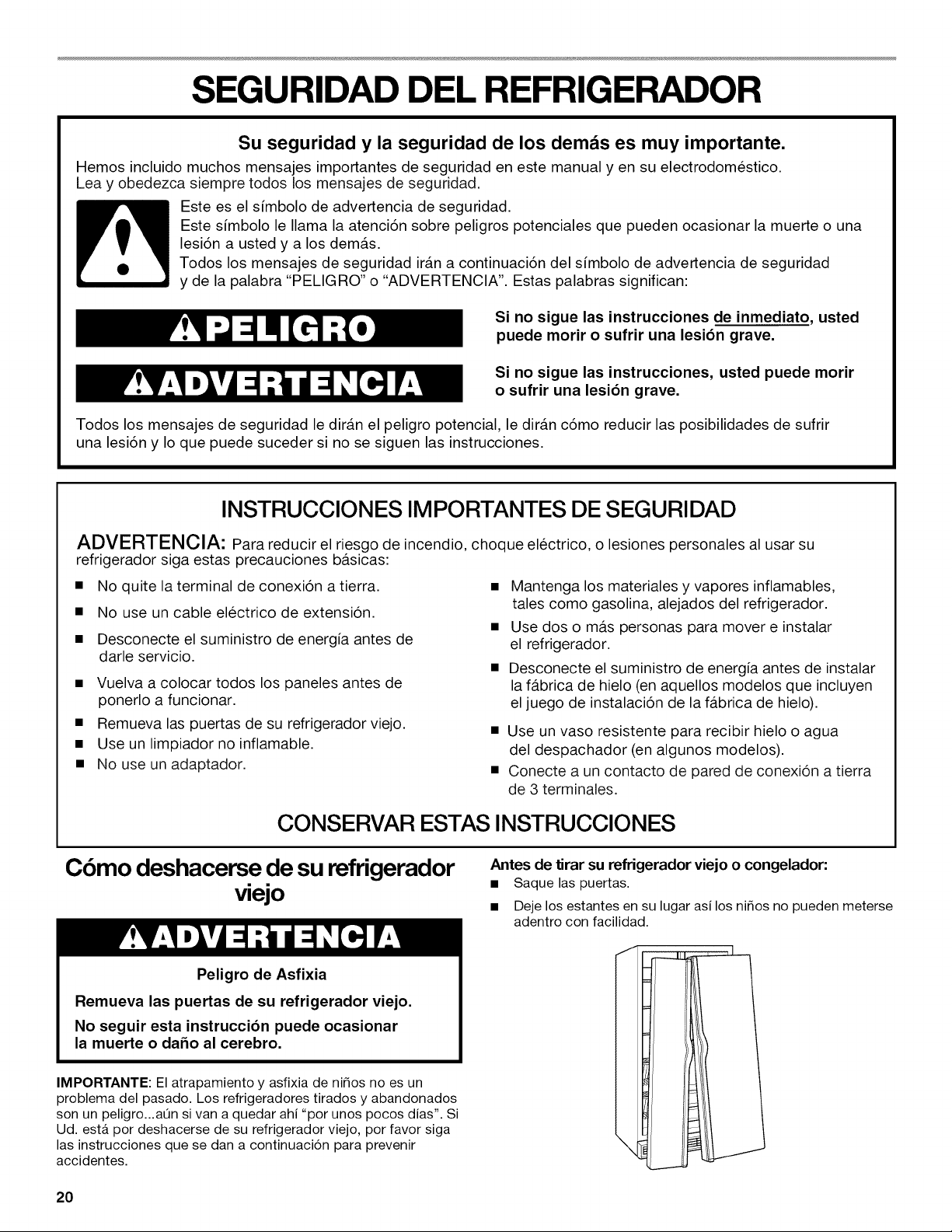

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodom_stico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demAs.

Todos los mensajes de seguridad irAn a continuaci6n del simbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesibn grave.

Todos los mensajes de seguridad le dir&n el peligro potencial, le dir&n c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su

refrigerador siga estas precauciones basicas:

• No quite la terminal de conexion a tierra.

• No use un cable electrico de extension.

• Desconecte el suministro de energia antes de

darle servicio.

• Vuelva a colocar todos los paneles antes de

ponerlo a funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• No use un adaptador.

• Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar

el refrigerador.

• Desconecte el suministro de energia antes de instalar

la fabrica de hielo (en aquellos modelos que incluyen

el juego de instalacion de la fabrica de hielo).

• Use un vaso resistente para recibir hielo o agua

del despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra

de 3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerse de su refrigerador

viejo

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instruccibn puede ocasionar

la muerte o daho al cerebro.

IMPORTANTE: El atrapamiento y asfixia de nitros no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...aOn si van a quedar ahi "por unos pocos dias". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuacion para prevenir

accidentes.

Antes de tirar su refrigerador viejo o congelador:

• Saque las puertas.

• Deje los estantes en su lugar asi los ni_os no pueden meterse

adentro con facilidad.

COMO INSTALAR SU

REFRIGERADOR

Peligro de Peso Excesivo

Use dos o m_is personas para mover e instalar

el refrigerador.

No seguir esta instruccibn puede ocasionar

una lesibn en la espalda u otro tipo de lesiones.

C6mo quitar los materiales de empaque

• Quite las cintas y gomas de su refrigerador antes de usarlo.

Para eliminar todos los residuos de cinta o goma, frote el Area

vigorosamente con su dedo pulgar. La cinta adhesiva o goma

tambien pueden sacarse frotando un poco de detergente

sobre el adhesivo con los dedos. Limpie con agua tibia y

seque.

• No use instrumentos filosos, alcohol para fricciones o

limpiadores abrasivos para eliminar restos de cinta o goma.

Estos productos pueden dafiar la superficie de su

refrigerador. Para mas informacion, vea la seccion

"Seguridad del refrigerador".

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que

podria dafiar el piso.

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en la seccion "Cuidado de su

refrigerador".

Informaci6n importante para saber aeerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha disefiado para hacerse afiicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

Beo %itos de o zac6n

Peligro de Explosibn

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instruccibn puede ocasionar

la muerte, explosibn, o incendio.

• Para asegurar la adecuada ventilacion para su refrigerador,

deje un espacio de 1/2pulg (1.25 cm) a cada lado y por

encima.

2" (5.08 era)/

Si su refrigerador tiene fabrica de hielo, asegQrese que hay

espacio adicional atras para la conexion de la linea de agua.

El refrigerador se puede poner contra la pared de atrAs si no

tiene fabrica de hielo.

• Si Ud. instala el refrigerador proximo a una pared fija, deje

como minimo 2 pulg (5.08 cm) a cada lado (dependiendo del

modelo) para permitir que la puerta abra bien.

NOTA" No instale el refrigerador cerca de un homo, radiador, u

otra fuente de calor, ni en un lugar donde la temperatura puede

ser menor de 55°F (13°C).

Peligrode ChoqueEl_ctrico

Conectea uncontactode paredde conexibna

tierra de 3 terminales.

No quite el terminal de conexibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibn.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada:

M_todo de conexidn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interruptor. No use un cable de

extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar una bombilla de luz, ponga el Control (del Termostato,

del Refrigerador o del Congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

Control (del Termostato, del Refrigerador o del Congelador

dependiendo del modelo) en la posici6n deseada.

Para retirar la rejilla de la base:

1. Abra ambas puertas del refrigerador.

2. Sujete la rejilla con sus manos por los extremos, con los

pulgares en la parte superior. Empuje hacia adentro con los

pulgares y tire hacia arriba desde el fondo.

NOTA: AsegOrese de volver a fijar la ficha tecnica en la parte

trasera de la rejilla de la base despu6s de limpiar.

Para velver a colocar la rejilla de la base:

1. Abra las puertas.

2. Alinee las lengQetas del soporte de la rejilla con los

sujetadores metalicos.

3. Empuje la rejilla con firmeza para que enganche en su lugar.

HERRAMIENTAS NECESARIAS: Llave de tubo de cabeza

hexagonal de ¼ pulg, Ilave de tubo de cabeza hexagonal de S/le

pulg y un destornillador de cabeza plana.

IMPORTANTE:

• Antes de comenzar, fije el control del refrigerador a OFF

(Apagado). Desenchufe el refrigerador o desconecte la

energia. Quite de las puertas los alimentos y cualquier puerta

ajustable o recipientes utilitarios.

• Solamente pudiera ser necesario quitar la agarradera de la

puerta o las puertas para Iograr introducir el producto por la

entrada de su hogar. Para determinar si es necesario quitar

las puertas o las agarraderas, mida la abertura de la puerta.

C6mo quitar las agarraderas (opcional)

1. Apriete con su mano firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo de la

agarradera. Separe las piezas del adorno de los tornillos de

tope (vea la ilustraci6n 1).

NOTA: En algunos modelos se incluyen unos ornamentos

pequeBos entre la agarradera y el adorno de la agarradera. Si su

modelo incluye estos ornamentos, debera quitarlos

cuidadosamente con un destornillador de cabeza plana antes de

quitar los tornillos de la agarradera. Los ornamentos son

opcionales y pueden reinstalarse o retirarse del ensamblaje de la

agarradera.

2. Quite los tornillos de las agarraderas y las agarraderas.

3. Coloque el refrigerador en su sitio. Reemplace las

agarraderas como se muestra (vea la ilustraci6n 1).

C6mo quitar la puerta

1. Desenchufe el refrigerador o desconecte la energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la base

tirando de los extremos exteriores del fondo hacia arriba (vea

la ilustracion 2).

3. Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas del gabinete.

4. Quite la cubierta de la bisagra superior izquierda y los

tornillos segQn se muestra (vea la ilustracion 3). NO QUITE

EL TORNILLO 1.

5. Levante cuidadosamente la puerta del congelador

directamente de la bisagra inferior (vea la ilustracion 4).

6. Quite la cubierta de la bisagra superior derecha y los tornillos

como se muestra (vea la ilustracion 5). NO QUITE EL

TORNILLO 1.

7. Levante la puerta del refrigerador directamente de la bisagra

inferior (vea la ilustracion 4).

8. Quiza no sea necesario quitar la bisagra inferior para pasar el

refrigerador por una puerta. Ambas bisagras inferiores tienen

la misma construccion.

• Desensamble las bisagras segQn se muestra (vea la

ilustracion 6). NO QUITE EL TORNILLO 1.

Reemplazo de la puerta y de la bisagra

1. Si las quito, reemplace ambas bisagras. Apriete los tornillos.

2. Reemplace la puerta del congelador, encajandola

cuidadosamente sobre la bisagra inferior izquierda.

NOTA" Disponga de un soporte adicional para las puertas

mientras reemplaza las bisagras superiores. No se confie en que

los imanes de las puertas van a sostener las puertas mientras

trabaja.

3. Alinee y reemplace la bisagra superior izquierda sostenerlas

se muestra (vea la ilustracion 3). Apriete los tornillos.

4. Reemplace la cubierta de la bisagra izquierda.

5. Reemplace la puerta del refrigerador, encajandola

cuidadosamente sobre la bisagra inferior derecha.

6. Alinee y reemplace la bisagra superior derecha segOn se

muestra (vea la ilustracion 5). Apriete los tornillos.

7. Reemplace la cubierta de la bisagra.

8. Conecte a un contacto de pared de conexion a tierra de 3

terminales.

Cbmo cerrar la puerta

Su refrigerador tiene dos rodillos frontales regulables - uno a la

derecha y otro a la izquierda. Si su refrigerador parece inestable o

usted quiere que las puertas se cierren con mayor facilidad,

ajuste la inclinacion del refrigerador usando las instrucciones

siguientes:

1. Ubique el refrigerador en su posicion final.

2. Los dos tornillos niveladores son parte de las piezas de

montaje del rodillo frontal, que estan en la base del

refrigerador a cada lado (vea la ilustracion 7).

3. Use un destornillador para ajustar los tornillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese

lado del refrigerador o gire el tornillo nivelador hacia la

izquierda para bajar ese lado. Puede necesitar darle varias

vueltas a los tornillos niveladores para ajustar la inclinacion

del refrigerador (vea la ilustracion 7).

NOTA" Para simplificar el ajuste de los tornillos, haga que

alguien empuje la parte superior del refrigerador, Io cual quita

el peso de los tornillos niveladores y los rodillos. Esto facilita

el ajuste de los tornillos.

4. Abra ambas puertas nuevamente y verifique para asegurarse

que se cierran con la facilidad que usted desea. De Io

contrario, incline el refrigerador ligeramente mas hacia la

parte posterior, girando ambos tornillos niveladores hacia la

derecha. Puede tomar varias vueltas mas, y usted debera

girar ambos tornillos niveladores la misma cantidad de veces.

5. Vuelva a colocar la rejilla de la base.

NOTA" Cerciorese de que repone la Hoja Tecnica detrAs de la

rejilla de la base.

C6mo quitar la puerta

Bisagra superior

izquierda

Estilo 1

1. No quite el tornillo

RejJlla de la base

Ill C6mo quitar las

agarraderas

(opcional)

Bisagra superior

derecha

Estilo 1

1. No quite el tornillo

Bisagra inferior

1. No quite el tornillo

Alineaci6n de las

puertas

1. Tornillo nivelador

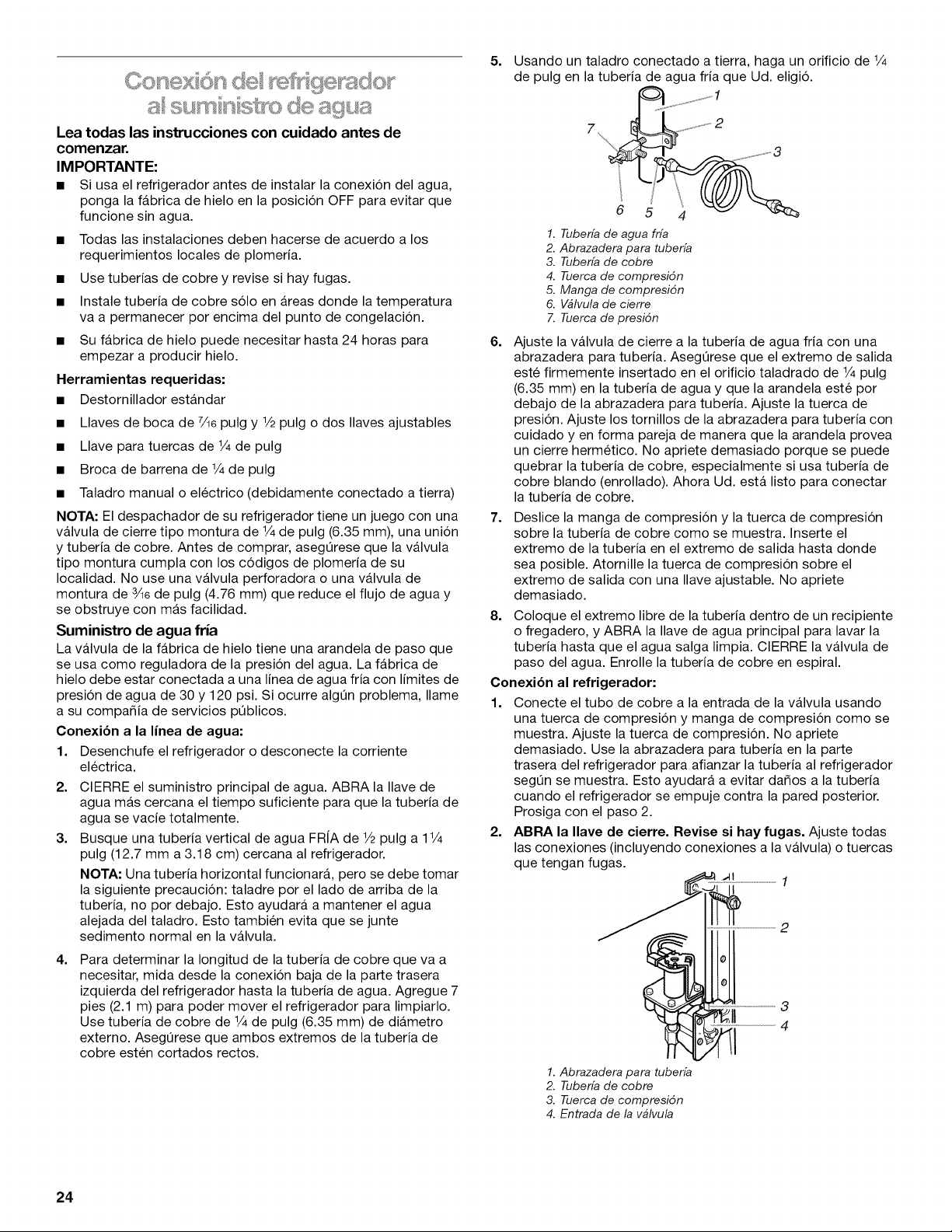

Lea todas las instmcciones con cuidado antes de

comenzar.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexion del agua,

ponga la fabrica de hielo en la posicion OFF para evitar que

funcione sin agua.

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas.

• Instale tuberia de cobre solo en Areas donde la temperatura

va a permanecer por encima del punto de congelacion.

• Su fabrica de hielo puede necesitar hasta 24 horas para

empezar a producir hielo.

Herramientas requeridas:

• Destornillador estandar

• Llaves de boca de 7_6 pulg y 1/2pulg 0 dos Ilaves ajustables

• Llave para tuercas de 1/4de pulg

• Broca de barrena de 1/4de pulg

• Taladro manual 0 electrico (debidamente conectado a tierra)

NOTA" El despachador de su refrigerador tiene un juego con una

valvula de cierre tipo montura de 1/4de pulg (6.35 mm), una union

y tuberia de cobre. Antes de comprar, asegt2rese que la valvula

tipo montura cumpla con los codigos de plomeria de su

Iocalidad. No use una valvula perforadora 0 una valvula de

montura de 3_6 de pulg (4.76 mm) que reduce el flujo de agua y

se obstruye con mas facilidad.

Suministro de agua fria

La valvula de la fabrica de hielo tiene una arandela de paso que

se usa como reguladora de la presion del agua. La fabrica de

hielo debe estar conectada a una linea de agua fria con limites de

presion de agua de 30 y 120 psi. Si ocurre algOn problema, Ilame

a su compafiia de servicios pOblicos.

Conexibn a la linea de agua:

1. Desenchufe el refrigerador o desconecte la corriente

electrica.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

3. Busque una tuberia vertical de agua FR[A de 1/2pulg a 11/4

pulg (12.7 mm a 3.18 cm) cercana al refrigerador.

NOTA" Una tuberia horizontal funcionara, pero se debe tomar

la siguiente precaucion: taladre por el lado de arriba de la

tuberia, no por debajo. Esto ayudarA a mantener el agua

alejada del taladro. Esto tambien evita que se junte

sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexion baja de la parte trasera

izquierda del refrigerador hasta la tuberia de agua. Agregue 7

pies (2.1 m) para poder mover el refrigerador para limpiarlo.

Use tuberia de cobre de 1/4de pulg (6.35 mm) de diametro

externo. Asegt2rese que ambos extremos de la tuberia de

cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de 1/4

de pulg en la tuberia de agua fria que Ud. eligio.

........... /

7 .....................2

"_\ ...............3

1. Tuberfa de agua frfa

2. Abrazadera para tuberfa

3. Tuberfa de cobre

4. Tuerca de compresi6n

5. Manga de compresi6n

6. V#lvulade cierre

7. Tuercade presion

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuberia. AsegOrese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1/4pulg

(6.35 mm) en la tuberia de agua y que la arandela este por

debajo de la abrazadera para tuberia. Ajuste la tuerca de

presion. Ajuste los tornillos de la abrazadera para tuberia con

cuidado yen forma pareja de manera que la arandela provea

un cierre herm6tico. No apriete demasiado porque se puede

quebrar la tuberia de cobre, especialmente si usa tuberia de

cobre blando (enrollado). Ahora Ud. esta listo para conectar

la tuberia de cobre.

7. Deslice la manga de compresion y la tuerca de compresion

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tuberia en el extremo de salida hasta donde

sea posible. Atornille la tuerca de compresion sobre el

extremo de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. CIERRE la valvula de

paso del agua. Enrolle la tuberia de cobre en espiral.

Conexibn al refrigerador:

1. Conecte el tubo de cobre a la entrada de la valvula usando

una tuerca de compresion y manga de compresion como se

muestra. Ajuste la tuerca de compresion. No apriete

demasiado. Use la abrazadera para tuberia en la parte

trasera del refrigerador para afianzar la tuberia al refrigerador

segOn se muestra. Esto ayudara a evitar dafios a la tuberia

cuando el refrigerador se empuje contra la pared posterior.

Prosiga con el paso 2.

2. ABRA la Ilave de cierre. Revise si hay fugas. Ajuste todas

las conexiones (incluyendo conexiones a la valvula) o tuercas

que tengan fugas.

....At 1

1. Abrazadera para tuberfa

2. Tuberfa de cobre

3. Tuerca de compresi6n

4. Entrada de la v#lvula

3. La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren una

limpieza periodica o si usa agua de pozo, se debe instalar un

segundo filtro de agua en la linea de agua de 1/4de pulg

(6.35 mm). Consiga un filtro de agua del despachador de

electrodomesticos mas cercano a su domicilio. Instale en

cualquiera de las conexiones de la tuberia.

4. Enchufe el refrigerador o reconecte la corriente electrica.

entes de su 'sf -ae do '

Su nuevo refrigerador puede hacer ruidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayorJa de los sonidos nuevos

son normales. Superficies duras, como el piso, paredes y

gabinetes, pueden hacer que los sonidos parezcan mas fuertes

de Io que son en realidad. A continuaci6n se describen los tipos

de sonidos y que puede causarlos.

• Si su producto esta equipado con fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

• El reloj del descongelador hace un chasquido cuando el ciclo

comienza y termina. Tambien, el Control del termostato (o el

Control del refrigerador, dependiendo de su modelo) harA el

mismo sonido al principio y al final del ciclo.

• Las vibraciones pueden producirse por el flujo de IJquido

refrigerante, tuberJa de agua o artJculos guardados arriba del

refrigerador.

• Su refrigerador esta disefiado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada. El compresor de alta eficiencia puede causar que

su nuevo refrigerador funcione por perJodos de tiempo mas

largos que su refrigerador viejo y Ud. puede escuchar un

sonido pulsante o agudo.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

• Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de IJquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

colectora durante el ciclo de descongelacion.

COMO USAR SU

REFRIGERADOR

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire frio entra por la parte

inferior de la seccion del congelador y continQa hacia arriba.

Luego entra en la seccion del refrigerador a traves del orificio de

ventilacion superior. El aire regresa al congelador como se

muestra.

No bloquee ninguno de estos orificios de ventilacibn con

alimentos como sodas, cereales, pan, etc. Si estos orificios estan

bloqueados, el aire no circularA y los controles de temperatura no

funcionarAn correctamente.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una seccion pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que pasen de una seccion a otra, envuelva

o cubra bien los alimentos.

Para su comodidad, los controles de su refrigerador ban sido

prolramados en la fibrica. Ouando instale su refrigerador por

primera vez asegOrese que los controles tengan la programaci6n

original. El control del refrigerador y el control del congelador

deberian estar en la "posici6n intermedia" como se muestra en

las ilustraciones siguientes.

Estilo 1

FREEZER REFRIGERATOR

! I

2 3.

COLD COLDER COLD 1 6 COLDER

NOTA: Su unidad no enfria cuando el control del

REFRIGERADOR esta en la posici6n OFF.

Estilo 2

FREEZER REFRIGERATOR

I |

COLD 2

8 COLDER COLD 2

9 1

COLDER

NOTA: Su unidad no enfria cuando el control del CONGELADOR

esta en la posicion OFF.

El control del refrigerador ajusta la ternperatura del

cornpartimiento del refrigerador. Los ajustes hacia la izquierda

de la posicion intermedia hacen que la temperatura sea menos

fria. Los ajustes hacia la derecha de la posicion intermedia hacen

que la temperatura sea mas fria.

El control del congelador ajusta la ternperatura del

cornpartimiento del congelador. Los ajustes hacia la izquierda

de la posicion intermedia hacen que la temperatura sea menos

fria. Los ajustes hacia la derecha de la posicion intermedia hacen

que la temperaturea sea mas fria.

Espere hasta que su refrigerador se enfrie completamente antes

de introducir los alimentos. Lo mejor es esperar 24 horas antes

de guardar alimentos en el refrigerador.

IMPORTANTE: Si usted introduce alimentos antes de que el

refrigerador se haya enfriado completamente, los alimentos

pueden descomponerse. Poner los controles del refrigerador y

del congelador en un ajuste m&s alto (mas frio) que el

recomendado no enfriara mas rapido los compartimientos.

...... 08 lsbsF 8 ©o;::>o ios

Permita que el refrigerador se enfrie completamente antes de

introducir los alimentos. Es mejor esperar 24 horas antes de

poner alimentos en el refrigerador. Los ajustes indicados en la

seccion anterior deberian ser los correctos para el uso normal del

refrigerador en una casa. Los controles estar_in bien regulados

cuando la leche y los jugos esten Io suficientemente frios y los

helados esten firmes.

Si necesita ajustar la temperatura en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran en la

siguiente tabla. Espere por Io menos 24 horas entre un ajuste

y otro.

CONDICION/MOTIVO: AJUSTE

RECOMENDADO:

La seccibn del REFRIGERADOR

esta demasiado caliente

La puerta se ha abierto con

frecuencia

Se agreg6 una gran cantidad de

alimentos

La temperatura ambiente esta

muy elevada

Ajuste el control del

REFRIGERADOR a

la posicibn

siguiente m_s alta

Para los controles

del Estilo 1

solamente: despu_s

de ajustar el

control, espere 24

horas y luego

compruebe la

temperatura del

CONGELADOR

• El difusor de aire esta bloqueado Quite los paquetes

con articulos del flujo de aire

La seccibn del CONGELADOR esta

demasiado caliente/el hielo no se

produce con suficiente rapidez

• La puerta se ha abierto con

frecuencia

• Se agreg6 una gran cantidad de

alimentos

• La temperatura ambiente esta

muy baja (los ciclos no se

suceden con suficiente

regularidad)

• Consumo excesivo de hielo

Ajuste el control del

CONGELADOR a la

posicibn siguiente

mas alta

La seccibn del REFRIGERADOR

esta demasiado fria

• Los controles no se ajustaron

correctamente para sus

condiciones

Ajuste el control del

REFRIGERADOR a

la posicibn

siguiente m&s baja

Para los controles

del Estilol

solamente: despu_s

de ajustar el

control, espere 24

horas y luego

compruebe la

temperatura del

CONGELADOR

La seccibn del CONGELADOR esta

demasiado fria

• Los controles no se ajustaron

correctamente para sus

condiciones

Ajuste el control del

CONGELADOR a la

posicibn siguiente

mas baja

Para poner a funcionar la fabrica de hielo:

El interruptor de encendido/apagado (on/off) de la fabrica de

hielo es un brazo de control de alambre Iocalizado en un costado

de la fabrica de hielo.

1. Para poner a funcionar la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

NOTA" Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran

el deposito para hielo y estos levantaran el brazo de control

de alambre a la posicion de apagado (OFF-brazo elevado).

2. Para apagar la fabrica de hielo manualmente, levante el brazo

de control de alambre a la posicion de apagado (OFF-brazo

elevado) y escuche el chasquido para cerciorarse de que la

fabrica de hielo no va a continuar funcionando.

Para aumentar el ritmo de produccibn del hielo:

• Produccibn normal de hielo: En la produccion normal de

hielo, la fabrica de hielo debera producir aproximadamente

entre 7 y 9 Iotes de hielo durante un periodo de 24 horas. Si

no se produce el hielo con suficiente rapidez, gire el Control

del congelador hacia un nQmero mas alto (mas frio) en pasos

de nQmeros intermedios. (Por ejemplo, si el control esta en 3,

pongalo entre 3 y 4.) Espere 24 horas y si es necesario,

gradualmente gire el Control del congelador al ajuste mas

alto, esperando 24 horas entre cada ajuste.

• Producci6n maxima de hielo (en algunos modelos): En la

produccion maxima de hielo, la fabrica de hielo deberA

producir aproximadamente entre 10 y 14 Iotes de hielo

durante un periodo de 24 horas. Si su refrigerador tiene la

funcion de produccion maxima de hielo, empuje el interruptor

a MAX.

Para quitar y volver a colocar el depbsito de hielo:

1. Levante desde abajo el panel que cubre el deposito y

deslicelo hacia atrAs.

2. Eleve el brazo de control de alambre a que enganche en la

posicion OFF (apagado-brazo elevado). AQn se puede sacar

hielo del despachador pero no se puede hacer mas.

3. Levante y jale de la parte delantera del deposito de hielo para

sacarlo.

Cuidado del dep6sito de hielo:

1. Vacie el deposito de hielo. Si es necesario, use agua tibia

para derretir el hielo. Nunca use instrumentos afilados para

romper el hielo en el deposito. Esto puede da_ar el deposito

y el mecanismo de distribucion.

2. Lave el deposito de hielo con un detergente suave, enjuague

bien y seque completamente. No use limpiadores duros o

abrasivos o solventes.

RECUERDE:

• Deje transcurrir 24 horas para la produccion del primer Iote

de hielo.

• Deshagase de los tres primeros Iotes de hielo producido para

evitar las impurezas que pudieran eliminarse del sistema.

• La calidad del hielo dependerA de la calidad del agua que

suministre a su fabrica de hielo.

• Evite la conexion de su fabrica de hielo a un suministro de

agua ablandada. Los quimicos para ablandar el agua (como

la sal) pueden da_ar ciertos componentes de la fabrica de

hielo y producir un hielo de muy baja calidad. Si no se puede

evitar el uso de un suministro de agua ablandada, asegQrese

de que el ablandador de agua este funcionando

correctamente y que goce de un buen mantenimiento.

• Es normal que los cubitos de hielo se peguen en las

esquinas. Se separarAn con facilidad.

• No fuerce el brazo de control de alambre hacia arriba o hacia

abajo.

• No guarde nada encima de la fabrica de hielo o en el

deposito de hielo.

CARACTERISTICAS DEL

REFRIGERADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que se pueden adquirir

por separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajarAn en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nOmero gratuito que se encuentra en la portada

o en la seccion "Asistencia o Servicio".

Jnformaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha disedado para hacerse adicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daden al caer.

Vuelva a colocar el deposito empujandolo hasta el fondo o de

Io contrario el despachador de hielo no funcionar& Empuje el

el brazo de control de alambre hacia abajo a la posicion ON

(encendido) para reiniciar la produccion de hielo. Cerciorese

de que la puerta este bien cerrada.

E ..: ntes d÷t fdge ado °

Los estantes de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento. 8u modelo

puede tener estantes de vidrio o alambre.

8i usted guarda alimentos similares juntos y ajusta los estantes

para que se adapten alas diferentes aituras de los articulos, le

sera muy f_£cilencontrar exactamente el articulo que desea.

Asimismo, se reduce el tiempo que el refrigerador permanece

abierto y se ahorra energia.

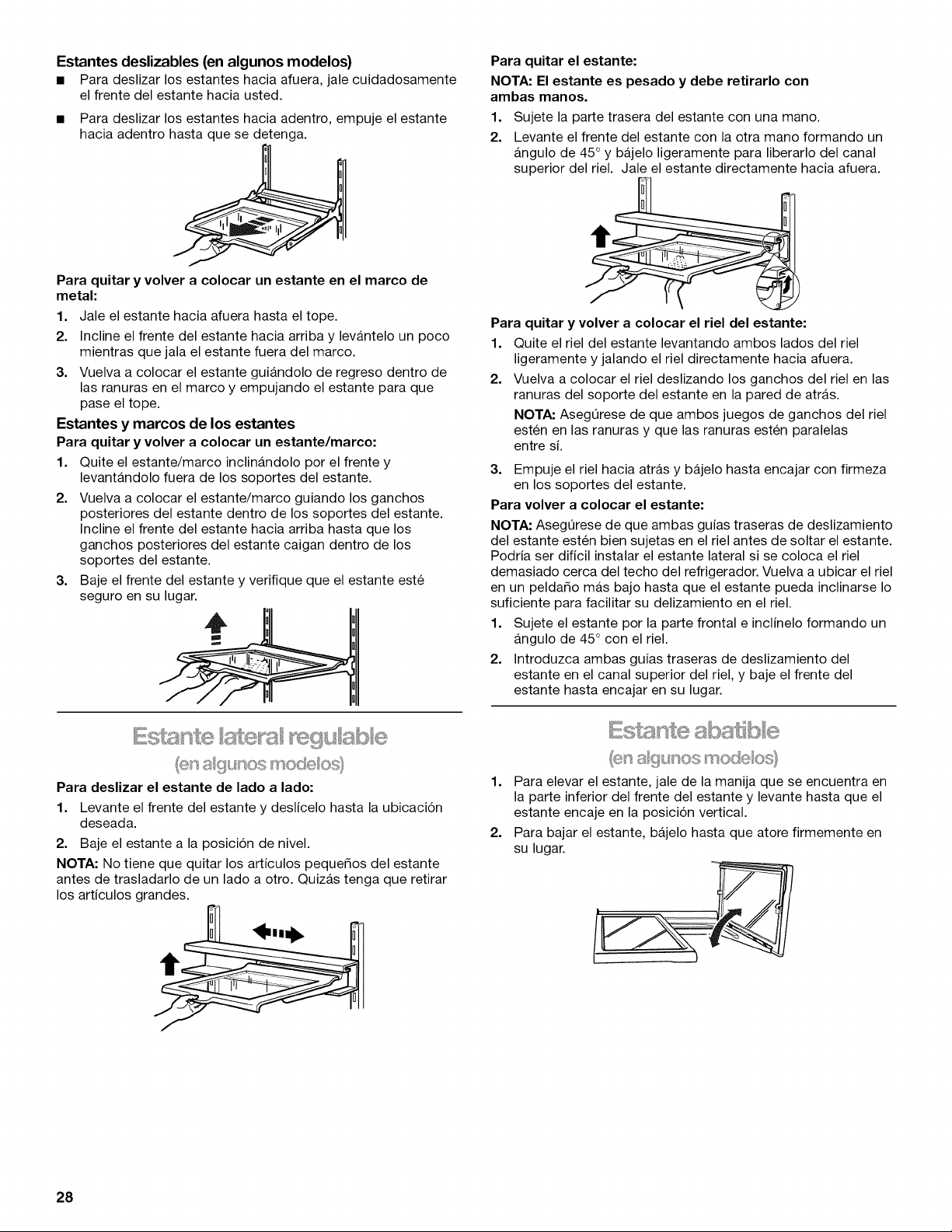

Estantes deslizables (en algunos modelos)

• Para deslizar los estantes hacia afuera, jale cuidadosamente

el frente del estante hacia usted.

• Para deslizar los estantes hacia adentro, empuje el estante

hacia adentro hasta que se detenga.

Para quitar y volver a colocar un estante en el marco de

metal:

1. Jale el estante hacia afuera hasta el tope.

2. Incline el frente del estante hacia arriba y levantelo un poco

mientras que jala el estante fuera del marco.

3. Vuelva a colocar el estante guiandolo de regreso dentro de

las ranuras en el marco y empujando el estante para que

pase el tope.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante.

3. Baje el frente del estante y verifique que el estante este

seguro en su lugar.

Para deslizar el estante de lado a lado:

1. Levante el frente del estante y deslicelo hasta la ubicacion

deseada.

2. Baje el estante a la posicion de nivel.

NOTA: No tiene que quitar los articulos peque_os del estante

antes de trasladarlo de un lado a otro. Quizas tenga que retirar

los articulos grandes.

Para quitar el estante:

NOTA: El estante es pesado y debe retirarlo con

ambas manos.

1. Sujete la parte trasera del estante con una mano.

2. Levante el frente del estante con la otra mano formando un

angulo de 45 ° y bajelo ligeramente para liberarlo del canal

superior del riel. Jale el estante directamente hacia afuera.

Para quitar y volver a colocar el riel del estante:

1. Quite el riel del estante levantando ambos lados del riel

ligeramente y jalando el riel directamente hacia afuera.

2. Vuelva a colocar el riel deslizando los ganchos del riel en las

ranuras del soporte del estante en la pared de atras.

NOTA: AsegOrese de que ambos juegos de ganchos del riel

esten en las ranuras y que las ranuras esten paralelas

entre si.

3. Empuje el riel hacia atras y bajelo hasta encajar con firmeza

en los soportes del estante.

Para volver a colocar el estante:

NOTA: AsegOrese de que ambas guias traseras de deslizamiento

del estante esten bien sujetas en el riel antes de soltar el estante.

Podria ser dificil instalar el estante lateral si se coloca el riel

demasiado cerca del techo del refrigerador. Vuelva a ubicar el riel

en un pelda_o mas bajo hasta que el estante pueda inclinarse Io

suficiente para facilitar su delizamiento en el riel.

1. Sujete el estante por la parte frontal e inclinelo formando un

angulo de 45 ° con el riel.

2. Introduzca ambas guias traseras de deslizamiento del

estante en el canal superior del riel, y baje el frente del

estante hasta encajar en su lugar.

Para elevar el estante, jale de la manija que se encuentra en

la parte inferior del frente del estante y levante hasta que el

estante encaje en la posicion vertical.

Para bajar el estante, bqelo hasta que atore firmemente en

su lugar.

s,w._a g_ n®s mode es}

Para subir y bajar el estante:

1. Eleve el estante primero deslizandolo hacia atras y hacia

abajo para hacerlo de la mitad del ancho. (Usted puede

utilizar el estante en esta posicion para guardar articulos mas

altos en el estante inferior.)

2. Levante el frente del estante hasta que encaje en su lugar

contra la pared posterior.

3. Baje el estante para que quede firmemente en su lugar.

4. Jale el frente del estante hacia el frente hasta que encaje en

su lugar.

F x

C%on

El cajon de carnes frias ofrece un espacio muy conveniente para

guardar pasas, nueces, comidas para untar y otros articulos

peque_os a la temperatura normal del refrigerador.

Para quitar y volver a colocar el caj6n de carnes frias"

1. Quite el cajon de carnes frias deslizandolo hasta el tope.

Levante el frente y deslice el cajon hasta que salga.

2. Vuelva a colocar el cajon de carnes frias deslizandolo hacia

atrAs pasando el tope.

C__'__ _-''_,_ s,s .............,_'__1 _,os>_;:"_,l

(_"_s gs _"os mode os

;C/_%@

Para quitar y volver a colocar el cajdn para verduras y el

cajbn convertible para verduras/carne:

1. Deslice el cajon para verduras y el cajon para carne hasta el

tope. Eleve el frente del cajon con una mano mientras sujeta

la parte inferior con la otra mano y deslice el cajon hasta que

salga.

2. Vuelva a colocar el cajon para verduras o el cajon para carne

deslizandolo hacia atrAs pasando el tope.

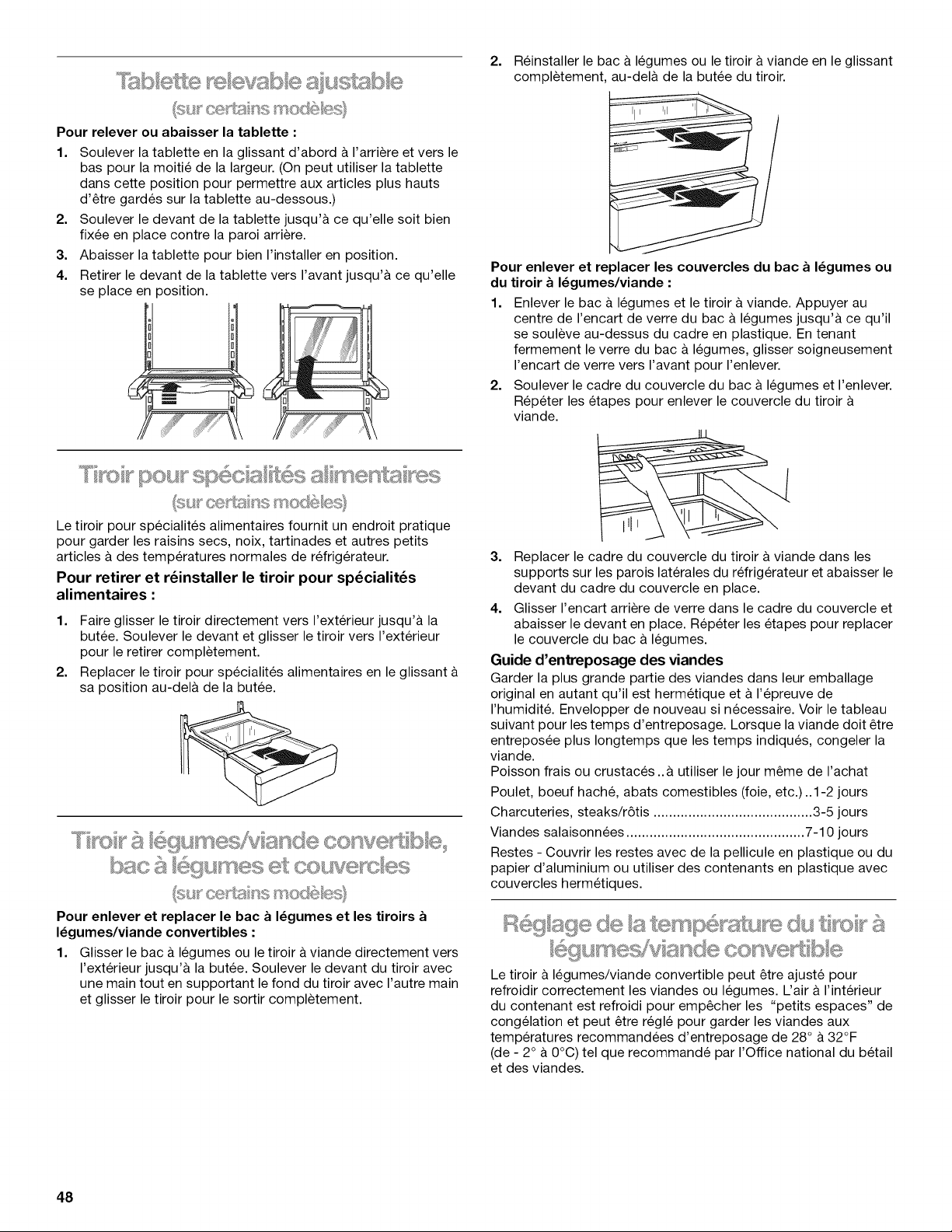

Para quitar y volver a colocar las tapas del cajbn para

verduras o el cajbn para verduras/carne:

1. Quite los cajones para verduras y carne. Presione hacia

arriba en el centro de la parte de vidrio del cajon para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del cajon para verduras firmemente y con

cuidado deslicelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del cajon para verduras y quitelo.

Repita los pasos para quitar la tapa del cajon para carne.

3. Vuelva a colocar la parte posterior del marco de la tapa del

cajon para carne en los soportes que se encuentran en las

paredes laterales del refrigerador y baje el frente del marco

de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del cajon para verduras.

Guia para la conservaci6n de carnes

Guarde la mayoria de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a periodos de conservacion. Para guardar la carne por

un tiempo mas prolongado que los periodos indicados,

congelela.

Pescado fresco o mariscos ............ mismo dia de su compra

Polio, carne de res molida,

carnes varias (higado,etc) ........................................ 1 - 2 dias

Carnes frias, filetes/asados .................................... 3 - 5 dias

Carnes curadas ...................................................... 7 - 10 dias

Sobras - Cubra sobras con papel plastico, papel de aluminio o

guardelas en recipientes de plastico con tapas hermdticas.

El cajon convertible de verduras/carnes puede ajustarse de

manera que enfrie correctamente la came o las verduras. El aire

dentro de la charola se enfria para prevenir que partes de los

alimentos se congelen y puede ajustarse para mantener la carne

alas temperaturas de almacenaje recomendadas por el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes): 28 °- 32°F (-2 °- 0°C).

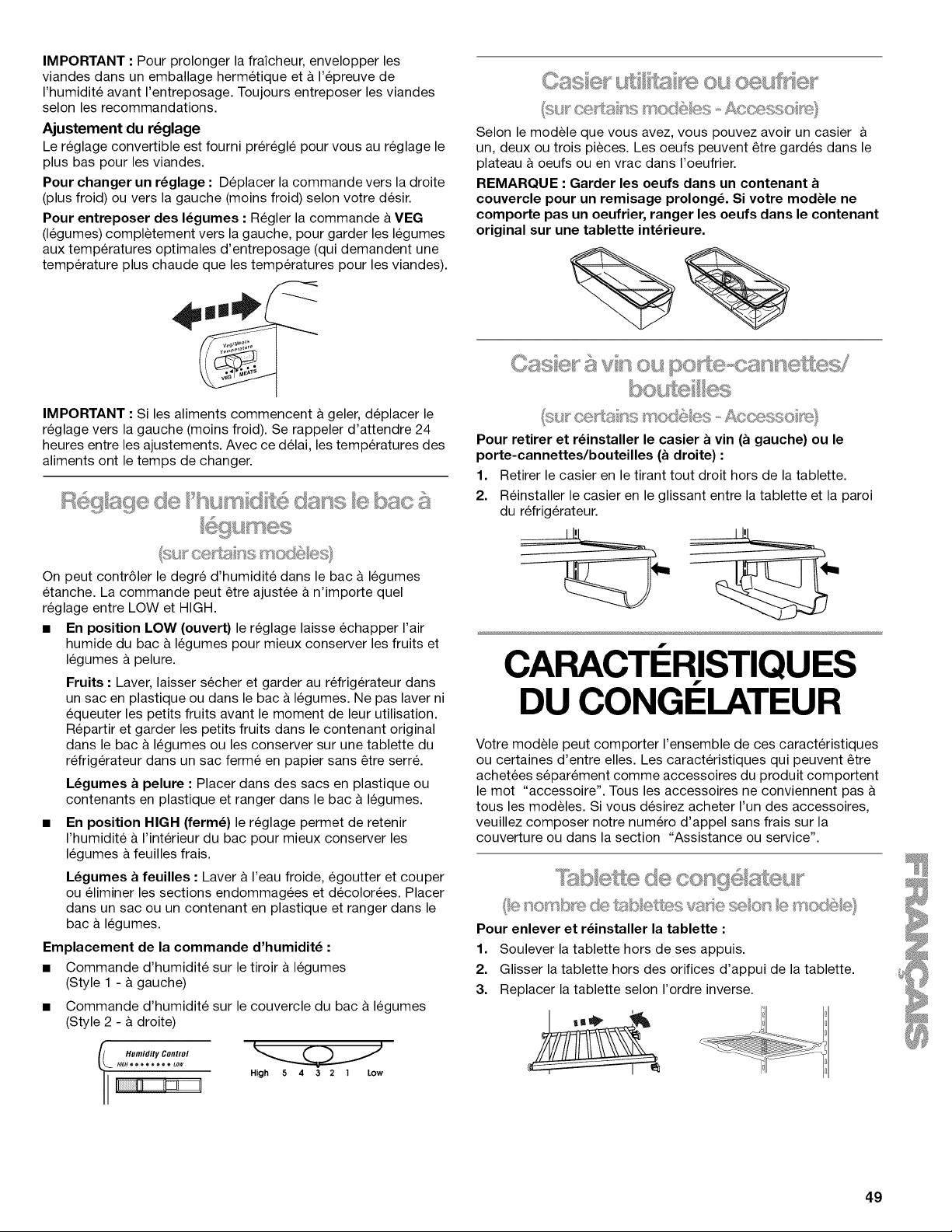

IMPORTANTE" Para mantener la frescura por mas tiempo, antes

de guardar siempre envuelva la came en materiales que sean

hermeticos y a prueba de humedad. Siempre almacene la came

siguiendo las recomendaciones.

C6mo ajustar el control

El control convertible viene ajustado de fabrica en la posici6n

menos fria para carnes.

Para cambiar el ajuste: Mueva el control hacia la derecha (mas

frio) o hacia la izquierda (menos frio), segQn desee.

Para guardar verduras: Para guardar las verduras a la

temperatura 6ptima (que debe ser mas caliente que para la

came), mueva el control hasta el extremo izquierdo, a la

posici6n VEG.

IMPORTANTE: Si los alimentos se empiezan a congelar, mueva

el control hacia la izquierda (menos frio). Recuerde que debe

esperar 24 horas entre ajustes. Si Io hace asi, le da tiempo a la

temperatura de las alimentos a que cambie.

©o st o humedad (se

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

• LOW (abierto} Deja que el aire hQmedo salga del caj6n para

verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el cajon para verduras. No lave ni

pele las moras sino en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el cajon para

verduras, o guardelas en una bolsa de papel en un estante

del refrigerador.

Verduras con cascaras: Coloquelas en bolsas de plastico o

recipientes de plastico y guardelas en el cajon para verduras.

HIGH (cerrado) mantiene el aire hQmedo en el cajon para

verduras, y es el mas adecuado para conservar las verduras

frescas de hoja.

Verduras de hoja: Lavelas con agua fria, escQrralas y

deshagase de las partes magulladas o amarillentas.

Coloquelas en una bolsa de plastico o un recipiente de

plastico y guArdelas en el cajon para verduras.

Ubicacibn del control de humedad:

• El control de la humedad en el cajon para verduras (Estilo 1 -

a la izquierda)

• El control de la humedad en la tapa del caj6n para verduras

(Estilo 2 - a la derecha)

(L Humidity COntr°l j

[ High 5 4 3 2 I LOW

©o x pa t: m pa a huevos o

Dependiendo de su modelo, usted puede tener un

compartimiento de una, dos o tres piezas. Los huevos pueden

guardarse en la bandeja para huevos, o sueltos en el

compartimiento.

NOTA: Guarde los huevos en un recipiente con tapa para

conservarlos durante mas tiempo. Si el modelo de su

refrigerador no tiene un compartimiento para huevos, guarde

los huevos en su recipiente original en un estante interior.

I_;:_FI" =.... ="...... IIGLIIIOS '°l'_y_ _,c_ll_<= S_"+;'w;>;;:='_"i *'_I

Iara quitar y volver a colocar el portavinos (a la izquierda} o

el portabotellasllatas (a la derecla}:

1. Quite el portabotellas/latas jalandolo directamente hacia

afuera del estante.

2. Vuelva a colocar el portabotellas/latas deslizandolo entre el

estante y la pared del refrigerador.

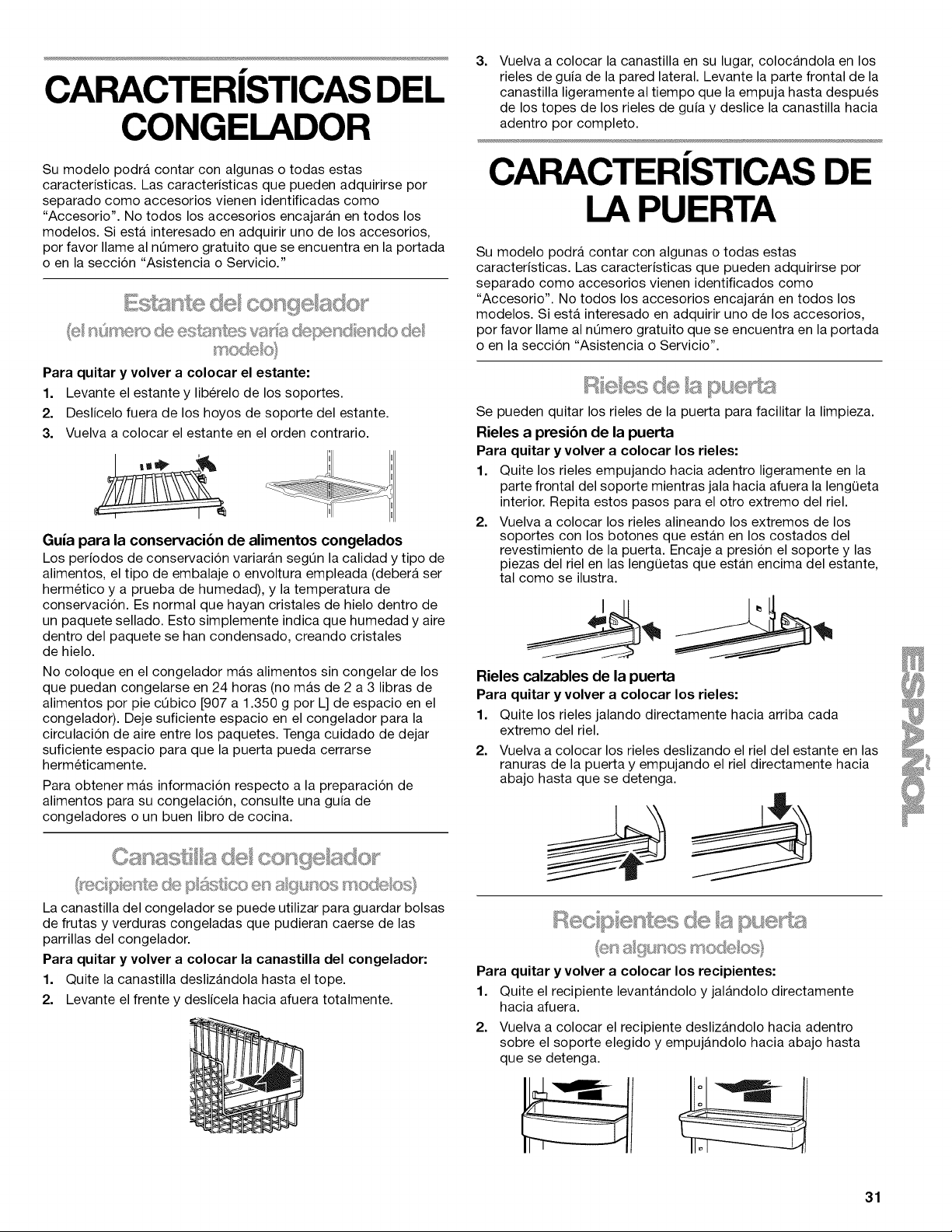

CARACTERISTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajarAn en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nOmero gratuito que se encuentra en la portada

o en la seccion "Asistencia o Servicio."

@_n{ me_s de est_£s_s_:esvas de_end ende de

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes.

2. Deslicelo fuera de los hoyos de soporte del estante.

3. Vuelva a colocar el estante en el orden contrario.

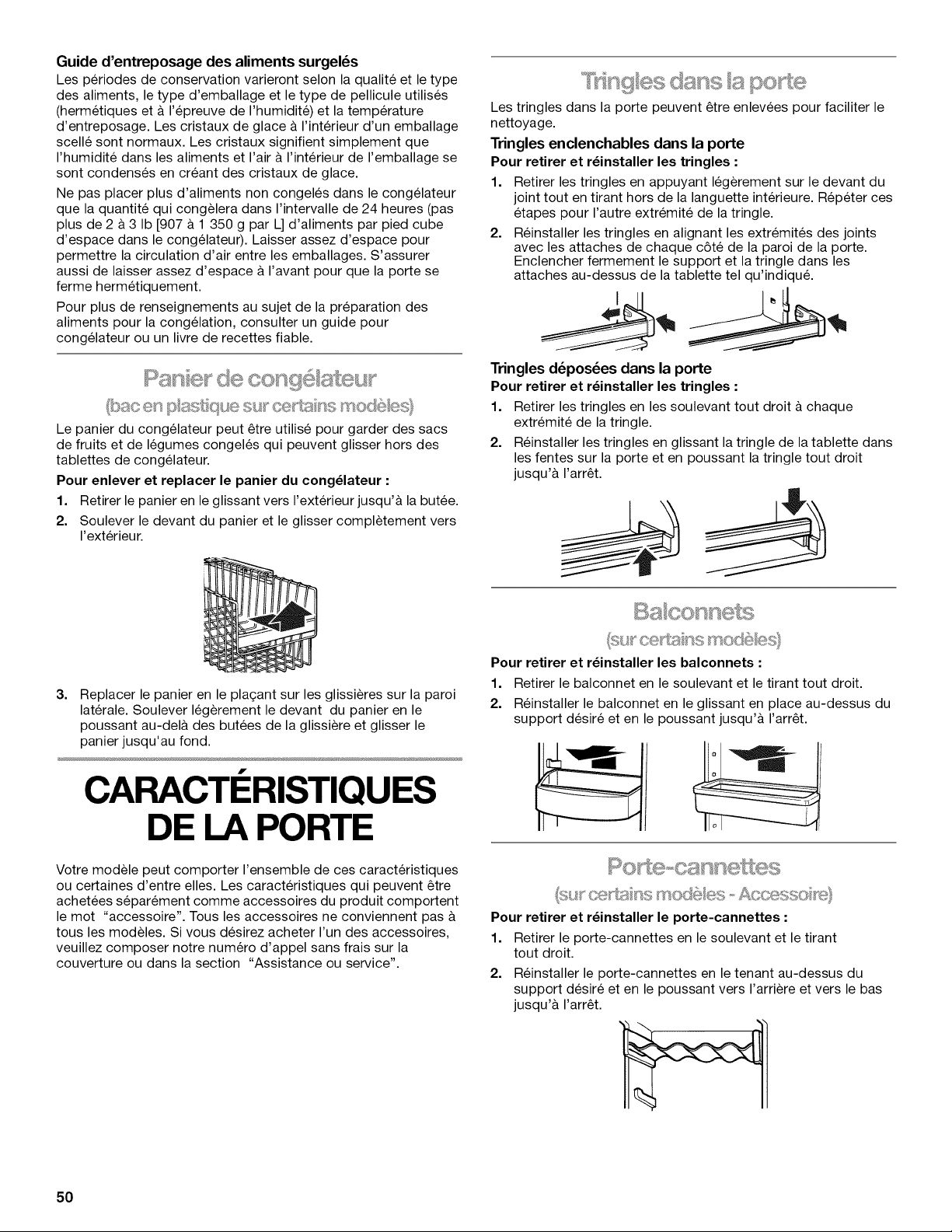

Guia para la conservaci6n de alimentos congelados

Los periodos de conservacion variar_n segQn la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (deberA ser

hermetico y a prueba de humedad), y la temperatura de

conservacion. Es normal que hayan cristales de hielo dentro de

un paquete sellado. Esto simplemente indica que humedad y aire

dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 libras de

alimentos por pie cObico [907 a 1.350 g por L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulacion de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente.

Para obtener mas informacion respecto a la preparacion de

alimentos para su congelacion, consulte una guia de

congeladores o un buen libro de cocina.

La canastilla del congelador se puede utilizar para guardar bolsas

de frutas y verduras congeladas que pudieran caerse de las

parrillas del congelador.

Para quitar y volver a colocar la canastilla del congelador:

1. Quite la canastilla deslizandola hasta el tope.

2. Levante el frente y deslicela hacia afuera totalmente.

3. Vuelva a colocar la canastilla en su lugar, colocandola en los

rieles de guia de la pared lateral. Levante la parte frontal de la

canastilla ligeramente al tiempo que la empuja hasta despu6s

de los topes de los rieles de guia y deslice la canastilla hacia

adentro por completo.

CARACTERISTICAS DE

LA PUERTA

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificados como

"Accesorio". No todos los accesorios encajarAn en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Asistencia o Servicio".

........ a pue .....

Se pueden quitar los rieles de la puerta para facilitar la limpieza.

Rieles a presi6n de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles empujando hacia adentro ligeramente en la

parte frontal del soporte mientras jala hacia afuera la lengQeta

interior. Repita estos pasos para el otro extremo del riel.

2. Vuelva a colocar los rieles alineando los extremos de los

soportes con los botones que estan en los costados del

revestimiento de la puerta. Encaje a presi6n el soporte y las

piezas del riel en las lengQetas que estan encima del estante,

tal como se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

6,._ a _...s',x mode os}

Para quitar y wirer a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo hacia adentro

sobre el soporte elegido y empujandolo hacia abajo hasta

que se detenga.

Para quitar y volver a colocar el portalatas:

1. Quite el portalatas levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el portalatas sujetandolo encima del soporte

elegido y empujandolo hacia atrAs y hacia abajo hasta que se

detenga.

CUlDADO DE SU

REFRIGERADOR

Peligro de Explosibn

Use un limpiador no inflamable.

No seguir esta instruccibn puede ocasionar

la muerte, explosibn o incendio.

Tanto la seccion del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulacion de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro

electrico.

2. Quite todas las partes desmontables del interior, tales como

estantes, compartimientos para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso suave y un detergente

delicado con agua tibia.

• No use productos de limpieza abrasivos o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petroleo en las

partes de plastico, revestimientos de la puerta o juntas.

• No use toallas de papel, estropajos para fregar u otros

utensilios de limpieza asperos. Estos pueden rayar o

da_ar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de galon

[26 g en 0.95 L] de agua).

4. Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un paso suave y

detergente delicado con agua tibia. No use productos de

limpieza abrasivos o asperos. Seque meticulosamente con

un paso suave.

Para obtener una proteccion adicional contra da_os alas

superficies exteriores metalicas pintadas, aplique cera para

electrodomesticos (o cera en pasta para autos) con un paso

limpio y suave. No encere las partes de plastico.

5. Limpie los serpentines del condensador regularmente.

Quizas necesite limpiar los serpentines cada dos meses. Esto

puede ayudar a ahorrar energia.

Estilo 1 - Serpentines del condensador detrAs de la rejilla de

la base:

• Quite la rejilla de la base (consulte la seccion

"Rejilla de la base").

• Use una aspiradora con extension para limpiar los

serpentines del condensador siempre que esten sucios o

polvorientos.

• Vuelva a colocar la rejilla de la base cuando termine.

Estilo 2 - Serpentines del condensador en la parte trasera del

refrigerador:

• Jale el refrigerador alejandolo de la pared (consulte la

seccion "Como desempacar su refrigerador").

• Aspire los serpentines siempre que esten

polvorientos o sucios.

• Haga rodar el refrigerador nuevamente hasta su lugar.

AsegOrese de dejar 1 pulg (2.5 cm) de espacio entre la

parte trasera del gabinete y la pared.

• Compruebe si el refrigerador esta nivelado.

Enchufe el refrigerador o vuelva a conectar el suministro

electrico.

NOTA" No todas las bombillas para aparatos electrodom_sticos

son adecuadas para su refrigerador. AsegOrese de cambiar la

bombilla con otra que sea del mismo tama_o y forma. La luz del

despachadordespachador requiere de una bombilla de 10 Watts

de uso pesado y las demas luces requieren una bombilla de 40

Watts para electrodomesticos. Puede conseguir las bombillas

con su despachadordespachador.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA" Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite la bombilla y reemplacela con una del mismo tama_o,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energia.

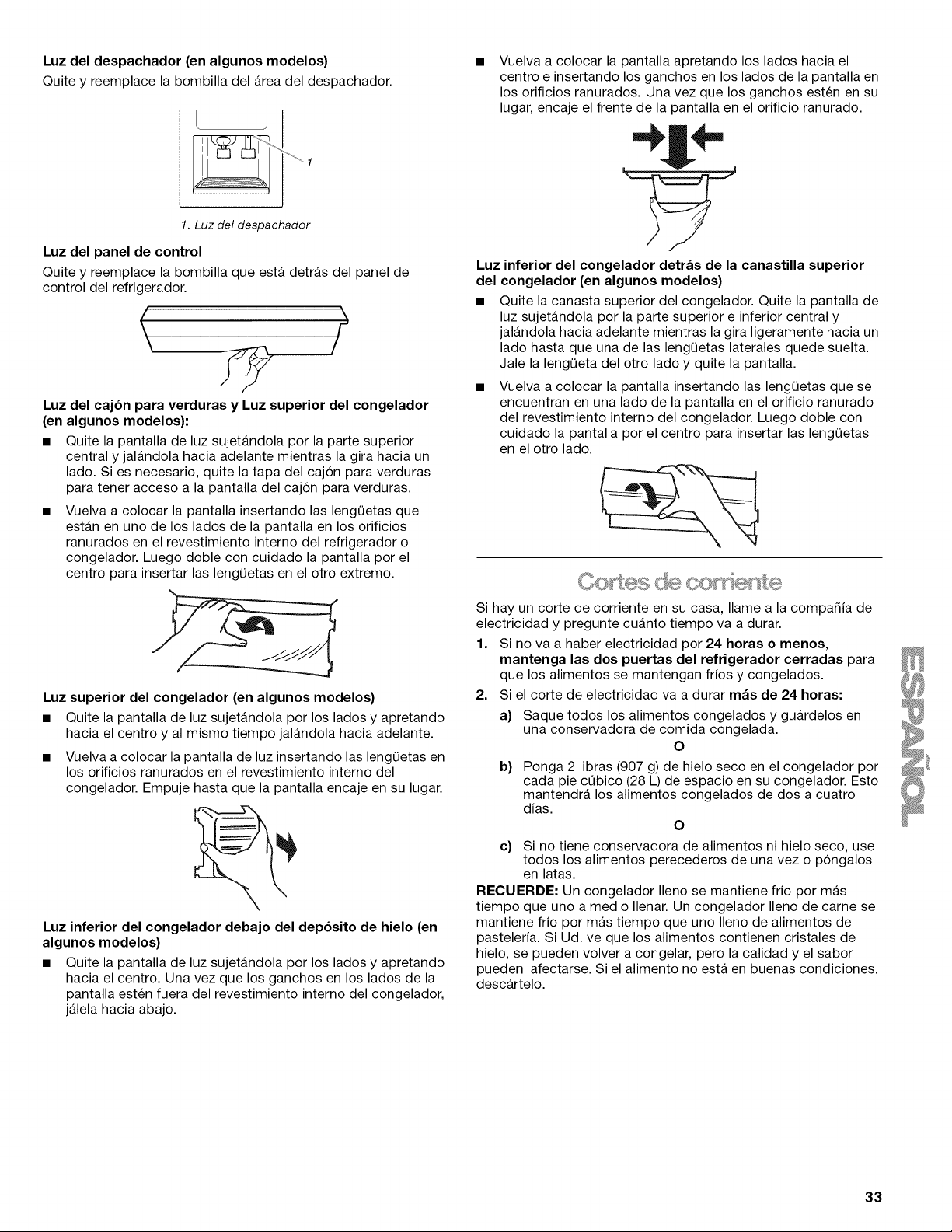

Luz del despachador (en algunos modelos)

Quite y reemplace la bombilla del Area del despachador.

1. Luz del despachador

Luz del panel de control

Quite y reemplace la bombilla que esta detr_s del panel de

control del refrigerador.

Luz del cajdn para verduras y Luz superior del congelador

(en algunos modelos):

• Quite la pantalla de luz sujetandola por la parte superior

central y jalandola hacia adelante mientras la gira hacia un

lado. Si es necesario, quite la tapa del cajon para verduras

para tener acceso a la pantalla del cajon para verduras.

• Vuelva a colocar la pantalla insertando las lengQetas que

estan en uno de los lados de la pantalla en los orificios

ranurados en el revestimiento interno del refrigerador o

congelador. Luego doble con cuidado la pantalla por el

centro para insertar las lengQetas en el otro extremo.

Luz superior del congelador (en algunos modelos)

• Quite la pantalla de luz sujetandola por los lados y apretando

hacia el centro y al mismo tiempo jalandola hacia adelante.

• Vuelva a colocar la pantalla de luz insertando las lengQetas en

los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador debajo del depbsito de hielo (en

algunos modelos)

• Quite la pantalla de luz sujetandola por los lados y apretando

hacia el centro. Una vez que los ganchos en los lados de la

pantalla esten fuera del revestimiento interno del congelador,

jalela hacia abajo.

• Vuelva a colocar la pantalla apretando los lados hacia el

centro e insertando los ganchos en los lados de la pantalla en

los orificios ranurados. Una vez que los ganchos esten en su

lugar, encaje el frente de la pantalla en el orificio ranurado.

Luz inferior del congelador detras de la canastilla superior

del congelador (en algunos modelos)

• Quite la canasta superior del congelador. Quite la pantalla de

luz sujetandola por la parte superior e inferior central y

jalandola hacia adelante mientras la gira ligeramente hacia un

lado hasta que una de las lengQetas laterales quede suelta.

Jale la lengQeta del otro lado y quite la pantalla.

• Vuelva a colocar la pantalla insertando las lengQetas que se

encuentran en una lado de la pantalla en el orificio ranurado

del revestimiento interno del congelador. Luego doble con

cuidado la pantalla por el centro para insertar las lengQetas

en el otro lado.

Si hay un corte de corriente en su casa, Ilame a la compa_ia de

electricidad y pregunte cuanto tiempo va a durar.

1. Si no va a haber electricidad por 24 horas o menos,

mantenga las dos puertas del refrigerador cerradas para

que los alimentos se mantengan frios y congelados.

2. Si el corte de electricidad va a durar m&s de 24 horas:

a) Saque todos los alimentos congelados y gu_rdelos en

una conservadora de comida congelada.

b) Ponga 2 libras (907 g) de hielo seco en el congelador por

cada pie cL_bico (28 L) de espacio en su congelador. Esto

mantendr_ los alimentos congelados de dos a cuatro

dias.

c) Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o pongalos

en latas.

RECUERDE: Un congelador Ileno se mantiene frio por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio por mas tiempo que uno Ileno de alimentos de

pasteleria. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras esta

ausente, siga estos pasos para preparar el refrigerador antes de

irse.

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posicion OFF

(hacia arriba) o mueva el interruptor a la posicion OFF

(derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacie el deposito de hielo.

Si Ud. decide apagar el refrigerador antes de irse, siga estos

pasos.

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posicion OFF (hacia arriba) o

mueva el interruptor a la posicion OFF (derecha).

3. Coloque el Control del termostato (o Control del refrigerador

dependiendo del modelo) en la posicion OFF (apagado). Vea

la seccion "Ajuste de controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a

ambas puertas para que queden abiertas y el aire circule.

Esto evita que se formen olores y que crezcan hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Desconecte la tuberia de agua de atrAs del refrigerador.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posicion OFF (hacia arriba) o

mueva el interruptor a la posicion OFF (derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el deposito de hielo.

4. Apague (OFF) el Control del termostato (o el Control de

refrigerador, dependiendo del modelo). Consulte la seccion

"Ajuste de controles".

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja colectora.

7. Limpie, pase un trapo y seque bien.

8. Saque todas las partes desmontables, envu61valas bien y

asegQrelas con cinta adhesiva para que no se sacudan

durante la mudanza.

9. SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O atornille las patas niveladoras

para no rayar el piso. Consulte la seccion "Cierre de las

puertas" o "Como nivelar su refrigerador".

10. Sostenga las puertas cerradas y el cable pegado al gabinete

del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

seccion "Como instalar su refrigerador" para obtener

instrucciones de preparacion. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

LOCALIZACION Y

REPARACION DE

AVERIAS

Siga las sugerencias que aparecen a continuaci6n para

evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona

• &Esta desconectado el cable el_ctrico?

Conecte a un contacto de pared de conexion a tierra de 3

terminales.

• &Se quem6 un fusible de la casa o se dispar6 un

disyuntor?

Reemplace el fusible o reposicione el circuito.

• &Esta el control del refrigerador o del congelador en la

posici6n OFF (Apagado)?

Vea la seccion "Ajuste de controles".

• &Se esta descongelando el refrigerador?

ER 30 minutos vuelva a revisar si el refrigerador esta

funcionando. Su refrigerador activa regularmente un ciclo de

descongelacion automatica.

Las luces no funcionan

• &Esta desconectado el cable el_ctrico?

Conecte a un contacto de pared de conexion a tierra de 3

terminales.

• &Esta floja una bombilla?

Ponga el control del refrigerador o del congelador en la

posicion OFF (Apagado). Desconecte el refrigerador del

suministro de energia. Saque con cuidado la bombilla y

vuelva a insertarla. Luego vuelva a conectar el refrigerador al

suministro de energia y reajuste el control.

• &Se ha quemado una bombilla?

Reemplacela con una bombilla para electrodom6sticos del

mismo vatiaje, tamafio y forma. Vea la seccion "Como

cambiar las bombillas".

Hay agua en la bandeja recolectora de agua

• &Se esta descongelando el refrigerador?

El agua se evaporar& Es normal que caigan gotas de agua en

la bandeja recolectora de agua.

• &Esta m_s ht_medo que Io normal?

El agua en la bandeja recolectora tardara mas en evaporarse.

Esto es normal cuando hace calor o humedad.

Parece que el motor funciona excesivamente

• &Esta la temperatura ambiente mas caliente que Io

normal?

En condiciones de calor, el motor funciona por periodos mas

largos. Cuando la temperatura ambiente es normal, el motor

funciona entre 40% al 80% del tiempo. Si la habitacion esta

caliente, puede funcionar por mas tiempo.

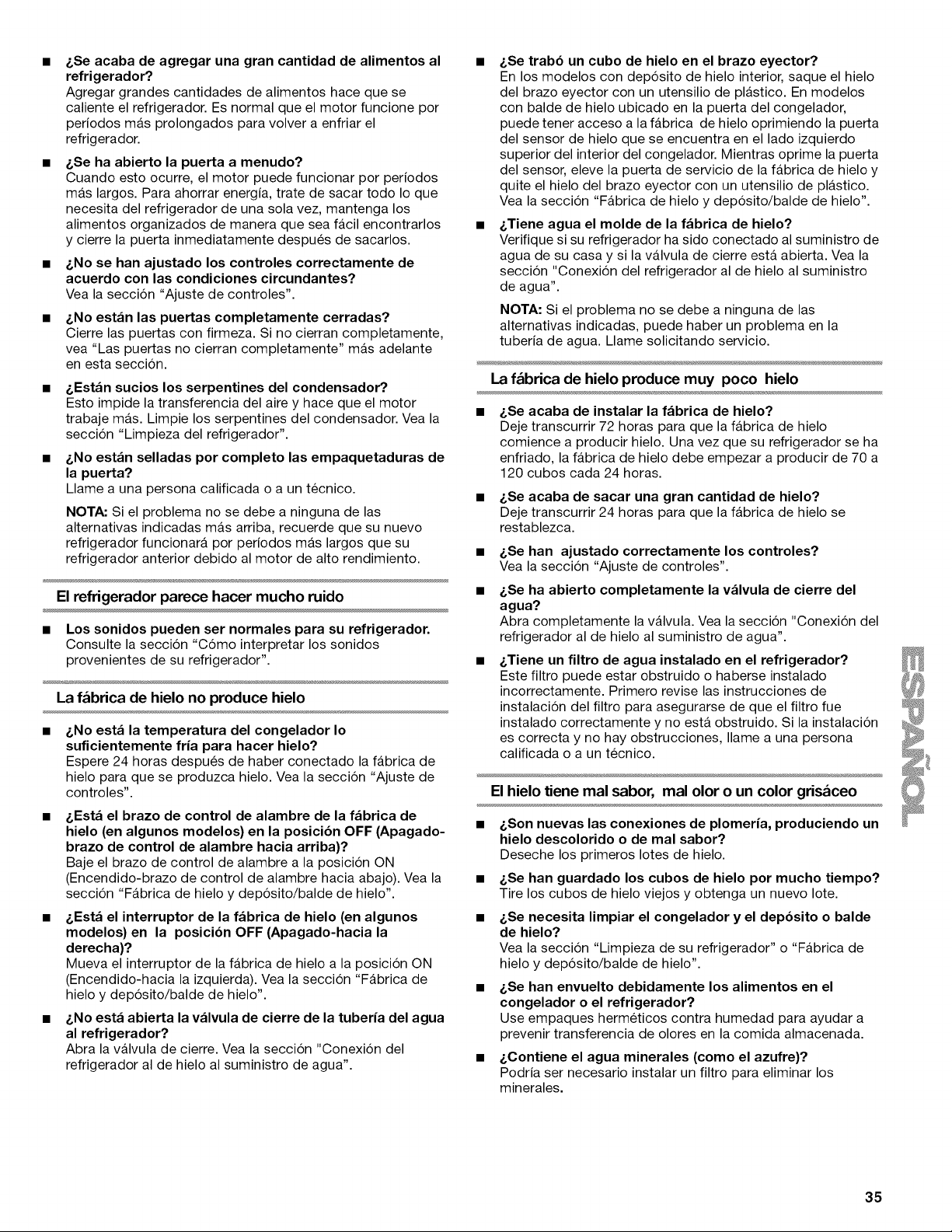

• _,Se acaba de agregar una gran cantidad de alimentos al

refrigerador?

Agregar grandes cantidades de alimentos hace que se

caliente el refrigerador. Es normal que el motor funcione per

periodos mas prolongados para volver a enfriar el

refrigerador.

• _,Se ha abierto la puerta a menudo?

Cuando esto ocurre, el motor puede funcionar per periodos

mas largos. Para ahorrar energia, trate de sacar todo Io que

necesita del refrigerador de una sola vez, mantenga los

alimentos organizados de manera que sea facil encontrarlos

y cierre la puerta inmediatamente despu6s de sacarlos.

• &No se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes?

Vea la seccion "Ajuste de controles".

• &No estan las puertas completamente cerradas?

Cierre las puertas con firmeza. Si no cierran completamente,

vea "Las puertas no cierran completamente" mas adelante

en esta seccion.

_.Estan sucios los serpentines del condensador?

Esto impide la transferencia del aire y hace que el motor

trabaje mas. Limpie los serpentines del condensador. Vea la

seccion "Limpieza del refrigerador".

/.No estan selladas per complete las empaquetaduras de

la puerta?

Llame a una persona calificada o a un tecnico.

NOTA" Si el problema no se debe a ninguna de las

alternativas indicadas mas arriba, recuerde que su nuevo

refrigerador funcionarA per periodos mas largos que su

refrigerador anterior debido al motor de alto rendimiento.

El refrigerador parece hacer mucho ruido

• Los sonidos pueden ser normales para su refrigerador.

Consulte la seccion "Come interpretar los sonidos

provenientes de su refrigerador".

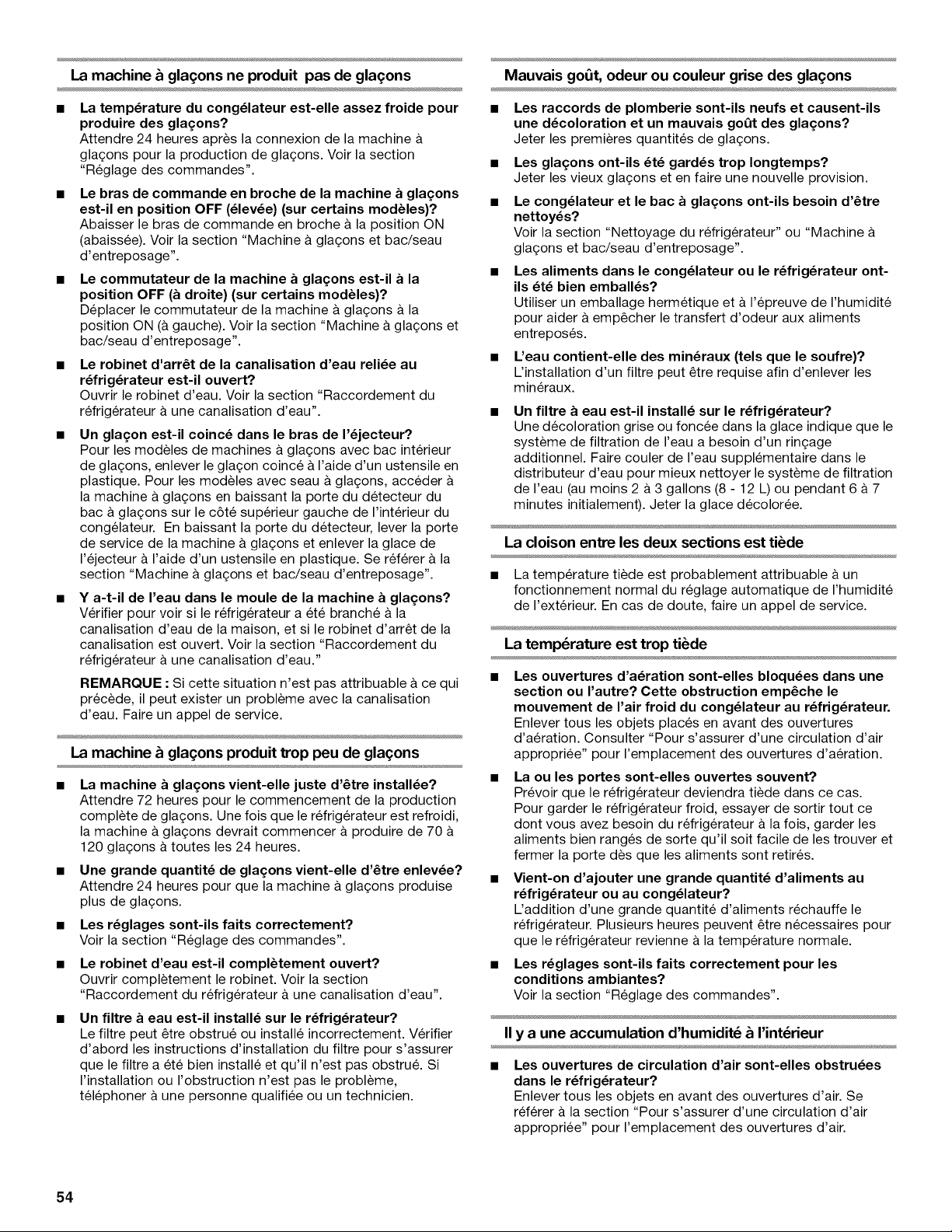

La fbbrica de hielo no produce hielo

/.No esta la temperatura del congelador Io

suficientemente fria para hacer hielo?

Espere 24 horas despu6s de haber conectado la fabrica de

hielo para que se produzca hielo. Vea la seccion "Ajuste de

controles".

• i.Esta el braze de control de alambre de la fabrica de

hielo (en algunos modelos) en la posicibn OFF (Apagado-

braze de control de alambre hacia arriba)?

Baje el braze de control de alambre a la posicion ON

(Encendido-brazo de control de alambre hacia abajo). Vea la

seccion "Fabrica de hielo y deposito/balde de hielo".

• _.Esta el interrupter de la fabrica de hiele (en algunos

modelos) en la posicibn OFF (Apagado-hacia la

derecha)?

Mueva el interrupter de la fabrica de hielo a la posicion ON

(Encendido-hacia la izquierda). Vea la seccion "Fabrica de

hielo y deposito/balde de hielo".

• &No esta abierta la valvula de cierre de la tuberia del agua

al refrigerador?

Abra la valvula de cierre. Yea la seccion "Conexion del

refrigerador al de hielo al suministro de agua".

• &Se trabb un cube de hielo en el braze eyector?

En los modelos con deposito de hielo interior, saque el hielo

del braze eyector con un utensilio de plastico. En modelos

con balde de hielo ubicado en la puerta del congelador,

puede tener acceso a la fabrica de hielo oprimiendo la puerta

del sensor de hielo que se encuentra en el lade izquierdo

superior del interior del congelador. Mientras oprime la puerta

del sensor, eleve la puerta de servicio de la fabrica de hielo y

quite el hielo del braze eyector con un utensilio de plastico.

Vea la seccion "Fabrica de hielo y deposito/balde de hielo".

• i.Tiene agua el molde de la fabrica de hielo?

Verifique si su refrigerador ha side conectado al suministro de

agua de su casa y si la valvula de cierre esta abierta. Vea la

seccion "Conexion del refrigerador al de hielo al suministro

de agua".

NOTA: Si el problema no se debe a ninguna de las

alternativas indicadas, puede haber un problema en la

tuberia de agua. Llame solicitando servicio.

La fabrica de hielo produce muy poco hielo

_,Se acaba de instalar la fabrica de hielo?

Deje transcurrir 72 horas para que la fabrica de hielo

comience a producir hielo. Una vez que su refrigerador se ha

enfriado, la fabrica de hielo debe empezar a producir de 70 a

120 cubes cada 24 horas.

_,Se acaba de sacar una gran cantidad de hielo?

Deje transcurrir 24 horas para que la fabrica de hielo se

restablezca.

• _,Se han ajustado correctamente los controles?

Yea la seccion "Ajuste de controles".

• _,Se ha abierto completamente la valvula de cierre del

agua?

Abra completamente la v_lvula. Vea la secci6n "Conexi6n del

refrigerador al de hielo al suministro de agua".

• _,Tiene un filtro de agua instalado en el refrigerador?

Este filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalacion del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalacion

es correcta y no hay obstrucciones, Ilame a una persona

calificada o a un tecnico.

El hielo tiene mal saber, mal olor o un color grisaceo

• /.Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de mal saber?

Deseche los primeros Iotes de hielo.

• &Se han guardado los cubes de hielo per touche tiempo?

Tire los cubes de hielo viejos y obtenga un nuevo Iote.

• &Se necesita limpiar el congelador y el depbsito o balde

de hielo?

Vea la seccion "Limpieza de su refrigerador" o "Fabrica de

hielo y deposito/balde de hielo".

• &Se han envuelto debidamente los alimentos en el

congelador o el refrigerador?

Use empaques hermeticos contra humedad para ayudar a

prevenir transferencia de olores en la comida almacenada.

• _.Contiene el agua minerales (come el azufre)?

Podria ser necesario instalar un filtro para eliminar los

minerales.

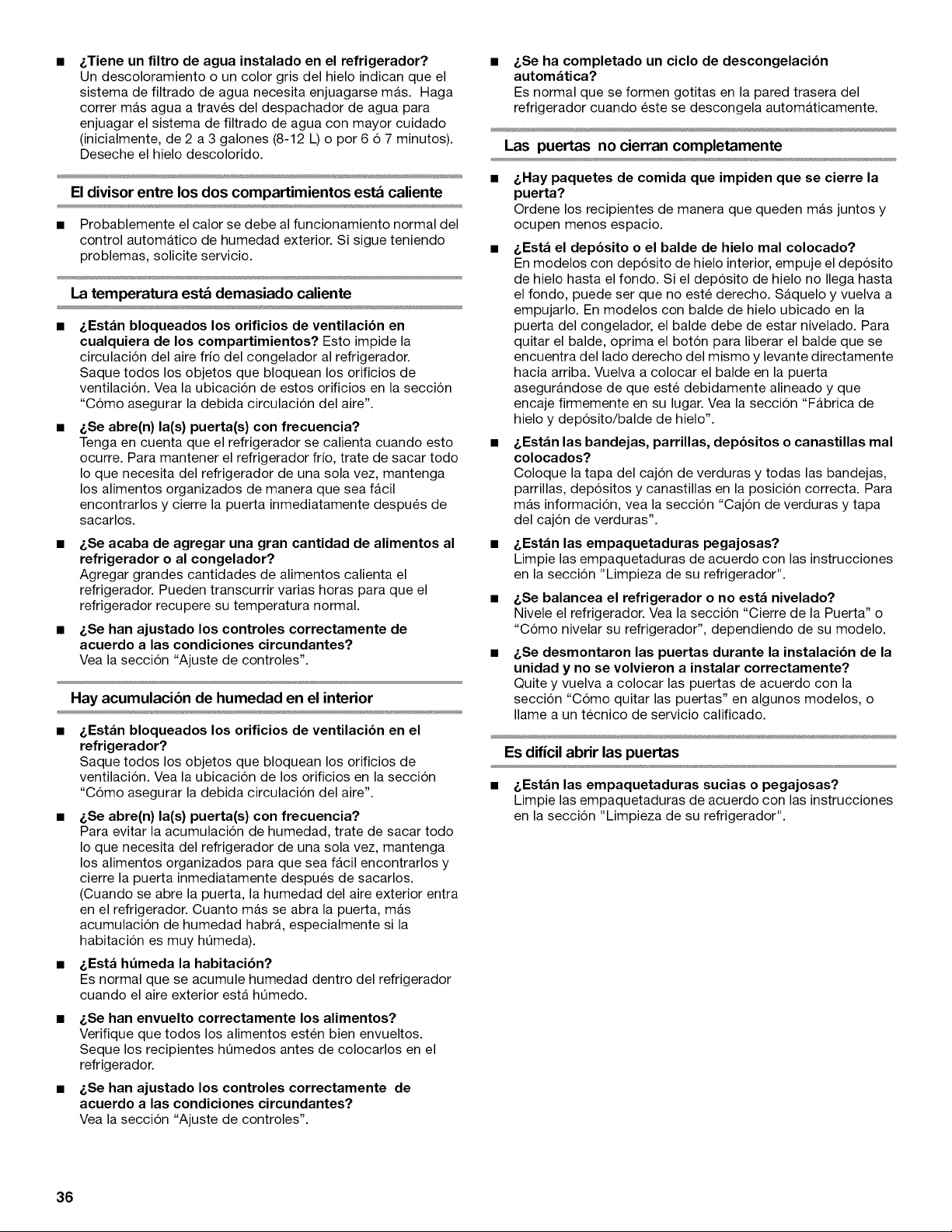

i.Tiene un filtro de agua instalado en el refrigerador?

Un descoloramiento o un color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse mas. Haga

correr mas agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado

(inicialmente, de 2 a 3 galones (8-12 L) o por 6 6 7 minutos).

Deseche el hielo descolorido.

El divisor entre los dos compartimientos esta caliente

• Probablemente el calor se debe al funcionamiento normal del

control automatico de humedad exterior. Si sigue teniendo

problemas, solicite servicio.

La temperatura estb demasiado caliente

• _.Estan bloqueados los orificios de ventilacibn en

cualquiera de los compartimientos? Esto impide la

circulacion del aire frio del congelador al refrigerador.

Saque todos los objetos que bloquean los orificios de

ventilacion. Vea la ubicacion de estos orificios en la seccion

"Como asegurar la debida circulacion del aire".

• &Se abre(n) la(s) puerta(s) con frecuencia?

Tenga en cuenta que el refrigerador se calienta cuando esto

ocurre. Para mantener el refrigerador frio, trate de sacar todo

Io que necesita del refrigerador de una sola vez, mantenga

los alimentos organizados de manera que sea facil

encontrarlos y cierre la puerta inmediatamente despu6s de

sacarlos.

• _.Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador?

Agregar grandes cantidades de alimentos calienta el

refrigerador. Pueden transcurrir varias horas para que el

refrigerador recupere su temperatura normal.

• &Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes?

Vea la seccion "Ajuste de controles".

Hay acumulaci6n de humedad en el interior

• _.Estan bloqueados los orificios de ventilacibn en el

refrigerador?

Saque todos los objetos que bloquean los orificios de

ventilacion. Vea la ubicacion de los orificios en la seccion

"Como asegurar la debida circulacion del aire".

• &Se abre(n) la(s) puerta(s) con frecuencia?

Para evitar la acumulacion de humedad, trate de sacar todo

Io que necesita del refrigerador de una sola vez, mantenga

los alimentos organizados para que sea facil encontrarlos y

cierre la puerta inmediatamente despues de sacarlos.

(Cuando se abre la puerta, la humedad del aire exterior entra

en el refrigerador. Cuanto mas se abra la puerta, mas

acumulacion de humedad habrA, especialmente si la

habitacion es muy hQmeda).

• &Esta ht_meda la habitacibn?

Es normal que se acumule humedad dentro del refrigerador

cuando el aire exterior esta hQmedo.

• i.Se han envuelto correctamente los alimentos?

Verifique que todos los alimentos esten bien envueltos.

Seque los recipientes hQmedos antes de colocarlos en el

refrigerador.

• &Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes?

Vea la seccion "Ajuste de controles".

_.Se ha completado un ciclo de descongelacibn

automatica?

Es normal que se formen gotitas en la pared trasera del

refrigerador cuando este se descongela automaticamente.

Las puertas no cierran completamente

• /.Hay paquetes de comida que impiden que se cierre la

puerta?

Ordene los recipientes de manera que queden mas juntos y

ocupen menos espacio.

• _.Esta el depbsito o el balde de hielo mal colocado?

En modelos con deposito de hielo interior, empuje el deposito

de hielo hasta el fondo. Si el deposito de hielo no Ilega hasta

el fondo, puede ser que no este derecho. Saquelo y vuelva a

empujarlo. En modelos con balde de hielo ubicado en la

puerta del congelador, el balde debe de estar nivelado. Para

quitar el balde, oprima el boton para liberar el balde que se

encuentra del lado derecho del mismo y levante directamente

hacia arriba. Vuelva a colocar el balde en la puerta

asegurAndose de que este debidamente alineado y que

encaje firmemente en su lugar. Vea la seccion "Fabrica de

hielo y deposito/balde de hielo".

• _.Estan las bandejas, parrillas, depbsitos o canastillas mal

colocados?

Coloque la tapa del cajon de verduras y todas las bandejas,

parrillas, depositos y canastillas en la posicion correcta. Para

mas informacion, vea la seccion "Cajon de verduras y tapa

del cajon de verduras".

• i.Estan las ernpaquetaduras pegajosas?

Limpie las empaquetaduras de acuerdo con las instrucciones

en la seccion "Limpieza de su refrigerador".

• &Se balancea el refrigerador o no esta nivelado?

Nivele el refrigerador. Yea la seccion "Cierre de la Puerta" o

"Como nivelar su refrigerador", dependiendo de su modelo.

• &Se desmontaron las puertas durante la instalacibn de la

unidad y no se volvieron a instalar correctamente?

Quite y vuelva a colocar las puertas de acuerdo con la

seccion "Como quitar las puertas" en algunos modelos, o

Ilame a un tecnico de servicio calificado.

Es dificil abrir las puertas

• _.Estan las empaquetaduras sucias o pegajosas?

Limpie las empaquetaduras de acuerdo con las instrucciones

en la seccion "Limpieza de su refrigerador".

CONTRATO DE

MANTENIMIENTO

SEARS

"Reparamos Io que vendemos" es nuestro compromiso con

usted para que pueda depender de Sears para el servicio. Su

aparato electrodomestico Kenmore tiene un valor agregado, si

usted considera que Sears tiene unidades de servicio por todo el

pals, con tecnicos entrenados por Sears - tecnicos profesionales

que han sido especialmente entrenados para dar servicio a los

aparatos electrodomesticos que vende Sears. EIIos cuentan con

los conocimientos y las habilidades, las herramientas, las

refacciones y el equipamiento para asegurar nuestra promesa a

usted de que "Reparamos Io que vendemos".

Contrato de mantenimiento Sears

Preserve el valor de su compra mediante un contrato de

mantenimiento Sears. Los aparatos electrodom6sticos Kenmore

estan disefiados, fabricados y comprobados para darle afios de

operacion fiable. No obstante, cualquier aparato

electrodom6stico puede requerir servicio de vez en cuando. El

contrato de mantenimiento Sears le ofrece un programa de

servicio sobresaliente para sus productos.

El contrato de mantenimiento Sears

• Es el modo mediante el cual usted compra los servicios

del mafiana a los precios de hoy.

• Elimina las cuentas de reparaciones que resultan de un

uso normal.

• Permite todas las Ilamadas de servicio que usted

necesite.

A su solicitud, le proporciona una comprobacion anual de

mantenimiento preventivo para mantener a su aparato

electrodomestico Kenmore funcionando en las mejores

condiciones de operacion.

Para mas informacibn, Ilame al 1-800-827-6655.

Refacciones

Llame al 1-800-366-PART para pedir el cepillo para limpiar los

serpentines. Pida el nOmero de pieza que se enlista abajo o

pongase en contacto con su despachador autorizado Kenmore.

Cepillo para limpiar serpentines:

Pieza No. 4210463

TABLE DES MATIERES

GARANTIE ..................................................................................... 38

SECURITE DU REFRIGERATEUR ........................................... 39

Mise au rebut de votre vieux refrig6rateur ................................. 39

INSTALLATION DU RI_FRIGI_RATEUR ...................................... 40

Deballage de votre refrig6rateur ................................................ 40

Emplacement d'installation ........................................................ 40

Specifications electriques .......................................................... 41

Grille de la base .......................................................................... 41

Enlevement des portes .............................................................. 41

Fermeture des portes ................................................................. 42

Raccordement du refrigerateur & une canalisation d'eau ......... 43

Les bruits de I'appareil que vous pouvez entendre ................... 44

UTILISATION DU RI_FRIGI_RATEUR .......................................... 44

Pour s'assurer d'une circulation d'air appropriee ..................... 44

Reglage des commandes .......................................................... 45

Ajustement des reglages de contr61e ........................................ 45

Machine & gla£;ons et bac/seau d'entreposage ........................ 46

CARACTI_RISTIQUES DU RI_FRIGI_RATEUR ........................... 46

Tablettes du refrigerateur ........................................................... 47

Tablette reglable laterale ............................................................ 47

Tablette relevable ....................................................................... 47

Tablette relevable ajustable ....................................................... 48

Tiroir pour specialites alimentaires ............................................ 48

Tiroir A legumes/viande convertible,

bac & legumes et couvercles ..................................................... 48

Reglage de la temperature du tiroir &

legumes/viande convertible ....................................................... 48

Reglage de I'humidite dans le bac & legumes ........................... 49

Casier utilitaire ou oeufrier ......................................................... 49

Casier & vin ou porte-cannettes/bouteilles ................................ 49

CARACTERISTIQUES DU CONGELATEUR .............................. 49

Tablette de congelateur ............................................................. 49

Panier de congelateur ................................................................ 50

CARACTERISTIQUES DE LA PORTE ......................................... 50

Tringles dans la porte ................................................................. 50

Balconnets ................................................................................. 50

Porte-cannettes .......................................................................... 50

ENTRETIEN DE VOTRE RI_FRIGI_RATEUR ............................... 51

Nettoyage du refrigerateur ......................................................... 51

Remplacement des ampoules d'eclairage ................................ 51

Pannes de courant ..................................................................... 52

Entretien avant les vacances ou Iors d'un demenagement ...... 52

DI_PAN NAG E ................................................................................ 53

CONTRAT D'ENTRETIEN SEARS ............................................... 55

Accessoires ................................................................................ 55

GARANTIE

GARANTIE COMPLETE DE UN AN DU REFRIGERATEUR.

Pendant un an & compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

jointes au produit ou fournies, Sears reparera ce refrigerateur

sans frais, si la defectuosite provient des materiaux ou de la

fabrication.

GARANTIE COMPLETE DE CINQ ANS DU SYSTEME SCELLE

OU RI_FRIGI_RATEUR.

Pendant cinq ans& compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions au

proprietaire jointes ou fournies avec le produit, Sears reparera le

systeme scelle (comprenant le systeme de refrigeration, la

tubulure de raccordement et le compresseur) sans frais, s'il

existe une defectuosite des materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux refrigerateurs qui

ont ete utilises pour la conservation des aliments en utilisation

domestique privee et exclut les cartouches originales et de

rechange des filtres & eau eta glace Kenmore (si le refrigerateur

est dote du systeme de filtration). Les cartouches originales et de

rechange sont garanties pendant 30 jours, pieces seulement,

contre les vices de materiaux ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE SEARS LE

PLUS PROCHE AU CANADA OU AUX leTATS-UNIS.

Cette garantie s'applique seulement pendant que ce produit

est utilis_ au Canada ou aux letats-Unis. Cette garantie vous

donne des droits juridiques sp_cifiques et vous pouvez aussi

avoir d'autres droits qui varient d'une province a I'autre ou

d'un letat a I'autre.

Les termes de garantie peuvent varier au Canada. Communiquer

avec votre centre de service Sears local pour des details

complets.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada MSB 2B8

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat. On

peut trouver ces renseignements sur I'etiquette signaletique de

modele et du numero de serie situee sur la paroi interieure du

refrigerateur.

Ayez ces renseignements a portee de la main pour vous aider

obtenir de I'assistance ou du service plus rapidement Iorsque

vous communiquez avec Sears apropos de votre refrigerateur :

Numero de module 106.

Numero de serie

Date d'achat

Garder ces instructions et votre facture de vente pour

r_f_rence ult_rieure.

SECURITE DU REFRIGERATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s@urit_ importants dans ce manuel et sur votre appareil m_nager.

Assurez-vous de toujours lire tous les messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_ces et de blessures graves

& vous et & d'autres.

Tous les messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de ddcbs ou de blessure grave si

vous ne suivez pas immddiatement les instructions.

Risque possible de ddcbs ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de s@curit@vous diront quel est le danger potentiel et vous disent comment r@duire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITi_

AVERTISSEMENT • Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de

I'utilisation du refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes "

Brancher I'appareil sur une prise a 3 alv@les

reliee a la terre.

• Replacer tousles panneaux avant de faire la

remise en marche.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Utiliser deux ou plus de personnes pour

d@lacer et installer le refrig6rateur.

• Debrancher la source de courant electrique

avant I'entretien.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables,

telle que I'essence, loin du refrig6rateur.

Debrancher le refrig6rateur avant I'installation de la

machine a glagons (seulement pour mo@les pr_ts

recevoir une machine a glagons).

Utiliser un verre robuste pour prendre des glagons

ou de I'eau (sur certains modeles).

• Enlever les portes de votre vieux refrig6rateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux

r frig rateur

Avant de jeter votre vieux r_frig_rateur ou congdlateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

peuvent pas y pen6trer facilement.

Risque de suffoquer

Enlever les portes de votre vieux rdfrigdrateur.

Le non-respect de cette instruction peut causer

un ddc_s ou des Idsions cdrdbrales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider & @iter les accidents.

INSTALLATION DU

f f

REFRIGERATEUR

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer

et installer le r_frig_rateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat_riaux d'emballage

• Enlever le ruban adhesif et la colle de votre refrigerateur avant

de I'utiliser.

Pour enlever ce qui reste du ruban adhesif ou de la colle,

frotter la surface vivement avec le pouce. La colle ou I'adhesif

qui reste peut _tre facilement enlevee par frottage avec les

doigts et une petite quantite de savon liquide pour la vaisselle

sur I'adhesif. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool & friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir la section "Securite du refrigerateur".

D_piacernent de votre r6frig6rateur :

Votre refrigerateur est Iourd. Lors du deplacement du

refrigerateur pour le nettoyage ou le service, veiller & proteger

le plancher. Toujours tirer le refrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Nettoyage avant I'utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans la section "Entretien de votre refrigerateur".

Irnportants renseignernents a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes en verre avec de I'eau tiede

quand ils sont froides. Les tablettes et les couvercles peuvent

se briser s'ils sont exposes a des changements soudains de

temperature ou a un impact tel que coup brusque. Pour votre

protection, le verre trempe est congu pour eclater en d'innom-

brables pieces minuscules. Ceci est normal. Les tablettes et

les couvercles en verre sont Iourds. Un soin special s'impose

Iors de leur deplacement pour eviter I'impact d'une chute.

Risque d'explosion

Garder les matdriaux et les vapeurs inflammables,

telle que I'essence, loin du rdfrigdrateur.

Le non-respect de cette instruction peut causer

un ddc_s, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser V_ po (1,25 cm) de chaque c6te et au sommet.

1/2" (1,25 cm)

- II -- I

'1'I

2" (5,08 crn)

• Si votre refrigerateur comporte une machine a gla(;ons,

s'assurer qu'un espace additionnel est prevu & I'arriere pour

permettre les connexions des conduits d'eau. Le refrigerateur

peut _tre pres du mur arriere si vous ne faites pas installer

une machine a gla£;ons.

• Si vous installez votre refrigerateur pres d'un mur fixe, laisser

un minimum de 2 po (5,08 cm) du c6te des charnieres (selon

le modele) pour permettre a la porte de s'ouvrir sans

obstruction.

REMARQUE : Ne pas installer le refrigerateur pres d'un four,

d'un radiateur ou d'une autre source de chaleur, ni dans un

endroit oQ la temperature baissera au-dessous de 55°F (13°C).

% 8¸ _ _ _ _ _ y, _

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e

la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le refrig6rateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee :

M_thode recommand_e de mise & la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, prot6gee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit & I'aide d'un commutateur. Ne pas employer de

rallonge.

REMARQUE • Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

le reglage (reglage du thermostat, du refrig6rateur ou du

congelateur selon le modele) & OFF (ARRET) et debrancher

ensuite le refrigerateur de la source d'alimentation electrique.

Lorsque vous avez termine, reconnecter le refrigerateur & la

source d'alimentation electrique et mettre de nouveau le reglage

(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desire.

Pour enlever la grille de la base :

1. Ouvrir les deux portes du refrigerateur.

2. Placer les mains le long des extremites de la grille, avec vos

pouces sur le dessus. Appuyer avec vos pouces et retirer la

base.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage.

R_installation de la grille de la base :

1. Ouvrir les portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

En/eveme des so " s

Outils requis : Cle & douille £ tSte hexagonale de 1/4po, cle

douille & t_te hexagonale de 5_6 poet un tournevis & lame plate.

IMPORTANT :

• Avant de commencer, tourner la commande du refrigerateur &

OFF (arr_t), debrancher le refrigerateur ou deconnecter la

source de courant electrique. Enlever les aliments et tousles

compartiments ou contenants utilitaires reglables dans les

portes.

• II peut _tre necessaire seulement d'enlever soit la poignee de

la porte ou les portes pour faire passer votre appareil dans un

cadre de porte de votre residence. Mesurer I'ouverture de la

porte pour determiner si oui ou non il faut enlever les

poignees ou les portes du refrigerateur.

Enl_vement des poign_es (facultatif)

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hors de la poignee. Soulever

les pieces de la garniture des vis de fixation (voir dessin 1).

REMARQUE : Certains modeles incluent des pieces decoratives

entre la poignee et la garniture de la poignee. Si votre modele

inclut les decorations, il faudra les enlever soigneusement avec

un tournevis & lame plate avant d'6ter les vis de la poignee. Les

pieces decoratives sont facultatives et peuvent _tre reinstallees

ou non.

2. Enlever les vis des poignees et les poignees.

3. Mettre le refrigerateur en place. Replacer les poignees tel

qu'indiqu_ (voir dessin 1).

Enl_vement des portes

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrigerateur. Enlever la grille de la

base en poussant vers le haut les coins inferieurs externes

(voir dessin 2).

3. Fermer les deux portes et les garder ferm_es jusqu'& ce que

vous soyez pr_t & les soulever pour les degager de la caisse.

4. Enlever le couvercle de la charniere superieure & gauche et

les vis (voir dessin 3). NE PAS ENLEVER LA VlS 1.

5. Soulever soigneusement et verticalement la porte du

congelateur pour I'enlever de la charniere inferieure (voir

dessin 4).

6. Enlever le couvercle de la charniere superieure & droite et les

vis tel qu'indiqu_ (voir dessin 5). NE PAS ENLEVER LAVlS 1.

7. Soulever verticalement la porte du refrigerateur pour I'enlever

de la charniere inferieure (voir dessin 4).

8. II peut ne pas _tre necessaire d'enlever la charniere inferieure

pour faire passer le refrigerateur dans un cadre de porte. Les

deux charnieres & la base ont une construction similaire.

• Demonter les charnieres tel qu'indiqu_ (voir dessin 6). NE

PAS ENLEVER LA VlS 1.

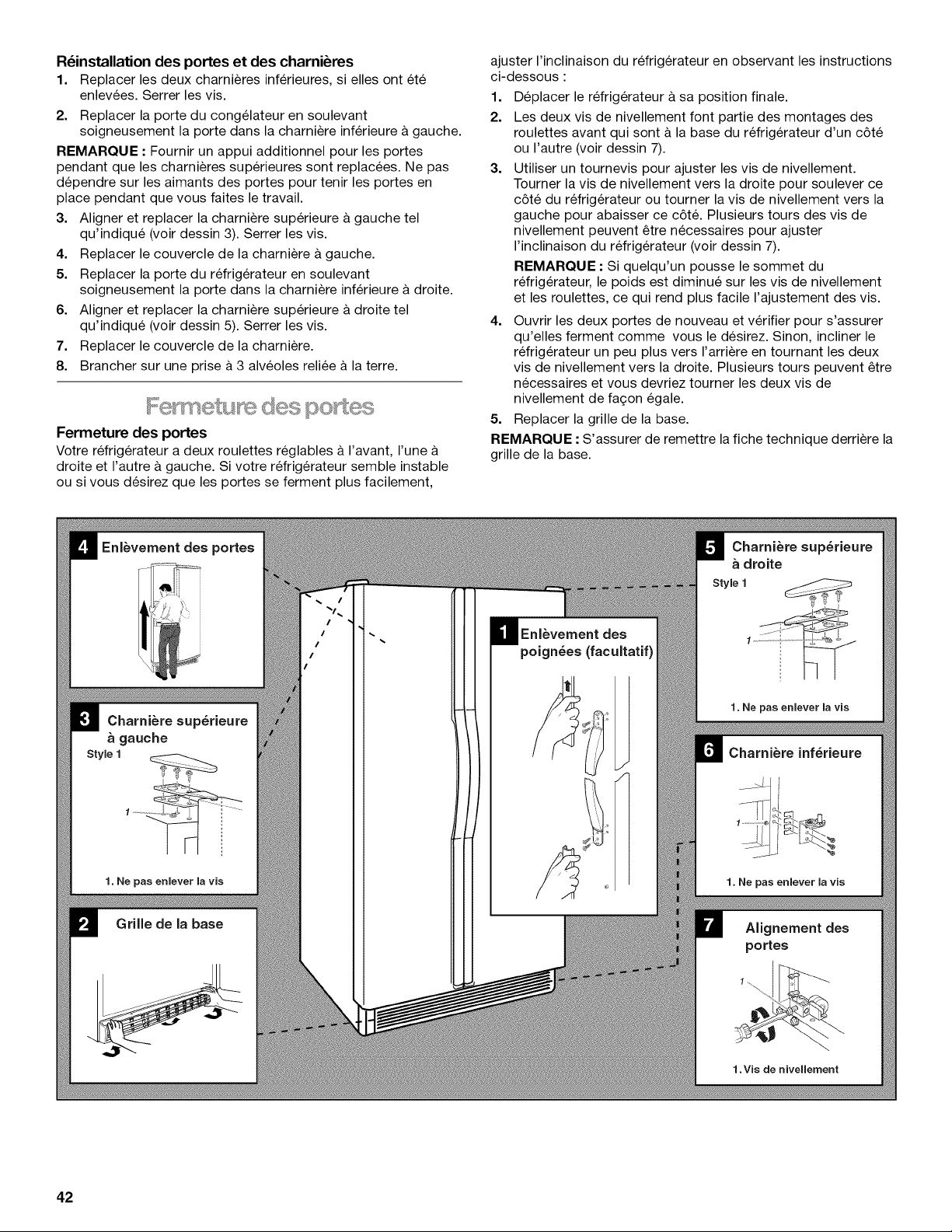

R_installation des portes et des charni_res

1. Replacer les deux charnieres inferieures, si elles ont ete

enlevees. Serrer les vis.

2. Replacer la porte du congelateur en soulevant

soigneusement la porte dans la charniere inferieure a gauche.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sont replacees. Ne pas

dependre sur les aimants des portes pour tenir les portes en

place pendant que vous faites le travail.

3. Aligner et replacer la charniere superieure a gauche tel

qu'indique (voir dessin 3). Serrer les vis.

4. Replacer le couvercle de la charniere & gauche.

5. Replacer la porte du refrigerateur en soulevant

soigneusement la porte dans la charniere inferieure a droite.

6. Aligner et replacer la charniere superieure a droite tel

qu'indique (voir dessin 5). Serrer les vis.

7. Replacer le couvercle de la charniere.

8. Brancher sur une prise a 3 alveoles reliee a la terre.

Fermeture des portes

Votre refrigerateur a deux roulettes reglables & I'avant, I'une &

droite et I'autre & gauche. Si votre refrigerateur semble instable

ou si vous desirez que les portes se ferment plus facilement,

ajuster I'inclinaison du refrigerateur en observant les instructions

ci-dessous :

1. Deplacer le refrigerateur & sa position finale.

2. Les deux vis de nivellement font partie des montages des

roulettes avant qui sont & la base du refrigerateur d'un c6te

ou I'autre (voir dessin 7).

3. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite )our soulever ce

c6te du refrigerateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6t& Plusieurs tours des vis de

nivellement peuvent _tre necessaires pour ajuster

I'inclinaison du refrigerateur (voir dessin 7).

REMARQUE : Si quelqu'un pousse le sommet du

refrigerateur, le poids est diminue sur les vis de nivellement

et les roulettes, ce qui rend plus facile I'ajustement des vis.

4. Ouvrir les deux portes de nouveau et verifier pour s'assurer

qu'elles ferment comme vous le desirez. Sinon, incliner le

refrigerateur un peu plus vers I'arriere en tournant les deux

vis de nivellement vers la droite. Plusieurs tours peuvent _tre

necessaires et vous devriez tourner les deux vis de

nivellement de fa£;on egale.

5. Replacer la grille de la base.

REMARQUE : S'assurer de remettre la fiche technique derriere la

grille de la base.

Enl_vernent des portes

Charni_re sup_rieure

gauche

Style 1

_....

1. Ne pas enlever la vis

Grille de la base

M Enl_vernent des

poign_es (facultatif)

Charni_re sup_rieure

droite

Style 1

1. Ne pas enlever la vis

Charni_re inf_rieure

1. Ne pas enlever la vis

Alignement des

portes

1.Vis de nivellernent

Lire attentivement toutes les instructions avant de

commencer.

IMPORTANT:

• Si on doit utiliser le refrigerateur avant qu'il soit raccorde & la

canalisation d'eau, placer la commande de la machine

glagons & la position d'arr_t (OFF) pour emp_cher que la

machine a glagons fonctionne sans eau.

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites.

• Installer les tubes en cuivre seulement a des endroits oQ la

temperature se maintient au-dessus du point de congelation.

• Une periode d'attente allant jusqu'& 24 heures est necessaire

avant que I'appareil commence a produire des gla£_ons.

Outils requis :

• Tournevis standard

• Cles plates de 7Aepo et V_po ou deux cles a molette reglables

• Tourne-ecrou de V4po

• Foret de V4po

• Perceuse manuelle ou perceuse electrique (convenablement

reliee a la terre)

REMARQUE • Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet de genre & selle de

V4po (6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet de genre & selle est conforme & vos

codes Iocaux de plomberie. Ne pas employer de robinet de genre

& selle de 3Aepo (4,76 mm) ou de type & percer, ce qui reduit le

debit d'eau et cause une obstruction plus facilement.

Arriv_e d'eau froide

La valve d'entree d'eau de la machine a glagons comprend une

rondelle de contr61e du debit, qui est utilisee comme element de

regulation de la pression d'eau. La machine & gla£:ons a besoin

d'etre connectee & une canalisation d'eau froide avec limitations

de pression d'eau de 30 a 120 Ib-po _. Si un probleme survient,

contacter la compagnie de distribution d'eau.

Raccordement a une canalisation d'eau •

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau FROIDE verticale de

V_po a 1V4po (12,7 mm & 3,18 cm) pres du refrigerateur.

REMARQUE • Un conduit horizontal fonctionnera, mais le

procede suivant doit _tre suivi : percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci emp_che egalement

les sediments qu'on trouve normalement dans I'eau de

s'accumuler dans le robinet d'arr_t.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion & gauche au bas &

I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de V4po (6,35 mm) de diam_tre. Veiller & ce que le tube soit

coupe d'equerre aux deux extremites.

A I'aide d'une perceuse electrique reliee & la terre, percer un

trou de V4po dans le tuyau de canalisation d'eau froide

choisie.

7,, 4 .......................2

,,, ......... 3

1. Canalisation d'eau froide

2. Bride de tuyau

3. Tubeen cuivre

4. E-croude compression

5. Bague de compression

6. Robinet d'arr#t

7. E-croude serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de V4po perce dans la canalisation

et que la rondelle d'etancheite est placee sous la bride de

prise en charge. Serrer I'ecrou de serrage sur la tige du

robinet. Serrer soigneusement et uniform_ment les vis fixant

la bride de prise en charge sur la tuyauterie afin que la

rondelle forme une jonction etanche. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre, particulierement s'il s'agit d'un tube en cuivre

malleable (enroule). On est maintenant pr_t & connecter le

tube de raccordement en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou du raccord de

compression sur le raccord de sortie avec une cle a molette.

Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'& ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur :

1. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

I'ecrou de compression. Ne pas serrer excessivement.

Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustr& Ceci aidera & emp_cher

les dommages au tube Iorsque le refrigerateur est pousse

contre le mur en arriere. Passer & I'etape 2.

2. OUVRIR le robinet d'arr6t. Inspecter pour rechercher les

fuites. Serrer tous les raccords (y compris les raccordements

de la valve d'entree d'eau) ou les ecrous qui coulent.

.....d! 1

1. Bride du tube

2. Tube en cuivre

3. E-crou de compresston

4. Entree d'eau de la valve

3. La valve d'eau de la machine & gla£_ons est equip6e d'un filtre

& eau incorpore. Si la qualite de I'eau distribuee Iocalement

necessite un nettoyage periodique, ou si I'eau qui alimente

I'appareil provient d'un puits, il serait utile d'installer un

deuxieme filtre dans le tube de raccordement de 1/4po

(6,35 mm). On peut obtenir un tel filtre & eau chez le

marchand d'appareils electrom6nagers le plus proche.

Installer le filtre au niveau de n'importe laquelle des

connexions du tube de raccordement.

4. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

II est possible que le refrig6rateur neuf emette des bruits que

I'appareil prec6dent ne produisait pas. Comme ces bruits sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

bruits sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraitre les bruits plus forts

qu'en realit& Les descriptions suivantes indiquent le genre de

bruits et leur origine.

• Si votre appareil est equip6 d'une machine & gla£_ons, vous

entendrez un bruit de gargouillement Iorsque la valve d'eau

s'ouvre pour remplir la machine a gla£_ons pour chaque

programme.

• La minuterie de degivrage fera entendre un bruit Iorsque le

programme de degivrage automatique commence et se

termine. €:galement, la commande du thermostat (ou le

reglage du refrig6rateur selon le modele) laissera entendre un

bruit Iorsque le programme est mis en marche et Iorsqu'il est

arr_t&

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrig6rant, de la canalisation d'eau ou d'articles places sur le

refrig6rateur.

• Votre refrig6rateur est con£;u pour fonctionner plus

efficacement afin de garder les aliments & la temperature

desir6e. Le compresseur tres efficace peut faire fonctionner

votre refrig6rateur neuf plus Iongtemps que I'ancien et vous

pouvez entendre des bruits aigus ou saccades.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le refrig6rateur et le congelateur.

• A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrig6rant qui se trouve dans

votre refrig6rateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air qui est transmis au condenseur

dans le ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recup6ration d'eau de degivrage pendant le programme de

degivrage.

UTILISATION DU

f f

REFRIGERATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre & I'air de circuler entre les deux compartiments.

Comme I'indique I'illustration, I'air froid pen_tre & la base de la

section du congelateur et se deplace vers le haut. II penetre

ensuite dans la section d'aliments frais & travers I'ouverture

d'aeration superieure. L'air retourne au congelateur tel qu'illustr&

Ne pas obstruer I'une ou I'autre de ces ouvertures d'a_ration

avec des aliments tels que boissons gazeuses, cereales, pain,

etc. Si les ouvertures d'aeration sont obstru_es, le debit d'air

sera bloqu_ et le reglage de la temperature ne fonctionnera pas

bien.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees &

I'autre. Vous devez nettoyer & fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien

envelopper ou recouvrir hermetiquement les aliments.

age d®s ...............

Pour votre commoditY, les commandes du r_frig_rateur sont

pr_r_gl_es a I'usine. Lors de I'installation initiale du refrig6rateur,

s'assurer que les commandes sont encore prer6gl6es. La

commande du refrig6rateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens" tel qu'indiqu6

dans les schemas ci-dessous.

Style 1

FREEZER REFRIGERATOR

n i

COLD COLDER COLD COLDER

REMARQUE • Votre produit ne se refroidira pas quand la

commande du RC:FRIGC:RATEURse trouve & OFE

Style 2

FREEZER REFRIGERATOR

| |

COLD 8 COLDER COLD

1 9

qll_0

8 COLDER

REMARQUE • Votre produit ne se refroidira pas quand la

commande du CONGC:LATEUR se trouve & OFE

La commande du r_frig_rateur r_gle la temperature du

compartiment de r_frig_ration. Les reglages & la gauche du

reglage moyen sont pour une temperature moins froide. Ceux qui

se trouvent & droite sont pour une temperature plus froide.

La commande du cong_lateur r_gle la temperature du

compartiment de cong_lation. Les reglages a la gauche du

reglage moyen sont pour une temperature moins froide. Ceux qui

se trouvent & droite sont pour une temperature plus froide.

Donner au refrig6rateur le temps de se refroidir completement

avant d'y ajouter des aliments. II est pref6rable d'attendre 24

heures avant d'ajouter des aliments.

IMPORTANT : Si vous ajoutez des aliments avant que le

refrig6rateur ne se soit refroidi completement, les aliments

pourront se g&ter. Tourner les commandes du r_frig_rateur et

du cong_lateur a plus froid que le r_glage recommand_, ne

refroidira pas les compartiments plus rapidement.

Donner au refrigerateur le temps de se refroidir completement

avant d'y ajouter des aliments. II est preferable d'attendre 24

heures avant d'ajouter des aliments. Les reglages indiques dans

la section precedente devraient 8tre adequats pour une utilisation

normale du refrigerateur & domicile. Les commandes sont bien

reglees Iorsque le laJt ou le jus est aussi froid que vous FaJmez et

Iorsque la cr@me glacee est ferme.

S'il est necessaire de modifier les temperatures du refrigerateur

ou du congelateur, utiliser les reglages indiques dans le tableau

ci-dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

REGLAGE

CONDITION/RAISON : RECOMMANDI_ :

RI_FRIGI_RATEUR trop tilde

• Ouverture frequente

de la porte

• Grande quantite d'aliments

ajoutee

• Temperature ambiante chaude

Tourner la

commande du

RE_FRIGI_RATEUR

au r_glage plus

_lev_ suivant

Commandes de

style 1 seulement :

apr_s avoir ajust_ la

commande,

attendre 24 heures,

puis v_rifier la

temperature du

CONGE-LATEUR

• Diffuseur d'air bloqu_ par des

articles

D_placer les

articles hors du

d_bit d'air

CONGleLATEUR trop ti_de/les

gla£ons ne sont pas faits assez

vite

• Ouverture frequente de la porte

• Grande quantite d'aliments

ajoutee

• Temperature ambiante tres froide

(le refrigerateur ne se met pas en

marche assez souvent)

• Emploi abondant de glagons

Tourner la

commande du

CONGleLATEUR au

r_glage plus _lev_

RI_FRIGI_RATEUR trop froid

• Reglage incorrect des

commandes pour les conditions

dans votre domicile

Tourner la

commande du

RI_FRIGI_RATEUR

au r_glage plus bas

Commandes de

style 1 seulement:

apr_s avoir ajust_ la

commande,

attendre 24 heures,

puis v_rifier la

temperature du

CONGE-LATEUR

CONGI!!LATEUR trop froid

• Reglage incorrect des

commandes pour les conditions

dans votre domicile

Tourner la

commande du

CONGleLATEUR au

r_glage plus bas

.. ,+ .¢_ ,+ .... . ,+£

Mise en marche/arr_t de la machine a gla_ons :

Le commutateur marche/arret pour la machine & gla£:ons est un

bras de commande en broche situe sur le c6te de la machine

gla£;ons.

1. Pour mettre la machine a gla(;ons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE • Votre machine & gla(;ons a un arret

automatique. Au fur eta mesure de la fabrication de la glace,

les gla£;ons remplissent le bac d'entreposage de gla(;ons. Les

glagons soulevent le bras de commande en broche a la

position OFF (elevee).

2. Pour un arret manuel, soulever le bras de commande en

broche & la position OFF (elevee) et ecouter pour le declic

pour s'assurer que la machine a gla£;ons ne continuera pas

de fonctionner.

Augmentation du taux de production de gla£ons :

• Production normale de gla_ons : Dans le mode de

production normale de gla£;ons, la machine & gla_;ons devrait

produire de 7 & 9 lots de gla£;ons par periode de 24 heures. Si

les gla£;ons ne sont pas fabriques assez rapidement, tourner

la commande du congelateur vers un chiffre plus eleve (plus

froid) en etapes de un demi numero. (Par exemple, si la

commande est & 3, la deplacer entre 3 et 4.) Attendre 24

heures et, si necessaire, tourner graduellement la commande

du congelateur au reglage le plus eleve, en attendant 24

heures entre chaque augmentation.

• Production maximale de gla_ons (sur certains modules):

Dans le mode de production maximale, la machine & gla£;ons

devrait produire de 10 & 14 lots de gla£;ons par periode de 24

heures. Si votre refrigerateur est dote de la caracteristique de

production maximale de gla£;ons, pousser le commutateur

& MAX.

Pour retirer et r_installer le bac a gla£ons :

1. Tirer le panneau qui recouvre le bac & gla£;ons en le retirant &

la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras en broche jusqu'& ce qu'il s'enclenche & la

position OFF (elevee). Les gla£;ons peuvent encore etre

distribues mais aucun autre gla£;on ne peut etre fait.

3. Soulever le devant du bac & gla£;ons et le retirer.

4. Replacer le bac & gla£;ons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

en broche pour I'abaisser & la position ON pour remettre la

production de gla£;ons en marche. S'assurer que la porte est

bien fermee.

Entretien du bac d'entreposage de gla£ons :

1. Vider le bac ou le seau & gla(;ons. Utiliser de I'eau tiede pour

fondre la glace si necessaire. Ne jamais utiliser un objet

pointu pour briser les gla(;ons dans le bac ou le seau. Cette

action peut endommager le bac et le mecanisme du

distributeur.

2. Laver a I'aide d'un detergent doux, bien rincer et secher

fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de

dissolvants.

A NOTER :

• Accorder 24 heures pour produire la premiere quantite de

gla£;ons.

• Jeter les trois premieres quantites de gla£;ons produites pour

eviter les impuretes qui peuvent etre expulsees du systeme.

• La qualite de vos gla£;ons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine & gla£;ons.

• €:viter de brancher la machine & gla(;ons & un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine & gla£;ons et causer une pietre

qualite des gla(;ons. Si une alimentation d'eau adoucie ne

peut pas etre evitee, s'assurer que I'adoucisseur d'eau

fonctionne bien et est bien entretenu.

• II est normal pour les gla(;ons de coller ensemble aux coins.

IIs se separeront facilement.

• Ne pas forcer le commutateur du bras en broche vers le haut

ou vers le bas.

• Ne pas garder quoi que ce soit sur le dessus de la machine

gla£;ons ou dans le bac & gla£;ons.

CARACTERISTIQUES

f f

DU REFRIGERATEUR

Le modele que vous avez peut avoir certaines ou toutes ces

caracteristiques. Les caracteristiques qui peuvent etre achetees

separement, telles que les accessoires, comportent le mot

"accessoire". Tousles accessoires ne conviendront pas a tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le numero sans frais sur la couverture ou & la section

"Assistance ou service".

Importants renseignements _ savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes en verre avec de I'eau tiede

quand ils sont froides. Les tablettes et les couvercles peuvent

se briser s'ils sont exposes & des changements soudains de

temperature ou & un impact tel que coup brusque. Pour votre

protection, le verre trempe est congu pour eclater en d'innom-

brables pieces minuscules. Ceci est normal. Les tablettes et

les couvercles en verre sont Iourds. Un soin special s'impose

Iors de leur deplacement pour eviter I'impact d'une chute.

_Js_'_'_e A_ o _,,'_ _ _ s_ __ _s:_ ....

Les tablettes dans votre refrig6rateur peuvent _tre ajustees pour

repondre & vos besoins individuels. Votre modele peut aussi _tre

dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble dans le

refrig6rateur et le reglage des tablettes pour convenir aux

differentes hauteurs d'articles alimentaires et de contenants,

permettra de trouver I'article desir6 plus facilement et reduira

aussi le temps d'ouverture de la porte du refrig6rateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

• Pour retirer une tablette vers I'exterieur, tirer delicatement le

devant de la tablette vers vous.

• Pour glisser la tablette a I'interieur, pousser la tablette jusqu'&

son arr_t.

Pour enlever et replacer une tablette dans le cadre en m_tal :

1. Retirer la tablette vers I'avant jusqu'& la butee.

2. Incliner le devant de la tablette vers le haut et la soulever

legerement alors que vous retirez la tablette du cadre.

3. Replacer la tablette en la guidant vers I'arriere dans les fentes

sur le cadre et en poussant la tablette au del& de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/cadre :

1. Enlever la tablette/cadre en I'inclinant vers le haut & I'avant et

en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/cadre en guidant les crochets a I'arriere

de la tablette dans les supports de tablette. Incliner le devant

de la tablette vers le haut jusqu'& ce que les crochets arriere

de la tablette tombent dans les supports de la tablette.

3. Abaisser le devant de la tablette et verifier pour vous assurer

que la tablette est bien fixee en position.

8b eke ....

Pour glisser la tablette d'un c6t_ a I'autre :

1. Soulever le devant de la tablette et la glisser a I'emplacement

desir&

2. Abaisser la tablette & la position de niveau.

REMARQUE • Vous n'avez pas & enlever les petits articles sur la

tablette avant de la deplacer d'un c6te & I'autre. II sera peut-_tre

necessaire d'enlever les gros articles.

Pour retirer la tablette :

REMARQUE : La tablette est Iourde et doit 6tre enlev_e

I'aide des deux mains.

1. Tenir I'arriere de la tablette avec une main.

2. Soulever le devant de la tablette avec I'autre main & un angle

de 45 ° et I'abaisser legerement pour la degager de la rainure

superieure de la glissiere. Retirer la tablette directement vers

I'exterieur.

Pour enlever et r_installer la glissibre de la tablette :

1. Enlever la glissiere de la tablette en soulevant les deux c6tes

de la glissiere legerement et en la retirant directement vers

I'exterieur.

2. Replacer la glissiere en guidant les crochets de la glissiere

dans les rainures d'appui de la tablette sur la paroi arriere.

REMARQUE • S'assurer que les deux jeux de crochets de

glissiere sont dans les rainures et que les rainures sont

paralleles I'une & I'autre.

3. Pousser I'arriere de la glissiere et I'abaisser en position dans

les supports de la tablette.

Pour r_installer la tablette :

REMARQUE : S'assurer que les deux glissieres a I'arriere de la

tablette sont bien fixees dans la rainure avant de rel&cher la

tablette. La tablette laterale peut _tre difficile & installer si la

glissiere est placee trop proche du plafond du refrigerateur.

Repositionner la glissiere & un cran plus bas jusqu'& ce que la

tablette puisse _tre assez inclinee pour qu'elle glisse facilement

dans la glissiere.

1. Tenir la tablette & I'avant et incliner le devant & un angle de

45 ° avec la glissiere.

2. Inserer les deux glissieres arriere de la tablette dans la rainure

superieure de la glissiere et abaisser le devant de la tablette

en place.

Pour relever la tablette, tirer vers I'avant le levier situe dans la

partie inferieure avant de la tablette et le soulever jusqu'& ce

que la tablette se verrouille en position verticale.

Pour abaisser la tablette, abaisser la tablette jusqu'& ce

qu'elle s'enclenche solidement en place.

Pour relever ou abaisser la tablette :

1. Soulever la tablette en la glissant d'abord & I'arri@reet vers le

bas pour la moitie de la largeur. (On peut utiliser la tablette

dans cette position pour permettre aux articles plus hauts

d'etre gardes sur la tablette au-dessous.)

2. Soulever le devant de la tablette jusqu'& ce qu'elle soit bien

fixee en place contre la paroi arriere.

3. Abaisser la tablette pour bien I'installer en position.

4. Retirer le devant de la tablette vers I'avant jusqu'& ce qu'elle

se place en position.

[ 1

i i

III Ill

@u_"cse_s ns rood@ e_!

Le tiroir pour specialites alimentaires fournit un endroit pratique

pour garder les raisins secs, noix, tartinades et autres petits

articles a des temperatures normales de refrigerateur.

Pour retirer el r_installer le tiroir pour sp_cialit_s

alimentaires :

1. Faire glisser le tiroir directement vers I'ext_rieur jusqu'& la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant &

sa position au-del& de la butee.

os' a c@wed ible

s meal6 es}

Pour enlever et replacer le bac a I_gumes et les tiroirs

I_gumes/viande convertibles :

1. Glisser le bac a I@gumes ou le tiroir a viande directement vers

I'ext@rieur jusqu'a la but@e. So@ever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement.

2. Reinstaller le bac & legumes ou le tiroir & viande en le glissant

completement, au-del& de la butee du tiroir.

Pour enlever et replacer les couvercles du bac a I_gumes ou

du tiroir a I_gumes/viande :

1. Enlever le bac & legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'& ce qu'il

se so@eve au-dessus du cadre en plastique. En tenant

fermement le verre du bac & legumes, glisser soigneusement

I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac & legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir

viande.

3. Replacer le cadre du couvercle du tiroir a viande dans les

supports sur les parois laterales du refrigerateur et abaisser le

devant du cadre du couvercle en place.

4. Glisser I'encart arriere de verre dans le cadre du couvercle et

abaisser le devant en place. Repeter les etapes pour replacer

le couvercle du bac a legumes.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original en autant qu'il est herm@tique eta I'epreuve de

I'humidit& Envelopper de nouveau si necessaire. Voir le tableau

suivant pour les temps d'entreposage. Lorsque la viande doit @tre

entreposee plus Iongtemps que les temps indiqu@s, congeler la

viande.

Poisson frais ou crustaces ..& utiliser le jour m@me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.)..1-2 jours

Charcuteries, steaks/r6tis ......................................... 3-5 jours

Viandes salaisonnees .............................................. 7-10 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles herm@tiques.

Le tiroir a I@gumes/viande convertible peut @treajuste pour

refroidir correctement les viandes ou legumes. L'air a I'interieur

du contenant est refroidi pour emp_cher les "petits espaces" de

congelation et peut _tre regle pour garder les viandes aux

temperatures recommandees d'entreposage de 28 ° & 32°F

(de - 2° a O°C) tel que recommande par I'Office national du betail

et des viandes.

IMPORTANT : Pour prolonger la fraicheur, envelopper les

viandes clans un emballage hermetique et & I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r_glage

Le reglage convertible est fourni prer6gl6 pour vous au reglage le

plus bas pour les viandes.

Pour changer un r_glage : Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) selon votre desir.

Pour entreposer des I_gumes : Regler la commande & VEG

(legumes) completement vers la gauche, pour garder les legumes

aux temperatures optimales d'entreposage (qui demandent une

temperature plus chaude que les temperatures pour les viandes).

IMPORTANT : Si les aliments commencent & geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre 24

heures entre les ajustements. Avec ce delai, les temperatures des

aliments ont le temps de changer.

@u_"ce_ta ns mode es --Acc4>sso _

Selon le modele que vous avez, vous pouvez avoir uncasier

un, deux ou trois pieces. Les oeufs peuvent atre gardes dans le

plateau a oeufs ou en vrac dans I'oeufrier.

REMARQUE : Garder les oeufs dans un contenant

couvercle pour un remisage prolongS. Si votre module ne

comporte pas un oeufrier, ranger les oeufs dans le contenant

original sur une tablette int_rieure.

Pour retirer et r_installer le casier a vin (a gauche) ou le

porte-cannettes/bouteilles (a droite) :

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

On peut contr61er le degre d'humidite dans le bac & legumes

etanche. La commande peut atre ajustee a n'importe quel

reglage entre LOW et HIGH.

• En position LOW (ouvert) le reglage laisse echapper I'air

humide du bac & legumes pour mieux conserver les fruits et

legumes a pelure.

Fruits : Laver, laisser secher et garder au refrigerateur clans

un sac en plastique ou clans le bac & legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Repartir et garder les petits fruits clans le contenant original

clans le bac & legumes ou les conserver sur une tablette du

refrigerateur clans un sac ferme en papier sans _tre serr&

L_gumes a pelure : Placer clans des sacs en plastique ou

contenants en plastique et ranger clans le bac & legumes.

• En position HIGH (fermi) le reglage permet de retenir

I'humidite & I'interieur du bac pour mieux conserver les

legumes & feuilles frais.

L_gumes a feuilles : Laver & I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

clans un sac ou un contenant en plastique et ranger clans le

bac & legumes.

Emplacement de la commande d'humidit_ •

• Commande d'humidite sur le tiroir & legumes

(Style 1 - & gauche)

• Commande d'humidite sur le couvercle du bac & legumes

(Style 2 - & droite)

fLzz:';,..".:'::'

"[ High 5 4 3 2 I LOW

CARACTERISTIQUES

DU CONGELATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Assistance ou service".

(e nomb_e de bp_b s _t:_e __ on e _sod6 _{_

Pour enlever et r_installer la tablette :

1. Soulever la tablette hors de ses appuis.

2. Glisser la tablette hors des orifices d'appui de la tablette.

3. Replacer la tablette selon I'ordre inverse.

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et le type de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sont normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et I'air & I'interieur de I'emballage se

sont condenses en creant des cristaux de glace.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib [907 & 1 350 g par L] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace pour

permettre la circulation d'air entre les emballages. S'assurer

aussi de laisser assez d'espace a I'avant pour que la porte se

ferme herm6tiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

@so en p aS_que su_ _e_s ns _sod@esi!

Le panier du congelateur peut @treutilise pour garder des sacs

de fruits et de legumes congeles qui peuvent glisser hors des

tablettes de congelateur.

Pour enlever et replacer le panier du cong_lateur :

1. Retirer le panier en le glissant vers I'exterieur jusqu'& la butee.

2. Soulever le devant du panier et le glisser completement vers

I'exterieur.

Les tringles dans la porte peuvent atre enlev@es pour faciliter le

nettoyage.

Tringles enclenchables clans la porte

Pour retirer et r_installer les tringles •

1. Retirer les tringles en appuyant legerement sur le devant du

joint tout en tirant hors de la languette interieure. Rep6ter ces

etapes pour I'autre extremit6 de la tringle.

2. Reinstaller les tringles en alignant les extremites des joints

avec les attaches de chaque c6te de la paroi de la porte.

Enclencher fermement le support et la tringle dans les

attaches au-dessus de la tablette tel qu'indiqu&

Tringles d_pos_es dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en les soulevant tout droit & chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle tout droit

jusqu'& I'arr_t.

3. Replacer le panier en le pla£sant sur les glissieres sur la paroi

laterale. Soulever legerement le devant du panier en le

poussant au-del& des butees de la glissiere et glisser le

panier jusqu'au fond.

CARACTERISTIQUES

DE LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre num_ro d'appel sans frais sur la

couverture ou dans la section "Assistance ou service".

@u_*ce_;}i ss mod@te@

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus du

support desire et en le poussant jusqu'& I'arr_t.

Pour retirer et r_installer le porte-cannettes :

1. Retirer le porte-cannettes en le soulevant et le tirant

tout droit.

2. Reinstaller le porte-cannettes en le tenant au-dessus du

support desire et en le poussant vers I'arriere et vers le bas

jusqu'& I'arrat.

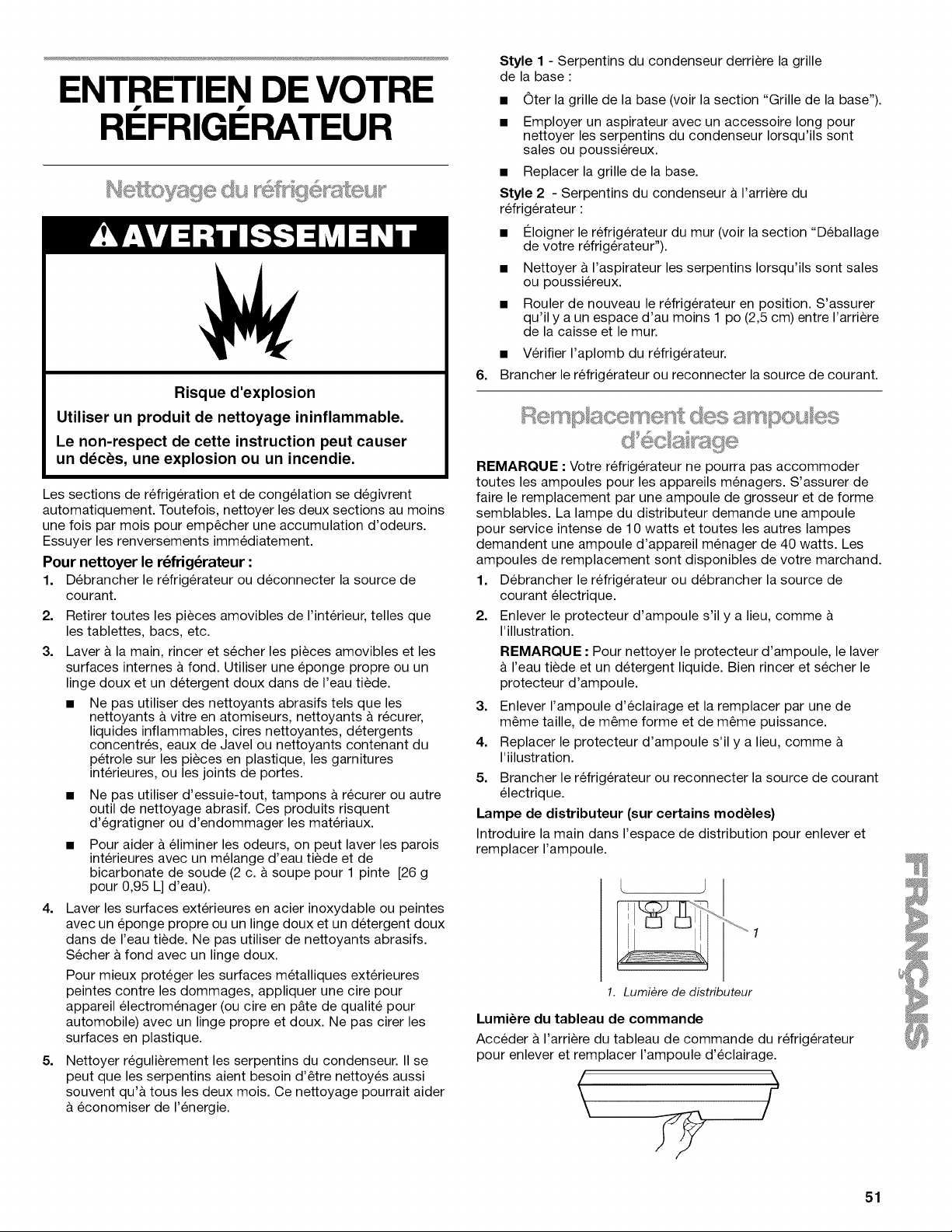

ENTRETIEN DE VOTRE

f f

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer

un ddc6s, une explosion ou un incendie.

Les sections de refrig6ration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements imm6diatement.

Pour nettoyer le r6frig6rateur :

1. Debrancher le refrig6rateur ou deconnecter la source de

courant.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes & fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants & vitre en atomiseurs, nettoyants & recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, ou les joints de portes.

• Ne pas utiliser d'essuie-tout, tampons & recurer ou autre

outil de nettoyage abrasif. Ces produits risquent

d'egratigner ou d'endommager les materiaux.

• Pour aider & eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. & soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Laver les surfaces exterieures en acier inoxydable ou peintes

avec un eponge propre ou un linge doux et un detergent doux

dans de I'eau tiede. Ne pas utiliser de nettoyants abrasifs.

Secher a fond avec un linge doux.

Pour mieux proteger les surfaces metalliques exterieures

peintes contre les dommages, appliquer une cire pour

appareil electromenager (ou cire en p&te de qualite pour

automobile) avec un linge propre et doux. Ne pas cirer les

surfaces en plastique.

5. Nettoyer regulierement les serpentins du condenseur. II se

peut que les serpentins aient besoin d'etre nettoyes aussi

souvent qu'& tous les deux mois. Ce nettoyage pourrait aider

& economiser de I'energie.

Style 1 - Serpentins du condenseur derriere la grille

de la base :

• Oter la grille de la base (voir la section "Grille de la base").

• Employer un aspirateur avec un accessoire long pour

nettoyer les serpentins du condenseur Iorsqu'ils sont

sales ou poussiereux.

• Replacer la grille de la base.

Style 2 - Serpentins du condenseur a I'arriere du

refrigerateur :

• #loigner le refrigerateur du mur (voir la section "Deballage

de votre refrigerateur").

• Nettoyer & I'aspirateur les serpentins Iorsqu'ils sont sales

ou poussiereux.

• Rouler de nouveau le refrigerateur en position. S'assurer

qu'il y a un espace d'au moins 1 po (2,5 cm) entre I'arriere

de la caisse et lemur.

• Verifier I'aplomb du refrigerateur.

Brancher le refrigerateur ou reconnecter la source de courant.

REMARQUE • Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sont disponibles de votre marchand.

1. Debrancher le refrigerateur ou debrancher la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme &

I' illustration.

REMARQUE • Pour nettoyer le protecteur d'ampoule, le laver

& I'eau tiede et un detergent liquide. Bien rincer et secher le

protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, de m_me forme et de m_me puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme &

I' iilustration.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Lampe de distributeur (sur certains modules)

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

1. Lumiere de distributeur

Lumibre du tableau de commande

Acceder a I'arriere du tableau de commande du refrigerateur

pour enlever et remplacer I'ampoule d'eclairage.

Lumibre du bac a I_gumes ou de la partie sup_rieure du

cong_lateur (sur certains modules)

• Enlever le protecteur de I'ampoule en saisissant le centre

superieur du protecteur et le retirer vers I'avant en le tournant

legerement d'un c6te. Si necessaire, enlever le bac & legumes

superieur pour acceder au protecteur de I'ampoule du bac.

• Replacer le protecteur de I'ampoule en inserant les

languettes & une extremit6 dans les fentes sur la paroi interne

du refrig6rateur ou du congelateur. Ensuite courber

delicatement le protecteur au centre pour inserer les

languettes a I'autre extremit&

Lumi_re de la partie sup_rieure du cong_lateur (sur certains

modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre en tirant le protecteur vers I'avant.

• Replacer le protecteur d'ampoule en inserant les languettes

dans les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'& ce qu'il s'enclenche en position.

Lumi_re inf_rieure du cong_lateur sous le bac a gla_ons (sur

certains modules)

• Enlever le protecteur d'ampoule en saisissant les cOt6s et en

pressant vers le centre. Lorsque les crochets lateraux du

protecteur sont degag6s de la paroi interne du congelateur,

retirer le protecteur.

• Replacer le protecteur de I'ampoule en pressant les c6tes

vers le centre et en inserant les crochets lateraux dans les

fentes. Une fois que les crochets lateraux sont en place,

enclencher la languette avant dans la fente.

Lumi_re inf_rieure du cong_lateur en arri_re du panier

sup_rieur du cong_lateur (sur certains modules)

• Enlever le panier superieur du congelateur. Enlever le

protecteur d'ampoule en saisissant le sommet et le centre

la base du protecteur et en le tirant vers I'avant tout en le

tournant legerement vers un c6te jusqu'a ce que les

languettes laterales deviennent degag6es. Retirer les

languettes a I'autre extremit6 et enlever le protecteur.

• Replacer le protecteur d'ampoule en inserant les languettes

une extremit6 dans la fente sur la paroi interne du

congelateur. Ensuite plier soigneusement le protecteur au

centre pour inserer les languettes & I'autre extremit&

de an ,

En cas de panne de courant, tel6phoner & la compagnie

d'electricit6 pour demander la duree de la panne.

1. Si le service doit etre interrompu durant 24 heures ou moins,

garder les deux portes ferrules pour aider les aliments &

demeurer froids et congeles.

2. Si le service doit etre interrompu pendant plus de

24 heures :

a) Retirer tousles aliments congeles et les entreposer dans

un entrep6t frigorifique.

b) Placer 2 Ib (907 g) de neige carbonique dans le

congelateur pour chaque pied cube (28 L) d'espace de

congelation. Cette quantite permettra de garder les

aliments congeles durant deux & quatre jours.

c) S'il n'y a pas d'entrep6t frigorifique ni de neige

carbonique, consommer ou mettre immediatement en

conserve les aliments perissables.

NOTER : Un congelateur plein restera froid plus Iongtemps qu'un

congelateur partiellement rempli. Un congelateur plein de

viandes demeure froid plus Iongtemps qu'un congelateur rempli

de pains et de p&tisseries. Si les aliments contiennent des

cristaux de glace, ils peuvent etre remis & congeler meme si la

qualite et la saveur risquent d'etre affectees. Si les aliments

semblent de pietre qualite, les jeter.

Vacances

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence, utiliser ces etapes

pour preparer votre refrigerateur avant d'aller en vacances.

1. Consommer tousles aliments perissables et congeler les

autres articles.

2. Si votre refrigerateur a une machine & glagons automatique

• Soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur & la position

OFF (arret) & droite.

• Fermer I'approvisionnement d'eau de la machine &

glagons.

3. Vider le bac & glagons.

Si vous choisissez d'arr6ter le fonctionnement du

r_frig_rateur avant votre absence, observer ces etapes.

1. Enlever tousles aliments du refrigerateur.

2. Si votre refrigerateur a une machine & glagons automatique

• Fermer I'approvisionnement d'eau de la machine &

glagons au moins une journee & I'avance.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur & la position

OFF (arret) & droite.

3. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) & OFR Voir la section "Reglage

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. A I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon & ce qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air & I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

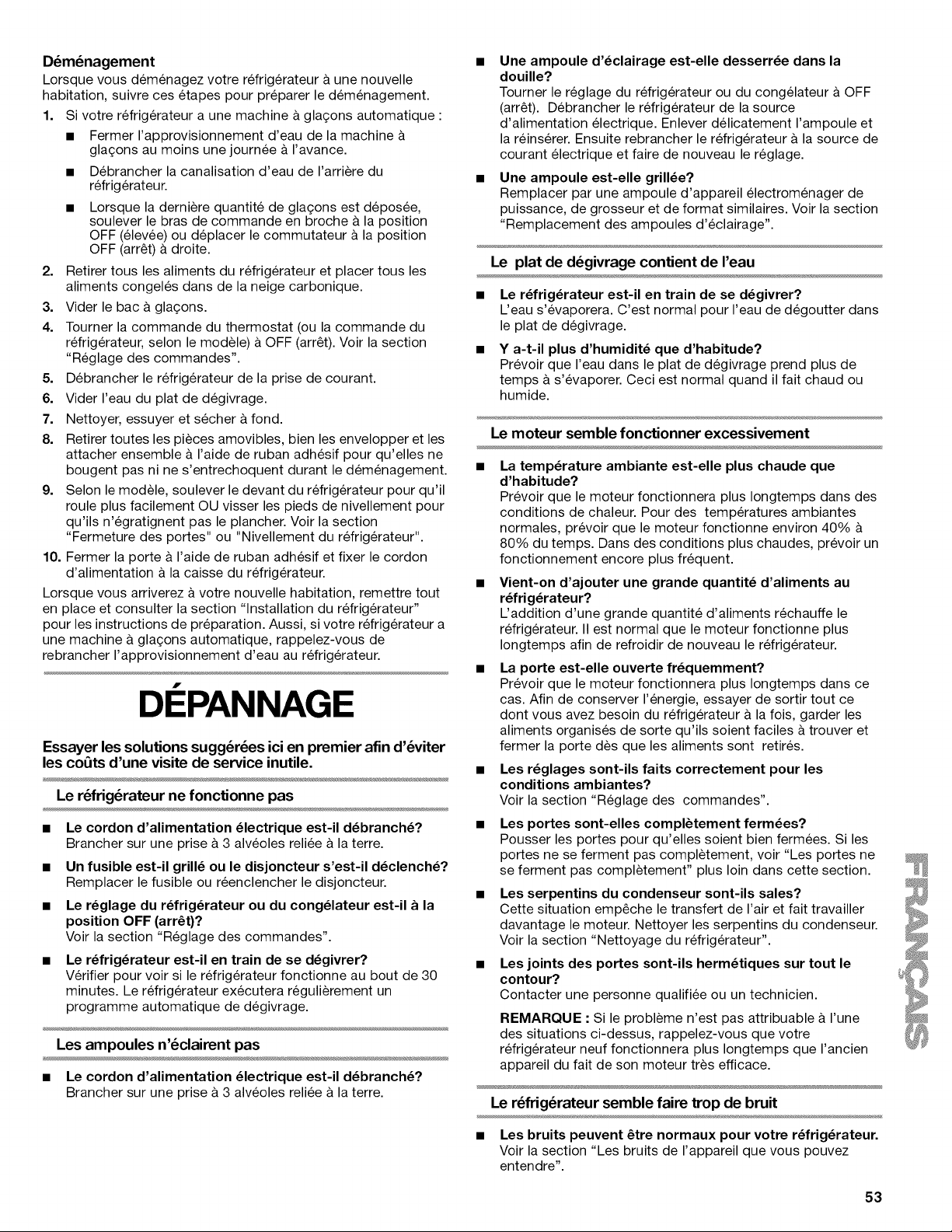

D_m_nagement

Lorsque vous dem6nagez votre refrig6rateur a une nouvelle

habitation, suivre ces etapes pour preparer le dem6nagement.

1. Si votre refrig6rateur a une machine a gla£;ons automatique :

• Fermer I'approvisionnement d'eau de la machine

gla£;ons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de gla£;ons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

2. Retirer tousles aliments du refrig6rateur et placer tous les

aliments congeles dans de la neige carbonique.

3. Vider le bac & gla£;ons.

4. Tourner la commando du thermostat (ou la commando du

refrig6rateur, solon le modele) a OFF (arr_t). Voir la section

"Reglage des commandos".

5. Debrancher le refrig6rateur de la prise de courant.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et les

attacher ensemble a I'aide de ruban adhesif pour qu'elles ne

bougent pas nine s'entrechoquent durant le d6m6nagement.

9. Selon le modele, soulever le devant du refrig6rateur pour qu'il

roule plus facilement OU visser les pieds de nivellement pour

qu'ils n'egratignent pas le plancher. Voir la section

"Fermeture des portes" ou "Nivellement du refrig6rateur".

10. Fermer la porte a I'aide de ruban adhesif et fixer le cordon

d'alimentation & la caisse du refrig6rateur.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Installation du refrig6rateur"

pour les instructions de preparation. Aussi, si votre refrig6rateur a

une machine a gla£;ons automatique, rappelez-vous de

rebrancher I'approvisionnement d'eau au refrig6rateur.

DEPANNAGE

Essayer los solutions sugg_r_es ici en premier afin d'_viter

los co_ts d'une visite de service inutile.

Le r_frig_rateur ne fonctionne pas

• Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise _ 3 alveoles reliee a la terre.

• Un fusible est-il grill_ ou le disjoncteur s'est-il d_clench_?

Remplacer le fusible ou reenclencher le disjoncteur.

• Le r_glage du r_frig_rateur ou du cong_lateur est-il a la

position OFF (arr_t)?

Voir la section "Reglage des commandes".

• Le r_frig_rateur est-il en train de se d_givrer?

Verifier pour voir si le refrig6rateur fonctionne au bout de 30

minutes. Le refrig6rateur executera regulierement un

programme automatique de degivrage.

Los ampoules n'_clairent pas

• Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

• Une ampoule d'_clairage est-elle desserr_e dans la

douille?

Tourner le reglage du refrigerateur ou du congelateur a OFF

(arr_t). Debrancher le refrigerateur de la source

d'alimentation electrique. Enlever delicatement I'ampoule et

la reinserer. Ensuite rebrancher le refrigerateur & la source de

courant electrique et faire de nouveau le reglage.

• Une ampoule est-elle grill_e?

Remplacer par une ampoule d'appareil electromenager de

puissance, de grosseur et de format similaires. Voir la section

"Remplacement des ampoules d'eclairage".

Le plat de d_givrage contient de I'eau

• Le r_frig_rateur est-il en train de se d_givrer?

L'eau s'evaporera. C'est normal pour I'eau de degoutter dans

le plat de degivrage.

• Y a-t-il plus d'humidit_ que d'habitude?

Prevoir que I'eau dans le plat de degivrage prend plus de

temps a s'evaporer. Ceci est normal quand il fait chaud ou

humide.

Le moteur semble fonctionner excessivement

• La temperature ambiante est-elle plus chaude que

d'habitude?

Prevoir que le moteur fonctionnera plus Iongtemps dans des

conditions de chaleur. Pour des temperatures ambiantes

normales, prevoir que le moteur fonctionne environ 40%

80% du temps. Dans des conditions plus chaudes, prevoir un

fonctionnement encore plus frequent.

• Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur?

L'addition d'une grande quantite d'aliments rechauffe le

refrigerateur. II est normal que le moteur fonctionne plus

Iongtemps afin de refroidir de nouveau le refrigerateur.

• La porte est-elle ouverte fr_quemment?

Prevoir que le moteur fonctionnera plus Iongtemps dans ce

cas. Afin de conserver I'energie, essayer de sortir tout ce

dont vous avez besoin du refrigerateur & la fois, garder les

aliments organises de sorte qu'ils soient faciles a trouver et

fermer la porte des que les aliments sont retires.

• Los r_glages sont-ils faits correctement pour los

conditions ambiantes?

Voir la section "Reglage des commandes".

• Los portes sont-elles compl_tement ferrules?

Pousser les portes pour qu'elles soient bien ferm_es. Siles

portes nese ferment pas completement, voir "Les portes ne

se ferment pas completement" plus loin dans cette section.

• Los serpentins du condenseur sont-ils sales?

Cette situation emp_che le transfert de I'air et fait travailler

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir la section "Nettoyage du refrigerateur".

• Los joints des portes sont-ils herm_tiques sur tout le

contour?

Contacter une personne qualifiee ou un technicien.

REMARQUE : Si le probleme n'est pas attribuable & I'une

des situations ci-dessus, rappelez-vous que votre

refrigerateur neuf fonctionnera plus Iongtemps que I'ancien

appareil du fait de son moteur tres efficace.

Le r_frig_rateur semble faire trop de bruit

• Los bruits peuvent _tre normaux pour votre r_frig_rateur.

Voir la section "Les bruits de I'appareil que vous pouvez

entendre".

La machine & glagons ne produit pas de glagons

• La temperature du cong_lateur est-elle assez froide pour

produire des gla_ons?

Attendre 24 heures apres la connexion de la machine

gla(_ons pour la production de gla£;ons. Voir la section

"Reglage des commandes".

• Le bras de commande en broche de la machine a gla_ons

est-il en position OFF (_lev_e) (sur certains modules)?

Abaisser le bras de commande en broche _ la position ON

(abaissee). Voir la section "Machine a gla£;ons et bac/seau

d'entreposage".

• Le commutateur de la machine a gla_ons est-il a la

position OFF (a droite) (sur certains modules)?

Deplacer le commutateur de la machine a gla£;ons a la

position ON (a gauche). Voir la section "Machine a gla£;ons et

bac/seau d'entreposage".

• Le robinet d'arr_t de la canalisation d'eau reli_e au

r_frig_rateur est-il ouvert?

Ouvrir le robinet d'eau. Voir la section "Raccordement du

refrigerateur a une canalisation d'eau".

• Un gla_on est-il coinc_ dans le bras de I'_jecteur?

Pour les modeles de machines a gla(_ons avec bac interieur

de gla£;ons, enlever le gla£;on coince a I'aide d'un ustensile en

plastique. Pour les modeles avec seau & gla(_ons, acceder

la machine a glagons en baissant la porte du detecteur du

bac a gla£;ons sur le c6te superieur gauche de I'interieur du

congelateur. En baissant la porte du detecteur, lever la porte

de service de la machine & gla£;ons et enlever la glace de

I'ejecteur a I'aide d'un ustensile en plastique. Se referer & la

section "Machine & gla£;ons et bac/seau d'entreposage".

• Y a-t-il de I'eau dans le moule de la machine a gla<;ons?

Verifier pour voir si le refrig6rateur a et6 branche a la

canalisation d'eau de la maison, et si le robinet d'arret de la

canalisation est ouvert. Voir la section "Raccordement du

refrigerateur a une canalisation d'eau."

REMARQUE • Si cette situation n'est pas attribuable & ce qui

precede, il peut exister un probleme avec la canalisation

d'eau. Faire un appel de service.

La machine & glagons produit trop peu de glagons

• La machine a gla<;ons vient-elle juste d'etre install_e?

Attendre 72 heures pour le commencement de la production

complete de gla(_ons. Une fois que le refrigerateur est refroidi,

la machine a gla£;ons devrait commencer a produire de 70

120 gla£;ons a toutes les 24 heures.

• Une grande quantit_ de gla_ons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a gla£;ons produise

plus de gla£;ons.

• Les r_glages sont-ils faits correctement?

Voir la section "Reglage des commandes".

• Le robinet d'eau est-il compl_tement ouvert?

Ouvrir completement le robinet. Voir la section

"Raccordement du refrigerateur a une canalisation d'eau".

• Un filtre a eau est-il install_ sur le r_frig_rateur?

Le filtre peut etre obstrue ou installe incorrectement. Verifier

d'abord les instructions d'installation du filtre pour s'assurer

que le filtre a ete bien installe et qu'il n'est pas obstrue. Si

I'installation ou I'obstruction n'est pas le probleme,

telephoner a une personne qualifiee ou un technicien.

Mauvais go_t, odeur ou couleur grise des glagons

• Les raccords de plomberie sont-ils neufs et causent-ils

une d_coloration et un mauvais goQt des gla<;ons?

Jeter les premieres quantites de gla£;ons.

• Les gla_ons ont-ils _t_ gard_s trop Iongtemps?

Jeter les vieux gla£;ons et en faire une nouvelle provision.

• Le cong_lateur et le bac a gla<;ons ont-ils besoin d'etre

nettoy_s?

Voir la section "Nettoyage du refrigerateur" ou "Machine

gla£;ons et bac/seau d'entreposage".

• Les aliments dans le cong_lateur ou le r_frig_rateur ont-

ils _t_ bien emball_s?

Utiliser un emballage hermetique et a I'epreuve de I'humidite

pour aider a empecher le transfert d'odeur aux aliments

entreposes.

• L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut etre requise afin d'enlever les

mineraux.

Un filtre a eau est-il install_ sur le r_frig_rateur?

Une decoloration grise ou foncee dans la glace indique que le

systeme de filtration de I'eau a besoin d'un rin£;age

additionnel. Faire couler de I'eau supplementaire dans le

distributeur d'eau pour mieux nettoyer le systeme de filtration

de I'eau (au moins 2 a 3 gallons (8 - 12 L) ou pendant 6 a 7

minutes initialement). Jeter la glace decoloree.

La cloison entre les deux sections est tilde

• La temperature tiede est probablement attribuable a un

fonctionnement normal du reglage automatique de I'humidite

de I'exterieur. En cas de doute, faire un appel de service.

La temperature est trop tilde

• Les ouvertures d'a_ration sont-elles bloqu_es dans une

section ou I'autre? Cette obstruction emp_che le

mouvement de I'air froid du cong_lateur au r_frig_rateur.

Enlever tousles objets places en avant des ouvertures

d'aeration. Consulter "Pour s'assurer d'une circulation d'air

appropriee" pour I'emplacement des ouvertures d'aeration.

• La ou les portes sont-elles ouvertes souvent?

Prevoir que le refrigerateur deviendra tiede dans ce cas.

Pour garder le refrigerateur froid, essayer de sortir tout ce

dont vous avez besoin du refrigerateur a la fois, garder les

aliments bien ranges de sorte qu'il soit facile de les trouver et

fermer la porte des que les aliments sont retires.

• Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur ou au cong_lateur?

L'addition d'une grande quantite d'aliments rechauffe le

refrigerateur. Plusieurs heures peuvent etre necessaires pour

que le refrigerateur revienne a la temperature normale.

• Les r_glages sont-ils faits correctement pour les

conditions ambiantes?

Voir la section "Reglage des commandes".

II y a une accumulation d'humidit_ _ I'int_rieur

Les ouvertures de circulation d'air sont-elles obstru_es

dans le r_frig_rateur?

Enlever tousles objets en avant des ouvertures d'air. Se

referer a la section "Pour s'assurer d'une circulation d'air

appropriee" pour I'emplacement des ouvertures d'air.

• La ou les portes sont-elles ouvertes souvent?

Pour eviter I'accumulation d'humidite, essayer de sortir tout

ce dont vous avez besoin du refrig6rateur a la fois, en gardant

les aliments organises pour qu'ils soient faciles & trouver, et

fermer la porte des que les aliments sont retires. (Lorsque la

porte est ouverte, I'humidite ambiante de la piece penetre

dans le refrigerateur. Le plus souvent la porte est ouverte, le

plus rapidement I'humidite s'accumule, surtout Iorsque la

piece elle-meme est tres humide.)

• La pibce est-elle humide?

II est normal que I'humidite s'accumule a I'interieur du

refrigerateur Iorsque I'air de I'exterieur est humide.

• Les aliments sont-ils bien emball6s?

Verifier que tousles aliments sont bien emballes. Essuyer les

contenants humides d'aliments avant de les placer au

refrigerateur.

• Les r_glages sont-ils faits correctement pour les

conditions arnbiantes?

Voir la section "Reglage des commandes".

• Un programme autod_givreur vient-il de se terrniner?

II est normal que des gouttelettes se forment sur la paroi

arriere apres que le refrigerateur se degivre

automatiquement.

Les portes ne se ferment pas compl_tement

• Les emballages d'aliments emp6chent-ils la porte de

fermer?

Reorganiser les contenants de sorte qu'ils soient plus

rapproches et prennent moins d'espace.

• Le bac a gla<;ons ou le seau a gla<;ons est-il en bonne

position?

Pour les modeles de machines a gla£;ons avec bac interieur

de gla£:ons, pousser le bac & glagons completement jusqu'au

fond. Si le bac ne va pas jusqu'au fond, il n'est peut-etre pas

droit. Le retirer et essayer de nouveau. Pour les modeles avec

un seau & gla£;ons, le seau doit etre d'aplomb sur la porte du

congelateur. Pour retirer le seau, appuyer sur le bouton de

degagement au c6te droit du seau et le soulever droit vers le

haut. Replacer le seau dans la porte en vous assurant qu'il

est bien aligne et bien enclenche en place. Se referer & la

section "Machine a gla£;ons et bac/seau d'entreposage".

• Les plats, tablettes, bacs ou paniers sont-ils en bonne

position?

Placer le couvercle du bac a legumes et tous les plats,

tablettes, bacs et paniers a la position correcte. Voir plus de

renseignements a la section "Bac & legumes et couvercle du

bac & legumes".

• Les joints sont-ils collants?

Nettoyer les joints d'etancheite conformement aux directions

dans la section "Nettoyage du refrigerateur".

• Le r_frig_rateur branle-t-il ou semble-t-il instable?

Niveler le refrigerateur. Consulter la section "Fermeture des

portes" ou "Nivellement du refrigerateur" selon le modele que

vous avez.

Les portes ont-elles _t_ enlev_es durant I'installation de

I'appareil et real r_install6es?

Enlever et replacer les portes en suivant la section

"Enlevement des portes" sur certains modeles ou faire venir

un technicien qualifi&

CONTRAT D'ENTRETIEN

SEARS

"Nous faisons I'entretien des produits que nous vendons" est

notre assurance vous permettant de compter sur Sears pour

I'entretien. Votre appareil electromenager Kenmore offre une

valeur ajoutee Iorsque vous considerez que Sears compte des

centres de service dans tout le pays, avec techniciens

professionnels formes pour tous les produits electromenagers

vendus par Sears. Ces gens ont la connaissance et les

competences, les outils, les pieces et I'equipement pour assurer

notre engagement envers vous a savoir que "Nous faisons

I'entretien des produits que nous vendons."

Contrat d'entretien Sears

Maintenez la valeur de votre achat avec un contrat d'entretien

Sears. Les appareils electromenagers Kenmore sont con£;us,

fabriques et testes pour des annees de fonctionnement fiable.

Toutefois, tout appareil electromenager peut exiger un entretien

de temps & autre. Le contrat d'entretien Sears vous offre un

programme de service remarquable pour votre appareil.

Le contrat d'entretien Sears

• Est votre moyen d'acheter le service de demain & des prix

d'aujourd'hui.

• 121imineles frais de reparation qui resultent de I'usage

normal.

Couvre autant de visites de service que necessaire.

Fournit une verification annuelle d'entretien preventif sur

demande pour garder votre appareil electromenager

Kenmore dans un bon etat de fonctionnement.

Pour plus de renseignements, composer

1-800-827-6655.

Pi_ces de rechange

Pour commander une brosse pour nettoyer les serpentins,

composer le 1-800-366-PART et demander le numero de piece

ci-dessous ou contacter votre marchand Kenmore autoris&

Brosse pour nettoyer les serpentins :

N° de commande 4210463

Les portes sont difficiles _ ouvrir

• Les joints sont-ils sales ou collants?

Nettoyer les joints d'etancheite conformement aux directions

dans la section "Nettoyage du refrigerateur".

For repair of major brand appliances in your own ImHme...

no matter who made it, no matter who sold it!

1-8004-MY-HOME sMAnytime, day or night

(1-800-469-4663)

www.sears.com

To bring in products such as vacuums, lawn equipment and electronics

for repair, call for the location of your nearest Sears Parts & Repair Center

1-800488-1222 Anytime, day or night

www.sears.com

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectSM!

1-800-366-PART6 am.-11p.m.CST,

(I -800-366-72 78) 7 days a week

www.sears.com/partsdirect

To purchase or inquire about a Sears Service Agreement"

1-800-827-6655

Para pedir servicio de reparaci6n a domicilio,

y para ordenar piezas con entrega a domicilio:

1-888-SIJ-HO0_ _

(1-888-784-6427)

7 a.m. - 5 p.m. CST, Mon.- Sat.

Au Canada pour service en francis:

1-8774_E-FOYER _

(1-877-533-6937)

SEARS

2211833 06/00

Kenmore 10648062895 side-by-side refrigerator

Product's Documents

User Manual

Specifications

Kenmore 10648062895 Questions and Answers
