Whirlpool WVW53UC0LS 30 Inch Wall Mount Range Hood User Manual

30" AND 36" (76.2 AND 91.4 CM)

WALL‑MOUNT CANOPY RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-800-253-1301

or visit our website at www.whirlpool.com

In Canada, call 1-800-807-6777 or visit our website at www.whirlpool.ca

HOTTE DE CUISINIÈRE À MONTAGE MURAL

DE30" ET 36" (76,2 ET 91,4 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777

ou visiter notre site Web à www.whirlpool.ca

Table of Contents/Table des matières .....................................2

LIB0173489 / W11549255A

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONL

IMPOR

TANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISA

TION RÉSIDENTIELLE UNIQUEMENT

Applicable models / Applicable modèles: WVW53UC0LS, WVW53UC6LS

TABLE OF CONTENTS TABLE DES MATIÈRES

RANGE HOOD SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

TABLE OF CONTENTS ...................................................................2

TABLE DES MATIÈRES .................................................................. 2

RANGE HOOD SAFETY .................................................................2

INSTALLATION REQUIREMENTS ................................................. 4

Tools and Parts .............................................................................4

Location Requirements ................................................................4

Venting Requirements ..................................................................5

Electrical Requirements ...............................................................6

INSTALLATION INSTRUCTIONS ................................................... 7

Prepare Location ..........................................................................7

Connect Vent System ..................................................................8

Install Range Hood ....................................................................... 8

Make Electrical Connection .........................................................9

Install Vent Covers ........................................................................9

Complete Installation .................................................................10

RANGE HOOD USE ......................................................................10

Range Hood Controls ................................................................10

RANGE HOOD CARE ...................................................................10

Cleaning .....................................................................................10

WIRING DIAGRAM .......................................................................11

ASSISTANCE OR SERVICE .........................................................12

In the U.S.A. ...............................................................................12

In Canada ...................................................................................12

Accessories ................................................................................12

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ...............................13

EXIGENCES D’INSTALLATION ...................................................15

Outils et pièces ...........................................................................15

Exigences d’emplacement .........................................................15

Exigences concernant l’évacuation ...........................................16

Spécications électriques ..........................................................17

INSTRUCTIONS D’INSTALLATION .............................................18

Préparation de l’emplacement ...................................................18

Raccordement du circuit d’évacuation ...................................... 19

Installation de la hotte ................................................................19

Raccordement électrique ...........................................................20

Installation des cache-conduits .................................................20

Achever l’installation ..................................................................21

UTILISATION DE LA HOTTE .......................................................21

Commandes de la hotte de cuisinière .......................................21

ENTRETIEN DE LA HOTTE .........................................................22

Nettoyage ...................................................................................22

SCHÉMA DE CÂBLAGE ...............................................................23

ASSISTANCE OU SERVICE .........................................................24

Au Canada ..................................................................................24

Accessoires ................................................................................24

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting

installation.Read and follow the instructions provided

withanytools listed here.

Tools Needed

■ Level

■ Drill with 1

" (3 cm),

" (9.5 mm), and

" (4.8mm)

drillbits

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

■ T20

† Torx

adapter

Parts Needed

■ Home power supply cable

■

" (12.7 mm) UL listed or CSA approved strain relief

■ 3 UL listed wire connectors

For Vented Installations, You Will Also Need:

■ 1 wall or roof cap

■ Metal vent system

For Non-Vented (Recirculating) Installations,

YouWillAlsoNeed:

■ Recirculation Kit for non-vented (recirculating) installations

only. See “Assistance or Service” section to order.

■ 6" (15.2 cm) diameter round metal vent duct -

lengthrequiredis determined by ceiling height.

Parts Supplied

Remove parts from packages. Check that all parts are included.

■ Hood canopy assembly with blower and LED lights installed

■ Vent transition with back draft dampers installed

■ Vent cover support bracket

■ Metal grease lter(s)

■ Mounting template

■ 2-piece vent cover

■ 2 - 2.9 x 6.5 mm screws (Phillips)

■ 2 - 3.5 x 9.5 mm screws (Phillips)

■ 6 - 5 x 45 mm mounting screws (#2 Phillips)

■ 4 - 8 x 40 mm wall anchors (masonry)

†TORX and T20 are registered trademarks of Acument Intellectual

Properties, LLC.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

Have a qualied technician install the range hood. It is the

installer’s responsibility to comply with installation clearances

specied on the model/serial/rating plate. The model/serial/

rating plate is located behind the left lter on the rear wall

ofthevent hood.

Canopy hood location should be away from strong draft areas,

such as windows, doors, and strong heating vents.

Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance.

This range hood is recommended for use with cooktops with

amaximum total rating of 60,000 BTUs or less.

Grounded electrical outlet is required. See “Electrical

Requirements” section.

The canopy hood is factory set for venting through the roof or

wall. For non-vented (recirculating) installation, see “For non-

vented (recirculating) installation only” in the “Connect Vent

System” section. Recirculation Kit isavailable from your dealer

or an authorized parts distributor. See “Assistance or Service”

section to order.

All openings in ceiling and wall where canopy hood will be

installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title

24CFR, Part 328 (formerly the Federal Standard for Mobile

Home Construction and Safety, Title 24, HUD, Part 280)

or whensuch standard is not applicable, the standard for

Manufactured Home Installation 1982 (Manufactured Home

Sites, Communities and Setups) ANSI A225.1/NFPA 501A,

orlatest edition, or with local codes.

Product Dimensions

8/

(20.8 cm)

7/

(18.3 cm)

*28

"(73.3 cm) min.

42/

"(107.5 cm) max.

**28

"(72.7 cm) min.

38"(97.7 cm) max.

14"

(35.6 cm)

(45.4 cm)

1/

" (3.9 cm)

10/

(26 cm)

30" (76 cm)

36" (91.2 cm)

* For non-vented (recirculating) installations

** For vented installations

Cabinet Dimensions

Centerline

Side

cabinet

Side

cabinet

Cooking surface

30" (76 cm) or

36" (91.2 cm)

" (37.7 cm)

(34 cm)

“X”

bottom of

canopy

to cooking

surface

15" (38.1 cm)

IMPORTANT:

Minimum distance “X”: 24" (61 cm)

fromelectriccookingsurface

Minimum distance “X”: 27" (68.6 cm)

fromgascookingsurface

Suggested maximum distance “X”: 36" (91.4 cm)

The chimneys can be adjusted for different ceiling heights.

Seethe following chart.

Vented Installations

Min. ceiling height Max. ceiling height

Electric cooking

surface

7' 5" (2.26 m) 9' 2" (2.79 m)

Gas cooking

surface

7' 8" (2.34 m) 9' 2" (2.79 m)

Non-Vented (Recirculating) Installations

Min. ceiling height Max. ceiling height

Electric cooking

surface

7' 5" (2.26 m) 9' 6" (2.9 m)

Gas cooking

surface

7' 8" (2.34 m) 9' 6" (2.9 m)

NOTE: The range hood chimneys are adjustable and designed

tomeet varying ceiling or soft heights, depending on the

distance “X” between the bottom of the range hood and the

cooking surface. For higher ceilings, a Stainless Steel Chimney

Extension Kit is available from your dealer or an authorized parts

distributor. See “Assistance or Service” section to order. The

chimney extension replaces the upper chimney shipped with the

range hood.

Venting Requirements

(vented models only)

■ Vent system must terminate to the outdoors except

for non-vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other

enclosed area.

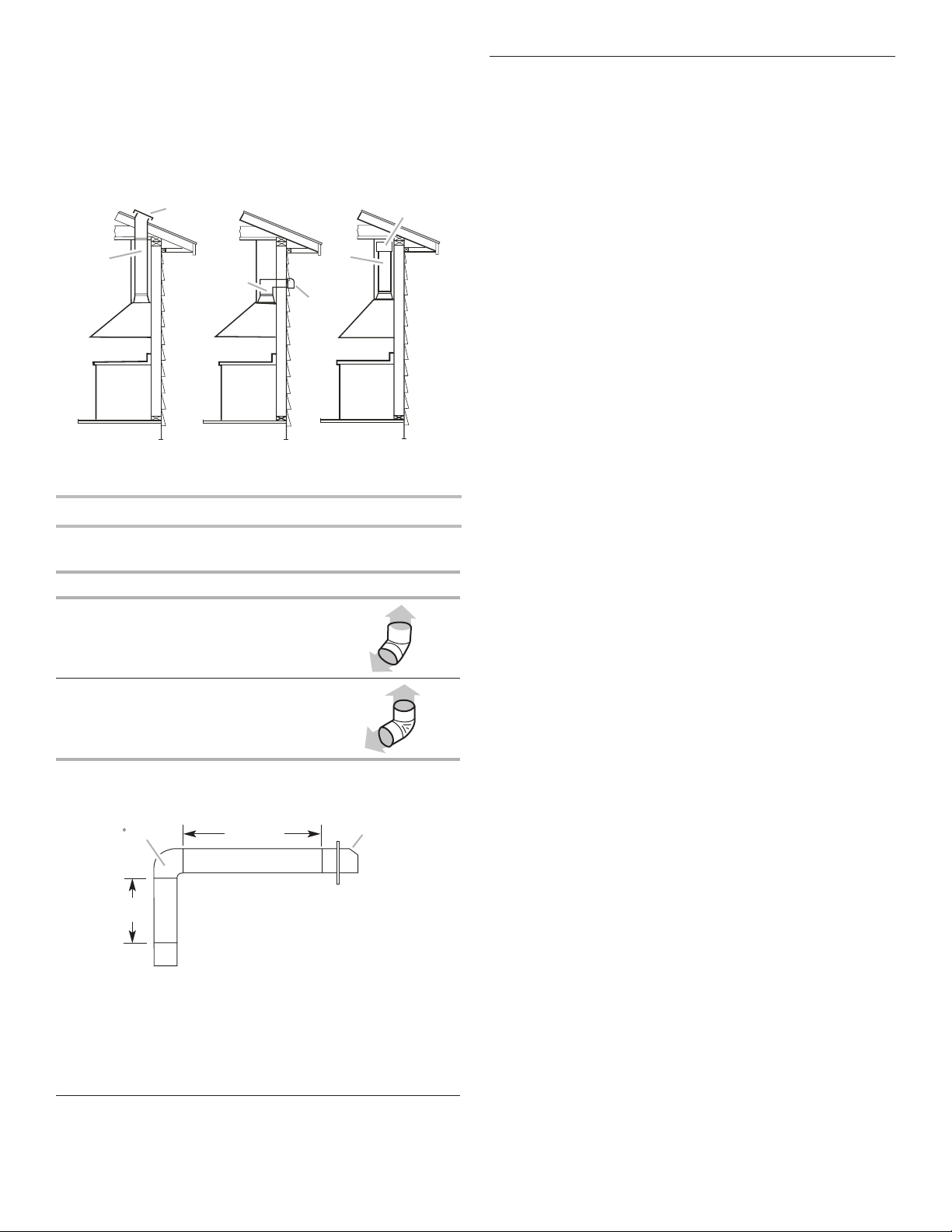

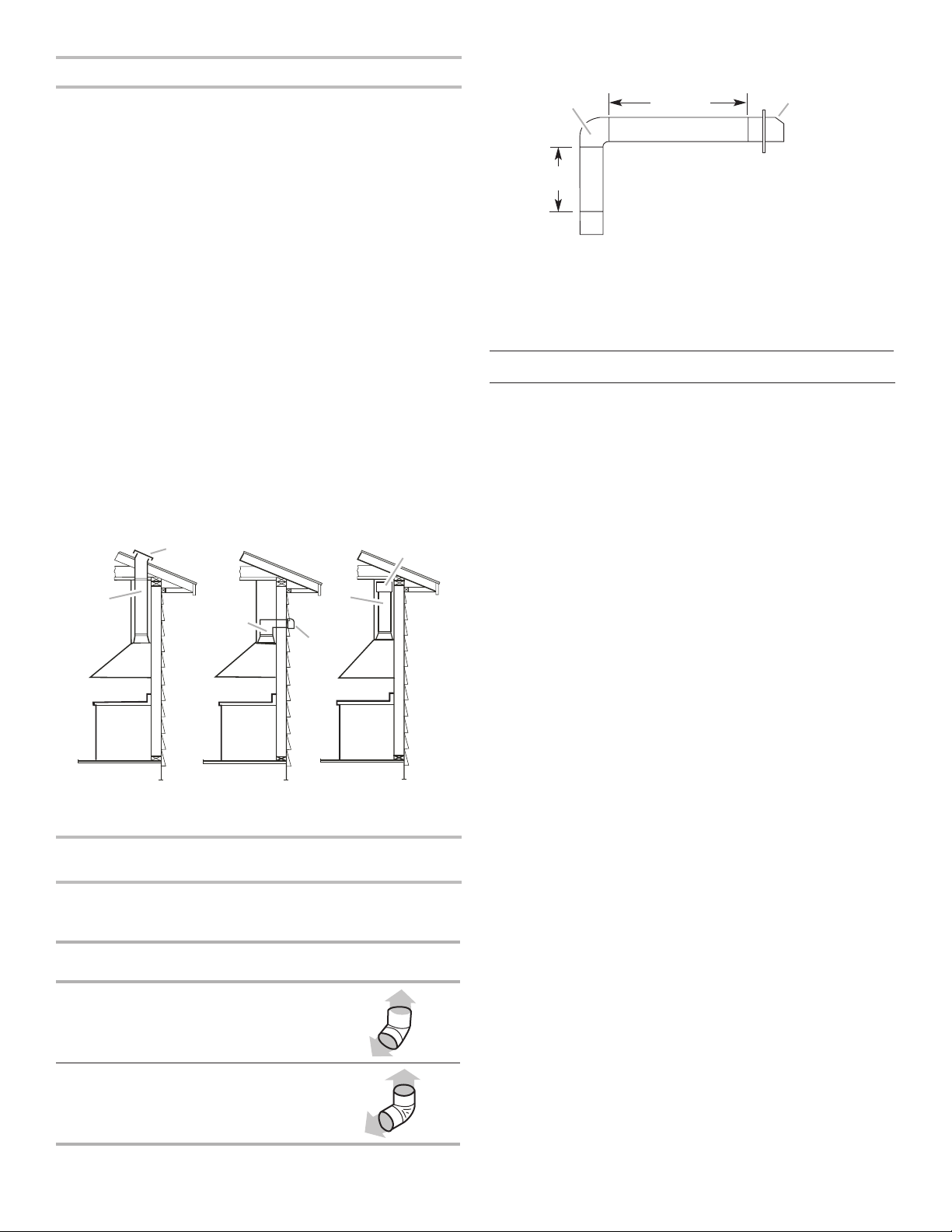

■ Do not use 4" (10.2 cm) laundry-type wall cap.

■ Use metal vent only. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should

bekept to a minimum to provide efcient performance.

For the Most Efcient and Quiet Operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight

ventbetween the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If the roof

orwallcaphas a damper, do not use the damper

suppliedwith therange hood.

■ Use caulking to seal exterior wall or roof opening

aroundthecap.

■ The size of the vent should be uniform.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold air ow and a thermal break should be installed

to minimize conduction of outside temperatures as part of the

vent system. The damper should be on the cold air side of the

thermal break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems

when using ventilation systems greater than specied CFM of

air movement. The specied CFM varies from locale to locale.

Consult your HVAC professional for specic requirements in

yourarea.

Venting Methods

This canopy hood is factory set for venting through the roof

orwall.

A 6" (15.2 cm) round vent system is needed for installation

(notincluded). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent

creates back pressure and air turbulence that greatly

reduceperformance.

Vent system can terminate either through the roof or wall.

Tovent through a wall, a 90° elbow is needed.

Rear Discharge

A 90° elbow may be installed immediately above the hood.

For Non-Vented (Recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the

outside, the hood can be used in the non-vented (recirculating)

version, tting a charcoal lter and the deector. Fumes and

vapors are recycled through the top grille. See the “Assistance

or Service” section for information on ordering.

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft (0.8 m)

90° elbow 5 ft (1.5 m)

Maximum equivalent vent length is 35 ft (10.7 m).

Example Vent System

The following example falls within the maximum

recommendedvent length of 35 ft (10.7 m).

1 - 90° Elbow = 5 ft (1.5 m)

1 - Wall cap = 0 ft (0 m)

8 ft (2.4 m) straight = 8 ft (2.4 m)

Length of system = 13 ft (3.9 m)

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA

70(latest edition) or CSA Standards C22.1-94, Canadian

Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition),

andall local codes and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that

theground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical

circuitisrequired.

■ If the house has aluminum wiring, follow the

procedurebelow:

Connect the aluminum wiring using special connectors

and/or tools designed and UL listed for joining copper to

aluminum.

Follow the electrical connector manufacturer’s recommended

procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specied on the model/serial/rating plate.

The model/serial/rating plate is located behind the left lter

on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22. 1-94, Canadian Electrical Code, Part 1

andC22.2 No. 0-M91 (latest edition) and all local codes

andordinances.

Non-Vented

(Recirculating)

Wall Venting

Roof Venting

A. Deector

B. 6" (15.2 cm)

round vent

A. Wall cap

B. 6" (15.2 cm)

round vent

A. Roof cap

B. 6" (15.2 cm)

round vent

90 Elbo

6 ft (1.8 m)

2 ft

(0.6 m)

Wall cap

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed

beforehood is installed.

■ Before making cutouts, make sure there is proper

clearancewithin the ceiling or wall for exhaust vent.

■ Check your ceiling height and the hood height

maximumbefore you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, wall,

or non-vented.

3. Select a at surface for assembling the range hood.

Placecovering over that surface.

4. Using 2 or more people, lift range hood onto

coveredsurface.

5. Remove wood base from range hood and dispose

ofproperly.

Range Hood Mounting Screws Installation

1. Determine and mark the centerline on the wall where

thecanopy hood will be installed.

2. Select a mounting height between a minimum of 24" (61cm)

for an electric cooking surface, a minimum of 27" (68.6 cm)

for a gas cooking surface, and a suggested maximum of 36"

(91.4 cm) above the range to the bottom ofthe hood. Mark a

reference line on the wall.

3. Tape template in place, aligning the template centerline

andbottom of template with hood bottom line and with

thecenterline marked on the wall.

4. Mark centers of the fastener locations through the template

to the wall.

IMPORTANT: All canopy mounting screws must be installed

into wood where possible. If there is no wood to screw into,

additional wall framing supports may be required or use (4)

10 x 60 mm wall anchors and 5.4 x 75 mm screws (not

included).

Remove the template.

5. For wood, drill

" (4.8 mm) pilot holes at all locations

wherescrews are being installed into wood.

For wall anchors, drill

" (10 mm) holes at all locations

where wall anchors are being used.

6. For wood, install (2) 5 x 45 mm mounting screws. Leave

a

" (6.4 mm) gap between the wall and the back of the

screw head to slide range hood into place.

For wall anchors, install the 10 x 60 mm wall anchors

andinstall the 5.4 x 75 mm screws into the wall anchors.

Tighten until the wall anchors are secure. Back the screws

out

" (6.4 mm).

Vent Cover Support Bracket Installation

Installations using telescoping upper and lower vent

coverassembly

1. Position vent cover bracket on wall about

" (3 mm)

awayfrom the ceiling.

2. Mark the hole locations.

3. Drill (2)

" (9.5 mm) holes for 8 x 40 mm wall anchors

andinsert anchors ush with the wall.

4. Attach vent cover support bracket to wall.

Complete Preparation

1. Determine and make all necessary cuts in the wall for the

vent system. Install the vent system before installing the

hood. See “Venting Requirements” section.

2. Determine the required height for the home power supply

cable and drill a 1

" (3.2 cm) hole at this location.

3. Run the home power supply cable according to the National

Electrical Code or CSA Standards and local codes and

ordinances. There must be enough

" conduit and wires

from the fused disconnect (or circuit breaker) box to make

the connection in the hood’s electrical terminal box.

NOTE: Do not reconnect power until installation is complete.

4. Use caulk to seal all openings.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

range hood.

Failure to do so can result in back or other injury.

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

EGDE MOTTOB NGILA

ENIL LICNEP HTIW

MOTTOB GNITACIDNI

DOOH EHT FO

thgieH noitallatsnI

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

eniL latnoziroH

A. Centerline

B. Fastener locations

C. Mounting height reference (hood bottom line)

¹⁄₄

(6.4 mm)

A. 8 x 40 mm wall anchors

B. Centerline on wall

C. Vent cover support bracket

D. 5 x 45 mm screws

Connect Vent System

1. Install transition on top of hood (if removed for shipping)

with(2) 3.5 x 9.5 mm sheet metal screws.

For vented installations only:

1. Fit vent system over transition piece.

2. Seal connection with clamps.

3. Check that back draft dampers work properly.

Install Range Hood

NOTE: Remove protective lm from range hood and metal lters.

1. Using 2 or more people, hang range hood on 2 mounting

screws through the mounting slots on back of hood.

2. Remove the grease lter. See “Range Hood Care” section.

3. Level the range hood and tighten upper mounting screws.

4. Install (2) 5 x 45 mm lower mounting screws and tighten.

Usethe optional wall anchors if needed.

For non-vented (recirculating) installation only:

1. Assemble the air deector with the duct cover bracket with

2assembly screws provided with the Recirculation Kit.

2. Measure from the bottom of the air deector to the bottom

ofthe hood outlet.

3. Cut the duct to the measured size “X.”

4. Remove the air deector.

5. Slide the duct onto the bottom of the air deector.

6. Place the assembled air deector and duct over

theexhaustoutlet from the hood.

7. Reassemble the air deector to the duct cover bracket

withthe 2 assembly screws.

8. Seal connections with vent clamps.

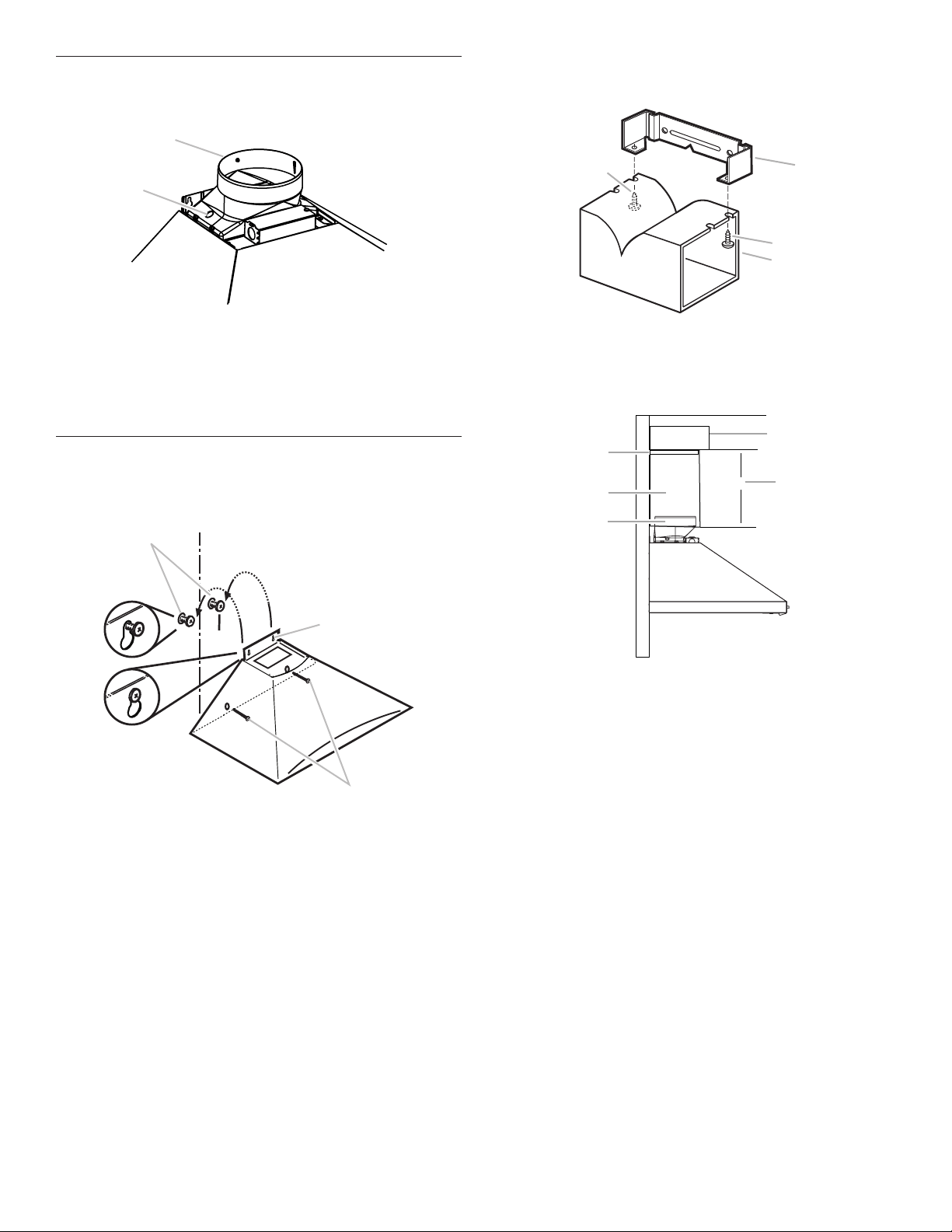

A. Vent transition

B. 3.5 x 9.5 mm screw

A. Mounting screws

B. Mounting slots

C. Lower mounting screws

A. Vent cover bracket

B. Assembly screws

C. Deector

A. Air deector

B. Vent clamp

C. X = length to cut vent duct

D. Vent duct

E. Exhaust outlet

Make Electrical Connection

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box and install

aULlisted or CSA approved

" strain relief.

A. Knockout

B. Terminal box cover

4. Run home power supply cable through strain relief

intoterminal box.

5. Use UL listed wire connectors and connect

blackwires(E)together.

6. Use UL listed wire connectors and connect

whitewires(C)together.

7. Connect green (or bare) ground wire from home power

supply to yellow-green ground wire (F) in terminal box

usingUL listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Check that all light bulbs are secure in their sockets.

11. Reconnect power.

Install Vent Covers

NOTE: Remove protective lm from the vent covers.

1. When using both upper and lower vent covers, push lower

coverdown onto hood and lift upper cover to ceiling and

installwith (2) 2.9 x 6.5 mm screws.

NOTE: For vented installations, the upper vent cover

maybereversed to hide slots.

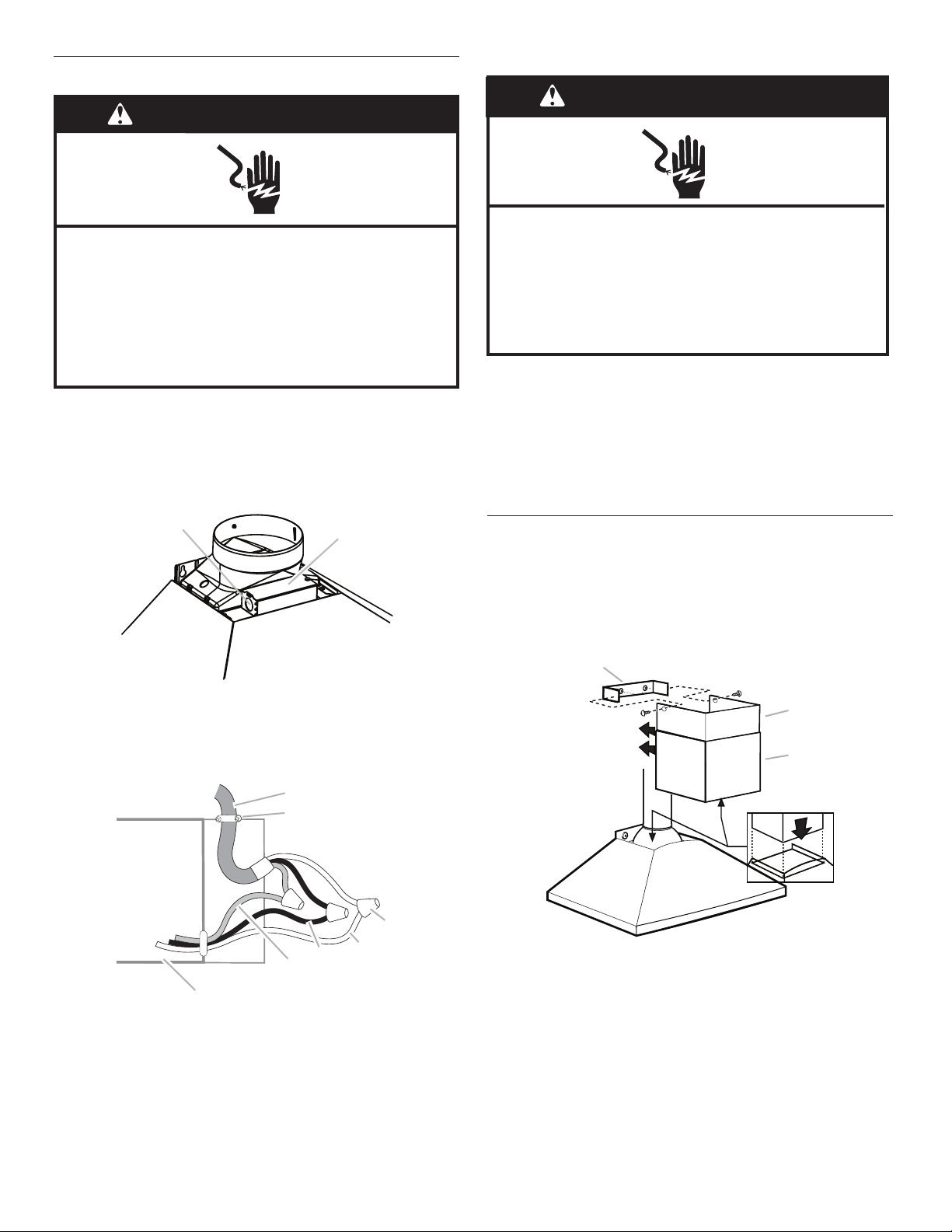

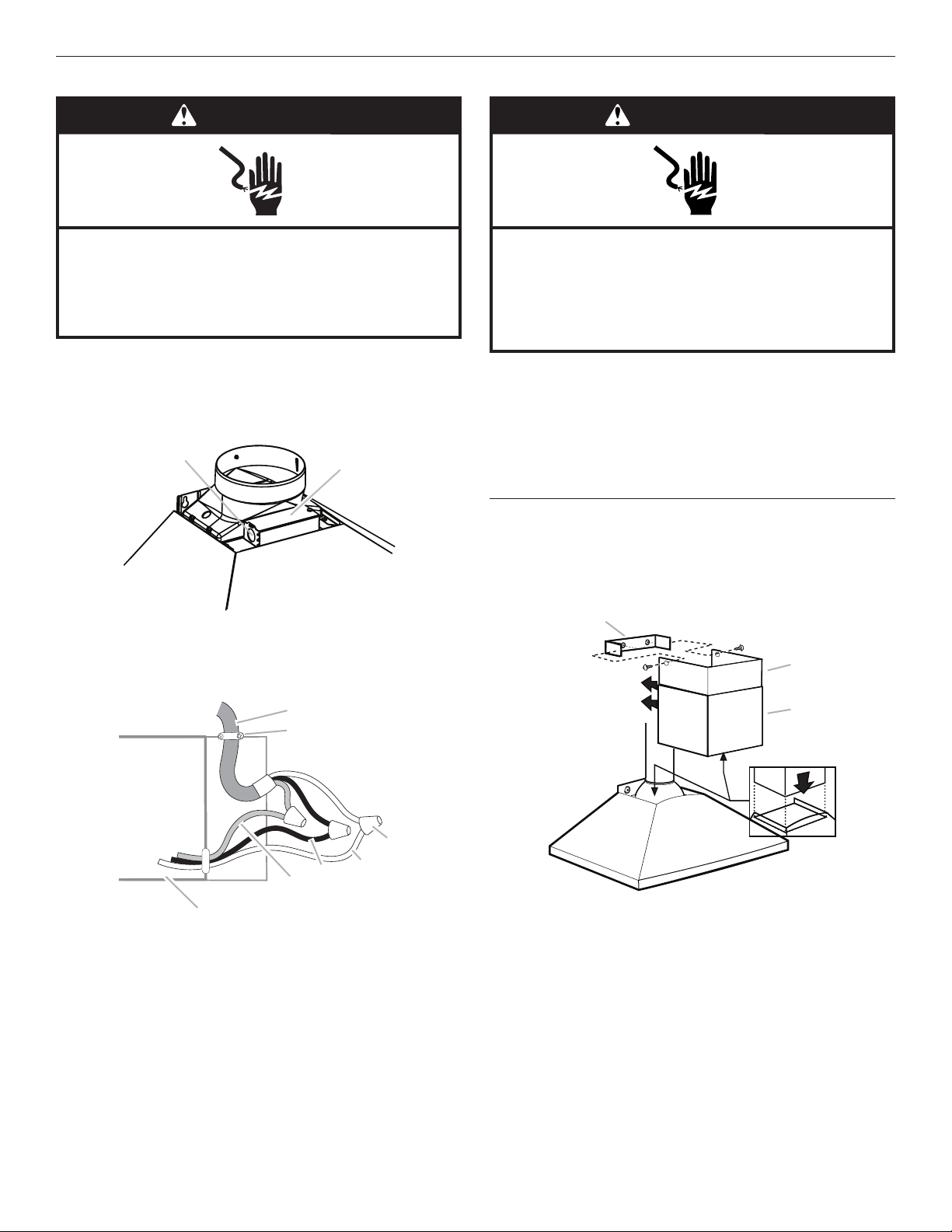

A. Home power supply cable

B. UL listed or CSA

approvedstrain relief

C. UL listed wire connectors

D. White wires

E. Black wires

F. Green (or bare) and

yellow-green ground wires

G. Terminal box

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire

in terminal box.

Failure to do so can result in death or electrical shock.

A. Upper vent cover

B. Lower vent cover

C. 2.9 x 6.5 mm screws

D. Bracket

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

Complete Installation

1. For non-vented (recirculating) installations only, install

charcoal lters over the grease lters, using the clips

provided in the kit. See the “Range Hood Care” section.

2. Install metal lters. See the “Range Hood Care” section.

3. Check the operation of the range hood blower and light.

Seethe “Range Hood Use” section.

NOTE: To get the most efcient use from your new range

hood,read the “Range Hood Use” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking

vapors,and odors from the cooktop area. For best results,

startthe hood before cooking and allow it to operate several

minutes after the cooking is complete to clear all smoke and

odors from the kitchen. The hood controls are located on the

front side of the canopy.

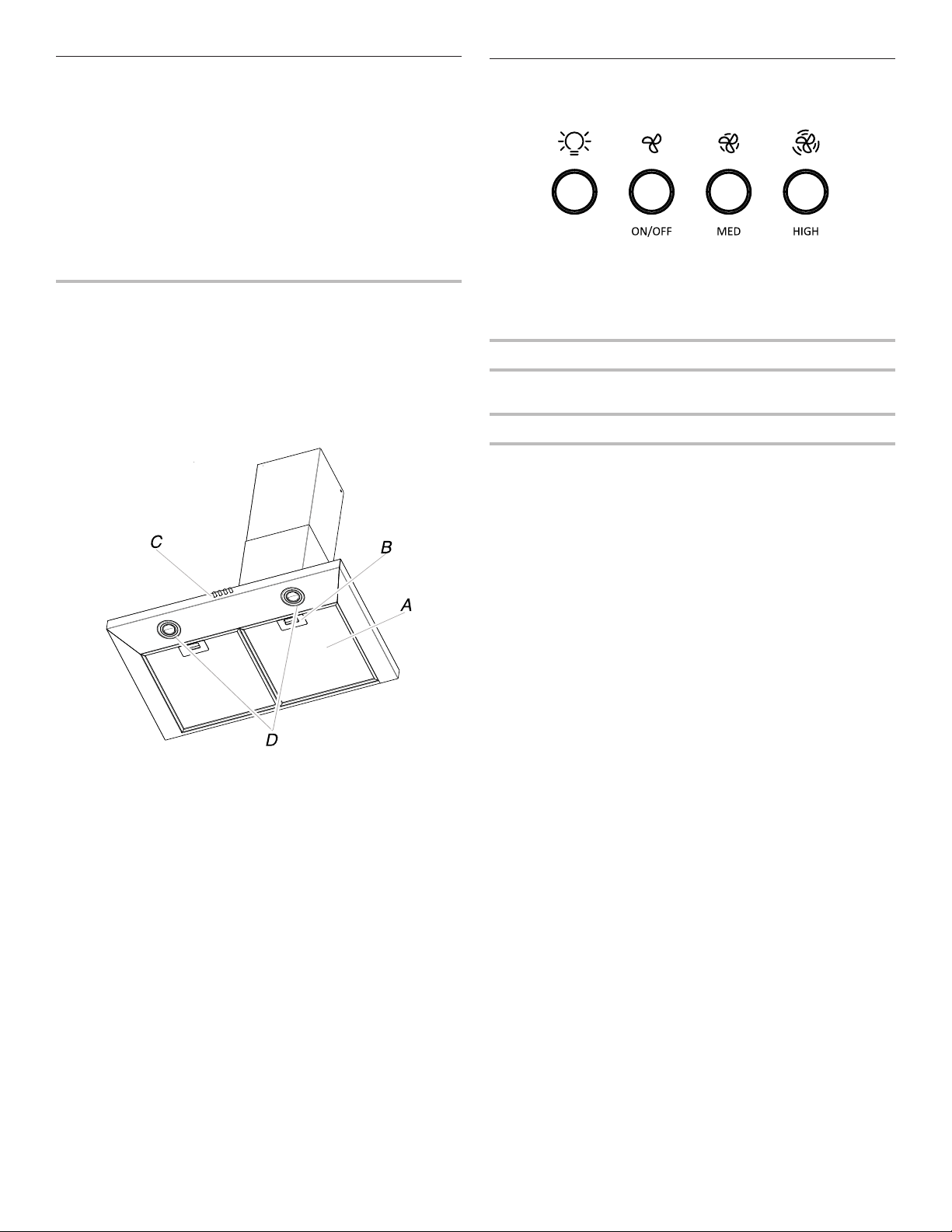

Range Hood Controls

A. Light button

B. Blower ON/OFF and minimum speed button

C. Blower speed medium button

D. Blower speed maximum button

A B C D

Operating the light

The button controls both lights. Press once forONand again

for OFF.

Operating the blower

The ON/OFF button turn the blower on and set the blower

minimumspeed and sound level for quiet operation. The speed

can be changed anytime during fan operation by pressing the

desired Blower Speed button.

Press the blower ON/OFF button a second time to turn the

blower off.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease lters frequently

according to the following instructions. Replace grease

ltersbefore operating hood.

Exterior Surfaces

To avoid damage to the exterior surface, do not use steel wool

or soap-lled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water, or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge,

andthenrinsewith clean water and wipe dry.

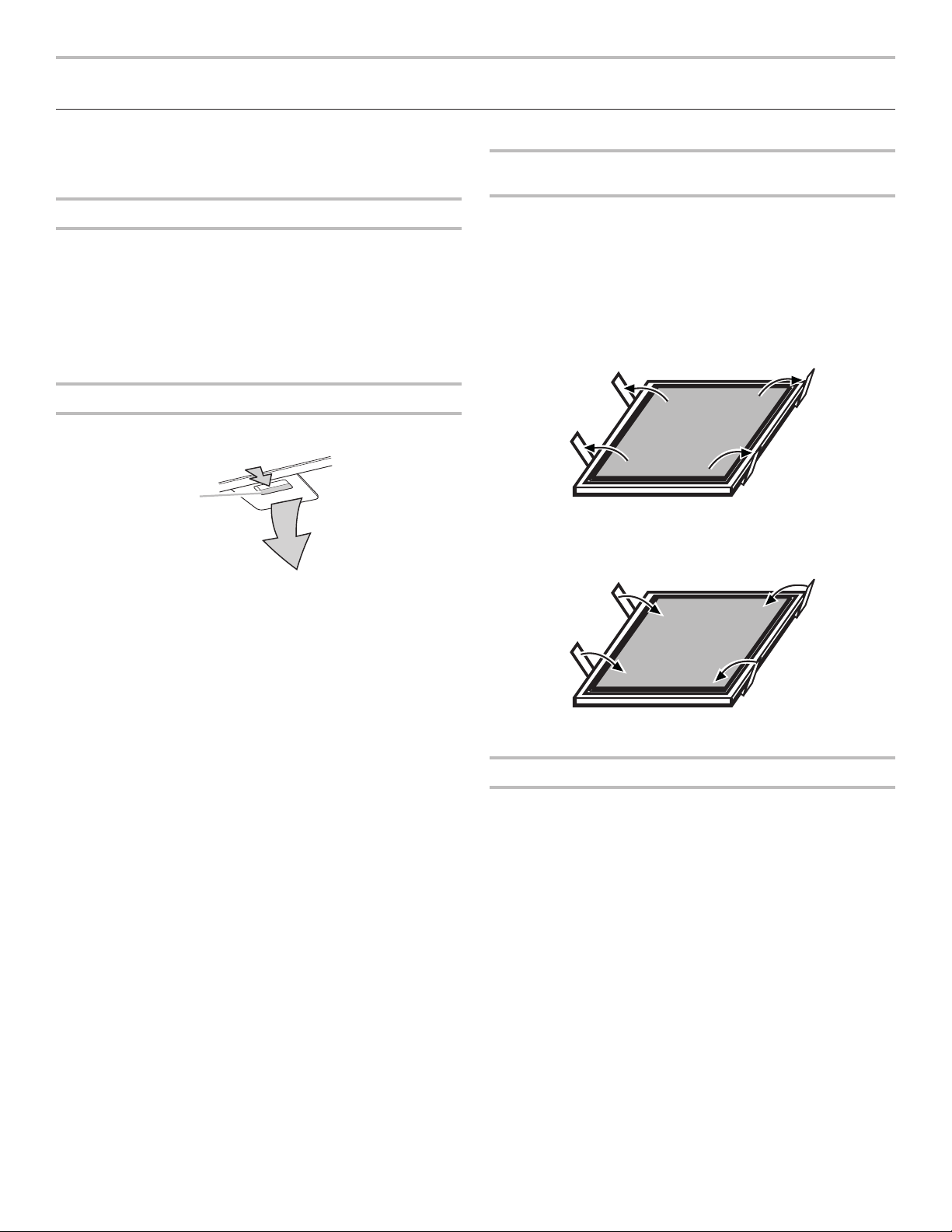

Metal Grease Filter

1. Remove the lter by pulling the spring release handle

andthen pulling down the lter.

2. Wash metal lter as needed in dishwasher or hot

detergentsolution.

3. Reinstall the lter by making sure the spring release handles

are toward the front. Insert aluminum lter into upper track.

4. Push in spring release handle.

5. Push up on metal lter and release handle to latch into place.

6. Repeat steps 1-5 for the other lter.

Non-Vented (recirculating) Installation Filters

The charcoal lter is not washable. It should last up to 6 months

with normal use. Replace with Charcoal Filter Kit. See the

“Assistance or Service” section for information on ordering.

To replace charcoal lter:

1. Remove metal grease lter from range hood. See “Metal

Grease Filter” in this section.

2. Bend spring clips away from metal grease lter.

3. Place charcoal lter into top side of metal lter.

4. Bend spring clips back into place to secure the

charcoallterto the metal lter.

5. Replace metal grease lter. See “Metal Grease Filter”

inthissection.

Replacing a LED Lamp

The LED lights are replaceable by a service technician only.

Seethe “Warranty” section for service contact information.

A. Spring release handle

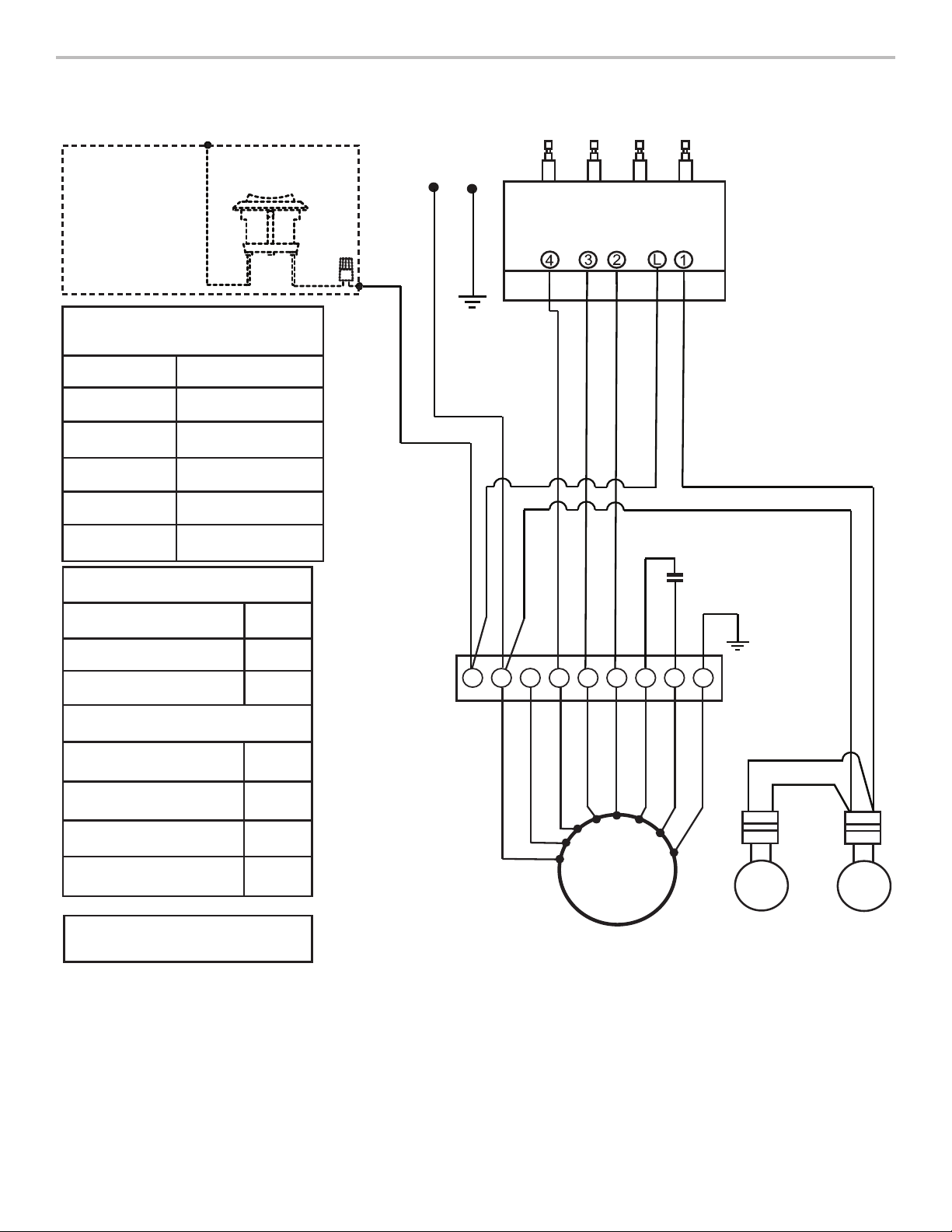

WIRING DIAGRAM

REMOTE SWITCH

FOR ADA COMPLIANCE ADD

THESE ELEMENTS DURING THE

INSTALLATION.

SEL0169984

Mechanical Push Buttons

(4 button 3 Speeds)

LED

YL YL

12.5uF

YL - GN

PUSH BUTTON SWITCH OPERATION

FUNCTION

OFF

LAMPS

LOW SPEED

MED SPEED

HIGH SPEED

POSITION

NO CONNECTION

BROWN / YELLOW

(L-1)

BROWN / WHITE

(L-2)

BROWN / BLUE

(L-3)

BROWN / BLACK

(L-4)

MOTOR SPECIFICATIONS

POWER SUPPLY

FREQUENCY

POWER ABSORTION

120 VAC

60 Hz

240 W

MOTOR RESISTANCE (Ω)

S40

YL - GN

BLUE / BLACK

BLUE / GREY

BLUE / RED

BLUE / WHITE

17.7

27.1

34.6

41,2

YL - GN

ASSISTANCE OR SERVICE

If you need service

Please refer to the warranty page in this manual.

If you need replacement parts

If you need to order replacement parts, we recommend that

you use only factory specied parts. Factory specied parts

willt right and work right because they are made with the

sameprecision used to build every new appliance.

To locate factory specied replacement parts in your area,

callthe following customer assistance telephone number

oryournearest designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center toll-free:

1-800-253-1301 or visit our website at www.whirlpool.com.

Our consultants provide assistance with:

■ Scheduling of service. Whirlpool designated service

technicians are trained to fulll the product warranty and

provide after-warranty service anywhere in the United States.

■ Features and specications on our full line of appliances.

■ Referrals to local dealers.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking,

hearingimpaired, limited vision, etc.).

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada Customer eXperience Centre toll-free:

1-800-807-6777, or visit our website at www.whirlpool.ca.

Our Consultants Provide Assistance With:

■ Scheduling of Service. Whirlpool designated service

technicians are trained to fulll the product warranty

andprovide after-warranty service anywhere in Canada.

■ Features and specications on our full line of appliances.

■ Referrals to local dealers.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

For Further Assistance

If you need further assistance, you can write to Whirlpool

Canada with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer eXperience Centre

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Recirculation Kit

(for non-vented installations only)

Order Part Number W11548459

Charcoal Filter Kit

(for non-vented installations only)

Order Part Number W11548461

Chimney Extension Kit

Order Part Number EXTKIT18FS

6" (15.2 cm) Makeup Air Kit

(consult local building codes)

Order Part Number W10446915

Range Hood Power Cord Kit

(consult local building codes)

Order Part Number W10613691

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter

le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour empêcher tout rétablissement accidentel de

l'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une étiquette d'avertissement proéminente

interdisant le rétablissement de l'alimentation.

■

Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et normes applicables, y

compris les codes du bâtiment et de protection contre les

incendies.

■

Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner

à un centre de service agréé pour examen et/ou réparation.

■

Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion

et évacuation des gaz à combustion par la cheminée), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de l'équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■

Lors des opérations de découpage et de perçage dans un

mur ou un plafond, ne pas endommager les câblages

électriques et les canalisations qui peuvent s’y trouver.

■

Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour

l'extraction de matières ou vapeurs dangereuses ou

explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air

aspiré par un conduit jusqu'à l'extérieur - ne pas décharger

l'air aspiré dans un espace vide du bâtiment comme une

cavité murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■

Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

■

Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée

ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

■

Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

■

Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément

chauffant.

AVERTISSEMENT :

POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :

■

Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■

NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■

NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■

Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■

AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de réglage de la vitesse à

semi-conducteurs.

■

Cet appareil n'est pas destiné aux personnes (y compris les

enfants) dont les capacités physiques, sensorielles ou

mentales sont différentes ou réduites ou qui manquent

d'expérience ou de connaissances/d’expertise pour utiliser

l’appareil, sauf si ces personnes sont supervisées ou

formées pour faire fonctionner l'appareil par une personne

qui assume la responsabilité de leur sécurité.

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Niveau

■ Perceuse avec forets de 1

" (3 cm),

" (9,5 mm),

et

"(4,8 mm)

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pince

■ Pistolet à calfeutrage et composé de calfeutrage

résistantaux intempéries

■ Brides de conduit

■ Scie sauteuse ou scie à guichet

■ Tournevis à lame plate

■ Cisaille de ferblantier

■ Tournevis Phillips

■ Adaptateur T20

®†

Torx

®†

Pièces nécessaires

■ Câble d’alimentation électrique du domicile

■ Serre-câble de

" (12,7 mm) (homologation UL ou CSA)

■ 3 connecteurs de ls homologués UL

Pour les installations avec décharge à l’extérieur,

ilvousfaudra aussi :

■ 1 bouche de décharge (décharge à travers le mur

ouàtravers le toit)

■ Circuit d’évacuation métallique

Pour les installations sans décharge à l’extérieur (recyclage),

il faudra aussi :

■ Ensemble de recyclage, pour les installations sans décharge

à l'extérieur (recyclage) uniquement. Voir la section

“Assistance ou service” pourcommander.

■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm)

dediamètre - longueur déterminée par la hauteur de plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérier que toutes

lespièces sont présentes.

■ Auvent de hotte avec ventilateur et lampes DEL installés

■ Raccord de transition avec clapets anti-reux installés

■ Bride de support du cache-conduit

■ Filtre(s) à graisse métallique(s)

■ Gabarit de montage

■ Cache-conduit - 2 pièces

■ 2 vis de 2,9 x 6,5 mm (Phillips)

■ 2 vis de 3,5 x 9,5 mm (Phillips)

■ 6 vis de montage de 5 x 45 mm (Phillips n° 2)

■ 2 chevilles d’ancrage de 8 x 40 mm (mur en briquetage)

†

TORX et T20 sont des marques déposées de Acument Intellectual Properties,

LLC.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes

etrèglements en vigueur.

Coner l'installation de la hotte à un technicien qualié.

C'estàl'installateur qu'incombe la responsabilité de respecter

les distances de séparation spéciées sur la plaque signalétique

de l'appareil. La plaque signalétique de l'appareil est située

derrière le ltre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources

decourant d’air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures

àdécouper dans les placards. Ces dimensions tiennent

comptedes valeurs minimales des dégagements de séparation.

Il est recommandé d'utiliser cette hotte avec une table de

cuisson dont la puissance totale ne dépasse pas 60 000 BTU.

Une prise de courant électrique reliée à la terre est nécessaire.

Voir la section “Spécications électriques”.

La hotte est congurée à l’usine pour une décharge à travers le

toit ou un mur. Pour une installation sans décharge à l’extérieur

(recyclage), voir “Installations sans décharge à l'extérieur

(recyclage) uniquement”, à la section “Raccordement du circuit

d'évacuation”. L’ensemble de recyclage est disponible chez

votre marchand ou chez un distributeur de pièces autorisé. Voir

la section “Assistance ou service” pourcommander.

On doit assurer l’étanchéité au niveau de chaque ouverture

découpée dans le plafond ou un mur traversé par l’équipement

de la hotte.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de

lanorme Manufactured Home Construction Safety Standards,

Titre 24 CFR, partie 328 (anciennement Federal Standard for

Mobile Home Construction and Safety, titre 24, HUD, partie

280); lorsque cette norme n’est pas applicable, l’installation

doitsatisfaire aux critères de la plus récente édition de la

normeManufactured Home Installation 1982 (Manufactured

Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A,

ou des codes locaux.

Dimensions du produit

8/

(20.8 cm)

7/

(18.3 cm)

*28

"(73.3 cm) min.

42/

"(107.5 cm) max.

**28

"(72.7 cm) min.

38"(97.7 cm) max.

14"

(35.6 cm)

(45.4 cm)

1/

" (3.9 cm)

10/

(26 cm)

30" (76 cm)

36" (91.2 cm)

* Pour installations sans décharge à l'extérieur (recyclage)

** Pour installations avec décharge à l'extérieur

Dimensions du placard

Centerline

Side

cabinet

Side

cabinet

Cooking surface

30" (76 cm) or

36" (91.2 cm)

" (37.7 cm)

(34 cm)

“X”

bottom of

canopy

to cooking

surface

15" (38.1 cm)

* Installations sans décharge à l'extérieur (recyclage)

IMPORTANT :

Valeur minimale de la distance “X” : 24" (61 cm)

àpartirdelasurface de cuisson électrique

Valeur minimale de la distance “X” : 27" (68,6 cm)

àpartirdela surface de cuisson au gaz.

Valeur maximale suggérée pour la distance “X” :

36"(91,4cm)

Les cache-conduits peuvent être adaptés à différentes hauteurs

de plafond. Voir le tableau suivant.

Installations avec décharge à l’extérieur

Hauteur minimale

sous plafond

Hauteur maximale

sous plafond

Surface de

cuissonélectrique

7' 5" (2,26 m) 9' 2" (2,79 m)

Surface de

cuissonà gaz

7' 8" (2,34 m) 9' 2" (2,79 m)

Installations sans décharge à l’extérieur (recyclage)

Hauteur minimale

sous plafond

Hauteur maximale

sous plafond

Surface de

cuissonélectrique

7' 5" (2,26 m) 9' 6" (2,9 m)

Surface de

cuissonà gaz

7' 8" (2,34 m) 9' 6" (2,9 m)

REMARQUE : Les cache-conduits de hotte sont réglables;

on peut les ajuster en fonction de la hauteur disponible

sousplafond ou softe, selon la distance “X” entre le bas

delahotte et la surface de cuisson. Pour des plafonds

dehauteur supérieure, un ensemble d'extension de cache-

conduit en acier inoxydable, peut êtreacheté auprès de votre

revendeur ou d'un distributeur de pièces autorisé. Voir la section

“Assistance ou service” pourcommander. L’extension de cache-

conduit remplace lasection supérieure de cache-conduit fournie

avec la hotte.

Exigences concernant l’évacuation

(seulement pour un modèle

avecdéchargeàl'extérieur)

■ Le circuit d'évacuation doit décharger l'air à l'extérieur,

excepté pour une installation sans décharge à l'extérieur

(recyclage).

■ Ne pas terminer le circuit d'évacuation dans un grenier

oudans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4"(10,2cm) normalement utilisée pour un équipement

debuanderie.

■ Utiliser uniquement des conduits métalliques.

Desconduitsen métal rigide sont recommandés.

Nepasutiliserdeconduit de plastique ou en aluminium.

■ La longueur du circuit d'évacuation et le nombre

decoudesdoivent être réduits au minimum pour

fournirlameilleure performance.

Pour un fonctionnement efcace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit

de24"(61cm) ou plus entre les coudes, si on doit

utiliserplus d’un raccord coudé.

■ Ne pas connecter 2 coudes ensemble.

■ Au niveau de chaque jointure du circuit d'évacuation,

assurerl'étanchéité avec les brides de serrage.

■ Le circuit d'évacuation doit comporter un clapet anti-

reux. Si la bouche de décharge murale ou par le toit

comporte un clapet, ne pas utiliser le clapet fourni

aveclahotted'extraction.

■ Assurer l'étanchéité avec un composé de calfeutrage

autourde la bouche de décharge à l'extérieur (mur ou toit).

■ La taille du conduit doit être uniforme.

Installation dans une région à climat froid

On doit installer un clapet anti-reux additionnel pour

minimiserle reux d'air froid, et incorporer un élément

d'isolationthermique pour minimiser la perte de chaleur

parconduction par l'intermédiaire du conduit d'évacuation,

del'intérieur de la maison à l'extérieur. Le clapet anti-reux

doit être placé du côté froid par rapport à l'élément

d'isolationthermique.

L'élément d'isolation thermique doit être aussi proche

quepossible de l'endroit où le circuit d'évacuation pénètre

lapartie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système

de renouvellement de l'air/introduction d'air d'appoint, lors

del'utilisation d'un système d'aspiration de débit supérieur

àune valeur (pieds cubes par minute) spéciée. Le débit

spécié, pieds cubes par minute, est variable d'une juridiction

à une autre. Consulter un professionnel des installations de

chauffage ventilation/climatisation au sujet des exigences

spéciques applicables dans la juridiction locale.

Méthodes d’évacuation

Cette hotte a été congurée à l'usine pour la décharge

del'airaspiré à travers le toit ou à travers un mur.

Un circuit d'évacuation en conduit rond de 6" (15,2 cm)

(nonfourni) est nécessaire pour l'installation. La hotte

comporteune ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE : On déconseille l'emploi de conduit exible.

Unconduit exible peut causer une rétropression et des

turbulences de l'air, ce qui réduit considérablement la

performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire

àtravers le toit ou à travers un mur. Pour la sortie à travers

unmur, on doit employer un raccord coudé (90°).

Décharge par l'arrière

Le raccord coudé à 90° peut être installé immédiatement

au-dessus de la hotte.

Installation sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de

cuisson à l'extérieur, on peut employer la version installation

sans décharge à l'extérieur (recyclage) de la hotte, dotée

d'unltre à charbon et du déecteur. Les vapeurs/fumées

sontalors recyclées à travers la grille supérieure. Pour

commander, voir la section “Assistance ou service”.

Calcul de la longueur effective

ducircuitd'évacuation

Pour calculer la longueur effective du circuit d'évacuation

nécessaire, additionner les longueurs équivalentes (pieds/

mètres)de tous les composants utilisés dans le système.

Composants du

circuitd'évacuation

Conduit 6" (15,2 cm) de diamètre

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5 pi (1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 cm).

Exemple de circuit d'évacuation

Dans l'exemple suivant, la longueur théorique du circuit est

inférieure au maximum recommandé de 35 pi (10,7 m).

1 coude à 90° = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système = 13 pi (3,9 m)

Spécications électriques

Observer les dispositions de tous les codes et règlements

envigueur.

S'assurer que l’installation électrique est correcte et qu'elle

satisfait aux exigences de la plus récente édition de la norme

National Electrical Code, ANSI/NFPA 70, ou de la norme CSA

C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2

n°0-M91 (dernière édition) et de tous les codes et règlements

envigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu'un électricien qualié

vérie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V

CAseulement, 60 Hz, 15 ampères, protégé par fusible.

■ Si le domicile possède un câblage en aluminium, suivre

laprocédure ci-dessous :

Connecter le câblage en aluminium en utilisant des

connecteurs et/ou des outils spécialement conçus et

homologués UL pour xer le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de

connecteurs électriques. Les raccordements aluminium/

cuivre doivent satisfaire aux prescriptions des codes

locauxet de l’industrie, et être conformes aux pratiques

decâblage reconnues.

■ Le calibre des conducteurs et les connexions doivent

être compatibles avec les caractéristiques électriques

del'appareil spéciées sur la plaque signalétique.

Laplaquesignalétique de l'appareil est située derrière

leltre,sur la paroi arrière de la hotte.

■ Le calibre des conducteurs doit être conforme aux exigences

du National Electrical Code, de la plus récente édition

dela norme ANSI/NFPA 70 ou des normes CSA C22. 1-94,

Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91

(édition la plus récente) et de tous les codes et règlements

envigueur.

Installation

sans décharge

à l'extérieur

(recyclage)

Décharge à

travers le mur

Décharge à

travers le toit

A. Déecteur

B. Conduit rond

de 6" (15,2 cm)

A. Bouche de

décharge murale

B. Conduit rond de

6" (15,2 cm)

A. Bouche de

décharge sur toit

B. Conduit rond de

6" (15,2 cm)

Coude à 90˚

6 pi (1,8 m)

2 pi

(0,6 m)

Bouche de

décharge m

urale

INSTRUCTIONS D’INSTALLATION

Préparation de l’emplacement

■ Il est recommandé d’installer le circuit d’évacuation

avantdeprocéder à l’installation de la hotte.

■ Avant d’exécuter les découpages, vérier la disponibilité

d’un dégagement sufsant dans le plafond ou le mur

pourleconduit d’évacuation.

■ Avant de sélectionner la hotte à installer, mesurer

lahauteurlibre sous plafond et la hauteur maximum

disponiblesous la hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser :

déchargeàtravers le mur ou le toit, ou recyclage.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l’aide de deux personnes ou plus, soulever la hotte

etlaposer sur la surface couverte.

5. Ôter la base en bois de la hotte de cuisine et jeter

defaçonconvenable.

Installation des vis de montage de la hotte

1. Déterminer et marquer la position de l’axe central

surlemuroù la hotte sera installée.

2. Sélectionner une hauteur de montage comprise entre

unminimum de 24" (61 cm) pour une surface de cuisson

électrique, un minimum de 27" (68,6 cm) pour une surface

de cuisson au gaz et un maximum suggéré de 36" (91,4cm)

entre le dessus de la cuisinière et le bas de la hotte.

Marquerla ligne de repérage sur le mur.

3. Fixer le gabarit en place avec du ruban adhésif; aligner

l’axecentral du gabarit et le bas du gabarit avec la ligne

correspondant au bas de la hotte, et avec l’axe central

déjàtracé sur le mur.

4. À l’aide du gabarit, marquer sur le mur le centre

desattaches.

IMPORTANT : Toutes les vis de montage de la hotte

en îlotdoivent être vissées dans du bois où cela est

possible. Sil'on ne peut pas visser les vis de montage

delahottedansdu bois, des tasseaux supplémentaires

pouraccrochage mural seront peut-être nécessaires,

ouutiliser quatre chevilles d’ancrage de 10 x 60 mm

etvisde5,4 x75mm (non inclus).

Retirer le gabarit.

5. Pour bois, percer des avant-trous de

" (4,8 mm)

àtouslesemplacements de pose des vis dans du bois.

Pour les chevilles d’ancrage, percer des trous de

(10mm) à tous les emplacements des chevilles d’ancrage.

6. Pour bois, installer les 2 vis de montage de 5 x 45 mm.

Laisser un espace de

" (6,4 mm) entre le mur et l’arrière

dela tête de vis pour faire glisser la hotte et la mettre

enplace.

Pour les chevilles d’ancrage, installer les chevilles

d’ancragede 10 x 60 mm et installer les vis de montage

de5,4 x 75mm dans les chevilles d’ancrage. Serrer

lesvisjusqu'à ce que les chevilles d'ancrage mural soient

solidement xées. Desserrer les vis de

" (6,4 mm).

Installation de la bride de cache-conduit

Installation avec utilisation des sections télescopiques

supérieure et inférieure du cache-conduit

1. Positionner la bride de cache-conduit sur le mur à environ

" (3 mm) du plafond.

2. Faire des repères aux emplacements des trous.

3. Percer 2 trous de

" (9,5 mm) pour les chevilles de 8 x

40mm et insérer ces dernières en afeurement avec le mur.

4. Fixer la bride de support du cache-conduit au mur.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Vertical Centerline

LLAW RAER

ETALPMET GNITNUOM

EGDE MOTTOB NGILA

ENIL LICNEP HTIW

MOTTOB GNITACIDNI

DOOH EHT FO

thgieH noitallatsnI

TROPPUS LLAW RAER RO SDUTS HGUORHT SELOH TOLIP "61/3 )OWT( 2 LLIRD

eniL latnoziroH

A. Axe central

B. Emplacements des attaches

C. Ligne de référence pour la hauteur

demontage (bas de la hotte)

¹⁄₄

(6,4 mm)

A. Chevilles d'ancrage de 8 x 40 mm

B. Axe central sur le mur

C. Bride de support du cache-conduit

D. Vis de 5 x 45 mm

Achever la préparation

1. Déterminer et effectuer tous les découpages nécessaires

dans le mur pour le passage du circuit d’évacuation.

Installer le circuit d’évacuation avant la hotte. Voir

lasection“Exigences concernant l’évacuation”.

2. Déterminer la hauteur appropriée pour le cordon

d’alimentation du domicile et percer un trou de

"(3,2cm)à cet endroit.

3. Acheminer le câble d’alimentation du domicile selon

les prescriptions du Code national de l’électricité, des

normes CSA et des codes et règlements locaux. Il faut

que la longueur du conduit de

" et des conducteurs

soitsufsante depuis le tableau de distribution (avec

fusiblesou disjoncteurs) pour réaliser le raccordement

dansle boîtier deconnexion de la hotte.

REMARQUE : Ne pas mettre le système sous tension

avantd’avoir complètement terminé l’installation.

4. Utiliser un calfeutrant pour assurer l’étanchéité au niveau

dechaque ouverture.

Raccordement du circuit d’évacuation

1. Installer le raccord de transition au sommet de la hotte

(s’ilaété enlevé pour expédition), avec 2 vis de tôlerie

de3,5x 9,5 mm.

Pour les installations avec décharge à l’extérieuruniquement:

1. Installer le circuit d’évacuation sur le raccord de transition.

2. Serrer le raccord avec des brides de serrage.

3. Vérier que les clapets anti-retour fonctionnent correctement.

Installation de la hotte

REMARQUE : Ôter le lm protecteur de la hotte de cuisine

etdes ltres en métal.

1. À deux personnes au moins, suspendre la hotte

aux2crochets de montage, à travers les encoches

demontage à l’arrière de la hotte.

2. Ôter le ltre à graisse. Voir la section “Entretien de la hotte”.

3. Mettre la hotte de niveau et serrer les vis

demontagesupérieures.

4. Installer les 2 vis de montage inférieures de 5 x 45 mm

et serrer. Utiliser des chevilles d'ancrage facultative

sinécessaire.

Installations sans décharge à l'extérieur (recyclage)

uniquement:

1. Assembler le déecteur d'air sur la bride du cache-conduit

àl'aide des 2 vis de montage fournies avec l'ensemble

derecyclage.

2. Mesurer la distance entre le bas du déecteur et le bas

delasortie de la hotte.

3. Tailler le conduit à la taille mesurée “X”.

4. Retirer le déecteur d’air.

5. Faire coulisser le conduit sur le bas du déecteur d’air.

6. Placer le déecteur d’air et le conduit assemblés

surlasortied’évacuation de la hotte.

7. Réassembler le déecteur sur la bride de cache-conduit

àl’aide des 2 vis d’assemblage.

8. Assurer l’étanchéité des raccordements avec une bride

deconduit.

A. Raccord de transition

B. Vis de 3,5 x 9,5 mm

A. Vis de montage

B. Encoches de montage

C. Vis de montage inférieures

A. Bride de cache-conduit

B. Vis d’assemblage

C. Déecteur

A. Déecteur d’air

B. Bride pour conduit

C. X = longueur à laquelle couper

le conduit d’évacuation

D. Conduit d’évacuation

E. Sortie d’évacuation

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Retirer le couvercle du boîtier de connexion.

3. Ôter l'opercule arrachable du boîtier de connexion et

installerun serre-câble de ½" (12,7 mm) (homologation UL

ou CSA).

A. Opercule arrachable

B. Couvercle du boîtier de

connexion

4. Acheminer le cordon d’alimentation du domicile à travers

leserre-câble, dans le boîtier de connexion.

5. Connecter ensemble les conducteurs noirs (E)

àl’aidedeconnecteurs de ls (homologation UL).

6. Connecter ensemble les conducteurs blancs (D)

àl’aidedeconnecteurs de ls (homologation UL

7. À l’aide des connecteurs de ls (homologation UL),

connecter le conducteur de liaison à la terre (vert ou nu)

ducâble d’alimentation du domicile au conducteur vert-

jaune de liaison à la terre (F) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Vérier que chaque ampoule est bien insérée danssadouille.

11. Reconnecter la source de courant électrique.

Installation des cache‑conduits

REMARQUE : Ôter le lm de protection des couvercles

deventilation.

1. En cas d’utilisation des sections supérieure et inférieure du

cache-conduit, pousser la section inférieure vers le bas, sur

lahotte et soulever la section supérieure vers le plafond puis

installer l'ensemble avec 2 vis de 2,9 x 6,5 mm.

REMARQUE : Pour les installations avec décharge à

l'extérieur,le cache-conduit supérieur peut être inversé

pourdissimuler les fentes.

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

A. Câble d’alimentation

électrique du domicile

B. Serre-câble (homologation

UL ou CSA)

C. Connecteurs de ls

(homologation UL)

D. Conducteurs blancs

E. Conducteurs noirs

F. Conducteurs verts (ou nus) ou

vert-jaune de liaison à la terre

G. Boîtier de connexion

AVERTISSEMENT

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

A. Section supérieure du cache-conduit

B. Cache-conduit – section inférieure

C. Vis de 2,9 x 6,5 mm

D. Bride

Achever l’installation

1. Pour les installations sans décharge à l’extérieur (recyclage)

uniquement, installer les ltres à charbon sur les ltres

àgraisse à l'aide des attaches fournies avec l'ensemble.

Voirla section “Entretien de la hotte”.

2. Installer les ltres métalliques. Voir la section “Entretien

delahotte”.

3. Contrôler le fonctionnement de la hotte et de la lampe

duventilateur. Voir la section “Utilisation de la hotte”.

REMARQUE : Pour pouvoir tirer le plus grand parti de

lanouvelle hotte de cuisinière, lire la section “Utilisation

delahotte”.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs

de cuisson et odeurs de la zone de la table de cuisson. Pour

obtenir les meilleurs résultats, mettre le ventilateur de la hotte en

marche avant d’entreprendre une cuisson, et laisser le ventilateur

fonctionner pendant plusieurs minutes après l’achèvement d’une

cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur

de cuisson ou fumée.

Les commandes de la hotte sont situées à l’avant de celle-ci.

A. Filtre à graisse

B. Poignée du ltre à graisse

C. Commandes du ventilateur et de l'éclairage

D. Lampes DEL

Commandes de la hotte de cuisinière

A. Bouton lumineux

B. Bouton Marche/Arrêt du ventilateur et vitesse minimale

C. Bouton de vitesse moyenne du ventilateur

D. Bouton de vitesse maximale du ventilateur

A B C D

Utilisation de l’éclairage

Le bouton d'éclairage marche/arrêt contrôle les deux lampes.

Appuyer une fois pour marche et une deuxième fois pour arrêt.

Utilisation du ventilateur

Le bouton ON/OFF met le ventilateur en marche et règle la

vitesse minimale et le niveau sonore du ventilateur pour un

fonctionnement silencieux. La vitesse peut être modiée à tout

moment pendant le fonctionnement du ventilateur en appuyant

sur le bouton de vitesse du ventilateur souhaité.

Appuyez une deuxième fois sur le bouton ON/OFF du ventilateur

pour éteindre le ventilateur.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les ltres

àgraisse en suivant les instructions suivantes. Réinstaller

lesltresà graisse avant de faire fonctionner la hotte.

Surfaces externes

An d'éviter d'endommager la surface externe, ne pas utiliser

detampons en laine d'acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit

denettoyagepolyvalent.

■ Frotter avec un chiffon doux humide ou une éponge

nonabrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique

1. Retirer le ltre en tirant sur la poignée à ressort,

puisentirantle ltre vers le bas.

2. Laver le ltre métallique selon le besoin au lave-vaisselle

ouavec une solution de détergent chaude.

3. Réinstaller le ltre en s'assurant que les poignées

àressortsont orientées vers l'avant. Insérer le ltre

àgraissemétallique dans la rainure supérieure.

4. Tirer sur la poignée à ressort.

5. Pousser le ltre métallique vers le haut et relâcher

lapoignéepour l'emboîter.

6. Répéter les étapes 1 à 5 pour l'autre ltre.

Filtres d'installation sans décharge à l’extérieur

(recyclage)

Le ltre à charbon n’est pas lavable. Celui-ci devrait durer

pendant 6 mois dans des conditions d'utilisation normales.

Remplacer par l'ensemble de ltre à charbon. Voir la section

“Assistance ou service” pour plus d’informations sur le

processus de commande.

Remplacement du ltre à charbon :

1. Retirer le ltre à graisse métallique de la hotte.

Voir“Filtreàgraisse métallique” dans cette section.

2. Déplier les attaches à ressort pour les écarter

dultreàgraisse métallique.

3. Placer le ltre à charbon dans la partie supérieure

dultremétallique.

4. Replier les attaches à ressort pour les remettre en

placeande xer le ltre à charbon au ltre métallique.

5. Réinstaller le ltre à graisse métallique.

Voir“Filtreàgraissemétallique” dans cette section.

Remplacement de la lampe à DEL

Les lampes DEL doivent être remplacées par un technicien

deservice qualié uniquement. Voir la section “Garantie”

pourdes renseignements de contact sur le service.

A. Poignée à ressort

SCHÉMA DE CÂBLAGE

COMMUTATEUR À DISTANCE

POUR LA CONFORMITÉ ADA,

AJOUTEZ CES ÉLÉMENTS LORS

DE L'INSTALLATION.

Commutateur du bouton-poussoir

(4 boutons 3 Vitesses)

SEL0169984

DEL

Neu

Terre

MAR

JA JA

MAR

GRIS

12.5uF

JA-VE

MAR

LAMPES

VITESSE BASSE

VITESSE MOYENNE

(L-1)

(L-2)

(L-3)

(L-4)

MARRON / JAUNE

MARRON / BLANC

MARRON / BLEU

MARRON / NOIR

ARRÊT

PAS DE CONNEXION

FONCTIONNEMENT DU COMMUTATEUR

DU BOUTON-POUSSOIR

FONCTION POSITION

120 VCA

60 Hz

240 W

CARACTERISTIQUES DU MOTEUR

RÉSISTANCE DU MOTEUR (Ω)

ALIMENTATION ÉLECTRIQUE

FREQUENCE

ABSORPTION DE COURANT

VITESSE ÉLEVÉE

S40

JA-VE

BLEU / NOIR

BLEU / GRIS

BLEU / ROUGE

BLEU / BLANC

17,7

27,1

34,6

41,2

JA-VE

ASSISTANCE OU SERVICE

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,

nous vous recommandons d'utiliser seulement des pièces

spéciées par l'usine. Les pièces spéciées par l'usine

conviendront et fonctionneront bien car elles sont fabriquées

avec la même précision que celles utilisées pour fabriquer

chaque nouvel appareil.

Pour localiser des pièces spéciées par l'usine dans votre

région, composer le numéro de téléphone d'aide à la clientèle

suivant ou appeler le centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l’eXpérience de la

clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez

notre site web à www.whirlpool.ca.

Nos consultants vous renseigneront

surlessujetssuivants :

■ Programmation d’une intervention de dépannage.

Lestechniciens de service désignés par Whirlpool

sontformés pour remplir la garantie des produits

etfournirun service après garantie partout au Canada.

■ Caractéristiques et spécications sur toute notre

gammed’appareils électroménagers.

■ Références aux marchands locaux.

■ Consignes d’utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez

soumettre par écrit toute question ou préoccupation

àWhirlpoolCanada à l’adresse suivante :

Whirlpool Brand Home Appliances

Customer eXperience Centre

Whirlpool Canada

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro

detéléphone où l’on peut vous joindre dans la journée.

Accessoires

Ensemble de recyclage

(pour installations sans décharge à l'extérieur uniquement)

Commander la pièce numéro W11548459

Ensemble ltre à charbon

(pour installations sans décharge à l’extérieur uniquement)

Commander la pièce numéro W11548461

Ensemble d’extension de cache-conduit

Commander la pièce numéro EXTKIT18FS

Ensemble d'air d'appoint de 6" (15,2 cm)

(consulter les codes du bâtiment locaux)

Commander la pièce numéro W10446915

Ensemble de cordon d'alimentation

(consulter les codes du bâtiment locaux)

Commander la pièce numéro W10613691

W11549255A

05/21

Whirlpool WVW53UC0LS 30 Inch Wall Mount Range Hood

Product's Documents

Installation Instructions and Use & Care Guide

Specifications

Whirlpool WVW53UC0LS Questions and Answers

Related Products

Whirlpool WVWA5UC0HN - 30 Inch Wall Mount Chimney Range Hood

Whirlpool WVW57UC0FS 30 Inch Wall Mount Chimney Range Hood
