Whir
®
®
steam
FRONT.LOADING
AUTOMATICWASHER
Use &Care Guide
For questions about features, operation/performance,
parts, accessories, or service call: 1-800-253-1301
In Canada, call: 1-800-807-6777
or visit our website at
www.whirlpool.com or www.whirlpool.ca
LAVEUSE
AUTOMATIQUEA
CHARGEMENTFRONTAL
Guided'utilisation et d'entretien
Au Canada, pour assistance, installation ou service, composez le :
1-800-807-6777
ou visitez notre site Internet & www.whirlpool.ca
Table of Contents/Table des matieres .................. 2
Certified to Sanitize
Homologu6 pour assainir
Designed to use only HE High Efficiency Detergent
Congue pour I'utilisation d'un d6tergent haute efficacit&
seulement
461970255001C

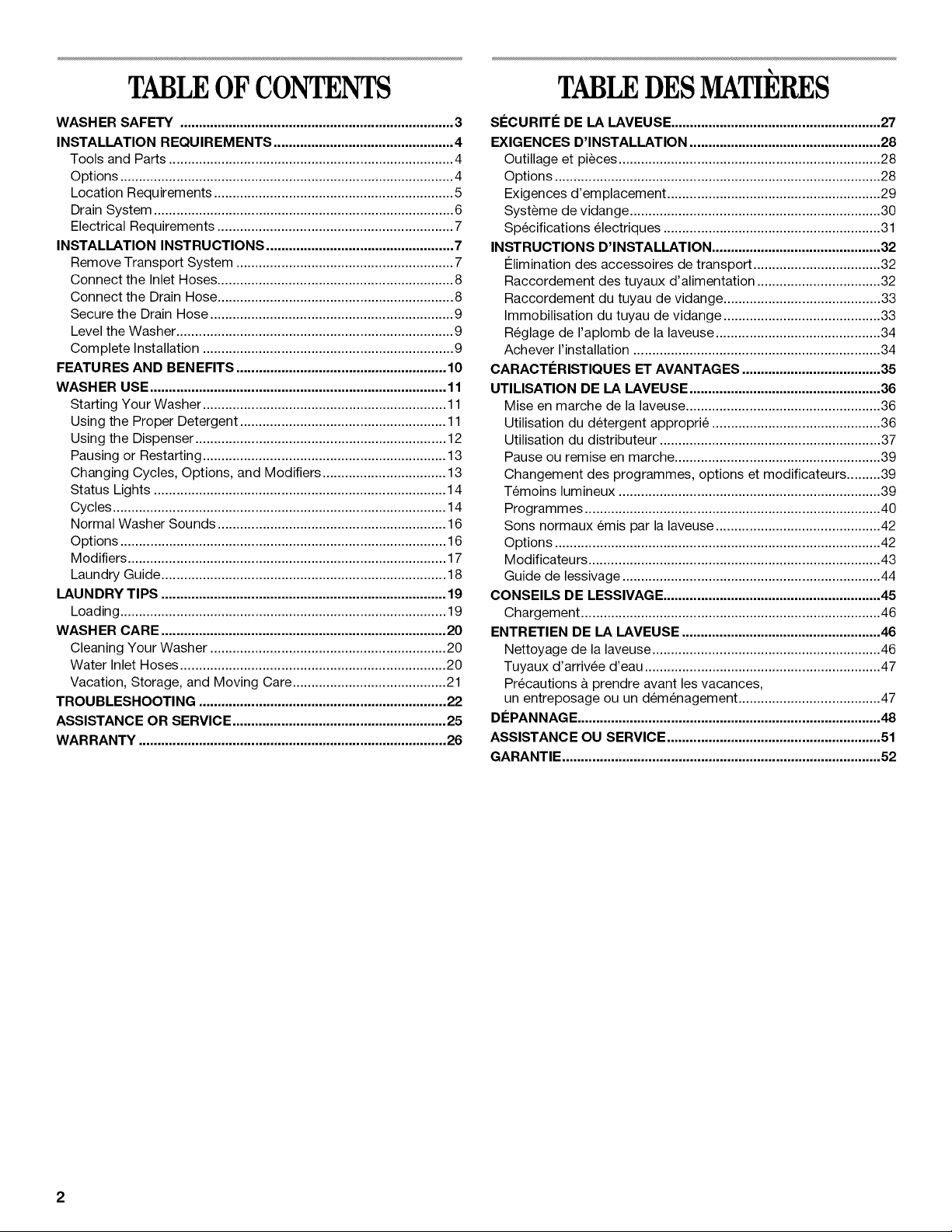

TABLEOF CONTENTS
WASHER SAFETY ......................................................................... 3
INSTALLATION REQUIREMENTS ................................................ 4
Tools and Parts ............................................................................ 4
Options ......................................................................................... 4
Location Requirements ................................................................ 5
Drain System ................................................................................ 6
Electrical Requirements ............................................................... 7
INSTALLATION INSTRUCTIONS .................................................. 7
Remove Transport System .......................................................... 7

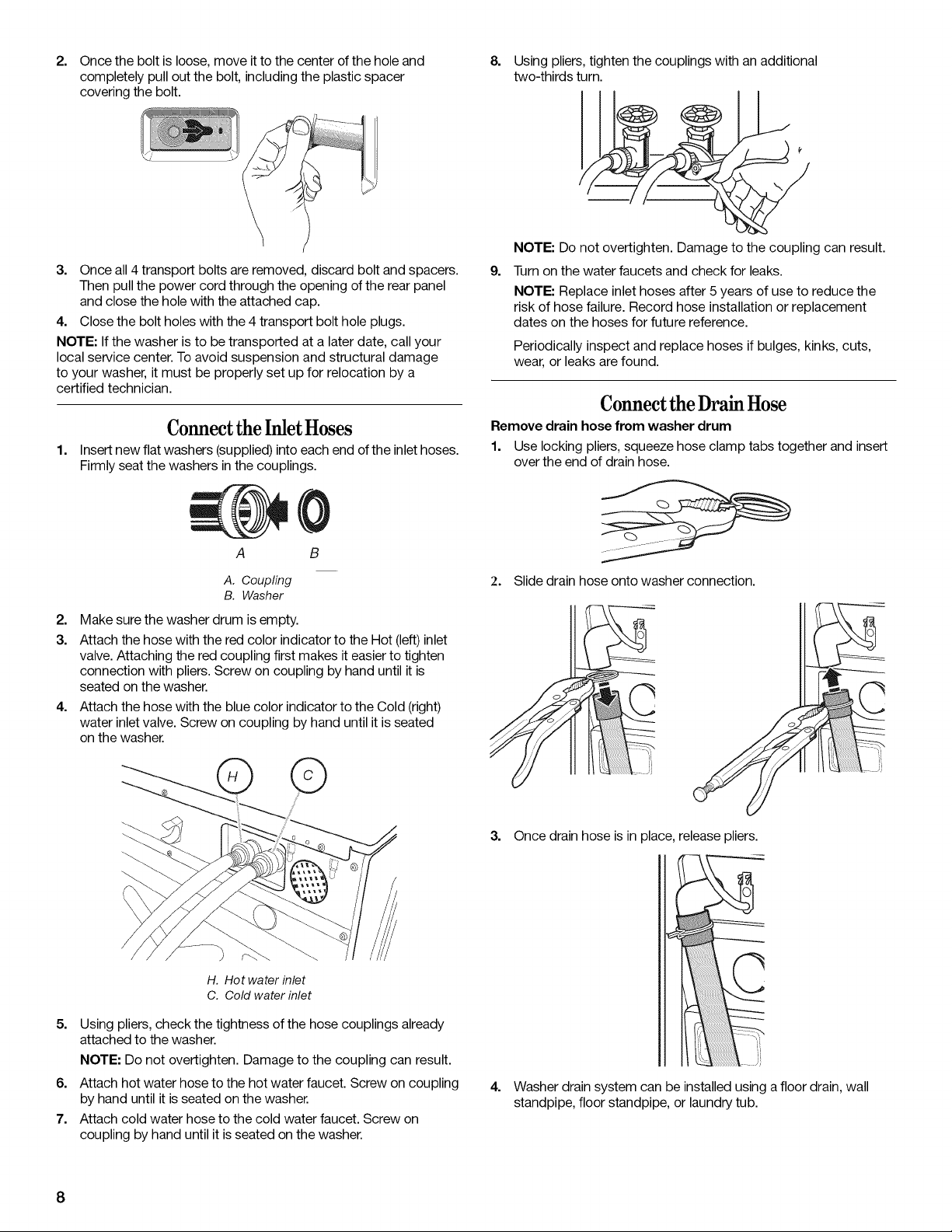

Connect the Inlet Hoses ............................................................... 8
Connect the Drain Hose ............................................................... 8
Secure the Drain Hose ................................................................. 9
Level the Washer .......................................................................... 9
Complete Installation ................................................................... 9
FEATURES AND BENEFITS ........................................................ 10
WASH ER USE ............................................................................... 11
Starting Your Washer ................................................................. 11
Using the Proper Detergent ....................................................... 11
Using the Dispenser ................................................................... 12
Pausing or Restarting ................................................................. 13
Changing Cycles, Options, and Modifiers ................................. 13

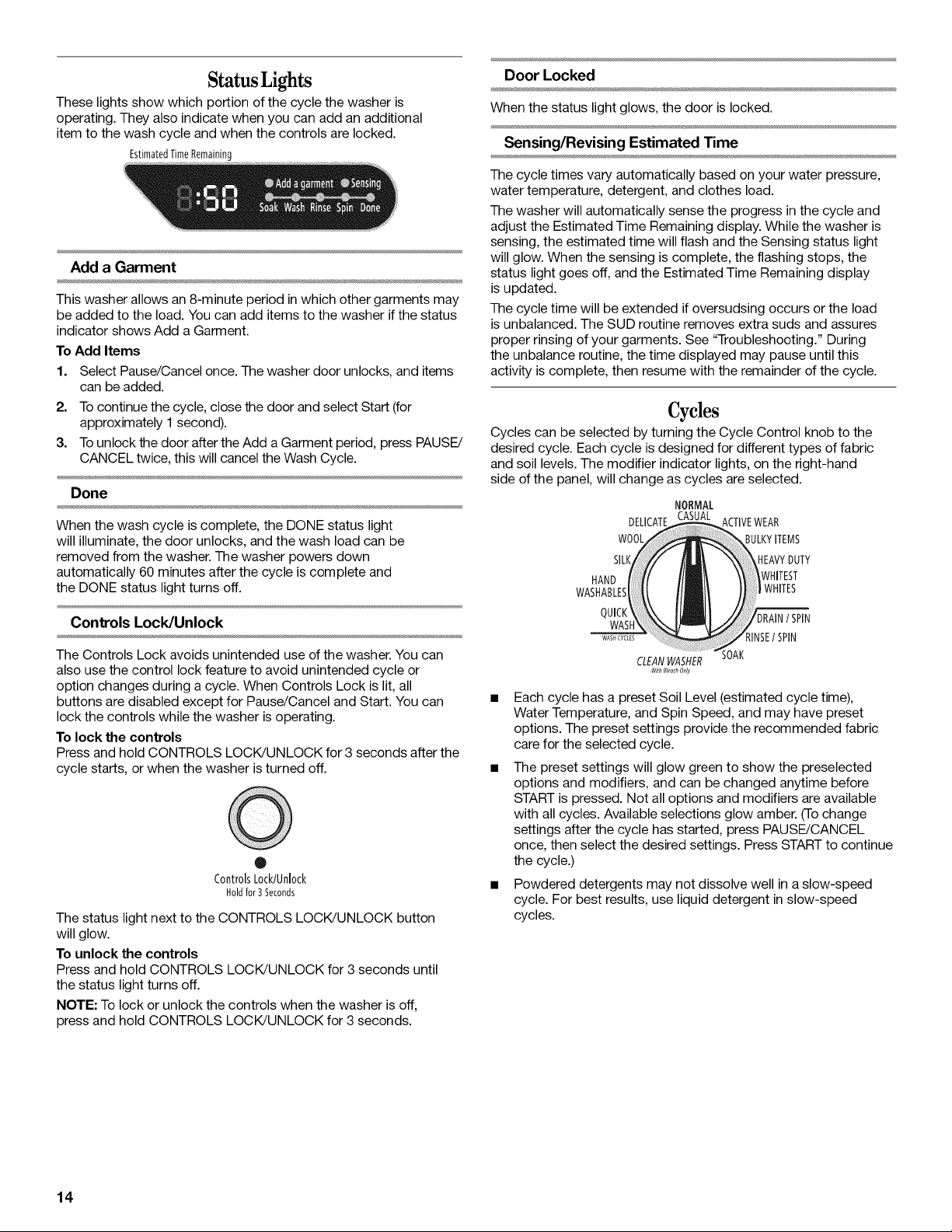

Status Lights .............................................................................. 14

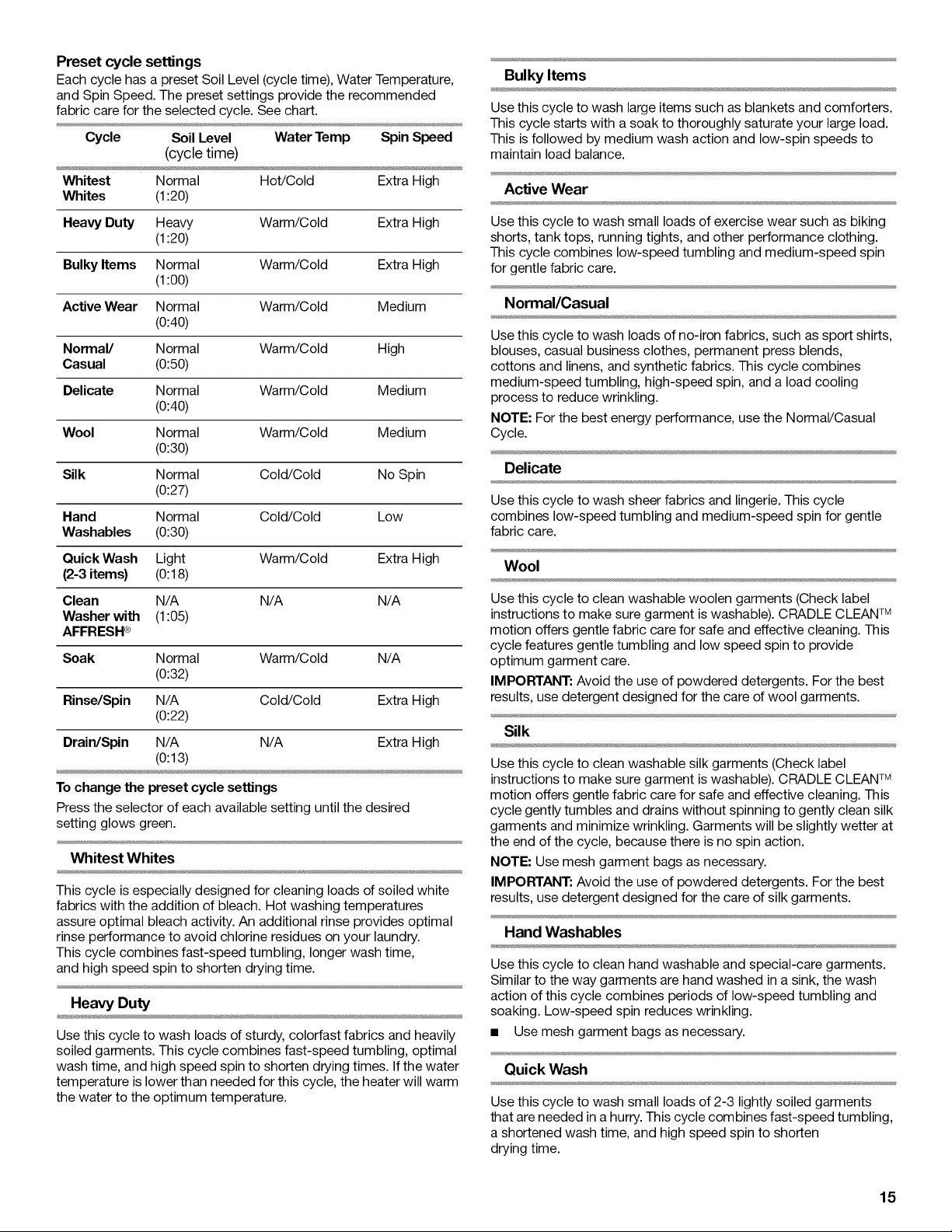

Cycles ......................................................................................... 14
Normal Washer Sounds ............................................................. 16
Options ....................................................................................... 16
Modifiers ..................................................................................... 17
Laundry Guide ............................................................................ 18

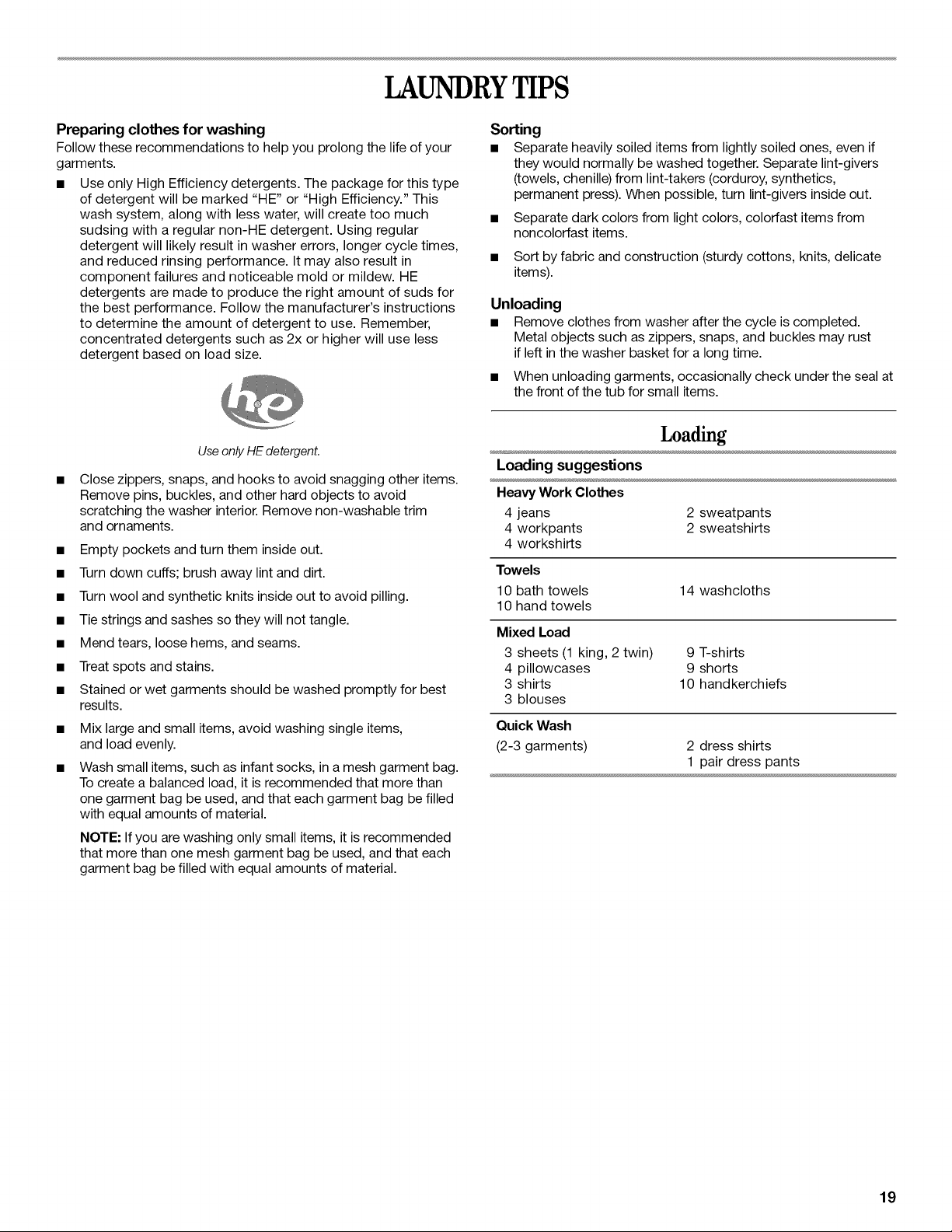

LAUNDRY TIPS ............................................................................ 19
Load ing....................................................................................... 19

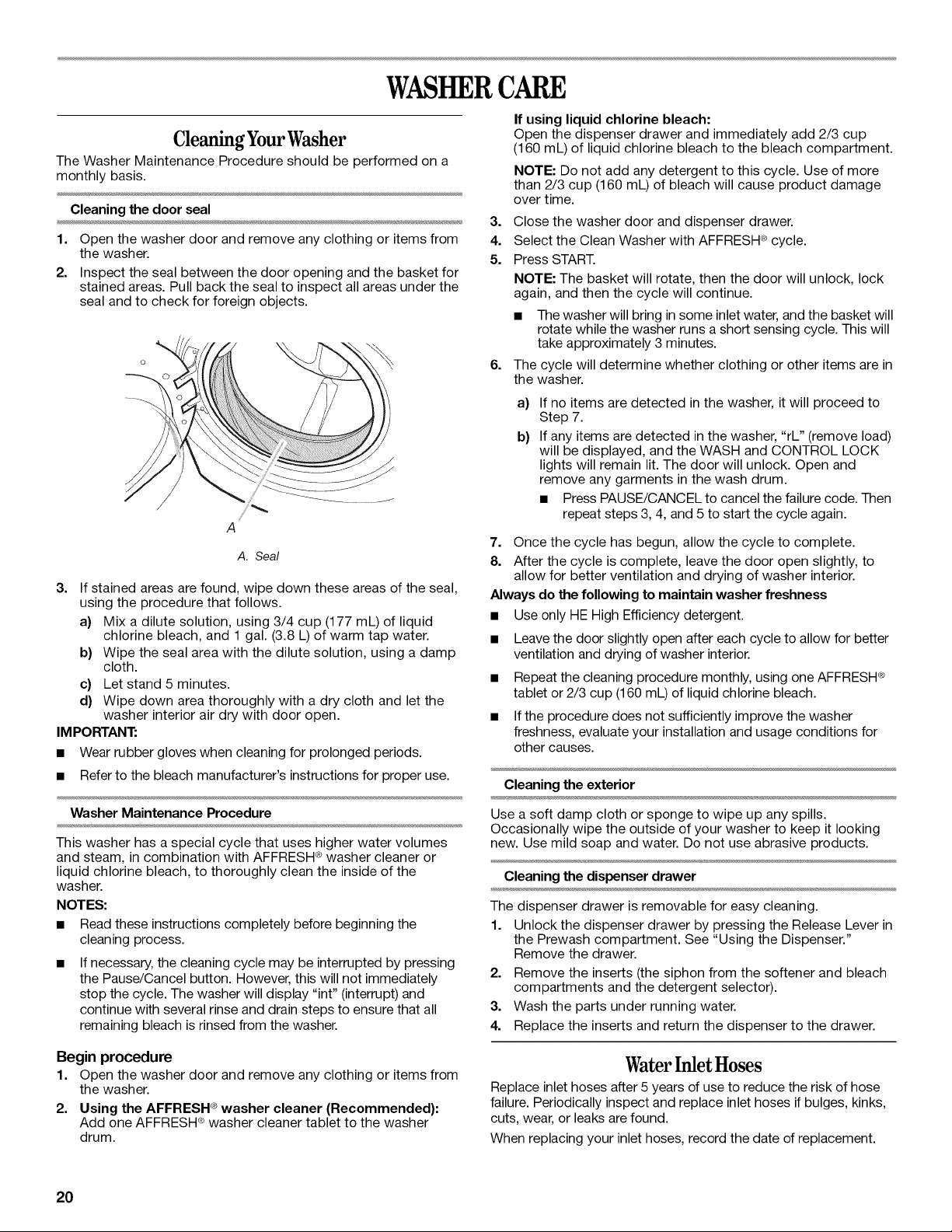

WASHER CARE ............................................................................ 20
Cleaning Your Washer ............................................................... 20
Water Inlet Hoses ....................................................................... 20

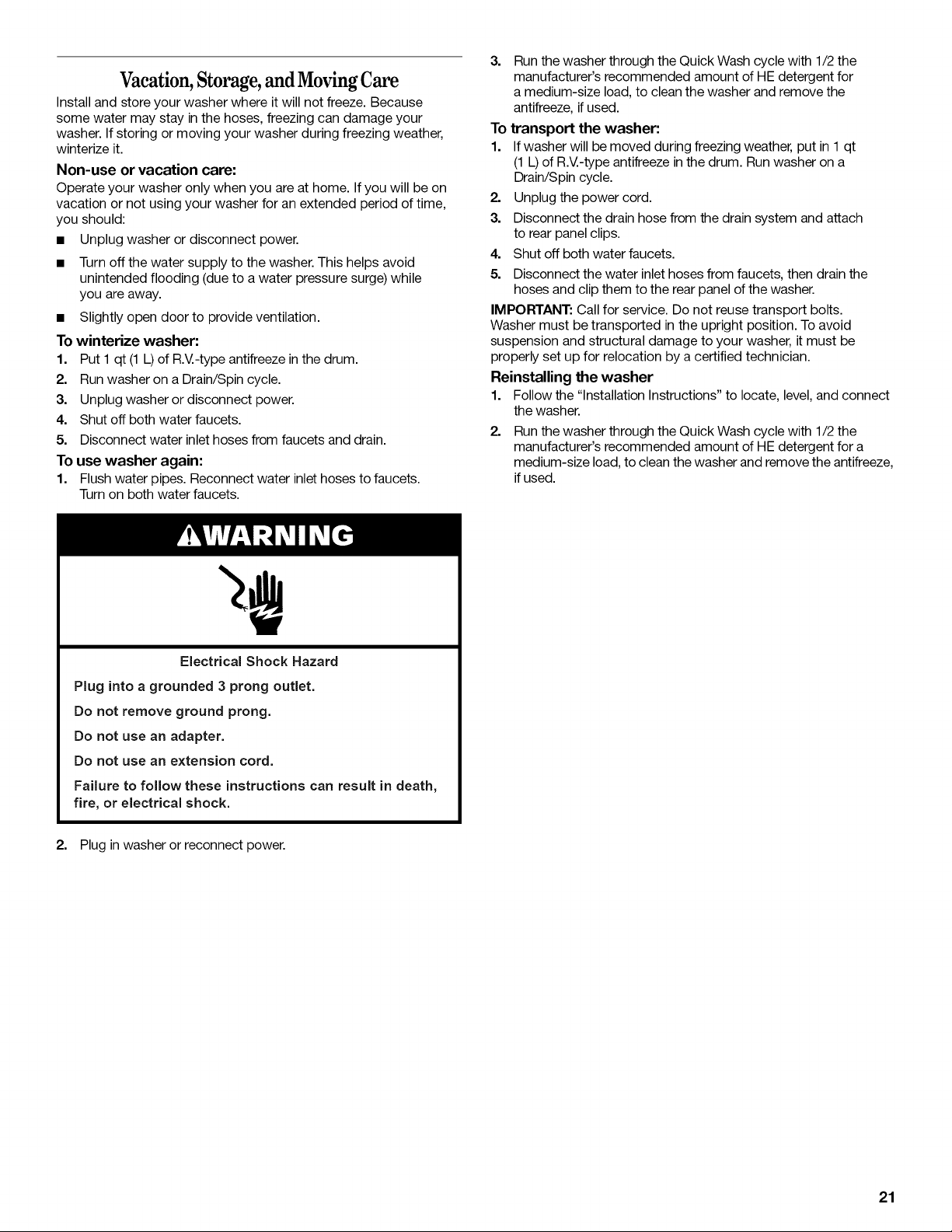

Vacation, Storage, and Moving Care ......................................... 21

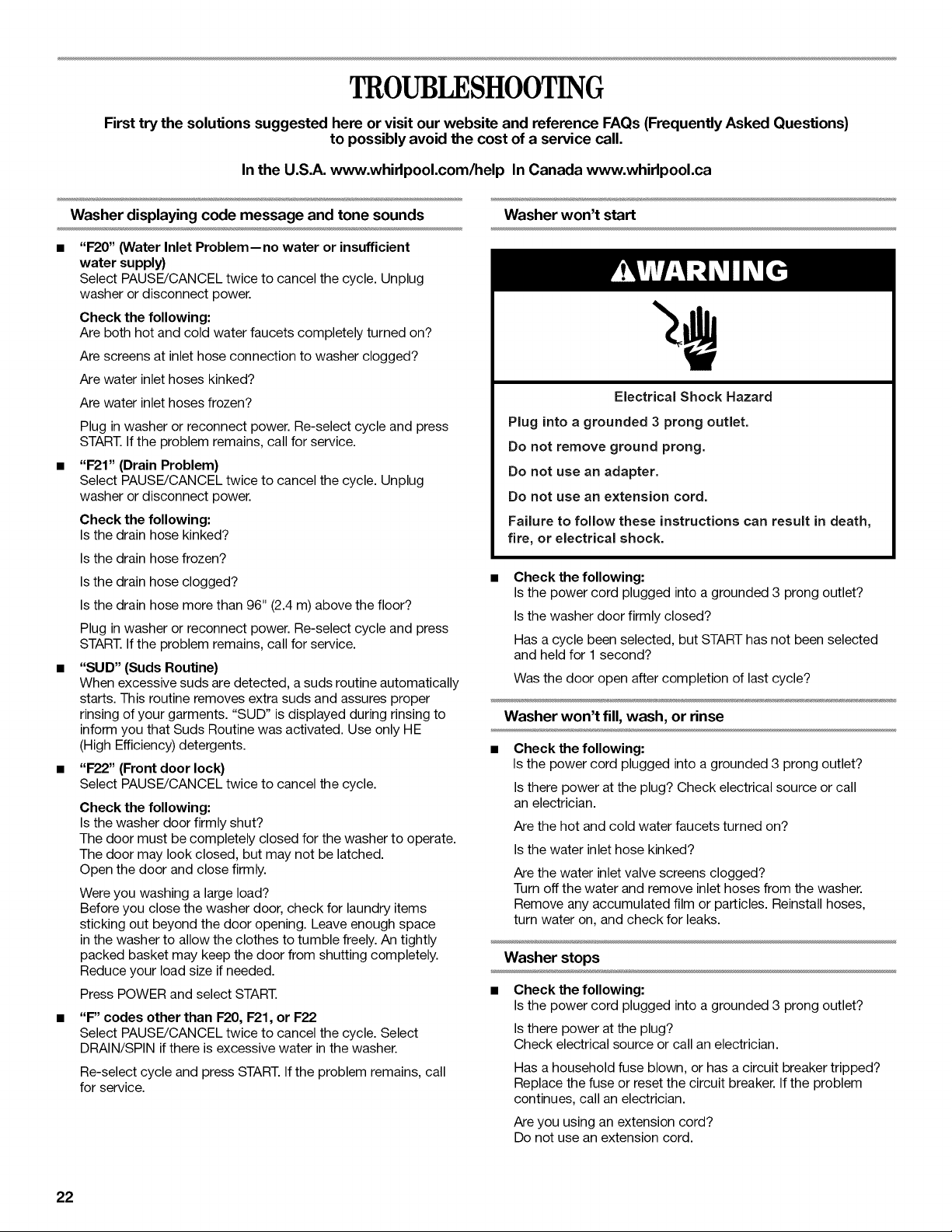

TROUBLESHOOTING .................................................................. 22
ASSISTANCE OR SERVICE ......................................................... 25

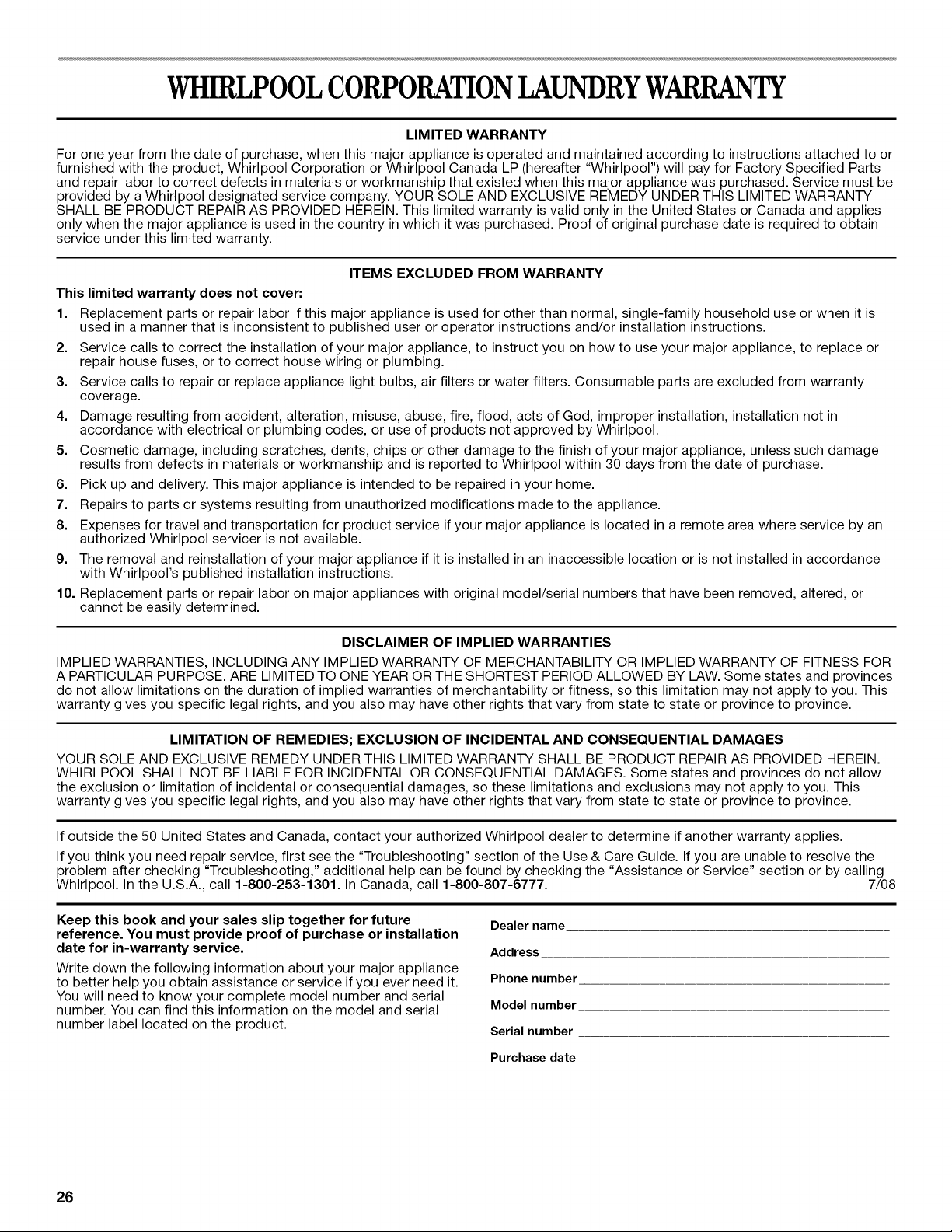

WAR RANTY .................................................................................. 26
TABLEDESMATIERES

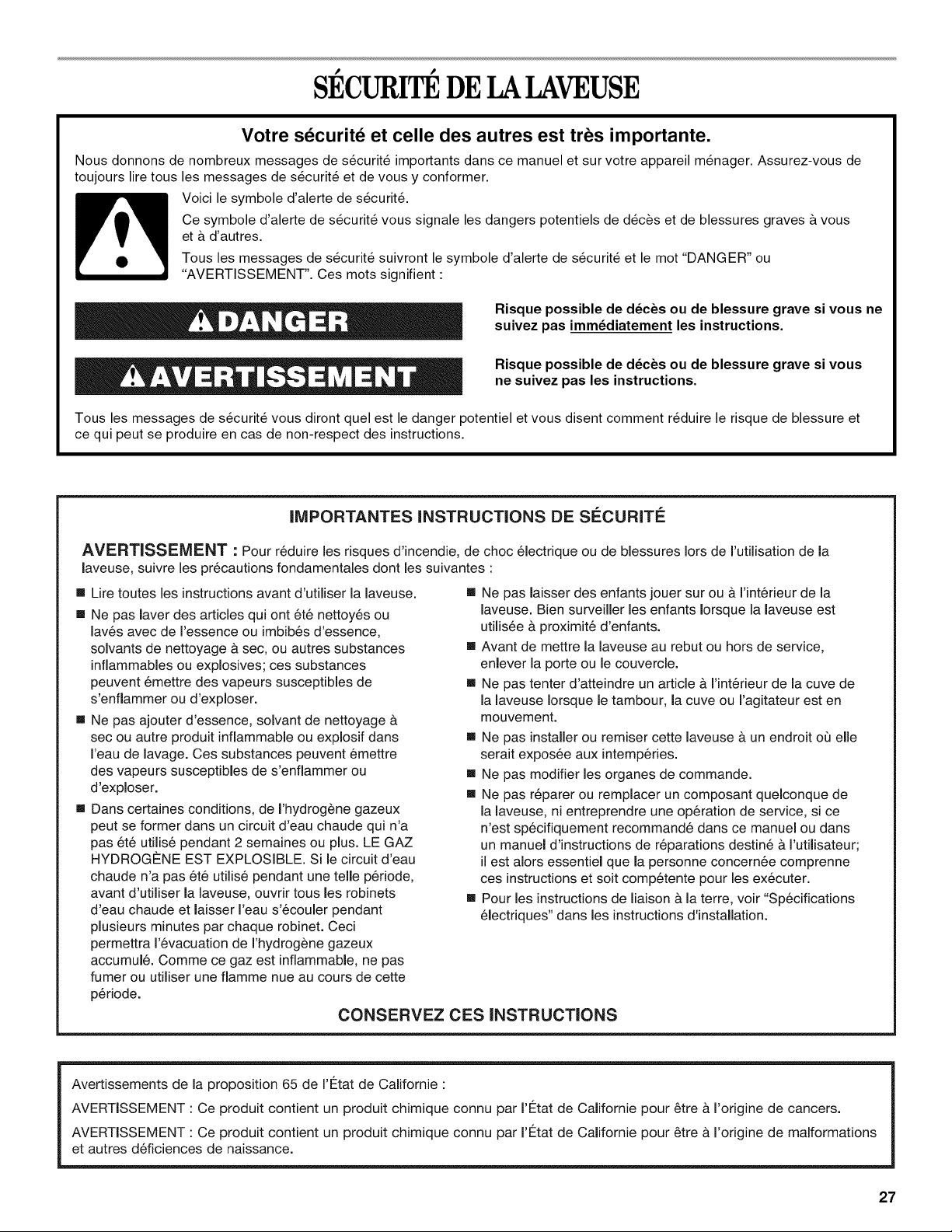

SleCURITle DE LA LAVEUSE ........................................................ 27
EXIGENCES D'INSTALLATION ................................................... 28
Outillage et pieces ...................................................................... 28
Options ....................................................................................... 28
Exigences d'emplacement ......................................................... 29

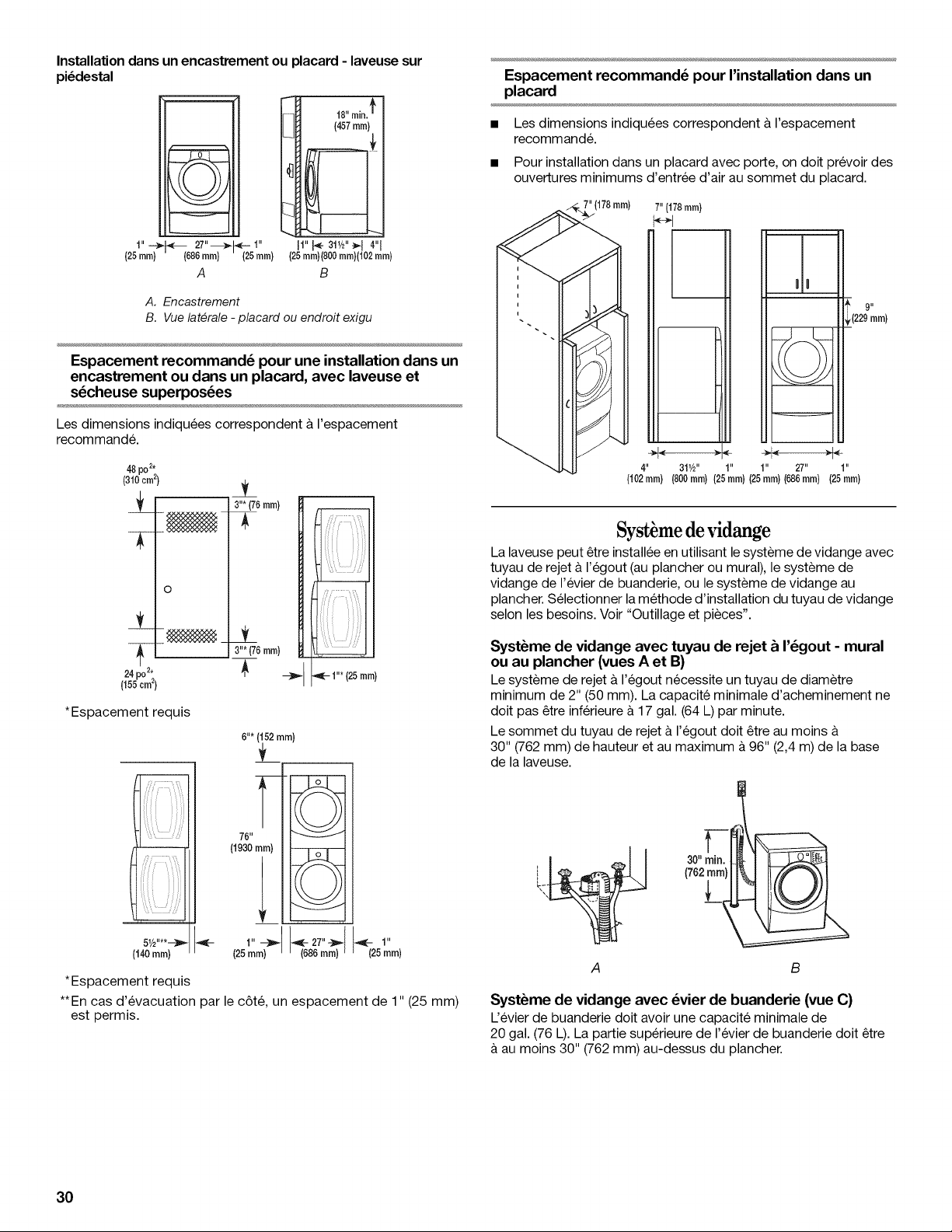

Systeme de vidange ................................................................... 30

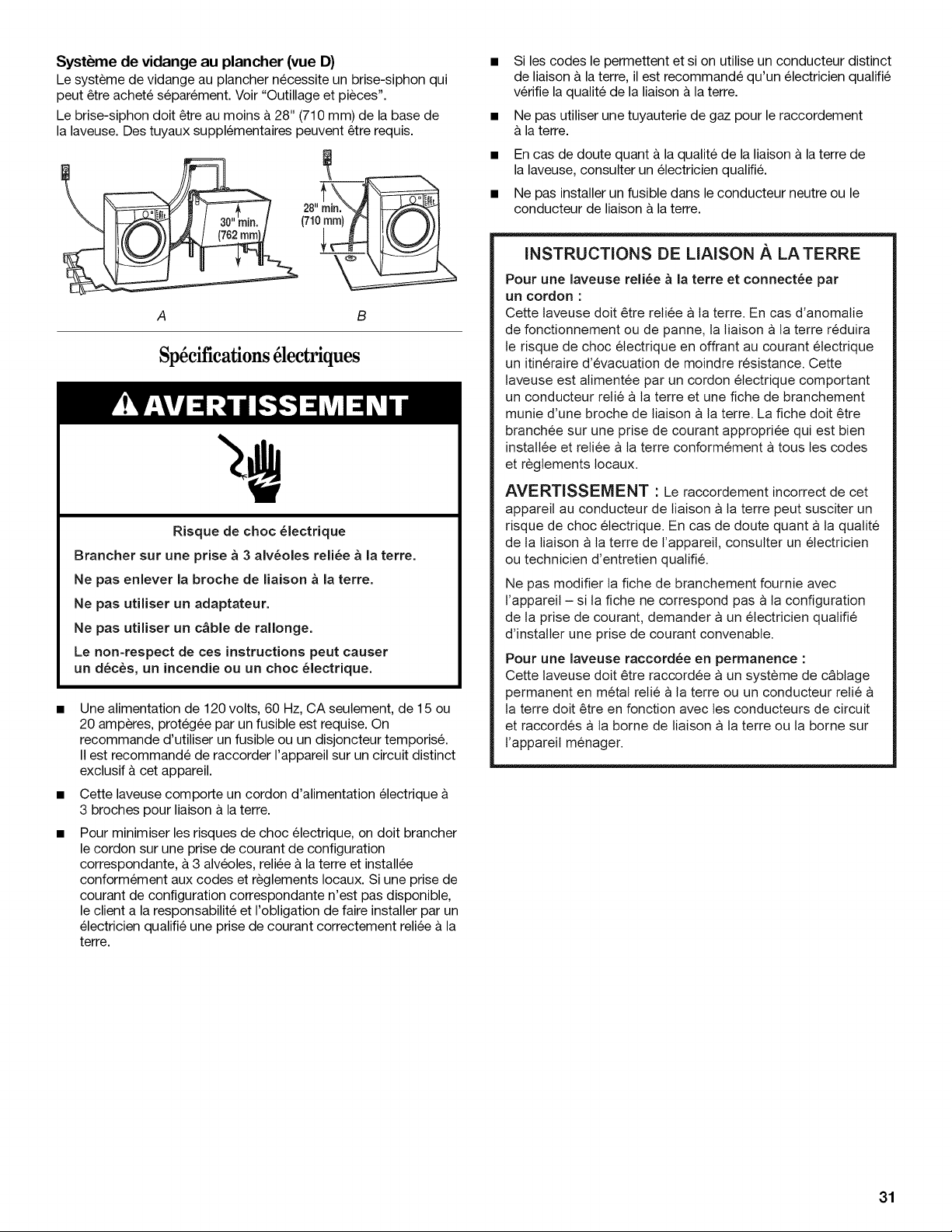

Specifications electriques .......................................................... 31
INSTRUCTIONS D'INSTALLATION ............................................. 32

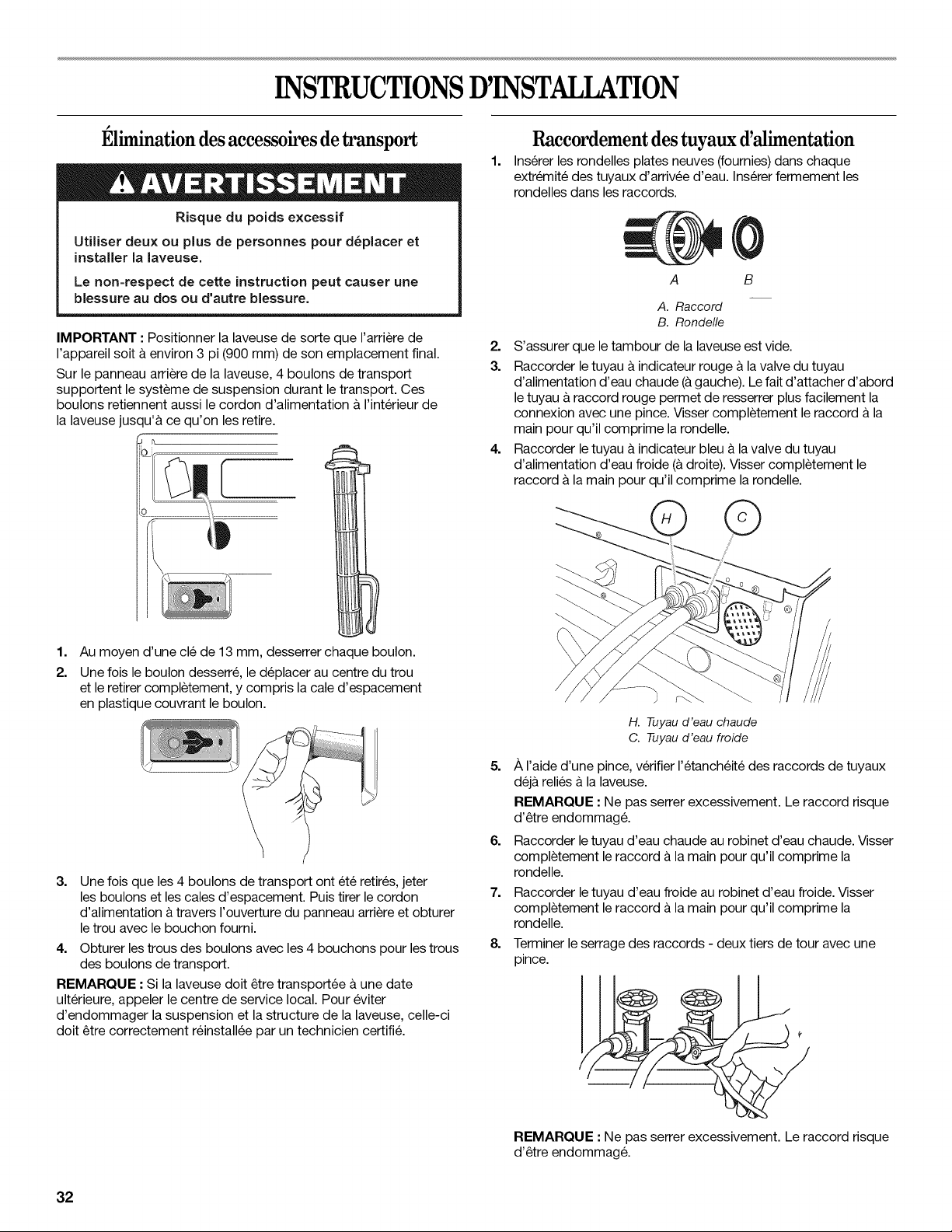

#limination des accessoires de transport .................................. 32
Raccordement des tuyaux d'alimentation ................................. 32
Raccordement du tuyau de vidange .......................................... 33
Immobilisation du tuyau de vidange .......................................... 33

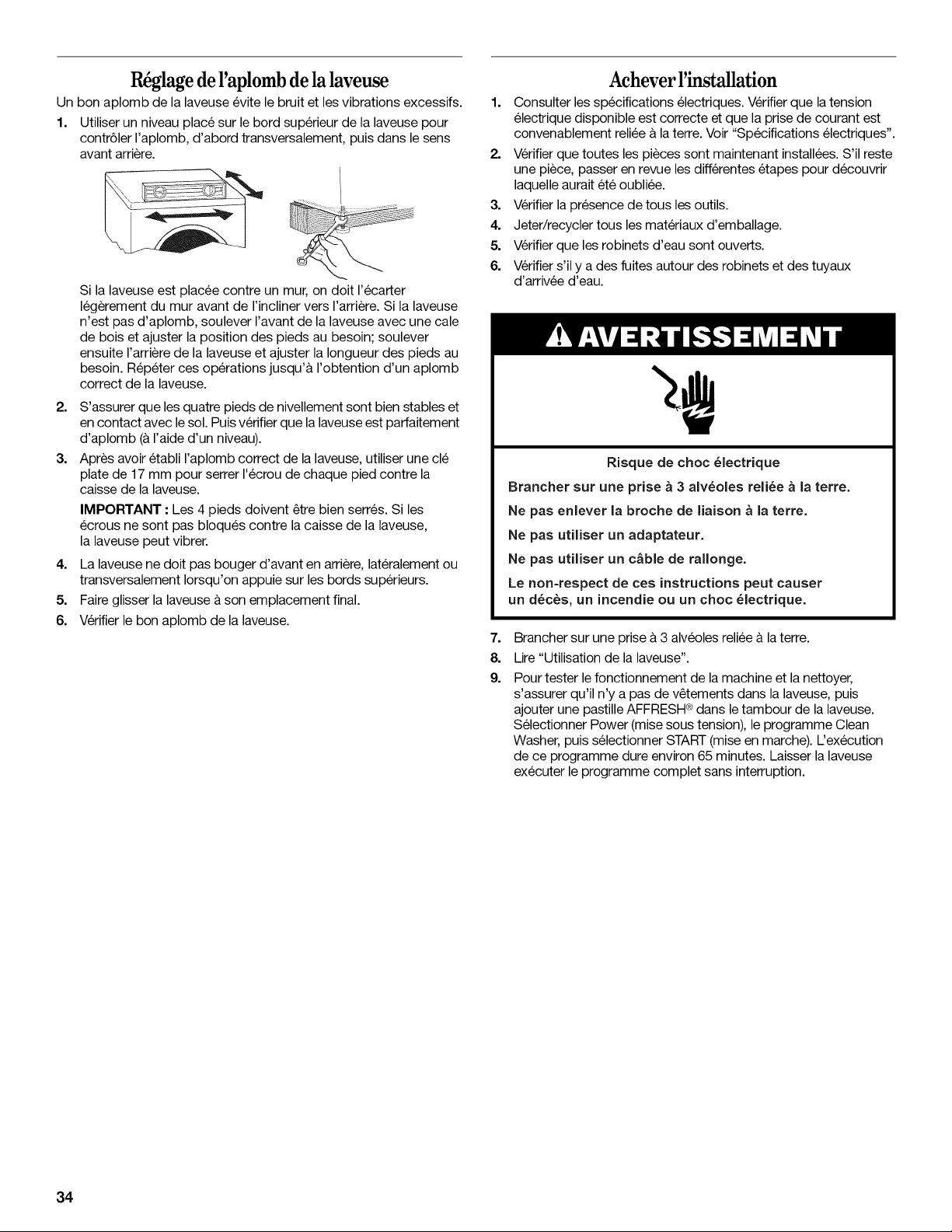

Reglage de I'aplomb de la laveuse ............................................ 34
Achever I'installation .................................................................. 34

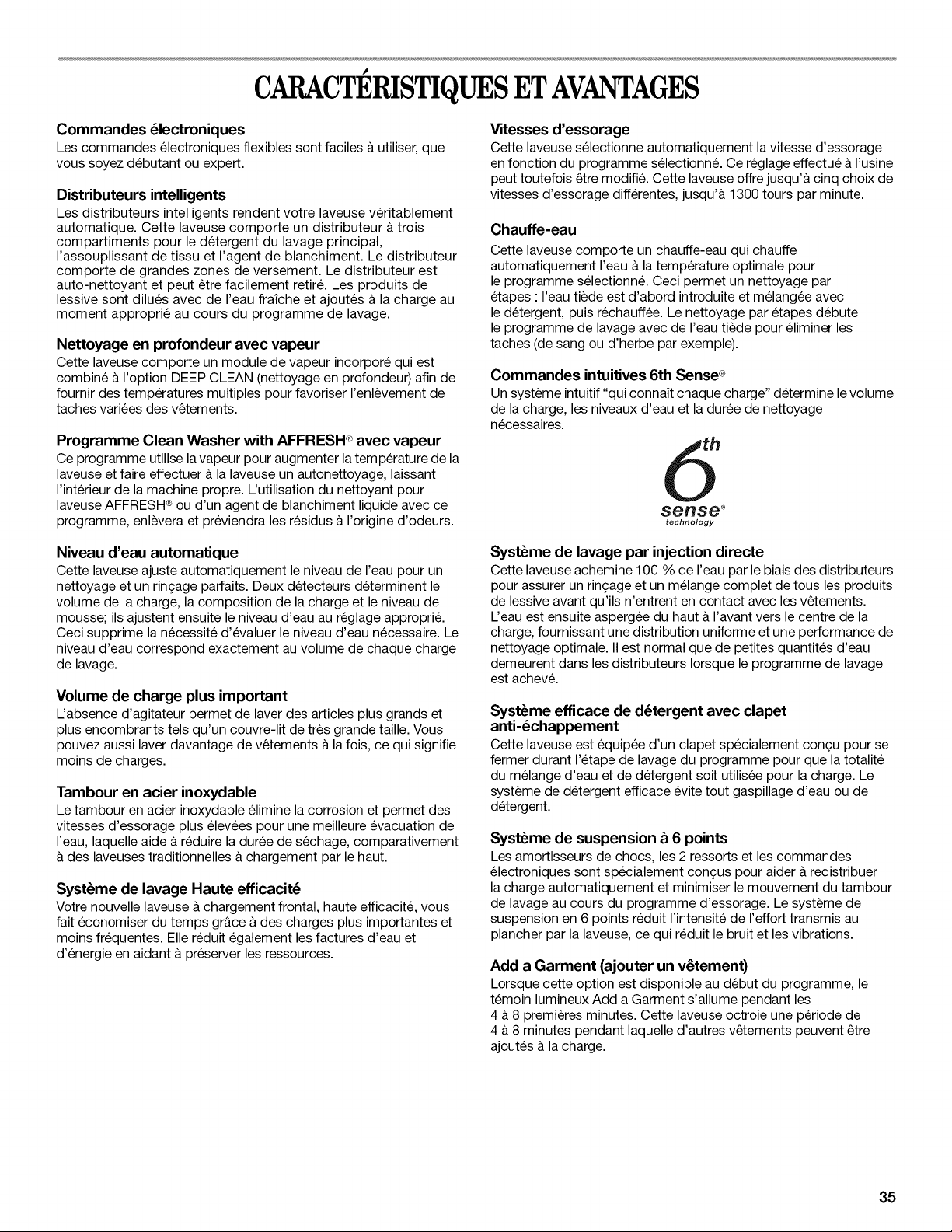

CARACTg:RISTIQUES ET AVANTAGES ..................................... 35
UTILISATION DE LA LAVEUSE ................................................... 36
Mise en marche de la laveuse.................................................... 36
Utilisation du detergent approprie ............................................. 36
Utilisation du distributeur ........................................................... 37
Pause ou remise en marche ....................................................... 39
Changement des programmes, options et modificateurs ......... 39
T6moins lumineux ...................................................................... 39

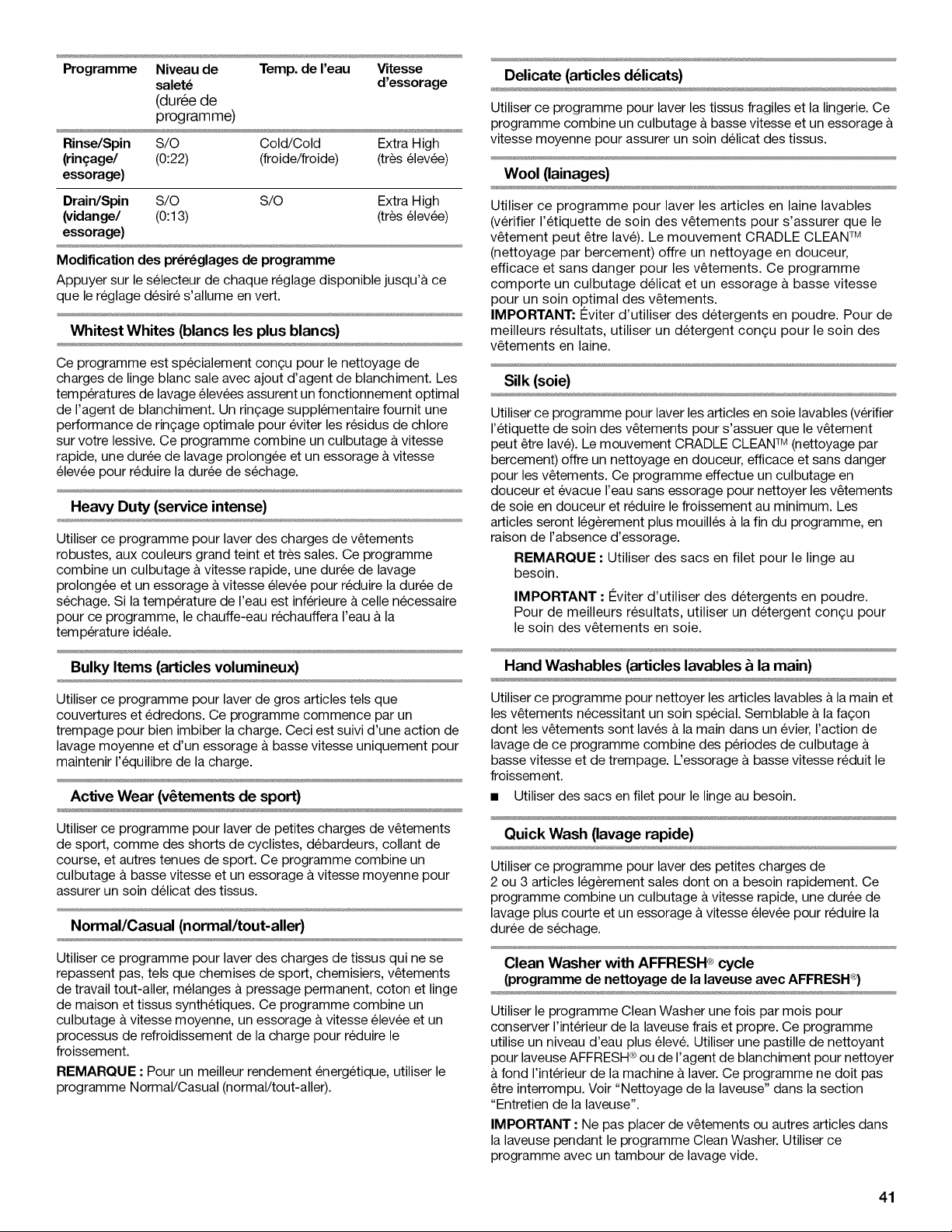

Programmes ............................................................................... 40
Sons normaux emis par la laveuse ............................................ 42
Options ....................................................................................... 42
Modificateurs .............................................................................. 43
Guide de lessivage ..................................................................... 44
CONSEILS DE LESSIVAGE .......................................................... 45
Chargement ................................................................................ 46
ENTRETIEN DE LA LAVEUSE ..................................................... 46
Nettoyage de la laveuse ............................................................. 46
Tuyaux d'arrivee d'eau ............................................................... 47
Precautions h prendre avant les vacances,
un entreposage ou un dem6nagement ...................................... 47

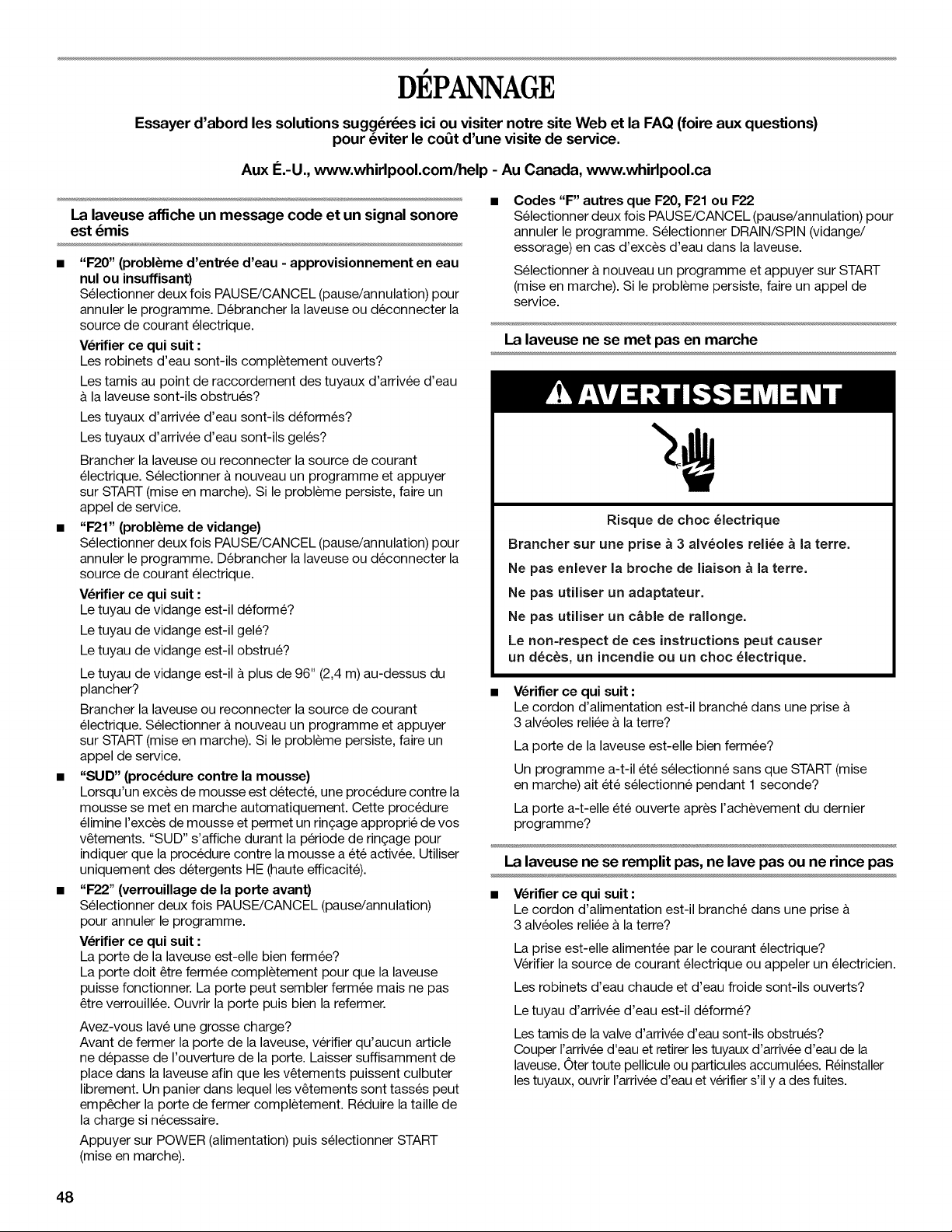

DI_PANNAGE ................................................................................. 48
ASSISTANCE OU SERVICE ......................................................... 51
GARANTIE ..................................................................................... 52
2

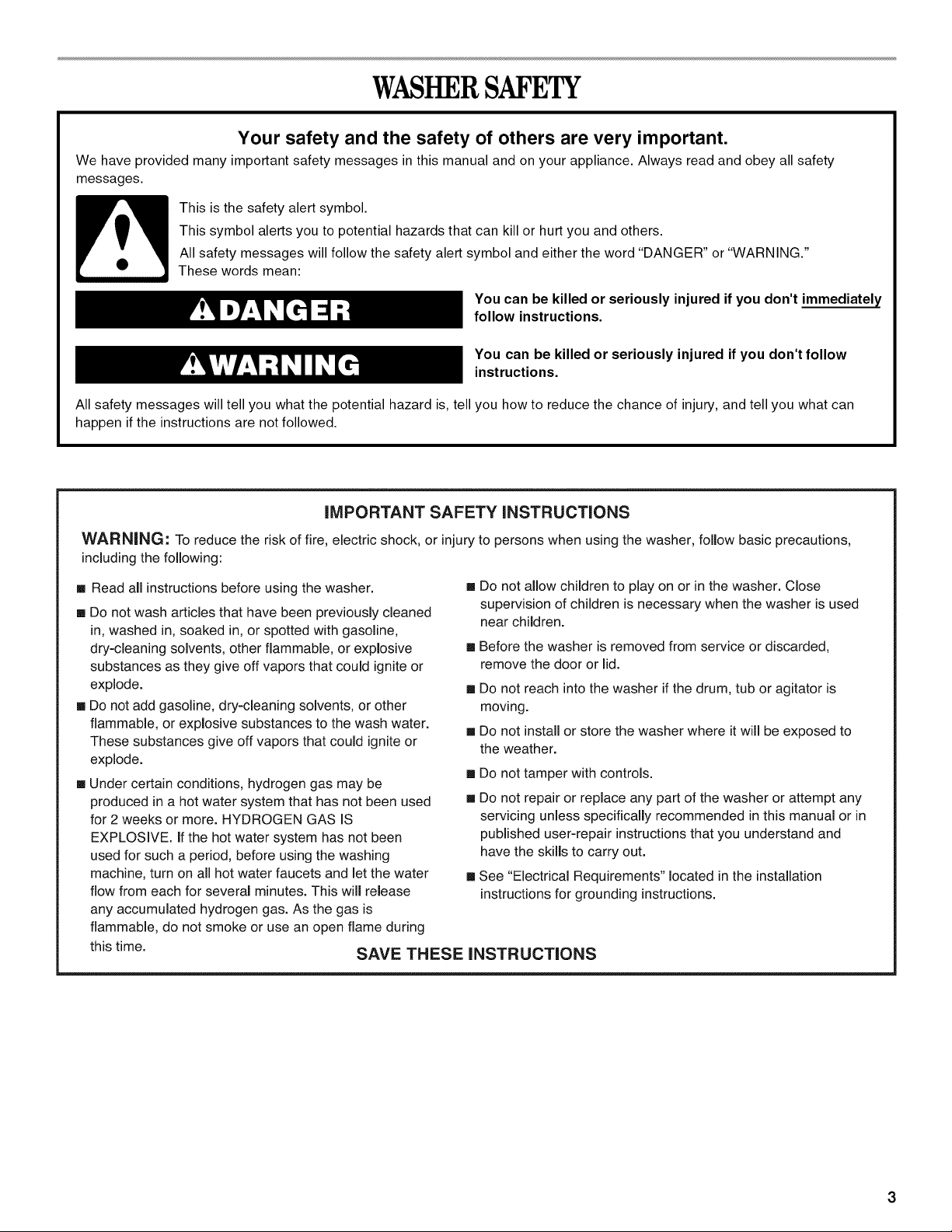

WASHER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,
including the following:
[] Read all instructions before using the washer.
[] Do not wash articles that have been previously cleaned
in, washed in, soaked in, or spotted with gasoline,
dry-cleaning solvents, other flammable, or explosive
substances as they give off vapors that could ignite or
explode.
[] Do not add gasoline, dry-cleaning solvents, or other
flammable, or explosive substances to the wash water.
These substances give off vapors that could ignite or
explode.
[] Under certain conditions, hydrogen gas may be
produced in a hot water system that has not been used
for 2 weeks or more. HYDROGEN GAS IS
EXPLOSIVE. If the hot water system has not been
used for such a period, before using the washing
machine, turn on all hot water faucets and let the water
flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is
flammable, do not smoke or use an open flame during
Do not allow children to play on or in the washer. Close
supervision of children is necessary when the washer is used
near children.
Before the washer is removed from service or discarded,
remove the door or lid.
[] Do not reach into the washer if the drum, tub or agitator is
moving.
[] Do not install or store the washer where it will be exposed to
the weather.
[] Do not tamper with controls.
[] Do not repair or replace any part of the washer or attempt any
servicing unless specifically recommended in this manual or in
published user-repair instructions that you understand and
have the skills to carry out.

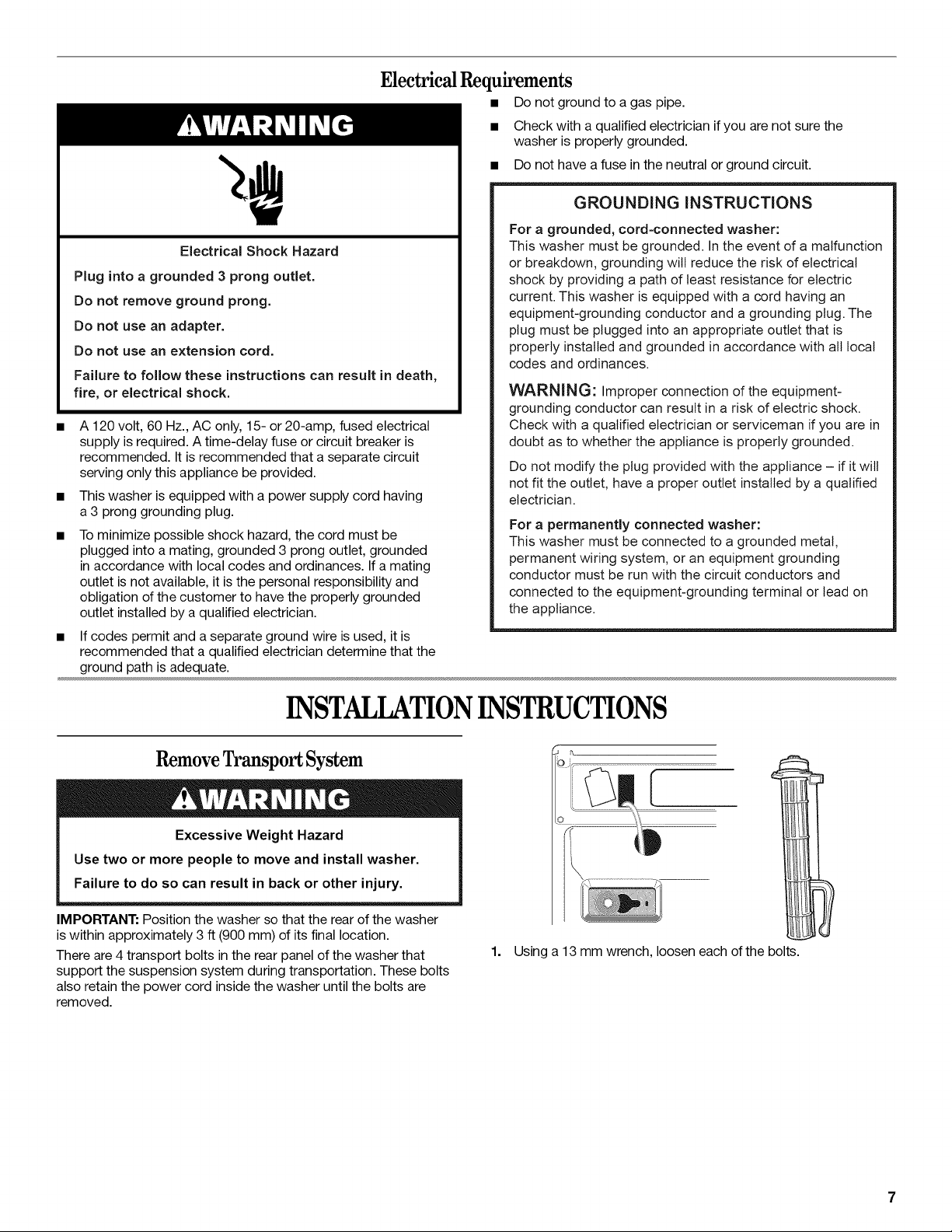

[] See "Electrical Requirements" located in the installation
instructions for grounding instructions.
this time.
SAVE THESE INSTRUCTIONS
INSTALLATIONREQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
The parts supplied are in the washer drum.
Tools needed for connecting the water inlet hoses
• Pliers (that open to 19/16"[39.5 mm])
• Flashlight (optional)
Tools needed for connecting the drain hose
• Locking pliers (that open to 19/16"[39.5 mm])
Tools needed for installation
• Open-end wrenches 17 mm and 13 mm
• Level
• Wood block
• Ruler or measuring tape
Parts supplied:
D
A. Drain hose form
B. Inlet hose (2)
C. Inlet hose washer (4)
D. Transport bolt hole plug (4)
E. Beaded tie strap
F. Drain hose
G. Hose clamp
Alternate Parts
Your installationmay require additional parts. If you are interested in
purchasing one of the items listed here, call the toll-free number on
the cover or in the "Assistance or Service" section.
If You Have You Will Need to Buy
Laundry tub or Sump pump system (if not already
standpipe taller than available)
96" (2.4 m)
Overhead sewer
Floor drain
Standard 20 gal. (76 L), 30" (762 mm) tall
drain tub or utility sink and sump pump
(available from local plumbing suppliers)
Siphon break, Part Number 285834;
additional drain hose Part Number
8318155; and connector kit,
Part Number 285835
Drain hose too short 4 ft (1.2 m) drain hose extension kit,
Part Number 285863
Water faucets 2 longer water fill hoses: 6 ff (1.8 m)
beyond reach of fill Part Number 76314, 10 ft (3.0 m)
hoses Part Number 350008
Options
Pedestal
You have the option of purchasing pedestals of different heights
separately for this washer. You may select a 10" (254 mm) or a
15.5" (394 mm) pedestal. These pedestals will add to the total height
of the washer for a total height of approximately 48" (1.219 m) or
53.5" (1.359 m), respectively.
\
A
A. 10" (254 mm) pedestal
B. 15.5" (394 mm) pedestal
To order, call the dealer from whom you purchased your washer or
refer to the "Assistance or Service" section.
Pedestal Color Part Number
Height
10" (254 mm) White WHP1000SQ
10" (254 ram) Black WHP1000SB
10" (254 ram) Diamond Dust (Silver) WHP1000SU
15.5" (394 ram) White XHP1550VW
15.5" (394 ram) Black XHP1550VB
15.5" (394 ram) Diamond Dust (Silver) XHP1550VU
15.5" (394 ram) New Aspen (Light Green) XHP1550VA
15.5" (394 ram) Tuscan Chestnut XHP1550VC
15.5" (394 ram) Ocean Blue XHP1550VE
15.5" (394 ram) Cranberry Red XHP1550WR
15.5" (394 ram) Lunar Silver XHP1550WL
Stack Kit
Are you planning to stack your washer and dryer? To do so, you
will need to purchase a Stack Kit.
To order, call the dealer from whom you purchased your dryer
or refer to the "Assistance or Service" section. Ask for Part
Number 8541503.
4

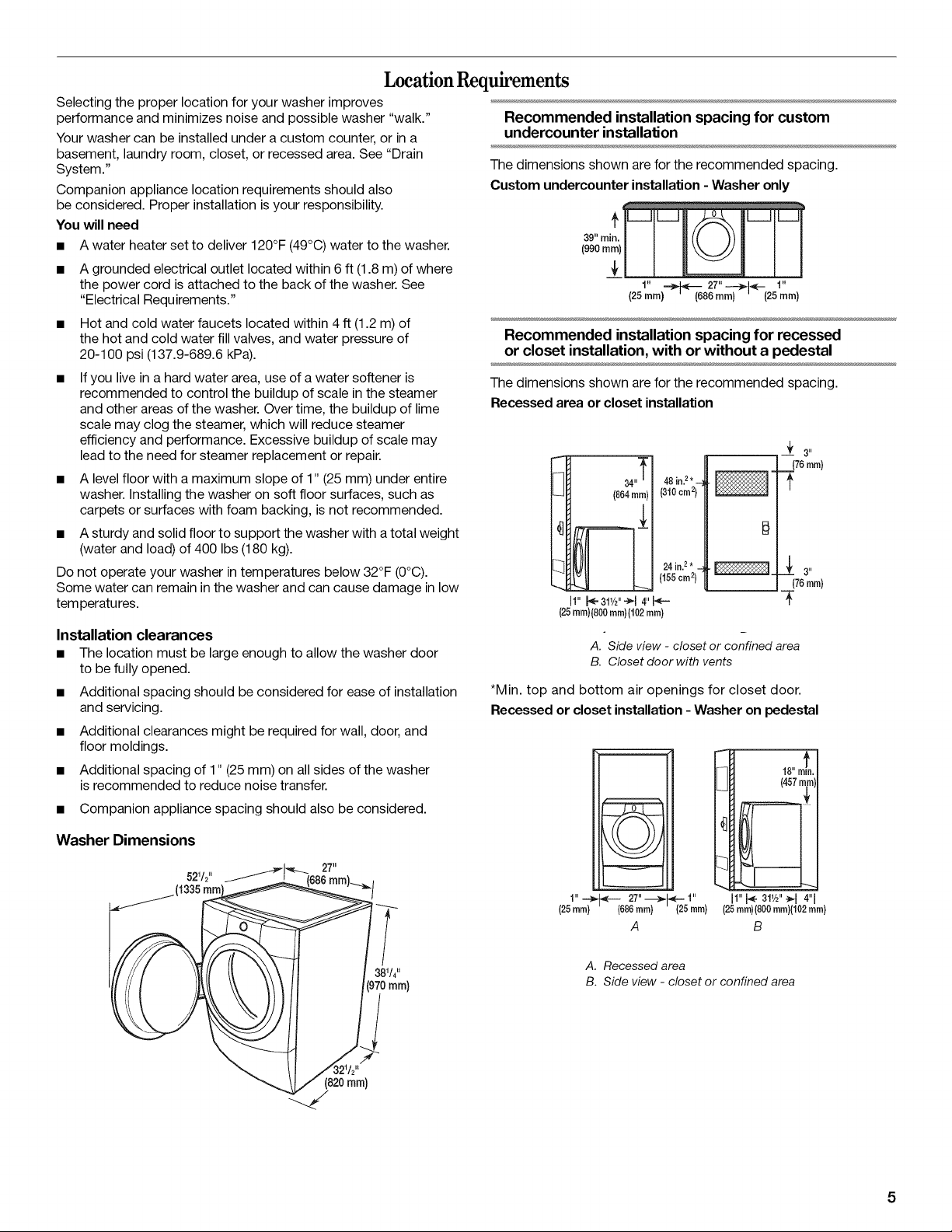

Location Requirements
Selecting the proper location for your washer improves
performance and minimizes noise and possible washer "walk."
Your washer can be installed under a custom counter, or in a
basement, laundry room, closet, or recessed area. See "Drain
System."
Companion appliance location requirements should also
be considered. Proper installation is your responsibility.
You will need
• A water heater set to deliver 120°F (49°C) water to the washer.
• A grounded electrical outlet located within 6 ft (1.8 m) of where
the power cord is attached to the back of the washer. See
"Electrical Requirements."
Recommended installation spacing for custom
undercounter installation
The dimensions shown are for the recommended spacing.
Custom undercounter installation - Washer only
39" rain.
(990 ram)
+
• Hot and cold water faucets located within 4 ft (1.2 m) of
the hot and cold water fill valves, and water pressure of
20-100 psi (137.9-689.6 kPa).
Recommended installation spacing for recessed
or closet installation, with or without a pedestal
• If you live in a hard water area, use of a water softener is
recommended to control the buildup of scale in the steamer
and other areas of the washer. Over time, the buildup of lime
scale may clog the steamer, which will reduce steamer
efficiency and performance. Excessive buildup of scale may
lead to the need for steamer replacement or repair.
• A level floor with a maximum slope of 1" (25 mm) under entire
washer. Installing the washer on soft floor surfaces, such as
carpets or surfaces with foam backing, is not recommended.
• A sturdy and solid floor to support the washer with a total weight
(water and load) of 400 Ibs (180 kg).
Do not operate your washer in temperatures below 32°F (0°C).
Some water can remain in the washer and can cause damage in low
temperatures.
The dimensions shown are for the recommended spacing.
Recessed area or closet installation
T
34,,_ 48 in.2* -
(864mm) (310cm2)
24 in.2 * -
(155crn2)
li" _=31V2""_1 4" _'--
(25mm)(800mm)(i02 mm)
--_ 3"
(76ram)
-_ 3"
(76 ram)
Installation clearances
• The location must be large enough to allow the washer door
to be fully opened.
A. Side view - closet or confined area
B. Closet door with vents
• Additional spacing should be considered for ease of installation
and servicing.
• Additional clearances might be required for wall, door, and
floor moldings.
• Additional spacing of 1" (25 mm) on all sides of the washer
is recommended to reduce noise transfer.
Companion appliance spacing should also be considered.
Washer Dimensions
52W'
_(1335rn
'LI
*Min. top and bottom air openings for closet door.
Recessed or closet installation - Washer on pedestal
1"-....._--- 27"_._-- 1"
(25ram) (686ram) (25 ram)
A
I1"I_ 31v2"_,t 4"1
(25mm)(800mm)(102mm)
B
A. Recessed area
B. Side view - closet or confined area
Recommended installation spacing for recessed or
closet installation, with stacked washer and dryer
The dimensionsshown arefor the recommended spacing.
48 in.2*
(310 cm2)
T
24 in.2 *
(155cm2)
±
3"* (76 ram)
o
3"* {76ram)
...._iii_'_/'/'("(_"ii!,_
',_- 1"* {25ram)
*Required spacing
_ii
5½"**--_,-
{140 mm)
6"*_mm)
76" "_
(1930mm
1" _ _ 27" -_,_l
(25 mm) {686mm)
(25 mm)
*Required spacing
**For venting out the side, 1" (25 mm) spacing is allowed.
Recommended installation spacing
for cabinet installation
openings in the top are required.
(178ram} 7" (178ram}
7
411 ii
The dimensions shown are for the recommended spacing.
For cabinet installation with a door, the minimum ventilation
DD
1" 1" 27" 1"
(102ram) (800ram} (25ram} (25ram} (680ram) (25ram}
_- 9"
,(229ram}
Drain System
The washer can be installed using the standpipe drain system
(floor or wall), the laundry tub drain system, or the floor drain
system. Select the drain hose installation method you need.
See "Tools and Parts."
Standpipe drain system - wall or floor (views A & B)
The standpipe drain requires a minimum diameter standpipe of
2" (50 mm). The minimum carry-away capacity can be no less than
17 gal. (64 L) per minute.
The top of the standpipe must be at least 30" (762 mm) high and
no higher than 96" (2.4 m) from the bottom of the washer.
f--
30°,°
(762ram}
A B
Laundry tub drain system (view C)
The laundry tub needs a minimum 20 gal. (76 L) capacity. The top
of the laundry tub must be at least 30" (762 mm) above the floor.
Floor drain system (view D)
The floor drain system requires a siphon break that may be
purchased separately. See "Tools and Parts."
The siphon break must be a minimum of 28" (710 mm) from the
bottom of the washer. Additional hoses might be needed.
C D
6
Electrical Requirements
• Do not ground to a gas pipe.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
• A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical
supply is required. A time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
serving only this appliance be provided.
• This washer is equipped with a power supply cord having
a 3 prong grounding plug.
• To minimize possible shock hazard, the cord must be
plugged into a mating, grounded 3 prong outlet, grounded
in accordance with local codes and ordinances. If a mating
outlet is not available, it is the personal responsibility and
obligation of the customer to have the properly grounded
outlet installed by a qualified electrician.
• Check with a qualified electrician if you are not sure the
washer is properly grounded.
• Do not have a fuse in the neutral or ground circuit.
GROUNDING INSTRUCTIONS
For a grounded, cord-connected washer:
This washer must be grounded. In the event of a malfunction
or breakdown, grounding will reduce the risk of electrical
shock by providing a path of least resistance for electric
current. This washer is equipped with a cord having an
equipment-grounding conductor and a grounding plug. The
plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded.
Do not modify the plug provided with the appliance - if it will
not fit the outlet, have a proper outlet installed by a qualified
electrician.
For a permanently connected washer:
This washer must be connected to a grounded metal,
permanent wiring system, or an equipment grounding
conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on
the appliance.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
INSTALLATIONINSTRUCTIONS
Remove Transport System
Excessive Weight Hazard
Use two or more people to move and install washer.
Failure to do so can result in back or other injury.
IMPORTANT: Position the washer so that the rear of the washer
is within approximately 3 ft (900 ram) of its final location.
There are 4 transport bolts in the rear panel of the washer that
support the suspension system during transportation. These bolts
also retain the power cord inside the washer until the bolts are
removed.
1. Using a 13 mm wrench, loosen each of the bolts.
2,
Once the bolt is loose, move it to the center of the hole and
completely pull out the bolt, including the plastic spacer
covering the bolt.
3. Once all 4 transport bolts are removed, discard bolt and spacers.
Then pull the power cord through the opening of the rear panel
and close the hole with the attached cap.
4. Close the bolt holes with the 4 transport bolt hole plugs.
NOTE: If the washer is to be transported at a later date, call your
local service center. To avoid suspension and structural damage
to your washer, it must be properly set up for relocation by a
certified technician.
1,
Connectthe Inlet Hoses
Insert new flat washers (supplied) into each end of the inlet hoses.
Firmly seat the washers in the couplings.
A B
A. Coupling
B. Washer
2. Make sure the washer drum is empty.
3. Attach the hose with the red color indicator to the Hot (left) inlet
valve. Attaching the red coupling first makes it easier to tighten
connection with pliers. Screw on coupling by hand until it is
seated on the washer.
4. Attach the hose with the blue color indicator to the Cold (right)
water inlet valve. Screw on coupling by hand until it is seated
on the washer.
J
H. Hot water inlet
C. Cold water inlet
5. Using pliers, check the tightness of the hose couplings already
attached to the washer.
NOTE: Do not overtighten. Damage to the coupling can result.
6. Attach hot water hose to the hot water faucet. Screw on coupling
by hand until it is seated on the washer.
7. Attach cold water hose to the cold water faucet. Screw on
coupling by hand until it is seated on the washer.
8. Using pliers, tighten the couplings with an additional
two-thirds turn.
NOTE: Do not overtighten. Damage to the coupling can result.
9. Turn on the water faucets and check for leaks.
NOTE: Replace inlet hoses after 5 years of use to reduce the
risk of hose failure. Record hose installation or replacement
dates on the hoses for future reference.
Periodically inspect and replace hoses if bulges, kinks, cuts,
wear, or leaks are found.
Connectthe Drain Hose
Remove drain hose from washer drum
1. Use locking pliers, squeeze hose clamp tabs together and insert
over the end of drain hose.
2. Slide drain hose onto washer connection.
3. Once drain hose is in place, release pliers.
4. Washer drain system can be installed using a floor drain, wall
standpipe, floor standpipe, or laundry tub.
8
Laundry tub drain or standpipe drain
Connect the drain hose form to the corrugated drain hose.
A B
A. Snap either end of the drain hose form to the drain hose
at the point where the corrugation begins.
B. Bend drain hose over drain hose form and snap into place.
To keep drain water from going back into the washer:
• Do not straighten the drain hose, and do not force excess drain
hose into standpipe. Hose should be secure, but loose enough
to provide a gap for air.
• Do not lay excess hose on the bottom of the laundry tub.
Floor drain
You may need additional parts. See Floor drain under "Tools and
Parts."
1,
2.
Secure the DrainHose
Drape the power cord over the washer top.
Secure the drain hose to the laundry tub leg or standpipe with
the beaded tie strap provided. (See illustrations A and B.)
B C
If the washer faucets and the drain standpipe are recessed
(see illustration C), put the hooked end of the drain hose in
the standpipe. Tightly wrap the beaded tie strap around the
water inlet hoses and the drain hose.
Do not force excess drain hose into the standpipe.
Level the Washer
Properly leveling your washer avoids excessive noise and vibration.
1. Check the levelness of the washer by placing a level on the
top edge of the washer, first side to side, then front to back.
If the washer is against a wall, move the washer out slightly
before tipping back. If the washer is not level, first prop the
front with a wood block and adjust the feet as necessary;
then prop the back and adjust feet as necessary. Repeat this
step until washer is level.
2. Make sure all four feet are stable and resting on the floor.
Then check that the washer is perfectly level (use a level).
3. After the washer is level, use a 17 mm open-end wrench to
turn the nuts on the feet tightly against the washer cabinet.
IMPORTANT: All four feet must be tightened. If the nuts are
not tight against the washer cabinet, the washer may vibrate.
4. The washer should not move front to back, side to side,
or diagonally when pushed on its top edges.
5. Slide the washer to its final location.
6. Confirm the levelness of the washer.
Complete Installation
1. Check the electrical requirements. Be sure that you have the
correct electrical supply and the recommended grounding
method. See "Electrical Requirements."
2. Check that all parts are now installed. If there is an extra part,
go back through the steps to see what was skipped.
3. Check that you have all of your tools.
4. Dispose of/recycle all packaging materials.
5. Check that the water faucets are on.
6. Check for leaks around faucets and inlet hoses.
7,
8.
9.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Plug into a grounded 3 prong outlet.
Read "Washer Use."
To test and clean your washer, make sure there are no clothes in
the washer and add one AFFRESH <*tablet to the washer drum.
Select Power, the Clean Washer cycle and then select START.
This cycle will take approximately 65 minutes to complete. Allow
the washer to complete the entire cycle without interruption.
FEATURESANDBENEFITS
Electronic Controls
Flexible electronic controls are easy to use whether you are a
beginner or an expert.
Smart Dispensers
The Smart Dispensers make your washer truly automatic. This
washer provides a four-compartment dispenser which includes
separate compartments for main wash detergent, fabric softener,
bleach, and oxygen based stain fighter or color safe bleach. The
dispenser has large pour zones. The dispenser is self-cleaning,
and can be easily removed. Laundry products are diluted with
fresh water and added to the load at the proper time in the wash
cycle.
Deep Clean with Steam
This washer has a built-in steaming unit which is combined with
the DEEP CLEAN option to provide multiple temperatures to help
remove a variety of stains from garments.
Clean Washer with AFFRESH <°Cycle with Steam
This cycle uses steam to raise the temperature of the washer and
makes the washer self-cleaning, flushing the machine's interior
free of dirt and other residue. The use of AFFRESH _ washer cleaner
or liquid chlorine bleach with this cycle will remove and help avoid
odor-causing residue.
Auto Water Level
This washer automatically adjusts water level for optimal cleaning
and rinsing performance. Two sensors determine load size, load
composition, and suds level, then the sensors adjust the water
level to the proper setting. This eliminates guesswork. The water
level is just right for every wash load size.
Larger Load Size
Because there is no agitator, you can wash larger, bulkier items such
as a king-sized bedspread. You are also able to wash more clothes
at one time, which means fewer loads.
Stainless Steel Drum
The stainless steel drum eliminates corrosion and enables higher
spin speeds for more water extraction, helping to reduce drying
time compared to traditional top-load washers.
High-Efficiency Wash System
Your new front-loading, high-efficiency washer saves time with
fewer, larger loads. It also lowers your water and energy bills by
helping conserve resources.
Spin Speeds
This washer automatically selects the spin speed based on the
cycle selected. This factory setting can be changed, however.
This washer offers up to five different spin speed choices, up to
1400 rpm.
Heating Element
This washer has a heating element that automatically heats the
water to the optimal temperature on select cycles. This enables
stepped cleaning, a process in which warm water is brought in
and mixed with detergent first, then the water is heated. Stepped
cleaning starts the wash cycle with warm water to remove stains
(such as blood and grass).
6th SENSE ° Intuitive Controls
Intuitive intelligence "knows every load" determining load sizes,
water levels, and how much cleaning time is needed.
5
serise _
techno/ogy
Direct Injection Wash System
This washer channels 100% of the water through the dispensers
to assure thorough rinse-out and mixture of all the laundry
products before they touch any garments. The water is then
sprayed from the top front onto the center of the load, providing
even distribution and optimum cleaning performance. It is normal
for small amounts of water to remain in the dispensers when the
wash cycle is complete.
Efficient Detergent System with Anti-Escape Valve
This washer has a specially designed valve that closes during
the wash portion of the cycle so that 100% of the water and
detergent mixture is used on the load. The Efficient Detergent
System ensures that no water or detergent is wasted.
6-Point Suspension System
Shock absorbers, 2 springs, and electronic controls are specially
designed to help redistribute the load automatically and minimize
movement of the wash drum during the spin cycle. The 6-Point
Suspension System reduces the amount of force transmitted to
the floor by the washer, resulting in reduced noise and vibration.
Add a Garment
Clothes can be added to the load during the first 8 minutes of the
cycle. During this time, the Add a Garment Status Indicator will
indicate it is okay to add clothes.
10
WASHERUSE
Estmated TimeRemainng
NORMAL
DELICATE ACTIVEWEAR
WOOL BULKYITEMS
Deep Clean OxiDispenser NightQuiet
©©©
OPTIONS
WASHABLES
>-_.;_""k/¢_. Delay Wash
QUICK ["O Sanitize f® Extra High
WASk 1: Hot I0 High
• RINSE / SPIN • • WarmWarm*1®0LowMedium [_0 Heavy _ Loud I: Max
C0ntrolsLock,Unlock SOAK Do0, Locke, l" l" 10 Normal I" so,t E,tr0
_oldfof]S_co_ds CLEAN WASHER LO C01d Le No Spin 10 Light LO Off [0 Normal
®
w'lhaffr_ FanFresh
00ooo
NOTE: The panel shown above may be different from that of your model.
Remember, concentrated detergents such as 2x or higher will use
StartingYourWasher
Fire Hazard
Never place items in the washer that are dampened
with gasoline or other flammable fluids.
No washer can completely remove oil.
Do not dry anything that has ever had any type of oil on
it (including cooking oils).
Doing so can result in death, explosion, or fire.
WARNING: To reduce the risk of fire, electric shock, or injury to
persons, read the IMPORTANT SAFETY INSTRUCTIONS before
operating this appliance.
The following is a guide to using your washer. Please refer to
specific sections of this manual for more detailed information.
Do not store laundry products on the top surface of this washer.
Vibration is normal during operation.
Using the Proper Detergent
Use only High Efficiency detergents. The package for this type
of detergent will be marked "HE" or "High Efficiency." This wash
system, along with less water, will create too much sudsing with
a regular non-HE detergent. Using regular detergent will likely
result in washer errors, longer cycle times, and reduced rinsing
performance. It may also result in component failures and noticeable
mold or mildew. HE detergents are made to produce the right
amount of suds for the best performance. Follow the manufacturer's
instructions to determine the amount of detergent to use.
less detergent based on load size.
Use only High Efficiency (HE) detergent.
First Wash Cycle Without Laundry
Before washing clothes for the first time, if not completed during
the final installation step, choose the QUICK WASH cycle and run it
without clothes. Use only HE detergent. Use 1/2 the manufacturer's
recommended amount for a medium-size load. This initial cycle
serves to ensure the interior is clean before washing clothes.
For All Wash Cycles
1.
2,
3,
Open the washer door by pulling on the handle. Sort laundry
according to color and type of fabric. Place a load of sorted
clothes in the washer. Do not tightly pack washer. Tightly packing
can cause poor cleaning.
• The washer can be fully loaded, but not tightly packed.
Washer door should close easily.
• Mix large and small items and avoid washing single items.
Load evenly.
• Wash small items, such as infant socks, in mesh garment
bags. It is recommended that more than one garment bag
be used, and that each garment bag be filled with equal
amounts of material.
• When unloading garments, occasionally check under the
seal at the front of the tub for small items.
Close the washer door by pushing it firmly until the lock clicks.
The washer door will remain locked during the wash cycle.
NOTES:
• After any wash cycle is completed, the door must be
opened and then closed before a new cycle can begin.
• The door can be opened only if PAUSE/CANCEL is
selected while the Add a Garment light is glowing or if
the cycle has been canceled.
• See "To cancel a cycle" in "Changing Cycles, Options,
and Modifiers" section.
Open the dispenser drawer and add laundry products to the
detergent, bleach, or fabric softener compartments. Close drawer
slowly to avoid spills. See "Using the Dispenser."
11
4. Turn on the washer by selecting POWER. Select one of the cycles
by turning the cycle selector. The indicator light for the selected
cycle will glow green. When you are selecting a wash cycle, the
preset options and modifiers (such as Water Temp, Spin Speed,
Soil Level, and Rinse) for the selected cycle will glow green.
Selectable options will glow amber. If an option or modifier is
unavailable with a selected cycle, the light will not illuminate.
The display shows the estimated time remaining. The preset
settings provide the recommended fabric care for the selected
cycle. See "Cycles."
5. Select the desired Options. Not all options are available with
all cycles. See "Options."
6. Select the desired modifiers such as Water Temp, Spin Speed,
Soil Level, and Rinse. Not all modifiers are available with all cycles
and options. See "Modifiers."
7. If desired, select the CYCLE SIGNAL. The signal is helpful
when you are washing items that should be removed from the
washer as soon as it stops. Select Loud, Soft, or Off.
8. If desired, select the BU-I-I-ONSOUND. This feature makes a
sound each time a button is pressed. Select Loud, Soft, or Off.
9. Select and hold START for approximately 1 second.
• If you do not select START within 5 minutes of choosing
a cycle, the washer automatically shuts off.
• When the wash cycle is complete, the DONE status light
glows, the door unlocks, and the wash load can be
removed from the washer. The washer powers down
automatically 60 minutes after the cycle is complete
and the DONE light goes off. To power down the washer
manually after the wash cycle is complete, select PAUSE/
CANCEL once.
10. To use the same cycle again, press POWER first, then select
START.
11. To begin the wash cycle later
Select DELAY WASH until the desired delay time (in hours)
shows in the Estimated Time Remaining display. Select START.
The countdown to the wash cycle will show in the display
window.
IMPORTANT: When delaying a cycle, use only powdered
detergents in the main wash compartment since liquid
detergents may seep out of the compartment during Delay
Wash, before the wash cycle begins.
Using the Dispenser
Your new washer has a dispenser drawer with four separate
compartments for your laundry products--detergent, oxygen
based products or color safe bleach, liquid chlorine bleach, and
liquid fabric softener. Laundry products are diluted and dispensed
automatically at the proper time during the wash cycle, making it
unnecessary for you to return to the washer during the cycle to
add them.
It is normal for small amounts of water to remain in the
dispensers when the wash cycle is complete.
Do not put laundry products directly into the wash tub. Always
use the proper dispensers when adding laundry products.
Choosing the Right Detergent
Use only High Efficiency detergents. The package for this type
of detergent will be marked "HE" or "High Efficiency." This wash
system, along with less water, will create too much sudsing with
a regular non-HE detergent. Using regular detergent will likely
result in washer errors, longer cycle times, and reduced rinsing
performance. It may also result in component failures and
noticeable mold or mildew. HE detergents are made to produce
the right amount of suds for the best performance. Follow the
manufacturer's instructions to determine the amount of detergent
to use. Remember, concentrated detergents such as 2x or higher
will use less detergent based on load size.
Use only HE High Efficiency detergent.
1.
2.
3.
To fill dispenser compartments
Pull out the dispenser drawer.
Add the desired laundry product to the proper compartment.
Push in the dispenser drawer slowly and completely (to avoid
a spill).
D
E
F
Dispenser
A. Oxi/Color-safe bleach compartment
B. Detergent type selector
C. High Efficiency "HE" detergent compartment
D. Dispenser release lever
E. Chlorine bleach compartment
F. Fabric softener compartment
Oxi/Color-safe bleach compartment
(Letter A in Dispenser Illustration)
Liquid or powdered oxygen based stain fighter/color-safe bleach
may be used in this compartment; however, powder is
recommended for optimal timed release. Add your oxygen based
stain fighter/color-safe bleach to this compartment when using
the Oxi Treat option. The oxygen based stain fighter/color-safe
bleach will automatically be dispensed during the wash cycle if
the Oxi Treat option is selected. Follow the manufacturer's
directions for proper use.
IMPORTANT: When delaying a cycle, use only powdered product
in the Oxi/color-safe bleach compartment because liquid product
may seep out of the compartment during Delay Wash, before the
wash cycle begins.
12
High Efficiency "HE" detergent compartment
(Letter C in Dispenser Illustration)
Add liquid or powdered HE detergent to this compartment for
your main wash cycle. The detergent type selector (A) must
always be in the correct position for the detergent type used. Slide
the detergent type selector to the correct position.
IMPORTANT: If you are using the Delay Wash option, powdered
detergent must be used in the Main Wash compartment, since
liquid detergents may seep out of the Main Wash compartment
before the main wash begins.
• Use the detergent manufacturer's recommended amount for
load size.
• Liquid or powdered color-safe bleach may be added to the Main
Wash compartment along with the same type of detergent,
liquid or powdered.
• Liquid detergent:
J
Selector in position for liquid detergent
A. Detergent type selector
Powdered detergent:
A
Selector in position for powdered detergent
A. Detergent type selector
Chlorine bleach compartment
(Letter E in Dispenser Illustration)
Add no more than 2/3 cup (160 mL) liquid chlorine bleach to this
compartment. The bleach will be automatically diluted and
dispensed at the optimum time during the first rinse after the wash
cycle. This compartment cannot dilute powdered bleach.
• Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess.
• Do not fill beyond the"MAX" level.
NOTE: Overfilling could cause garment damage.
At the end of the cycle, a small amount of water may be left in
the dispenser. This is normal.
Fabric softener compartment
(Letter F in Dispenser Illustration)
Pour measured liquid fabric softener into the fabric softener
dispenser, if desired.
IMPORTANT: Dilute all fabric softener with water for a total of
1/4 cup (60 mL).
• Do not overfill. The dispenser holds 1/4 cup (60 mL).
• Do not spill or drip any fabric softener onto the clothes.
NOTES:
• Use only liquid fabric softener in this dispenser.
Do not use fabric softener dispensing balls in this washer.
Dispensing balls will not operate correctly with this washer.
Pausing or Restarting
1. To pause the washer at any time, press PAUSE/CANCEL.
2. To continue the cycle, press START (for approximately 1 second).
Changing Cycles, Options, and Modifiers
Not all Options and Modifiers are available with all cycles.
Available modifiers will glow amber. If an option or modifier is
unavailable with a selected cycle, the light will not illuminate.
Cycles, Options, and Modifiers can be changed anytime before
START is selected.
To cancel a cycle and select a new cycle
1. Press PAUSE/CANCEL twice.
2. Press POWER.
3. Select desired cycle.
4. Select the desired Options or modifiers such as Water Temp,
Spin Speed, and Soil Level.
5. Press START(for approximately 1 second) to restart the washer
at the beginning of the new cycle.
To cancel a cycle
1. Press PAUSE/CANCEL twice.
2. The washer powers down, the door unlocks, and clothes can
be removed.
NOTE: If the water level or the temperature is too high, the washer
will drain automatically before the door unlocks.
To change Options or Modifiers after the cycle has
started
1. Press PAUSE/CANCEL once.
2. Select the desired Options or Modifiers such as Water Temp,
Spin Speed, and Soil Level. Available selections will glow amber.
3. Press START(for approximately 1 second) to continue the cycle.
To drain the washer manually
1. Press PAUSE/CANCEL twice.
2. Press POWER.
3. Select DRAIN/SPIN.
4. Press START(for approximately 1 second) to begin the drain.
5. When the spin is complete, the door unlocks. Items can be
removed from the washer.
13
Status Lights
These lights show which portion of the cycle the washer is
operating. They also indicate when you can add an additional
item to the wash cycle and when the controls are locked.
EstimatedTimeRemaining
Add a Garment
This washer allows an 8-minute period in which other garments may
be added to the load. You can add items to the washer if the status
indicator shows Add a Garment.
To Add Items
1. Select Pause/Cancel once. The washer door unlocks, and items
can be added.
2. To continue the cycle, close the door and select Start (for
approximately 1 second).
3. To unlock the door after the Add a Garment period, press PAUSE/
CANCEL twice, this will cancel the Wash Cycle.
Done
When the wash cycle is complete, the DONE status light
will illuminate, the door unlocks, and the wash load can be
removed from the washer. The washer powers down
automatically 60 minutes after the cycle is complete and
the DONE status light turns off.
Controls Lock/Unlock
The Controls Lock avoids unintended use of the washer. You can
also use the control lock feature to avoid unintended cycle or
option changes during a cycle. When Controls Lock is lit, all
buttons are disabled except for Pause/Cancel and Start. You can
lock the controls while the washer is operating.
To lock the controls
Press and hold CONTROLS LOCK/UNLOCK for 3 seconds after the
cycle starts, or when the washer is turned off.
®
ControlsLock/Unlock
Holdfar 3 Seconds
The status light next to the CONTROLS LOCK/UNLOCK button
will glow.
To unlock the controls
Press and hold CONTROLS LOCK/UNLOCK for 3 seconds until
the status light turns off.
NOTE: To lock or unlock the controls when the washer is off,
press and hold CONTROLS LOCK/UNLOCK for 3 seconds.
Door Locked
Whenthe status light glows, the door is locked.
Sensing/Revising Estimated Time
The cycle times vary automatically based on your water pressure,
water temperature, detergent, and clothes load.
The washer will automatically sense the progress in the cycle and
adjust the Estimated Time Remaining display. While the washer is
sensing, the estimated time will flash and the Sensing status light
will glow. When the sensing is complete, the flashing stops, the
status light goes off, and the Estimated Time Remaining display
is updated.
The cycle time will be extended if oversudsing occurs or the load
is unbalanced. The SUD routine removes extra suds and assures
proper rinsing of your garments. See "Troubleshooting." During
the unbalance routine, the time displayed may pause until this
activity is complete, then resume with the remainder of the cycle.
Cycles
Cycles can be selected by turning the Cycle Control knob to the
desired cycle. Each cycle is designed for different types of fabric
and soil levels. The modifier indicator lights, on the right-hand
side of the panel, will change as cycles are selected.
NORMAL
DELICATE ACTIVEWEAR
WOOL BULKYITEMS
SILK HEAVYDUTY
HAND WHITEST
WASHABLES WHITES
QUICK /SPIN
WASk
NSEISPIN
OAK
• Each cycle has a preset Soil Level (estimated cycle time),
Water Temperature, and Spin Speed, and may have preset
options. The preset settings provide the recommended fabric
care for the selected cycle.
• The preset settings will glow green to show the preselected
options and modifiers, and can be changed anytime before
START is pressed. Not all options and modifiers are available
with all cycles. Available selections glow amber. (Tochange
settings after the cycle has started, press PAUSE/CANCEL
once, then select the desired settings. Press START to continue
the cycle.)
• Powdered detergents may not dissolve well in a slow-speed
cycle. For best results, use liquid detergent in slow-speed
cycles.
14
Preset cycle settings
Each cycle has a preset Soil Level (cycle time), Water Temperature,
and Spin Speed. The preset settings provide the recommended
fabric care for the selected cycle. See chart.
Cycle Soil Level Water Temp Spin Speed
(cycle time)
Whitest Normal Hot/Cold Extra High
Whites (1:20)
Heavy Duty Heavy Warm/Cold Extra High
(1:20)
Bulky Items Normal Warm/Cold Extra High
(1:00)
Active Wear Normal Warm/Cold Medium
(0:40)
Normal/ Normal Warm/Cold High
Casual (0:50)
Delicate Normal Warm/Cold Medium
(0:40)
Wool Normal Warm/Cold Medium
(0:30)
Silk Normal Cold/Cold No Spin
(0:27)
Hand Normal Cold/Cold Low
Washables (0:30)
QuickWash Light Warm/Cold Extra High
(2-3 items) (0:18)
Clean N/A N/A N/A
Washer with (1:05)
AFFRESH _
Soak Normal Warm/Cold N/A
(0:32)
Rinse/Spin N/A Cold/Cold Extra High
(0:22)
Drain/Spin N/A N/A Extra High
(0:13)
To change the preset cycle settings
Press the selector of each available setting until the desired
setting glows green.
Whitest Whites
This cycle is especially designed for cleaning loads of soiled white
fabrics with the addition of bleach. Hot washing temperatures
assure optimal bleach activity. An additional rinse provides optimal
rinse performance to avoid chlorine residues on your laundry.
This cycle combines fast-speed tumbling, longer wash time,
and high speed spin to shorten drying time.
Heavy Duty
Use this cycle to wash loads of sturdy, colorfast fabrics and heavily
soiled garments. This cycle combines fast-speed tumbling, optimal
wash time, and high speed spin to shorten drying times. If the water
temperature is lower than needed for this cycle, the heater will warm
the water to the optimum temperature.
Bulky Items
Use this cycle to wash large items such as blankets and comforters.
This cycle starts with a soak to thoroughly saturate your large load.
This is followed by medium wash action and low-spin speeds to
maintain load balance.
Active Wear
Use this cycle to wash small loads of exercise wear such as biking
shorts, tank tops, running tights, and other performance clothing.
This cycle combines low-speed tumbling and medium-speed spin
for gentle fabric care.
Normal/Casual
Use this cycle to wash loads of no-iron fabrics, such as sport shirts,
blouses, casual business clothes, permanent press blends,
cottons and linens, and synthetic fabrics. This cycle combines
medium-speed tumbling, high-speed spin, and a load cooling
process to reduce wrinkling.
NOTE: For the best energy performance, use the Normal/Casual
Cycle.
Delicate
Use this cycle to wash sheer fabrics and lingerie. This cycle
combines low-speed tumbling and medium-speed spin for gentle
fabric care.
Wool
Use this cycle to clean washable woolen garments (Check label
instructions to make sure garment is washable). CRADLE CLEAN rM
motion offers gentle fabric care for safe and effective cleaning. This
cycle features gentle tumbling and low speed spin to provide
optimum garment care.
IMPORTANT: Avoid the use of powdered detergents. For the best
results, use detergent designed for the care of wool garments.
Silk
Use this cycle to clean washable silk garments (Check label
instructions to make sure garment is washable). CRADLE CLEAN TM
motion offers gentle fabric care for safe and effective cleaning. This
cycle gently tumbles and drains without spinning to gently clean silk
garments and minimize wrinkling. Garments will be slightly wetter at
the end of the cycle, because there is no spin action.
NOTE: Use mesh garment bags as necessary.
IMPORTANT: Avoid the use of powdered detergents. For the best
results, use detergent designed for the care of silk garments.
Hand Washables
Use this cycle to clean hand washable and special-care garments.
Similar to the way garments are hand washed in a sink, the wash
action of this cycle combines periods of low-speed tumbling and
soaking. Low-speed spin reduces wrinkling.
• Use mesh garment bags as necessary.
Quick Wash
Use this cycle to wash small loads of 2-3 lightly soiled garments
that are needed in a hurry. This cycle combines fast-speed tumbling,
a shortened wash time, and high speed spin to shorten
drying time.
15
Clean Washer with AFFRESH _ cycle
Use the Clean Washer with AFFRESH (_cycle once a month to keep
the inside of your washer fresh and clean. This cycle uses a higher
water level. Use with AFFRESH ° washer cleaner tablet or liquid
chlorine bleach to thoroughly clean the inside of your washing
machine. This cycle should not be interrupted. See "Cleaning Your
Washer" in the "Washer Care" section.
IMPORTANT: Do not place garments or other items in the washer
during the Clean Washer with AFFRESH (ecycle. Use this cycle with
an empty wash drum.
Soak
Use the Soak cycle to help remove small spots of set-in stains on
fabrics. This cycle provides a soak time with warm or cold water
followed by drain. Extra water, a short tumbling phase for equal
distribution of the laundry, and a soaking time without drum
movement improve the removal of set-in stains. Drain without spin
assures gentle treatment, even for delicate articles.
Rinse/Spin
Use this cycle to get a rinse and spin only. This cycle combines fast-
speed tumbling and extra high speed spin. If desired, you can
reduce the spin speed by selecting the speed you want from the
SPIN SPEED modifier.
A Rinse/Spin cycle is useful for:
• Loads that need rinsing only, like swimsuits.
NOTE: For more delicate loads, when using a Rinse/Spin cycle
to rinse swimwear, change the Speed Spin Modifier setting to
Medium or Low to avoid fabric stress.
• Adding fabric softener to a load.
Drain/Spin
Use this cycle to drain your washer or to drain and spin your wash
load. The spin speed is preset to extra high. If desired, you can
reduce the spin speed by selecting the speed you want from the
SPIN SPEED modifier.
NOTE: Loads of synthetics, delicate fabrics, hand washables, and
washable woolens should be drained with no spin or low spin speed
to avoid fabric stress.
NormalWasherSounds
As with any new product, you will hear sounds that you are not
accustomed to. You may hear various sounds when the door is
locked and unlocked, and during the washing, rinsing, and spinning
process. Between changes in wash actions, there will be
momentary pauses. You will hear water spraying and splashing
during the wash and rinse cycles. These new sounds and pauses
are part of normal washer operation.
Options
You can customize your wash by adding options to your cycle
selections. You can add or change an option after starting a cycle
anytime before the selected option begins. Not all options are
available with all cycles. Available options will glow amber. Current
selections will glow green. If an option is unavailable with a selected
cycle, the light will not illuminate.
DelayWash
DeepClean OxiDispenser NightQuiet
©©©
OPTIONS
®
FanFresh
Ii L°ud
Soft
Off
©
Cycle
Signal
B_ten Soun_ 0,/0f[
_0rdfor3Sec
• See the "Laundry Guide" for an overview of possible options for
each Wash Cycle selection.
• You can select more than one option for a cycle. Some options
cannot be added to some cycles. For example, Deep Clean
cannot be added to the Quick Wash cycle.
• If an option is unavailable with a selected cycle, there will be
3 short tones, and the light for that option will not glow when
selected.
Delay Wash
To begin the wash cycle later, select DELAY WASH until the desired
delay time (in hours) shows in the Estimated Time Remaining
display, and then select START.The countdown to the wash cycle
will show in the display window, and the button indicator will blink
until the cycle begins.
IMPORTANT: When delaying a cycle, use only powdered
detergents in the high efficiency "HE" detergent compartment
since liquid detergents may seep out of the compartment during
Delay Wash, before the wash cycle begins.
FanFresh TM option
Use this option when you are not able to unload your clothes,
soon after the wash cycle ends. This option provides periodic
tumbling and airflow (aided by a quiet, ultra low energy fan) for up
to 10 hours to help freshen your clothes. During this time, the
"Done" indicator remains activated, the door remains locked, and
the FanFresh TM indicator light will flash. The FanFresh TM option
will automatically stop and the door lock will be released after this
time expires, or if you press cancel at anytime to unload your
laundry.
Deep Clean with Steam
Use this option for heavily soiled loads that need improved stain
treatment, loads with multiple types of stains, or loads you
suspect as having stains, but are afraid may have been missed
(no sorting or searching for stains). When Deep Clean with Steam
is selected, the water temperature of the selected wash cycle is
automatically set to warm. The water will then be slowly heated to
the temperature selected, along with steam, to aid in stain removal.
This option will provide optimal removal of organic stains such as
blood and grass.
16
Oxi Dispenser
Use this option for optimum treatment using oxygen based stain
fighter products and color-safe bleach. Add the products on the Oxi/
Color-safe section of the dispenser drawer. Selecting this option will
ensure these products dispense during the wash cycle at the proper
time. This option improves cleaning performance with cycles
designed to clean cotton or synthetic fabrics.
NightQuiet TM option
In this option, the washer will sense vibration in the wash cycle and
may adjust the spin speed to lower sound levels generated during
the spin.
Cycle Signal
This signal is helpful when you are removing items from the
washer as soon as it stops. Press CYCLE SIGNAL to select Loud,
Soft, or Off. To activate/deactivate button sound hold cycle signal
button for 3 seconds.
Modifiers
Preset cycle settings of Water Temp, Spin Speed, Soil Level, and
Rinse can be changed. You can change a modifier after starting a
cycle anytime before the selected modifier begins. Not all modifiers
are available with all cycles and options. Available options will glow
amber. Current selections will glow green. If a modifier is unavailable
with a selected cycle, the light will not illuminate.
NOTE: The panel shown below may be different from that of your
model.
Warm* Medium Heavy • Max
Warm Low Normal Extra
Cold NoSpin Light Normal
00o o
WaterTemp Spin Soil Rinse
• Warm Rinse Speed Level
Selectoll
• To change the water temperature, select the WATER TEMP
button until the desired setting glows green.
• To change the spin speed, select the SPIN SPEED button
until the desired setting glows green.
• To change cycle time, select SOIL LEVEL button until the
desired setting glows green.
• To change the rinse, select RINSE button until the desired
setting glows green.
Water Temp
Select a water temp based on the type of load you are washing.
Use the warmest wash water safe for fabrics. Follow garment label
instructions.
In wash water temperatures colder than 60°F (15.6°C), detergents
do not dissolve well. Soils may be difficult to remove.
Sanitize
• This washer has a Sanitize Water Temp that is certified
by NSF International, an independent, third-party testing
and certification organization. The certification verifies that
the Sanitize Water Temp eliminates 99.9% of bacteria typically
found on clothing, bedding, and towels. There is no carryover
of bacteria between loads after the cycle is complete.
• Use the Sanitize Water Temp to clean heavily soiled, colorfast
fabrics. This combines an extra high water temperature to help
ensure the removal of heavy soils and stains. It is recommended
that you set your hot water heater to 120°F (49°C) to ensure
proper performance during this cycle.
• Only the Sanitize Water Temp selected has been designed to
meet the requirements of NSF Protocol P172 Sanitization
Performance of Residential and Commercial, family sized
clothes washer.
6TH SENSE o Technology
The 6TH SENSE _ Technology control electronically senses and
maintains a uniform water temperature. 6TH SENSE #_Technology
control regulates incoming hot and cold water. 6TH SENSE Ce
Technology control is automatically turned on when a cycle is
selected. See "Preset Cycle Settings" in "Cycles." 6TH SENSE e_
Technology control ensures consistent cleaning.
• 6TH SENSEe_Technology control works for all wash temperature
settings.
• 6TH SENSEe_Technology works for the rinse temperature where
the wash temperature setting is marked with an asterisk, such
as Warm*. All other rinse temperatures are cold.
SOBSO +
technology
Rinse
Extra Rinse
An extra rinse can be used to aid the removal of detergent or bleach
residue from garments. This option provides an additional rinse with
the same water temperature as the normal rinse.
Max Rinse
This option provides the best rinse level to allow for even better
detergent removal.
17
Laundry Guide
Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these
washer cycles.
CYCLE SUGGESTED LOAD TYPE AVAILABLE OPTIONS
Delay Deep FanFresh TM Night Oxi Extra/
Wash Clean Quiet TM Dispenser Normal/
STEAM Max Rinse
Whitest Whites Soiled white fabrics ,/ ,/ ,/ ,/ ,/ ,/
Heavy Duty Sturdy, colorfast fabrics and ,/ ,/ ,/ ,/ ,/ ,/
heavily soiled garments
Bulky Items Normally soiled blankets and ,/ ,/ ,/ ,/ ,/ ,/
comforters
Active Wear Small loads of normally soiled ,/ ,/ ,/ ,/
sport wear or high performance
clothing.
Normal/Casual Normally soiled blouses, shirts, ,/ ,/ ,/ ,/ ,/ ,/
overalls, etc., made of polyester,
nylon, cotton, linen, or cotton
blends
Delicate Special-care items marked "Hand ,/ ,/ ,/ ,/
Washable"
Wool Woolens with felt-free finish, ,/ ,/ ,/ ,/
indenified as "Machine Washable"
Silk Fabrics made of silk identified as ,/ ,/ ,/ ,/
"Machine Washable"
Hand Washables Special-care items marked "Hand ,/ ,/ ,/ ,/
Washable"
Quick Wash 2-3 lightly soiled wear items made ,/ ,/ ,/ ,/
of cotton, polyester, nylon, or
cotton blends
Clean Washer No clothes, use AFFRESH _ ,/ ,/
with AFFRESH _ washer cleaner tablet
or chlorine bleach
Soak Fabrics made of cotton, linen, ,/ ,/
polyester, or nylon
Rinse/Spin Fabrics made of cotton, linen, ,/ ,/ ,/ ,/
polyester, or nylon
Drain/Spin
Fabrics made of cotton, linen, ¢" ¢" ¢"
polyester, or nylon
18
LAUNDRYTIPS
Preparing clothes for washing
Follow these recommendations to help you prolong the life of your
garments.
• Use only High Efficiency detergents. The package for this type
of detergent will be marked "HE" or "High Efficiency." This
wash system, along with less water, will create too much
sudsing with a regular non-HE detergent. Using regular
detergent will likely result in washer errors, longer cycle times,
and reduced rinsing performance. It may also result in
component failures and noticeable mold or mildew. HE
detergents are made to produce the right amount of suds for
the best performance. Follow the manufacturer's instructions
to determine the amount of detergent to use. Remember,
concentrated detergents such as 2x or higher will use less
detergent based on load size.
Sorting
• Separate heavily soiled items from lightly soiled ones, even if
they would normally be washed together. Separate lint-givers
(towels, chenille) from lint-takers (corduroy, synthetics,
permanent press). When possible, turn lint-givers inside out.
Separate dark colors from light colors, colorfast items from
noncolorfast items.
Sort by fabric and construction (sturdy cottons, knits, delicate
items).
Unloading
• Remove clothes from washer after the cycle is completed.
Metal objects such as zippers, snaps, and buckles may rust
if left in the washer basket for a long time.
• When unloading garments, occasionally check under the seal at
the front of the tub for small items.
Use only HE detergenL
Close zippers, snaps, and hooks to avoid snagging other items.
Remove pins, buckles, and other hard objects to avoid
scratching the washer interior. Remove non-washable trim
and ornaments.
Empty pockets and turn them inside out.
Turn down cuffs; brush away lint and dirt.
Turn wool and synthetic knits inside out to avoid pilling.
Tie strings and sashes so they will not tangle.
Mend tears, loose hems, and seams.
Treat spots and stains.
Stained or wet garments should be washed promptly for best
results.
Mix large and small items, avoid washing single items,
and load evenly.
Wash small items, such as infant socks, in a mesh garment bag.
To create a balanced load, it is recommended that more than
one garment bag be used, and that each garment bag be filled
with equal amounts of material.
NOTE: If you are washing only small items, it is recommended
that more than one mesh garment bag be used, and that each
garment bag be filled with equal amounts of material.
Loading
Loading suggestions
Heavy Work Clothes
4 jeans 2 sweatpants
4 workpants 2 sweatshirts
4 workshirts
Towels
10 bath towels 14 washcloths
10 hand towels
Mixed Load
3 sheets (1 king, 2 twin) 9 T-shirts
4 pillowcases 9 shorts
3 shirts 10 handkerchiefs
3 blouses
Quick Wash
(2-3 garments) 2 dress shirts
1 pair dress pants
19
WASHERCARE
Cleaning Your Washer
The Washer Maintenance Procedure should be performed on a
monthly basis.
Cleaning the door seal
1. Open the washer door and remove any clothing or items from
the washer.
2. Inspect the seal between the door opening and the basket for
stained areas. Pull back the seal to inspect all areas under the
seal and to check for foreign objects.
A. Seal
3. If stained areas are found, wipe down these areas of the seal,
using the procedure that follows.
a} Mix a dilute solution, using 3/4 cup (177 mL) of liquid
chlorine bleach, and 1 gal. (3.8 L) of warm tap water.
b} Wipe the seal area with the dilute solution, using a damp
cloth.
c} Let stand 5 minutes.
d} Wipe down area thoroughly with a dry cloth and let the
washer interior air dry with door open.
IM PORTANI"."
• Wear rubber gloves when cleaning for prolonged periods.
• Refer to the bleach manufacturer's instructions for proper use.
Washer Maintenance Procedure
This washer has a special cycle that uses higher water volumes
and steam, in combination with AFFRESH Qwasher cleaner or
liquid chlorine bleach, to thoroughly clean the inside of the
washer.
NOTES:
• Read these instructions completely before beginning the
cleaning process.
• If necessary, the cleaning cycle may be interrupted by pressing
the Pause/Cancel button. However, this will not immediately
stop the cycle. The washer will display "int" (interrupt) and
continue with several rinse and drain steps to ensure that all
remaining bleach is rinsed from the washer.
If using liquid chlorine bleach:
Open the dispenser drawer and immediately add 2/3 cup
(160 mL) of liquid chlorine bleach to the bleach compartment.
NOTE: Do not add any detergent to this cycle. Use of more
than 2/3 cup (160 mL) of bleach will cause product damage
over time.
3. Close the washer door and dispenser drawer.
4. Select the Clean Washer with AFFRESH _ cycle.
5. Press START.
NOTE: The basket will rotate, then the door will unlock, lock
again, and then the cycle will continue.
• The washer will bring in some inlet water, and the basket will
rotate while the washer runs a short sensing cycle. This will
take approximately 3 minutes.
6. The cycle will determine whether clothing or other items are in
the washer.
a} If no items are detected in the washer, it will proceed to
Step 7.
b} If any items are detected in the washer, "rL" (remove load)
will be displayed, and the WASH and CONTROL LOCK
lights will remain lit. The door will unlock. Open and
remove any garments in the wash drum.
• Press PAUSE/CANCEL to cancel the failure code. Then
repeat steps 3, 4, and 5 to start the cycle again.
7. Once the cycle has begun, allow the cycle to complete.
8. After the cycle is complete, leave the door open slightly, to
allow for better ventilation and drying of washer interior.
Always do the following to maintain washer freshness
• Use only HE High Efficiency detergent.
• Leave the door slightly open after each cycle to allow for better
ventilation and drying of washer interior.
• Repeat the cleaning procedure monthly, using one AFFRESH <*
tablet or 2/3 cup (160 mL) of liquid chlorine bleach.
• If the procedure does not sufficiently improve the washer
freshness, evaluate your installation and usage conditions for
other causes.
Cleaning the exterior
Use a soft damp cloth or sponge to wipe up any spills.
Occasionally wipe the outside of your washer to keep it looking
new. Use mild soap and water. Do not use abrasive products.
Cleaning the dispenser drawer
The dispenser drawer is removable for easy cleaning.
1. Unlock the dispenser drawer by pressing the Release Lever in
the Prewash compartment. See "Using the Dispenser."
Remove the drawer.
2. Remove the inserts (the siphon from the softener and bleach
compartments and the detergent selector).
3. Wash the parts under running water.
4. Replace the inserts and return the dispenser to the drawer.
Begin procedure
1. Open the washer door and remove any clothing or items from
the washer.
2. Using the AFFRESH _ washer cleaner (Recommended):
Add one AFFRESH _*washer cleaner tablet to the washer
drum.
WaterInlet Hoses
Replace inlet hoses after 5 years of use to reduce the risk of hose
failure. Periodically inspect and replace inlet hoses if bulges, kinks,
cuts, wear, or leaks are found.
When replacing your inlet hoses, record the date of replacement.
20
Vacation,Storage, and MovingCare
Install and store your washer where it will not freeze. Because
some water may stay in the hoses, freezing can damage your
washer. If storing or moving your washer during freezing weather,
winterize it.
Non-use or vacation care:
Operate your washer only when you are at home. If you will be on
vacation or not using your washer for an extended period of time,
you should:
• Unplug washer or disconnect power.
• Turn off the water supply to the washer. This helps avoid
unintended flooding (due to a water pressure surge) while
you are away.
• Slightly open door to provide ventilation.
To winterize washer:
1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.
2. Run washer on a Drain/Spin cycle.
3. Unplug washer or disconnect power.
4. Shut off both water faucets.
5. Disconnect water inlet hoses from faucets and drain.
To use washer again:
1. Flush water pipes. Reconnect water inlet hoses to faucets.
Turn on both water faucets.
3. Run the washer through the Quick Wash cycle with 1/2 the
manufacturer's recommended amount of HE detergent for
a medium-size load, to clean the washer and remove the
antifreeze, if used.
To transport the washer:
1. If washer will be moved during freezing weather, put in 1 qt
(1 L) of R.V.-type antifreeze in the drum. Run washer on a
Drain/Spin cycle.
2. Unplug the power cord.
3. Disconnect the drain hose from the drain system and attach
to rear panel clips.
4. Shut off both water faucets.
5. Disconnect the water inlet hoses from faucets, then drain the
hoses and clip them to the rear panel of the washer.
IMPORTANT: Call for service. Do not reuse transport bolts.
Washer must be transported in the upright position. To avoid
suspension and structural damage to your washer, it must be
properly set up for relocation by a certified technician.
Reinstalling the washer
1. Follow the "Installation Instructions" to locate, level, and connect
the washer.
2. Run the washer through the Quick Wash cycle with 1/2 the
manufacturer's recommended amount of HE detergent for a
medium-size load, to clean the washer and remove the antifreeze,
if used.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
2. Plug in washer or reconnect power.
21
TROUBLESHOOTING
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call.
In the U.S.A. www.whirlpool.com/help In Canada www.whirlpool.ca
Washer displaying code message and tone sounds
• "F20" (Water Inlet Problem--no water or insufficient
water supply)
Select PAUSE/CANCEL twice to cancel the cycle. Unplug
washer or disconnect power.
Check the following:
Are both hot and cold water faucets completely turned on?
Are screens at inlet hose connection to washer clogged?
Are water inlet hoses kinked?
Are water inlet hoses frozen?
Plug in washer or reconnect power. Re-select cycle and press
START. If the problem remains, call for service.
"F21" (Drain Problem)
Select PAUSE/CANCEL twice to cancel the cycle. Unplug
washer or disconnect power.
Check the following:
Is the drain hose kinked?
Is the drain hose frozen?
Is the drain hose clogged?
Is the drain hose more than 96" (2.4 m) above the floor?
Plug in washer or reconnect power. Re-select cycle and press
START. If the problem remains, call for service.
"SUD" (Suds Routine)
When excessive suds are detected, a suds routine automatically
starts. This routine removes extra suds and assures proper
rinsing of your garments. "SUD" is displayed during rinsing to
inform you that Suds Routine was activated. Use only HE
(High Efficiency) detergents.
"F22" (Front door lock)
Select PAUSE/CANCEL twice to cancel the cycle.
Check the following:
Is the washer door firmly shut?
The door must be completely closed for the washer to operate.
The door may look closed, but may not be latched.
Open the door and close firmly.
Were you washing a large load?
Before you close the washer door, check for laundry items
sticking out beyond the door opening. Leave enough space
in the washer to allow the clothes to tumble freely. An tightly
packed basket may keep the door from shutting completely.
Reduce your load size if needed.
Press POWER and select START.
"F" codes other than F20, F21, or F22
Select PAUSE/CANCEL twice to cancel the cycle. Select
DRAIN/SPIN if there is excessive water in the washer.
Re-select cycle and press START. If the problem remains, call
for service.
Washer won't start
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
• Checkthe following:
Is the power cord plugged into a grounded 3 prong outlet?
Is the washer door firmly closed?
Has a cycle been selected, but START has not been selected
and held for 1 second?
Was the door open after completion of last cycle?
Washer won't fill, wash, or rinse
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is there power at the plug? Check electrical source or call
an electrician.
Are the hot and cold water faucets turned on?
Is the water inlet hose kinked?
Are the water inletvalve screens clogged?
Turn off the water and remove inlet hoses from the washer.
Remove any accumulated film or particles. Reinstall hoses,
turn water on, and check for leaks.
Washer stops
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is there power at the plug?
Check electrical source or call an electrician.
Has a household fuse blown, or has a circuit breaker tripped?
Replace the fuse or reset the circuit breaker. If the problem
continues, call an electrician.
Are you using an extension cord?
Do not use an extension cord.
22
Washer won't drain or spin
• Is the drain hose kinked? Is the drain hose clogged, or the
end of the drain hose more than 96" (2.4 m) above the floor?
• Is your voltage low?
Check electrical source or call electrician. Do not use an
extension cord.
• Is the "SUD" routine active?
Cycle will complete once extra suds are removed.
• Is the load balanced?
A single or bulky item may cause imbalance. Add more items
or redistribute the load.
Washer makes noise or vibrates
Is the washer level?
The washer must be level. The four feet should be properly
installed, and the nuts should be tightened against the washer
cabinet.
• Is the washer gurgling or humming?
As water is drained from the washer, you may hear air being
pulled through the pump. This happens during the end of
draining. It is normal.
• Are you washing items with metal snaps, buckles,
or zippers?
You may hear metal items touching the washer drum.
This is normal.
Is washer installed on a sturdy and solid floor?
Refer to the "Installation Instructions" for flooring requirements.
Noise and vibration may be reduced by securing a piece of 3A"
(19.1 mm) plywood underneath your washer. The plywood may
extend underneath both washer and dryer to keep them at equal
heights.
Washer leaks
• Check household plumbing for leaks.
• Are the inlet hose connections tight?.
For inlet hose connections, see "Connect the Inlet Hoses."
Dispensers clogged or leaking
Are the laundry products in the correct dispenser
compartment?.
Add the correct amounts of detergent, fabric softener or liquid
chlorine bleach to the correct compartments. Add powdered
or liquid color-safe bleach to the high efficiency "HE" detergent
compartment. Be sure to match powdered color-safe bleach
with powdered detergent or match liquid color-safe bleach
with liquid detergent.
Is the detergent type selector in the correct position?
Selector should be in the lowered position when using liquid
detergent and in the upper position when using powdered
detergent. See "Cleaning Your Washer."
Washer odor
• See "Cleaning Your Washer."
• Are you using AFFRESH ° washer cleaner on a regular
basis?
AFFRESH _ washer cleaner removes and avoids odor-causing
residue in all High Efficiency washers. For washers where odor
is present, use 3 tablets instead of 1 tablet. After the Clean
Washer with AFFRESH ° cycle is complete, wipe away
AFFRESH <etablet residue if necessary.
• Are you using HE detergent?
Use of non-HE detergent can cause a film residue which can
result in odor.
Did you leave the door open after use?
This washer has a tight seal to avoid water leaks. To avoid
odors, leave the door open to allow the washer to dry
between uses.
Load too wet
• Did you use the right cycle for the load being washed?
Select a cycle with a higher spin speed.
• Did you wash a single item or bulky items or have you tightly
packed the washer?
A single item, bulky items, or tightly packing may cause
imbalance. Add items or try to evenly distribute your wet laundry
in the drum, and start a DRAIN/SPIN cycle. If the laundry is still
wet, take half of the load out of the washer and try again.
• Did you select the NightQuiet TM option?
NightQuiet TM uses slower spin speeds to reduce washer sound
in the final spin. Less water is removed. This is normal.
Residue or lint on load
Did you add detergent to the dispenser?
For best results, add detergent to the detergent compartment.
Do not add detergent to the washer drum.
Did you sort properly?.
Sort lint givers (towels, chenille) from lint takers (corduroy,
synthetics). Also sort by color.
Did you tightly pack the washer?
Do not tightly pack the washer. The washer can be fully loaded,
but not tightly packed. The wash load must be balanced. Lint
can be trapped in the load if the washer is tightly 3acked.
Check the following:
Was paper or tissue left in pockets?
Did you use enough HE detergent?.
Use enough detergent to remove lint and hold it in suspension.
Use only HE detergent. Follow the manufacturer's instructions
to determine the amount of detergent to use.
Is your water colder than 6O°F (15.6°O)?
Wash water colder than 60°F (15.6°C) may not completely
dissolve the detergent.
Are you using a low-speed wash cycle?
Powdered detergents may not dissolve well in a slow-speed
cycle. For best results, use liquid detergent for slow-speed
cycles such as Delicate and Hand Washables.
23
Stains on load
• Did you add detergent to the dispenser?
For best results, add detergent to the detergent compartment.
Do not add detergent to the washer drum.
• Did you use enough HE detergent?
Use enough detergent to remove soil and hold it in suspension.
Use only HE detergent. Follow the manufacturer's instructions
to determine the amount of detergent to use.
• Is there above average iron (rust) in water?
You may need to install an iron filter.
• Did you properly sort the load?
Sort dark clothes from whites and lights.
• Did you unload the washer promptly?
To avoid the transfer of dye, unload the washer as soon
as it stops.
• Did you use a fabric softener dispensing ball?
Dispensing balls will not operate correctly with this washer.
Add liquid fabric softener to the fabric softener compartment.
• Did you use powdered detergent in a low-speed cycle?
Consider using liquid detergent.
• Did you use Quick Wash on a large load?
For best results, use Quick Wash for small, lightly soiled loads.
Load is wrinkled
• Did you unload the washer promptly?
Unload the washer as soon as it stops.
• Did you use the right cycle for the load being washed?
Use the Delicate, Hand Washables, or another cycle with a
low-spin speed to reduce wrinkling.
• Did you tightly pack the washer?
The wash load must be balanced and not tightly packed.
Loads should tumble freely during washing.
Gray whites, dingy colors
Did you properly sort the load?
The transfer of dye can occur when mixing whites and colors in
a load. Sort dark clothes from whites and lights.
Was the wash temperature too low?
Use hot or warm washes if safe for the load. Make sure your hot
water system is adequate to provide a hot water wash.
Did you use enough detergent, or do you have hard water?
Use more detergent for washing heavy soils in cold or hard
water.
Cycle too long
• Did you choose the Deep Clean with Steam option?
In this case, the heater and steamer will be activated to provide
maximum cleaning performance. Additional time will be added
to the regular cycle to heat the water. This additional time will
depend on the load size and the hot water inlet temperature.
• Is the hot water inlet set to the recommended temperature
of 120°F (49°C)?
A hot water temperature below the recommended setting will
increase heating time.
• Is "SUD" shown in the display?
Excessive sudsing has been detected and a suds routine has
been started to reduce excessive suds. This routine will add
time to the original cycle.
• Did you wash a large load using the Quick Wash cycle?
The Quick Wash Cycle is designed for smaller load sizes
(2-3 items of lightly soiled garments). If larger loads are washed
using this cycle, wash time will be increased.
• Did you wash a large load using a gentle cycle?
When using the Delicate and Hand Washables cycles you
should use small loads. This ensures a gentle wash for your
garments without increasing cycle times.
• Did the load cause imbalance?
When too much imbalance occurs, an imbalance routine will
start to redistribute the load. During the imbalance routine,
the time displayed may pause until this activity is complete,
then resume with the remainder of the cycle.
Door locked at end of wash cycle
Did all of the water drain out of the washer during the spin?
Select DRAIN/SPIN to remove any water remaining in the
washer. The washer door will unlock at the end of the drain.
24
ASSISTANCEORSERVICE
Before calling for assistance or service, please check
"Troubleshooting." It may save you the cost of a service call.
If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use FSP_eFactory Specified Parts. These parts will fit right and
work right because they are made with the same precision used to
build every new WHIRLPOOL _ appliance.
To locate FSP_ replacement parts in your area:
In the U.S.A., call the Customer eXperience Center at
1-800-253-1301, or your nearest designated service center.
In Canada, call 1-800-807-6777, or your nearest designated service
center.
In the U.S.A.
Call the Whirlpool Customer eXperience Center toll free:
1-800-253-1301.
Our consultants provide assistance with:
• Features and specifications on our full line of appliances
• Installation information
• Use and maintenance procedures
• Accessory and repair parts sales
• Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.)
• Referrals to local dealers, repair parts distributors, and
service companies
Whirlpool designated service technicians are trained to fulfill the
product warranty and provide after-warranty service anywhere in
the United States.
To locate the Whirlpool designated service company in your area,
you can also look in your telephone directory Yellow Pages.
For further assistance
If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
InCanada
Call the Whirlpool Canada LP Customer Interaction Centre toll free:
1-800-807-6777.
Our consultants provide assistance with:
• Use and maintenance procedures
• Accessory and repair parts sales
• Features and specifications on our full line of appliances
• Referrals to local dealers, repair parts distributors, and service
companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and provide
after-warranty service anywhere in Canada.
For further assistance
If you need further assistance, you can write to Whirlpool Canada LP
with any questions or concerns at:
Whirlpool Canada LP
Unit 200- 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
Accessories
Enhance your washer with these premium accessories.
For more high-quality items or to order, call 1-800-901-2042, or
visit us at www.whirlpool.com/accessories. In Canada, call
1-800-807-6777 or visit us at www.whirlpoolparts.ca.
Part Number Accessory
8212638RP 6 ft (1.8 m) Nylon braided space-saving inlet
hose, 90 ° elbow, hypro-blue steel couplings.
(2-pack)
8212487RP 5 ft (1.5 m) Nylon braided inlet hose. (2-pack)
8212526 Washer drip tray, fits under all
31682 All purpose appliance cleaner
1903WH Laundry supply storage cart
W10135699 AFFRESH _ Washer Cleaner
8541503 DUET _ stack kit
Please include a daytime phone number in your correspondence.
25
WHIRLPOOLCORPORATIONLAUNDRYWARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be
provided by a Whirlpool designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY
SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies
only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain
service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is
used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Pick up and delivery. This major appliance is intended to be repaired in your home.
7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with Whirlpool's published installation instructions.
10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or
cannot be easily determined.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR
A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces
do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you think you need repair service, first see the "Troubleshooting" section of the Use & Care Guide. If you are unable to resolve the
problem after checking "Troubleshooting," additional help can be found by checking the "Assistance or Service" section or by calling
Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777. 7/08
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name
Address
Phone number
Model number
Serial number
Purchase date
26
P P
SECURITEDELALAVEUSE
Votre securite et celle des autres est tres importante.
Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de
toujours lire tousles messages de s_curit_ et de vous y conformer.
Voici le symbole d'alerte de s_curit&
Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous
et & d'autres.
Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient •
Risque possible de d_cbs ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.
Risque possible de d_cbs ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IIVlPORTANTES iNSTRUCTiONS DE SECURITE
AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la
laveuse, suivre les precautions fondamentales dont les suivantes :
[] Lire toutes les instructions avant d'utiliser la laveuse.
[] Ne pas laver des articles qui ont 6t6 nettoy6s ou
lav6s avec de I'essence ou imbib6s d'essence,
solvants de nettoyage & sec, ou autres substances
inflammables ou explosives; ces substances
peuvent 6mettre des vapeurs susceptibles de
s'enflammer ou d'exploser.
[] Ne pas ajouter d'essence, solvant de nettoyage &
sec ou autre produit inflammable ou explosif dans
I'eau de lavage. Ces substances peuvent emettre
des vapeurs susceptibles de s'enfiammer ou
d'exploser.
[] Dans certaines conditions, de I'hydrog_ne gazeux
peut se former dans un circuit d'eau chaude qui n'a
pas 6t6 utilis6 pendant 2 semaines ou plus. LE GAZ
HYDROGI_NE EST EXPLOSIBLE. Si le circuit d'eau
chaude n'a pas 6t6 utilise pendant une telle p6riode,
avant d'utifiser la laveuse, ouvrir tousles robinets
d'eau chaude et laisser I'eau s'6couler pendant
plusieurs minutes par chaque robinet. Ceci
permettra 1'6vacuation de I'hydrog_ne gazeux
accumul& Comme ce gaz est inflammable, ne pas
fumer ou utiliser une fiamme hue au cours de cette
p6riode.
[] Ne pas laisser des enfants jouer sur ou & I'int6rieur de la
laveuse. Bien surveiller les enfants Iorsque la laveuse est
utilis6e & proximit6 d'enfants.
[] Avant de mettre la laveuse au rebut ou hors de service,
enlever la porte ou le couvercle.
[] Ne pas tenter d'atteindre un article & I'int6rieur de la cuve de
la laveuse Iorsque le tambour, la cuve ou I'agitateur est en
mouvement.
[] Ne pas installer ou remiser cette laveuse & un endroit oQ elle
serait expos6e aux intemp6ries.
[] Ne pas modifier les organes de commande.
[] Ne pas r6parer ou remplacer un composant quelconque de
la laveuse, ni entreprendre une op6ration de service, si ce
n'est sp6cifiquement recommand6 dans ce manuel ou dans
un manuel d'instructions de r6parations destin6 & I'utilisateur;
il est alors essentiel que la personne concern6e comprenne
ces instructions et soit comp6tente pour les ex6cuter.
[] Pour les instructions de liaison & la terre, voir "Sp6cifications
61ectriques" dans les instructions d'installation.
CONSERVEZ CES iNSTRUCTiONS
Avertissements de la proposition 65 de I'€:tat de Californie :
AVERTISSEMENT : Ce produit contient un produit chimique connu par I'l_tat de Californie pour _tre & I'origine de cancers.
AVERTISSEMENT : Ce produit contient un produit chimique connu par I'#tat de Californie pour _tre & I'origine de malformations
et autres d6ficiences de naissance.
27
EKIGENCESD'INSTALLATION
Outillage et pii ces
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Les pieces fournies se trouvent dans le tambour de
la laveuse.
Outils n_cessaires au raccordement des tuyaux d'arriv_e
d'eau
• Pince (ouverture jusqu'a 19/16"[39,5 mm])
• Lampe de poche (facultative)
Outils n_cessaires pour le raccordement du tuyau de
vidange
• Pince multiprise (ouverture jusqu'a 19/16"[39,5 mm])
Outils n_cessaires _ I'installation
• Cles plates de 17 mm et de 13 mm
• Niveau
• Caleen bois
• Regle ou metre ruban
Pi_ces fournies :
c
D
A. Bride de retenue pour
tuyau de vidange
B. Tuyau d'alimentation (2)
C. Rondelle pour tuyau
d'alimentation (4)
D. Bouchon pour les trous
des boulons de
transport (4)
E. Attache de fixation petite
F. Tuyau de vidange
G. Bride de tuyau
Autres pi_ces
II se peut que I'installation necessite des pieces supplementaires.
Pour acheter I'un des articles indiques ici, composer le numero sans
frais indique sur la couverture ou h la section "Assistance ou
service".
Si vous avez Vous devrez acheter
I_vier de buanderie Systeme de pompe de puisard (si non deja
ou tuyau de rejet a disponible)
I'egout plus haut
que 96" (2,4 m)
I_gout sureleve I_vier de vidange standard de 20 gal. (76 L)
de 30" (762 mm) de hauteur ou evier
utilitaire et pompe de puisard (disponibles
chez votre fournisseur local d'articles de
plomberie)
I_gout au plancher Brise-siphon, Piece numero 285834,
tuyau de vidange supplementaire,
Piece numero 8318155 et kit de
connexion, Piece numero 285835
Si vous avez Vous devrez acheter
Tuyau de vidange Trousse de rallonge du tuyau de vidange
trop court de 4 pi (1,2 m), Piece numero 285863
Robinets d'eau hors 2 tuyaux d'admission d'eau plus longs :
d'atteinte des 6 pi (1,8 m) Piece Numero 76314,
tuyaux d'admission 10 pi (3 m) Piece Numero 350008
Options
Pi_destal
Vous pouvez acheter separement des piedestaux de differentes
tailles pour cette laveuse. Vous pouvez choisir un piedestal de
10" (254 mm) ou un )iedestal de 15,5" (394 mm). Ces piedestaux
augmenteront la hauteur totale de la laveuse pour une hauteur totale
d'environ 48" (1219 mm) ou 53,5" (1359 mm), respectivement.
A B
A. Pi#destal de 10" (254 mm)
B. Pi#destal de 15,5" (394 mm)
Pour commander, telephoner au marchand chez qui la laveuse a ete
achetee ou se referer a la section "Assistance ou service".
Hauteur de Couleur Num_ro de
pi_destal pibce
10" (254 mm) Blanc WHP1000SQ
10" (254 mm) Noir WHP1000SB
10" (254 ram) Poussiere de diamant WHP1000SU
(Argent)
15,5" (394 ram) Blanc XHP1550VW
15,5" (394 ram) Noir XHP1550VB
15,5" (394 ram) Poussiere de diamant XHP1550VU
(Argent)
15,5" (394 ram) Nouveau vert peuplier XHP1550VA
(vert clair)
15,5" (394 ram) Ch&taigne de Toscane XHP1550VC
15,5" (394 ram) Bleu ocean XHP1550VE
15,5" (394 ram) Canneberge (rouge) XHP1550WR
15,5" (394 ram) Lune argentee XHP1550WL
28
Ensemble de superposition
Prevoyez-vous de superposer votre laveuse et votre secheuse?
Pour ce faire, vous devrez acheter un ensemble de superposition.
Pour commander, tel6phoner au marchand chez qui la secheuse a
et6 achetee ou consulter la section "Assistance ou service".
Demander la piece n° 8541503.
Exigences d'emplacement
Le choix d'un emplacement approprie pour la laveuse en ameliore le
rendement et reduit au minimum le bruit et le "deplacement" de la
laveuse.
La laveuse peut _tre installee sous un comptoir personnalise, dans
un sous-sol, une salle de buanderie, un placard ou un encastrement.
Voir "Systeme de vidange".
II faut aussi prendre en compte les exigences d'emplacement des
appareils voisins. C'est & I'utilisateur qu'incombe la responsabilite
de realiser une installation correcte.
II vous faudra
• Un chauffe-eau configure pour fournir de I'eau & 120°F (49°C)
& la laveuse.
• Une prise electrique reliee & la terre situee & moins de 6 pi
(1,8 m) de la prise du cordon electrique se trouvant & I'arriere de
la laveuse. Voir "Specifications electriques".
• Des robinets d'eau chaude et d'eau froide situ6s & moins de 4 pi
(1,2 m) des robinets d'admission d'eau chaude et d'eau froide,
et une pression d'eau de 20 & 100 Ib/po 2(137,9 & 689,6 kPa).
• Si vous habitez dans une region oQ I'eau est dure, il est
recommande d'utiliser un adoucisseur d'eau afin de contr61er
les accumulations de calcaire dans le gen6rateur de vapeur et
d'autres parties de la laveuse. Apres un certain temps, les
accumulations de calcaire peuvent obstruer le g6n6rateur de
vapeur, ce qui reduira son efficacite et son rendement. Des
accumulations excessives de calcaire peuvent engendrer la
necessit6 de remplacer ou de reparer le gen6rateur de vapeur.
• Un plancher de niveau ayant une pente maximale de 1"
(25 mm) sous I'ensemble de la laveuse. L'installation de la
laveuse sur des surfaces de sol molles, telles que tapis ou
surfaces avec sous-couche en mousse, n'est pas
recommandee.
• Un plancher robuste et solide capable de soutenir le poids total
de la laveuse (eau et charge) de 400 Ib (180 kg).
Ne pas faire fonctionner la laveuse & des temperatures inferieures &
32°F (0°C). Une quantite d'eau peut demeurer dans la laveuse et
causer des dommages & des temperatures basses.
D_gagements de s_paration & respecter
• L'emplacement doit _tre assez grand pour permettre d'ouvrir
completement la porte de la laveuse.
• Prevoir davantage d'espace pour faciliter I'installation et
I'entretien.
• Un espace supplementaire peut _tre requis pour les moulures
de porte et de plancher et pour les plinthes.
• Un espace supplementaire de 1" (25 mm) de tousles c6tes de
la laveuse est recommande pour reduire le transfert du bruit.
• II faut aussi prendre en compte I'espace requis entre les
appareils voisins.
Dimensions de la laveuse
il-
381/4,,
(970ram)
(820ram}
Espacement recommand_ pour une installation
personnalis_e sous un comptoir
Les dimensions indiqu6es correspondent & I'espacement
recommand&
Installation personnalis_e sous un comptoir - laveuse seulement
39" rnin,
(990rnrn}
1" _F-:,, 27"--_1÷ 1"
(25 ram} (686 ram} (25 ram}
Espacement recommand_ pour une installation dans
un encastrement ou dans un placard, avec ou sans
pi_destal
Les dimensions indiqu6es correspondent & I'espacement
recommand&
Installation dans un encastrement ou placard
T
48 po2* -
(864rnrn} (310cm2}
24 9o2 * _
(155cm2)
11"N- 31,/2"÷J4"1-_=-
(25mm)(800mm)(102mm)
3"
(70ram}
(70ram}
A B
A. Vue lat#rale - placard ou endroit exigu
B. Porte de placard avec orifices
d'entr#e d'air
*Ouvertures minimums en haut et en bas pour la porte du
placard.
29
Installation dans un encastrement ou placard - laveuse sur
pi_destal
18" rnin._
(457turn)
w
I1"_ 31V2"91 4"1
(28ram)(800mm)(182ram)
B
A. Encastrement
B. Vue latOrale - placard ou endroit exigu
Espacement recommand_ pour une installation dans un
encastrement ou dans un placard, avec laveuse et
s_cheuse superpos_es
Les dimensions indiqu6es correspondent & I'espacement
recommand&
48 po 2.
(310cm2)
±
24po2,
(155cm2)
3"* (78ram)
o
Jt_
3"* (76 ram)
....i%/,,',!i/
1"* (28ram)
*Espacement requis
5V2"**--_-
(140 mm)
..-/f--_ -._==
\ --__.J/
78" "_
(1930mm)
1" -_ _ 27"-_,,d
(25mm) (686 mm) (25mm)
*Espacement requis
**En cas d'evacuation par le c6te, un espacement de 1" (25 mm)
est permis.
Espacement recommand_ pour I'installation dans un
placard
Les dimensions indiqu6es correspondent & I'espacement
recommand&
Pour installation dans un placard avec porte, on doit prevoir des
ouvertures minimums d'entree d'air au sommet du placard.
7" (178ram) 7" (178ram)
UU
4" 31V2" 1" 1" 27" 1"
(102ram) (808ram) (28 ram) (28ram) (688ram) (28ram)
(229ram)
Syst me de vidange
La laveuse peut _tre installee en utilisant le systeme de vidange avec
tuyau de rejet & I'egout (au plancher ou mural), le systeme de
vidange de I'evier de buanderie, ou le systeme de vidange au
plancher. Selectionner la methode d'installation du tuyau de vidange
selon les besoins. Voir "Outillage et pieces".
Syst_me de vidange avec tuyau de rejet & I'_gout - mural
ou au plancher (vues A et B)
Le systeme de rejet fl I'egout necessite un tuyau de diametre
minimum de 2" (50 mm). La capacite minimale d'acheminement ne
doit pas _tre inferieure & 17 gal. (64 L) par minute.
Le sommet du tuyau de rejet & I'egout doit _tre au moins &
30" (762 mm) de hauteur et au maximum & 96" (2,4 m) de la base
de la laveuse.
V
30°,°
(762ram)
A B
Syst_me de vidange avec _vier de buanderie (vue C)
L'evier de buanderie doit avoir une capacite minimale de
20 gal. (76 L). La partie superieure de I'evier de buanderie doit _tre
au moins 30" (762 mm) au-dessus du plancher.
30
Syst_me de vidange au plancher (vue D)
Le systeme de vidange au plancher necessite un brise-siphon qui
peut _tre achete separ6ment. Voir "Outillage et pieces".
Le brise-siphon dolt _tre au moins & 28" (710 mm) de la base de
la laveuse. Des tuyaux supplementaires peuvent _tre requis.
A B
Sp( cifications 61ectriques
Risque de choc _lectrique
Brancher sur une prise b 3 alv_oles reli_e b la terre.
Ne pas enlever la broche de liaison _ la terre.
Ne pas utiliser un adaptateur.
Ne pas utJlJser un c&ble de rallonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
• Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou
20 amperes, proteg6e par un fusible est requise. On
recommande d'utiliser un fusible ou un disjoncteur temporis&
II est recommande de raccorder I'appareil sur un circuit distinct
exclusif a cet appareil.
• Cette laveuse comporte un cordon d'alimentation electrique
3 broches pour liaison a la terre.
• Pour minimiser les risques de choc electrique, on dolt brancher
le cordon sur une prise de courant de configuration
correspondante, a 3 alveoles, reliee a la terre et installee
conformement aux codes et reglements Iocaux. Si une prise de
courant de configuration correspondante n'est pas disponible,
le client a la responsabilite et I'obligation de faire installer par un
electricien qualifie une prise de courant correctement reliee a la
terre.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison a la terre, il est recommande qu'un electricien qualifie
verifie la qualite de la liaison a la terre.
Ne pas utiliser une tuyauterie de gaz pour le raccordement
la terre.
• En cas de doute quanta la qualite de la liaison a la terre de
la laveuse, consulter un electricien qualifi&
• Ne pas installer un fusible dans le conducteur neutre ou le
conducteur de liaison a la terre.
INSTRUCTIONS DE LIAISON A LA TERRE
Pour une laveuse reli_e _ la terre et connect_e par
un cordon :
Cette laveuse dolt 6tre retiee a ta terre. En cas d'anomalie
de fonctionnement ou de panne, la liaison a la terre reduira
le risque de choc electrique en offrant au courant electrique
un itineraire d'evacuation de moindre resistance. Cette
laveuse est alimentee par un cordon electrique comportant
un conducteur relie a la terre et une fiche de branchement
munie d'une broche de liaison a la terre. La fiche dolt _tre
branchee sur une prise de courant appropriee qui est bien
instaltee et retiee a ta terre conformement a tousles codes
et reglements locaux.
AVERTISSEMENT : Le raccordement incorrect de cet
appareit au conducteur de liaison a ta terre peut susciter un
risque de choc etectrique. En cas de doute quanta la qualite
de ta liaison a ta terre de t'appareit, consulter un electricien
ou technicien d'entretien qualifi&
Ne pas modifier la fiche de branchement fournie avec
l'appareit - si la fiche ne correspond pas a la configuration
de ta prise de courant, demander a un etectricien quatifie
d'instalter une prise de courant convenable.
Pour une laveuse raccord_e en permanence :
Cette laveuse doit _tre raccordee a un systeme de c_blage
permanent en metal retie a la terre ou un conducteur retie
la terre doit etre en fonction avec les conducteurs de circuit
et raccordes a ta borne de liaison a la terre ou la borne sur
l'appareit menager.
31
INSTRUCTIONSD'INSTALLATION
Elimination des accessoires de transport
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer la laveuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
IMPORTANT : Positionner la laveuse de sorte que I'arriere de
I'appareil soit h environ 3 pi (900 mm) de son emplacement final.
Sur le panneau arriere de la laveuse, 4 boulons de transport
supportent le systeme de suspension durant le transport. Ces
boulons retiennent aussi le cordon d'alimentation h I'interieur de
la laveuse jusqu'h ce qu'on les retire.
1=
2.
Au moyen d'une cle de 13 mm, desserrer chaque boulon.
Une fois le boulon desserre, le deplacer au centre du trou
et le retirer completement, y compris la cale d'espacement
en plastique couvrant le boulon.
3. Une fois que les 4 boulons de transport ont et6 retires, jeter
les boulons et les cales d'espacement. Puis tirer le cordon
d'alimentation h travers I'ouverture du panneau arriere et obturer
le trou avec le bouchon fourni.
4. Obturer les trous des boulons avec les 4 bouchons pour les trous
des boulons de transport.
REMARQUE : Si la laveuse doit _tre transportee h une date
ulterieure, appeler le centre de service local. Pour eviter
d'endommager la suspension et la structure de la laveuse, celle-ci
doit _tre correctement reinstall6e par un technicien certifi&
1=
Raccordement des tuyaux d'alimentation
Inserer les rondelles plates neuves (fournies) dans chaque
extr6mite des tuyaux d'arrivee d'eau. Inserer fermement les
rondelles dans les raccords.
A B
A. Raccord
B. Rondelle
2. S'assurer que le tambour de la laveuse est vide.
3. Raccorder le tuyau h indicateur rouge h la valve du tuyau
d'alimentation d'eau chaude (h gauche). Le fait d'attacher d'abord
le tuyau h raccord rouge permet de resserrer plus facilement la
connexion avec une pince. Visser completement le raccord h la
main pour qu'il comprime la rondelle.
4. Raccorder le tuyau h indicateur bleu h la valve du tuyau
d'alimentation d'eau froide (h droite). Visser completement le
raccord a la main pour qu'il comprime la rondelle.
H. Tuyau d'eau chaude
C. Tuyau d'eau froide
5. _, I'aide d'une pince, verifier I'etanch6it6 des raccords de tuyaux
dej& relies h la laveuse.
REMARQUE : Ne pas serrer excessivement. Le raccord risque
d'etre endommag&
6. Raccorder le tuyau d'eau chaude au robinet d'eau chaude. Visser
completement le raccord h la main pour qu'il comprime la
rondelle.
7. Raccorder le tuyau d'eau froide au robinet d'eau froide. Visser
completement le raccord h la main pour qu'il comprime la
rondelle.
8. Terminer le serrage des raccords - deux tiers de tour avec une
pince.
REMARQUE : Ne pas serrer excessivement. Le raccord risque
d'etre endommag&
32
9.
Ouvrir les robinets d'eau et verifier s'il y a des fuites.
REMARQUE • Remplacer les tuyaux d'arrivee d'eau apres 5 ans
d'utilisation pour reduire le risque de defaillance intempestive.
Prendre note de la date d'installation ou de remplacement des
tuyaux d'arrivee d'eau, pour ref6rence ulterieure.
Inspecter periodiquement les tuyaux; les remplacer en cas de
renflement, de deformation, de coupure, d'usure ou si une fuite
se manifeste.
Raccordement du tuyau de vidange
Lib6ration du tuyau d'6vacuation fix6 sur le tambour de la
laveuse
1. _, I'aide d'une pince multiprise, serrer les deux onglets de la bride
de tuyau et inserer la bride sur I'extremit6 du tuyau de vidange.
2. Faire glisser le tuyau de vidange sur le raccord de la laveuse.
3.
4.
Une fois le tuyau de vidange en place, rel&cher la prise de
la pince.
C
Le systeme de vidange de la laveuse peut _tre installe & I'aide
d'un conduit d'evacuation au plancher, un tuyau de rejet & I'egout
au plancher (rigide) ou un evier de buanderie.
D_charge de I'eau de lavage dans un _vier de buanderie ou tuyau
de rejet a I'_gout
Connecter la bride de retenue pour tuyau de vidange sur le tuyau de
vidange ondul&
A B
A. EmboPter une extr#mit# ou I'autre de la bride de retenue
pour tuyau de vidange sur le tuyau de vidange, au point de
commencement des ondulations.
B. Plier le tuyau de vidange pour le mettre au contact de la
bride de retenue du tuyau de vidange, et I'embofter pour
la mise en place.
Pour emp6cher I'eau de vidange de refluer dans la laveuse :
• Ne pas redresser le tuyau de vidange ni forcer I'excedent de
tuyau dans le tuyau de rejet & I'egout. Le tuyau doit _tre bien
immobilise, tout en permettant le passage d'air.
• Ne pas mettre I'excedent du tuyau de vidange dans le fond de
I'evier de buanderie.
I_gout au plancher
II vous faudra peut-_tre des pieces supplementaires. Voir #gout au
plancher dans "Outillage et pieces".
1.
2.
Immobilisationdu tuyau de vidange
Faire passer le cordon d'alimentation par-dessus la laveuse.
Fixer le tuyau de vidange au pied de I'evier de buanderie ou au
tuyau rigide de rejet & I'egout avec la courroie perlee fournie. (Voir
les illustrations A et B.)
A B
Si les robinets d'eau et le tuyau de rejet & I'egout sont places en
retrait (voir illustration C), introduire I'extr6mite en col de cygne
du tuyau de vidange dans le tuyau de rejet & I'egout. Attacher
fermement les tuyaux d'arrivee d'eau et le tuyau de vidange
ensemble, avec la courroie perlee.
Ne pas forcer I'excedent du tuyau de vidange dans le tuyau de rejet
& I'egout.
33
R6glagede l'aplomb de la laveuse
Un bon aplomb de la laveuse evite le bruit et les vibrations excessifs.
1. Utiliser un niveau place sur le bord superieur de la laveuse pour
contr61er I'aplomb, d'abord transversalement, puis dans le sens
avant arriere.
Si la laveuse est placee contre un mur, on dolt I'ecarter
legerement du mur avant de I'incliner vers I'arriere. Si la laveuse
n'est pas d'aplomb, soulever I'avant de la laveuse avec une cale
de bois et ajuster la position des pieds au besoin; soulever
ensuite I'arriere de la laveuse et ajuster la Iongueur des pieds au
besoin. Rep6ter ces operations jusqu'& I'obtention d'un aplomb
correct de la laveuse.
2. S'assurer que les quatre pieds de nivellement sont bien stables et
en contact avec lesol. Puis verifier que la laveuse est parfaitement
d'aplomb (&I'aide d'un niveau).
3. Apres avoir etabli I'aplomb correct de la laveuse, utiliser une cle
plate de 17 mm pour serrer I'ecrou de chaque pied contre la
caisse de la laveuse.
IMPORTANT • Les 4 pieds doivent etre bien serres. Si les
ecrous ne sont pas bloques contre la caisse de la laveuse,
la laveuse peut vibrer.
4. La laveuse ne dolt pas bouger d'avant en arriere, lateralement ou
transversalement Iorsqu'on appuie sur les bords superieurs.
5. Faire glisser la laveuse & son emplacement final.
6. Verifier le bon aplomb de la laveuse.
Achever l'installation
1. Consulter les specifications electriques. Verifier que la tension
electrique disponible est correcte et que la prise de courant est
convenablement reliee & la terre. Voir "Specifications electriques".
2. Verifier que toutes les pieces sont maintenant installees. S'il reste
une piece, passer en revue les differentes etapes pour decouvrir
laquelle aurait ete oubliee.
3. Verifier la presence de tousles outils.
4. Jeter/recycler tousles materiaux d'emballage.
5. Verifier que les robinets d'eau sont ouverts.
6. Verifier s'il y a des fuites autour des robinets et des tuyaux
d'arrivee d'eau.
7.
8.
9.
Risque de choc _lectrique
Brancher sur une prise & 3 alv_oles reli_e & la terre.
Ne pas enlever la broche de liaison & la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Brancher sur une prise & 3 alveoles reliee & la terre.
Lire "Utilisation de la laveuse".
Pour tester le fonctionnement de la machine et la nettoyer,
s'assurer qu'il n'y a pas de vetements dans la laveuse, puis
ajouter une pastille AFFRESH°dans le tambour de la laveuse.
Selectionner Power (mise sous tension), le programme Clean
Washer, puis selectionner START (mise en marche). Uexecution
de ce programme dure environ 65 minutes. Laisser la laveuse
executer le programme complet sans interruption.
34
CARACTERISTIQUESETAVANTAGES
Commandes _lectroniques
Les commandes electroniques flexibles sont faciles & utiliser, que
vous soyez debutant ou expert.
Distributeurs intelligents
Les distributeurs intelligents rendent votre laveuse veritablement
automatique. Cette laveuse comporte un distributeur & trois
compartiments pour le detergent du lavage principal,
I'assouplissant de tissu et I'agent de blanchiment. Le distributeur
comporte de grandes zones de versement. Le distributeur est
auto-nettoyant et peut _tre facilement retir& Les produits de
lessive sont dilu6s avec de I'eau frafche et ajoutes & la charge au
moment approprie au cours du programme de lavage.
Nettoyage en profondeur avec vapeur
Cette laveuse comporte un module de vapeur incorpore qui est
combine & I'option DEEP CLEAN (nettoyage en profondeur) afin de
fournir des temperatures multiples pour favoriser I'enlevement de
taches variees des v_tements.
Programme Clean Washer with AFFRESH o avec vapeur
Ce programme utilise lavapeur pour augmenter la temperature de la
laveuse et faire effectuer & la laveuse un autonettoyage, laissant
I'interieur de la machine propre. L'utilisation du nettoyant pour
laveuse AFFRESH <eou d'un agent de blanchiment liquide avec ce
programme, enlevera et previendra les residus & I'origine d'odeurs.
Vitesses d'essorage
Cette laveuse selectionne automatiquement la vitesse d'essorage
en fonction du programme selectionn& Ce reglage effectue & I'usine
peut toutefois _tre modifi& Cette laveuse offre jusqu'& cinq choix de
vitesses d'essorage differentes, jusqu'& 1300 tours par minute.
Chauffe-eau
Cette laveuse comporte un chauffe-eau qui chauffe
automatiquement I'eau & la temperature optimale pour
le programme selectionn& Ceci permet un nettoyage par
etapes : I'eau tiede est d'abord introduite et melangee avec
le detergent, puis rechauffee. Le nettoyage par etapes debute
le programme de lavage avec de I'eau tiede pour eliminer les
taches (de sang ou d'herbe par exemple).
Commandes intuitives 6th Sense _
Un systeme intuitif"qui connaft chaque charge" determine le volume
de la charge, les niveaux d'eau et la duree de nettoyage
necessaires.
sense
technology
Niveau d'eau automatique
Cette laveuse ajuste automatiquement le niveau de I'eau pour un
nettoyage et un rin£;age parfaits. Deux detecteurs determinent le
volume de la charge, la composition de la charge et le niveau de
mousse; ils ajustent ensuite le niveau d'eau au reglage appropri&
Ceci supprime la necessite d'evaluer le niveau d'eau necessaire. Le
niveau d'eau correspond exactement au volume de chaque charge
de lavage.
Volume de charge plus important
L'absence d'agitateur permet de laver des articles plus grands et
plus encombrants tels qu'un couvre-lit de tres grande taille. Vous
pouvez aussi laver davantage de v_tements & la fois, ce qui signifie
moins de charges.
Tambour en acier inoxydable
Le tambour en acier inoxydable elimine la corrosion et permet des
vitesses d'essorage plus elevees pour une meilleure evacuation de
reau, laquelle aide & reduire la duree de sechage, comparativement
& des laveuses traditionnelles & chargement par le haut.
Syst_me de lavage Haute efficacit_
Votre nouvelle laveuse & chargement frontal, haute efficacite, vous
fait economiser du temps gr&ce & des charges plus importantes et
moins frequentes. Elle reduit egalement les factures d'eau et
d'energie en aidant & preserver les ressources.
Syst_me de lavage par injection directe
Cette laveuse achemine 100 % de reau par le biais des distributeurs
pour assurer un rin£_ageet un melange complet de tousles produits
de lessive avant qu'ils n'entrent en contact avec les v_tements.
L'eau est ensuite aspergee du haut & I'avant vers le centre de la
charge, fournissant une distribution uniforme et une performance de
nettoyage optimale. II est normal que de petites quantites d'eau
demeurent dans les distributeurs Iorsque le programme de lavage
est achev&
Syst_me efficace de d_tergent avec clapet
anti-_chappement
Cette laveuse est equipee d'un clapet specialement con(_u pour se
fermer durant I'etape de lavage du programme pour que la totalite
du melange d'eau et de detergent soit utilisee pour la charge. Le
systeme de detergent efficace evite tout gaspillage d'eau ou de
detergent.
Syst_me de suspension & 6 points
Les amortisseurs de chocs, les 2 ressorts et les commandes
electroniques sont specialement con£_uspour aider & redistribuer
la charge automatiquement et minimiser le mouvement du tambour
de lavage au cours du programme d'essorage. Le systeme de
suspension en 6 points reduit I'intensite de reffort transmis au
plancher par la laveuse, ce qui reduit le bruit et les vibrations.
Add a Garment (ajouter un v6tement)
Lorsque cette option est disponible au debut du programme, le
temoin lumineux Add a Garment s'allume pendant les
4 & 8 premieres minutes. Cette laveuse octroie une periode de
4 & 8 minutes pendant laquelle d'autres v_tements peuvent _tre
ajoutes & la charge.
35
UTILISATIONDELALAVEUSE
NORMAL
DELICATE
WOOL
SIL
HAND
WABHABLEB
QUICK
WASE
0
ControlsLock/Ullock
toldf_f3seco,_s
ACTIVEWEAR sIARr EstimatedTimeRemaining
BULKYITEMS
x,_ Delay Wash
-- 0 0
RINSE/SPIN o
SOAK Ooor Locked
®
EanFlesh
DeepClean OxiDispenser NightQuiet
000
OPTIONS
Ii SaNtize _® Extra High
Hot 10 High
• Warm* 10 Medium _I_ Heavy ['® Loud
® Warm 10 Low I ° Normal 10 Soft
Cold 1.0 No Spin L® Light I_o Off
00oo
WaterTemp Spin Soil Cycle
_Warmtir_se Speed Level Signal
Selection
£uttor_ Sour'_olloff
1o14fo,_s_c
Ii Max
ENZ=
©
Rinse
REMARQUE : Le tableau de commande de votre modele peut differer de celui illustre ci-dessus.
Mise en marche de la laveuse
Risque d'incendie
Ne jamais mettre des articles humect6s d'essence ou
d'autres fluides inflammables darts la laveuse.
Aucune laveuse ne peut compl_tement enlever I'huile.
Ne pas faire s6cher des articles qui ont 6t6 sails par
tout genre d'huile (y compris les huiles de cuisson).
Le non=respect de ces instructions peut causer un
d6c_s, une explosion ou un incendie,
Utilisation du d6tergent appropri6
Utiliser uniquement des detergents Haute efficacit& Pour ce type
de detergent, "HE" ou "Haute efficacite" sera mentionne sur
I'emballage. Ce systeme de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un detergent ordinaire non HE.
L'utilisation d'un detergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durees de
programmes plus Iongues et une performance de rin£;age reduite.
Ceci peut aussi entrafner des defaillances des composants et une
moisissure perceptible. Les detergents HE sont con(_us pour
produire la quantite de mousse adequate pour le meilleur
rendement. Suivre les recommandations du fabricant pour
determiner la quantite de detergent a utiliser. N'oubliez pas que
les detergents concentres (par exemple 2 x ou plus) utiliseront
moins de detergent selon la taille de la charge.
Utifiser uniquement un d#tergent HE Haute efficacit#.
AVERTISSEMENT : Pour reduire le risque d'incendie, de choc
electrique ou de blessure corporelle, lire les INSTRUCTIONS
IMPORTANTES DE S#CURIT# avant de faire fonctionner cet
appareil.
Le texte suivant est un guide pour I'utilisation de la laveuse. Veuillez
vous ref6rer aux sections specifiques de ce manuel pour obtenir des
renseignements plus detaill6s.
Ne pas remiser de produits de lessive sur le dessus de cette
laveuse. II est normal d'observer des vibrations durant le
fonctionnement.
Premier programme de lavage sans linge
Avant de laver des v6tements pour la premiere fois, choisir le
programme QUICK WASH (lavage rapide) et I'executer sans linge
(si cela n'a pas dej& et6 fait au cours de I'etape d'installation finale).
Utiliser uniquement un detergent HE Haute efficacit& Utiliser la
moitie de la quantite recommandee par le fabricant pour une charge
de taille moyenne. Ce programme prealable sert & garantir que
I'interieur est propre avant de laver des v6tements.
36
Pour tous les programmes de lavage
1=
Ouvrir la porte de la laveuse en tirant sur la poignee. Trier le linge
d'apres la couleur et le type de tissu. Placer une charge de linge
trie dans la laveuse. Ne pas tasser le linge dans la laveuse. Des
vetements tasses peuvent causer un nettoyage mediocre.
• La laveuse peut etre bien remplie mais le lingene doit pas
etre tass& La porte de la laveuse doit fermer facilement.
• Melanger les gros articles avec les petits articles et eviter de
laver des articles seuls. Charger la laveuse uniformement.
Laver les petits articles tels que les chaussettes d'enfants
dans un sac en filet pour le linge. II est recommande
d'utiliser plus d'un sac de linge et de remplir chaque sac
avec des quantites similaires de linge.
• Lorsqu'on retire le linge, verifier de temps en temps sous
le joint h I'avant de la cuve qu'il n'y a pas de petits articles
coinces.
2=
Fermer la porte de la laveuse en la poussant fermement jusqu'h
ce que le verrou s'enclenche. La porte de la laveuse demeurera
verrouillee durant le programme de lavage.
REMARQUES •
• Lorsqu'un programme de lavage est termine, la porte doit
etre ouverte puis refermee avant qu'un nouveau programme
puisse commencer.
• La porte ne peut etre ouverte que si PAUSE/CANCEL
(pause/annulation) est selectionne Iorsque le temoin
lumineux Add a Garment (ajouter un vetement) est allume ou
si le programme a ete annul&
• Voir "Pour annuler un programme" dans la section
"Changement de programmes, options et modificateurs".
3. Ouvrir le tiroir distributeur et verser les produits de lessive dans les
compartiments de detergent, d'agent de blanchiment ou
d'assouplissant de tissu. Fermer le tiroir lentement pour eviter les
renversements. Voir "Utilisation du distributeur".
4. Mettre la laveuse en marche en selectionnant POWER
(alimentation). Selectionner un des programmes en tournant le
selecteur de programme. Le temoin lumineux correspondant au
programme selectionne s'allume en vert. Lors de la selection d'un
programme de lavage, les prereglages d'options et de
modificateurs (temperature de I'eau, vitesse d'essorage, niveau
de salete et rin£:age)pour le programme selectionne s'allument en
vert. Les options selectionnables s'allument d'une couleur ambre.
Si une option ou un modificateur est indisponible avec un
programme selectionne, le temoin ne s'allume pas. L'afficheur
indique la duree residuelle estimee. Les prereglages procurent les
soins aux tissus recommandes pour le programme selectionn&
Voir "Programmes".
5. Selectionner les options desirees. Toutes les options ne sont pas
disponibles avec tous les programmes. Voir "Options".
6. Selectionner les modificateurs desires, tels que la temperature de
I'eau, la vitesse d'essorage, le niveau de salete et le ringage. Tous
les modificateurs ne sont pas disponibles avec tousles
programmes et toutes les options. Voir "Modificateurs".
7. Si desire, selectionner CYCLE SIGNAL (signal de programme). Le
signal est utile Iorsque vous lavez des articles qui doivent etre
enleves de la laveuse aussit6t qu'elle s'arrete. Selectionner Loud
(fort), Soft (faible) ou Off (desactive).
8. Si desire, selectionner BU-I-I-ONSOUND (son des boutons). Si
cette caracteristique est activee, la laveuse emet un son h chaque
fois qu'on appuie sur un bouton. Selectionner Loud (fort), Soft
(faible) ou Off (desactive).
9. Selectionner START (mise en marche) pendant 1 seconde
environ.
• Si vous n'appuyez pas sur START (mise en marche) dans les
5 minutes qui suivent le choix d'un programme, la laveuse
s'eteint automatiquement.
10.
11.
• Lorsque le programme de lavage est termine, le temoin de
I'etat d'avancement DONE (termine) s'illumine, la porte se
deverrouille et la charge peut etre retiree de la laveuse. La
laveuse s'eteint automatiquement 60 minutes apres lafin du
programme et le temoin DONE s'eteint. Pour eteindre
manuellement la laveuse apres la fin d'un programme de
lavage, selectionner une fois PAUSE/CANCEL (pause/
annulation).
Pour reutiliser le meme programme, appuyer d'abord sur POWER
(alimentation) puis sur START (mise en marche).
Pour commencer le programme de lavage ult_rieurement
Selectionner DELAY WASH (lavage differe) jusqu'h ce que le
delai desire (en heures) soit indique sur I'afticheur de la duree
residuelle estimee. Selectionner START (mise en marche). La
fenetre d'affichage indique le compte h rebours jusqu'au
programme de lavage.
IMPORTANT • En cas de mise en marche differee d'un
programme, utiliser seulement des detergents en poudre dans le
compartiment de lavage principal car les detergents liquides
risquent de suinter hors du compartiment avant le debut du
programme de lavage.
Utilisation du distributeur
Votre nouvelle laveuse comporte un tiroir distributeur avec quatre
compartiments pour les produits de lessive - un pour le detergent,
un pour les produits h base d'oxygene, un pour I'agent de
blanchiment liquide au chlore et un pour I'assouplissant de tissu
liquide. Les produits de lessive sont dilues et distribues
automatiquement au moment approprie durant le programme de
lavage, ce qui evite h I'utilisateur de retourner h la laveuse durant
le programme pour ajouter ces produits.
II est normal que de petites quantites d'eau demeurent dans les
distributeurs Iorsque le programme de lavage est achev&
Ne pas placer de produits de lessive directement dans la cuve de
lavage. Toujours utiliser les distributeurs appropries pour ajouter
les produits de lessive.
Choix du d_tergent appropri_
Utiliser uniquement des detergents Haute efficacit& Pour ce type
de detergent, "HE" ou "Haute efficacite" sera mentionne sur
I'emballage. Ce systeme de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un detergent ordinaire non HE.
L'utilisation d'un detergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durees de
programmes plus Iongues et une performance de rin£;age reduite.
Ceci peut aussi entrafner des defaillances des composants et une
moisissure perceptible. Les detergents HE sont con(;us pour
produire la quantite de mousse adequate pour le meilleur
rendement. Suivre les recommandations du fabricant pour
determiner la quantite de detergent h utiliser. N'oubliez pas que
les detergents concentres (par exemple 2 x ou plus) utiliseront
moins de detergent selon la taille de la charge.
Utiliser uniquement un d#tergent HE Haute efficacit&
Pour remplir les compartiments du distributeur
1. Tirer le tiroir distributeur.
2. Verser le produit de lessive desire dans le compartiment
appropri&
37
3.
Enfoncer le tiroir distributeur lentement et completement (pour
eviter les renversements).
A. Compartiment d'agent de blanchiment Oxi/sans
danger pour les couleurs
B. S#lecteur du type de d#tergent
C. Compartiment d#tergent Haute efficacit# "HE"
D. Levier de d#gagement du distributeur
E. Compartiment pour agent de blanchiment au chlore
F. Compartiment pour assouplissant de tissu
Compartiment d'agent de blanchiment Oxi/sans
danger pour les couleurs
(Lettre B sur I'illustration du distributeur)
On peut utiliser le traitement anti-taches/agent de blanchiment
sans danger pour les couleurs & base d'oxygene liquide ou en
poudre dans ce compartiment; cependant, la formulation en
poudre est recommandee pour une liberation retardee du produit
au moment opportun. Ajouter le traitement anti-taches/agent de
blanchiment sans danger pour les couleurs a base d'oxygene
dans ce compartiment Iors de I'utilisation de I'option Oxi Treat
(traitement Oxi). Le traitement anti-taches/agent de blanchiment
sans danger pour les couleurs a base d'oxygene sera distribue
automatiquement au cours du programme de lavage si I'on
selectionne I'option Oxi Treat (traitement Oxi). Suivre les
directives du fabricant pour I'utilisation adequate.
IMPORTANT : En cas de mise en marche differee d'un
programme, utiliser uniquement du produit en poudre dans le
compartiment d'agent de blanchiment Oxi/sans danger pour les
couleurs car les detergents liquides risquent de couler hors du
compartiment Iors du lavage differe, avant le debut du
programme de lavage.
Compartiment d_tergent Haute efficacit_ 'HE'
(Lettre C sur I'illustration du distributeur)
Verser le detergent HE liquide ou en poudre dans ce
compartiment pour le programme de lavage principal. Le
selecteur de type de detergent (A) doit toujours _tre place
dans la bonne position pour le type de detergent utilis& Faire
glisser le selecteur du type de detergent en position correcte.
IMPORTANT : En cas d'utilisation de I'option de lavage differe,
un detergent en poudre doit _tre utilise dans le compartiment de
lavage principal car les detergents liquides peuvent suinter hors
du compartiment avant le debut du lavage principal.
• Utiliser la quantite recommandee par le fabricant en fonction de
la taille de la charge.
• Uagent de blanchiment liquide ou en poudre sans danger pour
les couleurs peut _tre verse dans le compartiment du lavage
principal avec le m_me type de detergent, liquide ou en poudre.
• D_tergent liquide :
J
S#lecteur en position pour le d#tergent liquide
A. S#lecteur du type de d#tergent
• D_tergent en poudre :
S#lecteur en position pour le d#tergent en poudre
A. S#lecteur du type de d#tergent
Compartiment pour agent de blanchiment
(Lettre E sur I'illustration du distributeur)
Ne pas verser plus de 2/3 de tasse (160 mL) d'agent de
blanchiment liquide dans ce compartiment. L'agent de
blanchiment sera automatiquement dilue et distribue au moment
opportun au cours du premier ringage apres le programme de
lavage. Ce compartiment ne peut diluer un agent de blanchiment
en poudre.
• Toujours mesurer la quantite d'agent de blanchiment liquide.
Utiliser une tasse & mesurer avec un bec verseur; ne pas utiliser
une quantite approximative.
• Ne pas remplir au-del& du niveau "MAX".
REMARQUE : Un remplissage excessif pourrait causer des
dommages aux v_tements.
_, la fin du programme, il est possible qu'une petite quantite
d'eau reste dans le distributeur. Ceci est normal.
Compartiment pour assouplissant de tissu
(Lettre F sur I'illustration du distributeur)
Verser un assouplissant de tissu liquide dans le distributeur
d'assouplissant de tissu, si desire.
IMPORTANT : Diluer la totalite de I'assouplissant de tissu avec de
I'eau pour un total de 1/4 de tasse (60 mL).
• Ne pas remplir excessivement. La capacite du distributeur est
de 1/4 de tasse (60 mL).
38
• Ne pas renverser ou faire couler d'assouplissant de tissu sur les
vetements.
REMARQUES :
• Utiliser seulement de I'assouplissant de tissu liquide dans ce
distributeur.
Ne pas utiliser de boules distributrices d'assouplissant de tissu
dans cette laveuse. Les boules distributrices ne fonctionnent pas
correctement avec cette laveuse.
Pause ou remise en marche
1. Pour mettre la laveuse en pause &tout moment, appuyer sur
PAUSE/CANCEL (pause/annulation).
2. Pour poursuivre le programme, appuyer sur START (mise en
marche) (pendant environ 1 seconde).
Changement des prog ammes,
options et modificateurs
Toutes les options et tousles modificateurs ne sont pas disponibles
avec tous les programmes. Les modificateurs disponibles
s'allument d'une couleur ambre. Si une option ou un modificateur
est indisponible avec un programme selectionne, le temoin ne
s'allume pas. Les programmes, options et modificateurs peuvent
etre changes a tout moment tant que START (mise en marche) n'a
pas ete selectionn&
Pour annuler un programme et en s61ectionner un autre
1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).
2. Appuyer sur POWER (alimentation).
3. Selectionner le programme desire.
4. Selectionner les options et modificateurs desires tels que la
temperature de I'eau, la vitesse d'essorage et le niveau de salet&
5. Appuyer sur START (mise en marche) (pendant environ
1 seconde) pour remettre la laveuse en marche au debut du
nouveau programme.
Pour annuler un programme
1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).
2. La laveuse s'eteint, la porte se deverrouille et les vetements
peuvent etre retires.
REMARQUE : Si le niveau d'eau ou la temperature est trop eleve(e),
la laveuse effectuera automatiquement une vidange avant le
deverrouillage de la porte.
Pour changer les options ou les modificateurs Iorsque
le programme a commenc6
1. Appuyer une fois sur PAUSE/CANCEL (pause/annulation).
2. Selectionner les options et modificateurs desires tels que la
temperature de I'eau, la vitesse d'essorage et le niveau de salet&
Les selections disponibles s'allument d'une couleur ambre.
3. Appuyer sur START (mise en marche) (pendant environ 1
seconde) pour poursuivre le programme.
Pour vidanger la laveuse manuellement
1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation).
2. Appuyer sur POWER (alimentation).
3. Selectionner DRAIN/SPIN (vidange/essorage).
4. Appuyer sur START (mise en marche) (pendant environ
1 seconde) pour commencer la vidange.
5. Lorsque I'essorage est termine, la porte se deverrouille. Les
articles peuvent etre retires de la laveuse.
T6moins hmineux
Ces temoins lumineux indiquent quelle partie du programme
la laveuse est en train d'effectuer. IIs indiquent egalement a quel
moment vous pouvez ajouter un article supplementaire dans
la laveuse eta quel moment les commandes sont verrouillees.
Estimated Time Remaining
Add a Garment (ajouter un v6tement)
Cette laveuse octroie une periode de 8 minutes pendant laquelle
d'autres vetements peuvent etre ajoutes a la charge. Vous
pouvez ajouter des articles dans la laveuse tant que le temoin
lumineux Add a Garment est allum&
Pour ajouter des articles
1. Selectionner une fois Pause/Cancel (pause/annulation). La porte
de la laveuse se deverrouille et les articles peuvent etre ajoutes.
2. Pour poursuivre le programme, fermer la porte et selectionner
Start (mise en marche) (pendant environ 1 seconde).
3. Pour deverrouiller la porte a la fin de la periode Add a Garment
(ajouter un vetement), appuyer deux fois sur PAUSE/CANCEL
(pause/annulation). Cela annule le programme de lavage.
Done (linge pr_t)
P,I'achevement du programme de lavage, le temoin lumineux DONE
(termine) s'illumine et la porte se deverrouille; on peut alors retirer le
linge de la laveuse. La laveuse s'eteint automatiquement 60 minutes
apres la fin du programme et le temoin DONE (termine) s'eteint.
Controls Lock/Unlock (verrouillage/d6verrouillage des
commandes)
La fonction Controls Lock (verrouillage des commandes) evite
I'utilisation involontaire de la laveuse. Vous pouvez aussi utiliser
la caracteristique de verrouillage des commandes pour eviter des
changements involontaires de programme ou d'option durant un
programme. Lorsque Controls Lock est allume, tousles boutons
sont desactiv6s a I'exception de Pause/Cancel (pause/annulation)
et Start (mise en marche). Vous pouvez verrouiller les commandes
alors que la laveuse est en marche.
Pour verrouiller les commandes
Appuyer sur CONTROLS LOCK/UNLOCK (verrouillage des
commandes) pendant 3 secondes apres le debut du programme
ou quand la laveuse s'est eteinte.
®
ControlsLocklUnlock
Holdfor 3 Seconds
Le temoin lumineux & c6te du bouton CONTROLS LOCK/UNLOCK
s'allume.
39
Pour d_verrouiller les commandes
Appuyer sur CONTROLS LOCK/UNLOCK (verrouillage des
commandes) pendant 3 secondes jusqu'& ce que le temoin
lumineux s'eteigne.
REMARQUE • Pour verrouiller ou deverrouiller les commandes
Iorsque la laveuse est eteinte, appuyer sur CONTROLS LOCK/
UNLOCK (verrouillage/deverrouillage des commandes) pendant
3 secondes.
Door Locked (porte verrouill_e)
Lorsque le temoin lumineux s'allume, la porte est verrouillee.
Sensing/Revising Estimated Time (t_moin de d_tection/
mise _ jour de la dur_e estim_e)
La duree du programme varie automatiquement en fonction de la
pression et de la temperature de reau, du detergent et de la charge
de linge.
La laveuse detecte automatiquement la progression du programme
et ajuste raffichage de la duree restante estimee. Pendant la
detection, la duree estimee clignote et le temoin lumineux de
detection s'allume. Quand la detection est terminee, le clignotement
s'arr_te, le temoin lumineux s'eteint et raffichage de la duree
restante estimee est mis a jour.
La duree du programme sera prolongee en cas d'exces de mousse
ou si la charge est desequilibree. La procedure contre la mousse
elimine I'exces de mousse et permet un ringage correct de vos
v_tements. Voir "Depannage". L'affichage du temps se mettra en
pause pendant la procedure de desequilibrage jusqu'a ce que cette
procedure soit terminee, puis reprendra en m_me temps que le
programme.
Prog ammes
Pour selectionner un programme, tourner le bouton de commande
au programme desire. Chaque programme est congu pour differents
types de tissu et niveaux de salet& Les temoins lumineux des
modificateurs, situes sur le c6te droit du tableau, changent en
fonction des programmes selectionnes.
NORMAL
DELICATE ACTIVEWEAR
WOOL BULKYITEMS
SILK HEAVYDUTY
HAND WHITEST
WASHABLES WHITES
QUICK
WAS£
INSEISPIN
;OAK
Chaque programme comporte un niveau de salete (duree
estimee du programme), une temperature de reau et une vitesse
d'essorage preregles et peut comporter des options prereglees.
Les prereglages procurent les soins aux tissus recommandes
pour le programme selectionn&
Les prereglages de programme s'allument en vert pour indiquer
les options et modificateurs preselectionnes; ils peuvent _tre
modifies a tout moment tant que START (mise en marche) n'a
pas ete selectionn& Toutes les options et tousles modificateurs
ne sont pas disponibles avec tousles programmes. Les
selections disponibles s'allument d'une couleur ambre. (Pour
modifier les reglages apres le debut du programme, appuyer
une fois sur PAUSE/CANCEL (pause/annulation), puis
selectionner les reglages desires. Appuyer sur START pour
continuer le programme.)
Les detergents en poudre peuvent ne pas se dissoudre
correctement durant un programme a basse vitesse. Pour des
resultats optimaux, utiliser un detergent liquide pour les
programmes a basse vitesse.
Pr_r_glages de programme
Chaque programme comporte un niveau de salete (duree du
programme), une temperature de reau et une vitesse d'essorage
preregles. Les prereglages procurent les soins aux tissus
recommandes pour le programme selectionn& Voir le tableau.
Programme Niveau de Temp. de l'eau Vitesse
salet_ d'essorage
(duree de
programme)
Whitest Normal Hot/Cold Extra High
Whites (1:20) (chaude/froide) (tres elevee
(blancs les
plus blancs)
Heavy Duty Heavy (Intense) Warm/Cold Extra High
(service (1:20) (tiede/froide (tres elevee
intense)
Bulky Items Normal Warm/Cold Extra High
(articles (1:00) (tiede/froide (tres elevee
volumineux)
Active Wear Normal Warm/Cold Medium
(v6tements (0:40) (tiede/froide (moyenne)
de sport)
Normal/ Normal Warm/Cold High
Casual (0:50) (tiede/froide (elevee)
(normal/
tout-after)
Delicate Normal Warm/Cold Medium
(articles (0:40) (tiede/froide (moyenne)
d_licats)
Wool Normal Warm/Cold Medium
(lainages) (0:30) (tiede/froide (moyenne)
Silk Normal Cold/Cold Pas
(soie) (0:27) (froide/froide) d'essorage
Hand Normal Cold/Cold Low
Washables (0:30) (froide/froide) (basse)
(articles
lavables a la
main)
Quick Wash Normal Warm/Cold Extra High
(lavage (0:18) (tiede/froide) (tres elevee
rapide)
(2ou3
articles)
Clean
Washer with
AFFRESff e
(nettoyage
de la laveuse
avec
AFFRESH _e)
S/O S/O S/O
(1:O5)
Soak Normal Warm/Cold S/O
(trempage) (0:32) (tiede/froide)
40
Programme Niveau de Temp. de I'eau Vitesse
salet6 d'essorage
(duree de
programme)
Rinse/Spin S/O Cold/Cold Extra High
(rin£age/ (0:22) (froide/froide) (tres elevee)
essorage)
Drain/Spin S/O S/O Extra High
(vidange/ (0:13) (tres elevee)
essorage)
Modification des pr6r6glages de programme
Appuyer sur le selecteur de chaque reglage disponible jusqu'& ce
que le reglage desire s'allume en vert.
Whitest Whites (blancs les plus blancs)
Ce programme est specialement con£;u pour le nettoyage de
charges de linge blanc sale avec ajout d'agent de blanchiment. Les
temperatures de lavage elevees assurent un fonctionnement optimal
de I'agent de blanchiment. Un rin(;age supplementaire fournit une
performance de rin£;age optimale pour eviter les residus de chlore
sur votre lessive. Ce programme combine un culbutage & vitesse
rapide, une duree de lavage prolongee et un essorage & vitesse
elevee pour reduire la duree de sechage.
Heavy Duty (service intense)
Utiliser ce programme pour laver des charges de v6tements
robustes, aux couleurs grand teint et tres sales. Ce programme
combine un culbutage & vitesse rapide, une duree de lavage
prolongee et un essorage & vitesse elevee pour reduire la duree de
sechage. Si la temperature de I'eau est inferieure & celle necessaire
pour ce programme, le chauffe-eau rechauffera I'eau a la
temperature ideale.
Bulky Items (articles volumineux)
Utiliser ce programme pour laver de gros articles tels que
couvertures et edredons. Ce programme commence par un
trempage pour bien imbiber la charge. Ceci est suivi d'une action de
lavage moyenne et d'un essorage & basse vitesse uniquement pour
maintenir I'equilibre de la charge.
Active Wear (v6tements de sport)
Utiliser ce programme pour laver de petites charges de v6tements
de sport, comme des shorts de cyclistes, debardeurs, collant de
course, et autres tenues de sport. Ce programme combine un
culbutage & basse vitesse et un essorage & vitesse moyenne pour
assurer un soin delicat des tissus.
Normal/Casual (normal/tout-aller)
Utiliser ce programme pour laver des charges de tissus qui ne se
repassent pas, tels que chemises de sport, chemisiers, v6tements
de travail tout-aller, melanges & pressage permanent, coton et linge
de maison et tissus synthetiques. Ce programme combine un
culbutage &vitesse moyenne, un essorage & vitesse elevee et un
processus de refroidissement de la charge pour reduire le
froissement.
REMARQUE : Pour un meilleur rendement energetique, utiliser le
programme Normal/Casual (normal/tout-aller).
Delicate (articles d61icats)
Utiliser ce programme pour laver les tissus fragiles et la lingerie. Ce
programme combine un culbutage & basse vitesse et un essorage &
vitesse moyenne pour assurer un soin delicat des tissus.
Wool (lainages)
Utiliser ce programme pour laver les articles en laine lavables
(verifier I'etiquette de soin des v6tements pour s'assurer que le
v6tement peut 6tre lave). Le mouvement CRADLE CLEAN rM
(nettoyage par bercement) offre un nettoyage en douceur,
efficace et sans danger pour les v6tements. Ce programme
comporte un culbutage delicat et un essorage & basse vitesse
pour un soin optimal des v6tements.
IMPORTANT: #viter d'utiliser des detergents en poudre. Pour de
meilleurs resultats, utiliser un detergent con£;u pour le soin des
v6tements en laine.
Silk (soie)
Utiliser ce programme pour laver les articles en soie lavables (verifier
I'etiquette de soin des v6tements pour s'assuer que le v6tement
peut 6tre lave). Le mouvement CRADLE CLEAN TM (nettoyage par
bercement) offre un nettoyage en douceur, efficace et sans danger
pour les v6tements. Ce programme effectue un culbutage en
douceur et evacue I'eau sans essorage pour nettoyer les v6tements
de soie en douceur et reduire le froissement au minimum. Les
articles seront legerement plus mouilles & la fin du programme, en
raison de I'absence d'essorage.
REMARQUE : Utiliser des sacs en filet pour le linge au
besoin.
IMPORTANT : #viter d'utiliser des detergents en poudre.
Pour de meilleurs resultats, utiliser un detergent con(;u pour
le soin des v6tements en soie.
Hand Washables (articles lavables & la main)
Utiliser ce programme pour nettoyer les articles lavables a la main et
les v6tements necessitant un soin special. Semblable & la fa£;on
dont les v6tements sont laves & la main dans un evier, I'action de
lavage de ce programme combine des periodes de culbutage &
basse vitesse et de trempage. L'essorage & basse vitesse reduit le
froissement.
• Utiliser des sacs en filet pour le linge au besoin.
Quick Wash (lavage rapide)
Utiliser ce programme pour laver des petites charges de
2 ou 3 articles legerement sales dont on a besoin rapidement. Ce
programme combine un culbutage & vitesse rapide, une duree de
lavage plus courte et un essorage & vitesse elevee pour reduire la
duree de sechage.
Clean Washer with AFFRESH <ocycle
(programmede nettoyagede la laveuseavec AFFRESH<°)
Utiliser le programme Clean Washer une fois par mois pour
conserver I'interieur de la laveuse frais et propre. Ce programme
utilise un niveau d'eau plus eleve. Utiliser une pastille de nettoyant
pour laveuse AFFRESH ° ou de I'agent de blanchiment pour nettoyer
& fond I'interieur de la machine & laver. Ce programme ne doit pas
6tre interrompu. Voir "Nettoyage de la laveuse" dans la section
"Entretien de la laveuse".
IMPORTANT : Ne pas placer de v6tements ou autres articles dans
la laveuse pendant le programme Clean Washer. Utiliser ce
programme avec un tambour de lavage vide.
41
Soak (trempage)
Utiliser le programme de trempage pour enlever les petits points des
taches tenaces sur les tissus. Ce programme comporte une periode
de trempage dans de I'eau tiede ou froide, suivie d'une vidange. La
quantite supplementaire d'eau, la courte phase de culbutage pour
une distribution uniforme de la lessive et la periode de trempage
sans mouvement du tambour permettent une elimination plus
efficace des taches incrustees. La vidange sans essorage prend
spin des articles, meme les plus delicats.
Rinse/Spin (rin(_age/essorage)
Utiliser ce programme pour obtenir un ringage et un essorage
seulement. Ce programme combine un culbutage h vitesse elevee
et un essorage h vitesse elevee. On peut reduire la vitesse
d'essorage en selectionnant la vitesse souhaitee h partir du
modificateur SPIN SPEED (vitesse d'essorage).
Le programme Rinse/Spin est utile pour
• Les charges qui necessitent un rin£_ageuniquement, comme les
maillots de bain.
REMARQUE : Pour les charges plus delicates, Iors de
I'utilisation d'un programme Rinse & Spin (ringage et essorage)
pour rincer des maillots de bain, changer le reglage du
modificateur Speed Spin (vitesse d'essorage) et passer h
Moyenne ou Basse pour eviter toute tension du tissu.
L'addition d'assouplissant de tissu h une charge.
Drain/Spin (vidange/essorage)
Utiliser ce programme pour vidanger la laveuse ou pour vidanger et
essorer la charge de lavage. La vitesse d'essorage est prereglee h
High (elevee). On peut reduire la vitesse d'essorage en selectionnant
la vitesse souhaitee h partir du modificateur SPIN SPEED (vitesse
d'essorage).
REMARQUE • Les charges de vetements synthetiques, tissus
delicats, articles lavables h la main et lainages lavables doivent etre
vidangees sans essorage ou avec essorage h basse vitesse pour ne
pas deformer les tissus.
Sons normaux 6mis par la laveuse
Comme pour tout appareil neuf, vous entendrez des sons auxquels
vous n'etes pas habitue. Vous pouvez entendre differents sons Iors
du verrouillage/deverrouillage de la porte et durant les processus de
lavage, rin(_age et essorage. Entre les changements dans les actions
de lavage, la laveuse fera des pauses momentanees. Vous
entendrez I'eclaboussement de I'eau pendant les programmes de
lavage et de rin£_age.Ces nouveaux sons et pauses font partie du
fonctionnement normal de la laveuse.
Options
Vous pouvez personnaliser votre lavage en ajoutant des options h
vos selections de programme. Vous pouvez ajouter ou modifier une
option apres le debut d'un programme h tout moment avant la mise
en marche de I'option selectionnee. Toutes les options ne sont pas
disponibles avec tous les programmes. Les options disponibles
s'allument d'une couleur ambre. Les selections en cours s'allument
en vert. Si une option est indisponible avec un programme
selectionne, le temoin ne s'allume pas.
DeepClean OxiDispenser NightQuiet
DelayWash_)O @ 0 0
OPTIONS
e
FanFresh
Ii °ud
Soft
Off
©
Cycle
Signal
Btt_, Souad0,/0ff
_0Edfor3Sec
• Consulter le "Guide de lessivage" pour un aper(_u des options
possibles pour chaque selection de programme de lavage.
• Vous pouvez choisir plusieurs options par programme.
Certaines options ne peuvent etre selectionnees avec certains
programmes. Par exemple, I'option Deep Clean (nettoyage en
profondeur) est incompatible avec le programme Quick Wash
(lavage rapide).
• Si une option n'est pas disponible avec un programme
selectionne, 3 brefs signaux sonores sont emis et le temoin
lumineux de cette option ne s'allume pas au moment de la
selection.
Delay Wash (lavage diff6r_)
Pour differer la mise en marche d'un programme, selectionner
DELAY WASH (lavage differe) jusqu'h ce que la duree differee
desiree (en heures) spit indiquee sur I'afficheur de la duree residuelle
estimee, puis selectionner START (mise en marche). Le compte h
rebours jusqu'au programme de lavage s'affiche sur la fenetre, et
I'indicateur du bouton clignote jusqu'h ce que le programme
commence.
IMPORTANT : En cas de mise en marche differee d'un programme,
utiliser seulement des detergents en poudre dans le compartiment
pour detergent Haute efficacite (HE), car les detergents liquides
risquent de suinter hors du compartiment avant le debut du
programme de lavage.
Option FanFresh TM
Utiliser cette option si I'on n'est pas en mesure de decharger les
vetements rapidement apres la fin du programme de lavage.
Cette option fournit un culbutage et une circulation d'air
periodiques (gr&ce a un ventilateur silencieux h tres faible
consommation d'energie) pendant une periode maximale de
10 heures afin de rafrafchir vos vetements. Pendant ce temps,
le temoin lumineux "Done" reste active, la porte verrouillee et
le temoin lumineux TumbleFresh TM clignote. L'option FanFresh TM
s'arrete automatiquement et le verrou de la porte s'ouvre une fois
la duree ecoulee ou si on appuie sur le bouton Cancel pour
decharger le linge h un moment donne.
42
Deep Clean with Steam
(Nettoyage en profondeur avec vapeur)
Utiliser cette option pour les charges de v_tements tres sales qui
necessitent un traitement renforce contre les taches, les charges
comportant differents types de taches ou les charges que vous
soup£_onnez d'etre tachees mais qui n'ont peut-_tre pas ete
detectees (pas de tri ou de recherche de taches). Lorsque I'option
de nettoyage en profondeur avec vapeur est selectionnee, la
temperature de I'eau du programme de lavage selectionne est
automatiquement reglee &tiede. L'eau est alors lentement chauffee
& la temperature selectionnee, de m_me que la vapeur, pour faciliter
I'enlevement des taches. Cette option permettra I'elimination
optimale des souillures organiques, telles que le sang ou I'herbe.
Oxi Treat (traitement Oxi)
Utiliser cette option pour des charges de v_tements tres sales qui
necessitent un pretraitement. Selectionner cette option permet
de s'assurer que ces produits sont distribues pendant le
programme de lavage au moment opportun afin d'ameliorer le
rendement de la laveuse.
REMARQUES •
• Verser le traitement anti-taches & base d'oxygene ou I'agent
de blanchiment Oxi/sans danger pour les couleurs dans le
compartiment du tiroir distributeur.
Utiliser du detergent en poudre Iorsqu'on utilise Oxi Treat
(traitement Oxi).
Option NightQuiet TM
Avec cette option, la laveuse detecte les vibrations du programme
de lavage et peut ajuster la vitesse d'essorage pour reduire les
niveaux de son generes durant I'essorage.
Cycle signal (signal de programme)
Ce signal est utile Iorsqu'on retire les articles de la laveuse aussit6t
qu'elle s'arr_te. Appuyer sur CYCLE SIGNAL pour selectionner
Loud (fort), Soft (faible) ou Off (desactive). Pour activer/desactiver le
son du bouton, appuyer sur le bouton de signal de programme
pendant 3 secondes.
Modificateurs
Les prereglages de programme pour la temperature de I'eau, la
vitesse d'essorage, le niveau de salete et le rin£;age peuvent _tre
modifies. Vous pouvez modifier un modificateur apres le debut d'un
programme &tout moment avant la mise en marche du modificateur
selectionn& Tousles modificateurs ne sont pas disponibles avec
tousles programmes et toutes les options. Les options disponibles
s'allument d'une couleur ambre. Les selections en cours s'allument
en vert. Si un modificateur est indisponible avec un programme
selectionne, le temoin ne s'allume pas.
REMARQUE • Le tableau de commande de votre modele peut
differer de celui illustre ci-dessous.
IiSanitize [i Extra High iiiiH°t High
Warm* Medium • Heavy ® Max
Warm Low Normal Extra
Cold NoSpin Light Normal
00o o
WaterTemp Spin Soil Rinse
*Walm Rinse Speed Level
Selection
Pour modifier la temperature de I'eau, selectionner le bouton
WATER TEMP (temperature de I'eau) jusqu'& ce que le reglage
desire s'allume en vert.
Pour modifier la vitesse d'essorage, selectionner le bouton SPIN
SPEED (vitesse d'essorage) jusqu'& ce que le reglage desire
s'allume en vert.
Pour modifier la duree du programme, selectionner le bouton
SOIL LEVEL (niveau de salete) jusqu'& ce que le reglage desire
s'allume en vert.
Pour modifier le type de rin£_age,selectionner le bouton RINSE
(rin£_age)jusqu'& ce que le reglage desire s'allume en vert.
Temp. de I'eau
Selectionner une temperature de I'eau selon le type de charge &
laver. Utiliser I'eau de lavage la plus chaude sans danger pour les
tissus. Suivre les instructions figurant sur I'etiquette des
v_tements.
Dans les temperatures d'eau de lavage inferieures &60°F (15,6°C),
les detergents ne se dissolvent pas correctement. Les saletes
peuvent _tre difficiles & enlever.
Assainissement
• Cette laveuse comporte une temperature d'eau pour
assainissement certifiee par NSF International, un organisme
civil independant d'essais et de certification. La certification
verifie que le programme d'assainissement elimine 99,9 % des
bacteries que I'on trouve generalement sur les v_tements,
articles de literie et serviettes, et qu'il n'y a pas de transfert de
bacteries entre les charges une fois le programme termin&
• Utiliser I'option de temperature d'eau pour assainissement pour
laver des tissus grand teint, tres sales. Cette option combine
une temperature tres chaude pour garantir I'elimination des
saletes et taches importantes. II est recommande de regler le
chauffe-eau & 120°F (49°C) pour assurer un rendement efficace
pendant ce programme.
• Seuls les programmes pour lesquels on a selectionne la
temperature de lavage avec assainissement satisfont aux
specifications du NSF Protocol P172 concernant I'efficacite
d'assainissement. (Performance d'assainissement des laveuses
de format familial & usage residentiel ou commercial).
Technologie 6TH SENSE ®
La technologie 6TH SENSEC*detecte et maintient electroniquement
I'eau &une temperature constante. La technologie 6TH SENSE#>
regule I'arrivee d'eau chaude et d'eau froide. La technologie 6TH
SENSE ®est automatiquement activee Iorsqu'un programme est
selectionn& Voir "Prereglages de programme" dans "Programmes".
La technologie 6TH SENSECegarantit un nettoyage uniforme.
• La technologie 6TH SENSE _fonctionne avec tousles reglages
de temperature de I'eau de lavage.
• La technologie 6TH SENSECefonctionne pour la temperature de
rin£_ageIorsque la temperature de lavage est marquee d'un
asterisque, tel que Warm* (tiede). Toutes les autres temperatures
de rin£_agesont froides.
sense °
technology
43
Rinse (rin_age)
Extra Rinse (rin_age suppl_mentaire)
Un ringage supplementaire peut _tre effectue pour garantir
I'elimination des residus de detergent ou d'agent de blanchiment sur
les v_tements. Cette option fournit un ringage supplementaire avec
une eau & la m_me temperature que pour le ringage normal.
Max Rinse (rin_age max)
Cette option offre le meilleur ringage possible afin d'eliminer encore
plus efficacement le detergent.
Guide delessivage
Consulter ce tableau pour les types de charges sugger6s et le programme correspondant. Pour chacun des programmes de la laveuse,
les options disponibles sont indiqu6es & droite.
PROGRAMME TYPE DE CHAGE OPTIONS DISPONIBLES
SUGGI_RI_
Whitest Whites
(blancs les plus
blancs)
Heavy Duty
(service intense)
Delay Deep Clean Fan Night Distributeur Extra/Normal/
Wash with Steam Fresh TM Quiet TM Oxi Max Rinse
(lavage (nettoyage en (suppl_mentaire/
differS) profondeur normal/rin£age
avec vapeur) max)
Tissus blancs sales V" V" V" V" V" V"
V_tements robustes, aux
coleurs grand teint et tres
sales
v" v" v" v" v" v"
Bulky Items
(articles
volumineux)
Active Wear
(v6tements de
sport)
Couvertures et edredons
normalement sales
v" v" v" v" v" v"
Utiliser ce programme
pour laver de petites
charges de v_tements de
sport ou autres tenues
d'exericice qui exigent
un soin delicat des
tissus.
v" v" v" v"
Normal/Casual
(normal/
tout-aller)
Articles normalement
sales tels que
chemisiers, chemises,
salopettes, etc. en
polyester, nylon, coton,
lin ou melanges
de coton
v" v" v" v" v" v"
Delicate
(articles d_licats)
Articles necessitant un
soin particulier
etiquet6s "Lavable
& la main"
v" v" v" v"
Wool (lainages) Lainages avec un fini
non feutre lavables en
machine
v" v" v" v"
Silk (soie)
V_tements en soie
lavables en machine
v" v" v" v"
Handwashables
(lavage a la main)
Articles necessitant un
soin particulier
etiquet6s "Lavable
la main"
v" v" v" v"
44
PROGRAMME TYPE DE CHAGE OPTIONS DISPONIBLES
SUGGleRle
Delay Deep Clean Fan Night Distributeur Extra/Normal/
Wash with Steam FreshTM Quiet TM Oxi Max Rinse
(lavage (nettoyage en (suppl_mentaire/
differS) profondeur normal/rin_age
avec vapeur) max)
QuickWash 2 a 3 v_tements ,/ ,/ ,/ ,/
(lavage rapide) legerement sales en
coton, polyester, nylon
ou melanges de coton
Clean Washer
with AFFRESH ¢_
(nettoyage de la
laveuse avec
AFFRESH <*)
Pas de v_tements,
utiliser des pastilles de
nettoyant pour laveuse
AFFRESH <*ou un agent
de blanchiment au
chlore
v" v"
Soak (trempage) V_tements en coton, lin, ,/ ,/
polyester ou nylon
Rinse & Spin V_tements en coton, lin, ,/ ,/ ,/ ,/
(rin£age et polyester ou nylon
essorage)
Drain & Spin V_tements en coton, lin, ,/ ,/ ,/
(vidange et polyester ou nylon
essorage)
CONSEILSDELESS1VAGE
Preparation des v_tements pour le lavage
Suivre les recommandations suivantes pour prolonger la vie de vos
v_tements.
• Utiliser uniquement des detergents Haute efficacit& Pour ce
type de detergent, "HE" ou "Haute efficacite" sera mentionne
sur I'emballage. Ce systeme de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un detergent ordinaire non-
HE. Uutilisation d'un detergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durees
de programmes plus Iongues et une performance de ringage
reduite. Ceci peut aussi entrafner des defaillances des
composants et une moisissure perceptible. Les detergents HE
sont congus pour produire la quantite de mousse adequate
pour le meilleur rendement. Suivre les recommandations du
fabricant pour determiner la quantite de detergent & utiliser.
N'oubliez pas que les detergents concentres (par exemple 2 x
ou plus) utiliseront moins de detergent selon la taille de la
charge.
Utiliser uniquement un d#tergent HE Haute efficacit#.
• Fermer les fermetures a glissiere, les boutons pression et les
crochets pour eviter d'accrocher d'autres articles. Retirer les
epingles, boucles et autres objets durs pour eviter d'egratigner
I'interieur de la laveuse. Oter les garnitures et les ornements non
lavables.
• Vider les poches et les retourner.
• Retourner les revers et enlever la charpie et la poussiere avec
une brosse.
• Retourner les lainages et tricots synthetiques a I'envers pour
eviter le boulochage.
• Attacher les cordons et les ceintures pour emp_cher
remm_lement.
• Raccommoder les dechirures, les ourlets defaits et les coutures.
• Traiter les taches.
• Les v_tements taches ou mouilles doivent _tre laves sans delai
pour obtenir les meilleurs resultats.
• Melanger les petits articles avec les gros, eviter de laver un
article seul et repartir la charge de fagon egale dans la laveuse.
• Laver les petits articles tels que les chaussettes d'enfants dans
un sac en filet pour le linge. Pour obtenir une charge equilibree,
on recommande d'utiliser plus d'un sac et de remplir chaque
sac avec des quantites similaires.
REMARQUE : Si vous lavez uniquement des petits articles, il est
recommande d'utiliser plus d'un sac et de remplir chaque sac
avec des quantites similaires.
Tri
Separer les articles tres sales des articles legerement sales,
m_me si on les lave normalement ensemble. Separer les articles
qui forment de la charpie (serviettes, chenille) des articles qui
retiennent la charpie (velours c6tele, synthetiques, pressage
permanent). Dans la mesure du possible, retourner les articles
qui forment de la charpie.
Separer les couleurs foncees des couleurs claires et les articles
grand teint des articles qui deteignent.
Trier en fonction des tissus et de la confection (cotons solides,
tricots, articles delicats).
D_chargement
• Retirer les v_tements de la laveuse une fois que le programme
est termin& Des objets en metal comme les fermetures
glissiere, les boutons-pression et les boucles peuvent rouiller si
on les laisse Iongtemps dans le panier de la laveuse.
45
• Lorsqu'on retire le linge, verifier de temps en temps sous le joint
h I'avant de la cuve qu'il n'y ait pas de petits articles coinces.
Chargement
Suggestions de chargement
V_tements de travail Iourds
4 jeans 2 surv_tements (bas)
4 pantalons 2 surv_tements (haut)
4 chemises
Serviettes
10 serviettes de bain 14 debarbouillettes
10 serviettes h main
Charge mixte
3 draps (1 tres grand,
2 simples)
4 taies d'oreiller
3 chemises
3 chemisiers
9 tee-shirts
9 shorts
10 mouchoirs de poche
Programme Quick Wash
(lavage rapide)
(2 ou 3 v_tements)
2 chemises habillees
1 pantalon habille
ENTRETIENDELALAVEUSE
Nettoyage dela laveuse
Le processus d'entretien de la laveuse doit _tre effectue chaque
mois.
Nettoyage du joint de la porte
1=
2.
Ouvrir la porte de la laveuse et retirer tout v_tement ou article
de la laveuse.
Examiner le joint entre I'ouverture de la porte et le panier pour
deceler des zones tachees. Tirer sur le joint pour examiner
toutes les zones sous le joint et voir s'il n'y a pas d'objets
etrangers.
3=
A
A. Joint
Si des zones tachees sont decelees, essuyer ces zones en
respectant la procedure indiquee ci-dessous.
a) Melanger une solution diluee en utilisant 3/4 de tasse
(177 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L)
d'eau tiede du robinet.
b) Essuyer la zone du joint avec la solution diluee, en
utilisant un chiffon humide.
c) Laisser agir pendant 5 minutes.
d) Essuyer la zone completement avec un chiffon sec et
laisser I'interieur de la laveuse secher avec la porte
ouverte.
IMPORTANT :
• Porter des gants en caoutchouc en cas de nettoyage pendant
une periode prolongee.
• Consulter les instructions du fabricant de I'agent de blanchiment
pour une utilisation correcte.
Procedure d'entretien de la laveuse
Cette laveuse comporte un programme special qui utilise des
volumes d'eau plus importants et de la vapeur, en combinaison
avec le nettoyant pour laveuse AFFRESH ¢_ou un agent de
blanchiment liquide pour nettoyer h fond I'interieur de la laveuse.
REMARQUES :
• Lire ces instructions completement avant de debuter la
procedure de nettoyage.
• Si necessaire, le programme de nettoyage peut _tre interrompu
en appuyant sur le bouton Pause/Cancel (pause/annulation).
Cependant, ceci n'arr_tera pas immediatement le programme.
La laveuse affichera "int" (interruption) et poursuivra avec
plusieurs rin£;ages et vidanges afin d'evacuer toute trace
d'agent de blanchiment de la laveuse.
D_but de la procedure
1. Ouvrir la porte de la laveuse et retirer tout v_tement ou article
de la laveuse.
2=
Utilisation du nettoyant pour laveuse AFFRESH _
(recommand_e) :
Ajouter une pastille du nettoyant pour laveuse AFFRESW _
dans le tambour de la laveuse.
En cas d'utilisation d'un agent de blanchiment au chlore
liquide :
Ouvrir le tiroir distributeur et ajouter immediatement 2/3
de tasse (160 mL) d'agent de blanchiment liquide au
compartiment d'agent de blanchiment.
REMARQUE : Ne pas verser de detergent pour ce
programme. Uutilisation de plus de 2/3 de tasse (160 mL)
d'agent de blanchiment occasionnera, avec le temps, des
dommages au produit.
3. Fermer la porte de la laveuse et le tiroir distributeur.
4. Selectionner le programme Clean Washer with AFFRESH ¢_
(nettoyage de la laveuse avec AFFRESH%
5. Appuyer sur START (mise en marche).
REMARQUE : Le panier pivotera, la porte se deverrouillera, se
verrouillera h nouveau et enfin le programme se poursuivra.
6=
• La laveuse fera penetrer de I'eau et le panier pivotera alors
que la laveuse effectuera un court programme de
detection. Ceci prendra environ 3 minutes.
Le programme determinera si des v_tements ou d'autres
articles se trouvent dans la laveuse.
a) Si aucun article n'est detecte dans la laveuse, il passera h
I'etape 7.
b) Si des articles sont detectes dans la laveuse, "rL" (retirer
lessive) s'affichera et les temoins WASH (lavage) et
CONTROL LOCK (commandes verrouillees) resteront
allumes. La porte se deverrouillera. Ouvrir la laveuse et
retirer tout v_tement du tambour de la laveuse.
• Appuyer sur PAUSE/CANCEL(pause/annulation) pour
annuler le code d'echec. Puis repeter les etapes 3, 4 et
5 pour remettre le programme en marche.
7. Une fois que le programme a commence, laisser le
programme s'achever.
46
8. _, la fin du programme, laisser la porte 16gerement ouverte,
pour permettre une meilleure ventilation et le sechage de
I'interieur de la laveuse.
Toujours suivre la proc6dure qui suit pour pr6server la frafcheur
de la laveuse
• Utiliser uniquement un detergent HE Haute efficacit&
• Laisser la porte legerement ouverte apres chaque programme
pour permettre une meilleure ventilation et le sechage de
I'interieur de la laveuse.
• Repeter la procedure d'entretien chaque mois, en utilisant une
pastille AFFRESH <*ou 2/3 de tasse (160 mL) d'agent de
blanchiment au chlore liquide.
• Si la procedure ne permet pas de remedier suffisamment aux
problemes de frafcheur de la laveuse, veuillez examiner les
conditions d'installation et d'utilisation pour deceler d'autres
causes.
Nettoyage de I'ext6rieur
Utiliser une eponge ou un chiffon doux humide pour essuyer les
renversements. Essuyer occasionnellement les surfaces externes
de la laveuse pour maintenir son apparence d'appareil neuf.
Utiliser un savon doux et de I'eau. Ne pas utiliser des produits
abrasifs.
Nettoyage du tiroir distributeur
Le tiroir distributeur est amovible pour faciliter le nettoyage.
1. Deverrouiller le tiroir distributeur en appuyant sur le levier de
degagement dans le compartiment de prelavage. Voir
"Utilisation du distributeur". Retirer le tiroir.
2. Oter les pieces incluses (le siphon des compartiments de
I'assouplissant de tissu et de I'agent de blanchiment et le
selecteur de detergent).
3. Laver les pieces sous I'eau du robinet.
4. Reinstaller les pieces incluses et remettre le distributeur dans
le tiroir.
Tuyaux d'arriv6e d'eau
Remplacer les tuyaux d'arrivee d'eau apres 5 ans d'utilisation pour
reduire le risque de defaillance intempestive. Inspecter
periodiquement les tuyaux; les remplacer en cas de renflement, de
deformation, de coupure et d'usure ou si une fuite se manifeste.
Lors du remplacement des tuyaux d'arrivee d'eau, inscrire la date du
remplacement.
Pr6cautions/ prendre avant les vacances,
un entreposage ou un d6m6nagement
Installer et remiser la laveuse & I'abri du gel. L'eau qui peut rester
dans les tuyaux risque d'abfmer la laveuse en temps de gel. Si la
laveuse dolt faire I'objet d'un demenagement ou d'un remisage au
cours d'une periode de gel, preparer I'appareil pour I'hiver.
Entretien en cas de non-utilisation ou de p6riode de
vacances :
Faire fonctionner la laveuse seulement Iorsqu'on est present. Si
vous devez partir en vacances ou si vous comptez ne pas utiliser la
laveuse pendant une periode prolongee, vous devriez executer les
operations suivantes :
• Debrancher la laveuse ou deconnecter la source de courant
electrique.
• Fermer I'alimentation d'eau de la laveuse. Ceci aide & eviter les
inondations accidentelles (dues & une augmentation de la
pression) quand vous etes absent.
• Ouvrir legerement la porte pour fournir une ventilation.
Pr6paration de la laveuse pour I'hiver :
1. Verser 1 pinte (1 L) d'antigel pour vehicule recreatif dans le
tambour.
2. Faire executer & la laveuse un programme Drain/Spin (vidange/
essorage).
3. Debrancher la laveuse ou deconnecter la source de courant
electrique.
4. Fermer les deux robinets d'eau.
5. Debrancher les tuyaux d'arrivee d'eau des robinets et les vider.
Remise en marche de la laveuse :
1. Vidanger les canalisations d'eau. Reconnecter les tuyaux
d'arrivee d'eau aux robinets. Ouvrir les deux robinets d'eau.
Risque de choc 61ectrique
Brancher sur une prise & 3 aIv6oles reli6e & la terre.
Ne pas enlever la broche de liaison & la terre.
Ne pas utiliser un adaptateur.
Ne pas utJlJser un c&ble de rallonge.
Le non-respect de ces instructions peut causer
un d6c_s, un incendie ou un choc 61ectrique.
2. Brancher la laveuse ou reconnecter la source de courant
electrique.
3. Faire executer & la laveuse le programme Quick Wash (lavage
rapide) avec la moitie de la quantite normale de detergent HE
recommandee par le fabricant pour une charge moyenne, afin de
nettoyer la laveuse et d'enlever I'antigel, le cas echeant.
Transport de la laveuse :
1. Si la laveuse dolt etre deplacee en temps de gel, verser une pinte
(1 L) d'antigel pour vehicule recreatif dans le tambour. Faire
executer & la laveuse un programme Drain/Spin (vidange/
essorage).
2. Debrancher le cordon d'alimentation.
3. Debrancher letuyau de vidange du systeme de vidange et le fixer
aux pinces du panneau arriere.
4. Fermer les deux robinets d'eau.
5. Deconnecter les tuyaux d'arrivee d'eau des robinets puis
vidanger les tuyaux et les fixer au panneau arriere de la laveuse.
IMPORTANT : Faire un appel de service. Ne pas reutiliser les
boulons de transport. La laveuse doit etre transportee en position
verticale. Pour eviter d'endommager la suspension et la structure de
la laveuse, celle-ci doit etre correctement reinstallee par un
technicien certifi&
R6installation de la laveuse
1. Suivre les "Instructions d'installation" pour choisir I'emplacement,
regler I'aplomb de la laveuse et la raccorder.
2. Faire executer & la laveuse le programme Quick Wash (lavage
rapide) avec la moitie de la quantite normale de detergent HE
recommandee par le fabricant pour une charge moyenne, afin de
nettoyer la laveuse et d'enlever I'antigel, le cas echeant.
47
DEPANNAGE
Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Web et la FAQ (foire aux questions)
pour _viter le coot d'une visite de service.
Aux I_.-U., www.whirlpool.com/help - Au Canada, www.whirlpool.ca
La laveuse affiche un message code et un signal sonore
est _mis
• "F20" (probl_me d'entr_e d'eau - approvisionnement en eau
nul ou insuffisant)
Selectionner deux fois PAUSE/CANCEL (pause/annulation) pour
annuler le programme. Debrancher la laveuse ou deconnecter la
source de courant electrique.
V_rifier ce qui suit :
Les robinets d'eau sont-ils completement ouverts?
Les tamis au point de raccordement des tuyaux d'arrivee d'eau
& la laveuse sont-ils obstrues?
Les tuyaux d'arrivee d'eau sont-ils deformes?
Les tuyaux d'arrivee d'eau sont-ils geles?
Brancher la laveuse ou reconnecter la source de courant
electrique. Selectionner a nouveau un programme et appuyer
sur START (mise en marche). Si le probleme persiste, faire un
appel de service.
"F21" (probl_me de vidange)
Selectionner deux fois PAUSE/CANCEL (pause/annulation) pour
annuler le programme. Debrancher la laveuse ou deconnecter la
source de courant electrique.
V_rifier ce qui suit :
Le tuyau de vidange est-il deforme?
Le tuyau de vidange est-il gele?
Le tuyau de vidange est-il obstrue?
Le tuyau de vidange est-il a plus de 96" (2,4 m) au-dessus du
plancher?
Brancher la laveuse ou reconnecter la source de courant
electrique. Selectionner a nouveau un programme et appuyer
sur START (mise en marche). Si le probleme persiste, faire un
appel de service.
"SUD" (procedure contre la mousse)
Lorsqu'un exces de mousse est detecte, une procedure contre la
mousse se met en marche automatiquement. Cette procedure
elimine I'exces de mousse et permet un rin£;age approprie de vos
vetements. "SUD" s'affiche durant la periode de rin£;age pour
indiquer que la procedure contre la mousse a ete activee. Utiliser
uniquement des detergents HE (haute efficacite).
"F22" (verrouillage de la porte avant)
Selectionner deux fois PAUSE/CANCEL (pause/annulation)
pour annuler le programme.
V_rifier ce qui suit :
La porte de la laveuse est-elle bien fermee?
La porte dolt etre fermee completement pour que la laveuse
puisse fonctionner. La porte peut sembler fermee mais ne pas
etre verrouillee. Ouvrir la porte puis bien la refermer.
Avez-vous lave une grosse charge?
Avant de fermer la porte de la laveuse, verifier qu'aucun article
ne depasse de I'ouverture de la porte. Laisser suffisamment de
place dans la laveuse afin que les vetements puissent culbuter
librement. Un panier dans lequel les vetements sont tasses peut
empecher la porte de fermer completement. Reduire la taille de
la charge si necessaire.
Appuyer sur POWER (alimentation) puis selectionner START
(mise en marche).
Codes "F" autres que F20, F21 ou F22
Selectionner deux fois PAUSE/CANCEL (pause/annulation) pour
annuler le programme. Selectionner DRAIN/SPIN (vidange/
essorage) en cas d'exces d'eau dans la laveuse.
Selectionner a nouveau un programme et appuyer sur START
(raise en marche). Si le probleme persiste, faire un appel de
service.
La laveuse ne se met pas en marche
Risque de choc _lectrique
Brancher sur une prise & 3 alv_oles reli_e & la terre.
Ne pas enlever la broche de liaison & la terre.
Ne pas utiliser un adaptateur.
Ne pas utiiiser un c&bie de railonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
V_rifier ce qui suit :
Le cordon d'alimentation est-il branche dans une prise &
3 alveoles reliee & la terre?
La porte de la laveuse est-elle bien fermee?
Un programme a-t-il ete selectionne sans que START (mise
en marche) ait ete selectionne pendant 1 seconde?
La porte a-t-elle ete ouverte apres I'achevement du dernier
programme?
La laveuse ne se remplit pas, ne lave pas ou ne rince pas
• V_rifier ce qui suit :
Le cordon d'alimentation est-il branche dans une prise
3 alveoles reliee a la terre?
La prise est-elle alimentee par le courant electrique?
Verifier la source de courant electrique ou appeler un electricien.
Les robinets d'eau chaude et d'eau froide sont-ils ouverts?
Le tuyau d'arrivee d'eau est-il deforme?
Les tamis de la valve d'arrivee d'eau sont-ils obstrues?
Couper I'arrivee d'eau et retirer les tuyaux d'arrivee d'eau de la
laveuse. Oter toute pellicule ou particules accumulees. Reinstaller
les tuyaux, ouvrir I'arrivee d'eau et verifier s'il y a des fuites.
48
La laveuse s'arr_te
• V_rifier ce qui suit :
Le cordon d'alimentation est-il branche dans une prise &
3 alveoles reliee & la terre?
La prise est-elle alimentee par le courant electrique?
Verifier la source de courant electrique ou appeler un electricien.
Un fusible est-il grille ou le disjoncteur s'est-il declench6?
Remplacer le fusible ou reenclencher le disjoncteur. Si le
probleme persiste, appeler un electricien.
Utilisez-vous un c&ble de rallonge?
Ne pas utiliser un c&ble de rallonge.
La laveuse n'effectue pas de vidange ou d'essorage
• Le tuyau de vidange est-il obstru_ ou I'extr_mit_ du tuyau de
vidange se trouve-t-elle a plus de 96" (2,4 m) au-dessus du
plancher?
• La tension est-elle basse?
Verifier la source de courant electrique ou appeler un electricien.
Ne pas utiliser un cable de rallonge.
• La procedure contre la mousse est-elle activ_e?
Le programme se terminera une fois que I'exces de mousse
sera elimin&
La charge est-elle _quilibr_e?
Un seul article ou un article encombrant peuvent provoquer un
desequilibre. Ajouter des articles ou redistribuer la charge.
La laveuse fait du bruit ou vibre
La laveuse est-elle d'aplomb?
La laveuse doit _tre d'aplomb. Les quatre pieds doivent _tre
installes correctement et les ecrous doivent _tre serres contre
la caisse de la laveuse.
• La laveuse fait-elle un bruit de gargouillement ou de
bourdonnement?
Lorsque I'eau est vidangee de la laveuse, on peut entendre le
bruit de la succion de I'air par la pompe. Ceci se produit & la fin
de la vidange. Ceci est normal.
• Lavez-vous des articles avec agrafes en m_tal, boucles ou
fermetures a glissi_re?
Vous pouvez entendre le bruit des articles metalliques touchant
le tambour de la laveuse. Ceci est normal.
La laveuse est-elle install_e sur un plancher robuste et
solide?
Se referer aux "Instructions d'installation" pour les exigences
relatives au plancher. Le bruit et les vibrations peuvent _tre
reduits en pla(;ant une planche de contreplaque de 3/4"
(19,1 mm) sous la laveuse. Le contreplaque peut se prolonger
en dessous de la laveuse et de la secheuse pour les maintenir
& des hauteurs egales.
La laveuse fuit
V_rifier la plomberie du domicile pour voir s'il y a des fuites.
Les raccordements des tuyaux d'alimentation sont-ils bien
serr_s?
Pour raccorder les tuyaux d'alimentation, voir la section
"Raccordement des tuyaux d'alimentation".
Distributeurs obstru_s ou ayant une fuite
• Les produits de lessive sont-ils dans le bon compartiment
du distributeur?
Verser les quantites appropriees de detergent, d'assouplissant
de tissu ou d'agent de blanchiment au chlore liquide dans le
compartiment adequat. Verser I'agent de blanchiment en
poudre ou liquide sans danger pour les couleurs dans le
compartiment du detergent Haute efficacite (HE). Veiller &utiliser
un agent de blanchiment en poudre sans danger pour les
couleurs avec un detergent en poudre approprie ou un agent de
blanchiment liquide sans danger pour les couleurs avec un
detergent liquide appropri&
• Le s_lecteur de type de d_tergent est-il correctement
installS?
Le selecteur doit _tre en position basse en cas d'utilisation de
detergent liquide et en position haute en cas d'utilisation de
detergent en poudre. Voir "Nettoyage de la laveuse".
Mauvaises odeurs de la laveuse
• Voir "Nettoyage de la laveuse".
• Utilisez-vous le nettoyant pour laveuse AFFRESH ¢_
r_guli_rement?
Le nettoyant pour laveuse AFFRESH_ elimine et previent les
residus & I'origine d'odeurs dans toutes les laveuses Haute
efficacit& Pour les laveuses oQ des odeurs sont presentes,
utiliser 3 pastilles au lieu d'l pastille. Une fois le programme
Clean Washer with AFFRESH (etermine, essuyer pour enlever les
residus de pastille AFFRESH ¢_si necessaire.
• Utilisez-vous un d_tergent HE?
L'utilisation d'un detergent non HE peut provoquer le dep6t d'un
film residuel & I'origine d'odeurs.
• Avez-vous laiss_ la porte ouverte apr_s utilisation?
Cette laveuse dispose d'une fermeture etanche pour eviter les
fuites d'eau. Pour eviter la formation d'odeurs, laisser la porte
ouverte afin de permettre & la laveuse de secher entre les
utilisations.
Charge trop mouill_e
• Avez-vous utilis_ le bon programme pour la charge a laver?
Choisir un programme avec une vitesse d'essorage plus elevee.
• Avez-vous lav_ un article seul, des articles encombrants ou
avez-vous tass_ les v6tements dans la laveuse?
Le fait de tasser les v_tements dans la laveuse, de laver un
article seul ou des articles volumineux peut provoquer un
desequilibre. Ajouter des articles ou essayer de distribuer
uniformement la lessive mouillee dans le tambour et
commencer le programme DRAIN/SPIN (vidange/essorage).
Si la lessive est encore mouillee, retirer la moitie de la charge
de la laveuse et essayer de nouveau.
• A-t-on s_lectionn_l'option NightQuietTM?
L'option NightQuiet TM utilise des vitesses d'essorage inferieures
pour reduire les bruits emis par la laveuse Iors de I'essorage
final. L'extraction d'eau sera moins importante. Ceci est normal.
R6sidus ou charpie sur le linge
Avez-vous vers_ le d_tergent dans le distributeur?
Pour des resultats optimaux, verser le detergent dans le
compartiment de detergent. Ne pas verser le detergent dans
le tambour de la laveuse.
49
• Avez-vous effectu_ le tri correctement?
Separer les articles causant la charpie (serviettes, chenille) des
articles qui retiennent la charpie (velours c6tele, synthetiques).
Trier egalement en fonction des couleurs.
• Avez-vous tass_ les v6tements dans la laveuse?
Ne pas tasser le linge dans la laveuse. La laveuse peut _tre bien
remplie mais le lingene doit pas _tre tass& La charge de lavage
doit _tre equilibr6e. De la charpie peut rester coincee dans la
charge si les v_tements sont tasses dans la laveuse.
• V_rifier ce qui suit :
Avez-vous laisse du papier ou des mouchoirs en papier dans
les poches?
• Avez-vous utilis_ suffisamment de d_tergent HE?
Utiliser suffisamment de detergent pour enlever la charpie et la
maintenir en suspension. Utiliser uniquement un detergent HE.
Suivre les instructions du fabricant afin de determiner la quantite
de detergent & utiliser.
• La temperature de I'eau est-elle inf_rieure a 60°F (15,6°0)?
Une eau de lavage dont la temperature est inferieure & 60°F
(15,6°C) peut ne pas dissoudre completement le detergent.
• Utilisez-vous un programme de lavage _1basse vitesse?
Les detergents en poudre peuvent ne passe dissoudre
correctement durant un programme & basse vitesse. Pour
obtenir de meilleurs resultats, utiliser un detergent liquide pour
les cycles & basse vitesse tels que Delicate (articles delicats) et
Hand Washables (articles lavables & la main).
Pr6sence de taches sur le linge
Avez-vous vers_ le d_tergent dans le distributeur?
Pour des resultats optimaux, verser le detergent dans le
compartiment de detergent. Ne pas verser le detergent dans
le tambour de la laveuse.
• Avez-vous utilis_ suffisamment de d_tergent HE?
Utiliser suffisamment de detergent pour enlever la salete et la
maintenir en suspension. Utiliser uniquement un detergent HE.
Suivre les recommandations du fabricant pour determiner la
quantite de detergent & utiliser.
• La presence de fer (rouille) dans I'eau est-elle sup_rieure
la moyenne?
Vous aurez peut-_tre besoin d'installer un filtre &fer.
• Avez-vous bien tri_ la charge?
Separer les articles de teinte foncee des articles blancs ou clairs.
• Avez-vous d_charg_ la laveuse imm_diatement?
Pour eviter le transfert de teinture, decharger la laveuse des
qu'elle s'arr_te.
• Avez-vous utilis_ une boule distributrice d'assouplissant
de tissu?
Les boules distributrices ne fonctionnent pas correctement avec
cette laveuse. Verser un assouplissant de tissu liquide dans le
compartiment d'assouplissant de tissu.
• Avez-vous utilis_ un d_tergent en poudre pour un
programme a basse vitesse?
Envisager I'utilisation d'un detergent liquide.
• Avez-vous utilis_ le programme Quick Wash (lavage rapide)
pour une grande charge?
Pour des resultats optimaux, utiliser le programme Quick Wash
(lavage rapide) pour les petites charges de linge legerement
sale.
Linge froiss_
Avez-vous d_charg_ la laveuse imm_diatement?
Decharger la laveuse des qu'elle s'arr_te.
• Avez-vous utilis_ le bon programme pour la charge a laver?
Utiliser le programme Delicate (articles delicats), Hand
Washables (articles lavables & la main) ou un autre programme
avec essorage & basse vitesse pour reduire le froissement.
• Avez-vous tass_ les v_tements dans la laveuse?
La charge de lavage doit _tre equilibree et non tassee. Les
charges doivent pouvoir se deplacer librement durant le lavage.
Blanc gris&tre, couleurs d6fra_chies
Avez-vous bien tri_ la charge?
Le transfert de teinture peut se produire Iors du melange
d'articles blancs et de couleur dans une m_me charge. Separer
les articles de teinte foncee des articles blancs ou clairs.
• La temperature de lavage _tait-elle trop basse?
Utiliser les lavages & I'eau tiede ou chaude si celle-ci est sans
danger pour la charge. S'assurer que le systeme d'eau chaude
est adequat pour fournir un lavage & I'eau chaude.
• Avez-vous utilis_ suffisamment de d_tergent, ou avez-vous
une eau dure?
Utiliser plus de detergent pour laver la salete intense & I'eau
froide ou dure.
Programme trop long
Avez-vous s_lectionn_ I'option de nettoyage en profondeur
avec vapeur?
Dans ce cas, le chauffe-eau et le generateur de vapeur seront
actives pour fournir le rendement de nettoyage maximal. La
duree du programme normal sera prolongee pour chauffer I'eau.
Cette duree supplementaire dependra du volume de la charge et
de la temperature de I'eau &son entree dans la laveuse.
• L'eau chaude au robinet est-elle r_gl_e a la temperature
recommand_e de 120°F (49°C)?
Une temperature d'eau chaude inferieure au reglage
recommande prolongera la duree de chauffage.
• Le mot "SUD" est-il affich_?
Un exces de mousse a ete detecte et une procedure contre
la mousse a commence. Cette procedure prolongera la duree
initiale du programme.
• Avez-vous lav_ une grande charge avec le programme
Quick Wash (lavage rapide)?
Le programme Quick Wash (lavage rapide) est con(;u pour les
plus petites charges (2 & 3 articles de v_tements legerement
sales). Si des charges plus grandes sont lavees avec ce
programme, la duree de lavage augmentera.
• Avez-vous lav_ une grande charge en utilisant un
programme d_licat?
Avec les programmes Delicate (articles delicats) et Hand
Washables (articles lavables & la main), vous devez utiliser des
petites charges. Ceci assure un lavage delicat de vos v_tements
sans augmenter les durees de programme.
• La charge a-t-elle caus_ un d_s_quilibre?
Lorsqu'il y a un trop grand desequilibre, une procedure de
reequilibrage se met en marche pour redistribuer la charge.
Pendant la procedure de reequilibrage, I'affichage de la duree se
mettra en pause jusqu'& ce que cette activite soit terminee, puis
se reactivera pour le reste du programme.
Porte verrouill_e & la fin du programme de lavage
• Toute I'eau s'est-elle _coul_e de la laveuse durant
I'essorage?
Selectionner DRAI N/SPI N (vidange/essorage) pour enlever toute
eau restee dans la laveuse. La porte de la laveuse se
deverrouillera & la fin de la vidange.
50
ASSISTANCEOUSERVICE
Avant de tel6phoner pour assistance ou service, veuillez verifier
"Depannage". Ceci pourrait vous eviter le coQt d'une visite de
service. Si vous avez encore besoin d'aide, veuillez suivre les
instructions ci-dessous.
Lors de I'appel, il faut connaftre la date d'achat et les numeros de
modele et de serie complets de votre appareil menager. Ces
renseignements nous aideront & mieux repondre & votre demande.
Si vous avez besoin de pi6ces de rechange
Si vous avez besoin de commander des pieces de rechange, nous
vous recommandons d'utiliser seulement des pieces FSP_
specifiees par I'usine. Ces pieces conviendront et fonctionneront
bien parce qu'elles sont fabriquees selon les memes specifications
precises utilisees pour construire chaque nouvel appareil
electromenager WHIRLPOOL <*.
Pour Iocaliser des pibces de rechange FSP_ dans votre r_gion :
Aux #tats-Unis, telephoner au Centre pour I'eXperience de la
clientele au 1-800-253-1301, ou telephoner & votre Centre de
service designe le plus proche.
Au Canada, composer le 1-800-807-6777, ou appeler votre Centre
de service designe le plus proche.
Aux Etats-Unis
Telephoner au Centre pour I'eXperience de la clientele de Whirlpool
sans frais au : 1-800-253-1301.
Nos consultants foumissent I'assistance pour :
• Caracteristiques et specifications sur notre gamme complete
d'appareils menagers
Renseignements d'installation
Procedes d'utilisation et d'entretien
Vente d'accessoires et de pieces de rechange
Assistance specialisee aux clients (langue espagnole,
malentendants, malvoyants, etc.)
• Les references aux concessionnaires, compagnies de service
de reparation et distributeurs de pieces de rechange Iocaux
Les techniciens de service designes par Whirlpool sont formes pour
remplir la garantie des produits et fournir un service apres garantie
partout aux #tats-Unis.
Pour Iocaliser la compagnie de service designee par Whirlpool dans
votre region, vous pouvez consulter les Pages jaunes de votre
annuaire telephonique.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez ecrire &
Whirlpool Corporation en soumettant toute question ou tout
probleme & :
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Dans votre correspondance, veuillez indiquer un numero de
telephone oQ I'on peut vous joindre dans la journee.
Au Canada
Telephoner sans frais au Centre d'interaction avec la clientele de
Whirlpool Canada LP au : 1-800-807-6777.
Nos consultants foumissent I'assistance pour :
• Procedes d'utilisation et d'entretien
• Vente d'accessoires et de pieces de rechange
• Caracteristiques et specifications sur toute notre gamme
d'appareils electromenagers.
• Les references aux concessionnaires, compagnies de service
de reparation et distributeurs de pieces de rechange Iocaux. Les
techniciens de service designes par Whirlpool Canada LP sont
formes pour satisfaire la garantie des produits et fournissent le
service apres la garantie, n'importe oQ au Canada.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez ecrire &
Whirlpool Canada LP en soumettant toute question ou tout
probleme au :
Whirlpool Canada LP
Unit 200- 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Veuillez indiquer dans votre correspondance un numero de
telephone oQ I'on peut vous joindre durant la journee.
Accessoires
Vous pouvez faciliter I'utilisation de votre laveuse avec ces
accessoires de premiere qualit&
Pour vous informer au sujet des autres articles de qualite ou pour
commander, composez le 1-800-901-2042 ou consultez le site
www.applianceaccessories.com. Au Canada, composez
le 1-800-807-6777 ou consultez le site Internet
www.whirlpoolparts.ca.
Produit Num_ro Accessoire
8212638RP Tuyau d'arrivee d'eau compact de 6 pi
(1,8 m) en nylon tresse, coude a 90 ° et
raccords en acier hypro-blue. (Lot de 2)
8212487RP Tuyau d'arrivee d'eau de 5 pi (1,5 m) en
nylon tress& (Lot de 2)
8212526 Plateau d'egouttement de la laveuse,
convient & tous les modeles
31682 Produit de nettoyage polyvalent pour
appareils menagers
1903WH Casier de rangement de fournitures de
buanderie
W10135699 Nettoyant pour laveuse AFFRESH _
8541503 Ensemble de superposition DUET _
51
GARANTIEDESAPPAREILSDEBUANDERIEDE
WHIRLPOOLCORPORATION
GARANTIE LIMITleE
Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes & ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres design6es "Whirlpool") paiera pour les
pieces specifi6es par I'usine et la main-d'ceuvre pour corriger les vices de materiaux ou de fabrication qui existaient dej& Iorsque ce
gros appareil menager a 6te achet& Le service dolt _tre fourni p.ar une compagnie de service design6e par Whirlp.ool. LE SEUL ET
EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMIT#E CONSISTE EN LA REPARATION PR#VUE
CI-DESSUS. Cette garantie limitee est valide uniquement aux #tats-Unis ou au Canada et s'applique exclusivement Iorsque le gros
appareil menager est utilise dans le pays oQ il a et6 achet& Une preuve de la date d'achat d'origine est exigee pour obtenir un service
dans le cadre de la presente garantie limitee.
leLleMENTS EXCLUS DE LA GARANTIE
La pr_sente garantie limit_e ne couvre pas :
1. Les pieces de rechange ou la main d'ceuvre Iorsque ce gros appareil menager est utilise & des fins autres que I'usage unifamilial
normal ou Iorsque les instructions d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont pas
respectees.
2. Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser I'appareil,
remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
3. Les visites de service pour reparer ou remplacer les ampoules electriques, les filtres & air ou les filtres & eau de I'appareil. Les pieces
consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par
Whirlpool.
5. Les defauts apparents, notamment les eraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil menager, &
moins que ces dommages soient dus & des vices de materiaux ou de fabrication et soient signales & Whirlpool dans les 30 jours
suivant la date d'achat.
6. Uenlevement et la livraison. Ce gros appareil menager est congu pour _tre repar6 & domicile.
7. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite & I'appareil.
8. Les frais de deplacement et de transport pour le service d'un produit si votre gros appareil menager est situ6 dans une region
eloign6e oQ un service d'entretien Whirlpool autorise n'est pas disponible.
9. La depose et la reinstallation de votre gros appareil menager si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies par Whirlpool.
10. Les pieces de rechange ou la main-d'oeuvre pour les gros appareils m6nagers dont les num@os de s6rie et de modele originaux
ont et6 enleves, modifies ou qui ne peuvent pas _tre facilement identifies.
CLAUSE D'EXONleRATION DE RESPONSABILITle AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALIT# MARCHANDE OU D'APTITUDE _, UN
USAGE PARTICULIER, SONT LIMIT#ES _, UN AN OU _, LA PLUS COURTE P#RIODE AUTORIS#E PAR LA LOI. Certains #tats et
certaines provinces ne permettent pas de limitation sur la duree de garanties implicites de qualite marchande ou d'aptitude & un usage
particulier, de sorte que la limitation ci-dessus peut ne pas _tre applicable dans votre cas. Cette garantie vous confere des droits
juridiques specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.
LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUlTS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PR#SENTE GARANTIE LIMIT#E CONSISTE EN LA
R#PARATION PR#VUE CI-DESSUS. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILIT# POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains #tats et certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de
sorte que ces limitations et exclusions peuvent ne pas _tre applicables dans votre cas. Cette garantie vous confere des droits juridiques
specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.
Si vous residez & I'exterieur du Canada et des 50 #tats des #tats-Unis, contactez votre marchand Whirlpool autorise pour determiner si
une autre garantie s'applique.
Si vous avez besoin d'un service de reparation, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Si vous n'_tes
pas en mesure de resoudre le probleme apres avoir consulte la section "Depa.nnage", vous pouvez trouver de I'aide supplementaire en
consultant la section "Assistance ou Service" ou en appelant Whirlpool. Aux E.-U., composer le 1-800-253-1301. Au Canada,
composer le 1-800-807-6777. 7/08
Conservez ce manuel et votre re£u de vente ensemble pour
r_f_rence ult_rieure. Pour le service sous garantie, vous
devez presenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil menager pour mieux vous aider & obtenir assistance ou
service en cas de besoin. Vous devrez connaftre le numero de
modele et le numero de serie au complet. Vous trouverez ces
renseignements sur la plaque signaletique situ_e sur le produit.
Nom du marchand
Adresse
Num_ro de t_l_phone
Num_ro de modele
Num_ro de s_rie
Date d'achat
461970255001C
© 2011 Whirlpool Corporation.
All rights reserved.
Tous droits r6serv6s.
® Registered TrademarW TM Trademark of Whirlpool, U.S.A.,
Whirlpool Canada LP licensee in Canada
®NSF is a registered trademark of NSF International
® Marque d6pos_e/TM Marque de commerce de Whirlpool, U.S.A.,
Emploi sous licence par Whirlpool Canada LP au Canada
®NSF est une marque d6pos_e de NSF International
8/11
Printed in Germany
Imprim_ au Allemagne
