Craftsman 917376581 22" Multi-Cut, 6.75 Horsepower User Manual

Owner's Manual

JCRIIFTSMRN'J

ROTARY LAWN MOWER

6.75 Horsepower

Power-Propelled

22" Multi-Cut

Model No.

917.376581

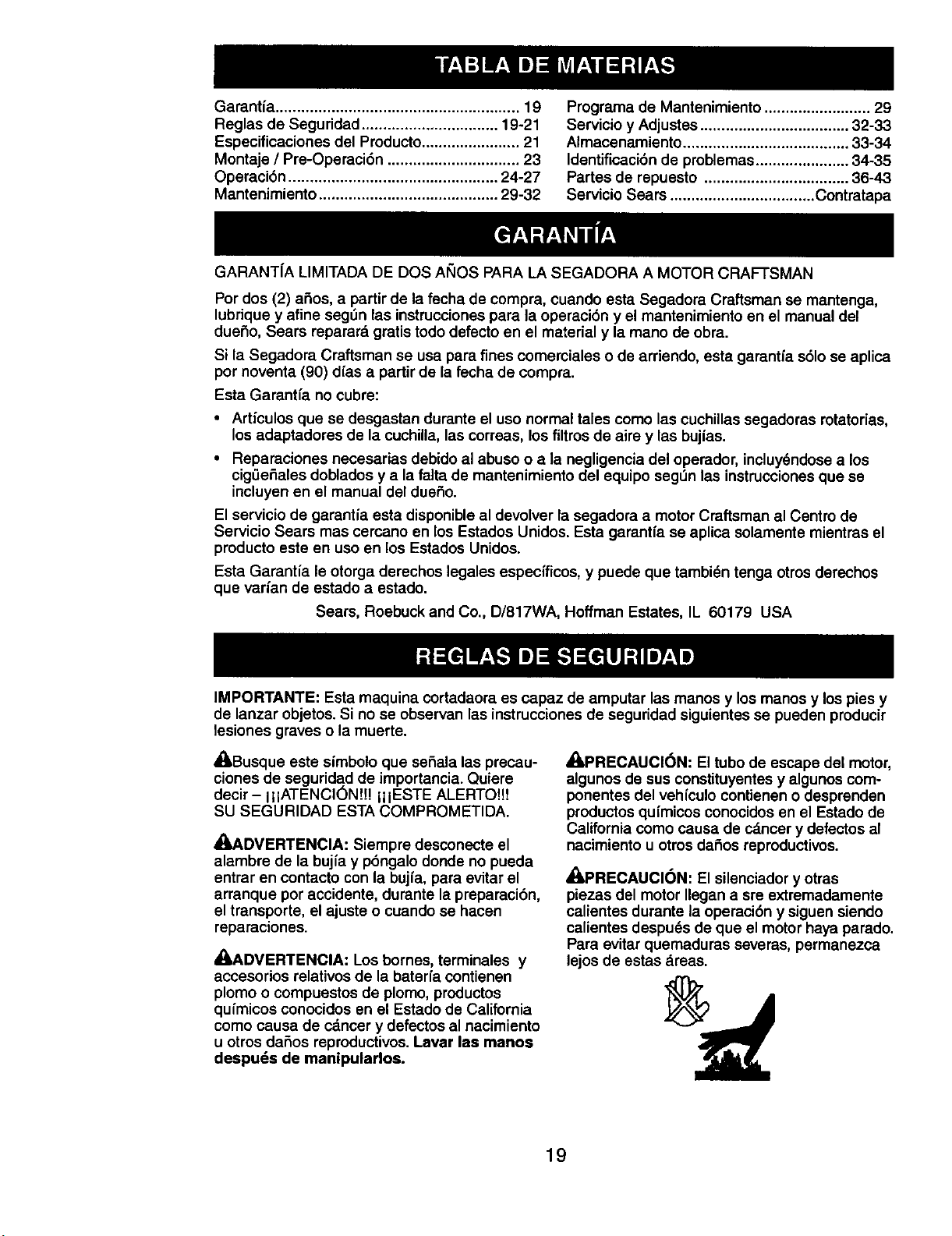

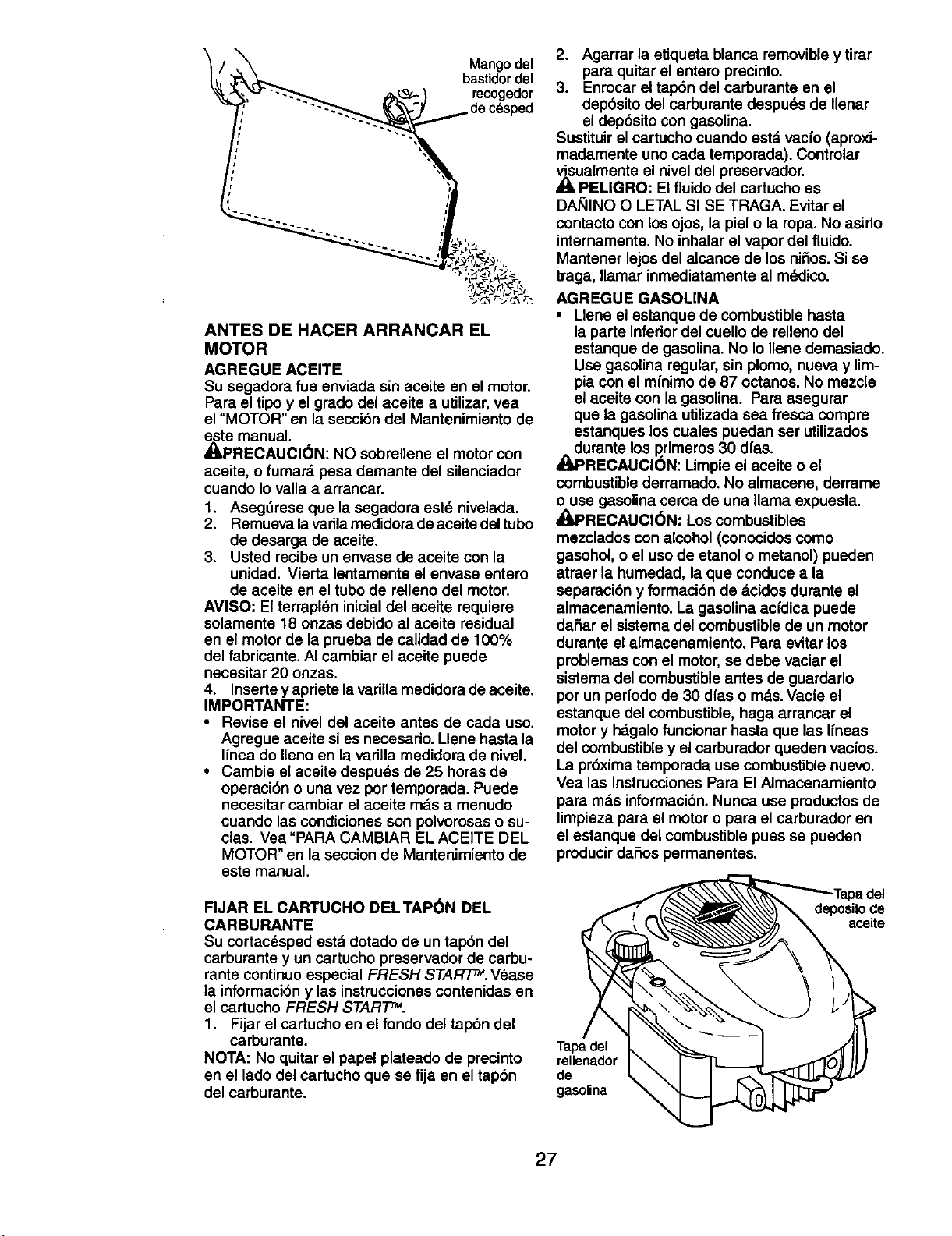

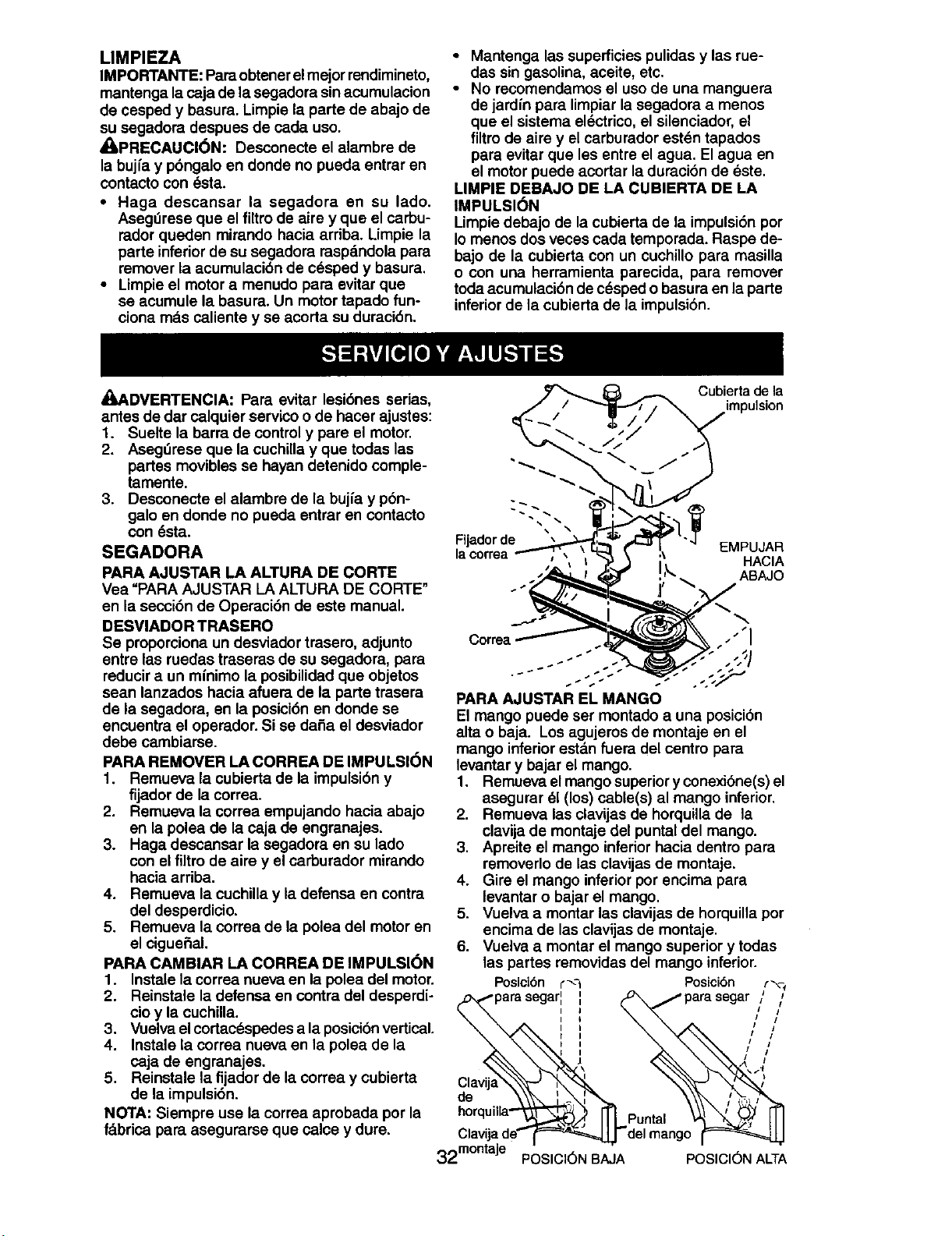

• Espa5ol, p. 19

CAUTION:

Read and followall

Safety Rules and Instructions

before operatingthis equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

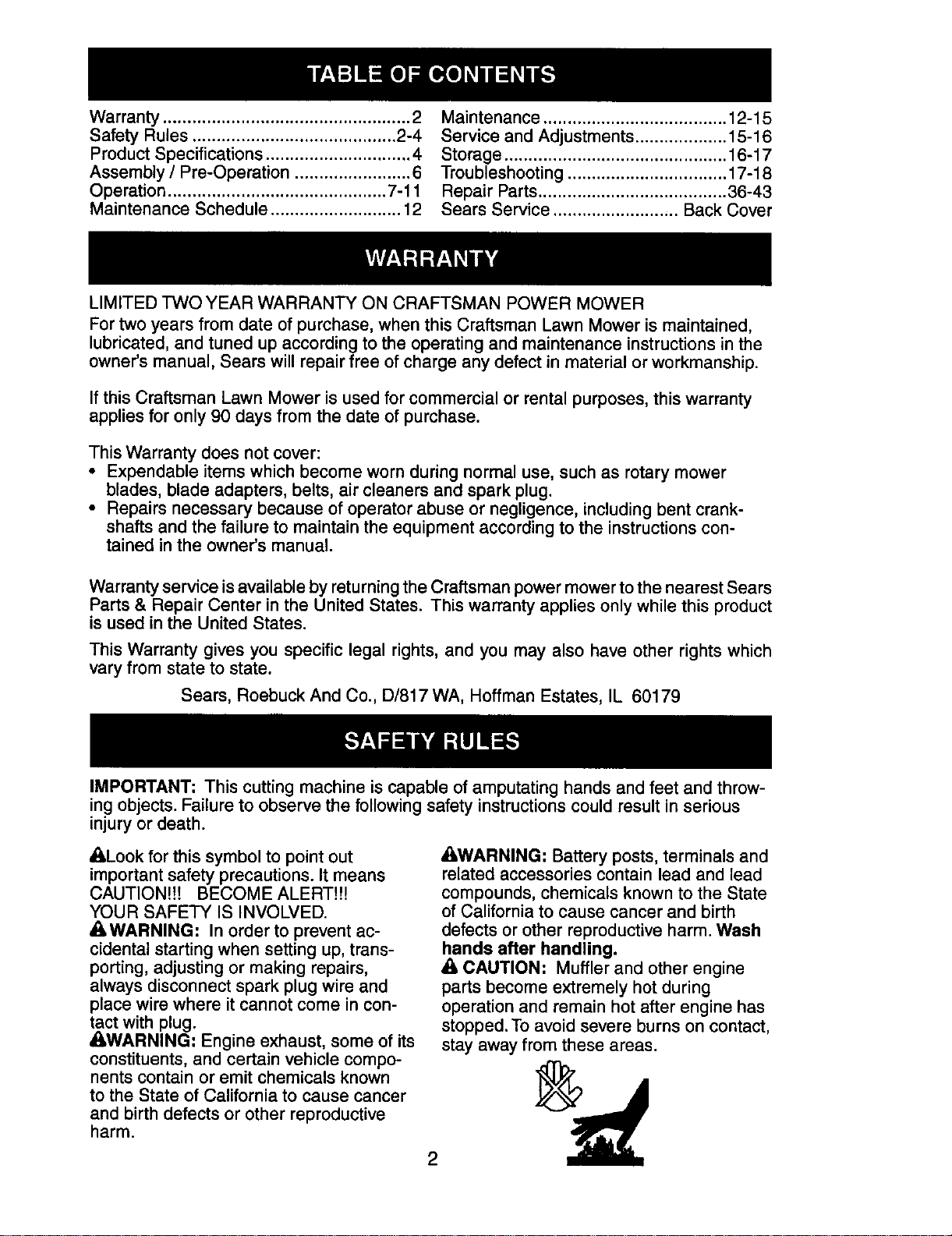

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

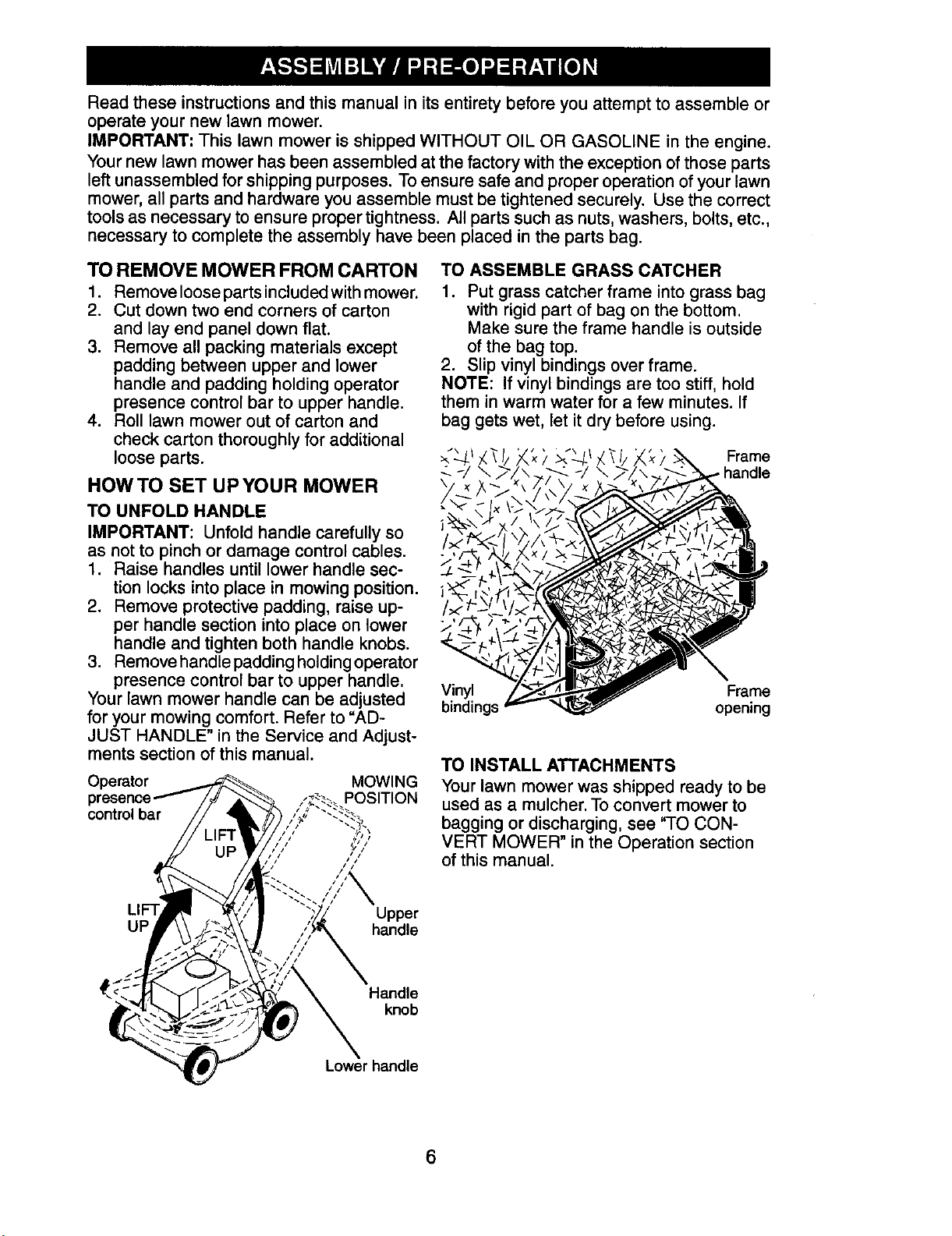

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-11

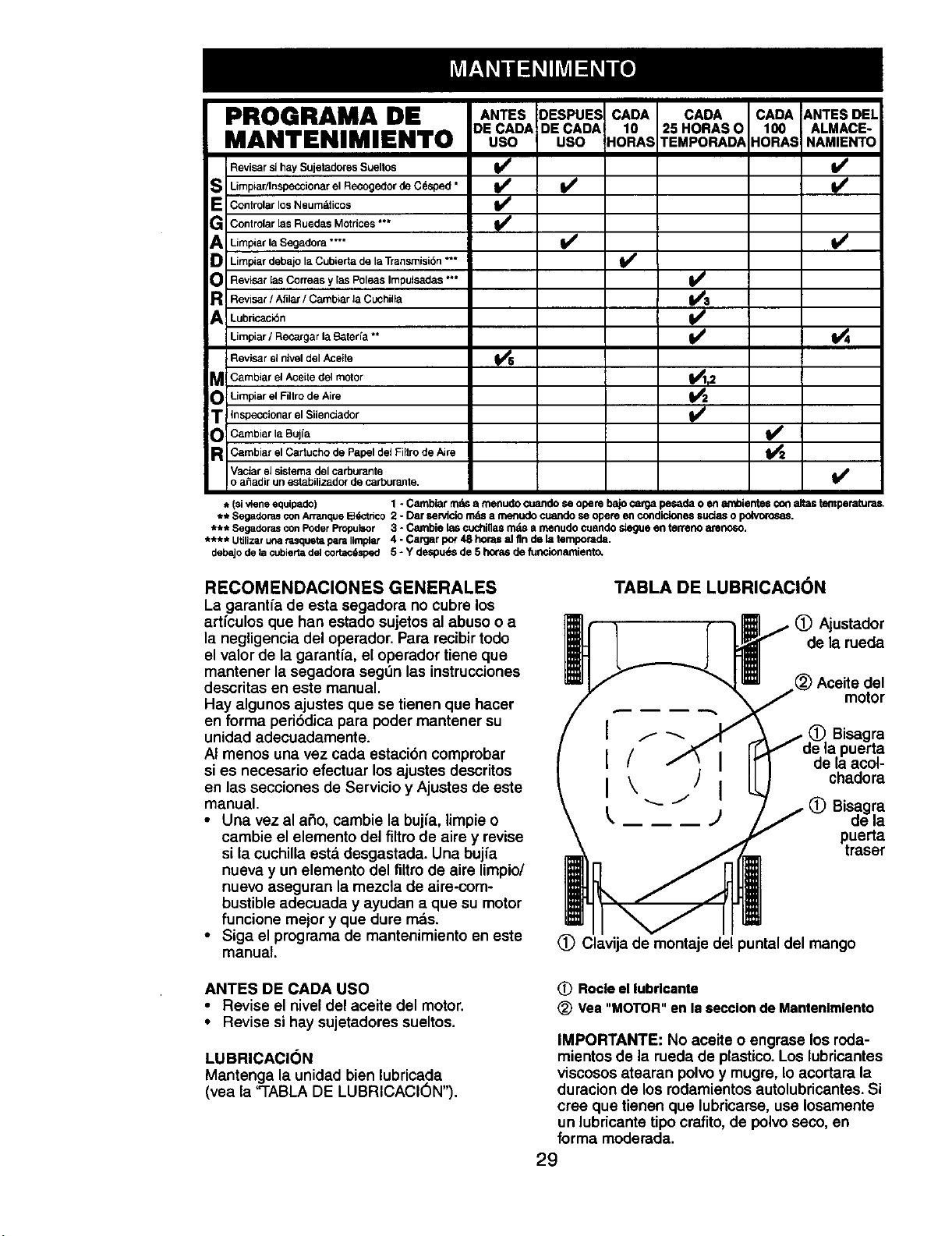

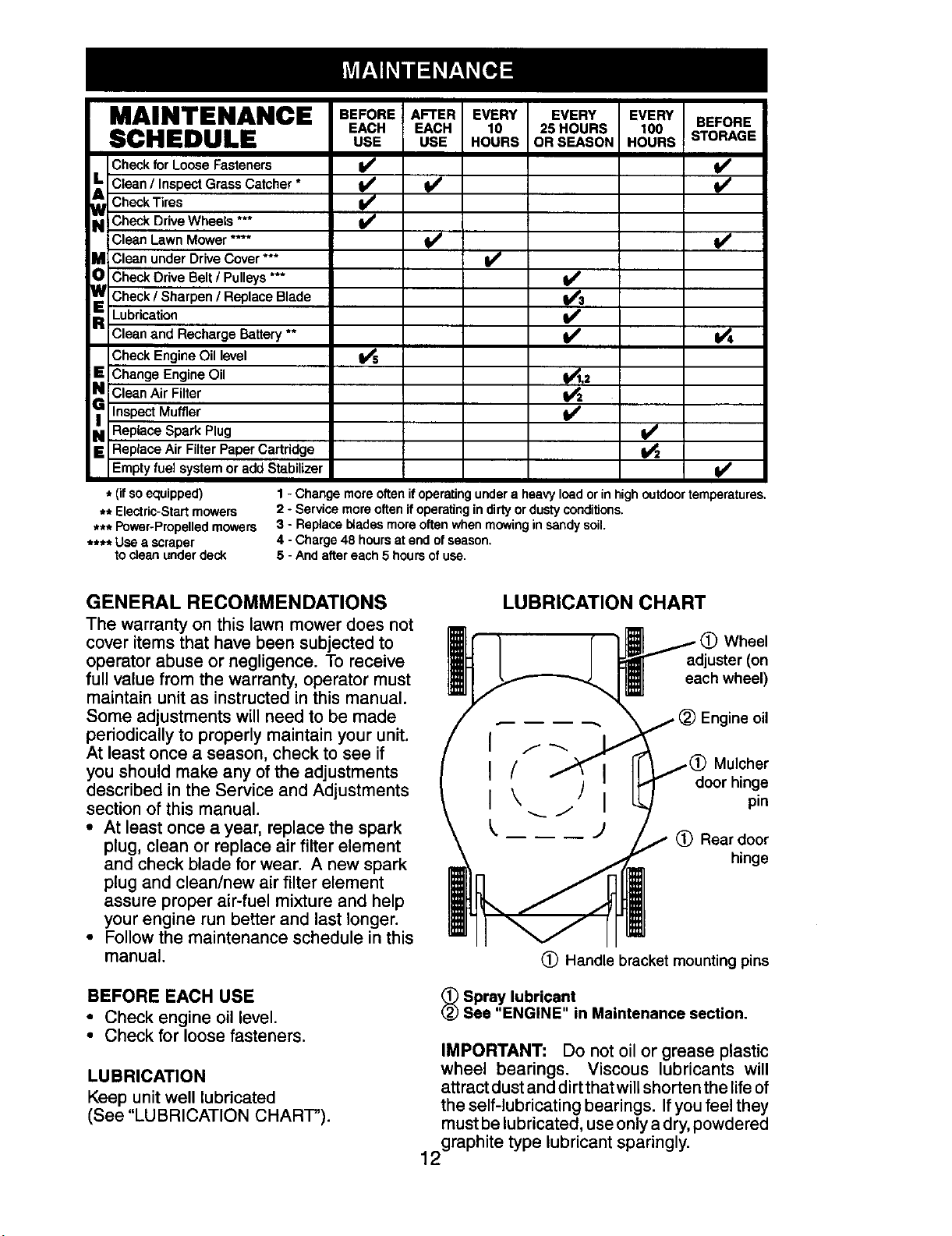

Maintenance Schedule ........................... 12

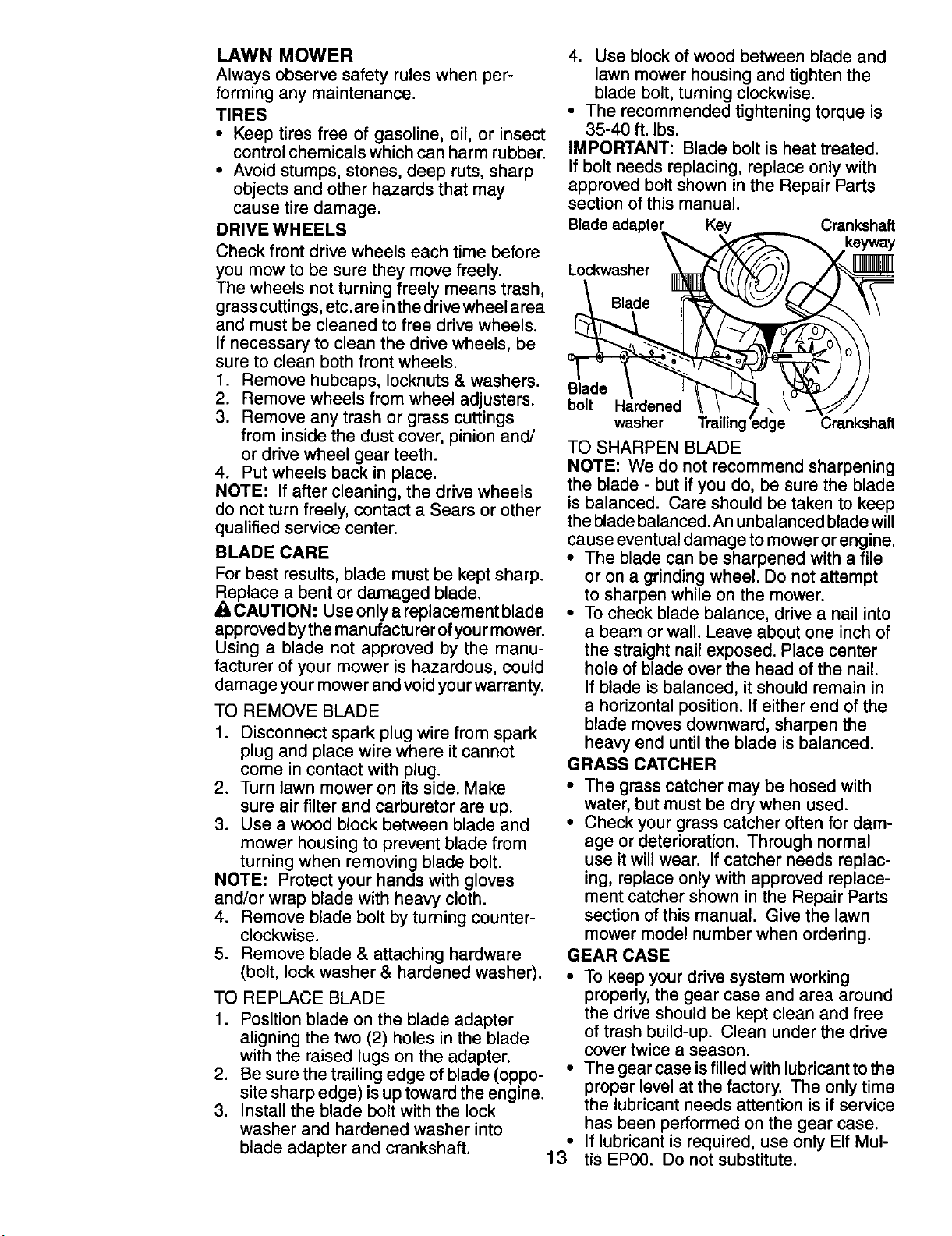

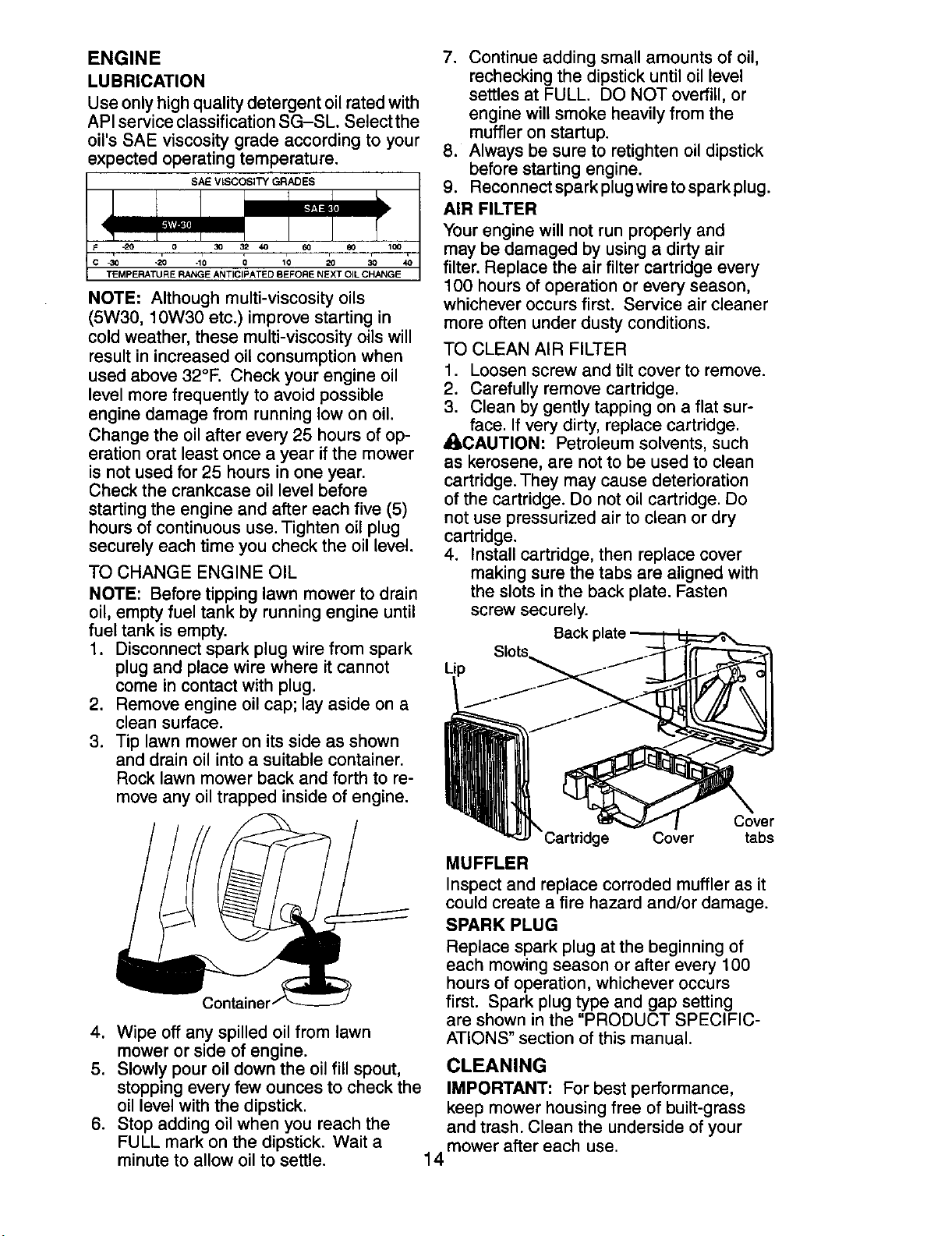

Maintenance ...................................... 12-15

Service and Adjustments ................... 15-16

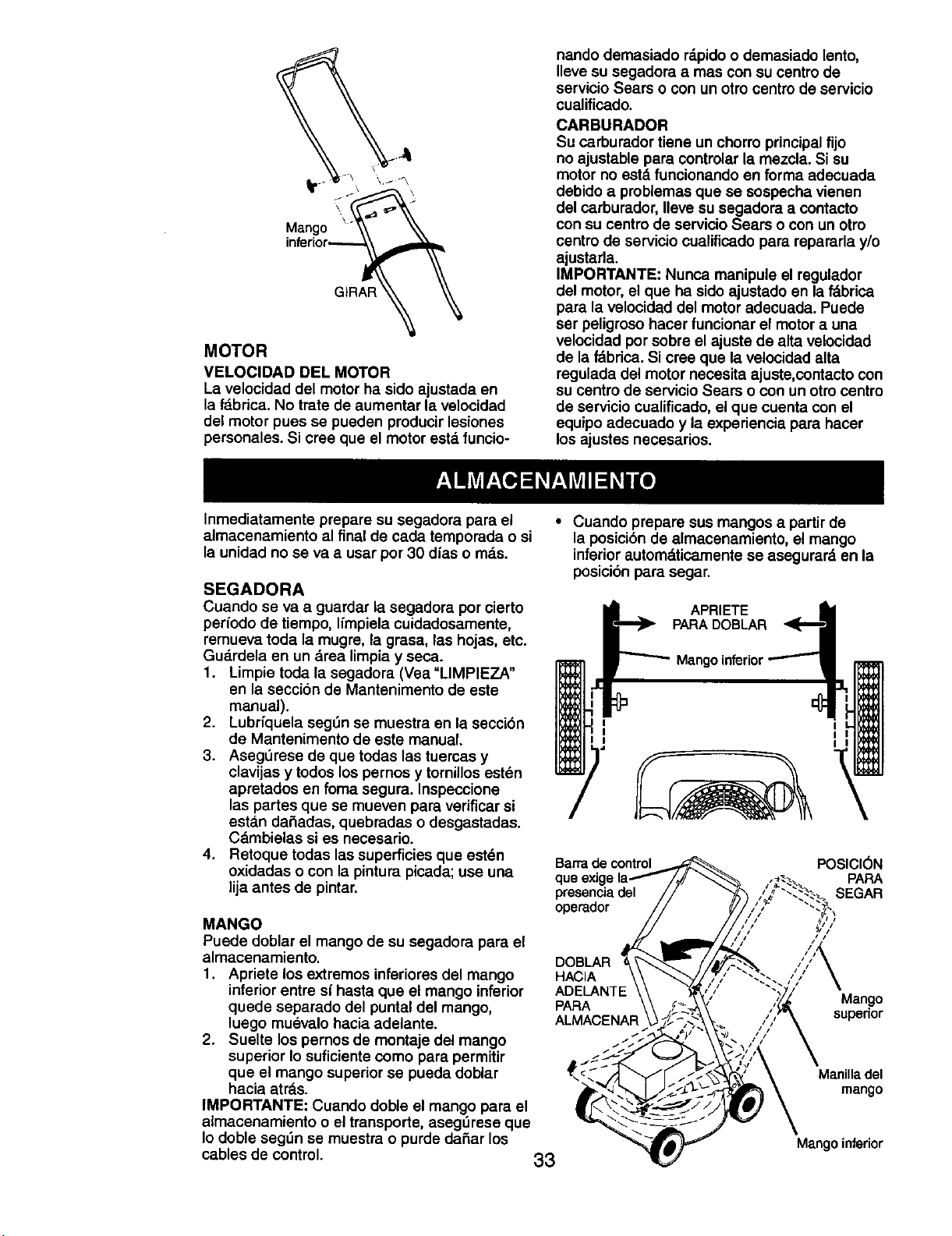

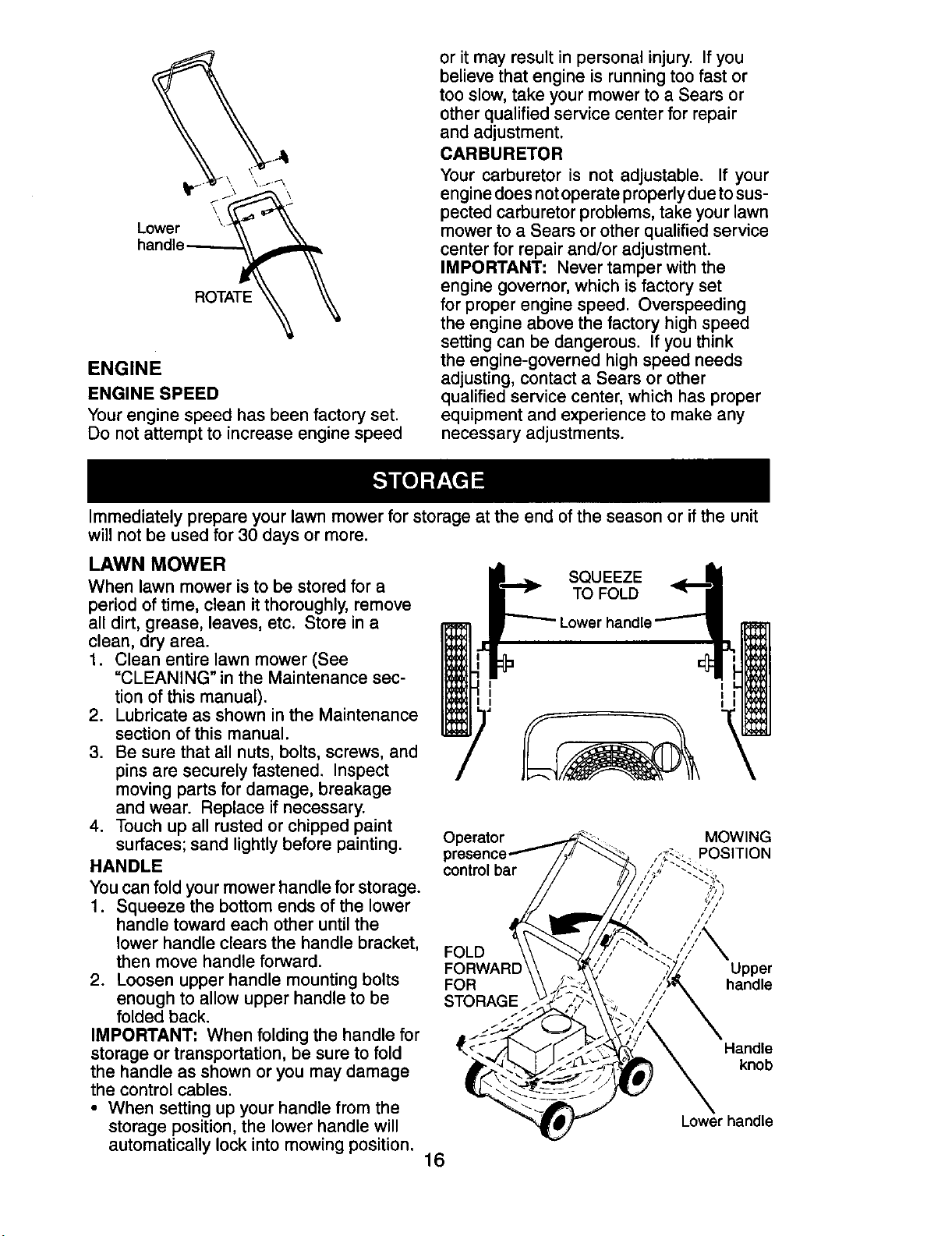

Storage .............................................. 16-17

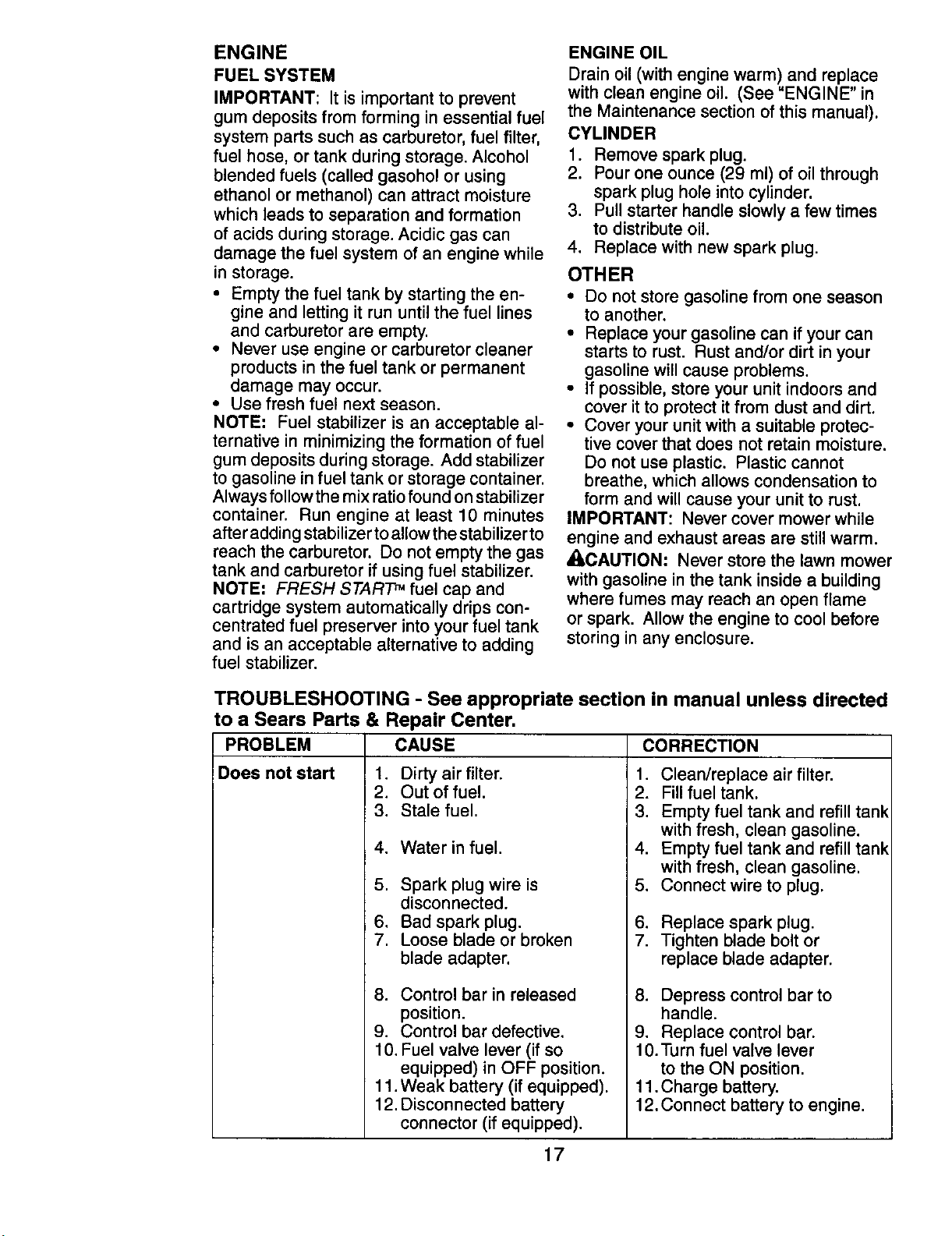

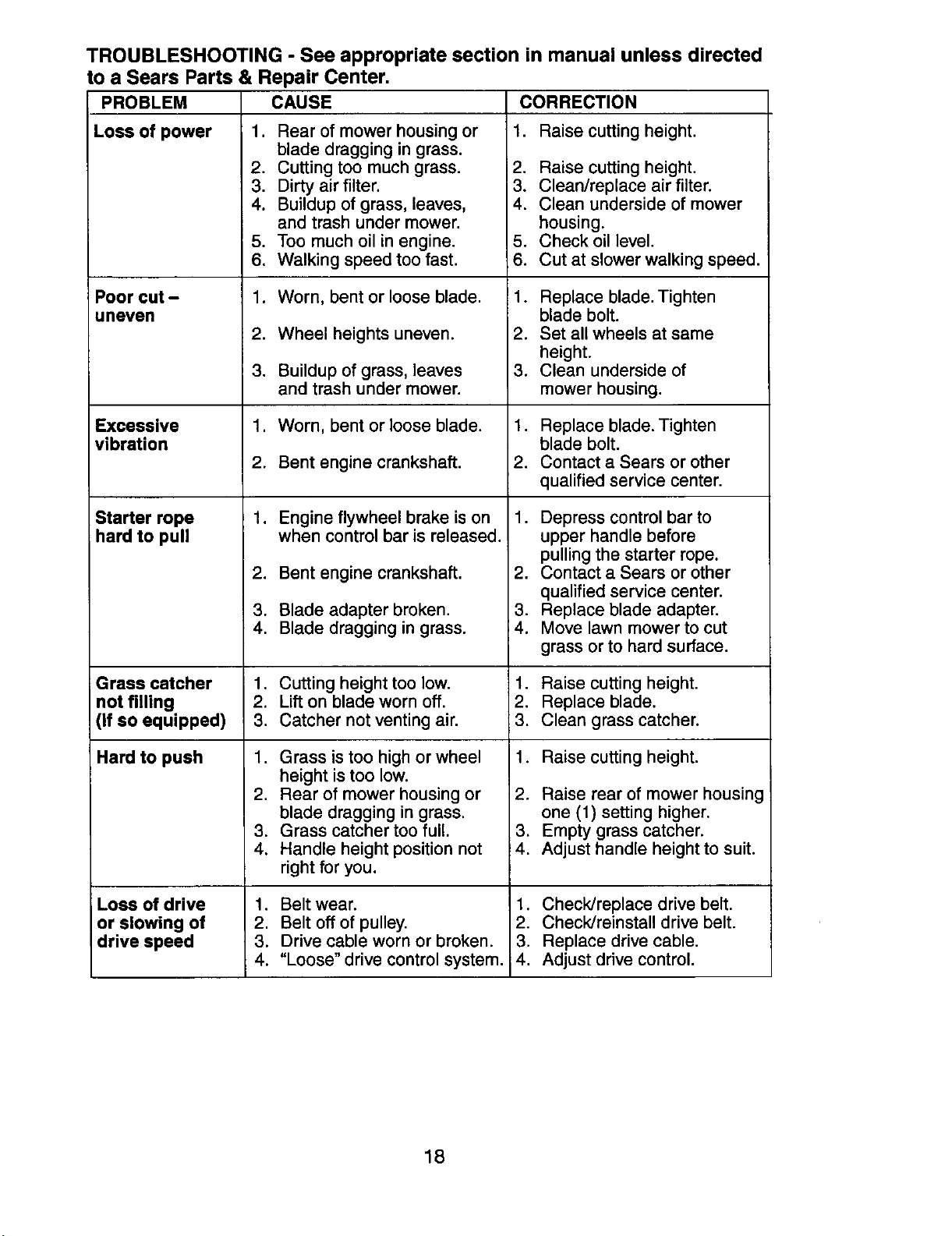

Troubleshooting ................................. 17-18

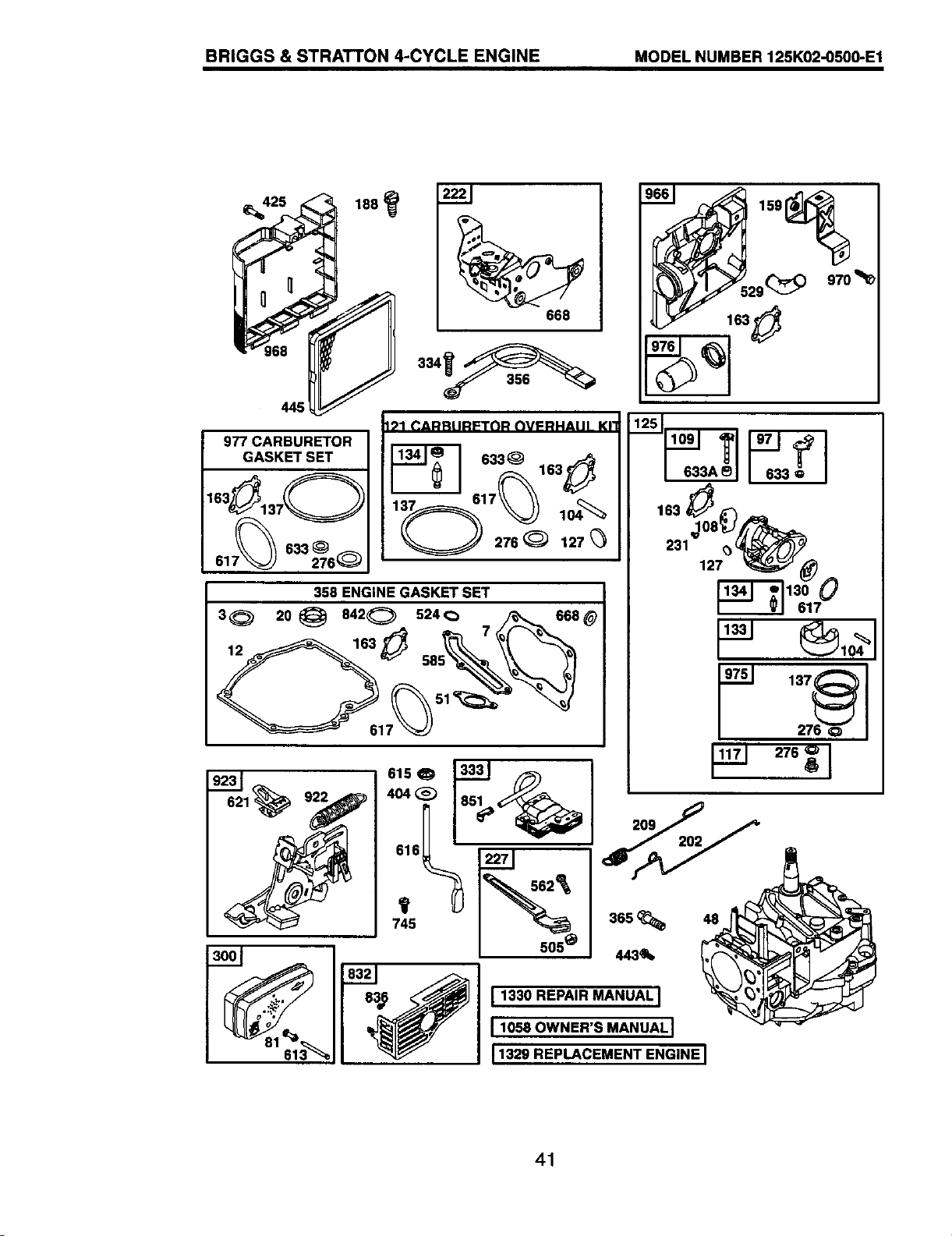

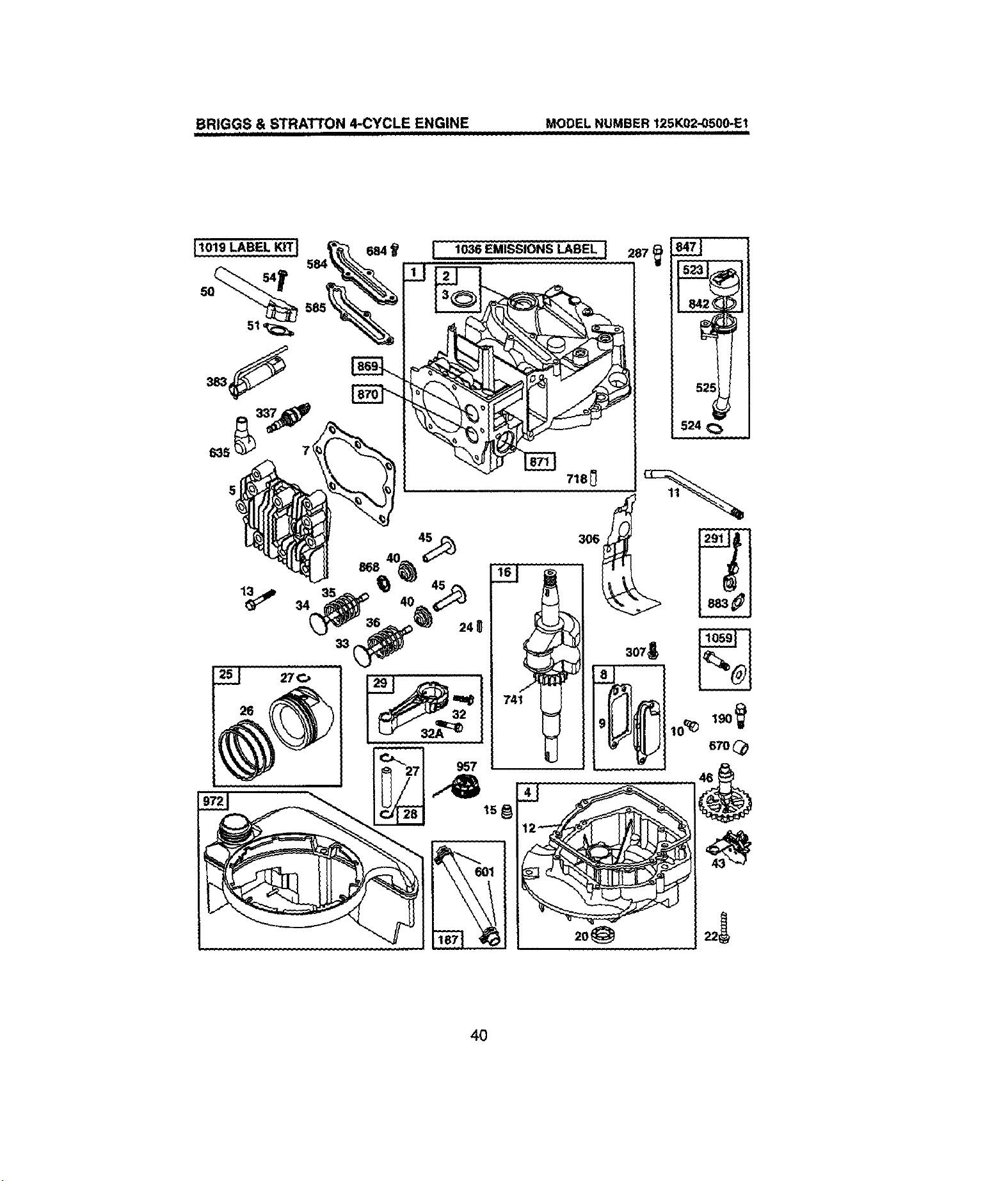

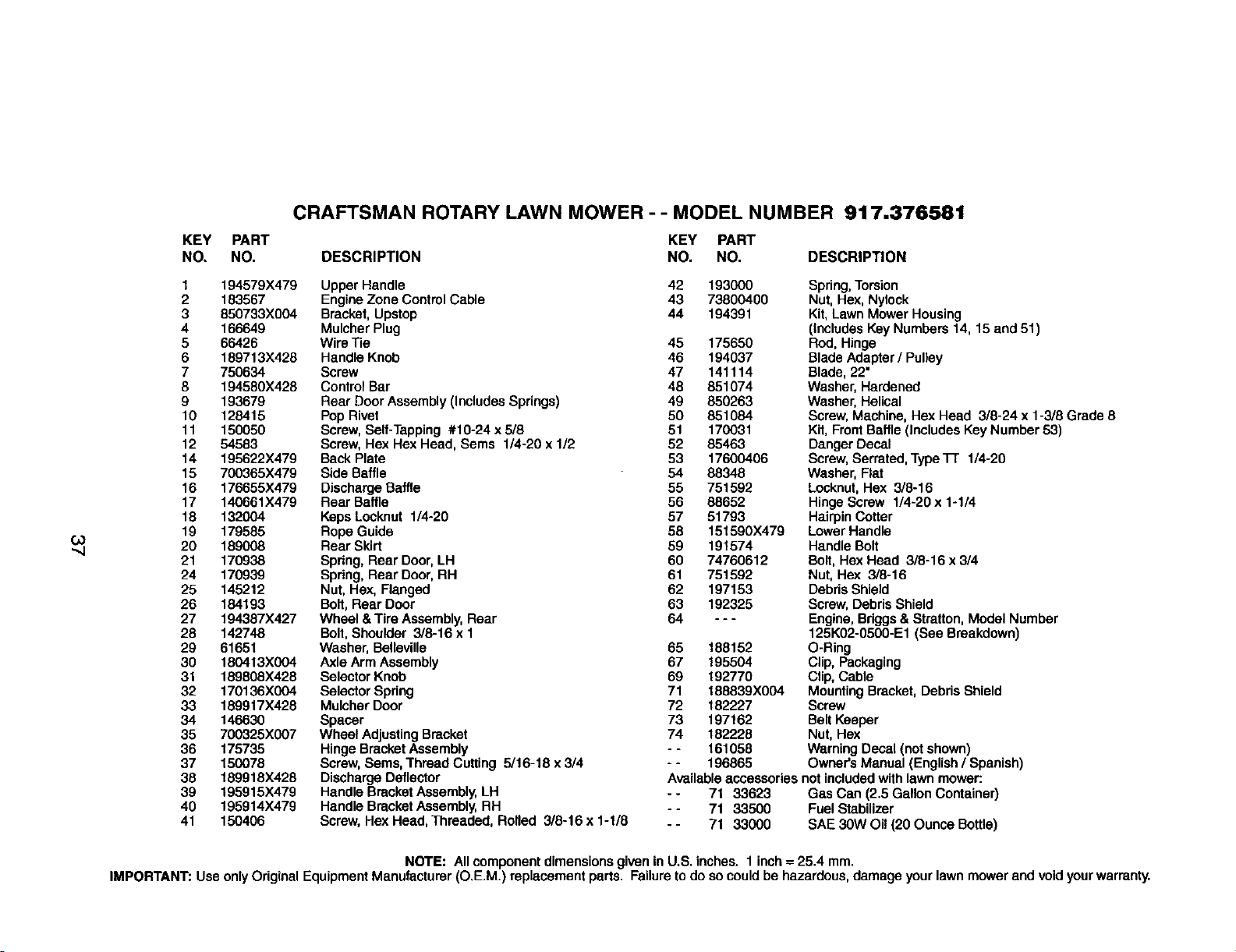

Repair Parts ....................................... 36-43

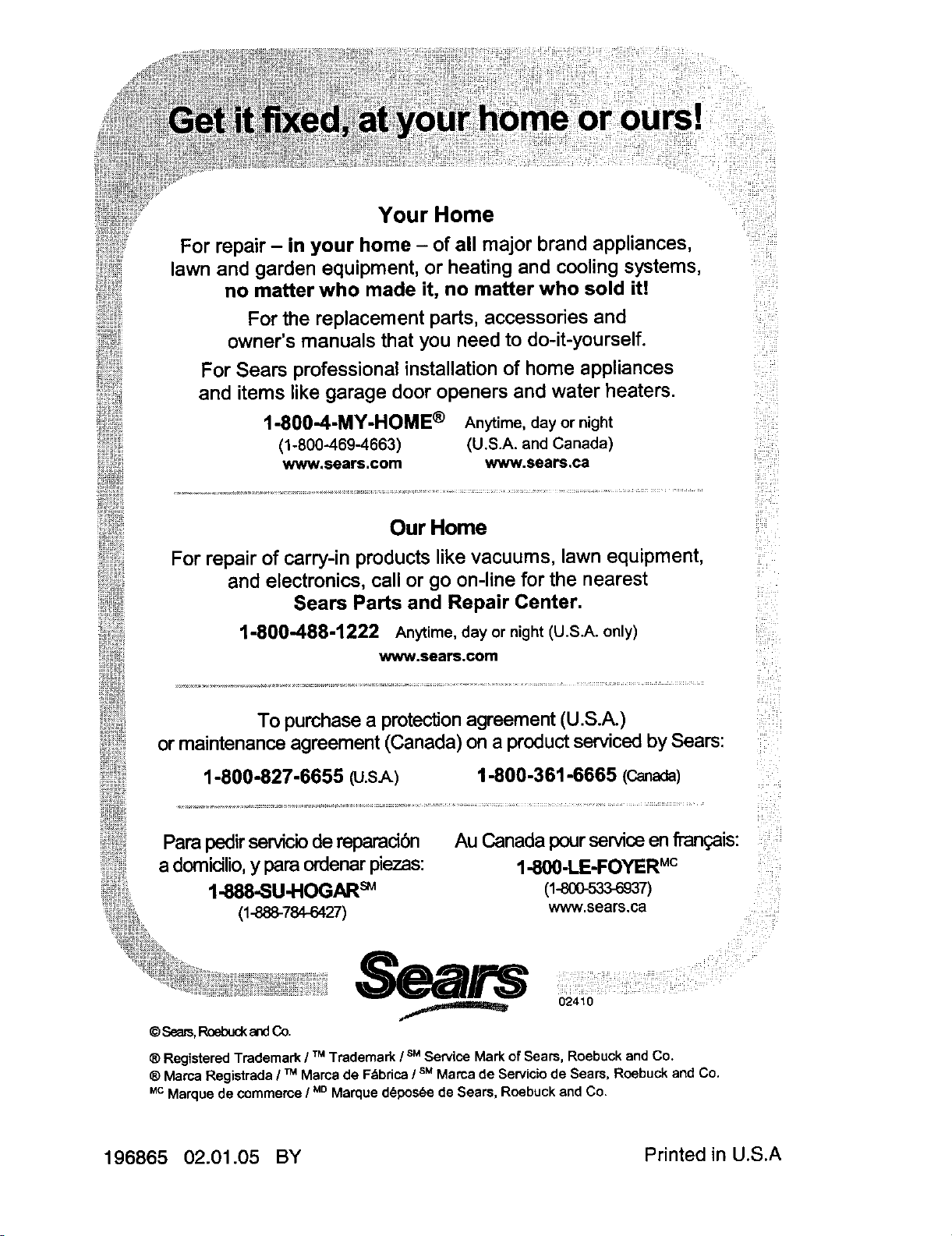

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_kWARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

4tWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

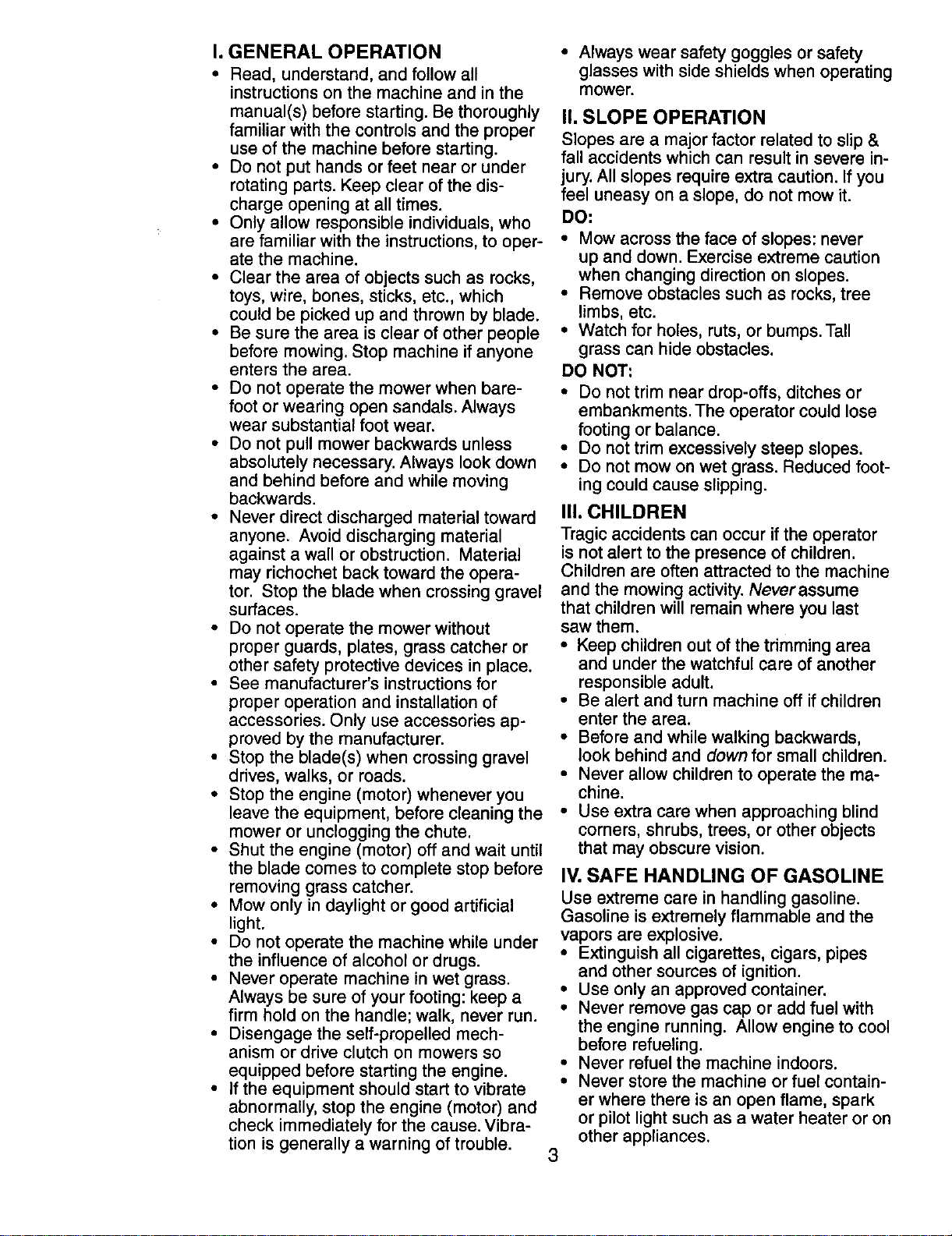

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine ifanyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury.All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks,tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

IlL CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity.Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off ifchildren

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

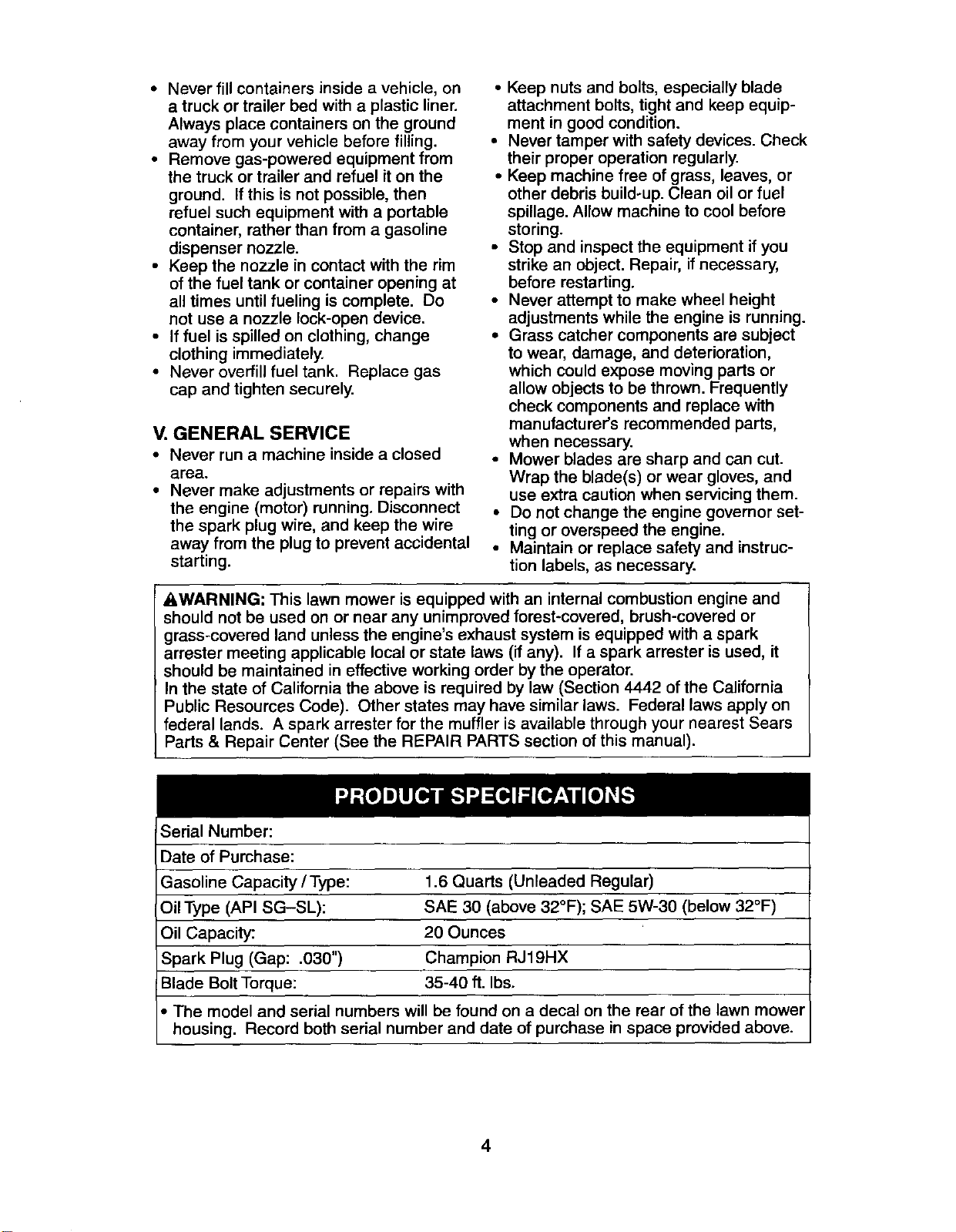

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

_,WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

I Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19HX

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

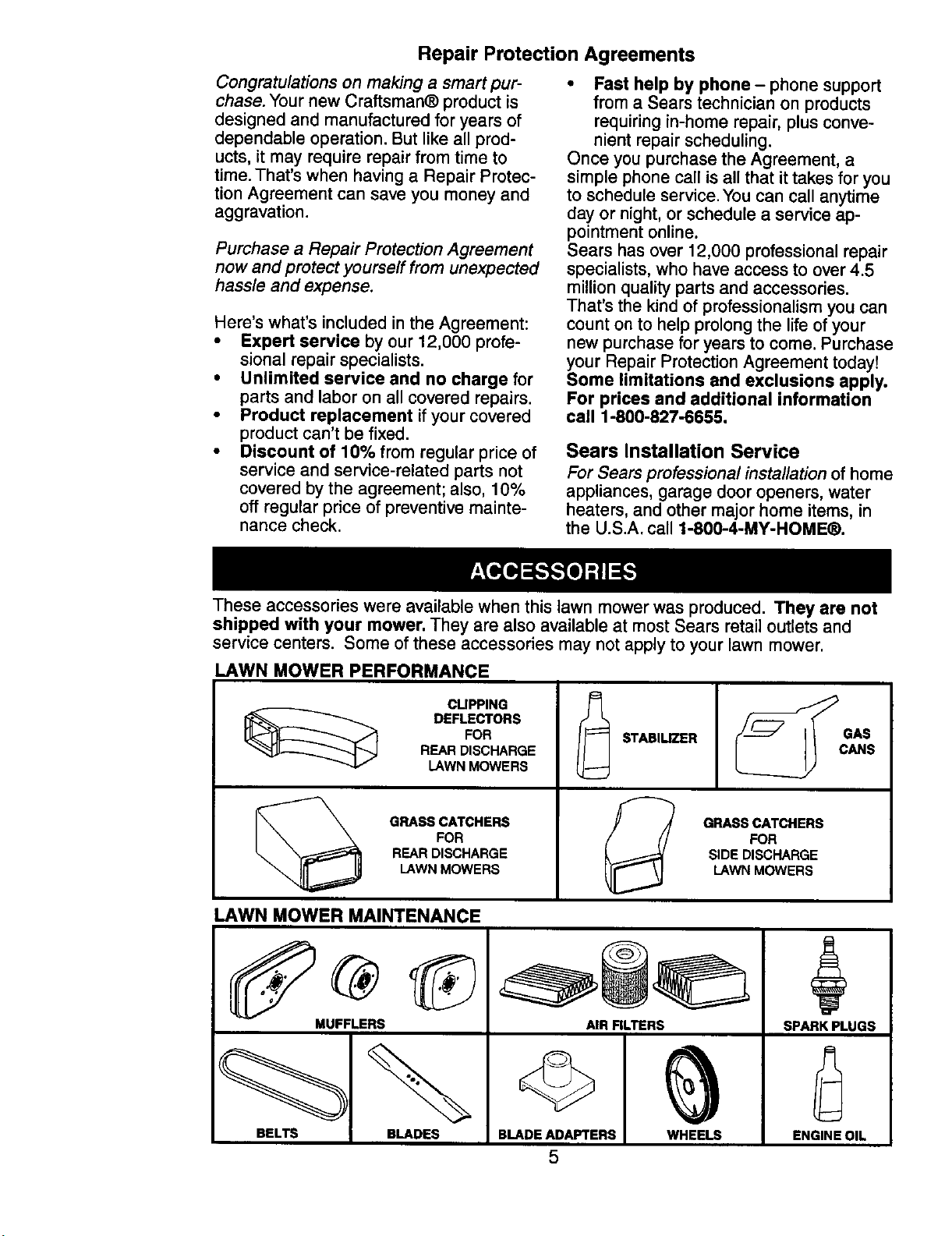

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Hero's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement ifyour covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that ittakes for you

to schedule service. Youcan call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come, Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CUPPING

DEFLECTORS

FOR

REARDISCHARGE

LAWNMOWERS

GRASS CATCHERS

FOR

REARDISCHARGE

LAWN MOWERS

STABILIZER

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS

BLADES

BLADE ADAPTERS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

SPARK PLUGS

AIR FILTERS

WHEELS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT. This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose partsincludedwithmower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handlepadding holding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

POSITION

controlbar

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle isoutside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_ Frame

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

Upper

UP handle

Handle

knob

Lower handle

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning,

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

control

lever,

Operator presence control bar

Handle knob

Starter

handle

Engine oil cap with dipstick

Grass

catcher

Muffler

Gasoline plug

Air filter

Mulcher doo

Housing

Drive cover

Nheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S, Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever - used to engage

power-propelled forward motion of mower.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage. Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINESPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury.Do not under

any circumstances attempt to defeat the

function of the operator control.The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To stop

forward motion without stopping engine,

release the drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightlyto disengage

drive wheels.

• To keep drive control engaged when

turning corners, push down on the

handle to liftthe front wheels off the

ground while turning lawn mower.

bar

Drive

control

TO lever

Adjustment ENGAGE DRIVE

turnbuckle DRIVE CONTROL

(on underside) CONTROL DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the

underside of the drive control housing to

increase tension on the drive cable. Pro-

ceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Turn nut on underside of drive control

to increase drive speed.

3. Operate mower to test drive speed.

Readjust as required.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down tosuit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD Plate tab

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

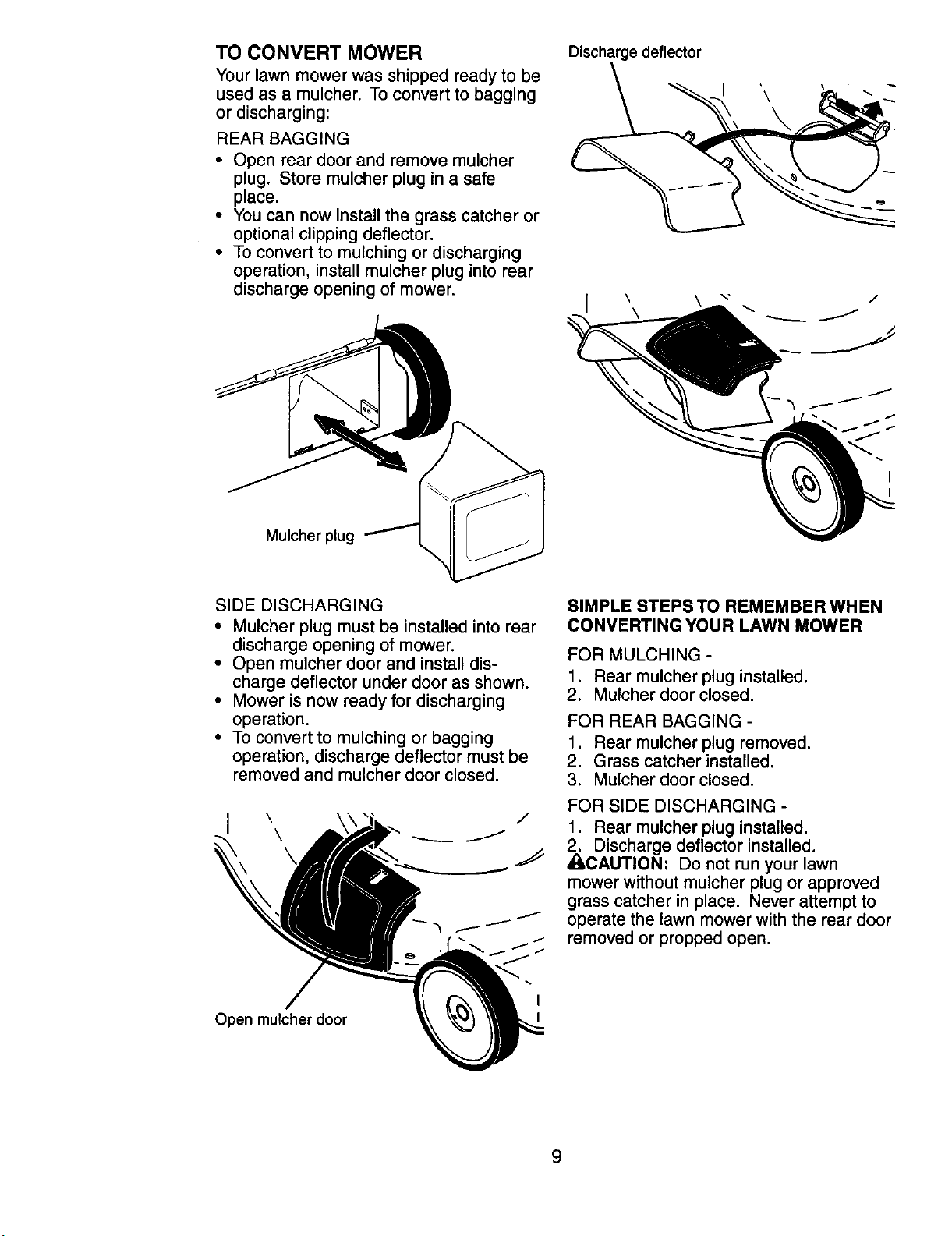

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe

place.

• You can now install the grass catcher or

optional clipping deflector.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Mulcher plug

Discharge deflector

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

Open mulcher door

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed•

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

_ Discharge deflector installed.

CAUTION: Do not run your lawn

mower without muicher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_1=CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE Oil" in the Mainte-

nance section of this manual.

A'i-rACH FUEL CAP CARTRIDGE

Your mower isequipped with a special

FRESH STARTs, fuel cap and continuous

fuel preserver cartridge. See the infor-

mation and instructions packed with the

FRESH STARTTM cartridge.

1. Snap cartridge into bottom of fuel cap.

NOTE: Do not remove the silver foil seal

on the side of cartridge that snaps into

fuel cap.

2. Grasp the white peel tab and pull to

remove the entire seal.

3. Screw fuel cap onto fuel tank after fill-

ing tank with gasoline.

Replace cartridge when empty (about

once a season). Check preserver level

visually.

A DANGER: Cartridge fluid is HARMFUL

OR FATAL IF SWALLOWED. Avoid contact

to eyes, skin, or clothing. Do not take

internally. Do not inhale fluid vapor. Keep

out of reach of children. If swallowed, call

a physician immediately.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

,_ar an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

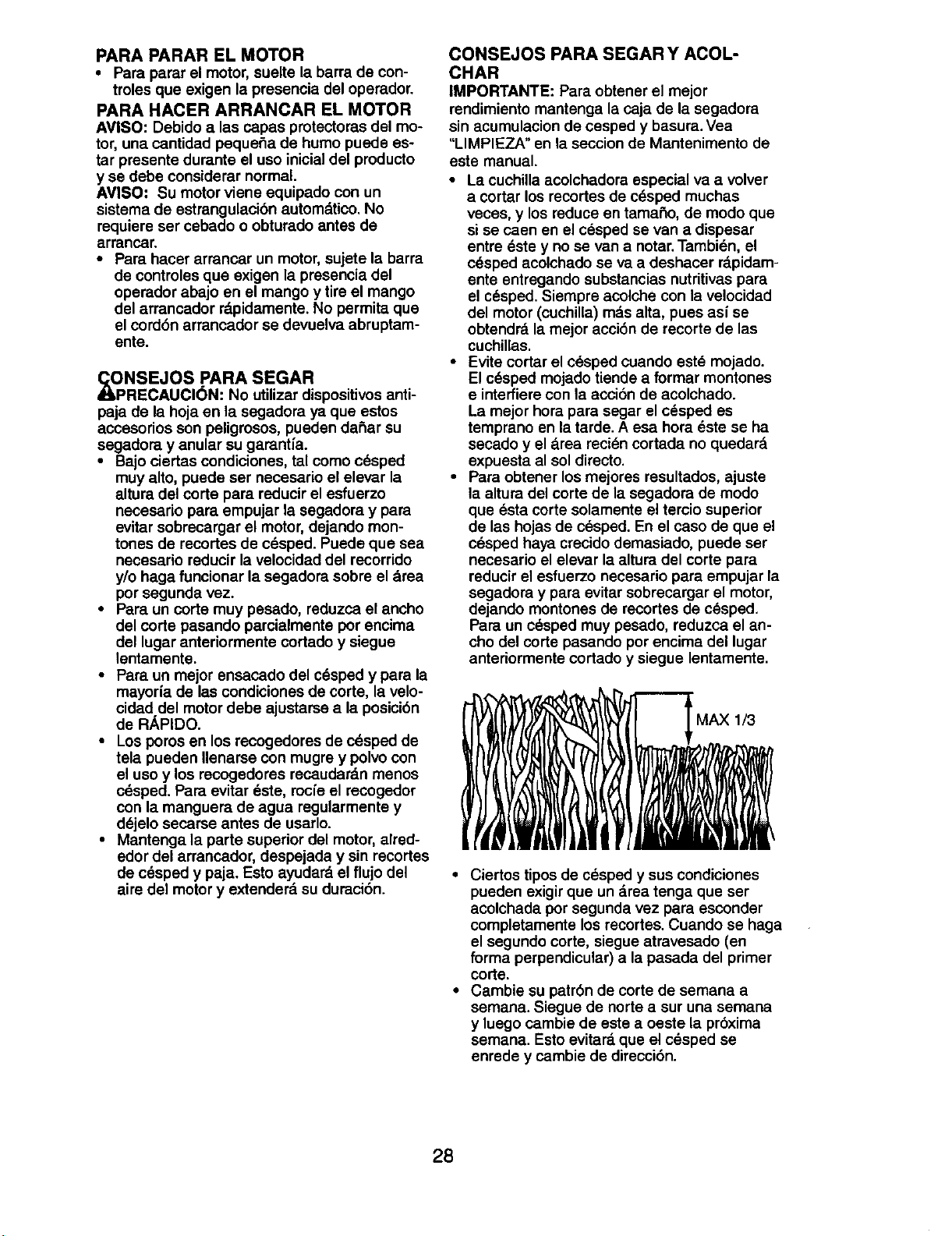

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

• To start engine, hold operator presence

control bar down to the handle and

pull starter handle quickly. Do not allow

starter rope to snap back.

MOWING TIPS

A CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could voidyour warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recur

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it iswet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. Ifthe lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25 HOURS 100

SCHEDULE use USE HOURS ORSEASON HOURS STORAGE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

CheckTires

_ Check DriveWheels ***

Clean Lawn Mower ....

IM Clean under Drive Cover***

_O Check Drive Belt / Pulleys ***

Check / Sharpen / Replace Blade

_ Lubrication

Clean and Recharge Battery**

Check EngineOil level

i hange Engine Oil

Clean Air Filter

Inspect Muffler

_ Replace Spark Plug

Replace Air Filter Paper Cartridge

Emptyfuel system or add Stabilizer

* (ifso equipped)

** Electric-Start mowers

*** Power-Propelledmowers

**** Usa a scraper

to clean underdeck

1 - Change moreoftenifoperatingundera heavy loadorin high outdoortemperatures.

2 - Service more oftenifoperatingin dirtyordustyconditions.

3 - Replaceb_adesmore oftenwhen mowing in sandysoil.

4 - Charge 48 hoursat end ofseason.

5 - And after each 5 hoursof usa.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unitwell lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Engine oil

Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirtthatwill shorten the life of

the self-lubricating bearings. Ifyou feel they

mustbe lubricated, useonlya dry,powdered

2graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grasscuttings,etc.are inthedrivewheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

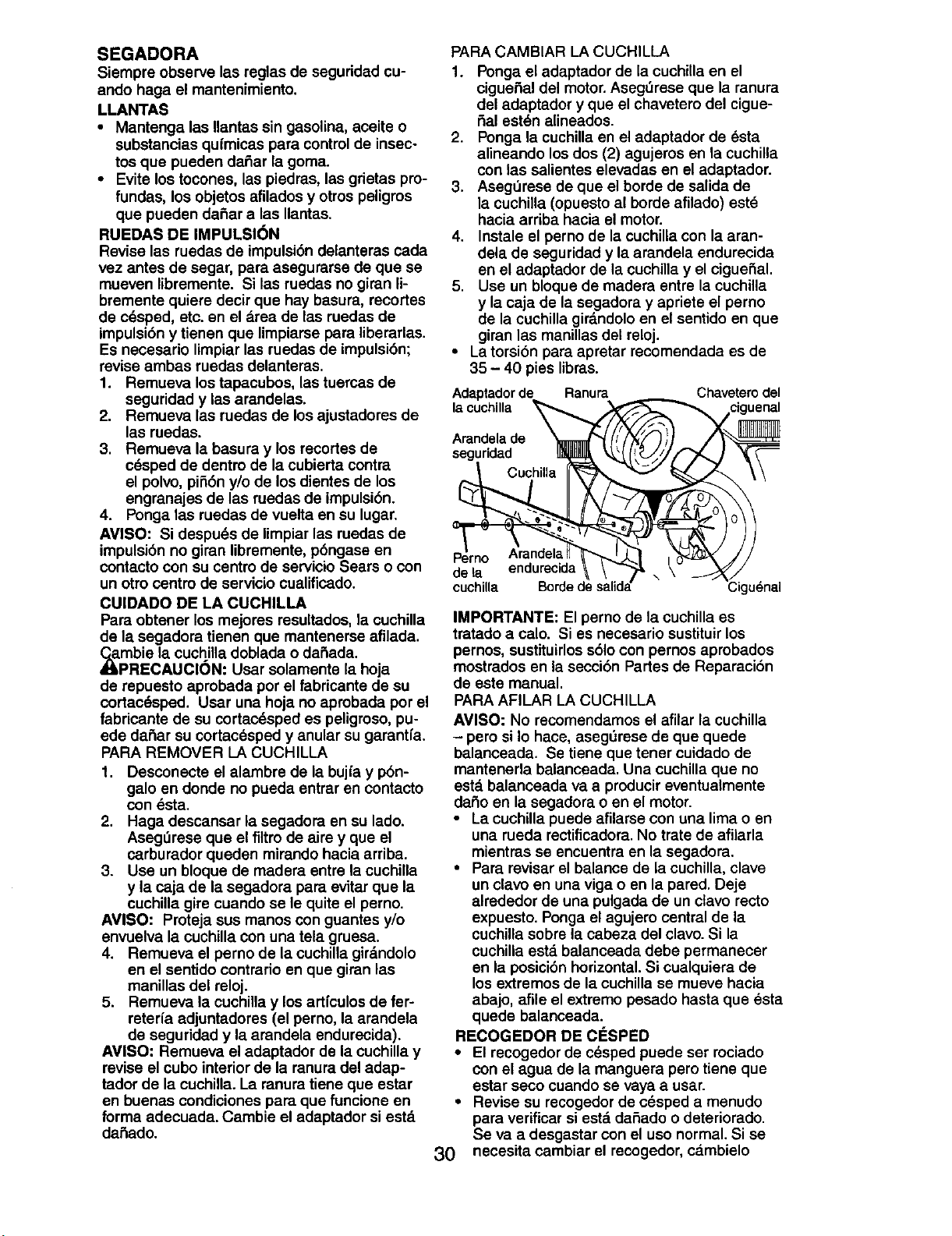

BLADE CARE

For best results, blade must be kept sharp.

Replace a bent or damaged blade.

A CAUTION: Use only a replacement blade

approved bythe manufacturer of your mower.

Using a blade not approved by the manu-

facturer of your mower is hazardous, could

damage your mower and void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade & attaching hardware

(bolt, lock washer & hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo- •

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft. 13

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adaptel Crankshaft

Lockwasher

Blade

bolt Hardened

washer Trailing edge Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced. Care should be taken to keep

the blade balanced. An unbalanced blade will

cause eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

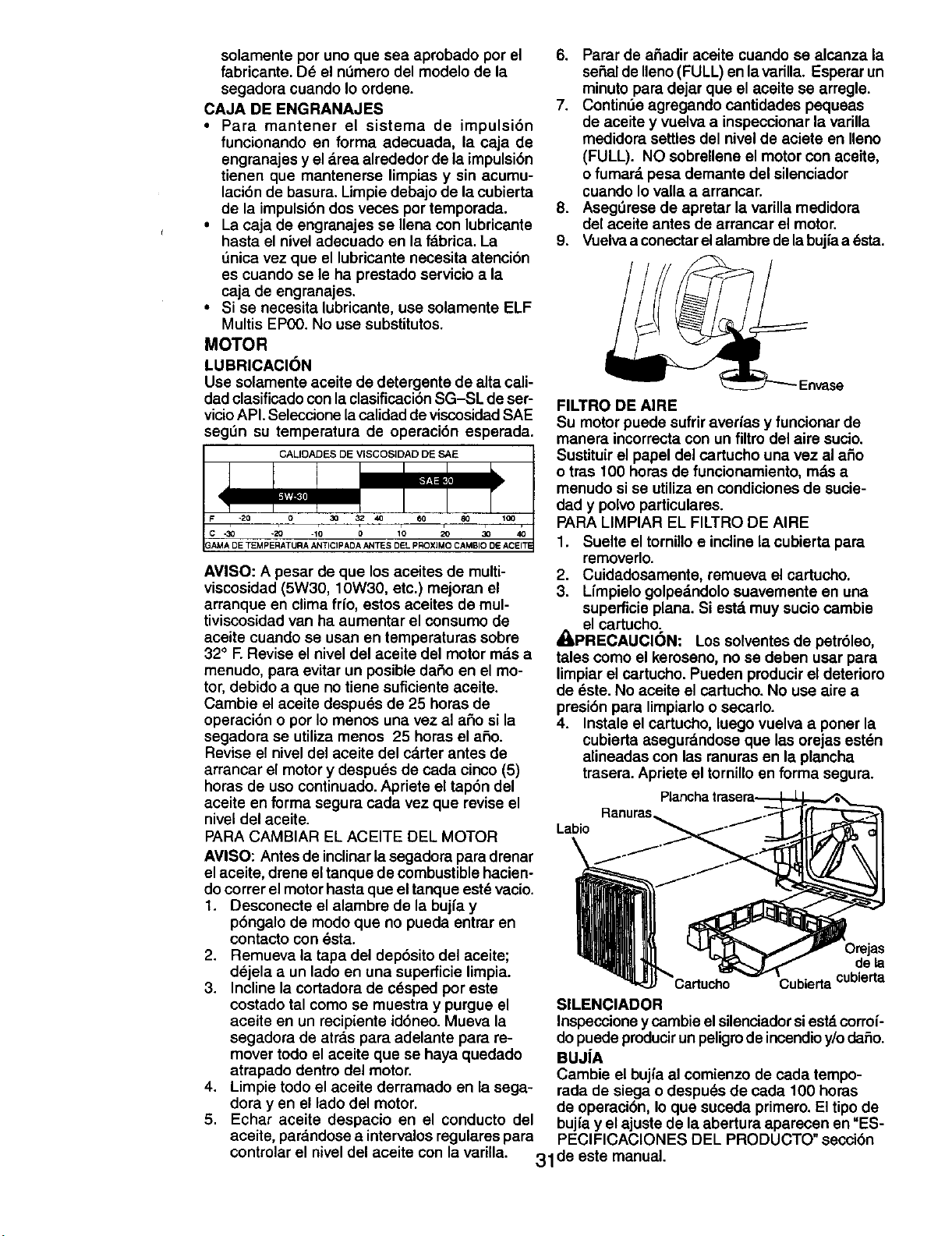

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

The gear case isfilled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

ENGINE

LUBRICATION

Use onlyhigh quality detergent oil rated with

API service classificationSG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

-_0 30 32 40 60 80 100

-30 -20 "10 0 10 20 30 40

TEMPERATU RE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use.Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_CAUTION" Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside ofyour

mower after each use.

J;I,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at leasttwice a sea-

son. Scrape underside of cover with putty

knife or similar tool to remove any build-up

of trash orgrass onunderside ofdrive cover.

AWARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plugwire from spark

plug and place wire where itcannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CU-I-rING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibilitythat objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover and belt keeper.

2. Remove belt from gearcase pulley by

pushing down on pulley and rolling belt

off it.

3. Turn lawn mower on its side with air

filter and carburetor down.

4. Remove blade and debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall belt keeper and drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Drive

cover

PUSH

DOWN

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle ere off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeezelowerhandleinandposition holes

onto mounting pins on handle bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mowing Mowing

position i a _o_ position 0 i

nn I / '

I I I /

I I J t

I I /I I

I I i /

cotter-'_ _; _ Handle _ _/

.ounting- rac et

15pm LOW POSITION HIGH POSITION

Lower

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into mowing position.

SQUEEZE

TO FOLD

Operator

control bar

FOLD

FORWARD

FOR

STORAGE

Upper

handle

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential fuel

system parts such as carburetor, fuel filter,

fuel hose, or tank during storage. Alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine while

in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty,

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer

to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer

container. Run engine at least 10 minutes

after adding stabilizer to allowthe stabilizer to

reach the carburetor. Do not empty the gas

tank and carburetor if using fuel stabilizer.

NOTE: FRESH STARTTM fuel cap and

cartridge system automatically drips con-

centrated fuel preserver into your fuel tank

and is an acceptable alternative to adding

fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4, Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect itfrom dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

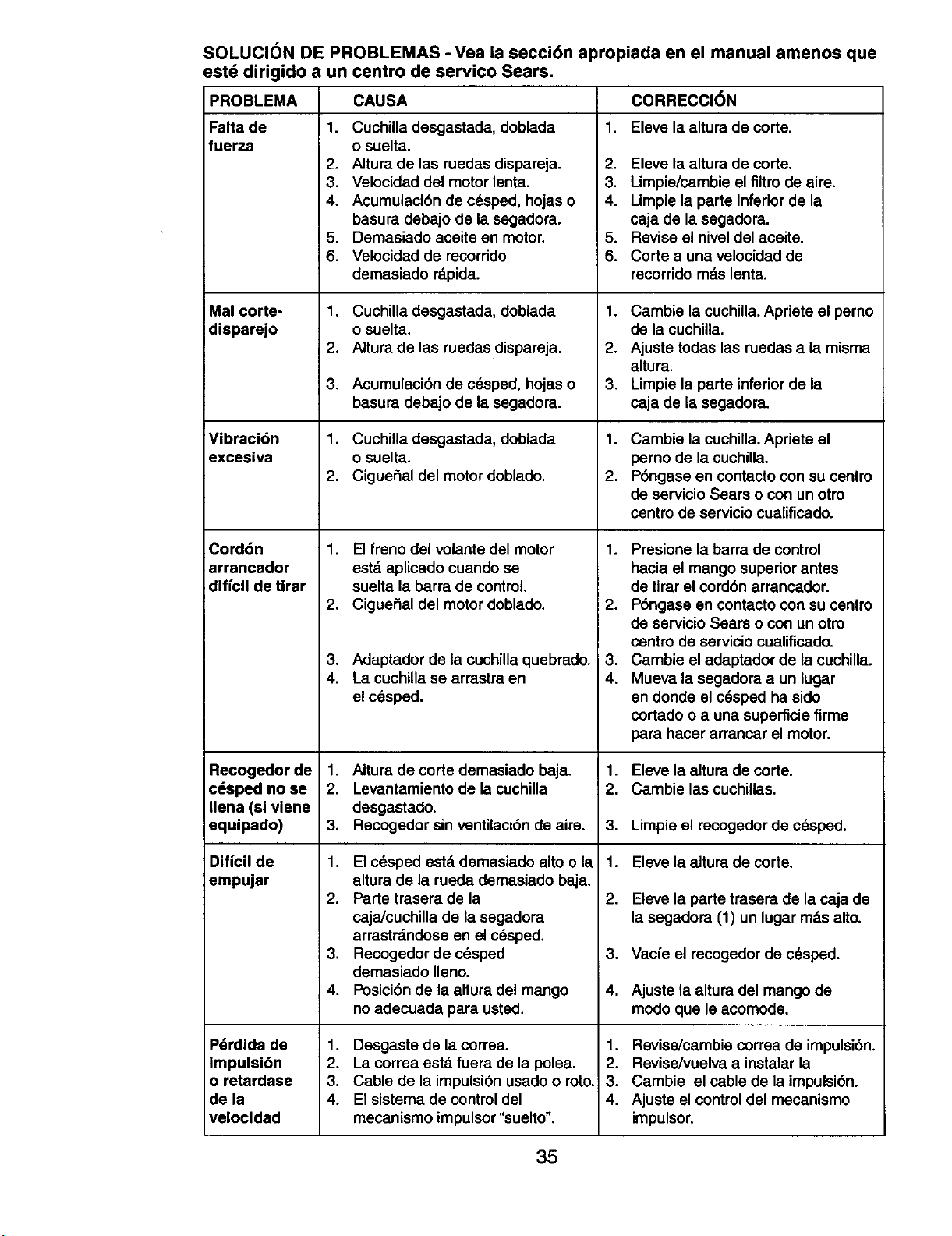

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty airfilter. 1. Clean/replace air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6, Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline,

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

CAUSEPROBLEM

LOSSof power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

11. Replace blade.Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling 2. Lift on blade worn off. 2. Replace blade.

(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

Loss of drive

or slowing of

drive speed

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

Garant[a ......................................................... 19

Reglas de Seguridad ................................ 19-21

Especificaciones del Producto....................... 21

Montaje / Pre-Operaci6n ............................... 23

Operacibn ................................................. 24-27

Mantenimiento .......................................... 29-32

Programa de Mantenimiento ......................... 29

Servicio y Adjustes ................................... 32-33

Almacenamiento ....................................... 33-34

Identificaci6n de problemas ...................... 34-35

Partes de repuesto .................................. 36-43

Servicio Sears .................................. Contratapa

GARANTfA LIMITADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine seg=Jnlas instrucciones para la operaci6n y el mantenimiento en el manual del

due£1o,Sears reparar_, gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantfa s61ose aplica

por noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy6ndosea los

cigfie£1alesdoblados y a la falta de mantenimiento del equipo segt_nlas instruccionesque se

incluyenen el manual del due5o.

El serviciode garantfa esta disponible al devolver la segadora a motor Craftsman al Centro de

Servicio Sears mas cercano en los Estados Unidos. Esta garantfa se aplica solamente mientras el

producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambi6n tenga otrosderechos

que vadan de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffrnan Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

• kBusque este simbolo que seSala las precau-

ciones de seguridad de importancia. Quiere

decir- ItlATENClON!!! iIIESTE ALERTOfl!

SU SEGURIDAD ESTA COMPROMETIDA.

_LADVERTENClA: Siempre desconecte el

alambre de la bujfa y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci(_n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_IJADVERTENClA: Los bornes, terminales y

accesorios relativos de la baterfa contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de c&ncery defectos al nacimiento

u otros daSos reproductivos.Lavar las manos

despu6s de manipularlos.

_PRECAUCI(_N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehfculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de c_ncer y defectos al

nacimiento u otros daSos reproductivos.

_I_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _.reas.

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruccionesque

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la m,_quina.

• Despeje el draa de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• Aseg_rese que el _.rea no se hallen per-

sonas, antes de segar. Pare la m_.quina si

alguien entra en el drea.

• No opera la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_.s antes y

mientras que se mueve hacia atr._s.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra parades o barreras. El material puede

retomar al operador. Para la cuchina cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecoi6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e iostalaci6n de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchiUas est6n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opera la maquina cuando la hierba

est_ mojada. AsegOrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempra use gafas de seguridad o anteojos

con protecci6n lateral cuando opera la sega-

dora.

II. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m_.sfrecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o cafdas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiera mayor concentracibn. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direccibn en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarms, ramas, etc.

• Debe prestar atencibn a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr_gicossi el

operador no presta atenci6n a la presencia

de los ni£1os.A menudo, los niSosse sienten

atraidos pot la mdquina y pot la actividad de

la siega. Nunca suponga que los niSosvan a

permanecer en el mismo lugar donde los vio

por dltima vez.

• Mantenga a los niSosalejados del _.rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague la mdquina si hay nifios

que entran al a.rea.

• Antes y cuando este retrocediendo, mire

hacia atr_.sy hacia abajo para verificar si hay

ni£1ospequeSos.

• Nunca permita que los niSosoperen la md-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hayvisibilidad, a los

arbustos, drboles u otros objetos que pueden

interferir con su linea de visi6n.

IV, MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tapon de la gasolina o aSadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

• Nunca repostar la m_.quina al interior de un

local.

• Nunca guardar la mdquina o el contenedor

de gasolina deride hay una llama abierta,

chispa o luz piloto come una caldera u otros

dispositivos.

• Nunca llenar contenedores en un vehfculo,

en un cami6n o caravana con un forro de

pl_.stico.Colocar siempre los contenedores

en el suelo lejos de su vehicuio antes de

lienar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor port_.til, m_.sbien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del conteneclor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambi_.rsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de mode seguro.

V. SERVIClO

• Nunca haga funcionar una m&quina dentro

de un ._reacerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est_ en marcha. Desconecte el

cable de la buj{a, y mant_ngalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga [as tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la ma.quina se enfr/e antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdreio, si es necesario, antes de

hacerlo arrancar.

• En ning_n case hay que regular la altura de

las ruedas mientras el motor est._en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dafios y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

per el fabricante.

• Las cuchillas de la segadora est_n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

segufidad e instrucciones, cuando sea

neeesario.

_LADVERTENCIA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cdsped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyesfederales

se aplican en la tierras federales. Su centre de Servicio m_s cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingl_.sdel duefio).

N_imero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19HX

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El nl3mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nL_merode serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el future.

Acuerdos de Protecci6n para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsmar_ estd disehado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparacibn de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios,

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y prot6gese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio Ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Suetituci6n del producto si su producto

garantizado no puede ser arreglado.

• Deecuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas pot el acuerdo; tarnbi_n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rdpida por teldfono - soporte tele-

f6nico por parte de un t_cnico Sears sobre

productos que requieren un arreglo en casa,

y ademas una programacibn sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en Ifnea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mds de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos a£_os, iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaeionea y exclu-

clones. Pars conocer los preoios y tener

m_s Informaci6n, Ilame al 1-800-827-6655.

Servlcio de Instalaci6n Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

arficulos para la casa, en U.S.A. Ilamar a

1-800.-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortaceeped. Tambidn estdn disponibles en la mayoda de las tiendas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CCN DESCARGA

TRASERA

RECOREDORpAPA

SEGADORAS

CON DESCARGA

TRASERA

MANTENIMIENTO DE LA SEGADORA

ESTABIU-

ZADORES

_D ENVASES

E GASOUNA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA

RUEDAS

BUJfAS

ACEITE

DEL MOTOR

Lea estas instruccionesy este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la f._brica con la excepci6n de aquellas partes que se de-

jaron sin montar por razones de envfo. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los artfculos

de ferreterfa que se monten tienen que set apretados seguramente. Use las herramientas correctas,

como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Cortelasdosesquinasdelosextremosdelacaja

de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y 51

inferior,y la curia que sujeta la barra de los

controlque exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar sitodavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posicibn para segar.

2. Remueva la cu_. protectora, levante la secci6n

del mango superior hasta su lugar en elmango

inferior, y apriete ambas manillas del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segSn le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra POSICION

que sxige la PARA

presencia del SEGAR

operador ,'/'

PARA MONTAR EL RECOGEDOR DE

Cl!SPED

1. Ponga el bastidordel recogedor de c_sped

en la bolsa del cdsped con la parte rfgida

de la bolsa en la parte inferior.Aseg6rese

que el mango del bastidor est_ en el exte-

riorde la parte superior de la bolsa.

2. Deslice los sujetadores de vinUosobre el

bastidor.

AVISO: Si los sujetadores de viniloestd.nmuy

duros, mdtalos en agua caliente poralgunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

\ Mango del

"_' bastidor del

"ecogedor

de vinilo del basUdor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERTIR LA

SEGADORA" en la secci6n de OperaciSn de

este manual.

LEVANTAF

Mango

superior

Manilladel

mango

Mango Inferior

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos sfmbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A'I-rENCKSNO MOTOR MOTOR P,APIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI6N BUSTIBLE MANOS Y LOS PIES LEJOS

Palanca de

controlde la

impulsi6n

Barra de controlque exige la

presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con varilla

indicadore de nivel

Recogedor

de c6sped

Silenciador

Tapa del deposito

de la gasolina

Filtro de aire

Pueda de

Caja

IMPORTANTE: Este cortac_sped viene SIN ACEiTE O GASOLINA en motor.

la impulsi6n

Ajustador de

la rueda (en

cada rueda)

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotatodas, Sears, cumplen con

los estdndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor estd funcionando.

Barra de control que exige la presencia del Palanca de control de la impulsion - se usa

operador - tiene que sujetarse abajo, junto para enganchar la segadora para movimiento

con el mango, para hacer arrancar el motor, hacia adelante impulsada a motor.

Sudltela para parar el motor. Cord6n arrancador - se usa para hacer ar-

Puerta de la acolchadora - permite la conver- rancar el motor.

si6n para la operaci6n de descarga o ensacado.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra£=osdentro de

sus ojos, Io que puede producir

daSos graves en 6stos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fa-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCl6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning_n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detras del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atr_s hacia el mango. Cuanto

mds lejos se tira la palanca hacia el mango,

rods rdpida ira la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o

la palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopropulsibn.

AVISO: Si despu6s haber desenganchado

de la palanca de control, la segadora no roda

hacia atras, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsibn.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

Barra.de control que

)perador

PARA

Torniquete ENGANCHAR EL

ajuste (en la CONTROL DE LA

parte trasera) IMPULSI6N

Control de

la impulsi6n

CONTROL DE LA

IMPULSI6N

DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse",provocando una disminuci6nde la

velocidad. Hay un torniquete en la parte trasera

de la sede del mando para apretar la tensi6n

dei cable. Procader de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujfade la buj{a.

2. Vuelta el tuerca en la parte inferiordel

mando de transmisi6n para aumentar la

velocidad del mecanismo.

3. Opere la segadora para probar la vslo-

cidad del mecanismo. Reajuste segt_nIo

requerido.

4. Si las condiciones no mejoran despuds

de los pasos descritos (la velocidad hacia

adelante queda la misrna), la correa de

transmisi6n est,. desgastada y tiene que ser

sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos.La

posici6n del medio es la mejor para la mayoda

de los c6spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.Asegdrese

que todas las ruedas queden igualmente

ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCAHACIAATR/I,SPARA

BAJARELCORTACESPED

PALANCAHACIAADELANTE

PARALEVANTARELCORTACI_SPED

Orejas de

laplaca

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta tmsera y remueva la tap6n

acolchadora. Gud.rdela en un lugar seguro.

• Ahora puede instalar el recogedor o el des-

viador de recortes opcional.

• Para volver a la operaci6n de acolchamiento

o descarga, el tap6n acolchador en la aber-

tura de descarga de la segadora.

Desviador

de la descarga

SEGADORAS CON DESCARGA LATERAL

• La tap6n acolchadora debe ser instalada ad-

entro de la abertura de la descarga trasera.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operacibn de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra la protecci6n

contra la descarga

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del c_sped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

_La desviador de la descarga instalada.

PRECAUClON: No haga funcionar su

segadora sin la placa de la acolchadora o sin

el recogedor c_sped aprobados en su lugar.

Nunca irate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando est,, un

poco abierta.

PARA VACIAR EL RECOGEDOR DE CriSPED

1. Levante el recogedor de cdsped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vac_e los recortes de la bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producird un desgaste innecesario.

Mango del

bastidordel

recogedor

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar,yea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCI6N: NO sobrellene el motor con

aceite, o fumard pesa demante del silenciador

cuando Io valla a arrancar.

1. Aseg6rese que la segadora este nivelada.

2. Remueva la varilamedidora de aceitedel tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta Isntamente el envase entero

de aceite en el tubo de relleno del motor.

AVISO: El terrapldn inicialdel aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite rods a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

FIJAR EL CARTUCHO DEL TAP(_N DEL

CARBURANTE

Su cortacdsped est,. dotado de un tapbn del

carburante y un cartucho preservador de carbu-

rante continuo especial FRESH START_. Vdase

la informacion y las instrucciones contenidas en

el cartucho FRESH START_.

1. Fijar el cartucho en el rondo del tapbn del

carburante.

NOTA: No quitar el papel plateado de precinto

en el lado del cartucho que se fija en el tap6n

del carburante.

2. Agarrar la etiqueta blanca removible y tirar

para quitar el entero precinto.

3. Enrocar el tap6n del carburante en el

dep6sito del carburante despuds de Ilenar

el dep6sito con gasolina.

Sustituir el cartucho cuando estd vacfo (aproxi-

madamente uno cada temporada). Controlar

visualmente el niveldel preservador.

_, PELIGRO: El fluido del cartucho es

DAI_IINOO LETAL SI SE TRAGA. Evitar el

contacto con los ojos, la piel o la ropa. No asirlo

internamente. No inhalar el vapor del fluido.

Mantener lejos del alcance de los nihos.Si ss

traga, Ilamar inmediatamente al m6dico.

AGREGUE GASOLINA

• Uene el estanque de combustible hasta

la parte inferiordel cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques loscuales puedan ser utilizados

_idurante los primeros30 dfas.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_kPRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

sepamci6n y formaci6n de _.cidosdurante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un perfodo de 30 dfas o mds. Vacfe el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las Ifneas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para ElAlmacenamiento

para mds informaci6n. Nunca use productos de

limpieza para el motoro para el carburador en

el estanque del combustible pues se pueden

producirdafios permanentes.

aceite

Tapa del

rellenador

gasolina

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad peque_a de humo puede es-

tar presente durante el uso inicialdel producto

y se debe considerar normal.

AVlSO: Su motor viene equipado con un

sistema de estrangulacibn automdtico. No

requiere ser cebado o obturado antes de

arrancar.

• Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador rdpidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

d_IbONSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden da_ar su

segadora y anular su garantfa.

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cdsped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el drea

por segunda vaz.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c6sped y para la

mayoda de las condiciones de code, la velo-

cidad.del motor debe ajustarse a la posici6n

de RAPIDO.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_.n menos

c_sped. Para evitar 6ste, rocfe el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudar_, el flujo del

aire del motor y extender_ su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tama£1o,de modo que

si se caen en el cesped se van a dispesar

entre _ste y no se van a notar. Tambien, el

c_sped acolchado se va a deshacer r&pidam-

ente entregando substancias nutritivas para

el c6sped. Siempre acolche con la velocidad

del motor (cuchilla) m_.salta, pues asi se

obtendra la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el cesped cuando est_ mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el drea recien cortada no quedar_l

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

c6sped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un Mea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitard que el cdsped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTES CADA

DE CADA DE CADA 25 HORAS O ALMACE-

MANTENIMIENTO uso uso TEMPORADA NAMIENTO

S Limpiar/Inspeccionar el Recogedor de Cesped * li/

Controlar los Neumdticos

G Controlar las Ruedas Motdces **"

Limpiar la Segadora .... _

{_ Lirnpiar debajo la Cubierta de la Transmisi_n *'* _e

Revisar EasCorreas y ras Poleas Impulsadas _* J

R Revisar / Afiiar / Cambiar ]a Cuchilla

Lubrtcac_n

Limpiar / Recargar la Baterfa ** _

Revisar e_nivel del Acelte II_

OM Cambiar eJAceite del motor II_l 2

Limpiar el Fillro de Aire _#_

T Inspeccionar el Silenciador

Cambiar la Bujfa

R Cambiar el Cartucho de Papel del Filtro de Aire I_

Vaciar el sistema del carburante ._

o a_adir un _stabilizadof de carburante.

* (si vlene equipado) 1 - Cambiar rnds a menudo cuando se opera bajo carga pesada o en _11biente= con a_as temperaturas,

** Segadoras con An'anque FJ*ictrico2 - Dar rePAck) rnds a menudo cuando se opera en c_tdidones sucias o pok,oroeas.

*** Segadoras con P0der Pr0pu_or 3 - CalNbie las cuchilla8 rnd8 are,enudo cuando sJ,egue ell terreno arel_06o.

**** Utilizar una rasqueta para Ilmptar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de la cubierta del cortacdsped 5 * Y despu_h; de 5 betas de funcionamiento.

RECOMENDAClONES GENERALES

La garant_ade esta segadora no cubre los

artfculos qua han estado sujetos al abuso o a

la negligencia del operador. Para recibirtodo

el valor de la garantia, el operador tiene que

mantener la segadora segt3nlas instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estacion compmbar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al a_o, cambie la buj_a,limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure rods.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACI(_N

(D Ajustador

de la rueda

(_ Aceite del

motor

(_) Bisagra

s I puerta

de la acol-

chadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Revise el niveldel aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI(SN

Mantenga la unidad bien lubricada

(yea la "TABLA DE LUBRICACI(_N"),

(_ Rocle el lubrlcante

(_ Vea "MOTOR" en la seccion de Mantenlmlento

IMPORTANTE: No acaite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree qua tienen que lubricarse, use Iosamente

un lubricante tipocrafito, de polvoseco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasoline, aceite o

substancias qufmicas para control de insec-

tos que pueden da£1arla goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar a las Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, pare assgurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortss

de cdsped, etc. an el area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubas, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

crisped de dentro de la cubierta contra

el polvo, pifi6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otro centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Pare obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

_pmbie la cuchilla doblada o dafiada.

RECAUCION: User solamente la hoja

de repuesto aprobada por el fabricante de su

cortacdsped. User una hoja no aprobada por el

fabricante de su cortacdsped es peligroso, pu-

ede da_ar su cortacesped y anular su garantfa.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y pbn-

galoen donde no pueda entrar en contacto

con _sta.

2. Haga descansar la segadora en su lado.

AsegOrese qua el filtrode aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchina

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girdndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchnla y los artfculos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adap-

tador de la cuchilla. La ranura tiene que estar

en buenas condiciones para que funcione en

forma adecuada. Cambie el adaptador si estd

dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de ia cuchiUa en el

cigue=Saldel motor. Asegerese que la ranura

del adaptador y que el chavetero del cigue-

£=alest_n alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. Aseg_Jrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchina y el ciguefial.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girdndolo en el sentido en que

giran las manillas del reloj.

• La torsi6n pare apretar recomendada es de

35 - 40 pies libras.

Adaptadorde

seguridad L_ _,_ II_..._,#f"._

Ranura Chaveterodel

:=guenal

)

3igu_nal

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituirlos

pernos, sustituirloss61ocon pernos aprobados

mostrados en la secci6n Partes de Reparaci6n

de este manual.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegdrese de que quede

balanceada. Se tiene qus tener cuidado de

mantenerla balanceada. Una cuchilla que no

estd balanceada va a producireventualmente

dafio en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora.No trate de afilarla

mientras se encuentra en la segadora.

• Pare revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de cdsped puede ser rociado

con el agua de la manguera pero tiene que

ester seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si estd dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

30 necesita cambiar el recogador, cambielo

solamente por uno que sea aprobado por el

fabricante. D_ el n_mero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes yel _.reaalrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces pot temporada.

• La caja de engranajes se Ilena con lubricante

hasta el niveladecuado en la fdbrica. La

enica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente ELF

Multis EP00. No use substitutos.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta call-

dad clasificadoconla clasificaci6nSG-SL de ser-

vicioAPI. Seleccione lacalidadde viscosidadSAE

seg6n su temperatura de operaci6n esperada.

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima fdo, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° F.Revise el nivel del aceite del motor mas a

menudo, para evitar un posible daro en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horns de

operaci6n o pot Io menos una vez al aro si la

segadora se utiliza menos 25 horas el aro.

Revise el nivel del aceite del cdrter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

niveldel aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinarlasegadora para drenar

elaceite, drene el tanque de combustible hacien-

do correr el motorhasta que el tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del depbsito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atra.spara adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todoel aceite dermmado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regularespara

controlar el niveldel aceite con la varilla.

6. Parar de aSadir aceite cuando se alcanza la

serialde Ileno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. Continde agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumard pesa demante del silenciador

cuando Io valla a arrancar.

8. Asegerese de apretar la varilla medidom

del aceite antes de arrancar el motor.

9. Vuelvaa conectarel alambrede labujia a 6sta.

FILTRO DE AIRE

Su motorpuede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituirel papel del cartucho una vez al aSo

o tras 100 horas de funcionamiento, mds a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornUloe incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielogolpedndolo suavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho.

_iLPRECAUCl6N: Lossolventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producirel deterioro

de _ste. No aceite el cartucho. No use aire a

presi6n para limpiarloo secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurdndose que las orejas est_n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Ranuras

Labio

de la

Cartucho Cubierta cubierta

SlLENClADOR

Inspeccione ycambie elsilenciadorsies_ corrof-

do puedepmducirun peligrode incendioy/o da5o.

BUJfA

Cambie el bujfa al comienzo de cada tempo-

rada de siega o despu_s de cada 100 horas

de operacibn, Io que suceda primero. Eltipo de

bujfay el ajuste de laabertura aparecen en =ES-

PECIFICACIONES DEL PRODUCTO" seccibn

31de este manual.

LIMPIEZA

IMPORTANTE: Pareobtenerelmejor rendimineto,

mantenga lacaja de lasegadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_IPRECAUCION: Desconecte el alambre de

la bujfa yp6ngalo en donde no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspdndola para

remover la acumulaci6n de cdsped y basura.

• Limpie el motor a menudo para evitar que

se ecumule la basura. Un motortapado fun-

ciona mds caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

pare evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n por

Io menos dos veces cada temporada. Raspe de-

bajo de la cubierta con un cuchillo para masilla

o con una herramienta parecida, para remover

toda acumulaci6n de c_sped o basure en la parte

inferior de la cubierta de la impulsi6n.

_,DVERTENCIA: Pare evitar lesibnes serias,

antes de dar calquier servico ode hacer ajustes:

1. Suelte la barra de controly pare el motor.

2. Aseg0rese que la cuchilla yque todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujfa y p6n-

galo en donde no pueda entrar en contacto

con dsta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibUidadque objetos

sean lanzados hacia afuera de la parte tresera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se dafia el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSl6N

1. Remueva la cubierta de la impulsibny

fijador de la correa.

2. Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

3. Haga descansar la segadora en su lado

con elfiltro de aire y el carburedor mirando

hacia arriba.

4. Remueve la cuchilla y la defensa en contra

del desperdicio.

5. Remueva la correa de la polea del motor en

el ciguefial.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del motor.

2. Reinstale la defensa en contra del desperdi-

cio y la cuchilla.

3. Vuelva el cortec_spedes ala posicibnvertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la fijador de la correa y cubierta

de la impulsi6n.

NORA: Siempre use la correa aprobada por la

f&brica pare asegurarse que calce y dure.

:.---...

Fijadorde

lacorrea

Cubierta de la

impulsion

EMPUJAR

HACIA

ABAJO

Correa ."""I

PARA AJUSTAR EL MANG

El mango puede set montado a una posicibn

alta o baja. Los agujeros de montaje en el

mango inferior estdn fuere del centro para

levantar y bajar el mango.

1. Remueva el mangosuperior y conexibne(s)el

asegurar dl (los) cable(s) al mango inferior,

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3, Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar o bajar el mango,

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje,

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posicibn r'_._ Posici6n _-_

,,oy-'parasegarll Ii _ /parasegar ] /

I I I I

I i I i

I I i1 #

l j i i

de . i- i i __ i

Clavijade _-'_=_ del mango

32 m°ntaje POSICl6N BAJA POSICIONALTA

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fSbrica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si crae que el motor est,. funcio-

nando demasiado r_pido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principalfijo

no ajustable para controlar la mezcla. Si su

motor no est&funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su cantro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/o

ajustada.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f'&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad porsobre el ajuste de alta velocidad

de la f&brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dfas o m_.s.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_.rdela en un ._raa limpia y seca.

1. Limpie toda la segadora (Vea"LIMPIEZA"

en la seccion de Mantenimento de este

manual).

2. Lubrfquela seg_n se muestra en la secci6n

de Mantenimento de este manual.

3. Asegerese de que todas las tuercas y

clavijas y todos los pernos y tornillosesten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

esta,n da£1adas,quebradas o desgastadas.

C&mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom_.ticamente se asegurarg en la

posicibn loam segar.

Barra de control

que exig

presencia del

operador

APRIETE

PARA DOBLAR

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extrernos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adeiante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr_.s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg_rese que

Io doble seg_n se muestra o purde daSar los

cables de control. 33

POSICI6N

PARA

SEGAR

DOBLAR

HACIA

ADELANTE

PARA

ALMACENAF

Mango

superior

Manilla del

mango

Mangoinferior

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento, los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej._ndolofuncionar

hasta que el carburante termine y el

carburador estd vacio.

• Nunca use los productos para limpieza del

carburador odel motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducira un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustibledurante el perfodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la pmporci6n de

mezcla que se encuentra en el envase del esta-

bilizador.Haga funcionar el motor por Io menos

10 minutos despuds de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est'. usando estabilizador de

combustible.

AVISO: El sistema tap6n del carburante y car-

tucho FRESH START_ gotea automaticamente

un preservador concentrado de carburante en el

dep6sito del carburante yes una aceptable alter-

nativa a afiadir un estabilizador de carburante.

ACEITE DEL MOTOR

Drene elaceite (con el motorcaliente) y cambielo

con aceite de motor limpio.(Vea =MOTOR" en la

seccibn de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vacie una onza (29 ml) de aceite a tray,s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva buj{a.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c_brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producira la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_kPRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en alg6n recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido un centro de servico Sears.

CAUSAPROBLEMA

NO arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchillaquebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V_,lvula del combustible (si equ-

ipada) esta en la posici6n OFF.

11. Baterfa d_bi (si equipada).

12. Desconecte el conector

de la baterfa (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpioy nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpioy nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchiUa.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v&lvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateda al motor.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears,

CAUSAPROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excesiva

Cord6n

arrancador

dificil de tirar

Recogedor de

cdsped no se

Ilena (sl viene

equipado)

Dificil de

empujar

P(_rdida de

Impulsidn

o retardase

de la

velocidad

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de cdsped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rdpida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguenal del motor doblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cdsped estd demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el c8sped.

3, Recogedor de c_sped

demasiado Ileno,

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa estd fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. El sistema de controldel

mecanismo impulsor "suelto".

CORRECClON

1. Eleve la altura de corte.

2. Eleve la altura de corte,

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferiorde la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido rodslenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla.Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una supefficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar md.salto.

3. Vacie el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

o'_

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376581

18 59

26 14

31/1_ 17

I j

-._.S _ 7 \ z-_- Z" fI

If .J / "_7.J"

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.376581

KEY PART KEY PART

NO, NO, DESCRIPTION NO. NO, DESCRIPTION

,.,j

1 194579X479 Upper Handle 42 193000 Spring, Torsion

2 183567 Engine Zone Control Cable 43 73800400 Nut, Hex, Nylock

3 850733X004 Bracket, Upstop 44 194391 Kit, Lawn Mower Housing

4 166649 Mulcher Plug (includes Key Numbers 14, 15 and 51)

5 66426 Wire Tie 45 175650 Rod, Hinge

6 189713X428 Handle Knob 46 194037 Blade Adapter/Pulley

7 750634 Screw 47 141114 Blade, 22"

8 194580X428 Control Bar 48 851074 Washer, Hardened

9 193679 Rear Door Assembly (Includes Springs) 49 850263 Washer, Helical

10 128415 Pop Rivet 50 851084 Screw, Machine, Hex Head 3/8-24 x 1-3/8 Grade 8

11 150050 Screw, Self-Tapping #10-24 x 5/8 51 170031 Kit, Front Battle (includes Key Number 53)

12 54583 Screw, Hex Hex Head, Sems 1/4-20 x 1/2 52 85463 Danger Decal

14 195622X479 Back Plate 53 17600406 Screw, Serrsted, Type Tr 1/4-20

15 700365x479 Side Baffle 54 88348 Washer, Flat

16 176655X479 Discharge Baffle 55 751592 Locknut, Hex 3/8-16

17 140661X479 Rear Battle 56 88652 Hinge Screw 1/4-20 x 1-1/4

18 132004 Keps Locknut 1/4-20 57 51793 Hairpin Cotter

19 179585 Rope Guide 58 151590X479 Lower Handle

20 189008 Rear Skirt 59 191574 Handle Bolt

21 170938 Spdng, Rear Door, LH 60 74760612 Bolt, Hex Head 3/8-16 x 3/4

24 170939 Spdng, Rear Door, RH 61 751592 Nut, Hex 3/8-16

25 145212 Nut, Hex, Flanged 62 197153 Debris Shield

26 184193 Bolt, Rear Door 63 192325 Screw, Debris Shield

27 194387X427 Wheel &Tire Assembly, Rear 64 - - - Engine, Briggs & Stratton, Model Number

28 142748 Bolt, Shoulder 3/8-16 x 1 125K02-0500-E1 (See Breakdown)

29 61651 Washer, Belleville 65 188152 O-Ring

30 180413X004 Axle Arm Assembly 67 195504 Clip, Packaging

31 189808X428 Selector Knob 69 192770 Clip, Cable

32 170136XCO4 Selector Spring 71 188839X004 Mounting Bracket, Debris Shield

33 189917X428 Muleher Door 72 182227 Screw

34 146630 Spacer 73 197162 Belt Keeper

35 700325X007 Wheel Adjusting Bracket 74 182228 Nut, Hex

36 175735 Hinge Bracket Assembly - - 161058 Warning Decal (not shown)

37 150078 Screw, Sems, Thread Cutting 5/16-18 x 3/4 - - 196865 Owner's Manual (English / Spanish)

38 189918)(428 Discharge Deflector Available accessories not included with lawn mower:

39 195915X479 Handle Bracket Assembly, LH - - 71 33623 Gas Can (2.5 Gallon Container)

40 195914X479 Handle Bracket Assembly, RH - - 71 33500 Fuel Stabilizer

41 150406 Screw, Hex Head, Threaded, Rolled 318-16 x 1-118 - - 71 33000 SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M) replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376581

-12

68_

70_

i72

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376581

_Jo

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 197193 Ddve Control Assembly (Includes Cable) 35 195110 Kit,Wheel Adjuster, LH

2 195745 Cover, Drive Control, Top (Includes Knob and Bearing)

3 187353 Pulley 36 191636 Gear Case Assembly, Complete

4 188281 Lever, Drive Control 38 73800400 Locknut 1/4-20

5 195744 Cover, Drive Control, Bottom 40 192849 Spdng

6 181698 Screw 41 195107 Kit, Wheel Adjuster, RH

7 184212X479 Bracket, Drive Control (Includes Knob and Bearing)

8 197195 Cable, Drive Control 54 194383 Grassbag Assembly

9 184987 Cap, Mounting, Bottom 55 86012 Driveshaft Cover

10 194212 Decal, Drive Control 57 189680 Frame, Gressbag

11 194231X427 Wheel & Tire Assembly, Front 61 196886 Case, Upper

12 12000058 E-Ring 62 197057 Shaft, Output

13 750003 Pinion 63 183508 Seal, Output Shaft

14 189403 Dust Cover 64 183511 Bushing

15 191017 Pawl, Drive 65 183509 Washer

16 67725 Washer, Flat 3/8 66 183514 Seal, Worm Shaft

17 191039 Bearing, Wheel Adjuster 67 183506 Bearing, Ball

18 701037 Selector Knob 68 183499 Gear, 27 Teeth

23 88652 Screw 69 196884 Fixed Dog Clutch

24 751152 Nut, Hex 70 183505 Wireform

25 197163X479 Belt Guide Bracket 71 196883 Movable Dog Clutch

26 188040 Screw 72 196882 Fork

27 175262 Pan Head Tapping Screw #10-24 x 2-3/4 73 183513 Screw, Case

28 194407X428 Drive Cover 74 196881 Case, Lower

29 83923 Locknut, Hex 75 196880 Seal, Lever

32 194018 Drive Pulley 76 196879 Lever

33 196857 V-Belt 77 196878 Screw, Lever

78 196877 Spdng

79 183502 Shaft, Worm

NOTE: All component dimensions given in U.S. inches. 1 inch -- 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0S00-E1

ii I IIIIII

11019,LABEL KR"I

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

138

445

977CARBURETOR

GASKET SET

668

33,

358 ENGINE GASKET SET

20 842_ 524 _, 7 _._ 668

I_)1 _ARRIIRFTOR OVFRHALIL KI"

633 _ 163

278_ 127

209

202

127

[ 1330 REPAIR MANUAL [

[ 1058 OWNER'S MANUALI

11329 REPLACEMENT ENGINE [

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

564_

"_ 1388

304

305 _1

01387 332_ )_

324 " I

1381_

592

1210

689 O

456 _

597

KEY PART

NO. NO.

1 697322

2 399269

3 299819 •

4 493279

5 691160

7 692249 °

8 695250

9 699472

10 691125

11 691781

12 692232 •

13 690912

15 691680

16 691450

20 399781 °

22 691092

23 692315

24 222698

25 790359

26 790360

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

34 262652

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

KEY PART

DESCRIPTION NO. NO.

Cylinder Assembly 46 691449

Kit-Bushing/Seal 48 498829

Seal-Oil (Magneto Side) 50 497465

Sump-Engine 51 272199 •

Head-Cylinder 54 691650

Gasket-Cylinder Head 55 691421

Breather Assembly 58 697316

Gasket-Breather

Screw (Breather Assembly) 60 281434

Tube-Breather 65 690837

Gasket-Crankcase 78 691106

Screw (Cylinder Head) 81 691740

Plug-Oil Drain 97 696565

Crankshaft 104 691242 O

Seal-Oil (PTO Side) 108 790844

Screw (Engine Sump) 109 790843

Flywheel 117 697355

Key-Flywheel 121 498260

Piston Assembly (Standard) 125 790845

Ring Set-Piston (Standard) 127 694468 O

Lock-Piston Pin 130 696564

Pin-Piston 133 398187

Rod-Connecting 134 398188 O

Screw (Connecting Rod) 137 693981 O.1:

Screw (Connecting Rod) 159 691753

Valve-Exhaust 163 272653 oO:1:

Valve-Intake 187 691050

Spring-Valve (Intake)

Spring-Valve (Exhaust) 188 693399

Guard-Flywheel 190 690940

Retainer-Valve 202 691829

Slinger-Governor/Oil 209 699056

Tappet-Valve 222 791128

DESCRIPTION

Camshaft

Short Block

Manifold-Intake

Gasket-Intake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter

(Cut to Required Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

Shaft-Throttle

Pin-Float Hinge

Valve-Choke

Shaft-Choke

Jet-Main (Standard)

Kit-Carburetor Overhaul

Carburetor

Plug-Welch

Valve-Throttle

Float-Carburetor

Valve-Needle/Seat

Gasket-Float Bowl

Bracket-Air Cleaner Primer

Gasket-Air Cleaner

Line-Fuel

(Cut to Required Length)

Screw (Control Bracket)

Screw (Fuel Tank)

Link-Mechanical Governor

Spring-Governor

Bracket-Control

BRIGGS & STRATrON 4-CYCLE ENGINE MODEL NUMBER 125K02-0500-E1

KEY PART

NO. NO. DESCRIPTION

227 690783

231 691636

276 271716

287 690940

291 790830

300 790828

304 790826

305 691108

306 790836

307 690345

324 695161

332 690662

333 802574

334 691061

337 802592

356 692390

358 497316

363 19069

365 692524

383 89838

404 690272

425 690670

443 692523

445 491588

456 692299

459 281505

505 691251

523 495264

524 692296°

525 495265

529 691923

562 691119

564 698589

584 697734

585 691879 °

592 690800

597 691696

601 95162

604 698588

608 497680

613 790833

615 690340

616 698801

617 270344"(_

621 692310

633 691321 _t

633A 693867 _

635 66538

668 493823 °

670 692294

Control Lever-Governor

Screw (Choke Valve)

Sealing Washer

Screw (DipstickTube)

Thermostat

Muffler

Housing-Blower

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Armature-Magneto

Screw (Armature Magneto)

Spark Plug

Wire-Stop

Engine Gasket Set

Flywheel Puller

Screw (Carburetor)

Wrench-Spark Plug

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw

(Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Plate-Pawl Friction

PawI-Ratchet

Nut

(Governor Control Lever)

Dipstick

Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt

(Governor Control Lever)

Screw (Control Cover)

Cover-Braather Passage

Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

SeaI-O Ring

(Intake Manifold)

Switch-Stop

Seal-Throttle Shaft

Seal-Choke Shaft

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

KEY PART

NO. NO. DESCRIPTION

684 690345

689 691855

718 690959

741 691830

745 691648

832 499034

836 690664

842 691031

847 692017

851 493880

868 697338

869 691155

870 690380

871 262001

63709

883 691881

921 698587

922 692135

923 695891

957 699985

966 496116

968 692298

969 690700

970 691669

972 699374

975 493640

976 694395

977 498261

1019 694881

1036 790411

1058 275177

1059 692311

1210 498144

1211 498144

1329 125K02-0525

1330 270962

1386 790848

1387 790849

1388 790850

398067

Screw

(Breather Passage Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

Guard-Muffler

Screw (Muffler Guard)

SeaI-O Ring (DipstickTube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Gasket-Exhaust

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw

(Blower Housing Cover)

Screw

(Air Cleaner Primer Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburator

Set-Carburetor Gasket

Kit-Label

Label-Emission

Owner's Manual

Kit-Screw/Washer

Pulley/Spring Assy. (Pulley)

Pulley/Spring Assy. (Spring)

Replacement Engine

Repair Manual

Vane-Air

Spring-Air Vane

Screw (AirVane)

(Auto Choke System)

Spark Arraster

(available accessory)

• Included in Engine Gasket Set, Key No. 358

O Included in Carb, Overhaul Kit, Key No. 121

Included in Carb. Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800.4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u.s._) 1-800-361-6665 (Canada)

Para pedir servicio de reparadbn

a domidlio, y para ordenar piezas:

1-888.SU-HOGAR sM

(1-888-784-6427)

Au Canada pour se_ce en fran£:ais:

1-800-LE-FOYER Mc

(1-8(30-533-6937)

www.sears,ca

02410

® Regfstered Trademark / TMTrademark / SMService Mark of Sears, Roebuck and Co.

® Mama Registrada / TMMarca de F_brica / SMMama de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / MDMarque di_pos6e de Sears, Roebuck and Co.

196865 02.01.05 BY Printed in U.S.A

Craftsman 917376581 22" Multi-Cut, 6.75 Horsepower Power-Propelled Rotary Lawn Mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917376581 Questions and Answers

Related Products

Craftsman 917376070 6.5 Horsepower Power-Propelled 22" Multi-Cut Rotary Lawn Mower

Craftsman 917374430 6.75 Horsepower Power-Propelled 22" Multi-Cut Rotary Lawn Mower

Craftsman 917376632 7.0 Horsepower Power-Propelled 22" Multi-Cut Rotary Lawn Mower

Craftsman 917378950 7.0 Horsepower Power-Propelled 22" Multi-Cut Rotary Lawn Mower

Craftsman 917376572 6.75 Horsepower Power-Propelled 22" Multi-Cut Rotary Lawn Mower

Craftsman 917376165 Rotary Lawn Mower 6.75 Horsepower Power Propelled 22'' Multi Cut
