Kenmore 66515689000 dishwasher User Manual

Ultra Wash ® Dishwasher

..............._,.,_,cd.......,,,;_s,JC],.,.

Lavavajillas Ultra Wash ®

Lave-vaisselle Ultra Wash ®

S '_ , ,,_ % _> > > _,_,_,,,_ , _+, #_

Models/Modelos/Modiles 665.15682, 665.15684, 665.15689

665.16682, 665.16684, 665.16689

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

3385344 Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

TABLE OF CONTENTS

WE SERVICE WHAT WE SELL .......................................... 2

WARRANTY ......................................................................... 3

DISHWASHER SAFETY ................................................... 4

Before Using Your Dishwasher .................................................... 5

PARTS AND FEATURES .................................................... 6

ULTRA WASH ®Soil Removal System .......................................... 7

START-UP GUIDE ............................................................... 7

Using Your New Dishwasher ....................................................... 7

DISHWASHER LOADING .................................................. 8

Loading Suggestions ................................................................... 8

Loading the Top Rack .................................................................. 8

Loading the Bottom Rack ............................................................ 9

Loading the Silverware Basket .................................................... 9

DISHWASHER USE .......................................................... 10

Detergent Dispenser .................................................................. 10

Rinse Aid Dispenser ................................................................... 11

Dishwasher Efficiency Tips ........................................................ 11

Control Panel .............................................................................. 12

Cycle Selection Chart ................................................................ 12

Canceling a Cycle ...................................................................... 13

Changing a Cycle or Setting ...................................................... 13

Adding Items During a Cycle ..................................................... 13

Option Selections ....................................................................... 13

Cycle Status Indicators .............................................................. 14

Drying System ............................................................................ 14

Overfill Protection Float .............................................................. 14

WASHING SPECIAL ITEMS ............................................. 14

DISHWASHER CARE ........................................................ 15

Cleaning Your Dishwasher ......................................................... 15

Drain Air Gap .............................................................................. 15

Storing Your Dishwasher ........................................................... 16

TROUBLESHOOTING ....................................................... 16

WE SERVICE

WHAT WE SELL

Your purchase has added value because you can depend on

Sears HomeCentral '_for service. With over 12,000 trained repair

specialists and access to over 4.2 million parts and accessories,

we have the tools, parts, knowledge and skills to ensure our

pledge: We Service What We Sell.

Sears Maintenance Agreements

Your Kenmore c_appliance is designed, manufactured and tested

to provide years of dependable operation. Yet any major

appliance may require service from time to time. The Sears

Maintenance Agreement offers you an outstanding service

program, affordably priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price.

• Eliminates repair bills resulting from normal wear and tear.

• Provides for non-technical and instructional assistance.

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

appliance is in proper running condition.

Some limitations apply. For more information, call

1-800-827-6655.

For information concerning Sears Canada Maintenance

Agreements, call 1-800-361-6665.

WARRANTY

FULL ONE-YEAR WARRANTY ON KENMORE

ULTRA WASH ® DISHWASHERS

For one year from the date of purchase, when this dishwasher is

installed and operated according to instructions provided in the

Installation Instructions and Use & Care Guide, Sears will repair

this dishwasher, free of charge, if defective in material or

workmanship.

FULL WARRANTY FOR THE LIFE OF THE DISHWASHER,

ON ULTRA LIFE TMTUB MODELS, AGAINST LEAKS IN THE

TUB AND INNER DOOR PANEL

For the life of the dishwasher, if a leak should occur as a result of

failure of the polypropylene tub or inner door panel due to

cracking, chipping or peeling, Sears will replace free of charge

the tub or inner door panel.

LIMITED TWO-YEAR WARRANTY ON THE ULTRA WASH

WASH SYSTEM

After the first year and until two years from the date of purchase,

when the dishwasher is installed and operated in accordance

with the instructions provided in the Installation Instructions and

Use & Care Guide, Sears will replace any part of the

ULTRA WASH wash system (motor, pump, spray arms,

ULTRA FLOW TMwater feed tube, motor seals and pump gasket)

due to defective materials or workmanship. Customer assumes

any labor costs associated with replacement of these parts.

WARRANTY RESTRICTION

If the dishwasher is subject to other than private family use, the

above warranty coverage is effective for only 90 days.

WARRANTY SERVICE

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA. This warranty applies only while the product is in

use in the United States or Canada. This warranty gives you

specific legal rights and you may also have other rights which

vary from state to state or province to province.

Warranty terms may vary in Canada.

Please reference the service numbers located on the back page

of this manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label, located as shown in the Parts and

Features section of this book. Have this information available to

help you quickly obtain assistance or service when you contact

Sears concerning your appliance.

Model number 665.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

MMPORTANT SAFETY MNSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher.

R Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended

for use in a dishwasher, and keep them out of the

reach of children°

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to

damage the door seal; and

2) Load sharp knives with the handles up to reduce

the risk of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic

items not so marked, check the manufacturer's

recommendations.

Do not touch the heating element during or

immediately after use.

[] Do not operate the dishwasher unless all enclosure

panels are properly in place.

[] Do not tamper with controls.

[] Do not abuse, sit on, or stand on the door or dish

racks of the dishwasher.

[] To reduce the risk of injury, do not allow children to

play in or on the dishwasher.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS iS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door to the washing compartment when

removing an old dishwasher from service or

discarding it.

SAVE THESE UNSTRUCTUONS

_,,_@w_ ° _ __,_,_ _@,_ D_e_eh_ _

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrica! Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector

in ternqnal box.

Do not use an extension cord.

Failure to follow these instructions can resuJt in

death, fire, or etectricaJ shock.

GROUNDING iNSTRUCTiONS

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event

of a malfunction or breakdown, groundhg will

reduce the risk of electric shock by providing a

path of least resistance for electric current. The

dishwasher is equipped with a cord having an

equipment=grounding conductor and a grounding

plug. The plug must be plugged into an appro-

priate outlet that is installed and grounded in

accordance with all local codes and ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a

risk of electric shock. Check with a qualified

electrician or service representative if you are in

doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with

the dishwasher; if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system, or an

equipment=grounding conductor must be run

with the circuit conductors and connected to the

equipment=grounding terminal or lead on the

dishwasher.

SAVE THESE INSTRUCTIONS

(((((((((((((((((((((((_J

Install where dishwasher is protected from the elements.

Protect against freezing to avoid possible rupture of fill valve.

Such ruptures are not covered by the warranty. See "Storing

Your Dishwasher" in the "Dishwasher Care" section for winter

storage information.

Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

Remove all shipping plugs from hoses and connectors (such

as the cap on the drain outlet) before installing. See

Installation Instructions for complete information.

PARTS AND FEATURES

........10

4 12

7 15

1. Upper level wash

2. Top rack

3. Bottom rack

4. Lower spray arm

5. Water inlet opening [in tub wall]

6. Rack bumper

7. Heating element

8. Vent

9. Top spray arm

10. ULTRA FLOW TM water feed tube

11. Silverware basket

12. Model and serial number label

13. ULTRA WASH ®module

14. Overfill protection float

15. Detergent dispenser

16. Rinse aid dispenser

Control Panel

CYCLES

i i;r

@@@_@POTS NORMAL WATER LIGHT QUICK

OPTIONS

WASNING

HI TEMP AIR) HEATING

LOCK ON CLEAN

HOURS

2 4 6

The ULTRA WASH soil removal system gives you sparkling clean

dishes, while using less energy and time. The ULTRA WASH soil

removal system includes:

• A heavy-duty grinder that acts as a food disposer to grind

and dispose of large food particles.

• An ULTRA WASH sensor to monitor soil level and adjust the

cycles as needed.

How the ULTRA WASH soil removal system works

1. Load the dishwasher. Remove bones, large chunks or

burned-on food. No rinsing is necessary. Any remaining food

soil will be ground up and disposed down the drain with the

rinse water.

2. Hot water fills the dishwasher to a level near the bottom of

the overfill protection float.

3. The Heating indicator glows and the dishwasher pauses while

the water is heated,

4. When the water reaches the proper temperature, the Heating

indicator turns off and the cycle countdown resumes.

5. Detergent from the detergent dispenser is dispensed at the

correct cycle times and hot water is pumped through the

ULTRA WASH pump.

6. Hot water and detergent sprays against the soiled surfaces of

the load and removes food particles.

7. Food soil is held in an accumulating chamber.

START-UP GUIDE

Before using your dishwasher, remove all packaging materials.

Read this entire Use and Care Guide. You will find important

safety information and useful operating tips.

Scrape large food soil and hard items (toothpicks or bones)

from dishes.

Properly load the dishwasher. (See "Dishwasher Loading.")

Make sure nothing prevents the spray arm(s) from spinning

freely.

Add detergent and check the rinse aid dispenser, Add rinse

aid if needed, (See "Dishwasher Use.")

Push door firmly closed. The door latches automatically. Run

hot water at the sink nearest your dishwasher until the water

is hot. (See "Dishwasher Efficiency Tips.") Turn off water.

(((((((((((((((((((((((;

8. Food soil is disposed down the drain with the wash water.

9. Fresh, hot water enters the dishwasher and sprays on the

dishes. The rinse water is then pumped through the

ULTRA WASH soil removal system and remaining soil

is removed.

10. The food soil that is held in the ULTRA WASH soil removal

system is disposed down the drain with the rinse water.

11. The final rinse water is heated. The rinse aid is added to the

water for the final rinse to prepare the dishes for drying.

How the ULTRA WASH Sensor adjusts the cycle

Once the soil level is determined, unnecessary portions of the

cycle are skipped.

Press the desired cycle and option selections. (See

"Dishwasher Use.") Press START. Or press START to repeat

the same cycle and options as the previous cycle.

DISHWASHER

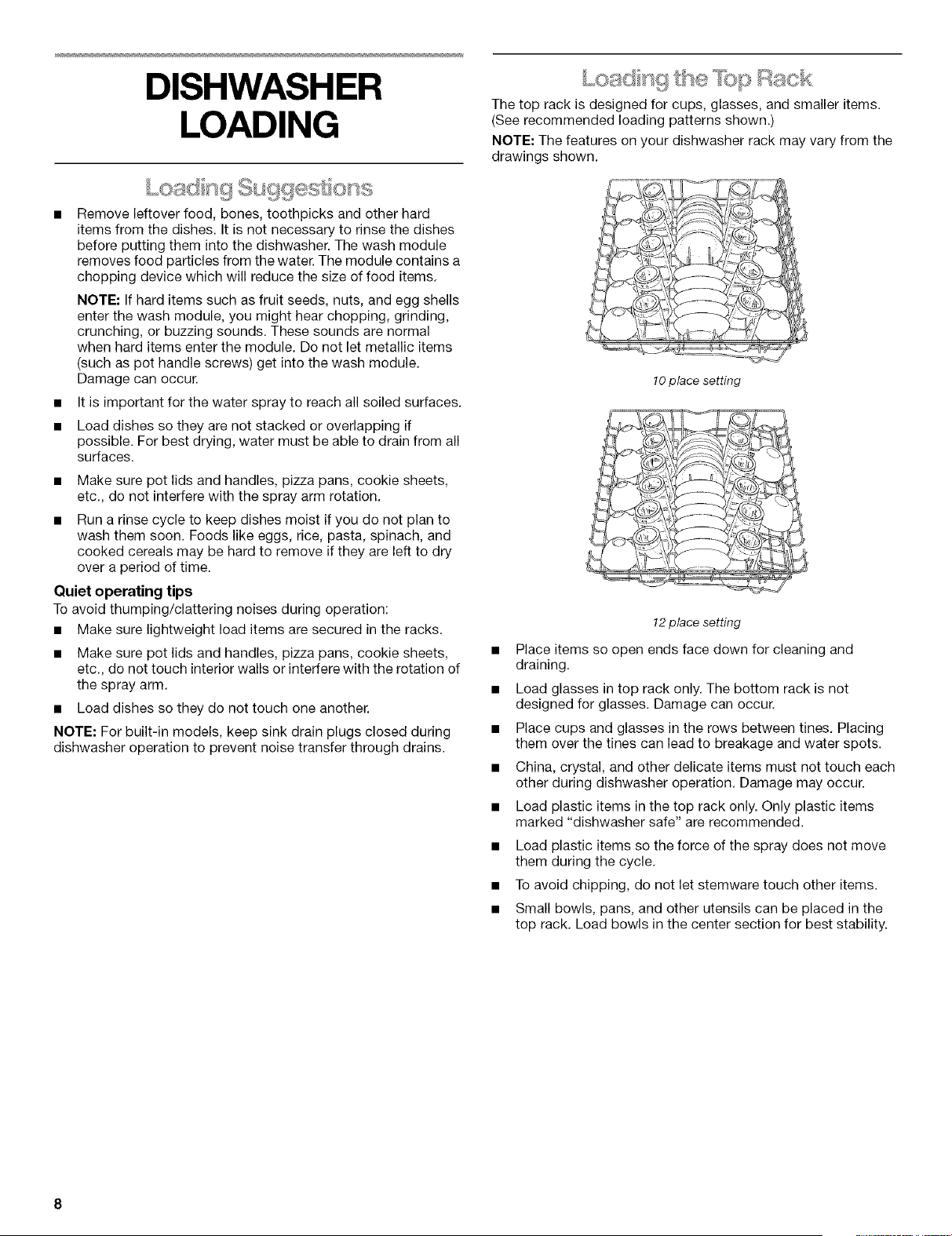

The top rack is designed for cups, glasses, and smaller items.

(See recommended loading patterns shown.)

NOTE." The features on your dishwasher rack may vary from the

drawings shown.

Remove leftover food, bones, toothpicks and other hard

items from the dishes. It is not necessary to rinse the dishes

before putting them into the dishwasher. The wash module

removes food particles from the water. The module contains a

chopping device which will reduce the size of food items.

NOTE: If hard items such as fruit seeds, nuts, and egg shells

enter the wash module, you might hear chopping, grinding,

crunching, or buzzing sounds. These sounds are normal

when hard items enter the module. Do not let metallic items

(such as pot handle screws) get into the wash module.

Damage can occur.

• It is important for the water spray to reach all soiled surfaces.

• Load dishes so they are not stacked or overlapping if

possible. For best drying, water must be able to drain from all

surfaces.

• Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not interfere with the spray arm rotation.

Run a rinse cycle to keep dishes moist if you do not plan to

wash them soon. Foods like eggs, rice, pasta, spinach, and

cooked cereals may be hard to remove if they are left to dry

over a period of time.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the racks.

• Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not touch interior walls or interfere with the rotation of

the spray arm.

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed during

dishwasher operation to prevent noise transfer through drains.

10 place setting

12place setting

• Place items so open ends face down for cleaning and

draining.

• Load glasses in top rack only. The bottom rack is not

designed for glasses. Damage can occur.

• Place cups and glasses in the rows between tines. Placing

them over the tines can lead to breakage and water spots.

• China, crystal, and other delicate items must not touch each

other during dishwasher operation. Damage may occur.

• Load plastic items in the top rack only. Only plastic items

marked "dishwasher safe" are recommended.

• Load plastic items so the force of the spray does not move

them during the cycle.

• To avoid chipping, do not let stemware touch other items.

• Small bowls, pans, and other utensils can be placed in the

top rack. Load bowls in the center section for best stability.

,_. I>011,0 IG80H

The bottom rack is designed for plates, pans, casseroles, and

utensils. Items with cooked-on or dried-on food should be loaded

with soiled surfaces facing inward to the spray. (See

recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the

drawings shown.

I = '_J" #'_ "I!6 " <

Lo s,s g ,te S/ves¢,£8 Basket

Load the silverware basket while it is in the bottom rack or take

the basket out for loading on a counter or table.

NOTE: Unload or remove the basket before unloading the racks

to avoid spilling water droplets on the silverware.

• Place small items like baby bottle caps, jar lids, corn cob

holders, etc., in a covered section. Close the cover to hold

small items in place.

10 place setting

Do not load glasses, cups, or plastic items in the bottom

rack. Load small items in the bottom rack only if they are

secured in place.

Load plates, soup bowls, etc., between tines and facing

inward to the spray.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls

securely between the rows of tines. Do not nest bowls

because the spray will not reach all surfaces.

Use suggested loading patterns, as shown, to increase

washability of your silverware.

This silverware basket can be separated and placed into the

bottom rack in several locations. Load silverware in all

sections or just one, depending upon your load.

When covers are up, mix items in each section of the basket

with some pointing up and some down to avoid nesting.

Spray cannot reach nested items.

IMPORTANT: Always load sharp items (knives, skewers, etc.)

pointing down.

To remove a small basket

1. Hold the center basket and one small basket. Slide the small

basket forward to release the tabs from the corresponding

slots.

(((((((((((((((((((((((_J

12 place setting

Load cookie sheets, cake pans, and other large items at the

sides and back. Loading such items in front can keep the

water spray from reaching the detergent dispenser.

Secure heavily soiled cookware face down in the rack.

Make sure pot handles and other items do not stop rotation

of the spray arm(s). The spray arm(s) must move freely.

Do not load items between the bottom rack and the side of

the dishwasher tub because they might block the water inlet

opening.

NOTE: If you have removed the bottom rack for unloading or

cleaning, replace it with the bumpers in front.

2. Pull the baskets apart.

NOTES:

• Do not load silver or silver-plated silverware with stainless

steel. These metals can be damaged by contact with each

other during washing.

• Some foods (such as salt, vinegar, milk products, fruit juices,

etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

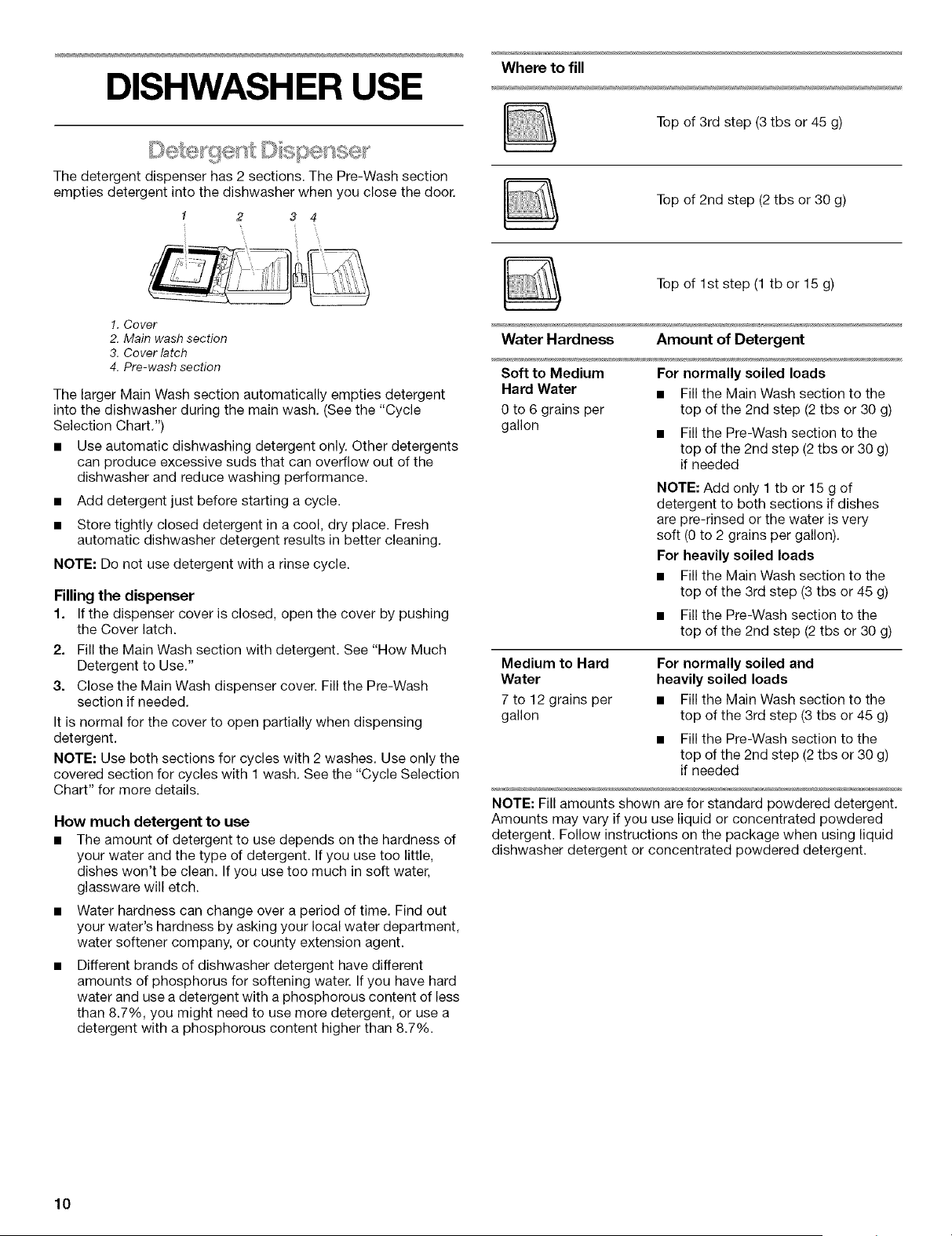

DISHWASHER USE

The detergent dispenser has 2 sections. The Pre-Wash section

empties detergent into the dishwasher when you close the door.

2 3 4

i ,

Where to fill

Top of 3rd step (3 tbs or 45 g)

Top of 2nd step (2 tbs or 30 g)

Top of 1st step (1 tb or 15 g)

1. Cover

2. Main wash section

3. Cover latch

4. Pre-wash section

The larger Main Wash section automatically empties detergent

into the dishwasher during the main wash. (See the "Cycle

Selection Chart.")

• Use automatic dishwashing detergent only. Other detergents

can produce excessive suds that can overflow out of the

dishwasher and reduce washing performance.

• Add detergent just before starting a cycle.

• Store tightly closed detergent in a cool, dry place. Fresh

automatic dishwasher detergent results in better cleaning.

NOTE: Do not use detergent with a rinse cycle.

Filling the dispenser

1. If the dispenser cover is closed, open the cover by pushing

the Cover latch.

2. Fill the Main Wash section with detergent. See "How Much

Detergent to Use."

3. Close the Main Wash dispenser cover. Fill the Pre-Wash

section if needed.

It is normal for the cover to open partially when dispensing

detergent.

NOTE: Use both sections for cycles with 2 washes. Use only the

covered section for cycles with 1 wash. See the "Cycle Selection

Chart" for more details.

How much detergent to use

• The amount of detergent to use depends on the hardness of

your water and the type of detergent. If you use too little,

dishes won't be clean. If you use too much in soft water,

glassware will etch.

Water hardness can change over a period of time. Find out

your water's hardness by asking your local water department,

water softener company, or county extension agent.

Different brands of dishwasher detergent have different

amounts of phosphorus for softening water. If you have hard

water and use a detergent with a phosphorous content of less

than 8.7%, you might need to use more detergent, or use a

detergent with a phosphorous content higher than 8.7%.

Water Hardness Amount of Detergent

Soft to Medium

Hard Water

0 to 6 grains per

gallon

For normally soiled loads

• Fill the Main Wash section to the

top of the 2nd step (2 tbs or 30 g)

• Fill the Pre-Wash section to the

top of the 2nd step (2 tbs or 30 g)

if needed

NOTE: Add only 1 tb or 15 g of

detergent to both sections if dishes

are pre-rinsed or the water is very

soft (0 to 2 grains per gallon).

For heavily soiled loads

• Fill the Main Wash section to the

top of the 3rd step (3 tbs or 45 g)

• Fill the Pre-Wash section to the

top of the 2nd step (2 tbs or 30 g)

Medium to Hard

Water

7 to 12 grains per

gallon

For normally soiled and

heavily soiled loads

• Fill the Main Wash section to the

top of the 3rd step (3 tbs or 45 g)

• Fill the Pre-Wash section to the

top of the 2nd step (2 tbs or 30 g)

if needed

NOTE: Fill amounts shown are for standard powdered detergent.

Amounts may vary if you use liquid or concentrated powdered

detergent. Follow instructions on the package when using liquid

dishwasher detergent or concentrated powdered detergent.

Rinse aids prevent water from forming droplets that can dry as

spots or streaks. They also improve drying by allowing water to

drain off of the dishes during the final rinse by releasing a small

amount el the rinse aid into the rinse water. Your dishwasher is

designed to use a liquid rinse aid. Do not use a solid or bar-type.

Checking the dispenser

Check the center of the Fill Indicator cap. Clear means it needs

filling.

Or you can remove the Fill Indicator cap. If an "E" is visible, the

dispenser is empty.

Filling the dispenser

The rinse aid dispenser holds 6 oz (175 mL) of rinse aid. Under

normal conditions, this will last for about three months. You do

not have to wait until the dispenser is empty to refill it. Try to keep

it full, but be careful not to overfill it.

1. Make sure the dishwasher door is completely open.

2. Remove the Fill Indicator cap.

3. Add rinse aid. Fill to the smallest opening in the lower part of

the dispenser. Overfilling can cause the rinse aid to leak out,

and could cause oversudsing.

4. Clean up any spilled rinse aid with a damp cloth.

5. Replace the Fill Indicator cap. Close tightly.

Hot water dissolves and activates the dishwashing detergent.

Hot water also dissolves grease on dishes and helps glasses dry

spot-free. For best dishwashing results, water must be at least

120°F (49°C) as it enters the dishwasher. Loads may not wash as

well if the water temperature is too low.

To check water temperature

1. Run hot water at the faucet closest to your dishwasher for at

least 1 minute.

2. Place a candy or meat thermometer in a glass measuring

cup.

3. Check the temperature on the thermometer as the water is

running into the cup.

4. If the water temperature at the faucet is below 120°F (49°C),

have a qualified person raise the water heater's thermostat

setting.

• To save water, energy and time, do not rinse dishes before

putting them into the dishwasher.

• Use a low energy, quick, or short cycle whenever possible.

These cycles use less hot water and energy than the Normal

cycle.

• Use a delay feature (on some models) to run your dishwasher

during off-peak hours. Local utilities recommend avoiding

heavy usage of energy at certain times of day.

• During the summer, run your dishwasher at night. This

reduces daytime heat buildup in the kitchen.

• Use the energy-saving dry option whenever possible. Allow

longer drying times (overnight) when using these options. Use

a rinse aid to improve drying.

Use cycles or options that add extra heat to the wash or rinse

portion of the cycle only when needed.

Run your dishwasher with full loads. Run a rinse cycle after

meals until the dishwasher is full.

If your home is equipped with a water softener, you may want

to avoid starting the dishwasher during the regeneration of

the softener, as this may contribute to poor wash

performance.

:))))

CYCLES

',22Y

HOURS

OPTIONS 2 4 6

w......

DR DRYING _ '/'I'

LOCK ON CLEAN

Select the wash cycle and options desired. Or press START to

use the same cycle and options as the previous cycle.

NOTE: If the last cycle you completed was a rinse cycle, the

dishwasher will run the last full wash cycle and options that you

selected when you press Start.

• If the power is off or the door is open for an extended period

of time, the Start button memory will default to the Normal

cycle with heated drying.

• If you do not run the dishwasher daily, close the door to

maintain memory.

A "O" shows what steps are in each cycle.

Temperatures indicate where extra heat is added.

Water usage is shown in U.S. gallons/liters.

Cycle time includes dry time. An asterisk ( * ) by the cycle time

indicates the cycle time might be longer depending on the

temperature of the water entering the dishwasher. The cooler the

water, the longer the cycle time. If the water is already hot

enough, the cycle time will be as shown.

Use this cycle for hard-to-

clean, heavily-soiled pots,

pans, casseroles, and

regular tableware.

Use both

detergent

dispenser

sections.

Soil Wash Rinse Main Rinse Final Dry Time Water

Level Wash Heated (rain) Usage

Sensed Rinse (gal/L)

• • • • • • 97* 10,8/

Heavy 140°F 140°F 140°F 40.9

(6ooc) (6ooc) (8ooc)

• • • • • 87* 8.6/32.7

140°F 140°F 140°F

Light (60oc) (60oc) (60oc)

Use this cycle for loads Use both

-- i,_, with normal amounts of detergent

RM_LI food soil. (The energy- dispenser

usage label is based on sections.

this cycle.)

Soil Wash Rinse Main Rinse Final Dry Time Water

Level Wash or Heated (rain) Usage

Sensed Purge Rinse (gal/L)

• • • • • • 90* 10.8/

Heavy 140 °F 140°F 40,9

(6ooc) (6ooc)

• • • • • 86* 8.6/32,7

Medium 140 °F 140°F

(6ooc) (sooc)

• • • • • 71" 6.5/24.5

140°F

Light (60oc)

Use this cycle for pre- Use

rinsed and lightly-soiled covered

loads. This cycle uses detergent

less hot water than the dispenser

Normal Wash cycle, section.

Soil Wash Rinse Main Rinse Final Dry Time Water

Level Wash or Heated (min) Usage

Sensed Purge Rinse (gal/L)

• • • • • 76* 8.6/32,7

Heavy 140 °F 140°F

(6ooc) (6ooc)

• • • • 62* 4.6/17.4

140°F

Light (60oc)

Use this cycle for china Use

and crystal. This cycle covered

uses a light wash and detergent

gentle dry. During the dispenser

heated dry, the heating section.

element cycles on and off.

Soil Wash Rinse Main Rinse Final Dry Time Water

Level Wash or Heated (min) Usage

Sensed Purge Rinse (gal/L)

• • • • • 72* 8.6/32,7

Heavy 130°F cycled

(54°C)

• • • • 58* 4.8/17.4

130°F cycled

Light (54oc)

Use this rinse cycle for Do not use

(/Q CK_ rinsing dishes, glasses, detergentUl and silverware that will with this

not be washed right away. cycle.

Soil Wash Rinse Main Rinse Final Dry Time Water

Level Wash Heated (min) Usage

Sensed Rinse (gal/L)

• • 14 4.3/16.4

Heavy

• 10 2.2/8.2

Light

NOTE: The sensor in your dishwasher monitors the soil level.

Cycle time and/or water usage can vary from the numbers above

as the sensor adjusts the cycle for the best wash performance.

Anytime during a cycle, press

CANCEL/DRAIN glows. The dishwasher pauses for about 5

seconds and starts a 2 minute drain (if needed). Let the

dishwasher drain completely. The light goes off when the

dishwasher finishes the drain.

To stop the drain

You can press Cancel/Drain again to stop the drain immediately.

Remember to drain the dishwasher before starting a new cycle.

NOTE: A small amount of water remains in the dishwasher. This

is normal.

To clear the indicators

Press Cancel/Drain before starting the dishwasher to clear all

options and cycles.

During the first minute of a cycle

Press a new cycle and/or options.

After the first minute of a cycle

1. Press

You can add an item anytime before the main wash starts. Open

the door and check the detergent dispenser. If the main wash

section is still closed, you can add items.

To add items

1. Lift up the door latch to stop the cycle. Wait for the spraying

action to stop before opening the door.

2. Open the door. If the main wash detergent dispenser is still

closed, add the item.

3. Close the door, but do not latch it. Wait 30 seconds for the air

in the dishwasher to warm up. This reduces the amount of

moisture escaping from the vent when restarting a cycle.

4. Close the door firmly until it latches. The dishwasher resumes

the cycle after about a 5-second pause.

You can customize your cycles by pressing an option. If you

change your mind, press the option again to turn the option off.

Select a different option if desired.

You can change an option anytime before the selected option

begins. For example, you can press an unheated drying option

any time before drying begins.

Press START to use the same cycle and option(s) as the previous

wash cycle.

NOTE: If the last cycle you completed was a rinse cycle, when

you press Start, the dishwasher runs the last full wash cycle and

options.

.i,em,Wash II!Select this option to heat the water to 140°F (60°C) during parts

of the cycle. Heating the water helps improve washing results.

This option adds both heat, water and wash time to parts of the

cycle. Hi Temp Wash is useful when loads contain baked-on

food.

q}}}}}ii/¸

NOTE: Pots Pans automatically uses this option. Hi Temp Wash

is an option with the Normal Wash, Water Miser and Light Wash

cycles.

Air Dry

Select this energy-saving option to dry without heat. Air drying is

useful when loads contain plastic dinnerware that may be

sensitive to high temperatures.

CANCEL!DRAIN glows. The dishwasher pauses for 5

seconds and starts a 2 minute drain (if needed). Let the

dishwasher drain completely.

Check the detergent dispensers. If the main wash cup has

opened and the detergent washed away, refill the cups as

needed.

Close the door.

Press a new cycle and/or options.

Press START.

LOCKON

The dishes take longer to dry and some spotting can occur. For

best drying, use a liquid rinse aid. Some items (such as plastics)

may need towel drying.

NOTE: Quick Rinse automatically uses this option. Air Dry is an

option with all other cycles.

Lock On

Use the lock to prevent unintended use of the dishwasher. You

can also use the lock feature to prevent unintended cycle or

option changes during a cycle.

Clean

CLEAN glows when a cycle is finished. The light turns off when

you open the door or press Cancel/Drain.

LOCK ON

When LOCK ON is lit, all buttons are disabled.

NOTES:

• The dishwasher door can be opened while the controls are

locked.

• You can turn on the Lock while the dishwasher is running.

To turn on the Lock

Press and hold

LOCK ON

for4 seconds, LOCK ON glows,

If you press any pad while your dishwasher is locked, the light

flashes 3 times.

To turn off the Lock

Press and hold AIR DRY for 4 seconds. The light turns off.

Delay Hours

Select this option to run your dishwasher at a later time or during

off-peak hours.

To delay the start

1. Close the door.

2. Select a wash cycle and options.

3. Press DELAY HOURS 1 time for a 2-hour delay, 2 times for a

4-hour delay, or 3 times for a 6-hour delay.

HOURS

2 4 6

The number glows above Delay Hours. The dishwasher starts

the cycle in the selected number of hours.

4. Press START.

NOTE: To cancel the delay, press CANCEL/DRAIN until all Delay

Hours lights are off.

Follow the progress of your dishwasher with the Cycle Status

indicators.

WASHING

HEATING

DRYING

CLEAN

Heating

HEATING glows, and the cycle progression pauses, whenever

water is heated during a cycle. Wash or rinse action continues as

the water heats.

During drying, you can see steam escaping through the vent at

the upper left corner of the door. This is normal as the heat dries

your dishes.

IMPORTANT: The vapor is hot. Do not touch the vent

during drying.

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It must be

in place for the dishwasher to operate.

Check under the float for objects that may keep the protector

from moving up or down.

WASHING SPECIAL

ITEMS

If you have doubts about washing a particular item, check with

the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments

Aluminum Yes

High water temperature and detergents

can affect finish of anodized aluminum.

Disposable

Aluminum

Do not wash throwaway aluminum pans

in the dishwasher. These might shift

during washing and transfer black marks

to dishes and other items.

Bottles and Cans

Cast Iron

Wash bottles and cans by hand. Labels

attached with glue can loosen and clog

the spray arms or pump and reduce

washing performance.

Seasoning will be removed and iron will

rust.

Material Dishwasher Safe?/Comments

China/ Yes

Stoneware Always check manufacturer's

recommendations before washing.

Antique, hand-painted, or over-the-glaze

patterns may fade. Gold leaf can discolor

or fade.

Crystal

Yes

Check manufacturer's recommendations

before washing. Some types of leaded

crystal can etch with repeated washing.

Gold No

Gold-colored flatware will discolor.

Glass Yes

Milk glass yellows with repeated

dishwasher washing.

Hollow-Handle No

Knives Handles of some knives are attached to

the blade with adhesives which can

loosen if washed in the dishwasher.

Pewter, Brass, No

Bronze High water temperatures and detergent

can discolor or pit the finish.

Disposable No

Plastics Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's

recommendations before washing.

Plastics vary in their capacity to withstand

high temperatures and detergents. Load

plastics in top rack only.

DISHWASHER CARE

C:ieani .... D swashe

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a

mild detergent is all that is necessary to keep the outside of your

dishwasher looking nice and clean,

Stainless Steel Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with food

containing salt, vinegar, milk products, or

fruit juice can damage finish.

Sterling Silver or

Silver Plate

Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with food

containing salt, acid, or sulfide (eggs,

mayonnaise, and seafood) can damage

finish.

Tin No

Can rust.

Wooden Ware No

Wash by hand. Always check

manufacturer's instructions before

washing. Untreated wood can warp,

crack, or lose its finish.

Cleaning the interior

Hard water minerals can cause a white film to build up on the

inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. Wear

rubber gloves. Do not use any type of cleanser other than

dishwasher detergent because it may cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp

sponge and clean.

Use liquid automatic dishwasher detergent and clean with a

damp sponge.

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a Normal cycle with detergent after cleaning the

interior.

Check the drain air gap anytime your dishwasher isn't

draining well.

Some state or local plumbing codes require the addition of a

drain air gap between a built-in dishwasher and the home drain

system. If a house drain is clogged, the drain air gap protects

your dishwasher from water backing up into it.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap, please

reference the service numbers located on the back page of this

manual. Ask for Part Number 300096.

NOTE: The drain air gap is an external plumbing device that is

not part of your dishwasher. The warranty provided with your

dishwasher does not cover service costs directly associated with

the cleaning or repair of the external drain air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper drainage of

your dishwasher. Follow the cleaning instructions provided by the

manufacturer. With most types, you lift off the chrome cover.

Unscrew the plastic cap, Then check for any soil buildup. Clean

if necessary.

(((((((((((((((((((((((_J

Dsh wss%e

Storing for the summer

Protect your dishwasher during the summer months by turning

off the water supply and power supply to the dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage due to

freezing water lines. If your dishwasher is left in a seasonal

dwelling or could be exposed to near freezing temperatures, have

your dishwasher winterized by authorized service personnel.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid

the cost of a service call...

Dishwasher is not operating properly

• Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle Selection

Chart."

Is there power to the dishwasher? Has a household fuse

blown or circuit breaker tripped?

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not

restart, call for service.

Is the water shut-off valve (if installed) turned on?

• Dishwasher will not fill

Is the overfill protection float able to move up and down

freely? Press down to release.

• Dishwasher seems to run too long

Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Refer to the

"Dishwasher Efficiency Tips" section.

A delay automatically occurs in some wash and rinse cycles

until the water reaches the proper temperature.

• Water remains in the dishwasher

Is the cycle complete?

• Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if necessary.

Is the bottom rack installed properly with the bumpers in the

front? Refer to the "Parts and Features" section. Reinstall the

rack if necessary.

• White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

• Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle

once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a vinegar

rinse as described in "Spotting and filming on dishes" later in

this Troubleshooting guide.

• Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the counter top? Moisture

from the vent in the dishwasher console can form on the

counter. Refer to the Installation Instructions for more

information.

Dishes are not completely clean

• Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the "Dishwasher

Loading" section.

Is the water temperature too low? If needed, turn home

water heater up to ensure water entering dishwasher is at

least 120°F (49°C). Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Never use less than 1 tb

(15 g) per load. Detergent must be fresh to be effective. Store

detergent in a cool, dry area. Heavy soil and/or hard water

generally require extra detergent.

Is detergent caked in dispenser? Use fresh detergent only. Do

not allow detergent to sit for several hours in a wet dispenser.

Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and

cans? If you wash bottles and cans in your dishwasher, check

for labels clogging the pump or spray arm.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be

20 to 120 psi (138 to 828 kPa) for proper dishwasher fill. A

booster pump on the water supply can be added if pressure

is too low.

Are high suds slowing the wash arm? Never use soap or

laundry detergents. Use recommended dishwasher

detergents only.

Spots and stains on dishes

• Spotting and filming on dishes

Is your water hard or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse

aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled.

Is the water temperature too low? If needed, turn home

water heater up to ensure water entering dishwasher is at

least 120°F (49°C). Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of effective detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Never use less than I tb (15 g)

per load. Detergent must be fresh to be effective. Store

detergent in a cool, dry area. Heavy soil and/or hard water

generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to 120

psi (138 to 828 kPa) for proper dishwasher fill. A booster

pump on the water supply can be added if pressure is too

low.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional use

only. Vinegar is an acid and using it too often could damage

your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy saving

dry option. Remove all silverware or metal items.

2. Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing cycle

using an air-dry or an energy saving dry option. Do not

use detergent. Vinegar will mix with the wash water.

Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain

types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the dishwasher,

and the heat of drying. It might not be possible to prevent the

problem, except by hand washing.

To slow this process use a minimum amount of detergent but

not less than 1 tb (15 g) per load. Use a liquid rinse aid and

underload the dishwasher to allow thorough rinsing. Silica

film and etching are permanent and cannot be removed. Do

not use heated drying.

• White spots on cookware with non-stick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

• Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to the

covered section of the detergent dispenser. Do not use

detergent. Follow with a Normal wash cycle with detergent. If

treatment is needed more often than every other month, the

installation of an iron removal unit is recommended.

• Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive cleaner.

• Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed

in the dishwasher? Stains gradually fade over time. Regular

use of heated drying will slow fading. Stains will not affect

dishwasher performance. Regular use of a rinse cycle and an

air-dry or energy-saving dry option will reduce the likelihood

of staining.

Dishes do not dry completely

• Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Dishwasher

Loading" section. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Did you use an air-dry or energy-saving dry option? Use a

heated drying option for dryer dishes.

Dishes are damaged during a cycle

• Chipping of dishes

Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from

washing action. Minimize chipping by moving the rack in and

out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of

china and glassware might be too delicate for automatic

dishwashing. Wash by hand.

Noises

• Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some

models). The sound should stop when the object is

ground up.

iNDICE

REPARAMOS LO QUE VENDEMOS ............................... 18

GARANTJA ......................................................................... 19

SEGURIDAD DE LA LAVAVAJILLAS ............................ 20

Antes de usar su lavavajillas ...................................................... 21

PARTES Y CARACTERJSTICAS ...................................... 22

El sistema de remoci6n de suciedad ULTRA WASH '_ ............. 23

GUIA DE PUESTA EN MARCHA ...................................... 23

El use de su nueva lavavajillas ................................................... 23

COMO CARGAR LA LAVAVAJILLAS .............................. 24

Sugerencias para cargar la lavavajillas ...................................... 24

C6mo cargar la canasta superior .............................................. 24

C6mo cargar la canasta inferior ................................................. 25

C6mo Ilenar la canastilla de los cubiertos ................................. 25

COMO USAR LA LAVAVAJILLAS .................................... 26

Dep6sito del detergente ............................................................. 26

Dep6sito del agente de enjuague .............................................. 27

Consejos para la eficiencia de la lavavajillas ............................. 27

Panel de Control ......................................................................... 28

Tabla de selecci6n de ciclos ...................................................... 28

C6mo cancelar un ciclo ............................................................. 29

Para cambiar un ciclo o una selecci6n ...................................... 29

Para agregar articulos durante un ciclo ..................................... 29

Selecciones de opciones ........................................................... 29

Indicadores de estado del ciclo ................................................. 30

Sistema de secado .................................................................... 30

Flotador de protecci6n de sobrellenado ................................... 31

COMO LAVAR ARTJCULOS ESPECIALES ..................... 31

CUlDADO DE LA LAVAVAJILLAS ................................... 32

C6mo limpiar su lavavajillas ....................................................... 32

Purga de aire del desagQe ......................................................... 32

C6mo guardar su lavavajillas ..................................................... 32

SOLUCION DE PROBLEMAS .......................................... 32

REPARAMOS LO QUE

VENDEMOS

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral _ para obtener servicio de reparaci6n. Con

mas de 12,000 especialistas capacitados en reparaciones y

acceso a mas de 4.2 millones de piezas de repuesto y

accesorios, contamos con las herramientas, piezas,

conocimiento y la destreza para asegurarnos de cumplir nuestra

promesa de que: Reparamos Io que vendemos.

Contratos de mantenimiento Sears

Su electrodomestico Kenmore ®esta diseSado, fabricado y

sometido a prueba para proporcionarle a_os de funcionamiento

confiable. No obstante, cualquier electrodomestico moderno

puede necesitar servicio tecnico de vez en cuando. El contrato

de mantenimiento Sears le ofrece un programa de servicio

excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de adquirir el servicio tecnico del maSana a

precios de hoy.

• Elimina las facturas de reparaci6n producidas por el use

normal y el desgaste.

• Proporciona asistencia no tecnica y educativa.

Ann cuando no necesite reparaciones, le proporciona una

revisi6n anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su electrodomestico esta en

condiciones apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener m&s

informacibn, Ilame al 1-888-784-6427.

Pars obtener informacibn referente a los Contratos de

mantenimiento de Sears Canad&, Ilame al 1-800-361-6665.

GARANTiA

GARANTJA COMPLETA POR UN AI_IO PARA LAS

LAVAVAJILLAS KENMORE ULTRA WASH ®

Durante un a_o a partir de la fecha de compra, habiendose

instalado y operado la lavavajillas de acuerdo con las

instrucciones proporcionadas en las Instrucciones de Instalaci6n

y el Manual de Uso y Cuidado, Sears reparara gratuitamente los

defectos de material o de mano de obra que tuviese la

lavavajillas.

GARANTJA COMPLETA DE POR VIDA CONTRA FUGAS

EN LA TINA Y EL PANEL INTERIOR DE LA PUERTA EN

MODELOS DE LAVAVAJILLAS CON TINA ULTRA LIFE TM

Durante la vida de la lavavajillas, de haber fugas en la tina de

polipropileno o panel interior de la puerta causadas por

rajaduras, astillamientos o peladuras, Sears reemplazara

gratuitamente la tina o el panel interior de la puerta.

GARANTJA LIMITADA POR DOS AI_IOS SISTEMA

DE LAVADO ULTRA WASH

Despues del primer a_o y hasta dos a_os a partir de la fecha de

compra, habiendose instalado y operado la lavavajillas de

acuerdo con las instrucciones proporcionadas en las

Instrucciones de Instalaci6n y el Manual de Use y Cuidado, Sears

remplazara para cualquier parte del sistema de lavado

ULTRA WASH (motor, bomba, brazes rociadores, tubo de

alimentaci6n de agua ULTRAFLOW TM, juntas del motor y

empaquetaduras de la bomba) que tuviera defectos de

materiales o de mano de obra. El cliente asume la

responsibilidad por cualquier costo de mane de obra relativa al

reemplazo de estas refacciones.

RESTRICCION DE LA GARANTJA

Si la lavavajillas se empleara para alg_n otro use que no fuera el

domestico familiar, la cobertura de la garantfa que antecede s61o

tiene 90 dfas de vigencia.

GARANTJA DE SERVIClO DE REPARACION

LA GARANTIA DE SERVICIO ESTA DISPONIBLE LLAMANDO AL

CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O EN CANADA. Esta garantfa se aplica s61o

mientras el producto se usa en los Estados Unidos o en Canada.

Esta garantia le da derechos legales especificos y Ud. tambien

puede tener otros derechos que varfan de estado a estado o de

provincia a provincia.

Los terminos de la garantfa pueden variar en Canada.

Sffvase tomar como referencia los nOmeros de servicio tecnico

ubicados en la contraportada del manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, I L 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

En el espacio de abajo, anote su nt]mero completo de modelo y

serie asi come la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nQmero de modelo y serie, ubicada

segQn se muestra en la secci6n de Partes y Caracterfsticas de

este libro. Tenga esta informaci6n disponible para facilitarle la

obtenci6n de asistencia o servicio con prontitud siempre que

Ilame a Sears con respecto a su electrodomestico.

Numero de modelo 665.

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico.

Lea y obedezca siempre todos Hosmensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una

lesion a usted y a los demas.

Todos los mensajes de seguridad iran a continuacion del simbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir

una lesion y Io que puede suceder si no se siguen las instrucciones.

JNSTRUCCJONES JMPORTANTES DE SEGURJDAD

ADVERTENCUA : Cuando use HaHavavaj[HHass[ga precauc[ones b_s[cas, [ncHuyendo Hass[gu[entes:

m Lea todas Hasinstrucciones antes de usar

HaHavavajiHHas.

m Use HaHavavaj[HHasOn[camente para Hasfunc[ones

que fue diseBada.

m Use Onicamente detergentes o abriHHantadores

recomendados para set usados en HasHavavajiHHasy

mant6ngaHos fuera dell aHcance de HosniBos.

,, AHintroducir HosarticuHos para Havar:

1) CoHoque HosarticuHos puntiagudos de manera que

no daBen eHseHHode Hapuerta

2) Introduzca HoscuchiHHosfiHosos con Hosmangos

hacia arriba para reducir eHriesgo de cortaduras.

,, No HavearticuHosde pH4stico que no HHevenHa

indicaci6n "HavabHesen HaHavavajiHHas"u otra simiHar.

Lea Hasrecomendaciones dell fabricante para Hos

articuHosde pHastico que no HHeventall indicaci6n.

,, No toque eHeHemento de caHefacci6n durante o

inmediatamente despu6s de usar HaHavavajiHHas.

,, No haga funcionar HaHavavajiHHasa menos que todos

HospaneHes est6n coHocados debidamente en su Hugar.

,, No juegue con HoscontroHes.

,, No se siente ni se pare sobre Hapuerta o sobre Ha

canasta de HaHavavajiHHas.

,, Para reducir eHriesgo de Hesi6n,no permita que

HosniBos jueguen dentro ni sobre HaHavavajiHHas.

Bajo ciertas condiciones, un sistema de agua caHiente

que no ha sido usado pot dos semanas o mAs puede

producir gas hidr6geno. EL GAS HIDROGENO ES

EXPLOSR/O. Si eHsistema de agua caHiente no ha sido

usado por ese periodo, abra todas HasHaves de agua

caHiente y deje que corra eHagua por varios minutos

antes de usar HaHavavajiHHas.Esto permitirA que Hos

gases acumuHados escapen. Debido a que eHgas es

infHamabHe,no fume ni encienda ninguna HHamacerca

de HaHave durante este tiempo.

Quite Hapuerta dell compartimiento de Havadocuando

deje de usar para siempre una HavavajiHHas.

GUARDE ESTAS JNSTRUCCJONES

PetigrodeVuetco

NouseJaJavavajiHasantesdeestar

completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar

heridas sepias o cortaduras.

Petigro de Cheque EJ6ctrico

Conecte a tierra Ja JavavajiHas.

Conecte et alambre de conexi6n a tierra a!

conector verde de conexi6n a tierra en ta caja de

eonexioneso

No use extensiones etectricas.

No seguir estas instrucciones puede ocasionar

ta muerte, ineendio o cheque etectrico.

JNSTRUCCJONES DE

CONEXK N A TJERRA

Para una lavavajiHas con cable el6ctrico y

conexi6n a tierra:

La lavavajillas debe estar conectada a tierra. En

case de funcionamiento defectuoso o averia, la

conexi6n a tierra reduce el riesgo de cheque

el6ctrico al establecer una ruta de menor

resistencia para la corriente el6ctrica. La

lavavajillas viene equipada con un cable el6ctrico

que tiene un conductor para conexi6n a tierra y

un enchufe con conexi6n a tierra. El enchufe

debe ser conectado a un contacto apropiado que

est6 instalado y conectado a tierra de acuerdo

con todos los c6digos y ordenanzas locales.

ADV_=RT_=NCIA: La conexi6n inadecuada

del conductor de conexi6n a tierra puede resultar

en riesgo de cheque el6ctrico. Pregunte a un

electricista calificado o a un agente de servicio si

no estb_seguro si la lavavajillas estA

adecuadamente conectada a tierra. No modifique

el enchufe que viene con la lavavajillas. Si no

cabe en el contacto, pida que un electricista

calificado instale un contacto con tierra

apropiado.

Para Javava]HJas con conexi6n permanente:

La lavavajillas debe estar conectada a un sistema

de alambrado el6ctrico con conexi6n a tierra de

metal o a un conductor de conexi6n a tierra y

conectado al t6rmino de conexi6n a tierra o

conductor en la lavavajillas.

GUARDE ESTAS JNSTRUCCJONES

Instale su lavavajillas en un lugar protegido de las

inclemencias del tiempo. Protejala contra las temperaturas

bajo cero para evitar posibles roturas de la valvula de Ilenado.

Dichas roturas no estan cubiertas per la garantia. Vea "C6mo

guardar su lavavajillas" en la secci6n "Cuidado de su

lavavajillas" para obtener informaci6n acerca de c6mo

preparar su lavavajillas para el invierno.

Instale y nivele la lavavajillas en un piso que pueda soportar

su peso yen un Area adecuada para su tama_o y uso.

Retire todos los tapones de las mangueras y conectores

(como la tapa en la salida de drenaje) antes de instalarla. Vea

la informaci6n completa en las Instrucciones de Instalaci6n.

PARTES Y CARACTER|STICAS

1. Lavado del nivel superior

2. Canasta superior

9. Canasta inferior

4. Brazo rociador inferior

5. Orificio de entrada de agua

[en la pared de la tina]

6. Parachoques de la canasta

7. Elemento de calefacci6n

8. Orificio de ventilaci6n

9. Brazo rociador superior

10. Tube de alimentaci6n de

agua ULTRA FLOW TM

11. Canastilla para cubiertos

12. Etiqueta de n0mero de

modelo y serie

13. Mddulo ULTRAWASH ®

14. Flotador de proteccidn de

sobrellenado

15. Dep6sito del detergente

16. Dep6sito del agente de enjuague

Panel de control

I CYCLES

OPTIONS

',..tSX

koc_ ON

_J_[[[_ WASHING

_J[_ DRYING

'_J_ CLEAN

HOURS

2 4 6

El sistema de remoci6n de suciedad ULTRA WASH le brinda

plates limpios y relucientes, empleando menos tiempo y menos

energia necesaria. El sistema de remoci6n de suciedad ULTRA

WASH incluye:

• Un triturador resistente que actQa come eliminador de

alimentos para triturar y eliminar particulas grandes de

alimentos.

• Un sensor ULTRA WASH que monitorea el nivel de suciedad

y regula los ciclos segQn dichos niveles.

Cbmo funciona el sistema de remocibn de suciedad

ULTRA WASH

1. Cargue la lavavajillas. Quite los huesos, los trozos grandes de

alimentos o alimentos quemados. No es necesario enjuagar.

Cualquier resto de alimentos sera triturado y eliminado con el

agua de enjuague.

2. El agua caliente Ilena la lavavajillas a un nivel cerca de la

parte inferior del flotador de protecci6n de sobrellenado.

3. Mientras el agua se calienta, el indicador de HEATING

(Calentado) se ilumina en el panel y la lavavajillas hace una

pausa.

4. Cuando el agua alcanza la debida temperatura, el indicador

de HEATING (Calentado) se apaga y se reanuda la cuenta

regresiva de duraci6n del ciclo.

5. El detergente que se encuentra en el dep6sito del detergente

es distribuido en el memento apropiado del ciclo y el agua

caliente es expelida a traves de la bomba ULTRA WASH.

6. El rociado de agua caliente y detergente sobre las superficies

sucias de la carga elimina las particulas de alimentos.

7. Los restos de alimentos son retenidos en una camara de

acumulaci6n.

GU , DE PUESTA

EN MARCHA

Antes de usar su lavavajillas, quite todos los materiales de

embalaje. Lea todo este Manual de Use y Cuidado. Usted

encontrara informaci6n de seguridad importante as[ come

consejos Qtiles para la operaci6n.

Quite los pedazos grandes de restos de alimentos y otros

objetos duros (palillos o huesos) de los plates.

Cargue adecuadamente la lavavajillas. (Consulte "C6mo

cargar la lavavajillas.") Aseg@ese de que nada impida que los

brazes rociadores giren libremente.

Agregue detergente y revise el dep6sito del agente de

enjuague. Agregue agente de enjuague si fuera necesario.

(Consulte "El use de su lavavajillas.")

Empuje la puerta cerrandola con firmeza. La puerta queda

asegurada automaticamente. Deje correr agua caliente en el

fregadero que este mas cerca de su lavavajillas hasta que el

agua salga caliente. (Consulte "Consejos para la eficiencia de

su lavavajillas.") Cierre la Ilave del agua.

8. Los restos de alimentos son eliminados per el conducto de

desag8e con el agua de lavado.

9. Agua fresca y caliente entra en la lavavajillas yes rociada

sobre los plates. Luego el agua de enjuague es expelida

mediante el sistema de remoci6n de suciedad ULTRA WASH,

eliminando la suciedad restante.

10. Los restos de alimentos retenidos en el sistema de remoci6n

de suciedad ULTRA WASH son eliminados per el conducto

de desag0e con el agua de enjuague.

11. El agua del enjuague final se calienta. Se agrega el agente de

enjuague al agua de enjuague final a fin de preparar los

plates para el secado.

Cbmo el Sensor ULTRA WASH regula el ciclo

Luego de haberse determinado el nivel de suciedad, se omiten

las etapas innecesarias del ciclo.

Oprima las selecciones de ciclo y opciones que desee.

(Consulte "El use de su lavavajillas.") Oprima START (Inicio).

U oprima START (Inicio) para repetir el mismo ciclo y las

mismas opciones come en el ciclo previo.

COMO CARGAR LA

LAVAVAJ ILLAS

• Quite los testes de alimentos, huesos, palillos y etros

articulos duros de los plates. No es necesarie enjuagar los

plates antes de ponerlos en la lavavajillas. El m6dule de

lavado quita las particulas de alimentos del agua. El m6dulo

contiene un dispositivo de corte que reduce el tamaBo de las

particulas de alimentos.

NOTA: Si objetos duros tales come semillas de frutas,

nueces y cascara de huevo entran en el m6dulo de lavado,

usted podra ofr cuando el material esta siendo picado,

molide, triturade o pedra escuchar zumbides. Estos senidos

son nermales cuando entran objetos duros en el mddulo. No

permita que objetes metalicos (tales como los tornilles de los

mangos de elias) se introduzcan en el m6dule de lavade ya

que pueden daSarlo.

• Es importante que el rociado de agua alcance todas las

superficies sucias.

• Coloque los plates de manera que no esten amontonados o

superpuestos de ser posible. Para Iograr un meier secado, el

agua debe poder escurrirse de todas las superficies.

• AsegQrese de que las tapas de ollas y los mangos, moldes

para pizza, moldes para galletas, etc., no interfieran con la

rotaci6n del brazo rociador.

Si no piensa lavar los platos de inmediato, paselos pot un

ciclo de enjuague para mantenerlos hQmedos. Los alimentos

tales como los huevos, arroz, pasta, espinaca y cereales

cocidos pueden ser dificiles de eliminar si Ilegan a secarse

despues de un tiempo.

Consejos para el funcionamiento silencioso

Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento:

• AsegQrese de que los objetos livianos esten firmes en las

canastas.

AsegOrese de que las tapas y los mangos de las elias, los

moldes para pizza, los moldes para galletas, etc. no toquen

las paredes interiores ni interfieran con la rotaci6n del braze

rociador.

• Coloque los plates de manera que no se toquen

entre si.

NOTA: Para modelos empotrados, mantenga los tapones de

desagQe del fregadero cerrades mientras la lavavajillas este

funcionando para evitar que el ruido se pase per el cenducto de

desagQe.

La canasta superior esta dise_ada para tazas, vases y objetos

mas pequeSos. (Vea los siguientes modelos recomendados de

carga.)

NOTA: Las caracter[sticas de la canasta de su lavavajillas

pueden ser de las ilustraciones que siguen.

10 puestos

12 puestos

Coloque los objetos de manera que su parte c6ncava mire

hacia abajo para la limpieza y para que el agua se escurra.

Coloque los vasos Qnicamente en la canasta superior. La

canasta inferior no esta diseSada para vasos. Pueden

da_arse.

• Coloque las tazas y vasos en las hileras entre las puntas. Si

los coloca sobre las puntas pueden romperse o terminar con

manchas de agua.

• Los articulos de porcelana, de cristal y otros objetos

delicados no deben rozarse entre s[ durante el lavado.

Pueden daSarse.

Coloque los art[culos de pl£stico Qnicamente en la canasta

superior. Se recomienda s61o articulos de plastico marcados

come "lavable en la lavavajillas."

Coloque los art[culos de pl£stico de manera tal que la fuerza

del rociado no los mueva durante el ciclo de lavado.

Para evitar que se desportillen, no deje que los art[culos de

cristal se rocen entre si.

Los tazones peque_os, las cazuelas y otros utensilios

pueden ser colocados en la canasta superior. Coloque los

tazones en la secci6n central para Iograr una mejor

estabilidad.

_sJ

La canasta inferior esta diseBada para plates, ollas, cacerolas y

utensilios, Los objetos con restos de alimentos cocidos o que se

han secado deben colocarse con las superficies sucias mirando

hacia el interior, en direcci6n del rociador. (Vea los siguientes

modelos recomendados de carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas

pueden ser diferentes de las ilustraciones que siguen.

Llene la canastilla de cubiertos mientras esta se encuentre en la

canasta inferior o saquela para Ilenarla sobre una cubierta o

mesa.

BIOTA: Descargue o quite la canastilla antes de descargar las

canastas a fin de evitar que salpiquen gotitas de agua sobre los

cubiertos.

• Coloque artfculos pequeBos como tapas de biberones, tapas

de frascos, pinchos para detener mazorcas de maiz, etc. en

la secci6n cubierta. Cierre la cubierta para mantener los

articulos pequeBos en su lugar.

10 puestos

No ponga vasos, tazas o artfculos de plastico en la canasta

inferior. Coloque los articulos peque_os en la canasta inferior

Qnicamente si estan seguros en su lugar.

Coloque los platos, tazones de sopa, etc. entre las puntas y

en direcci6n del rociador.

Traslape los bordes de los plates cuando tenga cargas

voluminosas.

Coloque los tazones de sopa, de cereal y fuentes para servir

en la canasta de diferentes maneras, dependiendo de sus

tamaBos y formas. Coloque los tazones firmemente entre las

hileras de puntas. No amontone los tazones porque el

rociador no alcanzara todas las superficies,

12 puestos

Coloque los moldes para galletas, moldes para pasteles y

otros objetos grandes en los costados y en la parte posterior.

El colocar tales objetos en la parte del frente puede impedir

que el rociado de agua alcance el dep6sito de detergente.

Asegure las ollas y cacerolas con suciedad profunda boca

abajo en la canasta.

AsegQrese de que los mangos de las ollas y otros objetos no

impidan la rotaci6n del(de los) brazo(s) rociador(es), El(los)

braze(s) rociador(es) debe(n) moverse libremente.

No coloque objetos entre la canasta inferior y el costado de la

tina de la lavavajillas, Puede bloquear el orificio de admisi6n

del agua.

NOTA: Si ha quitado la canasta inferior para descargar o para

limpiar, vuelva a colocarla con los parachoques al frente,

• Siga los modelos de carga, segL_nse muestra, para mejorar

los resultados del lavado de sus cubiertos.

Esta canastilla de cubiertos puede separarse y colocarse en

la canasta inferior en diferentes posiciones. Coloque los

cubiertos en todas las secciones o en una sola, dependiendo

de la carga.

Mientras que las cubiertas estan hacia arriba, mezcle los

articulos en cada secci6n de la canastilla, algunos con la

punta hacia arriba y otros hacia abajo para evitar

apilamientos, El rociador no puede alcanzar los objetos

apilados.

IMPORTANTE: Coloque siempre los objetos puntiagudos

(cuchillos, pinchos, etc.) con las puntas hacia abajo,

Para sacar una canastilla pequefia

1. Sostenga la canastilla del centre y otra canastilla pequeSa.

Deslice la canastilla pequer_a hacia adelante para soltar las

lengQetas de las ranuras correspondientes.

2. Separe las canastillas.

NOTAS:

• No coloque cubiertos de plata o plateados con los de acero

inoxidable. Estos metales pueden daBarse con el roce entre

sf durante el lavado.

Algunos alimentos (tales como la sal, vinagre, productos

lacteos, jugos de frutas, etc.) pueden picar o corroer los

cubiertos. Paselos por un ciclo de enjuague si no tiene una

carga completa para lavar de inmediato.

COMO USAR LA

LAVAVAJILLAS

Las diversas marcas de detergentes para lavavajillas tienen

diferentes cantidades de fdsforo para ablandar el agua. Si

usted tiene agua dura y usa un detergente cuyo contenido de

fdsforo esta debajo de183%, usted podrfa necesitar mas

detergente, o usar un detergente con un contenido de fdsforo

encima del 8.7%.

El dep6sito del detergente tiene 2 secciones. La secci6n de

Prelavado vierte el detergente en la lavavajillas cuando usted

cierra la puerta.

1 2 3

Dbnde Ilenar

Parte superior del 3er. nivel

(3 cucharadas 6 45 g)

Parte superior del 2do. nivel

(2 cucharadas 6 30 g)

1. Tapa

2. Seccidn de lavado principal

3. Seguro de la tapa

4. Seccidn de prelavado

La secci6n mas grande de Lavado Principal automaticamente

vierte el detergente en la lavavajillas durante el ciclo de lavado

principal. (Vea la "Tabla de selecci6n de ciclos".)

• Use Qnicamente detergentes para lavavajillas automaticas.

Otros detergentes pueden producir espuma en exceso, que

puede derramarse fuera de la lavavajillas y reducir el

rendimiento del lavado.

Agregue el detergente justo antes de comenzar el ciclo.

Guarde el detergente bien cerrado en un lugar fresco y seco.

El detergente para lavavajillas automaticas produce mejores

resultados cuando esta fresco.

NOTA: No use detergente con los ciclos de enjuague.

Llenado del dep6sito

1. Si la tapa del dep6sito esta cerrada, abra la tapa empujando

el seguro de la tapa.

2. Llene la secci6n de Lavado Principal con detergente.

Consulte "Cuanto detergente debe usar."

3. Cierre la tapa del Dep6sito de Lavado Principal. Llene la

secci6n de Prelavado si es necesario.

Es normal que la tapa se abra parcialmente cuando se vierte el

detergente.

NOTA: Use ambas secciones para ciclos con 2 lavados. Use

Qnicamente la secci6n con tapa para los ciclos con un lavado.

Consulte la "Tabla de selecci6n de ciclos" para obtener mas

detalles.

Cu_nto detergente debe usar

• La cantidad de detergente que debe usar depende de la

dureza del agua y del tipo de detergente. Si usa muy poco,

los platos no quedaran limpios. Si usa demasiado en agua

blanda, las piezas de cristal quedaran manchadas.

La dureza del agua puede cambiar durante un periodo de

tiempo. Inf6rmese sobre el nivel de dureza del agua de su

Iocalidad, preguntando, a la compa_fa de ablandadores de

agua, al departamento de suministro de agua o a la tienda de

agua de su Iocalidad.

Parte superior del let. nivel

(1 cucharada 6 15 g)

Dureza del agua Cantidad de detergente

Agua blanda a Para cargas con suciedad regular

medianamente dura • Llene la secci6n de Lavado

0 a 6 granos por Principal hasta el tope del 2do.

gal6n nivel (2 cucharadas 6 30 g)

Llene la secci6n de Prelavado

hasta el tope del 2do. nivel

(2 cucharadas 6 30 g) si es

necesario

NOTA: Agregue solamente 1

cucharada 6 15 g de detergente a

ambas secciones si los plates han

sido previamente enjuagados o

el agua es muy blanda (0 a 2 granos

pot galdn).

Para cargas muy sucias

• Llenela seccidn de Lavado

Principal hasta el tope del 3er.

nivel (3 cucharadas 6 45 g)

• Llenela secci6n de Prelavado

hasta el tope del 2do. nivel

(2 cucharadas 6 30 g)

Agua con dureza

mediana a alta

7 a 12 granos por

gal6n

Para cargas con suciedad regular

o muy sucias

• Llenela secci6n de Lavado

Principal hasta el tope del 3er.

nivel (3 cucharadas 6 45 g)

Llene la secci6n de Prelavado

hasta el tope del 2do. nivel

(2 cucharadas 6 30 g) si

es necesario

NOTA: Los niveles de Ilenado que se indican corresponden a los

detergentes en polvo estandares. Los niveles pueden variar si

usted usa detergente Ifquido o en polvo concentrado. Siga las

instrucciones que estan en el empaque cuando use un

detergente Ifquido para lavavajillas o un detergente en polvo

concentrado.

Los agentes de enjuague impiden que el agua forme gotitas que

pueden secarse como manchas o rayas. Asimismo mejoran el

secado pues permiten que el agua se escurra de los plates

durante el enjuague final, al verter una pequefia cantidad de

agente de enjuague en el agua de enjuague. Su lavavajillas esta

disefiada para usar un agente de enjuague liquido. No use

agentes de enjuague s61idos o en barra.

Revisibn del depbsito

Revise el centre de la tapa del indicador de Ilenado. Si esta vacia

significa que necesita Ilenarse.

Ousted puede quitar la tapa del indicador de Ilenado. Si ve una

"E" significa que el dep6sito esta vacio.

Llenado del depbsito

El dep6sito del agente de enjuague tiene capacidad para

6 oz (175 mL) de agente de enjuague. En condiciones normales,

este durara alrededor de tres meses. Usted no tiene que esperar

hasta que el dep6sito este vac[o para volver a Ilenarlo. Trate de

mantenerlo Ileno pero tenga cuidado de no Ilenarlo en exceso.

1. Aseg0rese de que la puerta de la lavavajillas este

completamente abierta.

2. Quite la tapa del indicador de Ilenado.

3. Agregue el agente de enjuague. Llenelo hasta la abertura mas

pequer3a que se encuentra en la parte inferior del dep6sito. El

Ilenado en exceso puede dar lugar a que el agente de

enjuague se filtre y podr[a resultar en exceso de espuma.

4. Limpie todo el agente de enjuague derramado con un patio

h0medo.

5. Vuelva a colocar la tapa del indicador de Ilenado. Cierrela

bien.

El agua caliente disuelve y activa el detergente para lavavajillas.

El agua caliente tambien disuelve la grasa que se encuentra en

los plates y ayuda a secar los vasos sin manchas. Para obtener

los mejores resultados de lavado, el agua debe estar por Io

menos a 120°F (49°C) cuando entra en la lavavajillas. Si la

temperatura del agua esta muy baja, los platos podrian quedar

menos limpios.

Para revisar la temperatura del agua

1. Deje correr el agua caliente de la Ilave que esta mas cerca de

su lavavajillas, por Io menos un minuto.

2. Coloque un term6metro de caramelo o de came en una taza

medidora de vidrio.

Verifique la temperatura en el term6metro mientras el agua

esta vertiendose en la taza.

Si la temperatura del agua del grifo esta debajo de 120°F

(49°C), pida a una persona calificada que aumente la

temperatura del termostato del calentador de agua.

Para ahorrar agua, energ[a y tiempo, no enjuague los plates

antes de ponerlos en la lavavajillas.

Siempre que sea posible, use un ciclo corto, rapido y de

poco consumo de energia. Estos ciclos usan menos agua

caliente y energia que el ciclo normal.

Use la funci6n de retraso (en algunos modelos) para poner a

funcionar su lavavajillas durante las horas de menos

consumo de energia. Las empresas de servicios pt]blicos

recomiendan que se evite un alto consume de energ[a en

determinadas horas del d[a.

Durante el verano, ponga a funcionar su lavavajillas por la

noche. Esto reduce la acumulaci6n de calor en la cocina

durante el d[a.

• Use la opci6n de secado que ahorra energia siempre que sea

posible. Cuando use estas opciones, permita per[odos de

secado mas prolongados (hasta la mafiana siguiente). Use un

agente de enjuague para mejorar el secado.

• Use ciclos u opciones que aSadan calor extra a la porci6n de

lavado o enjuague del ciclo Qnicamente cuando sea

necesario.

Ponga a funcionar su lavavajillas con cargas completas.

Despues de las comidas, pase los platos por un ciclo de

enjuague hasta que la lavavajillas este Ilena.

Si su casa esta equipada con un ablandador de agua, tal vez

quiera evitar comenzar a usar la lavavajillas durante la

regeneracidn de ablandador, ya que esto puede contribuir a

un rendimiento de lavado insuficiente.

se d® C}ont

CYCLES

',22Y

HOURS

OPTIONS 2 4 6

w......

DR DRYING _ '/'I'

LOCK ON CLEAN

Seleccione el ciclo de lavado y opciones que desee. U oprima

START (Inicio) para usar el mismo ciclo y opciones del ciclo

previo.

NOTA: Si el Oltimo ciclo que usted termin6 fue un ciclo de

enjuague, cuando oprima Start la lavavajillas hara funcionar el

Oltimo ciclo completo de lavado y opciones que usted

seleccion6.

• Si el suministro de energia esta interrumpido o la puerta esta

abierta per un periodo de tiempo prolongado, la memoria del

bot6n Start volvera al ciclo Normal con secado caliente.

• Si usted no usa la lavavajillas a diario, cierre la puerta para

mantener la memoria programada.

Un "O" muestra las etapas que tiene cada ciclo.

Las temperaturas indican en que etapas del ciclo se agrega calor

extra.

El uso de agua se muestra en galones de EE. UU./litros.

El tiempo del ciclo incluye el tiempo de secado. Un asterisco ( * )

al lado del tiempo del ciclo indica que el tiempo del ciclo podria

durar mas, segOn la temperatura del agua que entra en la

lavavajillas. Mientras mas fHa el agua, mas durara el ciclo. Si el

agua ya esta Io suficientemente caliente, los tiempos del ciclo

seran como los indicados aqui.

iliii Use este ciclo para ollas,

_i_ TS_ eacerolas, eazuelas y

0 vajilla regular que esten

muy sucias y sean

dificiles de limpiar.

Nivelde Lavado Enjua- Lavado Enjua-

sucie- gue Prin- gue

dad cipal

detec-

tado

Pesado 140°F 140°F

(60°C) (60°C)

140°F 140°F

Ligero (60oc) (60oc)

Use ambas

secciones

del dep6-

sito de

deter-

gente.

Enjua- Secado Tiempo Usode

gue (rain) agua

Final (gal/L)

Calien-

• • 97* 10,8/

140°F 40,9

(6ooc)

• • 87* 8,6/32,7

140°F

(60°0)

Use este ciclo para Use ambas

cargas que tengan secciones

cantidades normales de del dep6-

suciedad. (La etiqueta de sito de

consumo de energia esta deter-

basada en este ciclo.) gente.

Nivel de Lavado Enjua- Lavado Enjua- Enjua- Secado Tiempo Uso de

sucie- gue Prin- gue o gue (rain) agua

dad cipal Purga Final (gal/L)

detec- Calien-

tado te

• • • • • • 90* 10,8/

Pesado 140°F 140°F 40,9

(6o+c) (so+c)

• • • • • 86* 8,6/32,7

Medi- 140 °F 140°F

ano (60°0 ) (60°c )

• • • • • 71" 6,5/24,5

140°F

Ligero (50oc)

Use este ciclo para

cargas previamente

enjuagadas y ligeramente

sucias. Este ciclo usa

menos agua caliente que

el ciclo de lavado normal.

Nivel de Lavado Enjua- Lavado Enjua-

sucie- gue Prin- gue

dad cipal o Purga

detec-

tado

Pesado 140°F

(6o+c)

Ligero

Use la

secci6n

con tapa

del dep6-

sito de

deter-

gente.

Enjua- Secado Tiempo Usode

gue (min) agua

Final (gal/L)

Oalien-

• • 76* 8,6/32,7

140°F

(s0+c)

• • 62* 4,6/17,4

140°F

(6o+c)

Use este ciclo para vajilla Use la

de porcelana y cristaleria, secci6n

Este ciclo usa un lavado con tapa

ligero y un secado del dep6-

delicado. Durante el sito de

secado caliente, el deter-

elemento de calefacci6n gente.

se enciende y se apaga.

Nivel de Lavado Enjua- Lavado Enjua- Enjua- Secado Tiempo Uso de

sucie- gue Prin- gue gue (min) agua

dad cipal o Purga Final (gal/L)

detec- Calien-

tado te

• • • • • 72* 8,6/32,7

Pesado 130°F en ciclo

(5400)

• • • • 58* 4,8/17,4

130°F en ciclo

Ligero (54°0)

Use este ciclo para No use

(_"' enjuagar platos, vasos y deter-

Ul_.._€'K_'_ cubiertos que no van a gente con

lavarse de inmediato, este ciclo

enjuague.

Nivel de Lavado Enjua- Lavado Enjua- Enjua- Secado Tiempo Uso de

sucie- gue Prin- gue gue (rain) agua

dad cipal Final (gal/L)

detec- Calien-

tado te

Pesado • • 14 4,3/16,4

Ligero • 10 2,2/8,2

NOTA: El sensor que tiene su lavavajillas monitorea el nivel de

suciedad. La duraci6n del ciclo y/o consumo de agua puede 8er

diferente de los nUmeros arriba indicados ya que el sensor regula

el ciclo para Iograr el mejor rendimiento de lavado.

En cualquier memento durante el ciclo, oprima

La luz de CANCEL/DRAIN (Cancelar/Desaguar) se ilumina. La

lavavajillas hace una pausa por unos 5 segundos y comienza un

desag{}e de 2 minutes (de ser necesario). Deje desaguar la

lavavajillas completamente. La luz se apaga cuando la lavavajillas

termina el desag0e.

Para detener el desagi}e

Usted puede oprimir Cancel/Drain nuevamente para detener el

desag{}e de inmediato. Acuerdese de desaguar la lavavajillas

antes de comenzar un nuevo ciclo.

NOTA: Una pequefia cantidad de agua permanece en la

lavavajillas. Esto es normal.

Para despejar los indicadores

Antes de poner la lavavajillas en marcha, oprima Cancel/Drain

para despejar todas las opciones y ciclos.

_,_,,,8_T 181£t, I"I,,,+,,,,,,_,,,J_

Durante el primer minuto de un ciclo

Oprima un nuevo ciclo y/u opciones.

Luego del primer minuto de un ciclo

1. Oprima

La luz de CANCEL!DRAIN (Cancelar/Desaguar) se ilumina. La

lavavajillas hace una pausa de 5 segundos y comienza un

desag{}e de 2 minutos (de ser necesario). Deje desaguar la

lavavajillas completamente.

Revise los dep6sitos de detergente. Si la taza del lavado

principal se ha abierto y ha usado todo el detergente, vuelva

a Ilenar las tazas segUn sea necesario.

Cierre la puerta.

Oprima un nuevo ciclo y/u opciones.

Presione START (Inicio).

#CilJ_3['l'I}f) dlS CiOlO

Usted puede agregar un arlculo en cualquier momento antes de

que comience el lavado principal. Abra la puerta y revise el

dep6sito del detergente. Si la secci6n de lavado principal esta

aUn cerrada, usted puede agregar artfculos.

Para agregar articulos

1. Levante el pestillo de la puerta para detener el ciclo. Espere a

que la acci6n de rociado se detenga antes de abrir la puerta.

2. Abra la puerta. Agregue el articulo si el dep6sito del

detergente de lavado esta aUn cerrado.

3. Cierre la puerta pero no con el pestillo. Espere 30 segundos

para que el aire en el interior de la lavavajillas se caliente.

Esto reduce la cantidad de humedad que se escapa per el

orificio de ventilaci6n cuando se vuelve a comenzar un ciclo.

4. Cierre la puerta con firmeza hasta que este asegurada. La

lavavajillas reanuda el ciclo despues de una pausa de 5

segundos.

Usted puede personalizar sus ciclos oprimiendo una opci6n. Si

cambia de idea, oprima la opci6n nuevamente para cancelarla.

Seleccione una opci6n diferente si Io desea.

Usted puede cambiar una opci6n en cualquier momento antes

de que dicha opci6n seleccionada comience. Per ejemplo, usted

puede oprimir una opci6n de secado sin calor en cualquier

memento antes de que comience el secado.

Oprima START (Inicio) para usar el mismo ciclo y opciones del

ciclo de lavado previo.

NOTA: Si el Ultimo ciclo que usted termin6 fue uno de enjuague,

cuando usted oprime Start, la lavavajillas pone en

funcionamiento el Ultimo ciclo complete de lavado y opciones.

Hi Temp Wash/Lavado a Temperatura Alta

Seleccione esta opci6n para calentar el agua a 140°F (60°C)

durante las etapas del ciclo. El calentar el agua ayuda a mejorar

los resultados del lavado. Esta opci6n agrega tiempo de calor, de

agua y de lavado alas partes del ciclo. La funci6n Hi Temp Wash

(Lavado a Temperatura Alta) es Qtil cuando las cargas contienen

alimentos endurecidos.

d'XE

NOTA: El ciclo Pots Pans (Ollas, Cazuelas) usa automaticamente

esta opci6n. Hi Temp Wash (Lavado a Temperatura Alta) es una

opci6n que funciona con los ciclos Normal Wash (Lavado

Normal), Water Miser (Ahorro de Agua) y Light Wash

(Lavado Ligero).

Air Dry/Secado sin Calor

Seleccione esta opci6n para secar platos sin calory ahorrar

energia. El secado sin calor es muy Qtil cuando la carga contiene

utensilios de plastico que no aguantan temperaturas altas.

Delay Hours/Horas de Retraso

Seleccione esta opci6n para poner a funcionar su lavavajillas

mas tarde o durante las horas de menos consume de energfa.

Para retardar el inicio

1. Cierre la puerta.

2. Seleccione un ciclo de lavado y opciones.

3. Oprima DELAY HOURS (Horas de Retraso) 1 vez para

obtener 2 horas de retraso, 2 veces para un retraso de 4

horas, 6 3 veces para un retraso de 6 horas.

HOURS

2 4 6

El nQmero que se encuentra encima de Horas de Retraso

se ilumina. La lavavajillas comienza el ciclo en el nQmero

seleccionado de horas.

4. Optima START (Inicio).

NOTA: Para cancelar el retraso, oprima CANCEL/DRAIN

(Cancelar/Desaguar) hasta que todas las luces de Horas de

Retraso se apaguen.

LOCKON

El secado de los platos se demora mas y pueden aparecer

algunas manchas. Para obtener un mejor secado, use un agente

de enjuague Ifquido. Puede ser que algunos articulos (tales como

los plasticos) necesiten secarse con toalla.

NOTA: El ciclo Quick Rinse (Enjuague Rapido) usa

automaticamente esta opci6n. Air Dry (Secado sin Calor) es una

opci6n que funciona con todos los demas ciclos.

Lock On/Seguro de los Controles

Use este Seguro para evitar que su lavadora sea puesta en

marcha accidentalmente. 0selo igualmente para evitar cambios

accidentales de ciclo o de opci6n durante un ciclo.

Siga de cerca el progeso de lavado de su lavavajillas con los

Indicadores de Estado del Ciclo.

WASHING

qi_iiiiii_;_HEATING

_8:i_ DRYING

,_iiii}ii;;i;iii_CLEAN

Heating/Calentado

La luz de HEATING (Calentado) se ilumina y el avance del ciclo

hace una pausa, siempre que se calienta el agua durante un

ciclo. La acci6n del lavado o enjuague continQa mientras el agua

se calienta.

LOCKON

Cuando la luz de LOCK ON (Seguro de los Controles) esta

encendida, todos los botones estan desactivados.

NOTAS:

• La puerta de la lavavajillas puede abrirse mientras los

controles estan con seguro.

• Usted puede activar el seguro mientras la lavavajillas esta

funcionando.

Para activar el seguro

Oprima y sostenga

LOCK ON

durante 4 segundos. LOCK ON (Seguro de los Controles) se

ilumina.

Si usted oprime cualquier bot6n mientras su lavavajillas esta con

seguro, la luz se enciende y apaga 3 veces.

Para desactivar el seguro

Oprima y sostenga AIR DRY (Secado sin Calor) durante 4

segundos. La luz se apaga.

Clean/Limpio

La luz de CLEAN (Limpio) se ilumina cuando se ha terminado un

ciclo. La luz se apaga cuando usted abre la puerta u oprime

Cancel/Drain.

Durante el secado, usted puede ver el vapor que se escapa a

traves del orificio de ventilaci6n que se encuentra en la esquina

superior izquierda de la puerta. Esto es normal mientras el calor

seca sus platos.

_,,# •

IMPORTANTE: El vapor es caliente. No toque el orificio de

ventilaci6n durante el secado.

El flotador de protecci6n de sobrellenado (ubicado en la esquina

frontal derecha de la tina de la lavavajillas) evita que la lavavajillas

se Ilene en exceso. Este dispositivo tiene que estar en su lugar

para que la lavavajillas pueda funcionar.

Revise debajo del flotador si hay objetos que pudieran impedir

que el protector suba o baje.

COMO LAVAR

ART|CULOS

ESPECIALES

Si tiene dudas acerca del lavado de un artfculo determinado,

consulte con el fabricante para ver si se trata de un articulo

lavable en la lavavajillas.

Material &Lavable en la lavavajillas?/

cornentarios

Aluminio Si

La temperatura alta del agua y los

detergentes pueden afectar el acabado

del aluminio anodizado,

Aluminio

desechable

No lave bandejas de aluminio

desechables en la lavavajillas, lestas

podrian moverse durante el lavado y dejar

unas marcas negras en los platos y otros

objetos,

Botellas y latas No

Lave las botellas y latas a mano. Las

etiquetas engomadas pueden soltarse y

obstruir los brazes rociadores o la bomba

y reducir el rendimiento de lavado,

Hierro fundido No

Se perdera el curado y el hierro se

oxidar&

Porcelana/

Ceramica de

gres

Siempre consulte las recomendaciones

del fabricante antes de lavar. Los dise_os

antiguos, pintados a mano o sobre

glaseado se deste_iran. Los acabados

dorados pueden perder su color o

intensidad.

Cristal Si

Consulte las recomendaciones del

fabricante antes de lavar. Algunos tipos

de cristal de sosa pueden corroerse

despues de varias lavadas.

Material &Lavable en la lavavajillas?/

comentarios

Oro No

Los cubiertos dorados perderan

SU COlOr.

Vidrio Si

Los vasos de leche se pondran

amarillentos luego de varias lavadas en la

lavavajillas.

Cuchillos con

mango hueco

Los mangos de algunos cuchillos estan

fijados a la hoja con adhesivos que

pueden aflojarse al ser lavados en la

lavavajillas,

Peltre, lat6n,

bronce

Las temperaturas altas del agua y el

detergente pueden decolorar o picar el

acabado,

Plasticos No

desechables No pueden resistir las temperaturas altas

del agua y los detergentes,

Plasticos Si

Consulte siempre las recomendaciones

del fabricante antes de lavar. La

capacidad de los plasticos para resistir

las temperaturas altas y los detergentes

varia. Coloque los plasticos s61o en la

canasta superior.

Acero inoxidable Si

Haga correr un ciclo de enjuague si no va

a lavar de inmediato. El contacto

prolongado con los alimentos que

contienen sal, vinagre, productos lacteos

o jugos de fruta puede daSar el acabado,

Plata Sterling o

con base de

plata

Haga correr un ciclo de enjuague si no va

a lavar de inmediato. El contacto

prolongado con los alimentos que

contienen sal, acido o sulfuro (huevos,

mayonesa y mariscos) puede dar3ar el

acabado.

Hojalata No

Puede oxidarse.

Artfculos de

madera

Lavelos a mano, Consulte siempre las

recomendaciones del fabricante antes de

lavar. La madera no tratada puede

deformarse, agrietarse o perder el

acabado,

CUIDADO DE LA

LAVAVAJILLAS

Limpieza externa

En la mayoria de los cases, todo Io que se debe hacer es usar

peri6dicamente un pa_o suave y hQmedo o una esponja con un

detergente suave para que el exterior de su lavavajillas se vea

limpio y reluciente.

Limpieza interna

Los residues minerales del agua dura pueden causar la

acumulaci6n de una pelcula blanca en las superficies interiores,

sobre todo inmediatamente debajo del Area de la puerta.

No limpie el interior de la lavavajillas hasta que se haya enfriado.

Use guantes de hule. No utilice ningQn tipo de limpiador que no

sea el detergente recomendado para lavavajillas debido a que

puede producir espuma o jab6n en exceso.

Para limpiar el interior

Haga una pasta con el detergente en polvo de lavavajillas en una

esponja hQmeda y limpie.

Use detergente liquido de lavavajillas y limpie con una esponja

hQmeda.

Consulte el procedimiento de enjuague con vinagre en la secci6n

"Soluci6n de Problemas" bajo "Manchas o formaci6n de

peliculas en la vajilla."

NOTA: Ponga a funcionar un ciclo normal con detergente

despues de la limpieza interna.

Revise la purga de aire del desagie siempre que su

lavavajillas no est6 desaguando bien.

AIgunas normas de plomeria locales o estatales exigen que se

instale una purga de aire del desagQe entre una lavavajillas

empotrada y el sistema de desagQe de la casa. Si el desagQe de

la casa esta obstruido, la purga de aire del desagQe evita que el

agua retroceda y se estanque en su lavavajillas.

La purga de aire del desagQe esta per Io general ubicada encima

del fregadero o en la cubierta cerca de la lavavajillas. Para

adquirir una purga de aire del desagQe, sffvase tomar come

referencia los nQmeros de servicio tecnico ubicados en la

contraportada del manual. Pida la Pieza NQmero 300096.

NOTA: La purga de aire del desagQe es un dispositivo de

plomeria externo que no forma parte de su lavavajillas. La

garanla proporcionada para su lavavajillas no cubre los costos

de servicio tecnico directamente asociados con la limpieza o

reparaci6n de una purga de aire del desagQe externa.

Para limpiar la purga de aire del desagiJe

Limpie la purga de aire del desagOe cada cierto tiempo para

asegurar un desagQe apropiado de su lavavajillas. Siga las

instrucciones de limpieza proporcionadas per el fabricante. Para

la mayoHa de tipos de purgas, usted tiene que levantar la tapa de

creme. Destornille la tapa de plastico. Luego revise si hay alguna

acumulaci6n de suciedad. Limpie si es necesario.

06mo guardar la lavavajillas para el vemno

Proteja su lavavajillas durante los meses de verano cerrando el

suministro de agua y el suministro electrico que alimenta la

lavavajillas.

Cbmo acondicionar su lavavajillas para el invierno

Proteja su lavavajillas y su hogar contra los danes causados per

el congelamiento de las tuberias de agua. Si deja su lavavajillas

en una vivienda de temporada o si pudiera estar expuesta a

temperaturas casi congelantes, haga acondicionar su lavavajillas

para el invierno per un tecnico autorizado.

SOLUCION DE

PROBLEMAS

En primer lugar, pruebe las soluciones sugeridas aqui y

posiblemente se evite el gasto de una visita de servicio

t_cnico...

La lavavajillas no est& funcionando correctamente

• La lavavajillas no funciona o se detiene durante

un ciclo

_,Se ha cerrado bien la puerta y el pestillo ha enganchado?

_,Se ha seleccionado el ciclo correcto? Consulte la "Tabla de

Selecci6n de Ciclos."

_,Hay suministro electrico para la lavavajillas? &Hay un fusible

fundido o se dispar6 el cortacircuitos?

_,Se ha detenido el motor debido a una sobrecarga? El motor

se reactiva automaticamente en unos minutes. Si no Io hace,

lame al servicio tecnico.

_,Esta abierta la valvula de cierre del agua (si ha side

instalada)?

• La lavavajillas no se Ilena de agua

_,Puede el flotador de protecci6n de sobrellenado moverse

hacia arriba o hacia abajo libremente? Optima hacia abajo

para liberarlo.

• La lavavajillas pasa mucho tiempo en marcha

_,EIagua que ingresa a la lavavajillas esta Io suficientemente

caliente? La lavavajillas toma mas tiempo cuando calienta el

agua. Consulte la secci6n "Consejos para la eficiencia de la

lavavajillas."

En algunos ciclos de lavado y enjuague hay un retraso

automatico hasta que el agua alcance la temperatura

apropiada.

• Queda agua en la lavavajillas

_,Se ha terminado el ciclo?

• Queda detergente en la seccibn con tapa del dep6sito

_,Se ha terminado el ciclo?

_,EstA el detergente sin grumos? Cambie el detergente si

fuera necesario.

_,EstA la canasta inferior instalada correctamente con los

parachoques o defensas al frente? Consulte la secci6n

"Partes y caracterfsticas." Si es necesario, instale

nuevamente la canasta.

• Residuos blancos aparecen en la parte frontal del panel

de acceso

_,Se us6 demasiado detergente? Consulte la seccidn

"Dep6sito del Detergente."

_,Es la marca de detergente Io que causa espuma en exceso?

Pruebe una marca diferente para reducir la espuma y eliminar

la acumulaci6n.

Olor en la lavavajillas

_,Se lavan los platos s61o cada 2 6 3 dias? Paselos per un

ciclo de enjuague una vez o dos veces per dfa hasta que

usted acumule una carga completa,

_,Tiene la lavavajillas un olor a plastico nuevo? Haga un

enjuague con vinagre come se describe en "Manchas y

formacidn de pelfculas en los platos" mas adelante en esta

gufa de Soluci6n de Problemas.

• Condensaci6n en la cubierta de la cocina

(en modelos empotrados)

_,EstA la lavavajillas alineada con la cubierta? La humedad

proveniente del orificio de ventilaci6n en la consola de la

lavavajillas puede formarse en la cubierta. Consulte las

Instrucciones de Instalacidn para obtener mas informaci6n.

Los platos no est&n completamente limpios

• Residuos de alimentos en los platos

_,Se ha cargado la lavavajillas correctamente? Consulte la

secci6n "C6mo cargar su Lavavajillas."

_,EstA la temperatura del agua demasiado baja? De ser

necesario, suba la temperatura del calentador de agua

domestico para asegurar que el agua que entra en la

lavavajillas tenga una temperatura mfnima de 120°F (49°C).

Consulte la seccidn "Consejos para la Eficiencia de la

Lavavajillas,"

_,Us6 usted la cantidad correcta de detergente fresco? Use

Qnicamente detergentes recomendados para lavavajillas,

Consulte la seccidn "Dep6sito del Detergente," Nunca use

menos de una cucharada (15 g) por carga. El detergente

debe estar fresco para ser eficaz, Guarde el detergente en un

Area fresca y seca, La suciedad profunda y/o el agua dura por

Io general requieren detergente adicional,

_,EstA el detergente endurecido en el dep6sito? Use s61o

detergente fresco, No permita que el detergente permanezca

por varias horas en un dep6sito hQmedo, Limpie el depdsito

cuando haya detergente endurecido.

_,EstA la bomba o el brazo rociador obstruido por las

etiquetas de botellas y latas? Si usted lava botellas y latas en

su lavavajillas, asegQrese de que no haya etiquetas que se

hayan despegado, obstruyendo la bomba o el brazo rociador.

_,EstA la presidn del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presidn

del agua de la casa debe ser de 20 a 120 libras por pulgada

cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas. Si la presi6n esta demasiado baja, se puede

a_adir una bomba intensificadora de presi6n en el suministro

de agua.

_,EstA el exceso de espuma reduciendo la velocidad del

brazo rociador? Nunca use jab6n o detergentes para lavar

ropa. Use Qnicamente detergentes recomendados para

lavavajillas,

Manchas en los platos

• Manchas y formaci6n de peliculas en los platos

_,Es el agua dura o tiene un alto contenido de minerales? El

acondicionar el agua del enjuague final con un agente de

enjuague ayuda a eliminar las manchas y la formaci6n de

peliculas, Mantenga el dep6sito del agente de enjuague Ileno,

_,EstA la temperatura del agua demasiado baja? De ser

necesario, aumente la temperatura del calentador de agua

domestico para asegurar que el agua que entra en la

lavavajillas tenga una temperatura minima de 120°F (49°C).

Consulte la secci6n "Consejos para la Eficiencia de la

Lavavajillas,"

_,Us6 usted la cantidad correcta de detergente eficaz? Use

s61o detergentes recomendados para lavavajillas. Consulte la

secci6n "Dep6sito del Detergente," Nunca use menos de una

cucharada (15 g) por carga, El detergente debe estar fresco

para set eficaz. Guarde el detergente en un Area fresca y

seca. La suciedad profunda y/o el agua dura per Io general

requieren detergente adicional,

gEsta la presi6n del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presion

del agua de la casa debe ser de 20 a 120 libras por pulgada

cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas. Si la presi6n esta demasiado baja, se puede

a_adir una bomba intensificadora de presi6n en el suministro

de agua.

NOTA: Para quitar manchas y las pelfculas de los platos,

pruebe un enjuague con vinagre blanco. Este procedimiento

esta destinado Qnicamente para use ocasional. El vinagre es

un acido y su uso frecuente podria da_ar la lavavajillas,

1. Lave y enjuague los platos. Use una opci6n de secado al

aire o un secado que ahorra energfa. Quite todos los

objetos metMicos o cubiertos.

2. Ponga 2 tazas (500 mL) de vinagre blanco en una taza

medidora de vidrio o de otro material seguro para

lavavajillas en la canasta inferior.

3. Haga funcionar la lavavajillas por un ciclo completo con

una opci6n de secado sin calor o un secado que ahorra

energfa, No use detergente. El vinagre se mezclara con el

agua del lavado,

Pelicula de silice o corrosi6n (la pelicula de silice es un

dep6sito blanco e iridiscente; la corrosi6n es una pelicula

turbia)

A veces se produce una reacci6n qufmica al agua con ciertos

tipos de objetos de cristal. Per Io general se debe a una

combinaci6n de agua suave o agua ablandada, soluciones

alcalinas para lavar, enjuague insuficiente, sobrecarga de la

lavavajillas y el calor del secado. Evitar este problema no

serfa posible, excepto lavando a mano.

Para retardar el proceso, use una mfnima cantidad de

detergente pero no menos de una cucharada (15 g) por

carga, Use un agente de enjuague liquido y reduzca la carga

de la lavavajillas para permitir un enjuague a fondo. Las

pelfculas de silice y la corrosi6n son permanentes y no se

pueden eliminar. No use el secado caliente.

Manchas blancas en las cacerolas con acabado

antiadherente

&Ha quitado el detergente de la lavavajillas el curado de las

cacerolas? Vuelva a curarlas luego de lavarlas en la

lavavajillas.

Manchas de color castaho en los platos y en el interior de

la lavavajillas

_,Tiene el agua un alto contenido de hierro? Vuelva a lavar los

platos usando 1-3 cucharaditas (5-15 mL) de cristales de

acido dtrico agregados en la secci6n con tapa del depdsito

del detergente, No use detergente. A continuaci6n use el

ciclo de Lavado Normal con detergente. Si el tratamiento

Ilega a ser necesario mas de una vez cada dos meses, se

recomienda la instalaci6n de una unidad de eliminaci6n de

hierro.

• Marcas negras o grises en los platos

_,Hay objetos de aluminio que rozan los plates durante el

lavado? Los objetos de aluminio desechables pueden

romperse en la lavavajillas y rayar los demas artfculos. Lave

estos objetos a mane, Quite las marcas de aluminio usando

un producto de limpieza abrasivo suave,

Manchas anaranjadas en los platos de plastico o en el

interior de la lavavajillas

_,Se han colocado platos con grandes cantidades de restos

de comida a base de tomate en la lavavajillas? Las manchas

desaparecen gradualmente con el tiempo. El uso continuo

del secado caliente retardara la desaparicion de las manchas.

Las manchas no afectaran el rendimiento de la lavavajillas. El

use continuo de un ciclo de enjuague y una opcidn de

secado al aire o un secado que ahorra energia reducira la

posibilidad de manchas.

Los platos no quedan bien secos

• Los platos no estan secos

_,Se carg6 la lavavajillas de manera que permita el escurrido

apropiado del agua? No sobrecargue. Consulte la secci6n

"Cdmo Cargar su Lavavajillas." Use un agente de enjuague

liquido para acelerar el secado.

_,Estan mojados los objetos de plastico? Los objetos de

plastico a menudo necesitan un secado con toalla.

_,Esta vacio el dep6sito del agente de enjuague? Consulte la

seccidn "Dep6sito del Agente de Enjuague."

_,Se us6 una opcidn de secado al aire o un secado que

ahorra energia? Use una opci6n de secado caliente para

obtener plates mas secos.

Los platos se dahan durante el ciclo

• Platos desportillados

_,Se carg6 la lavavajillas adecuadamente? Coloque los platos

y vases de manera que esten estables y no choquen entre si

per la acci6n del lavado. El sacar y meter las canastas

despacio reduce la posibilidad de desportilladuras.

NOTA: Algunos objetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal serian

demasiado delicados para lavarse en la lavavajillas

automatica. Lavelos a mano.

Ruidos

• Se escuchan chirridos, crujidos o zumbidos

Un objeto duro se ha introducido en el m6dulo de lavado (en

algunos modelos). El sonido debera cesar una vez que el

objeto haya sido pulverizado,

TABLE DES MATII RES

NOUS ASSURONS LE SERVICE DE NOS PRODUlTS ..35

GARANTIE .......................................................................... 36

LA SI_CURITI_ DU LAVE-VAISSELLE ............................ 37

Avant d'utiliser le lave-vaisselle ................................................. 38

PII_CES ET CARACTI_RISTIQUES ................................... 39

Systeme d'elimination des solides ULTRA WASH ®.................. 40

GUIDE DE MISE EN MARCHE ......................................... 40

Utilisation de votre nouveau lave-vaisselle ............................... 40

CHARGEMENT DU LAVE-VAISSELLE ............................ 41

Suggestions de chargement ...................................................... 41

Chargement du panier superieur ............................................... 41

Chargement du panier inferieur ................................................. 42

Chargement du panier & couverts ............................................. 42

UTIMSATION BU LAVE-VAISSELLE ............................... 43

Distributeur de detergent ........................................................... 43

Distributeur d'agent de ringage ................................................. 44

Conseils d'efficacite pour le lave-vaisselle ................................ 44

Tableau de commande .............................................................. 45

Tableau de selection de programme ......................................... 45

Annulation d'un programme ...................................................... 46

Changement d'un programme ou reglage ................................ 46

Addition de vaisselle durant un programme ............................. 46

Selection d'options .................................................................... 47

Indicateurs d'etat d'avancement du programme ...................... 47

Systeme de sechage ................................................................. 48

Dispositif de protection contre le debordement ....................... 48

LAVAGE D'ARTICLES SPI_CIAUX ................................... 48

ENTRETIEN DU LAVE-VAISSELLE .................................. 49

Nettoyage du lave-vaisselle ....................................................... 49

Dispositif anti-refoulement ......................................................... 49

Remisage du lave-vaisselle ....................................................... 49

DEPANNAGE ..................................................................... 50

NOUS ASSURONS LE

SERVICE DE NOS

PRODUITS

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 12 000

specialistes formes et I'acces a plus de 4,2 millions de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Contrats d'entretien Sears

Votre appareil Kenmore _' est congu, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout appareil menager moderne peut

necessiter des interventions de service de temps a autre. Le

contrat d'entretien Sears vous offre un programme de service

remarquable & un prix abordable.

Le contrat d'entretien Sears

• Vous permet d'acheter aux prix d'aujourd'hui les services que

vous utiliserez plus tard.

• 121imineles factures pour les reparations imputables a I'usure

normale.

• Procure une aide non technique et pratique.

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement.

Certaines limitations s'appliquent. Pour plus de

renseignements, composer le

1-800-533-6937.

Pour des renseignements concernant les contrats

d'entretien de Sears Canada,

composer le 1-800-361-6665.

GARANTIE

GARANTIE COMPLI_TE DE UN AN SUR LES

LAVE-VAISSELLE ULTRA WASH ®

Pendant un an a compter de la date d'achat, Iorsque le lave-

vaisselle est installe et utilise conformement aux instructions

fournies dans les instructions d'installation et le Guide

d'utilisation et d'entretien, Sears reparera ce lave-vaisselle, sans

frais, s'il existe des defectuosites de materiaux ou de fabrication.

GARANTIE COMPLI_TE PENDAN T LA DURI_E DU

LAVE-VAISSELLE SUR LES MODELES AVEC CUVE

ULTRA LIFE TM, CONTRE LES FUITES DANS LA CUVE

ET LE PANNEAU INTERNE DE LA PORTE

Pendant toute la duree du lave-vaisselle, si une fuite survient a la

suite d'une defectuosite de la cuve en polypropylene ou du

panneau interne de la porte, attribuable a une fissure ou

I'ecaillage, Sears remplacera, sans frais, la cuve ou le panneau

interne de la porte.

GARANTIE LIMITI_E DE DEUX ANS SUR LE SYSTEME DE

LAVAGE ULTRA WASH

Apres la premiere annee et jusqu'a deux ans a compter de la date

d'achat, Iorsque le lave-vaisselle est installe et utilise

conformement aux instructions fournies dans les instructions

d'installation et le Guide d'utilisation et d'entretien, Sears fournira

les pieces de remplacement pour tout composant du systeme de

lavage ULTRA WASH (moteur, pompe, bras d'aspersion, tube

d'alimentation de I'eau ULTRAFLOW TM, joints d'etancheite de

moteur et de pompe) si la defectuosit6 est attribuable a des vices

de materiaux ou de fabrication. Le client assume tousles frais de

main-d'oeuvre associes au remplacement de ces pieces.

RESTRICTION DES GARANTIES

Si le lave-vaisselle est soumis a une utilisation autre que pour une

famille privee, la garantie ci-dessus est en vigueur pendant 90

jours seulement.

SERVICE SOUS GARANTIE

LE SERVICE DE GARANTIE EST DISPONIBLE DU CENTRE DE

SERVICE SEARS LE PLUS PROCHE AUX Ei-ATS-UNIS OU AU

CANADA. Cette garantie s'applique seulement Iorsque le produit

est en service aux 12tats-Unis ou au Canada. Cette garantie vous

confere des droits juridiques specifiques et vous pouvez

egalement beneficier d'autres droits variables d'un €tat a I'autre

ou d'une province a I'autre.

Les conditions de garantie peuvent varier au Canada.

Veuillez consulter les numeros de service mentionnes a la

derniere page de ce manuel.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

Dans I'espace ci-dessous, inscrire vos numeros de modele et de

serie complets et la date d'achat. Vous trouverez ces numeros

sur la plaque signaletique des numeros de modele et de serie

I'emplacement indique dans la section des pieces et

caracteristiques de ce livret. Ayez ces renseignements a la portee

de la main pour obtenir une assistance ou un service rapide

Iorsque vous contactez Sears a propos de votre appareil

menager.

Num_ro de module 665.

Num_ro de s_rie

Date d'achat

Conservez ces instructions et le regu de vente pour

r_f_rence ult_rieure.

LA SI CURITI DU LAVE-VAISSELLE

Votre s6curit6 et celle des autres est trbs importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

_ oici le symbole d'alerte de securit6.

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tousles messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de ddcbs ou de blessure grave si

vous ne suivez pas immddiatement les instructions.

Risque possible de ddcbs ou de blessure grave

si vous ne suivez pas les instructions.

Tous les messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

JMPORTANTES iNSTRUCTiONS DE SECURJTE

AVERTUSSEMENT : Lors de Fufliisafion du iave=vaisseiie, suivre ies pr6cautions 6i6mentaires dont

les suivantes :

Life la totalit6 des instructions avant d'utiliser le

lave vaisselle.

N'utiliser le lave vaisselle que pour laver la

vaisselle.

Utiliserlesd6tersifsou agentsde ringagerecomman=

d6s pour lavevaisselleet lesgarderhorsde laport6e

des enfants.

Lorsquevous chargezlelavevaisselle:

I)Placerlesobjetscoupants de fagonqu'ilsne

puissentendommager lejointde laporte;et

2)Placerlescouteaux lemanche verslehautde fagon

& ne pas vous couper.

Ne pas laverd'artidesen plastique& moins qu'ilsne

soient marqu6s "Peut aller au lave vaisselle" ou

F6quivalent. Si Fartide ne porte aucune indication,

v6rifier aupr6s du fabricant.

Ne pas toucher F616ment chauffant pendant le

fonctionnement ou imm6diatement apr6s.

Ne pas faire fonctionner le lave=vaisselle si tousles

panneaux de Fenceinte ne sont pas en place.

Ne pas jouer avec les commandes.

Ne pas abuser, ni vous asseoir ni monter sur

la porte ou les paniers du lave vaisselle.

Pour 6viter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave vaisselle.

Sous certaines conditions, de Fhydrog6ne peut se

former dans un r6seau d'eau chaude inutilis6 depuis

deux semaines ou plus. L'HYDROGENE EST UN GAZ

EXPLOSIBLE. Si le syst6me d'eau chaude n'a pas 6t6

utilis6 depuis un certain temps, laisser couler Feau

chaude des robinets pendant quelques minutes avant

de faire fonctionner le lave vaisselle. Cette mesure

permettra & Fhydrog@ne de s'6vaporer. Ce gaz 6tant

inflammable, ne pas fumer ni utiliser de fiamme hue

pendant cette p6riode.

,, Enlever la porte du lave=vaisselle Iorsque vous le

remplacez ou le mettez au rebut.

CONSERVEZ CES iNSTRUCTiONS

Risque de bascuJement

Ne pas utiJiser te Jave-vaissette jusqu'_ ce qu'it

soit compJ@tement installS.

Ne pae appuyer sur Ja porte ouverte.

Le non-respect de cee instructions peut causer

dee bleeeures graves ou dee coupuree.

Risque de choc _Jectrique

ReJier te lave-vaisselle a ta terre d'une m_thode

etectrique.

Brancher te fil reJie a la terre au connecteur vert

retie a ta terre dane ta boJte de ta borne.

Ne pae utitieer un c_ble de ra!longe.

Le non-respect de cee instructions peut causer

un decks, un incendie ou un choc etectrique.

INSTRUOTIONS DE ISE D,1.4 TERRE

Pour un lave-vaisselle relie a la terre, branch6

avec un cordon :

Le lave=vaisseNe doit 6tre teN6 & la terre. En cas

d'un mauvais fonctionnement ou d'une panne, la

mise a terre r6duira le risque d'un choc 61ectrique

en fournissant le moins de r6sistance pour le

courant 61ectrique. Le lave vaisseNe est 6quip6

d'un cordon avec un conducteur pour relier les

appareils b, la terre. La fiche doit 6tre branch6e

sur une prise appropri6e, install6e et reli6e & la

terre conform6ment aux codes et r@glements

Iocaux_

AVERTISSE_ENT : La connexion

incorrecte du conducteur pour relier les appareils

peut causer le risque de choc 61ectrique. V6rifier

avec un 61ectricien comp6tent ou un repr6sentant

de service si vous avez des doutes si le lave-

vaisseNe est correctement teN6 a la terre. Ne pas

modifier la fiche fournie avec le lave vaisseNe; si

eNe n'entre pas darts le prise, fake installer une

prise appropri6e par un 61ectricien comp6tent.

Pour un lave-vaisselle branch6 en permanence :

Le lave vaisseNe doit 6tre branch6 a un syst_me

dYnstaNation 61ectrique permanent en m_tal teN6

la terre, ou un conducteur pour relier les

appareils dolt 6tre reli6 avec les conducteurs du

circuit et branch6 a une borne pour relier les

appareils a la terre ou au cordon d'aNmentation

61ectrique avec le lave vaisseNe.

CONSERVEZ CES iNSTRUCTiONS

Installer le lave-vaisselle darts un endroit a I'abri des

intemperies. Proteger I'appareil contre le gel pour eviter une

rupture possible du robinet de remplissage. De telles ruptures

ne sont pas couvertes par la garantie. Voir "Remisage du

lave-vaisselle" a la section "Entretien du lave-vaisselle" pour

la preparation du remisage en hiver.

Installer et niveler le lave-vaisselle sur un plancher qui pourra

en supporter le poids, et dans un espace convenable pour

ses dimensions et son utilisation.

Enlever tous les bouchons d'expedition des tuyaux et des

raccords (tel que le capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions d'installation pour des

renseignements complets.

PII CES El" CARACTI RISTIQUES

1. Lavage au niveau superieur

2. Partier superieur

3. Panier inferieur

4. Bras d'aspersion inferieur

5. Ouverture d'arrivee d'eau

[dans la paroi de la cuve]

6. Butoir de partier

7. Clement chauffant

8. Event

9. Bras d'aspersion sup@ieur

10. Tube d'arrivee d'eau

ULTRA FLOW TM

11. Panier a couverts

12. Plaque signaletique des numeros

de modele et de serie

13. Module ULTRA WASH '_

14. Protecteur contre le debordement

15. Distributeur de detergent

16. Distributeur d'agent de ringage

Tableau de commande

OPTIONS

LOCK ON

/ WASHING

HEATING

DRYING

CLEAN

HOURS

2 4 6

@®®

Le systeme d'elimination des solides ULTRA WASH vous donne

une vaisselle etincelante tout en utilisant moins d'energie et de

temps. Le syst_me ULTRA WASH comprend :

• Un broyeur pour service rigoureux capable de broyer et

d'eliminer de grosses particules alimentaires.

• Un capteur ULTRA WASH qui determine la concentration de

salete et ajuste les programmes en consequence.

Mode de fonctionnement du syst_me d'_limination des

solides ULTRA WASH

1. Charger le lave-vaisselle. Enlever les os, les gros morceaux

d'aliments et les residus carbonises sur place. Aucun ringage

n'est necessaire. Tous les autres residus alimentaires seront

broyes et elimines dans le tuyau d'evacuation avec I'eau de

ringage.

2. L'eau chaude remplit le lave-vaisselle jusqu'a un niveau

proche de la base du dispositif de protection contre le

debordement.

3. Le temoin de chauffage est illumine et le lave-vaisselle est

mis en attente pendant le chauffage de I'eau.

4. Lorsque I'eau atteint la temperature appropriee, le temoin de

chauffage s'eteint et le compte a rebours du programme

reprend.

5. Le detergent dans le distributeur de detergent est ajoute au

moment opportun du programme et la pompe ULTRA WASH

fait circuler I'eau chaude.

6. L'eau chaude et le detergent sont asperges sur les surfaces

salies de la charge, ce qui enleve les particules alimentaires.

7. Les debris alimentaires sont retenus dans une cavite

d'accumulation.

8. Les particules alimentaires sont rejetees a I'egout avec I'eau

de lavage.

GUIDE DE MISE

EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tousles materiaux

d'emballage. Lire ce guide d'utilisation et d'entretien au complet.

Vous y trouverez des renseignements de securite importants ainsi

que des conseils d'utilisation utiles.

1. Oter les particules alimentaires et articles durs (cure-dents ou

os) de la vaisselle.

2. Bien charger le lave-vaisselle. (Voir "Chargement du lave-

vaisselle"). S'assurer que rien n'emp_che le ou les bras

d'aspersion de tourner librement.

Ajouter le detergent a vaisselle et contr61er le niveau d'agent

de ringage dans le distributeur. Ajouter I'agent de ringage au

besoin. (Voir "Utilisation du lave-vaisselle").

,°::: . .-.?

Bien fermer la porte. Le Ioquet de la porte s'engage

automatiquement. Laisser I'eau chaude couler du robinet le

plus pres du lave-vaisselle jusqu'a ce qu'elle soit chaude.

(Voir "Conseils d'efficacite pour le lave-vaisselle"). Fermer

le robinet.

9. De I'eau chaude propre penetre darts le lave-vaisselle et est

aspergee sur la vaisselle. L'eau de ringage est ensuite

pompee & travers le systeme ULTRA WASH et elle enleve les

derniers residus.

10. Les residus alimentaires retenus par le systeme d'elimination

ULTRA WASH sont rejetes a I'egout avec I'eau de ringage.

11. L'eau de ringage final est chauffee. L'agent de ringage est

ajoute a I'eau du ringage final pour preparer la vaisselle pour

le sechage.

Ajustement du programme par le d_tecteur ULTRA WASH

Apres la determination de la quantite de debris, le lave-vaisselle

omet les operations du programme non necessaires.

Appuyer sur les boutons de programmes et d'options

desires. (Voir "Utilisation du lave-vaisselle"). Appuyer

sur START (mise en marche) ou appuyer sur START (mise en

marche) pour repeter le m_me programme et les m_mes

options que le programme precedent.

CHARGEMENT DU

LAVE-VAISSELLE

Enlever de la vaisselle les restes alimentaires, os, cure-dents

et autres articles durs. II n'est pas necessaire de rincer la

vaisselle avant de la placer dans le lave-vaisselle. Le module

de lavage separe les particules alimentaires de I'eau. Le

module contient un dispositif de hachage qui reduit la

grosseur des particules alimentaires.

REMARQUE : Si des articles durs tels que graines de fruits,

noix et coquilles d'oeufs penetrent dans le module de lavage,

il est possible que I'on entende des bruits de hachage,

broyage ou bourdonnement. Ces bruits sont normaux

Iorsque des articles durs penetrent dans le module. Cviter

que des articles metalliques (tels que des vis de poignees de

casserole) penetrent dans le module de lavage. Des

dommages peuvent en resulter.

II est important que le jet d'eau atteigne toutes les surfaces

sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne soit

pas empilee ou en chevauchement. Pour le meilleur resultat

de sechage, I'eau dolt pouvoir s'ecouler de toutes les

surfaces.

S'assurer que les couvercles et poignees de casseroles,

plaques a pizza ou a biscuits, etc. n'entravent pas la rotation

des bras d'aspersion.

Utiliser un programme de ringage pour garder la vaisselle

legerement mouillee si vous n'avez pas I'intention de la laver

bient6t. Les aliments tels que les oeufs, riz, p&tes

alimentaires, epinards et c@eales cuites peuvent _tre

difficiles a enlever si on les laisse secher pendant quelque

temps.

Conseils de fonctionnement silencieux

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sont bien retenus dans les

paniers.

• S'assurer que les couvercles et poignees de casserole,

plaques a pizza eta biscuits, etc. ne touchent pas les parois

interieures ou n'entravent pas la rotation du bras d'aspersion.

• Charger la vaisselle pour que les articles ne se touchent pas

les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les orifices

d'evacuation des eviers avec leurs bondes pendant les

operations de lavage pour eviter le transfert du bruit par les

canalisations.

Le panier superieur est con_u pour le chargement des tasses,

verres et petits articles. (Voir les modeles de chargement

recommandes ci-dessous.)

REMARQUE : Les caracteristiques sur le panier de votre lave-

vaisselle peuvent diff@er des illustrations.

Charge de 10 couverts

Charge de 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la cavite

ouverte des articles vers le bas.

Charger les verres et les tasses dans le panier superieur

seulement. Le panier inferieur n'est pas con(_u pour les verres

et les tasses. IIs pourraient y subir des dommages.

• Placer les tasses et verres dans les rangees entre les tiges.

Ces articles places sur les tiges peuvent subir des

dommages et des taches d'eau.

• Veiller ace qu'il n'y ait aucun contact entre les articles de

porcelaine, de cristal et autres articles delicats. IIs pourraient

subir des dommages.

Placer les articles de plastique dans le panier superieur

seulement. Ne laver des articles de plastique au lave-

vaisselle que s'ils sont identifies comme "lavable au lave-

vaisselle."

Placer les articles de plastique pour que la force du jet d'eau

ne les deplace pas durant le lavage.

Pour eviter I'ecaillage, veiller ace que les verres a pied ne

touchent pas les autres articles.

On peut placer dans le panier superieur de petits bols ou

moules et autres petits ustensiles. Placer les bols dans la

section centrale pour une meilleure stabilite.

Le panier inf_rieur est congu pour los assiettos, casseroles of

ustensiles. Charger dans le panier inferiour los articles sur

lesquels des produits alimentairos ont cult ou sech6; orienter la

surface sale vers I'interiour, vers los bras d'aspersion. (Voir los

modelos de chargement rocommandes ci-dessous.)

RI::MARQUI:: : Los caracteristiquos du panier de vofre lave-

vaisselle peuvent differor des illustrations.

Charger le panier & couverts alors qu'il est dans le panier inferieur

ou le retirer pour le charger sur un comptoir ou sur une table.

REMARQUE : Toujours decharger ou enlever le panier avant de

decharger le reste du lave-vaisselle afin d'eviter que des gouttes

d'eau ne tombent sur les couverts.

• Placer les petits articles tels que les capsules de biberons,

couvercles de bocaux, porte-epi de mats, etc. dans la section

couverte. Fermer le couvercle pour maintenir les petits

articles en place.

Charge de 10 couverts

Ne pas charger dans le panier inferieur des articles comme

les verres, tasses ou articles de plastique. Ne charger de

petits articles dans le panier inferieur que s'ils sont bien fixes

en place.

Charger les assiettes, bols a soupe, etc. entre les tiges de

separation; orienter ces articles vers I'interieur, vers les bras

d'aspersion.

Pour une charge importante, placer les bords des assiettes

en chevauchement.

Charger les bols a soupe, a c_r_ales et de service dans le

panier de diverses fagons selon leur taille et forme. Charger

les bols solidement entre les rangees de tiges. Ne pas

imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

Charge de 12 couverts

Charger les plaques a biscuits, moules a g&teaux et autres

gros articles sur les c6tes eta I'arriere. Le chargement de tels

articles a I'avant peut emp_cher le jet d'eau d'atteindre le

distributeur de detergent.

Immobiliser les ustensiles de cuisson tres souilles dans le

panier, cavite vers le bas.

Veiller ace que les poignees des ustensiles et autres articles

n'entravent pas la rotation du ou des bras d'aspersion. Le ou

les bras d'aspersion doivent pouvoir tourner librement.

Ne pas charger d'articles entre le panier inferieur et la paroi

laterale de la cuve du lave-vaisselle. Cela risque de bloquer

I'arrivee d'eau.

REMARQUE : Si vous avez retire le panier inferieur pour le

decharger ou le nettoyer, le replacer avec les butoirs a I'avant.

Utiliser les modeles de chargement illustres pour ameliorer le

lavage des couverts.

Le panier a couverts peut _tre separe et place dans le panier

inferieur a differents endroits. Charger les couverts dans

toutes les sections ou seulement une, selon la charge.

Lorsque les couvercles sont releves, assortir les articles dans

chaque section du panier, certains vers le haut et d'autres

vers le bas afin que les articles ne s'imbriquent pas. Le jet

d'eau ne peut atteindre les articles imbriques.

IMPORTANT : Toujours charger les articles aceres (couteaux,

brochettes, etc.) pointes vers le bas.

Extraction d'un petit panier

1. Tonir le panier du milieu et un des petits paniers. Faire glisser

le petit panier vers I'avant pour le degager des languettes

situees dans les fentes.

2. Separer les panlers.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec

des articles en acier inoxydable. Ces metaux peuvent _tre

endommages s'ils se touchent durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits

laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou

de la corrosion sur les couverts. Effectuer un programme de

ringage si la charge n'est pas assez pleine pour un lavage

immediat.

UTILISATION DU

LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La section de

prelavage vide le detergent dans le lave-vaisselle Iors de la

fermeture de la porte.

2 3 4

• Differentes marques de detergent pour lave-vaisselle

comportent differentes quantites de phosphore pour adoucir

I'eau. Si I'eau de votre domicile est dure et que vous utilisiez

un detergent dont le contenu de phosphore est inferieur

8,7 %, il faudra peut-_tre utiliser plus de detergent, ou utiliser

un detergent dont le contenu de phosphore est superieur

a8,7 %.

OtJ remplir

Jusqu'au sommet du 3° repere

(3 c. a soupe ou 45 g)

Jusqu'au sommet du 2° repere

(2 c. a soupe ou 30 g)

1. Couvercle

2. Section du lavage principal

3. Loquet du couvercle

4. Section du pr_lavage

La section plus grande pour le lavage principal vide

automatiquement le detergent dans le lave-vaisselle au cours du

programme de lavage. (Voir le "Tableau de selection de

programme").

• N'utiliser que du detergent pour lave-vaisselle automatique.

Les autres detergents peuvent produire une mousse

excessive qui risque de deborder du lave-vaisselle et reduire

la performance de lavage.

Verser le detergent juste avant de mettre le lave-vaisselle

en marche.

Conserver le detergent bien ferme dans un lieu sec et frais.

Pour I'obtention de meilleurs resultats, un detergent a lave-

vaisselle frais est meilleur.

REMARQUE : Ne pas utiliser de detergent avec un programme

de rint_age.

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en poussant

le Ioquet du couvercle.

2. Verser le detergent dans la section pour le lavage principal.

Voir "Quantite de detergent a utiliser".

3. Fermer le couvercle du distributeur pour le lavage principal.

Remplir la section pour le prelavage au besoin.

II est normal que le couvercle s'ouvre partiellement Iors de la

distribution du detergent.

REMARQUE : Utiliser les deux sections pour les programmes

comportant deux lavages. N'utiliser que la section avec

couvercle pour les programmes ne comportant qu'un seul

lavage. Voir le "Tableau de selection de programme" pour plus de

details.

Quantit_ de d_tergent _ utiliser

• La quantite de detergent a utiliser depend de la durete de

I'eau et du type de detergent. Si on n'utilise pas assez de

detergent, la vaisselle ne sera pas parfaitement lavee. Si on

utilise trop de d_tergent dans une eau douce, la solution

attaquera les articles de verre.

La durete de I'eau peut changer au cours d'une periode de

temps. Pour determiner la durete de I'eau, consulter le

service local de distribution d'eau potable ou une entreprise

d'adoucissement de I'eau.

Jusqu'au sommet du 1°' repere

(1 c. a soupe ou 15 g)

Duret_ de reau Quantit_ de d_tergent

Eau douce ou Pour les charges normalement

moyennement dure sales

0 a 6 grains • Remplir la section de lavage

par gallon principal jusqu'au sommet du 2°

repere (2 c. a soupe ou 30 g)

• Remplir la section de prelavage

jusqu'au sommet du 2° repere

(2 c. a soupe ou 30 g) au besoin

REMARQUE : N'ajouter que I c.

soupe ou 15 g de detergent aux deux

sections si la vaisselle est prerincee

ou si I'eau est tres douce (0 a 2

grains par gallon).

Pour les charges tr_s sales

• Remplir la section de lavage

principal jusqu'au sommet du 3°

repere (3 c. a soupe ou 45 g)

• Remplir la section de prelavage

jusqu'au sommet du 2° repere

(2 c. a soupe ou 30 g)

Eau de duret_

moyenne a _lev_e

7 a 12 grains

par gallon

Pour les charges normalement

sales et tr_s sales

• Remplir la section de lavage

principal jusqu'au sommet du 3°

repere (3 c. a soupe ou 45 g)

• Remplir la section de prelavage

jusqu'au sommet du 2° repere

(2 c. a soupe ou 30 g) au besoin

REMARQUE : Les quantites indiquees correspondent a I'emploi

d'un detergent en poudre standard. La quantite peut varier si on

utilise un detergent en poudre concentre ou un detergent liquide.

Lors de I'utilisation d'un detergent en poudre concentre ou d'un

detergent liquide, preceder conformement aux instructions

indiquees sur I'emballage.

_'_'_'_@,_,_%_/@d__ _ j ....

Un agent de ringage emp_che I'eau de former des gouttelettes

qui peuvent secher on laissant des taches ou coulees. II ameliore

egalement le sechage on permettant a I'eau de s'ecouler de la

vaisselle au cours du ringage final on liberant une petite quantite

de I'agent de ringage dans I'eau de rin(}age. Votre lave-vaisselle

est congu pour utiliser un agent de ringage liquide. No pas utiliser

un agent solide ou on forme de pain.

V_rification du distributeur

Examiner la zone centrale du bouchon du distributeur d'agent de

rin(_age. La transparence indique un besoin de remplissage.

oo@

Ou retirer le bouchon du distributeur d'agent de rin(_age. Si la

lettre "E" est visible, le distributeur est vide.

Remplissage du distributeur

La capacite du distributeur d'agent de rin9age est de

6 ez (175 mL). Dans des conditions normales, cette quantite

devrait durer environ trois mois. II n'est pas necessaire d'attendre

que le distributeur soit vide avant de le remplir, essayer de le 3.

garder plein, mais ne pas le remplir excessivement.

1. S'assurer que la porto du lave-vaisselle est completement 4.

ouverte.

2. Oter le bouchon du distributeur d'agent de ringage.

3. Verser I'agent de rin(_age. Remplir seulement jusqu'a •

I'ouverture la plus petite dans la partie inferieure du

distributeur. Un remplissage excessif suscitera une fuite de •

I'agent de rin9age et un moussage excessif.

Essuyer tout agent de rin(_age renverse avec un chiffon

humide.

Replacer le bouchon du distributeur d'agent de rin(_age et

bien le serrer.

L'eau chaude dissout et active le detergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage sans taches des verres. Pour

obtenir les meilleurs resultats de lavage, I'eau devrait _tre a au

moins 120°F (49°C) & I'entree du lave-vaisselle. Les charges

peuvent ne pas _tre lavees aussi bien si la temperature de I'eau

est trop basse.

Contr6le de la temperature de reau

1. Laisser couler I'eau chaude par le robinet le plus proche du

lave-vaisselle pendant au moins 1 minute.

2. Placer un thermometre a viande ou a confiserie darts une

tasse a mesurer en verre.

Verifier la temperature sur le thermometre pendant que I'eau

coule darts la tasse.

Si la temperature de I'eau a la sortie du robinet est inferieure

120°F (49°C), demander a une personne qualifiee de modifier

le reglage du thermostat du chauffe-eau.

Pour economiser de I'eau, de I'energie et du temps, ne pas

rincer la vaisselle avant de la placer dans le lave-vaisselle.

Utiliser un programme de faible energie, rapide ou court

chaque fois que c'est possible. Ces programmes utilisent

moins d'eau chaude et d'energie que le programme Normal.

Utiliser la caracteristique de mise en marche differee (sur

certains modeles) pour faire fonctionner votre lave-vaisselle

en dehors des heures de pointe. Les services publics Iocaux

recommandent d'eviter I'emploi intense d'energie a certaines

heures du jour.

Durant I'ete, faire fonctionner le lave-vaisselle la nuit pour

reduire I'accumulation de chaleur dans la cuisine durant la

journee.

• Utiliser I'option de sechage econergique chaque fois que

c'est possible. Lors de I'utilisation de ces options, prevoir des

durees de sechage plus Iongues (la nuit). Utiliser un agent de

rin(_age pour ameliorer le sechage.

• Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou a la portion de ringage

du programme seulement Iorsque cela s'impose.

Utiliser le lave-vaisselle avec des charges completes. Utiliser

un programme de rin9age apres les repas jusqu'a ce que le

lave-vaisselle soit plein.

Si votre domicile est equipe d'un adoucisseur d'eau, vous

voudrez peut-_tre eviter de mettre le lave-vaisselle en marche

durant la regeneration de I'adoucisseur laquelle pourrait

entrainer une mauvaise performance de lavage.

CYCLES

HOURS

OPTIONS 2 4 6

LOCK ON CLEAN

Ohoisir le programme et les options de lavage d@sir@s. Ou

appuyer sur START (mise en marche) pour utiliser le m_me

programme et les options que dans le programme prec@dent.

REMARQUE : Si le dernier programme acheve etait un ringage,

le lave-vaisselle executera le dernier programme de lavage

complet et les options que vous avez choisies quand vous

appuyez sur Start.

• Si I'appareil est mis hors tension ou si la porte est ouverte

pendant une periode prolong_e, la memoire du bouton Start

reviendra par defaut au programme Normal avec sechage

chaud.

• Lorsqu'on n'utilise pas le lave-vaisselle tousles jours,

refermer la porte pour conserver les donnees en memoire.

Le "O" indique les etapes de chaque programme.

Les temperatures indiquent ou de la chaleur est ajoutee.

La consommation d'eau est indiquee en gallons am_ricains/litres.

La duree du programme inclut la duree de sechage. Un

ast@isque ( * ) a c6te de la duree du programme indique que la

duree du programme peut _tre plus Iongue selon la temperature

de I'eau entrant dans le lave-vaisselle. Moins I'eau est chaude,

plus le programme sera long. Si I'eau est deja suffisamment

chaude, la duree du programme sera celle indiquee.

Utiliser ce programme Utiliser les

b Th pour les casseroles et la deux

0 vaisselle ordinaire sections

difficiles & nettoyer et tr_s du

sales, distribu-

teur de

d6tergent.

Quan- Lavage Rin- Lavage Rin- Rin- S_- Dur_e Con-

tit_ de 9age prin- 9age 9age chage (rain) sorn-

d6bris eipal final rnation

d6tee, chauff6 d'eau

(gal/L)

Vais- • • • • • • 97* 10,8/

selle 140°F 140°F 140°F 40,9

tres (60°C) (SO°C) (60°C)

sale

Vais- • • • • • 87* 8,6/32,7

selle 140°F 140°F 140°F

peu (60°C) (60°C) (SO°C)

sale

Utiliser ce programme Utiliser les

pour des charges deux

comportant des quantites sections

normales de debris du

alimentaires. (L'etiquette distribu-

de consommation teur de

d'energie est basee sur detergent.

ce programme.)

Quan- Lavage Rin- Lavage Rin- Rin- S6- Dur6e Con-

tit_ de 9age prin- 9age 9age chage (rain) som-

d_bris eipal ou final rnation

d6tee. Vi- ehauff6 d'eau

dange (gal/L)

Vais- • • • • • • 90* 10,8/

selle 140°F 140°F 40,9

tr_s (60°C) (60°C)

sale

Vais- • • • • • 86* 8,6/32,7

selle 140°F 140°F

rnoyen- (60°C) (60°C)

nement

sale

Vais- • • • • • 71" 6,5/24,5

selle 140°F

peu (60°C)

sale

Utiliser ce programme Utiliser la

pour les charges d_j& section

rincees et peu sales. Ce couverte

programme consomme du

moins d'eau chaude que distribu-

le programme de lavage teur.

normal.

Quan- Lavage Rin- Lavage Rin- Rin- S6- Dur6e Con-

tit_ de 9age prin- 9age 9age chage (rain) sorn-

d_bris cipal ou final rnation

d6tec. Vi- chauff6 d'eau

dange (gal/L)

Vais- • • • • • 76* 8,6/32,7

selle 140°F 140°F

tres (60°C) (60°C)

sale

Vais- • • • • 62* 4,6/17,4

selle 140°F

peu (60°C)

sale

Utiliser ce programme Utiliser la

pour les articles en section

porcelaine et en cristal, couverte

Ce programme comprend du

un lavage leger et un distribu-

ringage delicat. Pendant teur.

le sechage a chaud,

I'element de chauffage

fonctionne par

intermittence.

Quan- Lavage Rin- Lavage Rin- Rin- S_-

tit_ de _;age prin- _;age _;age chage

d_bris cipal ou final

d_tec. Vi- chauff_

dange

Dur_e

(rnin)

Vais-

selle

tres

sale

Vais-

selle

peu

sale

• • •

130°F par

(54°0 ) inter-

mit-

tence

• • •

130°F par

(54°0 ) inter-

mit-

tence

72*

58*

Corl-

som-

maUon

d'eau

(gal/L))

8,6/32,7

4,8/17,4

Utiliser ce programme de Ne pas

(_ CK_ ringage pour rincer la utiliser de

Ul vaisselle, les verres et d_tergent

I'argenterie qui ne seront avec ce

pas laves immediatement, program-

me de

ringage.

Quan- Lavage Rin- Lavage Rin- Rin- S_- Dur_e Con-

tit_ de €;age prin- €;age €;age chage (rain) som-

d_bris cipal final mation

d_tec, chauff_ d'eau

(gal/L)

Vais- • • 14 4,3/16,4

selle

tres

sale

Vais- • 10 2,2/8,2

selle

peu

sale

REMARQUE : Le detecteur incorpore au lave-vaisselle contr61e

le degre de salet& La duree du programme et/ou la

consommation d'eau peuvent varier etant donne que le detecteur

rajuste le programme pour assurer des performances de lavage

optimales.

A "mustos p e

En tout temps au cours d'un programme, appuyer sur

CANCEL/DRAIN (annulation/vidange) s'allume. Le lave-vaisselle

fait une pause d'environ 5 secondes et commence une vidange

de 2 minutes (si necessaire). Laisser le lave-vaisselle se vidanger

completement. L'indicateur s'eteint quand le lave-vaisselle

termine la vidange.

REMARQUE : Une petite quantite d'eau reste clans le lave-

vaisselle. Ceci est normal.

Pour annuler les indicateurs

Appuyer sur Cancel/Drain avant de mettre le lave-vaisselle en

marche pour annuler I'ensemble des options et programmes.

Au cours de la premiere minute d'un programme

Appuyer sur une nouvelle touche de programme et/ou d'options.

Apr_s la premiere minute d'un programme

1. Appuyer sur

CANCEL!DRAIN (annulation/vidange) s'allume. Le lave-

vaisselle fait une pause de 5 secondes et commence une

vidange de 2 minutes (si necessaire). Laisser le lave-vaisselle

se vidanger completement.

Examiner les distributeurs de detergent. Si la section pour le

lavage principal s'est ouverte et si le detergent aete

completement elimine, remplir de nouveau les sections au

besoin.

3. Fermer la porte.

4. Appuyer sur une nouvelle touche de programme et/ou

d'options.

5. Appuyer sur START (mise en marche).

On peut ajouter un article n'importe quand avant le d@but du

lavage principal. Ouvrir la porte et verifier le distributeur de

detergent. Si le distributeur de detergent du lavage principal est

encore ferme, on peut ajouter des articles.

Pour ajouter des articles

1. Deverrouiller la porte pour interrompre I'execution du

programme. Attendre quelques instants jusqu'a I'arr_t des

bras d'aspersion avant d'ouvrir la porte.

2. Ouvrir la porte. Si le distributeur de detergent du lavage

principal est encore ferme, ajouter I'article.

3. Refermer la porte, mais ne pas I'enclencher. Attendre 30

secondes pour que I'air dans le lave-vaisselle se rechauffe.

Ceci aide & reduire la quantite d'humidite s'echappant de

I'event Iorsque le programme est remis en marche.

4. Pousser fermement sur la porte jusqu'a ce qu'elle

s'enclenche. Le lave-vaisselle se remet alors

automatiquement en marche apres une pause d'environ 5

secondes.

Pour arr_ter la vidange

On peut appuyer de nouveau sur Cancel/Drain pour arr6ter la

vidange immediatement. Ne pas oublier de vidanger le lave-

vaisselle avant de commencer un nouveau programme.

Vous pouvez personnaliser vos programmes en appuyant sur une

option. Si vous changez d'idee, appuyer de nouveau sur roption

pour I'annulen Choisir une option diff@rente si d@sir@.

Vous pouvez changer une option en tout temps avant que

roption choisie ne commence. Par exemple, vous pouvez

appuyer sur une option de sechage sans chaleur en tout temps

avant que le sechage commence.

Appuyer sur START (mise en marche) pour utiliser le mGme

programme et les mGmes options que dans le programme de

lavage precedent.

REMARQUE : Si le dernier programme termine etait un

programme de ringage, quand vous appuyez sur Start, le lave-

vaisselle execute le dernier programme complet de iavage et ies

options.

Hi Temp Wash/lavage & temp. _lev_e

Selectionner cette option pour chauffer I'eau a 140 ° F

(60° C) a des moments precis pendant le programme. Une eau

plus chaude donne de meilleurs resultats pendant le lavage.

Cette option ajoute de la chaleur, de I'eau et du temps de lavage

certaines parties du programme. La fonction Hi Temp Wash

(lavage a temp. elevee) est utile Iorsque des aliments cults

adherent a la vaisselle.

qiiii(i}]i/

REMARQUE : Le programme Pots Pans (casseroles) a recours

cette option. L'option Hi Temp Wash (lavage a temp. elevGe) est

utilisee avec les programmes Normal Wash (lavage normal),

Water Miser (economiseur d'eau) et Light Wash (lavage leger).

Air Dry/s_chage & rair

Selectionner cette option permettant d'economiser de I'energie

pour secher la vaisselle sans chaleur. Le sechage sans chaleur

est utile Iorsque les charges contiennent des articles en piastique

sensibles aux temperatures eievees.

LOCKON

La vaisselle prend plus de temps a secher et certaines taches

peuvent survenir. Pour le meilleur sechage, utiliser un agent de

ringage liquide. Certains articles (tels que les plastiques) peuvent

avoir besoin d'Gtre essuyes avec un linge.

REMARQUE : Le programme Quick Rinse (ringage rapide) a

automatiquement recours a cette caracteristique. Air Dry

(sechage a I'air) est une option avec tousles autres programmes.

Lock On/verrouillage

Utiliser le dispositif de verrouillage pour eviter que le lave-

vaisselle ne soit mis en marche accidentellement. On peut

egalement i'utiliser pour eviter tout changement accidentel dans

ie choix du programme ou des options pendant un programme.

LOCK ON

Lorsque I'indicateur LOCK ON (verrouillage) est illumine, toutes

les commandes sont mises hors d'etat.

REMARQUES :

• On peut ouvrir la porte du lave-vaisselle Iorsque les

commandes sont verrouillees.

• On peut enclencher le dispositif de verrouillage des

commandes iorsque le iave-vaisselle est en marche.

Pour enclencher le dispositif de verrouillage

Appuyer sur ia touche

LOCK ON

pendant 4 secondes. L'indicateur LOCK ON (verrouillage)

s'allume.

Lorsqu'on appuie sur une touche alors que ies commandes du

lave-vaisselle sont verrouillees, I'indicateur clignote 3 fois.

Pour d_verrouiller les commandes du lave-vaisselle

Appuyer sur la touche AIR DRY (sechage a i'air) pendant 4

secondes. L'indicateur lumineux s'eteint.

Delay Hours/mise en marche diff_r_e

Choisir cette option pour mettre en marche le lave-vaisselle plus

tard ou en dehors des heures de pointe.

Pour diff_rer la rnise en marche

1. Fermer la porte.

2. Choisir un programme de lavage et les options.

3. Appuyer sur DELAY HOURS (mise en marche differee) 1 fois

pour un delai de 2 heures, 2 fois pour un delai de 4 heures ou

3 fois pour un delai de 6 heures.

HOURS

2 4 6

Le chiffre s'allume au-dessus de DELAY HOURS (mise en

marche differee). Le lave-vaisseile se met en marche au bout

du nombre d'heures choisi.

4. Appuyer sur START (mise en marche).

REMARQUE : Pour annuler la mise en marche diff@ee, appuyer

sur CANCEL/DRAIN (annulation/vidange) jusqu'a ce que tousles

indicateurs de mise en marche diff@ee s'eteignent.

ss.,_

On peut suivre la progression du programme du lave-vaJsselle en

verifiant les indicateurs d'etat d'avancement du programme.

WASHING

HEATING

DRYING

CLEAN

Heating/chauffage

L'indicateur HEATING (chauffage) s'allume, et le programme

effectue une pause chaque fois que I'eau dolt @re rechauffee

pendant un programme. L'action de lavage ou de ringage se

poursuit pendant que I'eau chauffe.

Clean/propre

L'indicateur CLEAN (propre) s'allume Iorsque le programme

selectionne est termin& Cet indicateur s'eteint Iorsqu'on ouvre la

porte ou appuie sur Cancel/Drain.

Durant le sechage, vous pouvez voir de la vapeur s'@chapper par

I'@vent du coin superieur gauche de la porte. Ceci est normal car

la chaleur s_che la vaisselle.

I j _1 t t

I • %

IMPORTANT : La vapeur est chaude. Ne pas toucher I'event

durant le sechage.

Le dispositif de protection contre le debordement (au coin avant

droit de la cuve du lave-vaisselle) emp_che le lave-vaisselle de

deborder. II faut qu'il soit en place pour que le lave-vaisselle

fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui puissent

emp_cher le dispositif de monter ou de descendre.

LAVAGE D'ARTICLES

SPECIAUX

En cas de doute au sujet du lavage d'un article particulier,

consulter le fabricant pour determiner si I'article est lavable au

lave-vaisselle.

Mat_riau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents peuvent

affecter la finition de I'aluminium anodis&

Aluminium

jetable

Non

Ne pas laver les plats d'aluminium

jetables au lave-vaisselle. IIs risquent de

se deplacer durant le lavage et de

transferer des marques noires a la

vaisselle eta d'autres articles.

Bouteilles et

cannettes

Non

Laver manuellement les bouteilles et

cannettes. Les etiquettes peuvent se

detacher darts le lave-vaisselle et

obstruer les orifices des bras d'aspersion

ou la pompe, et reduire la performance de

lavage.

Mat_riau Lavable au lave-vaisselle?/

Commentaires

Fonte Non

La patine sera eliminee et la fonte

rouillera.

Porcelaine/gres

Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La

decoration des articles antiques, peints

la main ou I'emaillage peut se d_teriorer.

Les dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui

V@ifier les recommandations du fabricant

avant le lavage. Apres plusieurs lavages,

la solution de detergent peut attaquer

certains types de cristal au plomb.

Or Non

Les couverts dores subiront un

changement de couleur.

Verre Oui

Le verre opaque jaunit apres de

nombreux lavages au lave-vaisselle.

Coutellerie

manche creux

Non

Les manches de certains couteaux sont

fixes a la lame au moyen d'un adhesif qui

peut se degager Iors du lavage au lave-

vaisselle.

€:tain, laiton, Non

bronze L'eau chaude et les detergents peuvent

modifier la couleur et la finition.

Plastiques Non

jetables Ce mat@iau ne peut resister aux effets de

I'eau chaude et des detergents.

Plastiques Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La resistance

des articles de plastique a I'eau chaude et

aux detergents est variable. Charger les

articles de plastique seulement dans le

partier superieur.

Acier inoxydable Oui

Si le lavage n'est pas effectue

immediatement, executer un programme

de rin(_age. Le contact prolonge avec des

residus alimentaires contenant sel,

vinaigre, produits laitiers ou jus de fruit

peut endommager la finition.

Argent sterling

ou plaque

Oui

Si le lavage n'est pas effectue

immediatement, executer un programme

de rin(_age. Le contact prolonge avec des

residus alimentaires contenant sel, acide

ou sulfure (oeufs, mayonnaise et fruits de

mer) peut endommager la finition.

Mat_riau Lavable au lave-vaisselle?/

Commentaires

Fer blanc Non

Possibilite de rouille.

Ustensiles de Non

bois

Laver manuellement. Consulter toujours

les recommandations du fabricant avant

le lavage. Le bois non traite peut se

deformer, se fissurer ou perdre sa finition.

ENTRETIEN DIL!

LAVE-VAISSELLE

Nettoyage de rext6rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide

ou une eponge et un detergent doux pour nettoyer les surfaces

ext@ieures du lave-vaisselle et preserver son aspect de

produit neuf.

Nettoyage de I'int_rieur

Les composes min@aux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanch&tre sur les surfaces

interieures, particulierement juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant

qu'elles aient refroidi. Porter des gants de caoutchouc. Ne pas

utiliser un produit de nettoyage autre que le detergent pour lave-

vaisselle; ce premier pourrait provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une p&te avec un detergent pour lave-vaisselle en poudre

sur une eponge humide et nettoyer.

Utiliser un detergent liquide pour lave-vaisselle automatique, et

nettoyer avec une eponge humide.

Voir la methode de ringage au vinaigre a la section "Taches et

films sur la vaisselle" a "Depannage".

REMARQUE : Effectuer un programme de lavage normal avec

detergent apres avoir nettoye I'interieur.

V6rifier le dispositif anti-refoulement Iorsque votre lave-

vaisselle ne se vidange pas bien.

Certains codes de plomberie provinciaux ou Iocaux exigent

I'installation d'un dispositif anti-refoulement entre un lave-

vaisselle encastre et le syst_me de canalisation du domicile. Si

un tuyau d'evacuation du domicile est bouche, le dispositif anti-

refoulement protege votre lave-vaisselle centre un refoulement

de I'eau.

Le dispositff anti-refoulement se trouve habituellement sur le

dessus de I'evier ou du comptoir pres du lave-vaisselle. Pour

commander un dispositif anti-refoulement, veuille7 consulter les

numeros de service mentionnes a la derniere page de ce manuel.

Demander le numero de piece 300096.

REMARQUE : Le dispositif anti-refoulement est un article de

plomberie externe qui ne fait pas pattie de votre lave-vaisselle. La

garantie fournie avec votre lave-vaisselle ne couvre pas les coots

de service directement associes au nettoyage ou a la reparation

d'un dispositif anti-refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement p@iodiquement pour

assurer la vidange adequate de votre lave-vaisselle. Suivre les

instructions de nettoyage fournies par le fabricant. Pour la

plupart des types, il suffit de so@ever le couvercle chrome, de

devisser le capuchon de plastique, puis de v@ifier s'il y a une

accumulation de salet& Nettoyer au besoin.

Remisage pour I'_t_

Proteger le lave-vaisselle au cours des mois d'ete en fermant

I'approvisionnement d'eau et en deconnectant le lave-vaisselle

de I'alimentation electrique.

Hiv6risation du lave-vaisselle

Proteger le lave-vaisselle et le domicile centre les dommages par

I'eau, attribuables au gel des conduits d'eau. Si le lave-vaisselle

est laisse dans une residence saisonniere ou risque d'etre

expose & des temp@atures pres du degre de congelation, faites

hiv@iser le lave-vaisselle par un technicien de service agre&

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici; elles

pourraient vous _viter le coQt d'une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

• Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme

La porte est-elle bien fermee et enclenchee?

A-t-on selectionne le bon programme? Consulter le "Tableau

de selection de programmes".

Le lave-vaisselle est-il alimente par le courant electrique? Un

fusible est-il grille ou un disjoncteur s'est-il ouvert?

Le moteur s'est-il arr_t6 par suite d'une surcharge? Le

moteur se reactive automatiquement apres quelques

minutes. S'il ne se remet pas en marche, contacter le service

de depannage.

Le robinet d'arr_t (le cas echeant) est-il ouvert?

• Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre le debordement peut-il

monter et descendre librement? Appuyer pour le liberer.

• La duree d'ex_cution du programme semble _tre

trop Iongue

L'eau fournie au lave-vaisselle est-elle suffisamment chaude?

Le lave-vaisselle fonctionne plus Iongtemps durant le

chauffage de I'eau. Voir la section "Conseils d'efficacite pour

le lave-vaisselle".

Une periode d'attente s'ajoute automatiquement dans

certains programmes de lavage et de ringage jusqu'a ce que

I'eau atteigne la temperature correcte.

• R_sidus d'eau dans le lave-vaisselle

Le programme est-il termine?

• R_sidus de d_tergent dans la section avec couvercle du

distributeur

Le programme est-il termine?

Le detergent est-il libre de grumeaux? Remplacer le

detergent au besoin.

Le panier inferieur est-il installe correctement avec les butees

I'avant? Voir la section "Pieces et caracteristiques".

Reinstaller le panier au besoin.

• Apparition d'un r_sidu blanc a I'avant du panneau d'acc_s

A-t-on utilise une quantite excessive de detergent? Voir la

section "Distributeur de detergent".

La marque de detergent utilis_e produit-elle trop de mousse?

Essayer une marque de detergent differente pour reduire le

moussage et eliminer I'accumulation.

• Odeur dans le lave-vaisselle

La vaisselle est-elle lavee tousles 2 ou 3 jours? Executer un

programme de ringage une ou deux fois par jour jusqu'a ce

qu'une charge complete soit accumulee.

Le lave-vaisselle a-t-il une odeur de plastique neuf? Effectuer

un rin_age au vinaigre decrit a "Taches et films sur la

vaisselle" plus loin dans ce guide de depannage.

• Condensation sur le comptoir de la cuisine

(modUlesencastr_s)

Le lave-vaisselle est-il aligne avec le dessus du comptoir?

L'humidite sortant de I'event de la console du lave-vaisselle

peut se former sur le comptoir. Voir les instructions

d'installation pour plus de renseignements.

Vaisselle pas compl_tement nettoy_e

• R_sidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? Voir la section

"Chargement du lave-vaisselle".

La temperature de I'eau est-elle trop basse? Au besoin,

augmenter la temperature de reglage du chauffe-eau pour

que I'eau chaude introduite dans le lave-vaisselle soit

120°F (49°C). Voir la section "Conseils d'efficacite pour le

lave-vaisselle".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Ne jamais

employer moins d'une cuilleree a soupe (15 g) par charge.

Pour qu'il soit efficace, il faut que le detergent soit frais.

Remiser le detergent dans un endroit frais et sec. Une

vaisselle tres sale et/ou une eau dure necessitent

g,_neralement un supplement de detergent.

Y a-t-il des grumeaux de detergent dans le distributeur?

Utiliser uniquement un detergent frais. Ne pas laisser le

detergent pendant plusieurs heures dans un distributeur

humide. Nettoyer le distributeur Iorsqu'il s'y trouve des

grumeaux de detergent.

La pompe ou le bras d'aspersion est-il obstrue par des

etiquettes de bouteilles et de cannettes? Pour le lavage des

bouteilles et des cannettes, veiller ace que les etiquettes

n'obstruent pas la pompe ou le bras d'aspersion.

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si la pression est insuffisante, il peut _tre

necessaire d'installer une pompe de surpression.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne jamais utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents recommandes

pour lave-vaisselle.

Presence de taches sur la vaisselle

• Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration elevee

de mineraux? Le conditionnement de I'eau de ringage final

avec un agent de ringage liquide favorise I'elimination des

taches et films. Veiller a ce que le distributeur soit toujours

rempli d'un agent de rint_age.

La temperature de I'eau est-elle trop basse? Au besoin,

augmenter la temperature de reglage du chauffe-eau pour

que I'eau chaude introduite dans le lave-vaisselle soit

120°F (49°C). Voir la section "Conseils d'efficacite pour le

lave-vaisselle".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Ne jamais

employer moins d'une cuilleree a soupe (15 g) par charge.

Pour qu'il soit efficace, il faut que le detergent soit frais.

Remiser le detergent dans un endroit frais et sec. Une

vaisselle tr_s sale et/ou une eau dure necessitent

g6neralement un supplement de detergent.

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si la pression est insuffisante, il peut _tre

necessaire d'installer une pompe de surpression.

REMARQUE : Pour eliminer les taches et films sur la

vaisselle, essayer un ringage avec de I'eau vinaigree. Cette

methode ne devrait _tre utilisee qu'occasionnellement. Le

vinaigre est un acide et son utilisation trop frequente pourrait

endommager le lave-vaisselle.

1. Laver et rincer la vaisselle. Utiliser le sechage a I'air ou

une option de sechage economique. Enlever tousles

couverts ou articles metalliques.

2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une

tasse & mesurer lavable au lave-vaisselle et la placer dans

le panier inferieur.

3. Faire executer au lave-vaisselle un programme de lavage

complet et un sechage a I'air ou une option de sechage

economique. Ne pas utiliser de detergent. Le vinaigre se

melangera a I'eau de lavage.

Film de silice ou attaque (le film de sUice est un d_p6t

blanc irish; I'attaque produit I'apparence d'un film

translucide)

II y a parfois une reaction chimique de I'eau avec certains

types de verres. Ceci est habituellement imputable

certaines combinaisons d'eau deuce ou adoucie, solutions

de lavage alcalines, rin(_age insuffisant, chargement excessif

du lave-vaisselle, et la chaleur de sechage. II peut 6tre

necessaire de laver manuellement ces articles pour eliminer

completement le probleme.

Pour ralentir ce processus, utiliser la quantite minimale de

detergent, mais pas moins d'une cuilleree a soupe (15 g) par

charge. Utiliser un agent de rint;age liquide, et ne pas trop

charger le lave-vaisselle pour permettre un rin9age a fond. II

n'est pas possible d'eliminer le film de silice ou I'effet de

I'attaque chimique qui demeurent en permanence. Ne pas

utiliser un sechage avec chaleur.

Taches blanches sur les ustensiles de cuisson

rev_tement antiadh_sif

Le detergent du lave-vaisselle a-t-il elimine la patine? Generer

une nouvelle patine apres le lavage au lave-vaisselle.

Taches marron sur la vaisselle et les surfaces internes du

lave-vaisselle

L'eau comporte-t-elle une concentration de fer elevee? Laver

de nouveau la vaisselle apres avoir verse 1 a 3 c. a the (5-15

mL) de cristaux d'acide citrique dans la section fermee du

distributeur de detergent. Ne pas utiliser de detergent.

Executer ensuite un programme de lavage Normal avec

detergent. Si ce traitement est n_cessaire plus frequemment

qu'a intervalles de deux mois, on recommande I'installation

d'un dispositif d'elimination du fer.

Marques noires ou grises sur la vaisselle

Des articles d'aluminium frottent-ils contre la vaisselle durant

le lavage? Les articles d'aluminium jetables peuvent se

deteriorer dans le lave-vaisselle et causer des marques. Laver

ces articles a la main. Pour eliminer les marques d'aluminium,

employer un produit de nettoyage moyennement abrasif.

• Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il

y a une quantite considerable de residus alimentaires a base

de tomates? Les taches peuvent se dissiper graduellement

la Iongue. L'utilisation frequente du sechage avec chauffage

peut ralentir le processus de dissipation des taches. Les

taches n'affectent pas la performance du lave-vaisselle. Pour

reduire le risque de formation de taches, utiliser

regulierement un programme de rin(_age et un sechage a I'air

ou une option de sechage economique.

Vaisselle pas compl_tement s_che

• La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il ete charge de maniere a permettre un

drainage adequat de I'eau? Ne pas charger excessivement.

Voir la section "Chargement du lave-vaisselle". Utiliser un

agent de rint;age liquide pour accelerer le sechage.

Les articles de plastique sont-ils humides? II est

souvent necessaire de secher les articles de plastique

avec une serviette.

Le distributeur d'agent de rin(_age est-il vide? Voir la section

"Distributeur d'agent de ringage".

A-t-on utilise un sechage a I'air ou une option de sechage

economique? Utiliser une option de sechage avec chauffage

pour une vaisselle plus seche.

Vaisselle endommag_e au cours d'un programme

• I_caillage de la vaisselle

A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et

qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser

I'ecaillage en deplagant lentement les paniers.

REMARQUE : Les antiquites, le cristal tres mince et certains

types de porcelaine et de verre peuvent _tre trop delicats

pour le lavage automatique. Laver a la main.

Bruits

• I_mission de bruits de broyage ou de bourdonnement

Un objet dur a penetre darts le module de lavage (sur certains

modeles). Le bruit devrait cesser apres le broyage de I'objet.

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call for the location of your nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirect SM!

1-800-366-PART 6 a.m. - 11 p.m. CST, 7 days a week

(1-800-366-7278) (U.S.A. only)

www.sears.com/partsdirect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

7 a.m. - 5 p.m. CST, Mon. - Sat. 9 a.m. - 8 p.m. EST, M - F, 4 p.m. Sat.

Para pedir servicio de reparaci6n a

domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

p,-

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

HomeCentral ®

3385344

, TM SM ,

® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co.

, TM . , SM

® Mama Reglstrada / Marca de Fabnca / Marca de Servicio de Sears, Roebuck and Co.

MC MD

Marque de commerce / Marque dgpos6e de Sears, Roebuck and Co.

5/01

Printed in U.S.A.

Impreso en EE. UU.

Imprim6 aux E.-U.

Kenmore 66515689000 dishwasher

Product's Documents

User Manual

Specifications

Kenmore 66515689000 Questions and Answers
