Kenmore 66516862992 dishwasher User Manual

Ultra Wash Dishwasher

Mq:9} P""p_ "'.%"

Lavavajillas Ultra Wash

Lave-vaisselle Ultra Wash

Models/Modelos/Modeles 665.15862, 15867, 15869, 16862, 16867, 16869

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

3384453 Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

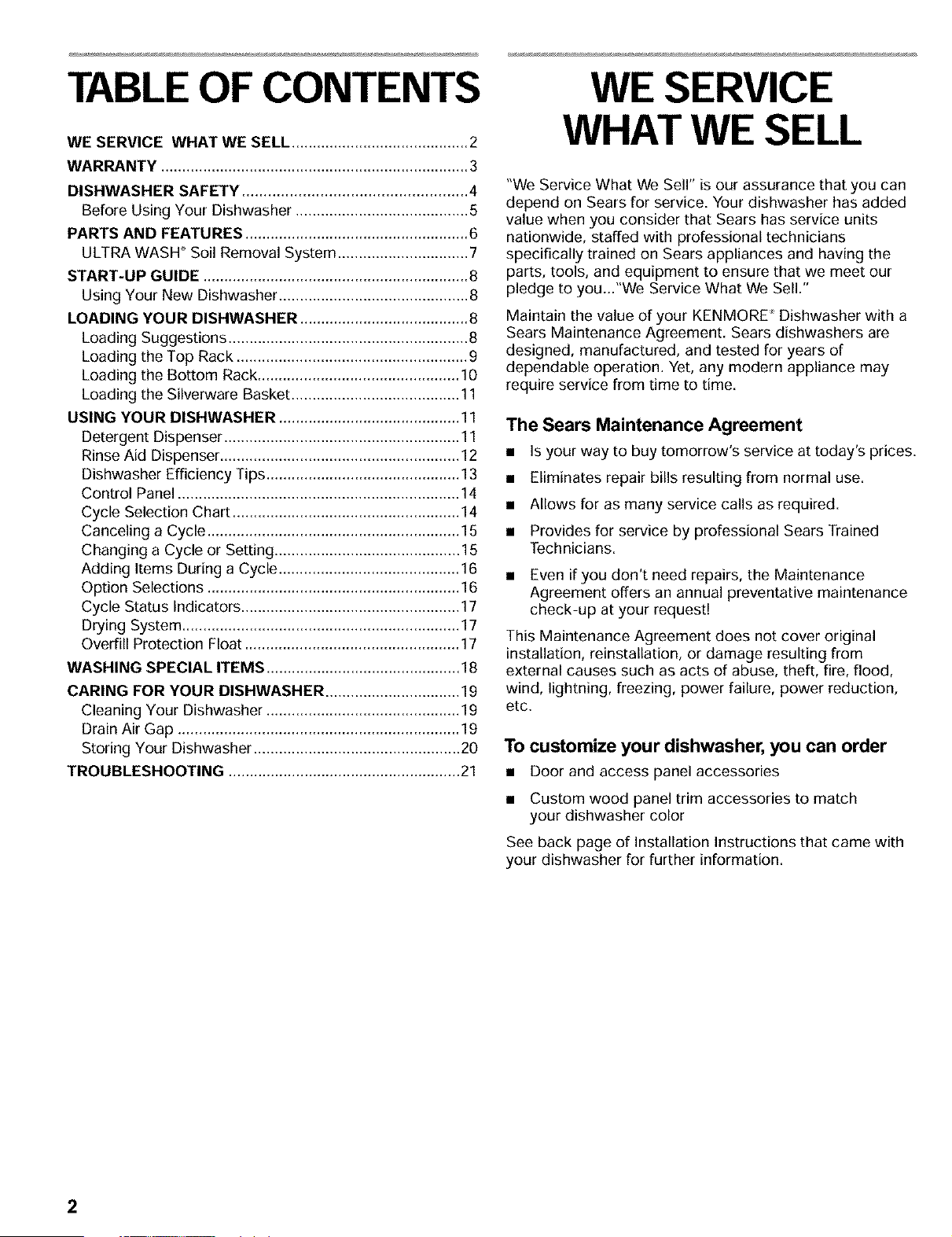

TABLE OF CONTENTS

WE SERVICE WHAT WE SELL .......................................... 2

WARRANTY ......................................................................... 3

DISHWASHER SAFETY .................................................... 4

Before Using Your Dishwasher ......................................... 5

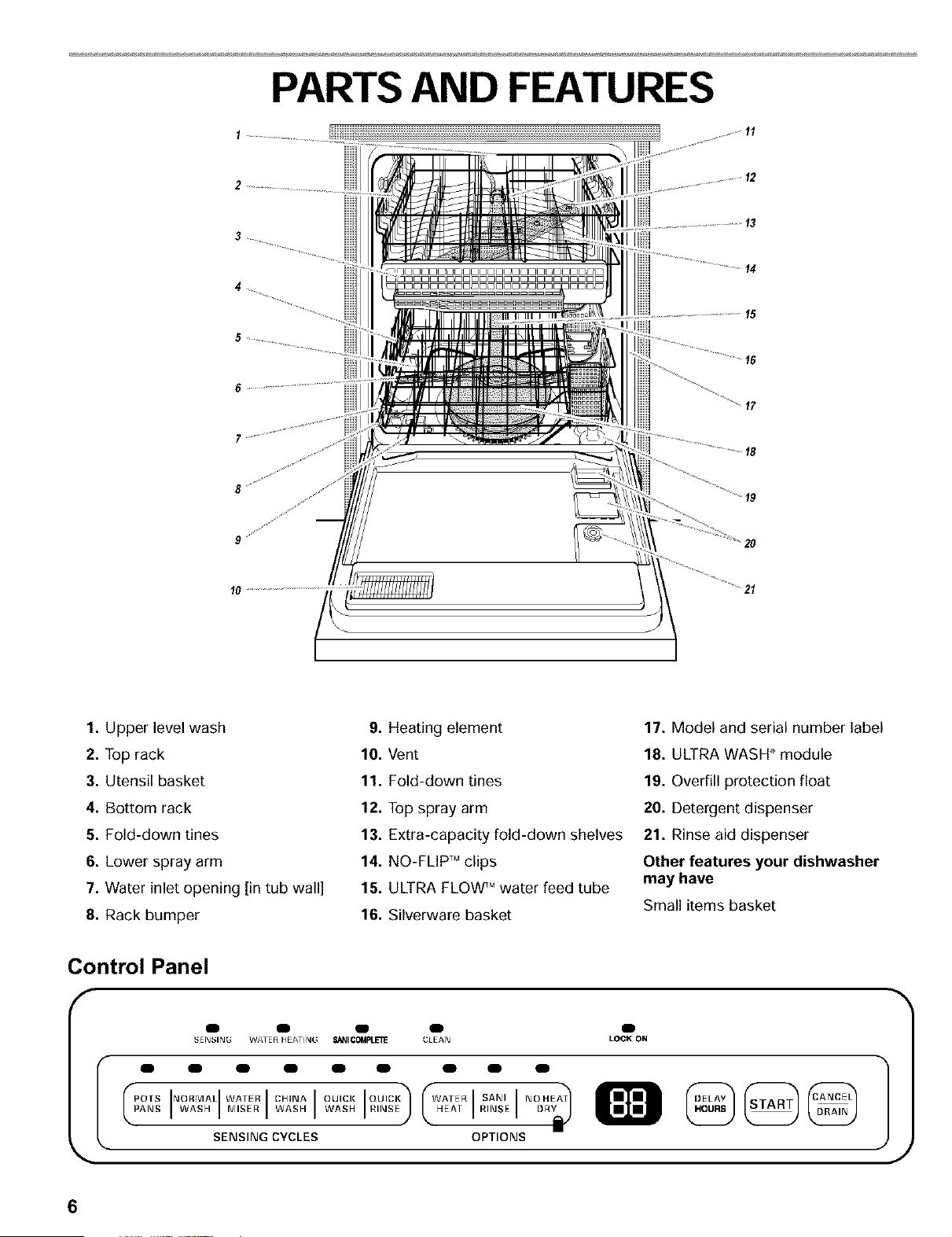

PARTS AND FEATURES ..................................................... 6

ULTRA WASH _ Soil Removal System ............................... 7

START-UP GUIDE ............................................................... 8

Using Your New Dishwasher ............................................. 8

LOADING YOUR DISHWASHER ........................................ 8

Loading Suggestions ......................................................... 8

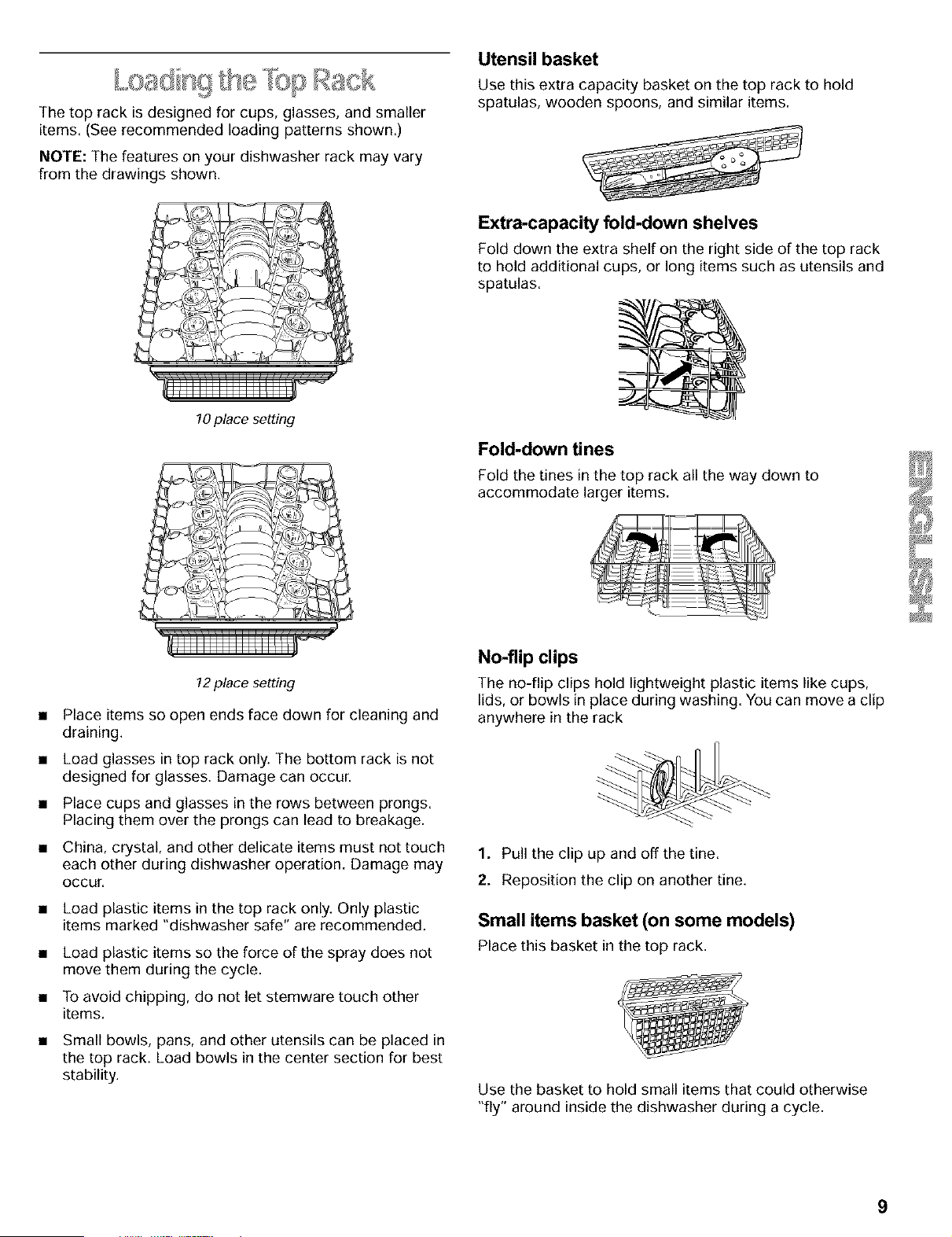

Loading the Top Rack ....................................................... 9

Loading the Bottom Rack ................................................ 10

Loading the Silverware Basket ........................................ 11

USING YOUR DISHWASHER ........................................... 11

Detergent Dispenser ........................................................ 11

Rinse Aid Dispenser ......................................................... 12

Dishwasher Efficiency Tips .............................................. 13

Control Panel ................................................................... 14

Cycle Selection Chart ...................................................... 14

Canceling a Cycle ............................................................ 15

Changing a Cycle or Setting ............................................ 15

Adding Items During a Cycle ........................................... 16

Option Selections ............................................................ 16

Cycle Status Indicators .................................................... 17

Drying System .................................................................. 17

Overfill Protection Float ................................................... 17

WASHING SPECIAL ITEMS .............................................. 18

CARING FOR YOUR DISHWASHER ................................ 19

Cleaning Your Dishwasher .............................................. 19

Drain Air Gap ................................................................... 19

Storing Your Dishwasher ................................................. 20

TROUBLESHOOTING ....................................................... 21

WE SERVICE

WHAT WE SELL

"We Service What We Sell" is our assurance that you can

depend on Sears for service. Your dishwasher has added

value when you consider that Sears has service units

nationwide, staffed with professional technicians

specifically trained on Sears appliances and having the

parts, tools, and equipment to ensure that we meet our

pledge to you..."We Service What We Sell."

Maintain the value of your KENMORE _ Dishwasher with a

Sears Maintenance Agreement. Sears dishwashers are

designed, manufactured, and tested for years of

dependable operation. Yet, any modern appliance may

require service from time to time.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as required.

• Provides for service by professional Sears Trained

Technicians.

• Even if you don't need repairs, the Maintenance

Agreement offers an annual preventative maintenance

check-up at your request[

This Maintenance Agreement does not cover original

installation, reinstallation, or damage resulting from

external causes such as acts of abuse, theft, fire, flood,

wind, lightning, freezing, power failure, power reduction,

etc.

To customize your dishwasher, you can order

• Door and access panel accessories

• Custom wood panel trim accessories to match

your dishwasher color

See back page of Installation Instructions that came with

your dishwasher for further information.

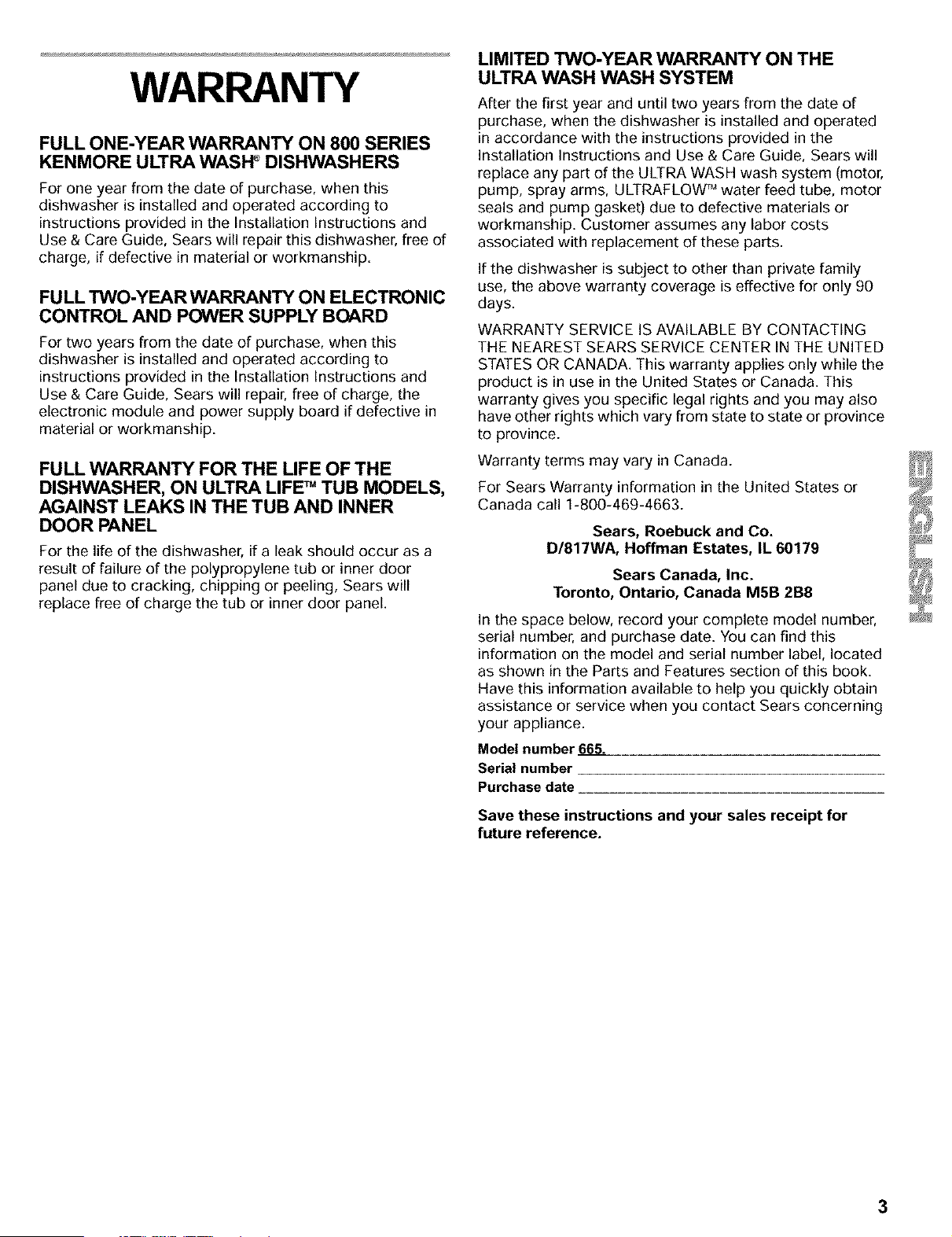

WARRANTY

FULL ONE-YEAR WARRANTY ON 800 SERIES

KENMORE ULTRA WASI-P DISHWASHERS

For one year from the date of purchase, when this

dishwasher is installed and operated according to

instructions provided in the Installation Instructions and

Use & Care Guide, Sears will repair this dishwasher, free of

charge, if defective in material or workmanship.

FU LL TWO-YEAR WARRANTY ON ELECTRONIC

CONTROL AND POWER SUPPLY BOARD

For two years from the date of purchase, when this

dishwasher is installed and operated according to

instructions provided in the Installation Instructions and

Use & Care Guide, Sears will repair, free of charge, the

electronic module and power supply board if defective in

material or workmanship.

FULL WARRANTY FOR THE LIFE OF THE

DISHWASHER, ON ULTRA LIFE" TUB MODELS,

AGAINST LEAKS IN THE TUB AND INNER

DOOR PANEL

For the life of the dishwasher, if a leak should occur as a

result of failure of the polypropylene tub or inner door

panel due to cracking, chipping or peeling, Sears will

replace free of charge the tub or inner door panel.

LIMITED TWO-YEAR WARRANTY ON THE

ULTRA WASH WASH SYSTEM

After the first year and until two years from the date of

purchase, when the dishwasher is installed and operated

in accordance with the instructions provided in the

Installation Instructions and Use & Care Guide, Sears will

replace any part of the ULTRA WASH wash system (motor,

pump, spray arms, ULTRAFLOW TM water feed tube, motor

seals and pump gasket) due to defective materials or

workmanship. Customer assumes any labor costs

associated with replacement of these parts.

If the dishwasher is subject to other than private family

use, the above warranty coverage is effective for only 90

days.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING

THE NEAREST SEARS SERVICE CENTER IN THE UNITED

STATES OR CANADA. This warranty applies only while the

product is in use in the United States or Canada. This

warranty gives you specific legal rights and you may also

have other rights which vary from state to state or province

to province.

Warranty terms may vary in Canada.

For Sears Warranty information in the United States or

Canada call 1-800-469-4663.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

In the space below, record your complete model number,

serial number, and purchase date. You can find this

information on the model and serial number label, located

as shown in the Parts and Features section of this book.

Have this information available to help you quickly obtain

assistance or service when you contact Sears concerning

your appliance.

Model number 665

Serial number

Purchase date

Save these instructions and your sales receipt for

future reference.

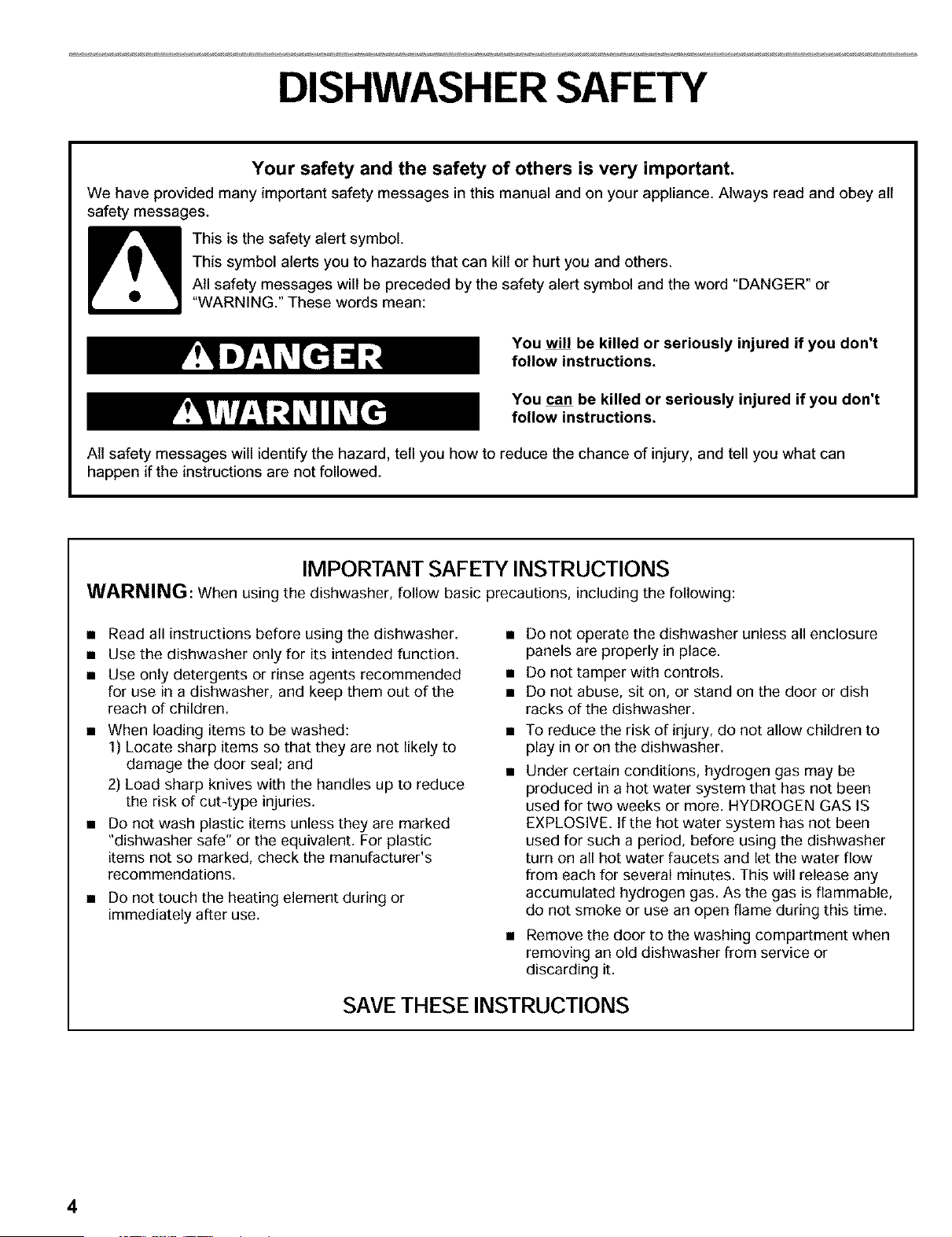

DISHWASHER SAFETY

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to hazards that can kill or hurt you and others.

All safety messages will be preceded by the safety alert symbol and the word "DANGER" or

"WARNING." These words mean:

You will be killed or seriously injured if you don't

follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use the dishwasher only for its intended function.

• Use only detergents or rinse agents recommended

for use in a dishwasher, and keep them out of the

reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not likely to

damage the door seal; and

2) Load sharp knives with the handles up to reduce

the risk of cut-type injuries.

• Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic

items not so marked, check the manufacturer's

recommendations.

• Do not touch the heating element during or

immediately after use.

Do not operate the dishwasher unless all enclosure

panels are properly in place.

Do not tamper with controls.

Do not abuse, sit on, or stand on the door or dish

racks of the dishwasher.

To reduce the risk of injury, do not allow children to

play in or on the dishwasher.

Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

Remove the door to the washing compartment when

removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector

in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

GROUNDING INSTRUCTIONS

• For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will

reduce the risk of electric shock by providing a

path of least resistance for electric current. The

dishwasher is equipped with a cord having an

equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appro-

priate outlet that is installed and grounded in

accordance with all local codes and ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a

risk of electric shock. Check with a qualified

electrician or service representative if you are in

doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with

the dishwasher; if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system, or an

equipment-grounding conductor must be run

with the circuit conductors and connected to the

equipment-grounding terminal or lead on the

dishwasher.

SAVE THESE INSTRUCTIONS

• Install where dishwasher is protected from the

elements. Protect against freezing to avoid possible

rupture of fill valve. Such ruptures are not covered by

the warranty. See "Storing Your Dishwasher" in the

"Caring for Your Dishwasher" section for winter storage

information.

• Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

• Remove all shipping plugs from hoses and connectors

(such as the cap on the drain outlet) before installing.

See installation instructions for complete information.

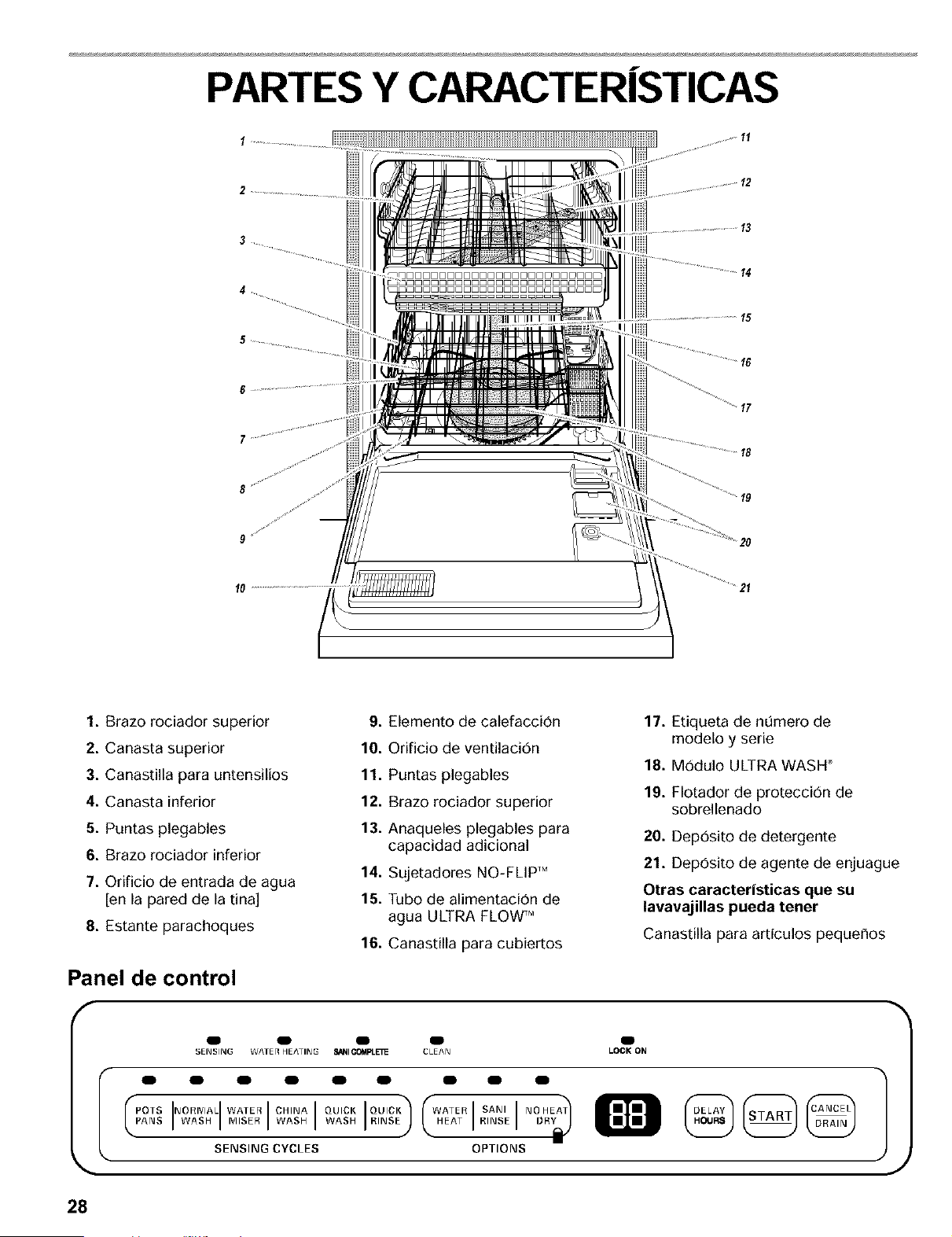

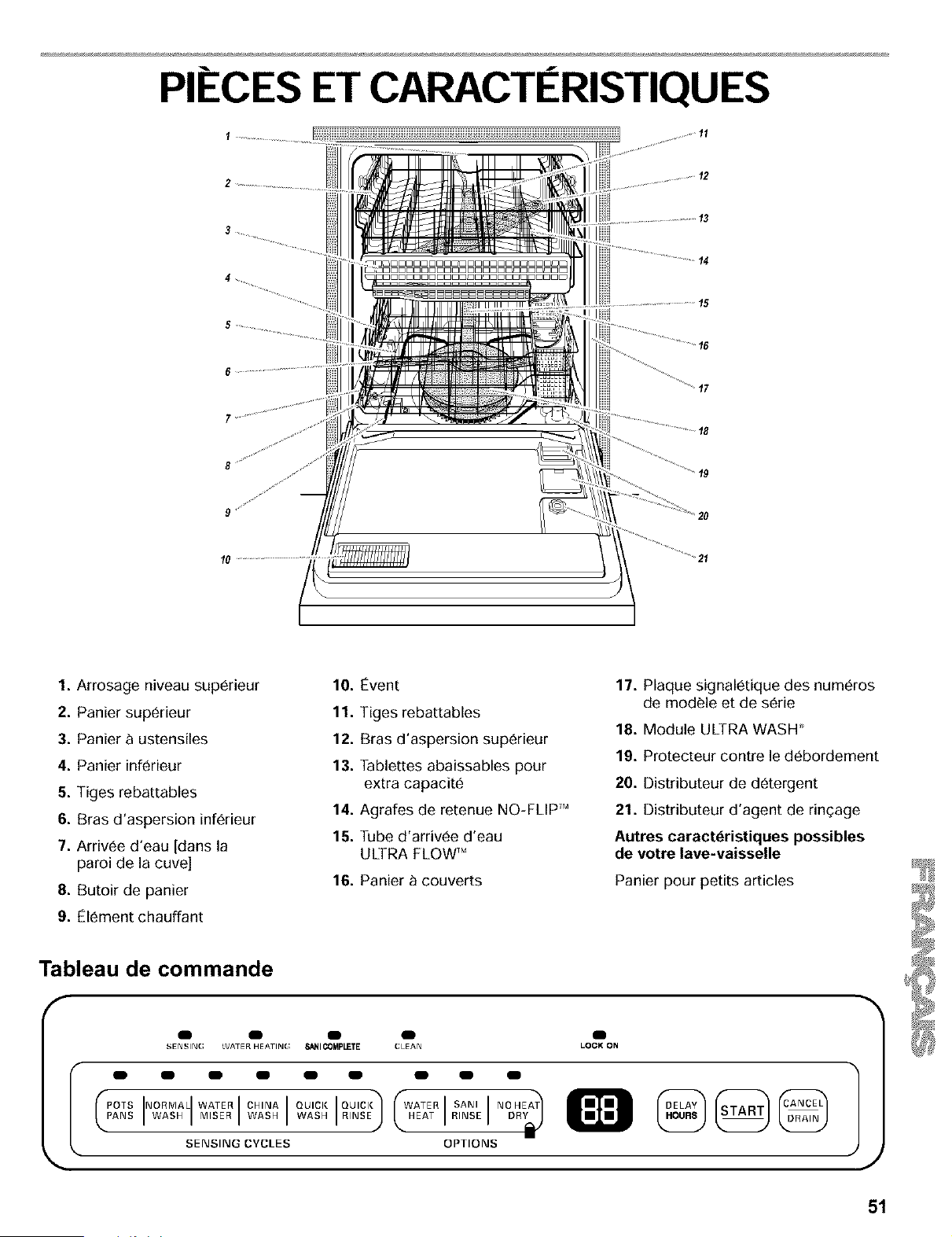

PARTS AND FEATURES

I0 21

1. Upper level wash

2.Top rack

3. Utensil basket

4. Bottom rack

5. Fold-down tines

6. Lower spray arm

7. Water inlet opening [in tub wall]

8. Rack bumper

9. Heating element

10. Vent

11. Fold-down tines

12. Top spray arm

13. Extra-capacity fold-down shelves

14. NO-FLIP TM clips

15. ULTRA FLOW TMwater feed tube

16. Silverware basket

17. Model and serial number label

18. ULTRA WASW " module

19. Overfill protection float

20. Detergent dispenser

21. Rinse aid dispenser

Other features your dishwasher

may have

Small items basket

Control Panel

SENNING VVATE R H EATINg; _NI COMP]_E'_ CLEAN LOCK ON

system

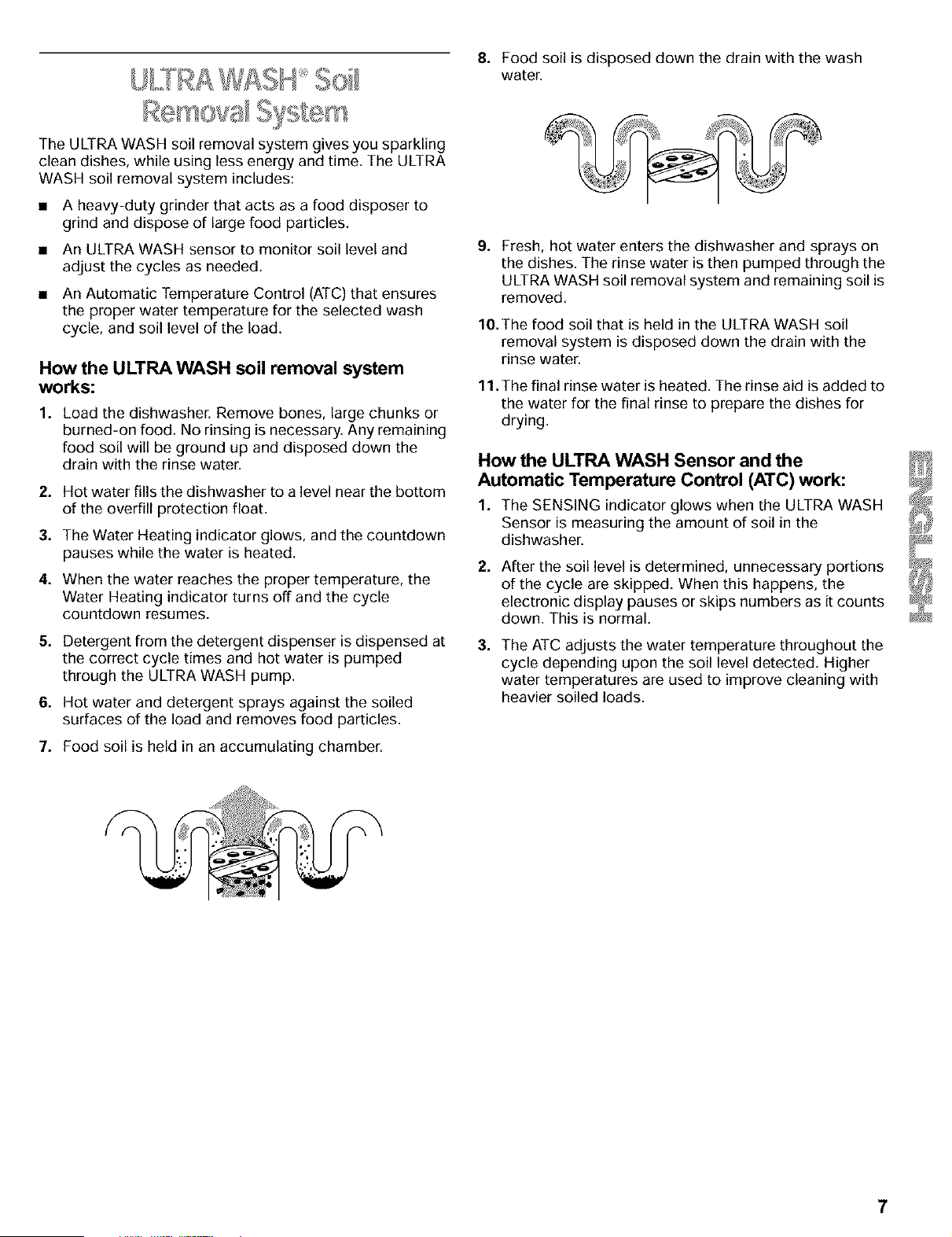

The ULTRA WASH soil removal system gives you sparkling

clean dishes, while using less energy and time. The ULTRA

WASH soil removal system includes:

• A heavy-duty grinder that acts as a food disposer to

grind and dispose of large food particles.

• An ULTRA WASH sensor to monitor soil level and

adjust the cycles as needed.

• An Automatic Temperature Control (ATC) that ensures

the proper water temperature for the selected wash

cycle, and soil level of the load.

How the ULTRA WASH soil removal system

works:

1. Load the dishwasher. Remove bones, large chunks or

burned-on food. No rinsing is necessary. Any remaining

food soil will be ground up and disposed down the

drain with the rinse water.

2. Hot water fills the dishwasher to a level near the bottom

of the overfill protection float.

3. The Water Heating indicator glows, and the countdown

pauses while the water is heated.

4. When the water reaches the proper temperature, the

Water Heating indicator turns off and the cycle

countdown resumes.

5. Detergent from the detergent dispenser is dispensed at

the correct cycle times and hot water is pumped

through the ULTRA WASH pump.

6. Hot water and detergent sprays against the soiled

surfaces of the load and removes food particles.

7. Food soil is held in an accumulating chamber.

8. Food soil is disposed down the drain with the wash

water.

9. Fresh, hot water enters the dishwasher and sprays on

the dishes. The rinse water is then pumped through the

ULTRA WASH soil removal system and remaining soil is

removed.

10.The food soil that is held in the ULTRA WASH soil

removal system is disposed down the drain with the

rinse water.

11. The final rinse water is heated. The rinse aid is added to

the water for the final rinse to prepare the dishes for

drying.

How the ULTRA WASH Sensor and the

Automatic Temperature Control (ATC) work:

1. The SENSING indicator glows when the ULTRA WASH

Sensor is measuring the amount of soil in the

dishwasher.

After the soil level is determined, unnecessary portions

of the cycle are skipped. When this happens, the

electronic display pauses or skips numbers as it counts

down. This is normal.

The ATC adjusts the water temperature throughout the

cycle depending upon the soil level detected. Higher

water temperatures are used to improve cleaning with

heavier soiled loads.

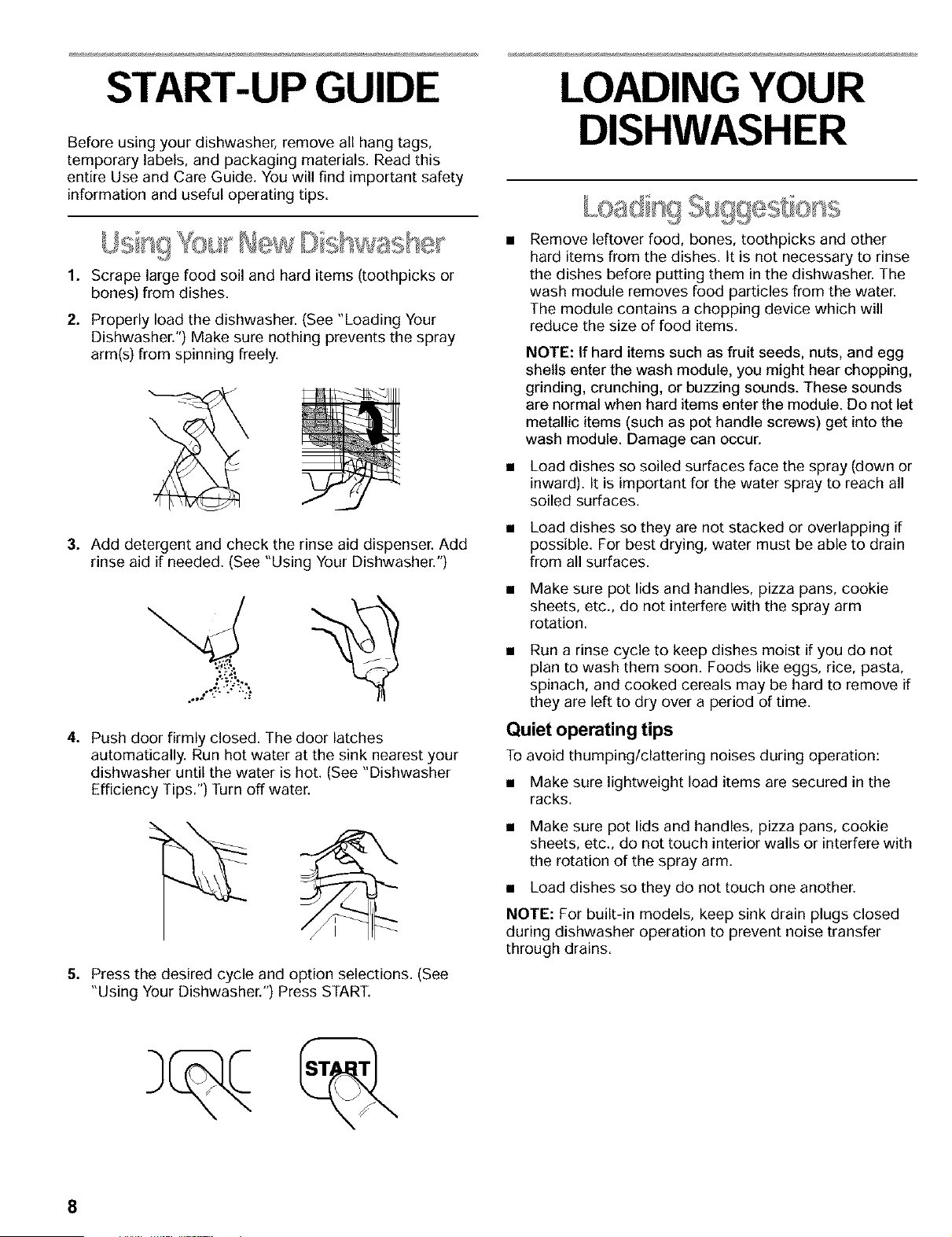

START-UP GUIDE

Before using your dishwasher, remove all hang tags,

temporary labels, and packaging materials. Read this

entire Use and Care Guide. You will find important safety

information and useful operating tips.

LOADING YOUR

DISHWASHER

1. Scrape large food soil and hard items (toothpicks or

bones) from dishes.

2. Properly load the dishwasher. (See "Loading Your

Dishwasher.") Make sure nothing prevents the spray

arm(s) from spinning freely.

3. Add detergent and check the rinse aid dispenser. Add

rinse aid if needed. (See "Using Your Dishwasher.")

4. Push door firmly closed. The door latches

automatically. Run hot water at the sink nearest your

dishwasher until the water is hot. (See "Dishwasher

Efficiency Tips.") Turn off water.

5. Press the desired cycle and option selections. (See

"Using Your Dishwasher.") Press START.

Remove leftover food, bones, toothpicks and other

hard items from the dishes. It is not necessary to rinse

the dishes before putting them in the dishwasher. The

wash module removes food particles from the water.

The module contains a chopping device which will

reduce the size of food items.

NOTE: If hard items such as fruit seeds, nuts, and egg

shells enter the wash module, you might hear chopping,

grinding, crunching, or buzzing sounds. These sounds

are normal when hard items enter the module. Do not let

metallic items (such as pot handle screws) get into the

wash module. Damage can occur.

Load dishes so soiled surfaces face the spray (down or

inward). It is important for the water spray to reach all

soiled surfaces.

• Load dishes so they are not stacked or overlapping if

possible. For best drying, water must be able to drain

from all surfaces.

• Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not interfere with the spray arm

rotation.

Run a rinse cycle to keep dishes moist if you do not

plan to wash them soon. Foods like eggs, rice, pasta,

spinach, and cooked cereals may be hard to remove if

they are left to dry over a period of time.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the

racks.

• Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not touch interior walls or interfere with

the rotation of the spray arm.

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed

during dishwasher operation to prevent noise transfer

through drains.

L sad ng the li, p Rack

The top rack is designed for cups, glasses, and smaller

items. (See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary

from the drawings shown.

10 place setting

Utensil basket

Use this extra capacity basket on the top rack to hold

spatulas, wooden spoons, and similar items.

Extra-capacity fold-down shelves

Fold down the extra shelf on the right side of the top rack

to hold additional cups, or long items such as utensils and

spatulas.

Fold-down tines

Fold the tines in the top rack all the way down to

accommodate larger items.

12 place setting

Place items so open ends face down for cleaning and

draining.

Load glasses in top rack only. The bottom rack is not

designed for glasses. Damage can occur.

Place cups and glasses in the rows between prongs.

Placing them over the prongs can lead to breakage.

• China, crystal, and other delicate items must not touch

each other during dishwasher operation. Damage may

OCCU£

• Load plastic items in the top rack only. Only plastic

items marked "dishwasher safe" are recommended.

• Load plastic items so the force of the spray does not

move them during the cycle.

• To avoid chipping, do not let stemware touch other

items.

• Small bowls, pans, and other utensils can be placed in

the top rack. Load bowls in the center section for best

stability.

No-flip clips

The no-flip clips hold lightweight plastic items like cups,

lids, or bowls in place during washing. You can move a clip

anywhere in the rack

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

Small items basket (on some models)

Place this basket in the top rack.

Use the basket to hold small items that could otherwise

"fly" around inside the dishwasher during a cycle.

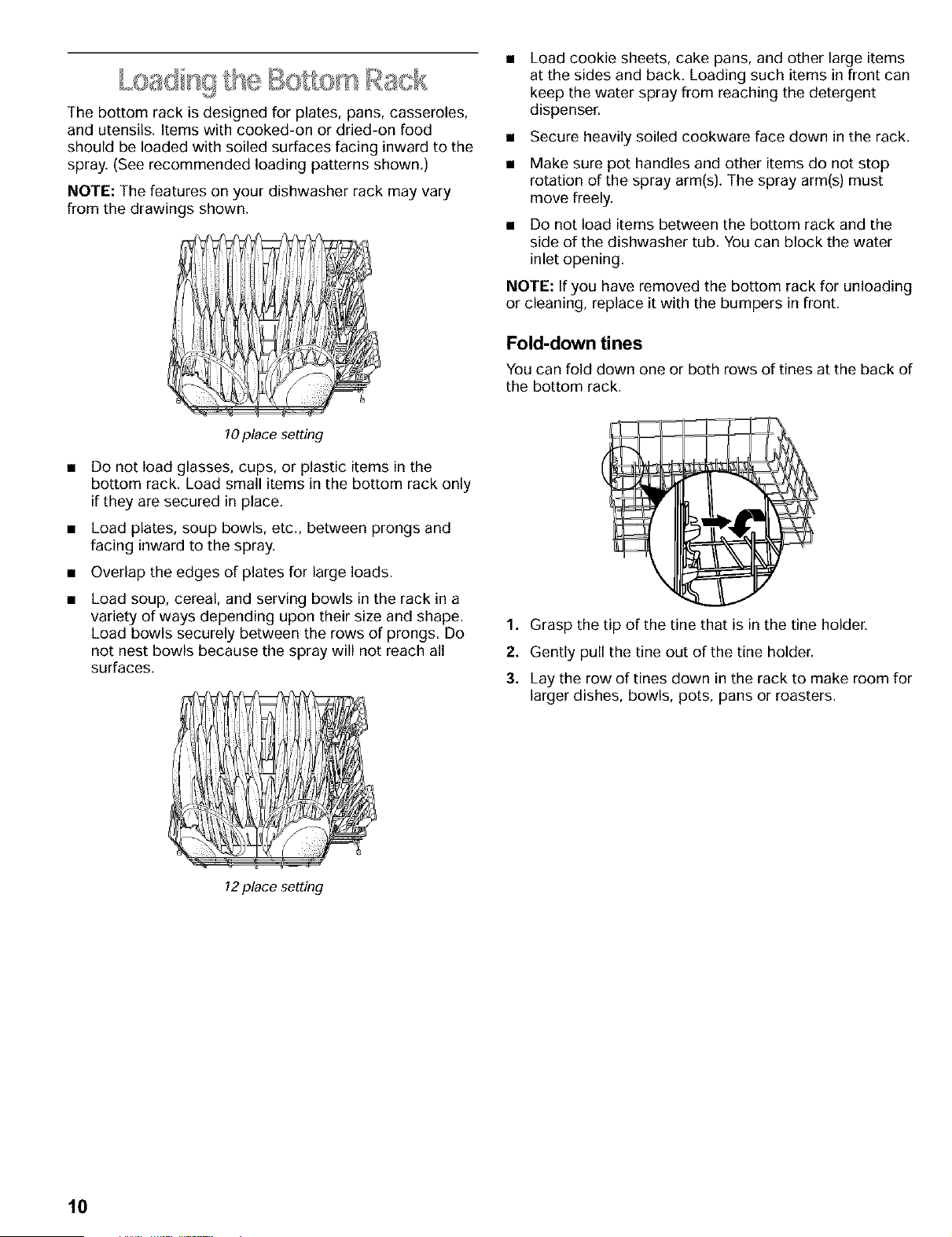

Loa@ g he Bettem Rack

The bottom rack is designed for plates, pans, casseroles,

and utensils. Items with cooked-on or dried-on food

should be loaded with soiled surfaces facing inward to the

spray. (See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary

from the drawings shown.

Load cookie sheets, cake pans, and other large items

at the sides and back. Loading such items in front can

keep the water spray from reaching the detergent

dispenser.

• Secure heavily soiled cookware face down in the rack.

• Make sure pot handles and other items do not stop

rotation of the spray arm(s). The spray arm(s) must

move freely.

• Do not load items between the bottom rack and the

side of the dishwasher tub. You can block the water

inlet opening.

NOTE: If you have removed the bottom rack for unloading

or cleaning, replace it with the bumpers in front.

Fold-down tines

You can fold down one or both rows of tines at the back of

the bottom rack.

10 place setting

Do not load glasses, cups, or plastic items in the

bottom rack. Load small items in the bottom rack only

if they are secured in place.

Load plates, soup bowls, etc., between prongs and

facing inward to the spray.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a

variety of ways depending upon their size and shape.

Load bowls securely between the rows of prongs. Do

not nest bowls because the spray will not reach all

surfaces.

12 place setting

1. Grasp the tip of the tine that is in the tine holder.

2. Gently pull the tine out of the tine holder.

3. Lay the row of tines down in the rack to make room for

larger dishes, bowls, pots, pans or roasters.

Lea(s ncithe

@ )ven£a e sket

Load the silverware basket while it is in the bottom rack or

take the basket out for loading on a counter or table.

NOTE: Unload or remove the basket before unloading the

racks to avoid spilling water droplets on the silverware.

• Place small items like baby bottle caps, jar lids, corn

cob holders, etc., in the section(s) with hinged cover(s).

Close the cover to hold small items in place.

USING YOUR

DISHWASHER

The detergent dispenser has 2 sections. The Pre-Wash

section empties detergent into the dishwasher when you

close the door.

1. 2. 3. 4.

• This silverware basket can be separated and placed

into the bottom rack in several locations. Load

silverware in all sections or just one, depending upon

your load.

• Mix items in each section of the basket with some

pointing up and some down to avoid nesting. Spray

cannot reach nested items.

IMPORTANT: Always load sharp items (knives, skewers,

forks, etc.) pointing down.

To remove a small basket

1. Hold the center basket and one small basket. Slide the

small basket forward to release the tabs from the

corresponding slots.

2. Pull the baskets apart.

NOTES:

Do not load silver or silver-plated silverware with

stainless steel. These metals can be damaged by

contact with each other during washing.

Some foods (such as salt, vinegar, milk products, fruit

juices, etc.) can pit or corrode silverware. Run a rinse

cycle if you do not have a full load to wash immediately.

1. Cover

2. Main wash section

3. Cover latch

4. Pre-wash section

The larger Main Wash section automatically empties

detergent into the dishwasher during the main wash. (See

the "Cycle Selection Chart.")

• Use automatic dishwashing detergent only. Other

detergents can produce excessive suds that can

overflow out of the dishwasher and reduce washing

performance.

• Add detergent just before starting cycle.

• Store tightly closed detergent in a cool, dry place.

Fresh automatic dishwasher detergent results in better

cleaning.

NOTE: Do not use detergent with a rinse cycle.

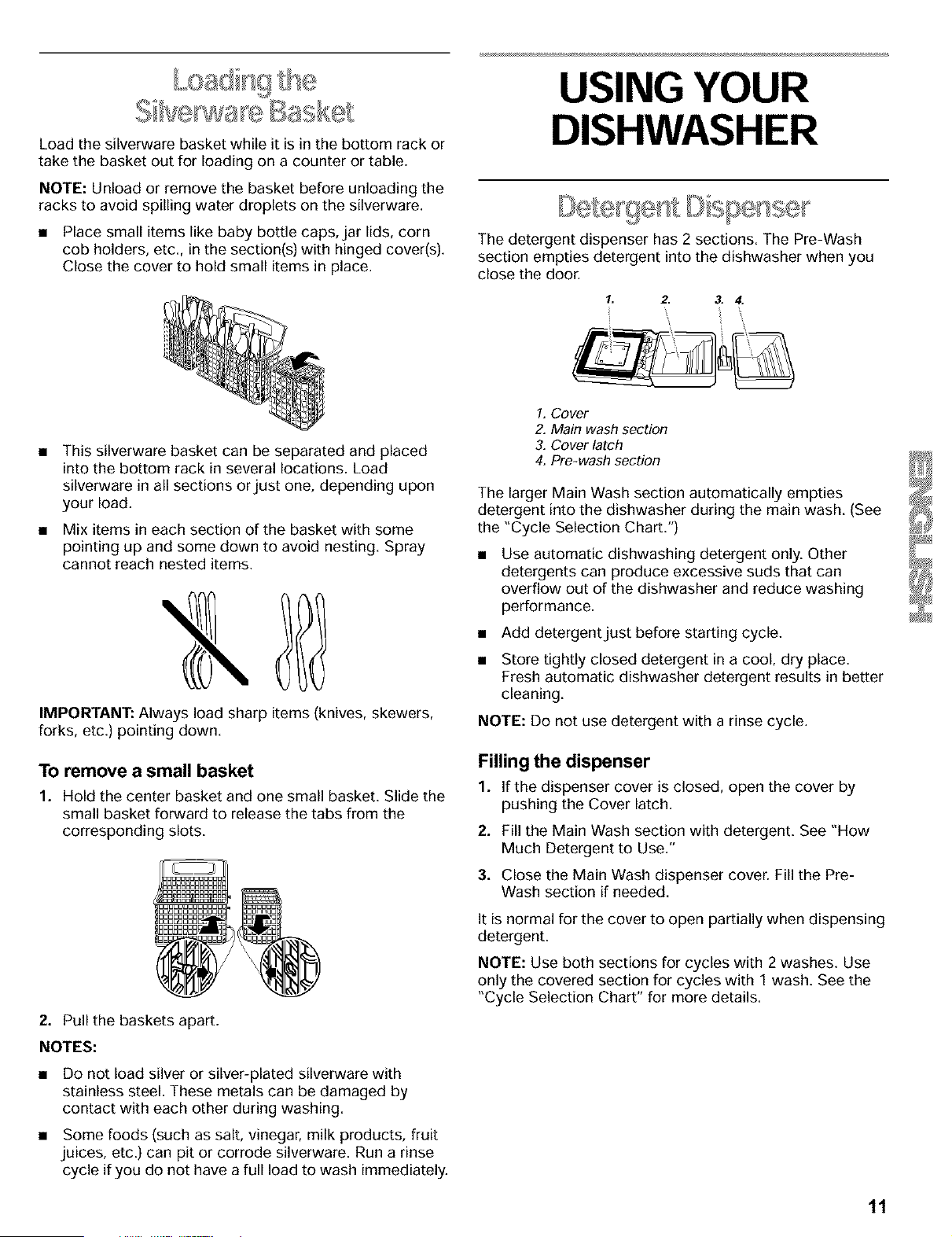

Filling the dispenser

1. If the dispenser cover is closed, open the cover by

pushing the Cover latch.

2. Fill the Main Wash section with detergent. See "How

Much Detergent to Use."

3. Close the Main Wash dispenser cover. Fill the Pre-

Wash section if needed.

It is normal for the cover to open partially when dispensing

detergent.

NOTE: Use both sections for cycles with 2 washes. Use

only the covered section for cycles with 1 wash. See the

"Cycle Selection Chart" for more details.

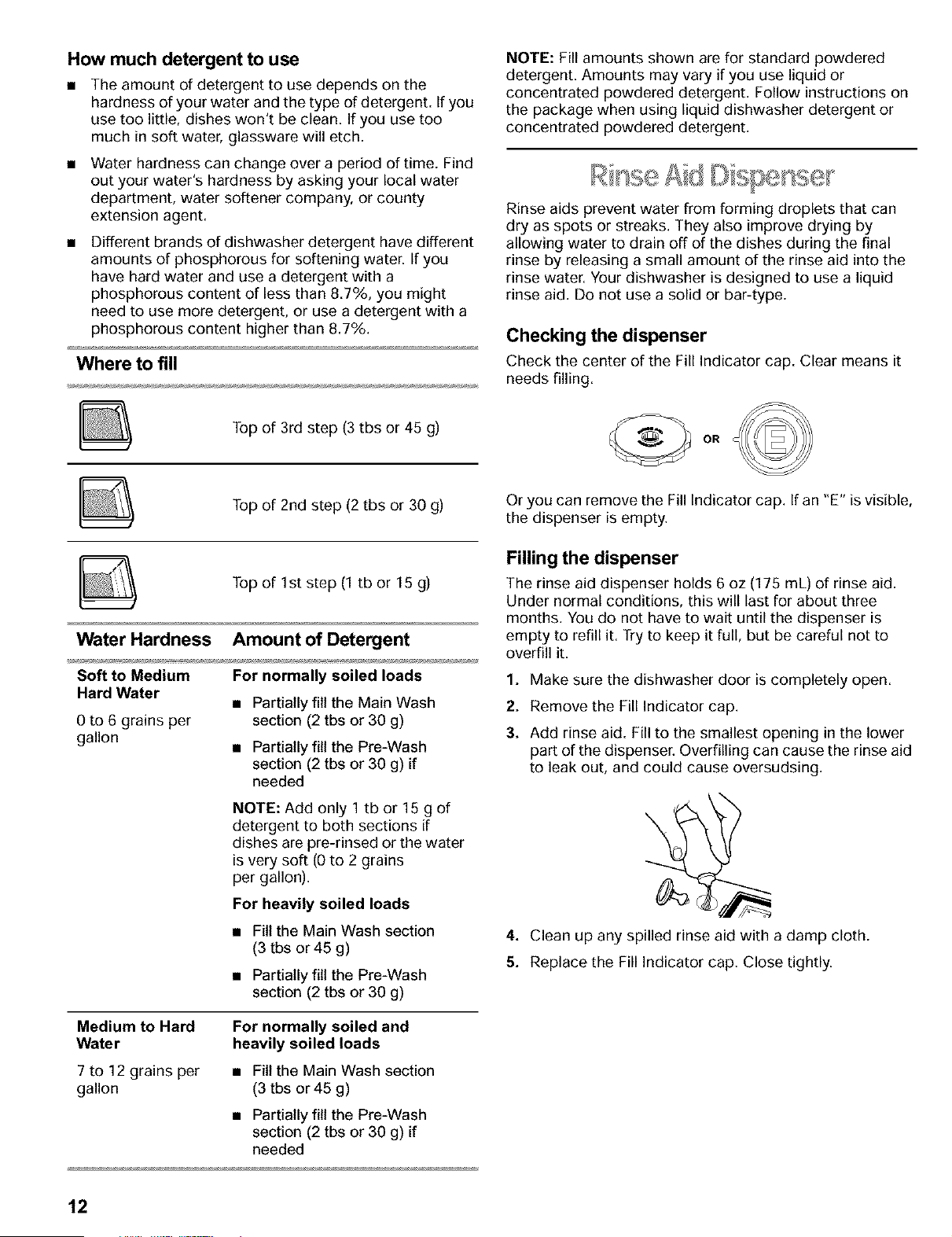

How much detergent to use

The amount of detergent to use depends on the

hardness of your water and the type of detergent. If you

use too little, dishes won't be clean. If you use too

much in soft water, glassware will etch.

Water hardness can change over a period of time. Find

out your water's hardness by asking your local water

department, water softener company, or county

extension agent.

Different brands of dishwasher detergent have different

amounts of phosphorous for softening water. If you

have hard water and use a detergent with a

phosphorous content of less than 8.7%, you might

need to use more detergent, or use a detergent with a

phosphorous content higher than 8.7%.

Where to fill

NOTE: Fill amounts shown are for standard powdered

detergent. Amounts may vary if you use liquid or

concentrated powdered detergent. Follow instructions on

the package when using liquid dishwasher detergent or

concentrated powdered detergent.

Rinse aids prevent water from forming droplets that can

dry as spots or streaks. They also improve drying by

allowing water to drain off of the dishes during the final

rinse by releasing a small amount of the rinse aid into the

rinse water. Your dishwasher is designed to use a liquid

rinse aid. Do not use a solid or bar-type.

Checking the dispenser

Check the center of the Fill Indicator cap. Clear means it

needs filling.

Top of 3rd step (3 tbs or 45 g)

Top of 2nd step (2 tbs or 30 g)

Top of 1st step (1 tb or 15 g)

Water Hardness Amount of Detergent

Soft to Medium

Hard Water

0 to 8 grains per

gallon

For normally soiled loads

• Partially fill the Main Wash

section (2 tbs or 30 g)

• Partially fill the Pre-Wash

section (2 tbs or 30 g) if

needed

NOTE: Add only 1 tb or 15 g of

detergent to both sections if

dishes are pre-rinsed or the water

is very soft (0 to 2 grains

per gallon).

For heavily soiled loads

• Fill the Main Wash section

(3 tbs or 45 g)

• Partially fill the Pre-Wash

section (2 tbs or 30 g)

Medium to Hard

Water

For normally soiled and

heavily soiled loads

7 to 12 grains per

gallon

• Fill the Main Wash section

(3 tbs or 45 g)

• Partially fill the Pre-Wash

section (2 tbs or 30 g) if

needed

Or you can remove the Fill Indicator cap. If an "E" is visible,

the dispenser is empty.

Filling the dispenser

The rinse aid dispenser holds 6 oz (175 mL) of rinse aid.

Under normal conditions, this will last for about three

months. You do not have to wait until the dispenser is

empty to refill it. Try to keep it full, but be careful not to

overfill it.

1. Make sure the dishwasher door is completely open.

2. Remove the Fill Indicator cap.

3. Add rinse aid. Fill to the smallest opening in the lower

part of the dispenser. Overfilling can cause the rinse aid

to leak out, and could cause oversudsing.

4. Clean up any spilled rinse aid with a damp cloth.

5. Replace the Fill Indicator cap. Close tightly.

Hot water dissolves and activates the dishwashing

detergent. Hot water also dissolves grease on dishes and

helps glasses dry spot-free. For best dishwashing results,

water must be at least 120°F (49°C) as it enters the

dishwasher. Loads may not wash as well if the water

temperature is too low.

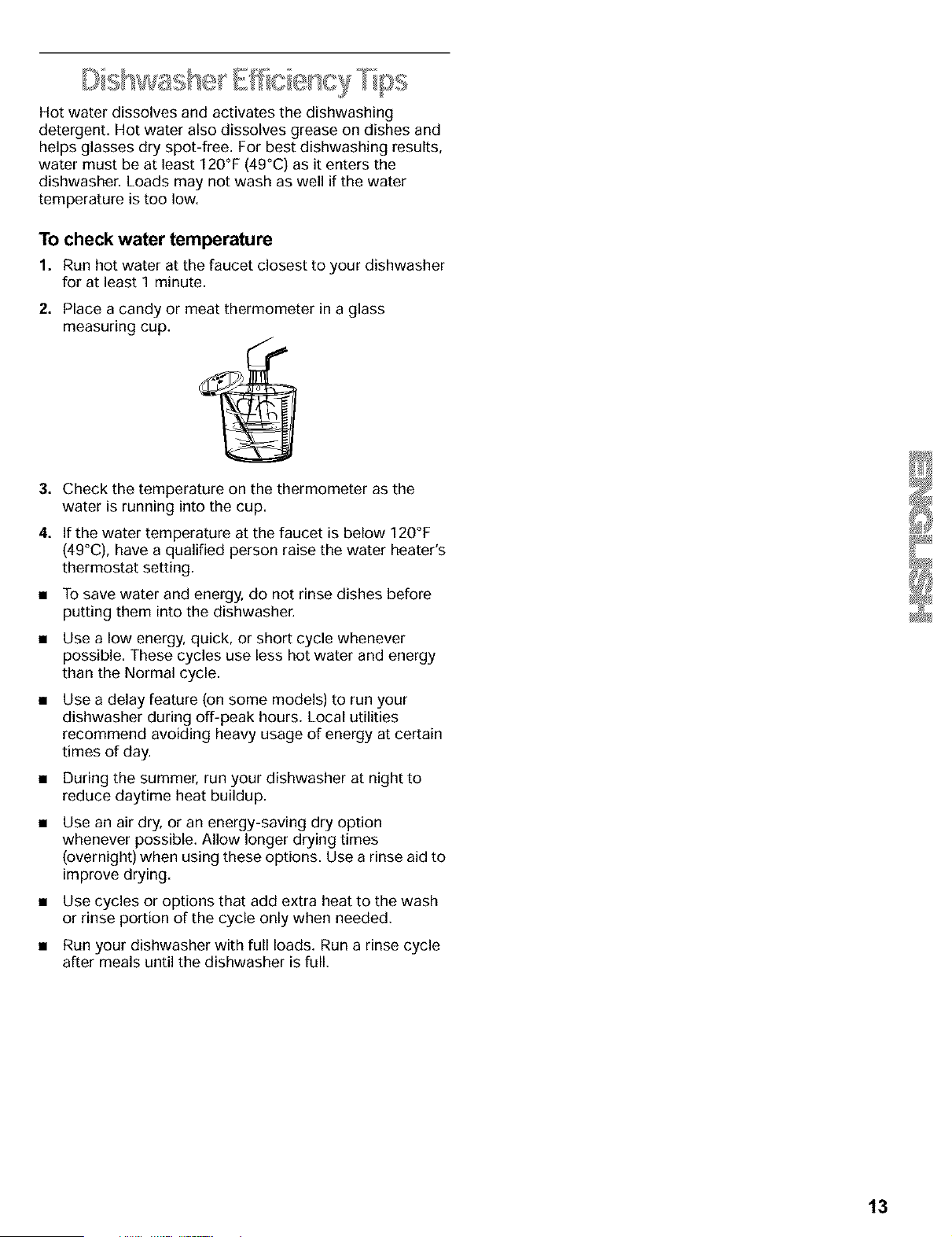

To check water temperature

1. Run hot water at the faucet closest to your dishwasher

for at least 1 minute.

2. Place a candy or meat thermometer in a glass

measuring cup.

3. Check the temperature on the thermometer as the

water is running into the cup.

4. If the water temperature at the faucet is below 120°F

(49°C), have a qualified person raise the water heater's

thermostat setting.

• To save water and energy, do not rinse dishes before

putting them into the dishwasher.

• Use a low energy, quick, or short cycle whenever

possible. These cycles use less hot water and energy

than the Normal cycle.

Use a delay feature (on some models) to run your

dishwasher during off-peak hours. Local utilities

recommend avoiding heavy usage of energy at certain

times of day.

• During the summer, run your dishwasher at night to

reduce daytime heat buildup.

Use an air dry, or an energy-saving dry option

whenever possible. Allow longer drying times

(overnight) when using these options. Use a rinse aid to

improve drying.

• Use cycles or options that add extra heat to the wash

or rinse portion of the cycle only when needed.

• Run your dishwasher with full loads. Run a rinse cycle

after meals until the dishwasher is full.

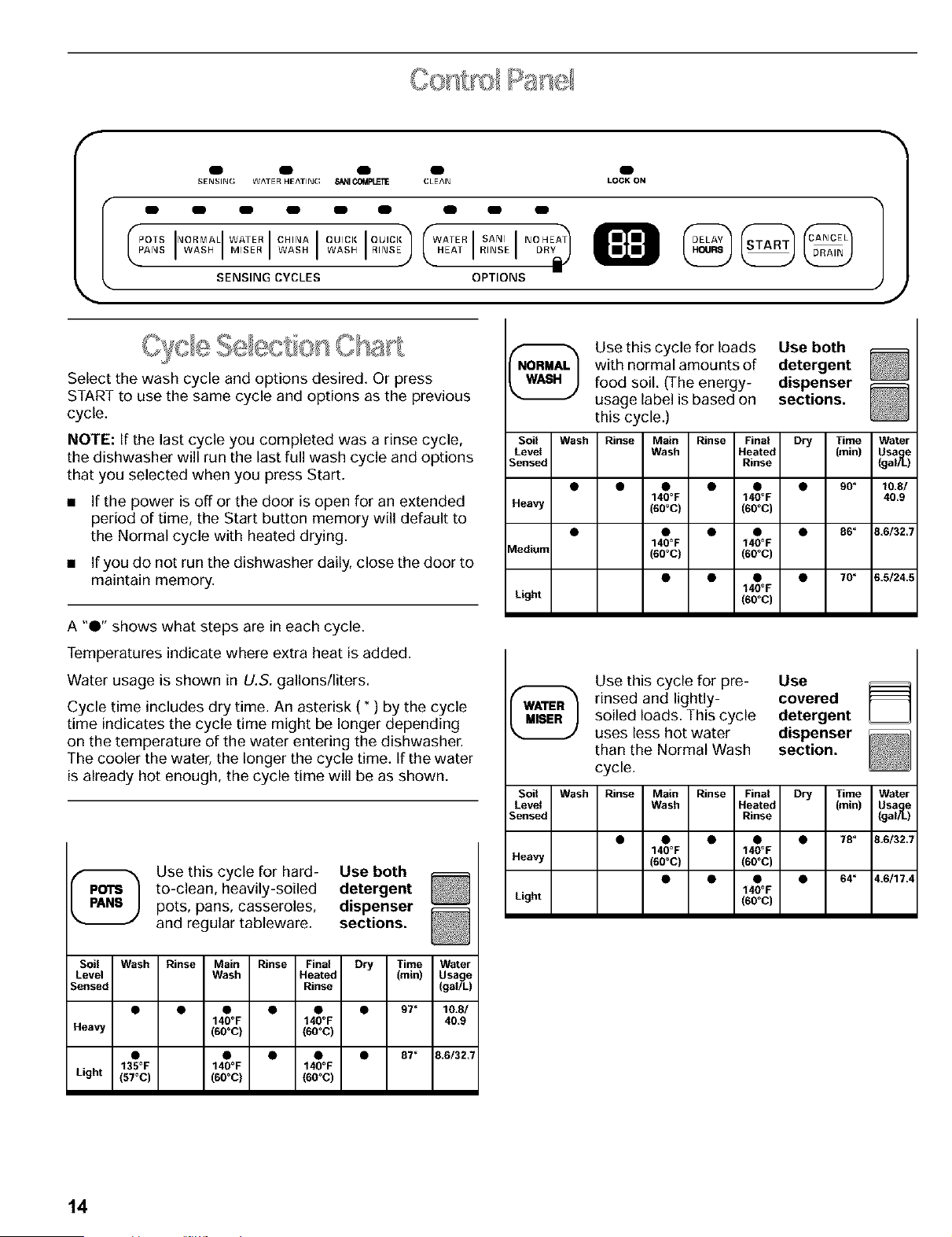

g g I I g

SENSING WATE R HEATINg-; 8i_NI COMPLE_IE CLEAN LOCK ON

C}£cbo: e ecSen

Select the wash cycle and options desired. Qr press

START to use the same cycle and options as the previous

cycle.

NOTE: If the last cycle you completed was a rinse cycle,

the dishwasher will run the last full wash cycle and options

that you selected when you press Start.

• If the power is off or the door is open for an extended

period of time, the Start button memory will default to

the Normal cycle with heated drying.

• If you do not run the dishwasher daily, close the door to

maintain memory.

A "0" shows what steps are in each cycle.

Temperatures indicate where extra heat is added.

Water usage is shown in U.S. gallons/liters.

Cycle time includes dry time. An asterisk ( * ) by the cycle

time indicates the cycle time might be longer depending

on the temperature of the water entering the dishwasher.

The cooler the water, the longer the cycle time. If the water

is already hot enough, the cycle time will be as shown.

Use this cycle for hard- Use both

to-clean, heavily-soiled detergent

pots, pans, casseroles, dispenser

and regular tableware, sections.

Soil Wash Rinse Main Rinse Final Dry Time Water

Usa e

Level Wash Heated (min) (gal g*)[L

Sensed Rinse

• • • • • • 97" 10.8/

140°F 140°F 40,9

Heavy (60=C) (60oc)

• • • • • 87* 8,6/32,7

135°F 140°F 140°F

Light (57oC) (60_C) (60oc)

NORF-_MALUse this cycle for loads Use both

with normal amounts of detergent

food soil. (The energy- dispenser

usage label is based on sections.

this cycle.)

Soil Wash Rinse Main Rinse Final Dry Time Water

Usa e

Level Wash Heated (min) (gal g_)/l_Sensed Rinse

• • • • • • 90" 10.81

140°F 140°F 40.9

Heavy (60=C) (60oc)

• • • • • 86* 8,6/32,7

140°F 140°F

Medium (60=C) (60oc)

• • • • 70" 6,8124,5

140°F

Light (60oc)

Use this cycle for pre- Use

rinsed and lightly- covered

soiled loads. This cycle detergent

uses less hot water dispenser

than the Normal Wash section.

cycle.

Soil Wash Rinse Main Rinse Final Dry Time Water

Usa e

Level Wash Heated (min) (gal g_)/l_

Sensed Rinse

• • • • • 78* 8,6/32,7

140°F 140°F

Heavy (60=C) (60oc)

• • • • 64* 4,6117,4

140°F

Light (60oc)

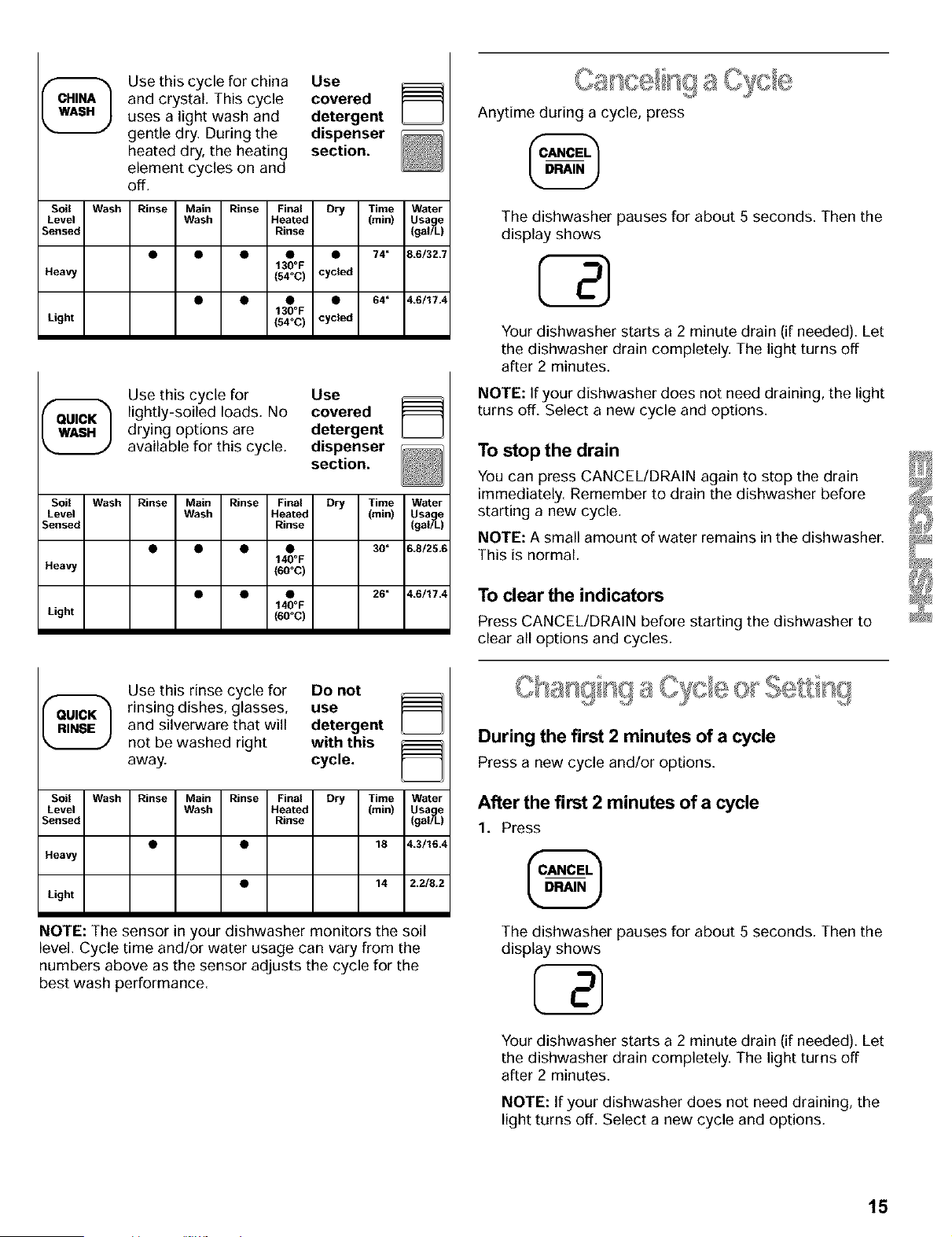

Use this cycle for china Use

and crystal. This cycle covered

uses a light wash and detergent

gentle dry. During the dispenser

heated dry, the heating section.

element cycles on and

off.

Soil Wash Rinse Main Rinse Final Dry Time Water

Usa e

Level Wash Heated (min) (gal g*)[L

Sensed Rinse

• • • • • 74" &6/32,7

130°F

Heavy (54oc) cycled

• • • • 64" 4,6/17,4

130°F

Light (54oc) cycled

Use this cycle for Use

lightly-soiled loads. No covered

drying options are detergent

available for this cycle, dispenser

section.

Soil Wash Rinse Main Rinse Final Dry Time Water

Usa e

Level Wash Heated (min) (gal g*)/L

Sensed Rinse

• • • • 30" &8/2&6

140°F

Heavy (6OOC)

• • • 26" 4,6/17,4

140°F

Light (60oc)

Anytime during a cycle, press

The dishwasher pauses for about 5 seconds. Then the

display shows

Your dishwasher starts a 2 minute drain (if needed). Let

the dishwasher drain completely. The light turns off

after 2 minutes.

NOTE: If your dishwasher does not need draining, the light

turns off. Select a new cycle and options.

To stop the drain

You can press CANCEL/DRAIN again to stop the drain

immediately. Remember to drain the dishwasher before

starting a new cycle.

NOTE: A small amount of water remains in the dishwasher.

This is normal.

To clear the indicators

Press CANCEL/DRAIN before starting the dishwasher to

clear all options and cycles.

Use this rinse cycle for Do not

rinsing dishes, glasses, use

and silverware that will detergent

not be washed right with this

away. cycle.

Soil Wash Rinse Main Rinse Final Dry Time Water

Usa e

Level Wash Heated (min) (gal g*)/L

Sensed Rinse

• • 18 4.3/16.4

Heavy

• 14 2.2/8,2

Light

NOTE: The sensor in your dishwasher monitors the soil

level. Cycle time and/or water usage can vary from the

numbers above as the sensor adjusts the cycle for the

best wash performance.

During the first 2 minutes of a cycle

Press a new cycle and/or options.

After the first 2 minutes of a cycle

1. Press

The dishwasher pauses for about 5 seconds. Then the

display shows

Your dishwasher starts a 2 minute drain (if needed). Let

the dishwasher drain completely. The light turns off

after 2 minutes.

NOTE: If your dishwasher does not need draining, the

light turns off. Select a new cycle and options.

2. Check the detergent dispensers. If the main wash cup

has opened and the detergent washed away, refill the

cups as needed.

3. Close the door.

4. Press a new cycle and/or options.

5. Press STAR£

You can add an item anytime before the main wash starts.

Open the door and check the detergent dispenser. If the

main wash section is still closed, you can add items.

To add items

1. Lift up the door latch to stop the cycle. Wait for the

spraying action to stop before opening the door.

2. Open the door. If the main wash detergent dispenser is

still closed, add the item.

3. Close the door, but do not latch it. Wait 30 seconds for

the air in the dishwasher to warm up. This reduces the

amount of moisture escaping from the vent when

restarting a cycle.

4. Close the door firmly until it latches. The dishwasher

resumes the cycle after about a 5 second pause.

You can customize your cycles by pressing an option. If

you change your mind, press the option again to turn the

option off. Select a different option if desired.

You can change an option anytime before the selected

option begins. For example, you can press an unheated

drying option any time before drying begins.

Press START to use the same cycle and option(s) as the

previous wash cycle.

NOTE: If the last cycle you completed was a rinse cycle,

when you press Start, the dishwasher runs the last full

wash cycle and options.

Water Heat

Select this option to heat the water to 140°F (60°C) during

parts of the cycle. (See the Cycle Chart.) Heating the water

helps improve washing results. This option adds both heat

and wash time to parts of the cycle.

NOTE: Pots Pans automatically uses this option. Water

Heat is an option with the Normal Wash and Water Miser

cycles.

Sani Rinse

Select this option to raise the water temperature in the final

rinse to approximately 155° F (68° C) for 10 minutes. Sani

Rinse adds heat and time to the cycle. In the Normal cycle

this high-temperature rinse sanitizes your dishes and

glassware in accordance with the NSF International

requirements (#95/480/05/2480).

NOTE: Sani Rinse is an option with Pots Pans, Normal

Wash and Water Miser.

No Heat Dry

Select this energy-saving option to dry without heat. No

Heat drying is useful when loads contain plastic

dinnerware that may be sensitive to high temperatures.

The dishes take longer to dry and some spotting can

occur. For best drying, use a liquid rinse aid. Some items

(such as plastics) may need towel drying.

NOTE: Quick Wash and Quick Rinse automatically use this

option. No Heat Dry is an option with all other cycles.

Control Lock On

Use the Lock to prevent your dishwasher from accidentally

being turned on. Use the Lock, also, to prevent accidental

cycle or option changes during a cycle.

LOCKON

When LOCK ON is lit, all buttons are disabled.

NOTES:

• The dishwasher door can be opened while the controls

are locked.

• You can turn on the Lock while the dishwasher is

running.

To turn on the Lock

Press and hold

for 4 seconds. LOCK ON glows.

If you press any pad while your dishwasher is locked, the

light flashes 3 times.

To turn off the Lock

Press and hold NO HEAT DRY for 4 seconds. The light

turns off.

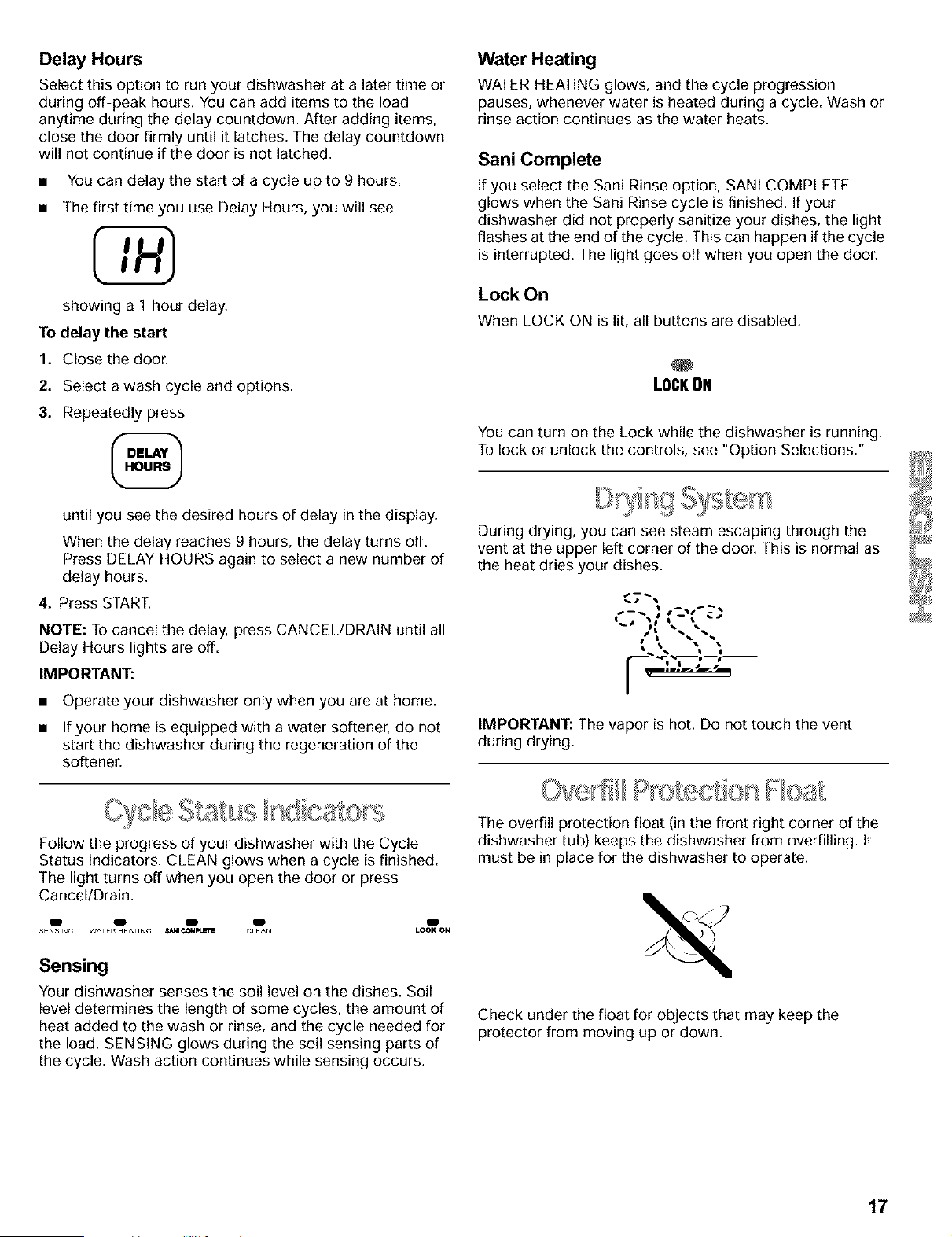

Delay Hours

Select this option to run your dishwasher at a later time or

during off-peak hours. You can add items to the load

anytime during the delay countdown. After adding items,

close the door firmly until it latches. The delay countdown

will not continue if the door is not latched.

• You can delay the start of a cycle up to 9 hours.

• The first time you use Delay Hours, you will see

showing a 1 hour delay.

To delay the start

1. Close the door.

2. Select a wash cycle and options.

3. Repeatedly press

until you see the desired hours of delay in the display.

When the delay reaches 9 hours, the delay turns off.

Press DELAY HOURS again to select a new number of

delay hours.

4. Press START.

NOTE: To cancel the delay, press CANCEL/DRAIN until all

Delay Hours lights are off.

IMPORTANT:

• Operate your dishwasher only when you are at home.

• If your home is equipped with a water softener, do not

start the dishwasher during the regeneration of the

softener.

Follow the progress of your dishwasher with the Cycle

Status Indicators. CLEAN glows when a cycle is finished.

The light turns off when you open the door or press

Cancel/Drain.

m O I m m

Sensing

Your dishwasher senses the soil level on the dishes. Soil

level determines the length of some cycles, the amount of

heat added to the wash or rinse, and the cycle needed for

the load. SENSING glows during the soil sensing parts of

the cycle. Wash action continues while sensing occurs.

Water Heating

WATER HEATING glows, and the cycle progression

pauses, whenever water is heated during a cycle. Wash or

rinse action continues as the water heats.

Sani Complete

If you select the Sani Rinse option, SANI COMPLETE

glows when the Sani Rinse cycle is finished. If your

dishwasher did not properly sanitize your dishes, the light

flashes at the end of the cycle. This can happen if the cycle

is interrupted. The light goes off when you open the door.

Lock On

When LOCK ON is lit, all buttons are disabled.

LOCKON

You can turn on the Lock while the dishwasher is running.

To lock or unlock the controls, see "Option Selections."

During drying, you can see steam escaping through the

vent at the upper left corner of the doon This is normal as

the heat dries your dishes.

,1.-." "¢."

"4--.

IMPORTANT: The vapor is hot. Do not touch the vent

during drying.

Ore Protection F

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It

must be in place for the dishwasher to operate.

Check under the float for objects that may keep the

protector from moving up or down.

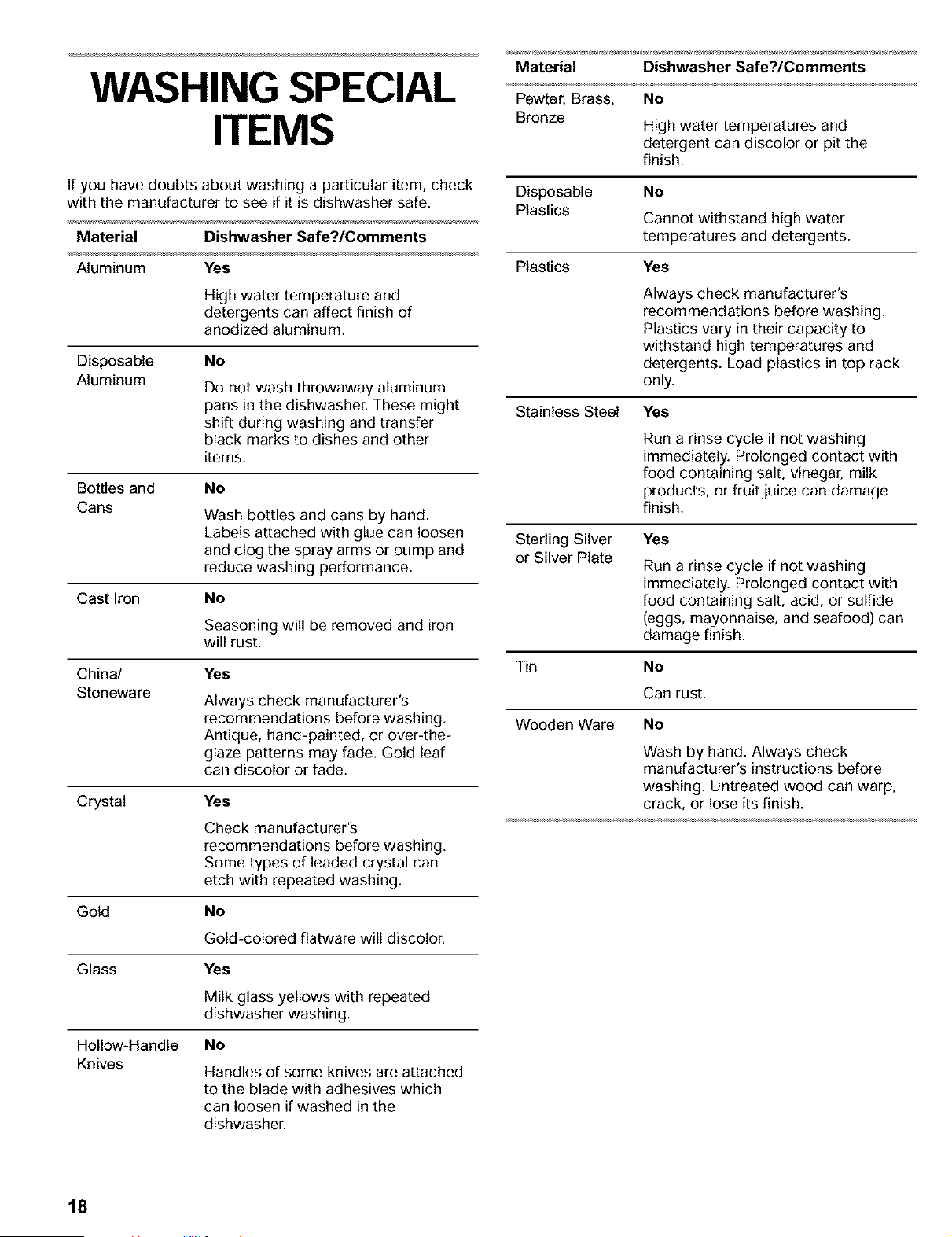

WASHING SPECIAL

ITEMS

If you have doubts about washing a particular item, check

with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments

Aluminum Yes

High water temperature and

detergents can affect finish of

anodized aluminum.

Disposable No

Aluminum

Do not wash throwaway aluminum

pans in the dishwasher. These might

shift during washing and transfer

black marks to dishes and other

items.

Bottles and No

Cans

Wash bottles and cans by hand.

Labels attached with glue can loosen

and clog the spray arms or pump and

reduce washing performance.

Cast Iron No

Seasoning will be removed and iron

will rust.

China/

Stoneware

Yea

Always check manufacturer's

recommendations before washing.

Antique, hand-painted, or over-the-

glaze patterns may fade. Gold leaf

can discolor or fade.

Crystal Yes

Check manufacturer's

recommendations before washing.

Some types of leaded crystal can

etch with repeated washing.

Gold No

Gold-colored flatware will discolor.

Glass Yes

Milk glass yellows with repeated

dishwasher washing.

Hollow-Handle No

Knives Handles of some knives are attached

to the blade with adhesives which

can loosen if washed in the

dishwasher.

Material Dishwasher Safe?/Comments

Pewter, Brass, No

Bronze High water temperatures and

detergent can discolor or pit the

finish.

Disposable No

Plastics Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's

recommendations before washing.

Plastics vary in their capacity to

withstand high temperatures and

detergents. Load plastics in top rack

only.

Stainless Steel Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, vinegar, milk

products, or fruit juice can damage

finish.

Sterling Silver

or Silver Plate

Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, acid, or sulfide

(eggs, mayonnaise, and seafood) can

damage finish.

Tin No

Can rust.

Wooden Ware No

Wash by hand. Always check

manufacturer's instructions before

washing. Untreated wood can warp,

crack, or lose its finish.

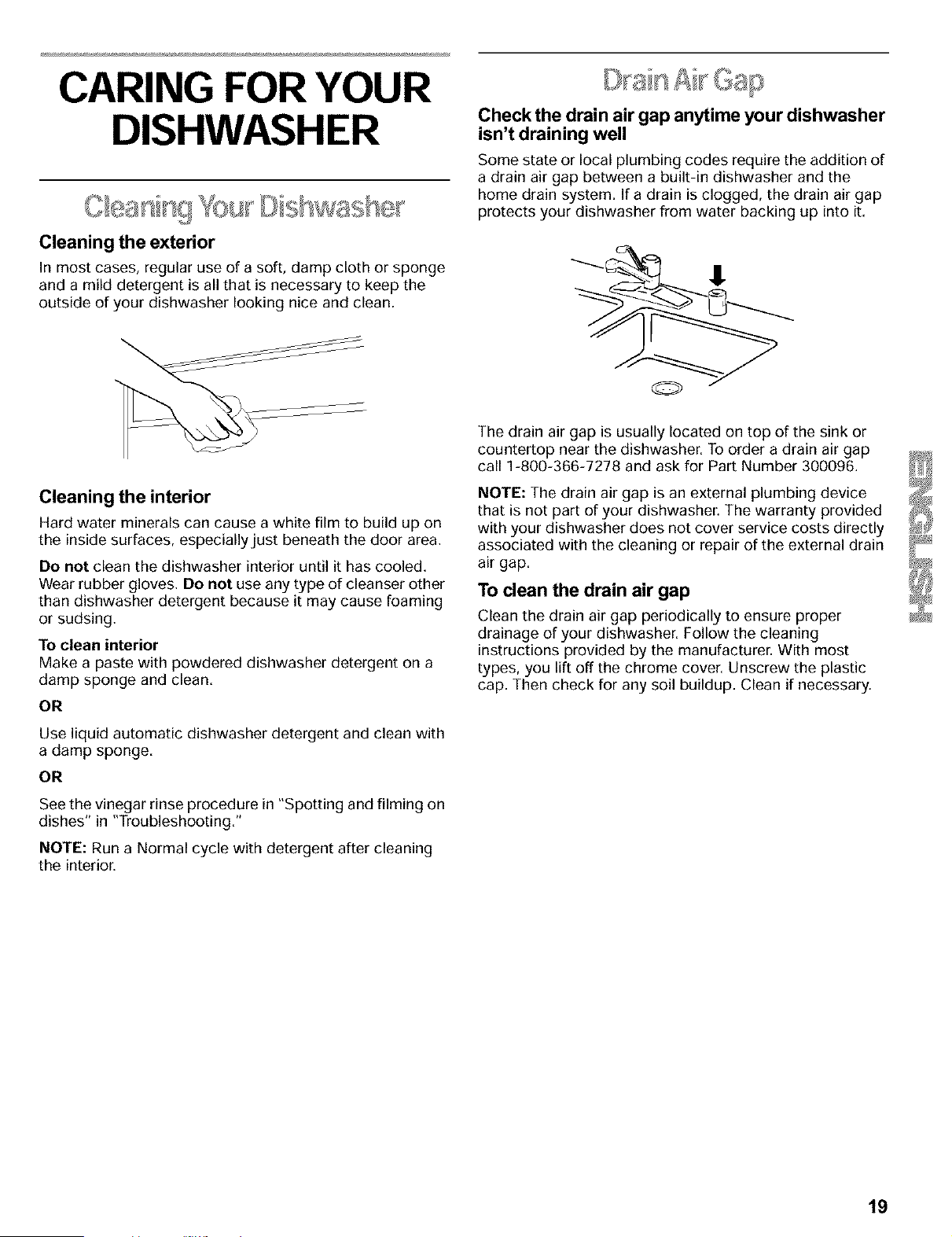

CARING FOR YOUR

DISHWASHER

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge

and a mild detergent is all that is necessary to keep the

outside of your dishwasher looking nice and clean.

Check the drain air gap anytime your dishwasher

isn't draining well

Some state or local plumbing codes require the addition of

a drain air gap between a built-in dishwasher and the

home drain system. If a drain is clogged, the drain air gap

protects your dishwasher from water backing up into it.

Cleaning the interior

Hard water minerals can cause a white film to build up on

the inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled.

Wear rubber gloves. Do not use any type of cleanser other

than dishwasher detergent because it may cause foaming

or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a

damp sponge and clean.

Use liquid automatic dishwasher detergent and clean with

a damp sponge.

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a Normal cycle with detergent after cleaning

the interior.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap

call 1-800-366-7278 and ask for Part Number 300096.

NOTE: The drain air gap is an external plumbing device

that is not part of your dishwasher. The warranty provided

with your dishwasher does not cover service costs directly

associated with the cleaning or repair of the external drain

air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper

drainage of your dishwasher. Follow the cleaning

instructions provided by the manufacturer. With most

types, you lift off the chrome cover. Unscrew the plastic

cap. Then check for any soil buildup. Clean if necessary.

Storing for the summer

Protect your dishwasher during the summer months by

turning off the water supply and power supply to the

dishwasher.

Moving or winterizing your dishwasher

Protect your dishwasher and home against water damage

due to freezing water lines. If your dishwasher is left in a

seasonal dwelling or could be exposed to near freezing

temperatures, have a qualified person do the following:

I. Disconnect power supply to the dishwasher.

2. Turn off water supply to the dishwasher.

3. Remove the 4 screws on the lower access panel.

Remove the lower access panel.

4. Place a shallow pan under the water supply valve.

Then, use a wrench to disconnect the water inlet from

the water supply valve. Separate the water inlet from

the water supply valve and drain water into the pan.

5. Remove the spring clamp from the water outlet and

separate from the water supply valve; drain water into

pan.

6. Reconnect both water inlet and water outlet to the

water supply valve.

7. Empty the pan and reposition it under the water pump.

8. Remove the clamp and disconnect the drain hose from

the water pump; drain water into pan.

9. Reconnect drain hose to the water pump, being sure

to position the clamp over the connection.

10. Replace the lower access panel.

NOTE: If your dishwasher is connected to a garbage

disposal, do not run water into the sink after winterizing.

This could cause water to refill the drain hose on your

dishwasher.

Reconnecting your dishwasher

1. Remove the 4 screws on the lower access panel and

remove lower access panel.

2. Turn on the water supply to dishwasher.

3. Turn on power supply to dishwasher.

4. Run dishwasher through a complete cycle and check

for leaks.

5. Replace lower access panel.

1 2

1. Water outlet

2. Spring clamps

3. Water supply valve

4. Water inlet

5. Water pump and motor

6. Drain hose

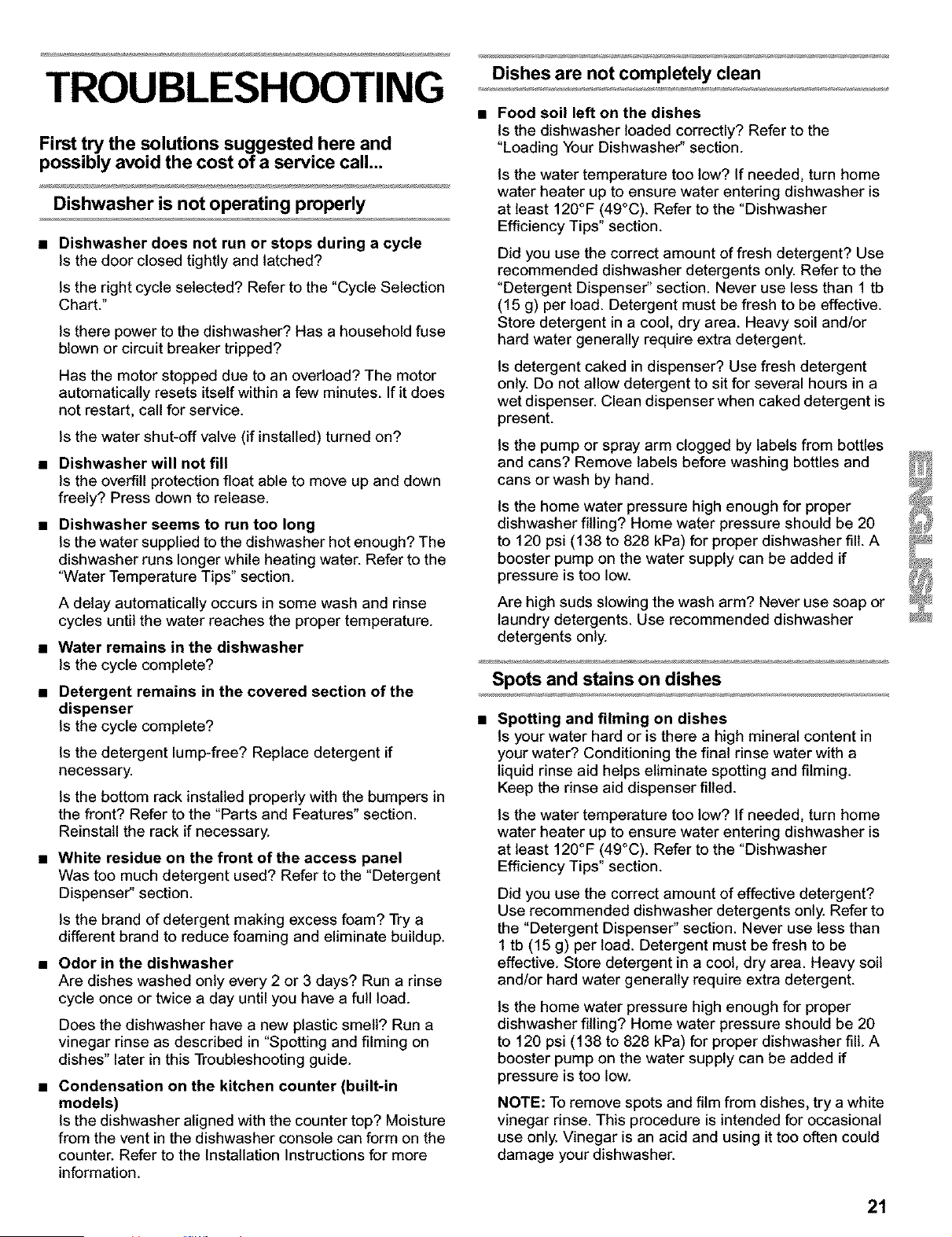

TROUBLESHOOTING

First try the solutions suggested here and

possibly avoid the cost of a service call...

Dishwasher is not operating properly

• Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle Selection

Chart."

Is there power to the dishwasher? Has a household fuse

blown or circuit breaker tripped?

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does

not restart, call for service.

Is the water shut-off valve (if installed) turned on?

• Dishwasher will not fill

Is the overfill protection float able to move up and down

freely? Press down to release.

• Dishwasher seems to run too long

Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Refer to the

"Water Temperature Tips" section.

A delay automatically occurs in some wash and rinse

cycles until the water reaches the proper temperature.

• Water remains in the dishwasher

Is the cycle complete?

• Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if

necessary.

Is the bottom rack installed properly with the bumpers in

the front? Refer to the "Parts and Features" section.

Reinstall the rack if necessary.

• White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a

different brand to reduce foaming and eliminate buildup.

• Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse

cycle once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a

vinegar rinse as described in "Spotting and filming on

dishes" later in this Troubleshooting guide.

• Condensation on the kitchen counter (built-in

models)

Is the dishwasher aligned with the counter top? Moisture

from the vent in the dishwasher console can form on the

counter. Refer to the Installation Instructions for more

information.

Dishes are not completely clean

Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the

"Loading Your Dishwasher" section.

Is the water temperature too low? If needed, turn home

water heater up to ensure water entering dishwasher is

at least 120°F (49°C). Refer to the "Dishwasher

Efficiency Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Never use less than 1 tb

(15 g) per load. Detergent must be fresh to be effective.

Store detergent in a coot, dry area. Heavy soil and/or

hard water generally require extra detergent.

Is detergent caked in dispenser? Use fresh detergent

only. Do not allow detergent to sit for several hours in a

wet dispenser. Clean dispenser when caked detergent is

present.

Is the pump or spray arm clogged by labels from bottles

and cans? Remove labels before washing bottles and

cans or wash by hand.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20

to 120 psi (138 to 828 kPa) for proper dishwasher fill. A

booster pump on the water supply can be added if

pressure is too low.

Are high suds slowing the wash arm? Never use soap or

laundry detergents. Use recommended dishwasher

detergents only.

Spots and stains on dishes

• Spotting and filming on dishes

Is your water hard or is there a high mineral content in

your water? Conditioning the final rinse water with a

liquid rinse aid helps eliminate spotting and filming.

Keep the rinse aid dispenser filled.

Is the water temperature too low? If needed, turn home

water heater up to ensure water entering dishwasher is

at least 120°F (49°C). Refer to the "Dishwasher

Efficiency Tips" section.

Did you use the correct amount of effective detergent?

Use recommended dishwasher detergents only. Refer to

the "Detergent Dispenser" section. Never use less than

1 tb (15 g) per load. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil

and/or hard water generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20

to 120 psi (138 to 828 kPa) for proper dishwasher fill. A

booster pump on the water supply can be added if

pressure is too low.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional

use only. Vinegar is an acid and using it too often could

damage your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy

saving dry option. Remove all silverware or metal

items.

2. Put 2 cups (473 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing

cycle using an air-dry or an energy saving dry option.

Do not use detergent. Vinegar will mix with the wash

water.

• Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with

certain types of glassware. This is usually caused by

some combination of soft or softened water, alkaline

washing solutions, insufficient rinsing, overloading the

dishwasher, and the heat of drying. It might not be

possible to prevent the problem, except by hand

washing.

To stow this process use a minimum amount of

detergent but not less than 1 tb (15 g) per load. Use a

liquid rinse aid and underload the dishwasher to allow

thorough rinsing. Silica film and etching are permanent

and cannot be removed. Do not use heated drying.

• White spots on cookware with non-stick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

• Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to

the covered section of the detergent dispenser. Do not

use detergent. Follow with a Normal wash cycle with

detergent. If treatment is needed more often than every

other month, the installation of an iron removal unit is

recommended.

• Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive

cleaner.

• Orange stains on plastic dishes or dishwasher

interior

Are large amounts of tomato-based foods on dishes

placed in the dishwasher? Stains gradually fade over

time. Regular use of heated drying will slow fading.

Stains will not affect dishwasher performance. Regular

use of a rinse cycle and an air-dry or energy-saving dry

option will reduce the likelihood of staining.

Dishes do not dry completely

Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Loading Your

Dishwasher" section. Use a liquid rinse aid to speed

drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Did you use an air-dry or energy-saving dry option? Use

a heated drying option for dryer dishes.

Dishes are damaged during a cycle

• Chipping of dishes

Did you load the dishwasher properly? Load the dishes

and glasses so they are stable and do not strike together

from washing action. Minimize chipping by moving the

rack in and out slowly.

NOTE: Antiques, feather-edged crystal, and similar

types of china and glassware might be too delicate for

automatic dishwashing. Wash by hand.

Noises

• Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some

models). The sound should stop when the object is

ground up.

INDICE

SERVIMOS LO QUE VENDEMOS .................................... 24

GARANTIA ..........................................................................25

SEGURIDAD DE LA LAVAVAJILLAS ............................. 26

Antes de usar su lavavajillas ............................................27

PARTES Y CARACTER|STICAS ....................................... 28

El sistema de remociOn de suciedad ULTRA WASH _....29

GUlA DE PUESTA EN MARCHA ...................................... 30

El uso de su nueva lavavajillas ........................................ 30

COMO CARGAR LA LAVAVAJILLAS ............................... 30

Sugerencias para cargar la lavavajillas ........................... 30

COmo cargar la canasta superior .................................... 31

COmo cargar la canasta inferior ...................................... 32

COmo Ilenar la canastilla de los cubiertos ....................... 33

COMO USAR LA LAVAVAJILLAS .................................... 34

Dep6sito del detergente .................................................. 34

Dep6sito del agente de enjuague .................................... 35

Consejos para la eficiencia de la lavavajillas .................. 35

Panel de control ............................................................... 36

Tabla de selecciOn de ciclos ........................................... 36

COmo cancelar un ciclo ................................................... 37

Para cambiar un ciclo o una selecci6n ........................... 38

Para agregar articulos durante un ciclo .......................... 38

Selecciones de opciones ................................................ 38

Indicadores de estado del ciclo ...................................... 39

Sistema de secado .......................................................... ,

Flotador de protecci6n de sobrellenado ......................... ,

COMO LAMAR ARTICULOS ESPEClALES ...................... 40

CUIDADO DE SU LAMAVAJILLAS ................................... 41

COmo limpiar su lavavajillas ............................................ 41

Purga de aire del desagOe ............................................... 42

COmo guardar su lavavajillas ........................................... 42

SOLUClON DE PROBLEMAS ........................................... 43

SERVIMOS LO QUE

VENDEMOS

"Servimos Io que vendemos" es nuestra garantla de que

usted puede confiar en que Sears le brindara servicios de

reparaci6n. Su lavavajillas tiene valor agregado cuando

usted toma en cuenta que Sears tiene unidades de

servicio por toda la naci6n, con tecnicos profesionales

especlficamente capacitados en aparatos

electrodomesticos SEARS, con las partes, herramientas y

equipos necesarios para asegurar que cumpliremos

nuestro compromiso con usted de que "Servimos Io que

vendemos."

Conserve el valor de su lavavajillas KENMORE '_con un

Contrato de mantenimiento Sears. Las lavavajillas Sears

estan disehadas, fabricadas y probadas para muchos

ahos de funcionamiento liable. Aun asi, cualquier aparato

electrodomOstico moderno puede necesitar servicio de

vez en cuando.

El Contrato de Mantenimiento de Sears

Es su forma de adquirir los servicios de mar_ana a los

precios de hoy.

Elimina las facturas por reparaciones que resultan del

uso normal.

Le permite todas las Ilamadas de servicio que necesite.

Brinda servicio mediante Tecnicos profesionales

capacitados por Sears.

Aun si no necesita reparaciones, el Contrato de

Mantenimiento le ofrece una revision preventiva de

mantenimiento anual cuando usted la solicite.

Este Contrato de Mantenimiento no cubre la instalaciOn

original, la reinstalaci6n o dahos provenientes de causas

externas, tales como actos de abuso, robo, incendio,

inundaci6n, viento, relSmpagos, congelaciOn, una falla o

reducciOn del suministro electrico, etc.

Para adaptar su lavavajillas, usted puede pedir

• Accesorios para puertas y paneles de acceso en

colores.

• Accesorios de resguardo para paneles de madera

personalizados que hagan juego con el color de su

lavavajillas.

Para mSs informaciOn, consulte la Llltima pSgina de

las instrucciones de instalaciOn que vienen con su

lavavajillas.

GARANTIA

GARANTiA COMPLETA POR UN ANO PARA LAS

LAVAVAJILLAS KENMORE ULTRA WASH _ DE LA

SERIE 800

Durante un argo a partir de la fecha de compra, habi6ndose

instalado y operado la lavavajillas de acuerdo con las

instrucciones de instalaci6n y el Manual de Uso y

Cuidado, Sears reparara gratuitamente los defectos de

material o de mano de obra que tuviese la lavavajillas.

GARANTiA COMPLETA POR DOS ANOS SOBRE

LOS CONTROLES ELECTRONICOS Y LA

PLACA DE ALIMENTACI(_N DE ENERGiA

Por dos a_os a partir de la fecha de compra, habi6ndose

instalado y operado la lavavajillas de acuerdo con las

instrucciones proporcionadas en las Instrucciones de

InstalaciOn y el Manual de Uso y Ciudado, Sears reparara

o cambiar& gratuitamente, el modulo electr6nico y la

placa de alimentaci6n de energia si tuvieran defectos de

materiales o de mano de obra.

GARANTiA COMPLETA DE POR VIDA CONTRA

FUGAS EN LA TINA Y EL PANEL INTERIOR DE

LA PUERTA EN MODELOS DE LAVAVAJILLAS

CON TINA ULTRA LIFE"

Por la vida de la lavavajillas, de haber fugas en la tina de

polipropileno o panel interior de la puerta causadas por

rajaduras, astillamientos o peladuras, Sears reemplazara

gratuitamente la tina o el panel interior de la puerta.

GARANTiA LIMITADA POR DOS ANOS SOBRE

EL SISTEMA DE LAVADO ULTRA WASH

Despues del primer a_o y hasta dos a_os a partir de la

fecha de compra, habi6ndose instalado y operado la

lavavajillas de acuerdo con las instrucciones

proporcionadas en las Instrucciones de InstalaciOn y el

Manual de Uso y Ciudado, Sears suministrara

gratuitamente refacciones para cualquier parte del sistema

de lavado ULTRA WASH (motor, bomba, brazos

rociadores, tubo de alimentaci6n de agua ULTRAFLOW TM,

empaquetaduras del motor y juntas de la bomba) que

tuviera defectos de materiales o de mano de obra. El

cliente asume la responsibilidad pot cualquier costo de

mano de obra relativa al reemplazo de estas refacciones.

Si la lavavajillas se empleara para algt_n otro uso que no

fuera el domestico familiar, la cobertura de la garantia que

antecede s61o tiene 90 dias de vigencia.

LA GARANTiA DE SERVICIO ESTA DISPONIBLE

LLAMANDO AL CENTRO DE SERVICIO SEARS MAs

CERCANO EN LOS ESTADOS UNIDOS O CANADA. Esta

garantla se aplica sOlo mientras el producto se usa en los

Estados Unidos o en Canada. Esta garantla le da

derechos legales especificos y Ud, tambien puede tener

otros derechos que varian de estado a estado o de

provincia a provincia.

Los terminos de la garantla pueden variar en Canada.

Para informaci6n acerca de la garantla Sears en Canada o

en los Estados Unidos, Ilame al 1-800-676-5811.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

En el espacio de abajo, anote su ntlmero completo de

modelo y serie asi como la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta del ntlmero de

modelo y serie, ubicada segtln se muestra en la secci6n

de Partes y Caracteristicas de este libro. Tenga esta

informaciOn disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a

Sears con respecto a su electrodomestico.

Nt_mero de modelo _ ...........................

Nt_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de

compra para referencia futura.

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los dembs es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su etectrodom6stico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es et simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros que pueden ocasionar la muerte o una lesi6n

a usted y a los demos.

Todos los mensajes de seguridad iran precedidos por et simbolo de advertencia de seguridad

y la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones, usted morir&

o sufrirb una lesibn grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesibn grave.

Todos los mensajes de seguridad identificar_n et petigro, le informar_n c6mo reducir las posibilidades de sufrir

una lesi6n y 1oque puede suceder si no siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA : Cuando use la lavavajillas siga precauciones b_tsicas, incluyendo las siguientes:

• Lea todas las instrucciones antes de usar

la lavavajillas.

• Use la lavavajillas t]nicamente para las funeiones

que rue diseriada.

• Use t]nicamente detergentes o abrillantadores

recomendados para ser usados en las lavavajillas y

mantengalos fuera del alcance de los nitros.

• AI introducir los articulos para lavar:

1) Coloque los artlculos puntiagudos de manera que

no dar_en el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos

hacia arriba para reducir el riesgo de cortaduras.

• No lave artlculos de plSstico que no Ileven la

indicaciOn "lavables en la lavavajillas" u otra similar.

Lea las recomendaciones del fabricante para los

articulos de plastico que no Ileven tal indicaciOn.

• No toque el elemento de calefacciOn durante o

inmediatamente despues de usar la lavavajillas.

• No haga funcionar la lavavajillas a menos que todos

los paneles esten colocados debidamente en su lugar.

• Nojuegue con los controles.

• No se siente ni se pare sobre la puerta o sobre la

canasta de la lavavajillas.

• Para reducir el riesgo de lesion, no permita que

los niriosjueguen dentro ni sobre la lavavajillas.

Bajo ciertas condiciones, un sistema de agua caliente

que no ha sido usado pot dos semanas o mas puede

producir gas hidrOgeno. EL GAS HIDROGENO ES

EXPLOSIVO. Si el sistema de agua caliente no ha sido

usado por ese perlodo, abra todas las Ilaves de agua

caliente y deje que corra el agua por varios minutos

antes de usar la lavavajillas. Esto permitir_ que los

gases acumulados escapen. Debido a que el gas es

inflamable, no fume ni encienda ninguna llama cerca

de la Ilave durante este tiempo.

Quite la puerta del compartimiento de lavado cuando

deje de usar para siempre una lavavajillas.

GUARDE ESTAS INSTRUCCIONES

Ar te , de

Peligro de Vuelco

No use la lavavajillas antes de estar

completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar

heridas serias o cortaduras.

Peligro de Choque El_ctrico

Conecte a tierra la lavavajUlas.

Conecte el alambre de conexibn a tierra al

conector verde de conexibn a tierra en la caja de

conexiones.

No use extensiones el_ctricas.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

INSTRUCCIONES DE

CONEXION A TIERRA

Para una lavavajillas con cable el_ctrico y

conexibn a tierra:

La lavavajillas debe estar conectada a tierra. En

caso de funcionamiento defectuoso o averia, la

conexi6n a tierra reduce el riesgo de choque

electrico al establecer una ruta de menor

resistencia para la corriente electrica. La

lavavajillas viene equipada con un cable electrico

que tiene un conductor para conexi6n a tierra y

un enchufe con conexiOn a tierra. El enchufe

debe ser conectado a un contacto apropiado que

este instalado y conectado a tierra de acuerdo

con todos los c6digos y ordenanzas locales.

ADVERTENCIA: La conexiOn inadecuada

del conductor de conexiOn a tierra puede resultar

en riesgo de choque electrico. Pregunte a un

electricista calificado o a un agente de servicio si

no est_ seguro si la lavavajillas est8

adecuadamente conectada a tierra. No modifique

el enchufe que viene con la lavavajillas. Si no

cabe en el contacto, pida que un electricista

calificado instale un contacto con tierra

apropiado.

Para lavavajillas con conexibn permanente:

La lavavajillas debe estar conectada a un sistema

de alambrado electrico con conexi6n a tierra de

metal o a un conductor de conexiOn a tierra y

conectado al termino de conexi6n a tierra o

conductor en la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

Instale su lavavajillas en un lugar protegido de las

inclemencias del tiempo. Prot6jala contra las

temperaturas bajo cero para evitar posibles roturas de

la v_lvula de Ilenado. Dichas roturas no estSn cubiertas

por la garantia. Vea "COmo guardar su lavavajillas" en

la secciOn "Cuidado de la lavavajillas" para obtener

informaci6n acerca de c6mo preparar su lavavajillas

para el invierno.

Instale y nivele la lavavajillas en un piso que pueda

soportar su peso yen una superficie adecuada para su

tamario y uso.

Retire todos los tapones de las mangueras y

conectores (como la tapa en la salida de drenaje) antes

de instalarla. Vea la informaci6n completa en las

Instrucciones de Instalaci6n.

PARTES Y CARACTERISTICAS

1. Brazo rociador superior

2. Canasta superior

3. Canastilla para untensilios

4. Canasta inferior

5. Puntas plegables

6. Brazo rociador inferior

7. Orificio de entrada de agua

[en la pared de la tina]

8. Estante parachoques

9. Elemento de calefacciOn

10. Orificio de ventilaci6n

11. Puntas plegables

12. Brazo rociador superior

13. Anaqueles plegables para

capacidad adicional

14. Sujetadores NO-FLIP TM

15. Tubo de alimentaciOn de

agua ULTRA FLOW TM

16. Canastilla para cubiertos

17. Etiqueta de nt]mero de

modelo y serie

18. M6dulo ULTRA WASW _

19. Flotador de protecci6n de

sobrellenado

20. Dep6sito de detergente

21. DepOsito de agente de enjuague

Otras caracteristicas que su

lavavajillas pueda tener

Canastilla para artlculos pequeflos

Panel de control

POTS

PANS

" &

SEI_ SING WATER HEATII_ G 8_11C_MPLEIE

I I WATER I CHII_A I QUICK IQUICKI (WATER I SAI_' I NO HEA_N ORIVIA L _ _ @

WASH IV]ISE R WASH WASH RINSE HEAT RINSE BR

SENSING CYCLES OPTIONS

E/ ....°,,/Ss.,../'l/8

El sistema de remoci6n de suciedad ULTRA WASH le

brinda platos limpios y relucientes, empleando el menor

tiempo posible y la menor cantidad de energia necesaria.

El sistema de remoci6n de suciedad ULTRA WASH

incluye:

• Un triturador resistente que acttJa como eliminador de

alimentos para triturar y eliminar particulas grandes de

alimentos.

Un sensor ULTRA WASH que monitorea el nivel de

suciedad y regula los ciclos segLln dichos niveles.

Un Control Automatico de Temperatura (CAT) que

asegura la temperatura apropiada del agua segL_nel

ciclo de lavado seleccionado y el nivel de suciedad de

la carga.

Cbmo funciona el sistema de remocibn de

Suciedad ULTRA WASH:

1. Cargue la lavavajillas. Quite los huesos, los trozos

grandes de alimentos o alimentos quemados. No es

necesario enjuagar. Cualquier resto de alimentos sera

triturado y eliminado con el agua de enjuague.

2. El agua caliente lena la lavavajillas a un nivel cerca de

la parte inferior del flotador de protecci6n de

sobrellenado.

3. Mientras el agua se calienta, el indicador del

Calentador de Agua se ilumina en el panel y la cuenta

regresiva de duraci6n del ciclo se detiene.

4. Cuando el agua alcanza la debida temperatura, el

indicador del Calentador de Agua se apaga y se

reanuda la cuenta regresiva de duraci6n del ciclo.

5. El detergente que se encuentra en el dep6sito del

detergente es distribuido en el momento apropiado del

ciclo y el agua caliente es expelida a traves de la

bomba ULTRA WASH.

6. El rociado de agua caliente y detergente sobre las

superficies sucias de la carga elimina las particulas de

alimentos.

7. Los restos de alimentos son retenidos en una camara

de acumulaci6n.

8. Los restos de alimentos son eliminados por el

conducto de desagQe con el agua de lavado.

9. Agua fresca y caliente entra en la lavavajillas yes

rociada sobre los platos. Luego el agua de enjuague

es expelida mediante el sistema de remociOn de

suciedad ULTRA WASH, eliminando la suciedad

restante.

10. La suciedad retenida en el sistema de remoci6n de

suciedad ULTRA WASH es eliminada pot el conducto

de desag0e con el agua de enjuague.

11. El agua del enjuague final se calienta. Se agrega el

agente de enjuague al agua de enjuague final a fin de

preparar los platos para el secado.

Cbmo funciona el Sensor ULTRA WASH y el

Control Automdtico de Temperatura (CAT):

1. El indicador de detecci6n se ilumina cuando el Sensor

ULTRA WASH esta detectando la cantidad de suciedad

que se encuentra en la lavavajillas.

Luego de haberse determinado el nivel de suciedad, la

lavavajillas omite las etapas innecesarias del ciclo.

Cuando ocurre esto, la pantalla electrOnica hace una

pausa u omite nLlmeros mientras hace la cuenta

regresiva. Esto es normal.

El CAT regula la temperatura del agua durante todo el

ciclo, de acuerdo con el nivel de suciedad detectado.

Para cargas con suciedad ross profunda, se usan

temperaturas de agua mas altas, las cuales mejoran la

acci6n de limpieza.

GU|A DE PUESTA

EN MARCHA

COMO CARGAR

LA LAVAVAJILLAS

Antes de usar su lavavajillas, quite todos los marbetes

sueltos, etiquetas temporales y materiales de embalaje.

Lea todo este Manual de Uso y Cuidado. Usted encontrar8

informaci6n de seguridad importante asi como consejos

Qtiles para la operaciOn.

E/u,,e de su

1. Quite los pedazos grandes de alimentos y otros objetos

duros (mondadientes o huesos) de los platos.

2. Cargue adecuadamente la lavavajillas. (Consulte

"C6mo cargar la lavavajillas.") Aseg_rese de que nada

impida que los brazos rociadores giren libremente.

3. Agregue detergente y revise el depOsito del agente de

enjuague. Agregue el agente de enjuague si fuera

necesario. (Consulte "El uso de su lavavajillas.")

4. Empuje la puerta cerrandola con firmeza. La puerta

queda asegurada automaticamente. Deje cotter agua

caliente en el fregadero que est6 m_s cerca de su

lavavajillas hasta que el agua salga caliente. (Consulte

"Consejos para la eficiencia de su lavavajillas.") Cierre

la Ilave del agua.

5. Oprima las selecciones de ciclo y opciones que desee.

(Consulte "El uso de su lavavajillas.') Optima START

(Inicio).

Quite los restos de alimentos, huesos, mondadientes y

otros articulos duros de los platos. No es necesario

enjuagar los platos antes de ponerlos en la lavavajillas.

El modulo de lavado quita las particulas de alimentos

del agua. El modulo contiene un dispositivo de corte

que reduce el tama_o de las particulas de alimentos.

NOTA: Si objetos duros tales como semillas de frutas,

nueces y cSscaras de huevo entran en el modulo de

lavado, usted podr8 oir cuando el material est8 siendo

picado, molido, triturado o escuchar zumbidos. Estos

sonidos son normales cuando entran obJetos duros en

el modulo. No permita que objetos metalicos (tales

como los tornillos de los mangos de ollas) se

introduzcan en el modulo de lavado ya que pueden

daflarlo.

Coloque los platos en la lavavajillas de manera que las

superficies sucias miren hacia los rociadores (hacia

abajo y al interior). Es importante que el rociado de

agua alcance todas las superficies sucias.

Coloque los platos de manera que no est6n

amontonados o superpuestos de ser posible. Para

Iograr un mejor secado, el agua debe escurrirse de

todas las superficies.

AsegBrese que las tapas de ollas y los mangos, moldes

para pizza, moldes para galletas, etc., no interfieran

con la rotaciOn del brazo rociador.

Si no piensa lavar los platos de inmediato, paselos pot

un ciclo de enjuague para mantenerlos ht_medos. Los

alimentos tales como los huevos, arroz, pasta,

espinaca y cereales cocidos pueden set dificiles de

eliminar si Ilegan a secarse despues de un tiempo.

Consejos para el funcionamiento silencioso

Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento:

• AsegQrese de que los objetos livianos est6n firmes en

las canastas.

Asegarese de que las tapas y los mangos de las ollas,

los moldes para pizza, los moldes para galletas, etc. no

toquen el interior de las paredes ni interfieran con la

rotaciOn del brazo rociador.

• Coloque los platos de manera que no se toquen

entre si.

NOTA: Para modelos empotrados, mantenga los tapones

de desag0e del fregadero cerrados mientras la lavavajillas

este funcionando para evitar que el ruido se pase por el

conducto de desagC_e.

_d_ ,,_/_ _

IP , "',[, ,.

,=,01 I0 Iii

6" sul]edoI

Ill I II_I .,) I, II

La canasta superior est_ dise_ada para tazas, vasos y

objetos mas peque_os. (Vea los siguientes modelos

recomendados de carga.)

NOTA: La configuraciOn de la canasta de su lavavajillas

puede ser un poco diferente de las ilustraciones que

siguen.

10 puestos

Coloque los articulos de plSstico tlnicamente en la

canasta superior. Se recomienda s61o artlculos de

plSstico marcados como "lavable en la lavavajillas."

Coloque los articulos de plSstico de manera tal que la

fuerza del rociado no los mueva durante el ciclo de

lavado

Para evitar las cascaduras, no deje que los articulos de

cristal se rocen entre sL

Los tazones pequefios, las cazuelas y otros utensilios

pueden set colocados en la canasta superior. Coloque

los tazones en la secci6n central para Iograr una mejor

estabilidad.

Canastilla para utensilios

Use esta practica canastilla en la canasta superior para

colocar esp4tulas, cucharas de madera y articulos

similares.

Anaqueles plegables para capacidad adicional

Doble el anaquel extra ubicado al lado derecho de la

canasta superior para colocar tazas adicionales, o

artlculos largos como utensilios y espatulas.

12 puestos

• Coloque los obJetos de manera que su parte cOncava

mire hacia abajo para la limpieza y para que el agua se

escurra.

• Coloque los vasos tlnicamente en la canasta superio£

La canasta inferior no est8 dise_ada para vasos.

Pueden da_arse.

• Coloque las tazas y vasos en las hileras entre las

puntas. Si los coloca sobre las puntas pueden

romperse.

• Los articulos de porcelana, de cristal y otros objetos

delicados no deben rozarse entre si durante el lavado.

Pueden da_arse.

Puntas plegables

Doble las puntas de la canasta superior completamente

hacia abajo para acomodar artlculos ross grandes.

Sujetadores seguros

Los sujetadores seguros sirven para mantener objetos de

plSstico liviano tales como tazas, tapas o tazones en su

lugar durante el lavado. Usted puede colocar un sujetador

en cualquier lugar en la canasta.

Entrelace los bordes de los platos cuando tenga cargas

voluminosas.

Coloque los tazones de sopa, de cereal y fuentes para

servir en la canasta de diferentes maneras,

dependiendo de sus tama_os y formas. Coloque los

tazones firmemente entre las hileras de puntas. No

amontone los tazones porque el rociador no alcanzara

todas las superficies.

1. Jale el sujetador hacia arriba y fuera de la punt&

2. Vuelva a colocar el sujetador en otra punta.

Canastilla para articulos peque_os

(un algunos modelos)

Coloque esta canastilla en la canasta superior.

Use esta canastilla para colocar articulos pequer_os que

de otra manera podrlan "volar" dentro de la lavavajillas

durante un ciclo.

ca[ga la

£'ff4eris

La canasta inferior est8 dise_ada para platos, ollas,

cacerolas y utensilios. Los objetos con restos de alimentos

cocidos o que se han secado deben colocarse con las

superficies mirando hacia el interior, en direcciOn del

rociador. (Vea los siguientes modelos recomendados para

el Ilenado.)

NOTA: La configuraciOn de la canasta de su lavavajillas

puede set diferente de las ilustraciones que siguen

10 puestos

No ponga vasos, tazas o articulos de pl_stico en la

canasta inferior. Coloque los artlculos peque_os en la

canasta inferior Llnicamente si estSn seguros en su

lugar.

Coloque los platos, tazones de sopa, etc. entre las

puntas y boca abajo en direcci6n del rociador.

12 puestos

Coloque los moldes para galletas, moldes para

pasteles y otros objetos grandes en los costados yen

la parte posterior. El colocar tales objetos en la parte

del frente puede impedir que el rociado de agua

alcance el dep6sito de detergente.

Asegure las ollas y cacerolas con suciedad profunda

boca abajo en la canasta.

Asegt_rese de que los mangos de las ollas y otros

objetos no impidan la rotaci6n de los brazos

rociadores. Los brazos rociadores deben moverse

libremente.

• No coloque objetos entre la canasta inferior y el

costado de la tina de la lavavajillas. Puede bloquear el

orificio de admisi6n del agua.

NOTA: Si ha quitado la canasta inferior para descargar o

para limpiar, vuelva a colocarla con los parachoques al

frente.

Puntas plegables

Usted puede plegar una o ambas hileras de puntas en la

parte posterior de la canasta inferior.

1. Sujete el cabo superior de la punta que est8 en el

recipiente de puntas.

2. Jale con cuidado la punta hacia fuera del recipiente.

3. Doble la hilera de puntas de la canasta hacia abajo

para acomodar vajillas mas grandes, tazones, ollas,

cazuelas o fuentes para hornear.

Llene la canastilla de cubiertos mientras 6sta se encuentre

en la canasta inferior o sSquela para Ilenarla en un

aparador o mesa.

NOTA: Descargue o quite la canastilla antes de descargar

las canastas a fin de evitar que salpiquen gotitas de agua

sobre los cubiertos.

• Coloque los objetos pequehos tales como tapas de los

biberones de bebes, tapas de tarros, agarraderas para

mazorcas de maiz, etc. en las secciones que tienen

tapa articulada. Cierre la tapa para mantener los

artlculos pequer_os en su lugar.

Esta canastilla de cubiertos puede separarse y

colocarse en la canasta inferior en diferentes

posiciones. Coloque los cubiertos en todas las

secciones o en una sola, dependiendo de la carga.

Mezcle los artlculos en cada secci6n de la canastilla,

algunos con la punta hacia arriba y otros hacia abajo

para evitar apilamientos. El rociador no puede alcanzar

los objetos apilados.

IMPORTANTE: Coloque siempre los objetos puntiagudos

(cuchillos, pinchos, tenedores, etc.) con las puntas hacia

abajo.

Para sacar una canastilla pequeha

1. Sostenga la canastilla del centro y otra canastilla

pequeha. Deslice la canastilla pequeha hacia adelante

para soltar las lengQetas de las ranuras

correspondientes.

2. Jale las canastillas aparte.

NOTAS:

• No coloque cubiertos de plata o plateados con acero

inoxidable. Estos metales pueden daharse con el roce

entre si durante el lavado.

• Algunos alimentos (tales como la sal, vinagre,

productos lacteos,jugos de frutas, etc.) pueden picar o

corroer los cubiertos. Paselos pot un ciclo de enjuague

si no tiene una carga completa para lavar de inmediato.

COMO USAR LA

LAVAVAJILLAS

El depOsito del detergente tiene 2 secciones. La secciOn

m_s pequeffa de Prelavado vie_e el detergente en la

lavavajillas euando usted eierra la puerta.

z & 4.

La dureza del agua puede cambiar durante un periodo

de tiempo. InfOrmese sobre el nivel de dureza del agua

de su Iocalidad, preguntando a la tienda comercial de

agua, a la compaffia de ablandadores de agua o al

departamento de suministro de agua de su Iocalidad.

Las diversas marcas de detergentes para lavavajillas

tienen diferentes cantidades de fOsforo para ablandar

el agua. Si usted tiene agua dura y usa un detergente

cuyo contenido de fOsforo est8 debajo del 8.7%, usted

podrla necesitar ross detergente, o usar un detergente

con un contenido de fOsforo encima del 8.7%.

Dbnde Ilenar

1. Tapa

Z Seccidn de lavado principal

3. Seguro de la tapa

4. Seccidn de prelavado

La secciOn m6s grande de Lavado Principal vierte el

detergente en la lavavajillas durante el ciclo de lavado.

(Vea la Tabla de selecci0n de ciclos.)

Use Llnicamente detergentes para lavavajillas

automaticas. Otros detergentes pueden producir

espuma en exceso, que puede derramarse fuera de la

lavavajillas y reducir el rendimiento del lavado.

Agregue el detergentejusto antes de comenzar el ciclo.

Guarde el detergente bien cerrado en un lugar fresco y

seco. El detergente para lavavajillas automaticas

produce mejores resultados cuando est8 fresco.

NOTA: No use detergente con los ciclos de enjuague.

Llenado del depbsito

1. Si la tapa del depOsito esta cerrada, abra la tapa

girando el seguro de la tapa.

2. Llene la secciOn de Lavado Principal con detergente.

Consulte "Cuanto detergente debe usar."

3. Cierre la tapa del depOsito de lavado principal. Llene la

secci6n de Prelavado.

Es normal que la tapa se abra parcialmente cuando se

vierte el detergente.

NOTA: Use ambas secciones para ciclos con 2 lavados.

Use _nicamente la secciOn con tapa para los ciclos con un

lavado. Consulte la "Tabla de selecci6n de ciclos" para

obtener mSs detalles.

Cu&nto detergente debe usar

La cantidad de detergente que debe usar depende de

la dureza del agua y del tipo de detergente. Si usa muy

poco, los platos no quedarSn limpios. Si usa

demasiado en agua blanda, las piezas de cristal

quedaran manchadas.

Parte superior del 3er. nivel

(3 cucharadas 0 45 g)

Parte superior del 2do. nivel

(2 cucharadas 0 30 g)

Parte superior del ler. nivel

(1 cucharada 0 15 g)

Dureza del agua Cantidad de detergente

Agua blanda a

medianamente

dura

0 a 6 granos por

galOn

Para cargas normales

• Llene parcialmente la secci6n

de Lavado Principal

(2 cucharadas 6 30 gramos)

• Llene parcialmente la secci6n

de Prelavado (2 cucharadas

6 30 gramos)

NOTA: Agregue solamente 1

cucharada 0 15 g de detergente a

ambas secciones si los platos

han sido previamente enjuagados

o el agua es blanda (0 a 2 granos

por gal0n).

Para cargas muy sucias

• Llene la secci6n de Lavado

Principal (3 cucharadas 6 45 g)

• Llene parcialmente la secci6n

de Prelavado (2 cucharadas

6 30 g)

Agua con dureza

mediana a alta

Para cargas normales o muy

sucias

7 a 12 granos por

galOn

• Llene la secci6n de Lavado

Principal (3 cucharadas 6 45 g)

• Llene parcialmente la secci6n

de Prelavado (2 cucharadas

6 30 g) si es necesario

NOTA: Los niveles de Ilenado que se indican

corresponden a los detergentes en polvo estandares. Los

niveles pueden variar si usted usa el detergente liquido o

en polvo concentrado. Siga las instrucciones que estan en

el empaque cuando use un detergente liquido para

lavavajillas o un detergente en polvo concentrado.

El agente de enjuague impide que el agua forme gotitas

que pueden secarse como manchas o rayas. Asimismo

mejora el secado pues permite que el agua se escurra de

los platos durante el enjuague final, al verter una peque_a

cantidad de agente de enjuague en el agua de enjuague.

Su lavavajillas esta diser_ada para usar un agente de

enjuague liquido. No use agentes de enjuague s61idos

o en barra.

Revisibn del depbsito

Revise el centro de la tapa del indicador de Ilenado. Si

esta vaci8 significa que necesita Ilenarse.

Ousted puede quitar la tapa del indicador de Ilenado. Si

ve una "E" significa que el dep6sito est_ vacia.

Llenado del depbsito

El depOsito del agente de enjuague tiene capacidad para

6 oz (175 mL) de agente de enjuague. En condiciones

normales, este durar8 alrededor de tres meses. Usted no

tiene que esperar hasta que el depOsito este vacio para

volver a Ilenarlo. Trate de mantenerlo Ileno pero tenga

cuidado de no Ilenarlo en exceso.

1. AsegtJrese de que la puerta de la lavavajillas este

completamente abierta.

2. Quite la tapa del indicador de Ilenado.

3. Agregue el agente de enjuague. LI6nelo hasta la

abertura mas peque_a que se encuentra en la parte

inferior del depOsito. El Ilenado en exceso puede dar

lugar a que el agente de enjuague se filtre y podrla

resultar en exceso de espuma.

4. Limpie todo el agente de enjuage derramado con un

pa_o ht_medo.

5. Vuelva a colocar la tapa del indicador de Ilenado.

Ci6rrela bien.

El agua caliente disuelve y activa el detergente para

lavavajillas. El agua caliente tambien disuelve la grasa que

se encuentra en los platos y ayuda a secar los vasos sin

manchas. Para obtener los mejores resultados de lavado,

el agua debe estar por Io menos a 120°F (49°C) cuando

entra en la lavavajillas. Si la temperatura del agua est8 muy

baja, los platos podrlan quedar menos limpios.

Para revisar la temperatura del agua

1. Deje correr el agua caliente de la Ilave que est8 mas

cerca de su lavavajillas, pot Io menos un minuto.

2. Coloque un term6metro de caramelo o de cocina en

una taza medidora de vidrio.

Verifique la temperatura en el termOmetro mientras el

agua esta verti6ndose en la taza.

Si la temperatura del agua del grifo esta debajo de

120°F (49°C), pida a una persona calificada que

aumente la temperatura del termostato del calentador

de agua.

Para ahorrar agua y energia, no enjuague los platos

antes de ponerlos en la lavavajillas.

Siempre que sea posible, use un ciclo corto, rSpido y

de poco consumo de energia. Estos cicloa usan menos

agua caliente y energia que el ciclo normal.

Use la funciOn de retardo (en algunos modelos) para

poner a funcionar su lavavajillas durante las horas de

menos consumo de energia. Las empresas de

servicios pt]blicos recomiendan que se evite un alto

consumo de energia en determinadas horas del dia.

Durante el verano, ponga a funcionar su lavavajillas por

la noche para reducir la acumulaci6n de calor durante

el dia.

Use una opciOn de secado al aire u otro metodo que

ahorre energia siempre que sea posible. Cuando use

estas opciones, permita periodos de secado mas

prolongados (hasta la mar_ana siguiente). Use un

agente de enjuague para mejorar el secado.

Use ciclos u opciones que a_adan calor extra a la

porci6n de lavado o enjuague del ciclo Llnicamente

cuando sea necesario.

Ponga a funcionar su lavavajillas con cargas

completas. Despues de las comidas, pase los platos

pot un ciclo de enjuague hasta que la lavavajillas este

Ilena.

l:ane de ce We

SENSING WATER HEATING _NI CD_IPLE_E CLEAN LOCK ON

m m m m I o o ANI I Q

I I

PANS WASH MISER WASH WASH RINSE HEAT RINSE DR

SENSING CYCLES OPTIONS

de s÷ ÷cc de cicbs

Selecccione el ciclo de lavado y opciones que desee. U

oprima START (inicio) para usar el mismo ciclo y opciones

del ciclo previo.

NOTA: Si el Qltimo ciclo que usted termin6 rue un ciclo de

enjuague, cuando oprima Start la lavavajillas har8

funcionar el Qltimo ciclo completo de lavado y opciones

que usted seleccionO.

Si el suministro de energia esta interrumpido o la

puerta est_ abierta por un perlodo de tiempo

prolongado, la memoria del bot6n Start volver_ al ciclo

Normal y un secado caliente.

• Si usted no usa la lavavajillas a diario, cierre la puerta

para mantener la memoria programada.

Use este ciclo para Use

ollas, cacerolas, ambas

cazuelas y vajilla secciones

regular que esten muy del

sucias y sean dificiles depbsito

de limpiar, de deter-

genre.

Nivelde Lavado Enjua- Lavado Enjua- Enjua- Secado Tiempo Usode

sucie- gue Prin- gue ue (rain) agua

dad cipal Anal

(gaUL)

detecta Calien-

do te

• • • • • • 67" 10,8/

140°F 140°F 40,9

Pesado (60_C) (60oc)

• • • • • 87* 8,6/32,7

135°F 140°F 140°F

Ligero (57oc) (60=C) (60oc)

Un "0" muestra las etapas que tiene cada ciclo.

Las temperaturas indican en que etapas del ciclo se

agrega calor extra.

El uso de agua se muestra en galones de EE. UU./litros.

El tiempo del ciclo incluye el tiempo de secado. Un

asterisco ( * ) al lado del tiempo del ciclo indica que el

tiempo del ciclo podrla durar mas, segt_n la temperatura

del agua que entra en la lavavajillas. Mientras mSs fria el

agua, m_s durar8 el ciclo. Si el agua ya est8 Io

suficientemente caliente, los tiempos del ciclo ser_n como

los indicados aqui.

Use este ciclo para Use

cargas que tengan ambas

cantidades normales secciones

de suciedad. (La del

etiqueta de consumo depbsito

de energia est8 basada de deter-

en este ciclo.) gente.

Nivelde Lavado Enjua- Lavado Enjua- Enjua- Secado Tiempo Usode

sucie- gue Prin- gue gue (rain) agua

dad cipal Final (gaUL)

detecta Calien-

do te

• • • • • • 60" 10,8/

140°F 140°F 40,9

Pesado (60=C) (60oc)

• • • • • 86" 8,6/32,7

140°F 140°F

Medi- (60=C) (60oc)

ano

• • • • 70" 6,5/24,5

140°F

Ligero (60oc)

Use este ciclo para Use la

cargas previamente secci6n

enjuagadas y con tapa

ligeramente sucias, del

Este ciclo usa menos depbsito

agua caliente que el de deter-

ciclo de lavado normal, gente.

Nivelde Lavado Enjua- Lavado Enjua- Enjua- Secadc Tiempo Usode

sucie- gue Prin- gue ue (min,) agua

dad cipal Anal

detecta Calien- (gaUL)

do te

• • • • • 78 _ B,6/32,7

140°F 140°F

Pesado (60=C) (60oc)

• • • • 64* 4,6/17,4

140°F

Ligero (60oc)

Use este ciclo para Use la

vajilla de porcelana y seccibn

cristaleria. Este ciclo con tapa

usa un lavado ligero y del

un secado delicado, dep6sito

Durante el secado de deter-

caliente, el elemento gente.

de calefacci6n se

enciende y se apaga.

Nivelde Lavado Enjua- Lavado Enjua- Enjua- Secadc Tiempo Usode

sucie- gue Prin- gue ue (min,) agua

dad cipal Anal

detecta Calien- (gaUL)

do te

• • • • • 74* 8,6/32,7

130°F

Pesado (54oc) _=ncick

• • • • 64* 4,6/17,4

130°F

Ligero (54oc) _=ncick

Use este ciclo para Use la

con suciedad seccibn

vajillas

ligera. Este ciclo no con tapa

cuenta con opciones del

de secado, depOsito

de deter-

gente.

Nivelde Lavado Enjua- Lavado Enjua- Eniua- Secadc Tiempo Usode

sucie- gue Prin- gue gue (min,) agua

dad cipal Final

detecta Calien- (gaUL)

do te

• • • • 30* S,8/25,6

140°F

Pesado (60oc)

• • • 26" 4,6/17,4

140°F

Ligero (60oc)

Use sete ciclo para No use

enjuagar platos, vasos deter-

y cubiertos que no van gente con

a lavarse de inmediato, este ciclo

enjuague.

Nivelde Lavado Enjua- Lavado Enjua- Enjua- Secado Fiempc Usode

sucie- gue Prin- gue ue (min.) agua

dad cipal Anal

(gaUL)

detecta Calien-

do te

• • 18 _,3/16,4

Pesado

• 14 2,2/8,2

Ligero

NOTA: El sensor que tiene su lavavajillas monitorea el nivel

de suciedad. La duraciOn del ciclo y/o consumo de agua

puede ser diferente de los nLlmeros arriba indicados ya

que el sensor regula el ciclo para Iograr el mejor

rendimiento de lavado.

En cualquier momento durante el ciclo, oprima

La lavavajillas hace una pausa de unos 5 segundos.

Luego la pantalla muestra

Su lavavajillas comienza un desagQe de 2 minutos (de

ser necesario). Deje que la lavavajillas complete el

desagQe. La luz se apaga al cabo de los 2 minutos.

NOTA: Si su lavavajillas no necesita desaguarse, la luz se

apaga. Seleccione un nuevo ciclo y opciones.

Para detener el desag_ie

Usted puede oprimir CANCEL/DRAIN nuevamente para

detener el desag_Je de inmediato. Acuerdese de desaguar

la lavavajillas antes de comenzar un nuevo ciclo.

NOTA: Una pequer_a cantidad de ague permanece en la

lavavajillas. Esto es normal.

Para despejar los indicadores

Antes de poner la lavavajillas en marcha, oprima

CANCEL/DRAIN para despejar todas las opciones y

ciclos.

/;sa a csmb a e

8ha sSe c @s

Durante los primeros 2 minutos de un ciclo

Oprima un nuevo ciclo y/u opciones.

Luego de los primeros 2 minutos de un ciclo

1. Oprima

La lavavajillas hace una pausa de unos 5 segundos.

Luego la pantalla muestra

Su lavavajillas comienza un desag0e de 2 minutos (de

ser necesario). La luz se apaga al cabo de los 2

minutos.

NOTA: Si su lavavajillas no necesita desaguarse, la luz

se apaga. Seleccione un nuevo ciclo y opciones.

2. Check the detergent dispensers. If the main wash cup

has opened and the detergent washed away, refill the

cups as needed.

3. Cierre la puerta.

4. Oprima el nuevo ciclo y/u opciones.

5. Presione START.

*a@c@os

s CiC/O

Usted puede agregar un articulo en cualquier momento

antes de que comience el lavado principal. Abra la puerta

y revise el dep6sito del detergente. Si la secciOn de lavado

principal est4 a0n cerrada, usted puede agregar art[culos.

Para agregar articulos

1. Levante el pestillo de la puerta para detener el ciclo.

Espere a que la acci6n de rociado se detenga antes de

abrir la puerta.

2. Abra la puerta y agregue el artlculo.

3. Cierre la puerta pero no con el pestillo. Espere 30

segundos para que el aire en el interior de la lavavajillas

se caliente. Esto reduce la cantidad de vapor que se

escapa por el orificio de ventilaciOn cuando se vuelve a

comenzar un ciclo.

4. Cierre la puerta con firmeza hasta que est6 asegurada.

La lavavajillas reanuda el ciclo despu6s de una pausa

de 5 segundos.

Usted puede personalizar sus ciclos oprimiendo una

opciOn. Si cambia de idea, oprima la opci6n nuevamente

para cancelarla. Seleccione una opci6n diferente si Io

desea.

Usted puede cambiar una opciOn en cualquier momento

antes de que dicha opci6n seleccionada comience. Por

ejemplo, usted puede oprimir una opci6n de secado sin

calor en cualquier momento antes de que comience el

secado.

Oprima START (Inicio) para usar el mismo ciclo y opciOnes

del ciclo de lavado previo.

NOTA: Si el 01timo ciclo que usted termin6 fue uno de

enjuague, cuando usted oprime Start, la lavavajillas pone

en funcionamiento el Qltimo ciclo completo de lavado y

opciOnes.

Water Heat/Calentamiento del agua

Seleccione esta opci6n para calentar el agua a 140°F

(60°C) durante las etapas del ciclo. (Vea la Tabla de Ciclos.)

El calentar el agua ayuda a mejorar los resultados del

lavado. Esta opci6n aflade tanto calory tiempo de lavado

a las etapas del ciclo.

NOTA: Ollas, cazuelas usa automaticamente esta opciOn.

El calentamiento del agua es una opciOn que funciona con

los ciclos de Lavado Normal y Ahorro de Agua.

Sani Rinse/Enjuague sanitario

Seleccione esta opciOn para aumentar la temperatura del

agua en el enjuague final a aproximadamente 155°F (68°C)

durante 10 minutos. Sani Rinse hace que aumente la

temperatura y el tiempo de duraciOn del ciclo de enjuague.

En el ciclo Normal este enjuague a alta temperatura

higieniza sus platos y cristalerla de conformidad con las

normas internacionales de NSF (#95/480/05/2480).

NOTA: El Enjuague Sanitario es una opciOn que funciona

con los ciclos de Ollas, Cazuelas, Lavado Normal y Ahorro

de Agua.

No Heat Dry/Secado sin calor

Seleccione esta opciOn para secar platos sin calory

ahorrar energia. El secado sin calor es muy Lltil cuando la

carga contiene utensilios de plSstico que no aguantan

temperaturas altas.

El secado de los platos se demora mas y pueden aparecer

algunas manchas. Para obtener un mejor secado, use un

agente de enjuague liquido. Puede que algunos artlculos

(tales como los plasticos) necesiten secarse con toalla.

NOTA: El Lavado Rapido y el Enjuague RSpido

automSticamente usan esta opci0n. El Secado sin calor es

una opci0n que funciona con todos los demSs ciclos.

• La primera vez que utilice Horas de Retardo, usted

ver_

Io que indica una hora de retraso.

Para retardar el inicio

1. Cierre la puerta.

2. Seleccione un ciclo de lavado y opciones.

3. Optima repetidamente

Control Lock On/Seguro de los controles

Use este seguro para evitar que su lavadora sea puesta en

marcha accidentalmente. 0selo igualmente para evitar

cambios accidentales de ciclo o de opciOn durante un

ciclo.

LOCKON

Cuando la luz de LOCK ON esta encendida, todos los

botones estan desactivados.

NOTAS:

• La puerta de la lavavajillas puede abrirse mientras los

controles estSn con seguro.

• Usted puede activar el seguro mientras la lavavajillas

esta funcionando.

Para asegurar los controles

Oprima y sostenga

durante 4 segundos. LOCK ON se ilumina.

Si usted oprime cualquier botOn mientras su lavavajillas

esta con seguro, la luz se enciende y apaga 3 veces.

Para abrir los controles

Oprima y sostenga NO HEAT DRY durante 4 segundos. La

luz se apaga.

Delay Hours/Horas de retardo

Seleccione esta opciOn para poner a funcionar su

lavavajillas mas tarde o durante las horas de menos

consumo de energia. Se pueden agregar artlculos a la

carga en cualquier momento durante la cuenta regresiva

de retardo. Despues de agregar los artlculos, cierre la

puerta firmemente hasta asegurar el cerrojo. La cuenta

regresiva de retardo no se reanudara si la puerta no esta

bien cerrada.

• Usted puede demorar el inicio de un ciclo hasta un

mSximo de 9 horas.

hasta que aparezca el nQmero de horas de retardo

deseado.

AI Ilegar al mSximo de 9 horas, el retardo se desactiva.

Optima DELAY HOURS (Horas de retardo) otra vez

para seleccionar el nuevo nLlmero de horas de retardo.

4. Oprima START.

NOTA: Para cancelar el retraso, oprima CANCEL/DRAIN

(Cancelar/Desag0e) hasta que no se muestren Horas de

Retardo en la pantalla.

IMPORTANTE:

• Ponga a funcionar su lavavajillas s01o cuando usted

este en casa.

• Si su casa est8 equipada con un ablandador de agua,

no ponga a funcionar la lavavajillas durante la

regeneraci0n del ablandador.

nd/cade de

estado

Siga de cerca el proceso de lavado de su lavavajillas con

los Indicadores de Estado del Ciclo. La luz de CLEAN

(limpio) se ilumina cuando se ha terminado un ciclo. La luz

se apaga cuando usted abre la puerta u oprime Cancel/

Drain.

t I t t

LNSING WAI LHIILAIIN(_ &_II_MPLF_ CLAN LOOKON

Sensing/Deteccibn

Su lavavajillas detecta el nivel de suciedad en los platos. El

nivel de suciedad determina la duraciOn de algunos ciclos,

la cantidad de calor que se arcade al lavado o enjuague y el

ciclo requerido para la carga. La luz de SENSING

(DetecciOn) se ilumina durante las etapas del ciclo en las

cuales se detecta la suciedad. La acci0n del lavado

continLla mientras ocurre la detecci0n.

Water Heating/Calentamiento del agua

La luz de WATER HEATING (Calentamiento del agua) se

ilumina y el avance del ciclo hace una pausa, siempre que

se calienta el agua durante un ciclo. La acci6n del lavado o

enjuague continLla mientras el agua se calienta.

Sani Complete/Higienizacibn completa

Si usted selecciona la opciOn de Enjuague Sanitario, la luz

de SANI COMPLETE (Higienizaci6n completa) se ilumina

cuando el ciclo de Enjuague Sanitario se ha terminado. Si

su lavavajillas no higienizO sus platos adecuadamente, la

luz se enciende y apaga al t6rmino del ciclo. Esto puede

ocurrir si se interrumpe el ciclo. La luz se apaga cuando

usted abre la puerta.

Lock On/Seguro

Cuando la luz de LOCK ON (Seguro) est.1 encendida,

to(los los botones estSn desactivados.

LOCKON

Usted puede activar el seguro mientras la lavavajillas est8

funcionando. Para activar o desactivar el seguro de los

controles, consulte "Selecciones de Opciones."

Durante el secado, usted puede ver el vapor que se

escapa a traves del orificio de ventilaci6n que se

encuentra en la esquina superior izquierda de la puerta.

Esto es normal mientras el calor seca sus platos.

:';-,b':?

IMPORTANTE: El vapor es caliente. No toque el orificio de

ventilaciOn durante el secado.

El flotador de protecci6n de sobrellenado (ubicado en la

esquina frontal derecha de la tina de la lavavajillas) evita

que la lavavajillas se Ilene en exceso. Este dispositivo tiene

que estar en su lugar para que la lavavajillas pueda

funcionar.

Revise debajo del flotador si hay objetos que pudieran

impedir que el protector suba o baje.

COMO LAVAR

ARTICULOS

ESPECIALES

Si tiene dudas acerca del lavado de un articulo

determinado, consulte con el fabricante para ver si se trata

de un articulo lavable en la lavavajillas.

Material _Lavable en la lavavajillas?/

comentarios

Aluminio Si

La temperatura alta del agua y los

detergentes pueden afectar el

acabado del aluminio anodizado.

Aluminio No

desechable

No lave bandejas de aluminio

desechables en la lavavajillas. Estas

podrian moverse durante el lavado y

dejar unas marcas negras en los

platos y otros objetos.

Botellas y latas No

Lave las botellas y latas a mano.Las

etiquetas engomadas pueden

soltarse y obstruir los brazos

rociadores o la bombay reducir el

rendimiento de la lavavajillas.

Hierro fundido No

Se perder_ el curado y el hierro se

oxidarS.

Porcelana! Si

Cer_mica de Siempre consulte las

gres recomendaciones del fabricante

antes de lavar. Los diser_os antiguos,

pintados a mano o sobre glaseado se

deste_iran. Las hojas doradas

pueden perder su color o intensidad.

Cristal Si

Consulte las recomendaciones del

fabricante antes de lavar. Algunos

tipos de cristal de sosa pueden

corroerse despues de varias lavadas.

Oro No

Los cubiertos dorados perder_n

su color.

Vidrio Si

Los vasos de leche se pondr_n

amarillentos luego de varias lavadas

en la lavavajillas.

Material &Lavable en la lavavajillas?/

comentarios

Cuchiltos con No

mango hueco Los mangos de algunos cuchillos

estSn fijados a la hoja con adhesivos

que pueden aflojarse al ser lavados

en la lavavajillas.

Peltre, lat6n, No

bronce Las temperaturas altas del agua y el

detergente pueden descolorar o picar

el acabado.

Pl_sticos No

desechables No pueden resistir las temperaturas

altas del agua y los detergentes.

Pl_sticos Si

Consulte siempre las

recomendaciones del fabricante

antes de lavar. La capacidad de los

plasticos para resistir las

temperaturas altas y los detergentes

varla. Coloque los plSsticos solo en la

canasta superior.

Acero

inoxidable

Haga correr un ciclo de enjuague si

no va a lavar de inmediato. El

contacto prolongado con los

alimentos que contienen sal, vinagre,

productos I_cteos ojugos de fruta

puede dahar el acabado.

Plata Sterling o

con baSo de

plata

Haga correr un ciclo de enjuague si

no va a lavar de inmediato. El

contacto prolongado con los

alimentos que contienen sal, acido o

sulfuro (nuevos, mayonesa y

mariscos) puede dar_ar el acabado.

Hojalata No

Puede oxidarse.

Articulos de No

madera

LSvelos a mano. Consulte siempre las

recomendaciones del fabricante

antes de lavar. La madera no tratada

puede deformarse, agrietarse o

perder el acabado.

CUIDADO DE SU

LAVAVAJILLAS

C(Smo su B !av@ /as

Limpieza externa

En la mayorla de los casos, todo Io que se debe hacer es

usar peri6dicamente un pa_o suave y hLlmedo 0 una

esponja con un detergente suave para que el exterior de

su lavavajillas se yea limpio y reluciente.

Limpieza interna

Los residuos minerales del agua dura pueden causar la

acumulaciOn de una pelicula blanca en las superficies

interiores, sobre todo inmediatamente debajo del area de

la puerta.

No limpie el interior de la lavavajillas hasta que se haya

enfriado. Use guantes de hule. No utilice cualquier tipo

de limpiador que no sea el detergente recomendado para

lavavajillas debido a que puede producir espuma ojab6n

en exceso.

Para limpiar internamente

Aplique una pasta del detergente en polvo de lavavajillas

en una esponja hLlmeda y limpie.

Use detergente liquido de lavavajillas y limpie con una

esponja hLlmeda.

Consulte el procedimiento de enjuague con vinagre en la

secci6n "SoluciOn de Problemas" bajo "Manchas o

formaci6n de peliculas en la vajilla."

NOTA: Ponga a funcionar un ciclo normal con detergente

despues de la limpieza interna.

P' de "

.....

Revise la purga de aire del desag_ie siempre que

su lavavajillas no est_ desaguando bien.

Algunas normas de plomerla locales o estatales exigen

que se instale una purga de aire del desagQe entre una

lavavajillas empotrada y el sistema de desagQe de la casa.

Si el desagQe se obstruye, la purga de aire del desagQe

proteje su lavavajillas evitando que el agua vuelva al

interior de la misma.

La purga de aire del desagQe est8 por Io general ubicada

encima del fregadero o en la encimera cerca de la

lavavajillas. Para adquirir una purga de aire del desag0e,

Ilame al 1-800-659-7084 y pida la Pieza NLlmero 300096.

NOTA: La purga de aire del desag_Je es un dispositivo de

plomeria externo que no forrna parte de su lavavajillas. La

garantla proporcionada para su lavavajillas no cubre los

costos de servicio tecnico directamente asociados con la

limpieza o reparaci6n de una purga de aire del desagQe

externa.

Cbmo gua_ar la lavavajillas para el verano

Proteja su lavavajillas durante los meses de verano

cerrando el suministro de agua y el suministro eleetrieo

que alimenta la lavavajillas.

Cbmo trasladar o acondicionar su lavavajillas

para el invierno

Proteja su lavavajillas y su hogar contra los dar_os

causados por el congelamiento de las tuberlas de agua. Si

deja su lavavajillas en una vivienda de temporada o si

pudiera estar expuesta a temperaturas casi congelantes,

es necesario que una persona calificada efectLle Io

1. Desconecte el suministro de energia electrica que

alimenta la lavavajillas.

2. Cierre el suministro de agua que alimenta la

lavavajillas.

3. Quite los 4 tornillos que est_n en el panel de acceso

inferior y saque el panel.

Para limpiar la purga de aire del desagiJe

Limpie la purga de aire del desag(Je cada cierto tiempo

para asegurar un desagQe apropiado de su lavavajillas.

Siga las instrucciones de limpieza proporcionadas por el

fabricante. Para la rnayorla de tipos de purgas, usted tiene

que levantar la tapa de cromo. Destornille la tapa de

plastico. Luego revise si hay alguna acumulaciOn de

suciedad. Limpie si es necesario.

4. Coloque una bandeja poco profunda debajo de la

vSIvula de suministro de agua. Luego, use una Ilave de

tuercas para desconectar el tubo de entrada del agua

de la valvula de suministro del agua. Separe el tubo de

entrada del agua de la v6lvula de suministro del agua y

deje escurrir el agua en la bandeja.

o 1 2

1. Tubo de salida del agua

Z Abrazaderas de resortes

3. Valvula de suministro del agua

4. Tubo de entrada del agua

5. Bomba de agua y motor

6. Manguera de desague

5. Quite la abrazadera de resorte del tubo de salida del

agua y sepSrelo de la vSIvula de suministro del agua;

deje escurrir el agua en la bandeja.

6. Vuelva a conectar el tubo de entrada del agua y el tubo

de salida del agua a la valvula de suministro del agua.

7. Vacle la bandeja y vuelva a colocarla debajo de la

bomba de agua.

8. Quite la abrazadera y desconecte la manguera de

desagQe de la bomba de agua; deje escurrir el agua en

la bandeja.

9. Vuelva a conectar la manguera de desagQe a la bomba

de agua, asegur6ndose de colocar la abrazadera sobre

[a conexiOn.

10. Vuelva a colocar el panel de acceso inferior.

NOTA: Si su lavavajillas esta conectada a un triturador de

basura, no deje correr el agua en el fregadero despues de

acondicionar su lavavajillas para el invierno. EIIo podrla

Ilenar de agua la manguera de desagL)e en su lavavajillas.

Cdmo volver a conectar su lavavajillas

1. Quite los 4 tornillos que estSn en el panel de acceso

inferior y quite dicho panel.

2. Abra el suministro de agua que alimenta la lavavajillas.

3. Conecte el suministro el6ctrico que alimenta la

lavavajillas.

4. Deje funcionar la lavavajillas durante un ciclo completo

y revise si hay filtraciones.

5. Vuelva a colocar el panel de acceso inferior.

SOLUCION DE

PROBLEMAS

En primer lugar, pruebe las soluciones

sugeridas aqui y posiblemente se evite el gasto

de una Ilamada de servicio t_cnico...

La lavavajillas no est_ funcionando

correctamente

La lavavajillas no funciona ni se detiene durante

un ciclo

&Se ha cerrado bien la puerta?

&Se ha seleccionado el ciclo correcto? Consulte la

"Tabla de SelecciOn de Ciclos."

&Hay suministro electrico para la lavavajillas? &Hay un

fusible fundido o se dispar6 el cortacircuitos?

&Se ha detenido el motor debido a una sobrecarga? El

motor se reactiva automaticamente en unos minutos. Si

no Io hace, Ilame al servicio t6cnico.

&Est8 abierta la vSIvula de cierre del agua (si ha sido

instalada)?

La lavavajillas no se Ilena de agua

&Puede el flotador de protecciOn de sobrellenado

moverse hacia arriba o hacia abajo libremente? Oprima

hacia abajo para liberarlo.

La lavavajillas pasa mucho tiempo en marcha

&El agua que ingresa a la lavavajillas est8 Io

suficientemente caliente? La lavavajillas toma mSs

tiempo cuando calienta el agua. Consulte la secci6n

"Consejos para la Eficiencia de la Lavavajillas."

En algunos ciclos de lavado y enjuague hay un retraso

automatico hasta que el agua alcance la temperatura

apropiada.

• Queda agua en la lavavajillas

&Se ha terminado el ciclo?

• Queda detergente en la seccion con tapa del

depbsito

&Se ha terminado el ciclo?

&Esta el detergente sin grumos? Cambie el detergente

si fuera necesario.

&Esta el anaquel inferior instalado correctamente con

los parachoques e defensas al frente? Consulte la

secci6n "Piezas y caracteristicas." Si es necesario,

instale nuevamente el anaquel.

Residuos blancos aparecen en la parte frontal del

panel de acceso

&Se us6 demasiado detergente? Consulte la secci6n

"Dep6sito del Detergente."

&Es la marca de detergente que causa espuma en

exceso? Pruebe una marca diferente para reducir la

espuma y eliminar la acumulaci6n.

• Olor en la lavavajillas

&Se lavan los platos s61o cada 2 6 3 dias? P&setos per

un ciclo de enjuague una vez o dos veces por dia hasta

que usted acumule una carga completa.

&Tiene la lavavajiltas un olor a pl_stico nuevo? Haga un

enjuague con vinagre como se describe en "Manchas y

formaci6n de peliculas en la vajitla" m_s adelante en

esta guia de Soluci6n de Problemas.

• Condensacion en la encimera de la cocina

(en modelos empotrados)

&Esta la lavavajillas alineada con la encimera? La

humedad proveniente del orificio de ventitaci6n en la

consola de la lavavajillas puede formarse en la

encimera. Consulte las Instrucciones para la Instalaci6n

para obtener m_s informaci6n.

Los platos no estdn completamente limpios

• Residuos de alimentos en los platos

&Se ha cargado la lavavajillas correctamente? Consulte

la secciOn "COmo cargar su Lavavajillas."

&Est_ la temperatura del agua demasiado baja? De ser

necesario, suba la temperatura del calentador de agua

dom6stico para asegurar que el agua que entra en la

lavavajillas tenga una temperatura minima de 120°F

(49°C). Consulte la secciOn "Consejos para la Eficiencia

de la Lavavajillas."

&Us6 usted la cantidad correcta de detergente fresco?

Use _nicamente detergentes recomendados para

lavavajillas. Consulte la secciOn "Dep6sito del

Detergente." Nunca use menos de una cucharada (15 g)

por carga. El detergente debe estar fresco para ser

eficaz. Guarde el detergente en un 8tea fresca y seca.

La suciedad profunda y/o el agua dura pot Io general

requiere extra detergente.

&Est8 el detergente endurecido en el dep6sito? Use

s61o detergente fresco. No permita que el detergente

permanezca pot varias horas en un depOsito hLlmedo.

Limpie el depOsito cuando haya detergente endurecido.

&Est_ la bomba o el brazo rociador obstruido por las

etiquetas de botellas y latas? Quite las etiquetas antes

de lavar las botellas y latas o 18velas a mano.

&Est8 la presiOn del agua de la casa Io suficientemente

alta para Iograr un Ilenado adecuado de la lavavajillas?

La presi6n del agua de la casa debe ser de 138-828

kPa (20 a 120 libras por pulgada cuadrada) para

obtener un Ilenado apropiado de la lavavajillas. Si la

presi6n esta demasiado baja, se puede a_adir una

bomba intensificadora de presi6n en el suministro

de agua.

&Est8 el exceso de espuma reduciendo la velocidad del

brazo rociador? Nunca usejab6n o detergentes para

lavar ropa. Use Qnicamente detergentes recomendados

para lavavajillas.

Manchas en los platos

Manchas y formacion de peliculas en los platos

&Es el agua dura o tiene un alto contenido de

minerales? El acondicionar el agua del enjuague final

con un agente de enjuague ayuda a eliminar las

manchas y la formaciOn de pellculas. Mantenga el

dep6sito del agente de enjuague Ileno.

&Est8 la temperatura del agua demasiado baja? De ser

necesario, aumente la temperatura del calentador de

agua domestico para asegurar que el agua que entra en

la lavavajillas tenga una temperatura minima de 120°F

(49°C). Consulte la secciOn "Consejos para la Eficiencia

de la Lavavajillas."

&Us6 usted la cantidad correcta de detergente eficaz?

Use solo detergentes recomendados para lavavajillas.

Consulte la secciOn "Dep6sito del Detergente." Nunca

use menos de una cucharada (15 g) por carga. El

detergente debe estar fresco para set eficaz. Guarde el

detergente en un area fresca 3' seca. La suciedad

profunda y/o el agua dura pot Io general requiere extra

detergente.

&Est8 la presiOn del agua de la casa Io suficientemente

alta para Iograr un Ilenado adecuado de la lavavajillas?

La presi6n del agua de la casa debe set de

138-828 kPa (20 a 120 libras por pulgada cuadrada)

para obtener un Ilenado apropiado de la lavavajillas.

Si la presi6n esta demasiado baja, se puede a_adir una

bomba intensificadora de presiOn en el suministro

de agua.

NOTA: Para quitar manchas y las peliculas de los

platos, pruebe un enjuague con vinagre blanco. Este

procedimiento esta destinado t]nicamente para uso

ocasional. El vinagre es un 8cido 3' su uso frecuente

podrla da_ar la lavavajillas.

1. Lave y enjuague los platos. Use una opci6n de

secado al aire o un secado que ahorra energia. Quite

todos los objetos metSlicos o cubiertos.

2. Ponga 2 tazas (473 ml) de vinagre blanco en una taza

medidora de vidrio o de otro material seguro para

lavavajillas en la canasta inferior.

Haga funcionar la lavavajillas pot un ciclo completo

con una opci6n de secado al aire o un secado que

ahorra energia. No use detergente. El vinagre se

mezclara con el agua del lavado.

• Pelicula de silice o corrosion (la pelicula de silice es

un depbsito blanco e iridiscente; la corrosibn es una

pelicula turbia)

A veces se produce una reacciOn quimica al agua con

ciertos tipos de objetos de cristal. Pot Io general se

debe a una combinaci6n de agua suave o agua

ablandada, soluciones alcalinas para lavar, enjuague

insuficiente, sobrecarga de la lavavajillas y el calor del

secado. Evitar este problema no seria posible, excepto

lavando a mano.

Para detener el proceso, use una minima cantidad de

detergente pero no menos de una cucharada (15 g) por

carga. Use un agente de enjuague llquido y reduzca la

carga de la lavavajillas para permitir un enjuague a

rondo. Las peliculas de silice y la corrosi6n son

permanentes y no se pueden eliminar. No use el secado

caliente.

• Manchas blancas en las cacerolas con acabado

antiadherente

&Ha quitado el detergente de la lavavajillas el curado de

las cacerolas? Vuelva a curarlas luego de lavarlas en la

lavavajillas.

• Manchas de color casta_o en los platos y en el

interior de la lavavajillas

&Tiene el agua un alto contenido de hierro? Vuelva a

lavar los platos usando 1-3 cucharaditas de t6 de

cristales de acido citrico agregados en la secci6n con

tapa del dep6sito del detergente. No use detergente. A

continuaci6n use el ciclo de Lavado Normal con

detergente. Si el tratamiento Ilega a set necesario mas

de una vez cada dos meses, se recomienda la

instalaci6n de una unidad de eliminaci6n de hierro.

• Marcas negras o grises en los platos

&Hay objetos de aluminio que rozan los platos durante

el lavado? Los objetos de aluminio desechables

pueden romperse en la lavavajillas y rayar los demSs

artlculos. Lave estos obJetos a mano. Quite las marcas

de aluminio usando un producto de limpieza abrasivo

suave.

• Manchas anaranjadas en los platos de plbstico o en

el interior de la lavavajillas

&Se han colocado grandes cantidades de platos con

restos de comida a base de tomate en la lavavajillas?

Las manchas desaparecen gradualmente con el

tiempo. El uso continuo del secado caliente retardar8 la

desaparici6n de las manchas. Las manchas no

afectarSn el rendimiento de la lavavajillas. El uso

continuo de un ciclo de enjuague y una opciOn de

secado al aire o un secado que ahorra energia reducira

la posibilidad de manchas.

Los platos no quedan bien secos

Los platos no estbn secos

&Se carg6 la lavavajillas de manera que permita el

escurrido apropiado del agua? No sobrecargue.

Consulte la secci6n "C6mo Cargar su Lavavajillas." Use

un agente de enjuague liquido para acelerar el secado.

&EstSn mojados los obJetos de plSstico? Los objetos de

plSstico a menudo necesitan un secado con toalla.

&Est_ vacio el depOsito del agente de enjuague?

Consulte la secciOn "DepOsito del Agente de

Enjuague."

&Se us6 una opci6n de secado al aire o un secado que

ahorra energia? Use una opciOn de secado caliente

para obtener platos mSs secos.

Los platos se dafian durante el ciclo

Platos cascados

&Se carg6 la lavavajillas adecuadamente? Coloque los

platos y vasos de manera que est6n estables y no se

choquen entre si pot la acciOn del lavado. El sacar y

meter las canastas despacio reduce la posibilidad de

cascado.

NOTA: AIgunos obJetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal

sedan demasiado delicados para lavarse en la

lavavajillas automatica. LSvelos a mano.

Ruidos

• Se escuchan chirridos, crujidos o zumbidos

Un objeto duro se ha introducido en el m6dulo de

lavado (en algunos modelos). El sonido debera cesar

una vez que el objeto haya sido pulverizado.

TABLE DES

MATIERES

NOUS ASSURONS LE SERVICE DE NOS PRODUITS .. 47

GARANTIE .......................................................................... 48

LA SI_CURITI_ DU LAVE-VAISSELLE ............................ 49

Avant d'utiliser le lave-vaisselle....................................... 30

PIt:CES ET CARACTI_RISTIQUES ................................... 31

Systeme d'elimination des solides ULTRA WASH% ....... 52

GUIDE DE MISE EN MARCHE ......................................... 33

Utilisation de votre nouveau lave-vaisselle ..................... 33

CHARGEMENT DU LAVE-VAISSELLE ............................ 54

Suggestions de chargement ........................................... 54

Chargement du panier superieur .................................... 34

Chargement du panier inferieur ...................................... 35

Chargement du panier 8 couverts .................................. 36

UTILISATION DU LAVE-VAISSELLE ............................... 37

Distributeur de detergent ................................................ 37

Distributeur d'agent de rinGage....................................... 39

Conseiis d'efficacite pour le lave-vaisseiie ..................... 39

Tableau de commande ................................................... 30

Tableau de selection de programme .............................. 30

Annulation d'un programme ............................................ 51

Changement d'un programme ou reglage ...................... 32

Addition de vaisselle durant un programme ................... 32

Selection d'options .......................................................... 32

Indicateurs d'etat d'avancement du programme ........... 64

Systeme de sechage ....................................................... 64

Dispositif de protection contre debordement ................. 64

LAVAGE D'ARTICLES SP¢CIAUX ................................... 65

ENTRETIEN DU LAVE-VAISSELLE .................................. 66

Nettoyage du lave-vaisselle ............................................ 66

Dispositif anti-refouiement .............................................. 66

Remisage du lave-vaisseiie ............................................. 67

DI_PANNAGE ..................................................................... 68

NOUS ASSURONS LE

SERVICE DE NOS

PRODUITS

"Nous assurons le service de nos produits" est notre

garantie que vous pouvez compter sur Sears pour le

service. Votre lave-vaisselle a plus de valeur Iorsque vous

considerez que Sears dispose dans ses etablissements

repartis dans tout le pays, de techniciens professionnels

specifiquement formes pour les travaux sur les appareils

Sears, et qui ont ,_ leur disposition les pieces, outils et

equipement appropries pour remplir cette promesse que

nous vous faisons..."Nous assurons le service de nos

produits."

Conservez la valeur de votre lave-vaisselle KENMORE '_au

moyen d'un contrat d'entretien Sears. Les lave-vaisselle

Sears sont con£:us, fabriques et verifies pour qu'ils

puissent vous fournir de nombreuses annees de service de

route confiance. Cependant, tout appareil menager

moderne peut necessiter des interventions de service de

temps 8 autre.

Le contrat d'entretien Sears

• Vous permet d'acheter aux prix d'aujourdhui ies

services que vous utiliserez plus tard.

• Elimine les factures pour les reparations imputables

I'utilisation normale.

Couvre autant d'interventions de service qu'il en faut.

Garantit que tousles travaux de service seront

executes par des techniciens professionnels formes

par Sears.

Comprend une inspection annuelle d'entretien

preventif (sur votre demande) meme si vous n'avez pas

besoin de reparation!

Le contrat d'entretien ne couvre pas I'installation initiale, la

reinstallation ou les dommages imputables _ des causes

externes comme utilisation abusive, vol, incendie,

inondation, vent, foudre, gel, panne d'electricite, baisse de

tension, etc.

Pour personnaliser votre lave-vaisselle, vous

pouvez commander

• Des accessoires pour panneaux de porte et panneaux

d'acces de couleur.

• Des accessoires de garniture de panneaux de bois

personnalises _ la couleur de votre lave-vaisselle.

Pour plus de renseignements, voir la page arriere des

instructions d'installation livrees avec votre lave-vaisselle.

GARANTIE

GARANTIE COMPLETE DE UN AN SUR LES

LAVE-VAISSELLE ULTRA WASH ®KENMORE DE

LA SERIE 800

Pendant un an _ compter de la date d'achat, Iorsque le

lave-vaisselle est installe et fonctionne conformement aux

instructions fournies dans les instructions d'installation et

le Guide d'utilisation et d'entretien, Sears reparera, sans

frais, les defectuosites de materiaux ou de main-d'oeuvre.

GARANTIE COMPLF:TE DE DEUX ANS SUR LE

TABLEAU DE COMMANDE ELECTRONIQUE ET

D'ALIMENTATION ELECTRIQUE

Pendant deux ans a compter de la date d'achat, Iorsque le

lave-vaisselle est installe et fonctionne conformement aux

instructions fournies dans les instructions d'installation et

le Guide d'utilisation et d'entretien, Sears ou remplacera,

sans frais, le module electronique et le tableau

d'alimentation electrique s'il existe des defectuosites de

materiaux ou de main-d'oeuvre.

GARANTIE COMPUbTE PENDANT LA DUREE

DU LAVE-VAISSELLE SUR LES MODF:LES AVEC

CUVE ULTRA LIFE", CONTRE LES FUITES

DANS LA CUVE ET LE PANNEAU INTERNE DE

LA PORTE

Pendant toute la duree du lave-vaisselle, si une fuite

survient ,_ la suite d'une defectuosite de la cuve en

polypropylene ou du panneau interne de la porte,

attribuable _ une fissure ou ecaillage, Sears remplacera,

sans frais, la cuve ou le panneau interne de la porte.

GARANTIE LIMITEE DE DEUX ANS SUR LE

SYSTF:ME DE LAVAGE ULTRA WASH

Apres la premiere annee et jusqu'8 deux ans _ compter de

la date d'achat, Iorsque le lave-vaisselle est installe et

fonctionne conformement aux instructions fournies dans

les instructions d'installation et le Guide d'utilisation et

d'entretien, Sears fournira les pieces de remplacement

pour tout composant du systeme de lavage ULTRA WASH

(moteur, pompe, bras d'aspersion, tube d'alimentation de

I'eau ULTRAFLOW% joints d'etancheite de moteur et de

pompe) qui est attribuable 8 des materiaux ou une main-

d'oeuvre defectueux. Le client assume tousles frais de

main-d'oeuvre associes au remplacement de ces pieces.

Si le lave-vaisselle est soumis _ une utilisation autre que

pour une famille privee, la garantie ci-dessus est en

vigueur pendant 90jours seulement.

LE SERVICE DE GARANTIE EST DISPONIBLE DU

CENTRE DE SERVICE SEARS LE PLUS PROCHE AUX

ETATS-UNIS OU AU CANADA. Cette garantie s'applique

seulement Iorsque le produit est en service aux Etats-Unis

ou au Canada. Cette garantie vous confere des droits

juridiques specifiques et vous pouvez egalement

beneficier d'autres droits variables d'un Etat 8 I'autre ou

d'une province _ I'autre.

Les conditions de garantie peuvent varier au Canada.

Pour des renseignements sur la garantie Sears au Canada

ou aux Etats-Unis, composer le 1-800-469-4663.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2B8

Dans I'espace ci-dessous, inscrire vos numeros de modele

et de serie complets et la date d'achat. Vous trouverez ces

numeros sur la plaque signaletique des numeros de

modele et de serie 8 I'emplacement indique dans la

section des pieces et caracteristiques de ce livret. Ayez

ces renseignements ,_la portee de la main pour obtenir

une assistance ou un service rapide Iorsque vous

contactez Sears 8 propos de votre appareil menager.

Num6ro de module 665

Num6ro de s6rie ................................

Date d'achat

Conservez ces instructions et le rec;ude vente pour

r6f6rence ult_rieure.

LA SECURITE DU LAVE-VAISSELLE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbote d'alerte de s6curit6 vous signale les dangers susceptibles de causer le d6c6s et

des blessures graves a vous et a d'autres.

Tousles messages de s6curit6 seront pr6c6d6s du symbole d'alerte de s_curit6 et du mot

"DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Risque certain de d_c_s ou de blessure grave si

vous ne suivez pas les instructions.

Risque _de ddc_s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de s6curit6 identifient le danger et vous disent comment r6duire le risque de blessure et ce

qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE S¢CURIT¢

AVERTISSEMENT : Lors de I'utilisation du lave-vaisselle, suivre les precautions elementaires dont

les suivantes :

• Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver la

vaisselle.

• Utiliser les detersifs ou agents de rin_age recomman-

des pour lave-vaisselle et les garder hors de la portee

des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de faoon qu'ils ne

puissent endommager lejoint de la porte; et

2) Placer les couteaux le manche vers le haut de faoon

ne pas vous couper.

• Ne pas laver d'articles en plastique a moins qu'ils ne

soient marques "Peut aller au lave-vaisselle" ou

I'equivalent. Si I'article ne porte aucune indication,

verifier aupres du fabricant.

• Ne pas toucher I'element chauffant pendant le

fonctionnement ou immediatement apres.

• Ne pas faire fonctionner le lave-vaisselle si tous les

panneaux de I'enceinte ne sont pas en place.

• Ne pasjouer avec les commandes.

• Ne pas abuser, ni vous asseoir ni monter sur

la porte ou les paniers du lave-vaisselle.

Pour eviter tout risque d'accident, ne pas laisser les

enfantsjouer darts ou sur le lave-vaisselle.

Sous certaines conditions, de I'hydrogene peut se

former dans un reseau d'eau chaude inutilise depuis

deux semaines ou plus. L'HYDROGENE EST UN GAZ

EXPLOSlBLE. Si le systeme d'eau chaude n'a pas ete

utilise depuis un certain temps, laisser couler I'eau

chaude des robinets pendant quelques minutes avant

de faire fonctionner le lave-vaisselle. Cette mesure

permettra _ I'hydrogene de s'evaporer. Ce gaz etant

inflammable, ne pas fumer ni utiliser de flamme nue

pendant cette periode.

Enlever la porte du lave-vaisselle Iorsque vous le

remplacez ou le mettez au rebut.

CONSERVEZ CES INSTRUCTIONS

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'_ ce qu'il

soit completement install&

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer

des blessures graves ou des coupures.

Risque de choc _lectrique

Relier le lave-vaisselle & la terre d'une mdthode

_lectrique.

Brancher le fil relid _ la terre au connecteur vert

relid & la terre dans la boite de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc dlectrique.

INSTRUCTIONS DE MISE A LA TERRE

Pour un lave-vaisselle relie _ la terre, branche

avec un cordon :

Le lave-vaisselle dolt eve relie a la terre. En cas

d'un mauvais fonctionnement ou d'une panne, la

mise a terre reduira le risque d'un choc electrique

en fournissant le moins de resistance pour le

courant electrique. Le lave-vaisselle est equipe

d'un cordon avec un conducteur pour relier les

appareils a la terre. La fiche dolt etre branchee

sur une prise appropriee, installee et reliee a la

terre conformement aux codes et reglements

Iocaux.

AVERTISSEMENT : La connexion

incorrecte du conducteur pour relier les appareils

peut causer le risque de choc electrique. Verifier

avec un electricien competent ou un representant

de service si vous avez des doutes si le lave-

vaisselle est correctement relie _ la terre. Ne pas

modifier la fiche fournie avec le lave-vaisselle; si

elle n'entre pas dans le prise, faire installer une

prise appropriee par un electricien competent.

Pour un lave-vaisselle branch_ en permanence :

Le lave-vaisselle dolt eve branche _ un systeme

d'installation electrique permanent en metal relie

la terre, ou un conducteur pour relier les

appareils doit etre relie avec les conducteurs du

circuit et branche _ une borne pour relier les

appareils _ la terre ou au cordon d'alimentation

electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Installer le lave-vaisselle dans un endroit a I'abri des

intemperies. Proteger I'appareil contre le gel pour eviter

une rupture possible du robinet de remplissage. De

telles ruptures ne sont pas couvertes par la garantie.

Voir "Remisage du lave-vaisselle" _ la section

"Entretien du lave-vaisselle" pour la preparation du

remisage en hirer.

• Installer et niveler le lave-vaisselle sur un plancher qui

pourra en supporter le poids, et dans un espace

convenable pour ses dimensions et son utilisation.

• Enlever tousles bouchons d'expedition des tuyaux et

des raccords (tel que le capuchon sur I'ouverture de

vidange) avant I'installation. Voir les instructions

d'installation pour des renseignements complets.

PIECES ET CARACTERISTIQUES

..........11

....16

9 ¸¸¸¸¸¸¸ 20

1. Arrosage niveau superieur

2. Partier superieur

3. Partier _ ustensiles

4. Partier inferieur

5. Tiges rebattables

6. Bras d'aspersion inferieur

7. Arrivee d'eau [darts la

paroi de la cuve]

8. Butoir de panier

9. Element chauffant

10. Event

11. Tiges rebattables

12. Bras d'aspersion superieur

13. Tablettes abaissables pour

extra capacite

14. Agrafes de retenue NO-FLIP TM

15. Tube d'arrivee d'eau

ULTRA FLOW TM

16. Partier a couverts

17. Plaque signaletique des numeros

de modele et de serie

18. Module ULTRA WASW _

19. Protecteur contre le debordement

20. Distributeur de detergent

21. Distributeur d'agent de rinoage

Autres caract_ristiques possibles

de votre lave-vaisselle

Partier pour petits articles

Tableau de commande

POTS

PANS

I I I I Q 1 1

SENSIN_-_ WATER HEATING 8ANI ¢OMPLETE (;LEAN

I I I I I I I I

INORIVIALIWATERI CHINA I OUIO'( IOUIO'( 1 _WATERI SAN' I r_OHEAy/_ @ _ @

WASH MISER WASH WASH RINSE HEAT RINSE DR

SENSING CYCLES OPTIONS

se idesUL fRAWASW

Le systeme d'elimination des solides ULTRA WASH vous

donne une vaisselle etincelante tout en utilisant moins

d'energie et de temps. Le systeme ULTRA WASH

comprend :

• Un broyeur pour service rigoureux capable de broyer et

d'eliminer de grosses particules alimentaires.

Un capteur ULTRA WASH qui determine la

concentration de salete et ajuste les programmes en

consequence.

Une commande automatique de la temperature (CAT)

qui garantit une temperature d'eau adequate pour le

programme de lavage choisi, et la quantite de salete

presente dans la charge.

Mode de fonctionnement du syst_me

d'_limination des solides ULTRA WASH :

1. Charger le lave-vaisselle. Enlever les os, les gros

morceaux d'aliments et les residus carbonises sur

place. Aucun rinoage n'est necessaire. Tousles autres

residus alimentaires seront broyes et elimines dans le

tuyau d'evacuation avec I'eau de rin£;age.

2. L'eau chaude remplit le lave-vaissellejusqu'8 un niveau

proche de la base du dispositif de protection centre le

debordement.

3. Le temoin de chauffage de I'eau est illumine et le

compte _ rebours est mis en attente pendant le

chauffage de I'eau.

4. Lorsque I'eau atteint la temperature appropriee, le

temoin de chauffage de I'eau s'eteint et le compte

rebours du programme reprend.

5. Le detergent dans le distributeur de detergent est

ajoute au moment opportun du programme et la

pompe ULTRA WASH fait circuler I'eau chaude.

6. L'eau chaude et le detergent sent asperges sur les

surfaces salies de la charge, ce qui enleve les

particules alimentaires.

7. Les debris alimentaires sent retenus dans une cavite

d'accumulation.

8. Les particules alimentaires sent rejetees 8 I'egout avec

I'eau de lavage.

9. De I'eau chaude propre penetre dans le lave-vaisselle

et est aspergee sur la vaisselle. L'eau de rin£:age est

ensuite pompee _travers le systeme ULTRA WASH et

elle enleve les derniers residus.

10. Les residus alimentaires retenus par le systeme

d'elimination ULTRA WASH sent rejetes 8 I'egout avec

I'eau de rin_;age.

11. L'eau de rinc;age final est chauffee. L'agent de rinc;age

est ajoute _ I'eau du rinc;age final pour preparer la

vaisselle pour le sechage.

Ajustement du programme par le d_tecteur

ULTRA WASH et la commande automatique de

temperature (CAT) :

1. Le temoin du DETECTEUR est illumine Iorsque le

detecteur du systeme ULTRA WASH mesure la quantite

de debris alimentaires dans le lave-vaisselle.

Apres la determination de la quantite de debris, le lave-

vaisselle peut omettre route operation non necessaire.

Le cas echeant, I'afficheur electronique effectue une

pause ou saute des numeros dans son compte

rebours. Ceci est normal.

La CAT ajuste la temperature de I'eau pendant toute

I'execution du programme, en fonction de la quantite

de debris detectes. Des temperatures d'eau plus

elevees sent utilisees pour ameliorer le nettoyage de

charges plus sales.

GUIDE DE MISE

EN MARCHE

4. Bien fermer la porte. Le verrou de la porte s'engage

automatiquement. Laisser I'eau couler du robinet le

plus pres du lave-vaisselle jusqu',_ ce qu'elle soit

chaude. (Voir "Conseils d'efficacite pour le lave-

vaisselle.') Fermer le robinet.

Avant d'utiliser le lave-vaisselle, enlever routes les

etiquettes suspendues, les etiquettes temporaires et les

materiaux d'emballage. Life ce guide d'utilisation et

d'entretien au complet. Vous y trouverez des

renseignements de securite importants ainsi que des

conseils d'utilisation utiles.

nouveau sve

1. Oter les particules alimentaires et articles durs (cure-

dents ou os) de la vaisselle.

2. Bien charger le lave-vaisselle. (Voir "Chargement du

lave-vaisselle.') S'assurer que rien n'empeche le ou les

bras d'aspersion de tourner librement.

5. Appuyer sur les boutons de programmes et d'options

desirees. (Volt "Utilisation du lave-vaisselle.') Appuyer

sur START.

3. Ajouter le detergent 8 vaisselle et contrOler le niveau

d'agent de rin£:age dans le distributeur. Ajouter I'agent

de tin,age au besoin. (Volt "Utilisation du lave-

vaisselle.')

CHARGEMENT DU

LAVE-VAISSELLE

• Charger la vaisselle pour que les articles ne se touchent

pas les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les

orifices d'evacuation des eviers avec leurs bondes

pendant les operations de lavage pour eviter le transfert

des bruits par les canalisations.

, c£aggesSensde cha geme t

• Enlever de la vaisselle les restes alimentaires, os, cure-

dents et autres articles durs. II n'est pas necessaire de

rincer la vaisselle avant de la placer dans le lave-

vaisselle. Le module de lavage separe les particules

alimentaires de I'eau. Le module contient un dispositif

de hachage qui reduit la grosseur des particules

alimentaires.

REMARQUE : Si des articles durs tels que graines de

fruits, noix et coquilles d'oeufs penetrent dans le

module de lavage, il est possible que I'on entende des

bruits de hachage, broyage ou bourdonnement. Ces

bruits sont normaux Iorsque des articles durs penetrent

dans le module. Eviter que des articles metalliques (tels

que des vis de poignees de casserole) penetrent dans

le module de lavage. Des dommages peuvent en

resulter.

• Charger la vaisselle de telle sorte que les surfaces sales

soient du cOte de I'aspersion (vers le bas ou vers

I'interieur). II est important que I'eau atteigne toutes les

surfaces sales.

• Si possible, charger la vaisselle de telle sorte qu'elle ne

soit pas empil_e ou en chevauchement. Pour le meilleur

r_sultat de s_chage, I'eau dolt pouvoir s'ecouler de

toutes les surfaces.

• S'assurer que les couvercles eL poignees de casseroles,

plaques _ pizza ou _ biscuits, etc. n'entravent pas la

rotation des bras d'aspersion.

• ExOcuter un programme de rin£:age pour maintenir la

vaisselle humide si on ne prOvoit pas de la laver

immOdiatement. Les aliments tels que les oeufs, riz,

pates alimentaires, epinards et cOrOales cuites peuvent

etre difficiles _ enlever si on les laisse sOcher pendant

quelque temps.

Conseils de fonctionnement silencieux

Pour _viter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sont bien retenus dans

les paniers.

• S'assurer que les couvercles et poignees de casserole,

plaques _ pizza eta biscuits, etc. ne touchent pas les

parois interieures ou n'entravent pas la rotation du bras

d'aspersion.

Le partier superieur est con£:u pour le chargement des

Lasses, verres et petits articles. (Voir les modeles de

chargement recommandes ci-dessous.)

REMARQUE : Les caracteristiques sur le panier de votre

lave-vaisselle peuvent differer des illustrations.

Charge de 10 couverts

Charge de 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la

cavite ouverte des articles vers le bas.

Charger les verres et les Lasses dans le panier

superieur seulement. Le panier inferieur n'est pas

conou pour les verres eL les Lasses. IIs pourraient y

subir des dommages.

• Placer les Lasses et verres dans les rangees entre les

tiges. Ces articles places sur les tiges peuvent subir

des dommages.

• Veiller _ ce qu'il n'y ait aucun contact entre les articles

de porcelaine, de cristal et autres articles delicats. IIs

pourraient subir des dommages.

Placer les articles de plastique solidement dans le

panier superieur seulement. Ne laver des articles de

plastique au lave-vaisselle que s'ils sont identifies

comme "lavable au lave-vaisselle."

• Placer les articles de plastique pour que la force dujet

d'eau ne les deplace pas durant le lavage.

• Pour eviler I'ecaillage, veiller _ce que les verres _ pied

ne touchent pas les autres articles.

• On peut placer dans le panier superieur de petits bols

ou moules eL autres perils ustensiles. Placer les bols

dans la section centrale pour une meilleure stabilite.

Panier b ustensiles

Placer dans ce petit panier pratique fixe au panier

superieur les spatules, cuillers en bois et articles similaires.

Attaches antirenversement

Les attaches antirenversement maintiennent les articles

legers en plastique tels que les Lasses, couvercles ou bols

en place pendant le lavage. [-'attache peut etre deplacee

n'importe o_ sur le panier.

1. Tirer I'aLtache vers le haul pour la separer de la tige.

2. Reinstaller I'attache sur une autre tige.

Panier pour petits articles (sur certain modules)

Placer ce panier dans le panier superieur.

Utiliser le panier pour les petits articles qui risqueraient

autrement de "voler" 8 I'interieur du lave-vaisselle durant

un programme.

Tablettes abaissables pour extra capacit_

Rabattre la tablette supplementaire du cote droit du panier

superieur pour y placer des Lasses supplementaires ou de

longs articles tels que des ustensiles et spatules.

Tiges rabattables

Rabattre completement les tiges de separation articulees

du panier superieur pour pouvoir y placer des articles de

plus grande taille.

Le panier inferieur est con_u pour les assiettes, casseroles

et ustensiles. Charger dans le panier inferieur les articles

sur lesquels des produits alimentaires ont cuit ou seche;

orienter la surface sale vers I'interieur, vers les bras

d'aspersion. (Voir les modeles de chargement

recommandes dans les illustrations.)

REMARQUE : Les caracteristiques sur le panier de votre

lave-vaisselle peuvent differer des illustrations.

Charge de 10 couverts

Ne pas charger dans le panier inferieur des articles

comme verres, tasses ou articles de plastique. Ne

charger de perils articles dans le panier inferieur que

s'ils sont bien fixes en place.

Charger les assiettes, bols ,_soupe, etc. entre les tiges

de separation; orienter ces articles vers I'interieur, vers

les bras d'aspersion.

Pour une charge importante, placer les bords des

assiettes en chevauchement.

Charger les bols _ soupe, _ cereales et de service dans

le panier de diverses faoons selon leur taille et forme.

Charger les bols solidement entre les rangees de tiges.

Ne pas imbriquer les bols car lejet d'eau n'atteindra

pas toutes les surfaces.

Charge de 12 couverts

Charger les plaques _ biscuits, moules ,_gateaux et

autres gros articles sur les cotes eta I'arriere. Le

chargement de tels articles _ I'avant peut empecher le

jet d'eau d'atteindre le distributeur de detergent.

Immobiliser les ustensiles de cuisson dans le panier,

cavite vers le bas.

Veiller ace que les poignees des ustensiles et autres

articles n'entravent pas la rotation du ou des bras

d'aspersion. Le ou les bras d'aspersion doivent pouvoir

tourner librement.

• Ne pas charger d'articles entre le panier inferieur et la

paroi laterale de la cuve du lave-vaisselle. Cela risque

de bloquer I'arrivee d'eau.

REMARQUE : Si vous avez retire le panier inferieur pour le

decharger ou le nettoyer, le replacer avec les butoirs

I'avant.

Tiges rabattables

II est possible de rabattre une ou deux rangees de tiges

I'arriere du panier inferieur.

1. Saisir la pointe de la tige qui se trouve dans le support

de la tige.

2. Pousser doucement la tige 8 I'exterieur du support de

la tige.

3. Coucher la rangee de tiges dans le panier pour faire de

la place pour des plats plus gros, des bols, casseroles

ou rOtissoires.

Charger le panier 8 couverts alors qu'il est dans le panier

inferieur ou le retirer pour le charger sur un comptoir ou sur

une table.

REMARQUE : Toujours decharger ou enlever le panier

avant de decharger le reste du lave-vaisselle afin d'eviter

que des gouttes d'eau tombent sur les couverts.

Placer les petits articles tels que les capsules de

biberons, couvercles de bocaux, poignees _ epis de

ma'fs, etc. dans la ou les sections avec couvercle(s)

articule(s). Fermer le couvercle pour maintenir les petits

articles en place.

Le panier 8 couverts peut Otre separe et place dans le

panier inferieur _ differents endroits. Charger les

couverts dans les deux sections ou seulement une,

selon la charge.

Assortir les articles dans chaque section du panier,

certains vers le haut et d'autres vers le bas afin que les

articles ne s'imbriquent pas. Lejet d'eau ne peut

atteindre les articles imbriques.

IMPORTANT : TouJours charger les articles aceres

(couteaux, brochettes, fourchettes, etc.) pointes vers

le bas.

Extraction d'un petit panier

1. Tenir le panier du milieu et un des petits paniers. Faire

glisser le petit panier vers I'avant pour le degager des

languettes situees dans les fentes.

UTILISATION DU

LAVE-VAISSELLE

2. Separer les paniers.

REMAROUES :

Ne pas charger d'ustensiles en argent ou plaques

argent avec des articles en acier inoxydable. Ces

metaux peuvent etre endommages s'ils se touchent

durant le lavage.

• Certains aliments (tels que le sel, le vinaigre, les

produits laitiers, lesjus de fruits, etc.) peuvent causer

des piqQres ou de la corrosion sur les couverts.

Effectuer un programme de rin6age si la charge n'est

pas assez pleine pour un lavage immediat.

Le distributeur de detergent comporte 2 sections. La

section de prelavage vide le detergent dans le lave-

vaisselle lots de la fermeture de la porte.

1. 2. 3. 4.

1. Couvercle

2. Section du lavage principal

3. Enclenchement du couvercle

4. Section du prdavage

La partie plus grande pour le lavage principal vide

automatiquement le detergent dans le lave-vaisselle au

cours du programme de lavage. (Volt le "Tableau de

selection de programme.")

• N'utiliser que du detergent pour lave-vaisselle

automatique. Les autres detergents peuvent produire

une mousse excessive qui risque de deborder du lave-

vaisselle et reduire la performance de lavage.

• Verser le detergentjuste avant de mettre le lave-

vaisselle en marche.

Conserver le detergent bien ferme dans un lieu sec et

frais. Pour I'obtention de meilleurs resultats, un

detergent 8 lave-vaisselle automatique frais est

meilleur.

REMARQUE : Ne pas utiliser de detergent avec un

programme de rin¢age.

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en

poussant le verrou du couvercle.

2. Verser le detergent dans la section pour le lavage

principal. Voir "Quantite de detergent _ utiliser."

3. Fermer le couvercle du distributeur pour le lavage

principal. Remplir la section pour le prelavage au

besoin.

II est normal que le couvercle s'ouvre partiellement Iors de

la distribution du detergent.

REMARQUE : Utiliser les deux sections pour les

programmes comportant deux lavages. N'utiliser que la

section avec couvercle pour les programmes ne

comportant qu'un seul lavage. Voir le "Tableau de

selection de programme" pour plus de details.

Quantit_ de d_tergent & utiliser

La quantite de detergent _ utiliser depend de la durete

de I'eau et du type de detergent. Si on n'utilise pas

assez de detergent, la vaisselle ne sera pas

parfaitement lavee. Si on utilise trop de detergent dans

une eau deuce, la solution attaquera les articles de

verre.

La durete de reau peut changer au cours d'une periode

de temps. Pour determiner la durete de I'eau, consulter

le service local de distribution d'eau potable ou une

entreprise d'adoucissement de I'eau.

Differentes marques de detergent pour lave-vaisselle

comportent differentes quantites de phosphore pour

adoucir I'eau. Si I'eau de votre domicile est dure et que

vous utilisez un detergent dent le contenu de

phosphore est inferieur _ 8,7 %, il faudra peut-etre

utiliser plus de detergent, ou utiliser un detergent dent

le contenu de phosphore est superieur a 8,7 %.

O_ remplir

Remplissage complet

(3 c. _ soupe ou 45 g)

Jusqu'au sommet du 2e repere

(2 c. a soupe ou 30 g)

Jusqu'au sommet du ler repere

(1 c. _ soupe ou 15 g)

Duret_ de I'eau Quantit_ de d_tergent

Eau douce ou Pour les charges normalement

moyennement sales

dure

• Remplir partiellement la

0 8 6 grains section "Lavage principal"

par gallon (2 c. a soupe ou 30 g)

• Remplir partiellement la

section "Pr61avage" (2 c.

soupe ou 30 g) au besoin

REMARQUE : N'ajouter que 1 c.

soupe ou 15 g de detergent aux

deux sections si la vaisselle est

prerincee ou si I'eau est tres

deuce (0 _ 2 grains par gallon).

Pour les charges tres sales

• Remplir ta section

"Lavage principal"

(3 c. a soupe ou 45 g)

• Remplir partiellement la

section "Pr61avage" (2 c.

soupe ou 30 g)

Eau de duret_ Pour les charges normalement

moyenne & dlevde sales et tr_.s sales

7 8 12 grains

par gallon

• Remplir ta section

"Lavage principal"

(3 c. a soupe ou 45 g)

• Remplir partiellement la

section "Pr61avage" (2 c.

soupe ou 30 g) au besoin

REMARQUE : Les quantites indiquees correspondent

I'emploi d'un detergent en poudre standard. La quantite

peut varier si on utilise un detergent en poudre concentre

ou un detergent liquide. Lors de I'utilisation d'un detergent

en poudre concentre ou d'un detergent liquide, preceder

conformement aux instructions indiquees sur I'emballage.

Un agent de rincage emp6che I'eau de former des

gouttelettes qui peuvent s6cher en laissant des taches ou

coulees. II ameliore egalement le sechage en permettant 8

I'eau de s'ecouler de la vaisselle au cours du rin¢age final

en liberant une petite quantite de I'agent de rinoage dans

I'eau de rinoage. Votre lave-vaisselle est conou pour

utiliser un agent de rinoage liquide. Ne pas utiliser un

agent solide ou en forme de barre.

V_riflcation du distributeur

Examiner la zone centrale du bouchon du distributeur

d'agent de rin(_age. La transparence indique un besoin de

remplissage.

Ou retirer le bouchon du distributeur d'agent de rin(_age. $i

la lettre "E" est visible, le distributeur est vide.

Remplissage du distributeur

La capacite du distributeur d'agent de rin(_age est de

6 oz (175 ml). Dans les conditions normales, cette quantite

devrait durer environ trois mois. II n'est pas necessaire

d'attendre que le distributeur soit vide avant de le remplir,

mais il ne faut pas le remplir excessivement.

1. S'assurer que la porte du lave-vaisselle est

completement ouverte.

2. Oter le bouchon du distributeur d'agent de rin(_age.

3. Verser I'agent de rinoage. Remplir seulementjusqu'8

I'ouverture la plus petite dans la pattie inferieure du

distributeur. Un remplissage excessif suscitera une

fuite de I'agent de rinoage ou un moussage excessif.

4. Absorber tout agent de rinoage renverse avec un

chiffon humide.

5. Replacer le bouchon du distributeur d'agent de rin(_age

et bien le serrer.

L'eau chaude dissout et active le detergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage des verres sans taches.

Pour obtenir les meilleurs resultats de lavage, I'eau devrait

etre 8 au moins 120°F (49°C) ,_ I'entree du lave-vaisselle.

Les charges peuvent ne pas etre lavees aussi bien si la

temperature de I'eau est trop basse.

Contr61e de la temperature de I'eau

1. Laisser couler I'eau chaude par le robinet le plus

proche du lave-vaisselle pendant au moins 1 minute.

2. Placer un thermometre 8 viande ou _ confiserie dans

une tasse 8 mesurer en verre.

Verifier la temperature sur le thermometre pendant que

I'eau coule dans la tasse.

Si la temperature de I'eau 8 la sortie du robinet est

inferieure 8 120°F (49°C), demander 8 une personne

competente de modifier le reglage du thermostat du

chauffe-eau.

Pour economiser I'eau et I'energie, ne pas rincer la

vaisselle avant de la placer dans le lave-vaisselle.

Utiliser un programme de faible energie, rapide ou

court chaque fois que possible. Ces programmes

utilisent moins d'eau chaude et d'energie que le

programme Normal.

Utiliser la caracteristique de mise en marche differee

(sur certains modeles) pour faire fonctionner votre lave-

vaisselle en dehors des heures de pointe. Les services

publics Iocaux recommandent d'eviter I'emploi intense

d'energie _ certaines heures dujour.

Durant I'ete, faire fonctionner le lave-vaisselle en soiree

pour reduire I'accumulation de chaleur durant la

journee.

Utiliser une option de sechage _ I'air ou d'economie

d'energie chaque lois que possible. Lots de I'utilisation

de ces options, prevoir des durees de sechage plus

Iongues (la nuit). Utiliser un agent de rinoage pour

ameliorer le sechage.

Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou ,_la portion de

rinoage du programme seulement Iorsque cela

s'impose.

Utiliser le lave-vaisselle avec des charges completes.

Utiliser un programme de rin(_age apres les repas

jusqu') ce que le lave-vaisselle soit plein.

J33bbaude

(I: :: 11

*E_NoWATE_%_,_O_,_ _ _O_O"

( I I @@@

PANS WASH MISER WASH WASH RINSE HEAT RINSE DR

SENSING CYCLES OPTIONS

de p eg "assme

Choisir le programme et les options de lavage desires, Qu

appuyer sur START pour utiliser le meme programme et la

ou les memes options que dans le programme precedent,

REMARQUE : Si le dernier programme achev6 etait un

rincsage, le lave-vaisselle executera le dernier programme

de lavage completet les options que vous avez choisies

quand vous appuyez sur Start.

Si la machine est mise hors tension ou si la porte est

ouverte pendant une periode prolongee, la memoire du

bou[on Start reviendra par defaut au programme

Normal avec sechage _ chaud.

• Lorsqu'on n'utilise pas le lave-vaisselle tous lesjours,

refermer la porte pour conserver les donn_es en

memoire.

Le "O" indique les etapes de chaque programme.

Les temperatures sont indiqu6es Iorsque de la chaleur est

ajoutee.

La consommation d'eau est indiquee en gallons

am#ricains/litres.

La duree du programme inclut la duree de sechage. Un

asterisque ( * ) a cote de la duree du programme indique

que la duree du programme peut 6tre plus Iongue selon la

temperature de I'eau entrant darts le lave-vaisselle. Moins

I'eau est chaude, plus le programme sera long. Si I'eau est

deja suffisamment chaude, la duree du programme sera

celle indiquee.

Utiliser ce programme

pour les casseroles et

la vaisselle ordinaire

difficiles _ nettoyer et

tres sales.

Utiliser

les deux

sections

distribu-

teur de

d_tergent.

Rin- Rin- Se- Dur_e

€;age _;age chage (min)

final

cfiauffe

Quan- Lavage Rin- Lavage Con-

tire de (;age prin- som-

d_bris cipal mation

d'eau

(gaUL)

Vais- l l • • • l 97" 10,8/

selle 140°F "J40°F 40,9

tri_s (eo_c) (eo°c)

sale

Vais- l • • • • 87" 8,6/32,7

selle 135°F 140°F 140°F

peu (57°C) (eo_c) (eo°c)

sale

Utiliser ce programme Utiliser

pour des charges les deux

comportant des sections

quantites moderees du

de debris alimentaires, distribu-

(L'etiquette de teur de

consommation detergent.

d'energie est basee

sur ce programme.)

Quan- Lavage Rin- Lavage Rin- Rin- Se- Duree Con-

tit#Jde (;age win- (;age {;age chage (min) som-

d_bris cipal final marion

chauffe d'eau

(gaUL)

Vais- • • • • • • 60" 10,81

selle 140°F 140°F 40,9

tres (eo_c) (eo°c)

sale

Vais- • • • • • 86" 8,6/32,7

selle 140°F 140°F

moyen- (66_C) (66°C)

nement

sale

Vais- • • • • 70" 6,5/24,5

selle 140°F

peu (6O°C)

sale

Utiliser ce programme Utiliser la

pour les charges d_jB section

rincees et peu sales, couverte

Ce programme du

consomme moins distribu-

d'eau chaude que le teur.

programme de lavage

normal.

Quan- Lavage Rin- Lavage Rin- Rin- Se- Dur_e Con-

tit_ de (;age prin- (;age (;age chage (min) som-

d_bris cipal final mation

cfiauffe d'eau

(gaUL)

Vais- • • • • • 78" 8,6/32,7

seUe 140°F 140°F

tres (60=C) (60°C)

sale

Vais- • • • • 64" 4,6/17,4

seUe 140°F

peu (60°C)

sale

Utiliser ce programme Utiliser la

pour les articles en section

porcelaine et en couverte

cristal. Ce programme du

comprend un lavage distribu-

leger et un rim;age teur.

delicat. Pendant le

sechage 8 chaud,

I'element de chauffage

fonctionne par

intermittence.

Quan- Lavage Rin- Lavage Rin- Rin- Se- Dur_e Con-

tit_ de (;age prin- (;age (;age chage (min) som-

d_bris cipal final mation

cfiauffe d'eau

(gaUL)

Vais- • • • • • 74" 8,6/32,7

seUe 130°F par

tres (54°C) inter-

sale mit-

tence

Vais- • • • • 64" 4,6/17,4

seUe 130°F par

peu (54°C) inter-

sale mit-

tence

Utiliser ce programme Utiliser la

pour charges peu

les section

sales. Aucune option couverte

de sechage n'est du

disponible avec ce distribu-

programme, teur.

Quan- Lavage Rin- Lavage Rin- Rin- Se- Dur_e Con-

tit_ de (;age prin- (;age (;age chage (min) som-

d_bris cipal final mation

chauffe d'eau

(gaUL)

Vais- • • • • 30" 6,8/25,6

seUe 140°F

tres (60°C)

sale

Vais- • • • 26" 4,6/17,4

seUe 140°F

peu (60°C)

sale

Utiliser ce programme Ne pas

de rincer utiliser de

rinqage pour

la vaisselle, les verres d_tergent

et rargenterie qui ne avec ce

seront pas laves program-

immediatement, me de

ringage.

Quan- Lavage Rin- Lavage Rin- Rin- Se- Dur_e Con-

tit#Jde (;age win- (;age (;age chage (min) som-

d_bris cipal final marion

chauffe d'eau

(gaUL)

Vais- • • 18 _,3/16,4

selle

tres

sale

Vais- • 14 2,2/8,2

selle

peu

sale

REMARQUE : Le detecteur incorpore au lave-vaisselle

contrOle le degre de salete. La duree du programme et/ou

la sonsommation d'eau peuvent varlet etant donne que le

detecteur rajuste le programme pour assurer des

performances de lavage optimales.

En tout temps au cours d'un programme, appuyer sur

Le lave-vaisselle fait une pause d"environ 5 secondes.

Puis I'afficheur indique

Le lave-vaisselle commence une vidange de 2 minutes

(au besoin). Laisser le lave-vaisselle evacuer I'eau

completement. Le temoin s'eteint apres 2 minutes.

REMARQUE : Si le lave-vaisselle n'a pas besoin d'etre

vidange, le temoin s'eteint. Choisir un nouveau

programme et les options.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL/DRAIN pour

arreter la vidange immediatement. Ne pas oublier de

vidanger le lave-vaisselle avant de commencer un

nouveau programme.

REMARQUE : Une petite quantite d'eau reste dans le

lave-vaisselle. Ceci est normal.

Pour annuler les indicateurs

Appuyer sur CANCEL/DRAIN avant de mettre le lave-

vaisselle en marche pour annuler I'ensemble des options

et programmes.

.....s ag :

Au cours des 2 premieres minutes d'un

programme

Appuyer sur une nouvelle touche de programme et/ou

d'options.

Apr_s les 2 premieres minutes d'un programme

1. Appuyer sur

Le lave-vaisselle fair une pause d'environ 5 secondes.

Puis I'afficheur indique

Le lave-vaisselle commence une vidange de 2 minutes

(au besoin). Laisser le lave-vaisselle evacuer I'eau

completement. Le temoin s'eteint apres 2 minutes.

REMARQUE : Si le lave-vaisselle n'a pas besoin d'etre

vidange, le temoin s'eteint. Choisir un nouveau

programme et les options.

2. Examiner les distributeurs de detergent. Si la section

pour le lavage principal s'est ouverte et si le detergent

a completement ere elimine, remplir de nouveau les

sections au besoin.

3. Fermer la porte.

4. Appuyer sur une nouvelle touche de programme et/ou

d'options.

5. Appuyer sur START.

On peut ajouter un article n'importe quand avant le debut

du lavage principal. Quvrir la porte et verifier le distributeur

de detergent. Si le distributeur de detergent du lavage

principal est encore ferme, on peut ajouter des articles.

Pour ajouter des articles

1. Deverrouiller la porte pour interrompre I'execution du

programme. Attendre quelques instantsjusqu'8 I'arret

des bras d'aspersion avant d'ouvrir la porte.

2. Ouvrir la porte. Si le distributeur de detergent du lavage

principal est encore ferme, ajouter I'article.

3. Refermer la porte, mais ne pas I'enclencher. Attendre

30 secondes pour que I'air dans le lave-vaisselle se

rechauffe. Cela aide 8 reduire la quantite d'humidite

s'echappant de la grille d'aeration Iorsque le

programme est remis en marche.

4. Pousser fermement sur la portejusqu'8 ce qu'elle

s'enclenche. Le lave-vaisselle se remet alors

automatiquement en marche apres une pause

d'environ 5 secondes.

Vous pouvez personnaliser vos programmes en appuyant

sur une option. Si vous changez d'idee, appuyer de

nouveau sur I'option pour I'annuler. Choisir une option

differente si desire.

Vous pouvez changer une option en tout temps avant que

I'option choisie ne commence. Par exemple, vous pouvez

appuyer sur une option de sechage sans chaleur en tout

temps avant que le sechage commence.

Appuyer sur START pour utiliser le meme programme et

les memes options que dans le programme de lavage

precedent.

REMARQUE : Si le dernier programme termine etait un

programme de rin¢age, quand vous appuyez sur Start, le

lave-vaisselle execute le dernier programme complet de

lavage et les options.

Water Heat/chauffage de I'eau

Selectionner cette option pour chauffer I'eau 8 140 ° F

(60° C) 8 des moments precis pendant le programme. (Voir

le "Tableau de selection de programme.") Une eau plus

chaude donne de meilleurs resultats pendant le lavage.

Cette option augmente rant la chaleur que la duree de

lavage du programme.

REMARQUE : Le programme Pots Pans (casseroles) a

recours _ cette option. L'option de chauffage de I'eau est

utilisee avec les programmes de Normal Wash (lavage

normal) et Water Miser (economiseur d'eau).

Sani Rinse/option de rinqage sanitaire

Choisir cette option pour augmenter la temperature de

I'eau _ environ 155°F (68°C) pendant 10 minutes. L'option

Sani Rinse augmente la chaleur et la duree du programme.

Dans le programme normal, ce rinqage _ haute

temperature assainit la vaisselle et les verres

conformement aux exigences internationales de la NSF

(n ° 95/480/05/2480).

REMARQUE : L'option Sani Rinse fonctionne avec les

programmes casseroles, lavage normal et economiseur

d'eau.

No Heat Dry/s_chage sans chaleur

Selectionner cette option permettant d'economiser de

I'energie pour secher la vaisselle sans chaleur. Le sechage

sans chaleur est utile Iorsque les charges contiennent des

articles en plastique sensibles aux temperatures elevees.

La vaisselle prend plus de temps _ secher et certaines

taches peuvent survenir. Pour le meilleur sechage, utiliser

un agent de tin,age liquide. Certains articles (tels que les

plastiques) peuvent avoir besoin d'etre essuyes avec un

linge.

REMARQUE : Les options Quick Wash (lavage rapide) et

Quick Rinse (rin¢age rapide) ont automatiquement recours

cette caracteristique. No Heat Dry (sechage sans

chaleur) est une option avec tousles autres programmes.

Control Lock On/verrouillage

Utiliser le dispositif de verrouillage pour eviter que le lave-

vaisselle ne soit mis en marche accidentellement. On peut

egalement I'utiliser pour eviter tout changement accidentel

dans le choix du programme ou des options pendant un

programme.

LOCKON

Lorsque I'indicateur LOCK ON (verrouillage) est illumine,

routes les commandes sont mises hors d'etat.

REMARQUES :

• On peut ouvrir la porte du lave-vaisselle Iorsque les

commandes sont verrouillees.

• On peut enclencher le dispositif de verrouillage des

commandes Iorsque le lave-vaisselle est en marche.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche

pendant 4 secondes. L'indicateur LOCK ON

(verrouillage) s'allume.

Lorsqu'on appuie sur une touche alors que les

commandes du lave-vaisselle sont verrouillees, I'indicateur

clignote 3 lois.

Pour d6verrouiller les commandes du lave-vaisselle

Appuyer sur la touche NO HEAT DRY (sechage sans

chaleur) pendant 4 secondes. L'indicateur lumineux

s'eteint.

Delay Hours/lavage diff6r6

Choisir cette option pour mettre en marche le lave-

vaisselle plus tard ou en dehors des heures de pointe. On

peut egalement ajouter des articles 8 la charge 8 n'importe

quel moment pendant le decompte du lavage differe.

Apres avoir ajoute des articles, veiller 8 bien refermer la

porte. Le decompte du lavage differe ne se poursuivra pas

si la porte West pas bien fermee

• Vous pouvez differer la mise en marche d'un

programmejusqu'a 9 heures.

• La premiere lois que vous utilisez le Lavage differe,

I'afficheur indiquera

pour une mise en marche differee de 1 heure.

Pour diff6rer la raise en marche

1. Fermer la porte.

2. Choisir un programme de lavage et une ou des options.

3. Appuyer 8 maintes reprises sur la touche

jusqu'au hombre d'heures desire pour le lavage differe.

Lorsque le decompte atteint 9 heures, il retourne

zero. Appuyer _ nouveau sur DELAY HOURS (lavage

differe) pour selectionner le hombre d'heures du lavage

differe

4. Appuyer sur START.

REMARQUE : Pour annuler la mise en marche differee,

appuyer sur CANCEL/DRAIN (annulation/vidange)jusqu'E

ce que aucun hombre ne soit allume.

IMPORTANT :

• Ne faire fonctionner le lave-vaisselle que Iorsque vous

etes _ domicile.

• Si votre domicile est equipe d'un adoucisseur d'eau, ne

pas mettre le lave-vaisselle en marche durant la

regeneration de I'adoucisseur.

Lock On/verrouillage

Lorsque I'indicateur LOCK ON (verrouillage) est allume,

tousles boutons sent mis hers d'etat.

LOCKON

d ÷tat d ava scement

du sg a s s' e

On peut suivre la progression du programme du lave-

vaisselle en verifiant les indicateurs d'etat d'avancement

du programme. L'indicateur CLEAN (propre) s'allume

Iorsque le programme selectionne est termine. Cet

indicateur s'eteint Iorsqu'on ouvre la porte ou appuie sur

Cancel/Drain.

g O I O Q

5ENSlNC W_TERIIEATINC 8_41CO_'a£EI_ CLEAN LOCKON

Sensing/d_tection

Ce lave-vaisselle parvient _ etablir le degre de salete de la

charge. Le degre de salete determine la duree de certains

programmes, la quantite de chaleur a ajouter au lavage ou

au rin£:age et le programme necessaire pour laver la

charge. L'indicateur SENSING (detection) s'allume

pendant les etapes de detection du degre de salete de la

charge. L'action de lavage se poursuit pendant ces etapes.

Water Heating/chauffage de I'eau

L'indicateur WATER HEATING (chauffage de I'eau)

s'allume, et le programme effectue une pause, chaque lois

que I'eau dolt etre rechauffee pendant un programme.

L'action de lavage ou de rinoage se poursuit pendant que

I'eau chauffe.

Sani Complete/rinqage termin_

Lorsqu'on selectionne I'option Sani Rinse, I'indicateur

SANI COMPLETE (rin£:age termine) s'allume des que ce

programme est termine. L'indicateur clignote a la fin du

programme Iorsque le lave-vaisselle n'a pas bien lave la

vaisselle, comme par exemple Iorsqu'on a interrompu le

programme. L'indicateur lumineux s'eteint Iorsqu'on ouvre

la porte.

On peut verrouiller les commandes pendant que le lave-

vaisselle est en marche. Pour verrouiller ou deverrouiller

les commandes, consulter la section "Selection

d'options."

Durant le sechage, vous pouvez voir de la vapeur

s'echapper par I'event du coin gauche superieur de la

porte. Ceci est normal car la chaleur seche la vaisselle.

IMPORTANT : La vapeur est chaude. Ne pas toucher

I'event durant le sechage.

Le dispositif de protection centre debordement (au coin

avant droit de la cuve du lave-vaisselle) empeche le lave-

vaisselle de deborder. II faut qu'il soit en place pour que le

lave-vaisselle fonctionne.

S'assurer qu'il n'y a pas en dessous des obJets qui

puissent empecher le dispositif de monter ou de

descendre.

LAVAGED'ARTICLES

SPECIAUX

En cas de doute au sujet du lavage d'un article particulier,

consulter le fabricant pour determiner s'il est lavable au

lave-vaisselle.

Matbriau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents

peuvent affecter la finition de

I'aluminium anodise.

Aluminium Non

jetable

Ne pas laver les plats d'aluminium

jetables au lave-vaisselle. IIs risquent

de se deplacer durant le lavage et de

transferer des marques noires a la

vaisselle et _ d'autres articles.

Bouteilles et Non

cannettes

Laver manuellement les bouteilles et

cannettes. Les etiquettes fixees par

une colle peuvent se detacher dans le

lave-vaisselle et obstruer les orifices

des bras d'aspersion ou la pompe, et

reduire la performance de lavage.

Fonte Non

La patine sera eliminee et la fonte

rouillera.

Porcelaine/ Oui

gres Consulter toujours les

recommandations du fabricant avant

le lavage. La decoration des articles

antiques, peints a la main ou

I'emaillage peut se deteriorer. Les

dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui

Verifier les recommandations du

fabricant avant le lavage. Apres

plusieurs lavages, la solution de

detergent peut attaquer certains

types de cristal au plomb.

Or Non

Les couverts dores peuvent subir un

changement de couleur.

Verre Oui

Le verre opaquejaunit apres de

nombreux lavages au lave-vaisselle.

Mat_.riau Lavable au lave-vaisselle?/

Commentaires

Coutellerie _ Non

manche creux

Les manches de certains couteaux

sont fixes _ la lame au moyen d'un

adhesif qui peut se degager Iors du

lavage au lave-vaisselle.

Etain, laiton, Non

bronze

L'eau chaude et les detergents

peuvent modifier la couleur et la

finition.

Plastiques

jetables

Non

Ce materiau ne peut resister aux

effets de I'eau chaude et des

detergents.

Plastiques

Oui

Consulter toujours les

recommandations du fabricant avant

le lavage. La resistance des articles

de plastique _ I'eau chaude et aux

detergents est variable. Charger les

articles de plastique seulement dans

le panier superieur.

Acier

inoxydable

Oui

Si le lavage n'est pas effectue

immediatement, executer un

programme de rin£:age rapide. Le

contact prolonge avec des residus

alimentaires contenant sel, vinaigre,

produits laitiers oujus de fruit peut

endommager la finition.

Argent sterling

ou plaque

Oui

Si le lavage n'est pas effectue

immediatement, executer un

programme de rin£:age rapide. Le

contact prolonge avec des residus

alimentaires contenant sel, acide ou

sulfide (oeufs, mayonnaise et fruits de

mer) peut endommager la finition.

Fer blanc Non

Possibilite de rouille.

Ustensiles de Non

bois

Laver manuellement. Consulter

toujours les recommandations du

fabricant avant le lavage. Le bois non

traite peut se deformer, se fissurer ou

perdre sa finition.

ENTRETIEN DU

LAVE-VAISSELLE

U¸ _ C _ _..... '

Nettoyage de I'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux,

humide ou une eponge et un detergent doux pour nettoyer

les surfaces exterieures du lave-vaisselle et preserver son

aspect de produit neuf.

V_rifier le dispositif anti-refoulement Iorsque

votre lave-vaisselle ne se vidange pas bien

Certains codes de plomberie provinciaux ou Iocaux

exigent I'installation d'un dispositif anti-refoulement entre

un lave-vaisselle encastre et le systeme de canalisation du

domicile. En cas d'obstruction d'une canalisation, le

dispositif anti-refoulement protege votre lave-vaisselle

contre le refoulement de I'eau.

Nettoyage de I'int_rieur

Les composes mineraux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanchStre sur les

surfaces interieures, particulierement juste au-dessous de

la porte.

Ne pas nettoyer lessurfaces internes du lave-vaisselle

avant qu'elles aient refroidi. Porter des gants de

caoutchouc. Ne pas utiliser un produit de nettoyage autre

que le detergent pour lave-vaisselle, ce premier pourrait

provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une pSte avec un detergent pour lave-vaisselle en

poudre sur une eponge humide et nettoyer.

Utiliser un detergent liquide pour lave-vaisselle

automatique, et nettoyer avec une eponge humide.

Voir la methode de sous rincage au vinaigre ,_ la section

"Taches et films sur la vaisselle" sous "Depannage."

REMARQUE : Effectuer un programme de lavage normal

avec detergent apres avoir nettoye I'interieur.

Le dispositif anti-refoulement se trouve habituellement sur

le dessus de I'evier ou du comptoir pres du lave-vaisselle.

Pour commander un dispositif anti-refoulement, composer

le 1-800-366-7278 et demander le numero de piece

300096.

REMARQUE : Le dispositif anti-refoulement est un article

de plomberie externe qui ne fait pas pattie de votre lave-

vaisselle. La garantie fournie avec votre lave-vaisselle ne

couvre pas les coots de service directement associes au

nettoyage ou _ la reparation d'un dispositif anti-

refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement

pour assurer la vidange adequate de votre lave-vaisselle.

Suivre les instructions de nettoyage fournies par le

fabricant. Pour la plupart des types, il suffit de soulever le

couvercle chrome, de devisser le capuchon de plastique,

puis de verifier s'il y a une accumulation de salete.

Nettoyer au besoin.

Remisage pour

Proteger le lave-vaisselle au cours des mois d'ete en

fermant I'approvisionnement d'eau et deconnecter le lave-

vaisselle de I'alimentation electrique.

D_m_nagement ou hiv_risation du lave-vaisselle

Proteger le lave-vaisselle et I'habitation centre les

dommages par I'eau, attribuables au gel des conduits

d'eau. Si le lave-vaisselle est laisse dans une residence

saisonniere ou risque d'etre expose _ des temperatures

pres du degre de congelation, faire executer les operations

suivantes par une personne qualifiee :

1. Deconnecter la source de courant electrique.

2. Fermer I'approvisionnement d'eau au lave-vaisselle.

3. Enlever les 4 vis du panneau d'acces inferieur et retirer

ce panneau.

4. Placer un recipient de faible profondeur sous la valve

d'approvisionnement d'eau. Puis, utiliser une cle

molette pour deconnecter I'arrivee d'eau de la valve

d'approvisionnement d'eau. Separer I'arrivee d'eau de

la valve d'approvisionnement d'eau et vidanger I'eau

dans le recipient.

Oter la bride _ ressort du conduit d'evacuation d'eau et

le separer de la valve d'approvisionnement d'eau;

vidanger I'eau dans le recipient.

Reconnecter les conduits d'approvisionnement d'eau

et d'evacuation d'eau _ la valve d'arrivee d'eau.

Vider le recipient et le replacer sous la pompe 8 eau.

Oter la bride et deconnecter le tuyau d'evacuation de la

pompe _ eau; vidanger I'eau dans le recipient.

Reconnecter le tuyau d'evacuation _ la pompe _ eau et

s'assurer de placer la bride sur la connection.

10. Replacer le panneau d'acces inferieur.

REMARQUE : Si le lave-vaisselle est relie £ un broyeur, ne

pas faire couler I'eau dans I'evier apres I'hiverisation. Le

tuyau d'evacuation du lave-vaisselle risquerait de se

remplir d'eau de nouveau.

Remise en service du lave-vaisselle

1. Enlever les 4 vis du panneau d'acces inferieur et retirer

ce panneau.

2. Ouvrir I'approvisionnement d'eau au lave-vaisselle.

3. Reconnecter la source de courant electrique.

4. Laisser le lave-vaisselle executer un programme

complet et verifier s'il y a des fuites.

5. Replacer le panneau d'acces inferieur.

1 2

3 4 5 6

1. Evacuation d'eau

2. Brides a ressort

3. Valve d'approvisionnement d'eau

4. Arrivee d'eau

5. Pompe a eau et moteur

6. Tuyau d'evacuation

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici;

elles pourraient vous _viter le co=3td'une visite

de service...

Le lave-vaisselle ne fonctionne pas

correctement

• Le lave-vaisselle ne fonctionne pas ou s'arr6te au

cours d'un programme

La porte est-elle bien fermee et encienchee?

A-t-on s61ectionn6 le bon programme? Consulter le

"Tableau de s61ection de programmes."

Le lave-vaisselle est-il aliment6 par le courant

electrique? Un fusible est-il grill6 ou un disjoncteur s'est-

il ouvert?

Le moteur s'estdt arr6te par suite d'une surcharge? Le

moteur se r6active automatiquement apres queiques

minutes. S'il ne se remet pas en marche, contacter le

service de depannage.

Le robinet d'arr#)t (le cas 6ch6ant) est-il ouvert?

• Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre d6bordement peutdt

monter et descendre librement? Appuyer pour le lib6rer.

• La dur_e d'ex_cution du programme semble _tre

trop Iongue

I'eau fournie au lave-vaissetle est-elle suffisamment

chaude? Le lave-vaisselle fonctionne plus Iongtemps

durant le chauffage de I'eau. Voir la section "Conseits

d'efficacite pour le lave-vaisselle."

Une periode d'attente s'ajoute automatiquement dans

certains programmes de tavage et de ringage jusqu'_ ce

que l'eau atteigne la temperature correcte.

• Rdsidus d'eau dans le lave-vaisselle

Le programme est-il acheve?

• Rdsidus de d_tergent dans la section avec

couvercle du distributeur

Le programme est-il termin6?

Le detergent est-il libre d'agglom6rations? Remplacer le

d6tergent au besoin.

Le panier inf6rieur est-il instalie correctement avec les

butees & l'avant? Voir la section "Pi(_ces et

caracteristiques." Reinstaller le panier au besoin.

• Apparition d'un r6sidu blanc b I'avant du panneau

d'acc_s

A-t-on utilis6 une quantit6 excessive de d6tergent? Voir

la section "Distributeur de d_tergent."

La marque de d6tergent utilisee produit-elle trop de

mousse? Essayer une marque de detergent diff6rente

pour r6duire le moussage et eliminer I'accumulation.

Odeur dans le lave-vaisselle

La vaisselie est-elie lavee tous les 2 ou 3 jours?

Ex_cuter un programme de ringage une ou deux lois par

jour jusqu'_ ce qu'une charge complete soit accumulee.

Le lave-vaisselle a-t-il une odeur de plastique neuf?

Effectuer un ringage au vinaigre d6crit a "Taches et films

sur la vaisselle" plus loin darts ce guide de d6pannage.

Condensation sur le comptoir de la cuisine

(modUles encastr_s)

Le lave-vaissetle est-it align6 avec le dessus du

comptoir? Uhumidit6 sortant de l'6vent de ia console du

lave-vaissette peut se former sur le comptoir. Voir les

instructions d'instaltation pour plus de renseignements.

Vaisselle pas compl_tement nettoy_e

Rdsidus de produits alimentaires sur la vaisselle

La vaisselle est-elle charg6e correctement? Voir la

section "Chargement du lave-vaisselle."

La temp6rature de I'eau est-elle trop basse? Au besoin,

augmenter la temp6rature de r6glage du chauffe-eau

pour que I'eau chaude soit introduite darts te lave-

vaisselle _ 120°F (49°C). Voir la section "Conseils

d'efficacit_) pour le lave-vaisselle."

A-t-on utilis6 la bonne quantite de detergent frais?

Utiiiser seulement tes detergents recommand_)s pour

lave-vaisselle. Voir la section "Distributeur de detergent."

Ne jamais employer moins d'une cuiller6e _ soupe (15g)

par charge. Pour qu'il soit efficace, il faut que te

d6tergent soit frais. Remiser le detergent dans un

endroit frais et sec. Une vaisselle tres sale et/ou une eau

dure n6cessitent g6n6ralement un suppl6ment de

d6tergent.

Y a-t-il des grumeaux de detergent dans le distributeur?

Utiliser uniquement un detergent frais. Ne pas laisser le

d6tergent pendant plusieurs heures darts un distributeur

humide. Nettoyer le distributeur lorsqu'il s'y trouve des

grumeaux de d6tergent.

La pompe ou le bras d'aspersion est-il obstrue par des

_)tiquettes de bouteitles et de cannettes? Enlever les

_)tiquettes avant de laver les bouteilles et les cannettes

ou les laver a la main.

La pression d'eau du domicile est-elle suffisamment

_)levee pour un rempiissage convenable du lave-

vaisselle? La pression d'eau du domicile devrait 6tre de

20 _ 120 Ib/p2 (138 _ 828 kPa). Si la pression est

insuffisante, il peut #)tre n6cessaire d'installer une

pompe de surpression.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne jamais utiliser de savon ou de

d6tergent _ lessive. Utitiser uniquement les d_)tergents

recommand_)s pour lave-vaisselle.

Presence de taches sur la vaisselle

• Taches et films sur la vaisselle

I'eau est-eile dure ou contient-elle une concentration

elev6e de min6raux? Le conditionnement de I'eau de

ringage final avec un agent de ringage liquide favorise

l'61imination des taches et films. Veiller _ ce que le

distributeur soit toujours rempli d'un agent de ringage.

La temp6rature de l'eau est-eiie trop basse? Au besoin,

augmenter la temp6rature de r_giage du chauffe-eau

pour que I'eau chaude soit introduite darts te lave-

vaissetle a 120°F (49°C). Voir la section "Conseiis

d'efficacite pour le lave-vaisselle."

A-t-on utilis6 la bonne quantit6 de d6tergent frais?

Utiiiser seulement les detergents recommandes pour

lave-vaisselle. Voir la section "Distributeur de detergent".

Ne jamais employer moins d'une cuiller6e & soupe par

charge. Pour qu'it soit efficace, il faut que le d6tergent

soit frais. Remiser le detergent dans un endroit frais et

sec. Une vaisselie tr_s sate et/ou une eau dure

n6cessitent g6n_raiement un supplement de detergent.

La pression d'eau du domicile est-elle suffisamment

elev6e pour un rempiissage convenable du lave-

vaisselle? La pression d'eau du domicile devrait _tre de

20 _ 120 Ib/p2 (138 _ 828 kPa). Si la pression est

insuffisante, il peut 6tre necessaire d'installer une

pompe de surpression.

REMARQUE : Pour 61iminer les taches et films sur ta

vaisselie, essayer un rin£age avec de l'eau vinaigree.

Cette methode ne devrait 6tre utiiisee

qu'occasionnellement. Le vinaigre est un acide et son

utilisation trop fr6quente pourrait endommager le lave-

vaisselle.

1. Laver et rincer la vaissetle. Utiliser le sechage & Fair

ou une option de s6chage economique. Enlever tous

les couverts ou articles metaliiques.

2. Ajouter 2 tasses (473 ml) de vinaigre blanc dans une

tasse _ mesurer lavable au lave-vaisselle dans le

panier inferieur.

3. Faire ex6cuter au lave-vaisselie un programme de

lavage complet et un s6chage _ Fair ou une option de

sechage economique. Ne pas utiliser de d6tergent.

Le vinaigre se m6iangera _ l'eau de lavage.

Film de silice ou attaque (le film de silice est un

ddpSt blanc irisd); I'attaque produit I'apparence d'un

film translucide)

II y a parfois une r6action chimique de l'eau avec

certains types de verres. Ceci est habitueiiement

imputable & certaines combinaisons d'eau douce ou

adoucie, solution de lavage aicaline, rin£age insuffisant,

chargement excessif du lave-vaisselle, et la chaieur de

sechage. II peut 6tre necessaire de laver manuetlement

ces articles pour eliminer compl6tement le probl6me.

Pour ralentir ce processus, utiliser la quantite minimale

de detergent, mais pas moins d'une cuiller6e a soupe

par charge. Utiliser un agent de rin£age liquide, et ne

pas trop charger le lave-vaisseiie pour permettre un

rin_age & fond. II n'est pas possible d'61iminer le film de

silice ou t'effet de I'attaque chimique qui demeurent en

permanence. Ne pas utiliser un s_chage avec chaleur.

laches blanches sur les ustensiles de cuisson

rev6tement anti-adhdsif

Le detergent du lave-vaisselle a-t-il 61imin6 la patine?

G6n6rer une nouveiie patine apres le lavage au lave-

vaisselle.

Taches marron sur la vaisselle et les surfaces

internes du lave-vaisselle

I'eau comporte-t-elle une concentration de fer 61ev6e?

Laver de nouveau la vaisselle apres avoir versa

1 cuiiteree & th6 _ 1 cuiiteree & soupe (15g) de cristaux

d'acide citrique dans la section ferm6e du distributeur de

d6tergent. Ne pas utiliser de detergent. Executer ensuite

un programme de lavage Normal avec d6tergent. Si ce

traitement est necessaire plus frequemment qu'_

intervalies de deux mois, on recommande l'installation

d'un dispositif d'_limination du fer.

• Marques noires ou grises sur la vaisselle

Des articles d'atuminium frottent-iis centre la vaisselie

durant le lavage? Les articles d'aluminium jetables

peuvent se briser dans le lave-vaissetle et causer des

marques. Laver ces articles _ la main. Pour _liminer les

marques d'aluminium, employer un produit de nettoyage

moyennement abrasif.

laches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on darts le lave-vaisselle de la vaisselle sur

laquelle il y a une quantite considerable de residus

alimentaires _ base de tomates? Les taches peuvent se

dissiper graduellement a la longue. I'utilisation frequente

du s_chage avec chauffage peut ratentir te processus de

dissipation des taches. Les taches n'affectent pas la

performance du lave-vaisselie. Pour reduire te risque de

formation de taches, utiliser r_gulierement un

programme de rin_age et un sechage _ Fair ou une

option de sechage economique.

Vaisselle pas compl_tement s_che

• La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il 6t6 charge de mani6re

permettre un drainage ad6quat de l'eau? Ne pas

charger excessivement. Voir la section "Chargement du

lave-vaisselle." Utitiser un agent de rin_age liquide pour

accel6rer le sechage.

Les articles de plastique sont-ils humides? IIest souvent

n6cessaire de s_cher les articles de plastique avec une

serviette.

Le distributeur d'agent de rin£age est-il vide? Voir la

section "Distributeur d'agent de rin£age."

A-t-on utilis6 un s_chage a I'air ou une option de

sechage economique? Utitiser une option de s_chage

avec chauffage pour une vaisselle plus s_che.

Vaisselle endommag_e au cours d'un

programme

• I%aillage de la vaisselle

A-t-on charg6 le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient

stables et qu'ils ne s'entrechoquent pas Iors du lavage.

Minimiser l'6caillage en d6pla_ant lentement les paniers.

REMARQUE : Les antiquit6s, le cristal tr_s mince et

certains types de fa'fence et de verre peuvent 6tre trop

d61icats pour le lavage automatique. Laver _ la main.

Bruits

• Emission de bruits de broyage ou de

bourdonnement

Un objet dur a p6n6tr6 dans le module de lavage (sur

certains modeles). Le bruit devrait cesser apr6s le

broyage de l'objet.

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME 'M(1-800-469-4663)

Para pedir servicio de reparaci6n a domicilio - 1-800-676-5811

Au Canada pour tout le service - 1-877-LE-FOYEF_" (1-877-533-6937)

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect °°

1-800-366-PART (1-800-366-7278)

www.sears.com/partsdirect

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a,m, - 5 p,m, CST, Monday - Saturday

1-800-827-6655

SEARS

HomeCentral°"

==1

3384453

1999Kenmore

® R istered Tradema[PJTM Trademark of Sears, Roebuck and Co., under licensee by Sears Cal]ada

_arca Registrada/TM marca de f_bdca de Sears, Roebuck and Co., con licencia de Canada

® Marque depos_e/TM marque de commerce de Sears, Roebuck and CO, en vertu d'un pot de _iceuce par Sears Canada

9/99

Printed in U.S.A

Improso en los EE.UU

Imprim(} aux _=U.

Kenmore 66516862992 dishwasher

Product's Documents

User Manual

Specifications

Kenmore 66516862992 Questions and Answers
