KitchenAid YKSEG700ESS0 30-Inch 5-Element Electric User Manual

W11652308A

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

SLIDE-IN ELECTRIC RANGE OWNER’S MANUAL

MANUEL D’UTILISATION DE LA CUISINIÈRE

ÉLECTRIQUE ENCASTRÉE

Table of Contents/Table des matières

RANGE SAFETY..............................................................2

Range Safety ................................................................2

RANGE MAINTENANCE AND CARE...................................4

General Cleaning...........................................................4

Clean Cycle ..................................................................5

INSTALLATION INSTRUCTIONS ........................................6

REQUIREMENTS.............................................................6

Tools and Parts .............................................................6

Location Requirements ...................................................7

Electrical Requirements - U.S.A. Only ................................9

Electrical Requirements - Canada Only ............................ 10

INSTALLATION ............................................................. 10

Unpack Range ............................................................ 10

Install Anti-Tip Bracket .................................................. 11

Adjust Leveling Legs .................................................... 12

Level Range ............................................................... 12

Electrical Connection - U.S.A. Only.................................. 12

Verify Anti-Tip Bracket Is Installed and Engaged ................. 17

Remove/Replace Drawer............................................... 18

Oven Door.................................................................. 19

Complete Installation .................................................... 19

Moving the Range........................................................ 20

SÉCURITÉ DE LA CUISINIÈRE ........................................ 21

Sécurité de la cuisinière ................................................ 21

ENTRETIEN ET RÉPARATION DE LA CUISINIÈRE.............. 24

Nettoyage général........................................................ 24

Programme de Nettoyage.............................................. 25

INSTRUCTIONS D’INSTALLATION ................................... 26

SPÉCIFICATIONS .......................................................... 26

Outils et Pièces ........................................................... 26

Exigences d’Emplacement............................................. 27

Spécifications électriques – É.-U. seulement...................... 29

Spécifications électriques – Canada seulement .................. 30

INSTALLATION ............................................................. 30

Déballage de la cuisinière.............................................. 30

Installation de la bride antibasculement ............................ 31

Réglage des pieds de nivellement ................................... 32

Réglage de l’aplomb de la cuisinière ................................ 32

Raccordement Électrique – É.-U. seulement...................... 33

Vérifier que la Bride Antibasculement est bien Installée et

Engagée .................................................................... 38

Enlever/replacer le tiroir ................................................ 38

Porte du four............................................................... 39

Achever l’installation..................................................... 39

Déplacement de la cuisinière.......................................... 40

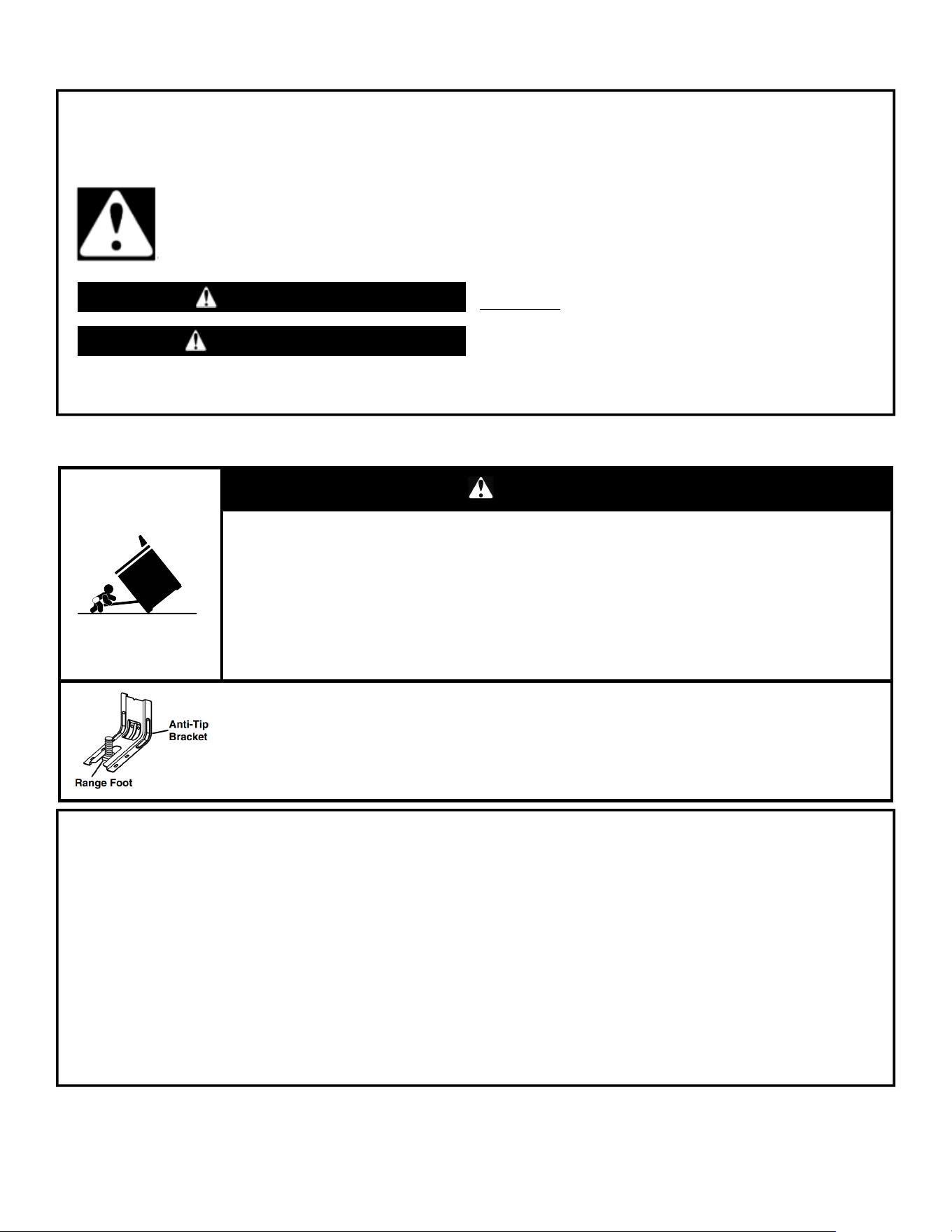

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without having

the anti-tip bracket fastened down properly.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is properly installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under the anti-tip bracket.

• See Installation Instructions for details.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

�

WARNING: TO REDUCE THE RISK OF TIPPING OF

THE RANGE, THE RANGE MUST BE SECURED BY

PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK

IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE

RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET

SECURELY ATTACHED TO FLOOR OR WALL, AND

SLIDE RANGE BACK SO REAR RANGE FOOT IS

UNDER ANTI-TIP BRACKET.

� WARNING: Danger of fire: Do not store items on the

cooking surfaces. Never leave anything on the surface

when unattended and not in use. Never place flammable or

plastic items on or near the surface.

�

CAUTION: Do not store items of interest to children in

cabinets above an appliance or on the backguard of an

appliance - children climbing on the appliance to reach

items could be seriously injured.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian

Electrical Code. Be sure your appliance is properly installed

and grounded by a qualified technician.

� Never Use Your Appliance for Warming or Heating the

Room.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part of

the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual.

All other servicing should be referred to a qualified

technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let

potholder touch hot heating elements. Do not use a towel or

other bulky cloth.

� DO NOT TOUCH SURFACE UNITS OR AREAS NEAR

UNITS – Surface units may be hot even though they are

dark in color. Areas near surface units may become hot

enough to cause burns. During and after use, do not touch,

or let clothing or other flammable materials contact surface

units or areas near units until they have had sufficient time

to cool. Among these areas are the coil elements, the

cooktop, and surfaces facing the cooktop.

� Use Proper Pan Size – This appliance is equipped with one

or more surface units of different size. Select utensils

having flat bottoms large enough to cover the surface unit

heating element. The use of undersized utensils will expose

a portion of the heating element to direct contact and may

result in ignition of clothing. Proper relationship of utensil to

burner will also improve efficiency.

� Never Leave Surface Units Unattended at High Heat

Settings – Boilover causes smoking and greasy spillovers

that may ignite.

� Make Sure Reflector Pans or Drip Bowls Are in Place –

Absence of these pans or bowls during cooking may

subject wiring or components underneath to damage.

� Protective Liners – Do not use aluminum foil to line surface

unit drip bowls or oven bottoms, except as suggested in the

manual. Improper installation of these liners may result in a

risk of electric shock, or fire.

� Glazed Cooking Utensils – Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for range-top service without breaking

due to the sudden change in temperature.

� Utensil Handles Should Be Turned Inward and Not Extend

Over Adjacent Surface Units – To reduce the risk of burns,

ignition of flammable materials, and spillage due to

unintentional contact with the utensil, the handle of a utensil

should be positioned so that it is turned inward, and does

not extend over adjacent surface units.

� Do Not Soak Removable Heating Elements – Heating

elements should never be immersed in water.

� Do Not Cook on Broken Cook-Top – If cook-top should

break, cleaning solutions and spillovers may penetrate the

broken cook-top and create a risk of electric shock. Contact

a qualified technician immediately.

� Clean Cooktop With Caution – If a wet sponge or cloth is

used to wipe spills on a hot cooking area, be careful to

avoid steam burn. Some cleaners can produce noxious

fumes if applied to a hot surface.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

� Placement of Oven Racks – Always place oven racks in

desired location while oven is cool. If rack must be moved

while oven is hot, do not let potholder contact hot heating

element in oven.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot

even though they are dark in color. Interior surfaces of an

oven become hot enough to cause burns. During and after

use, do not touch, or let clothing or other flammable

materials contact heating elements or interior surfaces of

oven until they have had sufficient time to cool. Other

surfaces of the appliance may become hot enough to cause

burns – among these surfaces are oven vent openings and

surfaces near these openings, oven doors, and windows of

oven doors.

� Care must be taken to prevent aluminum foil and meat

probes from contacting heating elements.

For self-cleaning ranges –

�

CAUTION: DO NOT LEAVE FOOD OR COOKING

UTENSILS, ETC., IN OVEN DURING THE PYROLYTIC

SELF-CLEANING MODE OF OPERATION.

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage,

or move the gasket.

� Do Not Use Oven Cleaners – No commercial oven cleaner

or oven liner protective coating of any kind should be used

in or around any part of the oven.

� Clean Only Parts Listed in Manual.

� Before Self-Cleaning the Oven – Remove broiler pan and

other utensils.

For units with ventilating hood –

� Clean Ventilating Hoods Frequently – Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

For smart enabled ranges and ovens

� Remote operation – This appliance is configurable to allow

remote operation at any time. Do not store any flammable

materials or temperature sensitive items inside, on top or

near surface units of the appliance.

SAVE THESE INSTRUCTIONS

RANGE MAINTENANCE AND

CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the oven and cooktop are cool. Always follow label instructions on

cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some

models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire range is cool. These spills may

affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner, or nonabrasive scrubbing

pad: Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

� Affresh

✝

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Cleaning Method:

Rub in direction of grain to avoid damaging.

� Affresh

Stainless Steel Cleaner Part Number W10355016

(not included):

See the Quick Start Guide for contact information.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust

removers, ammonia, or sodium hydroxide (lye) because paint

surface may stain.

CERAMIC GLASS COOKTOP CLEANING

Cleaning Method:

To avoid damaging the cooktop, do not use steel wool, abrasive

powder cleansers, chlorine bleach, rust remover, or ammonia.

1. Remove food/residue with the Cooktop Scraper.

� For best results, use the Cooktop Scraper while the

cooktop is still warm but not hot to the touch. It is

recommended to wear an oven mitt while scraping the

warm cooktop.

� Hold the Cooktop Scraper at approximately a 45° angle

against the glass surface and scrape the residue. It will be

necessary to apply pressure in order to remove the

residue.

Allow the cooktop to cool down completely before proceeding

to Step 2.

2. Apply a few dime-sized drops of Cooktop Cleaner to the

affected areas.

� Rub affresh

Cleaner onto the cooktop surface with the

blue Cooktop Cleaning Pad. Some pressure is needed to

remove stubborn stains.

� Allow the cleaner to dry to a white haze before proceeding

to Step 3.

3. Polish with a clean, dry cloth or a clean, dry paper towel.

� Repeat steps 1 through 3 as necessary for stubborn or

burned-on stains.

The Complete Cooktop Cleaner Kit is available for order

including the following:

� Cooktop Scraper

� Affresh

Cooktop Cleaner

� Blue Cooktop Cleaning Pads

See the Quick Start Guide for ordering information.

COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool,

abrasive cleansers, or oven cleaner.

To avoid damage, do not soak knobs. When replacing knobs,

make sure knobs are in the Off position.

On some models, do not remove seals under knobs.

Cleaning Method:

� Soap and water: Pull knobs straight away from control panel to

remove.

✝affresh

is a registered trademark of Whirlpool, U.S.A.

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive

cleaners, steel-wool pads, gritty washcloths, or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge: Apply glass cleaner to

soft cloth or sponge, not directly on panel.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

OVEN RACKS

Cleaning Method:

� Steel-wool pad

� For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help

them slide.

� Dishwasher (steam rack water reservoir only, not racks):

Although the water reservoir is durable, it may lose its shine

and/or discolor when washed in a dishwasher.

STORAGE DRAWER OR WARMING DRAWER (on some

models)

Check that storage drawer or warming drawer is cool and empty

before cleaning.

Cleaning Method:

� Mild detergent

BAKING DRAWER (on some models)

Check that baking drawer is cool and empty before cleaning.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Mild detergent

OVEN CAVITY

Depending on your model, use AquaLift

Technology or

Self-Clean cycle regularly to clean oven spills.

Do not use oven cleaners.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Clean cycle: See “Clean Cycle” first.

Clean Cycle

AquaLift

Technology is an innovative cleaning solution that

utilizes heat and water to release baked-on spills from the oven in

less than 1 hour. This new cleaning technology is a low-heat,

odor-free alternative to traditional self-cleaning options.

Allow the oven to cool to room temperature before using the Clean

cycle. If your oven cavity is above 200°F (93°C), it will appear in

the display, and the Clean cycle will not be activated until the oven

cavity cools down.

To Clean:

1. Remove all racks and accessories from the oven cavity, and

wipe excess soil. Use a plastic scraper to remove easily

removed soils.

2. Pour 2 cups (16 oz [500 mL]) of distilled or filtered water onto

the bottom of the empty oven, and close the oven door.

IMPORTANT: Do not use chemicals or other additives with the

water. Do not open the oven door during the Clean cycle. The

water on the oven bottom is hot.

3. Press CLEAN or AQUALIFT SELF CLEAN and then START

on the oven control panel.

4. Allow 40 minutes for cleaning and cool down. A beep will

sound when the Clean cycle is complete.

5. Press CANCEL, CANCEL UPPER or OFF at the end of the

cycle. Cancel, Cancel Upper or Off may be pressed at any

time to stop the Clean cycle.

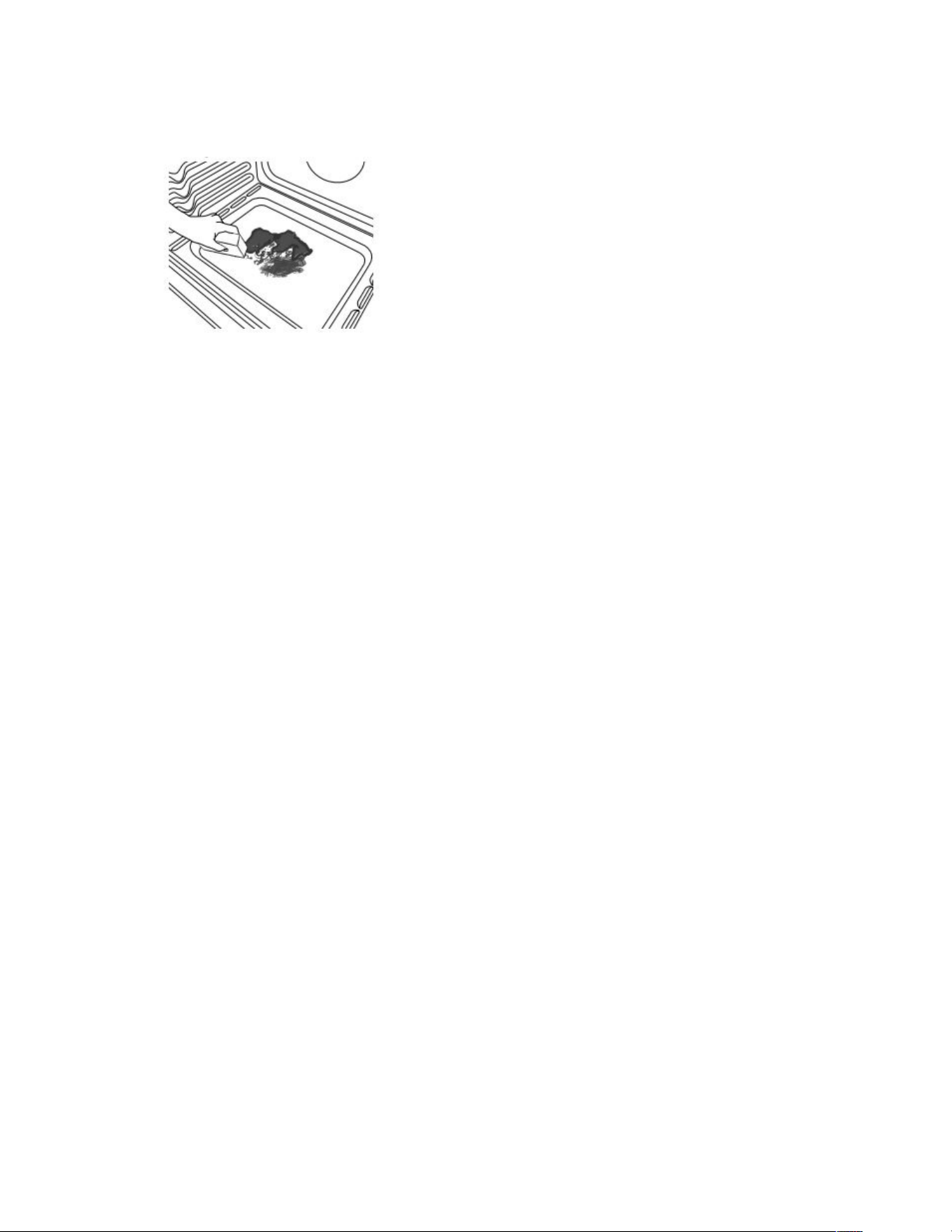

6. Remove the residual water and loosened soils with a sponge

or cloth immediately after the Clean cycle is complete. Much

of the initial 2 cups (16 oz [500 mL]) of water will remain in the

oven after the cycle is completed. If additional soils remain,

leave a small amount of water in the oven bottom to assist

with the cleaning.

7. If any soils remain, remove them with a non-scratch scrubbing

sponge or plastic scraper. Additional Clean cycles may be run

to help remove the stubborn soils.

IMPORTANT: Do not use oven cleaners. The use of

chemicals, including commercial oven cleaners or metal

scouring pads, may cause permanent damage to the

porcelain surface of the oven interior.

NOTES:

� The range should be level to ensure that the entire surface

of the bottom of the oven cavity is covered by water at the

beginning of the Clean cycle.

� For best results, use distilled or filtered water. Tap water

may leave mineral deposits on the oven bottom.

� Before removing the residual water and loosened soils at

the end of the Clean cycle, insert a cloth or paper towel

between the lower edge of the oven door and the front

frame to keep water from spilling onto the front of the

range and the floor.

� Soil baked on through several cooking cycles will be more

difficult to remove with the Clean cycle.

� Nonabrasive scrub sponges or eraser style cleaning pads

(without cleaners) can be effective for cleaning the oven

cavity walls, oven door and oven bottom for difficult soils.

For best results, moisten the pads and sponges before

use.

� Run an additional Clean cycle for stubborn soils.

� Affresh

Kitchen Appliance Cleaner and affresh

Cooktop

Cleaner may be used to clean the oven bottom, walls, and

door when the oven has finished the cycle and returned to

room temperature. If affresh

Cooktop Cleaner is used, it

is recommended to wipe out the cavity with distilled water

as well. Refer to the Quick Start Guide for ordering

information.

� Additional AquaLift

Technology Cleaning Kits may be

obtained by ordering Part Number W10423113RP. Refer to

the Quick Start Guide for ordering information.

� For assistance with AquaLift

Technology, call

1-877-258-0808 in the U.S.A. or 1-800-807-6777 in

Canada, or visit our website at

http://whirlpoolcorp.com/aqualift.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

� Tape measure

� Flat-blade screwdriver

� Phillips screwdriver

� Level

� Hammer

� Hand or electric drill

� Wrench or pliers

� Marker or pencil

� Flashlight

� Torque Wrench

� Masking tape

� 1/4" (6.4 mm) drive ratchet

� 1/4" (6.4 mm) nut driver

� 3/8" (9.5 mm) and 5/16"

(8 mm) nut driver

� 1/8" (3.2 mm) drill bit (for

wood floors)

� Tin snips or large wire

cutters (for cutting

ground-link strap if

necessary)

Parts supplied

Check that all parts are included.

� 10-32 hex nuts (attached to terminal block) (3)

� Direct wire lugs (3)

� #10 x 1

⁄

" (4.1 cm) screws (for mounting anti-tip bracket) (2)

� Anti-tip bracket (inside oven cavity)

Anti-tip bracket must be securely mounted to the back wall or

floor. Thickness of flooring may require longer screws to

anchor bracket to subfloor. Longer screws are available from

your local hardware store.

Parts needed

If using a power supply cord kit:

� A UL listed power supply cord kit marked for use with ranges.

The cord should be rated at 250 V minimum, 40 A or 50 A that

is marked for use with nominal 1

⁄

" (3.5 cm) diameter

connection opening and must end in ring terminals or

open-end spade terminals with upturned ends.

� A UL listed strain relief.

Check local codes. Check existing electrical supply. See the

appropriate “Electrical Requirements” section.

It is recommended that all electrical connections be made by a

licensed, qualified electrical installer.

NOTE: Be sure to purchase only Whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Optional Parts

See the Quick Start Guide for ordering information.

� Side Trim Kits:

White - Order Part Number W10675027

Black - Order Part Number W10675026

Stainless Steel - Order Part Number W10675028

� Backsplash Kits:

High 6" (15.2 cm) White - Order Part Number W10655448

High 6" (15.2 cm) Black - Order Part Number W10655449

High 6" (15.2 cm) Stainless Steel - Order Part Number

W10655450

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

� It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right-hand side of the oven frame.

� To eliminate the risk of burns or fire by reaching over the

heated surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood or

microwave hood combination that projects horizontally a

minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

� The range should be located for convenient use in the kitchen.

� Recessed installations must provide complete enclosure of the

sides and rear of the range.

� All openings in the wall or floor where range is to be installed

must be sealed.

� Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

� The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see the “Install Anti-Tip

Bracket” section.

� Grounded electrical supply is required. See the appropriate

“Electrical Requirements” section.

� Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

� Use an insulated pad or 1/4" (6.4 mm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate, or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-Z240.1-latest edition, or with local

codes.

Mobile Home Installations Require:

� When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the

range is adequate as long as it conforms to the standards

listed above.

� Four-wire power supply cord or cable must be used in a mobile

home installation.

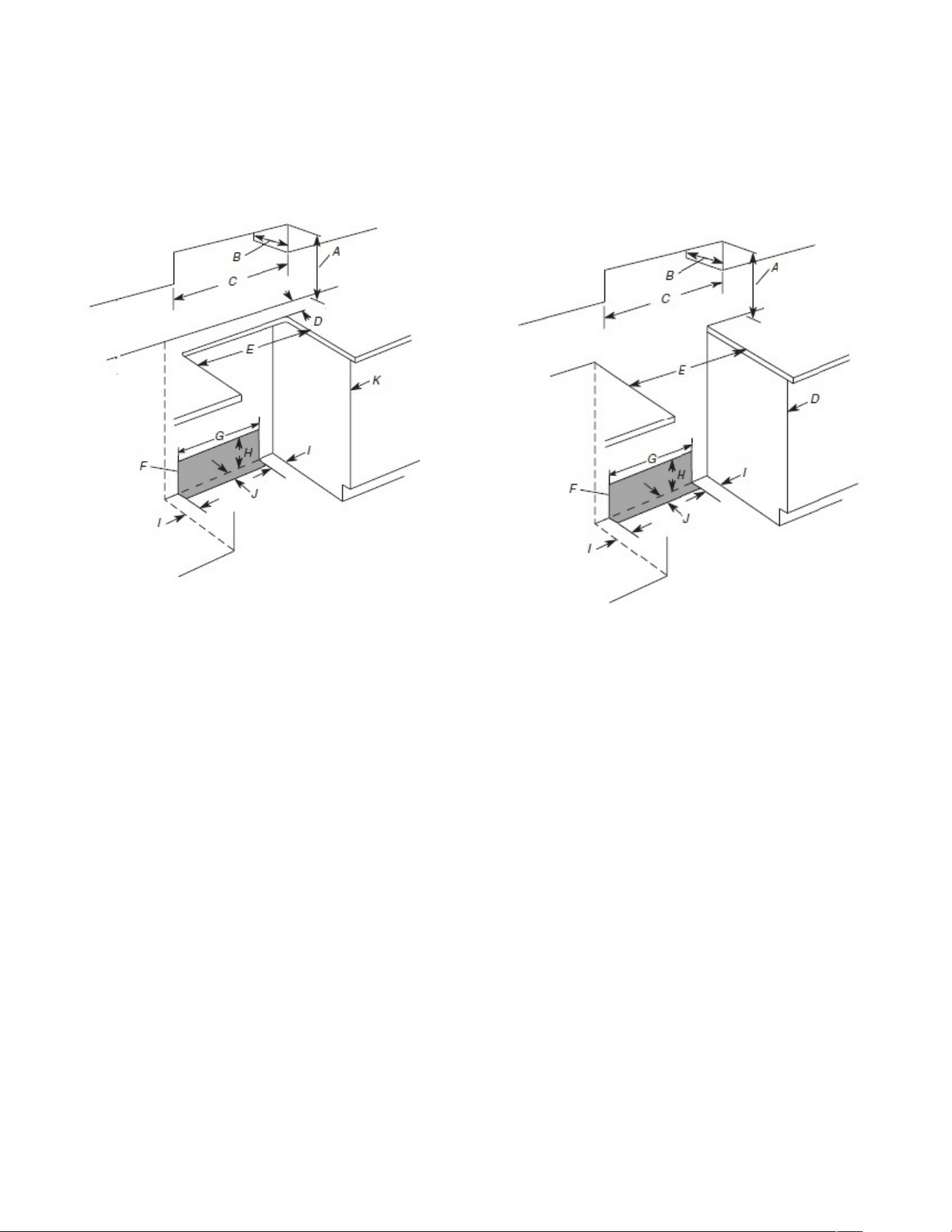

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm) countertop depth, 24" (61.0 cm) base cabinet depth and 36" (91.4 cm)

countertop height.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood

combination installation instructions for dimensional clearances above the cooktop surface.

Range may be installed next to combustible walls with zero clearance.

NOTE: When installed in a slide-in cutout, the front of oven door may protrude beyond the base cabinet.

Slide-In Cutout Freestanding Cutout

A. For minimum clearance to top of cooktop, see NOTE*.

B. 13" (33 cm) maximum upper cabinet depth

C. 30" (76.2 cm) minimum opening width

D. Remaining counter depth should not exceed 2

" (5.7 cm).

E. In U.S.A. and Canada: 30" (76.2 cm) min. opening width

F. The shaded area is recommended for installation of grounded outlet.

G. 13

⁄

" (33.3 cm)

H. 7

⁄

" (19.5 cm)

I. 4

⁄

" (12.2 cm)

J. 3

⁄

" (9.4 cm) plus measurement of L

K. Cabinet door or hinges should not extend into the cutout.

A. For minimum clearance to top of cooktop, see NOTE*.

B. 13" (33 cm) maximum upper cabinet depth

C. 30" (76.2 cm) minimum opening width

D. Cabinet door or hinges should not extend into the cutout.

E. In U.S.A. and Canada: 30" (76.2 cm) min. opening width

F. The shaded area is recommended for installation of grounded outlet.

G. 13

⁄

" (33.3 cm)

H. 7

⁄

" (19.5 cm)

I. 4

⁄

" (12.2 cm)

J. 3

⁄

" (9.4 cm)

*NOTE: 24" (61.0 cm) minimum when bottom of wood or metal cabinet is shielded by not less than 1/4" (0.64 cm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or 0.020"

(0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

Electrical Requirements - U.S.A.

Only

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path and wire gauge are in accordance with local

codes.

Do not use an extension cord.

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code,

ANSI/NFPA 70-latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

WARNING: Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check with a

qualified electrician or service technician if you are in doubt as to

whether the appliance is properly grounded. Do not modify the

power supply cord plug. If it will not fit the outlet, have a proper

outlet installed by a qualified electrician.

Electrical Connection

To properly install your range, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

� Range must be connected to the proper electrical voltage and

frequency as specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right-hand side of the oven frame.

A. Model/serial/rating plate (located behind the oven door on the top

right-hand side of the oven frame)

� This range is manufactured with the neutral terminal

connected to the cabinet. Use a 3-wire, UL listed, 40 or 50 A

power supply cord (pigtail). See the following Range Rating

chart. If local codes do not permit ground through the neutral,

use a 4-wire power supply cord rated at 250 V, 40 or 50 A and

investigated for use with ranges.

Range Rating* Specified Rating of

Power Supply Cord Kit

and Circuit Protection

120/240 V 120/208 V Ampere

8.8-16.5 kW 7.8-12.5 kW 40 or 50**

16.6-22.5 kW 12.6-18.5 kW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial/rating plate.

**If connecting to a 50 A circuit, use a 50 A rated cord with kit. For

50 A rated cord kits, use kits that specify use with a nominal 1

(34.9 mm) diameter connection opening.

� A circuit breaker is recommended.

� The range can be connected directly to the circuit breaker box

(or fused disconnect) through flexible or nonmetallic sheathed,

copper or aluminum cable. See the

“Electrical Connection - U.S.A. Only” section.

� Allow at least 6 ft (182.9 cm) of slack in the line so that the

range can be moved if servicing is ever necessary.

� A UL Listed conduit connector must be provided at each end of

the power supply cable (at the range and at the junction box).

� Wire sizes and connections must conform with the rating of the

range.

If connecting to a 3-wire system:

Local codes may permit the use of a UL listed, 3-wire, 250 V, 40 or

50 A range power supply cord (pigtail). This cord contains 3

copper conductors with ring terminals or open-end spade

terminals with upturned ends, terminating in a NEMA Type 10-50P

plug on the supply end. Connectors on the appliance end must be

provided at the point the power supply cord enters the appliance.

This uses a 3-wire receptacle of NEMA Type 10-50R.

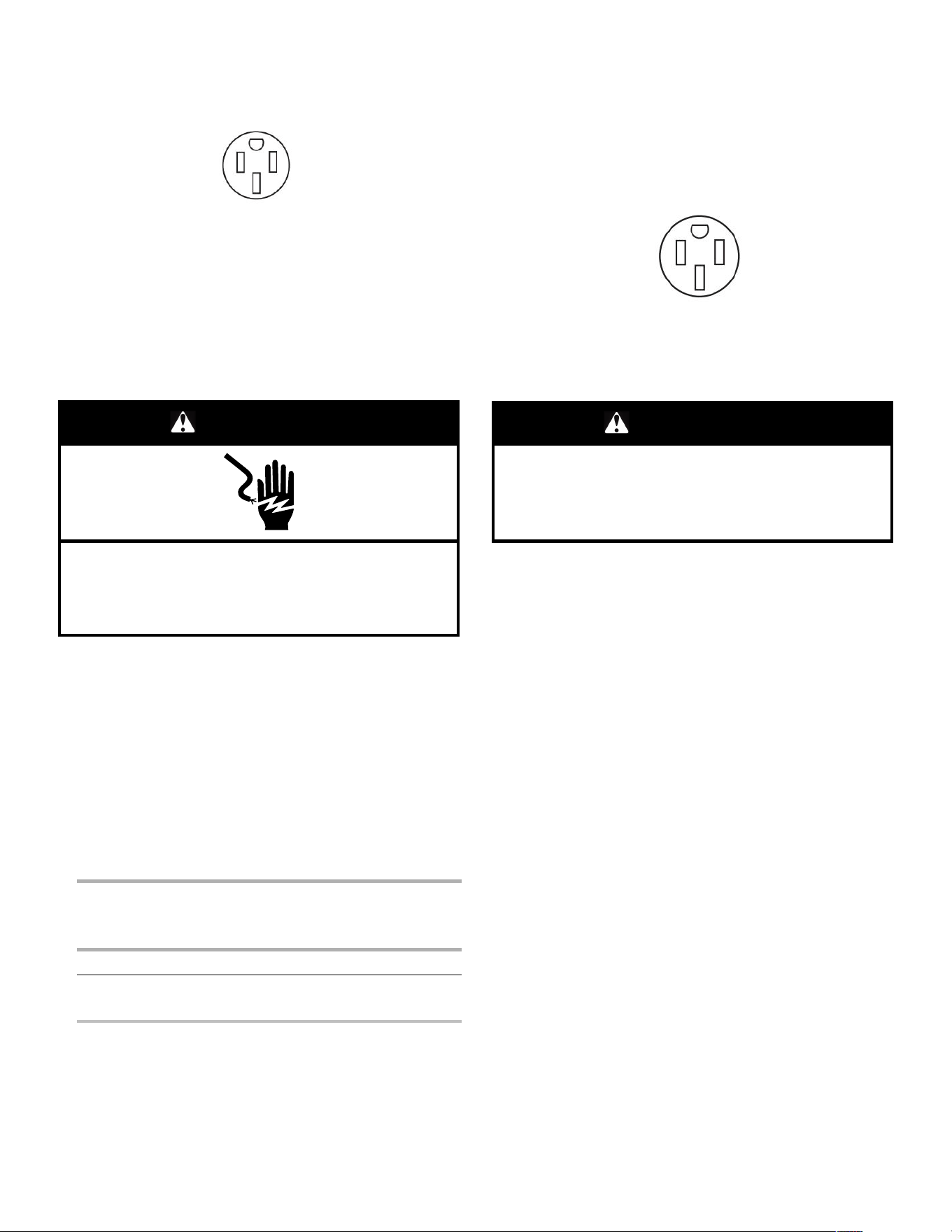

3-wire receptacle (10-50R)

If connecting to a 4-wire system:

This range is manufactured with the ground connected to the

neutral by a link. The ground must be revised so the green ground

wire of the 4-wire power supply cord is connected to the cabinet.

See “Electrical Connection - U.S.A. Only” section.

Grounding through the neutral conductor is prohibited for new

branch-circuit installations (1996 NEC); mobile homes; and

recreational vehicles, or an area where local codes prohibit

grounding through the neutral conductor.

When a 4-wire receptacle of NEMA Type 14-50R is used, a

matching UL listed, 4-wire, 250 V, 40 or 50 A, range power supply

cord (pigtail) must be used. This cord contains 4 copper

conductors with ring terminals or open-end spade terminals with

upturned ends, terminating in a NEMA Type 14-50P plug on the

supply end.

The fourth (grounding) conductor must be identified by a green or

green/yellow cover and the neutral conductor by a white cover.

Cord should be Type SRD or SRDT with a UL listed strain relief

and be at least 4 ft (1.22 m) long.

4-wire receptacle (14-50R)

The minimum conductor sized for the copper 4-wire power cord

are:

40 A circuit

2 No.-8 conductors

1 No.-10 white neutral

1 No.-10 green grounding

Electrical Requirements - Canada

Only

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge are in accordance

with local codes.

Be sure that the electrical connection and wire size are adequate

and in conformance with CSA Standard C22.1, Canadian

Electrical Code, Part 1 - latest edition, and all local codes and

ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

� Check with a qualified electrical installer if you are not sure the

range is properly grounded.

Range Rating* Specified Rating of

Power Supply Cord

Kit and Circuit

Protection

120/240 V 120/208 V Ampere

8.8-16.5 kW 7.8-12.5 kW 40 or 50**

16.6-22.5 kW 12.6-18.5 kW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial/rating plate.

**If connecting to a 50 A circuit, use a 50 A rated cord with kit.

For 50 A rated cord kits, use kits that specify use with a

nominal 1

" (34.9 mm) diameter connection opening.

� When a 4-wire, single phase 250 V, 60 Hz, AC-only electrical

supply is available, a 40 A minimum circuit protection is

required on 30" (76.2 cm) ranges, fused on both sides of the

line.

� A circuit breaker is recommended.

� This range is equipped with a UL or CSA International Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range’s final location.

� Do not use an extension cord.

INSTALLATION

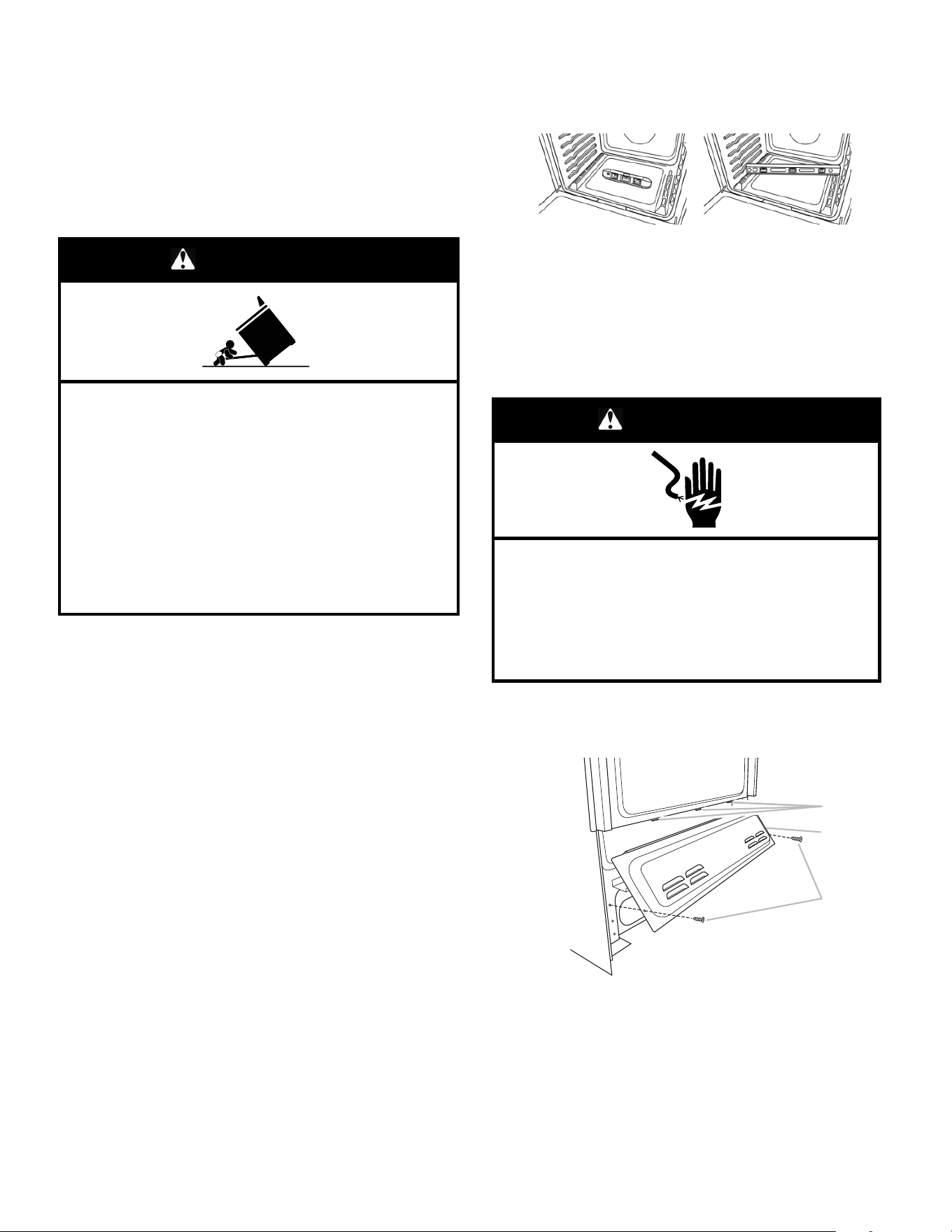

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from the range.

Keep cardboard bottom under range. Do not dispose of

anything until the installation is complete.

2. Remove oven racks and parts package from oven and

shipping materials.

3. To remove cardboard bottom, first take 4 cardboard corners

from the carton. Stack one cardboard corner on top of

another. Repeat with the other 2 corners. Place them

lengthwise on the floor behind the range to support the range

when it is laid on its back.

4. Using 2 or more people, firmly grasp the range and gently lay

it on its back on the cardboard corners.

5. Remove cardboard bottom.

The leveling legs can be adjusted while the range is on its

back. See the “Adjust Leveling Legs” section.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard on the floor in front of range

to protect the flooring. Using 2 or more people, stand range

back up onto the cardboard or hardboard.

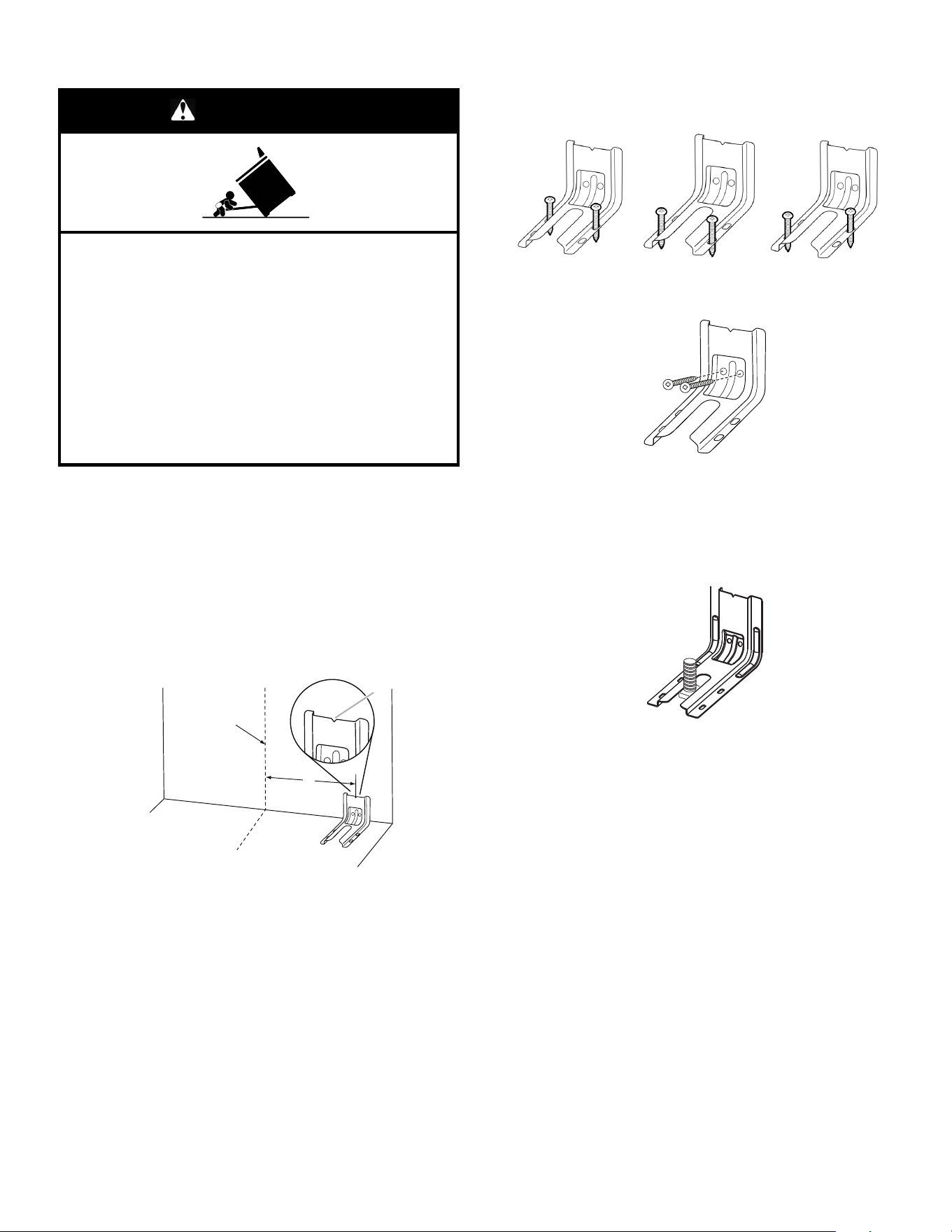

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Remove the anti-tip bracket from the inside of the oven.

2. Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor, you can use the wall

mounting method. If you are installing the range in a mobile

home, you must secure the range to the floor.

This anti-tip bracket and screws can be used with wood or

metal studs.

3. Determine and mark centerline of the cutout space. The

mounting can be installed on either the left-side or right-side of

the cutout. Position mounting bracket against the wall in the

cutout so that the V-notch of the bracket is 12

" (31.8 cm)

from centerline as shown.

A. 12

" (31.8 cm)

B. Bracket V-notch

C. Centerline

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

Floor Mounting

Rear Position Front Position Diagonal (2 options)

Wall Mounting

5. Using the two #10 x 1

" (4.1 cm) Phillips-head screws

provided, mount anti-tip bracket to the wall or floor.

6. Move range close enough to opening to allow for final

electrical connections. Remove shipping base, cardboard or

hardboard from under range.

7. Move range into its final location, making sure rear leveling leg

slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard or

hardboard to continue installing the range using the following

installation instructions.

Adjust Leveling Legs

1. If range height adjustment is necessary, use a wrench or pliers

to loosen the four leveling legs.

This may be done with the range on its back or with the range

supported on two legs after the range has been placed back to

a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using two

or more people, stand range back up onto the cardboard or

hardboard.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

2. Measure the distance from the top of the counter to the floor.

3. Measure the distance from the top of the cooktop to the

bottom of the leveling legs. This distance should be the same.

If it is not, adjust the leveling legs to the correct height. The

leveling legs can be loosened to add up to a maximum of

1" (2.5 cm). A minimum of 3/16" (5 mm) is needed to engage

the anti-tip bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, and then tilt forward

to adjust the rear legs.

4. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final location, check that the

anti-tip bracket will slide under the range and onto the rear

leveling leg prior to anti-tip bracket installation.

NOTE: If a Trim Kit will be used, the top of the cooktop should

be higher than the counter. See the Installation Instructions

included with the Trim Kit for the correct height.

Level Range

1. Place level on the oven bottom, as indicated in one of the two

figures below, depending on the size of the level. Check with

the level side to side and front to back.

2. If range is not level, use a wrench or pliers to adjust leveling

legs up or down until the range is level.

NOTE: Range must be level for satisfactory baking

performance and best cleaning results using AquaLift

Self-Clean Technology.

Electrical Connection - U.S.A. Only

Power Supply Cord

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Use a new 40 amp power supply cord.

Plug into a grounded outlet.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Disconnect power.

2. Remove the terminal block cover screws located on the back

of the range. Pull cover down and toward you to remove cover

from range.

A. Mounting tabs (3)

B. Lower access cover

C. Screws

3. Remove the three 10-32 hex nuts from the terminal posts.

A. 10-32 hex nuts

B. Terminal Posts

C. Ground-link strap

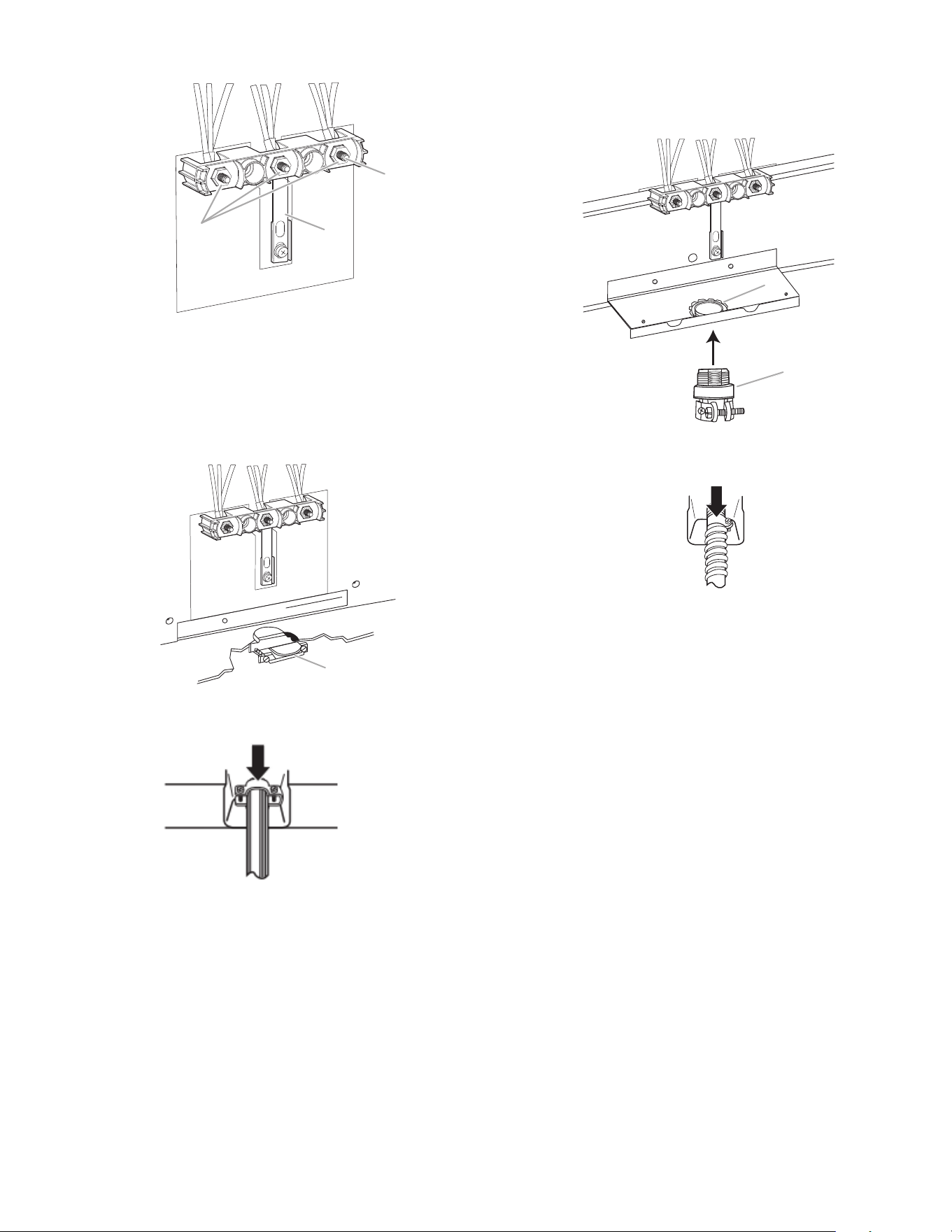

4. Add strain relief.

Style 1: Power supply cord strain relief

� Remove the knockout for the power supply cord.

� Assemble a UL listed strain relief in the opening.

A. UL listed strain relief

� Tighten strain relief screw against the power supply cord.

Style 2: Direct wire strain relief

� Remove the knockout as needed for the flexible conduit

connection.

� Assemble a UL listed conduit connector in the opening.

A. Removable retaining nut

B. Conduit

� Tighten strain relief screw against the flexible conduit.

5. Complete installation following instructions for your type of

electrical connection:

4-wire (recommended)

3-wire (if 4-wire is not available)

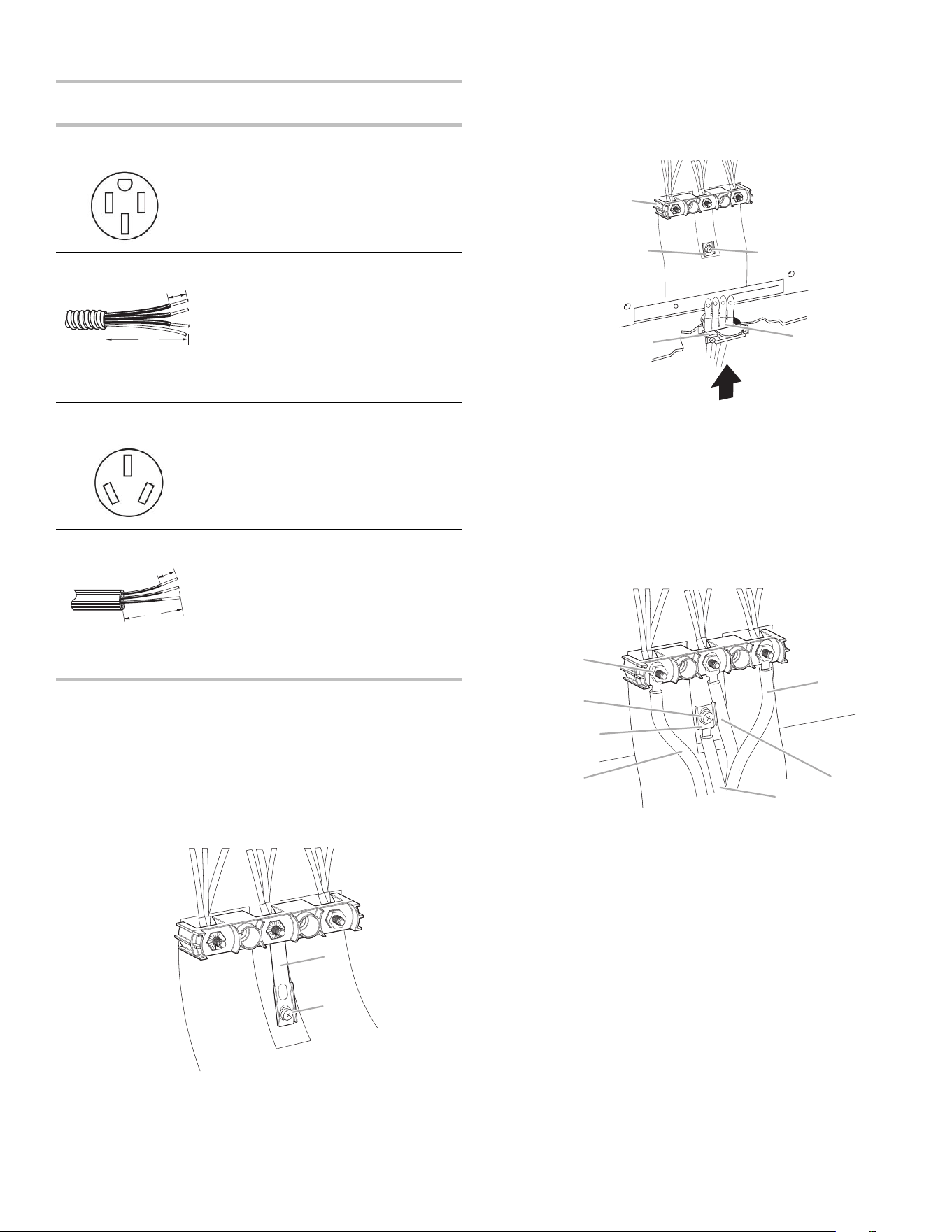

Electrical Connection Options

If your home has:

And you will be

connecting to:

Go to Section:

4-wire receptacle

(NEMA type 14-50R)

A UL Listed, 250 V

minimum, 40 A,

range power

supply cord

4-wire connection:

Power supply cord

4-wire direct

A. 3/8" (1 cm)

B. 5" (12 cm)

A circuit breaker

box or fused

disconnect

4-wire connection:

Direct wire

3-wire receptacle

(NEMA type 10-50R)

A UL Listed, 250 V

minimum, 40 A,

range power

supply cord

3-wire connection:

Power supply cord

3-wire direct

A. 3/8" (1 cm)

B. 3" (7.6 cm)

A circuit breaker

box or fused

disconnect

3-wire connection:

Direct wire

4-Wire Connection: Power Supply Cord

Use this method for:

� New branch-circuit installations (1996 NEC)

� Mobile homes

� Recreational vehicles

� In an area where local codes prohibit grounding through the

neutral

1. Part of metal Ground-link strap must be cut out and removed.

A. Ground-link strap

B. Ground-link screw

2. Use a Phillips screwdriver to remove the ground-link screw

from the back of the range. Save the ground-link screw and

the end of the Ground-link strap under the screw.

3. Feed the power supply cord through the strain relief on the

cord/conduit plate on bottom of range. Allow enough slack to

easily attach the wiring to the terminal block.

A. Terminal block

B. Ground-link screw

C. UL listed strain relief

D. Power supply cord wires

E. Ground-link strap end piece

4. Use Phillips screwdriver to connect the green ground wire

from the power supply cord to the range with the ground-link

screw. Insert the ground-link screw through the ground-link

strap end piece and the green ground wire. The ground wire

must be attached first.

5. Use 3/8" (9.5 mm) nut driver to connect the neutral (white)

wire to the center terminal block post with one of the 10-32

hex nuts.

A. 10-32 hex nut

B. Ground-link screw

C. Line 2 (red)

D. Green ground wire

E. Neutral (center) wire

F. Line 1 (black)

G. Ground-link strap end piece

6. Connect line 2 (red) and line 1 (black) wires to the outer

terminal block posts with 10-32 hex nuts.

7. Using a torque wrench, tighten the hex nuts to a

recommended torque of 20 in-lbs (2.3 N-m).

NOTE: For power supply cord replacement, use only a power

cord rated at 250 V minimum, 40 A or 50 A that is marked for

use with nominal 1

⁄

" (3.5 cm) diameter connection opening,

with ring terminals and marked for use with ranges.

8. Tighten strain relief screws.

IMPORTANT: Verify the tightness of the hex nuts.

9. Replace terminal block access cover.

10. Reconnect power.

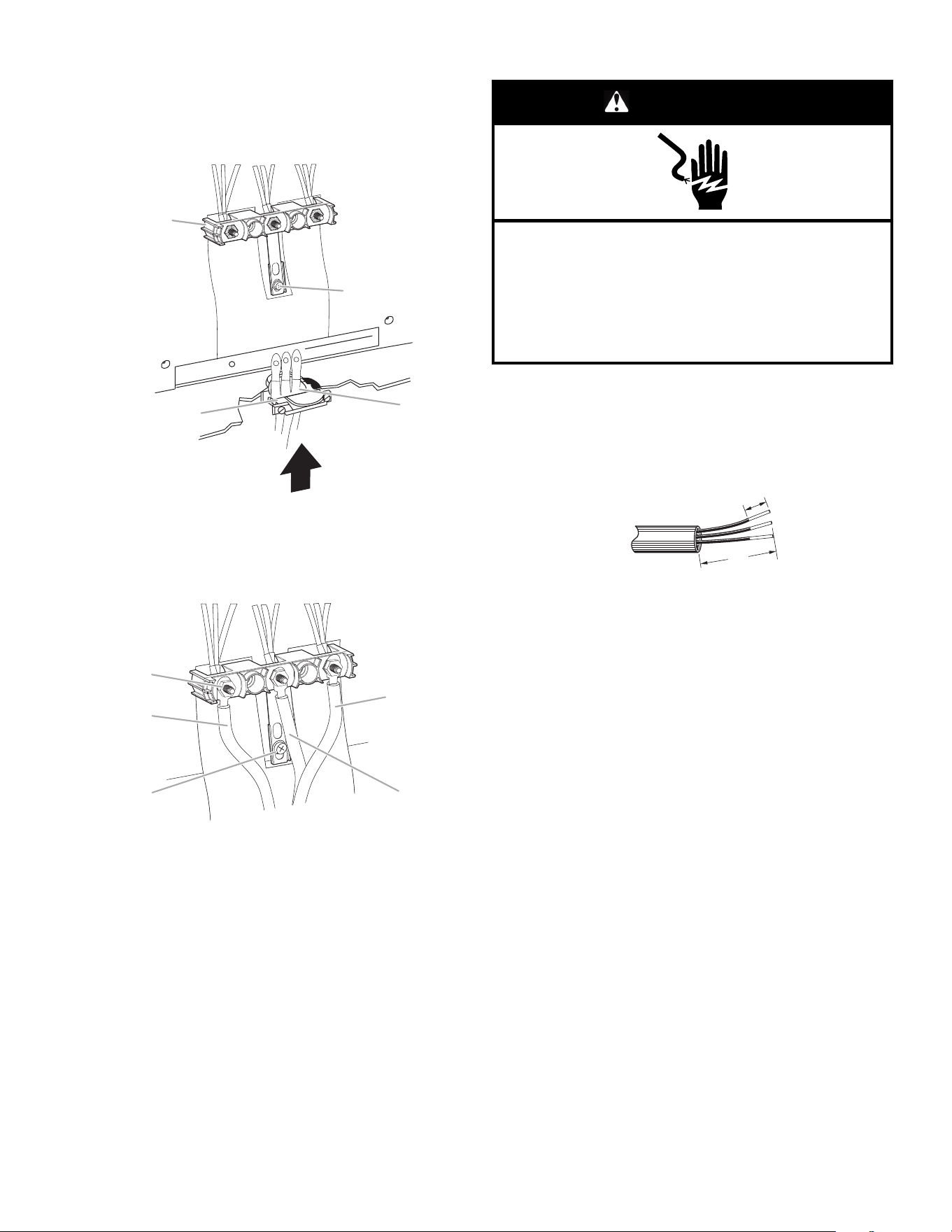

3-Wire Connection: Power Supply Cord

Use this method only if local codes permit connecting chassis

ground conductor to neutral wire of power supply cord.

1. Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough slack to

easily attach the wiring to the terminal block.

A. Terminal block

B. Ground-link screw

C. UL listed strain relief

D. Power supply cord

wires-large opening

2. Use 3/8" (9.5 mm) nut driver to connect the neutral (white)

wire to the center terminal block post with one of the 10-32

hex nuts.

A. 10-32 hex nut

B. Line 2 (red)

C. Ground-link screw

D. Neutral (white) wire

E. Line 1 (black)

3. Connect line 2 (red) and line 1 (black) wires to the outer

terminal block posts with 10-32 hex nuts.

4. Using a torque wrench, tighten the hex nuts to a

recommended torque of 20 in-lbs (2.3 N-m).

NOTE: For power supply cord replacement, only use a power

cord rated at 250 V minimum, 40 A or 50 A that is marked for

use with nominal 1

" (3.5 cm) diameter connection opening,

with ring terminals and marked for use with ranges.

5. Tighten strain relief screws.

IMPORTANT: Verify the tightness of the hex nuts.

6. Replace terminal block access cover.

7. Reconnect power.

Direct Wire

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper or 6 gauge aluminum wire.

Electrically ground range.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Direct Wire Installation: Copper or Aluminum Wire

This range may be connected directly to the fuse disconnect or

circuit breaker box. Depending on your electrical supply, make the

required 3-wire or 4-wire connection.

1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip

the insulation back 1" (2.5 cm) from the end of each wire.

A. 3/8" (1 cm)

B. 3" (7.6 cm)

2. Allow enough slack in the wire to easily attach the wiring

terminal block.

3. Complete electrical connection according to your type of

electrical supply.

4-wire (recommended)

3-wire (if 4-wire is not available)

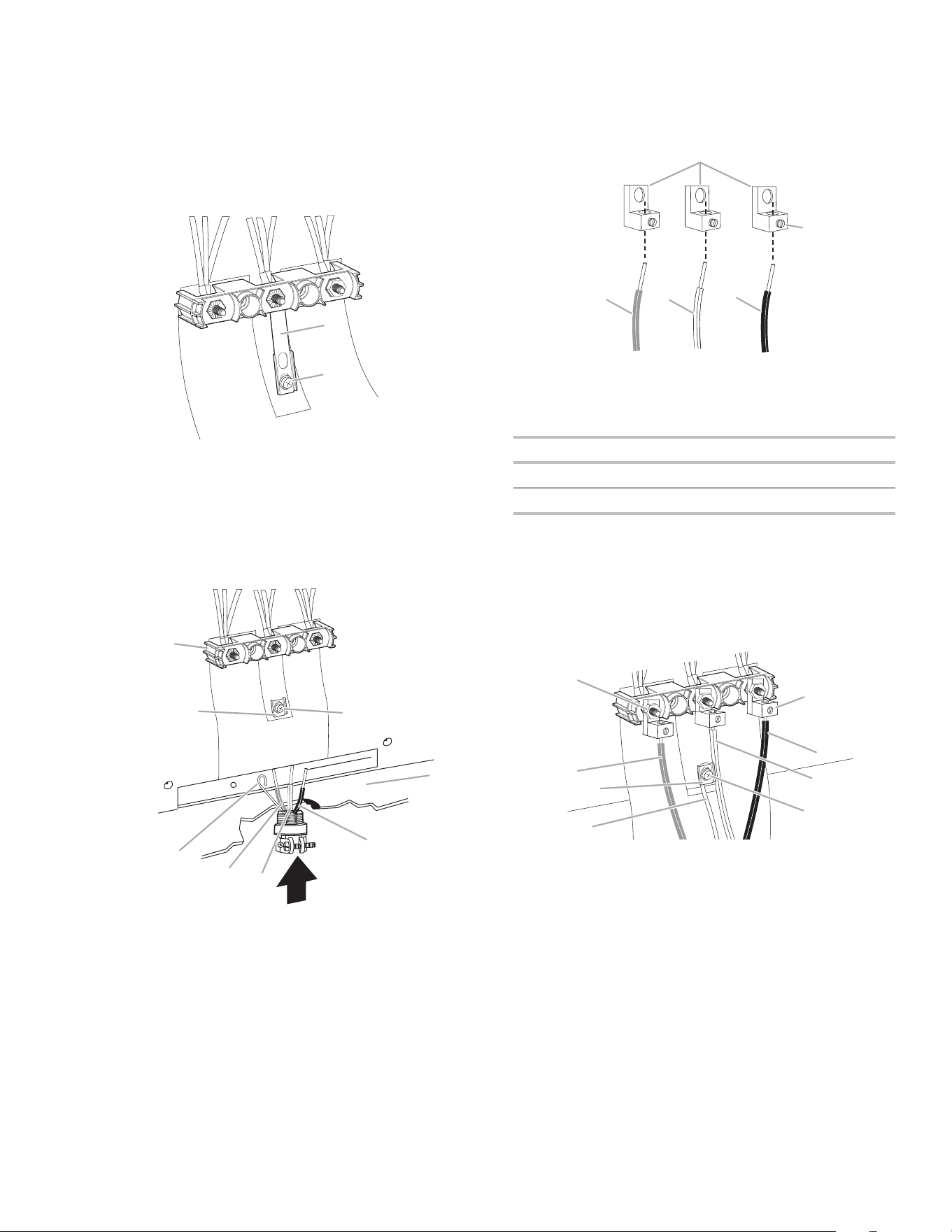

4-Wire Connection: Direct Wire

Use this method for:

� New branch-circuit installations (1996 NEC)

� Mobile homes

� Recreational vehicles

� In an area where local codes prohibit grounding through the

neutral

1. Part of metal Ground-link strap must be cut out and removed.

A. Ground-link strap

B. Ground-link screw

2. Use a Phillips screwdriver to remove the ground-link screw

from the back of the range. Save the ground-link screw and

the end of the ground link under the screw.

3. Pull the wires through the strain relief on bottom of range.

Allow enough slack to easily attach wiring to the terminal

block.

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Bare (green) ground wire

E. Line 2 (red) wire

F. Neutral (white) wire

G. Line 1 (black) wire

H. Ground-Link strap end piece

4. Attach terminal lugs to line 1 (black), neutral (white), and line 2

(red) wires. Loosen (do not remove) the setscrew on the front

of the terminal lug and insert exposed wire end through

bottom of terminal lugs. Securely tighten setscrew to torque as

shown in the following Bare Wire Torque Specifications chart.

D E

A. Terminal lug

B. Setscrew

C. Line 2 (red) wire

D. Neutral (white) wire

E. Line 1 (black) wire

Bare Wire Torque Specifications

Wire Awg Torque

8 gauge copper 25 lbs-in (2.8 N-m)

6 gauge aluminum 35 lbs-in (4.0 N-m)

5. Use a hex or Phillips screwdriver to connect the bare (green)

ground wire to the range with the ground-link screw and

ground-link section. Insert the ground-link screw through the

ground-link strap end piece and the green ground wire. The

ground wire must be attached first.

6. Use 3/8" (9.5 mm) nut driver to connect the neutral (white)

wire to the center terminal block post with one of the 10-32

hex nuts.

A. 10-32 hex nut

B. Line 2 (red)

C. Bare (green) ground wire

D. Ground-link screw

E. Neutral (white) wire

F. Line 1 (black)

G. Terminal lug

H. Ground-Link strap end

piece

7. Connect line 2 (red) and line 1 (black) wires to the outer

terminal block posts with 10-32 hex nuts.

8. Using a torque wrench, tighten the hex nuts to a

recommended torque of 20 in-lbs (2.3 N-m).

9. Securely tighten hex nuts.

IMPORTANT: Verify the tightness of the hex nuts.

10. Replace terminal block access cover.

11. Reconnect power.

3-Wire Connection: Direct Wire

Use this method only if local codes permit connecting ground

conductor to neutral supply wire.

1. Pull the wires through the conduit on cord/conduit plate on

bottom of range. Allow enough slack to easily attach the wiring

to the terminal block.

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Line 2 (red) wire

E. Bare (green) ground wire

F. Line 1 (black) wire

2. Attach terminal lugs to line 2 (red), bare (green) ground, and

line 1 (black) wires. Loosen (do not remove) the setscrew on

the front of the terminal lug and insert exposed wire end

through bottom of terminal lugs. Securely tighten setscrew to

torque as shown in the following Bare Wire Torque

Specifications chart.

D E

A. Terminal lug

B. Setscrew

C. Line 2 (red) wire

D. Bare (green) ground wire

E. Line 1 (black) wire

Bare Wire Torque Specifications

Wire Awg Torque

8 gauge copper 25 lbs-in (2.8 N-m)

6 gauge aluminum 35 lbs-in (4.0 N-m)

3. Use 3/8" (9.5 mm) nut driver to connect the bare (green)

ground wire to the center terminal block post with one of the

10-32 hex nuts.

A. 10-32 hex nut

B. Line 2 (red)

C. Ground-link screw

D. Bare (green) ground wire

E. Line 1 (black)

F. Terminal lug

4. Connect line 2 (red) and line 1 (black) wires to the outer

terminal block posts with 10-32 hex nuts.

5. Using a torque wrench, tighten the hex nuts to a

recommended torque of 20 in-lbs (2.3 N-m).

6. Securely tighten hex nuts.

IMPORTANT: Verify the tightness of the hex nuts.

7. Replace terminal block access cover.

8. Reconnect power.

Verify Anti-Tip Bracket Is Installed

and Engaged

On Ranges Equipped with a Premium Storage Drawer:

1. Slide range into final location, making sure rear leveling leg

slides into anti-tip bracket.

2. Remove the premium storage drawer. See the

“Remove/Replace Drawer” section.

3. Use a flashlight to look underneath the bottom of the range.

4. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

On Ranges Equipped with a Warming Drawer or Baking

Drawer:

1. Slide range into final location, making sure rear leveling leg

slides into anti-tip bracket. Leave a 1" (2.5 cm) gap between

the back of the range and the back wall.

2. Place the outside of your foot against the bottom front of the

warming drawer or baking drawer to keep the range from

moving, and then grasp the back of the range as shown.

3. Slowly attempt to tilt the range forward.

If you encounter immediate resistance, the range foot is

engaged in the anti-tip bracket. Go to Step 8.

4. If the rear of the range lifts more than 1/2" (1.3 cm) off the floor

without resistance, stop tilting the range and lower it gently

back to the floor. The range foot is not engaged in the anti-tip

bracket.

IMPORTANT: If there is a snapping or popping sound when

lifting the range, the range may not be fully engaged in the

bracket. Check to see if there are obstructions keeping the

range from sliding to the wall or keeping the range foot from

sliding into the bracket. Verify that the bracket is held securely

in place by the mounting screws.

5. Slide the range forward, and verify that the anti-tip bracket is

securely attached to the floor or wall.

6. Slide range back so the rear range foot is inserted into the slot

of the anti-tip bracket.

7. Repeat steps 1 and 2 to ensure that the range foot is engaged

in the anti-tip bracket.

If the rear of the range lifts more than 1/2" (1.3 cm) off the floor

without resistance, the anti-tip bracket may not be installed

correctly. Do not operate the range without anti-tip bracket

installed and engaged. Please reference the Quick Start

Guide for contact information.

8. Move the range into its final location. Check that the range is

level by placing a level on the oven bottom. See the “Level

Range” section.

IMPORTANT: If the range is moved to adjust the leveling legs,

verify that the anti-tip bracket is engaged by repeating steps 1

to 8.

Remove/Replace Drawer

Remove all items from inside the baking drawer, warming drawer

or premium storage drawer, and then allow the range to cool

completely before attempting to remove the drawer.

To Remove:

1. Open the drawer to its fully open position.

2. Using a flat-blade screwdriver, gently loosen the drawer from

the glide alignment notch, and then lift up the drawer

alignment tab from the glide.

A. Flat-blade screwdriver

B. Drawer alignment tab

C. Drawer glide notch

3. Repeat Step 2 on the other side. The drawer is no longer

attached to the drawer glides. Using both hands, pick up the

drawer to complete the removal.

To Replace:

1. Align the forward drawer notches with the notches in the

drawer glides on both sides. Place the rear alignment tabs into

the drawer glides on both sides.

A. Drawer alignment tab

B. Drawer glide notch

2. Push the drawer in all the way.

3. Gently open and close the drawer to ensure it is seated

properly on the glides on both sides.

Oven Door

For normal range use, it is not suggested to remove the oven

door. However, if removal is necessary, make sure the oven is off

and cool. Then, follow these instructions. The oven door is heavy.

To Remove:

1. Open oven door all the way.

2. Pinch the hinge latch between two fingers and pull forward.

Repeat on other side of oven door.

A. Hinge latch

3. Close the oven door as far as it will shut.

4. Lift the oven door while holding both sides.

Continue to push the oven door closed and pull it away from

the oven door frame.

To Replace:

1. Insert both hanger arms into the door. Be sure that the hinge

notches are engaged in the oven door frame.

A. Hinge notch

2. Open the oven door.

The door should be able to open all the way.

3. Move the hinge levers back to the locked position. Check that

the door is free to open and close and is level while closed. If it

is not, repeat the removal and installation procedures.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Check that you have all of the range accessories, especially

oven racks. These accessories may be in the range

packaging.

4. Dispose of/recycle all packaging materials.

5. Check that the range is level. See the “Level Range” section.

6. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see the

“Range Maintenance and Care” section.

7. Read the Quick Start Guide and online Control Guide.

8. Plug power cord into appropriate outlet. Turn power on.

9. Turn on surface burners and oven. See the Quick Start Guide

and online Control Guide for specific instructions on range

operation.

NOTE: Odors and smoke are normal when the oven is used

the first few times.

If Range Does Not Operate, Check the Following:

� Household fuse is intact and tight; or circuit breaker has

not tripped.

� Range is plugged into a grounded outlet.

� Electrical supply is connected.

IMPORTANT: If the range control displays an “F9” or “F9,

E0” error code, the electrical outlet in the home may be

miswired. Disconnect power and contact a qualified

electrician to verify the electrical supply.

10. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and contact a qualified

electrician.

If You Need Assistance or Service:

Please reference the Quick Start Guide for contact information.

Moving the Range

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

For power supply cord-connected ranges:

1. Slide range forward.

2. Unplug the power supply cord.

3. Complete cleaning or maintenance.

4. Plug in power supply cord.

5. Check that the anti-tip bracket is installed and engaged. See

the “Verify Anti-Tip Bracket Is Installed and Engaged” section.

6. Check that range is level.

For direct-wired ranges:

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Slide range forward.

3. Complete cleaning or maintenance.

4. Check that the anti-tip bracket is installed and engaged. See

the “Verify Anti-Tip Bracket Is Installed and Engaged” section.

5. Check that range is level.

6. Reconnect power.

SÉCURITÉ DE LA CUISINIÈRE

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

La cuisinière ne basculera pas pendant une utilisation normale. Cependant, la cuisinière peut basculer, si vous appliquez trop de force ou

de poids à la porte de la cuisinière, sans avoir adéquatement fixé la bride antibasculement.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions

d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve

dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière

se trouve sous la bride antibasculement.

• Voir les directives d’installation pour obtenir de plus amples renseignements.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

�

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES

DE BASCULEMENT DE LA CUISINIÈRE, LA CUISINIÈRE

DOIT ÊTRE FIXÉE EN INSTALLANT CORRECTEMENT

LE DISPOSITIF ANTIBASCULEMENT. POUR VÉRIFIER

SI LES APPAREILS SONT BIEN INSTALLÉS, FAIRE

GLISSER DE NOUVEAU LA CUISINIÈRE VERS L’AVANT,

S’ASSURER QUE LE DISPOSITIF ANTIBASCULEMENT

EST BIEN FIXÉ AU MUR OU AU PLANCHER, PUIS

FAIRE GLISSER LA CUISINIÈRE VERS L’ARRIÈRE DE

FAÇON À CE QUE LE PIED ARRIÈRE DE LA

CUISINIÈRE SE TROUVE SOUS LA BRIDE

ANTIBASCULEMENT.

�

AVERTISSEMENT : Risque d’incendie : Ne pas ranger

d’objets sur les surfaces de cuisson. Ne jamais rien laisser

sur la surface lorsqu’elle est laissée sans surveillance et

qu’elle n’est pas utilisée. Ne jamais placer d’objets

inflammables ou en plastique sur ou à proximité de la

surface.

� ATTENTION : Ne pas entreposer de produits d’intérêt

pour les enfants dans les armoires au-dessus d’un appareil

ou sur le dosseret d’un appareil – Les enfants grimpant sur

l’appareil pour atteindre ces objets pourraient gravement se

blesser.

� Installation Conforme – L’appareil, lors de son installation,

doit être correctement relié à la terre en conformité avec les

codes locaux en vigueur, ou en l’absence de tels codes,

avec le National Electrical Code, ANSI/NFPA 70 ou le Code

canadien des installations électriques, CSA C22.1-02. Au

Canada, l’appareil doit être relié à la terre en respectant le

Code Canadien de l’Électricité. S’assurer que l’appareil est

bien installé et que la mise à la terre est réalisée par un

technicien qualifié.

� NE JAMAIS utiliser l’Appareil pour chauffer ou réchauffer la

pièce.

� Ne pas laisser les enfants seuls – Les enfants ne doivent

pas être laissés seuls ou sans surveillance dans la zone où

l’appareil est utilisé. Ils ne doivent jamais être autorisés à

s’asseoir ou à se tenir debout sur une partie quelconque de

l’appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on

utilise l’appareil.

� Entretien par l’Utilisateur – Ne pas réparer ou remplacer

une quelconque pièce de l’appareil sans recommandation

spécifique du manuel. Toutes les autres tâches d’entretien

doivent être effectuées par un technicien qualifié.

� Entreposage dans ou sur l’Appareil – Les matières

inflammables ne doivent pas être entreposées dans un four

ou près de la surface de la table.

� Cet appareil n’est pas conçu pour servir d’espace de

rangement.

� Ne pas utiliser d’eau sur les Feux de Friture – Étouffer le

feu ou la flamme ou utiliser un extincteur avec agent

chimique sec ou mousseux.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., des pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Utiliser uniquement des mitaines sèches – Les mitaines

humides ou trempées sur les surfaces chaudes peuvent

provoquer des brûlures dues à la vapeur. Ne pas laisser les

maniques toucher des éléments chauffants et chauds. Ne

pas utiliser un chiffon ou tout autre tissu encombrant.

� NE PAS TOUCHER LES UNITÉS DE SURFACE OU LES

ZONES PRÈS DES UNITÉS DE SURFACE – Les unités de

surface peuvent être chaudes même si elles sont de

couleur foncée. Les zones près des unités de surface

peuvent être suffisamment chaudes pour provoquer des

brûlures. Pendant et après l’utilisation, ne pas toucher ou

laisser des vêtements ou d’autres matériaux inflammables

en contact avec les unités de surface ou les zones près des

unités de surface tant qu’elles n’ont pas suffisamment

refroidi. Parmi ces zones, on compte les éléments, la table

de cuisson et les zones face à la table de cuisson.

� Utiliser des Ustensiles de taille appropriée – Cet appareil

est équipé d’une ou plusieurs unités de surface de

différentes tailles. Choisir des ustensiles ayant des fonds

plats suffisamment grands pour couvrir l’élément chauffant

de surface. L’utilisation d’ustensiles sous-dimensionnés

exposera une partie de l’élément chauffant à un contact

direct et peut entraîner l’inflammation des vêtements. Un

bon contact entre l’ustensile et le brûleur améliorera

l’efficacité de la table.

� Ne jamais laisser les Surfaces de Cuisson sans

surveillance à des réglages de chaleur élevée – Les

ébullitions provoquent de la fumée et des éclaboussures

graisseuses qui peuvent s’enflammer.

� S’assurer que les Réflecteurs ou Cuvettes Ramasse-

Gouttes sont en place – L’absence de ces éléments

pendant la cuisson peut endommager les conducteurs et

composants se trouvant en dessous.

� Revêtements de Protection – Ne pas utiliser de papier

aluminium pour recouvrir la surface des cuvettes ramasse-

gouttes ou le fond du four, sauf si le manuel le suggère.

Une mauvaise installation de ces protecteurs peut entraîner

un risque de décharge électrique ou d’incendie.

� Ustensiles de Cuisson emaillés – seuls certains types

d’ustensiles en verre, vitrocéramique, céramique, terre

cuite ou autre émaillage peuvent être utilisés sur la surface

de la cuisinière sans briser en raison du changement de

température soudain.

� Les Poignées des Ustensiles doivent être tournées vers

l’intérieur et ne doivent pas dépasser au-dessus des Unités

de Surface de Cuisson – Pour éviter le risque de brûlures,

d’inflammation des matières inflammables et

d’éclaboussures dues à un contact non intentionnel avec

l’ustensile, la poignée d’un ustensile doit toujours être

positionnée vers l’intérieur et ne doit pas dépasser au-

dessus des surfaces de cuisson adjacentes.

� Ne pas tremper les Éléments Chauffants – Les éléments

chauffants ne devraient jamais être immergés.

� Ne pas cuire sur une Table de Cuisson brisée – Si la table

de cuisson est cassée, les agents de nettoyage et les

éclaboussures peuvent pénétrer dans la table de cuisson

brisée et créer un risque de décharge électrique. Contacter

un électricien qualifié immédiatement dans ce cas.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

� Nettoyer la Table de Cuisson avec précaution – Si une

éponge ou un linge humide est utilisé pour nettoyer les

éclaboussures sur une zone de cuisson chaude, faire

attention aux brûlures dues à la vapeur. Certains nettoyants

peuvent produire des fumées toxiques si appliqués sur une

surface chaude.

� Ouvrir la porte lentement – Laisser la chaleur ou la vapeur

s’échapper avant de retirer ou de remettre en place un plat.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert –

L’accumulation de pression pourrait faire éclater le

contenant et causer des blessures.

� Garder dégagés les Conduits de Ventilation du Four.

� Position des Grilles du Four – Toujours placer les grilles à la

position souhaitée lorsque le four est froid. Si une grille doit

être déplacée pendant que le four est chaud, ne pas laisser

la poignée entrer en contact avec l’élément chaud du four.

� NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU

LES SURFACES INTÉRIEURES DU FOUR – Les

éléments chauffants peuvent être chauds même s’ils sont

de couleur foncée. Les surfaces intérieures du four peuvent

être suffisamment chaudes pour provoquer des brûlures.

Pendant et après l’utilisation, ne pas toucher ou laisser des

vêtements ou d’autres matériaux inflammables en contact

avec les éléments chauffants ou les surfaces intérieures

tant qu’ils n’ont pas suffisamment refroidi. Les autres

surfaces de l’appareil peuvent devenir suffisamment

chaudes pour causer des brûlures – les ouvertures de

ventilation et les surfaces autour de ces ouvertures, les

portes du four et les hublots de portes font partie de ces

surfaces.

� Il faut faire attention de ne pas laisser le papier aluminium

et la sonde de cuisson entrer en contact avec les éléments

chauffants.

Pour les cuisinières autonettoyantes –

�

ATTENTION : NE PAS LAISSER D’ALIMENTS,

D’USTENSILES DE CUISSON, ETC. DANS LE FOUR

PENDANT L’UTILISATION DU MODE DE NETTOYAGE

PYROLYTIC.

� Ne pas nettoyer le Joint de la Porte – Le joint de la porte est

essentiel pour une bonne étanchéité. Faire attention à ne

pas frotter, endommager ou déplacer le joint.

� Ne pas utiliser de Nettoyants à Four – Aucun nettoyant

commercial ou revêtement de protection pour four

d’aucune sorte ne devrait être utilisé dans le four ou près

de ses parties.

� Ne nettoyer que les Pièces indiquées dans le Manuel.

� Avant de mettre en marche l’Autonettoyage – Enlever la

lèchefrite et les autres ustensiles.

Pour les appareils avec hotte de ventilation –

� Nettoyer régulièrement les Hottes de Ventilation – Ne pas

laisser la graisse s’accumuler dans la hotte ou le filtre.

� Lorsque des aliments sont flambés sous la hotte, mettre le

ventilateur en marche.

Pour les cuisinières et fours intelligents

� Utilisation à distance – cet appareil peut être configuré pour

permettre l’utilisation à distance en tout temps. Ne pas

ranger de matériaux inflammables ou sensibles à la

température sur le dessus ou près de la surface de

l’appareil.

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE

LA CUISINIÈRE

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont éteintes et que le four et la table de cuisson sont

froids. Toujours suivre les instructions figurant sur les étiquettes

des produits de nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains

modèles)

Les éclaboussures alimentaires acides, telles que vinaigre et

tomate, doivent être nettoyées dès que la cuisinière a refroidi. Ces

salissures peuvent endommager le fini.

Méthode de nettoyage :

� Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer

non abrasif : Nettoyer délicatement autour de la

plaque signalétique, car le frottement pourrait en effacer les

chiffres.

� Affresh

✝

Nettoyant pour cuisine et appareils ménagers –

réf. W10355010 (non fourni) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

ACIER INOXYDABLE (sur certains modèles)

REMARQUE : Afin d’éviter d’endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de

nettoyants abrasifs, de tampons en laine d’acier, de chiffons de

lavage rêches ou d’essuie-tout abrasifs. Ils peuvent endommager

les surfaces en acier inoxydable, même après une seule

application ou quelques-unes.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter les dommages.

� Nettoyant affresh

pour acier inoxydable – numéro de

pièce W10355016 (vendu séparément) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent

de blanchiment, de produits antirouille, d’ammoniaque ou

d’hydroxyde de sodium (soude), car la surface peinte pourrait se

tacher.

NETTOYAGE DE LA TABLE DE CUISSON EN

VITROCÉRAMIQUE

Méthode de nettoyage :

Afin d’éviter d’endommager la table de cuisson, ne pas utiliser de

laine d’acier, de nettoyants en poudre abrasifs, d’eau de Javel, de

produit antirouille ou d’ammoniaque.

1. Éliminer les salissures alimentaires avec le grattoir pour table

de cuisson.

� Pour faciliter le nettoyage, utiliser le grattoir pendant que la

table de cuisson est encore tiède, mais non brûlante au

toucher. Il est recommandé de porter des mitaines de four

pour gratter la table de cuisson tiède.

� Tenir le grattoir pour table de cuisson à un angle d’environ

45° par rapport à la surface de verre et gratter les

salissures. Il convient d’appuyer fermement pour éliminer

les salissures.

Laisser la table de cuisson refroidir complètement avant de

passer à l’étape 2.

2. Appliquer quelques gouttes de nettoyant pour table de

cuisson sur les zones concernées.

� Frotter le nettoyant affresh

sur la surface de la table de

cuisson avec le tampon bleu à nettoyer les tables de

cuisson. Il convient d’appuyer fermement pour éliminer les

taches rebelles.

� Laisser le produit nettoyant sécher en une pellicule

blanchâtre avant de passer à l’étape 3.

3. Faire briller avec un chiffon ou un essuie-tout propre et sec.

� Répéter au besoin les étapes 1 à 3 pour les taches les

plus tenaces ou incrustées.

Le nécessaire complet de nettoyage pour tables de cuisson

est offert sur commande. Il contient :

� Grattoir pour table de cuisson

� Nettoyant pour table de cuisson affresh

� Tampons bleus pour nettoyer les tables de cuisson

Consulter le Guide de démarrage rapide pour les informations

de commande.

COMMANDES DE LA TABLE DE CUISSON

Afin d’éviter d’endommager les commandes de la table de

cuisson, ne pas utiliser de laine d’acier, de nettoyants abrasifs ou

de nettoyant pour four.

Afin d’éviter toute détérioration, ne pas laisser tremper les

boutons de commande. Lors de la réinstallation des boutons,

s’assurer que chaque bouton est à la position OFF (arrêt).

Sur certains modèles, ne pas enlever les joints sous les boutons.

✝affresh

est une marque déposée de Whirlpool, É-U.

Méthode de nettoyage :

� Savon et eau : Tirer les boutons directement hors du tableau

de commande pour les enlever.

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE DU

FOUR

Afin d’éviter d’endommager le tableau de commande, ne pas

utiliser de nettoyants abrasifs, de tampons en laine d’acier, de

chiffons de lavage rêches ou d’essuie-tout abrasifs.

Méthode de nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge : Appliquer le

nettoyant à vitre sur un chiffon doux ou une éponge et non

directement sur le tableau.

� Nettoyant affresh

pour cuisine et appareils ménagers –

numéro de pièce W10355010 (vendu séparément) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

GRILLES DU FOUR

Méthode de nettoyage :

� Tampon en laine d’acier

� Pour les grilles ternies qui glissent difficilement, enduire

légèrement les glissières d’huile végétale; cela facilitera leur

glissement.

� Lave-vaisselle (réservoir d’eau de la grille d’étuvage

uniquement; la grille d’étuvage n’est pas lavable au

lave-vaisselle) : Bien que le réservoir soit durable, il perdra

progressivement de son lustre et/ou se décolorera lorsqu’on le

lave au lave-vaisselle.

TIROIR DE REMISAGE OU TIROIR-RÉCHAUD (sur certains

modèles)

S’assurer que le tiroir de remisage ou le tiroir-réchaud est froid et

vide avant le nettoyage.

Méthode de nettoyage :

� Détergent doux

TIROIR DE CUISSON (sur certains modèles)

S’assurer que le tiroir de cuisson est froid et vide avant le

nettoyage.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À des températures élevées, les aliments

réagissent avec la porcelaine. Cette réaction peut causer des

taches, des attaques, des piqûres ou de légères taches blanches.

Méthode de nettoyage :

� Détergent doux

CAVITÉ DU FOUR

Selon votre modèle, utiliser régulièrement la technologie

AquaLift

ou le programme d’autonettoyage pour nettoyer les

renversements dans le four.

Ne pas utiliser de nettoyants à four.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À des températures élevées, les aliments

réagissent avec la porcelaine. Cette réaction peut causer des

taches, des attaques, des piqûres ou de légères taches blanches.

Méthode de nettoyage :

� Programme de nettoyage : Voir la section « Programme de

nettoyage » d’abord.

Programme de Nettoyage

La Technologie AquaLift

est une formule de nettoyage innovante

qui utilise l’eau et la chaleur pour désincruster les traces de

renversements du four en moins d’une heure. Cette nouvelle

technologie de nettoyage à faible niveau de chaleur représente

une alternative inodore aux options traditionnelles

d’autonettoyage.

Laisser la cuisinière refroidir et atteindre la température ambiante

avant d’utiliser le Programme de Nettoyage. Si la température de

la cavité du four est supérieure à 200 °F (93 °C), elle apparaît sur

l’affichage et le Programme de Nettoyage à la vapeur ne s’active

pas avant que la cavité ait refroidi.

Nettoyage :

1. Retirer tous les accessoires et grilles de la cavité du four.

Essuyer les saletés. Utiliser un grattoir en plastique pour

enlever les saletés faciles à enlever.

2. Verser 2 tasses (16 oz [500 mL]) d’eau distillée ou filtrée dans

le fond du four vide et fermer la porte du four.

IMPORTANT : Ne pas utiliser de produits chimiques ou

d’autres additifs avec l’eau. Ne pas ouvrir la porte du four

durant le Programme de Nettoyage. L’eau au fond du four est

chaude.

3. Appuyer sur CLEAN ou AQUALIFT SELF-CLEAN

(NETTOYAGE ou AUTONETTOYAGE AQUALIFT) puis sur

START (MISE EN MARCHE) au tableau de commande du

four.

4. Prévoir 40 minutes pour le nettoyage et le refroidissement du

four. Un bip retentit lorsque le Programme de Nettoyage est

terminé.

5. Appuyer sur CANCEL, CANCEL UPPER ou OFF

(ANNULATION, ANNULATION DU FOUR SUPÉRIEUR ou

ARRÊT) à la fin du programme. On peut appuyer sur Cancel,

Cancel Upper ou Off (Annulation, Annulation Four Supérieur

ou Arrêt) à tout moment pour arrêter le Programme de

Nettoyage.

6. Retirer l’excédent d’eau et les saletés désincrustées avec une

éponge ou un linge une fois le Programme de Nettoyage

terminé. La plus grande partie de l’eau initiale contenue dans

2 tasses (16 oz [500 mL]) d’eau restera dans le four après la

fin du Programme de Nettoyage. S’il reste encore des saletés,

laisser une petite quantité d’eau dans le fond du four pour

faciliter le nettoyage.

7. Utiliser une éponge douce ou un grattoir en plastique pour

éliminer les saletés qui restent. On peut faire fonctionner

d’autres Programmes de Nettoyage pour favoriser

l’élimination des saletés tenaces.

IMPORTANT : Ne pas utiliser de nettoyants à four. L’utilisation

de produits chimiques, y compris de nettoyants commerciaux

pour four ou de tampons à récurer métalliques, peut

endommager définitivement la surface en émail de l’intérieur

du four.

REMARQUES :

� La cuisinière doit être d’aplomb afin que toute la surface

du fond de la cavité du four soit recouverte par l’eau au

début du Programme de Nettoyage.

� Pour de meilleurs résultats, utiliser de l’eau distillée ou

filtrée. Une eau du robinet pourrait laisser des dépôts

minéraux sur le fond du four.

� Avant d’éliminer l’excédent d’eau et les saletés

désincrustées à la fin du Programme de Nettoyage,

insérer un chiffon ou un essuie-tout entre le bord inférieur

de la porte du four et le châssis avant pour empêcher l’eau

de couler sur l’avant de la cuisinière et sur le plancher.

� De la saleté qui aura adhéré pendant plusieurs

programmes de cuisson sera plus difficile à éliminer avec

le Programme de Nettoyage.

� Une éponge douce ou un tampon à récurer de type doux

(sans nettoyant) peut être efficace pour le nettoyage des

parois de la cavité du four de la porte et du fond du four

lorsque les saletés sont difficiles à nettoyer. Pour des

résultats optimaux, humidifier le tampon ou l’éponge avant

utilisation.

� Faire fonctionner un Programme de Nettoyage

supplémentaire pour les saletés tenaces.

� Un Nettoyant pour Appareils Ménagers de Cuisine

affresh

et un Nettoyant pour Table de Cuisson affresh

peuvent être utilisés pour nettoyer le fond du four, ses

parois et sa porte lorsque le four a terminé le Programme

de Nettoyage et que sa température est redevenue

ambiante. Si l’on utilise le Nettoyant pour Table De

Cuisson affresh

, il est recommandé d’essuyer aussi la

cavité avec de l’eau distillée. Consulter le Guide de

Démarrage Rapide pour les informations de commande.

� On peut obtenir des Ensembles de Nettoyage à

Technologie AquaLift

supplémentaires en commandant la

Pièce Numéro W10423113RP. Consulter le Guide de

Démarrage Rapide pour les informations de commande.

� Pour de l’aide sur la Technologie AquaLift

, composer le

1 877 258-0808 aux É.-U. ou 1 800 807-6777 au Canada,

ou visiter notre site Internet au

http://whirlpoolcorp.com/aqualift.

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et Pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec chacun

des outils de la liste ci-dessous.

Outils nécessaires

� Ruban à mesurer

� Tournevis à tête plate

� Tournevis à tête cruciforme

� Niveau

� Marteau

� Perceuse manuelle ou

électrique

� Clé ou pince

� Marqueur ou crayon

� Lampe de poche

� Clé Dynamométrique

� Ruban adhésif de

masquage

� Clé à cliquet de 1/4 po

(6,4 mm)

� Tourne-écrou de 1/4 po

(6,4 mm)

� Tourne-écrou de 3/8 po

(9,5 mm) et 5/16 po

(8 mm)

� Foret de 1/8 po (3,2 mm)

(pour planchers en bois)

� Cisaille de ferblantier ou

coupe-fils de gros diamètre

(pour couper la tresse de

liaison à la terre, le cas

échéant)

Pièces fournies

Vérifier que toutes les pièces sont présentes.

� 3 écrous hexagonaux 10-32 (fixés au bornier)

� 3 cosses pour câblage direct

� 2 vis no 10 x 1

po (4,1 cm) (pour le montage de la bride

antibasculement)

� Bride antibasculement (à l’intérieur de la cavité du four)

La bride antibasculement doit être solidement fixée à la cloison

arrière ou au plancher. La profondeur du plancher peut

nécessiter des vis plus longues pour l’ancrage de la bride dans

le sous-plancher Des vis plus longues sont offertes chez votre

quincaillerie locale.

Pièces nécessaires

En cas d’utilisation d’un cordon d’alimentation électrique :

� Cordon d’alimentation (homologation UL) conçu pour

l’utilisation avec une cuisinière. Le cordon devrait avoir une

capacité nominale minimum de 250 V à 40 A ou 50 A, être

compatible avec une ouverture d’un diamètre nominal de

⁄

po (3,5 cm) pour le raccordement et doit posséder des

cosses à anneau ou des cosses ouvertes avec bouts dégagés.

� Un serre-câbles (homologation UL).

Consulter les codes locaux. Vérifier l’alimentation électrique

existante. Voir la section « Spécifications électriques »

correspondante.

Il est recommandé de faire réaliser tous les raccordements

électriques par un électricien qualifié agréé.

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

Pièces facultatives

Consulter le Guide de démarrage rapide pour les informations de

commande.

� Trousses de garnitures latérales :

Blanc – commander la pièce nº W10675027

Noir – commander la pièce nº W10675026

Acier inoxydable – commander la pièce nº W10675028

� Panneaux anti-éclaboussures :

Hauteur 6 po (15,2 cm), blanc – commander la pièce

nº W10655448

Hauteur 6 po (15,2 cm), noir – commander la pièce

nº W10655449

Hauteur 6 po (15,2 cm), acier inoxydable – commander la pièce

nº W10655450

Exigences d’Emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur.

� C’est à l’installateur qu’incombe la responsabilité de respecter

les distances de séparation spécifiées sur la plaque

signalétique. La plaque signalétique se trouve derrière la porte

du four, dans le coin supérieur droit du châssis.

� Pour éliminer les risques de brûlure ou d’incendie en se

penchant au-dessus d’une surface qui chauffe, il est

déconseillé d’utiliser l’espace de rangement des armoires

situées au-dessus de l’appareil. Si des armoires de rangement

sont prévues, le risque peut être réduit par l’installation d’une

hotte de cuisinière ou d’un ensemble hotte/micro-ondes

dépassant horizontalement de 5 po (12,7 cm) au moins par

rapport au bas des armoires.

� La cuisinière doit être installée à un endroit pratique dans la

cuisine.

� Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

� Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la cuisinière doivent être

scellées.

� Respecter les dimensions indiquées pour les ouvertures à

découper dans les armoires. Ces dimensions constituent les

valeurs minimales des dégagements.

� La bride antibasculement doit être installée. Pour l’installation

de la bride antibasculement fournie avec la cuisinière, voir la

section « Installation de la bride antibasculement ».

� Une source d’électricité avec liaison à la terre est nécessaire.

Consulter la section « Exigences électriques » appropriée.

� Contacter un installateur de revêtement de sol qualifié, qui

pourra déterminer si le revêtement de sol peut résister à une

température d’au moins 200 °F (93 °C).

� Dans le cas de l’installation de la cuisinière sur une moquette,

placer sous la cuisinière un tapis isolant ou une plaque de

contreplaqué de 1/4 po (6,4 mm).

IMPORTANT : Pour éviter d’endommager les armoires, consulter

le constructeur de la maison ou le fabricant des armoires pour

déterminer si les matériaux utilisés peuvent subir un changement

de couleur, une déstratification ou d’autres dommages. Ce four a

été conçu conformément aux exigences des normes UL et CSA

International et respecte les températures maximales permises de

194 °F (90 °C) pour les armoires en bois.

Résidence mobile – Spécifications additionnelles à respecter

lors de l’installation

L’installation de cette cuisinière doit être conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24, HUD

Part 280). Lorsque cette norme n’est pas applicable, l’installation

doit satisfaire aux critères de la norme Standard for Manufactured

Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions

des codes locaux.

Au Canada, l’installation de cette cuisinière doit satisfaire aux

stipulations de la version la plus récente de la norme

CAN/CSA-Z240.1, ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence

mobile :

� Dans le cas de l’installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher

durant tout déplacement du véhicule. Toute méthode pour fixer

de façon sécuritaire la cuisinière est adéquate dès qu’elle

respecte les normes mentionnées plus haut.

� Un cordon ou un câble d’alimentation à 4 fils doit être utilisé

lors d’une installation dans une maison mobile.

Dimensions de l’Armoire

Les dimensions de l’espace entre les armoires correspondent à une installation entre des armoires de 24 po (61,0 cm) de profondeur,

avec comptoir de 25 po (64,0 cm) de profondeur et de 36 po (91,4 cm) de hauteur.

IMPORTANT : En cas d’installation d’une hotte ou d’un ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions

fournies avec la hotte ou l’ensemble hotte/micro-ondes concernant les dimensions de dégagement à respecter au-dessus de la surface

de la table de cuisson.

La cuisinière peut être installée sans dégagement près de murs fabriqués de matières combustibles.

REMARQUE : Lorsqu’une cuisinière encastrée est glissée dans une ouverture prévue à cet effet, l’avant de la porte du four peut

dépasser de l’armoire.

Découpe pour Cuisinière Encastrée Découpe pour Cuisinière Autoportante

A. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE*.

B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure

C. 30 po (76,2 cm) minimum de largeur d’ouverture

D. La profondeur restante du comptoir ne doit pas dépasser 2

(5,7 cm).

E. Aux États-Unis et au Canada : 30 po (76,2 cm) min de largeur

d’ouverture

F. Il est recommandé d’effectuer l’installation de la prise de courant

électrique dans cette zone grisée.

G. 13

po (33,3 cm)

H. 7

po (19,5 cm)

I. 4

po (12,2 cm)

J. 3

po (9,4 cm) plus la mesure L

K. La porte ou les charnières de l’armoire ne doivent pas dépasser à

l’intérieur de l’ouverture.

A. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE*.

B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure

C. 30 po (76,2 cm) minimum de largeur d’ouverture

D. La porte ou les charnières de l’armoire ne doivent pas dépasser à

l’intérieur de l’ouverture.

E. Aux États-Unis et au Canada : 30 po (76,2 cm) min de largeur

d’ouverture

F. Il est recommandé d’effectuer l’installation de la prise de courant

électrique dans cette zone grisée.

G. 13

po (33,3 cm)

H. 7

po (19,5 cm)

I. 4

po (12,2 cm)

J. 3

po (9,4 cm)

*REMARQUE : Distance de séparation de 24 po (61,0 cm) ou plus lorsque le fond d’une armoire de bois ou de métal est protégé d’une

planche ignifugée d’au moins 1/4 po (0,64 cm) recouverte d’une feuille métallique d’épaisseur égale ou supérieure à : acier calibre 28

MSG, acier inoxydable 0,015 po (0,4 mm), aluminium 0,024 po (0,6 mm) ou cuivre 0,020 po (0,5 mm).

Distance de séparation minimale de 30 po (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d’une armoire de bois ou de

métal non protégée.

Spécifications électriques – É.-U.

seulement

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si les codes le permettent et qu’un fil de mise à la terre séparé est

utilisé, nous recommandons qu’un électricien qualifié détermine si

le trajet du fil et son calibre respectent les codes locaux.

Ne pas utiliser de câble de rallonge.

S’assurer que le raccordement électrique est adéquat et conforme

au code national de l’électricité, ANSI/NFPA 70 – dernière édition,

et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

AVERTISSEMENT : Un raccordement inapproprié du conducteur

de mise à la terre de l’équipement peut causer un risque de

décharge électrique. Vérifier avec un électricien ou un technicien

de dépannage qualifié en cas de doute quant à la qualité de la

liaison à la terre de l’appareil. Ne pas modifier la prise du cordon

d’alimentation. Si elle ne correspond pas à la prise de sortie, faire

installer une prise appropriée par un électricien qualifié.

Raccordement électrique

Pour installer la cuisinière de façon appropriée, il faut établir le

type de raccords électriques qui sera utilisé et suivre les

instructions de ce document.

� La cuisinière doit être alimentée par une source d’électricité et

une tension appropriées, comme spécifié sur la

plaque signalétique. La plaque signalétique se trouve derrière

la porte du four, dans le coin supérieur droit du châssis.

A. Plaque signalétique (située derrière la porte du four, dans le coin

supérieur droit du châssis)

� La borne du neutre de cette cuisinière est raccordée à la

caisse. Utiliser un cordon d’alimentation électrique (raccord

flexible) à 3 fils homologué UL, pour 40 ou 50 A. Voir le tableau

de la puissance nominale de la cuisinière. Si les codes locaux

interdisent le raccordement de la terre au neutre, utiliser un

cordon d’alimentation électrique à 4 fils de 250 V, 40 ou 50 A

en nominal et dont l’utilisation avec les cuisinières a été testée.

Puissance

nominale de la

cuisinière*

Puissance nominale

spécifiée du cordon

d’alimentation et de la

protection du circuit

120/240 V 120/208 V Courant

8,8–16,5 kW 7,8–12,5 kW 40 ou 50**

16,6–22,5 kW 12,6–18,5 kW 50

*La charge NEC calculée est inférieure à la charge totale

connectée indiquée sur la plaque signalétique.

**Si l’appareil est branché à un circuit de 50 A, utiliser un cordon

de 50 A avec la trousse. Pour les ensembles avec cordon de 50 A

nominal, utiliser des trousses conçues pour être utilisées avec

une ouverture de raccord d’un diamètre nominal de 1

(34,9 mm).

� L’emploi d’un disjoncteur est recommandé.

� La cuisinière peut être raccordée directement au disjoncteur

(ou coupe-circuit avec fusible) par l’intermédiaire d’un câble à

conducteurs de cuivre ou d’aluminium, à blindage métallique

flexible ou à gaine non métallique. Voir la section

« Raccordement électrique – É.-U. seulement ».

� Prévoir 6 pi (182,9 cm) de mou pour le câble afin de pouvoir

déplacer la cuisinière en cas de réparation.

� Un raccord de conduit homologué UL doit être fourni à chaque

extrémité du câble d’alimentation électrique (à la cuisinière et

à la boîte de connexion).

� Le calibre des câbles et des raccordements doit être conforme

à la puissance nominale de la cuisinière.

En cas de raccordement à un circuit à 3 conducteurs :

Il est possible que les codes locaux permettent l’utilisation d’un

cordon d’alimentation (en spirale) pour cuisinière homologué UL,

à 3 conducteurs, de 250 V à 40 ou 50 A. Ce cordon contient 3 fils

de cuivre avec cosses à anneau ou cosses ouvertes avec bouts

dégagés avec fiche 10-50P de type NEMA d’un côté. Des

connecteurs du côté de l’appareil doivent être prévus au point

d’entrée du cordon d’alimentation. Cet appareil utilise une prise de

courant à 3 conducteurs de type NEMA 10-50R.

Prise murale à 3 fils (10-50R)

En cas de raccordement à un circuit à 4 conducteurs :

Cette cuisinière est fabriquée avec la mise à la terre connectée au

neutre par une liaison. Le circuit de mise à la terre doit être

modifié pour que le conducteur de mise à la terre vert du cordon

d’alimentation électrique à 4 conducteurs soit raccordé à la

caisse. Voir la section « Raccordement électrique – É.-U.

seulement ».

Effectuer une mise à la terre à partir du connecteur neutre est

illégal pour les nouvelles installations avec circuit de dérivation

(1996 NEC), les maisons mobiles et les véhicules récréatifs ou

dans les régions où les codes locaux interdisent la mise à la terre

à partir du fil de neutre.

Lorsqu’un réceptacle à 4 fils 14-50R de type NEMA est utilisé, un

cordon d’alimentation à 4 fils (avec raccord flexible) pour

cuisinière homologué UL de 250 V, 40 ou 50 A correspondant doit

être utilisé. Ce cordon contient 4 fils de cuivre avec cosses à

anneau ou cosses ouvertes avec bouts dégagés et fiche 14-50P

de type NEMA d’un côté.

Le quatrième conducteur (mise à la terre) doit être identifié par

une gaine verte, ou vert et jaune, et le conducteur neutre doit être

identifié par une gaine blanche. On doit utiliser un cordon de type

SRD ou SRDT avec un serre-câbles homologué UL d’au moins

4 pi (1,22 m) de long.

Prise murale à 4 fils (14-50R)

La taille minimum pour un conducteur en cuivre d’un cordon

d’alimentation à 4 fils en cuivre est :

Circuit de 40 A

2 conducteurs no 8

1 conducteur neutre no 10 (blanc)

1 conducteur de mise à la terre no 10 (vert)

Spécifications électriques – Canada

seulement

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si on utilise un conducteur distinct de liaison à la terre lorsque les

codes le permettent, il est recommandé qu’un électricien qualifié

vérifie que la liaison à la terre est adéquate et la section des fils

conforme aux codes locaux.

Vérifier que le raccordement à la source d’électricité et le calibre

des conducteurs sont conformes aux prescriptions de la plus

récente édition de la norme CSA C22.1, partie 1 – Code canadien

de l’électricité et de tout code ou règlement local en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

Association canadienne de normalisation

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

� En cas de doute quant à la qualité de la liaison à la terre de la

cuisinière, consulter un électricien qualifié.

Puissance

nominale de la

cuisinière*

Puissance nominale

spécifiée du cordon

d’alimentation et de la

protection du circuit

120/240 V 120/208 V Courant

8,8–16,5 kW 7,8–12,5 kW 40 ou 50**

16,6–22,5 kW 12,6–18,5 kW 50

*La charge NEC calculée est inférieure à la charge totale

connectée indiquée sur la plaque signalétique.

**Si l’appareil est branché à un circuit de 50 A, utiliser un

cordon de 50 A avec la trousse. Pour les ensembles avec

cordon de 50 A nominal, utiliser des trousses conçues pour

être utilisées avec une ouverture de raccord d’un diamètre

nominal de 1

po (34,9 mm).

� Lorsqu’une source d’alimentation à une phase à 4 fils de 250 V

CA à 60 Hz est accessible, une protection de circuit minimum

de 40 A avec fusible aux deux bouts du circuit est requise pour

les cuisinières de 30 po (76,2 cm).

� L’emploi d’un disjoncteur est recommandé.

� Cette cuisinière est munie d’un cordon d’alimentation certifié

UL ou CSA International Certified conçu pour être branché

dans un réceptacle mural 14-50R standard. Veiller à ce que la

prise murale se trouve à proximité de l’emplacement définitif

de la cuisinière.

� Ne pas utiliser de câble de rallonge.

INSTALLATION

Déballage de la cuisinière

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Ôter les matériaux d’emballage, le ruban adhésif et la pellicule

protectrice de la cuisinière. Garder la base de carton sous la

cuisinière. Ne rien jeter avant d’avoir terminé l’installation.

2. Retirer les grilles de four et le sachet de pièces du four et des

matériaux d’emballage.

3. Pour retirer le fond en carton, prendre d’abord les 4 coins en

carton de la caisse. Empiler l’un des coins sur un autre.

Répéter avec les 2 autres coins. Les disposer sur le plancher

dans le sens de la longueur derrière la cuisinière, à titre de

support de la cuisinière lorsque celle-ci est placée sur sa

partie postérieure.

4. À l’aide d’au moins deux personnes, saisir fermement la

cuisinière et la déposer délicatement sur sa partie postérieure,

sur les coins de protection.

5. Retirer le fond en carton.

Les pieds de nivellement peuvent être réglés pendant que la

cuisinière repose sur sa partie postérieure. Voir la section

« Réglage des pieds de nivellement ».

REMARQUE : Pour relever la cuisinière en position verticale,

placer un carton ou un panneau de fibres dur au sol devant la

cuisinière pour protéger le plancher. À 2 personnes au moins,

redresser la cuisinière et la placer sur le carton ou le panneau

de fibres dur.

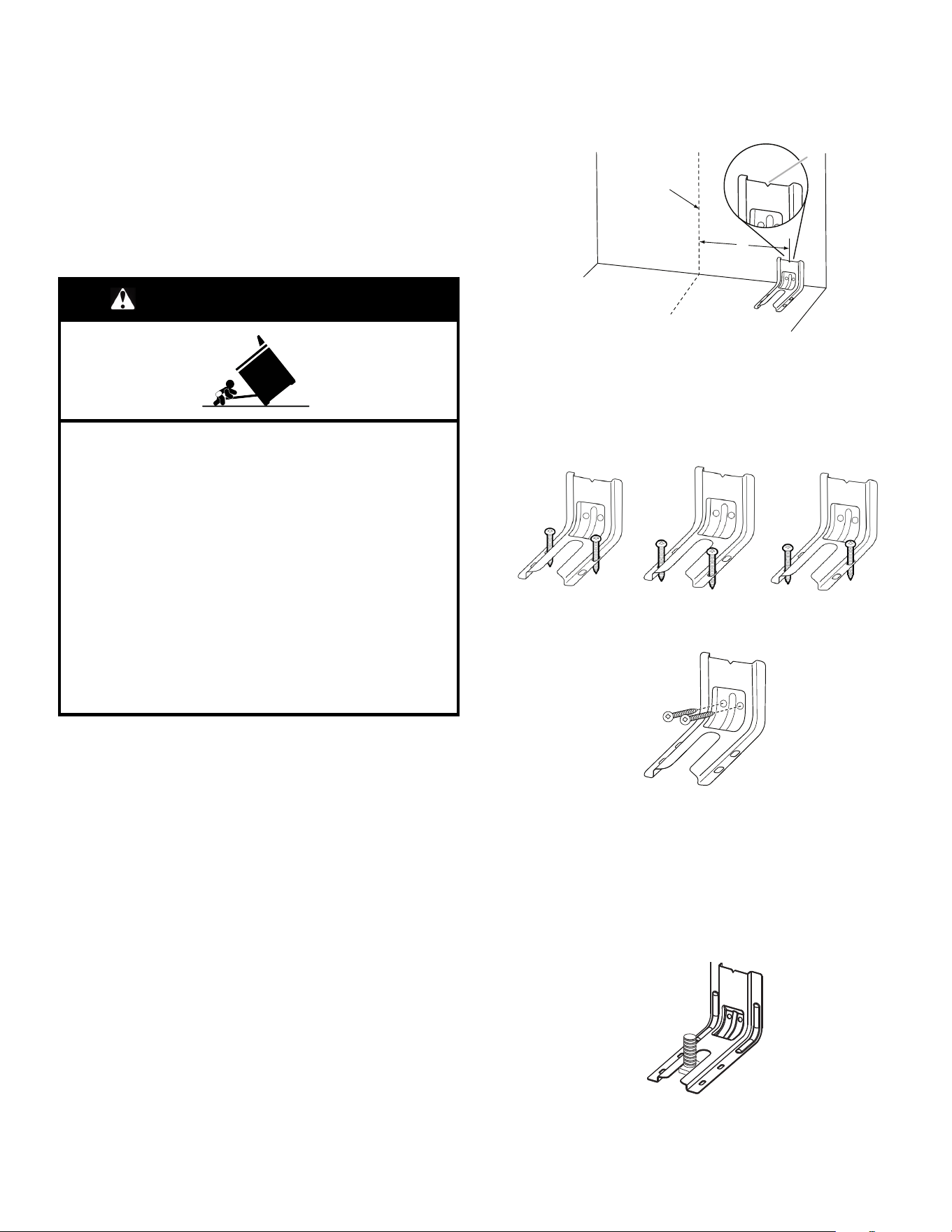

Installation de la bride

antibasculement

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

1. Sortir la bride antibasculement de l’intérieur du four.

2. Déterminer la méthode de montage à utiliser : au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur. En cas d’installation de la

cuisinière dans une résidence mobile, il est impératif de fixer

la cuisinière au sol.

Cette bride antibasculement et les vis peuvent être utilisées

avec des goujons en métal ou en bois.

3. Déterminer et marquer l’axe central de l’espace à découper.

Le montage peut être effectué du côté gauche ou droit de la

découpe. Positionner la bride de montage contre le mur dans

l’ouverture, de telle sorte que l’encoche en V de la bride se

trouve à 12

po (31,8 cm) de l’axe central, comme illustré.

A. 12

po (31,8 cm)

B. Encoche en V de la bride

C. Axe central

4. Percer deux trous de 1/8 po (3 mm) qui correspondent aux

trous de la bride selon la méthode de montage déterminée.

Voir les illustrations suivantes.

Montage au plancher

Position arrière Position avant Diagonale (2 options)

Montage mural

5. À l’aide des deux vis cruciformes no 10 x 1

po (4,1 cm)

incluses, fixer la bride antibasculement au mur ou au

plancher.

6. Rapprocher la cuisinière le plus près possible de l’ouverture

afin de faciliter les raccordements électriques définitifs. Retirer

la plaque de transport, le carton ou le panneau de fibres dur

de sous la cuisinière.

7. Déplacer la cuisinière vers son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

8. Déplacer la cuisinière vers l’avant sur sa plaque de transport,

son carton ou son panneau de fibres dur pour poursuivre

l’installation de la cuisinière à l’aide des instructions

d’installation suivantes.

Réglage des pieds de nivellement

1. Si un réglage de la hauteur de la cuisinière est nécessaire,

utiliser une clé ou une pince pour desserrer les quatre pieds

de nivellement.

Cette opération peut être effectuée alors que la cuisinière

repose sur sa partie postérieure ou sur deux pieds après avoir

été relevée en position verticale.

REMARQUE : Pour placer à nouveau la cuisinière en position

verticale, placer un carton ou un panneau de fibres dur devant

la cuisinière. À l’aide de deux personnes ou plus, replacer la

cuisinière debout sur le carton ou le panneau de fibre.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

2. Mesurer la distance entre le haut du plan de travail et le

plancher.

3. Mesurer la distance entre le haut de la table de cuisson et le

bas des pieds de nivellement. Cette distance doit être la

même. Dans le cas contraire, régler les pieds de nivellement à

la hauteur correcte. Les pieds de nivellement peuvent être

desserrés pour ajouter une hauteur maximum de

1 po (2,5 cm). Une longueur minimum de 3/16 po (5 mm) est

nécessaire pour engager la bride antibasculement.

REMARQUE : Si un réglage de la hauteur est effectué alors

que la cuisinière est debout, incliner la cuisinière vers l’arrière

pour régler les pieds avant, puis incliner la cuisinière vers

l’avant pour régler les pieds arrière.

4. Lorsque la cuisinière est à la hauteur souhaitée, vérifier que

l’espace sous la cuisinière est suffisant pour loger la bride

antibasculement. Avant de faire glisser la cuisinière à son

emplacement final, vérifier qu’il sera possible de faire glisser

la bride antibasculement sous la cuisinière et sur le pied de

nivellement arrière avant l’installation de la bride

antibasculement.

REMARQUE : En cas d’utilisation d’un jeu de garnitures, le

dessus de la table de cuisson doit être plus haut que le plan

de travail. Voir les instructions d’installation fournie avec le jeu

de garnitures pour la hauteur correcte.

Réglage de l’aplomb de la cuisinière

1. En fonction de la taille du niveau, le placer sur le bas du four

comme indiqué dans l’une des deux illustrations ci-dessous.

Contrôler l’aplomb transversal et dans le sens avant/arrière.

2. Si la cuisinière n’est pas horizontale, utiliser une clé ou une

pince pour régler les pieds de nivellement vers le haut ou vers

le bas jusqu’à ce que la cuisinière soit d’aplomb.

REMARQUE : La cuisinière doit être d’aplomb pour que les

résultats de cuisson au four soient satisfaisants et les

résultats de nettoyage idéaux avec la technologie d’

autonettoyage AquaLift

Raccordement Électrique – É.-U.

seulement

Cordon d’Alimentation

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Utiliser un cordon d’alimentation électrique neuf de 40

ampères.

Brancher sur une prise reliée à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

1. Débrancher l’alimentation.

2. Ôter les vis du couvercle du bornier situées à l’arrière de la

cuisinière. Tirer le couvercle vers le bas et vers soi pour

enlever le couvercle de la cuisinière.

A. 3 onglets de montage

B. Couvercle d’accès inférieur

C. Vis

3. Retirer les trois écrous 10-32 à tête hexagonale des bornes.

A. Écrou 10-32 à tête hexagonale

B. Bornes

C. Barrette de liaison à la terre

4. Ajouter un serre-câbles.

Style 1 : Serre-câbles du câble d’alimentation

� Retirer l’opercule défonçable pour le cordon

d’alimentation.

� Ajouter un serre-câbles homologué UL dans l’ouverture.

A. Serre-câbles – homologation UL

� Serrer la vis du serre-câbles autour du cordon

d’alimentation.

Style 2 : Serre-câbles pour raccordement direct

� Retirer l’opercule défonçable si nécessaire pour le

raccordement du conduit flexible.

� Assembler un connecteur de conduit homologué UL dans

l’ouverture.

A. Écrou de retenue amovible

B. Conduit

� Serrer la vis du serre-câbles autour du conduit flexible.

5. Terminer l’installation selon les instructions adaptées au type

de raccordement électrique :

4 conducteurs (recommandé)

3 conducteurs (si un circuit à 4 conducteurs n’est pas

disponible)

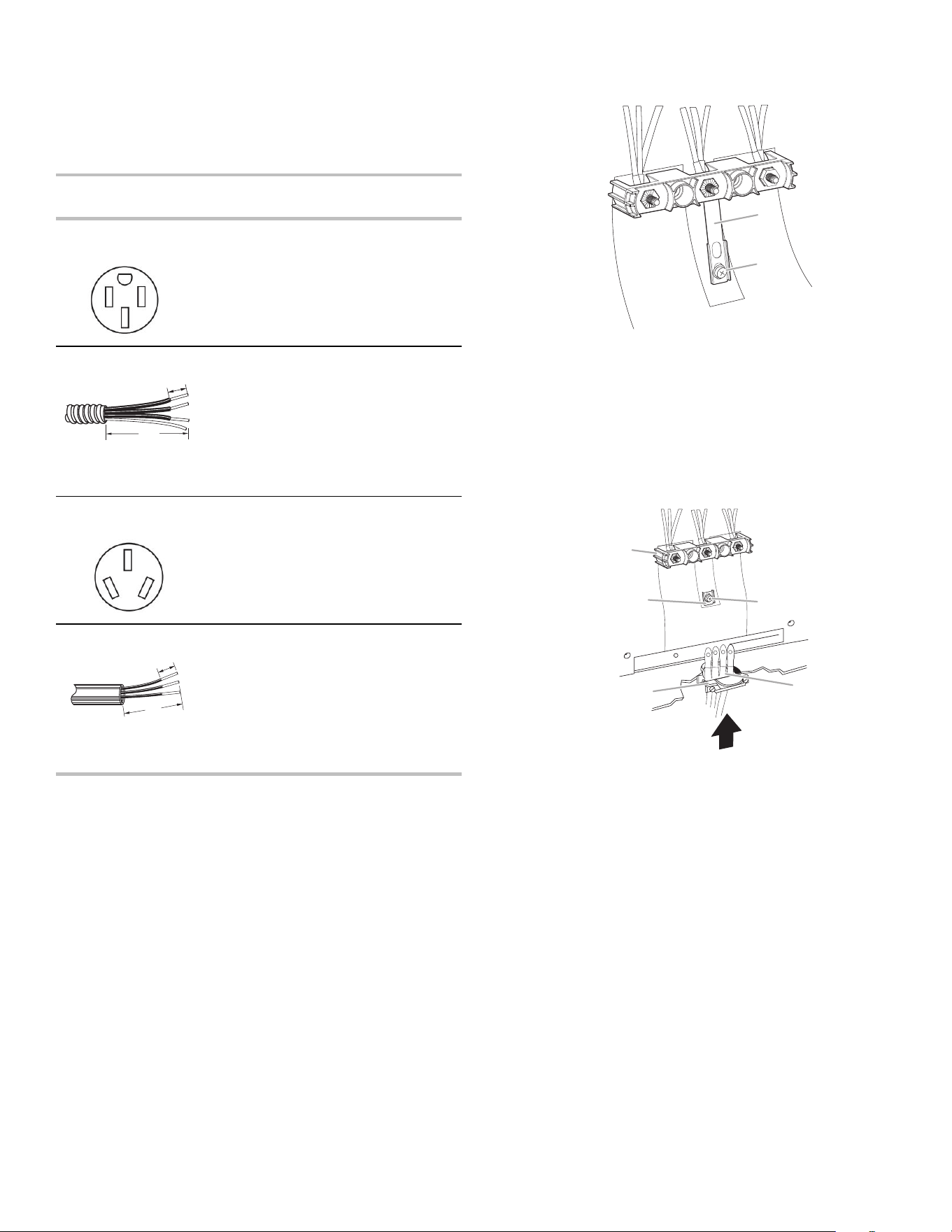

Options de Raccordement Électrique

Si le domicile

comporte :

Et la connexion

est effectuée à :

Voir la section :

Prise murale à 4 fils

(type NEMA 14-50R)

Cordon

d’alimentation

homologué UL,

250 V minimum,

40 A pour

cuisinière

Connexion à 4

conducteurs :

Cordon

d’alimentation

Direct – 4 fils

A. 3/8 po (1 cm)

B. 5 po (12 cm)

Un boîtier de

disjoncteurs ou un

sectionneur à

fusible

Connexion à 4

conducteurs :

Raccordement par

câblage direct

Prise murale à 3 fils

(type NEMA 10-50R)

Cordon

d’alimentation

homologué UL,

250 V minimum,

40 A pour

cuisinière

Connexion à 3

conducteurs :

Cordon

d’alimentation

Direct – 3 fils

A. 3/8 po (1 cm)

B. 3 po (7,6 cm)

Un boîtier de

disjoncteurs ou un

sectionneur à

fusible

Connexion à 3

conducteurs :

Raccordement par

câblage direct

Connexion à 4 Conducteurs : Cordon

d’Alimentation

Utiliser cette méthode dans les cas suivants :

� Nouvelles installations avec circuit de dérivation (1996 NEC)

� Résidences mobiles

� Véhicules récréatifs

� Pour les endroits où il est illégal selon le code local d’effectuer

la mise à la terre à partir du neutre

1. Une partie de la barrette métallique de liaison à la terre doit

être coupée et retirée.

A. Barrette de liaison à la terre

B. Vis de liaison à la terre

2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la

terre à l’arrière de la cuisinière. Conserver la vis de liaison à la

terre et l’extrémité de la barrette de liaison à la terre sous la

vis.

3. Passer le cordon d’alimentation par le serre-câbles de la

plaque pour cordon/conduit en bas de la cuisinière. Laisser

suffisamment de jeu pour raccorder facilement le câblage au

boîtier de raccordement.

A. Bornier

B. Vis de liaison à la terre

C. Serre-câbles – homologation

D. Câblage du cordon

d’alimentation

E. Embout de la barrette de

liaison à la terre

4. À l’aide d’un tournevis cruciforme, connecter le fil de terre vert

du cordon d’alimentation à la cuisinière en serrant la vis de

liaison à la terre. Insérer la vis de liaison à la terre à travers

l’embout de la barrette de liaison à la terre et le fil de terre

vert. Le fil de mise à la terre doit être raccordé en premier.

5. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le

conducteur neutre (blanc) au plot central du bornier au moyen

d’un des écrous hexagonaux no 10-32.

A. Écrou 10-32 à tête

hexagonale

B. Vis de liaison à la terre

C. Ligne 2 (rouge)

D. Conducteur vert (liaison à la

terre)

E. Conducteur neutre (centre)

F. Ligne 1 (noir)

G. Embout de la barrette de

liaison à la terre

6. Connecter les conducteurs de la ligne 2 (rouge) et de la

ligne 1 (noir) aux bornes externes du bornier avec des écrous

hexagonaux no 10-32.

7. À l’aide d’une clé dynamométrique, serrer les écrous

hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).

REMARQUE : Pour remplacer un cordon d’alimentation,

n’utiliser qu’un cordon pour cuisinière classé pour une tension

minimum de 250 V à 40 A ou 50 A qui spécifie une utilisation

avec une ouverture d’un diamètre nominal de 1

po (3,5 cm)

pour le raccordement et qui possède des cosses.

8. Serrer les vis de serre-câbles.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

9. Réinstaller le couvercle du bornier.

10. Rebrancher l’alimentation.

Connexion à 3 Conducteurs : Cordon

d’Alimentation

Utiliser cette méthode uniquement si les codes locaux autorisent

la connexion du conducteur de mise à la terre du châssis au

conducteur du neutre du cordon d’alimentation électrique.

1. Passer le cordon d’alimentation par le serre-câbles de la

plaque pour cordon/conduit en bas de la cuisinière. Laisser

suffisamment de jeu pour raccorder facilement le câblage au

boîtier de raccordement.

A. Bornier

B. Vis de liaison à la terre

C. Serre-câbles – homologation

D. Câblage du cordon

d’alimentation – grande

ouverture

2. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le

conducteur neutre (blanc) au plot central du bornier au moyen

d’un des écrous hexagonaux no 10-32.

A. Écrou 10-32 à tête

hexagonale

B. Ligne 2 (rouge)

C. Vis de liaison à la terre

D. Conducteur du neutre (blanc)

E. Ligne 1 (noir)

3. Connecter les conducteurs de la ligne 2 (rouge) et de la

ligne 1 (noir) aux bornes externes du bornier avec des écrous

hexagonaux no 10-32.

4. À l’aide d’une clé dynamométrique, serrer les écrous

hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).

REMARQUE : Pour remplacer un cordon d’alimentation,

n’utiliser qu’un cordon pour cuisinière classé pour une tension

minimum de 250 V à 40 A ou 50 A qui spécifie une utilisation

avec une ouverture d’un diamètre nominal de 1

po (3,5 cm)

pour le raccordement et qui possède des cosses.

5. Serrer les vis de serre-câbles.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

6. Réinstaller le couvercle du bornier.

7. Rebrancher l’alimentation.

Raccordement par câblage direct

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Utiliser des conducteurs en cuivre de calibre 8 ou en

aluminium de calibre 6.

Relier la cuisinière à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Installation d’une connexion directe : Conducteur

de cuivre ou d’aluminium

Cette cuisinière peut être raccordée directement au coupe-circuit

avec fusible ou au disjoncteur. En fonction de l’alimentation

électrique, réaliser le raccordement nécessaire à 3 ou 4

conducteurs.

1. Couper la gaine extérieure sur une longueur de 3 po (7,6 cm)

pour exposer les conducteurs. Dénuder chaque fil de sa gaine

isolante sur une longueur de 1 po (2,5 cm).

A. 3/8 po (1 cm)

B. 3 po (7,6 cm)

2. Laisser suffisamment de jeu pour raccorder facilement les

conducteurs au bornier.

3. Terminer le raccordement électrique en fonction du type

d’alimentation électrique.

4 conducteurs (recommandé)

3 conducteurs (si un circuit à 4 conducteurs n’est pas

disponible)

Connexion à 4 Conducteurs : Raccordement par

Câblage Direct

Utiliser cette méthode dans les cas suivants :

� Nouvelles installations avec circuit de dérivation (1996 NEC)

� Résidences mobiles

� Véhicules récréatifs

� Pour les endroits où il est illégal selon le code local d’effectuer

la mise à la terre à partir du neutre

1. Une partie de la barrette métallique de liaison à la terre doit

être coupée et retirée.

A. Barrette de liaison à la terre

B. Vis de liaison à la terre

2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la

terre à l’arrière de la cuisinière. Conserver la vis de liaison à la

terre et l’extrémité de la liaison à la terre sous la vis.

3. Tirer les conducteurs à travers le serre-câbles au pied de la

cuisinière. Laisser suffisamment de jeu pour raccorder

facilement le câblage au boîtier de raccordement.

A. Bornier

B. Vis de liaison à la terre

C. Plaque de cordon/conduit

D. Fil de mise à la terre nu (vert)

E. Conducteur de ligne 2

(rouge)

F. Conducteur du neutre (blanc)

G. Conducteur de ligne 1 (noir)

H. Embout de la barrette de

liaison à la terre

4. Connecter les cosses aux conducteurs des lignes 1 (noir),

neutre (blanc) et 2 (rouge). Desserrer (ne pas enlever) la vis

d’ajustement sur le devant de la cosse et insérer l’extrémité

du conducteur nu jusqu’au fond des cosses. Serrer au couple

de façon sécuritaire la vis de serrage comme indiqué dans le

Tableau de Spécifications de Couple pour Fil Dénudé suivant.

D E

A. Cosse

B. Vis de serrage

C. Conducteur de ligne 2

(rouge)

D. Conducteur du neutre (blanc)

E. Conducteur de ligne 1 (noir)

Spécifications de Couple pour les Fils Nus

Calibre AWG Couple

Conducteur de cuivre de

calibre 8

25 lb/po (2,8 N·m)

Conducteur d’aluminium de

calibre 6

35 lb/po (4,0 N·m)

5. Utiliser un tournevis cruciforme ou à tête hexagonale pour

connecter le fil de mise à la terre nu (vert) à la cuisinière avec

la vis de liaison à la terre et à la section de liaison à la terre.

Insérer la vis de liaison à la terre à travers l’embout de la

barrette de liaison à la terre et le fil de terre vert. Le fil de mise

à la terre doit être raccordé en premier.

6. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le

conducteur neutre (blanc) au plot central du bornier au moyen

d’un des écrous hexagonaux no 10-32.

A. Écrou 10-32 à tête hexagonale

B. Ligne 2 (rouge)

C. Fil de mise à la terre nu (vert)

D. Vis de liaison à la terre

E. Conducteur du neutre

(blanc)

F. Ligne 1 (noir)

G. Cosse

H. Embout de la barrette de

liaison à la terre

7. Connecter les conducteurs de la ligne 2 (rouge) et de la

ligne 1 (noir) aux bornes externes du bornier avec des écrous

hexagonaux no 10-32.

8. À l’aide d’une clé dynamométrique, serrer les écrous

hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).

9. Bien serrer les écrous hexagonaux.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

10. Réinstaller le couvercle du bornier.

11. Rebrancher l’alimentation.

Connexion à 3 Conducteurs : Raccordement par

Câblage Direct

Utiliser cette méthode uniquement si les codes locaux autorisent

la connexion du conducteur de mise à la terre au conducteur du

neutre de l’alimentation.

1. Tirer le câblage à travers le conduit sur la plaque de

cordon/conduit en bas de la cuisinière. Laisser suffisamment

de jeu pour raccorder facilement le câblage au boîtier de

raccordement.

A. Bornier

B. Vis de liaison à la terre

C. Plaque de cordon/conduit

D. Conducteur de ligne 2

(rouge)

E. Fil de mise à la terre nu (vert)

F. Conducteur de ligne 1 (noir)

2. Fixer les cosses aux conducteurs de la ligne 2 (rouge), de

mise à la terre nu (vert) et de la ligne 1 (noir). Desserrer (ne

pas enlever) la vis d’ajustement sur le devant de la cosse et

insérer l’extrémité du conducteur nu jusqu’au fond des

cosses. Serrer au couple de façon sécuritaire la vis de

serrage comme indiqué dans le Tableau de Spécifications de

Couple pour Fil Dénudé suivant.

D E

A. Cosse

B. Vis de serrage

C. Conducteur de ligne 2

(rouge)

D. Fil de mise à la terre nu (vert)

E. Conducteur de ligne 1 (noir)

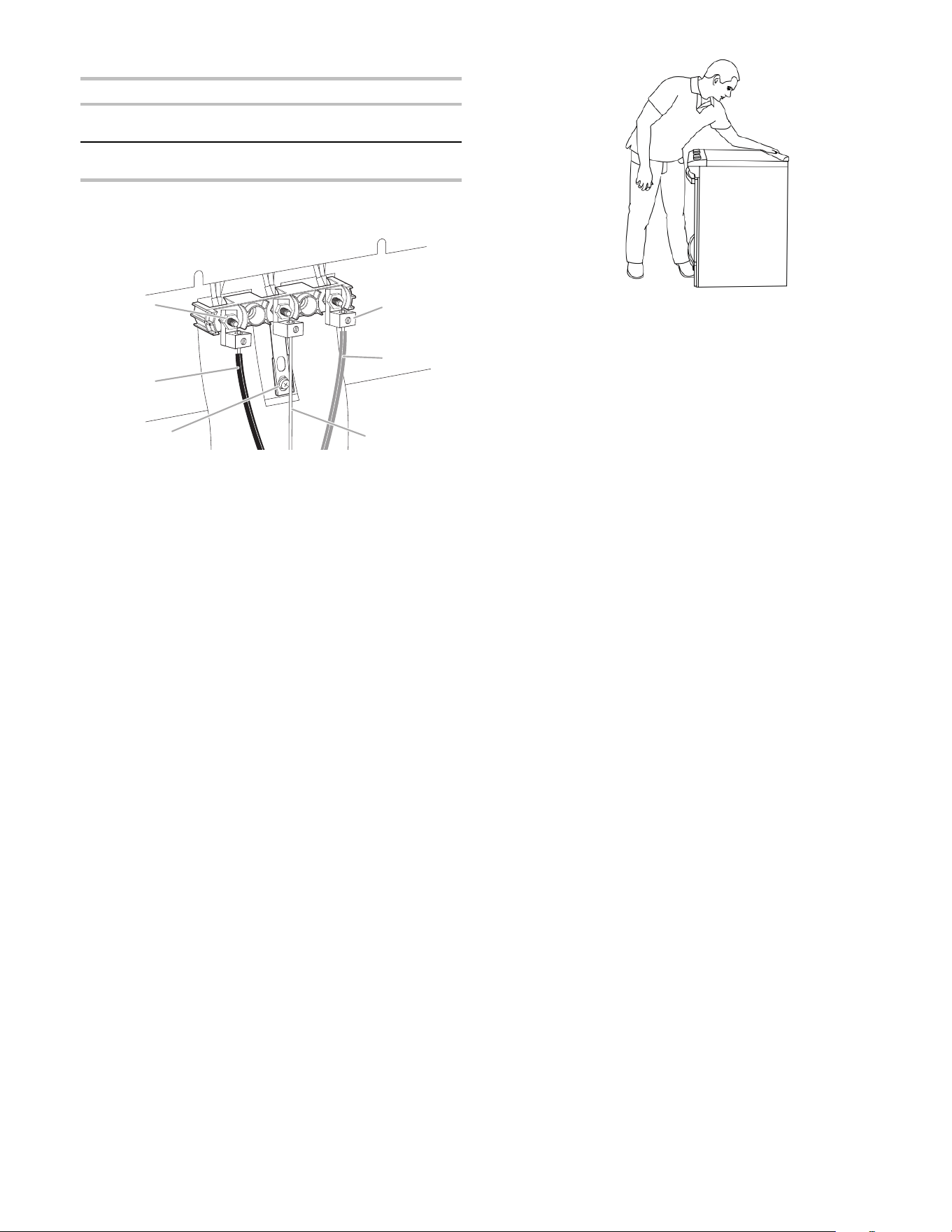

Spécifications de Couple pour les Fils Nus

Calibre AWG Couple

Conducteur de cuivre de

calibre 8

25 lb/po (2,8 N·m)

Conducteur d’aluminium de

calibre 6

35 lb/po (4,0 N·m)

3. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le

conducteur neutre nu (vert) au plot central du bornier au

moyen d’un des écrous hexagonaux no 10-32.

A. Écrou 10-32 à tête

hexagonale

B. Ligne 2 (rouge)

C. Vis de liaison à la terre

D. Fil de mise à la terre nu (vert)

E. Ligne 1 (noir)

F. Cosse

4. Connecter les conducteurs de la ligne 2 (rouge) et de la

ligne 1 (noir) aux bornes externes du bornier avec des écrous

hexagonaux no 10-32.

5. À l’aide d’une clé dynamométrique, serrer les écrous

hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).

6. Bien serrer les écrous hexagonaux.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

7. Réinstaller le couvercle du bornier.

8. Rebrancher l’alimentation.

Vérifier que la Bride

Antibasculement est bien Installée et

Engagée

Sur les Cuisinières équipées d’un Tiroir de Remisage :

1. Glisser la cuisinière dans son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

2. Retirer le tiroir de remisage. Voir la section « Enlever/Replacer

du Tiroir ».

3. Au moyen d’une torche électrique, inspecter le dessous de la

cuisinière.

4. Regarder pour voir si le pied arrière de la cuisinière est inséré

dans la fente de la bride antibasculement.

Sur les cuisinières équipées d’un tiroir-réchaud ou d’un tiroir

de cuisson :

1. Glisser la cuisinière dans son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement. Laisser un espace de 1 po (2,5 cm)

entre le dos de la cuisinière et le mur du fond.

2. Placer l’extérieur de votre pied contre le bas de l’avant du

tiroir-réchaud ou tiroir de cuisson pour empêcher la cuisinière

de bouger, puis agripper l’arrière de la cuisinière comme

indiqué.

3. Tenter d’incliner la cuisinière vers l’avant avec précaution.

En cas de résistance immédiate, cela signifie que le pied de la

cuisinière est engagé dans la bride antibasculement. Passer à

l’étape 8.

4. Si l’arrière de la cuisinière se soulève de plus de 1/2 po

(1,3 cm) du plancher sans opposer de résistance, cesser

d’incliner la cuisinière et la reposer doucement sur le plancher.

Le pied de la cuisinière n’est pas engagé dans la bride

antibasculement.

IMPORTANT : Si l’on entend un claquement ou un bruit

d’éclatement lorsqu’on soulève la cuisinière, cela signifie

peut-être que la cuisinière n’est pas bien engagée dans la

bride. Vérifier qu’aucun obstacle n’empêche la cuisinière de

glisser jusqu’au mur ou le pied de la cuisinière de glisser dans

la bride. Vérifier que la bride est fermement maintenue en

place par les vis de montage.

5. Glisser la cuisinière vers l’avant et vérifier que la bride

antibasculement est bien fixée au plancher ou au mur.

6. Faire glisser de nouveau la cuisinière de façon à ce que son

pied arrière se trouve dans la fente de la bride

antibasculement.

7. Répéter les étapes 1 et 2 pour s’assurer que le pied de la

cuisinière est bien engagé dans la bride antibasculement.

Si l’arrière de la cuisinière se soulève de plus de 1/2 po

(1,3 cm) du plancher sans opposer de résistance, cela peut

signifier que la bride antibasculement n’est pas correctement

installée. Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée. Consulter le

Guide de démarrage rapide pour obtenir les coordonnées.

8. Déplacer la cuisinière à son emplacement définitif. Vérifier

que la cuisinière est d’aplomb en plaçant un niveau dans le

bas du four. Voir la section « Réglage de l’aplomb de la

cuisinière ».

IMPORTANT : Si la cuisinière est déplacée pour régler les

pieds de nivellement, s’assurer que la bride antibasculement

est bien engagée en répétant les étapes 1 à 8.

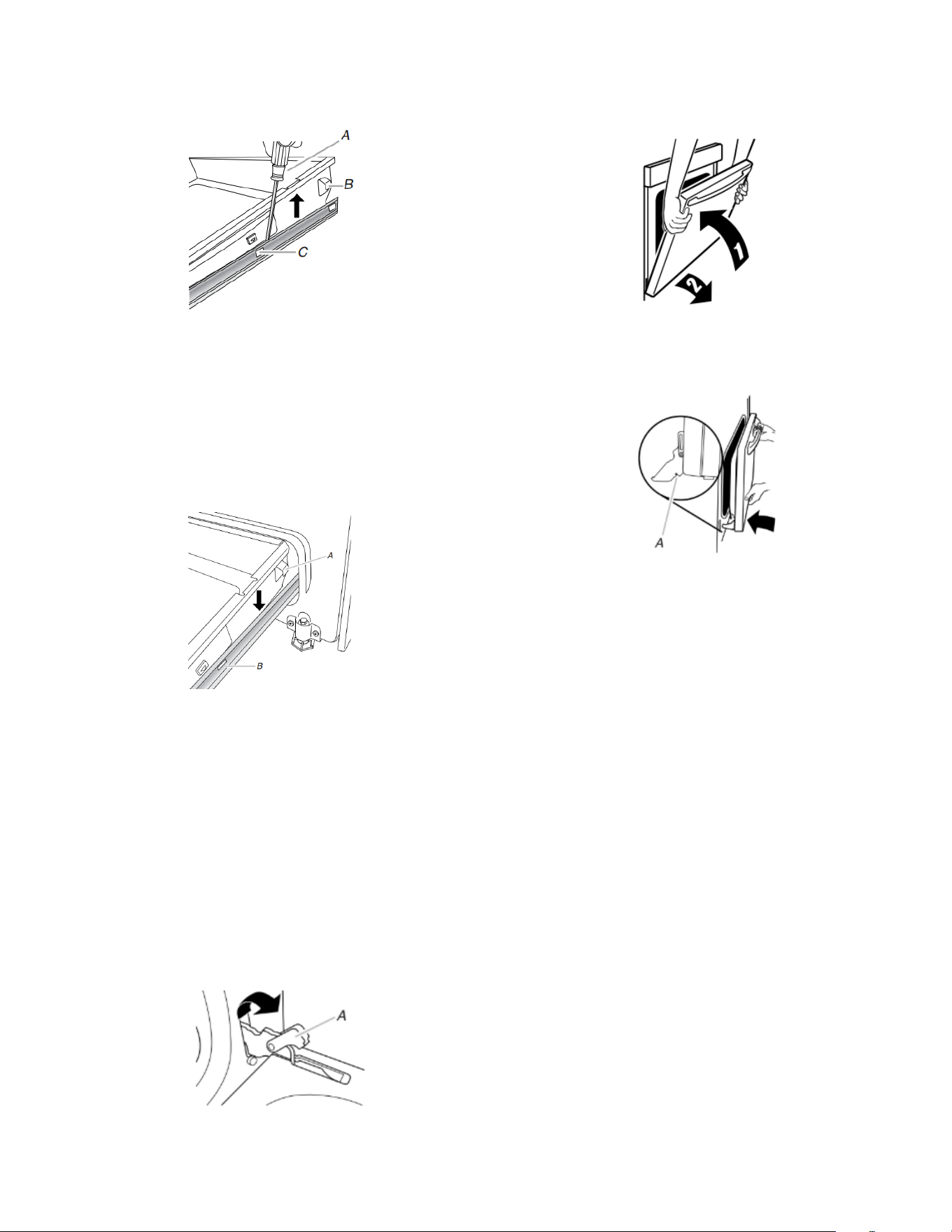

Enlever/replacer le tiroir

Enlever tous les objets du tiroir-réchaud, du tiroir de cuisson ou du

tiroir de remisage de qualité supérieure, puis laisser la cuisinière

refroidir complètement avant d’essayer d’enlever le tiroir.

Retrait :

1. Ouvrir le tiroir complètement.

2. À l’aide d’un tournevis à lame plate, desserrer doucement le

tiroir pour le dégager de l’encoche d’alignement de glissières

et soulever l’onglet d’alignement du tiroir pour le dégager de la

glissière.

A. Tournevis à tête plate

B. Onglet d’alignement du tiroir

C. Encoche de glissière de tiroir

3. Répéter l’étape 2 pour l’autre côté. Le tiroir n’est plus fixé aux

glissières de tiroir. Avec les deux mains, saisir le tiroir pour le

retirer complètement.

Replacer :

1. Aligner les encoches de l’avant du tiroir avec les encoches

des glissières latérales à l’intérieur du tiroir (de chaque côté).

Placer les onglets d’alignements arrière dans les glissières de

tiroir (de chaque côté).

A. Onglet d’alignement du tiroir

B. Encoche de glissière de tiroir

2. Pousser le tiroir complètement.

3. Ouvrir et fermer délicatement le tiroir pour s’assurer qu’il est

bien engagé dans les glissières des deux côtés.

Porte du four

Il n’est pas recommandé d’enlever la porte du four pour une

utilisation normale. Toutefois, si la dépose est nécessaire,

s’assurer que le four est éteint et froid. Ensuite, suivre les

instructions ci-dessous. La porte du four est lourde.

Retrait :

1. Ouvrir la porte du four complètement.

2. Pincer le loquet de charnière entre les deux doigts et le tirer

vers l’avant. Répéter ces opérations pour l’autre côté de la

porte du four.

A. Loquet de charnière

3. Fermer la porte du four aussi loin que possible.

4. Soulever la porte du four en la retenant de chaque côté.

Continuer de maintenir la porte du four fermée et la dégager

du châssis de la porte du four.

Replacer :

1. Insérer les deux bras de suspension dans la porte. Vérifier

que les encoches de charnière sont engagées dans le cadre

de la porte du four.

A. Encoche de charnière

2. Ouvrir la porte du four.

La porte doit pouvoir s’ouvrir complètement.

3. Remettre les leviers des charnières à la position verrouillée.

Vérifier que la porte s’ouvre et se ferme facilement et qu’elle

est bien droite en position fermée. Si ce n’est pas le cas,

répéter la procédure pour enlever et reposer la porte.

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Vérifier que tous les accessoires de la cuisinière sont

présents, en particulier les grilles du four. Ces accessoires

peuvent se trouver dans les matériaux d’emballage de la

cuisinière.

4. Éliminer/recycler tous les matériaux d’emballage.

5. Vérifier que la cuisinière est d’aplomb. Voir la section

« Réglage de l’aplomb de la cuisinière ».

6. Utiliser une solution d’eau tiède et de nettoyant ménager doux

pour éliminer tout résidu de cire laissé par les matériaux

d’emballage. Sécher soigneusement avec un chiffon doux.

Pour obtenir plus d’informations, voir la section « Entretien et

réparation de la cuisinière ».

7. Lire le Guide de démarrage rapide et le Guide de commande

en ligne.

8. Brancher le cordon électrique dans la prise de courant

appropriée. Mettre l’appareil sous tension.

W11652308A

9. Mettre en marche les brûleurs de surface et le four. Consulter

le Guide de démarrage rapide et le Guide de commande pour

obtenir des instructions précises sur le fonctionnement de la

cuisinière.

REMARQUE : Au cours des premières utilisations du four, il

est normal qu’il dégage des odeurs et de la fumée.

Si la cuisinière ne fonctionne pas, contrôler ce qui suit :

� Le fusible domestique est intact et bien visé ou le

disjoncteur n’est pas ouvert.

� La cuisinière est branchée sur une prise reliée à la terre.

� La prise de courant est correctement alimentée.

IMPORTANT : Si le tableau de commande de la cuisinière

affiche le code d’erreur « F9 » ou « F9, E0 », cela peut

signifier que le câblage de la prise électrique est

défectueux. Déconnecter la source de courant électrique

et contacter un électricien qualifié pour qu’il contrôle le

circuit d’alimentation électrique.

10. Après 5 minutes de fonctionnement de la cuisinière, vérifier la

chaleur. Si la cuisinière est froide, fermer le four et contacter

un électricien qualifié.

Pour obtenir de l’assistance ou une visite de service :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

Déplacement de la cuisinière

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

Lorsqu’on déplace la cuisinière, la faire glisser sur une planche de

carton ou en matériau dur pour éviter d’endommager le

revêtement du sol.

Si le déplacement de la cuisinière est nécessaire pour le

nettoyage ou l’entretien :

Cuisinières alimentées par cordon d’alimentation :

1. Faire glisser la cuisinière vers l’avant.

2. Débrancher le cordon d’alimentation électrique.

3. Effectuer le nettoyage ou l’entretien.

4. Brancher le cordon d’alimentation électrique.

5. Vérifier que la bride antibasculement est bien installée et

engagée. Voir la section « Vérifier que la bride

antibasculement est bien installée et engagée ».

6. Vérifier que la cuisinière est d’aplomb.

Pour les cuisinières avec câblage direct :

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Replacer pièces et panneaux avant de faire la mise en

marche.

Le non-respect de cette instruction peut causer un

décès ou une décharge électrique.

1. Débrancher l’alimentation.

2. Faire glisser la cuisinière vers l’avant.

3. Effectuer le nettoyage ou l’entretien.

4. Vérifier que la bride antibasculement est bien installée et

engagée. Voir la section « Vérifier que la bride

antibasculement est bien installée et engagée ».

5. Vérifier que la cuisinière est d’aplomb.

6. Rebrancher l’alimentation.

KitchenAid YKSEG700ESS0 30-Inch 5-Element Electric Convection Front Control Range

Product's Documents

Owner's Manual

Specifications

KitchenAid YKSEG700ESS0 Questions and Answers
