Kenmore 10656596500 Side by Side Refrigerator User Manual

Side by Side Refrigerator

Refrigerador de dos puertas

R_frig_rateur c6te & c6te

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

2315143 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

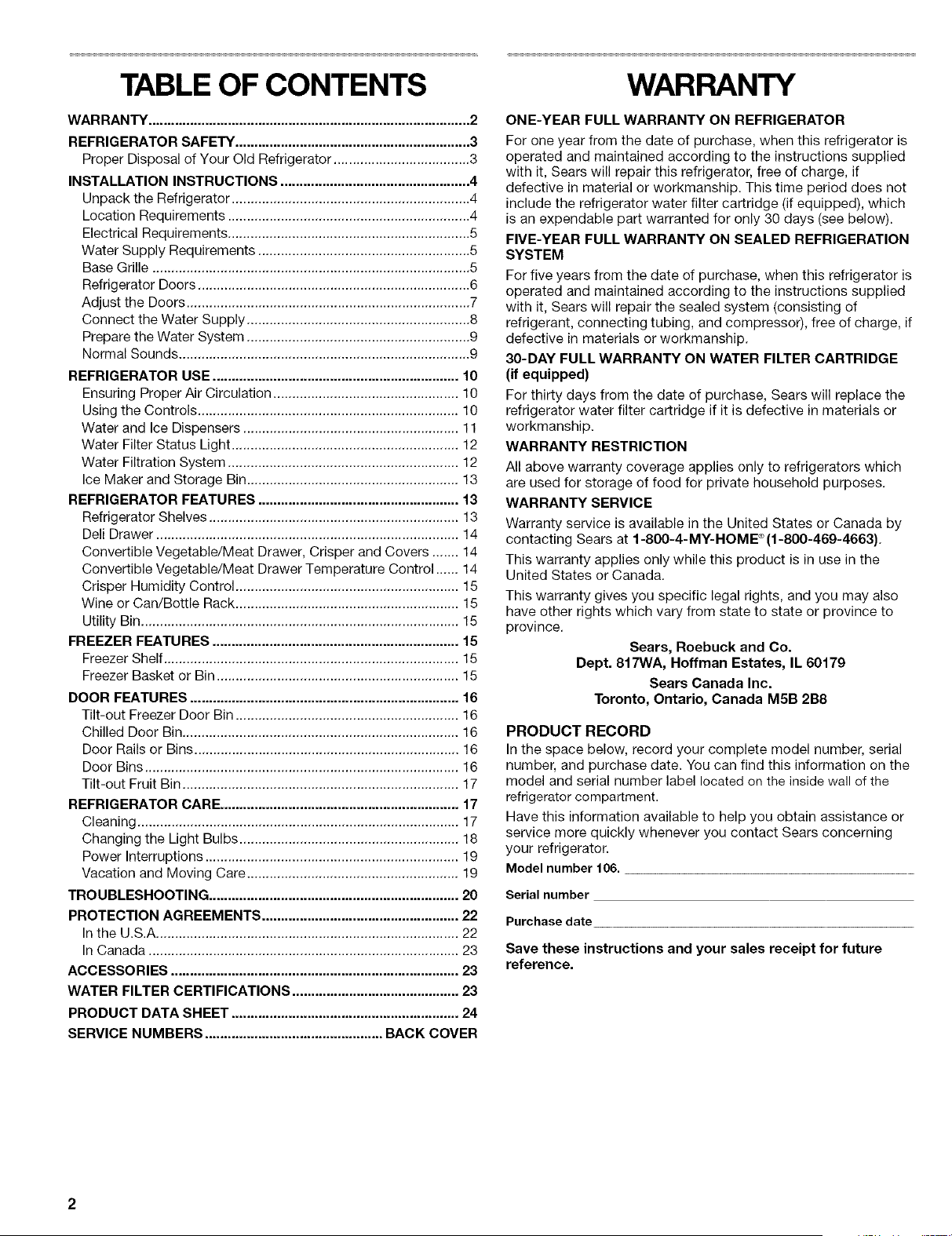

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

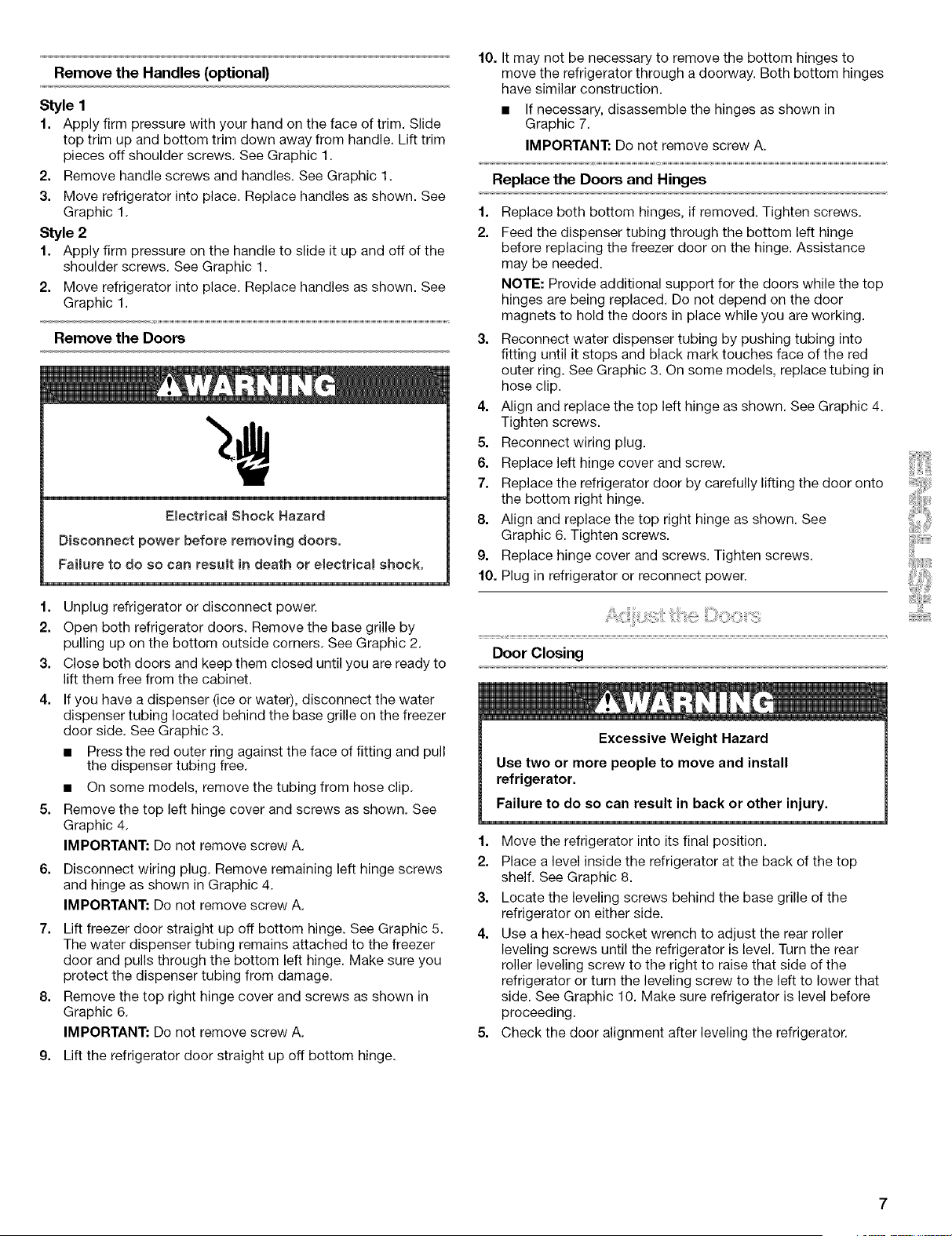

Refrigerator Doors ........................................................................ 6

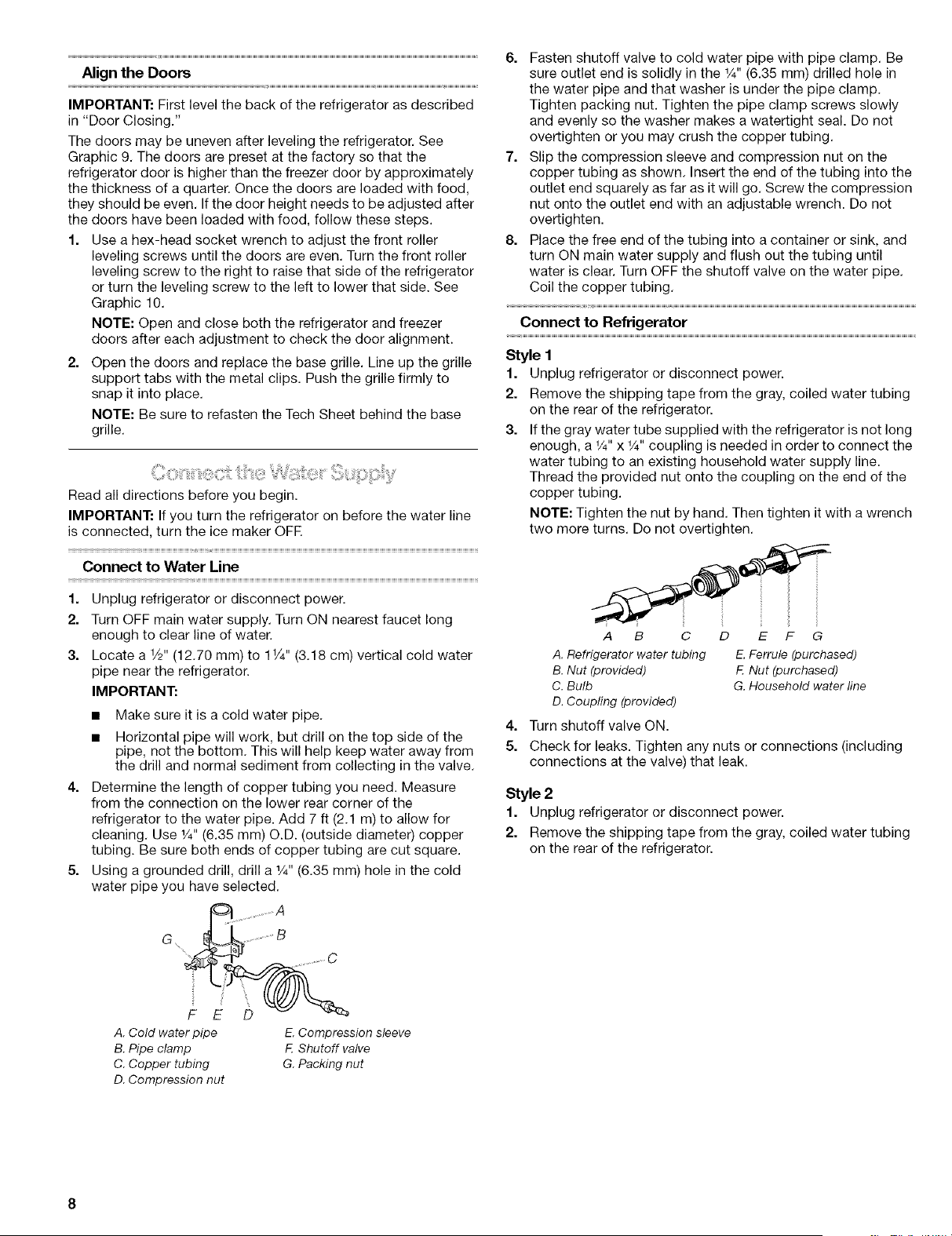

Adjust the Doors ........................................................................... 7

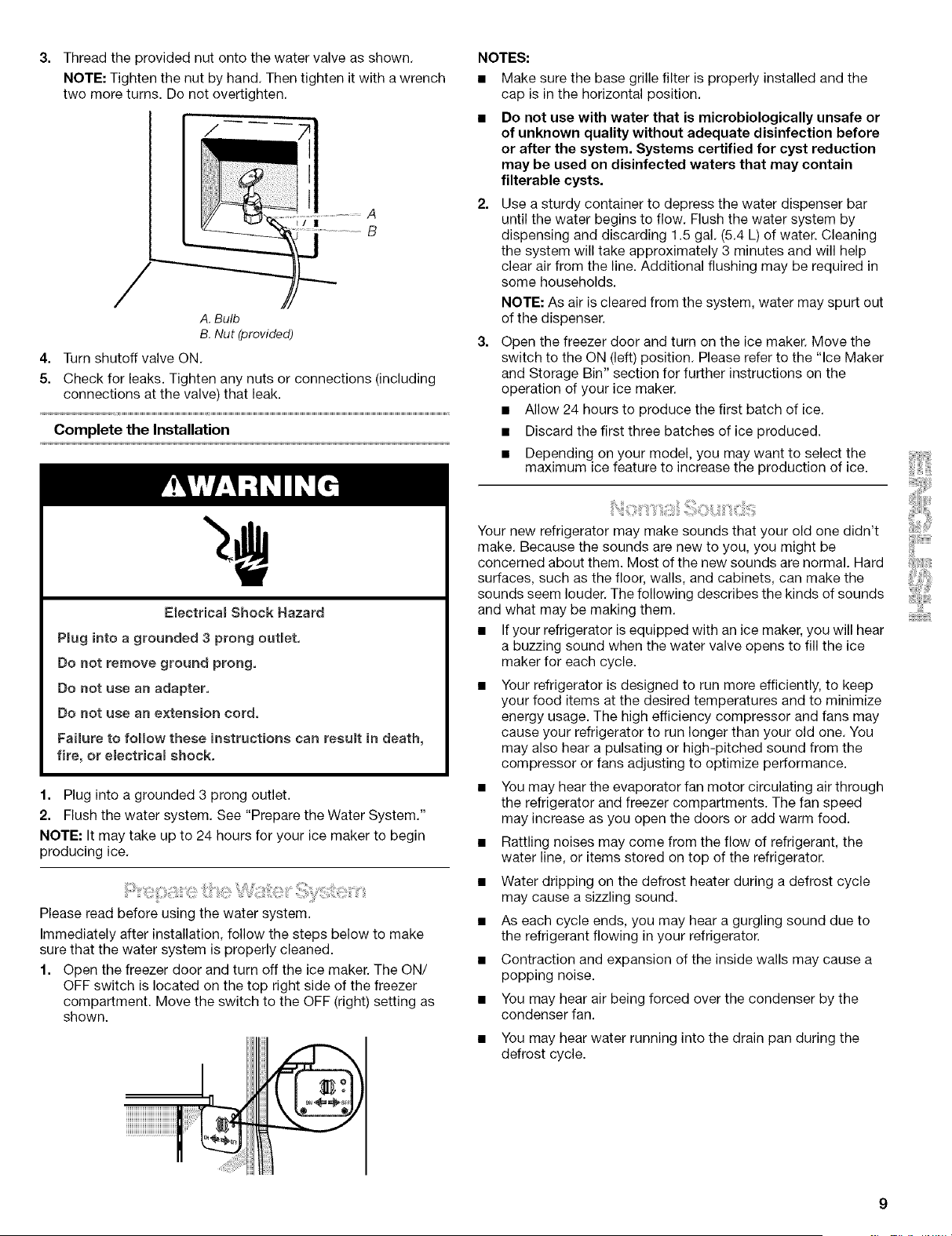

Connect the Water Supply ........................................................... 8

Prepare the Water System ........................................................... 9

Normal Sounds ............................................................................. 9

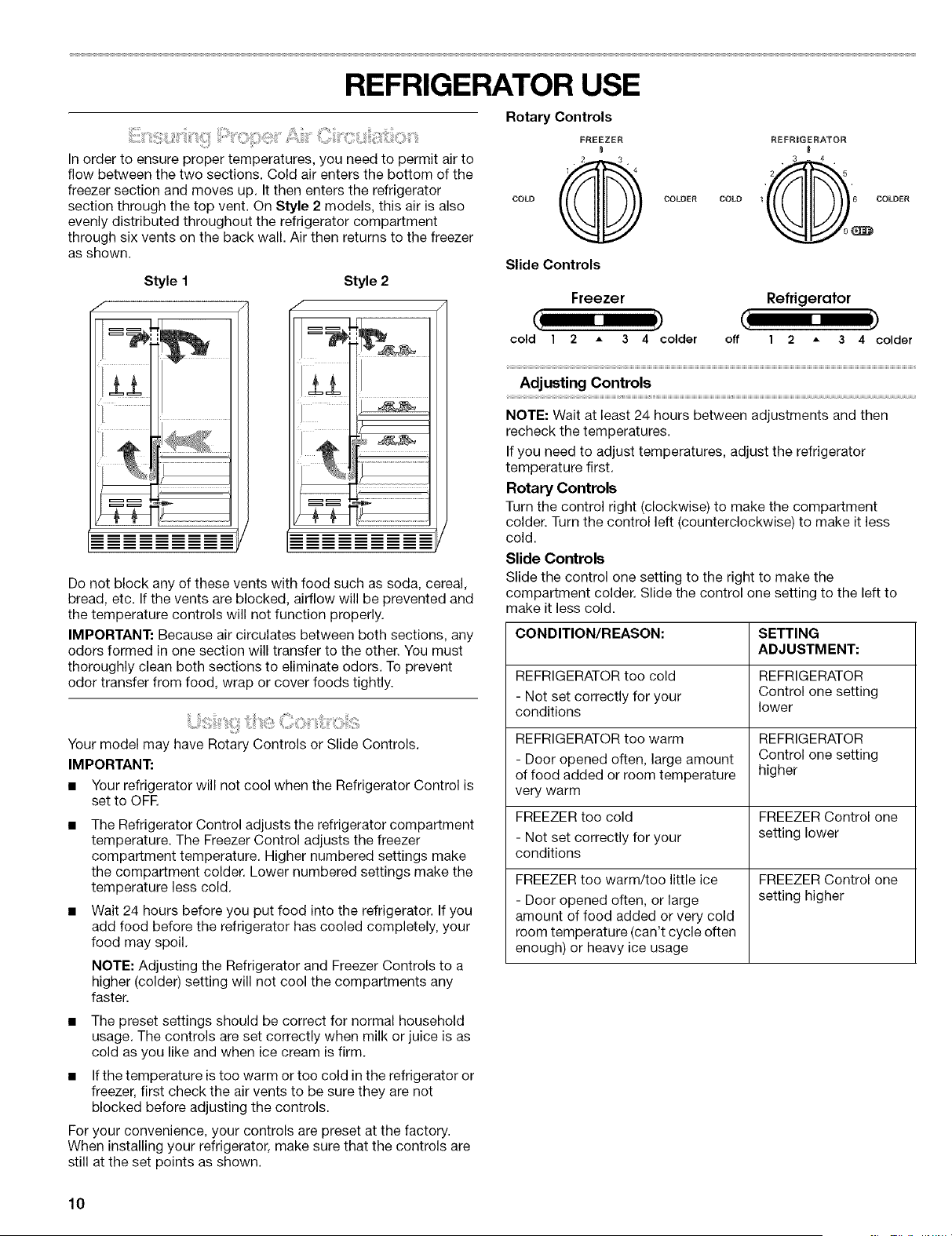

REFRIGERATOR USE ................................................................. 10

Ensuring Proper Air Circulation ................................................. 10

Using the Controls ..................................................................... 10

Water and Ice Dispensers ......................................................... 11

Water Filter Status Light ............................................................ 12

Water Filtration System ............................................................. 12

Ice Maker and Storage Bin ........................................................ 13

REFRIGERATOR FEATURES ..................................................... 13

Refrigerator Shelves .................................................................. 13

Dell Drawer ................................................................................ 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ....... 14

Convertible Vegetable/Meat Drawer Temperature Control ...... 14

Crisper Humidity Control ........................................................... 15

Wine or Can/Bottle Rack ........................................................... 15

Utility Bin .................................................................................... 15

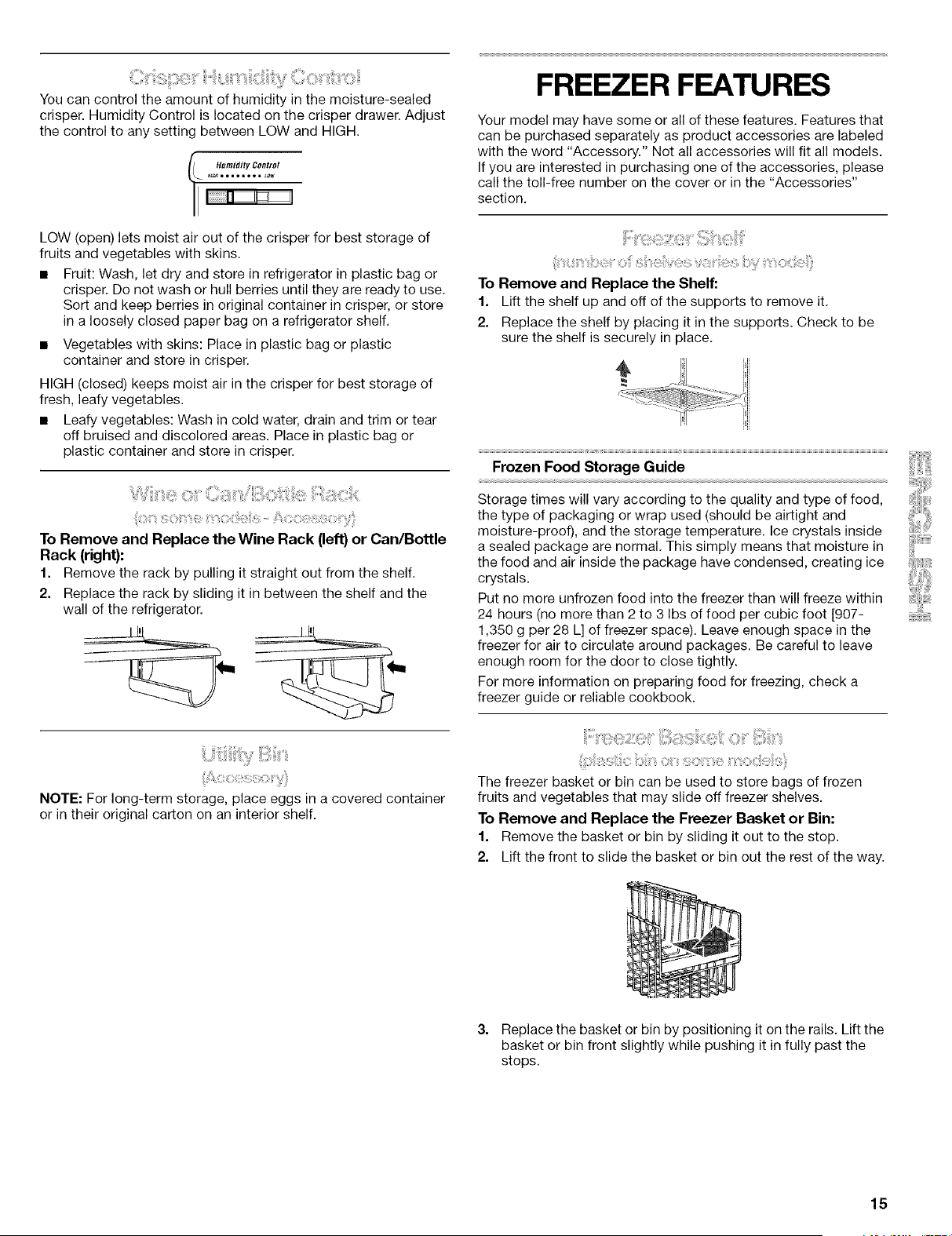

FREEZER FEATURES ................................................................. 15

Freezer Shelf .............................................................................. 15

Freezer Basket or Bin ................................................................ 15

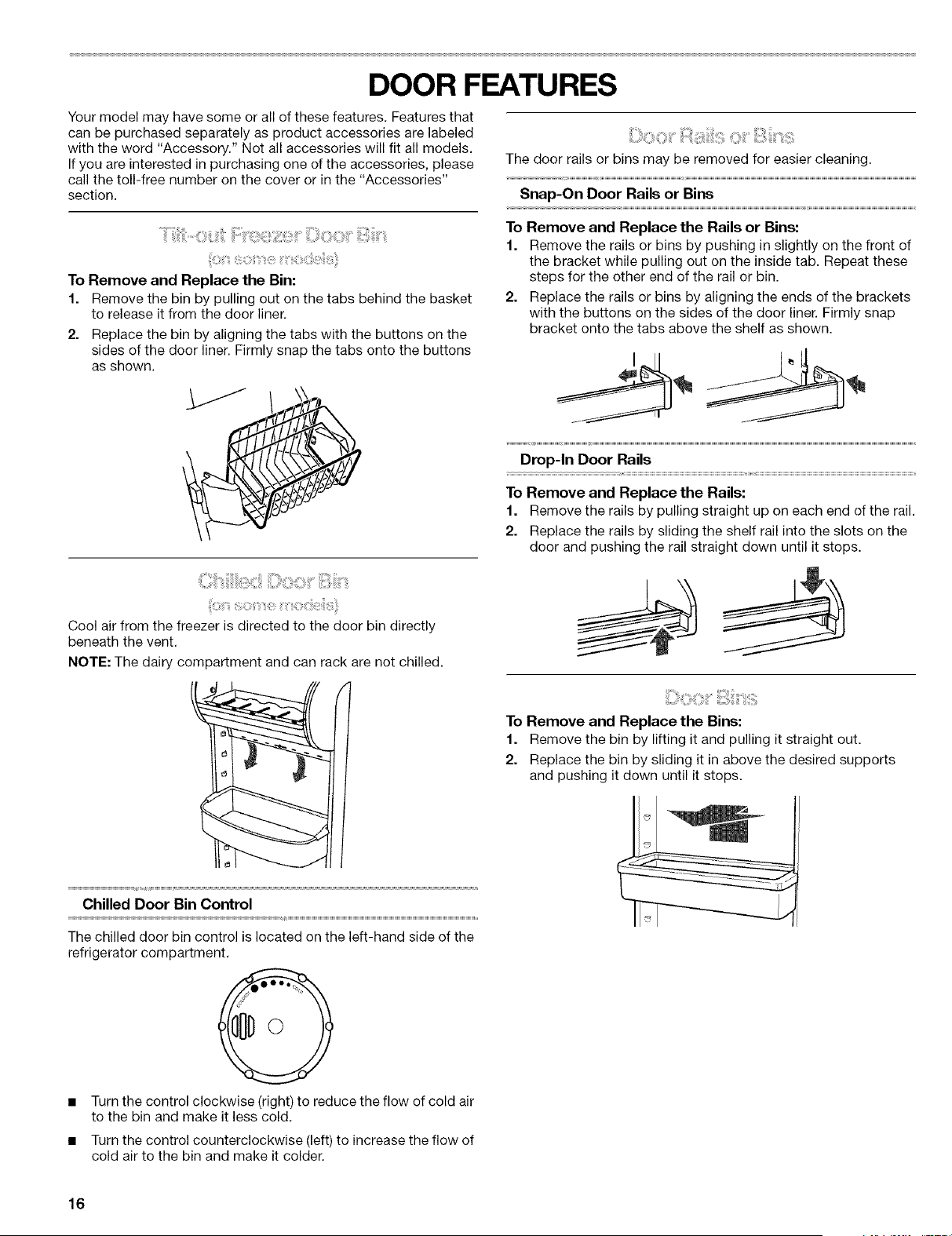

DOOR FEATURES ....................................................................... 16

Tilt-out Freezer Door Bin ........................................................... 16

Chilled Door Bin ......................................................................... 16

Door Rails or Bins ...................................................................... 16

Door Bins ................................................................................... 16

Tilt-out Fruit Bin ......................................................................... 17

REFRIGERATOR CARE ............................................................... 17

Cleaning ..................................................................................... 17

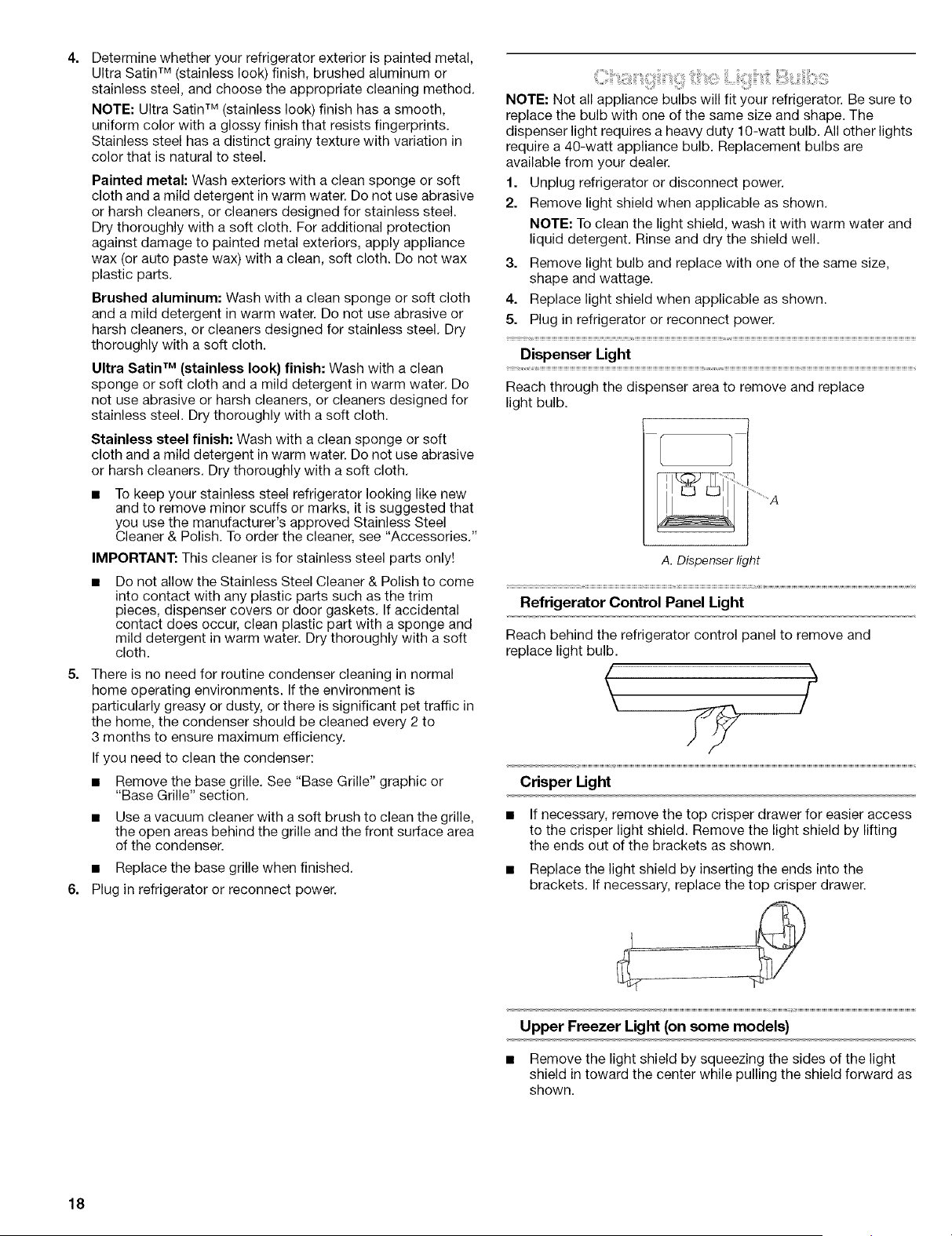

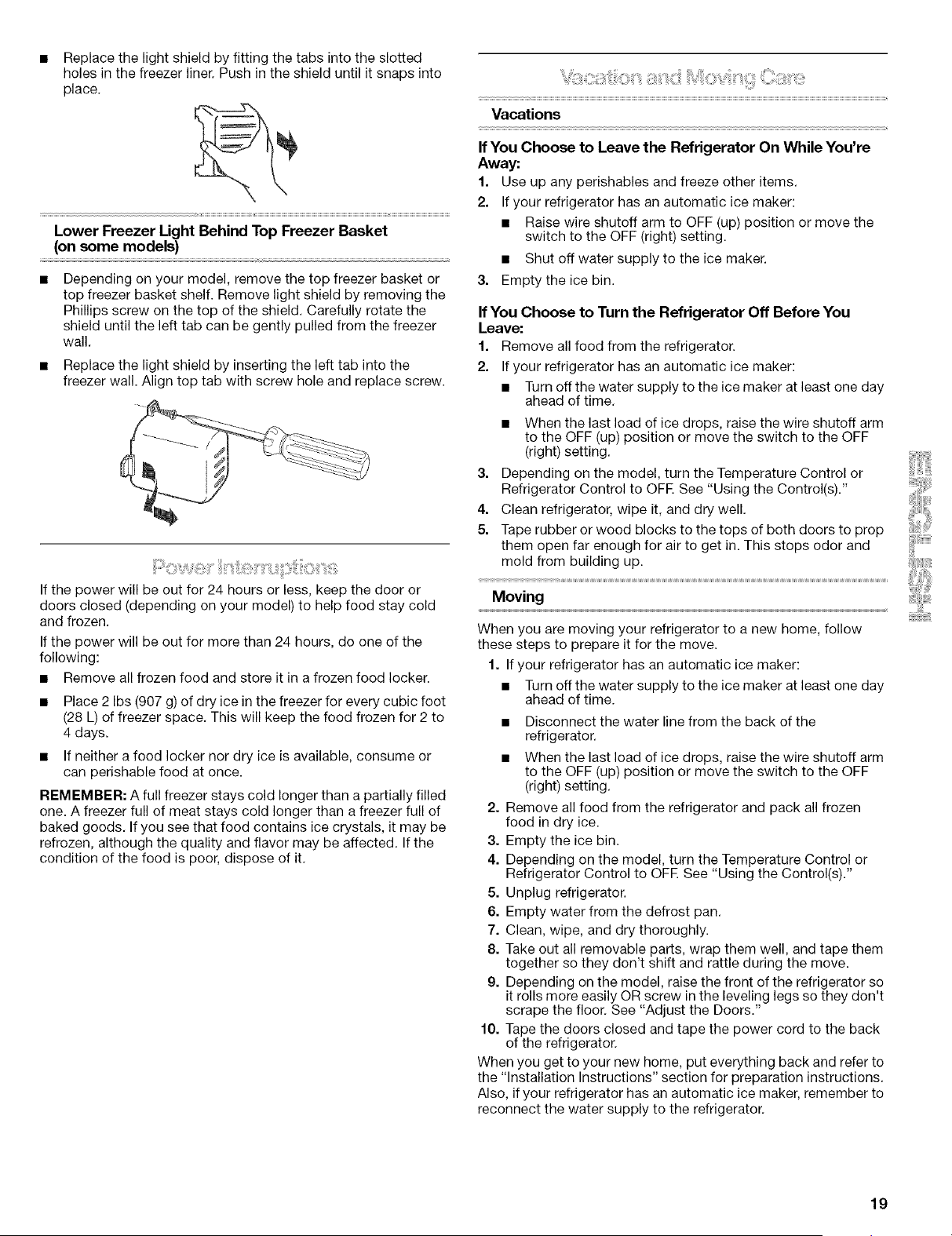

Changing the Light Bulbs .......................................................... 18

Power Interruptions ................................................................... 19

Vacation and Moving Care ........................................................ 19

TROUBLESHOOTING .................................................................. 20

PROTECTION AGREEMENTS .................................................... 22

In the U.S.A ................................................................................ 22

In Canada .................................................................................. 23

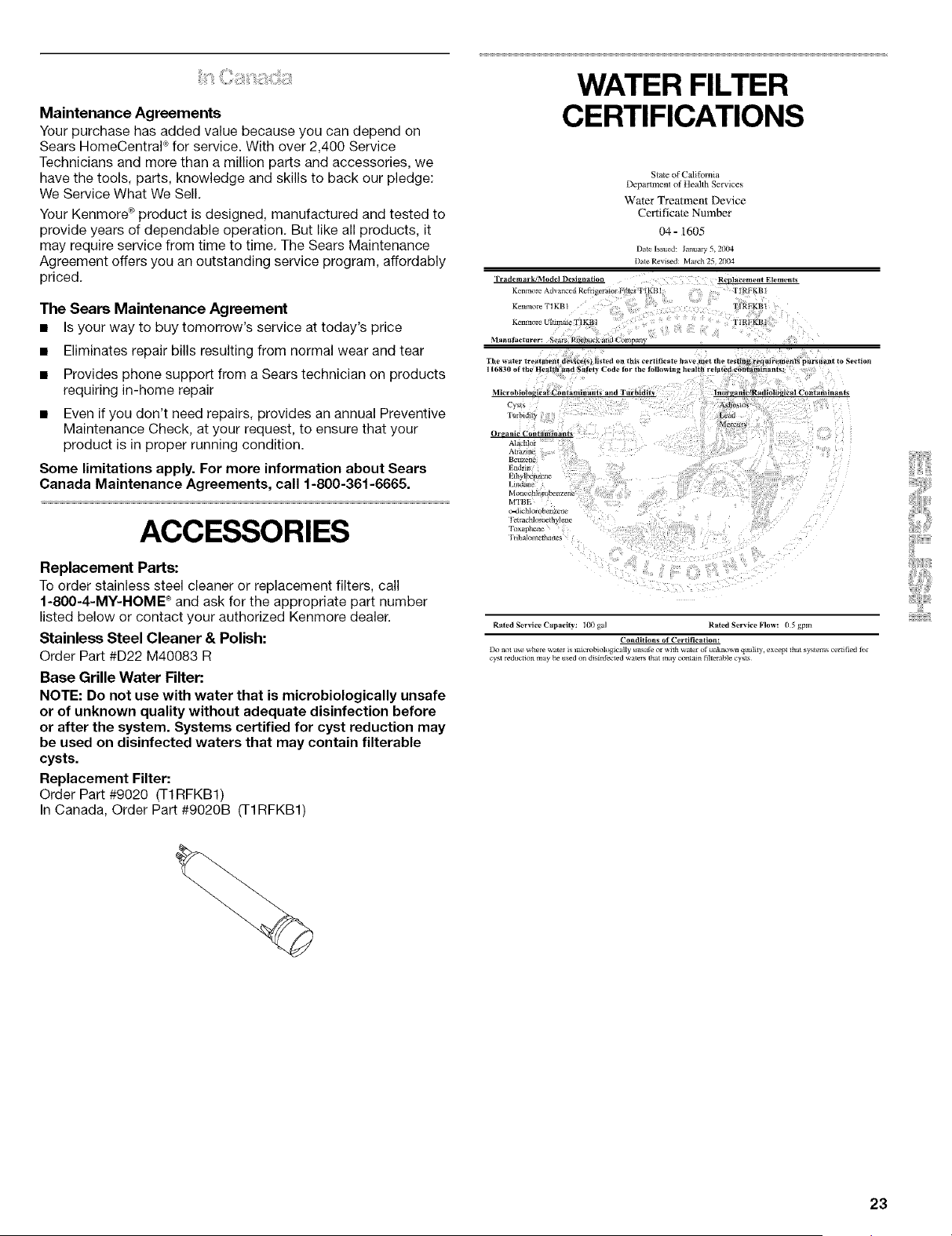

ACCESSORIES ............................................................................ 23

WATER FILTER CERTIFICATIONS ............................................ 23

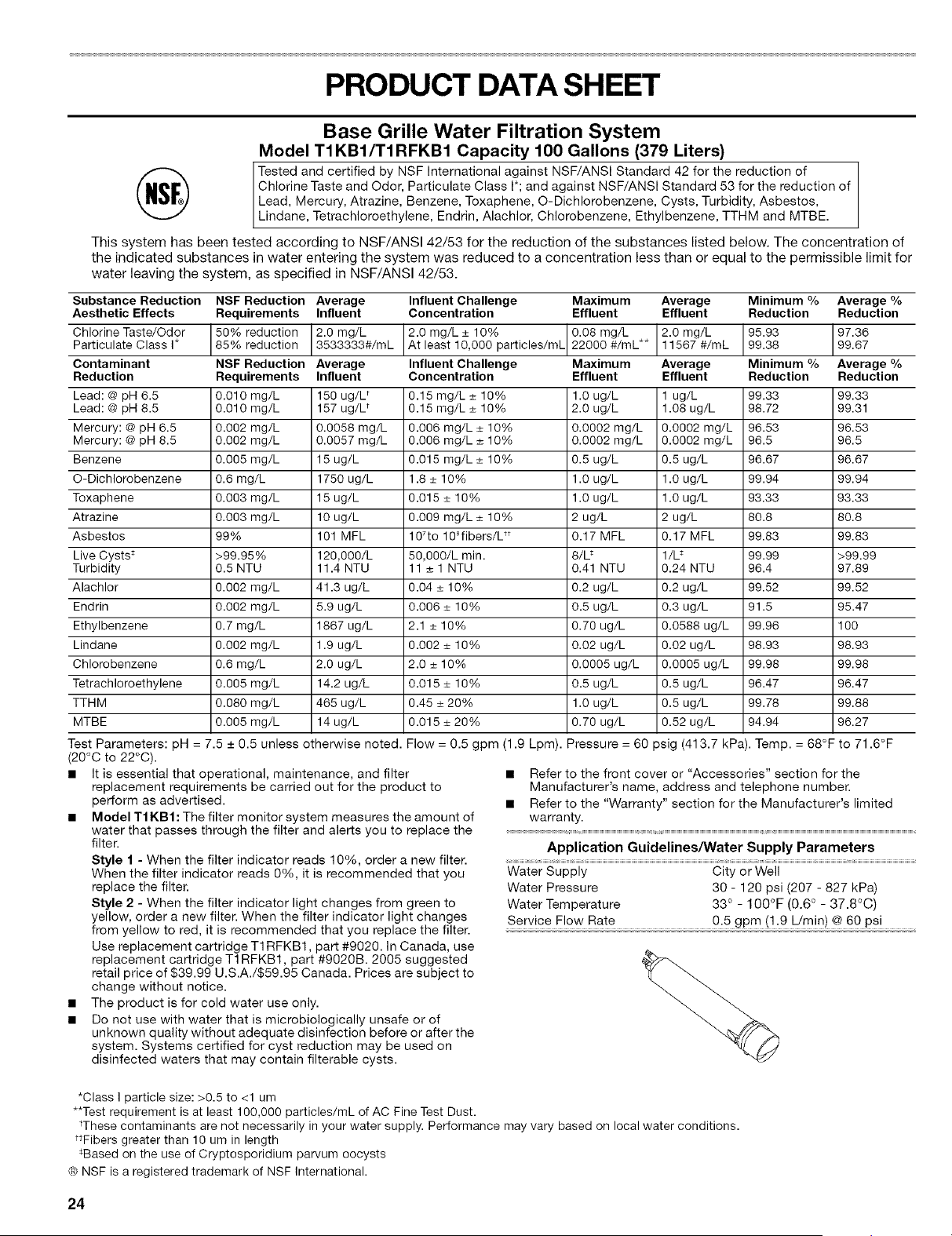

PRODUCT DATA SHEET ............................................................ 24

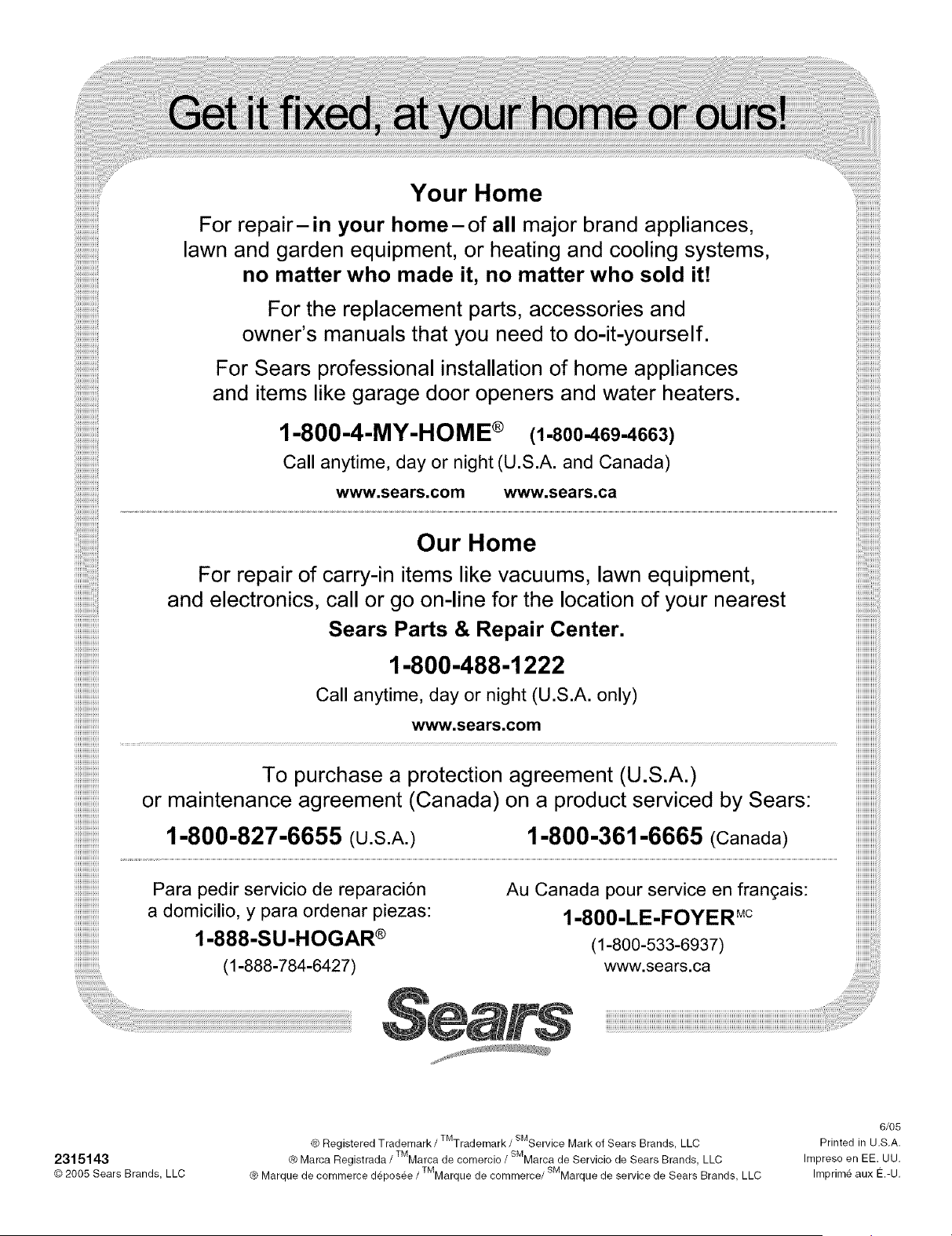

SERVICE NUMBERS ............................................... BACK COVER

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to the instructions supplied

with it, Sears will repair this refrigerator, free of charge, if

defective in material or workmanship. This time period does not

include the refrigerator water filter cartridge (if equipped), which

is an expendable part warranted for only 30 days (see below).

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to the instructions supplied

with it, Sears will repair the sealed system (consisting of

refrigerant, connecting tubing, and compressor), free of charge, if

defective in materials or workmanship.

30-DAY FULL WARRANTY ON WATER FILTER CARTRIDGE

(if equipped)

For thirty days from the date of purchase, Sears will replace the

refrigerator water filter cartridge if it is defective in materials or

workmanship.

WARRANTY RESTRICTION

All above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes.

WARRANTY SERVICE

Warranty service is available in the United States or Canada by

contacting Sears at 1-800-4-MY-HOME ®(1-800-469-4663).

This warranty applies only while this product is in use in the

United States or Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state or province to

province.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

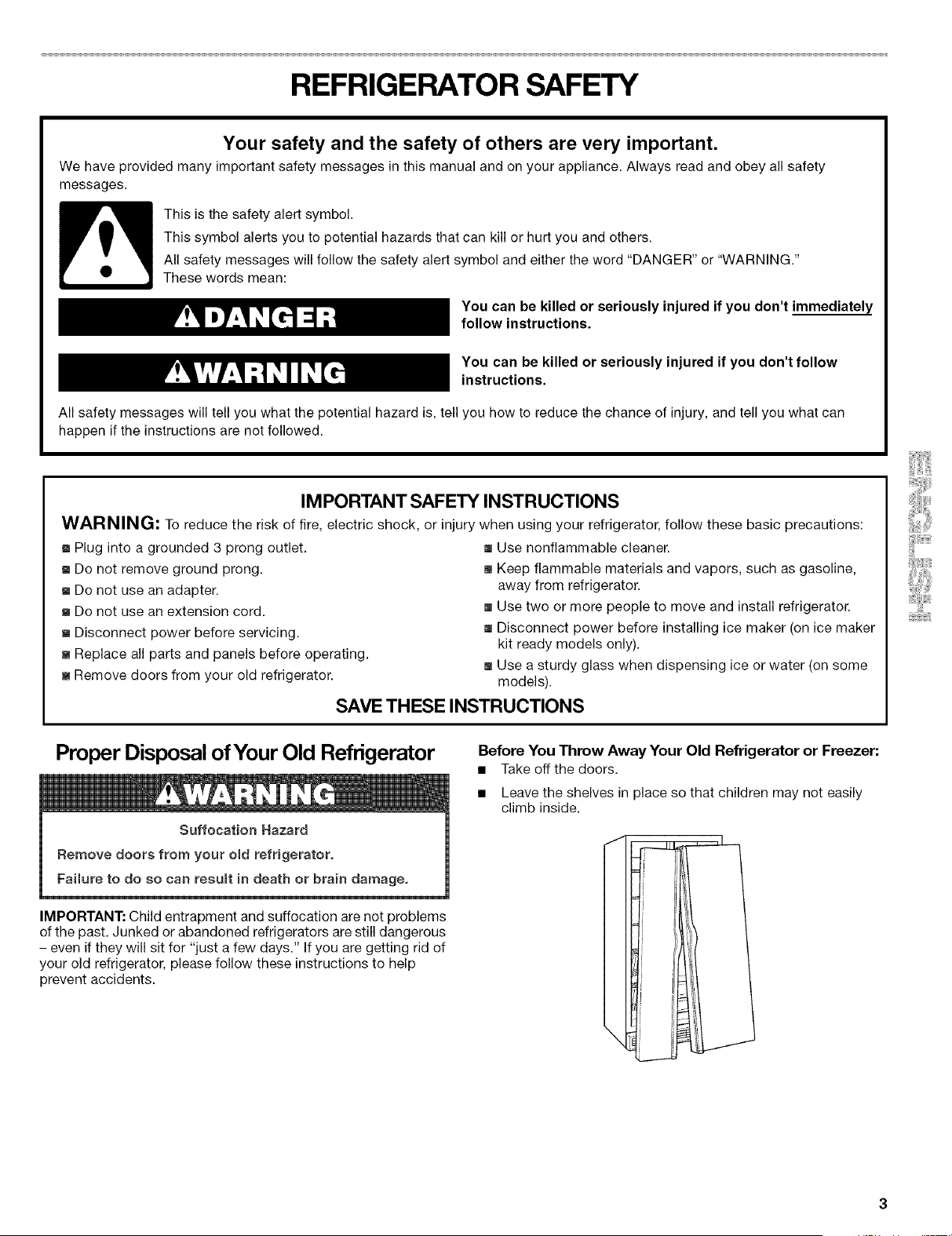

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

m Plug into a grounded 3 prong outlet. _, Use nonflammable cleaner.

m Do not remove ground prong.

m Do not use an adapter.

m Do not use an extension cord.

m Disconnect power before servicing.

m Replace all parts and panels before operating.

m Remove doors from your old refrigerator.

_, Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

_, Use two or more people to move and install refrigerator.

_, Disconnect power before installing ice maker (on ice maker

kit ready models only).

_, Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

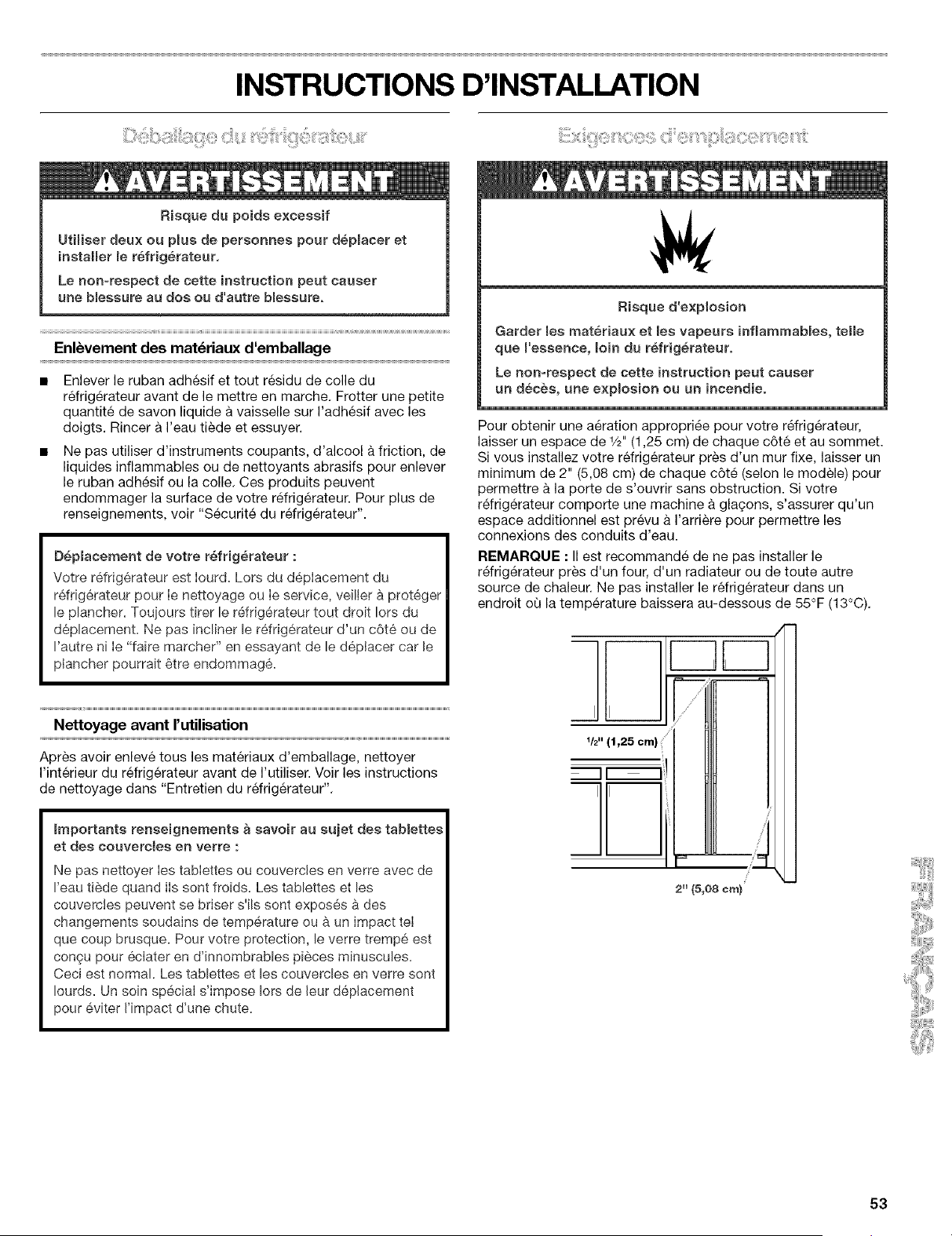

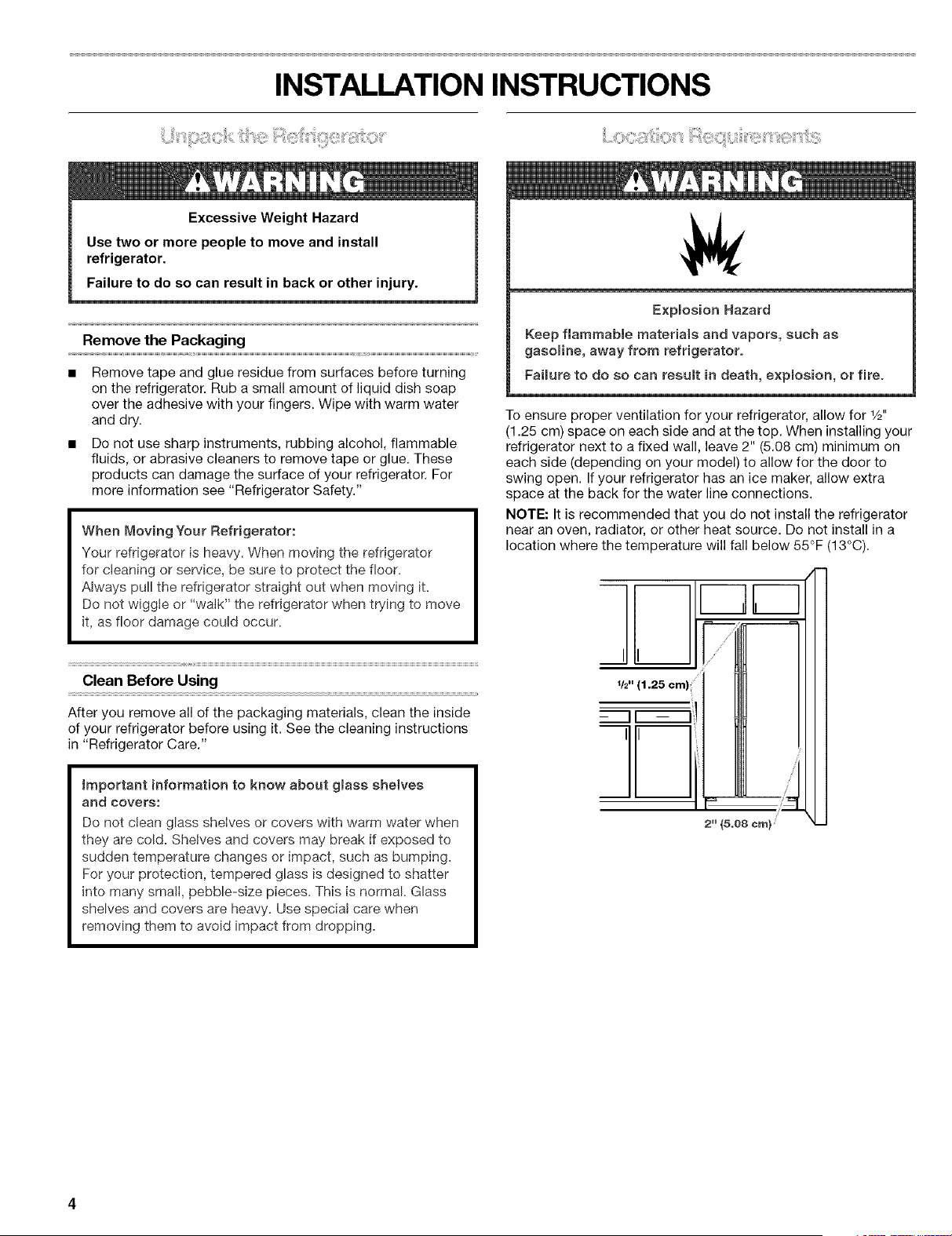

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

_mportant information to know about grass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal Glass

shelves and covers are heavy. Use specia{ care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep fIammab{e mateda{s and vapors, such as

gasoline, away from refrigerator.

Failure to do so can resu}t in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

V2I' (1.25 crn)

II -- I!

2" (5°08cm)

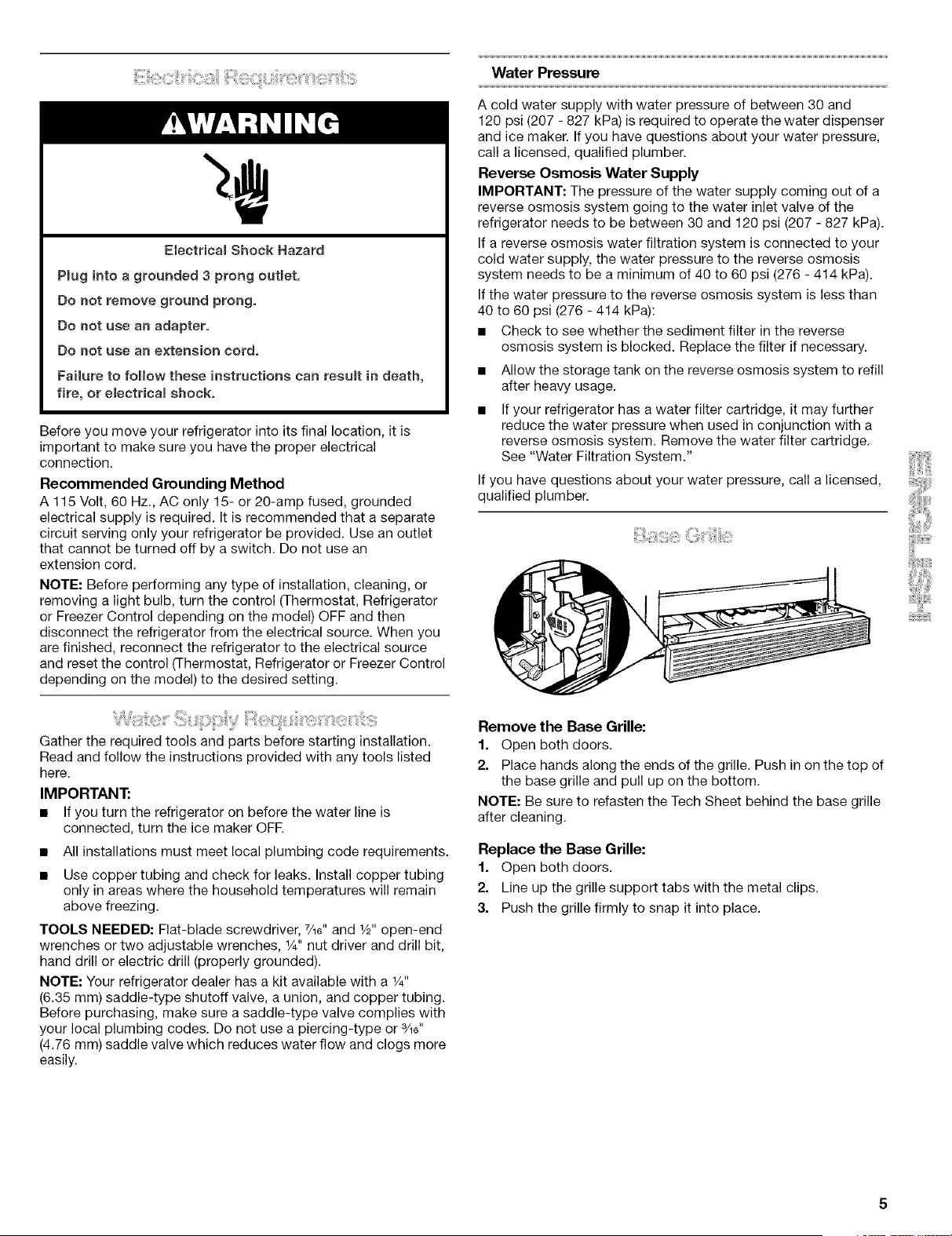

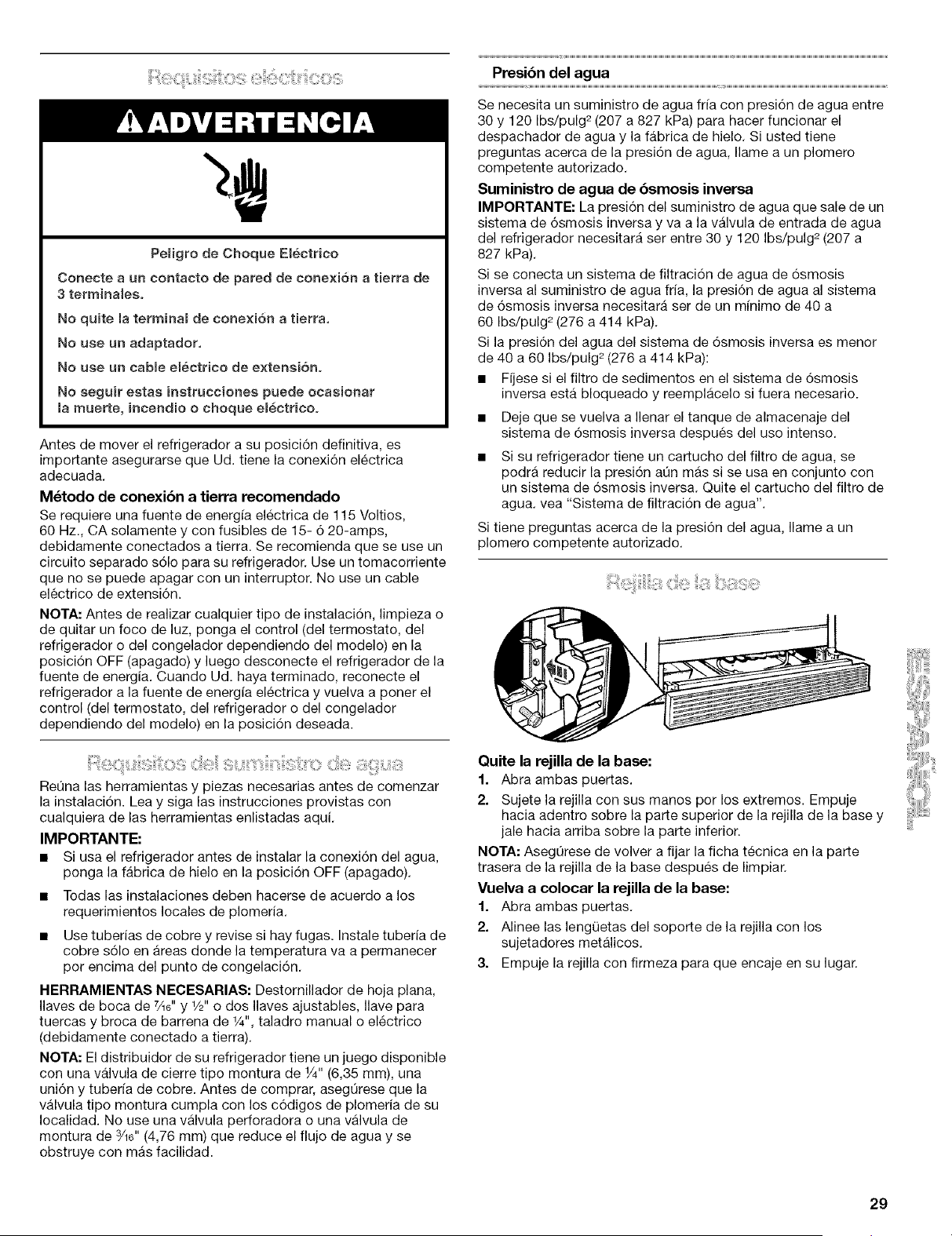

ElectricamShockHazard

Pmugirate a grour_ded 3 prong outmet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extensior_ cord.

Faimure to follow these instructions can resumt in death,

fire, or electricam shock,

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

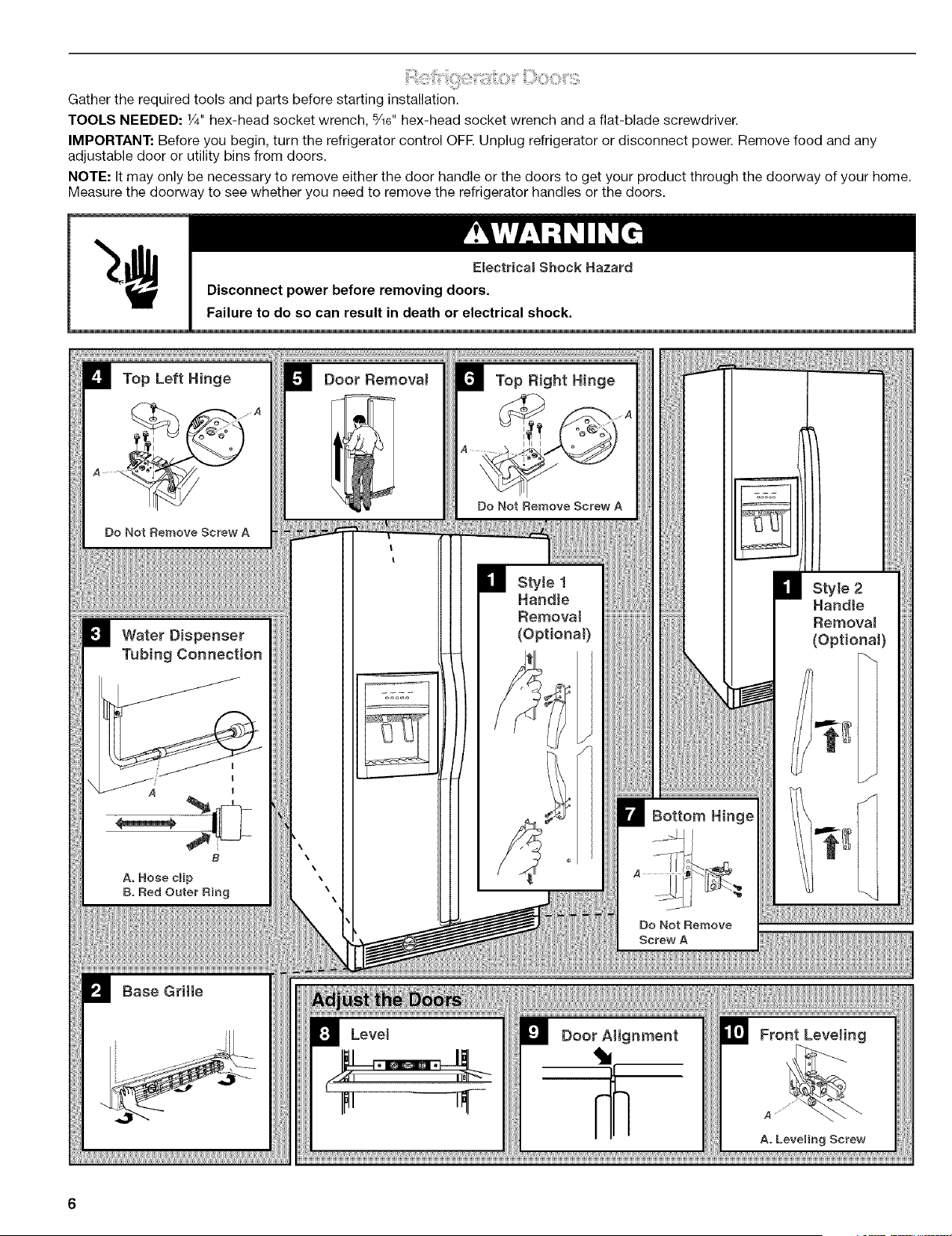

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

IMPORTANT:

• If you turn the refrigerator on before the water line is

connected, turn the ice maker OFR

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

TOOLS NEEDED: Flat-blade screwdriver, 7/16"and 1/2"open-end

wrenches or two adjustable wrenches, 1/,,,nut driver and drill bit,

hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a 1/4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes, Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 - 827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a

reverse osmosis system. Remove the water filter cartridge.

See "Water Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Remove the Base Grille:

1. Open both doors,

2. Place hands along the ends of the grille, Push in on the top of

the base grille and pull up on the bottom,

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

Gathertherequiredtoolsandpartsbeforestartinginstallation.

TOOLSNEEDED:1/4"hex-headsocketwrench,%6"hex-headsocketwrenchandaflat-bladescrewdriver.

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFRUnplugrefrigeratorordisconnectpower.Removefoodandany

adjustabledoororutilitybinsfromdoors.

NOTE:Itmayonlybenecessaryto removeeitherthedoorhandleorthedoorstogetyourproductthroughthedoorwayofyourhome.

Measurethedoorwaytoseewhetheryouneedtoremovetherefrigeratorhandlesorthedoors.

Top Left Hinge

Do Not Remove Screw A

Door RemovaJ

ooooo

Do Not Remove Screw A

Style 1

HandJe

BemovaJ

(OptionaJ)

Bottom Hinge

Do Not Remove

Screw A

Style 2

Handte

Removal

(Optional)

Level

Door Alignment

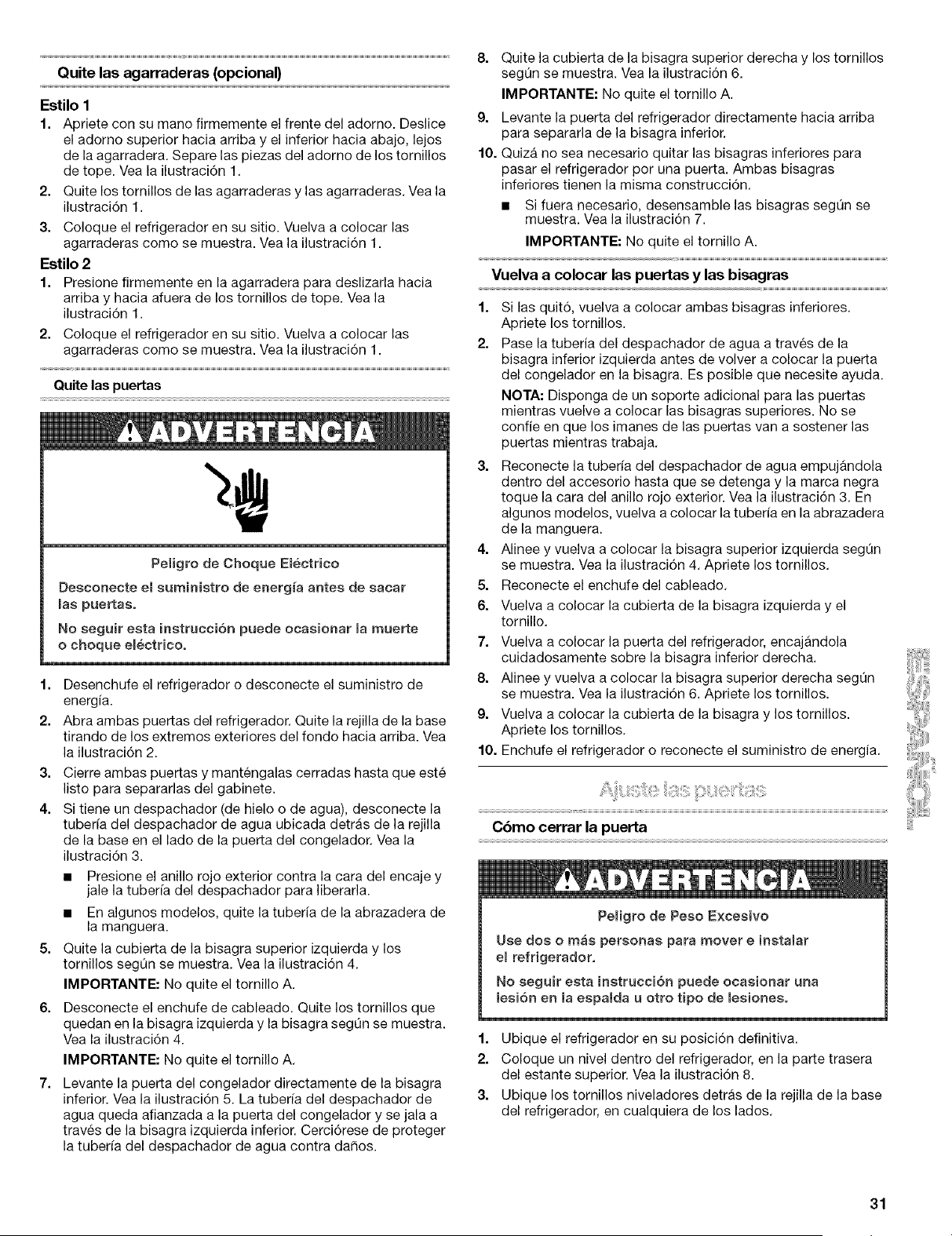

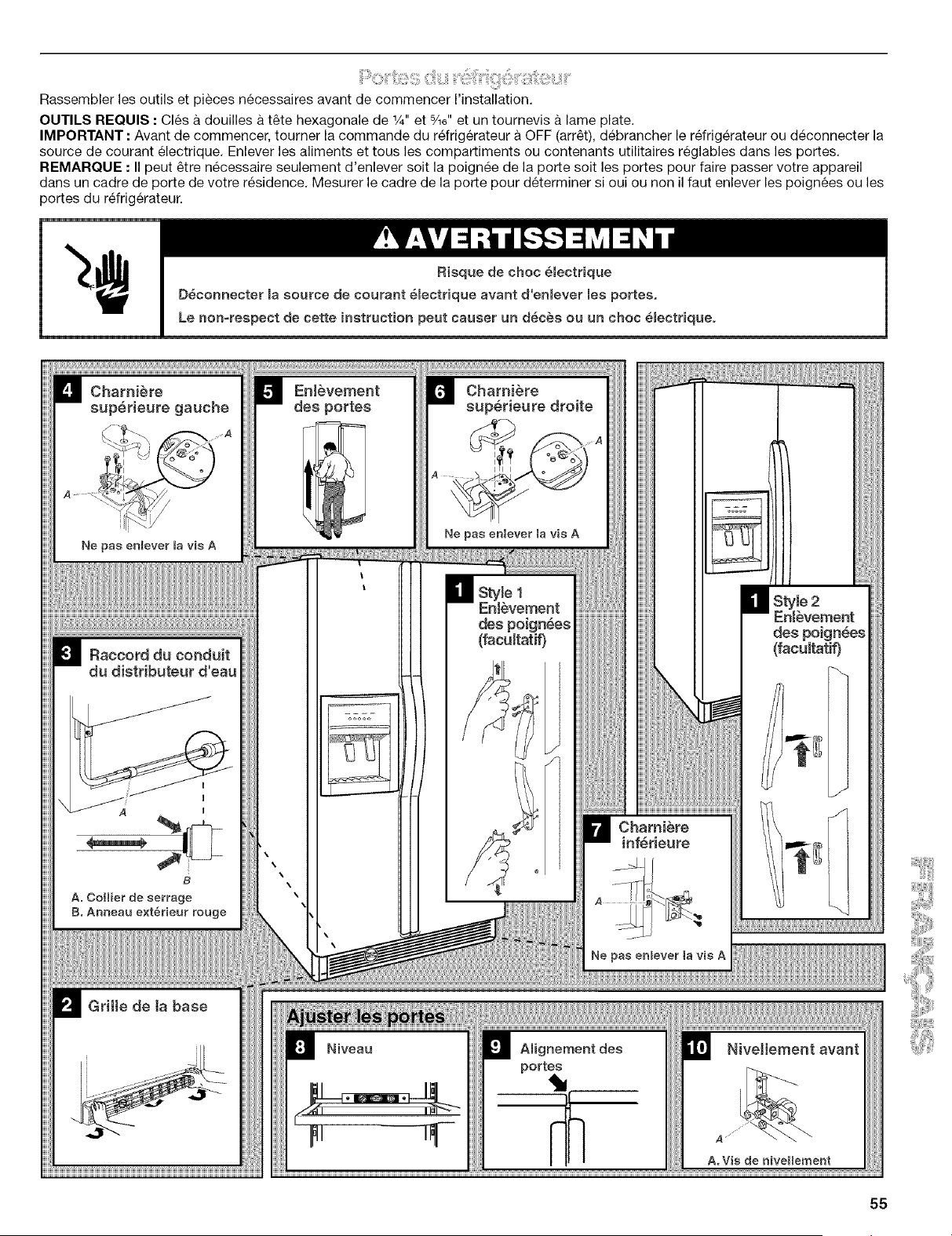

Remove the Handles (optional)

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Style 2

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws. See Graphic 1.

2. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Remove the Doors

E_ectrica_ Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or eiectrica_ shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners. See Graphic 2.

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

4. If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the freezer

door side. See Graphic 3.

• Press the red outer ring against the face of fitting and pull

the dispenser tubing free.

• On some models, remove the tubing from hose clip.

5. Remove the top left hinge cover and screws as shown. See

Graphic 4.

IMPORTANT: Do not remove screw A.

Disconnect wiring plug. Remove remaining left hinge screws

and hinge as shown in Graphic 4.

IMPORTANT: Do not remove screw A.

7. Lift freezer door straight up off bottom hinge. See Graphic 5.

The water dispenser tubing remains attached to the freezer

door and pulls through the bottom left hinge. Make sure you

protect the dispenser tubing from damage.

8. Remove the top right hinge cover and screws as shown in

Graphic 6.

IMPORTANT: Do not remove screw A.

g. Lift the refrigerator door straight up off bottom hinge.

10. It may not be necessary to remove the bottom hinges to

move the refrigerator through a doorway. Both bottom hinges

have similar construction.

• If necessary, disassemble the hinges as shown in

Graphic 7.

IMPORTANT: Do not remove screw A.

Replace the Doors and Hinges

Replace both bottom hinges, if removed. Tighten screws.

Feed the dispenser tubing through the bottom left hinge

before replacing the freezer door on the hinge. Assistance

may be needed.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door

magnets to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into

fitting until it stops and black mark touches face of the red

outer ring. See Graphic 3. On some models, replace tubing in

hose clip.

4. Align and replace the top left hinge as shown. See Graphic 4.

Tighten screws.

5. Reconnect wiring plug.

6. Replace left hinge cover and screw.

7. Replace the refrigerator door by carefully lifting the door onto

the bottom right hinge.

8. Align and replace the top right hinge as shown. See

Graphic 6. Tighten screws.

9. Replace hinge cover and screws. Tighten screws.

10. Plug in refrigerator or reconnect power.

Door Closing

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

1. Move the refrigerator into its final position.

2. Place a level inside the refrigerator at the back of the top

shelf. See Graphic 8.

3. Locate the leveling screws behind the base grille of the

refrigerator on either side.

4. Use a hex-head socket wrench to adjust the rear roller

leveling screws until the refrigerator is level. Turn the rear

roller leveling screw to the right to raise that side of the

refrigerator or turn the leveling screw to the left to lower that

side. See Graphic 10. Make sure refrigerator is level before

proceeding.

5. Check the door alignment after leveling the refrigerator.

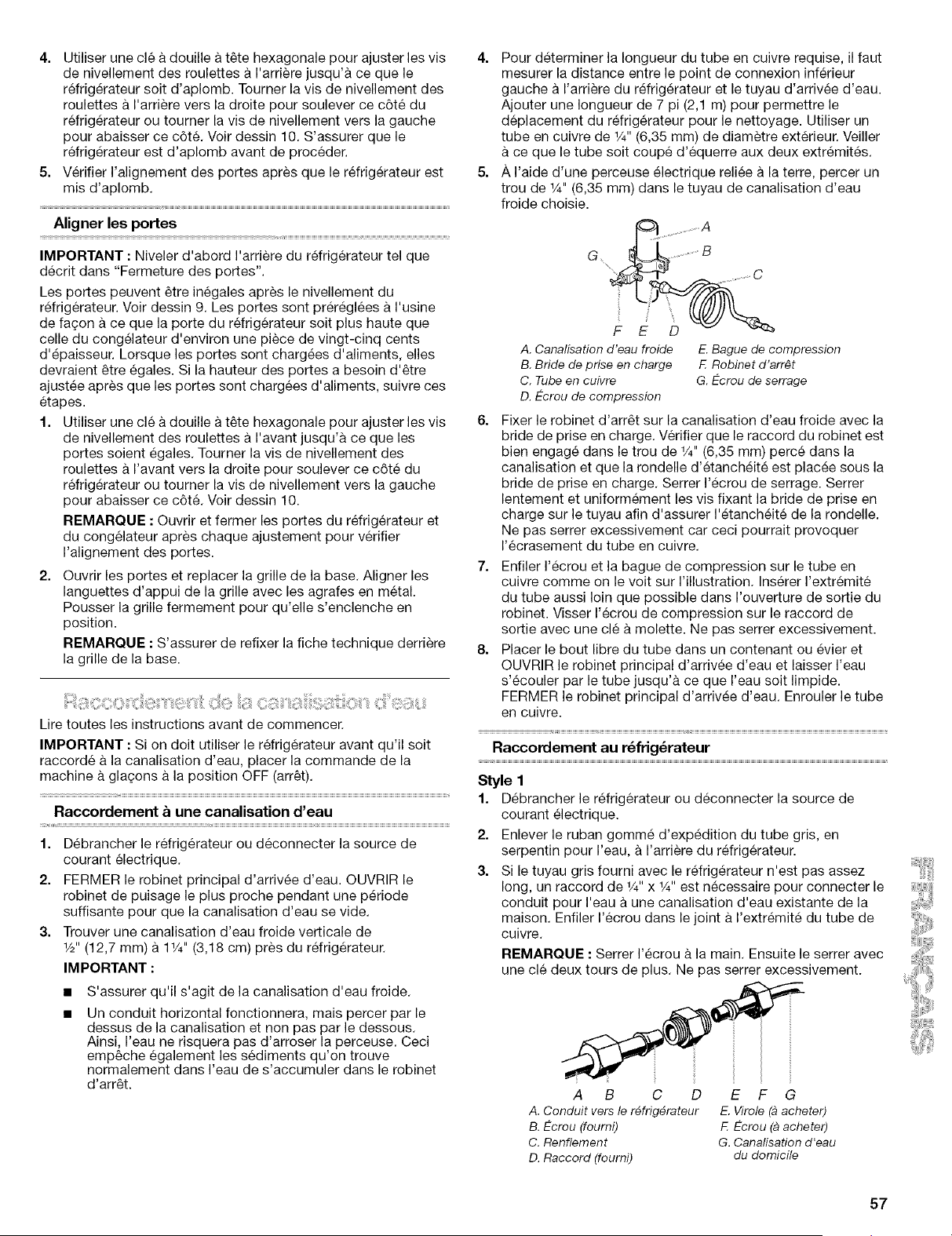

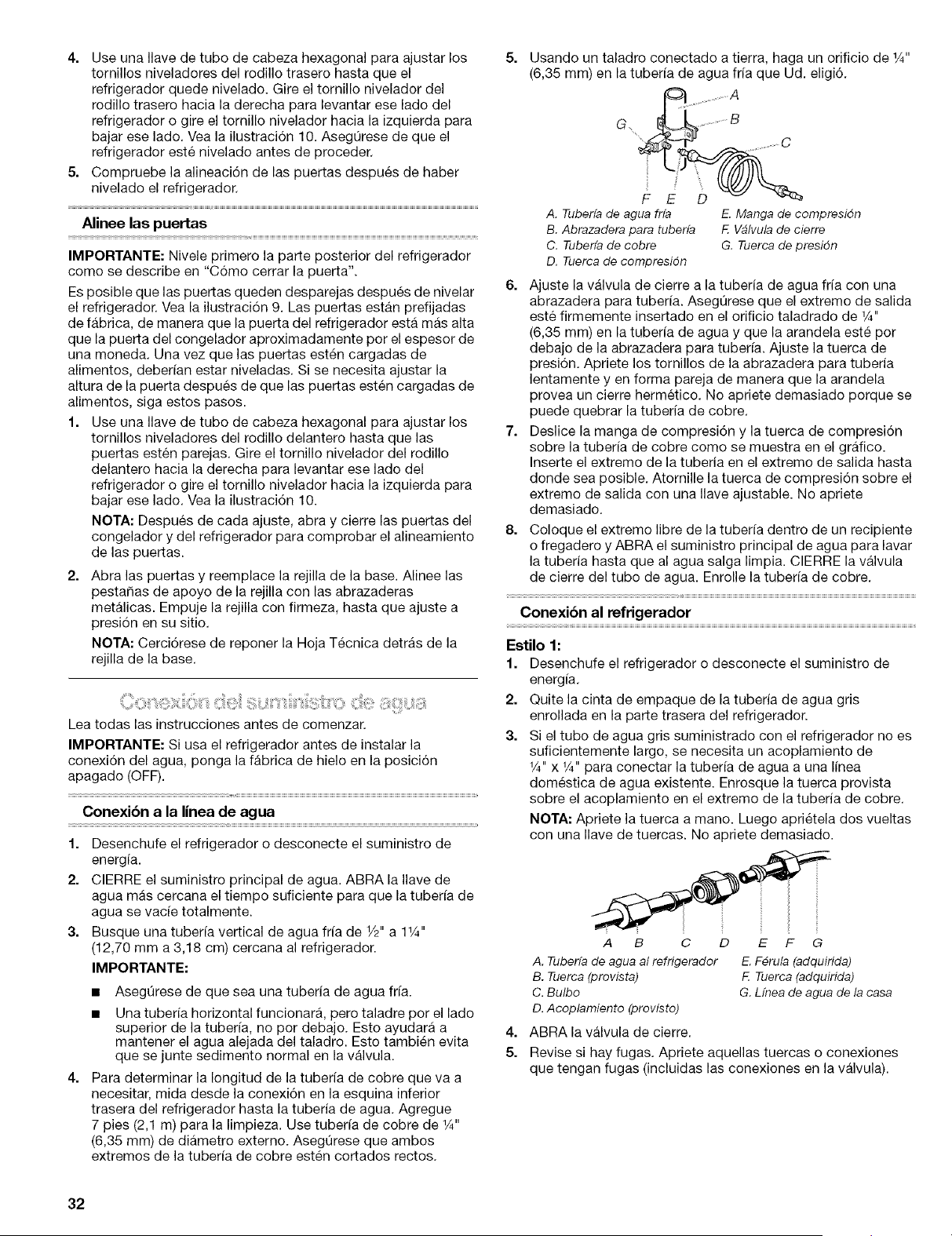

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."

The doors may be uneven after leveling the refrigerator. See

Graphic 9. The doors are preset at the factory so that the

refrigerator door is higher than the freezer door by approximately

the thickness of a quarter. Once the doors are loaded with food,

they should be even. If the door height needs to be adjusted after

the doors have been loaded with food, follow these steps.

1. Use a hex-head socket wrench to adjust the front roller

leveling screws until the doors are even. Turn the front roller

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. See

Graphic 10.

NOTE: Open and close both the refrigerator and freezer

doors after each adjustment to check the door alignment.

Open the doors and replace the base grille. Line up the grille

support tabs with the metal clips. Push the grille firmly to

snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base

grille.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFR

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2" (12.70 mm) to 11/4'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of the

refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for

cleaning. Use 1/,,,(6.35 mm) O.D. (outside diameter) copper

tubing. Be sure both ends of copper tubing are cut square.

Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

........ A

G, ......... ...........B

..... C

F E D

A. Cold water pipe E Compression sleeve

B. Pipe clamp F. Shutoff valve

C. Copper tubing G. Packing nut

D. Compression nut

6. Fasten shutoff valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the 1/,,,(6.35 mm) drilled hole in

the water pipe and that washer is under the pipe clamp.

Tighten packing nut. Tighten the pipe clamp screws slowly

and evenly so the washer makes a watertight seal. Do not

overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto the outlet end with an adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out the tubing until

water is clear. Turn OFF the shutoff valve on the water pipe.

Coil the copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/,,,coupling is needed in order to connect the

water tubing to an existing household water supply line.

Thread the provided nut onto the coupling on the end of the

copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C D E F G

A. Refrigerator water tubing E.Ferrule (purchased)

B. Nut (provided) F.Nut (purchased)

C. Bulb G.Household water line

D. Coupling (provided)

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

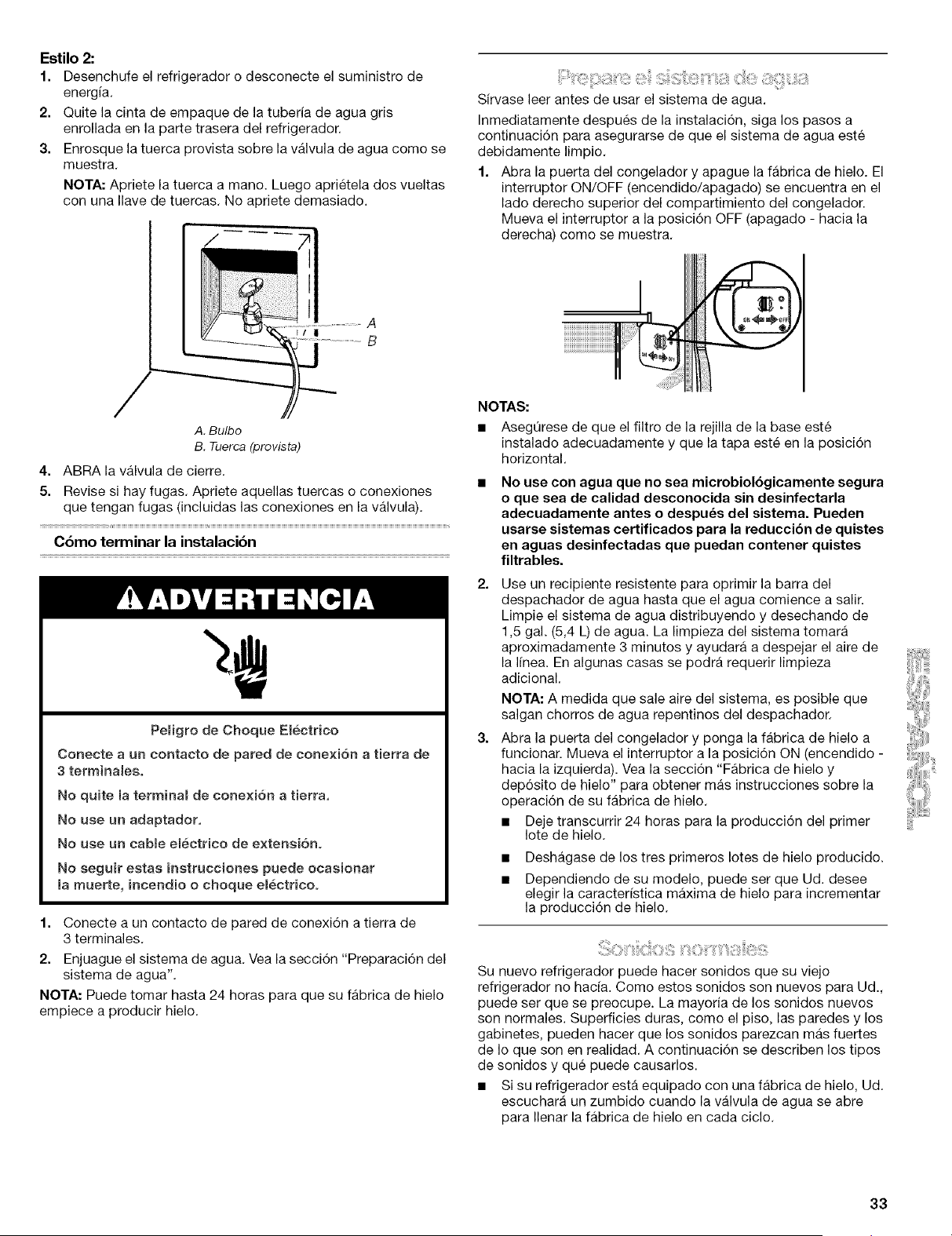

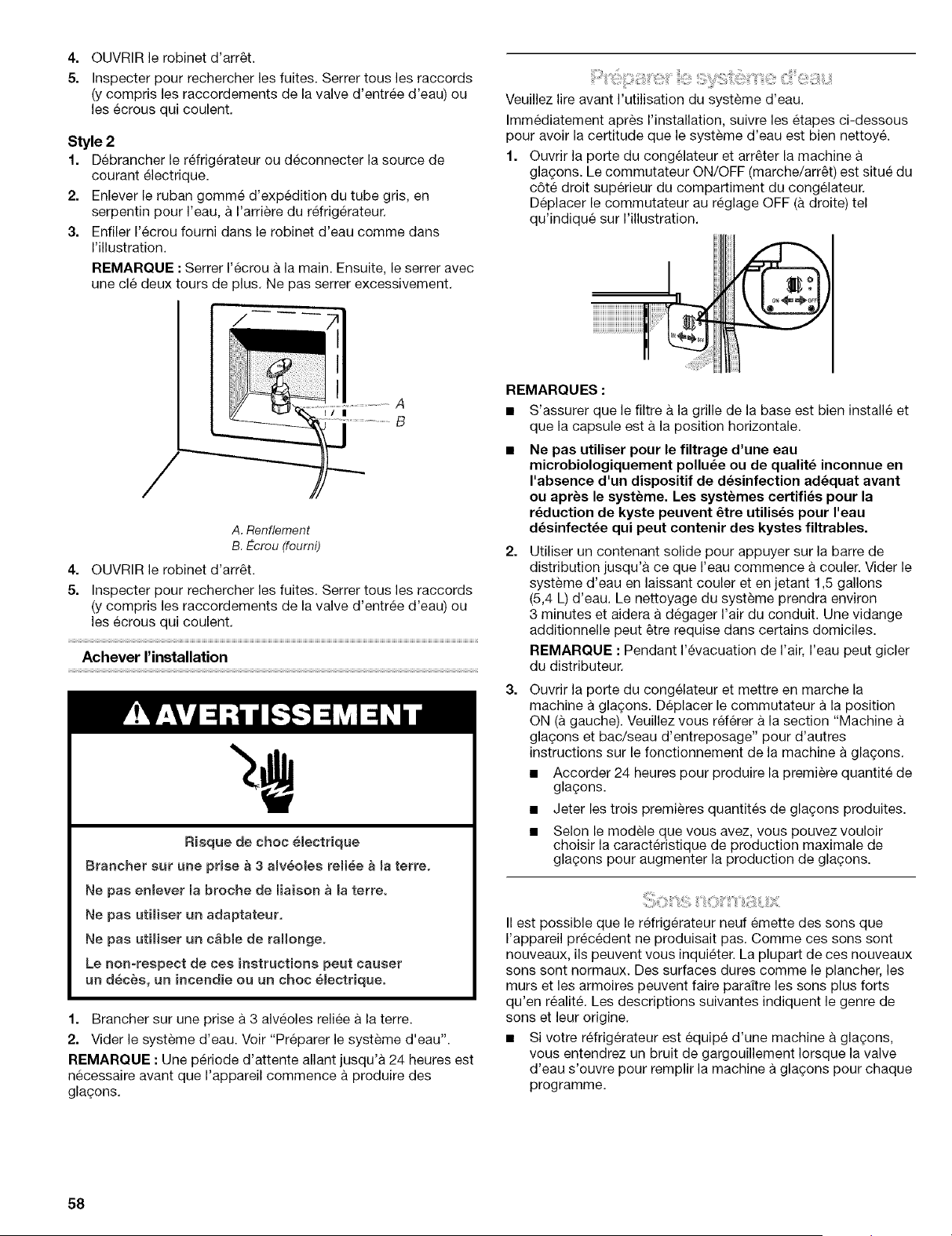

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Threadtheprovidednutontothewatervalveasshown,

NOTE:Tightenthenutbyhand,Thentightenitwithawrench

twomoreturns.Donotovertighten,

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON,

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrica_ Shock Hazard

P_ug into a grounded 3 prong outlet,

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or eiectrica_ shock,

1. Plug into a grounded 3 prong outlet.

2. Flush the water system, See "Prepare the Water System,"

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice,

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. The ON/

OFF switch is located on the top right side of the freezer

compartment. Move the switch to the OFF (right) setting as

shown.

NOTES:

• Make sure the base grille filter is properly installed and the

cap is in the horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Use a sturdy container to depress the water dispenser bar

until the water begins to flow, Flush the water system by

dispensing and discarding 1.5 gal, (5,4 L) of water. Cleaning

the system will take approximately 3 minutes and will help

clear air from the line. Additional flushing may be required in

some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Open the freezer door and turn on the ice maker. Move the

switch to the ON (left) position, Please refer to the "Ice Maker

and Storage Bin" section for further instructions on the

operation of your ice maker.

• Allow 24 hours to produce the first batch of ice,

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder, The following describes the kinds of sounds

and what may be making them,

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently, to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one, You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

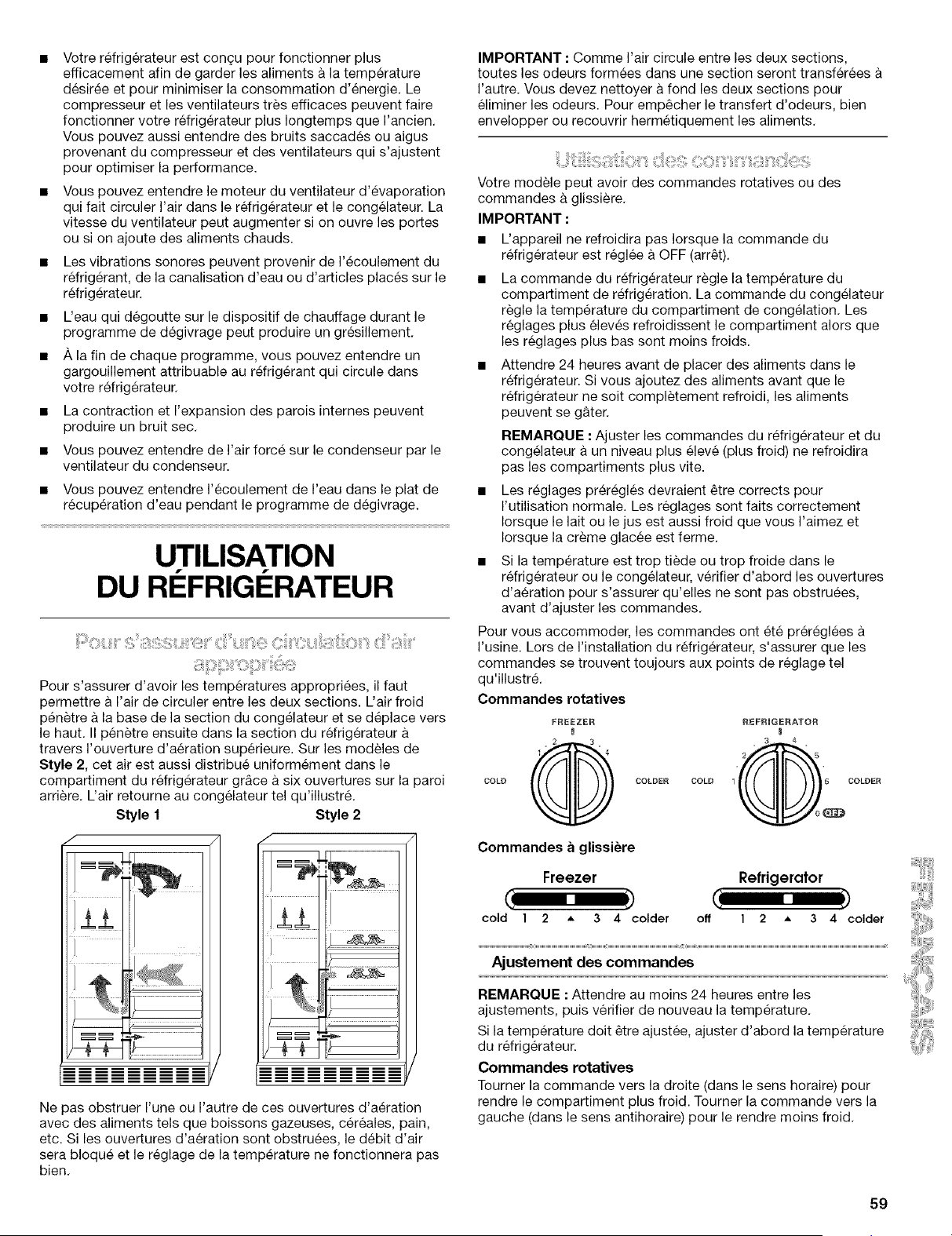

REFRIGERATOR USE

_!!i!i:_i_i%Siiiiil_!!ii__ ))):_!i_O!ii::ij_,_i!!?_i_,_ii_ii_i_i_ii_:Ciii_,_:::i;_,ii__i/iii!i,_y_!i;_i:iiO_i_i

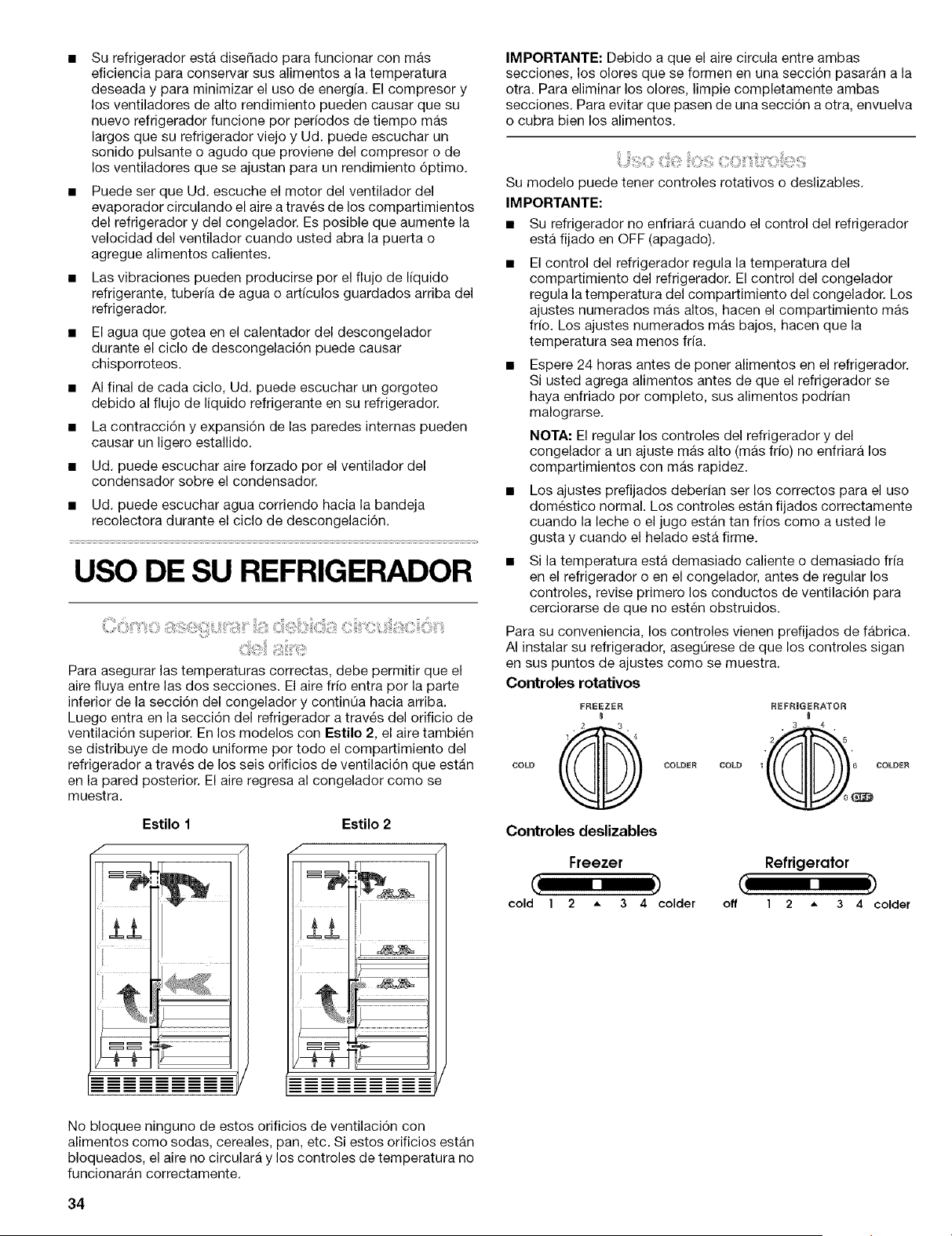

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. On Style 2 models, this air is also

evenly distributed throughout the refrigerator compartment

through six vents on the back wall. Air then returns to the freezer

as shown.

Style 1 Style 2

Do not block any of these vents with food such as soda, cereal,

bread, etc. If the vents are blocked, airflow will be prevented and

the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer from food, wrap or cover foods tightly.

Your model may have Rotary Controls or Slide Controls.

IMPORTANT:

• Your refrigerator will not cool when the Refrigerator Control is

set to OFR

The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature. Higher numbered settings make

the compartment colder. Lower numbered settings make the

temperature less cold.

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) setting will not cool the compartments any

faster.

• The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still at the set points as shown.

Rotary Controls

FREEZER REFR)GERATOR

2 3 . 3 4 .

COLD COLDER COLD 1 6 COLDEN

Slide Controls

Freezer Refrigerator

cold I 2 A 3 4 colder off I 2 A 3 4 colder

Adjusting Controls

NOTE: Wait at least 24 hours between adjustments and then

recheck the temperatures.

If you need to adjust temperatures, adjust the refrigerator

temperature first.

Rotary Controls

Turn the control right (clockwise) to make the compartment

colder. Turn the control left (counterclockwise) to make it less

cold.

Slide Controls

Slide the control one setting to the right to make the

compartment colder. Slide the control one setting to the left to

make it less cold.

CONDITION/REASON:

REFRIGERATOR too cold

- Not set correctly for your

conditions

REFRIGERATOR too warm

- Door opened often, large amount

of food added or room temperature

very warm

FREEZER too cold

- Not set correctly for your

conditions

FREEZER too warm/too little ice

- Door opened often, or large

amount of food added or very cold

room temperature (can't cycle often

enough) or heavy ice usage

SETTING

ADJUSTMENT:

REFRIGERATOR

Control one setting

lower

REFRIGERATOR

Control one setting

higher

FREEZER Control one

setting lower

FREEZER Control one

setting higher

_i_i_iiJ_i!!!!:@(!!!:_t¸¸¸¸_i!!:_i!%:i:::iiiiiO@ii]ii')iiiiS!iii%!i!!!t'iS;ii!:!!!)ii'%¸,,il)::__:_:_o_,_'_emodMi:_i

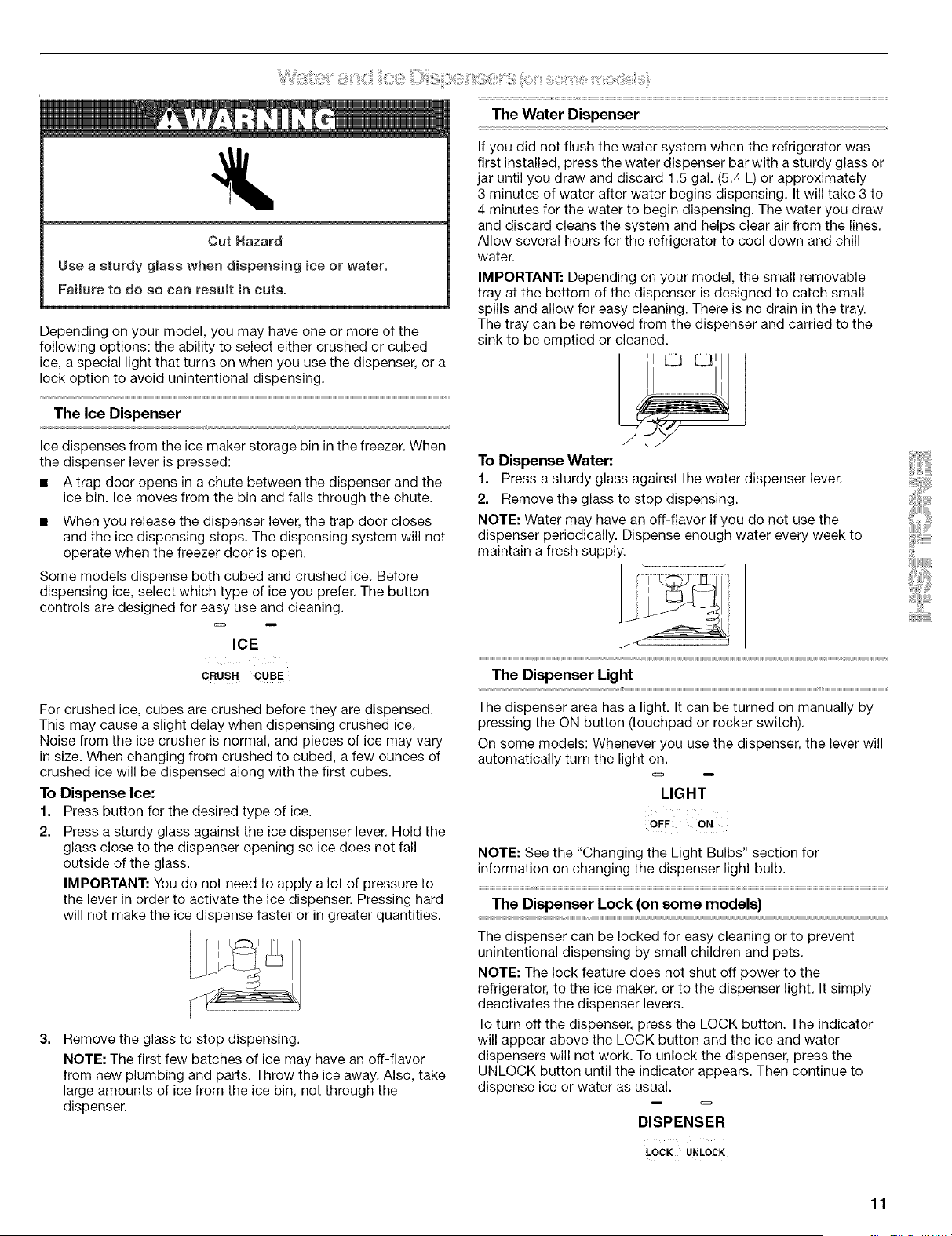

Cut Hazard

Use a sturdy glass when dispensing ice or water,

Failure to do so can reeumt in cuts,

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer. When

the dispenser lever is pressed:

• A trap door opens in a chute between the dispenser and the

ice bin. Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not

operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer. The button

controls are designed for easy use and cleaning.

ICE

CRUSH CUBE

For crushed ice, cubes are crushed before they are dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may vary

in size. When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Press button for the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away, Also, take

large amounts of ice from the ice bin, not through the

dispenser.

The Water Dispenser

If you did not flush the water system when the refrigerator was

first installed, press the water dispenser bar with a sturdy glass or

jar until you draw and discard 1.5 gal. (5.4 L) or approximately

3 minutes of water after water begins dispensing. It will take 3 to

4 minutes for the water to begin dispensing. The water you draw

and discard cleans the system and helps clear air from the lines.

Allow several hours for the refrigerator to cool down and chill

water.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

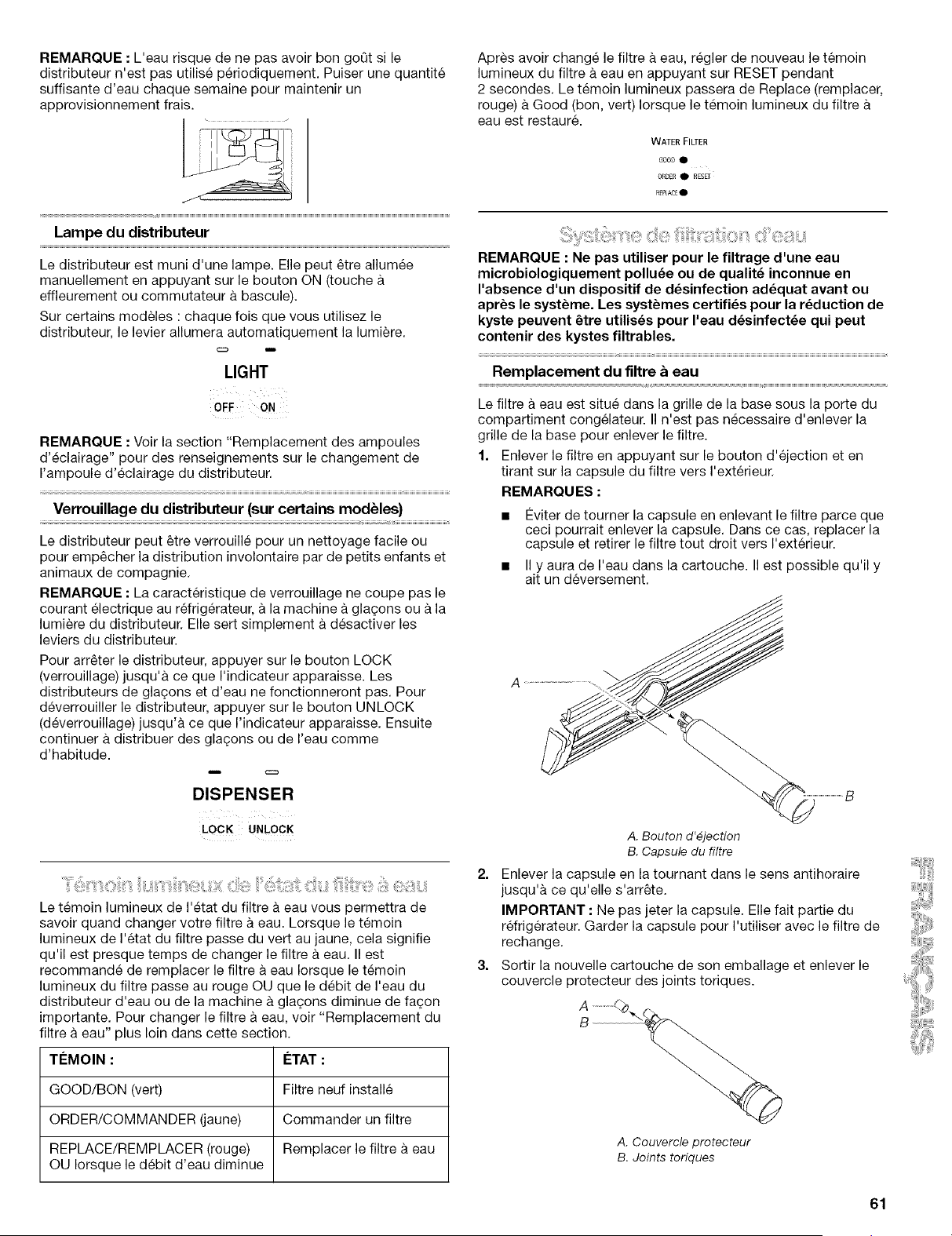

The Dispenser Light

The dispenser area has a light. It can be turned on manually by

pressing the ON button (touchpad or rocker switch).

On some models: Whenever you use the dispenser, the lever will

automatically turn the light on.

LIGHT

OFF ON

NOTE: See the "Changing the Light Bulbs" section for

information on changing the dispenser light bulb.

The Dispenser Lock (on some models)

The dispenser can be locked for easy cleaning or to prevent

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser levers.

To turn off the dispenser, press the LOCK button. The indicator

will appear above the LOCK button and the ice and water

dispensers will not work. To unlock the dispenser, press the

UNLOCK button until the indicator appears. Then continue to

dispense ice or water as usual.

DISPENSER

LOCK UNLOCK

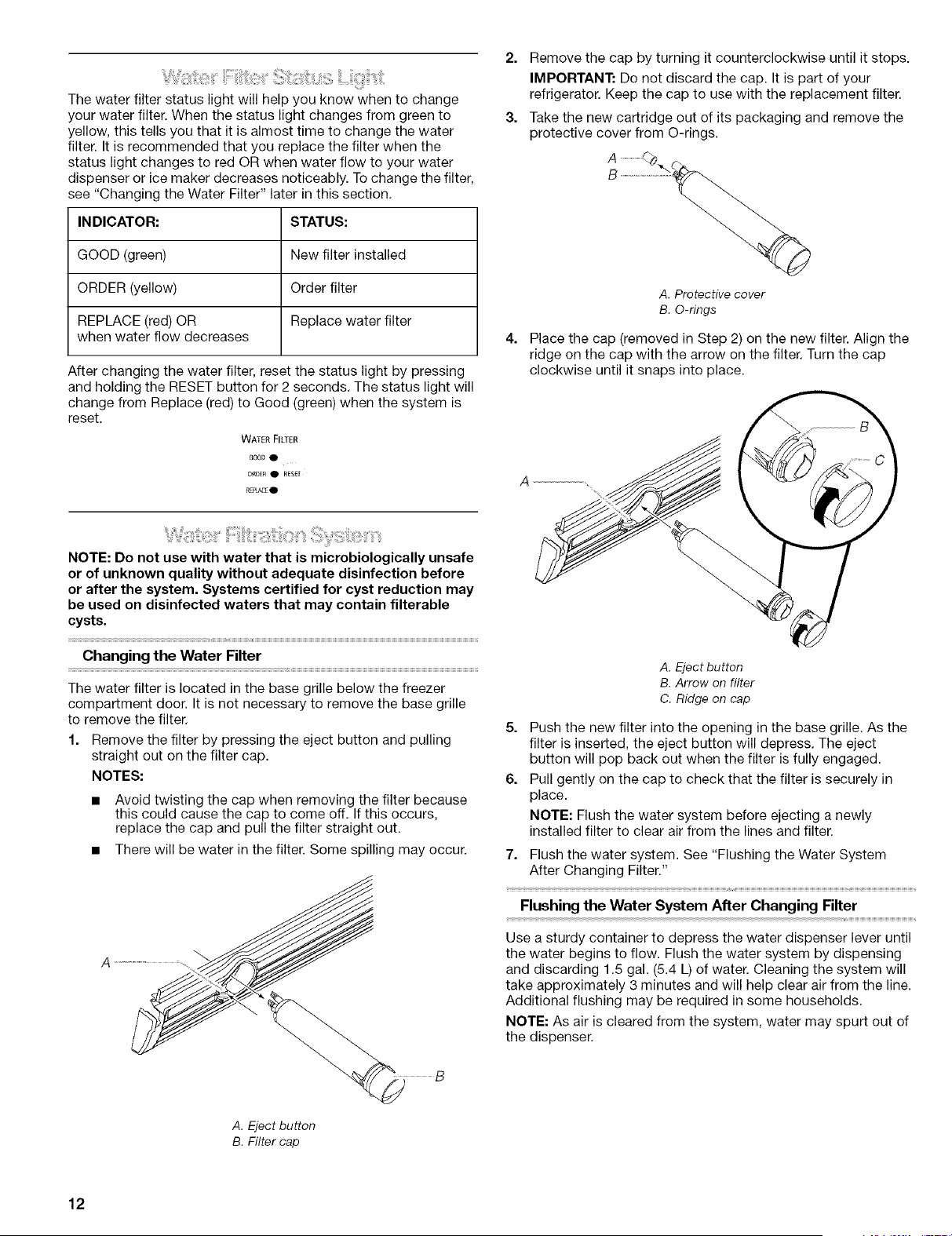

The water filter status light will help you know when to change

your water filter. When the status light changes from green to

yellow, this tells you that it is almost time to change the water

filter. It is recommended that you replace the filter when the

status light changes to red OR when water flow to your water

dispenser or ice maker decreases noticeably. To change the filter,

see "Changing the Water Filter" later in this section.

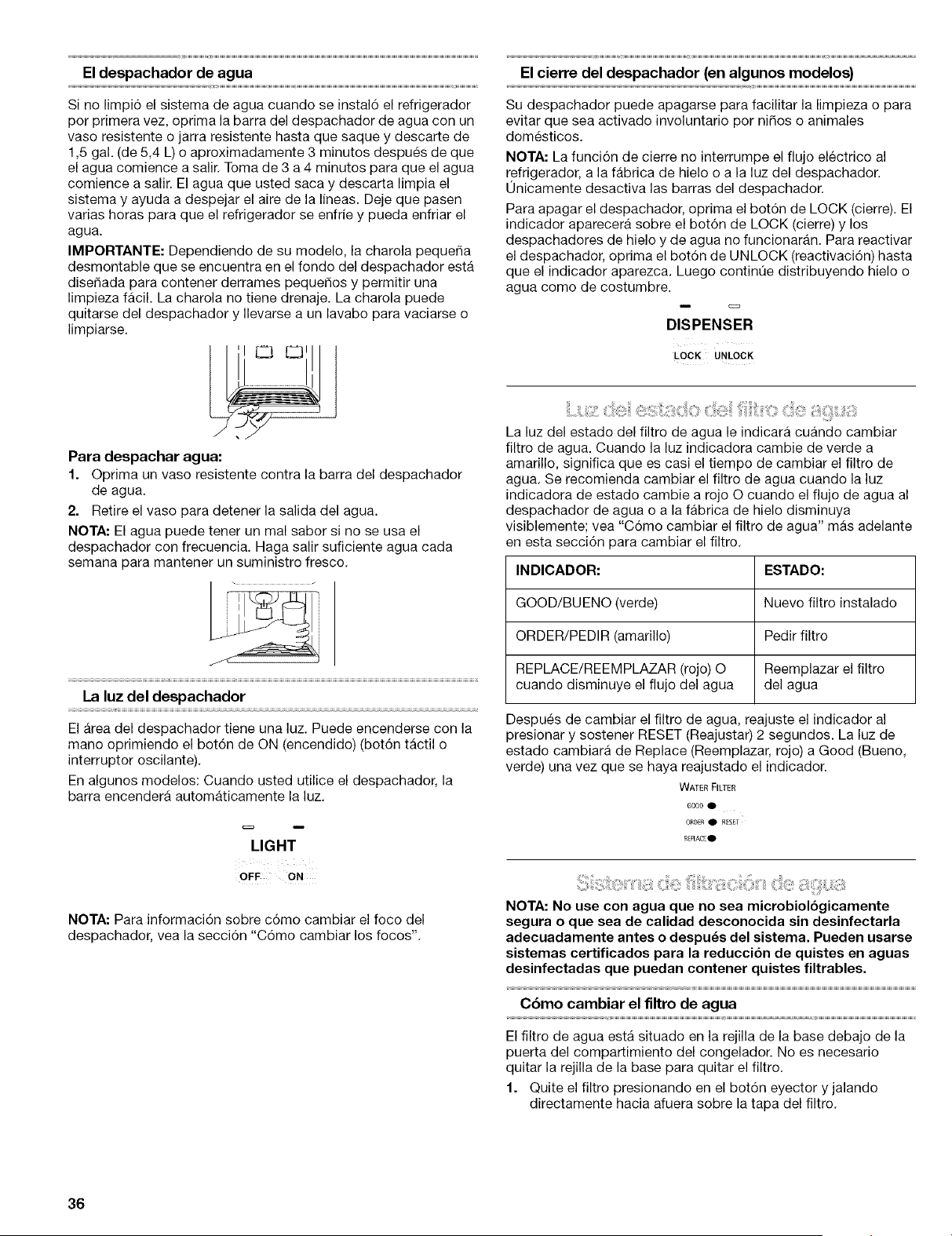

INDICATOR: STATUS:

GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter

when water flow decreases

After changing the water filter, reset the status light by pressing

and holding the RESET button for 2 seconds. The status light will

change from Replace (red) to Good (green) when the system is

reset.

WATER FILTER

Iooi} •

oRolR • RlSll

RIP.I[ 0

Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

Take the new cartridge out of its packaging and remove the

protective cover from O-rings.

A. Protective cover

B. O-rings

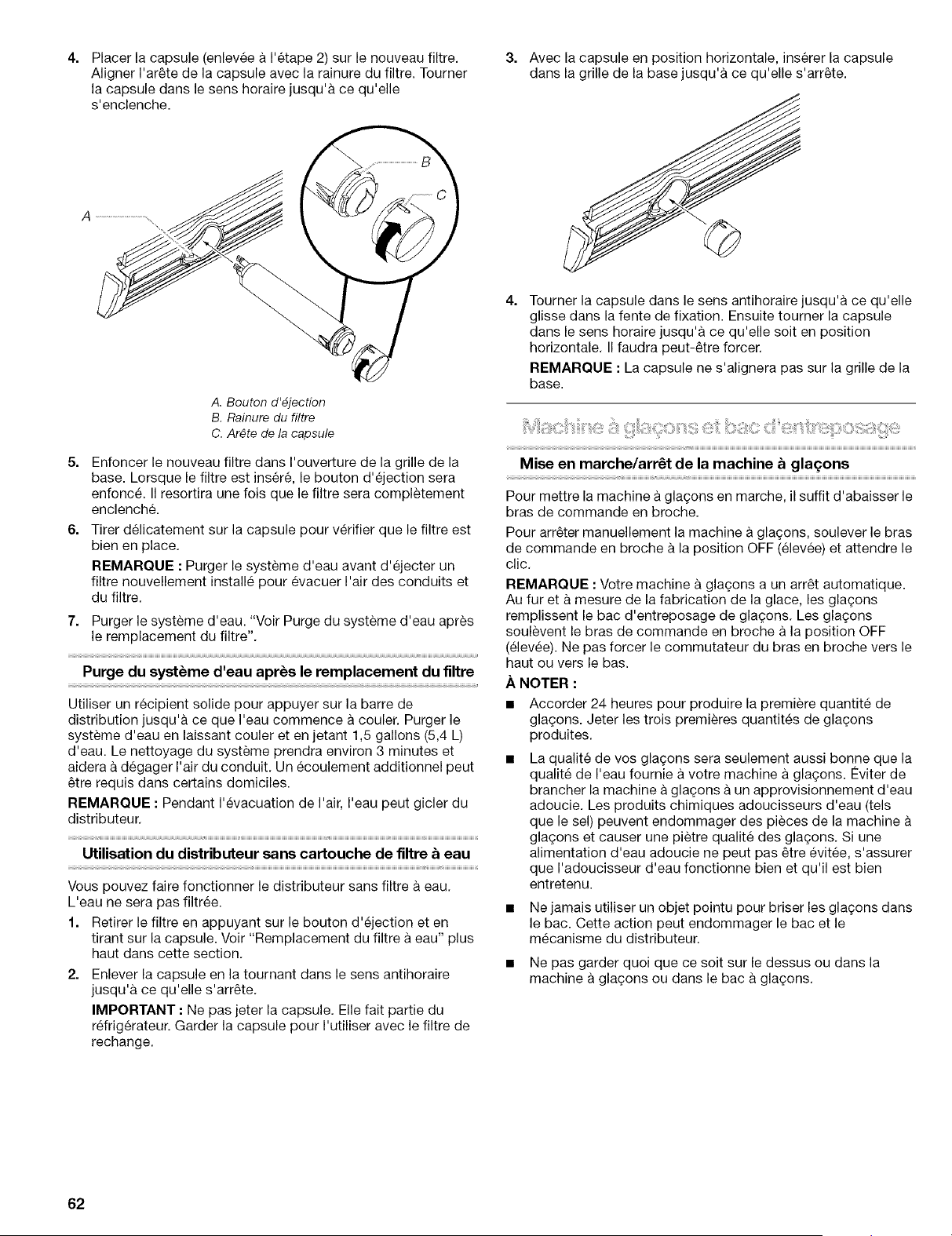

Place the cap (removed in Step 2) on the new filter. Align the

ridge on the cap with the arrow on the filter. Turn the cap

clockwise until it snaps into place.

ii::::iiiil;iii:ii:::ii:),:! i

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

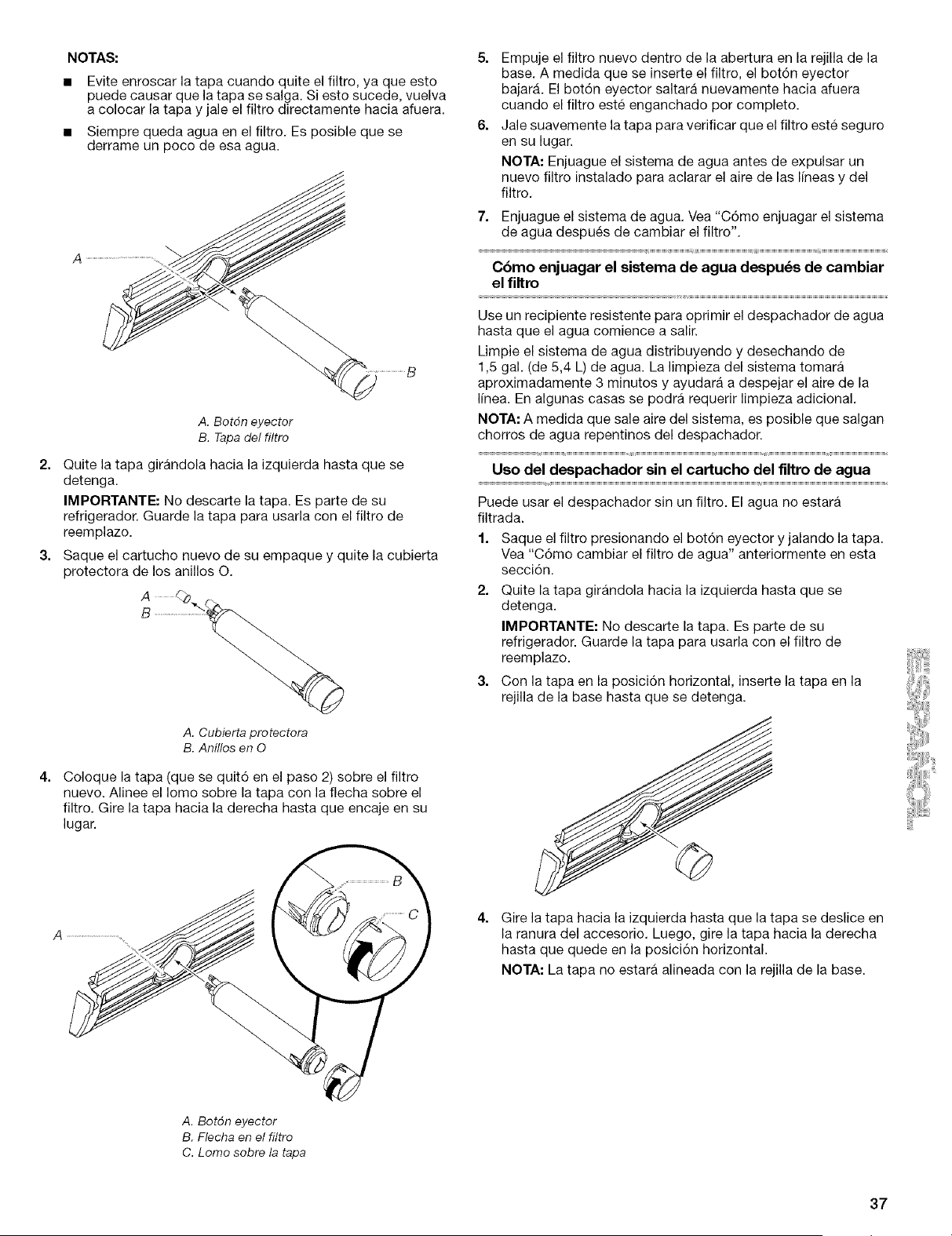

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling

straight out on the filter cap.

NOTES:

• Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,

replace the cap and pull the filter straight out.

• There will be water in the filter. Some spilling may occur.

A. Eject button

B. Filter cap

A. Eject button

B. Arrow on filter

C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the

filter is inserted, the eject button will depress. The eject

button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in

place.

NOTE: Flush the water system before ejecting a newly

installed filter to clear air from the lines and filter.

7. Flush the water system. See "Flushing the Water System

After Changing Filter."

Flushing the Water System After Changing Filter

Use a sturdy container to depress the water dispenser lever until

the water begins to flow. Flush the water system by dispensing

and discarding 1.5 gal. (5.4 L) of water. Cleaning the system will

take approximately 3 minutes and will help clear air from the line.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

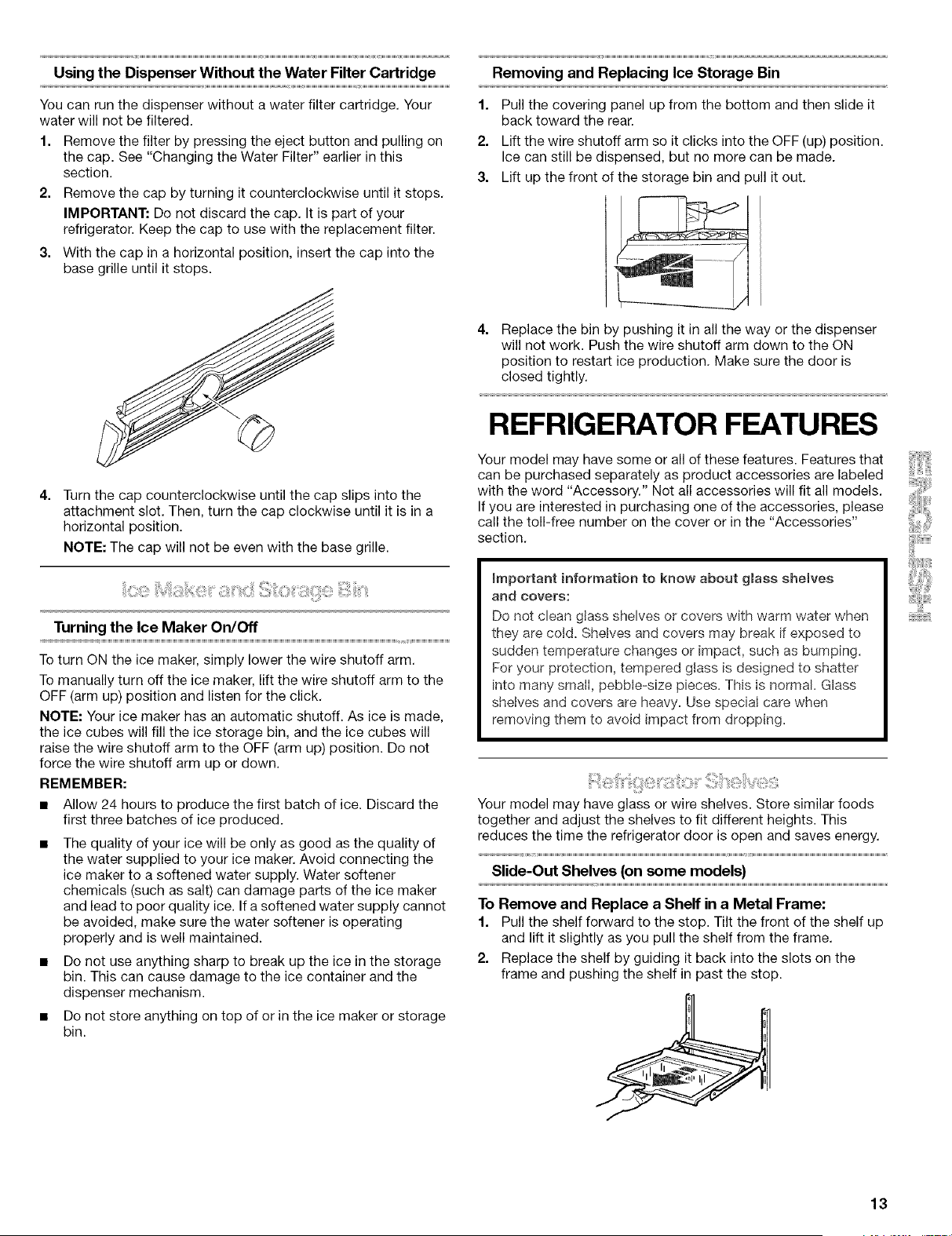

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on

the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. With the cap in a horizontal position, insert the cap into the

base grille until it stops.

Turn the cap counterclockwise until the cap slips into the

attachment slot. Then, turn the cap clockwise until it is in a

horizontal position.

NOTE: The cap will not be even with the base grille.

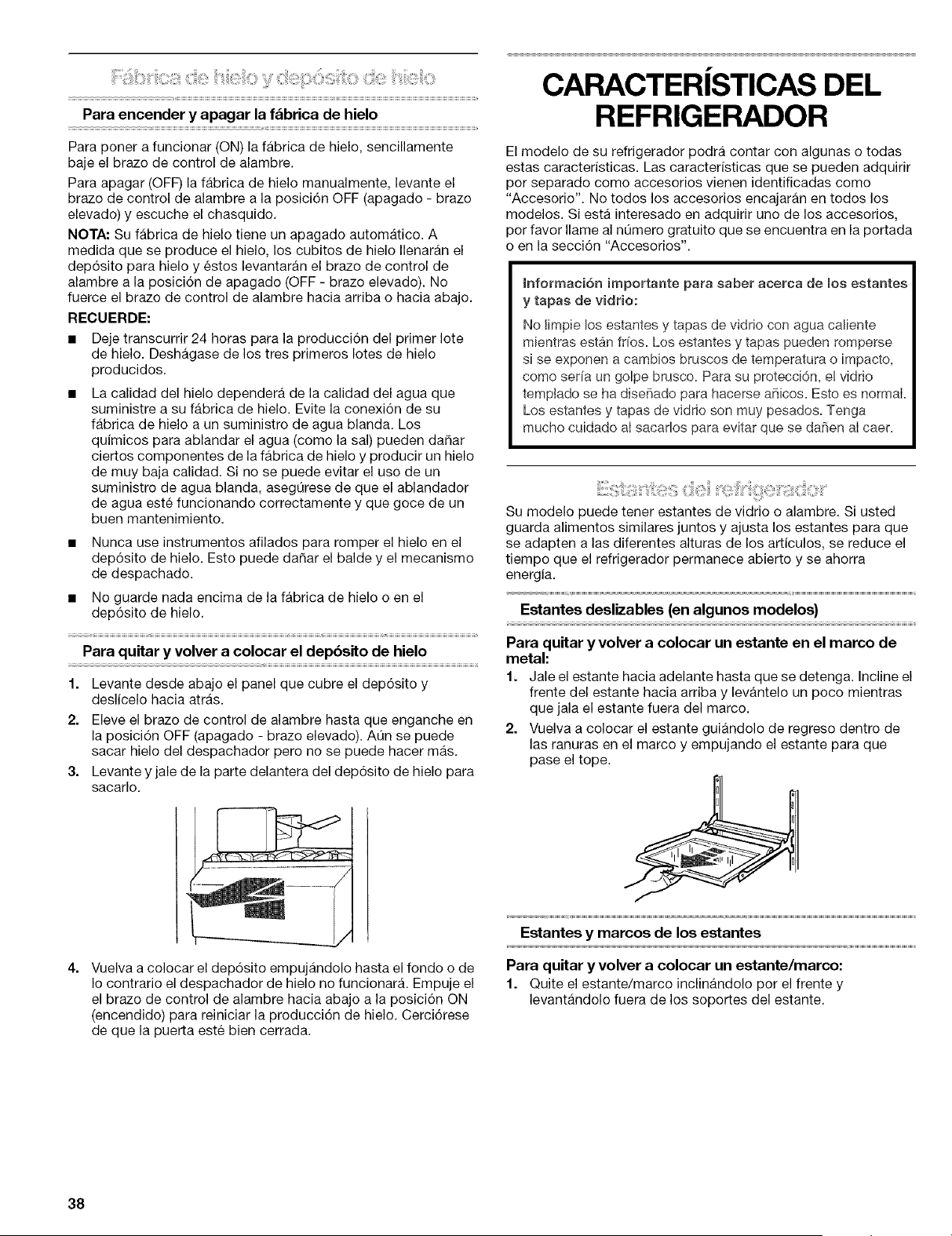

Turning the Ice Maker On/Off

To turn ON the ice maker, simply lower the wire shutoff arm.

To manually turn off the ice maker, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin, and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not use anything sharp to break up the ice in the storage

bin. This can cause damage to the ice container and the

dispenser mechanism.

• Do not store anything on top of or in the ice maker or storage

bin.

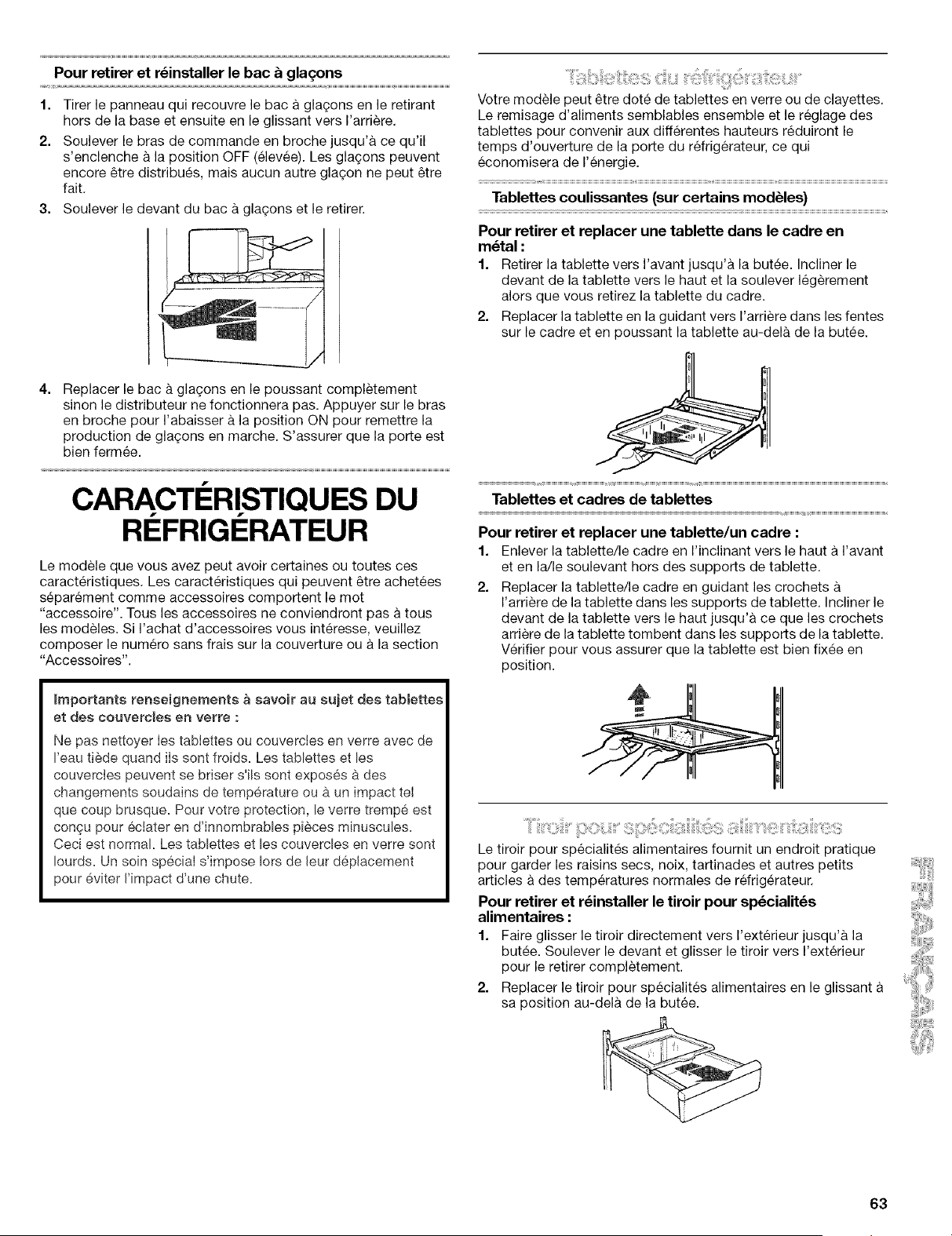

Removing and Replacing Ice Storage Bin

1. Pull the covering panel up from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

_mportant information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-Out Shelves (on some models}

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

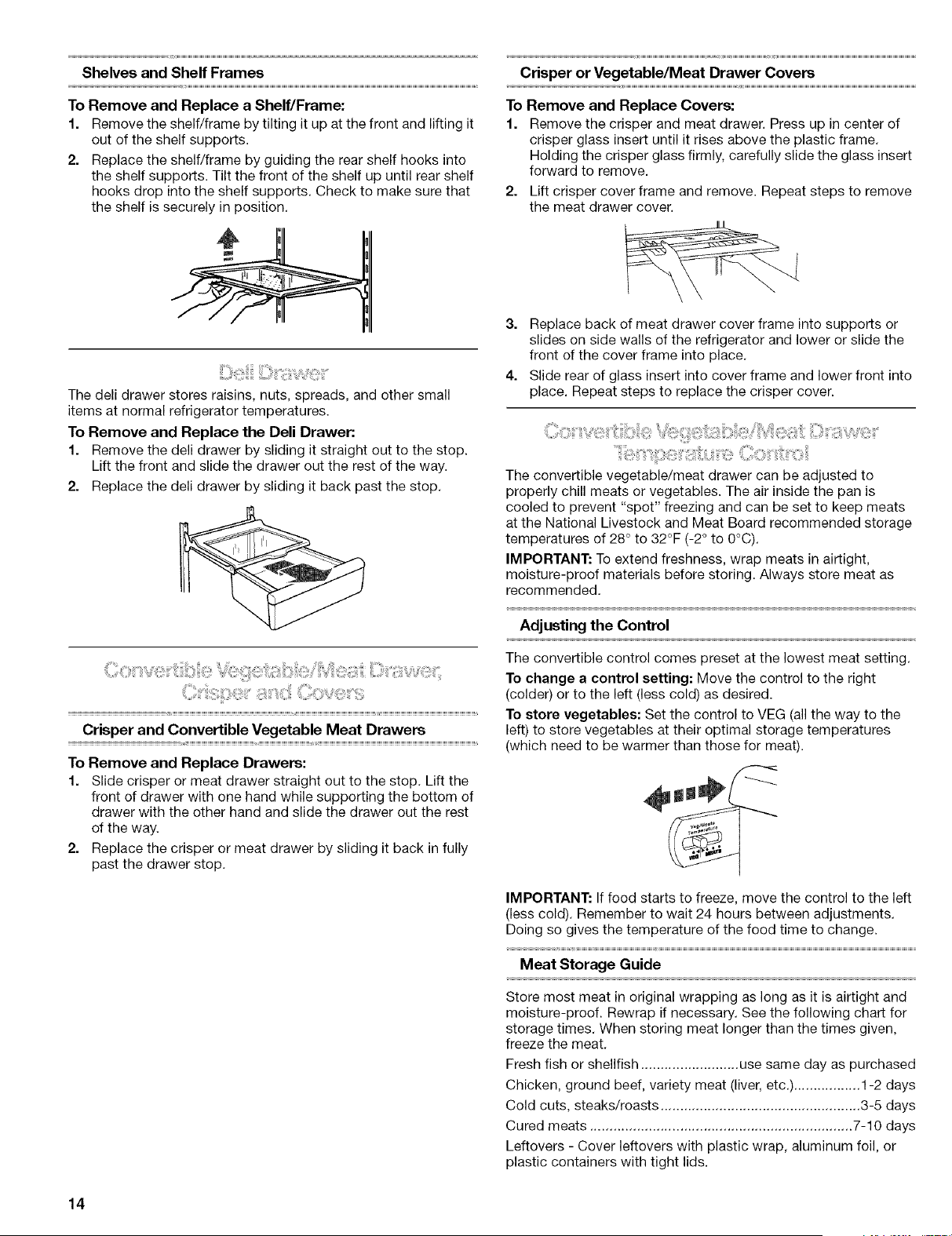

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

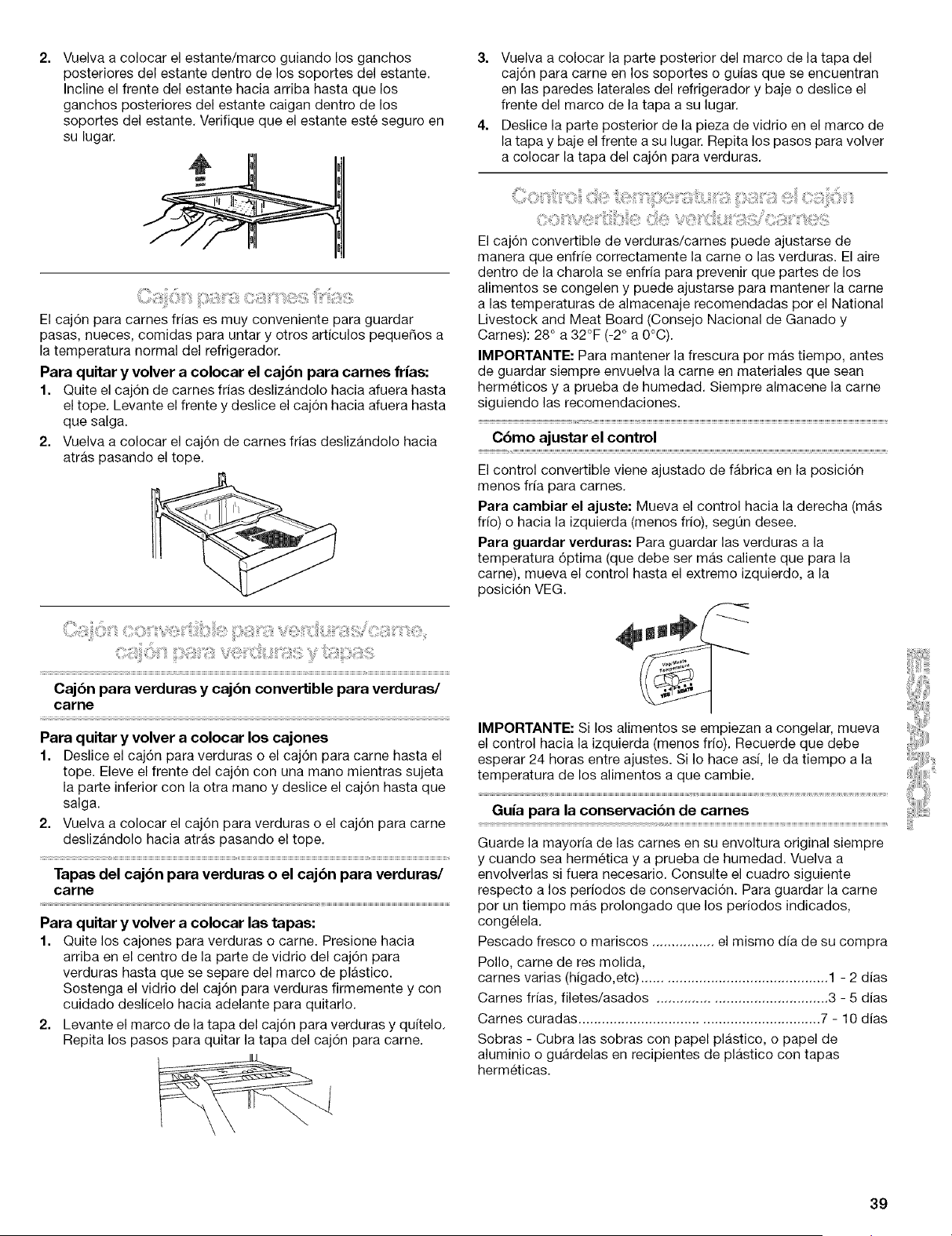

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check to make sure that

the shelf is securely in position.

©,

The deli drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Deli Drawer:

1. Remove the deli drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the deli drawer by sliding it back past the stop.

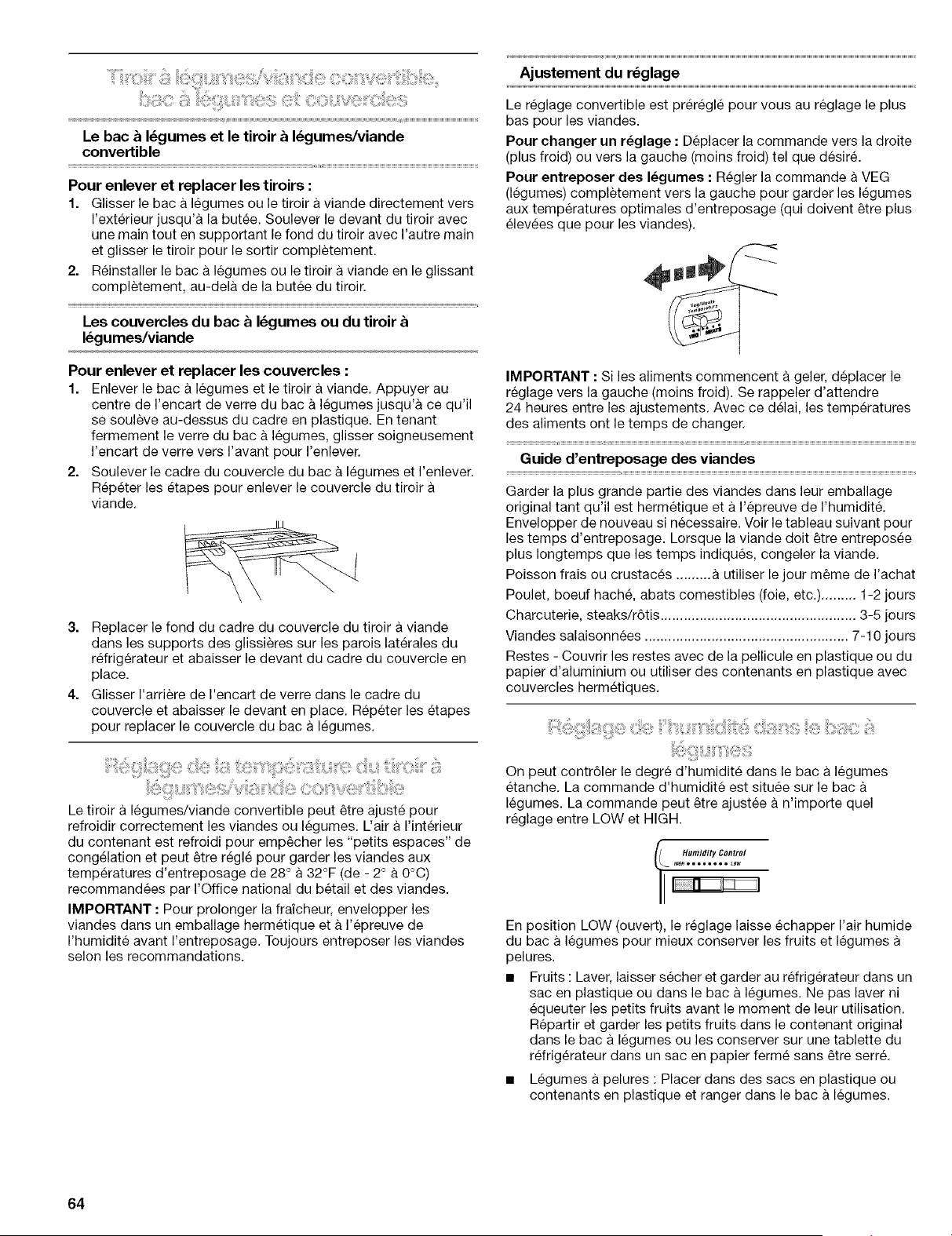

Crisper and Convertible Vegetable Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with the other hand and slide the drawer out the rest

of the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, carefully slide the glass insert

forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to prevent "spot" freezing and can be set to keep meats

at the National Livestock and Meat Board recommended storage

temperatures of 28 ° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ................. 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

_iiiiiiiii::_iii_!!i,_i_:ii_,_!!!i!_;i¸¸¸¸iiiiii_ii:ii_ii_iiii_,_:::_iiiiii:ii_¸C,o__iii;_iii__oiii

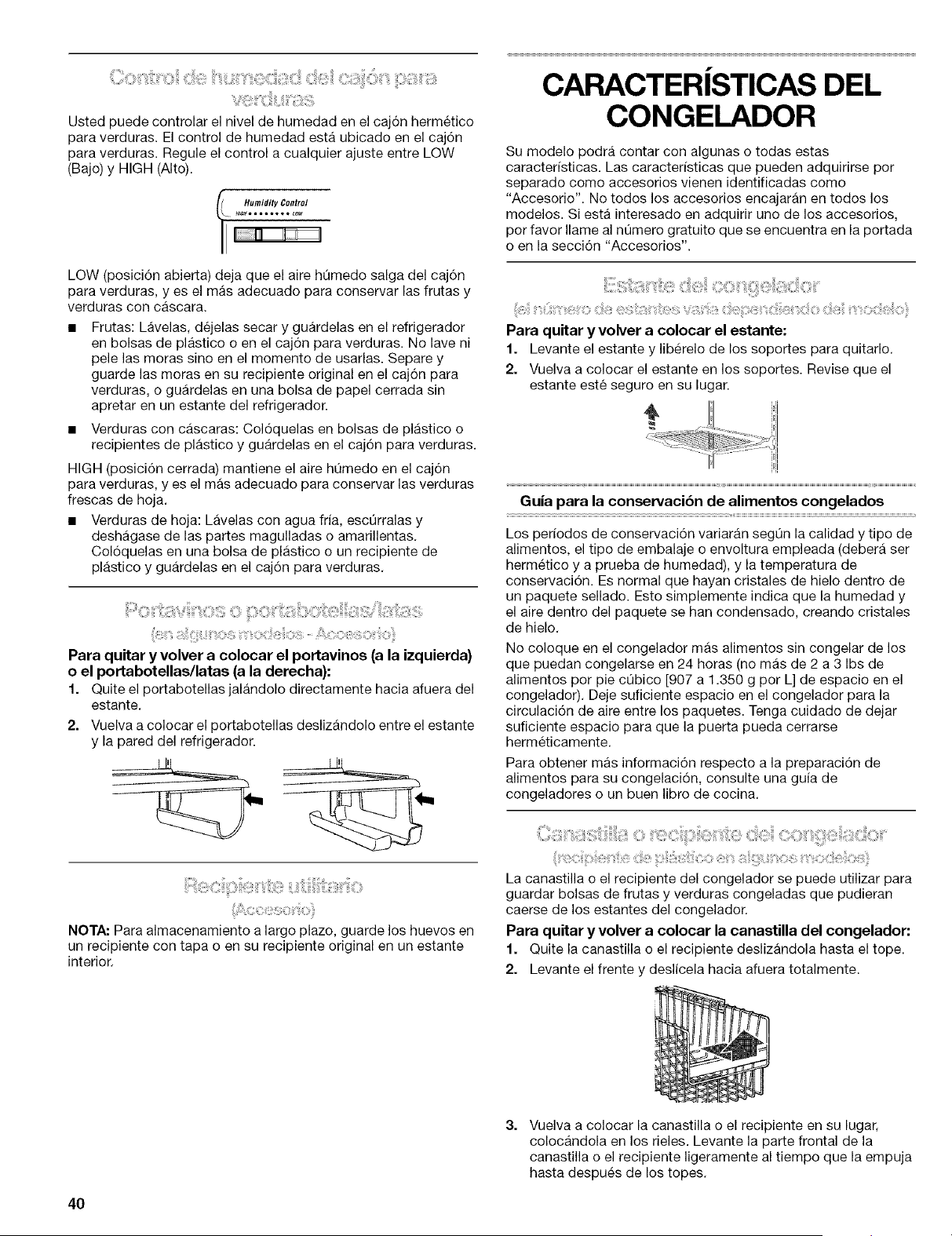

You can control the amount of humidity in the moisture-sealed

crisper. Humidity Control is located on the crisper drawer. Adjust

the control to any setting between LOW and HIGH.

!% Humidity Control

_J_Jtooooo..o _ow

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

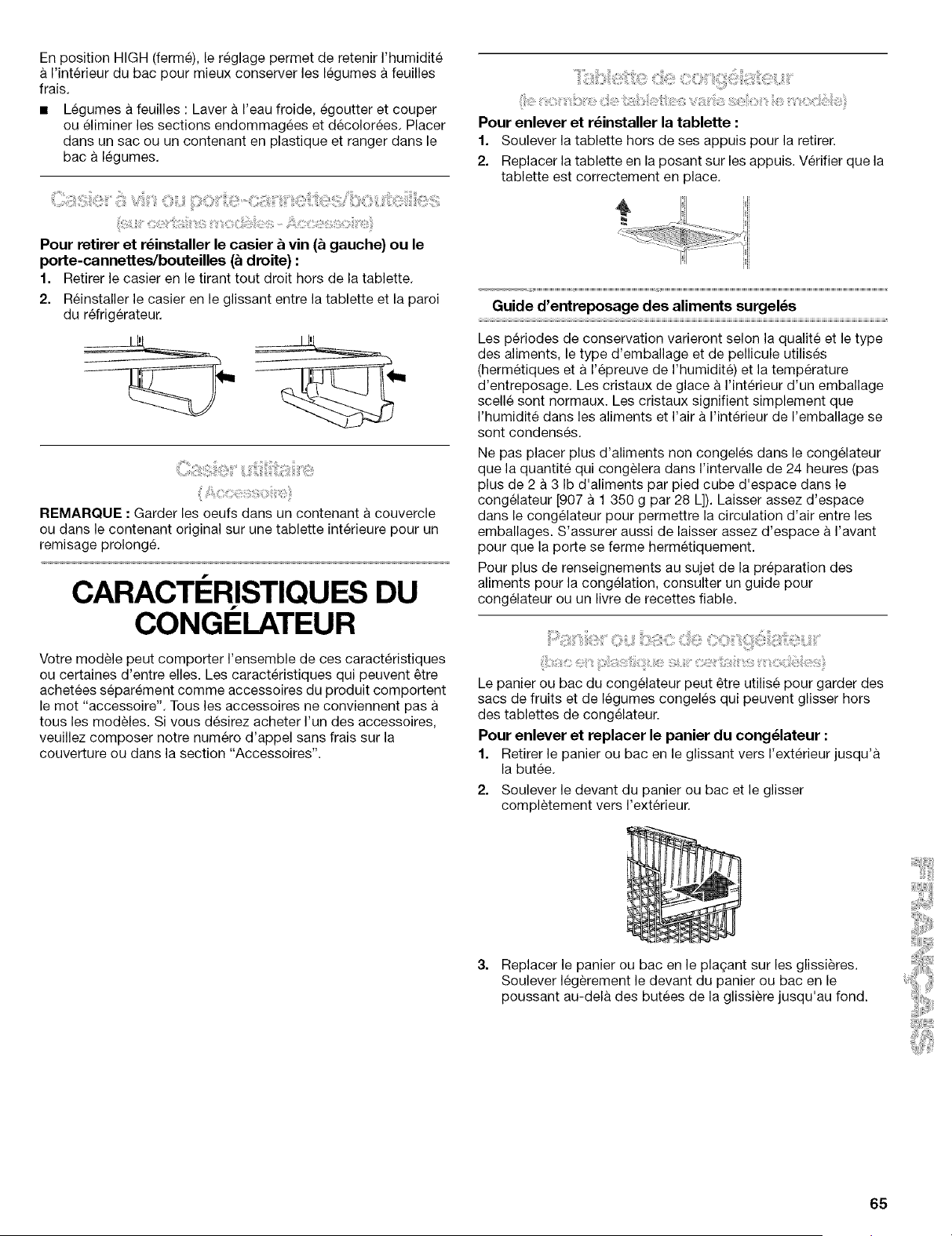

To Remove and Replace the Wine Rack (left) or Can/Bottle

Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

NOTE: For long-term storage, place eggs in a covered container

or in their original carton on an interior shelf.

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Shelf:

1. Lift the shelf up and off of the supports to remove it.

2. Replace the shelf by placing it in the supports. Check to be

sure the shelf is securely in place.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food, iithe type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs of food per cubic foot [907-

1,350 g per 28 L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. Be careful to leave

enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin:

1. Remove the basket or bin by sliding it out to the stop.

2. Lift the front to slide the basket or bin out the rest of the way.

3. Replace the basket or bin by positioning it on the rails. Lift the

basket or bin front slightly while pushing it in fully past the

stops.

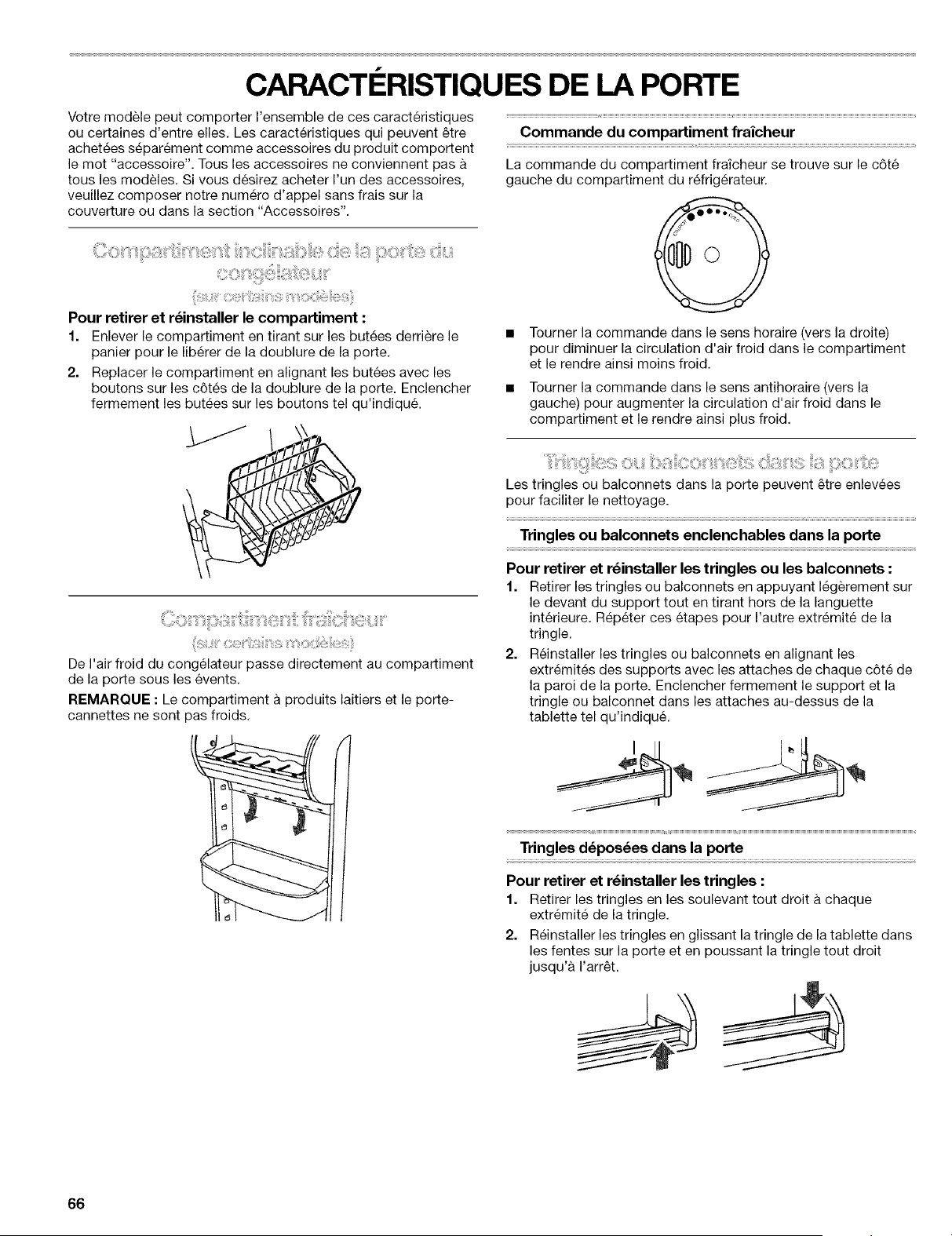

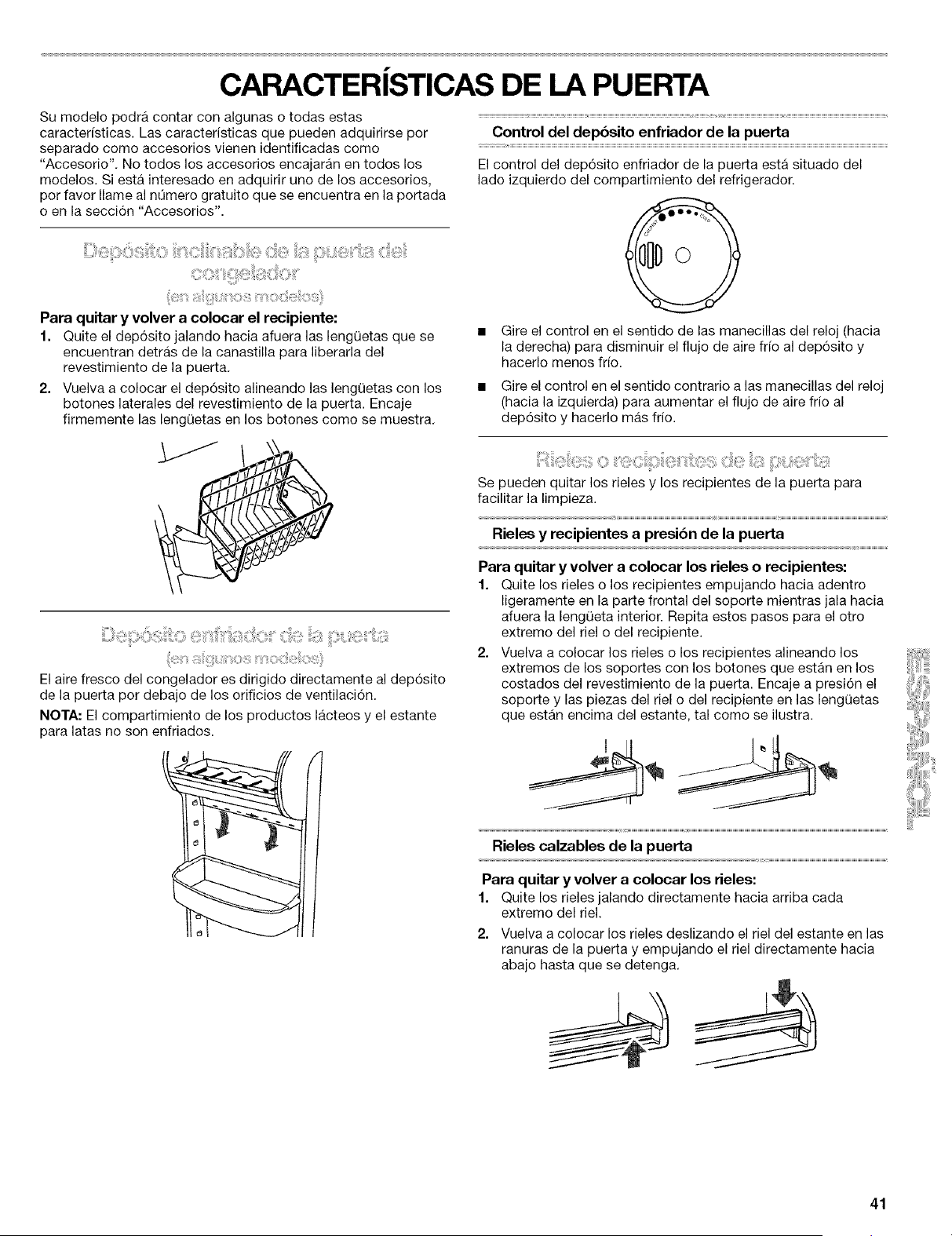

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Bin:

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

The door rails or bins may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins:

1. Remove the rails or bins by pushing in slightly on the front of

the bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail or bin.

2. Replace the rails or bins by aligning the ends of the brackets

with the buttons on the sides of the door liner. Firmly snap

bracket onto the tabs above the shelf as shown.

Drop-In Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

Cool air from the freezer is directed to the door bin directly

beneath the vent.

NOTE: The dairy compartment and can rack are not chilled.

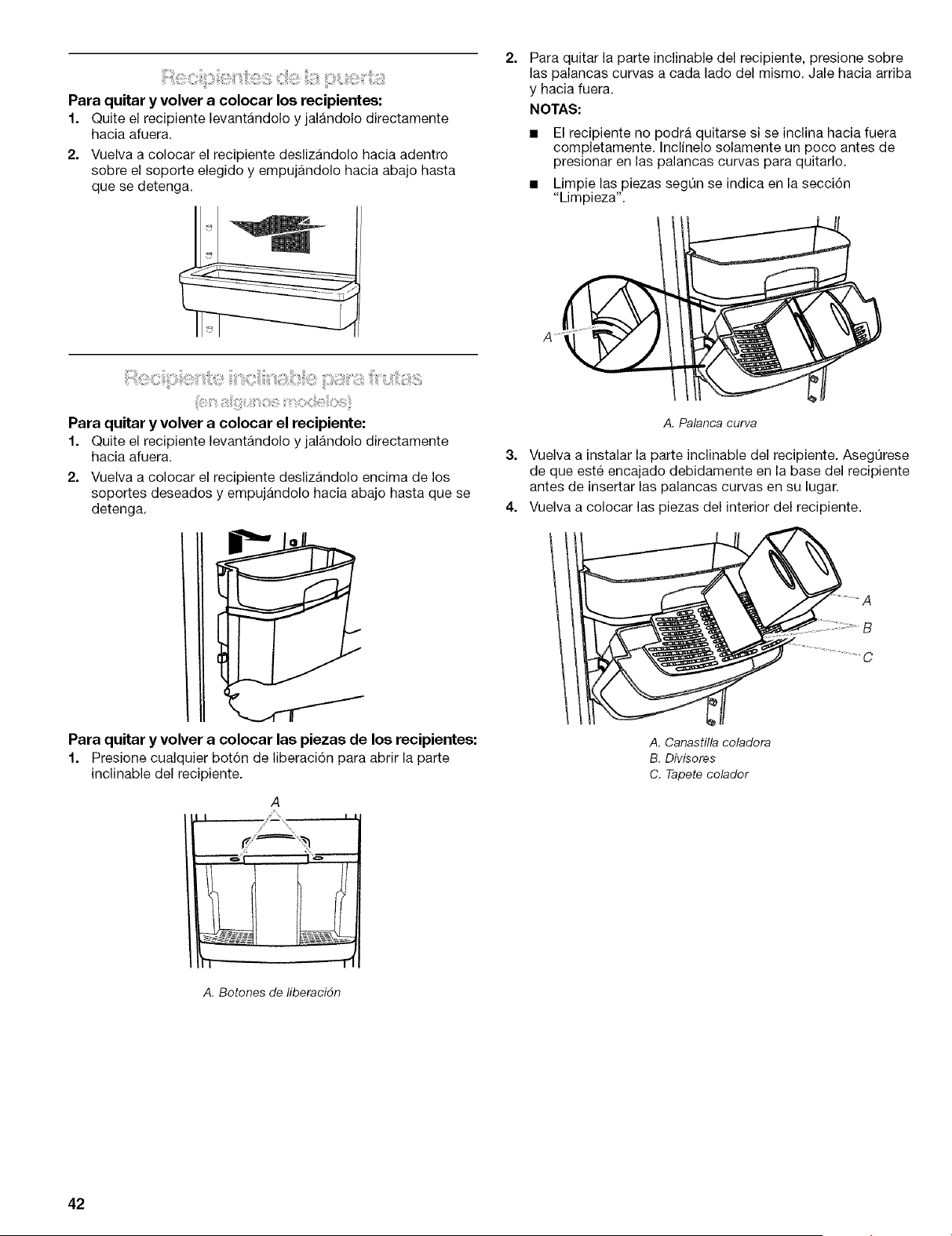

To Remove and Replace the Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

4. Replace the interior parts of the bin.

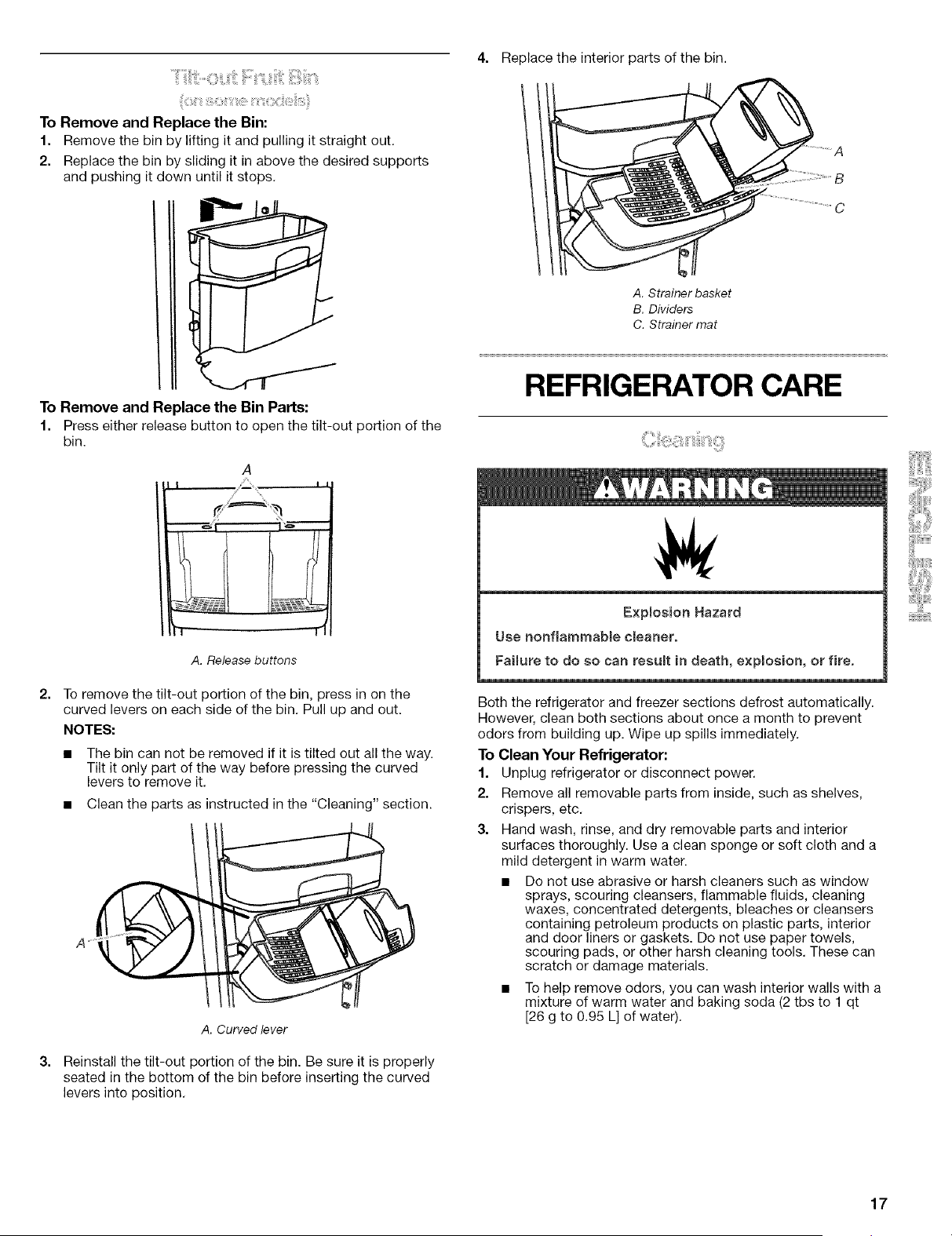

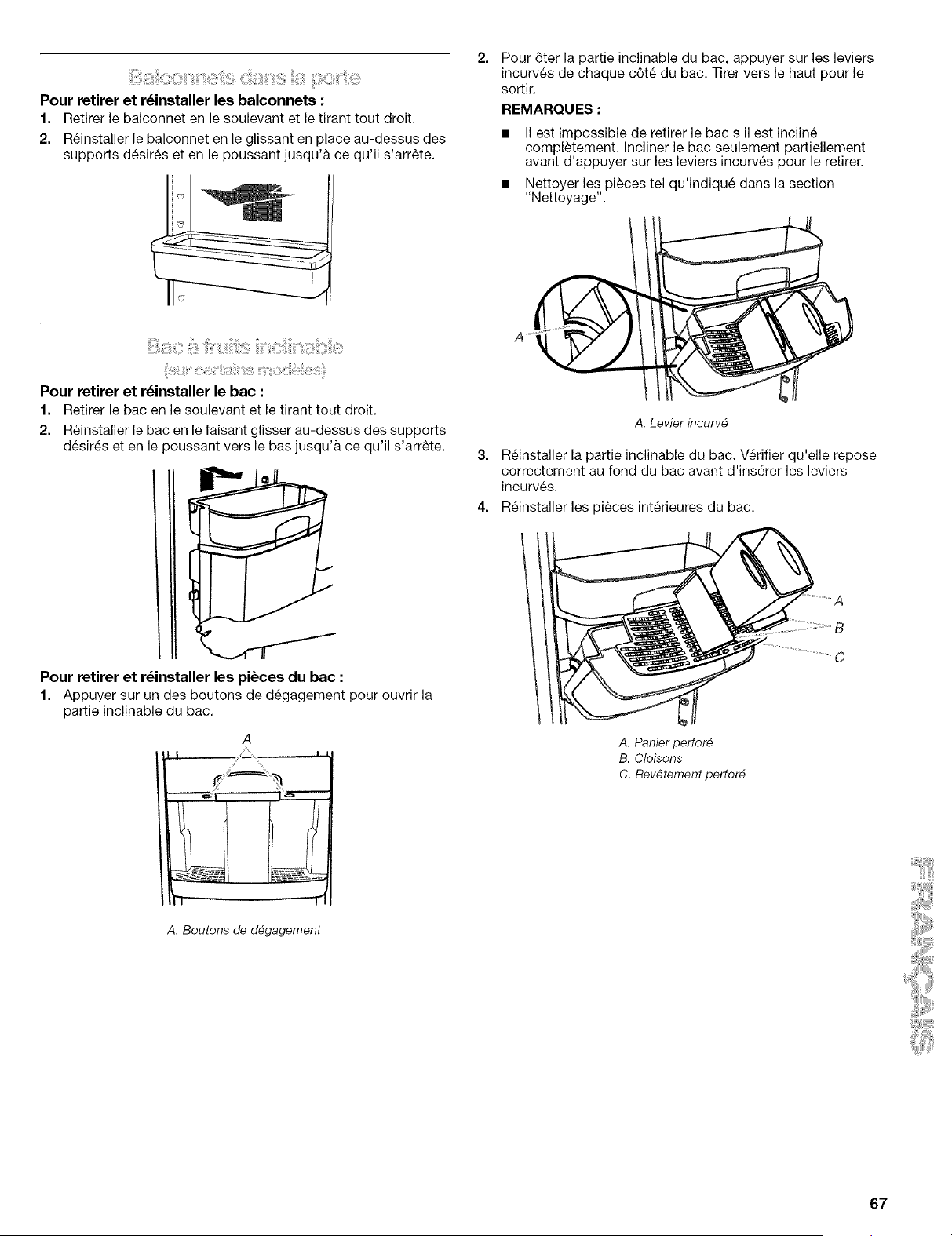

To Remove and Replace the Bin:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

To Remove and Replace the Bin Parts:

1. Press either release button to open the tilt-out portion of the

bin.

.......,,

A. Release buttons

To remove the tilt-out portion of the bin, press in on the

curved levers on each side of the bin. Pull up and out.

NOTES:

• The bin can not be removed if it is tilted out all the way.

Tilt it only part of the way before pressing the curved

levers to remove it.

• Clean the parts as instructed in the "Cleaning" section.

A. Curved lever

Reinstall the tilt-out portion of the bin. Be sure it is properly

seated in the bottom of the bin before inserting the curved

levers into position.

A. Strainer basket

B. Dividers

C. Strainer mat

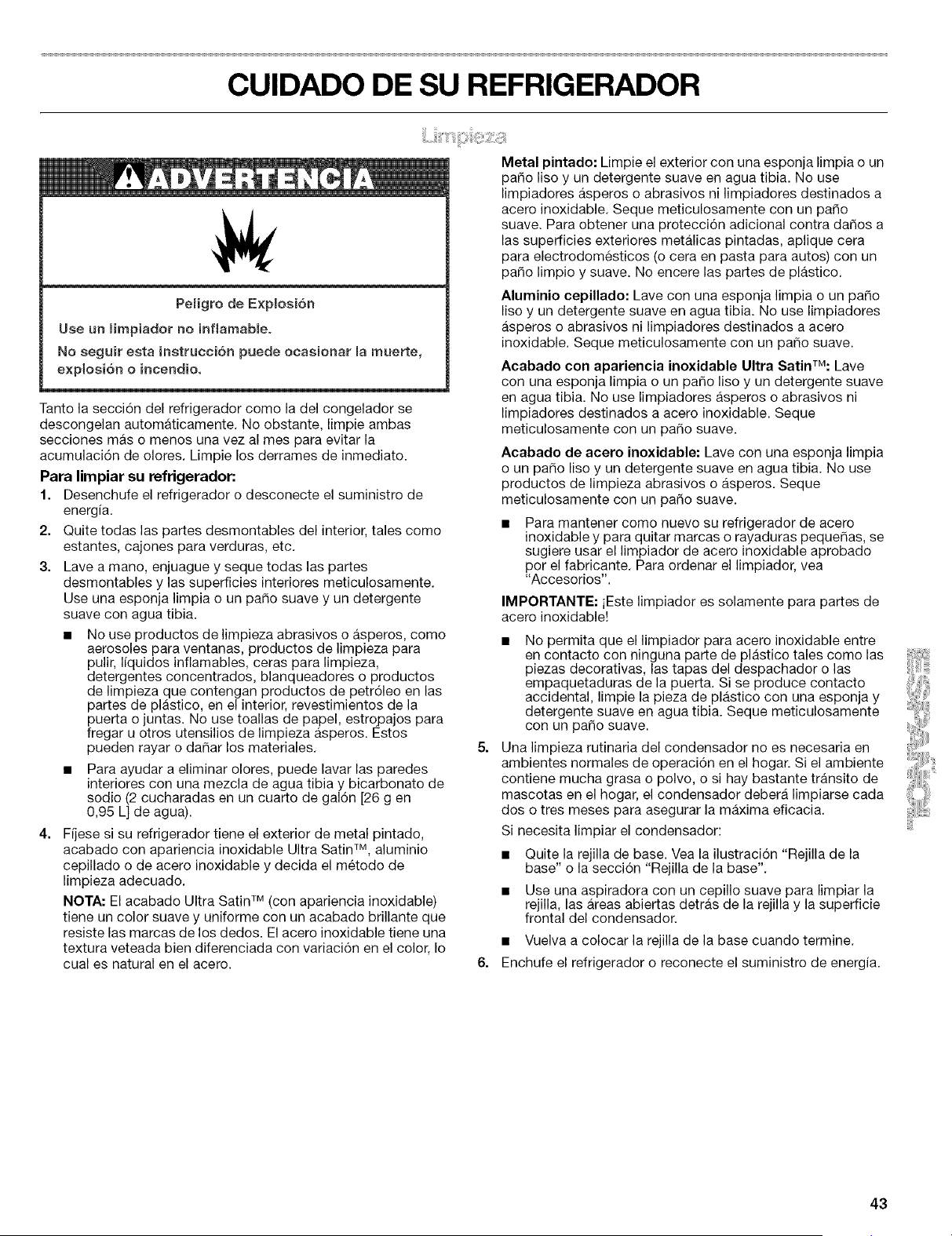

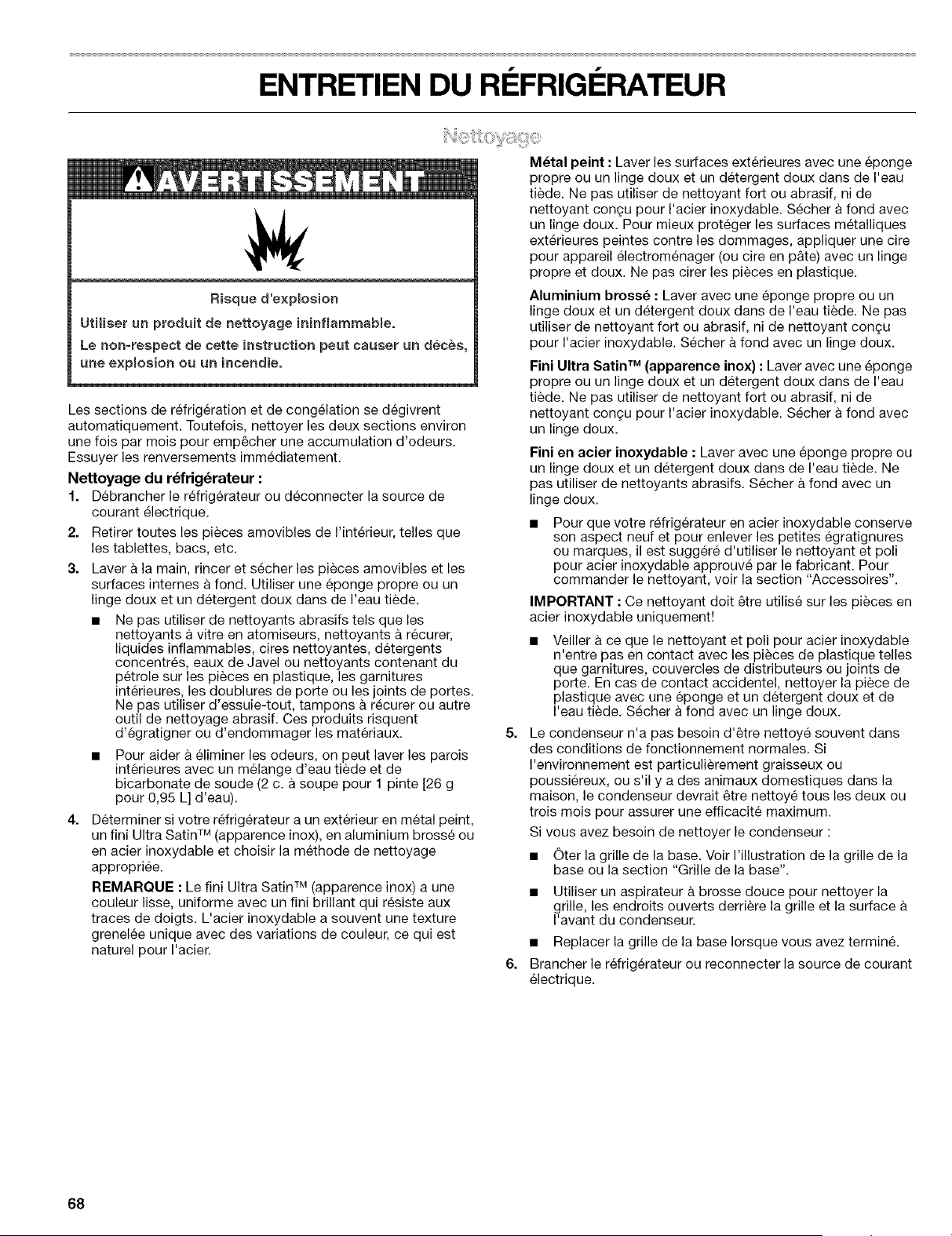

REFRIGERATOR CARE

E×pmosion Hazard

Use nonflammable cmeanero

Faimure to do so can resumt in death, e×plosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

Determine whether your refrigerator exterior is painted metal,

Ultra Satin TM (stainless look) finish, brushed aluminum or

stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin TM (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

• To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see "Accessories."

IMPORTANT: This cleaner is for stainless steel parts only)

Do not allow the Stainless Steel Cleaner & Polish to come

into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If accidental

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

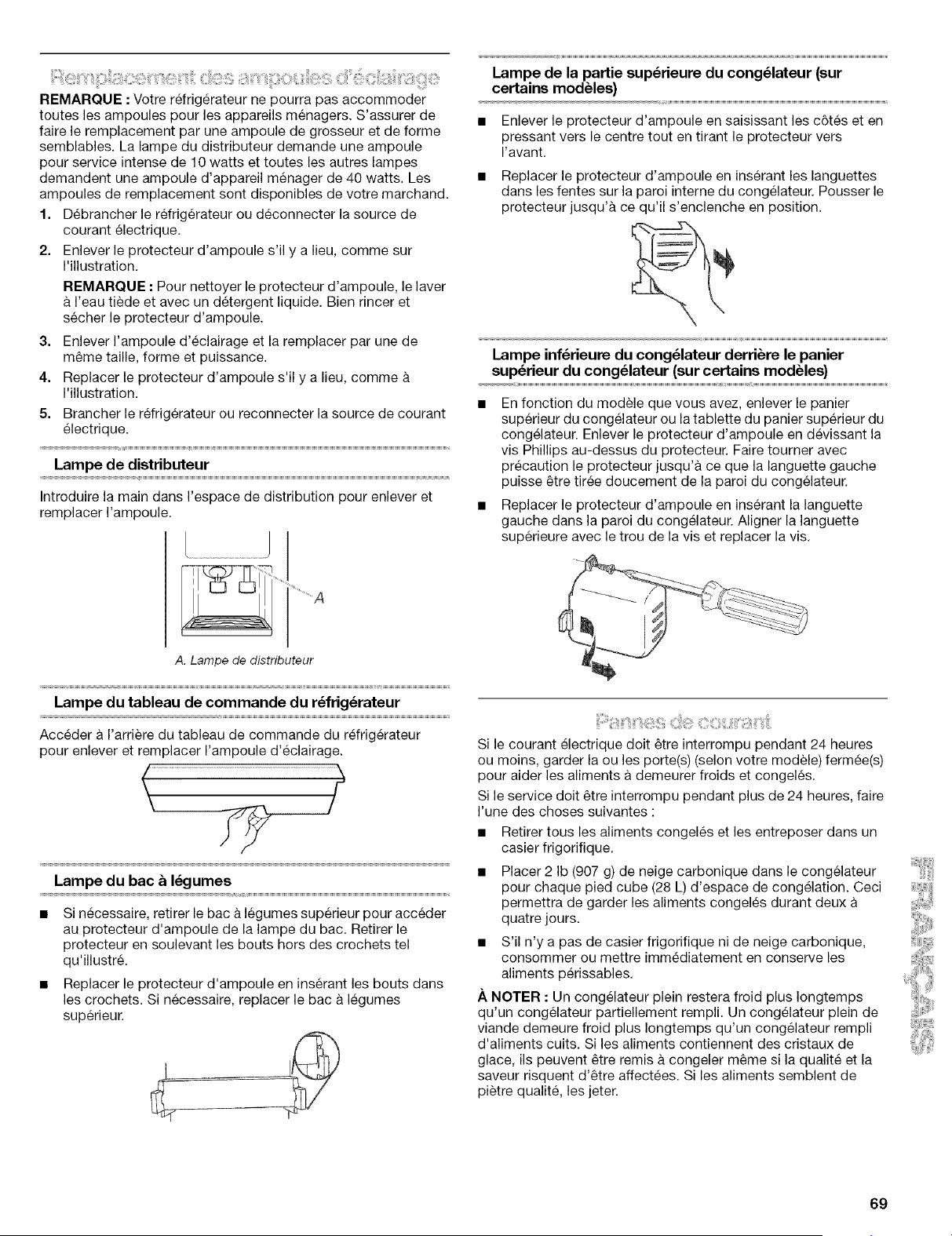

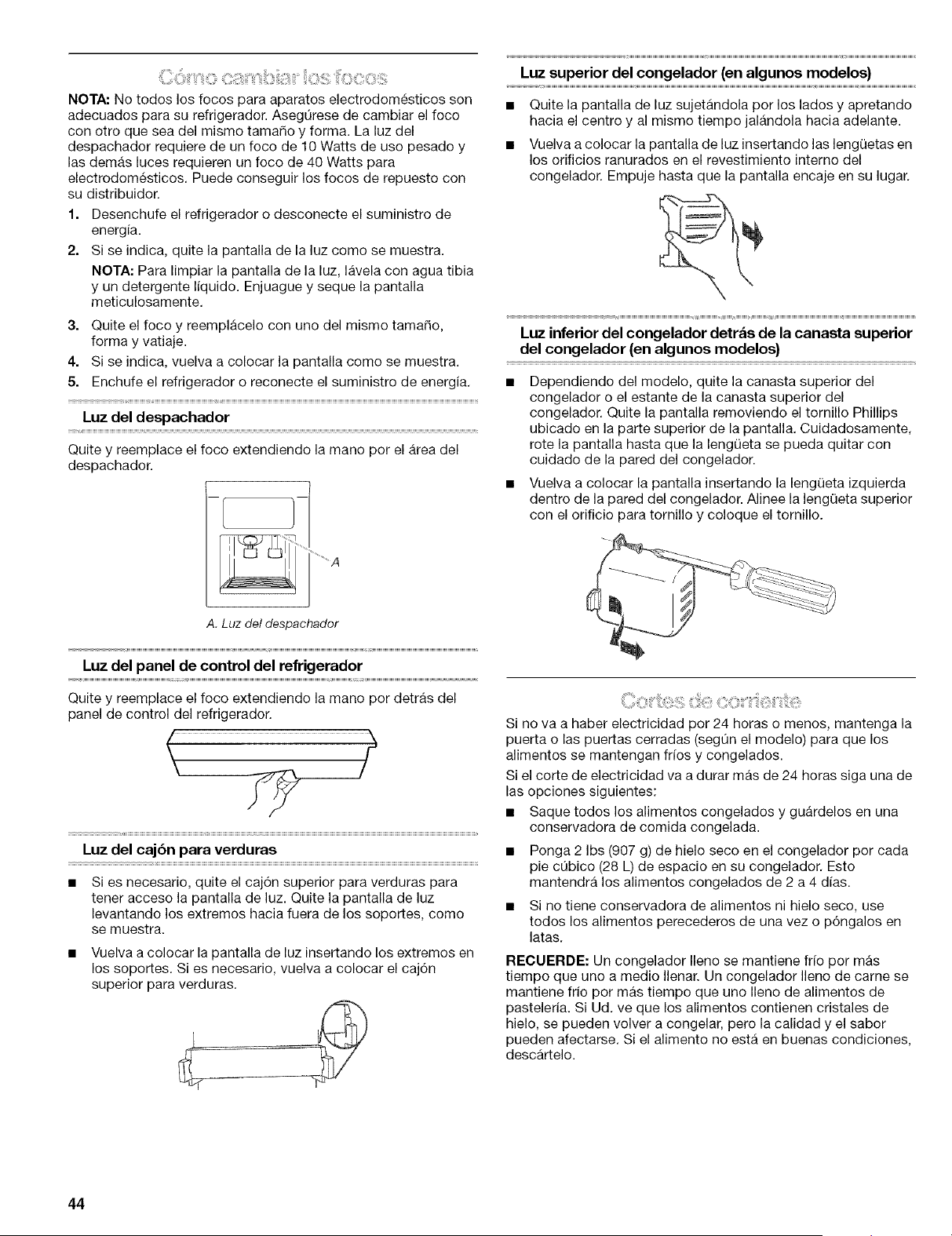

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 10-watt bulb. All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light

Reach through the dispenser area to remove and replace

light bulb.

A. Dispenser light

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Light

If necessary, remove the top crisper drawer for easier access

to the crisper light shield. Remove the light shield by lifting

the ends out of the brackets as shown.

Replace the light shield by inserting the ends into the

brackets. If necessary, replace the top crisper drawer.

Upper Freezer Light (on some models)

• Remove the light shield by squeezing the sides of the light

shield in toward the center while pulling the shield forward as

shown.

• Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light Behind Top Freezer Basket

(on some models)

Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the

Phillips screw on the top of the shield. Carefully rotate the

shield until the left tab can be gently pulled from the freezer

wall.

• Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

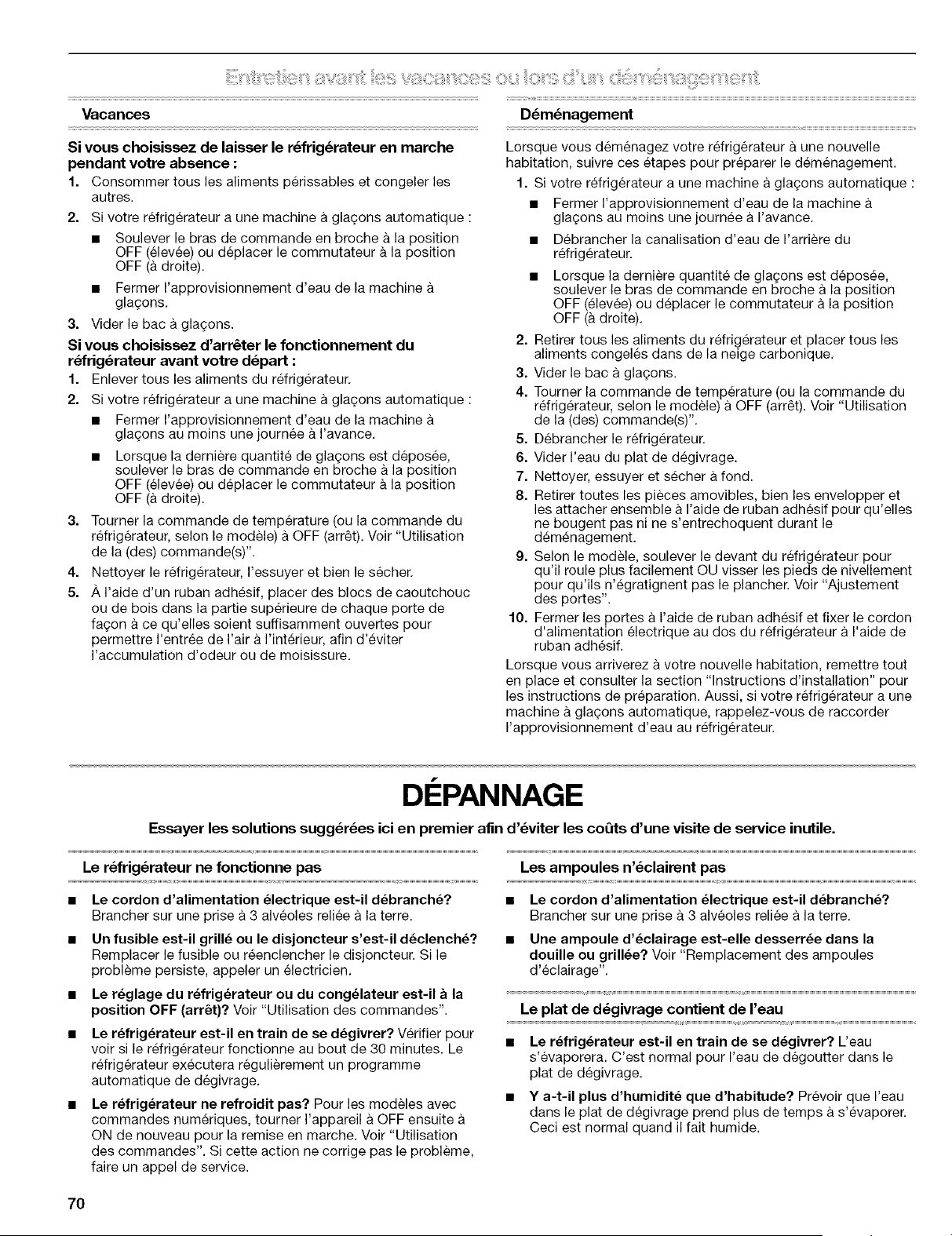

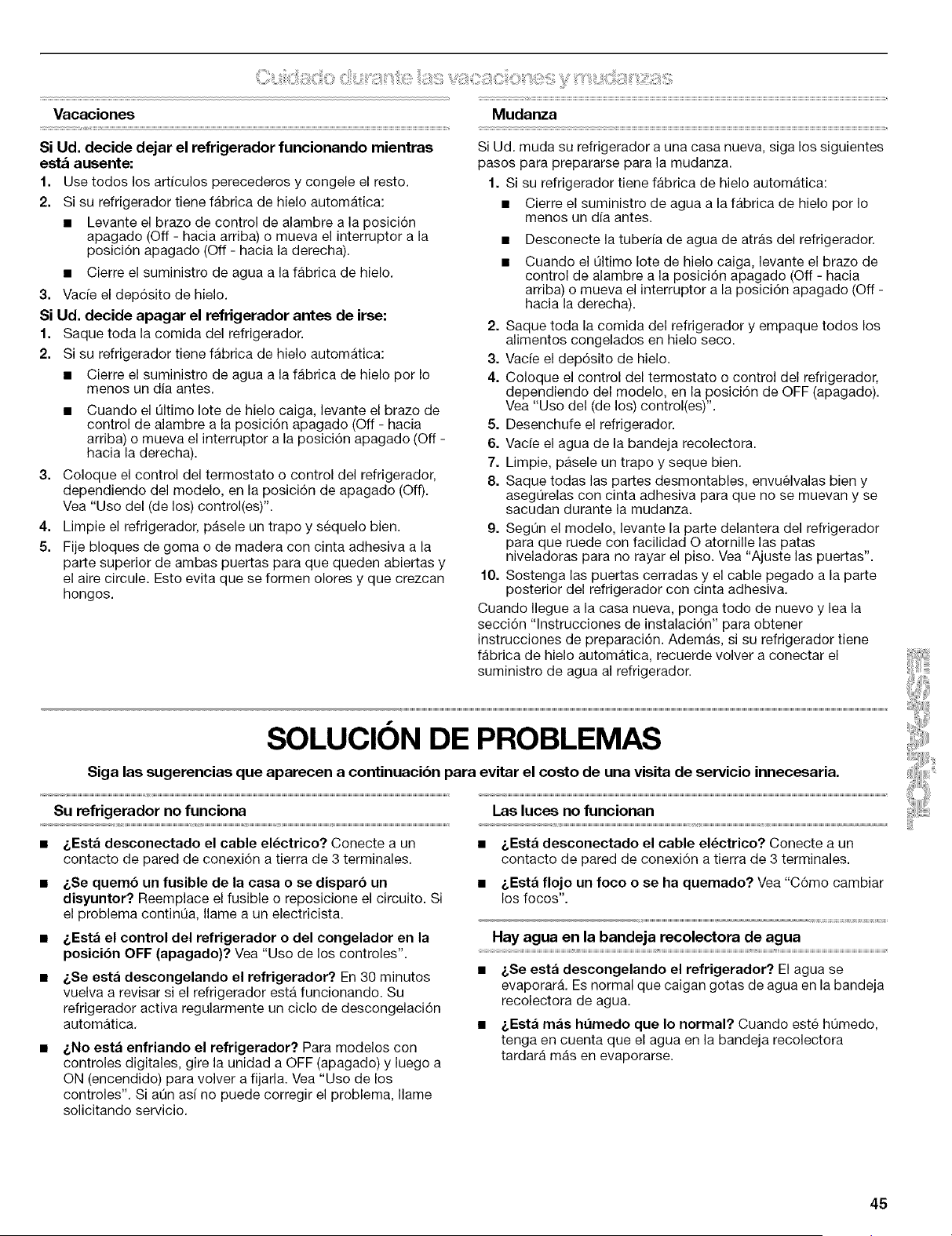

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

3. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Control(s)."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Control(s)."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

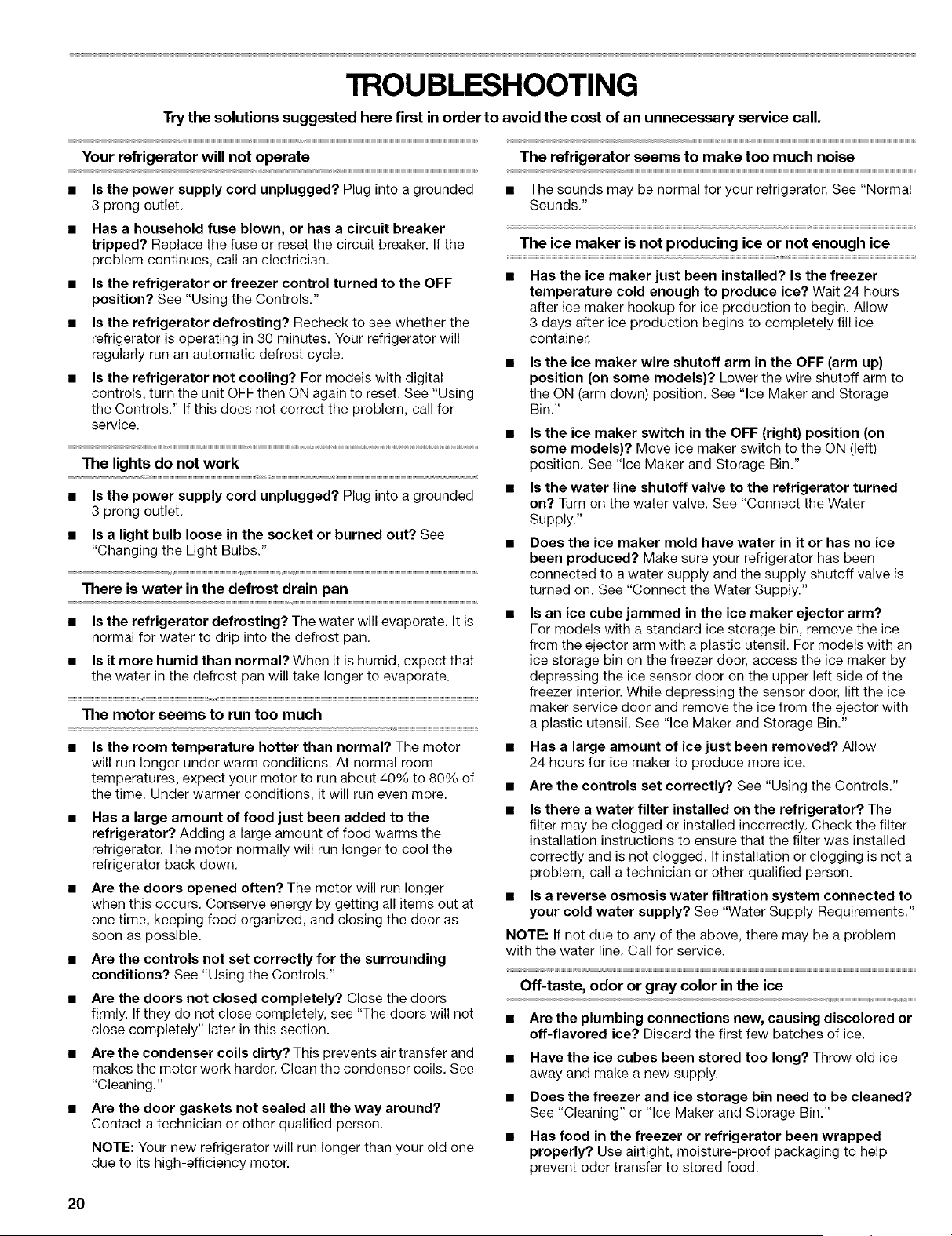

TROUBLESHOOTING

Try the solutions suggested here first inorder to avoid the cost of an unnecessary service call.

Your refrigerator will not operate

• Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

Has a household fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit breaker. If the

problem continues, call an electrician.

Is the refrigerator or freezer control turned to the OFF

position? See "Using the Controls,"

Is the refrigerator defrosting? Recheck to see whether the

refrigerator is operating in 30 minutes, Your refrigerator will

regularly run an automatic defrost cycle.

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See "Using

the Controls." If this does not correct the problem, call for

service.

The lights do not work

• Is the power supply cord unplugged? Plug into a grounded

3 prong outlet,

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

There is water in the defrost drain pan

• Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan,

• Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate.

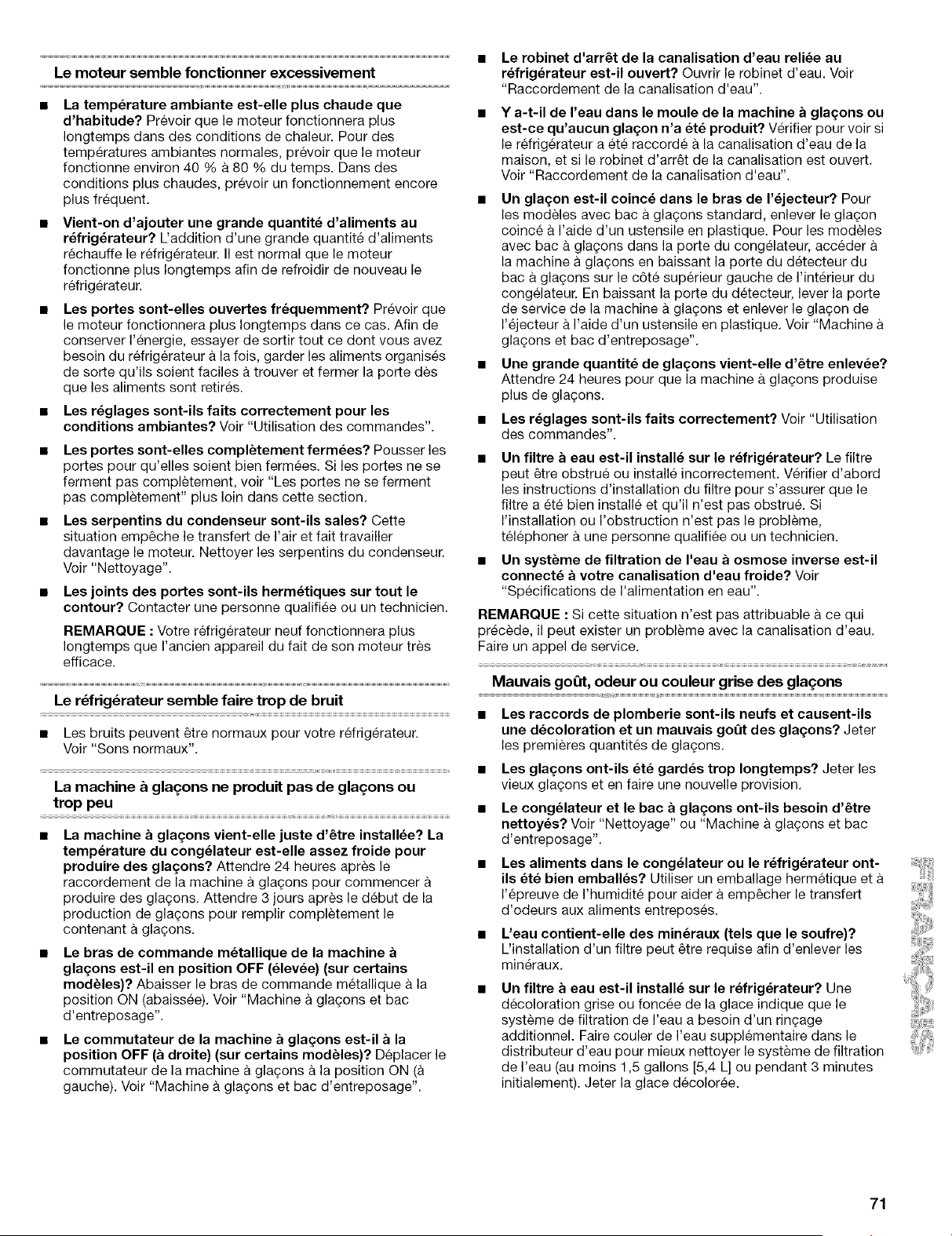

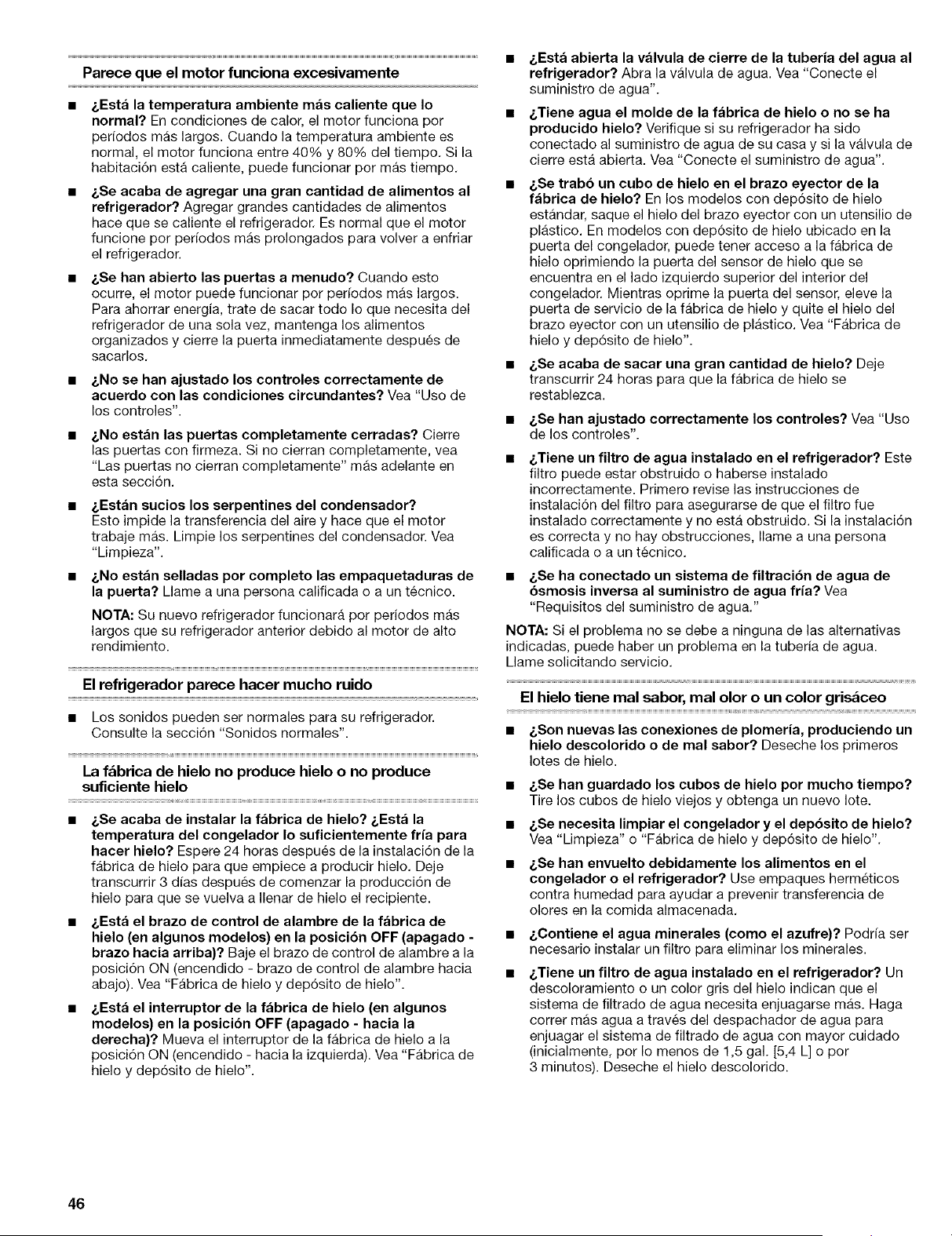

The motor seems to run too much

Is the room temperature hotter than normal? The motor •

will run longer under warm conditions. At normal room

temperatures, expect your motor to run about 40% to 80% of

the time, Under warmer conditions, it will run even more.

Has a large amount of food just been added to the

refrigerator? Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the

refrigerator back down.

Are the doors opened often? The motor will run longer

when this occurs, Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as

soon as possible.

Are the controls not set correctly for the surrounding

conditions? See "Using the Controls"

Are the doors not closed completely? Close the doors

firmly. If they do not close completely, see "The doors will not

close completely" later in this section.

Are the condenser coils dirty? This prevents air transfer and

makes the motor work harder. Clean the condenser coils. See

"Cleaning."

Are the door gaskets not sealed all the way around?

Contact a technician or other qualified person.

NOTE: Your new refrigerator will run longer than your old one

due to its high-efficiency motor.

The refrigerator seems to make too much noise

• The sounds may be normal for your refrigerator. See "Normal

Sounds,"

The ice maker is not producing ice or not enough ice

• Has the ice maker just been installed? Is the freezer

temperature cold enough to produce ice? Wait 24 hours

after ice maker hookup for ice production to begin. Allow

3 days after ice production begins to completely fill ice

container.

Is the ice maker wire shutoff arm in the OFF (arm up)

position (on some models)? Lower the wire shutoff arm to

the ON (arm down) position. See "Ice Maker and Storage

Bin."

Is the ice maker switch in the OFF (right) position (on

some models)? Move ice maker switch to the ON (left)

position, See "Ice Maker and Storage Bin."

Is the water line shutoff valve to the refrigerator turned

on? Turn on the water valve. See "Connect the Water

Supply."

Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on. See "Connect the Water Supply."

Is an ice cube jammed in the ice maker ejector arm?

For models with a standard ice storage bin, remove the ice

from the ejector arm with a plastic utensil. For models with an

ice storage bin on the freezer door, access the ice maker by

depressing the ice sensor door on the upper left side of the

freezer interior. While depressing the sensor door, lift the ice

maker service door and remove the ice from the ejector with

a plastic utensil. See "Ice Maker and Storage Bin."

Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

Are the controls set correctly? See "Using the Controls."

Is there a water filter installed on the refrigerator? The

filter may be clogged or installed incorrectly. Check the filter

installation instructions to ensure that the filter was installed

correctly and is not clogged. If installation or clogging is not a

problem, call a technician or other qualified person,

Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements,"

NOTE: If not due to any of the above, there may be a problem

with the water line, Call for service.

Off-taste, odor or gray color in the ice

• Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

• Have the ice cubes been stored too long? Throw old ice

away and make a new supply.

• Does the freezer and ice storage bin need to be cleaned?

See "Cleaning" or "Ice Maker and Storage Bin,"

• Has food in the freezer or refrigerator been wrapped

properly? Use airtight, moisture-proof packaging to help

prevent odor transfer to stored food.

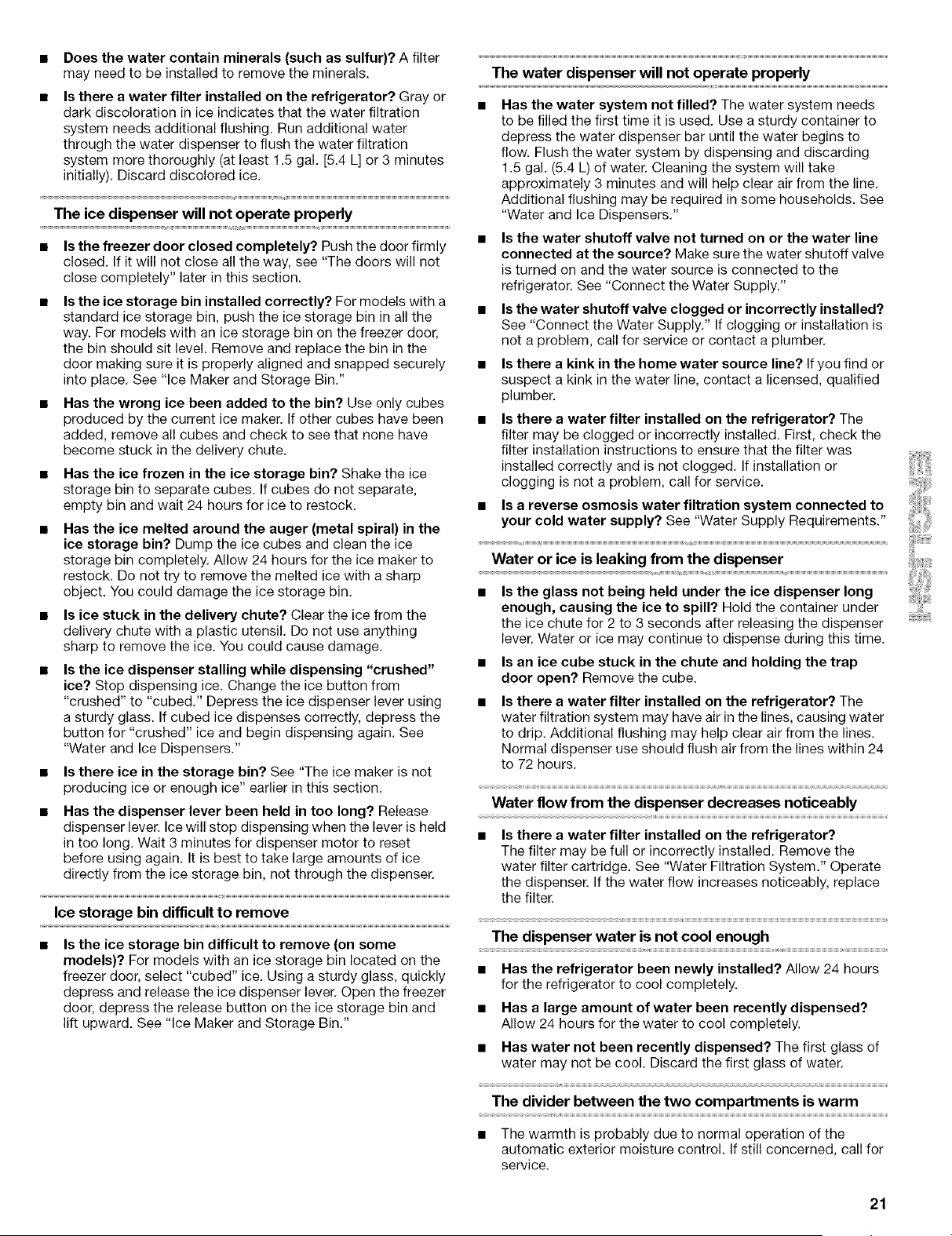

• Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing. Run additional water

through the water dispenser to flush the water filtration

system more thoroughly (at least 1.5 gal, [5.4 L] or 3 minutes

initially). Discard discolored ice,

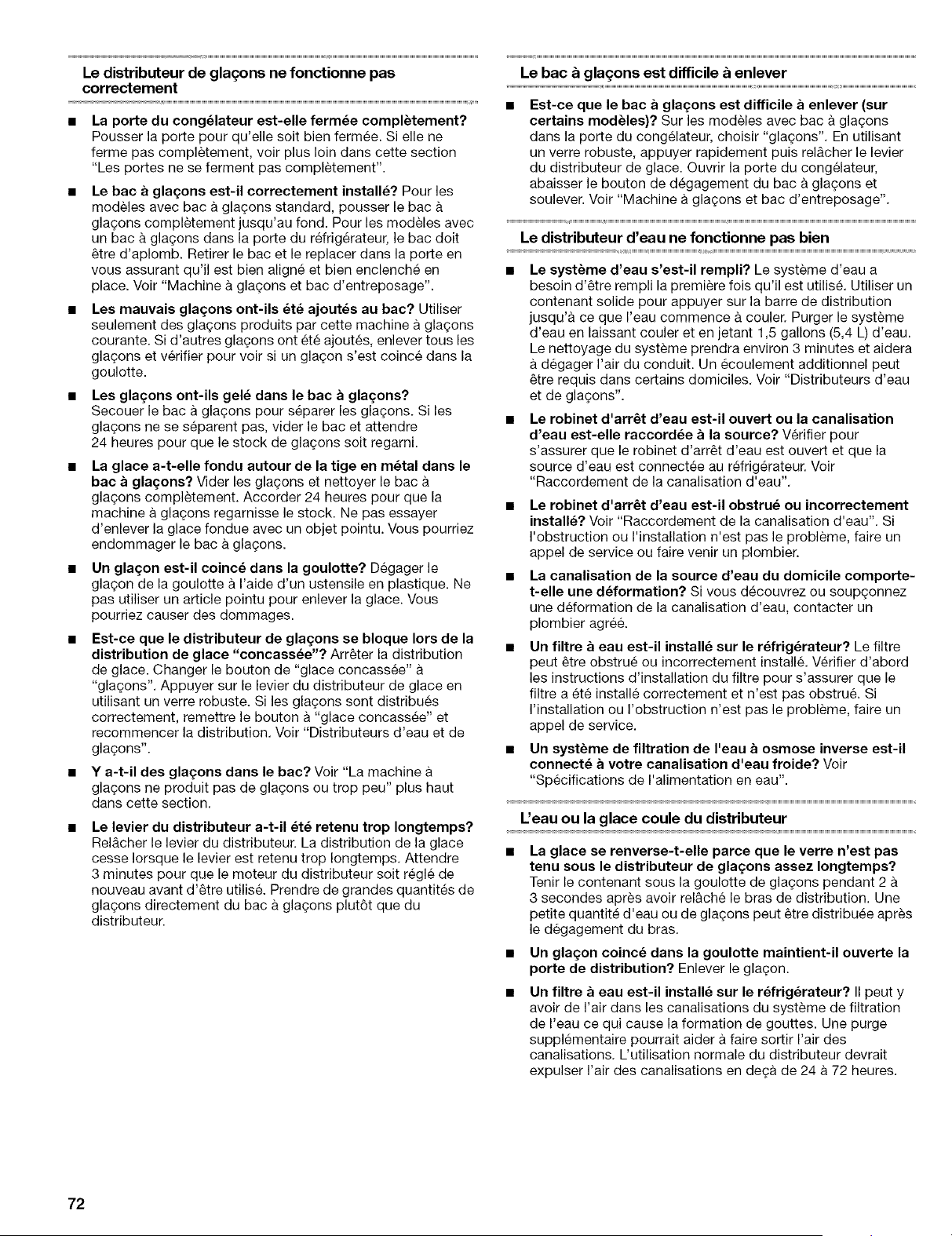

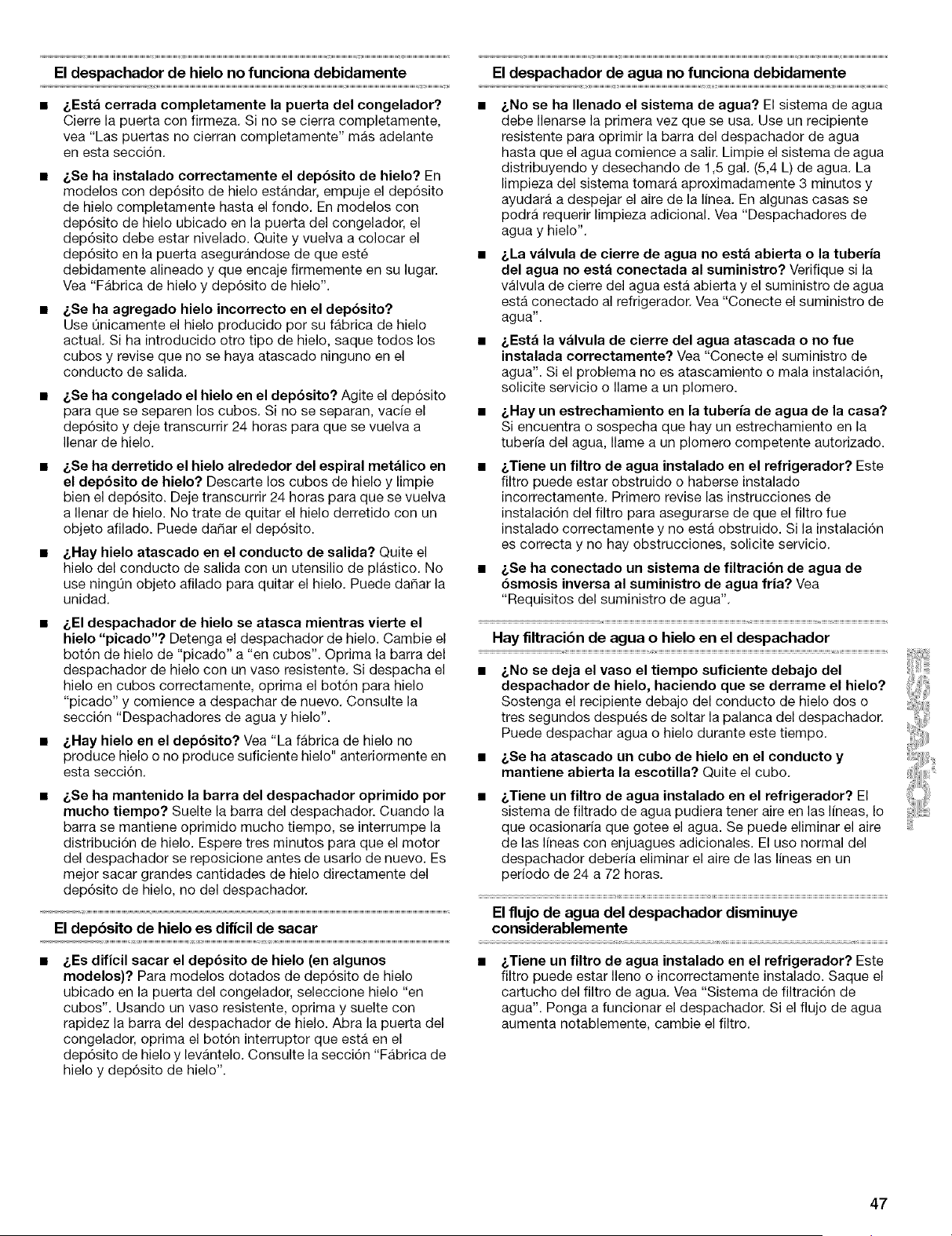

The ice dispenser will not operate properly

• Is the freezer door closed completely? Push the door firmly

closed, If it will not close all the way, see "The doors will not

close completely" later in this section.

Is the ice storage bin installed correctly? For models with a

standard ice storage bin, push the ice storage bin in all the

way. For models with an ice storage bin on the freezer door,

the bin should sit level, Remove and replace the bin in the

door making sure it is properly aligned and snapped securely

into place, See "Ice Maker and Storage Bin."

Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker. If other cubes have been

added, remove all cubes and check to see that none have

become stuck in the delivery chute.

• Has the ice frozen in the ice storage bin? Shake the ice

storage bin to separate cubes. If cubes do not separate,

empty bin and wait 24 hours for ice to restock.

Has the ice melted around the auger (metal spiral) in the

ice storage bin? Dump the ice cubes and clean the ice

storage bin completely. Allow 24 hours for the ice maker to

restock. Do not try to remove the melted ice with a sharp

object. You could damage the ice storage bin.

• Is ice stuck in the delivery chute? Clear the ice from the

delivery chute with a plastic utensil, Do not use anything

sharp to remove the ice. You could cause damage,

Is the ice dispenser stalling while dispensing "crushed"

ice? Stop dispensing ice. Change the ice button from

"crushed" to "cubed," Depress the ice dispenser lever using

a sturdy glass. If cubed ice dispenses correctly, depress the

button for "crushed" ice and begin dispensing again. See

"Water and Ice Dispensers."

• Is there ice in the storage bin? See "The ice maker is not

producing ice or enough ice" earlier in this section.

Has the dispenser lever been held in too long? Release

dispenser lever. Ice will stop dispensing when the lever is held

in too long. Wait 3 minutes for dispenser motor to reset

before using again, It is best to take large amounts of ice

directly from the ice storage bin, not through the dispenser.

Ice storage bin difficult to remove

Is the ice storage bin difficult to remove (on some

models)? For models with an ice storage bin located on the

freezer door, select "cubed" ice, Using a sturdy glass, quickly

depress and release the ice dispenser lever. Open the freezer

door, depress the release button on the ice storage bin and

lift upward, See "Ice Maker and Storage Bin."

The water dispenser will not operate properly

Has the water system not filled? The water system needs

to be filled the first time it is used, Use a sturdy container to

depress the water dispenser bar until the water begins to

flow, Flush the water system by dispensing and discarding

1.5 gal. (5.4 L) of water. Cleaning the system will take

approximately 3 minutes and will help clear air from the line.

Additional flushing may be required in some households, See

"Water and Ice Dispensers,"

Is the water shutoff valve not turned on or the water line

connected at the source? Make sure the water shutoff valve

is turned on and the water source is connected to the

refrigerator. See "Connect the Water Supply."

Is the water shutoff valve clogged or incorrectly installed?

See "Connect the Water Supply." If clogging or installation is

not a problem, call for service or contact a plumber.

Is there a kink in the home water source line? If you find or

suspect a kink in the water line, contact a licensed, qualified

plumber.

Is there a water filter installed on the refrigerator? The

filter may be clogged or incorrectly installed, First, check the

filter installation instructions to ensure that the filter was

installed correctly and is not clogged, If installation or

clogging is not a problem, call for service.

Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

Water or ice is leaking from the dispenser

• Is the glass not being held under the ice dispenser long

enough, causing the ice to spill? Hold the container under ..........

the ice chute for 2 to 3 seconds after releasing the dispenser

lever. Water or ice may continue to dispense during this time.

• Is an ice cube stuck in the chute and holding the trap

door open? Remove the cube.

Is there a water filter installed on the refrigerator? The

water filtration system may have air in the lines, causing water

to drip. Additional flushing may help clear air from the lines,

Normal dispenser use should flush air from the lines within 24

to 72 hours,

Water flow from the dispenser decreases noticeably

Is there a water filter installed on the refrigerator?

The filter may be full or incorrectly installed. Remove the

water filter cartridge. See "Water Filtration System." Operate

the dispenser. If the water flow increases noticeably, replace

the filter.

The dispenser water is not cool enough

• Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

• Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

• Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

The divider between the two compartments is warm

• The warmth is probably due to normal operation of the

automatic exterior moisture control. If still concerned, call for

service,

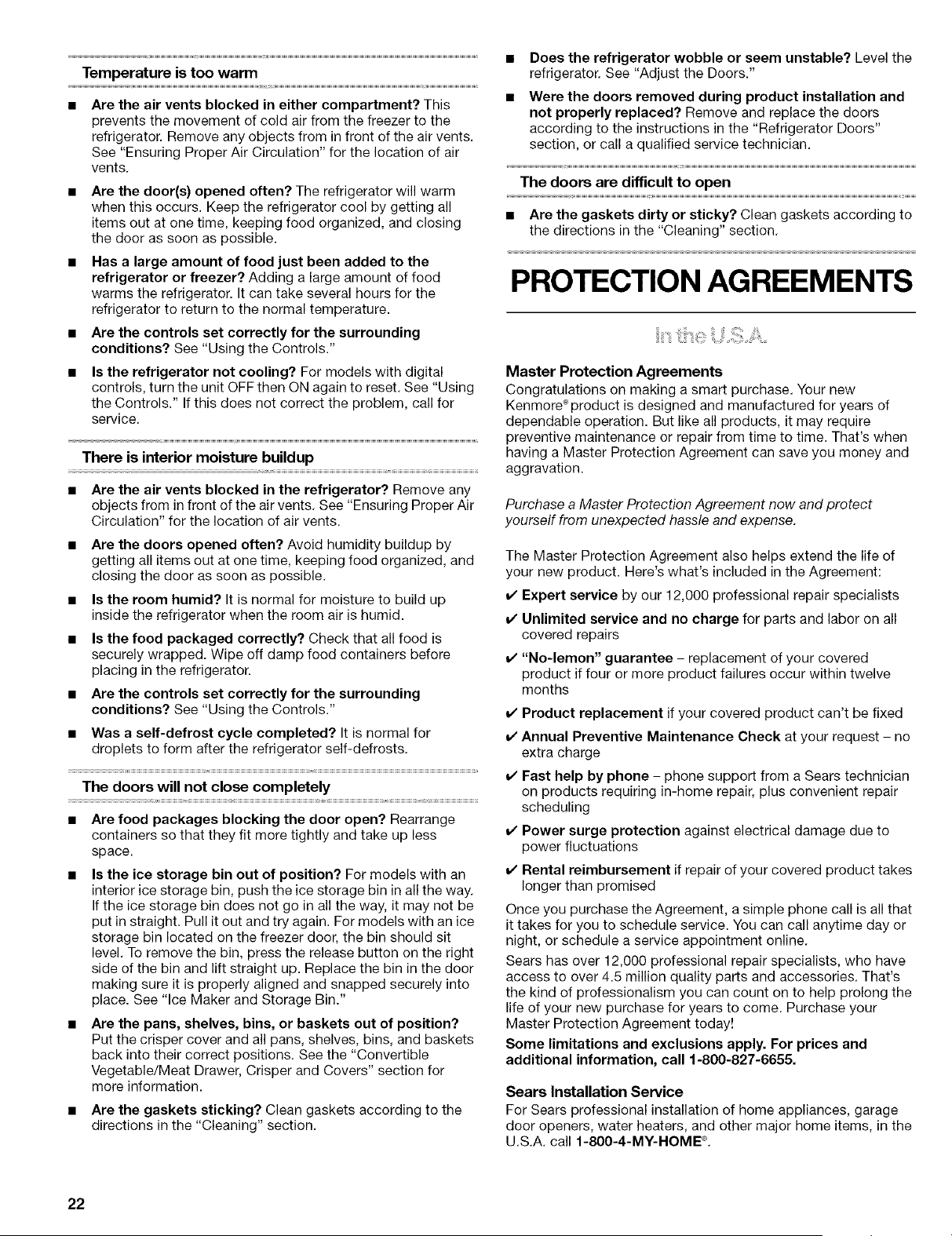

Temperature is too warm

Are the air vents blocked in either compartment? This

prevents the movement of cold air from the freezer to the

refrigerator. Remove any objects from in front of the air vents.

See "Ensuring Proper Air Circulation" for the location of air

vents,

Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all

items out at one time, keeping food organized, and closing

the door as soon as possible.

Has a large amount of food just been added to the

refrigerator or freezer? Adding a large amount of food

warms the refrigerator. It can take several hours for the

refrigerator to return to the normal temperature.

Are the controls set correctly for the surrounding

conditions? See "Using the Controls."

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See "Using

the Controls." If this does not correct the problem, call for

service.

There is interior moisture buildup

Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents, See "Ensuring Proper Air

Circulation" for the location of air vents.

Are the doors opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and

closing the door as soon as possible.

Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before

placing in the refrigerator.

Are the controls set correctly for the surrounding

conditions? See "Using the Controls"

Was a self-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts.

The doors will not close completely

• Are food packages blocking the door open? Rearrange

containers so that they fit more tightly and take up less

space.

Is the ice storage bin out of position? For models with an

interior ice storage bin, push the ice storage bin in all the way.

If the ice storage bin does not go in all the way, it may not be

put in straight. Pull it out and try again. For models with an ice

storage bin located on the freezer door, the bin should sit

level, To remove the bin, press the release button on the right

side of the bin and lift straight up. Replace the bin in the door

making sure it is properly aligned and snapped securely into

place. See "Ice Maker and Storage Bin."

Are the pans, shelves, bins, or baskets out of position?

Put the crisper cover and all pans, shelves, bins, and baskets

back into their correct positions. See the "Convertible

Vegetable/Meat Drawer, Crisper and Covers" section for

more information.

• Are the gaskets sticking? Clean gaskets according to the

directions in the "Cleaning" section,

• Does the refrigerator wobble or seem unstable? Level the

refrigerator. See "Adjust the Doors."

Were the doors removed during product installation and

not properly replaced? Remove and replace the doors

according to the instructions in the "Refrigerator Doors"

section, or call a qualified service technician.

The doors are difficult to open

• Are the gaskets dirty or sticky? Clean gaskets according to

the directions in the "Cleaning" section,

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists

Unlimited service and no charge for parts and labor on all

covered repairs

"No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME ®.

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore ® product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Base Grille Water Filter:

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Replacement Filter:

Order Part #9020 (TIRFKB1)

In Canada, Order Part #9020B (T1RFKB1)

WATER FILTER

CERTIFICATIONS

I'r adema r k/Model l)esl_allon

K_mnorc. Advanced Ref geraTor Iqltel 1K(31

K_nm_,r_ TI KB 1

State of California

Depamnent ol Heal|h Serwces

Water Treatmertt Device

CertificateNumber

04- 1605

Date I_sued January 5, 2004

I)ate Revised March 2_ 2_K_-

Replacement El(_mea/s

IR_,KR1

T/RFKBi

T1RFKBI

The water treatment device s listed on this certificate ]lave met the testing reqmrealents pursuant to Section

116830 of the Heal_ and Safety Cnde for the follo_in_ health related contaminants:

Mier obiologi_al Cantaminants and Turbidiiv I no_g an fe/Rad foio_ic aI _oa_aminan_s

Cy_,-

TUrbld_

Organic Contaminants

Ah_chlor

nd_m

Itthyll_er !cne

MTBE

_-dlchior_e_/cn_

I_ra,'hlomethy]ene

T_aph_ne

t_halome_hanes

RatedServiceCapacir_: )00gal RatedSel_ieeFIow: 05gpm

Colldit for_s of Cer tificatioi_:

Do no_ use where watel is mlcrobiologlcally unsafe or with water o( urda_own qualib, ex_ ep_ _hat systems certilled fi)r

cyst reduction may be used on disl nl;_ted waler_ lllat may contain lllterabie cysts

PRODUCT DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

(_ I Tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of

Chlorine Taste and Odor, Particulate Class I*; and against NSF/ANSl Standard 53 for the reduction of

Lead, Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene, Cysts, Turbidity, Asbestos,

L ndane, Tetrach oroethy ene, Endr n, A ach or, Ch orobenzene, Ethy benzene, TTHM and MTBE.

This system has been tested according to NSF/ANSl 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in NSF/ANSI 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L _+10% 0.08 mg/L ** 2.0 mg/L 95.93 97.36

Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL 11567 #/mL 99.38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 mg/L 150 ug/U 0.15 mg/L _+10% 1.0 ug/L 1 ug/L 99.33 99.33

Lead: @ pH 8.5 0.010 mg/L 157 ug/L t 0.15 mg/L _+10% 2.0 ug/L 1.08 ug/L 98.72 99.31

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53

Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L _+10% 0.5 ug/L 0.5 ug/L 96.67 96.67

O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 _+10% 1.0 ug/L 1.0 ug/L 99.94 99.94

Toxaphene 0.003 mg/L 15 ug/L 0.015 _+10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L _+10% 2 ug/L 2 ug/L 80.8 80.8

Asbestos 99% 101 MFL 107to 10Bfibers/L tt 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/12 1/L _ 99.99 >99.99

Turbidity 0.5 NTU 11.4 NTU 11 _+1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 _+10% 0.2 ug/L 0.2 ug/L 99.52 99.52

Endrin 0.002 mg/L 5.9 ug/L 0.006 _+10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 _+10% 0.70 ug/L 0.0588 ug/L 99.96 100

Lindane 0.002 mg/L 1.9 ug/L 0.002 _+10% 0.02 ug/L 0.02 ug/L 98.93 98.93

Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 _+10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98

Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 _+10% 0.5 ug/L 0.5 ug/L 96.47 96.47

TTHM 0.080 mg/L 465 ug/L 0.45 _+20% 1.0 ug/L 0.5 ug/L 99.78 99.88

MTBE 0.005 mg/L 14 ug/L 0.015 _+20% 0.70 ug/L 0.52 ug/L 94.94 96.27

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted.

(20°C to 22°0).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model T1KB1 : The filter monitor system measures the amount of

water that passes through the filter and alerts you to replace the

filter.

Style 1 - When the filter indicator reads 10%, order a new filter.

When the filter indicator reads 0%, it is recommended that you

replace the filter.

Style 2 - When the filter indicator light changes from green to

yellow, order a new filter. When the filter indicator light changes

from yellow to red, it is recommended that you replace the filter.

Use replacement cartridge T1RFKB1, part #9020. In Canada, use

replacement cartridge T1RFKB1, part #9020B. 2005 suggested

retail price of $39.99 U.S.A./S59.95 Canada. Prices are subject to

change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min) @ 60 psi

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

iNDICE

GARANTIA .................................................................................... 26

SEGURIDAD DEL REFRIGERADOR .......................................... 27

C6mo deshacerse adecuadamente de su refrigerador viejo ... 27

INSTRUCCIONES DE INSTALACION ........................................ 28

Desempaque el refrigerador ...................................................... 28

Requisites de ubicaci6n ............................................................ 28

Requisites electricos ................................................................. 29

Requisitos del suministro de agua ............................................ 29

Rejilla de la base ........................................................................ 29

Puertas del refrigerador ............................................................. 30

Ajuste las puertas ...................................................................... 31

Conexi6n del suministro de agua ............................................. 32

Prepare el sistema de agua ....................................................... 33

Sonidos normales ...................................................................... 33

USO DE SU REFRIGERADOR .................................................... 34

C6mo asegurar la debida circulaci6n del aire .......................... 34

Uso de los controles .................................................................. 34

Despachadores de agua y hielo ................................................ 35

Luz del estado del filtro de agua ............................................... 36

Sistema de filtraci6n de agua .................................................... 36

Fabrica de hielo y dep6sito de hielo ......................................... 38

CARACTER|STICAS DEL REFRIGERADOR ............................. 38

Estantes del refrigerador ........................................................... 38

Caj6n para carnes frfas ............................................................. 39

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ...................................................... 39

Control de temperatura para el caj6n

convertible de verduras/carne .................................................. 39

Control de humedad del caj6n para verduras .......................... 40

Portavinos o portabotellas/latas ............................................... 40

Recipiente utilitario .................................................................... 40

CARACTER|STICAS DEL CONGELADOR ................................ 40

Estante del congelador ............................................................. 40

Canastilla o recipiente del congelador ...................................... 40

CARACTER|STICAS DE LA PUERTA ........................................ 41

Dep6sito inclinable de la puerta del congelador ...................... 41

Dep6sito enfriador de la puerta ................................................. 41

Rieles o recipientes de la puerta ............................................... 41

Recipientes de la puerta ............................................................ 42

Recipiente inclinable para frutas ............................................... 42

CUIDADO DE SU REFRIGERADOR ........................................... 43

Limpieza .................................................................................... 43

C6mo cambiar los focos ........................................................... 44

Cortes de corriente .................................................................... 44

Cuidado durante las vacaciones y mudanzas .......................... 45

SOLUCION DE PROBLEMAS ..................................................... 45

CONTRATOS DE PROTECCION ................................................ 49

En los EE.UU ............................................................................. 49

En Canada ................................................................................. 49

ACCESORIOS .............................................................................. 49

HOJA DE DATOS DEL PRODUCTO .......................................... 50

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTIA

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un a_o desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo alas instrucciones provistas

con el mismo, Sears reparara este refrigerador, libre de cargo, si

hay defectos de material o de mano de obra. Este plazo no

incluye el cartucho del filtro de agua del refrigerador (si estuviera

instalado ), el cual es una pieza prescindible garantizada durante

solamente 30 dfas (vet a continuaci6n).

GARANTIA TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACION

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo a las instrucciones provistas

con el mismo, Sears reparara el sistema sellado (que consiste en

el refrigerante, tuberfa de conexi6n y compresor) libre de cargo,

si hay defectos de material o de mane de obra.

GARANTIA TOTAL DE 30 DIAS PARA EL CARTUCHO DEL

FILTRO DE AGUA (si estuviera instalado)

Durante treinta dias desde la fecha de compra, Sears

reemplazara el cartucho del filtro de agua del refrigerador si el

mismo tuviese defectos en los materiales o en la mane de obra.

RESTRICCION DE LA GARANT|A

Toda la cobertura de la garantia antes mencionada se aplica s61o

a los refrigeradores que se utilicen para almacenar alimentos en

el ambito domestico privado.

GARANTIA DE SERVICIO DE REPARACiON

La garantia de servicio esta disponible en los Estados Unidos o

Canada Ilamando a Sears al 1-800-4-MY-HOME ®

(1-800-469-4663}.

Esta garantfa se aplica s61o mientras el producto se usa en los

Estados Unidos o en CanadA.

Esta garantfa le otorga derechos legales especificos, yes posible

que usted tenga tambien otros derechos, los cuales varian de un

estado a otro o de una provincia a otra.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el n_mero complete de

modelo y serie asf como la fecha de compra. Puede encontrar

esta informaci6n en la etiqueta con el nQmero de modelo y de

serie que esta ubicada en la pared interior del compartimiento del

refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

Numero de modelo 106.

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

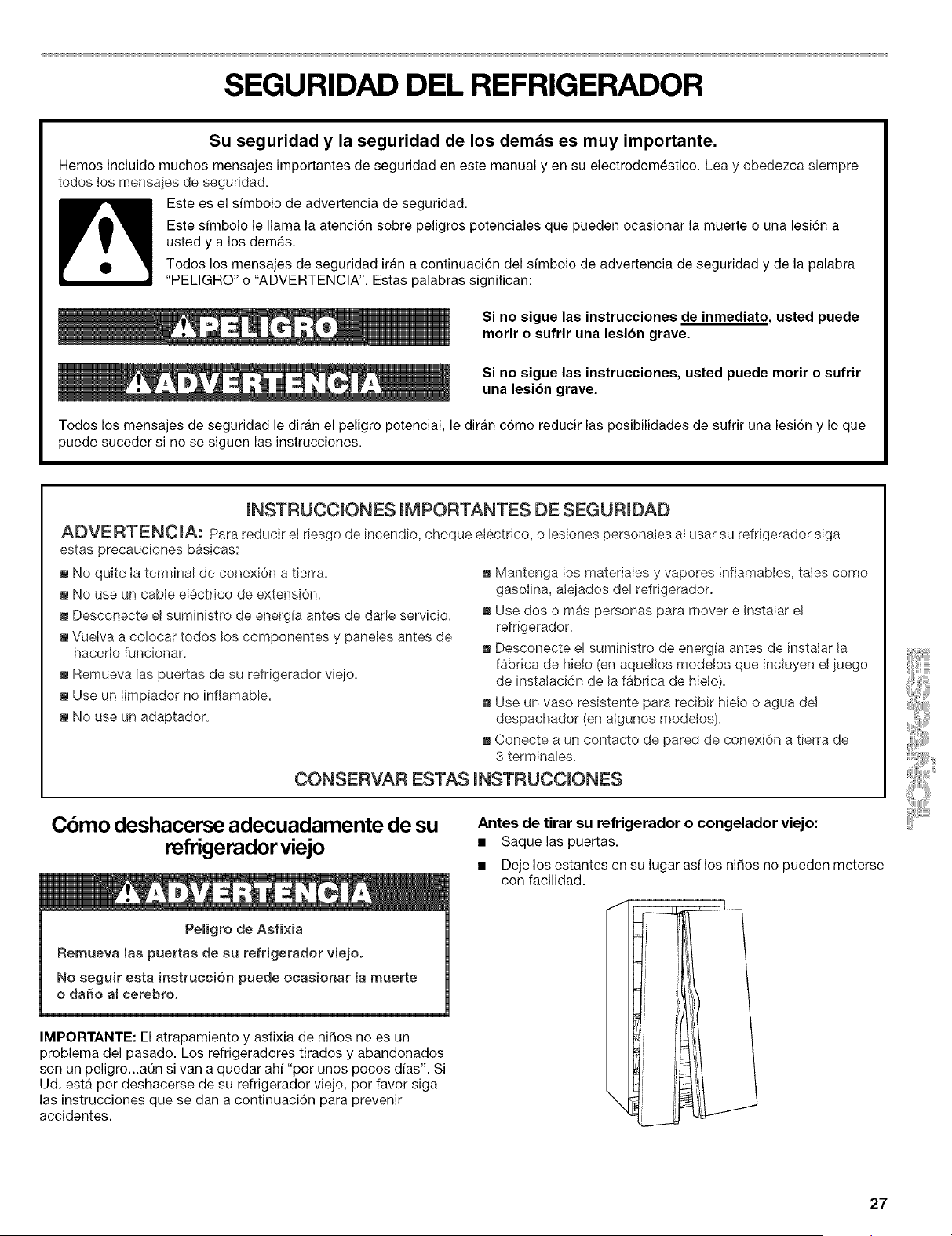

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a

usted y a los demas.

Todos los mensajes de seguridad ir_.n a continuacion del sfmbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran cdmo reducir las posibilidades de sufrir una lesidn y Io que

puede suceder si no se siguen las instrucciones.

[NSTRUCC[ONES [MPORTANTES DE SEGUR[DAD

ADVERTENO[A," Para reducir eI riesgo de incendio, choque e[ectrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

m No quite Ia terminal de conexi6n a tierra.

m No use un cable el6ctrico de extensi6n.

,,, Desconecte ei suministro de energfa antes de darie servicio.

m Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

m Remueva Ias puertas de su refrigerador viejo.

m Use un Iimpiador no infiamable.

m No use un adaptador.

_, Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

_, Use dos o mas personas para mover e instalar el

refrigerador.

_, Desconecte el suministro de energia antes de instalar la

f;_brica de hieJo (en aquellos modelos que incluyen el juego

de insta[aci6n de la f;_brica de hielo).

_, Use un vaso resistente para recibir hieJo o agua deJ

despachador (en algunos modeios).

_, Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS [NSTRUCC[ONES

Cbmo deshacerse adecuadamente de su

refrigeradorviejo

Antes de tirar su refrigerador o congelador viejo:

• Saque las puertas.

• Deje los estantes en su lugar asf los niffos no pueden meterse

con facilidad.

Pe[igro de Asfixia

Remueva maspuertas de su refrigerador viejo.

No seguir esta instruceion puede ocasionar [a muerte

o daSo al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niffos no es un

problema del pasado, Los refrigeradores tirados y abandonados

son un peligro...aQn si van a quedar ahf "por unos pocos dfas". Si

Ud, esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

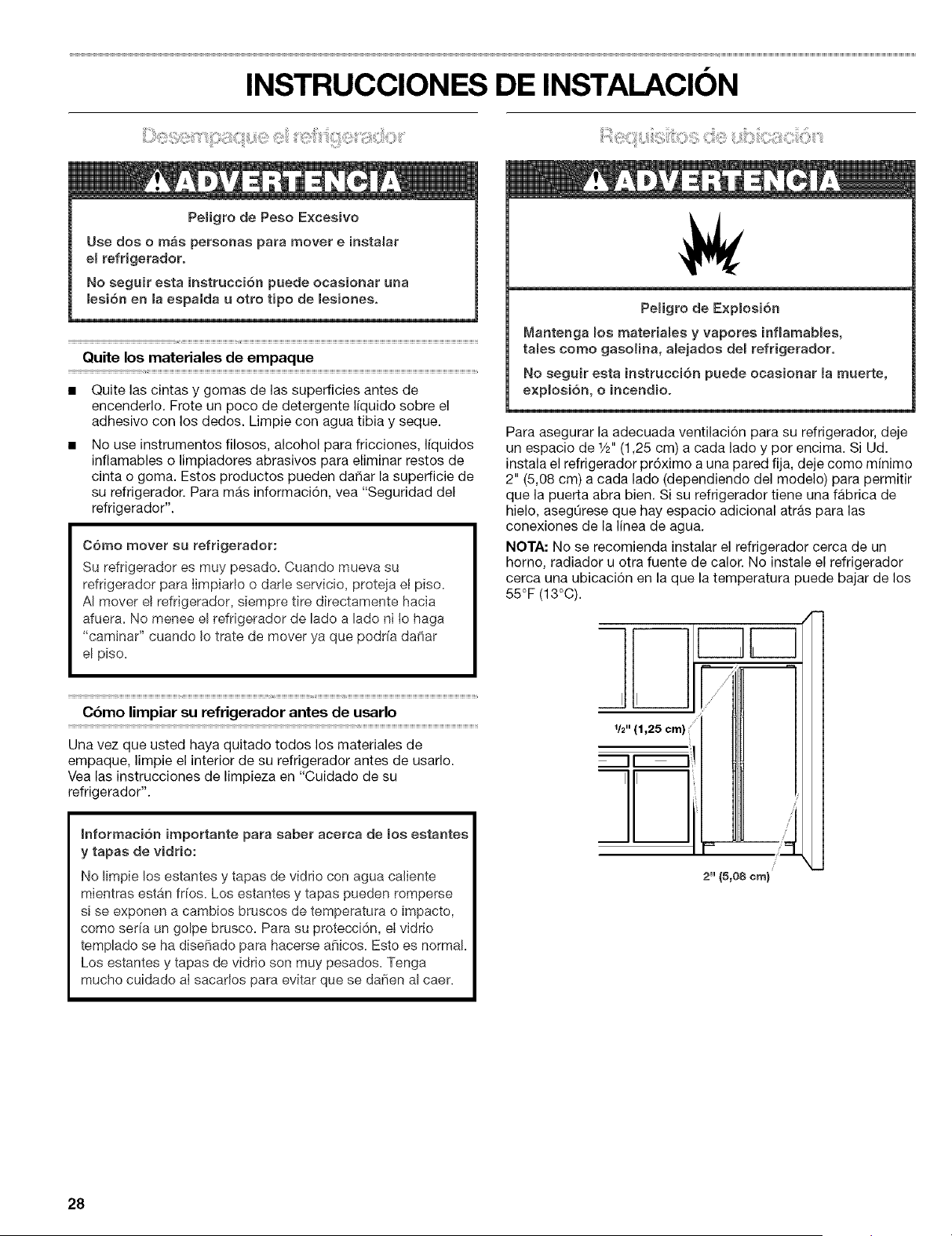

INSTRUCCIONES DE INSTALACION

i!iiiii'ii_,i,!:!?S,i!i!_:_;iil__ili%i:i_i:ii:_Lii_::i!:i__i!:i_iiiiiiii_i!:_!t_iiii!!iii_!_i%%:!i_i:::i_O_¸¸_

PeBigre de Peso E×cesive

Use des e mas personas para mover e instaiar

el refr}geradoro

No seguir esta inetrucci6n puede ocaeionar _na

lesiSn en la espalda u otto t}pe de les}ones.

Quite los materiales de empaque

• Quite las cintas y gomas de las superficies antes de

encenderlo. Frote un poco de detergente liquids sobre el

adhesive con los dedos. Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, Iiquidos

inflamables o limpiadores abrasives para eliminar restos de

cinta o goma. Estos productos pueden dar_ar la superficie de

su refrigerador. Para mas informaci6n, vea "Seguridad del

refrigerador".

Come mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para Iimpiarto o darle servicio, proteja el piso.

AI mover et refrigerador, siempre tire directamente hacia

afuera. No menee el refdgerador de lade a lade ni to haga

"caminar" cuando Io trate de mover ya qua podria daSar

el piss.

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador'.

_nformaci6n importante para saber acerca de _os estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est&n fries= Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacts,

come ser[a un golpe brusco= Para su protecci6n, el vidrio

templado se ha diseSado para hacerse aSicos= Esto es normal.

Los estantes y tapas de vidrio son muy pesados= Tonga

mucho cuidado aI sacarlos para evitar que se daSen al caer=

PeHgro de E×plosi6n

Mantenga _os materia_es y vapores inflamab_es,

ta_es come gaeo_ina, a_ejados de_ refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

e×plosi6n, o incendioo

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de V_" (1,25 cm) a cada lade y per encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje come minims

2" (5,08 cm) a cada lade (dependiendo del models) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, asegOrese que hay espacio adicional atras para las

conexiones de la linea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un

horns, radiador u otra fuente de calor. No instale el refrigerador

cerca una ubicaci6n en la que la temperatura puede bajar de los

55°F (13°C).

1 IL_

V_" (1,25 cm)

II I_!

2" (5,0a ore)

Pemigro de Cheque Electrico

Conecte a un contacto de pared de cone×i6n a tierra de

3 terminates.

No quite la terminaB de cone×i6n a tierra,

No use an adaptador,

No use un cabme electrico de extenei6n°

No seguir estae instraccienes puede ocasionar

la muerte, incendio o cheque eiectrico°

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada,

M6todo de conexibn a tierra recomendado

Se requiere una fuente de energfa electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15- 6 20-amps,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interrupter. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energfa electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

ReQna las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aqui,

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posici6n OFF (apagado),

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en Areas donde la temperatura va a permanecer

per encima del punto de congelaci6n,

HERRAMIENTAS NECESARIAS: Destornillador de hoja plana,

llaves de boca de 7_6"y 1/2"o dos llaves ajustables, Ilave para

tuercas y broca de barrena de 1/4,,taladro manual o el6ctrico

(debidamente conectado a tierra).

NOTA: El distribuider de su refrigerader tiene un juege disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

uni6n y tuberfa de cobre. Antes de cemprar, aseg_rese que la

valvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perferadora 0 una valvula de

montura de %6" (4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo, Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado,

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ibs/pulg 2 (207 a

827 kPa),

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un m[nimo de 40 a

60 Ibs/pulg 2(276 a 414 kPa),

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg = (276 a 414 kPa):

• F[jese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del use intense.

Si su refrigerador tiene un cartucho del filtro de agua, se

podra reducir la presi6n at]n mas si se usa en conjunto con

un sistema de 6smosis inversa, Quite el cartucho del filtro de

agua. vea "Sistema de filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado,

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Sujete la rejilla con sus manes per los extremes. Empuje

hacia adentro sobre la parte superior de la rejilla de la base y

jale hacia arriba sobre la parte inferior.

NOTA: Aseg_rese de volver a fijar la ficha tecnica en la parte

trasera de la rejilla de la base despues de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas,

2. Alinee las lengQetas del seporte de la rejilla con los

sujetadores metalicos,

3. Empuje la rejilla con firmeza para que encaje en su lugar.

ReQna las herramientas y piezas necesarias antes de comenzar la instalaci6n.

HERRAMIENTAS NECESARIAS: Llaves de tube de cabeza hexagonal de 1/4"y 5/16"y un destornillador de cabeza plana.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador 0 desconecte el

suministro de energ[a. Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.

NOTA: Solamente pudiera ser necesario quitar la agarradera de la puerta o las puertas para Iograr introducir el producto por la entrada

a su hogar. Mida la abertura de la puerta para determinar si es necesario quitar las puertas 0 las agarraderas.

Bisagra superior

izq@erda

No quite e_tornHto A

Cone×i6n de Ja

tuber_a deJ despa-

ehador de agua

A. Abrazadera de la manguera

B. AniHo ro]o exterior

C6mo quitar

ta puerta

Bisagra superior

derecha

EstHo 1

C6mo quitar

las agarraderas

(opcionaJ)

No quite e_ tomiHo A

EstHo 2

C6mo quitar

las agarraderas

(opcionaJ}

Rejitta de ta base

AHneaci6n de las

puertas

Quite las agarraderas (opcional)

Estilo 1

1. Apriete con su mane firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo, lejos

de la agarradera. Separe las piezas del adorno de los tornillos

de tope. Vea la ilustraci6n 1.

2. Quite los tornillos de las agarraderas y las agarraderas. Vea la

ilustraci6n 1.

3. Coloque el refrigerador en su sitio. Vuelva a colocar las

agarraderas como se muestra. Vea la ilustraci6n 1.

Estilo 2

1. Presione firmemente en la agarradera para deslizarla hacia

arriba y hacia afuera de los tornillos de tope. Vea la

ilustraci6n 1.

2. Coloque el refrigerador en su sitio. Vuelva a colocar las

agarraderas como se muestra. Vea la ilustraci6n 1.

Quite las puertas

Peligro de Choque Electrico

Desconecte el suministro de energfa antes de sacar

_as puertas.

No seguir esta instrueei6n puede oeasionar _a muerte

o choque electricoo

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la base

tirando de los extremos exteriores del fondo hacia arriba. Vea

la ilustraci6n 2.

3. Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas del gabinete.

4. Si tiene un despachador (de hielo o de agua), desconecte la

tuber[a del despachador de agua ubicada detras de la rejilla

de la base en el lade de la puerta del congelador. Vea la

ilustraci6n 3.

• Presione el anillo rojo exterior contra la cara del encaje y

jale la tuberia del despachador para liberarla.

• En algunos modelos, quite la tuberia de la abrazadera de

la manguera.

5. Quite la cubierta de la bisagra superior izquierda y los

tornillos segQn se muestra. Vea la ilustraci6n 4.

IMPORTANTE: No quite el tornillo A.

Desconecte el enchufe de cableado. Quite los tornillos que

quedan en la bisagra izquierda y la bisagra segQn se muestra.

Vea la ilustraci6n 4.

IMPORTANTE: No quite el tornilio A.

Levante la puerta del congelador directamente de la bisagra

inferior. Vea la ilustraci6n 5. La tuber[a del despachador de

agua queda afianzada a la puerta del congelador y se jala a

traves de la bisagra izquierda inferior. Cerci6rese de proteger

la tuber[a del despachador de agua contra da_os.

8. Quite la cubierta de la bisagra superior derecha y los tornillos

segQn se muestra. Vea la ilustraci6n 6.

IMPORTANTE: No quite el tornilio A.

9. Levante la puerta del refrigerador directamente hacia arriba

para separarla de la bisagra inferior.

10. Quiza no sea necesario quitar las bisagras inferiores para

pasar el refrigerador por una puerta. Ambas bisagras

inferiores tienen la misma construcci6n.

• Si fuera necesario, desensamble las bisagras segQn se

muestra. Vea la ilustraci6n 7.

IMPORTANTE: No quite el tornillo A.

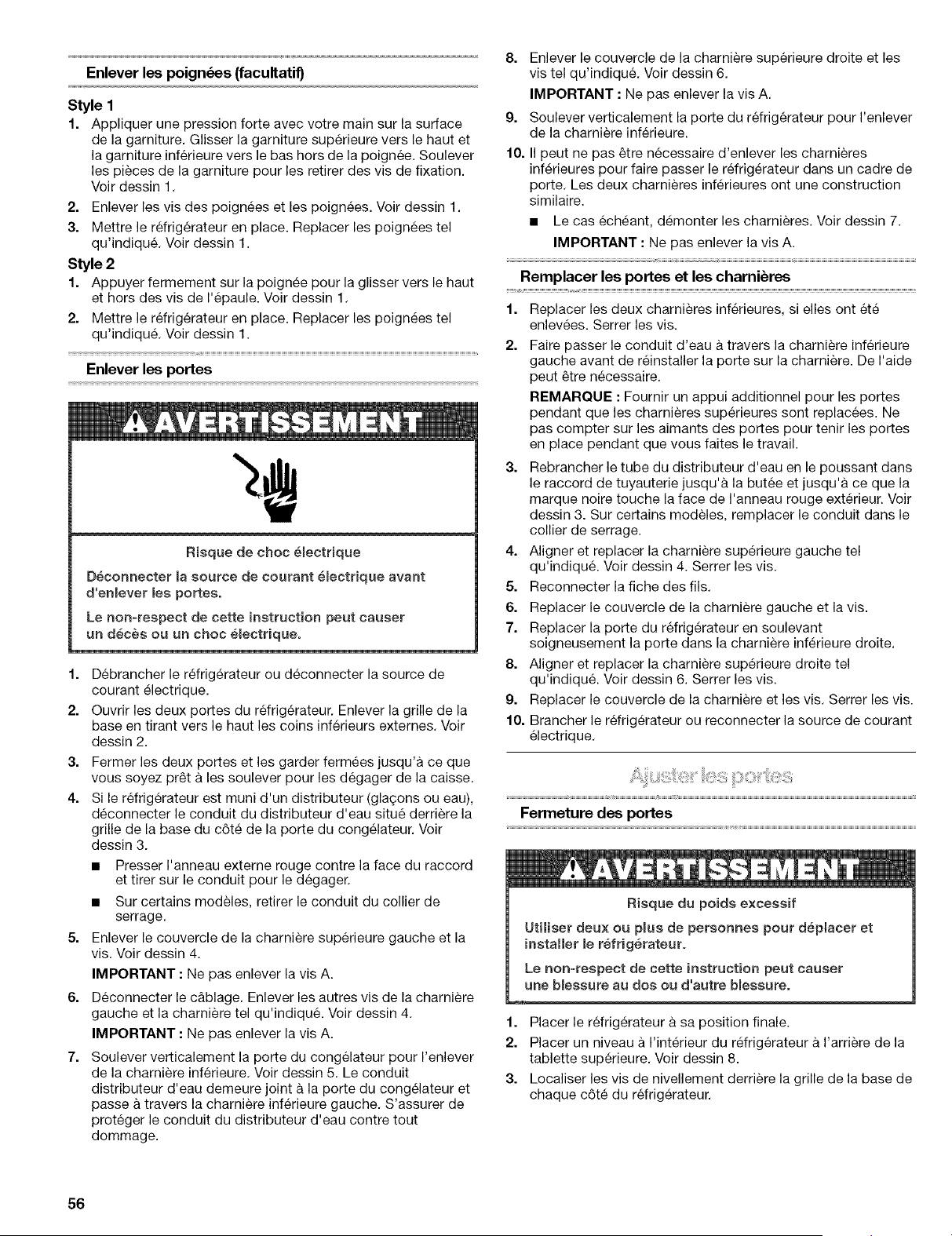

Vuelva a colocar las puertas y las bisagras

Si las quit6, vuelva a colocar ambas bisagras inferiores.

Apriete los tornillos.

Pase la tuberia del despachador de agua a traves de la

bisagra inferior izquierda antes de volver a colocar la puerta

del congelador en la bisagra. Es posible que necesite ayuda.

NOTA: Disponga de un soporte adicional para las puertas

mientras vuelve a colocar las bisagras superiores. No se

confie en que los imanes de las puertas van a sostener las

puertas mientras trabaja.

3. Reconecte la tuberfa del despachador de agua empujandola

dentro del accesorio hasta que se detenga y la mama negra

toque la cara del anillo rojo exterior. Vea la ilustraci6n 3. En

algunos modelos, vuelva a colocar la tuberfa en la abrazadera

de la manguera.

4. Alinee y vuelva a colocar la bisagra superior izquierda segOn

se muestra. Vea la ilustraci6n 4. Apriete los tornillos.

5. Reconecte el enchufe del cableado.

6. Vuelva a colocar la cubierta de la bisagra izquierda y el

tornillo.

7. Vuelva a colocar la puerta del refrigerador, encajandola

cuidadosamente sobre la bisagra inferior derecha.

8. Alinee y vuelva a colocar la bisagra superior derecha segQn

se muestra. Vea la ilustraci6n 6. Apriete los tornillos.

9. Vuelva a colocar la cubierta de la bisagra y los tornillos.

Apriete los tornillos.

10. Enchufe el refrigerador o reconecte el suministro de energia.

...................................................................................................i

Cbmo cerrar la puerta

Pe_igro de Peso Excesivo

Use dos o mas personas para mover e instalar

e_ refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesion en la espalda u otto tipo de _esiones.

1. Ubique el refrigerador en su posici6n definitiva.

2. Coloque un nivel dentro del refrigerador, en la parte trasera

del estante superior. Vea la ilustraci6n 8.

3. Ubique los tornillos niveladores detras de la rejilla de la base

del refrigerador, en cualquiera de los lades.

4. Use una Ilave de tubo de cabeza hexagonal para ajustar los

tornillos niveladores del rodillo trasero hasta que el

refrigerador quede nivelado. Gire el tornillo nivelador del

rodillo trasero hacia la derecha para levantar ese lado del

refrigerador o gire el tornillo nivelador hacia la izquierda para

bajar ese lado. Vea la ilustraci6n 10. AsegQrese de que el

refrigerador este nivelado antes de preceder.

5. Compruebe la alineaci6n de las puertas despues de haber

nivelado el refrigerador.

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del refrigerador

como se describe en "C6mo cerrar la puerta".

Es posible que las puertas queden desparejas despues de nivelar

el refrigerador. Vea la ilustraci6n 9. Las puertas estan prefijadas

de fabrica, de manera que la puerta del refrigerador esta mas alta

que la puerta del congelador aproximadamente por el espesor de

una moneda. Una vez que las puertas esten cargadas de

alimentos, deber[an estar niveladas. Si se necesita ajustar la

altura de la puerta despues de que las puertas esten cargadas de

alimentos, siga estos pasos.

1. Use una Ilave de tubo de cabeza hexagonal para ajustar los

tornillos niveladores del rodillo delantero hasta que las

puertas esten parejas. Gire el tornillo nivelador del rodillo

delantero hacia la derecha para levantar ese lado del

refrigerador o gire el tornillo nivelador hacia la izquierda para

bajar ese lade. Vea la ilustraci6n 10.

NOTA: Despues de cada ajuste, abra y cierre las puertas del

congelador y del refrigerador para comprobar el alineamiento

de las puertas.

Abra las puertas y reemplace la rejilla de la base. Alinee las

pestaSas de apoyo de la rejilla con las abrazaderas

metalicas. Empuje la rejilla con firmeza, hasta que ajuste a

presion en su sitio.

NOTA: Cerci6rese de reponer la Hoja Tecnica detras de la

rejilla de la base.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n

apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energ[a.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuber[a de

agua se vac[e totalmente.

3. Busque una tuber[a vertical de agua fr[a de 1/2"a 11A"

(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegQrese de que sea una tuberia de agua fr[a.

• Una tuber[a horizontal funcionara, pero taladre por el lado

superior de la tuber[a, no per debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n en la esquina inferior

trasera del refrigerador hasta la tuberia de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuber[a de cobre de 1A"

(6,35 mm) de diametro externo. Asegt]rese que ambos

extremes de la tuber[a de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de _A"

(6,35 mm) en la tuber[a de agua fr[a que Ud. eligi6.

......... A

G ......... .................. B

........... C

A. Tuberfade agua frfa E. Manga de compresidn

B. Abrazadera para tuberfa F.V#lvula de cierre

C. Tuberfade cobre G. Tuercade presidn

D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuber[a. Asegt]rese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1_,,

(6,35 mm) en la tuber[a de agua y que la arandela este per

debajo de la abrazadera para tuber[a. Ajuste la tuerca de

presi6n. Apriete los tornillos de la abrazadera para tuberia

lentamente yen forma pareja de manera que la arandela

provea un cierre hermetico. No apriete demasiado porque se

puede quebrar la tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra en el grafico.

Inserte el extremo de la tuberia en el extremo de salida hasta

donde sea posible. Atornille la tuerca de compresi6n sobre el

extremo de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuber[a dentro de un recipiente

o fregadero y ABRA el suministro principal de agua para lavar

la tuberia hasta que al agua salga limpia. CIERRE la valvula

de cierre del tubo de agua. Enrolle la tuber[a de cobre.

Conexibn al refrigerador

Estilo 1:

1. Desenchufe el refrigerador 0 desconecte el suministro de

energ[a.

2. Quite la cinta de empaque de la tuberia de agua gris

enrollada en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

1_,,x 1/4"para conectar la tuber[a de agua a una I[nea

domestica de agua existente. Enrosque la tuerca provista

sobre el acoplamiento en el extremo de la tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A B C D E F G

A. Tuberfa de agua al refrigerador E. F_rula (adquirida)

B. Tuerca (provista) F. Tuerca (adquirida)

C. Bulbo G. Lfnea de agua de la casa

D. Acoplamiento (provisto)

ABRA la valvula de cierre.

Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Estilo 2:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia de agua gris

enrollada en la parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la valvula de agua como se

muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A. Bulbo

B. Tuerca (provista)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Cbmo terminar la instalacibn

Pe_igro de Choque Electrico

Conecte a un co_tacto de pared de co_e×i6n a tierra de

3 terminates.

No quite la termina_ de co_exi6n a tierra.

No use un adaptador.

No use un cable e_ectrico de extensi6_.

No eeguir estae inetrucciones puede ocasionar

la muerte, incendio o choque eiectricoo

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea la secci6n "Preparaci6n del

sistema de agua".

NOTA: Puede tomar hasta 24 horas para que su fabrica de hielo

empiece a producir hielo.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio.

1. Abra la puerta del congelador y apague la fabrica de hielo. El

interruptor ON/OFF (encendido/apagado) se encuentra en el

lade derecho superior del compartimiento del congelador.

Mueva el interruptor a la posici6n OFF (apagado - hacia la

derecha) como se muestra.

NOTAS:

• Aseg_rese de que el filtro de la rejilla de la base este

instalado adecuadamente y que la tapa este en la posici6n

horizontal.

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden

usarse sistemas certificados para la reduccibn de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Use un recipiente resistente para oprimir la barra del

despachador de agua hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando de

1,5 gal. (5,4 L) de agua. La limpieza del sistema tomara

aproximadamente 3 minutes y ayudara a despejar el aire de

la Iinea. En algunas casas se podra requerir limpieza

adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

Abra la puerta del congelador y ponga la fabrica de hielo a

funcionar. Mueva el interruptor a la posici6n ON (encendido -

hacia la izquierda). Vea la secci6n "Fabrica de hielo y

dep6sito de hielo" para obtener mas instrucciones sobre la

operaci6n de su fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

Deshagase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee

elegir la caractedstica maxima de hielo para incrementar

la producci6n de hielo.

Su nuevo refrigerador puede hacer sonidos que su viejo

refrigerador no hada. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayoria de los sonidos nuevos

son normales. Superficies duras, come el piso, las paredes y los

gabinetes, pueden hacer que los sonidos parezcan mas fuertes

de Io que son en realidad. A continuaci6n se describen los tipos

de sonidos y que puede causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

Su refrigerador esta dise_ado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el uso de energia. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione per perfodos de tiempo mas

largos que su refrigerador viejo y Ud. puede escuchar un

sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento 6ptimo.

Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador. Es posible que aumente la

velocidad del ventilador cuando usted abra la puerta o

agregue alimentos calientes.

Las vibraciones pueden producirse por el flujo de Ifquido

refrigerante, tuberfa de agua o artfculos guardados arriba del

refrigerador.

El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

Ud. puede escuchar aire forzado per el ventilador del

condensador sobre el condensador.

Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

USO DE SU REFRIGERADOR

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire fifo entra per la parte

inferior de la secci6n del congelador y continOa hacia arriba.

Luego entra en la secci6n del refrigerador a traves del orificio de

ventilaci6n superior. En los modelos con Estilo 2, el aire tambien

se distribuye de modo uniforme per todo el compartimiento del

refrigerador a traves de los seis orificios de ventilaci6n que estan

en la pared posterior. El aire regresa al congelador como se

muestra.

Estilo 1 Estilo2

±±

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que pasen de una secci6n a otra, envuelva

o cubra bien los alimentos.

Su modelo puede tener controles rotativos o deslizables.

IMPORTANTE:

• Su refrigerador no enfriara cuando el control del refrigerador

esta fijado en OFF (apagado).

El control del refrigerador regula la temperatura del

compartimiento del refrigerador. El control del congelador

regula la temperatura del compartimiento del congelador. Los

ajustes numerados mas altos, hacen el compartimiento mas

fifo. Los ajustes numerados mas bajos, hacen que la

temperatura sea menos fria.

Espere 24 horas antes de poner alimentos en el refrigerador.

Si usted agrega alimentos antes de que el refrigerador se

haya enfriado per completo, sus alimentos podrfan

malograrse.

NOTA: El regular los controles del refrigerador y del

congelador a un ajuste mas alto (mas fifo) no enfriara los

compartimientos con mas rapidez.

Los ajustes prefijados deberian ser los correctos para el uso

domestico normal. Los controles estan fijados correctamente

cuando la leche o el jugo estan tan fries come a usted le

gusta y cuando el helado esta firme.

Si la temperatura esta demasiado caliente o demasiado frfa

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no esten obstruidos.

Para su conveniencia, los controles vienen prefijados de fabric&

AI instalar su refrigerador, asegQrese de que los controles sigan

en sus puntos de ajustes como se muestra.

Controles rotativos

FREEZER REFR)GERATOR

2 3 , 3 4

!' ' 20

COLD _ COLDER COLD 1 _6 COLDER

Controles deslizables

Freezer Refrigerator

cold I 2 *- 3 4 colder off I 2 A 3 4 colder

No bloquee ninguno de estos orificios de ventilaci6n con

alimentos como sodas, cereales, pan, etc. Si estos orificios estan

bloqueados, el aire no circulara y los controles de temperatura no

funcionaran correctamente.

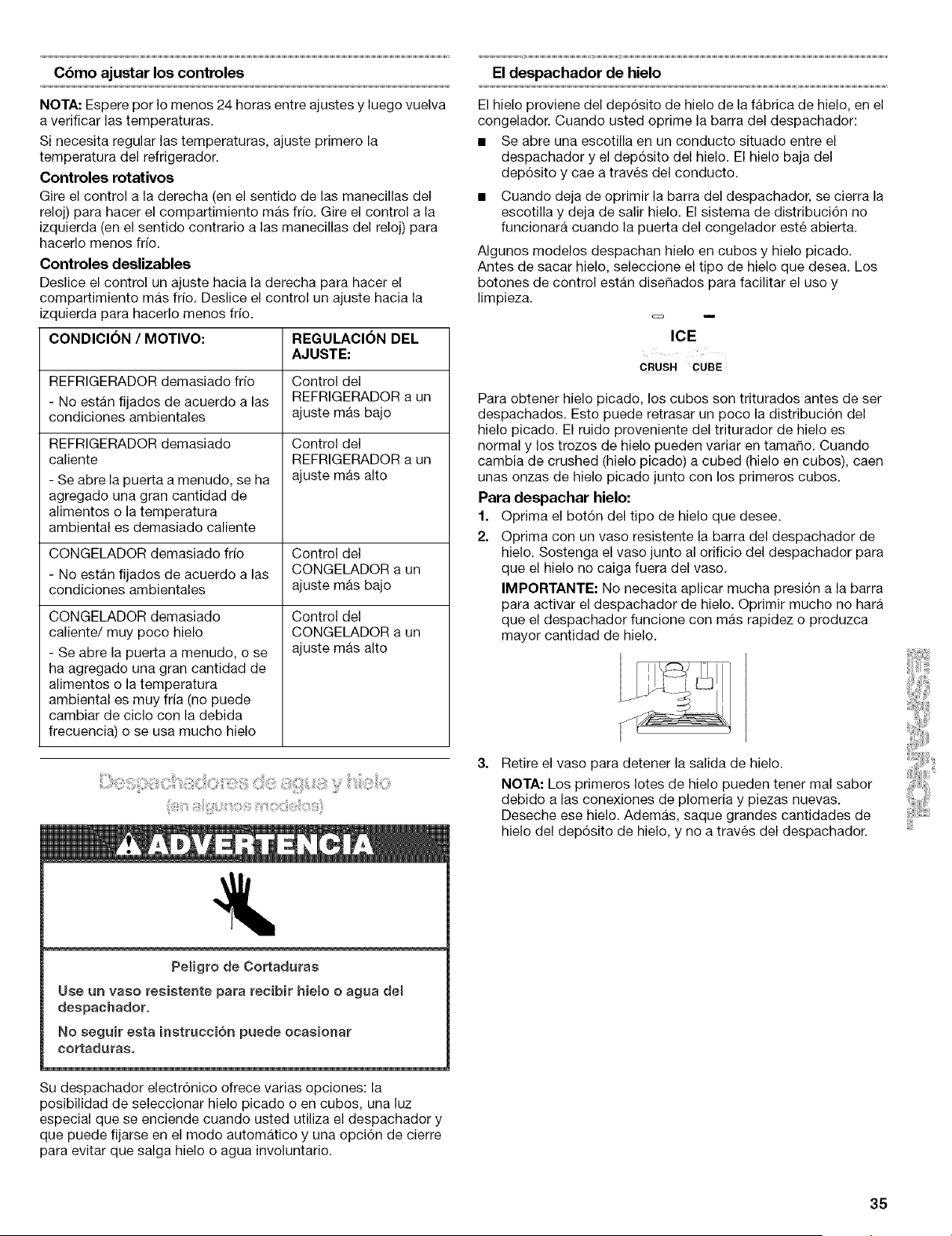

Cbmo ajustar los controles El despachador de hielo

NOTA: Espere por Io menos 24 horas entre ajustes y luego vuelva

a verificar las temperaturas.

Si necesita regular las temperaturas, ajuste primero la

temperatura del refrigerador.

Controles rotativos

Gire el control a la derecha (en el sentido de las manecillas del

reloj) para hacer el compartimiento mas frio. Gire el control a la

izquierda (en el sentido contrario alas manecillas del reloj) para

hacerlo menos frio.

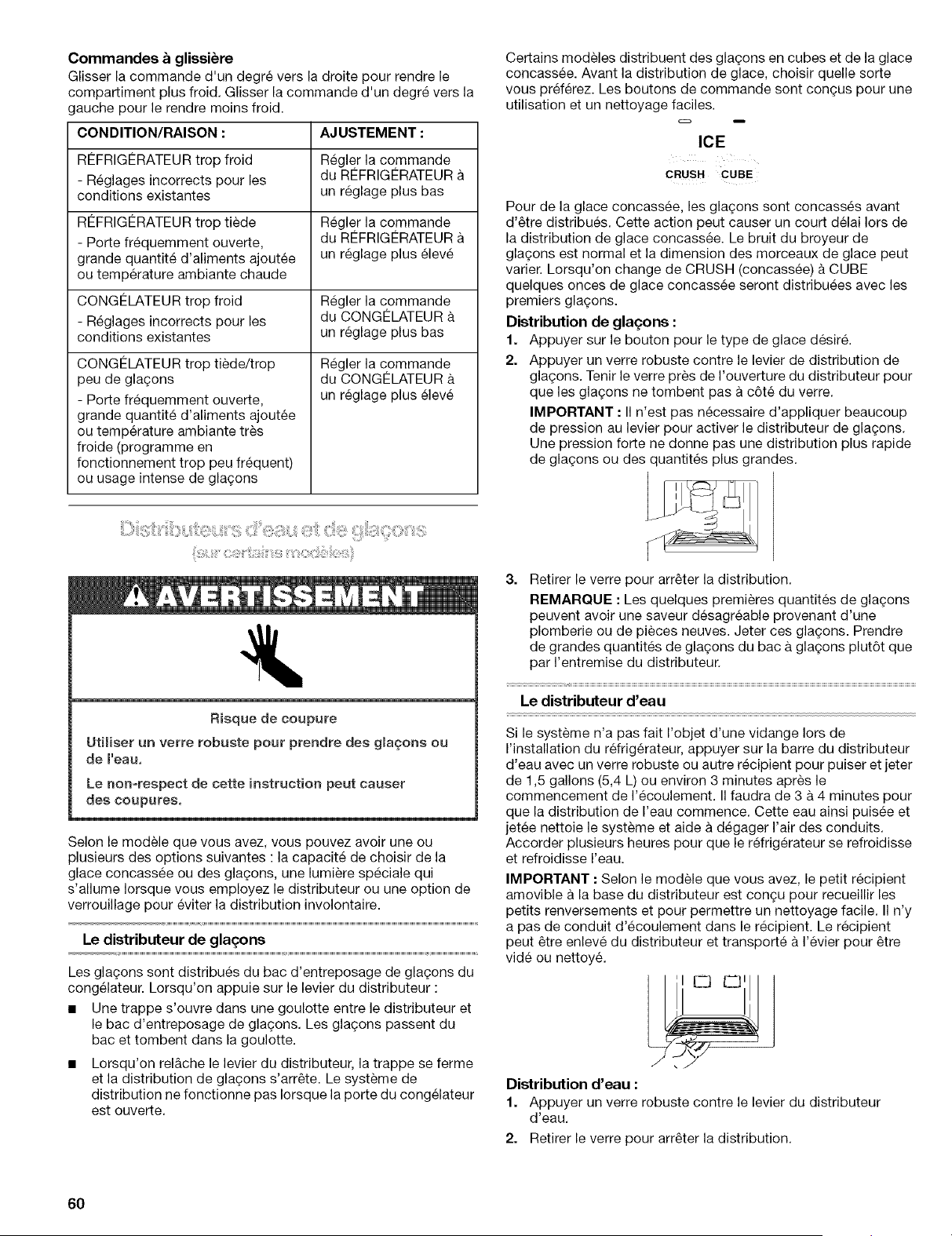

Controles deslizables

Deslice el control un ajuste hacia la derecha para hacer el

compartimiento mas fr[o. Deslice el control un ajuste hacia la

izquierda para hacerlo menos fr[o.

CONDICION / MOTIVO: REGULACION DEL

AJUSTE:

REFRIGERADOR demasiado fr[o Control del

- No estan fijados de acuerdo alas REFRIGERADOR a un

condiciones ambientales ajuste mas bajo

REFRIGERADOR demasiado

caliente

- Se abre la puerta a menudo, se ha

agregado una gran cantidad de

alimentos o la temperatura

ambiental es demasiado caliente

Control del

REFRIGERADOR a un

ajuste mas alto

CONGELADOR demasiado fr[o Control del

- No estan fijados de acuerdo alas CONGELADOR a un

condiciones ambientales ajuste mas bajo

CONGELADOR demasiado

caliente/muy poco hielo

- Se abre la puerta a menudo, o se

ha agregado una gran cantidad de

alimentos o la temperatura

ambiental es muy fria (no puede

cambiar de ciclo con la debida

frecuencia) o se usa mucho hielo

Control del

CONGELADOR a un

ajuste mas alto

El hielo proviene del dep6sito de hielo de la fabrica de hielo, en el

congelador. Cuando usted oprime la barra del despachador:

• Se abre una escotilla en un conducto situado entre el

despachador y el dep6sito del hielo. El hielo baja del

dep6sito y cae a traves del conducto.

• Cuando deja de oprimir la barra del despachador, se cierra la

escotilla y deja de salir hielo. El sistema de distribuci6n no

funcionara cuando la puerta del congelador este abierta.

Algunos modelos despachan hielo en cubes y hielo picado.

Antes de sacar hielo, seleccione el tipo de hielo que desea. Los

botches de control estan diseSados para facilitar el use y

limpieza.

ICE

CRUSH CUBE

Para obtener hielo picado, los cubos son triturados antes de ser

despachados. Esto puede retrasar un poco la distribuci6n del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tamaSo. Cuando

cambia de crushed (hielo picado) a cubed (hielo en cubes), caen

unas onzas de hielo picado junto con los primeros cubos.

Para despachar hielo:

1. Oprima el bot6n del tipo de hielo que desee.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vase junto al orificio del despachador para

que el hielo no caiga fuera del vase.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no hara

que el despachador funcione con mas rapidez o produzca

mayor cantidad de hielo.

Retire el vase para detener la salida de hielo.

NOTA: Los primeros Iotes de hielo pueden tenet mal saber

debido alas conexiones de plomeria y piezas nuevas.

Deseche ese hielo. Ademas, saque grandes cantidades de

hielo del dep6sito de hielo, y no a traves del despachador.

Peiigro de Cortadurae

Use un vaeo resistente para recibir hie_o o agua det

despachador.

No eeguir eeta inetrucci6n puede ocasionar

cortadu ras.

Su despachador electr6nico ofrece varias opciones: la

posibilidad de seleccionar hielo picado o en cubes, una luz

especial que se enciende cuando usted utiliza el despachador y

que puede fijarse en el modo automatico y una opci6n de cierre

para evitar que salga hielo o agua involuntario.

El despachador de agua

Si no limpi6 el sistema de agua cuando se instal6 el refrigerador

por primera vez, optima la barra del despachador de agua con un

vaso resistente o jarra resistente hasta que saque y descarte de

1,5 gal. (de 5,4 L) o aproximadamente 3 minutos despues de que

el agua comience a salir. Toma de 3 a 4 minutos para que el agua

comience a salir. El agua que usted saca y descarta limpia el

sistema y ayuda a despejar el aire de la lineas. Deje que pasen

varias horas para que el refrigerador se enfrie y pueda enfriar el

agua.

IMPORTANTE: Dependiendo de su modelo, la charola peque_a

desmontable que se encuentra en el fondo del despachador esta

dise_ada para contener derrames peque_os y permitir una

limpieza facil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevarse a un lavabo para vaciarse o

limpiarse.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador

de agua.

2. Retire el vaso para detener la salida del agua.

NOTA: El agua puede tener un mal sabor si no se usa el

despachador con frecuencia. Haga salir suficiente agua cada

semana para mantener un suministro fresco.

La luz del despachador

El Area del despachador tiene una luz. Puede encenderse con la

mano oprimiendo el botdn de ON (encendido) (bot6n tactil o

interruptor oscilante).

En algunos modelos: Cuando usted utilice el despachador, la

barra encendera automaticamente la luz.

LIGHT

OFF ON

NOTA: Para informaci6n sobre c6mo cambiar el foco del

despachador, vea la secci6n "C6mo cambiar los focos".

El cierre del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la limpieza o para

evitar que sea activado involuntario por nidos o animales

domesticos.

NOTA: La funci6n de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.

0nicamente desactiva las barras del despachador.

Para apagar el despachador, oprima el botdn de LOCK (cierre). El

indicador aparecera sobre el bot6n de LOCK (cierre) y los

despachadores de hielo y de agua no funcionaran. Para reactivar

el despachador, optima el botdn de UNLOCK (reactivacidn) hasta

que el indicador aparezca. Luego continQe distribuyendo hielo o

agua como de costumbre.

DISPENSER

LOCK UNLOCK

La luz del estado del filtro de agua le indicara cuando cambiar

filtro de agua. Cuando la luz indicadora cambie de verde a

amarillo, significa que es casi el tiempo de cambiar el filtro de

agua. Se recomienda cambiar el filtro de agua cuando la luz

indicadora de estado cambie a rojo O cuando el fiujo de agua al

despachador de agua o a la fabrica de hielo disminuya

visiblemente; vea "C6mo cambiar el filtro de agua" mas adelante

en esta secci6n para cambiar el filtro.

INDICADOR: ESTADO:

GOOD/BUENO (verde) Nuevo filtro instalado

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/REEMPLAZAR (rojo) O Reemplazar el filtro

cuando disminuye el flujo del agua del agua

Despues de cambiar el filtro de agua, reajuste el indicador al

presionar y sostener RESET (Reajustar) 2 segundos. La luz de

estado cambiara de Replace (Reemplazar, rojo) a Good (Bueno,

verde) una vez que se haya reajustado el indicador.

WATER FILTER

goof) •

ORDER 0 RES£[

REPLACE 0

NOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sisterna. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Cbmo cambiar el filtro de agua

El filtro de agua esta situado en la rejilla de la base debajo de la

puerta del compartimiento del congelador. No es necesario

quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando en el bot6n eyector y jalando

directamente hacia afuera sobre la tapa del filtro.

NOTAS:

• Evite enroscar la tapa cuando quite el filtro, ya que esto

puede causar que la tapa se salga. Si esto sucede, vuelva

a colocar la tapa y jale el filtro directamente hacia afuera.

• Siempre queda agua en el filtro. Es posible que se

derrame un poco de esa agua.

A. Botdn eyector

B. Tapa del filtro

Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Saque el cartucho nuevo de su empaque y quite la cubierta

protectora de los anillos O.

A. Cubierta protectora

B. Anillos en 0

Coloque la tapa (que se quit6 en el paso 2) sobre el filtro

nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

filtro. Gire la tapa hacia la derecha hasta que encaje en su

lugar.

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de la

base. A medida que se inserte el filtro, el bot6n eyector

bajara. El bot6n eyector saltara nuevamente hacia afuera

cuando el filtro este enganchado por completo.

6. Jale suavemente la tapa para verificar que el filtro este seguro

en su lugar.

NOTA: Enjuague el sistema de agua antes de expulsar un

nuevo filtro instalado para aclarar el aire de las Ifneas y del

filtro.

7. Enjuague el sistema de agua. Vea "C6mo enjuagar el sistema

de agua despues de cambiar el filtro".

Cbmo enjuagar el sistema de agua despu_s de cambiar

el filtro

Use un recipiente resistente para oprimir el despachador de agua

hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando de

1,5 gal. (de 5,4 L) de agua. La limpieza del sistema tomara

aproximadamente 3 minutos y ayudara a despejar el aire de la

Iinea. En algunas casas se podra requerir limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Uso del despachador sin el cartucho del filtro de agua

Puede usar el despachador sin un filtro. El agua no estara

filtrada.

1. Saque el filtro presionando el bot6n eyector y jalando la tapa.

Vea "C6mo cambiar el filtro de agua" anteriormente en esta

secci6n.

2. Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Con la tapa en la posici6n horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

Gire la tapa hacia la izquierda hasta que la tapa se deslice en

la ranura del accesorio. Luego, gire la tapa hacia la derecha

hasta que quede en la posici6n horizontal.

NOTA: La tapa no estara alineada con la rejilla de la base.

A. Botdn eyector

B. Flecha en el filtro

C. Lomo sobre la tapa

iiii:::::::_iii!!ii!i:ii_iO_!!i!!i_i_di!i!_i::i!:i_!l_iiiJi_ii!:!!!_ilOillicit;_¸d_,_!!!ii!_i_:%::i!i_::_!i:il,iii!iiii:O_:i:::i!iii_i::i!:i_!l_iiiii_ii!:!!!_ilO

Para encender y apagar la fbbrica de hielo

Para poner a funcionar (ON) la fabrica de hielo, sencillamente

baje el braze de control de alambre.

Para apagar (OFF) la fabrica de hielo manualmente, levante el

brazo de control de alambre a la posici6n OFF (apagado - braze

elevado) y escuche el chasquido.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el

dep6sito para hielo y estos levantaran el brazo de control de

alambre a la posici6n de apagado (OFF - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

RECUERDE:

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexidn de su

fabrica de hielo a un suministro de agua blanda. Los

quimicos para ablandar el agua (come la sal) pueden daSar

ciertos componentes de la fabrica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el use de un

suministro de agua blanda, aseg0rese de que el ablandador

de agua este funcionando correctamente y que goce de un

buen mantenimiento.

Nunca use instrumentos afilados para romper el hielo en el

dep6sito de hielo. Esto puede daSar el balde y el mecanismo

de despachado.

No guarde nada encima de la fabrica de hielo o en el

dep6sito de hielo.

Para quitar y volver a colocar el depbsito de hielo

1. Levante desde abajo el panel que cubre el dep6sito y

deslicelo hacia atras.

2. Eleve el brazo de control de alambre hasta que enganche en

la posici6n OFF (apagado - brazo elevado). A0n se puede

sacar hielo del despachador pero no se puede hacer mas.

3. Levante y jale de la parte delantera del dep6sito de hielo para

sacarlo.

Vuelva a colocar el dep6sito empujandolo hasta el fondo o de

Io contrario el despachador de hielo no funcionar& Empuje el

el brazo de control de alambre hacia abajo a la posici6n ON

(encendido) para reiniciar la producci6n de hielo. Cerci6rese

de que la puerta este bien cerrada.

CARACTERISTICAS DEL

REFRIGERADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que se pueden adquirir

por separado como accesorios vienen identificadas come

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

por favor Ilame al n0mero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

_nformaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan frios. Los estantes y tapas pueden romperse

si se exponen a cambios bmscos de temperatura o impacto,

come ser[a un g@pe brusco. Para su protecci6n, e! vidrio

temptado se ha diseSado para hacerse aSicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado aI sacarlos para evitar que se daSen aI caer.

Su modelo puede tener estantes de vidrio o alambre. Si usted

guarda alimentos similares juntos y ajusta los estantes para que

se adapten alas diferentes alturas de los articulos, se reduce el

tiempo que el refrigerador permanece abierto y se ahorra

energia.

Estantes deslizables (en algunos modelos)

Para quitar y volver a colocar un estante en el marco de

metal:

1. Jale el estante hacia adelante hasta que se detenga. Incline el

frente del estante hacia arriba y levantelo un poco mientras

que jala el estante fuera del marco.

2. Vuelva a colocar el estante guiandolo de regreso dentro de

las ranuras en el marco y empujando el estante para que

pase el tope.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes del estante.

Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante. Verifique que el estante este seguro en

su lugar.

El caj6n para carnes frias es muy conveniente para guardar

pasas, nueces, comidas para untar y otros articulos pequefios a

la temperatura normal del refrigerador.

Para quitar y volver a colocar el caj6n para carnes frias:

1. Quite el caj6n de carnes frias deslizandolo hacia afuera hasta

el tope. Levante el frente y deslice el caj6n hacia afuera hasta

que salga.

2. Vuelva a colocar el caj6n de carnes frias deslizandolo hacia

atras pasando el tope.

Cajbn para verduras y cajbn convertible para verduras/

came

Para quitar y volver a colocar los cajones

1. Deslice el caj6n para verduras o el caj6n para came hasta el

tope. Eleve el frente del caj6n con una mano mientras sujeta

la parte inferior con la otra mano y deslice el caj6n hasta que

salga.

2. Vuelva a colocar el caj6n para verduras o el caj6n para came

deslizandolo hacia atras pasando el tope.

Tapas del caj6n para verduras o el caj6n para verduras/

came

Para quitar y volver a colocar las tapas:

1. Quite los cajones para verduras o came. Presione hacia

arriba en el centre de la parte de vidrio del caj6n para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del caj6n para verduras firmemente y con

cuidado deslicelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del caj6n para verduras y quitelo.

Repita los pasos para quitar la tapa del caj6n para carne.

3. Vuelva a colocar la parte posterior del marco de la tapa del

caj6n para came en los soportes o guias que se encuentran

en las paredes laterales del refrigerador y baje o deslice el

frente del marco de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

El caj6n convertible de verduras/carnes puede ajustarse de

manera que enfr[e correctamente la carneo las verduras. El aire

dentro de la charola se enfria para prevenir que partes de los

alimentos se congelen y puede ajustarse para mantener la came

a las temperaturas de almacenaje recomendadas por el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes): 28 ° a 32°F (-2° a 0°C).

IMPORTANTE: Para mantener la frescura por mas tiempo, antes

de guardar siempre envuelva la carne en materiales que sean

hermeticos y a prueba de humedad. Siempre almacene la carne

siguiendo las recomendaciones.

C6mo ajustar el control

El control convertible viene ajustado de fabrica en la posici6n

menos fr[a para carnes.

Para cambiar el ajuste: Mueva el control hacia la derecha (mas

if[o) o hacia la izquierda (menos frio), seg0n desee.

Para guardar verduras: Para guardar las verduras a la

temperatura 6ptima (que debe ser mas caliente que para la

came), mueva el control hasta el extremo izquierdo, a la

posici6n VEG.

IMPORTANTI::: Si los alimentos se empiezan a congelar, mueva

el control hacia la izquierda (menos frio). Recuerde que debe

esperar 24 horas entre ajustes. Si Io hace asi, le da tiempo a la

temperatura de los alimentos a que cambie.

Guia para la conservaci6n de carnes

Guarde la mayor[a de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a los periodos de conservaci6n. Para guardar la carne

por un tiempo mas prolongado que los periodos indicados,

congelela.

Pescado fresco o mariscos ................ el mismo d[a de su compra

PolIo, came de res molida,

carnes varias (higado,etc) ............................................... 1 - 2 dias

Carnes if[as, filetes/asados ........................................... 3 - 5 dias

Carnes curadas ............................................................. 7 - 10 dias

Sobras - Cubra las sobras con papel plastico, o papel de

aluminio o guardelas en recipientes de plastico con tapas

hermeticas.

Usted puede controlar el nivel de humedad en el cajdn hermetico

para verduras. El control de humedad esta ubicado en el cajdn

para verduras. Regule el control a cualquier ajuste entre LOW

(Bajo) y HIGH (Alto).

LOW (posici6n abierta) deja que el aire hOmedo salga del caj6n

para verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el caj6n para verduras. No lave ni

pele las moras sino en el memento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y guardelas en el caj6n para verduras.

HIGH (posici6n cerrada) mantiene el aire h0medo en el caj6n

para verduras, yes el mas adecuado para conservar las verduras

frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, esc0rralas y

deshagase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de plastico o un recipiente de

plastico y guardelas en el caj6n para verduras.

Para quitar y volver a colocar el portavinos (a la izquierda}

o el portabotellas/latas (a la derecha):

1. Quite el portabotellas jalandolo directamente hacia afuera del

estante.

2. Vuelva a colocar el portabotellas deslizandolo entre el estante

y la pared del refrigerador.

NOTA: Para almacenamiento a largo plazo, guarde los huevos en

un recipiente con tapa o en su recipiente original en un estante

interior.

CARACTERiSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracter[sticas. Las caracter[sticas que pueden adquirirse per

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes para quitarlo.

2. Vuelva a colocar el estante en los soportes. Revise que el

estante este seguro en su lugar.

Guia para la conservacibn de alimentos congelados

Los per[odos de conservaci6n variaran segOn la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (debera ser

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Es normal que hayan cristales de hielo dentro de

un paquete sellado. Esto simplemente indica que la humedad y

el aire dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 Ibs de

alimentos por pie cObico [907 a 1.350 g por L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente.

Para obtener mas informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una guia de

congeladores o un buen libro de cocina.

La canastilla o el recipiente del congelador se puede utilizar para

guardar bolsas de frutas y verduras congeladas que pudieran

caerse de los estantes del congelador.

Para quitar y volver a colocar la canastilla del congelador:

1. Quite la canastilla o el recipiente deslizandola hasta el tope.

2. Levante el frente y deslicela hacia afuera totalmente.

Vuelva a colocar la canastilla o el recipiente en su lugar,

colocandola en los rieles. Levante la parte frontal de la

canastilla o el recipiente ligeramente al tiempo que la empuja

hasta despues de los topes.

CARACTERiSTICAS DE LA PUERTA

Su modelo podra contar con algunas o todas estas

caracterfsticas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Control del depbsito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del

lado izquierdo del compartimiento del refrigerador.

Para quitar y volver a colocar el recipiente:

1. Quite el dep6sito jalando hacia afuera las lengQetas que se

encuentran detras de la canastilla para liberarla del

revestimiento de la puerta.

2. Vuelva a colocar el dep6sito alineando las lengQetas con los

botones laterales del revestimiento de la puerta. Encaje

firmemente las lengQetas en los botones como se muestra.

;:::,SO

El aire fresco del congelador es dirigido directamente al dep6sito

de la puerta por debajo de los orificios de ventilaci6n.

NOTA: El compartimiento de los productos lacteos y el estante

para latas no son enfriados.

Gire el control en el sentido de las manecillas del reloj (hacia

la derecha) para disminuir el flujo de aire frio al dep6sito y

hacerlo menos frio.

Gire el control en el sentido contrario alas manecillas del reloj

(hacia la izquierda) para aumentar el flujo de aire frio al

dep6sito y hacerlo mas frio.

Se pueden quitar los rieles y los recipientes de la puerta para

facilitar la limpieza.

Rieles y recipientes a presibn de la puerta

Para quitar y volver a colocar los rieles o recipientes:

1. Quite los rieles o los recipientes empujando hacia adentro

ligeramente en la parte frontal del soporte mientras jala hacia

afuera la lengQeta interior. Repita estos pasos para el otro

extremo del riel o del recipiente.

2. Vuelva a colocar los rieles o los recipientes alineando los

extremos de los soportes con los botones que estan en los

costados del revestimiento de la puerta. Encaje a presi6n el

soporte y las piezas del riel o del recipiente en las lengQetas

que estan encima del estante, tal como se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo hacia adentro

sobre el soporte elegido y empujandolo hacia abajo hasta

que se detenga.

Para quitar la parte inclinable del recipiente, presione sobre

las palancas curvas a cada lado del mismo. Jale hacia arriba

y hacia fuera.

NOTAS:

• El recipiente no podra quitarse si se inclina hacia fuera

completamente. Inclinelo solamente un poco antes de

presionar en las palancas curvas para quitarlo.

• Limpie las piezas segQn se indica en la secci6n

"Limpieza".

Para quitar y volver a colocar el recipiente:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo encima de los

soportes deseados y empujandolo hacia abajo hasta que se

detenga.

Para quitar y volver a colocar las piezas de los recipientes:

1. Presione cualquier bot6n de liberaci6n para abrir la parte

inclinable del recipiente.

I I

A. Palanca curva

3. Vuelva a instalar la parte inclinable del recipiente. AsegQrese

de que este encajado debidamente en la base del recipiente

antes de insertar las palancas curvas en su lugar.

4. Vuelva a colocar las piezas del interior del recipiente.

A. Canastilla coladora

B. Divisores

C. Tapete colador

A. Botones de liberacidn

CUIDADO DE SU REFRIGERADOR

Pemigro de Expmosi6n

Use un mimpiador no inflamaMe.

No seguir eeta instrucci6n puede ocasionar mamuerte,

explosi6n o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite todas las partes desmontables del interior, tales come

estantes, cajones para verduras, etc.

3. Lave a mane, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o asperos, come

aerosoles para ventanas, productos de limpieza para

pulir, Ifquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

partes de plastico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estrojoajos para

fregar u otros utensilios de limpieza asperos. Estos

pueden rayar o daSar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de gal6n [26 g en

0,95 L] de agua).

4. Ffjese si su refrigerador tiene el exterior de metal pintado,

acabado con apariencia inoxidable Ultra Satin TM, aluminio

cepillado o de acero inoxidable y decida el metodo de

limpieza adecuado.

NOTA: El acabado Ultra Satin TM (con apariencia inoxidable)

tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una

textura veteada bien diferenciada con variaci6n en el color, Io

cual es natural en el acero.

Metal pintado: Limpie el exterior con una esponja limpia o un

paso liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un paso

suave. Para obtener una protecci6n adicional contra da_os a

las superficies exteriores metalicas pintadas, aplique cera

para electrodomesticos (o cera en pasta para autos) con un

paso limpio y suave. No encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un paso

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un paso suave.

Acabado con apariencia inoxidable Ultra SatinTM: Lave

con una esponja limpia o un paso liso y un detergente suave

en agua tibia. No use limpiadores asperos o abrasivos ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un paso suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un paso liso y un detergente suave en agua tibia. No use

productos de limpieza abrasivos o asperos. Seque

meticulosamente con un paso suave.

Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras pequeSas, se

sugiere usar el limpiador de acero inoxidable aprobado

por el fabricante. Para ordenar el limpiador, vea

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable!

• No permita que el limpiador para acero inoxidable entre

en contacto con ninguna parte de plastico tales come las

piezas decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto

accidental, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente

con un paso suave.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

contiene mucha grasa o polvo, o si hay bastante transito de

mascotas en el hogar, el condensador debera limpiarse cada

dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de base. Vea la ilustraci6n "Rejilla de la

base" o la secci6n "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energia.

_iiiiiiiii_:_i!i_ii_iiiiii:i_,_i%!:!i_ih_il!:ii:i_iii_%i_¸¸iiOS iiO,_:::i_:O:!!!!i!i_

NOTA: No todos los focos para aparatos electrodomesticos son

adecuados para su refrigerador. AsegQrese de cambiar el foco

con otro que sea del mismo tama_o y forma. La luz del

despachador requiere de un foco de 10 Watts de uso pesado y

las demas luces requieren un foco de 40 Watts para

electrodomesticos. Puede conseguir los focos de repuesto con

su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tamado,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Luz deldespachador

Quite y reemplace elfoco extendiendola mane porelarea del

despachado£

Luz superior del congelador (en algunos modelos)

• Quite la pantalla de luz sujetandola per los lades y apretando

hacia el centro y al mismo tiempo jalandola hacia adelante.

• Vuelva a colocar la pantalla de luz insertando las lengQetas en

los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador detr&s de la canasta superior

del congelador (en algunos modelos)

Dependiendo del modelo, quite la canasta superior del

congelador o el estante de la canasta superior del

congelador. Quite la pantalla removiendo el tornillo Phillips

ubicado en la parte superior de la pantalla. Cuidadosamente,

rote la pantalla hasta que la lengQeta se pueda quitar con

cuidado de la pared del congelador.

Vuelva a colocar la pantalla insertando la lengQeta izquierda

dentro de la pared del congelador. Alinee la lengQeta superior

con el orificio para tornillo y coloque el tornillo.

A. Luzdeldespachador

Luz del panel de control del refrigerador

Quite y reemplace el foco extendiendo la mano per detras del

panel de control del refrigerador.

Luz del cajbn para verduras

Si es necesario, quite el caj6n superior para verduras para

tener acceso la pantalla de luz. Quite la pantalla de luz

levantando los extremes hacia fuera de los soportes, como

se muestra.

• Vuelva a colocar la pantalla de luz insertando los extremes en

los soportes. Si es necesario, vuelva a colocar el cajdn

superior para verduras.

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas cerradas (segQn el modelo) para que los

alimentos se mantengan fries y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 Ibs (907 g) de hielo seco en el congelador por cada

pie cQbico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene fr[o per mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio per mas tiempo que uno Ileno de alimentos de

pasteleria. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el saber

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones Mudanza

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n

apagado (Off - hacia arriba) o mueva el interrupter a la

posici6n apagado (Off - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vade el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de ires:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Cuando el L_ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (Off - hacia

arriba) o mueva el interruptor a la posici6n apagado (Off -

hacia la derecha).

Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de apagado (Off).

Vea "Uso del (de los) control(es)".

Limpie el refrigerador, pasele un trapo y sequelo bien.

Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un d[a antes.

• Desconecte la tuber[a de agua de atras del refrigerador.

• Cuando el L_ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (Off - hacia

arriba) o mueva el interrupter a la posici6n apagado (Off -

hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vac_e el dep6sito de hielo.

4. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea "Uso del (de los) control(es)".

5. Desenchufe el refrigerador.

6. Vac[e el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegL_relas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. SegL_nel modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O atornille las patas

niveladoras para no rayar el piso. Vea "Ajuste las puertas".

10. Sostenga las puertas cerradas y el cable pegado a la parte

posterior del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Siga las sugerencias que aparecen a continuacibn para evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona Las luces no funcionan

• &Esta desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• _,Esta desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

&Se quemb un fusible de la casa o se dispar6 un

disyuntor? Reemplace el fusible o reposicione el circuito. Si

el problema contin0a, Ilame a un electricista.

&Esta el control del refrigerador o del congelador en la

posici6n OFF (apagado)? Vea "Uso de los controles".

&Se esta descongelando el refrigerador? En 30 minutes

vuelva a revisar si el refrigerador esta funcionando. Su

refrigerador activa regularmente un ciclo de descongelaci6n

automatica,

&No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (apagado) y luego a

ON (encendido) para volver a fijarla. Vea "Uso de los

controles", Si a0n asi no puede corregir el problema, Ilame

solicitando servicio.

• _,Esta flojo un foco o se ha quemado? Vea "C6mo cambiar

los focos".

Hay agua en la bandeja recolectora de agua

• _,Se esta descongelando el refrigerador? El agua se

evaporara. Es normal que caigan gotas de agua en la bandeja

recolectora de agua.

• _,Esta mas ht_medo que Io normal? Cuando este hL_medo,

tenga en cuenta que el agua en la bandeja recolectora

tardara mas en evaporarse.

Parece que el motor funciona excesivamente

• &Esta la temperatura ambiente mas caliente que Io

normal? En condiciones de calor, el motor funciona por •

per(odos mas largos. Cuando la temperatura ambiente es

normal, el motor funciona entre 40% y 80% del tiempo. Si la

habitaciSn esta caliente, puede funcionar por mas tiempo.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador? Agregar grandes cantidades de alimentos

hace que se caliente el refrigerador. Es normal que el motor

funcione por perfodos mas prolongados para volver a enfriar

el refrigerador.

&Se han abierto las puertas a menudo? Cuando esto

ocurre, el motor puede funcionar por perfodos mas largos.

Para ahorrar energia, trate de sacar todo Io que necesita del

refrigerador de una sola vez, mantenga los alimentos

organizados y cierre la puerta inmediatamente despues de

sacarlos.

&No se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Vea "Uso de

los controles".

&No estan las puertas completamente cerradas? Cierre

las puertas con firmeza. Si no cierran completamente, yea

"Las puertas no cierran completamente" mas adelante en

esta secci6n.

&Estan sucios los serpentines del condensador?

Esto impide la transferencia del aire y hace que el motor

trabaje mas. Limpie los serpentines del condensador. Vea

"Limpieza".

&No estan selladas per complete las empaquetaduras de

la puerta? Llame a una persona calificada o a un tecnico.

NOTA: Su nuevo refrigerador funcionara pot periodos mas

largos que su refrigerador anterior debido al motor de alto

rendimiento.

El refrigerador parece hacer mucho ruido

• Los sonidos pueden ser normales para su refrigerador.

Consulte la secci6n "Sonidos normales".

La f&brica de hielo no produce hielo o no produce

suficiente hielo

&Se acaba de instalar la fabrica de hielo? &Esta la

temperatura del cengelader le suficientemente fria para

hacer hielo? Espere 24 horas despues de la instalaci6n de la

fabrica de hielo para que empiece a producir hielo. Deje

transcurrir 3 dfas despues de comenzar la producci6n de

hielo para que se vuelva a Ilenar de hielo el recipiente.

&Esta el braze de control de alambre de la fabrica de

hielo (en algunos modelos) en la posici6n OFF (apagado - •

braze hacia arriba)? Baje el brazo de control de alambre a la

posici6n ON (encendido - brazo de control de alambre hacia •

abajo). Vea "Fabrica de hielo y dep6sito de hielo".

&Esta el interrupter de la fabrica de hielo (en algunos

modelos) en la posici6n OFF (apagado - hacia la

derecha)? Mueva el interruptor de la fabrica de hielo a la

posici6n ON (encendido - hacia la izquierda). Vea "Fabrica de

hielo y dep6sito de hielo".

&Esta abierta la valvula de cierre de la tuberia del agua al

refrigerader? Abra la valvula de agua. Vea "Conecte el

suministro de agua'.

&Tiene agua el molde de la fabrica de hielo o no se ha

producido hielo? Verifique si su refrigerador ha sido

conectado al suministro de agua de su casa y si la valvula de

cierre esta abierta. Vea "Conecte el suministro de agua".

&Se trabb un cubo de hielo en el brazo eyector de la

fabrica de hielo? En los modelos con dep6sito de hielo

estandar, saque el hielo del brazo eyector con un utensilio de

plastico. En modelos con dep6sito de hielo ubicado en la

puerta del congelador, puede tenet acceso a la fabrica de

hielo oprimiendo la puerta del sensor de hielo que se

encuentra en el lado izquierdo superior del interior del

congelador. Mientras oprime la puerta del sensor, eleve la

puerta de servicio de la fabrica de hielo y quite el hielo del

brazo eyector con un utensilio de plastico. Vea "Fabrica de

hielo y dep6sito de hielo".

&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca.

&Se han ajustado correctamente los controles? Vea "Uso

de los controles".

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, Ilame a una persona

calificada o a un tecnico.

&Se ha conectado un sistema de filtraci6n de agua de

bsmosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua."

NOTA: Si el problema no se debe a ninguna de las alternativas

indicadas, puede haber un problema en la tuberia de agua.

Llame solicitando servicio.

El hielo tiene real sabor, real olor o un color gris&ceo

&Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de real saber? Deseche los primeros

Iotes de hielo.

&Se han guardado los cubos de hielo por mucho tiempo?

Tire los cubos de hielo viejos y obtenga un nuevo Iote.

&Se necesita limpiar el congelador y el dep6sito de hielo?

Vea "Limpieza" o "Fabrica de hielo y dep6sito de hielo".

&Se han envuelto debidamente los alimentos en el

congelador o el refrigerador? Use empaques hermeticos

contra humedad para ayudar a prevenir transferencia de

olores en la comida almacenada.

&Contiene el agua minerales (come el azufre)? Podrfa ser

necesario instalar un filtro para eliminar los minerales.

&Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse mas. Haga

correr mas agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado

(inicialmente, por Io menos de 1,5 gal. [5,4 L] o por

3 minutos). Deseche el hielo descolorido.

El despachador de hielo no funciona debidamente

&Esta cerrada completamente la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente" mas adelante

en esta secci6n.

&Se ha instalado correctamente el dep6sito de hielo? En

modelos con dep6sito de hielo estandar, empuje el dep6sito

de hielo completamente hasta el fondo. En modelos con

dep6sito de hielo ubicado en la puerta del congelador, el

dep6sito debe estar nivelado. Quite y vuelva a colocar el

dep6sito en la puerta asegurandose de que este

debidamente alineado y que encaje firmemente en su lugar.

Vea "Fabrica de hielo y dep6sito de hielo".

&Se ha agregado hielo incorrecto en el dep6sito?

Use Onicamente el hielo producido per su fabrica de hielo

actual. Si ha introducido otro tipo de hielo, saque todos los

cubos y revise que no se haya atascado ninguno en el

conducto de salida.

_,Se ha congelado el hielo en el dep6sito? Agite el dep6sito

para que se separen los cubes. Si no se separan, vacie el

dep6sito y deje transcurrir 24 horas para que se vuelva a

Ilenar de hielo.

&Se ha derretido el hielo alrededor del espiral metalico en

el dep6sito de hielo? Descarte los cubes de hielo y limpie

bien el dep6sito. Deje transcurrir 24 horas para que se vuelva

a Ilenar de hielo. No trate de quitar el hielo derretido con un

objeto afilado. Puede da_ar el dep6sito.

&Hay hielo atascado en el conducto de salida? Quite el

hielo del conducto de salida con un utensilio de plastico. No

use ningL_nobjeto afilado para quitar el hielo. Puede daSar la

unidad.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"? Detenga el despachador de hielo. Cambie el

bot6n de hielo de "picado" a "en cubos". Optima la barra del

despachador de hielo con un vaso resistente. Si despacha el

hielo en cubes correctamente, oprima el bot6n para hielo

"picado" y comience a despachar de nuevo. Consulte la

secci6n "Despachadores de agua y hielo".

• &Hay hielo en el depbsito? Vea "La fabrica de hielo no

produce hielo o no produce suficiente hielo" anteriormente en

esta secci6n.

&Se ha mantenido la barra del despachador oprimido por

mucho tiempo? Suelte la barra del despachador. Cuando la

barra se mantiene oprimido mucho tiempo, se interrumpe la

distribuci6n de hielo. Espere tres minutes para que el motor

del despachador se reposicione antes de usarlo de nuevo. Es

mejor sacar grandes cantidades de hielo directamente del

dep6sito de hielo, no del despachador.

El depbsito de hielo es dificil de sacar

&Es dificil sacar el dep6sito de hielo (en algunos

modelos)? Para modelos dotados de dep6sito de hielo

ubicado en la puerta del congelador, seleccione hielo "en

cubos". Usando un vase resistente, oprima y suelte con

rapidez la barra del despachador de hielo. Abra la puerta del

congelador, oprima el bot6n interruptor que esta en el

dep6sito de hielo y levantelo. Consulte la secci6n "Fabrica de

hielo y dep6sito de hielo".

El despachador de agua no funciona debidamente

&No se ha Ilenado el sistema de agua? El sistema de agua

debe Ilenarse la primera vez que se usa. Use un recipiente

resistente para oprimir la barra del despachador de agua

hasta que el agua comience a salir. Limpie el sistema de agua

distribuyendo y desechando de 1,5 gal. (5,4 L) de agua. La

limpieza del sistema tomara aproximadamente 3 minutos y

ayudara a despejar el aire de la linea. En algunas casas se

podra requerir limpieza adicional. Vea "Despachadores de

agua y hielo".

&La valvula de cierre de agua no esta abierta o la tuberia

del agua no est_ conectada al suministro? Verifique si la

valvula de cierre del agua esta abierta y el suministro de agua

esta conectado al refrigerador. Vea "Conecte el suministro de

agua'.

_.Est_ la valvula de cierre del agua atascada o no fue

instalada correctamente? Vea "Conecte el suministro de

agua". Si el problema no es atascamiento o mala instalaci6n,

solicite servicio o Ilame a un plomero.

• &Hay un estrechamiento en la tuberia de agua de la casa?

Si encuentra o sospecha que hay un estrechamiento en la

tuberia del agua, Ilame a un plomero competente autorizado.

_,Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, solicite servicio.

• _,Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Vea

"Requisites del suministro de agua'.

Hay filtracibn de agua o hielo en el despachador

&No se deja el vaso el tiempo suficiente debajo del

despachador de hielo, haciendo que se derrame el hielo?

Sostenga el recipiente debajo del conducto de hielo dos o

tres segundos despues de soltar la palanca del despachador.

Puede despachar agua o hielo durante este tiempo.

• &Se ha atascado un cubo de hielo en el conducto y

mantiene abierta la escotilla? Quite el cube.

_,Tiene un filtro de agua instalado en el refrigerador? El

sistema de filtrado de agua pudiera tener aire en las Iineas, Io

que ocasionaria que gotee el agua. Se puede eliminar el aire

de las I[neas con enjuagues adicionales. El use normal del

despachador deberia eliminar el aire de las lineas en un

periodo de 24 a 72 horas.

El flujo de agua del despachador disminuye

considerablemente

_,Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar Ileno o incorrectamente instalado. Saque el

cartucho del filtro de agua. Vea "Sistema de filtraci6n de

agua". Ponga a funcionar el despachador. Si el flujo de agua

aumenta notablemente, cambie el filtro.

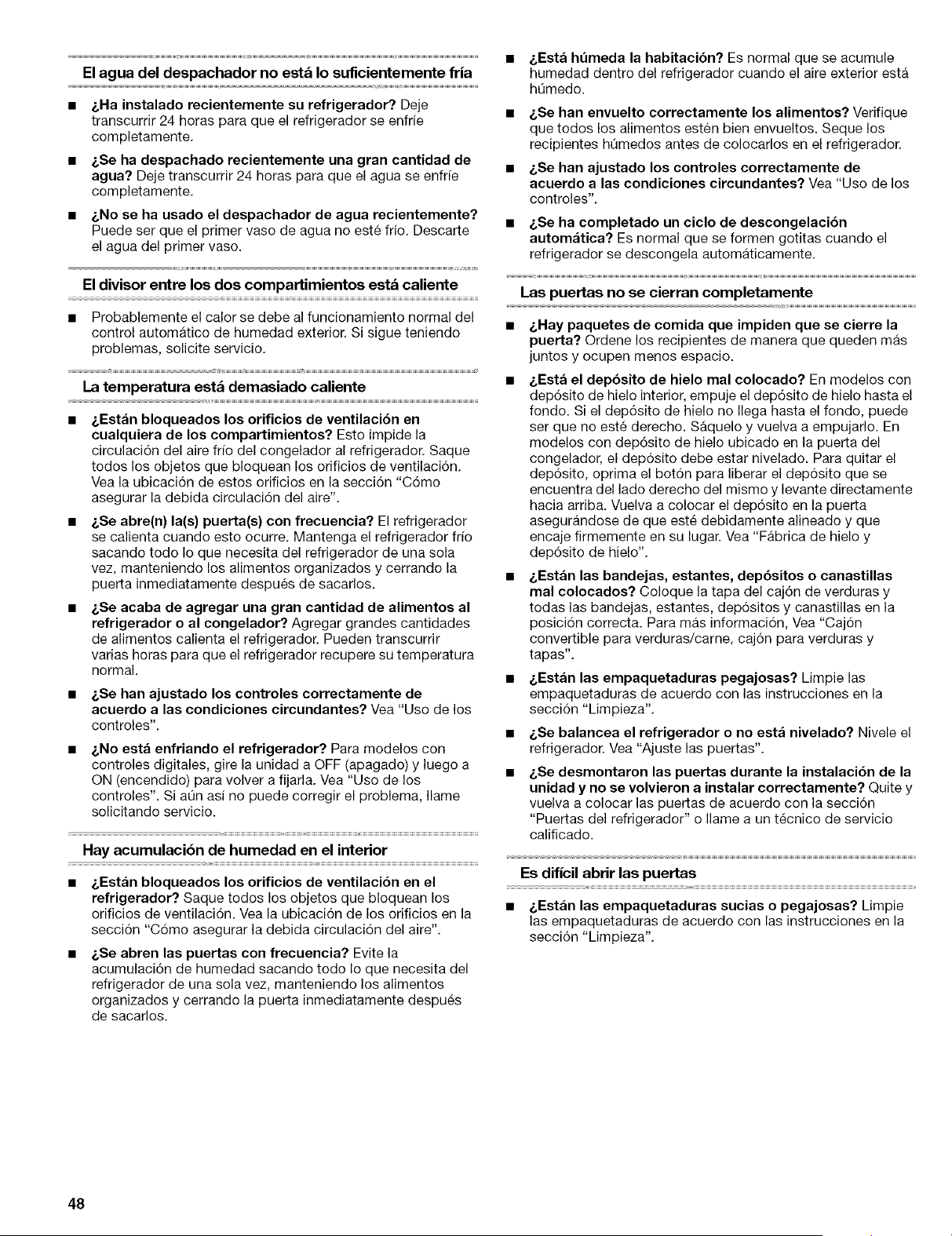

El agua del despachador no est& Io suficientemente fria

_,Ha instalado recientemente su refrigerador? Deje

transcurrir 24 horas para que el refrigerador se enfrie

completamente,

_,Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el agua se enfrfe

completamente,

_,No se ha usado el despachador de agua recientemente?

Puede ser que el primer vase de agua no este frio. Descarte

el agua del primer vase.

El divisor entre los dos compartimientos esta caliente

• Probablemente el calor se debe al funcionamiento normal del

control automatico de humedad exterior. Si sigue teniendo

problemas, solicite servicio.

La temperatura est& demasiado caliente

_,Estan bloqueados los orificios de ventilaci6n en

cualquiera de los compartimientos? Esto impide la

circulaci6n del aire frio del congelador al refrigerador. Saque

todos los objetos que bloquean los orificios de ventilaci6n.

Vea la ubicaci6n de estos orificios en la secci6n "C6mo

asegurar la debida circulaci6n del aire".

&Se abre(n) la(s) puerta(s) con frecuencia? El refrigerador

se calienta cuando esto ocurre, Mantenga el refrigerador fr[o

sacando todo Io que necesita del refrigerador de una sola

vez, manteniendo los alimentos organizados y cerrando la

puerta inmediatamente despues de sacarlos.

_,Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador? Agregar grandes cantidades

de alimentos calienta el refrigerador. Pueden transcurrir

varias horas para que el refrigerador recupere su temperatura

normal.

• _,Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes? Vea "Uso de los

controles".

&No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (apagado) y luego a

ON (encendido) para volver a fijarla. Vea "Uso de los

controles". Si alan asi no puede corregir el problema, Ilame

solicitando servicio.

Hay acumulacibn de humedad en el interior

&Estan bloqueados los orificios de ventilaci6n en el

refrigerador? Saque todos los objetos que bloquean los

orificios de ventilacidn. Vea la ubicaci6n de los orificios en la

secci6n "Crime asegurar la debida circulacidn del aire",

&Se abren las puertas con frecuencia? Evite la

acumulaci6n de humedad sacando todo Io que necesita del

refrigerador de una sola vez, manteniendo los alimentos

organizados y cerrando la puerta inmediatamente despues

de sacarlos.

&Esta ht]meda la habitacibn? Es normal que se acumule

humedad dentro del refrigerador cuando el aire exterior esta

hL_medo.

&Se han envuelto correctamente los alimentos? Verifique

que todos los alimentos esten bien envueltos. Seque los

recipientes hOmedos antes de colocarlos en el refrigerador.

&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes? Vea "Uso de los

controles".

&Se ha completado un ciclo de descongelaci6n

automatica? Es normal que se formen gotitas cuando el

refrigerador se descongela automaticamente.

Las puertas no se cierran completamente

• &Hay paquetes de comida que impiden que se cierre la

puerta? Ordene los recipientes de manera que queden mas

juntos y ocupen menos espacio.

&Esta el dep6sito de hielo real colocado? En modelos con

dep6sito de hielo interior, empuje el dep6sito de hielo hasta el

fondo. Si el dep6sito de hielo no Ilega hasta el fondo, puede

ser que no este derecho. Saquelo y vuelva a empujarlo. En

modelos con dep6sito de hielo ubicado en la puerta del

congelador, el dep6sito debe estar nivelado. Para quitar el

dep6sito, oprima el bot6n para liberar el dep6sito que se

encuentra del lade derecho del mismo y levante directamente

hacia arriba, Vuelva a colocar el dep6sito en la puerta

asegurandose de que este debidamente alineado y que

encaje firmemente en su lugar. Vea "Fabrica de hielo y

dep6sito de hielo".

&Estan las bandejas, estantes, dep6sitos o canastillas

real colocados? Coloque la tapa del caj6n de verduras y

todas las bandejas, estantes, dep6sitos y canastillas en la

posicion correcta. Para mas informacion, Vea "Cajon

convertible para verduras/carne, caj6n para verduras y

tapas".

• &Estan las empaquetaduras pegajosas? Limpie las

empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza".

• &Se balancea el refrigerador o no esta nivelado? Nivele el

refrigerador. Vea "Ajuste las puertas".

&Se desrnontaron las puertas durante la instalaci6n de la

unidad y no se volvieron a instalar correctamente? Quite y

vuelva a colocar las puertas de acuerdo con la secci6n

"Puertas del refrigerador" o Ilame a un tecnico de servicio

calificado.

Es dificil abrir las puertas

• &Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza".

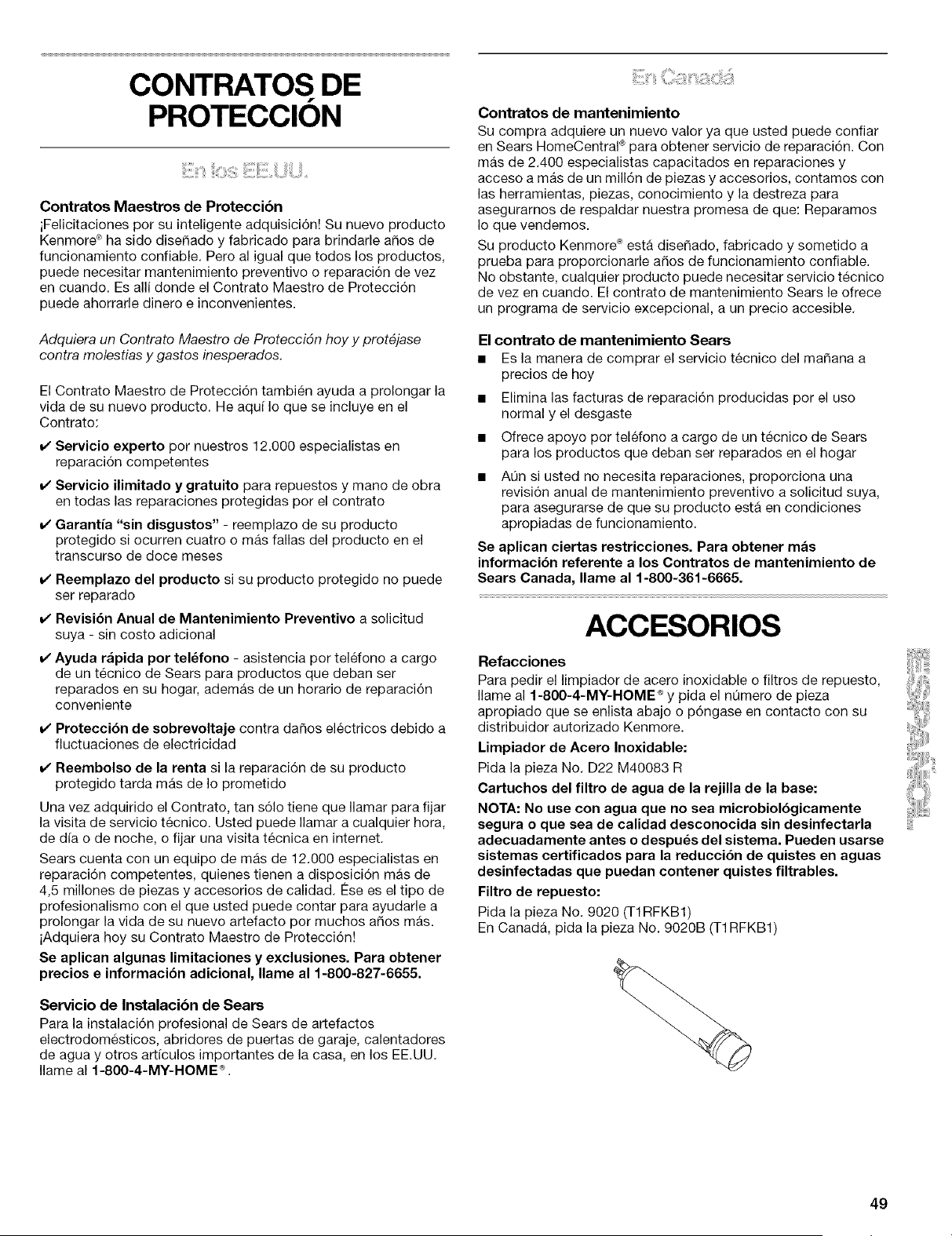

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisicidn! Su nuevo producto

Kenmore ®ha sido diseSado y fabricado para brindarle aSos de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparacidn de vez

en cuando. Es alli donde el Contrato Maestro de Proteccidn

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Protecci4n hoy y prot6jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aquf Io que se incluye en el

Contrato:

v' Servicio experto por nuestros 12.000 especialistas en

reparacidn competentes

v' Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el

transcurso de doce meses

v' Reemplazo del producto si su producto protegido no puede

set reparado

v' Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

v' Ayuda rapida por tel_fono - asistencia por telefono a cargo

de un t_cnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horatio de reparaci6n

conveniente

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad

v' Reembolso de la renta si la reparacidn de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61otiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,

de dfa o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de piezas y accesorios de calidad. 12sees el tipo de

profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto per muchos aSos mas.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informacibn adicional, Ilame al 1-800-827-6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros artfculos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral _*para obtener servicio de reparaci6n. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso a mas de un mill6n de piezas y accesorios, contamos con

las herramientas, piezas, conocimiento y la destreza para

asegurarnos de respaldar nuestra promesa de que: Reparamos

Io que vendemos.

Su producto Kenmore _>esta diseSado, fabricado y sometido a

prueba para proporcionarle a_os de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del maSana a

precios de hoy

• Elimina las facturas de reparaci6n producidas por el uso

normal y el desgaste

• Ofrece apoyo per telefono a cargo de un tecnico de Sears

para los productos que deban ser reparados en el hogar

AQn si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su producto esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas

informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

ACCESORIOS

Refacciones

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME ®y pida el nt]mero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado Kenmore.

Limpiador de Acero Inoxidable:

Pida la pieza No. D22 M40083 R

Cartuchos del filtro de agua de la rejilla de la base:

NOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Filtro de repuesto:

Pida la pieza No. 9020 (TIRFKB1)

En CanadA, pida la pieza No. 9020B (T1RFKB1)

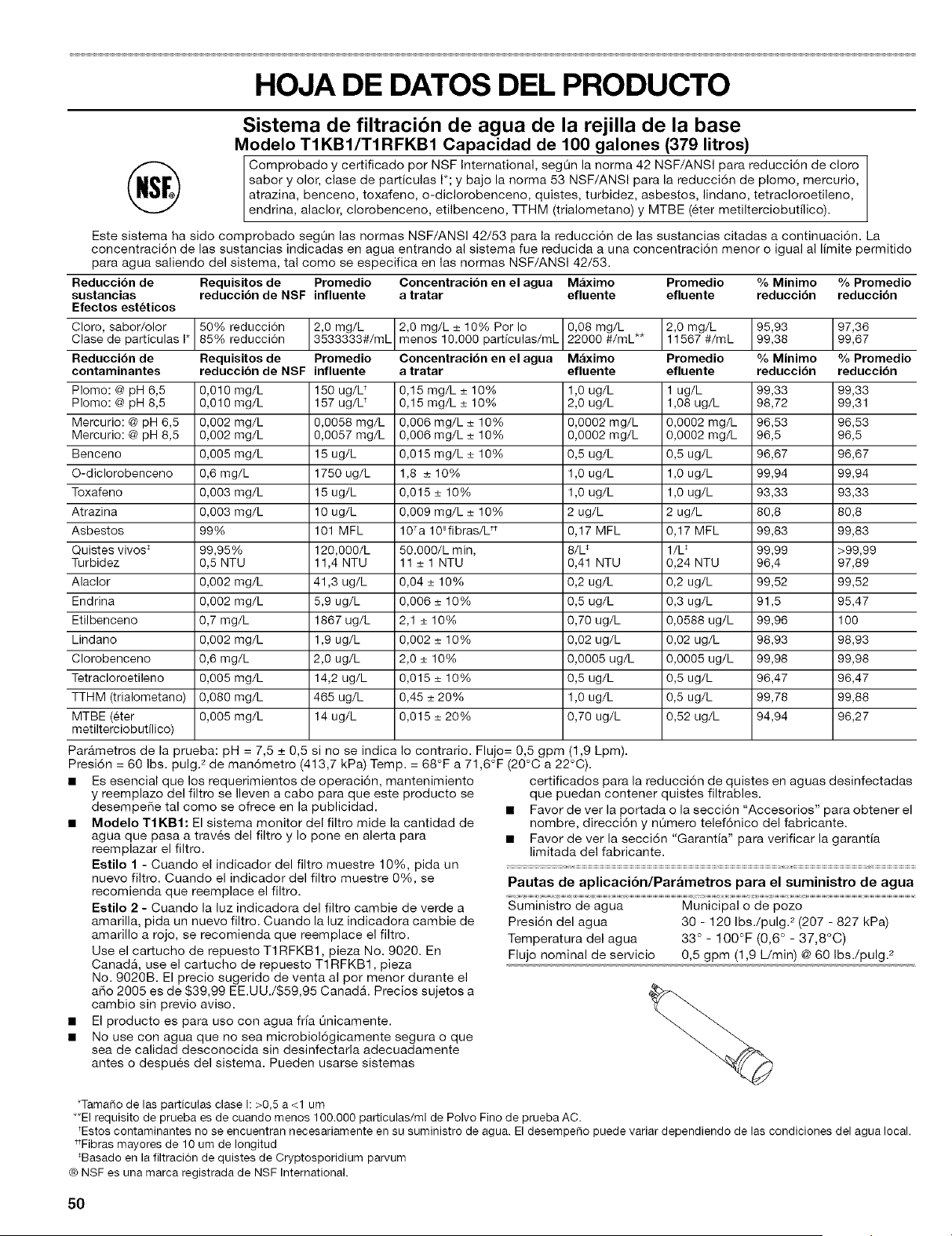

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKB1/TIRFKB1 Capacidad de 100 galones (379 litros)

(_ [Comprobado y certificado per NSF International, seg0n la norma 42 NSF/ANSI para reducci6n de cloro

/saber y olor, clase de particulas I*; y bajo la norma 53 NSF/ANSI para la reducci6n de plomo, mercurio,

/atrazina, benceno, toxafeno, o-diclorobenceno, quistes, turbidez, asbestos, lindano, tetracloroetileno,

[endrina, alaclor, clorobenceno, etilbenceno, TTHM (trialometano) y MTBE (&ter metilterciobutilico).

Este sistema ha sido comprobado segOn las normas NSF/ANSl 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido

para agua saliendo del sistema, tal como se especifica en las normas NSF/ANSl 42/53.

Reduccibn de Requisitos de Promedio Concentraci6n en el agua Maximo Promedio % Minimo % Promedio

sustancias reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n

Efectos est_ticos

Cloro, sabor/olor 50% reducci6n 2,0 mg/L 2,0 mg/L _+10% Por Io ] 0,08 mg/L ** 2,0 mg/L 95,93 97,36

Case de part cu as * 85% reducci6n 3533333#/mL menos 10.000 par[ cu as/mL 22000 #/mL 11567 #/mL 99,38 99,67

Reducci6n de Requisitos de Promedio Concentraci6n en el agua Maximo Promedio % Minimo % Promedio

contaminantes reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n

Plomo: @ pH 6,5 0,010 mg/L 150 ug/U 0,15 mg/L _+10% 1,0 ug/L 1 ug/L 99,33 99,33

Plomo: @ pH 8,5 0,010 mg/L 157 ug/U 0,15 mg/L _+10% 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benceno 0,005 mg/L 15 ug/L 0,015 mg/L _+10% 0,5 ug/L 0,5 ug/L 96,67 96,67

O-diclorobenceno 0,6 mg/L 1750 ug/L 1,8 _+10% 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxafeno 0,003 mg/L 15 ug/L 0,015 _+10% 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazina 0,003 mg/L 10 ug/L 0,009 mg/L _+10% 2 ug/L 2 ug/L 80,8 80,8

Asbestos 99% 101 MFL 107a 10_fibras/U _ 0,17 MFL 0,17 MFL 99,83 99,83

Quistes vivos _ 99,95% 120,000/L 5O.00O/L min, 8/L * 1/L; 99,99 >99,99

Turbidez 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alaclor 0,002 mg/L 41,3 ug/L 0,04 _+10% 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrina 0,002 mg/L 5,9 ug/L 0,006 _+10% 0,5 ug/L 0,3 ug/L 91,5 95,47

Etilbenceno 0,7 mg/L 1867 ug/L 2,1 _+10% 0,70 ug/L 0,0588 ug/L 99,96 100

Lindano 0,002 mg/L 1,9 ug/L 0,002 _+10% 0,02 ug/L 0,02 ug/L 98,93 98,93

Clorobenceno 0,6 mg/L 2,0 ug/L 2,0 _+10% 0,0005 ug/L 0,0005 ug/L 99,98 99,98

Tetracloroetileno 0,005 mg/L 14,2 ug/L 0,015 _+10% 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM (trialometano) 0,080 mg/L 465 ug/L 0,45 _+20% 1,0 ug/L 0,5 ug/L 99,78 99,88

MTBE (_ter 0,005 mg/L 14 ug/L 0,015 _+20% 0,70 ug/L 0,52 ug/L 94,94 96,27

metilterciobutflico)

Pargtmetros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm).

Presi6n = 60 Ibs. pulg? de man6metro (413,7 kPa) Temp. = 68°F a 71,6°F (20°C a 22°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempeSe tal como se ofrece en la publicidad.

• Modelo T1KBI: El sistema monitor del filtro mide la cantidad de

agua que pasa a trav&s del filtro y Io pone en alerta para

reemplazar el filtro.

Eetilo 1 - Cuando el indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se

recomienda que reemplace el filtro.

Eetilo 2 - Cuando la luz indicadora del filtro cambie de verde a

amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de

amarillo a rojo, se recomienda que reemplace el filtro.

Use el cartucho de repuesto T1RFKB1, pieza No. 9020. En

CanadA, use el cartucho de repuesto T1RFKB1, pieza

No. 9020B. El precio sugerido de venta al per menor durante el

aSo 2005 es de $39,99 EE.UU./$59,95 CanadA. Precios sujetos a

cambio sin previo aviso.

• El producto es para uso con agua fffa 0nicamente.

• No use con agua que no sea microbiol6gicamente segura o que

sea de calidad desconocida sin desinfectarla adecuadamente

antes o despu6s del sistema. Pueden usarse sistemas

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

• Favor de vet la portada o la secci6n "Accesorios" para obtener el

nombre, direcci6n y n0mero telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Par_metros para el surninistro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg. 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min) @ 60 Ibs./pulg?

*Tama_o de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del agua local.

ttFibras mayores de 10 um de Iongitud

_Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

TABLE DES MATII RES

SI_CURITI_ DU RC:FRIGC:RATEUR.............................................. 52

Mise au rebut de votre vieux refrigerateur ................................. 52

INSTRUCTIONS D'INSTALLATION ........................................... 53

Deballage du refrigerateur ......................................................... 53

Emplacement d'installation ....................................................... 53

Specifications electriques .......................................................... 54

Specifications de I'alimentation en eau ..................................... 54

Grille de la base ......................................................................... 54

Portes du refrigerateur ............................................................... 55

Ajuster les portes ....................................................................... 56

Raccordement de la canalisation d'eau .................................... 57

Preparer le systeme d'eau ......................................................... 58

Sons normaux ............................................................................ 58

UTILISATION DU RI_FRIGI_RATEUR .......................................... 5g

Pour s'assurer d'une circulation d'air appropriee ..................... 59

Utilisation des commandes ....................................................... 59

Distributeurs d'eau et de glagons .............................................. 60

Temoin lumineux de I'etat du filtre a eau .................................. 61

Systeme de filtration d'eau ........................................................ 61

Machine a glat_ons et bac d'entreposage ................................. 62

CARACTI_RISTIQUES DU RI_FRIGI_RATEUR ........................... 63

Tablettes du refrigerateur .......................................................... 63

Tiroir pour specialit6s alimentaires ............................................ 63

Tiroir a legumes/viande convertible,

bac & legumes et couvercles ..................................................... 64

Reglage de la temperature du tiroir

legumes/viande convertible ....................................................... 64

Reglage de I'humidite dans le bac & legumes .......................... 64

Casier a vin ou porte-cannettes/bouteilles ................................ 65

Casier utilitaire ............................................................................ 65

CARACTI_RISTIQUES DU CONGI_LATEUR .............................. 65

Tablette de cong_lateur ............................................................. 65

Panier ou bac de congelateur .................................................... 65

CARACTI_RISTIOUES DE LA PORTE ........................................ 66

Compartiment inclinable de la porte du congelateur ................ 66

Compartiment frafcheur ............................................................. 66

Tringles ou balconnets dans la porte ........................................ 66

Balconnets dans la porte ........................................................... 67

Bac & fruits inclinable ................................................................. 67

ENTRETIEN DU RI_FRIGI_RATEUR ............................................ 68

Nettoyage ................................................................................... 68

Remplacement des ampoules d'eclairage ................................ 69

Pannes de courant ..................................................................... 69

Entretien avant les vacances ou Iors d'un demenagement ...... 70

DI_PANNAGE ................................................................................ 70

CONTRATS DE PROTECTION .................................................... 74

Aux I_tats-Unis ........................................................................... 74

Au Canada ................................................................................. 74

ACCESSOIRES ............................................................................. 74

FEUlLLE DE DONNI_ES SUR LE PRODUlT ............................... 75

NUMI_ROS DE SERVICE ...................... COUVERTURE ARRII_RE

GARANTIE

GARANTIE COMPLI_TE DE UN AN SUR LE RI_FRIGI_RATEUR

Pendant un an a compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

fournies avec le produit, Sears reparera ce refrigerateur sans

frais, s'il existe une defectuosite des materiaux ou de fabrication.

Cette periode de garantie ne concerne pas la cartouche de filtre

eau du refrigerateur (s'il en est equip6), qui est une piece

consommable garantie seulement pendant 30 jours (volt ci-

dessous).

GARANTIE COMPLI_TE DE CINQ ANS SUR LE SYSTI_ME

SCELLI_ DU RI_FRIGI_RATEUR

Pendant cinq ans a compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

fournies avec le produit, Sears reparera le systeme scelle

(comprenant le refrigerant, la tubulure de raccordement et le

compresseur) sans frais, s'il existe une defectuosite des

materiaux ou de fabrication.

GARANTIE COMPLI_TE DE 30 JOURS SUR LA CARTOUCHE

DE FILTRE ._,EAU (si le r_frigerateur en est equipS)

Pendant trente jours a compter de la date d'achat, Sears

remplacera la cartouche de filtre a eau du refrigerateur s'il existe

une defectuosite des materiaux ou de fabrication.

RESTRICTION DE LA GARANTIE

Les garanties ci-dessus s'appliquent uniquement aux

refrigerateurs qui sent utilises pour la conservation d'aliments

des fins privees unifamiliales uniquement.

SERVICE SOUS GARANTIE

Le service de garantie est disponible aux 12tats-Unis ou au

Canada en contactant Sears au 1-800-4-MY- HOME ®

(1-800-469-4663}.

Cette garantie s'applique seulement pendant que ce produit est

utilise aux 12tats-Unis ou au Canada.

Cette garantie vous donne des droits legaux specifiques, et vous

pourriez aussi avoir d'autres droits qui peuvent varlet d'un €tat

I'autre ou d'une province a I'autre.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Darts I'espace ci-dessous, inscrire les numeros de modele et de

serie complets et la date d'achat. Vous trouverez ces

renseignements sur la plaque signaletique situee sur la paroi

interieure du compartiment de refrigeration.

Gardez ces renseignements a disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre rdrigerateur.

Num_ro de module 106.

Num_ro de s_rie

Date d'achat

Conservez ces instructions et votre re(_u de vente pour

reference ult_rieure.

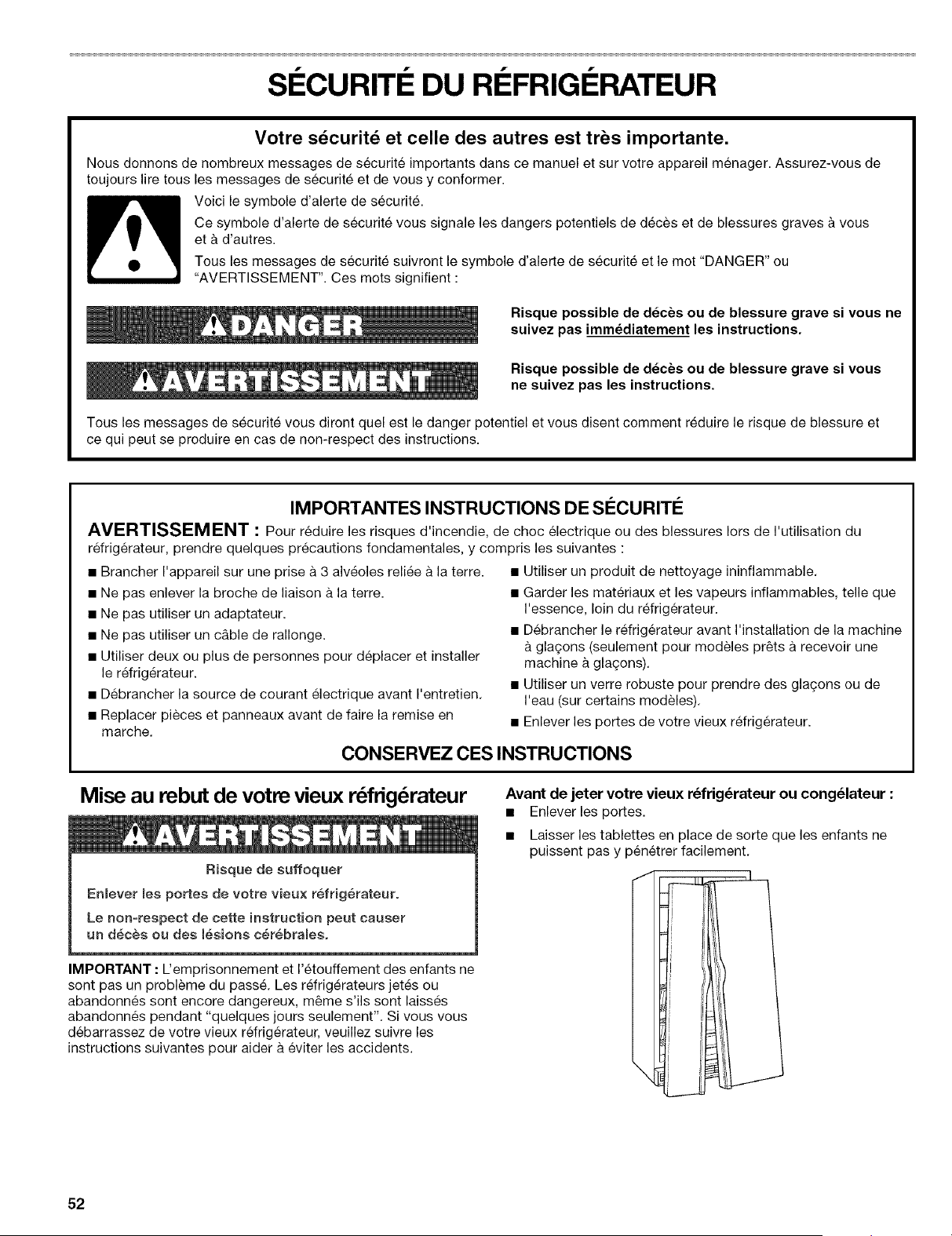

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE S¢:CURIT¢:

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et installer

le refrigerateur.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en

marche.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du refrigerateur.

• Debrancher le refrigerateur avant I'installation de la machine

gla9ons (seulement pour modeles pr_ts a recevoir une

machine a glagons).

• Utiliser un verre robuste pour prendre des gla_:ons ou de

I'eau (sur certains modeles).

• Enlever les portes de votre vieux refrigerateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enmever ruesportes de votre vieu× refrigerateuro

Le non-respect de cette instruction peut causer

un deces ou des lesions cerebrames.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sent pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

UtiHser deu× eu plus de personnes pour depmacer et

installer merefrigerateuro

Le non=respect de cette instruction peut causer

une blessure au dos ou d"autre bmessureo

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et tout residu de colle du

r6frig_rateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide a vaisselle sur I'adhesif avec les

doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir "Securite du refrigerateur'.

Dep_acement de votre refdgerateur :

Votre refrigerateur est Iourd= Lors du deplacement du

refrig_rateur pour Ie nettoyage ou Ie service, veilIer a proteger

le plancher= Touiours tirer le r_frigerateur tout droit lots du

deplacement= Ne pas incliner le refrigerateur d'un cSt_ ou de

I'autre ni Ie "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage=

Nettoyage avant rutilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer Ies tablettes ou couvercies en verre avec de

I'eau tiede quand ils sent froids= Les tablettes et les

couvercles peuvent se briser s'ils sent exposes & des

changements soudains de temperature ou a un impact tel

que coup brusque= Pour votre protection, le verre tremp_ est

conqu pour _clater en d'innombrables pieces minuscules=

Ceci est normal. Les tablettes et les couvercles en verre sent

Iourds= Un soin speciaI s'impose lots de leur deplacement

pour eviter I'impact d'une chute=

Risque d'e×plosion

Garder les materiau× et les vapeurs inflamrnaMes, telle

que _'essence, loin du refrigerateuro

Le non-respect de cette instruction peut causer

un deces, une explosion ou un incendieo

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de _/_"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a gla9ons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : II est recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrigerateur dans un

endroit ou la temperature baissera au-dessous de 55°F (13°C).

2" (5,08era)

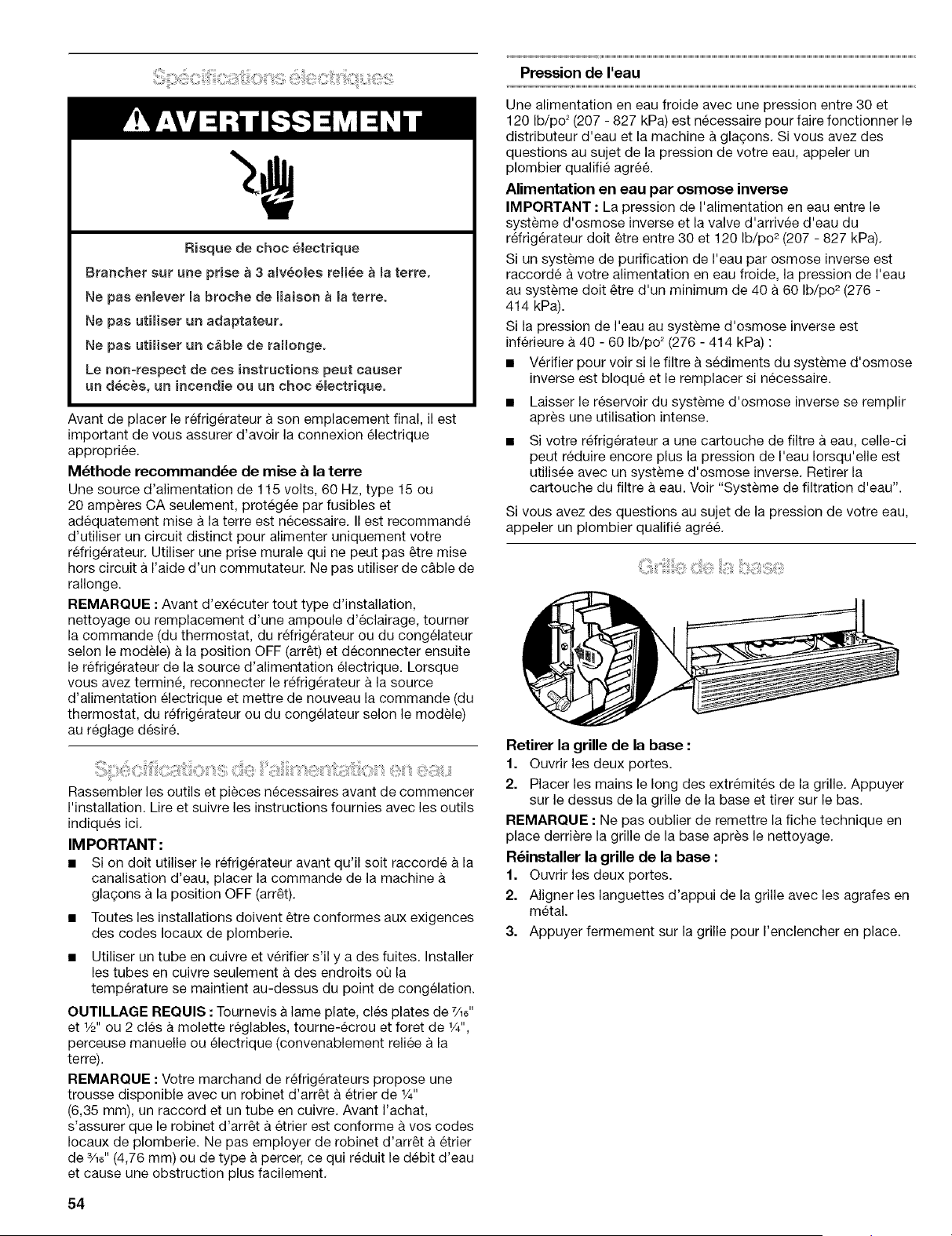

Risque de choc 6Iectrique

Brancher sur une prise & 3 amveo_es reHee ama terreo

Ne pas enmever la broche de liaison a la terre.

Ne pas utHiser un adaptateur,

Ne pas utHiser un c_bWe de raHengeo

Le non-respect de ces }nstructions peut causer

un deces, un }ncendie ou un choc 6mectr}queo

Avant de placer le r6frigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale qui ne peut pas 6tre mise

hers circuit a I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du r6frigerateur ou du congelateur

selon le modele) a la position OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desire.

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

IM PORTANT:

• Si on dolt utiliser le r6frig6rateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine

glagons a la position OFF (arr6t).

• Toutes les installations doivent 6tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS : Tournevis a lame plate, cles plates de 7/lO"

et 1/2"ou 2 cles a molette reglables, tourne-ecrou et foret de 1/4",

perceuse manuelle ou electrique (convenablement reliee a la

terre).

REMARQUE : Votre marchand de refrigerateurs propose une

trousse disponible avec un robinet d'arr6t a etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme avos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de 3/lo" (4,76 mm) ou de type a percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po 2(207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme dolt 6tre d'un minimum de 40 a 60 Ib/po 2 (276 -

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 - 60 Ib/po _(276 - 414 kPa) :

• Verifier pour voir si le filtre & sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrig6rateur a une cartouche de filtre a eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilis6e avec un syst_me d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage.

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

RassemblerlesoutilsetpiecesnecessairesavantdecommencerI'installation.

OUTILSREQUIS: Clesa douillesat_tehexagonalede1/4"et%6"etuntournevisalameplate.

IMPORTANT: Avantdecommencer,tournerlacommandedurefrigerateuraOFF(arr_t),debrancherlerdrigerateuroudeconnecterla

sourcedecourantelectrique.Enleverlesalimentsettouslescompartimentsoucontenantsutilitairesreglablesdanslesportes.

REMARQUE: IIpeut_trenecessaireseulementd'enleversoitlapoigneedelaportesoitlesportespourfairepasservotreappareil

dartsuncadredeportedevotreresidence.Mesurerlecadredelaportepourdeterminersiouiounonilfautenleverlespoigneesoules

portesdurefrigerateur.

Raccord du conduit

du distributeur d'eau

A. Collier de serrage

B. Anneau e×t_rieur rouge

Grilte de ta base

Charniere

supeHeure droite

Style 1

Ent_vernent

des poign_es

(facultatif)

Chamiere

inferieure

Ne pas enlever la vis A

Style 2

Ent_vement

des poign_es

(facultatif)

Niveau

Alignement des

portes

Nivellement avant

Enlever les poign_es (facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hors de la poignee. Soulever

les pieces de la garniture pour les retirer des vis de fixation.

Voir dessin 1.

2. Enlever les vis des poignees et les poignees. Voir dessin 1.

3. Mettre le refrig6rateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Style 2

1. Appuyer fermement sur la poignee pour la glisser vers le haut

et hers des vis de I'epaule. Voir dessin 1.

2. Mettre le refrig6rateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Enlever les portes

Risque de choc electrique

Deconnecter la source de courant electrique avant

d'en_ever les porteso

Le non-respect de cette instruction peut causer

un deces ou un choc electdqueo

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrigerateur. Enlever la grille de la

base en tirant vers le haut les coins inferieurs externes. Voir

dessin 2.

3. Fermer les deux portes et les garder fermees jusqu'a ce que

vous soyez pr_t a les soulever pour les degager de la caisse.

4. Si le refrigerateur est muni d'un distributeur (gla(_ons ou eau),

deconnecter le conduit du distributeur d'eau situe derriere la

grille de la base du c6te de la porte du congelateur. Voir

dessin 3.

• Presser I'anneau externe rouge contre la face du raccord

et tirer sur le conduit pour le degager.

• Sur certains modeles, retirer le conduit du collier de

serrage.

5. Enlever le couvercle de la charniere superieure gauche et la

vis. Voir dessin 4.

IMPORTANT : Ne pas enlever la vis A.

Enlever le couvercle de la charniere superieure droite et les

vis tel qu'indique. Voir dessin 6.

IMPORTANT : Ne pas enlever la vis A.

g. Soulever verticalement la porte du refrigerateur pour I'enlever

de la charniere inferieure.

10. II peut ne pas _tre necessaire d'enlever les charnieres

inferieures pour faire passer le refrig_rateur dans un cadre de

porte. Les deux charnieres inferieures ont une construction

similaire.

• Le cas echeant, demonter les charnieres. Voir dessin 7.

IMPORTANT : Ne pas enlever la vis A.

Remplacer les portes et les charni_res

Deconnecter le c&blage. Enlever les autres vis de la charniere

gauche et la charniere tel qu'indique. Voir dessin 4. 1.

IMPORTANT : Ne pas enlever la vis A.

Replacer les deux charnieres inferieures, si elles ont ete

enlev_es. Serrer les vis.

Faire passer le conduit d'eau & travers la charniere inferieure

gauche avant de reinstaller la porte sur la charniere. De I'aide

peut _tre necessaire.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sent replacees. Ne

pas compter sur les aimants des portes pour tenir les portes

en place pendant que vous faites le travail.

Soulever verticalement la porte du congelateur pour I'enlever

de la charniere inferieure. Voir dessin 5. Le conduit

distributeur d'eau demeure joint a la porte du congelateur et

passe a travers la charniere inferieure gauche. S'assurer de

proteger le conduit du distributeur d'eau centre tout

dommage.

Rebrancher le tube du distributeur d'eau en le poussant dans

le raccord de tuyauterie jusqu'& la butee et jusqu'a ce que la

marque noire touche la face de I'anneau rouge exterieur. Voir

dessin 3. Sur certains modeles, remplacer le conduit dans le

collier de serrage.

Aligner et replacer la charniere superieure gauche tel

qu'indique. Voir dessin 4. Serrer les vis.

Reconnecter la fiche des fils.

6. Replacer le couvercle de la charniere gauche et la vis.

7. Replacer la porte du refrigerateur en soulevant

soigneusement la porte darts la charniere inferieure droite.

8. Aligner et replacer la charniere superieure droite tel

qu'indique. Voir dessin 6. Serrer les vis.

g. Replacer le couvercle de la charniere et les vis. Serrer les vis.

10. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Fermeture des portes

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateuro

Le nomrespect de cette instruction peut causer

une b_essure au dos ou d'autre b_essure.

Placer le refrigerateur a sa position finale.

Placer un niveau a I'interieur du refrigerateur a I'arriere de la

tablette superieure. Voir dessin 8.

Localiser les vis de nivellement derriere la grille de la base de

chaque cbte du refrigerateur.

4. Utiliser une cle &douille a t_te hexagonale pour ajuster les vis

de nivellement des roulettes a I'arriere jusqu'a ce que le

r6frig_rateur soit d'aplomb. Tourner la vis de nivellement des

roulettes a I'arriere vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6te. Voir dessin 10. S'assurer que le

refrigerateur est d'aplomb avant de proceder.

5. Verifier I'alignement des portes apres que le refrigerateur est

mis d'aplomb.

Aligner les portes

IMPORTANT : Niveler d'abord I'arriere du refrigerateur tel que

decrit dans "Fermeture des portes".

Les portes peuvent 6tre inegales apres le nivellement du

refrigerateur. Voir dessin 9. Les portes sont prereglees & I'usine

de fagon ace que la porte du refrigerateur soit plus haute que

celle du congelateur d'environ une piece de vingt-cinq cents

d'epaisseur. Lorsque les portes sont chargees d'aliments, elles

devraient _tre egales. Si la hauteur des portes a besoin d'etre

ajustee apres que les portes sont chargees d'aliments, suivre ces

etapes.

1. Utiliser une cle &douille a t_te hexagonale pour ajuster les vis

de nivellement des roulettes a I'avant jusqu'& ce que les

portes soient egales. Tourner la vis de nivellement des

roulettes a I'avant vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6te. Voir dessin 10.

REMARQUE : Ouvrir et fermer les portes du refrigerateur et

du congelateur apres chaque ajustement pour verifier

I'alignement des portes.

Ouvrir les portes et replacer la grille de la base. Aligner les

languettes d'appui de la grille avec les agrafes en metal.

Pousser la grille fermement pour qu'elle s'enclenche en

position.

REMARQUE : S'assurer de refixer la fiche technique derriere

la grille de la base.

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde & la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement & une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"(12,7 mm) a 11/4'' (3,18 cm) pres du refrigerateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inf_rieur

gauche a I'arriere du refrigerateur et le tuyau d'arrivee d'eau.

Ajouter une Iongueur de 7 pi (2,1 m) pour permettre le

deplacement du refrigerateur pour le nettoyage. Utiliser un

tube en cuivre de 1/4"(6,35 mm) de diametre exterieur. Veiller

ce que le tube soit coupe d'equerre aux deux extremites.

5. /_,I'aide d'une perceuse electrique reliee a la terre, percer un

trou de 1/4"(6,35 mm) dans le tuyau de canalisation d'eau

froide choisie.

G, ''' ...................B

.....%% ,,,,,,,,,,,C

A. Canalisation d'eau froide E. Bague de compression

B. Bride de prise en charge F. Robinet d'arr#t

C. Tube en cuivre G. Ecrou de serrage

D. Ecrou de compression

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de 1/4"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de prise en charge. Serrer I'ecrou de serrage. Serrer

lentement et uniformement les vis fixant la bride de prise en

charge sur le tuyau afin d'assurer I'etancheite de la rondelle.

Ne pas serrer excessivement car ceci pourrait provoquer

I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en

cuivre comme on le volt sur I'illustration. Inserer I'extremite

du tube aussi loin que possible dans I'ouverture de sortie du

robinet. Visser I'ecrou de compression sur le raccord de

sortie avec une cle a molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1/4"x 1/4"est necessaire pour connecter le

conduit pour I'eau a une canalisation d'eau existante de la

maison. Enfiler I'ecrou dans le joint a I'extremite du tube de

cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Conduit vers le r_frig_rateur E. Virole (9 acheted

B. Ecrou (fourni) £ Ecrou (a acheted

C. Renflement G. Canalisation d'eau

D. Raccord (fourni) du domicile

OUVRIR le robinet d'arr@.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 2

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme dans

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

Veuillez lire avant I'utilisation du syst_me d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour avoir la certitude que le syst_me d'eau est bien nettoye.

1. Ouvrir la porte du congelateur et arr6ter la machine

glagons. Le commutateur ON/OFF (marche/arr_t) est situe du

c6te droit superieur du compartiment du congelateur.

Deplacer le commutateur au reglage OFF (a droite) tel

qu'indique sur I'illustration.

I/ |

A. Renflernent

B. Ecrou (foumi)

4. OUVRIR le robinet d'arr@.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Achever rinstallation

Risque de choc electrique

Braecher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre,

Ne pas utHiser un adaptateur.

Ne pas utHiser un c_ble de raHonge.

Le non=respect de ces instructions peut causer

un deces, un incendie ou un choc e_ectriqueo

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau".

REMARQUE : Une periode d'attente allant jusqu'a 24 heures est

necessaire avant que I'appareil commence a produire des

glagons.

REMARQUES :

• S'assurer que le filtre & la grille de la base est bien installe et

que la capsule est a la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection adequat avant

ou apr_s le syst_me. Les syst_mes certifies pour la

reduction de kyste peuvent _tre utilises pour I'eau

desinfect_e qui peut contenir des kystes filtrables.

Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Vider le

syst_me d'eau en laissant couler et en jetant 1,5 gallons

(5,4 L) d'eau. Le nettoyage du syst_me prendra environ

3 minutes et aidera a degager I'air du conduit. Une vidange

additionnelle peut _tre requise dans certains domiciles.

REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler

du distributeur.

Ouvrir la porte du congelateur et mettre en marche la

machine a glagons. Deplacer le commutateur a la position

ON (a gauche). Veuillez vous rderer a la section "Machine

glagons et bac/seau d'entreposage" pour d'autres

instructions sur le fonctionnement de la machine a glagons.

• Accorder 24 heures pour produire la premiere quantite de

glagons.

• Jeter les trois premieres quantites de glagons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caract@istique de production maximale de

glagons pour augmenter la production de glagons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sent

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraftre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrigerateur est equipe d'une machine a glagons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler Fair dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

• Les vibrations sonores peuvent provenir de I'ecoulement du

r6frig_rant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• ,&,la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION

DU RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections. L'air froid

penetre a la base de la section du congelateur et se deplace vers

le haut. II penetre ensuite dans la section du refrig6rateur

travers I'ouverture d'aeration superieure. Sur les modeles de

Style 2, cet air est aussi distribue uniformement dans le

compartiment du refrigerateur gr&ce a six ouvertures sur la paroi

arriere. L'air retourne au congelateur tel qu'illustre.

Style 1 Style 2

Ne pas obstruer I'une ou I'autre de ces ouvertures d'a_ration

avec des aliments tels que boissons gazeuses, cereales, pain,

etc. Si les ouvertures d'aeration sont obstruees, le debit d'air

sera bloque et le reglage de la temperature ne fonctionnera pas

bien.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transfer6es

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien

envelopper ou recouvrir hermetiquement les aliments.

f_S

Votre modele peut avoir des commandes rotatives ou des

commandes a glissiere.

IMPORTANT :

• L'appareil ne refroidira pas Iorsque la commande du

rdrigerateur est regl6e a OFF (arr_t).

La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation. Les

reglages plus eleves refroidissent le compartiment alors que

les reglages plus bas sent moins froids.

Attendre 24 heures avant de placer des aliments dans le

refrigerateur. Si vous ajoutez des aliments avant que le

refrigerateur ne soit completement refroidi, les aliments

peuvent se g&ter.

REMARQUE : Ajuster les commandes du refrigerateur et du

congelateur a un niveau plus eleve (plus froid) ne refroidira

pas les compartiments plus vite.

Les reglages preregles devraient _tre corrects pour

I'utilisation normale. Les reglages sont faits correctement

Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le

rdrigerateur ou le congelateur, v_rifier d'abord les ouvertures

d'aeration pour s'assurer qu'elles ne sont pas obstruees,

avant d'ajuster les commandes.

Pour vous accommoder, les commandes ont ete prereglees

I'usine. Lors de I'installation du refrigerateur, s'assurer que les

commandes se trouvent toujours aux points de reglage tel

qu'illustre.

Commandes rotatives

FREEZER

COLD COLDER COLD COLDER

Commandes a glissi_re

Freezer Refrigerator

cold 1 2 A 3 4 colder off 1 2 A 3 4 colder

Ajustement des commandes

REMARQUE : Attendre au moins 24 heures entre les

ajustements, puis verifier de nouveau la temperature.

Si la temperature dolt 6tre ajustee, ajuster d'abord la temperature

du rdrigerateur.

Commandes rotatives

Tourner la commande vers la droite (dans le sens horaire) pour

rendre le compartiment plus froid. Tourner la commande vers la

gauche (dans le sens antihoraire) pour le rendre moins froid.

Commandes & glissi_re

Glisser la commande d'un degre vers la droite pour rendre le

compartiment plus froid. Glisser la commande d'un degre vers la

gauche pour le rendre moins froid.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop froid Regler la commande

- Reglages incorrects pour les du REFRIGERATEUR

conditions existantes un reglage plus bas

REFRIGERATEUR trop tiede Regler la commande

- Porte frequemment ouverte, du REFRIGERATEUR

grande quantite d'aliments ajoutee un reglage plus eleve

ou temperature ambiante chaude

CONGI2LATEUR trop froid Regler la commande

- Reglages incorrects pour les du CONGELATEUR

conditions existantes un reglage plus bas

CONGELATEUR trop tiede/trop

peu de glagons

- Porte frequemment ouverte,

grande quantite d'aliments ajoutee

ou temperature ambiante tres

froide (programme en

fonctionnement trop peu frequent)

ou usage intense de glagons

Regler la commande

du CONGI2LATEUR

un reglage plus eleve

Certains modeles distribuent des glagons en cubes et de la glace

concassee. Avant la distribution de glace, choisir quelle sorte

vous pref6rez. Les boutons de commande sent cont_us pour une

utilisation et un nettoyage faciles.

ICE

CRUSH CUBE

Pour de la glace concassee, les glagons sont concasses avant

d'etre distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

glagons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on change de CRUSH (concassee) a CUBE

quelques onces de glace concassee seront distribuees avec les

premiers glagons.

Distribution de gla_ons :

1. Appuyer sur le bouton pour le type de glace desire.

2. Appuyer un verre robuste contre le levier de distribution de

glagons. Tenir le verre pres de I'ouverture du distributeur pour

que les gla_ons ne tombent pas a c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de glagons.

Une pression forte ne donne pas une distribution plus rapide

de glagons ou des quantites plus grandes.

t :

Risque de coupure

UtiHser un verre robuste pour prendre des glagons ou

de I'eau.

Le non-respect de cette instruction peut causer

des coupures.

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace concassee ou des gla(_ons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

Le distributeur de glaq.ons

Les glagons sent distribues du bac d'entreposage de glagons du

congelateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et

le bac d'entreposage de gla(_ons. Les gla(_ons passent du

bac et tombent dans la goulotte.

Lorsqu'on rel&che le levier du distributeur, la trappe se ferme

et la distribution de glagons s'arr_te. Le systeme de

distribution ne fonctionne pas Iorsque la porte du congelateur

est ouverte.

Retirer le verre pour arr6ter la distribution.

REMARQUE : Les quelques premieres quantites de glagons

peuvent avoir une saveur desagreable provenant d'une

plomberie ou de pieces neuves. Jeter ces gla(;ons. Prendre

de grandes quantites de glagons du bac a glagons plut6t que

par I'entremise du distributeur.

Le distributeur d'eau

Si le systeme n'a pas fait I'objet d'une vidange Iors de

I'installation du refrigerateur, appuyer sur la barre du distributeur

d'eau avec un verre robuste ou autre recipient pour puiser et jeter

de 1,5 gallons (5,4 L) ou environ 3 minutes apr_s le

commencement de I'_coulement. II faudra de 3 a 4 minutes pour

que la distribution de I'eau commence. Cette eau ainsi puisee et

jetee nettoie le systeme et aide a degager I'air des conduits.

Accorder plusieurs heures pour que le refrigerateur se refroidisse

et refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est congu pour recueillir les

petits renversements et pour permettre un nettoyage facile. II n'y

a pas de conduit d'ecoulement dans le recipient. Le recipient

peut _tre enleve du distributeur et transporte a I'evier pour _tre

vide ou nettoye.

Distribution d eau :

Appuyer un verre robuste contre le levier du distributeur

d'eau.

Retirer le verre pour arr_ter la distribution.

REMARQUE : L'eau risque de ne pas avoir bon goQt si le

distributeur n'est pas utilise periodiquement. Pulser une quantite

suffisante d'eau chaque semaine pour maintenir un

approvisionnement frais.

Lampe du distributeur

Le distributeur est muni d'une lampe. Erie peut _tre allumee

manuellement en appuyant sur le bouton ON (touche &

effleurement ou commutateur a bascule).

Sur certains modeles : chaque fois que vous utilisez le

distributeur, le levier allumera automatiquement la lumiere.

LIGHT

OFF ON

REMARQUE : Voir la section "Remplacement des ampoules

d'eclairage" pour des renseignements sur le changement de

I'ampoule d'eclairage du distributeur.

Verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour emp_cher la distribution involontaire par de petits enfants et

animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique au refrigerateur, a la machine a glat:ons ou a la

lumiere du distributeur. Elle sert simplement a desactiver les

leviers du distributeur.

Pour arr_ter le distributeur, appuyer sur le bouton LOCK

(verrouillage) jusqu'a ce que I'indicateur apparaisse. Les

distributeurs de glat:ons et d'eau ne fonctionneront pas. Pour

deverrouiller le distributeur, appuyer sur le bouton UNLOCK

(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite

continuer a distribuer des glat:ons ou de I'eau comme

d'habitude.

DISPENSER

LOCK UNLOCK

Le temoin lumineux de I'etat du filtre a eau vous permettra de

savoir quand changer votre filtre a eau. Lorsque le t_moin

lumineux de I'etat du filtre passe du vert au jaune, cela signifie

qu'il est presque temps de changer le filtre a eau. II est

recommande de remplacer le filtre a eau Iorsque le temoin

lumineux du filtre passe au rouge OU que le debit de I'eau du

distributeur d'eau ou de la machine a glat:ons diminue de fat:on

importante. Pour changer le filtre a eau, voir "Remplacement du

filtre a eau" plus loin dans cette section.

TEMOIN : ETAT :

GOOD/BON (vert) Filtre neuf installe

ORDER/COMMANDER (iaune) Commander un filtre

REPLACE/REMPLACER (rouge) Remplacer le filtre a eau

OU Iorsque le debit d'eau diminue

Apres avoir change le filtre & eau, regler de nouveau le temoin

lumineux du filtre a eau en appuyant sur RESET pendant

2 secondes. Le temoin lumineux passera de Replace (remplacer,

rouge) & Good (ben, vert) Iorsque le temoin lumineux du filtre &

eau est restaur&

WATER FILTER

_oo_ Q

ORDER• RESET

_/_P_Aq[0

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection adequat avant ou

apr_s le syst_me. Les syst_mes certifies pour la reduction de

kyste peuvent 6tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes filtrables.

Remplacement du flltre & eau

Le filtre a eau est situe dans la grille de la base sous la porte du

compartiment congelateur. II n'est pas necessaire d'enlever la

grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule du filtre vers I'exterieur.

REMARQUES :

• 12viter de tourner la capsule en enlevant le filtre parce que

ceci pourrait enlever la capsule. Dans ce cas, replacer la

capsule et retirer le filtre tout droit vers I'exterieur.

• II y aura de I'eau darts la cartouche. II est possible qu'il y

ait un deversement.

Enlever la capsule en la tournant dans le sens antihoraire

jusqu'& ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

refrigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Sortir la nouvelle cartouche de son emballage et enlever le

couvercle protecteur des joints toriques.

A. Couvercle protecteur

B. Joints toriques

4. 3. Avec la capsule en position horizontale, inserer la capsule

dans la grille de la base jusqu'a ce qu'elle s'arr_te.

Placer la capsule (enlevee a I'etape 2) sur le nouveau filtre.

Aligner I'ar_te de la capsule avec la rainure du filtre. Tourner

la capsule dans le sens horaire jusqu'a ce qu'elle

s'enclenche.

A. Bouton d'_jection

B. Rainure du filtre

C. Ar_te de la capsule

5. Enfoncer le nouveau filtre darts I'ouverture de la grille de la

base. Lorsque le filtre est inser6, le bouton d'ejection sera

enfonce. II resortira une fois que le filtre sera completement

enclenche.

6. Tirer delicatement sur la capsule pour verifier que le filtre est

bien en place.

REMARQUE : Purger le systeme d'eau avant d'ejecter un

filtre nouvellement installe pour evacuer I'air des conduits et

du filtre.

Purger le systeme d'eau. "Voir Purge du systeme d'eau apres

le remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du filtre

Utiliser un recipient solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Purger le

syst_me d'eau en laissant couler et en jetant 1,5 gallons (5,4 L)

d'eau. Le nettoyage du systeme prendra environ 3 minutes et

aidera a degager I'air du conduit. Un ecoulement additionnel peut

_tre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler du

distributeur.

Utilisation du distributeur sans cartouche de flltre b eau

Vous pouvez faire fonctionner le distributeur sans filtre a eau.

L'eau ne sera pas filtree.

1. Retirer le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule. Voir "Remplacement du filtre a eau" plus

haut dans cette section.

Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

refrigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Tourner la capsule dans le sens antihoraire jusqu'a ce qu'elle

glisse dans la fente de fixation. Ensuite tourner la capsule

dans le sens horaire jusqu'a ce qu'elle soit en position

horizontale. II faudra peut-_tre forcer.

REMARQUE : La capsule ne s'alignera pas sur la grille de la

base.

Mise en marche/arr_t de la machine b gla_ons

Pour mettre la machine a gla(_ons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a glagons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine a gla_ons a un arr_t automatique.

Au fur et & mesure de la fabrication de la glace, les glagons

remplissent le bac d'entreposage de glagons. Les gla(_ons

soulevent le bras de commande en broche a la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

A NOTER :

• Accorder 24 heures pour produire la premiere quantite de

gla(_ons. Jeter les trois premieres quantites de glagons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons. €:viter de

brancher la machine a glagons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine

gla(_ons et causer une pietre qualite des glagons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne jamais utiliser un objet pointu pour briser les glagons dans

le bac. Cette action peut endommager le bac et le

mecanisme du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a glagons ou dans le bac a gla(_ons.

Pour retirer et r_installer le bac & glagons

1. Tirer le panneau qui recouvre le bac a glagons en le retirant

hors de la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras de commande en broche jusqu'a ce qu'il

s'enclenche a la position OFF (elevee). Les glagons peuvent

encore @re distribues, mais aucun autre glagon ne peut _tre

fait.

3. Soulever le devant du bac a gla(;ons et le retirer.

Replacer le bac & glagons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

en broche pour I'abaisser a la position ON pour remettre la

production de glagons en marche. S'assurer que la porte est

bien fermee.

CARACTI RISTIQUES DU

REFRIGERATEUR

Le modele que vous avez peut avoir certaines ou toutes ces

caract@istiques. Les caract@istiques qui peuvent _tre achetees

separement comme accessoires comportent le mot

"accessoire". Tous les accessoires ne conviendront pas a tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le numero sans frais sur la couverture ou a la section

"Accessoires".

Importants renseignements a eavoir au sujet des tablettes

et dee couverctes en verre :

Ne pas nettoyer Ies tabIettes ou couverctes en verre avec de

I'eau tilde quand iIs sont fro[ds. Les tablettes et les

couverctes peuvent se briser s'ils sont exposes & des

changements soudains de temp@ature ou a un impact tei

que coup brusque. Pour votre protection, le verre tremp6 est

con_u pour 6ctater en d'innombrables pieces m[nuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un so[n special s'impose lots de Jeur d_placement

pour eviter J'impact d'une chute.

Votre module peut @re dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir aux differentes hauteurs reduiront le

temps d'ouverture de la porte du refrig6rateur, ce qui

economisera de I'energie.

Tablettes couliesantes (sur certains modules)

Pour retirer et replacer une tablette dans le cadre en

m_tal :

1. Retirer la tablette vers I'avant jusqu'a la butee. Incliner le

devant de la tablette vers le haut et la soulever 16g_rement

alors que vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriere darts les fentes

sur le cadre et en poussant la tablette au-del& de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en guidant les crochets

I'arriere de la tablette dans les supports de tablette. Incliner le

devant de la tablette vers le haut jusqu'a ce que les crochets

arriere de la tablette tombent dans les supports de la tablette.

V@ifier pour vous assurer que la tablette est bien fixee en

position.

Le tiroir pour specialites alimentaires fournit un endroit pratique

pour garder les raisins secs, noix, tartinades et autres petits

articles a des temp@atures normales de refrigerateur.

Pour retirer et r_installer le tiroir pour sp_cialit_s

alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'a la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant

sa position au-del& de la butee.

_!_'_i_Oii_¸¸¸_¸_ili!iii_ii!i,_ii!!iii_!!iiii_iiiyili_i_;__i_ii!i!i_,Sj"_,sii;ii_ii:_;ii!i_!_ii:;:ii,_ii!!?OO_i'i_ii_,_i,,_!i!!!_iiii!:iiiii!:::i_,,iii!_:!i!:i_¸::,

Le bac & I_gumes et le tiroir & I_gumes/viande

convertible

Pour enlever et replacer les tiroirs :

1. Glisser le bac & legumes ou le tiroir a viande directement vers

I'exterieur jusqu'a la butee. Soulever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement.

2. Reinstaller le bac & legumes ou le tiroir a viande en le glissant

completement, au-dela de la butee du tiroir.

Les couvercles du bac & I_gumes ou du tiroir

I_gumes/viande

Pour enlever et replacer les couvercles :

1. Enlever le bac a legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'a ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac & legumes, glisser soigneusement

I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac & legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir

viande.

3. Replacer le fond du cadre du couvercle du tiroir a viande

darts les supports des glissieres sur les parois laterales du

refrigerateur et abaisser le devant du cadre du couvercle en

place.

4. Glisser I'arriere de I'encart de verre darts le cadre du

couvercle et abaisser le devant en place. Repeter les etapes

pour replacer le couvercle du bac a legumes.

Le tiroir a legumes/viande convertible peut 6tre ajuste pour

refroidir correctement les viandes ou legumes. L'air a I'interieur

du contenant est refroidi pour emp_cher les "petits espaces" de

congelation et peut _tre regle pour garder les viandes aux

temperatures d'entreposage de 28 ° a 32°F (de - 2 ° & 0°C)

recommandees par I'Office national du betail et des viandes.

IMPORTANT : Pour prolonger la fra;cheur, envelopper les

viandes dans un emballage hermetique et & I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r_glage

Le reglage convertible est preregle pour vous au reglage le plus

bas pour les viandes.

Pour changer un r_glage : Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) tel que desire.

Pour entreposer des I_gumes : Regler la commande a VEG

(legumes) completement vers la gauche pour garder les legumes

aux temperatures optimales d'entreposage (qui doivent 6tre plus

elevees que pour les viandes).

IMPORTANT : Si les aliments commencent a geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre

24 heures entre les ajustements. Avec ce delai, les temperatures

des aliments ont le temps de changer.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original tant qu'il est hermetique eta I'epreuve de I'humidite.

Envelopper de nouveau si necessaire. Voir le tableau suivant pour

les temps d'entreposage. Lorsque la viande dolt _tre entreposee

plus Iongtemps que les temps indiques, congeler la viande.

Poisson frais ou crustaces ......... a utiliser le jour m_me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.) ......... 1-2 jours

Charcuterie, steaks/r6tis .................................................. 3-5 jours

Viandes salaisonnees .................................................... 7-1 0 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande d'humidite est situee sur le bac

legumes. La commande peut _tre ajustee a n'importe quel

reglage entre LOW et HIGH.

En position LOW (ouvert), le reglage laisse echapper I'air humide

du bac & legumes pour mieux conserver les fruits et legumes

pelures.

• Fruits : Laver, laisser secher et garder au refrigerateur dans un

sac en plastique ou dans le bac a I_gumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Repartir et garder les petits fruits dans le contenant original

dans le bac a legumes ou les conserver sur une tablette du

refrigerateur dans un sac en papier ferme sans _tre serre.

• Legumes a pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferme), le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes a feuilles

frais.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

: : s::o::

Pour retirer et r_installer le casier _ vin (_ gauche} ou le

porte-cannettes/bouteilles (& droite) :

1. Retirer le casier en le tirant tout droit hers de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrig6rateur.

REMARQUE : Garder les oeufs dans un contenant a couvercle

ou dans le contenant original sur une tablette interieure pour un

remisage prolonge.

CARACTI:!:RISTIQUESDU

CONGELATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tous les modeles. Si vous desirez acheter Fun des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

f ::: d :,d"

Pour enlever et r_installer la tablette :

1. Soulever la tablette hors de ses appuis pour la retirer.

2. Replacer la tablette en la posant sur les appuis. Verifier que la

tablette est correctement en place.

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sont normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et Fair a I'interieur de I'emballage se

sont condenses.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib d'aliments par pied cube d'espace dans le

congelateur [907 a 1 350 g par 28 L]). Laisser assez d'espace

dans le congelateur pour permettre la circulation d'air entre les

emballages. S'assurer aussi de laisser assez d'espace a I'avant

pour que la porte se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

i c

Le panier ou bac du congelateur peut _tre utilise pour garder des

sacs de fruits et de legumes congeles qui peuvent glisser hers

des tablettes de congelateur.

Pour enlever et replacer le panier du cong_lateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'a

la butee.

2. Soulever le devant du panier ou bac et le glisser

completement vers I'exterieur.

3. Replacer le partier ou bac en le pla9ant sur les glissieres.

Soulever legerement le devant du panier ou bac en le

poussant au-dela des butees de la glissiere jusqu'au fond.

CARACTERISTIQUES DE LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achet_es separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Commande du compartiment fraicheur

La commande du compartiment fra_cheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

Pour retirer et r_installer le compartiment :

1. Enlever le compartiment en tirant sur les butees derriere le •

panier pour le liberer de la doublure de la porte.

2. Replacer le compartiment en alignant les butees avec les

boutons sur les c6tes de la doublure de la porte. Enclencher •

fermement les butees sur les boutons tel qu'indiqu&

::: hs

De Fair froid du congelateur passe directement au compartiment

de la porte sous les events.

REMARQUE : Le compartiment a produits laitiers et le porte-

cannettes ne sent pas froids.

Tourner la commande dans le sens horaire (vers la droite)

pour diminuer la circulation d'air froid dans le compartiment

et le rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

Les tringles ou balconnets dans la porte peuvent _tre enlevees

pour faciliter le nettoyage.

Tringles ou balconnets enclenchables dans la porte

Pour retirer et r_installer les tringles ou les balconnets :

1. Retirer les tringles ou balconnets en appuyant legerement sur

le devant du support tout en tirant hors de la languette

int_rieure. Rep_ter ces _tapes pour I'autre extr_mit_ de la

tringle.

2. Reinstaller les tringles ou balconnets en alignant les

extremites des supports avec les attaches de chaque c6te de

la paroi de la porte. Enclencher fermement le support et la

tringle ou balconnet dans les attaches au-dessus de la

tablette tel qu'indiqu&

Tringles d_pos_es dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en les soulevant tout droit & chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette darts

les fentes sur la porte et en poussant la tringle tout droit

jusqu'& I'arr_t.

_:iiii_ii!!:;JiiliOO_i_l_!I_i!!?_iii1!{!il;;i{::i_i!ii!!ii_!lSi;iiii{!!iii_i:ii_!i_iiil_;iiIii_i!i::_¸

Pour retirer et r6installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus des

supports desires et en le poussant jusqu'& ce qu'il s'arr_te.

Pour 6ter la partie inclinable du bac, appuyer sur les leviers

incurves de chaque c6te du bac. Tirer vers le haut pour le

sortir.

REMARQUES :

• II est impossible de retirer le bac s'il est incline

completement. Incliner le bac seulement partiellement

avant d'appuyer sur les leviers incurves pour le retirer.

• Nettoyer les pieces tel qu'indique dans la section

"Nettoyage".

Pour retirer et r_installer le bac :

1. Retirer le bac en le soulevant et le tirant tout droit.

2. Reinstaller le bac en le faisant glisser au-dessus des supports

desires et en le poussant vers le bas jusqu'& ce qu'il s'arr_te.

Pour retirer et r_installer les pi_ces du bac :

1. Appuyer sur un des boutons de degagement pour ouvrir la

partie inclinable du bac.

II ii

A. Boutons de d_gagement

A. Levier incurv_

3. Reinstaller la partie inclinable du bac. Verifier qu'elle repose

correctement au fond du bac avant d'inserer les leviers

incurves.

4. Reinstaller les pieces interieures du bac.

A. Panier perfor_

B. Cloisons

C. Rev_tement perfor_

ENTRETIEN DU REFRIGERATEUR

Risque d'e×ptosion

UtHiser un produit de nettoyage ininfmammabme.

Le non-respect de cette instruction peut causer un deces,

une expmosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, les doublures de porte ou les joints de portes.

Ne pas utiliser d'essuie-tout, tampons a recurer ou autre

outil de nettoyage abrasif. Ces produits risquent

d'egratigner ou d'endommager les materiaux.

• Pour aider & eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

un fini Ultra Satin TM (apparence inox), en aluminium brosse ou

en acier inoxydable et choisir la methode de nettoyage

appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui resiste aux

traces de doigts. L'acier inoxydable a souvent une texture

grenelee unique avec des variations de couleur, ce qui est

naturel pour I'acier.

M_tal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con(_u pour I'acier inoxydable. Secher a fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cire

pour appareil electromenager (ou cire en p&te) avec un linge

propre et doux. Ne pas cirer les pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant con£_u

pour I'acier inoxydable. Secher & fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une eponge

propre ou un linge doux et un detergent doux darts de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con(_u pour I'acier inoxydable. Secher a fond avec

un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs. Secher a fond avec un

linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

• Veiller a ce que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles

que garnitures, couvercles de distributeurs ou joints de

porte. En cas de contact accidentel, nettoyer la piece de

plastique avec une eponge et un detergent doux et de

I'eau tiede. Secher a fond avec un linge doux.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux ou

poussiereux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait _tre nettoye tousles deux ou

trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir I'illustration de la grille de la

base ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Votre refrig6rateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sent disponibles de votre marchand.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

& I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m6me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme

I'illustration.

5. Brancher le r6frigerateur ou reconnecter la source de courant

electrique.

Lampe de distributeur

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

Lampe de la partie sup6rieure du cong61ateur (sur

certains modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre tout en tirant le protecteur vers

I'avant.

• Replacer le protecteur d'ampoule en ins@ant les languettes

dans les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'a ce qu'il s'enclenche en position.

Lampe inf6rieure du cong61ateur derri6re le panier

sup6rieur du cong61ateur (sur certains mod61es)

En fonction du modele que vous avez, enlever le panier

superieur du congelateur ou la tablette du panier superieur du

congelateur. Enlever le protecteur d'ampoule en devissant la

vis Phillips au-dessus du protecteur. Faire tourner avec

precaution le protecteur jusqu'a ce que la languette gauche

puisse 6tre tiree doucement de la paroi du congelateur.

• Replacer le protecteur d'ampoule en ins@ant la languette

gauche dans la paroi du congelateur. Aligner la languette

superieure avec le trou de la vis et replacer la vis.

A. Lampe de distributeur

Lampe du tableau de commande du r6frig6rateur

Acceder a I'arriere du tableau de commande du refrig6rateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampe du bac & IL_jumes

Si necessaire, retirer le bac & legumes superieur pour acceder

au protecteur d'ampoule de la lampe du bac. Retirer le

protecteur en soulevant les bouts hers des crochets tel

qu'illustr&

• Replacer le protecteur d'ampoule en inserant les bouts dans

les crochets. Si necessaire, replacer le bac a legumes

superieur.

Si le courant electrique dolt 6tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles.

Si le service dolt 6tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

.&.NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cults. Si les aliments contiennent des cristaux de

glace, ils peuvent 6tre remis & congeler m6me si la qualite et la

saveur risquent d'6tre affectees. Si les aliments semblent de

pietre qualite, les jeter.

ii!!}}!tl_!l;:!i!_i_;!!!!_¸{iiiiii,8#_i_i!!}!w;_%_si21iii(!!_%,¸,'i£!;!tO;;%ii%:x:;!i!:i_<8;O_tiiiI(;}tl{:ii;{ili!i!i!_'tii_if_{ili!i!i!,;_!i:!ii_#t:i_i!!!ii_¸t _Si_!!iiii:i;@W_i@t__i:

Vacances D_m_nagement

Si vous choisissez de laisser le r_frig_rateur en marche

pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrig6rateur a une machine a gla(_ons automatique :

• Soulever le bras de commande en broche a la position

OFF (elev6e) ou deplacer le commutateur a la position

OFF (a droite).

• Fermer I'approvisionnement d'eau de la machine

glat_ons.

3. Vider le bac a glagons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre d_part :

1. Enlever tousles aliments du refrigerateur.

2. Si votre refrig6rateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Lorsque la derniere quantite de gla(_ons est depos6e,

soulever le bras de commande en broche a la position

OFF (elev6e) ou deplacer le commutateur a la position

OFF (a droite).

3. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

de la (des) commande(s)".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. ,&,raide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de rair a I'interieur, afin d'eviter

raccumulation d'odeur ou de moisissure.

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de gla(_ons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a gla_ons.

4. Teurner la commande de temperature (ou la cemmande du

refrigerateur, selen le medele) a OFF (arr_t). Veir "Utilisatien

de la (des) commande(s)".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble a I'aide de ruban adhesif pour qu'elles

ne bougent pas nine s'entrechoquent durant le

demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU visser les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajustement

des portes".

10. Fermer les pores a I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installatien" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a gla(_ons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DI PANNAGE

Essayer les solutions sugg_r_es ici en premier afin d'_viter les coots d'une visite de service inutile.

Le r_frig_rateur ne fonctionne pas

• Le cordon d'alimentation _lectrique est-il debranch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

• Un fusible est-il grill_ ou le disjoncteur s'est-il d_clench_?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

• Le r_glage du r_frig_rateur ou du cong_lateur est-il a la

position OFF (arr6t)? Voir "Utilisation des commandes".

Le r_frig_rateur est-il en train de se d_givrer? Verifier pour

voir si le refrigerateur fonctionne au bout de 30 minutes. Le

refrigerateur executera regulierement un programme

automatique de degivrage.

Le r_frigerateur ne refroidit pas? Pour les modeles avec

commandes numeriques, tourner I'appareil a OFF ensuite

ON de nouveau pour la remise en marche. Voir "Utilisation

des commandes". Si cette action ne corrige pas le probleme,

faire un appel de service.

Les ampoules n'_clairent pas

• Le cordon d'alimentation _lectrique est-il debranch_?

Brancher sur une prise & 3 alveoles reliee a la terre.

• Une ampoule d'_clairage est-elle desserr_e darts la

douille ou grill_e? Voir "Remplacement des ampoules

d'eclairage".

Le plat de d_givrage contient de reau

• Le refrig_rateur est-il en train de se d_givrer? L'eau

s'evaporera. C'est normal pour I'eau de degoutter dans le

plat de degivrage.

• Y a-t-il plus d'humidit_ que d'habitude? Prevoir que I'eau

dans le plat de degivrage prend plus de temps a s'evaporer.

Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus

Iongtemps darts des conditions de chaleur. Pour des

temperatures ambiantes normales, prevoir que le moteur

fonctionne environ 40 % & 80 % du temps. Darts des

conditions plus chaudes, prevoir un fonctionnement encore

plus frequent.

Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur? L'addition d'une grande quantite d'aliments

rechauffe le refrigerateur. II est normal que le moteur

fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

Les portes sont-elles ouvertes frequemment? Prevoir que

le moteur fonctionnera plus Iongtemps dans ce cas. Afin de

conserver I'energie, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments organises

de sorte qu'ils soient faciles a trouver et fermer la porte des

que les aliments sont retires.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation des commandes".

Les portes sont-elles compl_tement ferrules? Pousser les

portes pour qu'elles soient bien fermees. Si les portes ne se

ferment pas completement, voir "Les portes ne se ferment

pas completement" plus loin dans cette section.

Les serpentins du condenseur sont-ils sales? Cette

situation emp_che le transfert de I'air et fait travailler

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir "Nettoyage".

Les joints des portes sont-ils herm_tiques sur tout le

contour? Contacter une personne qualifiee ou un technicien.

REMARQUE : Votre refrigerateur neuf fonctionnera plus

Iongtemps que I'ancien appareil du fait de son moteur tres

efficace.

Le r_frig_rateur semble faire trop de bruit

• Les bruits peuvent _tre normaux pour votre refrigerateur.

Voir "Sons normaux".

La machine & gla_ons ne produit pas de gla_ons ou

trop peu

La machine a gla_ons vient-elle juste d'etre install_e? La

temperature du cong_lateur est-elle assez froide pour

produire des gla_ons? Attendre 24 heures apres le

raccordement de la machine a gla_ons pour commencer

produire des gla9ons. Attendre 3 jours apres le debut de la

production de gla(_ons pour remplir completement le

contenant a glagons.

Le bras de commande m_tallique de la machine

gla_ons est-il en position OFF (elev_e) (sur certains

modules)? Abaisser le bras de commande metallique a la

position ON (abaissee). Voir "Machine a gla_;ons et bac

d'entreposage".

Le commutateur de la machine a gla_ons est-il a la

position OFF (_ droite) (sur certains modules)? Deplacer le

commutateur de la machine a gla_ons a la position ON (a

gauche). Voir "Machine a glagons et bac d'entreposage'.

• Le robinet d'arr_t de la canalisation d'eau reline au

r_frigerateur est-il ouvert? Ouvrir le robinet d'eau. Voir

"Raccordement de la canalisation d'eau'.

Y a-t-il de I'eau dans le moule de la machine a gla£ons ou

est-ce qu'aucun gla_on n'a _t_ produit? Verifier pour voir si

le refrigerateur a ete raccorde a la canalisation d'eau de la

maison, et si le robinet d'arr6t de la canalisation est ouvert.

Voir "Raccordement de la canalisation d'eau".

Un gla£on est-il coinc_ dans le bras de I'_jecteur? Pour

les modeles avec bac a gla_ons standard, enlever le gla(_on

coince a I'aide d'un ustensile en plastique. Pour les modeles

avec bac & glat;ons darts la porte du congelateur, acceder

la machine a glagons en baissant la porte du detecteur du

bac a glagons sur le c6te superieur gauche de I'interieur du

congelateur. En baissant la porte du detecteur, lever la porte

de service de la machine a gla(_ons et enlever le glagon de

I'ejecteur a I'aide d'un ustensile en plastique. Voir "Machine

glagons et bac d'entreposage".

• Une grande quantit_ de gla£ons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a gla(_ons produise

plus de glagons.

• Les r_glages sont-ils faits correctement? Voir "Utilisation

des commandes".

Un filtre _l eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre obstrue ou installe incorrectement. Verifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a ete bien installe et qu'il n'est pas obstru& Si

I'installation ou I'obstruction n'est pas le probleme,

telephoner a une personne qualifiee ou un technicien.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

REMARQUE : Si cette situation n'est pas attribuable ace qui

precede, il peut exister un probleme avec la canalisation d'eau.

Faire un appel de service.

Mauvais goOt, odeur ou couleur grise des gla(_ons

• Les raccords de plomberie sont-ils neufs et causent-ils

une decoloration et un mauvais gol3t des gla(_ons? Jeter

les premieres quantites de gla9ons.

• Les gla(_ons ont-ils ete gardes trop Iongtemps? Jeter les

vieux gla_;ons et en faire une nouvelle provision.

• Le cong_lateur et le bac a gla_ons ont-ils besoin d'etre

nettoy_s? Voir "Nettoyage" ou "Machine a gla_ons et bac

d'entreposage".

Les aliments dans le cong_lateur ou le r_frigerateur ont-

ils _t_ bien emball_s? Utiliser un emballage hermetique et &

I'epreuve de I'humidite pour aider & emp_cher le transfert

d'odeurs aux aliments entreposes.

• L'eau contient-elle des mineraux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel. Faire couler de I'eau supplementaire darts le

distributeur d'eau pour mieux nettoyer le systeme de filtration

de I'eau (au moins 1,5 gallons [5,4 L] ou pendant 3 minutes

initialement). Jeter la glace decoloree.

Le distributeur de glagons ne fonctionne pas

correctement

La porte du congelateur est-elle ferm_e compl_tement?

Pousser la porte pour qu'elle soit bien fermee. Si elle ne

ferme pas completement, voir plus loin dans cette section

"Les portes ne se ferment pas completement".

Le bac a glagons est-il correctement installS? Pour les

modeles avec bac a glagons standard, pousser le bac &

glagons completement jusqu'au fond. Pour les modeles avec

un bac a glagons dans la porte du refrigerateur, le bac dolt

_tre d'aplomb. Retirer le bac et le replacer dans la porte en

vous assurant qu'il est bien aligne et bien enclenche en

place. Voir "Machine a glat:ons et bac d'entreposage'.

Les mauvais gla£:ons ont-ils _t_ ajout_s au bac? Utiliser

seulement des glagons produits par cette machine a glagons

courante. Si d'autres glagons ont ete ajoutes, enlever tousles

gla9ons et verifier pour voir si un gla(;on s'est coince dans la

goulotte.

Les gla£ons ont-ils gel_ dans le bac _ gla£ons?

Secouer le bac a glagons pour separer les glagons. Si les

gla9ons ne se separent pas, vider le bac et attendre

24 heures pour que le stock de gla(_ons soit regarni.

La glace a-t-elle fondu autour de la tige en m_tal dans le

bac a gla_ons? Vider les gla(;ons et nettoyer le bac &

gla9ons completement. Accorder 24 heures pour que la

machine & glagons regarnisse le stock. Ne pas essayer

d'enlever la glace fondue avec un objet pointu. Vous pourriez

endommager le bac & gla(;ons.

Un gla£on est-il coinc_ dans la goulotte? Degager le

gla9on de la goulotte a I'aide d'un ustensile en plastique. Ne

pas utiliser un article pointu pour enlever la glace. Vous

pourriez causer des dommages.

Est-ce que le distributeur de glagons se bloque Iors de la

distribution de glace "concass_e"? Arr_ter la distribution

de glace. Changer le bouton de "glace concassee"

"gla(;ons". Appuyer sur le levier du distributeur de glace en

utilisant un verre robuste. Si les glagons sont distribues

correctement, remettre le bouton a "glace concassee" et

recommencer la distribution. Voir "Distributeurs d'eau et de

gla_ons".

• Y a-t-il des glagons dans le bac? Voir "La machine

gla9ons ne produit pas de gla(;ons ou trop peu" plus haut

dans cette section.

Le levier du distributeur a-t-il _t_ retenu trop Iongtemps?

Rel&cher le levier du distributeur. La distribution de la glace

cesse Iorsque le levier est retenu trop Iongtemps. Attendre

3 minutes pour que le moteur du distributeur soit regle de

nouveau avant d'etre utilis& Prendre de grandes quantites de

gla9ons directement du bac a gla9ons plut6t que du

distributeur.

Le bac & glagons est difficile & enlever

Est-ce que le bac a gla£ons est difficile a enlever (sur

certains modules)? Sur les modeles avec bac a gla_ons

dans la porte du congelateur, choisir "gla£:ons". En utilisant

un verre robuste, appuyer rapidement puis tel&chef le levier

du distributeur de glace. Ouvrir la porte du congelateur,

abaisser le bouton de degagement du bac a glagons et

soulever. Voir "Machine a glagons et bac d'entreposage'.

Le distributeur d'eau ne fonctionne pas bien

Le systeme d'eau s'est-il rempli? Le systeme d'eau a

besoin d'etre rempli la premiere fois qu'il est utilis& Utiliser un

contenant solide pour appuyer sur la barre de distribution

jusqu'a ce que I'eau commence a couler. Purger le systeme

d'eau en laissant couler et en jetant 1,5 gallons (5,4 L) d'eau.

Le nettoyage du systeme prendra environ 3 minutes et aidera

degager I'air du conduit. Un ecoulement additionnel peut

_tre requis dans certains domiciles. Voir "Distributeurs d'eau

et de glagons".

Le robinet d'arr_t d'eau est-il ouvert ou la canalisation

d'eau est-elle raccord_e a la source? Verifier pour

s'assurer que le robinet d'arr_t d'eau est ouvert et que la

source d'eau est connectee au refrigerateur. Voir

"Raccordement de la canalisation d'eau'.

Le robinet d'arr_t d'eau est-il obstru_ ou incorrectement

installS? Voir "Raccordement de la canalisation d'eau'. Si

I'obstruction ou I'installation n'est pas le probleme, faire un

appel de service ou faire venir un plombier.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Si vous decouvrez ou soup(;onnez

une deformation de la canalisation d'eau, contacter un

plombier agre&

Un filtre a eau est-il installe sur le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement install& Verifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a ete installe correctement et n'est pas obstru& Si

I'installation ou I'obstruction n'est pas le probleme, faire un

appel de service.

• Un systeme de filtration de I'eau a osmose inverse est-il

connecte a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

L'eau ou la glace coule du distributeur

La glace se renverse-t-elle parce que le verre n'est pas

tenu sous le distributeur de glagons assez Iongtemps?

Tenir le contenant sous la goulotte de gla(;ons pendant 2

3 secondes apres avoir rel&che le bras de distribution. Une

petite quantite d'eau ou de gla(;ons peut _tre distribuee apres

le degagement du bras.

• Un glagon coinc_ dans la goulotte maintient-il ouverte la

porte de distribution? Enlever le gla9on.

Un filtre a eau est-il install_ sur le r_frig_rateur? II peut y

avoir de I'air dans les canalisations du systeme de filtration

de I'eau ce qui cause la formation de gouttes. Une purge

supplementaire pourrait aider a faire sortir I'air des

canalisations. L'utilisation normale du distributeur devrait

expulser I'air des canalisations en de(;a de 24 a 72 heures.

Le d_bit d'eau du distributeur diminue beaucoup

Un filtre a eau est-il installe sur le refrigerateur? Le filtre

peut _tre plein ou incorrectement install& Oter la cartouche

du filtre a eau. Voir "Systeme de filtration de I'eau", Faire

fonctionner le distributeur. Si le debit d'eau augmente de

fa_on notable, remplacer le filtre.

L'eau du distributeur n'est pas assez froide

• Le refrig_rateur vient-il d'etre installe? Attendre 24 heures

pour que le refrigerateur refroidisse completement,

Une grande quantite d'eau a-t-elle _t_ recemment

distribute? Attendre 24 heures pour que I'eau refroidisse

completement.

N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

La cloison entre les deux sections est tilde

• La temp@ature tiede est probablement attribuable a un

fonctionnement normal du reglage automatique de I'humidite

de I'exterieur. En cas de doute, faire un appel de service.

La temperature est trop tilde

Les ouvertures d'a_ration sont-elles bloqu_es dans une

section ou I'autre? Cette obstruction emp_che le

mouvement de I'air froid du congelateur au refrigerateur.

Enlever tous les objets places devant les ouvertures

d'a@ation. Consulter la section "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

La ou les portes sont-elles ouvertes souvent? Prevoir que

le refrig@ateur deviendra tiede dans ce cas. Pour garder le

refrig@ateur froid, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments bien

ranges et fermer la porte des que les aliments sont retires.

Vient-on d'ajouter une grande quantit_ d'aliments au

refrig_rateur ou au cong_lateur? L'addition d'une grande

quantite d'aliments rechauffe le refrigerateur. Plusieurs

heures peuvent _tre necessaires pour que le refrigerateur

revienne a la temp@ature normale.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation des commandes".

Le r_frig_rateur ne refroidit pas? Pour les modeles avec

commandes numeriques, tourner I'appareil a OFF ensuite &

ON de nouveau pour la remise en marche. Voir "Utilisation

des commandes'. Si cette action ne corrige pas le probleme,

faire un appel de service.

II y a une accumulation d'humidit_ & I'int_rieur

Les ouvertures d'a_ration sont-elles obstru_es dans le

r_frigerateur? Enlever tousles objets devant les ouvertures

d'air. Se ref@er & la section "Pour s'assurer d'une circulation

d'air appropriee" pour I'emplacement des ouvertures d'air.

La ou les portes sont-elles ouvertes souvent? Pour eviter

I'accumulation d'humidite, essayer de sortir tout ce dont

vous avez besoin du refrig@ateur a la fois, en gardant les

aliments organises et en fermant la porte des que les aliments

sont retires,

• La piece est-elle humide? II est normal que I'humidite

s'accumule a I'interieur du refrigerateur Iorsque I'air de la

piece est humide,

• Les aliments sont-ils bien emball_s? V@ifier que tousles

aliments sont bien emballes. Essuyer les contenants humides

d'aliments avant de les placer au refrigerateur,

• Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation des commandes".

• Un programme autod_givreur vient-il de se terminer? II

est normal que des gouttelettes se ferment apres que le

refrigerateur se degivre automatiquement.

Les portes ne se ferment pas compl_tement

• Les emballages d'aliments emp_chent-ils la porte de

fermer? Reorganiser les contenants de sorte qu'ils soient

plus rapproches et prennent moins d'espace.

Le bac a gla£ons est-il en bonne position? Pour les

modeles munis d'une machine & glagons avec bac interieur

gla_ons, pousser le bac a gla_ons completement jusqu'au

fond. Si le bac ne va pas jusqu'au fond, il n'est peut-_tre pas

droit. Le retirer et essayer de nouveau. Pour les modeles avec

un bac & glagons darts la porte du congelateur, le bac dolt

_tre d'aplomb. Pour retirer le bac, appuyer sur le bouton de

degagement du c6te droit du bac et le soulever droit vers le

haut. Replacer le bac darts la porte en vous assurant qu'il est

bien aligne et bien enclenche en place. Voir "Machine

glagons et bac d'entreposage".

Les plats, tablettes, bacs ou paniers sont-ils en bonne

position? Placer le couvercle du bac & legumes et tous les

plats, tablettes, bacs et paniers a la position correcte. Voir

plus de renseignements & la section "Tiroir convertible &

viande/legumes, bac a legumes et couvercles" pour plus de

renseignements.

• Les joints sont-ils collants? Nettoyer les joints d'etancheite

conformement aux directives dans la section "Nettoyage".

• Le refrigerateur branle-t-il ou semble-t-il instable? Niveler

le refrigerateur, Voir "Ajuster les portes".

• Les portes ont-elles _t_ enlev_es durant I'installation de

I'appareil et real r_install_es? Enlever et replacer les portes

en suivant la section "Portes du refrigerateur" sur certains

modeles ou faire venir un technicien qualifi&

Les portes sont difficiles _ ouvrir

• Les joints sont-ils sales ou collants? Nettoyer lea joints

d'etancheite conformement aux directives dans la section

"Nettoyage",

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est con_u et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tousles produits, il pourra & I'occasion n_cessiter un entretien

preventif ou une reparation. Le cas ech6ant, un Contrat principal

de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot6gez-vous contre /es d_penses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en dega de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

@re r@are

V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au t_l_phone - assistance telephonique fournie

par un technicien de Sears pour les produits reparables

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

Des que vous souscrivez le Contrat, il suffit d'un simple appel

telephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acces a plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles importants de la maison, aux 12.-U. composer le

1-800-4-MY-HOME ®.

Contrats d'entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

specialistes formes et I'acces a plus d'un million de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est con(;u, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit peut necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable a un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au

prix d'aujourd'hui

• 121imineles factures pour les reparations imputables a I'usure

normale

• Fournit un support telephonique assure par un technicien de

chez Sears pour les produits necessitant une reparation

domicile

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement.

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears

Canada, composer le 1-800-361-6665.

ACCESSOIRES

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME ® et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poll pour acier inoxydable :

Commander la piece N ° D22 M40083 R

Cartouches de filtre _ eau dans la grille de la base :

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualite inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

aprbs le systeme. Les systemes certifies pour la r_duction de

kyste peuvent _tre utilises pour I'eau d_sinfectee qui peut

contenir des kystes filtrables.

Cartouche de rechange :

Commander la piece N ° 9020 (T1RFKB1)

Au Canada, commander la piece N ° 9020B (T1RFKB1)

FEUILLE DE DONNI ES SUR LE PRODUIT

Syst_me de filtration d'eau & la grille de la base

ModUle TIKB1/T1 RFKB1 Capacit_ 100 gallons (379 litres)

(_ Produit test6 et certifi6 par NSF International en vertu de la norme NSF/ANSl 42 (r&duction du goOt et de

I'odeur du chlore, et particules (classe I*)); et en vertu de la norme NSF/ANSl 53 (r6duction de plomb,

mercure, atrazine, benz_ne, toxaph6ne, o-dichlorobenz_ne, kystes, turbidit&, amiante, lindane,

t6trachloro6thyl_ne, endrine, alachlore, chlorobenz_ne, &thylbenz_ne, TTHM et 6ther m&thyltertiobutylique).

Ce produit a ete teste selon les normes 42 et 53 NSF/ANSI pour la reduction des substances enum@ees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a ete reduite & une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans 42 et 53 NSF/ANSl.

Rdd. de substances

Effets esth_tiques

GoQt/odeur de chlore

Particules (classe I*)

R_duction de

contaminant

Plomb : & pH 6,5

Plomb : & pH 8,5

Mercure : a. pH 6,5

Mercure : a pH 8,5

Benzene

O-dichlorobenzene

Toxaphene

Atrazine

Amiante

Kystes actifs _

Turbidit_

Alachlore

Endrine

Ethylbenzene

Lindane

Chlorobenz_ne

T_trachloro_thylene

TTH M

Ether m_thyltertiobutyliqu_

Crit_res de

r_duction NFS

50 % de r_duction

% de r_duction

Crit_res de

reduction NFS

0,010 mg/L

0,002 mg/L

0,005 mg/L

0,6 mg/L

0,003 mg/L

99 %

>99,95 %

0,5 NTU

0,002 mg/L

0,7 mg/L

0,002 mg/L

0,6 mg/L

0,005 mg/L

0,080 mg/L

0,005 mg/L

Affluent moyen Concentration dans I'eau Effluent Effluent

traiter maximal moyen

2,0 mg/L 2,0 mg/L _+10 % 0,08 mg/L ** 2,0 mg/L

3533333#/mL Au me ns 10 OOOpar_ cu es/mL 22000 #/mL 11567 #/mL

Affluent moyen Concentration dans I'eau

traiter

150 ug/U

157 ug/U

0,0058 mg/L

0,0057 mg/L

15 ug/L

1750 ug/L

15 ug/L

10 ug/L

101 MFL

120 O00/L

11,4 NTU

41,3 ug/L

5,9 ug/L

1867 ug/L

1,9 ug/L

2,0 ug/L

14,2 ug/L

465 ug/L

14 ug/L

0,15 mg/L_+ 10 %

0,006 mg/L _+10 %

0,015 mg/L _+10 %

1,8_+10%

0,015_+ 10 %

0,009 mg/L _+10 %

1OTto 108fibres/U t

50 OOO/L min,

11 _+1 NTU

0,04 _+10 %

0,006 _+10 %

2,1_+10%

0,002 _+10 %

2,0_+10%

0,015_+ 10 %

0,45 _+20 %

0,015 _+20 %

Param_tres de test : pH

Temp@ature = 68°F & 71,6°F (20°C a 22°C).

• II est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respect6es pour que ce

produit donne le rendement annonc&

• Mod_le T1KB1 : Le syst_me de contr61e du filtre mesure la

quantit6 d'eau qui passe par le filtre et veus signale quand

remplacer le filtre.

Style 1 - Lorsque le t6mein du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le t6moin indique 0 %, il est recommand6

de changer le filtre.

Style 2 - Lorsque le t6moin lumineux du filtre passe du vert au

jaune, commander un nouveau filtre. Lorsque le t6mein lumineux

passe du jaune au rouge, il est recommand6 de changer le filtre.

Utiliser la cartouche de remplacement T1RFKB1, piece N ° 9020.

Au Canada, utiliser la cartouche de remplacement T1RFKB1,

piece N ° 9020B. Prix au d&tail sugg6r& 2005 de 39,99 $US/59,95

SCAN. Les prix sent sujets & des changements sans pr6avis.

• Le produit ne doit _tre utilis& que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollute ou de qualit_ inconnue en I'absence d'un dispositif de

d&sinfection ad_quat avant ou apr_s le syst_me. Les syst_mes

certifi&s pour la r&ductien de kyste peuvent _tre utilis_s pour

I'eau d_sinfect&e qui peut contenir des kystes filtrables.

Effluent Effluent

maximal moyen

1,0 ug/L 1 ug/L

2,0 ug/L 1,08 ug/L

0,0002 mg/L 0,0002 mg/L

0,5 ug/L 0,5 ug/L

1,0 ug/L 1,0 ug/L

2 ug/L 2 ug/L

0,17 MFL 0,17 MFL

8/U 1/L*

0,41 NTU 0,24 NTU

0,2 ug/L 0,2 ug/L

0,5 ug/L 0,3 ug/L

0,70 ug/L 0,0588 ug/L

0,02 ug/L 0,02 ug/L

0,0005 ug/L 0,0005 ug/L

0,5 ug/L 0,5 ug/L

1,0 ug/L 0,5 ug/L

0,70 ug/L 0,52 ug/L

minimale

95,93

99,38

% de r_d.

minimale

99,33

98,72

96,53

96,5

96,67

99,94

93,33

80,8

99,83

99,99

96,4

99,52

91,5

99,96

98,93

99,98

96,47

99,78

94,94

%der_d. %der_d.

moyenne

97,36

99,67

% de r_d.

moyenne

99,33

99,31

96,53

96,5

96,67

99,94

93,33

80,8

99,83

>99,99

97,89

99,52

95,47

100

98,93

99,98

96,47

99,88

96,27

7,5 + 0,5 & meins d'indications contraires. D_bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/pe 2 (413,7 kPa).

• Veuillez vous r&f@er A la couverture ou b. la section "Accessoires"

pour le nom, I'adresse et le num@o de t&l_phone du fabricant.

• Veuillez vous r_f@er A la section "Garantie" pour la garantie

limit&e du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

A rovisionoemeoteoeauCo,,eetivit ou uits

Pressien d'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temp@ature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D_bit nominal 0,5 gpm (1,9 L/min) & 60 Ib/po _

*Classe I - tailles des particules : > 0,5 fl <1 I_m

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

tCes contaminants ne sent pas necessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de I'eau.

ttFibres de Iongueur sup@ieure b. 10 I_m

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque deposee de NSF International.

Your Home ::::::::::::::::::::::::::::::::::::::::::::::::::::

Forrepair-inyourhome-ofallmajorbrandappliances, iiiiiiiiiiiiiiiii:i

lawn and garden equipment, or heating and cooling systems, iiiiiiiiiiiiiiiii:i

no matter who made it, no matter who sold it! iiiiiiiiiiiiiiiill

Forthe replacement parts, accessories and iiiiiiiiiiiiiiiii:i

owner'smanualsthatyou needtodo-it-yourself, iiiiiiiiiiiiiiiii:i

For Sears professional installation of home appliances iiiiiiiiiiiiiiiill

and items like garage dooropeners and water heaters, iiiiiiiiiiiiiiiii:i

1-800-4-MY-HOME ® (1-800-4694663) iiiiiiiiiiiiiiiii:i

Call anytime, day or night (U.S.A. and Canada) iiiiiiiiiiiiiiiill

www.sears.com w.sears.. iiiiiiiiiiiiiiiii:i

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

.................. iiiiiiiiiiiiiii_i_

iiiiiiiiiiiiiiiiii SearsParts&RepairCenter. iiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii 1-800-488-1222 iiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii Callanytime, dayornight(U.S.A, only) iiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii www.sears.com iiiiiiiiiiiiiii

iiiiiiiiiiiiiii

To purchase a protection agreement (U.S.A.)

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii°rmainttnanceagreement(Canada)°ntpr°d-ucttervicedbySears:l800 827 6655 (U.S.A.) 1 800 361 6665 (Canada) iiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiPara pedirserviciode reparaci6n Au Canada pourservice enfrangais: iiiiiiiiiiiiiii

a domicilio, y para ordenar piezas . . . MC iiiiiiiiiiiiiii

• 1 800 LE FOYER iiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii 1"888"SU'HOGAR® (1-800-533-6937) iiiiiiiiiiiiiill

ii!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i_ (1-888-784-6427) www.sears.ca _!i!i!i!i!i!i!i!i!i!i!i!ii!i_!i!!i

6/05

R " TM SM •

® Registered Trademark / Trademark / Serwce Mark of Sears Brands, LLC Printed in U.S.A.

• TM . SM

2315143 ® Mama Reglstrada / Marca de comerclo / Marca de Servicio de Sears Brands, LLC Impreso en EE. UU.

® Marque de commerce deposed / Marque de commerce/ Marque de service de Sears Brands, LLC Imprim_ aux E.-U.

Kenmore 10656596500 Side by Side Refrigerator

Product's Documents

Use & Care Guide

Specifications

Kenmore 10656596500 Questions and Answers
