Hotpoint UIF 9.3F LB Hood User Manual

IT Istruzioni per l’uso

EN Instructions for use

DE Betriebsanleitung

FR Mode d’emploi

NL Gebruiksaanwijzingen

ES Instrucciones de uso

PT Instruções de uso

RU Инструкция по зксплуатации

UK Інструкції з використання

KK Пайдалану нұсқауы

PL Instrukcja obsługi

CS Návod k použití

SK Návod na používanie

HU Használati útmutató

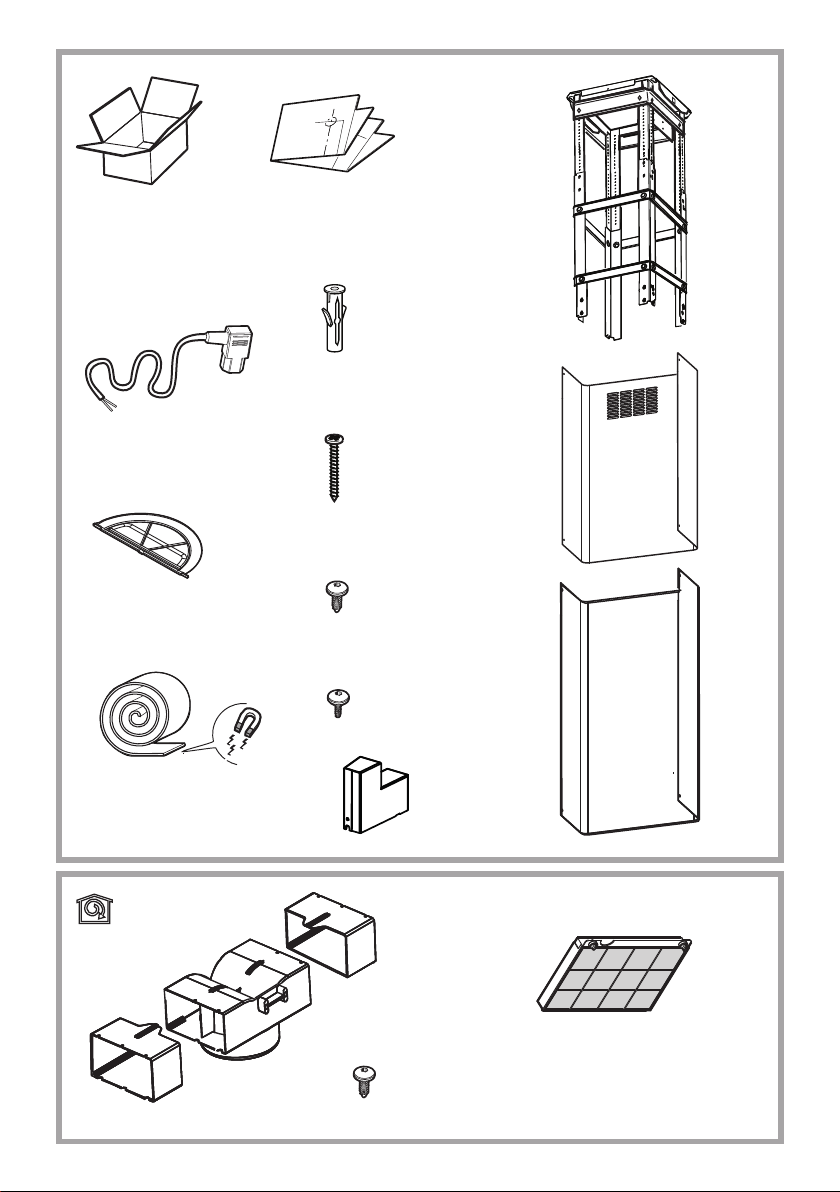

Ø 10x60mm

Ø 10x70mm

Ø 3,5x9,5mm

Ø 3x9mm

Ø 3,5x9,5mm

Ø 150 mm

Ø 125 mm

Ø 120 mm

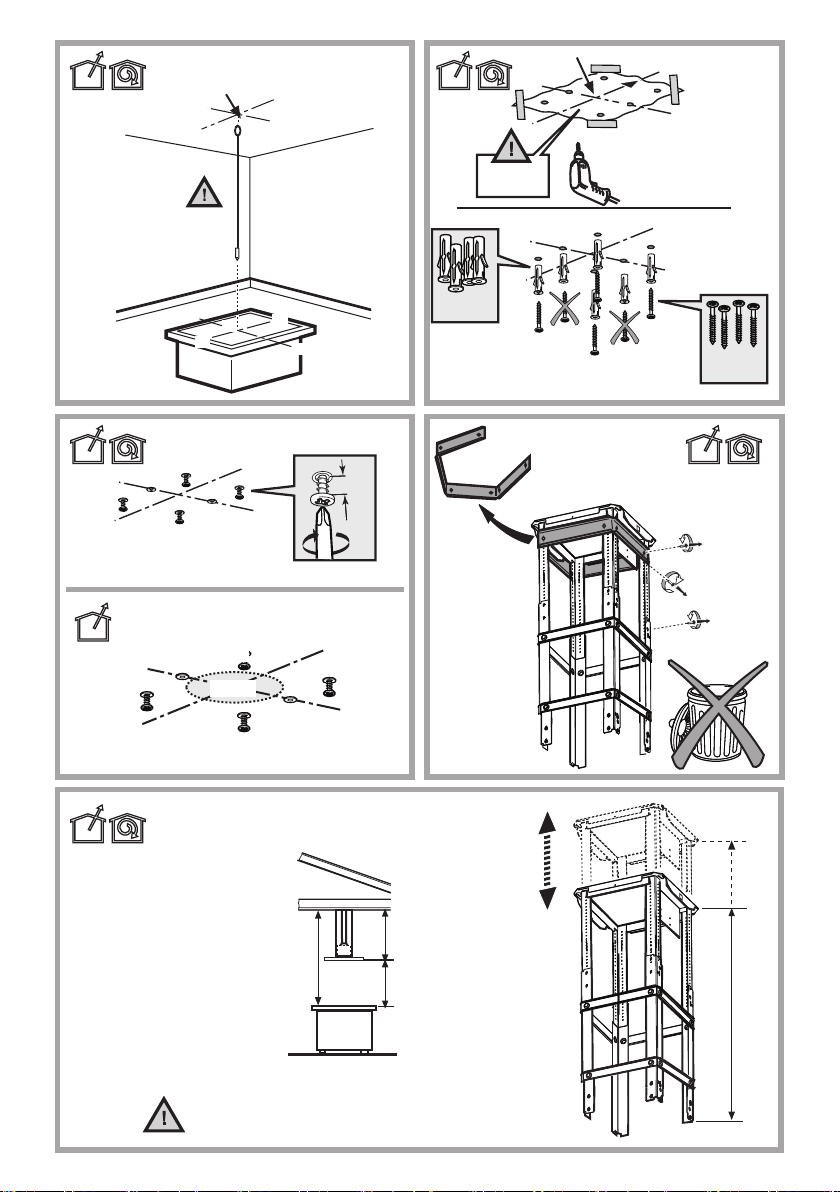

FRONT

x 4

Ø 6x70mm

x 6

Ø 10x70 mm

FRONT

1cm

FRONT

x Ø 10mm 6

FRONT

Ø 16cm

(cm)

= L - 22,4

FRONT

H - 7cm

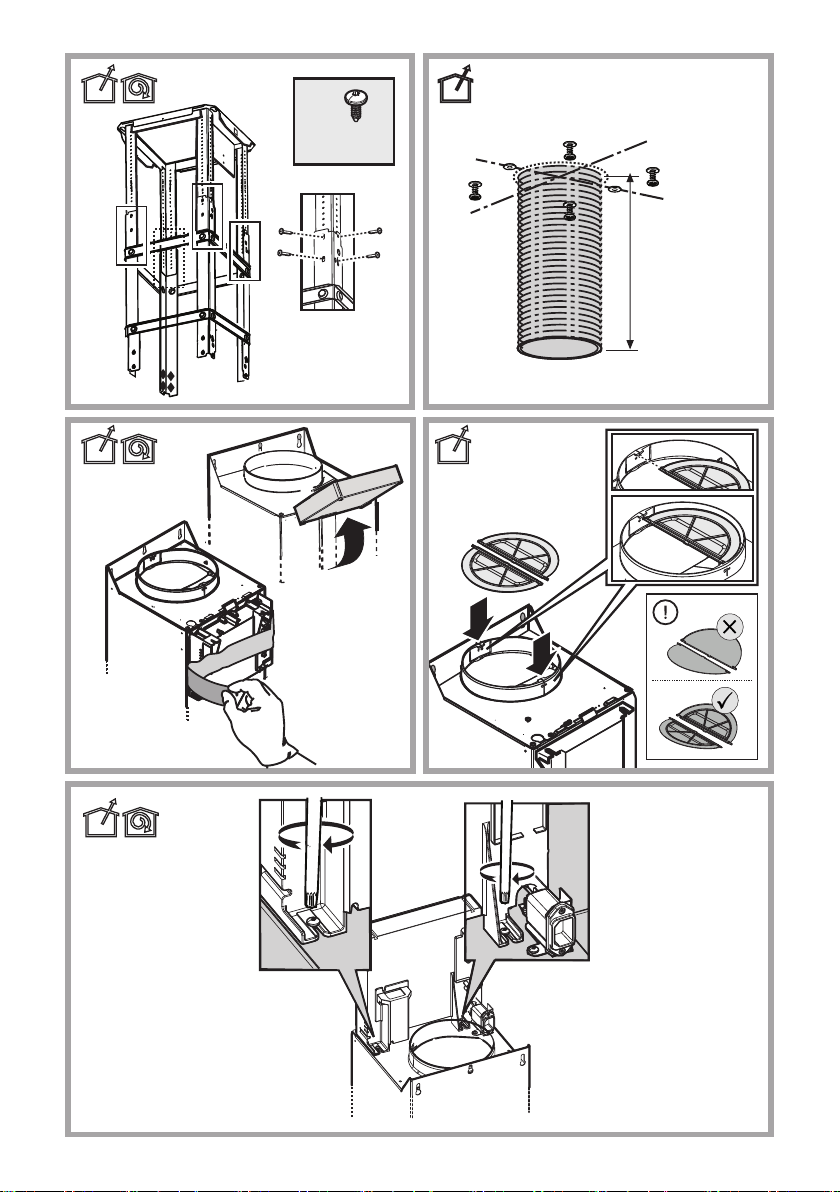

6 7

x 16

Ø 3,5x9,5mm

14 15

x 16

Ø 3,5x9,5mm

x 2

1312

x 1

Ø3,5x9,5 mm

x 6

Ø 3,5x9,5mm

x 8

Ø 3,5x9,5mm

X cm

x 2

x 4

Ø 3x9mm

X cm

x 2

X cm

x 2

Ø 3x9mm

SICUREZZA GENERALE

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete

elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della

necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano

ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli

ad esso inerenti.

• I bambini devono essere controllati affinché non giochino con l’apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini senza

sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene

utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri

combustibili.

• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO

UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle

istruzioni di manutenzione. L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E’ severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione

manutenzione /sostituzione lampada di questo manuale.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve

essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda

fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa

possono diventare calde.

• Non collegare l’apparecchio alla rete elettrica finché l’installazione non è totalmente

completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei

fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali

competenti.

• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei

fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità

di queste istruzioni può comportare rischi di natura elettrica.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile

rischio di scossa elettrica.

• Mai utilizzare la cappa senza griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia

espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se

non in dotazione, acquistare il tipo di viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida

all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato

similare.

ATTENZIONE! Non utilizzare con un programmatore, timer, telecomando separato o

qualsiasi altro dispositivo che si attiva automaticamente.

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio

fuori dalla portata dei bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di

comando a distanza separato.

Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto.

Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone.

L'installazione, comprendente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli

interventi di riparazione devono essere eseguiti da personale qualificato.

A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per

evitare il rischio di soffocamento.

Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.

Mai utilizzare apparecchi per pulizia a vapore – rischio di shock elettrico.

Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per

l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita

per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di

vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.

• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

• Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non

proseguire con l'installazione.

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e

la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di

cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza

maggiore, bisogna tenerne conto.

COLLEGAMENTO ELETTRICO

La tensione di rete deve corrispondere alla tensione riportata sull’etichetta

caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad

una presa conforme alle norme vigenti posta in zona accessibile anche dopo

l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è

posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a

norma che assicuri la disconnessione completa della rete nelle condizioni della

categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE! Prima di ricollegare il circuito della cappa all’alimentazione di rete e

di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente.

Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente:

Tensione e frequenza della rete

Collegamento fili

Fare riferimento al valore indicato nella etichetta caratteristiche

all'interno della cappa.

: giallo/verde

N : blu

L : marrone

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del

cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL'ARIA

(per le versioni aspiranti)

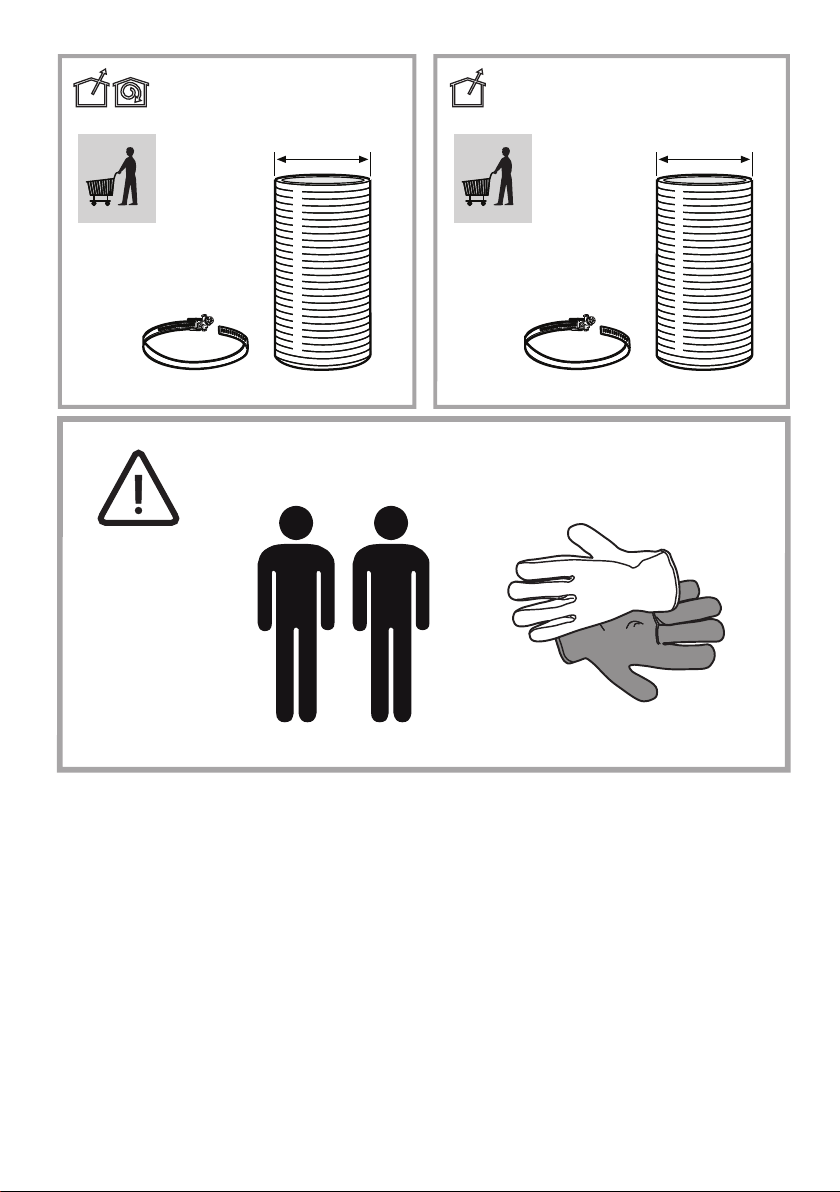

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un

drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l’apposito KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato

sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questo

manuale.

Versione aspirante

I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Versione filtrante

L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è

necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per

l'illuminazione del piano di cottura.

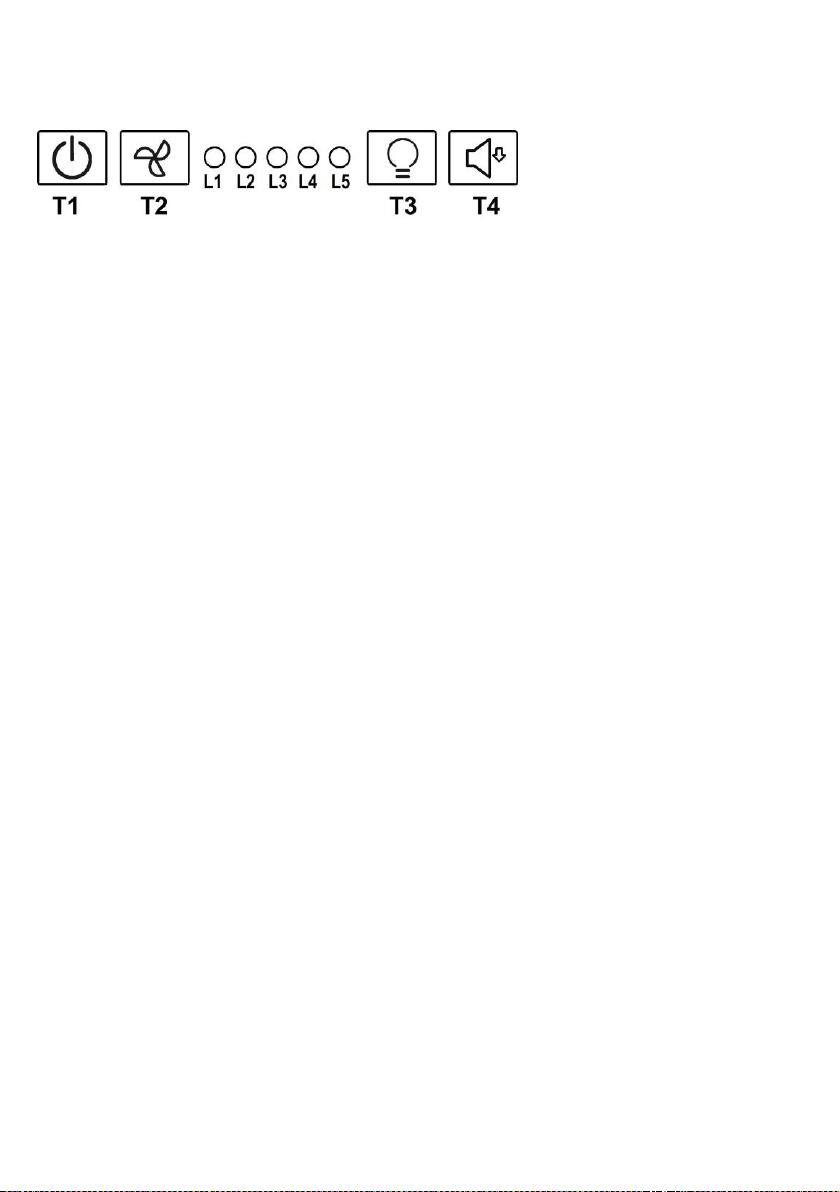

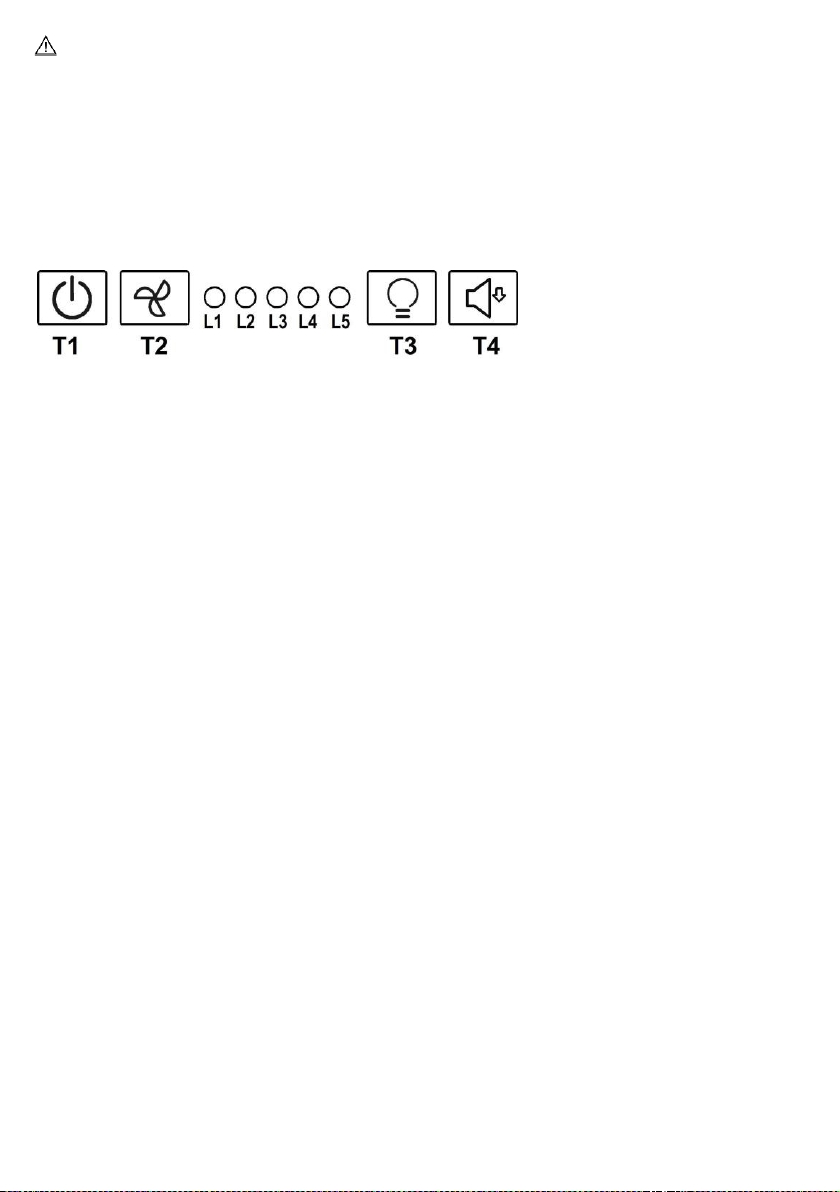

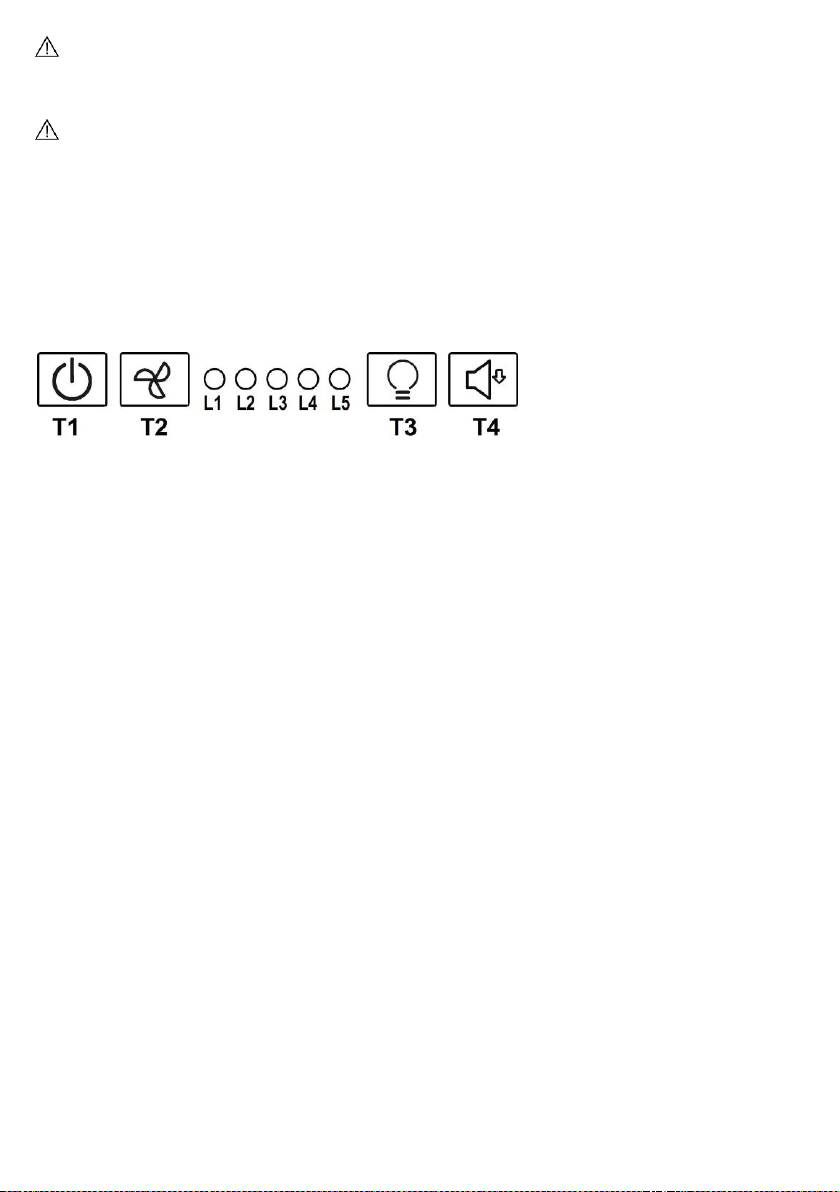

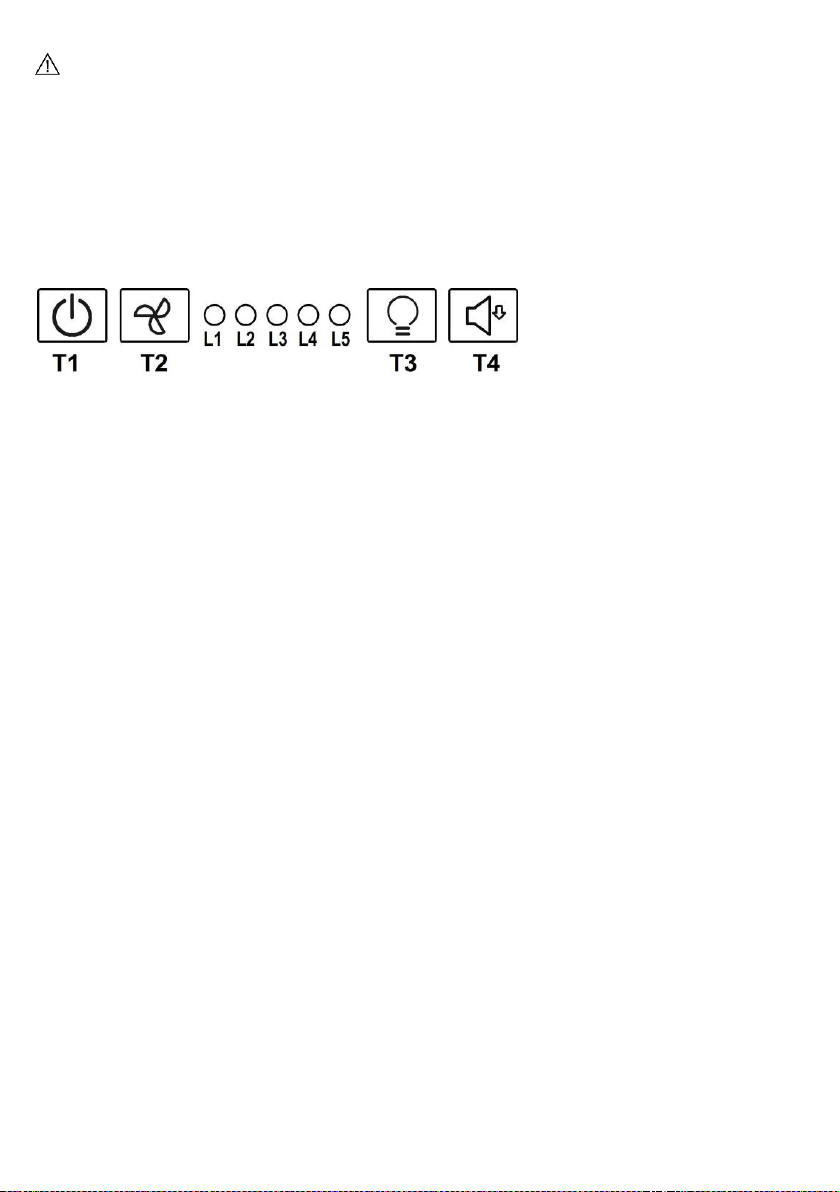

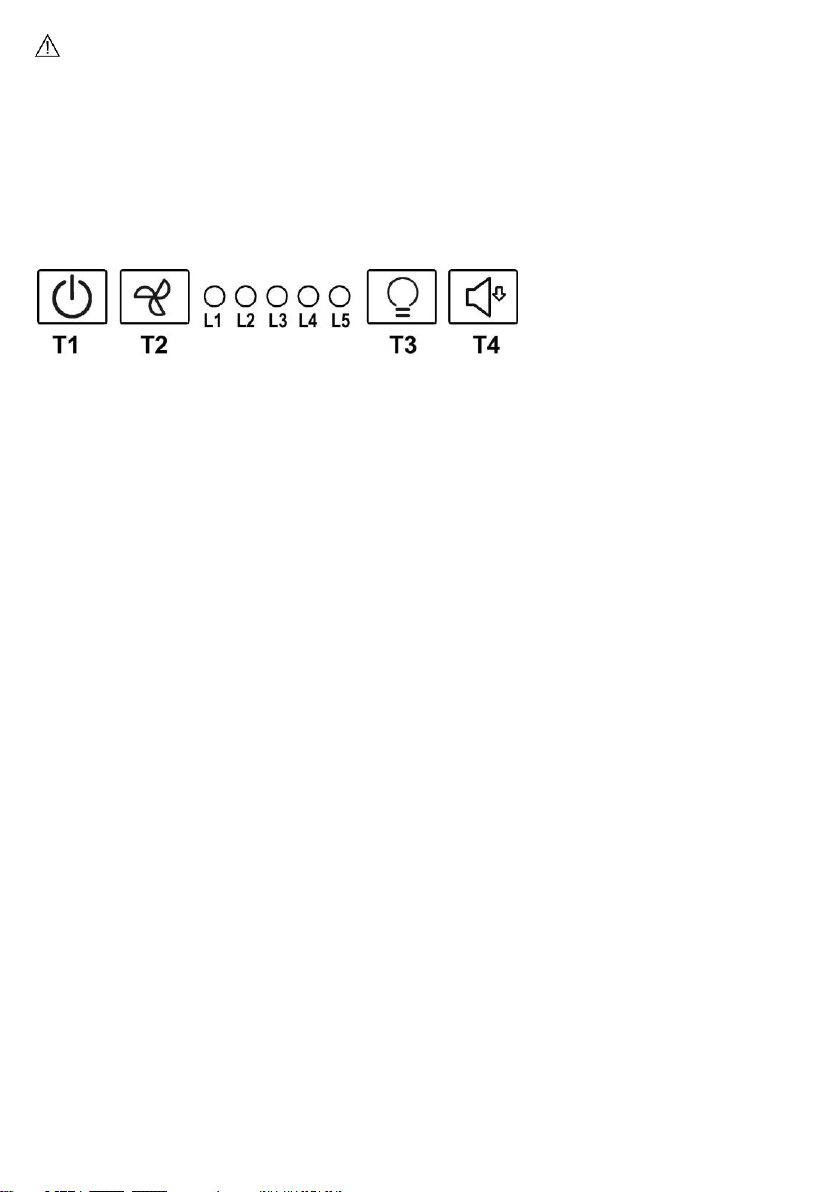

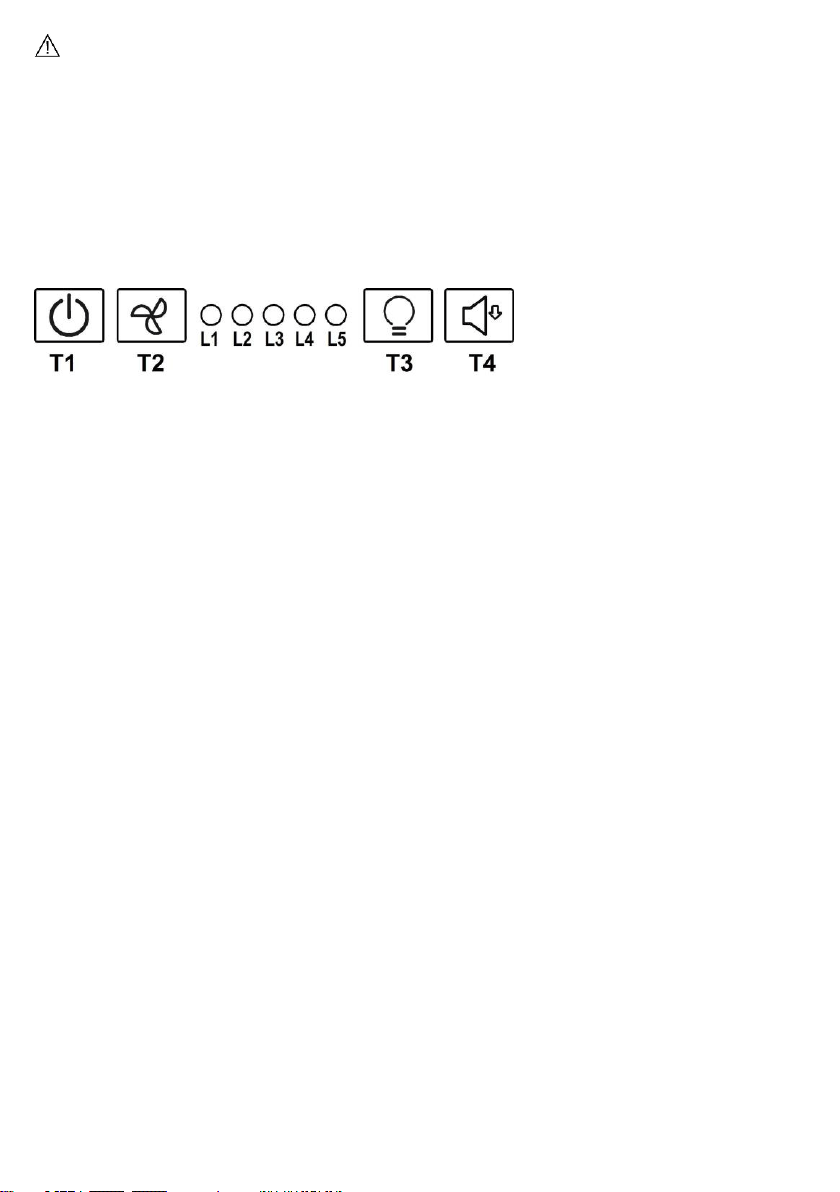

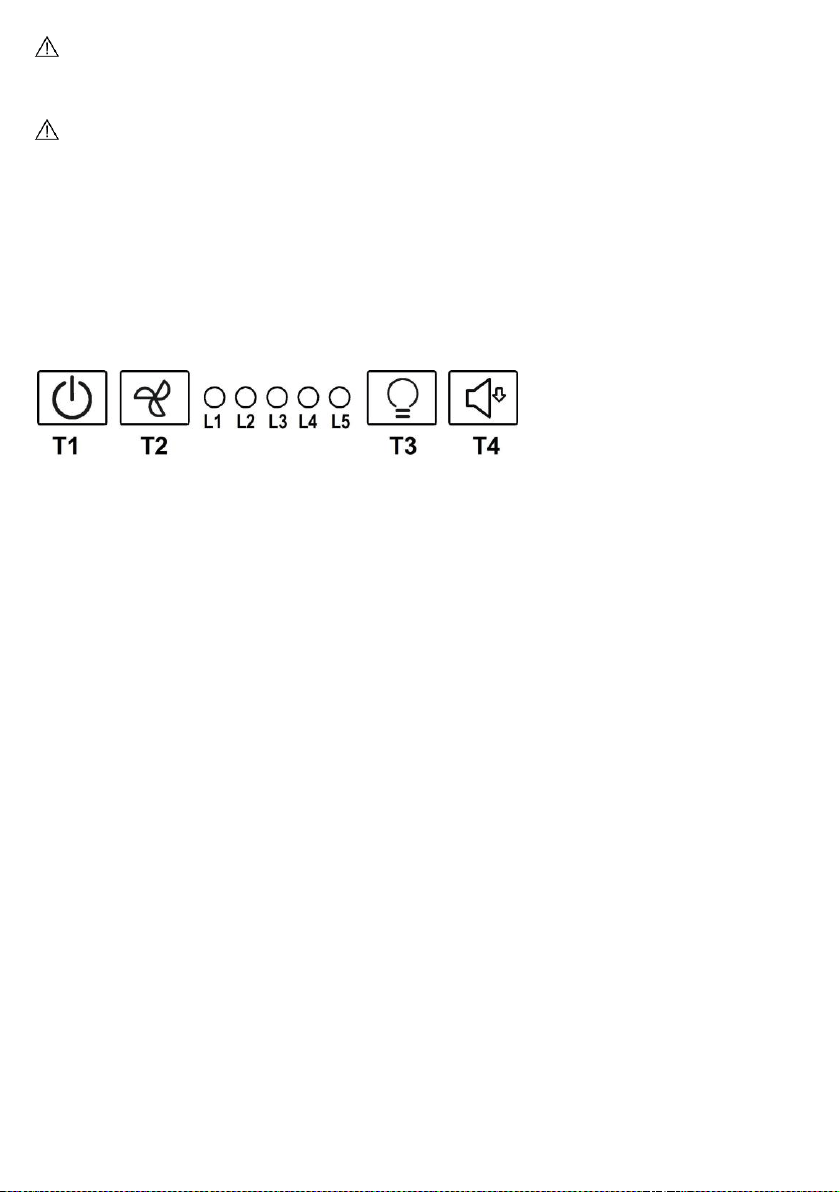

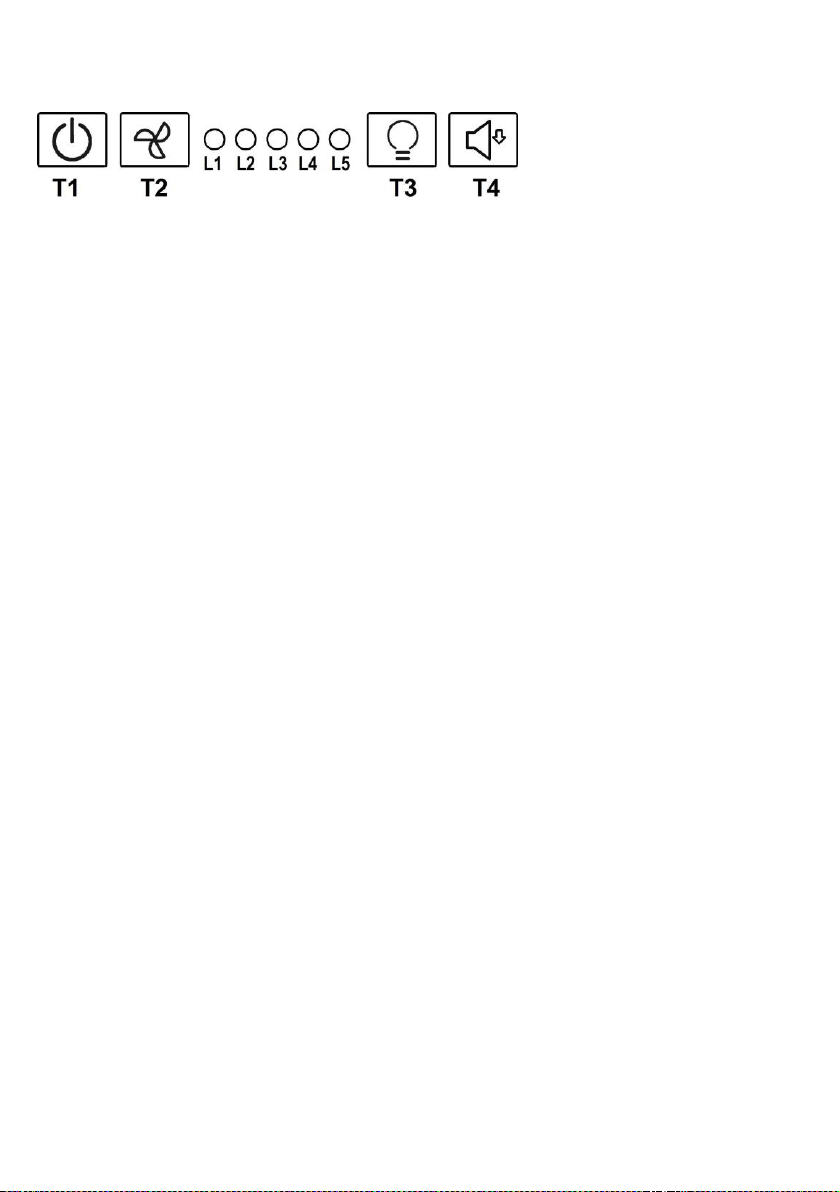

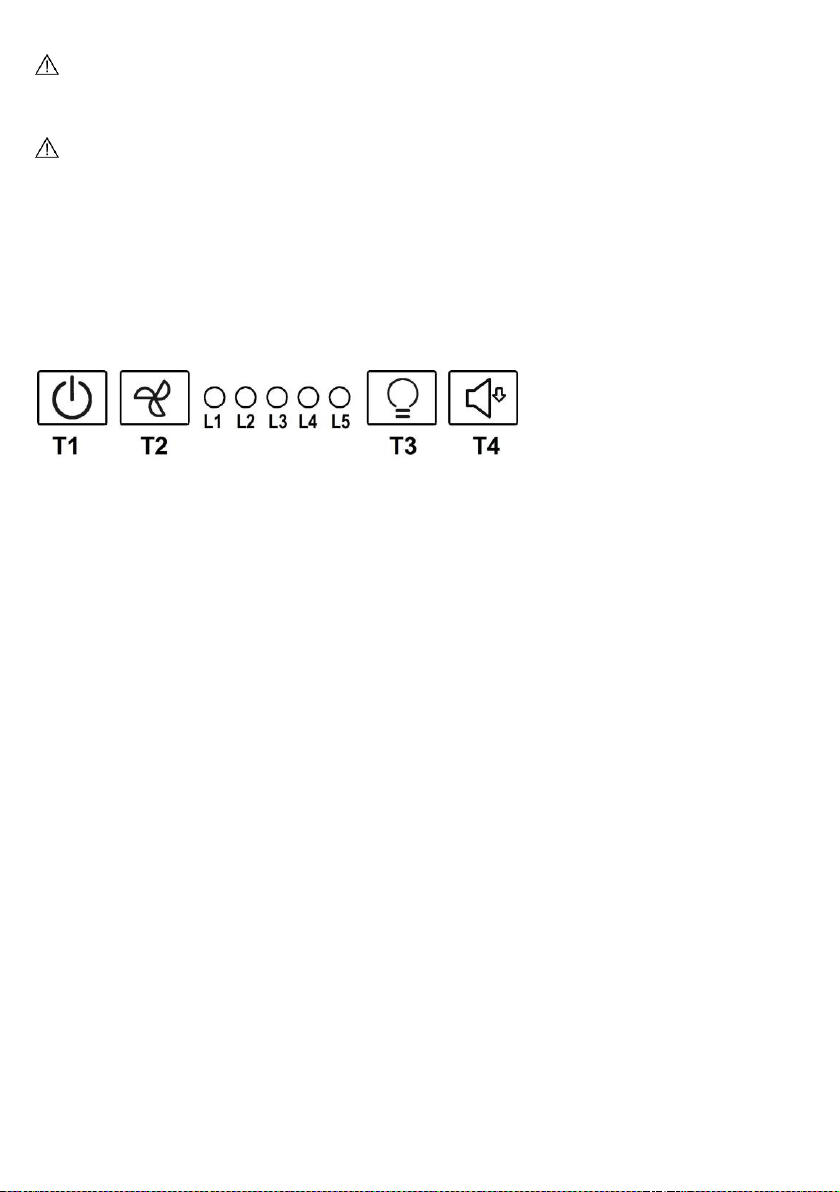

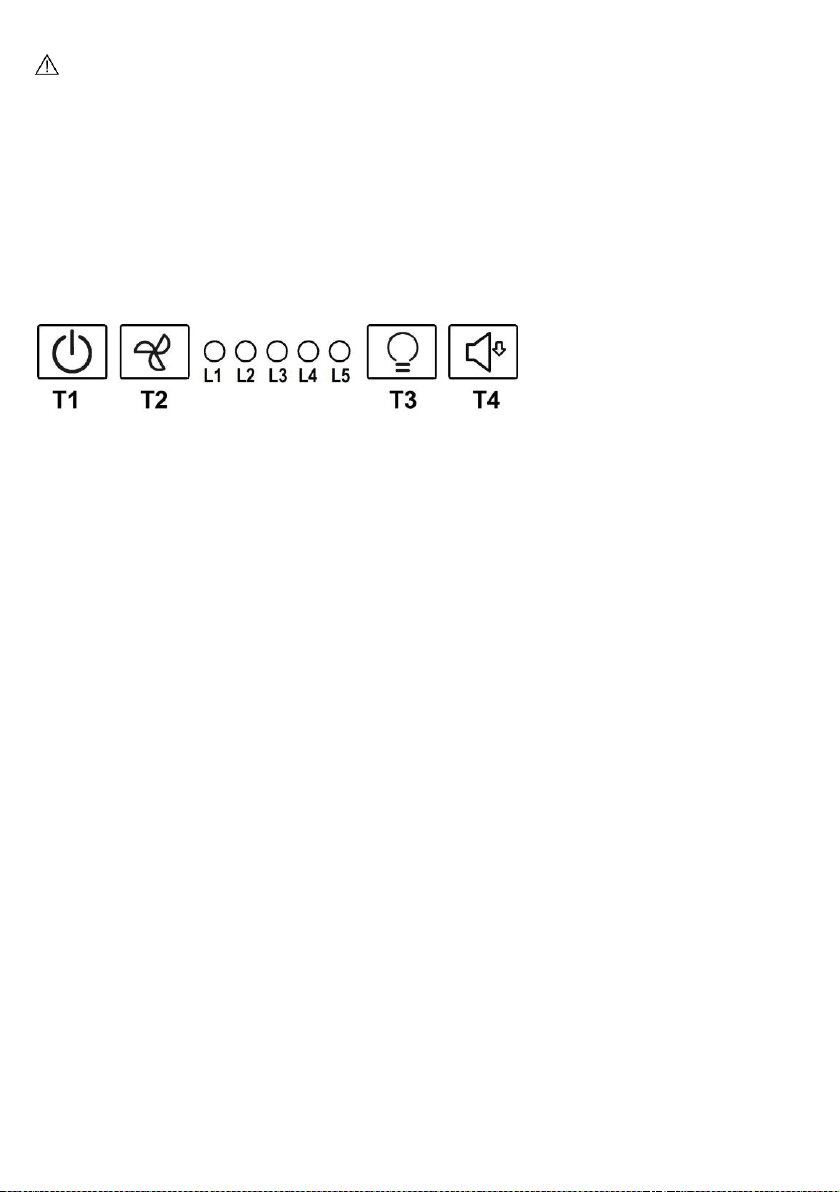

T1. Tasto ON/OFF motore di aspirazione

T2. Tasto di selezione velocità (potenza) di aspirazione di esercizio

Nota: La velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante) ha una durata di circa 5 minuti, dopodichè viene

impostata automaticamente la velocità (potenza) di aspirazione media (LED L2 acceso)

T3. Tasto ON/OFF illuminazione

T4. Tasto di selezione velocità (potenza) di aspirazione "silenziosa"

L1. LED velocità (potenza) di aspirazione media

L2. LED velocità (potenza) di aspirazione alta

L3 LED velocità (potenza) di aspirazione intensiva - temporizzata (5 min.).

L4 LED di saturazione dei filtri:

lampeggiante: eseguire la manutenzione del filtro al carbone.

acceso: eseguire la manutenzione dei filtri grassi.

L5 LED velocità (potenza) di aspirazione bassa (silenziosa)

L1+L2+L3 lampeggianti in sequenza: funzionamento automatico in presenza di temperatura elevata (vei paragrafo relativo)

Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri premere a lungo il tasto T1, il LED L4 si spegne.

Attivazione LED saturazione filtro carbone

Il LED della saturazione filtro carbone è normalmente disattivato. Per attivarlo procedere come segue:

A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T4: prima lampeggia L1 poi anche L2 ad

indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta, prima lampeggiano L1 e L2 poi solo L1

ad indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare

automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si

abbassa sensibilmente.

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito

con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O

STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti

contenenti abrasivi. NON UTILIZZARE ALCOOL!

Pannello di aspirazione perimetrale

Pulire il pannello di aspirazione perimetrale con la stessa

frequenza del filtro antigrasso, usare un panno ed un

detergente liquido non troppo concentrato. Non utilizzare mai

sostanze abrasive.

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

assolutamente.

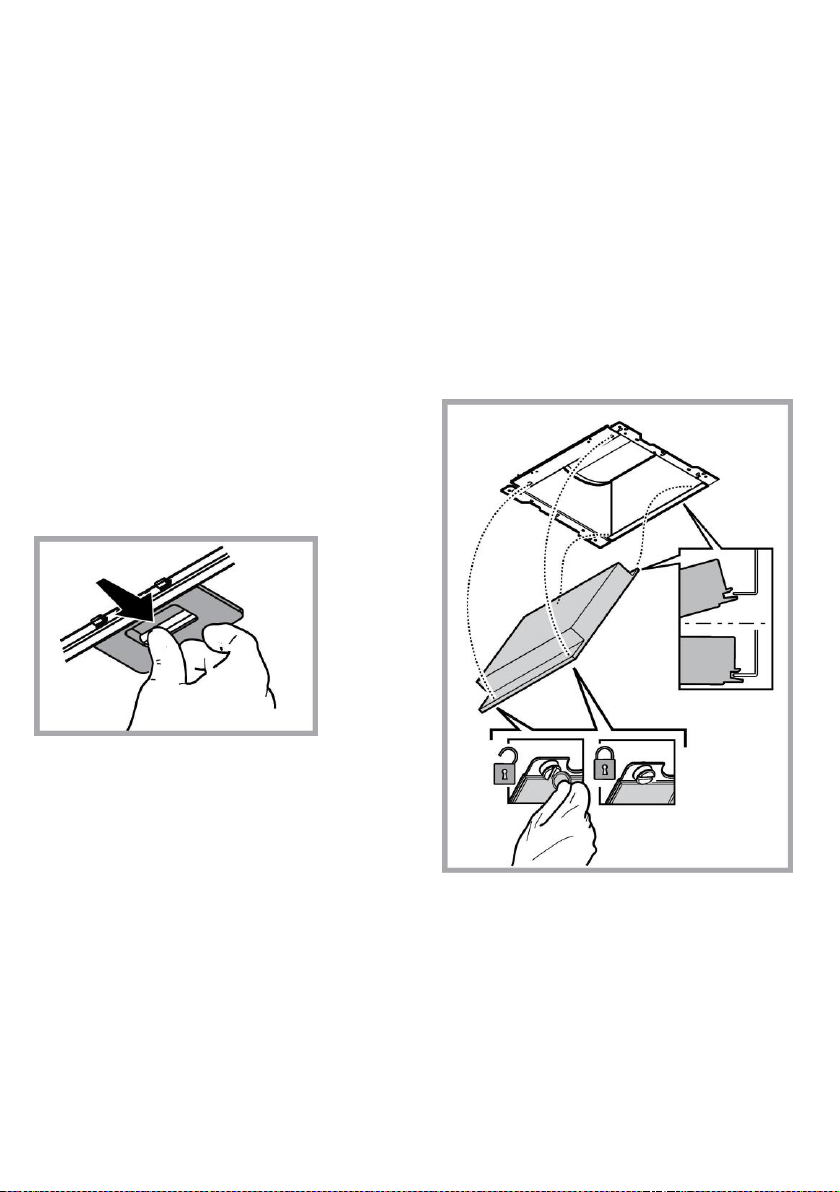

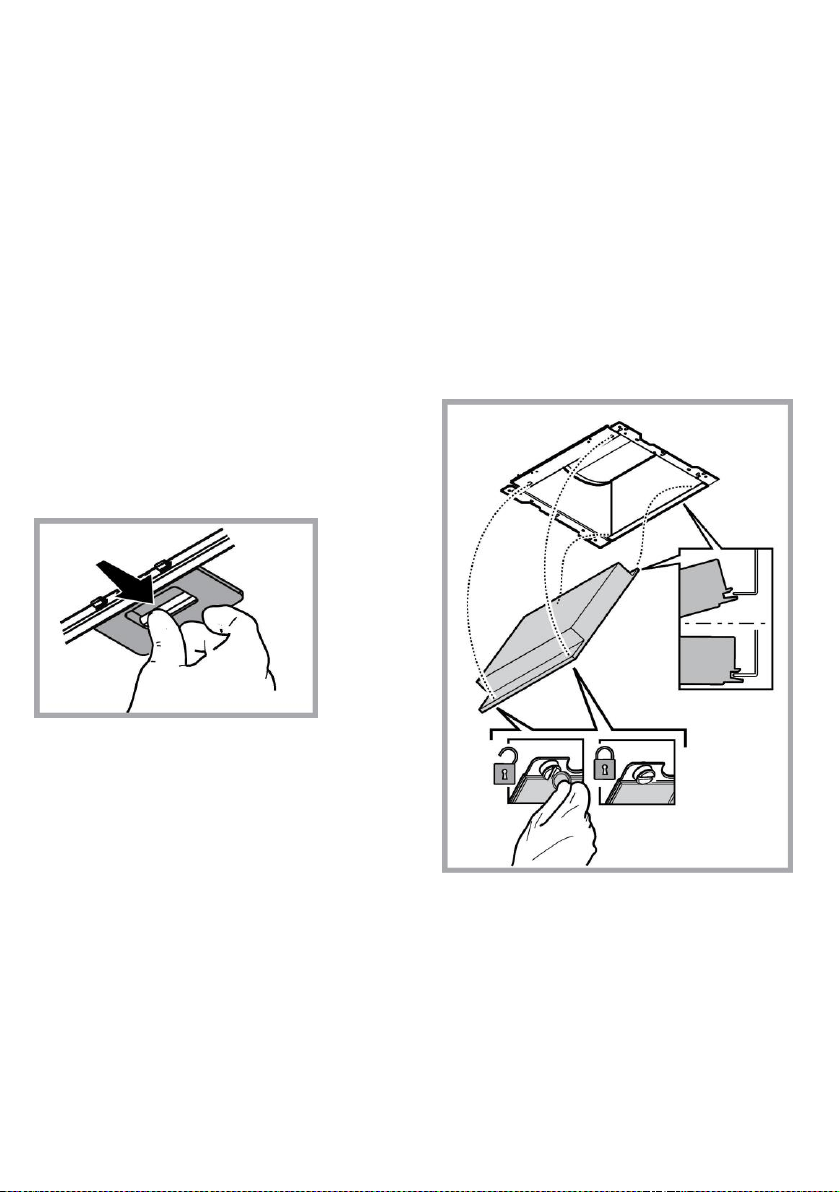

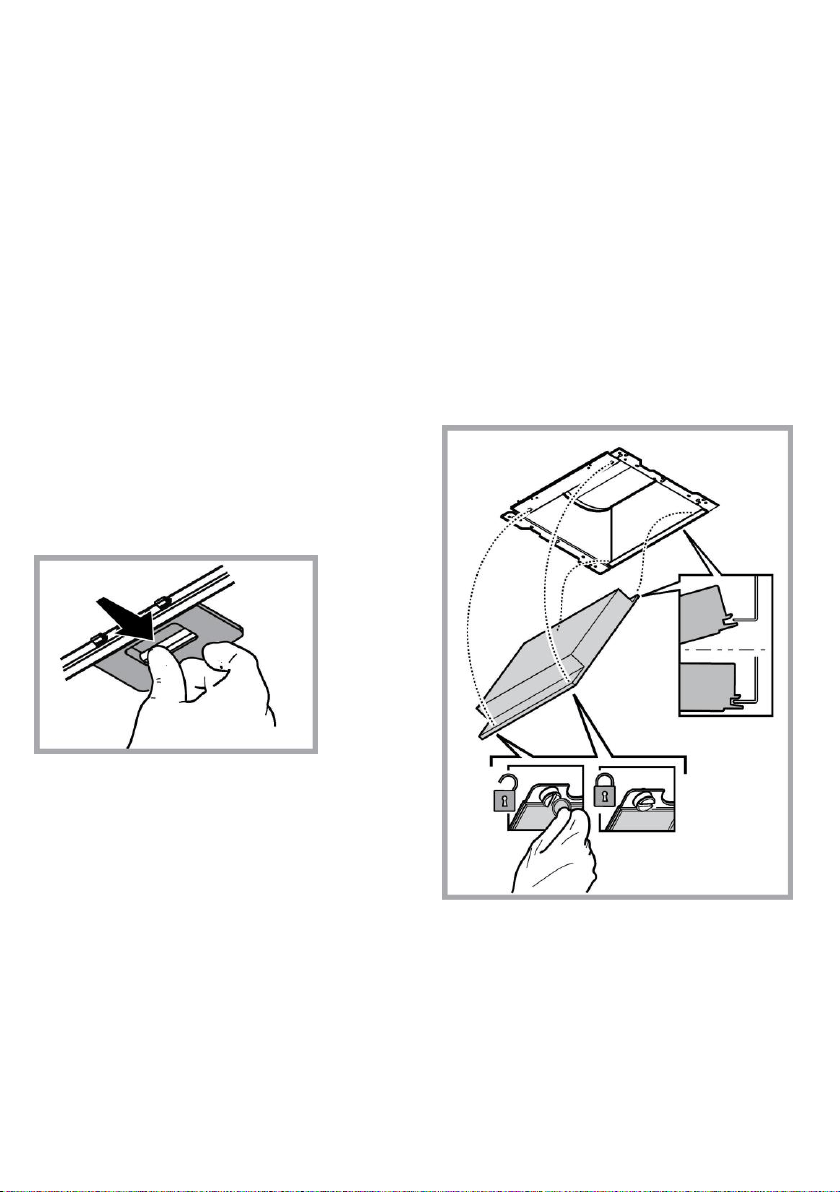

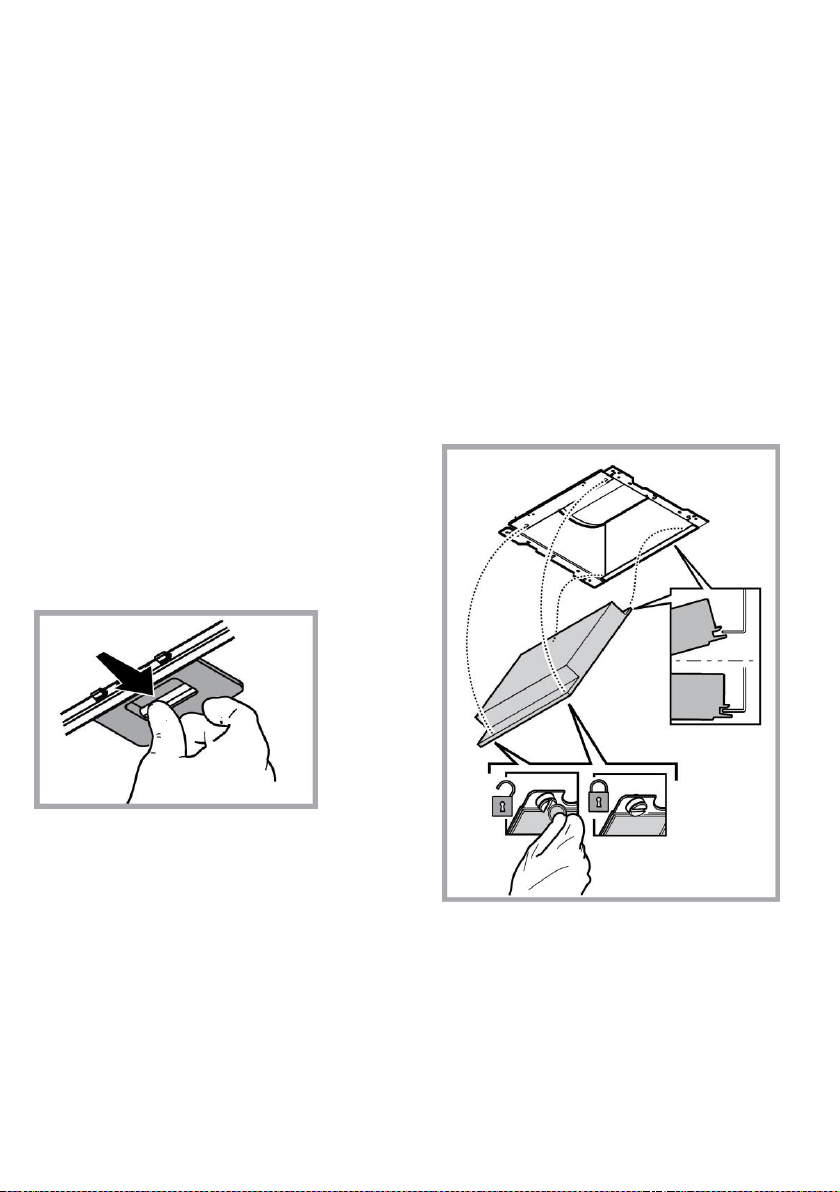

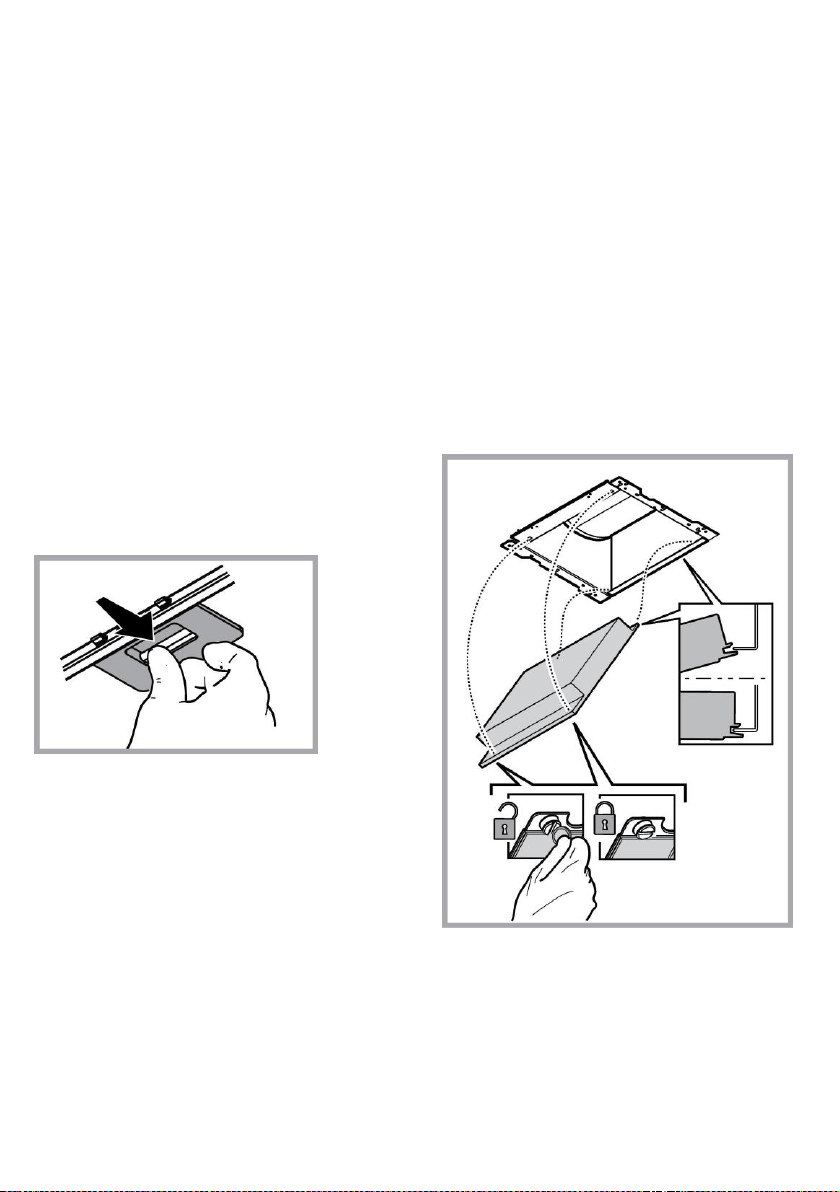

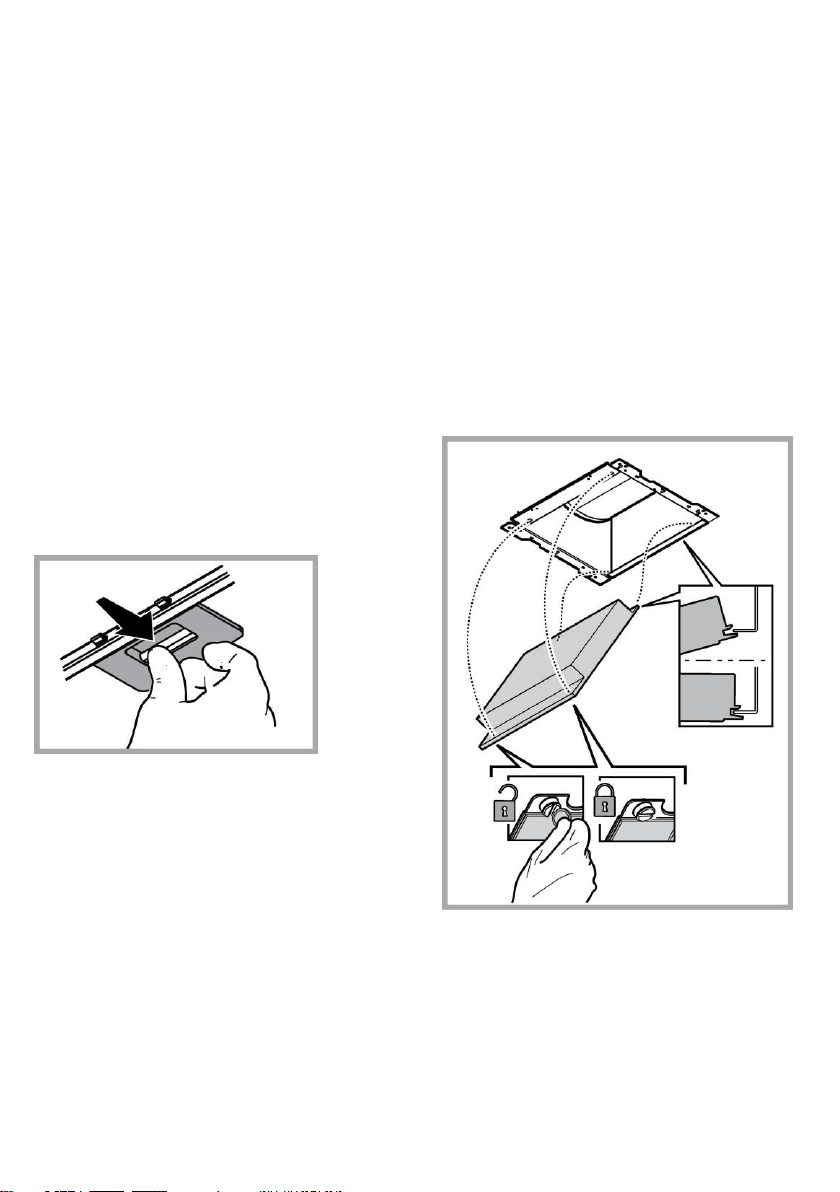

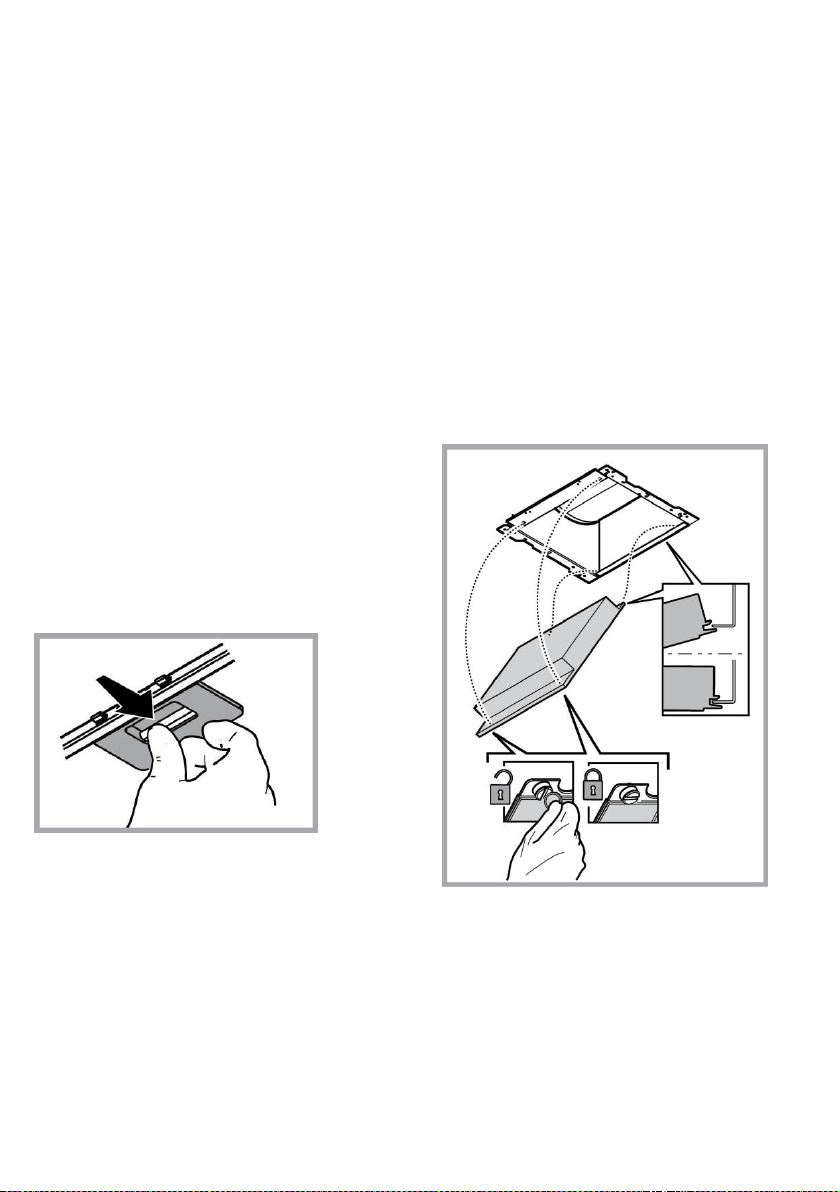

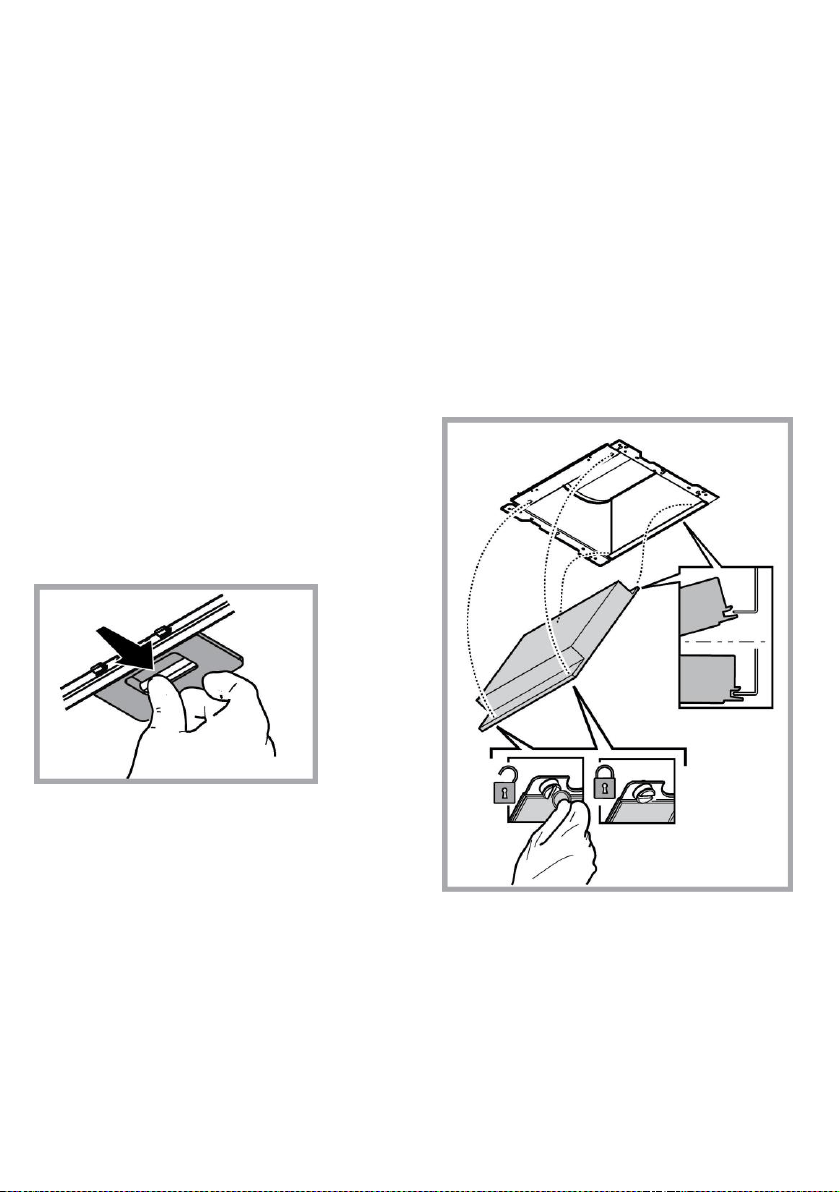

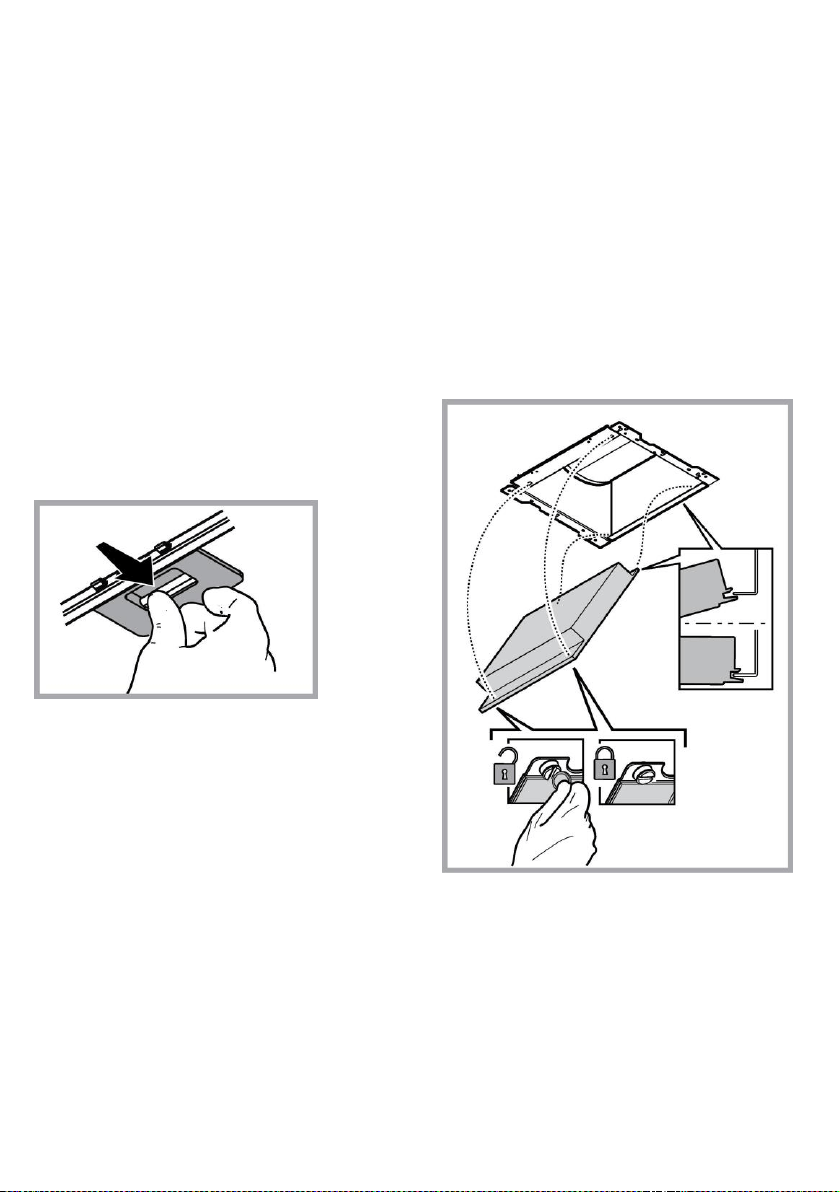

Per smontare il filtro grassi tirare la maniglia di sgancio a

molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o

meno prolungato a seconda del tipo di cucina e della

regolarità della pulizia del filtro grassi. In ogni caso è

necessario sostituire la cartuccia al massimo ogni quattro

mesi (o quando il sistema di indicazione di saturazione dei filtri

- se previsto sul modello in possesso- indica questa

necessità).

NON può essere lavato o rigenerato

Montaggio

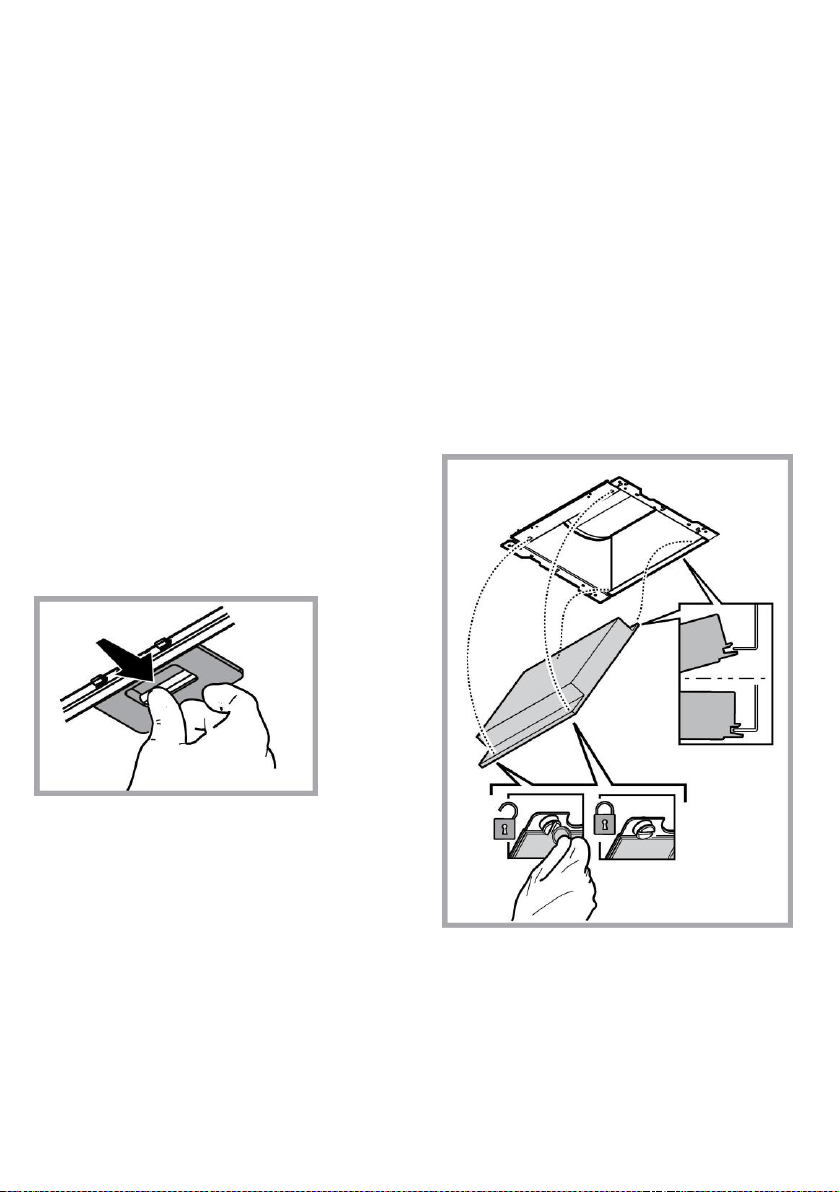

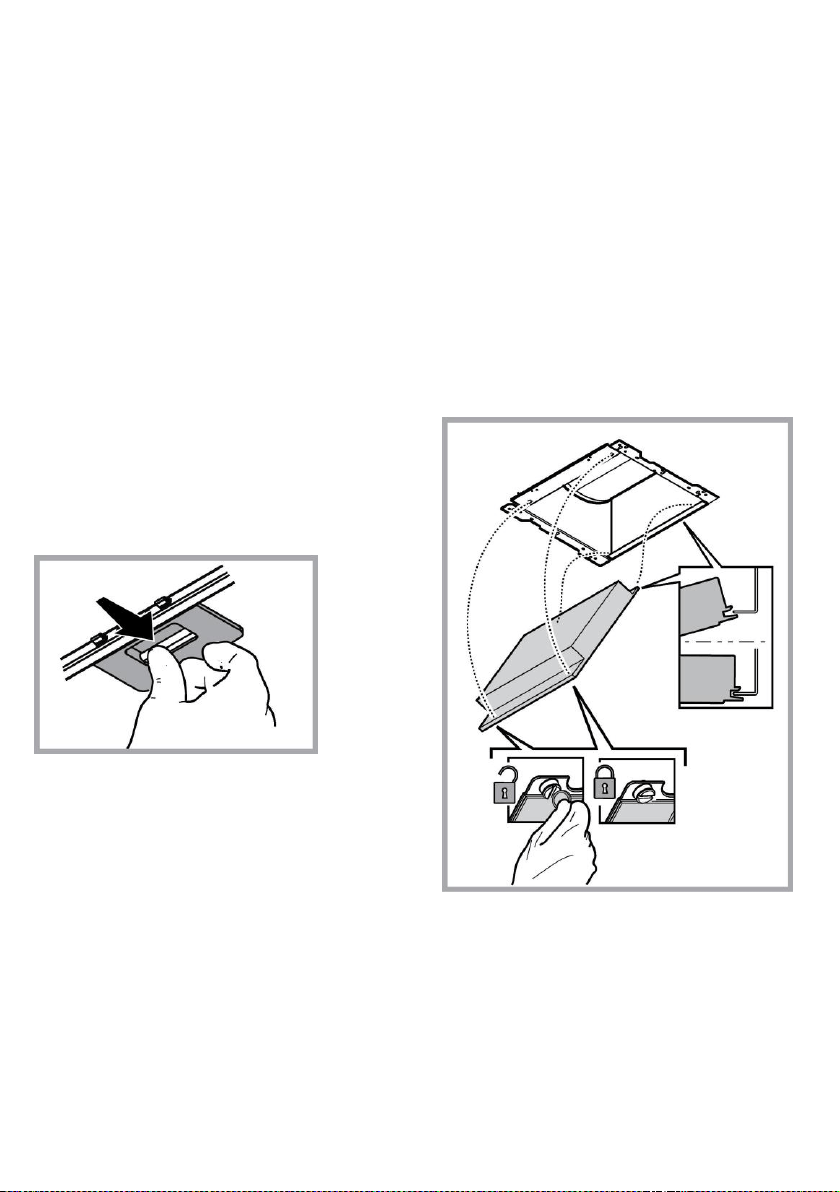

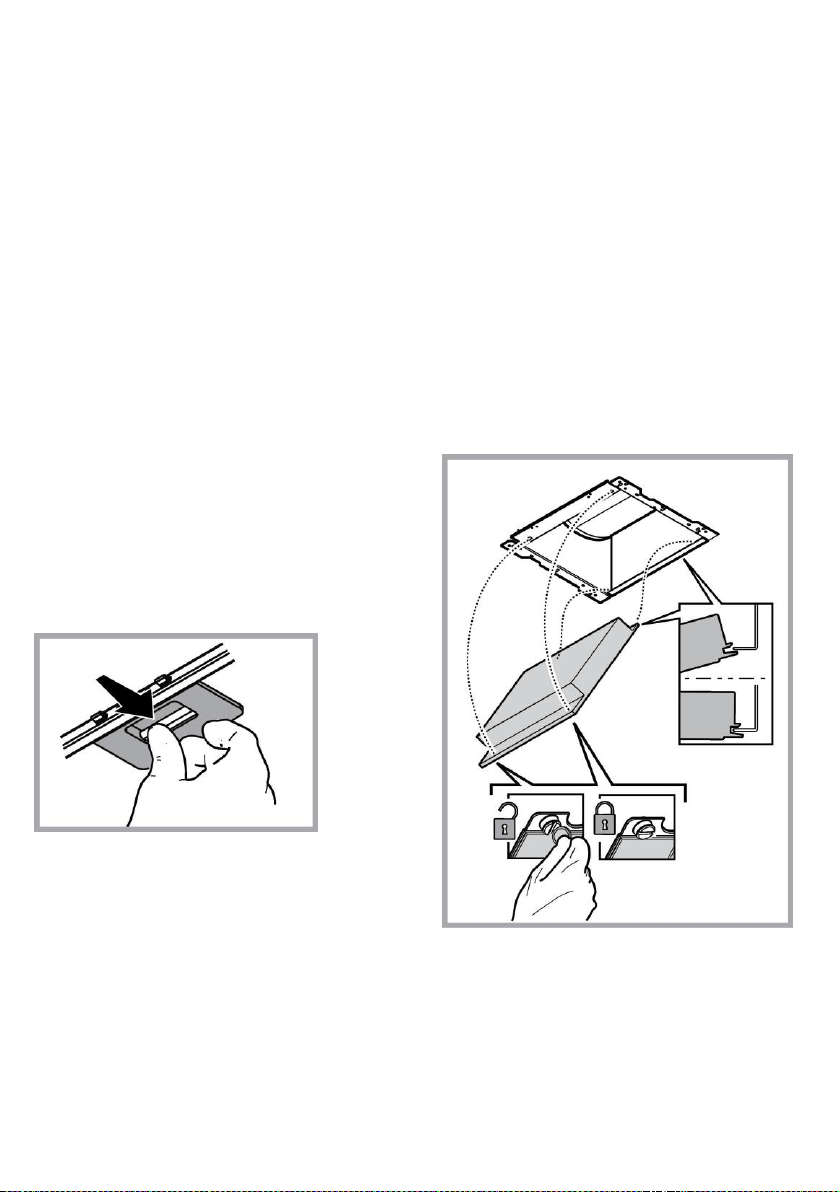

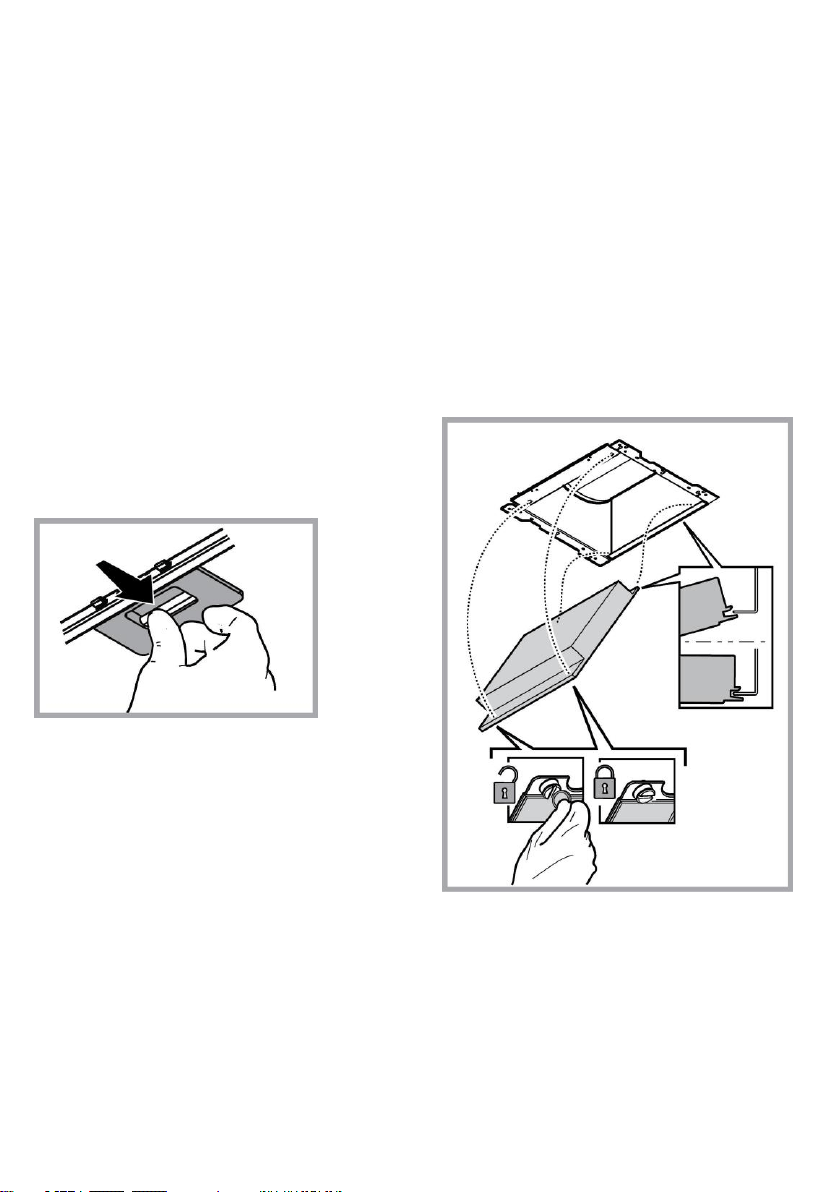

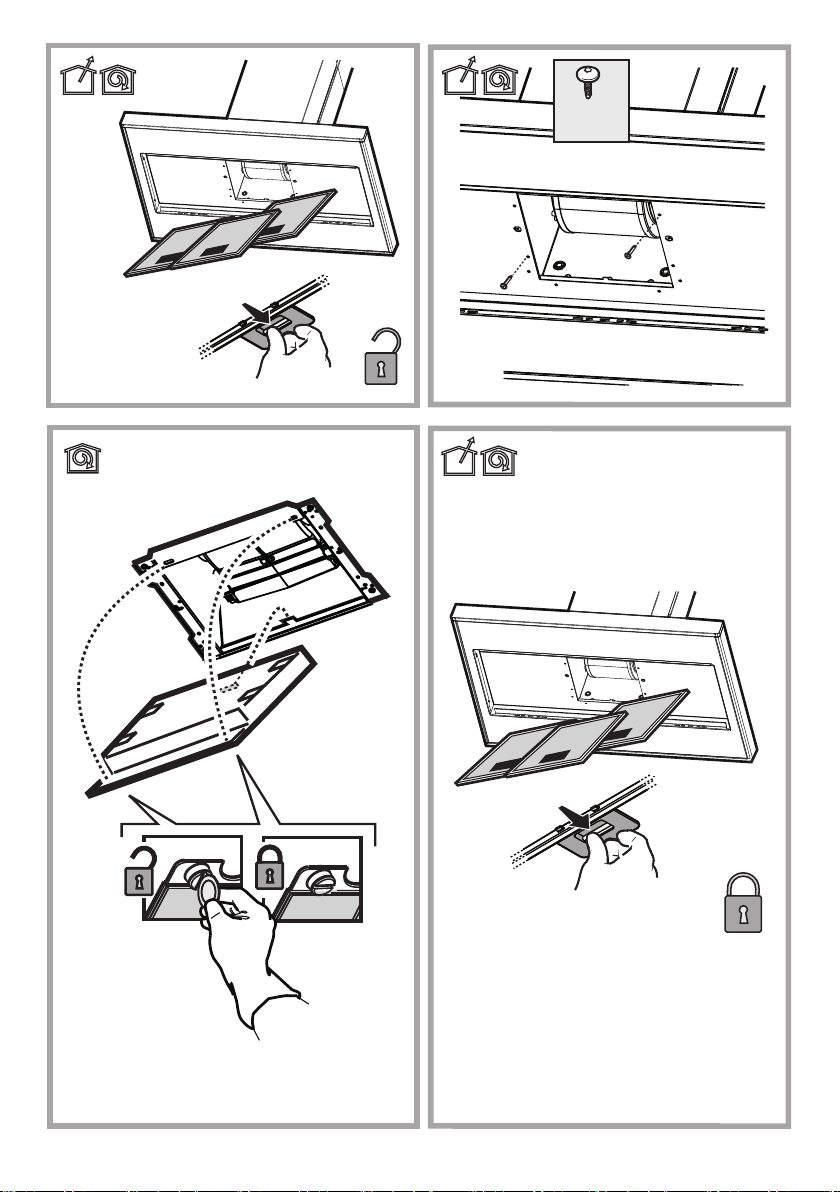

Agganciare il filtro ai carboni attivi prima posteriormente sulla

linguetta metallica della cappa, poi anteriormente con i due

pomelli.

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che

lo fissano alla cappa.

Sostituzione delle lampade

La cappa è dotata di un sistema di illuminazione basato sulla

tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino

a 10 volte maggiore delle lampade tradizionali e consentono

di risparmiare il 90% di energia elettrica.

Il sistema di illuminazione non è sostituibile dall’utente, in caso

di malfunzionamenti contattare il servizio assistenza.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and

Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo

sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato

come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche

ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento,

recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio

presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto

utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola

accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore,

utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire,

quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare

l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona:

Verificare che:

- non c’è interruzione di corrente.

- è stata selezionata una velocità.

• Se la cappa ha un rendimento scarso:

Verificare che:

- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

- La cucina è sufficientemente areata per permettere una presa d’aria.

- Il filtro carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

- non c’è interruzione di corrente.

- il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l’apparecchio

dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse

perdurare, rivolgersi al servizio d’assistenza.

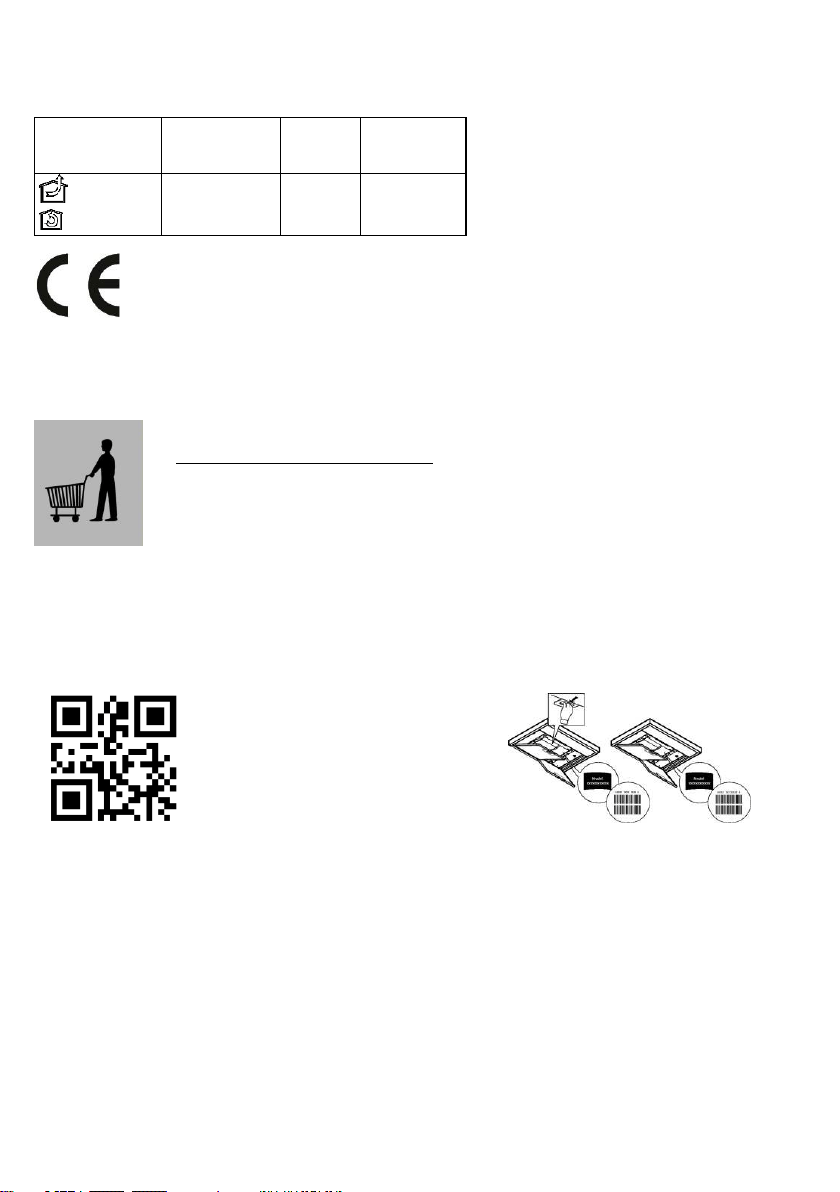

DATI TECNICI

Altezza

(cm)

Larghezza

(cm)

Profondità

(cm)

Ø del tubo di

scarico

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Componenti non in dotazione con il prodotto

Per scaricare le istruzioni di sicurezza, il

manuale d’uso, la scheda tecnica e i dati

energetici:

• Visitare il sito web docs.hotpoint.eu

• Usare il codice QR

• Oppure, contattare il Servizio Assistenza (al

numero di telefono riportato sul libretto di

garanzia). Quando si contatta il Servizio

Assistenza, fornire i codici presenti sulla targhetta

matricola del prodotto.

GENERAL SAFETY

• Before any cleaning or maintenance operation, disconnect hood from the mains by

removing the plug or disconnecting the mains electrical supply.

• Always wear work gloves for all installation and maintenance operations.

• This appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning use of the appliance in a

safe way and understand the hazards involved.

• Children shall not be allowed to tamper with the controls or play with the appliance.

• Cleaning and user maintenance shall not be made by children without supervision.

• The premises where the appliance is installed must be sufficiently ventilated, when the

kitchen hood is used together with other gas combustion devices or other fuels.

• The hood must be regularly cleaned on both the inside and outside (AT LEAST ONCE

A MONTH).

• This must be completed in accordance with the maintenance instructions provided.

Failure to follow the instructions provided regarding the cleaning of the hood and filters

will lead to the risk of fires.

• Do not flambé under the range hood.

• Do not remove filters during cooking.

• For lamp replacement use only lamp type indicated in the Maintenance/Replacing

lamps section of this manual.

The use of exposed flames is detrimental to the filters and may cause a fire risk, and

must therefore be avoided in all circumstances.

Any frying must be done with care in order to make sure that the oil does not overheat

and ignite.

CAUTION: Accessible parts of the hood may become hot when used with cooking

appliances.

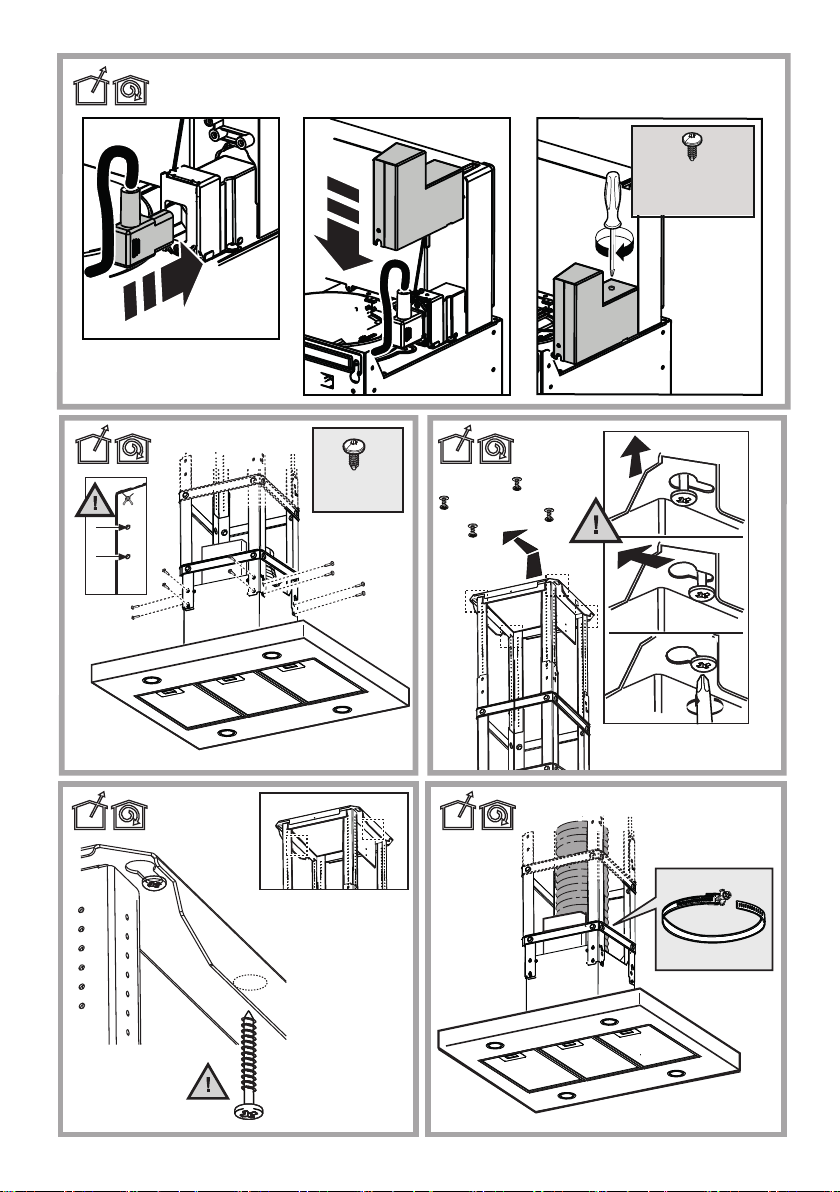

• Do not connect the appliance to the mains until the installation is fully complete.

• With regards to the technical and safety measures to be adopted for fume discharging

it is important to closely follow the regulations provided by the local authorities.

• The air must not be discharged into a flue that is used for exhausting fumes from

appliance burning gas or other fuels.

WARNING! Failure to install the screws or fixing device in accordance with these

instructions may result in electrical hazards.

• Do not use or leave the hood without the lamp correctly mounted due to the possible

risk of electric shocks.

• Never use the hood without effectively mounted grids.

• The hood must NEVER be used as a support surface unless specifically indicated.

• Use only the fixing screws supplied with the product for installation or, if not supplied,

purchase the correct screws type.

• Use the correct length for the screws which are identified in the Installation Guide.

• In case of doubt, consult an authorized service assistance center or similar qualified

person.

WARNING! Do not use with a programmer, timer, separate remote control system or

any other device that switches on automatically.

Very young children(0-3years)should be kept away from the appliance.Young children (3-8 years)should be kept away from the

appliance unless continuously supervised.

CAUTION:The appliance is not intended to be operated by means of an external switching device, such as a timer,or separate

remote controlled system.

This appliance is not for professional use. Do not use the appliance outdoors.

The appliance must be handled and installed by two or more persons-risk of injury.

Installation, including water supply (if any),electrical connections and repairs must be carried out by a qualified technician.

Once installed,packaging waste (plastic,styrofoam parts etc.) must be stored out of reach of children – risk of suffocation.

Do not use the appliance when you are wet or barefoot.

Never use steam cleaning equipement – risk of electric shock.

The packaging material is 100% recyclable and is marked with the recycle symbol

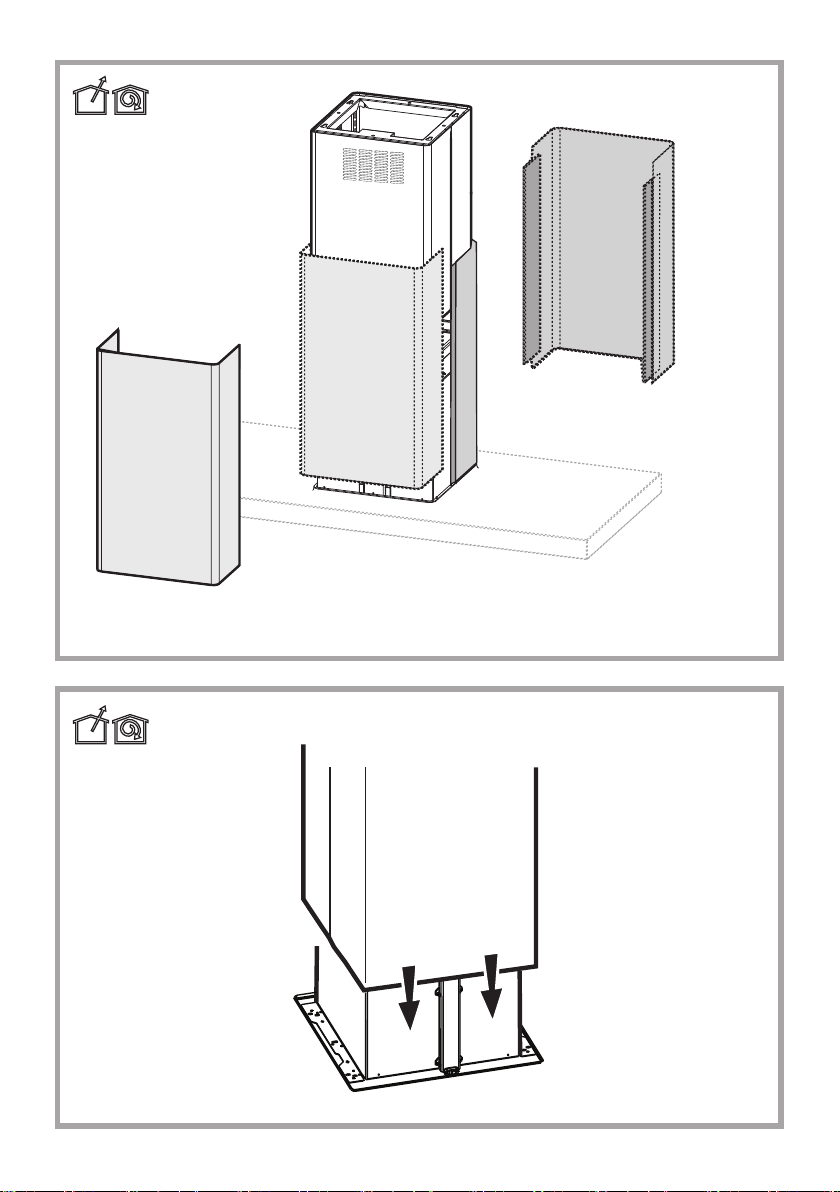

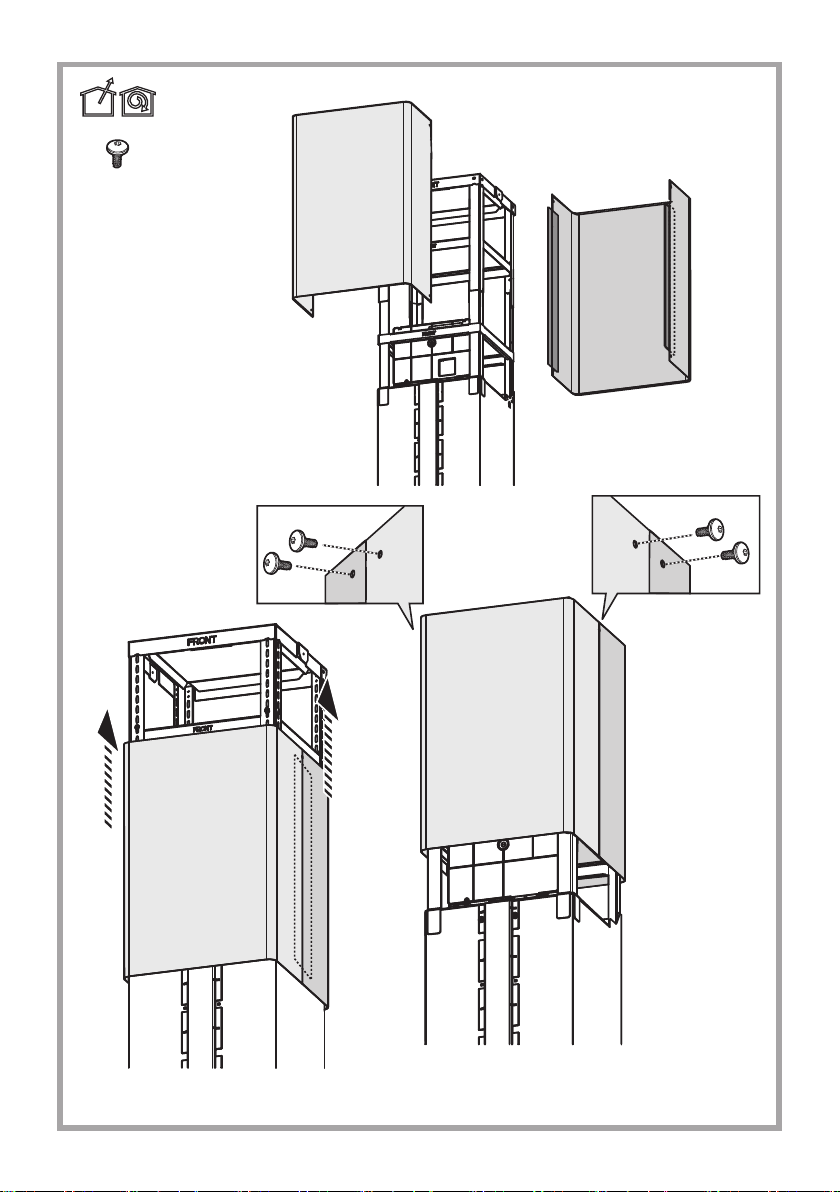

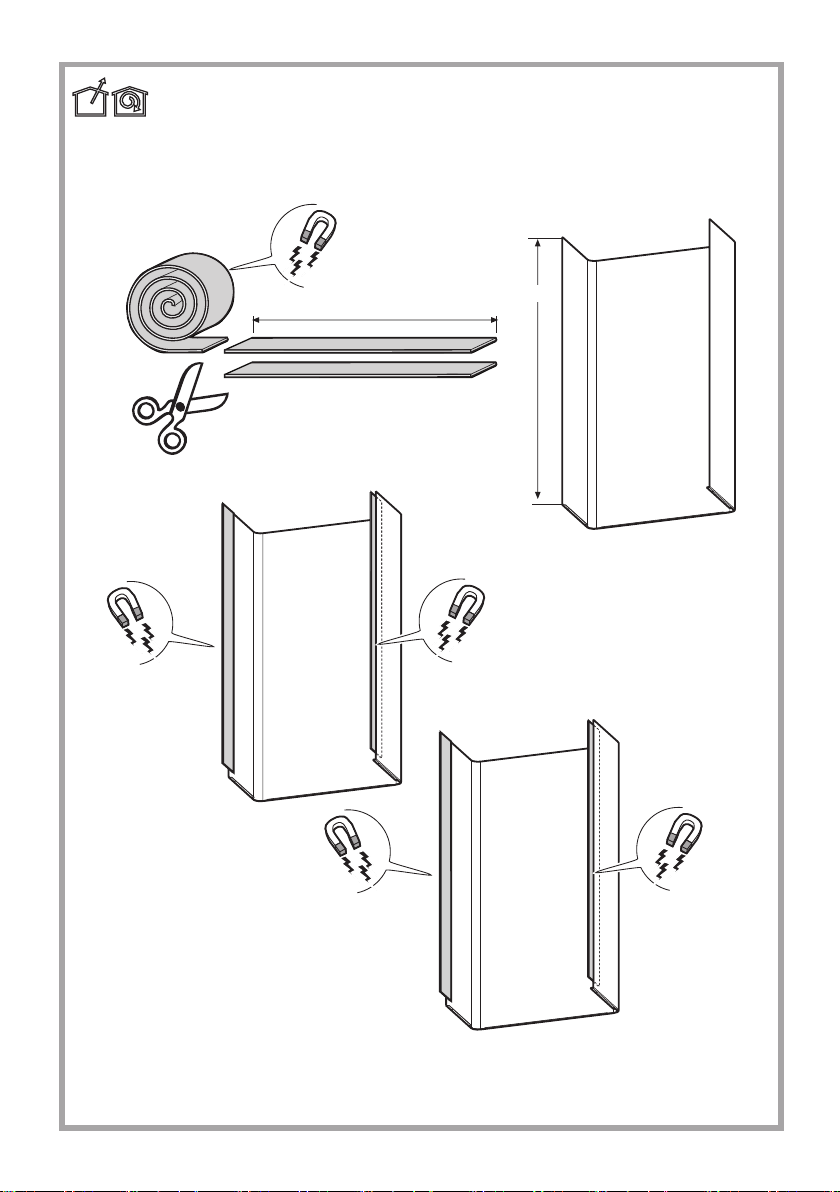

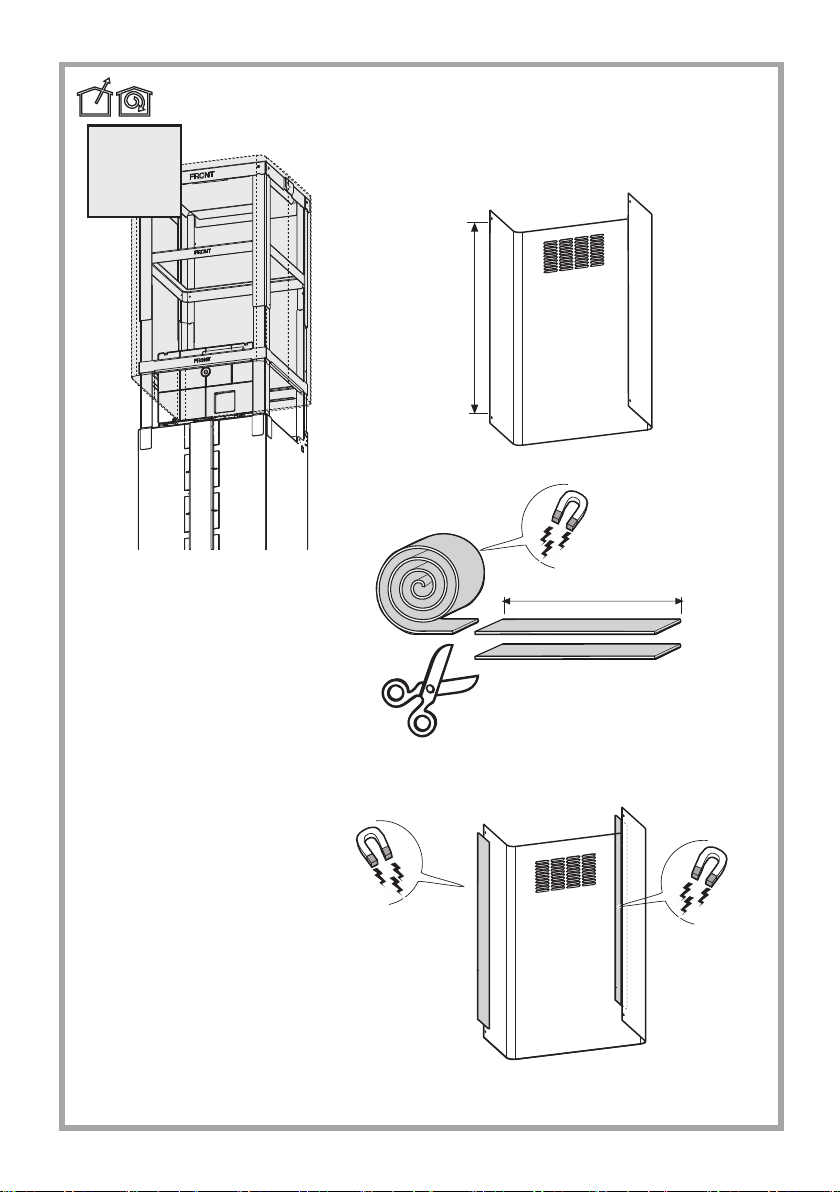

The hood can look different to that illustrated in the drawings in this booklet. The instructions for use, maintenance and

installation, however, remain the same.

Closely follow the instructions set out in this manual. All responsibility, for any eventual inconveniences, damages or fires

caused by not complying with the instructions in this manual, is declined. This appliance is intended to be used in household and

similar application such as: - staff kitchen areas in shop, offices and other working environments; - farm houses; - by clients in hotels,

motels and other residential type environments; - bed and breakfast type environments.

• It is important to conserve this booklet for consultation at any moment. In the case of sale, cession or move, make sure it is

together with the product.

• Read the instructions carefully: there is important information about installation, use and safety.

• Do not carry out electrical or mechanical variations on the product or on the discharge conduits.

• Before proceeding with the installation of the appliance verify that there are no damaged all components. Otherwise contact

your dealer and do not proceed with the installation.

• The minimum distance between the supporting surface for the cooking equipment on

the hob and the lowest part of the range hood must be not less than 50cm from electric

cookers and 65cm from gas or mixed cookers.

If the instructions for installation for the gas hob specify a greater distance, this must be

adhered to.

ELECTRICAL CONNECTION

The mains power supply must correspond to the rating indicated on the plate situated

inside the hood. If provided with a plug connect the hood to a socket in compliance with

current regulations and positioned in an accessible area, after installation. If it not fitted

with a plug (direct mains connection) or if the plug is not located in an accessible area,

after installation, apply a double pole switch in accordance with standards which

assures the complete disconnection of the mains under conditions relating to over-

current category III, in accordance with installation instructions.

WARNING! Before re-connecting the hood circuit to the mains supply and checking

the efficient function, always check that the mains cable is correctly assembled.

If the cable is not fitted with a plug, connect the wires according to the following table:

Mains voltage and frequency

Wire connection

Refer to the rating indicated on the plate inside of the hood

: yellow/green

N : blue

L : brown

Replacing the power cable

The hood is provided with a special power cable ; if the cable is damaged, request a

new one from Technical Service.

AIR VENT

(for the suction versions)

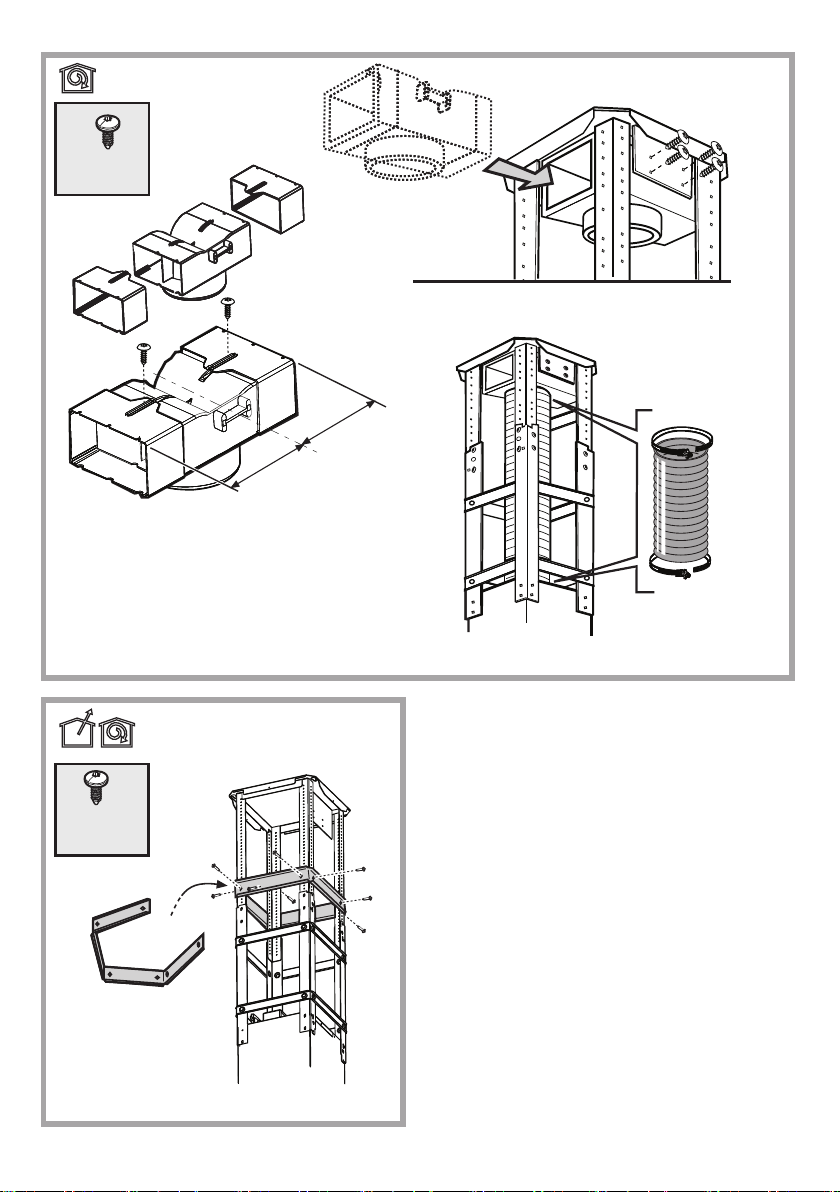

Connect the hood and discharge holes on the walls with a diameter equivalent to the air outlet (connection flange).

Using the tubes and discharge holes on walls with smaller dimensions will cause a diminution of the suction performance and a

drastic increase in noise.

Any responsibility in the matter is therefore declined.

! Use a duct of the minimum indispensable length.

! Use a duct with as few elbows as possible (maximum elbow angle: 90°).

! Avoid drastic changes in the duct cross-section.

! The company declines any responsibility whenever these regulations are not respected.

FILTERING OR DUCTING ?

! Your cooker hood is ready to be used in suction version.

To use the hood in filtering version the special ACCESSORY KIT must be installed.

Check on the first pages of this manual if the ACCESSORY KIT is furnished or must be bought separately.

Note: If furnished, in certain cases, the additional activated carbon filtering system may be installed on the hood.

Information about the conversion of the hood from suction version to filtering version is present in this manual.

Ducting version

In this case the fumes are conveyed outside of the building by means of a special pipe connected with the connection ring located on

top of the hood.

CAUTION!

The exhausting pipe is not supplied and must be purchased apart.

Diameter of the exhausting pipe must be equal to that of the connection ring.

CAUTION!

If the hood is supplied with active charcoal filter, then it must be removed.

Filter version

The aspirated air will be degreased and deodorised before being fed back into the room.

In order to use the hood in this version, you have to install a system of additional filtering based on activated charcoal.

CONTROLS

The hood is fitted with a control panel with aspiration speed selection control and a light switch to control cooking area lights.

T1. Button ON/OFF suction motor

T2. Selection button operating suction speed (power)

Note: The intensive suction speed (power) (LED L3 flashing) lasts for approximately 5 minutes, then the medium suction speed

(power) is automatically set (LED L2 on)

T3. Button ON/OFF lighting

T4. Selection button ‘silent’ suction speed (power)

L1. LED medium suction speed (power)

L2. LED high suction speed (power)

L3 LED intensive suction speed (power) - timed (5 min.).

L4 LED filter saturation:

flashing: carry out maintenance of the charcoal filter;

on: carry out maintenance of grease filters.

L5 LED low (silent) suction speed (power)

L1+L2+L3 flashing in sequence: automatic operation at high temperature (see related section)

Reset filter saturation

After carrying out filter maintenance, press and hold button T1, LED L4 switches off.

Activation of the LED for charcoal filter saturation

The LED for charcoal filter saturation is normally disabled. To activate it, proceed as follows:

With the hood off, press and hold for a long time and simultaneously T1 and T4: L1 flashes first then L2 as well, to indicate

successful activation.

Disabling the LED for charcoal filter saturation: repeat the above operation, L1 and L2 start flashing first, then only L1, to

indicate successful disabling.

Automatic operation at high temperature

The hood is fitted with a sensor that detects the temperature. When this becomes too high, the sensor automatically activates the

medium suction speed (power). The hood switches off when the temperature detected by the sensor has lowered significantly.

MAINTENANCE

Cleaning

Clean using ONLY a cloth dampened with neutral liquid

detergent. DO NOT CLEAN WITH TOOLS OR

INSTRUMENTS. Do not use abrasive products. DO NOT USE

ALCOHOL!

Perimeter aspiration panel

Clean the perimeter aspiration panel with the same frequency

as the anti-grease filter, using a cloth and not too

concentrated liquid detergent. Do not use abrasive

substances.

Maintenance of the anti-grease filters

Traps cooking grease particles.

This must be cleaned once a month (or when the filter

saturation indication system – if envisaged on the model in

possession – indicates this necessity) using non aggressive

detergents, either by hand or in the dishwasher, which must

be set to a low temperature and a short cycle.

When washed in a dishwasher, the grease filter may discolor

slightly, but this does not affect its filtering capacity.

To remove the grease filter, pull the spring release handle.

Maintenance of the charcoal filter

It absorbs unpleasant odors caused by cooking.

The saturation of the charcoal filter occurs after more or less

prolonged use, depending on the type of cooking and the

regularity of cleaning of the grease filter.

In any case it is necessary to replace the cartridge at least

every four mounths (or when the filter saturation indication

system – if envisaged on the model in possession – indicates

this necessity).The charcoal filter may NOT be washed or

regenerated.

Assembly

Hook the charcoal filter at the back on the metal tongue of the

hood first, then on the front with the two knobs.

Disassembly

Remove the charcoal filter by turning the knobs fixing it to the

hood by 90°.

Replacing lamps

The hood is equipped with a lighting system based on LED

technology.

The LEDs guarantee an optimum lighting, a duration up to 10

times longer than the traditional lamps and allow to save 90%

electrical energy.

The lighting system cannot be replaced by the user, contact

Customer Service in case of malfunction.

DISPOSAL

• This appliance is marked according to the European directive 2012/19/EC - UK SI 2013 No.3113 on Waste Electrical and

Electronic Equipment (WEEE).

• By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of this product.

• The symbol

on the product, or on the documents accompanying the product, indicates that this appliance may not be treated

as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic

equipment. Disposal must be carried out in accordance with local environmental regulations for waste disposal.

• For further detailed information regarding the process, collection and recycling of this product, please contact the appropriate

department of your local authorities or the local department for household waste or the shop where you purchased this product.

Appliance designed, tested and manufactured according to:

• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions for a correct use in

order to reduce the environmental impact: Switch ON the hood at minimum speed when you start cooking and kept it running for few

minutes after cooking is finished. Increase the speed only in case of large amount of smoke and vapor and use boost speed(s) only

in extreme situations. Replace the charcoal filter(s) when necessary to maintain a good odor reduction efficiency. Clean the grease

filter(s) when necessary to maintain a good grease filter efficiency. Use the maximum diameter of the ducting system indicated in this

manual to optimize efficiency and minimize noise.

MALFUNCTIONS

If something appears not to be working properly, do the following simple checks before calling Technical Service:

• If the hood is not working:

Check that:

- The power has not been disconnected.

- A speed has been selected.

• If the hood performs inefficiently:

Check that:

- The motor speed selected is sufficient for the amount of smoke and vapours released.

- The kitchen is sufficiently ventilated to allow air intake.

- The charcoal filter is not worn (hood in filtering version).

• If the hood has turned off during normal functioning:

Check that:

- The power has not been disconnected.

- the omnipolar disconnection device has not tripped.

If the hood fails to operate correctly, briefly disconnect it from the mains power supply for almost 5 sec. Then connect it in again and

try once more before contacting the Technical Assistance Service.

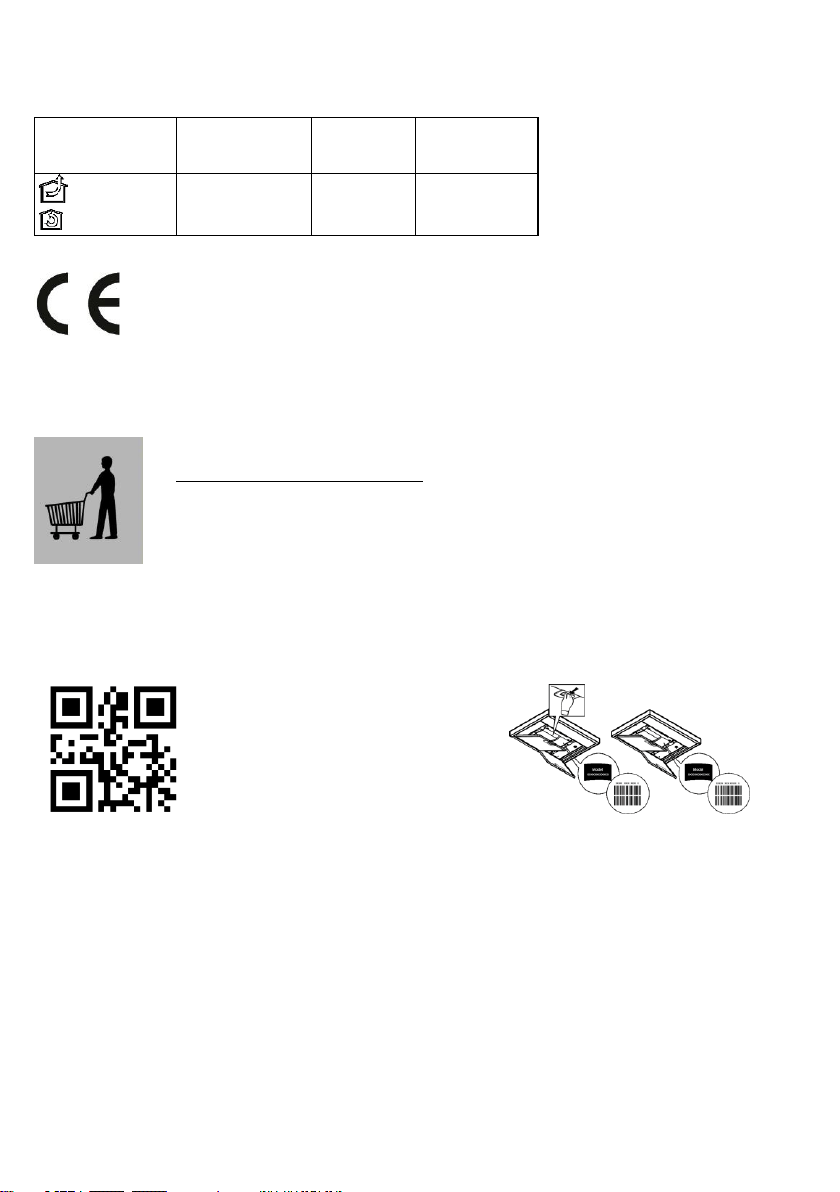

TECHNICAL DATA

Height

(cm)

Width

(cm)

Depth

(cm)

Ø of

exhaust tube

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Components not provided with the product

You can download the Safety Instructions,

User Manual, Product Fiche and Energy data

by:

• Visiting our website docs.hotpoint.eu

• Using QR Code

• Alternatively, contact our After-sales Service

(See phone number in the warranty booklet).

When contacting our After-sales Service, please

state the codes provided on your product's

identification plate.

ALLGEMEINE SICHERHEIT

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt

werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.

• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.

• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten

physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und

Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die

Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen

Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung

und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen

mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden

(MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung

befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube,

das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu

Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der

Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz

Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr

führen, daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das

überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der

Dunstabzugshaube heiß werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig

abgeschlossen ist.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder

brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht

größer als 4 Pa (4 x 10-5 bar) sein.

• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der

Verbrennung von Gas oder anderen Brennstoffen führt.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit

diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

• Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der örtlichen

Behörde.

• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr

zu vermeiden.

• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es

nicht ausdrücklich angegeben ist.

• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben,

oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.

• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben

wird.

• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches

Fachpersonal.

ACHTUNG! Nicht mit einem externen Timer, einer Schaltuhr oder einer

Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert,

verwenden.

Halten Sie Kinder unter 3 Jahren fern vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in

Reichweite des Geräts lassen.

ACHTUNG: Das Gerät darf nicht über ein externes Gerät oder mit einer Fernbedienung in Betrieb gesetzt werden.

Dieses Gerät ist nicht für den professionellen Gebrauch. Das Gerät nicht im Freien benutzen.

Um Verletzungen zu vermeiden, muss das Gerät von zwei oder mehreren Personen bewegt und installiert werden.

Die Installation, die auch Anschlüsse an das Wasserversorgungsnetz (wenn vorgesehen) und an das Stromnetz beinhaltet, und

Reparaturen müssen von Fachpersonal ausgeführt werden.

Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindern

aufbewahren, um Erstickungsgefahr zu vermeiden. .

Das Gerät nicht benutzen, wenn man nass oder barfuß ist.

Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.

Das Verpackungsmaterial ist 100% recycelbar und mit dem Recycling-Zeichen gekennzeichnet

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die

Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung

übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in

diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste

und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder

Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.

• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und

Sicherheit enthält.

• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.

• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen

setzen Sie sich bitte mit Ihrem Händler in Verbindung.

• Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der

Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall

von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand

vorgeben, ist dieser zu berücksichtigen.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern

der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach

der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss)

oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III

entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS! Vor der Inbetriebnahme muss sichergestellt werden, dass die

Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Wenn das Kabel keinen Stecker hat,die Drähte entsprechend der folgenden Tabelle verbinden:

Netzspannung und Frequenz

Verdrahtung

Lesen Sie den Wert auf dem Aufkleber mit den

Geräteeigenschaften auf der Innenseite der Kappe.

:gelb/grün

N : Blau

L : Braun

Austausch des Netzkabels

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel

beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

ABLEITUNG DER ABLUFT

(bei Abluftversionen)

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der

Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und

eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.

! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

! Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB ?

! Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu können, braucht der AKTIVKOHLE-FILTERSYSTEM installiert zu

werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder

separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umlufthaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert,

installieren.

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -

geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

T1. ON-OFF Taste Gebläsemotor

T2. Wahltaste Regelgeschwindigkeitsstufe (Lüfterleistung)

Hinweis: Die Intensivstufe (Leistung) (LED L3 blinkt) dauert ungefähr 5 Minuten, danach schaltet sich automatisch die mittlere

Geschwindigkeitsstufe (Lüfterleistung) ein (LED L2 leuchtet)

T3. ON/OFF-Taste Beleuchtung

T4. Wahltaste "Leise" Geschwindigkeitsstufe (Lüfterleistung)

L1. LED Mittlere Geschwindigkeitsstufe (Lüfterleistung)

L2. LED Hohe Geschwindigkeitsstufe (Lüfterleistung)

L3 LED Intensivstufe (Lüfterleistung) - auf Zeit eingestellt (5 Min.).

L4 LED Filtersättigung:

blinkt: Der Aktivkohlefilter muss gewartet werden.

leuchtet: Die Fettfilter müssen gewartet werden.

L5 LED Niedrige Geschwindigkeitsstufe (Lüfterleistung) (leise)

L1+L2+L3 blinken nacheinander auf: Automatischer Betrieb bei hohen Temperaturen (siehe entsprechenden Absatz)

Reset Filtersättigung

Nach der Wartung der Filter lange auf die Taste T1 drücken, bis die LEDL4 ausgeht.

Einschaltung LED Aktivkohlefiltersättigung

Die LED-Anzeige für die Aktivkohlesättigung ist in der Regel abgeschaltet. Um sie zu aktivieren:

Bei abgeschalteter Dunstabzugshaube gleichzeitig lange auf die TastenT1 und T4 drücken: Zuerst blinktL1 dann L2, um

anzuzeigen, dass die Filtersättigungsanzeige eingeschaltet ist.

Abschaltung LED Aktivkohlefiltersättigung Den oben beschriebenen Vorgang wiederholen, zuerst blinkenL1 und L2 und

danach nur L1, um anzuzeigen, dass die Filtersättigungsanzeige abgeschaltet ist.

Automatikbetrieb bei hohen Temperaturen

Die Dunstabzugshaube ist mit einem Temperaturmessfühler ausgerüstet. Wenn eine zu hohe Temperatur gemessen wird, schaltet

der Messfühler automatisch die mittlere Geschwindigkeitsstufe (Lüfterleistung) ein. Die Dunstabzugshaube schaltet sich erst ab,

wenn die vom Messfühler gemessene Temperatur merklich gesunken ist.

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel

enthalten. KEINEN ALKOHOL VERWENDEN!

Perimetralabluftpaneel

Das Perimetralabluftpaneel so oft wie den Fettschutzfilter

putzen , ein Tuch und ein nicht so hoch konzentriertes

Reinigungsmittel benutzen. Niemals Schleifmittel benutzen.

Wartung der Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn

das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit

einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und einem

Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine verfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim

Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit

der Reinigung des Fettfilters tritt nach einer mehr oder weniger

langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf

jeden Fall muß der Filtereinsatz mindestens alle 4 Monate (oder

wenn das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)

ausgewechselt werden. Er kann NICHT gereinigt oder erneut

aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der

Saugkappe anhängen, dann von vorne mit den zwei Knöpfen.

Demontage

Den Aktivkohlefilter entnehmen, in dem man die Knöpfe, die an der

Saugkappe fixiert sind, auf 90° dreht.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten

Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche.

Sie haben eine Leistungsdauer, die das Zehnfache deren der

traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%.

Das Beleuchtungssystem kann nicht vom Anwender

ausgetauscht werden, wenden Sie sich bitte bei

Betriebsstörungen an den Kundendienst.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC - UK SI 2013 No.3113 über Elektro- und

Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer

gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung

negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol

einer durchgestrichenen Abfalltonne

abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt

im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen

Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder

an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und

Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-

13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

•EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte

Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN

und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur

bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie

die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig,

um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten

Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu funktionieren scheint, folgende Kontrollen durchführen, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht funktioniert:

Prüfen, ob:

- ein Stromausfall vorliegt.

- eine Geschwindigkeit gewählt wurde.

• Wenn die Leistung der Abzugshaube mangelhaft ist:

Prüfen, ob:

- die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.

- die Küche ausreichend belüftet ist, um eine Luftansaugung zuzulassen.

- der Kohlefilter verbraucht ist (bei Umluftversion).

• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.

Prüfen, ob:

- ein Stromausfall vorliegt.

- die allpolige Trennvorrichtung ausgelöst wurde.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der

Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie

bitte den Kundendienst.

TECHNISCHE DATEN

Höhe

(cm)

Breite

(cm)

Tiefe

(cm)

Ø des

Abluftrohrs

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Teile, die nicht zum Lieferumfang des Produkts gehören

Sie können die Sicherheitshinweise,

Bedienungsanleitung, Technischen Daten und

Energiedaten wie folgt herunterladen:

• Besuchen Sie unsere Internetseite

docs.hotpoint.eu

• Verwenden Sie den QR-Code

• Alternativ können Sie unserer Kundendienst

kontaktieren (Siehe Telefonnummer in dem

Garantieheft). Wird unser Kundendienst

kontaktiert, bitte die Codes auf dem Typenschild

des Produkts angeben.

SÉCURITÉ GÉNÉRALE

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en

retirant la fiche électrique ou en coupant l'interrupteur général.

• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des

personnes ayant des capacités physiques, sensorielles ou mentales réduites ou

dénuées d’expériences ou de connaissances, sauf si ces personnes sont correctement

surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant

d'éviter tout danger leur ont été communiquées.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants

sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement

avec d'autres appareils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU

MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions

d'entretien. Le non respect des instructions expressément fournies concernant le

nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d’aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans

la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un

incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s’assurer que l’huile surchauffée ne prenne pas

feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties

accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit

complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation

des fumées, respectez strictement les dispositions des règlements locales.

• L’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées

d’appareils utilisant du gaz ou un autre combustible.

ATTENTION ! Le défaut d'installer les vis et les dispositifs de fixation conformément

à ces instructions peut entraîner des risques électriques.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un

éventuel risque de choc électrique est possible.

• N’utilisez jamais la hotte sans la grille montée correctement!

• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication

expresse.

• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si

non fournies, acheter le type correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide

d'installation.

• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION ! Ne pas mettre en marche au moyen d’un programmateur, d’une

minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui

met l’appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s’approcher de l’appareil. Sans la surveillance constante d’un adulte, garder l’appareil

hors de la portée des enfants de moins de 8 ans.

ATTENTION : l’appareil ne peut être mis en marche par le biais d’un dispositif externe ou d’un système de commande à

distance séparé.

Cet appareil n’est pas destiné à un usage professionnel. Ne pas utiliser l’appareil à l’extérieur.

Pour éviter le risque de lésions personnelles, l’appareil doit être déplacé et installé par deux ou plusieurs personnes.

L'installation, comprenant éventuellement aussi les raccords pour l’alimentation hydriques (si prévus) et les branchements

électriques , et les interventions de réparation doivent être effectués par un personnel qualifié.

Après avoir complété l’installation, conserver le matériel d’emballage (plastique, polystyrène, etc.) hors de la portée des enfants pour

éviter le risque d’étouffement. .

Ne jamais utiliser l’appareil pieds nus ou mouillés.

Ne jamais utiliser d’appareils de nettoyage à vapeur pour éviter le risque de choc électrique.

Comme indiqué par le symbole, le matériel d’emballage est 100 % recyclable

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce

manuel, cependant les instructions pour l’utilisation, l’entretien et l’installation restent identiques.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients,

dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est

destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans

des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l’utilisation par les clients des hôtels, motels et

autres environnements à caractère résidentiel ; - des environnements du type chambre d’hôtes.

• Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de

déménagement, assurez-vous que la notice d'utilisation l'accompagne.

• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la

sécurité.

• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d’évacuation.

• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez

pas l'installation.

• La distance minimum entre la superficie de support des récipients sur le dispositif de

cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à

50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à

gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus

grande distance, il faut en tenir compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique

située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une

prise murale conforme aux normes en vigueur et placée dans une zone accessible

également après l’installation. Si aucune prise n’est présente (raccordement direct au

circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également

après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher

complètement la hotte du circuit électrique en conditions de catégorie surtension III,

conformément aux règlementations de montage.

ATTENTION! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et

d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit

monté correctement.

Si le câble n'est pas équipé d'une fiche,branchez les fils selon le tableau suivant:

Tension principale et fréquence

Branchement des fils

Se référer à la valeur indiquée sur l’étiquette des caractéristiques

à l’intérieur de la hotte.

: jaune/vert

N : bleu

L : brun

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble,

en demander un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord).

L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances

d’aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°).

! Éviter les variations excessives de section du tuyau.

! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE ?

! Votre hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s’il faut l’acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà

être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la

hotte.

ATTENTION!

Le tuyau d’évacuation n’est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et d’une commande d’éclairage du plan

de cuisson.

T1. Touche ON/OFF moteur d’aspiration

T2. Touche de sélection vitesse (puissance) d’aspiration de fonctionnement

Note: La vitesse (puissance) d’aspiration intensive (LED L3 clignotant) a une durée d’environ 5 minutes, puis la vitesse

(puissance) d’aspiration moyenne est automatiquement réglée (LED L2 allumée)

T3. Touche ON/OFF éclairage

T4. Touche de sélection vitesse (puissance) d’aspiration "silencieuse"

L1. LED vitesse (puissance) d’aspiration moyenne

L2. LED vitesse (puissance) d’aspiration haute

L3 LED vitesse (puissance) d’aspiration intensive - temporisée (5 min.).

L4 LED de saturation des filtres:

clignotant: effectuer la maintenance du filtre à charbon.

ON: effectuer la maintenance des filtres à graisses.

L5 LED vitesse (puissance) d’aspiration basse (silencieuse)

L1+L2+L3 clignotant en séquence: Fonctionnement automatique à température élevée (voir la section dédiée)

Réinitialisation saturation filtres

Après avoir effectué l’entretien des filtres, appuyez et maintenez appuyée la touche T1, la LED L4 va s’éteindre.

Activation LED saturation du filtre à charbon

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit:

Avec la hotte arrêtée, appuyez et maintenez enfoncées et simultanément T1 et T4: d’abord L1 clignote, puis L2 clignote aussi

pour indiquer l’activation réussie.

Désactivation LED saturation du filtre à charbon: répétez l'opération ci-dessus, d’abord L1 et L2 clignotent, puis uniquement

L1 pour indiquer la désactivation réussie.

Fonctionnement automatique à température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque la température devient trop élevée, le capteur va activer

automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est désactivée lorsque la température détectée par le

capteur est réduite de façon significative.

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un

chiffon humidifié avec des détergent liquides neutres.

NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS

POUR LE NETTOYAGE ! Éviter l'usage de produits

abrasifs, NE PAS UTILISER D'ALCOOL!

Panneau d’aspiration périmétral

Nettoyer le panneau d’aspiration périmétral à la même

fréquence que le filtre anti-graisses, utiliser un chiffon et un

détergent liquide pas trop concentré. Ne jamais utiliser de

substances abrasives.

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le

système d’indication de saturation des filtres – si prévu sur le

modèle – indique cette nécessité) avec des détergents non

agressifs, à la main ou dans le lave-vaisselle à faibles

températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de

décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate aprés un emploi

plus ou mois long, selon le type de cuisiniére et de régularité

du nettoyage du filtre à graisses. En tout cas, il est nécessaire

de changer le filtre aprés, au maximum, quatre mois (ou

lorsque le système d’indication de saturation des filtres – si

prévu sur le modèle possédé – indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Montage

Accrocher le filtre au charbon actif d’abord à l’arrière de la

languette métallique de la hotte, puis à l’avant avec les deux

pommeaux.

Démontage

Enlever le filtre au charbon actif en tournant de 90° les

pommeaux qui le fixent à la hotte.

Remplacement des lampes

La hotte est dotée d’un système d’éclairage basé sur la

technologie LED.

Les LEDS garantissent un éclairage optimal, une durée

jusqu’à 10 fois supérieures aux ampoules traditionnelles et

permettent une épargne de 90% en énergie électrique.

Le système d'éclairage ne peut pas être remplacé par

l’utilisateur ; en cas de dysfonctionnement, contacter le

service d’assistance.

ÉLIMINATION

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant

les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour

l’environnement et la santé de l’homme.

Le symbole

présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas

être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des

équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser

au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une

utilisation correcte afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser

fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande

quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au

charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela

est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué

dans ce manuel afin d’optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer:

- de l'absence de coupure de courant.

- qu'une vitesse a été sélectionnée.

• Si la hotte a un faible rendement:

S'assurer:

- que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.

- que la cuisine est insuffisamment aérée pour assurer une prise d'air.

- que le filtre à charbon n'est pas usé (hotte en version filtrante).

• Si la hotte s'éteint durant son fonctionnement normal:

S'assurer:

- de l'absence de coupure de courant.

- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème

persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Hauteur

(cm)

Largeur

(cm)

Profondeur

(cm)

Ø de tube

d'évacuation

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Éléments non fournis avec la hotte

Vous pouvez télécharger les consignes de

sécurité, le manuel de l’utilisateur, la fiche

produit et les données énergétiques en :

• Visitant notre site internet docs.hotpoint.eu

• Utilisant le Code QR

• Vous pouvez également contacter notre

service après-vente (voir numéro de téléphone

dans le livret de garantie). Lorsque vous

contactez notre Service Après-vente, veuillez

indiquer les codes visibles sur la plaque

signalétique de l’appareil.

ALGEMENE VEILIGHEID

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom

heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten

of de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draag tijdens installatie en onderhoud altijd werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met

lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen

die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden

begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en

voldoende inzicht hebben in de bijbehorende gevaren.

•

Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.

• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke

onderdelen mag alleen onder toezicht van een volwassen.

• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere

brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende

worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt

(MINSTENS 1 KEER PER MAAND).

• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de

verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden

opgevolgd, ontstaat de kans op brand.

• U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud

> Lampjes vervangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus

onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra

zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden

tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.

• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die

kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig

wordt gevolgd.

• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van

apparaten die op gas of andere brandstoffen werken.

WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven

worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd,

kunnen elektrische risico's ontstaan.

•

Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op

elektrische schokken, zelfs als de kap niet wordt gebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.

•

Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.

• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van

het juiste type.

• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.

• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare

kwalificaties.

WAARSCHUWING! Sluit het product niet aan op een (programmeerbare) timer,

externe afstandsbediening of ander apparaat waardoor het product automatisch wordt

ingeschakeld.

Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat. Zonder het voortdurende toezicht van een volwassene moeten

kinderen jonger dan 8 jaar uit de buurt van het apparaat gehouden worden.

OPGELET: het apparaat is niet bedoel om in werking te worden gesteld door middel van een extern apparaat of een

afzonderlijk afstandsbedieningssysteem.

Dit apparaat is niet bedoeld voor een professioneel gebruik. Gebruik het apparaat niet in de open lucht.

Om het risico op persoonlijk letsel te voorkomen, moet het apparaat verplaatst en geïnstalleerd worden door twee of meer

personen.

De installatie, waaronder ook de eventuele aansluiting op de watervoorziening (indien voorzien) en de elektrische aansluitingen,

evenals de reparatie-ingrepen moeten worden uitgevoerd door gekwalificeerd personeel.

Na het voltooien van de installatie moet het verpakkingsmateriaal (plastic, polystyreen, enz.) buiten het bereik van kinderen bewaard

worden om verstikkingsgevaar te voorkomen. .

Gebruik het apparaat niet wanneer u nat bent of op blote voeten.

Gebruik voor de reiniging nooit stoomreinigers - gevaar voor elektrische schokken.

Het verpakkingsmateriaal is 100% recycleerbaar en is gemarkeerd met het betreffende symbool

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en

installatie blijven echter hetzelfde

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die

voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk

gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; -

gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

•

Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing,

verkoop of overdracht met het apparaat meegaat.

• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.

• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.

• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging

contact op met uw leverancier, en begin niet aan de installatie

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is

50cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt

genoemd, moet de grotere afstand worden gebruikt.

ELEKTRISCHE AANSLUITING

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de

binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een

stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar

blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de

stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een

tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge

stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING! Controleer eerst of het netsnoer correct is gemonteerd voordat

de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

Als de kabel niet is voorzien van een stekker,sluit u de kabels aan overeenkomstig de volgende tabel:

Spanning en frequentie net

Aansluiting draden

Verwijs naar de waarde aangegeven op het typeplaatje dat is

aangebracht in de afzuigkap.

: geel/groen

N : blauw

L : bruin

Vervanging van de voeding

De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is,

moet u een nieuw exemplaar aanvragen bij de technische dienst.

LUCHTAFVOER

(afzuigend apparaat)

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook

voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de

geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort mogelijk.

• Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).

• Vermijd grote variaties in de doorsnede van de afvoerbuis.

! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT ?

! Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina’s van deze handleiding of de TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het extra actieve koolstoffilter reeds op de kap

gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparaat

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de

aansluitring aan de bovenkant van de afzuigkap

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben

als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Filtrerende versie

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de

verlichting van het fornuis.

T1. Zuigmotor ON/OFF

T2. Selectieknop voor de snelheid (zuigkracht)

Opmerking: De intensieve snelheid (zuigkracht) (LED L3 knipperend) duurt ongeveer 5 minuten, daarna wordt automatisch de

middelste snelheid (zuigkracht) ingeschakeld (LED L2 aan)

T3. Lichtschakelaar ON/OFF

T4. Selectieknop "geluidloze" snelheid (zuigkracht)

L1. LED middelste snelheid (zuigkracht)

L2. LED hoge snelheid (zuigkracht)

L3 LED intensieve snelheid (zuigkracht) – met timer (5 min.).

L4 LED filter verzadiging:

Knipperend: de onderhoudswerkzaamheden van het koolstoffilter uitvoeren.

Aan: de onderhoudswerkzaamheden van de vetfilters uitvoeren.

L5 LED lage snelheid (zuigkracht) (geluidloos)

L1+L2+L3 knipperend achter elkaar: automatische werking bij een zeer hoge temperatuur (zie betreffende paragraaf)

Reset filter verzadiging

Na de onderhoudswerkzaamheden van de filters druk langdurig op de knop T1, LED L4 gaat uit.

Activering LED koolstoffilter verzadiging

Het LED voor de verzadiging van het koolstoffilter is gewoonlijk uitgeschakeld. Om deze in te schakelen handel op de volgende

wijze:

Met uitgeschakelde afzuigkap druk tegelijkertijd langdurig op de knoppen T1 en T4: eerst gaat L1 knipperen en vervolgens ook

L2 wat de inschakeling aangeeft.

Uitschakeling LED koolstoffilter verzadiging: herhaal de bovenbeschreven handeling, eerst gaan L1 en L2 knipperen

daarna alleen L1 wat aangeeft dat deze uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitgerust met een temperatuursensor die de temperatuur opneemt. Als deze te hoog wordt, schakelt de sensor

automatisch de middelste snelheid (zuigkracht) in. De kap gaat uit zodra de door de sensor opgenomen temperatuur sterk daalt.

ONDERHOUD

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een

neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET

REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE

VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK

GEEN ALCOHOL!

Paneel voor de omtrek zuiging

Reinig het paneel voor de omtrek zuiging even vaak als het

vetfilter, gebruik een doek en een niet te geconcentreerd

vloeibaar reinigingsmiddel. Gebruik geen producten die

schuurmiddelen bevatten.

Onderhoud van de vetfilters

Vangt vetdeeltjes op uit de kookdampen.

Moet één keer per maand worden gereinigd (of als de

aanwijzer verzadigde filters – indien aanwezig op het model in

Uw bezit – deze noodzaak aangeeft) met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

Trek aan de verende hendel om het vetfilter te verwijderen.

Onderhoud van het koolstoffilter

Absorbeert ongewenste kookgeurtjes. De verzadiging van

de koolstoffilter vindt plaats na een min of meer

geprolongeerd gebruik en hangt af van het soort koken en de

regelmaat waarmee de vetfilter wordt gewassen. In ieder

geval moet de filter minstens om de 4 maanden (of als de

aanwijzer verzadigde filters – indien aanwezig op het model in

Uw bezit – deze noodzaak aangeeft) vervangen worden. Het

kan NIET gewassen of opnieuw gebruikt worden

Montage

Haak eerst het koolfilter aan de achterkant van de metalen lip

van de afzuigkap, en zet het daarna vast met de twee

knoppen aan de voorkant.

Demontage

Verwijder het koolfilter door de bevestigingsknoppen op de

afzuigkap een kwartslag te draaien.

Vervanging lampjes

De kap is voorzien van een verlichtingssysteem gebaseerd op

de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10

maal langere tijdsduur ten opzichte van de traditionele

lampjes en een elektriciteitsbesparing van wel 90%.

Het verlichtingssysteem kan niet door de gebruiker vervangen

worden: neem in geval van storingen contact op met de

servicedienst.

VERWIJDERING

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte

elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u

negatieve gevolgen voor volksgezondheid en milieu

Het

pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk

afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische

apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de

lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking

Toestel ontworpen, getest en

gefabriceerd volgens:

• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Suggesties voor correct gebruik

om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog

een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge

snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo

effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik

buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert:

Controleer of: Controleer dat:

- er geen stroomonderbreking is.

- er een snelheid is geselecteerd.

• Bij een laag rendement van de afzuigkap:

Controleer of: Controleer dat:

- de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.

- de keuken is voldoende geventileerd voor een correcte luchttoevoer.

- de koolstoffilter niet is verzadigd (i.g.v. recirculatie).

• het uitvallen van de afzuigkap tijdens de normale werking heeft plaatsgevonden.

Controleer of: Controleer dat:

- er geen stroomonderbreking is.

- de omnipolaire schakelaar niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische

voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich

tot de assistentie service.

TECHNISCHE GEGEVENS

Hoogte

(cm)

Breedte

(cm)

Diepte

(cm)

Ø van de

afvoerbuis

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Niet meegeleverde onderdelen

U kunt de Veiligheidsinstructies, de

Handleiding, de Productfiche en de

Energiegegevens downloaden:

• Op onze website docs.hotpoint.eu

• Gebruik makend van de QR-code

• Anders, contacteer onze Klantenservice (Het

telefoonnummer staat in het garantieboekje).

Wanneer u contact neemt met de Klantenservice,

gelieve de codes te vermelden die op het

identificatieplaatje van het apparaat staan.

SEGURIDAD GENERAL

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar

la campana de la alimentación eléctrica desenchufando la clavija o desconectando el

interruptor general de la vivienda.

• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de

trabajo.

• El aparato puede ser usado por niños mayores a 8 años y por personas con

discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de

conocimiento necesario, previsto que estén bajo vigilancia o después de que las

mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la

comprensión de los peligros inherentes a éste.

• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

• La limpieza y el mantenimiento no deben ser realizados por niños sin debida

supervisión.

• La habitación debe estar suficientemente ventilada cuando la campana se utiliza

contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.

• La campana debe ser limpiada con frecuencia, tanto internamente como externamente

(POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica

expresamente en las instrucciones de mantenimiento.

• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza

puede comportar riesgo de incendios.

• Es estrictamente prohibido flamear los alimentos bajo la campana.

• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección

de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo

tanto, debe evitarse en cualquier caso.

Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la

campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente

completada.

• En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los

humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales

competentes.

• El aire aspirado no debe ser transportado en un conducto usado para la descarga de

humos producidos por dispositivos de combustión a gas u otros combustibles.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con

estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.

• No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible

riesgo de descarga eléctrica.

• No utilizar nunca la campana sin la rejilla montada correctamente!

• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así

se indique específicamente.

• Utilizar sólo los tornillos para fijación suministrados con el producto para su

instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la

longitud correcta para los tornillos que se identifican en la Guía de instalación.

• En caso de duda, consultar el centro de asistencia autorizado o un similar personal

calificado.

¡ATENCIÓN! No utilizar con un programador, temporizador, mando a distancia

separado o cualquier otro dispositivo que se active automáticamente.

Mantener a los niños menores de 3 años alejados del equipo. Sin la vigilancia constante de un adulto, mantener el equipo alejado

del alcance de niños menores de 8 años.

ATENCIÓN: el equipo no está destinado para ser puesto en funcionamiento mediante un dispositivo externo o un sistema de

mando a distancia separado.

Este equipo no está destinado al uso profesional. No utilizar el equipo al abierto.

Para evitar el riesgo de lesiones personales, el equipo debe ser movilizado e instalado por dos o más personas.

La instalación, incluye además eventuales empalmes para la alimentación hídrica (si están previstos) y las conexiones

eléctricas, y las intervenciones de reparación deben ser realizadas por personal cualificado.

Al finalizar la instalación, conservar el material de embalaje (partes en plástico, polistireno, etc.) fuera del alcance de los niños para

evitar el riesgo de asfixia. .

No utilizar el equipo cuando se está mojado o descalzo.

Nunca utilizar equipos para limpieza a vapor – riesgo de descarga eléctrica.

El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje

La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la

manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este

manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso

doméstico.

• Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza,

asegurarse que quede junto al producto.

• Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad.

• No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.

• Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no

realizar la instalaciòn.

• La distancia mínima entre la superficie de cocción y la parte más baja de la campana

no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de

cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican

una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en

el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun

después de la instalación. Si no es suministrada con enchufe (conexión directa a la red)

o clavija y no es posible situarla en un lugar accesible, aun después de la instalación,

colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la

desconexión completa a la red en el caso de la categoria de alta tensión III, conforme

con las reglas de instalación.

ATENCIÓN! Antes de reconectar el circuito de la campana a la red y de verificar el

correcto funcionamiento, controlar siempre que el cable de red fue montado

correctamente.

Si el cable no dispone de enchufe,conecte los cables tal como indica la siguiente tabla:

Tensión y frecuencia de la red eléctrica

Conexión por cable

Consultar el valor indicado en la etiqueta de características

dentro de la campana.

: amarillo/verde

N : azul

L : marrón

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña,

solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a

la salida del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración

y un drástico aumento del ruido.

Se deslinda responsabilidad.

! Utilice un conducto cuya longitud sea la mínima indispensable.

! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto

! La empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!

¿ FILTRANTE O ASPIRANTE ?

! Su campana extractora está lista para ser usada en versión aspirante.

Para utilizar la campana en versión filtrante se instala el KIT ACCESORIO.

Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.

Nota: Si proveido, en algunos casos, el sistema de filtración añadido a base de carbones activos podria estar ya instalado en la

campana.

Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este

manual.

Versión aspirante

El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la

campana.

ATENCIÓN!

El diametro del tubo de escape debe ser igual al diametro del aro de sujeción.

ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Versión filtrante

El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para

la iluminación del plano de cocción.

T1. Interruptor ON/OFF motor de aspiración

T2. Interruptor selección velocidad (potencia) de aspiración de operación

Nota: La velocidad (potencia) de aspiración intensiva (LED L3 intermitente) tiene una duración de aproximadamente 5 minutos,

después de lo cual se ajusta automáticamente a velocidad (potencia) de aspiración media (LED L2 encendido).

T3. Interruptor ON/OFF iluminación

T4. Interruptor de selección velocidad (potencia) de aspiración "silenciosa"

L1. LED velocidad (potencia) de aspiración media

L2. LED velocidad (potencia) de aspiración alta

L3. LED velocidad (potencia) de aspiración intensiva - temporizada (5 min.).

L4. LED de saturación de los filtros:

Intermitente: realizar la manutención del filtro de carbón.

Encendido: realizar la manutención de los filtros anti-grasas.

L5 intermitentes en secuencia: funcionamiento automático en presencia de temperatura elevada (ver sección correspondiente)

Intermitente: realizar la manutención del filtro de carbón.

Encendido: realizar la manutención de los filtros anti-grasas.

L5 LED velocidad (potencia) de aspiración media (silenciosa)

L1+L2+L3 intermitentes en secuencia: funcionamiento automático en presencia de temperatura elevada (ver sección

correspondiente)

Restablecimiento saturación filtros

Después de haber realizado la manutención de los filtros, mantener presionado

el interruptor T1, el LED L4 se apaga.

Activación LED saturación filtro de carbón

El LED de la saturación filtro de carbón está normalmente desactivado. Para activarlo proceder de la siguiente manera:

Con la campana apagada, presionar y mantener presionados al mismo tiempo T1 y T4: primero parpadea L1, después también

lo hace L2 para indicar la activación realizada.

Desactivación LED saturación filtro de carbón: repetir el procedimiento anteriormente descrito, primero parpadean L1 y L2

y luego solo L1 para indicar la desactivación realizada.

Funcionamiento automático en presencia de temperatura elevada

La campana está dotada de un sensor que detecta la temperatura. Cuando ésta última está muy elevada, el sensor hace activar

automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor

se haya reducido sensiblemente.

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño

impregnado de detergente líquido neutro. ¡NO UTILICE

UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No

utilice productos que contengan abrasivos. ¡NO UTILICE

ALCOHOL! ¡NO UTILICE DESINFECTANTES NI

PRODUCTOS QUE CONTENGAN CLORO!

Panel de aspiración perimetral

Limpiar el panel de aspiración perimetral con la misma

frecuencia del filtro antigrasas. Usar un paño y un detergente

líquido no muy concentrado. No utilice sustancias abrasivas.

Mantenimientos de los filtros

antigrasa

Retiene las partículas de grasa producidas cuando se

cocina.

Debe limpiarse una vez al mes (o cuando el sistema de

indicación de saturación de los filtros - si está previsto en el

modelo que se posee - indica esta necesidad) con

detergentes no agresivos, manualmente con un cepillo de

cerdas suaves o bien en lavavajillas a bajas temperaturas y

con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de

desenganche de muelle.

Mantenimiento del filtro al carbón

Retiene los olores desagradables producidos por la

cocción de alimentos.

El filtro de carbón activado se satura después de un tiempo

de uso, dependiendo del tipo de cocción de alimentos y la

regularidad con que se limpia el filtro de grasa. En cualquier

caso es necesario sustituir el cartucho al menos cada 4

meses (o cuando el sistema de indicación de saturación de

los filtros - si está previsto en el modelo que se posee - indica

esta necesidad).

NO puede lavarse o reciclarse.

Montaje

Enganchar el filtro de carbón activo primero, posteriormente

sobre la pestaña metálica de la campana, y después en la

parte anterior con las dos perillas.

Desmontaje

Quitar el filtro de carbón activo girando 90° grados las perillas

que lo fijan a la campana.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación

basado en la tecnología LED.

Los LEDS garantizan una óptima iluminación, una duración

hasta 10 veces mayor de las lámparas tradicionales y

permiten aborra el 90% de energía eléctrica. .

El sistema de iluminación no es sustituible por el usuario, en

caso de mal funcionamiento póngase en contacto con el

servicio de asistencia técnica.

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento Europeo y del

Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo

en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo

doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su

Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso

correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y

mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una

gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de

carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa

cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos

indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

ANOMALÍAS DE FUNCIONAMIENTO

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

• Si la campana no funciona:

Compruebe que:

- no haya interrupciones de corriente.

- se haya seleccionado una velocidad.

• Si la campana presenta un rendimiento escaso:

Compruebe que:

- La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.

- La cocina está suficientemente ventilada para permitir una toma de aire.

- el filtro de carbón no está gastado (campana en versión filtrante).

• Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

- no haya interrupciones de corriente.

- el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la

alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de

funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Altura

(cm)

Ancho

(cm)

Profundidad

(cm)

Ø del tubo

de salida

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Componentes no suministrados con el producto

Puede descargarse las Instrucciones de

seguridad, el Manual del usuario, la Ficha del

producto y los Datos de energía:

• Visitando nuestra página web

docs.hotpoint.eu

• Usando el código QR

• También puede, ponerse en contacto con

nuestro Servicio postventa (Consulte el

número de teléfono en el folleto de la garantía).

Cuando se ponga en contacto con nuestro

Servicio Postventa , deberá indicar los códigos

que figuran en la placa de características de su

producto.

SEGURANÇA GERAL

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o

exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede

elétrica.

• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas

com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e

conhecimento, desde que sejam supervisionadas ou se tiverem recebido as

necessárias instruções relativas ao uso em segurança do aparelho e que tenham

conhecimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o

aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o

exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou

outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA

VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções

de manutenção.

• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos

filtros comporta riscos de incêndio.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção

de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve

ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e

se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa

de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a

descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos

pelas autoridades locais.

• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de

ventilação já existente que esteja a ser usado para qualquer outra finalidade, como

descarga de fumos de aparelhos a gás ou outros combustíveis.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em

conformidade com estas instruções, pode resultar em riscos elétricos

• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao

possível risco de choques elétricos.

• Nunca utilizar o exaustor sem as grades montadas corretamente.

• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que

seja especificamente indicado.

• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação,

ou, se não for fornecido, comprar o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de

Instalação.

• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico

qualificado.

ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado

ou qualquer outro dispositivo que se ativa automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos

devem ser mantidas afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através dum sistema de comando à distância

separado.

Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre.

Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas.

A instalação - incluindo também quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as

operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance

das crianças para evitar o risco de asfixia. .

Não utilizar o aparelho quando estiver molhado ou descalço.

Nunca utilizar um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.

O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso,

manutenção e instalação são as mesmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O

exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.

• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.

• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário,

contacte o seu fornecedor e não prossiga com a instalação.

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a

parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e

65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior,

deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta

das características, situada no interior do exaustor. Se dotado de ficha, conectar o

exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona

acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a

tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar

um interruptor bipolar, em conformidade com a norma que assegure a desconexão

completa da rede nas condições da categoria de sobretensão III, de acordo com as

regras de instalação.

ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação

elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado

corretamente.

Se o cabo não estiver equipado com uma ficha,ligue os cabos de acordo com a tabela seguinte:

Tensão da rede elétrica e frequência

Ligação de cabo

Consultar o valor indicado na etiqueta de características no

interior do exaustor.

: amarelo/verde

N : azul

L : castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar

danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

(para as versões apsirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração

e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado.

! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC).

! Evitar alterações drásticas da seção do tubo (diâmetro).

! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE ?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado

separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão activo pode já

estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o

exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a

luz de iluminação do plano de cozedura.

T1. Tecla ON/OFF motor de aspiração

T2. Tecla de seleção da velocidade (potência) de aspiração

Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximadamente 5 minutos,

após isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso).

T3. Tecla ON/OFF iluminação

T4. Tecla de seleção da velocidade (potência) de aspiração “silenciosa”

L1. LED velocidade (potência) de aspiração média

L2. LED velocidade (potência) de aspiração alta

L3 LED velocidade (potência) de aspiração intensiva - temporizada (5 min.).

L4 LED de saturação dos filtros:

piscando: efeturar a manutenção do filtro de carvão.

Aceso fixo: efeturar a manutenção dos filtros de gordura.

L5. LED velocidade (potência) de aspiração baixa (silenciosa)

L1+L2+L3 intermitentes em sequências: funcionamento automático em presença de elevata temperatura (ver parágrafo relativo)

Reset de saturação dos filtros

Após haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L4 se desligará.

Ativação do LED de saturação do filtro de carvão

O LED de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4: primeiro irá piscar a

L1, depois também a L2 para indicar a ativação bem sucedida.

Disativação do LED de saturação do filtro de carvão: repetir a operação acima indicada, primeiro piscarão L1 e L2, depois

só a L1 para indicar a desativação bem sucedida.

Funcionamento automático em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga

automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor

for reduzida significativamente.

MANUTENÇÃO

Limpeza

Para a limpeza, utilizar um pano humedecido com

detergentes líquidos neutros. Evitar o uso de produtos

contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Painel perimetral de aspiração

Limpar o painel perimetral de aspiração com a mesma

frequência do filtro anti-gordura, usar um pano e um

detergente líquido não muito concentrado. Nunca utilizar

substâncias abrasivas.

Manutenção dos filtros anti-gordura

Capta as partículas de gordura provenientes da cozedura.

O Filtro de gordura deve ser limpo uma vez por mês (ou

quando o sistema de indicação da saturação dos filtros - se

previsto no modelo adquirido – indicar esta necessidade),

com detergentes não agressivos. O filtro pode ser lavado

manualmente ou em máquina de lavar louça a baixas

temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as

lavagens na máquina da louça, mas suas características de

filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de

libertação com mola.

Manutenção do filtro a carvão

Retém os odores desagradáveis produzidos durante a

preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um

uso mais ou menos prolongado em função do tipo de cozinha

e da regularidade da limpeza do filtro de gorduras. Em todo

caso, é necessário substituir o cartucho no máximo cada 4

meses (ou quando o sistema de indicação da saturação dos

filtros - se previsto no modelo que se possui – indicar esta

necessidade).

NÃO pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtro de carvão ativo, primeiro na parte

de trás da lingueta metálica do exaustor e depois na parte

dianteira com os dois botões.

Desmontagem:

Remova o filtro de carvão ativo rodando 90º os botões que o

fixam ao exaustor.

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na

tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de

até 10 vezes maior que as lâmpadas tradicionais e

economizam 90% de energia elétrica.

O sistema de iluminação não pode ser substituído pelo

utilizador, em caso de mau funcionamento, entre em contacto

com o serviço de assistência.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de

equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e

para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo

no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um

tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento

na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização

correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-

o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as

velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa

eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro

máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples:

• Se o exaustor não funcionar:

Verificar que:

- não há interrupção de corrente.

- foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance fraca:

Verificar que:

- A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada.

- O fogão é suficientemente arejado para permitir uma tomada de ar.

- O filtro de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o funcionamento normal:

Verificar que:

- não há interrupção de corrente.

- o dispositivo de corte omnipolar não disparou.

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo

menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência

técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Altura

(cm)

Largura

(cm)

Profundidade

(cm)

Ø do tubo

de descarga

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Componentes não fornecidas com o produto.

Pode transferir as Instruções de Segurança, o

Manual do Utilizador, a Ficha do Produto e os

Dados Energéticos:

• Visitando o nosso website docs.hotpoint.eu

• Utilizando o código QR

• Em alternativa, contacte o nosso Serviço

Pós-venda (através do número de telefone

contido no livrete da garantia). Ao contactar o

nosso Serviço Pós-Venda, indique os códigos

fornecidos na placa de identificação do seu

produto.

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Перед началом какой либо операции по чистке или обслуживанию, отключить

вытяжку от электрической сети, вынимая вилку из розетки или отключая общий

выключатель помещения. Для всех операций по установке и обслуживанию

использовать рабочие рукавицы.

• Прибор может быть использован детьми не младше 8 лет и лицами со

сниженными физическими, сенсорными или умственными способностями, или же

с недостаточным опытом, если находятся под контролем, или если были обучены

использовать прибор безопасным образом и если понимают связанные с этим

опасности.

• Дети должны быть под контролем и не должны играть с прибором.

• Операции по чистке и обслуживанию не должны проводиться детьми без надзора

• Помещение должно иметь достаточную вентиляцию, когда кухонная вытяжка

используется одновременно с другими приборами, работающими на газе или

других топливах.

• Вытяжка должна часто очищаться как внутри, так и снаружи (ХОТЯ БЫ ОДИН

РАЗ В МЕСЯЦ), придерживаясь того, что указано в инструкциях по обслуживанию.

• Несоблюдение норм чистки вытяжки и замены и чистки фильтров увеличивает

риск возгорания.

Строго запрещено приготовление еды на открытом огне под вытяжкой.

• Для замены лампочки освещения использовать только тип лампочки указанный в

разделе обслуживания/замены лампочки этого руководства.

Использование открытого пламени наносит ущерб фильтрам и может привести к

загораниям, поэтому должно избегаться в любом случаи.

Жаренье должно проводиться под надзором, чтобы избежать возможности

возгорания раскаленного подсолнечного масла.

ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки

могут нагреваться.

• Не подключать прибор к электрической сети до тех пор, пока установка

полностью не закончена.

• То что касается технических мер и мер безопасности в применении до сброса

паров строго придерживаться того что предусматривается по нормам локальных

компетентных органов.

• Всасываемый воздух не должен выпускаться в трубу, используемую для

выбросов дымов приборами, работающими на газе или других топливах.

ВНИМАНИЕ! Неустановка соответствующих винтов и приспособлений для

фиксирования в соответствии с этими инструкциями может привести к рискам

электрического происхождения.

• Не использовать или оставлять вытяжку без лампочек правильно установленных

с риском получить удар электрическим током.

• Никогда не использовать вытяжку без правильно установленной решётки!

• Вытяжка НИКОГДА не должна использоваться, как опорная поверхность, если

только не указано иначе.

• Использовать только винты для фиксирования в комплекте с продуктом для

установки или, если нет в комплекте, приобрести винты правильного типа.

• Использовать правильную длину винтов, указанную в руководстве по установке.

• В случае сомнений, консультироваться в авторизированном центре по

обслуживанию или с квалифицированным персоналом.

ВНИМАНИЕ! Не используйте устройство с программатором, таймером,

отдельным пультом дистанционного управления или любым другим устройством,

которое включается автоматически.

Не подпускайте к прибору детей младше 3 лет. Без постоянного надзора со стороны взрослых к прибору нельзя допускать

детей младше 8 лет.

ВНИМАНИЕ: прибор не предназначен для включения при помощи внешних устройств или отдельного дистанционного

управления.

Этот прибор не предназначен для профессионального применения. Не используйте прибор вне помещений.

Во избежание травм, прибор должен перемещаться и устанавливаться силами не менее двух человек.

Установка, включая подключение водопроводной сети (если такое предусмотрено) и электрические соединения, а

также ремонтные операции, должны выполняться квалифицированными специалистами.

По завершении установки, храните упаковочные материалы (пластиковые, полистироловые детали и т.п.) в недоступном

для детей месте во избежание инцидентов с удушьем. .

Не пользуйтесь прибором, будучи мокрыми или с босыми ногами.

Никогда не применяйте прибор для чистки паром - риск удара электрическим током.

Упаковочный материал может на 100% использоваться вторично и маркирован соответствующим значком вторпереработки

Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на рисунках данного руководства, тем не

менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же.

Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки,

ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в

данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для

бытового использования.

• Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается,

передается или переносится обеспечить, чтобы инструкция всегда была с ним.

• Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и

безопасности.

• Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.

• Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии

любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.

• Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на

кухонной плите должно быть не менее 50cm – для электрических плит, и не менее

65 cm для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено большее расстояние, то

учтите это.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

Напряжение сети должно соответствовать напряжению, указанному на табличке

технических данных, которая размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать

действующим правилам и быть расположен в легкодоступном месте. Включить в

розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое

подключения к сети), или штепсельный разъем не расположен в доступном месте,

также и после установки, то используйте надлежащий двухполюсный

выключатель, обеспечивающий полное размыкание сети при возникновении

условий перенапряжения 3-ей категории, в соответствии с инструкциями по

установке.

ВНИМАНИЕ! прежде чем подключить к сети питания электрическую систему

вытяжки и проверить исправное функционирование ее убедитесь в том, что

кабель питания правильно смонтирован.

Есликабельнеоснащенвилкой,подсоединитепроводавсоответствиисоследующейтаблицей:

Напряжение и частота сети

Цвет жилы

См. величины, указанные в наклейке с техническими

характеристиками внутри колпака.

: желтый/зеленый

N : синий

L : коричневый

Замена электрокабеля

Вытяжка имеет специальный кабель электропитания; в случае повреждения

кабеля, необходимо заказать его в службе по техническому обслуживанию.

ВЫБРОС ВОЗДУХА

(для исполнения с отводом воздуха)

Подсоедините вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный

фланец).

Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по отношению выше сказанного.

! Использовать трубу с минимально необходимой длиной.

! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°).

! Избегать резкого изменения сечения трубы.

! Предприятие снимает с себя какую-либо ответственность если данные правила не выполняются.

С РЕЦИРКУЛЯЦИЕЙ ИЛИ С ВЫВОДОМ ?

! Ваша вытяжка готова к использованию в режиме отвода.

Для того чтобы использовать вытяжку в режиме рециркуляции необходимо установить ДОПОЛНИТЕЛЬНЫЙ

КОМПЛЕКТ.

Проверьте на первых страницах данного руководства, входит ли ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ в поставку или его

необходимо приобрести отдельно.

Примечание: Если входит в поставку оборудования, в некоторых случаях, дополнительный комплект угольных

фильтров может уже быть установлен на вытяжке.

Информация по переводу вытяжки из режима отвода в режим рециркуляции уже входит в данное руководство.

Исполнение с рециркуляцией

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.

ВНИМАНИЕ!

Выводная труба не входит в комплект и должна быть приобретена отдельно.

Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.

ВНИМАНИЕ!

Если вытяжка снабжена угольным фильтром, то уберите его.

Исполнение с отводом воздуха

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух

обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

КОМАНДЫ

Вытяжка оснащена панелью управления для контроля скорости вытяжного вентилятора и включения света для освещения

рабочей поверхности плиты.

T1. Кнопка ВКЛ/ВЫКЛ моторе всасывания

T2. Кнопка выбора скорости (мощности) рабочего всасывания

Примечание: Скорость (мощность) интенсивного всасывания (LED L3 мигающий) длится приблизительно 5 минут,

после чего будет автоматически установлена скорость (мощность) среднего всасывания (LED L2 включён)

T3. Кнопка ВКЛ/ВЫКЛ освещение

T4. Кнопка выбора скорости (мощности) "бесшумного" всасывания

L1. LED скорость (мощность) среднего всасывания

L2. LED скорость (мощность) высокого всасывания

L3 LED скорость (мощность) интенсивного всасывания - временная (5 мин.).

L4 LED насыщения фильтров:

мигающий : провести обслуживание фильтров активированного угля.

включенный : провести обслуживание фильтров жиров.

L5 LED скорость (мощность) низкого всасывания (бесшумного)

L1+L2+L3 мигающие в последовательности: автоматическая работа при слишком высокой температуре (смотри

относительный параграф)

Reset насыщение фильтров

После проведения обслуживания фильтров нажать на длительное время кнопку T1, LED L4 выключится.

Включение LED насыщение фильтра активированного угля

LED насыщения фильтра активированного угля, как правило, отключён. Чтобы включить его провести следующие

операции:

При выключенной вытяжке нажать и держать нажатой на длительное время одновременно T1 и T4: сначала мигает L1,

потом также L2 указывая произошедшее включение.

Отключение LED насыщения фильтров активированного угля: повторить операцию, описанную выше, сначала

мигают L1 и L2, потом L1 указывая произошедшее отключение.

Автоматическая работа при слишком высокой температуре

Вытяжка оснащена сенсором определения температуры. Если она становится слишком высокой, сенсор автоматически

включает скорость (мощность) среднего всасывания. Вытяжка выключится, как только температура определённая сенсором

значительно опустится.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Очистка

Для очистки используйте ТОЛЬКО специальную тряпку,

смоченную нейтральным жидким моющим средством. НЕ

ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ

ОЧИСТКИ. Не применяйте средства, содержащие

абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

Панель периметрального всасывания

Чистить всасывающую, наружную панель с той же

частотой что и жировой фильтр, используя салфетку с не

сильно концентрированным моющим средством. Ни

когда не использовать абразивные вещества.

Обслуживание жировых фильтров

Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

неизменной.

Для снятия жирового фильтра потяните к себе

подпружиненную ручку отцепления фильтра.

Обслуживание угольного фильтра

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении

более или менее длительного периода эксплуатации,

предопределяемого типом кухни и периодичностью

очистки фильтров задержки жира. В любом случае,

заменяйте картридж по крайней мере через каждые 4

месяца (или когда система индикации насыщения

фильтров, если она имеется в Вашей модели, указывает

на данную необходимость).

Угольный фильтр НЕ подлежит мойке или регенерации.

Установка

Навесить угольный фильтр сначала задней стороной на

металлический язычок вытяжки, потом переднюю часть

закрепить двумя рукоятками.

Демонтаж

Снять угольный фильтр, поворачивая на 90° рукоятки,

которые фиксируют его с вытяжкой.

Замена ламп

Вытяжка оборудована освещением на светодиодах LED.

Светодиоды обеспечивают оптимальное освещение, их

срок службы в 10 раз превышает срок работы

традиционных лампочек, и позволяют экономить 90%

электроэнергии.

Пользователь не может производить замену систему

подсветки. В случае неполадок связывайтесь со службой

технической поддержки..

УТИЛИЗАЦИЯ

Данное изделие промаркировано в соответствии с Европейской директивой 2012/19/EC - UK SI 2013 No.3113 по утилизации

электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия

для окружающей среды и здоровья человека.

Символ

на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с

ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт

приемки электрического и электронного оборудования для последующей утилизации.

Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в

местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Устройство разработано, испытано и изготовлено в соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;

EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для

правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на

минимальной скорости, когда начинаете готовить, и оставьте его работать в течение нескольких минут после того, как

закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к

использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это

необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это

необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максимальный диаметр системы

воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума.

АНОМАЛИИ В РАБОТЕ

Если что-то не работает должным образом, перед тем как обратиться в Службу по техническому обслуживанию, выполните

следующие простые проверки:

• Если вытяжка не работает:

Проверить:

- что бы не была прервана подача тока.

- что бы была выбрана скорость.

• Если вытяжка плохо работает:

Проверить:

- что выбранная скорость двигателя достаточна для выработанного количества дыма и пара.

- что кухня достаточно проветрена для того, чтобы вытяжка могла выполнить забор воздуха.

- что угольный фильтр не отработан (вытяжка в режиме с рециркуляцией воздуха).

• Если вытяжка выключилась в ходе нормальной работы:

Проверить:

- что не прервана подача тока.

- что не сработал однополюсный выключающий аппарат.

В случае возможных аномалий в работе, перед тем как обратиться в службу технического обслуживания отключить от

электропитания аппарат минимум на 5 секунд, вынимая вилку и потом подсоединить его снова. Если аномалия в работе

продолжает существовать обратиться в службу техобслуживания.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Высота

(cm)

Ширина

(cm)

Глубина

(cm)

Ø выводной

трубы

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Комплектующие, не входящие в комплект деталей к изделию

Чтобы загрузить инструкции по

безопасности, руководство по

эксплуатации, технический лист изделия и

показатели энергоэффективности:

• Посетите наш веб-сайт docs.hotpoint.eu

• Используйте QR-код

• Или обратитесь в наш Сервисный центр

(Номер телефона указан в гарантийном

талоне). При обращении в наш Сервисный

центр сообщите коды, указанные на

паспортной табличке изделия.

Загальні ПРАВИЛА З ТЕХНІКИ БЕЗПЕКИ

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть

витяжку від електричної сітки витягуючи вилку з розетки або відключаючи

загальний вимикач приміщення.

• Для усіх операцій по установці та обслуговуванню використовуйте робочі

рукавиці.

• Пристрій може використовуватися дітьми не молодшими 8 років та особами із

зниженими фізичними, сенсорними або розумовими здібностями, або з

недостатнім досвідом якщо знаходяться під контролем, або були навчені

використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим

небезпеки.

• Діти повинні бути під контролем і не повинні гратися з пристроєм.

• Операції по чищенню та обслуговуванню не повинні проводитися дітьми без

нагляду.

• Приміщення повинно мати достатню вентиляцію коли витяжка використовується

одночасно з іншими пристроями що працюють на газі або інших паливах.

• Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ

НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в

інструкціях по обслуговуванню.

• Не дотримання норм очищення та заміни і очищення фільтрів збільшує

ймовірність ризику загоряння.

• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

• Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в

розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум’я наносить збиток фільтрам і може призвести до

загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої

олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

• Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю

закінчена установка.

• Що стосується технічних мір та мір безпеки у використанні що відноситься до

викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.

• Повітря що втягується, не повинно випускатися в трубу яка використовується для

викиду димів пристроями що працюють на газі та інших паливах.

УВАГА! Не встановлювання відповідних гвинтів і пристроїв для фіксування у

відповідності з цими інструкціями може привести до ризиків електричного

походження.

• Не використовувати або залишати витяжку без правильно встановлених

лампочок з ризиком отримати удар електричним струмом.

• Ніколи не використовувати витяжку без правильно встановленої решітки!

• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки

не вказується.

• Використовувати гвинти для фіксування в наборі з продуктом для установки,

якщо немає в наборі, придбати гвинти правильного типу.

• Використовувати правильну довжину гвинтів яка вказується в посібнику по

встановленню.

• У випадку сумнівів, консультуватися в авторизованому центрі або з

кваліфікованим персоналом.

УВАГА! Не слід використовувати з програматором, таймером, окремим пультом

керування або з будь-яким іншим пристроєм, який приводиться в дію автоматично.

Тримати прилад подалі від дітей до 3 років. Зберігайте прилад у недоступному місці для дітей до 8 років, що не перебувають

під постійним наглядом дорослих.

УВАГА: прилад не призначений для роботи із зовнішнім пристроєм або окремою системою дистанційного керування.

Цей прилад не призначений для професійного використання. Не використовуйте пристрій на відкритому повітрі.

Щоб уникнути ризику травмування, прилад повинен переміщатися та встановлюватися двома або більше людьми.

Установка, включаючи також будь-які підключення водопостачання (якщо є) та електричні з'єднання, а також ремонтні

роботи повинні виконуватися кваліфікованим персоналом.

Після завершення установки відкладіть пакувальний матеріал (пластмасові деталі, полістирол тощо) поза досяжністю дітей,

щоб уникнути ризику удушення. .

Не використовуйте прилад, якщо у вас вологі руки або босоніж.

Ніколи не використовуйте парові прилади для чищення - ризик ураження електричним струмом.

Пакувальний матеріал на 100% піддається переробці і позначений символом переробки

Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в

будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаются без змін.

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за

несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій,

приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час

приготування їжі та призначений лише для побутового використання..

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу,

передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.

• Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.

• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.

• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У

протилежному випадку зверніться в місце продажу та зупиніть монтування виробу.

• Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних

плит, та 65 cm, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції

газової плити.

ЕЛЕКТРИЧНЕ ПІД’ЄДНАННЯ

Напруга в електромережі має відповідати вказаним характеристикам на етикетці,

яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в

електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим

нормам та знаходиться в доступному місці, що можна виконати й після інсталяції.

Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або

розетка не знаходиться в доступному місці, також і після інсталяції, то слід

вмонтувати належний двох-полюсний вимикач, який забезпечить повне

відключення від мережі в умовах перенапруги III категорії, в повній відповідності з

правилами інсталяції.

УВАГА! перед тим як знову підключити витяжку до електромережі і перевірити

правильність роботи, завжди контролюйте щоб шнур мережі був змонтований

вірно.

Якщо кабель не оснащений вилкою, підключіть дроти згідно з наступною таблицею:

Напруга і частота мережі

Підключення дротів

Дивіться значення, вказане на табличці з даними всередині

витяжки.

: жовтий/зелений

N : синій

L : коричневий

Заміна електрокабеля

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження

проводу, замовте його у службі технічного обслуговування.

ВИВІД ПОВІТРЯ

(для виконання з відводом)Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу

повітря (з’єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та

значне збільшення рівня шуму.

Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному.

! Використовуйте найкоротший витяжний канал.

! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°).

! Уникайте різких змін площі перерізу витяжного каналу.

! Підприємство знімає з себе будь-яку відповідальність, якщо дійсні

З РЕЦИРКУЛЯЦІЄЮ ЧИ З ВІДВОДОМ

! Ваша витяжка готова до використання в режимі відводу.

Для того щоб використовувати витяжку в режимі рециркуляції необхідно встановити ДОДАТКОВИЙ КОМПЛЕКТ.

Перевірте на перших сторінках даного посібника, чи входить ДОДАТКОВИЙ КОМПЛЕКТ у поставку або його необхідно

придбати окремо.

Примітка: Якщо входить в поставку обладнання, в деяких випадках, додатковий комплект вугільних фільтрів може вже

бути встановлений на витяжці.

Інформація щодо переведення витяжки з режиму відведення в режим рециркуляції вже входить у даний посібник.

Виконання з відводом

Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

УВАГА!

Вивідна труба не постачається і тому необхідно її придбати окремо.

Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця.

УВАГА!

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Виконання з рециркуляцією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у

цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

КОМАНДИ

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної

поверхні.

T1. Кнопка ВКЛ/ВИКЛ мотор всмоктування

T2. Кнопка вибору швидкості (потужності) робочого всмоктування

Примітка: Швидкість (потужність) інтенсивного всмоктування (LED L3 мигаючий) триває приблизно 5 хвилин, після чого

буде автоматично установлена швидкість (потужність) середнього всмоктування (LED L2 включений)

T3. Кнопка ВКЛ/ВИКЛ освітлення

T4. Кнопка вибору швидкості (потужності) "безшумного" всмоктування

L1. LED швидкість (потужність) середнього всмоктування

L2. LED швидкість (потужність) високого всмоктування

L3 LED швидкість (потужність) інтенсивного всмоктування – часова (5 жвил.).

L4 LED насичення фільтрів:

мигаючий: провести обслуговування фільтрів активованого вугілля.

включений: провести обслуговування фільтрів жирів.

L5 LED швидкість (потужність) низького всмоктування (безшумного)

L1+L2+L3 мигаючий в послідовності: автоматична робота при визначенні надто високої температури (дивись відповідний

параграф)

Reset насичення фільтрів

Після обслуговування фільтрів натиснути на довший час кнопку T1, LED L4 виключиться.

Включення LED насичення фільтру активованого вугілля

LED насичення фільтрів активованого вугілля як правило виключений. Щоб включити його провести наступні дії:

При виключеній витяжці натиснути і тримати натиснутими на протязі довшого часу одночасно T1 і T4: спочатку мигає L1

потім включиться також L2 вказуючи проведене включення.

Виключення LED насичення фільтру активованого вугілля: повторити операцію описану вище, спочатку мигають L1

і L2 пізніше лише L1 вказуючи проведене виключення.

Автоматична робота при надмірно високій температурі

Витяжка наділена сенсором визначення температури. Коли вона починає бути надмірно високою сенсор автоматично

включає середню швидкість (потужність) всмоктування. Витяжка виключиться як тільки визначена сенсором температура

понизиться.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Чищення

Для чистки використовуйте ЛИШЕ спеціальну серветку,

намочену нейтральним рідким миючим засобом. НЕ

ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ

ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Периметрична панель всмоктування

Чистити зовнішню панель всмоктування з одинаковою

частотою що і жировий фільтр, використовувати для

цього серветку та не концентрований миючий засіб.

Ніколи не використовувати абразивні речовини.

Обслуговування жирових фільтрів

Затримує жировi сполучення, що виникають під час

приготування їжі.

Повинен чиститися один раз в місяць (або коли система

індикації переповнення фільтрів, якщо є у вашій моделі,

вказує на дану необхідність), з використанням

неагресивних миючих засобів вручну або в посудомиючій

машині при низькій температурі і короткому циклі.

При митті в посудомиючій машині може мати місце деяке

знебарвлення фільтру,проте його фільтруючі

характеристики залишаються незмінними.

Для зняття фільтру затримки жиру потягніть на себе

пружинну ручку відчеплення фільтру.

Обслуговування вугільного

фільтру

Вбирає неприємні запахи кухні.

Насиченість вугільного фільтру перевіряється після більш

або менш довгого використання в залежності від типу

плити та регулярності чищення жиропоглинаючого

фільтру. У будь-якому випадку необхідно заміняти

картридж принаймнi через кожні чотири місяці (або коли

система індикації насиченості фільтрів – якщо така

передбачена у вашій моделі - вказує на таку необхідність)

НЕ підлягає миттю чи поновленню.

Встановлення

Підвісити вугільний фільтр спочатку задньою стороною на

металевий язичок ковпака, потім передню частину

закріпити двома ручками.

Зняття

Зняти вугільний фільтр повертаючи ручки на 90° що

фіксують його до ковпака.

Заміна лампочок

Витяжка обладнана системою освітлення на основі

технології діодів (LED).

ДІОДИ забезпечують оптимальне освітлення, тривалість їх

в 10 раз вища від звичайних лампочок та дають 90%

економії електроенергії.

Користувач не може робити заміну системи підсвічування.

У разі неполадок зв'язуйтеся зі службою технічної

підтримки.

УТИЛІЗАЦІЯ

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC - UK SI 2013 No.3113, утилізація електричного

і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні

негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

Символ

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не

можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і

електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами

по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки

звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-

3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної

експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком

приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у

разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності

видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності

фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи

повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

ЗБОЇ У ФУНКЦІОНУВАННІ

Якщо щось не працює належним чином, перед тим як звернутися в Службу по технічному обслуговуванню, виконайте

наступні прості перевірки:

• Якщо витяжка не працює:

перевірити:

- Чи не було перервано подачу струму.

- Чи було обрано будь-яку швидкість.

• Якщо витяжка погано працює:

перевірити:

- чи обрана швидкість двигуна достатня для виробленої кількості диму і пари.

- Чи кухня достатньо провітрена для того, щоб витяжка могла виконати забір повітря.

- Чи вугільний фільтр не відпрацьований (витяжка в режимі з рециркуляцією повітря).

• Якщо витяжка вимкнулася в ході нормальної роботи:

перевірити:

- Чи не було перервано подачу струму.

- Чи не спрацював однополюсний вимикач апарату.

У разі можливих збоїв у роботі, перед тим як звернутися до служби технічного обслуговування відключити від

електроживлення апарат мінімум на 5 секунд, виймаючи вилку і потім знову під'єднати його. Якщо аномалія в роботі

продовжує існувати звернутися в службу техобслуговування.

ТЕХНІЧНІ ДАНІ

Висота

(cm)

Ширина

(cm)

Глибина

(cm)

Ø вивідної

труби

(cm)

61- 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Комплектуючі, не входять у комплект деталей до виробу

Щоб завантажити інструкції з техніки

безпеки, посібник користувача, технічний

паспорт та енергетичні показники:

• Зайдіть на веб-сайт docs.hotpoint.eu

• Використовуйте QR-код

• Або, зверніться до Сервісної служби (за

номером телефону, вказаним у гарантійному

талоні). При зверненні до служби

післяпродажного обслуговування вкажіть коди,

що містяться на заводській табличці виробу.

ЖАЛПЫ ҚАУІПСІЗДІК

• Кез келген тазалау немесе техникалық қызмет көрсету

жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат

көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген

кезде әрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу

немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі

мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты

нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда

болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен

ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын

балалардың бақылаусыз жүргізуіне болмайды.

• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа

отындармен пайдаланылған кезде, құрылғы орнатылған бөлме

жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ

АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет

көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру

және тазалау бойынша ережелерді

• ұстанбау нәтижесінде өрт туындауы мүмкін.Тамақты тікелей

сорғыш астында жандыруға қатаң тыйым салынады.

• Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет

көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін

пайдаланыңыз.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін

туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз

ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау

құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша құрылғыны электр желісіне

қоспаңыз.

• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік

шараларын ескере отырып, жергілікті билік органдары бекіткен

ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа

отынды жағатын құрылғылардан шыққан буларды шығару сияқты

басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы

желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне

байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз

және қалдырмаңыз.

ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы

нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан

пайдаланбаңыз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде

пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын

пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып

алыңыз.

• Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс

ұзындығын пайдаланыңыз.

• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету

орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ! Бағдарламалаушымен, таймермен, бөлек қашықтан

басқару жүйесімен немесе автоматты түрде қосылатын кез келген

басқа құрылғымен қолданбаңыз.

Өте жас балалар (0-3 жастағы) құрылғыға жақындамауы тиіс. Жас балалар (3-8 жастағы) үздіксіз

бақылаусыз құрылғыдан аулақ болуы тиіс.

АБАЙЛАҢЫЗ: бұл құрылғы таймер немесе бөлек қашықтан басқару жүйесі сияқты сыртқы қосу-

өшіру құрылғысымен пайдалануға арналмаған.

Бұл құрылғы кәсіби қолданысқа арналмаған. Бұл құрылғыны сыртта пайдаланбаңыз.

Құрылғыны екі немесе одан көп адам ұстауы және орнатуы керек, әйтпесе жарақат алу қаупі

болады.

Орнатуды, сонымен қатар су беру желісін (егер болса),электрлік желілерді жалғауды және жөндеу

жұмыстарын білікті маман орындауы тиіс.

Орнатылған соң, қаптамадан қалған қоқыстарды (пластик, пенопласт бөлшектер және

т.б.)балалардың қолы жетпейтін жерде сақталуы тиіс, әйтпесе жұтып қою қаупі туындайды.

Егер ылғалды немесе жалаң аяқ болсаңыз, бұл құрылғыны пайдаланбаңыз.

Бумен тазалау құрылғыларын ешқашан пайдаланбаңыз, әйтпесе электр тогына түсу қаупі болады.

Қаптама 100% қайта өңдеуге болатын материалдан тұрады және ол қайта өңдеуге жіберу таңбасымен

белгіленген

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық

қызмет көрсету және орнату нұсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен

болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған

немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану және қауыпсіздік жөнінде маңызды

мәлімет бар.

• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық

каналдарында ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз

немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

• Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара

қашықтығы электр плитасы үшін 50cm, ал газ немесе біріктірілген плиталар үшін

65cm ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық

белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада

белгіленген техникалық деректердей кернеуге сәйкес келуі керек.

Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін

де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп тұрған

ережелерге сәйкес алмалы-салмалы штепсельге сорғышты

қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге

тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан

кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына

сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің

толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты

пайдаланыңыз.

ЕСКЕРТУ!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек

кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Егер кабель ашамен бірге берілмесе, сымдарды мына кестеге сай жалғаңыз:

Электр кернеуі және жиілігі

Сым жалғау

Түтін тартқыштың ішіндегі тақтайда көрсетілген

кернеуді қараңыз.

: сары/жасыл

N : көк (бейтарап)

L : қоңыр (фаза)

Қуат кабелін ауыстыру

Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі

бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына

барыңыз.

АУА ТАРТУ САҢЫЛАУЫ

(сору нұсқалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз

(біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін

күшейтеді.

! Қажетті минималды ұзындықтағы түтікті қолданыңыз.

! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).

! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз.

! Бұл ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

СҮЗГІЛЕУ НЕМЕСЕ ТҮТІК АРҚЫЛЫ БАҒЫТТАУ?

! Пеш қақпағы сору нұсқасында пайдалануға дайын.

Қақпақты сүзгілеу функциясы бар нұсқада пайдалану үшін арнайы САЙМАНДАР ЖИНАҒЫ орнатылуы тиіс.

Осы нұсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫҢ жабдықталғандығын немесе жеке сатып алу

қажеттігін тексеріңіз.

Ескертпе: Жабдықталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату

қажет болуы мүмкін.

Қақпақты сору нұсқасынан сүзгілеу нұсқасына ауыстыру туралы ақпарат осы нұсқаулықта берілген.

Түтік арқылы бағыттау нұсқасы

Бу сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ЕСКЕРТУ!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.

ЕСКЕРТУ!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзгі нұсқасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден тазартады.

БАСҚАРУ ЭЛЕМЕНТТЕРІ

Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару

қалқанымен жабдықталған.

T1. Сору моторының қосу/өшіру түймесі

T2. Басқару сору жылдамдығын (қуатын) таңдау түймесі

Ескертпе: Қарқынды сору жылдымдығы (қуаты) (L3 жарық диоды жыпылықтайды) шамамен 5

минутқа созылады, содан соң орташа сору жылдамдығы (қуаты) автоматты түрде орнатылады (L2

жарық диоды жанады).

T3. Жарықты қосу/өшіру түймесі

T4. «Дыбыссыз» сору жылдамдығын (қуатын) таңдау түймесі

L1. Орташа сору жылдамдығы (қуаты) жарық диоды

L2. Жоғары сору жылдамдығы (қуаты) жарық диоды

L3 Қарқынды сору жылдамдығы жарық диоды – уақыты белгіленген (5 мин.).

L4 Сүзгі қанықтығына арналған жарық диоды:

жыпылықтайды: көмір сүзгісіне техникалық қызмет көрсетуді орындау;

қосулы: май сүзгілеріне техникалық қызмет көрсетуді орындау.

L5 Төмен (дыбыссыз) сору жылдамдығы (қуаты) жарық диоды

L1+L2+L3 келесі реттілікте жыпылықтайды: жоғары температурада автоматты жұмыс

(байланысты бөлімді қараңыз)

Сүзгі қанықтығын бастапқы қалпына келтіру

Сүзгіге техникалық қызмет көрсеткен соң, Т1 түймесін басып тұрыңыз, содан соң L4 жарық диоды

өшеді.

Көмір сүзгісі қанықтығының жарық диодын белсендіру

Көмір сүзгісі қанықтықтығының жарық диоды әдетте өшірулі болады. Оны белсендіру үшін, келесі

қадамдарды орындаңыз:

Сорғыш өшірулі болғанда, T1 және T4 түймелерін бір уақытта басып тұрыңыз: Сәтті белсендіруді

көрсету үшін, алдымен L1, содан соң L2 жыпылықтайды.

Көмір сүзгісі қанықтығының жарық диодын өшіру: жоғарыдағы әрекетті қайталаңыз, алдымен L1

мен L2 бірге жыпылықтайды, содан соң L1 ғана сәтті өшіруді көрсету үшін жыпылықтайды.

Жоғары температурада автоматты жұмыс

Сорғыш температураны анықтайтын датчикпен жабдықталған. Температура тым жоғары болған кезде,

датчик автоматты түрде орташа сору жылдамдығын (қуатын) белсендіреді. Датчикпен анықталған

температура едәуір төмендегенде, сорғыш өшеді.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен

суланған арнайы шүберекті пайдаланыңыз.

ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН

ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар

затты пайдаланбаңыз. СПИРТТІ

ПАЙДАЛАНБАҢЫЗ!

Периметрлік сору панелі

Жұмсақ шүберекті және араластырылған жуғыш

затты пайдаланып, түтін шығару құбырының

көлемді тақтасын май сүзгісімен бірдей

жиілікпен тазалаңыз. Ешқашан абразивті

тазалау өнімдерін пайдаланбаңыз.

Майды тазарту сүзгілеріне

техникалық қызмет көрсету

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе

төмен температурада және үнемді жуу цикліндегі ыдыс

жуғыш машинасында тазалап тұру керек (немесе

фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса,

берілген қажеттілікті көрсеткен жағдайда).

Майды тазалау фильтрі ыдыс жуғыш машинасымен

жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты

мүлде өзгермейді.

Май сүзгісін алып тастау үшін серіппелі босату тұтқасын

тартыңыз

Көмір сүзгісіне қызмет көрсету

Ас пісірген кезде жарамсыз иісті ұстап

қалады.

Көмір фильтрінің қанығуы, асүйдің түрі мен көмір

фильтрінің жүйелі тазаланылуына байланысты ұзақ

уақыт қолданғаннан кейін болады. Қандай жағдай

болмасын, картриджді кемінде 4 ай сайын ауыстырып

тұру қажет (немесе фильтрдің қанығу индикатор жүйесі,

егер сіздің моделіңізге орнатылған болса, ауыстырудың

қажет екенін көрсеткен жағдайда).

Жууға немесе қалпына келтіруге БОЛМАЙДЫ.

Құрастыру

Көмір сүзгісін қақпақтың алдымен металл дөңес

жерінің артына, одан кейін алдына екі түймемен

іліңіз.

Бөлшектеу

Көмір сүзгісін қақпаққа 90° бұрышында ұстайтын

тұтқаларды бұру арқылы алып тастаңыз.

Лампаларды ауыстыру

Корпус жарық диод технологиясына негізделген

жарық жүйесімен жабдықталған.

Жарық диодтары оңтайлы жарықты, әдеттегі

шамдардан 10 есе артық ұзақтықты қамтамасыз

етеді және 90% электр энергиясын сақтауға

мүмкіндік береді.

Жарықтандыру жүйесін пайдаланушы ауыстыра

алмайды, егер ол жұмыс істемесе,

тұтынушыларға қызмет көрсету орталығына

хабарласыңыз.

ЖОЮ

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC - UK SI 2013

No.3113 Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген

өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам

денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда

әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және

электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті

әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз

сатып алған дүкенен ала аласыз.

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;

EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз

минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында

арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы

жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз.

Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті

оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен

диаметрін пайдаланыңыз.

АҚАУЛЫҚТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі

әрекеттерді орындаңыз:

• Қақпақ жұмыс істемесе:

Төмендегілерді тексеріңіз:

- Қуат ажыратылмаған.

- Жылдамдық таңдалған.

• Қақпақ жеткіліксіз қызмет атқарса:

Төмендегілерді тексеріңіз:

- Таңдалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.

- Асүй ауа кірісі үшін жеткілікті желдетіледі.

- Көмір сүзгісі тозбаған (қақпақ сүзу нұсқасында).

• Қақпақ қалыпты әрекет барысында өшірілсе:

Төмендегілерді тексеріңіз:

- Қуат ажыратылмаған.

- көп полюсті ажырату құрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қысқа уақытқа

ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып

көріңіз.

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

Биіктігі

(cm)

Ені

(cm)

Қалыңдығы

(cm)

Шығару

түтігінің Ø

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Өніммен бірге берілмеген құрамдастар

Қауіпсіздік нұсқаулығын,

пайдалану нұсқаулығын,

техникалық деректер парағын және

электр деректерін келесідей жүктеп

алуға болады:

• Веб-сайтымызға кіру:

docs.hotpoint.eu

• QR кодын пайдалану

• Болмаса, Сатудан кейінгі қызмет

көрсету орталығымен хабарласу

(телефон нөмірін кепілдік буклетінен

көріңіз). Сатудан кейінгі қызмет

көрсету орталығымен хабарласқан

кезде, өнімнің деректер

тақтайшасындағы кодты беріңіз.

OGÓLNE BEZPIECZEŃSTWO

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od

zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego

bezpiecznika pomieszczenia.

• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy

używać rękawice robocze.

• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o

ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione

doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub

zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją

niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się

urządzeniem.

• Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez

opieki.

• Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią

wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi

gazem lub innymi paliwami.

• Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz

(PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek

zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz

wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany

w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary,

dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego

oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą

sią rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie

całkowicie zakończona.

• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać

podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w

regulaminie właściwych organów lokalnych.

• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania

oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może

spowodować zagrożenia natury elektrycznej.

• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych

lampek w związku z możliwością porażenia prądem.

• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

• Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to

wyraźnie wskazane.

• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z

produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.

• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.

• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi

lub z wykwalifikowanym personelem.

UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem,

zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się

automatycznie.

Trzymać dzieci poniżej 3 roku życia z dala od urządzenia. Bez ciągłego nadzoru osoby dorosłej, trzymać urządzenie z dala od dzieci

poniżej 8 roku życia.

UWAGA: urządzenie nie jest przeznaczone do uruchamiania za pomocą urządzenia zewnętrznego lub oddzielnego systemu

zdalnego sterowania.

Omawiane urządzenie nie jest przeznaczone do użytku profesjonalnego. Nie używać urządzenia na zewnątrz.

Aby uniknąć ryzyka obrażeń, urządzenie powinny instalować i przenosić dwie osoby.

Montaż, który obejmuje również ewentualne połączenia do zasilania wodą (jeżeli przewidziane) oraz podłączenia elektryczne

jak również interwencje naprawcze może być wykonywany wyłącznie przez wykwalifikowany personel.

Po zainstalowaniu, przechowywać materiał opakowaniowy (plastikowe elementy, styropian itd.) poza zasięgiem dzieci, aby uniknąć

ryzyka uduszenia. .

Nie używać urządzenia, gdy ciało i ręce są mokre lub w gołych stopach.

Nigdy nie używać parowych urządzeń czyszczących – ryzyko porażenia prądem.

Materiał opakowaniowy nadaje się w 100% do recyklingu i jest oznaczony symbolem

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia

dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami

podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub

przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i

pielęgnacji urządzenia..

• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli

tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

• Minimalna odległość między powierzchnią, na której znajdują się naczynia na

urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej

niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku

kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy

dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w

wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć

do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym

miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub

wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji,

należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite

odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z

zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i

sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód

zasilający jest prawidłowo zamontowany.

Jeżeli kabel nie jest wyposażony we wtyczkę,należy podłączyć przewody zgodnie z poniższą tabelą:

Napięcie sieciowe i jego częstotliwość

Podłączenie przewodu

Sprawdzić wartość wskazaną na tabliczce danych, znajdującej

się wewnątrz okapu.

: żółty/ zielony

N : niebieski

L : brązowy

Wymiana kabla zasilającego

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz

łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości

okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Producent nie ponosi żadnej odpowiedzialności w przypadku nie przestrzegania powyższych norm.

FILTRUJĄCY CZY ZASYSAJĄCY?

! Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdzić na pierwszych stronach niniejszej instrukcji czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu czy też

należy go zakupić oddzielnie.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach, dodatkowy system filtrowania na bazie aktywnego

węgla mógłby być już zainstalowany na okapie.

Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej

osłonie komina.

KOMENDY

Okap jest wyposażony w panel sterowania z regulacją prędkości zasysania i z włącznikiem oświetlenia płyty kuchennej.

T1. Klawisz ON/OFF silnik zasysania

T2. Klawisz regulacji prędkości (mocy) zasysania

Uwaga: Intensywna prędkość (moc) zasysania (LED L3 migający) trwa około 5 minut, a następnie zostaje automatycznie

ustawiona średnia prędkość (moc) zasysania (LED L2 włączony)

T3. Klawisz ON/OFF oświetlenia

T4. Klawisz regulacji prędkości (mocy) zasysania “cichego”

L1. LED Prędkość (moc) zasysania średnia

L2. LED Prędkość (moc) zasysania wysoka

L3 LED Prędkość (moc) zasysania intensywna - czasowa (5 min.).

L4 LED nasycenia filtrów:

migoczący: wykonać konserwację filtra węglowego.

włączony: wykonać konserwację filtrów tłuszczowych

L5 LED Prędkość (moc) zasysania niska (cicha)

L1+L2+L3 migoczące po kolei: działanie automatyczne w przypadku wysokiej temperatury (zobacz odnośny paragraf).

Reset nasycenia filtrów

Po wykonaniu prac konserwacyjnych filtrów, należy wcisnąć przez dłuższą chwilę klawisz T1, LED L4 wyłącza się.

Aktywacja LED nasycenia filtra węglowego LED nasycenia filtra węglowego generalnie jest wyłączony. Aby go aktywować

należy postępować w następujący sposób:

Przy wyłączonym okapie należy wcisnąć i dłużej przytrzymać jednocześnie T1 i T4: najpierw migocze L1 a później także L2

potwierdzając pomyślną aktywację.

Dezaktywacja LED nasycenia filtra węglowego: powtórzyć wcześniej opisaną czynność, najpierw migoczą L1 oraz L2 a

następnie tylko L1 potwierdzając pomyślną dezaktywację.

Działanie automatyczne w przypadku wysokiej temperatury

Okap posiada czujnik, który wykrywa temperaturę. Kiedy temperatura staje się zbyt wysoka, czujnik aktywuje automatycznie średnią

prędkość (moc) zasysania. Okap wyłącza się, jak tylko temperatura wykryta przez czujnik znacznie się obniża.

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej

płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających

środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Panel zasysania obwodowego

Panel zasysający powinien być czyszczony z taką samą

częstotliwością co filtr przeciwtłuszczowy, należy użyć szmatki

namoczonej w niezbyt stężonym płynnym detergencie. Nie

należy nigdy używać substancji ściermych.

Konserwacja filtrów

przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieagresywnego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może

się odbarwić, ale nie zmienią się jego charakterystyczne

cechy filtrujące.

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę

sprężynową.

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim

okresie użytkowania w zależności od rodzaju kuchenki i

od regularności z jaką jest wykonywane czyszczenie filtra

przeciwtłuszczowego. Wkład filtra powinien być w ka

żdym razie wymieniony po upływie nie więcej niż czterech

miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje

konieczność wymiany filtra – jeżeli posiadany model jest

wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.

Montaż

Włożyć filtr węglowy najpierw z tyłu do metalowej kasety

okapu, a następnie zamocować z przodu, za pomocą dwóch

pokręteł.

Demontaż

Wyjąć filtr węglowy obracając pokrętła mocujące do okapu o

90°.

Wymiana żarówek

Okap zaopatrzony jest w system oświetlenia, który bazuje się

na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy

większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%

energii elektrycznej.

Użytkownik nie może wymieniać systemu oświetlenia, w razie

nieprawidłowości należy skontaktować się z serwisem

obsługi.

ZŁOMOWANIE

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC - UK SI 2013 No.3113 w sprawie zużytego

sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

urządzenia.

Symbol

na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych.

Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie.

Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym

urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu

gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych

sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności

wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego

wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste

kontrole:

• Jeśli okap nie działa:

Sprawdzić czy:

- nie nastąpiło przerwanie dopływu prądu.

- została wybrana jakaś prędkość działania.

• Jeśli okap ma słabą wydajność:

Sprawdzić czy:

- Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.

- Kuchnia jest wystarczająco przewietrzona pozwalając na pobór powietrza.

- Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

• Jeśli okap wyłączył się w trakcie normalnego funkcjonowania:

Sprawdzić czy:

- nie nastąpiło przerwanie dopływu prądu.

- nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez przynajmniej 5

sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki a następnie ponownie je podłączyć. Jeśli

nieprawidłowości dalej będą miały miejsce, należy zwrócić się do Serwisu Technicznego.

DANE TECHNICZNE

Wysokosć

(cm)

Szerokość

(cm)

Głębokość

(cm)

Ø rury

wydalającej

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Komponenty niebędące na wyposażeniu razem z produktem

Instrukcje bezpieczeństwa, instrukcję obsługi,

karta produktu oraz parametry poboru energii

można pobrać:

• Odwiedzając naszą stronę internetową

docs.hotpoint.eu

• Używając kodu QR

• Można również skontaktować się z Centrum

pomocy technicznej (Patrz numer telefonu

na karcie gwarancyjnej). Kontaktując się z

naszym serwisem technicznym, należy podać

kody z tabliczki znamionowej urządzenia.

VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze

zásuvky nebo vypnutím hlavního domovního vypínače.

• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými,

smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí,

pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití

výrobku a jsou si vědomy rizik spojených s jeho použitím.

• Je nutné se ujistit, zda si děti nehrají se zařízením.

• Čištění a údržba nesmí být prováděna dětmi bez dozoru.

• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými

spalovacími zařízeními na plyn či jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA

MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí

požáru.

• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části

věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být

nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi

teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně

podle předpisů příslušných místních orgánů.

• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů

vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů

uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí

nebezpečí úrazu elektrickým proudem.

• Nikdy nepoužívejte digestoř bez správně namontované mřížky!

• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není

výslovně určena.

• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.

• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte

šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.

• V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným

personálem.

POZOR! Nepoužívejte s programátorem, časovým spínačem, samostatným

dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Uchovávejte spotřebič mimo dosah dětí mladších 3 let. Bez stálého dohledu dospělé osoby uchovávejte mimo dosah dětí mladších 8

let.

UPOZORNĚNÍ: spotřebič není určen ke spuštění externím zařízením nebo odděleným dálkovým ovládáním.

Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič na otevřeném prostranství.

Aby nedošlo k poranění osob, musí být spotřebič přemístěn a nainstalován dvěma nebo více osobami.

Instalace, včetně případných přípojek na vodu (pokud jsou k dispozici) a elektrických přípojek, jakož i opravy musí provádět

kvalifikovaný personál.

Po dokončení instalace uložte obalový materiál (plastové díly, polystyren, atd) mimo dosah dětí, aby se zabránilo riziku udušení. .

Nepoužívejte přístroj, pokud jste mokří nebo naboso.

Nikdy nepoužívejte parní čistící přístroje - nebezpečí úrazu elektrickým proudem.

Obalový materiál je 100% recyklovatelný a je označen symbolem recyklace

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž

zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny

nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či

stěhování si zajistěte, aby zůstala společně s přístrojem.

• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a

nepokračujte v instalaci.

• Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře

nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či

smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba

se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami

umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky

odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po

provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se

zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba

použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v

podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte

správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pokud není kabel opatřen zástrčkou,připojte vodiče podle informací v následující tabulce:

Síťové napětí a frekvence

Připojení vodičů

Viz hodnota uvedená na technickém štítku s vlastnostmi uvnitř

digestoře.

: žluto/zelená

N : modrá

L : hnědá

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu

vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘISLUSENSTVI je součástí vybavení přístroje anebo zda je třeba ho

zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlících by již

mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat

dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Digestoř je vybavena ovládacím panelem s řízením rychlosti sání a světelným spínačem pro osvětlení varné desky.

T1. Tlačítko ON/OFF motoru odsávání

T2. Tlačítko pro nastavení provozní rychlosti (výkonu) odsávání

Poznámka: Intenzivní rychlost (výkon) odsávání (LED L3 bliká) trvá přibližně 5 minut, poté je automaticky nastavena středně

vysoká rychlost (výkon) odsávání (LED L2 svítí)

T3. Tlačítko ON/OFF osvětlení

T4. Tlačítko pro nastavení "tiché" rychlosti (výkonu) odsávání.

L1. LED středně vysoká rychlost (výkon) odsávání

L2. LED vysoká rychlost (výkon) odsávání

L3 LED intenzivní rychlost (výkon) odsávání - načasovaná (5 min.).

L4 L4 LED zanesení filtrů:

bliká: proveďte údržbu uhlíkového filtru.

svíti: proveďte údržbu tukových filtrů.

L5 LED nízká (tichá) rychlost (výkon) odsávání

L1+L2+L3 postupně blikají: automatický provoz v případě vysoké teploty (viz příslušný odstavec)

Reset zanesení filtrů

Po provedení údržby filtrů dlouze stiskněte tlačítko T1, LED L4 zhasne.

Aktivace LED kontrolky zanesení uhlíkového filtru

LED kontrolka zanesení uhlíkového filtru je za normálních okolností deaktivována. Pro aktivaci postupujte následujícím

způsobem:

S vypnutou digestoří současně stiskněte a přidržte stisknutá tlačítka T1 a T4: nejdříve bliká L1 a poté i L2, čímž signalizují, že

došlo k aktivaci.

Deaktivace LED kontrolky zanesení uhlíkového filtru: zopakujte výše uvedený úkon, nejdříve budou blikat L1 a L2 a poté

pouze L1, což znamená, že došlo k deaktivaci.

Automatický provoz v případě vysoké teploty

Digestoř je vybavena snímačem teploty. Pokud je teplota příliš vysoká, snímač automaticky aktivuje středně vysokou rychlost

(výkon) odsávání. Digestoř se vypne v okamžiku, kdy snímač zaznamená, že teplota výrazně klesla.

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou

neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE

ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako

filtr proti mastnotám, používejte látku a tekutý nepříliš

koncentrovaný rozpouštěcí prostředek. Nepoužívejte

nidky brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo

jestliže systém vyznačování saturace filtru - pokud je součásti

vybavení vlastněného modelu - vyznačuje tuto potřebu. Je

možné jej čistit ručně jemným mycím prostředkem nebo v

kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku

filtru.

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém

užití, tj. závisí na typu kuchyně a pravidelném čištění filtru

proti mastnotám. V každém případě je nutné nahradit patronu

maximálně jednou za 4 měsíce (anebo jestliže systém

vyznačování saturace filtrů – pokud je součástí vybavení

vlastněného modelu – vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový

jazýček digestoře, pak vepředu, dvěma dvěma držadly.

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90°

držadla, která ho upevňují na digestoř.

Výměna svítidel

Digestoř je vybavena osvětlovacím systémem založeným na

technologii DIOD.

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát

delší než tradiční svídtila a umožňují úspory 90% elektrické

energie.

Systém osvětlení nemůže být vyměňován uživatelem, v

případě poruchy kontaktujte servisní službu

LIKVIDACE ODPADU

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC - UK SI 2013 No.3113 o likvidaci elektrického a

elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům

na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu.

Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci

domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte

rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích.

Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro

udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti

a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduchá kontrolní

opatření:

• jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

• jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

• Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické

sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Výška

(cm)

Šířka

(cm)

Hloubka

(cm)

Ø dodpadního

potrubí

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Komponenty, které nejsou součástí vybavení výrobku

Bezpečnostní pokyny, návod k použití, štítek

výrobku a energetické údaje si můžete

stáhnout pomocí:

• naší webové stránky docs.hotpoint.eu

• naskenování QR kódu

• případně kontaktujte náš poprodejní servis

(telefonní číslo najdete v záručním listě). Při

kontaktování našeho poprodejního servisu

prosím uveďte kódy na identifikačním štítku

produktu.

VŠEOBECNÁ BEZPEČNOSŤ

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete

vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so

zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom

skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali

pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ňou spojené

nebezpečenstvo.

• Deti musia byť kontrolované, aby sa nehrali so zariadením.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa

súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA

MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže

spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.

• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy

v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar a preto sa mu

treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu

zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie

výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi .

• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie

výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade

s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli

možnému riziku úrazu elektrickým prúdom.

• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne

uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie

sú súčasťou dodávky, kúpte správny typ skrutiek.

• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.

• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným

kvalifikovaným personálom.

POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným

diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje

samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ

nie sú pod nepretržitým dozorom dospelej osoby.

UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného

diaľkového ovládacieho systému.

Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri.

Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby.

Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní

pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atď.) mimo dosahu detí, aby ste predišli riziku

udusenia. .

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovateľné a sú označené značkou pre recykláciu

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie,

údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné

poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži

výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použiť v akomkoľvek okamihu. V prípade predaje, postúpení či sťahovaní

zaistite, aby zostala spoločne s odsávačom pár.

• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.

• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.

• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obráťte

sa na predajcu a nepokračujte v inštalácii.

• Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou

digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade

plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je

treba sa týmto pokynom riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami

umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí

ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko

dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený

prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko

dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač

zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie

prepätí III, v súlade s pravidlami inštalácie.

UPOZORNENIE! Skôr než opäť napojíte obvod digestora na sieťové napájanie a

overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne

namontovaný.

Pokiaľniejekábelopatrenýzástrčkou,pripojtevodičepodľainformáciívnasledujúcejtabuľke:

Sieťové napätie a frekvencia

Pripojenie vodičov

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia,

umiestnenom vo vnútri zariadenia.

: žlto/zelený

N : modrý

L : hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho

vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické

zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overiť si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na

odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odťahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

100

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať

dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v

takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

T1. Tlačidlo ON/OFF motora odsávania

T2. Tlačidlo voľby prevádzkovej rýchlosti (výkonu) odsávania

Poznámka: Intenzívna rýchlosť (výkon) odsávania (LED L3 bliká) má trvanie asi 5 minút, potom sa automaticky nastaví na

strednú rýchlosť (výkon) odsávania (LED L2 svieti)

T3. Tlačidlo ON/OFF osvetlenia

T4. Tlačidlo voľby "tichej" rýchlosti (výkonu) odsávania

L1. LED stredná rýchlosť (výkon) odsávania

L2. LED vysoká rýchlosť (výkon) odsávania

L3 LED intenzívna rýchlosť (výkon) odsávania - časovaná (5 min.).

L4 LED nasýtenia filtrov:

blikajúci: vykonajte údržbu uhlíkového filtra.

svietiaci: vykonajte údržbu tukových filtrov.

L5 LED nízkej "tichej" rýchlosti (výkonu) odsávania

L1+L2+L3 blikajúce v sekvencii: automatická prevádzka v prítomnosti vysokej teploty (viď. príslušný odsek)

Reset nasýtenia filtrov

Po vykonaní údržby filtra stlačte dlho tlačidlo T1, LED L4 sa vypne.

Aktivácia kontrolky LED nasýtenia uhlíkového filtra

LED nasýtenia uhlíkového filtra je normálne deaktivovaný. Ak ju chcete aktivovať, postupujte nasledovne :

Na vypnutom odsávači pary stlačte a podržte na dlhú dobu súčasne T1 a T4: najprv bliká L1 potom aj L2, čím oznamuje

úspešnú aktiváciu.

Deaktivácia kontrolky LED nasýtenia uhlíkového filtra: opakujte hore uvedenú operáciu, najprv blikajú L1 a L2 potom iba

L1, čím oznamuje úspešnú deaktiváciu.

Automatická prevádzka v prítomnosti vysokej teploty

Odsávač pary je vybavený senzorom, ktorý deteguje teplotu. Keď je príliš vysoká, senzor automaticky aktivuje strednú rýchlosť

(výkon) odsávania. Odsávač pary sa vypne, len čo sa teplota detegovaná snímačom výrazne zníži.

101

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú

neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY

NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistiť rovnako často ako protitukový

filter, používať súkno a nie veľmi koncentrovaný tekutý čistiací

prostriedok. Nepoužívať nikdy škrabiace hmoty.

Údržba protitukových filtrov

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď

upozorňovací systém nasýteľnosti filtrov – ak je s ním

príslušný model vybavený – upozorňuje túto nevyhnutnosť),

nedráždivými čistiacími prostriedkami ručne alebo v umývačke

s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale

jeho filtračná cherakteristika sa tým vôbec nezmení.

Na odpojenie protitukových filtrov potiahnite za pružinový

háčik.

Údržba uhlíkového filtra

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej

predľženom použití, na základe typu kuchyne a pravidelnosti

čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť

zásobník maximálne každé štyri mesiace (alebo keď

upevňovací systém nasýteľnosti filtrov – ak je s ním príslušný

model vybavený – upozorňuje túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

Montáž:

Zavesiť uhoľno-aktívny filter najprv zozadu na kovový háčik

odsávača pary, potom zpredu s dvoma rúčkami.

Odmontovanie:

Vybrať uhoľno-aktívny filter otočením ručiek, ktoré ho

upevňujú o odsávač pary o 90°.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom

na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10

krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%

elektrickej energie.

Systém osvetlenia nemôže vymieňať používateľ, v prípade

funkčných porúch sa skontaktujte s asistenčnou službou.

102

LIKVIDÁCIA

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a

elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným

negatívnym následkom pre životné prostredie a zdravie.

Symbol

výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako

s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov.

Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní,

znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu ,

v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete

s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a

použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie

dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny

priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.

- bola zvolená jedna rýchlosť.

• ak odsávač pary má slabý výkon:

Skontrolovať, že:

- zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.

- Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.

- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

• ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.

- vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojiť zariadenie na 5 sekúnd od

elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátiť sa na

zákaznícky servis.

103

TECHNICKÉ ÚDAJE

Výška

(cm)

Šírka

(cm)

Hĺbkam

(cm)

Ø výfukového

potrubia

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie,

Technické a energetické údaje spotrebiča

si môžete stiahnuť:

• Na našej webovej stránke docs.hotpoint.eu

• Pomocou QR kódu

• Prípadne sa obráťte na náš popredajný

servis (Telefónne číslo nájdete v záručnej

knižke). Pri kontaktovaní nášho popredajného

servisu uveďte, prosím, kódy z výrobného štítku

vášho spotrebiča.

104

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell

választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy

áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

• A készüléket 8 éven felüli gyerekek, valamint a csökkent ﬁzikális, érzékszervi és

szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő

tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve

abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát

illetően és megértették a készülék használatával járó veszélyeket!

• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata

esetén biztosítani kell a helyiség megfelelő szellőzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres

gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának

figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon

készíteni ételt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben

megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden

esetben kerülni kell a nyílt láng használatát!

Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei

felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen

el nem végezte!

• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az

illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek

füstjének elvezetéshez használt csőben szállítani!

FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése

áramütés-veszélyt okozhat!

• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa

nélkül, mert áramütést okozhat!

• Soha ne használja az elszívót felszerelt rostély nélkül!

• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata

nincs egyértelműen jelezve!

105

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a

csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!

• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű

személyzettől!

FIGYELEM! Ne használja programozóval, időzítővel, különálló távirányítóval vagy

bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A 3 évesnél fiatalabb gyermekeket tartsa távol a készüléktől. Felnőtt állandó felügyelete nélkül a készüléket 8 évesnél fiatalabb

gyermekektől tartsa távol.

FIGYELEM: a készüléket ne üzemeltesse külső eszközzel vagy külön távirányítóval.

Ez a készülék nem professzionális használatra készült. Ne használja a készüléket a szabadban.

A személyi sérülés elkerülése érdekében a készüléket két vagy több embernek kell mozgatnia és telepítenie.

A telepítést, beleértve a vízellátó csatlakozásokat (ha vannak) és az elektromos csatlakozásokat, valamint a javítási

műveleteket, szakképzett személyzetnek kell elvégeznie.

A telepítés befejezése után tartsa a csomagolóanyagot (műanyag részeket, polisztirolt stb.) gyermekektől távol, hogy elkerülje a

fulladást. .

Ne használja a készüléket vizes testrészekkel vagy mezítláb.

Soha ne használjon gőztisztító berendezéseket - áramütés veszélye.

A csomagolóanyag 100% -ban újrahasznosítható és újrahasznosítási szimbólummal van ellátva

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és

felszerelési utasítások nem változnak.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár

vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag

háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén

gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra

vonatkozóan.

• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező

esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

• A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális

távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes

tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt

kellfigyelembe venni.

106

ELEKTROMOS CSATLAKOZÁS

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében

elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik

villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő

szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem

rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló

aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a

beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való

teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az

elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték

beszerelése szabályos-e.

H a kábel nem rendelkezik csatlakozódugóval,csatlakoztassa a vezetékeket az alábbi táblázat szerint:

Hálózati feszültség és frekvencia

Vezetékek

Lásd a páraelszívó belsejében található, a jellemzőket felsoroló

címkén feltüntetett értéket.

: sárga/zöld

N : kék

L : barna

Elektromos vezeték cseréje

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a

szakszervíz szolgálattól.

LÉGKIVEZETÉS

(kivezetett verziónál)

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez

vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a cső deformálódását.

! A gyártó nem vállal felelősséget a fent leírt előírások be nem tartása esetén.

KERINGETETT VAGY KIVEZETETT ?

! Az Ön álal vásárolt elszívó kivezetett változatban való alkalmazásra készült

Amennyiben a páraelszívót keringetett verzióban szeretné használni, úgy a megfelelő KELLÉK KÉSZLETET be kell szerelnie.

Ellenőrizze ezen kézikönyv első oldalain, hogy a KELLÉK KÉSZLET a csomag része-e, vagy külön szükséges-e

megvásárolnia.

Megjegyzés: Amennyiben a készlet része, előfordulhat, hogy az aktív szénfilter alapú kiegészítő szűrőrendszer a

páraelszívóba már beépítésre került.

A páraelszívó kivezetett verzióból keringetett verziójúvá való átalakításához szükséges információkat ebben a kézikönyvben

megtalálja.

Kivezetett verzió

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.

107

FIGYELEM!

Kivezetőcső nincs a csomagban, külön kell azt megvennie.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Keringetett verzió

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen

üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

VEZÉRLŐGOMBOK

A páraelszívó vezérlőpanellel felszerelt, amelyen egy szívósebesség-szabályozó és egy világítás-kapcsoló vezérlő található a

főzőlap megvilágításához.

T1. ON/OFF elszívó motor gomb

T2. Működési elszívósebesség (teljesítmény) kiválasztó gomb

Megjegyzés: Az intenzív elszívó (teljesítmény) sebesség ( L3 LED villog) 5 percen keresztül működik, majd automatikusan

közepes elszívó (teljesítmény) sebességre kapcsol (LED L2 bekapcsolva)

T3. Világítás ON/OFF gomb

T4. „Csendes” elszívósebesség (teljesítmény) kiválasztó gomb

L1. Beszívó sebesség (teljesítmény) LED

L2. Nagy elszívó sebesség (teljesítmény) LED

L3 Intenzív elszívó (teljesítmény) sebesség LED - időzített (5 perc)

L4 Szűrő telítettség LED:

villogó végezze el a szénszűrő karbantartását.

bekapcsolva: végezze el a zsírszűrő karbantartását.

L5 Alacsony elszívó sebesség (hangtalan) LED

L1+L2+L3 egymás után villogó: automatikus működés magas hőmérsékleten (lásd a vonatkozó bekezdést)

Szűrők telítettségének visszaállítása

Miután elvégezte a szűrő karbantartását, hosszan nyomja meg a T1 gombot, a L4 LED kikapcsol.

A szénszűrő telítettség jelzés LED bekapcsolása:

A szénszűrő telítettség LED rendszerint ki van kapcsolva. A bekapcsoláshoz a következőképp járjon el:

Kikapcsolt kürtő mellett nyomja meg és tartsa lenyomva hosszú ideig ezzel egy időben aT1 és T4 gombokat: először a L1, majd

a L2 villog és jelzi a bekapcsolást.

A szénszűrő telítettség jelzés LED kikapcsolása: ismételje meg a fent leírt folyamatot, előbb a L1 és L2 villog, majd csak a

L1 és jelzi a kikapcsolást.

Automatikus működés magas hőmérsékleten

A kürtőn hőmérséklet érzékelő van. Amikor a hőmérséklet túl magas, akkor automatikusan bekapcsolja a közepes elszíó sebességet

(teljesítmény). A kürtő azonnal kikapcsol, amikor az érzékelő által jelzett hőmérséklet jelentősen csökken.

108

KARBANTARTÁS

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel

átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS

SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert

tartalmazó mosószerek használatát. NE HASZNÁLJON

ALKOHOLT!

Külső elszívópanel

Az elszívó panel külső felületét a zsírszűrővel megegyező

gyakorisággal tisztítsa; puha ronggyal, és nem tömény

folyékony tisztítószerrel. Soha ne alkalmazzon súrolószert.

Zsírszűrők karbantartása

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere

- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy

szükség van rá) nem agresszív tisztítószerrel, kézzel vagy

mosogatógépben, alacsony hőfokon és rövid ciklussal el kell

mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő

elszíneződését okozhatja, de ez nem változtat

hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter karbantartása

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt

történik meg, a tűzhely típusától és a zsírszűrő

tisztogatásának rendszerességétől függően. Mindenképpen

cserélni kell a betétet legalább négyhavonként (vagy amikor a

filterek telítődését jelző rendszer – ha a birtokunkban lévő

modellnél van ilyen - ennek szükségességét jelzi.

NEMÔŽE byť umývaný alebo regenerovaný.

Szerelés

Helyezze be az aktív szénszűrőt, annak hátsó részét az

elszívó fém nyelveire akasztva, az első részét a két gombbal

rögzítve.

Az aktív szénszűrő kiemelése a szűrőt az elszívóhoz rögzítő

gombok 90°-os elforgatásával lehetséges.

Izzók cseréje

Az elszívó LED technológiára épülő világítási rendszerrel van

felszerelve.

A LEDEK optimális megvilágítást biztosítanak, a

hagyományos lámpák élettartamánál 10-szer nagyobb

élettartammal rendelkeznek, mindemellett 90%-os elektromos

energia megtakarítást tesznek lehetővé.

A világítási rendszer cseréjét nem végezheti a felhasználó,

működési rendellenesség esetén lépjen kapcsolatba a

műszaki szervizszolgálattal.

109

HULLADÉK KEZELÉS

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC - UK SI 2013

No.3113 európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon

esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek

valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti

polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-

3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum

sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést

befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz

keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor,

amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő

szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése

és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

MŰKÖDÉSI HIBÁK

Amennyiben úgy tapasztalja, hogy valami nem működik, mielőtt a Szervíz szolgálathoz fordulna, próbálja elvégezni az alábbi

egyszerű ellenőrzéseket:

• Ha az elszívó nem működik

Ellenőrizze, hogy:

- nincs-e áramkimaradás.

- be van-e állítva a sebesség.

• Ha az elszívó alacsony teljesítményű

Ellenőrizze, hogy:

- A kiválasztott motorsebesség megfelelő-e a keletkezett füst- és gőz elvezetésére

- A konyha megfelelően szellőzött-e a működéshez szükséges levegő biztosításához.

- A szénfilter nem használódott-e el (kivezetett verziójú páraelszívó).

• Ha az elszívó normál működés közben állt le:

Ellenőrizze, hogy:

- nincs-e áramkimaradás.

- a biztosíték nem kapcsolódott-e le.

Az esetleges működési hibák esetén, mielőtt a szakszervízhez fordulna, húzza ki a készülék villásdugóját az elektromos hálózatból

legalább 5 másodpercre, majd próbálja újra áram alá helyezni. Amennyiben a hiba továbbra is fennáll, forduljon a szakszervízhez.

110

MŰSZAKI ADATOK

Magasság

(cm)

Hosszúság

(cm)

Mélység

(cm)

kivezetőcső Ø

(cm)

61 - 113

72 - 113

89,8

59,8

15 – 12,5 - 12

Készletben nem mellékelt termékek

A Biztonsági útmutatót, a Használati

útmutatót, a termékspecifikációt és az

energiafogyasztási adatokat letöltheti:

• a docs.hotpoint.eu honlapról

• a QR-kód segítségével

• Vagy vegye fel a kapcsolatot a

vevőszolgálattal (a telefonszámot lásd a

garanciafüzetben). Amikor a vevőszolgálatot

hívja, kérjük, hogy készítse elő a termék

azonosító lemezén látható adatokat.

LIB0176961A Ed. 01/22

Hotpoint UIF 9.3F LB Hood

Product's Documents

User Manual

Specifications

Hotpoint UIF 9.3F LB X Questions and Answers
