DL-110
STEREO CARTRIDGE
INSTRUCTION MANUAL
15.6
12.7
8
19.8
1 7. 6
22.7
10.5
8.3
8
R L
E E
(mm)
10
2
10
3
+10
0
-10
2 5 2 5 2 25
-20
-30
-40
10
4
Frequency (Hz)
Fréquence (Hz)
Frequenz (Hz)
Frequency response of output voltage and crosstalk
Réponse de fréquence de la tension de sortie et diaphonie
Frequenzgang der Ausgangsspannung und Übersprechen
Overall dimensions
Dimension hors-tout
Abmessungen
Response (dB)
Réponse (dB)
Übertragungstaktor (dB)
To enable more people to enjoy the excellent sound quality
of moving coil (MC type) cartridges, the DL-110 has been de-
veloped by using DENON’s state-of-the-art MC cartridge manu-
facturing know-how; it is a high output MC cartridge which can
be used with the ease of MM type cartridges.
To enjoy the excellent characteristics such as its tracing abil-
ity, comparable to higher priced models and the at frequency
characteristics, as well as the excellent sound quality, please
read this instruction manual thoroughly before using the car-
tridge and for the cartridge properly. In addition, please keep
this instruction manual, along for when questions occur during
use.
The following accessories are included; please check.
Stylus tip brush............................................................1
Weight balance plate ..................................................1
Please use the case as a shell stand and the transportation
dummy shell as an overhang gauge and as a stylus tip check
magnier.
Features
1. A high output MC cartridge with an output voltage compar-
able to MM cartridges
The DL-110 is a high output MC cartridge which can be con-
nected directly to the MM position of the amplier without
step-up transformers or head ampliers.
2. Rational vibration section without compromise
State-of-the-art technology has been employed in the minute
sections, such as the traditional cross-shape armature, du-
al-construction cantilever, and the vibration-center one point
support method using suspension wires. This enables bal-
anced characteristics and excellent sound quality comparable
to higher priced cartridges.
3. Excellent temperature characteristics and light weight body
With the DENON original vibrating section and the 2-way
damping method, sound quality uctuations due to tem-
perature differences are kept to a minimum. In addition, the
overall weight has been reduced by simplifying the magnetic
circuit, improving the tracing ability of the stylus against rec-
ord warps.
Cautions on Use
1. The stylus tip is delicate. If excessive force is applied, such as
pressing the stylus tip with your ngers, it may be damaged.

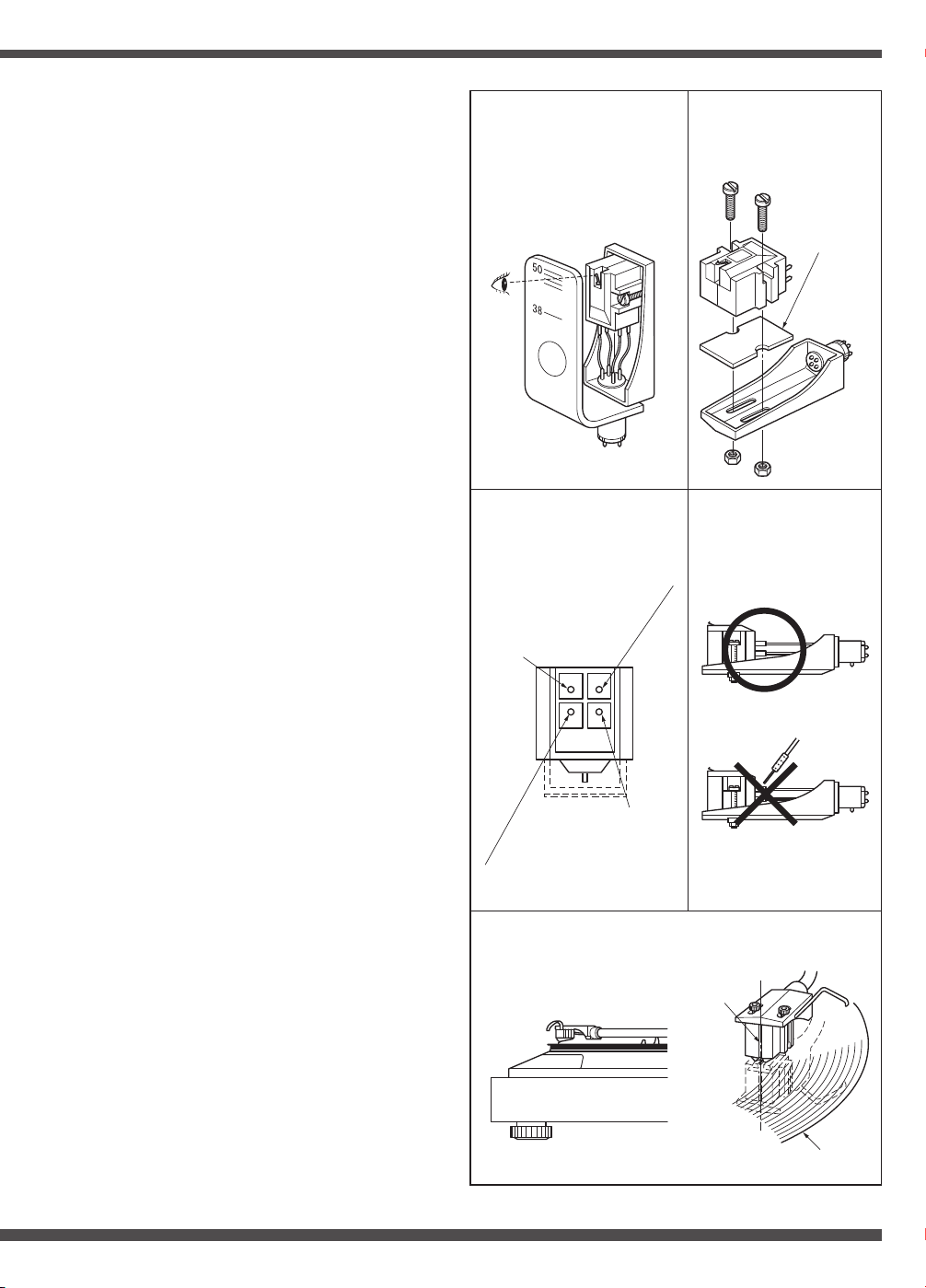

Please be very careful when installing the cartridge on the
shell.
2. Since an extremely strong magnet is used, this unit cannot be
used with a metallic turntable. In some cases, this unit can-
not be used with players which use magnetic materials such
as metal plates near the turntable or the arm for shielding.
In addition, if metal screwdrivers are inadvertently brought
close to the cartridge, they will be pulled against the cartridge
and may damage the stylus tip; please pay attention.
3. Avoid dust and other foreign particles on the cartridge. If a
dusty record is played or if foreign particles stick to the stylus
tip or the record surface, the sound quality will deteriorate
and the record may be damaged. Please remove particles on
the stylus tip using the supplied brush. Brush gently from the
base of the cantilever towards the stylus tip. Dust and other
foreign particles on the record should be removed using qual-
ity record cleaners.
An qu’un nombre d’audiophiles toujours important puisse
bénécier de l’excellente qualité acoustique des cellules à bo-
bines (type MC), la DL-110 a été mise au point par l’application
du savoir-faire en matière de fabrication de cellules à bobine
mobile ou DENON est maitre. Cette cellule à haute puissance à
bobine mobile s’utilise aussi facilement que la cellule à aimant
mobile.
Prière de lire attentivement cette brochure avant d’utiliser
la cellule de manière à bénécier de ses excellentes caracté-
ristiques telles que son aptitude au repérage de sillon qui est
comparables aux modèles plus onéreux, sa caractéristiques
de fréquence plate sans oublier sa superbe qualité sonore. Il
convient, par ailleurs, de conserver cette brochure ainsi que la
liste de revendeurs ci-jointe avec la carte d’enregistrement de
client pour toute question ultérieur ou en cas de panne.
Les accessoires suivants sont inclus : prière de vérier.
Balai de pointe de lecture ...........................................1
Plaque de contrepoids ................................................1
Utiliser le boitier en tant que support de coquille portecellule
et la cellule porte-cellule ctive de transport comme gabarit de
dépassement et comme loupe de pointe de lecture.
Caractéristiques
1. Cellule à bobine mobile à haute puissance d’une tension de
sortie comparable à celle des cellules à aimant mobile.
La DL-110 est une cellule à bobine mobile à haute puissance
qui peut être directement connectée sur la position MM
(aimant mobile) de l’amplicateur sans avoir recours à des
transformateurs élévateurs ni à des préamplicateurs.
2. Section anti-vibrations rationnelle sans compromis
Une technologie de pointe a été utilisée pour la mise au point
de l’induit classique en croix, de la suspension à construction
double et de la méthode à centre anti-vibrations reposant en
un seul point utilisant des ls de suspension. Ceci permet
d’obtenir des caractéristiques équilibrées ainsi qu’une excel-
lente qualité acoustique comparable à celle des cellules plus
chères.
3. Excellentes caractéristiques de température et corps léger
Grâce à la section anti-vibrations originale DENON et à la
méthode d’amortissement à double voie, les variations de
la qualité acoustique dues aux écarts de température sont
minimalisées. Par ailleurs, son poids a encore été réduit en
simpliant son circuit magnétique, ce qui améliore l’aptitude
au repérage de la pointe de lecture lorsque les disques sont
voilés.
Précautions d’utilisation
1. L’extrémité de la pointe de lecture est délicate et peut être
endommagée si une force excessive est exercée sur cette
dernière comme en appuyant trop fort avec ses doigts. Prière
de faire très attention en montant la cellule sur la coquille
porte-cellule.
2. Il est impossible d’utiliser cet appareil avec une table de lec-
ture métallique puisqu’un aimant extrêmement puissant est
utilisé. Dans certains cas, cet appareil ne peut être utilisé avec
des platines revêtues de matériaux magnétiques telles que
des plaques métalliques à proximité de la table de lecture
ou la gaine métallique du bras. Par ailleurs, si un tournevis
métallique est approché trop près de la cellule, il sera attiré
contre cette dernière et risque d’endommager l’extrémité de
la pointe de lecture. Agir avec prudence.
3. La cellule a horreur de la poussière et autres corps étrangers.
Si un disque est reproduit alors que de la poussière ou autres
corps étrangers adhérent à l’extrémité de la pointe de lecture
ou à la surface du disque, non seulement la qualité sonore en
souffrira mais le disque lui-même risque d’être endommagé.
Ainsi, toujours bien nettoyer les particules adhérant en bout
de la pointe de lecture au moyen du balai fourni en pointe
de lecture. Utiliser des produits de nettoyage de disque de
qualité pour supprimer la poussière et autres corps étrangers
adhérant aux disques.
Der DL-110 wurde unter Anwendung von DENONs MC-Ton-
abnehmer Herstellungs-Knowhow auf dem neuesten Stand der
Technik entwickelt. Es handelt sich hierbei um einen MC-Tonab-
nehmer mit hoher Ausgangsleistung, der im Betrieb so unprob-
lematisch wie ein MM-Tonabnehmer ist.
Seine ausgezeichneten Kennwerte, wie z. B. Abtastverhalten
und linearer Frequenzgang, können sich mit den Kennwerten
wesentlich teurerer Modelle durchaus vergleichen lassen. Um
diese Eigenschaften in vollem Umfang nutzen zu können und
in den Genuss der ausgezeichneten Klangqualität zu kommen,
bitte diese Bedienungsanleitung vor Gebrauch des Tonabneh-
mers sorgfältig durchlesen. Den Tonabnehmer stets vorschrifts-
gemäß betreiben. Darüber hinaus diese Bedienungsanleitung
zusammen mit der Händlerliste und der Kunden-Registrierkarte
aufbewahren, für den Fall, dass Fragen oder Betriebsstörungen
im Verlauf des Gebrauchs auftreten.
Folgendes Zubehör ist enthalten (bitte kontrollieren):
Abtastnadel-Bürste ......................................................1
Gewichts-Balanceplatte ..............................................1
Bitte den Behälter als Gehäusekörper-Ständer verwenden und
das Transport-Blindgehäuse als Überhang-Mess-vorrichtung
und als Vergrößerungsglas zur Kontrolle der Abtastnadel.
Besondere Merkmale
1. Ein MC-Tonabnehmer mit hoher Ausgangsleistung, ver-
gleichbar mit MM-Tonabnehmern
Der DL-110 ist ein MC-Tonabnehmer mit hoher Ausgangs-
leitung der ohne Überträger oder Vor-Vorverstärker direkt
an den MM-Eingang des Verstärkers angeschlossen werden
kann.
2. Schwingstufe ohne Kompromisse
Die bewährte Krauzanker-Konstruktion, Doppel-Nadelträger
und eine Ein-Punkt-Aufhängung im Zentrum der Schwingung
unter Verwendung von Stützdrähten verkörpert den neues-
ten Stand der Technik. Das Ergebnis ist ein hervorragendes,
ausgewogenes Klangbild, das sich mit dem von wesentlich
teureren Tonabnehmern vergleichen lässt.
3. Ausgezeichnete Temperatureigenschaften und leichte Konst-
ruktion
Mit dem Original DENON-Schwingteil und der 2-Wege-Dämp-
fung werden Schwankungen in der Klangfarbe aufgrund von
Temperaturunterschieden auf einem Minimum gehalten. Da-
rüber hinaus wurde das Gesamtgewicht durch Vereinfachung
des Magnet-Schaltkreises reduziert, so dass das Abtastver-
halten der Nadel bei verwellten Schallplatten verbessert wer-
den konnte.
Vorsichtsmaßnahmen zum Gebrauch
1. Die Abtastnadel ist höchst empndlich. Durch Anwendung
übermäßiger Kraft, z. B. Druck mit dem Finger, kann sie be-
schädigt werden. Beim Einbau des Tonabnehmers im Gehäu-
sekörper mit gebührender Vorsicht verfahren.
2. Da ein extrem starker Magnet verwendet wird, kann die-
ses System nicht mit einem Metall-Plattenteller verwendet
werden. In einigen Fällen kann der Tonabnehmer nicht mit
Plattenspielern verwendet werden, die Magnetmaterial zur
Abschirmung verwenden, wie z. B. Metallplatten am Plat-
tenteller oder Tonarm. Desgleichen kann es passieren, dass
nah an den Tonabnehmer gebrachte Metallwerkzeuge wie
Schraubenzieher plötzlich angezogen werden und die Abtast-
nadel beschädigt wird; bitte mit gebührender Vorsicht verfah-
ren.
3. Der Tonabnehmer ist extrem empndlich gegenüber Staub
und sonstigen Fremdstoffen. Durch Abspielen der Schall-
platte mit an der Abtastnadel anhängendem Staub oder
sonstigen Fremdkörpern wird nicht nur die Klangqualität
beeinträchtigt, sondern auch die Schallplatte selbst beschä-
digt. Zum Reinigen der Abtastnadel verwendet man die mit-
gelieferte Bürste, mit der man sanft von der Unterseite des
Nadelträgers her in Richtung Abtastnadel bürstet. Staub und
sonstige Fremdstoffe auf der Schallplatte entfernt man unter
Verwendung von hochwertigen Schallplattenreinigern.
PHONOCAPTEUR STE
REO
MODE D’EMPLOI
STEREO TONABNEHMER
BEDIENUNGSANLEITUNG
www.denon.com
D&M Holdings Inc.
Printed in Japan 00D 511 8260 504
DL-110_ENG-EURO_00D5118260504.indd 1-4 2015/12/24 15:46:58
Loading ...
Loading ...
Loading ...
