Use & Care Manual

3 Series

Built-In Convection Microwave Hood

RVMHC330 / CRVMHC330

Congratulations and welcome to an elite world of ownership. We hope you will enjoy

and appreciate the care and attention we have put into every detail of your new,

state-of-the-art Microwave Oven.

Your Microwave Oven is designed to offer years of reliable service. This Use and Care

Guide will provide you with the information you need to become familiar with your

Microwave Oven’s care and operation.

Your complete satisfaction is our ultimate goal. If you have any questions or comments

about this product, please contact the dealer from whom you purchased it, or contact our

Consumer Support Center at 1-888-845-4641.

We appreciate your choice of a our Microwave Oven and hope that you will again select

our products for your other major oven needs.

For more information about the complete and growing selection of products, contact

your dealer or visit us online at vikingrange.com in the US or brigade.ca in Canada.

Congratulations

Getting Started

Warnings _____________________________________________5

Important Safety Instructions____________________________7

Important–Please Read and Follow ______________________9

Electrical Grounding Instructions ______________________9

Before Using Microwave Oven ________________________9

Setting the Clock ______________________________________14

To Set The Clock ____________________________________14

Stop/Clear _________________________________________14

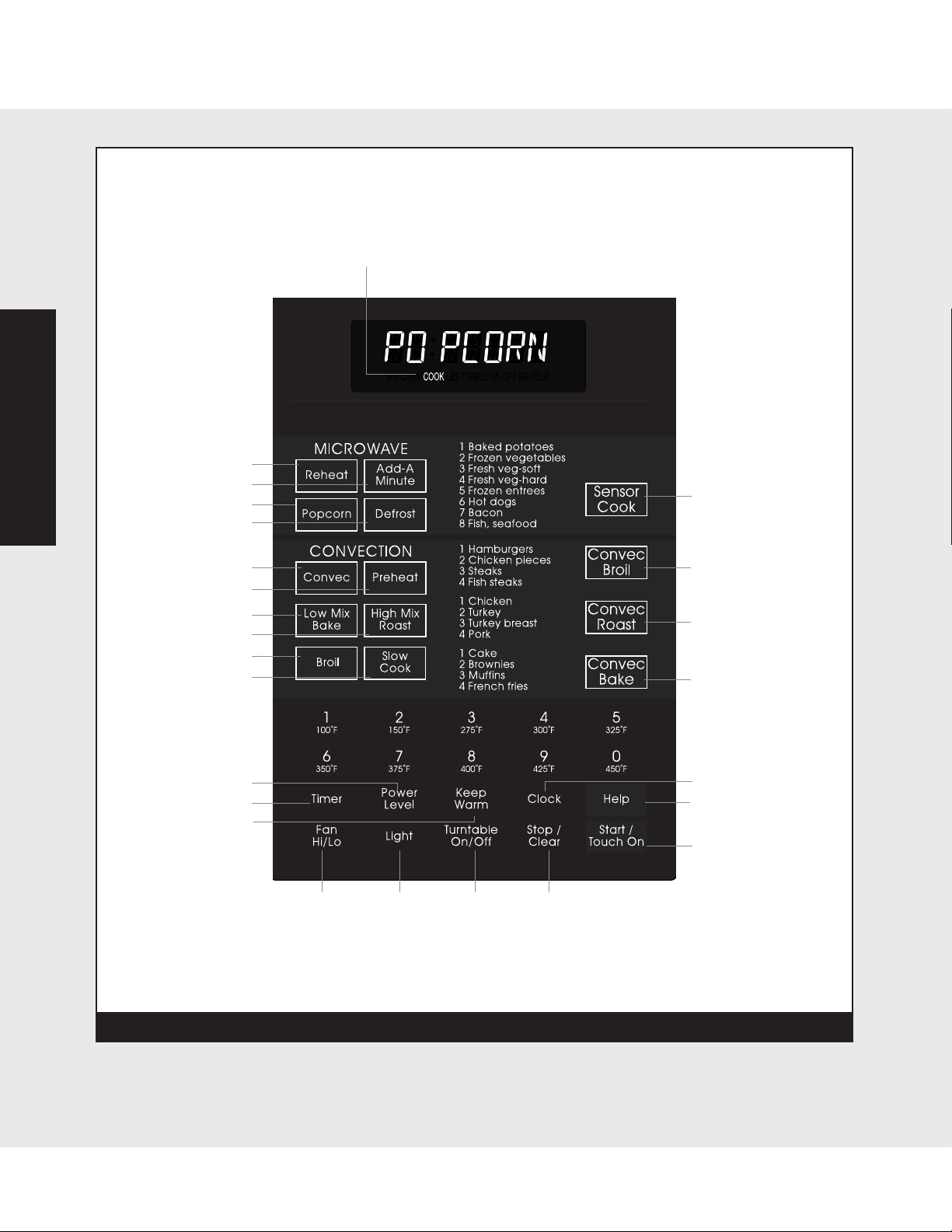

Product Controls

Features _____________________________________________15

Electronic Display / Features ____________________________15

Operation

Manual Microwave Operation ___________________________17

Time Cooking Microwave ____________________________17

To Set Power Level __________________________________17

Keep Warm ________________________________________18

Hood Light/Hood Fan _______________________________18

Turntable On/Off ____________________________________18

Microwave Features ___________________________________19

Defrost ____________________________________________19

Manual Defrost _____________________________________19

Sensor Cooking _____________________________________20

Reheat _____________________________________________20

Popcorn ___________________________________________21

Sensor Cook________________________________________22

Manual Convection and Automatic Mix Cooking __________23

Convection Cooking _________________________________23

Broil _______________________________________________24

Slow Cook _________________________________________24

Automatic Mix Cooking ______________________________24

Convection Automatic Operation _______________________26

Convec Broil________________________________________26

Convec Roast _______________________________________27

Convec Bake _______________________________________28

Table of Contents

Getting Started

Control Panel and Settings _____________________________29

Help _______________________________________________29

Help (Display indicator) ______________________________30

Multiple Sequence Cooking __________________________30

Timer ______________________________________________30

More or less time adjustment _________________________30

Add-A-Minute ______________________________________30

Touch On __________________________________________31

Demonstration Mode ________________________________31

Product Care

Cleaning and Maintenance _____________________________32

Exterior ____________________________________________32

Door ______________________________________________32

Touch Control Panel _________________________________32

Interior - after microwave cooking ____________________32

Interior - after convection, mix or broil cooking _________32

Waveguide Cover ___________________________________32

Odor Removal ______________________________________32

Turntable/Turntable Support __________________________32

Microwave Oven Rack _______________________________32

Grease Filters _______________________________________33

Fan ________________________________________________33

Charcoal Filter ______________________________________34

Microwave Oven Light _______________________________34

Troubleshooting _______________________________________35

Speciﬁcations _________________________________________36

Service Information ____________________________________37

Warranty _____________________________________________38

Table of Contents

Getting Started

Warnings

Warning and Important Safety Instructions appearing in this manual are not meant to cover all possible conditions

and situations that may occur. Common sense, caution, and care must be exercised when installing, maintaining, or

operating this appliance.

ALWAYS contact the manufacturer about problems or conditions you do not understand.

Recognize Safety Symbols, Words, Labels

DANGER

Hazards or unsafe practices which WILL result in severe

personal injury or death

WARNING

Hazards or unsafe practices which COULD result in

death or severe personal injury

WARNING

Hazards or unsafe practices which COULD result in

minor personal injury or property damage.

All safety messages will identify the hazard, tell you how to reduce the chance

of injury, and tell you what can happen if the instructions are not followed.

Read and follow all instructions before using this appliance

to prevent the potential risk of ﬁre, electric shock, personal injury or damage to the appliance as a result of improper

usage of the appliance. Use appliance only for its intended purpose as described in this manual.

To ensure proper and safe operation: Appliance must be properly installed and grounded by a qualiﬁed technician.

DO NOT attempt to adjust, repair, service, or replace any part of your appliance unless it is speciﬁcally recommended in

this manual. All other servicing should be referred to a qualiﬁed servicer.

Getting Started

WARNING

Improper use of the

grounding plug can

result in a risk of

electric shock.

CAUTION

Light cover may

become very hot. Do

not touch glass when

light is on.

PRECAUTIONS TO AVOID POSSIBLE

EXPOSURE TO EXCESSIVE

MICROWAVE ENERGY

(a) Do not attempt to operate this oven with the door open since open-door operation can result in harmful

exposure to microwave energy. It is important not to defeat or tamper with the safety interlocks.

(b) Do not place any object between the oven front face and the door or allow soil or cleaner residue to

accumulate on sealing surfaces.

erly and that there is no damage to the: (1) door (bent), (2) hinges and latches (broken or loosened),

(3) door seals and sealing surfaces.

(d) The oven should not be adjusted or repaired by anyone except properly qualiﬁed service personnel.

Warnings

Getting Started

When using electrical appliances basic safety precautions should be followed, including the following:

WARNING - To reduce the risk of burns, electric shock, ﬁre, injury to persons or exposure to excessive micro-

wave energy:

• Read all instructions before using the appliance.

• Read and follow the speciﬁc “PRECAUTIONS TO AVOID POSSIBLE EXPOSURE TO EXCESSIVE

MICROWAVE ENERGY” on page 6.

• This appliance must be properly grounded. Connect only to properly grounded outlet. See “ELECTRICAL

GROUNDING INSTRUCTIONS” on page 9.

• Install or locate this appliance only in accordance with the provided Installation Manual.

• Some products such as whole eggs, sealed containers, and closed glass jars are able to explode and

should not be heated in the appliance.

• Use this appliance only for its intended use as described in this manual. Do not use corrosive chemicals or

vapors in this appliance. This appliance is speciﬁcally designed to heat, cook or dry food. It is not designed

for industrial or laboratory use.

• As with any appliance, close supervision is necessary when used by children.

• To reduce the risk of ﬁre in the appliance cavity:

– Do not overcook food. Carefully attend appliance when paper, plastic or other combustible materials

are placed inside the appliance to facilitate cooking.

– Remove wire twist-ties from paper or plastic bags before placing bag in appliance.

– If materials inside the appliance ignite, keep appliance door closed, turn microwave off and shut off

power at the fuse or circuit breaker panel.

– Do not use the appliance for storage purposes. Do not leave paper products, cooking utensils, or food

in the appliance when not in use.

• Do not operate this appliance if it has a damaged cord or plug, if it is not working properly or if it has been

damaged or dropped.

• This appliance should be serviced only by qualiﬁed service personnel. Contact nearest Authorized Servicer

for examination, repair or adjustment.

• Do not cover or block any openings on the appliance.

• Do not store or use this appliance outdoors. Do not use this product near water such as, near a kitchen

sink, in a wet basement, near a swimming pool or similar locations.

• Do not immerse cord or plug in water.

• Keep cord away from heated surfaces.

• Do not let cord hang over edge of table or counter.

• See door surface cleaning instructions on page 32.

• Do not mount over sink.

• Do not store anything directly on top of the appliance surface when the appliance is in operation.

• Liquids, such as water, coffee or tea are able to be overheated beyond the boiling point without appearing

to be boiling due to surface tension of the liquid. Visible bubbling or boiling when the container is re-

moved from the appliance is not always present. THIS COULD RESULT IN VERY HOT LIQUIDS SUDDENLY

BOILING OVER WHEN A SPOON OR OTHER UTENSIL IS INSERTED INTO THE LIQUID.

To reduce the risk of injury to persons:

– Do not overheat the liquid.

– Stir the liquid both before and halfway through heating it.

– Do not use straight-sided containers with narrow necks. Use a wide-mouthed container.

IMPORTANT SAFETY INSTRUCTIONS

Getting Started

IMPORTANT SAFETY INSTRUCTIONS

– After heating, allow the container to stand in the appliance at least for 20 seconds before removing

the container.

– Use extreme care when inserting a spoon or other utensil into the container.

• Clean ventilation openings and grease ﬁlters frequently. Grease should not be allowed to accumulate on

ventilation openings, louver or grease ﬁlters.

• Use care when cleaning the louver and the grease ﬁlters. Corrosive cleaning agents, such as lye-based

oven cleaners, may damage the louver and the grease ﬁlters.

• When ﬂaming food under the hood, turn the fan on.

• This appliance is suitable for use above both gas and electric cooking equipment 36” wide or less.

SAVE THESE INSTRUCTIONS

Getting Started

ELECTRICAL GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of an electrical short circuit, grounding reduces risk of electric shock

by providing an escape wire for the electric current. This oven is equipped with a cord having a grounding wire with a

grounding plug. It must be plugged into a wall receptacle that is properly installed and grounded in accordance with the

National Electrical Code and local codes and ordinances.

WARNING

Improper use of the grounding plug can result in a risk of electric shock.

Electrical Requirements

The oven is equipped with a 3-prong grounding plug. Do not under any circumstances cut

or remove the grounding pin from the plug. Do not use an extension cord. If the power

supply cord is too short, have a qualiﬁed electrician or serviceperson install an outlet near

the appliance.

The Power Supply Cord and plug must be connected to a separate 120 Volt AC, 60 Hz, 15

Amp, or more branch circuit, single grounded receptacle. The receptacle should be located

inside the cabinet directly above the Microwave Oven mounting location.

NOTE:

• Ifyouhaveanyquestionsaboutthegroundingorelectricalinstructions,consultaqualiedelectricianorserviceperson.

• NeitherVikingRange,LLCnorthedealercanacceptanyliabilityfordamagetotheovenorpersonalinjuryresulting

fromfailuretoobservethecorrectelectricalconnectionprocedures.

Radio or TV Interference

Should there be any interference caused by the Microwave Oven to your radio or TV, check that the Microwave Oven is

on a different electrical circuit, relocate the radio or TV as far away from the oven as feasible or check position and signal

of receiving antenna.

Before Using Microwave Oven

This Use and Care Manual is valuable: read it carefully and always save it for reference.

A good microwave cookbook is a valuable asset. Check it for microwave cooking principles, techniques, hints and recipes.

NEVER use the oven without the turntable and support nor turn the turntable over so that a large dish could be placed

in the oven. The turntable will turn both clockwise and counterclockwise.

ALWAYS have food in the oven when it is on to absorb the microwave energy.

When using the oven at power levels below 100%, you may hear the magnetron cycling on and off. It is normal for the

exterior of the oven to be warm to the touch when cooking or reheating.

Condensation is a normal part of microwave cooking. Room humidity and the moisture in food will inﬂuence the amount

of moisture that condenses in the oven. Generally, covered foods will not cause as much condensation as uncovered

ones. Ventilation openings must not be blocked.

After using convection, automatic mix or broil, you will hear the sound of the cooling fan. The fan may continue to

operate as long as 5 minutes, depending on the oven temperature.

Be aware that, unlike microwave-only ovens, convection microwave ovens have a tendency to become hot during

convection, automatic mix and broil cooking.

The oven is for food preparation only. It should not be used to dry clothes or newspapers.

Your oven is rated 850 watts by using the IEC Test Procedure. In using recipes or package directions check food a minute

or two before the minimum time and add time accordingly.

IMPORTANT–Please Read and Follow

Getting Started

Utensils and Coverings

It is not necessary to buy all new cookware. Many pieces, already in your kitchen, can be used successfully in your new

convection microwave oven. The chart below will help you decide what utensils and coverings should be used in each

mode.

Utensils and

Coverings

Microwave Only

Convec Broil,

Slow Cook

High Mix/Roast

Low Mix/Bake

Aluminum foil YES. Small ﬂat pieces of aluminum

foil placed smoothly on food can be

used to shield areas from cooking or

defrosting too quickly. Keep foil at

least 1 inch from walls of oven.

YES. For shielding YES. For shielding

Aluminum containers YES. Can be used if 3/4 ﬁlled with

food. Keep 1 inch away from walls and

do not cover with foil.

YES. Broil-No cover YES. Can be used if 3/4

ﬁlled with food. Keep

1 inch away from walls

and do not cover with foil.

Browning dish YES. Do not exceed recommended

preheating time. Follow

manufacturer's directions.

NO NO

Glass ceramic

(Pyroceram

)

YES. Excellent YES. Excellent YES. Excellent

Glass, heat-resistant YES. Excellent. YES. Excellent. YES. Excellent.

Glass, non-heat-

resistant

NO NO NO

Lids, glass YES YES. Broil-No cover YES

Lids, metal NO YES. Broil-

No cover

Metal cookware NO YES YES. Do not use metal

covering.

Metal, misc: dishes with

metallic trim, screws,

bands, handles.

Metal twist ties

NO NO NO

Oven

cooking bags

YES. Good for large meats or foods

that need tenderizing. DO NOT use

metal twist ties.

YES. Broil-No cover YES. DO NOT use metal

twist ties.

Paper plates YES. For reheating. NO NO

Paper towels YES. To cover for reheating and

cooking. Do not use recycled paper

towels which may contain metal

ﬁllings.

NO NO

Paper,

ovenable

YES YES. For temperatures

up to 400°F. Do not use

for broiling.

YES. For temperatures

up to 400°F.

IMPORTANT–Please Read and Follow

Getting Started

Utensils and

Coverings

Microwave Only

Convec Broil,

Slow Cook

High Mix/Roast

Low Mix/Bake

Microwave-safe plastic

containers

YES. Use for reheating and defrosting.

Some microwave-safe plastics are

not suitable for cooking foods with

high fat and sugar content. Follow

manufacturer's directions.

NO NO

Plastic,

Thermoset

YES YES. Are heat resistant

up to 425°F. Do not use

for broiling.

YES

Plastic wrap YES. Use brands specially marked for

microwave use. DO NOT allow plastic

wrap to touch food. Vent so steam can

escape.

NO NO

Pottery,

porcelain stoneware

YES. Check manufacturer's recom-

mendation for being microwave safe.

YES YES. Must be microwave

safe AND ovenable.

Styrofoam YES. For reheating. NO NO

Wax paper YES. Good covering for cooking and

reheating.

NO NO

Wicker,

wood, straw

YES. May be used for short periods of

time. Do not use with high fat or high

sugar content foods.

Could char.

NO NO

DISH CHECK If you wish to check if a dish is safe for microwaving, place the empty dish in the oven and microwave on

HIGH for 30 seconds. If the dish becomes very hot, do NOT use it for microwaving.

ACCESSORIES There are many microwave accessories available for purchase. Evaluate carefully before you purchase, so

that they meet your needs. A microwave-safe thermometer will assist you in determining correct doneness and assure you

that foods have been cooked to safe temperatures when using microwave-only cooking. Viking Range, LLC is not respon-

sible for any damage to the microwave oven when accessories are used.

Child Safety

• Childrenbelowtheageof7shouldusetheMicrowaveOvenwithasupervisingpersonveryneartothem.Betweenthe

ages of 7 and 12, the supervising person should be in the same room. The child must be able to reach the Microwave

Oven comfortably.

• AtnotimeshouldanyonebeallowedtoleanorswingontheMicrowaveOven.

• Childrenshouldbetaughtallsafetyprecautions:usepotholders,removecoveringscarefully,payspecialattentionto

packages that crisp food because they may be extra hot.

• Don'tassumethatbecauseachildhasmasteredonecookingskillhe/shecancookeverything.

• ChildrenneedtolearnthattheMicrowaveOvenisnotatoy.Seepage29forChildLockfeature.

Food Safety

• Arrangefoodcarefully.Placethickestareastowardsoutsideofdish.

• Watchcookingtime.Cookfortheshortestamountoftimeindicatedandaddmoreasneeded.Foodseverelyover-

cooked can smoke or ignite.

• Coverfoodswhilecooking.Checkrecipeorcookbookforsuggestions:papertowels,waxpaper,microwaveplastic

wrap or a lid. Covers prevent spattering and help foods to cook evenly.

IMPORTANT–Please Read and Follow

Getting Started

• Shieldwithsmallatpiecesofaluminumfoilanythinareasofmeatorpoultrytopreventovercookingbeforedense,

thick areas are cooked thoroughly.

• Stirfoodsfromoutsidetocenterofdishonceortwiceduringcooking,ifpossible.

• Turnfoodsoveronceduringmicrowavingtospeedcookingofsuchfoodsaschickenandhamburgers.Largeitemslike

roasts must be turned over at least once.

• Rearrangefoodssuchasmeatballshalfwaythroughcookingbothfromtoptobottomandfromrighttoleft.

• Addstandingtime.RemovefoodfromMicrowaveOvenandstir,ifpossible.Coverforstandingtimewhichallowsthe

food to ﬁnish cooking without overcooking.

• Checkfordoneness.Lookforsignsindicatingthatcookingtemperatureshavebeenreached.

Doneness signs include:

- Food steams throughout, not just at edge.

- Center bottom of dish is very hot to the touch.

- Poultry thigh joints move easily.

- Meat and poultry show no pinkness.

- Fish is opaque and ﬂakes easily with a fork.

Food Do Don't

Eggs,

sausages, nuts,

seeds, fruits &

vegetables

• Punctureeggyolksbeforecookingtoprevent

“explosion”.

• Pierceskinsofpotatoes,apples,squash,hot

dogs and sausages so that steam escapes.

• Cookeggsinshells.

• Reheatwholeeggs.

• Drynutsorseedsinshells.

Popcorn • Usespeciallybaggedpopcornforthe

microwave.

• Listenwhilepoppingcornforthepoppingto

slow to 1 or 2 seconds or use special Popcorn

pad.

• Poppopcorninregularbrownbagsor

glass bowls.

• Exceedmaximumtimeonpopcorn

package.

Baby food •

Transfer baby food to small dish and heat

carefully, stirring often. Check temperature

before serving.

• Putnipplesonbottlesafterheatingandshake

thoroughly. “Wrist” test before feeding.

• Heatdisposablebottles.

• Heatbottleswithnippleson.

• Heatbabyfoodinoriginaljars.

General • Cutbakedgoodswithllingafterheatingto

release steam and avoid burns.

• Stirliquidsbrisklybefore,duringandafter

heating to avoid “eruption”.

• Usedeepbowl,whencookingliquidsor

cereals, to prevent boilovers.

• Heatorcookinclosedglassjarsorair

tight containers.

• Caninthemicrowaveasharmful

bacteria may not be destroyed.

• Deepfatfry.

• Drywood,gourds,herbsorwetpapers.

IMPORTANT–Please Read and Follow

Getting Started

IMPORTANT–Please Read and Follow

Cooking Safety

Check foods to see that they are cooked to the United States Department of Agriculture's recommended temperatures.

Temp Food

145˚F (63˚C) Fish

160˚F (71˚C) Pork, ground beef/veal/lamb, egg dishes

165˚F (74˚C) For leftover, ready-to-reheat refrigerated, and deli and carry-out “fresh” food. Whole, pieces and

ground turkey/chicken/duck.

170˚F (77˚C) white meat of poultry.

180˚F (82˚C) dark meat of poultry.

To test for doneness, insert a meat thermometer in a thick or dense area away from fat or bone. NEVER leave the ther-

mometer in the food during cooking, unless it is approved for microwave use.

• ALWAYS use potholders to prevent burns when handling utensils that are in contact with hot food. Enough heat from

the food can transfer through utensils to cause skin burns.

• Avoidsteamburnsbydirectingsteamawayfromthefaceandhands.Slowlyliftthefarthestedgeofadish’scovering

and carefully open popcorn and oven cooking bags away from the face.

• StayneartheMicrowaveOvenwhileitisinuseandcheckcookingprogressfrequentlysothatthereisnochanceof

overcooking food.

• NEVER use the Microwave Oven for storing cookbooks or other items.

• Select,storeandhandlefoodcarefullytopreserveitshighqualityandminimizethespreadoffoodbornebacteria.

• Keepwaveguidecoverclean.Foodresiduecancausearcingand/orres.

• Usecarewhenremovingitemsfromtheovensothattheutensil,yourclothesoraccessoriesdonottouchthesafety

door latches.

• Keepaluminumfoilusedforshieldingatleast1inchawayfromwalls,ceilinganddoorofmicrowaveoven.

In Case of Fire

Turn off appliance and ventilating hood to avoid spreading the ﬂame. Extinguish ﬂame then turn on hood to remove smoke

and odor.

• Smotherreoramebyclosingthemicrowavedoor.DO NOT use water on grease ﬁres. Use baking soda, a dry

chemical or foam-type extinguisher to smother ﬁre or ﬂame.

• GREASE-Greaseisammableandshouldbehandledcarefully.Letfatcoolbeforeattemptingtohandleit.DO NOT

allow grease to collect around the oven or in vets. Wipe up spillovers immediately.

Getting Started

Setting the Clock

Before operating your new Microwave Oven make sure you read and understand this Use and Care Guide completely.

The following steps MUST be taken before any functions can be used. Before you use the Microwave Oven:

1. Plug in the microwave oven. Close the door. The microwave oven display will show WELCOME.

2. Touch the Stop/Clear pad. : will appear.

3. Set clock.

To Set The Clock

1. Touch Clock pad.

2. Enter the correct time of day by touching the numbers in sequence. Touch Clock pad again.

This is a 12 hour clock. If you attempt to enter an incorrect clock time, ERROR will appear in the display. Touch the Stop/

Clear pad and re-enter the time.

• Iftheelectricalpowersupplytoyourmicrowaveovenshouldbeinterrupted,thedisplaywillintermittentlyshow

WELCOME after the power is reinstated. If this occurs during cooking, the program will be erased. The time of day

will also be erased. Simply touch Stop/Clear pad and reset the clock for the correct time of day.

NOTE:

YourovencanbeprogrammedwiththedooropenexceptforStart/TouchOn,Add-A-Minute,ReheatandPopcorn.

Stop/Clear

Touch the Stop/Clear pad to:

• Eraseifyoumakeamistakeduringprogramming.

• Canceltimer.

• StoptheMicrowaveOventemporarilyduringtimedcooking.

• Returnthetimeofdaytothedisplay.

• Cancelaprogramduringcooking,touchtwice.

Product Controls

Features

1 Oven door with see-through window

2 Door hinges

3 Waveguide cover

DO NOT REMOVE.

4 Turntable motor shaft

5 Oven light - on during operation and when the door

is open.

6 Safety door latches - door must be securely closed

for the oven to operate.

7 One touch DOOR OPEN button.

Push to open door.

8 Fan Hi / Lo button. Push for high/low/off.

9 Light button. Push for on/off.

10 Auto-Touch control panel.

11 Time display: Digital display, 99 minutes 99 seconds.

12 Ventilation openings

13 Serial plate

14 Light cover.

15 Grease ﬁlters.

16 Removable ceramic turntable.

The turntable will rotate clockwise or

counterclockwise. Only remove for cleaning.

17 Removable turntable support.

Place the turntable support on the ﬂoor of the oven

cavity and the turntable on the turntable support.

18 Removable low rack for broiling and meat and

poultry roasting.

19 Removable high rack for two level baking.

Front View Bottom View

8 9

(Rear of Microwave)

(Front of Microwave)

16 17 18 19

Accessories

The following accessories are designed especially for use in this oven only for convec-

tion, mix or broil cooking. DO NOT USE FOR MICROWAVE ONLY COOKING. Do not

substitute similar types of racks for these specially designed ones.

High rack (Baking rack)–for convection and low mix.

• Thisrackisplacedontheturntablefortwo-levelcooking,suchaslayercakes,

mufﬁns, etc.

Low rack (Broiling rack)–for convection, broiling or high mix.

• Placeontheturntableanduseforroastingorbroilingtoallowjuicestodrainaway

from food.

Product Controls

Electronic Display / Features

Interactive Display Words will light in the display

to indicate features and cooking instructions.

18, 33 18

20 14

Number next to the control panel illustration indicates pages

on which there are feature descriptions and usage information.

Control Panel

Operation

Time Cooking Microwave

Your Microwave Oven can be programmed for 99 minutes 99 seconds (99.99). Always enter the seconds after the

minutes, even if they are both zeros.

• Cookfor5minutesat100%

1. Enter cooking time 500.

2. Touch Start/Touch On pad.

To Set Power Level

There are eleven preset power levels.

Using lower power levels increases the cooking time, which is recommended for foods such as cheese, milk and long slow

cooking of meats. Consult a microwave cookbook or recipes for speciﬁc recommendations.

• Defrostfor5minutesat30%

1. Enter defrost time 500.

2. Touch Power Level pad and number 3.

3. Touch Start/Touch On.

Touch Power Level pad once

then touch

Approximate

percentage of power

Common words

for power levels

Power Level 100% High

9 90%

8 80%

7 70% Medium High

6 60%

5 50% Medium

4 40%

3 30% Med Low/Defrost

2 20%

1 10% Low

0 0%

Manual Microwave Operation

Operation

Keep Warm

Keep Warm can only be programmed with manual cooking or as a separate program.

• Cookabakedpotatofor4minutesat100%powerandkeepitwarmaftercookingfor30minutes.

1. Touch number pads for the desired cook time for 1 baked potato. Ex: 400 for 4 minutes.

2. Touch Keep Warm pad.

3. Touch Start/Touch On pad.

At the end of cook time, Keep Warm is displayed warming food until end of 30 minutes.

To use Keep Warm as a separate program, touch Keep Warm pad within 1 minute after cooking, closing the door or

touching the Stop/Clear pad.

Hood Light/Hood Fan

Your Microwave Oven is equipped with a Hood Light and a Hood Fan which can be used whether the door is open or

closed.

To turn the Hood Light on, touch the Light pad once. To turn the Hood Light off, touch the Light pad again.

To turn the Hood Fan on, touch the Fan Hi/Lo pad once for high speed. To turn the Hood Fan to low speed, touch pad

twice and touch the pad three times to turn the fan off.

Turntable On/Off

For most cooking, the turntable should be on; however the turntable can be turned off so that it does not rotate when

extra large dishes, such as the popular 13"x9"x2" glass utility casserole, are used. The casserole should be placed on the

turntable so that it is level.

• Cooklasagnaina13"x9"x2"casserolefor45minuteson40%power.

1. Touch Turntable On/Off pad and note TURNTABLE OFF in the display.

2. Enter cooking time 4500.

3. Touch Power Level pad and number 4 for 40% power.

4. Touch Start/Touch On pad.

NOTE:

Thedoorcanbeopenedforcheckingfoodandtheturntablewillstayintheoffposition.Afterchecking,closedoorand

touchStart/TouchOn.

Theturntablewillstayoffforoneminuteafterdoorisopenedwhentime-of-dayappearsinthedisplay.Itispossibleto

reprogramtheovenduringthatminutewithouttouchingtheTurntableOn/Offpad.Thedisplayalwaysindicateswhether

theturntableisofforon.

THETURNTABLESHOULDALWAYSBEONWHENUSINGTHESPECIALFEATURES.On/Offfunctioncanbeusedwith

manualcookingmodesandReheat.Turntableoffconditionwillautomaticallychangetoonconditionwhenyouselect

autocookingexceptReheatandConvecBake.

Whencookinglargequantitiesoffoodwhichcannotbestirred,itisbesttousealowerpowerlevelsuchas40%or

50%.Youmayspeedcookingoflargeamountsbyprogramming5to10minuteson100%power(HIGH)followedby

thedesiredtimeonlowerpower.Seepage30forhowtoprogrammultiplesequences.Youmaywishtoreversealarge

casseroleonceduringcooking;simplyopendoor,repositioncasserole,closedoorandtouchStart/TouchOn.

Manual Microwave Operation

Operation

Microwave Features

Defrost

Defrost automatically defrosts foods ground meat, steaks, chicken pieces.

• Defrosta2.0poundsteak.

1. Touch Defrost pad once.

2. Select desired food by touching Defrost pad until the display shows the food name. Ex: touch twice for steak.

3. Enter weight 20.

4. Touch Start/Touch On pad.

The oven will stop and directions will be displayed. Follow the indicated message.

5. After the 1st stage, open the door. Turn steak over and shield any warm portions. Close the door. Touch Start/Touch

On pad.

6. After the 2nd stage, open the door. Shield any warm portions. Close the door. Touch Start/Touch On pad.

7. After defrost cycle ends, cover and let stand as indicated in Defrost Chart.

NOTE:

• Theweightcanbeenteredinincrementsof0.1lb.IfyouattempttoentermoreorlessthantheallowedamountERROR

WEIGHT TOO SMALL OR TOO LARGE

willappearinthedisplay.

• DefrostcanbeprogrammedwithMore/LessTimeAdjustment.Seepage30.

• TodefrostotherfoodsorfoodsaboveorbelowtheweightsallowedonDefrostChart,usetimeand30%power.See

ManualDefrostbelow.

Defrost Chart

Touch

Defrost Pad*

Food Amount Procedure

Once Ground Meat .5 - 3.0 lb.

Remove any thawed pieces after each stage. Let stand, covered, 5–10 minutes.

Twice Steaks

(Chops, ﬁsh)

.5 - 4.0 lb.

After each stage of defrost cycle, rearrange and if there are warm or

thawed portions, shield with small ﬂat pieces of aluminum foil. Remove any

meat or ﬁsh that is nearly defrosted. Let stand, covered, 10–20 minutes.

3 times Chicken Pieces .5 - 3.0 lb.

After each stage of defrost cycle, if there are warm or thawed portions,

rearrange or remove. Let stand, covered, 10–20 minutes.

* Number of touched AFTER initial touch to access Defrost.

NOTE:

Checkfoodswhenovensignals.Afternalstage,smallsectionsmaystillbeicy.Letstandtocontinuethawing.Donot

defrostuntilallicecrystalsarethawed.

Shieldingpreventscookingfromoccurringbeforethecenterofthefoodisdefrosted.Usesmallsmoothstripsofalumi-

numfoiltocoveredgesandthinnersectionsofthefood.

Manual Defrost

If the food that you wish to defrost is not listed on the Defrost Chart or is above or below the limits in the Amount column

on the Defrost Chart, you need to defrost manually.

You can defrost any frozen food, either raw or previously cooked, by using Power Level 3. Follow the exact 3-step

procedure found under Time Cooking Microwave on page 17. Estimate defrosting time and press 3 for 30% when you

select the power level.

For either raw or previously cooked frozen food the rule of thumb is approximately 5 minutes per pound. For example,

defrost 5 minutes for 1 pound of frozen spaghetti sauce.

Always stop the microwave oven periodically to remove or separate the portions that are defrosted. If food is not

defrosted at the end of the estimated defrosting time, program the oven in 1 minute increments on Power Level 3 until

totally defrosted.

When using plastic containers from the freezer, defrost only long enough to remove from the plastic in order to place in a

microwave-safe dish.

Operation

Microwave Features

Sensor Cooking

The Sensor is a semi-conductor device that detects the vapor (moisture and humidity) emitted from food as it heats. The

sensor adjusts the cooking times and power level for various foods and quantities.

It takes the guesswork out of microwave cooking.

Using Sensor Settings:

1. Room temperature should not exceed 95˚F.

2. Be sure the exterior of the cooking container and the interior of the microwave oven are dry. Wipe off any moisture

with a dry cloth or paper towel.

3. During the ﬁrst part of sensor cooking, the food name will appear on the display. Do not open the microwave oven

door or touch Stop/Clear during this part of the cooking cycle. The measurement of vapor will be interrupted. If this

occurs, an error message will appear and sensor cooking will be interrupted. To continue cooking, touch the Stop/

Clear pad and select cooking time and power. When the sensor detects the vapor emitted from the food, remainder of

cooking time will appear on display. At this time, you may stir or season food, as desired.

4. Check food for temperature after cooking. If additional time is needed, continue to cook with variable power and time.

5. If the sensor does not detect vapor properly,

ERROR

will be displayed, and the microwave oven will turn off.

6. Each food has a cooking hint. Touch Help pad when the HELP indicator is lighted in the display.

7. At the end of any cycle, open the door or touch Stop/Clear pad. The time of day will reappear on the display.

Selecting Foods:

1. The sensor works with foods at normal storage temperature. For example, food for dinner plate reheat would be at

refrigerator temperature and popcorn at room temperature.

2. More or less food than the quantity listed in the charts should be cooked by time and variable power.

Covering Foods:

Some foods work best when covered. Use the cover recommended in the chart for these foods.

1. Casserole lid

2. Plastic wrap: Use plastic wrap recommended for microwave cooking. Cover dish loosely; allow approximately ½ inch

to remain uncovered to allow steam to escape. Plastic wrap should not touch food.

3. Paper towel: Use paper towels to absorb excess fat and moisture when cooking bacon and potatoes. Line the turn-

table when baking potatoes.

4. Wax paper: Cover dish completely; fold excess wrap under dish to secure. If dish is wider than paper, overlap two

pieces at least one inch to cover.

Be careful when removing any covering to allow steam to escape away from you.

Reheat

Turntable on:

You can reheat many foods by touching just one pad. You don’t need to calculate reheating time or power level. To re-

heat food with turntable on, simply touch the Reheat pad.

•Heatpreparedchili.

Touch Reheat pad.

When sensor detects the vapor emitted from the food, remainder of reheating time will appear. After cooking, follow the

instructions on the display.

Turntable off:

You may reheat using a 11"x 8"x 2" or 13"x 9"x 2" casserole with the turntable off. First touch Turntable On/Off and note

indicator. Then touch Reheat. The display will indicate turntable off and microwave oven will start automatically. After

cooking, follow the instructions on the display.

Operation

Microwave Features

Popcorn

•Popa3.5oz.bagofpopcorn.

Touch Popcorn pad once.

This sensor setting works well with most brands of microwave popcorn. You may wish to try several and choose your

favorite. Pop only one bag at a time. Unfold the bag and place in oven according to directions.

Sensor Chart

Food Amount Procedure

Leftovers such

as rice, potatoes,

vegetables,

casserole.

4 - 32 oz Place in dish or casserole slightly larger than amount to reheated. Flatten, if pos-

sible. Cover with lid, plastic wrap or wax paper. Use covers such as plastic wrap

or lids with larger quantities of more dense foods such as stews.

Soup 1 - 4 cups After reheating, stir well, if possible. Foods should be very hot. If not, continue to

heat with variable power and time. After stirring, recover and allow to stand 2 to

3 minutes.

Canned entrees

and vegetables

4 - 16 oz Use Less Time Adjustment by touching Power Level pad twice for small quantities

of canned vegetables.

Dinner Plate

1 plate

3 - 6 oz of meat

plus vegetables

and/or

potato/rice

Use this pad to reheat precooked foods from the refrigerator. Place meaty por-

tions and bulky vegetables to outside of plate. Cut large items like baked pota-

toes in smaller pieces. Flatten foods such as mashed potatoes and other dense

foods. Cover with wax paper or plastic wrap. ONE PLATE ONLY. After cooking,

check that food is very hot throughout and that the bottom center of the plate

is very hot. If not, continue heating using time and power level. Allow to stand,

covered, 2 to 3 minutes.

Popcorn Only 1 package

at a time

Use only popcorn packaged for microwave oven use. Try several brands to de-

cide which you like best. Do not try to pop unpopped kernels. More/Less Time

Adjustment can be used to provide adjustment needed for older popcorn or

individual tastes.

3.0 - 3.5 oz bag

(Regular size)

Touch Popcorn pad once. This setting works well with most 3.0-3.5 oz bags of

microwave popcorn.

1.5 - 1.75 oz bag

(Snack size)

Touch Popcorn pad twice for snack size bags.

Operation

Microwave Features

Sensor Cook

• Cookabakedpotato.

1. Touch Sensor Cook pad.

2. Select desired sensor setting. Ex: touch number pad 1 to cook baked potatoes.

3. Touch Start/Touch On pad. When sensor detects the vapor emitted from the food, the remainder of cooking time will

appear.

Open microwave oven door or touch Stop/Clear pad. The time of day will appear in the display.

Sensor Cook Chart

Food Amount Procedure

1. Baked potatoes 1 - 6 medium Pierce. Place on paper-towel-lined turntable. After cooking, remove from

microwave oven, wrap in aluminum foil and let stand 5 to 10 minutes.

2. Frozen vegetables 1 - 6 cups Cover with lid or plastic wrap. After cooking, stir and let stand 3 minutes,

covered.

3. Fresh vegetables, soft

Broccoli

Brussels sprouts

Cabbage

Cauliﬂower: ﬂowerets

whole

Spinach

Zucchini

Baked apples

0.25 - 2.0 lb

1 medium

0.25 - 1.0 lb

0.25 - 2.0 lb

2 - 4 medium

Wash and place in casserole. Add no water if vegetables have just been

washed. Cover with lid for tender vegetables. Use plastic wrap for tender-

crisp vegetables. Stir before standing if possible. After cooking, let stand,

covered, 2-5 minutes.

4. Fresh vegetables, hard

Carrots, sliced

Corn on cob

Green beans

Winter squash: diced

halves

0.25 - 1.5 lb

2 - 4 pcs.

0.25 - 1.5 lb

1 - 2

Place in casserole. Add 1-4 tbsp. water. Cover with lid for tender

vegetables. Use plastic wrap cover for tender-crisp vegetables. Stir before

standing, if possible. After cooking, let stand, covered, 2-5 minutes.

5. Frozen entrees 6 - 17 oz Use for frozen convenience food. It will give satisfactory results for most

brands. You may wish to try several and choose your favorite. Remove

package from outer wrapping and follow package directions for covering.

After cooking, Iet stand, covered, for 1 to 3 minutes.

6. Hot dogs 1 - 4 servings Place hot dog in bun and wrap in paper towel or paper napkin.

7. Bacon 2 - 6 slices Place bacon on paper plate, lined with paper towel. Bacon should not

extend over the rim of plate. Cover with paper towel.

8. Fish, seafood 0.25 - 2.0 lb Arrange in ring around shallow glass dish (roll ﬁllet with edges

underneath). Cover with vented plastic wrap. After cooking, let stand,

covered, 3 minutes.

Operation

Manual Convection and Automatic Mix Cooking

This section of the Use and Care Manual gives you speciﬁc cooking instructions and procedures. Please consult your Con-

vection Microwave Hood Cookbook for helpful hints for convection and combination cooking.

The microwave oven should not be used without the turntable in place, and it should never be restricted so that it can-

not rotate. You may remove the turntable when preheating the microwave oven and when preparing food to be cooked

directly on the turntable.

CAUTION

The microwave oven cabinet, cavity, door, turntable, turntable support, racks and dishes will become hot.

To PREVENT BURNS, use thick oven gloves when removing the food or turntable from the microwave

oven.

Convection Cooking

During convection heating, hot air is circulated throughout the microwave oven cavity to brown and crisp foods quickly

and evenly. This microwave oven can be programmed for ten different convection cooking temperatures for up to

99 minutes, 99 seconds.

Cook with Convection

• Cookat350˚Ffor20minutes.

1. Touch Convec pad.

2. Select temperature by touching number pad

350˚F

3. Enter cooking time by touching number pads 2000.

4. Touch Start/Touch On pad.

Preheat and Cook with Convection

Your microwave oven can be programmed to combine preheating and convection cooking operations. You can preheat to

the same temperature as the convection temperature or change to a higher or lower temperature.

• Preheatto350˚F,andthencook25minutesat375˚Fconvection:

1. Touch Preheat pad.

2. Select temperature by touching number pad

350˚F

3. Touch Convec pad.

4. Select temperature by touching number pad

375˚F

5. Enter cooking time by touching number pads 2500.

6. Touch Start/Touch On pad.

When the microwave oven reaches the programmed temperature, it will automatically hold at the preheat temperature for

30 minutes and then the display will change to time of day. Whenever Stop/Clear pad is touched during this 30 minute

period,

PRESS CONVEC

PRESS MIX

will be displayed and cooking mode and time can be entered.

NOTE:

Topreheatandcookwiththesametemperature,entersametemperatureinsteps2and4.

Operation

Broil

Preheating is automatic when the Broil setting is used. Only actual cooking time is entered; the oven signals when it is

preheated to 450˚F. Oven temperature cannot be changed. Use Broil setting for steaks, chops, chicken pieces and many

other foods. See Convection Broiling Chart in cookbook.

• Broilahamsteakfor15minutes.

1. Touch Broil pad.

2. Enter cooking time by touching the number pads 1500.

3. Touch Start/Touch On pad. No food in oven.

When the microwave oven reaches the programmed temperature, a signal will sound*.

4. Open the door. Place food in oven. Close the door. Touch Start/Touch On pad.

* If the microwave oven door is not opened, the microwave oven will automatically hold at the preheat temperature for

30 minutes. After this time has elapsed, an audible signal will sound and the microwave oven will turn off.

NOTE:

• Preheatingforbroilmaytakefrom7to10minutesdependingontemperatureofroomandavailablepower.

• Althoughtimeisusuallysetforthemaximumbroilingtime,alwayscheckfoodattheminimumtimerecommendedin

thechartofcookbook.Thiswilleliminatetheneedtocompletelyreprogramthemicrowaveovenifadditionalcooking

timeisneeded.SimplyclosethemicrowaveovendoorandtouchStart/TouchOntocontinue.

Slow Cook

Slow Cook is preset at 300˚F for 4 hours. The temperature can be changed to below 300˚F. The cooking time cannot be

changed. This feature can be used for foods such as baked beans or marinated chuck steak.

• Changeoventemperaturefrom300˚Fto275˚F.

1. Touch Slow Cook pad.

2. Touch Slow Cook pad once more if you want to change the temperature from 300˚F.

3. Touch temperature pad

275˚F

4. Touch Start/Touch On pad.

NOTE:

• Ifyoudonotchangethetemperature,omitsteps2and3.

Automatic Mix Cooking

This microwave oven has two pre-programmed settings that make it easy to cook with both convection heat and micro-

wave automatically.

Microwave oven temperature Microwave power

High Mix/Roast 325˚F 30%

Low Mix/Bake 325˚F 10%

With the exception of those foods that cook best by convection heating alone, most foods are well suited to mix cooking

using either Low Mix/Bake or High Mix/Roast.

The marriage of these two cooking methods produces juicy meats, moist and tender cakes and ﬁne textured breads, all

with just the right amount of browning and crispness.

The temperatures can be changed; however, the microwave power cannot.

The microwave oven temperature can be changed from 100˚F to 450˚F. To change the temperature, ﬁrst touch High Mix

or Low Mix then touch the same pad again. When the display says

SELECT TEMP

, touch desired temperature pad. Ex: High

Mix, High Mix pad, 7. The mix temperature will change to 375˚F automatically.

Manual Convection and Automatic Mix Cooking

Operation

Manual Convection and Automatic Mix Cooking

Cook with Automatic Mix

• Bakeacakefor25minutesonLowMix/Bake.

1. Touch Low Mix/Bake pad.

2. Enter cooking time by touching number pads 2500.

3. Touch Start/Touch On pad.

Preheat and Cook with Automatic Mix

Your microwave oven can be programmed to combine preheating and automatic mix cooking operations. You can pre-

heat at the same temperature as the preset combination temperature or change it to a different temperature.

• Supposeyouwanttopreheatto350˚Fandthencook25minuteson325˚FLowMix/Bake.

1. Touch Preheat pad.

2. Touch temperature pad

350˚F

3. Touch Low Mix pad.

4. Enter cooking time by touching number pads 2500.

5. Touch Start/Touch On pad.

When the microwave oven reaches the programmed temperature, signal will sound. The microwave oven will stop and

directions will be displayed. Follow the indicated message.

6. Open the door. Place food in the microwave oven. Close the door. Touch Start/Touch On pad.

Operation

Convection Automatic Operation

This section of the Use and Care manual offers instructions for preparing 12 popular foods using Convec Broil, Convec

Roast and Convec Bake.

After selecting the desired feature, follow the directions indicated in the display. For helpful hints, simply touch Help pad

anytime HELP is lighted in the display.

Convec Broil

Convec Broil automatically broils hamburgers, chicken pieces, steaks and ﬁsh steaks.

• Broil2hamburgers.

1. Touch Convec Broil pad.

2. Select desired setting. Ex: for hamburgers, touch number pad 1.

3. Touch number pad 2 for quantity and follow information in display for cooking information.

For well done or rare burgers, touch Power Level pad to select More for well done or Less for rare. See More/Less Time

Adjustment on page 30.

4. Touch Start/Touch On pad.

After broil preheat cycle ends, 4 long tones will sound.

PREHEAT OVER PLACE FOOD IN OVEN

will be displayed repeatedly.

Open the door and place hamburgers into microwave oven. Close the door.

5. Touch Start/Touch On pad.

After broil cycle ends, 1 long tone will sound and

END

will be displayed.

NOTE:

• ConvecBroilcanbeprogrammedwithMore/LessTimeAdjustment.Seepage30.

• Ifyouattempttoentermoreorlessthantheallowedamountasindicatedinchartbelow,anerrormessagewillappear

inthedisplay.

• TobroilotherfoodsorfoodsaboveorbelowtheweightornumberallowedonConvecBroilChartfollowinstructions

intheMicrowaveHoodCookbook.SeeConvectionBroilingChart.

Convec Broil Chart

Setting/Food Amount Procedure

1. Hamburgers 1 - 8 pcs

0.25 lb each

Use this setting to broil hamburger patties. Place on low rack.

2. Chicken pieces 0.5 - 3.0 lb Arrange pieces on low rack. After cooking, let stand, 3-5 minutes. Dark meat

should be 180˚F, and white meat should be 170˚F.

3. Steaks 0.5 - 2.0 lb Use this setting to broil steaks from 3/4" to 1" thick. Individual boneless steaks

broil evenly. Place steak on low rack. For well done, touch Power Level once; for

rare, touch Power Level twice.

4. Fish steaks 0.5 - 2.0 lb Use this setting to broil ﬁsh steak which is 3/4" to 1" thick. Place on low rack.

Operation

Convection Automatic Operation

Convec Roast

Convec Roast automatically roasts chicken, turkey, turkey breast or pork.

• Roasta2.5poundchicken.

1. Touch Convec Roast pad.

2. Select desired setting. Ex: for chicken, touch number pad 1.

3. Touch number pad to enter weight. Ex: 25 lb.

4. Touch Start/Touch On pad.

After Convec Roast cycle ends, a long tone will sound. Follow the indicated message.

NOTE:

• ConvecRoastcanbeprogrammedwithMore/LessTimeAdjustment.Seepage30.

• Ifyouattempttoentermoreorlessthantheallowedweightasindicatedinchartbelow,anerrormessagewillappear

inthedisplay.

• ToroastotherfoodorfoodsaboveorbelowtheweightsallowedonConvecRoastChart,checktheConvectionMicro-

waveHoodCookbookCombinationRoastingChart.

Convec Roast Chart

Setting/Food Amount Procedure

1. Chicken 2.5 - 7.0 lb Place on low rack. After the cycle ends, cover with foil and let stand for 5-10 minutes.

2. Turkey 6.5 - 9.0 lb Season, as desired. Place on low rack. After the cycle ends, cover with foil and let

stand 10 minutes. Internal temperature of white meat should be 170˚F and of dark

meat, 180˚F.

3. Turkey breast 3.0 - 6.0 lb Season, as desired. Place on low rack. After the cycle ends, cover with foil and let

stand 10 minutes. Internal temperature of white meat should be 170˚F.

4. Pork 2.0 - 3.5 lb Boneless pork loin is recommended because it cooks evenly. Place on a low rack. After

cooking, remove from oven, cover with foil and allow to stand 5-10 minutes. Internal

temperature should be 160˚F.

Operation

Convection Automatic Operation

Convec Bake

Convec Bake automatically bakes cakes, brownies, mufﬁns and French fries.

• Bakea13"x9"x2"cake.

1. Touch Convec Bake pad.

2. Select desired setting. Ex: for cake, touch number pad 1.

3. Touch Start/Touch On pad.

After Convec Bake preheat cycle ends, 4 long tones will sound.

PREHEAT OVER PLACE FOOD IN OVEN

will be displayed re-

peatedly. Open the door and place pan into microwave oven. Close the door.

4. Touch Start/Touch On pad.

After Convec Bake cycle ends, 1 long tone will sound and

END

will be displayed.

NOTE:

• Convec BakecanbeprogrammedwithMore/LessTimeAdjustment.Seepage30.

• Tobakeotherfoods,seetheConvectionMicrowaveHoodCookbook'sbakingsection.

Convec Bake Chart

Setting/Food Pan Size/Qty Procedure

1. Cake 13"x9"x2" Ideal for packaged cake mix or your own recipe. Prepare according to package or

recipe directions and place in a greased and ﬂoured 13"x9"x2" pan. After the preheat

is over, place pan in microwave oven centered on low rack. Cool before frosting and

serving.

2. Brownies 13"x9"x2" Ideal for packaged brownie mix or your own recipe for 13"x9"x2" pan. Prepare

according to package or recipe directions and place in a greased and ﬂoured

13"x9"x2" baking pan. After the preheat is over, place pan in microwave oven

centered on low rack. Cool before cutting into serving pieces.

3. Mufﬁns 12 cup

mufﬁn pans

Ideal for packaged mufﬁn mix or your own recipe for 12 medium size mufﬁns. Prepare

according to package or recipe directions and place in one 12-cup mufﬁn pan. After

the preheat is over, place pan in microwave oven centered on low rack.

4. French

fries

3 - 24 oz

Cookie sheet

to hold

Use frozen prepared French fries. No preheat is required for the French fries baking

procedure. Place French fries on cookie sheet on low rack. For shoestring potatoes,

touch Power Level pad twice to enter less time before touching Start/Touch On pad.

Operation

Help

Help provides 5 features which make using your microwave oven easy because speciﬁc instructions are provided in the

interactive display.

1.ChildLock

The Child Lock prevents unwanted microwave oven operation such as by small children. The microwave oven can be set

so that the control panel is deactivated or locked. To set, touch Help, the number 1 and Start/Touch On pads. Should a

pad be touched,

LOCK

will appear in the display.

To cancel, touch Help and Stop/Clear pads.

2. Audible Signal Elimination

If you wish to have the microwave oven operate with no audible signals, touch Help, the number 2 and Stop/Clear pads.

To cancel and restore the audible signal, touch Help, the number 2 and Start/Touch On pads.

3.AutoStart

If you wish to program your microwave oven to begin cooking automatically at a designated time of day, follow this

procedure:

• Stew - cook for 20 minutes on 50% at 4:30. Before setting, check to make sure the clock is showing the correct time

of day.

1. Touch Help pad.

2. Touch number 3 to select the Auto Start.

3. To enter the start time at 4:30, touch numbers 430.

4. Touch Clock pad.

5. To enter cooking program, touch Power Level, number 5 for 50% power and then touch numbers 2000 for cook-

ing time.

6. Touch Start/Touch On pad.

NOTE:

• AutoStartcanbeusedformanualcooking,ConvecBroil,ConvecRoast,ConvecBake,ifclockisset.

• IfthemicrowaveovendoorisopenedafterprogrammingAutoStart,itisnecessarytotouchtheStart/TouchOnpad

forAutoStarttimetoappearinthereadoutsothatthemicrowaveovenwillautomaticallybeginprogrammedcooking

atthechosenAutoStarttime.

• BesuretochoosefoodsthatcanbeleftinthemicrowaveovensafelyuntiltheAutoStarttime.Bakedpotatoesare

oftenagoodchoice.

4. Language Selection

The microwave oven comes set for English. To change, touch Help and the number 4 pads. Continue to touch the num-

ber 4 pad until your choice is selected. Then, touch Start/Touch On pad.

Touch number 4 once for English.

Touch number 4 twice for Spanish.

Touch number 4 three times for French.

5.WeightandTemperatureSelections

The microwave oven comes set for U.S. Customary Unit-pounds. To change, touch Help and the number 5. Continue to

touch the number 5 until your choice is selected. Then, touch Start/Touch On pad.

Touch number 5 once for LB / ˚F.

Touch number 5 twice for KG / ˚C.

Control Panel and Settings

Operation

Help (Display indicator)

Each setting of Defrost, Convec Broil, Convec Roast, Convec Bake, Sensor Cook and Sensor has a cooking hint. If you

wish to check, touch HELP pad whenever HELP is lighted in the Interactive Display for these hints.

Multiple Sequence Cooking

The microwave oven can be programmed for up to 4 automatic cooking sequences for the microwave mode and 2

automatic cooking sequences with preheat for convection/mix mode, switching from one power level setting to another

automatically.

Sometimes cooking directions tell you to start on one power level and then change to a different power level. Your micro-

wave oven can do this automatically.

• Roast beef - cook for 5 minutes at 90% and then continue to cook for 30 minutes at 50%.

1. Touch Power Level pad once and touch number pad 9 for 90% power.

2. Enter ﬁrst cooking time by touching number pad 500.

3. Touch Power Level pad again and touch number pad 5 for 50% power.

4. Then enter second cooking time by touching number pad 3000.

5. Touch Start/Touch On pad.

NOTE:

• IfPowerLevelpadistouchedonce is touched twice,

HIGH

will be displayed.

• Ifyouwishtoknowpowerlevel,simplytouchthePowerLevelpad.AslongasyourngeristouchingthePowerLevel

pad, the power level will be displayed.

Timer

• Timea3minutelongdistancephonecall.

1. Touch Timer pad.

2. Enter time by touching the number pads 300.

3. Touch Start/Touch On pad.

More or Less Time Adjustment

More: Should you discover that you like any of the Sensor, Sensor Cook, Defrost, Convec Broil, Convec Roast or Convec

Bake settings slightly more done, touch the Power Level pad once after touching your choice of pads.

Less: Should you discover that you like any of the Sensor, Sensor Cook, Defrost, Convec Broil, Convec Roast or Convec

Bake settings slightly less done, touch the Power Level pad twice after touching your choice of pads.

Add-A-minute

Add-A-Minute allows you to cook for a minute at 100% by simply touching the Add-A-Minute pad. You can also extend

cooking time in multiples of 1 minute by repeatedly touching the Add-A-Minute pad during manual cooking.

• Heatacupofsoupforoneminute.

Touch Add-A-Minute pad.

NOTE:

• TouseAdd-A-Minute,touchpadwithin1minuteaftercooking,closingthedoor,touchingtheStop/Clearpador

duringcooking.

• Add-A-MinutecannotbeusedwithSensor,SensorCook,Defrost,ConvecBroil,ConvecRoastorConvecBake.

Control Panel and Settings

Operation

Control Panel and Settings

Touch On

Touch On allows you to cook at 100% power by touching the Start/Touch On pad continuously. Touch On is ideal for melt-

ing cheese, bringing milk to just below boiling etc.

The maximum cooking time is 3 minutes.

• Meltcheeseonapieceoftoast:

1. Continuously touch the Start/Touch On pad. The cooking time will begin counting up.

2. When the cheese is melted to desired degree, remove ﬁnger from Start/Touch On pad. Microwave oven stops immedi-

ately.

NOTE:

• Notetimeittakesforfrequentlyusedfoodsandprogramthattimeinthefuture.

• TouseTouchOn,touchpadwithin1minuteaftercooking,openingandclosingthedoorortouchingtheStop/Clear

pad.

• TouchOncanonlybeused3timesinarow.Ifmoretimesareneeded,openandclosedoorortouchStop/Clear.

Demonstration Mode

To demonstrate, touch Clock, the number 0 and then touch Start/Touch On pad and hold for 3 seconds. DEMO ON DUR-

ING DEMO NO OVEN POWER and DEMO will appear in the display. Cooking operations and speciﬁc special features can now be

demonstrated with no power in the microwave oven. For example, touch Add-A-Minute pad and the display will show

1.00 and count down quickly to END.

To cancel, touch Clock, then the number 0 and Stop/Clear pads. If easier, unplug the microwave oven from the electri-

cal outlet and replug.

Any piece of equipment works better and lasts longer when maintained properly and kept clean. Cooking equip-

ment is no exception. Your Microwave Oven must be kept clean and maintained properly.

Disconnect the power cord before cleaning or leave the door open to inactivate the oven during cleaning.

Exterior

The outside surface is painted. Clean the outside with mild soap and water; rinse and dry with a soft cloth. Do not use any

type of household or abrasive cleaner.

Door

Wipe the window on both sides with a damp cloth to remove any spills or spatters. Metal parts will be easier to maintain

if wiped frequently with a damp cloth. Avoid the use of spray and other harsh cleaners as they may stain, streak or dull the

door surface.

Touch Control Panel

Care should be taken in cleaning the touch control panel. If the control panel becomes soiled, open the microwave oven

door before cleaning. Wipe the panel with a cloth dampened slightly with water only. Dry with a soft cloth. Do not scrub

or use any sort of chemical cleaners. Close door and touch Stop/Clear pad.

Interior - after microwave cooking

Cleaning is easy because little heat is generated to the interior surfaces; therefore, there is no baking and setting of spills

or spattering. To clean the interior surfaces, wipe with a soft cloth and warm water. DO NOT USE ABRASIVE OR HARSH

CLEANERS OR SCOURING PADS. For heavier soil, use baking soda or a mild soap; rinse thoroughly with hot water.

NEVER SPRAY OVEN CLEANERS DIRECTLY ONTO ANY PART OF THE MICROWAVE OVEN.

Interior - after convection, mix or broil cooking

Spatters may occur because of moisture and grease. Wash immediately after use with hot, soapy water. Rinse and polish

dry. Harder to remove spatters may occur if microwave oven is not thoroughly cleaned or if there is long time/high

temperature cooking. If so, you may wish to purchase an oven cleaner pad with liquid cleaner within it —not a soap ﬁlled

steel pad—for use on stainless or porcelain surfaces. Follow manufacturer's directions carefully and be especially cautious

not to get any of the liquid cleaner in the perforations on the wall or ceiling or any door surfaces. Rinse thoroughly and

polish dry.

Waveguide Cover

The waveguide cover is made from mica so it requires special care. Keep the waveguide cover clean to assure good

microwave oven performance. Carefully wipe with a damp cloth any food spatters from the surface of the cover

immediately after they occur. Built-up splashes may overheat and cause smoke or possibly catch ﬁre. Do not remove the

waveguide cover.

Odor Removal

Occasionally, a cooking odor may remain in the microwave oven. To remove, combine 1 cup water, grated peel and juice

of 1 lemon and several whole cloves in a 2-cup glass measuring cup. Boil for several minutes using 100% power. Allow to

set in microwave oven until cool. Wipe interior with a soft cloth.

Turntable/Turntable Support

The ceramic turntable and turntable support can be removed for easy cleaning. Wash them in mild, sudsy water; for stub-

born stains use a mild cleanser and scouring sponge as described above. They are also dishwasher-safe using top rack.

Microwave Oven Racks

The high and low baking racks can be removed for easy cleaning and stored away from the microwave oven when racks

are not needed. After each use, wash them in mild, sudsy water. For any stubborn stains, use a mild kitchen cleanser and

scouring sponge as described above. They are dishwasher-proof.

Cleaning and Maintenance

Product CareProduct Care

Cleaning and Maintenance

Grease Filters

Filters should be cleaned at least once a month. Never operate the fan or oven without

the ﬁlters in place.

1. Pull down slightly on the tab toward the front of the oven and remove the ﬁlter.

Repeat for the other ﬁlter.

2. Soak the ﬁlters in a sink or dish pan ﬁlled with hot water and detergent. DO NOT

use ammonia or other alkali; they will react with the ﬁlter material and darken it.

3. Agitate and scrub with a brush to remove embedded dirt.

4. Rinse thoroughly and shake dry.

5. Replace by ﬁtting the ﬁlter back into the opening.

Fan

The fan will automatically start when heat rises from the cooking surface and when convection, high mix, low mix or the

broil settings are used. This protects the microwave oven from excessive temperature rise. The fan will stay on until the

temperature decreases. It cannot be turned off manually during this time.

For other uses, select either high or low speed.

PRECAUTIONS FOR PROPER USE:

1. DO NOT leave cooking surface unattended while using high temperatures. Automatic fan may start and provide exces-

sive air to the surface units. This may cause spattering or boilover.

2. Avoid burning food.

3. Keep grease ﬁlters clean.

Light

1. To replace light bulbs, ﬁrst disconnect power to the microwave oven at the

circuit breaker panel or by unplugging.

2. To release cover remove the screw on the light cover. (See illustration.)

3. Replace bulbs with only 20 watt and 40 watt bulbs. These are available at

most hardware stores or lighting centers. The unit will be shipped with one

20 watt bulb and one 40 watt bulb. DO NOT USE A BULB LARGER THAN 40

WATTS.

4. Close light cover and secure with screw removed in step 2.

Ring

Filter

CAUTION

Light cover may become very hot.

Do not touch glass when light is on.

Do not use light for long time use

such as a night light.

Light cover

Screw

Light

bulbs

Product CareProduct Care

Cleaning and Maintenance

Charcoal Filter

Charcoal Filter is used for Non-vented, recirculated installation.

The ﬁlter should be changed every 6 to 12 months depending on

use.

1. Disconnect power to the oven at the circuit breaker panel or by

unplugging.

2. Remove 2 screws that secure louver.

3. Remove louver by gently moving louver and pull away from unit.

4. Remove 2 screws that secure the sensor duct cover.

5. Remove the sensor duct cover.

6. Remove old charcoal ﬁlter (if one is installed).

7. Slide new charcoal ﬁlter into position on the support tabs.

8. Reattach sensor duct cover and secure with 2 screws.

9. Push louver back into place and replace the 2 screws to secure

louver.

Microwave Oven light

Remove the louver per instructions 1-3 on CHARCOAL FILTER

section (page 34) and charcoal ﬁlter, if used.

4. Slide the light cover forward and lift up.

5. Remove old light bulb and replace only with a 20 watt bulb

available at most hardware stores or lighting centers. DO NOT

USE A BULB LARGER THAN 30 WATTS.

6. Replace the microwave oven light cover and charcoal ﬁlter, if

used; push louver back in place and replace the louver mounting

screws.

CAUTION

Light cover may become very hot.

Do not touch glass when light is on.

Sensor duct cover

Charcoal filter

Product CareProduct Care

Louver

Oven light

Charcoal ﬁlter

Screw

Product CareProduct Care

Troubleshooting

Please check the following before calling for service:

1. Place one cup of water in a glass measuring cup in the oven and close the door securely.

Operate the oven for one minute at HIGH 100%.

Does the oven light come on? YES _______ NO _______

Does the cooling fan work? (Put your hand over the rear ventilating openings.)

YES _______ NO _______

Does the turntable rotate? (It is normal for the turntable to turn in either direction.) YES _______ NO _______

Is the water in the oven warm? YES _______ NO _______

2. Remove water from the oven and operate the oven for 5 minutes at Convec 450˚F.

Operate the microwave oven for one minute at HIGH 100%.

Do CONV and COOK indicators light?

YES _______ NO _______

After the oven shuts off, is inside of the microwave oven hot?

YES _______ NO _______

If “NO” is the answer to any of the above questions, please check electrical outlet, fuse and/or circuit breaker. If they are

functioning properly, CONTACT YOUR NEAREST VIKING RANGE, LLC AUTHORIZED SERVICER.

A Microwave Oven should never be serviced by a “do-it-yourself” repair person.

NOTE:

• Iftimeappearinginthedisplayiscountingdownveryrapidly,checkDemonstrationModeonpage31andcancel.

Product CareProduct Care

Speciﬁcations

AC Line Voltage: UL Rating - Single phase 120V, 60Hz, AC only

CSA Rating - Single phase 116V, 60Hz, AC only

AC Power Required:

UL Rating - Microwave 1.60 kw, 13.2 amps.

UL Rating - Convection 1.60 kw, 13.2 amps.

CSA Rating - Microwave 1.5 kw, 13.0 amps.

CSA Rating - Convection 1.5 kw, 13.0 amps.

Output Power

Microwave:

Convection Heater:

850 watts*

1400 watts

Frequency: 2450 MHz

Outside Dimensions: 29

"(W) x 16

"(H) x 15

"(D)

Cavity Dimensions: 17

"(W) x 8

"(H) x 13

"(D)

Microwave oven

Capacity:**

1.1 Cu. Ft.

Cooking Uniformity: Turntable and Stirrer Fan

Weight: Approx. 71 lb

The International Electrotechnical Commission’s standardized method for measuring output wattage. This test

method is widely recognized.

Internal capacity is calculated by measuring maximum width, depth and height. Actual capacity for holding food

is less.

In compliance with standards set by:

FCC – Federal Communications Commission Authorized.

DHHS – Complies with Department of Health and Human Services (DHHS) rule, CFR, Title 21, Chapter I, Sub-

chapter J.

– This symbol on the nameplate means the product is listed by Underwriters Laboratories, Inc. for use

in USA or Canada.

NHW – Department of National Health and Welfare of Canada.

This microwave oven is listed by the Canadian Standard Association as certiﬁed.

Product CareProduct Care

If service is required, call your dealer or authorized service agency. The name of the authorized service agency can be

obtained from the dealer or distributor in your area.

Have the following information readily available:

 •Modelnumber

 •Serialnumber

 •Datepurchased

 •Nameofdealerfromwhompurchased

Clearly describe the problem that you are having. If you are unable to obtain the name of an authorized service agency, or

if you continue to have a service problem, contact Viking Range, LLC at 1-888-845-4641 or write to:

VIKING RANGE, LLC

PREFERRED SERVICE

111FrontStreet

Greenwood,Mississippi38930USA

Record the information indicated below. You will need it if service is ever required. The model and serial number for your

oven are located on the left side of the oven cavity on an identiﬁcation label.

Model Number _______________________________________ Serial Number ______________________________________________

Date of Purchase _____________________________________ Date Installed _______________________________________________

Dealer's Name _____________________________________________________________________________________________________

Address ___________________________________________________________________________________________________________

___________________________________________________________________________________________________________________

If service requires installation of parts, use only authorized parts to ensure protection under the warranty.

KEEP THIS MANUAL FOR FUTURE REFERENCE

Service Information

Product CareProduct Care

Warranty

Microwave Oven Warranty

ONE YEAR FULL WARRANTY

All Microwave Ovens and all of their component parts, except as detailed below*†, are warranted to be free from defective materials or

workmanship in normal residential use for a period of one (1) year from the date of original retail purchase. Viking Range, LLC, warrantor,

agrees to repair or replace, at its option, any part which fails or is found to be defective during the warranty period.

*FULLNINETY(90)DAYCOSMETICWARRANTY: Product is warranted to be free from cosmetic defects in materials or workman-

ship (such as scratches on stainless steel, paint/porcelain blemishes, etc.) for a period of ninety (90) days from the date of original

retail purchase or closing date for new construction, whichever period is longer. Any defects must be reported to the selling

dealer within ninety (90) days from date of original retail purchase. Viking Range, LLC uses high quality processes and materials

available to produce all color ﬁnishes. However, slight color variation may be noticed because of the inherent differences in

painted parts and porcelain parts as well as differences in kitchen lighting, product locations, and other factors. Therefore, this

warranty does not apply to color variation attributable to such factors.

†FULLNINETY(90)DAYWARRANTYIN“RESIDENTIALPLUS”APPLICATIONS: This full warranty applies to applications where

use of the product extends beyond normal residential use, but the warranty period for products used in such applications is

ninety (90) days. Examples of applications covered by this warranty are bed and breakfasts, ﬁre stations, private clubs, churches,

yachts, etc. Under this “Residential Plus” warranty, the product, its components and accessories are warranted to be free from

defective material or workmanship for a period of ninety (90) days from the date of original retail purchase. This warranty

excludes use of the product in all commercial locations such as restaurants, food service locations and institutional food service

locations.

FIVE YEAR LIMITED WARRANTY

If the magnetron tube fails due to defective materials or workmanship in normal household use during the second through ﬁfth year from

the date of original retail purchase it will be repaired or replaced, free of charge for the part itself, with the owner paying all other costs,

including labor.

TERM AND CONDITIONS

This warranty extends to the original purchaser of the product warranted hereunder and to each transferee owner of the product during the

term of the warranty and applies to products purchased and located in the United States and Canada. Products must be purchased in the

country where service is requested. If the product or one of its component parts contains a defect or malfunction during the full warranty

period after a reasonable number of attempts by the warrantor to remedy the defect or malfunction, the owner is entitled to either a refund

or replacement of the product or its component part or parts. Replacement of a component part includes its free installation, except as

speciﬁed under the limited warranty. Under the terms of this warranty, service must be performed by a factory authorized Viking Range,

LLC service agent or representative. Service will be provided during normal business hours, and labor performed at overtime or premium

rates shall not be covered by this warranty.

Owner shall be responsible for proper installation, providing reasonable and necessary maintenance, providing proof of purchase upon

request, and making the appliance reasonably accessible for service. The return of the Owner Registration Card is not a condition of warranty

coverage. You should, however, return the Owner Registration Card so that Viking Range, LLC can contact you should any question of safety

arise which could affect you.

This warranty gives you speciﬁc legal rights, and you may also have other rights which may vary from jurisdiction to jurisdiction.

WHAT IS NOT COVERED BY THIS WARRANTY: This warranty shall not apply to damage resulting from abuse, failure to provide reasonable

and necessary maintenance, accident, delivery, negligence, natural disaster, loss of electrical power to the product for any reason, alteration,

outdoor use, improper installation, improper operation, or repair or service of the product by anyone other than an authorized Viking Range,

LLC service agency or representative. This warranty does not apply to commercial usage.

LIMITATION OF REMEDIES AND DURATION OF IMPLIED WARRANTY

OWNER’S SOLE AND EXCLUSIVE REMEDY FOR A CLAIM OF ANY KIND WITH RESPECT TO THIS PRODUCT SHALL BE THE REMEDIES

SET FORTH ABOVE. VIKING RANGE, LLC IS NOT RESPONSIBLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGE, INCLUDING BUT

NOT LIMITED TO FOOD OR MEDICINE LOSS, DUE TO PRODUCT FAILURE, WHETHER ARISING OUT OF BREACH OF WARRANTY,

BREACH OF CONTRACT OR OTHERWISE. Some jurisdictions do not allow the exclusion or limitation of incidental or consequential dam-

ages, so the above limitation or exclusions may not apply to you. ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR PURPOSE APPLICABLE TO THIS PRODUCT ARE LIMITED IN DURATION TO THE PERIOD OF COVERAGE OF

THE APPLICABLE EXPRESS WRITTEN LIMITED WARRANTIES SET FORTH ABOVE. Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not apply to you.

WARRANTY SERVICE

To obtain warranty service, contact an authorized Viking Range, LLC service agent, or Viking Range, LLC, 111 Front Street, Greenwood,

Mississippi 38930, (888) 845-4641. Provide model and serial number and date of original purchase or closing date for a new construction.

For the name of your nearest authorized Viking Range, LLC service agency, call Viking Range, LLC.

IMPORTANT: Retain proof of original purchase to establish warranty period.

Speciﬁcations subject to change without notice.

Vikin

g Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

(662) 455-1200

For product information

call 1-888-845-4641

or visit our Web site at

vikingrange.com in the US

or brigade.ca in Canada

F20379B (020116)

TINSEB545MRR0

Manuel d’utilisation et d’entretien

Série 3

Micro-ondes à hotte et à convection

CRVMHC330

Félicitations et bienvenue. Nous espérons que vous apprécierez à sa juste valeur le

soin et l'attention que nous avons portés à chaque détail de votre nouveau de four à

micro-ondes.

Votre four à micro-ondes est conçu pour offrir des années de service ﬁable. Ce guide

d’utilisation et d’entretien vous fournira l'information nécessaire pour vous familiariser

avec l'entretien et le fonctionnement de votre hotte.

Notre but est votre satisfaction complète. Si vous avez des questions ou des

commentaires concernant ce produit, veuillez communiquer avec le revendeur duquel

vous l'avez acheté, ou avec notre centre d'assistance à la clientèle au 1-888-845-4641.

Nous vous savons gré d'avoir choisi un four à micro-ondes et nous espérons que vous

choisirez à nouveau nos produits pour vos autres besoins importants en four.

Pour plus de renseignements au sujet de notre gamme complète et en expansion

de produits, communiquez avec votre revendeur ou consultez-nous en ligne à

vikingrange.com ou au Canada (www.brigade.ca).

Félicitations

Avant de commencer

Avertissements ________________________________________5

Précautions importantes _______________________________7

Important–prière de lire et de suivre _____________________9

Instructions de mise à la terre électriques ______________9

Avant d'utiliser le four à micro-ondes

à hotte intégrée ____________________________________9

Réglage de l'horloge __________________________________14

Réglage de l’horloge ________________________________14

Stop/Clear (Arrêt/Annulation) _________________________14

Commandes du produit

Caractéristiques _______________________________________15

Afﬁchage électronique / Caractéristiques _________________15

Utilisation

Panneau de commandes et réglages ____________________17

Temps de cuisson ___________________________________17

Réglage du niveau de puissance ______________________17

Keep Warm (Maintien au chaud) ______________________18

Lampe/Ventilateur de hotte __________________________18

Marche/Arrêt du plateau tournant _____________________18

Particularités du four à micro-ondes _____________________19

Defrost (Décongélation) ______________________________19

Décongélation manuelle _____________________________19

Cuisson au capteur __________________________________20

Reheat (Réchauffage) ________________________________20

Popcorn ___________________________________________21

Sensor Cook (Cuisson au capteur) _____________________22

Cuisson par convection/combinaison automatique ________23

Cuisson par convection ______________________________23

Broil (Grillade) ______________________________________24

Slow Cook (Cuisson lente) ____________________________24

Cuisson avec combinaison automatique _______________24

Convection automatique fonctions ______________________26

Convec Broil (Grillade par convection) _________________26

Convec Roast (Rôtissage par convection) _______________27

Table des matières

Convec Bake (Cuisson par convection) _________________28

Panneau de commandes et réglages ____________________29

Help (Aide - touche de commande) ___________________29

Help (Aide - indication à l’afﬁchage) ___________________30

Séquence de cuisson multiple ________________________30

Timer (Minuterie) ____________________________________30

Réglage des temps de cuisson ________________________30

Add-A-Minute (Ajout d'une minute de cuisson) _________30

Touch On (Touche de puissance maximale) _____________31

Mode de démonstration _____________________________31

Entretien du produit

Nettoyage et entretien _________________________________32

Extérieur ___________________________________________32

Porte ______________________________________________32

Panneau tactile de commande ________________________32

Intérieur - après cuisson aux micro-ondes ______________32

Intérieur - après cuisson par convection ou

combinée, ou grillade _______________________________32

Couvercle du guide d’ondes__________________________32

Désodorisation _____________________________________32

Plateau tournant et support __________________________32

Grilles _____________________________________________33

Filtres à graisses ____________________________________33

Ventilateur _________________________________________33

Éclairage ___________________________________________33

Filtre à charbon _____________________________________34

Ampoule du four ____________________________________34

Dépannage ___________________________________________35

Fiche technique _______________________________________36

Informations de dépannage ____________________________37

Garantie _____________________________________________38

Table des matières

Avant de commencer

Table des matières

Avertissements

Les mises en garde et les importantes consignes de sécurité apparaissant dans ce manuel ne couvrent pas toutes

les conditions et situations possibles. Il faut exercer son bon sens, de la prudence et de l'attention en installant, en

entretenant ou en utilisant cet appareil.

TOUJOURS communiquer avec le fabricant au sujet des problèmes ou des conditions que vous ne comprenez pas.

Reconnaissez les symboles, mots et étiquettes de sécurité

DANGER

Risques ou comportements non sécuritaires

qui AURONT pour conséquence de sévères

blessures ou la mort.

AVERTISSEMENT

Risques ou comportements non sécuritaires

qui POURRAIENT avoir pour conséquence de

sévères blessures ou la mort.

AVERTISSEMENT

Risques ou comportements non sécuritaires

qui POURRAIENT avoir pour conséquence des

blessures mineures ou des dommages matériels.

Tous les messages de sécurité vous indiqueront le type de risque,

comment réduire le risque de blessure et ce qui peut arriver si vous

n'observez pas les instructions.

Lire et observer toutes les instructions avant d'utiliser cet appareil

pour prévenir le risque d'incendie, les décharges électriques, les blessures corporelles ou les dommages à l'appareil

résultant de son usage inadéquat. N’utiliser l'appareil qu’aux ﬁns décrites dans ce manuel.

Pour garantir une utilisation appropriée et sans danger : un technicien qualiﬁé doit installer correctement cet appareil

et le mettre à la terre. NE PAS essayer d'ajuster, réparer ou remplacer de pièce de votre appareil à moins d'une recom-

mandation spéciﬁque dans ce mode d'emploi. Il faut conﬁer toutes les autres réparations à un technicien qualiﬁé.

Avant de commencer

AVERTISSEMENTS

Un mauvais usage de la prise de terre

peut causer des chocs électriques.

ATTENTION

Le couvercle de lumière peut être très

chaud. Ne touchez pas le verre quand

l’ampoule est allumée.

PRÉCAUTIONS POUR ÉVITER LE RISQUE

D’UNE EXPOSITION AUX

MICRO-ONDES

(a) Ne pas essayer de faire fonctionner ce four lorsque que la porte est ouverte, car le fonctionnement avec

la porte ouverte pourrait entraîner une exposition dangereuse aux micro-ondes. Il est important que le

système de fermeture de sûreté ne soit pas désamorcé ou modiﬁé.

(b) Ne placer aucun objet entre le cadre et la porte du four et ne pas laisser de saleté ou de traces de

produits de nettoyage s’accumuler sur les surfaces d’étanchéité.

correctement et que les éléments suivants ne présentent pas de défectuosités : (1) porte (gauchie),

(2) charnières et verrous (brisés ou desserrés), (3) joints et surfaces d’étanchéité de la porte.

(d) Le four ne doit être réglé ou réparé que par du personnel d’entretien qualiﬁé.

Avertissements

Avant de commencer

Certaines précautions de sécurité devraient toujours être prises lorsqu’on se sert d’appareils électriques :

AVERTISSEMENT - Pour réduire les risques de brûlures, de chocs électriques, de feu, de blessures ou

d’exposition aux micro-ondes :

• Lire toutes les instructions avant de se servir de l’appareil.

• Lire et suivre les PRÉCAUTIONS POUR ÉVITER LE RISQUE D’UNE EXPOSITION AUX MICRO-ONDES à la

page 6.

• Cet appareil doit être mis à la terre. Brancher seulement à une prise à trois broches. Se reporter aux

«INSTRUCCIONES PARA CONEXIÓN A TIERRA», à la page 9.

• Installer ou placer l’appareil conformément aux instructions d’installation fournies.

• Certains produits comme des oeufs entiers et des contenants scellés – par exemple des bocaux en verre

fermés – peuvent exploser et ne devraient pas être utilisés dans ce four.

• N’utiliser cet appareil qu’aux ﬁns décrites dans ce manuel. Ne pas utiliser de produits corrosifs dans le

four à micro-ondes. Ce four a été conçu pour la cuisson et le séchage des aliments, et non pour un usage

industriel ou des laboratoire.

• Comme pour tout appareil, exercer une surveillance étroite quand des enfants l’utilisent.

• Pour réduire les risques de feu à l’intérieur du four:

– Ne pas trop faire cuire les aliments. Rester prudemment près du four lorsqu’on utilise du papier, du

plastique ou tout autre matériel combustible pour faciliter la cuisson.

– Retirer les attaches de métal des sacs de papier ou de plastique avant de mettre les sacs au four.

– Si les matériaux à l’intérieur du four prennent feu, garder la porte du four fermée, arrêter le four et

débrancher la ﬁche ou couper l’électricité au panneau d’entrée.

– Ne pas utiliser la cavité comme espace de rangement. Ne laisser ni papier, ni ustensiles, ni aliments

dans la cavité lorsque l’appareil n’est pas utilisé.

• Ne pas faire fonctionner l’appareil si le cordon ou la ﬁche sont endommagés, si l’appareil ne fonctionne

pas bien ou s’il a été endommagé ou est tombé.

• Cet appareil ne doit être réparé que par du personnel de service autorisé. Communiquer avec le service

de réparations autorisé le plus proche pour un examen, une réparation ou un réglage.

• Ne pas couvrir ni bloquer d'ouverture de l’appareil.

• Ne pas entreposer ni utiliser cet appareil à l’extérieur. Ne pas utiliser ce produit auprès de l’eau – comme

par exemple près d’un évier de cuisine, dans un sous-sol humide, près d’une piscine ou dans d’autres

endroits semblables.

• Ne pas immerger le cordon ou la ﬁche dans l’eau.

• Garder le cordon loin des surfaces chauffées.

• Ne pas laisser pendre le cordon de la table ou du comptoir.

• Voir les instructions pour le nettoyage de la surface de la porte à la page 32.

• Ne pas monter sur un évier.

• Ne pas emmagasiner directement sur la surface d'appareil quand l'appareil est dans l'opération.

• Des liquides tels que l’eau, le café ou le thé peuvent chauffer au-delà du point d’ébullition sans qu’aucun

bouillonnement n’apparaisse. Ainsi, quand le contenant est retiré du four, il peut ne pas y avoir d’ébullition

ou de bouillonnement apparents. IL PEUT EN RÉSULTER UN DÉBORDEMENT DES LIQUIDES TRÈS

CHAUDS LORSQU’UNE CUILLER OU UN AUTRE USTENSILE EST PLONGÉ DANS LE LIQUIDE.

Pour réduire le risque de blessures personnelles:

– Ne pas trop chauffer le liquide.

– Remuer le liquide avant de le chauffer et à mi-cuisson.

– Ne pas utiliser de contenants à bords droits et à goulot mince. Utiliser un bocal à large goulot.

PRÉCAUTIONS IMPORTANTES

Avant de commencer

PRÉCAUTIONS IMPORTANTES

– Après le chauffage, laisser reposer le contenant dans le four à micro-ondes pour au moins 20 secondes

avant de le retirer.

– En plongeant une cuiller ou un autre ustensile dans le contenant, le faire très soigneusement.

• Nettoyer les ouvertures de ventilation et les ﬁltres fréquemment — il ne faut paslaisser de la graisse

s’accumuler sur les ouvertures de ventilation, la hotte ou les ﬁltres à graisse.

• Faire très attention quand vous nettoyez l’évent à lame et les ﬁltres à graisse. Les agents de nettoyage

corrosifs, tels que les nettoyants pour fours à la soude, peuvent endommager l’évent à lame et les ﬁltres à

graisse.

• Si vous ﬂambez des plats sous la hotte, mettez le ventilateur en marche.

• Cet appareil convient pour un emploi au-dessus d’équipement de cuisson au gaz ou à l’électricité d’une

largeur de 90 cm (36") ou moins.

CONSERVER CE MODE D’EMPLOI

Avant de commencer

INSTRUCTIONS DE MISE À LA TERRE ÉLECTRIQUES

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit les risques de choc élec-

trique en permettant au courant de s’échapper par le ﬁl de mise à la terre. Ce four est équipé d’un cordon d’alimentation

avec ﬁl de mise à la terre, et d’une ﬁche de mise à la terre. Il faut le brancher dans une prise murale correctement instal-

lée correctement et mise à la terre selon le Code national de l’électricité et les codes et décrets locaux.

AVERTISSEMENTS

Un mauvais usage de la prise de terre peut causer des chocs

électriques.

Installation électrique

Le four est équipé d’une ﬁche de terre à trois broches. IL NE FAUT EN AUCUN CAS EN-

LEVER LA BROCHE DE MISE À LA TERRE DE LA FICHE. N'UTILISE PAS UNE RALLONGE.

Si le cordon d'alimentation est trop court, demander à un électricien ou un réparateur

qualiﬁé de poser une prise près de l'appareil.

Il faut connecter le cordon d’alimentation et la ﬁche sur un circuit séparé de 120 volts CA,

60 Hz, 15 A ou plus, avec prise murale simple avec terre. La prise doit être située dans

l’armoire directement au-dessus de l’emplacement de montage du four à micro-ondes à

hotte intégrée. Comme illustré.

REMARQUES :

• Pourtoutequestionàproposdel’installationélectriqueoudelamiseàlaterre,consulterunélectriciendemétierouun

réparateurqualié.

• NiVikingRange,LLCniledétaillantnepeuventêtretenusresponsablesdesdommagesaufouroudesblessurescau-

sésparuneinstallationquinerespectepaslesnormes.

Interférence radio ou télévision

Si le four à micro-ondes provoque de l’interférence avec la radio ou la télévision, vériﬁer qu’il est branché sur un circuit

indépendant, en éloigner la radio ou la télévision le plus possible et vériﬁer la position et le signal de l’antenne de récep-

tion.

Avant d'utiliser le four à micro-ondes à hotte intégrée

Ce mode d’emploi est précieux; le lire attentivement et le conserver pour s’y reporter, au besoin.

Un bon livre de cuisine aux micro-ondes est très utile. Il présente les principes, les techniques, des conseils et des

recettes de cuisine aux micro-ondes.

Ne JAMAIS se servir du four sans le plateau tournant et le support. Ne pas installer le plateau tournant à l’envers pour

faire entrer dans le four un plat de grandes dimensions. Le plateau tourne dans les deux sens.

S’assurer à ce qu’il y ait TOUJOURS des aliments dans le four lorsqu’il est allumé, de sorte qu’ils absorbent l’énergie

produite.

Quand on utilise le four à des niveaux de puissance inférieurs à 100 %, on peut entendre la mise en marche et l’arrêt du

magnétron. Il est normal que l’extérieur du four soit chaud au toucher pendant la cuisson ou le réchauffement.

La condensation est un phénomène normal pendant la cuisson au four à micro-ondes. L’humidité ambiante et la

teneur en eau des aliments déterminent le degré de condensation à l’intérieur du four. En règle générale, les aliments

couverts produisent moins de condensation que les aliments cuits à découvert. Veiller à ce que les évents à l ’arrière du

four soient toujours dégagés.

Ce four est conçu seulement pour la préparation des aliments. Il ne doit pas être utilisé pour sécher des vêtements ou

des journaux.

La puissance nominale de ce four est de 850 watts calculée par la méthode d’essai CEI. Vériﬁer la cuisson des aliments

une minute ou deux avant la ﬁn de la période minimum de cuisson indiquée sur les recettes et les emballages et,

s’il y a lieu, augmenter le temps de cuisson.

IMPORTANT–Prière de lire et de suivre

Bouchon de 3 broches

Prise de 3 broches

Epingle fondant

Prise fondant.

Avant de commencer

Ustensiles et couvercles

Il n’est pas nécessaire d’acheter une nouvelle batterie de cuisine. Beaucoup de vos récipients peuvent très bien servir à

la cuisson dans votre nouveau four micro-ondes à convection. Le tableau ci-dessous vous aidera à choisir les ustensiles et

couvercles convenant le mieux à chaque mode de cuisson.

Ustensiles et

Couvercles

Micro-ondes

Seulement

Grillade par

convection,

cuisson lente

Mode combiné haute temp./

Rôtir mode Combiné basse

temp./Cuisson au four

Feuille d’aluminium OUI. Des petites feuilles d’aluminium

lisses peuvent être placées sur

une préparation pour protéger ses

surfaces contre une cuisson ou une

décongélation trop rapide. Maintenir

les feuilles à au moins un pouce

d’écart des parois du four.

OUI. Comme

protection.

OUI. Comme protection.

Récipients en

aluminium

OUI. À condition de ne remplir qu’aux

¾. Maintenir à 2,5 cm (1 po) des

parois du four et ne pas recouvrir de

feuille d’aluminium.

OUI. Griller sans

couvercle.

OUI. À condition de ne remplir

qu’aux ¾. Maintenir à 2,5 cm

(1 po) des parois du four et

et ne pas recouvrir de feuille

d’aluminium.

Plat à gratin OUI. Ne pas dépasser la durée de

préchauffage recommandée. Suivre le

mode d’emploi du fabricant.

NON NON

Vitro-céramique

(Pyroceram

)

OUI. Excellent. OUI. Excellent. OUI. Excellent.

Verre calorifuge OUI. Excellent. OUI. Excellent. OUI. Excellent.

Verre non-calorifuge NON NON NON

Couvercles en verre OUI OUI. Griller sans

couvercle.

OUI

Couvercles en métal NON OUI. Griller sans

couvercle.

NON

Casseroles en métal NON OUI OUI. Ne pas employer de

couvercles métalliques.

Métaux divers : plats

à rebords métalliques,

etc. Ligatures

métalliques

NON NON NON

Poches de cuisson au

four

OUI. Conviennent aux grosses pièces

de viande ou aux préparations à

attendrir. NE PAS utiliser de ligatures

métalliques.

OUI. Grillades, ne

pas couvrir.

OUI. NE PAS utiliser de

ligatures métalliques.

Assiettes en carton OUI. Pour réchauffer. NON NON

Serviettes en papier OUI. Comme couvercles au

réchauffage et à la cuisson. Ne

pas employer de produits recyclés

pouvant contenir des ﬁbres

métalliques.

NON NON

Papier allant au four OUI OUI. Pour

températures

jusqu’à 400˚ F

(200° C). Ne pas

employer pour

griller.

OUI. Pour températures

jusqu’à 400˚ F (200° C).

IMPORTANT–Prière de lire et de suivre

Avant de commencer

Ustensiles et

Couvercles

Micro-ondes

Seulement

Grillade par

convection,

cuisson lente

Mode combiné haute temp./

Rôtir mode Combiné basse

temp./Cuisson au four

Récipients en plastique

bons pour micro-ondes

OUI. Pour réchauffer et décongeler.

Suivre le mode d’emploi du fabricant.

NON NON

Plastique, Thermoset

OUI OUI. Résiste à la

chaleur jusqu’à

425° F (218° C). Ne

pas employer pour

griller.

OUI

Film plastique OUI. Choisir des marques spécialement

indiquées pour micro-ondes. NE

PAS placer le ﬁlm en contact avec

les aliments. Percer pour laisser

s’échapper la vapeur.

NON NON

Céramiques, grès,

porcelaine

OUI. Voir les recommandations du

fabricant pour usage micro-ondes.

OUI OUI. Doivent être bons pour

micro-ondes et cuisson au four.

Polystyrène OUI. Pour réchauffer. NON NON

Papier ciré OUI. Recommandé comme couvercle à

la cuisson et au réchauffage.

NON NON

Osier, bois, paille OUI. Convient aux cuissons très

courtes. Ne pas employer avec des

plats très gras ou très sucrés. Risque

de se calciner.

NON NON

VÉRIFICATION DE RÉCIPIENTS Pour vériﬁer qu’un récipient est bon pour le four à micro-ondes, le placer vide dans le

four et régler sur HIGH pendant 30 secondes. Si le plat chauffe à l’extrême, NE PAS l’utiliser pour la cuisson aux micro-

ondes.

ACCESSOIRES : De nombreux accessoires micro-ondes sont proposés sur le marché. Évaluer vos achats pour qu’ils cor-

respondent à vos besoins. Un thermomètre adapté aux micro-ondes vous aidera à déterminer le degré voulu de cuisson

aux micro-ondes seulement et garantira que les aliments ont été cuits aux températures de sécurité recommandées.

Viking Range, LLC n’est pas responsable de dommages causés au four par l’introduction d’accessoires.

Sécurité des enfants

• Lesenfantsdemoinsde7ansdevraientutiliserlefouràmicro-ondesseulementsouslasurveillanceétroited’un

adulte. Les enfants de 7 à 12 ans devraient utiliser l’appareil sous la surveillance d’un adulte se trouvant dans la même

pièce qu’eux.

• L’enfantdoitêtrecapabled’atteindrefacilementlefour;sinon,lefairemontersuruntabouretrobusteetstable.

• Ilnefautjamaiss’appuyerous’accrocheràlaportedufouràmicro-ondes.Ilfautenseignerlesmesuresdesécurité

aux enfants : employer des gants isolants, enlever les couvercles avec précaution, faire très attention aux contenants

d’aliments croustillants qui peuvent devenir très chauds.

• Nepasprésumerqu’unenfantquiconnaîtbienunefonctiondel’appareillesconnaîttoutes.

• Lesenfantsdoiventsavoirqu’unfouràmicro-ondesn’estpasunjouet.Voirlapage29pourobtenirdesrenseigne-

ments sur le verrouillage de sécurité.

Sécurité des aliments

• Coloqueelalimentoenelcentrodelacavidaddehorno.Posezl’alimentaucentredelacavitédufour.Disposerles

aliments avec soin. Placer la partie la plus épaisse des aliments vers l’extérieur du plat.

• Surveillerletempsdecuisson.Cuirelesalimentspendantlapluscourtepériodeindiquéeetprolongerlacuissonau

besoin. Des aliments trop cuits peuvent fumer ou prendre feu.

• Recouvrirlesalimentspendantlacuisson.Selonlarecetteoulelivredecuisine,utiliserunessuie-tout,dupapierciré,

un ﬁlm plastique allant au micro-ondes ou un couvercle. Couvrir les aliments empêche les éclaboussures et leur permet

de cuire de manière uniforme.

IMPORTANT–Prière de lire et de suivre

Avant de commencer

• Protégerlespartiesdeviandeoudevolailletrèsmincespardespetitsécransenpapierd’aluminiumpouréviterqu’ils

ne cuisent trop vite par rapport aux parties plus épaisses.

• Sipossible,remuerlesalimentsdel’extérieurduplatverslecentreuneoudeuxfoispendantlacuisson.

• Retournerlesalimentscommedupouletetdesgalettesdeviandeunefoisaucoursdelacuissonand’accélérerle

processus. Il faut retourner les grosses pièces comme les rôtis au moins une fois.

• Aumilieudelacuisson,déplacerlesalimentscommelesboulettesdeviande,del’intérieurduplatversl’extérieur,et

du haut vers le bas.

• Prévoirdutempsderepos.Retirerlesalimentsdufouret,sipossible,lesremuer.Couvrirlesalimentspendantcetemps

pour leur permettre de ﬁnir de cuire.

• Vérierlacuisson.Rechercherlessignesquiindiquentquelesalimentssontcuitsàpoint.Cessignesincluent:

- La vapeur s’élève de toute la surface des aliments, pas seulement des bords.

- Le fond du plat est très chaud au toucher.

- Les cuisses de poulet se détachent facilement.

- La viande et la volaille ne présentent plus de parties rosées.

- Le poisson est opaque et se défait facilement à la fourchette.

Aliment A faire A ne pas faire

Œufs, saucisses

noix, graines,

fruits et légumes

• Percerlesjaunespouréviterqu’ilsn’éclatent

pendant la cuisson.

• Piquerlapeluredespommesdeterre,despom-

mes, des courges ainsi que les saucisses aﬁn de

permettre à la vapeur de s’échapper.

• Cuirelesœufsdansleurcoquille.

• Réchaufferdesœufsentiers.

• Fairesécherlesnoixoulesgrainesdans

leur écaille.

Maïs soufﬂé

• Utiliserseulementdumaïssoufépourmicro-

ondes.

• Attendrequeseulsquelquesgrainsisolésécla-

tent toutes les 1 ou 2 secondes, ou appuyer sur

la touche Popcorn.

• Faireéclaterdesgrainsdemaïsdansdes

sacs de papier brun ou dans un bol de

verre.

• Dépasserletempsindiquésur

l’emballage.

Aliments pour

bébés

• Transférerlanourrituredansdepetitsplatset

faire réchauffer doucement, en remuant sou-

vent. Vériﬁer la température des aliments avant

de servir.

• Mettrelatétinesurlebiberonaprèsl’avoir

réchauffé et bien brassé celui-ci ce dernier faire

le «test du poignet» avant de donner le biberon

à bébé.

• Fairechaufferlesalimentscommerciaux

pour bébés dans leurs pots.

• Fairechaufferdesbiberonsjetables.

• Fairechaufferlesbiberonsaveclatétine.

Généralités • Aprèsavoirréchauffédesalimentsconten-

ant une garniture, les couper aﬁn de laisser

s’échapper la vapeur et d’éviter des brûlures.

• Bienmélangerlesliquidesavantetaprèslacuis-

son pour que la chaleur soit uniforme.

• Fairecuirelesalimentsliquidesetlescéréales

dans un bol profond aﬁn d’éviter qu’ils ne

débordent.

• Réchaufferoufairecuiredesalimentsdans

des contenants hermétiques ou fermés en

verre.

• Préparerdesconservesaufouràmicro-

ondes, car des bactéries dangereuses

pourraient ne pas être tuées.

• Utiliserlefouràmicro-ondespourfairede

la friture.

• Fairesécherdubois,descourges,des

herbes ou du papier.

IMPORTANT–Prière de lire et de suivre

Avant de commencer

Sécurité de la cuisson

Vériﬁez que les aliments sont cuits conformément aux températures recommandées par le United States Department of

Agriculture (Ministère de l’agriculture des États-Unis).

Temp Aliment

145˚F (63˚C) Poisson

160˚F (71˚C) Leporc,lebœufhaché/veau/agneau,platsd'oeufs

165˚F (74˚C) Pour les restes de table, les aliments réfrigérés prêts-à-réchauffer, et les aliments frais d’un traiteur ou

l’équivalent. Ensemble, et le sol des morceaux de dinde / poulet / canard.

170˚F (77˚C)

Les blancs de volaille.

180˚F (82˚C)

La viande brune de volaille.

Pour vériﬁer que les aliments sont cuits à point, insérer un thermomètre à viande dans un endroit épais, à l’écart de la

graisse et des os. Ne JAMAIS laisser le thermomètre dans les aliments qui cuisent, sauf s’il est approuvé pour emploi aux

micro-ondes.

• TOUJOURS utiliser des gants isolants pour éviter des brûlures lorsque l’on se sert d’ustensiles en contact avec des aliments

chauds. La chaleur transférée des aliments aux ustensiles peut provoquer des brûlures.

• Dirigerlavapeurloinduvisageetdesmainsand’éviterdesbrûlures.Souleverdoucementlapartielapluséloignéedes

couvercles et des pellicules et ouvrir lentement les sacs de maïs soufﬂé ou de cuisson en les tenant loin du visage.

• Resterprèsdufourquandilfonctionneetvérierfréquemmentlacuissonand’éviterdetropcuirelesaliments.

• Ne JAMAIS entreposer des livres de cuisine ou autres objets dans la cavité du four.

• Choisir,entreposeretmanipulerlanourrituredemanièreàpréserversaqualitéetàminimiserlaproliférationdebactéries

alimentaires.

• Garderlecouvercleduguided’ondespropre.Lesrésidusd’alimentspeuventcauserdesétincellesous’enammer.

• Retirerlesalimentsdufourenprenantsoindenepastoucherlesystèmedefermeturedesûretédelaporteavecdes

ustensiles, ses vêtements ou les accessoires.

• Gardezunefeuilled'aluminiumutilisépourleblindageaumoins1poucedemurs,leplafondetlaportedufouràmicro-

ondes.

En cas d'incendie

Mettre hors tension l'appareil et la hotte d'évacuation pour empêcher la propagation de la ﬂamme. Éteindre la ﬂamme puis

remettre la hotte sous tension pour évacuer la fumée et l'odeur.

• Étoufferlefeuoulaammeenfermantlaportedufouràmicro-ondes.NE PAS utiliser d'eau sur les feux de graisse.

Utiliser du bicarbonate de soude, un extincteur à produit chimique sec ou à mousse pour étouffer le feu ou la ﬂamme.

• GRAISSE-Lagraisseestinammableetdoitêtremanipuléeavecprécaution.Laisserlegrasrefroidiravantdele

manipuler. NE PAS laisser la graisse s'accumuler autour du four ou dans les évents. Essuyer immédiatement les

éclaboussures.

IMPORTANT–Prière de lire et de suivre

Avant de commencer

Réglage de l'horloge

Avant d’utiliser ce four, prendre la peine de lire intégralement ce mode d’emploi.

Il faut effectuer les étapes avant de pouvoir utiliser les fonctions. Avant d'utiliser le four à micro-ondes à hotte intégrée :

• Avantd’utiliserlefour,procéderainsi:

1. Brancher la ﬁche du cordon d’alimentation. Fermer la porte. L’indication WELCOME. s’afﬁche et clignote.

2. Appuyer sur la touche Stop/Clear.

: L’indication s’afﬁche..

3. Régler l’horloge.

Réglage de l’horloge

1. Appuyer sur la touche Clock.

2. Entrer l’heure correcte de la journée en appuyant sur les touches numériques. Appuyer à nouveau sur la touche

Clock.

Cette horloge est conçue selon un cycle de 12 heures. En cas d’entrée d’une heure non valable, l’indication

ERROR

s’afﬁche. Appuyer sur la touche Stop/Clear et entrer l’heure correcte.

• Sil’alimentationélectriquedufouràmicro-ondesestcoupée,l’indication

WELCOME

s’afﬁche et clignote dès

que l’alimentation est rétablie. Si cela se produit durant la cuisson, le programme de cuisson et l’heure de la

journée seront effacés. Appuyer sur la touche Stop/Clear et remettre l’horloge à l’heure.

REMARQUE :

Lefourpeutseprogrammeraveclaporteouverte,àl’exceptiondesfonctionsStart/TouchOn,Add-A-Minute,

ReheatetPopcorn.

Stop/Clear (Arrêt/Annulation)

Appuyer sur la touche STOP/Clear pour :

1. Effacer une erreur durant la programmation.

2. Annuler le fonctionnement de la minuterie.

3. Arrêter le four temporairement durant la cuisson.

4. Afﬁcher l’heure.

5. Annuler un programme durant la cuisson, appuyer deux fois.

1 Porte à hublot

2 Charnières

3 Couvercle du guide d’ondes

NE PAS ENLEVER

4 Arbre moteur du plateau tournant

5 Ampoule du four.

S’allume lorsque le four est en marche ou que la

porte est ouverte.

6 Loquets de sécurité. Le four ne fonctionne pas si la

porte n’est pas correctement fermée.

7 Bouton d’ouverture de la porte DOOR OPEN.

Pousser une fois pour ouvrir la porte.

8 Bouton Fan Hi / Lo. Pousser pour activer le

ventilateur en position rapide, lente ou arrêt.

9 Bouton Light. Pousser pour allumer ou éteindre

l’ampoule.

10 Panneau tactile de commande Auto-Touch.

11 Afﬁchage de minuterie : afﬁchage numérique,

99 minutes, 99 secondes.

12 Ouvertures de ventilation.

13 Plaque de série

14 Couvercle de l’éclairage.

15 Filtres à graisses.

16 Plateau tournant en céramique, amovible. Le plateau

tourne dans le sens horaire ou antihoraire. Ne retirer

que pour nettoyer.

17 Support du plateau tournant. Placer le support au

fond du four et le plateau tournant sur le support.

18 Grille inférieure, amovible, pour griller ou rôtir des

viandes et volailles au four.

19 Grille supérieure, amovible, pour cuisson

superposée.

Vue de face Vue d’en dessous

8 9

(Arrière du four à micro-ondes)

(Avant du four à micro-ondes)

16 17 18 19

Accessories

Les accessoires qui suivent sont conçus spécialement pour une utilisation dans le four

uniquement en cuisson par convexion, combinaison ou gril. NE PAS LES UTILISER EN

CUISSON MICRO-ONDES UNIQUEMENT. Ne pas remplacer ces supports conçus spéci-

alement par d’autres produits de remplacement similaires.

Support de cuisson supérieur, pour convection et combinaison basse.

• Cesupportestplacésurlaplaquetournantepourdescuissonsàdeuxniveaux,

comme les gâteaux à étages, les mufﬁns, etc.

Trépied support de cuisson inférieur pour convection, four et combinaison haute.

• Cetrépiedestplacésurleplateautournantetsertàrôtiroucuireenlaissantlesjus

s’écouler des aliments.

Commandes du produit

Caractéristiques

Commandes du produit

Afﬁchage électronique / Caractéristiques

Les mots dans la partie inférieure de l’afﬁchage s’allumeront

pour indiquer quelle fonction est en cours.

18, 33 18

20 14

Les chiffres en marge de l’illustration du tableau de commande renvoient aux pages sur lesquelles

on trouve des descriptions des caractéristiques et des renseignements concernant le mode d’emploi.

Tableau de commande

Utilisation

Cuisson par micro-ondes

Le four peut être programmé pour une durée de 99 minutes et 99 secondes. Toujours entrer les secondes après les min-

utes, même si le nombre de secondes est égal à zéro.

• Cuire pendant 5 minutes à 100 %

1. Indiquer le temps de cuisson 500.

2. Appuyer sur la touche Start/Touch On.

Réglage du niveau de puissance

Onze niveaux de puissance sont prévus. Plus le niveau de puissance est faible, plus le temps de cuisson est long, ce qui

est conseillé pour les aliments tels que le fromage, le lait ou les viandes qui exigent une cuisson lente. Consulter un livre

de cuisine ou de recettes pour chaque cas particulier.

• Dégivrerpour5minutesà30%.

1. Entrer la durée de décongélation en composant 500.

2. Appuyer sur la touche Power Level et entrer le chiffre 3.

3. Appuyer sur la touche Start/Touch On.

Appuyer une fois

sur Power Level

puis appuyer sur

Pourcentage

approximatif

de la puissance

Noms donnés aux

niveaux de puissance

Power Level 100% High (élevé)

9 90%

8 80%

7 70% Medium High (mi-élevé)

6 60%

5 50% Medium (moyen)

4 40%

3 30% Med Low/Defrost (mi-faible/décongélation)

2 20%

1 10% Low (faible)

0 0%

Fonctionnement manuel du four à micro-ondes

Utilisation

Fonctionnement manuel du four à micro-ondes

Keep Warm (Maintien au chaud)

Keep Warm (maintien au chaud) se programme uniquement en opération manuelle ou en tant que programme séparé.

• Pourfairerôtirunepommedeterrependant4minutesà100%depuissanceetlatenirauchaudpendant30minutes

après la cuisson :

1. Appuyer sur les touches pour entrer la durée de cuisson pour une pomme de terre rôtie. Par exemple : 400.

2. Appuyer sur la touche Keep Warm.

3. Appuyer sur la touche Start/Touch On.

A la ﬁn du temps de cuisson, Keep Warm s’afﬁche pour indiquer que la préparation reste au chaud pendant les 30 min-

utes.

Pour employer Keep Warm comme programme séparé, appuyer sur la touche Keep Warm pendant la première minute

après le début de cuisson, la fermeture de la porte, ou après avoir appuyer Stop/Clear.

Lampe/Ventilateur de hotte

Le four comporte une lampe et un ventilateur de hotte qui fonctionnent que la porte soit ouverte ou fermée.

Pour activer la lampe, appuyer une fois sur Light. Pour l’éteindre, appuyer sur Light à nouveau.

Pour activer le ventilateur, appuyer sur Fan Hi/Lo une fois pour la plus haute vitesse, deux fois pour une vitesse plus lente

ou trois fois pour l’arrêter.

Marche/Arrêt du plateau tournant

Le plateau tournant est activé pour la plupart des préparations ; il peut cependant être désactivé lorsqu’il reçoit de

grands plats tels que le plat en verre fréquemment utilisé de 13 po x 9 po x 2 po (33 cm x 23 cm x 5 cm). Placer cet us-

tensile bien à plat sur le plateau tournant.

• Pourcuireunelasagnedansunplatde13pox9pox2po(33cmx23cmx5cm)pendant45minutesà40%de

puissance :

1. Appuyer sur Turntable On/Off et notez

TURNTABLE OFF

à l’afﬁchage.

2. Entrer la durée de cuisson en composant 4500 à l’aide des touches numériques.

3. Appuyer sur Power Level et sur 4 pour 40% de puissance.

4. Appuyer sur Start/Touch On.

REMARQUE :

Ouvrirlaportepoursurveillerlacuisson:leplateautournantresteraenarrêt.Aprèsavoirexaminélapréparation,refer-

mezlaporteetappuyersurStart/TouchOn.

Leplateautournantresteenarrêtpendantuneminuteaprèsl’ouverturedelaportelorsquel’heures’afche.Lefourpeut

êtrereprogrammépendantcetteminutesansappuyersurTurntableOn/Off.L’afchageindiquetoujourssileplateau

tournantestenmarcheouenarrêt.

LEPLATEAUTOURNANTDOITTOUJOURSÊTREENPOSITIONDEMARCHELORSQUELESFONCTIONSSPÉCIALES

SONTACTIVÉES.LafonctionMarche/Arrêtpeuts’utiliserenmodesdecuissonmanuelleetReheat(réchauffage).Lepla-

teautournantpasseautomatiquementàl’étatdemarchelorsquevouschoisissezlemodedecuissonautomatique,sauf

pourReheatetConvecBake(cuissonparconvection).

Pourlacuissondegrandesquantitésdenourriturenepouvantêtreremuées,unniveaude40ou50%depuissanceest

conseillé.Lacuissonpeutalorsêtreaccéléréeenprogrammant5ou10minutesàunniveaude100%(HIGH)suividu

tempsvouluàpuissanceinférieure.Voirlapage30pourlaprogrammationdeséquencesmultiples.Sivoussouhaitez

changerunefoislapositiond’ungrandrécipientàmi-cuisson,ouvrirlaporte,ajusterlaposition,refermeretappuyersur

Start/TouchOn.

Utilisation

Particularités du four à micro-ondes

Defrost(Décongélation)

Le mode « Defrost » décongèle automatiquement la viande haché, les steaks et les morceaux de poulet.

• Supposition:décongelerunetranchedeviandede2livres(900g).

1. Appuyer une fois sur la touche Defrost.

2. Sélectionner le type d’aliment voulu en en appuyant sur la touche Defrost jusqu’à ce que le nom de l’aliment appara-

isse. Ici appuyer 2 fois pour “steak”.

3. Entrer le poids en composant 20 à l’aide des touches numériques.

4. Appuyer sur Start/Touch On.

Le four va s’arrêter et des instructions seront afﬁchées. Suivre le message indiqué.

5. Après la première étape, ouvrir la porte. Retourner la tranche et protéger toutes les parties chaudes. Refermer la porte.

Appuyer sur Start/Touch On.

6. Après la seconde étape, ouvrir la porte. Protéger toutes les parties chaudes. Refermer la porte. Appuyer sur Start/

Touch On.

7. Après la ﬁn du cycle de décongélation, couvrir et laisser reposer comme indiqué sur le tableau.

REMARQUE :

• Lepoidspeutêtreentréenincrémentsde0,1livre(45,3g).Sivoustentezd’entrerplusoumoinsquelaquantitéper-

mise,

ERREUR POIDS TROP PETIT

ou

TROP ELEVE

apparaissentàl’afchage.

• Ladécongélationpeutêtreprogramméeavecunréglagededuréeenplusouenmoins.Voirenpage30.

• Pourdécongelerd’autresalimentsoucesalimentsàdespoidsinférieursousupérieursàceuxindiquésautableaude

décongélation,voirenpage//laDécongélationmanuelle.

TableauDefrost

Appuyer sur

defrost*

Aliment Quantité Marche à suivre

Une fois Viande

hachée

0,5 à 3 livres

(0,3 à 1,3 kg)

Enlevez les morceaux décongelés après chaque étape. Laisser reposer à

couvert pour 5 à 10 minutes.

Deux fois Bifteck

(côtelettes)

(poisson)

0,5 à 4 livres

(0,3 à 1,8 kg)

Après chaque étape de cycle de décongélation, réarrangez et protéger

avec des petits morceaux lisses de feuille d’aluminium. Enlevez toute

viande ou poisson presque décongelé. Laisser reposer

couvert pour 10 à 20 minutes.

Trois fois Poulet

découpé

0,5 à 3 livres

(0,3 à 1,3 kg)

Après chaque étape de cycle de décongélation, réarrangez ou enlevez

toutes pièces chaudes ou décongelées. Laisser reposer couvert pour 10 à

20 minutes.

* Nombre de pressions APRÈS la pression initiale pour accéder Defrost.

REMARQUE :

Vérierlesalimentsdèsquelefourémetunsignal.Aprèsl’étapenale,quelquespetitespartiesrestentquelquefois

glacées.Laisserreposerpourterminerladécongélation.Nepasdécongeleravantquetouslescristauxdeglacesesoient

dégivrés.

Couvrirouprotégerand’empêchertoutecuissonavantladécongélationaucoeurdel’aliment.Appliquerdesbande-

letteslissesdefeuilled’aluminiumpourrecouvrirlesbordsetlessectionsmincesdel’aliment.

Décongélationmanuelle

Si les aliments que vous voulez décongeler ne sont pas listés dans les tableaux de décongélation, ou sont en quantité

inférieure ou supérieure aux limites du tableau de décongèlation, vous devrez décongeler manuellement.

Vous pouvez décongeler n’importe quel aliment congelé, cru ou précuit, en utilisant la puissance au niveau 3. Suivre

exactement la procédure en 3 étapes donnée avec le Temps de cuisson en page 17. Estimer le temps de décongélation

et appuyer sur 3 pour la sélection du niveau de puissance.

Pour les aliments crus ou cuits, compter en moyenne 5 minutes par livre. Par exemple, choisir 5 minutes pour décongeler

une livre de sauce à spaghetti.

Utilisation

Particularités du four à micro-ondes

Arrêter le four périodiquement pour retirer ou séparer les portions déjà décongelées. Si les aliments ne sont pas entière-

ment décongelés à l’expiration du temps précisé, utiliser le niveau de puissance 3 pendant des périodes de une minute

pour obtenir la décongélation complète.

Si les aliments congelés sont dans un récipient en matière plastique, ne les décongeler que pendant le temps nécessaire

pour les retirer du récipient, puis les déposer dans un plat convenant aux micro-ondes.

Cuisson au capteur

Le capteur est un dispositif à semi-conducteur qui décèle la vapeur (humidité) émise par les aliments qui sont chauffés.

Le capteur ajuste les temps de cuisson et le niveau de puissance convenant aux divers aliments et quantités aﬁn que la

cuisine micro-ondes ne se fasse pas à l’aveuglette.

Utilisation des réglages du capteur :

1. La température ambiante ne doit pas dépasser 95˚ F (35˚ C).

2. S’assurer que l’extérieur du récipient de cuisson et l’intérieur du four sont bien secs. Essuyer toute trace d’humidité

avec un linge sec ou du papier essuie-tout.

3. Durant la première partie de la cuisson au capteur, le nom de l’aliment apparaîtra à l’afﬁchage. Ne pas ouvrir la porte et

ne pas appuyer sur Stop/Clear durant cette partie du cycle de cuisson. La mesure du taux de vapeur en serait interrom-

pue. Si cela arrivait, un message d’erreur s’afﬁcherait. Pour poursuivre la cuisson, appuyer sur la touche Stop/Clear et

sélectionner le temps de cuisson et la variable de puissance. Quand le capteur calibre la vapeur émise par l’aliment, la

durée restante pour la cuisson de l’aliment apparaît. La porte peut être ouverte durant ce laps de temps, on peut alors

remuer ou assaisonner les aliments au besoin.

4. Vériﬁer la température des aliments en ﬁn de cuisson. Si du temps additionnel est nécessaire continuer la cuisson avec

puissance et durée variables.

5. Si le capteur ne détecte pas de vapeurs,

ERREUR

sera afﬁché, et le four s’arrêtera.

6. Chaque aliment présente un temps conseillé. Pour plus d’information, presser sur Help quand le témoin est allumé.

7. À la conclusion de tout cycle, ouvrir la porte ou appuyer sur Stop/Clear. L’heure actuelle revient à l’afﬁchage.

Sélection des aliments :

1. Le capteur fonctionne avec les aliments à température normale de conservation. Par exemple, les plats à réchauffer

seront à la température du réfrigérateur, et les pommes de terre à rôtir seraient à température ambiante.

2. Les quantités supérieures ou inférieures aux valeurs citées dans les tableaux cuisent pendant des durées et à des

niveaux de puissance variables.

Couvrir les aliments :

Certaines préparations réussissent mieux sous couvercle. Utiliser le mode de couverture recommandé dans les tableaux

citant ces aliments.

1. Couvercle de cocotte.

2. Film plastique : utiliser les produits recommandés pour la cuisine micro-ondes. Couvrir légèrement, en laissant environ

12 mm (1/2 po) à découvert pour permettre aux vapeurs de s’échapper. Le ﬁlm plastique ne doit pas être en contact

avec les aliments.

3. Serviettes en papier : Utiliser pour absorber l’excédent de graisse et d’humidité du bacon et des pommes de terre.

Recouvrir le plateau tournant pour faire rôtir les pommes de terre.

4. Papier ciré : Recouvrir le récipient complètement ; replier le papier sous le plat de cuisson pour le maintenir en place.

Si le papier est plus étroit que le récipient, utiliser deux couches se chevauchant d’au moins 2,5 cm (1 po).

Faire attention en enlevant tout couvercle à ce que la vapeur puisse s’échapper en ne partant pas vers soi.

Reheat (Réchauffage)

Plateau tournant en marche :

De nombreux plats peuvent se réchauffer en touchant une seule commande, sans avoir à recalculer la durée ou la puis-

sance nécessaire. Pour réchauffer lorsque le plateau tournant est en marche, touche simplement Reheat.

Utilisation

Particularités du four à micro-ondes

• Supposition:duchilipréparédoitêtreréchauffé.

Appuyer sur Reheat.

Lorsque le capteur perçoit les vapeurs émises par l’aliment, le temps de cuisson restant s’afﬁche.

Plateau tournant à l’arrêt :

Vous pouvez réchauffer un plat dans une cocotte de 11 po x 8 po x 2 po (28 cm x 20 cm x 5 cm) ou 13 po x 9 po x 2

po (33 cm x 23 cm x5 cm) avec le plateau tournant à l’arrêt. Appuyer d’abord sur

TURNTABLE ON/OFF

et noter l’indication

afﬁchée. Appuyer ensuite sur Reheat. L’afﬁchage indique que le plateau tournant est à l’arrêt, et le four démarre automa-

tiquement. Après la cuisson, suivre les instructions afﬁchées.

Popcorn

• Supposition:unsacdemaïsàpopcornde3,5onces(environ100g)doitêtresoufé.

Appuyer sur Popcorn.

Ce réglage de capteur convient à la plupart des marques de popcorn à cuire aux micro-ondes. Faire quelques essais pour

choisir votre marque préférée. Préparer un seul sac à la fois. Déplier le sac et préparer selon le mode d’emploi fourni.

Tableau Sensor

Aliment Quantité Marche à suivre

Restes de riz, pommes

de terre, légumes,

plats préparés ou

autres

4 à 32 onces Placer dans un récipient ou cocotte légèrement plus grand que la

quantité à réchauffer. Aplatir le contenu si possible. Couvrir d’un

couvercle, ﬁlm plastique ou papier ciré. Couvrir de ﬁlm plastique

ou couvercle pour les quantités importantes ou les aliments à

consistance épaisse tels que les ragoûts.

Soupes 1 à 4 tasses Remuer si possible le plat réchauffé, qui doit être très chaud. Sinon,

continuer à réchauffer à puissance et durée variables. Une fois

remué, couvrir le plat et laisser reposer 2 ou 3 minutes.

Plats principaux et

légumes en conserve

4 à 36 onces Ajuster pour moins de temps en appuyant sur Power Level deux

fois pour de petites quantités de légumes en conserve.

Assiette assortie

1 assiette

3 à 6 onces de viande

plus légumes et/ou

pommes de terre/riz˚

Utiliser cette touche pour réchauffer des plats déjà cuits sortis du

réfrigérateur. Placer les portions de viande et les gros morceaux

de légumes à l’écart du centre de l’assiette. Découper les gros

morceaux tels que les pommes de terre. Aplatir les aliments tels

que la purée et autres préparations à consistance épaisse. Couvrir

de papier ciré ou de ﬁlm plastique. UNE ASSIETTE SEULEMENT.

Après la cuisson, vériﬁer que les préparations sont très chaudes

de part en part et que le dessous du centre de l’assiette est

très chaud. Sinon, continuer à réchauffer par durée et niveau de

puissance. Laisser reposer recouvert pendant 2 ou 3 minutes.

Popcorn Un seul sac à la fois N’utiliser que du popcorn conditionné pour cuisson micro-

ondes. Faire quelques essais pour choisir votre marque préférée.

N’essayez pas de faire éclater les grains restés entiers. Régler la

durée si nécessaire, pour accommoder les grains plus mûrs ou les

préférences de chacun.

Sac de 3 à 3,5 onces

(Capacité ordinaire)

Appuyer une fois sur la commande Popcorn. Ce réglage

fonctionne bien pour les sacs de cette taille.

Sac de 1,5 à 1,75 onces

(Capacité snack)

Appuyer deux fois sur la touche Popcorn pour les sacs de

collation

Utilisation

Particularités du four à micro-ondes

Sensor Cook (Cuisson au capteur)

• Pourfairerôtirunepommedeterre:

1. Appuyer sur Sensor Cook (cuisson au capteur).

2. Sélectionner le paramétrage voulu du capteur. Par exemple appuyer sur 1 pour cuire des pommes de terre au four.

3. Appuyer sur Start/Touch On. Quand le capteur détecte la vapeur émise par l’aliment à cuire, la durée restante de cuis-

son apparaît.

Ouvrir la porte et appuyer sur Stop/Clear. L’heure actuelle apparaît à l’afﬁchage.

Tableau Sensor Cook

Aliment Quantité Marche à suivre

1. Baked Potaotes

(Pommes de terre au four)

1 à 6 moyennes Piquer les pommes de terre. Les placer sur un essuie-tout et les

déposer sur le plateau tournant. Après la cuisson, les retirer du

four, les envelopper dans une feuille d’aluminium et les laisser

reposer pendant 5 à 10 minutes.

2. Frozen vegetables

(Légumes surgelés)

1 à 6 tasses

Mettre sous couvercle ou ﬁlm plastique. Après la cuisson,

remuer et laisser reposer recouvert pendant 3 minutes.

3. Fresh vegetables: tendres

(Légumes frais)

Brocoli

Choux de Bruxelles

Chou

Chou-ﬂeur

en bouquets

entier

Épinards

Zucchini

Pommes cuites

0,25 à 2,0 livres

1 moyen

0,25 à 1,0 livres

0,25 à 2,0 livres

2 à 4 moyennes

Laver les légumes, puis les placer dans un bol. Ne pas ajouter

d’eau si les légumes viennent tout juste d’être lavés. Couvrir avec

le couvercle pour obtenir des légumes tendres. Utiliser une pelli-

cule plastique pour obtenir des légumes tendres mais croustillants.

Appuyer sur la touche Fresh Vegetables. Après cuisson, laissez

reposer recouvert de 2 à 5 minutes.

4. Fresh vegetables: croquants

(Légumes frais)

Carottes en tranches

Maïs en épi

Haricots verts

Courge d'hiver

courges, en dés

coupées en moitié

0,25 à 1,5 lb.

2 à 4 pièces

0,25 à 1,5 lb.

1 à 2

Les placer dans un bol. Ajoutez 1 à 4 cuillères à soupe d’eau.

Posez un couvercle sur les légumes à cuisson tendre, ou du ﬁlm

plastique pour une cuisson plus croquante. Appuyer sur la touche

Fresh Vegetables deux fois. Après cuisson, laissez reposer recou-

vert de 2 à 5 minutes.

5. Frozen entrees

(Plats principaux surgelés)

6 à 17 onces Utiliser pour les légumes surgelés prêts à servir. Les résultats

seront bons dans la plupart des cas. Faire quelques essais pour

trouver votre marque préférée. Défaire l’emballage extérieur et

suivre les indications concernant les couvercles. Après la cuisson,

laisser reposer recouvert de 1 à 3 minutes.

6. Hot dogs 1 à 4 portions Placer la saucisse dans son petit pain et envelopper d’une

serviette en papier.

7. Bacon 2 à 6 tranches Placer le bacon sur une assiette en carton recouverte d’une

serviette en papier. Le bacon ne doit pas dépasser hors de

l’assiette. Couvrir d’une serviette en papier.

8. Fish, seafood

(Poisson, fruits de mer)

0,25 à 2 livres Disposer en rond sur un plat en verre peu profond (enrouler les

ﬁlets aﬁn qu’ils reposent sur leurs bords repliés). Recouvrir de ﬁlm

plastique. Après la cuisson, laisser reposer recouverts pendant

3 minutes.

Utilisation

Cuisson par convection/ combinaison automatique

Cette section du Manuel d’opérations présente des instructions et procédures de cuisson spéciﬁques. Prière de consulter

le livre de cuisine, Convection Microwave Hood Cookbook, pour des conseils utiles concernant la cuisson par convection

ou combinée.

Le four ne doit pas être utilisé sans que le plateau tournant soit installé et la rotation ne doit jamais être entravée. Le pla-

teau tournant peut être retiré pour préchauffer le four et pour préparer des aliments à cuire directement sur le plateau.

ATTENTION

L’enceinte, la chambre, la porte, le plateau tournant, les supports et les plats du four à micro-ondes devi-

ennent chauds. Pour ÉVITER LES BRÛLURES, utiliser des gants épais pour four en enlevant les aliments ou

le plateau tournant du four.

Cuisson par convection

Le chauffage par convection fait circuler l’air chaud dans tout l’espace du four pour que les aliments deviennent rapide-

ment dorés et croustillants de part en part. Ce four peut se programmer à dix températures différentes de cuisson par

convection pour un maximum de 99 minutes, 99 secondes.

Cuire par convection

• Pourunecuissonde20minutesà350˚F(176,5˚C).

1. Appuyer sur Convec.

2. Sélectionner la température en appuyant sur la touche

350˚F

3. Entrer la durée de cuisson en entrant 2000 à l’aide des touches numériques.

4. Appuyer sur Start/Touch On.

Préchauffage et cuisson par convection

Le four peut se programmer pour combiner les fonctions de préchauffage et de cuisson par convection. La convection

peut être réglée à la même température que le préchauffage ou à une température plus ou moins élevée.

• Pourunpréchauffageà350˚F(176,5˚C)suivid’unecuissonde25minutesà375˚F(190˚C)parconvection:

1. Appuyer sur Preheat.

2. Sélectionner la température en appuyant sur la touche

350˚F

3. Appuyer sur Convec.

4. Sélectionner la température en appuyant sur la touche

375˚F

5. Entrer la durée de cuisson en entrant 2500 à l’aide des touches numériques.

6. Appuyer sur Start/Touch On.

Lorsque le four atteint la température programmée, il retient automatiquement la température de préchauffage pendant

30 minutes. L’afﬁchage revient ensuite à l’heure actuelle. Lorsque Stop/Clear est pressé pendant cet intervalle de temps,

PRESS CONVEC

PRESS MIX

apparaissent à l’afﬁchage et le mode de cuisson ainsi que sa durée peuvent être entrés.

REMARQUE :

Pourpréchaufferetcuireàlamêmetempérature,entrezlamêmevaleurauxétapes2et4.

Utilisation

Cuisson par convection/ combinaison automatique

Broil (Grillade)

Le préchauffage est automatique au réglage de grillade. Entrer simplement la durée voulue de grillade et attendre la

ﬁn du préchauffage pour introduire les aliments. (Préréglage à 450˚ F [232˚ C]). La température du four ne peut pas être

modiﬁée.

• Pourfairegrillerunetranchedejambonpendant15minutes.

1. Appuyer sur Broil.

2. Entrer la durée de cuisson en entrant 1500 l’aide des touches numériques.

3. Appuyer sur Start/Touch On.

Quand le four atteindra la température programmée, une sonnerie se fera entendre.*.

4. Ouvre la porte. Placez les aliments dans le four. Fermer la porte. Appuyer sur Start/Touch On.

* Si la porte du four à micro-ondes n'a pas été ouvert, le four à micro-ondes tiendra automatiquement à la température

de préchauffage pendant 30 minutes. Après ce temps écoulé, un signal sonore retentit et le four à micro-ondes se

éteint.

REMARQUE :

• Préchauffagepourgrillerpeutprendrede7à10minutesenfonctiondelatempératuredelapièceetlapuissance

disponible.

• Bienqueletempsestgénéralementxépourletempsdelacuissonaugrilmaximum,vérieztoujourslanourritureau

tempsminimumrecommandédansletableaudulivredecuisine.Celapermettrad'éliminerlanécessitédereprogram-

merentièrementlefouràmicro-ondessiletempsdecuissonsupplémentaireestnécessaire.Ilsuftdefermerlaporte

dufouretappuyezsurStart/TouchOnpourcontinuer.

Slow Cook (Cuisson lente)

Le mode Slow Cook est préréglé à 300˚ F (149˚ C) pendant 4 heures. La température peut être modiﬁée pour être inféri-

eure. La durée de cuisson ne peut pas être changée. Ce mode est utilisé pour des aliments comme haricots au four ou

tranche de viande ferme marinée.

• Supposition:abaissementdelatempératurede300˚F(149˚C)à275˚F(135˚C).

1. Appuyer sur Slow Cook.

2. Appuyer de nouveau sur Slow Cook si la température de consigne 300˚ F (149˚ C) doit être changée.

3. Appuyer sur la touche de température

275˚F

4. Appuyer sur Start/Touch On.

REMARQUE :

Silatempératurenedoitpasêtrechangée,omettrelesétapes2et3.

Cuisson avec combinaison automatique

Ce four a deux réglages préprogrammés qui permettent automatiquement une cuisson facile à la fois avec la chaleur en

convection et les micro-ondes.

Température de four Puissance micro-ondes

High Mix/Roast (Combinaison haute/rôtissage) 325˚F (163˚ C) 30%

Low Mix/Bake (Combinaison basse/cuisson) 325˚F (163˚ C) 10%

À l’exception des aliments qui se cuisent mieux avec simplement la chaleur par convection, la plupart des aliments béné-

ﬁcient d’une cuisson hybride à combinaison faible ou forte d’appoint micro-ondes.

Le mariage de ces deux méthodes de cuisson donne des viandes juteuses, humides et tendres, et des pains à texture

ﬁne, avec juste la bonne dose de doré et de croustillant.

Les températures peuvent être modiﬁées, mais pas la puissance des micro-ondes.

La température du four peut être ﬁxée de 100-450˚ F (38 à 232˚ C). Il faut pour cela appuyer sur High Mix ou Low Mix puis

Utilisation

Cuisson par convection/ combinaison automatique

appuyer de nouveau sur la même touche. Quand l’afﬁchage montre SELECT TEMP, (choisir la température) appuyer sur la

température voulue. Par exemple :High Mix, High Mix,

7. La température changera automatiquement à 375˚ F (190˚ C).

Pour cuire avec combinaison automatique

• Supposition:cuissonaufourde25minutesencombinaisonfaible.

1. Appuyer sur Low Mix/Bake.

2. Entrer la durée de cuisson en entrant 2500 à l’aide des touches numériques.

3. Appuyer sur Start/Touch On.

Pour préchauffer et cuire avec combinaison automatique

Votre four peut être programmé pour combiner les opérations successives de préchauffage et de cuisson à combinaison

automatique. On peut préchauffer à la même température que la valeur prédéterminée pour la combinaison ou.

• Supposonsquevousvouliezpréchaufferà350˚F(176,5˚C)etcuireensuitependant25minutesà325˚F(162,5˚C)

avec la combinaison basse/cuisson.

1. Appuyer sur Preheat.

2. Appuyer sur la touche de température

350˚F

3. Appuyer sur Low Mix.

4. Entrer la durée de cuisson en entrant 2500 à l’aide des touches numériques.

5. Appuyer sur Start/Touch On.

Quand le four atteindra la température programmée, une sonnerie se fera entendre. Le four s’arrêtera et un message

s’afﬁchera. Suivre les instructions.

6. Ouvrir la porte, enfourner les aliments, refermer la porte. Appuyer sur Start/Touch On.

Utilisation

Convection automatique fonctions

Dans cette section du mode d’emploi et d’entretien, vous trouverez des directives pour la préparation de 12 aliments

populaires à l’aide de Convec Broil (Grillade par convection), Convec Roast (Rotissage par convection) et Convec Bake

(Cuisson par convection).

Après avoir sélectionné la fonction voulue, suivez les indications de l’afﬁchage.

Pour des conseils pratiques, appuyer simplement Help lorsque le message d’aide HELP s’afﬁche.

Convec Broil (Grillade par convection)

Convec Broil fait griller automatiquement les hamburgers, le poulet en morceaux, les biftecks et les tranches de poisson.

• Supposonsquevousvouliezfairegriller2hamburgers.

1. Appuyer sur Convec Broil.

2. Choisir le réglage désiré. Par exemple, pour les hamburgers, appuyer sur la touche 1.

3. Entrer la quantité en appuyant sur la touche 2. Suivre les informations afﬁchées pour la cuisson.

Pour avoir des hamburgers bien cuits ou saignants, actionnez la commande Power Level pour choisir respectivement

More ou Less. Voir les réglages de plus ou moins de durée en page 30.

4. Appuyer sur Start/Touch On.

À la ﬁn du préchauffage du cycle de grillade, 4 tonalités longues se font entendre. FIN PRE- CHAUF- FAGE PLACER ALIMENT

DANS FOUR s’afﬁche à plusieurs reprises. Ouvrir la porte et mettre les hamburgers au four. Refermez la porte.

5. Appuyer sur Start/Touch On.

À la ﬁn du cycle de grillade, une longue tonalité se fait entendre et FIN apparaît à l’afﬁchage.

REMARQUE :

• ConvecBroilpeutseprogrammeravecunréglagedeladurée.Voirlapage30.

• Sionessayed’entrerunevaleursupérieureouinférieureàcellepermiseindiquéeautableauci-dessous,unmessage

d’erreurs’afche.

• Pourfairegrillerd’autresalimentsoudesalimentsdepoidsoudequantitésinférieursousupérieursauxvaleurs

établiesdansletableauci-dessous,suivrelesinstructionsdulivredecuisineConvectionMicrowaveHoodCookbook.

VoirletableauBroiling.

Tableau Convec Broil

Réglage/Aliment Quantité Marche À Suivre

1. Hamburgers 1 à 8 pesant

0,25 livre

chacun

Choisir ce réglage pour faire griller des hamburgers. Poser sur la grille inférieure.

2. Chicken pieces

(Morceaux de

poulet)

0,5 à 3 livres Disposer les morceaux sur la grille inférieure. Après cuisson, laisser reposer

3-5 minutes. La température doit être de 180˚ F (82˚ C) sauf pour les blancs qui

doivent être à 170˚ F (77˚ C) .

3. Steaks

(Biftecks)

0,5 à 2 livres Choisir ce réglage pour faire griller des biftecks de ¾ à 1 po (1,8 à 2,5 cm)

d’épaisseur. Les biftecks individuels désossés cuisent uniformément. Poser les

biftecks sur la grille inférieure. Appuyer sur Power Level une fois une cuisson à

point et deux fois pour des biftecks saignants.

4. Fish steaks

(Tranches de

poisson)

0,5 à 2 livres Choisir ce réglage pour faire griller une tranche de poisson de ¾ à 1 po (1,8 à 2,5

cm) d’épaisseur. Poser sur la grille inférieure.

Utilisation

Convection automatique fonctions

Convec Roast (Rôtissage par convection)

Convec Roast fait automatiquement rôtir le poulet, la dinde, le blanc de dinde ou le porc.

• Supposonsquevousvouliezfairerôtir2,5livres(1,15kg)depoulet.

1. Appuyer sur Convec Roast.

2. Sélectionner le réglage voulu. Par exemple pour le poulet entrez 1.

3. Entrer le poids à l’aide des touches numériques, par exemple 25 livres.

4. Appuyer sur Start/Touch On.

Après la ﬁn du cycle de rôtissage à convection, une tonalité longue retentit. Suivre les consignes du message afﬁché.

REMARQUE :

• ConvecRoastpeutseprogrammeravecunréglagedeladurée.Voirlapage30.

• Sionessayed’entrerunevaleursupérieureouinférieureàcellepermiseindiquéeautableauci-dessous,unmessage

d’erreurs’afche.

• Pourfairerôtird’autresalimentsoudesplatspesantplusoumoinsquelespoidsindiquésautableauci-dessous,con-

sulterletableaudecuissoncombinéedanslelivredecuisineConvectionMicrowaveHoodCookbook.

Tableau Convec Roast

Réglage/Aliment Quantité Marche À Suivre

1. Chicken

(Poulet)

2,5 à 7,5 livres Placer sur la grille inférieure. À la ﬁn du cycle, couvrir d’une feuille d’aluminium

et laisser reposer 5 à10 minutes.

2. Turkey

(Dinde)

6,5 à 9 livres Assaisonner au goût. Placer sur la grille inférieure. À la ﬁn du cycle, couvrir

d’une feuille d’aluminium et laisser reposer pendant 10 minutes. La température

interne des blancs de dinde doit être de 170˚ F (77˚ C) et de 180˚ F (82˚ C) pour

les autres morceaux.

3. Turkey breast

(Blanc de dinde)

3,0 à 6 livres Assaisonner au goût. Placer sur la grille inférieure. À la ﬁn du cycle, couvrir

d’une feuille d’aluminium et laisser reposer pendant 10 minutes. La température

interne des blancs de dinde doit être de 170˚ F (77˚ C).

4. Pork (Porc) 2 à 3,5 livres Le ﬁlet de porc désossé est recommandé pour sa cuisson uniforme. Placer

sur la grille inférieure. Après la cuisson, retirer du four, couvrir d’une feuille

d’aluminium et laissez reposer 5 à10 minutes. La température interne doit être

de 160˚ F (71˚ C).

Utilisation

Convection automatique fonctions

Convec Bake (Cuisson par convection)

Convec Bake fait automatiquement cuire au four les gâteaux, les carrés au chocolat, mufﬁns, et frites.

• Supposonsquevousvouliezcuireungâteaude13pox9pox2po.

1. Appuyer sur Convec Bake.

2. Sélectionner le réglage voulu. Pour ce type de gâteau entrer 1.

3. Appuyer sur Start/Touch On.

À la ﬁn du cycle de préchauffage Convec Bake, quatre tonalités se font entendre. L’afﬁchage indique

FIN PRE- CHAUF- FAGE

PLACER ALIMENT DANS FOUR

. Ouvrir la porte. Introduire le gâteau à l’intérieur. Refermer la porte.

4. Appuyer sur Start/Touch On.

À la ﬁn du cycle Convec Bake, une longue tonalité se fait entendre et

FIN

apparaît à l’afﬁchage.

REMARQUE :

• ConvecBakepeutseprogrammeravecréglagedeladurée.Voirlapage30.

• Pourcuired’autresalimentsaufour,voirlasectioncorrespondantedulivredecuisineConvectionMicrowaveHood

Cookbook.

Tableau Convec Bake

Réglage/Aliment Quantité Marche À Suivre

1. Cake

(Gâteau)

13 po x 9 po x 2 po Idéal pour les mélanges à gâteau ou recettes maison dans un moule de

13 po x 9 po x 2 po. Suivre le mode d’emploi du mélange ou la recette,

et verser dans le moule aux dimensions ci-dessus beurré et saupoudré

de farine. Après le préchauffage, placer le moule au centre de la grille

inférieure. Laisser refroidir avant de napper et de servir.

2. Brownies

(Carrés au

chocolat)

13 po x 9 po x 2 po Idéal pour les mélanges pour carrés au chocolat ou recettes maison dans

un moule de 13 po x 9 po x 2 po. Suivre le mode d’emploi du mélange

ou la recette, et verser dans le moule de dimensions ci-dessus beurré et

saupoudré de farine. Après le préchauffage, placer le moule au centre de la

grille inférieure. Laisser refroidir avant de découper en portions individuelles.

3. Mufﬁns Plaque à 12 moules Idéal pour les mélanges pour mufﬁns ou recettes maison pour 12 mufﬁns de

taille moyenne. Suivre le mode d’emploi du mélange ou la recette, et verser

dans 12 moules à mufﬁns. Après le préchauffage, placer le moule au centre

de la grille inférieure.

4. French fries

(Frites)

Tôle à biscuits

pour 3 à 24 onces

Utiliser des frites surgelées prêtes à servir.

Aucun préchauffage n’est requis pour la préparation des frites. Les disposer

sur la tôle placée sur la grille inférieure.

Pour les frites allumettes, appuyer sur Power Level deux fois aﬁn de

programmer une durée plus courte avant d’appuyer sur Start/Touch On.

Utilisation

Panneau de commandes et réglages

Help (Aide - touche de commande)

La touche Help facilite l’emploi du four en permettant l’afﬁchage d’instructions pour 5 fonctions.

1. Verrouillage de sécurité

Le verrouillage de sécurité évite une utilisation indésirable du four à micro-ondes, par exemple par des enfants. Le four

peut être conﬁguré pour que son tableau de commandes soit désactivé ou verrouillé. Pour ce faire, appuyer sur Help, la

touche

1 puis Start/Touch On. Si on veut ensuite activer une commande LOCK apparaît à l’afﬁchage. Pour annuler le

verrouillage, appuyer sur Help puis sur Start/Touch On.

2. Suppression du signal sonore

Si on désire que le four n’émette pas de signal sonore pendant son fonctionnement, appuyer sur la touche Help, la tou-

che 2 et la touche Stop/Clear.

Pour rétablir l’émission du signal sonore, appuyer sur la touche Help, la touche

2 et la touche Start/Touch On.

3. Démarrageautomatique

Si on désire programmer le four de façon à ce qu’il commence la cuisson à une heure précise, procéder comme suit :

• Supposonsquel’onveuillecommencerlacuissond’unragoûtà4h30auniveau50%,pendant20minutes.Avant

tout, s’assurer que l’horloge indique l’heure exacte.

1. Appuyer sur Help.

2. Toucher le chiffre 3 pour sélectionner Auto Start (démarrage auto).

3. Pour entrer l’heure de démarrage à 4 :30, activer successivement 430.

4. Appuyer sur Clock.

5. Pour entrer le programme de cuisson, appuyer sur Power Level, puis sur 5 et ensuite sur 2000 pour la durée de

cuisson.

6. Appuyer sur Start/Touch On.

REMARQUES :

• LemodeAutoStartpeutêtreutilisépourlacuissonmanuelle,legrillage,lerôtissageetlacuissonavecconvection,si

l’horlogeestparamétrée.

• SionouvrelaportedufouraprèsavoirprogramméAutoStart(démarrageautomatique),ilfautappuyersurlatouche

Start/TouchOndemanièreàafcherl’heureàlaquelledoitcommencerlacuisson,pourquecelle-cidébuteàl’heure

prévue.

• S’assurerquelesalimentspeuventêtreconservéssansrisquedanslefourjusqu’àl’heuredeleurcuisson.Lescourges

etpotironsfontpartiedeceux-là.

4. Sélection de langue

Le four à micro-ondes est d’origine paramétré en anglais. Pour changer appuyer sur Help et sur

4. Continuer d’appuyer

sur

4 jusqu’à ce que la langue choisie soit sélectionnée. Appuyer ensuite sur Start/Touch On.

Appuyer sur

4 une fois : sélection de l’anglais.

Appuyer sur

4 deux fois : sélection de l’espagnol.

Appuyer sur

4 trois fois : sélection du français.

5. Sélections de poids et de température

Le four à micro-ondes est d’origine paramétré pour les unités américaines de température et poids. Pour changer ap-

puyer sur Help et sur 5. Continuer d’appuyer sur 5 jusqu’à ce que les unités choisies aient été sélectionnées. Appuyer

ensuite sur Start/Touch One.

Appuyer sur

5 une fois : sélection de LB / ˚F.

Appuyer sur

5 deux fois : sélection de KG / ˚C.

Utilisation

Panneau de commandes et réglages

Help (Aide - indication à l’afﬁchage)

Chaque conﬁguration des modes décongélation, gril/rôtissage/cuisson au four avec convection et cuisson avec capteur

est accompagnée d’un conseil de cuisson. Pour le lire, toucher la commande Help à chaque fois que HELP est activé à

l’afﬁchage interactif pour accéder aux messages d’aide.

Séquence de cuisson multiple

Le four peut être programmé pour jusqu’à 4 séquences automatiques de cuisson pour le mode micro-ondes, et 4

séquences automatiques de cuisson avec préchauffage pour le mode convection/combinaison, en commutant d’un ré-

glage de puissance à l’autre automatiquement.

Parfois les instructions de cuisson vous indiquent de démarrer à une puissance et de changer ensuite pour une différente.

Votre four le fait automatiquement.

• Supposition:cuissond’unepiècedeboeufàrôtir5minutesà90%puis30minutesà50%.

1. Appuyer sur la touche Power Level une fois, puis sur la touche numérique 9 pour 90%de puissance.

2. Entrer le premier temps de cuisson en appuyant sur les touches 500.

3. Appuyer à nouveau sur la touche Power Level et sur la touche 5 pour 50% de puissance.

4. Entrer ensuite le second temps de cuisson en appuyant sur les touches 3000.

5. Appuyer sur Start/Touch On.

REMARQUE :

• CommelacommandePowerLevelaétéactivéedeuxfois,

HIGH

estafché.

• Sil’onsouhaiteconnaîtreleniveaudepuissanceprogrammée,ilsuftd’appuyersurPowerLevel.Lapuissance

s’afchetantqueledoigtrestesurcettetouche.

Timer (Minuterie)

• Supposition:chronométraged’unappeltéléphoniqueinterurbaind’uneduréede3minutes.

1. Appuyer sur Timer.

2. Entrer la durée en appuyant sur les touches 300.

3. Appuyer sur Start/Touch On..

Réglage des temps de cuisson

PLUS: Si vous avez constaté par expérience préférer une cuisson un peu plus poussée dans les modes avec capteur,

décongélation, gril, rôtissage et cuisson au four avec convection, actionner une fois la commande Power Level après votre

sélection.

MOINS: Si vous avez constaté par expérience préférer une cuisson un peu moins poussée dans les modes avec capteur,

décongélation, gril, rôtissage et cuisson au four avec convection, actionner deux fois la commande Power Level après

votre sélection.

Add-A-Minute (Ajout d'une minute de cuisson)

La touche Add-A-Minute permet de commander une cuisson d’une durée d’une minute au niveau 100 %. Au cours du

fonctionnement manuel, il est possible d’augmenter la durée de cuisson par incrément de 1 minute en appuyant sur cette

touche autant de fois qu’il est nécessaire.

• Supposonsquel’onveuilleréchaufferunetassedesoupependantuneminute.

Appuyer sur la touche Add-A-Minute.

REMARQUES :

• LatoucheAdd-A-Minuten’ad’effetquependantlacuissonouquedanslaminutesuivantunecuisson,l’ouvertureetla

fermeturedelaporte,etlapressionsurlatoucheStop/Clear.

• Add-A-MinutenepeutpasêtreutiliséavecSensor,SensorCook,Defrost,ConvecBroil,ConvecRoastniConvecBake.

Utilisation

Panneau de commandes et réglages

Touch On (Touche de puissance maximale)

Touch On permet de cuire à puissance maximale (100 %) aussi longtemps que l’on maintient la pression d’un doigt sur

la touche Start/Touch On. Touch On est parfait pour faire fondre du fromage, porter du lait à une température tout juste

inférieure à la température d’ébullition, etc. La durée maximale d’utilisation est de 3 minutes.

• Supposonsquel’onveuillefairefondreunmorceaudefromagesurunetranchedepain.

1. Maintenir la pression d’un doigt sur la touche Start/Touch On. La durée s’afﬁche.

2. Lorsque le fromage a atteint l’onctuosité désirée, relâcher la pression du doigt sur la touche Start/Touch On. Le four

cesse immédiatement de fonctionner.

REMARQUES :

• Noterlestempsnécessairesconcernantàdiversesopérationsfréquentesetlesprogrammerpouruneutilisationfuture.

• LatoucheStart/TouchOnn’ad’effetqueaucoursdelaminutequisuitunecuisson,l’ouvertureetlafermeturedela

porteouunepressionsurlatoucheStop/Clear.

• LatoucheTouchOnnepeutêtreutiliséequetroisfoisdesuite.Ilfautensuiteouvriretfermerlaportedufourouap-

puyersurlatoucheStop/Clear,pouraugmenterletempsdecuisson.

Mode de démonstration

Pour lancer une démonstration, appuyer dans l’ordre sur Clock, 0, et Start/Touch On à maintenir pendant 3 secondes.

DEMO ON DURING DEMO NO OVEN POWER

va s’afﬁcher. On peut alors démontrer les opérations de cuisson et les possibilités

spéciﬁques sans que le four à micro-ondes ne génère de puissance. Par exemple, appuyer sur la touche Add-AMinute

provoque l’afﬁchage de

1.00

suivi d’un décompte rapide jusqu’à l’afﬁchage de

END

à la ﬁn.

Pour sortir du mode démonstration, appuyer dans l’ordre sur Clock,

0, et Stop/Clear. Si c’est plus facile, débrancher le

four de sa prise secteur et le rebrancher.

Nettoyage et entretien

Débrancherlecordonsecteuravantdenettoyer,oulaisserlaporteouvertepourdésactiverlefourmicro-ondes

durant son nettoyage.

Extérieur

La surface extérieure du four est peinte. Nettoyer l’extérieur à l’eau et au savon doux; rincer et sécher avec un linge doux.

N’employer aucun produit de nettoyage de ménage ou produit abrasif.

Porte

Essuyer les deux faces de la porte avec un linge humide pour supprimer toutes éclaboussures. Les parties métalliques

sont plus faciles à entretenir si elles sont essuyées souvent avec un linge humide. Éviter l’utilisation de pulvérisateur et

autres nettoyants forts pour ne pas tacher, strier ou délustrer la surface de la porte.

Panneau tactile de commande

Nettoyer le panneau avec précaution. S’il se salit, le désactiver en ouvrant la porte du four avant le nettoyage. Essuyer le

panneau avec un linge légèrement humecté d’eau seulement. Sécher avec un linge doux. Ne pas frotter, récurer, ni utiliser

aucun produit d’entretien chimique. Utiliser le moins d’eau possible. Fermer la porte et appuyer sur stop/clear.

Intérieur - après cuisson aux micro-ondes

Le nettoyage est facile car il y a peu de chaleur dégagée sur les surfaces intérieures. De ce fait il n’y a pas de surchauffe ni

de projections ou éclaboussures. Pour nettoyer les surfaces intérieures, essuyer avec un chiffon doux et de l’eau chaude.

N’UTILISEZ PAS DE NETTOYANTS ABRASIFS OU FORTS, NI DE TAMPONS À RÉCURER. Pour les salissures coriaces, uti-

liser du bicarbonate de soude ou du savon doux. Rincer complètement à l’eau claire. NE PROJETEZ JAMAIS DE NETTOY-

ANT POUR FOUR DIRECTEMENT SUR UNE PARTIE QUELCONQUE DU FOUR À MICRO-ONDES.

Intérieur - après cuisson par convection ou combinée, ou grillade

Les corps gras et l’humidité peuvent laisser des éclaboussures. Laver immédiatement à l’eau chaude savonneuse. Rincer à

fond et sécher par polissage. Des salissures plus difﬁciles à enlever peuvent se former si le four n’est pas nettoyé scrupu-

leusement et en cas de cuisson prolongée ou à haute température. En pareil cas, il conviendrait d’acheter un tampon à

nettoyer les fours, déjà imbibé d’un produit liquide et destiné aux surfaces d’acier inox ou de porcelaine - et non pas un

tampon à récurer, saturé de savon. Suivre soigneusement le mode d’emploi du fabricant et prendre particulièrement soin

de ne pas laisser pénétrer le liquide dans les perforations des parois ni nulle part sur la porte. Rincer à fond et sécher par

polissage.

Après le nettoyage complet de l’intérieur, la graisse résiduelle peut être éliminée des conduites intérieures et des élé-

ments chauffants en faisant simplement fonctionner le four à 450˚ f (232˚ c) pendant 20 minutes sans aliments dedans.

Ventilez la pièce si nécessaire.

Couvercle du guide d’ondes

Laver soigneusement toute particule d’aliment déposée sur le couvercle du guide d’ondes qui se trouve à la surface

supérieure de l’intérieur du four.

Désodorisation

Des odeurs de cuisine peuvent éventuellement persister dans le four. Pour les éliminer, mélanger le jus et l’écorce râpée

d’un citron et quelques clous de giroﬂe, avec une tasse d’eau dans un récipient de deux tasses. Faire bouillir quelques

minutes au niveau de 100 %. Laisser refroidir dans le four. Essuyer l’intérieur avec un linge doux.

Plateau tournant et support

Le plateau tournant en céramique et son support se démontent et leur nettoyage est facile. Laver à l’eau douce savon-

neuse ; toute tache qui résiste se nettoie avec un produit doux et une éponge à récurer telle que décrite plus haut. Ces

pièces sont également lavables dans la partie supérieure du lave-vaisselle.

Product CareEntretien du produi

Nettoyage et entretien

Grilles

Les grilles supérieures et inférieures sont amovibles pour un nettoyage facile et peuvent se ranger à l’écart du four à

micro-ondes lorsqu’elles ne servent pas. Les laver à l’eau douce savonneuse après chaque usage. Toute tache difﬁcile à

enlever se nettoie avec un produit doux d’entretien et une éponge à récurer comme décrite ci-dessus. Les grilles sont

lavables au lave-vaisselle.

Filtres à graisses

Les ﬁltres doivent être nettoyés au moins une fois par mois. Ne jamais faire fonctionner

le ventilateur ou le four en l’absence de ﬁltres.

1. Tirer la languette de chacun des deux ﬁltres vers l’avant et légèrement vers le bas du

four pour les retirer.

2. Laisser tremper les ﬁltres dans l’évier ou dans une bassine remplie d’eau chaude

additionnée de détergent. NE PAS utiliser d’ammoniaque ou autre alcali, qui réagis-

sent avec le matériau du ﬁltre pour le noircir.

3. Secouer et frotter à la brosse pour désincruster.

4. Rincer à fond et secouer pour faire sécher.

5. Réinstaller les ﬁltres en les encastrant à leur place.

Ventilateur

Le ventilateur se déclenche automatiquement sous l’effet de la chaleur montant de la cuisinière, ou celle des cuissons en

mode convection, combiné fort ou faible niveau, ou grillade. Le four à micro-ondes est ainsi protégé contre toutes tem-

pératures excessives. Le ventilateur continue à fonctionner jusqu’à réduction de la température, et ne peut pas être arrêté

manuellement pendant ce temps.

Pour d’autres besoins de ventilation, sélectionner haute ou basse vitesse.

PRÉCAUTIONSD’EMPLOI:

1. NE PAS laisser la surface de cuisson à haute température sans surveillance. Le ventilateur risque de démarrer automa-

tiquement, fournissant trop d’air aux unités de surface et provoquant d’éventuelles éclaboussures ou des déborde-

ments.

2. Éviter de brûler les préparations.

3. Veiller à la propreté des ﬁltres à graisses.

Éclairage

1. Pour remplacer les ampoules, couper d’abord l’alimentation du four au pan-

neau disjoncteur ou en débranchant à la prise.

2. Pour dégager le couvercle d’ampoules, retirez les vis qui le maintiennent. (Voir

l’illustration).

3. Remplacer les ampoules seulement avec des ampoules de 20 et de 40 watts.

En vente dans la plupart des quincailleries et centres de luminaires. L’unité

sera expédiée avec une ampoule de 20 w et une ampoule de 40 w NE PAS

UTILISER D’AMPOULE DE PLUS DE 40 WATTS.

4. Fermer le couvercle d’ampoules et remettre la vis retirée à l’étape 2.

Languette

Filtre à

graisses

ATTENTION

Le couvercle peut être brûlant. Ne pas toucher

au verre lorsque l’ampoule est allumée. Ne

pas laisser l’éclairage allumé longtemps, par

exemple comme veilleuse.

Couvercle de lumière

Vis

Ampoules

Product CareEntretien du produi

Nettoyage et entretien

Filtre à charbon

Le ﬁltre à charbon s’emploie en installations non ventilées à

recirculation d’air. Le ﬁltre doit être remplacé tous les 6 à 12 mois

selon le niveau d’utilisation.

1. Couper l’alimentation du four au panneau disjoncteur ou en

débranchant à la prise.

2. Retirer les trois vis du volet.

3. Tirer le volet à l’écart du four.

4. Retirer les deux vis qui ﬁxent le couvercle du conduit de

capteur.

5. Retirer le couvercle du conduit de capteur.

6. Retirer le vieux ﬁltre au charbon ( s’il y en a un).

7. Glisser le nouveau ﬁltre au charbon en place sur les languettes

de support.

8. Reposer le couvercle du conduit de capteur et le ﬁxer à l’aide

des 2 vis.

9. Pousser le volet pour le remettre en position et enclencher

manuellement les languettes à leur place sans forcer et réin-

staller les deux vis pour ﬁxer le volet.

Ampoule du four

Retirer l’évent à lames selon les consignes 1 à 3 du chapitre FILTRE

À CHARBON (page 33) et le ﬁltre au charbon, s’il a été utilisé.

4. Faites glisser le couvercle d’ampoules vers l’avant, puis soulever.

5. Enlever la vieille ampoule et la remplacer seulement par un

ampoule de 20 watts en vente dans la plupart des quincailleries et

centres de luminaires. NE PAS UTILISER D’AMPOULES SUPÉRI-

EURES À 30 WATTS.

6. Réinstaller le couvercle d’ampoules du four et le ﬁltre à charbon

s’il y a lieu ; poussez le volet en position et remettre les trois vis de

montage.

Couvercle du conduit

de capteur

Filtre au charbon

Évent de la hotte

Lumière de micro-ondes

Filtre au charbon de bois

Vis

ATTENTION

Le couvercle peut être brûlant. Ne pas toucher

au verre lorsque l’ampoule est allumée. Ne

pas laisser l’éclairage allumé longtemps, par

exemple comme veilleuse.

Product CareEntretien du produi

Dépannage

Procédez aux vériﬁcations suivantes avant de faire appel au service des réparations :

1. Placer une tasse d’eau dans un verre gradué dans le four et bien fermer la porte.

Faire fonctionner le four pendant 1 minute à puissance ÉLEVÉE 100 %.

Est-ce que la lumière du four est allumée?

OUI _______ NON _______

Est-ce que le ventilateur de cuisson fonctionne?

(Placer sa main sur l’évent à lame à l’arrière du four.)

OUI _______ NON _______

Est-ce que le plateau tournant tourne?

(Il est normal pour le plateau de tourner dans un sens ou dans l’autre.)

OUI _______ NON _______

Est-ce que l’eau est chaude?

OUI _______ NON _______

2. Enlever l’eau du four et mettre le four en route pour 5 minutes sur Convec à 450˚ F (232˚ C).

Faire fonctionner le four pendant une minute sur HIGH 100%.

Les témoins CONV et COOK s’allument-ils?

OUI _______ NON _______

L’intérieur du four est-il chaud quand le four s’arrête?

OUI _______ NON _______

Si vous répondez «NON» à l’une de ces questions, vériﬁez la prise de courant, le fusible ou le disjoncteur. S’ils fonction-

ment convenablement, COMMUNIQUER AVEC LE RÉPARATEUR VIKING RANGE, LLC AUTORISÉ LE PLUS PROCHE.

Un four à micro-ondes ne doit jamais être réparé par un réparateur qui n’est pas spécialisé pour ce genre d’appareils.

REMARQUE :

• Silecompteàreboursdutempsafchéesttrèsrapide,voirlemodededémonstrationpar31etannuler.

Product CareEntretien du produi

Fiche technique

Tension d’alimentation : Classiﬁcation UL - Monophasé 120 V, 60 Hz, courant alternatif seulement

Classiﬁcation CSA - Monophasé 116 V, 60 Hz, courant alternatif seulement

Alimentation requise : Classiﬁcation UL

Classiﬁcation UL

Micro-ondes 1,60 kW, 13,2 A

Convection 1,60 kW, 13,2 A

Classiﬁcation CSA

Micro-ondes 1,5 kW, 13,0 A

Convection 1,5 kW, 13,0 A

Puissance de sortie

Micro-ondes :

Chauffage à convection :

850 watts*

1400 watts

Fréquence : 2450 MHz

Dimensions extérieures : 29

po (L) x 16

po (H) x 15

po (P)

[760 mm (L) x 415 mm (H) x 388 mm (P)]

Dimensions de la cavité : 17

po (l) x 8

po (H) x 13

po (P)

[435 mm (L) x 205 mm (H) x 351 mm (P)]

Capacité du four** : 1,1 pi

(0,031 m

)

Uniformité de cuisson : Plateau tournant/ventilateur

Poids : Environ 71 lb (32,2 kg)

* Méthode normalisée de la Commission électrotechnique internationale pour la mesure de puissance débitée.

Cette méthode de mesure est largement reconnue.

** La capacité intérieure est calculée en mesurant la largeur maximale, la profondeur maximale et la hauteur

maximale et en multipliant ces mesures. La contenance réelle est inférieure au résultat obtenu.

En conformité avec les normes établies par :

FCC – Federal Communications Commission

DHHS – Conforme au règlement CFR Title 21 chapitre I section J du Department of Health and Human

Services (DHHS)

– Ce symbole sur la plaque signalétique signiﬁe que le produit est homologué par Underwriters

Laboratories, Inc. pour utilisation aux États-Unis ou au Canada.

SBSC – Santé et Bien-être social Canada

Ce four à micro-ondes fait partie de la liste des produits homologués par l’Association canadienne de

normalisation.

Product CareEntretien du produi

Décrire clairement le problème rencontré. En cas d’impossibilité d’obtention du nom d’une société de dépannage, ou si

les ennuis continuent, contacter directement Viking Range, LLC au 1-888-845-4641 ou écrire à :

VIKING RANGE, LLC

PREFERREDSERVICE

111 Front Street

Greenwood,Mississippi38930USA

Enregistrer les informations indiquées ci-dessous. Elles seront nécessaires si vous avez besoin d’un dépannage. Les numéros

de modèle et de série de votre micro-ondes sont situés sur le côté gauche de sa cavité sur une étiquette signalétique.

Numéro de modèle.

___________________________ Numéro de série _______________________________________

Date d’achat.__________________________________ Date d’installation _____________________________________

Nom du revendeur ____________________________________________________________________________________

Adresse ______________________________________________________________________________________________

______________________________________________________________________________________________________

Si le dépannage demande l’installation de pièces, n’utiliser que des pièces autorisées pour conserver la protection de la

garantie.

VEUILLEZ CONSERVER CE MANUEL COMME RÉFÉRENCE ULTÉRIEURE

Informations de dépannage

• NumérNuméroodedemodèlemodèle

• NumérNuméroodedesériesérie

• DateDated’achatd’achat

• NomNomdudurrevendeurevendeuroùoùaaeueulieulieul’achatl’achat

Décrire clairement le problème rencontré. En cas d’impossibilité d’obtention du nom d’une société de dépannage, ou si

les ennuis continuent, contacter directement Viking Range, LLC au 1-888-845-4641 ou écrire à :

VIKING RANGE, LLC

PREFERREDSERVICE

111 Front Street

Greenwood,Mississippi38930USA

Enregistrer les informations indiquées ci-dessous. Elles seront nécessaires si vous avez besoin d’un dépannage. Les numéros

de modèle et de série de votre micro-ondes sont situés sur le côté gauche de sa cavité sur une étiquette signalétique.

Numéro de modèle.

___________________________ Numéro de série _______________________________________

Date d’achat.__________________________________ Date d’installation _____________________________________

Nom du revendeur ____________________________________________________________________________________

Adresse ______________________________________________________________________________________________

______________________________________________________________________________________________________

Si le dépannage demande l’installation de pièces, n’utiliser que des pièces autorisées pour conserver la protection de la

garantie.

VEUILLEZ CONSERVER CE MANUEL COMME RÉFÉRENCE ULTÉRIEURE

Si un

dépannage est nécessairSi un dépannage est nécessaire, appelez votre une société de dépannage agréée.

Préparer les inforer les informations suivantes à l’avance :mations suivantes à l’avance :

Product CareEntretien du produi

Garantie

Garantie du four à microondes

GARANTIE TOTALE D'UN AN

Tous les fours à microondes et leurs pièces composantes, sauf comme indiqué ci-dessous * †, sont garantis être exempts de vices de matériel

ou de fabrication pour une utilisation résidentielle normale pendant d'un (1) an à partir de la date d’achat initial. Viking Range, LLC, le garant,

accepte de réparer ou de remplacer, à son choix, toute pièce qui tomberait en panne ou serait défectueuse pendant le délai de garantie.

*GARANTIECOSMÉTIQUETOTALEDEQUATRE-VINGT-DIX(90)JOURS: Le produit est garanti être exempt de défauts

cosmétiques de matière ou de fabrication (comme des griffures sur l’acier inoxydable, des défauts de peinture ou sur la por-

celaine, etc.) pendant quatre-vingt-dix (90) jours à partir de la date d’achat initial ou de la date de clôture pour une nouvelle

construction, le délai le plus long étant à retenir. Tout défaut doit être signalé au revendeur dans un délai de quatre-vingt-dix

(90) jours à partir de la date d’achat initial. Viking Range, LLC fait appel à des méthodes et des matières de haute qualité pour

produire tous les ﬁnis colorés. Toutefois, une légère variation de couleur peut être visible, à cause des différences inhérentes

dans les pièces peintes et en porcelaine, ainsi que des différences dans l’éclairage de cuisine, l’emplacement des produits et

d’autres facteurs. Cette garantie ne s’applique donc pas à une variation de couleur attribuable à de tels facteurs.

†GARANTIETOTALEDEQUATRE-VINGT-DIX(90)JOURSDANSLESAPPLICATIONS«RÉSIDENTIELLESPLUS»: Cette

garantie totale est valable pour les applications dans lesquelles l’utilisation du produit s’étend au-delà d’une utilisation

résidentielle normale, mais la période de garantie des produits utilisés dans ces applications est de quatre-vingt-dix (90) jours.

Des exemples d’applications couvertes par cette garantie sont les chambres d’hôtes, les casernes de pompiers, les clubs

privés, les églises, les yachts, etc. Sous cette garantie « résidentielle plus », le produit, ses pièces et accessoires sont garantis

être exempts de vices de matériel ou de fabrication pendant quatre-vingt-dix (90) jours à partie de la date d’achat initial. Cette

garantie exclut l’utilisation de ce produit dans des sites commerciaux comme les restaurants, les services d’alimentation ou de

restauration collective.

GARANTIE LIMITÉE DE CINQ ANS

Si le tube magnéton tombe en panne à cause d’un vice de matériel ou de fabrication lors d’un usage domestique normal pendant un délai

allant de la deuxième à la cinquième année de la date d’achat initial, il sera réparé ou remplacé, sans frais pour la pièce, le propriétaire

payanttouslesautresfrais,ycomprislamain-d’œuvre.

MODALITÉS

Cette garantie est donnée à l’acheteur initial du produit garanti et à chaque propriétaire à qui le produit est transféré pendant la durée de

la garantie, et s’applique aux produits achetés et utilisés aux États-Unis et au Canada. Les produits doivent avoir été achetés dans le pays

oùleserviceestdemandé.Sileproduitoul’unedesespiècescontientunviceoutombeenpannependantledélaidegarantietotale

après un nombre raisonnable de tentatives par le garant de réparer le défaut ou la panne, le propriétaire a droit à un remboursement ou

au remplacement du produit, ou de ses pièces. Le remplacement d’une pièce comprend son installation gratuite, sauf si autrement spéciﬁé

dans la garantie limitée. Selon les modalités de cette garantie, le service doit être effectué par un agent de service agréé de Viking Range,

LLCouundesesreprésentants.Leserviceserafournipendantlesheuresdetravailnormales,lamain-d’œuvreeffectuéeàdestauxmajorés

ou des taux de surtemps ne sera pas couverte par cette garantie.

Il incombe au propriétaire d’apporter une installation correcte, un entretien raisonnable et nécessaire, de fournir la preuve d’achat sur

demande et de rendre l’appareil accessible pour les réparations. Le renvoi de la carte d’enregistrement de propriétaire n’est pas une

condition à la couverture sous garantie. Il est bon toutefois de renvoyer la carte d’enregistrement de propriétaire pour que Viking Range,

LLC puisse vous contacter s’il se présentait une question de sécurité qui pourrait vous toucher.

Cette garantie vous donne des droits légaux spéciﬁques et vous pouvez aussi posséder d’autres droits qui varient d’une juridiction à l’autre.

CE QUI N’EST PAS COUVERT PAR CETTE GARANTIE : Cette garantie ne couvre pas les dégâts découlant d’un emploi abusif, d’un manque

d’entretien raisonnable et nécessaire, d’un accident, de livraison, de négligence, d’un désastre naturel, d’une perte d’électricité fournie au

produit pour quelque raison que ce soit, d’une modiﬁcation, de l’utilisation à l’extérieur, d’une utilisation inappropriée, ou de réparation

ou service au produit par quiconque autre qu’un agent de service agréé de Viking Range, LLC ou d’un de ses représentants. Cette garantie

ne s’applique pas à une utilisation commerciale.

LA LIMITE DES RECOURS ET DE LA DURÉE DE LA GARANTIE IMPLICITE

LERECOURSEXCLUSIFPOURUNEQUELCONQUERÉCLAMATIONÀL’ÉGARDDECEPRODUITSERACELUIÉTABLICI-DESSUS.

VIKINGRANGE,LLCN’ESTPASRESPONSABLEDESDOMMAGESCONSÉCUTIFSOUACCIDENTELS,YCOMPRIS,MAISSANSS’Y

LIMITER,LAPERTED’ALIMENTSOUDEMÉDICAMENTSDUEÀUNEPANNEDUPRODUIT,DÉCOULANTOUNOND’UNERUPTURE

DEGARANTIE,DECONTRATOUD’UNEAUTREMANIÈRE.Certaines juridictions ne permettent pas l’exclusion ou les restrictions des

dommages accidentels ou consécutifs, ces limites peuvent donc ne pas s’appliquer à vous.

TOUTESGARANTIESDEQUALITÉMARCH-

ANDEOUDECONVENANCEÀUNBUTPARTICULIER,APPLICABLEÀCEPRODUITSONTLIMITÉESÀLADURÉEDECOUVERTURE

DESGARANTIESLIMITÉESEXPRESSESÉCRITESAPPLICABLESÉTABLIESCI-DESSUS.Certains états ne permettent pas les restrictions

de durée de garantie, cette limite peut donc ne pas s’appliquer à vous.

SERVICE SOUS GARANTIE

Pour obtenir un service sous garantie, contactez un agent de service agréé de Viking Range, LLC ou Viking Range, LLC, 111 Front Street,

Greenwood, Mississippi 38930, (888) 845-4641. Donnez le numéro de modèle et de série et la date d’achat initial ou la date de clôture pour

une nouvelle construction. Pour obtenir le nom de l’agent de service agréé de Viking Range, LLC le plus proche, appelez Viking Range, LLC.

IMPORTANT : Conservez la preuve d’achat initial pour établir le délai de garantie.

Les spéciﬁcations peuvent changer sans avis préalable.

Vikin

g R

ange, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

(662) 455-1200

For product information

call 1-888-845-4641

or visit our Web site at

vikingrange.com in the US

or brigade.ca in Canada

F20379B (020116)

TINSFB006MRR0

Manual de Uso y Cuidado

Serie 3

Horno Microondas Por Convección Para Empotrado

RVMHC330

Felicitaciones y bienvenido al a una élite mundial de la propietaries. Esperamos que disfrute y

aprecia el cuidado y la atención que hemos brindado a cada detalle de su nuevo y ultramoderno

Horno de Microondas.

Su Horno de Microondas está diseñado para ofrecerle años de servicio conﬁable. La Guía de uso y

cuidado le brindará la información que necesita para familiarizarse con el cuidado y operación de

su Horno de Microondas

Su completa satisfacción es nuestro objetivo principal. Si tiene alguna pregunta o comentario

sobre este producto, comuníquese con el distribuidor donde adquirió el producto, o comuníquese

con nuestro Centro de atención al cliente al 1-888-845-4641.

Agradecemos su preferencia por un Horno de Microondas nuestro y esperamos que nuevamente

elija nuestros productos para sus otras necesidades importantes en cuanto a hornos.

Para mayor información sobre la completa y creciente selección de productos, comuníquese con

su distribuidor o visítenos en Internet en vikingrange.com.

Felicitaciones

Para comenzar

Advertencia _________________________________________ 5

Instrucciones de seguridad importantes _________________ 7

Importante–Lea y siga las instrucciones _________________ 9

Instrucciones para conexión a tierra __________________ 9

Sobre su microondas para emmpotrado ______________ 9

Ajuste del reloj _______________________________________ 14

Para conﬁgurar el reloj ______________________________ 14

Stop/Clear (Parar/Borrar) ____________________________ 14

Controles del producto

Características _______________________________________ 15

Pantalla electrónica / Características ____________________ 16

Operación

Operación manual del microondas _____________________ 17

Tiempo de cocción _________________________________ 17

Para ﬁjar el nivel de potencia ________________________ 17

Keep Warm (Conservar caliente) _____________________ 18

Luz de la campana / Ventilador de la campana _________ 18

Turntable On/Off (Plato giratorio Activo/Inactivo _______ 18

Características del microondas _________________________ 19

Defrost (Descongelar)_______________________________ 19

Descongelamiento manual __________________________ 19

Cocción por sensor _________________________________ 20

Reheat (Recalentar) _________________________________ 21

Sensor Cook (Sensor de Cocción) ____________________ 22

Cocción mixta manual por convección y automática ______ 23

Cocción por convección ____________________________ 23

Broil (Asar a la parrilla) ______________________________ 24

Slow Cook (Cocción lenta) __________________________ 24

Cocción Mixta Automática __________________________ 25

Operación automática por convección __________________ 26

Convec Broil (Asar a la parrilla por convección) ________ 26

Convec Roast (Asar por convección) __________________ 27

Convec Bake (Hornear por convección) _______________ 28

Tabla de Contenido

Panel de control y ajustes _____________________________ 29

Help (Ayuda) ______________________________________ 29

Help (Ayuda - Indicador en pantalla) __________________ 30

Timer (Temporizador) _______________________________ 30

Cocción en secuencias múltiples _____________________ 30

Mayor o menor ajuste de tiempo ____________________ 30

Add-A-Minute _____________________________________ 30

Touch on (Restablecer) ______________________________ 31

Modo de demostración _____________________________ 31

Cuidado del producto

Limpieza y mantenimiento _____________________________ 32

Exterior ___________________________________________ 32

Puerta ____________________________________________ 32

Panel de control táctil ______________________________ 32

Parte interna - después de la cocción por microondas __ 32

Parte interna - después de la cocción

por convección, mixta o asar ________________________ 32

Cubierta de la guía de ond __________________________ 32

Eliminación de olores _______________________________ 32

Plato giratorio/soporte del plato giratorio _____________ 32

Rejillas del horno microondas ________________________ 33

Filtros para grasa ___________________________________ 33

Ventilador _________________________________________ 33

Luz _______________________________________________ 33

Filtro de carbón vegetal _____________________________ 34

Luz del horno microondas ___________________________ 34

Revisión para solicitud de servicio _____________________ 35

Especiﬁcaciones _____________________________________ 36

Información de servicio _______________________________ 37

Garantía ____________________________________________ 38

Tabla de Contenido

Para comenzar

Advertencia

Las Advertencias e Instrucciones importantes de seguridad que aparecen en este manual no pretenden incluir todas

las condiciones y situaciones posibles que puedan ocurrir. Se debe emplear el sentido común y tener precauciones

y cuidado al instalar, dar mantenimiento o hacer funcionar el artefacto.

SIEMPRE comuníquese con el fabricante sobre los problemas o condiciones que no comprenda.

Reconozca los símbolos, palabras y etiquetas de seguridad

PELIGRO

Peligros o prácticas no seguras que OCASIONARÁN lesiones

personales graves o la muerte

ADVERTENCIA

Peligros o prácticas no seguras que PODRÍAN OCASIONAR la

muerte o lesiones personales graves

ADVERTENCIA

Peligros o prácticas no seguras que PODRÍAN OCASIONAR

lesiones personales leves o daños a la propiedad.

Todos los mensajes de seguridad identiﬁcarán el peligro, le informarán cómo reducir la

eventualidad de una lesión y le dirán lo que puede suceder si no cumple las instrucciones.

Lea y siga todas las instrucciones antes de usar este artefacto

para prevenir el riesgo potencial de incendio, choque eléctrico, lesiones personales o daños al artefacto como resultado

del uso incorrecto del artefacto. Use el artefacto sólo para el uso destinado como se describe en este manual.

Para asegurar la operación correcta y segura: El artefacto debe ser instalado y puesto a tierra correctamente por un

técnico caliﬁcado. NO intente ajustar, reparar, dar servicio o reemplazar ninguna parte de su artefacto a menos que esté

especíﬁcamente recomendado en este manual. Las demás reparaciones deben ser realizadas por un técnico caliﬁcado.

Para comenzar

ADVERTENCIA

El uso inapropiado del

enchufe con toma a tierra

puede causar una descarga

eléctrica.

PRECAUCIÓN

La cubierta de la bombilla

puede calentarse bastante.

No toque el vidrio cuando la

luz esté encendida.

PRECAUCIONES PARA EVITAR POSIBLES

EXPOSICIONES AL EXCESO DE ENERGÍA DEL

MICROONDAS

(a) No trate de operar este horno con la puerta abierta ya que la operación puede provocar una exposición

perjudicial a la energía del microondas. No altere o manipule indebidamente los interbloqueos de seguridad.

(b) No coloque ningún objeto entre la parte frontal del horno y la puerta, ni deje que se acumulen residuos de

limpiadores o suciedad en las superﬁcies del cierre hermético.

apropiadamente y que no hayan daños en: (1) puerta (inclinación), (2) bisagras y pestillos (rotos o ﬂojos),

(3) sellos de la puerta y superﬁcies de cierre hermético.

(d) El horno sólo debe ser ajustado o reparado por el personal de servicio caliﬁcado apropiado.

Advertencia

Para comenzar

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al usar artefactos eléctricos deben tomarse precauciones de seguridad básicas, incluyendo las siguientes:

ADVERTENCIA - Para reducir el riesgo de quemaduras, choque eléctrico, incendios, lesiones a personas o

exposición al exceso de energía del microondas:

• Lea todas las instrucciones antes de usar el artefacto.

• Lea y siga las “PRECAUCIONES PARA EVITAR LA POSIBLE EXPOSICIÓN AL EXCESO DE ENERGÍA DEL

MICROONDAS” en la página 6.

• Este aparato debe conectarse a tierra. Conecte únicamente a un tomacorriente puesto a tierra adecuada-

mente. Vea “Instrucciones para conexión a tierra” en la página 9.

• Instale o coloque este artefacto sólo de acuerdo a las instrucciones de instalación proporcionadas.

• Algunos productos como huevos enteros y recipientes sellados—por ejemplo, frascos de vidrio cerrados—

pueden explotar y no deben ser calentados en este horno.

• Use este artefacto sólo para el uso previsto como se describe en este manual. No use productos químicos

ni vapores corrosivos en este artefacto. Este tipo de horno está diseñado especíﬁcamente para calentar,

cocinar o deshidratar los alimentos. No está diseñado para uso industrial o de laboratorio.

• Como cualquier artefacto, deberá ser supervisado cuando lo usen los niños.

• Para reducir el riesgo de incendio en la cavidad del horno:

– No cocine demasiado los alimentos. Esté atento cuando coloque papeles, plástico u otro material

combustible dentro del horno para facilitar la cocción.

– Retire los sujetadores de las bolsas de papel o de plástico antes de colocarlas en el horno.

– Si los materiales dentro del horno empiezan a arder, mantenga cerrada la puerta del horno, apáguelo

y desconecte el cable de alimentación o desconecte la energía en la caja de fusibles o en el panel del

interruptor automático.

– No use la cavidad para almacenar objetos. No deje productos de papel, utensilios de cocina o

alimentos en la cavidad cuando no lo use.

• No haga funcionar este artefacto si el cable de energía o enchufe están dañados, si no funciona

apropiadamente o si tiene daños o se ha caído.

• Este artefacto debe recibir servicio sólo del personal de servicio caliﬁcado. Comuníquese con el Personal

de servicio autorizado para una evaluación, reparación o ajuste.

• No cubra ni bloquee ninguna ranura del artefacto.

• No guarde ni use este artefacto en exteriores. No use este producto cerca del agua—por ejemplo, cerca

del fregadero de la cocina, de una base mojada, de piscinas o lugares similares.

• No sumerja el cable de energía o enchufe en el agua.

• Mantenga el cable alejado de superﬁcies calientes.

• No cuelgue el cable sobre el borde de la mesa o mostrador.

• Vea las instrucciones para limpiar la superﬁcie de la puerta en la página 32.

• No monte sobr

e un fregadero.

• No guarde nada directamente sobre la superﬁcie del aparato, cuando el aparato está e

n funcionamiento.

• Los líquidos, como agua, café o té pueden sobrecalentarse más allá del punto de ebullición sin que pueda

notarse que están hirviendo. No siempre habrá burbujas o vapor de ebullición visibles al retirar el recipien-

te del horno microondas. ESTO PUEDE CAUSAR UN DERRAME IMPREVISTO DE LÍQUIDOS DEMASIADO

CALIENTES AL INTRODUCIR UNA CUCHARA U OTRO UTENSILIO EN EL LÍQUIDO.

Para comenzar

Para reducir el riesgo de lesiones a personas:

– No sobrecaliente el líquido.

– Revuelva el líquido antes y durante el calentamiento.

– No use un recipiente de paredes rectas y cuello angosto. Use un recipiente de boca ancha.

– Después de calentar, deje el recipiente en el horno microondas por lo menos 20 segundos antes de

retirarlo.

– Tenga extremo cuidado al insertar una cuchara u otro utensilio en el recipiente.

• Limpie las ranuras de ventilación y ﬁltros de grasa con frecuencia—no permita que la grasa se acumule en

las ranuras de ventilación, rejillas de ventilación o ﬁltros de grasa.

• Tenga cuidado al limpiar la rejilla de ventilación y los ﬁltros de grasa. Los agentes de limpieza corrosivos

como los limpiadores con lejía, pueden dañar la rejilla de ventilación y los ﬁltros de grasa.

• Cuando esté cocinando alimentos debajo de la campana, encienda el ventilador.

• Este artefacto es adecuado para usarlo encima de una cocina a gas o eléctrica de 36" de ancho o menos.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Para comenzar

INSTRUCCIONES PARA CONEXIÓN A TIERRA

Este aparato se debe poner a tierra. En caso que se produzca un cortocircuito eléctrico, la conexión a tierra reduce el riesgo

de descarga eléctrica proporcionando una vía de escape para la corriente eléctrica. Este horno está equipado con un cable

que tiene un alambre y un enchufe con toma a tierra. Éste se debe conectar en un tomacorriente de pared instalado y co-

nectado a tierra apropiadamente de acuerdo con el Código Eléctrico Nacional y los códigos y reglamentos locales.

ADVERTENCIA

El uso inapropiado del enchufe con toma a tierra puede causar una descarga eléctrica.

Requisitos eléctricos

El horno está equipado con un enchufe con toma a tierra de tres clavijas. BAJO NIN-

GUNA CIRCUNSTANCIA CORTE O RETIRE LA CLAVIJA DE TIERRA DEL ENCHUFE. NO

UTILICE EXTENSIONES DE CABLE. Si el cable de alimentación es demasiado corto, haga

que un electricista o mecánico caliﬁcado instale un tomacorriente cerca del artefacto.

El cable de alimentación y el enchufe deben conectarse a un tomacorriente conectado a

tierra en circuito independiente de 120 voltios CA, 60 Hz, 15 amperios o más. El tomaco-

rriente debe estar ubicado dentro del gabinete directamente encima de la ubicación del

horno microondas como se muestra.

NOTAS:

 



 



Interferencia en la radio o televisión

Si hay interferencia causada por el horno microondas en su radio o TV, revise que el horno tenga un circuito eléctrico

diferente, aleje la radio o TV del horno lo más que pueda o revise la posición y señal de la antena de recepción.

Sobre Su Microondas Para Emmpotrado

Este manual de uso y cuidado es muy útil: léalo cuidadosamente y siempre consérvelo como referencia.

Un buen libro de cocina para microondas es muy útil. Consúltelo sobre principios, técnicas, sugerencias y recetas de

cocina en microondas.

NUNCA use el horno sin el plato giratorio ni el soporte ni dé vuelta al plato giratorio para colocar un plato grande en el

horno. El plato giratorio girará en sentido horario y antihorario.

SIEMPRE coloque alimentos dentro del horno durante su operación para que absorban la energía del microondas.

Al usar el horno con niveles de potencia por debajo del 100%, usted podría escuchar que el magnetrón se enciende y

apaga. Es normal que la parte exterior del horno esté caliente al tacto cuando cocina o recalienta.

La condensación es una parte normal de la cocción con microondas. La humedad ambiental y la humedad en la

comida inﬂuirán en la cantidad de humedad que se condense en el horno microondas. Generalmente, los alimentos cu-

biertos no producirán tanta condensación como los no cubiertos. Las ranuras de ventilación en la parte trasera del horno

microondas no deben ser bloqueadas.

Después de usar la cocción por convección, cocción mixta automática o al asar a la parrilla, escuchará el sonido del

ventilador de enfriamiento. El ventilador puede continuar funcionando hasta por cinco minutos dependiendo de la

temperatura del horno.

Tenga en cuenta que a diferencia de los hornos microondas convencionales, los hornos por convección tienden a

calentarse durante la cocción por convección, cocción mixta automática o al asar a la parrilla.

El uso del microondas se limita únicamente a la preparación de los alimentos. No debe usarse para secar ropa o

periódicos.

Su horno microondas tiene una potencia de 850 vatios según el Procedimiento de prueba de la norma IEC. Al usar las

instrucciones de las recetas o empaques, revise los alimentos en el tiempo mínimo y agregue el tiempo necesario.

IMPORTANTE–Lea y siga las instrucciones

Enchufe de 3 clavijas

Caja del tomacorriente

conectado a tierra

Tomacorriente para 3 clavijas

Clavija de tierra

Para comenzar

Seguridad con los utensilios

No es necesario comprar utensilios nuevos. Usted puede usar la mayoría de artículos de su cocina en su nuevo horno de

microondas. Asegúrese de que los utensilios no toquen las paredes internas durante la cocción.

Utensilios y envolturas

Sólo

Microondas

Convec broil (asar por

convec), slow cook

(cocción lenta)

High Mix (mixta alta)/

Roast (asar) Low Mix

(mixta baja)/ Bake

(hornear)

Papel aluminio SÍ. Pedazos planos pequeños de

papel aluminio colocados ligeramente

sobre los alimentos pueden ser útiles

para proteger áreas que se estén

descongelando o cocinando demasiado

rápido. Mantenga el papel aluminio por

lo menos a 1 pulgada de las paredes

del horno.

SÍ. Para cubrir SÍ. Para cubrir

Recipientes de aluminio SÍ. Puede usarlo si lo llena hasta ¾

partes con alimentos. Mantenga por lo

menos a 1 pulgada de las paredes del

horno y no lo cubra con papel aluminio.

SÍ. Asar a la parrilla - sin

cubrir

SÍ. Puede usarlo si lo

llena hasta ¾ partes con

alimentos. Mantenga por lo

menos a 1 pulgada de las

paredes del horno y no lo

cubra con papel aluminio.

Fuente doradora SÍ. No exceda el tiempo de

precalentamiento recomendado. Siga

las instrucciones del fabricante.

NO NO

Vitrocerámica

(Pyroceram®)

SÍ. Excelente SÍ. Excelente SÍ. Excelente

Vidrio resistente al calor SÍ. Excelente. SÍ. Excelente. SÍ. Excelente.

Vidrio no resistente al

calor

NO NO NO

Tapas de vidrio SÍ SÍ. Asar - Sin cubrir SÍ

Tapas de metal NO SÍ. Asar - Sin cubrir NO

Utensilios de metal NO SÍ SÍ. No use envolturas

metálicas.

Metales varios: platos

con bordes, ﬁletes,

bandas y asas metálicas.

Sujetadores/amarres de

metal

NO NO NO

Bolsas para cocción en

hornos

SÍ. Apropiadas para piezas grandes de

carne que necesitan ablandarse. NO

use sujetadores/amarres de alambre.

SÍ. Asar - Sin cubrir SÍ. NO use sujetadores/

amarres de alambre.

Platos de papel SÍ. Para recalentar. NO NO

Toallas de papel SÍ. Para cubrir para recalentar y cocinar.

No use toallas de papel reciclado que

pueden contener partículas metálicas.

NO NO

Papel resistente al calor SÍ SÍ. Para temperaturas

hasta los 400°F. No use

para asar a la parrilla.

SÍ. Para temperaturas hasta

los 400°F.

Recipientes plásticos

seguros para

microondas

SÍ. Use para recalentar y descongelar.

Algunos plásticos seguros para

microondas no son adecuados para

la cocción de alimentos con alto

contenido de grasa y azúcar. Siga las

instrucciones del fabricante.

NO NO

IMPORTANTE–Lea y siga las instrucciones

Para comenzar

Utensilios y envolturas

Sólo

Microondas

Convec broil (asar por

convec), slow cook

(cocción lenta)

High Mix (mixta alta)/

Roast (asar) Low Mix

(mixta baja)/ Bake

(hornear)

Plástico, Thermoset® SÍ SÍ. Resisten temperaturas

de hasta 425°F. No use

para asar a la parrilla.

SÍ

Película plástica SÍ. Use marcas especialmente indicadas

para uso en microondas. NO deje que

la película plástica toque los alimentos.

Haga agujeros para que el vapor pueda

salir.

NO NO

Cerámica, cerámica de

gres y porcelana

SÍ. Consulte las recomendaciones del

fabricante sobre su seguridad para uso

en microondas.

SÍ SÍ. Debe ser seguro para

microondas Y resistente al

calor.

Styrofoam SÍ. Para recalentar. NO NO

Papel encerado SÍ. Envoltura apropiada para cocinar y

recalentar.

NO NO

Mimbre, madera, paja SÍ. Puede ser usado por cortos períodos

de tiempo. No use con alimentos con

alto contenido de grasa o azúcar. Se

puede carbonizar.

NO NO

PROBAR EL PLATO Si desea veriﬁcar si un plato es seguro para uso en el microondas, coloque el plato vacío en

el horno microondas y hágalo funcionar durante 30 segundos en HIGH. Si el plato se calienta demasiado, NO lo

use para la cocción en microondas.

ACCESORIOS Existen muchos accesorios disponibles para microondas. Revise cuidadosamente antes de comprarlos

para que satisfagan sus necesidades. Un termómetro resistente a las microondas le ayudará a determinar la cocción

correcta y asegurará que sus alimentos se han cocido a temperaturas seguras. Viking Range, LLC no es responsable de

ningún daño al horno causado por los accesorios.

Seguridad para los niños

• Losniñosmenoresde7añosdebenusarelhornomicroondasbajolasupervisióncercanadeunadulto.Encasodelos

niños entre 7 y 12 años la persona que los supervisa debe estar en la misma habitación.

• Elniñodebealcanzarelhornodemaneracómoda;encasocontrario,debeusarunbancorme.

• Nodebepermitirquenadieseapoyeosecuelguedelapuertadelhorno.

• Losniñosdebenconocertodaslasprecaucionesdeseguridad:usaragarraderas,retirarlascubiertasconcuidado,

prestar mucha atención a los paquetes de bocadillos crujientes, ya que podrían estar muy calientes.

• Noasumaqueunniñopuedecocinardetodosóloporqueaprendióacocinarunalimento.

• Los niños deben aprender que el horno microondas no es un juguete. Vea la página 29 para consultar la función de

Bloqueo a prueba de niños.

Seguridad con los alimentos

• Distribuyalosalimentosconcuidado.Coloquelasáreasmásgruesashacialaparteexteriordelplato.

• Veriqueeltiempodecocción.Cocineduranteelperíododetiempomáscortoindicadoyaumentecomoseanecesa-

rio. Los alimentos que se cocinan demasiado pueden quemarse o encenderse.

• Cubralosalimentosdurantesucocción.Consultelarecetaoellibrodecocinaparaobtenersugerencias:Toallasde

papel, papel encerado, película plástica para microondas o una tapa. Las cubiertas evitan derrames y permiten que los

alimentos se cocinen de manera uniforme.

• Cubralasáreasdelgadasdelacarneocarnedeaveconpiezaspequeñasyplanasdepapeldealuminioparaevitar

que se cocinen demasiado antes de que las áreas más gruesas se cocinen por completo.

• Revuelvalosalimentosdesdeafuerahaciaadentrodelplatounaodosvecesdurantelacocción,siesposible.

IMPORTANTE–Lea y siga las instruccionesIMPORTANTE–Lea y siga las instrucciones

Para comenzar

• Volteelosalimentosunavezdurantelacocciónenmicroondasparaacelerarlacoccióndealimentoscomopolloy

hamburguesas. Los alimentos grandes como asados deben voltearse al menos una vez.

• Reacomodelosalimentoscomoalbóndigasalamitaddelacoccióndesdelapartesuperioralainferiorydesdeel

centro del plato hacia el exterior.

• Dejeuntiempodeespera.RetirelosalimentosdelMicroondasParaEmmpotradoyrevuélvalos,siesposible.Cubra

durante el tiempo de espera, lo cual permite que los alimentos se terminen de cocinar sin recocerlos.

• Veriquelacocción.Veriquesihayseñalesqueindiquenquesehaalcanzadolatemperaturadecocción.

Las señales de cocción completa incluyen:

- Todo el alimento emana vapor, no sólo en los bordes.

- Temperatura muy caliente de la base central del plato al tacto.

- Fácil movimiento de las uniones de los muslos del ave.

- La carne y la carne de ave no presentan un color rosáceo.

- El pescado está opaco y se desmenuza fácilmente con un tenedor.

Alimento Lo que debe hacer Lo que no debe hacer

Huevos, salchichas,

frutos secos,

semillas, frutas y

vegetales

• Perforelasyemasdelhuevoantesdecocinarlopara

evitar una “explosión”.

• Hagapequeñosagujerosenlapieldelaspapas,

manzanas, zapallos, hot dogs y salchichas para

liberar el vapor.

• Cocinarloshuevosconcáscara.

• Recalentarlos

huevos enteros.

• Deshidratarnuecesosemillascon

cáscara.

Palomitas de maíz • Usepalomitasdemaízempacadasenunabolsa

especial para horno microondas.

• Escuchemientraslaspalomitasrevientanparasaber

si hay una demora de 1 o 2 segundos o use una

almohadilla especial para palomitas de maíz.

• Cocinarpalomitasdemaízenbolsas

de papel común o en tazones de

vidrio.

• Excedereltiempomáximoqueindica

el paquete de las palomitas de maíz.

Alimentos para

bebés

• Transeralosalimentosdelbebéaunplato

pequeño y caliéntelos con cuidado, revolviendo con

frecuencia. Veriﬁque la temperatura antes de servir.

• Coloquelastetinasenlasbotellasdespuésde

calentarlas y sacúdalas bien. Veriﬁque la tempera-

tura usted mismo antes de alimentar al bebé.

• Calentarbotellasdesechables.

• Calentarlasbotellasconlastetinas

puestas.

• Calentarlosalimentosdelbebéen

sus frascos originales.

General • Cortelosalimentoshorneadosconrellenodespués

de calentarlos para liberar el vapor y prevenir las

quemaduras.

• Revuelvabienloslíquidosantes,duranteydespués

de calentar para evitar “erupciones”.

• Useuntazónprofundoalcocinarlíquidosocereales

para evitar que rebosen.

• Calentarococinarenfrascosdevidrio

cerrados o en recipientes herméticos.

• Prepararconservasomermeladasen

el microondas ya que las bacterias

dañinas podrían no ser destruidas.

• Freírenaceite.

• Secarmadera,calabazas,hierbaso

papeles húmedos.

IMPORTANTE–Lea y siga las instrucciones

Para comenzar

Seguridad al cocinar

Veriﬁque que la cocción de los alimentos se realice de acuerdo a las temperaturas recomendadas del Departamento de

Agricultura de los EE.UU.

Temperatura Alimento

145˚F (63˚C) Pez

160˚F (71˚C) Carne de cerdo, carne molida de vacuno / cordero, platos de huevo

165˚F (74˚C) Para sobras, comida refrigerada lista para recalentar y platos preparados y comida “lista” para llevar.

El total, los pedazos y molió pavo/pollo/pato.

170˚F (77˚C) carne blanca de aves de corral

180˚F (82˚C) carne oscura de aves de corral

Para probar la cocción, introduzca un termómetro para carne en un área gruesa o densa lejos de la grasa y el hueso.

NUNCA deje el termómetro en los alimentos durante la cocción, a menos que sea aprobado para uso en microondas.

• SIEMPRE use una agarradera para prevenir quemaduras al manipular utensilios que están en contacto con los alimen-

tos calientes. El calor de los alimentos puede transferirse a través de los utensilios causando quemaduras en la piel.

• Evite las quemaduras causadas por el vapor apartándolo de su rostro y manos. Levante lentamente el borde más

alejado de la cubierta de un plato y abra con cuidado las bolsas de palomitas de maíz y las bolsas especiales para

cocinar en horno apartándolas de su rostro.

• Permanezcacercadelhornomientrasestéenusoyveriqueconfrecuenciaelprogresodelacocciónparaquelos

alimentos no se cocinen demasiado.

• NUNCA use la cavidad para guardar libros de cocina u otros artículos.

• Seleccione,almaceneymanipulelosalimentosconcuidadoparaconservarsualtacalidadyminimizarlapropagación

de bacterias.

• Conservelimpialacubiertadelaguíadeonda.Losresiduosdecomidapuedenproducirarcoseléctricosoincendios.

• Tengacuidadoalretirarlosalimentosdelhornoparaquelosutensilios,suropaoaccesoriosnotoquenlospestillos

de seguridad de la puerta.

• Mantengaelpapeldealuminioqueusaparacubrirlosalimentosalmenosa1pulgadadelasparedes,techoy

puerta.

En caso de incendio

Apague el artefacto y la campana de ventilación para evitar que el fuego se expanda. Apague el fuego y después encienda

la campana para eliminar el humo y los olores.

• Sofoqueelfuegoolasllamascerrandolapuertadelmicroondas.NO use agua en fuego causado por productos

grasos. Use bicarbonato de sodio, un extintor tipo espuma o de polvo químico seco para sofocar el fuego o las llamas.

• GRASA-Lagrasaesinamableydebesermanipuladaconcuidado.Permitaquelagrasaseenfríeantesdeintentar

manipularla. NO permita que la grasa se acumule alrededor del horno o sus ranuras de ventilación. Limpie los

derrames de inmediato.

IMPORTANTE–Lea y siga las instrucciones

Para comenzar

Ajuste del reloj

Antes de operar su nuevo horno, asegúrese de haber leído y entendido completamente esta Guía de uso y cuidado.

CUMPLA los pasos siguientes antes de utilizar cualquier función. Antes de utilizar el Microondas con campana:

1. Conecte el horno. Cierre la puerta. La pantalla del horno mostrará WELCOME.

2. Presione el botón Stop/Clear.

: aparecerá.

3. Programe el reloj.

Para conﬁgurar el reloj

1. Presione el botón Clock (Reloj).

2. Ingrese la hora correcta del día presionando los números en secuencia. Presione nuevamente el botón Clock.

Este es un reloj de 12 horas. Si intenta ingresar una hora incorrecta en el reloj, la pantalla mostrará el mensaje

ERROR

Presione el botón Stop/Clear (Parar/Borrar) e ingrese nuevamente la hora.

• Siseinterrumpeelsuministrodeenergíaeléctricahaciaelhornomicroondas,lapantallamostraráintermitentemente

WELCOME

después de restaurarse la energía. Si esto ocurre durante la cocción, el programa se borrará. La hora del día

también se borrará. Simplemente Pulsar Stop/Clear y reajustar el reloj según la hora del día.

NOTA:





Stop/Clear (Parar/Borrar)

Presione el botón Stop/Clear (Parar/Borrar) para:

1. Borrar si comete un error durante la programación.

2. Cancelar el temporizador.

3. Detener el horno temporalmente durante la cocción.

4. Reingresar la hora del día en la pantalla.

5. Cancelar un programa durante la cocción, presionando dos veces.

Controles del producto

Características

1. Puerta del microondas con ventana transparente

2. Bisagras de puerta.

3. Cubierta de la guía de onda

NO LA RETIRE.

4. Eje del motor del plato giratorio

5. Luz del horno

Se encenderá cuando el horno esté en

operación o al abrir la puerta del horno.

6. Pestillos de seguridad de la puerta

El horno no funcionará si la puerta

no está bien cerrada.

7. Botón de un solo toque para abrir la puerta.

Presione para abrir la puerta

8. Botón Fan Hi / Lo (Ventilador alto/bajo)

Presione para alto/bajo/apagado.

9. Botón para la luz.

Presione para encender/apagar.

10. Panel de control para toque automático.

11. Pantalla de tiempo: pantalla digital,

99 minutos, 99 segundos

12. Ranuras de ventilación.

13. Placa con número de serie

14. Cubierta de las bombillas.

15. Filtros para grasa

16. Plato giratorio desmontable de cerámica. El

plato giratorio puede girar en sentido horario o

antihorario. Retírelo únicamente para limpiarlo.

17. Soporte del plato giratorio desmontable.

Coloque el soporte del plato giratorio

desmontable en la base de la cavidad del

horno y el plato giratorio sobre el soporte.

18. Rejilla inferior desmontable para asar a la

parrilla y para asar carne y carne de ave.

19. Rejilla superior desmontable para

hornear en dos niveles.

Vista frontal Vista inferiora

8 9

(Parte posterior del microondas)

(Parte frontal del microondas)

16 17 18 19

Accesorios

Los siguientes accesorios están diseñados especialmente para uso con este horno para

cocción por convección, mixta o para asar a la parrilla. NO LOS USE PARA COCCIÓN

EXCLUSIVA CON MICROONDAS. No sustituya con rejillas de tipo similar a las rejillas

diseñadas especialmente.

Rejilla superior (rejilla para horneado) – para convección y mixta baja.

• Estarejillaestáubicadaenelplatogiratorioparacocciónendosniveles,talescomo

masa para bizcochos, panecillos, etc..

Rejilla inferior (rejilla para asar a la parrilla) – para convección, asar a la

parrilla o mixta alta.

• Coloqueenelplatogiratorioyuseparaasaroasaralaparrillaypermitirquelos

jugos se escurran de los alimentos.

Las palabras en la parte inferior de la pantalla se encenderán para

indicar que función está en progreso.

18, 32 18

21 14

El número cerca de la ilustración del Panel de control indica las páginas donde puede

encontrar descripciones de las características e información de uso

Panel de control

Controles del producto

Pantalla electrónica / Características

Operación

Tiempo de cocción

El horno microondas puede ser programado para 99 minutos 99 segundos (99.99). Siempre ingrese los segundos

después de los minutos, aun si ambos son 0.

• Cocinar durante 5 minutos en 100%

1. Ingrese el tiempo de cocción 500.

2. Presione el botón Start/Touch On.

Para ﬁjar el nivel de potencia

Existen once niveles de potencia predeterminados.

Usar los niveles de potencia más bajos aumenta el tiempo de cocción, lo que es recomendable para alimentos como

queso, leche y la cocción lenta y prolongada de carnes. Consulte el libro de recetas o las recetas para recomendaciones

especíﬁcas.

• Descongelar durante 5 minutos a 30%

1. Ingrese el tiempo de descongelamiento 500.

2. Presione el botón Power Level (Nivel de potencia) y el número 3.

3. Presione Start/Touch On.

Presione el botón de nivel de potencia

una vez, luego presione

Porcentaje

aproximado

de potencia

Palabras comunes

Para los niveles

De potencia

Power Level 100%

Alto

9 90%

8 80%

7 70% Medio-alto

6 60%

5 50%

Medio

4 40%

3 30% Medio bajo/descongelar

2 20%

1 10% Bajo

0 0%

Operación manual del microondas

Operación

Operación manual del microondas

Keep Warm (Conservar Caliente)

Keep Warm sólo puede ser programado con la cocción manual o como un programa separado.

• Supongaquequierecocinarunapapaalhornopor4minutosal100%depotenciayquiereconservarlacaliente

después de la cocción por 30 minutos.

1. Presione los botones de números para el tiempo de cocción deseado para una papa al horno. Ej.: 400 para

4 minutos.

2. Presione el botón Keep Warm.

3. Presione el botón Start/Touch On.

Al ﬁnalizar el tiempo de cocción, aparece el mensaje Keep Warm conservando caliente la comida hasta que se cumplan

los 30 minutos.

Para usar Keep Warm como un programa separado, presione el botón Keep Warm en el minuto siguiente a la ﬁnalización

de la cocción, cerrando la puerta o presionando el botón Stop/Clear.

Luz de la campana / Ventilador de la campana

Su horno microondas está equipado con una luz de la campana y un ventilador de la campana que puede ser usado con

la puerta abierta o cerrada.

Para encender la luz de la campana, presione una vez el botón Light (Luz). Para apagar la luz de la campana, presione

nuevamente el botón Light.

Para encender el ventilador de la campana, presione una vez el botón Fan Hi/Lo para elegir la velocidad alta. Presione

dos veces el botón para cambiar la velocidad del ventilador de la campana a velocidad baja y presione tres veces para

apagar el ventilador.

Turntable On/Off (Plato giratorio Activo/Inactivo)

Paralamayoríadetiposdecoccióndebeusaractivarelplatogiratorio;sinembargo,puededesactivarelplatogiratorio

para que no gire al usar platos grandes como la popular cacerola de vidrio de 13"x9"x2". Deberá colocar la cacerola

sobre el plato giratorio para que esté nivelada.

• Supongaquequierecocinarlasañaenunacacerolade13"x9"x2"por45minutosconlapotenciaal40%.

1. Presione el botón Turntable On/Off y verá el mensaje

TURNTABLE OFF (PLATO GIRATORIO INACTIVO)

en la pantalla.

2. Ingrese el tiempo de cocción presionando 4500 con los botones de números.

3. Presione el botón Power Level (Nivel de potencia) y el número 4 para la potencia al 40%.

4. Presione el botón Start/Touch On (Inicio/Restablecer).

NOTA:











EL PLATO GIRATORIO SIEMPRE DEBE ESTAR ACTIVO AL USAR LAS FUNCIONES ESPECIALES. La función On/

Off puede ser usada con los modos de cocción manual y de recalentamiento. La condición de plato giratorio in-

activo cambiará automáticamente a activo al seleccionar auto cooking (cocción automática), excepto con Reheat

(recalentamiento) y Convec Bake (Hornear por convección).

Al usar grandes cantidades de alimentos que no se puedan revolver, es mejor utilizar un nivel de potencia al 40%

ó 50%. Puede acelerar la cocción de grandes cantidades programando de 5 a 10 minutos al 100% de potencia

(HIGH) -ALTO- seguido por el tiempo deseado en un nivel de potencia bajo. Vea la página 30 para programar

secuencias múltiples. Si desea cambiar la ubicación de una cacerola grande, una vez, durante la cocción, simple-

menteabralapuertayreubiquelacacerola;luego,cierrelapuertaypresioneStart/TouchOn.

Operación

Características del microondas

Defrost (Descongelar)

Defrost descongela automáticamente los alimentos como carne molida, bistecs y piezas de pollo.

• Descongelarunbistecde2.0libras.

1. Presione el botón Defrost una vez.

2. Seleccione el alimento deseado presionando Defrost hasta que la pantalla muestre el nombre del alimento.

Ej.: Presione dos veces para bistec.

3. Ingrese el peso presionando 20 con los botones de números.

4. Presione el botón Start/Touch On.

El horno se detendrá y las instrucciones aparecerán en la pantalla. Siga el mensaje indicado.

5. Después de la primera etapa, abra la puerta. Dé vuelta al bistec y cubra las porciones calientes. Cierre la puerta.

Presione el botón Start/Touch On.

6. Después de la segunda etapa, abra la puerta. Cubra todas las partes calientes Cierre la puerta. Presione el botón

Start/Touch On.

7. Al terminar el ciclo de descongelamiento, cubra y deje reposar como se indica en la Tabla Defrost.

NOTA:

 



ERROR WEIGHT TOO SMALL OR TOO LARGE (ERROR MUY POCO O DEMASIADO PESO)



 

 



Tabla de Defrost

Presione El

Botón Defrost*

Alimento Cantidad Procedimiento

Una vez Carne

molida

0.5 - 3.0 lb Retire todas las piezas descongeladas después de cada etapa. Deje

reposar cubierto de 5 a 10 minutos.

Dos veces Bistecs

(Chuletas,

pescado)

0.5 - 4.0 lb Después de cada etapa del ciclo de descongelamiento, reacomode y si

hay porciones tibias o descongeladas, protéjalas con piezas pequeñas y

planas de papel aluminio. Retire las porciones de carne o pescado que

estén casi descongeladas. Deje reposar cubierto de 10 a 20 minutos.

3 veces Piezas de

pollo

0.5 - 3.0 lb Si hay porciones tibias o descongeladas después de cada etapa del ciclo

de descongelamiento, reacomode o retire. Deje reposar cubierto de 10 a

20 minutos.

* Número de presiones DESPUÉS de la presión inicial para acceder a la función Defrost.

NOTA:









Descongelamiento Manual

Si el alimento que quiere descongelar no aparece en la Tabla Defrost o si está por encima o debajo de los límites en la

columna Cantidad, deberá descongelar manualmente.

Usted puede descongelar cualquier alimento crudo o precocido usando el Nivel de potencia 3. Siga exactamente el

procedimiento de 3 pasos de la sección Tiempo de cocción en microondas en la página 17. Calcule el tiempo de descon-

gelamiento y presione 3 para 30% al seleccionar el nivel de potencia.

Para alimentos crudos o congelados precocidos la regla general indica aproximadamente 5 minutos por libra. Por ejem-

plo, descongele durante 5 minutos para una libra de salsa para espaguetis congelada.

Operación

Siempre detenga el horno microondas periódicamente para retirar o separar las porciones que están descongeladas. Si al

ﬁnal del tiempo estimado de descongelamiento los alimentos no están descongelados, programe el horno en incremen-

tos de 1 minuto, en un nivel de potencia 3 hasta que se descongelen totalmente.

Cuando use recipientes de plástico del congelador, descongele sólo lo suﬁciente para retirar el alimento del plástico y

colocarlo en un plato para microondas.

Cocción por sensor

El sensor es un dispositivo semi-conductor que detecta el vapor (humedad) emitido por los alimentos mientras se calien-

tan. El sensor ajusta los tiempos de cocción y el nivel de potencia para diversos alimentos y cantidades.

Esto nos da una idea sobre la cocción por microondas.

Uso de los ajustes del sensor:

1. La temperatura de la habitación no debe exceder los 95˚F.

2. Asegúrese de que el exterior del recipiente de cocción y el interior del horno microondas estén secos. Remueva cual-

quier rastro de humedad con un paño seco o toalla de papel.

3. Durante la primera parte de la cocción por sensor, en la pantalla aparecerá el nombre de los alimentos. No abra

la puerta del horno microondas ni presione el botón Stop/Clear durante esta parte del ciclo. La medida del vapor

será interrumpida. Si esto ocurre, aparecerá en pantalla un mensaje de error y se interrumpirá la cocción por sensor.

Para continuar cocinando, presione el botón Stop/Clear y elija el tiempo de cocción y la potencia. Cuando el sensor

detecte el vapor de los alimentos, aparecerá en la pantalla el tiempo de cocción restante. En este momento, puede

revolver o sazonar los alimentos, como desee.

4. Revise la temperatura de los alimentos después de la cocción. Si es necesario un tiempo adicional, continúe la cocción

con un tiempo y potencia variable.

5. Si el sensor no detecta el vapor apropiadamente, el mensaje ERROR aparecerá en la pantalla y el horno microondas se

apagará.

6. Cada alimento tiene una sugerencia de cocción. Presione el botón Help cuando se encienda el indicador HELP en la

pantalla.

7. Al ﬁnal de cada ciclo, abra la puerta o presione el botón Stop/Clear. La hora reaparecerá en la pantalla.

Seleccionando los alimentos:

1. El sensor funciona con alimentos a una temperatura de almacenamiento normal. Por ejemplo, los alimentos de una

plato para la cena que se van a recalentar estarán a la temperatura del refrigerador y las palomitas de maíz a tempera-

tura ambiente.

2. Una cantidad mayor o menor que la cantidad indicada en las tablas debe ser cocinada por tiempo y potencia variable.

Envoltura de alimentos:

La cocción de ciertos alimentos es mejor cuando están cubiertos. Use la envoltura recomendada en la tabla para estos

alimentos.

1. Tapa de la cacerola.

2. Película plástica: Use la película plástica recomendada para cocción en microondas. Envuelva los platos de forma

suelta;dejeunespaciodecasi½pulgadasincubrirparapermitirlasalidadevapor.Lapelículaplásticanodebetocar

los alimentos.

3. Toalla de papel: Use toallas de papel para absorber el exceso de grasa y humedad al cocinar tocino y papas. Forre el

plato giratorio al hornear papas.

Papel encerado:Cubraelplatocompletamente;dobleelexcesodelaenvolturadebajodelplatoparaasegurarlo.Siel

plato es más ancho que el papel, sobreponga dos pedazos de papel por lo menos una pulgada para cubrir.

Tenga cuidado al retirar cualquier envoltura para permitir la salida de vapor lejos de usted.

Características del microondas

Operación

Características del microondasCaracterísticas del microondas

Reheat (Recalentar)

Turntable On (Plato giratorio encendido):

Puede recalentar muchos alimentos con sólo presionar un botón. No es necesario calcular el tiempo de cocción o nivel

de potencia. Para recalentar alimentos con el plato giratorio encendido, simplemente presione el botón Reheat.

• Supongaquequierecalentarunpreparadoconchile.

Presione el botón Reheat.

Cuando el sensor detecta el vapor emitido por los alimentos, aparecerá en la pantalla un recordatorio del tiempo de

recalentamiento restante. Después de la cocción siga las instrucciones en la pantalla.

Turntable Off (Plato giratorio apagado):

Puede recalentar usando una cacerola de 11"x 8"x 2" o 13"x 9"x 2"con el plato giratorio apagado. Primero presione

Turntable On/Off (Plato giratorio encendido/apagado) y observe el indicador. Después presione Reheat (Recalentar).

La pantalla presentará el mensaje turntable off (plato giratorio apagado) y el horno microondas empezará a funcionar

automáticamente. Después de la cocción siga las instrucciones en la pantalla.

Popcorn (Palomitas de maíz)

• Supongaquequiereprepararunpaquetedepalomitasdemaízde3.5oz.

Presione el botón Popcorn una vez.

Esta función del sensor funciona bien con la mayoría de las marcas de palomitas de maíz para microondas. Si desea pu-

ede probar las diversas marcas y elegir la que preﬁera. Sólo prepare un paquete a la vez. Desdoble el paquete y colóque-

lo en el horno de acuerdo con las instrucciones.

Tabla de Sensor

Alimento Cantidad Procedimiento

Sobrantes como

arroz, papas,

vegetales,

cacerolas.

4 - 32 oz Coloque en un plato o cacerola ligeramente más grande que la cantidad a

recalentar. Aplane, si es posible. Recubra con una tapa, película plástica o

papel encerado. Use envolturas como películas plásticas o tapas para grandes

cantidades de alimentos con mayor densidad como estofados.

Sopa 1 - 4 tazas Después de recalentar, mezcle bien, de ser posible. Los alimentos deben estar

muy calientes. Si no es así, continué el recalentamiento con una potencia y

tiempo variables. Después de mezclar, vuelva a cubrir y deje reposar por 2 ó

3 minutos.

Entradas y

vegetales

enlatados

4 - 16 oz Use el ajuste de menos tiempo presionando dos veces el botón de nivel de

potencia para cantidades pequeñas de vegetales enlatados.

Plato para la

cena 1 plato

3 - 6 oz de carne

más vegetales y/o

papa/arroz

Use este botón para recalentar alimentos precocidos directamente del

refrigerador. Coloque porciones gruesas y voluminosas de vegetales en la

parte externa del plato. Corte los alimentos grandes como las papas al horno

en porciones más pequeñas. Aplane los alimentos como el puré de papas y

otros alimentos con mayor densidad. Cubra con papel encerado o una película

plástica. SÓLO UN PLATO. Después de la cocción, revise que el alimento esté

totalmente caliente y que la parte central de la base del plato también esté

muy caliente. De lo contrario, continúe calentando usando el botón de tiempo

y nivel de potencia. Deje reposar, cubierto de 2 a 3 minutos.

Operación

Características del microondas

Alimento Cantidad Procedimiento

Palomitas de

maíz

Sólo un paquete a

la vez

Use únicamente palomitas de maíz para cocción en horno microondas. Pruebe

con varias marcas para elegir la que preﬁera. No intente cocinar los granos que

no reventaron completamente. Puede usar el ajuste de mayor/menor tiempo

de cocción para elegir el ajuste necesario para maíz maduro o de acuerdo a las

preferencias individuales.

Bolsa de

3.0 - 3.5 oz

(Tamaño regular)

Presione el botón Popcorn una vez. Esta función es útil con la mayoría de las

bolsas de palomitas de maíz para microondas de 3.0-3.5 oz.

Bolsa de

1.5 - 1.75 oz

(Tamaño individual)

Presione dos veces el botón Popcorn para las bolsas de tamaño individual.

Sensor Cook (Sensor de Cocción)

• Imaginequedeseacocinarunapapaalhorno.

1. Presione el botón Sensor Cook (Sensor de cocción).

2. Elija el ajuste de sensor de su preferencia. Ej.: Presione el botón número 1 para cocinar papas al horno.

3. Presione el botón Start/Touch On. Cuando el sensor detecte el vapor emitido por los alimentos, aparecerá en pantalla

el tiempo de cocción restante.

Abra la puerta del horno microondas o presione el botón Stop/Clear. La hora del día aparecerá en la pantalla.

Tabla de Sensor Cook

Alimento Cantidad Procedimiento

1. Papas al horno 1 - 6 medianas Haga pequeños agujeros. Colóquelas sobre el plato giratorio forrado con

papel toalla. Después de la cocción, retire del horno microondas, envuelva

en papel aluminio y deje reposar de 5 a 10 minutos.

2. Vegetales

congelados

1 - 6 tazas Cubra con una tapa o envoltura plástica. Después de la cocción, mezcle y

deje reposar 3 minutos, cubierto.

3. Vegetales frescos,

blandos

Brócoli

Coles de Bruselas

Repollo

Coliﬂor (ﬂores

pequeñas)

Coliﬂor (entera)

Espinaca Calabacín

Manzanas al horno

0.25 - 2.0 lb

1 mediana

0.25 - 1.0 lb

0.25 - 2.0 lb

2 - 4 medianas

Lave y coloque en una cacerola. No agregue agua si acaba de lavar los

vegetales. Cubra con una tapa para vegetales tiernos Use película plástica

para vegetales tiernos y crocantes. Si es posible, revuelva antes de dejar

reposar. Después de la cocción, déjelo reposar cubierto de 2 a 5 minutos.

4. Vegetales frescos,

duros

Zanahorias picadas

Maíz

Frijol verde Calabaza

cortada:

en cubos

en mitades

0.25 - 1.5 lb

2 - 4 unidades

0.25 - 1.5 lb

1 - 2

Coloque en una cacerola. Agregue de 1 a 4 cucharadas de agua. Recubra

con la tapa para vegetales tiernos. Use película plástica para vegetales

tiernos y crocantes. Si es posible, revuelva antes de dejar reposar. Después

de la cocción, déjelo reposar cubierto de 2 a 5 minutos.

Tabla de Sensor

Operación

Características del microondas

Alimento Cantidad Procedimiento

5. Platos de entrada

congelados

6 - 17 oz Use para comida de preparación rápida. Obtendrá resultados satisfactorios

para la mayoría de marcas. Si desea puede probar las diversas marcas y

elegir la que preﬁera. Retire la envoltura externa del paquete y siga las

instrucciones del mismo para cubrirlo. Después de la cocción, déjelos

cubiertos de 1 a 3 minutos.

6. Hot dogs 1 - 4

porciones

Coloque el hot dog en un panecillo y envuelva en toalla de papel o servilleta

de papel.

7. Tocino 2 - 6 tajadas Coloque el tocino en un plato de papel, forrado con toalla de papel. El

tocino no debe extenderse sobre el borde del plato. Cubra con toalla de

papel.

8. Pescado, mariscos 0.25 - 2.0 lb Coloque formando un anillo sobre un plato de vidrio poco profundo (enrolle

el ﬁlete con los bordes hacia abajo). Cubra con una película plástica con

agujeros de ventilación. Después de la cocción, deje reposar cubierto por 3

minutos.

Cocción mixta manual por convección y automática

Esta sección del manual de uso y cuidado le brinda instrucciones y procedimientos especíﬁcos para la cocción. Consulte

su libro de cocina del horno microondas con convección para encontrar valiosos consejos para la cocción por convección

y cocción mixta.

El horno microondas no debe ser usado sin colocar el plato giratorio y jamás debe bloquearlo para que no gire. Puede

retirar el plato giratorio al precalentar el horno microondas y al preparar alimentos que van a ser preparados directa-

mente sobre el plato giratorio.

PRECAUCIÓN

El gabinete, cavidad, puerta, plato giratorio, soporte del plato giratorio rejillas y platos pueden estar muy

calientes. Para EVITAR QUEMADURAS, use guantes gruesos al retirar los alimentos o el plato giratorio del

horno microondas.

Cocción por convección

Durante la cocción por convección, aire caliente circula en el interior de la cavidad del horno para dorar y dejar crujientes

los alimentos de manera rápida y pareja. Este horno microondas por convección puede ser programado para diez dife-

rentes temperaturas de cocción por convección por hasta 99 minutos, 99 segundos.

Cocinar por convección

• Supongaquequierecocinara350˚Fpor20minutos.

1. Presione el botón Convec.

2. Seleccione la temperatura presionando el botón del número

350˚F

3. Ingrese el tiempo de cocción presionando 2000 con los botones de números.

4. Presione el botón Start/Touch On.

Precalentar y cocinar por convección

Su microondas puede ser programado para combinar el precalentamiento y las operaciones de cocción por convección.

Usted puede precalentar a una temperatura similar a la temperatura por convección o cambiar a una temperatura mayor

o menor.

Tabla de Sensor Cook

Operación

• Supongaquequiereprecalentara350˚Fydespuéscocinarporconveccióndurante25minutosa375˚F:

1. Presione el botón Preheat (Precalentar).

2. Seleccione la temperatura presionando el botón del número

350˚F

3. Presione el botón Convec (Convección).

4. Seleccione la temperatura presionando el botón del número

375˚F

5. Ingrese el tiempo de cocción presionando 2500 con los botones de números.

6. Presione el botón Start/Touch On (Inicio/Restablecer).

Cuando el horno microondas alcance la temperatura programada, mantendrá automáticamente la temperatura de pre-

calentamiento por 30 minutos y después la pantalla mostrará la hora del día. Cada vez que presione el botón Stop/Clear

durante este período de 30 minutos, la pantalla mostrará el mensaje

PRESS CONVEC

PRESS MIX

para que ingrese el modo

y tiempo de cocción.

NOTA:



Broil (Asar a la parrilla)

ElprecalentamientoesautomáticoalusarlafunciónBroil.Sóloingreseeltiempodecocciónreal;elhornoemitiráuna

señal cuando alcance la temperatura de precalentamiento a 450˚F. No puede cambiar la temperatura del horno. Use

la función Broil para bistecs, chuletas, piezas de pollo y muchos otros alimentos. Vea la tabla para Asar a la parrilla por

convección en el libro de cocina.

•Supongaquequiereasarunjamónpor15minutos.

1. Presione el botón Broil.

2. Ingrese el tiempo de cocción presionando 1500 con los botones de números.

3. Presione el botón Start/Touch On. Sin alimentos en el horno.

El horno microondas emitirá una señal cuando alcance la temperatura programada*.

4. Abra la puerta. Coloque los alimentos en el horno. Cierre la puerta. Presione el botón Start/Touch On.

* Si no abre la puerta del horno microondas, éste mantendrá automáticamente la temperatura en la temperatura de

precalentamiento durante 30 minutos. Al cumplirse este período, el horno emitirá una señal audible y se apagará.

NOTA:

 



 







Slow Cook (Cocción lenta)

Slow Cook está conﬁgurado a 300˚F para 4 horas. Puede cambiar la temperatura a menos de 300˚F. No puede cambiar el

tiempo de cocción. Puede usar esta función para alimentos como frijoles verdes horneados o bistec de paleta marinado.

• Supongaquequierecambiarlatemperaturade300˚Fa275˚F.

1. Presione el botón Slow Cook (cocción lenta).

2. Presione el botón Slow Cook una vez más si quiere cambiar la temperatura de 300˚F.

3. Presione el botón Temperature (Temperatura)

275˚F

4. Presione el botón Start/Touch On (Inicio/Restablecer).

NOTA:



Cocción mixta manual por convección y automática

Operación

Cocción mixta manual por convección y automática

Cocción Mixta Automática

Este horno microondas tiene dos ajustes preprogramados que facilitan la cocción automática tanto por convección y

microondas.

Temperatura del horno microondas Potencia del microondas

High Mix/Roast (Mixto alto/Asar) 325˚F 30%

Low Mix/Bake (Mixto Bajo/Hornear) 325˚F 10%

Con excepción de los alimentos que se cuecen mejor únicamente por calor de convección, la mayoría de los alimentos se

adaptan bien a la cocción mixta usando Low Mix/ Bake o High Mix/Roast.

La combinación de estos dos métodos de cocción produce carnes jugosas, bizcochos húmedos y suaves y panes de ﬁna

textura, dorados y crujientes en el punto exacto.

Puede cambiar las temperaturas, sin embargo, no puede cambiar la potencia del microondas.

La temperatura del horno microondas puede cambiarse de 100˚F a 450˚F. Para cambiar la temperatura, primero presione

High Mix o Low Mix y luego nuevamente el mismo botón. Cuando la pantalla indique

SELECT TEMP (SELECCIONE TEMPERA-

TURA)

, presione el botón correspondiente a la temperatura deseada. Ej: Para High Mix presione High Mix, 7. La tempera-

tura mixta cambiará automáticamente a 375˚F.

Cocinar con función mixta automática

• Supongaquequierehornearunbizcochopor25minutesenLowMix/Bake.

1. Presione el botón Low Mix/Bake.

2. Ingrese el tiempo de cocción presionando 2500 con los botones de números.

3. Presione el botón Start/Touch On.

Precalentar/Cocinar con función mixta automática

Su microondas puede ser programado para combinar el precalentamiento y las operaciones de cocción mixta automática.

Usted puede precalentar a la misma temperatura para combinar el precalentamiento y las operaciones de cocción mixta

automática.

• Supongaquequiereprecalentara350˚Fydespuéscocinarpor25minutesa325˚FLowMix/Bake.

1. Presione el botón Preheat.

2. Presione el botón Temperatura

350˚F

3. Presione el botón Low Mix.

4. Ingrese el tiempo de cocción presionando 2500 con los botones de números.

5. Presione el botón Start/Touch On.

El horno microondas emitirá una señal cuando alcance la temperatura programada. El horno se detendrá y las instruccio-

nes aparecerán en la pantalla. Siga el mensaje indicado.

6. Abra la puerta. Coloque los alimentos en el horno microondas. Cierre la puerta. Presione el botón Start/Touch On.

Operación

Operación automática por convección

Esta sección del manual de uso y cuidado ofrece instrucciones para la preparación de 12 alimentos populares usando las

funciones Convec Broil, Convec Roast y Convec Bake.

Después de seleccionar la función deseada, siga las instrucciones indicadas en la pantalla. Obtenga valiosos consejos

presionando HELP (AYUDA) en cualquier momento que aparezca el mensaje HELP en la pantalla.

Convec Broil (Asar a la parrilla por convección)

Convec Broil asa automáticamente hamburguesas, piezas de pollo, bistecs y ﬁletes de pescado.

• Supongaquequiereasaralaparrilla2hamburguesas.

1. Presione el botón Convec Broil.

2. Seleccione el ajuste deseado. Ej: Para hamburguesas, presione el botón del número 1.

3. Presione el botón del número 2 para la cantidad y siga la información en la pantalla sobre información acerca de la

cocción.

Para hamburguesas bien cocidas o semi-crudas, presione el botón Power Level para seleccionar Mayor para bien cocida o

Menor para semi-cruda. Vea Ajuste de mayor/menor tiempo en la página 30.

4. Presione el botón Start/Touch On.

Después de terminar el ciclo de precalentamiento escuchará 4 señales largas. PREHEAT OVER PLACE FOOD IN OVEN aparecerá

en la pantalla repetidamente. Abra la puerta y coloque las hamburguesas dentro del microondas. Cierre la puerta.

5. Presione el botón Start/Touch On.

Cuando termine el ciclo de asado a la parrilla, escuchará una señal larga y el mensaje END aparecerá en la pantalla.

NOTA:

 

 



 





Tabla de Convec Broil

Ajuste/Alimento Cantidad Procedimiento

1. Hamburguesas 1 - 8 unidades

0.25 lb cada una

Use este ajuste para asar a la parrilla hamburguesas individuales. Coloque en

la rejilla inferior.

2. Piezas de pollo 0.5 - 3.0 lb Coloque las piezas en la rejilla inferior. Después de la cocción deje reposar

de 3 a 5 minutos. La carne oscura debe estar a 180˚F mientras que la carne

blanca debe estar a 170˚F.

3. Bistec 0.5 - 2.0 lb Utilice este ajuste para asar bistec de 3/4"a 1" de espesor. Individuales

bistecs deshuesados ase en forma pareja. Coloque el bistec en la parrilla

baja.Parabienhecho,toquePowerLevelunavez;porraro,toquePower

Level en dos ocasiones.

4. Filetes de

pescado

0.5 - 2.0 lb Utilice este ajuste para asar carne de pescado, que es 3/4 "a 1" de espesor.

Colocar en el estante bajo.

Operación

Operación automática por convección

Convec Roast (Asar por convección)

Convec Roast asa automáticamente pollo, pavo, pechuga de pavo o cerdo.

• Supongaquequiereasarunpollode2.5libras.

1. Presione el botón Convec Roast.

2. Seleccione el ajuste deseado. Ej: Para pollo, presione el botón del número 1.

3. Presione los botones de número para ingresar el peso. Ej: 25 lb.

4. Presione el botón Start/Touch On.

Al terminar el ciclo Convec Roast escuchará una señal larga. Siga el mensaje indicado.

NOTA:

 

 



 



Tabla de Convec Roast

Ajuste/Alimento Cantidad Procedimiento

1. Pollo 2.5 - 7.0 lb Coloque en la rejilla inferior. Al terminar el ciclo, cubra con papel aluminio y deje

reposar de 5 a 10 minutos.

2. Pavo 6.5 - 9.0 lb Sazone a su gusto. Coloque en la rejilla inferior. Al terminar el ciclo, cubra con papel

aluminio y deje reposar 10 minutos. La temperatura interna de la carne blanca debe

ser de 170˚F y la de la carne oscura debe ser de 180˚F.

3. Pechuga

de pavo

3.0 - 6.0 lb Sazone a su gusto. Coloque en la rejilla inferior. Al terminar el ciclo, cubra con papel

aluminio y deje reposar 10 minutos. La temperatura interna de la carne blanca debe

ser de 170˚F.

4. Cerdo 2.0 - 3.5 lb Se recomienda lomo de cerdo sin hueso porque se cocina de forma pareja. Coloque

en la rejilla inferior. Después de la cocción, retire del horno, cubra con papel aluminio

y deje reposar de 5 a 10 minutos. La temperatura interna debe ser de 160˚F.

Operación

Operación automática por convección

Convec Bake (Hornear por convección)

Convec Broil hornea automáticamente bizcochos, brownies, panecillos y papas fritas.

• Supongaquequierehornearunbizcochode13"x9"x2".

1. Presione el botón Convec Bake.

2. Seleccione el ajuste deseado. Ej: Para bizcocho, presione el botón del número 1.

3. Presione el botón Start/Touch On.

Al terminar el ciclo de precalentamiento Convec Bake escuchará 4 señales largas. PREHEAT OVER PLACE FOOD IN OVEN

aparecerá en la pantalla repetidamente. Abra la puerta del horno y coloque el recipiente dentro del horno microondas.

Cierre la puerta.

4. Presione el botón Start/Touch On.

Al terminar el ciclo Convec Bake escuchará 1 señal larga y la pantalla mostrará el mensaje END.

NOTA:

  

 



Tabla de Convec Bake

Ajuste/

Alimento

Tama ño de la

bandeja/Cant.

Procedimiento

1. Bizcocho 13"x9"x2" Ideal para mezcla instantánea para bizcochos o su propia receta. Prepare de acuerdo

con las instrucciones del paquete o receta y coloque en una bandeja engrasada y

enharinada de 13"x9"x2". Después de precalentar, coloque la bandeja en el horno

microondas centrado en la rejilla inferior. Enfríe antes de aplicar el glaseado y sirva.

2. Brownies 13"x9"x2" Ideal para mezcla instantánea para brownies o su propia receta para una bandeja de

13"x9"x2". Prepare de acuerdo con las instrucciones del paquete o receta y coloque

en una bandeja engrasada y enharinada de 13"x9"x2". Después de precalentar,

coloque la bandeja en el horno microondas centrado en la rejilla inferior. Enfríe antes

de cortar en porciones.

3. Panecillos Bandeja para

12 panecillos

Ideal para mezcla instantánea para panecillos o su propia receta para 12 panecillos

medianos. Prepare de acuerdo con las instrucciones del paquete o su propia receta

para una bandeja para 12 panecillos. Después de precalentar, coloque la bandeja en

el horno microondas centrado en la rejilla inferior.

4. Papas fritas Placa para

galletas de

3 - 24 oz

Use papas fritas congeladas. No requiere precalentar para el procedimiento de

horneado de papas fritas. Coloque las papas fritas en la placa para galletas en la

rejilla inferior. Para papas al hilo, presione dos veces el botón Power Level para

ingresar menos tiempo antes de presionar el botón Start/Touch On.

Help (Ayuda)

Help le ofrece 5 funciones que facilitan el uso de su horno microondas ya que la pantalla interactiva le brinda instruccio-

nes especíﬁcas.

1. Child Lock (Traba para niños)

La función Child Lock (Traba para niños) evita la operación no deseada del horno por parte de niños pequeños. El horno

microondas puede ajustarse para que el panel de control se desactive o bloquee. Para ajustar, presione los botones Help,

el número 1 y Start/Touch On (Inicio/Restablecer). Si presiona un botón, el mensaje LOCK aparecerá en la pantalla.

Para cancelar, presione los botones Help y Stop/Clear .

2. Eliminación de la señal audible

Si usted desea operar su horno microondas sin señales audibles, presione los botones Help, el número 2 y Stop/Clear.

Para cancelar y establecer la señal audible, presione Help, el número 2 y los botones Start/Touch On.

3. Inicio Automático

Si desea programar su horno microondas para empezar a cocinar automáticamente en un momento del día, siga este

procedimiento:

• Suponga que quiere iniciar la cocción de un estofado al 50% por 20 minutes a las 4:30. Antes de hacer el ajuste, com-

pruebe que el reloj esté indicando la hora correcta del día.

1. Presione el botón Help.

2. Presione el botón 3 para seleccionar Inicio Automático.

3. Para ingresar la hora de inicio a las 4:30, presione los números 430.

4. Presione el botón Clock.

5. Para ingresar el programa de cocción, presione Power Level el número 5 para una potencia al 50% y luego presione

2000 con los botones de números para establecer el tiempo de cocción.

6. Presione el botón Start/Touch On.

NOTA:

 



 





 



4. Selección del idioma

El microondas viene conﬁgurado para inglés. Para cambiar, presione los botones Help y el número 4. Continúe presion-

ando el botón número 4 hasta seleccionar la opción que preﬁera. Luego, presione el botón Start/Touch On.

Presione una vez el número 4 para inglés.

Presione dos veces el número 4 para español.

Presione tres veces el número 4 para francés.

5. Peso y selección de temperaturas

El horno microondas cuenta con ajustes para las unidades-libras acostumbradas en los Estados Unidos. Para cambiar,

presione Help y el número 5. Siga presionando el número 5 hasta seleccionar la opción que preﬁera. Luego, presione

el botón Start/Touch On.

Presione una vez el número 5 para LB / ˚F.

Presione dos veces el número 5 para KG / ˚C.

Operación

Panel de control y ajustes

Help (Ayuda - Indicador de pantalla)

Cada ajuste de Defrost, Convec Broil, Convec Roast, Convec Bake, Sensor Cook y Sensor cuentan con una sugerencia

de cocción. Si desea veriﬁcarlo, presione el botón HELP (AYUDA) cuando éste se encienda en la pantalla interactiva para

acceder a estas sugerencias.

Cocción en secuencias múltiples

El horno microondas puede ser programado hasta para 4 secuencias de cocción automática en el modo microondas y 2

secuencias de cocción automática con precalentamiento para el modo convección/mixto, cambiando automáticamente

de un ajuste de nivel de potencia a otro.

A veces, las instrucciones de cocción le indican empezar en un nivel de potencia y luego cambiar a un nivel de potencia

diferente. Su horno microondas puede hacerlo automáticamente.

• Imaginequedeseacocinarunbifeasadopor5minutosal90%yluegocontinuarlacocciónpor30minutosal

50%.

1. Presione Power Level (Nivel de potencia) una vez y el botón del número 9 para la potencia al 90%.

2. Ingrese el primer tiempo de cocción presionando 500 con los botones de números.

3. Presione Power Level (Nivel de potencia) nuevamente y el botón del número 5 para la potencia al 50%.

4. Luego ingrese el segundo tiempo de cocción presionando 3000 con los botones de números.

5. Presione el botón Start/Touch On (Inicio/Restablecer).

NOTA:

 

HIGH (ALTO)



 



Timer (Temporizador)

• Supongaquedeseacronometrarunallamadatelefónicadelargadistanciade3minutos.

1. Presione el botón Timer

2. Ingrese el tiempo presionando 300 con los botones de números.

3. Presione el botón Start/Touch On.

Mayor o menor ajuste de tiempo

MAYOR: Si preﬁere alguno de los ajustes de Sensor, Sensor Cook, Defrost, Convec Broil, Convec Roast o Convec Bake

ligeramente más cocidos, presione el botón Power Level (Nivel de Potencia) una vez después de presionar los botones

de su elección.

MENOR: Si preﬁere alguno de los ajustes de Sensor, Sensor Cook, Defrost, Convec Broil, Convec Roast o Convec Bake

ligeramente menos cocidos, presione el botón Power Level (Nivel de Potencia) una vez después de presionar los botones

de su elección.

Add-A-Minute (Agregue-Un-Minuto)

Add-A-Minute (Agregue-Un-Minuto) le permite cocinar por un minuto al 100% simplemente presionando el botón Add-

A-Minute. También puede extender el tiempo de cocción en múltiplos de 1 minuto presionando repetidamente el botón

Add-A-Minute durante la cocción manual.

• Imaginequeusteddeseacalentarunatazadesopaporunminuto.PresioneelbotónAdd-A-Minute.

NOTA:

 



 

Operación

Panel de control y ajustes

Touch On (Restablecer)

Touch On le permite cocinar a una potencia al 100% presionando continuamente el botón Start/Touch On. Touch On es

ideal para derretir queso y calentar la leche por debajo de su punto de ebullición, etc.

El tiempo de cocción máximo es de 3 minutos.

• Supongaquedeseafundirquesoenunpedazodetostada.

1. Presione continuamente el botón Start/Touch On. El tiempo de cocción empezará el conteo progresivo.

2. Cuando el queso esté fundido al grado deseado, retire su dedo del botón Start/Touch On. El horno microondas

se detiene inmediatamente.

NOTA:

 

 



 

Modo de demostración

Como demostración, presione Clock, el número 0 y luego el botón Start/Touch On por 3 segundos.

DEMO ON DURING

DEMO NO OVEN POWER

DEMO

aparecerán en la pantalla. Ahora puede demostrar las operaciones de cocción y las funciones

especiales especíﬁcas sin potencia en el horno microondas. Por ejemplo, presione el botón Add-A-Minute y la pantalla

mostrará

1.00

e irá en cuenta regresiva rápidamente hasta

END

Para cancelar, presione Clock, después el número 0 y el botón Stop/Clear. Si le resulta más fácil, desconecte el horno

microondas del tomacorriente eléctrico y vuelva a conectarlo.

Operación

Panel de control y ajustes

Product CareCuidado del producto

Limpieza y mantenimiento

Desconecte el cable de alimentación antes de la limpieza o deje la puerta abierta para desactivar el horno microondas

durante la limpieza.

Exterior

Lasupercieexternaestápintada.Limpieelexteriorconjabónsuaveyagua;enjuagueysequeconunpañosuave.No

use ningún tipo de limpiador doméstico o abrasivo.

Puerta

Limpie cualquier salpicadura o derrame de la ventana por ambos lados con un paño húmedo. Las partes de metal son

más fáciles de mantener si se limpian frecuentemente con un paño húmedo. Evite el uso de limpiadores con atomiza-

dores o ásperos, ya que pueden manchar, vetear u opacar la superﬁcie de la puerta.

Panel de control táctil

El panel de control táctil debe limpiarse con cuidado. Si el panel de control se ensucia, abra la puerta del horno microon-

das antes de limpiarlo. Limpie el panel con un paño humedecido ligeramente solo con agua. Seque con un paño suave.

No restriegue ni use ningún tipo de limpiador químico. Cierre la puerta y presione el botón Stop/Clear.

Parte interna - después de la cocción por microondas

Lalimpiezaesfácilporquesegenerapococalorenlassuperciesinternas;porlotanto,lassalpicadurasoderrames

no se hornean ni endurecen. Para limpiar las superﬁcies internas, limpie con un paño suave y húmedo con agua tibia.

NO USE LIMPIADORES ABRASIVOS O ÁSPEROS O ESPONJILLAS DE FREGAR. Para una suciedad más intensa, utilice

bicarbonatodesodioounjabónsuave;enjuaguecuidadosamenteconaguacaliente.NUNCAROCÍEDIRECTAMENTE

LIMPIADORES PARA HORNO SOBRE NINGUNA PARTE DEL HORNO MICROONDAS.

Parte interna - después de la cocción por convección, mixta o asar

Pueden ocurrir derrames debido a la humedad o la grasa. Lave inmediatamente después de usarlo con agua caliente

jabonosa. Enjuague y seque. Puede tener diﬁcultar para eliminar derrames si no limpia cuidadosamente el horno mi-

croondas o si el tiempo de cocción es prolongado o la temperatura es muy alta. En ese caso, puede comprar una esponja

limpiadora para horno que viene impregnada con líquido limpiador – no es la esponja de acero impregnada con jabón

– para uso en superﬁcies de acero o porcelana. Siga cuidadosamente las instrucciones del fabricante y tenga especial

cuidado de no derramar el líquido limpiador en los agujeros de la pared o techo ni en ninguna de las superﬁcies de la

puerta. Enjuague cuidadosamente y seque.

Cubierta de la guía de onda

La cubierta de la guía de onda está hecha de mica por lo que requiere cuidado especial. Conserve limpia la cubierta de la

guía de onda para asegurar un buen rendimiento del horno microondas. Limpie cuidadosamente con un paño humede-

cido cualquier salpicadura de alimento de la superﬁcie de la cubierta inmediatamente después de que haya ocurrido. Las

salpicaduras acumuladas pueden provocar sobrecalentamiento y ocasionar humo o posiblemente incendiarse. No retire

la cubierta de la guía de onda.

Eliminación de olores

Ocasionalmente, el olor de la cocción puede permanecer en el horno microondas. Para eliminarlo, mezcle 1 taza de

agua, el jugo de un limón y su cáscara rallada y varios clavos enteros en una taza de medida de vidrio con capacidad

para dos tazas. Hierva por varios minutos utilizando la potencia al 100%. Deje reposar en el horno microondas hasta que

enfríe. Limpie el interior con un paño suave.

Plato giratorio/soporte del plato giratorio

El plato giratorio cerámico y el soporte del plato giratorio pueden ser retirados para una limpieza fácil. Lávelos en agua

jabonosasuave;paramanchaspersistentesutiliceunlimpiadorsuaveyunaesponjadefregarcomosedescribeanterior-

mente. También son aptos para el lavaplatos usando una rejilla.

Cubierta de

las bombillas

Tornillo

Bombillas

Product CareCuidado del producto

Rejillas del horno microondas

Las rejillas alta y baja para hornear pueden ser retiradas para una limpieza fácil y almacenadas fuera del horno microon-

das cuando no sean necesarias. Después de cada uso, lávelas en agua jabonosa suave. Para manchas persistentes utilice

un limpiador suave y una esponja de fregar como se describe anteriormente. Son aptos para lavadora de platos.

Filtros para grasa

Los ﬁltros deberán limpiarse por lo menos una vez al mes. Nunca opere el ventilador o

el horno microondas sin haber colocado los ﬁltros.

1. Tire del anillo hacia el frente del horno microondas, bajando ligeramente y retire

el ﬁltro. Repita para el otro ﬁltro.

2. Remoje los ﬁltros en un lavatorio o recipiente lleno de agua caliente y detergente.

NOuseamoníacooningunasustanciaalcalina;éstasreaccionaránconelmaterial

del ﬁltro y lo oscurecerán.

3. Agite y restriegue con una escobilla para retirar la suciedad incrustada.

4. Enjuague cuidadosamente y sacuda para secar.

5. Reemplace colocando el ﬁltro nuevamente en la abertura.

Ventilador

El ventilador se activará automáticamente cuando aumente el calor de la superﬁcie de la estufa y al utilizar las funciones

de convección, mixta alta, mixta baja o para asar a la parrilla. Esto protege al horno microondas del aumento excesivo

de temperatura. El ventilador permanecerá encendido hasta que la temperatura disminuya. No se puede apagar manual-

mente durante este tiempo.

Para otros usos, elija la velocidad alta o baja.

PRECAUCIONES PARA USO ADECUADO:

1. NO deje la superﬁcie de cocción sin atención al usar altas temperaturas.

Puede empezar a funcionar el ventilador automático y generar aire en exceso para las unidades de la superﬁcie.

Esto puede causar derrames o reboses.

2. Evite quemar los alimentos.

3. Mantenga limpios los ﬁltros para grasa.

Luz

1. Para reemplazar las bombillas, primero desconecte la alimentación eléctrica

del horno microondas en el panel del interruptor de circuito o desconéctelo.

2. Para retirar la tapa, retire el tornillo de la tapa de las bombillas. (Vea la ilus-

tración.)

3. Reemplace las bombillas sólo con bombillas de 20 y 40 vatios. Están dis-

ponibles en la mayoría de ferreterías o tiendas de productos de iluminación.

La unidad incluye una bombilla de 20 vatios y una de 40 vatios. NO UTILICE

UNA BOMBILLA DE MÁS DE 40 VATIOS

4. Cierre la cubierta de la bombilla y asegúrela con el tornillo retirado en el

paso 2.

Limpieza y mantenimiento

Ring

Filter

PRECAUCIÓN

La cubierta de la bombilla

puede calentarse bastante.

No toque el vidrio cuando la

luz esté encendida.

Limpieza y mantenimiento

Filtro de carbón vegetal

El ﬁltro de carbón vegetal es usado para instalación sin ventilación, recirculada. El ﬁltro de carbón vegetal debe ser reem-

plazado cada 6 a 12 meses, según el uso.

1. Desconecte la energía del horno en el panel del interruptor

de circuito o desenchúfelo.

2. Retire los 2 tornillos que aseguran la rejilla.

3. Retire la rejilla moviéndola ligeramente y tirando de la

unidad.

4. Retire los 2 tornillos que aseguran la cubierta del sensor del

ducto.

5. Retire la cubierta del sensor del ducto.

6. Retire el ﬁltro de carbón vegetal usado (si hay uno instalado).

7. Deslice el nuevo ﬁltro de carbón vegetal en su lugar y ase-

gure con 2 tornillos.

8. Reinstale la cubierto del sensor del ducto y asegure con 2

tornillos.

9. Coloque nuevamente la rejilla y reinstale los 2 tornillos para

asegurarla.

Luz del horno microondas

Retire la rejilla de acuerdo con las instrucciones 1-3 en la sección FIL-

TRO DE CARBÓN VEGETAL (página 41) y el ﬁltro de carbón vegetal,

si es necesario.

4. Deslice la cubierta de la luz hacia adelante y levante.

5. Retire la bombilla vieja y reemplace sólo con una bombilla de 20

vatios disponible en la mayoría de ferreterías o tiendas de produc-

tos de iluminación. NO UTILICE UNA BOMBILLA DE MÁS DE 30

VATIOS.

6. Reinstale la cubierta de la luz del microondas y del ﬁltro de carbón

vegetal,siesnecesario;presionelarejillaparacolocarlaensulugar

y reinstale los tornillos de montaje de la rejilla.

Cubierta del sensor del ducto

Filtro de carbón vegetal

Rejilla de

ventilación

Luz del horno

Filtro de carbón

vegetal

Tornillo

Product CareCuidado del producto

Revisión para solicitud de servicio

Revise lo siguiente antes de llamar para solicitar servicio:

1. Coloque en el horno microondas una taza de agua en una taza medidora de vidrio y cierre la puerta ﬁrmemente.

Opere el horno microondas por un minuto en HIGH 100%.

¿Se enciende la luz del horno microondas? SÍ _______ NO _______

¿Funciona el ventilador de enfriamiento?

(Coloque su mano en la ranura de ventilación posterior).

SÍ _______ NO _______

¿El plato giratorio gira?

(Es normal que el plato giratorio gire en cualquier dirección)

SÍ _______ NO _______

¿El agua que está en el horno microondas está caliente? SÍ _______ NO _______

2. Retire el agua del horno y hágalo funcionar por 5 minutos en Convección a 450˚F.

Opere el horno microondas por un minuto en HIGH 100%.

¿Se encienden las luces indicadoras CONV y COOK? SÍ _______ NO _______

Después de apagar el horno microondas, ¿todavía está caliente su parte interna? SÍ _______ NO _______

Si respondió “NO” a cualquiera de las preguntas anteriores, por favor revise el tomacorriente eléctrico, la caja de fusibles

y/o el interruptor del circuito. Si están funcionando correctamente, COMUNÍQUESE CON EL PERSONAL DE SERVICIO

AUTORIZADO VIKING RANGE, LLC MÁS CERCANO.

Un horno microondas nunca debe ser reparado por una persona “no caliﬁcada”.

NOTA:

 



Product CareCuidado del producto

Especiﬁcaciones

Voltaje en línea de CA: Capacidad UL - 120V monofásico, 60Hz, sólo CA

Capacidad CSA - 116V monofásico, 60Hz, sólo CA

Energía de CA requerida: Capacidad UL - Microondas 1.60 kW , 13.2 amps.

Capacidad UL - Convección 1.60 kW, 13.2 amps.

Capacidad CSA - Microondas 1.5 kW, 13.0 amps.

Capacidad CSA - Convección 1.5 kW, 13.0 amps.

Potencia de salida

Microondas:

Calentador por convección:

850 vatios*

1400 vatios

Frecuencia: 2450 MHz

Dimensiones externas: 29

"(Ancho) x 16

"(Alto) x 15

"(Prof.)

Dimensiones de la cavidad: 17

"(Ancho) x 8

"(Alto) x 13 1

"(Prof.)

Capacidad del horno microondas:** 1.1 pies cúbicos

Uniformidad de cocción: Plato giratorio y ventilador del agitador

Peso: Aprox. 71 libras

* Método estandarizado de la Comisión Electrotécnica Internacional para la medición de la potencia en vatios de salida.

Este método de prueba es ampliamente reconocido.

** La capacidad interna se calcula midiendo el ancho, la profundidad y la altura máxima. La capacidad real para los alimentos

es menor.

Cumple con las normas establecidas por:

FCC

– Autorizada por la Comisión Federal de Comunicaciones.

DHHS

– Cumple con la norma del Departamento de Salud y Servicios Humanos (DHHS), CFR, Título 21,

capítulo I, subcapítulo J.

– Este símbolo en la placa de identiﬁcación determina que el producto tiene la certiﬁcación de

Underwriters Laboratories, Inc. para uso en EE.UU. o Canadá.

NHW

– Departamento de salud y bienestar nacional del Canadá.

Este horno microondas está aprobado por Canadian Standard Association según está certiﬁcado.

Product CareCuidado del producto

Si se necesita servicio:

1. Llame a su agencia de servicio autorizada.

2. Debe tener disponible la siguiente información:

a. Número de modelo

b. Número de serie

c. Fecha de compra

d. Nombre del distribuidor al que le realizó la compra

3. Describa claramente el problema que tiene.

Si no puede obtener el nombre de una agencia de servicio autorizada o si continúa teniendo un problema de servicio,

comuníquese con Viking Range, LLC al 1-888-845-4641 o escriba a:

VIKING RANGE, LLC

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 EE.UU.

Coloque la información que se indica a continuación. Será necesaria si alguna vez requiere del servicio. El número de

modelo y de serie de su horno microondas se encuentra en la etiqueta de identiﬁcación al lado izquierdo de la cavidad

del horno.

Número de modelo __________________________ Número de serie ________________________________

Fecha de compra ____________________________ Fecha de instalación _____________________________

Distribuidor __________________________________________________________________________________

Dirección _____________________________________________________________________________________

______________________________________________________________________________________________

Si el servicio requiere de instalación de partes, use sólo las partes autorizadas para garantizar la protección bajo la

garantía.

CONSERVE ESTE MANUAL PARA REFERENCIA FUTURA

Información de servicio

Product CareCuidado del producto

Garantía

Garantía de horno de microondas

UNO AÑO DE GARANTÍA TOTAL

Todos los hornos de microondas y todos sus componentes, excepto como se detalla más adelante* †, tienen la garantía de no tener defectos

de materiales ni de mano de obra en uso residencial normal por un período de uno (1) año desde la fecha de la compra original al por menor.

Viking Range, LLC, garante, acepta reparar o reemplazar, a su elección, cualquier componente que falle o que resulte defectuoso durante el

período de garantía.

* NOVENTA (90) DÍAS DE GARANTÍA ESTÉTICA TOTAL: Se garantiza que el producto no tendrá defectos estéticos en materiales o

mano de obra (tales como arañazos en el acero inoxidable, imperfecciones en la pintura/porcelana, etc.) por un período de noventa

(90) días desde la fecha de la compra original al por menor o de la fecha de cierre para una construcción nueva, el período que

fuera mayor. Cualquier defecto debe ser informado al distribuidor dentro de noventa (90) días desde la fecha de la compra original

al por menor. Viking Range, LLC usa procesos y materiales de alta calidad para producir todos los acabados de color. Sin embargo,

puede ser posible que se observe una ligera variación de color debido a diferencias inherentes en los componentes pintados y en

componentes de porcelana así como por diferencias en la iluminación de la cocina, ubicaciones del producto y otros factores. Por

lo tanto, esta garantía no se aplica a la variación de color atribuible a dichos factores.

† NOVENTA (90) DÍAS DE GARANTÍA TOTAL EN APLICACIONES “RESIDENTIAL PLUS”: Esta garantía total se aplica a aplicaciones

donde el uso del producto se extiende más allá del uso residencial normal, aunque el período de garantía para productos usados

en dichas aplicaciones es noventa (90) días. Ejemplos de aplicaciones cubiertas por esta garantía son alojamientos que brindan

alojamiento y desayuno, estaciones de bomberos, clubes privados, iglesias, yates, etc. Bajo esta garantía “Residential Plus”, el

producto, sus componentes y accesorios están garantizados estar libres de defectos en materiales o mano de obra por un período

de noventa (90) días desde la fecha de la compra original al por menor. Esta garantía excluye el uso del producto en ubicaciones

comerciales tales como restaurantes, ubicaciones de servicios alimenticios y ubicaciones de servicios alimenticios institucionales.

CINCO AÑOS DE GARANTÍA LIMITADA

Si el tubo de magnetrón falla debido a materiales o mano de obra defectuosos en uso doméstico normal durante el período entre el cuarto y

el quinto año desde la fecha de la compra original al por menor, será reparado o reemplazado sin cargo por el componente mismo, pero el

propietario pagará todos los otros costos, incluyendo la mano de obra.

TÉRMINOS Y CONDICIONES

Esta garantía se extiende al comprador original del producto garantizado aquí estipulado y a cada propietario adquiriente del producto durante

el período de la garantía y se aplica a productos comprados y ubicados en Estados Unidos y Canadá. Los productos deben ser comprados en

el país donde se solicite el servicio. Si el producto o una de sus partes componentes tiene un defecto o falla durante el período de garantía

total después de un número razonable de intentos realizados por el garante para resolver el defecto o la falla, el propietario tiene derecho a un

reembolso o reemplazo del producto o de sus partes componentes. El reemplazo de un componente incluye su instalación gratuita, excepto por

lo especiﬁcado según la garantía limitada. Según los términos de esta garantía, el servicio debe ser realizado por un agente o representante de

servicio de Viking Range, LLC autorizado por la fábrica. El servicio será proporcionado durante horas útiles normales y la mano de obra realizada

a tasas de sobretiempo o con boniﬁcación no será cubierta por esta garantía.

El propietario será responsable de la adecuada instalación, proporcionará un mantenimiento razonable y necesario, proporcionará una prueba

de su compra si se le requiere y hará que el aparato sea razonablemente accesible para servicio. La devolución de la Tarjeta de registro del

propietario no es una condición de cobertura de la garantía. Sin embargo, usted debe devolver la Tarjeta de registro del propietario de modo

que Viking Range, LLC pueda ponerse en contacto con usted si surgiera algún aspecto de seguridad que pudiera afectarle.

Esta garantía le da derechos legales especíﬁcos, aunque usted también puede tener otros derechos que pueden variar dependiendo de la

jurisdicción.

QUÉ NO ESTÁ CUBIERTO POR ESTA GARANTÍA: Esta garantía no se aplicará a daños que resulten a causa de maltrato, falta de proporcionar

un mantenimiento razonable y necesario, accidente, entrega, negligencia, desastre natural, pérdida de alimentación eléctrica al producto por

cualquier razón, modiﬁcación, uso en exteriores, instalación incorrecta, operación inadecuada, o reparación o servicio del producto por cualquier

persona que no sea un representante o agencia de servicio autorizados por Viking Range, LLC. Esta garantía no se aplica a la utilización comercial.

LIMITACIÓN DE RESPONSABILIDAD Y DURACIÓN DE LA GARANTÍA

IMPLÍCITA EL ÚNICO Y EXCLUSIVO RECURSO DEL PROPIETARIO PARA UN RECLAMO DE CUALQUIER CLASE CON RESPECTO DE

ESTE PRODUCTO SERÁ LAS SOLUCIONES ESTABLECIDAS ANTERIORMENTE. VIKING RANGE, LLC NO ES RESPONSABLE DE DAÑOS

RESULTANTES O FORTUITOS, INCLUYENDO PERO SIN LIMITARSE A PÉRDIDAS DE ALIMENTOS O MEDICINAS, DEBIDO A FALLA DEL

PRODUCTO, YA SEA QUE SURJAN PRODUCTO DEL INCUMPLIMIENTO DE LA GARANTÍA, INCUMPLIMIENTO DE CONTRATO O DE

CUALQUIER OTRA MANERA. Algunas jurisdicciones no permiten la exclusión o limitación de daños fortuitos o resultantes, de modo que la

limitación o exclusiones anteriores pueden no aplicarse a usted. CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD

PARA UN PROPÓSITO PARTICULAR APLICABLE A ESTE PRODUCTO ESTÁ LIMITADA EN DURACIÓN AL PERÍODO DE COBERTURA DE

LAS GARANTÍAS LIMITADAS ESCRITAS EXPRESAS APLICABLES ESTABLECIDAS ANTERIORMENTE. Algunos estados no permiten limita-

ciones sobre la duración de una garantía implícita, así que la limitación anterior puede no aplicarse a usted.

SERVICIO DE GARANTÍA

Para obtener el servicio de garantía, contacte con un agente de servicio autorizado de Viking Range, LLC, o con Viking Range, LLC, 111 Front

Street, Greenwood, Mississippi 38930, (888) 845-4641. Proporcione el modelo y el número de serie y la fecha de la compra original o la fecha

de cierre para una construcción nueva. Si desea saber cuál es la agencia de servicio autorizada de Viking Range, LLC más cercana a usted, llame

a Viking Range, LLC.

IMPORTANTE: Conserve prueba de su compra original para establecer el período de garantía.

Especiﬁcaciones sujetas a cambio sin previo aviso.

Vikin

g Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

(662) 455-1200

For product information

call 1-888-845-4641

or visit our Web site at

vikingrange.com in the US

or brigade.ca in Canada

F20379B (020116)

TINSSB009MRR0

Viking DMOR205 Convection Microwave Hood

Product's Documents

User Manual

Specifications

Viking DMOR205 Questions and Answers
