KitchenAid KUDS24SEWH0 undercounter dishwasher User Manual

Model

KUDS24SE

9743095 Rev. A

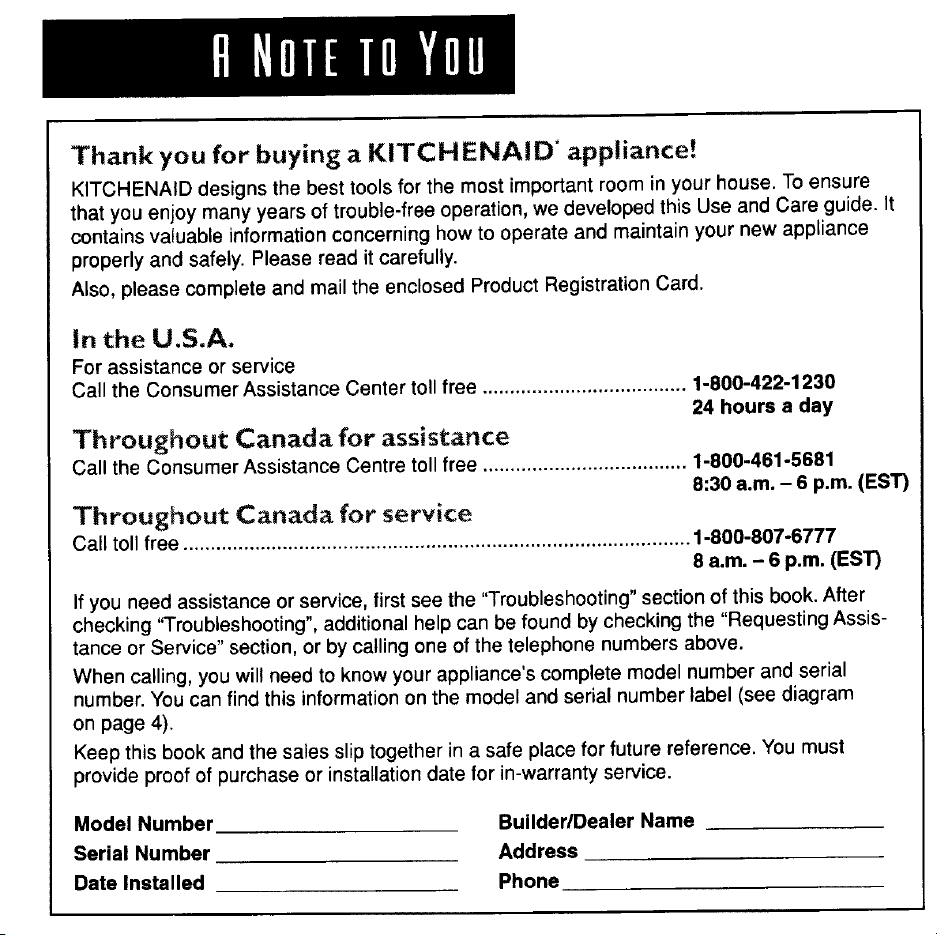

Thank you for buying a KITCHENAID' appliance!

KITCHENAID designs the best tools for the most important room in your house. To ensure

that you enjoy many years of trouble-free operation, we developed this Use and Care guide. It

contains valuable information concerning how to operate and maintain your new appliance

properly and safely. Please read it carefully.

Also, please complete and mail the enclosed Product Registration Card.

In the U.S.A.

For assistance or service

Call the Consumer Assistance Center toll free ..................................... 1-800-422-1230

24 hours a day

Throughout Canada for assistance

Call the Consumer Assistance Centre toll free ..................................... 1-800-461-5681

8:30 a.m. - 6 p.m. (EST)

Throughout Canada for service

Call toll free ............................................................................................ 1-800-807-6777

8 a.m. - 6 p.m. (EST)

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting", additional help can be found by checking the "Requesting Assis-

tance or Service" section, or by calling one of the telephone numbers above.

When calling, you will need to know your appliance's complete model number and serial

number. You can find this information on the model and serial number label (see diagram

on page 4).

Keep this book and the sales slip together in a safe place for future reference. You must

provide proof of purchase or installation date for in-warranty service.

Model Number

Serial Number

Date Installed

BuilderlDealer Name

Address

Phone

Your safety is important to us.

This guide contains safety symbols and statements. Please pay special attention to these

symbols and follow any instructionsgiven. Here is a brief explanation of the use of the symbol.

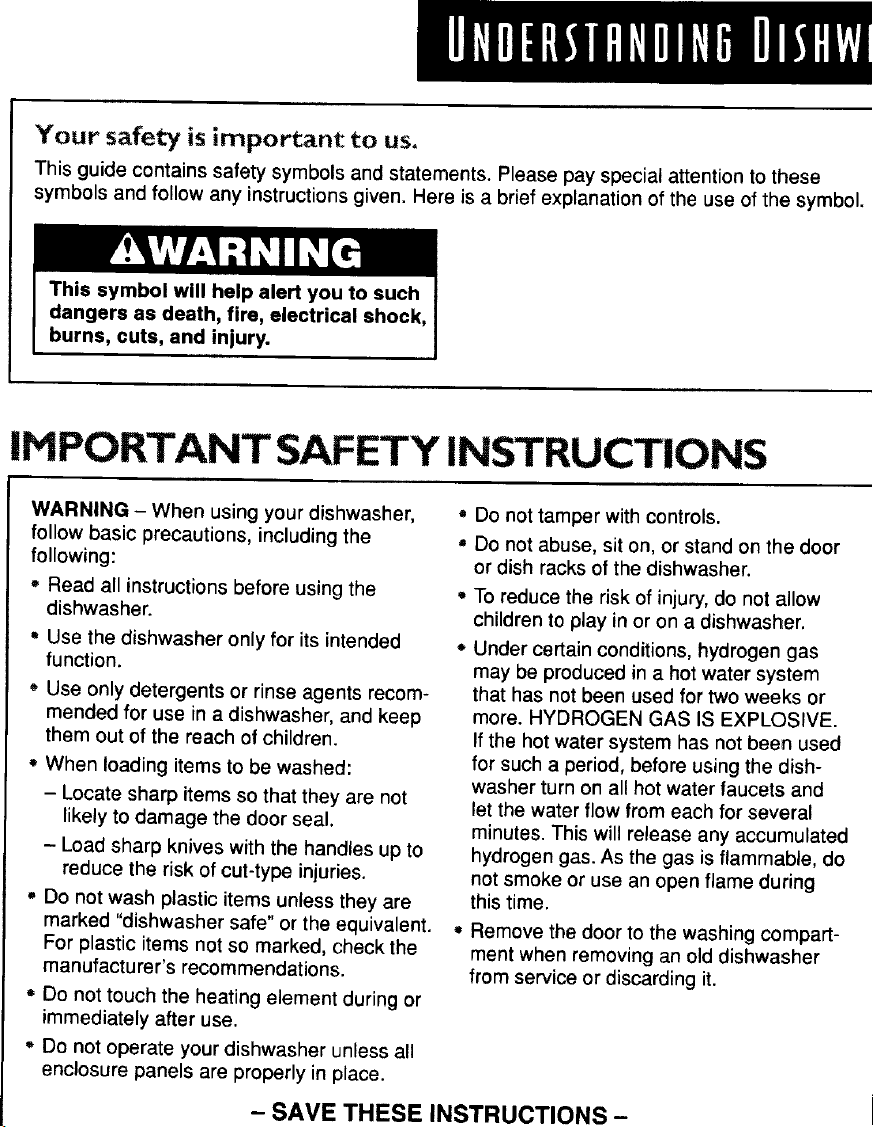

IMPORTANT SAFETY INSTRUCTIONS

WARNING - When using your dishwasher,

follow basic precautions, including the

following:

• Read all instructions before using the

dishwasher.

• Use the dishwasher only for its intended

function.

Use only detergents or rinse agents recom-

mended for use in a dishwasher, and keep

them out of the reach of children.

When loading items to be washed:

- Locate sharp items so that they are not

likely to damage the door seal.

- Load sharp knives with the handles up to

reduce the risk of cut-type injuries.

• DO not wash plastic items unless they are

marked "dishwasher safe" or the equivalent.

For plastic items not so marked, check the

manufacturer's recommendations.

• Do not touch the heating element during or

immediately after use.

Do not operate your dishwasher unless all

enclosure panels are properly in place.

= Do not tamper with controls.

= Do not abuse, sit on, or stand on the door

or dish racks of the dishwasher.

To reduce the risk of injury, do not allow

children to play in or on a dishwasher.

* Under certain conditions, hydrogen gas

may be produced in a hot water system

that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE.

If the hot water system has not been used

for such a period, before using the dish-

washer turn on all hot water faucets and

let the water flow from each for several

minutes. This will release any accumulated

hydrogen gas. As the gas is flammable, do

not smoke or use an open flame during

this time.

= Remove the door to the washing compart-

ment when removing an old dishwasher

from service or discarding it.

- SAVE THESE INSTRUCTIONS -

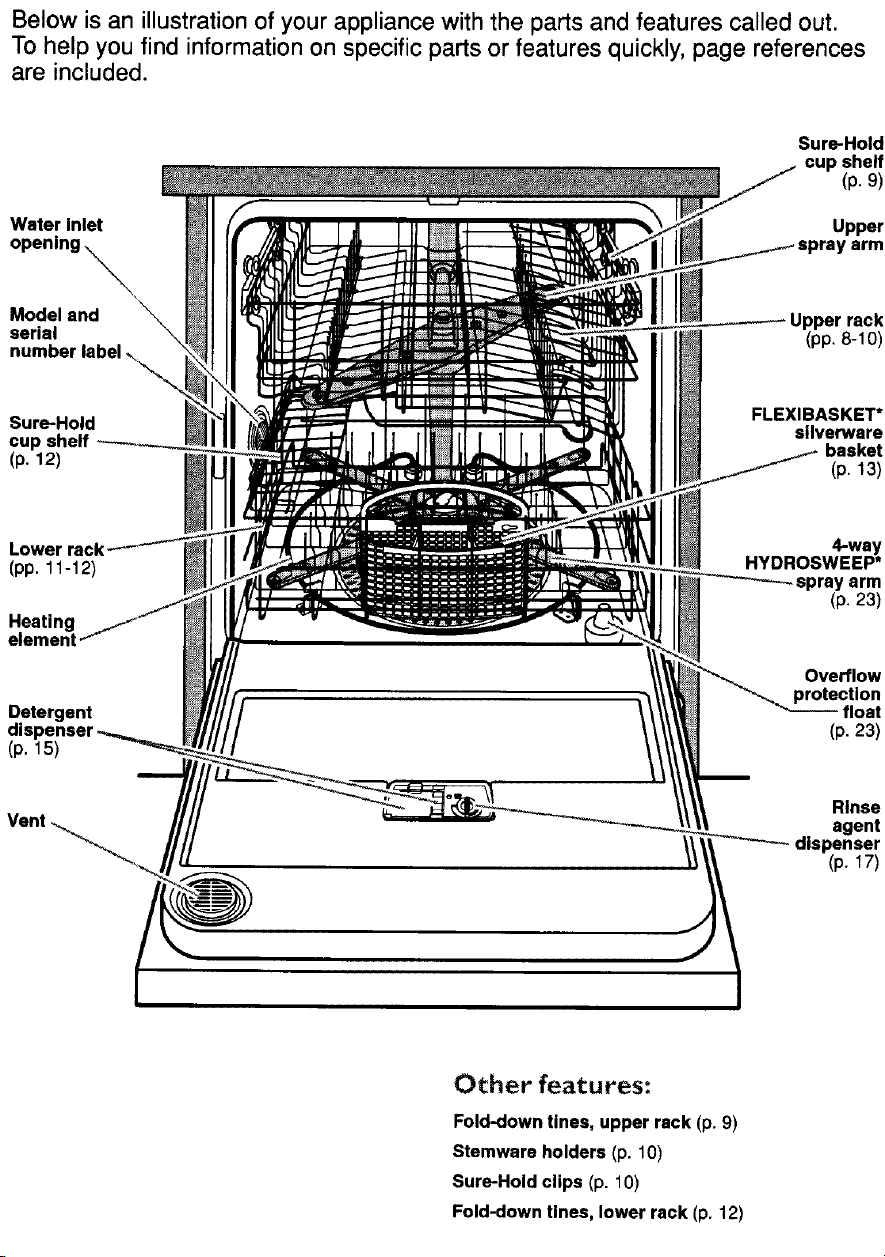

Below is an illustration of your appliance with the parts and features called out.

To help you find information on specific parts or features quickly, page references

are included.

Water inlet

opening _

Model and

serial

number label ._._,

Sure-Hold

cup shelf

(p. 12)

Sure-Hold

cup shelf

(p. 9)

Upper

Upper rack

(pp. 8-10)

FLEXlBASKET*

silverware

basket

(p. 13)

Lower rack

(pp. 11-12)

4-way

HYDROSWEEP*

spray arm

(p. 23)

Detergent

(p. 15)

Overflow

protection

float

(p. 23)

Rinse

agent

dispenser

(p. 17)

Other features:

Fold-down tines, upper rack (p. 9)

Stemware holders (p. 10)

Sure-Hold clips (p. 10)

Fold-down tines, lower rack (p. 12)

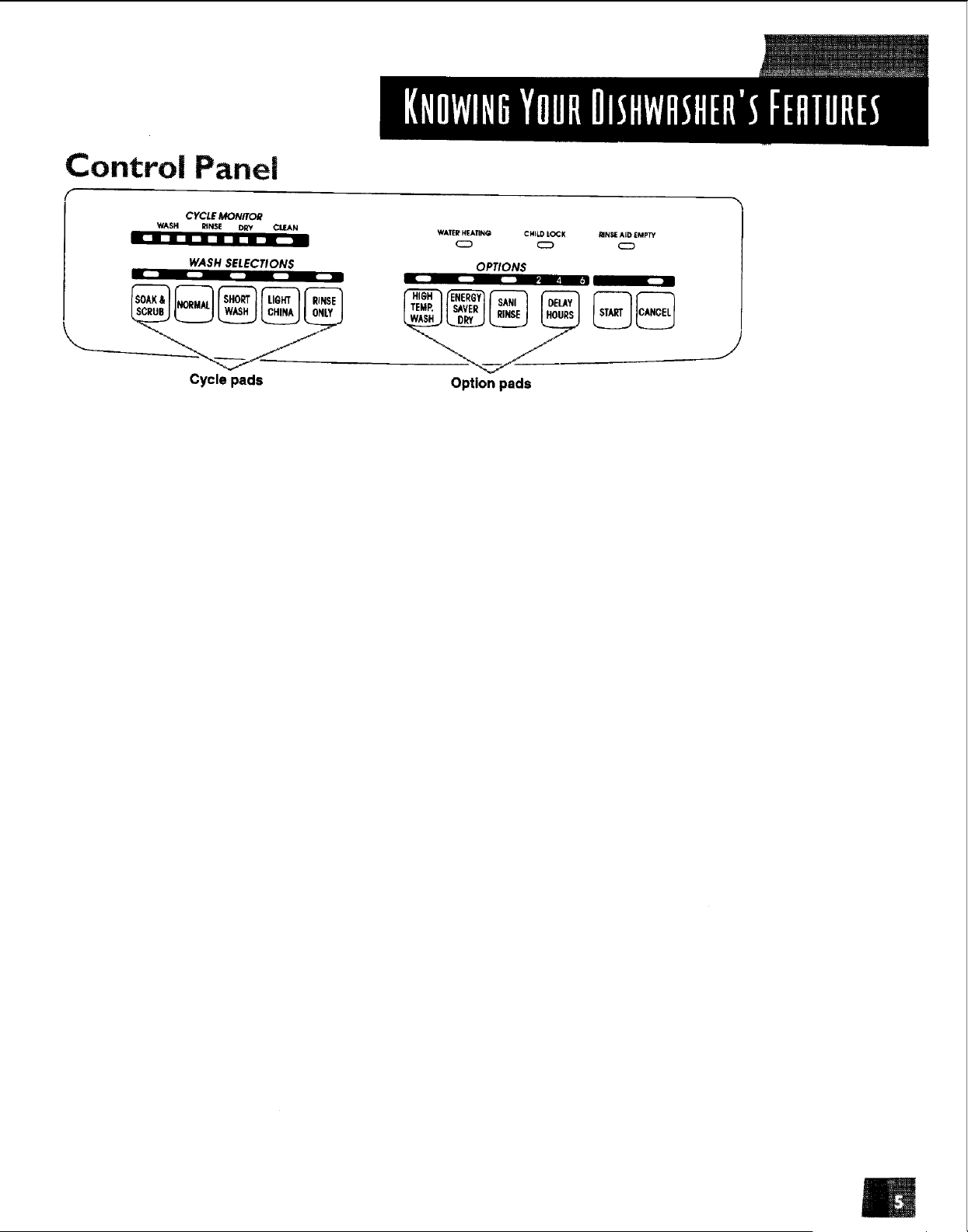

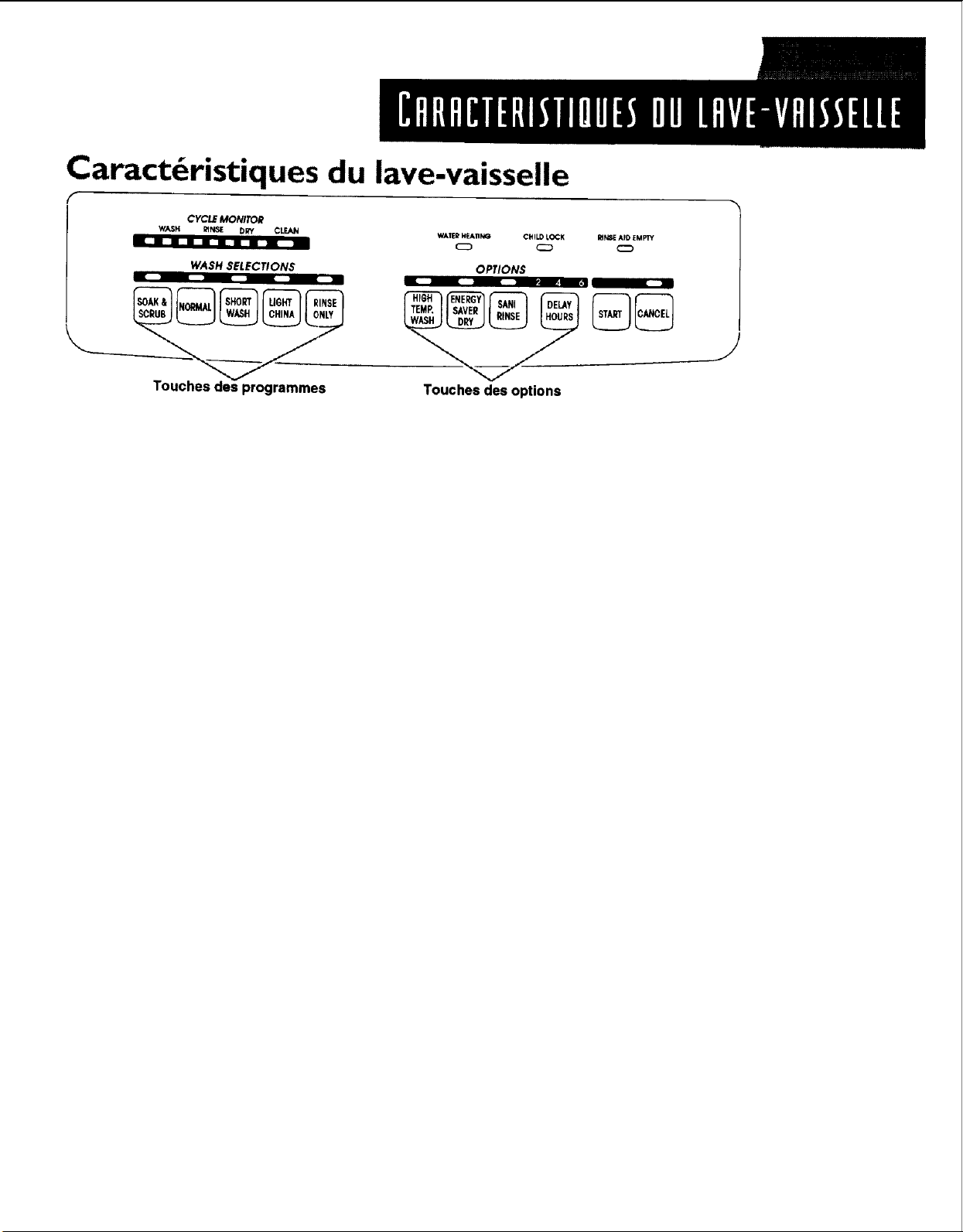

Control Panel

CYCLE MONITOR

WASH RINSE DRY CLaN

• m m m m m • m m •

WASH SELECTIONS

Cycle pads

WATERHEATING CHILDLOCK RINSEAIDEMPTY

C223

OPTIONS

Option pads

i_ _!_ _: _ :' ..... : .....

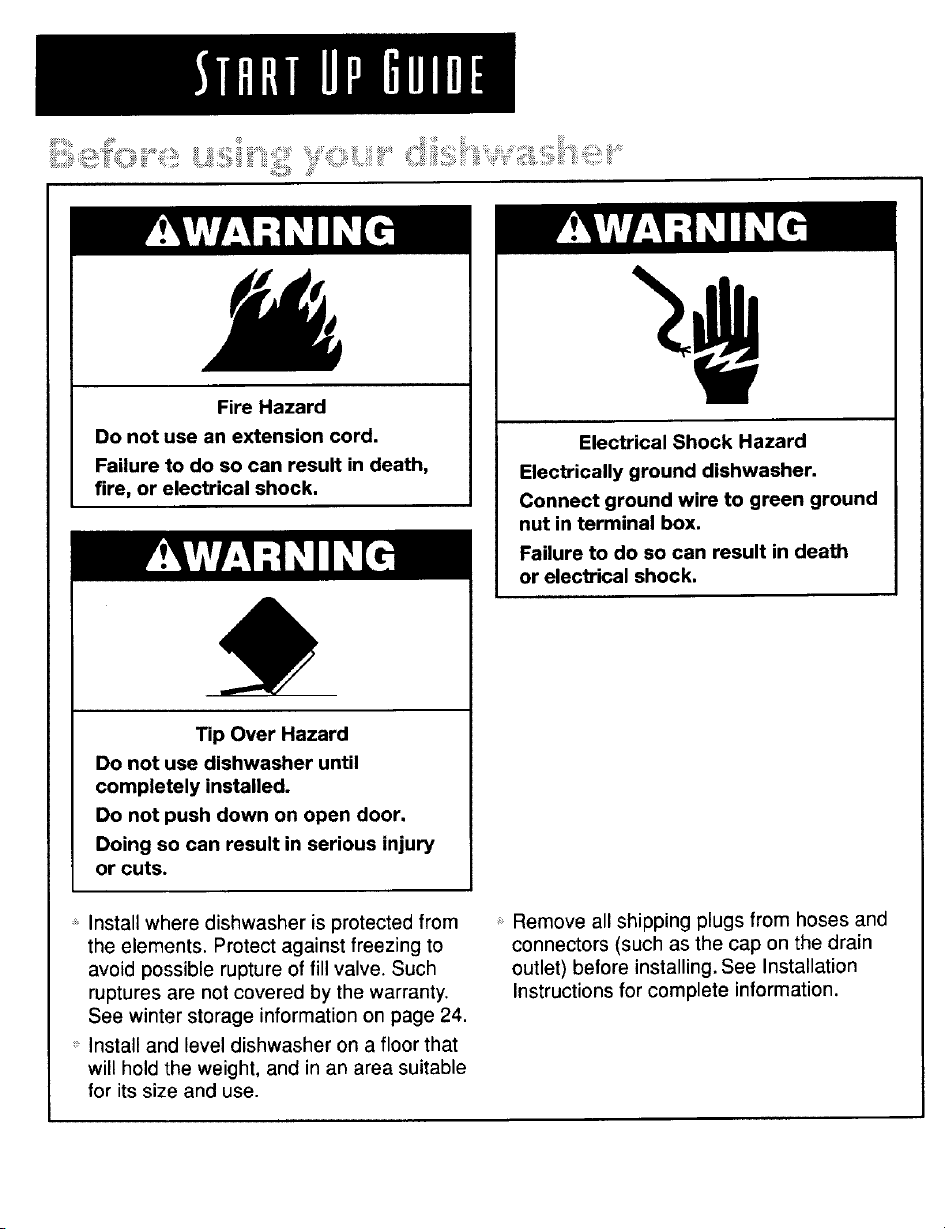

Fire Hazard

Do not use an extension cord.

Failure to do so can result in death,

fire, or electrical shock.

Tip Over Hazard

Do not use dishwasher until

completely installed.

Do not push down on open door.

Doing so can result in serious injury

or cuts.

Install where dishwasher is protected from

the elements. Protect against freezing to

avoid possible rupture of fill valve. Such

ruptures are not covered by the warranty.

See winter storage information on page 24.

, Install and level dishwasher on a floor that

will hold the weight, and in an area suitable

for its size and use.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground

nut in terminal box.

Failure to do so can result in death

or electrical shock.

Remove all shipping plugs from hoses and

connectors (such as the cap on the drain

outlet) before installing. See Installation

Instructions for complete information.

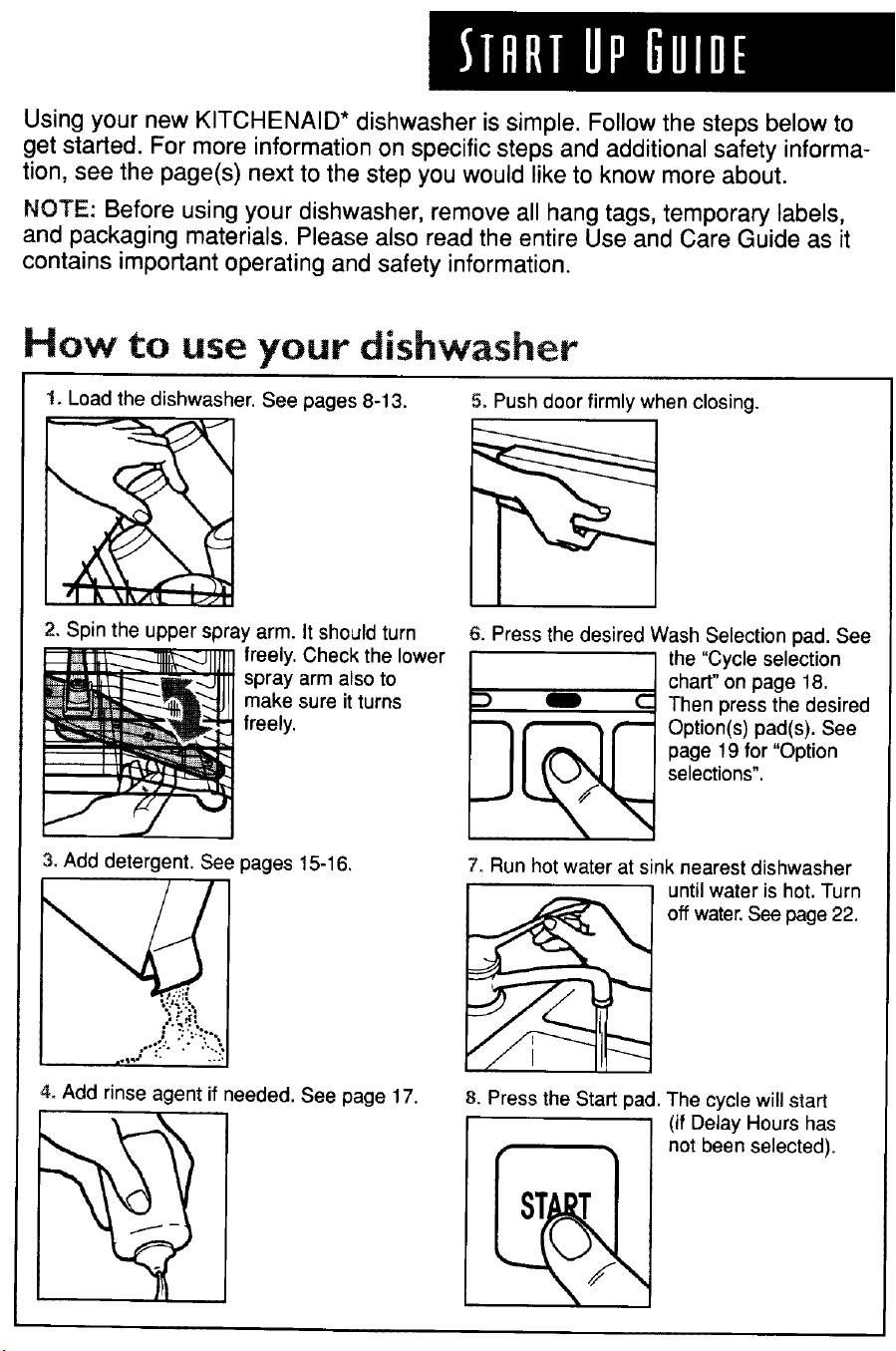

Using your new KITCHENAID* dishwasher is simple. Follow the steps below to

get started. For more information on specific steps and additional safety informa-

tion, see the page(s) next to the step you would like to know more about.

NOTE: Before using your dishwasher, remove all hang tags, temporary labels,

and packaging materials. Please also read the entire Use and Care Guide as it

contains important operating and safety information.

How to use your dishwasher

1. Load the dishwasher. See pages 8-13.

2. Spin the upper spray arm. It should turn

freely. Check the lower

spray arm also to

make sure it turns

freely.

3. Add detergent. See pages 15-16.

4. Add rinse agent if needed. See page 17.

5. Push door firmly when closing.

6. Press the desired Wash Selection pad. See

the "Cycle selection

chart" on page 18.

Then press the desired

Option(s) pad(s). See

page 19 for "Option

selections".

7. Run hot water at sink nearest dishwasher

until water is hot. Turn

off water. See page 22.

8. Press the Start pad. The cycle will start

(if Delay Hours has

not been selected).

This section tells you how to properly load your dishwasher for the best washing

and rinsing results.

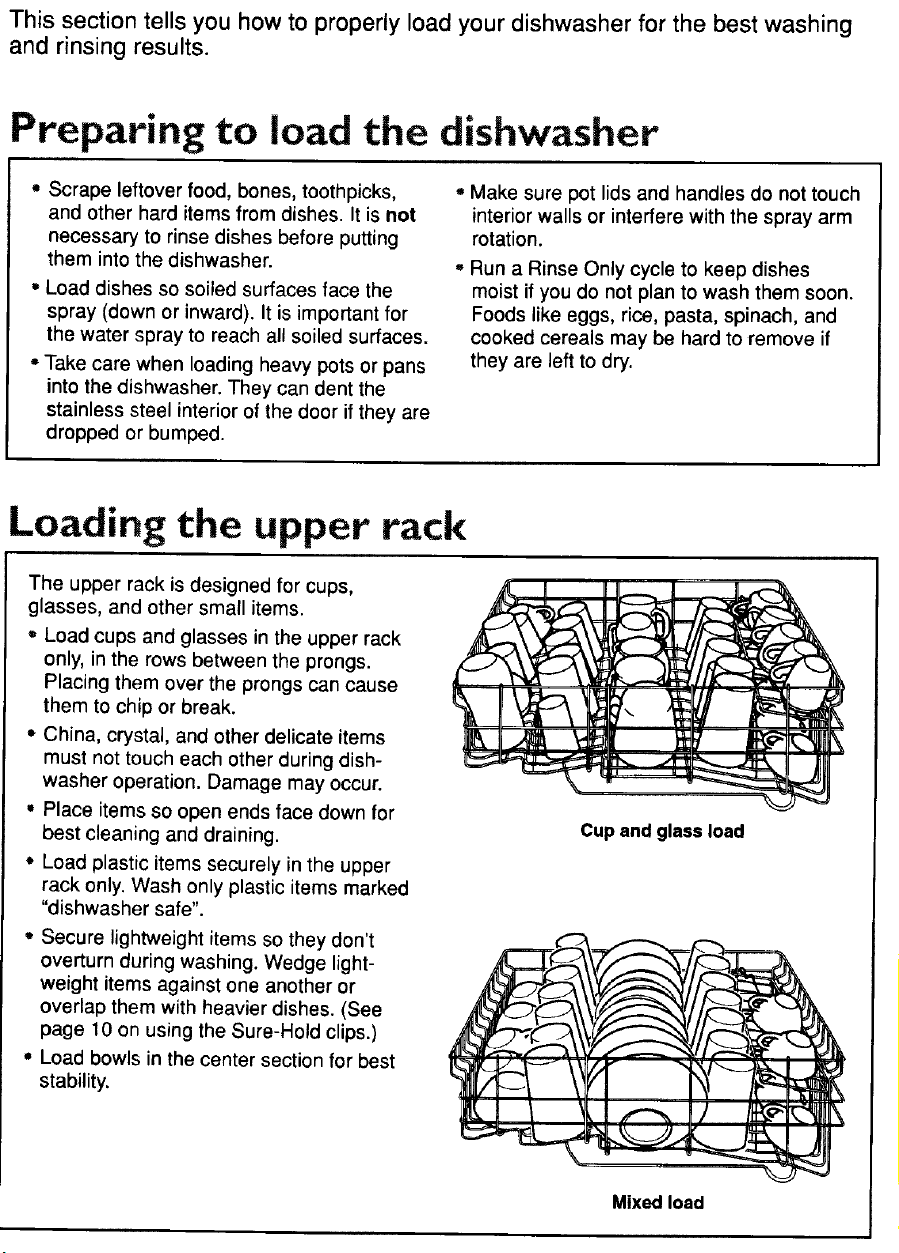

Preparing to load the dishwasher

• Scrape leftover food, bones, toothpicks,

and other hard items from dishes. It is not

necessary to rinse dishes before putting

them into the dishwasher.

Load dishes so soiled surfaces face the

spray (down or inward). It is important for

the water spray to reach all soiled surfaces.

"Take care when loading heavy pots or pans

into the dishwasher. They can dent the

stainless steel interior of the door if they are

dropped or bumped.

• Make sure pot lids and handles do not touch

interior walls or interfere with the spray arm

rotation.

Run a Rinse Only cycle to keep dishes

moist if you do not plan to wash them soon.

Foods like eggs, rice, pasta, spinach, and

cooked cereals may be hard to remove if

they are left to dry.

Loading the upper rack

The upper rack is designed for cups,

glasses, and other small items.

,, Load cups and glasses in the upper rack

only, in the rows between the prongs.

Placing them over the prongs can cause

them to chip or break.

', China, crystal, and other delicate items

must not touch each other during dish-

washer operation. Damage may occur.

• Place items so open ends face down for

best cleaning and draining.

Load plastic items securely in the upper

rack only. Wash only plastic items marked

"dishwasher safe".

,, Secure lightweight items so they don't

overturn during washing. Wedge light-

weight items against one another or

overlap them with heavier dishes. (See

page 10 on using the Sure-Hold clips.)

• Load bowls in the center section for best

stability.

Cup and glass load

Mixed load

Loading the upper rack (cont.)

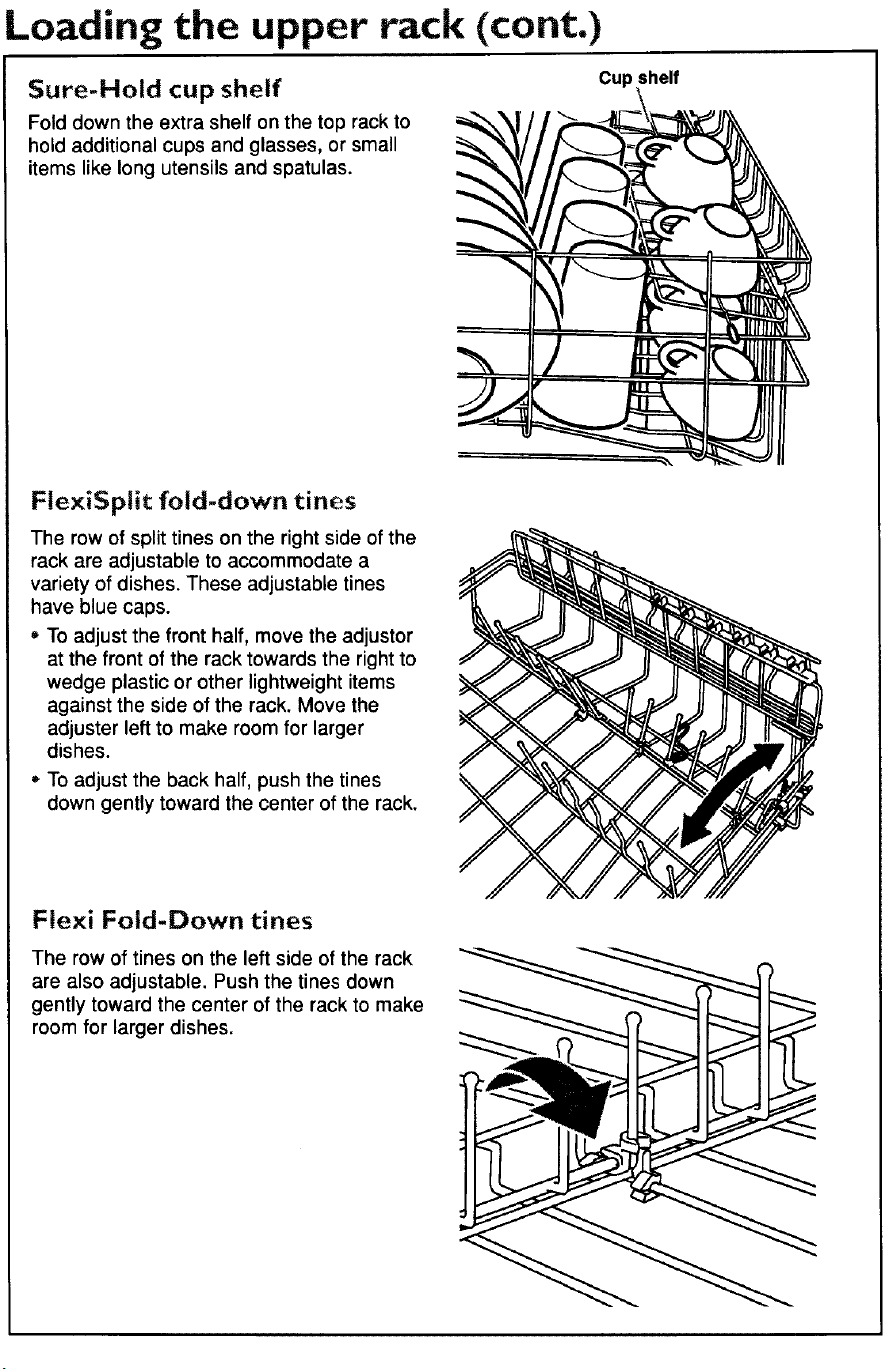

Sure-Hold cup shelf

Fold down the extra shelf on the top rack to

hold additional cups and glasses, or small

items like long utensils and spatulas.

Cup shelf

FiexiSptit fold-down tines

The row of split tines on the right side of the

rack are adjustable to accommodate a

variety of dishes. These adjustable tines

have blue caps.

• To adjust the front half, move the adjustor

at the front of the rack towards the right to

wedge plastic or other lightweight items

against the side of the rack. Move the

adjuster left to make room for larger

dishes.

To adjust the back half, push the tines

down gently toward the center of the rack.

Flexi Fold-Down tines

The row of tines on the left side of the rack

are also adjustable. Push the tines down

gently toward the center of the rack to make

room for larger dishes.

Loading the upper rack (cont.)

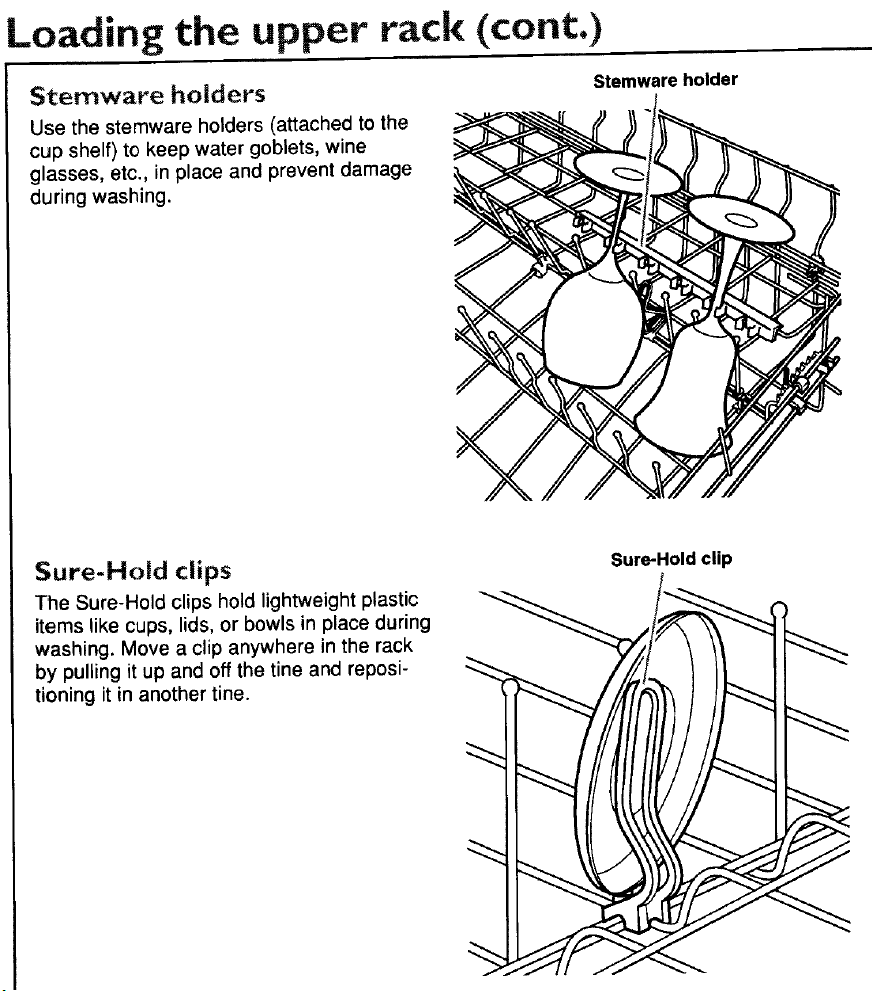

Stemware holders

Use the stemware holders (attached to the

cup shelf) to keep water goblets, wine

glasses, etc., in place and prevent damage

during washing.

Stemware holder

Sure-Hold clips

The Sure-H01d clips hold lightweight plastic

items like cups, lids, or bowls in place during

washing. Move a clip anywhere in the rack

by pulling it up and off the tine and reposi-

tioning it in another tine.

Sure-Hold clip

Loading the lower rack

The lower rack is designed for plates, pans,

casseroles, and utensils.

• Load items with cooked-on or dried-on food

in the lower rack with soiled surfaces facing

in toward the spray.

• For maximum capacity and stability of an

all-plate load, stagger or overlap small

plates with large ones.

• Load plates side to side along with pots,

pans, and large cookware, as shown.

• Do not put small items in the lower rack if

they are not secured in place.

• Load soup, cereal, and serving bowls in the

rack in a variety of ways depending upon

their size and shape. Load bowls securely

between the rows of prongs. Do not nest

bowls because the spray won't reach their

surfaces.

Do not load items between the bottom rack

and the side of the dishwasher tub. This

can block the water inlet opening.

• The FLEXIBASKET* silverware basket can

be separated and placed into the lower

rack in several locations. Hold basket firmly

and pull apart. Now use both sections or

just one to load silverware.

Utensil load

Mixed load

Loading the lower rack (cont.)

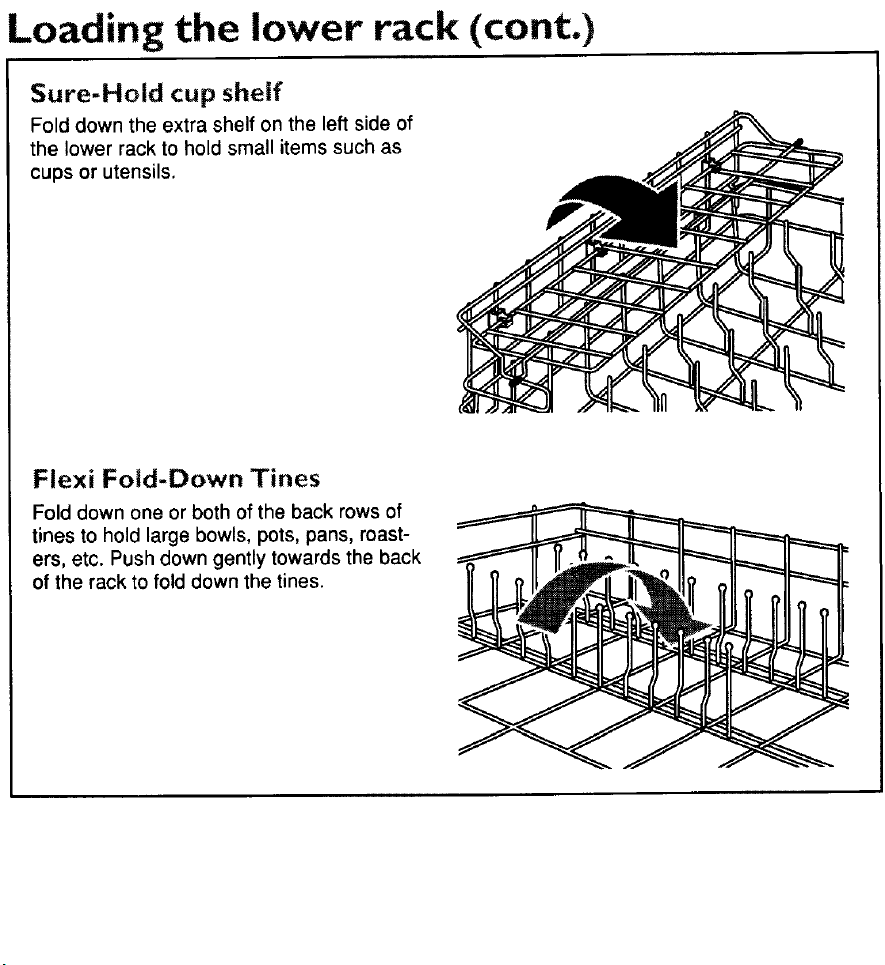

Sure-Hold cup shelf

Fold down the extra shelf on the left side of

the lower rack to hold small items such as

cups or utensils.

Flexi Fold-Down Tines

Fold down one or both of the back rows of

tines to hold large bowls, pots, pans, roast-

ers, etc. Push down gently towards the back

of the rack to fold down the tines.

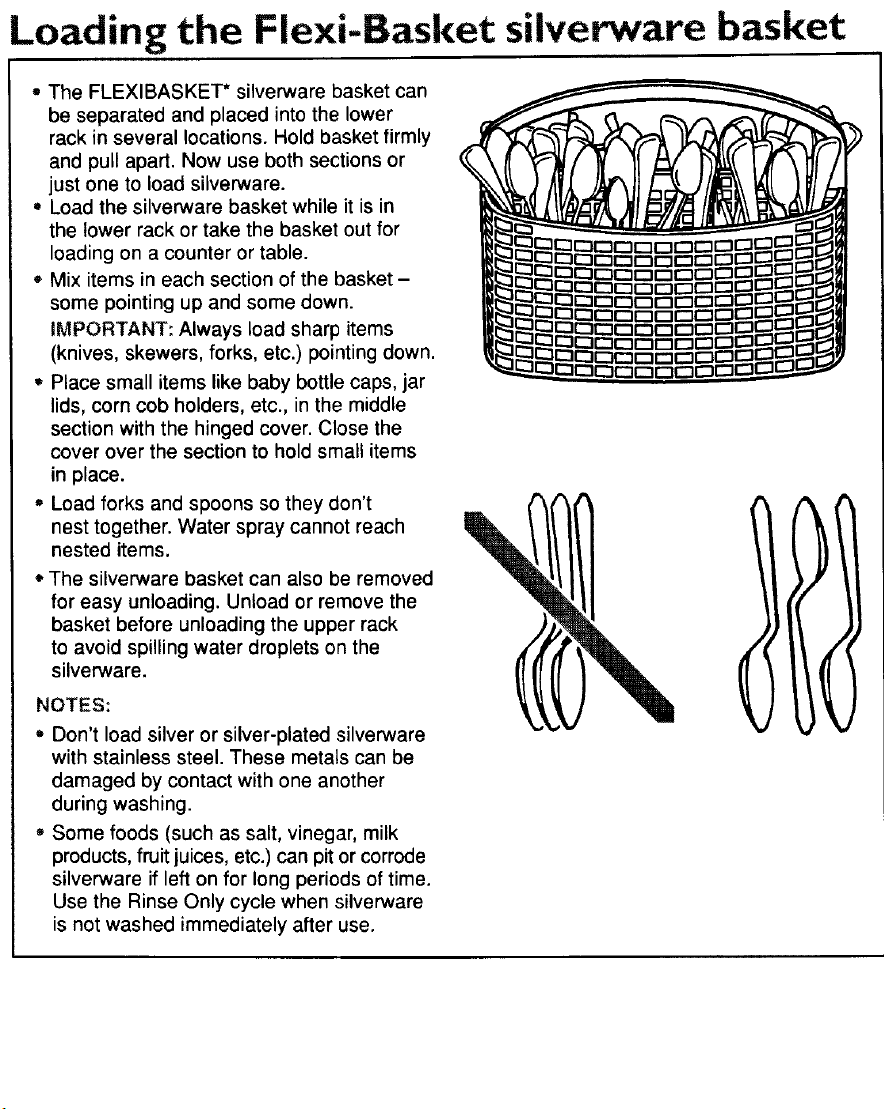

Loading the Flexi-Basket silverware basket

• The FLEXlBASKET* silverware basket can

be separated and placed into the lower

rack in several locations. Hold basket firmly

and pull apart. Now use both sections or

just one to load silverware.

• Load the silverware basket while it is in

the lower rack or take the basket out for

loading on a counter or table.

° Mix items in each section of the basket-

some pointing up and some down.

IMPORTANT: Always load sharp items

(knives, skewers, forks, etc.) pointing down.

• Place small items like baby bottle caps, jar

lids, corn cob holders, etc., in the middle

section with the hinged cover. Close the

cover over the section to hold small items

in place.

• Load forks and spoons so they don't

nest together. Water spray cannot reach

nested items.

,, The silverware basket can also be removed

for easy unloading. Unload or remove the

basket before unloading the upper rack

to avoid spilling water droplets on the

silverware.

NOTES:

• Don't load silver or silver-plated silverware

with stainless steel. These metals can be

damaged by contact with one another

during washing.

• Some foods (such as salt, vinegar, milk

products, fruit juices, etc.) can pit or corrode

silverware if left on for long periods of time.

Use the Rinse Only cycle when silverware

is not washed immediately after use.

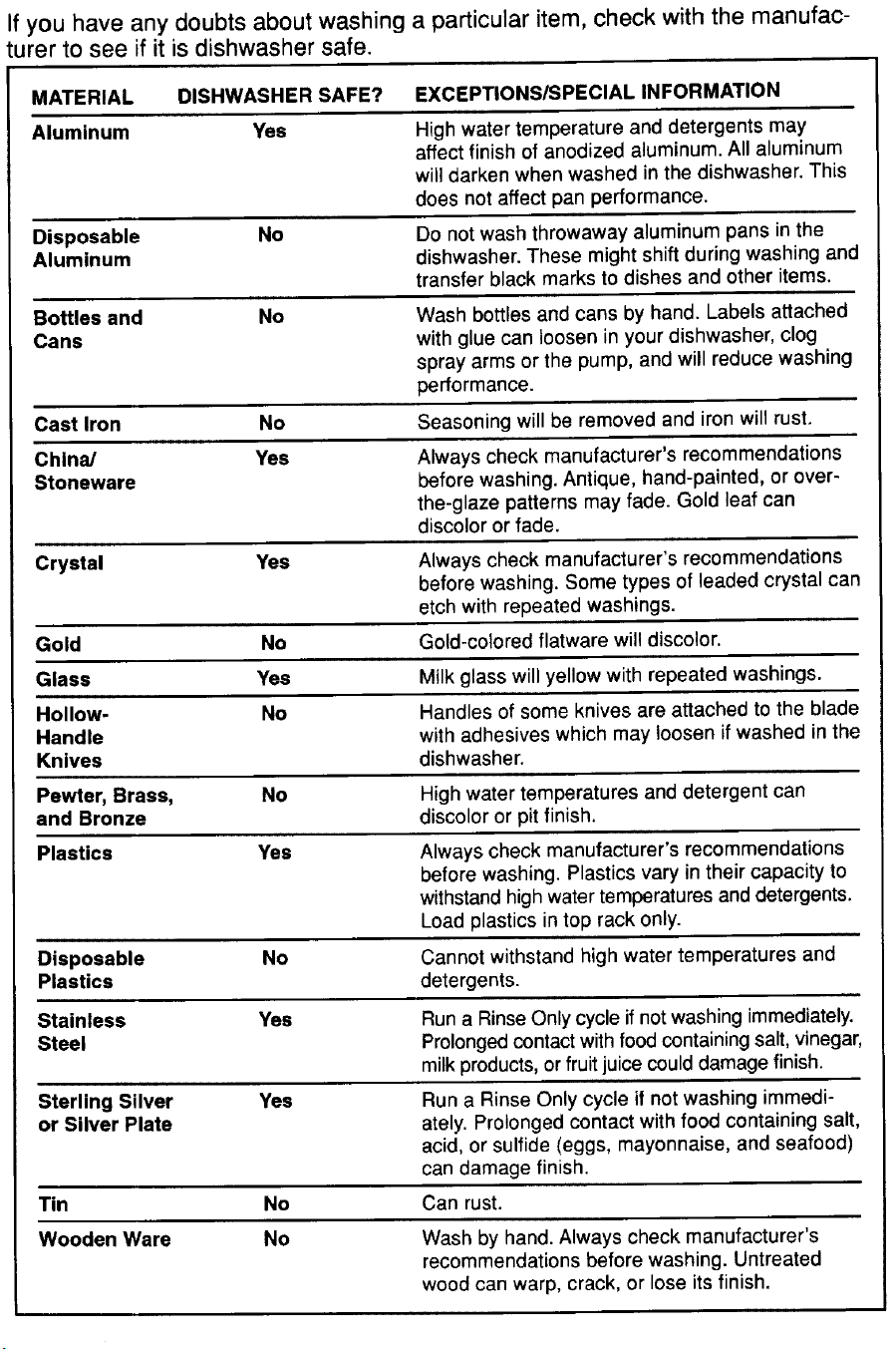

If you have any doubts about washing a particular item, check with the manufac-

turer to see if it is dishwasher safe.

MATERIAL DISHWASHER SAFE? EXCEPTIONS/SPECIAL INFORMATION

Aluminum Yes High water temperature and detergents may

affect finish of anodized aluminum. All aluminum

will darken when washed in the dishwasher. This

does not affect pan performance.

Disposable No Do not wash throwaway aluminum pans in the

Aluminum dishwasher. These might shift during washing and

transfer black marks to dishes and other items.

Bottles and No Wash bottles and cans by hand. Labels attached

Cans with glue can loosen in your dishwasher, clog

spray arms or the pump, and will reduce washing

performance.

Cast Iron No Seasoning will be removed and iron will rust.

China/ Yes Always check manufacturer's recommendations

Stoneware before washing. Antique, hand-painted, or over-

the-glaze patterns may fade. Gold leaf can

discolor or fade.

Crystal Yes Always check manufacturer's recommendations

before washing. Some types of leaded crystal can

etch with repeated washings.

Gold No Gold-colored flatware will discolor.

Glass Yes Milk glass will yellow with repeated washings.

Hollow- No Handles of some knives are attached to the blade

Handle with adhesives which may loosen if washed in the

Knives dishwasher.

Pewter, Brass, No High water temperatures and detergent can

and Bronze discolor or pit finish.

Plastics Yes Always check manufacturer's recommendations

before washing. Plastics vary in their capacity to

withstand high water temperatures and detergents.

Load plastics in top rack only.

Disposable No Cannot withstand high water temperatures and

Plastics detergents.

Stainless Yes Run a Rinse Only cycle if not washing immediately.

Steel Prolonged contact with food containing salt, vinegar,

milk products, or fruit juice could damage finish.

Sterling Silver Yes Run a Rinse Only cycle if not washing immedi-

or Silver Plate ately. Prolonged contact with food containing salt,

acid, or sulfide (eggs, mayonnaise, and seafood)

can damage finish.

Tin No Can rust.

Wooden Ware No Wash by hand. Always check manufacturer's

recommendations before washing. Untreated

wood can warp, crack, or lose its finish.

For best washing results, it is important to use the correct amount of detergent and

a rinse agent. Read this section for information on using both properly.

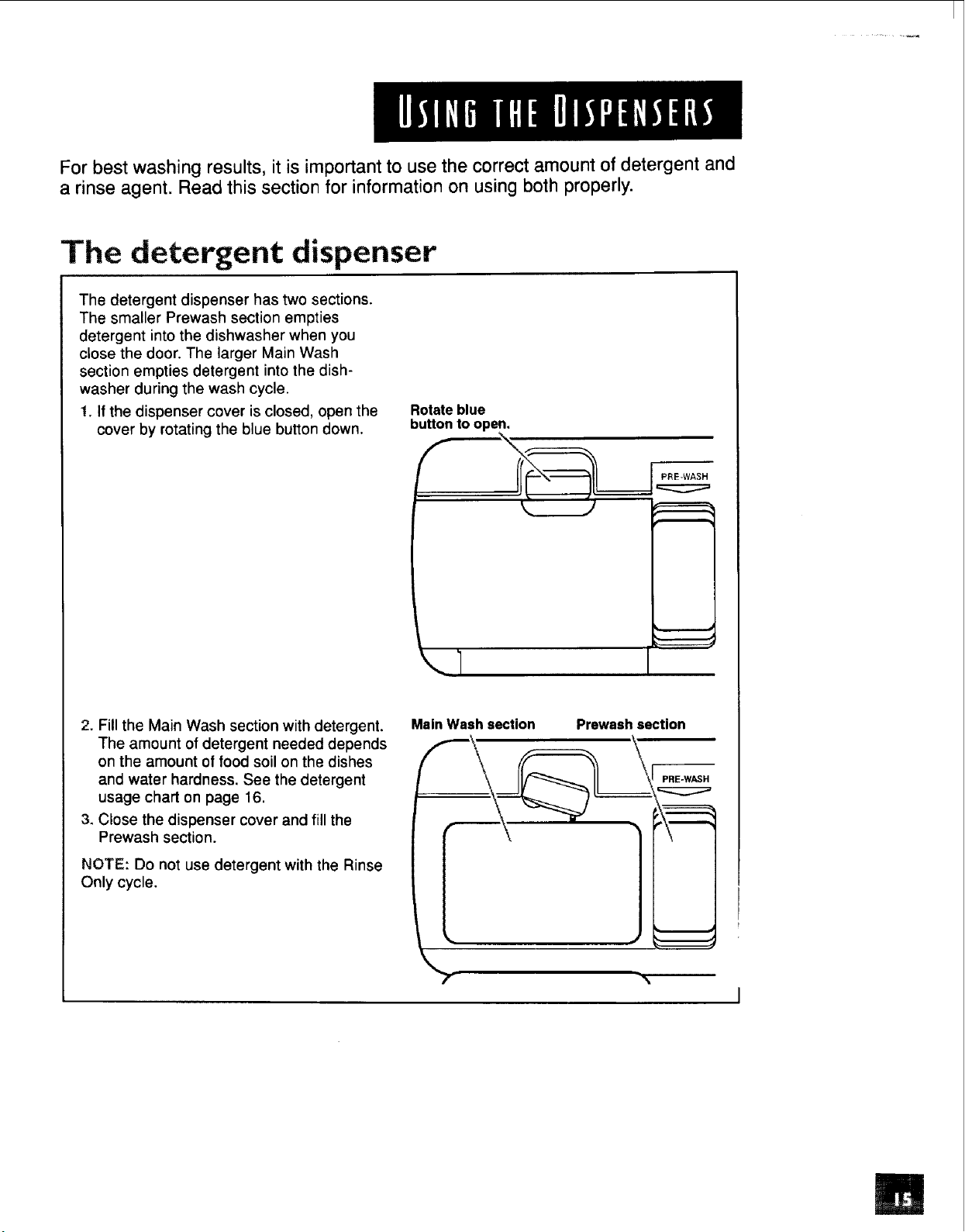

The detergent dispenser

The detergent dispenser has two sections.

The smaller Prewash section empties

detergent into the dishwasher when you

close the door. The larger Main Wash

section empties detergent into the dish-

washer during the wash cycle.

1. If the dispenser cover is closed, open the

cover by rotating the blue button down.

Rotate blue

button to open,

PRE-WASH

2. Fill the Main Wash section with detergent.

The amount of detergent needed depends

on the amount of food soil on the dishes

and water hardness. See the detergent

usage chart on page 16.

3, Close the dispenser cover and fill the

Prewash section.

NOTE: Do not use detergent with the Rinse

Only cycle.

Main Wash section Prewash section

PRE-WASH

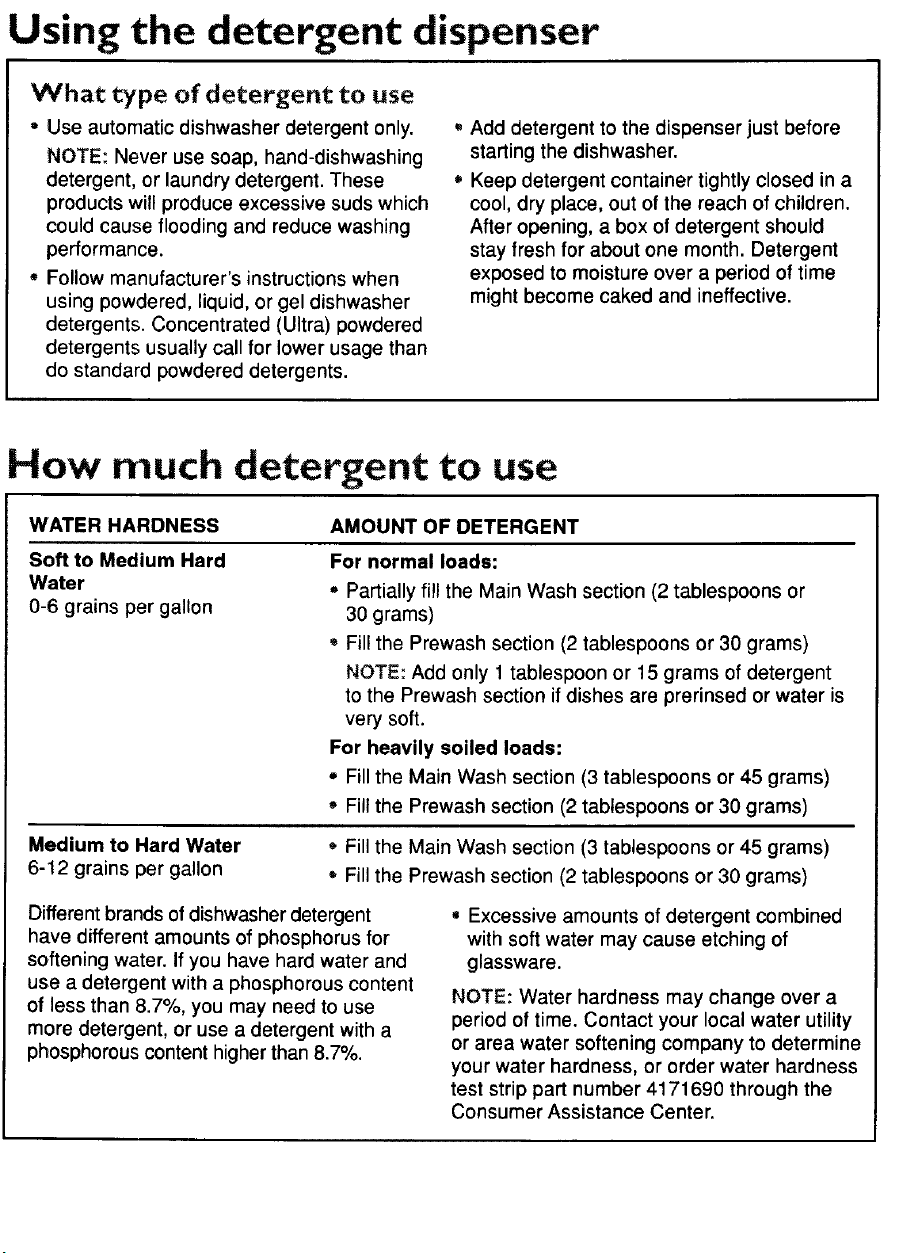

Using the detergent dispenser

What type of detergent to use

• Use automatic dishwasher detergent only.

NOTE: Never use soap, hand-dishwashing

detergent, or laundry detergent. These

products will produce excessive suds which

could cause flooding and reduce washing

performance.

Follow manufacturer's instructions when

using powdered, liquid, or gel dishwasher

detergents. Concentrated (Ultra) powdered

detergents usually call for lower usage than

do standard powdered detergents.

', Add detergent to the dispenser just before

starting the dishwasher.

• Keep detergent container tightly closed in a

cool, dry place, out of the reach of children.

After opening, a box of detergent should

stay fresh for about one month. Detergent

exposed to moisture over a period of time

might become caked and ineffective.

How much detergent to use

WATER HARDNESS AMOUNT OF DETERGENT

Soft to Medium Hard

Water

0-6 grains per gallon

For normal loads:

- Partially fill the Main Wash section (2 tablespoons or

30 grams)

Fill the Prewash section (2 tablespoons or 30 grams)

NOTE: Add only 1 tablespoon or 15 grams of detergent

to the Prewash section if dishes are prerinsed or water is

very soft.

For heavily soiled loads:

• Fillthe Main Wash section (3 tablespoons or 45 grams)

• Fillthe Prewash section (2 tablespoons or 30 grams)

Medium to Hard Water

6-12 grains per gallon

,, Fill the Main Wash section (3 tablespoons or 45 grams)

,_ Fill the Prewash section (2 tablespoons or 30 grams)

Different brands of dishwasher detergent

have different amounts of phosphorus for

softening water. If you have hard water and

use a detergent with a phosphorous content

of less than 8.7%, you may need to use

more detergent, or use a detergent with a

phosphorous content higher than 8.7%.

. Excessive amounts of detergent combined

with soft water may cause etching of

glassware.

NOTE: Water hardness may change over a

period of time. Contact your local water utility

or area water softening company to determine

your water hardness, or order water hardness

test strip part number 4171690 through the

Consumer Assistance Center.

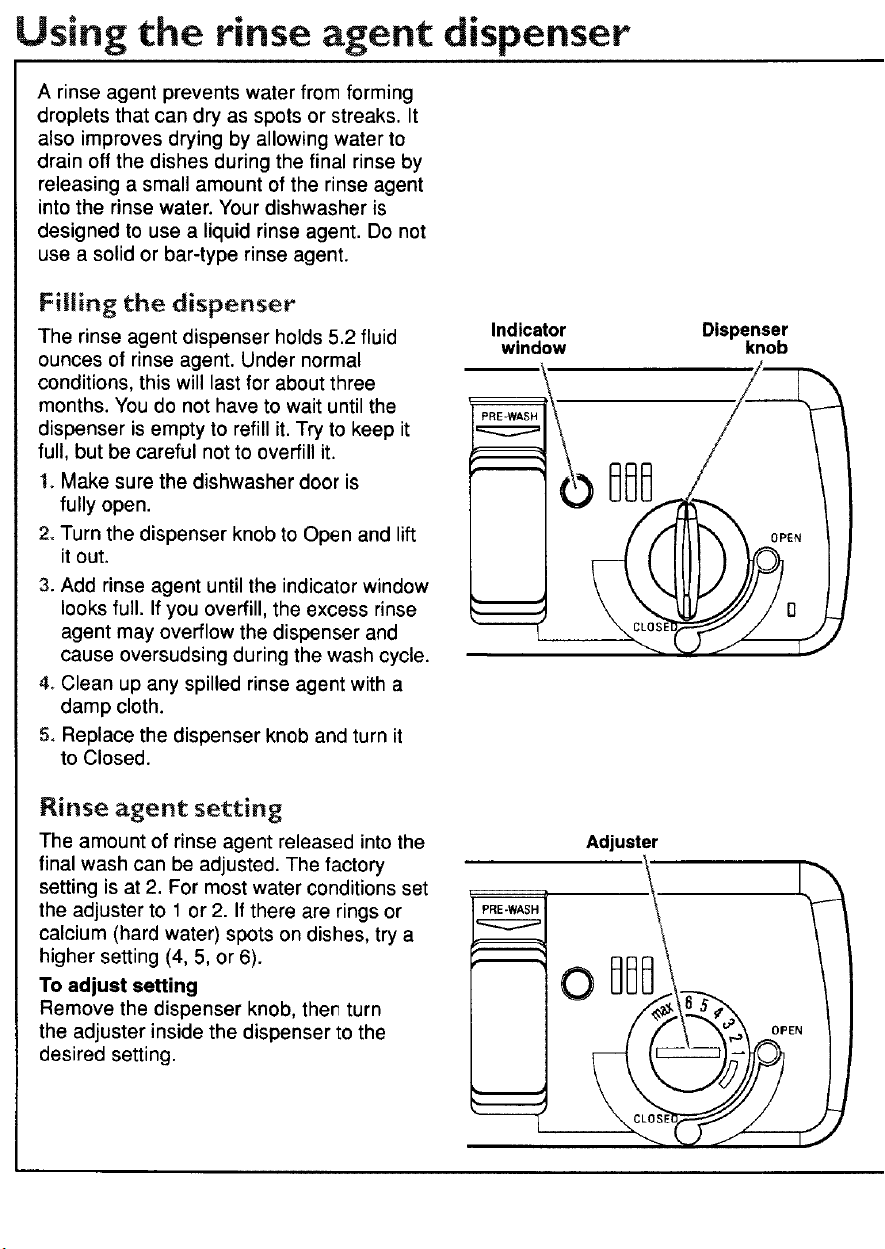

Using the rinse agent dispenser

A rinse agent prevents water from forming

droplets that can dry as spots or streaks. It

also improves drying by allowing water to

drain off the dishes during the final rinse by

releasing a small amount of the rinse agent

into the rinse water. Your dishwasher is

designed to use a liquid rinse agent. Do not

use a solid or bar-type rinse agent.

Filling the dispenser

The rinse agent dispenser holds 5.2 fluid

ounces of rinse agent. Under normal

conditions, this will last for about three

months. You do not have to wait until the

dispenser is empty to refill it. Try to keep it

full, but be careful not to overfill it.

!. Make sure the dishwasher door is

fully open.

2. Turn the dispenser knob to Open and lift

it out.

3. Add rinse agent until the indicator window

looks full. If you overfill, the excess rinse

agent may overflow the dispenser and

cause oversudsing during the wash cycle.

4. Clean up any spilled rinse agent with a

damp cloth.

5. Replace the dispenser knob and turn it

to Closed.

Indicator Dispenser

window knob

Rinse agent setting

The amount of rinse agent released into the

final wash can be adjusted. The factory

setting is at 2. For most water conditions set

the adjuster to 1 or 2. If there are rings or

calcium (hard water) spots on dishes, try a

higher setting (4, 5, or 6).

To adjust setting

Remove the dispenser knob, ther_ turn

the adjuster inside the dispenser to the

desired setting.

Adjuster

\ 'i

This section tells you how to operate the dishwasher. Operating your dishwasher

properly enables you to obtain the best possible results.

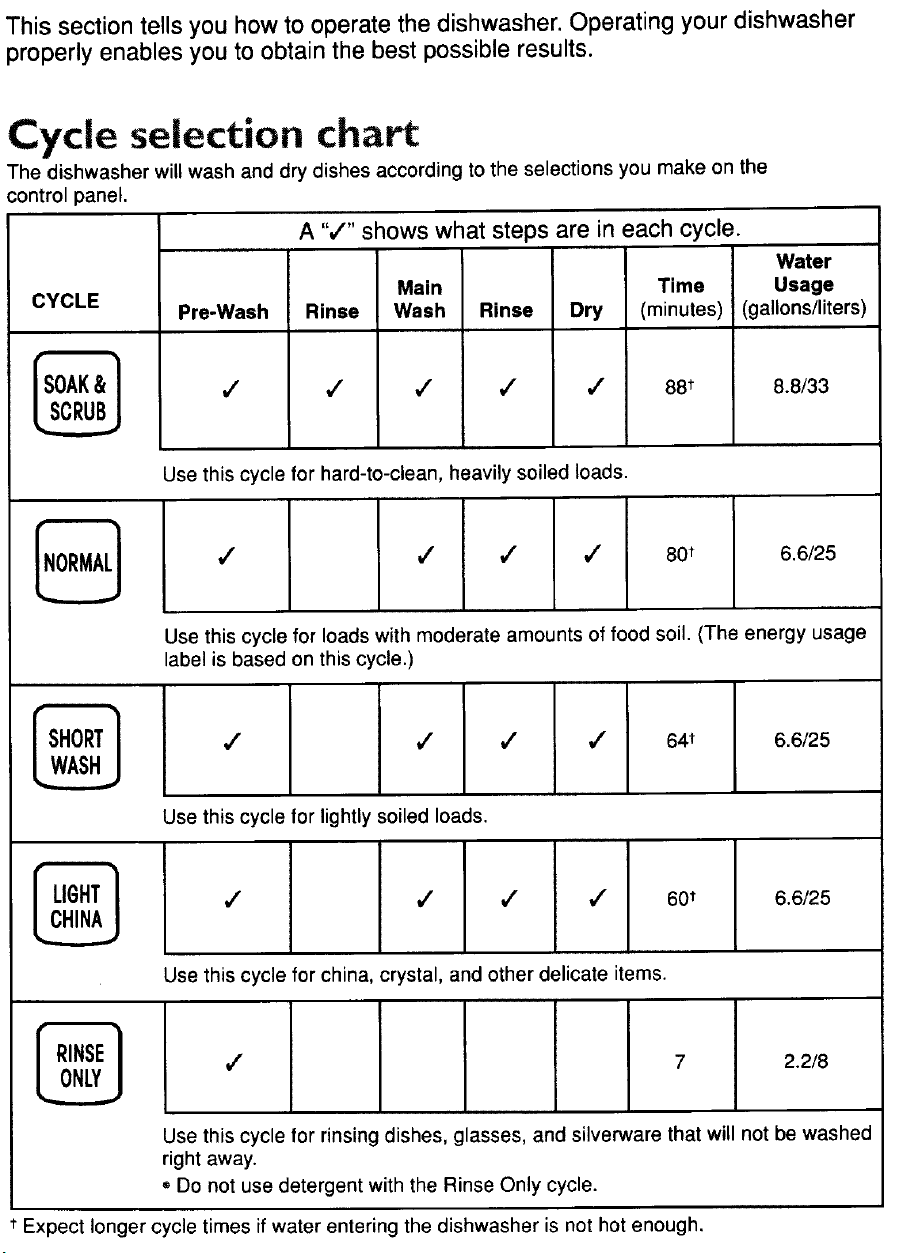

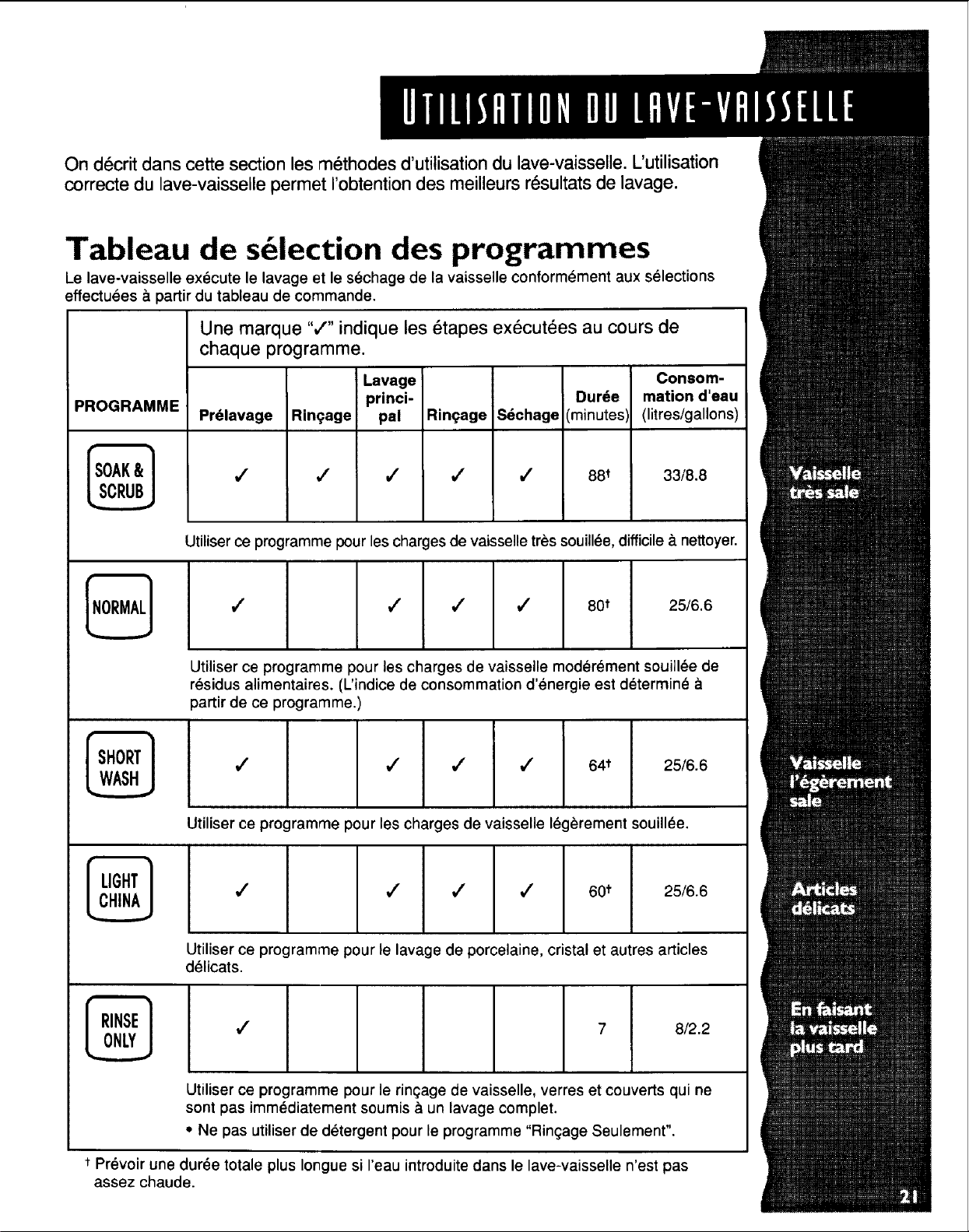

Cycle selection chart

The dishwasher will wash and dry dishes according to the selections you make on the

control panel.

CYCLE

SOAK&

Pre-Wash

A ",!" shows what steps are in each cycle.

Rinse

Main

Wash

Time

Rinse Dry (minutes)

J ,/ 88t

Use this cycle for hard-to-clean, heavily soiled loads.

Water

Usage

(gallons/liters)

8.8/33

NORMAL

/ J J' 80t

6.6/25

Use this cycle for loads with moderate amounts of food soil. (The energy usage

label is based on this cycle.)

SHORT

WASH

/ / J 64t

Use this cycle for lightly soiled loads.

6.6/25

LIGHT

CHINA

,/ _ !,/ 60 t

6.6/25

Use this cycle for china crystal, and other delicate items.

RINSE

ONLY

2.2/8

Use this cycle for rinsing dishes, glasses, and silverware that will not be washed

right away.

Do not use detergent with the Rinse Only cycle.

Expect longer cycle times if water entering the dishwasher is not hot enough.

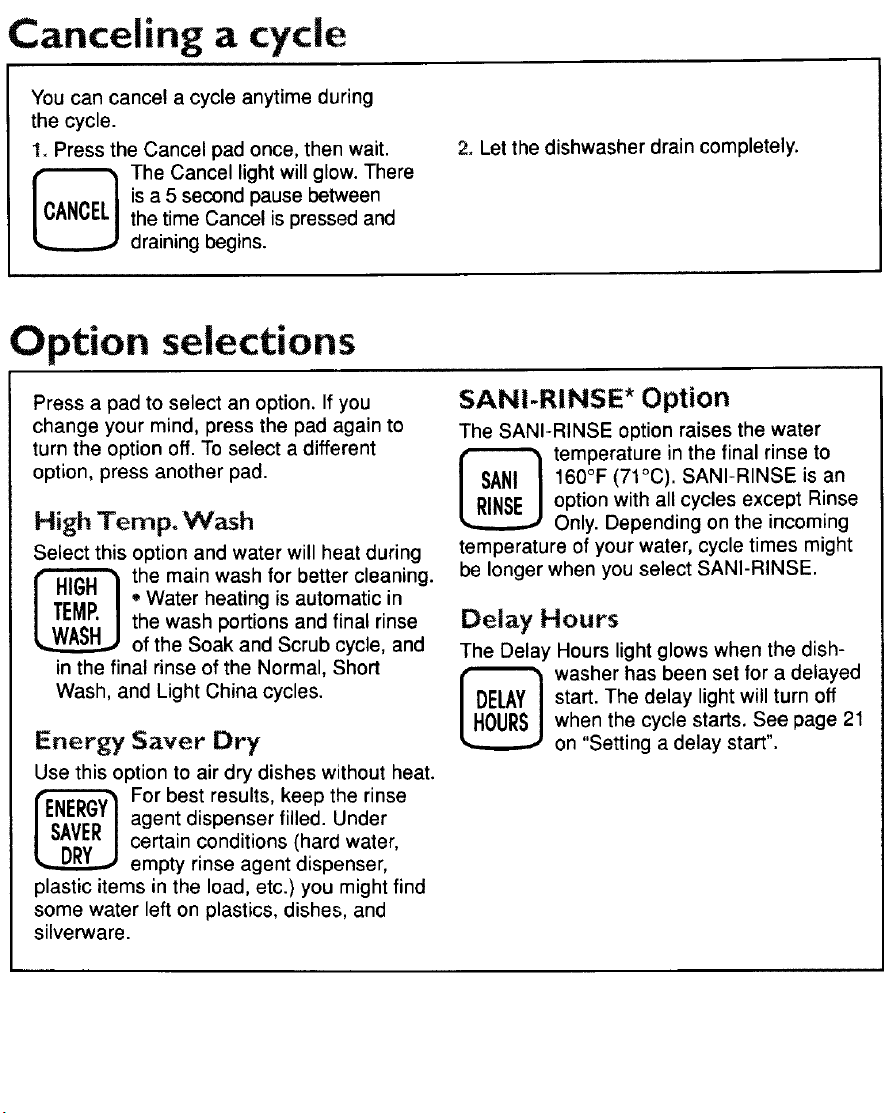

Canceling a cycle

You can cancel a cycle anytime during

the cycle.

t. Press the Cancel pad once, then wait.

The Cancel light will glow. There

is a 5 second pause between

the time Cancel is pressed and

draining begins.

2. Let the dishwasher drain completely.

Option selections

Press a pad to select an option. If you

change your mind, press the pad again to

turn the option off. To select a different

option, press another pad.

High Temp. Wash

Select this option and water will heat during

the main wash for better cleaning.

• Water heating is automatic in

the wash portions and final rinse

of the Soak and Scrub cycle, and

in the final rinse of the Normal, Short

Wash, and Light China cycles.

Energy Saver Dry

Use this option to air dry dishes without heat.

For best results, keep the rinse

agent dispenser filled. Under

certain conditions (hard water,

empty rinse agent dispenser,

plastic items in the load, etc.) you might find

some water left on plastics, dishes, and

silverware.

SANI-RINSE* Option

The SANI-RINSE option raises the water

temperature in the final rinse to

160°F (71°C). SANI-RINSE is an

option with all cycles except Rinse

Only. Depending on the incoming

temperature of your water, cycle times might

be longer when you select SANI-RINSE.

Delay Hours

The Delay Hours light glows when the dish-

washer has been set for a delayed

start. The delay light will turn off

when the cycle starts. See page 21

on "Setting a delay start".

Control panel lights

The Cycle Monitor allows you to see what

portion of a cycle your dishwasher is in. The

Clean light glows when a cycle has finished.

All other lights will turn off. The Clean light

will turn off when you open the door.

CYCLE MONITOR

WASH RINSE DRY CLEAN

EJ I i I l13[J F11 I I ]1 [ ]

Water Heating Light

The Water Heating light glows while water in

the dishwasher is

WATER HEATING heating. Wash or rinse

action continues whileR

the water heats.

Rinse Aid Empty

Fillthe rinse agent dispenser when Rinse

Aid Empty is lit to

RINSE AID EMPTY improve drying and

prevent spots or

streaks.

Using Child Lock

Child Lock Light

Use Child Lock to prevent your dishwasher

from being turned on

CHILD LOCK accidentally. No wash

selections or options

can be selected when

Child Lock is on, and the dishwasher will

not start.

NOTE: You will still be able to open the

dishwasher door.

To turn Child Lock on

Press Energy Saver Dry for 5 seconds.

The Child Lock light will glow. All

_ other lights will be off.

To turn Child Lock off

Press Energy Saver Dry again for 5 seconds.

The Child Lock light will turn off.

Changing a setting

During the first 2 minutes of

a cycle

Press new Wash Selection and Option pads.

After the first 2 minutes of

a cycle

1. Press the Cancel pad to drain any water

and to reset the control.

2. Open the door and check the detergent

dispenser to be sure it is properly filled for

the new cycle.

3. Close the door.

4. Press new Wash Selection and Option

pads, then press the Start pad.

NOTE: If the dishwasher will not start, make

sure Delay Hours has not been selected.

Adding dishes during a cycle

You can add an item to the dishwasher

during the first 10 minutes of the cycle.

1. Unlatch the door to stop the cycle. Wait a

few seconds for the spray action to stop

before opening the door.

2. Open the door and add the dishes.

3+Close the door.

4. The dishwasher will start automatically

after a 5-second pause when you close

the door.

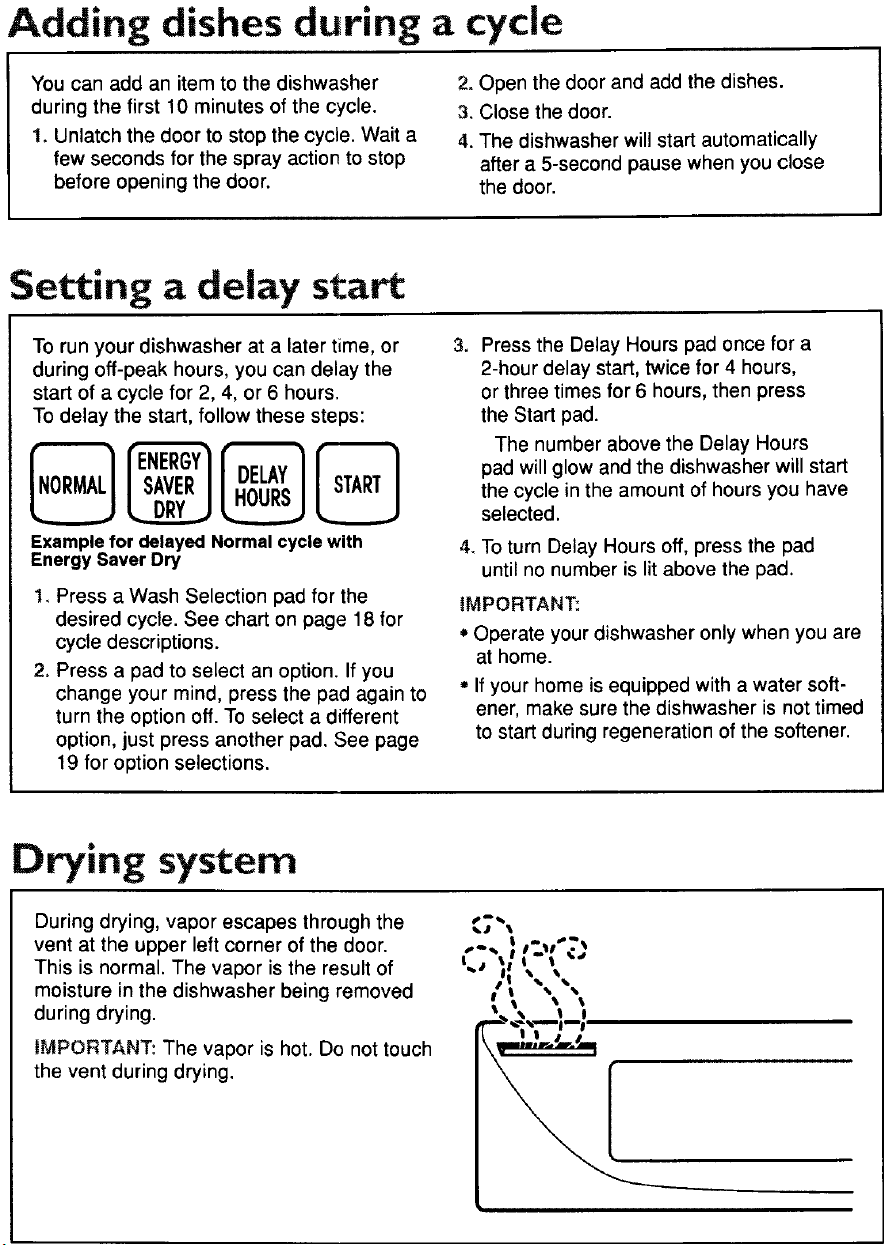

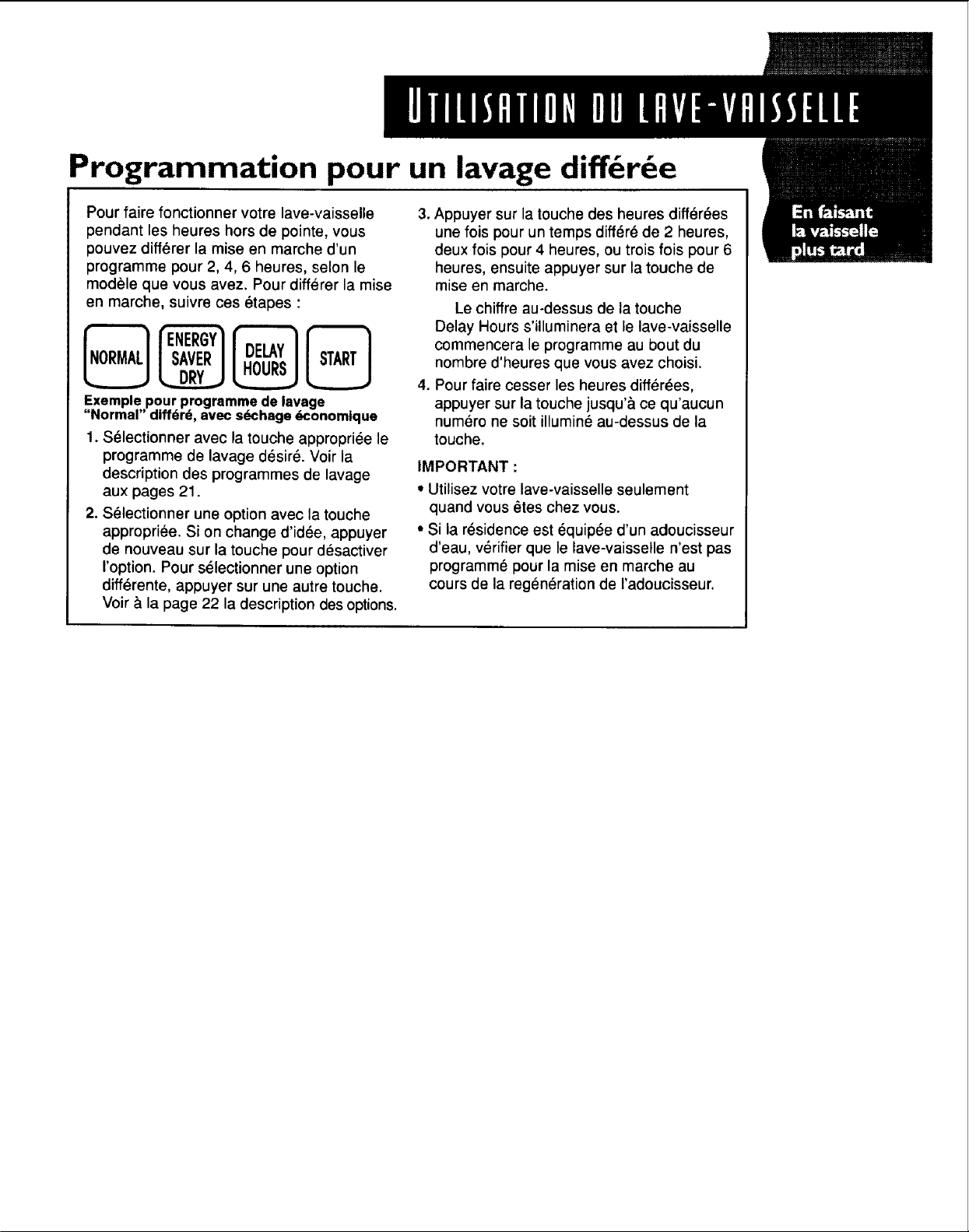

Setting a delay start

To run your dishwasher at a later time, or

during off-peak hours, you can delay the

start of a cycle for 2, 4, or 6 hours.

To delay the start, follow these steps:

Example for delayed Normal cycle with

Energy Saver Dry

Press a Wash Selection pad for the

desired cycle. See chart on page 18 for

cycle descriptions.

Press a pad to select an option. If you

change your mind, press the pad again to

turn the option off. To select a different

option, just press another pad. See page

19 for option selections.

Press the Delay Hours pad once for a

2-hour delay start, twice for 4 hours,

or three times for 6 hours, then press

the Start pad.

The number above the Delay Hours

pad will glow and the dishwasher will start

the cycle in the amount of hours you have

selected.

4. To turn Delay Hours off, press the pad

until no number is lit above the pad.

IMPORTANT:

* Operate your dishwasher only when you are

at home.

o If your home is equipped with a water soft-

ener, make sure the dishwasher is not timed

to start during regeneration of the softener.

Drying system

During drying, vapor escapes through the

vent at the upper left corner of the door.

This is normal. The vapor is the result of

moisture in the dishwasher being removed

during drying.

IMPORTANT: The vapor is hot. Do not touch

the vent during drying.

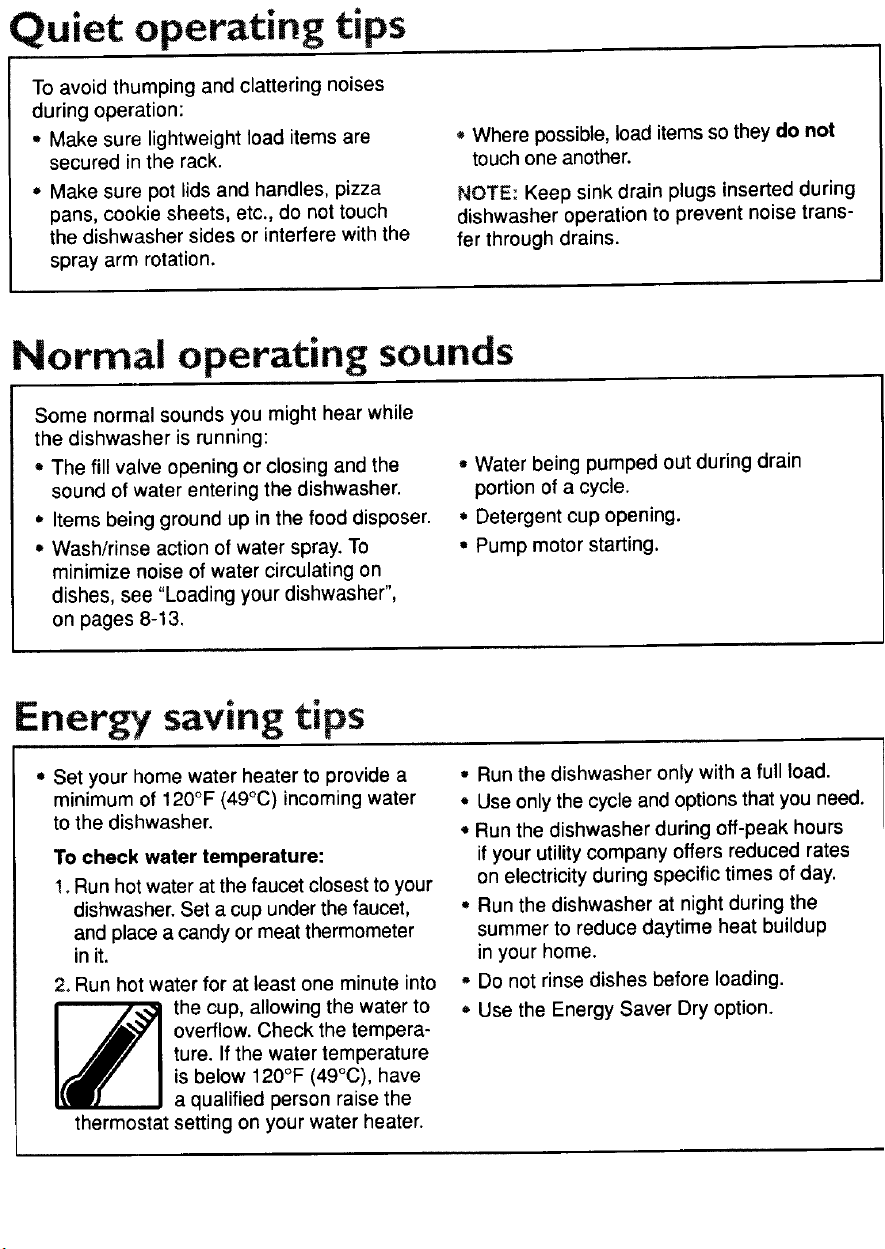

Quiet operating tips

To avoid thumping and clattering noises

during operation:

• Make sure lightweight load items are

secured in the rack.

,, Make sure pot lids and handles, pizza

pans, cookie sheets, etc., do not touch

the dishwasher sides or interfere with the

spray arm rotation.

Where possible, load items so they do not

touch one another.

NOTE: Keep sink drain plugs inserted during

dishwasher operation to prevent noise trans-

fer through drains.

Normal operating sounds

Some normal sounds you might hear while

the dishwasher is running:

• The fill valve opening or closing and the

sound of water entering the dishwasher.

, Items being ground up in the food disposer.

• Wash/rinse action of water spray. To

minimize noise of water circulating on

dishes, see "Loading your dishwasher",

on pages 8-13,

• Water being pumped out during drain

portion of a cycle.

• Detergent cup opening.

• Pump motor starting.

Energy saving tips

• Set your home water heater to provide a

minimum of 120°F (49°C) incoming water

to the dishwasher.

To check water temperature:

"t. Run hotwater at the faucet closest to your

dishwasher. Set a cup under the faucet,

and place a candy or meat thermometer

in it.

2. Run hot water for at least one minute into

the cup, allowing the water to

overflow. Check the tempera-

ture. If the water temperature

is below 120°F (49°C), have

a qualified person raise the

thermostat setting on your water heater.

• Run the dishwasher only with a full load.

• Use only the cycle and options that you need.

• Run the dishwasher during off-peak hours

if your utility company offers reduced rates

on electricity during specific times of day.

• Run the dishwasher at night during the

summer to reduce daytime heat buildup

in your home.

Do not rinse dishes before loading.

• Use the Energy Saver Dry option.

Your new dishwasher is designed to give you many years of dependable service.

However, there are a few things you are expected to do in order to maintain your

dishwasher properly. This section tells you how to clean and care for your dishwasher.

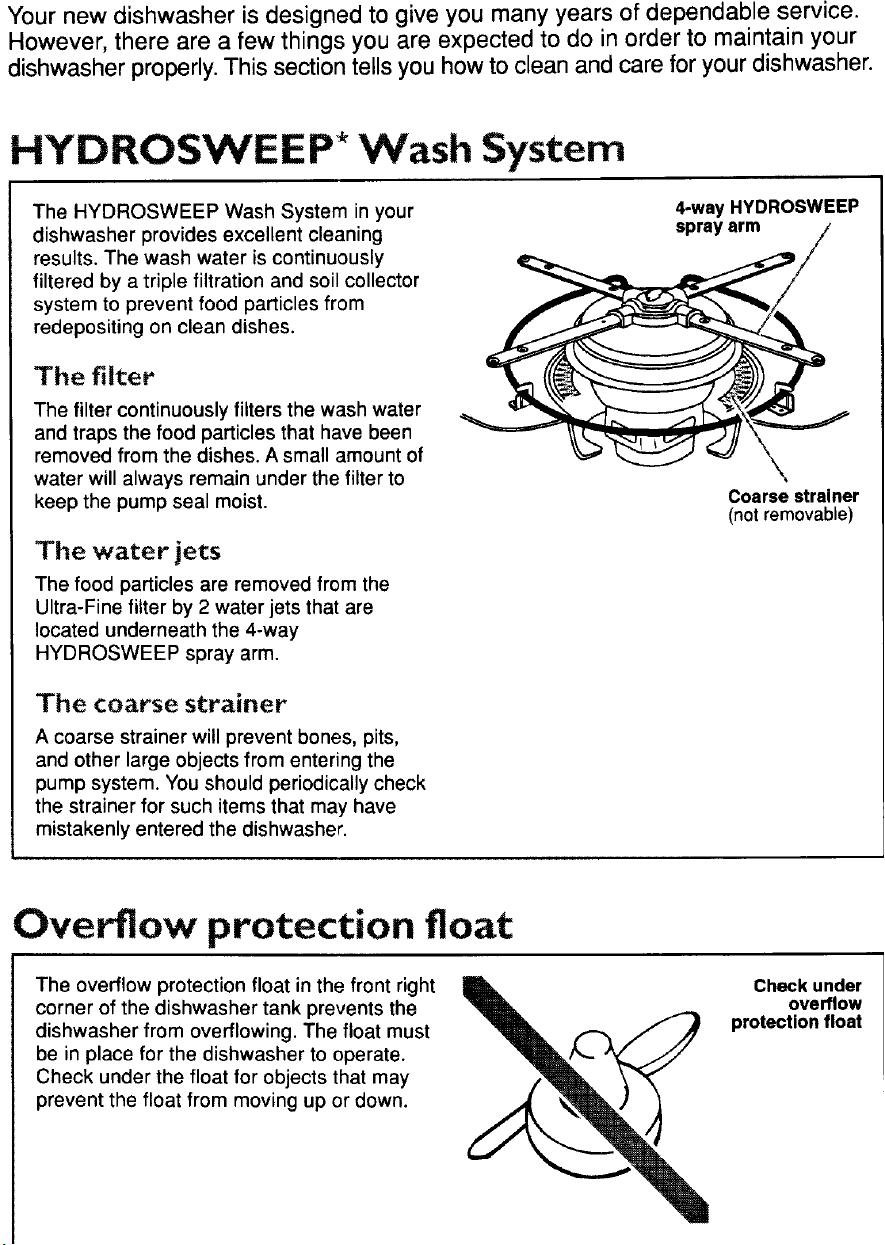

HYDROSWEEP* Wash System

The HYDROSWEEP Wash System in your

dishwasher provides excellent cleaning

results. The wash water is continuously

filtered by a triple filtration and soil collector

system to prevent food particles from

redepositing on clean dishes.

The filter

The filter continuously filters the wash water

and traps the food particles that have been

removed from the dishes. A small amount of

water will always remain under the filter to

keep the pump seal moist.

The water jets

The food particles are removed from the

Ultra-Fine filter by 2 water jets that are

located underneath the 4-way

HYDROSWEEP spray arm.

4-way HYDROSWEEP

spray arm

Coarse strainer

(not removable)

The coarse strainer

A coarse strainer will prevent bones, pits,

and other large objects from entering the

pump system. You should periodically check

the strainer for such items that may have

mistakenly entered the dishwasher.

Overflow protection float

The overflow protection float in the front right

corner of the dishwasher tank prevents the

dishwasher from overflowing. The float must

be in place for the dishwasher to operate.

Check under the float for objects that may

prevent the float from moving up or down.

Check under

overflow

protection float

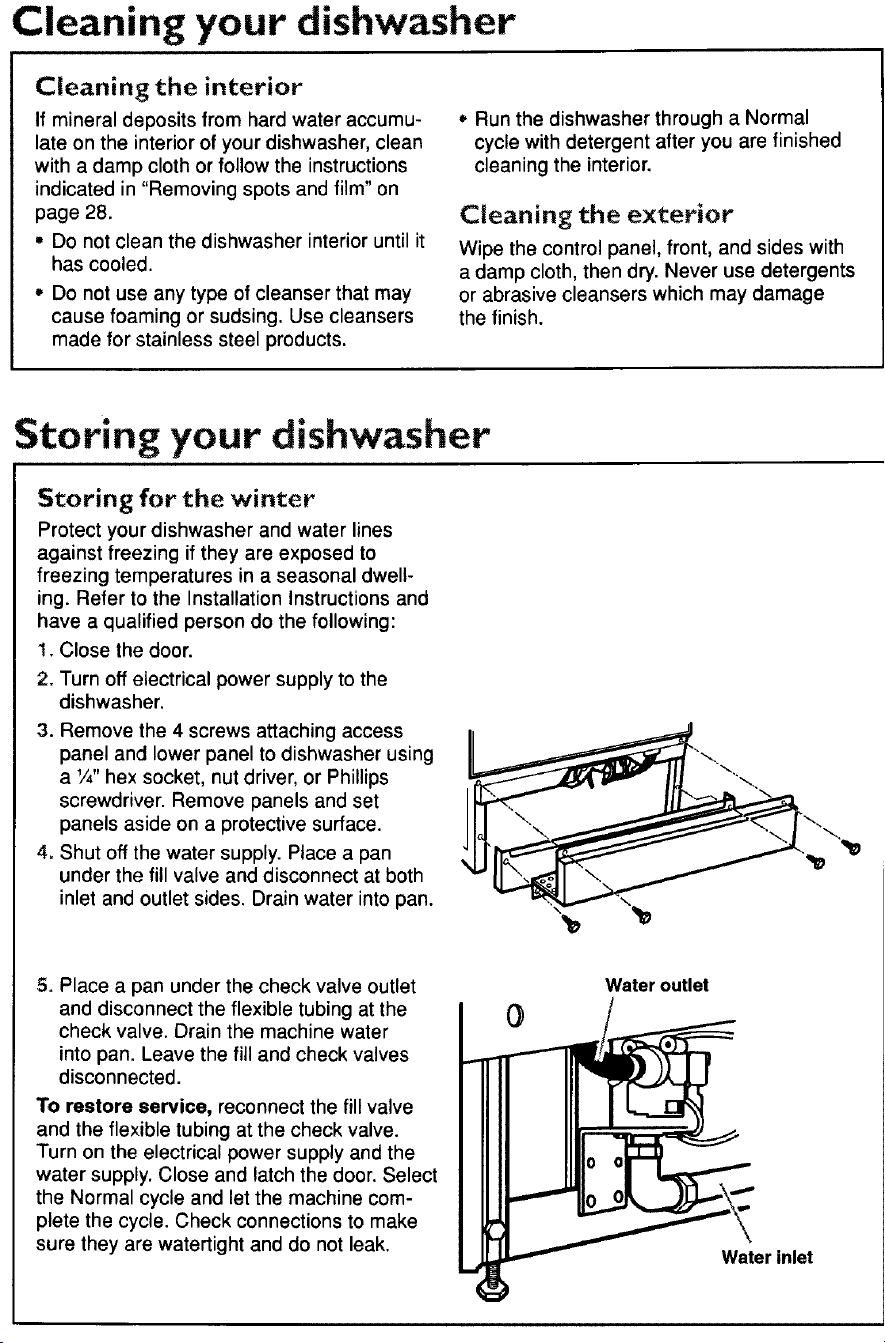

Cleaning your dishwasher

Cleaning the interior

If mineral deposits from hard water accumu-

late on the interior of your dishwasher, clean

with a damp cloth or follow the instructions

indicated in "Removing spots and film" on

page 28.

,, Do not clean the dishwasher interior until it

has cooled.

, Do not use any type of cleanser that may

cause foaming or sudsing. Use cleansers

made for stainless steel products.

Run the dishwasher through a Normal

cycle with detergent after you are finished

cleaning the interior.

Cleaning the exterior

Wipe the control panel, front, and sides with

a damp cloth, then dry. Never use detergents

or abrasive cleansers which may damage

the finish.

Storing your dishwasher

Storing for the winter

Protect your dishwasher and water lines

against freezing if they are exposed to

freezing temperatures in a seasonal dwell-

ing. Refer to the Installation Instructions and

have a qualified person do the following:

t. Close the door.

2. Turn off electrical power supply to the

dishwasher.

3. Remove the 4 screws attaching access

panel and lower panel to dishwasher using

a !/,. hex socket, nut driver, or Phillips

screwdriver. Remove panels and set

panels aside on a protective surface.

4. Shut off the water supply. Place a pan

under the fill valve and disconnect at both

inlet and outlet sides. Drain water into pan.

5. Place a pan under the check valve outlet

and disconnect the flexible tubing at the

check valve. Drain the machine water

into pan. Leave the fill and check valves

disconnected.

To restore service, reconnect the fill valve

and the flexible tubing at the check valve.

Turn on the electrical power supply and the

water supply. Close and latch the door. Select

the Normal cycle and let the machine com-

plete the cycle. Check connections to make

sure they are watertight and do not leak,

Water outlet

Water inlet

Storing your dishwasher (cont.)

Storing for the summer

Protect your dishwasher during the summer

months by turning off the water supply and

electrical power connected to the dishwasher.

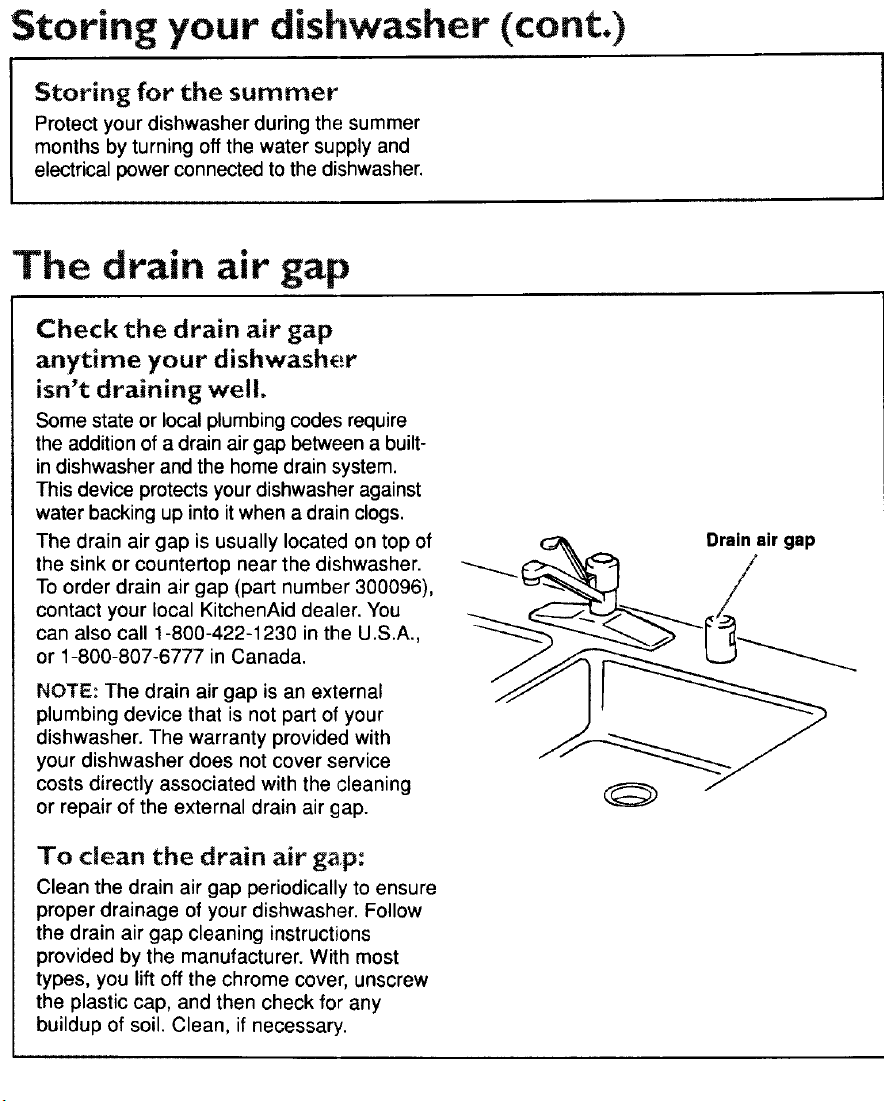

The drain air gap

Check the drain air gap

anytime your dishwasher

isn't draining well.

Some state or local plumbing codes require

the additionof a drain air gap between a built-

indishwasher and the home drain system.

This device protects your dishwasher against

water backing up into it when a drain clogs.

The drain air gap is usually located on top of

the sink or countertop near the dishwasher.

To order drain air gap (part number 300096),

contact your local KitchenAid dealer. You

can also call 1-800-422-1230 in the U.S.A.,

or 1-800-807-6777 in Canada.

NOTE: The drain air gap is an external

plumbing device that is not part of your

dishwasher. The warranty provided with

your dishwasher does not cover service

costs directly associated with the cleaning

or repair of the external drain air gap.

Drain air gap

To clean the drain air gap:

Clean the drain air gap periodically to ensure

proper drainage of your dishwasher. Follow

the drain air gap cleaning instructions

provided by the manufacturer. With most

types, you lift off the chrome cover, unscrew

the plastic cap, and then check for any

buildup of soil. Clean, if necessary.

This section explains how you can handle minor performance problems. Check tn_s

list before calling for service. If you can't solve your dishwasher's problem, review

the "Troubleshooting" charts on pages 29 and 30 before calling for service

information.

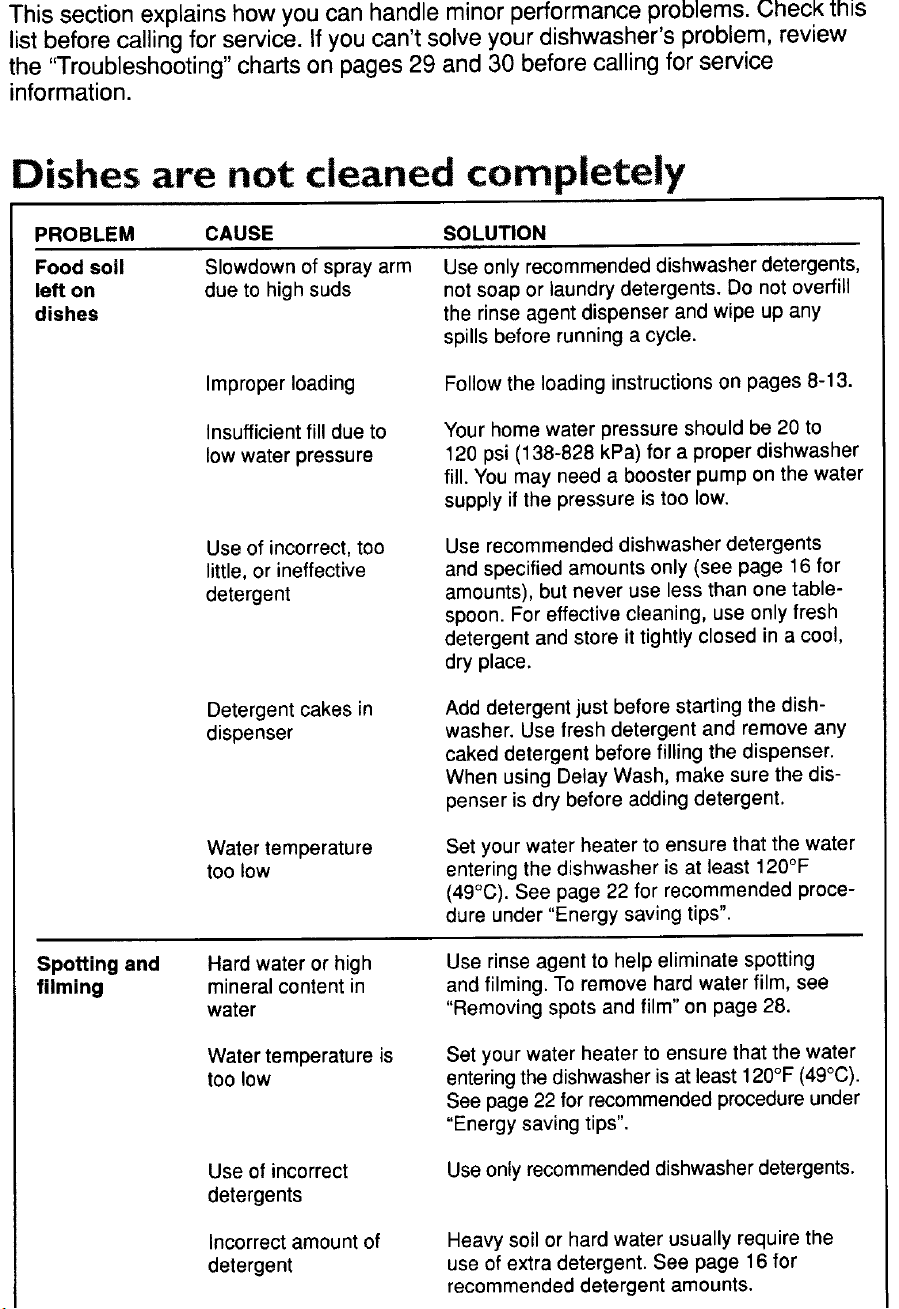

Dishes are not cleaned completely

PROBLEM

Food soil

left on

dishes

CAUSE SOLUTION

Slowdown of spray arm

due to high suds

Use only recommended dishwasher detergents,

not soap or laundry detergents. Do not overfill

the rinse agent dispenser and wipe up any

spills before running a cycle.

Improper loading Follow the loading instructions on pages 8-13.

Insufficient fill due to

low water pressure

Your home water pressure should be 20 to

120 psi (138-828 kPa) for a proper dishwasher

fill. You may need a booster pump on the water

supply if the pressure is too low.

Use of incorrect, too

little, or ineffective

detergent

Use recommended dishwasher detergents

and specified amounts only (see page 16 for

amounts), but never use less than one table-

spoon. For effective cleaning, use only fresh

detergent and store it tightly closed in a cool,

dry place.

Detergent cakes in

dispenser

Add detergent just before starting the dish-

washer. Use fresh detergent and remove any

caked detergent before filling the dispenser.

When using Delay Wash, make sure the dis-

penser is dry before adding detergent.

Water temperature

too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 22 for recommended proce-

dure under "Energy saving tips".

Spotting and

filming

Hard water or high

mineral content in

water

Use rinse agent to help eliminate spotting

and filming. To remove hard water film, see

"Removing spots and film" on page 28.

Water temperature is

too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F (49°C).

See page 22 for recommended procedure under

"Energy saving tips".

Use of incorrect

detergents

Use only recommended dishwasher detergents.

Incorrect amount of

detergent

Heavy soil or hard water usually require the

use of extra detergent. See page 16 for

recommended detergent amounts.

PROBLEM

Spotting and

filming (cont.)

Silica film

or etching

(silica film is

a white milky

looking

deposit;

etching is a

cloudy film)

White spots

on cookware

with non-

stick finish

CAUSE SOLUTION

Use of ineffective

detergents

For effective cleaning, use fresh dishwasher

detergent and store it tightly closed in a cool,

dry place. Throw away any lumpy detergent.

Insufficient fill due to low

water pressure

Your home water pressure should be 20 to

120 psi (138-828 kPa) for a proper dishwasher

fill. You may need a booster pump on the water

supply if the pressure is too low.

Rinse agent not used

Fill the rinse agent dispenser. See the instruc-

tions on page 17.

A water chemical reac-

tion with certain types of

glassware - usually

caused by some combina-

tion of soft or softened

water, alkaline washing

solutions, insufficient

rinsing, excessive

detergent, and over-

loading the dishwasher.

You may have to hand wash these items to

eliminate this problem completely. Silica film

and etching are permanent marks and cannot

be removed. To slow down the reaction, you

can try using as little detergent as possible and

a liquid rinse agent. Also, underload the dish-

washer to allow thorough rinsing, and use the

Energy Saver Dry option.

Seasoning removed by

dishwasher detergents

Reseason your cookware after a dishwasher

washing. See cookware manufacturer's instruc-

tions, or coat pan with cooking oil and wipe

clean with a paper towel.

Dishes do not dry completely

PROBLEM CAUSE SOLUTION

Dishes are Water temperature is

not dry too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 22 for recommended

procedure under "Energy saving tips".

Dishes do not drain

properly

Do not overload the dishwasher so that the

water can drain off the dishes adequately, and

use a liquid rinse agent to help speed drying.

See pages 8-13 for proper loading instructions.

Do not use the Energy Saver Dry option.

Rinse agent not used Fill the rinse agent dispenser. See page 17 for

instructions.

Plastics

Some plastics might need to be towel dried.

Energy Saver Dry Do not use the Energy Saver Dry option on the

option used next load of dishes.

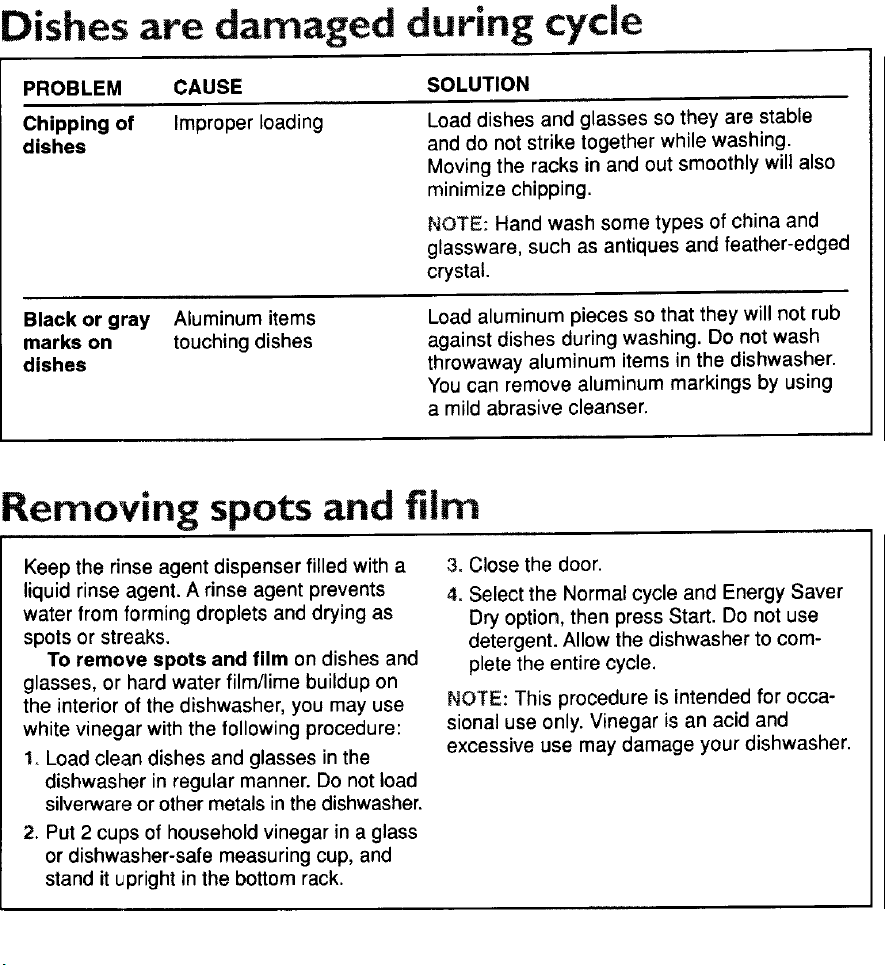

Dishes are damaged during cycle

PROBLEM CAUSE SOLUTION

Chipping of Improper leading

dishes

Load dishes and glasses so they are stable

and do not strike together while washing.

Moving the racks in and out smoothly will also

minimize chipping.

NOTE: Hand wash some types of china and

glassware, such as antiques and feather-edged

crystal.

Black or gray

marks on

dishes

Aluminum items

touching dishes

Load aluminum pieces so that they will not rub

against dishes during washing. Do not wash

throwaway aluminum items in the dishwasher.

You can remove aluminum markings by using

a mild abrasive cleanser.

Removing spots and film

Keep the rinse agent dispenser filled with a

liquid rinse agent. A rinse agent prevents

water from forming droplets and drying as

spots or streaks.

To remove spots and film on dishes and

glasses, or hard water film/lime buildup on

the interior of the dishwasher, you may use

white vinegar with the following procedure:

1. Load clean dishes and glasses inthe

dishwasher in regular manner. Do not load

silverware or other metals in the dishwasher.

2. Put 2 cups of household vinegar in a glass

or dishwasher-safe measuring cup, and

stand it upright in the bottom rack.

3. Close the door.

4. Select the Normal cycle and Energy Saver

Dry option, then press Start. Do not use

detergent. Allow the dishwasher to com-

plete the entire cycle.

NOTE: This procedure is intended for occa-

sional use only. Vinegar is an acid and

excessive use may damage your dishwasher.

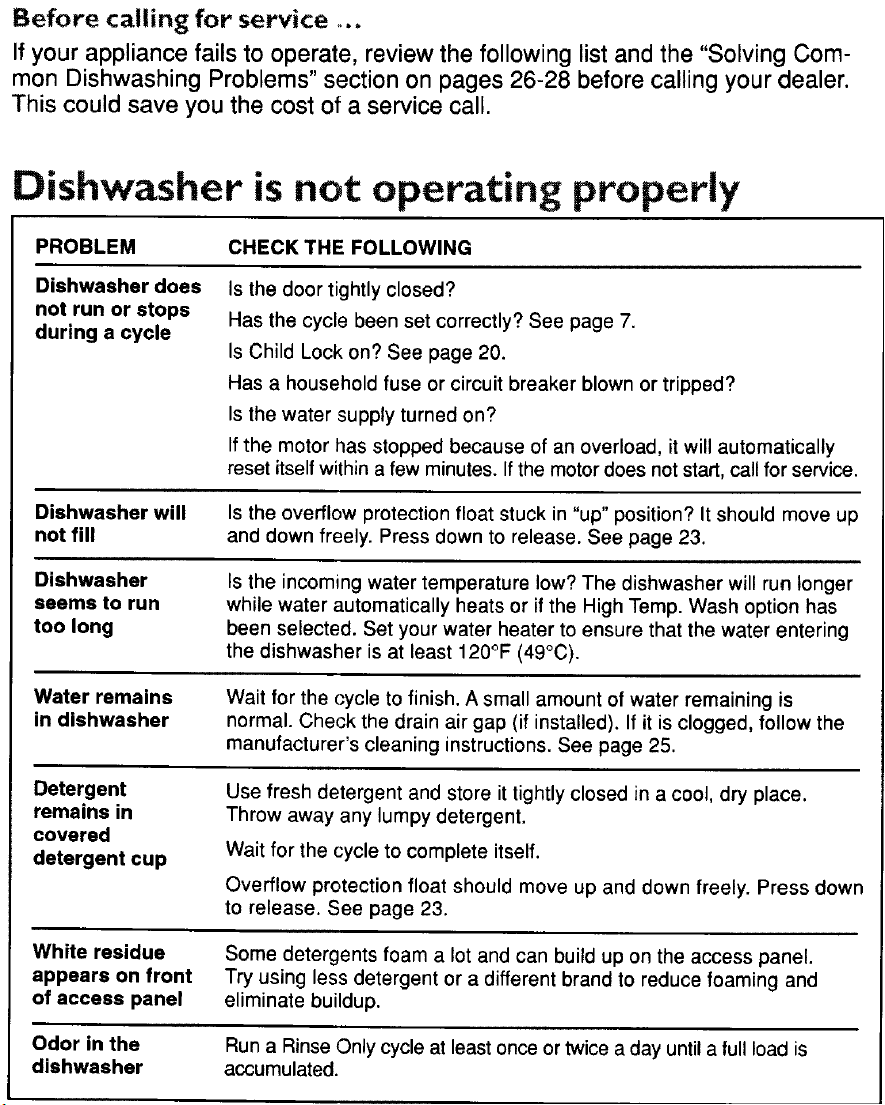

Before calling for service o,_

If your appliance fails to operate, review the following list and the "Solving Com-

mon Dishwashing Problems" section on pages 26-28 before calling your dealer.

This could save you the cost of a service call.

Dishwasher is not operating properly

PROBLEM CHECK THE FOLLOWING

Dishwasher does

not run or stops

during a cycle

Is the door tightly closed?

Has the cycle been set correctly? See page 7.

Is Child Lock on? See page 20.

Has a household fuse or circuit breaker blown or tripped?

Is the water supply turned on?

If the motor has stopped because of an overload, it will automatically

reset itself within a few minutes. If the motor does not start, call for service.

Dishwasher will

not fill

Is the overflow protection float stuck in "up" position? It should move up

and down freely. Press down to release. See page 23.

Dishwasher

seems to run

too long

Is the incoming water temperature low? The dishwasher will run longer

while water automatically heats or if the High Temp. Wash option has

been selected. Set your water heater to ensure that the water entering

the dishwasher is at least 120°F (49°C).

Water remains

in dishwasher

Wait for the cycle to finish. A small amount of water remaining is

normal. Check the drain air gap (if installed). If it is clogged, follow the

manufacturer's cleaning instructions. See page 25.

Detergent

remains in

covered

detergent cup

Use fresh detergent and store it tightly closed in a cool, dry place.

Throw away any lumpy detergent.

Wait for the cycle to complete itself.

Overflow protection float should move up and down freely. Press down

to release. See page 23.

White residue Some detergents foam a lot and can build up on the access panel.

appears on front Try using less detergent or a different brand to reduce foaming and

of access panel eliminate buildup.

Odor in the Run a Rinse Only cycle at least once or twice a day until a full load is

dishwasher accumulated.

Noises

PROBLEM CHECK THE FOLLOWING

Grinding, grat- Has a hard object entered the pump? The sound should stop when the

ing, crunching, object is ground up. If it does not stop after the next cycle, call for ser-

or buzzing vice. See page 22 for "Normal operating sounds".

sounds

Vapor appears

PROBLEM CHECK THE FOLLOWING

Vapor from door This is normal when dishwasher is in the drying portion of a cycle. See

"Drying system" on page 21.

Before calling for assistance or service, please check 'q'roubleshooting" on

pages 29-30. It may save you the cost of a service call. If you still need help,

follow these instructions.

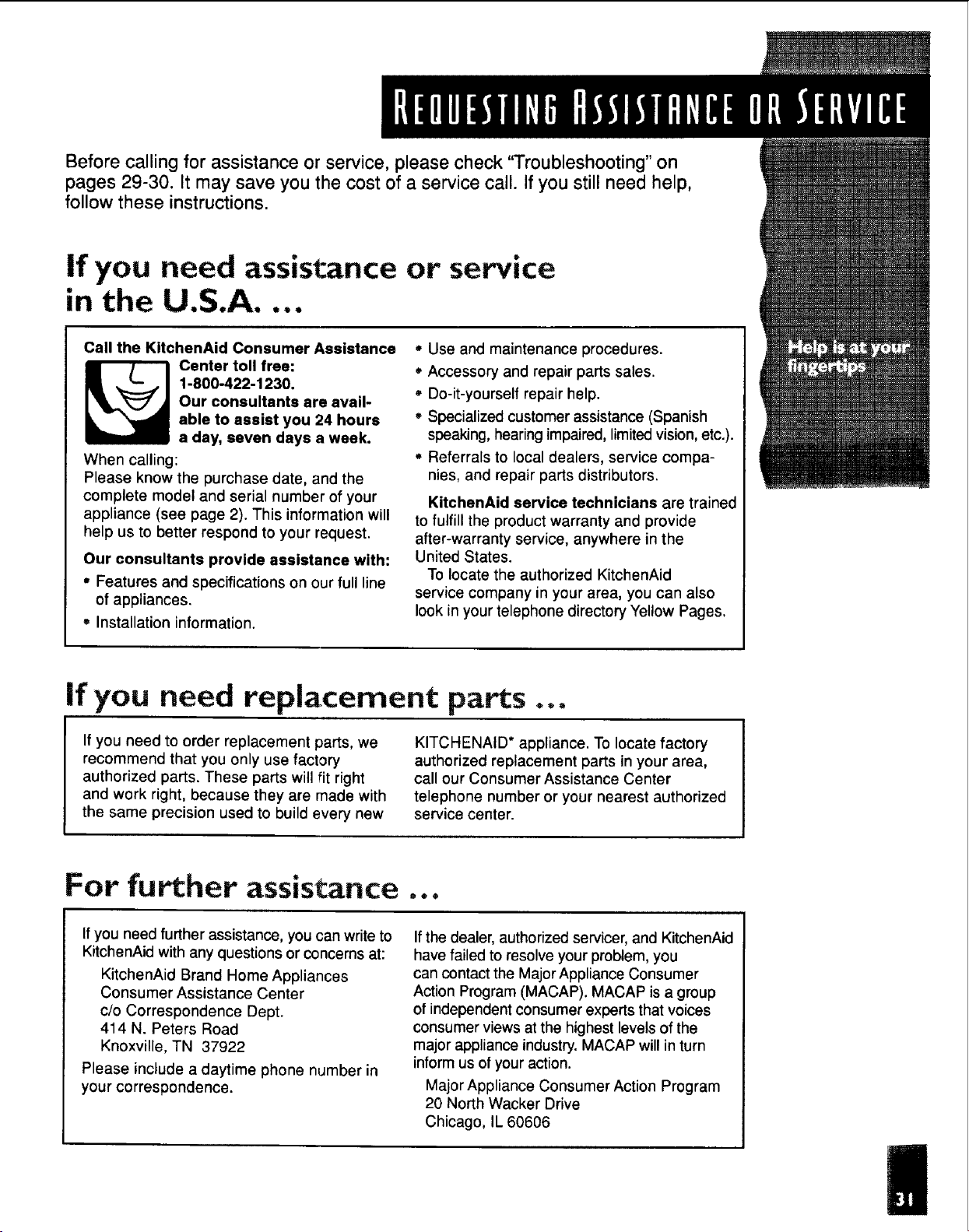

If you need assistance or service

in the U.S.A....

Call the KitchenAid Consumer Assistance

Center toll free:

1-800-422-1230.

Our consultants are avail-

able to assist you 24 hours

a day, seven days a week.

When calling:

Please know the purchase date, and the

complete model and serial number of your

appliance (see page 2). This information will

help us to better respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full line

of appliances.

Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

,, Do-it-yourself repair help.

Specialized customer assistance (Spanish

speaking, hearing impaired, limited vision, etc.).

• Referrals to local dealers, service compa-

nies, and repair parts distributors.

KitchanAid service technicians are trained

to fulfill the product warranty and provide

after-warranty service, anywhere in the

United States.

To locate the authorized KitchenAid

service company in your area, you can also

look in your telephone directory Yellow Pages,

if you need replacement parts ...

If you need to order replacement parts, we

recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call our Consumer Assistance Center

telephone number or your nearest authorized

service center.

For further assistance ...

If you need further assistance, you can writeto

KitchenAid with any questions or concerns at:

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

414 N. Peters Road

Knoxville, TN 37922

Please include a daytime phone number in

your correspondence.

If the dealer, authorized servicer, and KitchenAid

have failed to resolve your problem, you

can contact the Major Appliance Consumer

Action Program (MACAP). MACAP is a group

of independent consumer experts that voices

consumer views at the highest levels of the

major appliance industry. MACAP will in turn

inform us of your action.

Major Appliance Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

if you need assistance or service in Canada ...

For assistance throughout Canada,

call the KitchenAid Canada

Consumer Assistance

Centre toll free,

8:30 a.m. - 6. p.m. (EST):

1-800-461-5681.

When calling:

Please know the purchase date, and the

complete model and serial number of your

appliance (see page 2). This information will

help us to better respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full line

of appliar_ces.

Referrals to local dealers.

• Use and maintenance procedures.

For service throughout Canada, call

KitchenAid Canada toll free,

8 a.m. - 6 p.m. (EST):

1-800-807-6777.

• Service, and accessory and repair

parts sales.

KitchenAid service technicians are

trained to fulfill the product warranty and

provide after-warranty service, anywhere

in Canada.

To locate the authorized KitchenAid

service company in your area, you can

also look in your telephone directory

Yellow Pages.

If you need replacement parts ...

If you need to order replacement parts,

we recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call your nearest authorized service centre.

For further assistance ...

If you need further assistance, you can write

to KitchenAid Canada with any questions or

concerns at:

Consumer Relations Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in

your correspondence.

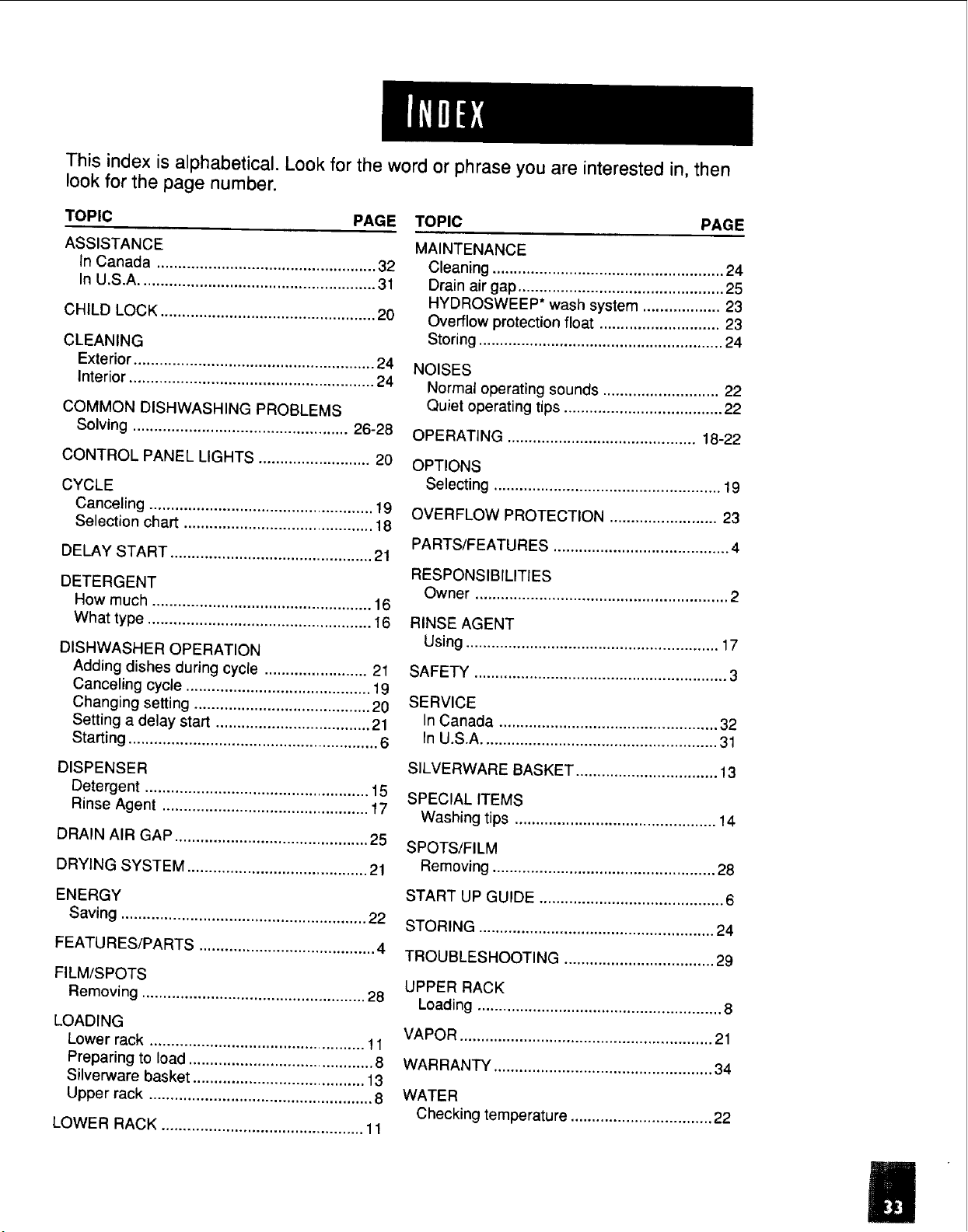

This index is alphabetical. Look for the word or phrase you are

look for the page number.

interested in, then

TOPIC PAGE TOPIC PAGE

ASSISTANCE

In Canada ................................................... 32

In U.S.A ....................................................... 31

CHILD LOCK .................................................. 20

CLEANING

Exterior ........................................................ 24

Interior ......................................................... 24

COMMON DISHWASHING PROBLEMS

Solving .................................................. 26-28

CONTROL PANEL LIGHTS .......................... 20

CYCLE

Canceling .................................................... 19

Selection chart ............................................ 18

DELAY START ............................................... 21

DETERGENT

How much ................................................... 16

What type .................................................... 16

DISHWASHER OPERATION

Adding dishes during cycle ........................ 21

Canceling cycle ........................................... 19

Changing setting ......................................... 20

Setting a delay start .................................... 21

Starting .......................................................... 6

DISPENSER

Detergent .................................................... 15

Rinse Agent ................................................ 17

DRAIN AIR GAP ............................................. 25

DRYING SYSTEM .......................................... 21

ENERGY

Saving ......................................................... 22

FEATURES/PARTS ......................................... 4

FILM/SPOTS

Removing .................................................... 28

Lower rack .................................................. 11

Preparing to load ........................................... 8

Silverware basket ........................................ 13

Upper rack .................................................... 8

LOWER RACK ............................................... 11

MAINTENANCE

Cleaning ...................................................... 24

Drain air gap ................................................ 25

HYDROSWEEP* wash system .................. 23

Overflow protection float ............................ 23

Storing ......................................................... 24

NOISES

Normal operating sounds ........................... 22

Quiet operating tips ..................................... 22

OPERATING ............................................ 18-22

OPTIONS

Selecting ..................................................... 19

OVERFLOW PROTECTION ......................... 23

PARTS/FEATURES ......................................... 4

RESPONSIBILITIES

Owner ........................................................... 2

RINSE AGENT

Using ........................................................... 17

SAFETY ........................................................... 3

SERVICE

In Canada ................................................... 32

In U.S.A ....................................................... 31

SILVERWARE BASKET ................................. 13

SPECIAL ITEMS

Washing tips ............................................... 14

SPOTS/FILM

Removing .................................................... 28

START UP GUIDE ........................................... 6

STORING ....................................................... 24

TROUBLESHOOTING ................................... 29

UPPER RACK

Loading ......................................................... 8

VAPOR ........................................................... 21

WARRANTY ................................................... 34

WATER

Checkingtemperature ................................. 22

LENGTH OF KITCHENAID KITCHENAID

WARRANTY: WILL PAY FOR: WILL NOT PAY FOR:

ONE YEAR FULL

WARRANTY

FROM DATE OF

INSTALLATION.

SECOND

THROUGH FIFTH

YEAR LIMITED

WARRANTY

FROM DATE OF

INSTALLATION.

LIFETIME

WARRANTY

FROM DATE OF

INSTALLATION.

Replacement parts and repair

labor to correct defects in

materials or workmanship.

Service must be provided by

an authorized KitchenAid

servicing outlet.

Replacement parts for the

upper or lower dishrack if the

rack rusts due to defective

materials or workmanship.

Replacement parts for the

one-third horsepower motor

if defective in materials or

workmanship.

Replacement parts for the

electronic controls if defective

in materials or workmanship.

Replacement parts for the

heating element if defective

in materials or workmanship.

Replacement parts and repair

labor for the stainless steel tub

or inner door if the tub or inner

door develops water leak

caused by rust through as a

result of defective materials

or workmanship.

A. Service calls to:

1. Correct the installation of the

dishwasher.

2. Instruct you how to use the

dishwasher.

3. Replace house fuses or correct

house wiring.

4. Correct house plumbing.

B. Repairs when dishwasher is used in

other than normal home use.

C. Damage resulting from accident,

alteration, misuse, abuse, improper

installation, or installation not in

accordance with local electrical

and plumbing codes.

D. Any labor costs during the limited

warranty.

E. Replacement parts or repair labor

costs for units operated outside the

United States.

F. Pickup and delivery. This product is

designed to be repaired in the home.

G. Repairs to parts or systems

caused by unauthorized modifica-

tions made to the appliance.

8!95

KITCHENAID DOES NOT ASSUME ANY RESPONSIBILITY FOR INCIDENTAL OR CONSE-

QUENTIAL DAMAGES. Some states do not allow the exclusion or limitation of incidental or

consequential damages, so this exclusion or limitation may not apply to you. This warranty gives

you specific legal rights and you may also have other rights which may vary from state to state or

province to province.

Outside the United States or Canada, a different warranty may apply. For details, please

contact your authorized KitchenAid dealer.

If you need assistance or service, first see the "Troubleshooting" section of this book. After check-

ing "Troubleshooting", additional help can be found by checking the "Requesting Assistance or

Service" section. In the U.S.A., call our Consumer Assistance Center at 1-800-422-1230. In

Canada, call KitchenAid Canada at one of the telephone numbers listed on page 2.

KitchenAid

Benton Harbor, MI, U.S.A. 49022-2692

9743095 Rev. A 1_6

Model

KUDS24SE

9743095 Rev. A

I llllJillllll I I II1 il 1,1!!i!

Nous vous remercions de votre achat d'un appareil m_nager

KITCHENAID*.

KITCHENAID concevoit les meilleurs utils pour la chambre la plus importante clansvotre

maison. Nous avons prepare ce Guide d'utilisation et d'entretien pour que votre appareil

puisse vous fournir de nombreuses ann_es de service sans probleme. II contient des

renseignements importants concernant I'utilisation et I'entretien convenables et en s_curite

de votre nouvel appareil. Veuillez le lire attentivement.

Veuillez _galement completer et nous retourner la carte jointe d'enregistrement du produit.

Aux I_.-U.

Pour assistance ou servuce

Contacter le Centre d'assistance _.la clientele, sans frais ................... 1-800-422-1230

24 heures par jour

Au Canada pour assistance

Contacter le Centre d'assistance _ la clientele, sans frais ................... 1-800-461-5681

8 h 30 a 18 h (EST)

Dans tout le Canada pour les

interventions de service,

T_lephoner sans frais ........................................................................... 1-800-807-8777

8 h a 18 h (EST)

Si vous avez besoin d'assistance ou de service, consulter d'abord la section "Diagnostic"

dans cette brochure. Apres avoir consult_ la section "Diagnostic", on peut _galement obtenir

de I'aide a la section "Demande d'assistance ou de service" ou en t_l_phonant a run des

numeros mentionn_s ci-dessous.

Lors de votre prise de contact, vous devrez communiquer le numero de s_rie et le num_ro de

module complet de I'appareil. Vous pouvez trouver cette information sur la plaque signaletique

(voir le sch6ma & la page 4).

Conserver cette brochure et la facture d'achat ensemble en lieu s0r pour consultation

ulterieure. Pour obtenir le service sous garantie, vous devez fournir une preuve d'achat ou la

date d'installation.

Numdro de module

Numero de s6rie

Date d'installation

Constructeur/Concessionnaire

Adresse

Tdldphone

Nous nous soucions de votre s curit .

Ce guide comporte des symboles et des _nonc_s concernant la s_curit_. Veuillez accorder

une attention particuli_re & ces symboles et observer toutes les instructions donnees. On

pr_sente ici une br_ve explication de I'utilisation du symbole.

Ce symbole aignale un danger

eventuel comme accident model,

incendie, choc dlectrique, brOlures,

coupures, et blessures.

IMPORTANTES INSTRUCTIONS DE

SI CURITE

AVER'rlSSEMENT - Pendant I'usage de

votre lave-vaisselle, suivre les precautions

fondamentales, y compris le suivant :

• Lisez toutes les instructions avant d'utiliser

le lave-vaisselle.

• N'utilisez le lave-vaisselle que pour laver

la vaisselle.

• Utilisez les d_tersifs recommand_s pour

lave-vaisselle et gardez-les hors de la

portee des enfants.

• Lorsque vous chargez le lave-vaisseHe :

- Placez les objets coupants de fae,.onqu'ils

ne puissent endommager le sceau de

la porte.

- Placez les couteaux le manche vers le

haut de fa(;on a ne pas vous couper.

o Ne pas laver d'articles en plastique _lmoins

qu'ils ne soient marqu6s "Peut aller au

lave-vaisselle" ou I'_quivalent. Si rarticle

ne porte aucune indication, v_rifiez aupr_s

du fabricant.

• Ne touchez pas I'_ldment chauffant pen-

dant le fonctionnement de I'appareil ou

immediatement apr_s.

• Ne faites pas fonctionner le lave-vaisselle

si tousle panneaux du b&ti ne sont pas

en place.

• Ne jouez pas avec les commandes.

• Evitez de vous asseoir ou de monter sur

ia porte ou paniers du lave-vaisselle.

• Pour 6viter tout risque d'accident, ne laissez

pas les enfants jouer dans ou sur le lave-

vaisselle.

•Dans certaines conditions, de I'hydrogene

pout se former dans un r_seau d'eau chaude

inutilis_ depuis deux semaines ou plus.

L'HYDROGENE EST UN GAZ EXPLOSIE

Si le syst_me d'eau chaude n'a pas _te

utilis_ depuis un certain temps, laissez couler

I'eau chaude des robinets pendant quelques

minutes avant de faire fonctionner le lave-

vaisselle. Cette mesure permettra &

rhydrog_ne de s'eva-porer. Ce gaz dtant

inflammable, attention de ne pas fumer ni

utiliser de flamme nue pendant cette p_riode.

• Enlevez la porte du lave-vaisselle Iorsque

vous le remplacez ou le mettez au rebus.

-CONSERVER CESINSTRUCTIONS-

On pr_sente ci-dessous une illustration du lave-vaisselle identifiant les divers

composants et fonctions. On indique _galement les pages o_Jon peut trouver

rapidement une information plus d_taill_e sur des fonctions ou composants

sp_cifiques.

Arrlvde d'eau

Plaque

signal_Uque

(numerode \

modele et _,

numero de

serie)

Etagbre

rabattable

Sure-Hold

(p. 12)

Panier inferieur

(pp. 11 _ 12)

I_ldment

chauffant

DIstrlbuteur

de d_tergent

(p, 17)

Etagbre

tasses

re-Hold

(p. 9)

Rampe

d'aspersion

superleure

Panler

sup_rieur

(pp. 8 & 11)

Panier

couverts

(p. 14)

Rampe

d'aspersion

4 branches

(p. 28)

Flotteur de

contre le

(p. 28)

Event

Dlstributeur

d'agent

rin_:age

(p. 20)

Autres caract_ristiques :

Tiges de sdparatlon rabattables,

panier supdrieur (p, 9)

Supports pour verres/_ pled (p. I O)

Agrafes Sure-Hold (p. 1I)

Tlges de sdparatlon rabattables,

panier inferieur (p. 13)

Caract_ristiques du lave-vaisselle

CYCLEMONITOR

WASH I_N._E _RV CL_ WA11ER HEALING CHILD LOCK

[ i I II II i • i II •

WASH SELECTIONS OPTIONS

RINSE A)D EMPTY

Touches des programmes Touches des options

Avant d'utiliser le lave-vaisseile

Risque d'incendie

Ne pas utiliser un c&ble de rallonge.

Le resultat peut _tre l'accident mortel,

I'incendie ou le choc dlectrique si

vous le faites.

Risque de pencher

Ne pas utiliser le lave-vaisselle

jusqu'6 ce qu'il est compl_tement

installd.

Ne pas appuyer sur la porte ouverte.

Le rdsultat peut _tre les blessures

graves si vous le faites.

Risque de choc dlectrique

Relier le lave-vaisselle 6 la terre d'une

m_thode 61ectrique.

Brancher le fil relide & la terre au 6crou

vert reli_e & la terre dans le bo'rte de la

borne,

Le non-respect de cette instruction

peut _tre la cause d'un accident

mortel ou choc 61ectrique,

• Installer le lave-vaisselle dans un endroit _.

rabri des intemperies. Prot_ger I'appareil

contre le gel pour eviter une rupture

possible du robinet de remplissage. De

telles ruptures ne sont pas couvertes par la

garantie. Voir renseignements concernant

rentreposage en hiver a la page 29.

• Installer et niveler le lave-vaisselle sur un

plancher qui pourra en supporter le poids,

et dans un espace convenable pour ses

dimensions et son utilisation.

• Enlever tousles bouchons d'expedition

des tuyaux et des raccords (tel que le

capuchon sur rouverture de vidange)

avant rinstallation. Voir les instructions

d'installation pour des renseignements

complets.

L'utilisation du nouveau lave-vaisselle KITCHENAID* est simple. Suivre les 6tapes

ci-dessous pour la mise en marche. Pour plus de renseignements sp_cifiques sur

des _tapes et des renseignements additionnelles, voir le(les) page(s) d6crivant

1'6tape que vous d_sirez connaffre davantage.

REMARQUE : Avant d'utiliser le lave-vaisselle, enlever tousles documents

imprim_s, les 6tiquettes temperaires et mat_riaux d'embailage. Veuillez lire

aussi le guide d'utilisation et d'entretien enti_rement puisqu'il contient des

renseignements sur I'op_ration et s6curit_.

Utilisation du lave-vaisselle

1. Charger le lave-vaisselle. Voir pages

_ 8&14.

2. Faire tourner le bras d'aspersion sup_rieur.

II devrait tourner

librement. V6rifier le

bras d'aspersion

inferieur aussi pour

vous assurer qu'il

tourne librement.

3. Ajouter le detergent. Voir pages 17 & 19.

4. Ajouter I'agent de rin£:age si necessaire.

Voir page 20.

5, Pousser fermement la porte Iors de la

fermeture.

6. Appuyer sur la touche desiree de selection

de lavage. Voir "Tableau

de selection des pro-

grammes" aux page 21.

Ensuite appuyer

sur la ou les touches

d'option desiree. Voir

page 22 pour les

"Selection des options".

7, Faire couler I'eau chaude & I'evier le plus

pres du lave-vaisselle

jusqu'& ce clue I'eau soit

chaude. Fermer le

robinet d'eau. Voir

page 27.

8. Appuyer sur la touche Start (Mise en

marche). Le

programme

commencera (si une

mise en marche

differee n'a pas ete

selectionnee).

On d_crit dans cette section la m_thode convenable de chargement du lave-

vaisselle pour I'obtention des meilleurs r6sultats de lavage et de rin_age.

Preparation avant le chargement du

lave-vaisselle

• Gratter et enlever les r_sidus alimentaires,

os, cure-dents et autres articles durs sur la

vaisselle. II West pa8 necessaire de rincer

la vaisselle avant de la placer dans le lave-

vaisselle.

• Charger la vaisselle de telle mani_re que la

surface souillee soit orient_e vers la source

d'aspersion (vers le bas ou rint6rieur). II est

important que les jets d'eau atteignent

toutes les surfaces souill_es.

• Proceder prudemment Iors du chargement

des ustensiles de cuisine Iourds dans le

lave-vaisselle. IIs peuvent laisser des

traces sur la surface int_rieure d'acier

inoxydable de la porte, & I'occasion d'une

chute ou d'un choc.

Veitler & ce que les couvercles et poign_es

des ustensiles, plaques & pizza, plaques &

biscuits, etc. ne touchent pas les parois

int_rieures et n'entravent pas la rotation des

rampes d'aspersion.

Ex_cuter un programme de "Rin_age

Seulement" pour que la vaisselle reste

humide si on ne pr_voit pas d'effectuer le

lavage immediatement. II peut _tre difficile

d'_liminer les r_sidus de produits alimentaires

comme oeufs, riz, p&tes, _pinards et c6r6ales

cuites si on les laisse secher.

Chargement du panier sup rieur

Le panier superieur est con§u pour le

chargement des tasses, verres et autres

petits articles.

• Charger les tasses et verre dans le panier

sup_rieur seulement, dans les rang6es

entre les tiges. Si on les place en

chevauchement sur les tiges, ces articles

peuvent s _cailler ou se briser.

• Les articles de porcelaine, cristal et autres

matieres d_licates ne doivent passe

toucher au cours du lavage. IIs pourraient

subir des dommages.

• Placer les articles de telle maniere que

I'extr_mite ouverte soit orient_e vers le bas,

pour obtenir le meilleur r6sultat de

nettoyage et drainage.

• Charger correctement les articles de plas-

tique dans le panier superieur seulement.

Laver au lave-vaisselle seulement des

articles de plastique identifies comme

"lavables au lave-vaisselle".

Charge de tasses et verres

Chargement du panier sup rieur (suite)

• Immobiliser les articles I_gers pour qu'ils

ne se retournent pas au cours du lavage.

Coincer les articles 16gers les uns contre

les autres ou recouvrir ceux-ci d'articles

plus Iourds. (Voir _ la page 11 I'utilisation

des agrafes Sure-Hold.)

• Pour obtenir la meilleure stabilite, charger

les bols dans la section centrale

I_tag_re _ tasses Sure.Hold

Rabattre I'etagere sur le panier sup6rieur

pour y placer des tasses et verres

additionnels, ou de petits articles comme les

spatules et les ustensiles longs.

Charge mixte

I_tagere _ tasses

Tiges de s_paration rabattables

FlexiSplit

La rang_e de tiges de s_paration sur le cSt_

droit du panier est r_glable, ce qui permet

de placer une vari_t_ de plats.

• Pour ajuster la moiti_ avant, d6placer vers

la droite le dispositif d'ajustement & I'avant

du panier pour coincer des articles de

plastique ou autres articles I_gers contre le

c6t_ du panier. D_placer le dispositif

d'ajustement vers la gauche pour obtenir

I'espace necessaire pour des plats de plus

grande taille.

• Pour ajuster la moiti_ arri_re, pousser

doucement les tiges vers le bas, vers le

centre du panier.

suite _ la page suivante

Chargement du panier sup rieur (suite)

La rang_e de tiges de s_paration sur le cSte

gauche du panier est egalement reglable.

Pousser doucement les tiges vers le bas, vers

le centre du panier, pour qu'il y ait plus de

place pour les plats de grande taille.

Supports pour verres _ pied

Utiliser les supports pour verres _ pied

(fix6s a I'(_tagere a tasses) pour soutenir les

verres _ vin eta. eau, etc., et emp6cher

qu'ils soient d_teriores au cours du lavage.

Supports pour verres/I pied

Chargement du panier sup rieur (suite)

Agrafes Sure-Hold

Les agrafes Sure Hold ont pour fonction de

maintenir en place au cours du lavage les

articles de plastique I_gers comme tasses,

couvercles ou bols. On peut placer une

agrafe partout dans le panier; il suffit de

soulever pour la separer de la tige, et de la

repositionner & un autre endroit.

Agrafe Sure-Hold

Chargement du panier inf rieur

Le panier inf6rieur est congu pour les

assiettes, po61es, casseroles et ustensiles.

Charger dans le panier inf_rieur les articles

comportant des r_sidus alimentaires cults

ou seches, en veillant & orienter ies surfaces

souillees vers les sources d'aspersion.

• Pour maximiser la capacit_ et la stabilite

d'une charge de vaisselle seulement,

placer des petites et grandes assiettes en

decalage ou chevauchement.

• Charger les assiettes c6te & c6te avec les

ustensiles de cuisine et les ustensiles de

plus grande taille, selon I'illustration.

Charge d'uslensiles

suite ta la page suivante

Chargement du panier inf rieur (suite)

• Charger les bols & soupe, bols & c_r_ales et

bols de service dans le panier de diverses

mani_res, selon leur taille et leur forme.

Essayer d'immobiliser les bols entre les

rangees de tiges. Ne pas imbdquer les bols

les uns dans les autres, car les jets d'eau ne

pourraient atteindre leur surface souill_e.

• Ne pas placer de petits articles dans le

panier inf_rieur s'ils ne sont pas

immobilis6s en place.

• Ne pas charger les articles entre le panier

inf_rieur et la paroi lat_rale de la cuve du

lave-vaisselle. Ceci pourrait obstruer

I'arriv_e d'eau.

• La panier a couverts FLEXlBASKET* peut

8tre s_par6 et plac_ darts le panier inferiur

plusieurs endroits. Tenir le panier

fermement et le separer. Maintenant utiliser

les deux sections ou seulement I'une

d'elles pour charger les couverts.

Charge mixte

Chargement du panier inf_rieur (suite)

Ietag_re rabattable Sure-Hold

Rabattre I'etag_re sur le c6t_ gauche du

panier inferieur pour y placer de petits

articles, comme des tasses ou ustensiles.

Tiges de separation

rabattables Flexi

Rabattre les tiges d'une ou deux rangees

arriere pour pouvoir placer des bols ou

ustensiles de grande taille, etc. Pousser

doucement les tiges & rabattre vers I'arri_re

du panier.

Chargement du panier & couverts

La panier & couverts FLEXlBASKET* peur

_tre s_pare et plac_ dans le panier inferiur &

plusieurs endroits. Tenir le panier fermement

et le s_parer. Maintenant utiliser les deux

sections ou seulement I'une d'elles pour

charger les couverts.

• Charger te panier & couverts alors qu'il est

place dans le panier inf_rieur, ou retirer le

panier et le placer sur une table ou un

comptoir pour le remplir.

• Pour le lavage, placer le panier _ couverts

ravant ou sur le c6t_ gauche du panier

inferieur. On peut _galement scinder le

panier en deux moities. Apr_s avoir s_par_

les deux sections, placer une moiti_ du

panier a I'arri_re et I'autre moiti_ & I'avant.

• Dans chaque section du panier, orienter

certains articles vers le haut et certains

articles vers le bas.

IMPORTANT : On doit toujours orienter

vers le bas la pointe des articles aceres

(couteaux, brochettes, fourchettes, etc.).

• Placer les articles de petite taille comme

les tetines de biberon, couvercles de pot,

porte-_pis de ma'is, etc., dans la section

mediane qui comporte un couvercle.

Fermer le couvercle sur la section pour que

les petits articles ne puissent en sortir.

• Charger les fourchettes et cuill_res de telle

maniere qu'elles ne puissent s'imbriquer

les unes dans les autres; les jets d'eau ne

pourraient atteindre leur surface.

• On peut egalement retirer le panier &

couverts pour faciliter le d_chargement.

Vider ou enlever le panier avant de

decharger le panier superieur, pour _viter

la chute de gouttes d'eau sur les couverts.

REMARQUE:

• Ne pas m_langer des articles d'argenterie

avec des articles d'acier inoxydabte. Ces

m_taux peuvent subir des dommages s'ils

entrent en contact entre eux au cours

du lavage.

• Certains aliments (comme sel, vinaigre,

produits laitiers, jus de fruit, etc.) peuvent

provoquer une corrosion ou des piq0res sur

les couverts si on les laisse en contact

pendant une p_riode prolongee. Utiliser le

programme "Rin£age Seulemenr' si les

couverts ne sont pas laves imm_diatement

apr_s I'usage.

En cas de doute au sujet de la m_thode de lavage d'un article particulier, consulter

le fabricant pour d_terminer s'il est lavable au lave-vaisselle.

LAVABLE AU

MATII_ RE LAVE-VAISSELLE? EXCEPTIONS/RENSEIGNEMENTS SpI_CIAUX

Acier Oui Executer un programme "Rin_:age Seulement"

inoxydable si les articles ne sont pas laves imm_diatement.

Le contact prolonge avec des produits

alimentaires contenant sel, vinaigre, produits

laitiers ou jus de fruit peut susciter une

degradation de la finition.

Aluminium Oui

Aluminium Non

jetable

Argent fin

ou placage

d'argent

Oui

Articles de bois Non

Les d_tergents et I'eau & une tempdrature

_levee peuvent affecter la finition de I'aluminium

anodis_. Toute surface d'aluminium prendra une

teinte plus foncee apr_s le lavage au lave-

vaisselle. Ceci n'affecte pas la performance

de 'ustensile.

Ne pas laver au lave-vaisselle les assiettes

jetables d'aluminium; elles peuvent se deplacer

au lavage et laisser des marques noires sur

d'autres assiettes et articles.

Bouteilles et Non

boitea

Executer un programme "Rin(_age Seulement" si

les articles ne sont pas laves imm6diatement.

Le contact prolong_ des aliments contenant sel,

acide ou sulfure (oeufs, mayonnaise et produits

de lamer) peut susciter une degradation de la

finition.

Laver manuellement. Consulter toujours les

recommandations du fabricant avant le lavage.

Le bois non trait_ peut gauchir, se fissurer, ou

perdre sa finition.

Laver manuellement les bouteilles et bootes.

Les _tiquettes fixees avec de la colle se d_-

tach-eraient au cours du lavage et pourraient

obstruer la pompe ou les trous des rampes

d'aspersion, ce qui r6duirait la performance

de lavage.

Couteaux _, Non Les manches de certains couteaux sont fixes &

manche creux la lame au moyen d'un adhesif qui peut s'amollir

Iors d'un lavage au lave-vaisselle.

Cristal Oui Consulter toujours les recommandations du

fabricant avant le iavage. Des lavages r_petes

peuvent susciter une attaque de certains types

de cristal au p!omb.

I_tain, laiton Non Le d_tergent et I'eau a temperature _levee

et bronz peuvent decolorer ou attaquer la finition.

Fer blanc Non Possibilit_ de rouille.

Fonte Non La patine serait _liminee et la fonte rouillerait.

Or Non Les couverts dor_s se decolorent.

suite a la page suivante

LAVABLEAU

MATIC:RE LAVE-VAISSELLE? EXCEPTIONS/RENSEIGNEMENTS SpI_CIAUX

Plastique Non Ces articles ne peuvent r_sister aux temp-

jetable _ratures _lev_es et aux d_tergents.

Platique Oui Consulter toujours les recommandations du

fabricant avant le lavage. La r_sistance des

matieres plastiques & I'eau _. temp6rature

_lev_e et aux d_tergents est variable. Charger

les articles de plastique dans le panier sup6rieur

seulement.

Porcelaine! Oui

faience

Consulter toujours les recommandations du

fabricant avant le lavage. Les finitions antiques

ou de peinture manuelle et autres d_corations

par-dessus le gla_age peuvent p&lir. Les

dorures peuvent se decolorer ou p&lir.

Verre Oui Des lavages rep_titifs font jaunir les verres

& lait.

Pour I'obtention des meilleurs r_sultats, il est important d'utiliser la quantit6

correcte de d6tergent et d'agent de rin_age. Lire cette section pour utiliser

correctement les deux distributeurs.

Le distributeur de d tergent

Le distributeur de d_tergent comporte deux

sections. La section plus petite - prelavage -

vide le d_tergent dans le lave-vaisselle Iors

de la fermeture de la porte. La section plus

grande - lavage principal - vide le d_tergent

dans le lave-vaisselle au cours du

programme de lavage.

1. Si le couvercle du distributeur est ferm6,

faire tourner le bouton bleu vers le bas

pour I'ouvrir.

Faire tourner le bouton

bleu pour I'ouverture.

PRE-WASH

2. Remplir de d_tergent la section "Lavage

Principal". La quantit_ de d_tergent

n_cessaire d_pend de la quantit# de

r_sidus alimentaires sur la vaisselle et

de la duret_ de I'eau. Voir le tableau de

dosage du d_tergent & la page 19.

3. Fermer le couvercle du distributeur et

remplir la section "Prelavage".

REMARQUE : Ne pas utiliser de d_tergent

pour le programme "Rin_;age Seulement".

Section "Lavage Section

Principal.... Prdlavage"

Utilisation du distributeur de d tergent

Type de d_tergent _ utiliser

• Utiliser uniquement un detergent pour lave-

vaisselle automatique.

REMARQUE : Ne jamais utiliser de savon,

detergent pour lavage manuel de la

vaisselle ou detergent pour lavage du linge.

Ces produits generent une quantite exces-

sive de mousse qui pout provoquer une

inondation et reduire la performance

de lavage.

• Respecter les instructions du fabricant Iors

de I'utilisation d'un detergent pour lave-

vaisselle sous forme de poudre, liquide ou

gel. Un detergent en poudre concentre

(Ultra) implique habituellement I'emploi

d'une plus petite quantite que pour un

detergent en poudre standard.

* Verser le detergent dans le distributeur juste

avant la mise en marche du lave-vaisselle.

° Veiller a. conserver le paquet de detergent

bien ferme en un lieu frais et sec, hors

d'atteinte des enfants. Apres I'ouverture, le

detergent d'un paquet peut rester utilisable

pendant environ un mois. Le d_tergent

expose a rhumidite pendant une periode

prolongee peut s'agglom_rer et devenir

inefficace.

Quantit de d tergent utiliser

DURETE DE L'EAU QUANTITE DE DETERGENT

Eau douce ou

moyennement dure

0-6 grains par gallon

Pour une charge normale :

• Remplir partiellement la section "Lavage Principal"

(30 grammes ou 2 c. _ soupe)

• Remplir la section "Pr_lavage" (30 grammes

ou 2 c. _.soupe)

REMARQUE : Ajouter seulement 15 grammes ou 1 c.

soupe de detergent dane ia section "Pr_lavage" si la

vaisselle a d_j& _te prdrinc_e ou si I'eau est tr_s douce.

Pour une charge de vaisselle tr_$ aouillde :

+ Remplir la section "Lavage Principal"(45 grammes ou 3

c. a soupe)

• Remplir la section "Prelavage" (30 grammes ou 2 c.

soupe)

Eau de duretd

moyenne a dlev6e

6-12 grains par gallon

° Remplir la section "Lavage Principal" (45 grammes ou

3 c. & soupe)

• Rempiir la section "Pr_lavage" (30 grammes ou 2 c.

_.soupe)

Lee d_tergents _. lave-vaisselle des diverses

marquee peuvent contenir diverses quantites

de phosphore pour radoucissement de reau.

Si en presence d'eau dure on utilise un

detergent & teneur en phosphore inferieure

& 8,7 %, il peut _tre n_cessaire d'utiliser une

plus grande quantit_ de detergent, ou de

choisir un detergent dont la teneur en

phosphore est sup_rieure t_8,7 %

• La combinaison d'une quantite excessive

de d6tergent et d'une eau douce peut

provoquer une attaque de la verrerie.

REMARQUE : La duret_ de I'eau peut

changer pendant avec le temps. Pout

d_terminer la durete de I'eau disponible,

contacter le fournisseur local d'eau ou une

compagnie locale de traitement/

adoucissement de I'eau, ou commander la

bande & essayer la duret_ de I'eau au

num_ro de piece 4171690 au Centre

d'assistance aux consommateurs.

Utilisation du distributeur d'agent de rin age

Un agent de rin_:age emp_che I'eau de

former des gouttelettes qui peuvent s_cher

en laissant des taches ou traces sur les

surfaces. II am_liore _galement le s_chage

en permettant _ I'eau de s'_couler de la

vaisselle au cours du rin_age final Iorsqu'une

petite quantit_ d'agent de rin_:age est liber_e

dans I'eau de rin_:age. Ce lave-vaisselle est

con_u pour I'utilisation d'un agent de rin_age

liquide. Ne pas utiliser un agent de ringage

solide ou en barre.

Remplissage du distributeur

Le distributeur d'agent de ringage peut

contenir 5,2 oz fl. d'agent de rin_:age. Dans

les conditions normales, cette quantite suffit

pour trois mois d'utilisation environ. II n'est

pas n_cessaire d'attendre que te distributeur

soit vide pour le remplir de nouveau. Essayer

de maintenir le distributeur plein, mais veiller

ne pas le remplir excessivement.

1. Verifier que la porte du lave-vaisselle est

compl_tement ouverte.

2. Faire tourner le bouton du distributeur

jusqu'_, la position d'ouverture et soulever

pour I'enlever.

3. Verser I'agent de ringage jusqu'& ce que la

lucarne de rep_rage indique que le

distributeur est plein. En cas de

remplissage excessif, I'agent de ringage

peut d6border et provoquer un moussage

excessif au cours du programme de lavage.

4. Enlever tout agent de rincjage renvers_

avec un chiffon humide.

5. R_installer le bouton du distributeur et le

placer & la position de fermeture.

Lucarne de

reperage

PRE-W_H

Bouton du

distributeur

I)PEN

R_glage du dosage d'agent

de tin%age

La quantite d'agent de ringage lib_r_e dans

I'eau du rin(_age final est r_glable. Le r_glage

de I'usine correspond _.I'indice 2. On peut

g6n6ralement r6gler )e dispositif & 1 ou 2. Si

on observe des traces ou d_pSts de calcium

sur la vaisselle, essayer un reglage plus

_leve (4, 5 ou 6).

R_glage du dosage

Oter le bouton du distributeur, puis faire

tourner le dispositif de r_glage _ I'int6rieur

du distributeur jusqu'_ la position de

r_glage d_sir_e.

Disposltlf de r_glage

On d_crit dans cette section les m_thodes d'utilisation du lave-vaisselle. L'utilisation

correcte du lave-vaisselle permet I'obtention des meilleurs r6sultats de lavage.

Tableau de s lection des programmes

Le lave-vaisselle execute le lavage et le s_chage de la vaisselle conform_ment aux s61ections

effectu_es _. partir du tableau de commande.

PROGRAMME

SOAK&

Une marque "J'" indique les _tapes ex_cut_es au cours de

chaque programme.

Prelavage

Ringage

Lavage

princi-

pal

Ringage

S6chage

Durde

minutes ',

88t

Consom-

mation d'eau

(litres/gallons)

33/8.8

Utiliser ce programme pour les charges de vaisselle tres souill_e, difficile _. nettoyer.

NORMAL

/ J / 4 80 t 25/6.6

Utiliser ce programme pour les charges de vaisselle moder_ment souill6e de

residus alimentaires. (L'indice de consommation d'energie est determin_

)artir de ce programme.)

, SHORT

WASH

,/ 4 64t

25/6.6

Utiliser ce programme pour les charges de vaisselle 16gerement souill6e.

€

LIGHT

CHINA

,/ ,I J ,/ 60 t 25/6.6

Utiliser ce programme pour le lavage de porcelaine, cristal et autres articles

delicats.

RINSE

ONLY

8/2.2

Utiliser ce programme pour le rin_age de vaisselle, verres et couverts qui ne

sont pas imm_diatement soumis a un lavage complet.

• Ne pas utiliser de d_tergent pour le programme "Ringage Seulement".

t Pr_voir une dur_e totale plus Iongue si I'eau introduite dans le lave-vaisselle n'est pas

assez chaude.

Annulation d'un programme

On peut annuler un programme & tout

moment au tours de son execution.

1. Appuyer sur la touche _ annuler une fois,

et puis attendez. II y a une pause

de cinq secondes entre la

pression sur la touche Cancel et

le d_but de la vidange.

2. Laisser le lave-vaisselle se vider

compl_tement.

S lection des options

Appuyer sur une touche pour s_lectionner

une option. Si on change d'id_e, il suffit

d'appuyer de nouveau sur la touche pour

desactiver I'option. Pour selectionner une

option diff_rente, appuyer sur une autre

touche.

Lavage a haute temperature

Lorsqu'on selectionne cette option, I'eau est

_ hauff_e au cours de la phase de

lavage principal, ce qui am_liore

le nettoyage.

,, Le chauffage de I'eau est auto-

matique pour les phases de lavage et de

rin_:age final du programme "Trempage et

Recurage" et pour le rin_:age final des

programmes "Normal", "Lavage Court", et

"Porcelaine".

Sechage i_conomique

Utiliser cette option pour le s_chage _. I'air

de la vaisselle, sans application

de chaleur. Pour obtenir le

meilleur r_sultat, veiller a.ce que

le distributeur d'agent de rin_:age

soit rempli. Dans certaines conditions (eau

dure, distributeur d'agent de rin(;:agevide,

pr6sence d'articles de plastique dans la

charge, etc.), I'eau peut laisser des traces

sur les articles de plastique, la vaisselle et

les couverts.

Rin_age Sanitaire

Lorsqu'on s_lectionne I'option de "Rin(;;age

Sanitaire", la dur6e de la phase de

rin_;age final du programme est

augment_e de 25 minutes. L'option

de "Rin_age Sanitaire" est utilisable

avec tousles programmes sauf le programme

"Ringage Seulement". Selon la temperature de

I'eau introduite dans le lave-vaisselle, la duree

d'ex_cution du programme peut _tre plus

Iongue Iorsqu'on selectionne le "Rin(;age

Sanitaire."

Attente

La lumiere Delay Hours (Heures Diff_rees)

_ 'illumine Iorsque le lave-vaisselle a

_t_ r_gl_ pour une mise en marche

diff6r6e. La lumi_re de temps diff_re

s'_teindra Iorsque le programme

commence. Voir page 25 ,_ la rubrique

"R6glage d'une mise en marche diff_r_e".

Lumi res du panneau de commande

Le moniteur des programmes vous permet

de voir quelle portion d'un programme

fonctionne dans le lave-vaisselle. La lumi_re

Clean (Propre) s'illumine Iorsque'un

programme est termin_. Toutes les autres

lumi_res s'eteindront. La lumi_re Clean

s'eteindra Iorsque vous ouvrez la porte.

CYCLE MONITOR

WASH RINSE DRY CLEAN

[ I[ 1111 II I II 11 ]

Lumi_re de chauffage de I'eau

La lumi_re de chauffage de reau s'illumine

pendant que I'eau

WATERHEATING chauffe dans le lave-

vaisselle. L'action de

lavage ou de rin_:age

continue pendant que reau chauffe.

Agent de rinc;age _puise

Remplir le distributeur d'agent de rin_:age

i Iorsque Rinse Aid

RINSE AID EMPTY Emptys'allume,

pour am_liorer le

s_chage et

emp_cher les taches ou traces.

Utilisation du syst me de verrouillage pour

enfants

T_moin du verrouillage

pour enfants

Utiliser le syst_me de verrouillage pour

j joo*aot 0our

CHILD LOCK empl_cher la mise en

marche accidentelle

du lave-vaisselle.

Lorsque la fonction de verrouillage pour

enfants est activee, il est impossible de

selectionner un programme de lavage ou

des options, et le lave-vaisselle ne pout se

mettre en marche.

REMARQUE : II demeure possible d'ouvrir

la porte du lave-vaisselle.

Activation du verrouillage

pour enfants

Appuyer sur la touche "S_chage

_ conomique" pendant 5 secondes.

Le t6moin "Verrouillage Pour

Enfants" s'illumine. Tousles autres

t_moins sont eteints.

D_sactivation du verrouillage

pour enfants

Appuyer de nouveau sur la touche "S_chage

Economique" pendant 5 secondes. Le temoin

"Verrouillage Pour Enfants" s'_teint.

Modifications des r glages

Au cours des 2 premieres

minutes d'un programme

Appuyer sur de nouvelles touches de

selection de programme et d'options.

Apres les 2 premieres

minutes d'un programme

1. Appuyer sur la touche d'annulation Cancel

_ i:)our commander la vidange de

'eau et rearmer les commandes.

2. Ouvrir la porte et verifier que le distributeur

de detergent est convenablement rempli

pour le nouveau programme.

3. Fermer la porte.

4. Appuyer sur de nouvelles touches de

selection de programme et d'options,

puis appuyer sur la touche de mise en

marche Start.

REMARQUE: Si le lave-vaisselle ne se met

pas en marche, verifier que la fonction de

lavage differe n'a pas ete selectionnee.

Addition de vaisselle pendant rex cution

d'un programme

II est possible d'ajouter un article dans le

lave-vaisselle au cours des 10 premieres

minutes d'lJn programme.

1. Deverrouiller la porte pour interrompre

I'execution du programme. Attendre I'arret

des rampes d'aspersion avant d'ouvrir

la porte.

2. Ouvrir la porte et ajouter les articles.

3. Fermer la porte.

4, Le lave-vaisselle se remet en marche

automatiquement apres une pause de 5

secondes Iors de la fermeture de la porte.

Programmation pour un lavage diff r e

Pour faire fonctionner votre lave-vaisselle

pendant les heures hors de pointe, vous

pouvez diff6rer la mise en marche d'un

programme pour 2, 4, 6 heures, selon le

module que vous avez. Pour differer la mise

en marche, suivre ces etapes :

Exemple pour programme de lavage

"Normal" diffdrd, avec sechage economlque

1. S_lectionner avec la touche appropriee le

programme de lavage desire. Voir la

description des programmes de lavage

aux pages 21.

2. S_lectionner une option avec la touche

appropriee. Si on change d'idee, appuyer

de nouveau sur la touche pour d_sactiver

I'option. Pour s_lectionner une option

differente, appuyer sur une autre touche.

Voir & la page 22 la description des options.

Appuyer sur la touche des heures diff_r_es

une fois pour un temps diffdre de 2 heures,

deux fois pour 4 heures, ou trois fois pour 6

heures, ensuite appuyer sur la touche de

mise en marche.

Le chiffre au-dessus de la touche

Delay Hours s'illuminera et le lave-vaisselle

commencera le programme au bout du

nombre d'heures que vous avez choisi.

Pour faire cesser les heures differees,

appuyer sur la touche jusqu'& ce qu'aucun

num_ro ne soit illumin_ au-dessus de la

touche.

IMPORTANT :

• Utilisez votre lave-vaisselle seulement

quand vous _tes chez vous.

• Si la r_sidence est 6quip_e d'un adoucisseur

d'eau, v_rifier que le lave-vaisselle n'est pas

programm_ pour la mise en marche au

cours de la regen6ration de I'adoucisseur.

Syst me de s chage

Au cours du s_chage, de la vapeur "-"

s'echappe par r_vent dans I'angle sup_rieur ,,-., 0%_0"-'•

gauche de la porte. Ceci est normal. Cette I'-o I• _•""

vapeur provient de I'humidit6 qui s'_chappe _

du lave-vaisselle au cours du s_chage. _ _ 0

IMPORTANT : La vapeur est chaude. Ne

pas toucher I'event au cours du sechage.

Conseils pour le fonctionnement silencieux

Pour _viter que I'appareil 6mette des bruits

de choc et cliquetis au cours du

fonctionnement :

• Veiller a ce que les articles I_gers soient

immobilis_s dans le panier.

• Veiller ,_ce que les couvercles et poign_es

d'ustensiles, t61es_ pizza, t61es a biscuits,

etc. ne touchent pas les parois du lave-

vaisselle et n'entravent pas la rotation des

rampes d'aspersion.

• Lorsque c'est possible, charger les articles

de telle mani_re qu'ils ne se touchent pas

entre eux.

REMARQUE : Laisser la bonde de I'_vier en

place pendant le fonctionnement du lave-

vaisselle pour _viter la transmission du son

par les canalisations d'_gout.

Sons normaux mis au tours du

fonctionnement

On peut normalement entendre certains

sons _mis iors du fonctionnement du lave-

vaisselle :

• Bruit d'ouverture ou de fermeture de la

valve de remplissage, et son de I'eau

p6netrant dans le lave-vaisselle.

• Broyage de r_sidus alimentaires dans

le broyeur.

• Action de lavage/rin(;age des rampes

d'aspersion. Pour minimiser le bruit de

I'eau circulant sur la vaisselle, voir

"Chargement du lave-vaisselle" aux

pages 8 a.14.

• Pompage de reau Iors des vidanges au

cours d'un programme.

• Ouverture du r_ceptacle _,detergent.

• Bruit de mise en marche du moteur de

la pompe.

Conseils pour I' conomie d' nergie

• Regler le chauffe-eau de la r_sidence pour

qu'il alimente le lave-vaisselle en eau & une

temp6rature d'au moins 49°C (120°F).

Contr61e de la tempdrature de reau :

1. Laisser I'eau chaude couler par le robinet

le plus proche du lave-vaisselle. Placer

sous le robinet une tasse avec un

thermometre _ viande ou _lconfiserie.

2. Laisser reau chaude couler pendant au

i__ oins une minute darts la tasse,

en la laissant d_border. Lire la

temperature. Si la temp6rature

de I'eau est inferieure _ 49°C

(120°F), demander _ une

personne comp_tente de regler le thermo-

stat du chauffe-eau.

,, Faire fonctionner le lave-vaisselle seulement

avec une charge complete.

• Utiliser uniquement le programme et les

options necessaires.

• Faire fonctionner le lave-vaisselle hors des

p_riodes de pointe de consommation, si la

compagnie de distribution propose des tarifs

r_duits pendant certaines periodes de la

journee.

,, Faire fonctionner I'appareil la nuit au cours

de I'ete pour eviter I'introduction de chaieur

dans la maison au cours de la journ_e.

• Ne pas rincer la vaisselle avant le

chargement.

,, Utiliser I'option de "S_chage leconomique".

Ce lave-vaisselle a et_ con?u pour qu'il fournisse de nombreuses ann_es de

service fiable. Cependant, pour que I'appareil continue & fonctionner correctement,

il convient d'ex_cuter certaines operations d'entretien d_crites dans cette section.

Syst me de lavage HYDROSWEEP*

Le systeme de lavage HYDROSWEEP

dont est dot_ ce lave-vaisselle produit

d'excellents r_sultats de lavage. L'eau de

lavage est constamment filtr6e par un

systeme de triple filtration et r_tention des

debris qui emp_chent les particules de

produits alimentaires de se red,poser sur la

vaisselle propre.

Rampe d'aspersion

4 branches

Le flltre

Le filtre assure en permanence la filtration

de I'eau de lavage et retient les particules

alimentaires qui ont 6t_ detach_es de la

vaisselle. II reste toujours une petite quantit_

d'eau sous le filtre, qui entretient I'humidite

du joint de la pompe.

Crdpine

(N'est pas

amovible)

Les jets d'eau

Les d_bris alimentaires sont eject_s du filtre

ultra-fin par 2 jets d'eau g_ner_s sous la

rampe d'as_ersion & 4 bras.

La cr_pine _ d_bris

La cr_pine a.gros d6bris retient des objets

de grande faille comme os, noyaux et autres

gros objets, et les empeche de penetrer

dans le sys'c_me de pompage. On doit

periodiquement inspecter la cr_pine pour en

eniever les articles qui ont pu _tre introduits

accidentellement dans le lave-vaisselle.

Flotteur de protection contre le d&bordement

Le flotteur de protection contre le

debordement, dans I'angle avant droit de la

cuve du lave-vaisselle, emp_che un

remplissage excessif du lave-vaisselle. Pour

que le lave-vaisselle puisse fonctionner, il

faut que oe flotteur soit en place. Inspecter

et rechercher sous le flotteur les objets qui

pourraient I'emp_cher de se d_placer

verticalement.

Rechercher des

objets 6trangers

sous le fiotteur

de protection

Nettoyage du lave-vaisselle

Nettoyage des surfaces

internes

Si des d_p6ts min_raux gen_r_s par I'eau

dure s'accumulent sur les surfaces internes

du lave-vaisselle, on peut les _liminer avec

un chiffon humide, ou bien ex_cuter les

instructions pr6sentees ,_ la page 35 a la

section "l_limination des taches et films".

• Ne pas nettoyer les surfaces internes

du lave-vaisselle avant qu'il ait refroidi.

• Ne pas utiliser un produit de nettoyage

susceptible de g_nerer de la mousse.

Utiliser les produits de nettoyage con(;us

pour les produits d'acier inoxydable.

e Faire ex6cuter au lave-vaisselle un

programme de lavage "Normal" avec du

d_tergent apr_s avoir termin_ le nettoyage

des surfaces internes.

Nettoyage des surfaces

externes

Essuyer avec un linge humide le tableau de

commande et les surfaces frontales et

lat_rales; laisser ensuite secher. Ne jamais

utiliser un d_tergent ou produit de nettoyage

abrasif susceptible d'endommager la finition.

Remisage du lave-vaisselle

Entreposage pendant I'hiver

Prot_ger le lave-vaisselle et les canalisations

d'eau contre le gel s'ils sont exposes & des

temperatures inferieures & 0°C (p. ex. dans

une r_sidence de vacances). Voir les instruc-

tions d'installation, et faire ex6cuter ies

operations suivantes par une personne

qualifi_e.

1. Fermer la porte.

2. Interrompre I'alimentation electrique du

lave-vaisselle.

3. Enlever les quatre vis qui fixent le panneau

d'acces et le panneau inferiur au lave-

vaisselle en utilisant une cle hex. de 1/4po,

un outil & visser ou un tournevis Phillips.

Enlever les panneaux et les mettre de c6t_

sur une surface de protection.

suite _ la page suivante

Remisage du lave-vaisselle (suite)

4. Fermer I'arriv_e d'eau. Placer un r_cipient

sous la valve de remplissage et decon-

necter les canalisations d'entree et de

sortie. Laisser I'eau s'_couler dans le

r_cipient.

5. Placer un r_cipient sous la sortie de la

valve & clapet, et deconnecter le tube

flexible de la valve ;_clapet. Vidanger

I'eau de I'appereil dans le r6cipient. Ne

pas reconnecter les canalisations sur la

valve de remplissage et la valve & clapet.

Pour la remise en service, reconnecter

les canalisations et le tube flexible sur la

valve de remplissage et la valve & clapet.

R_tablir I'alimentation _lectrique de

I'appareil, et ouvrir I'arriv_e d'eau. Fermer

et verrouiller la porte. S_lectionner le

programme "Normal" et laisser I'appareil

executer le programme. Inspecter les

raccordements et verifier qu'ils sont

_tanches et qu'il n'y a pas de fuite.

Sortl d'eau

Arrlvde d'eau

Remisage pour I'_t_

Pour prot_ger le lave-vaisselle au cours des

mois d'ete, fermer I'arrivee d'eau et d_con-

necter le lave-vaisselle de I'alimentation

_lectrique.

Le brise-siphon

Inspecter le brise-siphon

chaque fois que le lave-

vaisselle ne se vide pas bien.

Dans certaines juridictions, le code local des

installations de plomberie exige I'installation

d'un brise-siphon entre un lave-vaisselle

encastr_ et la canalisation d'6gout de la

r_sidence. Ce dispositif protege le lave-

vaisselle contre un reflux d'eau advenant

I'obstruction d'une canalisation d'_gout.

Le brise-siphon est g_n_ralement situe sur

I'_vier ou le comptoir pros du lave-vaisselle.

Pour commander le composant brise-siphon

(pce n° 300096), contacter le concession-

naire KitchenAid local. On peut _galement

t_l_phoner au 1-800-422-1230 aux I_.-U.,

ou au 1-800-807-6777 au Canada.

REMARQUE : Le brise-siphon est un

composant de plomberie externe qui n'est

pas incorpore au lave-vaisselle. La garantie

accordee pour le lave-vaisselle ne couvre

pas les frais d'entretien imputables au

nettoyage ou & la r_paration du brise-

siphon externe.

Brise-siphon

Nettoyage du brise-siphon :

Nettoyer periodiquement le composant brise-

siphon pour garantir la vidange correcte du

lave-vaisselle. Ex6cuter les instructions de

nettoyage fournies par le fabricant du

composant. Pour la ptupart des types, on

doit enlever le couvercle chrom_, d_visser

le capuchon de plastique, puis rechercher

toute accumulation de souillures. Nettoyer

si c'est necessaire.

On decrit dans cette section comment resoudre certains probl_mes mineurs qui

peuvent affecter la performance de I'appareil. Consulter ce tableau avant de

contacter un depanneur. S'il n'est pas possible de resoudre le probl_)me, consulter

_galement le tableau de "Diagnostic" aux pages 36 & 37 avant de contracter un

service de depannage.

Lavage incomplet de la vaisselle

PROBLF:ME CAUSE SOLUTION

Residus

de produits

alimentaires

sur les plats

Ralentissement de

la rotation des bras

d'aspersion du fait d'un

moussage excessif

Chargement incorrect

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utilisation d'un

detergent inefficace,

incorrect ou en quantite

insuffisante

Utiliser uniquement les detergents recomman-

des pour les lave-vaisselle, et pas de savon

ni de detergent destine au lavage du linge.

Ne pas trop remplir le distributeur d'agent de

rin£:age; recuperer par essuyage tout produit

renverse avant d'executer un programme.

Executer les instructions de chargement

presentees aux pages 8 & 14.

La pression du circuit de distribution devrait

etre de 138-828 kPa (20 & 120 Ib/po 2) pour

que le lave-vaisselle se remplisse correct-

ement. Si la pression est insuffisante, il peut

eve necessaire d'installer une pompe de

surpression dans la canalisation.

Utiliser uniquement les detergents recom-

mandes pour le lave-vaisselle et seulement

les quantites specifiees (voir les quantites & la

page 19), mais ne jamais utiliser une quantite

inferieure & une cuilleree & soupe. Pour qu'il

soit efficace, il faut que le detergent soit frais.

Entreposer toujours le detergent en un lieu

frais et sec dans un conteneur bien ferme.

Agglomeration du

detergent dans le

distributeur

Temperature de I'eau

insuffisante

Ajouter le d_tergent juste avant la mise en

marche du lave-vaisseile. Utiliser un deter-

gent frais et enlever tout detergent aggiomere

avant de remplir le distributeur. Lors de

I'utilisation de ia fonction de lavage differe,

verifier que le distributeur est sec avant

d'ajouter le detergent.

Si necessaire, regler le chauffe-eau pour une

temperature plus elevee, pour que le lave-

vaisselle soit alimente par de I'eau & au moins

49°C (120°F). Voir & la page 27 la methode

recommandee & la rubrique "Conseils pour

reconomie d'energie".

PROBLI_ME CAUSE SOLUTION

Taches

et films

residuels

sur la

vaisselle

Eau dure ou concen-

tration _lev_e de

min_raux dans I'eau

Temperature de I'eau

insuffisante

Emploi d'un d6tergent

incorrect

Quantit_ incorrecte

de d_tergent

Utilisation d'un

d_tergent inefficace

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utiliser un agent de rin_:age pour faciliter

I'_limination des taches et films. Pour _liminer

un film imputable a la duret_ de I'eau, voir

"E_limination des taches et films" & la page 35.

Si n_cessaire, r_gler le chauffe-eau pour une

temperature plus _lev_e, pour que le lave-

vaisselle soit aliment_ par de I'eau _, au

moins 49°C (120°F). Voir & la page 27 la

methode recommandee & la rubrique

"Conseils pour 1'6conomie d'_nergie".

Utiliser uniquement les d6tergents

recommand_s pour le lave-vaisselle.

Une vaisselle tr_s sale ou de I'eau dure

n_cessitent I'emploi d'une plus grande

quantite de detergent. Voir a la page 19

les quantit_s de d_tergent recommand_es.

Pour qu'il soit efficace, il faut que le detergent

soit frais. Entreposer toujours le d_tergent en

un lieu frais et sec dans un conteneur bien

ferme. Jeter tout d_tergent aggiomer6.

La pression du circuit de distribution devrait

_tre 138-828 kPa (20 _ 120 Ib/po 2) pour que

le lave-vaisselle se remplisse correctement.

Si la pression est insuffisante, il peut Otre

n_cessaire d'installer une pompe de

surpression dans la canalisation.

Film de silice

ou attaque (le

film de silice

est un dep6t

blanc laiteux;

I'attaque forme

un film trouble)

Carence d'agent de

rin_age

R_action chimique de

I'eau avec certains

types de verre -

habituellement imput-

able & certaines

combinaisons d'eau

douce ou adoucie,

solutions de lavage

alcalines, rin_age

insuffisant, quantit_

excessive de detergent

et remplissage excessit

du lave-vaisselle.

Remplir le distributeur d'agent de rin;age.

Voir les instructions & la page 20.

II peut _tre n_cessaire de laver manueilement

ces articles pour _liminer compl_tement le

probleme. Le film de silice et I'attaque sont

des d_fauts permanents qu'on ne peut eliminer.

Pour ralentir ce processus, utiliser la quantit_

minimale de d_tergent el d'agent de rin_age

liquide. R_duire _galement la charge du lave-

vaisselle pour permettre un rin_:age approfondi,

et utiliser I'option de "Sechage Economique".

"laches

blanches

sur les

ustensiles

de cuisine

rev_tement

anti-adhesion

Patine eliminee par

le d_tergent Iors

du lavage

Restaurer la patine sur les ustensiles apr_s le

lavage au lave-vaisselte. Voir les instructions

du fabricant de I'ustensile ou enduire I'ustensile

d'huile de cuisine et essuyer avec un essuie-

tout de papier.

S chage incomplet de la vaisselle

PROBLI_ME CAUSE SOLUTION

Sdchage

incomplet de

la vaisselle

Temperature

insuffisante de reau

I_coulement

insuffisant de I'eau

sur la vaissetle

Carence d'agent

de rin_:age

Articles de plastique

Si necessaire, r_gler le chauffe-eau pour une

temperature plus _lev_e, pour que le lave-

vaisselle soit alimente par de I'eau a au moins

49°C (120°F). Voir __la page 27 la m_thode

recommandee a la rubrique "Conseils pour

I'_conomie d'energie".

Ne pas trop charger le lave-vaisselle afin

que I'eau puisse s'en _couler correctement,

et utiliser un agent de rin_:age liquide pour

faciliter le s_chage. Voir les instructions de

chargement correct aux pages 8 ,_ 14. Ne

pas utiliser I'option de sdchage 6conomique.

Remplir le distributeur d'agent de rin?age.

Voir les instructions a la page 20.

Certains articles de plastique peuvent

ndcessiter un s_chage manuel avec un

torchon.

Emploi de I:option de Ne pas utiliser roption de "S_chage

"S_chage Economique" E_conomique" pour la charge de vaisselle

suivante.

D t rioration de la vaisselle au cours

du lavage

PROBLEME CAUSE SOLUTION

Ecaillage sur Chargement

la vaisselle incorrect

Taches

noires ou

grises sur

la vaisselle

Charger la vaisselle et les verres de telle

mani_re qu'ils soient stables et qu'ils ne se

heurtent pas mutuellement sous I'effet du

lavage. Manoeuvrer doucement les paniers

sur leurs glissi_res pour minimiser les chocs.

REMARQUE : Laver manuellement certains

types de porcelaine et verrerie, comme les

articles antiques et de cristal mince.

Contact avec des

articles d'aluminium

Charger les articles d'aluminium de telle

mani_re qu'ils ne puissent passe frotter contre

d'autres articles au cours du lavage. Ne pas

laver au lave-vaisselle des articles jetables en

aluminium. Pour _liminer les marques

d'aluminium, utiliser un produit de nettoyage

moyennement abrasif.

Elimination des taches et films

Veiller _ ce que le distributeur d'agent de

rin_age soit toujours rempli d'agent de

rin_:age liquide. Un agent de tin,age emp6che

I'eau de former des gouttelettes ClUis_cher-

aient en laissant des taches ou marques.

Pour eliminer les taches et films sur la

vaisselle et les verres, ou on film qui s'est

form_ sous I'effet de reau dure sur la

surface interne du lave-vaisselle, on peut

utiliser du vinaigre blanc selon la methode

1. Charger la vaisselle et les verres dans le

lave-vaisselle de la mani_re habituelle. Ne

pas charger des couverts ou autres articles

metalliclues dans le lave-vaisselle.

2. Verser 2 tasses de vinaigre m_nager dans

un verre, ou dans un verre & mesure

lavable au lave-vaisselle, qui sera place

verticalement dans le panier inferieur.

3. Fermer la porte.

4. S_lectionner le programme de lavage

"Normal" et I'option de "S_chage

Etconomique '', puis appuyer sur la touche

de mise en marche Start. Ne pas utiliser

de detergent. Laisser le lave-vaisselle

ex_cuter completement le programme.

REMARQUE : On ne doit executer cette

operation qu'occasionnellement. Le vinaigre

est un acide; son utilisation excessive peut

faire subir des dommages au lave-vaisselle.

Avant de contacter le service de d_pannage ,..

Si le lave-vaisselle ne fonctionne pas correctement, 6tudier le tableau suivant ainsi

que la section "Solutions des probl_mes communs des lave-vaisselle" aux pages

32 & 35 avant de contacter le concessionnaire. Cela pourra vous 6conomiser le

coot de la visite d'un d6panneur.

Le lave-vaisselle ne fonctionne pas

correctement

PROBLEME CONTROLER CE QUI SUIT

Le lave-vaisaelle

ne fonctionne pas

ou s'arr_te au

cours d'un

programme

Porte bien fermee?

Programme appropri_ s_lectionn_? Voir page 7.

Verrouillage pour enfants actif? Voir page 23.

Fusible grill_ ou disjoncteur ouvert?

Arriv_e d'eau ouverte?

Le lave-vaisselle

ne se remplit pas

Arr6t du moteur du fait d'une charge excessive? Dans ce cas, I'appareil

se remet en marche automatiquement apr_s quelques minutes. Si le

moteur ne se remet pas en marche, contacter le d6panneur.

Flotteur de protection contre debordement bloque a la position la plus

_lev6e? II faut que le flotteur puisse se d_placer librement vertical-

ement. Appuyer dessus pour le lib_rer. Voir page 28.

Le lave-vaisselle

semble fonction-

ner trop Iongtemps

Rdsidus d'eau

dana le lave-

vaisselle

Temperature de reau d'alimentation insuffisante? La pdriode de

fonctionnement du lave-vaisselle est plus Iongue Iorsqu'il faut qu'il

chauffe reau ou si on a s_lectionn_ I'option de lavage _. haute

temperature. R_gler le thermostat du chauffe-eau pour que le

lave-vaisselle soit aliment_ par de I'eau & au moins 49°C (120°F).

Attendre la fin du programme. II est normal qu'il reste un petit r_sidu

d'eau. Examiner le brise-siphon s'il yen a un; il est peut-_tre obstrue.

Dans ce cas, ex_cuter tes instructions de nettoyage du fabricant. Voir

page 31.

Residus de

d_tergent dana la

section couverte

du distributeur

Residu blanc

apparent aur

le panneau

d'acc_s frontal

Utiliser un detergent frais, remiser le ddtergent en un lieu frais et sec

dans un r_cipient bien ferme. Jeter tout d_tergent agglomdr_.

Attendre la fin du programme.

II faut que le flotteur puisse se d_placer librement verticalement.

Appuyer dessus pour le lib_rer. Voir page 28.

Certains d_tergents liquides produisent un moussage excessif et

une accumulation sur le panneau d'acc_s. Essayer un autre type

de detergent ou une marque differente pour r_duire le moussage

et eliminer I'accumulation.

Le lave-vaisselle ne fonctionne pas

correctement (suite)

PROBLI_ME CONTR6LER CE QUI SUIT

Odeur perceptible Ex_cuter le programme de "Rinqage Seulement" au moins une fois

dans le lave- ou deux par jour jusqu'_ I'accumulation d'une charge complete.

vaisselle

Bruits

PROBLEME CONTROLER CE QUI SUIT

Sons de Presence d'un objet dur dans la pompe? L'_mission du son devrait

broyage, cesser apr_s le broyage de I'objet. Si le son ne disparaTt pas apres le

r_page ou programme suivant, contacter le depanneur. Voir & la page 26 "Sons

bourdonnement normaux 6mis aux cours du fonctionnement".

Formation de vapeur

PROBLEME CONTROLER CE QUI SUIT

Emission de Ceci est normal au cours de la phase de s_chage d'un programme du

vapeur par lave-vaisselle. Voir "Systeme de sechage", page 26.

la porte

Avant de nous contacter pour assistance ou service, consulter la section "Diagnos-

tic" aux pages 36 & 37. Ceci pourra peut-_tre vous epargner le co_t de la visite

d'un d_panneur. Si une aide demeure n_cessaire, proc_der conform_ment aux

instructions ci-dessous.

Demande d'assistance ou de service

aux E.-U....

Contacter sans frais le Centre d'assist-

ance h la clientele de

KitchenAid au :

1-800-422-1230.

Nos consultants sont h votre

service pour vous aider 24

heures par jour, sept jours par semaine.

Lors du contact, veuillez communiquer la

date d'achat ainsi que le numero de serie et

le numero Ce modele complet de I'appareil

(voir page 2). Cette information nous aidera

& mieux satisfaire vos besoins.

Noe consultants vous renseigneront sur

les sujets suivants :

" Caracteristiques et specifications sur toute

notre gamme d'appareils m_nagers.

• Information pour I'installation.

° Procedures d'utilisation et d'entretien.

• Vente de pieces de rechange et accessoires.

+ Aide pour le depannage personnel.

• Assistance specialis_e & la clientele (langue

espagnole, malentendants, malvoyants, etc.).

° Concessionnaires Iocaux, entreprises de

service et distributeurs de pieces

de rechange.

Les techniciens de service KitchenAid

ont re_:ula formation qui leur permet

d'effectuer les travaux de reparation sous

garantie et le service apres-vente sur les

produits partout aux _.-U.

Vous pouvez egalement consulter rannuaire

tel_phonique Pages jaunes pour identifier une

entreprise de service agreee KitchenAid dans

votre region,

Pour acheter des pi ces de rechange ...

Si vous avez besoin de commander des

pieces de rechange, nous recommandons

I'emploi uniquement de pieces autorisees

par I'usine. Ces pi_ces seront facilement

installees et fonctionneront bien parce

qu'elles sont fabriquees avec la m_me

precision mise en oeuvre dans la fabrication

de chaque appareil menager KITCHENAID*

neuf. Pour obtenir des pieces de rechange

autoris_es par rusine, contacter le Centre

de service agre_ le plus proche.

Pour obtenir une assistance plus tendue ...

Si vous avez besoin d'une assistance plus

6tendue, vous pouvez ecrire _ KitchenAid

pour nous communiquer vos questions ou

preoccupations, E I'adresse suivante :

Consumer Assistance Center

KitchenAid

414 N. Peters Rd.

Knoxville, TN 37922

Dans votre correspondanee, veuillez

indiquer un num_ro de tel6phone o_Jon peut

vous contacter dans la journ_e.

Si le concessionnaire, le centre de service

autoris_ et KitchenAid n'ont pu resoudre votre

probleme, vous pouvez contacter le Major

Appliance Consumer Action Program (MACAP).

MACAP est un groupe d'experts ind_pend-

ants en protection des consommateurs qui

font connaTtre les opinions des consom-

mateurs aux niveaux les plus _leves de

I'industrie des appareils menagers. MACAP

nous communiquera vos preoccupations.

Major Appliance Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

Demande d'assistance ou de service au

Canada ...

Pour obtenir de raide dane tout le

_ anada, contacter sans frais

le Centre d'assistance _ la

clientele de KitchenAid

Canada, 8 h 30 - 18 h (EST) :

1-800-461-5681.

Lors du contact, veuillez communiquer la

date d'achat ainsi que le num6ro de s_rie et

le num_ro de module complet de I'appareil

(voir page 2). Cette information nous aidera

_. mieux satisfaire vos besoins.

Noe consultants vous renseigneront sur

lee sujets suivante :

• Caract_ristiques et sp6cifications sur toute

notre gamme d'appareils menagers.

• Concessionnaires Iocaux.

• M_thodes d'utilisation et d'entretien.

Pour obtanlr lee services d'entretien, dane

tout le Canada, tdldphoner sans frais

KitchenAid Canada, 8 h - 18 h (EST) :

1.800-807-6777.

° Service et vente de pi_ces de rechange et

accessoires.

Les techniciens de service KitchenAid

ont re_:u la formation qui leur permet d'effec-

tuer les travaux de r_paration sous garantie et

le service apres-vente sur les produits partout

au Canada.

Vous pouvez _galement consulter rannuaire

t_16phonique Pages jaunes pour identifier une

entreprise de service agr_6e KitchenAid dans

votre r_gion.

Pour acheter des pi_ces de rechange ...

Si vous avez besoin de commander des

pieces de rechange, nous recommandons

I'emploi uniquement de pi_ces autoris_es

par I'usine. Ces pi_ces seront facilement

install_es et fonctionneront bien parce

qu'elles sont fabriquees avec la m_me

precision mise en oeuvre dans la fabrication

de chaque appareil mdnager KITCHENAID*

neuf. Pour obtenir des pi_ces de rechange

autorisees par I'usine, contacter le Centre

de service agr_ le plus proche.

Pour obtenir une assistance plus _tendue ...

Si vous avez besoin d'une assistance plus

_tendue, vous pouvez _crire & KitchenAid

Canada pour nous communiquer vos

questions ou preoccupations,

I'adresse suivante :

Consumer Relations Department

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez

indiquer un num_ro de t_l_phone o_Jon

peut vous contacter dans la journ_e.

Cet index est alphab_tique. Rechercher le mot ou la phrase d_sir_e pour identifier

la page o_ on I'y trouve.

SUJET PAGE SUJET PAGE

AGENT DE RIN(_AGE

Utilisation .................................................... 20

ARTICLES SPI_ClAUX

Conseils pour le lavage .............................. 15

ASSISTANCE

Au Canada .................................................. 40

Aux €:.-U...................................................... 38

BRISE-SIPHON .............................................. 31

Mise en service ............................................. 6

Modification des r_glages .......................... 24

Programmation pour un

lavage diff_r_e ............................................. 25

GARANTIE ..................................................... 42

GUIDE DE MISE EN SERVICE ....................... 6

LUMI_RES DU PANNEAU

DU COMMANDE ............................................ 23

BRUITS

Bruit normalement emis ............................. 26

Conseils pour fonctionnement

silencieux .................................................... 26

CARACTERISTIQU ES/COMPOSANTS ......... 4

CHARGEMENT

Panier a couverts ........................................ 14

Panier inferieur ............................................ 11

Panier superieur ............................................ 8

Preparation du chargement .......................... 8

COM POSANTS/CARACTI5 RISTIQU ES ......... 4

DI_TERGENT

Quantite ...................................................... 19

Type ............................................................ 18

DIAGNOSTIC ................................................. 36

DISTRIBUTEUR

Agent de rin£age ......................................... 20

Detergent .................................................... 17

EAU

Contr61e de la temperature ........................ 27

I_NERGIE

I_conomie .................................................... 27

ENTRETIEN

Brise-siphon ................................................ 31

Flotteur - protection contre debordement ... 28

Nettoyage .................................................... 29

Remisage .................................................... 29

Systeme de lavage HYDROSWEEP*. ....... 28

MISE EN MARCHE DIFFC:RI_E .................... 25

NETTOYAGE

Exterieur ...................................................... 29

Int_rieur ....................................................... 29

OPTIONS

S_lection ..................................................... 22

PANIER ,,&,COUVERTS .................................. 14

PANIER INFI_RIEUR ...................................... 11

PANIER SUPERIEUR

Chargement .................................................. 8

PROBLI_MES COMMUNS DU

LAVE-VAISSELLE

Resolutions ......................................... 32 & 33

PROGRAMME

Annulation ................................................... 22

Tableau de selection ................................... 21

PROTECTION CONTRE DFtBORDEMENT ... 28

REMISAGE .................................................... 29

RESPONSABILITI_S

Propri_taire ................................................... 2

S_:CURITE: ....................................................... 3

SERVICE

Au Canada .................................................. 40

Aux __.-U...................................................... 38

SYST#__MEDE S¢:CHAGE ............................. 26

FILM/TACHES TACHES/FILM

I_limination .................................................. 35 I_limination .................................................. 35

FONCTIONNEMENT DU LAVE-VAISSELLE

Addition d'articles au cours d'un

programme .................................................. 24

Annulation d'un programme ....................... 22

VAPEUR ........................................................ 26

VERROUILLAGE POUR ENFANTS ............. 23

DUREE DE LA KITCHENAID PAIERA KITCHENAID NE PAIERA PAS

GARANTIE : POUR : POUR :

GARANTIE

COMPLETE

D'UNE ANNEE

A PARTIR DE

LA DATE

D'INSTALLATION.

GARANTIE

LIMITI_E DE

LA SECONDE ._

LA ClNOUII_ME

ANNI_E

,/_PARTIR DE

LA DATE

D'INSTALLATION.

GARANTIE

VIE ENTII_RE

DEPUIS LA DATE

D'INSTALLATION.

Pieces de rechange et frais

de main-d'oeuvre pour

I'elimination des vices de

mat_riau ou de fabrication.

Les travaux doivent etre

executes par le personnel

d'un etablissement de service

agre_ KitchenAid.

Pieces de rechange pour

les glissieres des paniers

superieur et inferieur en cas

d'oxydation du fair d'un vice

de materiau ou de fabrication.

Pieces de rechange pour le

moteur (un tiers HP) en cas

de vice de mat6riau ou de

fabrication.

Pieces de rechange pour

organes de commande

_lectronique en cas de vice

de materiau ou de fabrication.

Pieces de rechange pour

I'element chauffant en cas de

vice de materiau ou de

fabrication.

Pieces de rechange et frais

de main-d'oeuvre pour la

doublure de porte interne ou

la cuve d'acier inoxydable en

cas d'apparition de fuite d'eau

par suite de rouille imputable

& un vice de materiau ou de

fabrication.

A. Visite de depannage pour :

1. Correction de I'instailation du

lave-vaisselle.

2. Explications du fonctionnement

du lave-vaisselle.

3. Remplacement des fusibles

ou correction du c&blage de

la maison.

4. Correction du circuit de conduit

de plomberie de la maison.

B. R_parations Iorsque le lave-

vaisselle est utilise autrement que

dans une application familiale.

C. Dommage imputable & accident,

alteration, usage impropre ou

abusif, installation incorrecte ou

installation non conforme aux

prescriptions des codes Iocaux

d'electricit_ et plomberie.

D. Tout frais de main-d'oeuvre pendant

la p_riode de garantie _imitee.

E. Pieces de rechange ou frais de

main-d'oeuvre pour un appareU

utilise hors des I:ttats-Unis.

F. Frais de transport de rappareil.

Ce produit est con_u pour qu'il

soit reparable sur place.

G. Reparations de pieces ou systemes

imputables a. une modification non

autoris_e ex_cut_e sur rappareil.

8/95

KITCHENAID DECLINE TOUTE RESPONSABILITE AU TITRE DE DOMMAGES SECON-

DAIRES OU INDIRECTS. Certaines provinces n'admettent pas I'exclusion ou la limitation de

dommages secondaires ou indirects. Par consequent, cette exclusion ou limitation peut ne pas

vous etre applicable. Cette garantie vous confere des droits juridiques sp_cifiques; vous pouvez

egalement jouir d'autres droits qui peuvent varier d'une province & I'autre ou d'un €:tat& un autre.

Hors des I_tats-Unis ou du Canada, une garantie diffdrente peut 6tre applicable. Pour les

details, contacter le concessionnaire agre6 KitchenAid.

En cas de besoin d'assistance ou d'une intervention de service, consulter d'abord la section

"Diagnostic" de cette brochure. Apres avoir consult_ la section "Diagnostic", on peut egalement

trouver de I'aide dans la section "Demande d'assistance ou de service". Aux E.-U., contacter le

centre d'assistance & la clientele au 1-800-422-1230. Au Canada, contacter KitchenAid Canada

& I'un des num_ros de telephone mentionnes & la page 2.

KitchenAid

Benton Harbor, MI, U.S.A. 49022-2692

9743095 Rev. A _I96

KitchenAid KUDS24SEWH0 undercounter dishwasher

Product's Documents

User Manual

Specifications

KitchenAid KUDS24SEWH0 Questions and Answers
