TRIPLE BAGGER KIT 50”/54” DECK

WARNING

Before using this equipment, read the manual and follow all safety rules and operating instructions.

1-888-331-4569 WWW.CRAFTSMAN.COM

NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all models and the model depicted may differ

from yours.

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

CRAFTSMAN® is a registered trademark of Stanley Black & Decker, Inc., used under license.

CRAFTSMAN® est une marque déposée de Stanley Black & Decker, Inc., utilisée sous licence.

CRAFTSMAN® es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia.

CRAFTSMAN.com

Record Product Information

Before setting up and operating your new equipment, please locate the model plate and record

the information in the area provided to the right. You can locate the model plate by looking on

the outside of the bagger cover. The model plate contains the unit’s model and serial numbers.

This information will be necessary, should you seek technical support via our web site, Customer

Support Department or with a local authorized service dealer.

Model NuMber

Serial NuMber

Safe Operation Practices...............................................................................................2

Contents of Carton ..........................................................................................................4

Assembly & Installation ................................................................................................ 6

Operation .......................................................................................................................... 9

Warranty ..........................................................................................................................10

Español .............................................................................................................................. 11

Français ........................................................................................................................... 21

Table of Contents

SAFE OPERATION PRACTICES

Safety Symbols

This table depicts and describes safety symbols that may appear on this product. Read, understand and follow all instructions on the tractor before attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S)

Read, understand and follow all instructions in the manual(s) before attempting to assemble and operate.

STOP

Turn OFF the engine before opening the bagger cover.

General Operation

1. Read, understand and follow all instructions on your equipment and in their manuals before

attempting to assemble and operate. Keep this manual in a safe place for future and regular

reference and for ordering replacement parts.

2. To help avoid blade contact or a thrown object injury, keep bystanders, helpers, children

and pets at least 75 feet from the tractor while it is in operation. Stop tractor if anyone

enters the area.

3. Thoroughly inspect the area where the equipment is to be used. Remove all stones, sticks,

wire, bones, toys and other foreign objects which could be picked up and thrown by the

blade(s). Thrown objects can cause serious personal injury.

4. Always wear safety glasses or safety goggles during operation and while performing an

adjustment or repair to protect your eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

5. Do not operate the tractor without the discharge cover or entire grass catcher in its proper

place. A missing or damaged discharge cover or grass bag attachment component may result

in thrown objects or blade contact injuries.

6. Do not put hands or feet near rotating parts or under the cutting deck. Contact with the

blade(s) can amputate hands and feet.

7. Shut off tractor’s engine and wait for blades to come to a complete stop before unclogging

tractor’s discharge opening or bagger parts.

8. Slow down before turning. Operate the tractor smoothly. Avoid erratic operation and

excessive speed. Be aware that a grass catcher attachment can affect the handling

characteristics of your tractor.

9. Disengage blade(s), set parking brake, stop engine and wait until the blade(s) come to a

complete stop before opening bagger attachment’s top cover, removing grass catcher,

emptying grass, unclogging chute, removing any grass or debris or making any adjustments.

Never leave a running tractor unattended. Always turn off blade(s), place transmission in

neutral, set parking brake, stop engine and remove key before dismounting.

10. Your tractor is designed to cut normal residential grass. Do not attempt to mow through

unusually tall, dry grass (e.g., pasture) or piles of dry leaves. Dry grass or leaves may contact

the engine exhaust and/or build up on the tractor deck presenting a potential fire hazard.

11. If situations occur which are not covered in this manual, use care and good judgment.

Contact your customer service representative for assistance.

Slope Operation

Slopes are a major factor related to loss of control and tip-over accidents which can result in severe

injury or death. Attachments can also affect the stability of the tractor. All slopes require extra

caution.

For your safety, use the slope gauge included as part of this manual to estimate the angle of slopes

before operating this tractor on a sloped or hilly area. If the slope is greater than 10 degrees or 17

percent as shown on the slope gauge, do not operate the tractor with the grass bag attachment

installed on that area or serious injury could result.

Do:

1. Mow up and down slopes, not across. Exercise extreme caution when changing direction

on slopes.

2. Watch for holes, ruts, bumps, rocks or other hidden objects. Uneven terrain could overturn

the tractor. Tall grass can hide obstacles.

3. Use slow speed. Choose a low enough speed setting so that you will not have to stop or shift

while on the slope. Tires may lose traction on slopes even though the brakes are functioning

properly. Always keep tractor in gear when going down slopes to take advantage of engine

braking action.

4. Follow the manufacturer’s recommendations for wheel weights or counterweights to

improve stability. Keep all movement on the slopes slow and gradual. Do not make sudden

changes in speed or direction. Rapid engagement or braking could cause the front of the

tractor to lift and rapidly flip over backwards which could cause serious injury.

5. Avoid starting or stopping on a slope. If tires lose traction, disengage the blade(s) and

proceed slowly straight down the slope.

Do Not:

1. Do not turn on slopes unless necessary; then, turn slowly and gradually downhill, if possible.

2. Do not mow near drop-offs, ditches or embankments. The tractor could suddenly turn over if

a wheel is over the edge of a cliff, ditch or if an edge caves in.

3. Do not try to stabilize the tractor by putting your foot on the ground.

4. Do not use a grass catcher on steep slopes.

5. Do not mow on wet grass. Reduced traction could cause sliding.

General Service

1. Before cleaning, repairing or inspecting, make certain the blade(s) and all moving parts

have stopped. Disconnect the spark plug wire and ground against the engine to prevent

unintended starting.

2. Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition.

3. Never tamper with your tractor’s safety interlock system or other safety devices. Check their

proper operation regularly.

4. Never attempt to make adjustments or repairs while the tractor’s engine is running.

5. Grass catcher components and the discharge cover are subject to wear and damage which

could expose moving parts or allow objects to be thrown. For safety protection, frequently

check components and replace immediately with original equipment manufacturer’s

(O.E.M.) parts only, listed in this manual. Use of parts which do not meet the original

equipment specifications may lead to improper performance and compromise safety!

6. Maintain or replace safety and instruction labels, as necessary.

WARNING

This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and

follow all instructions in this manual before attempting to operate this tractor. Failure to comply with these instructions may result in personal injury. When you see this

symbol. HEED ITS WARNING!

DANGER

This attachment was built to be operated according to the safe operation practices in this manual. Carelessness or error on the part of the operator can result in serious

injury. Tractors are capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions, as well as the safety instructions

provided with your tractor, could result in serious injury or death.

WARNING

Your Responsibility — Restrict the use of this tractor to persons who read, understand and follow the warnings and instructions in this manual and on the tractor.

SAVE THESE INSTRUCTIONS!

(OK) (TOO STEEP)

USE THIS SLOPE GAUGE TO DETERMINE

IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!

To check the slope, proceed as follows:

1. Remove this page and fold along the dashed line.

2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)

3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).

4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2).

5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2 above).

10°/17% dashed line

Slope Gauge

Figure 2Figure 1

10°/17% Slope

10°/17%

Slope

WARNING

Slopes are a major factor related to tip-over and roll-over accidents which can result in severe injury or death. DO NOT operate tractor on slopes in excess of 10 degrees/17 percent. All slopes require extra caution. If

you cannot back up the slope or if you feel uneasy on it, do not mow it. Always mow up and down slopes, never across the face of slopes.

CONTENTS OF CARTON

Thank you for purchasing a bagging attachment. It was carefully engineered to provide excellent performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment. It instructs you how to safely and easily set up, operate and maintain your equipment. Please be sure that you, and any other persons who will

operate the machine, carefully follow the recommended safety practices at all times. Failure to do so could result in personal injury or property damage.

All information in this manual is relative to the most recent product information available at the time of printing. Review this manual frequently to familiarize yourself with the equipment, its features and

operation. Please be aware that this Operator’s Manual may cover a range of product specifications for various models. Characteristics and features discussed and/or illustrated in this manual may not be

applicable to all models. We reserve the right to change product specifications, designs and equipment without notice and without incurring obligation.

If you have any problems or questions concerning this equipment, phone your local dealer or contact us directly. We want to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the machine are observed from the operating position.

Thank You

List of Contents

• Bagger Cover – 631-04298

• Upper Chute Support – 731-06497

• Upper Chute Tube – 631-04291A

• Boot – 631-09698

• Screen – 731-06504

• Self-adhesive Foam Strip – 721-04388

• Grass Bag Assembly (3) – 664-05104

• Hinge Pin – 711-05079

• Chute Adapter – 731-10133

• Hanger Assembly – 683-04498B

• Vertical Support – 683-04519C

• Rider Hitch Bracket Assembly – 689-00304A

• Universal Support Bracket – 783-08129

• End Plugs (6) – 735-0246A (preinstalled)

• Bagger Support Bracket - 783-08856

• Hardware Pack – 689-02364

• Bagger Boot Hardware Pack – 689-02199

Before beginning installation, remove all parts from the carton to make sure everything is present. Carton contents are listed and shown below. The hardware packs

included in this kit are detailed on this page and illustrated on the following page.

Carton Contents

CONTENTS OF CARTON

Contents of Hardware Packs

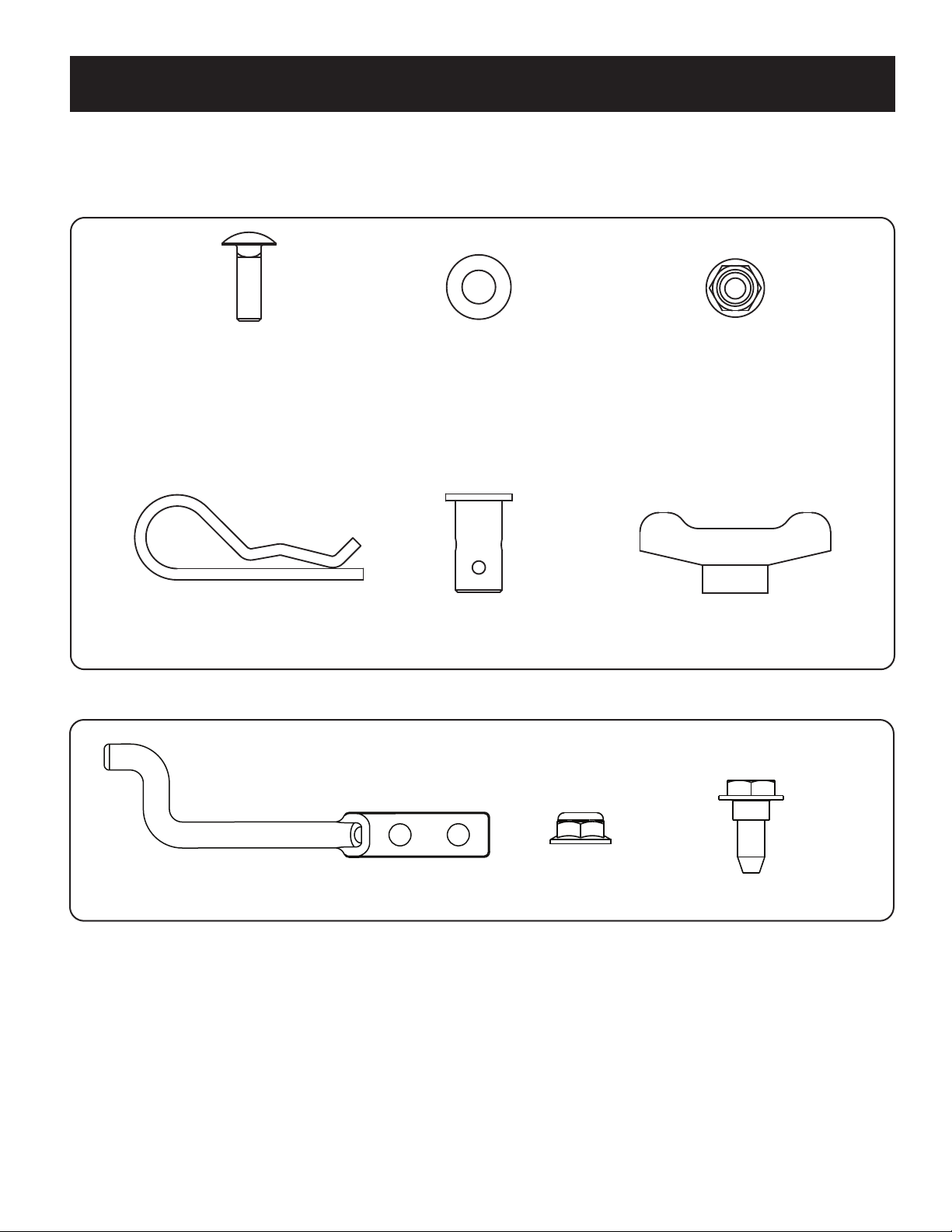

Please check your hardware packs against the illustrations below. The quantities for each item shown in parentheses after each part number.

720-04122 (6)

736-0242 (2) 712-04063 (2)

714-0117 (1)

710-0276 (7)

711-0309A (1)

Hardware Pack 689-02199

Hardware Pack 689-02364

747-06309 (1)

712-04064 (2) 738-1225 (2)

ASSEMBLY & INSTALLATION

NOTE: References to left, right, front and rear of the tractor are from the operator’s position,

unless otherwise stated.

• Before assembly, place the tractor on a firm, level surface, disengage the

PTO, stop the tractor engine and set the parking brake.

Tools Required

• 1/2” wrench or socket

• 7/16” wrench or socket

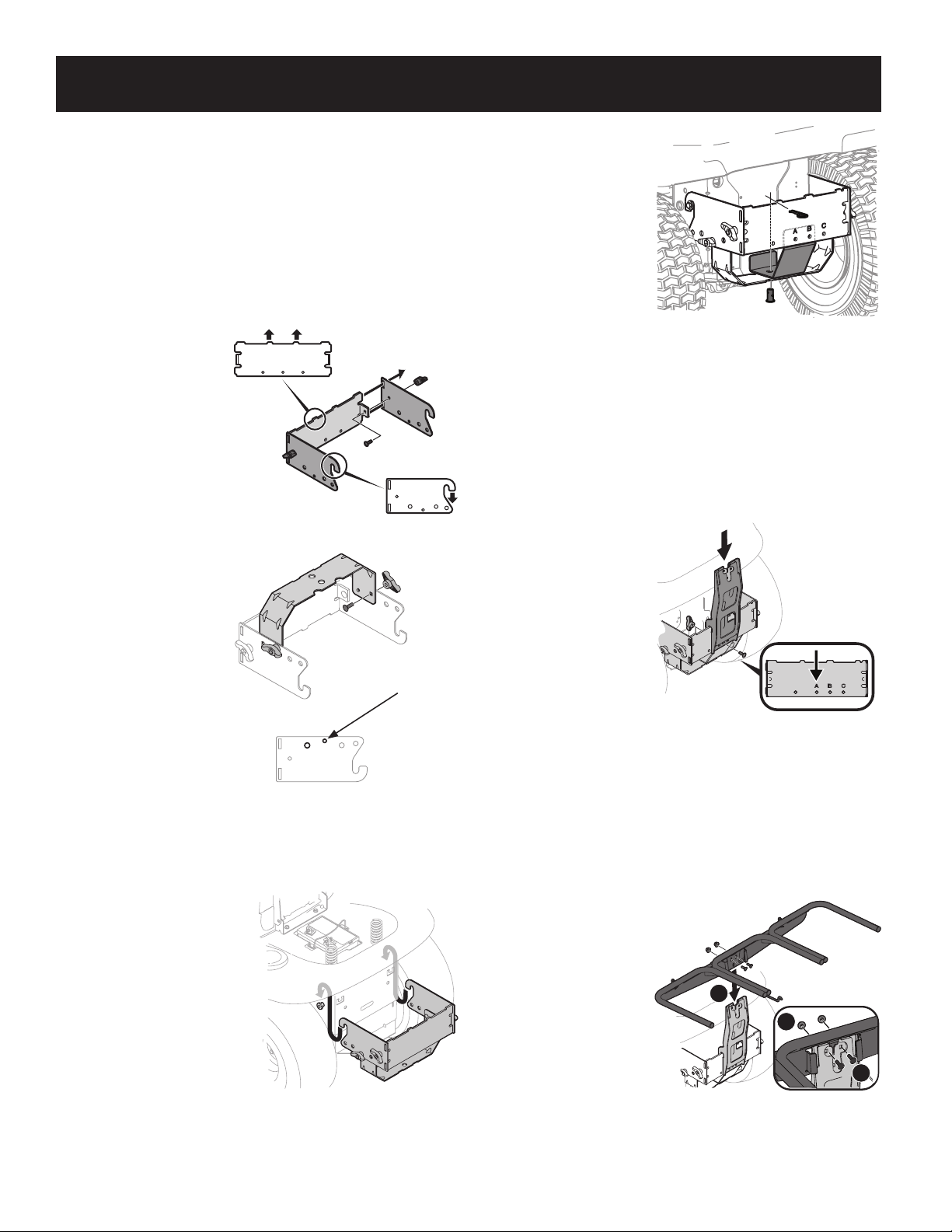

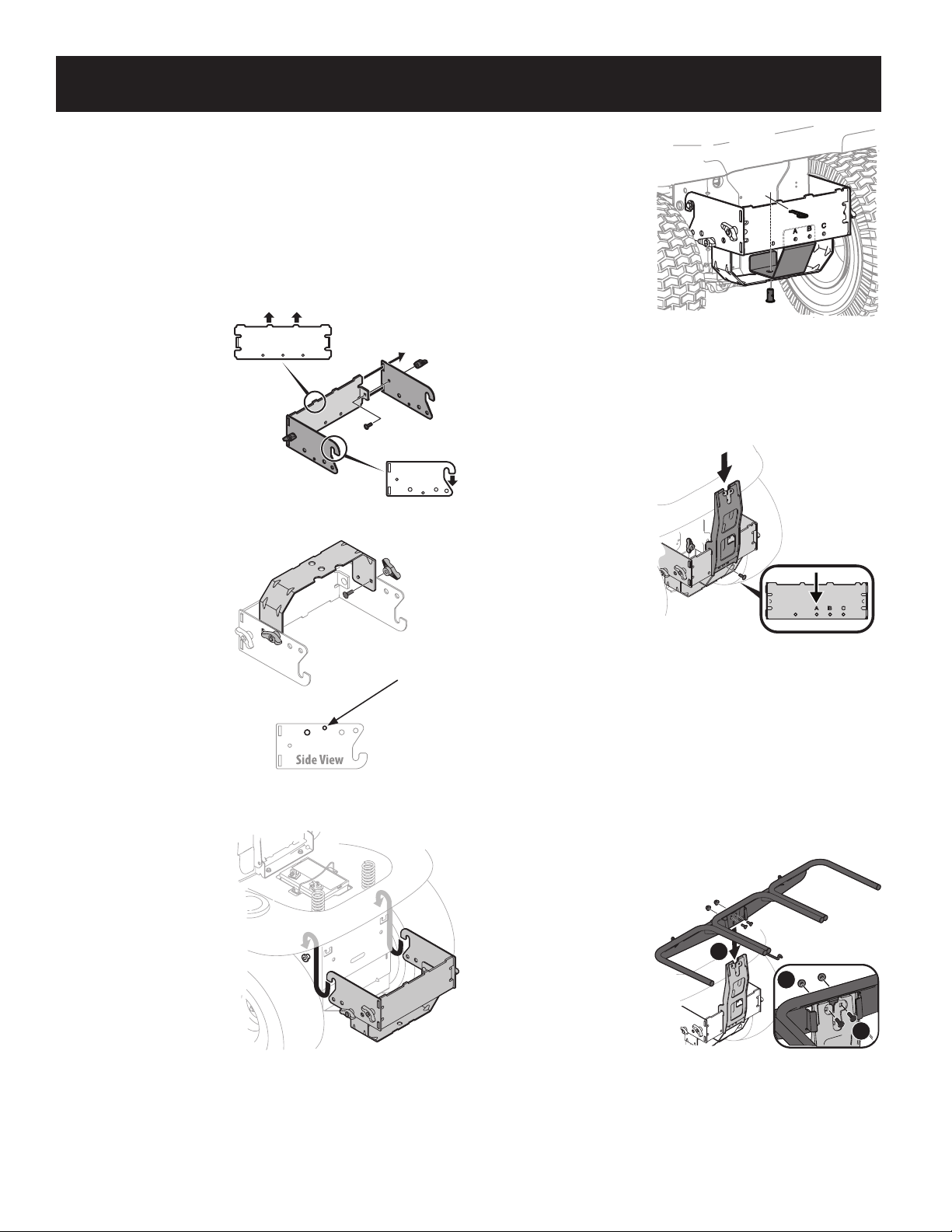

Assemble Mounting Brackets

To assemble the bagger

mounting assembly, locate the

mounting assembly pack and

follow these steps:

1. Attach the two hitch side

brackets to the universal

support bracket (783-

08129) using two carriage

bolts (710-0276) and wing

knobs (720-04122) from

hardware pack 689-02364.

See Figure 1.

NOTE: The hooks on the

side brackets should point

downwards and the tabs on

the rear plate point upwards as

shown in Figure 1.

2. Flip over assembly and

mount the hitch support

bracket to the mounting

assembly as shown in

Figure 2.

NOTE: It might be easier during

the mounting stage to leave

this hardware only finger tight

to facilitate lining up the hitch

hole for the clevis pin. You will

be instructed to tighten this

hardware later in this manual.

Mount Assembly on Tractor

1. Place the hooked ends of

the mounting assembly

over the shoulder bolts

on the tractor and line up

the hitch support bracket

center hole with the hole

on the tractor’s hitch. See

Figure 3.

2. Install the support bracket

(783-08856), included

with the loose parts, into

the mounting assembly as

shown in Figure 4. Line the

holes up as shown.

NOTE: The support bracket is

not intended for units with a

differential lock transmission.

3. Install the clevis pin (711-

0309A) from hardware

pack 689-02364 into the

tractor’s hitch, the support

bracket, and the mounting

assembly and secure with

a cotter pin (714-0117).

See Figure 4.

NOTE: The clevis pin can

be fed down through the

hitch plate and secured

underneath with the cotter

pin, or it may be easier

to feed the clevis pin up

through the hitch plate

hole and secure with the cotter pin on the topside. The clevis pin has two holes. It is

recommended to use the hole closest to the head of the pin for a tighter connection.

IMPORTANT! If you decided to leave the hitch support only finger tight during the

assembly process, tighten all of the hardware securely at this time.

Mount Vertical

Support

1. Install the vertical

support onto the

mounting assembly of the

tractor by hooking it over

the hitch plate.

2. Align the center hole on

the vertical support with

the hole on the cross

mount bracket which

corresponds with the deck

size of your tractor. See

Figure 5.

• Hole A recommended for 50” & 54” decks

3. Secure the vertical support to the mounting assembly using a carriage bolt

(710-0276) and a wing knob (720-04122) from hardware pack 689-02364.

Refer to Figure 5.

NOTE: Some kits may contain cross-mount brackets with numerical identification

over the holes instead of letters as shown. If this is the case, use the hole

corresponding to the deck size the bagger is being installed on.

Install Hanger Assembly

1. Install and secure

the hanger assembly

(683-04498B) to the

vertical support using

two carriage bolts (710-

0276), two cup washers

(736- 0242) and two

lock nuts (712-04063)

from hardware pack

689-02364. Do not

overtighten. See Figure 6.

Figure 1

Use this

mounting hole

Figure 2

Figure 3

Figure 4

new bracket. 50/54 location.

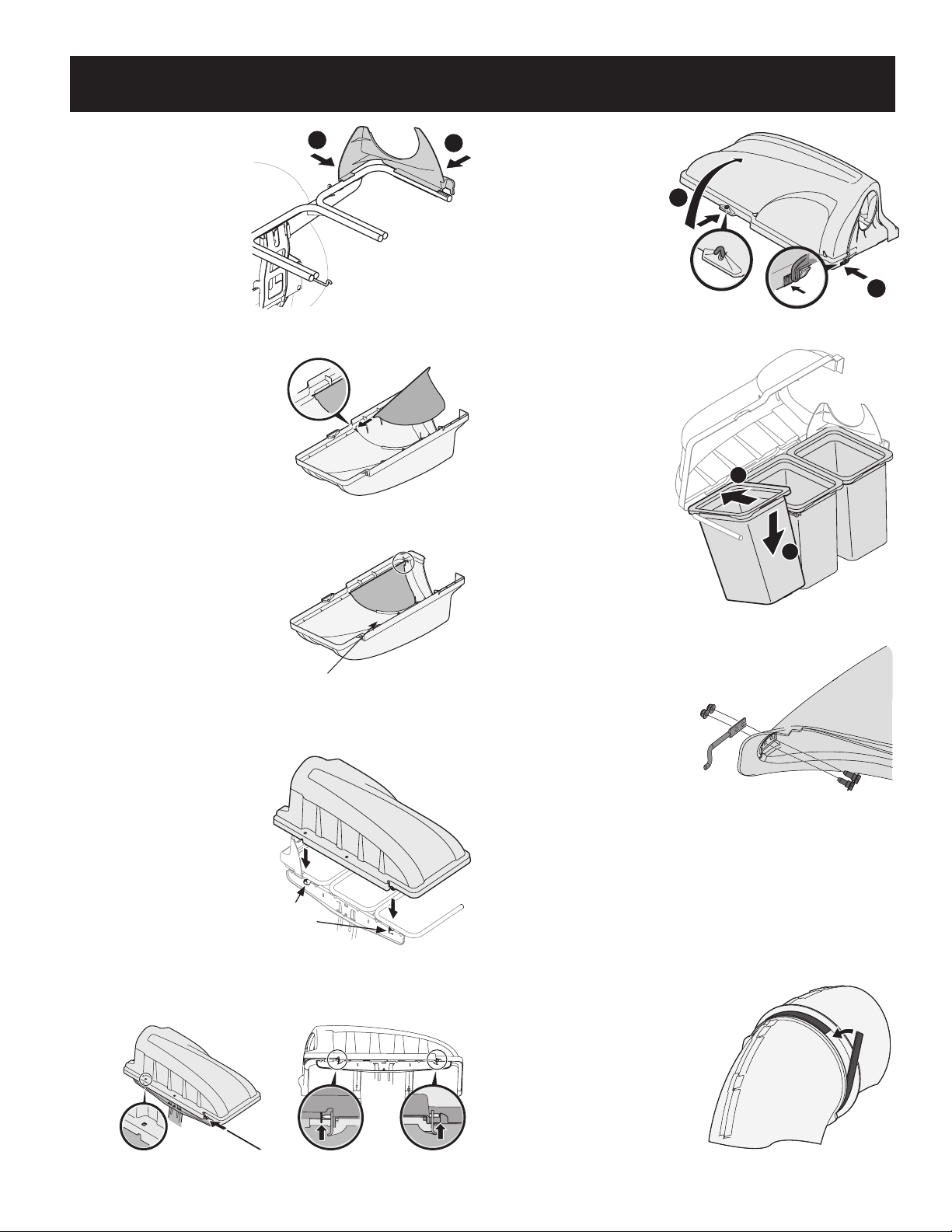

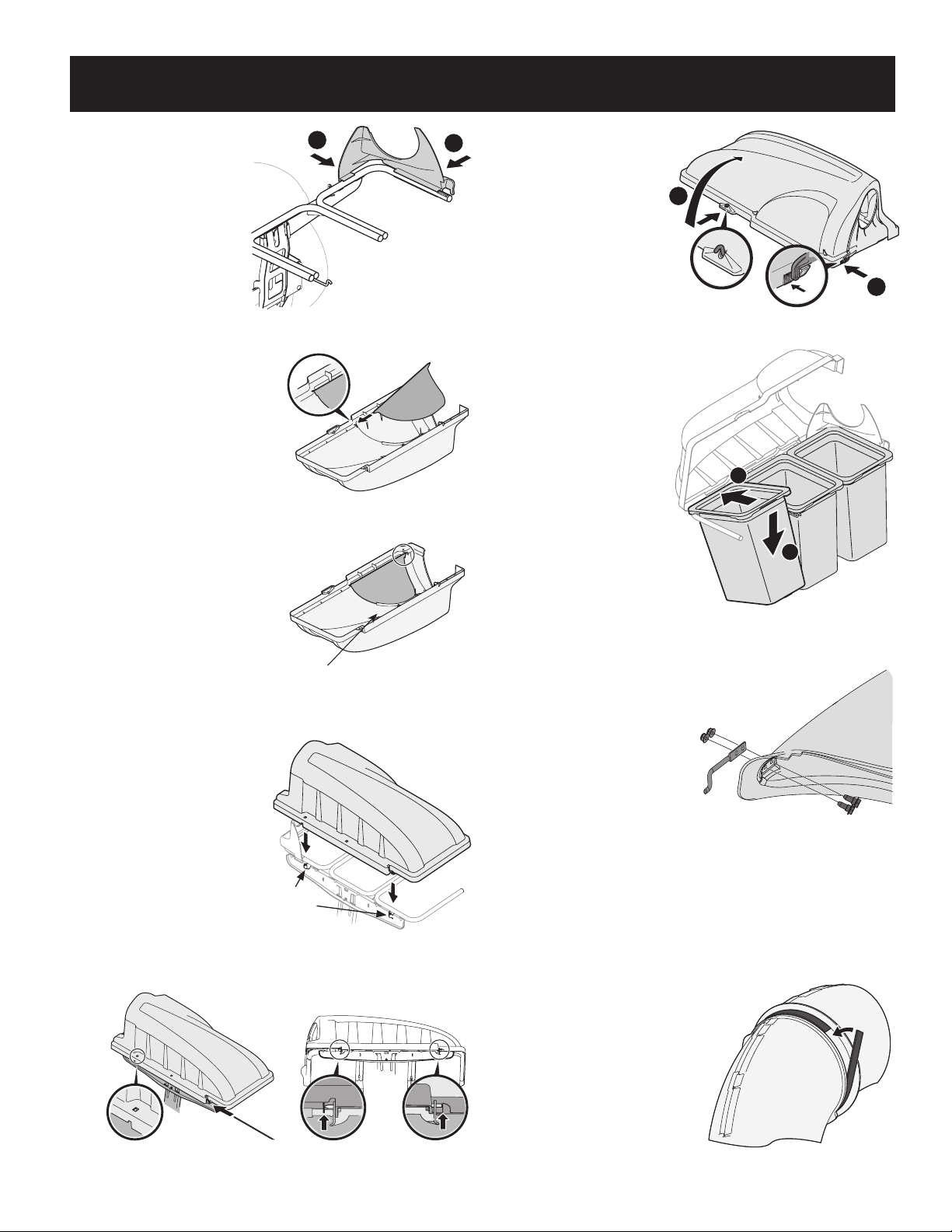

Figure 5

Figure 6

ASSEMBLY & INSTALLATION

Assembling Remaining

Bagger Components

1. Snap the upper chute

support (731-06497) in

place by first clipping the

side portion onto the

hanger assembly rail (1).

See Figure 7.

2. Snap the front side of the

upper chute support to the

rail (2), as shown in Figure 7.

3. If not previously installed

by the factory, install the screen

(731-06504) into the bagger cover

(631-04298) by first inserting

the end closest to the center into

the cutout mounting hole, as in

Figure 8.

NOTE: Make sure to feed the screen

under the lip, as in Figure 9.

4. Clip in the other side by flexing

the screen and pushing it down

into the provided cutout hole. See

Figure 9.

5. Install the bagger cover onto the

hanger assembly, as seen in

Figure 10. The plastic cover goes

inside of the two mounting tabs.

6. Slide the hinge pin (711-05079)

into the hole located on the

mounting tab, as in Figure 11. Use

the cut-out window (See inset in

Figure 11) to line up the hinge pin

on the other side and push pin all

the way in until it reaches

the end-stop. At this point

the pin clips into place and

is secured by a tab in the

bagger cover. See Figure 12.

7. Open hood by pushing in

on the rear, right-side tab

with your right hand, as

seen in 1 of Figure 13, and

lifting the cover with your

left hand in the center rear

of the bagger cover, 2.

8. Install the grass bag

assemblies (664-05104),

with the tight mesh panel

facing the tractor, onto the

bag support brackets by

inserting the front edge in

first, as shown in 1 of

Figure 14, and setting the

back edge down (2) until it

fits into the assembly.

Assembling and

Configuring the

Discharge Chute & Boot

Before installing the discharge

chute and boot onto your

tractor, components must first

be assembled onto the upper

chute tube (631-04291A) and

boot (631-09698). The following

instructions are for assembling

and configuring the discharge

chute and boot:

1. From the inside, put the

two hex head screws (738-

1225), from hardware pack

689-02199, through the

holes at the bottom front

of the boot. See Figure 15.

2. Put the mounting rod

(747-06309) in place over

the hex head screws. Make

sure the tip of the rod is

facing out from the boot.

See Figure 15.

3. Begin threading the flange

lock nuts (712-04064)

onto the hex head screws. See

Figure 15.

4. Using a 1/2” wrench or socket

on the screw and a 7/16” box

wrench on the nylock nuts,

secure the assembly.

NOTE: Check the upper chute for

a cardboard insert installed for

shipping purposes. If the insert is

present, remove it before continuing

with Step 5.

5. Peel the backing off of the self-

adhesive foam strip (721-04388)

that has been included with your grass collector. Apply it to the upper chute

tube, flush against the flange as shown in Figure 16.

Figure 7

Figure 8

Make sure screen sits under the

cover’s lip

Figure 9

Cover mounts

in between

these two tabs

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

ASSEMBLY & INSTALLATION

Installing the Discharge Chute & Boot

When installing the discharge chute and boot, two different installation

instructions exist. For the 54” fabricated deck units, the boot elbow mounts directly

onto the cutting deck. For the 50” and 54” stamped decks, an adapter must first be

installed. Be sure to follow the instructions that pertain to the unit you are installing

this bagger on.

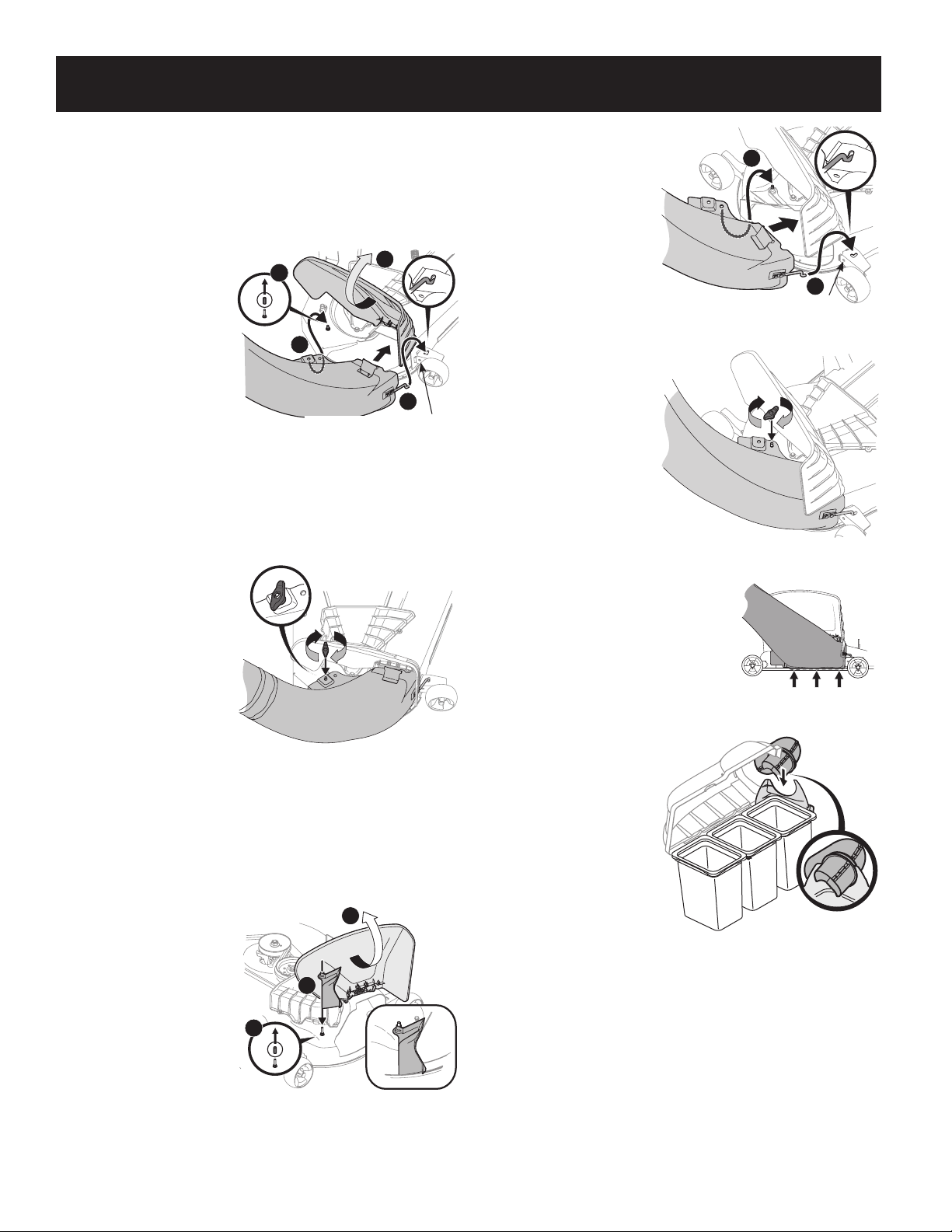

54” Fabricated Deck Units:

1. Raise the deck to its

highest position.

2. Remove the deck pin

rubber protective cap, 1 in

Figure 17.

3. Raise the chute deflector

(2 in Figure 17) on the

deck and hold it while you

position the boot over the

chute opening.

4. Insert the end of the boot

elbow (3) into the hole

provided in the deck wheel

mount as shown in the

inset of Figure 17.

5. Pivot the boot rearward

until the hole in the boot

elbow aligns with the pin

on the deck. Move the boot

elbow down onto that pin

as shown in 4 of Figure 17.

6. Secure the boot elbow to

the cutting deck using a

wing knob (720-04122)

included in hardware pack 689-02364. Refer to Figure 18.

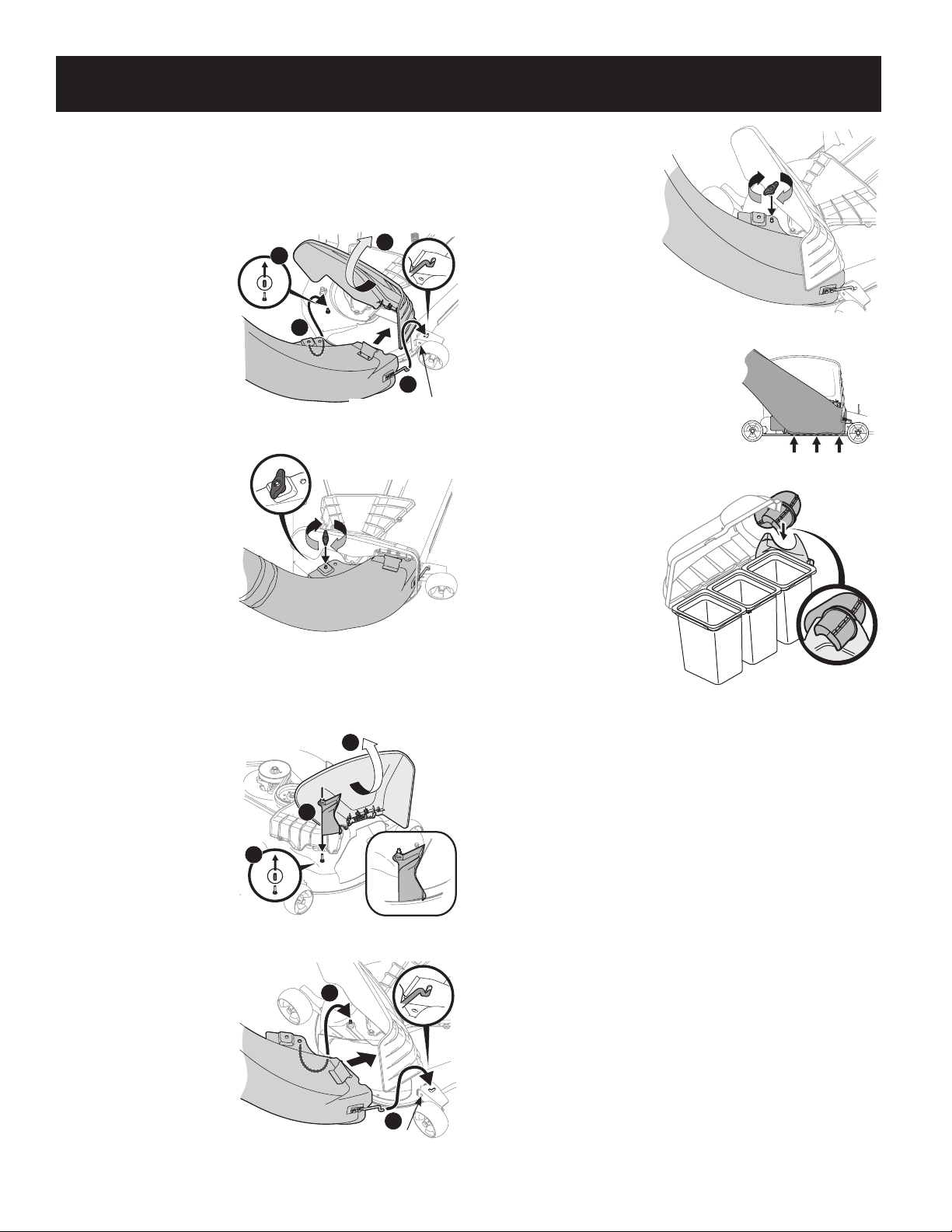

On 50” and 54” Stamped Decks:

1. Raise the deck to its

highest position.

2. Remove the deck pin

rubber protective cap, 1 in

Figure 19.

3. Raise the chute deflector (2

in Figure 19) on the deck

and hold it while you install

the chute adapter (731-

10133) (3), included in

hardware pack 689-02364,

onto the deck as shown in

Figure 19.

4. Insert the end of the boot

elbow (1) into the hole

provided in the deck wheel

mount as shown in the

inset of Figure 20.

5. Pivot the boot rearward

until the hole in the boot

elbow aligns with the pin

on the deck adapter. Move

the boot elbow down onto

that pin as shown in 2 of

Figure 20.

6. Secure the boot elbow to

the cutting deck using a

wing knob (720-04122)

included in hardware pack

689-02364. Refer to

Figure 21.

IMPORTANT! Be certain that

the bottom of the boot is

located inside of the lip of the

deck opening, as shown in

Figure 22.

7. With the bagger cover

open, insert the upper

chute tube into the boot

then pivot the upper chute tube into

position so that the chute rests in the

upper chute support. See Figure 23.

NOTE: Make sure to align the upper chute with

the ridges on the upper chute support.

8. Close the grass catcher cover.

Do Not Use This Hole!

Figure 17

Figure 18

Figure 19

Do Not Use This Hole!

Figure 20

Figure 21

Figure 22

Figure 23

OPERATION

Bagger Usage

NOTE: When all of the grass bags are full, place the tractor on a firm, level surface,

disengage the PTO, turn the tractor engine off and set the parking brake.

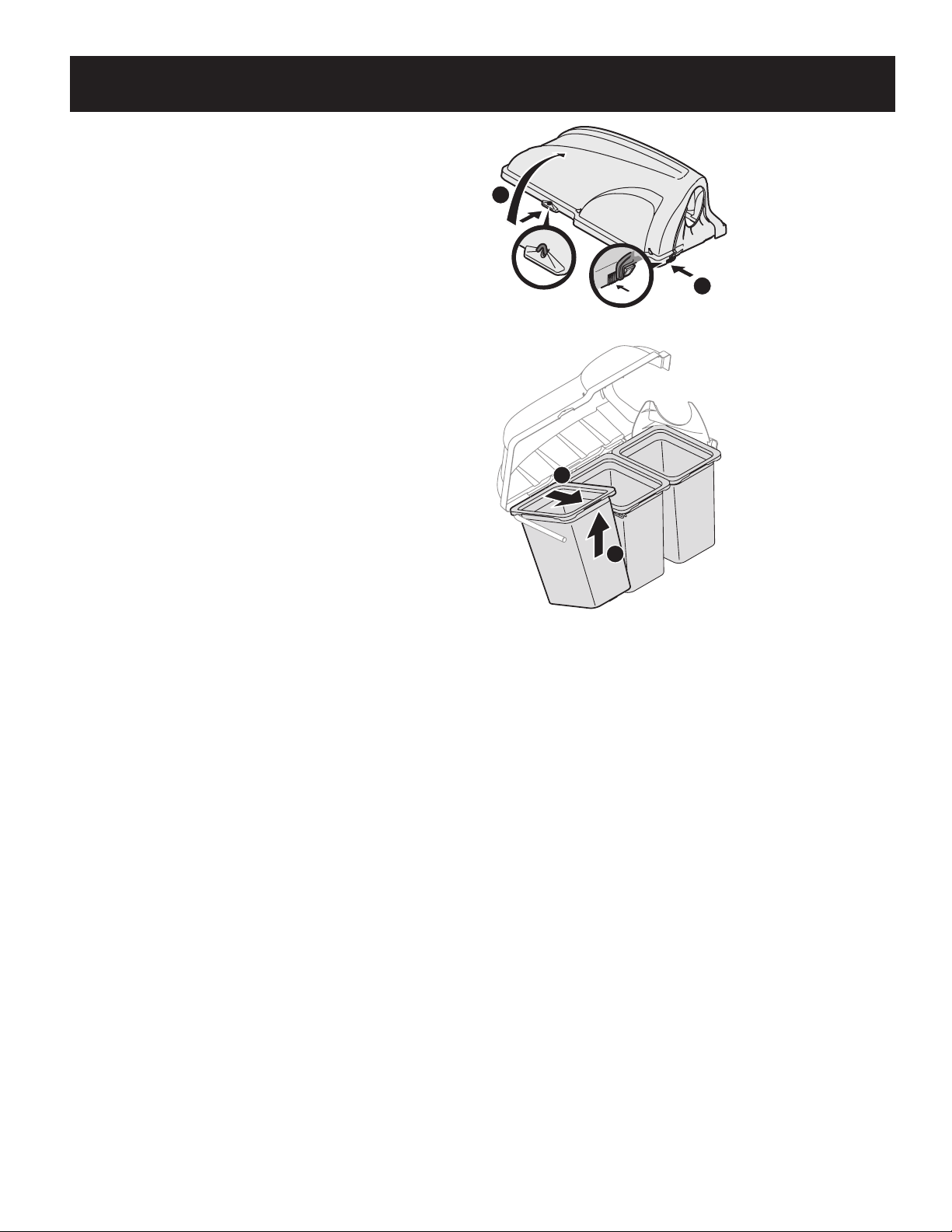

1. Pivot the seat forward and up.

2. Lift up bagger cover by pushing in on the rear, right-side tab with your right

hand, as seen in 1 of Figure 24, and lifting the cover with your left hand in the

center rear of the bagger cover, 2.

3. Do not remove the chute tube assembly from the tractor.

4. Remove the grass bags, as shown in Figure 25, by lifting each bag up (1) and

moving the bags away from the bag support assembly (2).

5. Empty the grass clippings at a proper disposal sight, use the handle at the

bottom of each grass bag. Holding the bag firmly, empty the contents.

6. Replace the grass bags in the reverse order and in the same orientation in

which they were removed, close lid, pivot down the seat, restart your tractor

and resume cutting your grass.

Figure 24

Figure 25

WARRANTY STATEMENT

MTD LLC - LIMITED WARRANTY FOR CRAFTSMAN® BRANDED ATTACHMENTS AND ACCESSORIES

LIMITED WARRANTY

The limited warranty set forth herein is given by MTD LLC with respect to new attachments and/or accessories (hereinafter “Attachments”) purchased by the Initial Purchaser (as defined herein).

Scope of the Limited Warranty

MTD LLC offers a limited warranty to the Initial Purchaser (as defined herein) for residential or otherwise non-commercial use of the Attachment, subject to the Exclusions and Warranty Period as defined herein. The

“Initial Purchaser” is the first person to purchase the Attachment from an authorized Craftsman® branded product dealer, distributor and/or retailer (each a “Retailer”) of Attachment. Except as otherwise set forth

herein, the limited warranty period for this new Attachment purchased by the Initial Purchaser is one (1) year from the date of purchase as shown on the original sales receipt for the Attachment (“Warranty Period”).

Defects in Workmanship or Materials

Subject to the Exclusions, the Attachment is warranted to be free from manufacturing defects in either workmanship or materials for the Warranty Period. During the Warranty Period, MTD LLC will, at its option,

either repair or replace any original part that is covered by this limited warranty and is determined to be defective in workmanship or material.

To qualify for this limited warranty the Attachment:

1. Must have been purchased from an authorized Craftsman® branded product Retailer.

2. Must have been used only for residential or otherwise non-commercial purposes.

3. Must have been used in a manner consistent with the normal and proper intended use.

Who can perform repairs under this warranty?

In order to qualify for the limited warranty as set forth herein, the repairs made under warranty must be performed by an authorized warranty service provider.

How to get service under this limited warranty:

To locate an authorized warranty service provider, contact your authorized Retailer or contact www.Craftsman.com/warranty or call toll-free 888-331-4569. A COPY OF YOUR SALES RECEIPT IS REQUIRED FOR

WARRANTY SERVICE.

What this limited warranty does not cover.

This limited warranty does not cover the following (the “Exclusions”):

• Attachment purchased from an unauthorized Craftsman® branded product Retailer.

• Damage due to lack of maintenance and/or improper maintenance as described in the operator’s manual.

• Normal wear and tear resulting from use of the Attachment.

• Any expendable, consumable, or routine maintenance item which needs replacement or service as part of normal maintenance, unless such items have defects that cause failure or premature wear within the

first thirty (30) days of purchase. Normal wear items include but are not limited to, tires, fuses, blades, batteries, belts, hoses, string trimmer line, engine oil, hydraulic oil, spark plugs, grass bags, and other

consumable items where applicable, or adjustments, such as clutch, brake or deck adjustments or tune-ups.

• Use of the Attachment that is not consistent with the intended use thereof as described in the operating instructions, including, but not limited to, abuse, misuse and/or neglect of the Attachment or any use

inconsistent with and/or non-compliant with instructions contained in the Operator’s Manual.

• Any Attachment that has been altered or modified in a manner not consistent with the original design of the Attachment or in a manner not approved by MTD LLC.

• Paint repairs or replacements for defective paint (including materials and application) are covered for a period of three (3) months; provided however, that this limited warranty for defective paint does not

apply to and shall not cover damage(s) to the paint application resulting from exposure to weather conditions and/or resulting from normal use of the Attachment, including misuse.

This warranty does not cover and MTD LLC disclaims any responsibility for:

• 1. Loss of time or loss of use of the Product.

• 2. Transportation costs and other expenses incurred in connection with the transport of the Product to and from the authorized service provider.

• 3. Any loss or damage to other equipment or personal items.

• 4. Damage resulting from the installation or use of any accessory or non-OEM (original equipment manufacturer) part for use with the Product.

Limitations:

1. THERE ARE NO IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. NO WARRANTY APPLIES AFTER THE APPLICABLE

WARRANTY PERIOD AS SET FORTH ABOVE AS TO THE PARTS AS IDENTIFIED. NO OTHER EXPRESS WARRANTY OR GUARANTY, WHETHER WRITTEN OR ORAL, EXCEPT AS MENTIONED ABOVE, GIVEN BY ANY PERSON OR

ENTITY, INCLUDING A DEALER OR RETAILER, WITH RESPECT TO ANY PRODUCT SHALL BIND MTD LLC. DURING THE WARRANTY PERIOD, THE EXCLUSIVE REMEDY IS REPAIR OR REPLACEMENT OF THE DEFECTIVE PART, AS SET

FORTH ABOVE. (SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.)

2. THE PROVISIONS AS SET FORTH HEREIN PROVIDE THE SOLE AND EXCLUSIVE REMEDY ARISING FROM THE SALE. MTD SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL LOSS OR DAMAGES INCLUDING, WITHOUT

LIMITATION, FOR TRANSPORTATION OR FOR RELATED EXPENSES, OR FOR RENTAL EXPENSES TO TEMPORARILY REPLACE A WARRANTED PRODUCT. (SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY TO YOU.)

3. In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this limited warranty. You assume the risk and

liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

How State Law Relates to this Warranty:

This limited warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

MANUAL DE INSTRUCTIONES

PRECAUCIÓN

Antes de usar este equipo, lea el manual y siga todas las reglas de seguridad e instrucciones de funcionamiento.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

NOTA: Este manual de operación corresponde a varios modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual

se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

CRAFTSMAN® es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia.

CRAFTSMAN.com

Formulario N.º 769-18530

(28 de enero de 2020)

CONJUNTO DE EMBOLSADORA TRIPLE CON

PLATAFORMA DE 50”/54”

Medidas de seguridad ...................................................................................................12

Contenido de la caja ......................................................................................................14

Armado e instalación ....................................................................................................16

Funcionamiento ............................................................................................................. 19

Garantia...........................................................................................................................20

Français ........................................................................................................................... 21

Índice

Registrar de información de producto

Antes de configurar y hacer funcionar su equipo nuevo, por favor localice la placa de modelo en

el equipo y registre la información en el espacio de la derecha. Podrá localizar la placa de modelo

en la parte exterior de la cubierta de la embolsadora. La placa de modelo contiene los números de

serie y de modelo de la unidad. Necesitará esta información si tiene que solicitar soporte técnico a

través de nuestro sitio web, el Servicio de Atención al Cliente, o de un distribuidor local de servicio

autorizado.

NúMero de Modelo

NúMero de Serie

MEDIDAS DE SEGURIDAD

Funcionamiento general

1. Lea, comprenda y respete todas las instrucciones que figuran en el equipo y en los manuales antes de

intentar armarlo y hacerlo funcionar. Guarde este manual en un lugar seguro para consultas futuras y

periódicas, así como para solicitar repuestos.

2. Para ayudar a evitar una lesión por contacto con las cuchillas o con un objeto que sea arrojado,

mantenga a los observadores, a los ayudantes, a niños y mascotas alejados a no menos de 75 pies de la

cortadora mientras está funcionando. Pare la tractora si alguien ingresa a la zona.

3. Revise minuciosamente el área donde se va a usar el equipo. Saque todas las piedras, palos, cables,

huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por las cuchilla(s). Los

objetos arrojados por la tractora pueden producir lesiones personales graves.

4. Para protegerse los ojos, utilice siempre anteojos o antiparras de seguridad durante la operación o

mientras realiza ajustes o reparaciones. Los objetos arrojados que rebotan pueden producir lesiones

graves en los ojos.

5. Nunca opere la cortadora de césped si no está bien colocada la cubierta de descarga o el colector de

césped completo. Si falta la cubierta de descarga o está dañada o un componente del accesorio de

embolsadora falta, se pueden producir lesiones por contacto con la cuchilla o con objetos arrojados.

6. No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El

contacto con las cuchilla(s) puede amputar manos y pies.

7. Apague el motor de la cortadora de césped y espere que las cuchillas se detengan totalmente antes de

desbloquear la abertura de descarga de la cortadora o las piezas de la embolsadora.

8. Reduzca la velocidad antes de girar. Haga funcionar la tractora de manera uniforme. Evite que funcione

de manera errática y a excesiva velocidad. Tenga en cuenta que el accesorio colector de césped puede

afectar las características de manejo de su cortadora.

9. Desenganche la o las cuchilla(s), coloque el freno de mano, detenga el motor y espere hasta que las

cuchillas se detengan totalmente antes de abrir la cubierta superior del accesorio embolsador, sacar

el colector de césped, vaciar los recortes, desbloquear el canal, retirar cualquier residuo o desecho

o realizar cualquier ajuste. Nunca deje la tractora encendida sin atención. Siempre desconecte las

cuchillas, ponga la transmisión en punto muerto, ponga el freno de mano, detenga el motor y retire la

llave antes de bajarse del vehículo.

10. Su tractora está diseñada para cortar césped residencial normal. No intente cortar césped demasiado

crecido, seco (como un pastizal) ni pilas de hojas secas. El césped o las hojas secas pueden entrar en

contacto con el escape del motor y/o acumularse en la plataforma de corte presentando un potencial

peligro de incendio.

11. Si se presentan situaciones que no están previstas en este manual, tenga cuidado y use el sentido

común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.

Operación en pendientes

Las pendientes son un factor importante en los accidentes ocasionados por pérdida de control y vuelcos que

pueden causar lesiones graves e incluso la muerte. Los accesorios también pueden afectar la estabilidad de la

tractora. Todas las pendientes requieren precaución extra.

Para su seguridad, use el medidor de pendientes que se incluye como parte de este manual para calcular el

ángulo de las pendientes antes de hacer funcionar la tractora en una zona accidentada. Si la pendiente aparece

como mayor de 10 grados o 17 porcentaje en el medidor, no haga funcionar la cortadora con el accesorio para

bolsas de césped en ese sector, pues podría causar lesiones graves.

Si:

1. Corte hacia arriba y abajo de las pendientes, no en forma transversal. Tenga sumo cuidado al cambiar

de dirección en una pendiente.

2. Esté atento a los hoyos, surcos, baches, rocas, u otros objetos ocultos. El terreno desnivelado puede

voltear la tractora. El césped alto puede ocultar obstáculos.

3. Conduzca a baja velocidad. Seleccione una velocidad lo suficientemente baja como para que no necesite

detenerse o cambiar de marcha estando en pendiente. Los neumáticos pueden perder tracción en las

pendientes aun cuando los frenos funcionen correctamente. Siempre mantenga la tractora en cambio

mientras desciende una pendiente para poder frenar con el motor.

4. Siga las recomendaciones del fabricante sobre los pesos o contrapesos de las ruedas para mejorar la

estabilidad. Haga que todos los movimientos en las pendientes sean lentos y graduales. No realice

cambios bruscos de velocidad o dirección. Hacer un cambio o frenar repentinamente puede hacer que el

frente de la tractora se levante y vuelque rápidamente hacia atrás dando lugar a lesiones graves.

5. Evite arrancar o detenerse en una pendiente. Si las ruedas pierden tracción, desacople las cuchillas y

descienda la pendiente lentamente.

No:

1. No gire en pendiente a menos que sea necesario; si lo hace, gire lenta y gradualmente cuesta abajo, si

es posible.

2. No corte el césped cerca de barrancos, zanjas o terraplenes. La cortadora puede volcarse

repentinamente si una de las ruedas pasa el borde de un acantilado o zanja o si se desmorona un borde.

3. No intente estabilizar la tractora poniendo el pie en el suelo.

4. No utilice colector de césped en pendientes empinadas.

5. No corte el césped húmedo. La falta de tracción puede hacer que patine.

Servicio general

1. Antes de limpiar, reparar o inspeccionar la tractora, compruebe que la(s) cuchilla(s) y todas las piezas

móviles se hayan detenido. Desconecte el cable de la bujía y póngalo haciendo tierra contra el motor

para evitar que se encienda accidentalmente.

2. Mantenga todos los pernos, tuercas y tornillos bien ajustados para asegurarse que la tractora se

encuentra en condiciones seguras de operación.

3. Nunca intente violar el sistema de bloqueo de seguridad u otros mecanismos de seguridad de la

cortadora. Compruebe regularmente que estos elementos funcionen correctamente.

4. No intente nunca hacer ajustes o reparaciones a la cortadora mientras el motor está en marcha.

5. Los componentes del colector de césped y la cubierta de descarga están sujetos a desgaste y daños

que podrían dejar expuestas piezas que se mueven o permitir que se arrojen objetos. Para proteger su

seguridad, verifique frecuentemente los componentes y reemplácelos inmediatamente por piezas del

fabricante del equipo original (O.E.M.) solamente que se indican en este manual. El uso de piezas que

no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y

puede poner en peligro la ¡seguridad!

6. Mantenga o reemplace las etiquetas de seguridad e instrucciones según sea necesario.

ADVERTENCIA

Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, podrían poner en peligro la seguridad personal y/o la propiedad suya y de terceros. Lea

y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta tractora. Si no sigue estas instrucciones, se pueden provocar lesiones personales.

Cuando vea este símbolo. ¡TENGA EN CUENTA LA ADVERTENCIA!

ADVERTENCIA

Este accesorio está diseñado para ser usado respetando las normas de seguridad contenidas en este manual. Un descuido o un error por parte del operador puede

ocasionar lesiones graves. Una cortadora es capaz de amputar manos y pies y de arrojar objetos con gran fuerza. Si no se respetan las siguientes instrucciones de seguridad

junto con las instrucciones suministradas con la cortadora, se pueden ocasionar lesiones graves e incluso la muerte.

Símbolos de seguridad

En esta tabla se presentan y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, entienda y cumpla todas las instrucciones incluidas en la tractora antes de intentar realizar el montaje de la unidad y

utilizarla.

Símbolo Descripción

LEER EL MANUAL DEL OPERADOR (S)

Lea, entienda y cumpla todas las instrucciones incluidas en los manuales antes de realizar el montaje de la unidad y de utilizarla.

DETENGA

Apague el motor antes de abrir la cubierta de la embolsadora.

ADVERTENCIA

Su Responsabilidad--Sólo permita que usen esta tractora eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este

manual y en la tractora.

¡GUARDE ESTAS INSTRUCCIONES!

(OK) (DEMASIADO EMPINADA)

¡UTILICE ESTE INDICADOR DE PENDIENTE PARA DETERMINAR SI UNA

PENDIENTE ES DEMASIADO EMPINADA PARA OPERAR CON SEGURIDAD!

Para comprobar la pendiente, proceda de la siguiente manera:

1. Retire esta página y pliéguela por la línea de guiones.

2. Ubique un objeto vertical que esté sobre la pendiente o detrás de la misma (por ejemplo, un poste, un

edicio, un cerco, un árbol, etc.)

3. Alinee uno de los dos lados del indicador de pendiente con el objeto (vea las Figuras 1 y 2).

4. Ajuste el indicador hacia arriba o hacia abajo hasta que la esquina izquierda toque la pendiente (vea las

Figuras 1 y 2).

5. Si hay una separación debajo del indicador, la pendiente es demasiado empinada para operar con

seguridad (vea la Figura 2 anterior).

Línea de guiones a 10°/17%

Indicador de pendiente

Figura 2Figura 1

Pendiente de 10°/17%

Pendiente de

10°/17%

ADVERTENCIA

Las pendientes son un factor importante relacionado con accidentes por tumbos y vuelcos que pueden producir lesiones graves o la muerte. No utilice la tractora en pendientes de más de 10 grados/17 porcentaje.

Todas las pendientes requieren precaución extra. Si no puede retroceder por la pendiente o si no se siente seguro, no realice ningún corte. Siempre corte hacia arriba y hacia abajo de las pendientes, nunca de manera

transversal.

CONTENIDO DE LA CAJA

Gracias por comprar un accesorio de embolsado. Ha sido cuidadosamente diseñado para brindar excelente rendimiento si se lo hace funcionar y se lo mantiene correctamente.

Por favor lea todo este manual antes de hacer funcionar el equipo. El manual le indica cómo configurar, operar y mantener el equipo de manera fácil y segura. Por favor asegúrese de que usted, y cualquier otra

persona que utilice la máquina, siga atentamente y en todo momento las medidas de seguridad recomendadas. De lo contrario, se podrían producir lesiones personales o daños materiales.

Toda la información contenida en este manual es relativa a la información de producto más reciente, disponible en el momento de la impresión. Revise el manual frecuentemente para familiarizarse con el equipo,

sus características y funcionamiento. Por favor tenga en cuenta que este Manual del Operador puede abarcar una variedad de especificaciones de producto para diversos modelos. Es posible que las características

y/o funciones incluidas y/o ilustradas en este manual no se apliquen a todos los modelos. Nos reservamos el derecho a modificar las especificaciones de producto, los diseños y equipos sin previo aviso y sin incurrir

en responsabilidad por obligaciones de ningún tipo.

Si tiene algún problema o duda con respecto a este equipo, llame a su distribuidor local o comuníquese directamente con nosotros. Queremos garantizar su entera satisfacción en todo momento.

En este manual, todas las referencias al lado derecho e izquierdo de la máquina se hacen observándola desde la posición de operación.

Gracias

Lista de contenidos

• Cubierta del embolsador – 631-04298

• Soporte de canal superior – 731-06497

• Tubo de la rampa superior – 631-04291A

• Bota – 631-09698

• Pantalla – 731-06504

• Tira autoadhesiva de espuma – 721-04388

• Bolsa de césped conjunto (3) – 664-05104

• Pasador de bisagra – 711-05079

• Adaptador de paracaídas – 731-10133

• Conjunto de colgador – 683-04498B

• Soporte vertical – 683-04519C

• Conjunto de soporte de enganche de tractor – 689-00304A

• Ménsula de soporte universal – 783-08129

• Tapones de extremo (6) – 735-0246A (preinstalado)

• Soporte de apoyo - 783-08856

• Paquete de herrajes – 689-02364

• Paquete de herrajes del maletero de la embolsadora – 689-02199

Antes de comenzar la instalación, retire todas las piezas de la caja para asegurarse de que tiene todo. El contenido de la caja aparece a continuación. Los paquetes de

herrajes incluidos en este kit se detallan al final de esta sección.

Contenido de la caja

CONTENIDO DE LA CAJA

Contenido de los paquetes de herrajes

Por favor, compruebe sus paquetes de herrajes con las siguientes ilustraciones. Las cantidades de cada artículo se muestran entre paréntesis después de cada número de pieza.

720-04122 (6)

736-0242 (2) 712-04063 (2)

714-0117 (1)

710-0276 (7)

711-0309A (1)

Paquete de herrajes 689-02199

Paquete de herrajes 689-02364

747-06309 (1)

712-04064 (2) 738-1225 (2)

ARMADO E INSTALACIÓN

NOTA: Las referencias a la izquierda, derecha, parte delantera y trasera del tractor están

desde la posición del operador, salvo indicación en contrario.

• Antes del montaje, coloque el tractor sobre una superficie firme y nivelada,

desenganche la toma de fuerza PTO, detenga el motor del tractor y coloque

el freno de mano.

Herramientas requeridas

• Llave tubular de 1/2”

• Llave tubular de 7/16”

Arme las ménsulas de soporte

Para armar el conjunto de montaje

de la embolsadora, localice el

paquete del conjunto de montaje y

siga estos pasos:

1. Sujete los dos soportes

laterales de enganche al

soporte de unión trasera

(783-08129) universal

utilizando los dos pernos

de carro (710-0276)

y las perillas de aleta

(720-04122) del paquete

de herrajes 689-02364.

Consulte la Figura 2.

NOTA: Los ganchos sobre las

ménsulas laterales deben

apuntar hacia abajo y las

lengüetas sobre la placa

trasera hacia arriba como se

muestra en la Figura 1.

2. Dé vuelta el conjunto y

monte la ménsula de

soporte de enganche al

conjunto de montaje como

se muestra en la Figura 2.

NOTA: Durante la etapa de

montaje podría resultar más

fácil dejar ajustado este único

elemento de ferretería para

facilitar el alineamiento con el

orificio de enganche para el pasador de horquilla. Más adelante en el manual se le

indicará que ajuste este elemento de ferretería.

Monte el conjunto en el tractor

1. Coloque los extremos con

gancho del conjunto de

montaje sobre los pernos con

reborde en la parte posterior

del bastidor del tractor y alinee

el orificio central de la ménsula

de soporte del enganche con

el orificio del enganche del

tractor. Consulte la Figura 3.

2. Instale la ménsula de soporte

(783-08856), que se incluye

con las piezas sueltas, en el

conjunto de montaje como se

muestra en la Figura 4. Alinee

los orificios como se indica.

NOTA: La ménsula de soporte no está diseñada para unidades con transmisión con

bloqueo del diferencial.

3. Instale el pasador de

horquilla (711-0309A)

del paquete de herrajes

689-02364 en el enganche

del tractor, la ménsula

de soporte, y el conjunto

de montaje, y fije con

una chaveta de horquilla

(714-0117). Consulte la

Figura 4.

NOTA: El pasador de

horquilla se puede pasar

hacia abajo por la placa de

enganche y asegurarlo por

abajo con el sujetador de

horquilla; o puede resultar más fácil pasarlo hacia arriba por el orificio de la placa de

enganche y asegurarlo con el sujetador en la parte superior. Inserte el pasador de

horquilla dentro del agujero superior, que está más cerca de la cabeza del pasador.

Puede necesitar empujar el pasador para hacer que se pueda acceder al orificio.

IMPORTANTE! If Si decidió dejar el soporte de enganche ajustado sólo

manualmente durante el proceso de montaje, ajuste firmemente todos los demás

elementos de ferretería en este momento.

Montar el soporte vertical

1. Instale el soporte de

montaje vertical (683-

04519C) en el conjunto

de montaje del tractor

enganchándolo sobre la

placa de enganche.

2. Alinear el orificio central

del soporte vertical con el

orificio del soporte de

montaje transversal que

corresponde al tamaño de

plataforma de su tractor.

Consulte la Figura 5.

• Se recomienda el

orificio A para las

plataformas de 50” y 54”

3. Fije el soporte de montaje vertical al conjunto de montaje con un perno de

carro (710-0276) y una perilla de aleta (720-04122) del paquete de herrajes

689-02364. Consulte la Figura 5.

NOTA: Algunos conjuntos pueden incluir soportes de montaje transversal con

identificación numérica sobre los orificios en lugar de letras, como se indica. Si

ese es el caso, use el orificio que corresponde al tamaño de plataforma en el que se

desea instalar la embolsadora.

Instale el conjunto de

suspensión

1. Instale y asegure el

conjunto del colgador

(683-04498B) al soporte

vertical utilizando dos

pernos de carro (710-

0276), dos arandelas de

copa (736- 0242) y dos

tuercas de seguridad

(712-04063) del paquete

de hardware 689-02364.

No lo apriete demasiado.

Véase Figura 6.

Figura 1

Usa esto

agujero de

montaje

Vista

lateral

Figura 2

Figura 3

Figura 4

new bracket. 50/54 location.

Figura 5

Figura 6

ARMADO E INSTALACIÓN

Armado del resto de los

componentes de la

embolsadora

1. Calce a presión el soporte

del canal superior (731-

06497) colocando primero

la porción lateral sobre

el riel de soporte de la

embolsadora (1). Consulte

la Figura 7.

2. Calce a presión el lado

delantero del soporte del

canal al riel (2), como se muestra

en la Figura 7.

3. Si no se instala previamente en

la fábrica, coloque el protector

(731-06504) en la cubierta de la

misma (631-04298) insertando

primero el extremo más cercano

al centro en el orificio de montaje

recortado, como en la Figura 8.

NOTA: Asegúrese de calzar el

protector debajo del reborde, como

en la Figura 9.

4. Calce el otro lado flexionando el

protector y empujándolo dentro

del recorte provisto. Consulte la

Figura 9.

5. Instale la cubierta de la

embolsadora en el conjunto de

soporte de la bolsa, como se ve

en la Figura 10. La cubierta

plástica va dentro de las dos

lengüetas de montaje.

6. Deslice el pasador de

bisagra en el orificio

ubicado en la lengüeta de

montaje, como se indica en

la Figura 11. Use la ventana

recortada (consulte el

recuadro de la Figura 11)

para alinear el pasador de

bisagra del otro lado y

empújelo hasta que llegue

al tope. En este punto el

pasador calza en su

posición y queda asegurado

por una lengüeta en la

cubierta de la embolsadora.

Consulte la Figura 12.

7. Abra el capó oprimiendo

hacia adentro la lengüeta

posterior derecha con la

mano derecha, como se ve

en 1 de la Figura 13, y

levantando la cubierta con

la mano izquierda en el

centro de la parte posterior

de la cubierta de la

embolsadora, 2.

8. Instale los conjuntos de

bolsas de césped (664-

05104) con el panel de

malla apretado orientado

hacia el tractor, sobre las

ménsulas de soporte de las

bolsas insertando el borde

delantero primero, como se

muestra en 1 de la Figura

14, y ajustando el borde

posterior hacia abajo (2)

hasta que calce en el

conjunto.

Montaje y

configuración del canal

de descarga y bota

Antes de instalar el canal de

descarga y bota en su tractor,

en primer lugar hay que montar

componentes en el tubo superior

del canal y la bota. Las siguientes

son las instrucciones para armar

y configurar el canal de descarga

y la bota:

1. De adentro hacia afuera,

ponga los dos tornillos de

pivote (738-1225), paquete

de herrajes de la bota

bagger 689-02199, a través

de los agujeos en el bota.

Vea la Figura 15.

2. Ponga la barra de montaje

en lugar sobre los tornillos

de pivote con la punta de la barra (747-06309) que mira hacia afuera del

bota. Vea 1 en la Figura 15.

3. Empezó a taladrar las tuercas de seguridad con brida en lostornillos de pivote

(712-04064). Vea 2 en la Figura 15.

4. Usando una llave de 1/2” o un socket en el tornillo y una llave de caja de

7/16” en las tuercas de nylock, asegure el ensamblaje.

NOTA: Verifique el canal superior

para ubicar un inserto de cartón que

se instala para el envío. Si el inserto

está presente, quítelo antes de

continuar con el Paso 5.

5. Retire el revestimiento de la tira

de espuma autoadhesiva (721-

04388) que se ha incluido con

su colector de césped. Aplíquela

al canal superior, a nivel contra

la brida como se muestra en la

Figura 16.

Figura 7

Figura 8

Asegúrese de que el protector quede

debajo del reborde de la cubierta

Figura 9

La cubierta se

monta entre

estas dos

lengüetas

Figura 10

Figura 11

Figura 12

Figura 13

Figura 14

Figura 15

Figura 16

ARMADO E INSTALACIÓN

Instalación del canal de descarga y bota

Cuando se instala el canal de descarga y la bota hay dos instrucciones de instalación

diferentes. Para las unidades de plataforma fabricadas de 54”, el codo del bota se

monta directamente en la plataforma de corte. Para las plataformas estampadas de

50” y 54”, en primer lugar se debe instalar un adaptador. Asegúrese de seguir las

instrucciones correspondientes a la unidad en la que está instalando esta

embolsadora.

Unidades de plataforma

fabricada de 54”:

1. Eleve la plataforma a la

posición más alta.

2. Remove the deck pin

rubber protective cap, 1 in

Figura 17.

3. Levante el deflector del

canal (2 in Figura 17) sobre

la plataforma y sosténgalo

mientras ubica la bota sobre

la abertura del canal.

4. Inserte el extremo del codo

del bota (3) en el orificio

suministrado en el montaje

de rueda de la plataforma

tal como se muestra en el

recuadro de Figura 17.

5. Gire la bota hacia atrás

hasta que el orificio del

codo del bota se alinee con

el pasador de la

plataforma. Mueva la bota

hacia abajo sobre ese

pasador, como se indica en

4 de la Figura 17.

6. Fije el codo del bota en la plataforma de corte usando una perilla de aletas

(720-04122) a partir de el paquete de herrajes 689-02364. Consulte la Figura

18.

En las plataformas estampadas de 50” y 54”:

1. Eleve la plataforma a la

posición más alta.

2. Retire el tapón protector

de goma del pasador de

plataforma, 1 en la Figura

19.

3. Eleve el deflector del canal

(2 en la Figura 19) sobre la

plataforma y sosténgalo

mientras instala el

adaptador del canal (731-

10133) (3), incluido en el

paquete de herrajes 689-

02364, sobre la plataforma

tal como se muestra en la Figura 19.

4. Inserte el extremo del codo

del bota (1) en el orificio

suministrado en el montaje

de rueda de la plataforma

tal como se muestra en el

recuadro de la Figura 20.

5. Gire la bota hacia atrás

hasta que el orificio del

codo del bota se alinee con

el pasador del adaptador

de plataforma. Mueva la

bota hacia abajo hacia ese

pasador como se muestra

en 2 de la Figura 20.

6. Fije el codo del bota en la

plataforma de corte usando

una perilla de aletas (720-

04122) incluida en el

paquete de herrajes 689-

02364. Consulte la Figura 21.

¡IMPORTANTE!

Asegúrese de

que la parte inferior del bota

esté ubicada dentro del

borde de la abertura de

plataforma, como se muestra

en la Figura 22.

7. Con la cubierta de la

embolsadora abierta,

inserte el tubo del canal superior dentro

del bota, luego gire el tubo del canal

superior en posición de manera tal que

el canal se apoye en el soporte del canal

superior. Consulte la Figura 23.

NOTA:

Asegúrese de alinear el canal superior

con los rebordes del soporte del canal superior.

8. Cierre la cubierta del colector de césped.

¡No utilice este orificio!

Figura 17

Figura 18

Figura 19

¡No utilice este orificio!

Figura 20

Figura 21

Figura 22

Figura 23

FUNCIONAMIENTO

Uso de la embolsadora

NOTA: Cuando las bolsas para césped estén llenas, coloque el tractor sobre una superficie

firme y nivelada, desembrague la toma de fuerza (PTO), apague el motor del tractor y

coloque el freno de mano.

1. Primero, tire del asiento hacia adelante.

2. Abra el cubierta de la embolsadora empujando hacia adentro la lengüeta

posterior derecha con la mano derecha, como se ve en (1) de la Figura 24, y

levantando la cubierta con la mano izquierda en el centro de la parte posterior

de la cubierta de la embolsadora (2).

3. No retire el conjunto del tubo del canal del tractor.

4. Retire las bolsas de césped, levantándolas (1) y separándolas del conjunto de

soporte de las bolsas (2). Consulte la Figura 25.

5. Vacíe los recortes de césped en un predio de disposición adecuado, use la

manija de abajo de cada bolsa de césped. Para vaciar el contenido sostenga

firmemente la bolsa.

6. Vuelva a colocar las bolsas para césped, cierre la tapa, voltee el asiento hacia

abajo, vuelva a arrancar el tractor, saque el freno de mano y reanude el corte

de césped.

Figura 24

Figura 25

MTD LLC - GARANTÍA LIMITADA PARA ACCESORIOS Y ACCESORIOS DE MARCA CRAFTSMAN®

GARANTÍA LIMITADA

La garantía limitada establecida en este documento es otorgada por MTD LLC con respecto a los nuevos adjuntos y / o accesorios (en adelante, “Adjuntos”) comprados por el Comprador Inicial (como se deﬁne en el presente

documento).

Alcance de la Garantía Limitada

MTD LLC ofrece una garantía limitada al Comprador inicial (como se deﬁne en el presente documento) para el uso residencial o no comercial del Adjunto, sujeto a las Exclusiones y al Período de garantía tal como se deﬁne en

el presente. los

El “Comprador inicial” es la primera persona en comprar el Adjunto de un distribuidor, distribuidor y / o minorista de productos Craftsman® autorizado (cada uno, un “Minorista”) del Adjunto. Salvo que se establezca lo

contrario.

En este documento, el período de garantía limitada para este nuevo adjunto comprado por el Comprador inicial es de un (1) año a partir de la fecha de compra, tal como se muestra en el recibo de compra original del

Adjunto (“Período de garantía”).

Defectos en mano de obra o materiales

Sujeto a las Exclusiones, se garantiza que el Adjunto está libre de defectos de fabricación, ya sea en mano de obra o en materiales para el Período de Garantía. Durante el período de garantía, MTD LLC, a su discreción,

repare o reemplace cualquier pieza original que esté cubierta por esta garantía limitada y que se determine que es defectuosa en la mano de obra o en el material.

Para calicar para esta garantía limitada, el Adjunto:

1. Debe haberse comprado en un Distribuidor autorizado de productos de la marca Craftsman®.

2. Debe haber sido utilizado solo para ﬁnes residenciales o no comerciales.

3. Debe haber sido utilizado de manera consistente con el uso normal y adecuado.

¿Quién puede realizar reparaciones bajo esta garantía?

Para caliﬁcar para la garantía limitada como se establece en el presente documento, las reparaciones realizadas bajo la garantía deben ser realizadas por un proveedor de servicio de garantía autorizado.

Cómo obtener servicio bajo esta garantía limitada:

Para localizar un proveedor de servicios de garantía autorizado, comuníquese con su distribuidor autorizado o comuníquese con www.Craftsman.com/warranty o llame al número gratuito 888-331-4569. SE REQUIERE UNA

COPIA DE SU RECIBO DE VENTA SERVICIO DE GARANTÍA.

Lo que esta garantía limitada no cubre.

Esta garantía limitada no cubre lo siguiente (las “Exclusiones”):

• Adjunto comprado a un minorista de productos no autorizado de la marca Craftsman®.

• Daños debidos a la falta de mantenimiento y / o mantenimiento inadecuado como se describe en el manual del operador.

• Desgaste normal por el uso del accesorio.

• Cualquier artículo de mantenimiento fungible, consumible o de rutina que necesite reemplazo o servicio como parte del mantenimiento normal, a menos que dichos artículos tengan defectos que causen fallas o desgaste

prematuro dentro de la los primeros treinta (30) días de compra. Los elementos de desgaste normal incluyen, entre otros, neumáticos, fusibles, cuchillas, baterías, correas, mangueras, línea de desbrozadora, aceite de

motor, aceite hidráulico, bolsas de hierba y otros consumibles artículos donde corresponda, o ajustes, tales como ajustes de embrague, freno o plataforma o aﬁnaciones.

• Uso del accesorio que no sea coherente con el uso previsto del mismo como se describe en las instrucciones de funcionamiento, incluidos, entre otros, el abuso, mal uso y / o negligencia del accesorio o cualquier uso.

es incompatible con y / o no cumple con las instrucciones contenidas en el Manual del operador.

• Cualquier archivo adjunto que haya sido alterado o modiﬁcado de una manera no consistente con el diseño original del archivo adjunto o de una manera no aprobada por MTD LLC.

• Las reparaciones o reemplazos de pintura por pintura defectuosa (incluidos los materiales y la aplicación) están cubiertos por un período de tres (3) meses; siempre que, sin embargo, esta garantía limitada para pintura

defectuosa no se aplica y no cubre los daños a la aplicación de pintura como resultado de la exposición a las condiciones climáticas y / o como resultado del uso normal del accesorio, incluido el uso indebido.

Esta garantía no cubre y MTD LLC se exime de cualquier responsabilidad por:

1. Pérdida de tiempo o pérdida de uso del Producto.

2. Costos de transporte y otros gastos incurridos en relación con el transporte del Producto hacia y desde el proveedor de servicio autorizado.

3. Cualquier pérdida o daño a otros equipos o artículos personales.

4. Daños resultantes de la instalación o el uso de cualquier accesorio o pieza que no sea OEM (fabricante del equipo original) para usar con el Producto.

Limitaciones:

1. NO HAY GARANTÍAS IMPLÍCITAS, INCLUIDAS, PERO NO ESTÁN LIMITADAS A, NINGUNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR. NO SE APLICA GARANTÍA DESPUÉS DE

LO APLICABLE EL PERÍODO DE GARANTÍA SEGÚN LO ESTABLECIDO ANTERIORMENTE EN CUANTO A LAS PARTES COMO IDENTIFICADO. NINGUNA OTRA GARANTÍA O GARANTIA EXPRESA, YA SEA ESCRITA U ORAL, EXCEPTO LO

MENCIONADO ANTERIORMENTE, OTORGADO POR CUALQUIER PERSONA O LA ENTIDAD, INCLUIDO UN DISTRIBUIDOR O DISTRIBUIDOR, CON RESPECTO A CUALQUIER PRODUCTO, VINCULARÁ A MTD LLC. DURANTE EL PERÍODO

DE GARANTÍA, EL RECURSO EXCLUSIVO ES LA REPARACIÓN O EL REEMPLAZO DE LA PIEZA DEFECTUOSA, COMO SE ESTABLECE POR LO ANTERIOR. (ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE EL PLAZO DE UNA

GARANTÍA IMPLÍCITA, POR LO QUE LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE A USTED.)

2. LAS DISPOSICIONES COMO ESTABLECIDAS AQUÍ PROPORCIONAN EL ÚNICO Y EXCLUSIVO RECURSO QUE SURJA DE LA VENTA. MTD NO SERÁ RESPONSABLE POR PÉRDIDAS INCIDENTALES O CONSECUENTES O DAÑOS INCLUIDOS,

SIN LIMITACIÓN, PARA TRANSPORTE O PARA GASTOS RELACIONADOS, O PARA GASTOS DE ALQUILER PARA REEMPLAZAR TEMPORALMENTE UN PRODUCTO GARANTIZADO. (ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O

LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO TANTO LA EXCLUSIÓN O LIMITACIÓN ANTERIOR PUEDE NO APLICARSE A USTED.)

3. En ningún caso la recuperación de ningún tipo será mayor que el monto del precio de compra del producto vendido. La alteración de las características de seguridad del producto anulará esta garantía limitada. Asumes el

riesgo y responsabilidad por pérdida, daño o daño a usted y su propiedad y / o a otras personas y su propiedad que surjan del uso o mal uso o incapacidad para usar el producto.

Cómo se relaciona la ley estatal con esta garantía:

Esta garantía limitada le otorga derechos legales especíﬁcos, y también puede tener otros derechos que varían de un estado a otro.

DECLARACIÓN DE GARANTÍA

MANUAL DE INSTRUCTIONES

AVERTISSEMENT

Avant d'utiliser cet matériel, lisez ce manuel et suivez les consignes de sécurité et les instructions d'utilisation.

COMMUNIQUEZ AVEC NOUS POUR TOUTE QUESTION OU TOUT COMMENTAIRE.

1 888 331-4569 WWW.CRAFTSMAN.COM

REMARQUE : Ce manuel de l'opérateur couvre plusieurs modèles. Les fonctionnalités peuvent varier selon le modèle. Ce ne sont pas toutes les fonctionnalités trouvées dans le

présent manuel qui s’appliquent à tous les modèles. Le modèle représenté peut différer du vôtre.

CRAFTSMAN® est une marque de commerce enregistrée de Stanley Black & Decker, Inc., elle est utilisée en vertu d'une licence.

CRAFTSMAN.com

Ensemble de plateau de coupe à dispositif

d'ensachage triple de 50 po (1,27 m) ou 54 po (1,37 m)

Consignes de sécurité ..................................................................................................22

Contenu de la boîte .......................................................................................................24

Assemblage et montage ............................................................................................. 26

Utilisation ....................................................................................................................... 29

Garantie...........................................................................................................................30

Tables des matières

Formulaire n°. 769-18530A

(28 janvier 2020)

Notez les références de votre accessoire !

Veillez à copier ci-contre les numéros de modèle et de série La plaque signalétique se trouve sur le

couvercle du bac récupérateur. La plaque signalétique affiche les numéros de modèle et de série

de l’équipement. Ces renseignements sont nécessaires lorsque vous cherchez de l’aide technique,

soit sur notre site Web, soit auprès de notre service à la clientèle ou du concessionnaire de votre

région.

NuMéro de Modèle

NuMéro de Série

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Ce symbole indique d’importantes consignes de sécurité qui, si elles ne sont pas respectées, peuvent mettre en danger votre propre sécurité et celle d’autrui et/ou de

provoquer des dommages matériels. Veuillez lire et respecter toutes les instructions du présent manuel avant de faire fonctionner cette tracteur. Le non-respect de ces

directives pourrait entraîner des blessures corporelles. Lorsque vous vous voyez ce symbole. RESPECTEZ L’AVERTISSEMENT!

DANGER

Ce dispositif a été conçu pour être utilisé selon les pratiques d’utilisation sécuritaires décrites dans ce manuel. Une imprudence ou une erreur de jugement de la part de

l’opérateur peut entraîner des blessures graves. Les tracteurs peuvent amputer des mains et des pieds, ainsi que projeter des objets. Le non-respect des consignes de

sécurité et des instructions fournies avec votre tracteur pourrait entraîner des blessures graves et même causer la mort.

Utilisation en général

1. Veuillez lire, assimiler et respecter les avertissements et les instructions qui sont apposés sur le

dispositif et dans leurs manuels respectifs avant de monter et de mettre en marche l’équipement.

Conservez le présent manuel dans un endroit sûr pour consultation régulière et ultérieure, de même

que pour commander des pièces de rechange.

2. Pour éviter tout contact avec la lame ou d’être blesser par un projectile, éloignez les enfants, les

passants, les assistants et les animaux à au moins 75 pieds de la tracteur en cours de fonctionnement.

Arrêtez l’appareil si quelqu’un pénètre dans la zone de travail.

3. Examinez soigneusement la zone où la tracteur sera utilisée. Retirez toutes les pierres, tous les bâtons,

les fils, les os, les jouets et les autres objets qui pourraient être avalés et projetés par les lames. Les

objets projetés peuvent provoquer des blessures corporelles graves.

4. Pour protéger vos yeux, portez toujours des lunettes de sécurité munies ou non de coques en utilisant

l’appareil, lors de réglages ou de réparations. Les objets projetés, qui ricochent, risquent de blesser

grièvement les yeux.

5. Ne faites pas fonctionner la tracteur sans son clapet d’éjection ou son bac de ramassage installé

dans son emplacement approprié. Un clapet d’éjection ou un composant du dispositif d’ensachage

manquant ou endommagé peut entraîner des blessures causées par la projection d’objets ou par le

contact avec la lame.

6. N’approchez pas vos mains et vos pieds des pièces en rotation et ne les passez jamais sous le plateau de

coupe. Un contact avec les lames risque d’amputer les mains et les pieds.

7. Coupez le moteur de la tracteur et attendez que les lames s’immobilisent complètement avant de

déboucher l’ouverture d’éjection ou les pièces du dispositif d’ensachage de la tracteur.

8. Ralentissez avant de tourner. Manoeuvrez la tracteur en douceur. Évitez le fonctionnement erratique

et une vitesse excessive. Tenez compte du fait que les accessoires d’ensachage peuvent influencer les

caractéristiques de manipulation de votre tracteur.

9. Désengorgez les lames, placez le frein à main, coupez le moteur et attendez l’immobilisation complète

des lames avant d’ouvrir le couvercle du bac de ramassage, de retirer celui-ci, de vider l’herbe, de

déboucher la goulotte, de retirer les débris, ou en effectuant tout autre ajustement. Ne laissez jamais

une tracteur en marche sans surveillance. Attendez toujours que les lames s’immobilisent, placez la

transmission au neutre, mettez le frein à main, coupez le moteur et retirez la clé avant le démontage.

10. Votre tracteur est conçue pour tondre du gazon résidentiel normal. Ne tentez pas de couper la pelouse

exceptionnellement longue et sèche (par exemple, des pâturages) ou des amas de feuilles mortes. De

la pelouse sèche ou des feuilles mortes peuvent entrer en contact avec l’échappement du moteur ou

s’accumuler sur la plate-forme de la tracteur offrant un risque d’incendie potentiel.

11. En cas de situations qui ne sont pas mentionnées dans le présent manuel, soyez prudent et faites

preuve de bon sens. Pour obtenir de l’aide, communiquez avec un représentant du service à la clientèle.

Utilisation sur une pente

Les pentes sont l’un des principaux facteurs qui contribuent à la perte de contrôle et aux accidents liés aux

renversements qui peuvent entraîner des blessures graves et même causer la mort. Les accessoires de tonte

peuvent également affecter la stabilité de la tracteur. Tout travail sur des pentes exige des précautions

supplémentaires.

Par mesure de sécurité, utilisez l’inclinomètre fourni dans le présent manuel pour mesurer l’inclinaison du

terrain avant d’utiliser cet appareil dans une zone en pente ou montagneuse. Si la pente est supérieure à 10

degrés ou 17 pour cent comme indiqué sur l’inclinomètre, retirez les accessoires de tonte (c.-à-d. le sac de

ramassage, etc.) avant de commencer le travail dans ce secteur, car des blessures graves pourraient s’en suivre.

À faire:

1. Tondez parallèlement à la pente, jamais en travers. Faites preuve d’une extrême prudence lors des

changements de direction sur une pente.

2. Faites attention aux trous, aux ornières, aux pierres ou aux objets dissimulés dans l’herbe. Un terrain

inégal peut faire retourner la tracteur. Des herbes hautes peuvent dissimuler des obstacles.

3. Roulez à basse vitesse. Choisissez un réglage de vitesse suffisamment bas pour que vous n’ayez

pas à arrêter ou à changer de vitesse lorsque vous vous trouvez sur une pente. Quoique les freins

fonctionnent correctement, les pneus peuvent perdre une certaine traction sur les pentes. Maintenez

toujours la tracteur embrayée lorsque vous descendez les pentes afin de tirer avantage de l’action de

freinage du moteur.

4. Respectez les recommandations du fabricant pour les poids ou les contrepoids des roues afin

d’améliorer la stabilité. Gardez tous les mouvements lents et progressifs lorsque vous vous trouvez

sur les pentes. Ne changez pas brusquement de vitesse ou de direction. Un embrayage ou un freinage

brusque pourrait faire basculer la tracteur et causer un renversement arrière, causant ainsi des

blessures graves.

5. Évitez de mettre en marche la tracteur ou de vous arrêter sur une pente. Si les pneus perdent de la

traction, désembrayez les lames et dirigez-vous lentement vers le bas de la pente.

À ne pas faire:

1. Si possible, évitez de changer de direction sur les pentes à moins que ce ne soit absolument nécessaire.

2. Ne tondez pas près de descentes, de fossés ou de remblais. La tracteur pourrait basculer soudainement

si une roue se trouve au bord d’une falaise, d’un fossé ou si un bord s’affaisse.

3. N’essayez pas de stabiliser la tracteur en mettant votre pied au sol.

4. Ne vous servez pas d’un bac de ramassage sur les pentes raides.

5. Ne tondez pas de l’herbe mouillée. Une traction réduite pourrait cause un glissement.

Entretien général

1. Avant de nettoyer, de réparer ou d’examiner la tracteur, assurez-vous que la lame et toutes les pièces

mobiles sont immobiles. Débranchez le fil de la bougie d’allumage et mettez-le à la terre contre le

moteur pour empêcher tout démarrage intempestif.

2. Afin de vous assurer que l’équipement conserve une condition de travail sécuritaire, maintenez tous les

écrous, boulons et vis bien serrés.

3. N’altérez jamais le système de verrouillage de sécurité de votre tracteur ni d’autres dispositifs de

sécurité. Vérifiez régulièrement leur bon fonctionnement.

4. Ne tentez jamais de faire des ajustements ou des réparations lorsque le moteur de la tracteur tourne.

5. Les composants du sac à herbe et du clapet d’éjection peuvent s’user et s’endommager; par

conséquent, ils peuvent exposer les pièces mobiles ou provoquer la projection d’objets. Par mesure de

sécurité, vérifiez régulièrement les composants et remplacez-les immédiatement avec des pièces de

rechange authentiques du fabricant uniquement. Consultez la liste des pièces dans ce manuel. L’emploi

de pièces non conformes aux caractéristiques du matériel d’origine pourrait entraîner une performance

inférieure et compromettre la sécurité!

6. Prenez soin des étiquettes de sécurité et remplacez-les au besoin.

AVERTISSEMENT

C’est votre responsabilité—Limitez l’utilisation de cet appareil motorisé à des personnes qui peuvent lire, assimiler et respecter les avertissements et les instructions qui

figurent dans le présent manuel et qui sont apposés sur l’appareil.

CONSERVEZ CES INSTRUCTIONS!

Symboles de sécurité

Ce tableau illustre et décrit les symboles de sécurité qui peuvent apparaître sur ce produit. Avant son utilisation, lisez, assimilez et respectez toutes les instructions apposées sur l’appareil.

Symbole Description

LIRE LE(S) MANUEL(S) D’UTILISATION

Avant d’assemblez ou d’utilisez cet appareil, lisez, comprenez et respectez toutes les instructions décrites dans ces manuels.

ARRÊTER

Coupez le moteur avant d’ouvrir le couvercle du bac de ramassage.

(OK) (TROP ABRUPTE)

UTILISEZ CET INCLINOMÈTRE POUR

DÉTERMINER SI UNE PENTE EST TROP ABRUPTE POUR UN FONCTIONNEMENT SÉCURITAIRE!

Pour vérier la pente, procédez comme suit :

1. Retirez cette page et pliez-la le long de la ligne pointillée.

2. Localisez un objet vertical sur la pente ou derrière celle-ci (p. ex. un poteau, un bâtiment, une clôture, un

arbre, etc.)

3. Alignez l'un des côtés de l’inclinomètre avec l'objet (consultez la Figure 1 et la Figure 2).

4. Ajustez l’inclinomètre vers le haut ou vers le bas jusqu'à ce que le coin gauche touche la pente (consultez la

Figure 1 et la Figure 2).

5. S'il y a un écart en dessous de l’inclinomètre, la pente est trop raide pour un fonctionnement en toute

sécurité (consultez la Figure 2 ci-dessus).

Ligne pointillée 10°/17 %

Inclinomètre

Figure 2Figure 1

Pente de 10°/17 %

Pente de

10°/17 %

AVERTISSEMENT

Les pentes sont l’un des principaux facteurs qui contribuent aux accidents liés aux renversements pouvant entraîner des blessures graves et même causer la mort. Ne pas utiliser cette machine sur une pente dont

l’inclinaison est supérieure à 10degrés/17 pourcent. Tout travail sur des pentes exige des précautions supplémentaires. Si vous ne pouvez pas reculer sur la pente ou si nous ne vous sentez pas à l’aise de le faire, n’y

passez pas la tondeuse. Utilisez toujours la tondeuse parallèlement à la pente, jamais en travers.

CONTENU DE LA BOÎTE

Nous vous remercions d’avoir acheté ce produit. Ce produit a été soigneusement conçu pour vous offrir une performance remarquable lorsqu’il est correctement utilisé et entretenu.

Veuillez lire tout le manuel avant d’utiliser l’équipement. Ce manuel vous indique comment installer, utiliser et entretenir l’équipement facilement et sans danger. Veuillez vous assurer que toute personne qui

utilisera l’équipement suivra attentivement et en tout temps les consignes de sécurité énoncées. Le non-respect de ces consignes peut entraîner des blessures corporelles ou des dommages matériels.

Toute l’information contenue dans ce manuel s’appuie sur l’information la plus récente disponible au moment de la publication de ce manuel. Consultez souvent ce manuel afin de vous familiariser avec

l’équipement, ses caractéristiques et son fonctionnement. Veuillez noter que ce manuel peut mentionner une vaste gamme de spécifications techniques concernant différents modèles. Les caractéristiques

décrites ou illustrées dans ce manuel peuvent ne pas s’appliquer à tous les modèles. Nous nous réservons le droit de modifier les spécifications du produit, la conception ou l’équipement sans préavis et sans

obligation.

En cas de problèmes ou de questions concernant ce produit, adressez-vous au centre de service agréé de votre région ou appelez-nous directement. Nous désirons assurer votre entière satisfaction en tout temps.

Dans ce manuel, toutes les mentions de droite ou de gauche s’entendent à partir du poste de conduite, à moins d’indications contraires.

Merci

Liste des contenus

• Couverture de l’ensacheur – 631-04298

• Soutien à l’upper chute – 731-06497

• Tube de la goulotte supérieure – 631-04291A

• Boot – 631-09698

• Écran – 731-06504

• Bande de mousse auto-adhésive – 721-04388

• Sacs collecteurs de débris (3) – 664-05104

• Tige de charnière – 711-05079

• Adaptateur de goulotte – 731-10133

• Ensemble de suspension – 683-04498B

• Support vertical – 683-04519C

• Ensemble de supports de montage – 689-00304A

• Support d’attelage universel – 783-08129

• Bouchons d’extrémité (6) – 735-0246A (préinstallé)

• Support - 783-08856

• Ensemble de quincaillerie – 689-02364

• Emballage de quincaillerie pour botte d’ensacheuse – 689-02199

Avant de commencer l’installation, retirez toutes les pièces du carton pour vous assurer que tout est présent. Le contenu du carton est énuméré et illustré ci-dessous. Les

kits de quincaillerie inclus dans ce kit sont détaillés sur cette page et illustrés sur la page suivante.

Contenu du carton

CONTENU DE LA BOÎTE

Contenu des packs matériels

Veuillez vérifier vos packs de matériel par rapport aux illustrations ci-dessous. Les quantités pour chaque article sont indiquées entre parenthèses après chaque numéro de pièce.

720-04122 (6)

736-0242 (2) 712-04063 (2)

714-0117 (1)

710-0276 (7)

711-0309A (1)

Emballage de quincaillerie pour botte d’ensacheuse 689-02199

Ensemble de quincaillerie 689-02364

747-06309 (1)

712-04064 (2) 738-1225 (2)

ASSEMBLAGE ET MONTAGE

NOTE : Toutes les mentions de droite, gauche, avant et arrière ne s’entendent qu’à partir du

poste de conduite. Les exceptions seront spécifiées, s’il y a lieu.

• Avant d’installer le bac récupérateur, stationnez l’appareil sur une surface

solide et plane, débrayez la prise de force, arrêtez le moteur et engagez le

frein de stationnement.

Outils requis

• Clé ou douille de 1/2 po (1 cm)

• Clé ou douille de 7/16

Assemblage des supports de montage

Pour assembler le support de l’ensacheuse, servez-vous du jeu de montage et suivez

les étapes suivantes :

1. Attachez les deux supports

de fixation d’attelage

latéraux au support de

fixation universel arrière

(783-08129) à l’aide des

deux boulons de carrosserie

(710-0276) et des boutons

à ailettes (720-04122)

provenant de la trousse de

quincaillerie 689-02364.

Consulte la Figure 2.

NOTE : Les crochets sur les

supports latéraux doivent

pointer vers le bas et les

languettes sur le support

arrière doivent pointer vers le

haut. Voir Figure 1.

2. Renversez l’assemblage et

montez le crochet de

support de l’attelage

comme illustré à la Figure 2.

NOTE : Il est conseillé de ne pas

trop serrer la quincaillerie pour

pouvoir facilement aligner

l’axe de chape avec le trou

du support d’attelage. Vous

aurez à serrer la quincaillerie

plus tard (vous trouverez les

instructions plus loin dans

cette section).

Installation de l’ensemble de supports

1. Placez les extrémités

recourbées de la plaque

de fixation sur les boulons

à épaulement du tracteur

et alignez l’orifice central

du crochet de support de

l’attelage avec l’orifice

de l’attelage du tracteur.

Consulte la Figure 3.

2. Installez le crochet de

support du dispositif

(783-08856), compris avec

les pièces en vrac, dans

l’ensemble de fixation,

comme montré à la Figure

4. Alignez les orifices

comme indiqué.

NOTE : Le crochet de support n’est pas conçu pour les unités équipées d’une

transmission à verrouillage différentiel.

3. Installez l’axe à épaulement

(711-0309A) de la trousse

de quincaillerie 689-02364

dans l’attelage du tracteur,

le crochet de support du

dispositif et l’ensemble de

fixation et secure with a

Goupille fendue (714-0117).

Consultez la Figure 4.

NOTE : L’axe de la chape peut

être amené vers le bas à travers

la plaque d’attelage et fixé

en dessous avec la goupille

fendue, ou il peut être plus facile

d’amener l’axe de la chape vers le haut à travers le trou de la plaque d’attelage et de

le fixer avec la goupille fendue sur le dessus. Insérez la goupille fendue dans le trou

supérieur, le plus près de la tête de la goupille. Vous devrez peut-être pousser sur la

goupille pour rendre le trou accessible.

IMPORTANT ! Serrez bien la quincaillerie si vous ne l’avez pas déjà fait lors de

l’assemblage précédent.

Monter le support de vertical

1. Installez le support

de fixation vertical du

dispositif d’ensachage sur

l’ensemble de fixation du

tracteur en l’accrochant

sur la plaque d’attelage.

2. Aligner l’orifice central du

support droit avec l’orifice

du support de montage

transversal qui correspond

à la taille du plateau de

coupe de votre tracteur.

Consultez la Figure 5.

• Orifice A

recommandé pour

les plateaux de coupe de 1,27 m ou 1,37 m (50 et 54 po)

3. Fixez le support de fixation droit à l’ensemble de fixation en utilisant

le boulon de carrosserie (710-0276) et le bouton à ailettes (720-04122)

provenant de la trousse de quincaillerie 689-02364. Consultez la Figure 5.

NOTE : Certaines trousses peuvent contenir des supports de montage transversal

dont les orifices comportent une identification numérique plutôt qu’alphabétique,

comme indiqué. Dans ce cas, utilisez l’orifice correspondant à la taille du plateau de

coupe sur lequel l’ensacheuse est installée.

Installer l’ensemble

de suspension

1. Installez et fixez

l’ensemble de suspension

(683-04498B) au support

vertical à l’aide de deux

boulons de chariot (710-

0276), de deux rondelles

boisseau (736- 0242)

et de deux écrous de

blocage (712-04063)

provenant du kit de

quincaillerie 689-02364.

Ne pas trop serrer. Voir

Figure 6.

Figure 1

Utiliser cet

orifice de

montage

Vue de côté

Figure 2

Figure 3

Figure 4

new bracket. 50/54 location.

Figure 5

Figure 6

ASSEMBLAGE ET MONTAGE

Assemblage des

composants restants

de l’ensacheuse

1. Enclenchez la goulotte

de descente supérieure

(731-06497) en insérant

d’abord la partie latérale

sur la barre de soutien de

l’ensacheuse (1). Consultez

la Figure 7.

2. Enclenchez la partie avant

de la goulotte de descente

sur la barre (2), comme illustré à

la Figure 7.

3. S’il n’a pas déjà été installé en

usine, posez l’écran du dispositif

(731-06504) dans le couvercle

(631-04298) en insérant d’abord

l’extrémité la plus proche du

centre dans l’orifice de montage,

comme indiqué à la Figure 8.

NOTE : Assurez-vous de faire passer

l’écran sous la lèvre, comme illustré à

la Figure 9.

4. Insérez dans l’autre côté en

tordant l’écran de protection

dans la découpe fournie.

Consultez la Figure 9.

5. Installez le couvercle de

l’ensacheuse sur le dispositif de

soutien de sac, comme illustré à

la Figure 10. Le couvercle de

plastique doit être placé à

l’intérieur des deux languettes

de montage.

6. Glissez la broche dans

l’orifice de l’onglet de

fixation, et ce, comme

illustrée à la Figure 11.

Servez-vous de la fenêtre

de découpe (reportez-vous

à l’encadré de la Figure 11)

pour aligner la broche de

l’autre côté et enfoncez-la

complètement, jusqu’à ce

qu’elle atteigne la butée. À

cette étape, la broche

s’enclenche en place et est

fixée à l’aide de l’onglet qui

se trouve dans le couvercle

de l’ensacheuse. Reportez-

vous à la Figure 12.

7. Ouvrez le capot en

appuyant sur l’arrière, la

languette du côté droit

avec votre main droite,

comme illustré au point 1

de la Figure 13, et levez le

couvercle avec votre main

gauche placée sur à l’arrière

du centre du couvercle du

dispositif d’ensachage,

point 2.

8. Installez les ensembles de

sac à herbe (664-05104)

avec les filets à mailles

serrées faisant face au

tracteur, sur les crochets de

support de sacs, en

insérant d’abord le bord

avant, comme illustré à la

partie 1 de la Figure 14,

puis en abaissant le bord

arrière (2) jusqu’à ce qu’il

s’insère dans l’ensemble.

Assemblage et

configuration de la

goulotte de descente

et boot

Avant d’installer boot et la

goulotte d’éjection sur votre

tracteur, composants doit

d’abord être assemblé sur boot

et le tube de goulotte supérieur.

Les instructions suivantes pour

l’assemblage et la configuration

de la goulotte et boot de descente :

1. De l’intérieur, insérez les

deux vis à tête hexagonale

(738-1225), à emballage

de quincaillerie pour botte

d’ensacheuse 689-02199,

dans les trous situés dans la

partie inférieure avant du

coffre. Voir la Figure 15.

2. Mettez la tige de montage (747-06309) en place sur les vis à tête hexagonale.

Assurez-vous que le bout de la tige est tourné vers l’extérieur du coffre. Voir

la Figure 15.

3. Commencez à visser les écrous de blocage de la bride (712-04064) sur les vis

à tête hexagonale. Voir la Figure 15.

4. À l’aide d’une clé ou d’une douille de 1/2» sur la vis et d’une clé à pipe de

7/16» sur les écrous nyloc, fixez

l’assemblée.

NOTE : Vérifiez la goulotte supérieure

pour y trouver une découpe en carton

installée à des fins d’expédition. Si

la découpe est présente, retirez-la

avant de passer à l’étape 5.

5. Décollez la bande de la mousse

autocollante (721-04388) fournie

avec votre sac de ramassage.

Appliquez-la sur la goulotte

supérieure, à plat contre la bride

comme illustré à la Figure 16.

Figure 7

Figure 8

Assurez-vous que l’écran de

protection repose sous la lèvre du

couvercle

Figure 9

Le couvercle

s’installe

entre ces deux

languettes

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

ASSEMBLAGE ET MONTAGE

Boot et installation de la goulotte d’éjection

Lors de l’installation de la goulotte d’éjection, deux instructions d’installation

différentes existent. Pour les unités avec plateau de coupe fabriqué de 54 po

(1,37 m), le coude de la goulotte de descente s’installe directement sur le plateau de

coupe. Pour les plateau de coupe estampés de 54 po (1,37 m), un adaptateur doit

d’abord être installé. Assurez-vous de suivre les instructions relatives à l’unité sur

laquelle vous installez cet ensacheur.

Plateaux de coupe

fabriqués de 54po

(1,37m) :

1. Soulevez le plateau

de coupe à la position

maximale.

2. Retirez le capuchon de

protection en caoutchouc

du plateau de coupe,

comme illustré au

numéro 1 de la Figure 17.

3. Soulevez le déflecteur de goulotte (consultez le numéro 2 de laFigure 20sur

le plateau de coupe et maintenez-le pendant que vous placez la goulotte de

descente sur l’ouverture.

4. Insérez l’extrémité du coude de la goulotte de descente de décharge (3) dans

l’orifice prévu à cet effet dans la roue du plateau de coupe, comme illustré

dans l’encart de la Figure

17.

5. Faites pivoter la goulotte

de décharge de descente

vers l’arrière jusqu’à ce que

l’orifice du coude de la

goulotte de décharge

s’aligne sur le plateau de

coupe. Déplacez le coude

de décharge vers le bas sur

cette broche, comme

illustré à la Figure 18.

6. Fixez le coude de la

goulotte de descente au

plateau de coupe au moyen du bouton à ailettes (720-04122) compris dans la

trousse de quincaillerie 689-02364. Consultez la Figure 18.

Sur les plateaux de coupe estampés de 50po (1,27m) et 54po

(1,37m) :

1. Soulevez le plateau de coupe à la position maximale.

2. Retirez le capuchon de

protection en caoutchouc

du plateau de coupe,

comme illustré au

numéro 1 de la Figure 19.

3. Soulevez le déflecteur de

goulotte (numéro 2 de la

Figure 19) sur le plateau de

coupe et maintenez-le en

place pendant que vous

installez l’adaptateur de

goulotte (731-10133) (3),

compris dans la trousse de

quincaillerie 689-02364,

sur le plateau de coupe,

comme illustré à la Figure 19.

4. Insérez l’extrémité du

coude de la goulotte de

descente de décharge

(1) dans l’orifice prévu à

cet effet dans la roue du

plateau de coupe, comme

illustré dans l’encart de la

Figure 20.

5. Faites pivoter la goulotte

de décharge de descente

vers l’arrière jusqu’à ce

que l’orifice du coude de

la goulotte de décharge

s’aligne sur l’adaptateur du

plateau de coupe. Déplacez

le coude de décharge

vers le bas sur cette

broche, comme illustré au

numéro 2 de la Figure 20.

6. Fixez le coude de la

goulotte de descente au

plateau de coupe au moyen

du bouton à ailettes (720-

04122) compris dans la

trousse de quincaillerie

689-02364. Consultez la

Figure 21.

IMPORTANT ! Assurez-vous

que le fond de la goulotte

d’éjection est situé à l’intérieur de la lèvre de

l’ouverture du plateau, comme indiqué à la

Figure 22.

7. Alors que le couvercle de l’ensacheuse

est ouvert, insérez le tube de la goulotte

supérieure dans la goulotte d’éjection,

puis faites pivoter le tube de la goulotte

supérieure en position de sorte que la

goulotte repose dans le support de la

goulotte supérieure.

Consultez la Figure 23.

NOTE : Assurez-vous de

bien aligner la goulotte

supérieure avec les rainures

sur le support du dispositif

d’ensachage.

8. Fermez le couvercle du sac

à herbe.

Ne pas utiliser cet orifice!

Figure 17

Figure 18

Figure 19

Ne pas utiliser cet orifice!

Figure 20

Figure 21

Figure 22

Figure 23

UTILISATION

Utilisation du bac récupérateur

NOTE : Lorsque les sacs collecteurs sont remplis, stationnez l’appareil sur une surface solide

et plane, débrayez la prise de force, arrêtez le moteur et engagez le frein de stationnement.

1. Basculez le siège.

2. Soulevez le couvercle du bac récupérateur en pressant sur la patte arrière droite

avec votre main droite (1) comme indiqué à la Figure 24 et en soulevant le

couvercle à partir du milieu avec votre main gauche (2).

3. Ne retirez pas la goulotte supérieure.

4. Pour retirer les sacs à herbe, soulevez chaque sac (1) et retirez-le du support

(2). Voir Figure 25.

5. Tenez les sacs fermement par leur poignée (située sous le sac) et videz le

contenu dans un endroit approprié. Tenez le bac récupérateur fermement et

videz-le.

6. Replacez les sacs, fermez le couvercle du bac récupérateur, rabaissez

le siège, démarrez l’appareil et relâchez le frein de stationnement et

poursuivez la tonte.

Figure 24

Figure 25

MTD LLC - GARANTIE LIMITÉE SUR LES ACCESSOIRES ET ACCESSOIRES DE MARQUE CRAFTSMAN®

GARANTIE LIMITÉE

La garantie limitée énoncée dans les présentes est donnée par MTD LLC en ce qui concerne les nouvelles pièces jointes et / ou accessoires (ci-après dénommés “pièces jointes”) achetés par l’acheteur initial (tel que déﬁni

dans les présentes).

Portée de la garantie limitée

MTD LLC oﬀre une garantie limitée à l’acheteur initial (tel que déﬁni dans les présentes) pour une utilisation résidentielle ou non commerciale de la pièce jointe, sous réserve des exclusions et de la période de garantie

déﬁnies dans les présentes. le “Acheteur initial” est la première personne à acheter l’attachement auprès d’un revendeur, distributeur ou revendeur de produits de marque Craftsman® autorisé (chacun étant un “revendeur”).

Sauf indication contraire Dans les présentes, la période de garantie limitée pour cette nouvelle pièce jointe achetée par l’acheteur initial est d’un (1) an à compter de la date d’achat, comme indiqué sur le reçu de vente

original de la pièce jointe (“période de garantie”).

Défauts de fabrication ou de matériaux

Sous réserve des exclusions, la pièce jointe est garantie contre tout vice de fabrication, que ce soit en fabrication ou en matériel, pendant la période de garantie. Au cours de la période de garantie, MTD LLC, à son choix,

soit réparer ou remplacer toute pièce d’origine couverte par cette garantie limitée et jugée défectueuse en termes de fabrication ou de matériel.

Pour bénécier de cette garantie limitée, l’Attachement:

1. Doit avoir été acheté auprès d’un détaillant de produits de marque Craftsman® agréé.

2. Doit avoir été utilisé uniquement à des ﬁns résidentielles ou non commerciales.

3. Doit avoir été utilisé de manière compatible avec l’usage prévu et normal.

Qui peut eectuer des réparations sous cette garantie?

Aﬁn de pouvoir bénéﬁcier de la garantie limitée déﬁnie dans les présentes, les réparations eﬀectuées sous garantie doivent être eﬀectuées par un fournisseur de services de garantie autorisé.

Comment obtenir un service sous cette garantie limitée:

Pour localiser un fournisseur de service de garantie agréé, contactez votre revendeur agréé ou le site Web www.Craftsman.com/warranty ou composez le numéro sans frais 888-331-4569. UNE COPIE DE VOTRE RECEPTION

EST REQUISE POUR SERVICE DE GARANTIE.

Ce que cette garantie limitée ne couvre pas.

Cette garantie limitée ne couvre pas les éléments suivants (les “exclusions”):

• Pièce jointe achetée auprès d’un détaillant de produits de marque Craftsman® non autorisé.

• Dommages dus à un manque d’entretien et / ou à un entretien insuﬃsant, comme indiqué dans le manuel de l’opérateur.

• Usure normale résultant de l’utilisation de l’accessoire.

• Tout article consommable, consommable ou d’entretien courant qui doit être remplacé ou réparé dans le cadre de l’entretien normal, à moins que ces articles ne présentent des défauts pouvant entraîner une défaillance ou

une usure prématurée du produit. trente (30) premiers jours suivant l’achat. Les articles d’usure normale incluent, sans toutefois s’y limiter, les pneus, les fusibles, les lames, les batteries, les courroies, les tuyaux, la ligne de

coupe-ﬁl, l’huile moteur, l’huile hydraulique, les sacs à gazon et autres consommables. les éléments, le cas échéant, ou les réglages, tels que les réglages ou les mises au point de l’embrayage, des freins ou du pont.

• Utilisation de l’accessoire qui ne correspond pas à l’utilisation prévue de celle-ci telle que décrite dans les instructions d’utilisation, y compris, mais sans s’y limiter, un abus, une mauvaise utilisation et / ou une négligence

de l’accessoire ou toute utilisation.

• Non conforme et / ou non conforme aux instructions contenues dans le manuel de l’opérateur.

• Toute pièce jointe qui a été modiﬁée ou modiﬁée d’une manière non conforme à la conception originale de la pièce jointe ou d’une manière non approuvée par MTD LLC.

• Les réparations ou remplacements de peinture pour la peinture défectueuse (y compris les matériaux et l’application) sont couverts pour une période de trois (3) mois; à condition toutefois que cette garantie limitée pour

la peinture défectueuse ne

s’appliquent à et ne couvrent pas les dommages causés par l’application de peinture résultant d’une exposition aux conditions météorologiques et / ou résultant d’une utilisation normale de l’accessoire, y compris d’une

mauvaise utilisation.

Cette garantie ne couvre pas et MTD LLC décline toute responsabilité pour:

1. Perte de temps ou d’usage du produit.

2. Les frais de transport et autres frais liés au transport du produit vers et à partir du fournisseur de services agréé.

3. Toute perte ou dommage d’autres équipements ou objets personnels.

4. Les dommages résultant de l’installation ou de l’utilisation d’un accessoire ou d’une pièce non-OEM (fabricant de l’équipement d’origine) à utiliser avec le produit.

Limites:

1. IL N’Y A AUCUNE GARANTIE IMPLICITE INCLUANT, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER. AUCUNE GARANTIE NE S’APPLIQUE APRÈS

L’UTILISATION PÉRIODE DE GARANTIE TELLE QU’INSTALLÉE CI-DESSUS AUX PIÈCES TELLES QUE IDENTIFIÉES. AUCUNE AUTRE GARANTIE OU GARANTIE EXPRESSE, ÉCRITE OU ORALE, SAUF TEL QUE MENTIONNÉE CI-DESSUS,

DONNÉE PAR UNE PERSONNE OU L’ENTITÉ, Y COMPRIS UN REVENDEUR OU UN DÉTAILLANT, RELATIVE À TOUT PRODUIT, EST LIÉE À MTD LLC. PENDANT LA PÉRIODE DE GARANTIE, LE RECOURS EXCLUSIF EST LA RÉPARATION OU

LE REMPLACEMENT DE LA PIÈCE DÉFECTUEUSE, FORTH CI-DESSUS. (CERTAINS ÉTATS N’AUTORISANT PAS LES LIMITES SUR LA DURÉE D’UNE GARANTIE IMPLICITE, DE SORTE QUE LA LIMITATION PRÉCÉDENTE PEUT NE PAS VOUS

ÊTRE APPLICABLE.)

2. LES DISPOSITIONS TELLES QUE FIXEES AUX PRESENTES FOURNISSENT LE SEUL ET UNIQUE RECOURS DECOULANT DE LA VENTE. MTD NE PEUT ÊTRE TENU RESPONSABLE DES PERTES OU DOMMAGES ACCIDENTELS OU CONSÉCU-

TIFS INCLUANT, SANS LIMITATION DE TRANSPORT OU DE FRAIS CONNEXES OU DE FRAIS DE LOCATION POUR REMPLACER TEMPORAIREMENT UN PRODUIT GARANTI. (CERTAINS ÉTATS NE PERMETTENT PAS L’EXCLUSION OU LA

LIMITATION DE LES DOMMAGES ACCESSOIRES OU INDIRECTS, L’EXCLUSION OU LA LIMITATION CI-DESSUS PEUVENT NE PAS s’APPLIQUER À VOUS.)

3. En aucun cas, le recouvrement de quelque nature que ce soit ne sera supérieur au montant du prix d’achat du produit vendu. Toute modiﬁcation des caractéristiques de sécurité du produit annulera cette garantie limitée.

Vous assumez le risque et responsabilité pour la perte, les dommages ou les blessures à vous et à votre propriété et / ou aux autres et à leurs biens résultant de l’utilisation ou de la mauvaise utilisation ou de l’impossibilité

d’utiliser le produit.

Quel est le lien entre la loi et cette garantie:

Cette garantie limitée vous confère des droits légaux spéciﬁques. Vous pouvez également disposer d’autres droits qui varient d’un État à l’autre.

DÉCLARATION DE GARANTIE

NOTES

Craftsman CMXZXGA4804 5 in Mesh Hook-and-Loop Sanding Discs with Saver Pad 180 Grit 10 PK

Product's Documents

User Manual

Specifications

Craftsman CMXZXGA4804 Questions and Answers
