REFRIGERATOR USE &CAREGUIDE

MANUALDE USO Y CUIDADODELREFRIGERADOR

p p

GUIDED'UTILISATIONETffENTRETIENDUREFRIGERATEUR

Table of Contents / Indice / Table des mati_res

ASSISTANCE OR SERVICE ............................ 1

REFRIGERATOR SAFETY ............................... 2

INSTALLATION INSTRUCTIONS ................... 3

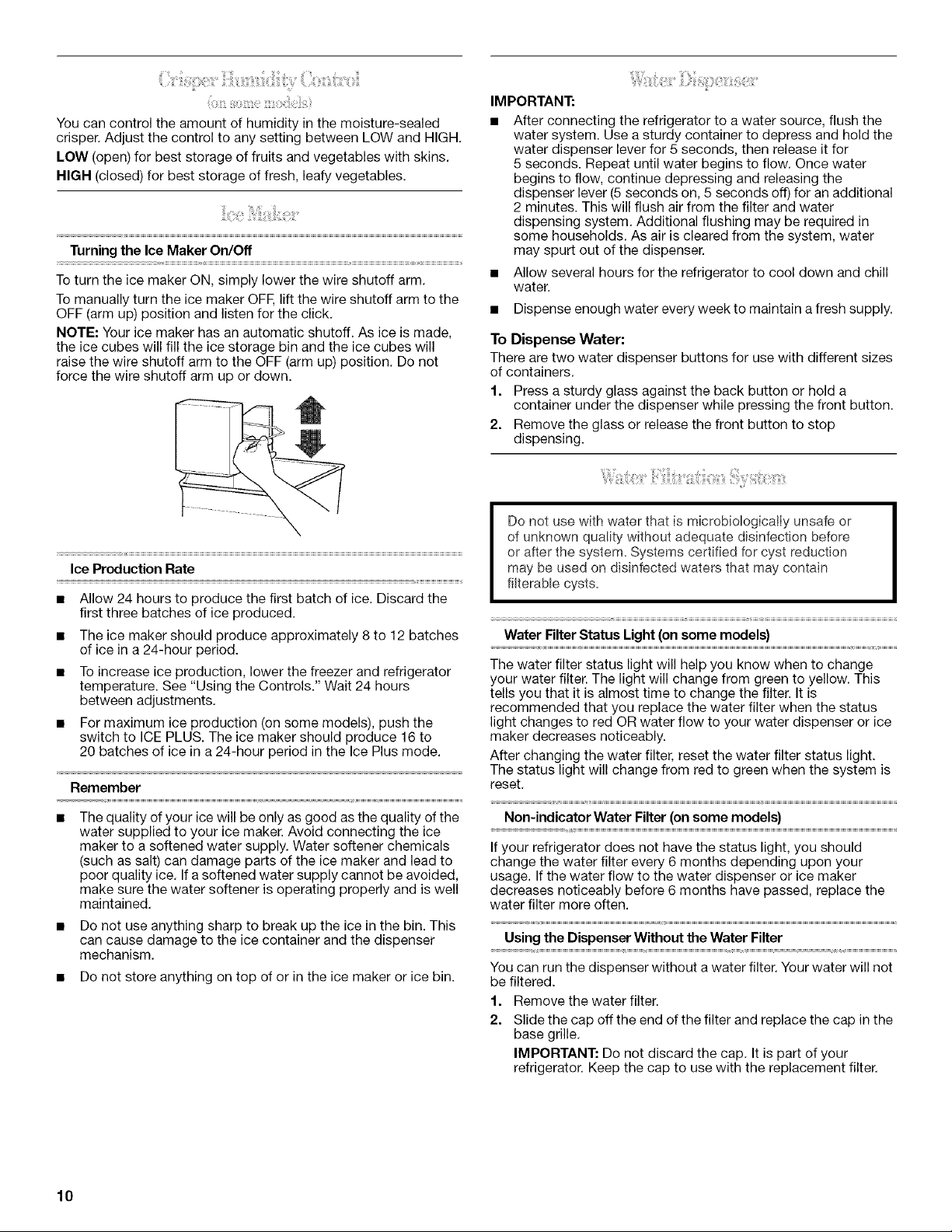

REFRIGERATOR USE ..................................... 9

REFRIGERATOR CARE ................................. 11

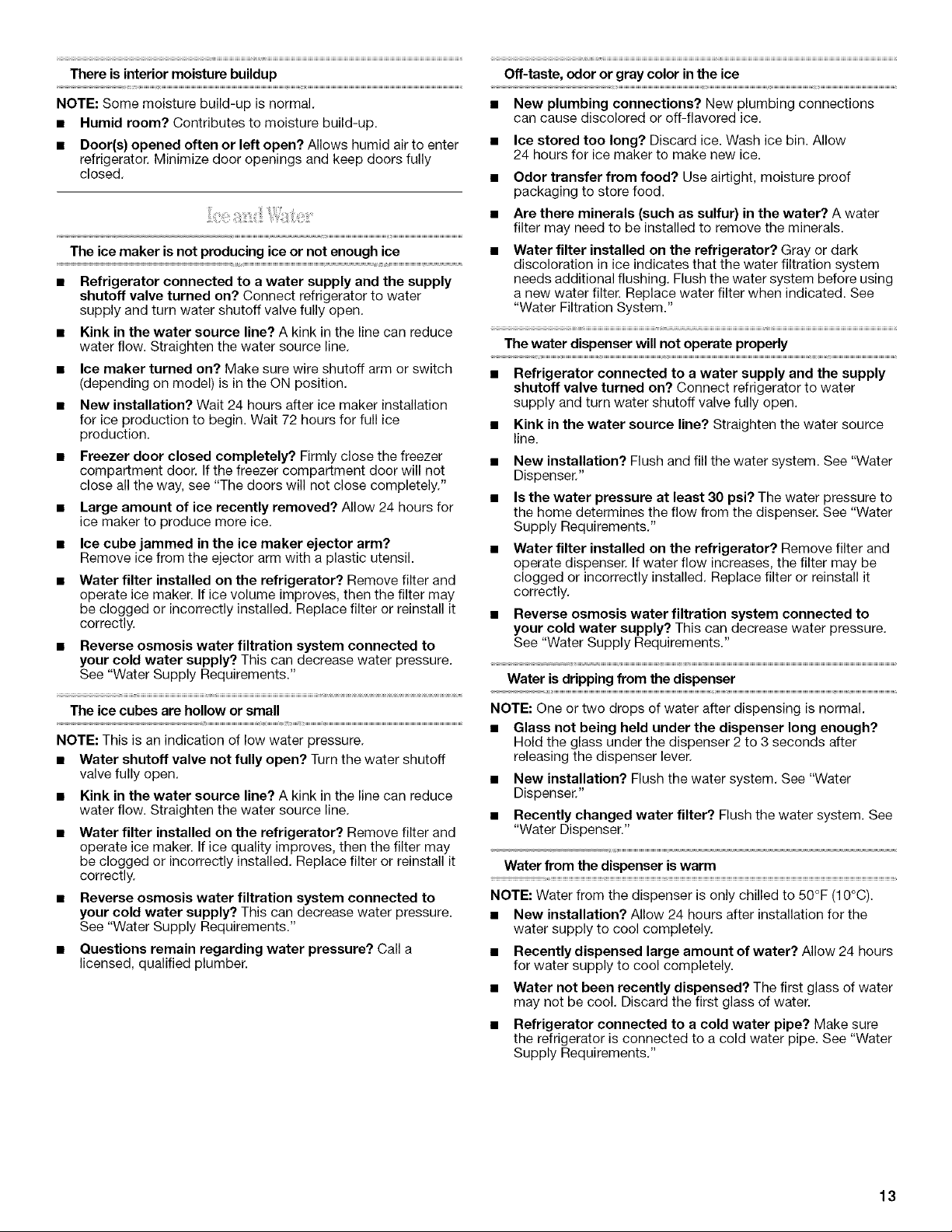

TROUBLESHOOTING .................................... 12

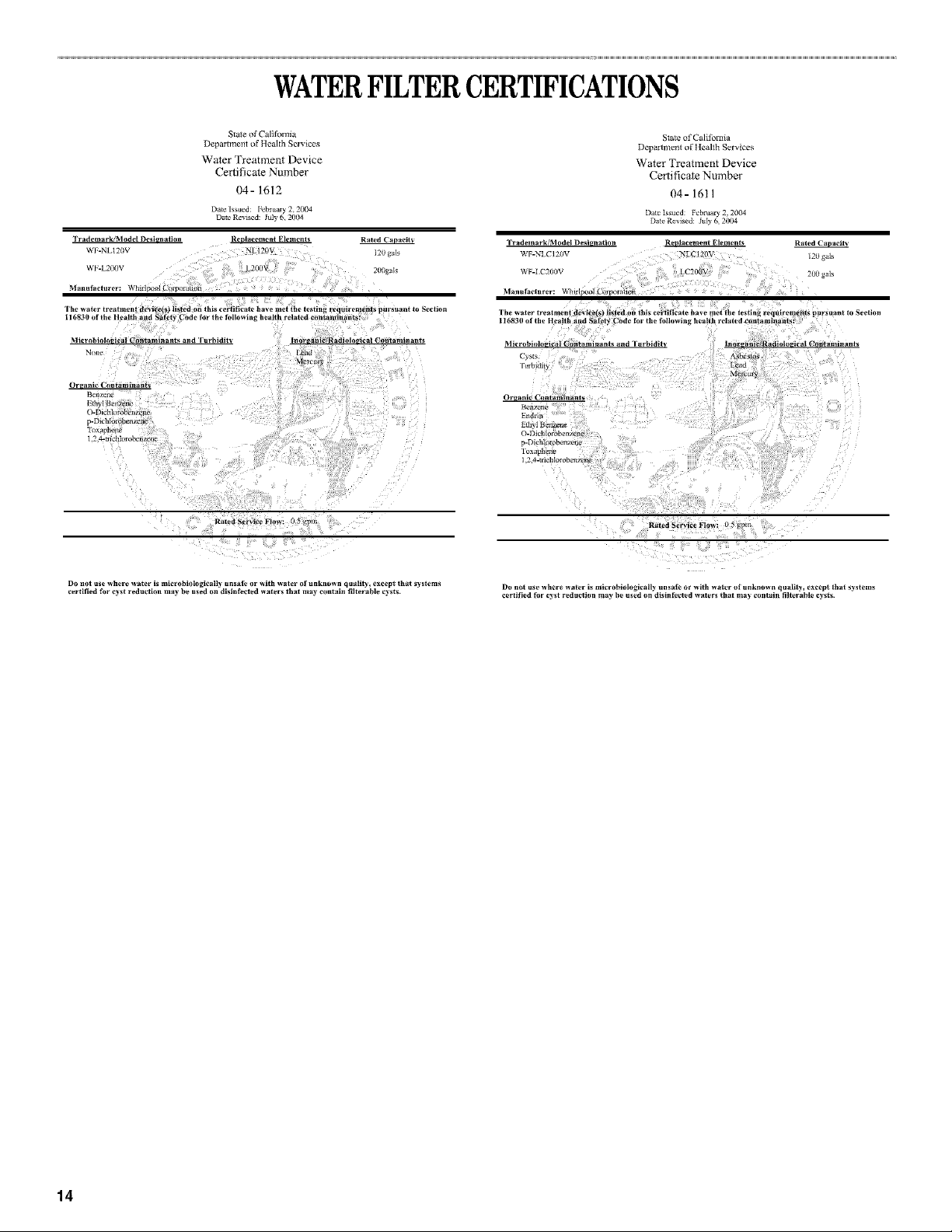

WATER FILTER CERTIFICATIONS .............. 14

PRODUCT DATA SHEETS ............................ 15

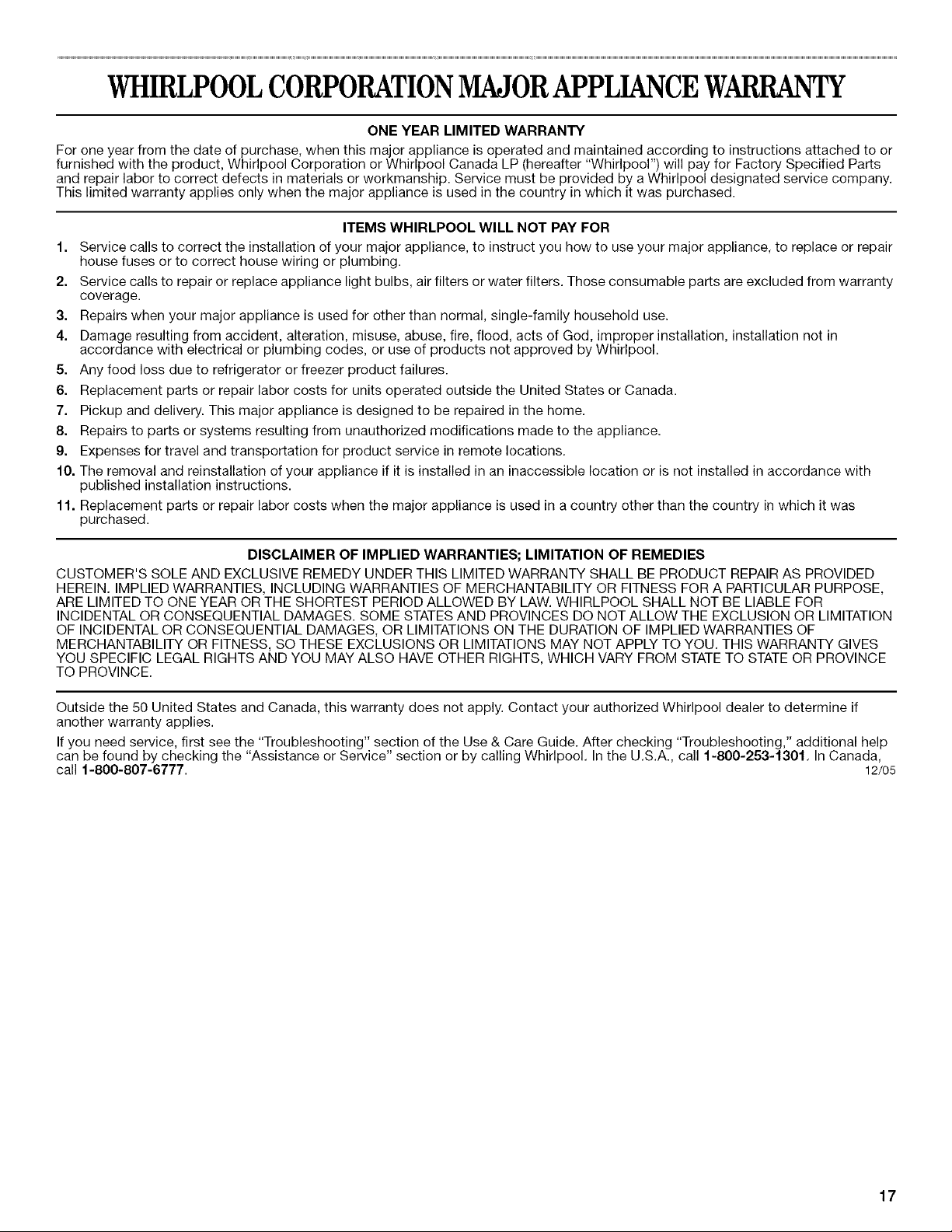

WARRANTY .................................................... 17

AYUDA O SERVIClO Tg=CNICO .................... 18

SEGURIDAD DEL REFRIGERADOR ............ 18

INSTRUCCIONES DE INSTALACI(_N .......... 19

USO DE SU REFRIGERADOR ...................... 26

CUIDADO DE SU REFRIGERADOR ............. 28

SOLUClON DE PROBLEMAS ....................... 29

HOJA DE DATOS DEL PRODUCTO ............ 32

GARANTIA ...................................................... 34

ASSISTANCE OU SERVICE .......................... 35

SleCURITle DU RleFRIGleRATEUR ................ 35

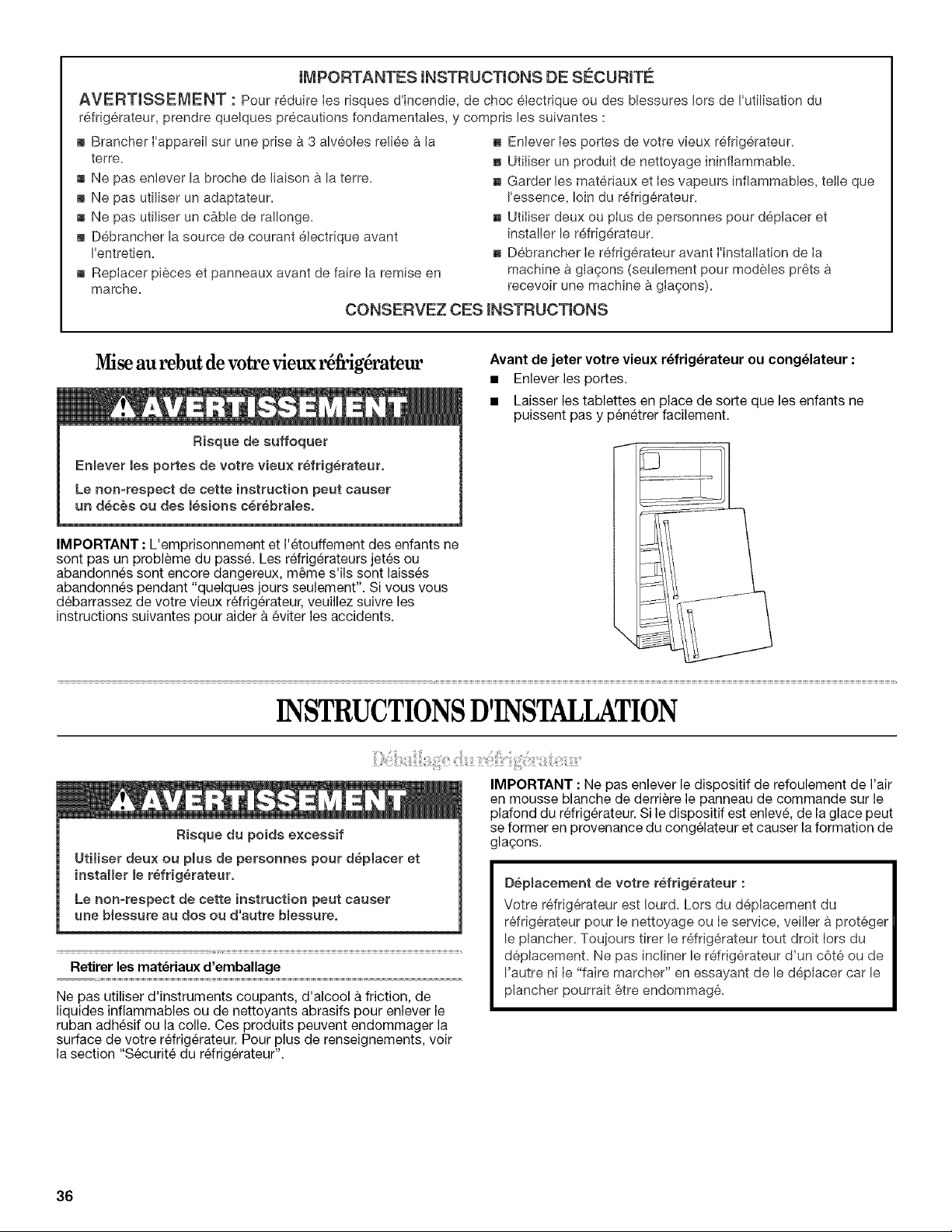

INSTRUCTIONS D'INSTALLATION .............. 36

UTILISATION DU Rg=FRIGg=RATEUR ........... 43

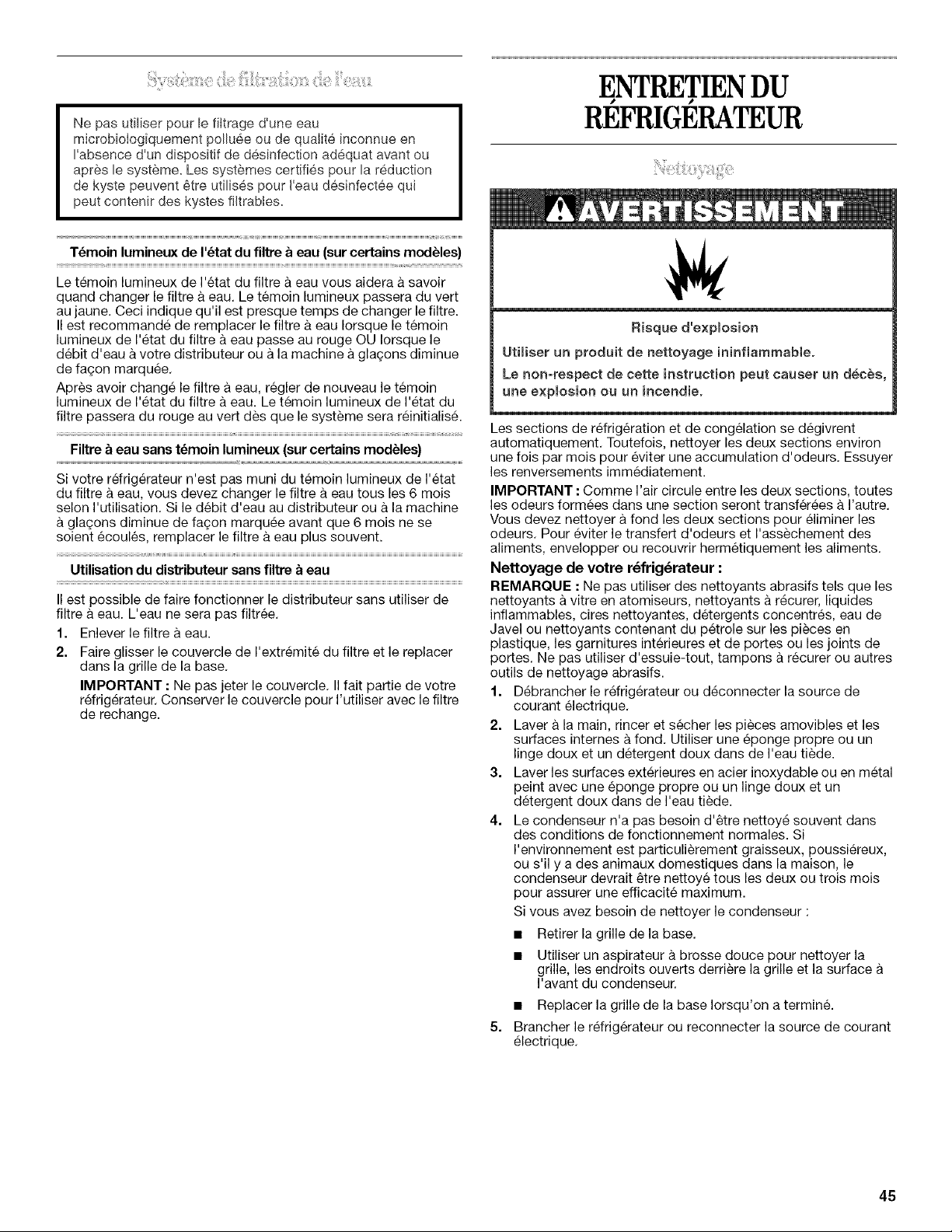

ENTRETIEN DU RleFRIGleRATEUR ............. 45

DlePANNAGE .................................................. 46

FEUILLES DE DONNleES

SUR LE PRODUIT .......................................... 49

GARANTIE ...................................................... 51

Assistance or Service

If you need assistance or service, first see the "Troubleshooting"

section. Additional help is available. Call us at f-800-253-1301

from anywhere in the U.S.A., or write:

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Information may also be obtained by visiting our website at

www.whirlpool.com.

In Canada, for assistance, installation or service, call us at

1-800-807-6777, or write:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario LSN 3A7

In Canada, visit www.whirlpool.ca.

Please include a daytime phone number in your correspondence.

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

2314474B

Whi_ .....el °

_N_GINE _

Write down the following information about your appliance to help

you obtain assistance or service if you ever need it. You will need

to know your complete model number and serial number. You can

find this information on the model and serial number label, located

on the inside wall of the refrigerator compartment.

Dealer name

Serial number

Address

Phone number

Model number

Purchase date

To order stainless steel cleaner or replacement filters, call

1-800-442-9991 and ask for the part number listed below or

contact your authorized Whirlpool dealer. In Canada, call

1-800-461-5681.

Stainless Steel Cleaner & Polish:

Order Part #4396095

In Canada, Order Part #31462B

Replacement Filter:

Order Part #4396701 (L2OOV/ NL120V / NLC120V)

Whi,_ol °

TOBO LO QUE _AGI_AS _'

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

_MPORTANT SAFETY _NSTRUCT_ONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,

including the following:

m Plug into a grounded 3 prong outlet.

m Do not remove ground prong.

m Do not use an adapter.

m Do not use an extension cord.

m Disconnect power before servicing.

m Replace all parts and panels before operating.

m Remove doors from your old refrigerator.

m Use nonflammable cleaner.

m Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

m Use two or more people to move and install refrigerator.

m Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVETHESE_NSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Do not use sharp instruments, rubbing alcohol, flammable fluids,

or abrasive cleaners to remove tape or glue. These products can

damage the surface of your refrigerator. For more information, see

"Refrigerator Safety."

IMPORTANT: Do not remove the white foam air return insert from

behind the control panel on the ceiling of the refrigerator. If the

insert is removed, ice may migrate down from the freezer and

cause icicles to form.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pulI the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the package materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

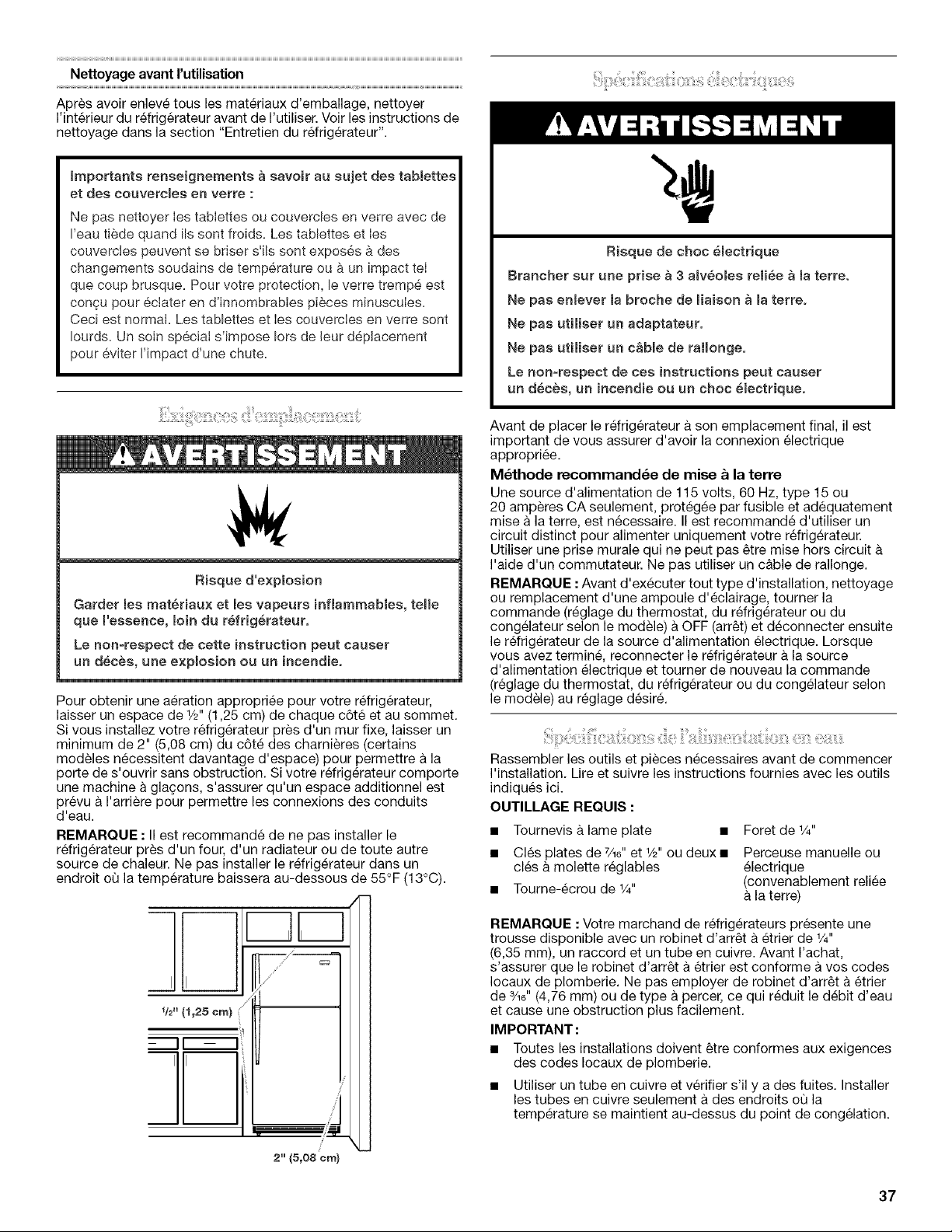

To ensure proper ventilation for your refrigerator, allow for a 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on the

hinge side (some models require more) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below 55°F

(13°C).

II I

F-qV-q

Z ¸¸¸

}

2"(5°08 era)

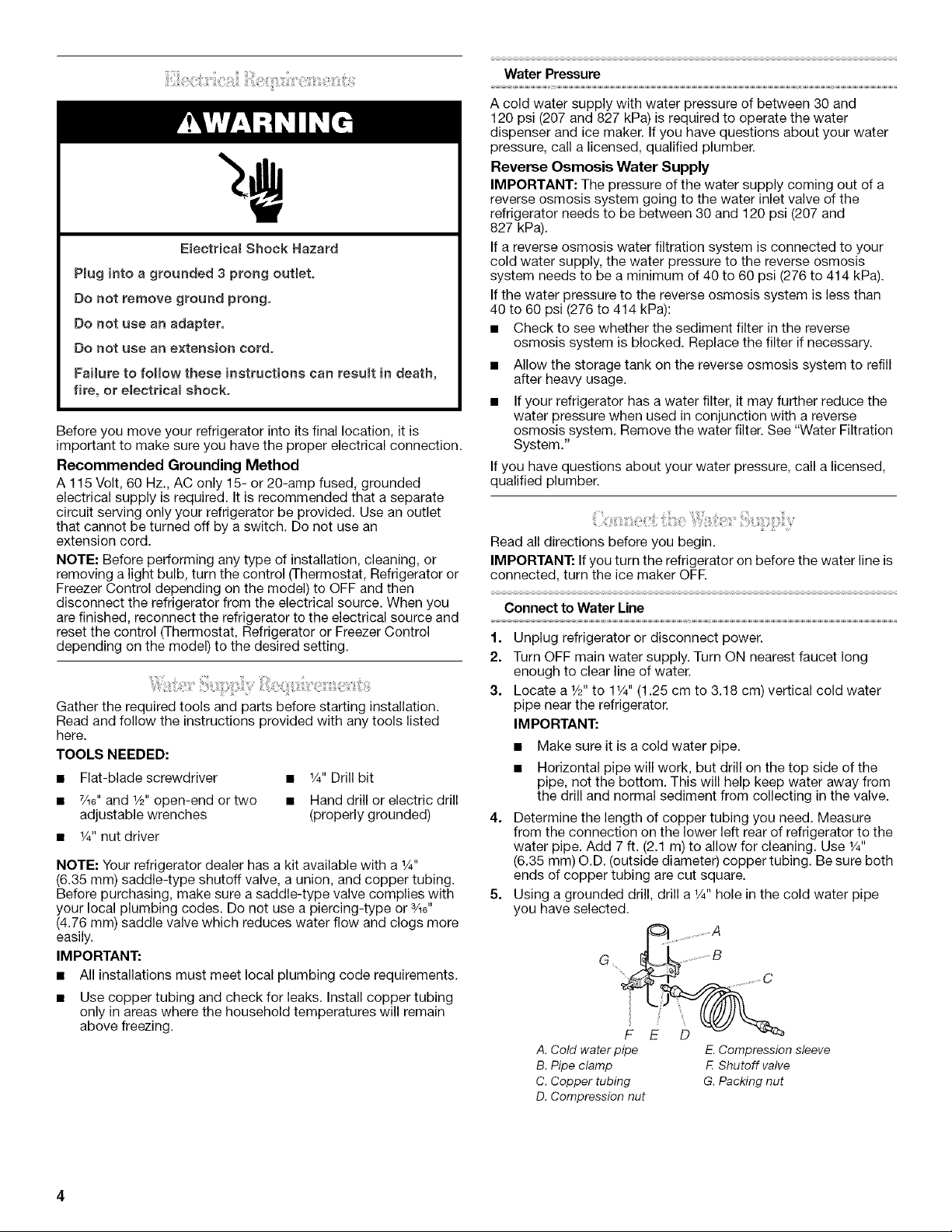

Emectrica_ Shock Hazard

Pmuginto a grounded 3 prong outleto

Do not remove ground prong,

Do not use an adapter,

Do not use an extension cord.

FaiJure to follow these }nstructions can resumt }n death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • 1/411Drill bit

• 7/1611and 1/211open-end or two • Hand drill or electric drill

adjustable wrenches (properly grounded)

• 1/411nut driver

NOTE: Your refrigerator dealer has a kit available with a %"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/lO"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

• If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water Filtration

System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFR

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"to 11/4'' (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both

ends of copper tubing are cut square.

Using a grounded drill, drill a 1/4"hole in the cold water pipe

you have selected.

........ A

G .........................B

.............. C

A. Cold water pipe E. Compression sleeve

B. Pipe clamp F.Shutoff valve

C. Copper tubing G.Packing nut

D. Compression nut

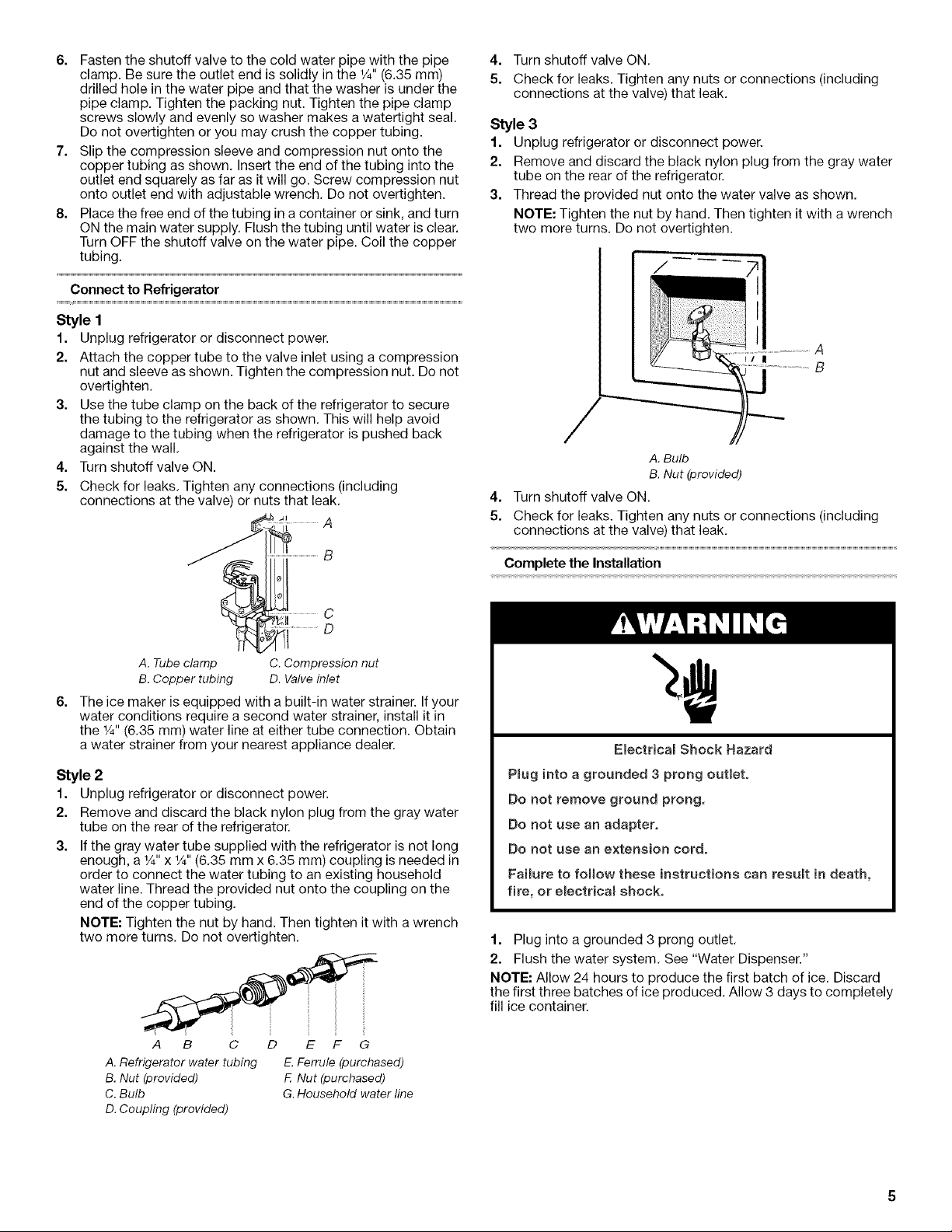

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so washer makes a watertight seal.

Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply. Flush the tubing until water is clear.

Turn OFF the shutoff valve on the water pipe. Coil the copper

tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the 1/4"(6.35 mm) water line at either tube connection. Obtain

a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed in

order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupling (provided)

D E F G

E.Ferrule (purchased)

F Nut (purchased)

G.Household water line

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can recur in death,

fire, or eiectdca_ shock,

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Water Dispenser."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely

fill ice container.

TOOLS NEEDED: %6" hex-head socket wrench, #2 Phillips

screwdriver, flat-blade screwdriver, %6" open-end wrench, flat 2"

putty knife.

IMPORTANT:

• All graphics referenced in the following instructions are

included later in this section after "Final Steps." The graphics

shown are for a right-hand swing refrigerator (hinges factory

installed on the right).

• If you only want to remove and replace the doors, see

"Remove Doors and Hinges" and "Replace Doors and

Hinges."

• Depending on your model, you may have standard (Style 1) or

contour (Style 2) doors. If you are going to reverse the door

swing, follow the instructions for the appropriate door style.

• Before you begin, turn the refrigerator control OFE and

remove food and adjustable door or utility bins from doors.

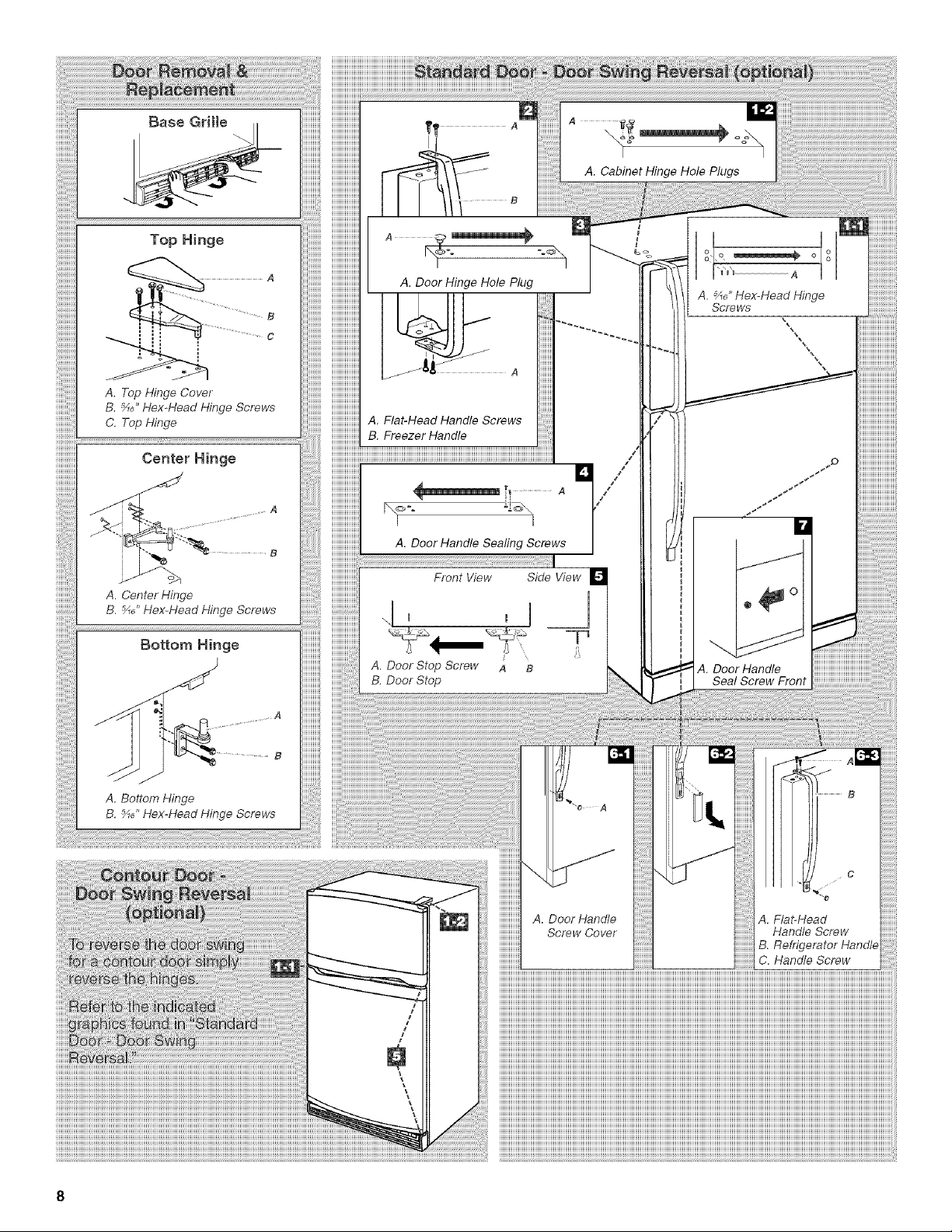

Remove Doors and Hinges (all models)

5/16" Hex-Head Hinge Screw

1. Unplug refrigerator or disconnect power.

2. Open refrigerator door and remove base grille from the bottom

front of the refrigerator. See Base Grille graphic.

3. Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

4. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the freezer door free from the cabinet.

5. Remove the parts for the center hinge as shown in the Center

Hinge graphic. Lift the refrigerator door free from the cabinet.

6. Remove the parts for the bottom hinge as shown in the

Bottom Hinge graphic.

Reverse Doors-Standard Door (optional)

IMPORTANT: If you want to reverse your doors so that they open

in the opposite direction, follow these steps. If you are not

reversing the doors, see "Replace Doors and Hinges."

Door Stop Screw

Door Handle Sealing Screw

Flat-Head Handle Screw

Door Handle Seal Screw Front

Door Hinge Hole Plug

Cabinet Hinge Hole Plug

Door Handle Screw Cover

RoundHead Handle Screw

Cabinet

1. Remove %6" hex-head hinge screws from the handle side and

move them to the opposite side. See Graphic 1-1.

2. Remove the cabinet hinge hole plugs from the cabinet top and

move them to the opposite side hinge holes as shown in

Graphic 1-2.

Freezer door

1. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 2,

2. Remove the door stop. Move it to the opposite side of the

freezer door as shown in Graphic 5.

3. Position the freezer handle on opposite side of freezer door.

Assemble handles on the door as shown in Graphic 2,

4. Tighten all screws. Set aside the door until the hinges and

refrigerator compartment door are in place,

Refrigerator door

1. Remove refrigerator handle bottom trim. For Style 1, remove

the handle screw cover. See Graphic 6-1, For Style 2, slide

trim down as shown in Graphic 6-2.

2. Remove the refrigerator handle assembly as shown. Keep all

parts together. See Graphic 6-3.

3. Remove the door hinge hole plug from refrigerator door. Move

it to the opposite side hinge hole as shown in Graphic 3,

4. Remove the door handle sealing screws. Move them to the

opposite side of the refrigerator door as shown in Graphic 4,

5. Remove the door handle seal screw front, Move it to the

opposite side of the refrigerator door as shown in Graphic 7.

6. Removethedoorstop.Moveittotheoppositesideofthe

refrigeratordoorasshowninGraphic5.

7. Positiontherefrigeratorhandleonoppositesideofthe

refrigeratordoorasshowninGraphic6-3.Drivethetwotop

screwsinthehandlefirst.Alignthelowerportionofthehandle

anddrivethebottomscrew.

8. Alignrefrigeratorbottomtrim.ForStyle1,replacethedoor

handlescrewcover.SeeGraphic6-1.ForStyle2,slidetrim

intoplace.SeeGraphic6-2.

9. Tightenallscrews.Setasiderefrigeratordooruntilbottom

hingeisinstalledonproduct.

Reverse Doors-Contour Door (optional)

IMPORTANT: If you want to reverse your doors so that they open

in the opposite direction, follow these steps. If you are not

reversing the doors, see "Replace Doors and Hinges."

Cabinet

1. Remove the _6" hex-head hinge screws from handle side and

move them to the opposite side. See Graphic 1-1.

2. Remove the cabinet hinge hole plugs from the cabinet top and

move them to the opposite side hinge holes as shown in

Graphic 1-2.

Doors

1. Remove the door stops from both the freezer and the

refrigerator doors and move them to the opposite side. See

Graphic 5.

Replace Doors and Hinges (all models)

NOTE: Graphic may be reversed if door swing is reversed.

1. Replace the parts for the bottom hinge as shown and tighten

screws. See Bottom Hinge graphic. Replace the refrigerator

door.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

2. Assemble the parts for the center hinge as shown and tighten

all screws. See Center Hinge graphic. Replace the freezer

door.

3. Assemble the parts of the top hinge as shown in the Top

Hinge graphic. Do not tighten the screws completely.

4. Line up the doors so that the bottom of the freezer door aligns

evenly with the top of the refrigerator door. Tighten all screws.

Final Steps (all models)

1. Check all the holes to make sure that hole plugs and screws

are in place. Reinstall the top hinge cover as shown in the Top

Hinge graphic.

2. Replace the base grille. See Base Grille graphic.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrica_ shock.

3. Plug into a grounded 3 prong outlet.

4. Reset the controls. See "Using the Control(s)."

5. Return all removable door parts to doors and food to

refrigerator.

Top Hinge

-B

: : C

A. Top Hinge Cover

B. _" Hex-Head Hinge Screws

C. Top Hinge

A. Center Hinge

B. _6" Hex-Head Hinge Screws

Bottom Hinge

A. Bottom Hinge

B. _6" Hex-Head Hinge Screws

A. Cabinet Hinge Hole Plugs

I I

A. Door Hinge Hole Plug

A. Flat-Head Handle Screws

B. Freezer Handle

A. Door Handle Sealing Screws

Front View Side View

A. Door Stop Screw A B

B, Door Stop

A. ¾6" Hex-Head Hinge

Screws

A. Door Handle

Seal Screw Front

A. Door Handle

Screw Cover

A. Fiat-Head

Handle Screw

B. Refrigerator Handle

C Handle, Screw

Door Closing

Your refrigerator has two front adjustable rollers - one on the right

and one on the left. If your refrigerator seems unsteady or you

want the doors to close easier, adjust the refrigerator's tilt using

the instructions below.

1. Remove the base grille. See the Base Grille graphic in

"Refrigerator Doors." The two leveling screws are part of the

front roller assemblies which are at the base of the refrigerator

on either side.

2. Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of the

refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

REFRIGERATORUSE

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset to the mid-settings as shown.

NOTE: To turn your refrigerator off, turn the refrigerator control to

the word OFF or until the word OFF appears. Your product will not

cool when the refrigerator control is set to OFR

Mid-setting "3"

OFF

COL_ES @

5 1

Mid-setting "3"

3. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly

more to the rear by turning both leveling screws to the right. It

may take several more turns, and you should turn both

leveling screws the same amount.

4. Replace the base grille.

Align Doors

IMPORTANT:

If the space between your doors looks uneven, you can adjust it

using the instructions below:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a %6" socket or wrench.

3. Have someone hold the door in place or put a spacer between

the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

• Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food

into the refrigerator.

• If you add food before the refrigerator has cooled completely,

your food may spoil. Adjusting the Refrigerator and Freezer

Controls to a higher (colder) than recommended setting will

not cool the compartments any faster.

Adjusting Controls

The mid-settings indicated in the previous section should be

correct for normal household usage. The controls are set correctly

when milk or juice is as cold as you like and when ice cream is

firm.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked.

If you need to adjust temperatures, use the settings listed in the

chart below as a guide. On models with two controls, adjust the

refrigerator temperature first. Wait at least 24 hours between

adjustments and then recheck the temperatures.

i ..................................

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR or

TEMPERATURE Control one

setting higher

FREEZER too warm/too FREEZER or TEMPERATURE

little ice Control one setting higher

MAX ice production switch

REFRIGERATOR too cold REFRIGERATOR or

TEMPERATURE Control one

setting lower

FREEZER too cold FREEZER or TEMPERATURE

Control one setting lower

i_ii _ _ii_!_ _. i_i

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

IMPORTANT:

• After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the

water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water

begins to flow, continue depressing and releasing the

dispenser lever (5 seconds on, 5 seconds off) for an additional

2 minutes. This will flush air from the filter and water

dispensing system. Additional flushing may be required in

some households. As air is cleared from the system, water

may spurt out of the dispenser.

Allow several hours for the refrigerator to cool down and chill

water.

Dispense enough water every week to maintain a fresh supply.

To Dispense Water:

There are two water dispenser buttons for use with different sizes

of containers.

1. Press a sturdy glass against the back button or hold a

container under the dispenser while pressing the front button.

2. Remove the glass or release the front button to stop

dispensing.

Ice Production Rate

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The ice maker should produce approximately 8 to 12 batches

of ice in a 24-hour period.

• To increase ice production, lower the freezer and refrigerator

temperature. See "Using the Controls." Wait 24 hours

between adjustments.

• For maximum ice production (on some models), push the

switch to ICE PLUS. The ice maker should produce 16 to

20 batches of ice in a 24-hour period in the Ice Plus mode.

Remember

• The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

• Do not use anything sharp to break up the ice in the bin. This

can cause damage to the ice container and the dispenser

mechanism.

• Do not store anything on top of or in the ice maker or ice bin.

Do not use with water that is microbiologicatly unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change

your water filter. The light will change from green to yellow. This

tells you that it is almost time to change the filter. It is

recommended that you replace the water filter when the status

light changes to red OR water flow to your water dispenser or ice

maker decreases noticeably.

After changing the water filter, reset the water filter status light.

The status light will change from red to green when the system is

reset.

Non-indicator Water Filter (on some models)

If your refrigerator does not have the status light, you should

change the water filter every 6 months depending upon your

usage. If the water flow to the water dispenser or ice maker

decreases noticeably before 6 months have passed, replace the

water filter more often.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will not

be filtered.

1. Remove the water filter.

2. Slide the cap off the end of the filter and replace the cap in the

base grille.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

REFRIGERATORCARE

Explosion Hazard

Use nenflammabme cleaner,

Failure to do so can result in death, expmosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid build-

up of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with an appliance bulb of the same size, shape, and wattage.

1. Unplug refrigerator or disconnect power.

2. Remove the bulb from behind the control panel in the

refrigerator or from behind the light shield in the freezer (on

some models). Replace it with a bulb of the same wattage.

3. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrica_ Shock Hazard

P_ug into a grounded 3 prong outlet.

Do not remove ground prong,

Do not use an adapter,

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• Power cord unplugged? Plug into a grounded 3 prong outlet,

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician,

Are controls on? Make sure the refrigerator controls are on,

See "Using the Controls."

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with explanations.

• Buzzing - heard when the water valve opens to fill the ice

maker

• Pulsating - fans/compressor adjusting to optimize

performance

• Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

E×p_oeion Hazard

Use nonflammable c_eaner.

Failure to do so can result in death, explosion, or fire.

• Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulb(s),"

Temperature is too warm

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls,"

There is interior moisture buildup

NOTE: Some moisture build-up is normal.

• Humid room? Contributes to moisture build-up.

• Door(s} opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not

close all the way, see "The doors will not close completely."

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

Odor transfer from food? Use airtight, moisture proof

packaging to store food.

Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system

needs additional flushing. Flush the water system before using

a new water filter. Replace water filter when indicated. See

"Water Filtration System."

The water dispenser will not operate properly

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? Straighten the water source

line.

• New installation? Flush and fill the water system. See "Water

Dispenser."

• Is the water pressure at least 30 psi? The water pressure to

the home determines the flow from the dispenser. See "Water

Supply Requirements."

• Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be

clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

Water is dripping from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

• New installation? Flush the water system. See "Water

Dispenser."

• Recently changed water filter? Flush the water system. See

"Water Dispenser."

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

WATERFILTERCERTIFICATIONS

Slate of Calitbmm

Dcparlmcnl of Health Services

Water Treatment Device

Certificate Number

04-/612

Dale Issued Februar} 2, 2t_14

Dat_- R,-w_ed July6,2004

Trademark/Model Designation Replacement F3emeltts Rated Ca a_q_"

WI'-N[ 120V '4[ 17f}V I20 gal'

The _aeer trealmeat d_vicets) hst_d off _his certificate have met the _esting roquiremems pursuan¢ _o Section

11683O of the llealth a_d Sa_lv Code for lhe _llo'_in R heafih relatod contaminants_

_lir rohiulo_ical _o_taminants and '[urbidit_ Inor_a nie_Radiolo_ical Co_t aminants

No_w

Organic Contaminants

Rated Servlee Flo_: 0 3 _w/

State of Calflbmia

Department of Ilealth Services

Water Treatment Device

Certificate Number

04- 1611

Date Issued: Febmar_ 2, 2004

Date Revised: luly 6, 2004

"l'rademark/_dodel Designation Re_heelnent Elemenes Rated Ca acil_

WF-Nt,C 12fiV N_CI20V _20 gals

ManuIacl m'er:

ursuant to Section

116830 of the tl

DO not use sshere ssater is mierobiologically unsafe or _ith water of unknown quality, except that systems

certified _r cyst reduction may be nsed on disinfected waters that nlay contain filterable cysts,

Do not use where _ater is microbiologically unsafe or with ssater ol unknown quality, except that systems

certified for cyst reduction may be used on dis fiffected waters that may contain filterable cysts.

PRODUCTDATASHEETS

Base Grille Water Filtration System

Model WF-L200V Capacity 200 Gallons (757 Liters)

Model WF-NL120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 53 for

the reduction of Lead, Mercury, Benzene, p-dichlorobenzene, O-Dichlorobenzene,

Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene and against NSF/ANSl Standard

42 for the reduction of Chlorine Taste and Odor and Particulate Class Ill.

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor ->50% 1.9 mg/L 2.0 mg/L _+10% 0.07 mg/L 0.06 mg/L >75% >75%

98.7%

49333/mL 312/mL 99.0%

Part cu ate C ass * _>85% At east 10,000 par_ c es/mL 640/mL**

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead:@ pH 6.5 0.01mg/L 0.14 mg/L* 0.15 mg/L _+10% 0.0014 mg/L 0.0011 mg/L 99.00% 99.21%

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L t 0.15 mg/L _+10% 0.0069 mg/L 0.0042 mg/L 95.40%% 97.20%

Mercury: @ pH 6.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.0004 mg/L 84.74% 93.22%

Mercury: @ pH 8.5 0.002 mg/L 0.0054 mg/L 0.006 mg/L _+10% 0.0007mg/L 0.00043 mg/L 87.03% 92.03%

Benzene 0.005 mg/L 0.0157 mg/L 0.015 mg/L _+10% 0.002 mg/L 0.00083 mg/L 87.26% 94.71%

p-dichlorobenzene 0.075 mg/L 0.210 mg/L 0.225 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.76% 99.76%

O-Dichlorobenzene 0.60 1.84 1.8 _+10% 0.20 0.0418 89.13 97.73

Toxaphene 0.003 0.0143 0.015 _+10% 0.0012 0.0010 91.60 93.00

Ethyl Benzene 0.70 2.00 2.1 _+10% 0.40 0.085 80.00 95.75

1,2,4- trichlorobenzene 0.07 0.232 0.21 _+10% 0.0041 0.0016 98.23 99.31

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-L2OOV: The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter's rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement filter L200V / NL120V, part

#4396701. 2007 suggested retail price of $34.99 U.S.A./

$45.99 Canada. Prices are subject to change without notice.

Model WF-NL120V: Change the water filter every

6 months. Use replacement filter L200V/NL120V, part

#4396701. 2007 suggested retail price of $34.99 U.S.A. /

$45.99 Canada. Prices are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 GPM (1.9 L/min.) @ 60 psi.

*Class III particle size: > 5 to < 15 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

*These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

@ NSF is a registered trademark of NSF International.

Base Grille Water Filtration System

Model WF-NLC120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSlStandard 53 for the

reduction of Lead, Mercury, Benzene, p-dichlorobenzene, Cysts, Turbidity, Asbestos, Endrin,

O-Dichlorobenzene, Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene and against NSF/

ANSI Standard 42 for the reduction of Chlorine Taste and Odor and Particulate Class I.

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.9 mg/L 2.0 mg/L _+10% 0.12 mg/L 0.08 mg/L >75% >75%

Part cu ate C ass _>85% 5,300,000/mL At east 10,000 par_ c es/mL 50,000/mL** 15,725/mL 99.0% 99.7%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.Olmg/L 0.14 mg/L t 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.29% 99.29%

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L r 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.32% 99.32%

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.37% 94.82%

Mercury: @ pH 8.5 0.002 mg/L 0.0055 mg/L 0.006 mg/L _+10% 0.0013 mg/L 0.0005 mg/L 76.36% 90.90%

Benzene 0.005 mg/L 0.0153 mg/L 0.015 mg/L _+10% 0.0036 mg/L 0.0014 mg/L 76.47% 90.84%

p-dichlorobenzene 0.075 mg/L 0.215 mg/L 0.225 mg/L _+10% 0.0037 mg/L 0.0010 mg/L 98.27% 99.52%

Asbestos 99.0%** 842 x 107 107to 10_fibers/L rt 1.6 x 107 mg/L 1.6 x 107 mg/L 99.81 99.81%

Cysts _ 99.95% 165,500/mL 50,000/L min. 1 mg/L 1 mg/L 99.99% 99.99%

Turbidity 0.5 NTU 11.75 NTU 11 _+1 NTU 0.38 NTU 0.22 NTU 96.76% 98.12%

Endrin 0.002 0.0056 0.006 _+10% 0.0007 0.0004 87.50 92.85

O-Dichlorobenzene 0.60 1.84 1.8 _+10% 0.33 0.071 82.06 96.14

Toxaphene 0.003 0.0143 0.015 _+10% 0.001 0.001 93.00 93.00

Ethyl Benzene 0.70 2.00 2.1 _+10% 0.60 0.169 70.00 91.55

1,2,4- trichlorobenzene 0.07 0.232 0.21 _+10% 0.0025 0.0007 98.92 99.69

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-NLC120V: Change the water filter every 6 months.

Use replacement cartridge NLC120V, part #4396701. 2007

suggested retail price of $34.99 U.S.A./S45.99 Canada. Prices

are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 GPM (1.89 L/min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,

call 1-800-807-6777. 12/05

MANUALDE USO Y CUIDADODELREFRIGERADOR

Ayudao servicio t cnico

Si necesita ayuda o servicio tecnico, vea primero la seccidn

"Soluci6n de problemas". Puede obtener asistencia adicional.

Llamenos al 1-800-253-1301 desde cualquier lugar de los

EE.UU., o escriba a:

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Tambien puede obtener informaci6n visitando nuestro sitio web

en www.whirlpool.com.

En Canad& para recibir asistencia, instalaci6n o servicio,

Ilamenos al 1-800-807-6777, o escriba a:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario LSN 3A7

En Canad& visite www.whirlpool.ca.

Favor de incluir un nL_merotelef6nico de dia en su

correspondencia.

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted debera proporcionar evidencia de la

compra o una fecha de instalaci6n para obtener servicio bajo

la garantia.

Escriba la siguiente informaci6n acerca de su electrodomestico

para ayudarle a obtener asistencia o servicio tecnico si alguna vez

Ilegara a necesitarlo. Debera tenet a mane el n0mero completo

del modelo y de la serie. Puede encontrar esta informaci6n en la

etiqueta con el n0mero de modelo y de serie que esta ubicada en

la pared interior del compartimiento del refrigerador.

Nombre del distribuidor

Nt_mero de eerie

Direccibn

Nt_mero de tel6fono

Nt_mero del modelo

Fecha de compra

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-442-9991 y solicite el n0mero de pieza que se

detalla a continuacidn o pdngase en contacto con su distribuidor

autorizado de Whirlpool. En CanadA, Ilame al 1-800-461-5681.

Limpiador de Acero Inoxidable:

Pida la pieza No. 4396095

En CanadA, Pida la pieza No. 31462B

Filtro de repuesto:

Pida la pieza No. 4396701 (L200V/NL120V/NLC120V)

SEGURIDADDELREFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atencidn sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a

usted y a los demas.

Todos los mensajes de seguridad iran a continuacidn del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no eigue lae instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesidn y Io que

puede suceder si no se siguen las instrucciones.

mNSTRUCCmONES mMPORTANTES DE SEGURmDAD

ADVERTENC_A: Para reducir el riesgo de incendio, choque electrico, o bsiones personales al usar su refrigerador siga

estas precauciones basicas, induidas Ias siguientes:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminaIes.

• No quite la terminal de conexi6n a tierra.

• No use un adaptador.

• No use un cable electrico de extensi6n.

• Desconecte e! suministro de energfa antes de darie servicio.

• Vueiva a coIocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador vbjo.

• Use un limpiador no infiamabte.

• Mantenga Ios materiales y vapores infiamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabnca de hielo).

CONSERVAR ESTAS mNSTRUCCmONES

C6modeshacerse adecuadamente de su

refrigerador viejo

Antes de tirar su viejo refrigerador o congelador:

• Saquelas puertas.

• Deje los estantes en su lugar para que los nitros no puedan

meterse con facilidad.

PeHgro de Asfixia

Remueva maspuertas de su refrigerador viejoo

No seguir esta instrucci6n puede ocasionar la muerte

o dafio amcerebroo

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirades y abandonados

son un peligro, alan si van a quedar ahi "per unos pocos dias". Si

Ud. esta per deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

INSTRUCCIONESDEINSTAIACION

Peligro de Peso Excesivo

Use dos o mas personas para mover e insta_ar

el refrigerador°

No seguir esta instrucci6n puede ocasionar una

_esi6n en _a espalda u otto tipo de lesiones,

Quitar los materiales de empaque

No use instrumentos filosos, alcohol para fricciones, I[quidos

inflamables, o productos de limpieza abrasivos para eliminar los

restos de cinta o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para mas informaci6n, yea la

secci6n "Seguridad del refrigerador".

IMPORTANTE: No quite el inserto de espuma blanca de retorno

de aire que esta ubicado detras del panel de control en el techo

del refrigerador. Si se quita el inserto, el hielo puede bajar del

congelador y hacer que se formen gotas de hielo.

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para Iimpiarlo o darle servicio, proteia el piso.

AI mover eI refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de Iado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria daSar

el piso.

Limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo. Vea

las instrucciones de limpieza en la secci6n "Cuidado de su

refrigerador'.

_nforrnac[6n importante para saber acerca de los estantes

y tapas de v}dr}o:

No i[mp[e los estantes y tapas de vidr[o con agua ca[{ente

m[entras est&n fr[os= Los estantes y tapas pueden romperse

si se exponen a camb[os bruscos de temperatura o [mpacto,

como ser[a un go[pe brusco= Para su protecci6n, e[ vidr[o

tempIado se ha d[sehado para hacerse aSicos= Esto es normal

Los estantes y tapas de vidr[o son may pesados= Tenga

touche cuidado a[ sacar[os para ev[tar que se daSen al caer=

PeHgro de E×p}osion

Mantenga Bes materiaBes y vapores inf[amabmes,

ta_es como gasoiina, amejados del refrigeradoro

No seguir esta instrucci6n puede ocasionar la rnuerte,

expmosi6n, o incendioo

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lado y pot encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje come minimo

2" (5,08 cm) en el lade de la bisagra (algunos modelos necesitan

mas espacio) para permitir que la puerta abra bien. Si su

refrigerador tiene una fabrica de hielo, aseg0rese de que haya

espacio adicional atras para las conexiones de la linea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un

homo, radiador u otra fuente de calor. No instale el refrigerador

en un lugar donde la temperatura puede ser menor de

55°F (13°C).

_t2" (1,25 ore}

II I

2" (5_08era}

Pe[igro de Choque E}ectr}co

Conecte a un contacto de pared de conexi6n a t[erra de

3 terrninaieSo

No quite }a terminam de cone×i6n a t[erra.

No use un adaptador.

No use an cabme e{ectr[co de e×tensi6n°

No seguir estas instrucciones puede ocasionar

}a muerte, incend}o o cboque emectrico°

Antes de mover el refrigerador a su ubicaci6n final, es importante

asegurarse de que tiene la conexi6n electrica adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios, 60 Hz.,

CA solamente y con fusibles de 15 6 20 amperios, debidamente

conectada a tierra. Se recomienda que use un circuito separado

s61o para su refrigerador. Use un tomacorriente que no se pueda

apagar con un interrupter. No use un cable electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador odel congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a porter el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

Re0na las herramientas y piezas necesarias antes de comenzar la

instalaci6n. Lea y siga las instrucciones provistas con cualquiera

de las herramientas enlistadas aquL

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana • Broca de 1/4"

• Llaves de boca de 7Ao"y 1/2"0 • Taladro manual 0

dos Ilaves ajustables electrico (debidamente

conectado a tierra)

• Llave para tuercas de 1/4"

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de _A" (6,35 mm), una

uni6n y tuberfa de cobre. Antes de comprar, asegOrese que la

valvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perforadora 0 una valvula de

montura de 3/16"(4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomerfa.

• Use tuberfas de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en areas donde la temperatura va a permanecer

per encima del punto de congelaci6n.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg _ (207 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de bsmosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara set entre 30 y 120 Ibs/pulg 2 (207 y

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis inversa

al suministro de agua fria, la presi6n de agua al sistema de

6smosis inversa necesitara ser de un minimo de 40 a

60 Ibs/pulg 2 (276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor de

40 a 60 Ibs/pulg _ (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intenso.

• Si su refrigerador tiene un filtro de agua, se podra reducir la

presi6n aQn mas si se usa en conjunto con un sistema de

6smosis inversa. Quite el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n

del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).

Conexi_n a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de agua

mas cercana el tiempo suficiente para que la tuber[a de agua

se vacie totalmente.

3. Ubique una tuberia vertical de agua fr[a de 1/2"a 11/4"(1,25 cm

a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegQrese de que sea una tuberia de agua fr[a.

• Una tuberia horizontal funcionar& pete taladre per el lade

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del orificio taladrado. Esto

tambien evita que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parte trasera

izquierda del refrigerador hasta la tuber[a de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuberia de cobre de

1/4"(6,35 mm) de diametro externo. AsegOrese que ambos

extremes de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de

1/4" en la tuber[a de agua fria que Ud. eligi6.

....................A

e ..................S

..... C

A. Tuberfade agua frfa E.Manga de compresidn

B. Abrazaderapara tuberfa F. Vblvulade cierre

C. Tuberfade cobre G. Tuercade presidn

D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con la

abrazadera para tuberia. AsegQrese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1/4"

(6,35 mm) en la tuber[a de agua y que la arandela este por

debajo de la abrazadera para tuberia. Ajuste la tuerca de

presi6n. Apriete los tornillos de la abrazadera para tuber[a

lentamente yen forma pareja de manera que la arandela

provea un cierre hermetico. No apriete demasiado porque se

puede quebrar la tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inserte el extremo

de la tuberia en el extreme de salida en forma recta hasta

deride sea posible. Atornille la tuerca de compresi6n sobre el

extreme de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. CIERRE la valvula de

cierre del agua en la tuberia de agua. Enrolle la tuberfa de

cobre en espiral.

Conexi6n al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tubo de cobre a la entrada de la valvula usando una

tuerca de compresi6n y manga de compresi6n como se

muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado.

3. Use la abrazadera para tuber[a en la parte trasera del

refrigerador para afianzar la tuberia al refrigerador segun se

muestra. Esto ayudara a evitar da_os en la tuberia cuando el

refrigerador se empuje nuevamente contra la pared.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tienen fugas.

A. Abrazadera para tuberfa C. Tuerca de compresidn

B. Tuberfa de cobre D. Entrada de la vblvula

La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

V4" (6,35 mm) en cualquiera de las conexiones de la tuber[a.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Retire y descarte el tap6n de plastico negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

1A" x 1/4"(6,35 mm x 6,35 mm) para conectar la tuberia de

agua a una linea domestica de agua existente. Enrosque la

tuerca provista sobre el acoplamiento en el extreme de la

tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A B c D EFG

A. Tuberfade agua al D. Acoplamiento (provisto)

refrigerador E. F_rula (adquirida)

B. Tuerca (provista) F. Tuerca (adquirida)

C. Bulbo G.Lfnea de agua de la casa

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Retire y descarte el tap6n de plastico negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la valvula de agua come se

muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

r/ I

A. Bulbo

B. Tuerca(provista)

ABRA la valvula de cierre.

Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

C6mo terminar la instalaci6n

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminates.

No quite la terminaB de conexi6n a tierra.

No use an adaptador.

No use un cabme electrico de extensi6rL

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque emectricoo

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea "Despachador de agua".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

HERRAMIENTAS NECESARIAS: Llave de cube de cabeza

hexagonal de %6%destornillador Phillips No. 2, destornillador de

hoja plana, Ilave de boca de %6", cuchillo piano para masilla

de 2".

IMPORTANTE:

• Todas las ilustraciones alas que se hace referencia en las

siguientes instrucciones se incluyen mas adelante en esta

secci6n despues de "Pasos finales". Las ilustraciones

muestran un refrigerador con sentido de apertura hacia la

derecha (bisagras instaladas en fabrica a la derecha).

• Si usted s61o quiere quitar las puertas y volverlas a colocar,

vea las secciones "C6mo quitar las puertas y las bisagras" y

"C6mo volver a colocar las puertas y las bisagras".

• Dependiendo de su modelo, puede ser que usted tenga

puertas estandar (Estilo 1) o contorneadas (Estilo 2). Si usted

va a invertir el sentido de oscilaci6n de la puerta, siga las

instrucciones para el estilo de puerta adecuado.

• Antes de comenzar, fije el control del refrigerador en OFF

(Apagado), y quite los alimentos y la puerta ajustable o los

recipientes de use multiple de las puertas.

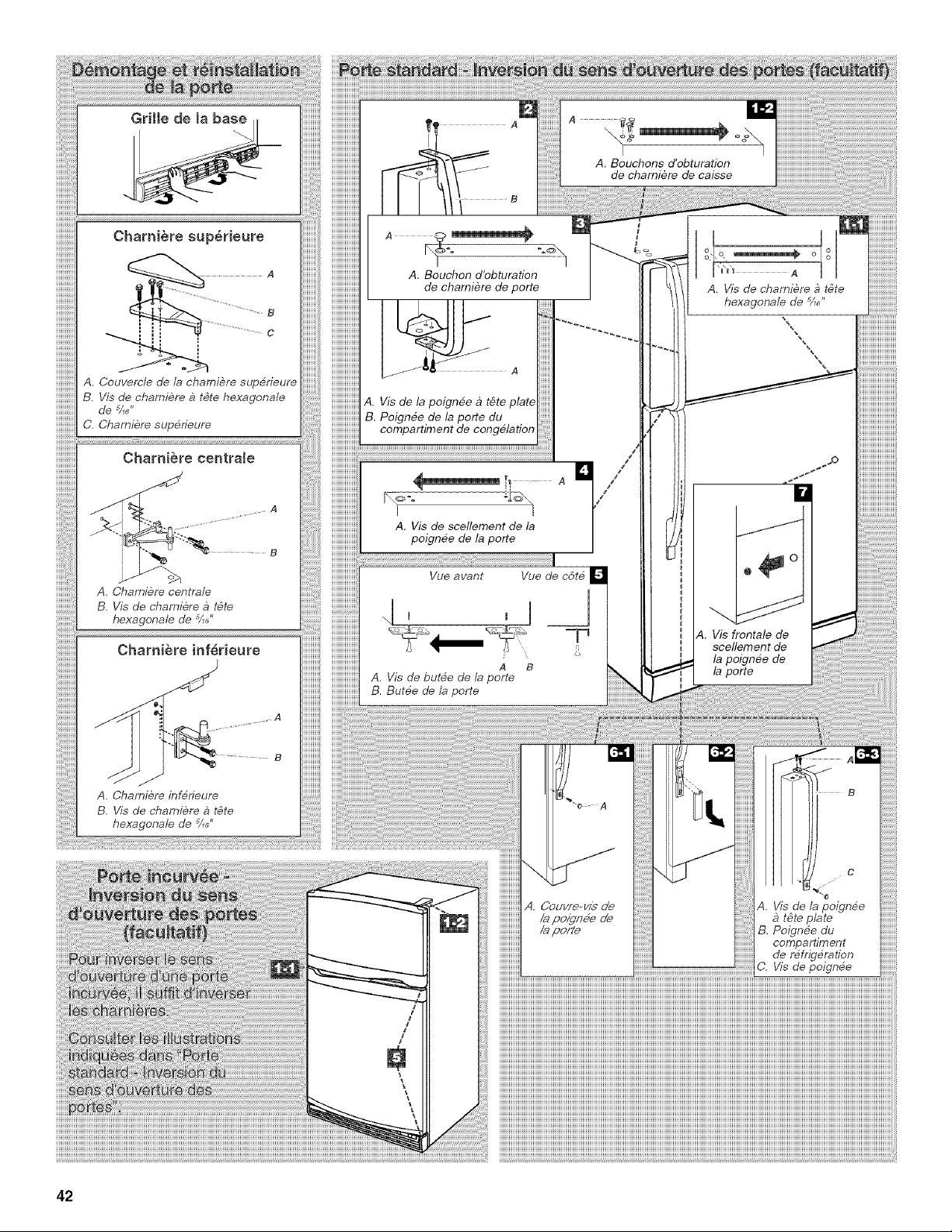

Cbmo quitar las puertas y las bisagras

(todos los modelos)

Tornillo de cabeza hexagonal para bisagra de 5/16"

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Abra la puerta del refrigerador y quite la rejilla de la base del

frente inferior del refrigerador. Vea la grafica Rejilla de la base.

3. Cierre la puerta del refrigerador y mantenga las dos puertas

cerradas hasta que este listo para separarlas del gabinete.

NOTA: Mientras quita las bisagras disponga de un soporte

adicional para las puertas. No se confie en que los imanes de

las puertas van a sostener estas mientras trabaja.

4. Quite los componentes de la bisagra superior como se

muestra en la ilustracidn Bisagra superior. Levante y quite la

puerta del congelador del gabinete.

5. Quite los componentes de la bisagra central como se muestra

en la ilustracidn de la Bisagra central. Levante y quite la puerta

del refrigerador del gabinete.

6. Quite los componentes de la bisagra inferior como se muestra

en la ilustraci6n Bisagra inferior.

Cambio del sentido de apertura de las puertas - Puerta

estandar (opcional)

IMPORTANTE: Siga estas instrucciones si desea que las puertas

abran en el sentido opuesto. Si no desea cambiar el sentido de

apertura de las puertas, vea "Crime volver a colocar las puertas y

las bisagras".

Tomitto del reten

de la puerta

Tornih'oseltador

de ta manija de la puerta

Tomiflo de cabeza

ptana de ta manija

Tomitto seh'ador frontal

de ta manija de ta puerta

Tapdn del orificio

de ta bisagra de ta puerta

Tapdn del orificio

de la bisagra del gabinete

Tapa del tomiflo de

ta manija de/a puerta

Tomilfo de cabeza

redonda de ta manija

Gabinete

1. Quite los tornillos de cabeza hexagonal para bisagra de _"

del lado de la manija y col6quelos del lado opuesto. Vea la

ilustraci6n 1-1.

2. Quite los tapones de los agujeros de las bisagras de la parte

superior del gabinete y col6quelos en los agujeros de la

bisagra del lade opuesto, come se indica en la

ilustraci6n 1-2.

Puerta del congelador

1. Quite la ensambladura de la manija del congelador come se

indica. Conserve juntos todos los componentes. Vea la

ilustraci6n 2.

2. Quite el reten de la puerta. Col6quelo del lade opuesto de la

puerta del congelador, come se indica en la ilustraci6n 5.

3. Coloque la manija del congelador del lade opuesto de la

puerta del congelador. Instale las manijas en la puerta, come

se indica en la ilustraci6n 2.

4. Apriete todos los tornillos. Ponga la puerta a un lade hasta

que las bisagras y la puerta del compartimiento del

refrigerador esten en su sitio.

Puerta del refrigerador

1. Quite el adorno inferior de la manija del refrigerador. Para el

Estilo 1, quite la cubierta del tornillo de la manija. Vea la

ilustraci6n 6-1. Para el Estilo 2, deslice hacia abajo el adorno

como se ilustra en la ilustraci6n 6-2.

2. Quite la ensambladura de la manija del refrigerador come se

indica. Mantenga todos los componentes juntos. Vea la

ilustraci6n 6-3.

3. Quite el tap6n del agujero de la bisagra de la puerta del

refrigerador. Col6quelo en el agujero de la bisagra del lado

opuesto come se indica en la ilustraci6n 3.

4. Quite los tornillos selladores de la manija de la puerta.

Col6quelos del lado opuesto de la puerta del refrigerador

como se indica en la ilustraci6n 4.

5. Quite el tornillo sellador frontal de la manija de la puerta.

Col6quelo del lade opuesto de la puerta del refrigerador como

se indica en la ilustraci6n 7.

6. Quite el reten de la puerta. Col6quelo del lade opuesto de la

puerta del refrigerador como se indica en la ilustraci6n 5.

7. Coloque la manija del refrigerador del lade opuesto de la

puerta del refrigerador como se indica en la ilustraci6n 6-3.

Enrosque primero los dos tornillos superiores de la manija.

Alinee la parte de abajo de la manija y enrosque el tornillo de

abajo.

8. Alinee el adorno inferior del refrigerador. Para el Estilo 1,

vuelva a colocar la cubierta del tomillo de la manija. Vea la

ilustraci6n 6-1. Para el Estilo 2, deslice el adorno en su sitio.

Vea la ilustraci6n 6-2.

9. Apriete todos los tornillos. Ponga la puerta del refrigerador a

un lado hasta que se haya instalado la bisagra inferior en el

producto.

Cambio del sentido de apertura de las puertas - Puerta

contorneada (opcional)

IMPORTANTE: Siga estas instrucciones si desea que las puertas

abran en el sentido opuesto, Si no desea cambiar el sentido de

apertura de las puertas, vea "C6mo volver a colocar las puertas y

las bisagras".

Gabinete

1. Quite los tornillos de cabeza hexagonal para bisagra de %6"

del lado de la manija y col6quelos del lade opuesto. Vea la

ilustraci6n 1-1.

2. Quite los tapones de los agujeros de las bisagras de la parte

superior del gabinete y col6quelos en los agujeros de la

bisagra del lado opuesto como se muestra en la

ilustraci6n 1-2,

Puertas

1. Quite los retenes de la puerta del congelador y del refrigerador

y p6ngalos en el lade opuesto, Vea la ilustraci6n 5.

Cbmo volver a colocar las puertas y las bisagras

(todos los modelos)

NOTA: Si se cambia el sentido de apertura de la puerta, la imagen

de la puerta pudiera quedar invertida.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se muestra y apriete los tornillos. Vea la ilustraci6n

Bisagra inferior. Vuelva a poner en su lugar la puerta del

refrigerador.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confie en que los

imanes de las puertas van a sostener estas mientras trabaja.

2. Ensamble los componentes de la bisagra central como se

indica y apriete todos los tornillos. Vea la ilustraci6n Bisagra

central. Vuelva a poner en su lugar la puerta del congelador.

3. Ensamble los componentes de la bisagra superior como se

indica en la ilustraci6n Bisagra superior. No apriete

completamente los tomillos.

4. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador este alineada uniformemente con la

parte superior de la puerta del refrigerador. Apriete todos los

tornillos.

Pasos finales (todos los modelos)

1. Revise todos los agujeros para cerciorarse que los tapones de

los mismos y los tornillos esten en su lugar. Vuelva a colocar

en su lugar la tapa de la bisagra superior come se indica en la

ilustraci6n Bisagra superior.

2. Vuelva a poner la rejilla de la base, Vea la ilustraci6n Rejilla de

la base.

Pe_igro de Choque Electrico

Conecte a un contacto de pared de cone×ion a tierra de

3 terminates.

No quite la termina_ de cone×ion a tierra,

No use un adaptador,

No use un cable electrico de extensi6no

No eeguir eetas instrucciones puede ocaeionar

la rnuerte, ineendio o choque e_ectricoo

3. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

4. Vuelva a fijar los controles. Vea la secci6n "Use del(de los)

control(es)",

5. Regrese todas las partes desmontables alas puertas y la

comida al refrigerador.

A. Tapones de los orificios

de las bisagras del gabinete

A. Tapdn del orificio

de la bisagra de la puerta

A. Tornillos de cabeza plana

de la manija

B. Manija del congelador

A. Tornillos selladores

de la manija de la puerta

Vista frontal Vista lateral

-rl

A. Tornillo det reten ,4 B

de la puerta

B. Reten de la puerta

A. Torni//os de cabeza

hexagonal de la bisagra

de %6"

A. Tornillo sellador

frontal de la

manija de la puerta

A, Tapa del tomillo

de ta manija de

la puerta

A. Tomitlo de cabeza

p/ana de la manija

B. Manija del

refrigerador

C. Tomillo de/a manija

Cierre de la puerta

Su refrigerador tiene dos rodillos frontales regulables - uno a la

derecha y otro a la izquierda. Si su refrigerador parece inestable o

usted quiere que las puertas se cierren con mayor facilidad, ajuste

la inclinaci6n del refrigerador usando las instrucciones siguientes.

1. Quite la rejilla de la base. Vea la ilustraci6n de la Rejilla de la

base en "Puertas del refrigerador". Los dos tornillos

niveladores son parte de las piezas de montaje del rodillo

frontal, que estan en la base del refrigerador a cada lado.

2. Use un destornillador para ajustar los tornillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese

lado del refrigerador o gire el tornillo nivelador hacia la

izquierda para bajar ese lade. Puede precisar darle varias

vueltas a los tornillos niveladores para ajustar la inclinaci6n

del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita algo de peso de los tornillos

niveladores y los rodillos. Esto facilita el ajuste de los tornillos.

3. Abra ambas puertas nuevamente y verifique para asegurarse

que se cierran con la facilidad que usted desea. De Io

contrario, incline el refrigerador ligeramente mas hacia la parte

posterior, girando ambos tornillos niveladores hacia la

derecha. Puede tomar varias vueltas mas, y usted debera

girar ambos tornillos niveladores la misma cantidad de veces.

4. Vuelva a colocar la rejilla de la base.

Alineamiento de las puertas

Si el espacio entre sus puertas parece desigual, puede ajustarlo

usando las instrucciones siguientes:

1. Quite la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una Ilave de

tuercas o de cubo de %6".

3. Haga que una persona sostenga la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio

mientras usted ajusta los tomillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

USODESUREFRIGERADOR

Para su conveniencia, los controles del refrigerador vienen

programados desde la fabrica. AI instalar su refrigerador por

primera vez, cerci6rese de que los controles ann esten prefijados

en los ajustes medios, como se ilustra.

NOTA: Para apagar su refrigerador, gire el control del refrigerador

hacia la palabra Apagado (OFF) o hasta que aparezca la palabra

OFR Su electrodomestico no se enfriara mientras el control del

refrigerador este en OFR

Ajuste medio "3"

0_F

_OLDES@

5 1

NOrMaL

IMPORTANTE:

• Deje que su refrigerador se enfrie por complete antes de

agregar alimentos. Es mejor esperar 24 horas antes de poner

alimentos en el refrigerador.

• Si agrega alimentos antes de que el refrigerador se haya

enfriado por completo, sus alimentos podrian echarse a

perder. Girar los controles del refrigerador o congelador a un

ajuste mas alto (mas frio) que el recomendado no enfriara los

compartimientos con mayor rapidez.

C6mo ajustarlos controles

Los ajustes medios indicados en la secci6n previa deben ser los

correctos para el use normal de un refrigerador familiar. Los

controles estan ajustados correctamente cuando la leche o los

jugos estan tan frios come Ud. desea y cuando el helado tiene

consistencia firme.

Si la temperatura esta demasiado caliente o demasiado fria en el

refrigerador o en el congelador, primero verifique los conductos

de ventilaci6n para asegurarse de que no estan bloqueados.

Si necesita regular las temperaturas, utilice como gufa los ajustes

que se enumeran en la tabla siguiente. Para modelos con dos

controles, ajuste primero la temperatura del refrigerador. Espere

por Io menos 24 horas entre un ajuste y otto, y despues vuelva a

verificar las temperaturas.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR Control del REFRIGERADOR o

demasiado caliente de la TEMPERATURA un ajuste

mas alto

CONGELADOR

demasiado caliente/muy

poco hielo

Control del CONGELADOR o de

la TEMPERATURA un ajuste

mas alto

Interruptor de la producci6n

maxima de hielo (MAX)

REFRIGERADOR Control del REFRIGERADOR o

demasiado frio de la TEMPERATURA un ajuste

mas bajo

CONGELADOR Control del CONGELADOR o de

demasiado frio la TEMPERATURA un ajuste

mas bajo

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (Bajo - posici6n abierta) para el mejor almacenamiento de

frutas y verduras con cascaras.

HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

Para encender y apagar la ffibrica de hielo

Para poner a funcionar (ON) la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

Para apagar (OFF) la fabrica de hielo manualmente, levante el

brazo de control de alambre a la posici6n Apagada (OFF - brazo

elevado) y escuche el chasquido.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el

dep6sito para hielo y estos levantaran el brazo de control de

alambre a la posici6n de apagado (OFF - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

Ritrno de la produccibn de hielo

• Deje transcurrir 24 horas para la producci6n del primer Iote de

hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

• La fabrica de hielo debera producir aproximadamente de 8 a

12 tandas de hielo en un perfodo de 24 horas.

• Para aumentar la producci6n de hielo, baje la temperatura del

congelador y del refrigerador. Vea "Uso de los controles". Deje

transcurrir 24 horas entre ajustes.

• Para una maxima producci6n de hielo (en algunos modelos),

empuje el interruptor hacia ICE PLUS (mas hielo). La fabrica

de hielo debera producir entre 16 y 20 tandas de hielo en un

perfodo de 24 horas en el modo Ice Plus.

Recuerde

• La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexi6n de su

fabrica de hielo a un suministro de agua blanda. Los quimicos

para ablandar el agua (como la sal) pueden daSar ciertos

componentes de la fabrica de hielo y producir un hielo de muy

baja calidad. Si no se puede evitar el uso de un suministro de

agua blanda, aseg0rese de que el ablandador de agua este

funcionando correctamente y que goce de un buen

mantenimiento.

• No use instrumentos afilados para romper el hielo en el

dep6sito. Esto puede dafiar el balde y el mecanismo de

despachado.

• No guarde nada encima ni dentro de la fabrica de hielo o del

dep6sito de hielo.

IMPORTANTE:

• Despues de haber conectado el refrigerador a un suministro

de agua, enjuague el sistema de agua. Use un recipiente

resistente para oprimir y sostener la barra del despachador

por 5 segundos, luego sueltela por 5 segundos. Repita hasta

que el agua comience a correr. Una vez que el agua comenz6

a correr, continqe presionando y soltando la barra del

despachador (5 segundos activado, 5 segundos desactivado)

por otros 2 minutos. Este proceso eliminara el aire en el filtro y

en el sistema de despacho de agua. En algunas casas se

podra requerir enjuague adicional. A medida que sale aire del

sistema, es posible que salgan chorros de agua repentinos

del despachador.

• Deje que pasen varias horas para que el refrigerador se enfrie

y pueda enfriar el agua.

• Haga salir suficiente agua cada semana para mantener un

suministro fresco.

Para despachar agua:

Hay dos botones para distribuir agua para uso con recipientes de

distintos tamafios.

1. Oprima un vaso resistente contra el bot6n posterior o

sostenga un recipiente debajo del despachador mientras

oprime el bot6n delantero.

2. Retire el vaso o suelte el bot6n del frente para detener la

salida del agua.

No use con agua que no sea microbioI6gicamente segura

o que sea de calidad desconocida sin desinfectarIa

adecuadamente antes o despu6s deJ sistema. Pueden

usarse sistemas certificados para Ia reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Luz de estado del filtro de agua (en algunos modelos)

La luz de estado del filtro de agua le ayudara a saber cuando

cambiar el filtro de agua. La luz cambiara de verde a amarilla. Esto

le dira que es casi tiempo de cambiar el filtro de agua. Se

recomienda reemplazar el filtro de agua cuando la luz de estado

cambie a rojo O cuando el flujo de agua al despachador de agua

o a la fabrica de hielo disminuya sensiblemente.

Despues de cambiar el filtro de agua, reajuste la luz de estado del

filtro de agua. La luz de estado cambiara de rojo a verde cuando

se reajuste el sistema.

Filtro de agua sin indicador (en algunos modelos)

Si su refrigerador no tiene la luz indicadora de estado, usted debe

cambiar el filtro de agua cada 6 meses segQn el uso. Si el flujo de

agua hacia el despachador de agua o a la fabrica de hielo

disminuye sensiblemente antes de que pasen 6 meses, cambie el

filtro mas seguido.

Uso del despachador sin el filtro de agua

Puede usar el despachador sin un filtro de agua. El agua no estara

filtrada.

1. Quite el filtro de agua.

2. Deslice la separandola del extremo del filtro y vuelva a

colocarla en la rejilla de la base.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

CUIDADODE SUREFRIGERADOR

Pe_igro de Explosi6n

Use un limpiador r_o inflamab_e.

No eeguir eata inatrucci6n puede ocaeio_ar _a maerte,

explosion o incendio.

Tanto la secci6n del refrigerador come la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o asperos, come

aerosoles para ventanas, productos de limpieza para fregar,

liquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos derivados del petr61eo en las partes de

plastico, en el interior yen los revestimientos o juntas de la

puerta. No use toallas de papel, estropajos para fregar u otros

utensilios de limpieza asperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un pado liso y un detergente suave

en agua tibia.

3. Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un paso liso y detergente

suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante transito de mascotas en el hogar, el condensador

debera limpiarse cada dos o tres meses para asegurar la

maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y el Area de la

superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energ[a.

NOTA: No todos los feces son adecuados para su refrigerador.

AsegQrese de reemplazar el foco con otro foco para

electrodomesticos del mismo tama_o, forma y vataje.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite el foco que se encuentra detras del panel de control en

el refrigerador o detras de la cubierta de la luz en el

congelador (en algunos modelos). Reemplace el foco con un

foco del mismo vatiaje.

3. Enchufe el refrigerador o reconecte el suministro de energ[a.

SOLUCIONDE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

Peligro de Cheque E_ectrico

Conecte a un contacto de pared de cone×i6n a tierra de

3 terminates.

No quite la termina_ de cone×ion a tierra°

No use un adaptador,

No use un cable etectrico de extensiono

No seguir estae inetrucciones puede ocasionar

_a muerte, incendio o cheque e_ectrico,

• &Esta desenchufado el cable electrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Funciona el contacto? Enchufe una lampara para ver si

funciona el contacto.

&Hay un fusible fundido o se disparb el cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el

problema continQa, Ilame a un electricista.

&Estan encendidos los controles? AsegQrese de que los

controles del refrigerador esten encendidos. Vea "Use de los

controles".

&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie per

complete.

NOTA: El ajustar los controles de temperatura en la posici6n

mas fria no enfr[a ningOn compartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per periodos mas

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione per mas tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reducciSn, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con explicaciones.

• Zumbido - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo

• Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desemper_o

• Sonido sibilante/vibraciones - flujo de liquido refrigerante,

movimiento de la tuber[a de agua o articulos guardados arriba

del refrigerador

• Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n

• Estallido - contracci6n/expansi6n de la paredes interiores,

especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelaci6n y corre hacia la

bandeja recolectora

• Chirridos/Crujidos - este ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

• &Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dificil abrir las puertas

Pemigro de E×pmosi6n

Use un limpiador no inflamabme,

No seguir esta instrucciSn puede ocasienar mamuerte,

e×plesiSn e incendio,

• &Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies de contacto con jab6n

suave y agua tibia, Enjuague y seque con un paso suave.

Las luces no funcionan

• &Esta flojo o quemado un foco? Vea "C6mo cambiar los

focos".

La temperatura esta demasiado caliente

• &Es nueva la instalaci6n? Deje transcurrir 24 betas despues

de la instalaci6n para que el refrigerador se enfrie por

complete.

• &Se abre(n) o se deja(n) abierta(s} la(s} puerta(s} a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

• &Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal,

• &Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes? Ajuste los controles a un

ajuste mas frio. Fijese en la temperatura en 24 horas. Vea

"Use de los controles'.

Hay acumulacibn de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• &Esta hQmeda la habitaci6n? Esto contribuye a la

acumulaci6n de humedad.

&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al minimo el nOmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La fabrica de hielo no produce hielo o no produce suficiente

hielo

• &Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuber[a de suministro de agua.

• &Esta encendida la f_brica de hielo? AsegOrese de que el

brazo o interrupter de cierre de alambre (dependiendo del

modelo) este en la posici6n de ON (Encendido).

• &Es nueva la instalacibn? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

• &Esta completamente cerrada la puerta del congelador?

Cierre con firmeza la puerta del compartimiento del

congelador. Si la puerta del compartimiento del congelador no

se cierra completamente, vea "Las puertas no cierran

completamente'.

• &Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo produzca mas

hielo.

&Se trab6 un cube de hielo en el braze eyector de la

fabrica de hielo?

Saque el hielo del braze eyector con un utensilio de plastico.

&Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fabrica de hielo. Si el

volumen de hielo aumenta, el filtro puede estar obstruido o

haberse instalado incorrectamente. Reemplace el filtro o

vuelva a instalarlo correctamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua'.

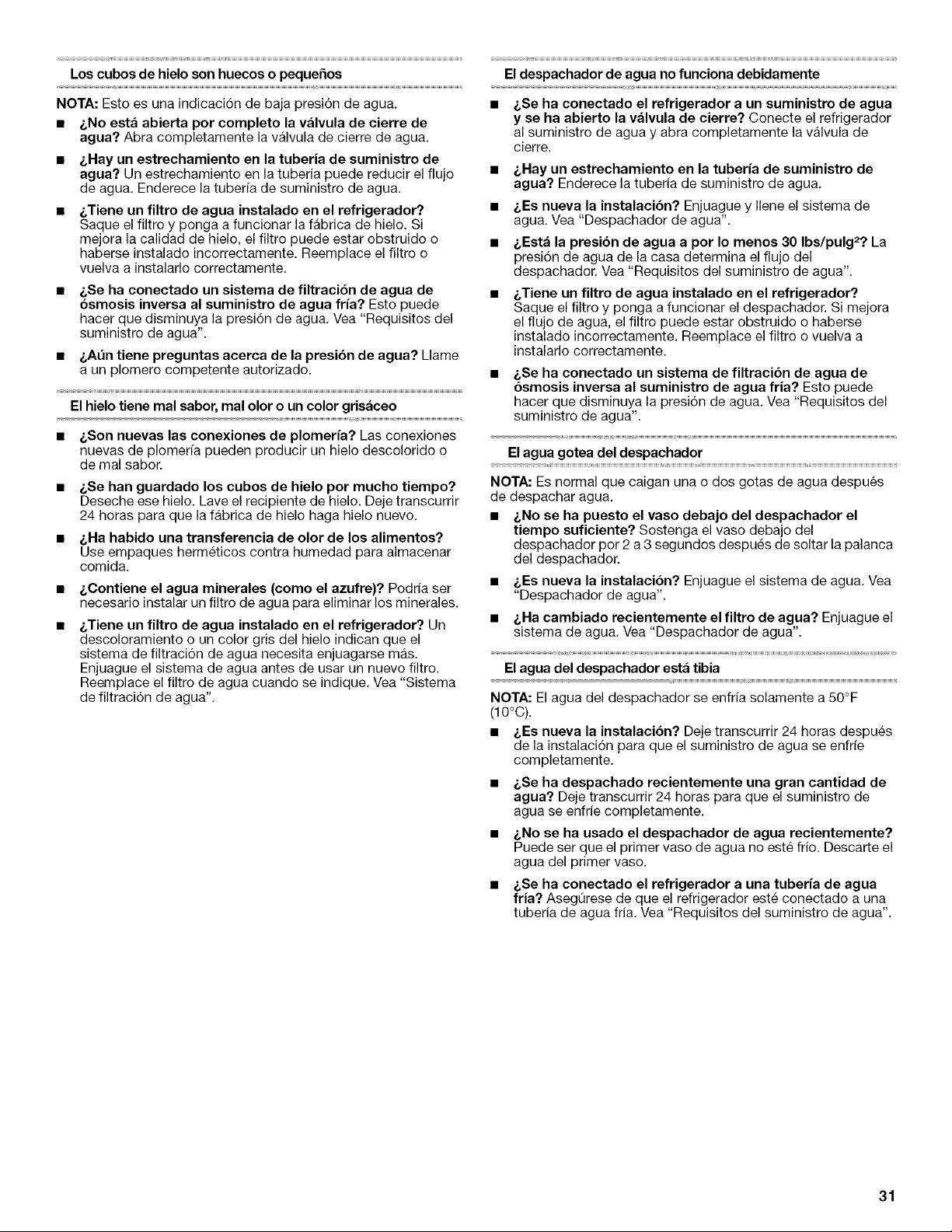

Los cubes de hielo son huecos o pequehos

NOTA: Esto es una indicaci6n de baja presi6n de agua.

• &No esta abierta per complete la valvula de cierre de

agua? Abra completamente la valvula de cierre de agua.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

• &Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fabrica de hielo. Si

mejora la calidad de hielo, el filtro puede estar obstruido o

haberse instalado incorrectamente. Reemplace el filtro o

vuelva a instalarlo correctamente.

• &Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presiSn de agua. Vea "Requisites del

suministro de agua'.

• &Ai]n tiene preguntas acerca de la presi6n de agua? Llame

a un plomero competente autorizado.

El hielo tiene real saber, real olor o un color grisaceo

• &Son nuevas las conexiones de plomeria? Las conexiones

nuevas de plomeria pueden producir un hielo descolorido o

de mal saber.

• &Se han guardado los cubes de hielo per touche tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir

24 horas para que la fabrica de hielo haga hielo nuevo.

• &Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida.

&Contiene el agua minerales (come el azufre)? Podr_a ser

necesario instalar un filtro de agua para eliminar los minerales.

&Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtraciSn de agua necesita enjuagarse mas.

Enjuague el sistema de agua antes de usar un nuevo filtro.

Reemplace el filtro de agua cuando se indique. Vea "Sistema

de filtraciSn de agua".

El despachador de agua no funciona debidamente

• &Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Hay un estrechamiento en la tubena de suministro de

agua? Enderece la tuberia de suministro de agua.

• &Es nueva la instalaci6n? Enjuague y Ilene el sistema de

agua. Vea "Despachador de agua".

• &Esta la presi_n de agua a per Io menos 30 Ibs/pulg2? La

presi6n de agua de la casa determina el flujo del

despachador. Vea "Requisites del suministro de agua'.

• &Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar el despachador. Si mejora

el flujo de agua, el filtro puede estar obstruido o haberse

instalado incorrectamente. Reemplace el filtro o vuelva a

instalarlo correctamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Este puede

hacer que disminuya la presi6n de agua. Vea "Requisites del

suministro de agua'.

El agua gotea del despachador

NOTA: Es normal que caigan una o dos gotas de agua despues

de despachar agua.

• &No se ha puesto el vase debajo del despachador el

tiempo suficiente? Sostenga el vase debajo del

despachador per 2 a 3 segundos despues de soltar la palanca

del despachador.

• &Es nueva la instalaci_n? Enjuague el sistema de agua. Yea

"Despachador de agua".

• &Ha cambiado recientemente el filtro de agua? Enjuague el

sistema de agua. Vea "Despachador de agua".

El agua del despachador esta tibia

NOTA: El agua del despachador se enfria solamente a 50°F

(10°C).

• &Es nueva la instalacibn? Deje transcurrir 24 horas despues

de la instalaci6n para que el suministro de agua se enfrfe

completamente.

• &Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrie completamente.

• &No se ha usado el despachador de agua recientemente?

Puede set que el primer vase de agua no este frio. Descarte el

agua del primer vase.

• &Se ha conectado el refrigerador a una tuberia de agua

fria? AsegOrese de que el refrigerador este conectado a una

tuberia de agua fria. Vea "Requisites del suministro de agua'.

HOJADEDATOSDELPRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-L2OOV Capacidad de 200 galones (757 litros)

Modelo WF-NL120V Capacidad de 120 galones (454 litros)

Comprobado y certificado per NSF International, seg0n la norma 53 NSF/ANSI

para la reducci6n de plomo, mercurio, benceno, paradiclorobenceno,

ortodiclorobenceno, toxafeno, etilbenceno, 1,2,4-triclorobenceno y seg0n la

norma 42 NSF/ANSI para reducci6n de cloro, saber y olor, clase de particulas III.

Este sistema ha sido comprobado segQn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al Iimite

permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Reduccibn de Requisitos de Promedio Concentracibn en el Maximo Promedio % Minimo % Promedio

sustancias reducci6n de influente agua a tratar efluente efluente reducci6n reducci_n

Efectos estdticos NSF

Cloro, sabor/olor ->50% 1,9 mg/L 2,0 mg/L _+10% 0,07 mg/L 0,06 mg/L >75% >75%

Clase de particulas Ill* _>85% 49.333/mL particulas/mLP°rIo menos 10.000 640/mL** 312/mL 98,7% 99,0%

Reducci_n de Requisitos de Promedio Concentracibn en el Maximo Promedio % Minimo % Promedio

contaminantes reducci_n de influente agua a tratar efluente efluente reducci6n reducci_n

NSF

Plomo: @ pH 6,5 0,01mg/L 0,14 mg/L* 0,15 mg/L _+10% 0,0014 mg/L 0,0011 mg/L 99,00% 99,21%

Plomo: @ pH 8,5 0,01mg/L 0,15 mg/L * 0,15 mg/L _+10% 0,0069 mg/L 0,0042 mg/L 95,40% 97,20%

Mercurio: @ pH 6,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10% 0,0009 mg/L 0,0004 mg/L 84,74% 93,22%

Mercurio: @ pH 8,5 0,002 mg/L 0,0054 mg/L 0,006 mg/L _+10% 0,0007 mg/L 0,00043 mg/L 87,03% 92,03%

Benceno 0,005 mg/L 0,0157 mg/L 0,015 mg/L _+10% 0,002 mg/L 0,00083 mg/L 87,26% 94,71%

Paradiclorobenceno 0,075 mg/L 0,210 mg/L 0,225 mg/L _+10% 0,0005 mg/L 0,0005 mg/L 99,76% 99,76%

Ortodiclorobenceno 0,60 1,84 1,8 _+10% 0,20 0,0418 89,13 97,73

Toxafeno 0,003 0,0143 0,015 _+10% 0,0012 0,0010 91,60 93,00

Etilbenceno 0,70 2,00 2,1 _+10% 0,40 0,085 80,00 95,75

1,2,4- triclorobenceno 0,07 0,232 0,21 _+10% 0,0041 0,0016 98,23 99,31

Parametros de la prueba: pH = 7,5 _+0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg _(413,7 kPa) Temp.

= 63OF (17,2°C).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempe_e tal como se ofrece en la

publicidad.

• Modelo WF-L2OOV: El sistema de control del filtro mide la

cantidad de agua que pasa a traves del filtro y le avisa que

debe reemplazarlo. Cuando se ha usado el 90% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de verde a amarillo. Cuando se ha usado 100% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de amarillo a rojo y se le recomienda reemplazar el filtro. Use

el cartucho de repuesto L200V/NL120V, pieza No. 4396701.

El precio sugerido de venta al por menor durante el a_o 2007

es de $34,99 en EE.UU./$45,99 en CanadA. Precios sujetos a

cambio sin previo aviso.

Modelo WF-NL120V: Cambie del filtro de agua cada

6 meses. Use del filtro de repuesto L200V/NL120V, pieza No.

4396701. El precio sugerido de venta al por menor durante el

aSo 2007 es de $34,99 en EE.UU./$45,99 en Canada. Precios

sujetos a cambio sin previo aviso.

• El producto es para uso con agua fria L_nicamente.

• No use con agua que no sea microbiol6gicamente segura o

de calidad desconocida sin desinfectarla adecuadamente

antes o despues del sistema.

• Favor de vet la portada o la secci6n "Accesorios" para

obtener el hombre, direcci6n y nQmero telef6nico del

fabricante.

• Favor de vet la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicacion/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs/pulg _ (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ibs/pulg _

q-arna_o de las particulas clase II1:> 5 a < 15 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

*Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del

agua local.

(¢ NSF es una marca registrada de NSF International.

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-NLC120V Capacidad de 120 galones (454 litros)

Sistema comprobado y certificado por NSF International, segOn la norma 53 NSF/ANSI

para la reducci6n de plomo, mercurio, benceno, paradiclorobenceno, quistes, turbidez,

asbestos, endrin, ortodiclorobenceno, toxafeno, etilbenceno, 1,2,4-triclorobenceno y

segOn la norma 42 NSF/ANSl para reducci6n de cloro, sabor y olor, clase de particulas I.

Este sistema ha sido comprobado seg0n la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al Ifmite

permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Reduccibn de Requisitos de Promedio Concentracibn en el M_ximo Promedio % Minimo % Promedio

sustancias reducci6n de NSF influente agua a tratar efluente efluente reducci6n reducci6n

Efectos estCticos

Cloro, sabor/olor _>50% 1,9 mg/L 2,0 mg/L _+10% 0,12 mg/L 0,08 mg/L >75% >75%

C ase de part cu as * _>85% 5.300.000/mL par_fculas/mLP°rIo menos 10.000 50.000/mL** 15.725/mL 99,0% 99,7%

Reducci6n de Requisitos de Promedio Concentracibn en el M_ximo Promedio % Minimo % Promedio

contaminantes reducci6n de NSF influente agua a tratar efluente efluente reducci6n reducci6n

Plomo: @ pH 6,5 0,01mg/L 0,14 mg/L _ 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,29% 99,29%

Plomo: @ pH 8,5 0,01mg/L 0,15 mg/L t 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,32% 99,32%

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0005 mg/L 0,0003 mg/L 91,37% 94,82%

Mercurio: @ pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L _+10% 0,0013 mg/L 0,0005 mg/L 76,36% 90,90%

Benceno 0,005 mg/L 0,0153 mg/L 0,015 mg/L _+10% 0,0036 mg/L 0,0014 mg/L 76,47% 90,84%

Paradiclorobenceno 0,075 mg/L 0,215 mg/L 0,225 mg/L _+10% 0,0037 mg/L 0,0010 mg/L 98,27% 99,52%

Asbestos 99.0%** 842 x 107 107a 10Sfibras/L tt 1,6 x 107 mg/L 1,6 x 107 mg/L 99,81 99,81%

Quistes _ 99,95% 165.500/mL 50.000/L min. 1 mg/L 1 mg/L 99,99% 99,99%

Turbidez 0,5 NTU 11,75 NTU 11 _+1 NTU 0,38 NTU 0,22 NTU 96,76% 98,12%

Endrin 0,002 0,0056 0,006 _+10% 0,0007 0,0004 87,50 92,85

Ortodiclorobenceno 0,60 1,84 1,8 _+10% 0,33 0,071 82,06 96,14

Toxafeno 0,003 0,0143 0,015 _+10% 0,001 0,001 93,00 93,00

Etilbenceno 0,70 2,00 2,1 _+10% 0,60 0,169 70,00 91,55

1,2,4- triclorobenceno 0,07 0,232 0,21 _+10% 0,0025 0,0007 98,92 99,69

Parametros de la prueba: pH = 7,5 _+0,5

Temp. = 63°F (17,2°C).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempe_e tal come se ofrece en la

publicidad.

• Modelo WF-NLC120V: Cambie del filtro de agua cada

6 meses. Use el filtro de repuesto NLC120V, pieza No.

4396701. El precio sugerido de venta al por menor durante el

afio 2007 es de $34,99 en EE.UU./$45,99 en Canada. Precios

sujetos a cambio sin previo aviso.

• El producto es para uso con agua fria L_nicamente.

• No use con agua que no sea microbiol6gicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

• Favor de ver la portada o la secci6n "Accesorios" para

obtener el nombre, direcci6n y nOmero telef6nico del

fabricante.

si no se indica Io contrario. Flujo = 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg _ (413,7 kPa).

• Favor de vet la secci6n "Garantfa" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs/pulg 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,89 L/rain.) @ 60 Ibs/pulg 2

*Tamafio de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del

agua local.

_Tibras mayores de 10 um de Iongitud

_Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

J •

GARANTIADELOSELECTRODOMESTICOSPRINCIPALESDE

WHIRLPOOLCORPORATION

GARANTiA LIMITADA DE UN AI_IO

Durante un aSo a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en Io sucesivo

denominado "Whirlpool") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para corregir

defectos en los materiales o en la mano de obra. El servicio debera set suministrado por una compafiia de servicio designada por

Whirlpool. Esta garantia limitada se aplica sTIo cuando el electrodomestico principal se use en el pals en donde se comprT.

WHIRLPOOL NO PAGARA POR LOS SIGUIENTES ARTJCULOS

1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ense_arle a usar su electrodomestico

principal, para cambiar o reparar fusibles domesticos o para corregir la instalaciTn electrica o de la tuberia de la casa.

2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos

estan excluidos de la cobertura de la garantia.

3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.

4. DaSos causados por accidente, alteraciTn, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,

instalaciTn que no este de acuerdo con los cTdigos electricos o de plomeria, o el empleo de productos no aprobados por

Whirlpool.

5. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparaciTn para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.

7. Recogida y entrega. Este electrodomestico principal esta disefiado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remociTn e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalaci6n publicadas.

11. Piezas de repuesto o gastos de reparaciTn cuando el electrodomestico principal se use en un pals diferente del pals en donde se

compr6.

EXCLUSION DE GARANT|AS IMPLJCITAS; LIMITACION DE RECURSOS

EL 0NICO Y EXCLUSlVO RECURSO DEL CLIENTE SEGON LOS TC:RMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR

EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTiAS IMPLiC.ITAS, INCLUYENDO LAS GARANTiA, S DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICU.LAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS

CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.

ALGUNOS ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTiA IMPLiCITA DE COMERCIABILIDAD O

CAPACIDAD, D,EMODO QUE LAS LIMITACIONES O EXCLUSI,ONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANTIA LE OTORGA DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TENGA TAMBII2N OTROS

DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de

Whirlpool para determinar si corresponde otra garantia.

Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la

secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a Whirlpool.

En EE.UU., Ilame al 1-800-253-1301. En CanadA, Ilame al 1-800-807-6777. 12/o5

p p

GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR

Assistance ou service

Si vous avez besoin d'assistance ou de service, consulter d'abord

la section "Depannage". On peut obtenir de I'aide

supplementaire. Nous appeler au 1-800-253-1301 de n'importe

ou aux E.-U., ou ecrire a :

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Des informations peuvent egalement _tre obtenues en visitant

notre site sur www.whirlpool.com.

Au Canada, pour assistance, installation ou service, nous appeler

au 1-800-807-6777, ou ecrire a :

Whirlpool Canada LP

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario LSN 3A7

Au Canada, visitez www.whirlpool.ca.

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

Conservez ce manuel et votre re£;u de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil

menager pour vous aider a obtenir assistance ou service en cas

de besoin. Vous devrez connaftre le numero de modele et le

numero de serie au complet. Vous trouverez ces renseignements

sur la plaque signaletique situee sur la paroi interne du

compartiment de refrigeration.

Nora du marchand

NumCro de s_rie

Adresse

Num_ro de t_l_phone

Num_ro de module

Date d'achat

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-442-9991 et demander le

numero de piece indique ci-dessous ou contacter votre marchand

autorise Whirlpool. Au Canada, composer

le 1-800-461-5681.

Netteyant et poll pour acier inoxydable :

Commander la piece N ° 4396095

Au Canada, commander la piece N° 31462B

Filtre de rechange :

Commander la piece N ° 4396701 (L200V/NL120V/NLC120V)

# # # #

SECURITEDUREFRIGERATEUR

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Veici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" eu

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tous les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTESINSTRUCTIONSDESECURITE

AVERTISSEMENT: PourreduireIesrisquesd'incendie,dechocetectriqueoudesblessuresIorsdeI'utilisationdu

r6frigerateur,prendrequelquesprecautionsfondamentales,y comprislessuivantes:

• Brancher I'appareil sur une prise b. 3 alveoles rel[ee b. Ja

terre.

• Ne pas enlever la broche de Jia[son & la terre.

• Ne pas util[ser un adaptateur.

• Ne pas util[ser un c&bIe de rallonge.

• Debrancher la source de courant electrique avant

I'entretien.

• Replacer pieces et panneaux avant de faire Jaremise en

marche.

• Eniever Ies portes de votre vieux r6frig6rateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les mat6riaux et Ies vapeurs inflammables, teJle que

I'essence, loin du r6frig_rateur.

• Utiliser deux ou plus de personnes pour d6pJacer et

installer le r6frig6rateur.

• Debrancher Ie refrigerateur avant I'installation de Ia

machine a gla_ons (seulement pour modeles pr_ts

recevoir une machine a glagons).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r6frig6rateur

Risque de suffoquer

Enmever les portes de votre vieux refrigerateur.

Le non-respect de cette instruction peut causer

un deces ou des lesions cerebrameso

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frigerateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deux ou pBus de personnes pour deplacer et

installer le re.fdgerateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure,

Retirer les mat_riaux d'emballage

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever le

ruban adhesif ou la colle. Ces produits peuvent endommager la

surface de votre refrigerateur. Pour plus de renseignements, voir

la section "Securite du refrigerateur".

IMPORTANT : Ne pas enlever le dispositif de refoulement de I'air

en mousse blanche de derriere le panneau de commande sur le

plafond du refrigerateur. Si le dispositif est enleve, de la glace peut

se former en provenance du congelateur et causer la formation de

glagons.

Deplacement de votre refrigerateur :

Votre refrig_rateur est Iourd. Lots du deplacement du

r_frigerateur pour Ie nettoyage ou Ie service, veiller a proteger

le plancher. Touiours tirer le refrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un c6t_ ou de

I'autre n[ Ie "faire marcher" en essayant de le deplacer car Je

pJancher pourrait _tre endommag&

Nettoyage avant I'utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions de

nettoyage dans la section "Entretien du refrigerateur".

_mportants renseignements & savoir au aujet des tabiettes

et des couverc_ee en verre :

Ne pas nettoyer ies tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et ies

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou & un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con_u pour _clater en d'innombrables pi_ces minuscules.

Ceci est normal. Les tablettes et ies couvercIes en verre sont

Iourds. Un soin special s'impose lots de leur deplacement

pour _viter I'impact d'une chute.

Risque de choc electdque

Brancher sur une prise a 3 alveolee retiee a la terre.

Ne pas en_ever la broche de liaison & la terreo

Ne pas utiliser un adaptateuro

Ne pas utiliser un c_ble de raHonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc eiectrique.

Risque d'explosion

Garder lee rnateriaux et lee vapeurs inflammables, teHe

que I'essence, loin du refrigerateuro

Le non-respect de cette instruction peut causer

un deces, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) du c6te des charnieres (certains

modeles necessitent davantage d'espace) pour permettre a la

porte de s'ouvrir sans obstruction. Si votre rdrigerateur comporte

une machine a gla9ons, s'assurer qu'un espace additionnel est

prevu a I'arriere pour permettre les connexions des conduits

d'eau.

REMARQUE : II est recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrigerateur dans un

endroit ou la temperature baissera au-dessous de 55°F (13°C).

2""15_08era}

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise a la terre, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas _tre mise hors circuit

I'aide d'un commutateur. Ne pas utiliser un cable de rallonge.

REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la

commande (reglage du thermostat, du refrigerateur ou du

congelateur scion le modele) & OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat, du refrigerateur ou du congelateur scion

le modele) au reglage desire.

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUlS :

• Tournevis & lame plate • Foret de 1/4"

• Cles plates de 7/16"et 1/2"ou deux • Perceuse manuelle ou

cles a molette reglables electrique

(convenablement reliee

• Tourne-ecrou de 1/4" a la terre)

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t & etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr6t a etrier

de 3/16"(4,76 mm) ou de type a percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IMPORTANT:

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

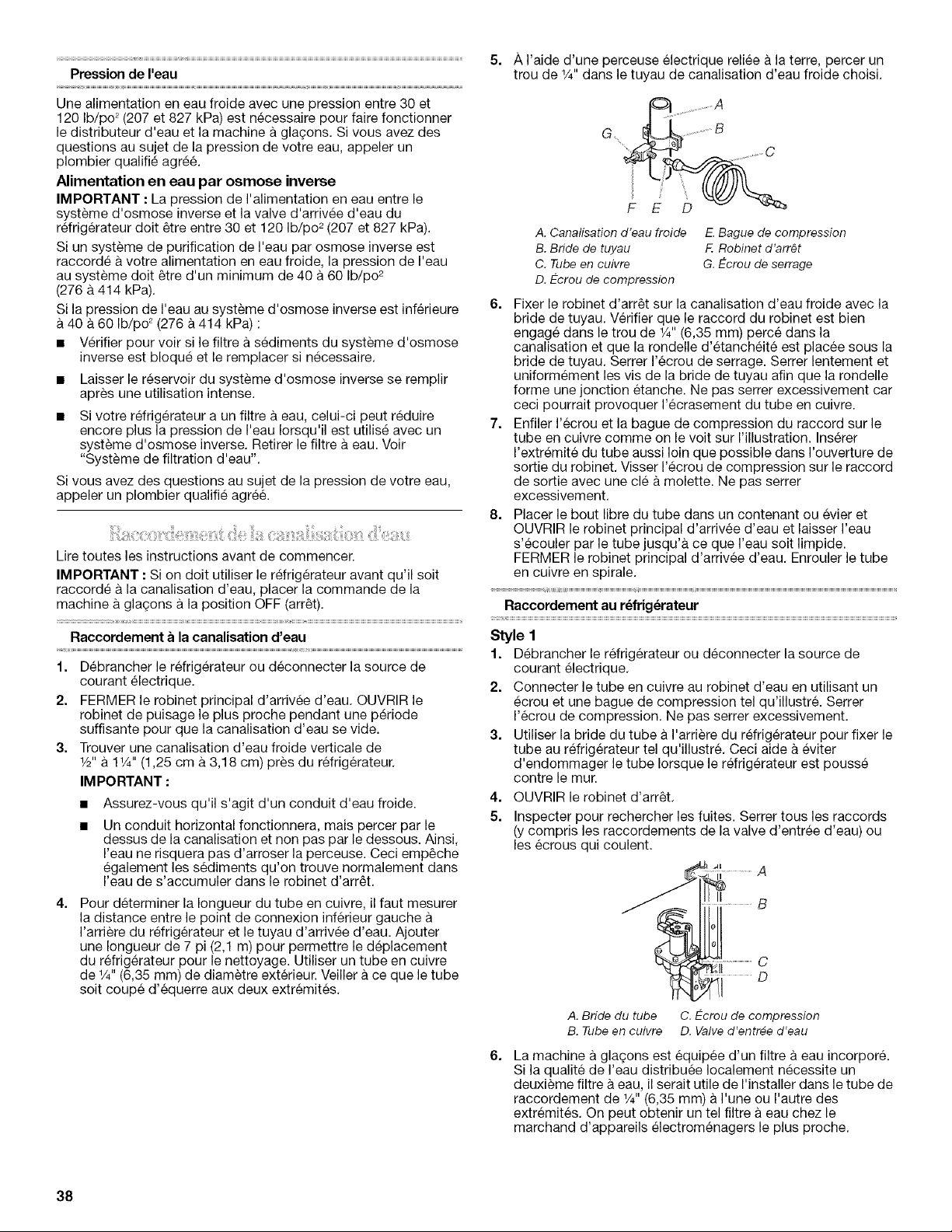

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur doit _tre entre 30 et 120 Ib/po 2(207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme doit _tre d'un minimum de 40 a 60 Ib/po 2

(276 a 414 kPa).

Si la pression de I'eau au syst_me d'osmose inverse est inferieure

40 a 60 Ib/po 2 (276 a 414 kPa) :

• Verifier pour voir si le filtre a sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

• Si votre refrigerateur a un filtre a eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

!i_i_i!ii_:i!_ii!Oii_i:iii!_!i!__:i_i_ii__i!_ii_i_i:!ii _:iiii_i!i!_i!i_i__ii_iii__ii,:ii__;_:iiiiiiii!!_iiii!i_iiili_ii_ ,_:!_,_:!'__ii_i_i!:_ii

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement a la canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une p_riode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

_/="a I_A '' (1,25 cm a 3,18 cm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,

I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arr_t.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche

I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de _/4"(6,35 mm) de diametre exterieur. Veiller a ce que le tube

soit coupe d'equerre aux deux extremites.

5. /_,I'aide d'une perceuse electrique reliee a la terre, percer un

trou de _/4"dans le tuyau de canalisation d'eau froide choisi.

G ..........•.................B

................ ,,,,,,,,,' C

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F. Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de _/_"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis de la bride de tuyau afin que la rondelle

forme une jonction etanche. Ne pas serrer excessivement car

ceci pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture de

sortie du robinet. Visser I'ecrou de compression sur le raccord

de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustre. Serrer

I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustre. Ceci aide a eviter

d'endommager le tube Iorsque le refrigerateur est pousse

contre lemur.

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

A. Bride du tube C. E-crou de compression

B. Tube en cuivre D. Valve d'entr_e d'eau

La machine a glagons est equipee d'un filtre a eau incorpore.

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre a eau, il serait utile de I'installer dans le tube de

raccordement de _/4"(6,35 mm) a I'une ou I'autre des

extremites. On peut obtenir un tel filtre a eau chez le

marchand d'appareils electromenagers le plus proche.

Style 2

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrigerateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1/4"x 1/4"(6,35 mm x 6,35 mm) est

necessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser I'ecrou fourni sur le

raccord a I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B b o

A. Tube vers le r#frig_rateur E. Virole(a acheter)

B. Ecrou (fourni) F Ecrou (aacheted

C. Renflement G.Canalisation

D. Raccord (fourni) d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A. Renflernent

B. £-crou (foumi)

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Achever I'installation

Risque de choc electrique

Brancher sur une prise a 3 a{veoles retiee a la terre.

Ne pas enlever la broche de liaison & la terreo

Ne pas utiliser un adaptateuro

Ne pas utiliser un cSb_e de raHonge.

Le non-respect de ees instructions peut causer

un deces, un incend[e ou un choc eiectrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir "Distributeur d'eau".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a glat_ons se

remplisse entierement.

OUTILLAGE REQUIS : cle a douille avec douille hexagonale de

5/16",tournevis Phillips n° 2, tournevis a lame plate, cle plate de

sad', couteau a mastic plat de 2".

IMPORTANT :

• Toutes les illustrations mentionnees dans les instructions

suivantes sont incluses plus loin darts cette section apres

"€tapes finales". Les illustrations correspondent a un

refrig@ateur avec porte s'ouvrant a droite (charnieres

installees a droite a I'usine).

• Si vous desirez seulement enlever et reinstaller les portes, voir

"Demontage - Portes et charnieres" et "Reinstallation - Portes

et charnieres".

• Selon le modele, votre refrig@ateur peut comporter des

portes standard (Style 1) ou incurvees (Style 2). Si vous

souhaitez inverser le sens d'ouverture de la porte, suivre les

instructions pour le style de porte approprie.

• Avant de commencer, tourner la commande du refrigerateur

OFF (arr_t), et retirer les aliments et tout balconnet de la porte

du refrigerateur.

D_montage - Portes et charni_res (tous les modules)

Vis de charniere a t_te hexagonale de %6"

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir la porte du refrigerateur; enlever la grille de la base en

bas & I'avant du refrig6rateur. Voir I'illustration de la grille de la

base.

3. Fermer la porte du refrigerateur; maintenir les deux portes

fermees jusqu'au moment ou on est pr_t ales separer de la

caisse de I'appareil.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas a les maintenir en place.

4. Enlever les pieces de la charniere superieure - voir I'illustration

de la charniere superieure. Soulever la porte du compartiment

de congelation pour la separer de la caisse.

5. Enlever les pieces de la charniere centrale - voir I'illustration

de la charniere centrale. Soulever la porte du refrig6rateur

pour la separer de la caisse.

6. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inferieure.

Inversion du sens d'ouverture des portes - porte standard

(facultative)

IMPORTANT : Si on souhaite inverser la position des portes pour

pouvoir les ouvrir dans la direction opposee, preceder comme

suit. S'il n'est pas necessaire de changer I'orientation des portes,

voir la section "Reinstallation - Portes et charnieres".

vis de butte de/a porte

Vis de sceflement

de/a poign#e de/a porte

Vis de/a poign_e 9.t_te plate

Vis fronta/e de sce//ement

de la poign#e de/a porte

Bouchon d'obturation

de charni#re de porte

Bouchon d'obturation

de chami#re de caisse

Couvre-vis

de/a poign#e de/a porte

Vis de poign4e

9.t#te ronde

Caisse

1. Enlever les vis &t_te hexagonale de %6" de la charniere (c6te

poignee); transferer ces pieces du c6te oppos& Voir

I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous de la charniere

au sommet de la caisse; transferer ceux-ci dans les trous de

charniere du c6te oppos& Voir I'illustration 1-2.

Porte du compartiment de cong_lation

1. Enlever la poignee de la porte du compartiment de

congelation tel qu'illustr& Conserver toutes les pieces

ensemble. Voir I'illustration 2.

2. Enlever la butee de porte. Transferer la butee du c6te oppose

de la porte du compartiment de congelation. Voir

I'illustration 5.

3. Positionner la poignee du compartiment de congelation du

c6te oppose de la porte. Fixer la poignee sur la porte. Voir

I'illustration 2.

4. Serrer toutes les vis. Conserver la porte a part jusqu'a la mise

en place des charnieres et de la porte du compartiment de

refrigeration.

Porte du r_frig_rateur

1. Enlever la garniture inferieure de la poignee de porte. Pour le

Style 1, enlever le couvre-vis de la poignee. Voir

I'illustration 6-1. Pour le Style 2, faire glisser la garniture vers

le bas. Voir I'illustration 6-2.

2. Enlever la poignee de la porte du compartiment de

refrigeration. Voir I'illustration. Conserver toutes les pieces

ensemble. Voir I'illustration 6-3.

3. Enlever le bouchon obturateur de charniere de la porte du

refrig_rateur. Transferer le bouchon d'obturation au trou du

c6te oppos& Voir I'illustration 3.

4. Enlever les vis de blocage de la poignee de la porte. Les

transferer du c6te oppose de la porte du refrigerateur. Voir

I'illustration 4.

5. Enlever la vis frontale de scellement de la poignee de porte. La

transferer du c6te oppose de la porte du refrigerateur. Voir

I'illustration 7.

6. Enlever la butee de porte. La transferer du c6te oppose de la

porte du refrigerateur. Voir I'illustration 5.

7. Positionner la poignee de porte du refrigerateur sur le c6te

oppose de la porte. Voir I'illustration 6-3. Placer d'abord les

deux vis superieures de la poignee. Aligner la partie inferieure

de la poignee, puis visser la vis inferieure.

8. Aligner la garniture inferieure de la poignee de porte. Pour le

Style 1, enlever le couvre-vis de la poignee. Voir

I'illustration 6-1. Pour le Style 2, faire glisser la garniture en

place. Voir I'illustration 6-2.

9. Serrer toutes les vis. Conserver la porte du rdrigerateur a part

jusqu'a ce que la charniere inferieure soit installee sur le

refrigerateur.

Inversion du sens d'ouverture des portes - Porte incurv_e

(facultative)

IMPORTANT : Si on souhaite inverser la position des portes pour

pouvoir les ouvrir dans la direction opposee, proceder comme

suit. S'il n'est pas necessaire de changer I'orientation des portes,

voir la section "Reinstallation - Portes et charnieres'.

Caisse

1. Enlever les vis &t_te hexagonale de %6" de la charniere (cSte

peignee); transferer ces pieces du cSte oppes& Voir

I'illustration 1-1,

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse; transferer ceux-ci dans les trous de charniere du cSte

oppos& Voir I'illustration 1-2,

Portes

1. Enlever les butees de porte du refrigerateur et du congelateur

et les transferer du cSte oppos& Voir I'illustration 5.

R_installation - Portes et charni_res (tousles mod_les)

REMARQUE : Si on inverse le sens d'ouverture des portes,

considerer I'image symetrique,

1. Replacer les pieces de la charniere inferieure tel qu'illustre et

resserrer les vis. Voir Rllustration de la charniere inferieure,

Replacer la porte du refrigerateur.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des chamieres, La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

2. Assembler les pieces de la charniere centrale. Voir

I'illustration. Serrer toutes les vis. Voir I'illustration de la

chamiere centrale. Replacer la porte du compartiment de

cengelation.

3. Assembler les pieces de la charniere superieure, Veir

I'illustration de la charniere superieure, Ne pas completement

serrer les vis.

4. Aligner cerrectement les portes au niveau du has de la porte

du compartiment de ceng_lation et du sommet de la porte du

refrigerateur, Setter toutes les vis.

Etapes finales (tous les modules)

1. Inspecter tousles trous. Verifier que tous les bouchons

d'obturation et vis sont en place. Reinstaller le couvercle de la

charniere superieure. Voir I'illustration de la charniere

superieure.

2. Reinstaller la grille de la base. Voir I'illustration de la grille de la

base.

Risque de choc electrique

Brancher sur une prise a 3 a_veoles reliee a la terre.

Ne pas en_ever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiiiser un cSb_e de raHonge.

Le nomrespect de ces instructions peut causer

un deces, un incendie ou un choc e_ectrique.

3. Brancher sur une prise a 3 alveoles reliee a la terre.

4. Regler a nouveau les commandes. Voir "Utilisation des

commandes".

5. Reinstaller toutes les pieces amovibles sur les portes; y ranger

les aliments.

Grilledela base

-B

= = C

A. Couverc/e de la chamiere superieure

B. Vis de charniere b t4te hexagona/e

de %_"

C. Charniere superieut;e

A. Charni&re centra/e

B. Vis de charniere a t_te

hexagonale de %_"

A. Charniere inferieure

B. Vis de charniere b tbte

hexagona/e de %_"

))))))))))))))))))))))))))))))))))

A. Beuchon d'obturation

de charniere de porte

A. Vis de la poign#e a t6te plate

B. Poignee de la porte du

compartiment de cengelation

......... A

AVis de soellement de la

poignee de la porte

A. Vis de butee de/a porte

B. Butee de/a porte

A. Bouchons d'obturation

de charniere de caisse

A. Vis frentale de

scellement de

la poignee de

la porte

Vis de/a poignee

9 t6te plate

Poignee du

compartiment

de refrigeration

C. Vis de peignee

Fermeture des portes

Votre refrigerateur presente deux roulettes reglables a I'avant -

I'une du c6te droit et I'autre du c6te gauche. Si votre refrigerateur

semble instable ou si vous desirez que les portes se ferment plus

facilement, faire le reglage de I'inclinaison du refrigerateur en

suivant les instructions ci-dessous.

1. Enlever la grille de la base. Voir I'illustration - Grille de la base

dans "Portes du refrigerateur". Les deux vis de nivellement

font partie des montages de roulettes avant qui sont a la base

du refrigerateur d'un c6te et de I'autre.

2. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce

c6te du refrigerateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6t& Plusieurs tours des vis de

nivellement peuvent _tre necessaires pour regler I'inclinaison

du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

refrigerateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile I'ajustement

des vis.

3. Ouvrir les deux pores de nouveau et s'assurer qu'elles se

ferment aussi facilement que vous le desirez. Sinon, incliner le

refrigerateur un peu plus vers I'arriere en tournant les deux vis

de nivellement vers la droite. Plusieurs tours peuvent _tre

necessaires et vous devez tourner les deux vis de nivellement

d'un espace egal.

4. Reinstaller la grille de la base.

Alignement des portes

Si I'espace entre les portes semble inegal, on peut faire le reglage

en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle de la charniere superieure.

2. Degager les vis de la charniere superieure en utilisant une

douille de %_" ou une cle a molette.

3. Demander a une personne de tenir la porte en place ou placer

un espaceur entre les portes pendant que vous serrez les vis

de la charniere superieure.

4. Reinstaller le couvercle sur la charniere.

UTILISATION

DUREFRIGERATEUR

Pour vous accommoder, les commandes du refrigerateur ont ete

prereglees a I'usine. Au moment de I'installation initiale du

refrigerateur, s'assurer que les commandes sont encore

prereglees aux reglages moyens tel qu'illustr&

REMARQUE : Pour eteindre le refrigerateur, tourner le reglage au

mot OFF ou jusqu'a ce que le mot OFF (arr_t) apparaisse. Votre

appareil ne se refroidira pas Iorsque la commande du refrigerateur

est reglee a OFF (arr_t).

R_glage moyen "3"

OFF

COLf]ES_

5 1

NOt_3AL

R_glage moyen "3"

IMPORTANT :

• Donner au refrigerateur le temps de se refroidir completement

avant d'y ajouter des aliments. II vaut mieux attendre

24 heures avant de placer des aliments darts le refrigerateur.

• Si vous ajoutez des aliments avant que le refrigerateur n'ait

completement refroidi, vos aliments peuvent se g&ter. Tourner

les reglages du refrigerateur et du congelateur a un niveau

plus eleve (plus froid) que les reglages recommandes ne

refroidira pas les compartiments plus vite.

Ajusternent des commandes

Les reglages moyens indiques a la section precedente devraient

_tre corrects pour I'utilisation normale du refrigerateur

domestique. Les reglages sont faits correctement Iorsque le lait

ou le jus est aussi froid que vous I'aimez et Iorsque la creme

glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le refrigerateur

ou le congelateur, verifier d'abord les events pour vous assurer

qu'ils ne sont pas bloques.

S'il est necessaire d'ajuster les temperatures, utiliser les reglages

indiques au tableau ci-dessous comme guide. Sur les modeles

deux commandes, ajuster d'abord la temperature du refrigerateur.

Attendre au moins 24 heures entre les ajustements, puis reverifier

les temperatures.

REFRIGERATEUR trop

tiede

Regler la commande du

REFRIGERATEUR ou de la

TEMPERATURE & un degre plus

haut

CONGC:LATEUR trop

tiede/trop peu de glagons

REFRIGERATEUR trop

froid

Regler !a commande du

CONGELATEUR ou de la

TEMPERATURE a un degre plus

haut

Commutateur de production de

glagons a MAX

Regler la commande du

REFRIGERATEUR ou de la

TEMPERATURE & un degre plus

bas

CONGELATEUR trop froid

Regler !a commande du

CONGELATEUR ou de la

TEMPERATURE & un degre plus

bas

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande peut _tre ajustee a n'importe quel reglage

entre LOW et HIGH.

LOW/bas (ouvert) pour une meilleure conservation des fruits et

legumes a pelures.

BIGH/haut (ferme) pour une meilleure conservation des legumes

feuilles frais.

• Accorder 24 heures pour produire la premiere quantite de

gla£ons. Jeter les trois premieres quantites de glagons

produites.

• La machine a gla(_ons devrait produire environ 8 a 12 lots de

glagons au cours d'une periode de 24 heures.

• Pour augmenter la production de gla(_ons, diminuer la

temperature du congelateur et du refrigerateur. Voir

"Utilisation des commanded'. Attendre 24 heures entre les

ajustements.

• Pour une production de gla(_ons maximale (sur certains

modeles), tourner I'interrupteur a ICE PLUS. La machine

glagons devrait produire environ 16 a 20 lots de gla(_ons au

cours d'une periode de 24 heures en mode Ice Plus.

A noter

• La qualite de vos gla(_ons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons. Eviter de

brancher la machine a glagons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que

le sel) peuvent endommager des pieces de la machine

gla_ons et causer une pietre qualite des gla(_ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas utiliser un objet pointu pour briser les gla£ons dans le

bac. Cette action peut endommager le seau et le mecanisme

du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a glagons ou dans le bac a glagons.

Mise en mamhe/arr_t de la machine a glagons

Pour mettre la machine a gla(_ons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr6ter manuellement la machine a gla(_ons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine & gla_ons a un arr_t automatique.

Au fur eta mesure de la fabrication de la glace, les glagons

remplissent le bac d'entreposage de glagons. Les glagons

soulevent le bras de commande en broche a la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

IMPORTANT :

• Apres avoir connecte le refrigerateur a une source

d'alimentation en eau, vidanger le systeme d'eau. Utiliser un

recipient robuste pour appuyer sur le levier du distributeur

d'eau pendant 5 secondes, puis rel&cher pendant

5 secondes. Repeter I'op_ration jusqu'a ce que I'eau

commence & couler. Une fois que I'eau commence a couler,

repeter I'operation (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant

2 minutes suppl_mentaires. Ceci permettra d'evacuer I'air du

filtre et du systeme de distribution d'eau. Une vidange

supplementaire peut _tre necessaire dans certains domiciles.

Pendant I'evacuation de I'air du systeme, de I'eau peut gicler

du distributeur.

Accorder plusieurs heures pour que le refrigerateur se

refroidisse et rafra_chisse I'eau.

Puiser une quantite suffisante d'eau chaque semaine pour

maintenir un approvisionnement frais.

Distribution d'eau :

Le distributeur d'eau comporte deux boutons de puisage pour

I'utilisation avec des recipients de differentes tailles.

1. Appuyer un verre robuste sur le bouton arriere ou tenir un

recipient sous le distributeur tout en appuyant sur le bouton

avant.

2. Retirer le verre ou rel&cher le bouton avant pour arr_ter la

distribution.

Ne pas utiliser pour le filtrage d'une eau

microbioIogiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection ad6quat avant ou

apres le systeme. Les syst&_mes certifies pour la r6duction

de kyste peuvent 6tre utilis6s pour I'eau desinfectee qui

peut contenir des kystes filtrables.

T_moin lumineux de I'_tat du filtre a eau (sur certains modbles)

Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir

quand changer le filtre & eau. Le temoin lumineux passera du vert

au jaune. Ceci indique qu'il est presque temps de changer le filtre.

II est recommande de remplacer le filtre & eau Iorsque le temoin

lumineux de I'etat du filtre a eau passe au rouge OU Iorsque le

debit d'eau a votre distributeur ou a la machine a glagons diminue

de far, on marquee.

Apres avoir change le filtre a eau, regler de nouveau le temoin

lumineux de I'etat du filtre a eau. Le temoin lumineux de I'etat du

filtre passera du rouge au vert des que le systeme sera reinitialise.

Filtre _ eau sans t_rnoin lumineux (sur certains modules}

Si votre refrig@ateur n'est pas muni du temoin lumineux de I'etat

du filtre a eau, vous devez changer le filtre a eau tous les 6 mois

selon I'utilisation. Si le debit d'eau au distributeur ou a la machine

glat_ons diminue de fagon marquee avant que 6 mois ne se

soient ecoules, remplacer le filtre a eau plus souvent.

Utilisation du distributeur sans filtre a eau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre a eau. L'eau ne sera pas filtree.

1. Enlever le filtre a eau.

2. Faire glisser le couvercle de I'extremite du filtre et le replacer

dans la grille de la base.

IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre

refrig@ateur. Conserver le couvercle pour I'utiliser avec le filtre

de rechange.

ENTRETIENDU

• #

REFRIGERATEUR

Risque d'exp_osion

Utiliser un produit de nettoyage ininftammable.

Le non=respect de cette instruction peut causer un deces,

une e×p_osion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour eviter une accumulation d'odeurs. Essuyer

les renversements immediatement.

IMPORTANT : Comme Fair circule entre les deux sections, toutes

les odeurs formees dans une section seront transferees a I'autre.

Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour eviter le transfert d'odeurs et I'assechement des

aliments, envelopper ou recouvrir hermetiquement les aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides

inflammables, cires nettoyantes, detergents concentr_s, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces ext@ieures en acier inoxydable ou en metal

peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussi@eux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les ampoules ne s'adaptent pas forcement

& votre refrigerateur. S'assurer de remplacer I'ampoule par une

ampoule pour appareils menagers de m_me taille, forme et

puissance.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Saisir I'ampoule situee derriere le tableau de commande dans

le refrigerateur ou derriere le protege-ampoule dans le

congelateur (sur certains modeles) et la devisser. Remplacer

I'ampoule par une ampoule de m_me puissance.

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coOt d'une visite de service non n_cessaire.

Le r_frig_rateur ne fonctionne pas

Risque de choc electrique

Brancher cur une prise a 3 a_veo_es reHee a la terre.

Ne pas en_ever la broche de liaison a _a terre.

Ne pas utiliser un adaptateur.

Ne pas uti_iser un cSb_e de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electriqueo

• Le cordon d'alimentation _lectrique est-il d6branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

• La prise _leetrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grill_ ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou rearmer le disjoncteur. Si le probleme

persiste, appeler un electricien.

• Les reglages sont-ils sur ON (marche)? S'assurer que les

commandes du refrigerateur sont sur ON (marche). Voir

"Utilisation des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Mettre les boutons de reglage de la

temperature sur la position la plus froide ne refroidira aucun

des compartiments plus rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce & son compresseur & haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une

importante quantite de nourriture y est ajoutee, si les portes sont

frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur semble bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'explications.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a gla(_ons

• Pulsation -les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

• 6resillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

• Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

• GrincementJcraquement - se produit Iorsque la glace est

ejectee du moule a gla(_ons

Les portes ne ferment pas compl_tement

• La porte est-elle bloquee en position ouverte? Deplacer les

emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

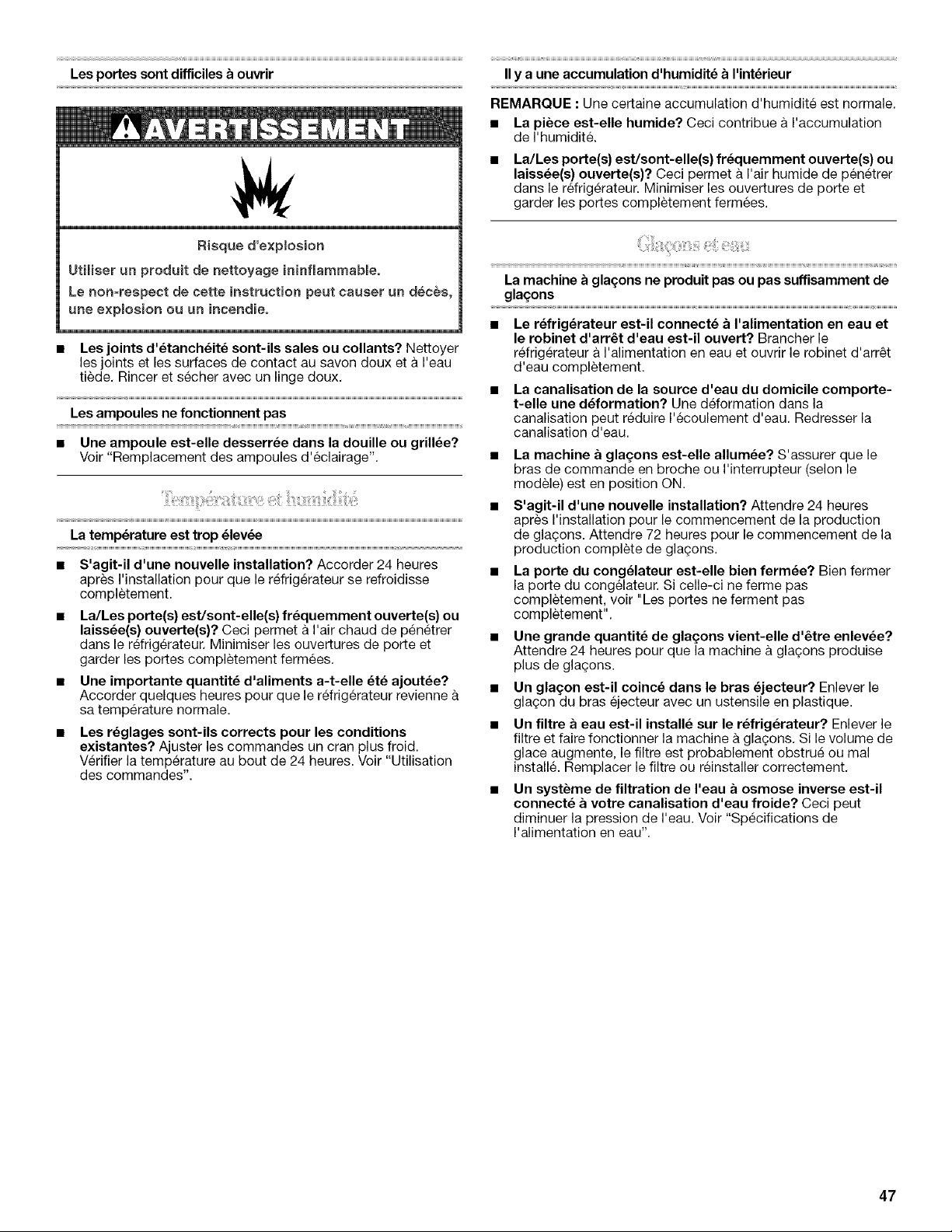

Les portes sont difficiles _ ouvrir

Risque d'e×plosion

Utiliser un produit de netteyage ininfBamrnabmeo

Le non=respect de cette instruction peut causer un deces,

une e×pmesion eu an incendieo

• Les joints d'_tanch_ite sont-ils sales ou collants? Nettoyer

les joints et les surfaces de contact au savon doux eta I'eau

tiede. Rincer et secher avec un linge doux.

Les ampoules ne fonctionnent pas

• Une ampoule est-elle desserree dans la douille ou grill_e?

Voir "Remplacement des ampoules d'eclairage".

La temperature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

• La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air chaud de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

• Une importante quantit_ d'aliments a-t-elle _te ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

• Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes'.

II y a une accumulation d'humidit_ _ I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidite.

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air humide de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

La machine a gla_ons ne produit pas ou pas suffisamment de

gla_ons

• Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine a glaqons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla(;ons. Attendre 72 heures pour le commencement de la

production complete de gla(;ons.

• La porte du cong_lateur est-elle bien ferrule? Bien fermer

la porte du congelateur. Si celle-ci ne ferme pas

completement, voir "Les portes ne ferment pas

completement".

• Une grande quantite de gla_ons vient-elle d'etre enlevee?

Attendre 24 heures pour que la machine & gla_ons produise

plus de gla(_ons.

• Un gla_on est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

• Un filtre a eau est-il installe sur le r_frig_rateur? Enlever le

filtre et faire fonctionner la machine a glagons. Si le volume de

glace augmente, le filtre est probablement obstrue ou mal

installe. Remplacer le filtre ou reinstaller correctement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau'.

Les gla£:ons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• Un filtre a eau est-il installe sur le r_frig_rateur? Enlever le

filtre et faire fonctionner la machine a gla_ons. Si la qualite des

gla_ons augmente, le filtre est probablement obstrue ou real

install& Remplacer le filtre ou reinstaller correctement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau'.

• Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

Got3t,odeur ou couleur grise des gla£ons

• Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla(_ons.

• Les gla£ons ont-ils _te gardes trop Iongtemps? Jeter les

gla_ons. Laver le compartiment & gla(;ons. Accorder

24 heures pour la fabrication de nouveaux gla9ons.

• Y a-t-il un transfert d'odeurs de neurriture? Utiliser des

emballages etanches a I'air et & I'humidite pour conserver les

aliments.

• L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il installe sur le refrigerateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel. Rincer le systeme de filtration d'eau avant

d'utiliser un nouveau filtre. Remplacer le filtre & eau a la date

indiquee. Voir "Systeme de filtration de I'eau".

Le distributeur d'eau ne fonctionne pas correctement

• Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau. Voir "Distributeur d'eau".

La pression de I'eau est-elle inferieure a 30 Ib/po2? La

pression de I'eau du domicile determine I'ecoulement d'eau

du distributeur. Voir "Specifications de I'alimentation en eau".

Un filtre a eau est-il install_ sur le r_frigerateur? Enlever le

filtre et faire fonctionner le distributeur. Si I'ecoulement d'eau

augmente, le filtre est probablement obstrue ou real install&

Remplacer le filtre ou le reinstaller correctement.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Rincer le systeme de

distribution d'eau. Voir "Distributeur d'eau".

Le filtre a eau a-t-il _te recemment change? Rincer le

systeme de distribution d'eau. Voir "Distributeur d'eau".

L'eau du distributeur est tilde

REMARQUE : L'eau du distributeur est seulement refrigeree

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantite d'eau a-t-elle recemment et_

distribuee? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

• Le r_frigerateur est-il branche _ I'arriv_e d'eau froide?

S'assurer que le refrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau'.

FEUILLESDEDONNEESSURLE PRODUIT

Systeme de filtration d'eau h la grille de la base

ModUle WF-L200V Capacit_ 200 gallons (757 litres)

ModUle WF-N L120V Capacit_ 120 Gallons (454 litres)

Systeme test_ et certifi_ par NSF International en vertu de la norme NSF/ANSI 53 pour

la r6duction de plomb, mercure, benz_ne, p-dichlorobenz_ne, o-dichlorobenz_ne,

toxaph_ne, 6thylbenz_ne, 1,2,4-trichlorobenz_ne et en vertu de la norme NSF/ANSl 42

pour la r&duction du goQt et de I'odeur du chlore et des particules de classe Ill.

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le syst_me a ete reduite h une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes 42 et 53 ANSl/NSR

Rdd. de substances Crit_res de Affluent moyen Concentration dans I'eau & Effluent Effluent % de r_d. % de r_d.

Effets esthdtiques r_duction NFS traiter maximal moyen minimale moyenne

Go_t/odeur de chlore ->50 % 1,9 mg/L 2,0 mg/L _+10 % 0,07 mg/L 0,06 mg/L >75 % >75 %

Partcues casse * _>85% 49333/mL Aumonsl0000partcues/mL 640/mL** 312mg/L 98,7% %

R_duction de Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

contaminant r_duction NFS traiter maximal moyen minimale moyenne

Plomb : h pH 6,5 0,01mg/L 0,14 mg/L _ 0,15 mg/L _+10 % 0,0014 mg/L 0,0011 mg/L 99,00 % 99,21%

Plomb : h pH 8,5 0,01mg/L 0,15 mg/L t 0,15 mg/L _+10 % 0,0069 mg/L 0,0042 mg/L 95,40 % 97,20 %

Mercure : a pH 6,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0009 mg/L 0,0004 mg/L 84,74 % 93,22 %

Mercure : a pH 8,5 0,002 mg/L 0,0054 mg/L 0,006 mg/L _+10 % 0,0007 mg/L 0,00043 mg/L 87,03 % 92,03 %

Benz_ne 0,005 mg/L 0,0157 mg/L 0,015 mg/L _+10 % 0,002 mg/L 0,00083 mg/L 87,26 % 94,71%

3-dichlorobenzene 0,075 mg/L 0,210 mg/L 0,225 mg/L_+ 10 % 0,0005 mg/L 0,0005 mg/L 99,76 % 99,76 %

O-Dichlorobenz_ne 0,60 1,84 1,8 _+10 % 0,20 0,0418 89,13 97,73

Toxaph_ne 0,003 0,0143 0,015 _+10 % 0,0012 0,0010 91,60 93,00

Ethylbenzene 0,70 2,00 2,1 _+10 % 0,40 0,085 80,00 95,75

1,2,4- trichlorobenzene 0,07 0,232 0,21 _+10 % 0,0041 0,0016 98,23 99,31

Parametres de test : pH

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

• Mod_le WF-L2OOV : Le systeme de contr61e du filtre mesure

la quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

ecoulee, le temoin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin

lumineux du filtre passe du jaune au rouge et il est

recommande de remplacer le filtre. Utiliser de remplacement

L200V/NL120V, piece N° 4396701. Prix au detail suggere

2007 de 34,99 $US/45,99 SCAN. Les prix sont sujets a des

changements sans preavis.

ModUle WF-NL120V : Changer du filtre a eau tous les 6 mois.

Utiliser la cartouche de remplacement L200V/NL120V, piece

N ° 4396701. Prix au detail suggere 2007 de 34,99 $US/45,99

SCAN. Les prix sont sujets a des changements sans preavis.

• Le produit ne dolt _tre utilise que pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite incennue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme.

= 7,5 _+0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po _ (413,7 kPa).

• Veuillez vous referer & la couverture ouh la section

"Accessoires" pour le nom, I'adresse et le numero de

telephone du fabricant.

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po _(207 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)

Debit nominal 0,5 gpm (1,9 L/min.) a 60 Ib/po _

*Classe III - taille des particules : > 5 a <15 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC)

tCes contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

(¢ NSF est une marque d_pos6e de NSF International.

Systeme de filtration d'eau a la grille de la base

ModUle WF-NLC120V Capacit_ 120 gallons (454 litres)

Systeme test6 et certifi& par NSF International en vertu de la norme NSF/ANSI 53 pour la

r6duction de plomb, mercure, benz_ne, p-dichlorobenz_ne, kystes, turbidit6, amiante, endrine,

o-dichlorobenz_ne, toxaph_ne, 6thylbenz_ne, 1,2,4-trichlorobenz_ne et en vertu de la norme

NSF/ANSl 42 pour la r&duction du goQt et de I'odeur du chlore et des particules de classe I.

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le syst_me a et6 reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes 42 et 53 ANSl/NSR

R_d. de substances Crit_res de Affluent moyen Concentration dans I'eau & Effluent Effluent % de r_d. % de r_d.

Effets esthCtiques r_duction NSF traiter maximal moyen minimale moyenne

GoQt/odeur de chlore _>50% 1,9 mg/L 2,0 mg/L _+10 % 0,12 mg/L 0,08 mg/L >75 % >75 %

Particules (classe I*) _>85% 5 300 000/mL Au mo ns 10 000 part cu es/mL 50 000/mL** 15 725/mL 99,0 % 99,7 %

R_duction de Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

contaminant r_duction NSF traiter maximal moyen minimale moyenne

Plomb : a pH 6,5 0,01mg/L 0,14 mg/U 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,29 % 99,29 %

Plomb : & pH 8,5 0,01mg/L 0,15 mg/L * 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,32 % 99,32 %

Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,37 % 94,82 %

Mercure : a pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L _+10 % 0,0013 mg/L 0,0005 mg/L 76,36 % 90,90 %

Benz_ne 0,005 mg/L 0,0153 mg/L 0,015 mg/L _+10 % 0,0036 mg/L 0,0014 mg/L 76,47 % 90,84 %

p-dichlorobenzene 0,075 mg/L 0,215 mg/L 0,225 mg/L _+10 % 0,0037 mg/L 0,0010 mg/L 98,27 % 99,52 %

Amiante 99,0 % ** 842 x 107 107a 10_fibres/L t* 1,6 x 107 mg/L 1,6 x 107 mg/L 99,81 99,81%

Kystes * 99,95 % 165 500/mL 50 000/L min. 1 mg/L 1 mg/L 99,99 % 99,99 %

Turbidit_ 0,5 NTU 11,75 NTU 11 _+1 NTU 0,38 NTU 0,22 NTU 96,76 % 98,12 %

Endrine 0,002 0,0056 0,006 _+10 % 0,0007 0,0004 87,50 92,85

O-Dichlorobenz_ne 0,60 1,84 1,8 _+10 % 0,33 0,071 82,06 96,14

Toxaphene 0,003 0,0143 0,015 _+10 % 0,001 0,001 93,00 93,00

Cthylbenz_ne 0,70 2,00 2,1 _+10 % 0,60 0,169 70,00 91,55

1,2,4-trichlorobenzene 0,07 0,232 0,21 _+10 % 0,0025 0,0007 98,92 99,69

Parametres de test : pH = 7,5 _+0,5

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

• ModUle WF-NLC120V : Changer du filtre a eau tousles

6 mois. Utiliser la filtre de rechange NLC120V, piece N °

4396701. Prix au detail sugger6 2007 de 34,99 $US/45,99

SCAN. Les prix sont sujets a des changements sans preavis.

• Le produit ne doit _tre utilise que pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme. Les

systemes certifies pour la reduction de kyste peuvent _tre

utilises pour I'eau desinfectee qui peut contenir des kystes

filtrables.

• Veuillez vous referer a la couverture ou a la section

"Accessoires" pour le nom, I'adresse et le numero de

telephone du fabricant.

moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po = rel. (413,7 kPa).

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)

Debit nominal 0,5 gpm (1,89 L/min.) a 60 Ib/po _

*Classe I - taille des particules : > 0,5 a <1 um

**Exigence de test : au moins 100 000 particules/mL (poussi_re de test fine AC).

*Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

_Fibres de Iongueur sup_rieure & 10 um

*Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque d_pos_e de NSF International.

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITC:E DE UN AN

Pendant un an h compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les

pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par

une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le

pays o(4 il a ete achete.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sent pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due a une defaillance du rdrigerateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare & domicile.

8. Les reparations aux pieces ou syst_mes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays o(4 il a ete

achete.

CLAUSE D'EXONI:!::RATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSlSTE EN LA

REPARATION PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALIT¢

MARCHANDE ET D'APTITUDE ,_,UN USAGE PARTICULIER, SONT LIMITC:ES/_, UN AN OU/_, LA PLUS COURTE PC:RIODE AUTORISI2E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFI_RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION ,&,UNE AUTRE.

/_,I'exterieur du Canada et des 50 €tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

".D_pannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05

2314474B

@ 2006 Whirlpool Corporation, 11/06

Tous droits r6serv_s. ® Marque d_pos_eFi-M Marque de commerce de Whirlpool, U.S,A., ernploi licenci_ par Whirlpool Canada LP au Canada Irnprirn_ aux E.-U,

Whirlpool GR2FHTXTS00 top-mount refrigerator

Product's Documents

User Manual

Specifications

Whirlpool GR2FHTXTS00 Questions and Answers
