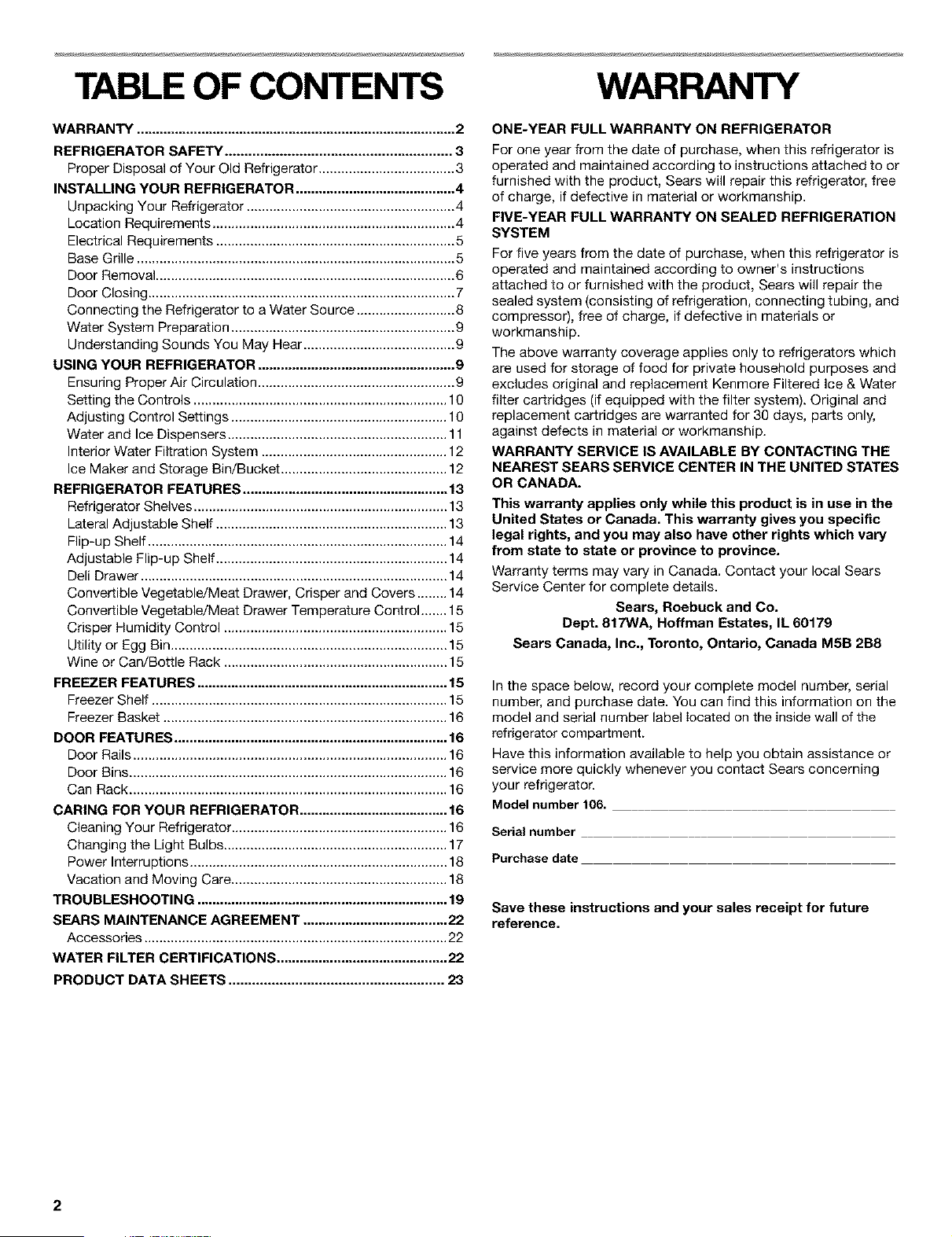

TABLE OF CONTENTS

WARRANTY .................................................................................... 2

REFRIGERATOR SAFETY .......................................................... 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLING YOUR REFRIGERATOR .......................................... 4

Unpacking Your Refrigerator ....................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ............................................................... 5

Base Grille .................................................................................... 5

Door Removal ............................................................................... 6

Door Closing ................................................................................. 7

Connecting the Refrigerator to a Water Source .......................... 8

Water System Preparation ........................................................... 9

Understanding Sounds You May Hear ........................................ 9

USING YOUR REFRIGERATOR .................................................... 9

Ensuring Proper Air Circulation .................................................... 9

Setting the Controls ................................................................... 10

Adjusting Control Settings ......................................................... 10

Water and Ice Dispensers .......................................................... 11

Interior Water Filtration System ................................................. 12

Ice Maker and Storage Bin/Bucket ............................................ 12

REFRIGERATOR FEATURES ...................................................... 13

Refrigerator Shelves ................................................................... 13

Lateral Adjustable Shelf ............................................................. 13

Flip-up Shelf ............................................................................... 14

Adjustable Flip-up Shelf ............................................................. 14

Dell Drawer ................................................................................. 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ........ 14

Convertible Vegetable/Meat Drawer Temperature Control ....... 15

Crisper Humidity Control ........................................................... 15

Utility or Egg Bin ......................................................................... 15

Wine or Can/Bottle Rack ........................................................... 15

FREEZER FEATURES .................................................................. 15

Freezer Shelf .............................................................................. 15

Freezer Basket ........................................................................... 16

DOOR FEATURES ........................................................................ 16

Door Rails ................................................................................... 16

Door Bins .................................................................................... 16

Can Rack .................................................................................... 16

CARING FOR YOUR REFRIGERATOR ....................................... 16

Cleaning Your Refrigerator ......................................................... 16

Changing the Light Bulbs ........................................................... 17

Power Interruptions .................................................................... 18

Vacation and Moving Care ......................................................... 18

TROUBLESHOOTING .................................................................. 19

SEARS MAINTENANCE AGREEMENT ...................................... 22

Accessories ................................................................................ 22

WATER FILTER CERTIFICATIONS ............................................. 22

PRODUCT DATA SHEETS ....................................................... 23

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to instructions attached to or

furnished with the product, Sears will repair this refrigerator, free

of charge, if defective in material or workmanship.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to owner's instructions

attached to or furnished with the product, Sears will repair the

sealed system (consisting of refrigeration, connecting tubing, and

compressor), free of charge, if defective in materials or

workmanship.

The above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes and

excludes original and replacement Kenmore Filtered Ice & Water

filter cartridges (if equipped with the filter system). Original and

replacement cartridges are warranted for 30 days, parts only,

against defects in material or workmanship.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA.

This warranty applies only while this product is in use in the

United States or Canada. This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state or province to province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

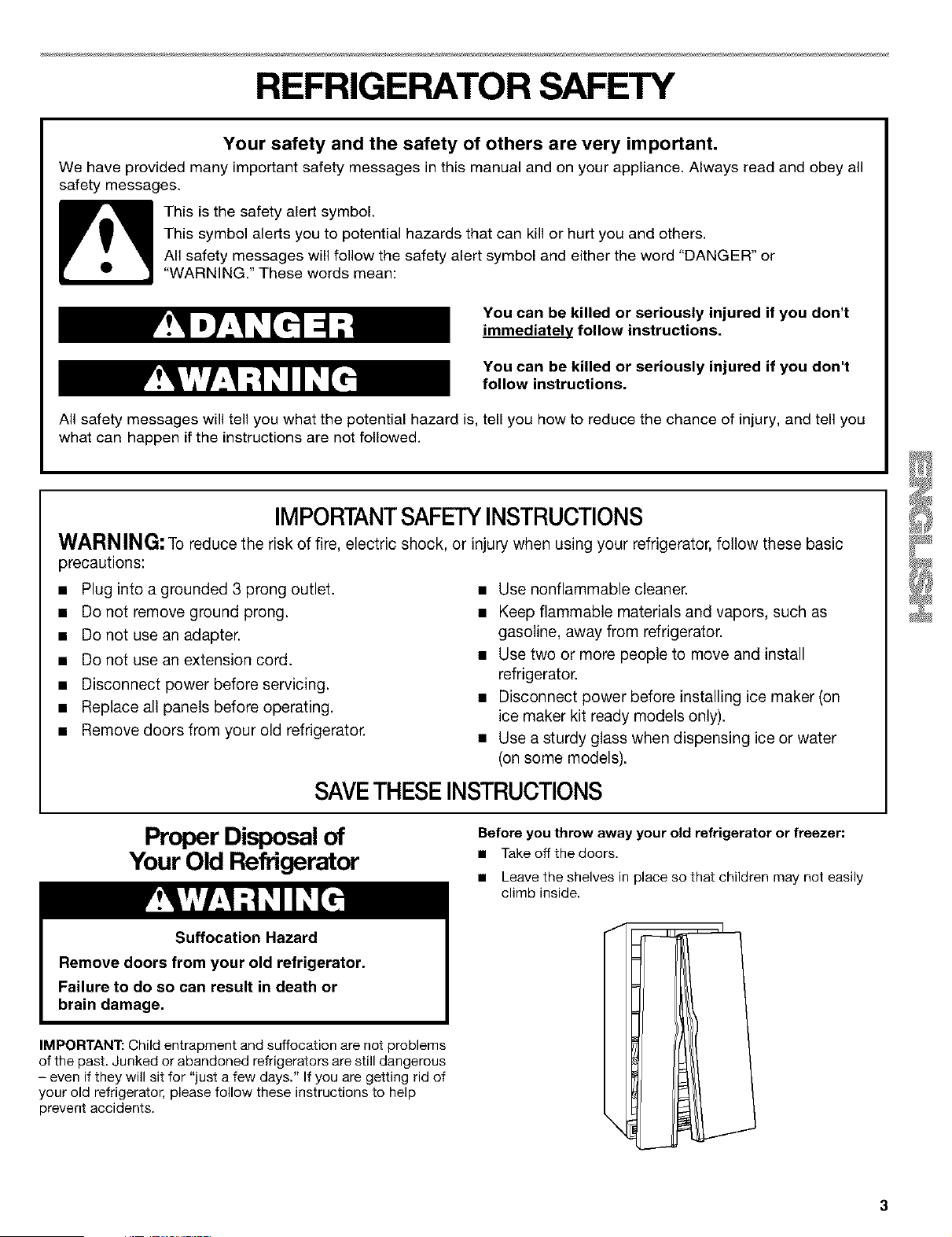

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANTSAFETYINSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic

precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

• Use two or more people to move and install

refrigerator.

• Disconnect power before installing ice maker (on

ice maker kit ready models only).

• Use a sturdy glass when dispensing ice or water

(on some models).

SAVETHESEINSTRUCTIONS

Proper Disposal of

Your Old Refrigerator

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

INSTALLING YOUR

REFRIGERATOR

Removing packaging materials

• Remove tape and glue from your refrigerator before using.

To remove any remaining tape or glue, rub the area briskly

with your thumb. Tape or glue residue can also be easily

removed by rubbing a small amount of liquid dish soap over

the adhesive with your fingers. Wipe with warm water and

dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see the "Refrigerator Safety" section.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Cleaning before use

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in the "Caring for Your Refrigerator" section.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion,

or fire.

• To ensure proper ventilation for your refrigerator, allow for

1/2in. (1.25 cm) space on each side and at the top.

////

1/2" (1.25 cm)//

2" 15.08 cm) /

If your refrigerator has an ice maker, make sure you leave

some extra space at the back for the water line connections.

The refrigerator can be flush against the back wall if you do

not have an ice maker installed.

• If you are installing your refrigerator next to a fixed wall, leave

2 in. (5.08 cm) minimum on each side (depending on your

model) to allow for the door to swing open.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

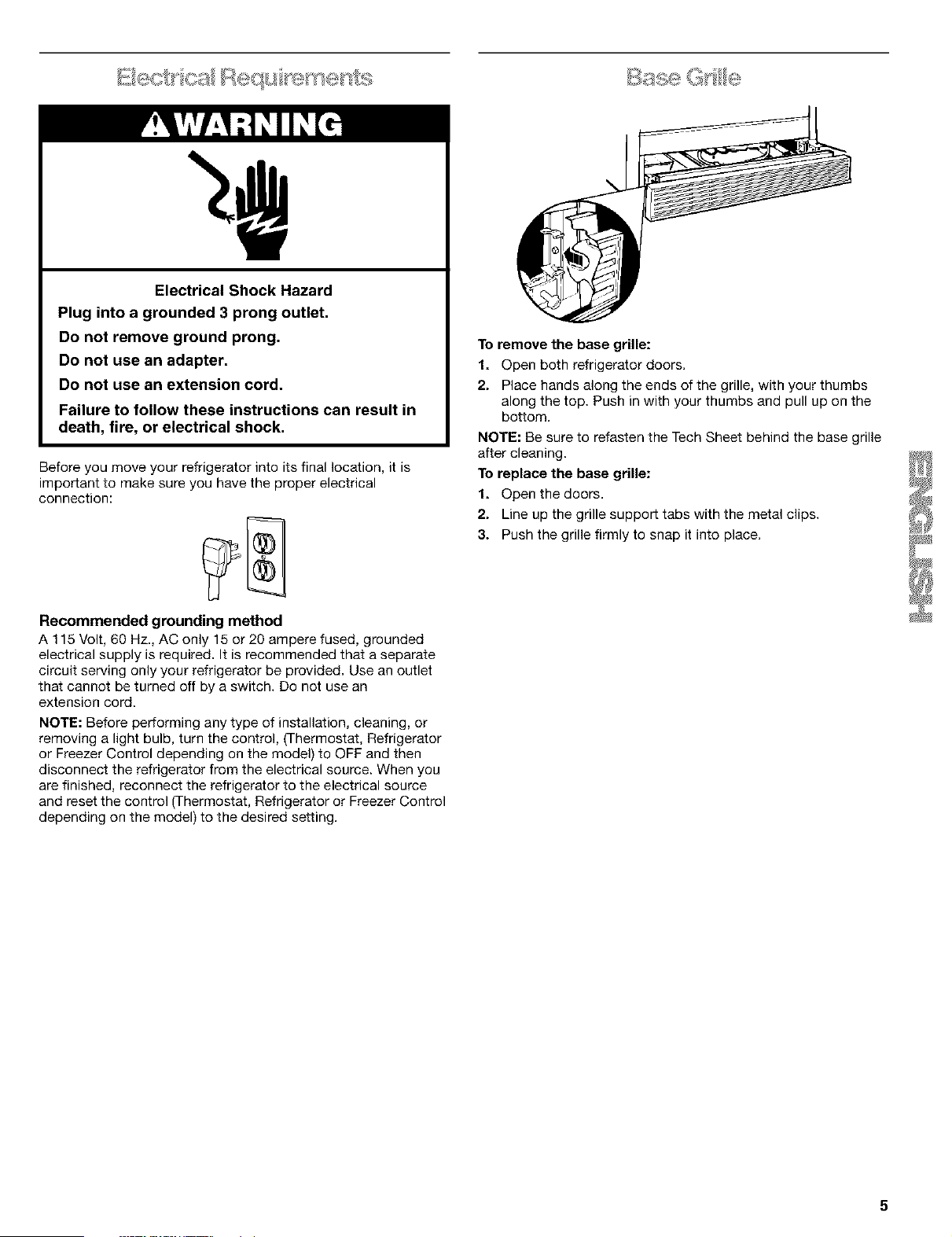

ElectricalShockHazard

Pluginto a grounded3 prongoutlet.

Donot removegroundprong.

Donot usean adapter.

Donot usean extensioncord.

Failureto followtheseinstructionscan resultin

death,fire,or electricalshock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection:

Recommended grounding method

A 115 Volt, 60 Hz., AC only 15 or 20 ampere fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control, (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

To remove the base grille:

1. Open both refrigerator doors.

2. Place hands along the ends of the grille, with your thumbs

along the top. Push in with your thumbs and pull up on the

bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

To replace the base grille:

1. Open the doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

TOOLSNEEDED:1/4in.hex-headsocketwrench,5A6in.hex-headsocketwrenchandaflat-headscrewdriver.

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFF,unplugrefrigeratorordisconnectpower.Removefoodandany

adjustabledoororutilitybinsfromdoors.

Electrical Shock Hazard

Disconnect power before removing doors.

Reconnect both ground wires before operating.

Failure to do so can result in death or electrical shock.

Top Left Hinge

Style 1

Style 2

1. Do Not Remove Screw

Water Dispenser

Tubing Connection

1. Hose Clip

2. Union Nut

Base Grille

Door Removal

m Handle Removal

(Optional)

Top Right Hinge

Style 2

1. Do Not RemoveScrew

Bottom Hinge

1. Do Not Remove Screw

Door Alignment

1. Leveling Screw

Tools Needed: ¼ in. hex-head socket wrench, 5/16in. hex-head

socket wrench and a flat-head screwdriver.

NOTE: It may only be necessary to remove either the door handle

or the doors to get your product through the doorway of your

residence. Measure the door opening to determine whether to

remove the refrigerator handles or the doors.

Handle Removal (optional)

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws (see Graphic 1).

NOTE: Some models include accent pieces between the handle

and the handle trim. If your model includes the accents, you will

need to carefully remove them with a flat-head screwdriver

before removing the handle screws. The accent pieces are

optional and can be reinstalled or left off of the handle assembly.

2. Remove handle screws and handles.

3. Move refrigerator into place. Replace handles as shown (see

Graphic 1).

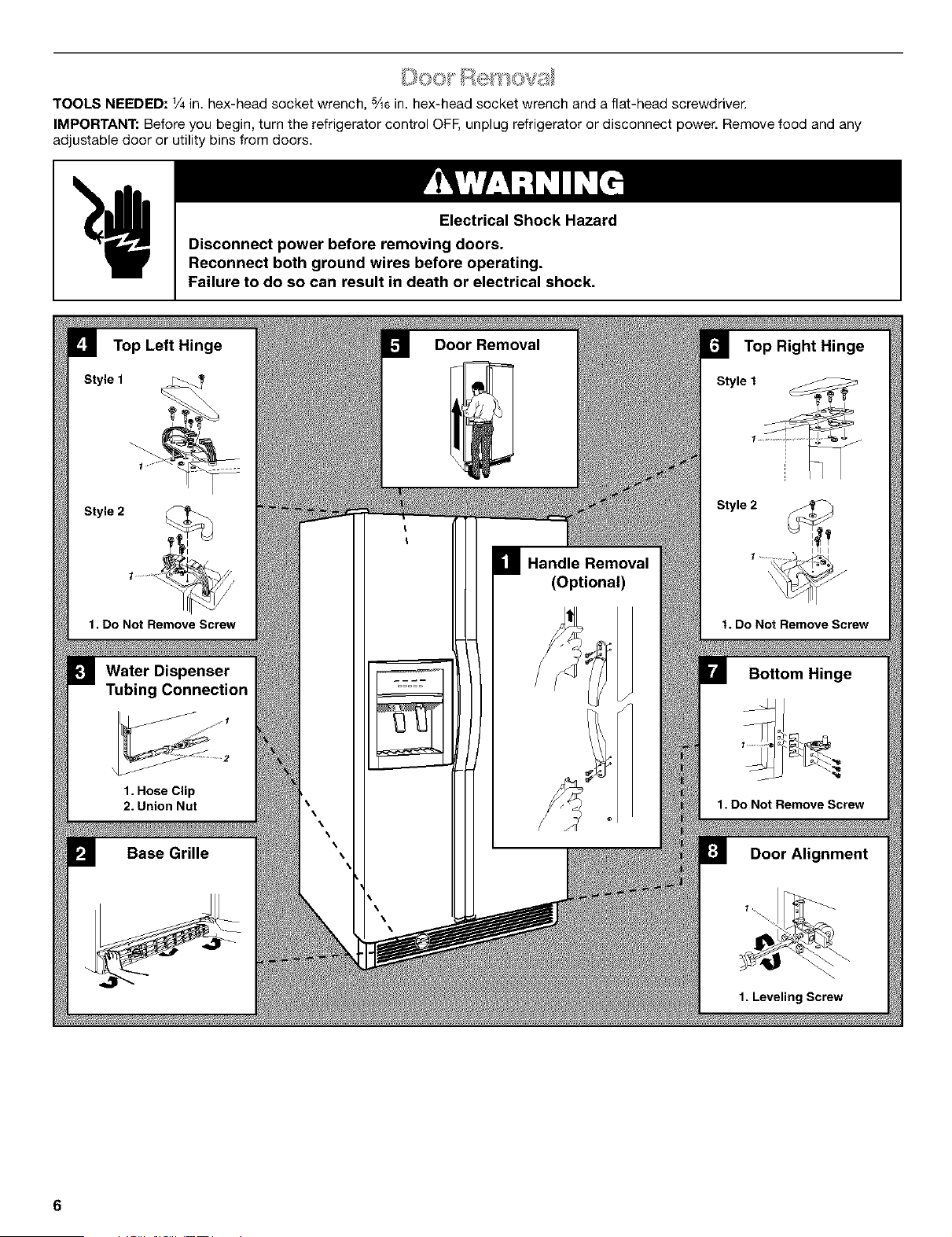

Door Removal

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or

electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners (see Graphic 2).

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille. Remove

hose from clip (see Graphic 3).

• Disconnect union nut.

• Remove union nut and spring.

5. Remove top left hinge cover and screws as shown (see

Graphic 4). DO NOT REMOVE SCREW 1.

6. Disconnect wiring plug and both ground wires (see

Graphic 4).

7. Carefully lift freezer door straight up off bottom hinge (see

Graphic 5). The water dispenser tubing remains attached to

the freezer door and pulls through the bottom left hinge.

Make sure you protect the dispenser tubing from damage.

8. Remove top right hinge cover and screws as shown (see

Graphic 6). DO NOT REMOVE SCREW 1.

9. Lift the refrigerator door straight up off bottom hinge.

10. It may not be necessary to remove the bottom hinge to move

the refrigerator through a doorway. Both bottom hinges have

similar construction.

• Disassemble the hinges as shown (see Graphic 7). DO

NOT REMOVE SCREW 1.

Door and Hinge Replacement

1. Replace both bottom hinges, if removed. Tighten screws.

2. Assistance may be needed to feed the water dispenser

tubing through the bottom hinge while reinstalling the freezer

door. Carefully feed the dispenser tubing through the bottom

left hinge before replacing the door on the hinge.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets

to hold the doors in place while you are working.

3. Align and replace the top left hinge as shown (see Graphic 4).

Tighten screws.

Electrical Shock Hazard

Reconnect both ground wires.

Failure to do so can result in death or

electrical shock.

4. Reconnect both ground wires.

5. Reconnect wiring plug.

6. Replace left hinge cover and screws.

7. Replace the refrigerator door by carefully lifting the door onto

the bottom right hinge.

8. Align and replace the top right hinge as shown (see

Graphic 6). Tighten screws.

9. Replace hinge cover and screws. Tighten screws.

10. Plug into a grounded 3 prong outlet.

Door Closing

Your refrigerator has two front adjustable rollers -- one on the

right and one on the left. If your refrigerator seems unsteady or if

you want the doors to close more easily, adjust the refrigerator's

tilt using the instructions below:

1. Move the refrigerator into its final position.

2. The two leveling screws are part of the front roller assemblies

which are at the base of the refrigerator on either side (see

Graphic 8).

3. Use a screwdriver to adjust the leveling screws. Tum the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of

the refrigerator (see Graphic 8).

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

4. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly

more to the rear by turning both leveling screws to the right. It

may take several more turns, and you should turn both

leveling screws the same amount.

5. Replace the base grille.

NOTE: Be sure to refasten the Tech Sheet behind the base grille.

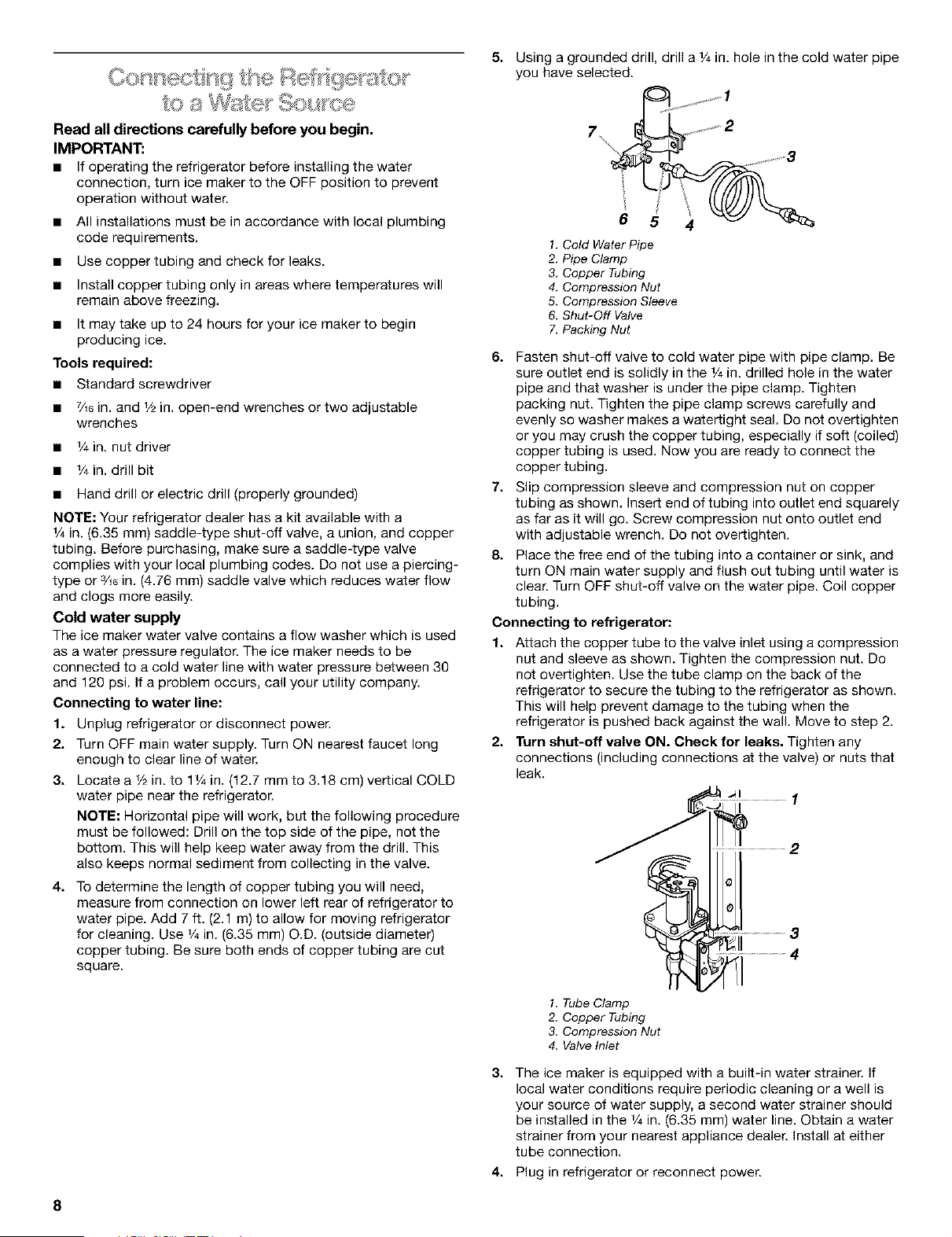

Read all directions carefully before you begin.

IMPORTANT:

• If operating the refrigerator before installing the water

connection, turn ice maker to the OFF position to prevent

operation without water.

• All installations must be in accordance with local plumbing

code requirements,

• Use copper tubing and check for leaks.

• Install copper tubing only in areas where temperatures will

remain above freezing.

• It may take up to 24 hours for your ice maker to begin

producing ice.

Tools required:

• Standard screwdriver

• 7/_ein, and V2in, open-end wrenches or two adjustable

wrenches

• 1/4in. nut driver

• 1/4in. drill bit

• Hand drill or electric drill (properly grounded)

NOTE: Your refrigerator dealer has a kit available with a

1/4in. (6.35 mm) saddle-type shut-off valve, a union, and copper

tubing. Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes. Do not use a piercing-

type or 3/lein. (4.76 mm) saddle valve which reduces water flow

and clogs more easily.

Cold water supply

The ice maker water valve contains a flow washer which is used

as a water pressure regulator. The ice maker needs to be

connected to a cold water line with water pressure between 36

and 120 psi. If a problem occurs, call your utility company,

Connecting to water line:

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2in. to 11/4in. (12.7 mm to 3.18 cm) vertical COLD

water pipe near the refrigerator.

NOTE: Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve.

4. To determine the length of copper tubing you will need,

measure from connection on lower left rear of refrigerator to

water pipe. Add 7 ft. (2,1 m) to allow for moving refrigerator

for cleaning, Use 1/4in. (6,35 mm) O,D. (outside diameter)

copper tubing. Be sure both ends of copper tubing are cut

square.

Using a grounded drill, drill a 1/4in. hole in the cold water pipe

you have selected.

,_ ,,f 1

7 , "HHH" 2

H, ,_,3

1. Cold Water Pipe

2. Pipe Clamp

3. Copper Tubing

4. Compression Nut

5. Compression Sleeve

6. Shut-Off Valve

7. Packing Nut

6. Fasten shut-off valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the 1/4in. drilled hole in the water

pipe and that washer is under the pipe clamp. Tighten

packing nut. Tighten the pipe clamp screws carefully and

evenly so washer makes a watertight seal. Do not overtighten

or you may crush the copper tubing, especially if soft (coiled)

copper tubing is used. Now you are ready to connect the

copper tubing.

7. Slip compression sleeve and compression nut on copper

tubing as shown. Insert end of tubing into outlet end squarely

as far as it will go. Screw compression nut onto outlet end

with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out tubing until water is

clear. Turn OFF shut-off valve on the water pipe. Coil copper

tubing.

Connecting to refrigerator:

1. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten. Use the tube clamp on the back of the

refrigerator to secure the tubing to the refrigerator as shown.

This will help prevent damage to the tubing when the

refrigerator is pushed back against the wall. Move to step 2.

2. Turn shut-off valve ON. Check for leaks. Tighten any

connections (including connections at the valve) or nuts that

leak.

1. Tube Clamp

2. Copper Tubing

3. Compression Nut

4. Valve Inlet

3. The ice maker is equipped with a built-in water strainer. If

local water conditions require periodic cleaning or a well is

your source of water supply, a second water strainer should

be installed in the 1/4in. (6,35 ram) water line, Obtain a water

strainer from your nearest appliance dealer. Install at either

tube connection,

4. Plug in refrigerator or reconnect power.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1o Turn off the ice maker by opening the freezer door and lifting

up the wire shut-oft arm as shown.

Install the interior water filter cartridge (on some models). The

interior water filter mounting bracket is located in the upper

corner of the fresh food compartment of the refrigerator.

NOTE: Do not use with water that is microbiologically

unsafe or of unknown quality without adequate

disinfection before or after the system.

• Carefully remove the interior water filter cartridge from its

packaging. Remove the red cap from the cartridge.

Apply the appropriate month sticker to the cartridge as a

reminder to replace the cartridge within six months. Then

apply the "Water Filter Replacement Reminder" sticker to

your calendar.

Line up the INSTALL mark on the water filter label with the

indicator line that is molded into the filter mounting

bracket cover. Push the cartridge into the filter mounting

bracket. Twist the cartridge _/4turn to the right to lock it

into place. The REMOVE mark should be lined-up with

the indicator line located on the front cover.

Flush the water system by dispensing and discarding

2 to 3 gallons (8 to 12 liters) or approximately 6 to 7 minutes

of water through the dispenser after the water begins

dispensing. It will take 3 to 4 minutes for the water to begin

dispensing. This will clean the system and help clear air from

the lines. Additional flushing may be required in some

households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

4. Inspect the filter system for water leaks. If you see water

leaks, see the "Troubleshooting" section.

5. Turn on the ice maker by opening the freezer door and

lowering the wire shut-off arm as shown. Please refer to the

"Ice Maker" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice. To

do so, set the switch on the front of the ice maker to MAX.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, like the floor, walls, and cabinets, can make the sounds

seem louder than they actually are. The following describes the

kinds of sounds and what may be making them.

• If your product is equipped with an ice maker, you will hear a

buzzing sound when the water valve opens to fill the ice

maker for each cycle.

The defrost timer will click when the automatic defrost cycle

begins and ends. Also, the Thermostat Control (or

Refrigerator Control depending on the model) will click when

cycling on and off.

Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperature. The high

efficiency compressor may cause your new refrigerator to run

longer than your old one, and you may hear a pulsating or

high-pitched sound.

Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

You may hear the evaporator fan motor circulating the air

through the refrigerator and freezer compartments.

As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

Contraction and expansion of the inside walls may cause a

popping noise.

You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

USING YOUR

REFRIGERATOR

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

i=_=_

Do not block any of these vents with food such as soda, cereal,

bread, etc. If the vents are blocked, airflow will be prevented and

the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer from food, wrap or cover foods tightly.

For your convenience, your refrigerator controls are preset at

the factory. When you first install your refrigerator, make sure

that the controls are still preset, The Refrigerator Control and the

Freezer Control should both be at the "mid-settings" as shown in

the illustrations below.

Style 1

FREEZER REFRIGERATOR

m I

• • • . .

COLD COLDER _U) 1 8 COLDER

NOTE: Your product will not cool when the REFRIGERATOR

Control is set to OrE

Style 2

FREEZER REFRIGERATOR

! !

4 6 6 4 5 8

1 9 1

COLDER

NOTE: Your product will not cool when the FREEZER Control is

set to OrE

The Refrigerator Control adjusts the refrigerator

compartment temperature• Settings to the left of the mid-

setting make the temperature less cold. Settings to the right of

the mid-setting make the temperature colder.

The Freezer Control adjusts the freezer compartment

temperature. Settings to the left of the mid-setting make the

temperature less cold. Settings to the right of the mid-setting

make the temperature colder.

Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food into

the refrigerator.

IMPORTANT: If you add food before the refrigerator has cooled

completely, your food may spoil. Adjusting the Refrigerator and

Freezer Controls to a higher (colder) than recommended

setting will not cool the compartments any faster.

Give the refrigerator time to cool down completely before adding

food. It is best to wait 24 hours before you put food into the

refrigerator. The settings indicated in the previous section should

be correct for normal household refrigerator usage, The controls

are set correctly when milk or juice is as cold as you like and

when ice cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the charf below as a guide, Wait at least

24 hours between adjustments.

RECOMMENDED

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR section

too warm

• Door opened often

• Large amount of food added

• Room temperature verywarm

Adjust

REFRIGERATOR

Control one setting

higher

For Style 1 controls

only: after adjusting

control, wait 24

hours and then

check the FREEZER

temperature

• Air vent blocked byitems

Move packages out

of airstream

FREEZER section too warm/ice

not made fast enough

• Door opened often

• Large amount of food added

• Very cold room temperature

(can't cycle often enough)

• Heavy ice usage

Adjust FREEZER

Control one setting

higher

REFRIGERATOR section

too cold

• Controls not set correctly for your

conditions

Adjust

REFRIGERATOR

Control one setting

lower

For Style f controls

only: after adjusting

control, wait 24

hours and then

check the FREEZER

temperature

FREEZER section too cold Adjust FREEZER

• Controls not set correctly for your Control one setting

conditions lower

and ce @s s

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

3. Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an oft-flavor

from new plumbing and parts. Throw the ice away. Also, take

large amounts of ice from the ice bin, not through the

dispenser.

The water dispenser

If you did not flush the water system when the refrigerator was

first installed, press the water dispenser bar with a glass or jar

until you draw and discard 2 to 3 gallons (8 to 12 liters) or

approximately 6 to 7 minutes of water after water begins

dispensing. It will take 3 to 4 minutes for the water to begin

dispensing. The water you draw and discard cleans the system

and helps clear air from the lines. Allow several hours for the

refrigerator to cool down and chill water.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid accidental dispensing.

The ice dispenser

Ice dispenses from the ice maker storage bin in the freezer. When

the dispenser lever is pressed:

• A trap door opens in a chute between the dispenser and the

ice bin.

• Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not

operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer. The button

controls are designed for easy use and cleaning.

• For cubed ice, press the CUBE button until the red indicator

appears in the window above the CUBE button.

ICE

CRUSH CUBE

• For crushed ice, press the CRUSH button until the red

indicator appears in the window above the CRUSH button.

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from CRUSH to CUBE, a few ounces of crushed

ice will be dispensed along with the first cubes.

To dispense ice:

1. Press button for the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

To dispense water:

1. Press a glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Dispense enough water every week to maintain a fresh

supply.

The dispenser light

The dispenser area has a light. It can be turned on manually by

pressing the ON button at the right hand side of the control

panel. The red indicator above the ON button will appear. On

some models: Whenever you use the dispenser the lever will

automatically turn the light on.

LIGHT

OFF ON

NOTE: See the "Changing the Light Bulbs" section for

information on changing the dispenser light bulb.

On models without crushed ice, the light switch is a rocker-style

type. Push the switch to turn the light on, and push again to turn

the light off.

The dispenser lock (on some models)

Your dispenser can be turned oft for easy cleaning or to prevent

accidental dispensing by small children and pets. To turn oft the

dispenser, press the LOCK button. The indicator will appear

above the LOCK button and the ice and water dispensers will not

work. To unlock the dispenser, press the UNLOCK button until

the indicator appears. Then continue to dispense ice or water as

usual.

DISPENSER

LOCK UNLOCK

NOTE: The lock feature does not shut off power to the product,

to the ice maker, or to the dispenser light. It simply deactivates

the dispenser levers.

The interior water filter cartridge is located in the upper corner of

the fresh food compartment of the refrigerator. The interior water

filter cartridge should be replaced every six months or earlier if

the flow of water to your water dispenser or ice maker decreases

noticeably.

Replacing the interior water filter cartridge

1. Twist the interior water filter cartridge 1/4turn to the left. The

INSTALL mark will be lined up with the indicator line located

on the filter mounting bracket cover.

2. Gently pull down on the cartridge to remove it from the filter

mounting bracket assembly. To prevent water from spilling

inside the refrigerator, DO NOT TIP the cartridge. Dispose of

the cartridge.

3. Install the new interior water filter cartridge. You can run the

dispenser without a water filter cartridge, but your water will

not be filtered.

NOTE: Do not use with water that is microbiologicaily

unsafe or of unknown quality without adequate

disinfection before or after the system.

• Carefully remove the interior water filter cartridge from its

packaging. Remove the red cap from the cartridge.

Apply the appropriate month sticker to the cartridge as a

reminder to replace the cartridge within six months. Then

apply the "Water Filter Replacement Reminder" sticker to

your calendar as a reminder to replace the cartridge in six

months.

4. Line up the INSTALL mark on the water filter label with the

indicator line that is molded into the filter mounting bracket

cover. Push the cartridge into the filter mounting bracket.

Twist the cartridge 1/4turn to the right to lock it into place. The

REMOVE mark should be lined-up with the indicator line

located on the front cover.

5. Flush the water system by dispensing and discarding

2 to 3 gallons (8 to12 liters) or approximately 6 to 7 minutes of

water through the dispenser. This will clean the system and

help clear air from the lines. Additional flushing may be

required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

6. Inspect the filter system for water leaks. If you see water

leaks, see the "Troubleshooting" section.

Ice 81" s ,. toya%e I[: =

01' SOYX) mO ;I )!S - _£XX!S 50_/}i

To turn the ice maker on/oft:

The on/off switch for the ice maker is a wire shut-off arm located

on the side of the ice maker.

1. To turn the ice maker on, simply lower the wire shut-off arm.

NOTE: Your ice maker has an automatic shut-off. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shut-off arm to the OFF (arm up)

position.

2. To manually turn the ice maker off, lift the wire shut-off arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

increase ice production rate:

Normal Ice Production: In normal ice production mode, the

ice maker should produce approximately 7 to 9 batches of ice

in a 24-hour period. If ice is not being made fast enough, turn

the Freezer Control toward a higher (colder) number in half

number steps. (For example, if the control is at 3, move it to

between 3 and 4.) Wait 24 hours and, if necessary, gradually

turn the Freezer Control to the highest setting, waiting 24

hours between each increase.

Maximum Ice Production (on some models): In maximum

ice production, the ice maker should produce approximately

10 to 14 batches of ice in a 24-hour period. If your refrigerator

has the maximum ice production feature, push the switch to

MAX.

To remove and replace the ice bin:

1. Pull the covering panel out from the bottom and then slide it

back toward the rear.

Lift the wire shut-off arm so it clicks into the OFF (up)

position. Ice can still be dispensed, but no more can be

made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shut-off arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

To care for ice storage bin:

1. Empty the ice bin. Use warm water to melt the ice if

necessary. Never use anything sharp to break up the ice in

the bin. This can cause damage to the ice container and the

dispenser mechanism.

2. Wash ice bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

REMEMBER:

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

• Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water

supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

• It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

• Do not force the wire shut-off arm up or down.

• Do not store anything on top of the ice maker or in the ice

storage bin.

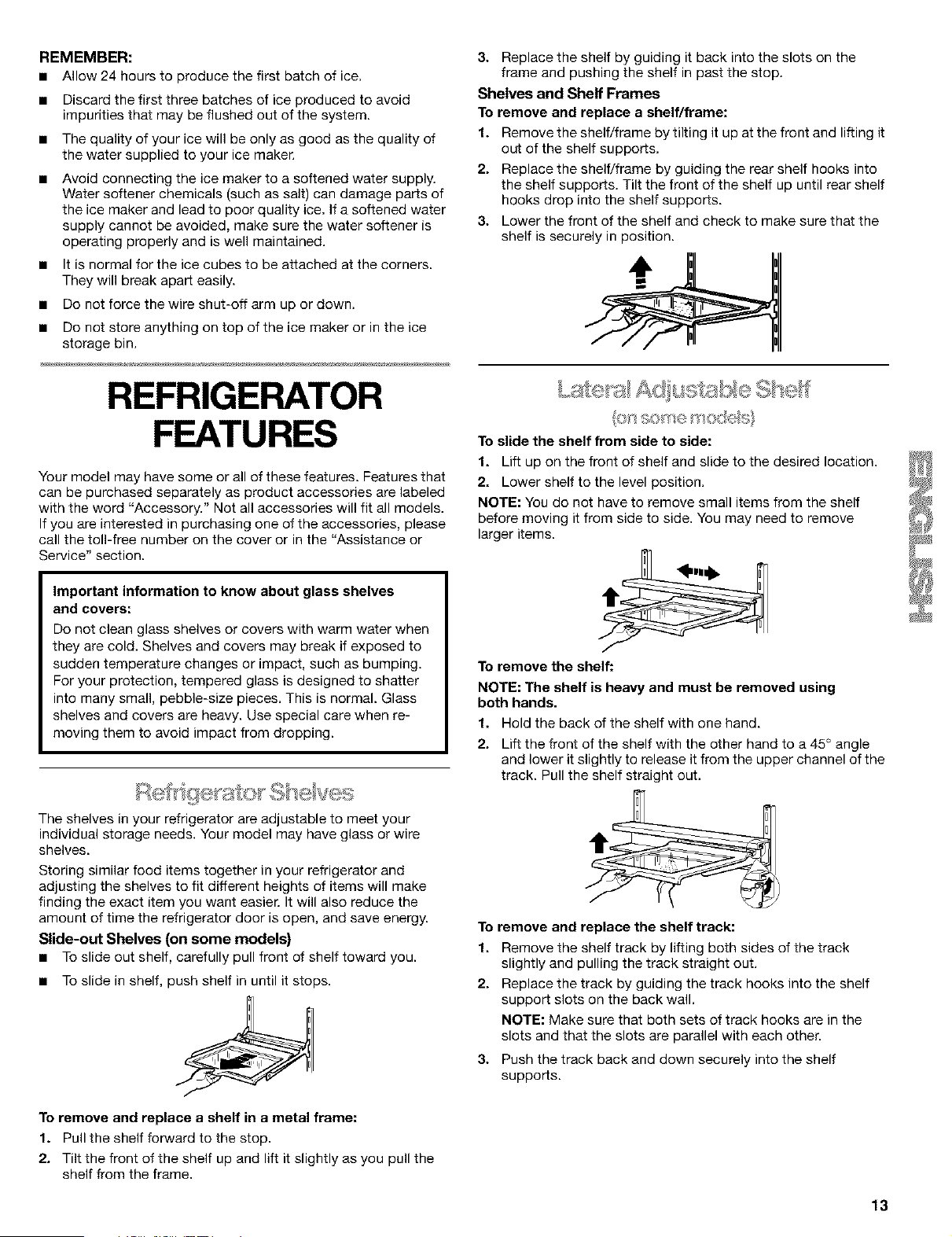

REFRIGERATOR

FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Assistance or

;ervice" section.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

8. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To remove and replace a shelf/frame:

1o Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

8. Lower the front of the shelf and check to make sure that the

shelf is securely in position.

To slide the shelf from side to side:

1. Lift up on the front of shelf and slide to the desired location.

2. Lower shelf to the level position,

NOTE: You do not have to remove small items from the shelf

before moving it from side to side. You may need to remove

larger items.

To remove the shelf:

NOTE: The shelf is heavy and must be removed using

both hands.

1. Hold the back of the shelf with one hand.

2. Lift the front of the shelf with the other hand to a 45 ° angle

and lower it slightly to release it from the upper channel of the

track. Pull the shelf straight out.

The shelves in your refrigerator are adjustable to meet your

individual storage needs. Your model may have glass or wire

shelves.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open, and save energy.

Slide-out Shelves (on some models)

• To slide out shelf, carefully pull front of shelf toward you.

• To slide in shelf, push shelf in until it stops.

To remove and replace a shelf in a metal frame:

1. Pull the shelf forward to the stop.

2. Tilt the front of the shelf up and lift it slightly as you pull the

shelf from the frame.

To remove and replace the shelf track:

1o Remove the shelf track by lifting both sides of the track

slightly and pulling the track straight out.

2. Replace the track by guiding the track hooks into the shelf

support slots on the back wall.

NOTE: Make sure that both sets of track hooks are in the

slots and that the slots are parallel with each other.

3. Push the track back and down securely into the shelf

supports.

To replace the shelf:

NOTE: Make sure that both of the rear shelf slides are securely in

the track before letting go of the shelf. The lateral shelf may be

difficult to install if the track is placed too close to the refrigerator

ceiling. Reposition the track on a lower rung until the shelf can be

tilted enough to easily slide into the track.

1. Hold the shelf at the front and tip the front at a 45 ° angle to

the track.

2. Insert both of the rear shelf slides into the upper channel of

the track, and lower the front of the shelf into place.

1o To raise the shelf, pull forward on the lever located at the

bottom front of the shelf and lift until the shelf locks into the

vertical position.

2. To lower the shelf, lower the shelf until it is latched securely

in place.

To remove and replace the crisper and convertible vegetable

meat drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with other hand and slide the drawer out the rest of

the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

To raise and lower the shelf:

1. Raise the shelf by first sliding it back and down to make it

half-width. (You can use the shelf in this position to allow

taller items to be stored on the shelf below.)

2. Lift the front of the shelf until it fits securely in place against

the back wall.

3. Lower the shelf securely back into position.

4. Pull the front of the shelf forward until it fits into place.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To remove and replace the dell drawer:

1. Remove the deli drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the dell drawer by sliding it back past the stop.

To remove and replace the crisper or vegetable/meat

drawer covers:

Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, carefully slide the glass insert

forward to remove.

2. Lift crisper cover frame up and remove. Repeat steps to

remove the meat drawer cover.

3. Replace back of meat drawer cover frame into supports on

side walls of the refrigerator and lower the front of the cover

frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

Meat storage guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish .................. use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ......... 1-2 days

Cold cuts, steaks/roasts ........................................... 3-5 days

Cured meats ............................................................ 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

The convertible vegetable/meat drawer can be adjusted to

properly chil meats or vegetables. The air inside the pan is

cooled to prevent "spot" freezing and can be set to keep meats

at the National Livestock and Meat Board recommended storage

temperatures of 98 °- 32°F (-2 °- 0°C).

iMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control at the VEG setting, all the

way to the left, to store vegetables at their optimal storage

temperatures (which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

• LOW (open) lets moist air out of the crisper for best storage

of fruits and vegetables with skins.

Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

Vegetables with skins: Place in plastic bags or plastic

container and store in crisper.

• HIGH (closed) keeps moist air in the crisper for best storage

of fresh, leafy vegetables.

Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Humidity control location:

• Humidity Control on crisper drawer (Style 1 - on left)

• Humidity Control on crisper cover (Style 2 - on right)

High 5 4 3 2 I Low

On 5o_e _1©£o s- Acoe) ;;o_%9

Depending on your model, you may have a one, two or three

piece bin. Eggs may be stored in the egg tray or loose in the bin.

NOTE: Store eggs in a covered container for long term

storage. If your model does not have an egg storage bin,

store eggs in their original carton on an interior shelf.

# /"_ , [¢, re;:@ s_,s

To remove and replace the wine rack (left) or can/bottle rack

(right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Assistance or

Service" section.

To remove and replace the shell

I. LiI the shelf off of the supports.

2. Slide it out of the shelf support holes.

& Replace shelf in the reverse order.

Frozen food storage guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2-3 Ib of food per cubic foot [907-1,350 g

per L] of freezer space). Leave enough space in the freezer for air

to circulate around packages. Be careful to leave enough room

for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

(psstcbn®sso_e _ode@

The freezer basket can be used to store bags of frozen fruits and

vegetables that may slide off freezer shelves.

To remove and replace the freezer basket:

1. Remove basket by sliding it out to the stop.

2. Lift the front of the basket and slide it out the rest of the way.

To remove and replace the bins:

1. Remove the bin by lifting it up and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

3. Replace the basket by positioning it on the side wall guide

rails. Lift the basket front slightly while pushing it past the

guide rail stops and slide basket in the rest of the way.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Assistance or

Service" section.

©oo ,Ras

The door rails may be removed for easier cleaning.

Snap-on Door Rails

To remove and replace the rails:

1. Remove the rails by pushing in slightly on the front of the

bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail.

2. Replace the rails by aligning the ends of the brackets with the

buttons on the sides of the door liner. Firmly snap bracket

and rail assembly onto the tabs above the shelf as shown.

Drop-in Door Rails

To remove and replace the rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

Cs s

(_s souse _o@s _,Accessx:£}/}

To remove and replace the rack:

1. Remove the rack by lifting it up and pulling straight out.

2. Replace the rack by holding it above the desired support and

pushing the rack back and down until it stops.

CARING FOR YOUR

REFRIGERATOR

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion,

or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To clean your refrigerator:.

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets.

• Do not use paper towels, scouring pads, or other harsh

cleaning tools. These can scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt. [26

g to .95 L] of water).

4. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners. Dry thoroughly with a soft

cloth.

For additional protection against damage to painted metal

exteriors, apply appliance wax (or auto paste wax) with a

clean, soft cloth. Do not wax plastic parts.

5. Clean the condenser coils regularly. Coils may need to be

cleaned as often as every other month. This may help save

energy.

Style I - Condenser coils behind base grille:

• Remove the base grille (see the "Base Grille" section).

• Use a vacuum with an extended attachment to clean the

condenser coils when they are dusty or dirty.

• Replace the base grille when finished.

Style 2 - Condenser coils in back of the refrigerator:

• Pull refrigerator out away from the wall (see the

"Unpacking Your Refrigerator" section).

• Vacuum coils when they are dusty or dirty.

• Roll refrigerator back into place. Make sure to leave 1 in.

(2.5 cm) between the cabinet back and the wall.

• Check to see if the refrigerator is level.

6. Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 10-watt bulb. All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean a light shield, wash it with warm water and a

liquid detergent. Rinse and dry the shield well.

3o Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light (on some models}

Reach through the dispenser area to remove and replace light

bulb.

1. Dispenser Light

Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Light or Upper Freezer Light (on some models)

• Remove light shield by grasping the top center of the shield

and pulling forward while turning it slightly to one side. If

necessary, remove top crisper drawer to access crisper light

shield.

• Replace the light shield by inserfing the tabs on one end into

the slotted holes in the refrigerator or freezer liner. Then,

carefully bend the shield at the center to insert the tabs on

the other end.

Upper Freezer Light (on some models)

• Remove the light shield by grasping the sides and squeezing

in towards the center and while pulling forward the shield.

• Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light Beneath Ice Bin (on some models)

• Remove the light shield by grasping the sides and squeezing

in towards the center. Once the side hooks of shield are free

from the freezer lining, pull down the shield.

• Replace the light shield by squeezing the sides towards the

center and inserting the side hooks into the slotted holes.

Once the side hooks are in place, snap the front tab into the

slotted hole.

Lower Freezer Light Behind Top Freezer Basket (on some

models)

• Remove the top freezer basket. Remove light shield by

grasping the top and bottom center of the shield and pulling

forward while turning it slightly to one side until one of the

side tabs become free. Pull out tab from other end and

remove shield.

• Replace the light shield by inserting the tabs on one end into

the slotted hole in the freezer liner. Then, carefully bend the

shield at the center to insert the tabs on the other end.

If the electricity in your house goes off, call the power company

and ask how long it will be off.

1. If the power will be out for 24 hours or less, keep both

refrigerator doors closed to help food stay cold and frozen.

2. If the power will be out for more than 24 hours:

a) Remove all frozen food and store it in a frozen food

locker.

b) Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen

for two to four days.

o) If neither a food locker nor dry ice is available, consume

or can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If you choose to leave the refrigerator on while you're away,

use these steps to prepare your refrigerator before you leave.

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shut-off arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If you choose to turn the refrigerator off before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shut-off

arm to the OFF (up) position or move the switch to the

OFF (right) setting.

3. Depending on your model, turn the Thermostat Control or

Refrigerator Control to OFR See the "Setting the Controls"

section.

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1o If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shut-off

arm to the OFF (up) position or move the switch to the

OFF (right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Depending on your model, turn the Thermostat Control or

Refrigerator Control to OFR See the "Setting the Controls"

section.

5. Unplug the refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9o Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See the "Door Closing" or "Leveling Your

Refrigerator" section.

10. Tape the doors shut and the power cord to the refrigerator

cabinet.

When you get to your new home, put everything back

and refer to the "Installing Your Refrigerator" section for

preparation instructions. Also, if your refrigerator has an

automatic ice maker, remember to reconnect the water supply to

the refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the

cost of an unnecessary service call.

Your refrigerator will not operate

• Is the power supply cord unplugged?

Plug into a grounded 3 prong outlet.

Has a household fuse or circuit breaker tripped?

Replace the fuse or reset the circuit.

Is the refrigerator or freezer control turned to the OFF

position?

Refer to the "Setting the Controls" section.

Is the refrigerator defrosting?

Recheck to see if the refrigerator is operating in 30 minutes.

Your refrigerator will regularly run an automatic defrost cycle.

The lights do not work

• Is the power supply cord unplugged?

Plug into a grounded 3 prong outlet.

Is a light bulb loose in the socket?

Turn the refrigerator or freezer control to OFR Disconnect the

refrigerator from the electrical supply. Gently remove the bulb

and reinsert. Then reconnect the refrigerator to the electrical

supply and reset the control.

Is a light bulb burned out?

Replace with an appliance bulb of the same wattage, size,

and shape. See the "Changing the Light Bulbs" section.

Are the doors not closed completely?

Push the doors firmly shut. If they will not shut all the way, see

"The doors will not close completely" later in this section.

Are the condenser coils dirty?

This prevents air transfer and makes the motor work harder.

Clean the condenser coils. Refer to the "Cleaning Your

Refrigerator" section.

Are the door gaskets not sealed all the way around?

Contact a qualified person or a technician.

NOTE: If the problem is not due to any of the above,

remember that your new refrigerator will run longer than your

old one due to its high efficiency motor.

The refrigerator seems to make too much noise

• The sounds may be normal for your refrigerator.

Refer to the "Understanding Sounds You May Hear" section.

The ice maker is not producing ice

• Is the freezer temperature not cold enough to produce

ice?

Wait 24 hours after ice maker hook-up for ice production.

Refer to the "Setting the Controls" section.

There is water in the defrost drain pan •

• Is the refrigerator defrosting?

The water will evaporate. It is normal for water to drip into the

defrost pan. •

• Is it more humid than normal?

Expect that the water in the defrost pan will take longer to

evaporate, This is normal when it is hot or humid,

The motor seems to run too much

Is the room temperature hotter than normal?

Expect the motor to run longer under warm conditions. At

normal room temperatures, expect your motor to run about

40% to 80% of the time. Under warmer conditions, expect it

to run even more of the time.

Has a large amount of food just been added to the

refrigerator?.

Adding a large amount of food warms the refrigerator. It is

normal for the motor to run longer in order to cool the

refrigerator back down.

Is the door opened often?

Expect the motor to run longer when this occurs. In order to

conserve energy, try to get everything you need out of the

refrigerator at once, keep food organized so it is easy to find,

and close the door as soon as the food is removed.

Is the ice maker wire shut-off arm in the OFF (wire shut-

off arm up) position (on some models)?

Lower wire shut-off arm to the ON (wire shut-off arm down)

position, See the "Ice Maker and Storage Bin/Bucket"

section.

• Are the controls not set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

Is the ice maker switch in the OFF (right) position (on

some models)?

Move ice maker switch to the ON (left) position. See the "Ice

Maker and Storage Bin/Bucket" section.

Is the water line shut-off valve to the refrigerator not

turned on?

Turn on the water valve. See the "Connecting the Refrigerator

to a Water Source" section.

Is an ice cube jammed in the ejector arm?

For models with an interior ice bin, remove the ice from the

ejector arm with a plastic utensil. For models with an ice

bucket, access the ice maker by depressing the ice bin

sensor door on the upper left side of the freezer interior. While

depressing the sensor door, lift the ice maker service door

and remove the ice from the ejector with a plastic utensil.

Refer to the "Ice Maker and Storage Bin/Bucket" section.

Does the ice maker mold have water in it?

Check to see if your refrigerator has been connected to your

home water supply and the supply shut-off valve is turned on.

Refer to the "Connecting the Refrigerator to a Water Source"

section.

NOTE: If not due to any of the above, there may be a problem

with the water line. Call for service.

The ice maker is producing too little ice

• Has the ice maker just been installed?

Wait 72 hours for full ice production to begin. Once your

refrigerator is cooled down, the ice maker should begin

producing 70 to 120 cubes every 24 hours.

• Has a large amount of ice just been removed?

Allow 24 hours for ice maker to produce more ice.

• Are the controls set correctly?.

Refer to the "Setting the Controls" section.

• Is the water shut-off valve turned completely on?

Turn valve on fully. Refer to the "Connecting the Refrigerator

to a Water Source" section.

Is there a water filter installed on the refrigerator?.

The filter may be clogged or installed incorrectly. First, check

the filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call a qualified person or a

technician.

Off-taste, odor or gray color in the ice

• Are the plumbing connections new, causing discolored or

off-flavored ice?

Discard the first few batches of ice.

Have the ice cubes been stored for too long?

Throw old ice away and make a new supply.

Does the freezer and ice bin or bucket need to be

cleaned?

See the "Cleaning Your Refrigerator" or "Ice Maker and

Storage Bin/Bucket" section.

Has food in the freezer or refrigerator been wrapped

properly?

Use airtight, moisture-proof packaging to help prevent odor

transfer to stored food.

Does the water contain minerals (such as sulfur)?

A filter may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator?.

Grey or dark discoloration in ice indicates that the water

filtration system needs additional flushing. Run additional

water through the water dispenser to flush the water filtration

system more thoroughly (at least 2 to 3 gallons (8 -12 L) or 6

to 7 minutes initially). Discard discolored ice.

The ice dispenser will not operate properly

• Is the freezer door closed completely?

Push the door firmly shut. If it will not shut all the way, see

"The doors will not close completely" later in this section.

Is ice stuck in the delivery chute?

Clear the ice from the delivery chute with a plastic utensil. Do

not use anything sharp to remove the ice. You could cause

damage.

Is the ice dispenser stalling while dispensing "crushed"

ice?

Stop dispensing ice. Change the ice button from "crushed" to

"cubed". Depress the ice dispenser arm using a sturdy glass.

If cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again. Refer to the

"Water and Ice Dispensers" section.

Is there ice in the bucket?

See "The ice maker is not producing ice" earlier in this

section.

Has the dispenser arm been held in too long?

Release dispenser arm. Ice will stop dispensing when the arm

is held in too long. Wait three minutes for dispenser motor to

reset before using again. (For future use, take large amounts

of ice directly from the ice bin or bucket, so that the dispenser

arm is not held in too long.)

Ice bucket difficult to remove

Is the ice bucket difficult to remove (on some models}?

For models with an ice bucket, select "cubed" ice. Using a

sturdy glass, quickly depress and release the ice dispenser

arm. Open the freezer door, depress the release button on the

ice bucket and lift upward. Refer to the "Ice Maker and

Storage Bin/Bucket" section.

The water dispenser will not operate properly

• Is the freezer door not closed completely?

Push the door firmly shut. If it will not shut all the way, see

"The doors will not close completely" later in this section.

Is the ice bin or bucket installed correctly? •

For models with an interior ice bin, push the ice bin in all the

way. If the ice bin does not go in all the way, it may not be put

in straight. Pull it out and try again. For models with an ice

bucket, the bucket should sit level on the freezer door. To

remove the bucket, press the release button on the right side

of the bucket and lift straight up. Replace the bucket in the

door making sure it is properly aligned and snapped securely •

into place. Refer to the "Ice Maker and Storage Bin/Bucket"

section.

Has the wrong ice been added to the bin or bucket?

Use only cubes produced by the current ice maker. If other

cubes have been added, remove all cubes and check to see

that none have become stuck in the delivery chute.

Has the ice frozen in the ice bin or bucket?

Shake the ice bin or bucket to separate cubes. If cubes do

not separate, empty bin or bucket and wait 24 hours for ice to

restock.

Has the ice melted around the auger (metal spiral} in the

ice bucket?

Dump the ice cubes and clean the ice bucket completely.

Allow 24 hours for the ice maker to restock. Do not try to

remove the melted ice with a sharp object. You could damage

the ice bucket.

Has the water system not filled?

The water system needs to be filled the first time it is used.

Depress the water dispenser bar with a large container until

you draw 2 to 3 gallons (8 to 12 L) of water. Discard water.

Refer to the "Water and Ice Dispensers" section.

Is the water shut-off valve not turned on or the water line

connected at the source?

Check to be sure the water shut-oft valve is turned on and the

water source is connected to the refrigerator. Refer to the

"Connecting the Refrigerator to a Water Source" section for

directions.

Is the water shut-off valve clogged or incorrectly

installed?

Refer to the "Connecting the Refrigerator to a Water Source"

section. If clogging or installation is not a problem, call for

service or contact a plumber.

Is there a kink in the home water source line?

If you find or suspect a kink in the water line, call for service.

Is there a water filter installed on the refrigerator?.

The filter may be clogged or incorrectly installed. First, check

the filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call for service.

Water or ice is leaking from the dispenser

• Is the glass not being held under the ice dispenser long

enough, causing the ice to spill?

Hold the container under the ice chute for two to three

seconds after releasing the dispenser lever. A small amount

of ice may dispense after the lever is released.

Is the glass not being held under the water dispenser long

enough, causing water to drip?

Hold the container under the water dispenser two to three

seconds after releasing the dispenser lever. Water may

continue to dispense during this time.

Is an ice cube stuck in the chute and holding the trap

door open?

Remove the cube.

Is there a water filter installed on the refrigerator?.

The water filtration system may have air in the lines, causing

water to drip. Additional flushing may help clear air from the

lines. Normal dispenser use should flush air from the lines

within 24 to 72 hours.

Water flow from the dispenser decreases noticeably

Is there a water filter installed on the refrigerator?.

The filter may be full or incorrectly installed. Depending on

your model, remove the water filter cartridge (see the "Base

Grille Water Filtration and Monitoring System or Interior Water

Filtration System" section.) Operate the dispenser. If the

water flow increases noticeably, your filter is full and needs to

be replaced.

The dispenser water is not cool enough

• Has the refrigerator been newly installed?

Allow 24 hours for the refrigerator to cool completely.

Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

Has water not been recently dispensed?

The first glass of water may not be cool. Discard the first

glass of water.

The divider between the two compartments is warm

• The warmth is probably due to normal operation of the

automatic exterior moisture control. If still concerned, call for

service.

Temperature is too warm

• Are the air vents blocked in either compartment?

This prevents the movement of cold air from the freezer to the

refrigerator. Remove any objects from in front of the air vents.

Refer to the "Ensuring Proper Air Circulation" section for the

location of air vents.

There is interior moisture build-up

Are the air vents blocked in the refrigerator?.

Remove any objects from in front of the air vents. Refer to the

"Ensuring Proper Air Circulation" section for the location of air

vents.

Are the door(s) opened often?

To avoid humidity build-up, try to get everything you need out

of the refrigerator at once, keep food organized so it is easy

to find, and close the door as soon as the food is removed.

(When the door is opened, humidity from the room air enters

the refrigerator. The more often the door is opened, the faster

humidity builds up, especially when the room itself is very

humid.)

Is the room humid?

It is normal for moisture to build up inside the refrigerator

when the room air is humid.

Is the food packaged correctly?

Check that all food is securely wrapped. Wipe off damp food

containers before placing in the refrigerator.

Are the controls set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

Was a self-defrost cycle completed?

It is normal for droplets to form on the back wall after the

refrigerator self-defrosts.

The doors will not close completely

• Are food packages blocking the door open?

Rearrange containers so that they fit more tightly and take up

less space.

• Are the door(s) opened often? •

Be aware that the refrigerator will warm when this occurs. In

order to keep the refrigerator cool, try to get everything you

need out of the refrigerator at once, keep food organized so it •

is easy to find, and close the door as soon as the food is

removed.

Has a large amount of food just been added to the

refrigerator or freezer?.

Adding a large amount of food warms the refrigerator. It can

take several hours for the refrigerator to return to the normal

temperature.

Is the ice bin or ice bucket out of position?

For models with an interior ice bin, push the ice bin in all the

way. If the ice bin does not go in all the way, it may not be put

in straight. Pull it out and try again. For models with an ice

bucket, the bucket should sit level on the freezer door. To

remove the bucket, press the release button on the right side

of the bucket and lift straight up. Replace the bucket in the

door making sure it is properly aligned and snapped securely

into place. Refer to the "Ice Maker and Storage Bin/Bucket"

section.

• Are the controls set correctly for the surrounding

conditions?

Refer to the "Setting the Controls" section.

Are the pans, shelves, bins, or baskets out of position?

Put the crisper cover and all pans, shelves, bins, and baskets

back into their correct positions. See the "Crisper and Crisper

Cover" section for more information.

Are the gaskets sticking?

Clean gaskets according to the directions in the "Cleaning

Your Refrigerator" section.

Does the refrigerator wobble or seem unstable?

Level the refrigerator. Refer to the "Door Closing" or "Leveling

Your Refrigerator" section, depending on your model.

Were the doors removed during product installation and

not properly replaced?

Remove and replace the doors according to the "Removing

the Doors" section on some models, or call a qualified service

technician.

The doors are difficult to open

• Are the gaskets dirty or sticky?.

Clean gaskets according to the directions in the "Cleaning

Your Refrigerator" section.

SEARS MAINTENANCE

AGREEMENT

"We Service What We Sell" is our assurance to you that you can

depend on Sears for service. Your Kenmore appliance has added

value when you consider that Sears has service units nationwide,

staffed with professional technicians trained on all appliances

Sears sells. They have the knowledge and skills, tools, parts and

equipment to ensure our pledge to you that "We Service What

We Sell."

Sears Maintenance Agreement

Maintain the value of your purchase with a Sears Maintenance

Agreement. Kenmore appliances are designed, manufactured,

and tested for years of dependable operation. Yet any home

appliance may require service from time to time. The Sears

Maintenance Agreement offers you an outstanding service

program for your product.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as you need.

• Provides an annual Preventive Maintenance Check at

your request to keep your Kenmore Appliance in proper

running condition.

For more information, call 1-800-827-6655.

Replacement Parts

To order coil cleaning brush or replacement filters, call

1-800-366-PART and ask for the appropriate part number listed

below or contact your authorized Kenmore dealer.

Coil cleaning brush:

Order Part #4210463

Interior water filter cartridge:

Cyst Cartridge:

Order Part #9OO2(NLCS2OO)

WATER FILTER

CERTIFICATIONS

State of _fotaJa

[_p_m_t of Be_tthS_rvic=

WaterTTeOtme_tDevice

Certif_at_Numbez

99-1410

TradematldModel Dm4smatttn

,, ii

_ent XJementl

g requirementm pursuus to

PRODUCT DATA SHEETS

Cyst Interior Water Filtration System Model WFI-NLCS200/NLCS200

Tested and certified by NSF International against ANSI/NSF Standard

42 for the reduction of Chlorine (Class I) Taste and Odor and against

ANSI/NSF Standard 53 for the reduction of Lead, Cysts and Turbidity.

Capacity: 200 gallons (757 liters),

Service flow rate: 0.5 GPM (1.89 L/min.) @60 psi

Substance Reduction U.S. EPA Average Maximum Average Minimum % Average % NSF Test

Aesthetic Effects MCL Influent Effluent Effluent Reduction Reduction Number

Chlorine Taste/Odor N/A 1.9 mg/L N/A 0.06 mg/L N/A 97% 994707

Particulate N/A 108,667/mL* N/A 45/mL N/A 99.96% 994711

Contaminant U.S. EPA Average Maximum Average Minimum % Average % NSF Test

Reduction MCL Influent Effluent Effluent Reduction Reduction Number

Cyst 99.95%** 157,750/mL 55/mL 1.0/mL 99.9987% 99.9996% 994710

Turbidity N/A 26 NTU 0.5 NTU 0.1 NTU 98.9% 99.5% 994710

Lead: @ pH 6.5 0.015 mg/L 0.160 mg/L*** 0.011 mg/L 0.001 mg/L 93.5% 99.4% 994708

Lead: @ pH 8.5 0.015 mg/L 0.158 mg/L*** 0.011 mg/L 0.001 mg/L 92.1% 99.3% 994709

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for this product to

perform as advertised.

• Model NLCS200 Change the cartridge at least every 6-9

months. Use replacement cartridge NLCS200, part# 9002.

2000 suggested retail price of $39.95 U.S.A./S49.95 Canada.

• The product is for cold water use only.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system, Systems certified for cyst reduction may be used

on disinfected water that may contain filterable cysts.

• Refer to the "Assistance or Service" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines,_/ater Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33° - 100°F (0.6° - 37.8 ° C)

*Test requirement is at least 100,000 particles/ml of AC Fine Test Dust. **Cyst performance is % reduction based on NSF Standard 53. ***Test

requirement is 0.15 mg/L ± 10%. These contaminants are not necessarily in your water supply. Performance may vary based on local water

conditions. ® NSF is a registered trademark of NSF International.

INDICE

GARANTIA ..................................................................................... 24

SEGURIDAD DEL REFRIGERADOR ........................................ 25

C6mo deshacerse de su refrigerador viejo ............................... 25

C(_MO INSTALAR SU REFRIGERADOR .................................... 26

C6mo desempacar su refrigerador ............................................ 26

Requisitos de Iocalizaci6n .......................................................... 26

Requisitos electricos .................................................................. 27

Rejilla de la base ........................................................................ 27

C6mo quitar la puerta ................................................................ 28

C6mo cerrar la puerta ................................................................ 29

Conexi6n del refrigerador al suministro de agua ...................... 30

Preparaci6n del sistema de agua .............................................. 31

C6mo interpretar los sonidos provenientes

de su refrigerador ....................................................................... 31

C(_MO USAR SU REFRIGERADOR ............................................ 32

C6mo asegurar la debida circulaci6n del aire ........................... 32

Ajuste de controles .................................................................... 32

C6mo cambiar la posici6n de los controles .............................. 33

Despachadores de agua y hielo ................................................ 33

Sistema intemo de filtraci6n de agua ........................................ 34

Fabrica de hielo y dep6sito/balde de hielo ................................ 35

CARACTERiSTICAS DEL REFRIGERADOR .............................. 36

Estantes del refrigerador ............................................................ 36

Estante lateral regulable ............................................................. 36

Estante abatible .......................................................................... 37

Estante ajustable abatible .......................................................... 37

Caj6n para carnes frias .............................................................. 37

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ....................................................... 37

Control de temperatura para el caj6n

convertible de verduras/carnes ................................................. 38

Control de humedad del caj6n para verduras ........................... 38

Compartimiento para huevos o alimentos ................................ 38

Portavinos o portabotellas/latas ................................................ 39

CARACTERiSTICAS DEL CONGELADOR ................................. 39

Estante del congelador .............................................................. 39

Canastilla del congelador ........................................................... 39

CARACTERiSTICAS DE LA PUERTA ......................................... 39

Rieles de la puerta ...................................................................... 39

Recipientes de la puerta ............................................................ 40

Portalatas ................................................................................... 40

CUlDABO BE SU REFRIGERADOR ........................................... 40

Limpieza de su refrigerador ....................................................... 40

C6mo cambiar las bombillas ..................................................... 41

Cortes de corriente .................................................................... 42

Cuidado durante las vacaciones y mudanzas ........................... 42

LOCALIZACI(_N f REPARACI(_N DE AVER|AS ........................ 43

CONTRATO DE MANTENIMIENTO SEARS ............................... 46

Accesorios .................................................................................. 46

HOJA DE DATOS DEL PRODUCTO ........................................ 47

GARANTIA

GARANT|A TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un aSo desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo alas instrucciones adheridas al

producto o provistas con el mismo, Sears repararb, este

refrigerador, libre de cargo, si hay defectos de material o de

mano de obra.

GARANT|A TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACI(_N

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo alas instrucciones para el

propietario adheridas al producto o provistas con el mismo,

Sears repararb, el sistema sellado (que consiste en la

refrigeraci6n, tuberia de conexi6n, y compresor) libre de cargo, si

hay defectos de material o de mano de obra.

La cobertura de la garantia mencionada anteriormente se aplica

s61o a los refrigeradores que se usan con el prop6sito de

conservar alimentos en hogares y excluye los cartuchos de

filtraci6n Kenmore Filtered Ice & Water (si estuviesen equipados

con el sistema de filtraci6n). Los cartuchos originales y de

reemplazo estan garantizados solamente por 30 dias contra

defectos de fabricaci6n o de mano de obra de sus componentes.

LA GARANT|A DE SERVICIO EsTA DISPONIBLE LLAMANDO

AL CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O CANADA.

Esta garantia se aplica s61o mientras el producto se usa en

los Estados Unidos o en Canad&. Esta garantia le da

derechos legales especificos y Ud. tambidn puede tener

otros derechos que varian de estado a estado o de provincia

a provincia.

Los t@minos de la garantia pueden variar en Canada. Contacte

su Centro de Servicio Sears para detalles completos.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

En el espacio de abajo, anote su nL3mero completo de modelo y

serie y la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nt]mero de modelo y de serie que

se encuentra en la pared interior del compartimiento del

refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

N_mero de modelo 106.

N_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodom6stico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del sfmbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesi6n grave,

Si no sigue las instrucciones, usted puede morir

o sufrir una lesi6n grave,

Todos los mensajes de seguridad le diran el peligro potencial, le dirAn c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque el6ctrico, o lesiones personales al usar su

refrigerador siga estas precauciones basicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable el6ctrico de extensi6n.

• Desconecte el suministro de energia antes de

darle servicio.

• Vuelva a colocar todos los paneles antes de

ponerlo a funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no infiamable.

• No use un adaptador.

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

Use dos o m_.s personas para mover e instalar

el refrigerador.

Desconecte el suministro de energ[a antes de instalar

la fAbrica de hielo (en aquellos modelos que incluyen

el juego de instalaci6n de la f_.brica de hielo).

• Use un vaso resistente para recibir hielo o agua

del despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra

de 3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerse de su refrigerador

viejo

Antes de tirar su refrigerador viejo o congelador:.

• Saque las puertas.

• Deje los estantes en su lugar asi los ni_os no pueden meterse

adentro con facilidad.

IMPORTANTE: El atrapamiento y asfixia de nifios no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...at]n si van a quedar ahi "por unos pocos dias". Si

Ud. est,. por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

COMO INSTALAR SU

REFRIGERADOR

Peligro de Peso Excesivo

Use dos o mds personas para mover e instalar

el refrigerador.

No seguir esta instruccibn puede ocasionar

una lesibn en la espalda u otro tipo de lesiones.

Cbmo quitar los materiales de empaque

• Quite las cintas y gomas de su refrigerador antes de usarlo.

Para eliminar todos los residuos de cinta o goma, frote el area

vigorosamente con su dedo pulgar. La cinta adhesiva o goma

tambien pueden sacarse frotando un poco de detergente

sobre el adhesivo con los dedos. Lirnpie con agua tibia y

seque.

No use instrumentos filosos, alcohol para fricciones o

lirnpiadores abrasivos para eliminar restos de cinta o goma.

Estos productos pueden dariar la superficie de su

refrigerador. Para mas inforrnaci6n, vea la secci6n

"Seguridad del refrigerador".

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando rnueva su

refrigerador para Iimpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No rnenee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que

podria dariar el piso.

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los rnateriales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de lirnpieza en la secci6n "Cuidado de su

refrigerador".

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No Iimpie los estantes y tapas de vidrio con agua caliente

mientras estan frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

corno seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseriado para hacerse ariicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

Peligro de Explosibn

Mantenga los materiales y vapores inflamables,

tales come gasolina, alejados del refrigerador.

No seguir esta instruccibn puede ocasionar

la muerte, explosi6n, o incendio.

• Para asegurar la adecuada ventilaci6n para su refrigerador,

deje un espacio de 1/2pulg (1.25 crn) a cada lado y por

encima.

,//

1/2" (1.25 cm)//

2" 15,08 cm) /

• Si su refrigerador tiene fabrica de hielo, aseg0rese que hay

espacio adicional atras para la conexi6n de la linea de agua.

El refrigerador se puede poner contra la pared de atr_.s si no

tiene f_.brica de hielo.

• Si Ud. instala el refrigerador pr6ximo a una pared fija, deje

corno rninimo 2 pulg (5.08 cm) a cada lado (dependiendo del

rnodelo) para permitir que la puerta abra bien.

NOTA: No instale el refrigerador cerca de un homo, radiador, u

otra fuente de calor, ni en un lugar donde la temperatura puede

ser rnenor de 55°F (13°C).

Peligro de Cheque Eldctrico

Conecte a un contacto de pared de conexi6n a

tierra de 3 terminales.

No quite el terminal de conexi6n a tierra.

No use un adaptador.

No use un cable eldctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eldctrico.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada:

M_todo de conexi6n a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interruptor. No use un cable de

extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar una bombilla de luz, ponga el Control (del Termostato,

del Refrigerador o del Congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

Control (del Termostato, del Refrigerador o del Congelador

dependiendo del modelo) en la posici6n deseada.

Para retirar la rejilla de la base:

1. Abra ambas puertas del refrigerador.

2. Sujete la rejilla con sus manos por los extremos, con los

pulgares en la parle superior. Empuje hacia adentro con los

pulgares y tire hacia arriba desde el fondo.

NOTA: Asegt]rese de volver a fijar la ficha tecnica en la parte

trasera de la rejilla de la base despues de limpiar.

Para volver a colocar la rejilla de la base:

1. Abra las puertas.

2. Alinee las leng0etas del soporte de la rejilla con los

sujetadores metalicos.

3. Empuje la rejilla con firmeza para que enganche en su lugar.

HERRAMIENTAS NECESARIAS: Llave de tubo de cabeza hexagonal de 1/_pulg, Ilave de tubo de cabeza hexagonal de 5/le pulg y un

destornillador de cabeza plana.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador o desconecte la energia.

Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.

Peligro de Choque Eldctrico

Desconecte el suministro de energia antes de sacar las puertas.

Reconecte las dos conexiones a tierra antes de hacer funcionar.

No seguir estas instrucciones puede ocasionar la muerte o choque eldctrico.

Bisagra superior

izquierda

Estilo 1

C6mo quitar la puerta

] C6mq uitar las

agarraderas

(opcional)

Bisagra superior

derecha

Estilo 2

1. No quite el tornigo

Bisagra inferior

1. NO quite el tornillo

Alineaci6n de las

puertas

1. Tornillo nivelador

Herramientas necesarias: Llave de tubo de cabeza hexagonal

de 1¼pulg, Ilave de tubo de cabeza hexagonal de s/18pulg y un

destornillador de cabeza plana.

NOTA: Solamente pudiera ser necesario quitar la agarradera de

la puerta o las puertas para Iograr introducir el producto por la

entrada de su hogar. Para determinar si es necesario quitar las

puertas o las agarraderas, mida la abertura de la puerta.

Cbmo quitar las agarraderas (opcional)

1. Apriete con su mano firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo de la

agarradera. Separe las piezas del adorno de los tornillos de

tope (vea la ilustraci6n 1).

NOTA: En algunos modelos se incluyen unos ornamentos

pequeSos entre la agarradera y el adorno de ia agarradera. Si su

modelo incluye estos ornamentos, debera quitarlos

cuidadosamente con un destornillador de cabeza plana antes de

quitar los tornillos de la agarradera. Los omamentos son

opcionales y pueden reinstalarse o retirarse del ensamblaje de la

agarradera.

2. Quite los tornillos de las agarraderas y las agarraderas.

3. Coloque el refrigerador en su sitio. Reemplace las

agarraderas como se muestra (vea la ilustraci6n 1).

Cbmo quitar la puerta

8. Quite la cubierta de ia bisagra superior derecha y los tornillos

como se muestra (vea la ilustraci6n 6). NO QUITE EL

TORNILLO 1.

9. Levante la puerta del refrigerador directamente de la bisagra

inferior.

10. Quiz_. no sea necesario quitar la bisagra inferior para pasar el

refrigerador por una puerta. Ambas bisagras inferiores tienen

la misma construcci6n.

• Desensamble las bisagras segt]n se muestra (vea la

ilustraci6n 7). NO QUITE EL TORNILLO 1.

Reemplazo de la puerta y de la bisagra

1. Si las quit6, reemplace ambas bisagras. Apriete los tornillos.

2. Puede necesitar ayuda para pasar la tuberia del despachador

de agua a traves de la bisagra inferior mientras reinstala la

puerta del congelador. Pase cuidadosamente la tuberia del

despachador de agua a traves de la bisagra inferior izquierda

antes de reempiazar la puerta en la bisagra.

NOTA: Disponga de un soporte adicional para las puertas

mientras reemplaza las bisagras superiores. No se confie en que

los imanes de las puertas van a sostener las puertas mientras

trabaja.

3. Alinee y reempiace la bisagra superior izquierda segOn se

muestra (vea la ilustraci6n 4). Apriete los tornillos.

Peligro de Cheque El_ctrico

Desconecte el suministro de energJa antes de

sacar las puertas.

No seguir esta instrucci6n puede ocasionar

la muerte o cheque el_ctrico.

1. Desenchufe el refrigerador o desconecte la energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la base

tirando de los extremos exteriores del fondo hacia arriba (vea

la ilustraci6n 2).

3. Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas del gabinete.

4. Si tiene un despachador (hielo o agua), desconecte la tubeda

del despachador de agua ubicada detrb.s de la rejilla de la

base. Quite la manguera de la abrazadera (vea la

ilustraci6n 3).

• Desconecte la tuerca de uni6n.

• Quite la tuerca de uni6n y el resorte.

5. Quite la cubierta de la bisagra superior izquierda y los

tornillos segt]n se muestra (vea la ilustraci6n 4). NO QUITE

EL TORNILLO 1.

Desconecte el enchufe del cableado y las dos conexiones a

tierra (vea la ilustraci6n 4).

Levante cuidadosamente la puerta del congelador

directamente de ia bisagra inferior (vea la ilustraci6n 5). La

tuberia del despachador de agua queda afianzada a la puerta

del congelador y se jala a traves de ia bisagra izquierda

inferior. Cerci6rese de proteger la tuberia del despachador de

agua contra dafios.

Peligro de Cheque Eldctrico

Reconecte las dos conexiones a tierra.

No seguir estas instrucciones puede ocasionar

la muerte o cheque el_ctrico.

4. Reconecte las dos conexiones a tierra.

5. Reconecte el enchufe del cabieado.

6. Reemplace la cubierta de la bisagra izquierda y los tornillos.

7. Reemplace la puerta del refrigerador, encajandola

cuidadosamente sobre la bisagra inferior derecha.

8. Alinee y reemplace la bisagra superior derecha segOn se

muestra (vea la ilustraci6n 6). Apriete los tornillos.

9. Reemplace la cubierta de la bisagra y los tornillos. Apriete los

tornillos.

10. Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

C,6mo oe rs ,' s t%;e ts

Cbmo cerrar la puerta

Su refrigerador tiene dos rodillos frontales regulables - uno a la

derecha y otro a la izquierda. Si su refrigerador parece inestable o

usted quiere que las puertas se cierren con mayor facilidad,

ajuste la inclinaci6n del refrigerador usando las instrucciones

siguientes:

1. Ubique el refrigerador en su posici6n final.

2. Los dos tornillos niveladores son parte de las piezas de

montaje del rodillo frontal, que estan en la base del

refrigerador a cada lado (vea la ilustraci6n 8).

3. Use un destornillador para ajustar los tornillos niveladores. 3.

Gire el tornillo nivelador hacia la derecha para levantar ese

lado del refrigerador o gire el tomillo nivelador hacia la

izquierda para bajar ese lado. Puede precisar darle varias

vueltas a los tornillos niveladores para ajustar la inclinaci6n

del refrigerador (yea la ilustraci6n 8).

NOTA: Para simplificar el ajuste de los tomillos, haga que

alguien empuje la parte superior del refrigerador, Io cual quita 4.

el peso de los tomillos niveladores y los rodillos. Esto facilita

el ajuste de los tomillos.

4. Abra ambas puertas nuevamente y verifique para asegurarse

que se cierran con la facilidad que usted desea. De Io

contrario, incline el refrigerador ligeramente mas hacia la

parte posterior, girando ambos tomillos niveladores hacia la

derecha. Puede tomar varias vueltas mas, y usted debera

girar ambos tornillos niveladores la misma cantidad de veces.

5. Vuelva a colocar la rejilla de la base.

NOTA: Cerci6rese de que repone la Hoja Tecnica detr_.s de la

rejilla de la base.

Lea todas las instrucciones con cuidado antes de

comenzar.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posici6n OFF para evitar que

funcione sin agua.

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas.

• Instale tuberia de cobre s61o en areas donde la temperatura

va a permanecer por encima del punto de congelaci6n.

• Su f_.brica de hielo puede necesitar hasta 24 horas para

empezar a producir hielo.

Herramientas requeridas:

• Destornillador estb.ndar

• Llaves de boca de 7A6pulg y V2 pulg o dos Ilaves ajustables

• Llave para tuercas de V4 de pulg

• Broca de barrena de V4 de pulg

• Taladro manual o electrico (debidamente conectado a tierra)

NOTA: El despachador de su refrigerador tiene un juego con una

v_.lvula de cierre tipo montura de V4 de pulg (6.36 mm) una uni6n

y tuberia de cobre. Antes de comprar, asegOrese que la vb.lvula

tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una v_]vula perforadora o una valvula de

montura de 3/16de pulg (4.76 mm) que reduce el flujo de agua y

se obstruye con mas facilidad.

Suministro de agua fria

La valvula de la f_.brica de hielo tiene una arandela de paso que

se usa como reguladora de la presi6n del agua. La fabrica de

hielo debe estar conectada a una linea de agua fria con limites de

presi6n de agua de 36 y 126 psi. Si ocurre algQn problema, Ilame

a su compafiia de servicios pQblicos.

Conexibn a la linea de agua:

1. Desenchufe el refrigerador o desconecte la corriente

electrica.

2. ClERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

Busque una tuberia vertical de agua FRIA de V2 pulg a 11/4

pulg (12.7 mm a 3.18 cm) cercana al refrigerador.

NOTA: Una tuberia horizontal funcionar& pero se debe tomar

la siguiente precauci6n: taladre por el lado de arriba de la

tubed& no por debajo. Esto ayudara a mantener el agua

alejada del taladro. Esto tambien evita que se junte

sedimento normal en la v_.lvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parte trasera

izquierda del refrigerador hasta la tuberia de agua. Agregue 7

pies (2.1 m) para poder mover el refrigerador para limpiarlo.

Use tuberia de cobre de V4 de pulg (6.35 mm) de diametro

externo. Asegt]rese que ambos extremos de la tuberia de

cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de V4

de pulg en la tuberia de agua fria que Ud. eligi&

6 5 4

1. Tuberfade agua fria

2. Abrazaderapara tuberfa

3. Tuberfade cobre

4. Tuema de compresidn

5. Manga de compresidn

6. V#,tvulade cierre

7. Tuerca de presidn

Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuberia. Asegtirese que el extremo de salida

este firmemente insertado en el orificio taladrado de V4 pulg

(6.35 mm) en la tuberia de agua y que la arandela este por

debajo de la abrazadera para tuberia. Ajuste la tuerca de

presi6n. Ajuste los tornillos de la abrazadera para tuberia con

cuidado y en forma pareja de manera que la arandela provea

un cierre hermetico. No apriete demasiado porque se puede

quebrar la tuberia de cobre, especialmente si usa tuberia de

cobre blando (enrollado). Ahora Ud. esta listo para conectar

la tuberia de cobre.

Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tuberia en el extremo de salida hasta donde

sea posible. Atornille la tuerca de compresi6n sobre el

extremo de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. ClERRE la valvula de

paso del agua. Enrolle la tuberia de cobre en espiral.

Conexibn al refrigerador:

1. Conecte el tubo de cobre a la entrada de la valvula usando

una tuerca de compresi6n y manga de compresi6n como se

muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado. Use la abrazadera para tuberia en la parte

trasera del refrigerador para afianzar la tuberia al refrigerador

seg[3n se muestra. Esto ayudara a evitar daSos a la tuberia

cuando el refrigerador se empuje contra la pared posterior.

Prosiga con el paso 2.

2. ABRA la Ilave de cierre. Revise si hay fugas. Ajuste todas

las conexiones (incluyendo conexiones a la valvula) o tuercas

que tengan fugas.

_1 1

1, Abrazadera para fuberfa

2. Tuberfa de cobre

3. Tuerca de compresi6n

4. Entrada de la v#tvuta

3. La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren una

limpieza peri6dica o si usa agua de pozo, se debe instalar un

segundo filtro de agua en la linea de agua de 1/4de pulg

(6.35 ram). Consiga un filtro de agua del despachador de

electrodomesticos mas cercano a su domicilio. Instals en

cualquiera de las conexiones de la tuberia.

4. Enchufe el refrigerador o reconecte la corriente electrica.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despu6s de la instalacibn, siga los pasos a

continuaeibn para asegurarse de que el sistema de agua

est_ debidamente limpio.

1. Apague la fabrica de hielo abriendo la puerta del congelador

y levantando el brazo de control de alambre como se

muestra.

MAX

Instale el cartucho interno de filtraci6n de agua (en algunos

modelos). La mensula de montaje del filtro de agua interno

esta ubicada en la esquina superior del compartimiento de

alimentos frescos del refrigerador.

NOTA: No use con agua que no sea microbiolbgicamente

segura o que sea de calidad desconocida sin

desinfectarla adecuadamente antes o despu_s del

sistema.

Saque con cuidado el cartucho interno de filtraci6n de

agua de su empaque. Quite la tapa roja del cartucho.

Aplique la etiqueta del rues apropiado al cartucho para

acordarse de reemplazar el cartucho en seis meses.

Luego aplique la etiqueta de "Recordatorio de

Reemplazo del Filtro de Agua" a su calendario.

• Alinee la marca INSTALL de la etiqueta del filtro de agua

con la linea indicadora que est,. moldeada en la tapa de

la mensula de montaje del filtro. Empuje el cartucho

dentro de la mensula de montaje. Gire el cartucho _¼de

vuelta hacia la derecha para que encaje en su lugar. La

marca REMOVE debe de estar alineada con la linea

indicadora que se encuentra en la tapa del frente.

Limpie el sistema de agua distribuyendo y desechando de 2

a 3 galones (de 8 a 12 L) o aproximadamente unos 6 a 7

minutos de agua a traves del despachador despues de que el

agua comience a salir. Toma de 3 a 4 minutos para que el

agua comience a salir. Esto limpiara el sistema de agua y

ayudara a despejar el aire de las lineas. En algunas casas se

podr_, requerir limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

Revise si hay fugas de agua en el sistema de filtraci6n. Si

encuentra fugas de agua, yea la secci6n "Localizaci6n y

Reparaci6n de Averias".

Ponga la f_.brica de hielo a funcionar abriendo la puerta del

congelador y bajando el brazo de control de alambre como

se muestra. Vea la secci6n "F_.brica de hielo" para obtener

m_.s instrucciones sobre la operaci6n de su fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

• Desh_.gase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracteristica maxima de hielo para incrementar

la producci6n de hielo. Para hacerlo, mueva el interruptor

que se encuentra en el frente de la fabrica de hielo a la

posici6n MAX.

Su nuevo refrigerador puede hacer ruidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

puede set que se preocupe. La mayoria de los sonidos nuevos

son normales. Superficies duras, como el piso, paredes y

gabinetes, pueden hacer que los sonidos parezcan m&s fuer_es

de Io que son en realidad. A continuaciSn se describen los tipos

de sonidos y que puede causarlos.

• Si su producto esta equipado con fabrica de hielo, Ud.

escuchara un zumbido cuando la v&lvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

El reloj del descongelador hace un chasquido cuando el ciclo

comienza y termina. Tambien, el Control del termostato (o el

Control del refrigerador, dependiendo de su modelo) har_. el

mismo sonido al principio y al final del ciclo.

• Las vibraciones pueden producirse por el flujo de liquido

refrigerante, tuberia de agua o articulos guardados arriba del

refrigerador.

Su refrigerador esta disefiado para funcionar con mb.s

eficiencia para conservar sus alimentos a la temperatura

deseada. El compresor de alta eficiencia puede causar que

su nuevo refrigerador funcione por periodos de tiempo m_.s

largos que su refrigerador viejo y Ud. puede escuchar un

sonido pulsante o agudo.

El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

colectora durante el ciclo de descongelaci6n.

COMO USAR SU

REFRIGERADOR

%,_,B'I_I,_ _=::I::,_Q:I,,II_=::IFII (iii@bl[]I8 CI[OUIIOIOI'

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire frio entra por la parle

inferior de la secci6n del congelador y contint)a hacia arriba.

Luego entra en la secci6n del refrigerador a traves del orificio de

ventilaci6n superior. El aire regresa al congelador como se

muestra.

±±

No bloquee ninguno de estos orificios de ventilacibn con

alimentos como sodas, cereales, pan, etc. Si estos orificios est_.n

bloqueados, el aire no circulara y los controles de temperatura no

funcionaran correctamente.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que pasen de una secci6n a otra, envuelva

o cubra bien los alimentos.

Para su comodidad, los controles de su refrigerador han sido

programados en la f&brica. Cuando instale su refrigerador por

primera vez asegt]rese que los controles tengan la programaci6n

original. El control del refrigerador y el control del congelador

deberian estar en la "posici6n intermedia" como se muestra en

las ilustraciones siguientes.

Estilo I

FREEZER REFRIGERATOR

n I

• . • . 3 4 .

COLD COLDER _U) 1 0 COLDER

NOTA: Su unidad no enfria cuando el control del

REFRIGERADOR esta en la posici6n OFR

Estilo 2

FREEZER REFRIGERATOR

I I

4 6 8 4 6 8

.Q 0:

COLD 2 8 COLDER COLD 2 8

1 9 I

_I.BER

NOTA: Su unidad no enfria cuando el control del CONGELADOR

esta en la posici6n QFR

El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. Los ajustes hacia la izquierda

de la posici6n intermedia hacen que la temperatura sea menos

fria. Los ajustes hacia la derecha de la posici6n intermedia hacen

que la temperatura sea mb.s fria.

El control del congelador ajusta la temperatura del

compartimiento del congelador, Los ajustes hacia la izquierda

de la posici6n intermedia hacen que la temperatura sea menos

fria. Los ajustes hacia la derecha de la posici6n intermedia hacen

que la temperaturea sea mb.s fria.

Espere hasta que su refrigerador se enfrie completamente antes

de introducir los alimentos. Lo mejor es esperar 24 horas antes

de guardar alimentos en el refrigerador.

IMPORTANTE: Si usted introduce alimentos antes de que el

refrigerador se haya enfriado completamente, los alimentos

pueden descomponerse. Poner los controles del refrigerador y

del congelador en un ajuste m&s alto (m&s frio) que el

recomendado no enfriar& m&e r&pido los compartimientos.

Permita que el refrigerador se enfrie completamente antes de

introducir los alimentos. Es mejor esperar 24 horas antes de

poner alimentos en el refrigerador. Los ajustes indicados en la

secci6n anterior deberian ser los correctos para el uso normal del

refrigerador en una casa. Los controles estar£n bien regulados

cuando la leche y los jugos esten Io suficientemente frios y los

helados esten firmes.

Si necesita ajustar la temperatura en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran en la

siguiente tabla. Espere por Io menos 24 horas entre un ajuste y

otto.

AJUSTE

COND|CI()N/MOTIVO: RECOMENDADO:

La secci6n del REFRIGERADOR Ajuste el control del

est& demasiado caliente REFRIGERADOR a

La puerta se ha abierto con

frecuencia

Se agreg6 una gran cantidad de

alimentos

La temperatura ambiente esta

muy elevada

la posicibn

siguiente m&s alta

Para los controles

del Estilo 1

solamente: despuds

de ajustar el

control, espere 24

horas y luego

compruebe la

temperatura del

CONGELADOR

• El difusor de aire esta bloqueado Quite Ice paquetes

con articulos del flujo de aire

La secci6n del CONGELADOR est&

demasiado caliente/el hielo no se

produce con suficiente rapidez

• La puerta se ha abierto con

frecuencia

Ajuste el control del

CONGELADOR a la

posici6n siguiente

m_s alta

• Se agreg6 una gran cantidad de

alimentos

• Latemperaturaambiente esta

muy baja (los ciclos no se

suceden con suficiente

regularidad)

• Consumo excesivo de hielo

AJUSTE

CONDICI()N/MOTIVO: RECOMENDADO:

La secci6n del REFRIGERADOR Ajuste el control del

estb demasiado fria REFRIGERADOR a

• Los controles no se ajustaron la posici6n

correctamente para sus eiguiente m&e baja

condiciones Para los controles

del Estilol

solamente: despuds

de ajustar el

control, espere 24

horas y luego

compruebe la

temperatura del

CONGELADOR

La secci6n del CONGELADOR est&

demasiado fria

• Los controles no se ajustaron

correctamente para sus

condiciones

Ajuste el control del

CONGELADOR a la

posicibn siguiente

m&s baja

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua

del despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

Seg£n el modelo, usted puede tener una o m£s de las siguientes

opciones: la posibilidad de seleccionar hielo picado o en cubos,

una luz especial que se enciende cuando usted utiliza el

despachador o una opci6n de cierre para evitar que salga hielo o

agua accidentalmente.

El despachador de hielo

El hielo proviene del dep6sito de hielo de la f£brica de hielo, en el

congelador. Cuando usted oprime la barra del despachador:

• Se abre una escotila en un conducto situado entre el

despachador y el dep6sito del hielo.

• El hielo baja del dep6sito y cae a traves de conducto.

• Cuando deja de oprimir la barra del despachador, se cierra la

escotlla y deja de salir hielo. El sistema de distribuci6n no

funcionara cuando la puerta del congelador este abierta.

AIgunos modelos despachan hielo en cubos y hielo picado.

Antes de sacar hielo, seleccione el tipo de hielo que desea. Los

botones de control estan diseSados para facilitar el uso y

limpieza.

Para obtener hielo en cubos, oprima el bot6n de CUBE hasta

que el indicador rojo aparezca en la ventana que esta sobre

el bot6n de CUBE.

ICE

CRUSH CUBE

• Para obtener hielo picado, optima el bot6n de CRUSH hasta

que el indicador rojo aparezca en la ventana que esta sobre

el bot6n de CRUSH.

Para obtener hielo picado, el hielo es triturado antes de set

despachado. Esto puede retrasar un poco la distribuci6n del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tamafio. Cuando

cambia de la posici6n de hielo picado a la posici6n de hielo en

cubos, caen unas onzas de hielo picado junto con los primeros

cubos.

Para distribuir hielo:

1. Oprima el bot6n del tipo de hielo que desee.

2. Oprima un vaso reeistente contra la barra del despachador

de hielo. Sostenga el vaso junto al orificio del despachador

para que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no hara

que el despachador funcione con m_.s rapidez o produzca

mayor cantidad de hielo.

3. Retire el vaso para detener la salida de hielo.

NOTA: Los primeros Iotes de hielo pueden tenet real sabor

debido alas conexiones de plomeria y piezas nuevas.

Deseche ese hielo. Ademas, saque grandes cantidades de

hielo del dep6sito de hielo, y no a traves del despachador.

El despachador de agua

Si no limpi6 el sistema de agua cuando se instal6 el refrigerador

por primera vez, oprima la barra del despachador de agua con un

vaso o jarra hasta que saque y descarte de 2 6 3 galones (8 a 12

litros) o aproximadamente 6 6 7 minutos despues de que el agua

comience a salir. Toma de 3 a 4 minutos para que el agua

comience a salir. El agua que usted saca y descarta limpia el

sistema y ayuda a despejar el aire de la lineas. Deje que pasen

varias horas para que el refrigerador se enfrie y pueda enfriar el

agua.

IMPORTANTE: Dependiendo de su modelo, la charola pequefia

desmontable que se encuentra en el fondo del despachador estb.

disefiada para contener derrames pequefios y permitir una

limpieza facil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevada a un lavabo para vaciarse o

limpiarse.

Para distribuir agaa:

1. Oprima un vaso contra la barra del despachador de agua.

2. Retire el vaso para detener la salida del agua.

NOTA: Haga salir suficiente agua cada semana para mantener un

suministro fresco.

La luz del despachador

El Area del despachador tiene una luz. Puede encenderse con la

mano oprimiendo el bot6n de ON situado a mano derecha del

panel de control. Aparecera el indicador rojo que esta sobre el

bot6n de ON. En algunos modeloe: Cuando usted utilice el

despachador, la barra encenderb, autom_.ticamente la luz.

LIGHT

OFF ON

NOTA: Para informaci6n sobre c6mo cambiar la bombilla del

despachador, vea la secci6n "C6mo cambiar las bombillas'.

En los modelos que no tienen hielo picado, el interruptor de luz

es de tipo oscilante. Oprima el interruptor para encender la luz, y

oprimalo otra vez para apagarla.

El cierre del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la Iimpieza o para

evitar que sea activado accidentalmente por nifios o animales

domesticos. Para apagar el despachador, oprima el bot6n de

Cierre (LOCK). El indicador aparecera sobre el bot6n de Cierre

(LOCK) y los despachadores de hielo y de agua no funcionaran.

Para reactivar el despachador, oprima el bot6n de Reactivaci6n

(UNLOCK) hasta que el indicador aparezca. Luego continQe

distribuyendo hielo o agua como de costumbre.

DISPENSER

LOCK UNLOCK

NOTA: La funci6n de cierre no interrumpe el flujo electrico a la

unidad, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva las barras del despachador.

El cartucho interno de filtraci6n de agua esta ubicado en la

esquina superior del compartimiento de alimentos frescos del

refrigerador. El cartucho interno de filtraci6n de agua debera

reemplazarse cada seis meses o antes, si el flujo de agua hacia el

despachador de agua o hacia la fb.brica de hielo disminuye

notablemente.

Cbmo cambiar el cartucho intemo de filb-aci6n de agua

1o Gire el cartucho interno de filtraci6n de agua _¼de vuelta a la

izquierda. La marca INSTALL estara alineada con la linea

indicadora Iocalizada en la tapa de la mensula de montaje del

filtro.

2. Jale delicadamente el cartucho hacia abajo para quitarlo del

ensamblaje de la mensula de montaje del filtro. Para prevenir

que se derrame agua dentro del refrigerador, NO INCLINE el

cartucho. Descarte el cartucho.

Instale el nuevo cartucho interno de filtraci6n de agua. Puede

usar el despachador sin un cartucho de filtro de agua pero su

agua no estara filtrada.

NOTA: No use con agua que no sea microbiolbgicamente

segura o que sea de calidad desconocida sin

desinfectarla adecuadamente antes o despu_s del

sistema.

Saque con cuidado el cartucho interno de filtraci6n de

agua de su empaque. Quite la tapa roja del cartucho.

Aplique la etiqueta del rues apropiado al cartucho para

acordarse de reemplazar el cartucho en seis meses.

Luego aplique la etiqueta de "Recordatorio de

Reemplazo del Filtro de Agua" a su calendario.

4. Alinee la marca INSTALL de la etiqueta del filtro de agua con

la Iinea indicadora que esta moldeada en la tapa de la

mensula de montaje del filtro. Empuje el cartucho dentro de

la mensula de montaje. Gire el cartucho 1¼de vuelta hacia la

derecha para que encaje en su lugar. La marca REMOVE

debe de estar alineada con la Iinea indicadora que se

encuentra en la tapa del frente.

5. Limpie el sistema de agua distribuyendo y desechando de 2

a 3 galones (de 8 a 12 L) o aproximadamente unos 6 a 7

minutos de agua a traves del despachador. Esto limpiarA el

sistema y ayudarb, a despejar el aire de las lineas. En algunas

casas se podra requerir limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

6. Revise si hay fugas de agua en el sistema de filtraci6n. Si

encuentra fugas de agua, yea la secci6n "Localizaci6n y

Reparaci6n de Averias'.

Para poner a funcionar la f_brica de hielo:

El interruptor de encendido/apagado de la fabrica de hielo es un

brazo de control de alambre Iocalizado en un costado de la

f_.brica de hielo.

1. Para poner a funcionar la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenarb.n

el dep6sito para hielo y estos levantaran el brazo de control

de alambre a la posici6n de apagado (OFF- brazo elevado).

Para apagar la fabrica de hielo manualmente, levante el brazo

de control de alambre a la posici6n de apagado (OFF-brazo

elevado) y escuche el chasquido para cerciorarse de que la

f_.brica de hielo no va a continuar funcionando.

MAX

Para aumentar el ritmo de produccibn del hielo:

• Produccibn normal de hielo: En la producci6n normal de

hielo, la fabrica de hielo deberb, producir aproximadamente

entre 7 y 9 Iotes de hielo durante un periodo de 24 horas. Si

no se produce el hielo con suficiente rapidez, gire el Control

del congelador hacia un nt]mero mas alto (m&s frio) en pasos

de nL3meros intermedios. (Por ejemplo, si el control est,. en 3,

p6ngalo entre 3 y 4.) Espere 24 horas y si es necesario,

gradualmente gire el Control del congelador a] ajuste m_.s

alto, esperando 24 horas entre cada ajuste.

Produccibn maxima de hielo (en algunos modelos): En la

producci6n mb.xima de hielo, la fabrica de hielo debera

prod ucir aproximadamente entre 10 y 14 Iotes de hielo

durante un periodo de 24 horas. Si su refrigerador tiene la

funci6n de producci6n m_xima de hielo, empuje el interruptor

a MAX.

Para quitar y volver a colocar el depbsito de hielo:

1o Levante desde abajo el panel que cubre el dep6sito y

deslicelo hacia atras.

2. Eleve el brazo de control de alambre a que enganche en la

posici6n OFF (apagado-brazo elevado). At]n se puede sacar

hielo del despachador pero no se puede hacer mb.s.

3. Levante y jale de la parte delantera del dep6sito de hielo para

sacarlo.

4. Vuelva a colocar el dep6sito empujandolo hasta el fondo o de

Io contrario el despachador de hielo no funcionar& Empuje el

el brazo de control de alambre hacia abajo a la posici6n ON

(encendido) para reiniciar la producci6n de hielo. Cerci6rese

de que la puerta este bien cerrada.

Cuidado del depbsito de hielo:

1. Vacie el dep6sito de hielo. Si es necesario, use agua tibia

para derretir el hielo. Nunoa use inetrumentos afilados para

romper el hielo en el dep6sito. Esto puede da_ar el dep6sito

y el mecanismo de distribuci6n.

2. Lave el dep6sito de hielo con un detergente suave, enjuague

bien y seque completamente. No use limpiadores duros o

abrasivos o solventes.

RECUERDE:

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo.

Deshagase de los tres primeros Iotes de hielo producido para

evitar las impurezas que pudieran eliminarse del sistema.

La calidad del hielo dependerb, de la calidad del agua que

suministre a su fb.brica de hielo.

Evite la conexi6n de su fabrica de hielo a un suministro de

agua ablandada. Los quimicos para ablandar el agua (como

la sal) pueden dafiar ciertos componentes de la f_.brica de

hielo y producir un hielo de muy baja calidad. Si no se puede

evitar el uso de un suministro de agua ablandada, asegt]rese

de que el ablandador de agua este funcionando

correctamente y que goce de un buen mantenimiento.

Es normal que los cubitos de hielo se peguen en las

esquinas. Se separarb.n con facilidad.

No fuerce el brazo de control de alambre hacia arriba o hacia

abajo.

No guarde nada encima de la fabrica de hielo o en el

dep6sito de hielo.

CARACTERISTICAS DEL

REFRIGERADOR

El modelo de su refrigerador podrb, contar con algunas o todas

estas caracteristicas. Las caracteristicas que se pueden adquirir

pot separado como accesorios vienen identificadas como

"Accesorio'. No todos los accesorios encajarb.n en todos los

modelos. Si est,. interesado en adquirir uno de los accesorios,

por favor Ilame al nt]mero gratuito que se encuentra en la por[ada

o en la secci6n "Asistencia o Servicio".

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No Iimpie los estantes y tapas de vidrio con agua caliente

mientras estan frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseriado para hacerse ariicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

Los estantes de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento. Su modelo

puede tener estantes de vidrio o alambre.

Si usted guarda alimentos similares juntos y ajusta los estantes

para que se adapten alas diferentes alturas de los articulos, le

serA muy f_.cil encontrar exactamente el articulo que desea.

Asimismo, se reduce el tiempo que el refrigerador permanece

abierto y se ahorra energia.

Estantes deslizables (en algunos modelos)

• Para deslizar los estantes hacia afuera, jale cuidadosamente

el frente del estante hacia usted.

• Para deslizar los estantes hacia adentro, empuje el estante

hacia adentro hasta que se detenga.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los sopor[es del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante.

3. Baje el frente del estante y verifique que el estante este

seguro en su lugar.

Para deslizar el estante de lado a lado:

1. Levante el frente del estante y deslicelo hasta la ubicaci6n

deseada.

2. Baje el estante a la posici6n de nivel.

NOTA: No tiene que quitar los articulos pequerios del estante

antes de trasladarlo de un lado a otro. Quiz_.s tenga que retirar

los articulos grandes.

Para quitar el estante:

NOTA: El estante es pesado y debe retirarlo con

ambas manos.

1. Sujete la parte trasera del estante con una mano.

2. Levante el frente del estante con la otra mano formando un

angulo de 45 ° y bb.jelo ligeramente para liberarlo del canal

superior del riel. Jale el estante directamente hacia afuera.

Para quitar y volver a colocar un estante en el marco de

metal:

1. Jale el estante hacia afuera hasta el tope.

2. Incline el frente del estante hacia arriba y levantelo un poco

mientras que jala el estante fuera del marco.

3. Vuelva a colocar el estante guiandolo de regreso dentro de

las ranuras en el marco y empujando el estante para que

pase el tope.

Para quitar y volver a colocar el riel del estante:

1o Quite el riel del estante levantando ambos lados del riel

ligeramente y jalando el riel directamente hacia afuera.

2. Vuelva a colocar el riel deslizando los ganchos del riel en las

ranuras del soporte del estante en la pared de atras.

NOTA: Asegt]rese de que ambos juegos de ganchos del riel

esten en las ranuras y que las ranuras esten paralelas

entre si.

3. Empuje el riel hacia atras y bajelo hasta encajar con firmeza

en los sopor[es del estante.

Para volver a colocar el estante:

NOTA: AsegL%ese de que ambas g@as traseras de deslizamiento

del estante esten bien sujetas en el riel antes de soltar el estante.

Podria ser dificil instalar el estante lateral si se coloca el riel

demasiado cerca del techo del refrigerador. Vuelva a ubicar el riel

en un peldafio mas bajo hasta que el estante pueda inclinarse Io

suficiente para facilitar su delizamiento en el riel.

1. Sujete el estante por la parte frontal e inclfnelo formando un

angulo de 45 ° con el riel.

2. Introduzca ambas guias traseras de deslizamiento del

estante en el canal superior del riel, y baje el frente del

estante hasta encajar en su lugar.

1. Para elevar el estante, jale de la manija que se encuentra en

la parle inferior del frente del estante y levante hasta que el

estante encaje en la posici6n vertical.

2. Para bajar el estante, bb.jelo hasta que atore firmemente en

su lugar.

El caj6n de carnes frias ofrece un espacio muy conveniente para

guardar pasas, nueces, comidas para untar y otros articulos

pequeSos a la temperatura normal del refrigerador.

Para quitar y volver a colocar el cajbn de carnes frias:

1. Quite el caj6n de carnes frias deslizandolo hasta el tope.

Levante el frente y deslice el caj6n hasta que salga.

2. Vuelva a colocar el caj6n de carnes frias deslizandolo hacia

atras pasando el tope.

Para subir y bajar el estante:

1. Eleve el estante primero desliz_.ndolo hacia atras y hacia

abajo para hacerlo de la mitad del ancho. (Usted puede

utilizar el estante en esta posici6n para guardar articulos mb.s

altos en el estante inferior.)

2. Levante el frente del estante hasta que encaje en su lugar

contra la pared posterior.

3. Baje el estante para que quede firmemente en su lugar.

4. Jale el frente del estante hacia el frente hasta que encaje en

su lugar.

Para quitar y volver a colocar el cajbn para verduras y el

caj6n convertible para verduras/carne:

1. Deslice el caj6n para verduras y el caj6n para carne hasta el

tope. Eleve el frente del cajSn con una mano mientras sujeta

la parte inferior con la otra mano y deslice el caj6n hasta que

salga.

2. Vuelva a colocar el caj6n para verduras o el cajSn para came

deslizandolo hacia arras pasando el tope.

Para quitar y volver a colocar las tapas del cajbn para

verduras o el cajbn para verduras/carne:

1. Quite los cajones para verduras y came. Presione hacia

arriba en el centro de la parte de vidrio del caj6n para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del cajSn para verduras firmemente y con

cuidado deslfcelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del cajSn para verduras y quitelo.

Repita los pasos para quitar la tapa del caj6n para carne.

3. Vuelva a colocar la parle posterior del marco de la tapa del

caj6n para carne en los soportes que se encuentran en las

paredes laterales del refrigerador y baje el frente del marco

de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

Guia para la conservacibn de carnes

Guarde la mayoria de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a los periodos de conservaci6n. Para guardar ia came

por un tiempo mas prolongado que los periodos indicados,

congelela.

Pescado fresco o mariscos ............ mismo dia de su compra

Polio, carne de res molida,

carnes varias (higado,etc) ........................................ 1 - 2 dias

Carnes frias, filetes/asados .................................... 3 - 5 dias

Carnes curadas ...................................................... 7 - 10 dias

Sobras - Cubra las sobras con papel plAstico, papel de alurninio

o guarde en recipientes de plastico con tapas hermeticas.

C< •" ......... ' .........- 'ca6°

,;_ ,_'0 61e tel _};@_8_i_sH_s :_}8....._ e ........

El caj6n convertible de verduras/carnes puede ajustarse de

manera que enfrie correctamente la came o las verduras. El aire

dentro de la charola se enfria para prevenir que partes de los

alimentos se congelen y puede ajustarse para mantener la came

alas temperaturas de almacenaje recomendadas por el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes): 28 °- 32°F (-2 °- 0°C).

IMPORTANTE: Para mantener la frescura por mas tiempo, antes

de guardar siempre envuelva la came en materiales que sean

hermeticos y a prueba de humedad. Siempre almacene la carne

siguiendo las recomendaciones.

Cbmo ajustar el control

El control convertible viene ajustado de fabrica en la posici6n

menos fria para carries.

Para cambiar el ajuete: Mueva el control hacia la derecha (mAs

frio) o hacia la izquierda (menos frio), segt]n desee.

Para guardar verduras: Para guardar las verduras a la

temperatura 6ptima (que debe ser mas caiiente que para la

came), mueva el control hasta el extremo izquierdo, a la

posici6n VEG.

4'_"" _ _ {}_,_, _S__ 6,u@_

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cuaiquier ajuste entre Bajo

(LOW) y Alto (HIGH)•

• LOW (abierto) Deja que el aire hOmedo salga del caj6n para

verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

Frutas: Lavelas, dejelas secar y guArdeias en el refrigerador

en bolsas de plastico o en el caj6n para verduras. No lave ni

pele las moras sino en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel en un estante

del refrigerador.

Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y guardelas en el caj6n para verduras.

• HIGH (cerrado) mantiene el aire hL3medo en el caj6n para

verduras, y es el mas adecuado para conservar las verduras

frescas de hoja.

Verduras de hoja: Lavelas con agua fria, esct]rralas y

deshagase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de plastico o un recipiente de

plAstico y guardelas en el caj6n para verduras.

Ubicacibn del control de humedad:

• El control de la humedad en el caj6n para verduras (Estilo 1 -

a la izquierda)

• El control de la humedad en la tapa del caj6n para verduras

(Estilo 2 - a la derecha)

High 6 4 3 2 I Low

IMPORTANTE: Si los alimentos se empiezan a congelar, mueva

el control hacia la izquierda (menos frio). Recuerde que debe

esperar 24 horas entre ajustes. Si io hace asi, le da tiempo a la

temperatura de las alimentos a que cambie.

, ,@,,_(

Dependiendo de su modelo, usted puede tener un

compartimiento de una, dos o tres piezas. Los huevos pueden

guardarse en la bandeja para huevos, o sueltos en el

compartimiento.

NOTA: Guarde los huevos en un recipiente con tapa para

conservarlos durante mAs tiempo. Si el modelo de su

refrigerador no tiene un compartimiento para huevos, guarde

los huevos en su recipiente original en un estante interior.

(3sa ;_ s<8 _xxe }s- Asses[ oi_

Para quitar y volver a colocar el portavinos (a la izquierda) o

el portabotellas/latas (a la derecha):

1. Quite el portabotellas/latas jalandolo directamente hacia

afuera del estante.

2. Vuelva a colocar el portabotellas/latas deslizandolo entre el

estante y la pared del refrigerador.

('ecpel_¢te de p _%_;/co en a g_ ;:_es modeb@

La canastilla del congelador se puede utilizar para guardar bolsas

de frutas y verduras congeladas que pudieran caerse de las

parrillas del congelador.

Para quitar y volver a colocar la canastilla del congelador:

1. Quite la canastilla deslizandola hasta el tope.

2. Levante el frente y deslicela hacia afuera totalmente.

CARACTERISTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajarb.n en todos los

modelos. Si est,. interesado en adquirir uno de los accesorios,

por favor lame al nt]mero gratuito que se encuentra en la portada

o en la secci6n "Asistencia o Servicio."

Para quitar y volver a colocar el estante:

1. Levante el estante y lib@elo de los soportes.

2. Deslicelo fuera de los hoyos de sopor_e del estante.

3. Vuelva a colocar el estante en el orden contrario.

Guia para la conservacibn de alimentos congelados

Los periodos de conservaci6n variarb.n seg[]n la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (deberb. ser

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Es normal que hayan cristales de hielo dentro de

un paquete sellado. Esto simplemente indica que humedad y aire

dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 libras de

alimentos por pie ct]bico [907 a 1,350 g por L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puer_a pueda cerrarse

hermeticamente,

Para obtener mb.s informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una guia de

congeladores o un buen libro de cocina.

3. Vuelva a colocar la canastilla en su lugar, colocandola en los

rieles de guia de la pared lateral. Levante la parle frontal de la

canastilla ligeramente al tiempo que la empuja hasta despues

de los topes de los rieles de guia y deslice la canastilla hacia

adentro por completo.

CARACTERISTICAS DE

LA PUERTA

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificados como

"Accesorio". No todos los accesorios encajarb.n en todos los

modelos. Si est,. interesado en adquirir uno de los accesorios,

por favor lame al nt]mero gratuito que se encuentra en la por_ada

o en la secci6n "Asistencia o Servicio".

_*= " + ' "' =++ "sI I_'[<,Ii !11%

Se pueden quitar los rieles de la puerta para facilitar la limpieza.

Rieles a presibn de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles empujando hacia adentro ligeramente en la

parle frontal del soporte mientras jala hacia afuera la lengQeta

interior. Repita estos pasos para el otro extremo del rieL

2. Vuelva a colocar los rieles alineando los extremos de los

soportes con los botones que estan en los costados del

revestimiento de la puerta. Encaje a presi6n el soporte y las

piezas del riel en las lengQetas que estan encima del estante,

tal como se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieies jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jal_.ndolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo hacia adentro

sobre el soporte elegido y empujandolo hacia abajo hasta

que se detenga.

( / <x, }:'( S,_ Aoceso_ o}

Para quitar y volver a colocar el portalatas:

1. Quite el portalatas levant_.ndolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el portalatas sujetandolo encima del sopor[e

elegido y empujandolo hacia atrb.s y hacia abajo hasta que se

detenga.

CUlDADO DE SU

REFRIGERADOR

L, p ezs de su ye*%ge sd

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar

la muerte, explosi6n o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones m&s o menos una vez al rues para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador.

1. Desenchufe el refrigerador o desconecte el suministro

electrico.

2. Quite todas las partes desmontables del interior, tales como

estantes, compartimientos para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un patio suave y un detergente

delicado con agua tibia.

• No use productos de limpieza abrasivos o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

par[es de plastico, revestimientos de la puerta o juntas.

• No use toallas de papel, estropajos para fregar u otros

utensilios de limpieza _.speros. Estos pueden rayar o

datiar los materiales.

Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de gal6n

[26 g en 0.95 L] de agua).

Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un patio suave y

detergente delicado con agua tibia. No use productos de

limpieza abrasivos o asperos. Seque meticulosamente con

un patio suave.

Para obtener una protecci6n adicional contra datios alas

superficies exteriores metalicas pintadas, aplique cera para

electrodomesticos (o cera en pasta para autos) con un patio

limpio y suave. No encere las partes de plastico.

Limpie los serpentines del condensador regularmente.

Quiz_.s necesite limpiar los serpentines cada dos meses. Esto

puede ayudar a ahorrar energia.

EetUo 1 - Serpentines del condensador detras de la rejilla de

la base:

Quite la rejilla de la base (consulte la secci6n

"Rejilla de la base").

Use una aspiradora con extensi6n para limpiar los

serpentines del condensador siempre que esten sucios o

polvorientos.

• Vuelva a colocar la rejilla de la base cuando termine.

EstUo 2 - Serpentines del condensador en la parte trasera del

refrigerador:

• Jale el refrigerador alejb.ndolo de la pared (consulte la

secci6n "C6mo desempacar su refrigerador").

• Aspire los serpentines siempre que esten

polvorientos o sucios.

• Haga rodar el refrigerador nuevamente hasta su lugar.

Asegt]rese de dejar 1 pulg (2.5 cm) de espacio entre ia

parle trasera del gabinete y la pared.

• Compruebe si el refrigerador esta nivelado.

Enchufe el refrigerador o vuelva a conectar el suministro

electrico.

NOTA: No todas las bombillas para aparatos electrodomesticos

son adecuadas para su refrigerador. Asegt]rese de cambiar la

bombilla con otra que sea del mismo tamaSo y forma. La luz del

despachador requiere de una bombilla de 10 Watts de uso

pesado y las demb.s luces requieren una bombilla de 40 Watts

para electrodomesticos. Puede conseguir las bombillas con su

despachador.

1o Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite la bombilla y reempl_.cela con una del mismo tamaSo,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Luz del despachador (en algunos modelos)

Quite y reemplace la bombilla del _.rea del despachador.

1. Luz del despachador

Luz del panel de control

Quite y reemplace la bombilla que estb. detrAs del panel de

control del refrigerador.

Luz del caj6n para verduras y Luz superior del congelador

(en algunos modelos}:

• Quite la pantalla de luz sujetandola por la parte superior

central y jalandola hacia adelante mientras la gira hacia un

lado. Si es necesario, quite la tapa del caj6n para verduras

para tener acceso a la pantalla del caj6n para verduras.

• Vuelva a colocar la pantalla insertando las lengQetas que

estan en uno de los lados de la pantalla en los orificios

ranurados en el revestimiento interno del refrigerador o

congelador. Luego doble con cuidado la pantalla por el

centro para insertar las lengOetas en el otro extremo.

Luz superior del congelador (en algunos modelos}

• Quite la pantalla de luz sujetandola per los lados y apretando

hacia el centro y al mismo tiempo jalandola hacia adeiante.

• Vuelva a colocar la pantalla de iuz insertando las lengQetas en

los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador debajo del depbsito de hielo (en

algunos modelos}

• Quite la pantalla de luz sujetandola per los lados y apretando

hacia el centro. Una vez que los ganchos en los iados de la

pantalla esten fuera del revestimiento intemo del congelador,

j_.lela hacia abajo.

• Vuelva a colocar la pantalla apretando los lados hacia el

centro e insertando los ganchos en los lados de la pantalla en

los orificios ranurados. Una vez que los ganchos esten en su

lugar, encaje el frente de la pantalla en el orificio ranurado.

Luz inferior del congelador detr&s de la canastilla superior

del congelador (en algunos modelos)

• Quite la canasta superior del congelador. Quite la pantalla de

luz sujet_.ndola por la parte superior e inferior central y

jal_.ndola hacia adelante mientras la gira ligeramente hacia un

lado hasta que una de las lengQetas laterales quede suelta.

Jale la lengQeta del otro lado y quite la pantalla.

Vuelva a colocar la pantalla insertando las lengQetas que se

encuentran en una lado de la pantalla en el orificio ranurado

del revestimiento intemo del congelador. Luego doble con

cuidado la pantalla por el centro para insertar las lengQetas

en el otro lado.

Si hay un corte de corriente en su casa, Ilame a la compa_ia de

electricidad y pregunte cu_.nto tiempo va a durar.

1. Si no va a haber electricidad por 24 horas o menoe,

mantenga las dos puertas del refrigerador cerradas para

que los alimentos se mantengan frios y congelados.

2. Si el corte de electricidad va a durar m_e de 24 horas:

a) Saque todos los alimentos congelados y guardelos en

una conservadora de comida congelada.

b) Ponga 2 libras (907 g) de hielo seco en el congelador por

cada pie cQbico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de dos a cuatro

dias.

c) Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos

en latas.

RECUERDE: Un congelador Ileno se mantiene frio por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio por m&s tiempo que uno Ileno de alimentos de

pasteleria. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden velvet a congelar, pero la calidad y el saber

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

% *

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras est&

ausente, siga estos pasos para preparar el refrigerador antes de

irse.

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n OFF

(hacia arriba) o mueva el interruptor a la posici6n OFF

(derecha).

• Cierre el suministro de agua a la fb.brica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse, siga estos

pasos.

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fb.brica de hielo per Io

menos un dia antes.

• Cuando el t]ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (hacia arriba) o

mueva el interruptor a la posici6n OFF (derecha).

3. Coloque el Control del termostato (o Control del refrigerador

dependiendo del modelo) en la posici6n OFF (apagado). Vea

la secci6n "Ajuste de controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a

ambas puer[as para que queden abiertas y el aire circule.

Esto evita que se formen olores y que crezcan hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1o Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fb.brica de hielo por Io

rnenos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

• Cuando el t]ltimo Iote de hielo caiga, levante el braze de

control de alambre a la posici6n OFF (hacia arriba) o

mueva el interruptor a la posici6n OFF (derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el dep6sito de hielo.

4. Apague (OFF) el Control del termostato (o el Control de

refrigerador, dependiendo del modelo). Consulte la secci6n

"Ajuste de controles".

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja colectora.

7. Limpie, pase un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegl3relas con cinta adhesiva para que no se sacudan

durante la mudanza.

9. Segt]n el modelo, levante la parle delantera del refrigerador

para que ruede con facilidad O atornille las patas niveladoras

para no rayar el piso. Consulte la secci6n "Cierre de las

puertas" o "C6mo nivelar su refrigerador'.

10. Sostenga las puer[as cerradas y el cable pegado al gabinete

del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "C6mo instalar su refrigerador" para obtener

instrucciones de preparaci6n. Ademb.s, si su refrigerador tiene

f_.brica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

LOCALIZACION Y

REPARACION DE

AVERIAS

Siga las sugerencias que aparecen a continuacibn para

evitar el costo de una visita de servicio innecesaria.

Su mfrigerador no funciona

• &Est& desconectado el cable el_ctrico?

Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

• &Se quem6 un fusible de la casa o se disparb un

disyuntor?

Reemplace el fusible o reposicione el circuito.

• &Est& el control del refrigerador o del congelador en la

posicibn OFF (Apagado)?

Yea la secci6n "Ajuste de controles".

• &Se est_ descongelando el refrigerador?

En 30 minutos vuelva a revisar si el refrigerador est,.

funcionando. Su refrigerador activa regularmente un ciclo de

descongelaci6n automatica.

Las luces no funcionan

• &Est& desconectado el cable el_ctrico?

Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

• &Est& floja una bombilla?

Ponga el control del refrigerador odel congelador en la

posici6n OFF (Apagado). Desconecte el refrigerador del

suministro de energia. Saque con cuidado la bombilla y

vuelva a insertarla. Luego vuelva a conectar el refrigerador al

suministro de energia y reajuste el control.

• &Se ha quemado una bombilla?

Reempl_.cela con una bombilla para electrodomesticos del

mismo vatiaje, tamafio y forma. Vea la secci6n "C6mo

cambiar las bombillas'.

Hay agua en la bandeja recolectora de agua

• &Se est& descongelando el refrigerador?

El agua se evaporarb.. Es normal que caigan gotas de agua en

la bandeja recolectora de agua.

• &Est& m&s ht_medo que Io normal?

El agua en la bandeja recolectora tardara mas en evaporarse.

Esto es normal cuando hace calor o humedad.

Parece que el motor funciona excesivamente

• &Est& la temperatura ambiente m&s caliente que Io

normal?

En condiciones de calor, el motor funciona por periodos mb.s

largos. Cuando la temperatura ambiente es normal, el motor

funciona entre 40% y 80% del tiempo. Si la habitaci6n esta

caliente, puede funcionar por mas tiempo.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador?

Agregar grandes cantidades de alimentos hace que se

caliente el refrigerador. Es normal que el motor funcione por

periodos mb.s prolongados para volver a enfriar el

refrigerador.

&Se ha abierto la puerta a menudo?

Cuando esto ocurre, el motor puede funcionar por periodos

mb.s largos. Para ahorrar energia, trate de sacar todo Io que

necesita del refrigerador de una sola vez, mantenga los

alimentos organizados de manera que sea fb.cil encontrarlos

y cierre la puerta inmediatamente despues de sacarlos.

&No se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes?

Yea la secci6n "Ajuste de controles'.

&No eet&n las puertas completamente cerradas?

Cierre las puertas con firmeza. Si no cierran completamente,

yea "Las puertas no cierran completamente" mas adelante

en esta secci6n.

&Eet&n sucios los serpentines del condensador?

Esto impide la transferencia del aire y hace que el motor

trabaje mas. Limpie los serpentines del condensador. Vea la

secci6n "Limpieza del refrigerador".

&No est&n selladas por completo las empaquetaduras de

la puerta?

Llame a una persona calificada o a un tecnico.

NOTA: Si el problema no se debe a ninguna de las

alternativas indicadas mb.s arriba, recuerde que su nuevo

refrigerador funcionar_, por periodos m_.s largos que su

refrigerador anterior debido al motor de alto rendimiento.

El refrigerador parece hacer mucho ruido

• Los sonidos pueden ser normales para su refrigerador.

Consulte la secci6n "C6mo interpretar los sonidos

provenientes de su refrigerador". _/_/_

La fdbrica de hielo no produce hielo

• &No est& la temperatura del congelador Io _

suficientemente fria para hacer hielo? _

Espere 24 horas despues de haber conectado la fabrica de

hielo para que se produzca hielo. Yea la secci6n "Ajuste de ,_,_

controles".

• &Est& el brazo de control de alambre de la f&brica de

hielo (en algunos modelos} en la posicibn OFF (Apagado-

brazo de control de alambre hacia arriba)?

Baje el brazo de control de alambre a la posici6n ON

(Encendido-brazo de control de alambre hacia abajo). Vea la

secci6n "F_.brica de hielo y dep6sito/balde de hielo".

&Est& el interruptor de la f_brica de hielo (en algunos

modelos) en la posicibn OFF (Apagado-hacia la

derecha)?

Mueva el interruptor de la fabrica de hielo a la posiciSn ON

(Encendido-hacia la izquierda). Vea la secci6n "F_.brica de

hielo y depSsito/balde de hielo".

&No est& abierta la v_lvula de cierre de la tuberia del agua

al refrigerador?

Abra la valvula de cierre. Yea la secci_n "Conexi6n del

refrigerador al suministro de agua".

&Se trabb un cubo de hielo en el brazo eyector de la

f&brica de hielo?

En los modelos con dep6sito de hielo interior, saque el hielo

del brazo eyector con un utensilio de plastico. En modelos

con balde de hielo ubicado en la puerta del congelador,

puede tener acceso a la fabrica de hielo oprimiendo la puerta

del sensor de hielo que se encuentra en el lado izquierdo

superior del interior del congelador. Mientras oprime la puerta

del sensor, eleve la puerta de servicio de la fabrica de hielo y

quite el hielo del brazo eyector con un utensilio de plastico.

Vea la secci6n "Fabrica de hielo y dep6sito/balde de hielo".

&Tiene agua el molde de la f&brica de hielo?

Verifique si su refrigerador ha sido conectado al suministro de

agua de su casa y si la valvula de cierre esta abierta. Vea la

secci6n "Conexi6n del refrigerador al suministro de agua".

NOTA: Si el problema no se debe a ninguna de las

alternativas indicadas, puede haber un problema en la

tubeda de agua. Llame solicitando servicio.

La f&brica de hielo produce muy poco hielo

&Se acaba de instalar la f&brica de hielo?

Deje transcurrir 72 horas para que la fabrica de hielo

comience a producir hielo. Una vez que su refrigerador se ha

enfriado, la fabrica de hielo debe empezar a producir de 70 a

120 cubos cada 24 horas.

• &Se acaba de sacar una gran cantidad de hielo?

Deje transcurrir 24 horas para que la fabrica de hielo se

restablezca.

&Se han ajustado correctamente los controles?

Vea la secci6n "Ajuste de controles".

&Se ha abierto completamente la v&lvula de cierre del

agua?

Abra completamente la valvula. Yea la secci6n "Conexi6n del

refrigerador al suministro de agua".

&Tiene un filtro de agua instalado en el refrigerador?

Este filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, Ilame auna persona

calificada o a un tecnico.

El hielo tiene real sabor, real olor o un color gris&ceo

• &Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de mal sabor?

Deseche los primeros Iotes de hielo.

&Se han guardado los cubos de hielo por mucho tiempo?

Tire los cubos de hielo viejos y obtenga un nuevo Iote.

&Se necesita limpiar el congelador y el depbsito o balde

de hielo?

Vea la secci6n "Limpieza de su refrigerador" o "Fabrica de

hielo y dep6sito/balde de hielo".

&Se han envuelto debidamente los alimentos en el

congelador o el refrigerador?

Use empaques hermeticos contra humedad para ayudar a

prevenir transferencia de olores en la comida almacenada.

&Contiene el agua minerales (como el azufre)?

Podria ser necesario instalar un filtro para eliminar los

minerales.

• &Tiene un filtro de agua instalado en el refrigerador?

Un descoloramiento oun color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse m_.s. Haga

correr mas agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado

(inicialmente, de 2 a 3 galones (8-12 L) o por 6 6 7 minutos).

Deseche el hielo descolorido.

El despachador de hielo no funciona debidamente

&Est& cerrada completamente la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente" m&s adelante

en esta secci6n.

&Se ha instalado correctamente el depbsito o el balde de

hielo?

En modelos con dep6sito de hielo interior, empuje el dep6sito

de hielo completamente hasta el fondo. Si el dep6sito de

hielo no Ilega hasta el fondo, puede set que no este derecho.

Saquelo y vuelva a empujarlo. En modelos con balde de hielo

ubicado en la puerta del congelador, el balde debe de estar

nivelado. Para quitar el balde, optima el bot6n para liberar el

balde que se encuentra del lado derecho del mismo y levante

directamente hacia arriba. Vuelva a colocar el balde en la

puerta asegurandose de que este debidamente alineado y

que encaje firmemente en su lugar. Vea la secci6n "F_.brica

de hielo y dep6sito/balde de hielo".

&Se ha agregado hielo incorrecto en el depbsito o balde?

Use t]nicamente el hielo producido per su fabrica de hielo

actual. Si ha introducido otro tipo de hielo, saque todos los

cubes y revise que no se haya atascado ninguno en el

conducto de salida.

&Se ha congelado el hielo en el depbsito o balde?

Agite el dep6sito o el balde para que se separen los cubos. Si

no se separan, vacie el dep6sito o balde y deje transcurrir 24

horas para que se vuelva a Ilenar de hielo.

&Se ha derretido el hielo alrededor del espiral met_lico en

el balde de hielo?

Descarte los cubes de hielo y limpie bier el balde. Deje

transcurrir 24 horas para que se vuelva a Ilenar de hielo. No

trate de quitar el hielo derretido con un objeto afilado. Puede

dafiar el balde.

&Hay hielo atascado en el conducto de ealida?

Quite el hielo del conducto de salida con un utensilio de

pl_.stico. No use ningL_n objeto afilado para quitar el hielo.

Puede dafiar la unidad.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"?

Detenga el despachador de hielo. Cambie el bot6n de hielo

de "picado" a "en cubos." Oprima el brazo del despachador

de hielo con un vaso resistente. Si despacha el hielo en

cubos correctamente, oprima el bot6n para hielo "picado" y

comience a despachar de nuevo. Consulte la secci6n

"Despachadores de agua y hielo."

&Hay hielo en el balde?

Vea "La fabrica de hielo no produce hielo" anteriormente en

esta secci6n.

&Se ha mantenido el brazo de control oprimido por

mucho tiempo?

Suelte el braze de control. Cuando el braze se mantiene

oprimido mucho tiempo, se interrumpe la distribuci6n de

hielo. Espere tres minutos para que el motor del despachador

se reposicione antes de usarlo de nuevo. (En el futuro, saque

grandes cantidades de hielo directamente del dep6sito o

balde de hielo para no mantener el brazo de control oprimido

mucho tiempo).

El balde de hielo es dificil de sacar

• &Es diffcil sacar el balde de hielo (en algunos modelos)?

Para modelos dotados de balde de hielo ubicado en la puer[a

del congelador, seleccione hielo "en cubos." Usando un vaso

resistente, optima y suelte con rapidez el brazo del

despachador de hielo. Abra la puerta del congelador, oprima

el bot6n interruptor que esta en el balde de hielo y lev_.ntelo

hacia arriba. Consulte la secci6n "Fabrica de hielo y

dep6sito/balde de hielo."

El despachador de agua no funciona debidamente

• &No se ha cerrado completamente la puerta del

congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente" mas adelante

en esta secci6n.

• &No se ha Ilenado el sistema de agua?

El sistema de agua debe Ilenarse la primera vez que se usa.

Oprima la barra del despachador de agua con un recipiente

grande hasta que obtenga de 2 a 3 galones (8-12 L) de agua.

Descarte el agua. Vea la secci6n "Despachadores de agua y

hielo".

• &La v_lvula de cierre de agua no est& abierta o la tuberia

del agua no est& conectada al suministro?

Verifique si la v_.lvula de cierre del agua esta abierta y el

suministro de agua esta conectado al refrigerador. Para

instrucciones, yea la secci6n "Conexi6n del refrigerador al

suministro de agua".

• &Est& la v_lvula de cierre del agua atascada o no fue

instalada correctamente?

Consulte "Conexi6n del refrigerador al suministro de agua".

Si el problema no es atascamiento o mala instalaci6n, solicite

servicio o Ilame a un plomero.

• &Hay un estrechamiento en la tuberia de agua de la casa?

Si encuentra o sospecha que hay un estrechamiento en la

tubeda del agua, solicite servicio.

• &Tiene un filtro de agua instalado en el refrigerador?

Este filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, solicite servicio.

Hay filtracibn de agua o hielo en el despachador

• &No se deja el vaso el tiempo suficiente debajo del

despachador de hielo, haciendo que se derrame el hielo?

Sostenga el recipiente debajo del conducto de hielo dos o

tres segundos despues de soltar la palanca del despachador.

Puede que salga un poco de hielo despues de soltar la

palanca.

• &No se deja el vaso el tiempo suficiente debajo del

despachador de agua, haciendo que gotee el agua?

Sostenga el recipiente debajo del despachador de agua dos

o tres segundos despues de soltar la palanca del

despachador. Puede que salga un poco de agua durante ese

tiempo.

• &Se ha atascado un cubo de hielo en el conducto y

mantiene abierta la escotilla?

Quite el cubo.

• &Tiene un filtro de agua instalado en el refrigerador?

El sistema de filtrado de agua pudiera tener aire en las lineas,

Io que ocasionaria que gotee el agua. Se puede eliminar el

aire de las lineas con enjuagues adicionales. El uso normal

del despachador deberia eliminar el aire de las lineas en un

perfodo de 24 a 72 horas.

El flujo de agua del despachador disminuye

considerablemente.

• &Tiene un filtro de agua instalado en el refrigerador?

Este filtro puede estar Ileno o incorrectamente instalado.

Dependiendo de su modelo, saque el car[ucho del filtro de

agua (vea la secci6n "Sistema de Filtrado y monitoreo de

agua de la rejilla de la base" o "Sistema de Filtrado interno de

agua"). Ponga a funcionar el despachador. Si el flujo de agua

aumenta notablemente, su filtro esta Ileno y necesita

cambiarlo.

El agua del despachador no est& 1o suficientemente fria

• &Ha inetalado recientemente su refrigerador?

Deje transcurrir 24 horas para que el refrigerador se enfrfe

completamente.

&Se ha distribuido recientemente una gran cantidad de

agua?

Deje transcurrir 24 horas para que el agua se enfrie

completamente.

&No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no este frio. Descarte

el agua del primer vaso.

El divisor entre los dos compartimientos est& caliente

• Probablemente el calor se debe al funcionamiento normal del

control automatico de humedad exterior. Si sigue teniendo

problemas, solicite servicio.

La temperatura est& demasiado caliente

............................................................................................ lWl

• &Est&n bloqueados los orificios de ventilacibn en _,_s_

cualquiera de los compartimientos? _

Esto impide la circulaci6n del aire frio del congelador al

refrigerador. Saque todos los objetos que bloquean los

orificios de ventilaci6n. Vea la ubicaci6n de estos orificios en _

la secci6n "C6mo asegurar la debida circulaci6n del aire". _

• &Se abre(n) la(s) puerta(s) con frecuencia?

Tenga en cuenta que el refrigerador se calienta cuando esto _'_

ocurre. Para mantener el refrigerador frio, trate de sacar todo

Io que necesita del refrigerador de una sola vez, mantenga

los alimentos organizados de manera que sea f_.cil

encontrarlos y cierre la puerta inmediatamente despues de

sacarlos.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador?

Agregar grandes cantidades de alimentos calienta el

refrigerador. Pueden transcurrir varias horas para que el

refrigerador recupere su temperatura normal.

&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes?

Yea la secci6n "Ajuste de controles".

Hay acumulacibn de humedad en el interior

• &Est&n bloqueados los orificios de ventilacibn en el

refrigerador?

Saque todos los objetos que bloquean los orificios de

ventilaci6n. Vea la ubicaci6n de los orificios en la secci6n

"C6mo asegurar la debida circulaci6n del aire".

&Se abre(n) la(s) puerta(s) con frecuencia?

Para evitar la acumulaci6n de humedad, trate de sacar todo

Io que necesita del refrigerador de una sola vez, mantenga

los alimentos organizados para que sea facil encontrarlos y

cierre la puerta inmediatamente despues de sacarlos.

(Cuando se abre la puerta, la humedad del aire exterior entra

en el refrigerador. Cuanto masse abra la puer[a, mas

acumulaci6n de humedad habra, especialmente si la

habitaci6n es muy hQmeda).

&Eet& h_meda la habitaci6n?

Es normal que se acumule humedad dentro del refrigerador

cuando el aire exterior estb. ht]medo.

&Se han envuelto correctamente los alimentos?

Verifique que todos los alimentos est@ bien envueltos.

Seque los recipientes hQmedos antes de colocarlos en el

refrigerador.

_,Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes?

Yea la secci6n "Ajuste de controles".

_,Se ha completado un ciclo de descongelacibn

autombtica?

Es normal que se formen gotitas en la pared trasera del

refrigerador cuando este se descongela automb.ticamente.

Las puertas no cierran completamente

&Hay paquetes de comida que impiden que se cierre la

puerta?

Ordene los recipientes de manera que queden m_.s juntos y

ocupen meRes espacio.

&Est& el dep6sito o el balde de hielo mal colocado?

En modelos con dep6sito de hielo interior, empuje el dep6sito

de hielo hasta el fondo. Si el dep6sito de hielo no Ilega hasta

el fondo, puede ser que no este derecho. Sb.quelo y vuelva a

empujarlo. En modelos con balde de hielo ubicado en la

puerta del congelador, el balde debe de estar nivelado. Para

quitar el balde, oprima el bot6n para liberar el balde que se

encuentra del lado derecho del mismo y levante directamente

hacia arriba. Vuelva a colocar el balde en la puer[a

asegurandose de que este debidamente alineado y que

encaje firmemente en su lugar. Vea la secci6n "Fabrica de

hielo y dep6sito/balde de hielo".

&Est&n las bandejas, parrillas, dep6sitos o canastillas real

colocados?

Coloque la tapa del caj6n de verduras y todas las bandejas,

parrillas, dep6sitos y canastillas en la posici6n correcta. Para

mb.s informaci6n, vea la secci6n "Caj6n de verduras y tapa

del caj6n de verduras".

,sEet&n las empaqaetadaras pegajosas?

Limpie las empaquetaduras de acuerdo con las instrucciones

en la secci6n "Limpieza de su refrigerador".

&Se balancea el refrigerador o no est& nivelado?

Nivele el refrigerador. Vea la secci6n "Cierre de la Puerta" o

"C6mo nivelar su refrigerador", dependiendo de su modelo.

&Se desmontaron las puertas durante la instalaci6n de la

unidad y no se volvieron a instalar correctamente?

Quite y vuelva a colocar las puertas de acuerdo con la

secci6n "C6mo quitar las puertas" en algunos modelos, o

Ilame a un t@nico de servicio calificado.

Es dificil abrir las puertas

• &Est&n las empaquetaduras sucias o pegajosas?

Limpie las empaquetaduras de acuerdo con las instrucciones

en la secci6n "Limpieza de su refrigerador".

CONTRATO DE

MANTENIMIENTO

SEARS

"Reparamos io qae vendemos" es nuestro compromiso con

usted para que pueda depender de Sears para el servicio. Su

aparato electrodomestico Kenmore tiene un valor agregado, si

usted considera que Sears tiene unidades de servicio por todo el

pais, con t@nicos entrenados por Sears - t@nicos profesionales

que han sido especialmente entrenados para dar servicio a los

aparatos electrodomesticos que vende Sears. EIIos cuentan con

los conocimientos y las habilidades, las herramientas, las

refacciones y el equipo para asegurar nuestra promesa a usted

de que "Reparamos Io que vendemos".

Contrato de mantenimiento Sears

Preserve el valor de su compra mediante un contrato de

mantenimiento Sears. Los aparatos electrodomesticos Kenmore

estan dise_ados, fabricados y comprobados para darle ados de

operaci6n fiable. No obstante, cualquier aparato

electrodomestico puede requerir servicio de vez en cuando. El

contrato de mantenimiento Sears le ofrece un programa de

servicio sobresaliente para sus productos.

El contrato de mantenimiento Sears

• Es el mode mediante el cual usted compra los servicios

del dia de madana a los precios de hoy.

• Elimina las cuentas de reparaciones que resultan de un

uso normal.

• Permite todas las Ilamadas de servicio que usted

necesite.

A su solicitud, le proporciona una comprobaci6n anual de

mantenimiento preventivo para mantener a su aparato

electrodomestico Kenmore funcionando en las mejores

condiciones de operaci6n.

Para m&s informacibn, Ilame al 1-800-827-6655.

Refacciones

Llame al 1-800-366-PART para pedir el cepillo para limpiar los

serpentines o los filtros de repuesto. Pida el nt]mero de pieza

apropiade que se enlista abajo o p6ngase en contacto con su

despachador autorizado Kenmore.

Cepillo para limpiar serpentines:

Pieza No. 4219463

Cartucho interno de filtraeibn de agua:

Cartucho de quistes:

Pieza No. 9002 (NLCS200)

HOJA DE DATOS DEL PRODUCTO

Sistema interno de filtracibn de quistes de agua modelo WFI-NLCS200/NLCS200

Comprobado y certificado por NSF International, segQn la norma 42

ANSI/NSF para reducci6n de cloro (Clase I), sabot y olor y bajo la

norma 53 ANSl/NSF para la reducci6n of plomo, quistes y turbidez.

Capacidad: 200 galones (757 ]itros)

Tasa de flujo de servicio: 0.5 gpm (1.89 L/rnin.) @ 60 Ibs./pulg 2

Reduccibn de U.S. EPA Promedio i_ximo Promedio % iinimo Promedio % Nt_mero de

sustancias MCL influente efluente efluente reduccibn reduccibn prueba NSF

Efectos est_ticos

Cloro, sabor y olor N/A 1.9 mg/L N/A 0.06 mg/L N/A 97% 994707

Particulas N/A 108,667/mL* N/A 45/rnL N/A 99.96% 994711

Reduccibn de U.S. EPA Promedio i_ximo Promedio % iinimo Promedio % Nt_mero de

contaminantes MCL influente efluente efluente reduccibn reduccibn prueba NSF

Quistes 99.95%** 157,750/mL 55/mL 1.0/mL 99.9987% 99.9996% 994710

Turbidez N/A 26 NTU 0.5 NTU 0.1 NTU 98.9% 99.5% 994719

Plomo: @ pH 6.5 0.015 mg/L 0.160 mg/L*** 0.011 mg/L 0.091 mg/L 93.5% 99.4% 994708

Plomo: @ pH 8.5 0.015 mg/L 0.158 mg/L*** 0.011 mg/L 0.091 mg/L 92.1% 99.3% 994709

• Es esencia] que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempeSe tal como se ofrece en la

publicidad.

• Modelo NLCS200 Cambie los cartuchos pot Io menos cada

6 6 9 meses. Use el cartucho de repuesto NLCS200, pieza N °

9002. El precio sugerido de venta al por menor durante 2999

es de $39.95 EE.UU./$49.95 Canada.

• El producto es para uso con agua fria L3nicamente.

• Favor de vet la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Parbmetros para el suministro de agua

Suministro de agua Municipal o de pozo

Presibn del agua 30 - 120 Ibs/pg 2(207 - 827 kPa)

Temperatura del agua 33 ° - 1OO°F(0.6 ° - 37.8 ° C)

• No usar con agua que no sea microbiol6gicamente segura o

de calidad desconocida sin desinfectarla adecuadamente

antes o despues del sistema. Aquellos sistemas certificados

para la reducci6n de quistes pueden usarse con agua

desinfectada que pudiera contener quistes filtrables.

• Favor de vet la secci6n "Asistencia o servicio" para obtener

el nombre, direcci6n y nt]mero telef6nico del fabricante.

*El requerimiento de prueba es de cuando menos 100,000 parficulas/ml de PoIvo Fino de prueba AC. **El rendimiento de la reducci6n de quistes es de % segt_n del estAndar

53 de la NSR ***El requisito de prueba es 0.15 mg/L ± 10%. Estos contaminantes no se encuentran necesariamente en su suministro. Et desempe_o puede variar

dependiendo de las condiciones deI agua local. ® NSF es una marca registrada de NSF International.

TABLE DES MATII RES

GARANTIE ..................................................................................... 48

SI_CURITI_ DU RI_FRIGI_RATEUR ........................................... 49

Mise au rebut de votre vieux refrigerateur ................................. 49

INSTALLATION DU RI_FRIGI_RATEUR ...................................... 50

Deballage de votre refrigerateur ................................................ 50

Emplacement d'installation ........................................................ 50

Specifications electriques .......................................................... 51

Grille de la base .......................................................................... 51

Enlevement des pores .............................................................. 52

Fermeture des pores ................................................................. 53

Raccordement du refrigerateur a. une canalisation d'eau ......... 54

Preparation du systeme d'eau ................................................... 55

Les bruits de I'appareil que vous pouvez entendre ................... 55

UTILISATION DU RI_FRIGIERATEUR .......................................... 56

Pour s'assurer d'une circulation d'air appropriee ..................... 56

Reglage des commandes .......................................................... 56

Ajustement des reglages de contrCle ........................................ 57

Distributeurs d'eau et de glaDons .............................................. 57

Systeme de filtration d'eau interieur .......................................... 58

Machine & glaDons et bac/seau d'entreposage ........................ 59

CARACTI_RISTIQUES DU RI_FRIGIERATEUR ........................... 60

Tablettes du refrigerateur ........................................................... 66

Tablette reglable laterale ............................................................ 66

Tablette relevable ....................................................................... 61

Tablette relevable ajustable ....................................................... 61

Tiroir pour specialites alimentaires ............................................ 61

Tiroir & legumes/viande convertible,

bacb. legumes et couvercles ..................................................... 61

Reglage de la temperature du tiroir &

legumes/viande convertible ....................................................... 62

Reglage de I'humidite dans le bac & legumes ........................... 62

Casier utilitaire ou oeufrier ......................................................... 62

Casier a.vin ou porte-cannettes/bouteilles ................................ 63

CARACTERISTIQUES DU CONGI_LATEUR .............................. 63

Tablette de congelateur ............................................................. 63

Panier de congelateur ................................................................ 63

CARACTI_RISTIQUES DE LA PORTE ......................................... 63

Tringles dans la porte ................................................................. 63

Balconnets ................................................................................. 64

Porte-cannettes .......................................................................... 64

ENTRETIEN DE VOTRE RI_FRIGI_RATEUR ............................... 64

Nettoyage du refrigerateur ......................................................... 64

Remplacement des ampoules d'eclairage ................................ 65

Pannes de courant ..................................................................... 66

Entretien avant les vacances ou Iors d'un demenagement ......66

DI_PANNAGE ................................................................................ 67

CONTRAT D'ENTRETIEN SEARS ............................................... 70

Accessoires ................................................................................ 70

FEUlLLES DE DONNI_ES SUR LE PRODUlT .......................... 71

GARANTIE

GARANTIE COMPLF:TE DE UN AN DU RI_FRIGI_RATEUR.

Pendant un an a. compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

jointes au produit ou fournies, Sears reparera ce refrigerateur

sans frais, si la defectuosite provient des materiaux ou de la

fabrication.

GARANTIE COMPLIETE DE CINQ ANS DU SYSTIEME SCELLE

DU RI_FRIGI_RATEUR.

Pendant cinq ans & compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions au

proprietaire jointes ou fournies avec le produit, Sears reparera le

systeme scelle (comprenant le systeme de refrigeration, la

tubulure de raccordement et le compresseur) sans frais, s'il

existe une defectuosite des materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux refrigerateurs qui

ont ete utilises pour la conservation des aliments en utilisation

domestique privee et exclut les cartouches originales et de

rechange des filtres & eau eta glace Kenmore (si le refrigerateur

est dote du systeme de filtration). Les cartouches originales et de

rechange sont garanties pendant 36 jours, pieces seulement,

contre les vices de materiaux ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE SEARS LE

PLUS PROCHE AU CANADA OU AUX I_TATS-UNIS.

Cette garantie s'applique seulement pendant que ce produit

est utilis_ au Canada ou aux I_tats-Unis. Cette garantie vous

donne des droits juridiques sp_cifiques et vous pouvez aussi

avoir d'autres droits qui varient d'une province & I'autre ou

d'un Etat _ I'autre.

Les termes de garantie peuvent varier au Canada. Communiquer

avec votre centre de service Sears local pour des details

complets.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat. On

peut trouver ces renseignements sur I'etiquette signaletique de

modele et du numero de serie situee sur la parDi interieure du

refrigerateur.

Ayez ces renseignements a.portee de la main pour vous aider

obtenir de I'assistance ou du service plus rapidement Iorsque

vous communiquez avec Sears & propos de votre refrigerateur :

Num_ro de module 106,

Num_ro de s_rie

Date d'achat

Garder ces instructions et votre facture de vente pour

rdf_rence ult_rieure.

f f f f

SECURITE DU REFRIGERATEUR

Votre sdcuritd et celle des autres est trbs importante.

Nous donnons de nombreux messages de s_curit6 importants dans ce manuel et sur votre appareil m6nager.

Assurez-vous de toujours lire tous les messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit6 vous signale les dangers potentiels de d6c_s et de blessures graves

& vous et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si

vous ne suivez pas imm_diatement les instructions.

Risque possible de d_c_s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de s_curit6 vous diront quel est le danger potentiel et vous disent comment r_duire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SC:CURIT¢:

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc 61ectrique ou des blessures Iors de

I'utilisation du r6frig6rateur, prendre quelques pr6cautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise & 3 alv6oles • Replacer tousles panneaux avant de faire la

reliee & la terre, remise en marche.

• Ne pas enlever la broche de liaison & la terre. •

• Ne pas utiliser un adaptateur. •

• Ne pas utiliser un c&ble de rallonge.

• Utiliser deux ou plus de personnes pour

d6placer et installer le r6frig6rateur.

• D6brancher la source de courant 61ectrique

avant I'entretien.

Utiliser un produit de nettoyage ininfiammable.

Garder les mat6riaux et les vapeurs inflammables,

telle que I'essence, loin du r6frig6rateur.

D6brancher le r6frig6rateur avant I'installation de la

machine _.glagons (seulement pour modules pr6ts b.

recevoir une machine b.glagons).

• Utiliser un verre robuste pour prendre des glaqons

ou de I'eau (sur certains modules).

• Enlever les portes de votre vieux r6frig6rateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux

rdffig, rateur

IMPORTANT : L'emprisonnement et retouffement des enfants ne

sont pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou congdlateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

peuvent pas y penetrer facilement.

INSTALLATION DU

RI[FRIGI[RATEUR

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer

et installer le r_frig_rateur,

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat_riaux d'emballage

• Enlever le ruban adhesif et la colle de votre refrigerateur avant

de I'utiliser.

Pour enlever ce qui reste du ruban adhesif ou de la colle,

frotter la surface vivement avec le pouce. La colle ou I'adhesif

qui reste peut _tre facilement enlevee par frottage avec les

doigts et une petite quantite de savon liquide pour la vaisselle

sur I'adhesif. Rincer a. I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir la section "Securite du refrigerateur".

D_placement de votre r_frigdrateur :

Votre refrig6rateur est Iourd. Lors du deplacement du

refrig6rateur pour le nettoyage ou le service, veiller a proteger

le plancher. Toujours tirer le refrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un c(Ste ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage.

Nettoyage avant rutilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans la section "Entretien de votre refrigerateur".

Importants renseignements b savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes en verre avec de I'eau tiede

quand ils sont froides. Les tablettes et les couvercles peu-

vent se briser s'ils sont exposes a des changements sou-

dains de temperature ou a un impact tel que coup brusque.

Pour votre protection, le verre trempe est congu pour eclater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Un soin

special s'impose Iors de leur deplacement pour eviter

I'impact d'une chute.

Risque d'explosion

Garder les mat_riaux et les vapeurs inflammables,

telle que I'essence, loin du r_frigdrateur.

Le non-respect de cette instruction peut causer

un ddc_s, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser 1/2po (1,25 cm) de chaque c(Ste et au sommet.

V2" (1,25 cm) / /

2" (5,08 cm) /

Si votre refrigerateur comporte une machine & glagons,

s'assurer qu'un espace additionnel est prevu b.I'arriere pour

permettre les connexions des conduits d'eau. Le refrigerateur

peut _tre pres du mur arriere si vous ne faites pas installer

une machine a glagons.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser

un minimum de 2 po (5,08 cm) du cSte des charnieres (selon

le modele) pour permettre a.la porte de s'ouvrir sans

obstruction.

REMARQUE : Ne pas installer le refrigerateur pres d'un four,

d'un radiateur ou d'une autre source de chaleur, ni dans un

endroit ot_ la temperature baissera au-dessous de 55°F (13°C).

Risque de choc _lectrique

Brancher sur une prise & 3 alvdoles reli_e

la terre.

Ne pas enlever la broche de liaison & la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un ddces, un incendie ou un choc dlectrique.

Avant de placer le refrig6rateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee :

M_thode recommand_e de miss b la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrig6rateun Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a. I'aide d'un commutateur. Ne pas employer de

rallonge.

REMAROUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

le reglage (reglage du thermostat, du refrigerateur ou du

congelateur selon le modele) a OFF (ARRET) et debrancher

ensuite le refrigerateur de la source d'alimentation electrique.

Lorsque vous avez termine, reconnecter le refrig6rateur a. la

source d'alimentation electrique et mettre de nouveau le reglage

(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desire.

Pour enlever la grille de la base :

1. Ouvrir les deux portes du refrigerateur.

2. Placer les mains le long des extremites de la grille, avec vos

pouces sur le dessus. Appuyer avec vos pouces et retirer la

base.

REMAROUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage.

Rdinstallation de la grille de la base :

1. Ouvrir les portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

OUTILS REQUIS : Cle a douille a.t_te hexagonale de 1/4po, cle a douille a t_te hexagonale de 5/16po et un toumevis a lame plate.

IMPORTANT : Avant de commencer, tourner la commande du refrigerateur a OFF (arr_t), debrancher le refrigerateur ou deconnecter la

source de courant electrique. Enlever les aliments et tous les compartiments ou contenants utilitaires reglables dans les portes.

Risque de choc _lectrique

Ddconnecter la source de courant dlectrique avant d'enlever les portes.

Reconnecter les deux fils de liaison b la terre avant de faire la remise en marche,

Le non-respect de cette instruction peut causer un ddces ou un choc _lectrique.

Charni_re sup_rieure

b gauche

Enl_vement des portes

Inhn! ve,dee

polgnees (facultatif)

I °

Charni_re sup_=rieure

b droite

Style 2

1. Ne pas enlever la vis

Charni_re inf_rieure

1. Ne pas enlever la vie

Alignement des

portes

1.Vis de nivellement

Outils requis : Cle & douille & tete hexagonale de 1/4po, cle &

douille & tete hexagonale de 5/16po at un tournevis & lame plate.

REMARQUE : II peut etre necessaire seulement d'enlever soit la

poignee de la porte ou les portes pour faire passer votre appareil

dans un cadre de porte de votre residence. Mesurer I'ouverture

de la porte pour determiner si oui ou non il faut enlever les

poignees ou les portes du refrigerateur.

Eni_vement des poign_es (facultatif)

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hors de la poignee. Soulever

les pieces de la garniture des vis de fixation (voir dessin 1).

REMARQUE : Certains modeles incluent des pieces decoratives

entre la poignee et la garniture de la poignee. Si votre modele

inclut les decorations, il faudra les enlever soigneusement avec

un tournevis & lame plate avant d'eter les vis de la poignee. Les

pieces decoratives sont facultatives et peuvent etre reinstallees

ou non.

2. Enlever les vis des poignees et les poignees.

3. Mettre le refrigerateur en place. Replacer les poignees tel

qu'indique (voir dessin 1).

Enl_vement des portes

9. Soulever verticalement la porte du refrigerateur pour renlever

de la charniere inferieure.

10. II peut ne pas etre necessaire d'enlever la charniere inferieure

pour faire passer le refrigerateur dans un cadre de porte. Les

deux charnieres & la base ont une construction similaire.

• Demonter les charnieres tel qu'indique (voir dessin 7). NE

PAS ENLEVER LA VlS 1.

R_installation des portes et des charni_res

1. Replacer les deux charnieres inferieures, si elles ont ete

enlevees. Serrer les vis.

2. Une aide peut etre requise pour faire passer le conduit d'eau

au distributeur, & travers la charniere inferieure pendant la

reinstallation de la porte du congelateur. Faire passer

soigneusement le conduit d'eau a travers la charniere

inferieure avant de reinstaller la porte sur la charniere.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sont replacees. Ne pas

dependre sur les aimants des portes pour tenir les portes en

place pendant que vous faites le travail.

3. Aligner et replacer la charniere superieure & gauche tel

qu'indique (voir dessin 4). Serrer les vis.

Risque de choc _lectrique

D_connecter la source de courant dlectrique

avant d'enlever les portes.

Le non-respect de cette instruction peut causer

un ddc_s ou un choc dlectrique.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrigerateur. Enlever la grille de la

base en poussant vers le haut les coins inferieurs externes

(voir dessin 2).

3. Fermer les deux portes et les garder fermees jusqu'a ce que

vous soyez pret & les soulever pour les degager de la caisse.

4. Si vous avez un distributeur (gla9ons ou eau), deconnecter le

conduit d'eau au distributeur situe derriere la grille de la base.

Enlever le tuyau de la bride (voir dessin 3).

• Deconnecter ranneau de raccord.

• Enlever I'anneau de raccord et le ressort.

5. Enlever le couvercle de la charniere superieure & gauche et

les vis (voir dessin 4). NE PAS ENLEVER LA VlS 1.

6. Deconnecter la fiche des fils et les deux ills de liaison a la

terre (voir dessin 4).

7. Soulever soigneusement et verticalement la porte du

congelateur pour renlever de la charniere inferieure (voir

dessin 5). Le conduit d'eau au distributeur demeure joint a la

porte du congelateur et passe a travers la charniere inferieure

gauche. S'assurer de proteger le conduit d'eau au

distributeur contre tout dommage.

8. Enlever le couvercle de la charniere superieure & droite et les

vis tel qu'indique (voir dessin 6). NE PAS ENLEVER LA VlS 1.

Risque de choc _lectrique

Reconnecter les deux fils de liaison a la terre.

Le non-respect de cette instruction peut

causer un ddc_s ou un choc _lectrique.

4. Reconnecter les deux fils de liaison & la terre.

5. Reconnecter la fiche des ills.

6. Replacer le couvercle de la charniere & gauche et les vis.

7. Replacer la porte du refrigerateur en soulevant

soigneusement la porte dans la charniere inferieure a droite.

8. Aligner et replacer la charniere superieure & droite tel

qu'indique (voir dessin 6). Serrer les vis.

9. Replacer le couvercle de la charniere et les vis. Serrer les vis.

10. Brancher sur une prise & 3 alveoles reliee & la terre.

Fermeture des portes

Votre refrigerateur a deux roulettes reglables & I'avant, rune

droite et rautre a gauche. Si votre refrigerateur semble instable

ou si vous desirez que les portes se ferment plus facilement.

ajuster I'inclinaison du refrigerateur en observant les instructions

ci-dessous :

1. Deplacer le refrigerateur & sa position finale.

2. Les deux vis de nivellement font partie des montages des

roulettes avant qui sont & la base du refrigerateur d'un c6te

ou I'autre (voir dessin 8).

& Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce

c6te du refrigerateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6t& Plusieurs tours des vis de

nivellement peuvent etre necessaires pour ajuster

rinclinaison du refrigerateur (voir dessin 8).

REMARQUE : Si quelqu'un pousse le sommet du

refrigerateur, le poids est diminuee sur les vis de nivellement

et les roulettes, ce qui rend plus facile I'ajustement des vis.

4. Ouvrir les deux portes de nouveau et verifier pour s'assurer

qu'elles ferment comme vous le desirez. Sinon, incliner le

refrigerateur un peu plus vers I'arriere en tournant les deux

vis de nivellement vers la droite. Plusieurs tours peuvent etre

necessaires et vous devriez tourner les deux vis de

nivellement de faqon egale.

5. Replacer la grille de la base.

REMARQUE : S'assurer de remettre la fiche technique derriere la

grille de la base.

Life attentivement toutes les instructions avant de

commencer.

IMPORTANT:

• Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine

glagons a la position d'arret (OFF) pour empecher que la

machine a glagons fonctionne sans eau.

• Toutes les installations doivent etre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites.

• Installer les tubes en cuivre seulement & des endroits ou la

temperature se maintient au-dessus du point de congelation.

• Une periode d'attente allant jusqu'a 24 heures est necessaire

avant que I'appareil commence a produire des glagons.

Outils requis :

• Tournevis standard

• Cles plates de 7Aepoet V2po ou deux cles & molette reglables

• Tourne-ecrou de V4po

• Foret de V4po

• Perceuse manuelle ou perceuse electrique (convenablement

reliee a la terre)

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet de genre & selle de

V4po (6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet de genre a selle est conforme & vos

codes Iocaux de plomberie. Ne pas employer de robinet de genre

& selle de 3/_epo (4,76 mm) ou de type a percer, ce qui reduit le

debit d'eau et cause une obstruction plus facilement.

Arrivde d'eau froide

La valve d'entree d'eau de la machine & glaqons comprend une

rondelle de contrele du debit, qui est utilisee comme element de

regulation de la pression d'eau. La machine & glaqons a besoin

d'etre connectee & une canalisation d'eau froide avec limitations

de pression d'eau de 30 & 120 Ib-poL Si un probleme survient,

contacter la compagnie de distribution d'eau.

Raeeordement & une canalisation d'eau :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau FROIDE verticale de

V2 po a 1V4po (12,7 mm a 3,18 cm) pres du refrigerateur.

REMARQUE : Un conduit horizontal fonctionnera, mais le

procede suivant dolt etre suivi : percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci empeche egalement

les sediments qu'on trouve normalement dans I'eau de

s'accumuler dans le robinet d'arret.

4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion a gauche au bas &

rarriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de V4po (6,35 ram) de diametre. Veiller & ce que le tube soit

coupe d'equerre aux deux extremites.

5. A I'aide d'une perceuse electrique reliee & la terre, percer un

trou de V4 po dans le tuyau de canalisation d'eau froide

choisie.

6 4

1. Canalisation d'eau froide

2. Bride de tuyau

3. Tubeen cuivre

4. L:croude compression

5. Bague de compression

6. Robinet d'arr@t

7. L:croude serrage

Fixer le robinet d'arret sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de 1/4po perce dans la canalisation

et que la rondelle d'etancheite est placee sous la bride de

prise en charge. Serrer I'ecrou de serrage sur la tige du

robinet. Serrer soigneusement et uniformement les vis fixant

la bride de prise en charge sur la tuyauterie afin que la

rondelle forme une jonction etanche. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre, particulierement s'il s'agit d'un tube en cuivre

malleable (enroule). On est maintenant pret & connecter le

tube de raccordement en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

rextremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou du raccord de

compression sur le raccord de sortie avec une cle & molette.

Ne pas serrer excessivement.

8. Placer le bout libre du tube darts un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_ratear :

1. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

recrou de compression. Ne pas serrer excessivement.

Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le

tube au refrig6rateur tel qu'illustr& Ceci aidera a empecher

les dommages au tube Iorsque le refrigerateur est pousse

contre le tour en arriere. Passer a I'etape 2.

2. OUMRIR le robinet d'arr_t. Inspecter pour rechercher les

fuites. Serrer tousles raccords (y compris les raccordements

de la valve d'entree d'eau) ou les ecrous qui coulent.

1. Bride du tube

2. Tube en cuivre

3. Ecrou de compression

4. Entree d'eau de la valve

La valve d'eau de la machine a glagons est equipee d'un filtre

eau incorpor& Si la qualite de I'eau distribuee Iocalement

necessite un nettoyage periodique, ou si I'eau qui alimente

rappareil provient d'un puits, il serait utile d'installer un

deuxieme filtre dans le tube de raccordement de 1/4po

(6,35 mm). On peut obtenir un tel filtre a eau chez le

marchand d'appareils electromenagers le plus proche.

Installer le filtre au niveau de n'importe laquelle des

connexions du tube de raccordement.

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Veuillez lire avant I'utilisation du syst_me d'eau.

Immddiatement apr_s I'installation, suivre les _tapes ci-

dessous pour avoir la certitude que le syst_me d'eau est bien

nettoyd.

1. Arreter la machine a gla_ons en ouvrant la por[e du

congelateur et en soulevant le bras de commande en broche

comme illustr&

2. Installer la car[ouche de filtre & eau interieur sur cer[ains

modeles). La bride de montage du filtre & eau interieur est

situee dans le coin superieur du compartiment d'aliments

frais du refrigerateur.

REMARQUE : Ne pas utiliser avec de I'eau

microbiologiquement dangereuse ou de qualit_ inconnue

sans une ddsinfection avant ou apr_s le syst*_me.

Enlever soigneusement la cartouche du filtre interieur&

eau de son emballage. Enlever la capsule rouge de la

cartouche.

Poser I'etiquette appropriee du mois sur la cartouche

comme rappel pour remplacer la cartouche dans

rintervalle de six mois. Ensuite, appliquer I'etiquette

"Rappel de remplacement de filtre a eau" sur votre

calendrier.

Aligner la marque INSTALL sur I'etiquette du filtre & eau

avec la ligne d'indication qui est moulee sur le couvercle

de la bride de montage du filtre. Pousser la car[ouche

dans la bride de montage du filtre. Tourner la cartouche

de _Ade tour vers la droite pour la verrouiller en place. La

marque REMOVE (enlever) dolt etre alignee avec la Iigne

d'indication situee sur le couvercle a I'avant.

Vider le systeme d'eau en laissant couler et en jetant 2 a 3

gallons (8 a 12 L) environ 6 & 7 minutes d'eau a travers le

distributeur apres le commencement de I'ecoulement. II

faudra de 3 a 4 minutes pour que la distribution de I'eau

commence. Ceci nettoie le systeme d'eau et aide & degager

rair des conduits. Un ecoulement additionnel peut etre requis

dans cer[ains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Inspecter le systeme de filtre pour les fuites d'eau. Si vous

constatez des fuites d'eau, voir la section "Depannage'.

Mettre la machine & glagons en marche en ouvrant la porte

du congelateur et en abaissant le bras de commande en

broche comme illustr&Veuillez referer a la section des

caracteristiques "Machine & gla9ons" pour d'autres

instructions sur le fonctionnement de la machine a glagons.

• Accorder 24 heures pour prod@re la premiere quantite de

glagons.

• Jeter les trois premieres quantites de gla9ons produites.

Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique production maximale de glagons

pour augmenter la production de gla9ons. Dans ce cas,

regler le commutateur & I'avant de la machine &

glagons & MAX.

II est possible que le refrigerateur neuf emette des bruits que

rappareil precedent ne produisait pas. Comme ces bruits sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

bruits sont normaux. Des surfaces dures comme le plancher, les

tours et les armoires peuvent faire paraftre les bruits plus forts

qu'en realit& Les descriptions suivantes indiquent le genre de

bruits et leur origine.

• Si votre appareil est equipe d'une machine & gla9ons, vous

entendrez un bruit de gargouillement Iorsque la valve d'eau

s'ouvre pour remplir la machine a gla9ons pour chaque

programme.

La minuterie de degivrage fera entendre un bruit Iorsque le

programme de degivrage automatique commence et se

termine. Egalement, la commande du thermostat (ou le

reglage du refrigerateur selon le modele) laissera entendre un

bruit Iorsque le programme est mis en marche et Iorsqu'il est

arret&

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrig@ant, de la canalisation d'eau ou d'articles places sur le

refrig@ateur.

• Votre refrig@ateur est congu pour fonctionner plus

efficacement afin de garder les aliments & la temperature

desiree. Le compresseur tres efficace peut faire fonctionner

votre refrig@ateur neuf plus Iongtemps que I'ancien et vous

pouvez entendre des bruits aigus ou saccades.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le refrigerateur et le congelateur.

• ,ik la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui se trouve dans

votre refrig@ateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air qui est transmis au condenseur

dans le ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau de degivrage pendant le programme de

degivrage.

UTILISATION DU

RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a Fair de circuler entre les deux compartiments.

Comme I'indique I'illustration, I'air froid penetre & la base de la

section du congelateur et se deplace vers le haut. II penetre

ensure dans la section d'aliments frais a travers I'ouverture

d'aeration superieure. L'air retourne au congelateur tel qu'illustr&

_=_=_ ,

Ne pas obstruer I'une ou I'autre de ces ouvertures d'a_ration

avec des aliments tels que boissons gazeuses, cereales, pain,

etc. Si les ouvertures d'a@ation sont obstruees, le debit d'air

sera bloque et le reglage de la temperature ne fonctionnera pas

bien.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees &

I'autre. Vous devez nettoyer & fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transferL d'odeurs, bien

envelopper ou recouvrir hermetiquement les aliments.

Pour votre commodit6, les commandes du r_frig_rateur sont

pr6rdgl6es & I'ueine, Lors de I'installation initiale du refrig@ateur,

s'assurer que les commandes sont encore prereglees. La

commande du refrig@ateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens" tel qu'indique

dans les schemas ci-dessous.

Style 1

FREEZER REFRIGERATOR

n !

.© ,.,,©o,

COLD _DER COM) 1 6 COLDER

REMARQUE : Votre produit ne se refroidira pas quand la

commande du Rt_FRIGERATEUR se trouve & OFR

Style 2

FREEZER REFRIGERATOR

I I

4 6 6 4 6 IS

1@ @

COU) 2 8 COLDER COLD 2 8

1 9 1

O_I.DER

REMARQUE : Votre produit ne se refroidira pas quand la

commande du CONGC:LATEUR se trouve a. OFR

La commande du r_frig_rateur r_gle la temp6rature du

compartiment de r_frig_ration. Les reglages & la gauche du

reglage moyen sont pour une temperature moins froide. Ceux qui

se trouvent & droite sont pour une temperature plus froide.

La commande du cong6lateur r_gle la temperature du

compartiment de cong_lation. Les reglages a la gauche du

reglage moyen sont pour une temperature moins froide. Ceux qui

se trouvent & droite sont pour une temperature plus froide.

Donner au refrigerateur le temps de se refroidir completement

avant d'y ajouter des aliments. II est preferable d'attendre 24

heures avant d'ajouter des aliments.

IMPORTANT : Si vous ajoutez des aliments avant que le

refrig@ateur ne se soit refroidi completement, les aliments

pourront se g&ter. Tourner lee commandes du r_frig6rateur et

du congdlateur & plus froid que le r_glage recommand_, ne

refroidira pas les compartiments plus rapidement.

Donner au refrigerateur le temps de se refroidir completement

avant d'y ajouter des aliments. II est pref6rable d'attendre 24

heures avant d'ajouter des aliments. Les reglages indiques dans

la section precedente devraient _tre adequats pour une utilisation

normale du refrigerateur & domicile. Les commandes sont bien

reglees Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

S'il est necessaire de modifier les temperatures du refrigerateur

ou du congelateur, utiliser les reglages indiques dans le tableau

ci-dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

REGLAGE

CONDITION/RAISON : RECOMMANDIE :

REFRIGERATEUR trop tilde Tourner la

• Ouverture frequente

de la porte

• Grande quantite d'aliments

ajoutee

• Temperature ambiante chaude

commande du

RF_FRIGI_RATEUR

au r_glage plus

dlevd suivant

Commandes de

style 1 seulement:

apr_s avoir ajustd la

commande,

attendre 24 heures,

pule v_rifier la

tempdrature du

CONGELA TEUR

• Diffuseur d'air bloque par des

articles

Ddplacer les

articles hors du

ddbit d'air

CONGIELATEUR trop ti_de/les

gla_ons ne sont pas faits assez

vite

• Ouverture frequente de la porte

• Grande quantite d'aliments

ajoutee

• Temperature ambiantetres froide

(le refrigerateur ne se met pas en

marche assez souvent)

• Emploi abondant de gla9ons

Tourner la

commande du

CONGIELATEUR au

r_glage plus _lev_

RI_FRIGIERATEUR trop froid

• Reglage incorrect des

commandes pour les conditions

dans votre domicile

Tourner la

commande du

REFRIGIERATEUR

au r_glage plus bas

Commandes de

style 1 seulement :

apr_s avoir ajustd la

commande,

attendre 24 heures,

pule v_rifier la

tempdrature du

CONGELA TEUR

CONGIELATEUR trop froid

• Reglage incorrect des

commandes pour les conditions

dans votre domicile

Tourner la

commande du

CONGIELATEUR au

r_glage plus bas

Risque de coupure

Utiliser un verre robuste pour prendre des gla(_ons

ou de I'eau.

Le non-respect de cette instruction peut causer

des coupures,

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace concassee ou des glagons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution accidentelle.

Le distributeur de glagons

Les gla_ons sont distribues du bac d'entreposage de gla_ons du

congelateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et

le bac d'entreposage de gla9ons.

• Les gla9ons passent du bac et tombent dans la goulotte.

• Lorsqu'on rel&che le levier du distributeur, la trappe se ferme

et la distribution de glagons s'arr_te. Le systeme de

distribution ne fonctionne pas Iorsque la porte du congelateur

est ouverte.

Certains modeles distribuent des glagons en cubes et de la glace

concassee. Avant la distribution de glagons, choisir quelle sorte

vous preferez. Les reglages sont con9us pour une utilisation et

un nettoyage facile.

• Pour des gla9ons en cubes, appuyer sur le bouton CUBE

jusqu'& ce que I'indicateur rouge apparaisse dans le voyant

au-dessus du bouton CUBE.

ICE

CRUSH CUBE

• Pour de la glace concassee, appuyer sur le bouton CRUSH

jusqu'& ce que I'indicateur rouge apparaisse dans le voyant

au-dessus du bouton CRUSH.

Pour de la glace concassee, les glagons sont concasses avant

d'etre distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

glagons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on change de CRUSH (concasse) & CUBE

quelques onces de glace concassee seront distribuees avec les

premiers glagons.

Distribution de gla_ons :

1. Appuyer sur le bouton pour le type de glace desir&

2. Appuyer un verre robuste contre le levier de distribution de

glagons. Tenir le verre pres de I'ouverture du distributeur pour

que les gla9ons ne tombent pas & cSte du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de glagons.

Une pression forte ne donne pas une distribution plus rapide

de glagons ou des quantites plus grandes.

3. Retirer le verre pour arr_ter la distribution.

REMAROUE : Les quelques premieres quantites de glagons

peuvent avoir une saveur desagreable provenant d'une

plomberie ou de pieces neuves. Jeter ces glagons. Prendre

de grandes quantites de gla9ons du bac & gla9ons plut6t que

par I'entremise du distributeur.

Le distributeur d'eau

Si le systeme n'a pas fait I'objet d'une vidange Iors de

rinstallation du refrigerateur, appuyer sur la barre du distributeur

d'eau avec un verre ou autre recipient pour pulser de 2 a. 3

gallons (8 a 12 L) ou environ 6 a.7 minutes apres le

commencement de I'ecoulement. II faudra de 3 a 4 minutes pour

que la distribution de I'eau commence. Cette eau ainsi puisee et

jetee nettoie le systeme et aide a. degager I'air des conduits.

Accorder plusieurs heures pour que le refrigerateur se refroidisse

et refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est congu pour recueillir les

petits renversements et pour permettre le nettoyage facile, II n'y a

pas de conduit d'ecoulement dans ie recipient. Le recipient peut

_tre enleve du distributeur et transporte & I'evier pour _tre vide ou

nettoy&

Lumi_re du distributeur

Uespace de distribution comporte une lumiere. Elle peut _tre

allumee manuellement en appuyant sur le bouton ON (allumee)

au cSte droit du panneau de reglage. L'indicateur rouge

apparaitra au-dessus du bouton ON (allumee). Sur certains

modules : Chaque lois que vous utilisez le distributeur, le levier

allumera automatiquement la lumiere.

LIGHT

OFF ON

REMARQUE : Voir la section "Remplacement des ampoules

d'eclairage" pour des renseignements sur le changement de

rampoule d'eclairage du distributeur.

Sur les modeles sans fonction de glace concassee, le

commutateur de lumiere est du type basculeur. Appuyer sur le

commutateur pour allumer la lumiere, et appuyer de nouveau

pour eteindre la lumiere.

Verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre arr_te pour le nettoyage facile ou pour

empecher la distribution accidentelle par de petits enfants et

animaux de compagnie. Pour arr_ter le distributeur, appuyer sur

le bouton LOCK (verrouillage). L'indicateur apparaftra au-dessus

du bouton LOCK et les distributeurs de glagons et d'eau ne

fonctionneront pas. Pour deverrouiller le distributeur, appuyer sur

le bouton UNLOCK (deverrouillage) jusqu'a ce que I'indicateur

apparaisse. Ensuite continuer a distribuer des glagons ou de

reau comme d'habitude.

DISPENSER

LOCK UNLOCK

REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique a. I'appareil, a la machine a glagons ou & la

lumiere du distributeur. Elle sert simplement a desactiver les

leviers du distributeur.

Distribution d'eau :

1. Appuyer un verre contre le levier du distributeur d'eau.

2. Retirer le verre pour arr_ter la distribution.

REMAROUE : Pulser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

,_,,_¢_,_,,_,.................., ..... ,_, ..................... y e ,,e_,__

S ¢ ...... :

La cartouche de filtre a eau interieur est situee dans le coin

superieur du compartiment d'aliments frais du refrigerateuc La

cartouche de filtre A eau interieur doit @treremplacee a tousles

six mois ou plus souvent si le debit d'eau a votre distributeur

d'eau ou B.la machine a glagons diminue de fagon marquee.

Remplacement de la cartouche de flttre b eau int_rieur

1. Tourner la cartouche de filtre a eau interieur de V4de tour vers

la gauche. Uindication INSTALL (installer) sera alignee avec la

marque de I'indicateur situee sur le couvercle du joint de

montage du filtre.

2. Retirer delicatement la cartouche pour I'enlever du montage

de la bride de montage du filtre. Pour emp_cher I'eau de

renverser a I'interieur du refrigerateur, NE PAS INCLINER la

cartouche. Jeter la cartouche.

Installer la nouveile cartouche de fiitre a eau interieur. On peut

faire fonctionner le distributeur sans une cartouche. Votre eau

ne sera pas filtree.

REMARQUE : Ne pas utiliser avec de I'eau

microbiologiquement dangereuse ou de qualit6 inconnue

sans une d6sinfection ad6quate avant ou apr6s le

syst6me.

• Enlever soigneusement la cartouche du filtre interieur&

eau de son emballage. Enlever la capsule rouge de la

cartouche.

Poser I'etiquette appropriee du mois sur la cartouche

comme rappel pour remplacer la cartouche dans

rintervalle de six mois. Ensuite, appliquer I'etiquette

"Rappel de remplacement de filtre & eau" sur votre

calendrier comme rappel pour remplacer la cartouche

dans I'intervalle de six mois.

4. Aligner la marque INSTALL sur retiquette du filtre & eau avec

la ligne d'indication qui est moulee sur le couvercle de la

bride de montage du filtre. Pousser la cartouche dans la bride

de montage du filtre. Tourner la cartouche de _Ade tour vers

la droite pour la verrouiller en place. La marque REMOVE

(enlever) dolt _tre alignee avec la ligne d'indication situee sur

le couvercle & I'avant.

5. Vider le systeme d'eau en laissant couler et en jetant 2 a 3

gallons (8 a 12 L) environ 6 a 7 minutes d'eau a travers le

distributeur. Ceci nettoie le systeme d'eau et aide & degager

rair des conduits. Un ecoulement additionnel peut _tre requis

dans certains domiciles.

REMAROUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

6. Inspecter le systeme de filtre pour les fuites d'eau. Si vous

constatez des fuites d'eau, voir la section "Depannage'.

'_ /_._C ....... _, _....... _ .......

s z

(s£' c@':8_' S ¢so _s®5 ,Ac )esso 'el/

Mise en marche/arr_t de la machine _ glagons :

Le commutateur marche/arr_t pour la machine & gla_ons est un

bras de commande en broche situe sur le cSte de la machine

glagons.

1. Pour mettre la machine a glagons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine a glagons a un arr_t

automatique. Au fur et & mesure de la fabrication de la glace,

les glagons remplissent le bac d'entreposage de glagons. Les

glagons soulevent le bras de commande en broche & la

position OFF (elevee).

Pour un arr_t manuel, soulever le bras de commande en

broche & la position OFF (elevee) et ecouter pour le declic

pour s'assurer que la machine & glagons ne continuera pas

de fonctionner.

Augmentation du taux de production de glagons :

• Production normale de glagons : Dans le mode de

production normale de gla_ons, la machine & glagons devrait

produire de 7 &9 lots de glagons par periode de 24 heures. Si

les glagons ne sont pas fabriques assez rapidement, tourner

la commande du congelateur vers un chiffre plus eleve (plus

froid) en etapes de un demi numero. (Par exemple, si la

commande est & 3, la deplacer entre 3 et 4.) Attendre 24

heures et, si necessaire, tourner graduellement la commande

du congelateur au reglage le plus eleve, en attendant 24

heures entre chaque augmentation.

Production maximale de glagons (sur certains mod61es} :

Dans le mode de production maximale, la machine a gla_ons

devrait produire de 10 & 14 lots de glagons par periode de 24

heures. Si votre refrigerateur est dote de la caracteristique de

production maximale de glagons, pousser le commutateur

& MAX.

Pour retirer et r6installer le bac & gla£ons :

1o Tirer le panneau qui recouvre le bac a glagons en le retirant a.

la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras en broche jusqu'a ce qu'i] s'enclenche a la

position OFF (elevee). Les glagons peuvent encore _tre

distribues mais aucun autre glagon ne peut _tre fait.

3. Soulever le devant du bac a. gla9ons et le retirer.

4. Replacer le bac & glagons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

en broche pour I'abaisser & la position ON pour remettre la

production de gla_ons en marche. S'assurer que la porte est

bien fermee.

Entretien du bac d'entreposage de glagons :

1o Vider le bac ou le seau & gla9ons. Utiliser de I'eau tiede pour

fondre la glace si necessaire. Ne jamais utiliser un objet

pointu pour briser les glagons dans le bac ou le seau. Cette

action peut endommager le bac et le mecanisme du

distributeur.

2. Laver & I'aide d'un detergent doux, bien rincer et secher &

fond. Ne pas utiliser de nettoyants for_s ou abrasifs ni de

dissolvants.

A NOTER :

• Accorder 24 heures pour produire la premiere quantite de

glagons.

Jeter les trois premieres quantites de glagons produites pour

eviter les impuretes qui peuvent _tre expulsees du systeme.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine & glagons.

Eviter de brancher la machine & glagons & un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine & glagons et causer une pierre

qualite des glagons. Si une alimentation d'eau adoucie ne

peut pas _tre evitee, s'assurer que I'adoucisseur d'eau

fonctionne bien et est bien entretenu.

II est normal pour les glagons de coller ensemble aux coins.

IIs se separeront facilement.

Ne pas forcer le commutateur du bras en broche vers le haut

ou vers le bas.

• Ne pas garder quoi que ce soit sur le dessus de la machine

glagons ou dans le bac & gla9ons.

CARACTERISTIQUES

f f

DU REFRIGERATEUR

Le modele que vous avez peut avoir certaines ou toutes ces

caracteristiques. Les caracteristiques qui peuvent _tre achetees

s6parement, relies que les accessoires, comportent le mot

"accessoire". Tousles accessoires ne conviendront pas a tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le numero sans frais sur la couverture ou & la section

"Assistance ou service".

Importants renseignements b savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes en verre avec de I'eau tiede

quand ils sont froides. Les tablettes et les couvercles peu-

vent se briser s'ils sont exposes & des changements sou-

dains de temperature ou & un impact tel que coup brusque.

Pour votre protection, le verre tremp_ est congu pour _clater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Un soin

special s'impose Iors de leur deplacement pour _viter

I'impact d'une chute.

Les tablettes dans votre refrigerateur peuvent _tre ajustees pour

repondre & vos besoins individuels. Votre modele peut aussi _tre

dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble dans le

refrig6rateur et le reglage des tablettes pour convenir aux

differentes hauteurs d'articles alimentaires et de contenants,

permettra de trouver I'article desir6 plus facilement et reduira

aussi le temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

• Pour retirer une tablette vers I'exterieur, tirer delicatement le

devant de la tablette vers vous.

• Pour glisser la tablette & I'interieur, pousser la tablette jusqu'&

son arr_t.

Pour enlever et replacer une tablette dans le cadre en m_tal :

1. Retirer la tablette vers I'avant jusqu'a la butee.

2. Incliner le devant de la tablette vers le haut et la soulever

legerement alors que vous retirez la tablette du cadre.

3. Replacer la tablette en la guidant vers I'arriere darts les fentes

sur le cadre et en poussant la tablette au del& de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/cadre :

1o Enlever la tablette/cadre en I'inclinant vers le haut a. I'avant et

en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/cadre en guidant les crochets & I'arriere

de la tablette dans les supports de tablette. Incliner le devant

de la tablette vers le haut jusqu'& ce que les crochets arriere

de la tablette tombent dans les supports de la tablette.

3. Abaisser le devant de la tablette et verifier pour vous assurer

que la tablette est bien fixee en position.

........ bl

s.roe'_s _s_o{:ses_

Pour glisser la tablette d'un c6t_ & I'autre :

1. Soulever le devant de la tablette et la glisser & I'emplacement

desir&

2. Abaisser la tablette & la position de niveau.

REMARQUE : Vous n'avez pas & enlever les petits articles sur la

tablette avant de la deplacer d'un c6te & I'autre. II sera peut-6tre

necessaire d'enlever les gros articles.

Pour retirer la tablette :

REMARQUE : La tablette est Iourde et dolt 6tre enlev6e &

I'aide des deux mains.

1. Tenir I'arriere de la tablette avec une main.

2. Soulever le devant de la tablette avec I'autre main & un angle

de 45 ° et I'abaisser legerement pour la degager de la rainure

superieure de la glissiere. Retirer la tablette directement vers

rexterieur.

Pour enlever et rdinstaller la glissibre de la tablette :

1o Enlever la glissiere de la tablette en soulevant les deux c6tes

de la glissiere legerement et en la retirant directement vers

rexterieur.

Replacer la glissiere en guidant les crochets de la glissiere

dans les rainures d'appui de la tablette sur la paroi arriere.

REMARQUE : S'assurer que les deux jeux de crochets de

glissiere sont dans les rainures et que les rainures sont

paralleles.

3. Pousser I'arriere de la glissiere et I'abaisser en position darts

les supports de la tablette.

Pour rdinstaller la tablette :

REMARQUE : S'assurer que les deux glissieres & I'arriere de la

tablette sont bien fixees dans la rainure avant de rel&cher la

tablette. La tablette laterale peut etre difficile a. installer si la

glissiere est placee trop proche du plafond du refrigerateur.

Repositionner la glissiere a. un cran plus bas jusqu'& ce que la

tablette puisse etre assez inclinee pour qu'elle glisse facilement

dans la glissiere.

1. Tenir la tablette a I'avant et incliner le devant a. un angle de

45 ° avec la glissiere.

2. Insererlesdeuxglissieresarrieredelatablettedanslarainure

superieure de la glissiere et abaisser le devant de la tablette

en place.

1. Pour relever la tablette, tirer vers I'avant le levier situe dans la

partie inferieure avant de la tablette et le soulever jusqu'a, ce

que la tablette se verrouille en position verticale.

2. Pour abaisser la tablette, abaisser la tablette jusqu'a ce

qu'elle s'enclenche solidement en place.

Le tiroir pour specialites alimentaires fournit un endroit pratique

pour garder les raisins secs, noix, tartinades et autres petits

articles a des temperatures normales de refrigerateur.

Pour retirer et rdinstaller le tiroir pour spdcialitds

alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'a la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant

sa position au-delb, de la butee.

*a eg , es/va de co sve 't b e

............. I .....

Pour relever ou abaisser la tablette :

1. Soulever la tablette en la glissant d'abord b. I'arriere et vers le

bas pour la moitie de la largeur. (On peut utiliser la tablette

dans cette position pour permettre aux articles plus hauts

d'etre gardes sur la tablette au-dessous.)

2. Soulever le devant de la tablette jusqu'a ce qu'elle soit bien

fixee en place contre la paroi arriere.

3. Abaisser la tablette pour bien I'installer en position.

4. Retirer le devant de la tablette vers I'avant jusqu'a ce qu'elle

se place en position.

Pour enlever et replacer le bac & I_gumes et les tiroirs &

I_gumes/viande convertibles :

1. Glisser le bac a legumes ou le tiroir a viande directement vers

rexterieur jusqu'a la butee. Soulever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement.

2. Reinstaller le bac a legumes ou le tiroir a.viande en le glissant

completement, au-dela de la butee du tiroir.

Pour enlever et replacer les couvercles du bac & I_gumes ou

du tiroir & Idgumes/viande :

1. Enlever le bac a legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bacb. legumes jusqu'a ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac a legumes, glisser soigneusement

rencart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac a. legumes et renlever.

Repeter les etapes pour enlever le couvercle du tiroir

viande.

3. Replacer le cadre du couvercle du tiroir a. viande dans les

supports sur les patois lat@ales du refrig@ateur et abaisser le

devant du cadre du couvercle en place.

4. Glisser I'encart arri@e de verre dans le cadre du couvercle et

abaisser le devant en place. Repeter les etapes pour replacer

le couvercle du bac a legumes.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original en autant qu'il est hermetique eta I'epreuve de

I'humidite. Envelopper de nouveau si necessaire. Voir le tableau

suivant pour les temps d'entreposage. Lorsque la viande doit _tre

entreposee plus Iongtemps que les temps indiques, congeler la

viande.

Poisson frais ou crustaces., a. utiliser le jour m_me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.).. 1-2 jours

Charcuteries, steaks/r6tis ......................................... 3-5 jours

Viandes salaisonnees .............................................. 7-10 jours

Restes - Couvrir les testes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

Le tiroir a I@gumes/viande convertible peut @treajust@ pour

refroidir correctement les viandes ou I@gumes. Uair a. I'int@ieur

du contenant est refroidi pour emp@cher les "petits espaces" de

cong@lation et peut @trer@gl@pour garder les viandes aux

temp@atures recommand@es d'entreposage de 28 ° a 32°F

(de - 2° a 0°C) tel que recommande par I'Office national du betail

et des viandes.

IMPORTANT : Pour prolonger la fraTcheur, envelopper les

viandes dans un emballage hermetique eta I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r_glage

Le reglage convertible est fourni preregl6 pour vous au reglage le

plus bas pour les viandes.

Pour changer un r_glage : Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) selon votre desir.

Pour entreposer des 16gumes : Regler la commande a MEG

(legumes) completement vers la gauche, pour garder les legumes

aux temp@atures optimales d'entreposage (qui demandent une

temp@ature plus chaude que les temp@atures pour les viandes).

IMPORTANT : Si les aliments commencent a. geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre 24

heures entre les ajustements. Avec ce delai, les temperatures des

aliments ont le temps de changer.

On peut contr61er le degr@ d'humidit@ dans le bac a I@gumes

@tanche. La commande peut @treajust@e a. n'importe quel

r@glage entre LOW et HIGH.

• En position LOW (ouvert) le r@glage laisse @chapper Fair

humide du bac a I@gumes pour mieux conserver les fruits et

I@gumes a pelure.

Fruits : Laver, laisser secher et garder au refrigerateur dans

un sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Repartir et garder les petits fruits dans le contenant original

dans le bac a legumes ou les conserver sur une tablette du

refrig@ateur dans un sac ferme en papier sans @re serre.

L_gumes & pelure : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac & legumes.

• En position HIGH (ferm6) le reglage permet de retenir

I'humidite a I'int@ieur du bac pour mieux conserver les

legumes a.feuilles frais.

L_gumes & feuilles : Laver a. I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Emplacement de la commande d'humidit_ :

• Commande d'humidite sur le tiroir a legumes

(Style 1 - a.gauche)

• Commande d'humidite sur le couvercle du bac a legumes

(Style 2 - a.droite)

High _ 4 _ I I Low

Selon le modele que vous avez, vous pouvez avoir un casier

un, deux ou trois pieces. Les oeufs peuvent @re gardes dans le

plateau a. oeufs ou en vrac dans I'oeufrier.

REMARQUE : Garder les oeufs dans un contenant

couvercle pour un remisage prolongS. Si votre module ne

comporte pas un oeufrier, ranger les oeufs dans le contenant

original sur une tablette int_rieure.

Pour retirer et r_installer le casier & vin (_ gauche) ou le

porte-cannettes/bouteilles (& droite) :

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

CARACTI RISTIQUES

DU CONGELATEUR

Votre modele peut comporter I'ensemble de ces caract@istiques

ou certaines d'entre elles. Les caract@istiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas a.

tousles modeles. Si vous desirez acheter Fun des accessoires,

veuillez composer notre num@o d'appel sans frais sur la

couverture ou dans la section "Assistance ou service".

Pour enlever et r_inetaller la tablette :

1. Soulever la tablette hors de ses appuJs.

2. Glisser la tablette hors des orifices d'appui de la tablette.

3. Replacer la tablette selon I'ordre inverse.

Guide d'entreposage des aliments surgel_s

Les p@iodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et le type de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temp@ature

d'entreposage. Les cristaux de glace a. I'int@ieur d'un emballage

scelle sont normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et Fair a I'interieur de I'emballage se

sont condenses en creant des cristaux de glace.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib [907 a 1 350 g par L] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace pour

permettre la circulation d'air entre les emballages. S'assurer

aussi de laisser assez d'espace a. I'avant pour que la por[e se

ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

Le panier du congilateur peut £tre utilis£ pour garder des sacs

de fruits et de Iigumes congelis qui peuvent glisser hors des

tablettes de congelateur.

Pour enlever et replacer le panier du cong_lateur :

1. Retirer le panier en le glissant vers I'exterieur jusqu'a la butee.

2. Soulever le devant du panier et le glisser completement vers

I'ext@ieur.

3. Replacer le panier en le plagant sur les glissieres sur la paroi

laterale. Soulever legerement le devant du panier en le

poussant au-dela des butees de la glissiere et glisser le

panier jusqu'au fond.

CARACTERISTIQUES

DE LA PORTE

Votre modele peut comporter I'ensemble de ces caract@istiques

ou certaines d'entre elles. Les caract@istiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire'. Tous les accessoires Re conviennent pas a.

tousles modeles. Si vous desirez acheter Fun des accessoires,

veuillez composer notre num@o d'appel sans frais sur la

couver[ure ou dans la section "Assistance ou service".

Les tringles dans la por[e peuvent _tre enlevees pour faciliter le

nettoyage.

Tringles enclenchables dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en appuyant legerement sur le devant du

joint tout en tirant hors de la languette int@ieure. Repeter ces

etapes pour I'autre extremite de la tringle.

2. Reinstaller les tringles en alignant les extremites des joints

avec les attaches de chaque c(Ste de la paroi de la porte.

Enclencher fermement le support et la tringle dans les

attaches au-dessus de la tablette tel qu'indique.

Tringles ddposdes dans la porte

Pour retirer et rdinstaller les tringles :

1. Retirer les tringles en les soulevant tout droit & chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle tout droit

jusqu'& I'arret.

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus du

support desire et en le poussant jusqu'& I'arret.

Pour retirer et r_installer le porte-cannettes :

1o Retirer le porte-cannettes en le soulevant et le tirant

tout droit.

2. Reinstaller le porte-cannettes en le tenant au-dessus du

support desire et en le poussant vers I'arriere et vers le bas

jusqu'& I'arret.

ENTRETIEN DE VOTRE

f f

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer

un d_ces, une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour empecher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Pour nettoyer le r_frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant.

Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants & vitre en atomiseurs, nettoyants & recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, ou les joints de portes.

• Ne pas utiliser d'essuie-tout, tampons & recurer ou autre

outil de nettoyage abrasif. Ces produits risquent

d'egratigner ou d'endommager les materiaux.

Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. & soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

Laver les surfaces exterieures en acier inoxydable ou peintes

avec un eponge propre ou un linge doux et un detergent doux

dans de I'eau tiede. Ne pas utiliser de nettoyants abrasifs.

Secher & fond avec un linge doux.

Pour mieux proteger les surfaces metalliques exterieures

peintes contre les dommages, appliquer une cire pour

appareil electromenager (ou cire en p&te de qualite pour

automobile) avec un linge propre et doux. Ne pas cirer les

surfaces en plastique.

Nettoyer regulierement les serpentins du condenseur. II se

peut que les serpentins aient besoin d'etre nettoyes aussi

souvent qu'a tousles deux mois. Ce nettoyage pourrait aider

& economiser de I'energie.

Style 1 - Serpentins du condenseur derriere la grille

de la base :

• 0ter la grille de la base (voir la section "Grille de la base").

• Employer un aspirateur avec un accessoire long pour

nettoyer les serpentins du condenseur Iorsqu'ils sont

sales ou poussiereux.

• Replacer la grille de la base.

Style 2 - Serpentins du condenseur & I'arriere du

refrig@ateur :

• Eloigner le refrigerateur du mur (voir la section "Deballage

de votre refrig@ateur').

• Nettoyer a I'aspirateur les serpentins Iorsqu'ils sont sales

ou poussi@eux.

• Rouler de nouveau le refrigerateur en position. S'assurer

qu'il y a un espace d'au moins 1 po (2,5 cm) entre I'arriere

de la caisse et lemur.

• V@ifier I'aplomb du refrig@ateur.

6. Brancher le refrig@ateur ou reconnecter la source de courant.

REMARQUE : Votre refrig@ateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sont disponibles de votre marchand.

1. Debrancher le refrig@ateur ou debrancher la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme a.

I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et un detergent liquide. Bien rincer et secher le

protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, de m_me forme et de m_me puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme a.

I'illustration.

5. Brancher le r@rig@ateur ou reconnecter la source de courant

electrique.

Lampe de distributeur (sur certains mod61es}

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

1. Lumi&re de distributeur

Lumi_re du tableau de commande

Acceder a I'arriere du tableau de commande du refrig6rateur

pour enlever et remplacer I'ampoule d'eclairage.

Lumi_re du bac & Idgumes ou de la partie sup_rieure du

congdlateur (sur certains modules}

• Enlever le protecteur de I'ampoule en saisissant le centre

sup@ieur du protecteur et le retirer vers I'avant en le tournant

legerement d'un cSte. Si necessaire, enlever le bac a legumes

sup@ieur pour acceder au protecteur de I'ampoule du bac.

Replacer le protecteur de I'ampoule en ins@ant les

languettes a une extremite dans les fentes sur la paroi interne

du refrigerateur ou du congelateur. Ensuite courber

delicatement le protecteur au centre pour inserer les

languettes a I'autre extremite.

Lumi_re de la partie supdrieure du cong_lateur (sur certains

modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre en tirant le protecteur vers I'avant.

• Replacer le protecteur d'ampoule en ins@ant les languettes

darts les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'a ce qu'il s'enclenche en position.

Lumi_re infdrieure du cong_lateur sous le bac & glagons (sur

certains modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre. Lorsque les crochets lat@aux du

protecteur sont degages de la paroi interne du congelateur,

retirer le protecteur.

• Replacer le protecteur de I'ampoule en pressant les c6tes

vers le centre et en ins@ant les crochets lat@aux dans les

fentes. Une fois que les crochets lateraux sont en place,

enclencher la languette avant dans la fente.

Lumi_re infdrieure du congdlateur en arri_re du panier

sup_rieur du cong_lateur (sur certains modules)

• Enlever le panier sup@ieur du congelateur. Enlever le

protecteur d'ampoule en saisissant le sommet et le centre a.

la base du protecteur et en le tirant vers I'avant tout en le

tournant legerement vers un c6te jusqu'a ce que les

languettes laterales deviennent degagees. Retirer les

languettes a I'autre extremite et enlever le protecteur.

Replacer le protecteur d'ampoule en ins@ant les languettes a.

une extremite dans la fente sur la paroi interne du

congelateur. Ensuite plier soigneusement le protecteur au

centre pour inserer les languettes a.I'autre extremite.

En cas de panne de courant, telephoner & la compagnie

d'electricite pour demander la duree de la panne.

1. Si le service dolt _tre interrompu durant 24 heures ou moins,

garder les deux portes ferm_es pour aider les aliments &

demeurer froids et congeles.

2. Si le service dolt _tre interrompu pendant plus de

24 heures :

a) Retirer tousles aliments congeles et les entreposer dans

un entrep6t frigorifique.

b) Placer 2 Ib (907 g) de neige carbonique dans le

congelateur pour chaque pied cube (28 L) d'espace de

congelation. Cette quantite permettra de garder les

aliments congeles durant deux & quatre jours.

c) S'il n'y a pas d'entrep6t frigorifique ni de neige

carbonique, consommer ou mettre immediatement en

conserve les aliments perissables.

NOTER : Un congelateur plein restera froid plus Iongtemps qu'un

congelateur partiellement rempli. Un congelateur plein de

viandes demeure froid plus Iongtemps qu'un congelateur rempli

de pains et de p&tisseries. Si les aliments contiennent des

cristaux de glace, ils peuvent _tre remis & congeler m_me si la

qualite et la saveur risquent d'etre affectees. Si les aliments

semblent de pietre qualite, les jeter.

Vacances

Si vous choisissez de laisser le rdfrigdrateur en

fonctionnement pendant votre absence, utiliser ces etapes

pour preparer votre refrigerateur avant d'aller en vacances.

1o Consommer tousles aliments perissables et congeler les

autres articles.

2. Si votre refrigerateur a une machine & gla9ons automatique :

• Soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur & la position

OFF (arr_t) & droite.

• Fermer I'approvisionnement d'eau de la machine &

glagons.

3. Vider le bac & gla£ons.

Si vous choisissez d'arr6ter le fonctionnement du

r6frigdrateur avant votre absence, observer ces etapes.

1. Enlever tousles aliments du refrig6rateur.

2. Si votre refrigerateur a une machine a gla9ons automatique :

• Fermer I'approvisionnement d'eau de la machine &

glagons au moins une journee & I'avance.

Lorsque la derniere quantite de gla9ons est depos6e,

soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

3. Tourner la commande du thermostat (ou la commande du

refrig6rateur, selon le modele) a OFE Voir la section "Reglage

des commandes'.

4. Nettoyer le r6frigerateur, ressuyer et bien le secher.

5. ,ik I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la pattie superieure de chaque porte de

fa9on & ce qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air & I'interieur, afin d'eviter

raccumulation d'odeur ou de moisissure.

Ddmdnagement

Lorsque vous demenagez votre refrigerateur & une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine & glagons automatique :

• Fermer I'approvisionnement d'eau de la machine &

glagons au moins une journee & I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

Lorsque la derniere quantite de gla9ons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac & gla9ons.

4. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir la section

"Reglage des commandes".

5. Debrancher le refrigerateur de la prise de courant.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher & fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et les

attacher ensemble a I'aide de ruban adhesif pour qu'elles ne

bougent pas nine s'entrechoquent durant le demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour qu'il

roule plus facilement OU visser les pieds de nivellement pour

qu'ils n'egratignent pas le plancher. Voir la section

"Fermeture des portes" ou "Nivellement du refrigerateur".

10. Fermer la porte & I'aide de ruban adhesif et fixer le cordon

d'alimentation & la caisse du refrigerateur.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Installation du refrigerateur"

pour les instructions de preparation. Aussi, si votre refrigerateur a

une machine & glagons automatique, rappelez-vous de

rebrancher I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg_r_es ici en premier afin d'dviter

les coQts d'une visite de service inutile.

Le r_frig_rateur ne fonctionne pas

• Le cordon d'alimentation dlectrique est-il ddbranchd?

Brancher sur une prise & 3 alveoles reliee & la terre.

• Un fusible est-il grill_ ou le disjoncteur s'est-il d_clench_?

Remplacer le fusible ou reenclencher le disjoncteur.

• Le rdglage du r_frig_rateur ou du congdlateur est-il _ la

position OFF (arr_t)?

Voir la section "Reglage des commandes".

Le r6frig6rateur est-U en train de se d6givrer?

Verifier pour voir si le refrigerateur fonctionne au bout de 30

minutes. Le refrigerateur executera regulierement un

programme automatique de degivrage.

Les ampoules n'dclairent pas

• Le cordon d'alimentation dlectrique est-il ddbranchd?

Brancher sur une prise a 3 alveoles reliee a la terre.

• Une ampoule d'_clairage est-elle desserr_e dans la

douUle?

Tourner le reglage du refrig6rateur ou du congelateur a. OFF

(arr_t). Debrancher le refrigerateur de la source

d'alimentation electrique. Enlever delicatement I'ampoule et

la reinserer. Ensuite rebrancher le refrigerateur a la source de

courant electrique et faire de nouveau le reglage.

• Une ampoule est-elle grUl_e?

Remplacer par une ampoule d'appareil electrom6nager de

puissance, de grosseur et de format similaires. Voir la section

"Remplacement des ampoules d'eclairage".

Le plat de d_givrage contient de I'eau

• Le rdfrigdrateur est-U en train de se ddgivrer?

Ueau s'evaporera. C'est normal pour I'eau de degoutter dans

le plat de degivrage.

• Y a-t-il plus d'humidit_ que d'habitude?

Prevoir que I'eau dans le plat de degivrage prend plus de

temps a s'evaporer. Ceci est normal quand il fait chaud ou

humide.

Le moteur semble fonctionner excessivement

La porte est-elle ouverte fr_quemment?

Prevoir que le moteur fonctionnera plus Iongtemps dans ce

cas. Afin de conserver I'energie, essayer de sortir tout ce

dont vous avez besoin du refrigerateur a la feis, garder les

aliments organises de sorte qu'ils soient faciles a trouver et

fermer la porte des que les aliments sont retires.

Les rdglages sont-ils faits correctement pour les

conditions ambiantes?

Voir la section "Reglage des commandes'.

La tempdrature ambiante est-elle plus chaude que

d'habitude?

Prevoir que le moteur fonctionnera plus Iongtemps dans des

conditions de chaleur. Pour des temperatures ambiantes

normales, prevoir que le moteur fonctionne environ 40% a.

80% du temps. Dans des conditions plus chaudes, prevoir un

fonctionnement encore plus frequent.

• Vient-on d'ajouter une grande quantitd d'aliments au

rdfrigdrateur?

Uaddition d'une grande quantite d'aliments rechauffe le

refrigerateun II est normal que le moteur fonctionne plus

Iongtemps afin de refroidir de nouveau le refrigerateur.

Les portes sont-elles compl_tement ferm_es?

Pousser les portes pour qu'elles soient bien fermees. Si les

portes ne se ferment pas cempletement, voir "Les portes ne

se ferment pas completement" plus loin dans cette section.

Les serpentins du condenseur sont-ils sales?

Cette situation emp_che le transfert de I'air et fait travailler

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir la section "Nettoyage du refrigerateur".

Les joints des portes sont-ils hermdtiques sur tout le

contour?

Contacter une personne qualifiee ou un technicien.

REMARQUE : Si le probleme n'est pas attribuable a I'une

des situations ci-dessus, rappelez-vous que votre

refrigerateur neuf fonctionnera plus Iongtemps que I'ancien

appareil du fait de son moteur tres efficace.

Le r_frig_rateur semble faire trop de bruit

• Les bruits peuvent _tre normaux pour votre rdfrigdrateur.

Voir la section "Les bruits de I'appareil que vous pouvez

entendre".

La machine & glagons ne produit pas de gla_}ons

• La tempdrature du congdlateur est-elle assez froide pour

produire des glagons?

Attendre 24 heures apres la connexion de la machine a.

glagons pour la production de gla9ons. Voir la section

"Reglage des commandes".

Le bras de commande en broche de la machine t] glagons

est-il en position OFF (_levde) (sur certains modules}?

Abaisser le bras de commande en broche a la position ON

(abaissee). Voir la section "Machine a.gla9ons et bac/seau

d'entreposage'.

Le commutateur de la machine & glagons est-il t] la

position OFF (t] droite) (sur certains meddles)?

Deplacer le commutateur de la machine a.gla_ons a la

position ON (a.gauche). Voir la section "Machine a.glagons et

bac/seau d'entreposage".

Le robinet d'arr_t de la canalisation d'eau relide au

rdfrigdrateur est-il ouvert?

Ouvrir le robinet d'eau. Voir la section "Raccordement du

refrigerateur a une canalisation d'eau".

Un glagon est-U coinc_ dans le bras de I'_jecteur?

Pour les modeles de machines & gla_ons avec bac interieur

de glagons, enlever le glagon coince a I'aide d'un ustensile en

plastique. Pour les modeles avec seau a glagons, acceder

la machine a glagons en baissant la porte du detecteur du

bac a gla9ons sur le c6te superieur gauche de I'interieur du

congelateur. En baissant la porte du detecteur, lever la porte

de service de la machine a glagons et enlever la glace de

rejecteur a I'aide d'un ustensile en plastique. Se referer a. la

section "Machine a glagons et bac/seau d'entreposage".

• Y a-t-il de I'eau dans le moule de la machine t] gla_ons?

Verifier pour voir si le refrigerateur a ete branche & la

canalisation d'eau de la maison, et si le robinet d'arret de la

canalisation est ouverL Voir la section "Raccordement du

refrigerateur & une canalisation d'eau."

REMARQUE : Si cette situation n'est pas attribuable ace qui

precede, i] peut exister un probleme avec la canalisation

d'eau. Faire un appel de service.

La machine & gla_ons produit trop peu de gla_}ons

La machine t] glagons vient-elle juste d'etre install_e?

Attendre 72 heures pour le commencement de la production

complete de gla9ons. Une fois que le refrigerateur est refroidi,

la machine a glagons devrait commencer a produire de 70 &

120 gla9ons a toutes les 24 heures.

Une grande quantitd de glagons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine & gla_ons produise

plus de gla9ons.

Les r_glages sont-ils faits correctement?

Voir la section "Reglage des commandes".

Le robinet d'eau est-il compl_tement ouvert?

Ouvrir completement le robinet. Voir la section

"Raccordement du refrigerateur a une canalisation d'eau".

Un filtre t] eau est-il install_ sur le r_frig_rateur?

Le filtre peut etre obstrue ou installe incorrectement. Verifier

d'abord les instructions d'installation du filtre pour s'assurer

que le filtre a ete bien installe et qu'il West pas obstru& Si

rinstaliation ou I'obstruction n'est pas le probleme,

telephoner a une personne qualifiee ou un technicien.

Mauvais goQt, odeur ou couleur grise des gla_}ons

• Les raccords de plomberie sont-ils neufs et causent-ils

une ddcoloration et un mauvais got_t des glagons?

Jeter les premieres quantites de gla_ons.

Les glagons ont-ils _t_ gard_s trop Iongtemps?

Jeter les vieux gla9ons et en faire une nouvelle provision.

Le congdlateur et le bac ou le seau & gla_ons ont-ils

besoin d'etre nettoyds?

Voir la section "Nettoyage du refrigerateur" ou "Machine

glagons et bac/seau d'entreposage".

Les aliments dans le congdlateur ou le rdfrigdrateur ont-

ils dt_ bien emballds?

Utiliser un emballage hermetique et & I'epreuve de I'humidite

pour aider a empecher le transfert d'odeur aux aliments

entreposes.

Ueau contient-elle des min_raux (tels que le soufre)?

Uinstallation d'un filtre peut etre requise afin d'enlever les

mineraux.

Un filtre t] eau est-il install_ sur le r_frig_rateur?

Une decoloration grise ou foncee dans la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel. Faire couler de I'eau supplementaire dans le

distributeur d'eau pour mieux nettoyer le systeme de filtration

de I'eau (au moins 2 & 3 gallons (8 - 12 L) ou pendant 6 a 7

minutes initialement). Jeter la glace decoloree.

Le distributeur de glagons ne fonctionne pas

correctement

La porte du cong_lateur est-elle ferrule compl_tement?

Pousser la porte pour qu'elle soit bien fermee. Si elle ne

ferme pas completement, voir plus loin dans cette section

"Les portes ne se ferment pas completement'.

Le bac ou le seau & glagons est-il correctement installS?

Pour les modeles de machines & glagons avec bac interieur

de glagons, pousser le bac a gla9ons completement jusqu'au

fond. Si le bac ne va pas jusqu'au fond, il n'est peut-etre pas

droit. Le retirer et essayer de nouveau. Pour les modeles avec

un seau a glagons, le seau doit etre d'aplomb sur la porte du

congelateur. Pour retirer le seau, appuyer sur le bouton de

degagement au cete droit du seau et le soulever droit vers le

haut. Replacer le seau dans la porte en vous assurant qu'il

est bien aligne et bien enclenche en place. Se referer & la

section "Machine a glagons et bac/seau d'entreposage".

Les mauvais glagons ont-ils _t_ ajout_s au bac ou au

seau?

Utiliser seulement des cubes produits par la machine &

glagons courante. Si d'autres cubes ont ete ajoutes, enlever

tousles cubes et verifier pour voir si un gla9on s'est coince

dans la goulotte.

Les glagons ont-ils gel_ dans le bac ou le seau & glagons?

Secouer le bac ou le seau & gla_ons pour separer les cubes.

Si les cubes ne se separent pas, vider le bac ou le seau et

attendre 24 heures pour regarnir le stock de gla9ons.

La glace a-helle fondu autour de la tige en m_tal dans le

seau & glagons?

Vider les cubes de glace et nettoyer le seau & gla_ons

completement. Accorder 24 heures pour que la machine &

glagons regarnisse le stock. Ne pas essayer d'enlever la

glace fondue avec un objet pointu. Vous pourriez

endommager le seau & gla9ons.

Un gla£on est-il coinc_ dans la goulotte?

Degager le gla9on de la goulotte & I'aide d'un ustensile en

plastique. Ne pas utiliser un article pointu pour enlever la

glace. Vous pourriez causer des dommages.

Est-ce que le distributeur de glagons se bloque Iors de la

distribution de glace "concassde"?

Arreter la distribution de glace. Changer le bouton de "glace

concassee" (CRUSH) a "glace en cubes" (CUBE). Abaisser le

bras du distributeur avec un verre robuste. Si la glace en

cubes est distribuee correctement, remettre le bouton &

"glace concassee" (CRUSH) et recommencer la distribution.

Voir la section "Distributeur d'eau et de gla9ons".

Y a-t-il des glagons dans le seau?

Voir "La machine & gla9ons ne produit pas de glagons" plus

haut dans cette section.

Le bras de distribution a-t-il 6t6 tenu trop Iongtemps?

Degager le bras de distribution. Les gla_ons cesseront d'etre

distribues Iorsque le bras est tenu trop Iongtemps. Attendre 3

minutes pour que le moteur du distributeur soit regle de

nouveau avant d'etre utilis& (Pour utilisation ulterieure,

prendre de grandes quantites de gla9ons directement du bac

ou seau & gla9ons de sorte que le bras de distribution n'est

pas tenu trop Iongtemps.)

Le seau & gla£ons est difficile _ enlever

Est-ce que le seau & glagons est difficile _ enlever (sur

certains modules)?

Sur les modeles avec seau a glagons, choisir "glace en

cubes" (CUBE). Avec un verre robuste, abaisser rapidement

et degager le bras de distribution de glace. Lorsque la porte

du congelateur est ouverte, abaisser le bouton de

degagement du seau a glagons et soulever. Voir la section

"Machine a glagons et bac/seau d'entreposage".

Le distributeur d'eau ne fonctionne pas bien Ueau du distributeur n'est pas assez froide

La porte du congdlateur est-elle compl_tement ferm_e? •

Pousser la porte fermement. Si elle ne ferme pas

completement, voir "Les portes ne se ferment pas

completement" plus loin dans cette section. •

Le eyst6me d'eau s'eet-il rempli?

Le systeme d'eau a besoin d'etre rempli la premiere fois qu'il

est utilis& Abaisser la barre de distribution avec un grand

contenant jusqu'au retrait de 2 ou 3 gallons (8 - 12 L) d'eau.

Jeter I'eau et se referer & la section "Distributeur d'eau et de

glagons".

Le robinat de fermature d'eau eet-il ouvert ou la

canalisation d'eau est-elle raccordde & la source?

Verifier pour s'assurer que le robinet d'arr_t d'eau est ouvert

et que la source d'eau est connectee au refrigerateur. Voir la

section "Raccordement du refrig6rateur a une source d'eau".

Le robinat de fermeture d'eau est-il obstru_ ou

incorrectement installS?

Se referer & la section "Raccordement du refrig6rateur a une

source d'eau". Si I'obstruction ou I'installation n'est pas un

probleme, faire un appel de service ou faire venir un plombier.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation?

Si vous decouvrez ou soup_onnez une deformation de la

canalisation d'eau, faire un appel de service.

• Un filtre & eau est-il installd sur le rdfrigdrateur?

Le filtre peut _tre obstrue ou incorrectement install& Verifier

d'abord les instructions d'installation du filtre pour s'assurer

que le filtre a ete installe correctement et n'est pas obstru& Si

I'installation ou I'obstruction n'est pas un probleme, faire un

appel de service.

Le r_frig_rateur vient-U d'etre installS?

Accorder 24 heures pour que le refrigerateur se refroidisse

completement.

Une grande quantit_ d'eau a-t-elle dt_ r_cemment

distribude?

Accorder 24 heures pour que I'eau se refroidisse

completement.

N'a-t-on pas r_cemment distribu_ de I'eau?

Le premier verre d'eau peut ne pas _tre froid. Jeter le premier

verre d'eau.

La cloison entre les deux sections est tilde

• La temperature tiede est probablement attribuable & un

fonctionnement normal du reglage automatique de I'humidite

de I'exterieur. En cas de doute, faire un appel de service.

La tempdreture est trop tilde

• Les ouvertures d'a_ration sont-eiles bloqu_es dans une

section ou I'autre?

Cette obstruction emp_che le mouvement de I'air froid du

congelateur au refrigerateur. Enlever tousles objets places en

avant des ouvertures d'aeration. Consulter "Pour s'assurer

d'une circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

Ueau ou la glace coule du distributeur

• La glace se renverse-t-elle parce que le verre n'est pas

tenu sous le distributeur de glagons assez Iongtemps?

Tenir le contenant sous la goulotte de gla_ons pendant 2 a 3

secondes apres avoir rel&che le bras de distribution. Une

petite quantite de gla_ons peut _tre distribuee apres le •

degagement du bras.

Ueau d_goutte-t-elle parce que le verre West pas tenu

sous le distributeur d'eau assez Iongtemps?

Tenir le contenant sous le distributeur d'eau pendant 2 a 3

secondes apres le degagement du levier de distribution.

L'eau peut continuer a couler durant ce temps.

• Un glagon coinc_ dans la goulotte maintient-il ouverte la

porte de distribution?

Enlever le glagon.

• Un filtre & eau est-il install_ sur le r_frig_rateur?

II peut y avoir de I'air dans les canalisations du systeme de

filtration de I'eau ce qui cause des gouttes. Une purge

supplementaire pourrait aider & faire sortir rair des

canalisations. L'utilisation normale du distributeur devrait

expulser I'air des canalisations en de9a de 24 a 72 heures.

Le d_bit d'eau du distributeur diminue beaucoup

• Un filtre & eau est-il installd sur le rdfrigdrateur?

Le filtre peut _tre plein ou incorrectement install&

Selon le modele que vous avez, (Ster la cartouche du filtre

eau (voir la section "Systeme de filtration et de contr(51e d'eau

la grille de la base" ou "Systeme de filtration d'eau

interieur"). Faire fonctionner le distributeur. Si le debit d'eau

s'accroit beaucoup, votre filtre est plein et dolt _tre remplac&

La ou les portes sont-elles ouvertes souvent?

Prevoir que le refrigerateur deviendra tiede dans ce cas.

Pour garder le refrigerateur froid, essayer de sortir tout ce

dont vous avez besoin du refrigerateur a la fois, garder les

aliments bien ranges de sorte qu'il soit facile de les trouver et

fermer la porte des que les aliments sont retires.

Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur ou au cong_lateur?

Uaddition d'une grande quantite d'aliments rechauffe le

refrigerateur. Plusieurs heures peuvent _tre necessaires pour

que le refrigerateur revienne a la temperature normale.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes?

Voir la section "Reglage des commandes".

II y a une accumulation d'humidit_ & rint_rieur

• Les ouvertures de circulation d'air sont-elles obstru_es

dans le r_frig_rateur?

Enlever tousles objets en avant des ouvertures d'air. Se

referer a la section "Pour s'assurer d'une circulation d'air

appropriee" pour I'emplacement des ouvertures d'air.

La ou lee portes sont-elles ouvertes souvent?

Pour eviter I'accumulation d'humidite, essayer de sortir tout

ce dont vous avez besoin du refrigerateur a la fois, en gardant

les aliments organises pour qu'ils soient faciles a trouver, et

fermer la porte des que les aliments sont retires. (Lorsque la

porte est ouverte, I'humidite ambiante de la piece penetre

dans le refrigerateur. Le plus souvent la porte est ouverte, le

plus rapidement I'humidite s'accumule, surtout Iorsque la

piece elle-m_me est tres humide.)

La piece eet-elle humide?

II est normal que I'humidite s'accumule & rinterieur du

refrigerateur Iorsque Fair de I'exterieur est humide,

Les aliments sont-ils bien emball_s?

Verifier que tousles aliments sent bien emballes. Essuyer les

contenants humides d'aliments avant de les placer au

r6frigerateur.

Les rdglages sont-ils faits correctement pour les

conditions ambiantes?

Voir la section "Reglage des commandes".

Un programme autod_givreur vient-il de se terminer?

II est normal que des gouttelettes se forment sur la paroi

arriere apres que le refrigerateur se degivre

automatiquement.

Les portes ne se ferment pas compl_tement

Les emballages d'aliments emp_chent-ils la porte de

fermer?

Reorganiser les contenants de sorte qu'ils soient plus

rapproches et prennent moins d'espace.

Le bac _ glagons ou le seau & glagons est-il en bonne

position?

Pour les modeles de machines & gla_ons avec bac interieur

de glagons, pousser le bac a glagons completement jusqu'au

fond. Si le bac ne va pas jusqu'au fond, il n'est peut-_tre pas

droit. Le retirer et essayer de nouveau. Pour les modeles avec

un seau a glagons, le seau doit _tre d'aplomb sur la porte du

congelateur. Pour retirer le seau, appuyer sur le bouton de

degagement au cSte droit du seau et le soulever droit vers le

haut. Replacer le seau dans la porte en vous assurant qu'il

est bien aligne et bien enclenche en place. Se r6ferer & la

section "Machine a glagons et bac/seau d'entreposage".

Les plats, tablettes, bacs ou paniers sont-ils en bonne

position?

Placer le couvercle du bac a legumes et tousles plats,

tablettes, bacs et paniers & la position correcte. Voir plus de

renseignements a la section "Bac a legumes et couvercle du

bac & legumes".

Les joints sont-ils collants?

Nettoyer les joints d'etancheite conformement aux directions

dans la section "Nettoyage du refrigerateur".

Le rdfrigdrateur branle-t-il ou semble-t-il instable?

Niveler le refrigerateur. Consulter la section "Fermeture des

portes" ou "Nivellement du refrigerateur" selon le modele que

vous avez.

Les portes ont-elles _t_ enlev_es durant I'installation de

I'appareil et real rdinstalldes?

Enlever et replacer les portes en suivant la section

"Enlevement des portes" sur certains modeles ou faire venir

un technicien qualifi&

Les portes sont difficites _ ouvrir

• Les joints sont-ils sales ou collants?

Nettoyer les joints d'etancheite conformement aux directions

darts la section "Nettoyage du refrigerateur".

CONTRAT D'ENTRETIEN

SEARS

"Nous faisons I'entretien des produits que nous vendons" est

notre assurance vous permettant de compter sur Sears pour

rentretien. Votre appareil electromenager Kenmore offre une

valeur ajoutee Iorsque vous considerez que Sears compte des

centres de service dans tout le pays, avec techniciens

professionnels formes pour tousles produits electromenagers

vendus par Sears. Ces gens ont la connaissance et les

competences, les outils, les pieces et I'equipement pour assurer

notre engagement envers vous a savoir que "Nous faisons

rentretien des produits que nous vendons."

Contrat d'entretien Sears

Maintenez la valeur de votre achat avec un contrat d'entretien

Sears. Les appareils electromenagers Kenmore sont congus,

fabriques et testes pour des annees de fonctionnement fiable.

Toutefois, tout appareil electromenager peut exiger un entretien

de temps a autre. Le contrat d'entretien Sears vous offre un

programme de service remarquable pour votre appareiL

Le contrat d'entretien Sears

• Est votre moyen d'acheter le service de demain a des prix

d'aujourd'hui.

• Elimine les frais de reparation qui resultent de I'usage

normal.

• Couvre autant de visites de service que necessaire.

• Fournit une verification annuelle d'entretien preventif sur

demande pour garder votre appareil electromenager

Kenmore darts un bon etat de fonctionnement.

Pour plus de renseignements, composer

1-800-827-6655.

Pi_ces de rechange

Pour commander une brosse pour nettoyer les serpentins ou des

filtres de rechange, composer le 1-800-366-PART et demander

le numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Brosse pour nettoyer les serpentins :

N° de commande 4210463

Cartouche de filtre _ eau int_rieur :

Cartouche contre les kystes :

N° de commande 9002 (NLCS2OO)

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau int rieur pour kystes, modules WFI-NLCS200/NLCS200

Ce produit a et_ teste et certifie par NSF International en vertu de la norme

42 ANSI/NSF pour la reduction du go0t et de I'odeur du chlore (categorie I) et

en vertu de la norme 53 ANSI/NSF pour la r_duction du plomb, kystes et turbidit&

Capacit_ : 200 gallons (757 litres)

D6bit de service : 0,5 GPM (1,89 L/min) & 60 Ib/po _.

R6d. de substances U.S. EPA Affluent Effluent Effluent % de r6d. % de r6d. Num6ro de

Effets esth6tiques MCL moyen maximal moyen minimale moyenne test NSF

GoQt/odeur de chlore n.d. 1,9 mg/L n.d. 0,06 mg/L n.d. 97% 994707

Particules n.d. 108 667/mL* n.d. 45/mL n.d. 99,96% 994711

R6duction de U.S. EPA Affluent Effluent Effluent % de r6d. % de r6d. Num6ro de

contaminant MCL moyen maximal moyen minimale moyenne test NSF

Kyste 99,95%** 157 750/mL 55/mL 1,0/mL 99,9987% 99,9996% 994710

Turbidite n.d. 26 NTU 0,5 NTU 0,1 NTU 98,9% 99,5% 994710

Plomb : & pH 6,5 0,015 mg/L 0,160 mg/L*** 0,011 mg/L 0,001 mg/L 93,5% 99,4% 994708

Plomb : & pH 8,5 0,015 mg/L 0,158 mg/L*** 0,011 mg/L 0,001 mg/L 92,1% 99,3% 994709

• • Veuillez vous r6ferer & la section "Assistance ou service" pour

le nora, I'adresse et le numero de tel6phone du fabricant.

II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonc&

Meddle NLCS200 Remplacer la cartouche au moins & tous

les 6 & 9 mois. Utiliser la carLouche de remplacement, n° de

piece NLCS200, n° 9002. Prix suggere au detail en 2000 de

39,95 $US/49,95 SCAN.

Le produit ne dolt _tre utilise que pour I'eau froide seulement.

Ne pas utiliser avec de I'eau microbiologiquement

dangereuse ou de qualite inconnue sans une desinfection

avant ou apres le systeme. Les systemes homologues pour la

reduction des kystes peuvent _tre utilises sur I'eau

desinfectee qui peut contenir des kystes filtrables.

• Veuillez vous r6ferer & la section "Garantie" pour le garantie

limitee du fabricant.

Directives d'application/Para mbtres

d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temperature d'eau 33 ° - 100 °F (0,6 ° - 37,8 °C)

*l'exigence de test est au moins 100 000 particules/mL de poussi_re de test fine AC. **Le rendement en rapport au kyste est le % de reduction, d'apres la

norme 53 NSE ***i'exigence de test est 0,15 mg/L ± 10%. Ces contaminants ne sont pas necessairement dans votre approvisionnement d'eau. Le

rendement peut varlet d'apr_s les conditions Iocales de I'eau. ® NSF est une marque de commerce d_pos_e de NSF International.

SEARS

2211834 o6/oo

Kenmore 10659212990 side-by-side refrigerator

Product's Documents

User Manual

Specifications

Kenmore 10659212990 Questions and Answers
