final page size: 8.5 x 5.5 in CRAFTSMAN

7 Amp 3/8" Keyless Drill/Driver

Perceuse/tournevis sans clé 3/8 po 7 amp

Taladro/Destornillador de 3/8" de 7 Amp

CMED731

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 18

English

English (original instructions)

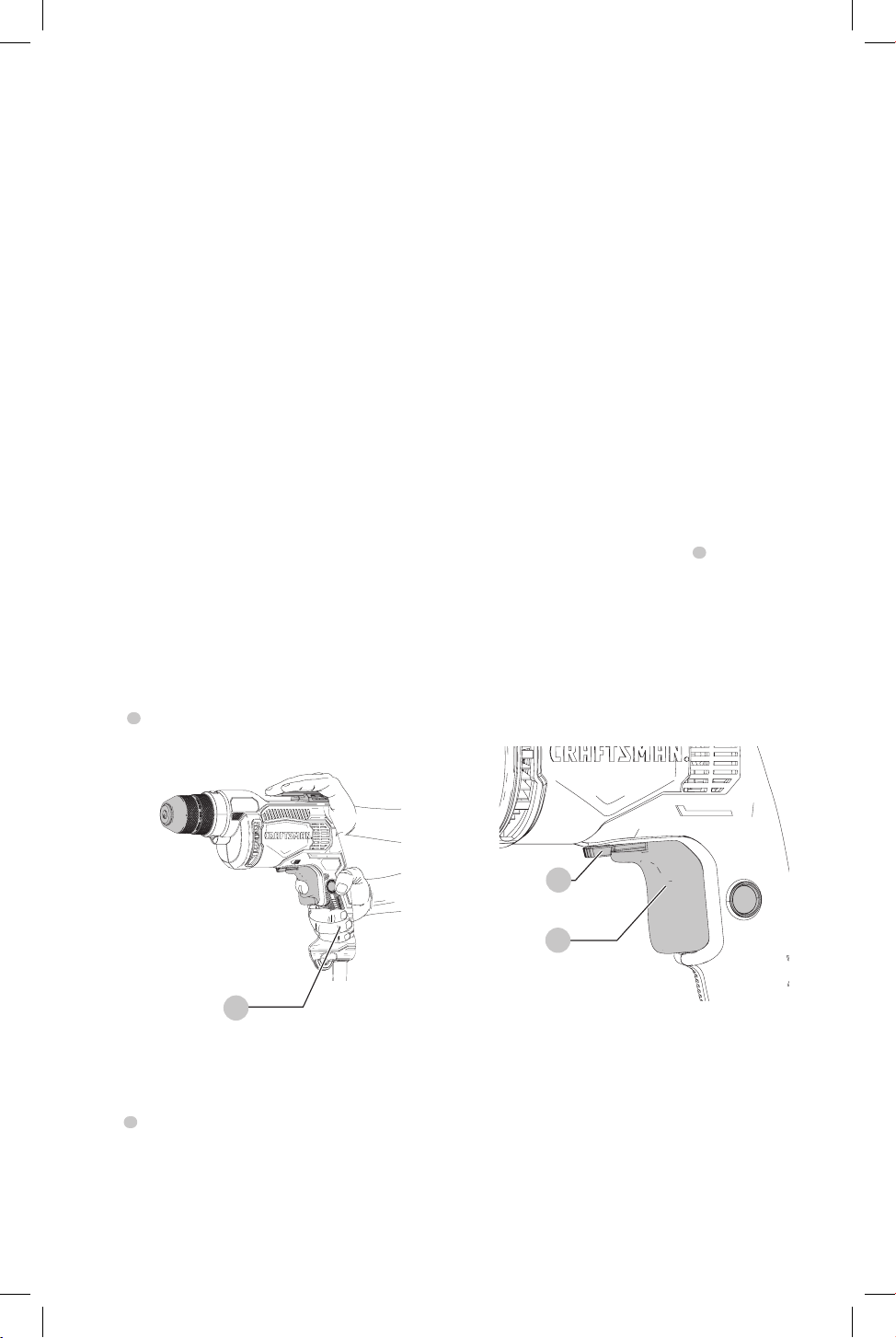

COMPONENTS

Variable speed trigger

Lock-On button

Forward/reverse lever

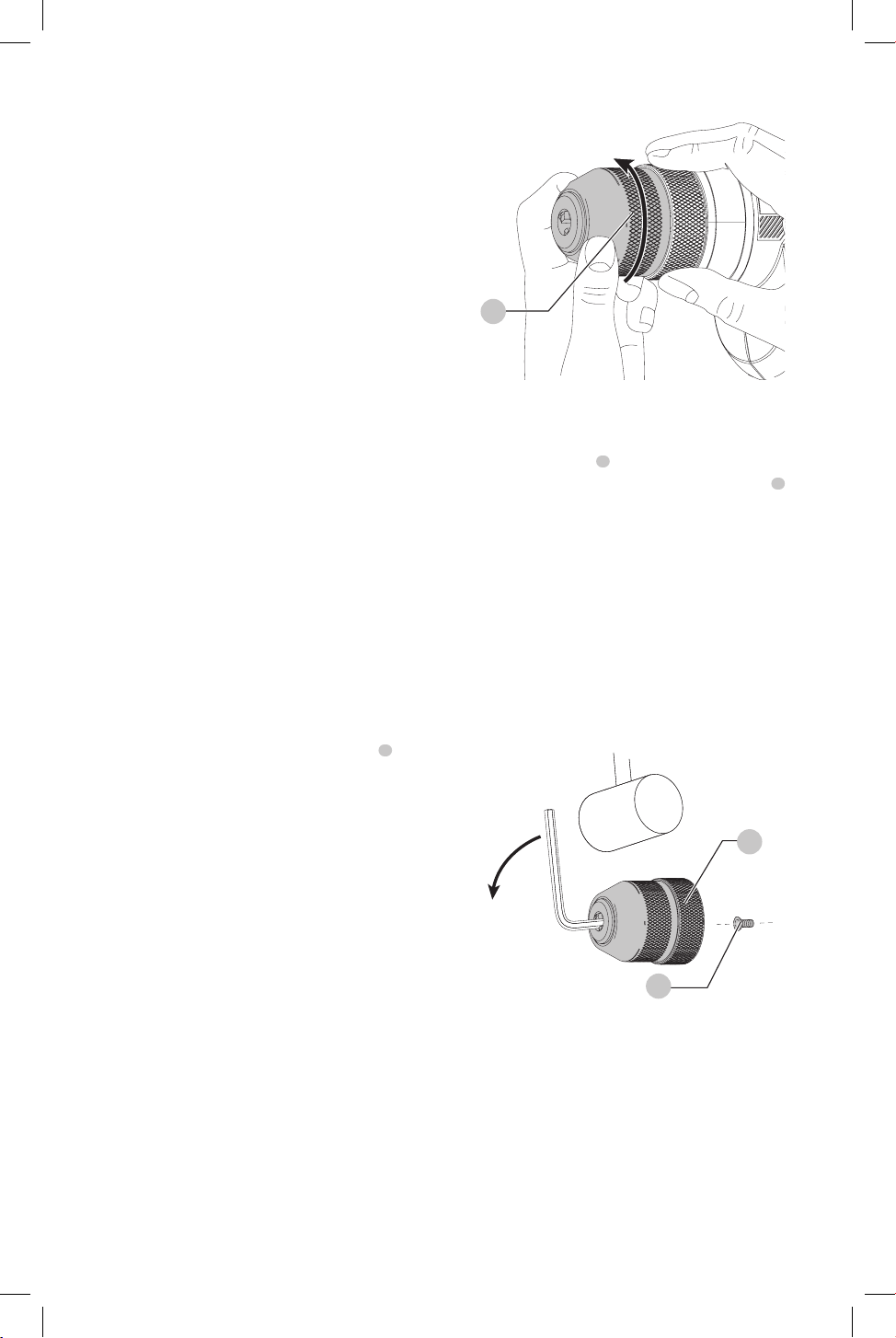

Keyless chuck

Belt clip

Handle

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

Fig. A

English

7 Amp 3/8" Keyless Drill/Driver

CMED731

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

Drill Safety Warnings

• Use auxiliary handles if supplied with the tool. Loss

of control can cause personal injury

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord. Cutting accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and could give

the operator an electric shock.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Use clamps or another practical way to secure and

support the work piece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss of control.

• Keep your hair, clothing, and gloves away from air

vents. Air vents often cover moving parts in which these

items can be caught.



WARNING: Drill may stall (if overloaded or improperly

used) causing a twist. Always expect the stall. Grip

the drill firmly with both hands to control the twisting

action and prevent loss of control which could cause

personal injury. If a stall does occur, release the trigger

immediately and determine the reason for the stall

before re-starting.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

English

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

../min or ..min

-1

. Revolutions or

Reciprocations per

minute

.................. two phase

alternating current

............... two phase

alternating current

with neutral

.................. three phase

alternating current

............... three phase

alternating current

with neutral

.................. rated current of the

appropriate fuse-

link in amperes

............ time-log miniature

fuse-link where X

is the symbol for

the time/current

characteristic, as

given in

IEC 60127-3

IPXX .................... IP symbol

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

of power and overheating. These tools are factory tested; if

this tool does not operate, check power supply.

Intended Use

This drill is designed for household applications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Inserting a Drill Bit or Other Accessory

(Fig. B)



WARNING: Do not attempt to tighten drill

bits (or any other accessory) by gripping the

front part of the chuck and turning the tool on.

Damage to the chuck and personal injury may occur

when changing accessories.



WARNING: Always ensure the bit is secure before

starting the tool. A loose bit may eject from tool

causing possible personal injury.

Your tool features a keyless chuck

for greater

convenience. To insert a drill bit or other accessory, follow

the steps listed below.

1. Grasp the rear half of the keyless chuck with one

hand and use your other hand to rotate the front half

counterclockwise, as shown in Figure B. Rotate far

enough so that the keyless chuck opens sufficiently to

accept the desired accessory.

2. Insert the bit or other accessory about 3/4" (19 mm)

into the keyless chuck and tighten securely by holding

the rear half of the keyless chuck and rotating the front

portion in the clockwise direction.

3. To release the accessory, repeat Step 1 listed above.

Fig. B

English

OPERATION



WARNING: To reduce the risk of serious personal

injury, read, understand and follow all safety

warnings and instructions prior to using tool.



WARNING: It is important to support the work

properly and to hold the drill firmly with both

hands to prevent loss of control which could

cause personal injury.



WARNING: Do not attempt to tighten drill bits (or

any other accessory) by gripping the front part of

the chuck and turning the tool on. Damage to the

chuck and personal injury may occur when

changing accessories.



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: To reduce the risk of injury, let the

tool work at its own pace. Do not overload.

Proper Hand Position (Fig. D)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.



WARNING: Drill may stall (if overloaded or improperly

used) causing a twist. Always expect the stall. Grip

the drill firmly with both hands to control the twisting

action and prevent loss of control which could cause

personal injury. If a stall does occur, release the trigger

immediately and determine the reason for the stall

before re-starting.

Proper hand position requires one hand on the handle

6

and the other bracing the body of the drill to control the

twisting action.

Fig.D

Variable Speed Trigger Switch (Fig. E)

To turn the tool on, squeeze the variable speed trigger

To turn the tool off, release the trigger switch. The variable

speed switch enables you to select the best speed for a

particular application. The more you squeeze the trigger,

the faster the tool will operate. Use lower speeds for starting

holes without a center punch, drilling in metals or plastics,

or driving screws. For maximum tool life, use variable speed

only for starting holes or fasteners.

nOTE: Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.



WARNING: The drill should only be locked ON

when it is held stationary in a drill press stand

or other means; NOT BY HAND! Never unplug the

tool with the locking feature engaged. To do so will

cause the tool to start immediately the next time it is

plugged in.

Selecting the Direction of Rotation (Fig. E)

For drilling and for tightening screws, use forward

(clockwise) rotation. For loosening screws or removing a

jammed drill bit, use reverse (counterclockwise) rotation.

nOTE: The direction of rotation is also depicted by an arrow

on the overmold of the tool near the forward/reverse

lever

3

Never change the direction of rotation while the motor

isrunning.

1. To select forward rotation, push the forward/reverse

lever to the right (when viewed from the chuck end).

2. To select reverse rotation, push the forward/reverse

lever to the left (when viewed from the chuck end).

Removing and Attaching the Chuck

(Fig. C)

1. Open the keyless chuck

as far as possible.

2. Remove the keyless chuck retaining screw

, located

in the keyless chuck, by turning it clockwise using a

screwdriver (lefthand thread).

3. Tighten a hex wrench of 1/4" or greater size (not

supplied) into the keyless chuck and strike it with a soft

hammer in a counterclockwise direction as shown.

4. Remove the hex wrench.

5. Remove the keyless chuck by turning

itcounterclockwise.

6. To attach the keyless chuck, screw it onto the spindle

and secure it with the keyless chuck retaining screw.

Fig. C

English

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Fig. E

Drilling

• Always unplug the drill when attaching or removing

accessories. When attaching accessories in the keyless

drill chuck, it is important to securely tighten the chuck

to prevent slippage. When using a keyless chuck, hand

tighten firmly.

• Use sharp drill bits only.

• Support and secure work properly, as instructed in the

General Power Tool Safety Warnings.

• Use appropriate and required safety equipment, as

instructed in the General Power Tool Safety Warnings.

• Secure and maintain work area, as instructed in the

General Power Tool Safety Warnings.

• Run the drill very slowly, using light pressure, until the

hole is started enough to keep the drill bit from slipping

out of it.

• Apply pressure in a straight line with the bit. Use

enough pressure to keep the bit biting but not so much

as to stall the motor or deflect the bit.

• Hold the drill firmly with both hands to control its

twisting action.

• Drills equipped with a side handle must use the

sidehandle.

• DO NOT CLICK THE TRIGGER OF A STALLED DRILL OFF

AND ON IN AN ATTEMPT TO START IT. DAMAGE TO THE

DRILL CAN RESULT.

• Minimize stalling on breakthrough by reducing pressure

and slowly drilling through the last part of the hole.

• Keep the motor running while pulling the bit out of a

drilled hole. This will help reduce jamming.

Drilling In Wood

Holes in wood can be made with the same twist drill bits

used for metal or with spade bits. These bits should be

sharp and should be pulled out frequently when drilling to

clear chips from the flutes.

Drilling In Metal

Use a cutting lubricant when drilling metals. The exceptions

are cast iron and brass which should be drilled dry. The

cutting lubricants that work best are sulfurized cutting oil

or lard oil.

Versatrack™ (Fig. F)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged Versatrack™ peg hook

or Versatrack™ Trackwall. A damaged Versatrack™

peg hook or Versatrack™ Trackwall will not support

the weight of the tool.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the peg hook. ONLY suspend tool on the

Versatrack™ Trackwall using the peg hook.



WARNING: Ensure that the tool weight does not

exceed the maximum rated weight for the selected

Versatrack™ hook.



WARNING: When hanging objects on a Versatrack™

Trackwall rail, adequately space the tools in order to

not exceed 75 lb (35 kg) per linear foot.

iMPORTAnT: Versatrack™ accessories mount compatible

tools securely to the Versatrack™ Trackwallsystem.

1. Turn tool off, disconnect it from power source and

removeaccessories.



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersatrack™ Trackwall.

2. Mount the peg hook

to the Versatrack™ Trackwall.

3. Slide the tool loop

onto the peg hook on the tool.

nOTE: Versatrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Drilling in Masonry

Use carbide tipped masonry bits. Keep even force on the

drill but not so much that you crack the brittle material. A

smooth, even flow of dust indicates the proper drilling rate.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

F 8 9

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Repairs



WARNING:To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or

a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Fig. F

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

F 8 9

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit www.craftsman.com or call

1-888-331-4569. This warranty does not apply to

English

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.craftsman.com for a list of service centers, or call CRAFTSMAN

at 1-888-331-4569.

PROBlEM CAUsE CORRECTiOn

Unit will not start. Cord not plugged in. Plug tool into a working outlet.

Circuit fuse is blown. Replace circuit fuse. (If the product repeatedly causes the circuit fuse

to blow, discontinue use immediately and have it serviced at an

authorized servicer.)

Circuit breaker is tripped. Reset circuit breaker. (If the product repeatedly causes the circuit

fuse to blow, discontinue use immediately and have it serviced at an

authorized servicer.)

Cord or switch is damaged. Have cord or switch replaced at an authorized service center.

MAXIMUM RECOMMENDED CAPACITIES

CHUCK CAPACITY 3/8"

R.P.M. 0–2500

BITS, METAL DRILLING 1/2" (13 mm) low speed

WOOD, FLAT BORING 1-1/4" (32 mm)

FRAnçAis

DESCRIPTION

Détente à vitesse variable

Bouton de verrouillage

Dispositif de glissement avant/arrière

Mandrin sans clé

Clip de ceinture

Poignée

Français (traduction de la notice d’instructions originale)

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

Fig. A

FRAnçAis

Perceuse/tournevis sans clé 3/8 po 7 amp

CMED731

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

FRAnçAis

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Règles de sécurité supplémentaires pour

les perceuses

• Utiliser la ou les poignées auxiliaires fournies avec

l’outil, s’il en est. Une perte de maîtrise de l’outil peut

entraîner des blessures.

• Tenir l’outil électrique par sa surface de prise isolée

dans une situation où l’accessoire de coupe pourrait

entrer en contact avec un câble électrique dissimulé.

Tout contact entre un fil «sous tension» et l’accessoire

de coupe pourrait également mettre «sous tension» les

pièces métalliques exposées de l’outil et donner un choc

électrique à l’utilisateur.

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outil électriques.

• Lorsqu’on est installé sur une échelle ou un

échafaudage pour travailler, on doit déposer l’outil

sur le côté lorsqu’on ne s’en sert plus. Bien que certains

outils munis d’un gros bloc-piles puissent être placés à

la verticale, dans cette position, ils peuvent facilement

êtrerenversés.

• Tenir les cheveux, les vêtements et les gants loin des

évents. En effet, les évents cachent souvent des pièces

mobiles qui risquent de happer ces articles.



AVERTISSEMENT: la perceuse peut bloquer (si

surchargée ou mal utilisée) causant une torsion.

Attendez-vous toujours à un blocage. Saisissez

solidement la perceuse avec les deux mains pour

contrôler le mouvement de torsion et prévenir la perte

de contrôle qui pourrait causer une blessure corporelle.

Si un blocage se produit, relâchez immédiatement

la gâchette et déterminez la cause du blocage avant

deredémarrer.

FRAnçAis

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

../min or ..min

-1

. Révolutions ou

courses aller-retour

par minute

.................. tAlimentation à

courant alternatif

bifilaire

............... Alimentation à

courant alternatif

bifilaire avec

neutre

.................. Alimentation

triphasée

............... Alimentation

triphasée avec

neutre

.................. Courant nominal

du fusible adéquat

en ampères

............ Là où un X est

placé comme

caractéristique du

courant vs temps,

un fusible

miniature différé

selon la norme

IEC 60127-3 est de

mise.

IPXX .................... Symbole IP

..................... Éviter de regarder

directement le flux

de lumière.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentation électrique.

Usage prévu

Cette perceuse/tournevis est conçue pour

applicationsdomestique.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Components

Tool Use

Perceuse/Tournevis

domestique

FRAnçAis

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Insérer une mèche ou un autre accessoire

(Fig. B)



AVERTISSEMENT: ne pas essayer de resserrer les

mèches (ou tout autre accessoire) en saisissant

la partie avant du mandrin et en mettant l’outil

en marche. Lors du changement d’accessoire, il y a

risque d’endommager le mandrin et d’entraîner des

blessures corporelles.



AVERTISSEMENT: toujours s’assurer que la

mèche est bien fixée avant de démarrer l’outil.

Une mèche desserrée peut être éjectée de l’outil et

causer des blessures corporelles.

L’outil est muni d’un mandrin sans clé

des plus

commodes. Pour insérer une mèche ou tout autre

accessoire, suivre les étapes ci-dessous.

1. Saisir la partie inférieure du mandrin avec une main et

utiliser l’autre pour faire tourner la partie supérieure

du mandrin en sens antihoraire, comme l’illustre la

Figure B. Tourner jusqu’à ce que le mandrin s’ouvre

suffisamment pour que l’accessoire voulu s’insère bien

dans lesmâchoires.

2. Insérer la mèche ou tout autre accessoire d’environ

19mm (3/4 po) dans le mandrin et resserrer fermement

en retenant la partie inférieure du mandrin et en faisant

tourner sa partie supérieure en sens horaire.

3. Pour dégager l’accessoire, répéter l’étape 1 de la

listeci-dessus.

Fig. B

Retrait et fixation du mandrin (Fig. C)

1. Ouvrir autant que possible les mâchoires du mandrin

2. Dévisser en sens horaire avec un tournevis (filetage

gauche) et retirer la vis de sûreté

du mandrin logée

sur ce dernier.

3. Serrez une clé hexagonale de 1/4 po ou de format plus

grand (non fournie) dans le mandrin sans clé et frappez-

la avec un marteau doux dans le sens contraire des

aiguilles d’une montre comme illustré.

4. Retirez la clé hexagonale.

5. Retirer le mandrin en le tournant en sens antihoraire.

6. Pour fixer un mandrin, le visser sur la broche et le fixer

avec la vis de sûreté du mandrin.

Fig. C

FONCTIONNEMENT



AVERTISSEMENT: pour réduire le risque de

blessure personnelle grave, veuillez lire,

assimiler et suivre tous les avertissements

de sécurité et toutes les directives avant

d’utiliserl’outil.



AVERTISSEMENT: pour éviter toute blessure

corporelle, soutenir correctement la pièce et tenir

fermement la perceuse avec les deux mains pour

empêcher une perte de maîtrise de l’outil.



AVERTISSEMENT: ne pas essayer de resserrer les

mèches (ou tout autre accessoire) en saisissant

la partie avant du mandrin et en mettant l’outil

en marche. Lors du changement d’accessoires, il y a

risque d’endommager le mandrin et d’entraîner des

blessures corporelles.



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.



AVERTISSEMENT : pour réduire les risques de

blessures, laisser l’outil travailler à sa propre

vitesse. Ne pas le surcharger.

FRAnçAis

Position correcte des mains (Fig. D)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.



AVERTISSEMENT : la perceuse peut caler si on la

force et causer une torsion. Toujours s’attendre à un

blocage. Saisir fermement la perceuse avec les deux

mains afin de maîtriser le mouvement de torsion et

d’éviter d’en perdre la maîtrise ce qui pourrait entraîner

des blessures corporelles. En cas de blocage, relâcher

la détente immédiatement et déterminer la raison du

blocage avant de redémarrer.

Une position des mains appropriée nécessite une main sur

la poignée

et l’autre main tenant solidement le corps de

la perceuse pour contrôler le mouvement detorsion.

Fig.D

Gâchette de vitesse variable (Fig. E)

Pour allumer, appuyez sur la gâchette

. Pour éteindre,

relâchez la gâchette. Votre outil est muni d’un frein.

Le mandrin s’arrêtera lorsque vous aurez relâché

complètement la gâchette. La vitesse variable vous permet

de sélectionner la meilleure vitesse pour une application

particulière. Plus vous appuyez sur la gâchette, plus l’outil

fonctionnera rapidement. Utilisez les vitesses plus basses

lorsque vous commencez les trous sans pointeau, percez

dans des métaux ou des plastiques ou enfoncez des vis.

Pour une durée maximale de la vie de l’outil, utilisez la

vitesse variable seulement pour commencer des trous ou

les fixations.

REMARQUE: une utilisation continue à une gamme

de vitesses variable n’est pas recommandée. Cela peut

endommager la gâchette et doit être évité.



AVERTISSEMENT: la perceuse doit seulement

être VERROUILLÉE lorsqu’elle maintenu immobile

dans le support de perceuse à colonne ou

par d’autres moyens; PAS À LA MAIN! Ne jamais

débrancher l’outil lorsque la fonction de verrouillage

est enclenchée. Le faire entraînera le démarrage

immédiat de l’outil la prochaine fois que celui-ci

serabranché.

Sélection du sens de rotation (Fig. E)

Pour percer et serrer des vis, utiliser la rotation avant

(sens horaire). Pour desserrer des vis ou retirer une

mèche de perceuse coincée, utiliser la rotation arrière

(sensantihoraire).

REMARQUE: le sens de la rotation est aussi indiqué

par une flèche sur le surmoulage de l’outil près du levier

avancer/reculer

3

Ne jamais modifier le sens de la rotation pendant que le

moteur est en marche.

1. Pour sélectionner la rotation vers l’avant, poussez le

levier avancer/reculer vers la droite (lorsqu’il est vu de

l’extrémité du mandrin).

2. Pour sélectionner la rotation vers l’arrière, poussez le

levier avancer/reculer vers la gauche (lorsqu’il est vu de

l’extrémité du mandrin).

Fig. E

Mode perçage

• Toujours débrancher la perceuse lors de l’insertion ou

du retrait d’accessoires. Lors de l’insertion d’accessoires

dans le mandrin de la perceuse, il est primordial de

serrer solidement le mandrin en utilisant les trois trous

pour prévenir tout glissement. Dans le cas d’un mandrin

sans clé, serrer fermement à la main.

• Utiliser des mèches aiguisées seulement.

• Bien soutenir et fixer la pièce, conformément aux

Avertissements généraux sur la sécurité des outils.

• Utiliser le matériel de sécurité approprié, conformément

aux Avertissements généraux sur la sécurité

desoutils.

• Garder la zone de travail propre et sécuritaire,

conformément aux Avertissements généraux sur la

sécurité des outils.

• Faire fonctionner la perceuse très lentement en

exerçant une légère pression, jusqu’à ce que le trou

soit suffisamment profond pour empêcher la mèche

d’ensortir.

• Appliquer une pression en ligne droite au moyen de

la mèche en exerçant juste assez de pression pour

permettre à la mèche de mordre dans la pièce, en

évitant de caler le moteur ou de faire dévier la mèche.

• Tenir fermement l’outil avec les deux mains afin de

contrôler sa rotation.

FRAnçAis

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN., composer le

1-888-331-4569.

MAINTENANCE



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

• Utiliser en tout temps la poignée latérale des perceuses

qui en sont dotées.

• NE PAS ENFONCER ET RELÂCHER LA GÂCHETTE À

PLUSIEURS REPRISES POUR ESSAYER DE REDÉMARRER

LA PERCEUSE AFIN D’ÉVITER DE L’ENDOMMAGER.

• Réduire les risques de calage au minimum en réduisant

la pression lorsque la mèche perce le matériau et en

perçant lentement la dernière section du trou.

• Maintenir le moteur en marche lorsqu’on retire la mèche

du trou percé afin d’éviter qu’elle reste coincée.

Perçage du bois

On peut percer le bois au moyen des mèches hélicoïdales

qu’on utilise pour le métal ou de mèches à vrille. On doit

utiliser des mèches bien aiguisées et les sortir fréquemment

pour enlever les copeaux restés coincés dans les cannelures.

Perçage du métal

Utiliser une huile de coupe lorsqu’on perce des métaux, à

l’exception de la fonte et du laiton, car ces derniers doivent

être percés à sec. Pour cette tâche, les meilleurs lubrifiants

sont l’huile sulfurée et l’huile de lard.

Perçage de la maçonnerie

Utiliser des mèches à pointe carburée. Maintenir une

pression uniforme sur la perceuse, sans trop forcer pour

éviter de fissurer les matériaux plus cassants. La vitesse

choisie est appropriée lorsque la poussière est soulevée

uniformément etrégulièrement.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, ne pas utiliser un crochet de

suspension Versatrack™ ou rail mural Versatrack

endommagé. Un crochet de suspension Versatrack™

ou un rail Versatrack™ endommagé ne supportera

pas le poids de l’outil.



AVERTISSEMENT : afin de réduire le risque de

blessures graves, NE PAS suspendre l'outil au-dessus

du niveau de la tête ou suspendre d’autres objets

à partir du crochet de suspension. Supendez

SEULEMENT l’outil sur le rail mural Versatrack™ Tà

l’aide du crochet de suspension Versatrack™.



AVERTISSEMENT: assurez-vous que le poids de

l'outil ne dépasse pas le poids nominal maximum

pour le crochet Versatrack™ sélectionné.



AVERTISSEMENT: lorsque vous suspendrez

des objets sur le mur Versatrack™ rail , distancez

adéquatement les outils de sorte à ne pas excéder

35kg (75lb) par pied linéaire.

iMPORTAnT: Les outils et accessoires compatibles

Versatrack™ se fixent de façon sécuritaire au système

Versatrack™ Trackwall.

1. Éteignez l’outil, retirez les accessoires, débranchez-le de

l’alimentation.



ATTENTION : tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le Versatrack™ Trackwall.

2. Montez le crochet à goupille

sur au système

Versatrack™ Trackwall.

3. Glissez la boucle de l’outil

sur le crochet sur l’outil.

REMARQUE : les accessoires Versatrack™ pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1-888-331-4569.

Fig. F

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

F 8 9

Versatrack™ (Fig. F)



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

FRAnçAis

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.

FRAnçAis

GUIDE DE DÉPANNAGE

AssUREZ-VOUs DE sUiVRE lEs DiRECTiVEs ET RÈglEs DE sÉCURiTÉ

Pour de l’aide avec l’outil, consulter notre site Web www.craftsman.com pour l’emplacement du centre de réparation le

plus près ou communiquer avec l’assistance CRAFTSMAN au 1-888-331-4569.

PROBlÈME CAUsE POssiBlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer Cordon d’alimentation non branché. Brancher l’outil dans une prise qui fonctionne.

Le fusible du circuit est grillé. Remplacer le fusible du circuit. (Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le disjoncteur est déclenché Remettre le disjoncteur à zéro.(Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le cordon d’alimentation ou la prise de

courant est endommagé(e).

Toujours faire remplacer le cordon ou le commutateur à un centre de

service autorisé.

CAPACITÉS MAXIMALES RECOMMANDÉES

MANDRIN 9,5 mm

TR/MIN 0–2500

MÈCHES À MÉTAL 13 mm (1/2 po) basse vitesse

MÈCHES PLATES POUR LE BOIS 32 mm (1 1/4 po)

EsPAñOl

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

Fig. A

Español (traducido de las instrucciones originales)

COMPONENTES

Interruptor de velocidad variable

Botón de bloqueo

Interruptor deslizable de avance y reversa

Portabrocas sin llave

Sujetador para cinturón

Manija

EsPAñOl

Taladro/Destornillador de 3/8" de 7 Amp

CMED731

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

• Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo lo hace inestable y puede guiar a la pérdida de

control.

• Mantenga su cabello, ropa, y guantes alejados

de las ventilas de aire. Las ventilas de aire a menudo

cubren partes móviles en las que estos artículos pueden

quedar atrapados.



ADVERTENCIA: El taladro puede atascarse (si se

sobrecarga o usa de forma incorrecta) y provocar

un giro. Siempre espere el atoramiento. Sujete

firmemente el taladro con ambas manos para

controlar la acción de giro y evitar la pérdida de

control que podría causar lesiones personales. Si

ocurre un bloqueo, suelte el gatillo inmediatamente

y determine el motivo del bloqueo antes de volver

acomenzar.

Reglas de Seguridad Adicionales

para Taladros

• Use el o los mangos auxiliares, si se suministran con

la herramienta. La pérdida del control puede provocar

lesiones personales.

• Al realizar una operación en la que el accesorio de

corte pueda entrar en contacto con cables eléctricos

ocultos, sostenga la herramienta eléctrica por

las superficies de agarre aisladas. El contacto del

accesorio de corte con un cable con corriente eléctrica

puede provocar que las partes metálicas expuestas de la

herramienta eléctrica también conduzcan la corriente y

que el operador sufra una descarga eléctrica.

EsPAñOl

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación../

min or ..min

-1

Revoluciones o

movimientos

alternativos por

minuto

.................. corriente alterna

bifásica

............... corriente alterna

bifásica con neutro

.................. corriente alterna

trifásica

............... corriente alterna

trifásica con neutro

.................. corriente nominal

de enlace de

fusible apropiado

en ampéres

............ enlace de fusible

miniatura de

registro de tiempo

donde X es el

símbolo para la

característica de

tiempo/corriente,

como se da en IEC

60127-3

IPXX .................... Símbolo IP

..................... evite mirar

fijamente la luz

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

EsPAñOl

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Components

Tool Use

Taladro/Destornillador

professional

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, lea, comprenda y siga todas

las instrucciones y las advertencias de seguridad

antes de usar la herramienta.



ADVERTENCIA: Es importante apoyar bien el

trabajo y sostener el taladro firmemente con

ambas manos para evitar la pérdida de control,

la que podría provocar daños personales.

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas son probadas

en fábrica; si esta herramienta no funciona, verifique el

suministro eléctrico.

Uso Debido

Esta Taladro/Destornillador está diseñada para

aplicacionesdoméstico.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

Inserción de una Broca u Otro Accesorio

(Fig. B)



ADVERTENCIA: No tome la parte delantera del

portabrocas y encienda la herramienta para

ajustar las brocas (o cualquier otro accesorio).

Cuando se cambian los accesorios, se pueden

provocar daños al portabrocas y daños personales.



ADVERTENCIA: Siempre asegúrese de que la

broca esté fija antes de poner en funcionamiento

la herramienta. Una broca floja puede ser expulsada

de la herramienta y ocasionar lesiones personales.

La herramienta cuenta con un portabrocas sin llave

para brindar una mayor comodidad. Para insertar una

broca u otro accesorio, siga los pasos que se describen

a continuación.

1. Tome la mitad posterior del portabrocas con una mano

y use la otra mano para girar la parte frontal en sentido

contrario al de las agujas del reloj, como se muestra

en la Figura B. Gire hasta que el portabrocas se abra lo

suficiente para aceptar el accesorio deseado.

2. Inserte la broca u otro accesorio alrededor de 19 mm

(3/4") en el portabrocas y ajuste bien, sosteniendo

la mitad posterior del portabrocas y girando la parte

frontal en sentido de las agujas del reloj.

3. Para liberar el accesorio, repita el paso 1 que se

describearriba.

Fig. B

Acoplamiento y Extracción del

Portabrocas (Fig. C)

1. Abra el portabrocas

tanto como sea posible.

2. Para quitar el tornillo de fijación para portabrocas

7

ubicado en el portabrocas, gírelo en el sentido de

las agujas del reloj con un destornillador (rosca hacia

laizquierda).

3. Apriete una llave hexagonal de 1/4" o mayor (no

incluida) en el mandril sin llave y golpéela con un

martillo suave en dirección contraria a las manecillas del

reloj como se muestra.

4. Retire la llave hexagonal.

5. Para retirar el portabrocas, gírelo en sentido contrario a

las agujas del reloj.

6. Para acoplar el portabrocas, atorníllelo en el eje y

asegúrelo con un tornillo de fijación para portabrocas.

Fig. C

EsPAñOl

Components

Tool Use

Taladro/Destornillador

professional



ADVERTENCIA: No tome la parte delantera del

portabrocas y encienda la herramienta para

ajustar las brocas (o cualquier otro accesorio).

Cuando se cambian los accesorios, se pueden

provocar daños al portabrocas y daños personales.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones,

permita que la herramienta trabaje a su propio

ritmo. No la sobrecargue.

Posición Adecuada de las Manos (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.



ADVERTENCIA: El taladro puede atascarse (si se

sobrecarga o usa de forma incorrecta) y provocar

un giro. Siempre espere el atoramiento. Sujete

firmemente el taladro para controlar la acción de

giro y evitar la pérdida de control que podría causar

lesiones personales. Si ocurre un bloqueo, suelte el

gatillo inmediatamente y determine el motivo del

bloqueo antes de volver a comenzar.

La posición de manos adecuada requiere una mano en la

manija

6

y la otra mano sujetando el cuerpo del taladro

para controlar la acción de giro.

Fig.D

Interruptor de Gatillo de Velocidad

Variable (Fig. E)

Para encender la herramienta, oprima el interruptor de

gatillo

. Para apagar la herramienta, libere el interruptor

de gatillo. Su herramienta está equipada con un freno. El

mandril se detendrá tan pronto como el interruptor de

gatillo se libere por completo. El interruptor de velocidad

variable le permite seleccionar la mejor velocidad para una

aplicación en particular. Mientras más apriete el gatillo, más

rápido funcionará la herramienta. Use velocidades más bajas

para comenzar orificios sin un punzón central, taladrar en

metales o plásticos, o insertar tornillos. Para una vida útil

máxima de la herramienta, use la velocidad variable sólo

para comenzar orificios o sujetadores.

nOTA: No se recomienda el uso continuo en rango

de velocidad variable. Puede dañar el interruptor y se

debeevitar.



ADVERTENCIA: El taladro sólo se debe bloquear

en ENCENDIDO cuando se mantiene estacionario

en un soporte de taladro u otros medios; ¡NO

A MANO! Nunca desconecte la herramienta con la

función de bloqueo activada. Hacerlo hará que la

herramienta arranque inmediatamente la próxima

vez que se conecte.

Selección de la Dirección de Rotación (Fig. E)

Para taladrar y ajustar tornillos, aplique la dirección de

avance (rotación en el sentido de las agujas del reloj). Para

aflojar tornillos y retirar una broca atascada, aplique la

dirección reversa (rotación en sentido contrario a las agujas

del reloj).

nOTA: La dirección de rotación también se representa

mediante una flecha en el moldeado de la herramienta

cerca de la palanca de avance/reversa

Nunca cambie la dirección de rotación mientras el motor

esté funcionando.

1. Para seleccionar la rotación hacia adelante, empuje la

palanca de avance/reversa hacia la derecha (vista desde

el extremo del mandril).

2. Para seleccionar la rotación en reversa, empuje la

palanca de avance/reversa hacia la izquierda (vista

desde el extremo del mandril).

Fig. E

Taladrado

• Cuando acople o retire accesorios del taladro,

desenchúfelo siempre. Es importante que cuando

acople accesorios al portabrocas del taladro asegure

con firmeza el portabrocas mediante los tres orificios

para evitar el deslizamiento de la broca. Cuando

use un portabrocas sin llave, asegure manualmente

confirmeza.

• Use solamente brocas para taladro afiladas.

EsPAñOl

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

• Sostenga y asegure el trabajo adecuadamente, según

se indica en las Advertencias Generales de Seguridad

para Herramientas Eléctricas.

• Utilice equipos de seguridad adecuados y necesarios,

como se indica en las Advertencias Generales de

Seguridad para Herramientas Eléctricas.

• Asegure y mantenga el área de trabajo, según se indica

en las Advertencias Generales de Seguridad para

Herramientas Eléctricas.

• Haga funcionar el taladro muy lentamente, con poca

presión, hasta que el orificio producido sea tal que

contenga la broca y evite que se deslice del mismo.

• Aplique presión en línea recta con la broca. Utilice

presión suficiente para mantener la broca funcionando,

pero no tanto como para ahogar el motor o ladear

labroca.

• Sostenga firmemente el taladro con las dos manos para

controlar la torsión.

• Se deben usar taladros equipados con un mango lateral.

• NO APRIETE EL INTERRUPTOR DE DISPARO EN LAS

POSICIONES DE ENCENDIDO Y APAGADO CON EL FIN

DE INTENTAR HACER FUNCIONAR LA BROCA ATORADA -

ESTO PUEDE DA—AR EL TALADRO.

• Para minimizar las posibilidades de atascamiento

durante una perforación, disminuya la presión y taladre

lentamente hasta la última parte del orificio.

• Mantenga el motor en funcionamiento mientras

retira la broca de un orificio taladrado. Esto ayudará a

reduciratascamientos.

Taladrado en Madera

Los orificios en madera se pueden realizar con las mismas

brocas de taladro helicoidales que se usan para los metales

o con brocas de pala. Estas brocas deben estar afiladas y se

deben retirar con frecuencia mientras se taladra para limpiar

las virutas de las ranuras.

Taladrado en Metal

Utilice un lubricante de corte cuando taladre metales. Las

excepciones son el bronce y el hierro fundido que deben

taladrarse en seco. Los lubricantes de corte que funcionan

mejor son el aceite de corte sulfurizado o el aceite de grasa

de cerdo.

Taladrado en Mampostería

Utilice brocas para mampostería con puntas de carburo.

Mantenga una fuerza pareja sobre el taladro, pero que no

sea tanta como para agrietar el material frágil. Un flujo de

virutas uniforme y suave indica que se taladra a la velocidad

adecuada.

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con Craftsman, llame al

1-888-331-4569.

Versatrack™ (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho para colgar

Versatrack™ o Trackwall de Versatrack™ dañados.

Un gancho para colgar Versatrack™ o Trackwall

de Versatrack™ dañados no soportarán el peso de

laherramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta

por encima ni cuelgue objetos del gancho. SÓLO

suspenda la herramienta en el Trackwall de

Versatrack™ con el gancho para colgar Versatrack™ .



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso máximo nominal para

el gancho Versatrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en la

pared Versatrack™, espacie adecuadamente las

herramientas para no exceder 35 kg (75 lbs) por

pielineal.

iMPORTAnTE: Los accesorios Versatrack™ montan

herramientas compatibles con seguridad al sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire los accesorios y

desconéctelo de la fuente de alimentación.



ATENCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si

va a estar en el Trackwall.

2. Monta el gancho de clavija

a el Trackwall

deVersatrack™

3. Diapositiva el gancho de clavija através del aro

enherramienta.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1-888-331-4569.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

F 8 9

EsPAñOl

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Fig. F

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

F 8 9

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1-888-331-4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

EsPAñOl

CAPACIDADES MÁXIMAS RECOMENDADAS

CAPACIDAD DE PORTABROCAS 3/8"

R.P.M. 0–2500

BROCAS, TALADRADO EN METAL 13 mm (1/2") basse vitesse

MADERA, PERFORACIÓN CON BARRENA PLANA 32 mm (1 1/4")

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs E insTRUCCiOnEs DE sEgURiDAD

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro

sitio Web www.craftsman.com o llame a la línea de ayuda CRAFTSMAN al 1-888-331-4569.

PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE

La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione.

Fusible quemado. Reemplace el fusible quemado. (Si el producto causa repetidamente que se

funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le

den servicio en un centro de servicio autorizado.)

El interruptor automático está activado. Reinicie el interruptor automático. (Si el producto causa repetidamente que

se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que

le den servicio en un centro de servicio autorizado.)

Interruptor o cable dañado. Pida que un centro de servicio autorizado reemplace el cable o interruptor.

CRAFTSMAN, 701 East Joppa Road, Towson, MD 21286

08/18 Part No. N638219

Craftsman CMED731 3/8-in Electric Drill/Driver 7 Amp

Product's Documents

Instruction Manual

Specifications

Craftsman CMED731 Questions and Answers
