KitchenAid KVUB606DSS2 36'' Range Hood Under-the-Cabinet, User Manual

30" (76.2 CM) AND 36" (91.4 CM) RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

In Canada, for assistance, installation and service, call: 1-800-807-6777

or visit our website at...

www.kitchenaid.com or www.kitchenaid.ca

HOTTE DE CUISINIÈRE

30" (76,2 CM) ET 36" (91,4 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777

ou visitez notre site web à...

www.kitchenaid.ca

Table of Contents/Table des matières.............................................................................2

LI32NC/W10674120C

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

TABLE OF CONTENTS

RANGE HOOD SAFETY .................................................................2

INSTALLATION REQUIREMENTS ................................................4

Tools and Parts ............................................................................4

Location Requirements................................................................4

Venting Requirements..................................................................5

Electrical Requirements ...............................................................7

INSTALLATION INSTRUCTIONS ..................................................7

Prepare Location..........................................................................7

Install Range Hood.......................................................................9

Make Electrical Connection .......................................................11

Complete Installation .................................................................11

RANGE HOOD USE......................................................................11

Display........................................................................................12

Light............................................................................................12

Timer...........................................................................................12

Fan Speed ..................................................................................12

RANGE HOOD CARE ...................................................................13

Cleaning......................................................................................13

WIRING DIAGRAM ......................................................................14

ASSISTANCE OR SERVICE.........................................................15

In the U.S.A. ...............................................................................15

In Canada ...................................................................................15

Accessories................................................................................15

WARRANTY ..................................................................................16

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE................................17

EXIGENCES D’INSTALLATION...................................................19

Outillage et pièces......................................................................19

Exigences d'emplacement.........................................................19

Exigences concernant l'évacuation ...........................................20

Spécifications électriques ..........................................................22

INSTRUCTIONS D'INSTALLATION.............................................22

Préparation de l'emplacement...................................................22

Installation de la hotte ................................................................24

Raccordement électrique...........................................................26

Achever l’installation ..................................................................27

UTILISATION DE LA HOTTE .......................................................27

Affichage.....................................................................................28

Éclairage.....................................................................................28

Minuterie.....................................................................................28

Vitesse du ventilateur .................................................................28

ENTRETIEN DE LA HOTTE..........................................................29

Nettoyage ...................................................................................29

SCHÉMA DE CÂBLAGE...............................................................30

ASSISTANCE OU SERVICE.........................................................31

Au Canada..................................................................................31

Accessoires ................................................................................31

GARANTIE.....................................................................................31

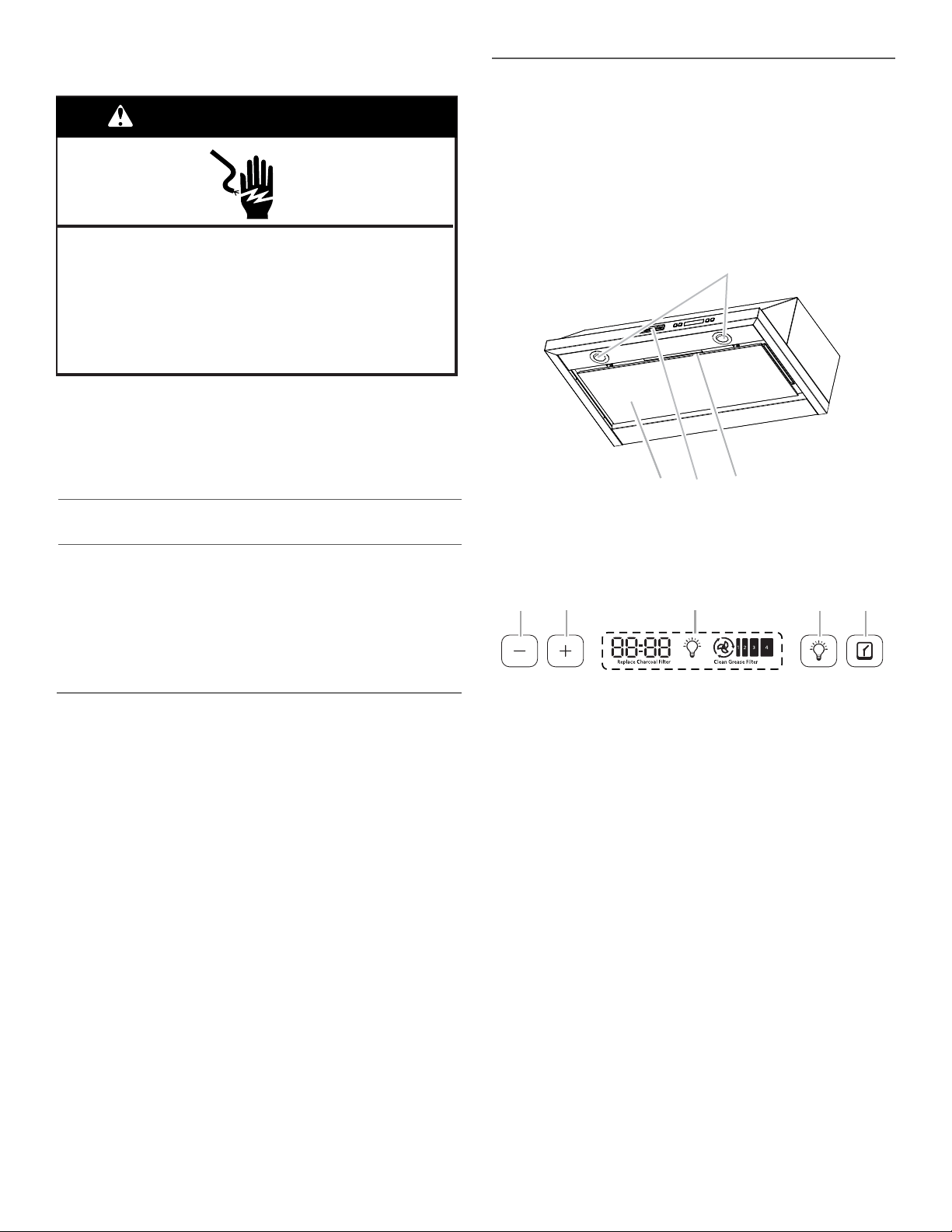

RANGE HOOD SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

■ Drill

■ 1¹⁄₄" (3.2 cm) drill bit

■ ¹⁄₈" (3.2 mm) drill bit for pilot holes

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Caulking gun and weatherproof caulking compound

■ Flat-blade screwdriver

■ Phillips screwdriver

■ Saber or keyhole saw

■ Vent clamps

■ Metal snips

■ Compass or circle template

Parts supplied

Remove parts from package. Check that all parts are included.

■ 2 - Metal filters

■ 4 - 4.5 x 13 mm mounting screws

■ 2 - 3.5 x 9.5 mm damper screws

■ 6" (15.2 cm) transition with damper

■ 4 - 5 x 45 mm screws

■ 4 - 10 x 60 mm wall anchors (for wall mounting)

■ 4 - 5.4 x 75 mm screws (for 10 x 60 mm wall anchors)

■ T10 Torx

®†

adapter

■ T20

Torx

adapter

Parts needed

■ Home power supply cable

■ ½" (12.7 mm) UL listed or CSA approved strain relief

■ 3 - UL listed wire connectors

For top vented installations:

■ 6" (15.2 cm) round metal venting

■ 1 - wall or roof cap

For non-vented (recirculating) installations:

■ Recirculating Kit W10490330 - See “Assistance or Service”

section to order.

■ 6" (15.2 cm) round metal venting

For rear vented installations:

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular metal venting

■ 1 - wall or roof cap

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) Damper Assembly/Motor Mounting

Bracket Kit (see “Accessories” in the “Assistance or Service”

section to order)

For cabinets with recessed bottoms:

■ 2 - 2" (5.1 cm) wide filler strips. Length and thickness

determined by recess dimensions.

■ 4 - flat-head wood screws or machine screws with washers

and nuts (to attach filler strips).

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located inside the range hood

on the left wall.

■ Range hood location should be away from strong draft

areas, such as windows, doors and strong heating vents.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance. Consult the

cooktop/range manufacturer installation instructions before

making any cutouts.

■ This range hood is recommended for use with cooktop

with a maximum total rating of 65,000 BTUs or less.

■ Grounded electrical outlet is required. See “Electrical

Requirements” section.

■ The range hood is factory-set for vented installations. For

non-vented (recirculating) installations, the Recirculation Kit

is W10490330. Replacement Charcoal Filters Part Number

is W10272068. See the “Assistance or Service” section to

order.

■ All openings in ceiling and wall where range hood will

be installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, title 24, HUD, Part 280) or when such

standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local

codes.

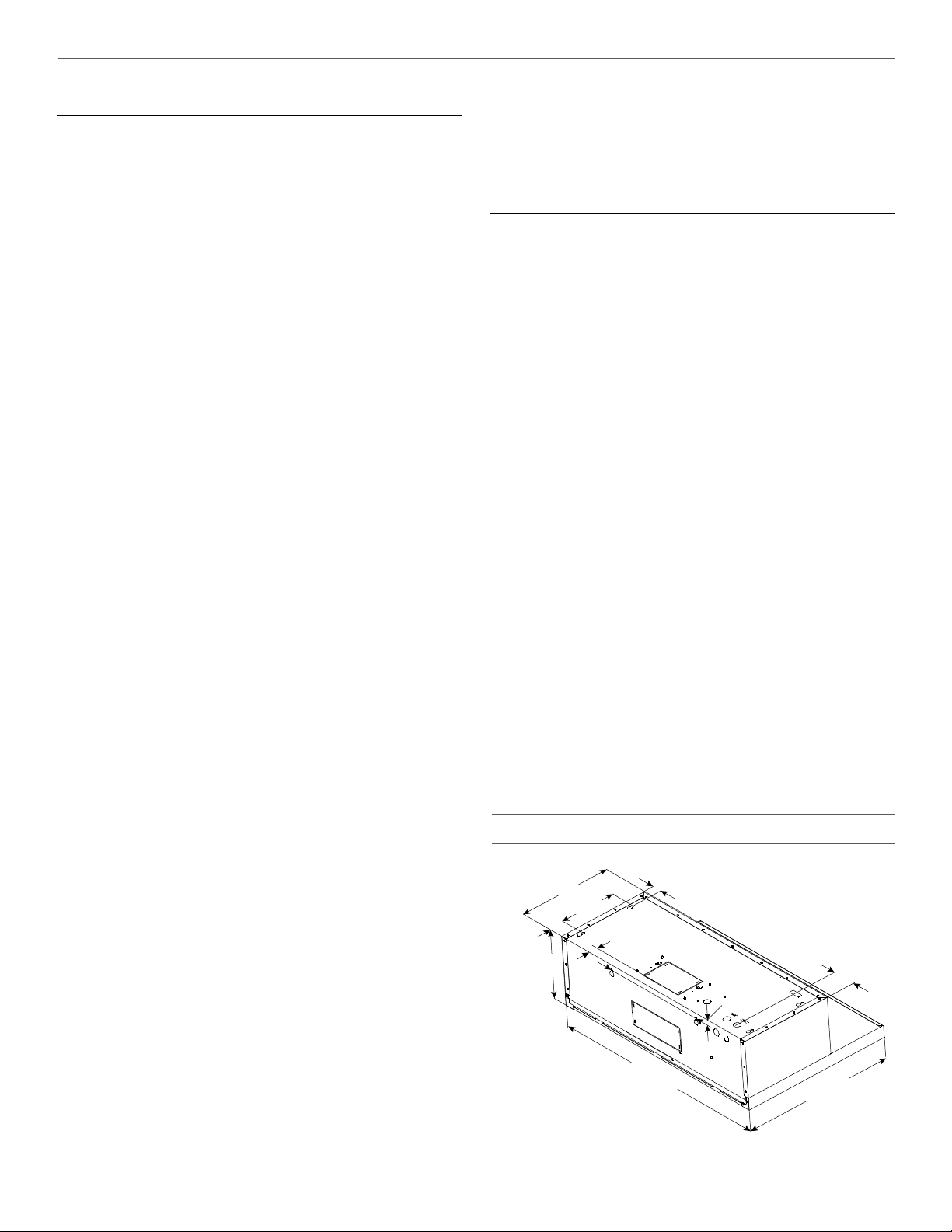

Product Dimensions

†®TORX and T20 are registered trademarks of Acument Intellectual Properties,

(5.1 cm)

(22.9 cm)

12"

(30.5 cm)

7¼"

(18.4 cm)

1³⁄₁₆"

(3.0 cm)

1¹⁄₁₆"

(2.6 cm)

13¹²⁄₁₆"

(35 cm)

29⁷⁄₈" (75.9 cm) - 30" (76.2 cm) model

35⁷⁄₈ (91.1 cm) - 36" (91.4 cm) model

19³⁄₄"

(50.2 cm)

3" (7.6 cm) -

30" (76.2 cm) model

5³⁄₄" (14.6 cm) -

36" (91.4 cm) model

⁵⁄₈"

(1.6 cm)

Installation Clearances

Venting Requirements

(Vented Models Only)

■ Vent system must terminate to the outdoors except for

non-vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other

enclosed area.

■ Do not use a 4" (10.2 cm) laundry-type wall cap.

■ Use a 6" (15.2 cm) round metal vent or a 3¹⁄₄" x 10" (8.3

x 25.4 cm) rectangular metal vent. Rigid metal vent is

recommended. Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should

be kept to a minimum to provide efficient performance.

For the most efficient and quiet operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight

vent between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If roof or wall cap has

a damper, do not use damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around

the cap.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold air flow and a thermal break should be installed to

minimize conduction of outside temperatures as part of the vent

system. The damper should be on the cold air side of the thermal

break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems

when using ventilation systems greater than specified CFM of

air movement. The specified CFM varies from locale to locale.

Consult your HVAC professional for specific requirements in

your area.

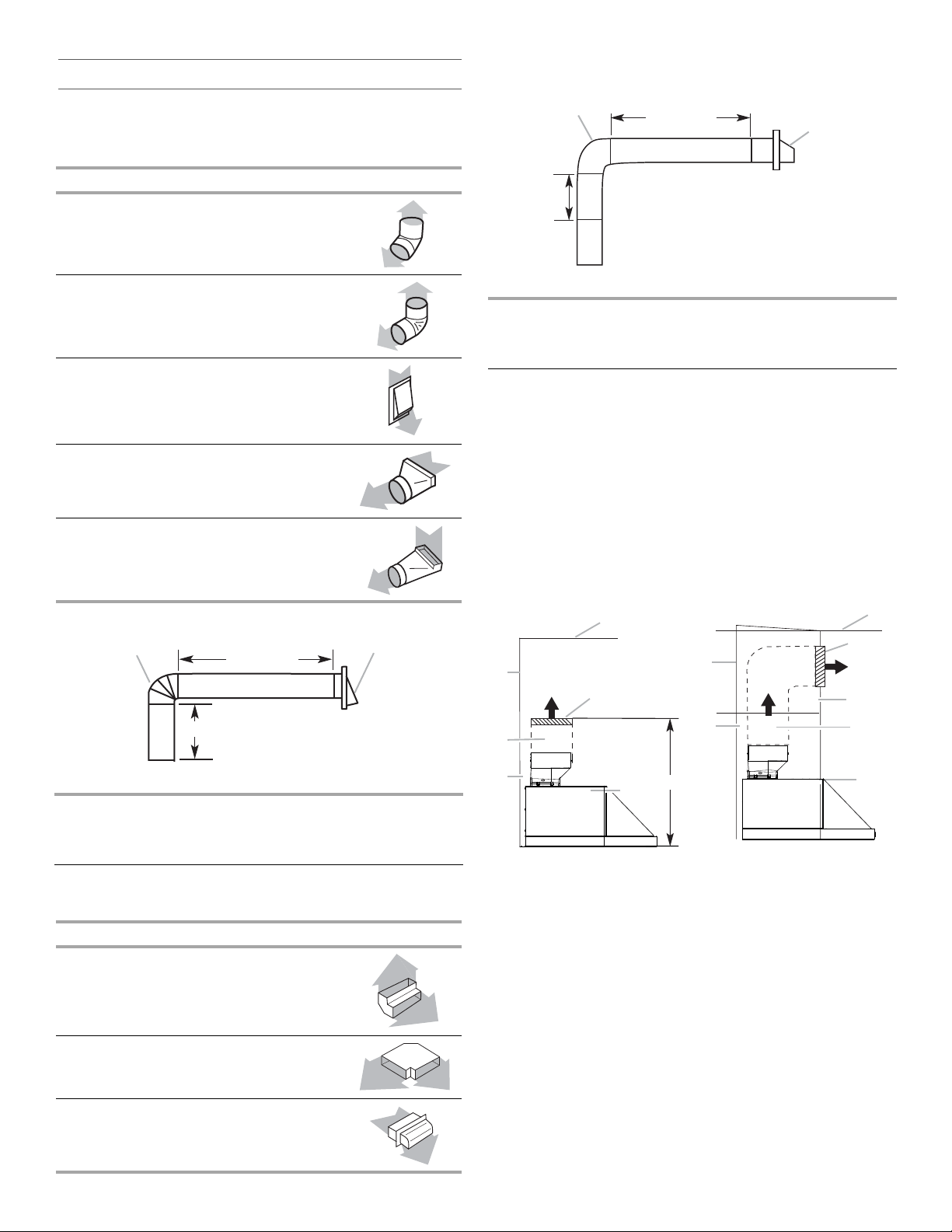

Venting Methods

The vent system for venting out of the top of range hood can

be terminated either through the roof or wall. Use a 6" (15.2 cm)

round vent. The vent system for venting out the rear of the range

hood must be terminated through the wall. Use a 3¹⁄₄" x 10" (8.3

x 25.4 cm) rectangular vent. For rear venting the Damper

Assembly/Motor Mounting Bracket Kit is required. See

“Assistance or Service” section to order.

NOTE: Flexible vent is not recommended. Flexible vent creates

back pressure and air turbulence that gently reduces

performance.

A. 18" (45.7 cm) min. clearance - upper cabinet to countertop

B. 24" (61.0 cm) min. for electric cooking surfaces

27" (68.6 cm) min. for gas cooking surfaces

30" (76.2 cm) suggested max. - bottom of range hood

to cooking surface

C. 30" (76.2 cm) or 36" (91.4 cm) min. cabinet opening width

D. 12" (30.5 cm) min. cabinet depth

E. 36" (91.4 cm) base cabinet height

Roof Venting Wall Venting

A. 6" (15.2 cm) round vent

through roof

B. Round vent: 6" (15.2 cm)

diameter transition piece.

C. 24" (61.0 cm) - 30" (76.2 cm)

above electric cooking surface

27" (68.6 cm) - 30" (76.2 cm)

above gas cooking surface

D. Roof cap

A. 6" (15.2 cm) round vent

through the wall

B. 3¹⁄₄" x 10" (8.3 x 25.4 cm)

through the wall (purchased

separately)

C. 24" (61.0 cm) - 30" (76.2 cm)

above electric cooking surface

27" (68.6 cm) - 30" (76.2 cm)

above gas cooking surface

D. Wall cap

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

6" (15.2 cm) Round Vent System

Example vent system

3¹⁄₄" x 10" (8.3 cm x 25.4 cm) Vent System

Example vent system

Non-Vented (recirculating) Installations Through the Soffit/

Cabinet

If it is not possible to vent cooking fumes and vapors to the

outside, the range hood can be used in the non-vented

(recirculating) version, using a recirculation kit. The recirculation

kit Part Number is W10490330. See “Assistance or Service”

section to order.

For non-vented (recirculating) installations only, the range hood

can be vented indoors through the top of the cabinet or soffit.

NOTE: 12" (30.5 cm) high cabinets without a soffit may allow

the 6" (15.2 cm) vent and vent cover to be seen.

Vent Piece Round

45° elbow

2.5 ft

(0.8 m)

90° elbow

5.0 ft

(1.5 m)

6" (15.2 cm) wall cap

0.0 ft

(0.0 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 6" (15.2 cm)

4.5 ft

(1.4 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 6" (15.2 cm) 90° elbow

5.0 ft

(1.5 m)

Maximum Recommended Length = 50 ft (15.2 m)

1 - 90° elbow = 5.0 ft (1.5 m)

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of 7" (17.8 cm) system = 13.0 ft (3.9 m)

Vent Piece

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

90° elbow

5.0 ft

(1.5 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

flat elbow

12.0 ft

(3.7 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

wall cap

0.0 ft

(0.0 m)

Wall cap

90˚ elbow

2 ft (0.6 m)

6 ft (1.8 m)

Maximum Recommended Length = 35 ft (10.7 m)

1 - 90° elbow = 5.0 ft (1.5 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

1 - wall cap = 0.0 ft (0.0 m)

Length of system = 13.0 ft (3.9 m)

Through Cabinet Through Soffit

A. Ceiling

B. Vent cover

C. Soffit

D. 6" (15.2 cm) vent

E. Range hood

F. Cabinet

G. Wall

H. 17" (43.2 cm) min. vent cover

height

Wall cap

¹⁄₄" x 10"

(8.3 x 25.4 cm)

elbow

2 ft

(0.6 m)

6 ft (1.8 m)

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest

edition), or CSA Standards C22.1-94, Canadian Electrical Code,

Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes

and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit

is required.

■ If the house has aluminum wiring, follow the procedure

below:

Connect a section of solid copper wire to the pigtail leads.

2. Connect the aluminum wiring to the added section

of copper wire using special connectors and/or tools

designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended

procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating

of the appliance as specified on the model/serial/rating plate.

The model/serial/rating plate is located behind the left filter

on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22. 1-94, Canadian Electrical Code, Part 1

and C22.2 No. 0-M91 (latest edition) and all local codes

and ordinances.

INSTALLATION INSTRUCTIONS

Prepare Location

NOTE: For vented installations, it is recommended that the

vent system be installed before the hood is installed.

Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

NOTE: The exhaust adapter/damper can be installed up to

1" (2.5 cm) on either side of the hood center to accommodate

off-center ductwork.

1. Disconnect power.

2. Determine which venting method to use: roof or wall.

NOTE: For rear venting a Damper Assembly/Motor Mounting

Bracket Kit must be used. See “Assistance or Service” section

to order.

3. Select a flat surface for assembling the range hood.

Place covering over that surface.

4. Using 2 or more people, lift the range hood and set it upside

down onto covered surface.

5. If cabinet has recessed bottom, add wood filler strips on each

side. Install screws to attach filler strips in locations shown.

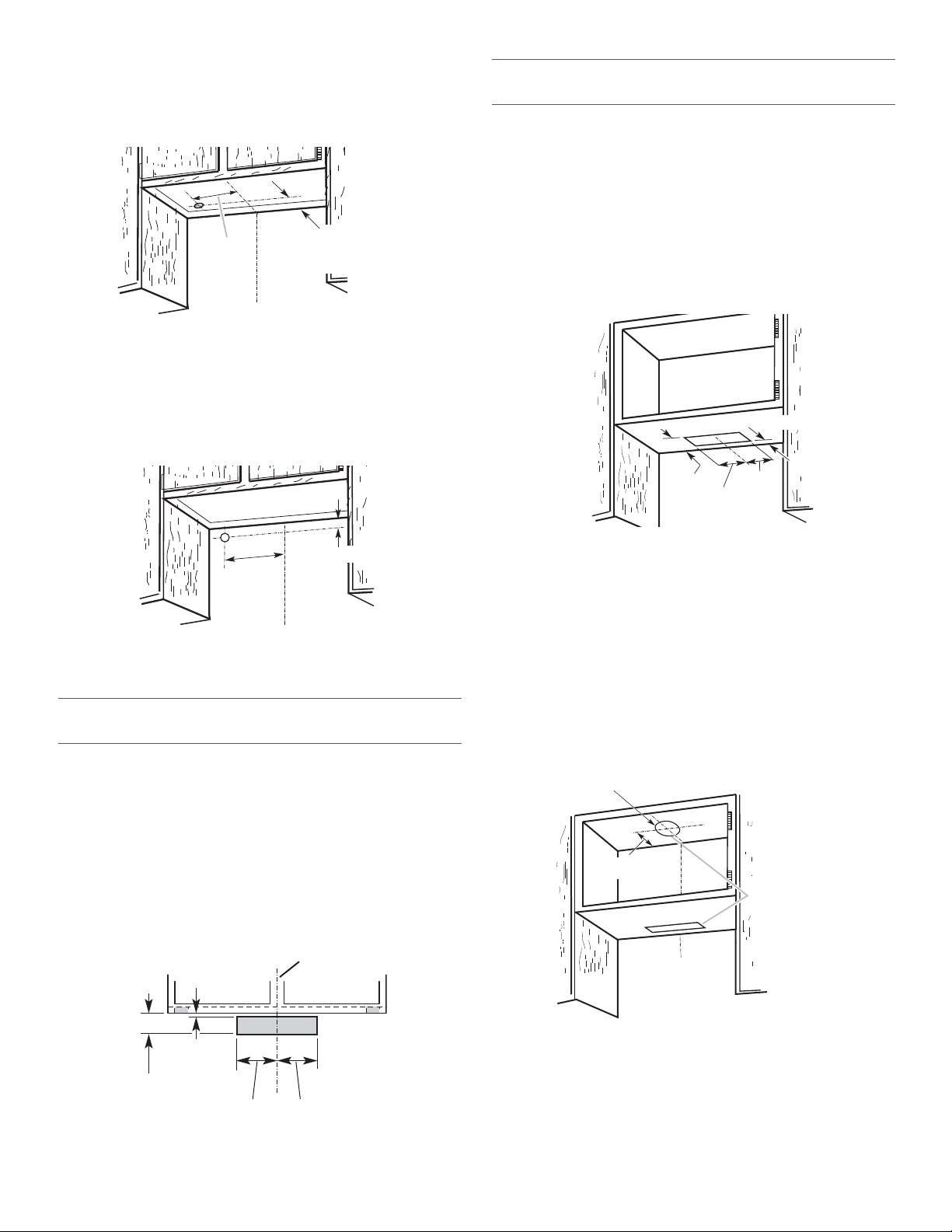

Determine Wiring Hole Location

Cut only one 1¹⁄₄" (3.2 cm) diameter wiring access hole.

See Step 2 for wiring hole location instructions.

1. Determine and clearly mark a vertical centerline on the wall

and cabinet in the area the vent opening will be made.

2. To wire through top:

Mark a line distance “A” from the left of the centerline on

the underside of the cabinet. Mark the point on this line that

is 2" (5.1 cm) from back wall. Drill a 1¼" (3.2 cm) diameter

hole through the cabinet at this point.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

range hood.

Failure to do so can result in back or other injury.

Cabinet

bottom

Wall

3" (7.6 cm)

Wood filler strips

(recessed cabinet

bottoms only)

3" (7.6 cm)

A. Centerline

A. 12" (30.5 cm) for 30" (76.2 cm) models

12¼" (31.1 cm) for 36" (91.4 cm) models

Centerline

2" (5.1 cm)

from wall,

not cabinet

frame

3. To wire through wall:

Mark a line distance “A” from the left of the centerline on

the wall. Mark the point on this line that is 1" (2.5 cm) from

the bottom of the cabinet. Drill a 1¹⁄₄" (3.2 cm) diameter hole

through the rear wall at this point.

Style 1 - Cut Openings for 3¼" x 10" (8.3 cm x 25.4 cm)

Rectangular Vent System

Wall Venting

To make a 4" x 10½" (10.2 cm x 26.7 cm) rectangle in the wall:

1. Make 2 lines by measuring 2³⁄₄" (7.0 cm) and 6³⁄₄" (17.1 cm)

down from underside of cabinet and mark on the centerline

on the back wall.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the wall.

3. Use saber or keyhole saw to cut a rectangular opening in

the wall for the vent.

Style 2 - Cut Openings for Rectangular to 6" (15.2 cm)

Round Vent Transition

Roof Venting and non-vented (recirculating)

To make a 6½" x 8½" (16.5 cm x 26.7 cm) rectangular cutout

on the underside of cabinet bottom:

1. Mark lines ½" (1.3 cm) and 7" (17.8 cm) from the back wall on

the centerline of the underside of cabinet.

2. Mark lines 4¼" (10.8 cm) to the right and left of the centerline

on the underside of cabinet.

Use saber or keyhole saw to cut a rectangular opening for vent.

To make a circular vent opening on the underside of the

cabinet top:

1. Mark a centerline on the underside of the top of cabinet.

2. Mark a line 3³⁄₄" (9.5 cm) from the back wall on the underside

of the top of cabinet.

3. Use a compass or a circle template to draw a 6¼" (15.2 cm)

circle.

4. Use saber or keyhole saw to cut the circular vent opening.

Non-Vented (recirculating) Installation Through the

Soffit/Cabinet

Measure and mark the centerline of the cabinet to the soffit

above.

Measure from the bottom of the cabinet to the centerline

of the where the vent will come through the soffit. Mark the

location and use a saber saw or keyhole saw to cut a 5¾"

(14.6 cm) hole for the vent cover.

Install Vent System

1. Install vent through the vent opening in cabinet or wall.

Complete venting system according to the selected venting

method. See “Venting Requirements” section.

2. Use caulking to seal exterior wall or roof opening around the

cap.

Install In-Line Smart Kit - Optional

NOTE: Your range hood can work with either an internal or an in-

line (external) blower motor system. An optional In-Line Smart Kit

(purchased separately) allows the blower motor that comes with

this range hood to be installed in a location other than inside the

range hood cavity.

CAUTION: To reduce the risk of fire and electric shock, install this

range hood only with the In-Line Smart Kit manufactured by

Whirlpool, Part Number W10692945.

For installation see the In-Line Smart Kit installation instructions.

See the “Assistance or Service” section to order.

A. 12" (30.5 cm) for 30" (76.2 cm) models

12¼" (31.1 cm) for 36" (91.4 cm) models

Centerline

1" (2.5 cm)

2¾"

6¾"

Cabinet

front

(7.0 cm)

(17.1 cm)

5¹⁄₄"

(13.3 cm)

Centerline

5¹⁄₄"

(13.3 cm)

4¹/₄"

(10.8 cm)

4¹/₄"

(10.8 cm)

*7"

(17.8 cm)

*From wall, not cabinet frame

*¹⁄₂" (1.3 cm)

A. Vent cover

B. Centerline

Circular vent opening

Cabinet

cutouts

*From wall, not

cabinet frame

*5"

(12.7 cm)

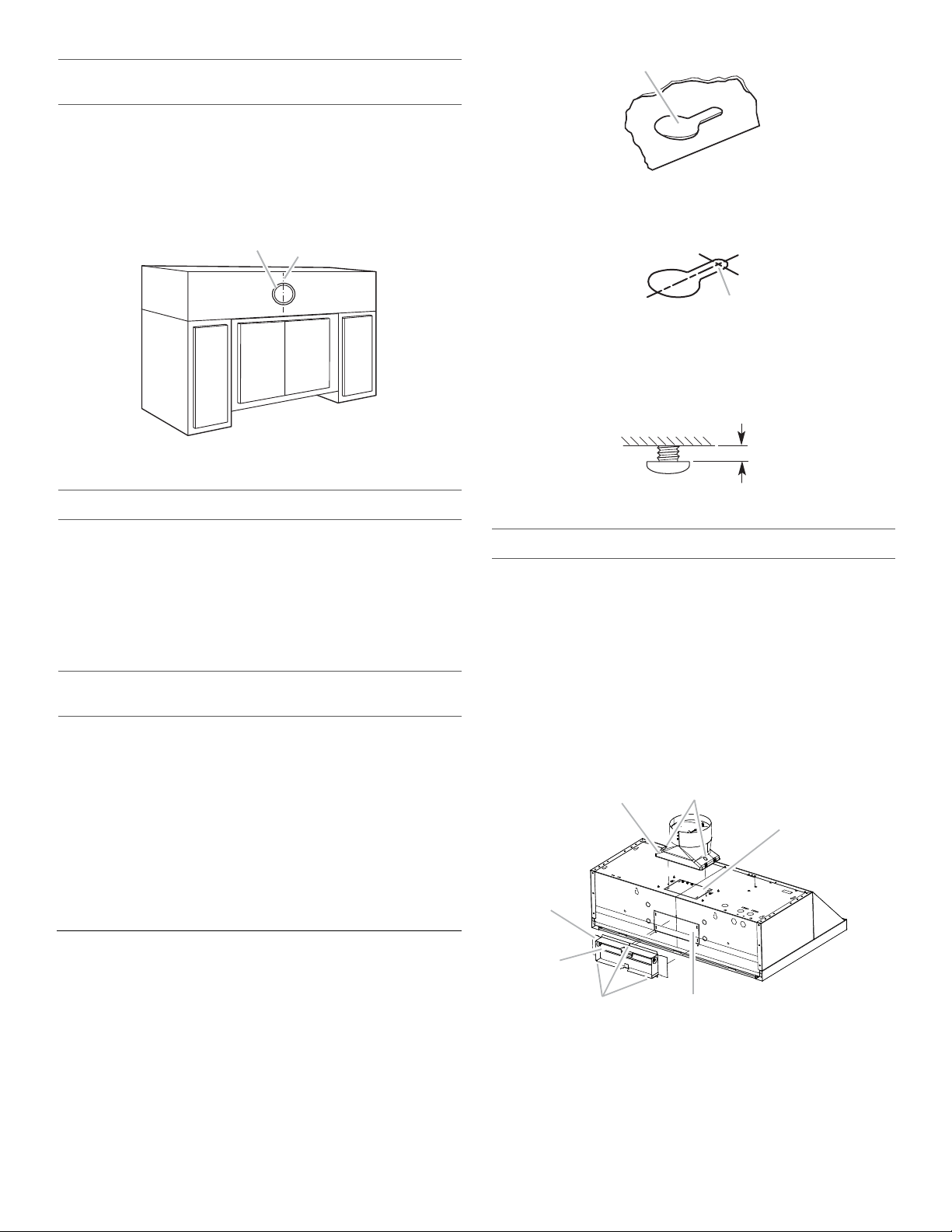

Install Range Hood

Remove the grease filters. See the “Range Hood Care” section.

2. Remove foam shipping pad from behind the blower motor.

3. Lift the range hood up under cabinet and determine final

location by centering beneath cabinet. Mark on the underside

of cabinet the location of the 4 keyhole mounting slots on the

range hood. Set range hood aside on a covered surface.

4. Use ¹⁄₈" (3 mm) drill bit and drill 4 pilot holes as shown.

5. Install the 4 - 4.5 x 13 mm mounting screws in pilot holes.

Leave about ¹⁄₄" (6.4 mm) space between screw heads

and cabinet to slide range hood into place.

Vent Connector Installation

Determine whether the range hood will be installed using either

a top or rear vent connection.

Top Vent Connector Installation

1. Remove the top vent knockout.

2. Attach the round vent transition damper using 2 vent

transition mounting screws.

3. Remove tape from damper flap

NOTE: If the wall cap is directly behind the vent connector,

the dampers in the connector and wall cap must not interfere.

Remove the vent connector damper if they interfere.

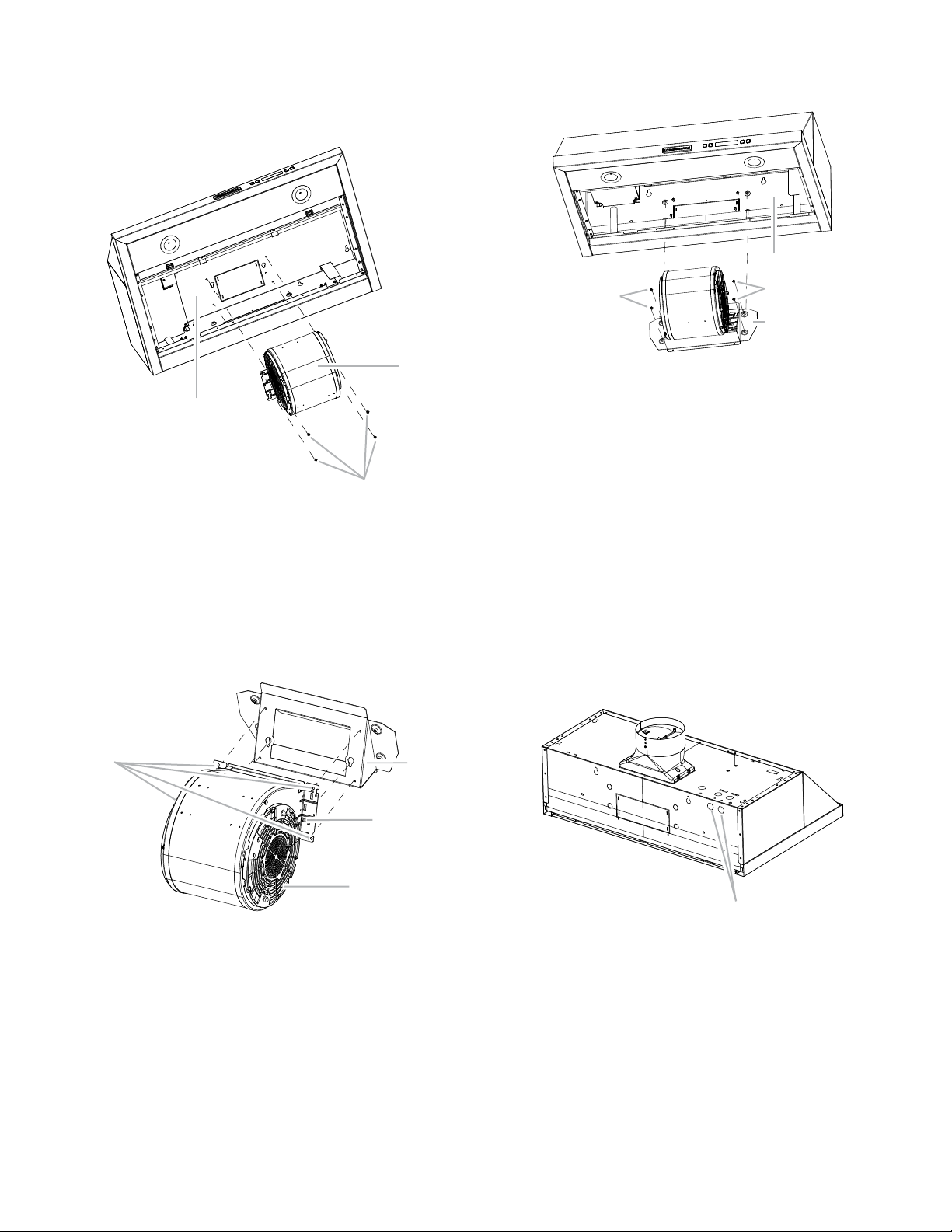

Rear Vent Connector Installation

NOTE: For rear venting, the blower motor position must be

changed. It will need the rear motor mounting bracket that

is included with the 3¹⁄₄" x 10" (8.3 cm x 25.4 cm) Damper

Assembly/Motor Mounting Bracket Kit that must be purchased

separately. See “Assistance or Service” section to order.

1. Remove the rear vent knockout.

2. Place range hood on its back.

3. Using a T10 Torx

adapter, remove the 8 screws holding

the bottom panel assembly in place. Remove the bottom

panel assembly and set it aside.

4. Disconnect the blower motor electrical connector from

the electrical box connector.

5. Using a T10 Torx

adapter, remove the 4 screws from the

motor cover plate. Remove the motor cover plate and set

it aside.

A. Keyhole slot

A. Drill pilot hole

A. Top round vent transition

B. Top round vent transition

mounting screws (2)

C. Top vent knockout

D. Rear vent knockout

E. Rear rectangular transition

knockout mounting screws (3)

F. Hi ng e p in

G. Rear rectangular vent transition

¹⁄₄"

(6.4 mm)

A. Blower motor cover plate

B. Blower motor cover plate

mounting screws (4)

C. Back of range hood

D. Bottom panels assembly

E. Bottom panels assembly

mounting screws

6. Remove the rear insulation panel and set it aside.

7. Using a T20

Torx

adapter, remove the 4 screws holding

the blower motor in place. Push up on the blower motor to

disengage the tabs from range hood cavity back. Remove

the blower motor and set it aside.

8. Install the blower motor onto the rear motor mounting bracket

(included with the 3¹⁄₄" x 10" (8.3 cm x 25.4 cm) Damper

Assembly/Motor Mounting Bracket Kit; see “Accessories or

Service” section to order). Engage the motor mounting tabs

into keyhole slots in rear mounting bracket and push down to

secure. Install the 4 screws removed in Step 7 and tighten to

secure motor bracket.

9. Install the blower motor assembly into the range hood and

secure with the 4 screws supplied with rear motor mounting

bracket assembly.

10. Reconnect blower motor electrical connector to the electrical

box connector.

11. Reinstall the rear insulating panel.

12. Reinstall the motor cover plate to range hood using the

4 screws removed in Step 3.

13. Reinstall bottom panels assembly to range hood using

the 8 screws removed in Step 2.

14. Attach the 3¹⁄₄" x 10" (8.3 cm x 25.4 cm) rectangular vent

damper (purchased separately) using 3 vent transition

mounting screws. Make sure the vent damper pivot is nearest

to the top back edge of the range hood. See vent connector

illustration in “Top Vent Connector Installation” in this section.

Install Range Hood to Cabinet

Remove the round knockout from the top or back of the range

hood (depending on your wiring location) for the wiring strain

relief and install a

¹⁄₂

" UL listed or CSA approved strain relief.

2. Using 2 people, lift range hood into final location. Feed

enough electrical wire through the strain relief to make

connections in the terminal box. Tighten the strain relief

screws.

3. Position the range hood so that the large end of the keyhole

slots are over the mounting screws. Then push the hood

toward the wall so that the screws are in the neck of the slots.

The hood should be against the wall. Tighten the mounting

screws, making sure mounting screws are in the narrow neck

of the slots.

4. Check that damper, if used, rotates up and down freely.

5. Connect ventwork to hood. Seal joints with clamps to make

secure and airtight.

A. Range hood canopy (inside top)

B. Blower motor

C. Blower motor mounting screws

A. Rear motor mounting bracket

B. Motor mounting tabs (2)

C. Blower motor

D. Blower motor mounting screws (4)

A. Range hood canopy (inside top)

B. Blower motor mounting screws

C. Rear blower motor mounting bracket assembly

A. Round knockout

Make Electrical Connection

1. Disconnect power.

2. Use UL listed wire connectors and connect the black

wires (B) together.

3. Use UL listed wire connectors and connect the white

wires (A) together.

4. Connect green (or bare) ground wire from home power supply

to the yellow-green ground wire (D) in the terminal box using

UL listed wire connector.

5. Install terminal box cover.

6. Reconnect power.

Optional Power Cord Kit Installations

For optional power cord kit installations, follow the instructions

supplied with the power cord kit. See the “Assistance or Service”

section for information on ordering.

NOTE: Use only with range hood cord connection kits that have

been investigated and found acceptable for use with this model

range hood.

Complete Installation

1. Replace grease filters. See the “Range Hood Care” section.

2. Check the operation of the range hood fan and lights. See

“Range Hood Use” section.

If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

Disconnect power and check wiring connections.

NOTE: To get the most efficient use from your new range hood,

read the “Range Hood Use” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after the

cooking is complete to clear all smoke and odors from the

kitchen.

The hood controls are located on the center of the range hood.

Control Panel

A. White wires

B. Black wires

C. UL listed wire connectors

D. Green (or bare) and yellow-green ground wire

E. Home power supply cable

F. UL listed or CSA approved ½" strain relief

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire

in terminal box.

Failure to do so can result in death or electrical shock.

A. LED lamp housings

B. Grease filter handle

C. Blower and light controls

D. Grease filter

A. Power decrease

B. Power increase

C. Display

D. Light

E. Timer

Display

Grease Filter Saturation Alarm

After 30 hours of fan function, the display will show “Clean

Grease Filter” when the fan is active. When this icon shows in

the display, the installed grease filters should be washed. See

the “Range Hood Care” section.

■ To reset the grease filter saturation alarm, press and hold

the Power Increase button for 5 seconds. The “Clean Grease

Filter” icon will no longer be displayed.

Charcoal Filter Saturation Alarm

After 120 hours of fan function, the display will show “Replace

Charcoal Filter” when the fan is active. When this icon shows

in the display, the charcoal filters should be replaced. See the

“Range Hood Care” section.

■ To reset the charcoal filter saturation alarm, press and hold

the Power Decrease button for 5 seconds. The “Replace

Charcoal Filter” icon will no longer be displayed.

Audible Signal Activation and Deactivation

The audible signals can be activated or deactivated by pressing

the Light button for 5 seconds.

■ If the audible signal is activated, a tone will sound and “Snd”

symbol will appear in the display for 3 seconds.

■ If the audible signal is deactivated, the “Snd” symbol will

appear on the display for 3 seconds.

Charcoal Filter (Recirculation Accessory) Inclusion

and Exclusion

When the charcoal filter is in use (recirculating mode), press

and hold the Power Decrease and Power Increase buttons at

the same time for 5 seconds. “Able” will appear in the display

for 3 seconds.

If the charcoal filter is not used (vented mode), press and hold the

Power Decrease and Power Increase buttons at the same time

for 5 seconds. “None” will appear in the display for 3 seconds.

■ When the charcoal filter has been excluded, the charcoal filter

alarm is disabled.

■ The inclusion or exclusion of the charcoal filter must be

selected while the lights and the fan motor are Off.

Heat Sensor

The control is equipped with a heat sensor that will turn on the

blower to the highest speed if excessive heat occurs around the

control area.

■ If the blower is On or Off, the blower will automatically set

to the highest speed. “Auto” will appear in the display to

indicate that the heat sensor has detected excessive heat.

■ When the blower is operating due to excessive heat detected

by the heat sensor, the blower speed cannot be decreased.

■ When the temperature level on the hood drops to normal, the

blower will return to its setting before the excessive heat was

sensed.

Light

To operate the light:

1. Press the Light button to turn the lights On.

2. Press the Light button again to turn the lights Off.

Timer

The timer can be set from 1 to 60 minutes. The default timer

setting is 10 minutes.

To use the timer:

1. Press the Timer button to enter the timer mode. After

5 seconds the default time will be automatically selected.

2. Press the Power Decrease and Power Increase buttons while

the display is flashing (5 seconds) to adjust to the desired

time. Pressing the timer button again or waiting 5 seconds

after selecting the desired time will start the timer countdown.

3. The timer can be canceled at any time by pressing the Timer

button again.

NOTE: During the timer setup, the Power Decrease and Power

Increase buttons are dedicated to the timer. After the timer starts,

the Power Decrease and Power Increase buttons can be used for

other functions.

Fan Speed

Power Increase/On

This button is used to turn the fan On or increase the fan speed.

■ The fan will turn On if the Power Increase button is pressed

and the hood was Off.

■ An audible tone will sound when the fan reaches its highest

speed.

Power Decrease/Off

■ This button is used to turn the fan Off or to decrease the

fan speed.

Timed Fan Off

The control has a “Timed Fan Off” feature. When activated,

it automatically turns the blower fan off after 10 minutes.

■ Press and hold the Timer button for 5 seconds to activate.

The fan icon will flash and 10:00 (10 minutes) will show in the

display. The time will start counting down after 3 seconds.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently

according to the following instructions. Replace grease filters

before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool

or soap-filled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water, or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge, then rinse

with clean water and wipe dry.

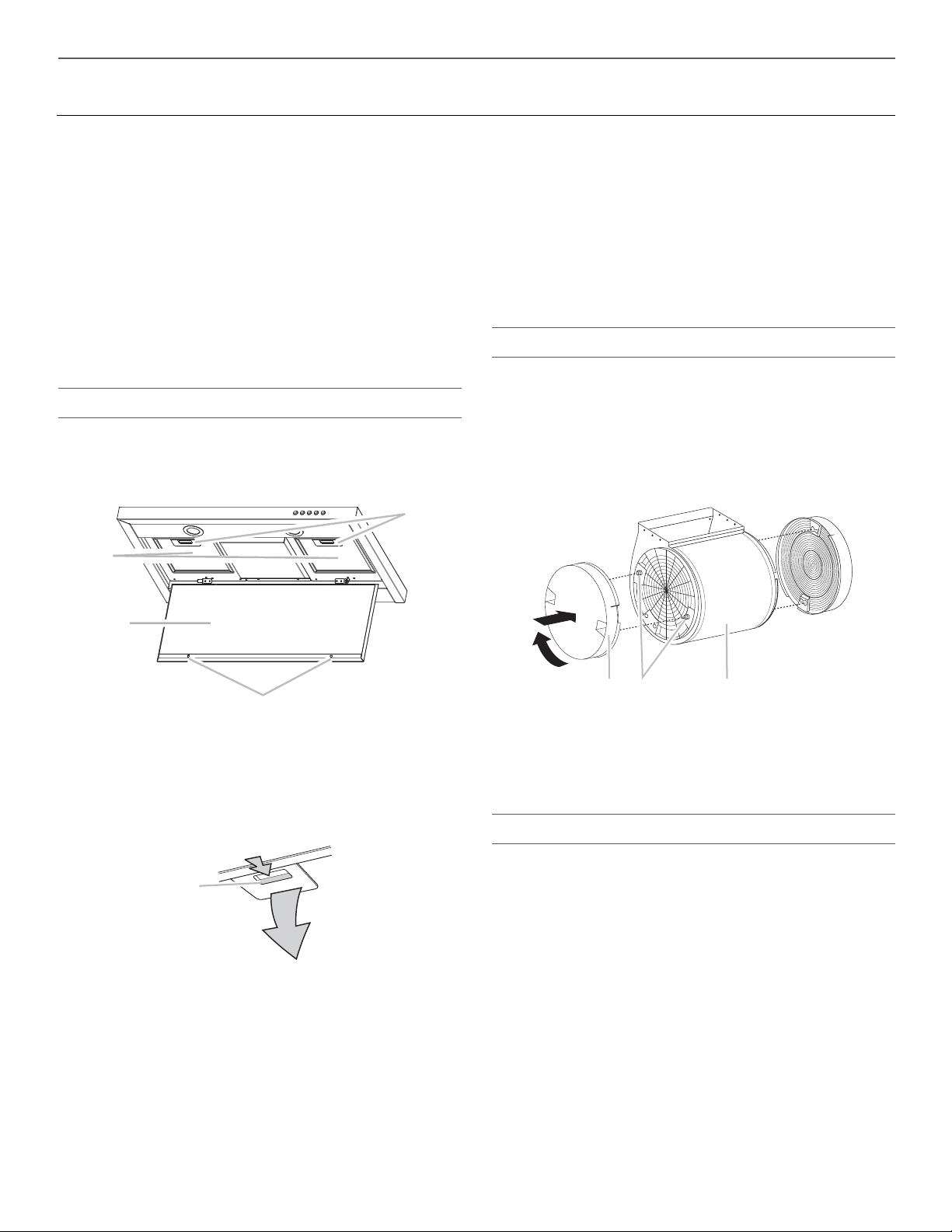

Metal Grease Filter:

1. Open the stainless steel panel. Grasp panel at the front

corners and pull down to disengage the 2 catch pins from

the spring catches. The panel is attached at the rear and

will rotate down.

2. Remove each filter by pulling the spring release handle

and then pulling down the filter.

3. Wash metal filters as needed in dishwasher or hot detergent

solution.

4. Reinstall the filter by making sure the spring release handles

are toward the front. Insert aluminum filter into upper track.

5. Push in spring release handle.

6. Push up on metal filter and release handle to latch into place.

7. Repeat steps 1-5 for the other filter.

8. Close the stainless steel panel. Engage the (2) pins in the

spring catches to secure.

Non-Vented (Recirculating) Installation Filters

The charcoal filter is not washable. It should last up to 6 months

with normal use. Replace with Charcoal Filter Kit Number

W10272068.

To Replace Charcoal Filter:

1. Cover the grille that covers the blower motor with the

charcoal filter so that the slots on the filter correspond

to the pins on the sides of the motor grille.

2. Turn the charcoal filter clockwise to lock it.

3. Repeat steps 1-2 on the other filter.

Replacing a LED Lamp

The LED lights are replaceable by a service technician only. See

“Assistance and Service” section for service contact information.

A. Metal filters

B. Stainless steel panel

C. Catch pins (2)

D. Spring catches (2)

A. Spring release handle

A. Charcoal filter

B. Pins

C. Blower motor

WIRING DIAGRAM

345

GND

YL/GN

LED

DRIVER

120 VAC

60 HZ

420 W

9.8

14.3

21.6

SE133A

YL/GN

L1 NL

S3 S2

P4A

Electronic User Interface

Electronic Power Board

Output: 700mA (2 - 15VDC)

Input: 120V

Motor Specifications

Power Supply

Frequency

Power Absorption

Motor Resistance (Ω)

Blue - Black

Blue - Gray

Blue - Red

Blue - White

456

ASSISTANCE OR SERVICE

If you need service

Please refer to the warranty page in this manual.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory specified parts. Factory specified parts will fit

right and work right because they are made with the same

precision used to build every new appliance.

To locate factory specified replacement parts in your area, call

the following customer assistance telephone number or your

nearest designated service center.

In the U.S.A.

Call the KitchenAid Customer eXperience Center toll free:

1-800-422-1230 or visit our website at www.kitchenaid.com.

Our Consultants Provide Assistance With:

■ Scheduling of service. KitchenAid designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service anywhere in the United States.

■ Features and specifications on our full line of appliances.

■ Referrals to local dealers.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

For Further Assistance

If you need further assistance, you can write to KitchenAid

with any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll

free: 1-800-807-6777 or visit our website at www.kitchenaid.ca.

Our Consultants Provide Assistance With:

■ Scheduling of service. KitchenAid appliances designated

service technicians are trained to fulfill the product warranty

and provide after-warranty service anywhere in Canada.

■ Features and specifications on our full line of appliances.

■ Referrals to local dealers.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

For Further Assistance

If you need further assistance, you can write to Whirlpool Canada

LP with any questions or concerns at:

Customer eXperience Centre

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit (2 Pack of Filters)

(for non-vented installations only)

Order Part Number W10272068

6" (15.2 cm) Makeup Air Kit

(consult local building codes)

Order Part Number W10446915

In-Line Smart Kit

Order Part Number W10692945

Recirculation Kit

(for non-vented installations only)

Order Part Number W10490330

Power Cord Kit

Order Part Number W10613691

3¼" x 10" (8.3 x 25.4 cm) Damper Assembly/Motor

Mounting Bracket Kit

(includes screws and rear motor mounting bracket)

(for rear venting only)

Order Part Number W10692946

11/14

KITCHENAID

MAJOR

APPLIANCE LIMITED

WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

■ Name, address and telephone number

■ Model number and serial number

■ A clear, detailed description of the problem

■ Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit http://kitchenaid.custhelp.com.

2. All warranty service is provided exclusively by our authorized KitchenAid Service Providers

. In the U.S. and

Canada, direct all requests for warranty service to:

KitchenAid Customer eXperience Center

In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized KitchenAid dealer to determine whether another warranty applies.

http://kitchenaid.custhelp.com

ONE YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

For one year from the date of purchase, when this

major appliance is installed, operated and maintained

according to instructions attached to or furnished

with the product, KitchenAid brand of Whirlpool

Corporation or Whirlpool Canada LP (hereafter

“KitchenAid”) will pay for Factory Specified

Replacement Parts and repair labor to correct

defects in materials or workmanship that existed

when this major appliance was purchased, or at its

sole discretion replace the product. In the event of

product replacement, your appliance will be

warranted for the remaining term of the original unit's

warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER

THIS LIMITED WARRANTY SHALL BE PRODUCT

REPAIR AS PROVIDED HEREIN. Service must be

provided by a KitchenAid designated service

company. This limited warranty is valid only in the

United States or Canada and applies only when the

major appliance is used in the country in which it was

purchased. This limited warranty is effective from the

date of original consumer purchase. Proof of original

purchase date is required to obtain service under this

limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published

user, operator or installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in

accordance with electrical or plumbing codes or correction of household electrical or

plumbing (i.e. house wiring, fuses or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation solutions,

etc.).

5. Defects or damage caused by the use of non-genuine KitchenAid parts or accessories.

6. Conversion of products from natural gas or L.P. gas.

7. Damage from accident, misuse, abuse, fire, floods, acts of God or use with products

not approved by KitchenAid.

8. Repairs to parts or systems to correct product damage or defects caused by

unauthorized service, alteration or modification of the appliance.

9. Cosmetic damage including scratches, dents, chips, and other damage to the

appliance finishes unless such damage results from defects in materials and

workmanship and is reported to KitchenAid within 30 days.

10. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive

environments including but not limited to high salt concentrations, high moisture or

humidity or exposure to chemicals.

11. Food or medicine loss due to product failure.

12. Pick-up or delivery. This product is intended for in-home repair.

13. Travel or transportation expenses for service in remote locations where an authorized

KitchenAid servicer is not available.

14. Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim,

decorative panels, flooring, cabinetry, islands, countertops, drywall, etc.) that interfere

with servicing, removal or replacement of the product.

15. Service or parts for appliances with original model/serial numbers removed, altered or

not easily determined.

The cost of repair or replacement under these excluded circumstances shall be

borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you

specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

KitchenAid makes no representations about the quality, durability, or need for service or repair of this major appliance other than the

representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this

major appliance, you should ask KitchenAid or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. KITCHENAID

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation

of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and

you also may have other rights that vary from state to state or province to province.

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter

le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour empêcher tout rétablissement accidentel de

l'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une étiquette d'avertissement proéminente

interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et normes applicables, y

compris les codes du bâtiment et de protection contre les

incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner

à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion

et évacuation des gaz à combustion par la cheminée), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de l'équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors des opérations de découpage et de perçage dans un

mur ou un plafond, ne pas endommager les câblages

électriques et les canalisations qui peuvent s’y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction

de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air

aspiré par un conduit jusqu'à l'extérieur - ne pas décharger

l'air aspiré dans un espace vide du bâtiment comme une

cavité murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée

ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément

chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de réglage de la vitesse à semi-

conducteurs.

EXIGENCES D’INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Perceuse

■ Foret de 1¹⁄₄" (3,2 cm)

■ Foret de ¹⁄₈" (3,2 mm) pour avant-trous

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Tournevis à lame plate

■ Tournevis Phillips

■ Scie sauteuse ou scie à guichet

■ Brides de conduit

■ Cisaille de ferblantier

■ Compas ou gabarit circulaire

Pièces fournies

Retirer les pièces de l'emballage. Vérifier que toutes les pièces

sont présentes.

■ 2 - filtres métalliques

■ 4 vis de montage de 4,5 x 13 mm

■ 2 vis pour clapet de 3,5 x 9,5 mm

■ Raccord de transition de 6" (15,2 cm) avec clapet

■ 4 vis de 5 x 45 mm

■ 4 chevilles d’ancrage de 10 x 60 mm (pour un montage

sur le mur)

■ 4 - vis de 5,4 x 75 mm (pour chevilles d’ancrage de 10 x

60 mm)

■ Adaptateur Torx

®†

T10

■ Adaptateur Torx

T20

Pièces nécessaires

■ Câble d'alimentation électrique du domicile

■ Serre-câble de ½" (12,7 mm) (homologation UL ou CSA)

■ 3 connecteurs de fils homologués UL

Installations avec décharge à l'extérieur par le haut :

■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm)

■ 1 bouche de décharge (décharge à travers le mur ou à travers

le toit)

Pour les installations sans évacuation à l'extérieur (recyclage) :

■ Ensemble de recyclage référence W10490330 - Voir la

section “Assistance ou service” pour commander.

■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm)

Installations avec décharge à l'extérieur par l'arrière :

■ Conduit d'évacuation métallique rectangulaire de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

■ 1 bouche de décharge (décharge à travers le mur ou à travers

le toit)

■ Ensemble de support de montage pour le moteur/clapet

de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) (Voir “Accessoires” dans

la section “Assistance ou service” pour commander)

Pour placards avec cavité au fond :

■ 2 tringles d’appui de largeur 2" (5,1 cm). Longueur et

épaisseur selon les dimensions de l'encastrement.

■ 4 vis à bois à tête plate ou vis à métaux avec rondelles

et écrous, pour la fixation des tringles d’appui.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes

et règlements en vigueur.

■ C'est à l'installateur qu'incombe la responsabilité de

respecter les distances de séparation spécifiées sur la plaque

signalétique. La plaque signalétique est située à l’intérieur de

la hotte, sur la paroi de gauche.

■ Installer la hotte de cuisinière à distance de toute zone

exposée à des courants d’air, comme fenêtres, portes et

bouches de chauffage à fort débit.

■ Respecter les dimensions indiquées pour les ouvertures

à découper dans les meubles. Ces dimensions tiennent

compte des valeurs minimales des dégagements de

séparation. Avant d'effectuer des découpages, consulter

les instructions d'installation fournies par le fabricant de

la table de cuisson/cuisinière.

■ Il est recommandé d'utiliser cette hotte avec une table de

cuisson dont la puissance totale ne dépasse pas 65 000 BTU.

■ Une prise de courant électrique reliée à la terre est

nécessaire. Voir la section “Spécifications électriques”.

■ La hotte de cuisinière a été configurée à l’usine pour

l’installation avec décharge à l’extérieur. Pour les installations

sans décharge à l’extérieur (recyclage), la référence de

l'ensemble de recyclage est W10490330. La référence de

l'ensemble de filtres à charbon de rechange est W10272068.

Voir la section “Assistance ou service” pour commander.

■ Assurer l'étanchéité au niveau de chaque ouverture

découpée dans le plafond ou le mur pour l'installation

de la hotte de cuisinière.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la

norme Manufactured Home Construction Safety Standards, Titre

24 CFR, partie 328 (anciennement Federal Standard for Mobile

Home Construction and Safety, titre 24, HUD, partie 280); lorsque

cette norme n’est pas applicable, l’installation doit satisfaire aux

critères de la plus récente édition de la norme Manufactured

Home Installation 1982 (Manufactured Home Sites, Communities

and Setups) ANSI A225.1/NFPA 501A, ou des codes et

règlements locaux.

Dimensions du produit

†®TORX et T20 sont des marques déposées de Acument Intellectual Properties,

(5,1 cm)

(22,9 cm)

12"

(30,5 cm)

7¼"

(18,4 cm)

1³⁄₁₆"

(3,0 cm)

1¹⁄₁₆"

(2,6 cm)

13¹²⁄₁₆"

(35 cm)

29⁷⁄₈" (75,9 cm) -

Modèle de

30" (76,2 cm)

35⁷⁄₈ (91,1 cm) - Modèle de 36" (91,4 cm)

19³⁄₄"

(50,2 cm)

3" (7,6 cm) -

Modèle de 30" (76,2 cm)

5³⁄₄" (14,6 cm) -

Modèle de 36" (91,4 cm)

⁵⁄₈"

(1,6 cm)

Distances de dégagement à respecter

Exigences concernant l'évacuation

(Uniquement pour modèles avec évacuation)

■

Le circuit d’évacuation doit décharger l’air à l’extérieur, excepté

pour les installations sans décharge à l’extérieur (recyclage).

■ Ne pas terminer le circuit d’évacuation dans un grenier ou

dans un autre espace clos.

■

Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm)

normalement utilisée pour un équipement de buanderie.

■ Utiliser un conduit métallique rond de 6” (15,2 cm) ou un

conduit métallique rectangulaire de 3¼" x 10" (8,3 x 25,4 cm).

Un conduit en métal rigide est recommandé. Ne pas utiliser

de conduit de plastique ou en aluminium.

■ La longueur du circuit d’évacuation et le nombre de coudes

doivent être réduits au minimum pour des performances

optimales.

Pour un fonctionnement efficace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu’il y ait une section droite de conduit d'un

minimum de 24" (61 cm) entre les coudes si l'on doit utiliser

plus d'un coude.

■ Ne pas installer 2 coudes successifs.

■ Au niveau de chaque jointure du circuit d'évacuation, assurer

l'étanchéité avec les brides de serrage.

■ Le circuit d’évacuation doit comporter un clapet anti-reflux.

Si la bouche de décharge murale ou par le toit comporte un

clapet, ne pas utiliser le clapet fourni avec la hotte de

cuisinière.

■ À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le

mur ou le toit).

Installations pour régions à climat froid

On doit installer un clapet anti-retour supplémentaire à l’arrière

pour minimiser le reflux d’air froid et incorporer un élément

d’isolation thermique pour minimiser la conduction de chaleur

par l’intermédiaire du conduit d’évacuation, de l’intérieur de la

maison à l’extérieur. Le clapet anti-retour doit être placé du côté

air froid de la résistance thermique.

L’élément d’isolation thermique doit être aussi proche que

possible de l’endroit où le circuit d’évacuation s’introduit dans

la partie chauffée de la maison.

Air d'appoint

Les codes locaux en bâtiment peuvent imposer l’emploi d’un

circuit de renouvellement de l’air/introduction d’air d’appoint,

lors de l’utilisation d’un circuit d’aspiration de débit supérieur

à une valeur spécifiée en pieds cubes par minute. Le débit

spécifié en pieds cubes par minute varie d’une juridiction à

l’autre. Consulter un professionnel des installations de chauffage

ventilation/climatisation au sujet des exigences spécifiques

applicables dans la juridiction locale.

Méthodes d'évacuation

Le système d'évacuation pour évacuation par le haut de la hotte

peut décharger à travers le toit ou un mur. Utiliser un conduit

métallique circulaire de 6" (15,2 cm). Le système d'évacuation

pour évacuation par l'arrière de la hotte doit décharger à travers

le mur. Utiliser un conduit rectangulaire de 3¹⁄₄" x 10" (8,3 x

25,4 cm). Pour une évacuation par l'arrière, il est nécessaire

d'utiliser l’ensemble de support de montage pour le moteur/

clapet. Voir la section “Assistance ou service” pour commander.

REMARQUE :

On déconseille l’emploi d’un conduit flexible. Un

conduit flexible peut susciter une rétro-pression et des turbulences

de l’air, ce qui réduit considérablement la performance.

A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et le

plan de travail

B. 24" (61 cm) min. pour les surfaces de cuisson électriques

27" (68,6 cm) min. pour surfaces de cuisson au gaz

Distance maximale suggérée de 30" (76,2 cm) du bas de la hotte à la

surface de cuisson

C. 30" (76,2 cm) ou 36" (91,4 cm) de largeur minimale pour l'ouverture

entre les placards

D. 12" (30,5 cm) de profondeur de placard minimale

E. 36" (91,4 cm) de hauteur du placard du bas

Évacuation à travers le toit Évacuation par le mur

A. Conduit circulaire de 6" (15,2 cm)

pour évacuation à travers le toit

B. Conduit circulaire : Raccord de

transition de 6" (15,2 cm) de

diamètre.

C. 24" (61 cm) à 30" (76,2 cm) au-

dessus de la surface de cuisson

électrique

27" (68,6 cm) à 30" (76,2 cm) au-

dessus de la surface de cuisson

au gaz

D. Bouche de décharge sur toit

A. Conduit circulaire de 6" (15,2 cm)

pour évacuation à travers le mur

B. 3¼" x 10" (8,3 x 25,4 cm)

à travers le mur (à acheter

séparément)

C. 24" (61 cm) à 30" (76,2 cm) au-

dessus de la surface de cuisson

électrique

27" (68,6 cm) à 30" (76,2 cm) au-

dessus de la surface de cuisson

au gaz

D. Bouche de décharge murale

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d’évacuation

nécessaire, additionner les longueurs équivalentes (en pieds

ou mètres) de tous les composants utilisés dans le circuit.

Système d'évacuation avec conduits circulaires de 6"

(15,2 cm)

Exemple de circuit d’évacuation

Système de décharge de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

Exemple de circuit d’évacuation

nstallations sans décharge à l'extérieur (recyclage) à

travers le soffite/placard

S’il n’est pas possible d'évacuer les fumées et vapeurs de

cuisson à l’extérieur, on peut employer la version sans décharge

à l'extérieur (recyclage) de la hotte, dotée d’un filtre de recyclage.

La référence de l’ensemble de recyclage est W10490330. Voir la

section “Assistance ou service” pour commander.

Pour les installations sans décharge à l'extérieur (recyclage)

uniquement, la hotte peut être installée avec décharge à

l'intérieur du domicile, à travers le sommet du placard ou

du sofffite.

REMARQUE : Pour des placards de 12" (30,5 cm) de hauteur qui

ne comportent pas de soffite, le conduit et cache-conduit de 6"

(15,2 cm) peuvent rester visibles.

Composant Circulaire

Coude à 45°

2,5 pi

(0,8 m)

Coude à 90°

5,0 pi

(1,5 m)

Bouche de décharge murale

de 6" (15,2 cm)

0 pi

(0 m)

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

à 6" (15,2 cm)

4,5 pi

(1,4 m)

Raccord coudé à 90° de 3¹⁄₄"

x 10" (8,3 cm x 25,4 cm) à 6"

(15,2 cm)

5 pi

(1,5 m)

Longueur maximale recommandée = 50 pi (15,2 m)

1 coude à 90° = 5,0 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8,0 pi (2,4 m)

Longueur du système de dia. 7" (17,8 cm) = 13,0 pi (3,9 m)

Composant

Coude à 90° de 3¼" x 10" (8,3

cm x 25,4 cm

5,0 pi

(1,5 m)

Coude plat de 3¹⁄₄" x 10" (8,3 cm

x 25,4 cm)

12,0 pi

(3,7 m)

Bouche de décharge murale de

3¼" x 10" (8,3 cm x 25,4 cm)

0 pi

(0 m)

Bouche de

décharge murale

Coude à 90°

2 pi (0,6 m)

6 pi (1,8 m)

Longueur maximale recommandée = 35 pi (10,7 m)

1 coude à 90° = 5,0 pi (1,5 m)

Section droite de 8 pi (2,4 m) = 8,0 pi (2,4 m)

1 bouche de décharge murale = 0 pi (0 m)

Longueur du système = 13,0 pi (3,9 m)

À travers le placard À travers le soffite

A. Plafond

B. Cache-conduit

C. Soffite

D. Conduit de 6" (15,2 cm)

E. Hotte de cuisinière

F. Placard

G.Mur

H. 17" (43,2 cm) min. de hauteur

de cache-conduit

Bouche de

décharge murale

Coude de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

2 pi (0,6 m)

6 pi (1,8 m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en

vigueur.

S'assurer que l’installation électrique est correcte et qu'elle

satisfait aux exigences de la plus récente édition de la norme

National Electrical Code, ANSI/NFPA 70, ou de la norme CSA

C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2 n°

0-M91 (dernière édition) et de tous les codes et règlements en

vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu'un électricien qualifié

vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V CA

seulement, 60 Hz, 15 ampères, protégé par fusible.

■ Si le domicile possède un câblage en aluminium, suivre

la procédure ci-dessous :

1. Raccorder une section de câble en cuivre massif

aux conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou

des outils spécialement conçus et homologués UL pour

fixer le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de

connecteurs électriques. Les raccordements aluminium/cuivre

doivent satisfaire aux prescriptions des codes locaux et de

l’industrie, et être conformes aux pratiques de câblage

reconnues.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec les caractéristiques électriques de l'appareil

spécifiées sur la plaque signalétique. La plaque signalétique

de l'appareil est située derrière le filtre, sur la paroi arrière de

la hotte.

■ Le calibre des conducteurs doit être conforme aux exigences

du National Electrical Code, de la plus récente édition de la

norme ANSI/NFPA 70 ou des normes CSA C22. 1-94, Code

canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la

plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

REMARQUE : Pour les installations avec décharge à l’extérieur,

on recommande d'installer le circuit d'évacuation avant

d'entreprendre l'installation de la hotte.

Avant d’exécuter les découpages, vérifier la disponibilité d’un

dégagement suffisant dans le plafond ou le mur pour le conduit

d’évacuation.

REMARQUE : L'adaptateur/le clapet d'évacuation peut être

installé jusqu'à 1" (2,5 cm) de chaque côté du centre de la hotte

pour pouvoir installer les conduits décentrés.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : à travers

le toit ou à travers le mur.

REMARQUE : Pour une évacuation par l'arrière, il est nécessaire

d'utiliser l'ensemble de support de montage pour le moteur/

clapet. Voir la section “Assistance ou service” pour commander.

3. Choisir une surface plane pour l’assemblage de la hotte.

Placer le matériau de protection sur cette surface.

4. À l'aide d'au moins 2 personnes, soulever la hotte et la placer

à l'envers sur une surface couverte.

5. Si le fond du placard forme une cavité, ajouter des tringles

d’appui en bois de chaque côté. Installer les vis pour fixer

les tringles d’appui aux emplacements indiqués.

Déterminer l’emplacement du trou de passage du câble

Percer seulement un trou de passage de 1¼" (3,2 cm) de

diamètre pour le câblage. Voir l’étape 2 pour des instructions

sur l’emplacement du trou de passage du câblage.

1. Déterminer et tracer clairement l’axe central vertical sur

le mur et le placard dans la zone où le passage du conduit

d’évacuation sera réalisé.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

A. Axe central

(7,6 cm)

Tringles d'appui en bois

(seulement pour fond de

placard avec cavité)

Bord inf. du placard

Mur

2. Câblage à travers le sommet du placard :

Tracer une ligne de distance “A” à gauche de l’axe central,

sur la face inférieure du placard. Sur cette ligne, marquer

le point situé à 2" (5,1 cm) du mur arrière. Percer en ce point

un trou de 1¼" (3,2 cm) de diamètre à travers le placard.

3. Passage du câble à travers le mur :

Tracer une ligne de distance “A” à partir de la gauche de

l’axe central sur le mur. Sur cette ligne, marquer un point à 1"

(2,5 cm) du fond du placard. Percer en ce point un trou de

1¹⁄₄" (3,2 cm) de diamètre à travers la paroi arrière.

Style 1 - Découpages d’ouverture pour un système

d’évacuation rectangulaire de 3

¹⁄₄

" x 10" (8,3 cm x 25,4 cm)

Évacuation par le mur

Découpage d’une ouverture rectangulaire de 4" x 10½"

(10,2 cm x 26,7 cm) dans le mur :

1. Mesurer 2 lignes de 2³⁄₄" (7 cm) et 6³⁄₄" (17.1 cm) en

descendant à partir de la face inférieure du placard et

marquer leur emplacement sur l'axe central du mur arrière.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur le mur.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire du système d’évacuation

dans le mur.

Style 2 - Découpage d’ouverture pour un système

d’évacuation rectangulaire à rond de 6" (15,2 cm)

Évacuation à travers le toit, et sans décharge à l'extérieur

(recyclage)

Découpage d’une ouverture rectangulaire de 6½" x 8½"

(16,5 cm x 26,7 cm) sur la face inférieure du fond du placard :

1. Tracer des lignes à ¹⁄₂" (1,3 cm) et 7" (17,8 cm) du mur arrière,

sur l’axe central de la face inférieure du placard.

2. Tracer des lignes à 4¼" (10,8 cm) de part et d’autre de

l’axe central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

Découpage d’une ouverture circulaire sur la face inférieure

du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet

du placard.

2. Tracer une ligne de 3³⁄₄" (9,5 cm) en partant du mur arrière

sur la face inférieure du sommet du placard.

3. Tracer un cercle en utilisant un compas ou un gabarit

circulaire de 6¼" (15,2 cm).

4. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture circulaire pour le passage du conduit

d'évacuation.

A. 12" (30,5 cm) pour les modèles de 30" (76,2 cm)

12¼" (31,1 cm) pour les modèles de 36" (91,4 cm)

A. 12" (30,5 cm) pour les modèles de 30" (76,2 cm)

12¼" (31,1 cm) pour les modèles de 36" (91,4 cm)

Axe central

2" (5,1 cm) à partir

du mur, et non du

cadre du placard

1" (2,5 cm)

Axe central

2¾"

6¾"

(7,0 cm)

(17,1 cm)

Axe central

Avant du

placard

5¹⁄₄"

(13,3 cm)

5¹⁄₄"

(13,3 cm)

4¹/₄"

(10,8 cm)

4¹/₄"

(10,8 cm)

*7"

(17,8 cm)

*¹/₂" (1,3 cm)

*À partir du mur, et non

du cadre du placard

Ouverture pour le conduit circulaire

*5"

(12,7 cm)

Ouvertures

découpées

dans le placard

*À partir du mur, et non

du cadre du placard

Installation sans décharge à l’extérieur (recyclage)

à travers le soffite/placard

Relever les mesures appropriées et tracer l'axe central du

placard jusqu'au soffite situé au-dessus.

Mesurer la distance entre le bas du placard et l'axe central,

au point où le conduit d'évacuation ressort du soffite.

Indiquer l'emplacement et utiliser une scie sauteuse ou une

scie à guichet pour découper un trou de 5¾" (14,6 cm) pour

le cache-conduit.

Installation du conduit d’évacuation

1. Installer le conduit d’évacuation à travers les ouvertures

découpées dans le placard ou le mur. Achever l’installation

du système d’évacuation conformément à la méthode

d’évacuation sélectionnée. Voir la section “Exigences

concernant l'évacuation”.

2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers

le mur ou le toit).

Installation de l'ensemble de ventilateur déporté

intelligent en option

REMARQUE : La hotte peut fonctionner avec un moteur de

ventilateur intégré ou externe (déporté). Un ensemble de

ventilateur déporté intelligent en option (à acheter séparément)

permet d'installer le moteur du ventilateur de la hotte ailleurs qu'à

l'intérieur de la hotte.

MISE EN GARDE : Afin de réduire le risque d'incendie et de choc

électrique, installer cette hotte de cuisinière uniquement avec

l'ensemble de ventilateur déporté intelligent fabriqué par

Whirlpool, référence W10692945.

Pour l'installer, consulter les instructions d'installation de

l'ensemble de ventilateur déporté intelligent. Voir la section

“Assistance ou service” pour commander.

Installation de la hotte

Retirer les filtres à graisse. Voir la section “Entretien de

la hotte”.

2. Retirer la cale d'expédition en mousse de derrière le moteur

de ventilateur.

3. Soulever la hotte sous le placard et déterminer sa position

d’installation finale en la centrant sous le placard. Sur la

face inférieure du placard, marquer l’emplacement des

4 trous allongés pour montage sur la hotte. Placer la hotte

à part sur une surface couverte.

4. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous

tel qu'illustré.

5. Installer les 4 vis de montage de 4,5 x 13 mm dans les avant-

trous. Laisser un espace d’environ ¼" (6,4 mm) entre les têtes

des vis et le placard pour faire glisser la hotte et la mettre en

place.

Installation avec connecteur de conduit

Déterminer si la hotte sera installée avec un raccord d'évacuation

par le haut ou par l'arrière.

Installation avec connecteur de conduit par le haut

1. Enlever l’opercule arrachable de l'ouverture supérieure.

2. Fixer le clapet du raccord de transition pour conduit circulaire

à l'aide de 2 vis de montage du raccord de transition.

3. Enlever le ruban adhésif du volet du clapet.

REMARQUE : Si la bouche de décharge murale est située

directement derrière le connecteur de conduit, on doit veiller

à empêcher toute interférence entre les clapets du connecteur

et de la bouche de décharge murale. En cas d’interférence,

supprimer le clapet du connecteur de conduit.

A. Cache-conduit

B. Axe central

A. Trou allongé

A. Perçage des avant-trous

A. Raccord de transition pour

conduit circulaire supérieur

B. Vis de montage du raccord

de transition pour conduit

circulaire supérieur (2)

C. Opercule amovible

supérieur du conduit

d'évacuation

D. Opercule amovible arrière

du conduit d'évacuation

E. Vis de montage de l'opercule

amovible du raccord de

transition rectangulaire arrière (3)

F. Axe de charnière

G. Raccord de transition

rectangulaire arrière

¹⁄₄"

(6.4 mm)

Installation avec connecteur de conduit par l'arrière

REMARQUE : Pour une évacuation par l'arrière, la position

du moteur du ventilateur doit être modifiée. Cela nécessitera

le support de montage pour le moteur arrière inclus avec

l'ensemble de support de montage pour le moteur/clapet de

3¹⁄₄" x 10" (8,3 cm x 25,4 cm) qui doit être acheté séparément.

Voir la section “Accessoires et Service” pour commander.

1. Enlever l’opercule arrachable de l'ouverture arrière.

2. Placer la hotte sur le dos.

3. À d'un tournevis et d'un embout Torx

T10, retirer

les 8 vis qui maintiennent en place le panneau inférieur.

Enlever le panneau inférieur et le mettre de côté.

4. Débrancher la prise électrique du moteur du ventilateur

du boîtier de connexion.

5. À l'aide d'un tournevis et d'un embout Torx

T10, retirer

les 4 vis qui maintiennent en place le couvercle du moteur.

Retirer le couvercle du moteur et le mettre de côté.

6. Retirer le panneau isolant arrière et le mettre de côté.

7. À l'aide d'un tournevis et d'un embout Torx

T20

, retirer

les 4 vis qui maintiennent en place le moteur du ventilateur.

Pousser le moteur du ventilateur vers le haut pour dégager

les pattes de montage de l'arrière de la cavité de la hotte.

Retirer le moteur du ventilateur et le mettre de côté.

8. Installer le moteur du ventilateur sur le support de montage

arrière du moteur (inclus avec l'ensemble de support de

montage pour le moteur/clapet de 3¹⁄₄" x 10" (8,3 cm x

25,4 cm), voir la section “Accessoires et Service” pour

commander). Engager les pattes de montage du moteur dans

les trous allongés pour montage situés sur le support de

montage arrière, et appuyer vers le bas pour verrouiller.

Mettre en place les 4 vis retirées lors de l'étape 7, et les serrer

pour verrouiller le support du moteur.

A. Couvercle du moteur du ventilateur

B. Vis de montage du couvercle du moteur

du ventilateur (4)

C. Arrière de la hotte

D. Panneaux inférieurs

E. Vis de montage des

panneaux inférieurs

A. Intérieur de la hotte (partie intérieure supérieure)

B. Moteur du ventilateur

C. Vis de montage du moteur du ventilateur

A. Support de montage

du moteur arrière

B. Pattes de montage du

moteur (2)

C. Moteur du ventilateur

D. Vis de montage du

moteur du ventilateur (4)

9. Installer l'ensemble du moteur du ventilateur dans la hotte,

et verrouiller à l'aide des 4 vis fournies avec l'accessoire

support de montage arrière du moteur.

10. Reconnecter la prise électrique du moteur du ventilateur

au boîtier de connexion.

11. Réinstaller le panneau isolant arrière.

12. Réinstaller le couvercle du moteur sur la hotte à l'aide des

4 vis retirées lors de l'étape 3.

13. Réinstaller les panneaux inférieurs sur la hotte à l'aide des

8 vis retirées lors de l'étape 2.

14. Fixer le clapet du raccord de transition rectangulaire de 3¹⁄₄"

x 10" (8,3 cm x 25,4 cm) (achat séparé) à l'aide de 3 vis de

montage du raccord de transition. Veiller à ce que le pivot du

clapet soit le plus proche possible du bord supérieur arrière

de la hotte. Voir l'illustration du connecteur d'évacuation sous

“Installation du connecteur d'évacuation supérieur” dans la

présente section.

Installation de la hotte dans le placard

1. Ôter l’opercule circulaire pour le passage du serre-câble

du sommet ou de l'arrière de la hotte de ventilation (selon

l'emplacement du câblage) et installer un serre-câble de

½" homologué UL ou CSA.

2. À l'aide de deux personnes, soulever la hotte et la placer

à son emplacement définitif. Insérer suffisamment de câble

électrique dans le serre-câble pour pouvoir établir les

connexions dans la boîte de connexion. Serrer les vis

du serre-câble.

3. Positionner les trous allongés de la hotte par-dessus la tête

des vis de montage. Puis pousser la hotte vers le mur pour

engager la partie étroite des trous sur les vis de fixation. La

hotte doit être placée contre le mur. Serrer les vis de montage

en s'assurant que les vis se trouvent dans la partie étroite des

trous allongés.

4. Le cas échéant, vérifier que le clapet peut manœuvrer

librement vers le haut et vers le bas.

5. Raccorder le circuit d’évacuation à la hotte. Assurer

l'étanchéité des jointures avec des brides pour conduits.

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Connecter ensemble les conducteurs noirs (B) avec

des connecteurs de fils (homologation UL).

A. Intérieur de la hotte (partie intérieure supérieure)

B. Vis de montage du moteur du ventilateur

C. Ensemble du support de montage du moteur du ventilateur arrière

A. Opercule amovible rond

A. Conducteurs blancs

B. Conducteurs noirs

C. Connecteurs de fils (homologation UL)

D. Conducteurs verts (ou nus) ou jaunes-verts de liaison à la terre

E. Câble d'alimentation électrique du domicile

F. Serre-câble de ½" (homologation UL ou CSA)

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

3. Connecter ensemble les conducteurs blancs (A) avec

des connecteurs de fils (homologation UL).

4. Connecter le conducteur vert (ou nu) de mise à la terre du

câble d'alimentation du domicile au conducteur jaune-vert (D)

de liaison à la terre dans le boîtier de connexion à l’aide de

connecteurs de fils (homologation UL).

5. Installer le couvercle du boîtier de connexion.

6. Reconnecter la source de courant électrique.

Installations avec l'ensemble du cordon d’alimentation

en option

Pour les installations avec l'ensemble du cordon d'alimentation

facultatif, suivre les instructions fournies avec l'ensemble du

cordon d'alimentation. Voir la section “Assistance ou service”

pour plus d’informations sur le processus de commande.

REMARQUE : Utiliser uniquement avec des nécessaires de

raccordement du cordon d’alimentation de la hotte de cuisinière

dont l’utilisation a été testée et déclarée adéquate pour ce

modèle de hotte de cuisinière.

Achever l’installation

1. Réinstaller les filtres à graisse. Voir la section “Entretien

de la hotte”.

2. Contrôler le fonctionnement du ventilateur et des lampes

de la hotte. Voir la section “Utilisation de la hotte”.

Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s’est ouvert ou si un fusible du domicile est grillé.

Déconnecter la source de courant électrique et inspecter

les connections du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle

hotte de cuisinière, lire la section “Utilisation de la hotte”.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de

cuisson et odeurs de la zone de la table de cuisson. Pour obtenir

les meilleurs résultats, mettre le ventilateur de la hotte en marche

avant d’entreprendre une cuisson, et laisser le ventilateur

fonctionner pendant plusieurs minutes après l’achèvement d’une

cuisson pour pouvoir évacuer de la cuisine toute trace de fumée

ou d'odeurs de cuisson.

Les commandes de la hotte sont situées au centre de celle-ci.

Tableau de commande

AVERTISSEMENT

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

A. Logements des lampes DEL

B. Poignée du plateau à graisse

C. Commandes du ventilateur et

de l'éclairage

D. Filtre à graisse

A. Diminution de la puissance

B. Augmentation de la puissance

C. Affichage

D. Éclairage

E. Minuterie

Affichage

Alarme de saturation du filtre à graisse

Après 30 heures de fonctionnement du ventilateur, l'affichage

indique “Clean Grease Filter” (nettoyer le filtre à graisse) lorsque

le ventilateur est activé. Lorsque cette icône apparaît sur

l'affichage, les filtres à graisse installés doivent être lavés. Voir

la section “Entretien de la hotte”.

■ Pour réinitialiser l'alarme de saturation du filtre à graisse,

appuyer sur le bouton Power Increase (augmentation de

la puissance) pendant 5 secondes. L'icône “Clean Grease

Filter” (nettoyer le filtre à graisse) disparaît de l'affichage.

Alarme de saturation du filtre à charbon

Après 120 heures de fonctionnement du ventilateur, l'affichage

indique “Replace Charcoal Filter” (remplacer le filtre à charbon)

lorsque le ventilateur est activé. Lorsque cette icône apparaît sur

l'affichage, les filtres à charbons doivent être remplacés. Voir la

section “Entretien de la hotte”.

■ Pour réinitialiser l'alarme de saturation du filtre à charbon,

appuyer sur le bouton Diminution de la puissance pendant

5 secondes. L'icône “Replace Charcoal Filter” (remplacer

le filtre à charbon) disparaît de l'affichage.

Activation et désactivation du signal sonore

Les signaux sonores peuvent être activés ou désactivés

en appuyant sur le bouton Éclairage pendant 5 secondes.

■ Si le signal sonore a été activé, un signal sonore retentit

et le symbole “Snd” (son) apparaît sur l'affichage pendant

3 secondes.

■ Si le signal sonore a été désactivé, le symbole “Snd” (son)

apparaît sur l'affichage pendant 3 secondes.

Inclusion et exclusion du filtre à charbon (accessoire

de recyclage)

Lorsque le filtre à charbon est en cours d'utilisation, (mode

recyclage), appuyer sur les boutons Diminution de la puissance

et Augmentation de la puissance en même temps pendant

5 secondes. “Able” s'affiche pendant 3 secondes.

Lorsque le filtre à charbon n'est pas utilisé (mode ventilation),

appuyer sur les boutons Diminution de la puissance et

Augmentation de la puissance en même temps pendant

5 secondes. “None” s'affiche pendant 3 secondes.

■ Lorsque le filtre à charbon a été exclu, l'alarme de filtre

à charbon est désactivée.

■ L'inclusion ou l'exclusion du filtre à charbon doit être

sélectionnée pendant que l'éclairage et le moteur de

ventilateur sont éteints.

Capteur de chaleur

Le module de commande est équipé d'un capteur de chaleur

qui met le ventilateur en marche à la vitesse maximale si la

température autour de la zone du module de commande est

excessive.

■ Que le ventilateur soit activé ou non, il est automatiquement

réglé à la vitesse maximale. “Auto” apparaît sur l'affichage

pour indiquer que le capteur de chaleur a détecté un niveau

de chaleur excessif.

■ Lorsque le ventilateur fonctionne en raison d'un niveau de

chaleur excessif détecté par le capteur de chaleur, il n'est

pas possible de réduire la vitesse du ventilateur.

■ Lorsque le niveau de température de la hotte retombe à un

niveau normal, le ventilateur retourne au réglage qui avait

été effectué avant que le niveau de chaleur excessif ne soit

détecté.

Éclairage

Fonctionnement de l'éclairage :

1. Appuyer sur le bouton Éclairage pour allumer les lampes.

2. Appuyer de nouveau sur le bouton Éclairage pour éteindre

les lampes.

Minuterie

La minuterie peut être réglée pour une période allant de 1

à 60 minutes. Le réglage par défaut de la minuterie est de

10 minutes.

Utilisation de la minuterie :

1. Appuyer sur le bouton Minuterie pour accéder au mode

minuterie. Après 5 secondes, la durée par défaut est

automatiquement sélectionnée.

2. Appuyer sur les boutons Diminution de la puissance et

Augmentation de la puissance pendant que l’affichage

clignote (pendant 5 secondes) pour ajuster la durée

souhaitée. S'il l'on appuie de nouveau sur le bouton de

la minuterie ou que l'on attend 5 secondes après avoir

sélectionné la durée souhaitée, le compte à rebours de

la minuterie commence.

3. La minuterie peut être annulée à tout moment en appuyant

de nouveau sur le bouton de la minuterie.

REMARQUE : Pendant le réglage de la minuterie, les boutons

Diminution de la puissance et Augmentation de la puissance sont

réservés à la minuterie. Après la mise en route de la minuterie, les

boutons Diminution de la puissance et Augmentation de la

puissance peuvent être utilisés pour d'autres fonctions.

Vitesse du ventilateur

Augmentation de la puissance/Activé)

Ce bouton sert à mettre en marche le ventilateur ou à augmenter

la vitesse du ventilateur.

■ Le ventilateur se met en marche si l'on appuie sur le bouton

Augmentation de la puissance et que la hotte est désactivée.

■ Un signal sonore retentit lorsque le ventilateur atteint

sa vitesse maximale.

Diminution de la puissance/Désactivé

■ Ce bouton sert à éteindre le ventilateur ou à diminuer

la vitesse du ventilateur.

Arrêt minuté du ventilateur

Le système de commande comporte une caractéristique d’arrêt

minuté du ventilateur. Lorsqu'elle est activée, elle commande

l’arrêt automatique du ventilateur après 10 minutes.

■ Appuyer sur le bouton Minuterie pendant 5 secondes pour

l'activer. L’icône du ventilateur clignote et l’afficheur présente

10:00 (10 minutes). Le décompte débute ensuite après

3secondes.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à

graisse en suivant les instructions suivantes. Réinstaller les filtres

à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Afin d'éviter d'endommager la surface externe, ne pas utiliser

de tampons en laine d'acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des traces d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou nettoyant tout usage.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique :

1. Ouvrir le panneau en acier inoxydable. Saisir le panneau par

les coins avant et tirer vers le bas pour dégager les 2 pitons

de retenue des loquets à ressort. Le panneau est attaché par

l'arrière et pivote vers le bas.

2. Retirer chaque filtre en tirant sur la poignée à ressort puis

en tirant le filtre vers le bas.

3. Laver les filtres métalliques selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

4. Réinstaller le filtre en s'assurant que les poignées à ressort

sont orientées vers l'avant. Insérer le filtre d'aluminium dans

la rainure supérieure.

5. Enfoncer la poignée à ressort.

6. Pousser le filtre métallique vers le haut et relâcher la poignée

pour emboîter le loquet.

7. Répéter les étapes 1 à 5 pour l'autre filtre.

8. Fermer le panneau en acier inoxydable. Fixer en engageant

les (2) pitons dans les loquets à ressort.

Filtres d’installation sans décharge à l’extérieur

(recyclage)

Le filtre à charbon n’est pas lavable. Celui-ci devrait durer

pendant 6 mois dans des conditions d'utilisation normales.

Remplacer par l'ensemble de filtre à charbon numéro

W10272068.

Remplacement du filtre à charbon :

1. Placer le filtre à charbon sur la grille recouvrant le moteur

du ventilateur de façon à ce que les encoches du filtre

correspondent aux tiges situées sur les côtés de la grille

du moteur.

2. Faire pivoter le filtre à charbon dans le sens horaire

pour l’emboîter.

3. Répéter les étapes 1 à 2 pour l'autre filtre.

Remplacement de la lampe DEL

Les lampes DEL doivent être remplacées par un technicien

de service qualifié uniquement. Voir la section “Assistance ou

service” pour des renseignements de contact sur le service.

A. Filtres métalliques

B. Panneau en acier inoxydable

C. Pitons de retenue (2)

D. Loquets à ressort (2)

A. Poignée à ressort

A. Filtre à charbon

B. Tiges

C. Moteur du ventilateur

SCHÉMA DE CÂBLAGE

345

Terre

Neu

JA/VE

Del

SE133A

GRIS

MAR

JA/VE

L1 NL

S3 S2

P4A

Caractéristiques du moteur

Résistance du moteur (Ω)

Alimentation électrique

120 VAC

Fréquence

60 HZ

Absorption de courant

420 W

Bleu-Noir

9,8

Bleu-Gris

14,3

Bleu-Rouge

Bleu-Blanc

18,0

21,6

Interface-utilisateur électronique

Carte électronique

d'alimentation électrique

Pilote

Sortie

: 700mA (2 - 15 VDC)

Entrée

: 120V

ASSISTANCE OU SERVICE

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous

vous recommandons d'utiliser seulement des pièces spécifiées

par l'usine. Les pièces spécifiées par l'usine conviendront et

fonctionneront bien car elles sont fabriquées avec la même précision

que celles utilisées pour fabriquer chaque nouvel appareil.

Pour localiser des pièces spécifiées par l'usine dans votre région,

composer le numéro de téléphone d'aide à la clientèle suivant

ou appeler le centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l’eXpérience de la clientèle

de Whirlpool Canada LP au : 1-800-807-6777 ou visitez notre site

Web à www.kitchenaid.ca.

Nos consultants vous renseigneront sur les sujets suivants :

■ Programmation d’une intervention de dépannage. Les techniciens

de service désignés par KitchenAid sont formés pour remplir la

garantie des produits et fournir un service après garantie partout

au Canada.

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Références aux marchands locaux.

■ Consignes d’utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre

par écrit toute question ou préoccupation à Whirlpool Canada LP

à l’adresse suivante :

Centre pour l’eXpérience de la clientèle

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de téléphone

où l’on peut vous joindre dans la journée.

Accessoires

Ensemble de filtres à charbon (lot de 2 filtres)

(pour installations sans décharge à l’extérieur uniquement)

Commander la référence W10272068

Ensemble d'air de compensation de 6" (15,2 cm)

(consulter les codes du bâtiment local)

Commander la référence W10446915

Ensemble de ventilateur déporté intelligent

Commander la référence W10692945

Ensemble de recyclage

(pour installations sans décharge à l’extérieur uniquement)

Commander la référence W10490330

Ensemble de cordon d’alimentation

Commander la référence W10613691

Ensemble de support de montage pour le moteur/clapet de

3¼" x 10" (8,3 x 25,4 cm)

(comprend les vis et le support de montage pour le moteur arrière)

(pour décharge à l'arrière uniquement)

Commander la référence W10692946

GARANTIE LIMITÉE

DES GROS

APPAREILS MÉNAGERS

KITCHENAID

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST

OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à

disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone

■ Numéros de modèle et de série

■ Une description claire et détaillée du problème rencontré

■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour

votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes

pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code

QR ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le

site http://www.kitchenaid.ca.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés KitchenAid

Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

Centre d’eXpérience de la clientèle KitchenAid

Aux É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand KitchenAid autorisé pour déterminer si une autre

garantie s'applique.

http://www.kitchenaid.ca

11/14

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT

Pendant un an à compter de la date d’achat,

lorsque ce gros appareil ménager est

installé, utilisé et entretenu conformément

aux instructions jointes à ou fournies avec le

produit, la marque KitchenAid de Whirlpool

Corporation ou Whirlpool Canada, LP (ci-

après désignées “KitchenAid”) décidera à sa

seule discrétion de remplacer le produit ou

de couvrir le coût des pièces spécifiées par

l’usine et de la main-d’œuvre nécessaires

pour corriger les vices de matériaux ou de

fabrication qui existaient déjà lorsque ce

gros appareil ménager a été acheté. S’il est

remplacé, l'appareil sera couvert pour la

période restant à courir de la garantie limitée

d’un an du produit d’origine.

LE SEUL ET EXCLUSIF RECOURS DU

CLIENT DANS LE CADRE DE LA

PRÉSENTE GARANTIE LIMITÉE CONSISTE

EN LA RÉPARATION PRÉVUE PAR LA

PRÉSENTE. Le service doit être fourni par

une compagnie de service désignée par

KitchenAid. Cette garantie limitée est valide

uniquement aux États-Unis ou au Canada et

s’applique exclusivement lorsque le gros

appareil ménager est utilisé dans le pays où

il a été acheté. La présente garantie limitée

est valable à compter de la date d'achat

initial par le consommateur. Une preuve de

la date d’achat initial est exigée pour obtenir

un dépannage dans le cadre de la présente

garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l'utilisateur, de l'opérateur ou des instructions d'installation.

2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.

3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectification de l'installation électrique ou de

la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).

4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).

5. Défauts ou dommage résultant de l'utilisation de pièces ou accessoires KitchenAid non

authentiques.

6. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.

7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l'utilisation de produits non approuvés par KitchenAid.

8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant

d'une réparation, altération ou modification non autorisée faite à l'appareil.

9. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi

par le fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou

de fabrication et ne soient signalés à KitchenAid dans les 30 jours suivant la date d'achat.

10. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des

produits chimiques (exemples non exhaustifs).

11. Perte d'aliments ou de médicaments due à la défaillance du produit.

12. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du domicile.

13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où

une compagnie de service KitchenAid autorisée n’est pas disponible.

14. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.)

qui entravent le dépannage, le retrait ou le remplacement du produit.

15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à

la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE

PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas

de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne

pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui

peuvent varier d’une juridiction à l'autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

KitchenAid décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil

ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la

garantie limitée fournie avec ce gros appareil ménager, adressez-vous à KitchenAid ou à votre détaillant pour obtenir les modalités d'achat d'une

garantie étendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE

PAR LA PRÉSENTE. KITCHENAID N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et

certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent

ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui

peuvent varier d’une juridiction à l'autre.

W10674120C

3/15

Printed in Mexico

Imprimé au Mexique

KitchenAid KVUB606DSS2 36'' Range Hood Under-the-Cabinet, 4-Speed System

Product's Documents

Installation Instructions and Use & Care Guide

Specifications

KitchenAid KVUB606DSS2 Questions and Answers
