Haier AW15ES2VHB Air Conditioner Cooling Area, Adjustable User Manual

49-7835 Rev. 8 12-20 GEA

Ductless Single Zone with Highwall Indoor Unit

Zone simple sans conduit avec unité intérieure en hauteur

Unidad Interna para Pared Alta sin Conducto y de Zona Única

Design may vary by model number. L’aspect peut varier selon le numéro de modèle. El diseño puede variar según el número de model.

Installation Manual

Manuel d’installation

Instrucciones de instalación

2 49-7835 Rev. 8

ENGLISH

49-7835 Rev. 8 3

ENGLISH

Thank you for purchasing this Haier product. This installation manual

will help you get the best performance from your new heat pump.

For future reference, record the model and serial number located on

the label on the side of your air conditioner/heat pump, and the date

of purchase.

Staple your proof of purchase to this manual to aid in obtaining

warranty service if needed.

_______________________________________

Model number

_______________________________________

Serial number

_______________________________________

Date of purchase

To register your new Haier Duct Free System go to

https://www.haierductless.com/product-registration and input the

model/serial number information on this page. To receive a 10-year

compressor and parts warranty, registration is required within 60

days of installation.

IMPORTANT SAFETY INFORMATION ..................................................................................... 4

INSTALLATION INSTRUCTIONS .......................................................................................... 6

Step 1 ............................................................................................................... 9

Step 2 ..............................................................................................................10

Step 3 ..............................................................................................................13

Step 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

LIMITED WARRANTY ................................................................................................... 17

TABLE OF CONTENTS

RECORD KEEPING

4 49-7835 Rev. 8

ENGLISH

READ AND SAVE THESE INSTRUCTIONS

For Split-System Units:

IMPORTANT – This product** has been designed and manufactured to meet ENERGY STAR criteria for energy efficiency

when matched with appropriate coil components.

However, proper refrigerant charge and proper air flow are critical to achieve rated capacity and efficiency. Installation of

this product should follow the manufacturer’s refrigerant charging and air flow instructions. Failure to confirm proper charge

and airflow may reduce energy efficiency and shorten equipment life.

** ENERGY STAR LISTED MODELS

1U09ES2VHA 1U12ES2VHA 1U18ES2VHA 1U24ES2VHA

1U09AP2VHA 1U12AP2VHA 1U15AP2VHA 1U18AP2VHA 1U24AP2VHA

1U09EH2VHA 1U12EH2VHA 1U18EH2VHA

1U09EH2VHD 1U12EH2VHD 1U18EH2VHD

1U09EH2VHE 1U12EH2VHE 1U18EH2VHE

IMPORTANT SAFETY INFORMATION

49-7835 Rev. 8 5

ENGLISH

WARNING

For your safety; the information in this manual must be followed to minimize the risk of fire, electric

shock, or personal injury.

• Use this equipment only for its intended purpose as

described in this manual.

• This heat pump must be properly installed in accordance

with these instructions before it is used.

• All wiring should be rated for the amperage value listed on

the rating plate. Use only copper wiring.

• All electrical work must be completed by a qualified

electrician and completed in accordance with local and

national building codes.

• Any servicing must be performed by a qualified individual.

• All air conditioners contain refrigerants, which under

federal law must be removed prior to product disposal.

If you are getting rid of an old product with refrigerants,

check with the company handling disposal.

• These R-410A heat pumps systems require that

contractors and technicians use tools, equipment and

safety standards approved for use with this refrigerant.

DO NOT use equipment certified for R22 refrigerant only.

WARNING

RISK OF ELECTRIC SHOCK. Could cause injury or death.

• An adequate ground is essential before connecting the

power supply.

• Disconnect all connected electric power supplies before

servicing.

• Repair or replace immediately all electrical wiring that has

become frayed or otherwise damaged. Do not use wiring

that shows cracks or abrasion damage along its length or

at either end.

READ AND SAVE THESE INSTRUCTIONS

WARNING

RISK OF FIRE. Could cause injury or death.

•

Do not store or use combustible materials, gasoline or

other flammable vapors or liquids in the vicinity of this or

any other appliance.

For any service which requires entry into the

refrigerant sealed system, Federal regulations require

that the work is performed by a technician having a

Class II or Universal certification.

IMPORTANT SAFETY INFORMATION

6 49-7835 Rev. 8

ENGLISH

FOR MORE HELP, VISIT HAIERAPPLIANCES.COM OR CALL THE CONSUMER HELP LINE AT 877-337-3639.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

• IMPORTANT – Save these instructions for

local inspector’s use.

• IMPORTANT – Observe all governing

codes and ordinances.

• Note to installer – Be sure to leave these instructions

with the Consumer.

• Note to consumer – Keep these instructions for future

reference.

• Skill level – A licensed certified technician (to handle

refrigerant R-410A, recovery, etc) and a qualified

electrician are required for installation and service of

this split heat pump system.

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not

covered under the limited warranty.

• For personal safety, this system must be properly

grounded.

• Protective devices (fuses or circuit breakers)

acceptable for installation are specified on the

nameplate of each unit.

• Make sure to minimize wiring or plumbing inside the

wall when installing.

CAUTION

• Aluminum building wiring may present special

problems - consult a qualified electrician.

• When the unit is in the STOP position, there is still

voltage to the electrical controls.

INSTALLATION INSTRUCTIONS

49-7835 Rev. 8 7

ENGLISH

Required Tools for Installation

• 14/4 AWG stranded wire

• 5/8” (16mm), 7/8” (22mm), 1” (25mm) or adjustable

wrench

• R-410A refrigerant*

• Adhesive tape

• Conduit cable clamp ½”*

• Copper line set

(for size, see table on page 15)

• #2 phillips screwdriver

• Drill

• R-410A flaring tool

• Hex wrench

• Hole saw 2

1/4

”

• Insulation*

• Refrigerant scale

• Level

• Manifold gauge set

• Measuring tape

• Micron gauge

• Mini-split adapter (5/16”F to 1/4”M)

• Nitrogen*

• Pipe cutter

• PVC pipe (optional)

• Razor knife

• Reamer

• Saddle clamp (L.S.) w/ screws

• Sealant, non-expanding (for lineset hole)

• Soap/water solution* or gas leakage detector

• Stud finder

• Torque wrench

• Vacuum pump

• Wire strippers

• All usual and customary HVAC hand and power tools,

meters, and testing devices

* consumable

INSTALLATION INSTRUCTIONS

8 49-7835 Rev. 8

ENGLISH

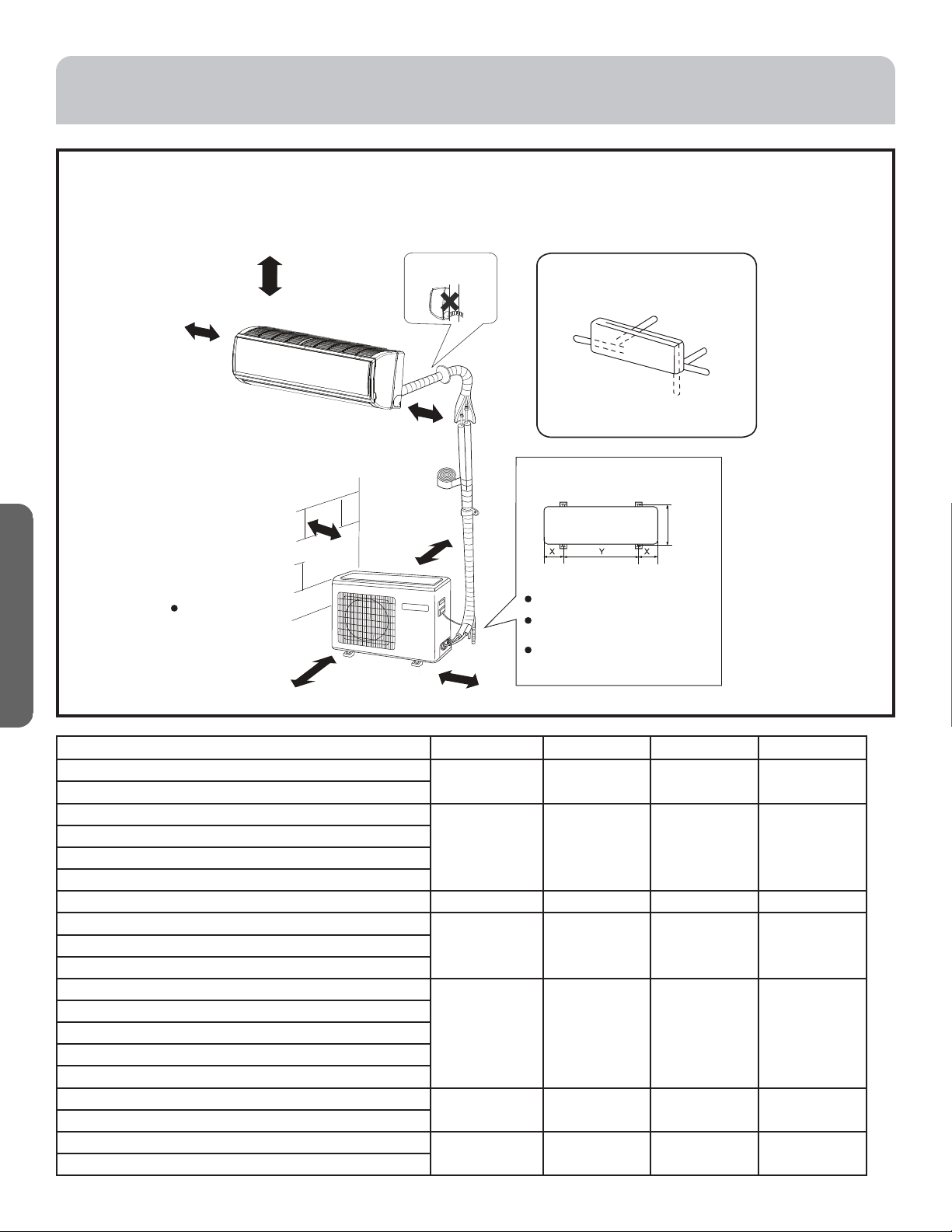

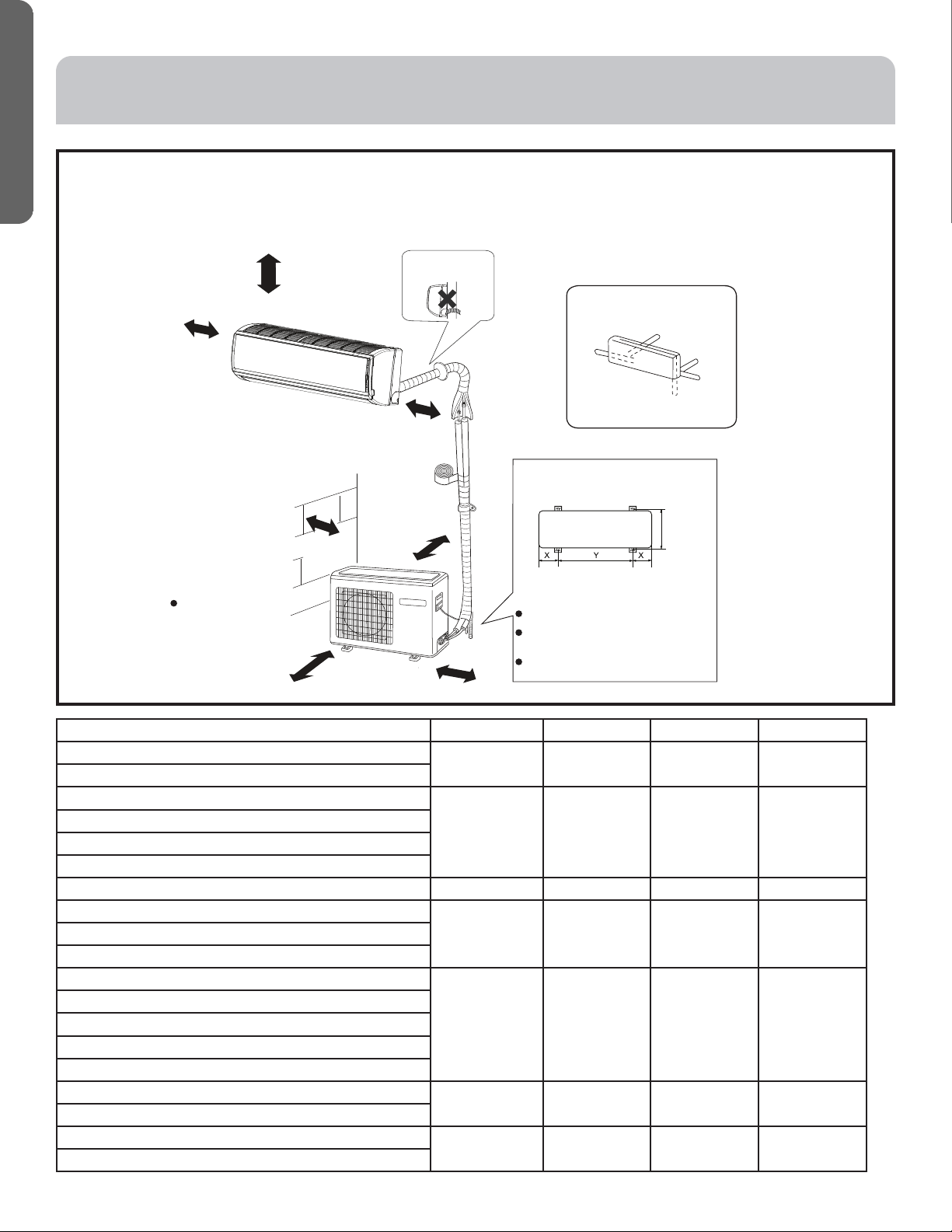

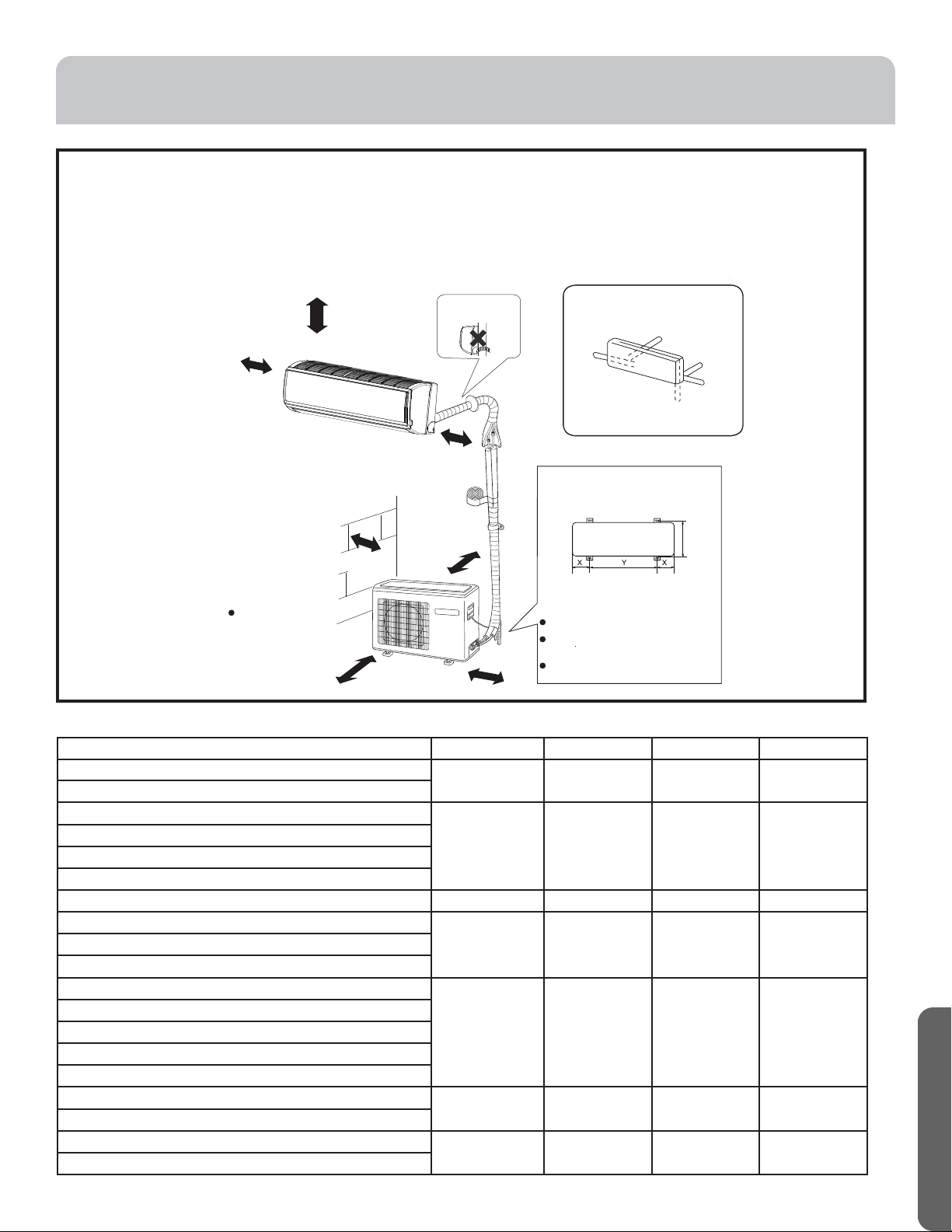

MINIMUM CLEARANCES

(Appearance may vary)

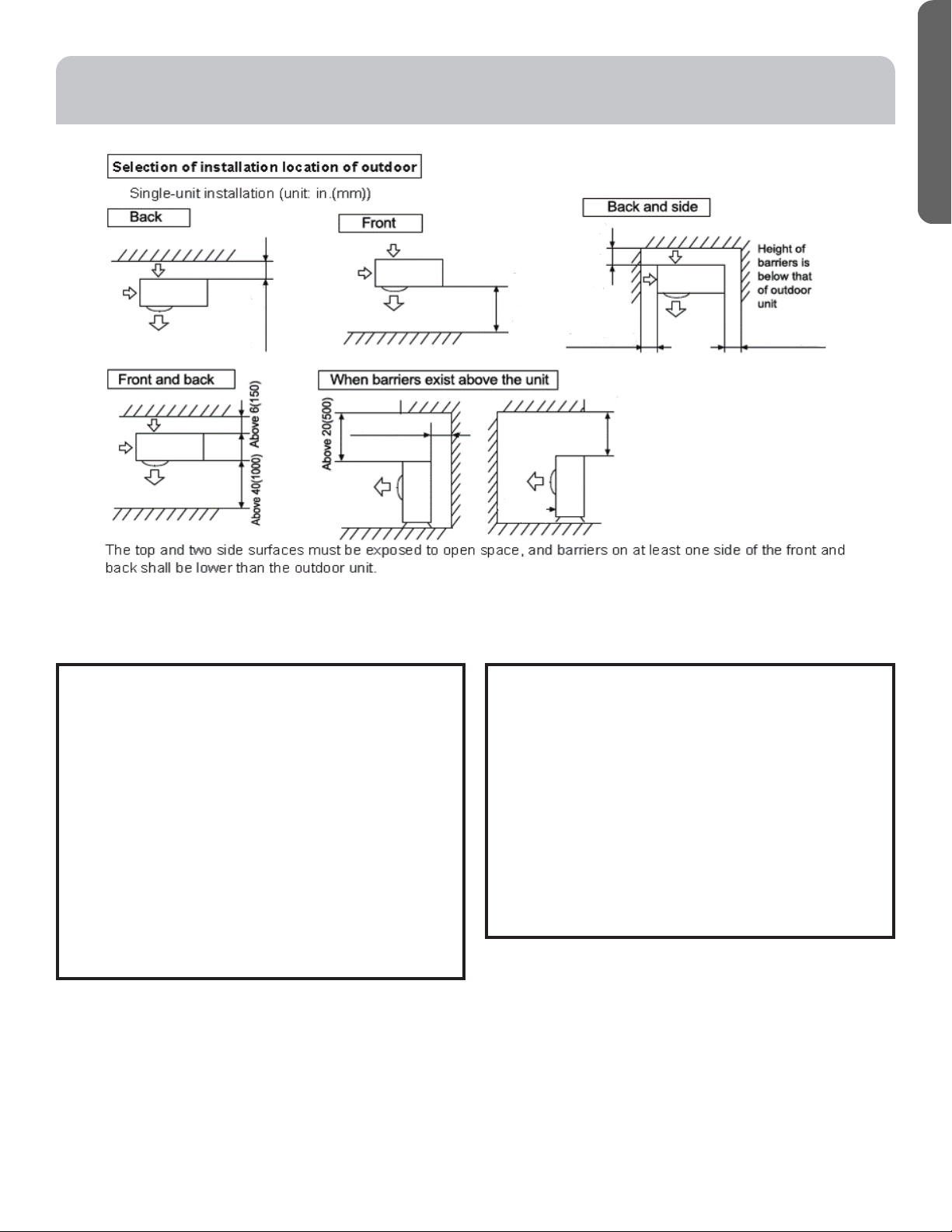

Mounting the outdoor unit:

The distance between

the indoor unit and the

or should be more

than 6 feet.

more than

4in.

more than 4in.

more than 6in.

more than 24in.

more than 6in.

Attention must be paid to

the pitch of drain hose

1 2

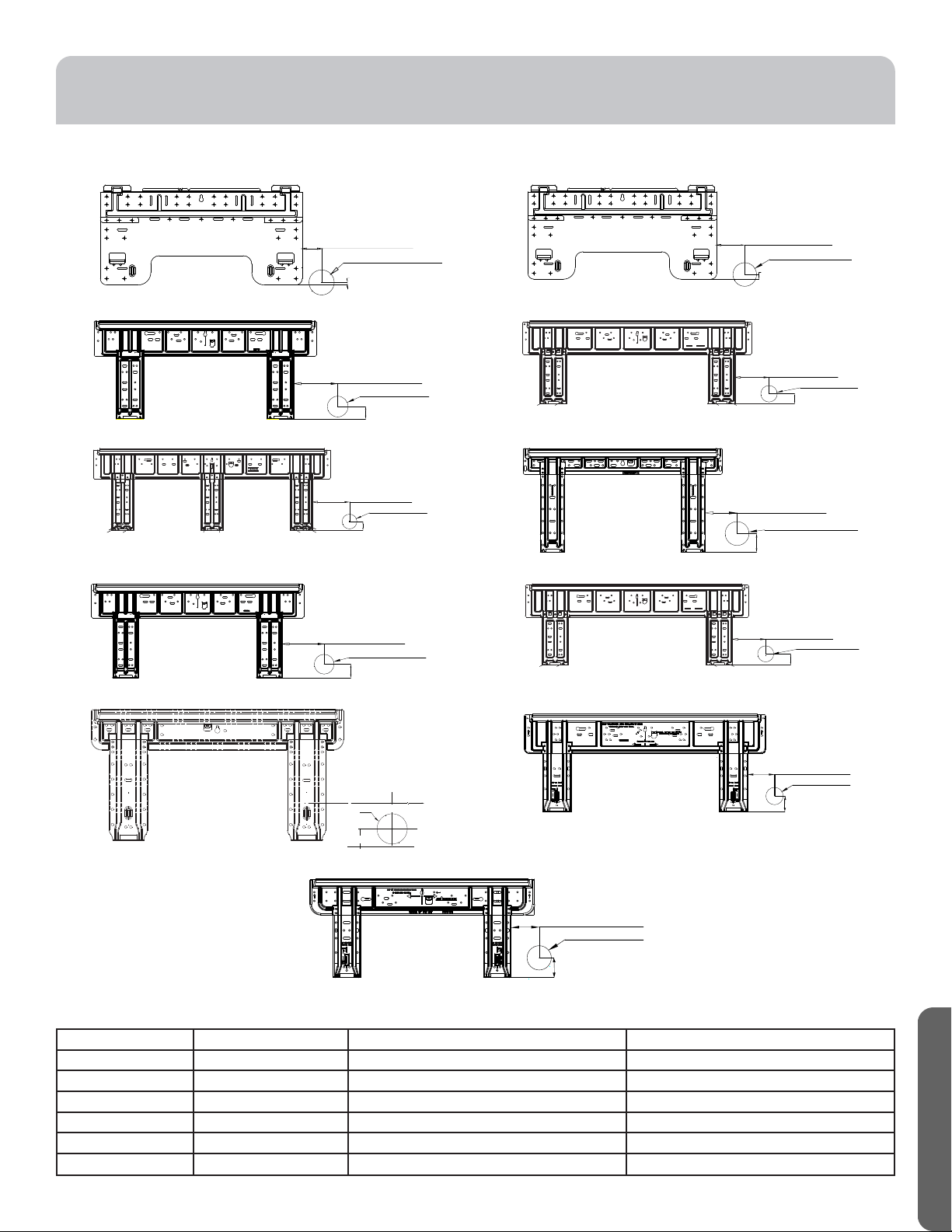

Refer to the table below for mounting feet

positions and submittal for unit dimensions.

Mounting feet positions for the outdoor unit.

Securely attach the unit to a mounting pad

or brackets with 7/16" (10mm) bolts.

Use the mounting feet pads or vibration mats

where noise transmission may be a concern.

Follow local code when mounting the unit



strong winds or earthquakes.

This picture is for reference only. Your product may look different. Read your manual before installation. Explain

the operation of the unit to the user according to this manual.

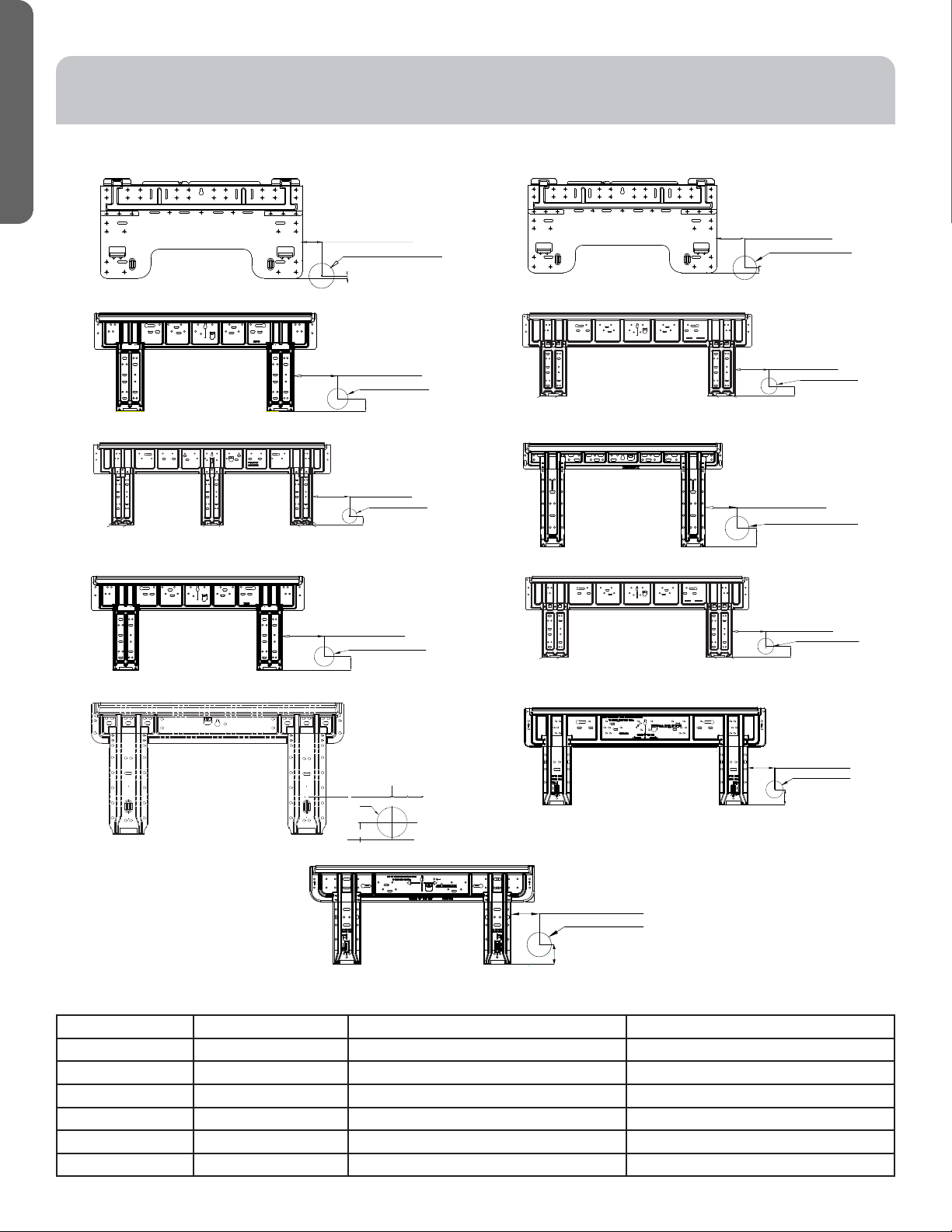

Piping Exit Options

Rear left

Left

Rear

right

Right

Below

Marketing Model Number X1(inch) X2(inch) Y(inch) Z(inch)

1U09EH2VHA 4.53 4.53 23.23 12.95

1U12EH2VHA

1U18EH2VHA 5.12 5.12 25.98 15.75

1U24TE2VHA

1U24AP2VHA

1U18EH2VHD

1U18LC2VHA 4.53 4.53 22.95 12.60

1U12LC2VHA 5.47 5.51 19.69 10.20

1U09TE1VHA

1U12TE1VHA

1U18TE2VHA 5.16 5.16 24.72 14.53

1U15AP2VHA

1U18AP2VHA

1U09EH2VHD

1U12EH2VHD

1U09AP2VHA 5.12 5.91 19.69 12.20

1U12AP2VHA

1U09TE2VHA 5.12 6.30 20.08 12.32

1U12TE2VHA

INSTALLATION INSTRUCTIONS

49-7835 Rev. 8 9

ENGLISH

Step 1 - Preparation

Select the Outdoor location:

• Choose a level place solid enough to bear the weight

and vibration of the OD unit and where the operation

noise will not be amplified.

• Choose a location where the hot air discharge and/or

noise will not create a nuisance for neighbors.

• Ensure there is sufficient space to maneuver the OD

unit into place.

• Ensure there is sufficient space and no obstructions

for the air inlet and outlet.

• I nstall the unit’s power/communication wiring at

least 10 feet away from television and radio sets to

prevent interference.

• Ensure any moisture sensitive items are kept away

from the condensate drain path of the OD unit.

NOTES:

• OD unit cannot hang from a ceiling or be stacked.

• Ensure that accumulated snow and debris will not

block the air inlet or the coil if installing the outdoor

unit with a fence or guard rail around it.

• Ensure ventilation in case of refrigerant leakage.

R-410A is a safe, nontoxic, and nonflammable

refrigerant.

• Avoid installing the OD unit where corrosive gases,

such as sulfur oxides, ammonia, and sulfurous gas

are produced. Consult with an installation specialist

about using a corrosion-proof or anti-rust additive to

protect the unit coils.

≥

6(150)

≥

20(500)

≥

8(200)

≥

6(150)

≥

12(300)

≥ 6(150)

≥

40(1000)

INSTALLATION INSTRUCTIONS

10 49-7835 Rev. 8

ENGLISH

B. Install the Mounting Plate

• Remove plastic bag, tape, and mounting plate

from the back of the indoor unit.

• Place the mounting plate on the wall in the

desired location taking into account the minimum

clearances necessary for proper operation.

• Using a level, verify that the mounting plate is

horizontal and mark the screw locations.

• Attach the mounting plate to the wall with the

supplied screws.

• Wall anchors are supplied if not able to align all

screw holes with studs.

• Be sure that the mounting plate has been

attached firmly and that applied weight is evenly

distributed by each screw. (At least one screw in

wall stud, others can use wall anchors.)

• The piping for the indoor unit may be routed to

and from the unit in one of several directions:

left, left rear, right, right rear, or right below. See

Illustration on page 7.

• Knockouts are provided on the unit case for Left,

Right, and Right Below usage.

Step 2 - Installation of the Indoor Unit

A. Select the Indoor location:

• Do not allow any heat or steam near the unit.

• Select a location where there are no obstacles in

front of the unit.

• Make sure that condensate drainage can be

conveniently routed away.

• Do not install near a doorway.

• Ensure that the space around the left and right of the

unit is more than 4”. The unit should be installed as

high on the wall as possible but allow a minimum of 4”

from the ceiling.

• Use a stud finder to locate and mark stud locations

for mounting and to prevent unnecessary damage to

the wall.

• Install in a location that is strong enough to withstand

the full weight and vibration of the unit.

• Leave enough space to allow access for routine

maintenance.

• Select a location that gives easy access to removing

and cleaning air filters.

• Install in a location that is 3 ft. or more away from

other electrical appliances, such as televisions and

audio devices.

Proper Installation for Drainage

Set the unit on mount or pad using team lift.

Do not install the drain elbow if the unit is

located in an area where freezing can occur.

C. Install the Tubing

• Measure and mark the location where the piping hole is

to be drilled.

• Follow these steps to move the drain pipe if the pipe

location will be on the left side of the unit.

1. Remove the stopper in the left drain hole and knockout

the molded plug inside the port.

2. Transfer the corrugate drain hose from the right side to

the left side.

3. Insert stopper into right side drain port. Using soap as

a lubricant and a small screwdriver will allow for easier

seating of the stopper.

• Drill the lineset hole using a 2 1/4” hole saw. Angle the

drill with a downward pitch to the outside wall so that the

outside wall hole will be at least a ¼” lower than the inside

hole. This allows for proper drainage of condensate.

• Install the lineset hole flange at the hole opening on the

inside wall.

NOTE: The flange is prescored. It may be necessary to

modify the flange to fit properly behind the wall unit housing.

INSTALLATION INSTRUCTIONS

49-7835 Rev. 8 11

ENGLISH

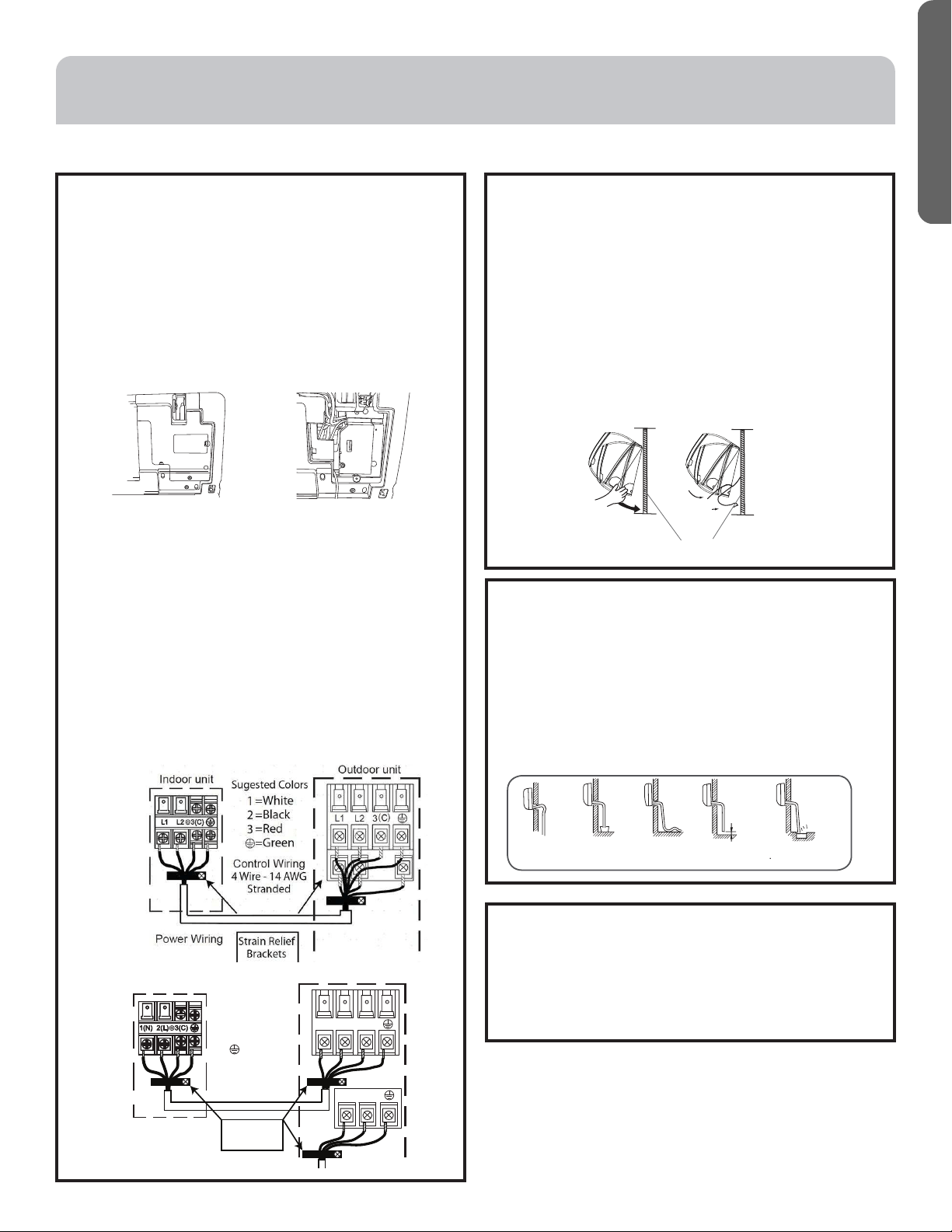

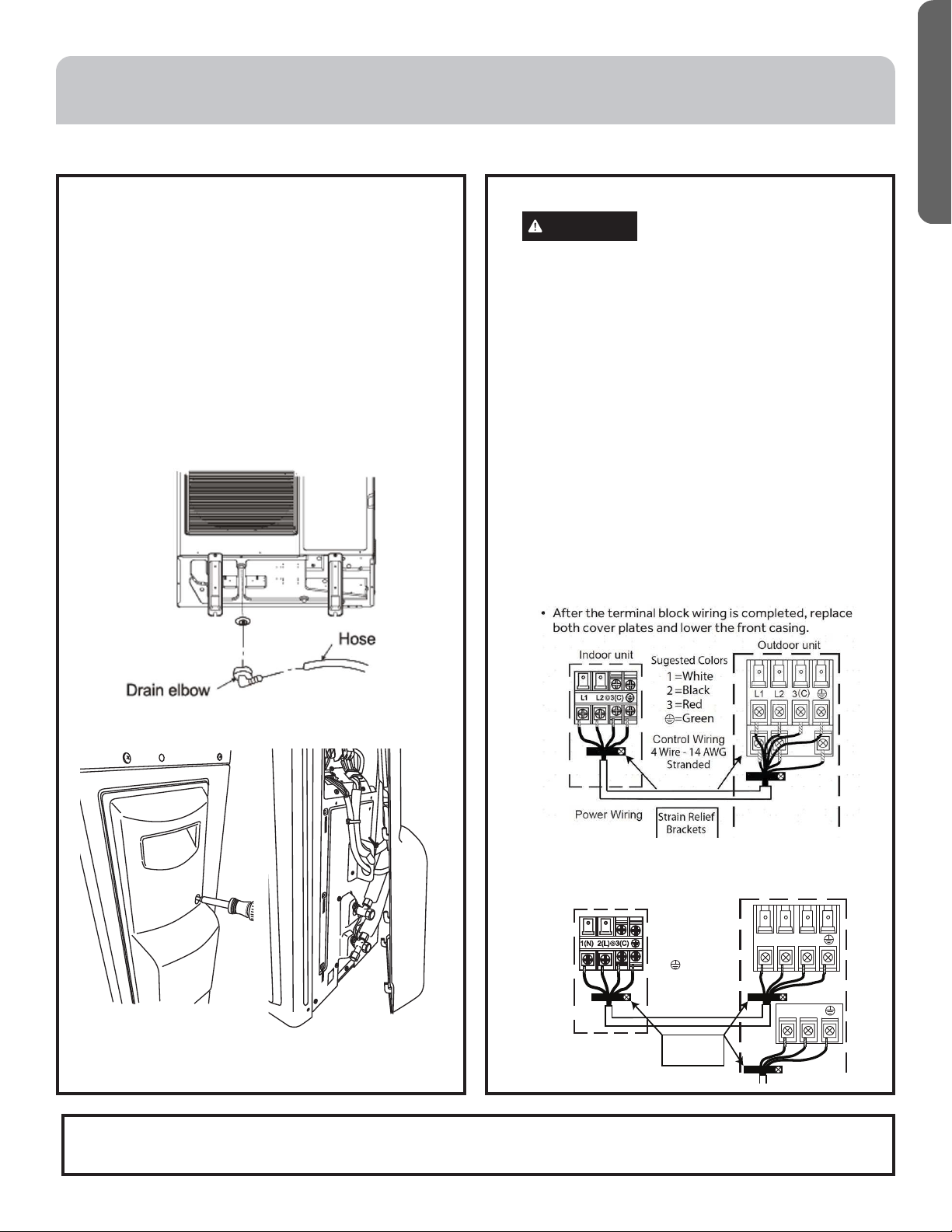

D. Electrical Connections for the Indoor Unit

NOTE: Be certain all wiring complies with local building

codes and NEC and that the supply voltage for this

system is correct.

• Place the indoor unit on a solid work surface before

making electrical connections.

• Both the outer plastic and inner galvanized steel

cover plates must be removed to make the electrical

connections for the indoor unit.

• Raise the front cover to access the screws for

removing these covers.

• Route the 14/4 AWG wiring through the slot in the

back of the unit and into the front access panel.

• Using a wire stripper, remove the insulation and

separate the 4 wires.

• Make wiring connections at each terminal according

to wiring diagram. Take note of the color of the wire

at each terminal and ensure the wires are connected

to the outdoor unit accordingly.

• Ensure each wire is under the screw terminal plate

and the plate is tightened.

• Ensure the 14/4 cable is secured under the strain

relief bracket.

• After the terminal block wiring is completed, replace

both cover plates and lower the front casing.

mounting plate

Step 2 - Installation of the Indoor Unit (Cont.)

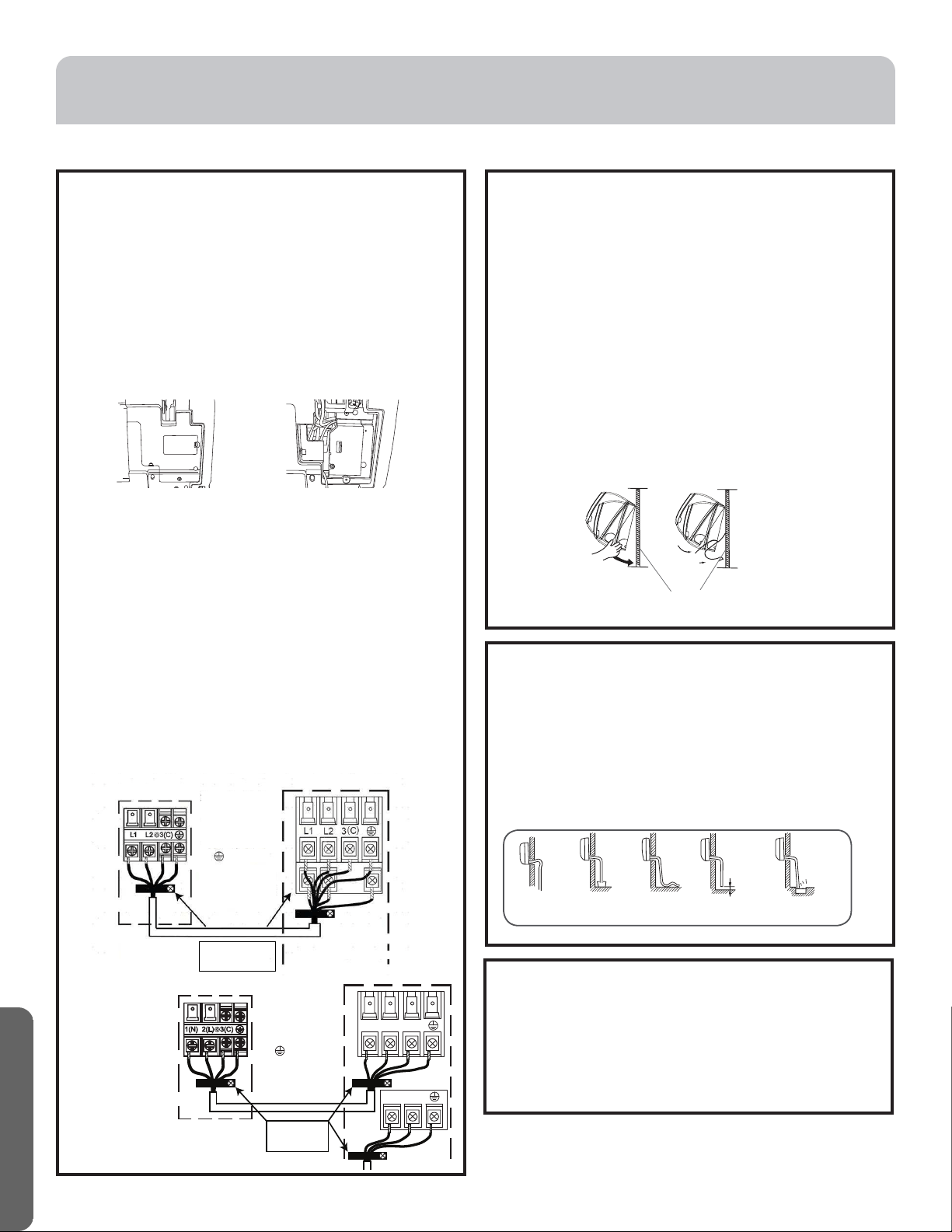

E. Mount Indoor Unit to Mounting Plate

• Bundle the refrigerant piping, drain piping, and

wiring with tape and carefully rout the bundle

through the piping hole.

• With the top of the indoor unit closer to the wall,

hang the indoor unit on the upper hooks of the

mounting plate. Slide the unit slightly side to side

to verify proper placement.

• Rotate the lower portion of the indoor unit to the

mounting plate, and lower the unit onto the lower

hooks of the mounting plate. (see illustration)

• Verify the unit is secured and flush to the wall.

• Indoor Unit installation is finished at this time.

G. To Remove the Indoor Unit

• Slightly raise the entire unit.

• Pull the lower portion of the unit off the lower

hooks and pull slightly away from the wall.

• Lift the upper portion of the unit off the upper

hooks.

It becomes

high midway.

The gap with the

ground is too small

There is the bad

smell from a sewer

It waves.

The end is imm-

ersed in water.

Less than

5cm

F. Condensate Drainage Pipe

• Verify the condensate drain line has a constant

pitch downward for proper water flow. There

should be no kinks or rises in the tubing which

may cause a trapping effect of the water (see

illustration).

Optional: Can use PVC pipe by connecting a 1” ID

PVC pipe to the drain line coming out of the wall

and running to desired location.

INSTALLATION INSTRUCTIONS

*NextGen Arctic Series

Outdoor unit

Power Wiring

)

(

Indoor unit

Control Wiring

4 Wire - 14 AWG

Stranded

=White

=Black

=Red

=Green

Sugested Colors

Strain Relief

Brackets

*Tempo 230V series

12 49-7835 Rev. 8

ENGLISH

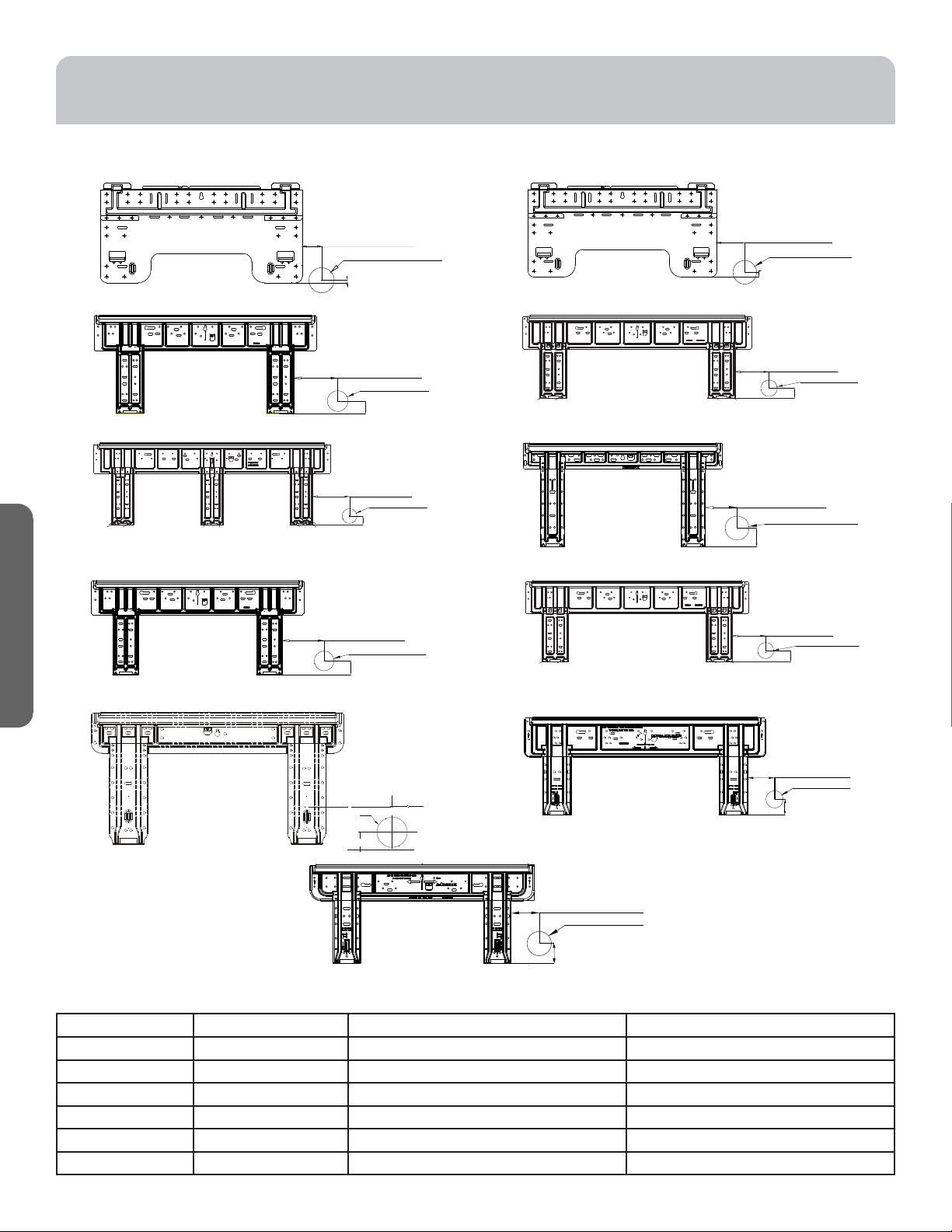

Wall Brackets

Capacity (BTUh) Bracket Style Part Number Factory Reference Number

07K/09K/12K 35N/35T/40N WJ65X23038/WJ65X23240/WJ65X23038 10101275/10103071/10101275

15K/18K 50N/50T/70N WJ65X23251/WJ65X23251/WJ65X23056 10102598/10102598/10102740

24K 70N/70T WJ65X23056/WJ65X23056 10102740/10102740

30K/36K 100N WJ65X22785 10103059

09K/12K 35F/50F WJ65X27875/WJ65X25594 10103620B/10104861

18K 70F WJ65X26113 10104864

1.84in (46mm)

0.236in (6mm)

Ø 2 1/4in (57mm)

40 N

2.795in (71mm)

0.472in (12mm)

Ø 2 1/4in (57mm)

4.961in (126 mm)

1.417in (36mm)

50 N

Ø 2 1/4in (57mm)

1.417in (36mm)

4.882in (124mm)

2 1/4in (57mm)

70 N

4.961in (126mm)

1.614in (41mm)

50 T

Ø 2 1/4in (57mm)

1.614in (41mm)

4.882in (124mm)

Ø 2 1/4in (57mm)

70 T

5.906in (150mm)

1.417in (36mm)

Ø 2 1/4in (57mm)

100

3.150in (80mm)

1.85in (47mm)

35 T

Ø 2 1/4in (57mm)

4.88 in (124mm)

2 5/32 in (55mm)

Ø 2 3/8 in (60mm)

50 F

4.53 in (115mm)

2 5/32 in (55 mm)

Ø 2 3/8 in (60 mm)

70 F

35F

6.75in (170mm) 2.50in (63mm)

1.625in (40mm)

Line set hole 2.25in (60mm)

INSTALLATION INSTRUCTIONS

49-7835 Rev. 8 13

ENGLISH

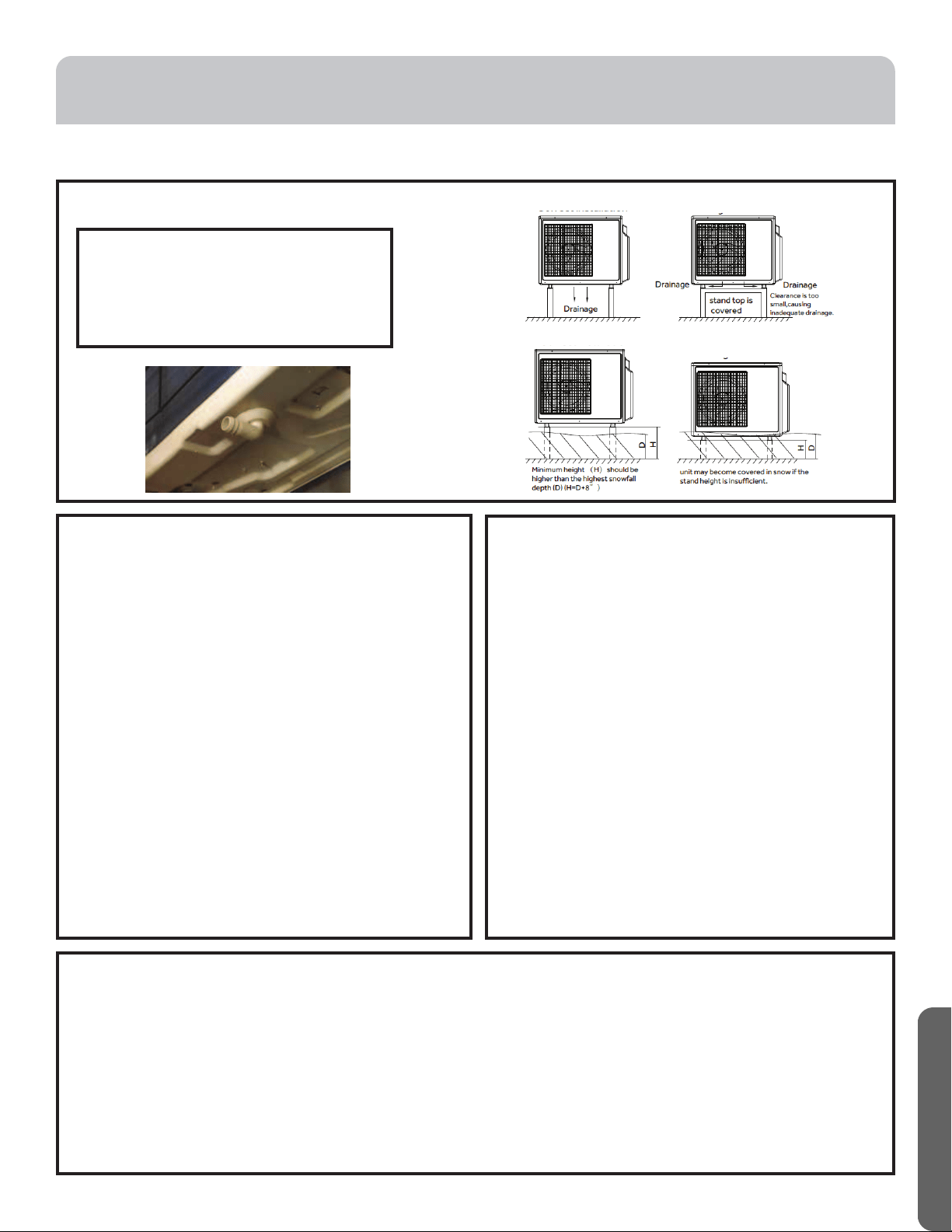

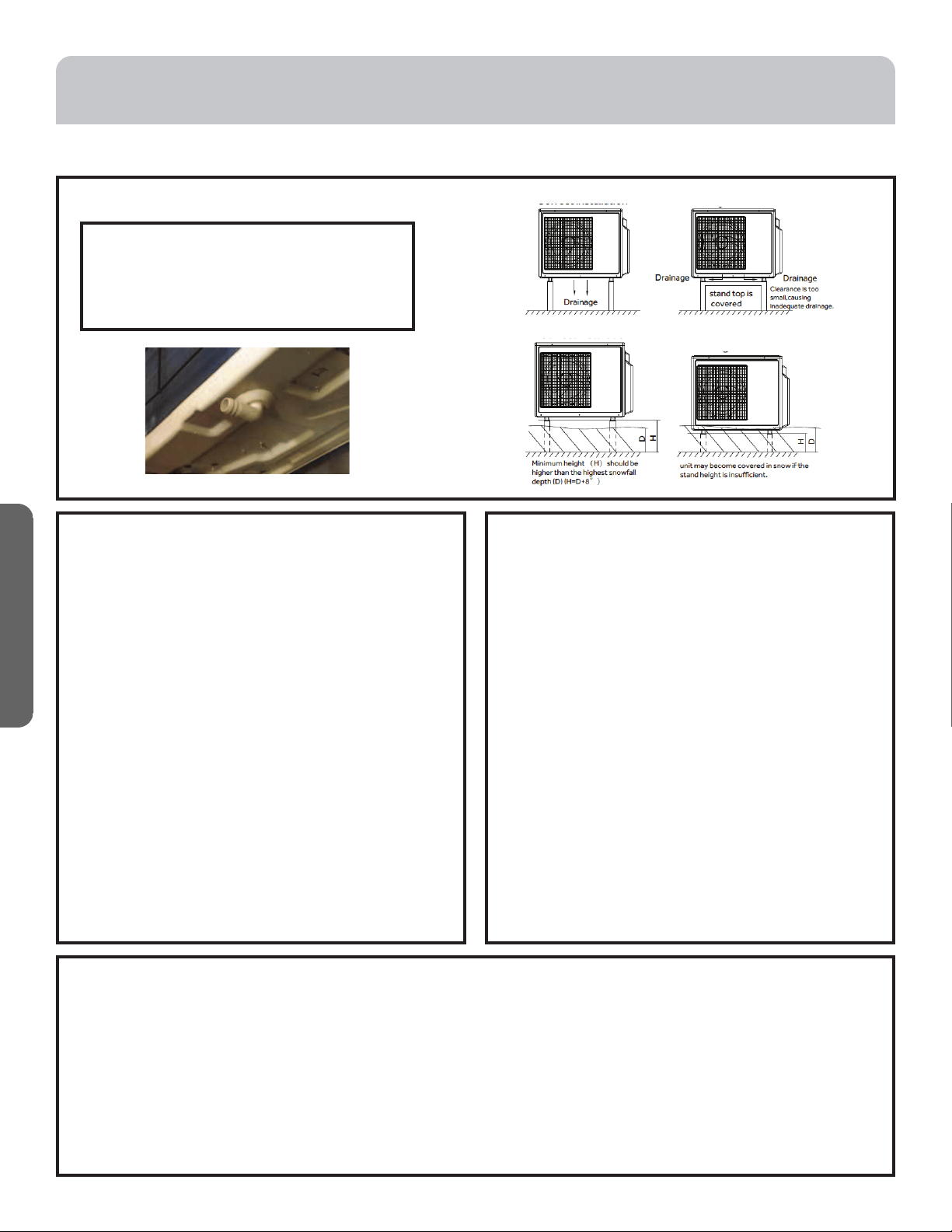

A. Prepare the Outdoor Unit for Installation

• Remove all packaging.

• Place supplied vibration pads onto outdoor unit’s

feet.

• Attach the supplied drain elbow to the outdoor

unit if required. Connect extension piping as

needed (not supplied). (see illustration)

NOTE: The drain elbow is designed with an

air gap and will not sit flush to bottom of the

outdoor unit.

NOTE: 1U09AP*, 1U12AP*, 1U15AP*, 1U18AP*

and 1U24AP* models will not use a drain

elbow. A 3rd party pan is needed if condensate

management is required by code.

• Remove the cover plate of the outdoor unit to

expose the terminal block connections.

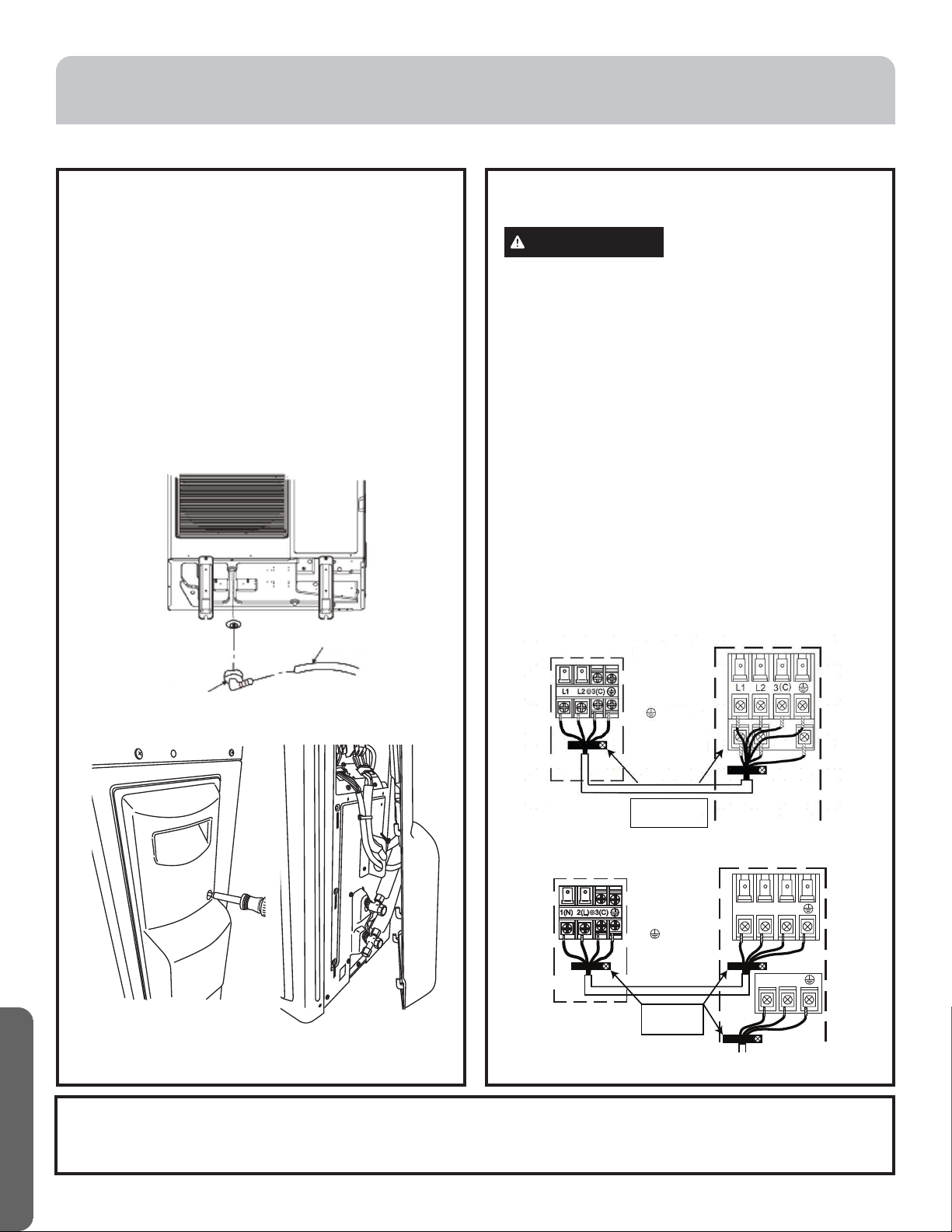

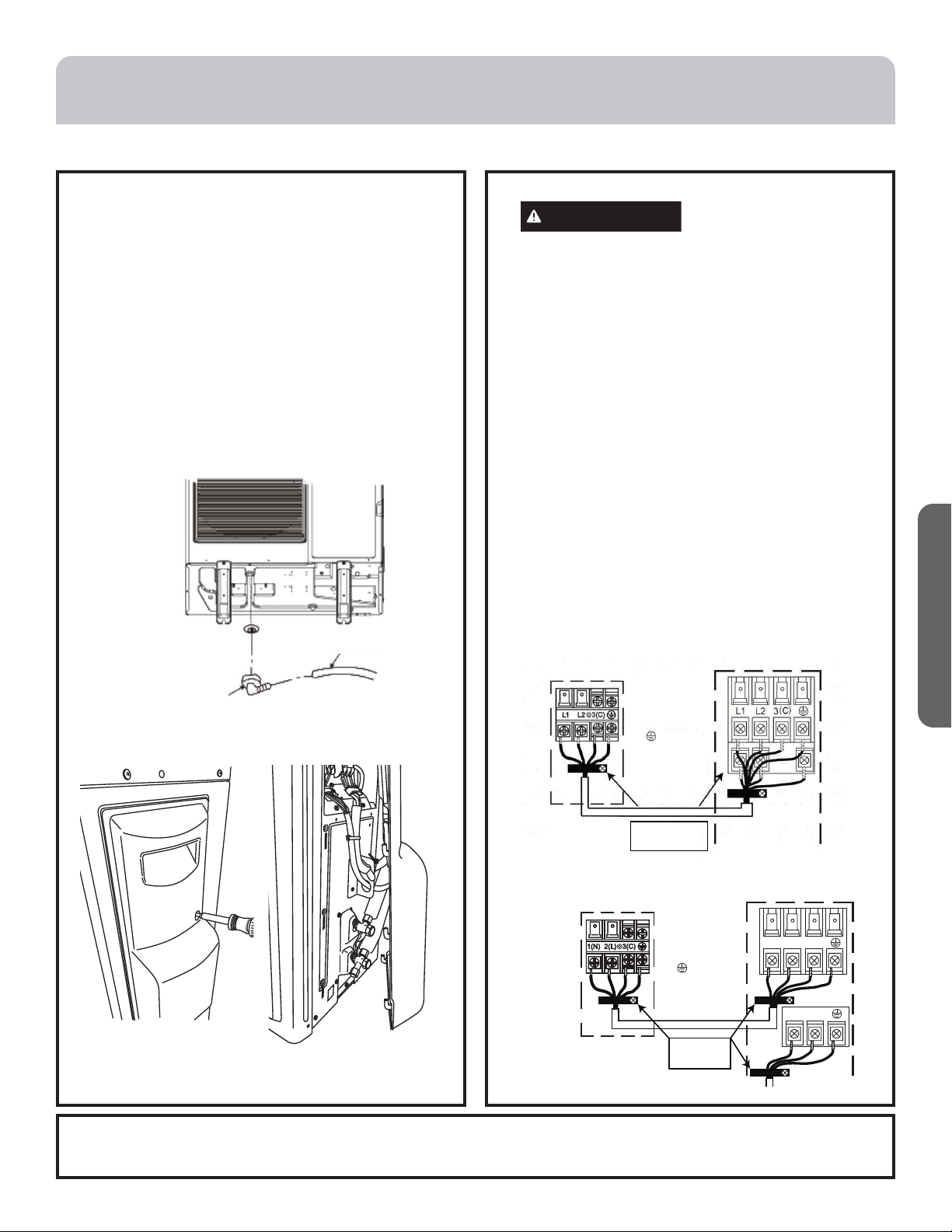

B. Electrical Connections for the Outdoor Unit

WARNING

RISK OF ELECTRIC SHOCK.

Could cause injury or death.

Make sure power is off before touching wires.

NOTE: Be certain all wiring complies with local

building codes and NEC and that the supply

voltage for this system is correct.

• Connect the wiring for both the power source

and the indoor wiring using a conduit cable

bracket on the side of the outdoor unit.

• Using a wire stripper, remove the insulation and

separate the wires.

• Verify that the wiring connections match the

indoor connections wire for wire.

• Ensure each wire is under the screw terminal

plate and the plate is tightened.

• Ensure the 14/4 control cable is secured under

the strain relief bracket.

• Verify that all connections are secured

1. Remove Screw 2. Slide the panel down to

release the clips and pull

aw ay.

Step 3 - Installation of the Outdoor Unit

NOTE: Failure to follow the wiring guidelines can result in control board damage and communication issues (E7 error

code). This includes improper wire size, use of solid core wire, midline splicing and poor terminal connections.

INSTALLATION INSTRUCTIONS

Outdoor unit

Power Wiring

)

(

Indoor unit

Control Wiring

4 Wire - 14 AWG

Stranded

=White

=Black

=Red

=Green

Sugested Colors

Strain Relief

Brackets

*Tempo 230V series

*NextGen Arctic Series

14 49-7835 Rev. 8

ENGLISH

Step 3 - Installation of the Outdoor Unit (Cont.)

C. Install Copper Lineset

• The standard line set length is 25 feet. If

the installation length is different, adjust the

refrigerant charge by adding 0.2 oz/ft if the liquid

line is 1/4”, or 0.5 oz/ft if the liquid line is 3/8”.

• See table on page 15.

• Cut the line set to length.

• Place nut over the pipe and then flare with the

R-410A flaring tool.

NOTE: Follow standard practices for creating

pipe flares. When cutting and reaming the

tubing, use caution to prevent dirt or debris from

entering the tubing. Remember to place nut over

the tubing before flaring.

• To join the line set, directly align the tubing flare

to the fitting on the other pipe. Slide the nut

onto the fitting and hand tighten.

• Torque the fittings according to the

specifications shown in the torque chart below.

• Two wrenches are required

to join the flare connection;

one standard wrench and one

torque wrench adjusted to the

proper settings.

• Repeat the process for

attaching the other end of the

line set.

D. Leak Test

• Remove the cap on the service valve.

• Using a tank of dry nitrogen and approved

regulator, charge the system with 150 psig of dry

nitrogen using mini split adapter to connect the

valve.

• Check for leaks at the flare fittings using soap

bubbles or another detection device. If a leak

is detected, make repairs to the fittings and

recheck. If no leaks are detected within 3

minutes, proceed.

• Using the same tank/regulator, charge the

system to 300 psig.

• Check for leaks as earlier. If no leaks are

detected within 3 minutes, proceed.

• Using the same tank/regulator, charge the

system to 500 psig.

• Check for leaks as earlier. Keep system

pressurized for at least 20 minutes.

WARNING

Do not use acetylene, oxygen,

compressed air or any mixture containing anything

other than dry nitrogen. Use only dry nitrogen for

pressure testing. Do not use mixtures of hydrogen

containing refrigerant and air above atmospheric

pressure for pressure testing, as they may become

flammable and could result in an explosion.

Refrigerant, when used as a trace gas, should only

be mixed with dry nitrogen for pressurizing units.

Failure to follow these recommendations could

result in death or serious injury as well as equipment

or property damage.

nut

nch

Forced fastening without careful centering may

damage the threads and cause a refrigerant leak.

Pipe Diameter(ǿ) Fastening torque

Liquid side 6.35mm(1/4") 18N.m/13.3Ft.lbs

Liquid/Gas side 9.52mm(3/8") 42 N.m/30.1Ft.lbs

Gas side 12.7mm(1/2") 55N.m/40.6Ft.lbs

Gas side 15.88mm(5/8") 60 N.m/44.3Ft.lbs

Half union

Flare nut

Torque wrench

Spanner

INSTALLATION INSTRUCTIONS

49-7835 Rev. 8 15

ENGLISH

Step 3 - Installation of the Outdoor Unit (Cont.)

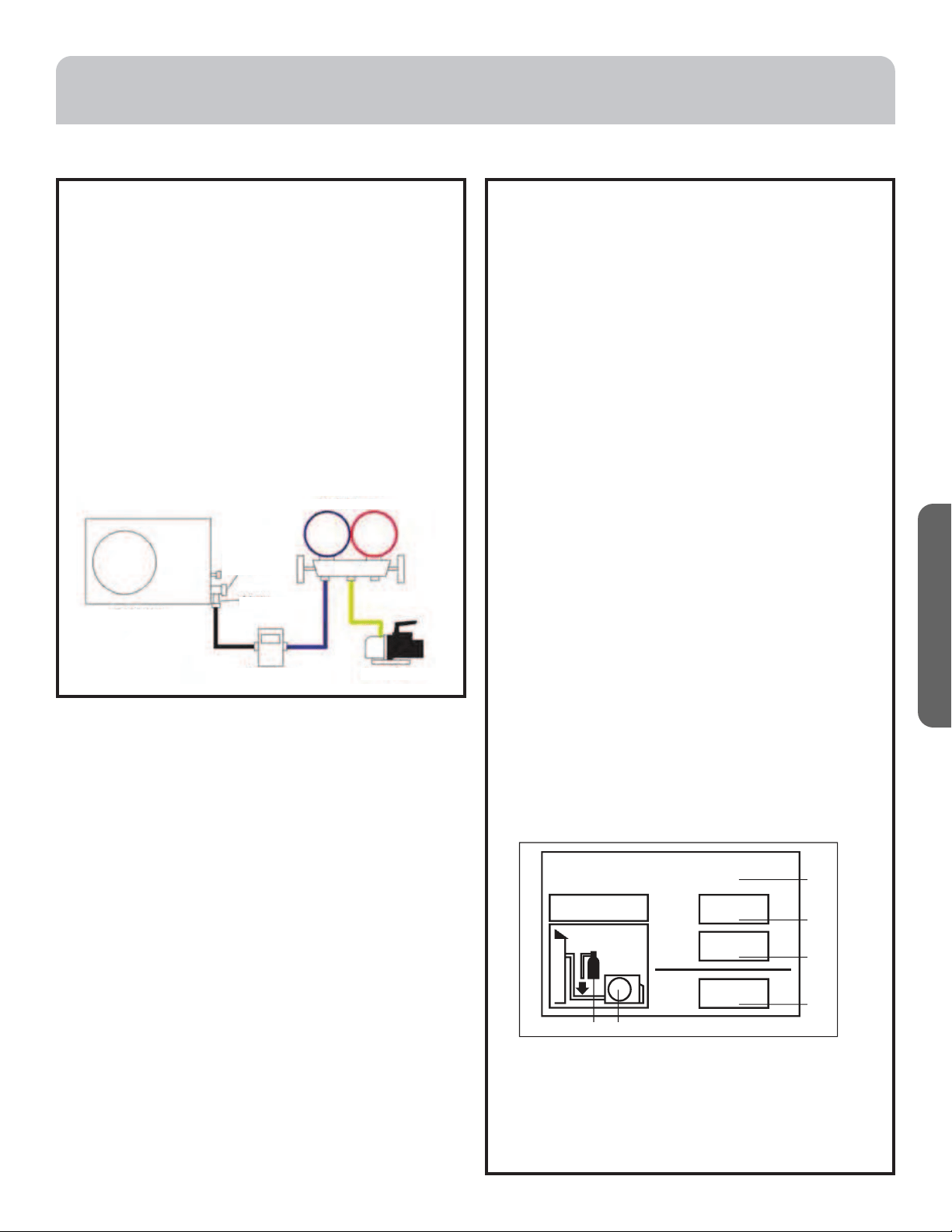

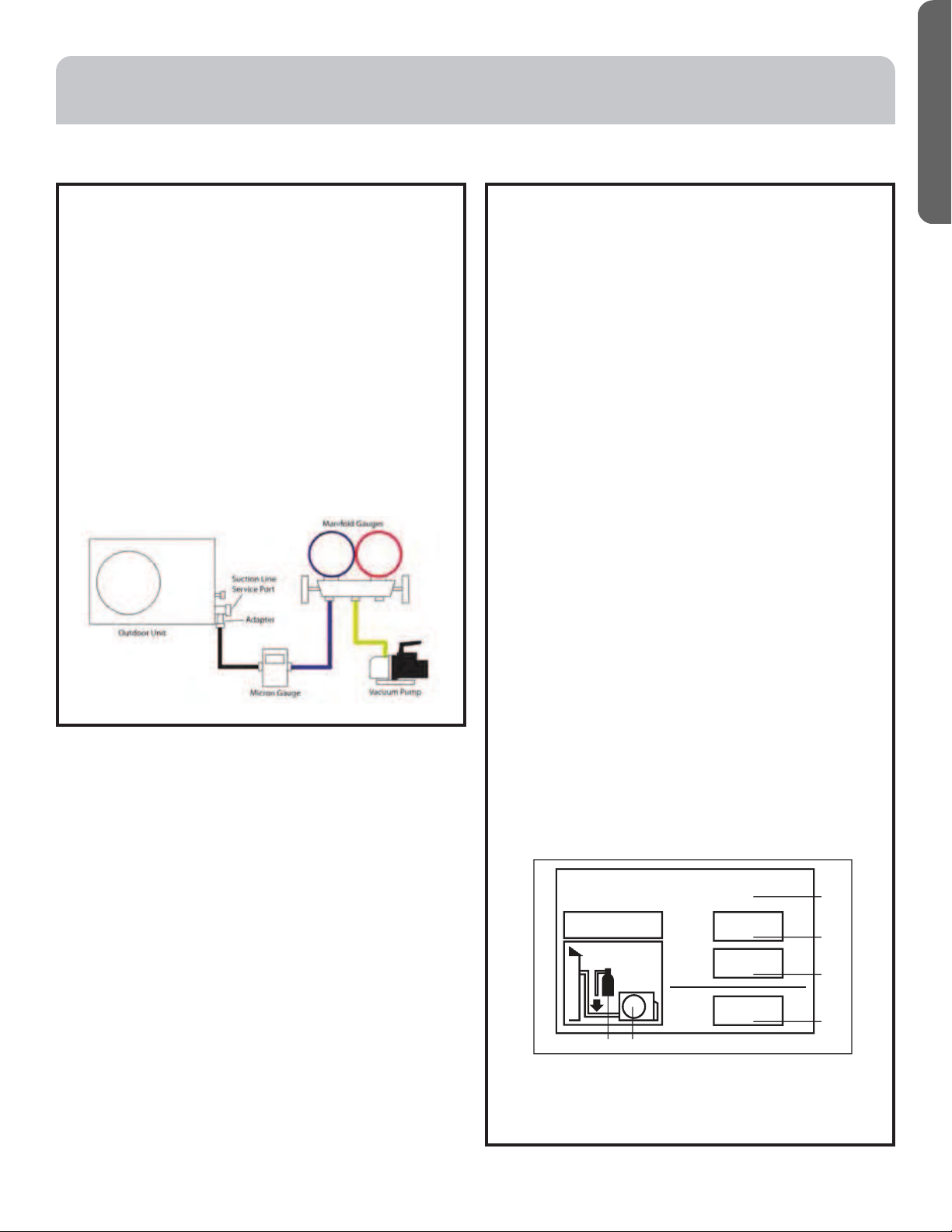

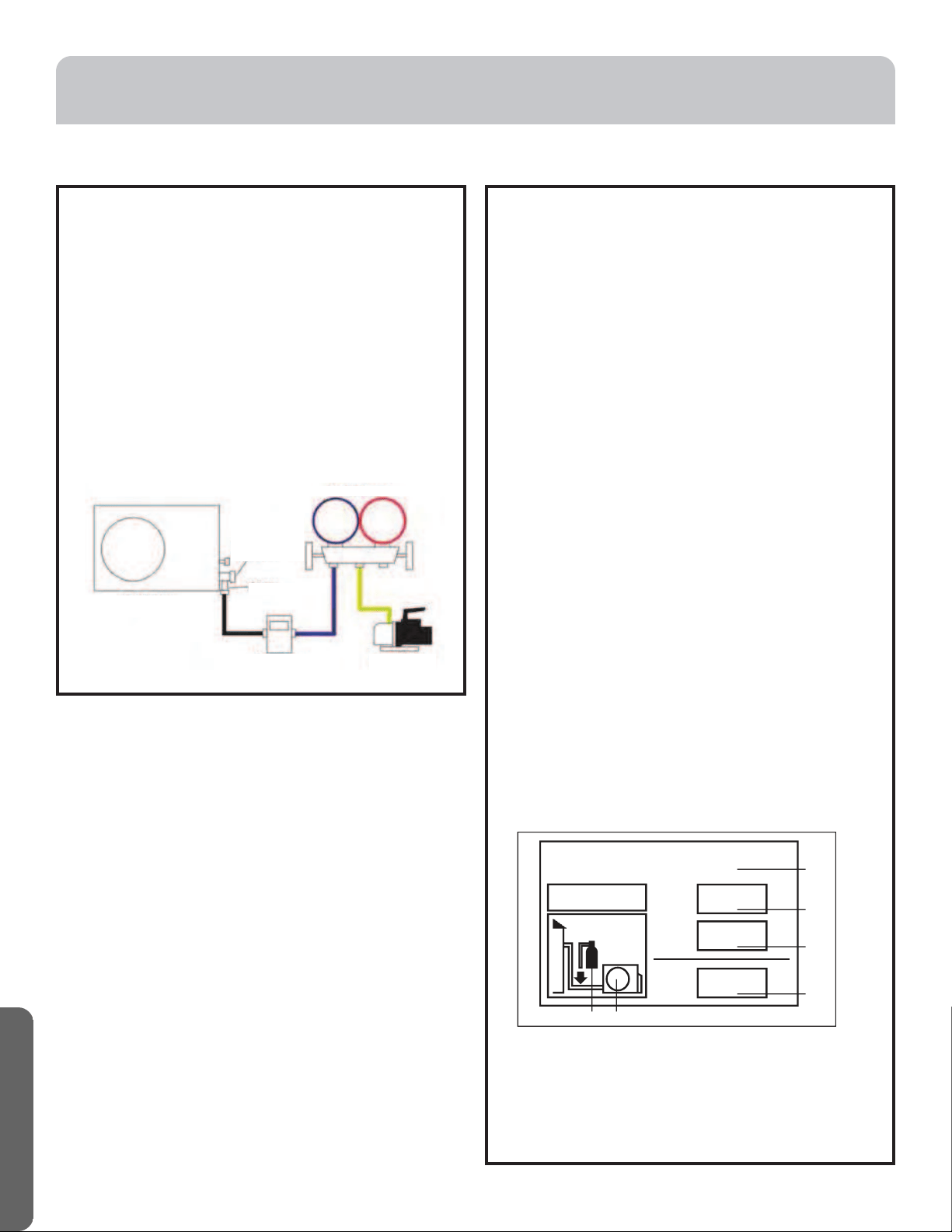

E. System Evacuation

NOTE– Do not open service valve.

• Attach a manifold gauge, micron gauge, and

vacuum pump to the suction line port using

adapter AD-87 (see illustration).

• Evacuate the system to at least 350 microns.

• Close the vacuum pump valve and check the

micron gauge. If the gauge rises 150 microns

in 60 seconds, the evacuation is incomplete

or there is a leak in the system. If the gauge

does not rise 150 microns in 60 seconds, the

evacuation is complete.

• Once evacuation is complete, remove the

adapter and hose connection from the suction

line port and replaced the cap.

F. Refrigerant Charging

• Add any additional refrigerant after evacuation

using a digital scale.

NOTE: Charge liquid only.

• Fill out the refrigerant charge label using indelible

ink.

• Place the factory refrigerant charge found in

table on page 15 in the box number 1.

• Place the amount of additional refrigerant added

in box number 2.

• Add boxes 1 and 2 together and place the value

in the sum box (D).

• Adhere the filled out label in the proximity of the

product charging port and under the outside

units valve cover.

• Write amounts on outdoor unit with permanent

marker above the charging port if the label is

missing.

• Remove the cap from the liquid line valve. Using

a hex wrench, open the valve, then replace and

tighten the cap securly to avoid leaks.

• Remove the cap from the suction line valve.

Using a hex wrench, open the valve, then replace

and tighten the cap securly to avoid leaks.

• Wrap the line set, drain line, and 14/4 AWG wiring

starting at the bottom of the bundle with an

overlap type wrap until you reach the piping hole.

• Use a sealant to seal the piping on both sides of

the wall in order to prevent drafts, weather, or

pests from entering the building.

This product contains fluorinated greenhouse

gases covered by the Kyoto Protocol. Do not vent

into the atmosphere.

Refrigerant type: R-410A

GWP* value: 2088

GWP = global warming potential

1+2=

R410A

F E

Contains fluorinated greenhouse gases

covered by the Kyoto Protocol

INSTALLATION INSTRUCTIONS

16 49-7835 Rev. 8

ENGLISH

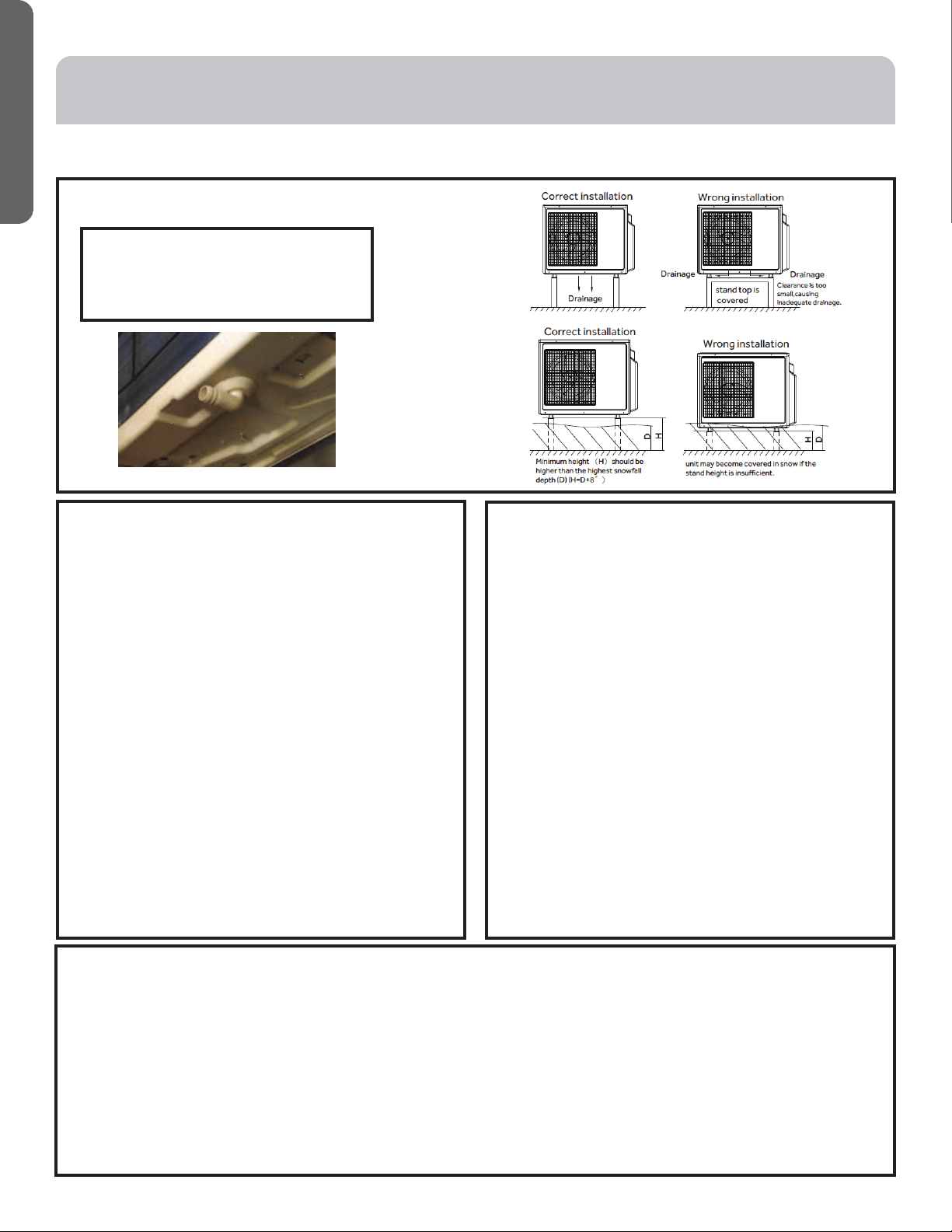

Step 3 - Installation of the Outdoor Unit (Cont.)

Step 4 - Final Check

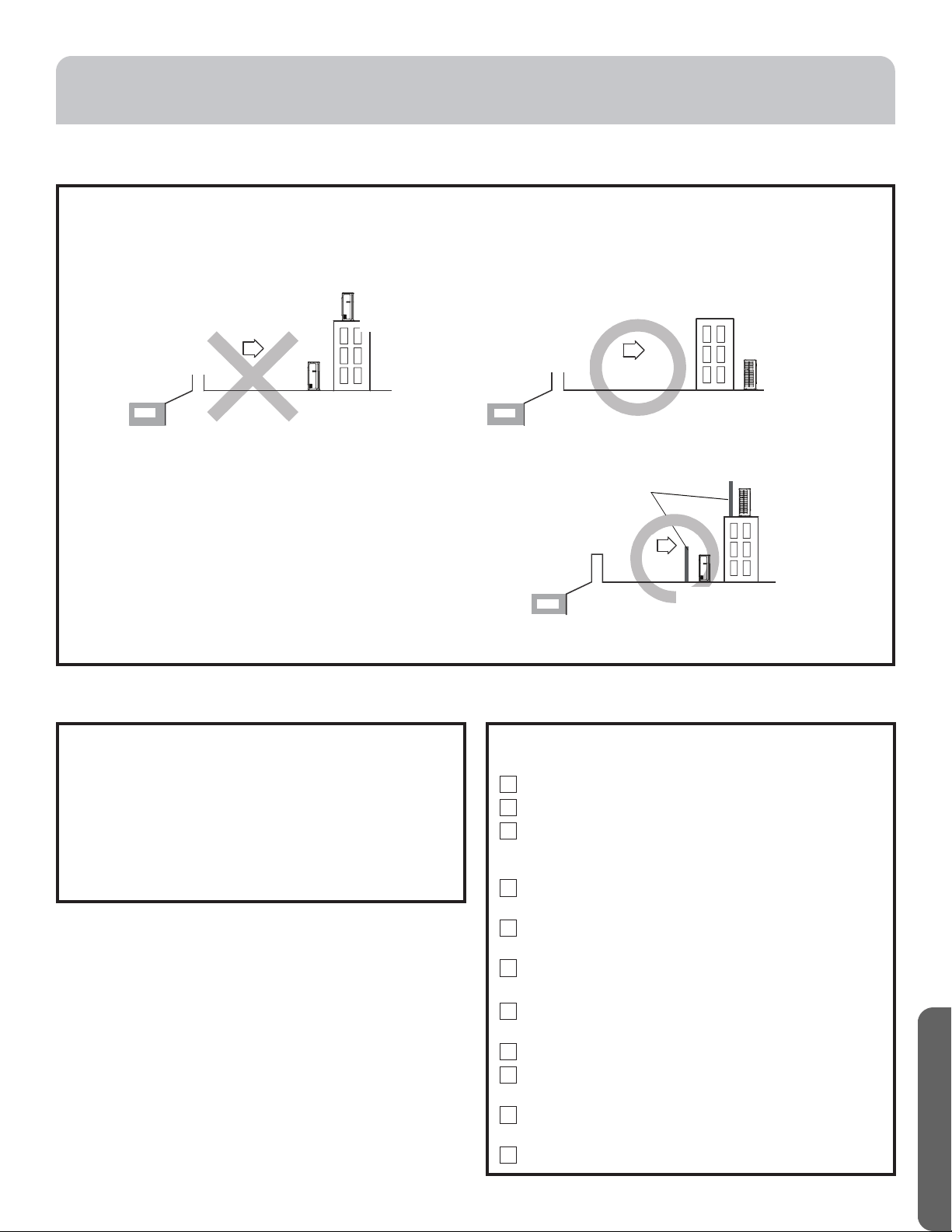

• The outdoor unit should be installed at least ½ mile away from the salt water, including seacoasts and inland

waterways. If the unit installed from ½ mile to 5 miles away from the salt water, including seacoasts and inland

waterways, please follow the installation instruction below.

• Install the outdoor unit in a place (such as near buildings etc.) where it can be protected from sea breeze which can

damage the outdoor unit.

• If you cannot avoid installing the outdoor unit by the seashore, construct a protection wall around it to block the sea

breeze.

• A protection wall should be constructed with a solid material to block the sea

breeze. The height and the width of the wall should be 1.5 times larger than the

size of the outdoor unit. Also, allow at least 28“ (700mm) between the protection

wall and the outdoor unit for air circulation to ventilate.

• Install the outdoor unit in a place where water can drain freely.

• If the above conditions cannot be met, contact Haier for assistance.

Check Items for Test Run

No gas leak from linesets?

Are the linesets insulated properly?

Are the connecting wirings of indoor and outdoor

firmly inserted to the terminal block?

Is the connecting wiring of indoor and outdoor

fixed?

Is condensate draining correctly?

Is the ground wire securely connected? Is the

indoor unit securely fixed?

Is power source voltage correct according to local

code?

Is there any odd noise?

Does the cooling temperature drop between

20-30°F?

Does the heating temperature raise between

35-40°F?

Is the room temperature display accurate?

Explaining Operation To the End User

• Using the User Manual, explain to the user how to

use the air conditioner/heat pump, (the remote

controller, adding/removing the air filters, placing

or removing the remote controller from the remote

control holder, cleaning methods, precautions for

operation, etc.)

• Review precautions for operation.

• Recommend that the user read the Operating

Instructions carefully.

ODU

Sea breeze

Sea

ODU

Sea breeze

Sea

ODU

Sea breeze

Sea

ODU

INSTALLATION INSTRUCTIONS

49-7835 Rev. 8 17

ENGLISH

LIMITED WARRANTY

Staple your receipt here. Proof of the original purchase

date is needed to obtain service under the warranty.

• Damage from improper installation.

• Damage in shipping.

• Defects other than from manufacturing (i.e., workmanship or

materials).

• Damage from misuse, abuse, accident, alteration, lack

of proper care and/or regular maintenance, or incorrect

electrical voltage or current.

• Damage resulting from floods, fires, wind, lightning, accidents

or similar conditions.

• Damage from installation or other services performed by

other than a licensed HVAC technician.

• Labor and related services for repair or installation of the

Product.

• A Product purchased from an online retailer.

• Damage as a result of subjecting Product to an atmosphere

with corrosives or high levels of particulates (such as soot,

aerosols, fumes, grease).

• A Product sold and/or installed outside of the 50 United

States, the District of Columbia, or Canada.

• Batteries for the controller and other accessories provided

with the Product for installation (e.g., plastic hose).

• Normal maintenance, such as cleaning of coils, cleaning

filters, and lubrication.

• For Product installed in non-owner occupied applications,

Product that has not been maintained annually by a licensed

HVAC technician (proof required).

For The Period Of: Haier Will Replace:

5 year limited parts

warranty

From the date of the

original purchase

This limited warranty cover all defects in workmanship or material for the mechanical and electrical

parts contained in the Product (“Defective Parts”) for a period of 5 years from the Date of Purchase.

Haier will provide new or refurbished parts, or a replacement for all or part of the unit, at its sole

discretion, to your licensed HVAC technician installer. This warranty also covers all defects in

workmanship or material for the unit controller for a period of 1 year. The remote controller and

WiFi module are covered by 1-year accessory warranty. The ductless system is covered by standard

warranty. Haier will provide a new or refurbished controller, at its sole discretion.

7 year compressor

warranty from the date

of the original purchase

The compressor contained in this product is warrantied for a period of 7 years from the Date of

Purchase. Haier will provide a new or refurbished compressor, or a replacement for all or part of the

unit, at its sole discretion, to your licensed HVAC technician installer.

For the product models listed on Attachment 1 (the “Product”), this Standard Limited Warranty is provided to the Original

Owner of the Product:

THIS WARRANTY DOES NOT COVER

WHAT IS THE DATE OF PURCHASE

The “Date of Purchase” is the date that the original installation is complete and all product start-up procedures have

been properly completed and verified by the installer’s invoice. If the installation date cannot be verified, then the

Date of Purchase will be sixty (60) days after the manufacture date, as determined by the Product’s serial number. You

should keep and be able to provide your original sales receipt from the installer as proof of the Date of Purchase. In new

construction, the Date of Purchase will be the date the owner purchased the residence from the builder.

HOW CAN YOU GET SERVICE

Contact your licensed HVAC technician installer. All installation and service must be performed by a licensed HVAC

technician. Failure to use a licensed HVAC technician for installation of this Product voids all warranty on this Product..

WHO IS COVERED

Owner occupied: The “Original Owner” of this product, which means the original owner (and his or her spouse) of the

residence where the Product was originally installed. Subject to the law of the state or province where the Product is

installed, this warranty is not transferable to subsequent owners or if the product is moved to a different residence after

the initial installation. Non-owner occupied: This limited warranty is provided for product 1) installed in a) single family

or multi-family non-owner occupied residential buildings, or b) non-industrial commercial applications, (such as office

buildings, retail establishments, hotels/motels) where the product is not subjected to an atmosphere with corrosives or

high levels of particulates (such as soot, aerosols, fumes, grease), and 2) if the product is maintained annually by a licensed

HVAC technician (proof of annual maintenance is required). The “Original Owner” of the product, means the original

owner of the building where the product was originally installed. For new construction, the purchaser of the building

from the builder will also be considered an original owner. This warranty is not transferable to subsequent owners or if the

product is moved to a different location after the initial installation.

18 49-7835 Rev. 8

ENGLISH

LIMITED WARRANTY

10 YEAR STANDARD REGISTERED LIMITED WARRANTY

ATTACHMENT 1

THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING

THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

All “Indoor and Outdoor Products,” identified in Attachment 1, registered by the installer or the Original Owner within 60

days of the Date of Purchase shall receive a Standard Registered Limited Warranty, which shall be identical to the Standard

Base Warranty, except that the Limited Parts Warranty shall be for a term of 10 Years and the Limited Compressor Warranty

shall be for a term of 10 years. All Product not registered within 60 days of the Date of Purchase shall be subject to the

Standard Base Warranty. Some states and provinces do not allow warranty terms to be subject to registration; in those

states and provinces the longer terms for Limited Parts Warranty and the Limited Compressor Warranty apply.

The remedy provided in this warranty is exclusive and is granted in lieu of all other remedies. This warranty does not cover

incidental or consequential damages. Some states and provinces do not allow the exclusion of incidental or consequential

damages, so this limitation may not apply to you. Some states and provinces do not allow limitations on how long an implied

warranty lasts, so this limitation may not apply to you. This warranty gives you specific legal rights and you may also have

other rights which vary by state and province. This warranty covers units within the 50 United States, the District of Columbia

and Canada. This warranty it provided by GE Appliances a Haier company, Louisville, KY 40225.

The “Product” is defined as Haier brand Ductless Split Units. The “Product” contains 2 sub-categories of goods: “Indoor and

Outdoor Products” and “Selected Installation Products,” which are further defined below: “Indoor and Outdoor Products”

can further be identified by the following model number descriptions: 1U*, 2U*, 3U*, 4U*, AB*, AD*, AL*, AM*, AW*, AF*,

MVA* MVH* “Selected Installation Products,” identified by the following model number descriptions: PB-* FQG-*, AH1-*,

MS1-* and MS3-*

49-7835 Rev. 7 19

FRANÇAIS FRANÇAIS

CONSIGNES DE SÉCURITÉ IMPORTANTES ..............................................................................20

INSTRUCTIONS D’INSTALLATION .......................................................................................22

Étape 1 .............................................................................................................25

Étape 2 .............................................................................................................26

Étape 3 .............................................................................................................29

Étape 4 ............................................................................................................32

GARANTIE LIMITÉE ..................................................................................................... 34

Nous vous remercions de votre achat de ce produit Haier. Ce manuel

d’installation vous aidera à obtenir le meilleur rendement de votre

nouvelle unité.

Pour référence ultérieure, inscrivez les numéros de modèle et de série qui

figurent sur l'étiquette apposée sur le côté de votre thermopompe avec

la date de l’achat.

Brochez votre preuve d’achat sur ce manuel pour faciliter le service sous

garantie le cas échéant.

_______________________________________

Numéro de modèle

_______________________________________

Numéro de série

_______________________________________

Date de l'achat

Pour enregistrer votre nouveau système sans conduit Haier, allez sur

http://www.haierductless.com/product-registration

et saisissez les numéros de série et de modèle sur cette page. Pour

recevoir une garantie de 10 ans sur le compresseur et les pièces,

l’enregistrement est requis dans les 60 jours suivant l’installation.

CONSERVER DANS VOS DOSSIERS

TABLE DES MATIÈRES

20 49-7835 Rev. 7

FRANÇAIS

LISEZ ET CONSERVEZ CES INSTRUCTIONS

FRANÇAIS

Pour unités de système à deux blocs :

IMPORTANT – La conception et la fabrication de ce produit** répondent aux critères ENERGY STAR en matière d’efficacité énergétique

dans la mesure où celui-ci est jumelé à des composants de serpentin appropriés.

Cependant, une charge de réfrigérant et une circulation d’air adéquates sont essentielles pour atteindre la capacité et l’efficacité

nominales. L’installation de ce produit doit s’effectuer conformément aux instructions du fabricant relatives à la charge de réfrigérant et à

la circulation d’air. L’omission de valider l’exactitude de la charge de réfrigérant et de la circulation d’air peut réduire l’efficacité énergétique

et la durée de vie de l’équipement.

** MODÈLES HOMOLOGUÉS ENERGY STAR

1U09ES2VHA 1U12ES2VHA 1U18ES2VHA 1U24ES2VHA

1U09AP2VHA 1U12AP2VHA 1U15AP2VHA 1U18AP2VHA 1U24AP2VHA

1U09EH2VHA 1U12EH2VHA 1U18EH2VHA

1U09EH2VHD 1U12EH2VHD 1U18EH2VHD

1U09EH2VHE 1U12EH2VHE 1U18EH2VHE

CONSIGNES DE SÉCURITÉ IMPORTANTES

49-7835 Rev. 7 21

FRANÇAIS

AVERTISSEMENT

Pour votre sécurité, les renseignements dans ce manuel doivent être observés afin de minimiser le risque

d’incendie, de décharge électrique ou de blessure.

• Utilisez cet équipement uniquement aux fins auxquelles il est fait

mention dans ce manuel d’utilisation.

• Avant son utilisation, ce climatiseur doit être installé

correctement en conformité avec les instructions d’installation.

• Tout le câblage doit présenter des valeurs nominales compatibles

avec l’alimentation électrique spécifiée sur la plaque signalétique.

Utilisez seulement du fil de cuivre.

• Toute la partie électrique de l’installation doit être exécutée

par un électricien agréé selon les codes de l’électricité local et

national.

• Toute réparation doit être effectuée par une personne qualifiée.

• Tous les climatiseurs contiennent un frigorigène qu’il faut retirer

avant de disposer du produit en vertu de la loi fédérale. Si vous

vous débarrassez d’un produit qui contient un frigorigène,

informez-vous auprès de l’organisme responsable d’en disposer.

• Ces systèmes de climatisation R-410A exigent que les

entrepreneurs et les techniciens utilisent des outils, des

équipements et des normes de sécurité approuvés pour ce type

de frigorigène. N’utilisez PAS un équipement certifié pour le

frigorigène R22 seulement.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE. Peut occasionner une blessure ou la mort.

•

Une mise à la terre est essentielle avant de brancher l’alimentation

électrique.

•

Coupez l’alimentation électrique à la source avant de procéder à

une réparation ou un entretien.

•

Réparez ou remplacez immédiatement tout câblage électrique usé

ou autrement endommagé. N’utilisez pas un câblage qui présente

des fissures ou des marques d’abrasion sur sa longueur ou l’une de

ses extrémités.

AVERTISSEMENT

RISQUE D’INCENDIE. Peut occasionner une blessure ou la mort.

•

Abstenez-vous d’entreposer ou d’utiliser des matières

combustibles, de l’essence ou d’autres vapeurs ou liquides

inflammables à proximité de cet appareil ou de tout autre.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Si une réparation exige de pénétrer dans le système

de frigorigène étanche, la réglementation fédérale

impose de faire réaliser le travail par un technicien de

Classe II ou détenant une certification universelle.

CONSIGNES DE SÉCURITÉ IMPORTANTES

22 49-7835 Rev. 7

FRANÇAIS

POUR OBTENIR DE L’AIDE SUPPLÉMENTAIRE, VISITEZ HAIERAPPLIANCES.COM OU COMMUNIQUEZ AVEC

L’ASSISTANCE AU CONSOMMATEUR AU 877-337-3639.

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT – Conservez ces instructions

à l’usage de l’inspecteur local.

• IMPORTANT – Observez tous les codes et

ordonnances en vigueur.

• Note à l’installateur – Assurez-vous de laisser ces

instructions au consommateur.

• Note au consommateur - Conservez ces instructions pour

référence ultérieure.

• Temps d’exécution – Environ 3 heures.

• L’exactitude de l’installation est la responsabilité de

l’installateur.

• La garantie ne couvre pas les défectuosités du produit

causées par une installation inadéquate.

• Pour votre sécurité, ce produit doit être correctement mis à

la terre.

• Les dispositifs de protection (fusibles ou disjoncteurs)

admissibles pour l’installation sont spécifiés sur la plaque

signalétique de chaque unité.

. • Si une réparation exige de pénétrer dans le système de

frigorigène étanche, la réglementation fédérale impose

de faire réaliser le travail par un technicien de Classe II ou

détenant une certification universelle.

ATTENTION

• N’utilisez pas un cordon de rallonge avec ce système.

• Le câblage de bâtiment en aluminium peut présenter des

problèmes particuliers, veuillez consulter un électricien agréé.

INSTRUCTIONS D'INSTALLATION

49-7835 Rev. 7 23

FRANÇAIS

Outils nécessaires pour l’installation

OUTILS DONT VOUS AUREZ BESOIN

• Fil torsadé 14/4

• 5/8» (16mm), 7/8» (22mm), 1» (25mm) ou clé réglable

• Frigorigène R-410A*

• Ruban adhésif*

• Bride de câble de conduit ½ po*

• Tuyauterie en cuivre (voir tableau page 33 pour dimensions)

• Tournevis à tête cruciforme no 2

• Perceuse

• Outil à évaser R-410A°

• Clé hexagonale

• Scie-cloche 2

1/4

• Isolant*

• Balance de réfrigérant

• Niveau

• Manomètre de pression d’admission définir

• Ruban à mesurer

• Microvacuomètre

• Adaptateur « mini-split » (5/16 po F à 1/4 po M)

• Azote*

• Coupe-tube

• Tube PVC (facultatif)

• Couteau utilitaire

• Alésoir

• Bride de tube (L.S.) et vis

• Scellant, non expansif (pour orifice de tuyauterie)

• Solution d’eau savonneuse* ou détecteur de fuite de gaz

• Localisateur de montants

• Clé dynamométrique

• Pompe à vide

• Pinces à dénuder

• Tous les outils, les appareils de mesure et les appareils d’essai

HVAC habituels et usuels

* consommables

INSTRUCTIONS D'INSTALLATION

24 49-7835 Rev. 7

FRANÇAIS

DÉGAGEMENTS MINIMAUX

(L’aspect peut varier)





















 





























Cette illustration est pour référence seulement. L’aspect de votre produit peut être différent. Lisez votre manuel avant l’installation.

Expliquez le fonctionnement de l’appareil à l’utilisateur selon ce manuel.

Piping Exit Options

Rear left

Left

Rear

right

Right

Below

Numéro de modèle marketing X1(po) X2(po) Y(po) Z(po)

1U09EH2VHA 4.53 4.53 23.23 12.95

1U12EH2VHA

1U18EH2VHA 5.12 5.12 25.98 15.75

1U24TE2VHA

1U24AP2VHA

1U18EH2VHD

1U18LC2VHA 4.53 4.53 22.95 12.60

1U12LC2VHA 5.47 5.51 19.69 10.20

1U09TE1VHA

1U12TE1VHA

1U18TE2VHA 5.16 5.16 24.72 14.53

1U15AP2VHA

1U18AP2VHA

1U09EH2VHD

1U12EH2VHD

1U09AP2VHA 5.12 5.91 19.69 12.20

1U12AP2VHA

1U09TE2VHA 5.12 6.30 20.08 12.32

1U12TE2VHA

INSTRUCTIONS D'INSTALLATION

49-7835 Rev. 7 25

FRANÇAIS

Étape 1 – Préparation

Choix de l’emplacement extérieur

• Choisissez un endroit de niveau suffisamment solide pour

supporter le poids et les vibrations de l’unité extérieur, là où

le bruit de fonctionnement ne sera pas amplifié.

• Choisissez un endroit où l’évacuation d’air chaud et/ou le

bruit ne nuiront pas à vos voisins.

• Assurez-vous de disposer de suffisamment d’espace, sans

obstructions à l’entrée et la sortie d’air.

• Installez le cordon d’alimentation électrique/de câblage de

communication à une distance d’au moins 10 pieds (3 m)

des téléviseurs et radios afin de prévenir les perturbations.

• Assurez-vous de garder les articles sensibles à l’humidité

à l’écart du chemin d’évacuation du condensat de l’unité

extérieure.

REMARQUES:

• L’unité extérieure ne peut pas s’accrocher à un plafond ou

s’empiler.

• Assurez-vous que la neige et les débris accumulés ne

bloquent pas l’entrée d’air ni le serpentin si l’installation de

l’unité extérieure comporte une clôture ou un garde-corps

autour d’elle.

• Assurez-vous que la ventilation sera suffisante en cas de

fuite de frigorigène. Le R-410A est un frigorigène sûr, non

toxique et inflammable.

• Évitez d’installer l’unité extérieure là où des gaz corrosifs,

tels que les oxydes de soufre, l’ammoniac et le gaz

sulfureux, sont générés. Consultez un installateur spécialisé

au sujet d’additifs qui résistent à la corrosion ou la rouille

afin de protéger les serpentins de l’unité.

≥

6(150)

≥

20(500)

≥

8(200)

≥

6(150)

≥

12(300)

≥ 6(150)

≥

40(1000)

INSTRUCTIONS D'INSTALLATION

26 49-7835 Rev. 7

FRANÇAIS

A. Choix de l’emplacement de l’unité

intérieure.

• Aucune source de chaleur ou de vapeur ne doit se trouver

près de l’unité.

• Choisissez un endroit dépourvu d’obstacles devant l’unité.

• Assurez-vous que l’évacuation du condensat empruntera

une trajectoire commode.

• N’installez pas l’unité près d’une entrée de porte.

• Assurez-vous que le dégagement sur la gauche et la droite

de l’unité est supérieur à 4 po (10,2 cm). L’unité doit être

installée aussi haut que possible sur le mur mais à une

distance minimale de 4 po (10,2 cm) du plafond.

• Utilisez un localisateur de montants pour trouver et

marquer la position des montants qui serviront au

montage et prévenir les dommages inutiles au mur.

• Installez l’unité à un endroit suffisamment solide pour

supporter la totalité du poids et des vibrations de l’unité.

• Allouez suffisamment d’espace pour l’accès nécessaire à

l’entretien.

• Choisissez un endroit qui facilite le retrait et le nettoyage

des filtres à air.

• L’endroit doit se trouver à un minimum de 3 pieds (91,4

cm) des appareils électriques, tels que téléviseurs ou

systèmes audio.

B. Installation de la plaque de montage

• Retirez le sac de plastique, le ruban et la plaque de

montage de l’arrière de l’unité intérieure.

• Placez la plaque de montage sur le mur à l’endroit désiré en

tenant compte des dégagements minimaux nécessaires

au bon fonctionnement.

• À l’aide d’un niveau, vérifiez que la plaque de montage est

horizontale et marquez l’emplacement des vis.

• Fixez la plaque de montage sur le mur à l’aide des vis

fournies.

• Des ancrages muraux sont fournis s’il y a impossibilité

d’aligner tous les trous de vis sur les goujons.

• Vérifiez que la plaque de montage a été fixée solidement

et que le poids est distribué uniformément sur chaque

vis. (Au moins une vis dans un montant mural, les autres

peuvent utiliser des ancrages muraux.)

• La tuyauterie de l’unité intérieure peut entrer ou quitter

l’unité dans l’une des directions suivantes : gauche, arrière

gauche, droite, arrière droite ou dessous à droite. Voyez

l’illustration.

• Des débouchures sont présentes sur le boîtier de l’unité

pour les directions gauche, droite et dessous à droite.

C. Installation de l’orifice de tuyauterie

• Mesurez et marquez l’endroit où l’orifice de tuyauterie sera

percé.

• Suivez ces étapes pour déplacer le flexible d’évacuation si

celui-ci se situera du côté gauche de l’unité.

1. Retirez la butée dans le trou d’évacuation gauche et

enfoncez le bouchon moulé à l’intérieur de l’orifice.

2. Déplacez le flexibled’évacuation annelé du côté droit vers le

gauche.

3. Insérez la butée dans l’orifice d’évacuation à droite. Utiliser

du savon comme lubrifiant et un petit tournevis facilitera la

pose de la butée.

• Percez l’orifice de tuyauterie à l’aide d’une scie-cloche de

2 1/4 po. Placez la perceuse selon un angle descendant de

façon que le trou du mur extérieur se trouve 1/4 de pouce

plus bas que le trou intérieur. Cela permettra d’évacuer le

condensat correctement.

• Installez la collerette de l’orifice de tuyauterie dans le trou du

mur intérieur.

REMARQUE : La collerette est préentaillée. Il est nécessaire

de modifier la collerette pour qu’elle s’adapte correctement

derrière la boîtier de l’unité murale.

Étape 2 – Installation de l’unité intérieure (Suite)

Instalación adecuada para drenaje

Installez l’appareil sur un support ou un pad à

l’aide de l’équipe.

N’installez pas le coude de renvoi si l’unité est

située dans un endroit à risque de gel.

installation correcte

mauvaise installation

INSTRUCTIONS D'INSTALLATION

49-7835 Rev. 7 27

FRANÇAIS

E. Installation de l’unité intérieure sur la plaque

de montage

• Attachez ensemble la tuyauterie de frigorigène, le

flexibled’évacuation et le câblage à l’aide de ruban et

acheminez l’ensemble avec soin à travers l’orifice de

tuyauterie.

• Avec le haut de l’unité intérieure plus près du mur,

accrochez l’unité sur les crochets supérieurs de la

plaque de montage. Glissez légèrement l’unité d’un

côté à l’autre pour vérifier que sa position est correcte.

• Tournez la partie inférieure de l’unité vers la plaque de

montage et abaissez l’unité sur les crochets inférieurs

de la plaque (voir l’illustration).

• Vérifiez que l’unité est solide et à égalité du mur.

• L’installation de l’unité intérieure est terminé à ce

moment.

D. Connexions électriques pour l’unité

intérieure

REMARQUE : Assurez-vous que l’ensemble du câblage

satisfait les codes de l’électricité local et national et que

l’alimentation électrique est compatible avec ce système.

• Placez l’unité intérieure sur une surface de travail

solide avant de procéder aux connexions électriques.

• Les deux plaques de recouvrement, extérieure en plastique

et intérieure en acier galvanisé, doivent être retirées pour le

raccordement électrique à l’unité intérieure.

• Soulevez le couvercle frontal pour accéder aux vis qui

fixent ces plaques de recouvrement.

• Acheminez le câblage 14/4 AWG à travers la fente à

l’arrière de l’unité et dans le panneau d’accès frontal.

• À l’aide d’une pince à dénuder, retirez l’isolant et

séparez les 4 fils.

• Effectuez les connexions à chaque borne selon le

schéma de câblage. Notez la couleur du fil à chaque

borne et assure-vous que les fils connectés à l’unité

extérieure correspondent.

• Assurez-vous que chaque fil se trouve sous la plaque

de borne à vis et que la plaque est serrée.

• Assurez-vous que le câble 14/4 est fixé sous l’étrier de

décharge de traction.

• Une fois le câblage du bornier terminé, replacez

les deux plaques de recouvrement et abaissez le

couvercle frontal.

Étape 2 – Installation de l’unité intérieure (Suite)

Plaque de montage

G. Enlèvement de l’unité intérieure

• Soulevez légèrement l’ensemble de l’unité

verticalement.

• Tirez la partie inférieure de l’unité pour la dégager des

crochets inférieurs et écartez-la légèrement du mur.

• Soulevez la partie supérieure de l’unité pour la dégager

des crochets supérieurs.

F. Flexible d’évacuation du condensat

• Vérifiez que le flexible d’évacuation du condensat

s’achemine selon une pente constante vers la bas pour

garantir l’écoulement de l’eau. Aucun pli ni remontée

ne doit emprisonner l’eau dans le flexible (voir

l’illustration).

Facultatif : On peut utiliser un tuyau PVC pour

raccorder un tuyau PVC de 1 po (D.I.) au flexible

d’évacuation qui sort du mur pour se rendre à

l’emplacement désiré.

Remonte à

mi-parcours.

Extrémité

immergée

dans l’eau.

Présence

d’ondulations.

Moins de

5 cm.

La distance

au sol est

trop faible.

Mauvaise

odeur de l’égout..

INSTRUCTIONS D'INSTALLATION

Outdoor unit

Power Wiring

)

(

Indoor unit

Control Wiring

4 Wire - 14 AWG

Stranded

=White

=Black

=Red

=Green

Sugested Colors

Strain Relief

Brackets

*Tempo 230V series

plaques de recouvrement et abaissez le capot avant.

Unité intérieure

Unité extérieure

=Verte

Couleurs

suggérées

1=Blanche

2=Noire

3=Rouge

Câblage de contrôle



Échoué

Câblage d'alimentation

Supports de décharge

de traction

*NextGen Arctic Series

28 49-7835 Rev. 7

FRANÇAIS

Supports muraux

Capacité (BTUh) Style de support Numéro d'article Numéro de référence d’usine

07K/09K/12K 35N/35T/40N WJ65X23038/WJ65X23240/WJ65X23038 10101275/10103071/10101275

15K/18K 50N/50T/70N WJ65X23251/WJ65X23251/WJ65X23056 10102598/10102598/10102740

24K 70N/70T WJ65X23056/WJ65X23056 10102740/10102740

30K/36K 100N WJ65X22785 10103059

09K/12K 35F/50F WJ65X27875/WJ65X25594 10103620B/10104861

18K

70F WJ65X26113 10104864

1.84in (46mm)

0.236in (6mm)

Ø 2 1/4in (57mm)

40 N

2.795in (71mm)

0.472in (12mm)

Ø 2 1/4in (57mm)

4.961in (126 mm)

1.417in (36mm)

50 N

Ø 2 1/4in (57mm)

1.417in (36mm)

4.882in (124mm)

2 1/4in (57mm)

70 N

4.961in (126mm)

1.614in (41mm)

50 T

Ø 2 1/4in (57mm)

1.614in (41mm)

4.882in (124mm)

Ø 2 1/4in (57mm)

70 T

5.906in (150mm)

1.417in (36mm)

Ø 2 1/4in (57mm)

100

3.150in (80mm)

1.85in (47mm)

35 T

Ø 2 1/4in (57mm)

4.88 in (124mm)

2 5/32 in (55mm)

Ø 2 3/8 in (60mm)

50 F

4.53 in (115mm)

2 5/32 in (55 mm)

Ø 2 3/8 in (60 mm)

70 F

35F

6.75in (170mm) 2.50in (63mm)

1.625in (40mm)

Line set hole 2.25in (60mm)

INSTRUCTIONS D'INSTALLATION

49-7835 Rev. 7 29

FRANÇAIS

A. Connexions électriques pour l’unité

intérieure

• Retirez tout l’emballage.

• Placez les coussinets antivibrations fournis sous les pieds

de l’unité extérieure.

• Attachez le coude de renvoi fourni sur l’unité. Raccordez

un tuyau de rallonge au besoin (non fourni). (Voir

l’illustration)

REMARQUE : Le coude de renvoi comporte un intervalle

d’air et il ne reposera pas à égalité avec le bas de l’unité

extérieure.

REMARQUE : Les modèles 1U09AP*, 1U12AP*, 1U15AP*,

1U18AP* et 1U24AP* n’utilisent pas de coude de renvoi.

Si une gestion du condensat est requise par le code de

construction, alors on doit se procurer un plateau du

commerce.

• Retirez la plaque de recouvrement de l’unité extérieure

afin d’exposer les connexions du bornie

B. Connexions électriques de l’unité extérieure

AVERTISSEMENT

RISQUE DE CHOC

ÉLECTRIQUE

Peut causer une blessure ou la mort.

Coupez l’alimentation électrique à la source avant de

procéder à une réparation ou un entretien.

REMARQUE : Assurez-vous que l’ensemble du câblage

satisfait les codes de l’électricité local et national et

que l’alimentation électrique est compatible avec ce

système.

• Connectez le câblage de l’alimentation électrique et

de l’unité intérieure à l’aide d’une bride de câble de

conduit sur le côté de l’unité extérieure (pour le câble

14/4 AWG et le câble d’alimentation électrique).

• À l’aide d’une pince à dénuder, retirez l’isolant et

séparez les 4 fils.

• Vérifiez que les connexions de câblage de chaque fil

correspondent à celles de l’intérieur.

• Assurez-vous que chaque fil se trouve sous la plaque

de borne à vis et que la plaque est serrée.

• Assurez-vous que le câble 14/4 est fixé sous l’étrier de

décharge de traction.

• Assurez-vous que toutes les connexions sont solides.

Étape 3 – Installation de l’unité extérieure

1. Retirez la vis. 2. Glissez le panneau vers le bas

pour libérer les agrafes puis

tirez vers soi.

Après avoir terminé le câblage du bornier, remettez les deux

plaques de recouvrement et abaissez le capot avant.

Unité intérieure

Unité extérieure

=Verte

Couleurs

suggérées

1=Blanche

2=Noire

3=Rouge

Câblage de contrôle



Échoué

Câblage d'alimentation

Supports de décharge

de traction

Coude de renvoi

Tuyau

REMARQUE : L’omission de suivre les directives de câblage peut causer des dommages au panneau de contrôle et des problèmes de

communication (code d’erreur E7). Cela comprend un calibre de fil inapproprié, l’utilisation d’un fil à âme solide, une épissure médiane et

des connexions de borne médiocres.

INSTRUCTIONS D'INSTALLATION

Outdoor unit

Power Wiring

)

(

Indoor unit

Control Wiring

4 Wire - 14 AWG

Stranded

=White

=Black

=Red

=Green

Sugested Colors

Strain Relief

Brackets

*Tempo 230V series

*NextGen Arctic Series

30 49-7835 Rev. 7

FRANÇAIS

C. Installation de la tuyauterie en cuivre

• La longueur de la tuyauterie standard est de 25 pieds

(7,6 m). Si la longueur de l’installation est différente,

ajustez la charge de réfrigérant de 0,2 oz / pi si la ligne

de liquide est 1/4”, ou 0,5 oz / pi si la ligne de liquide

est 3/8”.

• Voir le tableau de la page 33.

• Coupez la tuyauterie à la longueur nécessaire.

• Placez un raccord conique sur le tube puis évasez ce

dernier à l’aide de l’outil à évaser à R-410A.

REMARQUE : Respectez les pratiques normalisées

pour évaser le tube. Lors de la coupe et du fraisage du

tube, usez de précaution pour éviter que de la saleté

et des débris y pénètrent. N’oubliez pas de placer le

raccord conique sur le tube avant d’évaser.

• Pour joindre la tuyauterie, alignez directement

l’évasement sur le raccord de l’autre tube. Glissez le

raccord conique sur le raccord et serrez à la main.

• Serrez les raccords selon les spécifications de couple

indiqués dans le tableau des couples de serrage

ci-dessous.

• Pour joindre la tuyauterie, alignez

directement l’évasement sur le

raccord de l’autre tube. Glissez le

raccord conique sur le raccord et

serrez à la main.

• Serrez les raccords selon les

spécifications de couple indiqués

dans le tableau des couples de

serrage ci-dessous.

Étape 3 – Installation de l’unité extérieure (Suite)

D. Essai d’étanchéité

• Retirez le capuchon de service sur le robinet.

• À l’aide d’un réservoir d’azote muni d’un régulateur,

chargez le système à 150 psig d’azote sec en utilisant

l’adaptateur « mini-split » pour raccorder le robinet.

• Vérifiez l’absence de fuites aux raccords évasés à l’aide

de bulles de savon ou d’un autre moyen de détection.

Si une fuite est détectée, réparer les raccords et

refaire l’essai d’étanchéité. Si aucune fuite n’est

détectée au bout de 3 minutes, procédez.

• À l’aide du même réservoir et régulateur, chargez le

système à 300 psig.

• Faites un essai d’étanchéité comme précédemment.

Si aucune fuite n’est détectée au bout de 3 minutes,

procédez.

• À l’aide du même réservoir et régulateur, chargez le

système à 300 psig.

• Faites un essai d’étanchéité comme précédemment.

Continuez de vérifier le système durant 20 minutes.

AVERTISSEMENT

N’utilisez pas d’acétylène,

d’oxygène, d’air comprimé ni un mélange comprenant

quoi que ce soit d’autre que de l’azote sec. Utilisez

seulement de l’azote sec pour les tests de pression.

N’utilisez pas des mélanges d’hydrogène qui contiennent

du frigorigène et de l’air au-dessus de la pression

atmosphérique pour cet essai, car ils peuvent

s’enflammer et causer une explosion. Lorsqu’il est utilisé

comme gaz à l’état de traces, le frigorigène doit être

uniquement mélangé avec de l’azote sec pour pressuriser

les unités. L’omission de respecter ces recommandations

peut entraîner la mort ou des blessures graves ainsi que

des dommages à l’équipement et la propriété.

nut

nch

Forced fastening without careful centering may

damage the threads and cause a refrigerant leak.

Pipe Diameter(ǿ) Fastening torque

Liquid side 6.35mm(1/4") 18N.m/13.3Ft.lbs

Liquid/Gas side 9.52mm(3/8")

42 N.m/30.1Ft.lbs

Gas side 12.7mm(1/2") 55N.m/40.6Ft.lbs

Gas side 15.88mm(5/8") 60 N.m/44.3Ft.lbs

Demi-raccord

union

Raccord

conique

Clé dynamométrique

Clé standard

INSTRUCTIONS D'INSTALLATION

49-7835 Rev. 7 31

FRANÇAIS

E. Système d’évacuation

REMARQUE – N’ouvrez pas le robinet de service.

• Retirez le capuchon de la conduite d’aspiration et

raccordez un manomètre de pression d’admission, un

microvacuomètre et une pompe à vide à l’orifice de

conduite d’aspiration à l’aide d’un adaptateur AD-87

(voir l’illustration).

• Évacuez le système à au moins 350 microns.

• Fermez le robinet de la pompe à vide et vérifiez le

microvacuomètre. Si ce dernier augmente au-dessus

de 150 microns en 60 secondes, l’évacuation est

incomplète ou il y a une fuite dans le système. Si le

microvacuomètre n’augmente pas au-dessus de 150

microns en 60 secondes, l’évacuation est complète.

• Une fois l’évacuation terminée, retirez l’adaptateur

et le raccord du flexible de l’orifice de la conduite

d’aspiration et replacez le capuchon.

Étape 3 – Installation de l’unité extérieure (Suite)

F. Chargement du frigorigène

Si l’installation exige une tuyauterie de cuivre

supérieure à 25 pi (7,6 m), alors ajoutez 0,2 oz de

R-410A dans le système pour chaque pied additionnel

de tuyauterie.

• Ajoutez tout frigorigène supplémentaire après

l’évacuation à l’aide d’une balance numérique.

REMARQUE : Chargez du liquide seulement.

• Remplissez l’étiquette de charge du frigorigène avec

de l’encre indélébile.

• Inscrivez la charge de frigorigène d’usine trouvée au

tableau de la page 33 dans la case numéro 1.

• Inscrivez la quantité de frigorigène additionnelle

(ajoutée) dans la case numéro 2.

• Additionnez les valeurs des cases 1 et 2 et placez le

résultat dans la case d’addition (D).

• Apposez l’étiquette remplie à proximité de l’orifice

de charge, sous la plaque de recouvrement de l’unité

extérieure.

• Si l’étiquette est absente, inscrivez les quantités sur

l’unité extérieure à l’aide d’un marqueur permanent

au-dessus de l’orifice de charge.

• Retirez le capuchon du robinet de la conduite de

liquide. À l’aide d’une clé hexagonale, ouvrez le robinet,

puis replacez et serrez le capuchon.

• Retirez le capuchon du robinet de la conduite

d’aspiration. À l’aide d’une clé hexagonale, ouvrez le

robinet, puis replacez et serrez le capuchon.

• À l’aide de ruban à superposition, enveloppez

ensemble la tuyauterie, le flexible d’évacuation du

condensat et le câblage 14/4 AWG en commençant

par le bas de l’ensemble et jusqu’à l’orifice de

tuyauterie.

• Utilisez un scellant pour étancher l’orifice de

tuyauterie afin d’empêcher les intempéries de

pénétrer dans le bâtiment.

Ce produit contient des gaz à effet de serre fluorés

assujettis au protocole de Kyoto. Ne le ventilez pas dans

l’atmosphère.

Type de frigorigène : R-410A

Valeur PRG* : 2088

PRG : Potentiel de réchauffement global

Unité extérieure

Manomètre de pression

Orifice de

service de

la conduite

d’aspiration

Adaptateur

Microvacuomètre Pompe à vide

1+2=

R410A

F E

Contient des gaz à effet de serre

fluorés assujettis au protocole de Kyoto.

INSTRUCTIONS D'INSTALLATION

32 49-7835 Rev. 7

FRANÇAIS

Étape 3 – Installation de l’unité extérieure (Suite)

• L’unité extérieure doit être installée à un minimum de 1/2 mille (0,8 km) d’un plan d’eau salée telle que bord de mer et voies

navigables intérieures. Si l’unité est installée entre 1/2 mille et 5 milles (0,8 et 8 km) d’un plan d’eau salée (y compris bord de mer et

voies navigables intérieures), alors veuillez suivre les instructions d’installation ci-dessous).

• Installez l’unité intérieure à un endroit (p.ex. près de bâtiments, etc.) où elle peut être protégée de la brise marine qui peut

l’endommager.

• Si vous ne pouvez pas éviter d’installer l’unité extérieure en bord de mer, construisez un mur de protection autour d’elle afin de

bloquer la brise marine.

• Le mur de protection doit être composé d’un matériau solide tel que le béton afin

de bloquer la brise marine. La hauteur et la largeur du mur doivent être 1,5fois

plus importantes que celles de l’unité extérieure. Allouez au moins 28 po (700

mm) entre le mur de protection et l’unité extérieure pour la ventilation de l’air

d’évacuation.

• Installez l’unité extérieure à un endroit où l’eau peut s’évacuer en douceur.

• Si les conditions ci-dessus ne peuvent pas être respectées, contactez

Haier pour de l’assistance.

ODU

Sea breeze

Sea

Protection walls

ODU

Murs de protection

Unité ext.

Brise marine

Mer

ODU

Sea breeze

Sea

ODU

Sea breeze

Sea

Unité ext.

Brise marine

Mer

Étape 4 – Vérification finale

Points à vérifier lors de l’essai du système

Aucune fuite de gaz dans la tuyauterie?

La tuyauterie est-elle isolée correctement?

Le câblage de connexion des unités intérieure et

extérieure est-il inséré solidement dans le bornier?

Le câblage de connexion des unités intérieure et

extérieure est-il attaché?

Le condensat s’évacue-t-il correctement?

Le fil de terre est-il solidement connecté? L’unité

intérieure est-elle solidement fixée?

Le courant de la source d’alimentation électrique

est-il compatible avec le code de l’électricité local?

Des bruits irréguliers se font-ils entendre?

La température de refroidissement descend-elle

entre 20 et 30 °F (-6,7 et -1,1 °C)?

La température de réchauffementmonte-t-elle

entre 35 et 40 °F (1,7 et 4,4 °C)?

L’affichage de la température ambiante est-elle

précise?

Explication du fonctionnement à l’utilisateur

final

• À l’aide du manuel d’utilisation, expliquez à l’usager

comment utiliser le climatiseur/la thermopompe (la

télécommande, l’ajout/le retrait des filtres à air, placer ou

retirer la télécommande de son support, les méthodes

de nettoyage, les mesures de précaution relatives au

fonctionnement, etc.).

• Révisez les mesures de précaution relatives au

fonctionnement.

• Recommandez à l’utilisateur de lire attentivement les

instructions d’utilisation.

INSTRUCTIONS D'INSTALLATION

49-7835 Rev. 7 33

FRANÇAIS

REMARQUES

34 49-7835 Rev. 7

FRANÇAIS

GARANTIE LIMITÉE

• Les dommages résultant d’une installation incorrecte.

• Les dommages survenus pendant l’expédition.

• Les vices qui ne sont pas attribuables à la fabrication (c.-à-d. matière

et main-d’œuvre).

• Les dommages résultant d’un mauvais usage, d’un abus, d’un

accident, d’une modification, d’un manque de soins appropriés et/ou

d’un entretien régulier, ou d’un courant électrique incorrect.

• Les dommages résultant d’une inondation, d’un incendie, du vent, de

la foudre, d’un accident ou de conditions similaires.

• Les dommages résultant d’une installation ou d’autres services

réalisés par une personne qui n’est pas un technicien en chauffage,

ventilation et climatisation agréé.

• La main-d’œuvre et les services connexes pour la réparation ou

l’installation du Produit.

• Un Produit acheté auprès d’un revendeur en ligne.

• Les dommages résultant de l’exposition du Produit à une atmosphère

qui comporte des substances corrosives ou des niveaux élevés de

particules (telles que suie, aérosols, vapeurs, graisse).

• Un Produit vendu et/ou installé à l’extérieur des cinquante (50) États

des États-Unis, du district de Columbia ou du Canada.

• Les piles du contrôleur et des autres accessoires fournis avec le

Produit pour l’installation (p.ex. flexible en plastique).

• L’entretien normal tel que le nettoyage des serpentins et des filtres et

la lubrification.

• Un Produit installé dans un immeuble occupé par de(s) non

propriétaire(s) s’il n’a pas fait l’objet d’une entretien annuel par un

technicien en chauffage, ventilation et climatisation agréé (preuve

requise).

For The Period Of: Haier Will Replace:

Garantie limitée de 5 ans

sur les pièces

Cette garantie couvre tous les vices de matière et de fabrication des pièces mécaniques et électriques contenues

dans le Produit (« Pièces défectueuses ») durant une période de cinq (5) ans à partir de la Date d’achat. Haier

fournira des pièces neuves ou réusinées ou, à sa seule discrétion, un remplacement de l’ensemble ou d’une

partie de l’appareil, à votre technicien-installateur en chauffage, ventilation et climatisation agréé. Cette garantie

couvre aussi tous les vices de matière et de fabrication du contrôleur de l’appareil durant une période de 1 an.

Le contrôleur à distance est couvert par une garantie sur accessoire de un (1) an. Le système sans conduite est

couvert par la garantie standard. Haier fournira, à sa seule discrétion, un régulateur neuf ou réusiné.

Garantie de 7 ans sur le

compresseur

Le compresseur contenu dans ce produit est garanti durant une période de sept (7) ans à partir

de la Date d’achat. Haier fournira un compresseur neuf ou réusiné ou, à sa seule discrétion, un

remplacement de l’ensemble ou d’une partie de l’appareil, à votre technicien-installateur en

chauffage, ventilation et climatisation agréé.

Cette Garantie limitée standard est attribuée à l’Acheteur initial du Produit pour les modèles énumérés sous l’Annexe 1 (le « Produit ») ::

QUELLE EST LA DATE D’ACHAT :

QUI EST COUVERT :

COMMENT OBTENIR UN SERVICE D’INSTALLATION OU DE RÉPARATION :

ESTA GARANTÍA NO CUBRE

La « Date d’achat » est la date à laquelle l’installation d’origine a été complétée et toutes les procédures de mise en service du Produit

ont été correctement exécutées et vérifiées d’après la facture de l’installateur. Si la date de l’installation ne peut pas être vérifiée, alors

la Date d’achat tombera soixante (60) jours suivant la date de fabrication, telle que déterminée par le numéro de série du Produit. Vous

devez conserver et être en mesure de fournir votre ticket de caisse d’origine de l’installateur comme preuve de la Date d’achat. Pour

une nouvelle construction, la Date d’achat sera celle à laquelle le propriétaire a acquis sa résidence du constructeur.

Communiquez avec votre technicien-installateur en chauffage, ventilation et climatisation agréé. Tous les services d’installation et de

réparation doivent être réalisés par un technicien en chauffage, ventilation et climatisation agréé.

L’omission de recourir à un technicien en chauffage, ventilation et climatisation agréé pour l’installation de ce Produit annule toute

garantie sur ce Produit.

Occupant(s) propriétaire(s) : Le « Propriétaire initial » de ce produit, c’est-à-dire le propriétaire initial (et son épouse ou époux) de

la résidence où le Produit a été installé initialement. Sous réserve de la loi de l’État ou la province où le Produit a été installé, cette

garantie n’est pas transférable aux propriétaires subséquents ni si le Produit a été déplacé dans une résidence différente après

l’installation initiale. Occupant(s) non propriétaire(s) : Cette garantie couvre le Produit 1) installé dans a) un immeuble résidentiel

unifamilial ou multifamilial d’occupant(s) non-propriétaire(s), ou b) un immeuble commercial non industriel, (tels que immeubles de

bureaux, établissements de vente au détail, hôtels/motels) où le Produit n’est pas exposé à une atmosphère corrosive ou à des niveaux

élevés de particules (telles que suie, aérosols, vapeurs, graisse), et 2) si le Produit fait l’objet d’un entretien annuel par un technicien en

chauffage, ventilation et climatisation agréé (preuve d’entretien annuel requise). Le « Propriétaire initial » de ce Produit, c’est-à-dire le

propriétaire initial de l’immeuble où le Produit a été installé initialement. Pour une nouvelle construction, l’acheteur de l’immeuble du

constructeur sera aussi considéré comme le Propriétaire initial. Cette garantie n’est pas transférable aux propriétaires subséquents ni

si le Produit a été déplacé à un emplacement différent après l’installation initiale.

Agrafez votre reçu ici. Une preuve de la date d’achat originale

est nécessaire pour obtenir un service sous garantie

49-7835 Rev. 7 35

FRANÇAIS

GARANTIE LIMITÉE

GARANTIE LIMITÉE ENREGISTRÉE STANDARD DE 10 ANS

ANNEXE 1

CETTE GARANTIE LIMITÉE SE SUBSTITUE À TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS

TOUTE GARANTIE RELATIVE À LA QUALITÉ MARCHANDE OU L’ADÉQUATION À UN USAGE PARTICULIER.

Tous les « Produits intérieurs et extérieurs » identifiés dans l’Annexe 1, enregistrés par l’installateur ou le Propriétaire initial dans un délai de soixante

(60) jours à partir de la Date d’achat, recevront une Garantie limitée enregistrée standard qui sera identique à la Garantie de base standard, excepté

que la période de la Garantie limitée sur les pièces et la Garantie limitée sur le compresseur sera de dix (10) ans. Tout Produit non enregistré dans

un délai de soixante (60) jours à partir de la date d’achat sera assujetti à la Garantie de base standard. Certains États et provinces ne permettent pas

que les périodes de la garantie soient assujetties à l’enregistrement; dans ces États et provinces, ce sont les périodes plus longues de la Garantie

limitée sur les pièces et la Garantie limitée sur le compresseur qui s’appliquent.

Le recours autorisé dans cette garantie est exclusif et il est accordé en remplacement de tout autre recours. Cette garantie ne couvre pas les

dommages accessoires ou indirects. Certains États ou provinces ne permettent pas l’exclusion des dommages accessoires ou indirects, donc cette

limitation peut ne pas s’appliquer à vous. Certaines États ou provinces ne permettent pas de limiter la durée d’une garantie implicite, donc cette

limitation peut ne pas s’appliquer à vous. Cette garantie vous accorde des droits particuliers et il peut exister d’autres droits qui varient selon l’État ou

la province. Cette garantie couvre les appareils dans les cinquante (50) États des États-Unis, du district de Columbia ou du Canada Cette garantie

est attribuée par GE Appliances a Haier company, Louisville, KY 40225.

Le «produit» est défini comme étant les unités divisées sans conduits de la marque Haier. Le «Produit» comprend 2 sous-catégories de produits:

«Produits d’intérieur et d’extérieur» et «Produits d’installation sélectionnés», définis plus en détail ci-après: «Produits d’intérieur et d’extérieur» peut

également être identifié par les descriptions de numéro de modèle suivantes: 1U * , 2U *, 3U *, 4U *, AB *, AD *, AL *, AM *, AW *, AF *, MVA * MVH

* «Produits d’installation choisis», identifiés par les descriptions de numéro de modèle suivantes: PB- * FQG - *, AH1- *, MS1- * et MS3- *

36 49-7835 Rev. 7

ESPAÑOL

INFORMACIÓN IMPORTANTE DE SEGURIDAD ...........................................................................37

INSTRUCCIONES DE INSTALACIÓN .....................................................................................39

Paso 1 ..............................................................................................................42

Paso 2 ..............................................................................................................43

Paso 3 ..............................................................................................................46

Paso 4 .............................................................................................................49

GARANTÍA LIMITADA ................................................................................................... 50

Gracias por adquirir este producto de Haier. Este manual de instalación le

ayudará a lograr el mejor rendimiento de su nueva unidad.

Para referencia futura, registre el modelo y número de serie ubicados en

la etiqueta que se encuentra en el lateral de su acondicionador de aire/

bomba de calor, y la fecha de compra.

Abroche su comprobante de compra a este manual, como ayuda para

acceder al servicio de la garantía de ser necesario.

_______________________________________

Número de modelo

_______________________________________

Número de serie

_______________________________________

Fecha de compra

Para registrar su nuevo sistema Sin Conducto de Haier, visite

http://www.haierductles.com/product-registration

e ingrese la información del número de modelo/ serie en esta página.

Para acceder a la garantía del compresor y de las piezas por 10 años, es

necesario realizar un registro dentro de los 60 días desde el momento de

la instalación.

MANTENIMIENTO DE REGISTROS

ÍNDICE

49-7835 Rev. 7 37

ESPAÑOL

LEA Y GUARDE ESTAS INSTRUCCIONES

Para Unidades con Sistema de Split:

IMPORTANTE –Este producto** fue diseñado y fabricado para cubrir los criterios de ENERGY STAR en relación a eficiencia energética al

ser usado con los componentes bobinados apropiados.

Sin embargo, la carga correcta de refrigerante y la circulación de aire apropiado son críticos para lograr la capacidad y eficiencia indicadas.

La instalación de este producto deberá cumplir con las instrucciones del fabricante en relación a la carga de refrigerante y la circulación de

aire. No confirmar la carga y la circulación de aire apropiadas podrá reducir la eficiencia energética y acortar la vida útil del equipo.

** MODELOS DEL LISTADO DE ENERGY STAR

1U09ES2VHA 1U12ES2VHA 1U18ES2VHA 1U24ES2VHA

1U09AP2VHA 1U12AP2VHA 1U15AP2VHA 1U18AP2VHA 1U24AP2VHA

1U09EH2VHA 1U12EH2VHA 1U18EH2VHA

1U09EH2VHD 1U12EH2VHD 1U18EH2VHD

1U09EH2VHE 1U12EH2VHE 1U18EH2VHE

INFORMACIÓN IMPORTANTE DE SEGURIDAD

38 49-7835 Rev. 7

ESPAÑOL

ADVERTENCIA

Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio, descargas

eléctricas o lesiones personales.

• Use este equipo sólo para su propósito original, como se describe

en el Manual del Usuario.

• Este acondicionador de aire deberá ser instalado de forma

apropiada de acuerdo con las Instrucciones de Instalación antes

de su uso.

• Todo el cableado deberá ser adecuado al valor de la corriente que

figura en la placa de calificación. Use cables de cobre únicamente.

• Todo el trabajo eléctrico deberá ser completado por un

electricista calificado y de acuerdo con los códigos de

construcción locales y nacionales.

• Todo el servicio técnico deberá ser realizado por un individuo

calificado.

• Todos los acondicionadores de aire contienen refrigerantes, los

cuales de acuerdo con la ley federal deben ser retirados antes de

deshacerse del producto. Si se deshará de un producto viejo que

posee refrigerantes, consulte a la compañía a cargo del manejo de

productos descartados.

• Estos sistemas de acondicionadores de aire R-410A requieren

que los contratistas y técnicos usen herramientas, equipos

y estándares de seguridad aprobados para su uso con este

refrigerante. NO use equipamiento certificado sólo para el

refrigerante R22.

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA. Puede ocasionar lesiones o la muerte.

• La conexión a tierra es esencial antes de realizar la conexión al

suministro de corriente.

• Desconecte todos los suministros de corriente eléctrica remotos

antes de realizar el servicio técnico.

• Repare o reemplace de inmediato todos los cables de corriente

pelados o con cualquier tipo de daño. No use cables que

presenten cortaduras o daños por abrasión sobre su extensión o

extremos.

ADVERTENCIA

RIESGO DE INCENDIO. Puede ocasionar lesiones o la muerte.

•

No guarde ni use materiales combustibles, gasolina u otros vapores

inflamables y líquidos cerca de éste o de otros electrodomésticos.

LEA Y GUARDE ESTAS INSTRUCCIONES

Si es necesario realizar un servicio que requiere el ingreso al

sistema de refrigeración sellada, las regulaciones federales

requieren que el trabajo sea realizado por un técnico que

posea una certificación Clase II o Universal.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

49-7835 Rev. 7 39

ESPAÑOL

PARA ACCEDER A MÁS AYUDA, VISITE HAIERAPPLIANCES.COM O LLAME A LA LÍNEA DE AYUDA AL

CONSUMIDOR AL 877-337-3639.

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE – Conserve estas

instrucciones para uso del inspector local.

• IMPORTANTE – Cumpla con todos los

códigos y ordenanzas gubernamentales.

• Nota para el Instalador – Asegúrese de que el Comprador

conserve estas instrucciones.

• Nota para el Comprador – Conserve estas instrucciones para

referencia futura.

• Nivel de habilidad – La instalación de este sistema de

acondicionador de aire split deberá ser realizada por un

técnico licenciado y certificado (para manejar refrigerante

R-410A, recuperación, etc.) y por un electricista.

• Tiempo de instalación – Aproximadamente 3 horas.

• La correcta instalación del producto es responsabilidad del

instalador.

• Si se producen fallas en el producto debido a una instalación

inadecuada, la Garantía no cubrirá las mismas.

• Para su seguridad personal, este sistema deberá estar

correctamente conectado a tierra.

• Los dispositivos de protección (fusibles o disyuntores)

aceptables para la instalación aparecen especificados en la placa

de cada unidad.

• Para cualquier reparación que requiera el ingreso al sistema de

refrigeración sellada, las regulaciones federales solicitan que el

trabajo sea realizado por un técnico que posea una certificación

Clase II o Universal.

PRECAUCIÓN

• No use un prolongador con este sistema.

• Los cables para construcciones de aluminio pueden

presentar problemas especiales – consulte a un

electricista calificado.

INSTRUCCIONES DE INSTALACIÓN

40 49-7835 Rev. 7

ESPAÑOL

Herramientas Requeridas para la Instalación

HERRAMIENTAS NECESARIAS

• Cable Trenzado AWG de 14/4

• 5/8” (16mm), 7/8” (22mm), 1” (25mm) o Llave Ajustable

• Refrigerante R-410A*

• Cinta Adhesiva*

• Sujetador del Cable Conductor de ½”*

• Juego de Cables de Cobre (para consultar tamaños, lea la tabla

de la página 51)

• Destornillador Phillips nº2

• Taladro

• Abocardador de R-410A

• Llave Hexagonal

• Sierra de Agujero de 2

1/4

”

• Aislante*

• Escala de refrigerante

• Nivel

• Calibrador de Colector conjunto

• Cinta de Medición

• Medidor de Micrones

• Adaptador para Mini Split (5/16” H a 1/4” M)

• Nitrógeno*

• Cortatubos

• Tubería de PVC (opcional)

• Cuchillo con Filo

• Escariador

• Abrazadera de Montura (L.S.) c/ tornillos

• Sellador, no expansible (para el orificio del juego de cables)

• Solución de jabón/ agua* o detector de pérdidas de gas

• Detector de montantes

• Llave Dinamométrica

• Bomba de Vacío

• Pelacables

• Todas las herramientas, medidores y dispositivos de prueba

HVAC de uso habitual.

• * consumible

INSTRUCCIONES DE INSTALACIÓN

49-7835 Rev. 7 41

ESPAÑOL

DESPEJES MÍNIMOS

(El aspecto puede variar)

Fijación de la unidad de exterior

Fije la unidad sobre concreto o bloquee la misma con

tornillos 7/16” (10 mm) de forma segura.

En caso de haber vibraciones que afectan la casa,

fije la unidad adhiriendo un tapete a prueba de vibraciones.

Cuando la unidad sea fijada sobre la superficie de la pared,

el techo o cielorraso, fije la unidad de forma segura

teniendo en cuenta terremotos y vientos fuertes.

La distancia entre la unidad

de interior y la puerta

deberá ser superior a 6 pies.

más de 4 pulgadas

Se deberá prestar atención

a la inclinación de la

manguera de drenaje

1 2

más de 4 pulgadas

más de 6 pulgadas

más de 24 pulgadas

Dimensiones de fijación al piso de la unidad de exterior

Consulte la tabla a continuación para conocer las

posiciones de los pies de montaje y la presentación de

las dimensiones de la unidad.

Esta imagen sólo sirve como referencia. El aspecto de su producto podrá ser diferente. Lea el manual antes de realizar la instalación.

Explique el funcionamiento de la unidad al usuario, de acuerdo con este manual.

Opciones de Salida

de la Tubería

Parte trasera izquierda

Izquierda

Parte

trasera

derecha

Debajo

Derecha

Número de modelo de marketing X1(inch) X2(inch) Y(inch) Z(inch)

1U09EH2VHA 4.53 4.53 23.23 12.95

1U12EH2VHA

1U18EH2VHA 5.12 5.12 25.98 15.75

1U24TE2VHA

1U24AP2VHA

1U18EH2VHD

1U18LC2VHA 4.53 4.53 22.95 12.60

1U12LC2VHA 5.47 5.51 19.69 10.20

1U09TE1VHA

1U12TE1VHA

1U18TE2VHA 5.16 5.16 24.72 14.53

1U15AP2VHA

1U18AP2VHA

1U09EH2VHD

1U12EH2VHD

1U09AP2VHA 5.12 5.91 19.69 12.20

1U12AP2VHA

1U09TE2VHA 5.12 6.30 20.08 12.32

1U12TE2VHA

INSTRUCCIONES DE INSTALACIÓN

42 49-7835 Rev. 7

ESPAÑOL

Paso 1 - Preparación

Seleccione la ubicación exterior:

• Elija un lugar nivelado y lo suficientemente sólido como para

soportar el peso y las vibraciones de la unidad de exterior y

donde el ruido del funcionamiento no sea amplificado.

• Elija una ubicación donde la descarga de aire caliente y/o el

ruido no sean una molestia para los vecinos.

• Asegúrese de que haya suficiente espacio para maniobrar la

unidad de interior hasta su posición.

• Asegúrese de que haya suficiente espacio y que no haya

obstrucciones para la entrada y salida del aire.

• Instale el cable de corriente/ cableado de comunicación por

lo menos a 10 pies de distancia de los equipos de televisión

y radio, a fin de evitar interferencias.

• Asegúrese de que cualquier ítem sensible a la humedad sea

mantenido lejos del camino del drenaje condensado de la

unidad de exterior.

NOTAS:

• La unidad de exterior no podrá ser colgada de un cielorraso

ni ser apilada.

• Asegúrese de que la nieve y los escombros acumulados

no bloqueen la entrada de aire ni la bobina, si la unidad de

exterior se instalará con una valla o baranda a su alrededor.

• Asegúrese de que haya ventilación en caso de pérdidas de

refrigerante. El R-410A es un refrigerante seguro, no tóxico

y no inflamable.

• Evite instalar la unidad de exterior donde sean producidos

gases corrosivos, tales como óxidos de sulfuro, amoníaco

y gases sulfurosos. Consulte a un especialista en

instalaciones sobre el uso de aditivos a prueba de corrosión

y antioxidantes para proteger las bobinas de la unidad.

≥

6(150)

≥

20(500)

≥

8(200)

≥

6(150)

≥

12(300)

≥ 6(150)

≥

40(1000)

INSTRUCCIONES DE INSTALACIÓN

49-7835 Rev. 7 43

ESPAÑOL

B. Instale la Placa de Montaje

• Retire la bolsa de plástico, la cinta y la placa de montaje de

la parte trasera de la unidad de interior.

• Coloque la placa de montaje sobre la pared en la posición

deseada, teniendo en cuenta los espacios de despeje

mínimos y necesarios para un funcionamiento adecuado.

• Usando un nivel, verifique que la placa de montaje se

encuentre horizontal y marque las ubicaciones de los

tornillos.

• Adhiera la placa de montaje a la pared con los tornillos

suministrados.

• Si no es posible alinear todos los agujeros de los tornillos

con los montantes, fueron suministrados anclajes de

pared.

• Asegúrese de que la placa de montaje haya sido adherida

de manera firme y que el peso aplicado sea distribuido de

forma pareja sobre cada tornillo. (Por lo menos un tornillo

en un montante de pared, otros podrán usar anclajes de

pared).

• La tubería de la unidad de interior podrá seguir un

recorrido hacia y desde la unidad en una o varias

direcciones. Izquierda, Trasera Izquierda, Derecha, Trasera

Derecha, o Justo Debajo. Lea el nº de la ilustración.

• Se brindan separadores en la caja de la unidad para uso

sobre la Izquierda, Derecha, y Justo Debajo.

C. Instale el Agujero de la Tubería

• Mida y marque la ubicación donde el agujero de la tubería será

perforado.

• Si la ubicación de la tubería estará sobre el lado izquierdo de la

unidad, siga estos pasos para mover la tubería de drenaje.

1. Retire el tapón del agujero de drenaje izquierdo y separe el

enchufe moldeado dentro del puerto.

2. Transfiera la manguera de drenaje corrugada desde el lado

derecho hasta el lado izquierdo.

3. Inserte el tapón en el puerto de drenaje del lado derecho. El

uso de un jabón como lubricante y un destornillador pequeño

permitirán un posicionamiento más fácil del tapón.

• Perfore el agujero del conjunto de cables con una sierra

de agujero de 2 1/4”. Angule el taladro con una inclinación

descendente en relación a la pared exterior, de modo que el

agujero de la pared exterior esté por lo menos 1/4” más abajo

que el agujero interior. Esto permitirá un drenaje apropiado del

material condensado.

• Instale la brida con orificios del juego de cables en la apertura del

agujero que se encuentra sobre la pared interior.

NOTA: La brida ya está ranurada. Es necesario modificar la

brida para que calce correctamente detrás de la carcasa de la

unidad de la pared.

Paso 2 – Instalación de la Unidad de Interior (Cont.)

A. Elija la Ubicación de la Unidad de Interior

• No permita que haya calor ni vapor cerca de la unidad.

• Elija una ubicación donde no haya obstáculos frente a la

unidad.

• Asegúrese que el drenaje condensado se pueda evacuar de

forma conveniente.

• No instale la unidad cerca de una entrada.

• Asegúrese que el espacio hacia la izquierda y derecha de

la unidad sea de más de 4”. La unidad se deberá instalar lo

más alto posible en la pared, pero dejando un mínimo de 4”

desde el cielorraso.

• Use un detector de montantes para detectar y marcar las

ubicaciones de los mismos para realizar el montaje y evitar

así daños innecesarios sobre la pared.

• Realice la instalación en una ubicación lo suficientemente

fuerte como para resistir todo el peso y la vibración de la

unidad.

• Deje espacio suficiente para poder contar con acceso para

la rutina de mantenimiento.

• Elija una ubicación que le brinde fácil acceso para retirar y

limpiar los filtros de aire.

• Realice la instalación en una ubicación que se encuentre a

3 pies o más de otros dispositivos eléctricos, tales como

televisores o dispositivos de audio.

Instalación adecuada para drenaje

Coloque la unidad en el soporte o plataforma

usando el equipo de elevación.

No instale el codo de drenaje si la unidad está

ubicada en un área donde se pueden producir

congelamientos.

instalación correcta

instalación incorrecta

INSTRUCCIONES DE INSTALACIÓN

44 49-7835 Rev. 7

ESPAÑOL

D. Conexiones Eléctricas para la Unidad

de Interior

NOTA: Asegúrese que todo el cableado cumpla con

los códigos locales de construcción y el NEC y que el

suministro de voltaje de este sistema sea el correcto.

• Coloque la unidad de interior sobre una superficie de

trabajo sólida antes de realizar las conexiones eléctricas.

• A fin de realizar las conexiones eléctricas de la unidad

de interior, tanto el plástico exterior como las placas

protectoras de acero galvanizado deberán ser retiradas.

• Levante la tapa frontal para acceder a los tornillos y

poder retirar estas tapas.

• Haga pasar el cableado AWG de 14/4 a través de la

ranura de la parte trasera de la unidad y por el panel de

acceso frontal.

• Usando un pelacables, retire el aislante y separe los 4

cables.

• Realice conexiones de cables en cada terminal, de

acuerdo con el diagrama del cableado. Tome nota del

color del cable en cada terminal y asegúrese de que los

cables se encuentren conectados a la unidad de exterior

de forma consecuente.

• Asegúrese de que cada cable se encuentre debajo de la

placa de la terminal con tornillos y que la placa esté ajustada.

• Asegúrese de que el cable de 14/4 se encuentre

asegurado bajo el soporte del amortiguador de refuerzo.

• Una vez completado el cableado del bloque terminal,

reemplace ambas placas de la tapa y baje la carcasa frontal.

Outdoor unit

Power Wiring

)

(

Indoor unit

Control Wiring

4 Wire - 14 AWG

Stranded

=White

=Black

=Red

=Green

Sugested Colors

Strain Relief

Brackets

*Tempo 230V series

plaques de recouvrement et abaissez le capot avant.

Unité intérieure

Unité extérieure

=Verte

Couleurs

suggérées

1=Blanche

2=Noire

3=Rouge

Câblage de contrôle



Échoué

Câblage d'alimentation

Supports de décharge

de traction

*NextGen Arctic Series

Paso 2 – Instalación de la Unidad de Interior (Cont.)

placa de montaje

E. Monte la Unidad de Interior en la Placa

de Montaje

• Ate la tubería del refrigerante, la tubería de drenaje, y

el cableado con cinta y de forma cuidadosa conduzca el

conjunto a través del agujero de la tubería.

• Con la parte superior de la unidad de interior más cerca

de la pared, sostenga la unidad de interior sobre los

ganchos superiores de la placa de montaje. Deslice la

unidad despacio de lado a lado para verificar su correcto

posicionamiento.

• Gire la parte inferior de la unidad de interior sobre la

placa de montaje, y baje la unidad sobre los ganchos

inferiores de la placa de montaje. (Vea la ilustración).

• Verifique que la unidad esté asegurada y nivelada con la

pared.

• La instalación de la unidad de interior finaliza en este

momento.

G. Retire la Unidad de Interior

• De forma suave, levante toda la unidad verticalmente.

• Empuje la parte inferior de la unidad hacia afuera de los

ganchos inferiores y empuje levemente hacia afuera de

la pared.

• Levante la parte superior de la unidad hacia afuera de los

ganchos superiores.

F. Tubería de Drenaje Condensado

• Verifique que la tubería de drenaje condensado posea

una inclinación constante hacia abajo para un flujo

correcto del agua. No deberá haber torceduras ni

elevaciones en la tubería que puedan ocasionar un

efecto de retención del agua (vea la ilustración).

Opcional: Puede usar una tubería de PVC conectando

una tubería interior de PVC de 1” a la tubería de

drenaje que sale de la pared, y que llegue hasta la

ubicación deseada. a

Remonte à

mi-parcours.

Extrémité

immergée

dans l’eau.

Présence

d’ondulations.

Moins de

5 cm.

La distance

au sol est

trop faible.

Mauvaise

odeur de l’égout..

INSTRUCCIONES DE INSTALACIÓN

49-7835 Rev. 7 45

ESPAÑOL

Soportes de Pared

Capacidad (BTUh) Estilo de soporte Número de pieza Número de referencia de fábrica

07K/09K/12K 35N/35T/40N WJ65X23038/WJ65X23240/WJ65X23038 10101275/10103071/10101275

15K/18K 50N/50T/70N WJ65X23251/WJ65X23251/WJ65X23056 10102598/10102598/10102740

24K 70N/70T WJ65X23056/WJ65X23056 10102740/10102740

30K/36K 100N WJ65X22785 10103059

09K/12K 35F/50F WJ65X27875/WJ65X25594 10103620B/10104861

18K

70F WJ65X26113 10104864

1.84in (46mm)

0.236in (6mm)

Ø 2 1/4in (57mm)

40 N

2.795in (71mm)

0.472in (12mm)

Ø 2 1/4in (57mm)

4.961in (126 mm)

1.417in (36mm)

50 N

Ø 2 1/4in (57mm)

1.417in (36mm)

4.882in (124mm)

2 1/4in (57mm)

70 N

4.961in (126mm)

1.614in (41mm)

50 T

Ø 2 1/4in (57mm)

1.614in (41mm)

4.882in (124mm)

Ø 2 1/4in (57mm)

70 T

5.906in (150mm)

1.417in (36mm)

Ø 2 1/4in (57mm)

100 N

3.150in (80mm)

1.85in (47mm)

35 T

Ø 2 1/4in (57mm)

4.88 in (124mm)

2 5/32 in (55mm)

Ø 2 3/8 in (60mm)

50 F

4.53 in (115mm)

2 5/32 in (55 mm)

Ø 2 3/8 in (60 mm)

70 F

35F

6.75in (170mm) 2.50in (63mm)

1.625in (40mm)

Line set hole 2.25in (60mm)

INSTRUCCIONES DE INSTALACIÓN

46 49-7835 Rev. 7

ESPAÑOL

B. Conexiones Eléctricas para la Unidad

de Interior

ADVERTENCIA

RIESGO DE DESCARGA

ELÉCTRICA

Puede ocasionar lesiones o la muerte. Desconecte todos los

suministros de corriente eléctrica remotos antes de realizar

el servicio técnico.

NOTA: Asegúrese que todo el cableado cumpla con los

códigos locales de construcción y el NEC y que el suministro

de voltaje de este sistema sea el correcto.

• Conecte el cableado de la fuente de alimentación y

el cableado interno usando un soporte para cables

conductores sobre el lado de la unidad de exterior (tanto

para el AWG de 14/4 como para el cable de corriente).

• Usando un pelacables, retire el aislante y separe los 4 cables.

• Verifique que las conexiones del cableado coincidan con las

conexiones internas cable por cable.

• Asegúrese de que cada cable se encuentre debajo de la

placa de la terminal con tornillos y que la placa esté ajustada.

• Asegúrese de que el cable de 14/4 se encuentre asegurado

bajo el soporte del amortiguador de refuerzo.

• Verifique que todas las conexiones estén aseguradas.

A. Prepare la Unidad de Exterior para

su Instalación

• Retire todo el embalaje.

• Coloque las almohadillas de vibración suministradas sobre

los pies de la unidad de exterior.

• Adhiera el codo de drenaje suministrado a la unidad de

exterior. Conecte la extensión de la tubería de acuerdo

con lo requerido (no suministrada). (Vea la ilustración).

NOTA: El codo de drenaje fue diseñado con una brecha

de aire y no se apoyará de forma nivelada sobre la parte

inferior de la unidad de exterior.

NOTA: Los modelos 1U09AP*, 1U12AP*, 1U15AP*,

1U18AP* y 1U24AP* no usan un codo de drenaje. Si el

manejo de la condensación es requerido por el código,

será necesaria una bandeja de un tercero. code a 3rd party

pan is needed.

•

Retire la placa de la tapa de la unidad de exterior para

exponer las conexiones del bloque terminal.

Paso 3 – Instalación de la Unidad de Exterior

Manguera

Codo de drenaje

1. Retire el Tornillo 2. Deslice el panel hacia abajo

para liberar los ganchos y

empuje hacia fuera.

Una vez completado el cableado del bloque de terminales,

vuelva a colocar ambas placas de cubierta y baje la carcasa frontal.

Unidad interior

Unidad exterior

=Verde

Colores

sugeridos

1=Blanco

2=Negro

3=Rojo

Cableado de control

4 hilos - 14 AWG

Varado

Cableado de energía

Soportes de alivio

de tensión

NOTA: Si no se siguen las pautas del cableado se podrán producir daños en el tablero de control y problemas de comunicación

(código de error E7). Esto incluye un tamaño del cable inadecuado, uso de un cable rígido, empalme en la línea media y conex-

iones débiles en los terminales.

Outdoor unit

Power Wiring

)

(

Indoor unit

Control Wiring

4 Wire - 14 AWG

Stranded

=White

=Black

=Red

=Green

Sugested Colors

Strain Relief

Brackets

*Tempo 230V series

*NextGen Arctic Series

INSTRUCCIONES DE INSTALACIÓN

49-7835 Rev. 7 47

ESPAÑOL

Paso 3 – Instalación de la Unidad de Exterior

C. Instale el Juego de Cables de Cobre

• La longitud estándar del juego de cables es de 25 pies. Si

la longitud de la instalación es diferente, ajuste la carga

de refrigerante en 0.2 oz / ft si la línea de líquido es 1/4

“o 0.5 oz / ft si la línea de líquido es 3/8”.

• Vea la tabla de la página 51.

• Corte el juego de cables de acuerdo a la longitud.

• Coloque la tuerca sobre la tubería y luego agrande la

misma con el abocardador a R-410A.

NOTA: Siga las prácticas estándares para realizar el

agrandamiento de tuberías. Al cortar y escariar la tubería,

tenga el cuidado de evitar que la suciedad o el polvo

ingresen a la misma. Recuerde colocar la tuerca sobre la

tubería antes de agrandar la misma.

• Para unir el juego de cables, alinee directamente la

tubería agrandada con la unión de la otra tubería. Deslice

la tuerca sobre la unión y realice el ajuste manualmente.

• Gire las uniones de acuerdo con las especificaciones

mostradas en el siguiente cuadro

de giro.

• Se requiere el uso de dos llaves

para unir la conexión agrandada,

una llave estándar y una llave de

torsión ajustada de acuerdo con las

configuraciones adecuadas.

• Repita el proceso para adherir el

otro extremo del juego de cables.

nut

nch

Forced fastening without careful centering may

damage the threads and cause a refrigerant leak.

Pipe Diameter(ǿ) Fastening torque

Liquid side 6.35mm(1/4") 18N.m/13.3Ft.lbs

Liquid/Gas side 9.52mm(3/8") 42 N.m/30.1Ft.lbs

Gas side 12.7mm(1/2") 55N.m/40.6Ft.lbs

Gas side 15.88mm(5/8") 60 N.m/44.3Ft.lbs

Half union

Flare nut

Torque wrench

Spanner

D. Prueba de Pérdidas

• Retire la tapa de servicio de la válvula.

• Utilizando un tanque de nitrógeno con un regulador

adherido, cargue el sistema con 150 psig de nitrógeno

seco usando un adaptador de mini Split para conectar la

válvula.

• Realice un control de pérdidas en los accesorios

abocinados, usando burbujas de jabón u otro dispositivo

de detención. Si una pérdida es detectada, realice las

reparaciones de los accesorios y vuelva a hacer un

control. Si no se detectan pérdidas dentro de los 3

minutos, proceda.

• Usando el mismo tanque/ regulador, cargue el sistema

hasta 300 psig.

• Realice un control de pérdidas de forma temprana. Si no

se detectan pérdidas dentro de los 3 minutos, proceda.

• Usando el mismo tanque/ regulador, cargue el sistema

hasta 500 psig.

• Realice un control de pérdidas de forma temprana.

Continúe controlando el sistema durante 20 minutos.

ADVERTENCIA

No use acetileno, oxígeno,

aire comprimido o cualquier otra mezcla que contenga

otra cosa que no sea nitrógeno seco. Use sólo nitrógeno

seco para la prueba de presión. No use mezclas de

hidrógeno que contengan refrigerante y aire por encima

de la presión atmosférica para pruebas de presión, ya que

podrán volverse inflamables y ocasionar una explosión.

El refrigerante, cuando se use como gas de rastreo, sólo

deberá ser mezclado con nitrógeno seco en las unidades

de presión. No seguir estas recomendaciones podrá

resultar en la muerte o en lesiones graves, como también

en daños sobre el equipamiento o la propiedad.

INSTRUCCIONES DE INSTALACIÓN

48 49-7835 Rev. 7

ESPAÑOL

E. Sistema de Evacuación

NOTA– No abra la válvula de servicio.

• Retire la tapa de la tubería de succión y adhiera un

calibrador de colector, un medidor de micrones y una

bomba de vacío al puerto de la tubería de succión,

usando un adaptador AD-87 (vea la ilustración).

• Evacúe el sistema hasta los por lo menos 350 micrones.

• Cierre la válvula de la bomba de vacío y controle el

medidor de micrones. Si el medidor se eleva por encima

de los 150 micrones en 60 segundos, la evacuación

será incompleta o existe una pérdida en el sistema. Si el

medidor no se eleva por encima de los 150 micrones en

60 segundos, la evacuación es completa.

• Una vez completada la evacuación, retire el adaptador

y la conexión de la manguera del puerto de la tubería de

succión y reemplace la tapa.

Paso 3 – Instalación de la Unidad de Exterior

Unidad de Exterior

Medidor de Micrones

Puerto de

Servicio de

la Tubería de

Succión

Adaptador

Calibrador de Colector Bomba de

Vacío

F. Carga del Refrigerante

Si la instalación requirió más de 25 pies de un juego de

cables de cobre, entonces agregue 0.2 onzas de R-410A

al sistema por cada pie adicional del juego de cables.

• Agregue cada refrigerante adicional luego de la

evacuación usando una balanza digital.

NOTA: Cargue líquido únicamente.

• Complete la etiqueta de carga de refrigerante usando

tinta indeleble.

• Coloque la carga de refrigerante de fábrica que se

encuentra en la casilla número 1 del gráfico de la página

51.

• Coloque la cantidad de refrigerante adicional agregado

en la casilla número 2.

• Agregue las casillas 1 y 2 juntas y coloque la válvula en la

casilla de suma (D).

• Adhiera la etiqueta completada en la proximidad con el

Puerto de carga del producto y debajo de la placa de la

tapa de las unidades exteriores.

• Si no encuentra el adhesivo, escriba las cantidades en la

unidad externa con un marcador permanente sobre el

puerto de carga.

• Retire la tapa de la válvula de la tubería de líquido.

Usando una llave hexagonal, abra la válvula, y luego

reemplace y ajuste la tapa.

• Retire la tapa de la válvula de la tubería de succión.

Usando una llave hexagonal, abra la válvula, y luego

reemplace y ajuste la tapa.

• Envuelva el juego de cables, la tubería de drenaje, y

el cableado del AWG 14/4 comenzando por la parte

inferior del conjunto con un envoltorio de superposición

hasta que alcance el agujero de la tubería.

• Use un sellador para sellar la abertura del agujero de

la tubería, a fin de evitar que los factores climáticos

ingresen al edificio.

Este producto contiene gases fluorados de efecto

invernadero cubiertos por el Protocolo de Kioto. No lo

ventile en el ambiente.

Tipo de refrigerante: R-410A

Valor de GWP*: 2088

GWP = potencial de calentamiento global

1+2=

R410A

F E

Contient des gaz à effet de serre

fluorés assujettis au protocole de Kyoto.

INSTRUCCIONES DE INSTALACIÓN

49-7835 Rev. 7 49

ESPAÑOL

Paso 3 – Instalación de la Unidad de Exterior

Paso 4 – Control Final

Controle los Ítems para la Prueba

de Funcionamiento

¿No hay pérdida de gas del juego de cables?

¿Está el juego de cables aislado correctamente?

¿Están los cables de conexión de las unidades de interior y

exterior insertados de manera firme en el bloque

terminal?

¿Está el cableado de conexión de la unidad de interior y

exterior fijo?

¿Está el material condensado siendo drenado

correctamente?

¿Está el cable a tierra conectado de forma segura?

¿Está la unidad de interior fijada de forma segura?

¿Es el voltaje de la fuente de alimentación el correcto de

acuerdo con el código local?

¿Hay algún ruido extraño?

¿Descendió la temperatura de enfriamiento a entre 20 y

30°F?

¿Ascendió la temperatura de calefacción a entre 35 y

40°F?

¿Es la pantalla de la temperatura ambiente precisa?

Explicación del Funcionamiento al Usuario Final

• Usando el Manual del Propietario, explíquele al usuario final

cómo usar el acondicionador de aire/ bomba de vacío, (el

control remoto, colocar/ retirar filtros de aire, colocar o

retirar el control remoto del porta control remoto, métodos

de limpieza, precauciones de uso, etc.).

• Revise las precauciones de uso.

• Recomendamos que el usuario lea las Instrucciones de uso

detenidamente.

• La unidad de exterior deberá ser instalada a por lo menos ½ milla de distancia del agua salada, incluyendo costas marinas y vías

navegables interiores. Si la unidad es instalada a entre ½ y 5 millas de distancia desde el agua salada, incluyendo costas marinas y vías

navegables interiores, por favor cumpla con las siguientes instrucciones de instalación.

• Instale la unidad de exterior en un lugar (tal como edificios cercans , etc.) donde se encuentre protegida de la brisa del mar, la cual

podrá dañar la misma.

• Si no es posible evitar la instalación de la unidad de exterior cerca de la costa marina, construya una pared protectora alrededor de

la misma para bloquear la brisa marina.

• Una pared protectora deberá ser construida con un material sólido tal

como concreto, a fin de bloquear la brisa marina, y la altura y el ancho de

la pared deberán ser 1.5 veces más grandes que el tamaño de la unidad de

exterior. Además, asegure un espacio de más de 28 pulgadas (700 mm)

entre la pared protectora y la unidad de exterior para que el aire expulsado

se ventile.

• Instale la unidad de exterior en un lugar donde el agua pueda ser drenada

sin problemas.

• Si las condiciones anteriores no pueden ser cumplidas, comuníquese con

Haier para solicitar asistencia..

ODU

Sea breeze

Sea

ODU

Sea breeze

Sea

Unidad de Exterior

Brisa marina

Mar

Unidad de Exterior

Unidad de

Exterior

ODU

Sea breeze

Sea

Protection walls

ODU

Paredes Protectoras

Brisa marina

Mar

Unidad de Exterior

INSTRUCCIONES DE INSTALACIÓN

50 49-7835 Rev. 7

ESPAÑOL

GARANTÍA LIMITADA

Grapa tu recibo aquí. Se necesita comprobante de la fecha

de compra original para obtener servicio bajo la garantía

• Daños por una instalación inadecuada.

• Daños durante el envío.

• Defectos que no sean de fabricación (es decir: fabricación o materiales).

• Daño por uso inadecuado, abuso, accidente, alteración, falta de cuidado

adecuado y/o mantenimiento regular, o voltaje o corriente eléctrica

incorrecta.

• Daño resultante de inundaciones, incendios, viento, iluminación,

accidentes o condiciones similares.

• Daños de instalación u otros servicios realizados por otra persona que

no sea el técnico con licencia de HVAC.

• Trabajo o servicios relacionados con la reparación o instalación del

Producto.

• Un Producto comprado a un vendedor minorista a través de Internet.

• Daño como resultado de exponer el Producto a un ambiente con

materiales corrosivos o altos niveles de partículas (tales como hollín,

aerosoles, gases, grasa).

• Un Producto vendido y/o instalado fuera de los 50 Estados Unidos, el

Distrito de Columbia o Canadá.

• Baterías del control remoto u otros accesorios provistos con el Producto

para su instalación (por ejemplo: manguera plástica).

• Mantenimiento normal, tal como limpieza de bobinas, limpieza de

filtros, y lubricación.

• En el caso de un Producto instalado en aplicaciones ocupadas por

personas que no son dueños, un Producto que no haya sido mantenido

anualmente por un técnico con licencia de HVAC (prueba requerida)..

For The Period Of: Haier Will Replace:

Garantía limitada de piezas

de 5 años desde la fecha de

compra

Esta garantía cubre todos los defectos de fabricación o de los materiales de las piezas mecánicas y eléctricas pertenecientes

al Producto (“Piezas Defectuosas”) durante un período de 5 años desde la Fecha de Compra. Haier le proveerá piezas nuevas

o reparadas, o el reemplazo de toda o parte de la unidad, a su propia discreción, a su técnico de instalación con licencia de

HVAC. Esta garantía también cubre todos los defectos de fabricación o de los materiales del control de la unidad durante un

período de 1 año. El control remoto cuenta con una garantía de accesorios con cobertura por 1 año. El sistema sin conducto

está cubierto por la garantía estándar. Haier brindará un controlador nuevo o reparado, a su propia discreción.

Garantía del compresor de 7

años a partir de la fecha de la

compra original.

El compresor perteneciente a este producto posee garantía por un período de 7 años desde la Fecha de Compra. Haier

le proveerá un compresor nuevo o uno reparado, o el reemplazo de toda o parte de la unidad, a su propia discreción, a su

técnico de instalación con licencia de HVAC.

Para los modelos de los productos que figuran en el Adjunto 1 (el “Producto”), esta Garantía Estándar Limitada es provista al Dueño Original

del Producto:

CUÁL ES LA FECHA DE COMPRA

QUIÉN ESTÁ CUBIERTO

CÓMO ACCEDER AL SERVICIO TÉCNICO

ESTA GARANTÍA NO CUBRE

La “Fecha de Compra” es la fecha en que la instalación original fue completada y todos los procedimientos de inicio del Producto fueron adecuadamente

completados y verificados en la factura del instalador. Si la fecha de instalación no puede ser verificada, entonces la Fecha de Compra será de sesenta (60) días

luego de la fecha de fabricación, de acuerdo con lo determinado por el número de serie del Producto. Usted deberá guardar y poder brindar su recibo de venta

original entregado por el instalador como prueba de la Fecha de Compra. En una edificación nueva, la Fecha de Compra será la fecha en que el dueño le compró

la residencia al constructor.

CoComuníquese con su técnico instalador con licencia de HVAC. Toda la instalación y el servicio deberán ser realizados por un técnico con licencia

de HVAC. Si no se solicita el servicio de un técnico con licencia de HVAC para la instalación de este Producto, se anulará toda la garantía sobre este

Producto.

Ocupado por el dueño: El “Dueño Original” de este producto, lo cual significa el dueño original (y su cónyuge) de la residencia donde el Producto fue originalmente

instalado. Sujeto a la ley del estado o provincia donde el Producto fue instalado, esta garantía no es transferible a dueños subsiguientes o si el Producto es

trasladado a una residencia diferente luego de su instalación inicial. Ocupado por alguien que no es el dueño: Esta garantía es provista para el Producto 1)

instalado en a) construcciones residenciales ocupadas por una familia o varias familias que no son dueñas, o b) aplicaciones comerciales no industriales, (tales

como edificios de oficinas, establecimientos minoristas, hoteles/ moteles) donde el Producto no está sujeto a un ambiente con elementos corrosivos o altos

niveles de partículas (tales como hollín, aerosoles, humos, grasa), y 2) si el producto es mantenido anualmente por un técnico con licencia de HVAC (se requiere

prueba de mantenimiento anual). El “Dueño Original” del producto se refiere al dueño original de la edificación donde el producto fue instalado originalmente.

En el caso de construcciones nuevas, quien le compró la edificación al constructor también será considerado un Dueño Original. Esta garantía no es transferible

a dueños subsiguientes o si el producto es trasladado a una ubicación diferente luego de la instalación inicial.

49-7835 Rev. 7 51

ESPAÑOL

GARANTÍA LIMITADA

GARANTÍA LIMITADA ESTÁNDAR REGISTRADA POR 10 AÑOS

ADJUNTO 1:

ESTA GARANTÍA LIMITADA REEMPLAZA A CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO

LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

Todos los “Productos de Interior y Exterior”, identificados en el Adjunto 1, registrados por el instalador o el Dueño Original dentro de los 60 días

desde la Fecha de Compra recibirán una Garantía Limitada Estándar Registrada, la cual será idéntica a la Garantía Estándar Base, excepto que la

Garantía de Piezas Limitada tendrá validez por el término de 10 Años y la Garantía Limitada del Compresor será por un término de 10 años. Cualquier

Producto que no sea registrado dentro de los 60 días desde la Fecha de Compra estará sujeto a la Garantía Estándar Base. Algunos estados y

provincias no permiten que los términos de las garantías estén sujetos a un registro; en dichos estados y provincias se aplican los términos más

prolongados para la Garantía Limitada de Piezas y la Garantía Limitada del Compresor.

La solución provista en esta garantía es exclusiva y es garantizada en lugar de todas las demás soluciones. Esta garantía no cubre daños incidentales

o consecuentes. Algunos estados y provincias no permiten la exclusión de daños incidentales o consecuentes, de modo que es posible que esta

limitación no se aplique en su caso. Algunos estados y provincias no permiten limitaciones en relación a la duración de una garantía implícita, de

modo que es posible que esta limitación no se aplique en su caso. Esta garantía le da derechos legales específicos y es posible que tenga otros

derechos legales que varían entre estados y provincias. Esta garantía cubre las unidades que se encuentran dentro de los 50 Estados Unidos, el

Distrito de Columbia y Canadá. Esta garantía es provista por GE Appliances a Haier company, Louisville, KY 40225.

El “Producto” se define como Unidades Dividless Split de la marca Haier. El “Producto” contiene 2 subcategorías de productos:

“Productos para interiores y exteriores” y “Productos de instalación seleccionados”, que se definen a continuación: “Productos para

interiores y exteriores” pueden identificarse mediante las siguientes descripciones de números de modelo: 1U * , 2U *, 3U *, 4U *, AB *,

AD *, AL *, AM *, AW *, AF *, MVA * MVH * “Productos de instalación seleccionados”, identificados por las siguientes descripciones de

números de modelo: PB- * FQG - *, AH1- *, MS1- * y MS3- *

52 49-7835 Rev. 7

ESPAÑOL

Printed in China

IMPORTANT

If you have a problem with this product, please call 877-337-3639 for the name

and telephone number of the nearest authorized service center.

DATED PROOF OF PURCHASE REQUIRED FOR WARRANTY SERVICE

IMPORTANTE

Si tiene un problema con este producto, por favor comuníquese al 877-337-3639

para solicitar el nombre y número telefónico del centro de servicio al cliente

autorizado más cercano.

NECESITA UNA PRUEBA DE COMPRA FECHADA, NÚMERO DE MODELO

Y DE SERIE PARA EL SERVICIO DE LA GARANTÍA

IMPORTANTE

Si tiene un problema con este producto, por favor comuníquese al 877-337-3639

para solicitar el nombre y número telefónico del centro de servicio al cliente

autorizado más cercano.

NECESITA UNA PRUEBA DE COMPRA FECHADA, NÚMERO DE MODELO

Y DE SERIE PARA EL SERVICIO DE LA GARANTÍA

Haier AW15ES2VHB Air Conditioner Cooling Area, Adjustable Air Direction

Product's Documents

User Manual

Specifications

Haier AW15ES2VHB Questions and Answers
