MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 1
WARNING
CAUTION
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR IN-
JURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufac-
turer. If you have questions, contact the manufacturer at the
address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the ser-
vice disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service
panel.
3. Installation work and electrical wiring must be done by a
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction.
4. Sufficient air is needed for proper combustion and exhaust-
ing of gases through the flue (chimney) of fuel burning equip-
ment to prevent backdrafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA),
and the American Society of Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code au-
thorities.
5. This product may have sharp edges. Be careful to avoid cuts
and abrasions during installation and cleaning.
6. When cutting or drilling into wall or ceiling,
do not damage
electrical wiring and other hidden utilities.
7. Ducted fans must always be vented to the outdoors.
8. Use only metal ductwork.
9. Do not use this fan with any solid-state speed control device.
10. As an alternative, this product may be installed with the UL-
approved cord kit designated for the product, following in-
structions packed with the cord kit.
11. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
1. Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ig-
nite. Heat oils slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when
cooking flaming foods (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambé).
3. Clean ventilating fans frequently. Grease should not be al-
lowed to accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate for
the size of the surface element.
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet,
or metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE
DEPARTMENT.
EVOLUTION
TM
2
QP2 Series Range Hoods
READ AND SAVE THESE INSTRUCTIONS
FOR DOMESTIC COOKING ONLY
WARNING
2. NEVER PICK UP A FLAMING PAN — You may be burned or
spread the fire.
3. DO NOT USE WATER, including wet dishcloths or towels -
violent steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you
already know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
1. Fo r indoor use only.
2. For general ventilating use only. Do not use to exhaust haz-
ardous or explosive materials and vapors.
3. To avoid motor bearing damage and noisy and/or unbal-
anced impeller, keep drywall spray, construction dust, etc.,
off power unit.
4. Do not use over cooking equipment greater than 60,000
BTU/hr. as the blower motor will shut down intermittantly.
5. Your hood motor has a thermal overload which will automati-
cally shut off the motor if it becomes overheated. The motor
will restart when it cools down. If the motor continues to shut
off and restart, have the hood serviced.
6. The top of the hood MUST NOT BE LESS than 24” and at a
maximum of 30” above
cookt
op for best capture of cooking
impurities.
7. This hood is not intended to be used as a shelf.
8. Please read specification label on product for further infor-
mation and requirements.
Installer: Leave this manual
with the homeowner.
Homeowner: Cleaning, Maintenance and
Operating instructions on page 2.
NOTE If hood is to be installed non-ducted:
Purchase a set of (2) non-ducted filters for 30” wide
hoods (Model BPPF30) & 36” wide hoods (Model
BPPF36) or a set of (3) non-ducted filters for 42” wide
hoods (Model BPPF42) from your local distributor or
retailer and attach them to the aluminum mesh filters.
Register your product online at: www.broan.com
MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW

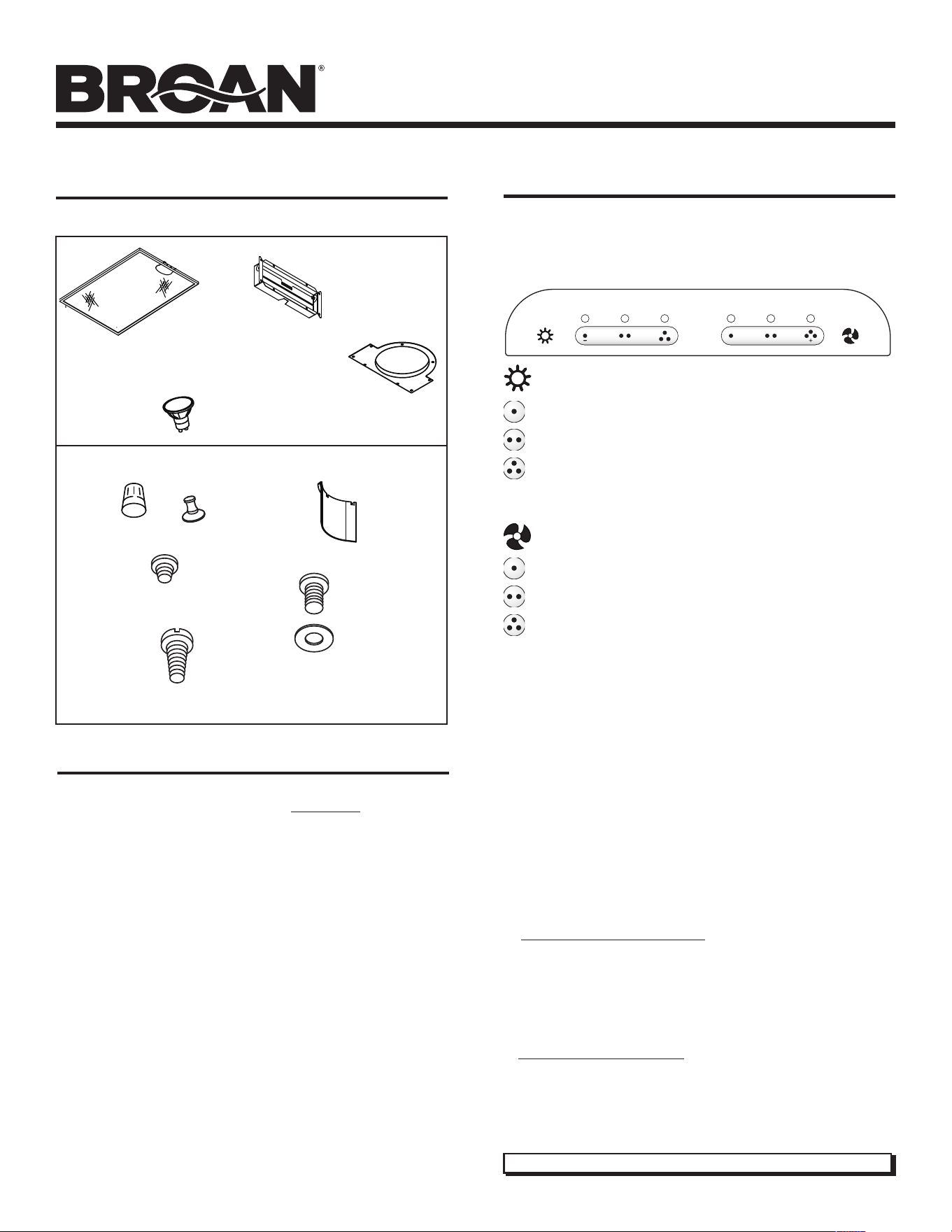

Page 2
CLEANING & MAINTENANCE
For performance, appearance, and health reasons, clean filter,
fan and grease-laden surfaces. Use only a clean cloth and mild
detergent solution on stainless and painted surfaces.
Clean all-metal filters in the dishwasher using a non-phosphate
detergent. Discoloration of the filter may occur if using phosphate
detergents, or as a result of local water conditions - but this will
not affect filter performance. This discoloration is not covered by
the warranty.
Clean the non-duct recirculating filter surfaces frequently with
a damp cloth and a mild detergent. DO NOT immerse filters in
water or put in dishwasher. The special “Clean Sense” feature
indicates when the filter is to be replaced. The blue and yellow
strips will blend to green when it is time to change the filter. The
“Clean Sense” feature works best when facing toward the cook-
ing surface. Change the non-duct recirculating filters every 6
months. For replacement non-duct recirculating filters - purchase
S99010353 or Model BPPF30 for 30 wide hoods”, S99010354
or Model BPPF36 for 36” wide hoods, or S99010360 or Model
BPPF42 for 42” wide hoods.
The motor is permanently lubricated and never needs oiling. If
the motor bearings make excessive or unusual noise, replace
the motor
with the
exact service motor. The impeller should also
be replaced.
Use 120 V, 50 W, shielded halogen bulbs - MR16 with GU10 base.

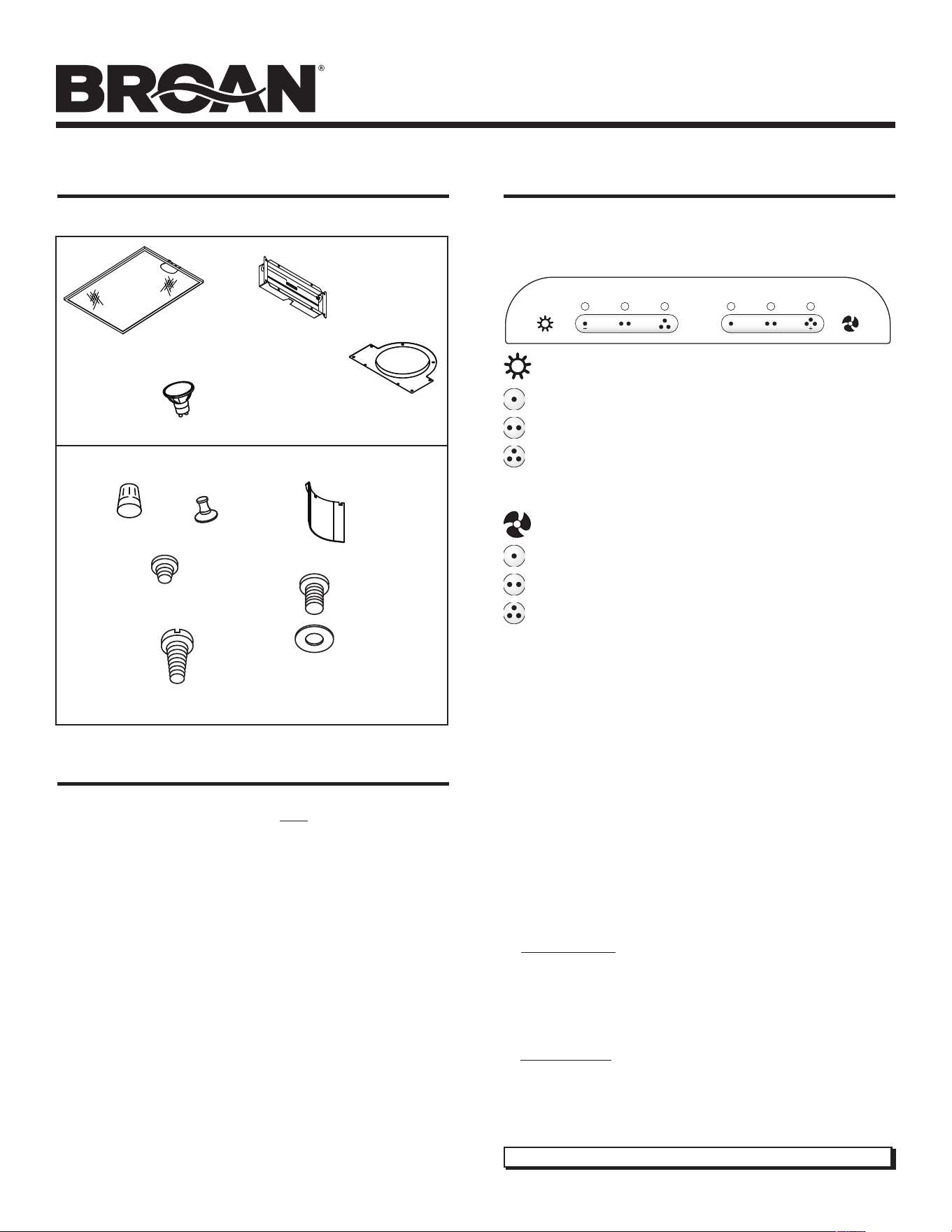

OPERATION
Always turn the hood ON before cooking in order to establish an
air flow in the kitchen. After turning off the range, let the hood run
for a few minutes to clear the air.
Operate the hood as follows:
LIGHT (3 pushbutton switches)
Turns light on to LOW setting.
Turns light on to MEDIUM setting.
Turns light on to HIGH setting.
Pressing the same light button again will turn lights OFF.
A light above each button indicates light setting.
FAN (3 pushbutton switches)
Turns fan on to LOW speed.
Turns fan on to MEDIUM speed.
Turns fan on to HIGH speed.
Pressing the same fan button again will turn fan OFF.
A light above each button indicates fan speed.
NOTE
This hood utilizes an offset blower design to achieve greater
performance and lower sound levels. As a result, you may notice
that cooking impurities are more attracted to one side or appear
to be pulled-in faster than they appear on the opposite side. This
is completely normal. The hood has been designed and tested
to provide good capture of cooking impurities and odors under
all normal cooking conditions regardless of the cooking location
on the cooktop. Please note that cooking on the rear burners will
always result in the best capture of cooking impurities, regardless
of the hood design.
HEAT SENTRY SYSTEM
This range hood is equipped with an advanced Heat Sentry sys-
tem that monitors for excessive temperature and automatically
adjusts the fan to the appropriate setting.
1) If the fan is on, the Heat Sentry system will increase the fan
setting when the temperature is elevated. If the temperature con-
tinues to rise, the Heat Sentry system will continue to increase
the fan setting until the temperature is stabilized or reduced. The
flashing light above the fan button shows the Heat Sentry system
fan setting. Once the temperature has reduced, the Heat Sentry
system will change the fan to the original setting.
2) If the fan is off, the Heat Sentry system will automatically turn
the fan on to its highest speed when the temperature is above
normal. When the Heat Sentry system is on, the light above the
high speed fan button will flash on and off. After the temperature
has lowered to normal, the fan speed will be reduced until the
temperature has stabilized, then the fan will turn off.
CONTENTS
GREASE
FILTERS
(2 - FOR 30” & 36” HOODS)
3 - FOR 42” HOODS)
(1) 3¼” X 10”
DAMPER / DUCT
CONNECTOR
(1) 7” ROUND
DUCT
CONNECTOR
(4)
HALOGEN
BULBS
(1)
BULB
SUCTION
CUP TOOL
(1) PARTS BAG CONTAINING:
(3)
WIRE
NUTS
(1)
NON-DUCT
DIVERTER
INCLUDED WITH THE HOOD:
(9)
#8 X 1/4”
DUCT
CONNECTOR
SCREWS
(5)
#10 X 5/8”
RD. HD.
MOUNTING
SCREWS
(2)
#8 X 5/16”
MACHINE
SCREWS
&
(2)
#8 WASHERS
FOR NON-DUCT
DIVERTER
Note: Canadian version does not have this function.
MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW

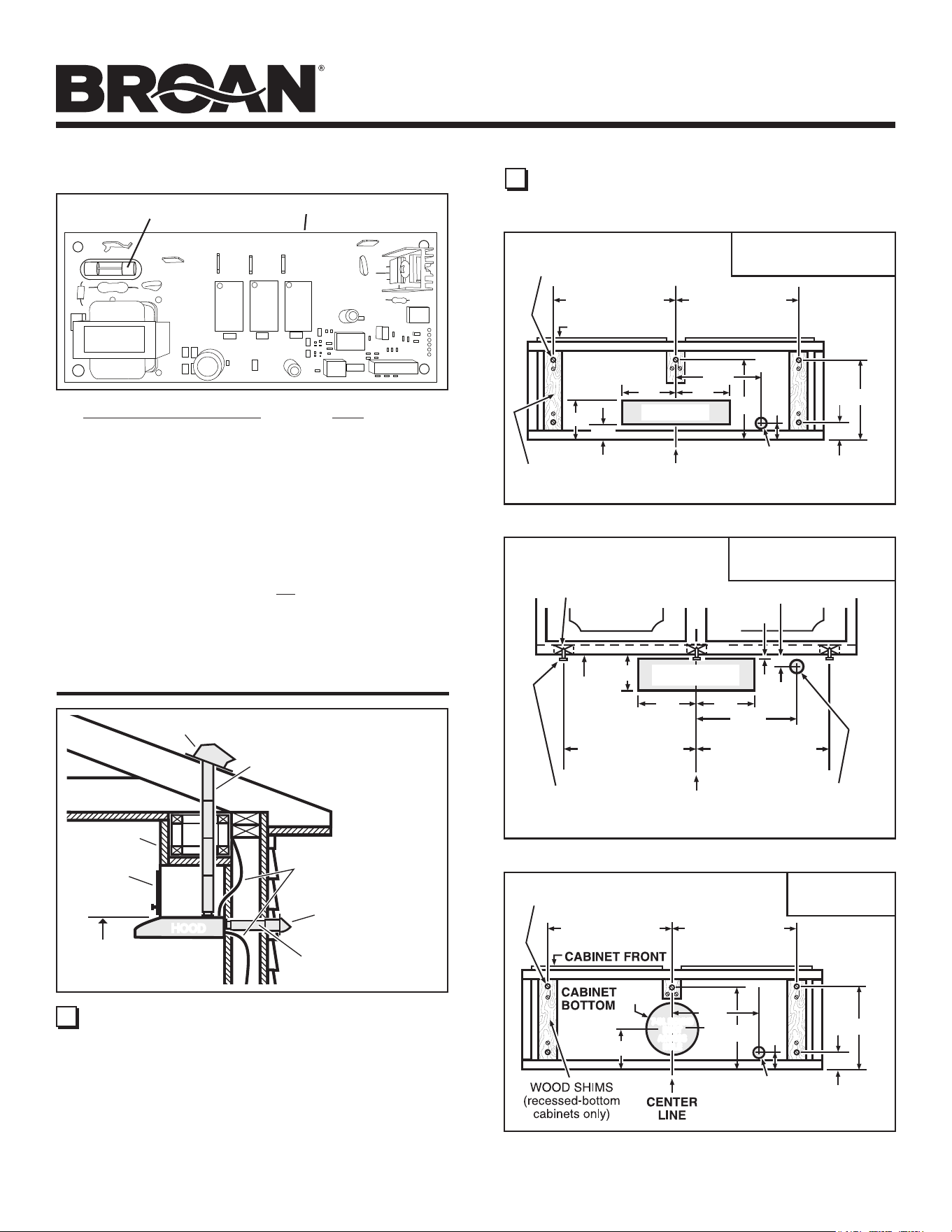

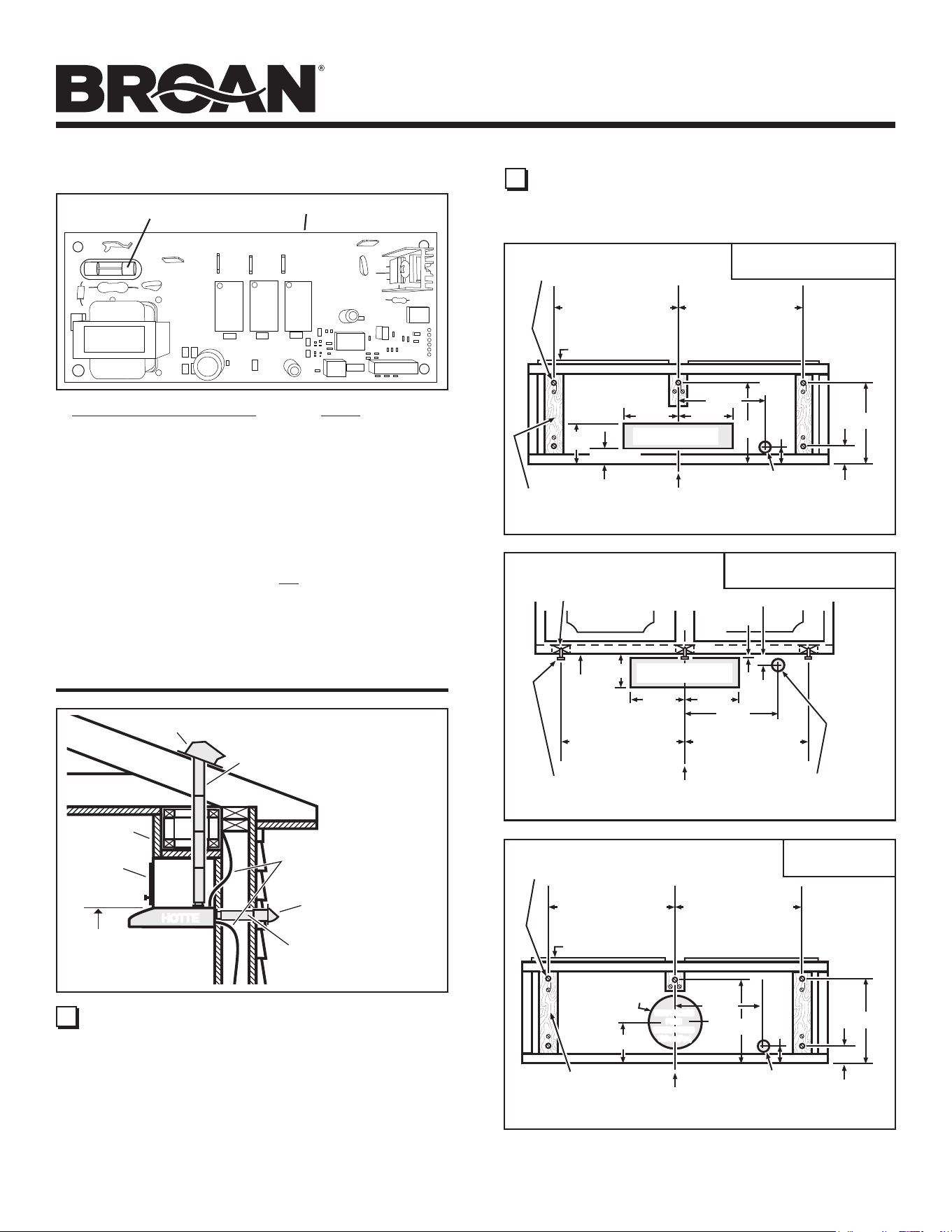

Page 3
3¼” X 10”
HORIZONTAL DUCTING
CABINET
BOTTOM
CABINET FRONT
HORIZONTAL DUCT
ACCESS HOLE
5¼"
5¼"
HOOD
MOUNTING
SCREWS (5)
ELECTRICAL
ACCESS HOLE
(in wall)
4"
CENTER
LINE
WOOD SHIMS
(recessed-bottom
cabinets only)
6
7
/8"
1
3
/8"
3
/8"
*
17
5
/
8
" (42" hood)17
5
/
8
" (42" hood)
14
5
/
8
" (36" hood)14
5
/
8
" (36" hood)
11
5
/
8
" (30" hood)11
5
/
8
" (30" hood)
ELECTRICAL
ACCESS HOLE
(in cabinet bottom)
2
1
/8"
6
7
/8"
10
7
/8"
2
5
/8"
HOOD MOUNTING SCREWS (5)
4
5
/8"
8" DIA.
HOLE
7-IN. ROUND
DUCT
ACCESS
HOLE
7-IN. ROUND
DUCT
ACCESS
HOLE
11"
17
5
/
8
" (42" hood)17
5
/
8
" (42" hood)
14
5
/
8
" (36" hood)14
5
/
8
" (36" hood)
11
5
/
8
" (30" hood)11
5
/
8
" (30" hood)
*
7-IN. ROUND
DUCTING

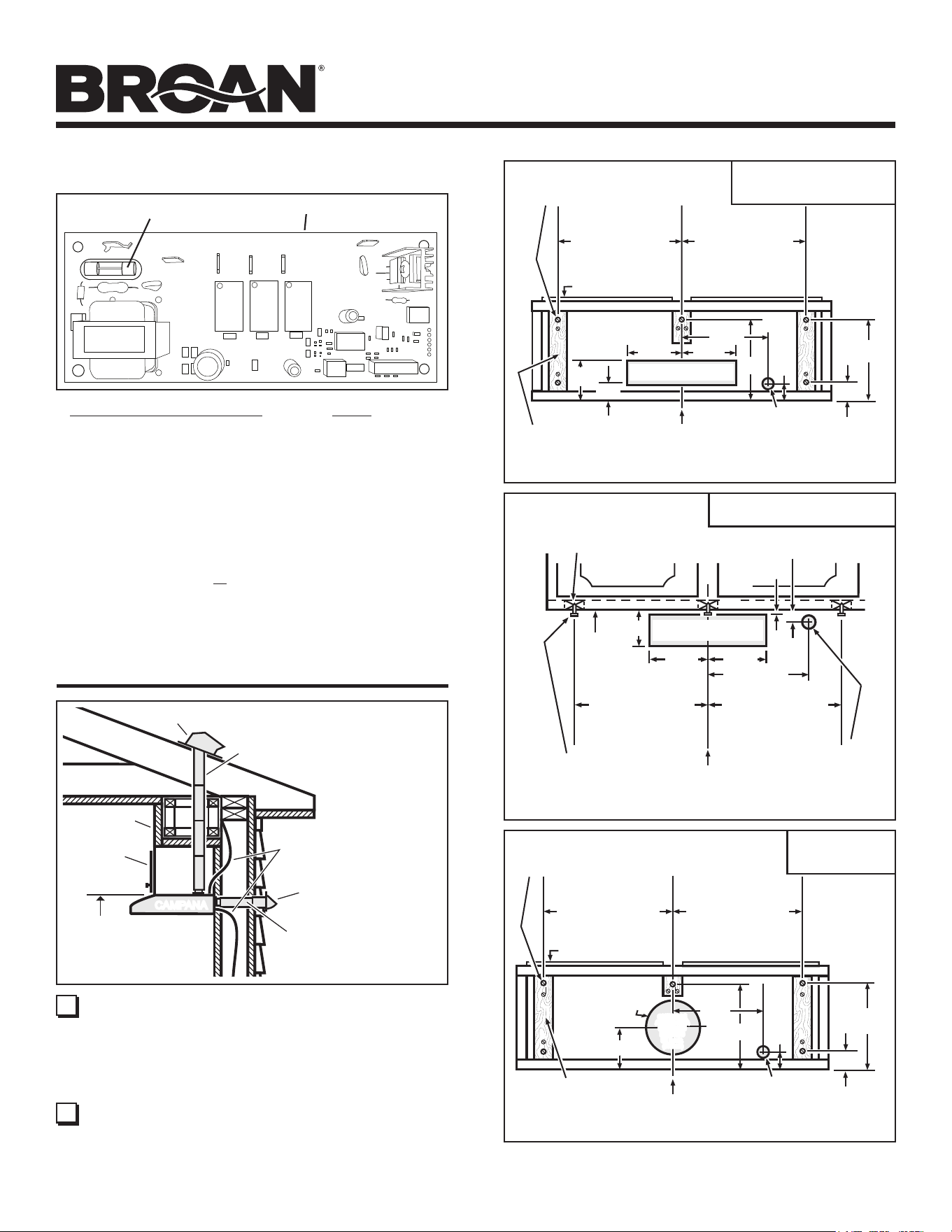

2 Use the proper diagram below, for placement of ductwork
and electrical cutout in cabinet or wall. For a non-ducted
installation, DO NOT cut a duct access hole.
VERTICAL DUCT
ACCESS HOLE
¾"
10
7
/
8
"
5¼"
5¼"
CENTER
LINE
HOOD MOUNTING SCREWS (5)
ELECTRICAL
ACCESS HOLE
(in cabinet bottom)
WOOD SHIMS
(recessed-bottom
cabinets only)
CABINET FRONT
CABINET
BOTTOM
17
5
/
8
" (42" hood)
4½"
2
1
/
8
"
2
5
/
8
"
11"
6
7
/
8
"
*
17
5
/
8
" (42" hood)
14
5
/
8
" (36" hood)14
5
/
8
" (36" hood)
11
5
/
8
" (30" hood)11
5
/
8
" (30" hood)
3¼” X 10”
VERTICAL DUCTING
PREPARE HOOD LOCATION
SOFFIT
24" - 30" ABOVE
COOKING SURFACE
CABINET
3¼" X 10" DUCT
(For horizontal discharge)
WALL CAP
ROOF CAP
3¼" X 10" or
7" ROUND DUCT
(For vertical
discharge)
HOUSE WIRING
(Top or Back of hood)
HOODHOOD
1 Determine whether hood will discharge vertically (3¼”
x 10” or 7” Round), or horizontally (3¼” x 10” only). For
vertical or horizontal discharge, run ductwork between
the hood location and a roof cap or wall cap. For best
results, use a minimum number of transitions and
elbows.
FUSE
The Range Hood Control Board contains a Fuse to protect the
controls from power surges. If the fuse has opened (blown), the
green fan setting or light setting indicators will not operate properly
when the fan or light buttons are pressed, and the fan and lights
will not turn on.
A new fuse can be purchased at your local electronic supply
store. Use an 8A, 120V, 5 mm diameter, 20 mm long, fast-acting,
cartridge-type fuse.
To replace the fuse:
1. Disconnect power at service entrance.
2. Remove filters and bottom pan.
3. Remove and inspect fuse. If it is not open (blown), additional
diagnostics are needed.
FUSE
RANGE HOOD CONTROL BOARD
*
Note the extra wood shim and mounting screw near the
cabinet front, on the cabinet center line.
MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 4
8 NON-DUCTED INSTALLATION ONLY:
From parts bag: Attach Non-Duct Diverter to Air Box
with 2 Screws and 2 Washers.
11 NON-DUCTED INSTALLATION ONLY:
Purchase a set of (2) non-ducted filters for 30” wide hoods
(Model BPPF30) & 36” wide hoods (Model BPPF36) or
a set of (3) non-ducted filters for 42” wide hoods (Model
BPPF42) from your local distributor or retailer. Attach the
non-ducted filters to the aluminum mesh filters following
instructions packed with the non-ducted filters.
FOR NON-DUCTED INSTALLATIONS - Skip to “INSTALL
THE HOOD”.
9 NON-DUCTED INSTALLATION ONLY:
Remove 2 Screws holding Non-Duct Plate to Non-Duct
Plenum and remove plate.
10 NON-DUCTED INSTALLATION ONLY:
Insert short end of Non-Duct Plate into Non-Duct
Plenum Slot. Attach with 2 Screws removed in Step 9.
SCREWS
SCREWS
NON-DUCT
PLATE
NON-DUCT
PLENUM
NON-DUCT
PLATE
ç
SLOT
7 Remove 2 Screws holding Damper / Duct Connector
to hood. Remove damper/duct connector from inside the
hood.
FOR DUCTED INSTALLATIONS - Skip to Step 12.
DAMPER /
DUCT CONNECTOR
6 Remove 6 Screws holding Bottom Pan to hood. Set bot-
tom pan and screws aside.

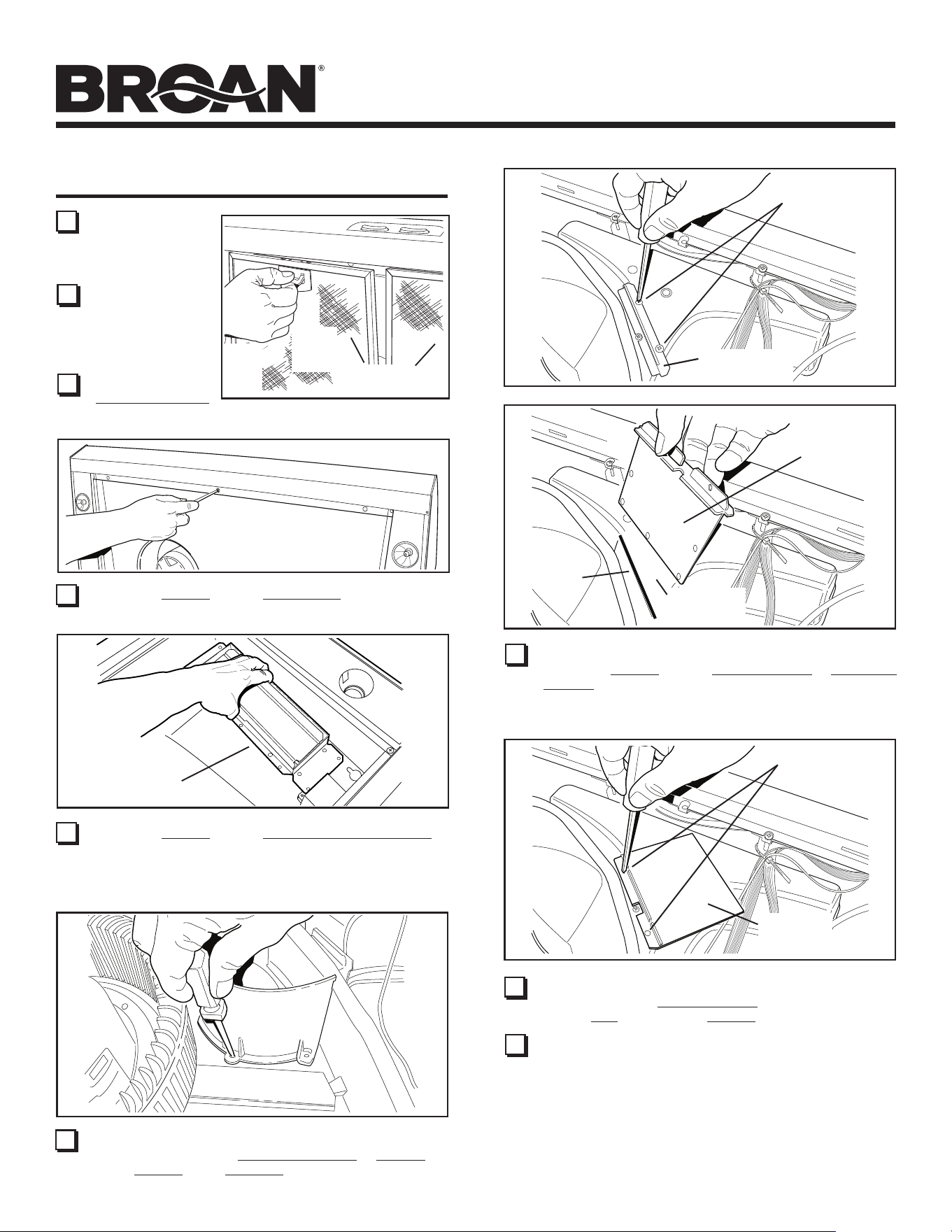

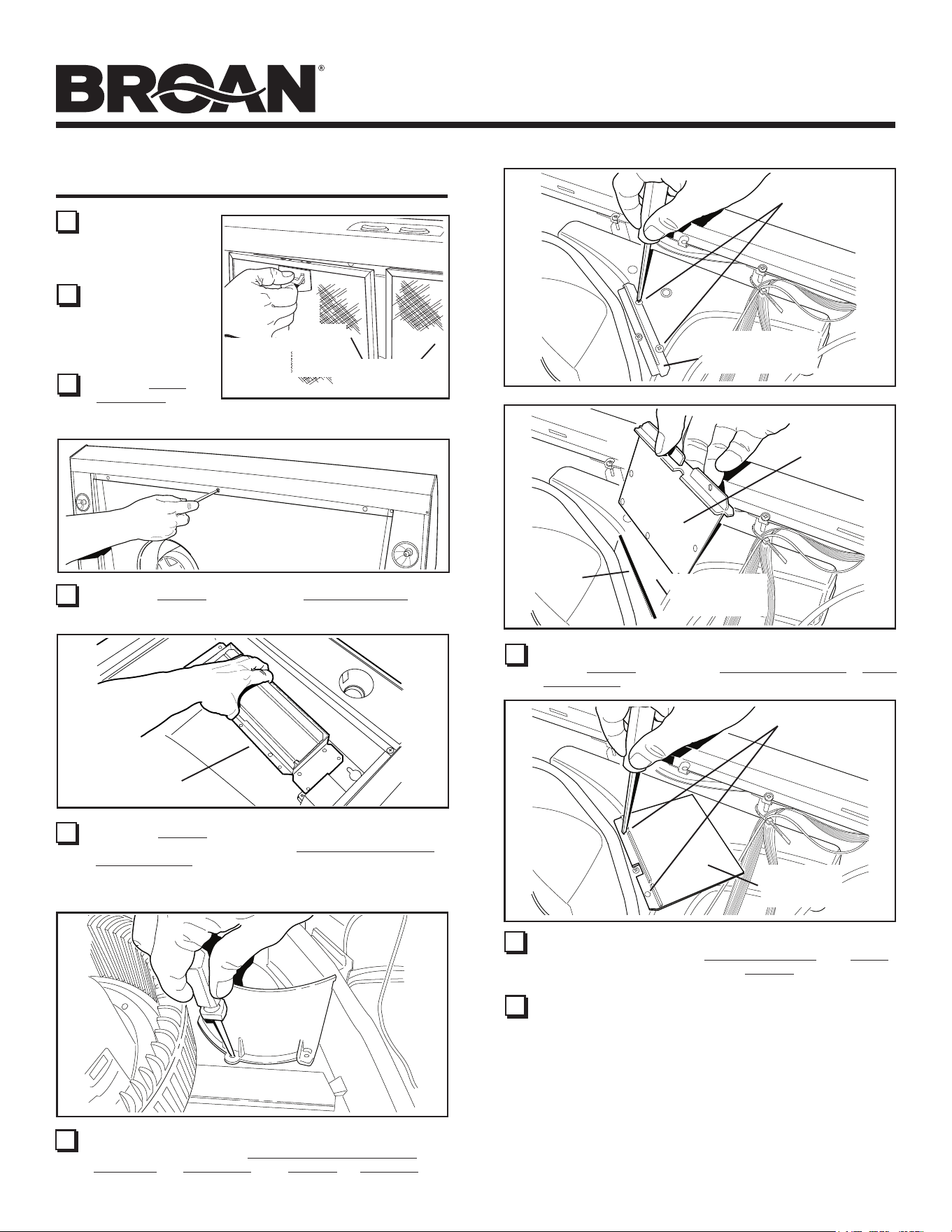

PREPARE THE HOOD
5 Remove the
Aluminum Filters
from the hood.
4 Remove all
protective polyfilm
from the hood
(stainless steel
hoods only).
3 Remove parts bag
from inside the
foam packaging
end cap.
ALUMINUM
FILTERS
ç
(1)
PULL
DOWN
(2)
LIFT
OUT
ç
NON-DUCT
PLATE
NON-DUCT
DIVERTER
MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 5

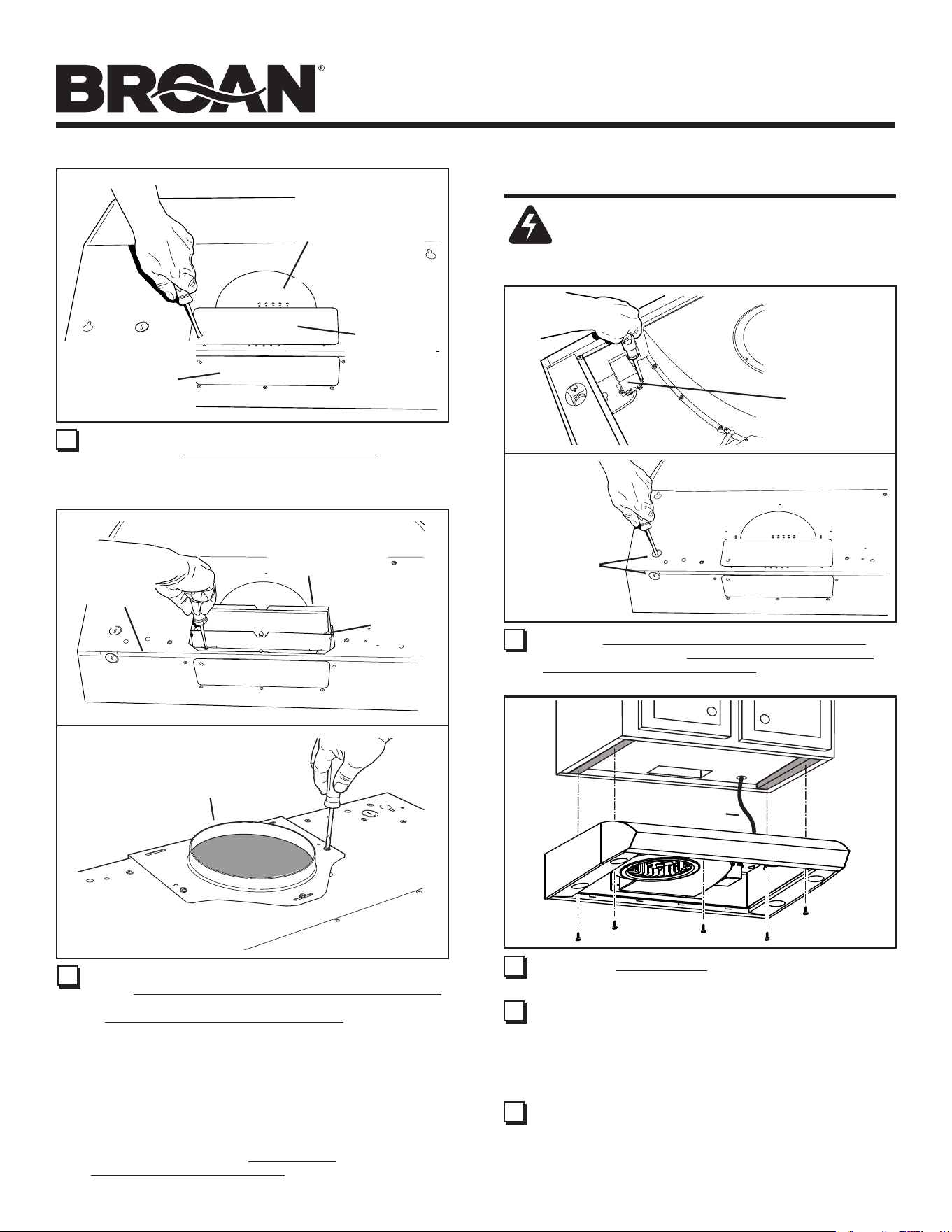

12 DUCTED INSTALLATION ONLY:
Remove 3¼” x 10 vertical, 3¼” x 10” horizontal, or 7-inch
round knockout plate(s) as appropriate for your ducting
method.
3¼” X 10”
HORIZONTAL
KNOCKOUT
PLATE
3¼” X 10”
VERTICAL
KNOCKOUT
PLATE
7” ROUND
KNOCKOUT
PLATE (also
remove 3¼” x 10”
vertical plate)
7” ROUND
DUCT
PLATE
INSTALL THE HOOD
15 Run House Power Cable between service panel and hood
location. Attach power cable to hood using appropriate clamp.
16 Hang hood from (4) mounting screws driven part-way into
cabinet locations (shown in illustrations under “PREPARE
HOOD LOCATION”). Mounting screws are included in parts
bag. Slide hood back towards wall until mounting screw
heads are engaged in narrow end of keyhole slots in top of
hood. Tighten screws securely. Add 5th mounting screw in
center hole in hood and tighten securely.
17 DUCTED INSTALLATION ONLY:
Connect ductwork to hood and use duct tape to make joints
secure and air-tight. Make sure the damper / duct connector
enters the ductwork and that the damper opens and closes
freely.
HOUSE
POWER CABLE
WARNING
To reduce the risk of electrical shock, switch power off
at service panel. Lock or tag service panel to prevent
power from being switched on accidentally.
ELECTRICAL
WIRING BOX
COVER
14 Remove Electrical Wiring Box Cover from inside
of hood and appropriate Electrical Power Cable
Knockout from top or back of hood.
ELECTRICAL
POWER
CABLE
KNOCKOUT
13 DUCTED INSTALLATION ONLY:
Attach 3¼” x 10” Damper/Duct Connector (if using 3¼”
x 10” duct) or 7” Round Duct Plate (if using 7-inch round
duct) over the knockout opening.
Notes:
To accomodate off-center ductwork, the 3¼” x 10”
damper/duct connector can be installed up to ½” on either
side of the hood center and the 7” round duct plate can
be installed up to ½” on either side of the hood center.
Install the 3¼” x 10” Damper/Duct Connector with the
Damper Flap Pivot nearest the Top/Back Edge of
Hood.
TOP/BACK
EDGE OF
HOOD
DAMPER
FLAP
PIVOT
3¼” X 10”
DAMPER /
DUCT
CONNECTOR
MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 6

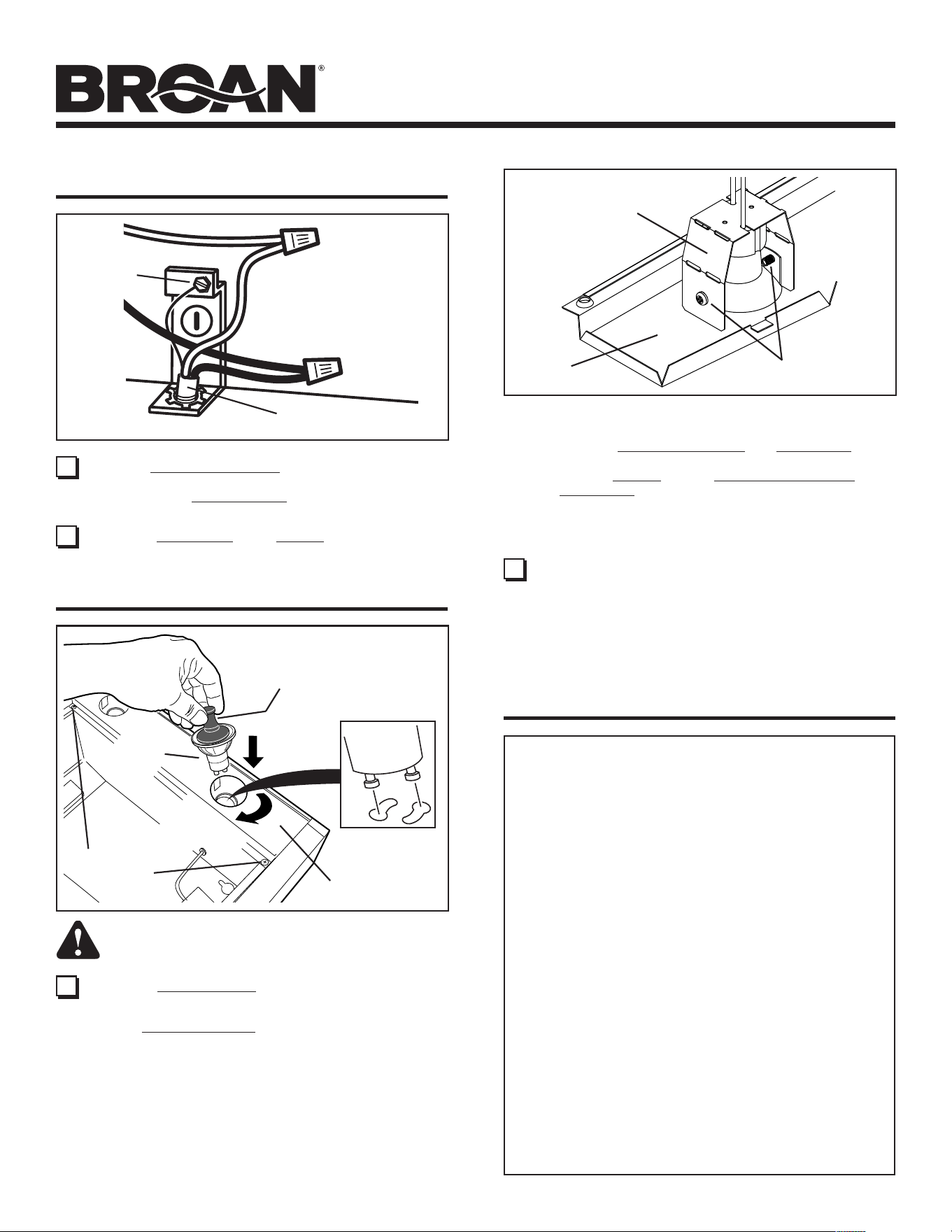

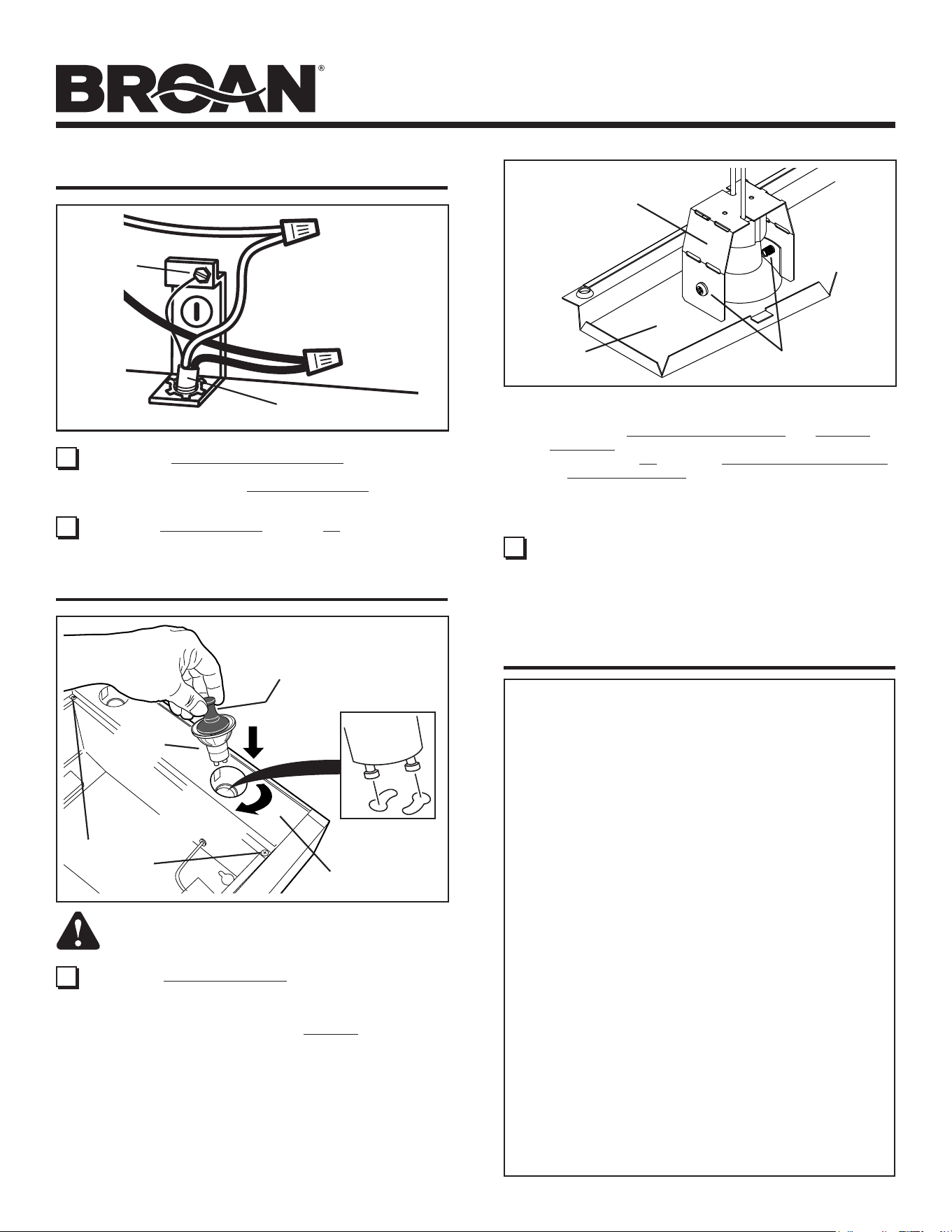

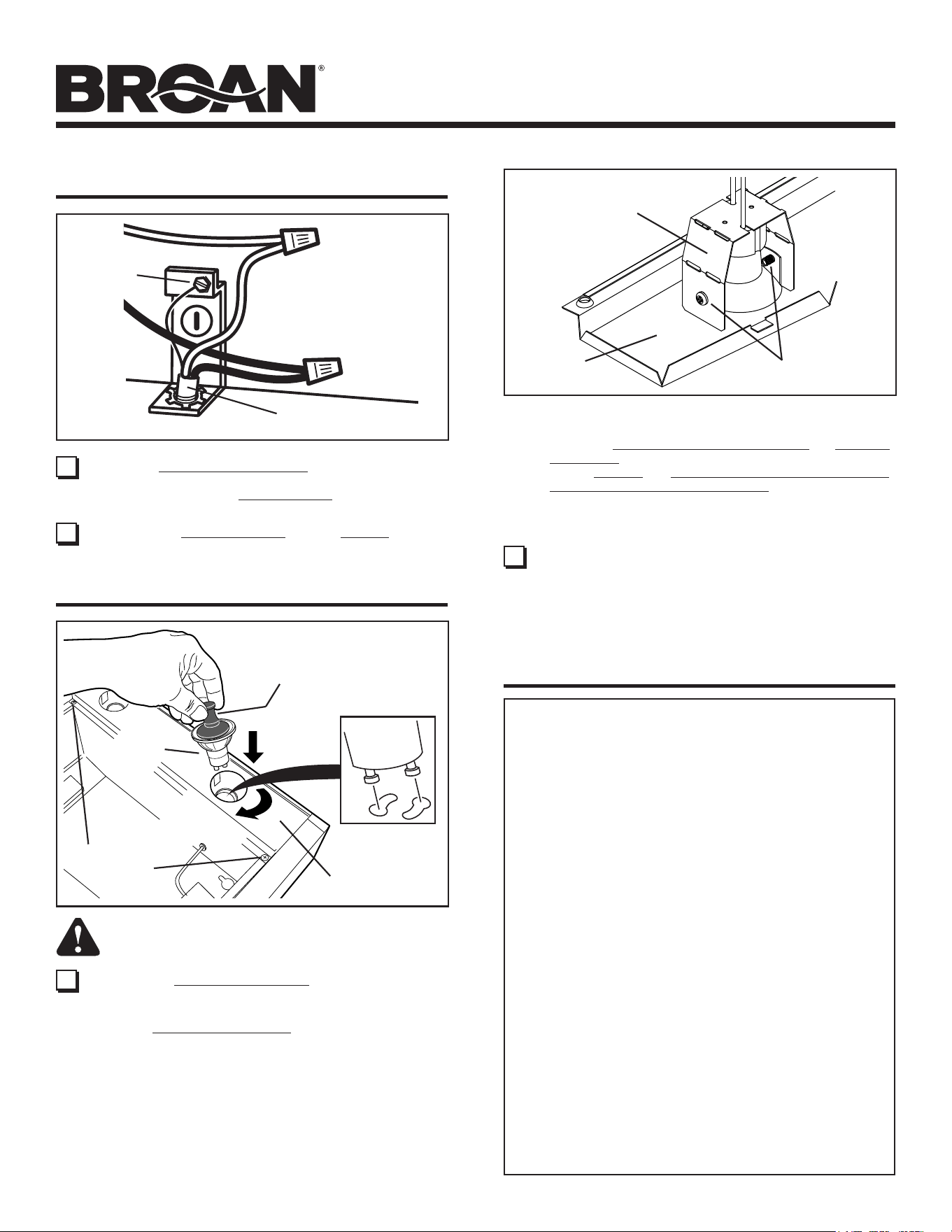

CONNECT THE WIRING
INSTALL LIGHT BULBS
20 Install (4) Halogen Bulbs (included with hood). Use 120
V, 50 W, shielded halogen bulbs - MR16 with GU10 base.
NOTE: Suction Cup Tool (included with hood) can be
used to install and remove light bulbs.
Align pins on bulb with large diameter opening on socket,
then push bulb in towards hood and rotate clockwise until
firmly seated.
The position of the bulb socket (depth) is adjustable and
may require adjustment when:
a) certain brands of bulbs are difficult to install.
b) the bulb protrudes too far below the light panel.
18 Connect House Power Cable to range hood wiring -
BLACK to BLACK, WHITE to WHITE, and GREEN or
BARE WIRE to Ground Screw. Replace electrical wiring
box cover.
HOUSE
POWER CABLE
GROUND
SCREW
(1)
PUSH IN
CAUTION: Bulbs may be hot. Refer to bulb
packaging for further information.
(2)
ROTATE
CLOCKWISE
SUCTION
CUP TOOL
HALOGEN
BULB
WARRANTY
One Year Limited Warranty
Broan-NuTone warrants to the original consumer purchaser of its products that such
products will be free from defects in materials or workmanship for a period of one
(1) year from the date of original purchase. THERE ARE NO OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one year period, Broan-NuTone will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and
service. THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS,
TUBES, HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF
CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does
not cover (a) normal maintenance and service or (b) any products or parts which have
been subject to misuse, negligence, accident, improper maintenance or repair (other
than by Broan-NuTone), faulty installation or installation contrary to recommended
installation instructions.
The duration of any implied warranty is limited to the one year period as specified for the
express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S
OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER
THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION
WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you. This warranty gives you specific legal rights, and you may also
have other rights, which vary from state to state. This warranty supersedes all prior
warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or
telephone number below, (b) give the model number and part identification and (c)
describe the nature of any defect in the product or part. At the time of requesting
warranty service, you must present evidence of the original purchase date.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9
www.broan.ca 877-896-1119 Rev. 08/2007
21 DUCTED INSTALLATION ONLY:
Re-install aluminum filters removed in Step 5.
NON-DUCTED INSTALLATION ONLY:
Install aluminum filters and non-ducted filters - purchased
and assembled in Step 11.
19 Re-attach Bottom Pan with 6 Screws removed in Step 6.
To change the depth of bulb sockets:
- Remove bottom pan (See Step 6).
- Remove 2 Light Panel Screws and Light Panel. Set
screws aside.
- Loosen 2 Screws holding Lamp Socket Bracket to
Light Panel.
- Adjust socket/bracket to desired depth.
- Re-tighten screws securely.
- Re-attach light panel and bottom pan.
LIGHT PANEL
SCREWS
LIGHT PANEL
LAMP SOCKET
BRACKET
SCREWS
LIGHT
PANEL
MODELS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 7

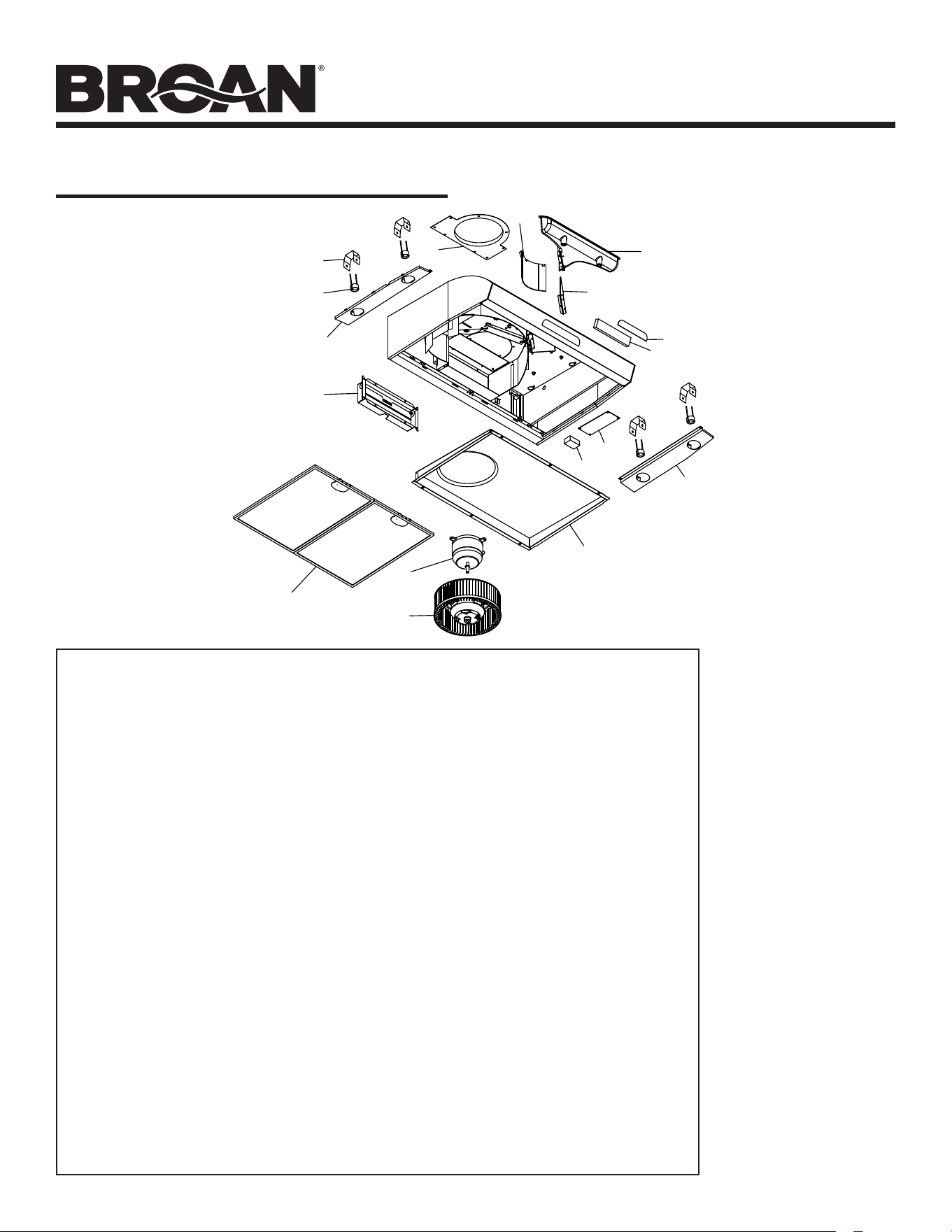

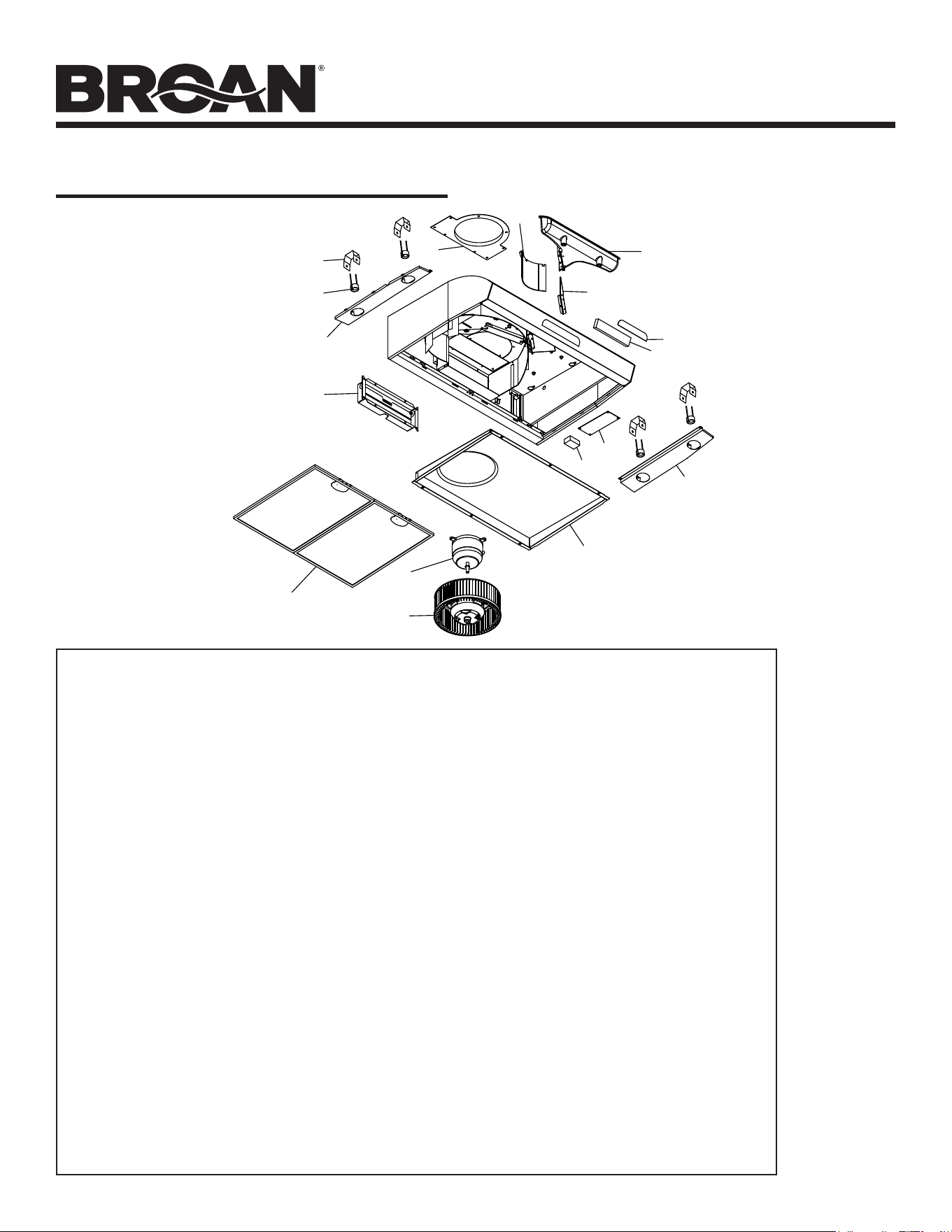

SERVICE PARTS
Order replacement parts by
PART NO. - not by KEY NO.
KEY NO. PART NO. DESCRIPTION
1 97017727 7” Round Duct Plate (includes mounting hardware)
2 97018245 User Interface Assembly White (includes interface, nameplate, mounting hardware)
97018246 User Interface Assembly Black (includes interface, nameplate, mounting hardware)
97018247 User Interface Assembly Bisque (includes interface, nameplate, mounting hardware)
3 99528248 Nameplate, White
99528249 Nameplate, Black
99528250 Nameplate, Bisque
4 97018251 Capacitor Kit (includes wire nuts, mounting screw)
5 97018225 Light Panel RH White (includes mounting hardware)
97018226 Light Panel RH Black (includes mounting hardware)
97018227 Light Panel RH Stainless (includes mounting hardware)
97018228 Light Panel RH Bisque (includes mounting hardware)
6 97018202 Filter Kit for 30”” (2 per bag)
97018203 Filter Kit for 36” (2 per bag)
97018204 Filter Kit for 42” (3 per bag)
7 97018220 Blower Wheel (includes mounting nut)
8 97018222 Motor Kit (includes motor, isolators, mounting hardware)
9 97017728 Damper / Duct Connector (includes mounting hardware)
10 97018229 Light Panel LH White (includes mounting hardware)
97018230 Light Panel LH Black (includes mounting hardware)
97018231 Light Panel LH Stainless (includes mounting hardware)
97018232 Light Panel LH Bisque (includes mounting hardware)
11 97017731 Lamp Socket (includes lamp socket, wire nuts, mounting screws)
12 97018233 Lamp Socket Bracket
13 97018236 Bottom Pan 30” (includes mounting hardware)
97018237 Bottom Pan 36” (includes mounting hardware)
97018238 Bottom Pan 42” (includes mounting hardware)
14 97018242 Non-duct Plenum (includes gasket & mounting hardware)
15 97018243 Non-duct Diverter (includes mounting hardware)
16 97018244 Non-duct Plate (includes mounting hardware)
17 97018254 Circuit Board
Not Shown 97018224 Parts Bag
Not Shown 99010353 Non-Duct Filter Kit for 30”” (2 charcoal filters and 8 filter clips)
99010354 Non-Duct Filter Kit for 36” (2 charcoal filters and 8 filter clips)
99010360 Non-Duct Filter Kit for 42” (3 charcoal filters and 12 filter clips)
Not Shown 99526707 Suction Cup Tool
Not Shown 97018252 Heat Sensor
Not Shown 97018253 Fuse
Not Shown 97018255 Ribbon Cable
Not Shown V05921 50W Halogen GU10 Bulb
11
12
4
5
17
1
2
3
6
8
7
9
10
13
14
16
15
99527290C
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 8
EVOLUTION
TM
2
Hottes de cuisine de série QP2
AVERTISSEMENT
ATTENTION
AFIN DE DIMINUER LES RISQUES D’INCENDIE, D’ÉLECTRO-
CUTION OU DE BLESSURES, SUIVEZ CES DIRECTIVES :
1. N’utilisez cet appareil que de la manière prévue par le fabricant.
Si vous avez des questions, communiquez avec le fabricant à
l’adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez
l’alimentation du panneau électrique et verrouillez l’interrupteur
principal afin d’empêcher que le courant ne soit accidentellement
rétabli. S’il est impossible de verrouiller l’interrupteur principal, fixez
solidement un message d’avertissement, par exemple une étiquette,
sur le panneau électrique.
3. La pose de l’appareil et les travaux d’électricité doivent être effectués
par des personnes qualifiées conformément à la réglementation
en vigueur, notamment les normes de construction ayant trait à la
protection contre les incendies.
4. Quantité suffisante d’air est nécessaire pour brûler les gaz produits
par les appareils à combustion et les évacuer dans le conduit de
fumée (cheminée). Respectez la ligne directrice du fabricant
d’appareils de chauffage et les normes de sécurité, notamment
celles publiées par la National Fire Protection Association (NFPA),
l’American Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE) et les codes des autorités locales.
5. Ce produit peut comporter des arêtes tranchantes. Prenez garde aux
coupures et
aux éraflures lors de l’installation et du nettoyage.
6.
Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la découpe ou du perçage du
mur ou du plafond.
7. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.
8. N’utilisez que des conduits métalliques.
9. N’utilisez pas de commande de régime à semi-conducteurs avec
ce ventilateur.
10. Ce produit peut également être installé avec un ensemble de cordon
électrique homologué UL de conception spéciale, en suivant les
instructions accompagnant l’ensemble de cordon électrique.
11. C e t appareil doit être relié à une mise à la terre.
POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR DE LA
GRAISSE SUR LE PLAN DE CUISSON :
1. N e laissez jamais les éléments de surface allumés à haute
température. Les débordements peuvent causer de la fumée et
occasionner des écoulements de graisse inflammables. L’huile doit
être chauffée graduellement à basse ou à moyenne température.
2. Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif
ou lors de la cuisson d’aliments à flamber (par ex., crêpes Suzette,
cerises jubilé, bœuf au poivre flambé).
3. Nettoyez souvent la hotte. Ne laissez pas la graisse s’accumuler sur
le ventilateur ou les filtres.
4. Utilisez des casseroles de dimension appropriée. Utilisez toujours
une batterie de cuisine adaptée
à la dimension de la surface
chauffante.
OBSERVEZ LES CONSIGNES SUIVANTES DE MANIÈRE À
RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN
CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE PLAN
DE CUISSON :*
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’une
tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur.
FAITES ATTENTION DE NE PAS VOUS BRÛLER. Si les flammes ne
s’éteignent pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ
LE SERVICE DES INCENDIES.
LIRE CES DIRECTIVES ET LES CONSERVER
POUR USAGE DOMESTIQUE SEULEMENT
AVERTISSEMENT
2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous
pourriez vous brûler ou propager l’incendie.
3. N’UTILISEZ PAS D’EAU, ni de serviettes ou de linges mouillés – une
violente explosion de vapeur pourrait survenir.
4. Utilisez un extincteur SEULEMENT si :
A. Vous savez qu’il est de classe ABC et vous connaissez déjà son
mode de fonctionnement.
B. L’incendie n’est pas très important et ne se propage pas.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en faisant dos à une sortie.
*
Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ».
1. Pour usage intérieur seulement.
2. Pour ventilation générale uniquement. Ne pas utiliser cet appareil
pour évacuer des matières ou des vapeurs dangereuses ou
explosives.
3. Pour ne pas endommager les roulements du moteur, déséquilibrer
les pales ou les rendre bruyantes, protégez l’appareil de la poussière
de plâtre, de construction, etc.
4. Ne pas utiliser cette hotte au-dessus d’un appareil de cuisson
dépassant 60 000 BTU/heure car le moteur du ventilateur s’arrêtera
par intermittence.
5. Le moteur de la hotte est muni d’un dispositif de protection de
surcharge électrique qui coupe automatiquement le moteur en cas
de surchauffe. Il se remet en marche lorsqu’il a refroidi. Faites réparer
la hotte si le moteur continue à fonctionner par intermittence.
6. Pour mieux capter les vapeurs de cuisson, le haut de la hotte
DOIT ÊTRE AU MINIMUM à 61 cm (24 po) et au maximum à 76 cm
(30 po) au-dessus de la surface de cuisson.
7. C e t t e hotte n’est pas conçue pour servir d’étagère.
8. Veuillez lire l’étiquette de spécifications du produit pour obtenir plus
de renseignements, notamment sur les exigences.
REMARQUE Si la hotte est installée sans conduit :
Veuillez vous procurer un ensemble de (2) filtres
pour hottes sans conduit de 76 cm (30 po) de largeur
(Modèle BPPF30) ou 91,4 cm (36 po) de largeur
(Modèle BPPF36) ou un ensemble de (3) filtres pour
hottes sans conduit de 107 cm (42 po) de largeur
(Modèle BPPF42) chez votre distributeur local ou
votre détaillant et les fixer aux filtres en aluminium.
Installateur : Veuillez remettre ce manuel
au propriétaire.
Propriétaire : Nettoyage, entretien et mode
d’emploi à la page 9.
Enregistrez votre produit en ligne à : www.broan.com
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 9
FONCTIONNEMENT
Mettez toujours la hotte en MARCHE avant de cuisiner afin d’établir une
circulation d’air dans la cuisine. Laissez la hotte fonctionner quelques
minutes après l’arrêt de la cuisinière afin de nettoyer l’air.
Pour utiliser la hotte, faites comme suit :
ÉCLAIRAGE (3 boutons-poussoirs)
Allume l’éclairage à FAIBLE intensité.
Allume l’éclairage à MOYENNE intensité.
Allume l’éclairage à HAUTE intensité.
Si vous appuyez de nouveau sur le même bouton, l’éclairage S’ÉTEINT.
Un témoin lumineux au-dessus de chaque bouton indique l’intensité
de l’éclairage.
VENTILATEUR (3 boutons-poussoirs)
Met le ventilateur en marche au régime LENT.
Met le ventilateur en marche au régime MOYEN.
Met le ventilateur en marche au régime ÉLEVÉ.
Si vous appuyez de nouveau sur le même bouton, le ventilateur s’arrête.
Le témoin au-dessus de chaque bouton du ventilateur indique la
vitesse choisie.
REMARQUE
Cette hotte comporte un ventilateur à conception décalée offrant un
meilleur rendement tout en réduisant le niveau sonore. Par conséquent,
vous remarquerez peut-être que les impuretés de cuisson sont davantage
attirées d’un côté ou semblent aspirées plus rapidement que de l’autre
côté, ce qui est normal. La hotte a été conçue et testée pour capter les
impuretés et odeurs de cuisson dans des conditions normales, quel que
soit l’endroit où la cuisson s’effectue sur la cuisinière. Veuillez noter que
cuisiner sur les brûleurs arrière permet toujours une meilleure captation
des impuretés de cuisson, quelle que soit la conception de la hotte.
SYSTÈME DE DÉTECTEUR DE CHALEUR
Cette hotte comporte un système perfectionné de détecteur de
chaleur capable de déceler une température excessive et de régler
automatiquement le ventilateur au régime adéquat.
1) Si le ventilateur est en marche, le système de détecteur de chaleur
augmente la vitesse du ventilateur au fur et à mesure que la température
s’élève. Si la température continue de s’élever, le système de détecteur
augmente la vitesse du ventilateur jusqu’à stabilisation ou abaissement
de la température. Le voyant clignotant situé au-dessus du bouton du
ventilateur indique le réglage établi par le système de détecteur. Une
fois la température abaissée, le système de détecteur rétablit le réglage
original du ventilateur.
2) Si le ventilateur est arrêté, le système de détecteur règle
automatiquement le ventilateur à la vitesse maximale lorsque la
température est au-dessus de la normale. Lorsque le système de
détecteur est activé, le voyant lumineux situé au-dessus du bouton de
régime élevé du ventilateur clignote. Une fois la température revenue à la
normale, la vitesse du ventilateur est réduite jusqu’à ce que la température
soit stabilisée, puis le ventilateur s’arrête.
CONTENU
FILTRES À
GRAISSES
(2 - POUR HOTTES
DE 76 ET 91,4 CM /
30 ET 36 PO) 3 - POUR
HOTTES DE 107 CM / 42 PO)
(4)
AMPOULES
HALOGÈNES
(1) CLAPET /
RACCORD
DE CONDUIT
DE 8,3 X 25,4 CM
(3-¼ X 10 PO)
(1) RACCORD DE
CONDUIT ROND
DE 17,8 CM (7 PO)
(1) SAC DE PIÈCES CONTENANT :
(3)
SERRE-
FILS
(1)
VENTOUSE
POUR
AMPOULE
(1)
DÉFLECTEUR
NON
CANALISÉ
(9) VIS
N° 8 X 1/4 PO
POUR
RACCORD
DE CONDUIT
(5) VIS DE
MONTAGE À
TÊTE RONDE
N° 10 X 5/8 PO
(2) VIS
MÉCANIQUES
N° 8 X 5/16 PO
ET
(2)
RONDELLES
N° 8
POUR
DÉFLECTEUR
NON CANALISÉ
INCLUS AVEC LA HOTTE :
NETTOYAGE ET ENTRETIEN
Pour des raisons de santé, de performance et d’apparence, nettoyez le
filtre, le ventilateur et les surfaces graisseuses. Utilisez seulement un
chiffon propre et une solution de détergent doux sur l’acier inoxydable
et les surfaces peintes.
Nettoyez les filtres entièrement métalliques au lave-vaisselle avec un
détergent sans phosphate. Une décoloration du filtre peut se produire si
des détergents phosphatés sont utilisés et selon les conditions locales
de l’eau, sans toutefois affecter le rendement du filtre. Cette décoloration
n’est pas couverte par la garantie.
Nettoyez souvent les surfaces des filtres de recirculation avec un linge
humide et un détergent doux. NE PLONGEZ PAS les filtres dans l’eau
et ne les mettez pas au lave-vaisselle. La fonction « Clean Sense »
indique quand le filtre doit être remplacé. Les bandes bleues et jaunes
se combinent et deviennent vertes lorsqu’il est temps de changer le filtre.
La caractéristique « Clean Sense » fonctionne mieux lorsqu’elle est
tournée vers la surface de cuisson. Remplacez les filtres de recirculation
sans conduit tous les six mois. Pour remplacer les filtres de recirculation -
veuillez acheter les filtres S99010353 ou Modèle BPPF30 pour les hottes
de 76 cm (30 po) de largeur, Modèle S99010354 ou BPPF36 pour les
hottes de 91,4 cm (36 po) de largeur, ou Modèle S99010360 ou BPPF42
pour les hottes de 107 cm (42 po) de largeur.
Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé.
Si les roulements du moteur sont anormalement bruyants, remplacez
le moteur exactement par le même modèle. La roue à ailettes doit
aussi être remplacée.
Utilisez des ampoules halogènes avec écran de 120 V, 50 W - MR16
à culot GU10.
Note: La version canadienne ne possède pas cette fonction.
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 10
TROU D'ACCÈS DU
CONDUIT HORIZONTAL
13,3 cm
(5 1/4 po)
*
CALES DE BOIS
(armoires à base en
retrait seulement)
AVANT DE
L’ARMOIRE
3,5 cm (1 3/8 po)
1 cm (3/8 po)
10,2 cm
17,5 cm
(6 7/8 po)
VIS DE
MONTAGE DE
LA HOTTE (5)
TROU POUR
CÂBLE ÉLECTRIQUE
(dans le mur)
LIGNE DE
CENTRE
DESSOUS
DE
L'ARMOIRE
13,3 cm
(5 1/4 po)
44,8 cm (hotte de 42 po / 107 cm)
29,5 cm (hotte de 30 po / 76 cm)
44,8 cm (hotte de 42 po / 107 cm)
29,5 cm (hotte de 30 po / 76 cm)
37,1 cm (hotte de 36 po / 91,4 cm)
37,1 cm (hotte de 36 po / 91,4 cm)
*
VIS DE MONTAGE
DE LA HOTTE (5)
AVANT DE
L’ARMOIRE
DESSOUS
DE
L'ARMOIRE
TROU DE
20,3 CM
(8 PO) DE
DIAMÈTRE
LIGNE DE
CENTRE
CALES DE BOIS
(armoires à base
en retrait seulement)
TROU POUR
CÂBLE ÉLECTRIQUE
(dans le fond de l'armoire)
TROU D’ACCÈS
POUR
CONDUIT ROND
17,8 cm (7 po)
TROU D’ACCÈS
POUR
CONDUIT ROND
17,8 cm (7 po)
11,7 cm
17,5 cm
(6 7/8 po)
27,6 cm
(10 7/8 po)
6,7 cm
(2 5/8 po)
5,4 cm
(2 1/8 po)
27,9 cm
(11 po)
44,8 cm (hotte de 42 po / 107 cm)
29,5 cm (hotte de 30 po / 76 cm)
44,8 cm (hotte de 42 po / 107 cm)
29,5 cm (hotte de 30 po / 76 cm)
37,1 cm (hotte de 36 po / 91,4 cm)
37,1 cm (hotte de 36 po / 91,4 cm)
TROU D’ACCÈS DU
CONDUIT VERTICAL
17,5 cm
(6 7/8 po)
*
44,8 cm (hotte de 42 po / 107 cm)
29,5 cm (hotte de 30 po / 76 cm)
VIS DE MONTAGE DE
LA HOTTE (5)
DESSOUS
DE L'ARMOIRE
AVANT DE
L’ARMOIRE
LIGNE DE
CENTRE
TROU POUR
CÂBLE ÉLECTRIQUE
(dans le fond de l'armoire)
CALES DE BOIS
(armoires à base
en retrait seulement)
27,6 cm
(10 7/8 po)
11,4 cm
(4 1/2 po)
5,4 cm
(2 1/8 po)
6,7 cm
(2 5/8 po)
27,9 cm
(11 po)
1,9 cm (3/4 po)
13,3 cm
(5 1/4 po)
13,3 cm
(5 1/4 po)
44,8 cm (hotte de 42 po / 107 cm)
29,5 cm (hotte de 30 po / 76 cm)
37,1 cm (hotte de 36 po / 91,4 cm)
37,1 cm (hotte de 36 po / 91,4 cm)
SOFFITE
61 à 76 cm (24 à 30 po)
AU-DESSUS DE LA
SURFACE DE CUISSON
ARMOIRE
CONDUIT
8,3 x 25,4 cm (3-¼ x 10 po)
(Pour évacuation horizontale)
CAPUCHON MURAL
CAPUCHON DE TOIT
CONDUIT 8,3 x 25,4 cm
(3-¼ x 10 po) ou ROND
de 17,8 cm (7 po)
(Pour évacuation
verticale)
CÂBLAGE (au-dessus
ou à l’arrière de la hotte)
HOTTEHOTTE
FUSIBLE
Le panneau de commande de hotte contient un fusible pour le protéger
contre les surtensions. Si le fusible a sauté (grillé), les voyants verts
indiquant la force du ventilateur ou de l’éclairage s’allument normalement
lorsque l’on appuie sur les boutons, mais ni le ventilateur ni l’éclairage
ne fonctionnent.
Vous pouvez vous procurer un nouveau fusible chez votre magasin
d’électronique local. Utilisez un fusible de 8 A, 120 V, 5 mm de diamètre,
20 mm de long, à action rapide, de type cartouche.
Pour remplacer le fusible :
1. Coupez le courant au panneau électrique.
2. Enlevez les filtres et le panneau inférieur.
3. Enlevez et inspectez le fusible. S’il n’a pas sauté (grillé), un diagnostic
plus poussé doit être effectué.
FUSIBLE
COMMANDE DE HOTTE DE CUISINE
PRÉPARATION DE L’EMPLACE-
MENT DE LA HOTTE
1
Déterminez si l’évacuation se fera à la verticale (conduit de
8,3 x 25,4 cm [3-1/4 x 10 po] ou conduit rond de 1 7, 8 cm [7 po]),
ou à l’horizontale (8,3 x 25,4 cm [3-1/4 x 10 po] seulement).
Pour une évacuation verticale ou horizontale, installez les
conduits entre un capuchon de toit ou un capuchon mural.
Pour obtenir les meilleurs résultats, utilisez un minimum de
coudes et de
transitions.
2
À l’aide des diagrammes ci-dessous, déterminez l’emplacement
exact des coupes à effectuer pour le conduit et le fil d’alimentation
électrique dans l’armoire ou le mur. Pour une installation sans
conduit, NE PAS découper de trou pour le conduit.
C
ONDUIT VERTICAL
8,3 X 25,4 CM (3-¼ X 10 PO)
CONDUIT HORIZONTAL
8,3 X 25,4 CM (3-¼ X 10 PO)
CONDUIT ROND
DE 1 7, 8 CM (7 PO)
*
Remarquezlacaledeboisetlavissupplémentairesprèsdel’avant
del’armoire,surlalignecentraledel’armoire.
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 11
11 INSTALLATION SANS CONDUIT SEULEMENT :
Veuillez vous procurer un ensemble de (2) filtres pour hottes sans
conduit de 76 cm (30 po) de largeur (Modèle BPPF30) ou 91,4 cm
(36 po) de largeur (Modèle BPPF36) ou un ensemble de (3) filtres
pour hottes sans conduit de 107 cm (42 po) de largeur (Modèle
BPPF42) chez votre distributeur local ou votre détaillant. Fixez
les filtres pour hotte sans conduit aux filtres d’aluminium selon les
instructions accompagnant les filtres pour hotte sans conduit.
INSTALLATIONS SANS CONDUIT - Passez à « INSTALLATION DE
LA HOTTE ».
ç
ç
ç
4 Enlevez toutes les
pellicules protectrices
de la hotte (hottes
en acier inoxydable
seulement).
3 Retirez le sac de
pièces de l’intérieur
de l’emballage de
mousse du capuchon.
PRÉPARATION DE LA HOTTE
FILTRES
D’ALUMINIUM
(1)
TIRER
VERS LE
BAS
(2)
SOULEVER
5 Retirez les filtres
d’aluminium de
la hotte.
6 Enlevez les six vis maintenant le panneau inférieur de la hotte.
Mettez le panneau inférieur et les vis de côté.
7 Enlevez les deux vis maintenant le clapet / raccord de conduit
sur la hotte. Enlevez le clapet/raccord de conduit à l’intérieur de
la hotte.
POUR LES INSTALLATIONS AVEC CONDUIT – Passez à l’étape 12.
CLAPET /
RACCORD DE CONDUIT
8 INSTALLATION SANS CONDUIT SEULEMENT :
Du sac de pièces : Fixez le déflecteur non canalisé à la boîte
à air à l’aide de 2 vis et 2 rondelles.
DÉFLECTEUR
NON CANALISÉ
9 INSTALLATION SANS CONDUIT SEULEMENT :
Enlevez les 2 vis retenant la plaque non canalisée au caisson
non canalisé et retirez la plaque.
10 INSTALLATION SANS CONDUIT SEULEMENT :
Insérez la petite extrémité de la plaque non canalisée dans la
fente du caisson non canalisé. Fixez-la avec les 2 vis enlevées
à l’étape 9.
VIS
PLAQUE NON
CANALISÉE
CAISSON NON
CANALISÉ
PLAQUE NON
CANALISÉE
FENTE
VIS
PLAQUE NON
CANALISÉE
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 12
AVERTISSEMENT
Pour réduire les risques de choc électrique, coupez le
courant du panneau électrique. Verrouillez ou posez un
sceau sur le panneau afin d’éviter que le courant ne soit
rétabli accidentellement.
12 INSTALLATION AVEC CONDUITS SEULEMENT :
Enlevez la ou les plaques d’ouverture préamorcée pour
conduit vertical de 8,3 x 25,4 cm (3-¼ x 10 po), conduit
horizontal de 8,3 x 25,4 cm (3-¼ x 10 po) ou conduit rond
de 1 7, 8 cm (7 po) selon la méthode choisie pour les conduits.
13 INSTALLATION AVEC CONDUITS SEULEMENT :
Fixez le clapet / raccord de conduit de 8,3 x 25,4 cm (3-¼ x 10 po)
(si vous utilisez un conduit de 8,3 x 25,4 cm [3-1/4 x 10 po]) ou
la plaque de conduit rond de 17, 8 cm (7 po) (si vous utilisez
un conduit rond de 17, 8 cm [7 po]) sur l’ouverture préamorcée.
OUVERTURE
PRÉAMORCÉE
POUR CONDUIT
HORIZONTAL DE 8,3 X
25,4 CM (3-¼ X 10 PO)
OUVERTURE
PRÉAMORCÉE
POUR
CONDUIT
VERTICAL DE
8,3 X 25,4 CM
(3-¼ X 10 PO)
OUVERTURE RONDE
PRÉAMORCÉE DE
1 7, 8 cm (7 po) (enlevez
également la plaque
pour conduit
vertical de
8,3 x 25,4 cm
[3-¼ x 10 po])
PLAQUE DE
CONDUIT ROND
1 7, 8 CM (7 PO)
Remarques :
Pour accommoder les conduits décentrés, le clapet / raccord de
conduit de 8,3 x 25,4 cm (3-1/4 x 10 po) peut être installé jusqu’à
1,3 cm (½ po) d’un côté ou de l’autre du centre de la hotte et
la plaque de conduit rond de 17, 8 cm (7 po) peut être installée
jusqu’à 1,3 cm ( ½ po) d’un côté ou de l’autre du centre de la hotte.
Installez le clapet / raccord de conduit de 8,3 x 25,4 cm
(3-1/4 x 10 po) en plaçant le pivot du clapet le plus près du
bord supérieur arrière de la hotte.
BORD
SUPÉRIEUR
ARRIÈRE DE
LA HOTTE
CLAPET / RACCORD
DE CONDUIT DE
8,3 X 25,4 CM
(3-¼ X 10 PO)
PIVOT DU
CLAPET
COUVERCLE
DU BOÎTIER DE
CONNEXION
ÉLECTRIQUE
INSTALLATION DE LA HOTTE
CÂBLE ÉLECTRIQUE
DE LA MAISON
OUVERTURE
PRÉAMORCÉE
DU CÂBLE
D’ALIMENTATION
ÉLECTRIQUE
14 Enlevez le couvercle du boîtier de connexion électrique
à l’intérieur de la hotte et l’ouverture préamorcée de câble
d’alimentation électrique appropriée sur le dessus ou à
l’arrière de la hotte.
15 Acheminez le fil d’alimentation électrique du panneau électrique
jusqu’à l’emplacement de la hotte. Fixez le câble à la hotte avec le
connecteur approprié.
16 Suspendez la hotte à l’aide de (4) vis à moitié vissées aux endroits
marqués sous l’armoire (illustré sous « PRÉPARATION DE
L’EMPLACEMENT DE LA HOTTE »). Ces vis sont incluses dans le
sac de pièces. Glissez la hotte vers le mur de manière à engager la
tête des vis dans la fente des trous de serrure du dessus de la hotte.
Serrez les vis fermement. Ajoutez la cinquième vis de montage dans
le trou central de la hotte et serrez-la fermement.
17 INSTALLATION AVEC CONDUITS SEULEMENT :
Raccordez le conduit à la hotte et assurez-vous que les joints sont
bien fixés et étanches à l’aide de ruban pour conduit. Assurez-vous
que le clapet / raccord de conduit s’insère à l’intérieur du conduit et
que le clapet s’ouvre et se ferme librement.
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 13
RACCORD DU CÂBLAGE
20 Installez (4) ampoules halogènes (incluses avec la hotte).
Utilisez des ampoules halogènes avec écran de 120 V,
50 W - MR16 à culot GU10.
REMARQUE : Vous pouvez utiliser la ventouse (incluse avec
la hotte) pour installer ou enlever les ampoules.
Alignez les bornes de l’ampoule sur la grande ouverture du socle,
puis poussez l’ampoule vers la hotte et tournez-la dans le sens
horaire jusqu’à ce qu’elle soit bien appuyée.
La position du socle de l’ampoule (sa profondeur) est réglable et
peut exiger un ajustement lorsque :
a) certaines marques d’ampoule sont difficiles à installer.
b) l’ampoule dépasse trop sous le panneau d’éclairage.
Pour changer la profondeur des socles d’ampoule :
- Enlevez le panneau inférieur (voir étape 6).
- Enlevez les 2 vis du panneau d’éclairage et le panneau
d’éclairage. Gardez les vis de côté.
- Desserrez les 2 vis retenant le support du socle d’ampoule
au panneau d’éclairage.
- Réglez le support / socle à la profondeur voulue.
- Resserrez les vis fermement.
- Reposez le panneau d’éclairage et le panneau inférieur.
SUPPORT DU
SOCLE D’AMPOULE
VIS
PANNEAU
D’ÉCLAIRAGE
VIS DE MISE
À LA TERRE
(1)
ENFONCER
(2)
TOURNER
DANS LE SENS
HORAIRE
AMPOULE
HALOGÈNE
VIS DU
PANNEAU
D’ÉCLAIRAGE
PANNEAU
D’ÉCLAIRAGE
CÂBLE ÉLECTRIQE
DE LA MAISON
18 Connectez le câble électrique de la maison avec les fils de
la hotte - le NOIR avec le NOIR, le BLANC avec le BLANC, et
le VERT ou FIL NU avec la vis de mise à la terre. Replacez le
couvercle du boîtier de connexion électrique.
19 Reposez le panneau inférieur avec les 6 vis enlevées à
l’étape 6.
INSTALLATION DES AMPOULES
VENTOUSE
ATTENTION : Les ampoules peuvent être très chaudes.
Pour plus d’informations, voir l’emballage de l’ampoule.
21 INSTALLATION AVEC CONDUITS SEULEMENT :
Replacez les filtres d’aluminium enlevés à l’étape 5.
INSTALLATION SANS CONDUIT SEULEMENT :
Installez les filtres d’aluminium et les filtres pour hotte sans
conduit - achetés et assemblés à l’étape 11.
GARANTIE
Garantie limitée d’un an
Broan-NuTone garantit au consommateur et acheteur initial de ses produits que ceux-ci
sont exempts de tout vice de matériau ou de fabrication pour une période d’un (1) an
à compter de la date d’achat originale. CETTE GARANTIE NE COMPORTE AUCUNE
AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S’Y LIMITER,
LES GARANTIES TACITES DE VALEUR MARCHANDE OU D’ADAPTATION À UN USAGE
PARTICULIER.
Durant cette période d’un an, Broan-NuTone réparera ou remplacera gratuitement, à sa
discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales
d’utilisation. CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS
ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES,
FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET
AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais
d’entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à un abus,
une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux
effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux
instructions recommandées.
La durée de toute garantie tacite est limitée à cette période d’un an, tel que stipulé pour la
garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d’une
garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation.
L’OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT,
À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L’ACHETEUR EN VERTU DE
LA PRÉSENTE GARANTIE. BROAN-NUTONE NE PEUT ÊTRE TENUE RESPONSABLE
DES DOMMAGES INDIRECTS OU CONSÉCUTIFS NI DES DOMMAGES-INTÉRÊTS
PARTICULIERS DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT.
Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des
dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s’appliquer à
votre situation. La présente garantie vous confère des droits spécifiques reconnus par la
loi. D’autres droits pourraient également vous être accordés selon la législation locale en
vigueur. La présente garantie remplace toutes les autres garanties précédentes.
Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l’adresse
ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle du
produit et le numéro d’identification de la pièce et (c) décrire la nature de la défectuosité
du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une
preuve de la date d’achat originale.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9
www.broan.ca 877-896-1119 Rév. 08/2007
MODÈLES QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Page 14
PIÈCES DE RECHANGE
Veuillez commander
les pièces par
N° PIÈCE - et non
par N° REPÈRE.
REPÈRE N° DE PIÈCE DESCRIPTION
1 97017727 Plaque pour conduit rond de 1 7, 8 cm (7 po) (comprend la quincaillerie de montage)
2 97018245 Ensemble d’interface utilisateur blanche (comprend interface, plaque indicatrice, quincaillerie de montage)
97018246 Ensemble d’interface utilisateur noire (comprend interface, plaque indicatrice, quincaillerie de montage)
97018247 Ensemble d’interface utilisateur biscuit (comprend interface, plaque indicatrice, quincaillerie de montage)
3 99528248 Plaque indicatrice, blanche
99528249 Plaque indicatrice, noire
99528250 Plaque indicatrice, biscuit
4 97018251 Ensemble de condensateur (comprend écrous à fil, vis de montage)
5 97018225 Panneau d’éclairage blanc DROIT (comprend la quincaillerie de montage)
97018226 Panneau d’éclairage noir DROIT (comprend la quincaillerie de montage)
97018227 Panneau d’éclairage inox DROIT (comprend la quincaillerie de montage)
97018228 Panneau d’éclairage bisque DROIT (comprend la quincaillerie de montage)
6 97018202 Ensemble de filtres pour hotte de 76 cm (30 po) (2 par sac)
97018203 Ensemble de filtres pour hotte de 91,4 cm (36 po) (2 par sac)
97018204 Ensemble de filtres pour hotte de 107 cm (42 po) (2 par sac)
7 97018220 Roue à ailettes (incluant l’écrou de montage)
8 97018222 Ensemble de moteur (comprend moteur, isolateurs, quincaillerie de montage)
9 97017728 Clapet / raccord de conduit (incluant la quincaillerie de montage)
10 97018229 Panneau d’éclairage blanc GAUCHE (comprend la quincaillerie de montage)
97018230 Panneau d’éclairage noir GAUCHE (comprend la quincaillerie de
montage)
97018231 Panneau d’éclairage inox GAUCHE (comprend la quincaillerie de montage)
97018232 Panneau d’éclairage biscuit GAUCHE (comprend la quincaillerie de montage)
11 97017731 Socle d’ampoule (comprend socle d’ampoule, écrous à fil, vis de montage)
12 97018233 Support de socle d’ampoule
13 97018236 Panneau inférieur de 76 cm (30 po) (comprend la quincaillerie de montage)
97018237 Panneau inférieur de 91,4 cm (36 po) (comprend la quincaillerie de montage)
97018238 Panneau inférieur de 107 cm (42 po) (comprend la quincaillerie de montage)
14 97018242 Caisson non canalisé (comprend le joint et la quincaillerie de montage)
15 97018243 Déflecteur non canalisé (comprend la quincaillerie de montage)
16 97018244 Plaque non canalisée (comprend la quincaillerie de montage)
17 97018254 Circuit imprimé (non illustré)
Non illustré 97018224 Sachet de pièces (non illustré)
Non illustré 99010353 Ensemble de filtres pour hotte de 76 cm (30 po) (2 filtres au charbon et 8 attaches de filtre)
99010354 Ensemble de filtres pour hotte de 91,4 cm (36 po) (2 filtres au charbon et 8 attaches de filtre)
99010360 Ensemble de filtres pour hotte de 107 cm (42 po) (2 filtres au charbon et 12 attaches de filtre)
Non illustré 99526707 Ventouse
Non illustré 97018252 Détecteur de chaleur
Non illustré 97018253 Fusible
Non illustré 97018255 Câble-ruban
Non illustré V05921 Ampoule halogène 50 W GU10
11
12
4
5
17
1
2
3
6
8
7
9
10
13
14
16
15
99527290C
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 15
EVOLUTION
TM
2
Campanas Serie QP2
ADVERTENCIA
PRECAUCIÓN
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O
LESIONES PERSONALES, OBSERVE LO SIGUIENTE:
1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro
eléctrico en el panel de servicio y bloquee los medios de desconexión
del servicio para evitar que la electricidad se reanude accidentalmente.
Cuando no sea posible bloquear los medios de desconexión del servicio,
fije firmemente una señal de advertencia (como una etiqueta) en un lugar
visible del panel de servicio.
3. El trabajo de instalación y cableado eléctrico debe ser realizado por
personal calificado y de conformidad con todos los códigos y normas
correspondientes, incluidos los de construcción específicos contra
incendios.
4. Aire suficiente es necesario para la combustión adecuada y extracción
adecuadas de los gases a través del tubo de humos (chimenea) del
equipo quemador de combustible, a fin de evitar el contratiro. Siga
las normas de los equipos de combustión, como las establecidas
en los códigos locales y las publicadas por la Asociación Nacional de
Protección contra Incendios (National Fire Protection Association, NFPA)
y
la Sociedad
Americana de Ingenieros de Calefacción, Refrigeración y
Aire Acondicionado (American Society for Heating, Refrigeration and Air
Conditioning Engineers, ASHRAE) y el código de las autoridades locales.
5. Este producto podría tener bordes afilados. Trabaje con cuidado para
evitar cortadas y abrasiones durante la instalación y la limpieza.
6. Al cortar o perforar a través de la pared o del techo, tenga cuidado de no
dañar el cableado eléctrico ni otros servicios ocultos.
7. Los ventiladores en conductos siempre deben ventearse hacia
el exterior.
8. Utilice únicamente conductos metálicos.
9. No use este ventilador junto con ningún dispositivo de control de velocidad
de estado sólido.
10. Como alternativa, se puede instalar este producto con el juego de cable
de alimentación aprobado por UL y diseñado para el producto, siguiendo
las instrucciones incluidas con el cable.
11. Es t a unidad debe estar conectada a tierra.
PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA
PRESENTE EN LA ESTUFA:
1. Nunca deje desatendidas las unidades de la superficie cuando estén en
ajustes altos de calor. Los alimentos en ebullición provocan derrames
grasosos y con humo que se pueden incendiar. Caliente el aceite
lentamente en ajustes de calor bajo o medio.
2. Siempre ENCIENDA la campana cuando esté cocinando a altas
temperaturas o flameando alimentos (por ejemplo,
crepas Suz
ette,
cerezas Jubilee, bistec con pimienta flameado).
3. Limpie frecuentemente los ventiladores. No permita la acumulación de
grasa en el ventilador ni en el filtro.
4. Use una cacerola del tamaño adecuado. Siempre use utensilios
de cocina que sean apropiados para el tamaño del elemento de
la superficie.
PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN
CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA,
OBSERVE LO SIGUIENTE*:
1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola
para galletas o una bandeja de metal, y después apague el quemador.
PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las llamas
no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS
BOMBEROS.
LEA Y CONSERVE ESTAS INSTRUCCIONES
SOLAMENTE PARA COCINAR EN CASA
ADVERTENCIA
2. NUNCA LEVANTE UNA CACEROLA INCENDIADA porque podría
sufrir quemaduras o propagar el incendio.
3. NO TRATE DE APAGAR EL FUEGO CON AGUA ni con trapos o
toallas de cocina mojados, pues ocasionará una explosión violenta
de vapor.
4. Use un extintor SÓLO si:
A. Tiene un extintor de la Clase ABC y ya sabe cómo funciona.
B. El incendio es pequeño y está confinado en el área en la que
se inició.
C. Va a llamar al Departamento de Bomberos.
D. Puede combatir el incendio teniendo la espalda orientada hacia
una salida.
* Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad
contra incendios en la cocina) publicado por NFPA.
1. Sólo debe usarse bajo techo.
2. Sólo para usarse como medio de ventilación general. No debe
usarse para la extracción de materiales ni vapores peligrosos
o explosivos.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos o
desbalanceados, mantenga la unidad eléctrica al resguardo de
rociados de yeso, polvo de construcción, etc.
4. No use equipo para cocinar mayor de 60,000 BTU/hr, pues el motor
ventilador se apagará de manera intermitente.
5. Este motor de campana tiene una protección contra sobrecargas
térmicas que automáticamente apagará el motor en caso de
sobrecalentamiento. El motor reanudará su funcionamiento cuando
se enfríe. Si el motor continúa
apagándose y
encendiéndose, solicite
servicio para la campana.
6. La parte superior de la campana NO DEBE ESTAR A MENOS de
24 pulg. (61 cm) y a un máximo de 30 pulg. (76 cm) por arriba de la
estufa, para captar mejor las impurezas que surgen al cocinar.
7. E s t á campana no está diseñada para usarse como repisa.
8. Lea la etiqueta de especificaciones que tiene el producto para ver
información y requisitos adicionales.
NOTA Si la campana se va a instalar en un sistema sin conductos:
Compre un juego de dos (2) filtros para sistemas sin
conductos para las campanas de 30 pulg. (76 cm) (Modelo
BPPF30) y para las campanas de 36 pulg.
(91.4 cm) (Modelo BPPF36) o un juego de tres (3) filtros
para sistemas sin conductos para las campanas de 42 pulg.
(107 cm) (Modelo BPPF42) con su distribuidor o minorista
local, y acóplelos a los filtros de malla de aluminio.
Aviso al instalador: Deje este manual
con el dueño de la casa.
Aviso al dueño de la casa: En la página 16
encontrará las instrucciones de limpieza,
mantenimiento y funcionamiento.
Registre su producto en Internet en: www.broan.com
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 16
FUNCIONAMIENTO
ENCIENDA siempre la campana antes de comenzar a cocinar, a fin de
establecer un flujo de aire en la cocina. Después de apagar la estufa, deje
que la campana funcione durante unos cuantos minutos para despejar
el aire.
Para hacer funcionar la campana, haga lo siguiente:
LUZ (interruptores de 3 botones)
Enciende la luz en ajuste BAJO.
Enciende la luz en ajuste MEDIO.
Enciende la luz en ajuste ALTO.
Al presionar el mismo botón se apagará la luz.
Una luz arriba de cada botón indica el ajuste de la luz.
VENTILADOR (interruptores de 3 botones)
Enciende el ventilador en velocidad BAJA.
Enciende el ventilador en velocidad MEDIA.
Enciende el ventilador en velocidad ALTA.
Al presionar el mismo botón se APAGARÁ el ventilador.
Una luz arriba de cada botón indica la velocidad del ventilador.
NOTA
Esta campana utiliza un ventilador de compensación, diseñado para
obtener un mejor desempeño y menores niveles de ruido. Como resultado,
tal vez se dé cuenta de que las impurezas al cocinar se atraen más a
un lado, o aparentan atraerse con más rapidez de lo que parece en el
lado opuesto. Esto es totalmente normal. La campana ha sido diseñada
y probada para captar bien las impurezas y los olores al cocinar en
condiciones normales, sin importar la ubicación donde se cocine en
la estufa. Tome en cuenta que al cocinar en los quemadores traseros
siempre tendrá como resultado una mejor captación de las impurezas,
sin importar el diseño de la campana.
SISTEMA HEAT SENTRY
Esta campana está equipada con un sistema Heat Sentry de avanzada
que vigila el exceso de temperatura y ajusta automáticamente al
ventilador en la velocidad adecuada.
1) Si el ventilador está encendido, el sistema Heat Sentry aumentará
la velocidad del ventilador cuando la temperatura está elevada. Si la
temperatura sigue subiendo, el sistema Heat Sentry seguirá aumentando
la velocidad del ventilador hasta que la temperatura se estabilice o se
reduzca. La luz destellante arriba del botón del ventilador muestra la
velocidad del ventilador del sistema Heat Sentry. Una vez que se ha
reducido la temperatura, el sistema regresará al ventilador a su velocidad
original.
2) Si el ventilador está apagado, el sistema encenderá automáticamente
el ventilador a su velocidad máxima cuando la temperatura esté por arriba
de lo normal. Cuando el sistema está encendido, la luz arriba del botón
de alta velocidad del ventilador se encenderá y apagará. Después de
que la temperatura baje a valores normales, la velocidad del ventilador
se reducirá hasta que se estabilice la temperatura y luego el ventilador
se apagará.
SE INCLUYE CON LA CAMPANA:
(1)
CONECTOR PARA
REGULADOR/
CONDUCTO
DE 3¼ X 10 PULG.
(8.3 X 25.4 CM)
FILTROS PARA
GRASA (2 PARA
LAS CAMPANAS
DE 30 Y 36 PULG. (76 Y 91.4 CM)
Y 3 PARA LAS CAMPANAS
DE 42 PULG. (107 CM)
(1)
HERRAMIENTA
DE VENTOSA
PARA LAS
BOMBILLAS
(3)
TUERCAS
PARA
CABLE
(1)
DESVIADOR
SIN
CONDUCTO
(9)
TORNILLOS
PARA
CONECTOR DE
CONDUCTO
#8 X 1/4 PULG.
(5)
TORNILLOS
DE MONTAJE
DE CABEZA
REDONDA
#10 X 5/8 PULG.
(2)
TORNILLOS
MAQUINADOS
#8 X 5/16 PULG.
Y
(2)
ARANDELAS
#8 PARA
DESVIADOR
SIN CONDUCTO
(1)
CONECTOR PARA
CONDUCTO REDONDO
DE 7 PULG. (17.8 CM)
(1) BOLSA DE PIEZAS QUE CONTIENE:
(4) BOMBILLAS
DE HALÓGENO
CONTENIDO
LIMPIEZA Y MANTENIMIENTO
Por motivos de desempeño, apariencia y salud, limpie el filtro, el ventilador
y las superficies que tengan grasa. Utilice únicamente un trapo limpio
y una solución de detergente suave en superficies de acero inoxidable
y pintadas.
Limpie los filtros completamente metálicos en el lavaplatos con un
detergente sin fosfatos. La decoloración del filtro puede ocurrir si se
utilizan detergentes con fosfato o como resultado de la condición del agua
local, pero esto no afectará el rendimiento del filtro. Esta decoloración no
está cubierta por la garantía.
Limpie frecuentemente las superficies del filtro de recirculación sin
conducto con un paño húmedo y un detergente suave. NO sumerja los
filtros en agua ni los coloque en el lavaplatos. La característica especial
“Clean Sense” indica cuando es necesario reemplazar un filtro. Cuando
sea el momento de cambiar el filtro, las bandas azules y amarillas se
combinarán y adquirirán un color verde. La característica “Clean Sense”
funciona mejor cuando se coloca orientada hacia la superficie para
cocinar. Cambie los filtros de recirculación cada 6 meses. Para reemplazar
los filtros de circulación de sistemas sin conducto, compre el S99010353
o el Modelo BPPF30 para campanas de 30 pulg. (76 cm), el S99010354
o Modelo BPPF36 para campanas de 36 pulg. (91.4 cm), o el S99010360
o el Modelo BPPF42 para campanas de 42 pulg. (107 cm).
El motor está permanentemente lubricado y no necesitará nunca
ponerle aceite. Si los cojinetes del motor están haciendo ruido excesivo
o inusual, reemplace el motor con el motor de servicio exacto. También
debe reemplazar el impulsor.
Utilice bombillas de halógeno con escudo protector de 120 V, 50 W
(MR16 con base GU10).
Nota: la versión canadiense no tiene esta función.
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 17
*
PARTE
INFERIOR
DEL GABINETE
FRENTE DEL
GABINETE
ORIFICIO DE ACCESO PARA
CONDUCTO HORIZONTAL
CUÑAS DE MADERA
(sólo gabinetes de
fondo empotrado)
TORNILLOS
DE MONTAJE
DE LA
CAMPANA (5)
ORIFICIO
DE ACCESO
PARA CABLES
ELÉCTRICOS
(en la pared)
LÍNEA
CENTRAL
5¼”
(13.3 cm)
4”
(10.2 cm)
1 3/8” (3.5 cm)
5¼”
(13.3 cm)
3/8” (1 cm)
7 7/8” (17.5 cm)
1
1 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
*
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
TORNILLOS DE MONTAJE
DE LA CAMPANA (5)
FRENTE DEL
GABINETE
PARTE
INFERIOR
DEL
GABINETE
CUÑAS DE
MADERA
(sólo gabinetes de
fondo empotrado)
LÍNEA
CENTRAL
ORIFICIO DE
ACCESO PARA
CABLES ELÉCTRICOS
(en el fondo del gabinete)
2 1/8”
(5.4 cm)
6 7/8”
(17.5 cm)
10 7/8”
(27.6 cm)
2 5/8”
(6.7 cm)
4 5/8” (11.7 cm)
11” (27.9 cm)
AGUJ. de
8" pulg.
(20.3 cm)
DE DIÁM.
ORIFICIO DE
ACCESO PARA
CONDUCTO
REDONDO
DE 7 pulg.
(17.8 cm)
ORIFICIO DE
ACCESO PARA
CONDUCTO
REDONDO
DE 7 pulg.
(17.8 cm)
6 7/8”
(17.5 cm)
*
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
TORNILLOS DE MONTAJE
DE LA CAMPANA (5)
FRENTE DEL
GABINETE
PARTE INFERIOR
DEL GABINETE
LÍNEA
CENTRAL
ORIFICIO DE
ACCESO
PARA CABLES
ELÉCTRICOS
(en el fondo del gabinete)
CUÑAS DE
MADERA
(sólo gabinetes de
fondo empotrado)
ORIFICIO DE ACCESO PARA
CONDUCTO VERTICAL
¾”
(1.9 cm)
2 1/8”
(5.4 cm)
2 5/8”
(6.7 cm)
11”
(27.9 cm)
5¼”
(13.3 cm)
5¼”
(13.3 cm)
10 7/8”
(27.6 cm)
4½”
(11.4 cm)
PLAFÓN
DE 24 a 30 pulg.
(61 a 76 cm)
POR ENCIMA DE LA
SUPERFICIE DE COCINADO
GABINETE
CONDUCTO DE 3¼ x 10 pulg.
(8.3 x 25.4 cm)
(para descarga horizontal)
TAPA DE PARED
TAPA DE TECHO
CONDUCTO DE 3¼ x 10 pulg.
(8.3 x 25.4 cm) o CONDUCTO
REDONDO de 7 pulg. (17.8 cm)
(para descarga vertical)
CABLEADO ELÉCTRICO
DOMÉSTICO (parte superior
o posterior de la campana)
CAMPANACAMPANA
FUSIBLE
El Tablero de control de la campana contiene un fusible para proteger
los controles de las sobrecargas de energía. Si el fusible está abierto
(se fundió), el indicador verde del ventilador o de la luz no funcionará
adecuadamente cuando se presionen los botones del ventilador o de la
luz, y ni el ventilador ni las luces se encenderán.
Puede comprar un fusible nuevo en una tienda de suministros electrónicos
de su localidad. Utilice un fusible tipo cartucho de acción rápida de
8 A, 120 V, de 5 mm de diámetro y 20 mm de largo.
Para reemplazar el fusible:
1. Desconecte la energía en la entrada de servicio.
2. Retire los filtros y el recipiente inferior.
3. Quite y revise el fusible. Si no está abierto (fundido), necesitará realizar
diagnósticos adicionales.
FUSIBLE
TABLERO DE CONTROL DE LA CAMPANA
PREPARE EL LUGAR DONDE SE
VA A INSTALAR LA CAMPANA
1 Determine si la descarga de la campana va a ser vertical
(conducto de 3¼ x 10 pulg. [8.3 x 25.4 cm] o redondo de 7 pulg.
[17.8 cm]) u horizontal (sólo conducto de 3¼ x 10 pulg. [8.3 x
25.4 cm]). Para descarga vertical u horizontal, coloque la red
de conductos entre el lugar donde va a instalar la campana y
el tapón de techo o tapón de pared. Para obtener los mejores
resultados, utilice una cantidad mínima de transiciones y codos.
CONDUCTO HORIZONTAL DE
3¼ X 10 PULG. (8.3 X 25.4 CM)
CONDUCTO
REDONDO DE
7 PULG. (17.8 CM)
CONDUCTO VERTICAL
DE 3¼ X 10 PULG.
(8.3 X 25.4 CM)
2 Guíese por el diagrama correspondiente (a continuación) para
colocar los conductos y hacer el corte exacto para la conexión
eléctrica en el gabinete o en la pared. Para instalaciones en
sistemas sin conductos, NO haga ningún orificio de acceso
para conducto.
*
Observelacuñademaderaadicionalyeltornillodemontajecerca
delfrentedelgabinete,sobrelalíneacentraldelgabinete.
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 18
ç
ç
7 Quite los 2 tornillos que sujetan el conector del regulador de
tiro/conducto a la campana. Quite el conector del regulador
de tiro/conducto del interior de la campana.
PARA INSTALACIONES CON CONDUCTOS: pase directamente al
paso 12.
FILTROS DE
ALUMINIO
5 Quite los filtros
de aluminio de
la campana.
4 Quite todo el forro
de plástico protector
de la campana
(únicamente
campanas de
acero inoxidable).
3 Quite la bolsa de
piezas del interior de
la tapa del extremo del
empaque de espuma.
6 Quite los 6 tornillos que sostienen el recipiente inferior a la
campana. Deje a un lado el recipiente inferior y los tornillos.
(1)
JALAR
HACIA
ABAJO
(2)
LEVANTAR
HACIA
FUERA
PREPARE LA CAMPANA
ç
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
TORNILLOS
PLENO PARA
SISTEMAS SIN
CONDUCTOS
PLACA DE
SISTEMA SIN
CONDUCTO
RANURA
PLACA DE
SISTEMA SIN
CONDUCTO
DESVIADOR
PARA SISTEMAS
SIN CONDUCTOS
8 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:
De la lista de piezas: Fije el desviador para sistemas sin
conductos a la caja de aire con 2 tornillos y 2 arandelas.
9 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:
Quite 2 tornillos que sostienen la placa sin conducto al pleno
sin conducto y quite la placa.
TORNILLOS
PLACA DE
SISTEMA SIN
CONDUCTO
10 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:
Inserte el extremo corto de la placa sin conducto en la ranura
del pleno sin conducto. Fije con los 2 tornillos que quitó en
el paso 9.
11 ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:
Compre un juego de dos (2) filtros para sistemas sin conductos
para las campanas de 30 pulg. (76 cm) (Modelo BPPF30) y para
las campanas de 36 pulg. (91.4 cm) (Modelo BPPF36) o un juego
de tres (3) filtros para sistemas sin conductos para las campanas
de 42 pulg. (107 cm) (Modelo BPPF42) con su distribuidor o
minorista local. Siguiendo las instrucciones que acompañan a los
filtros para sistemas sin conductos, acople éstos a los filtros de
malla de aluminio.
PARA INSTALACIONES SIN CONDUCTOS: pase directamente al
paso “INSTALE LA CAMPANA”.
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 19
PLACA VERTICAL
DE AGUJERO CIEGO
DE 3¼ X 10 PULG.
(8.3 X 25.4 CM)
PLACA
HORIZONTAL
DE 3¼ X
10 PULG.
(8.3 X 25.4 CM)
PLACA REDONDA
DE AGUJERO CIEGO
DE 7 pulg. (17.8 cm)
(también desmonte la
placa vertical de 3¼ x
10 pulg. [8.3 x 25.4 cm])
PLACA DEL
CONDUCTO
REDONDO DE
7 PULG. (17.8 CM)
BORDE
SUPERIOR/
POSTERIOR
DE LA
CAMPANA
CONECTOR DEL
REGULADOR
DE TIRO/
CONDUCTO DE
3 ¼ X 10 PULG.
(8.3 X 25.4 CM)
PIVOTE
DE LA
ALETA DEL
REGULADOR
12 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:
Retire las placas de agujero ciego vertical de 3¼ x 10 pulg.
(8.3 x 25.4 cm), horizontal de 3¼ x 10 pulg. (8.3 x 25.4 cm),
o redonda de 7 pulg. (17.8 cm), según corresponda a su método
de conductos.
13 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:
Acople el conector del regulador de tiro/conducto de
3¼ pulg. x 10 pulg. (8.3 x 25.4 cm) (si está usando el conducto
de 3¼ pulg. x 10 pulg. [8.3 x 25.4 cm]) o la placa redonda
de 7 pulg. (17.8 cm) (si está usando el conducto redondo
de 7 pulg. [17.8 cm]) por la abertura del agujero ciego.
Notas:
Para acomodar los conductos descentrados: el conector del
regulador de tiro/conducto de 3¼ x 10 pulg. (8.3 x 25.4 cm) puede
instalarse a una distancia hasta de 1/2 pulg. (1.3 cm) desde
el centro de la campana hacia cualquier lado, y la placa del
conducto redondo de 7 pulg. (17.8 cm) puede instalarse a 1/2 pulg.
(1.3 cm) desde el centro de la campana hacia cualquier lado.
Instale el conector del regulador de tiro/conducto de 3¼ x 10 pulg.
(8.3 x 25.4 cm) con el pivote de aleta del regulador más cercano
al borde superior/trasero de la campana.
INSTALE LA CAMPANA
ADVERTENCIA
Para reducir el riesgo de una descarga eléctrica, desconecte
el suministro eléctrico al panel de servicio. Bloquee el panel
de servicio o póngale una etiqueta de seguridad para evitar
que alguien conecte accidentalmente la energía eléctrica.
15 Tienda el cable eléctrico de la casa entre el panel de servicio
y la campana. Conecte el cable eléctrico a la campana con la
abrazadera apropiada.
16 Cuelgue la campana de los (4) orificios de montaje insertados
parcialmente en las posiciones del gabinete (mostrado en las
ilustraciones del apartado “PREPARE EL LUGAR DONDE SE
VA A INSTALAR LA CAMPANA”). La bolsa de piezas contiene los
tornillos de montaje. Deslice la campana hacia la pared hasta que
las cabezas de los tornillos de montaje queden conectadas en el
extremo angosto de los orificios tipo bocallave que están en la parte
superior de la campana. Apriete bien los tornillos. Agregue el quinto
tornillo de montaje en el agujero central de la campana y apriete
con firmeza.
17 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:
Conecte el sistema de conductos a la campana y ponga cinta para
conductos en las uniones para fijarlas y sellarlas. Asegúrese de que
el conector del regulador de tiro/conducto entre a los conductos y
que el regulador de tiro pueda abrirse y cerrarse libremente.
14 Quite la cubierta de la caja de cableado eléctrico del interior
de la campana y el correspondiente agujero ciego del
cableado eléctrico desde la parte superior o trasera de
la campana.
CABLE ELÉCTRICO
DE LA CASA
CUBIERTA DE
LA CAJA DE
CABLEADO
ELÉCTRICO
ORIFICIO
CIEGO DEL
CABLE
ELÉCTRICO
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 20
20 Instale las (4) bombillas de halógeno (incluidas con la
campana). Utilice bombillas de halógeno con escudo protector
de 120 V, 50 W (MR16 con base GU10).
NOTA: La herramienta de ventosa (incluida con la campana)
sirve para instalar y quitar bombillas de luz.
Alinee las clavijas de la bombilla con la abertura de diámetro
grande en el receptáculo, empuje la bombilla hacia la campana
y luego gire hacia la derecha hasta que esté firmemente asentada.
La posición del receptáculo de la bombilla (profundidad) es
ajustable, y podría necesitar ajuste cuando:
a) Ciertas marcas de bombillas sean difíciles de instalar.
b) La bombilla sobresalga demasiado por debajo del panel de
la bombilla.
Para cambiar la profundidad de los receptáculos de las bombillas:
- Quite el recipiente inferior (vea el paso 6).
- Quite los 2 tornillos del panel de iluminación y el panel de
iluminación. Deje los tornillos a un lado.
- Afloje 2 tornillos que sostienen el soporte del receptáculo
de la lámpara al panel de iluminación.
- Ajuste el receptáculo/soporte a la profundidad deseada.
- Vuelva a apretar los tornillos con firmeza.
- Vuelva a colocar el panel de iluminación y el recipiente inferior.
CABLE ELÉCTRICO
DE LA CASA
TORNILLO
DE TIERRA
CONECTE EL CABLEADO
18 Conecte el cable eléctrico de la casa al cableado de la
campana: cable NEGRO con NEGRO, BLANCO con BLANCO y
VERDE o SIN FORRO al tornillo de tierra. Vuelva a colocar la
cubierta de la caja de cableado eléctrico.
19 Vuelva a fijar el recipiente inferior con los 6 tornillos que quitó
en el paso 6.
PRECAUCIÓN: Las bombillas podrían estar calientes.
Consulte la información adicional en los paquetes
de bombillas.
INSTALE LAS BOMBILLAS
(1)
EMPUJAR
HACIA
ADENTRO
(2) GIRAR EN
SENTIDO DE LAS
AGUJAS DEL RELOJ
HERRAMIENTA
DE VENTOSA
BOMBILLA
DE
HALÓGENO
TORNILLOS
DEL PANEL DE
ILUMINACIÓN
PANEL DE
ILUMINACIÓN
21 ÚNICAMENTE EN INSTALACIONES CON CONDUCTOS:
Instale de nuevo los filtros de aluminio que quitó en el Paso 5.
ÚNICAMENTE EN INSTALACIONES SIN CONDUCTOS:
Instale los filtros de aluminio y los filtros sin conducto
(comprados, e instalados en el paso 11).
GARANTÍA
Garantía limitada por un año
Broan-NuTone garantiza al consumidor comprador original de sus productos que
tales productos estarán libres de defectos en materiales o mano de obra durante un
período de un (1) año a partir de la fecha de la compra original. NO EXISTEN OTRAS
GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, INCLUYENDO, ENTRE OTRAS, GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO PARTICULAR.
Durante este período de un año, Broan-NuTone, a su criterio, reparará o reemplazará
sin cargo alguno cualquier pieza o producto que se encuentre defectuoso bajo
condiciones normales de uso y servicio. LA PRESENTE GARANTÍA NO CUBRE LOS
TUBOS FLUORESCENTES NI SUS ARRANCADORES, FILTROS, CONDUCTO, TAPONES
DE TECHO O PAREDES Y DEMÁS ACCESORIOS DE CANALIZACIÓN. Esta garantía no
cubre (a) mantenimiento y servicio normales, ni (b) ningún producto o piezas que se
hayan sometido a uso inadecuado, negligencia, accidente, mantenimiento o reparación
inadecuada (no hecha por Broan-NuTone), instalación incorrecta o instalación en
contra de las instrucciones de instalación recomendadas.
La duración de cualquier garantía implícita se limita al período de un año, como se
especifica para la garantía expresa. Algunos estados no permiten limitaciones en
cuanto al tiempo de vencimiento de una garantía implícita, por lo que la limitación
antes mencionada podría no aplicarse a usted.
LA OBLIGACIÓN DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, A CRITERIO
DE BROAN-NUTONE, SERÁ EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR
BAJO ESTA GARANTÍA. BROAN-NUTONE NO SERÁ RESPONSABLE POR DAÑOS
INCIDENTALES, RESULTANTES O ESPECIALES QUE SURJAN DEL USO O
DESEMPEÑO DEL PRODUCTO O EN RELACIÓN CON EL MISMO. Algunos estados no
permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que
la limitación antes mencionada podría no aplicarse a usted. Esta garantía le otorga
derechos legales específicos, y usted podría tener otros derechos que varían entre
estados. Esta garantía sustituye todas las garantías anteriores.
Para tener derecho al servicio de la garantía, usted debe (a) notificar a Broan NuTone a
la dirección y número de teléfono que aparecen abajo, (b) proporcionar el número de
modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto
en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía,
debe de presentar un comprobante de la fecha original de compra.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada L5T 1H9
www.broan.ca 877-896-1119 Rev. 08/2007
SOPORTE DEL
RECEPTÁCULO
DE LA LÁMPARA
TORNILLOS
PANEL DE
ILUMINACIÓN
MODELOS QP230BC • QP230BL • QP230SS • QP230WW
QP236BC • QP236BL • QP236SS • QP236WW
QP242BC • QP242BL • QP242SS • QP242WW
Página 21
CLAVE N.º PIEZA N.º DESCRIPCIÓN
1 97017727 Placa redonda de 7 pulg. (17.8 cm) (incluye piezas de montaje)
2 97018245
Montaje de interfaz del usuario, color blanco (incluye interfaz, placa de identificación, piezas de montaje)
97018246 Montaje de interfaz del usuario, color negro (incluye interfaz, placa de identificación, piezas de montaje)
97018247
Montaje de interfaz del usuario, color crema (incluye interfaz, placa de identificación, piezas de montaje)
3 99528248 Placa de identificación, blanca
99528249 Placa de identificación, negra
99528250 Placa de identificación, crema
4 97018251 Juego de capacitor (incluye tuercas de alambre, tornillo de montaje)
5 97018225 Panel de luces DERECHO color blanco (incluye piezas de montaje)
97018226 Panel de luces DERECHO color negro (incluye piezas de montaje)
97018227 Panel de luces DERECHO de acero inoxidable (incluye piezas de montaje)
97018228 Panel de luces DERECHO color crema (incluye piezas de montaje)
6 97018202 Juego de filtros de 30 pulg. (76 cm) (2 por bolsa)
97018203 Juego de filtros de 36 pulg. (91.4 cm) (2 por bolsa)
97018204 Juego de filtros de 42 pulg. (107 cm) (3 por bolsa)
7 97018220 Rueda de ventilador (incluye tuerca de montaje)
8 97018222 Juego de motor (incluye motor, aislantes, piezas de montaje)
9 97017728 Conector del regulador de tiro/conducto(incluye las piezas de montaje)
10 97018229 Panel de luces IZQUIERDO color blanco (incluye piezas de montaje)
97018230 Panel de luces IZQUIERDO color negro (incluye piezas de montaje)
97018231 Panel de luces IZQUIERDO de acero inoxidable (incluye piezas de montaje)
97018232 Panel de luces IZQUIERDO color crema (incluye piezas de montaje)
11 97017731 Portalámpara (incluye portalámpara, tuercas para alambre, tornillos de montaje)
12 97018233 Soporte para portalámparat
13 97018236 Recipiente inferior de 30 pulg. (76 cm) (incluye piezas de montaje)
97018237 Recipiente inferior de 36 pulg. (91.4 cm) (incluye piezas de montaje)
97018238 Recipiente inferior de 42 pulg. (107 cm) (incluye piezas de montaje)
14 97018242 Placa de deslizamiento sin conductos (incluye empaque y piezas de montaje)
15 97018243 Desviador sin conductos (incluye las piezas de montaje)
16 97018244 Placa sin conductos (incluye las piezas de montaje)
17 97018254 Tablero de circuitos, no se muestra
No se muestra. 97018224 Bolsa de piezas (no se muestra)
No se muestra. 99010353 Juego de filtros sin conducto para 30 pulg. (76 cm) (2 filtros de carbón y 8 clips de filtro)
99010354 Juego de filtros sin conducto para 36 pulg. (91.4 cm) (2 filtros de carbón y 8 clips de filtro)
99010360
Juego de filtros sin conducto para 42 pulg. (107 cm) (3 filtros de carbón y 12 clips de filtro)
No se muestra. 99526707 Herramienta de ventosa
No se muestra. 97018252 Sensor de calor
No se muestra. 97018253 Fusible
No se muestra. 97018255 Cable de listón
No se muestra. V05921 Bombilla de 50 W de halógeno GU10
11
12
4
5
17
1
2
3
6
8
7
9
10
13
14
16
15
99527290C
Al pedir piezas
de repuesto,
indique el
No. DE PIEZA,
no el No.
DE CLAVE.
PIEZAS DE SERVICIO
