Monogram ZKGSN804NRH 30" Stainless Steel Integrated User Manual

INSTALLATION

INSTRUCTIONS

30” Built-In Bottom-Freezer,

2-Drawer Refrigerator

ENGLISH/FRANÇAIS/ESPAÑOL.

MONOGRAM.COM

31-1000169 Rev. 2

Safety Information

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT – Save these instructions for

local inspector’s use. Observe all governing codes and

ordinances.

•

Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these instructions with

your Owner’s Manual for future reference.

If you received a damaged unit, you should immediately

contact your dealer or builder.

Skill Level – Installation of this unit requires basic

mechanical, carpentry and plumbing skills. Proper

installation is the responsibility of the installer. Product

failure due to improper installation is not covered under

the Monogram Warranty. See the Owner’s Manual for

warranty information.

For Monogram local service in your area, visit monogram.com

For Monogram service in Canada, visit monogram.ca

For Monogram Parts and Accessories, visit monogram.com/use-and-care/parts

For Monogram Parts and Accessories in Canada, visit monogram.ca

WARNING

Tip Over Hazard.

These appliances are top heavy, especially with any doors open, and must be secured to prevent tipping

forward which could result in death or serious injury. Read and follow the entire installation instructions for

securing the appliance with the anti-tip system.

WARNING

Explosion Hazard.

Keep flammable materials and vapors, such as gasoline, away from appliance. Failure to do so can result

in fire, explosion, or death.

WARNING

To reduce the risk associated with choking, do not allow children under 3 years of age to

have access to small parts during the installation of this product.

CAUTION

Lifting Hazard

This unit is very heavy. To reduce the risk of person injury during maneuvering and installing this appliance,

3 people are required for proper installation.

CAUTION

.HHSILQJHUVRXWRIWKH³SLQFKSRLQWƎDUHDVFOHDUDQFHVEHWZHHQWKHGRRUVDQGEHWZHHQWKH

doors and cabinet are necessarily small. Be careful closing doors when children are in the area.

WARNING

Electrical Shock Hazard.

Plug into a grounded 3-prong outlet.

Do not remove the ground prong.

Do not use an adapter.

Immediately discontinue use of a damaged supply cord.

If the supply cord is damaged it must be replaced by a

qualified service professional with an authorized service

part from the manufacturer.

Do not use an extension cord with this appliance.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Follow the instructions in the section Grounding the unit.

This appliance must be installed with a means in the

fixed house wiring or circuit breaker for disconnecting the

appliance from the electrical supply after installation.

31-1000169 Rev. 2

Safety Information

Contents

Design Guide

Cabinet Enclosure Dimensions 4

Refrigerator Dimensions 5

The Installation Space 6

Grounding the Refrigerator 6

115° Door Swing 7

90° Door Swing 8

SS Panel Accessory & Dimensions 9

Ǝ&XVWRP3DQHO'LPHQVLRQV 

Installation Instructions

Tools, Hardware, Materials 11

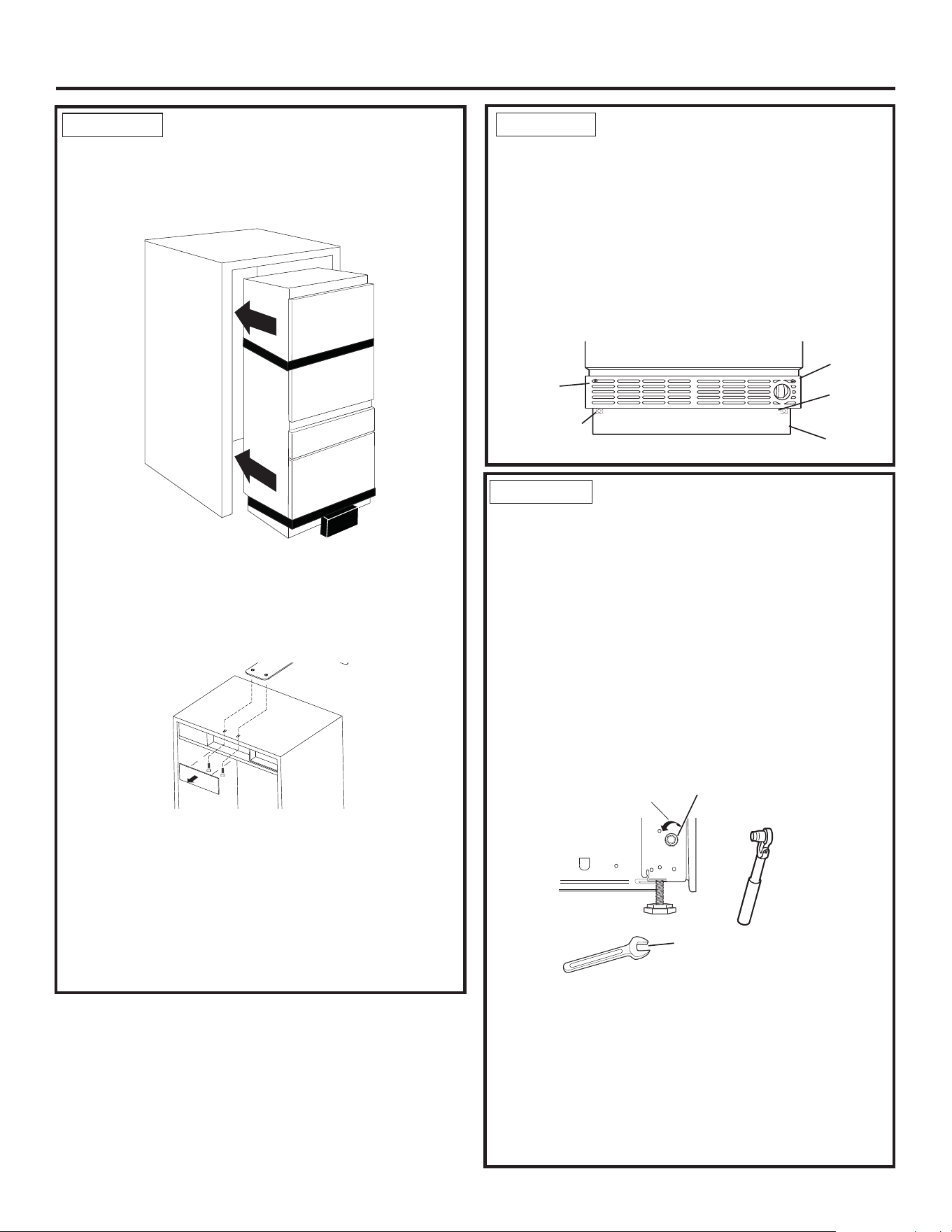

Step 1. Remove Packaging 12

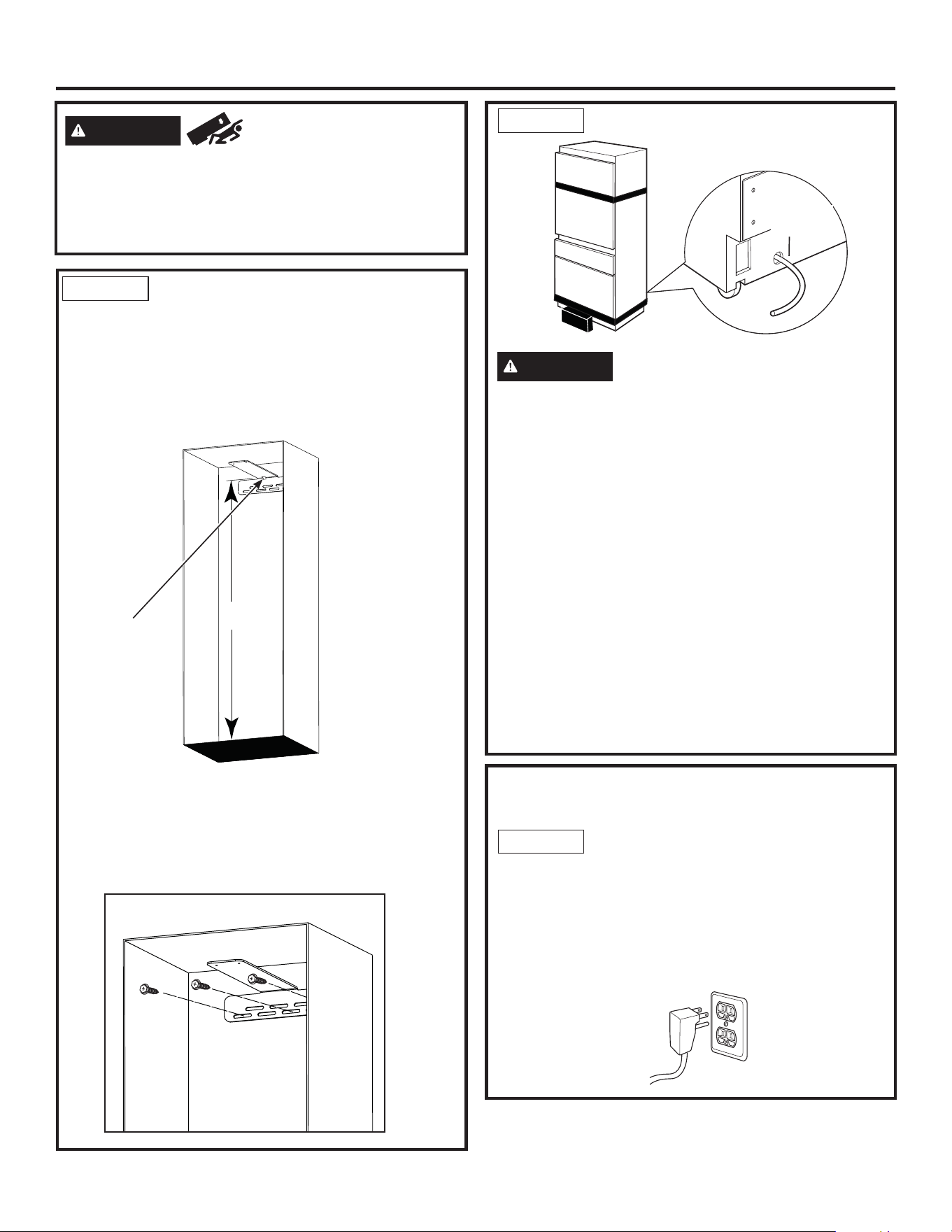

Step 2. Install Anti-tip Bracket 13

Step 3. Connect Water Line 13

Step 4. Connect Power 13

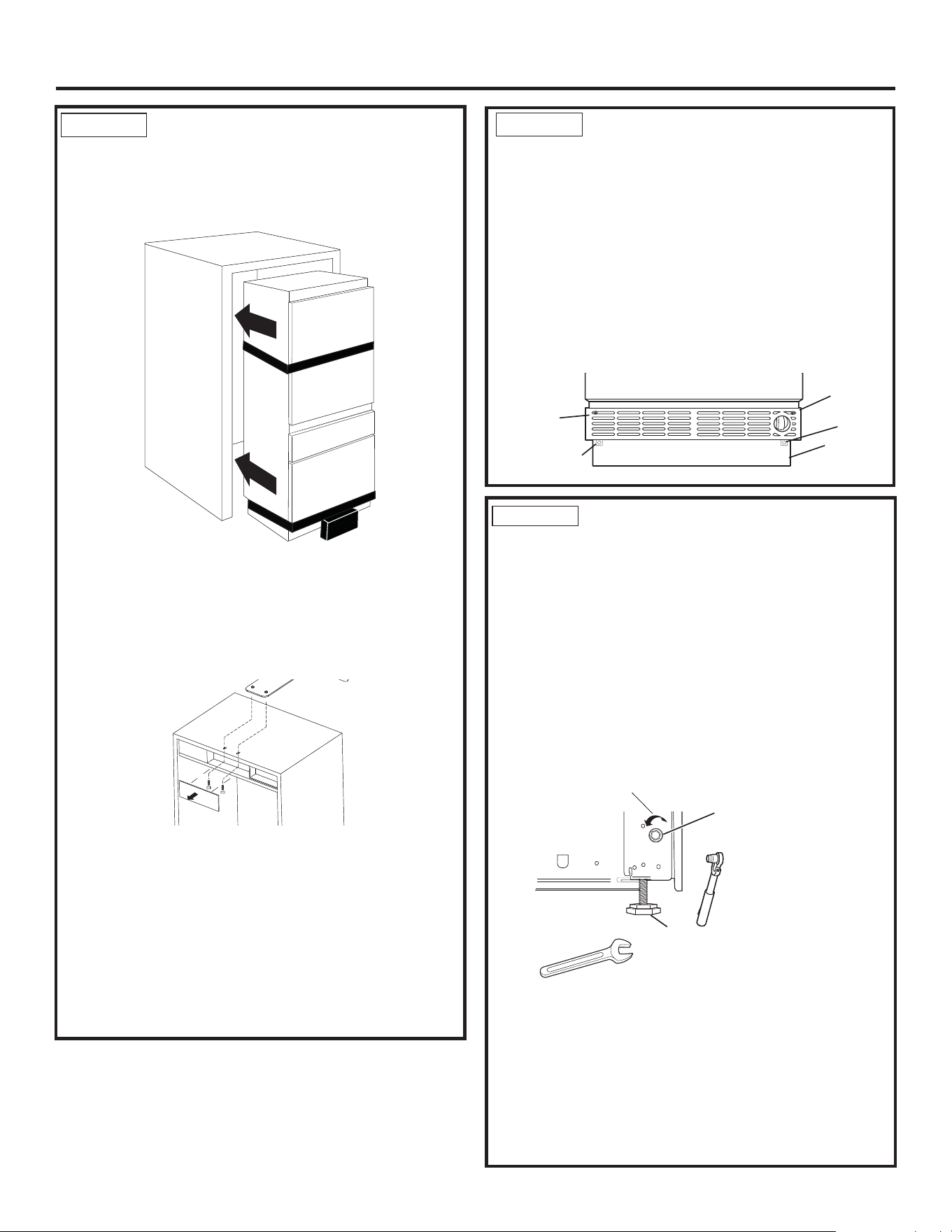

Step 5. Slide Unit into Enclosure 14

Step 6. Remove Toekick and Vent 14

Step 7. Level Refrigerator 14

Step 8. Install Toekick and Vent 15

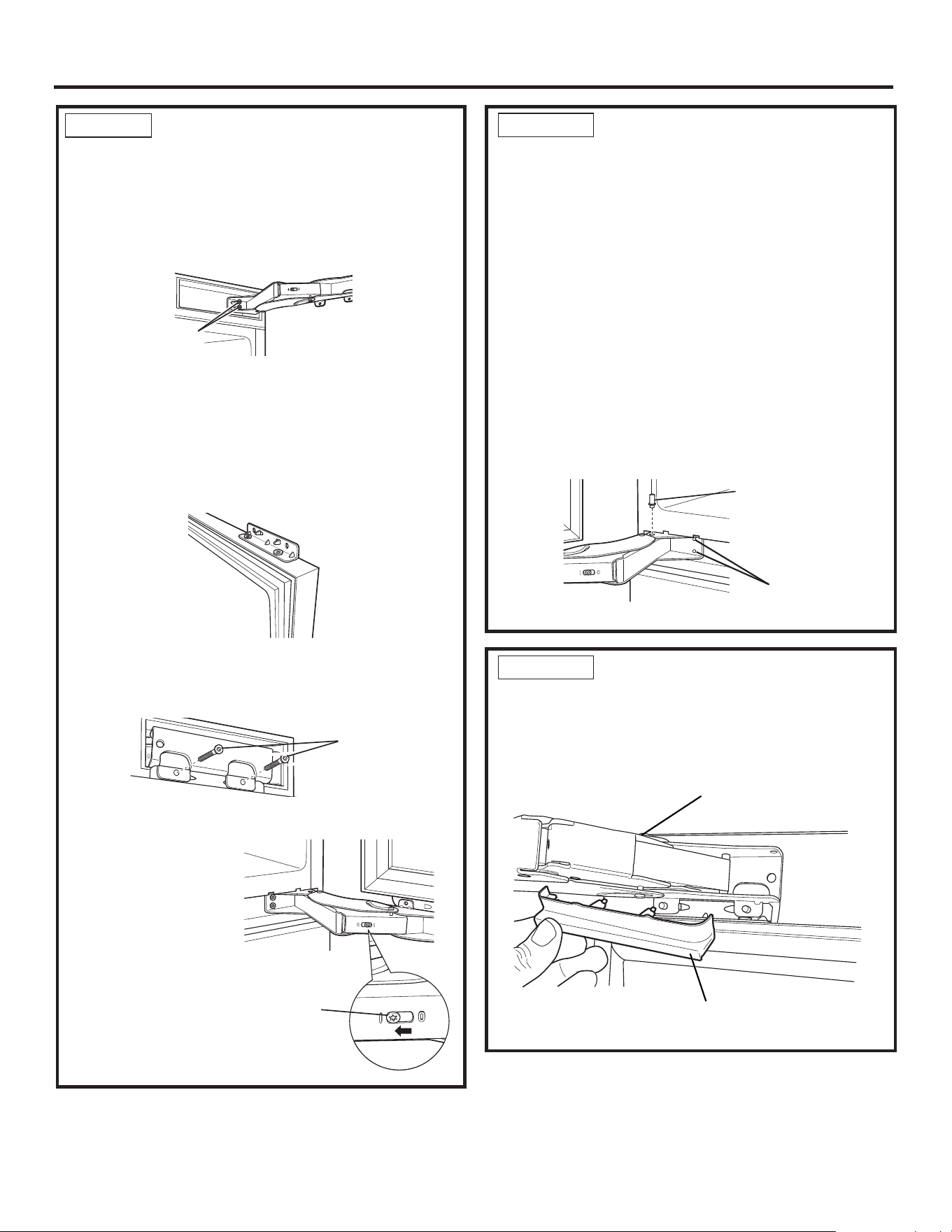

Step 9. Reverse Door Swing 15

Step 10. Adjust Door Swing 16

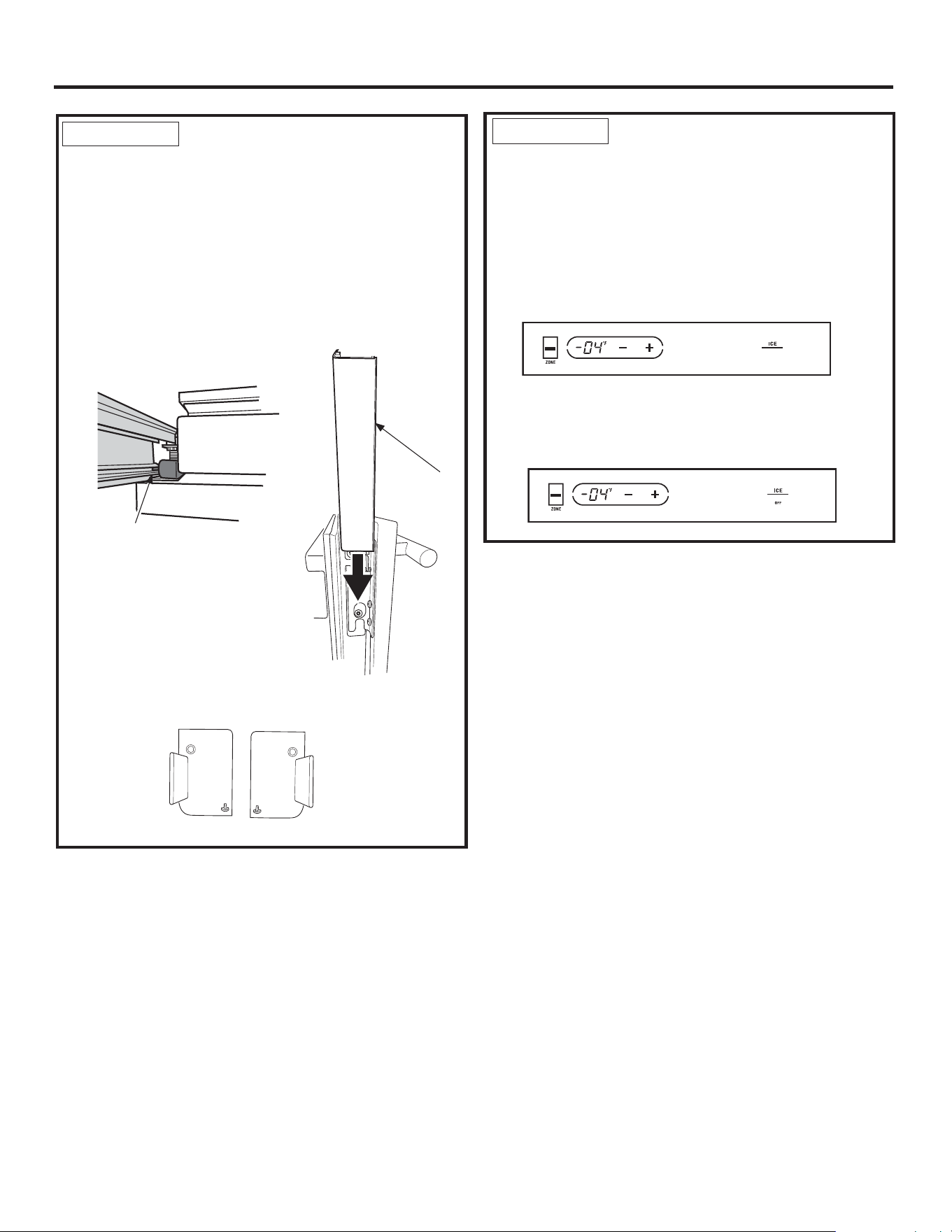

Step 11. Install Door and Drawer Panels 18

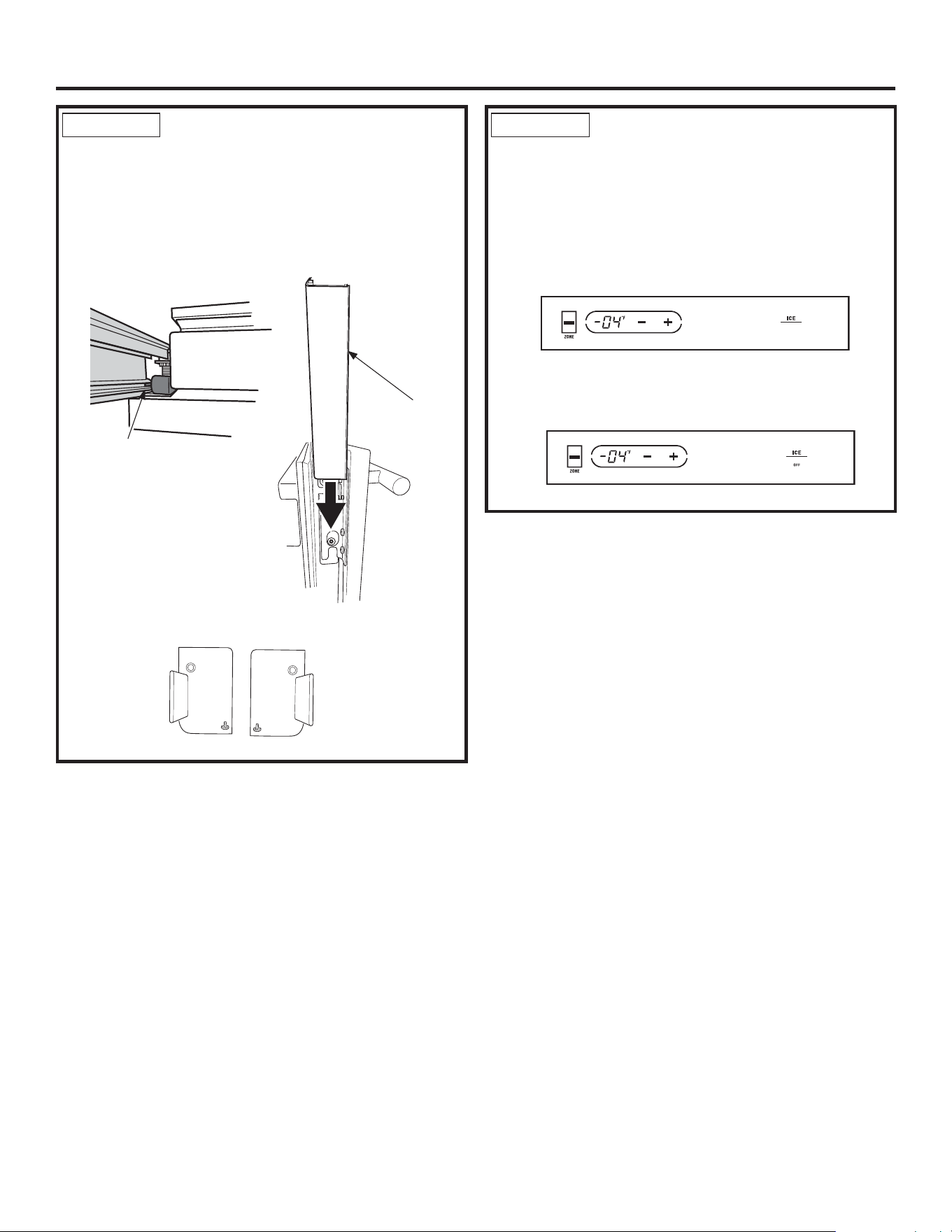

Step12. Start Icemaker 18

Monogram Badge Placement 19

WARNING

EXPLOSION HAZARD Flammable Refrigerant

This appliance contains isobutane refrigerant,

R600a, a natural gas with high environmental

compatibility. However, it is also combustible.

Adhere to the warnings below to reduce the risk of

injury or property damage.

1) When handling, installing and operating the appliance,

care should be taken to avoid damage to the

refrigerant tubing.

2) Service shall only be performed by authorized service

personnel. Use only manufacturer-authorized service

SDUWVƎ

3) Dispose of refrigerator in accordance with Federal

and Local Regulations. Flammable refrigerant and

insulation material used require special disposal

procedures. Contact your local authorities for the

environmentally safe disposal of your refrigerator.

4) Keep ventilation openings in the appliance enclosures

or in the built-in structure clear of obstruction.

5) Do not use mechanical devices or other means to

accelerate the defrosting process.

6) Do not damage refrigerant circuit.

7) Do not use electrical appliances inside the food

storage compartment of the appliance.

31-1000169 Rev. 2

Design Guide

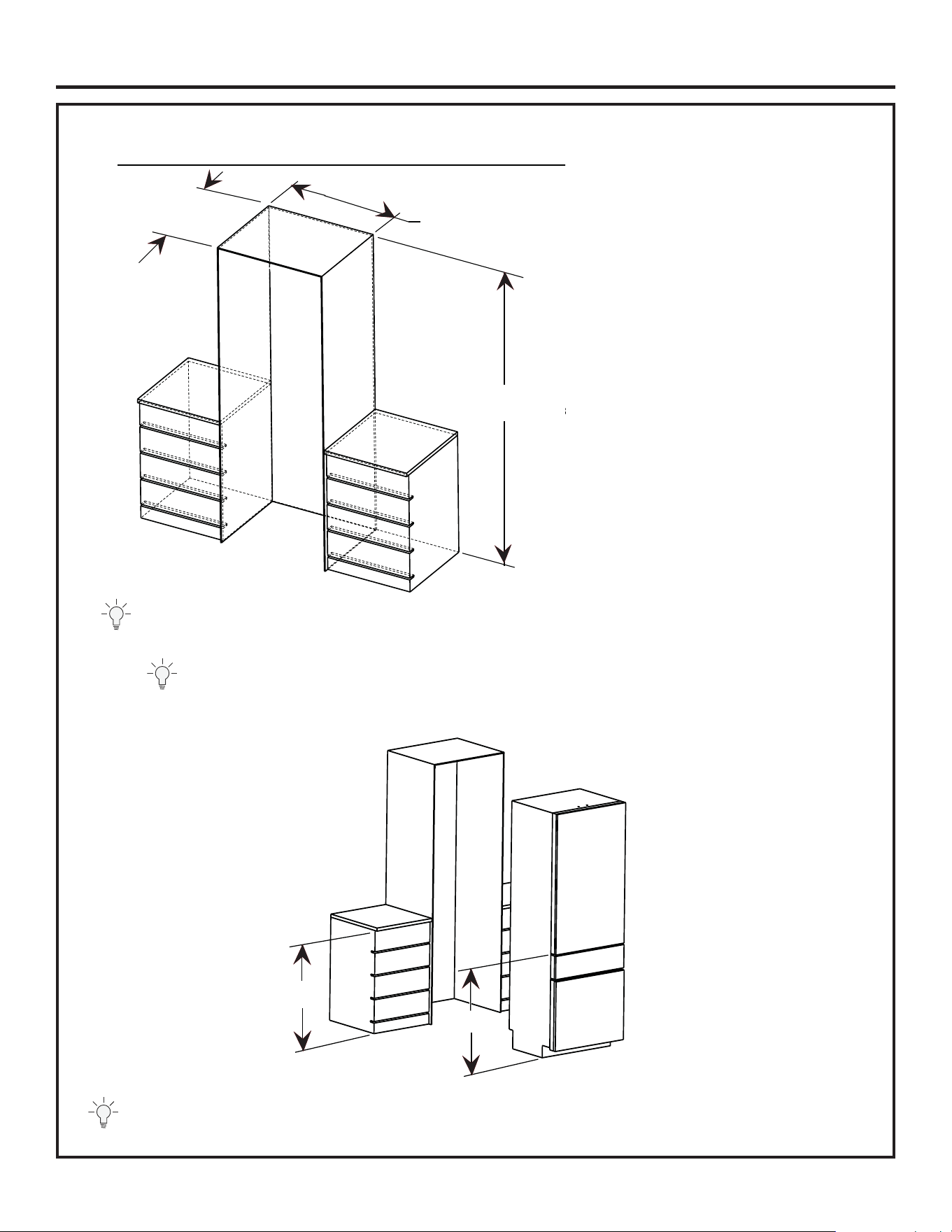

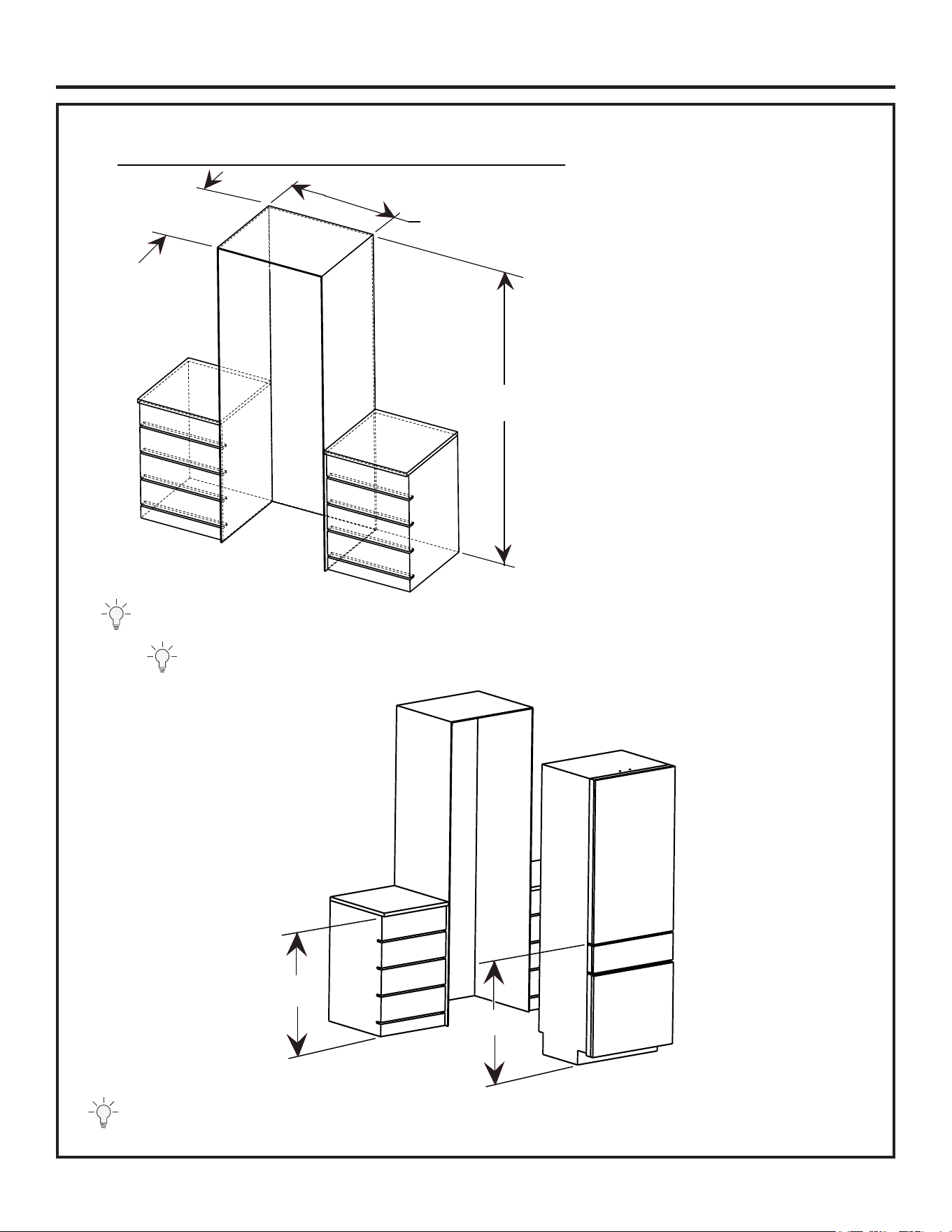

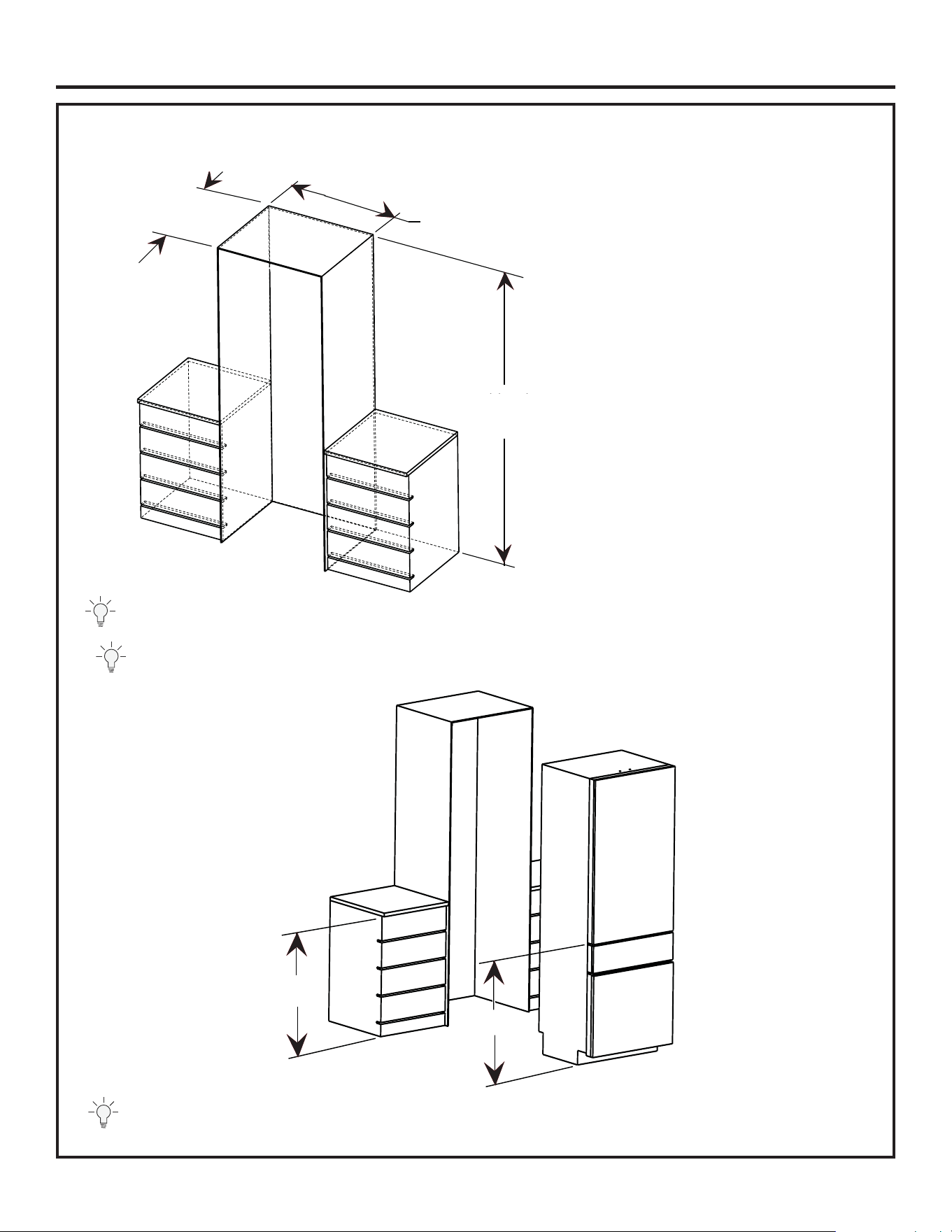

Cabinet Enclosure Dimensions For Fully Integrated Instructions

Height options

80" or *84"

30" Finished Width

25" min. depth

7KHFXWRXWGHSWKPXVWEHƎIRU

flush installations.

• The front face of the refrigerator

ILWVIOXVKZLWKƎGHSWKDGMDFHQW

cabinets.

• The refrigerator can fit into a

ƎPLQLPXP

ƎPD[LPXPKLJKHQFORVXUH

Although the refrigerator itself can

RQO\EHUDLVHGWRƎ

• The fresh food door panel can be

FRQVWUXFWHGWRILOODGGLWLRQDOKHLJKW

see page 11.

'HVLJQ7LS:HUHFRPPHQGILQLVKLQJWKHLQVLGHVXUIDFHRIWKHHQFORVXUHDPLQRIƎIURPWKHIURQWIDFH

'HVLJQ7LS,IXVLQJƎHQFORVXUHFRQVLGHUDGGLQJDILQLVKHGYDOHQFHDERYHWKHUHIULJHUDWRUFDVH

34 3/8"

Design Tip: It is possible to align your refrigerator drawer with adjacent cabinetry for a completely

integrated look.

31-1000169 Rev. 2

Design Guide

Height adjustable

from

79-3/8” to 80-3/8” *

23 3/4"

29 3/4"

1 1/4"

3/4"

1/8"

Case

Door

Panel

Clearance

Front with Panels Side with Panels

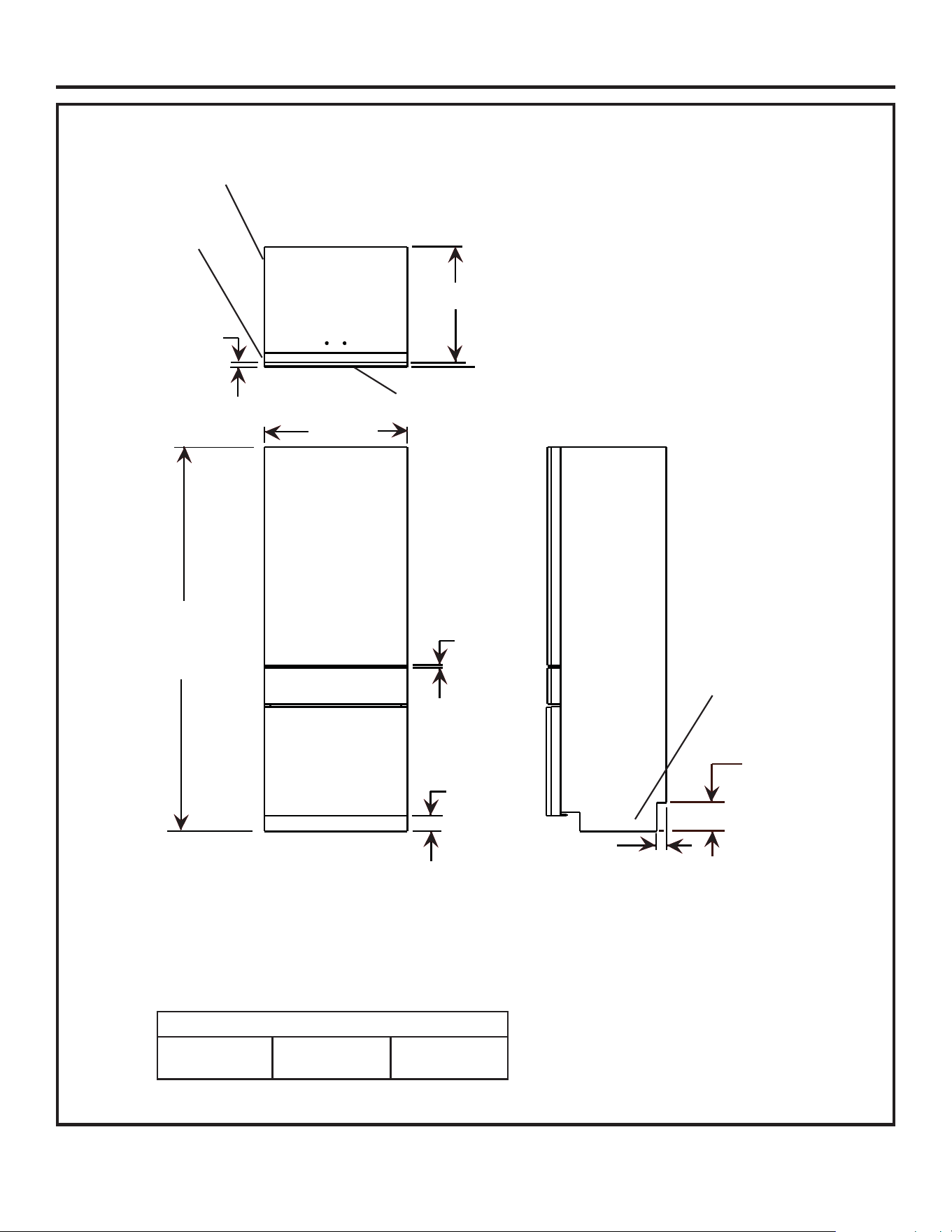

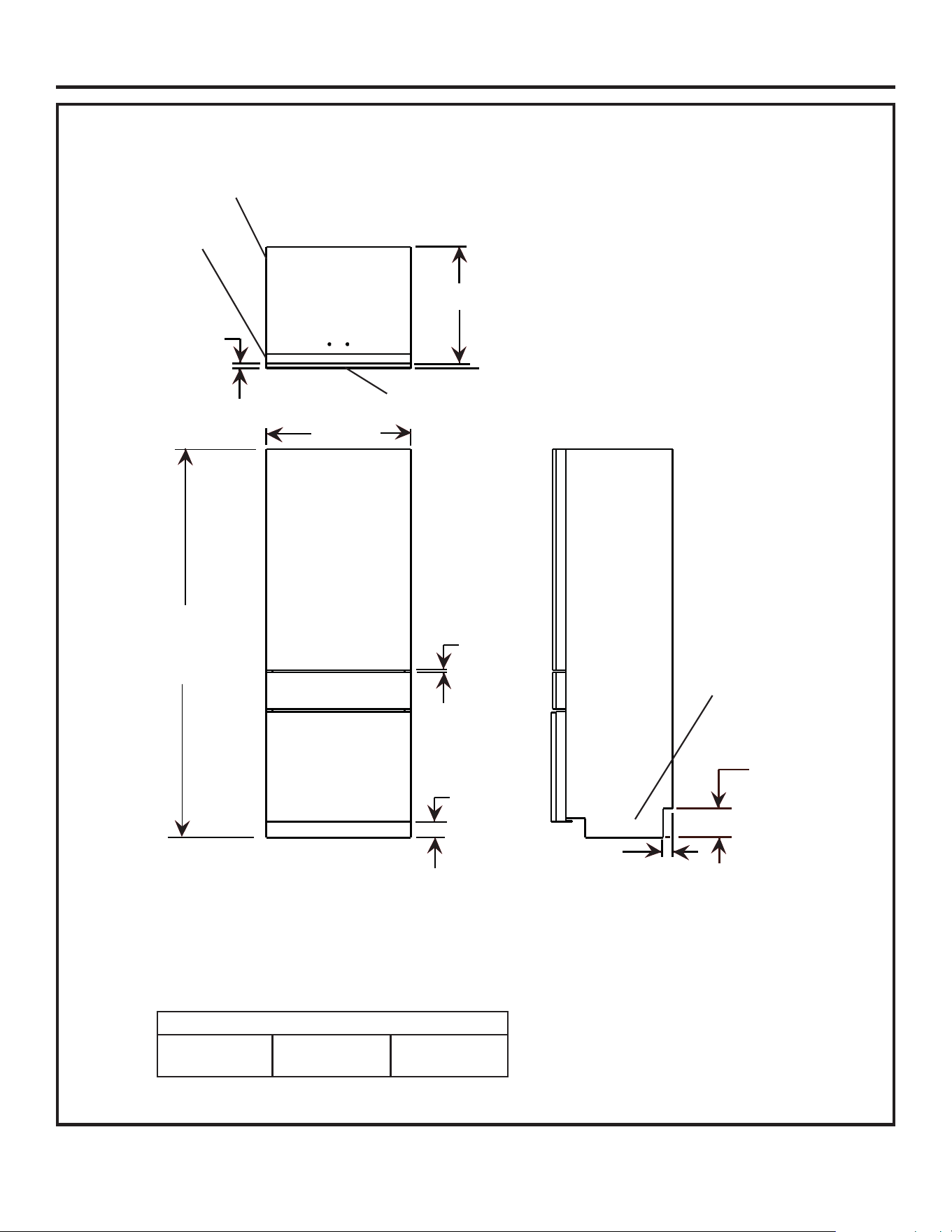

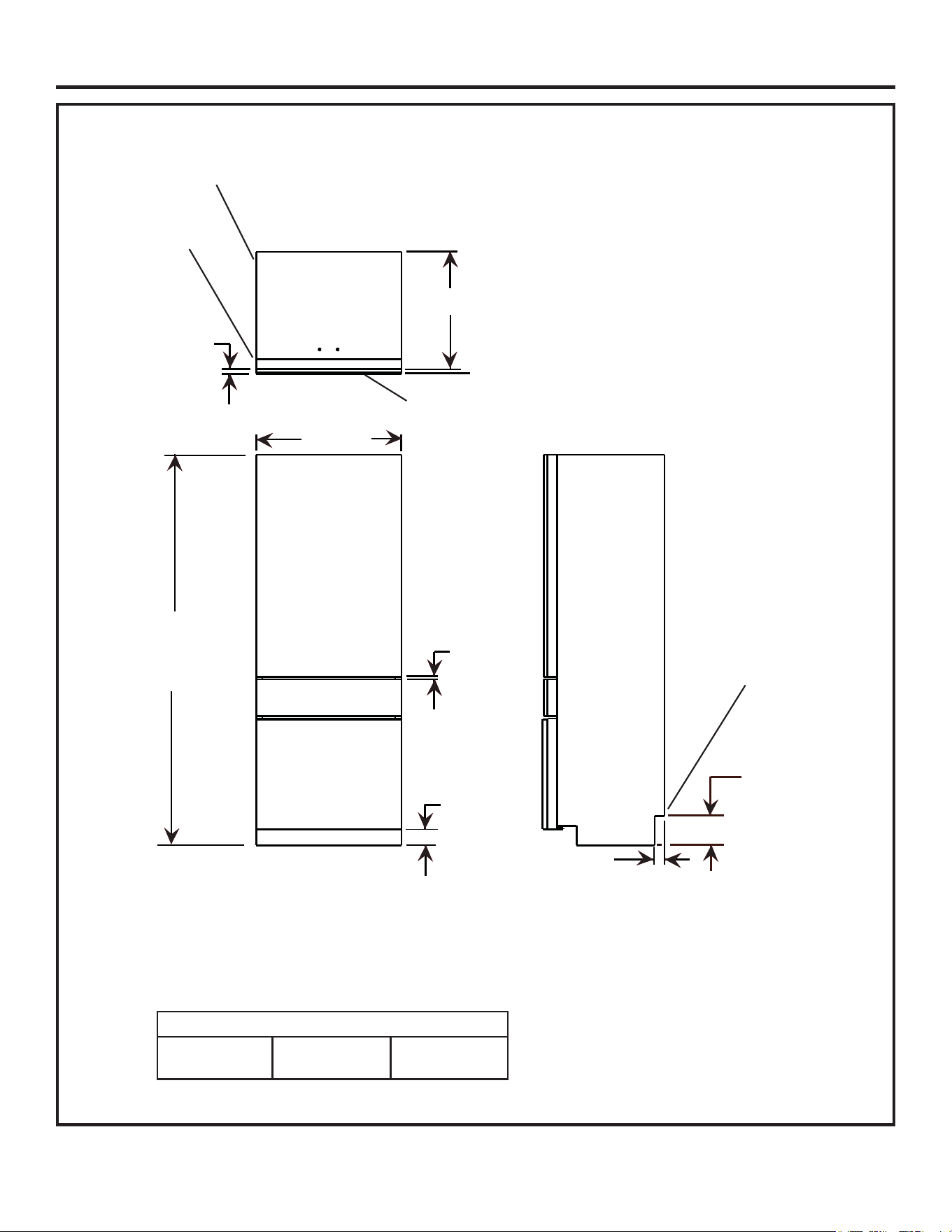

5HIULJHUDWRU'LPHQVLRQVZLWKƎ3DQHOV

Top with Panels

Install Clearances

Top

ƎPP

Each Side

ƎPP

Rear

ƎPP

7KH5HIULJHUDWRUFDQEHDGMXVWHGWRILWLQWRDFDELQHWVSDFHWKDWLVƎWRƎZLWKWKH

appropriate door panel kit.

(Case and Door only)

31-1000169 Rev. 2

Design Guide

THE INSTALLATION SPACE

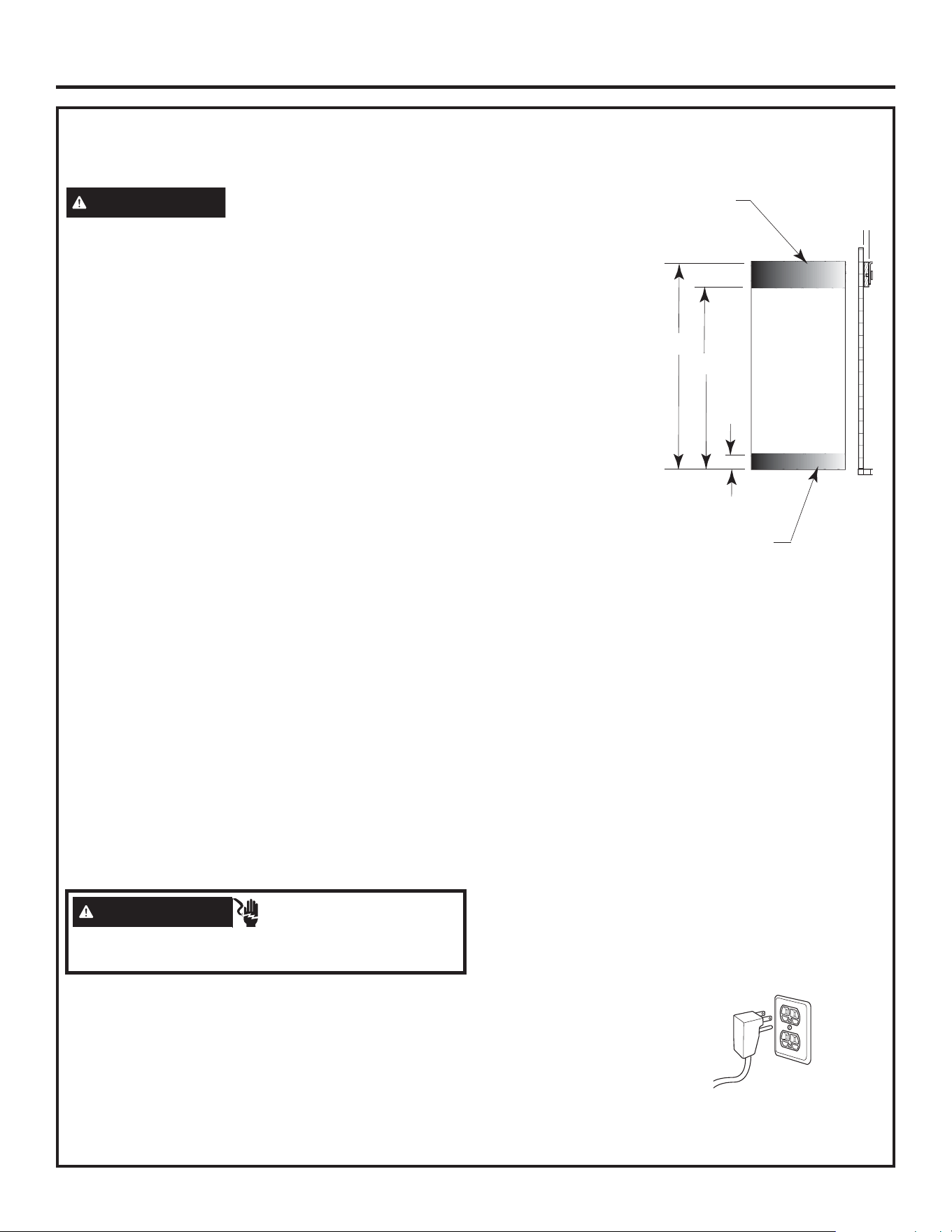

Water and Electrical Locations

Electrical and water supply should be located in shaded area only as

shown.

WARNING

Connect to potable water supply only.

PREPARING INSTALL WATER LINE

• A cold water supply is required for automatic icemaker operation. The

water pressure must be between 40 and 120 p.s.i. (275-827 kPa).

5RXWHƎ2'FRSSHURU6PDUW&RQQHFW

™

plastic tubing between the

house cold water line and the water connection location.

• Tubing should be long enough to extend to the front of the encloasure.

• Water line can enter an opening through the floor or back wall.

• Install a shut-off valve between the icemaker water valve and cold water

supply in the home.

NOTE:

• It is recommended that the water shut-off valve be placed in a location

that is easily accessible. We do not advise placing it behind the unit

because of access difficulties. If it is necessary to install the valve behind

the unit, it must be located in the shaded area.

• Saddle type shut-off valves are included in many water supply kits, but

are not recommended for this application.

• The only GEA-approved plastic tubing is supplied in the SmartConnect

™

Refrigerator Tubing kits. Do not use any

other plastic water supply line because the line is under pressure at all times. Other types of plastic may crack or

rupture with age and cause water damage to your home. SmartConnect

™

Refrigerator Tubing Kits are available in

the following lengths:

6’ (1.8 m) WX08X10006, 15’ (4.6 m) WX08X10015 & 25’ (7.6 m) WX08X10025

• Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use

is not permitted in Massachusetts. Consult with your licensed plumber.

Electrical Specifications

• A 115-volt, 60-Hz., 15- or 20-amp power supply is required. An individual properly grounded branch circuit or circuit

breaker is recommended.

• Install a properly grounded 3-prong electrical receptacle recessed into the back wall. Electrical must be located on

rear wall as shown.

NOTE: GFI (ground fault interrupter) is not recommended.

GROUNDING THE REFRIGERATOR

The power cord of this appliance is equipped with a

3-prong (grounding) plug which mates with a standard

three-prong (grounding) wall receptacle to minimize the

possibility of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly grounded.

Where a standard 2-prong wall outlet is encountered, it

is your personal responsibility and obligation to have it

replaced with a properly grounded 3-prong wall outlet.

DO NOT, UNDER ANY

CIRCUMSTANCES, CUT

OR REMOVE THE THIRD

(GROUND) PRONG FROM

THE POWER CORD.

DO NOT USE AN ADAPTER PLUG TO CONNECT THE

REFRIGERATOR TO A 2-PRONG OUTLET.

DO NOT USE AN EXTENSION CORD WITH THIS

APPLIANCE.

6”

80”

77”

nti-Tip location. Do

not obstruct this area.

Water and Electrical

Tube Outlet

Front view

Install Space

WARNING

Electrical Shock

Hazard.

Failure to follow these instructions can

result in death, fire, or electrical shock.

31-1000169 Rev. 2

Design Guide

1-1/2"

1-1/4"

3/4"

1-1/2"

2-1/16"

1-1/4"

1-3/8"

3/4"

1/8"

Allow 17" minimum clearance

for a full 115° door swing.

Refrigerator

Stainless Steel or Custom Panels

Top View

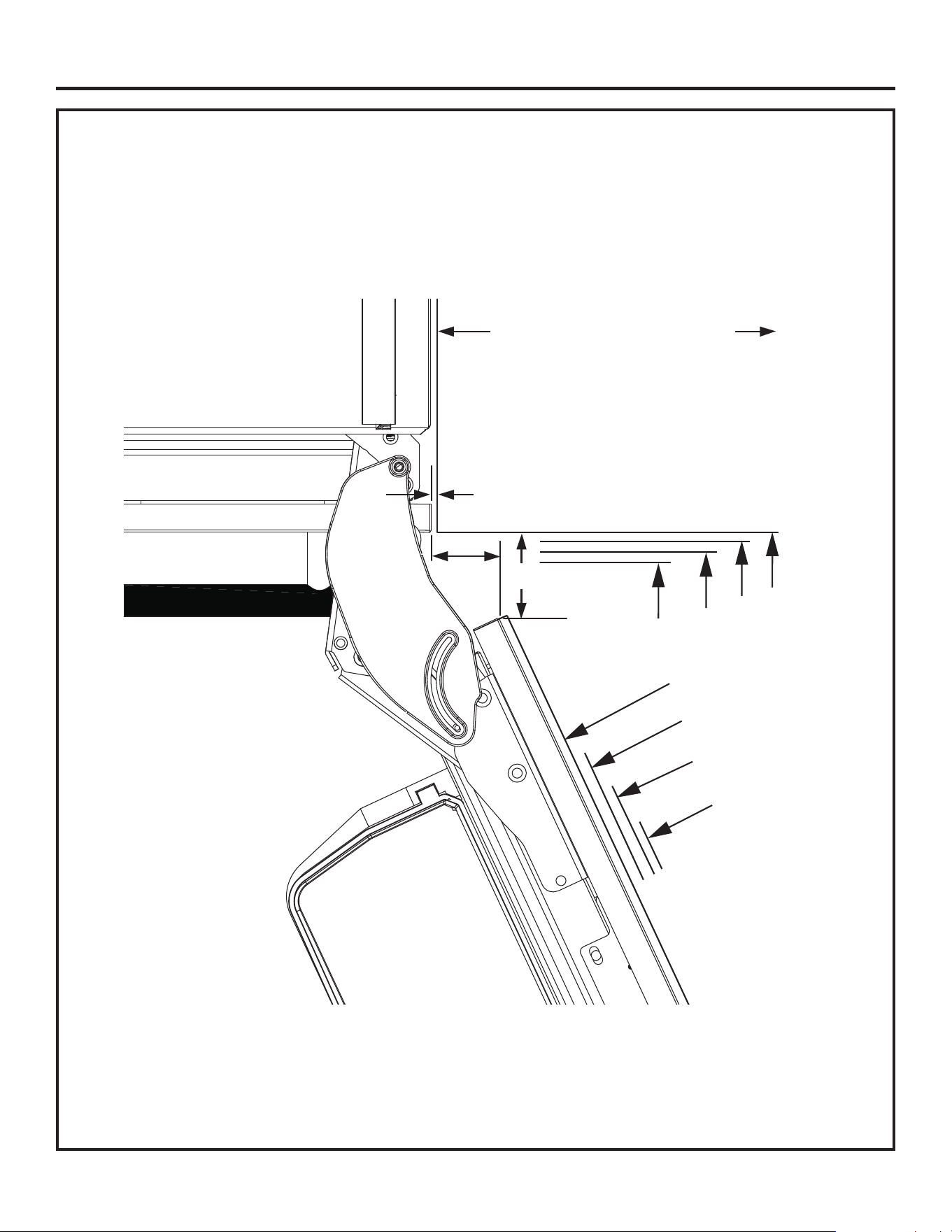

115° DOOR SWING

(factory setting)

Product Clearances

These refrigerators are equipped with a 2-position door stop. The factory-set 115° door swing can

be adjusted to 90° if clearance to adjacent cabinets or walls is restricted.

For 90° Door swing see page 8.

Not to scale

31-1000169 Rev. 2

Design Guide

For a 90º door swing

allow 4" min.

clearance to a wall,

for stainless steel

models.

1-1/2"

2-1/4"

1-1/4"

3/4"

1-1/2"

1-1/4"

1-3/16"

3/4"

Refrigerator

Stainless Steel or Custom Panels

Top View

90° DOOR SWING

(optional setting)

Not to scale

31-1000169 Rev. 2

Design Guide

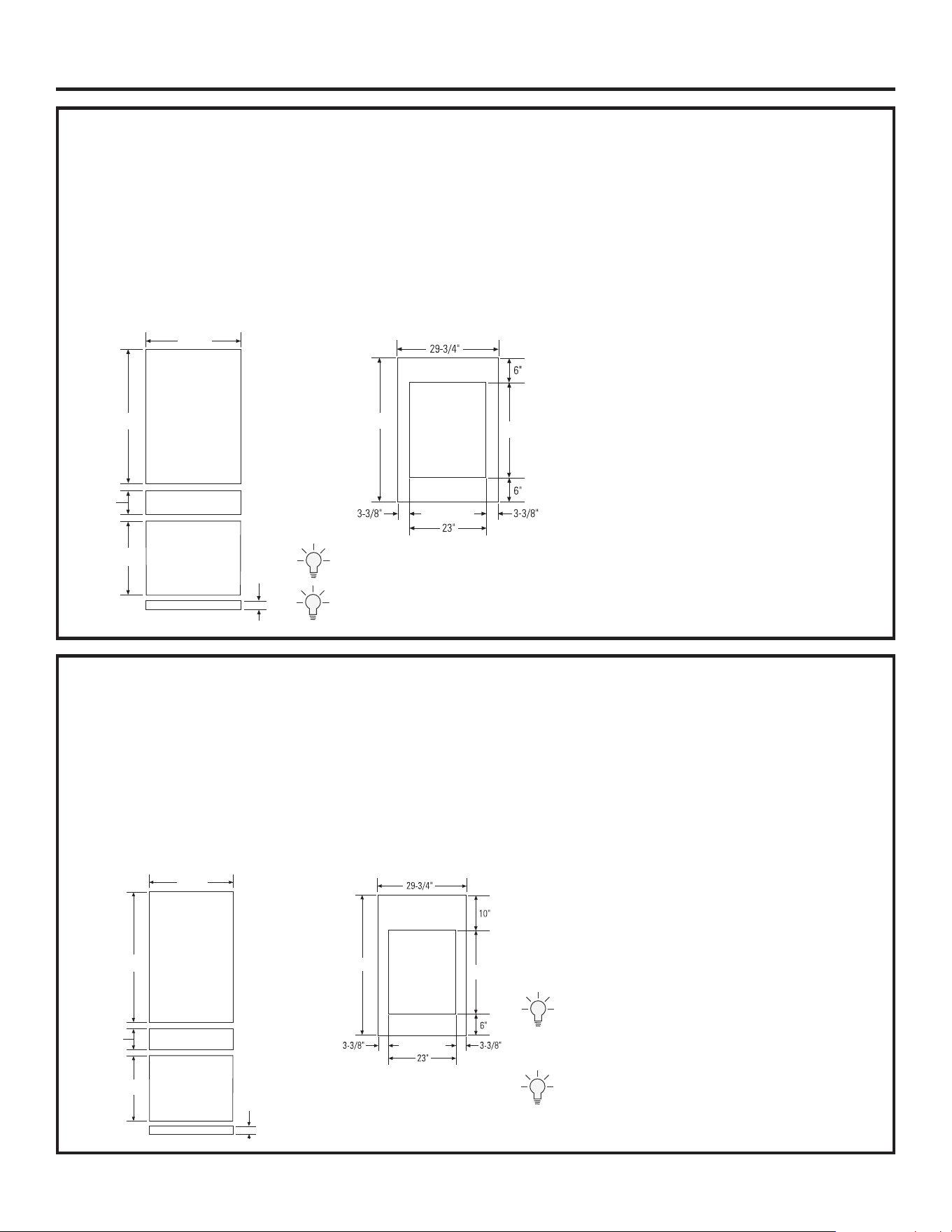

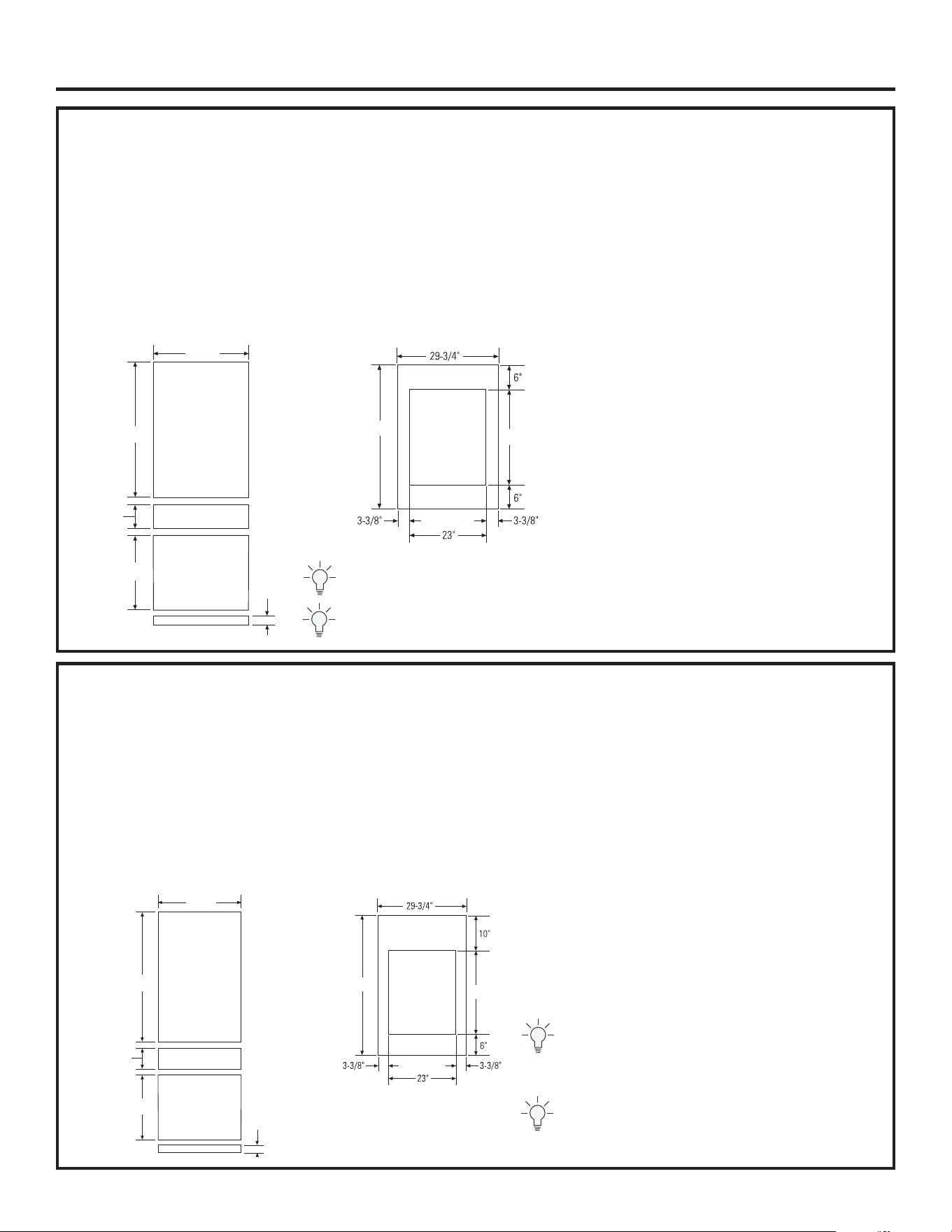

Optional Accessory Kits #:

• Side-by-Side Installation Kit – ZUG30

• Minimalist Collection Handle Kit: ZKGC3H3CNSS

• Statement Collection Handle Kit: ZKGC3H3PNSS

SS PANEL ACCESSORY & DIMENSIONS

Ǝ7KLFN)UDPHIRU*ODVV'RRU2SWLRQV

)RUƎ+LJK,QVWDOODWLRQ

• LH Integrated – Model ZKGSN809NLH

• RH Integrated – Model ZKGSN804NRH

)RUƎ+LJK,QVWDOODWLRQ (The door panel is not

UHYHUVLEOHIRUWKHƎ,QVWDOODWLRQV$OHIWRUULJKWKDQG

door panel accessory must be purchased.)

• LH Integrated – Model ZKGSN849NLH

• RH Integrated – Model ZKGSN844NRH

NOTE: Each option also contains matching freezer and

Convertible drawer panels, handles and toekick.

Ǝ7KLFN6ROLG'RRU3DQHO2SWLRQV

)RUƎ+LJK,QVWDOODWLRQ

• LH Integrated – Model ZKSSN809NLH

• RH Integrated – Model ZKSSN804NRH

)RUƎ+LJK,QVWDOODWLRQ (The door panel is not

UHYHUVLEOHIRUWKHƎ,QVWDOODWLRQV$OHIWRUULJKWKDQG

door panel accessory must be purchased.)

• LH Integrated – Model ZKSSN849NLH

• RH Integrated – Model ZKSSN844NRH

NOTE: Each kit also contains matching freezer and

customizable drawer panels, handles and toekick.

7KHUHPXVWEHDPLQLPXPƎJDSEHWZHHQSDQHOV

and surrounding cabinetry.

29-3/4"

7-9/16"

22-3/4"

1/8" Min.*

Fresh

Food

Ice Drawer

Cabinets

Freezer/

Convertible

Drawer

45-3/8" for 80" Installation

49-3/8" for 84" Installation

29-3/4"

23"

Glass Panel

for Fresh Food

45-3/8"

49-3/8"

3-3/8"

80"

Install.

10"

84"

Install.

31-1000169 Rev. 2

Design Guide

3/4Ǝ&867203$1(/',0(16,216Ǝ+LJK)XOO\,QWHJUDWHG,QVWDOODWLRQ

Ǝ&867203$1(/',0(16,216Ǝ+LJK)XOO\,QWHJUDWHG,QVWDOODWLRQ

If you choose to install custom panels, they must be cut

to the dimensions shown. The panels will attach to the

door and drawers using a hook and bracket system.

EXTREMELY IMPORTANT: Custom wood panels

PXVWEHDWOHDVWƎWKLFNZKHUHKRRNVDQGEUDFNHW

hardware are attached. Refer to Templates for hook

and bracket location.

NOTE:7KLVSURGXFWLVGHVLJQHGWRKDQGOHƎSDQHOV

that are made of wood.

Ǝ[ƎLVWKHPD[LPXPRSHQLQJIRUDJODVV

window. The opening may be smaller if desired.

If you choose to install custom panels, they must be cut

to the dimensions shown. The panels will attach to the

door and drawers using a hook and bracket system.

EXTREMELY IMPORTANT: Custom wood panels

PXVWEHDWOHDVWƎWKLFNZKHUHKRRNVDQGEUDFNHW

hardware are attached. Refer to Templates for hook

and bracket location.

NOTE:7KLVSURGXFWLVGHVLJQHGWRKDQGOHƎSDQHOV

that are made of wood.

Ǝ[ƎLVWKHPD[LPXPRSHQLQJIRUDJODVV

window. The opening may be smaller if desired.

IMPORTANT NOTE: Maximum panel weight:

A Fresh Food Door Panel: 33 lbs.

B Freezer Drawer Panel: 9 lbs.

C Convertible Drawer Panel: 19 lbs.

IMPORTANT NOTE: Maximum panel weight:

A Fresh Food Door Panel: 33 lbs.

B Freezer Drawer Panel: 9 lbs.

C Convertible Drawer Panel: 19 lbs.

45-3/8”

33-3/8”

45-3/8

29-3/4"

7-9/16

22-3/4

PANELS FOR SOLID DOOR

AND DRAWERS

PANELS FOR SOLID DOOR

AND DRAWERS

PANELS FOR

GLASS DOOR

PANELS FOR

GLASS DOOR

6W\OHVPXVWEHDPLQƎWRFRYHU

aluminum door frame.

6W\OHVPXVWEHDPLQƎWRFRYHU

aluminum door frame.

Design Tip: Some amount of each panel will be visible on the interior side

of the unit. It is recommended that both sides of each panel be finished.

Design Tip: If using custom panels, a custom toe kick should

be considered. The Bottom of case is white.

Design Tip: Some amount of each panel will

be visible on the interior side of the unit. It is

recommended that both sides of each panel

be finished.

Design Tip: If using custom panels, a custom

toe kick should be considered. The Bottom of

case is white.

49-3/8”

33-3/8”

49-3/8"

29-3/4"

22-3/4"

7-9/16"

31-1000169 Rev. 2

Installation Instructions

TOOLS REQUIRED

Ǝ$OOHQZUHQFK

• Utility knife

• Stepladder

• Bucket

• Level

• Appliance hand truck

• Tubing cutter

ƎRSHQHQGZUHQFK

ƎRSHQHQGZUHQFK

• #2 Phillips screwdriver

• Drill and bit set

ƎVRFNHW

• Safety glasses

• Pliers

ƎUDWFKHW

• Torx T-20, T-30 wrench

HARDWARE SUPPLIED

• Anti-tip bracket & screws

• Panel installation kit

• Door panel templates- Pub # 31-1000149, 31-1000150,

31-1000151, 31-1000152

• Water filter - Part # GSWF

• Drywall Anchors and screws

MATERIALS REQUIRED

ƎFRSSHUZDWHUOLQHWXELQJRU6PDUW&RQQHFW

Refrigerator Tubing kits

• Water shut-off valve

• Custom panels for fresh food door, freezer drawer and

Convertible drawer

• Velcro w/adhesive if using custom toekick.

FLOORING

For proper installation, this refrigerator must be placed

on a level surface of hard material that is at the same

height as the rest of the flooring. This surface should be

strong enough to support a fully loaded refrigerator, or

approximately 1,200 lbs.

NOTE: Protect the finish of the flooring. Cut a large sec-

tion of the cardboard carton and place under the refriger-

ator where you are working.

REFRIGERATOR/FREEZER LOCATION

Ŷ Do not install the refrigerator/freezer where the

temperature will go below 55°F (13°C). It will not run

often enough to maintain proper temperatures.

Ŷ Do not install the refrigerator/freezer where

temperatures will go above 100°F (37°C). It will not

perform properly.

Ŷ Do not install the refrigerator/freezer in a location

exposed to water (rain, etc.) or direct sunlight.

Ŷ Install it on a floor strong enough to support it fully

loaded.

31-1000169 Rev. 2

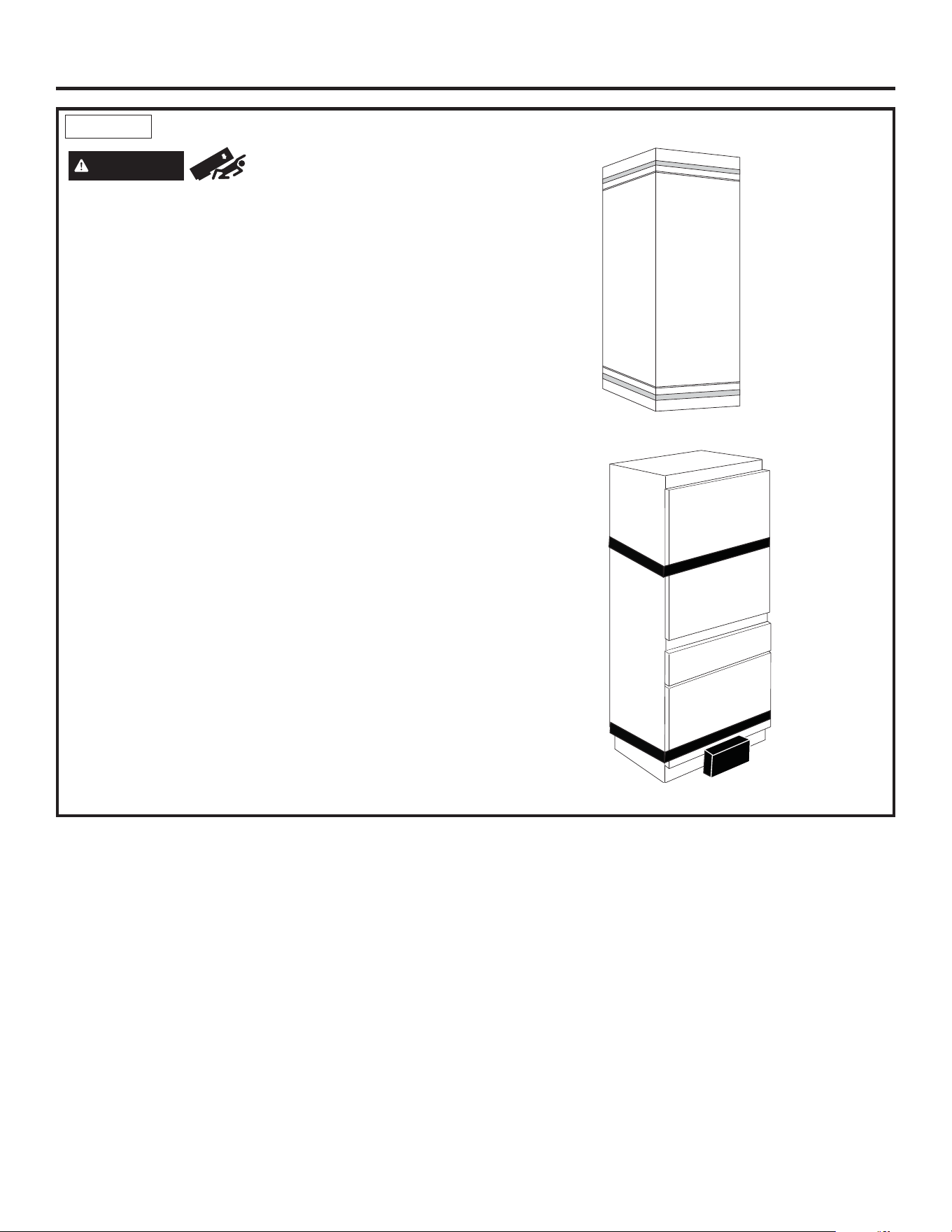

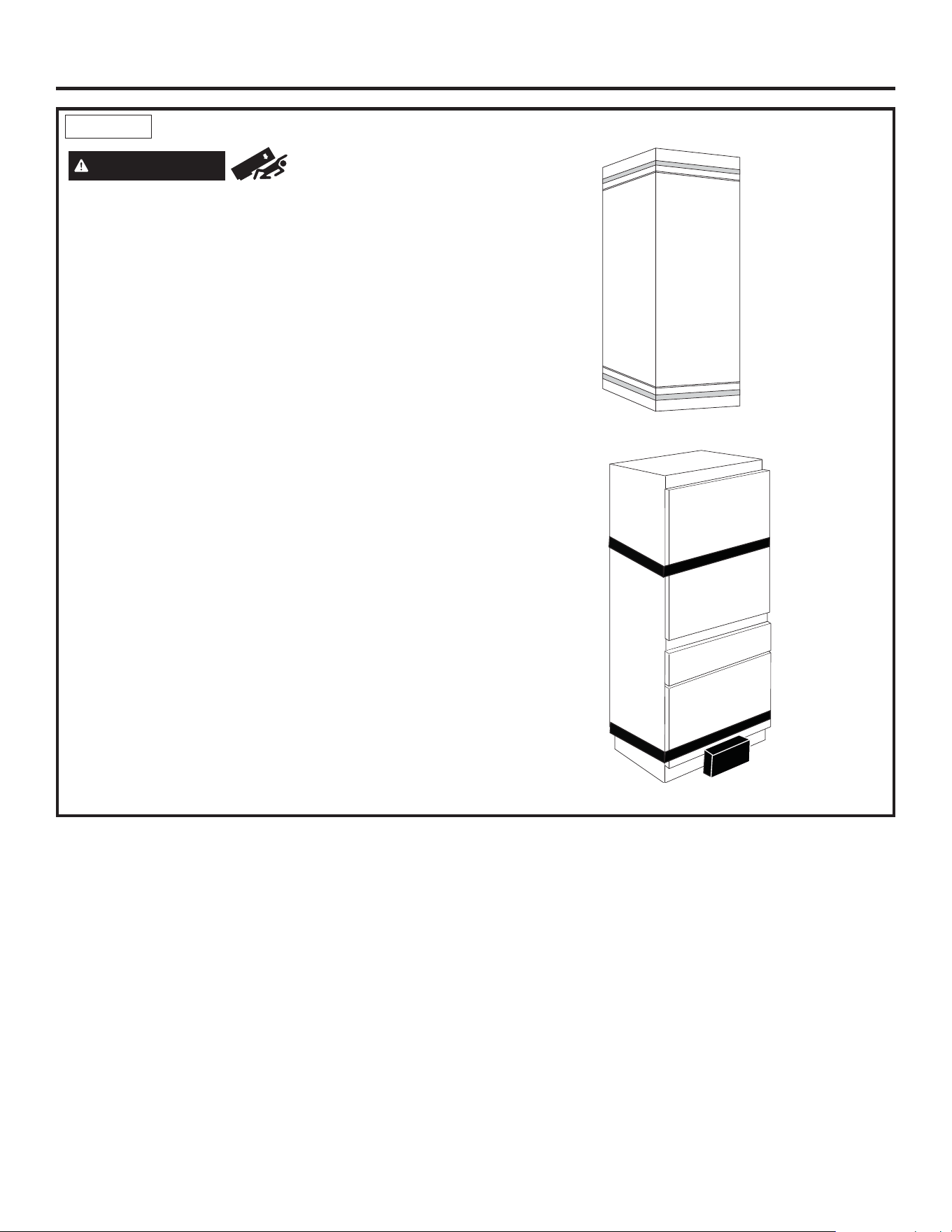

STEP 1 REMOVE PACKAGING

WARNING

Tip Over Hazard.

This appliance is top heavy. Use extreme caution

with moving to prevent tipping over which could

result in death or serious injury.

Ŷ Cut bands and tape on the top and bottom

of packaging with a utility knife.

Ŷ Unfold the cardboard seams and remove the top

of the packaging.

Ŷ Slide the remainder of the box off of the appliance. You

can use a box cutter to cut the remaining cardboard

being VERY CAREFUL not to scratch

the appliance.

Ŷ Remove the Styrofoam supports from around the unit.

Ŷ DO NOT remove door band or lower EPS banded part

until unit is ready to go into enclosure.

Ŷ Cut EPS skid at the sides near the front from the back

of the unit.

Ŷ Push unit forward & remove rear portion of the EPS

skid.

Ŷ Carefully lower rear onto the floor.

Ŷ Lean unit back slightly & remove front portion of the

EPS skid.

Ŷ Discard all unused packaging materials appropriately.

Ŷ The unit can now be moved using an appliance hand

truck or rolled on a properly protected floor by 2

people.

Ŷ Leave any protective film on the refrigerator until

installation is complete.

Installation Instructions

31-1000169 Rev. 2

Installation Instructions

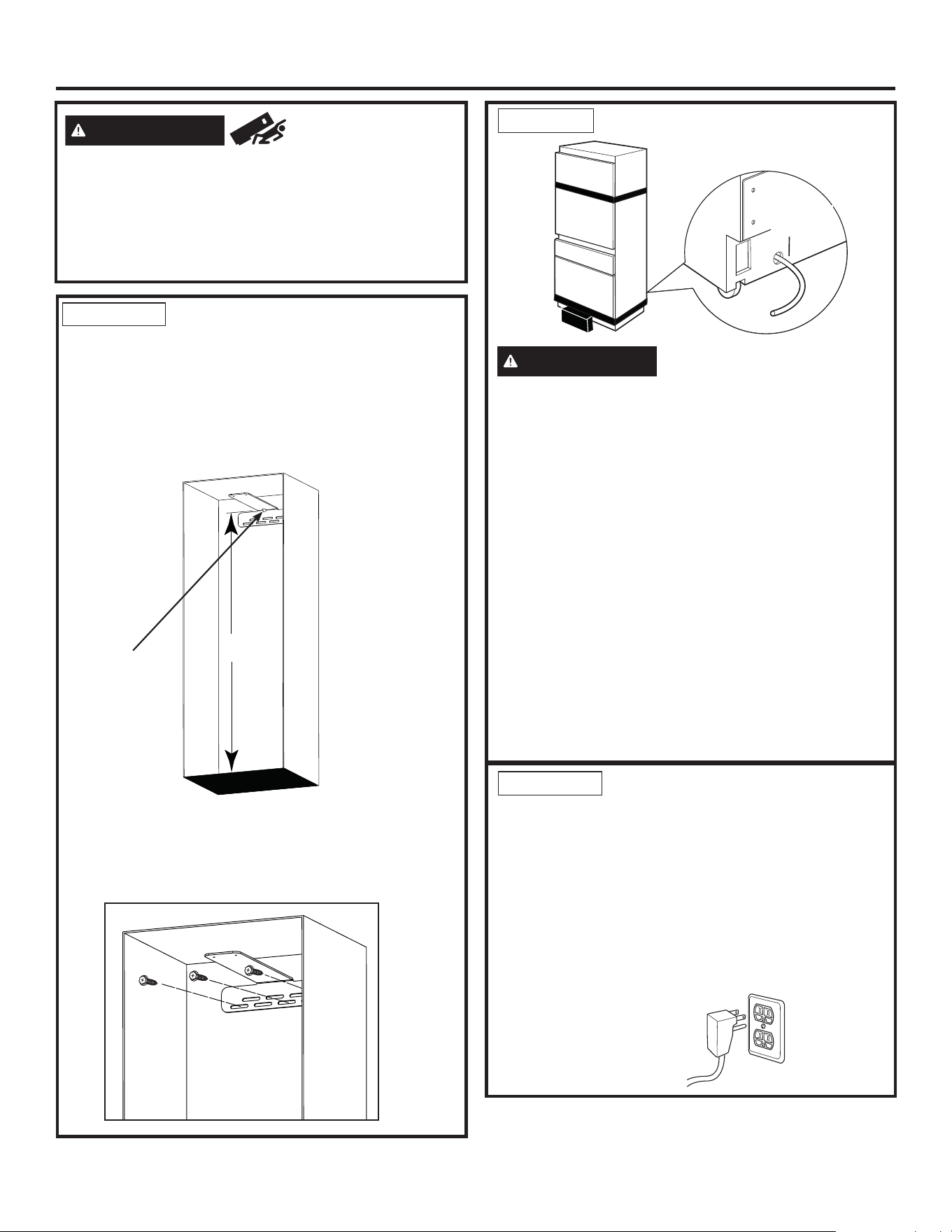

STEP 2 INSTALL ANTI-TIP

BRACKET

Ŷ Inside Top Face of bracket should be installed at

Ǝ³6ORWƎLQEUDFNHWVKRXOGWREHSODFHGLQFHQWHURI

LQVWDOO6SDFH7\SLFDOO\Ǝ

Ŷ Mark (within slots, placement) stud and anchor

positions on brackets.

Ŷ Secure bracket using combination of studs &

anchors.

Ŷ At least 1 stud must be engaged. However, please

engage as many studs as possible within the

enclosure. A minimum of three fasteners should be

used for proper installation.

STEP 3 CONNECT WATER LINE

WARNING

Connect to potable water supply

only.

Ŷ Position appliance in front of enclosure.

Ŷ Locate and bring tubing to the front of the cabinet.

Ŷ Turn the water on to flush debris from line. Run about

DTXDUWRIZDWHUWKURXJKWXELQJLQWRDEXFNHWWKHQ

shut off water.

If needed cut the tubing to the proper length so it can

be attached to the water valve.

Copper Tubing:

Ŷ 6OLSDƎQXWDQGIHUUXOHRYHUERWKHQGVRIWKH

copper tubing. Insert tube into the union fitting on the

unit and tighten nut to union.

Ŷ Turn on the water to check for leaks.

SmartConnect™ Tubing:

ŶFollow the instructions provided with the tubing. Over

tightening may cause leaks. Turn on the water to

check for leaks.

Note: Coil excess tubing length behind the unit.

WARNING

Tip Over Hazard.

These appliances are top heavy, especially with any

doors open, and must be secured to prevent tipping

forward which could result in death or serious injury.

Read and follow the entire installation instructions for

securing the appliance with the anti-tip system.

Water

Line Hole

STEP 4 CONNECT POWER

Ŷ Plug the power cord into the socket.

Ŷ Check to make sure power to refrigerator is on by

opening the ice drawer (FF door will be banded shut)

to see if interior lights are on.

Ŷ The temperature controls are preset at 37°F for the

fresh food section and 0°F in both the freezer drawer

and customizable drawer.

Ŷ Allow 24 hours to stabilize before making

adjustments.

80”

Slot

31-1000169 Rev. 2

STEP 5 SLIDE UNIT INTO

ENCLOSURE

Roll the unit into the enclosure, being careful not to

pinch the water line or power cord.

Ŷ$ORQJIODWEDURU\DUGVWLFNPD\EHQHHGHGWRJXLGH

the front edge of the anti-tip bracket over the unit.

ŶIf space allows, you may also bend the front edge of

the bracket upward slightly, allowing it to clear the

back of the unit.

ŶRemove Top-Center trim cover from unit.

ŶSecure the unit to the Anti-tip bracket using both

machine screws & washers to engage the threaded

inserts in the anti-tip bracket.

ŶHand start the screws until unit is in desired location

within the install space.

ŶFinalize unit install by tighening the screws fully.

ŶReinstall Trim cover.

STEP 7 LEVEL REFRIGERATOR

All models have 4-point leveling. The front is supported

E\OHYHOLQJOHJVWKHUHDULVVXSSRUWHGE\DGMXVWDEOH

wheels. Both are accessible from the front of the

refrigerator.

Ŷ7ROHYHOWKHEDFNRIWKHUHIULJHUDWRUWXUQWKHƎ

hex nut located above the front wheels. Turn

counter clockwise to raise or clockwise to lower the

refrigerator.

Ŷ)RUIURQWOHYHOLQJXVHDƎRSHQHQGZUHQFK

ŶAdjust height of refrigerator to match installation

cutout opening. The refrigerator should be level and

plumb with cabinetry.

NOTICE: The rear leveling wheels and front leveling

OHJVDUHOLPLWHGWRDPD[LPXPKHLJKWDGMXVWPHQWRIƎ

,IWKHLQVWDOODWLRQUHTXLUHVPRUHWKDQƎKHLJKWWKH

installer should elevate the refrigerator on a sheet of

plywood or runners. Cabinetry trim could also be added

across the top of the opening to shorten the opening.

,I\RXDWWHPSWWRUDLVHWKHUHIULJHUDWRUPRUHWKDQƎ\RX

will damage the front leveling legs and the rear leveling

wheels.

Installation Instructions

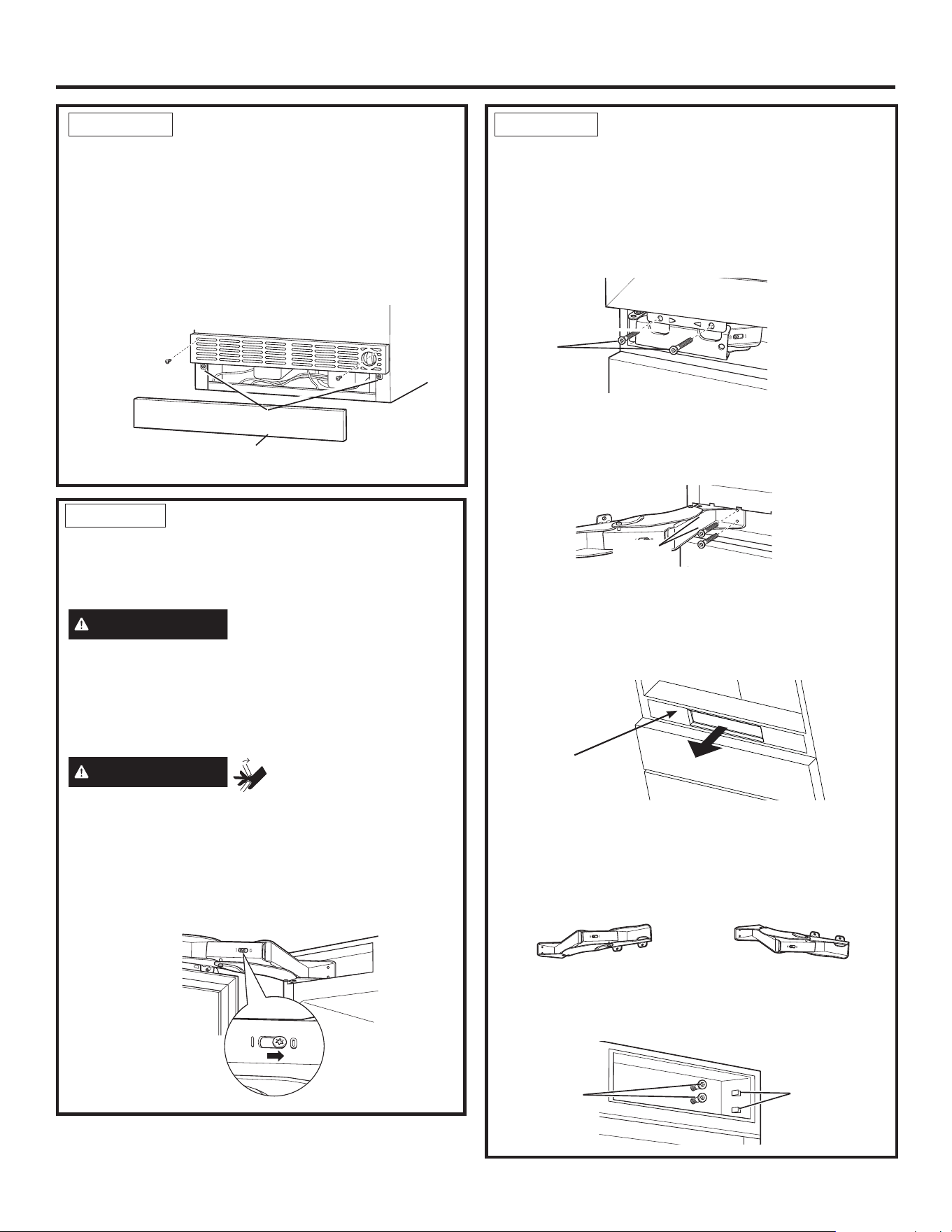

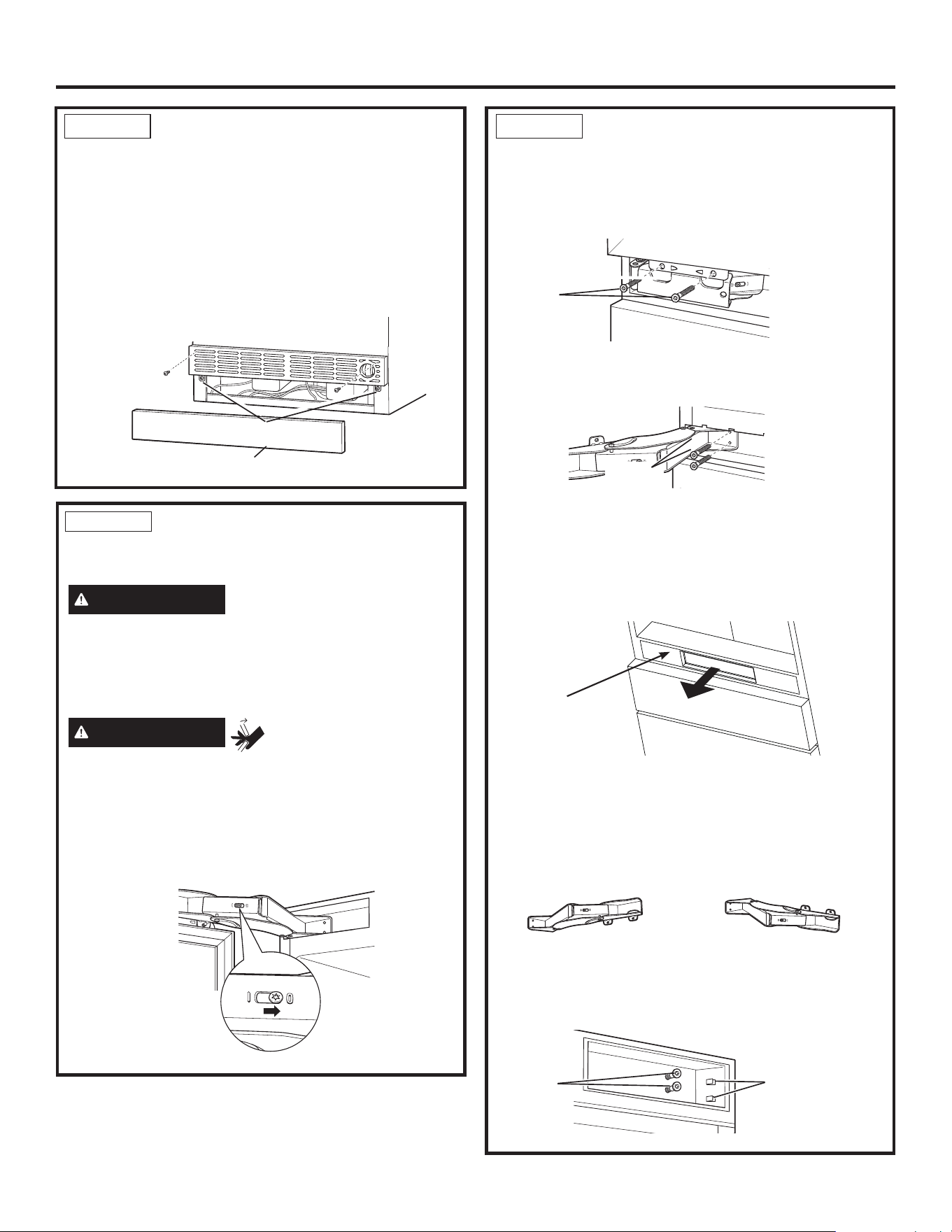

STEP 6 REMOVE TOEKICK AND

VENT

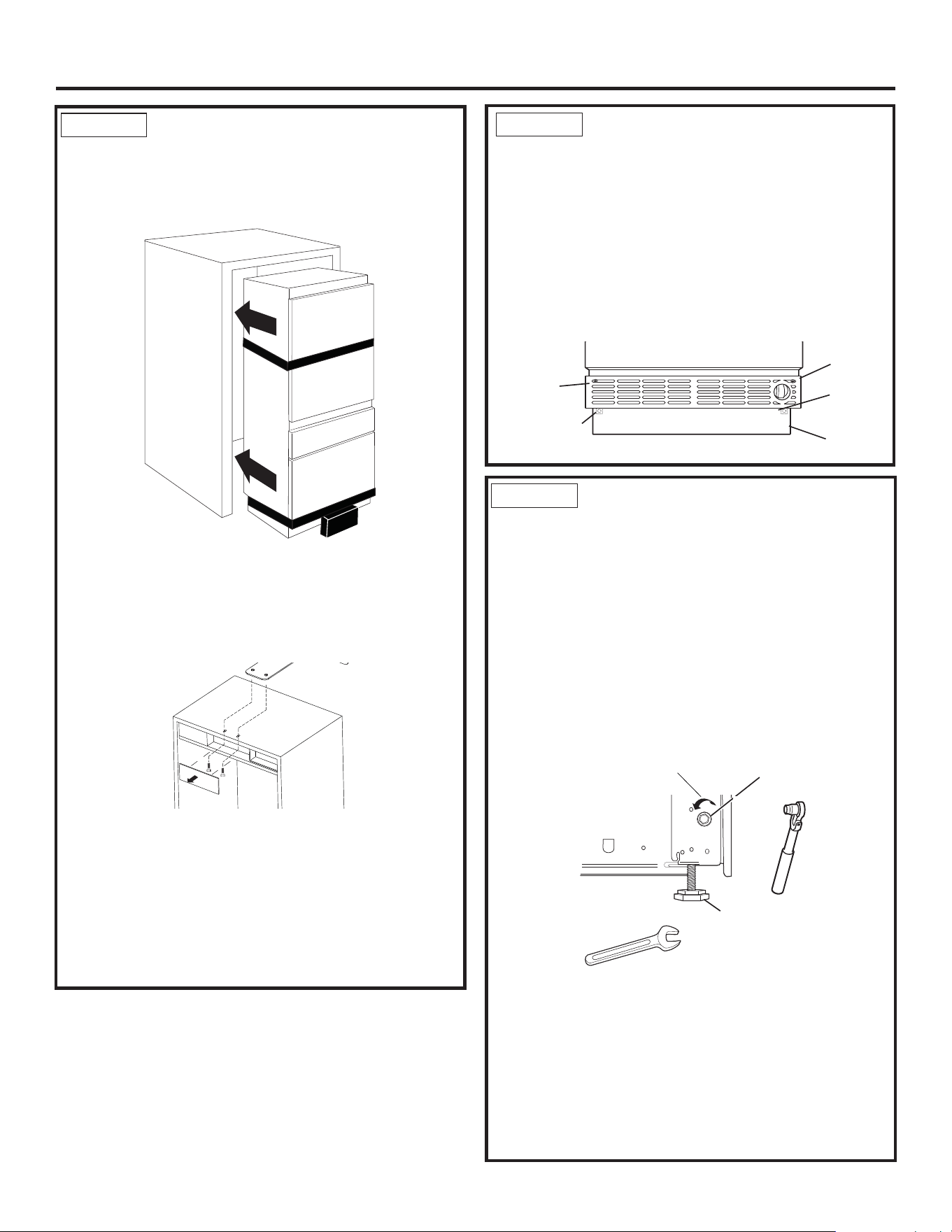

The toekick must be removed to access

the leveling leg system.

ŶRemove band around EPS block in front of toekick.

ŶRemove and dispose of EPS block.

ŶRemove the solid portion of the toekick by pulling

forward.

Ŷ Place the toekick, vent and screws out of the way so

you will have them for reinstallation.

Vent

Screw

Toekick

Vent

Screws

(behind

toekick)

Screw

Leveling Leg

Hex Nut Adjusts

Rear Wheels

31-1000169 Rev. 2

Installation Instructions

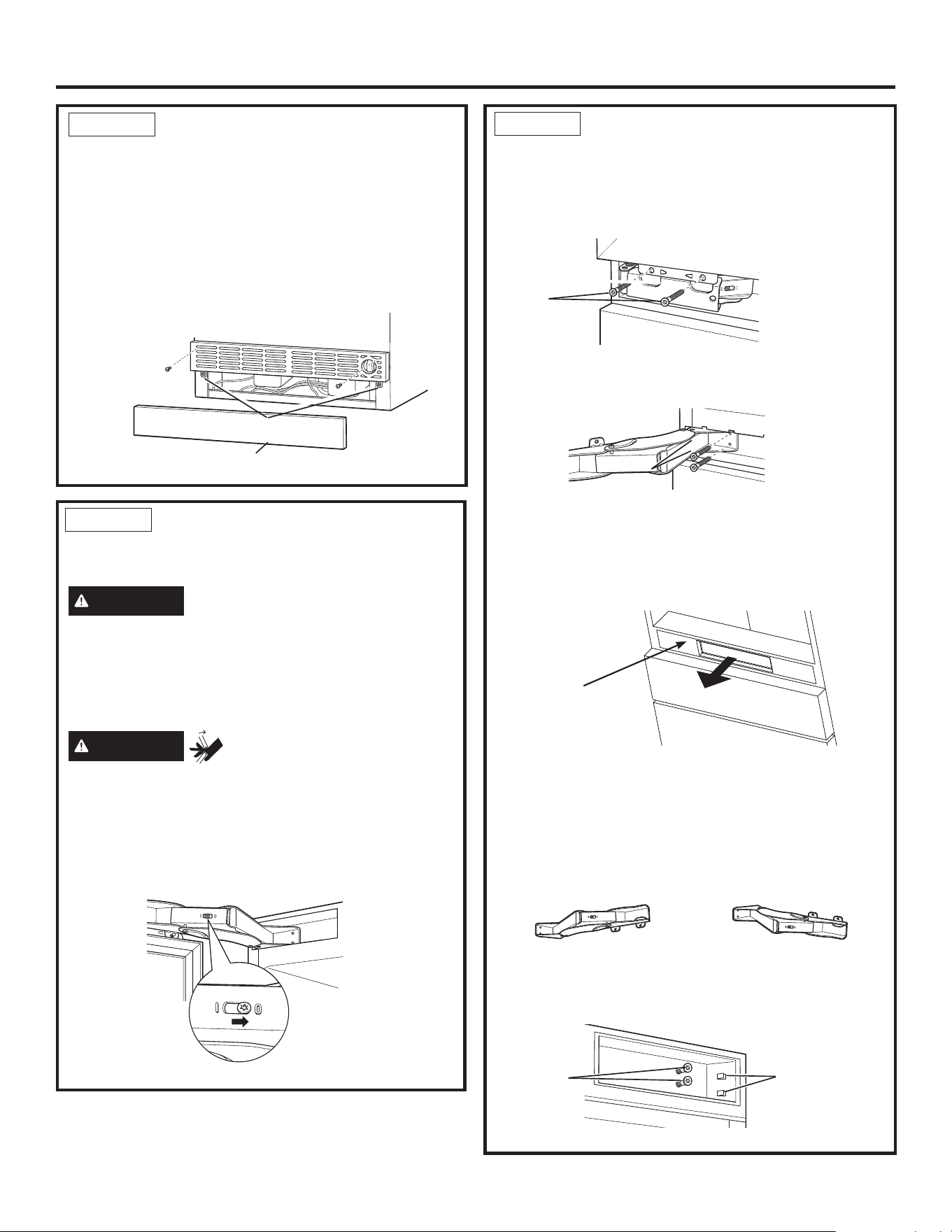

STEP 8 INSTALL TOEKICK AND

VENT

ŶLocate the toekick, vent and screws (removed

earlier).

ŶA custom toekick can be installed to match or

complement the surrounding cabinetry. Use the

supplied toekick as a template.

ŶReinstall the vent using the screws removed earlier.

ŶReinstall the toekick .

Supplied Toekick

Vent Holes

STEP 9 REVERSE DOOR SWING

(if needed)

Skip this step if door swing is satisfactory.

WARNING

Follow all steps when reversing

the door swing. Failure to follow these instructions,

leaving off parts, or overtightening screws, can

lead to the door falling off and result in injury and

property damage.

1. Open the fresh food door.

WARNING

Door Hinge Pinch

Point Hazard

This next step is important for safe handling of an

unloaded hinge. Do not skip step 2.

2. Release the hinge springs by using a Torx T-20

wrench to loosen the Torx screw from | to 0 on both

hinges. Close the door.

Top Hinge Bottom Hinge

Slots for

Tabs

Screws

Control Panel

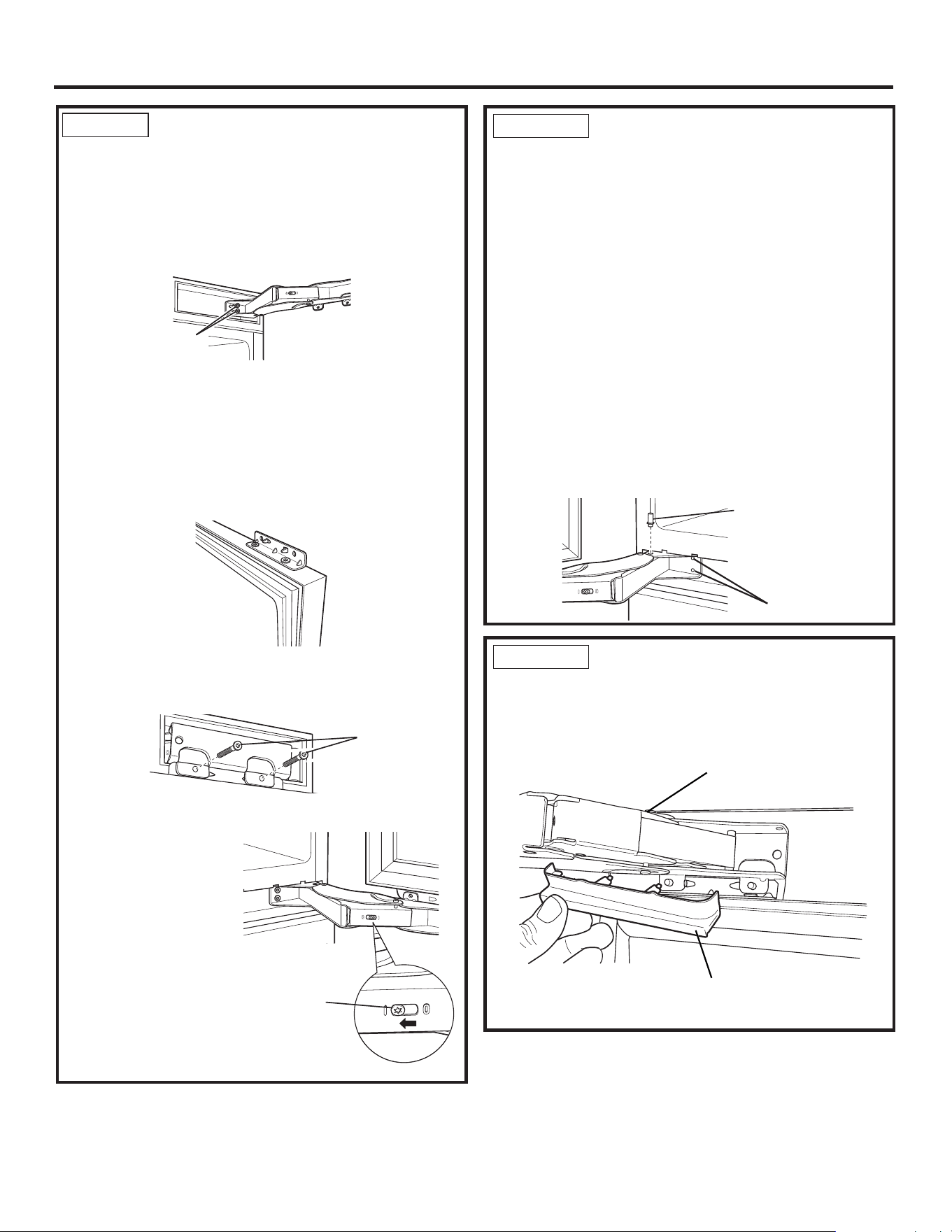

STEP 9 REVERSE DOOR SWING

(if needed) (cont.)

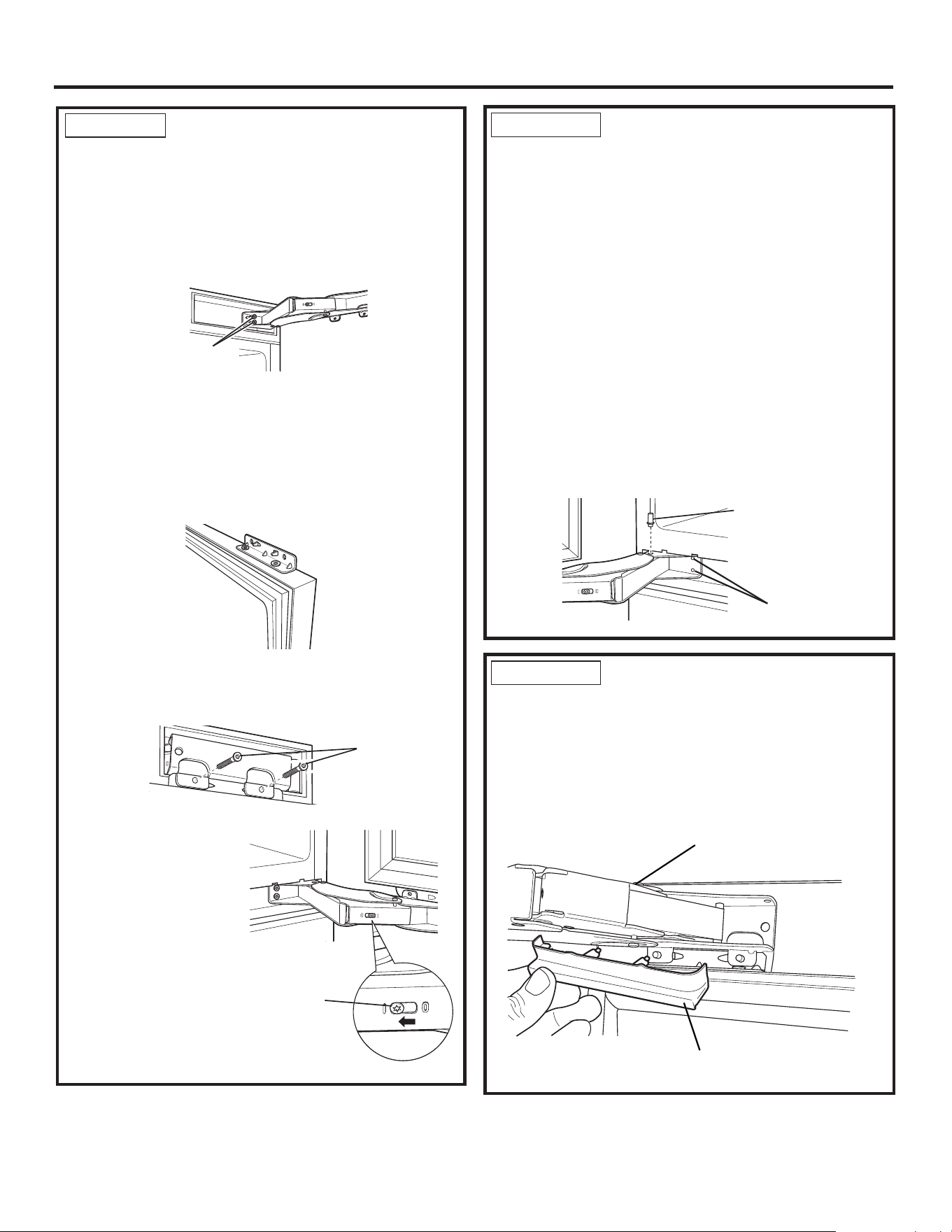

8VLQJDƎ$OOHQZUHQFKUHPRYHWKHVFUHZV

per hinge that secure the door to the refrigerator.

Have someone hold the door while removing these

screws to keep the door from falling.

2SHQWKHKLQJHV8VLQJDƎ$OOHQZUHQFK

remove the 2 screws per hinge that secure the hinge

to the refrigerator cabinet.

5. Remove the trim and hinge pocket from the top of

the refrigerator and install on the opposite sides.

6. Remove the trim and hinge pocket from the bottom

of the fresh food compartment. Remove the control

panel and gently place in the FZ drawer.

7. Reinstall the control panel.

8. The hinges will be reinstalled in opposite corners.

The hinge from the top will be turned over

and installed at the bottom of the fresh food

compartment. The hinge from the bottom will be

turned over and installed at the top of the fresh food

compartment.

9. Install the screws on the fresh food compartment

cabinet in all 4 places. Screw them in about halfway.

Screws

31-1000169 Rev. 2

Installation Instructions

Screws

STEP 9 REVERSE DOOR SWING

(cont).

10. To install the top hinge, turn the hinge in the proper

direction—the section of the bracket that will be

attached to the door should be at the bottom of the

hinge. Slide the hinge over the screws and seat the

tabs into the hinge pocket. Tighten the screws.

11. To install the bottom hinge, turn the hinge in the

proper direction—the section of the bracket that will

attach to the door should be at the top of the hinge.

Slide the hinge over the screws and seat the tabs

into the hinge pocket. Tighten the screws. Close the

hinge.

12. Remove the hinge brackets from the door and rein-

stall them on the opposite end, top and bottom.

13. With another person holding the door in place, align

the holes in the door hinge bracket with the holes in

the hinge. Install the screws to the top hinge first.

14. Install screws on the bottom hinge next.

15. Using a Torx T-20

wrench, tighten the

tension on the hinge

springs by turning

the screws from 0

to |.

STEP 10 ADJUST DOOR SWING

(if needed)

NOTE: This refrigerator has a 2-position door stop.

When space does not allow the door to swing to 115°,

you may limit the door swing to a 90°

Skip this step if door opening is satisfactory for your

installation situation.

Ŷ2SHQWKHIUHVKIRRGGRRUWRDFFHVVWKHWRSDQG

bottom hinges.

Ŷ/RRVHQWKHERWWRPKLQJHVFUHZVWKDWDWWDFKHGWRWKH

unit

Ŷ3XOOKLQJHIRUZDUGVOLJKWO\LQVHUWKLQJHSLQLQWRWKH

hole nearest the unit.

Ŷ<RXPD\QHHGWRXVHDVPDOOKDPPHUWRIXOO\VHDW

them in place.

Ŷ5HWLJKWHQKLQJHVFUHZV

ŶRepeat for top hinge.

STEP 11 INSTALL DOOR BRACKET

COVERS (on some models)

Install covers to hide the brackets near the hinges on

the top and bottom of the door. The covers snap in

place.

Door

Screws

Use Torx

T-20 Wrench

Install 1 pin,

per hinge for 90°

door stop.

Hinge screws

Door Bracket

Cover

Hinge

31-1000169 Rev. 2

Installation Instructions

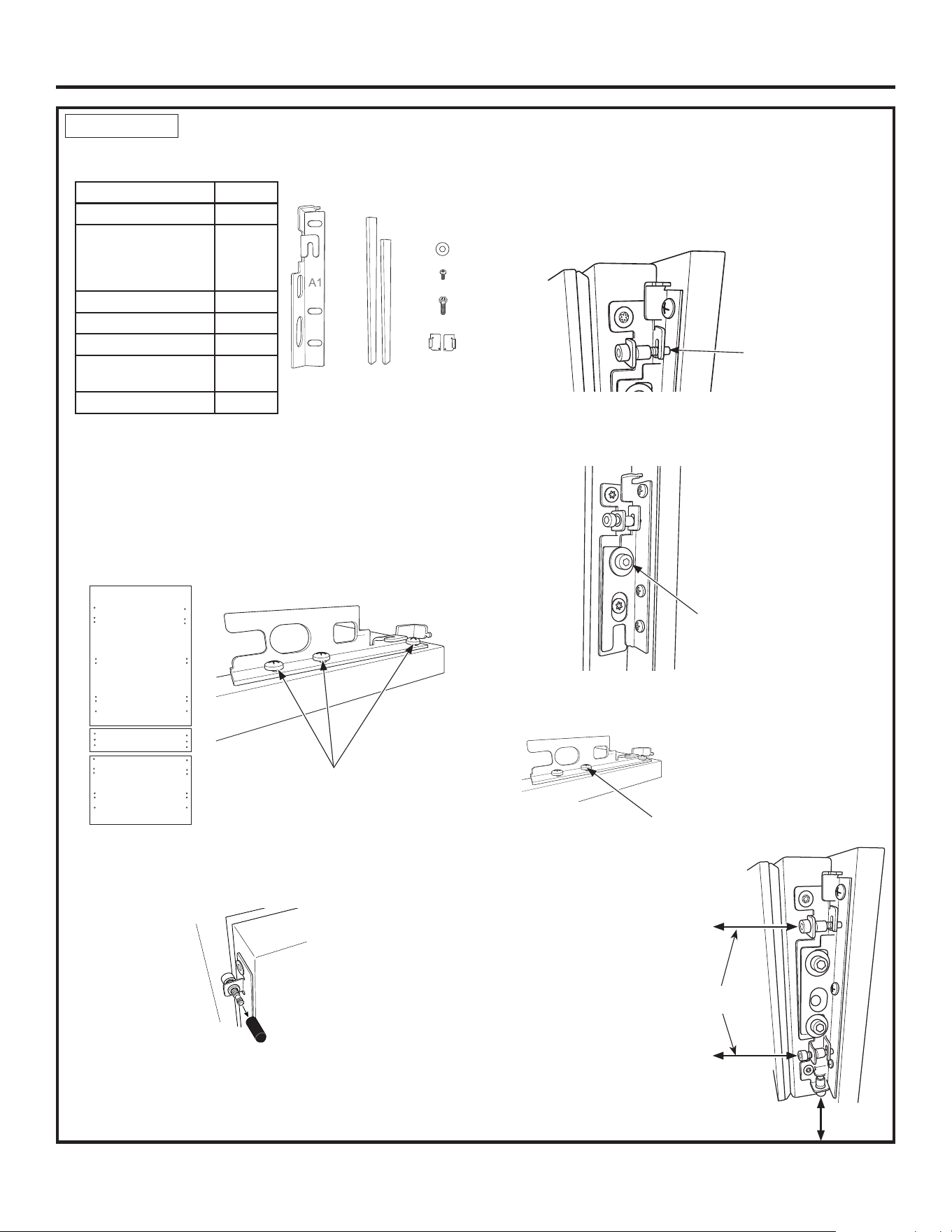

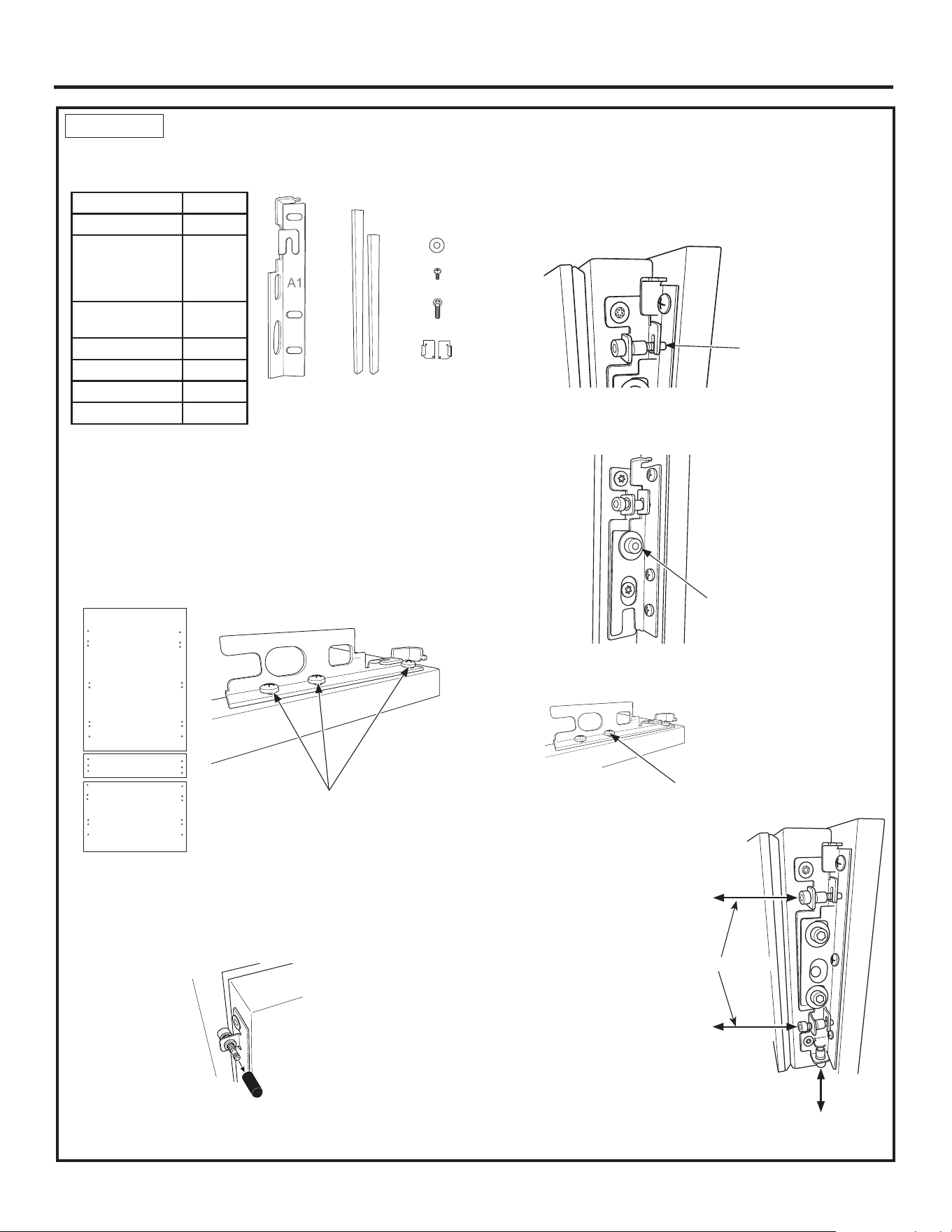

STEP 12 INSTALL DOOR AND DRAWER PANELS

1. Remove all door and drawer panel hardware and trim

from the refrigerator.

2. Attach A1 - F1 brackets to the door panels in the

locations identified below. Custom panels must have

pre-drilled holes as shown in Door Panel Templates:

31-1000149, 31-1000150, 31-1000151, 31-1000152.

If you purchased an SS Panel Accessory, use the

Phillips machine screws to attach the brackets to the

SS door panels. For custom panels, use an appropriate

wood screw.

3. If you had custom handles made and they are not

currently attached to your panels, do so now.

4. Remove the screw caps from the adjustment pins on

the doors.

5. Open the fresh food door to attach the fresh food

panel.

6. Rest the fresh food panel on the fresh food door by

aligning the hooks on the panel brackets with the

adjustment pins on the door.

7. Fasten the panel to the fresh food door in four locations

using the hardware shown below. Do not tighten the

screws. Screws will be tightened after panel alignment.

8. Shift the panel side to side to ensure even gaps with

the adjacent cabinetry on both sides.

9. Use an allen wrench

to adjust the fresh

food door panel depth

and height to align

with the adjacent

cabinetry. There must

be a minimum 1/8” gap

between the panel and

the adjacent cabinetry.

Item Quantity

Panel Brackets 12

Phillips Machine

Screws (for use

with SS Panel

Accessory)

Allen Hex Socket

Head Screws

Washers 12

Door Trim 6

Trim Caps 12

Allen Wrench 2

Refrigerator

Panel

Customizable

Panel

Back View of Panels

Freezer

Panel

Do not tighten the screws, you will

do that after assembly process

and left to right alignment.

Align at top

and bottom

Screw and

Washer

Depth Adjustment

Vertical

Adjustment

Tighten one screw per bracket.

The other screws will be

tightened at the end of the

alignment process.

31-1000169 Rev. 2

Installation Instructions

STEP 13 START ICEMAKER

Ŷ Press the zone indicator on the control pad twice

to select the freezer drawer. Press the ICE icon on

the right side of the control. A line will appear under

ICE to show that the icemaker is ON.

Ŷ Be sure nothing interferes with the sweep of the

feeler arm.

Ŷ Discard the first full bucket of ice cubes.

Ŷ To turn the icemaker off, press the ICE icon. The

word OFF appears below ICE to show that the

icemaker is OFF.

STEP 12 INSTALL DOOR AND

DRAWER PANELS

(cont.)

10. Repeat steps 5-9 for the freezer drawer.

11. Repeat steps 5-9 for the customizable drawer.

12. Tighten all screws once you are satisfied with the

panel alignment.

13. Slide on trim to hide the panel adjustment hardware.

14. Add trim caps to cover the ends of the trim.

Trim

Align trim with bracket

31-1000169 Rev. 2

Notes

31-1000169 Rev. 2

08-19 GEA

NOTE: While performing installations described in this

book, safety glasses or goggles should be worn.

NOTE: Product improvement is a continuing endeavor

at Monogram. Therefore, materials, appearance and

specifications are subject to change without notice.

Installation Instructions back page.

INSTRUCTIONS

D’INSTALLATION

Réfrigérateur à 2 tiroirs et congélateur en bas de 30 po

FRANÇAIS

MONOGRAM.COM

31-1000169 Rev. 2

Consignes de Sécurité

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT – Conservez ces instructions à

l’usage de l’inspecteur local. Observez tous les codes et

décrets en vigueur.

•

Note à l’installateur – Assurez-vous de laisser ces

instructions au consommateur.

•

Note au consommateur - Conservez ces instructions

avec votre manuel d’utilisation pour

consultation ultérieure.

Si vous avez reçu un appareil endommagé, veuillez

communiquer immédiatement avec votre revendeur ou votre

entrepreneur.

Niveau de compétence – L’installation de cet appareil

exige des compétences de base en mécanique, menuiserie

et plomberie. La responsabilité d’une installation adéquate

relève de l’installateur. La garantie Monogram ne couvre

pas les défectuosités du produit causées par une installation

inadéquate. Consultez le manuel d’utilisation pour des

renseignements sur la garantie.

Pour joindre le service Monogram de votre région, visitez monogram.com

Pour le service Monogram au Canada, visitez monogram.ca

Pour le service des Pièces et accessoires Monogram, visitez monogram.com/use-and-care/parts

Pour le service des Pièces et accessoires Monogram au Canada, visitez monogra.ca

AVERTISSEMENT

Risque de basculement.

Ces électroménagers sont lourds du haut, notamment lorsqu’une porte est ouverte, de sorte qu’ils doivent être fixés pour prévenir

un basculement vers l’avant susceptible d’occasionner des blessures graves ou la mort. Lisez et observez la totalité des instruc-

tions d’installation pour connaître la façon de fixer l’électroménager sur le dispositif antibasculement.

AVERTISSEMENT

Risque d’explosion.

Gardez les matières et les vapeurs inflammables telles que l’essence à distance de l’électroménager. L’omission de prendre cette

précaution peut entraîner un incendie, une explosion ou la mort.

AVERTISSEMENT

Pour réduire le risque d’étouffement pendant l’installation de ce produit, ne pas laisser les petites pièces

à la portée des enfants âgés de moins de 3 ans.

AVERTISSEMENT

Risque lié à la manipulation d’un objet lourd

Cet appareil est très lourd. Afin de réduire le risque de blessure pendant la manipulation et l’installation de cet électroménager, la

participation de 3 personnes est nécessaire à l’exécution d’une installation correcte.

AVERTISSEMENT

Gardez vos doigts éloignés des points de pincement. Les espaces entre les portes et ceux entre les

portes et l’armoire sont particulièrement restreints. Soyez prudent lorsque vous fermez les portes en présence d’enfants.

AVERTISSEMENT

Risque d’électrocution.

Branchez l’appareil dans une prise à 3 broches mise à la terre.

N’enlevez pas la broche de mise à la terre.

N’utilisez pas un adaptateur.

Cessez immédiatement l’utilisation d’un cordon électrique

endommagé. Si le cordon électrique est endommagé, son rem-

placement doit être exécuté par un technicien en réparation qua-

lifié au moyen d’un cordon de rechange autorisé par le fabricant.

N’utilisez pas un cordon de rallonge avec cet électroménager.

Le non-respect de ces instructions peut occasionner un décès,

un incendie ou un choc électrique

Suivez les instructions de la section Mise à la terre de l’appareil.

Le circuit électrique auquel cet électroménager sera raccordé

doit comporter un disjoncteur ou un autre dispositif permettant

de couper l’alimentation électrique à l’appareil après l’installation.

31-1000169 Rev. 2

Safety Information

Matières

AVERTISSEMENT

RISQUE D’EXPLOSION Fluide frigorigène inflammable

Cet électroménager contient le réfrigérant isobutane,

R600a, un gaz naturel à compatibilité élevée avec

l’environnement. Il s’agit cependant d’un combustible.

Observez les consignes de sécurité ci-dessous afin

de réduire le risque de blessure ou de dommage à la

propriété.

1) Lors de la manipulation, de l’installation et de l’utilisation de

cet appareil, prenez soin de ne pas endommager les tubes

de circulation du fluide frigorigène.

2) L’entretien ou la réparation doivent être effectués par un

personnel de service autorisé. Utilisez seulement des pièces

de rechange autorisées par le fabricant.

3) Mettez le réfrigérateur au rebut conformément aux

réglementations fédérales et locales. Le fluide frigorigène

inflammable et le matériel isolant utilisés nécessitent des

procédures de mise au rebut spéciales. Communiquez avec

les autorités locales compétentes pour la mise au rebut de

votre réfrigérateur sans danger pour l’environnement.

4) N’obstruez pas les évents dans l’enceinte prévue pour

l’appareil.

5) N’utilisez pas d’appareils ou autres moyens mécaniques

pour accélérer le processus de dégivrage.

6) N’endommagez pas le circuit du fluide frigorigène.

7) N’utilisez pas d’appareils électriques dans le compartiment

réfrigérateur de cet appareil.

Guide de conceptio

Dimensions de l’enceinte 4

Refrigerator Dimensions 5

Enceinte pour le réfrigérateur 6

Mise à la terre du réfrigérateur 6

Ouverture de porte à 115° 7

Ouverture de porte à 90° 8

Accessoires et dimensions des panneaux

en acier inoxydable 9

Dimensions d’un panneau sur mesure de 3/4 po 10

Instructions d’installation

Outils, quincaillerie et matériaux 11

Étape 1. Remove Packaging 12

Étape 2. Connect conduite d’eau 13

Étape 3. Connect conduite d’eau 13

Étape 4. Branchement de l’alimentation électrique 13

Étape 5. Mise à niveau du réfrigérateur 14

Étape 6. Remove Toekick and Vent 14

Étape 7. Branchement de l’alimentation électrique

branchement de l’alimentation électrique 14

Étape 8. Inversion de l’ouverture de porte 15

Étape 9. Inversion de l’ouverture de porte 15

Étape 10. Réglage de l’ouverture de porte 16

Étape 11. Installation des panneaux de porte

et de tiroir 18

Étape 12. Mise en marche de la machine

à glaçons 18

Position de l’insigne monogram 19

31-1000169 Rev. 2

Guide de conception

Dimensions de l’enceinte pour instructions d’installation du réfrigérateur encastré

L’ouverture découpée doit avoir une

profondeur minimale de 25 po pour

un montage sans renfoncement.

• La face avant du réfrigérateur doit

être au même niveau que les meubles

adjacents avec une profondeur

de 25 po.

• Le réfrigérateur peut s’intégrer dans

une enceinte d’une hauteur entre

79-1/2 po et 84-1/2 po. Toutefois, le

réfrigérateur peut seulement être suré-

levé à une hauteur de 80-3/8 po.

• Le panneau du compartiment réfrigé-

rateur peut être fabriqué de façon à

couvrir la hauteur supplémentaire; voir

page 11.

Conseil de conception: Nous recommandons de faire terminer la surface intérieure de l’enceinte à une

distance minimale de 4 po de la face avant.

Conseil de conception: Si une enceinte d’une hauteur de 84 po est utilisée, pensez à utiliser une

bordure de finition au-dessus de la cuve du réfrigérateur.

Conseil de conception: Il est possible d’aligner le tiroir du réfrigérateur avec le meuble adjacent pour un

fini complètement encastré.

Options de hauteu

ou 213 cm (80 ou

Largeur hors-tout de 76 cm

(

Profondeur minimum

de 64 cm (25 po)

34 3/8"

31-1000169 Rev. 2

Guide de conception

Height adjustable

from

79-3/8” to 80-3/8” *

23 3/4"

29 3/4"

1 1/4"

3/4"

1/8"

Cuve

Porte

Dégagement

Avant avec panneaux Côté avec panneaux

Dimensions du réfrigérateur avec des panneaux de3/4 po

Dessus avec panneaux

Dégagements pour l’installation

Dessus

1/8po/ 3mm

Chaque côté

1/4po / 6mm

Arrière

1/2po / 12mm

* Le réfrigérateur peut être adapté pour s’encastrer dans une enceinte de 83-3/8 po à 84-3/8

po avec le jeu de panneaux de porte approprié.

(Cuve et porte seulement)

Panneau

31-1000169 Rev. 2

Guide de conception

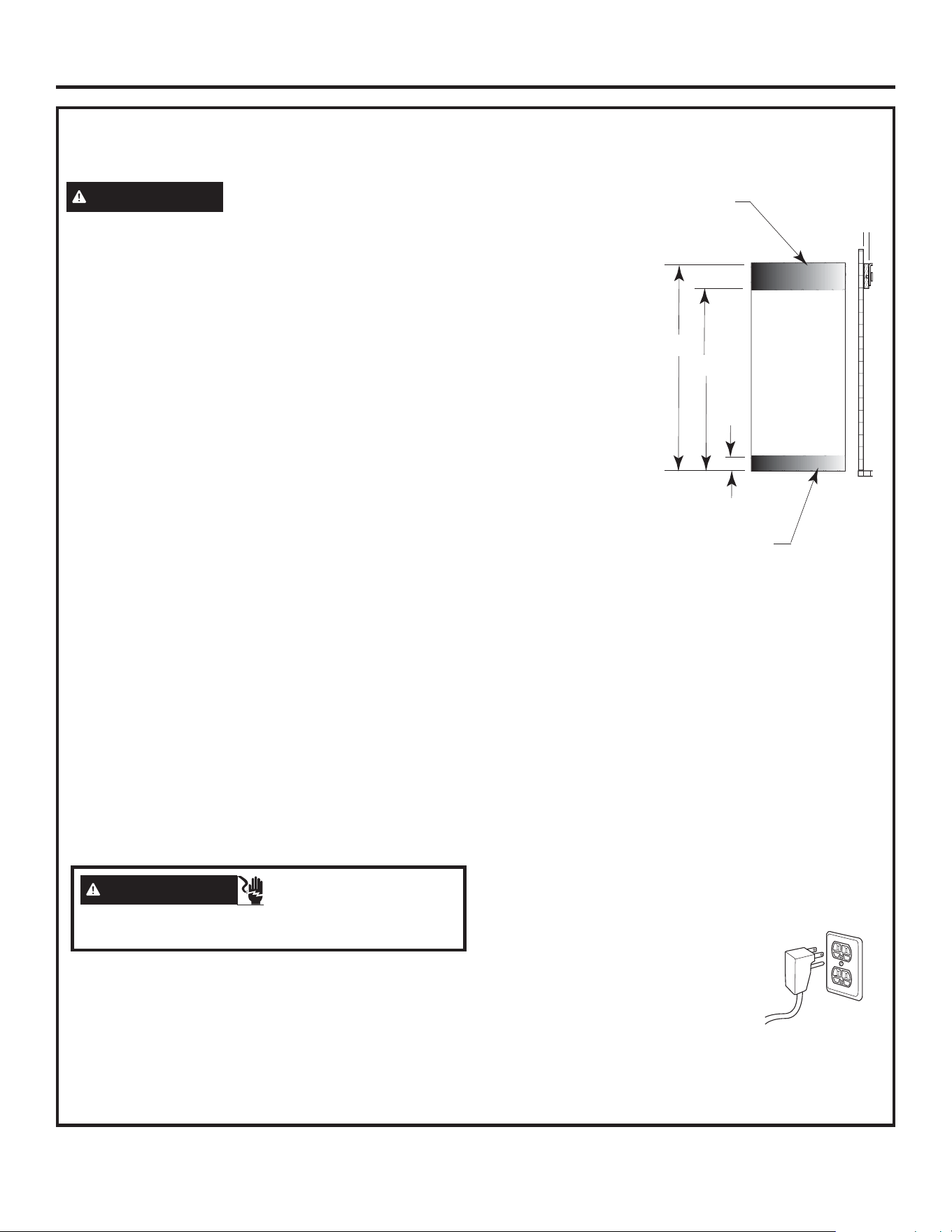

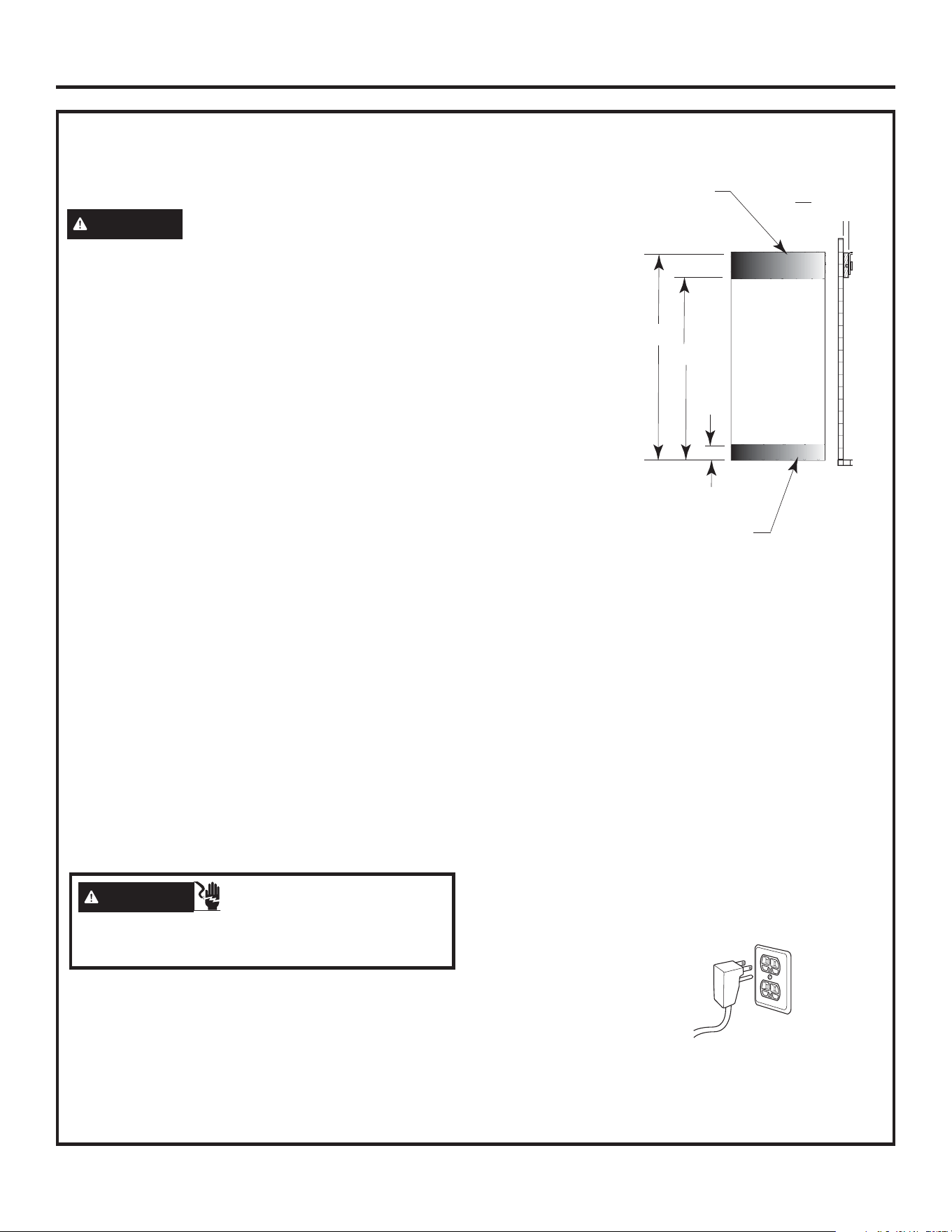

Emplacement des branchements électriques et des branchements à l’alimentation d’eau.

Les alimentations électrique et en eau doivent être placées dans les parties grisées comme indiqué sur le schéma ci-contre.

AVERTISSEMENT

Raccordez l’appareil à une alimentation d’eau potable

seulement.

PRÉPARATION DEL’INSTALLATION DU TUYAU D’EAU

• Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons

automatique. La pression de l’alimentation d’eau doit rester dans une gamme de

pression entre 40 et 120 p.s.i. (275-827 kPa).

• Faites passer le tuyau d’1/4 po en cuivre ou le tuyau en plastique SmartConnect™

entre la conduite d’eau froide du domicile et le raccord de branchement d’eau.

• Le tuyau doit être suffisamment long pour atteindre l’avant du réfrigérateur. Prévoyez

une longueur de tuyau suffisante pour prendre en compte la courbe menant au

raccord à la conduite d’eau.

• Le tuyau d’eau peut passer par une ouverture dans le sol ou dans le mur

du fond.

• Installez un robinet entre le robinet de la machine à glaçons et le tuyau

d’alimentation en eau froide du domicile.

REMARQUE:

• Le robinet doit être placé dans un endroit facilement accessible. Il n’est pas

recommandé de le placer derrière l’appareil à cause de l’accès difficile. S’il est

nécessaire d’installer un robinet derrière l’appareil, il doit être installé dans les zones

grisées du schéma.

• Les robinets de type vanne à étrier sont souvent inclus dans les trousses de

branchement de l’alimentation d’eau, mais ne sont pas recommandés pour cette application.

• Les seuls tuyaux en plastique autorisés par GEA sont fournis avec la trousse de tuyauterie pour réfrigérateur SmartConnect™.

N’utilisez pas d’autres tuyaux d’alimentation d’eau en plastique, cette ligne étant sous pression en permanence. Certains types

de plastique peuvent se fissurer ou se rompre avec le vieillissement et causer des dégâts d’eau dans votre maison. Les trousses

de tuyauterie pour réfrigérateur SmartConnect™ sont disponibles dans les longueurs suivantes:

6 pi (1,8 m) WX08X10006, 15 pi (4,6 m) WX08X10015 & 25 pi (7,6 m) WX08X10025

• L’installation sera conforme aux codes de plomberie 248CMR du Commonwealth du Massachusetts. L’utilisation de robinets-

vannes à étrier est interdite au Massachusetts. Demandez l’avis de votre plombier qualifié.Emplacement pour la patte anti-

basculement. N’obstruez pas cette zone.Branchement électrique et branchement à l’alimentation d’eau.Vue de face

de l’enceinte d’installation

Caractéristiques électriques

• Une alimentation électrique de 115 volts, 60 Hz et de 15 à 20 ampères est demandée. L’utilisation d’un circuit de dérivation

individuel correctement mis à la terre ou d’un disjoncteur est recommandée.

• Installez un boîtier électrique à 3 fiches correctement branché à la terre et encastré dans le mur du fond. La prise électrique doit

être située sur le mur du fond comme indiqué.

REMARQUE: L’utilisation d’un disjoncteur de fuite de terre n’est pas recommandée.

ENCEINTE POUR LE RÉFRIGÉRATEUR

MISE À LA TERRE DU RÉFRIGÉRATEUR

Le cordon d’alimentation de cet appareil est équipé d’une

fiche à trois broches (pour une mise à la terre) qui s’adapte à

la prise de courant standard à 3 broches (pour une mise à la

terre) pour minimiser les risques de chocs électriques par cet

appareil.Faites vérifier la prise murale et le circuit électrique par

un électricien qualifié pour s’assurer que le système est correc-

tement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la respon-

sabilité et l’obligation de la remplacer par une prise triphasée

correctement mise à la terre.

Si une prise murale standard 2-broches, il est de votre respon-

sabilité personnelle et l’obligation de la faire remplacer par une

prise murale à 3 broches mise à la terre.

NE COUPEZ PAS OU N’ENLEVEZ PAS, SOUS AUCUN

PRÉTEXTE, LA TROISIÈME BROCHE DE MISE À LA TERRE

DU CORDON D’ALIMENTATION.

N’UTILISEZ PAS D’ADAPTATEUR

POUR BRANCHER LE

RÉFRIGÉRATEUR À UNE PRISE

BIPHASÉE.

N’UTILISEZ PAS DE RALLONGE

AVEC CET APPAREIL.

6”

80”

77”

nti-Tip location. Do

not obstruct this area.

Water and Electrical

Tube Outlet

Front view

Install Space

Vue frontale

de l’espace

d’installation

Tube d’eau et prise

électrique

Emplacement du

dispositif antibascule-

ment. Ne pas bloquer

cette zone.

AVERTISSEMENT

Risque d’électrocution

Le non-respect de ces instructions peut occasionner un

décès, un incendie ou un choc électrique

31-1000169 Rev. 2

Guide de conception

1-1/2"

1-1/4"

3/4"

1-1/2"

2-1/16"

1-1/4"

1-3/8"

3/4"

1/8"

Allow 17" minimum clearance

for a full 115° door swing.

Refrigerator

Acier inoxydable ou sur mesure

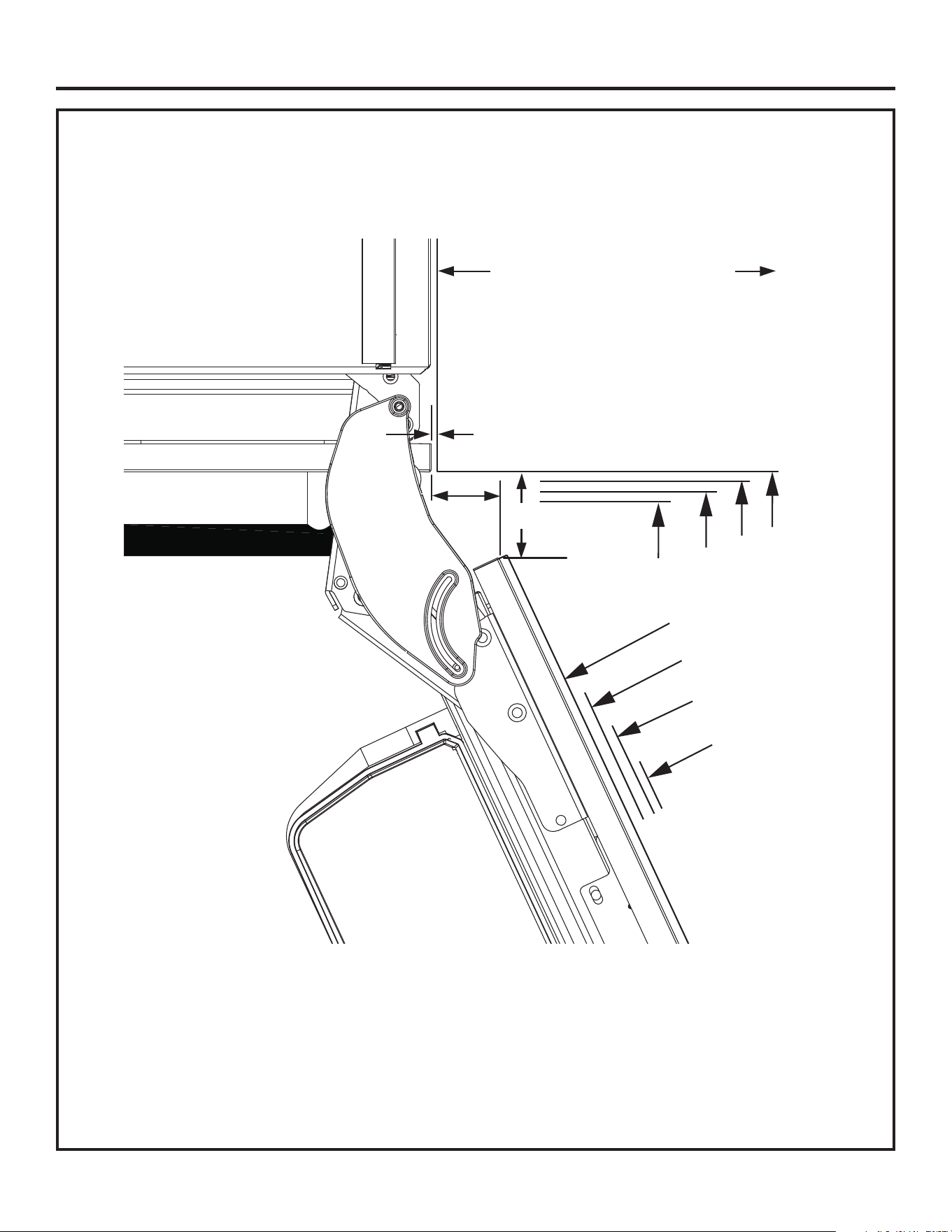

Coupe horizontale OUVERTURE DE

PORTE À 115°(réglage d’usine)

Dégagements

Ces réfrigérateurs sont équipés d’une butée de porte à deux positions. L’ouverture de porte réglée

en usine à 115° peut être réduite à 90° si les dégagements par rapport aux meubles ou murs

adjacents sont restreints.Ouverture de la porte à 90°, voir page 8.

Non à l’échelle

Réfrigérateur

Prévoir un dégagement min. de 15 po pour

une ouverture de porte complète à 115°.

31-1000169 Rev. 2

Guide de conception

For a 90º door swing

allow 4" min.

clearance to a wall,

for stainless steel

models.

1-1/2"

2-1/4"

1-1/4"

3/4"

1-1/2"

1-1/4"

1-3/16"

3/4"

Refrigerator

Acier inoxydable ou sur mesure

Coupe horizontale OUVERTURE DE

PORTE À 90°(réglages en option)

Non à l’échelle

Réfrigérateur

Pour une ouverture de porte

à 90°, prévoir un dégagement

min. de 5 po au mur dans

le cas de modèles en acier

inoxydable.

31-1000169 Rev. 2

Guide de conception

Accessoires en option #:

• Trousse d’installation côte-à-côte –ZUG30

• Trousse de poignées Minimalist Collection: ZKGC3H3CNSS

• Trousse de poignées Statement Collection: ZKGC3H3PNSS

ACCESSOIRES ET DIMENSIONS DES PANNEAUX EN ACIER INOXYDABLE

Option : Cadre de ¾ po d’épaisseur pour porte

en verre

Pour une installation d’une hauteur de 80 po

• Encastré avec poignée gauche – Modèle ZKGSN809NLH

• Encastré avec poignée droite – Modèle ZKGSN804NRH

Pour une installation d’une hauteur de 84 po (Le panneau

de porte n’est pas réversible pour les installations à 84 po. Il

est nécessaire d’acheter un autre accessoire de panneau de

porte pour poignée à gauche ou à droite.)

• Encastré avec poignée gauche – Modèle ZKGSN849NLH

• Encastré avec poignée droite – Modèle ZKGSN844NRH

REMARQUE: Chaque option contient également des pan-

neaux, des poignées et une plinthe assortis pour le congéla-

teur et le tiroir

Option : panneau de porte massif de ¾ po

d’épaisseur

Pour une installation d’une hauteur de 80 po

• Encastré avec poignée gauche - Modèle ZKSSN809NLH

• Encastré avec poignée droite – Modèle ZKSSN804NRH

Pour une installation d’une hauteur de 84 po (Le panneau

de porte n’est pas réversible pour les installations à 84 po. Il

est nécessaire d’acheter un autre accessoire de panneau de

porte pour poignée à gauche ou à droite.)

• Encastré avec poignée gauche - Modèle ZKSSN849NLH

• Encastré avec poignée droite – Modèle ZKSSN844NRH

REMARQUE: Chaque trousse contient également des pan-

neaux, des poignées et une plinthe assortis pour le congéla-

teur et le tiroir convertible.

* Il doit y avoir un dégagement minimum d’1/8 po entre les

panneaux et les meubles de cuisine adjacent.

29-3/4"

7-9/16"

22-3/4"

1/8" Min.*

Fresh

Food

Ice Drawer

Cabinets

Freezer/

Convertible

Drawer

45-3/8" for 80" Installation

49-3/8" for 84" Installation

Compartiment

réfrigérateur

45 3/8 po pour installation de 80 po

49 3/8 po pour installation de 84 po

Tiroir à glaçons

Tiroir

congélateur/

convertible

29-3/4"

23"

Glass Panel

for Fresh Food

45-3/8"

49-3/8"

3-3/8"

80"

Install.

10"

84"

Install.

Panneau de

verre pour

compartiment

réfrigérateur

Install.

80"

Install.

84"

31-1000169 Rev. 2

Guide de conception

DIMENSIONS D’UN PANNEAU SUR MESURE DE 3/4 po Installation totalement encastrée de 80 po

de hauteur

DIMENSIONS D’UN PANNEAU SUR MESURE DE ¾ po: Installation totalement encastrée de 84

po de hauteur

En cas d’installation de panneaux sur mesure, ceux-ci doivent

être coupés aux dimensions indiquées. Les panneaux se

fixeront à la porte et aux tiroirs à l’aide d’un système de

crochets et de pattes.

TRÈS IMPORTANT: panneaux en bois sur mesure doit être

d’au moins 3 / 4 “d’épaisseur où les crochets et le matériel de

fixation sont attachés Reportez-vous à des modèles pour le

crochet et le lieu de fixation.

REMARQUE: Ce produit est conçu pour être utilisé avec

des panneaux en bois de ¾ po.Dimensions

maximales de l’ouverture pour une vitre en verre

: 33-3/8 po x 23 po. L’ouverture peut être plus

petite si vous le souhaitez.

En cas d’installation de panneaux sur mesure, ceux-ci doivent

être coupés aux dimensions indiquées. Les panneaux se

fixeront à la porte et aux tiroirs à l’aide d’un système de

crochets et de pattes.

TRÈS IMPORTANT: panneaux en bois sur mesure doit être

d’au moins 3 / 4 “d’épaisseur où les crochets et le matériel de

fixation sont attachés Reportez-vous à des modèles pour le

crochet et le lieu de fixation.

REMARQUE: Ce produit est conçu pour être utilisé avec

des panneaux en bois de ¾ po.Dimensions

maximales de l’ouverture pour une vitre en verre

: 33-3/8 po x 23 po. L’ouverture peut être plus

petite si vous le souhaitez.

REMARQUE IMPORTANTE: Poids maximal du

panneau:

A Panneau de porte du compartiment réfrigérateur :

33 livres (15 kg).

B Panneau du tiroir congélateur : 9 livres (4 kg).

C Panneau du tiroir convertible : 19 livres (9 kg).

REMARQUE IMPORTANTE: Poids maximal du

panneau:

A Panneau de porte du compartiment réfrigérateur :

33 livres (15 kg).

B Panneau du tiroir congélateur : 9 livres (4 kg).

C Panneau du tiroir convertible : 19 livres (9 kg).

45-3/8”

33-3/8”

45-3/8

29-3/4"

7-9/16

22-3/4

PANNEAUX POUR PORTES ET

TIROIRS MASSIFS

PANNEAUX POUR PORTES ET

TIROIRS MASSIFS

PANNEAUX POUR

PORTE EN

PANNEAUX POUR

PORTE EN VERRE

* Les styles doivent être d’au moins 3-3/8 po

pour recouvrir le cadre de porte en aluminium.

* Les styles doivent être d’au moins 3-3/8 po pour

recouvrir le cadre de porte en aluminium.

Conseil de conception: Une partie de chaque panneau sera visible du côté intérieur

de l’appareil. Il est recommandé que la finition soit faite de chaque côté du panneau.

Conseil de conception: En cas d’utilisation de panneaux sur mesure, il est important

de penser à une plinthe sur mesure. Le bas de la cuve est de couleur blanche.

Conseil de conception: Une partie de chaque

panneau sera visible du côté intérieur de l’appa-

reil. Il est recommandé que la finition soit faite de

chaque côté du panneau.

Conseil de conception: En cas d’utilisation de

panneaux sur mesure, il est important de penser à

une plinthe sur mesure. Le bas de la cuve est de

couleur blanche.

49-3/8”

33-3/8”

49-3/8"

29-3/4"

22-3/4"

7-9/16"

31-1000169 Rev. 2

Instructions d’installation

OUTILS REQUIS

• Clé Allen de 5/32 po

• Couteau à lame rétractable

• Escabeau

• Seau

• Niveau

• Diable

• Coupe-tube

• Clé anglaise de 7/16 po

• Clé anglaise de 1-1/4 po

• Tournevis Phillips cruciforme #2

• Perceuse et jeu de forets

• Douille 5/16 po

• Lunettes de sécurité

• Pinces

• Cliquet 3/8 po

• Torx T-20, T-30 clé

QUINCAILLERIE FOURNIE

• Patte anti-basculement et vis

• Trousse d’installation de panneau

• Gabarits de panneau de porte - Pub # 31-1000149,

31-1000150, 31-1000151, 31-1000152

• Filtre à eau - Pièce # GSWF

• Brides d’ancrage et vis pour cloison sèche

ÉQUIPEMENT REQUIS

• Tuyau d’alimentation d’eau en cuivre d’ ¼ po ou trousse pour

réfrigérateur GE SmartConnect™

• Robinet d’arrêt d’eau

• Panneaux sur mesure pour la porte du compartiment réfrigé-

rateur, pour le tiroir congélateur et pour le tiroir convertible

• Velcro avec côté adhésif pour la plinthe sur mesure.

SOL

Pour obtenir une installation correcte, le réfrigérateur doit être

placé sur une surface horizontale en matériau dur qui est au

même niveau que le reste du sol. Cette surface doit être suffi-

samment solide pour supporter le poids d’un réfrigérateur rem-

pli, soit environ 1,200 livres (550 kg).

REMARQUE: Protégez la finition du sol. Découpez un grand

morceau de carton et placez-le sous le réfrigérateur sur l’aire

de travail.

EMPLACEMENT DU RÉFRIGÉRATEUR/

CONGÉLATEUR

Ŷ N’installez pas le réfrigérateur/congélateur à un endroit où

la température est susceptible de descendre en dessous de

55 °F (13 °C). L’appareil ne fonctionnera pas suffisamment

souvent pour maintenir les températures appropriées.

Ŷ N’installez pas le réfrigérateur/congélateur à un endroit où

la température dépassera 100 °F (37 °C). L’appareil ne

fonctionnera pas correctement.

Ŷ N’installez pas le réfrigérateur/congélateur dans un endroit

exposé à l’eau (pluie, etc.) ou aux rayons directs du soleil.

Ŷ Installez l’appareil sur un plancher suffisamment robuste

pour supporter son poids à pleine capacité.

31-1000169 Rev. 2

ÉTAPE 1 RETRAIT DE L’EMBALLAGE

AVERTISSEMENT

Risque de basculement.

Cet électroménager est lourd du haut. Usez d’extrême

prudence en le déplaçant afin de prévenir un basculement

susceptible d’occasionner des blessures graves ou la mort.

Ŷ Coupez les courroies et le ruban adhésif sur le haut et sur le

bas de l’emballage à l’aide d’un couteau à lame rétractable.

Ŷ Dépliez le carton d’emballage et retirez le haut de

l’emballage.

Ŷ Retirez le reste de l’emballage en le faisant glisser de

l’appareil. Vous pouvez utilisez un couteau polyvalent pour

retirer le reste du carton d’emballage EN PRENANT SOIN de

ne pas rayer l’appareil.

Ŷ Retirez les supports en Styrofoam de l’appareil.

Ŷ NE retirez PAS la courroie maintenant la porte ou la partie

inférieure avant que l’appareil ne soit prêt à être installé dans

son enceinte.

Ŷ Découpez la palette en PSE sur les côtés avant par l’arrière

de l’appareil.

Ŷ Poussez l’appareil vers l’avant et retirez la partie arrière de la

palette en PSE.

Ŷ Posez doucement l’arrière de l’appareil sur le sol.

Ŷ Penchez légèrement l’appareil vers l’arrière et retirez la partie

avant de la palette en PSE.

Ŷ Mettez correctement au rebut les matériaux d’emballage non-

utilisés.

Ŷ Il est maintenant possible pour 2 personnes de déplacer

l’appareil à l’aide du diable ou de le faire rouler jusqu’à un

emplacement au sol correctement protégé.

Ŷ Laissez tout film protecteur sur le réfrigérateur jusqu’à la fin

de l’installation.te.

Instructions d’installation

31-1000169 Rev. 2

Instructions d’installation

ÉTAPE 2 INSTALLATION DE LA

PATTE ANTI-BASCULEMENT

Ŷ La partie supérieure interne de la patte anti-basculement

doit être installée à une hauteur de 80 po. La « fente

» dans la patte doit être placée au centre de l’espace

d’installation (typiquement 15 po).

Ŷ Marquez (au niveau des fentes) les positions des montants

et des ancrages sur les pattes.

Ŷ Fixez la patte en utilisant les montants et des ancrages.

Ŷ Au moins un des montants doit être utilisé. Toutefois,

utilisez autant de montants possibles au sein de l’ouverture.

Au moins trois fixations doivent être utilisées pour une

installation correcte.

ÉTAPE 3 CONNECT CONDUITE D’EAU

AVERTISSEMENT

Raccordez l’appareil à une

alimentation d’eau potable seulement.

Ŷ Placez l’appareil devant l’enceinte.

Ŷ Localisez et amenez le tuyau vers l’avant du meuble de

cuisine.

Ŷ Ouvrez le robinet d’eau pour éliminer les débris dans le

tuyau. Faites couler environ 1 litre d’eau dans le tuyau,

recueillez l’eau dans un seau puis fermez le robinet.

Si besoin est, coupez le tuyau à la longueur requise pour qu’il

puisse être connecté au robinet d’eau.

Tuyau en cuivre:

Ŷ Faites passer un écrou et un embout d’¼ po par-dessus les

deux extrémités du tuyau en cuivre. Insérez le tuyau dans

le raccord union sur l’appareil et serrez l’écrou.

Ŷ Ouvrez le robinet d’eau pour vérifier l’absence de fuites.

Tuyau SmartConnect™:

Ŷ

Suivez les instructions fournies avec la tuyauterie. Un

serrage excessif peut causer des fuites. Ouvrez l’eau pour

vérifier l’absence de fuites.

Remarque : Enroulez la longueur de tuyau excédentaire

derrière l’appareil.

80”

Slot

AVERTISSEMENT

Risque de

basculement.

Ces électroménagers sont lourds du haut,

notamment lorsqu’une porte est ouverte, de sorte qu’ils

doivent être fixés pour prévenir un basculement vers l’avant

susceptible d’occasionner des blessures graves ou la mort.

Lisez et observez la totalité des instructions d’installation pour

connaître la façon de fixer l’électroménager sur le dispositif

antibasculement.

Water

Line Hole

ÉTAPE 4 BRANCHEMENT DE

L’ALIMENTATION ÉLECTRIQUE

Ŷ Branchez le cordon d’alimentation dans la prise.

Ŷ Vérifiez que le réfrigérateur soit bien branché en ouvrant le

bac à glaçons (la porte FF sera fermée par une courroie)

pour vérifier que les lumières intérieures sont allumées.

Ŷ Les commandes de température sont préréglées sur 37°F

(3°C) pour le réfrigérateur et sur 0°F (-18°C) pour le tiroir

du compartiment de congélation et du tiroir convertible.

Ŷ Attendez 24 heures que la température se stabilise avant

de faire les réglages.

31-1000169 Rev. 2

ÉTAPE 5 POSITIONNEMENT DE

L’APPAREIL DANS SON ENCEINTE

Faites rouler l’appareil dans son enceinte, en s’assurant de

ne pas accrocher le tuyau d’eau ou le câble d’alimentation.

ŶUne longue barre plate ou une règle de trente-six pouces

sera peut-être nécessaire pour guider le bord avant de la

patte anti-basculement par-dessus l’appareil.

ŶS’il y a assez de place, vous pouvez légèrement courber

le bord avant de la patte vers le haut, permettant ainsi le

passage de l’appareil.

ŶRetirez la protection de la garniture de l’appareil.

ŶFixez l’appareil à la patte anti-basculement à l’aide des

vis de mécanique et des rondelles pour enfiler les douilles

filetées dans la patte anti-basculement.

ŶCommencez à visser les vis à la main jusqu’à ce que

l’appareil soit dans la position désirée dans l’enceinte.

ŶFinalisez l’installation en serrant les vis complètement.

ŶRéinstallez la protection de la garniture.

ÉTAPE 7 MISE À NIVEAU DU

RÉFRIGÉRATEUR

Tous les modèles possèdent quatre points de mise à niveau.

L’avant est soutenu par des pieds de mise à niveau, l’arrière

par des roulettes réglables. Les deux sont accessibles par

l’avant du réfrigérateur

ŶPour mettre à niveau l’arrière du réfrigérateur, tournez

l’écrou hexagonal de 5/16 po situé au dessus des roulettes

avant. Tournez dans le sens des aiguilles d’une montre

pour rehausser le réfrigérateur et dans le sens inverse des

aiguilles d’une montre pour l’abaisser.

ŶPour mettre l’avant de niveau, utilisez une clé plate de 1¼ po.

ŶRéglez la hauteur du réfrigérateur pour correspondre à

l’ouverture découpée pour l’installation. Le réfrigérateur doit

être de niveau et d’aplomb avec les meubles alentours.

NOTIFICATION: Les roulettes arrière et les pieds avant

de mise à niveau sont limités à un réglage d’une hauteur

maximale de 1 po. Si l’installation demande une hauteur

supérieure à 84 ½ po, l’installateur doit surélever le

réfrigérateur à l’aide d’une plaque de contreplaqué ou des

patins. Il est également possible d’ajouter une moulure de

meuble sur le haut de l’ouverture pour réduire cette dernière.

Toute tentative de surélévation du réfrigérateur de plus d’1

po va endommager les pieds avant et les roulettes arrière de

mise à niveau.

Instructions d’installation

ÉTAPE 6 INSTALLATION DE LA

PLINTHE ET DE L’ÉVENT

La plinthe doit être enlevé pour accéder à la legstyle

nivellement

Ŷ Retirez la partie pleine de la plinthe en la tirant vers l’avant.

Ŷ Placez la plinthe, l’évent et les vis à l’écart pour une

réinstallation future.

ŶFaites passer le tuyau d’eau par l’appareil jusqu’à ce qu’il

sorte par l’avant.

ŶFixez le tuyau au sol à l’aide de ruban adhésif en attendant

que l’appareil soit placé dans l’enceinte.

Évent

Vis

Plinthe

Vis de

l’évent

(derrière la

plinthe)

Vis

Pied de mise à

niveau

Relever

Ecrou hexagonal pour le

réglage des roulettes arrière

31-1000169 Rev. 2

ÉTAPE 9 INVERSION

DE L’OUVERTURE DE PORTE

(si nécessaire) (suite)

3. A l’aide d’une clé hexagonale de type Allen de 5/32 po,

retirez les deux vis de chaque charnière qui maintiennent

la porte sur le réfrigérateur. Demandez à quelqu’un de

tenir la porte pendant que vous retirez ces vis pour éviter

que la porte ne tombe.

4. Ouvrez les charnières. A l’aide d’une clé hexagonale

de type Allen de 5/32 po, retirez les deux vis de chaque

charnière qui maintiennent la charnière sur la cuve du

réfrigérateur.

5. Retirez la garniture et le compartiment de charnière du

haut du réfrigérateur et installez-les sur le côté opposé.

6. Retirez la garniture et le compartiment de charnière du

bas du compartiment réfrigérateur. Retirez le tableau de

commande et placez-le délicatement dans le tiroir FZ.

7. Réinstallez le tableau de commande.

8. Les charnières seront installées dans les coins opposés.

La charnière supérieure sera retournée et installée sur le

bas du compartiment réfrigérateur. La charnière inférieure

sera retournée et installée sur le haut du compartiment

réfrigérateur.

9. Installez les vis sur la cuve du compartiment réfrigérateur

aux 4 endroits. Vissez-les jusqu’à mi-course.

Instructions d’installation

ÉTAPE 8 INVERSION

DE L’OUVERTURE DE PORTE

ŶLocalisez la plinthe, l’évent et les vis (retirés

précédemment).

ŶUne plinthe sur mesure peut être installée pour être

assortie ou pour compléter les meubles alentours. Utilisez

la plinthe fournie comme modèle pour découper la forme.

ŶRéinstallez l’évent à l’aide des vis retirées précédemment.

ŶRéinstallez la plinthe.

Plinthe fournie

Trous de ventilation

ÉTAPE 9 INVERSION

DE L’OUVERTURE DE PORTE

(si nécessaire)

Sautez cette étape si l’ouverture de la porte est satisfaisante.

AVERTISSEMENT

Suivez toutes les étapes pour

inverser le sens d’ouverture de porte. L’omission de suivre

ces instructions, de ne pas utiliser toutes les pièces, ou

le serrage excessif des vis, peuvent causer la chute de la

porte et occasionner des blessures ou des dommages à la

propriété.

1. Ouvrez la porte du réfrigérateur.

AVERTISSEMENT

Risque de pincement

de doigts

L’étape suivante est importante pour la manipulation en

toute sécurité d’une charnière non chargée ne sautez pas

l’étape 2.

2. Libérez les ressorts de la charnière en utilisant une clé

Torx T-20 pour desserrer la vis Torx de la position 1 à la

position 0 sur les deux charnières.

Vis

Screws

Charnière supérieure Charnière inférieure

Fentes

pour les

languettes

Vis

Tableau de

commande

31-1000169 Rev. 2

Instructions d’installation

ÉTAPE 9 INVERSION

DE L’OUVERTURE DE PORTE

(si nécessaire) (suite)

10. Pour installer la charnière supérieure, placez la charnière

dans le bon sens - la partie du support qui sera fixée à

la porte doit être sur le bas de la charnière. Faites glisser

la charnière sur les vis et placez les languettes dans le

compartiment de la charnière. Serrez les vis.

11. Pour installer la charnière inférieure, placez la charnière

dans le bon sens — la partie du support qui sera fixé à la

porte doit être sur le haut de la charnière. Faites glisser

la charnière sur les vis et placez les languettes dans le

compartiment de la charnière. Serrez les vis. Fermez la

charnière.

12. Retirez les supports de la charnière de la porte et réins-

tallez-les sur le côté opposé, en haut et en bas.

13. Avec l’aide d’une deuxième personne pour maintenir la

porte en place, alignez les trous dans le support de la

charnière de porte avec ceux dans la charnière. Placez

d’abord les vis dans la charnière supérieure.

14. Installez ensuite les vis sur la charnière inférieure.

15. A l’aide d’une clé Torx

T-20, resserrez la

tension sur les ressorts

de la charnière en

tournant les vis de la

position 0 à la position 1.

Vis

ÉTAPE 10 RÉGLAGE DE

L’OUVERTURE DE

PORTE

(si nécessaire)

REMARQUE: Ce réfrigérateur possède 2 butées de position

d’ouverture. Quand l’espace ne permet pas l’ouverture de la

porte à 115°, vous pouvez limiter l’ouverture de porte à 90°.

Ignorez cette étape si l’ouverture de la porte est satisfaisante

pour l’installation.

Ŷ2XYUH]ODSRUWHGXFRPSDUWLPHQWUpIULJpUDWHXUSRXUH[SRVHU

les charnières supérieure et inférieure.

ŶDesserrez les vis de la charnière inférieure fixées à la cuve

ŶTirez la charnière légèrement vers vous et insérez l’axe de

la charnière dans le trou le plus proche de l’appareil.

ŶVous pouvez utiliser un petit marteau pour les mettre en

place correctement.

ŶResserrez les vis de la charnière.

ŶRépétez cette procédure pour

Ŷ Répéter pour la charnière supérieure.

ÉTAPE 11 INSTALLATION DES

COUVERCLES DE

SUPPORT DE PORTE

(certains modèles)

Installez les couvercles pour dissimuler les supports près des

charnières dans le haut et le bas de la porte. Les couvercles

s’encliquètent en place.

Vis de

porte

Utilisez la clé

Torx T-20

la charnière supérieure.

Installation d’un axe par

charnière pour une ouver-

ture de porte à 90°.

Vis de charnière

Couvercle de support

de porte

Charnière

31-1000169 Rev. 2

Instructions d’installation

ÉTAPE 12 INSTALLATION DES PANNEAUX DE PORTE ET TIROIR

1. Retirez toute la quincaillerie de porte et de tiroir et la garniture

du réfrigérateur.

2. Fixez les supports A1 – F1 aux panneaux de porte aux

endroits indiqués ci-dessous. Les panneaux sur mesure

comportent des trous déjà percés comme montré aux

gabarits de panneau de porte : 31-1000149, 31– 1000150,

31-1000151, 31-1000152. Si vous avez acheté un panneau

en acier inoxydable, utilisez les vis mécaniques à tête

cruciforme pour fixer les supports aux panneaux de porte en

acier inoxydable. Utilisez des vis à bois appropriées pour les

panneaux sur mesure.

3. Si vous avez des poignées sur mesure et qu’elles ne sont

pas déjà installées sur les panneaux, procédez à leur

installation.

4. Retirez les capuchons de tiges de réglage installés sur les

portes.

5. Ouvrez la porte du compartiment réfrigérateur pour fixer le

panneau du compartiment réfrigérateur.

6. Apposez le panneau du compartiment réfrigérateur sur la

porte du compartiment réfrigérateur en alignant les crochets

des supports de panneau avec les tiges de réglage de la

porte.

7. Apposez le panneau du compartiment réfrigérateur sur la

porte du compartiment réfrigérateur en alignant les crochets

des supports de panneau avec les tiges de réglage de la

porte.

8. Déplacez le panneau d’un côté à l’autre pour vous assurer

que les espaces de chaque côté du meuble adjacent sont

égaux.

9. Utilisez une clé

hexagonale pour

ajuster la profondeur

et la hauteur du

panneau de la porte

du compartiment

réfrigérateur avec le

meuble adjacent. Vous

devez laisser un espace

minimum de 3 mm (1/8

po) entre le panneau et

le meuble adjacent.

Panneau

du réfrigérateur

Panneau

convertible

Vue arrière des panneaux

Panneau

du congélateur

Ne serrez pas complètement les

vis, car elles seront serrées après

la procédure d’assemblage et le

réglage de gauche à droite.

Screw and

Washer

Ajustement

de profondeur

Ajustement

vertical

Article Quantité

Supports du panneau 12

Vis de mécanique à

tête cruciforme (pour

panneau en acier

inoxydable)

Vis à tête six-pans 12

Rondelles 12

Garniture de porte 6

Capuchons pour

garniture

Clé hexagonale 2

Alignez le des-

sus et le bas

Serrez une vis par support.

Les autres vis seront serrées

DSUqVDYRLUHႇHFWXpOD

procédure d’alignement.

31-1000169 Rev. 2

Instructions d’installation

ÉTAPE 13 MISE EN MARCHE DE LA

MACHINE À GLAÇONS

Ŷ Appuyez deux fois sur le voyant ZONE sur le panneau de

commande pour sélectionner le tiroir congélateur. Appuyez

sur l’icône ICE (glaçon) sur le côté droit des commandes.

Une ligne apparaitra sous ICE (Glaçon) pour indiquer que

la machine à glaçons est activée.

Ŷ Vérifiez que rien n’interfère avec le déplacement du bras de

détection.

Ŷ Jetez le premier bac de glaçons.

Ŷ3RXUDUUrWHUODPDFKLQHjJODoRQVDSSX\H]VXUO¶LF{QH,&(

(glaçon). Le mot OFF (arrêt) apparaitra sous ICE (Glaçon)

pour indiquer que la machine à glaçons est désactivée.

ÉTAPE 12 INSTALLATION DES

PANNEAUX DE PROTE ET DE

TIROIR (suite)

10. Répétez les étapes 5 à 9 pour le tiroir du

congélateur.

11. Répétez les étapes 5 à 9 pour le tiroir convertible.

12. Serrez toutes les vis une fois que vous êtes satisfait

de l’alignement du panneau.

13. Glissez la garniture pour camoufler la quincaillerie

d’ajustement du panneau.

14. Installez les capuchons de la garniture à chaque

extrémité de la garniture.

Garniture

Alignez la garniture avec

le support

31-1000169 Rev. 2

Notes

NOTE: While performing installations described in this

book, safety glasses or goggles should be worn.

NOTE: Product improvement is a continuing endeavor

at Monogram. Therefore, materials, appearance and

specifications are subject to change without notice.

Page verso des instructions d’installation

31-1000169 Rev. 2

08-19 GEA

INSTRUCCIONES

DE INSTALACIÓN

Refrigerador de 2 Cajones y

Freezer Incorporado en Espacio Inferior de 30″

ESPAÑOL.

MONOGRAM.COM

31-1000169 Rev. 2

Información sobre Seguridad

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE – Conserve estas instrucciones

para uso del inspector local. Cumpla con todos los códigos y

ordenanzas gubernamentales.

• Nota para el Instalador – Asegúrese de que el

Comprador conserve estas instrucciones.

• Nota para el Consumidor – Guarde estas

instrucciones con su Manual del Propietario para

referencia futura.

Si la unidad que recibió está dañada, se deberá comunicar de

inmediato con su vendedor o fabricante.

Nivel de habilidad – La instalación de esta unidad

requiere un nivel básico de habilidades mecánicas, de

carpintería y plomería. La correcta instalación del producto

es responsabilidad del instalador. Si se producen fallas en el

producto debido a una instalación inadecuada, la Garantía de

Monogram no cubrirá las mismas. Para obtener información

sobre la garantía, consulte el Manual del Propietario.

Para acceder al servicio local de Monogram en su área, visite monogram.com

Para acceder al servicio de Monogram en Canadá, visite monogram.ca

Para acceder a Piezas y Accesorios de Monogram, visite monogram.com/use-and-care/parts

Para Piezas y Accesorios de Monogram en Canadá, visite monogram.ca

ADVERTENCIA

Riesgo de Caídas

Estos electrodomésticos son inestables, especialmente cuando una puerta se encuentre abierta, y deben estar asegurados a fin

de evitar caídas hacia adelante que podrían resultar en la muerte o en lesiones graves. Lea y siga las instrucciones de instalación

en su totalidad para asegurar el electrodoméstico con el sistema anti volcaduras.

ADVERTENCIA

Riesgo de Explosión

Mantenga cualquier material y vapores inflamables, tales como gasolina, alejados del electrodoméstico. Si no se cumple con esto,

se podrá producir una explosión, incendio o la muerte.

ADVERTENCIA

A fin de reducir el riesgo asociado con descargas, no permita que los niños menores de 3 años de edad

tengan acceso a las partes pequeñas durante la instalación de este producto.

PRECAUCIÓN

Riesgo al levantar la puerta

Esta unidad es muy pesada. A fin de reducir el riesgo de lesión de una persona al maniobrar e instalar este electrodoméstico, se

requiere contar con 3 personas para una correcta instalación.

PRECAUCIÓN

0DQWHQJDORVGHGRVIXHUDGHORVHVSDFLRVGH³ULHVJRGHODVWLPDGXUDVƎORVHVSDFLRVHQWUHODVSXHUWDV

y entre las puertas y el gabinete son necesariamente pequeños. Tenga la precaución de cerrar las puertas cuando los niños se

encuentren en el área.

ADVERTENCIA

Riesgo de Descarga Eléctrica

Enchufe en un tomacorriente con conexión a tierra

de 3 cables.

No elimine el cable de conexión a tierra.

No use un adaptador.

Inmediatamente interrumpa el uso de un cable de suministro

de corriente dañado. Si el cable de corriente se encuentra

dañado, su reemplazo deberá ser realizado por un profesional

calificado del servicio técnico, utilizando una pieza del servicio

técnico autorizada por el fabricante.

No use un prolongador con este electrodoméstico. Si no se

siguen estas instrucciones, se podrá producir la muerte, incen-

dios o descargas eléctricas.

Siga las instrucciones que figuran en la sección de Conexión

de tierra de la unidad.

Este electrodoméstico deberá ser instalado por algún medio en

el cableado fijo del hogar o en un disyuntor para desconectar

el electrodoméstico del suministro eléctrico luego de

la instalación.

31-1000169 Rev. 2

Información sobre seguridad

Contenidos

Design Guide

Guía de Diseño

Dimensiones del Gabinete de

Protección 4

Dimensiones del Refrigerador 5

El Espacio de Instalación 6

Conexión a Tierra del Refrigerador 6

Manijas Integradas con Giro de Puerta de 115º 7

Manijas Integradas con Giro de Puerta de 90º 8

Accesorio Dimensión del Panel SS. 9

Dimensiones del Panel a Medida

GHƎ 

Instrucciones de Instalación

Herramientas, Equipo, Materiales 11

Paso 1, Retire el Envoltorio 12

Paso 2, Instale el Soporte Anti-Volcaduras 13

Paso 3, Inserte el Suministro de Agua 13

Paso 4, Conecte la Corriente 13

Paso 5, Deslice la Unidad en el Espacio

de Protección 14

Paso 6, Retire el Tope de Pie y la Ventilación 14

Paso 7, Nivele el Refrigerador 14

Paso 8, Instale el Tope de Pie y la Ventilación 15

Paso 9, Invierta el Giro de la Puerta 15

Paso 10, Ajuste el Giro de la Puerta 16

Paso 11, Instale los Paneles de la Puerta

y el Cajón 18

Paso 12, Encienda la Máquina de Hacer Hielo 18

Colocación de la Placa de Monogram 19

PELIGRO DE EXPLOSIÓN Refrigerantes Inflamables

Este electrodoméstico cuenta con refrigerante isobutano,

R600a, un gas natural con alto nivel de compatibilidad

medioambiental. Sin embargo, también es combustible.

Siga las advertencias que figuran a continuación, a fin de

reducir el riesgo de lesiones o daños sobre la propiedad.

1) Al mover, instalar y operar el electrodoméstico, se deberá

tener cuidado de no dañar la tubería del refrigerante.

2) El servicio técnico sólo debe ser realizado por personal

autorizado del servicio. Use sólo piezas del servicio

autorizadas por el fabricante

3) Descarte el electrodoméstico de acuerdo con las

Regulaciones Federales y Locales. El refrigerante

inflamable y el material aislante inflamable usados requieren

procedimientos de descarte especiales. Comuníquese con

las autoridades locales para descartar su refrigerador de

forma ambientalmente segura.

4) Mantenga las aberturas de ventilación en el espacio

de protección del electrodoméstico o en la estructura

incorporada libres de obstrucción.

5) No use dispositivos mecánicos u otros medios para acelerar

el proceso de descongela miento.

6) No dañe el circuito del refrigerante.

7) No use dispositivos eléctricos dentro del compartimiento de

almacenamiento de comida del electrodoméstico.

ADVERTENCIA

31-1000169 Rev. 2

Guía de Diseño

Dimensiones del Espacio de Protección del Gabinete para Instrucciones

Completamente Integradas

Height options

80" or *84"

30" Finished Width

25" min. depth

La profundidad del disyuntor deberá

VHUGHƎSDUDLQVWDODFLRQHVDO

mismo nivel.

• La cara frontal del refrigerador se

encuentra al mismo nivel que los gabi-

QHWHVDG\DFHQWHVGHƎGH

profundidad.

• El refrigerador puede calzar bien en

un espacio de protección con una

DOWXUDPtQLPDGHƎ\XQDDOWXUD

Pi[LPDGHƎ$XQTXHHOUHIULJH-

UDGRUVyORVHSXHGDOHYDQWDUDƎ

• Se puede construir el panel de la

puerta para alimentos frescos con la

finalidad de completar la altura adicio-

QDOFRQVXOWHODSiJLQD

Consejo de Diseño: Recomendamos finalizar la superficie interior del espacio de protección a por lo menos

ƎGHODFDUDIURQWDO

Consejo de Diseño: 6LVHXVDUiXQHVSDFLRGHSURWHFFLyQGHƎVHUHFRPLHQGDDJUHJDUXQSDQHOTXHFXEUDHOHVSDFLR

sobre el cuerpo del refrigerador.

34 3/8"

Consejo de Diseño: Es posible alinear el cajón de su refrigerador con gabinetes adyacentes para una apariencia

completamente integrada.

$QFKR)LQDOGHƎ

3URIXQGLGDGPLQGHƎ

Opciones de altura de

ƎX³

31-1000169 Rev. 2

Guía de Diseño

Height adjustable

from

79-3/8” to 80-3/8” *

23 3/4"

29 3/4"

1 1/4"

3/4"

1/8"

Cubierta

Superior

Puerta

Panel

Espacio Libre

Frente con Paneles Costado con Paneles

'LPHQVLRQHVGHO5HIULJHUDGRUFRQ3DQHOHVGHƎ

Parte Superior con Paneles

Instalación en Espacio Libre

Parte Superior

ƎPP

Cada Lado

ƎPP

Parte Trasera

ƎPP

(O5HIULJHUDGRUVHSRGUiDMXVWDUSDUDTXHFDOFHHQXQHVSDFLRGHJDELQHWHGHƎDƎ

con el kit del panel de la puerta adecuado.

(Cuerpo y puerta solamente)

Altura ajustable des

GHƎKDVWDƎ

31-1000169 Rev. 2

Guía de Diseño

Ubicaciones de Agua y Electricidad

El suministro de electricidad y agua deberá estar ubicado en un lugar con sombra como se muestra.

ADVERTENCIA

Realice la conexión a un suministro

de agua potable únicamente.

PREPARACIÓN PARA INSTALAR EL SUMINISTRO DE AGUA

• Se requiere un suministro de agua fría para el funcionamiento de la máquina de

hielo automática. La presión del agua deberá estar entre 40 y 120 p.s.i.

(275-827 kPa).

+DJDFLUFXODUXQDWXEHUtDGHFREUHGHƎ2'RWXEHUtDGHSOiVWLFR6PDUW&RQQHFW

entre el suministro de agua fría de la casa y la ubicación de la conexión de agua.

• La tubería deberá ser de una extensión suficiente como para llegar hasta el frente

del refrigerador. Deje una cantidad de tubería suficiente para realizar una inclinación

que llegue hasta la conexión del suministro de agua.

• El suministro de agua puede ingresar a una abertura a través del piso o la

pared trasera.

• Instale una válvula de cierre entre la válvula de agua de la máquina de hacer hielo y

el suministro de agua fría en el hogar.

NOTA:

• Se recomienda que la válvula de cierre de agua se encuentre en una ubicación de

fácil acceso. No es aconsejable ubicarla detrás de la unidad debido a dificultades de

acceso. Si es necesario instalar la válvula detrás de la unidad, deberá ser ubicada

en un área con sombra.

• Muchos kits de suministro de agua incluyen válvulas de cierre tipo montura, pero no

se recomiendan para esta aplicación.

/D~QLFDWXEHUtDDSUREDGDSRU*($HVVXPLQLVWUDGDHQORV.LWVGH7XEHUtDVSDUD5HIULJHUDGRUGH6PDUW&RQQHFW1RXVH

ningún otro suministro de agua plástico, ya que el suministro se encuentra bajo presión en todo momento. Otros tipos de

plásticos podrán sufrir fisuras o rompeduras con el paso del tiempo y ocasionar problemas con el agua en su hogar. Los Kits de

7XEHUtDVSDUD5HIULJHUDGRUGH6PDUW&RQQHFWHVWiQGLVSRQLEOHVHQODVVLJXLHQWHVORQJLWXGHV

6’ (1.8 m) WX08X10006, 15’ (4.6 m) WX08X10015 & 25’ (7.6 m) WX08X10025

• Se deberá cumplir con los Códigos de Plomería del Commonwealth de Massachusetts 248CMR. Las válvulas tipo montura son

ilegales y su uso está prohibido en Massachusetts. Consulte a un plomero matriculado.

Especificaciones Eléctricas

• Se requiere un suministro de corriente de 115 voltios, 60-Hz., 15 o 20 amperes. Se recomienda el uso de un circuito individual

derivado o un disyuntor correctamente conectado a tierra.

• Instale un receptáculo eléctrico de 3 patas correctamente conectado a tierra en la pared trasera. El receptáculo eléctrico deberá

estar ubicado en la pared trasera como se muestra.

NOTA: No se recomienda el uso de un Interruptor de Falla de Tierra (GFI).

EL ESPACIO DE INSTALACIÓN

CONEXIÓN A TIERRA DEL REFRIGERADOR

El cable de corriente de este electrodoméstico cuenta con un

enchufe de 3 cables (conexión a tierra) que se conecta a un

tomacorriente de pared estándar de 3 cables (conexión a tie-

rra) para minimizar el riesgo de posibles descargas eléctricas

por parte del mismo.

Contrate a un electricista calificado para que controle el toma-

corriente y el circuito eléctrico para asegurar que el enchufe

esté correctamente conectado a tierra.

En caso de contar con un toma corriente de pared de 2

cables, es su responsabilidad y obligación reemplazarlo por un

toma corriente de pared de 3 cables correctamente conectado

a tierra.

NUNCA, BAJO NINGUNA

CIRCUNSTANCIA, CORTE NI ELIMINE EL

TERCER CABLE (TIERRA) DEL CABLE

DE CORRIENTE.

NO USE UN ENCHUFE ADAPTADOR

PARA CONECTAR EL REFRIGERADOR A

UN TOMACORRIENTE DE 2 PATAS.

NO USE UN PROLONGADOR CON ESTE

ELECTRODOMÉSTICO.

6”

80”

77”

nti-Tip location. Do

not obstruct this area.

Water and Electrical

Tube Outlet

Front view

Install Space

Ubicación anti-

volcaduras. No

obstruya esta área.

Salida de la

Tubería de Agua y

Electricidad

Vista frontal

Espacio de

Instalación

ADVERTENCIA

Riesgo de Descarga Si

no se siguen estas instrucciones, se podrá producir la

muerte, incendios o descargas eléctricas.

31-1000169 Rev. 2

Guía de Diseño

1-1/2"

1-1/4"

3/4"

1-1/2"

2-1/16"

1-1/4"

1-3/8"

3/4"

1/8"

Allow 17" minimum clearance

for a full 115° door swing.

Refrigerator

Vista Superior de los Paneles

Acero Inoxidable o A Medida

GIRO DE PUERTA DE 115º

(original de fábrica)

Espacios Libres del Producto

Estos refrigeradores están equipados con un dispositivo de detención de la puerta de 2 posiciones. El giro de

la puerta de 115º original de fábrica se podrá a justar a 90º si el espacio libre hasta los gabinetes adyacentes

o paredes es restringido. Para que la puerta gire a 90º, consulte la página 8.

No a escala

Refrigerador

&XHQWHFRQXQHVSDFLRPtQLPRGHƎ

para un giro de puerta completo de 115º.

31-1000169 Rev. 2

Guía de Diseño

For a 90º door swing

allow 4" min.

clearance to a wall,

for stainless steel

models.

1-1/2"

2-1/4"

1-1/4"

3/4"

1-1/2"

1-1/4"

1-3/16"

3/4"

Refrigerator

Vista Superior de los Paneles

Acero Inoxidable o A Medida

GIRO DE PUERTA DE 90º

(opcional)

No a escala

Refrigerador

Con los modelos de acero

inoxidable, para un giro de

puerta de 90º, deje un espacio

OLEUHGHƎFRPRPtQLPRFRQ

relación a la pared.

31-1000169 Rev. 2

Guía de Diseño

Kits de Accesorios Opcionales Nº:

• Kit de Instalación de Lado a Lado – ZUG30

• Kit de Manijas de la Colección Minimalist: ZKGC3H3CNSS

• Kit de Manijas de la Colección Statement: ZKGC3H3PNSS

ACCESORIO Y DIMENSIONES DEL PANEL SS

Ǝ2SFLRQHVGH(VWUXFWXUDV*UXHVDVSDUD

Puertas de Vidrio

3DUD,QVWDODFLyQDXQD$OWXUDGHƎ

• LH Integrado – Modelo ZKGSN809NLH

• RH Integrado – Modelo ZKGSN804NRH

3DUD,QVWDODFLyQDXQD$OWXUDGHƎ(El panel de la puerta

QRHVUHYHUVLEOHSDUD,QVWDODFLRQHVDƎ6HGHEHUiDGTXLULU

un accesorio para panel de puerta para izquierda o derecha).

• LH Integrado – Modelo ZKGSN849NLH

• RH Integrado – Modelo ZKGSN844NRH

NOTA: Cada opción también cuenta con paneles para cajo-

nes, manijas y topes de pie convertibles y para el freezer.

Ǝ2SFLRQHVGH3DQHOHVGH3XHUWD6yOLGRV

y Gruesos

3DUD,QVWDODFLyQDXQD$OWXUDGHƎ

• LH Integrado – Modelo ZKSSN809NLH

• RH Integrado – Modelo ZKSSN804NRH

3DUD,QVWDODFLyQDXQD$OWXUDGHƎ(El panel de la puerta

QRHVUHYHUVLEOHSDUD,QVWDODFLRQHVDƎ6HGHEHUiDGTXLULU

un accesorio para panel de puerta para izquierda o derecha.)

• LH Integrado – Modelo ZKSSN849NLH

• RH Integrado – Modelo ZKSSN844NRH

NOTA: Cada kit también cuenta con paneles para cajones,

manijas y topes de pie para el freezer y adaptables.

'HEHUiKDEHUXQHVSDFLRPtQLPRGHƎHQWUHORVSDQHOHV\

los gabinetes circundantes.

29-3/4"

23"

Glass Panel

for Fresh Food

45-3/8"

49-3/8"

3-3/8"

80"

Install.

10"

84"

Install.



29-3/4"

7-9/16"

22-3/4"

1/8" Min.*

Fresh

Food

Ice Drawer

Cabinets

Freezer/

Convertible

Drawer

45-3/8" for 80" Installation

49-3/8" for 84" Installation

Gabinetes

0LQGHƎ

Cajón de Hielo

Cajón de

Freezer/

Convertible

ƎSDUD,QVWDODFLyQDƎ

ƎSDUD,QVWDODFLyQDƎ

Comida

Fresca

Panel de

Vidrio para

Comida

Fresca

Instalación

DƎ

Instalación

DƎ

31-1000169 Rev. 2

Guía de Diseño

',0(16,21(6'(/3$1(/$0(','$'(Ǝ,QVWDODFLyQ7RWDOPHQWH,QWHJUDGDDXQD

$OWXUDGHƎ

',0(16,21(6'(/3$1(/$0(','$'(Ǝ,QVWDODFLyQ7RWDOPHQWH,QWHJUDGDDXQD

$OWXUDGHƎ

Si decide instalar paneles a medida, se deberán cortar en las

dimensiones que se muestran. Los paneles serán añadidos a

la puerta y cajones, usando un sistema de ganchos y soportes.

MUY IMPORTANTE: Los paneles de madera debe ser de al

menos 3 / 4 “de espesor en los ganchos y soporte de hardware

se adjuntan Consulte a las plantillas de gancho y ubicación de

los soportes.

NOTA: Este producto fue diseñado para sostener paneles

GHôƎFRQVWUXLGRVHQPDGHUDƎ[ƎHVOD

abertura máxima para una ventana de vidrio. La

abertura podrá ser más pequeña si así se desea.

Si decide instalar paneles a medida, se deberán cortar en las

dimensiones que se muestran. Los paneles serán añadidos a

la puerta y cajones, usando un sistema de ganchos y soportes.

MUY IMPORTANTE: Los paneles de madera debe ser de al

menos 3 / 4 “de espesor en los ganchos y soporte de hardware

se adjuntan Consulte a las plantillas de gancho y ubicación de

los soportes.

NOTA: Este producto fue diseñado para sostener paneles de

ôƎFRQVWUXLGRVHQPDGHUDƎ[ƎHVODDEHUWXUD

máxima para una ventana de vidrio. La abertura podrá

ser más pequeña si así se desea.

NOTA IMPORTANTE: Peso máximo del panel:

A Panel de la Puerta para Alimentos

Frescos: 33 libras.

B Panel para Cajón del Freezer: 9 libras

C Panel del Cajón Convertible: 19 libras

NOTA IMPORTANTE: Peso máximo del panel:

A Panel de la Puerta para Alimentos Frescos:

33 libras.

B Panel del Cajón del Freezer: 9 libras.

C Panel del Cajón Convertible: 19 libras.

45-3/8”

33-3/8”

45-3/8

29-3/4"

7-9/16

22-3/4

PANELES PARA PUERTA Y

VENTANAS SÓLIDAS

PANELES PARA PUERTA Y

VENTANAS SÓLIDAS

PANELES PARA PUERTA

DE VIDRIO

PANELES PARA

PUERTA DE VIDRIO

/RVHVWLORVGHEHUiQVHUFRPRPtQLPRGH

ƎSDUDFXEULUODHVWUXFWXUDGHODSXHUWD

de aluminio

6W\OHVPXVWEHDPLQƎWRFRYHU

aluminum door frame.

Consejo de Diseño: Cierta cantidad de cada panel será visible en el lado interior

de la unidad. Se recomienda que ambos lados de cada panel sean finalizados.

Consejo de Diseño: Si usará paneles a medida, se recomienda

usar un tope de pie a medida. La parte inferior del cuerpo es blanca.

Consejo de Diseño: Cierta cantidad de cada

panel será visible en el lado interior de la unidad.

Se recomienda que ambos lados de cada panel

sean finalizados.

Consejo de Diseño: Si usará paneles a medida,

se recomienda usar un tope de pie a medida. La

parte inferior del cuerpo es blanca.

49-3/8”

33-3/8”

49-3/8"

29-3/4"

22-3/4"

7-9/16"

31-1000169 Rev. 2

Instrucciones de Instalación

HERRAMIENTAS REQUERIDAS

/ODYH$OOHQGHƎ

• Cuchillo multiuso

• Escalera de dos hojas

• Balde

• Nivel

• Carro manual para electrodomésticos

• Cortador de tubos

/ODYHGHWXHUFDVGHƎ

/ODYHGHWXHUFDVGHƎ

• Destornillador Phillips nº2

• Kit de taladro y broca

(QFKXIHGHƎ

• Gafas de seguridad

• Pinzas

7ULQTXHWHGHƎ

• Torx T-20, T-30 Llave

MATERIALES SUMINISTRADOS

• Soporte anti-volcaduras y tornillos

• Kit de instalación de panel

• Plantillas para el panel de la puerta- Pub nº 31-1000149,

31-1000150, 31-1000151, 31-1000152

• Filtro de agua – Parte nº GSWF

• Anclajes para Paredes de Yeso y tornillos

MATERIALES REQUERIDOS

Tubería de suministro de agua de cobre o de GE

6PDUW&RQQHFWGHƎ.LWVGHWXEHUtDGHOUHIULJHUDGRU

• Válvula de cierre de agua

• Paneles a medida de la puerta para alimentos frescos, cajón

del freezer y cajón Convertible

• Velcro con adhesivo si se usa un tope de pie a medida.

PISO

Para una instalación correcta, el refrigerador se deberá ubi-

car en una superficie nivelada de material duro que posea la

misma altura en el resto del piso. Esta superficie deberá ser lo

suficientemente fuerte como para resistir el peso de un refrige-

rador totalmente cargado o aproximadamente 1.200 libras

(140 kg.).

NOTA: Proteja el acabado del piso. Corte una sección amplia

de cartón y coloque la misma debajo del refrigerador donde se

encuentra trabajando.

UBICACIÓN DEL REFRIGERADOR/

FREEZER

Ŷ No instale el refrigerador/ freezer en lugares donde

la temperatura sea inferior a los 55°F (13°C). Éste no

funcionará con la frecuencia suficiente como para mantener

las temperaturas apropiadas.

Ŷ No instale el refrigerador/ freezer en lugares donde la

temperatura sea superior a los 100°F (37°C). Éste no

funcionará correctamente.

Ŷ No instale el refrigerador/ freezer en una ubicación

expuesta al agua (lluvia, etc.) o en contacto directo con la

luz solar.

Ŷ Instale el mismo en un piso los suficientemente fuerte

como para soportarlo completamente cargado.

31-1000169 Rev. 2

PASO 1 RETIRE EL EMBALAJE

ADVERTENCIA

Riesgo de Caída.

Este electrodoméstico es inestable. Tenga extremo

cuidado al moverlo, a fin de evitar caídas hacia

adelante que podrían resultar en la muerte o lesiones

graves.

Ŷ Recorte las bandas y cintas de la parte superior e

inferior del embalaje con un cuchillo multiuso.

Ŷ'HVSOLHJXHODVMXQWDVGHOFDUWyQ\UHWLUHODSDUWH

superior del embalaje.

Ŷ'HVOLFHHOUHVWRGHODFDMDIXHUDGHOHOHFWURGRPpVWLFR

Puede usar una cuchilla para cortar el resto del

cartón con MUCHO CUIDADO de no rayar el

electrodoméstico.

Ŷ5HWLUHORVVRSRUWHVGHJRPDHVSXPDTXHVH

encuentran alrededor de la unidad.

Ŷ12UHWLUHODEDQGDGHODSXHUWDQLODSDUWHFRQEDQGDV

del EPS inferior, hasta que la unidad esté preparada

para ser trasladada al espacio de protección.

Ŷ5HFRUWHORVGHVOL]DQWHVGH(36DORVFRVWDGRVFHUFD

del frente desde la parte trasera de la unidad.

Ŷ(PSXMHODXQLGDGKDFLDDGHODQWH\UHWLUHODSDUWH

trasera del deslizante de EPS.

Ŷ'HIRUPDFXLGDGRVDDSR\HODSDUWHWUDVHUDHQHOSLVR

Ŷ,QFOLQHODXQLGDGKDFLDDWUiVGHIRUPDVXDYH\UHWLUHOD

parte frontal del deslizante de EPS.

Ŷ'HVFDUWHWRGRVORVPDWHULDOHVGHHPEDODMHVLQXVRGH

forma adecuada.

Ŷ/DXQLGDG\DSXHGHVHUWUDVODGDGDXVDQGRXQFDUUR

manual para electrodomésticos o girada sobre un piso

adecuadamente protegido por 2 personas.

Ŷ'HMHFXDOTXLHUSHOtFXODSURWHFWRUDVREUHHOUHIULJHUDGRU

hasta que la instalación sea completada.

Instrucciones de Instalación

31-1000169 Rev. 2

Instrucciones de Instalación

PASO 2 INSTALE EL SOPORTE ANTI-

VOLCADURAS

Ŷ La Cara Superior Interna del soporte se debería instalar a

Ǝ/D³5DQXUDƎGHOVRSRUWHVHGHEHUiFRORFDUHQHOFHQWUR

GHOHVSDFLRGHLQVWDODFLyQ7tSLFDPHQWHDƎ

Ŷ Marque (dentro de las ranuras, ubicación) las posiciones

del montaje y el anclaje en los soportes.

Ŷ Asegure el soporte usando una combinación de montajes y

anclajes.

Ŷ Se deberá colocar por lo menos 1 montaje. Sin embargo,

se requiere colocar tantos montajes como sea posible

dentro del espacio de protección. Para una instalación

adecuada, se deberán usar por lo menos tres sujetadores.

PASO 3 CONECTAR LA LÍNEA DE AGUA

ADVERTENCIA

Realice la conexión a un

suministro de agua potable únicamente.

Ŷ Posicione el electrodoméstico frente al espacio de

protección.

Ŷ Encuentre y traiga la tubería al frente del gabinete.

Ŷ Abra y deje correr el agua a fin de eliminar desechos del

suministro. Deje correr alrededor de un cuarto de galón de

DJXDSRUODWXEHUtDDXQEDOGHOXHJRFLHUUHHOVXPLQLVWURGH

agua.

De ser necesario, corte la tubería a fin de darle la longitud

necesaria de modo que se pueda añadir a la válvula de agua.

Tubería de Cobre:

Ŷ&RORTXHXQDWXHUFDGHƎ\XQDDEUD]DGHUDGHUHIXHU]R

sobre ambos extremos de la tubería de cobre. Inserte la

tubería en la unión con la unidad y ajuste la tuerca a la

unión.

Ŷ$EUDHOVXPLQLVWURGHDJXDSDUDFRQWURODUTXHQRKD\D

pérdidas.

Tubería de SmartConnect™:

ŶSiga las instrucciones provistas con la tubería. Ajustar en

exceso podrá ocasionar pérdidas. Abra el suministro de

agua para controlar que no haya pérdidas.

Nota: Enrolle la longitud de tubería restante detrás de la

unidad.

WARNING

Tip Over Hazard.

These appliances are top heavy, especially with any

doors open, and must be secured to prevent tipping

forward which could result in death or serious injury.

Read and follow the entire installation instructions for

securing the appliance with the anti-tip system.

Abertura del

Suministro

de Agua

PASO 4 CONECTE LA CORRIENTE

Ŷ Enchufe el cable de corriente en el tomacorriente.

Ŷ Asegúrese de que haya corriente en el refrigerador,

abriendo el cajón de hielo (la puerta FF se cerrará

con una banda) para ver si las luces interiores están

encendidas.

Ŷ Los controles de temperatura estarán programados

a 37° F para la sección de alimentos frescos y a 0°F

tanto en el cajón del freezer

como en el cajón adaptable.

Ŷ Permita que se estabilice

durante 24 horas antes de

realizar ajustes.

80”

Ranura

31-1000169 Rev. 2

PASO 5 DESLICE LA UNIDAD HASTA

EL ESPACIO DE PROTECCIÓN

Lleve la unidad hasta el espacio de protección, evitando

retorcer la tubería de suministro de agua y el cable de

corriente.

Ŷ(VSRVLEOHTXHVHUHTXLHUDXQDEDUUDODUJD\SODQDRXQD

regla para medir yardas, a fin de guiar el extremo del frente

del soporte anti-volcaduras sobre la unidad.

ŶSi el espacio lo permite, también puede inclinar el extremo

frontal del soporte un poco hacia arriba, permitiendo que

esto despeje la parte trasera de la unidad.

ŶRetire de la unidad la cubierta central superior de los

componentes.

ŶAsegure la unidad al soporte anti-volcaduras, usando

tornillos de máquina y arandelas para colocar las

inserciones roscadas en el soporte anti-volcaduras

ŶEnrosque a mano los tornillos hasta que la unidad se

encuentre en la ubicación deseada dentro del espacio de

instalación.

ŶFinalice la instalación de la unidad ajustando los tornillos

completamente.

ŶVuelva a instalar la cubierta de los componentes.

PASO 7 NIVELE EL REFRIGERADOR

Todos los modelos cuentan con 4 puntos de nivelación. La

SDUWHIURQWDOHVWiDSR\DGDVREUHSDWDVQLYHODGRUDVODSDUWH

trasera está apoyada sobre ruedas ajustables. Es posible

acceder a ambas desde la parte frontal del refrigerador.

Ŷ$ILQGHQLYHODUODSDUWHWUDVHUDGHOUHIULJHUDGRUJLUHOD

WXHUFDKH[DJRQDOGHƎTXHVHHQFXHQWUDXELFDGDVREUH

las ruedas frontales. Gire en contra de las agujas del reloj

para levantar o a favor de las agujas del reloj para bajar el

refrigerador.

Ŷ3DUDQLYHODUODSDUWHIURQWDOXVHXQDOODYHGHWXHUFDVGH

Ǝ

Ŷ

Ajuste la altura del refrigerador para que coincida con la

abertura de la instalación. El refrigerador deberá estar nivelado

y correctamente instalado entre los muebles de cocina.

NOTIFICACIÓN: Las patas niveladoras traseras y frontales

FXHQWDQFRQXQOtPLWHGHDMXVWHGHDOWXUDPi[LPDGHƎ6L

HQODLQVWDODFLyQVHUHTXLHUHXQDDOWXUDVXSHULRUDƎ

el instalador deberá elevar el refrigerador sobre una lámina

de contrachapado o tirantes. También se podrá agregar un

ajuste a los gabinetes sobre la parte superior de la abertura,

a fin de acortar esta última.

6LLQWHQWDHOHYDUHOUHIULJHUDGRUPiVGHƎGDxDUiODVSDWDV

niveladoras frontales y las ruedas niveladoras traseras.

Instrucciones de Instalación

PASO 6 RETIRE EL TOPE DE PIE Y

LA VENTILACIÓN

El zócalo debe ser removido para acceder a la nivelación

legstyle

ŶRetire la parte sólida del tope de pie empujando hacia

adelante.

ŶColoque el tope de pie, la ventilación y los tornillos a un

costado, de modo que cuente con los mismos para volver

a realizar la instalación.

ŶDeje correr agua por la tubería a través de toda la unidad,

hasta que salga del frente de la unidad.

ŶSujete con cinta adhesiva en el piso hasta que la unidad

haya sido empujada hasta el espacio de resguardo.

Ventilación

Tornillo

Tope

de pie

Tornillos de

Ventilación

(detrás del

tope de

pie)

Tornillo

Pata Niveladora

Hasta

La Tuerca Hexagonal

Ajusta las Patas

Traseras

31-1000169 Rev. 2

Instrucciones de Instalación

PASO 8 INSTALE EL TOPE DE PIE

Y LA VENTILACIÓN

ŶUbique el tope de pie, la ventilación y los tornillos (retirados

anteriormente).

ŶSe puede instalar un tope de pie hecho a medida que

coincida o complemente los muebles que estén alrededor.

Use el tope de pie suministrado como plantilla.

ŶVuelva a instalar la ventilación usando los tornillos retirados

previamente.

ŶVuelva a instalar el tope de pie.

Tope de Pie Suministrado

Aberturas de Ventilación

PASO 9 GIRO DE PUERTA INVERSO

(Si es necesario) (cont.)

8VDQGRXQDOODYH$OOHQGHƎUHWLUHORVWRUQLOORVSRU

bisagra que aseguran la puerta al refrigerador. Pida a

otra persona que sostenga la puerta, mientras retira estos

tornillos para evitar que la puerta sufra una caída.

$EUDODVELVDJUDV8VDQGRXQDOODYH$OOHQGHƎUHWLUH

los 2 tornillos por bisagra que aseguran la bisagra al

gabinete del refrigerador.

5. Retire el brazo de la bisagra y el marco de la parte

superior del refrigerador e instale estos en los lados

opuestos.

6. Retire el brazo de la bisagra y el marco de la parte inferior

del compartimiento de alimentos frescos. Retire el panel

de control y suavemente coloque el mismo en el cajón FZ.

7. Vuelva a instalar el panel de control.

8. Las bisagras se volverán a instalar en esquinas opuestas.

La bisagra de la parte superior se dará vuelta y se

instalará en la parte inferior del compartimiento de

alimentos frescos. La bisagra de la parte inferior se dará

vuelta y se instalará en la parte inferior del compartimiento

de alimentos frescos.

9. Instale los tornillos en el gabinete del compartimiento de

alimentos frescos en los 4 lugares. Atornille los mismos

aproximadamente en el punto intermedio.

PASO 9 GIRO DE PUERTA INVERSO

(Si es necesario)

Si está satisfecho con el giro de la puerta, saltee este paso.

ADVERTENCIA

Siga todos los pasos al invertir

la dirección de la apertura de la puerta. Si no se siguen

estas instrucciones, dejando piezas sin uso o ajustando

tornillos en exceso, esto podrá hacer que la puerta se

caiga y producir lesiones y daños sobre la propiedad.

1. Abra la puerta de alimentos frescos.

ADVERTENCIA

Riesgo de

Lastimaduras con la Bisagra de la Puerta

El siguiente paso es importante para un manejo seguro de

una bisagra sin carga. No saltee el paso 2.

2. Libere los resortes de la bisagra usando una llave Torx

T-20 para aflojar el tornillo Torx de | a 0 en ambos

resortes. Cierre la puerta.

Tornillos

Screws

Bisagra Superior Bisagra Inferior

Ranuras para

Lengüetas

Tornillos

Panel de Control

31-1000169 Rev. 2

Instrucciones de Instalación

PASO 9 GIRO DE PUERTA INVERSO

(Si es necesario) (cont.)

10. Para instalar la bisagra superior, gire la bisagra en la

dirección adecuada – la sección del soporte que será

añadido a la puerta se deberá encontrar en la parte

inferior de la bisagra. Deslice la bisagra sobre los tornillos

y coloque las lengüetas en el brazo de la bisagra. Ajuste

los tornillos.

11. Para instalar la bisagra inferior, gire la bisagra en la

dirección adecuada – la sección del soporte que será

añadido a la puerta se deberá encontrar en la parte supe-

rior de la bisagra. Deslice la bisagra sobre los tornillos y

coloque las lengüetas en el brazo de la bisagra. Ajuste

los tornillos. Cierre la bisagra.

12. Retire las tuercas de la puerta para volver a instalar las

mismas en la parte superior, inferior y extremo opuesto.

13. Con otra persona que sostenga la puerta en su lugar,

alinee las aberturas del soporte de las bisagras de la

puerta con las aberturas de la bisagra. Primero coloque

los tornillos en la bisagra superior.

14. Luego instale los tornillos en la bisagra inferior.

15. Usando una llave Torx

T-20, ajuste la tensión

de los tornillos de la

bisagra girando los

tornillos de 0 a |.

Tornillos

PASO 10 AJUSTE EL GIRO DE

PUERTA

(Si es necesario)

NOTA: El refrigerador cuenta con una detención de la puerta

de 2 posiciones. Cuando el espacio no permita que la puerta

gire 115º, podrá limitar el giro de la puerta a 90º.

Si la apertura de la puerta es satisfactoria para su situación

durante la instalación, saltee este paso.

ŶAbra la puerta de alimentos frescos para acceder a las

bisagras superior e inferior.

ŶAfloje los tornillos de la bisagra inferior que estén

colocados en la unidad.

ŶEmpuje la bisagra hacia adelante suavemente e inserte el

perno de la bisagra en el agujero más cercano a la unidad.

ŶEs posible que necesite usar un martillo más pequeño para

una colocación completa.

ŶVuelva a ajustar los tornillos de la bisagra.

ŶRepita esto en la bisagra superior.

PASO 11 INSTALE LAS TAPAS DEL

SOPORTE DE LA PUERTA (en algunos

modelos)

Instale las tapas para cubrir los soportes cerca de las

bisagras en la parte superior e inferior de la puerta. Las tapas

se fijan en sus posiciones.

Tornillos

de la

Puerta

Use una

llave Torx

T-20.

Instale un perno

por bisagra para

que la puerta se

detenga a 90º.

Tornillos de la

bisagra

Tapa del

Soporte de la

Puerta

Bisagra

31-1000169 Rev. 2

PASO 12 INSTALE LOS PANELES DE LAS PUERTAS Y CAJONES

1. Retire todo el equipamiento de los paneles de la puerta y los

cajones y cubierta del refrigerador.

2. Sujete los soportes A1 - F1 a los paneles de la puerta en las

ubicaciones identificadas abajo. Los paneles a medida deben

contar con orificios perforados previamente como se indica

en las plantillas para el panel de la puerta: 31-1000149, 31-

1000150, 31-1000151, 31-1000152. Si compró un accesorio

de panel SS, utilice los tornillos mecánicos Phillips para

sujetar los soportes a los paneles SS de la puerta. Para los

paneles a medida, utilice un tornillo para madera apropiado.

3. Si usted solicitó manijas a medida y en este momento no

se encuentran instaladas en los paneles, por favor hágalo

ahora.

4. Quite las tapas de los tornillos de los pernos de ajuste de las

puertas.

5. Abra la puerta de alimentos frescos para colocar el panel de

alimentos frescos.

6. Coloque el panel de alimentos frescos sobre la puerta de

alimentos frescos alineando los ganchos de los soportes del

panel con los pernos de ajuste de la puerta.

7. Sujete el panel a la puerta de alimentos frescos en cuatro

lugares utilizando el equipamiento indicado a continuación.

No ajuste los tornillos. Los tornillos deben ajustarse después

de la alineación de los paneles

8. Desplace el panel de lado a lado para asegurar que no haya

espacios desparejos respecto de los muebles de cocina

sobre ambos lados.

9. Utilice una llave allen para ajustar la profundidad y altura

del panel de la puerta de

alimentos frescos para

que quede alineado con

los muebles de cocina

adyacentes. Debe haber

un espacio mínimo de

1/8” entre el panel y

los muebles de cocina

adyacentes.

Instrucciones de Instalación

Panel

del refrigerador

Panel adaptable

Visión trasera de los paneles

Panel

del freezer

No ajuste los tornillos, usted lo

tendrá que hacer después de

¿QDOL]DGRHOSURFHVRGHPRQWDMH

y de alineación de izquierda a

derecha.

Tornillo y

arandela

Ajuste de la

profundidad

Ajuste vertical

Elemento Cantidad

Soportes de los

paneles

Tornillos mecánicos

Phillips (para usar

con el accesorio de

panel SS)

Tornillos de cabeza

hueca hexagonal

Allen

Arandelas 12

Cubierta de la puerta 6

Tapas de la cubierta 12

Llave Allen 2

Alinee en la

parte superior

e inferior

Ajuste un tornillo por soporte.

Los otros tornillos se ajustarán

DO¿QDOGHOSURFHVRGH

alineación.

31-1000169 Rev. 2

Instrucciones de Instalación

PASO 13 ENCIENDA LA MÁQUINA DE

HACER HIELO

ŶPresione el indicador de ZONE (Zona) en la tecla de control

dos veces para seleccionar el cajón del freezer. Presione el

ícono ICE (Hielo) en el lado derecho del control. Aparecerá

una línea debajo de ICE (Hielo) que mostrará que la

máquina de hacer hielo está en ON (Encendido)

ŶAsegúrese de que nada interfiera con la extensión del

brazo indicador.

ŶDescarte el primer balde lleno de cubos de hielo.

ŶPara apagar la máquina de hacer hielo, presione el ícono

ICE (Hielo). La palabra OFF (Apagar) aparece debajo de

ICE (Hielo), indicando que la máquina de hacer hielo está

en OFF (Apagar).

PASO 12 INSTALE LOS PANELES

DE LAS PUERTAS Y CAJONES

(cont.)

10. Repita los pasos 5-9 para el cajón del freezer.

11. Repita los pasos 5-9 para el cajón adaptable.

12. Ajuste todos los tornillos cuando haya comprobado

la alineación correcta del panel.

13. Coloque la cubierta para que no se vea el

equipamiento de ajuste del panel.

14. Instale las tapas de la cubierta para cubrir los

extremos de misma.

Cubierta

Alinee la cubierta con el soporte.

31-1000169 Rev. 2

Notas

NOTE: While performing installations described in this

book, safety glasses or goggles should be worn.

NOTE: Product improvement is a continuing endeavor

at Monogram. Therefore, materials, appearance and

specifications are subject to change without notice.

Página trasera de las Instrucciones de Instalación

31-1000169 Rev. 2

08-19 GEA

Monogram ZKGSN804NRH 30" Stainless Steel Integrated Refrigerator

Product's Documents

Installation Instructions

Specifications

Monogram ZKGSN804NRH Questions and Answers
