Owner's Manual

ICRAFTSMIIN"I

ROTARY LAWN MOWER

:15Horsepower

Rear Discharge

Model No.

917.388750

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly / Pre-Operation ...................... 5

Operation ............................................. 6-9

Maintenance Schedule ........................ 10

Maintenance .................................... 10-13

Product Specifications .......................... 11

Service and Adjustments ................. 13-14

Storage ............................................ 15-16

Troubleshooting .............................. 16-17

Repair Parts ..................................... 34-39

Sears Service ......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

&Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

A WARNING: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

&WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

&WARNING: Engine exhaust, some of

its constituents, and certain vehicle _]'_ ,,

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelledmecha-

nism or driveclutchon mowers so

equipped before startingthe engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts,or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near dmp-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

IlL CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must

be tightened securely. Use the correct

tools as necessary to ensure proper

tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the

assembly have been placed in the parts

bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose pads.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to

operating position and squeeze the

bottom ends of lower handle towards

each other until the pin in handle can

be inserted into one of the three

height adjustment holes.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator I:

control bar

Upper

LIFT

Mowing

position

Lower handle

Handle pin

SQ!

Handle _"

bracket

TO INSTALL A'i-FACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual).

KNOWYOURLAWNMOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with

the location of various controls and adjustments. Save thismanual for future reference.

These symbols may appear on your lawn mower or In literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

knob

Starter

handle

Engine oil cap with dipstick

Grass

catcher

Muffler

Gasoline filler ca_

Air filter

Prim Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must be

held down to the handle to start the engine.

Release to stop the engine.

Starter handle - used for starting the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operation of any lawn

mower can result in foreign

objects thrown intothe

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety

glasses or wide vision safety mask worn

over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

_ Plate tab ._'t.-%F/(_'_l_

Bag

handle

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shippedreadytobe

usedas a mulcher. To convertto bagging:

• Liftreardoor ofthe lawnmower and place

the grasscatcher frame hooksonto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

ACAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear

Grass

catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

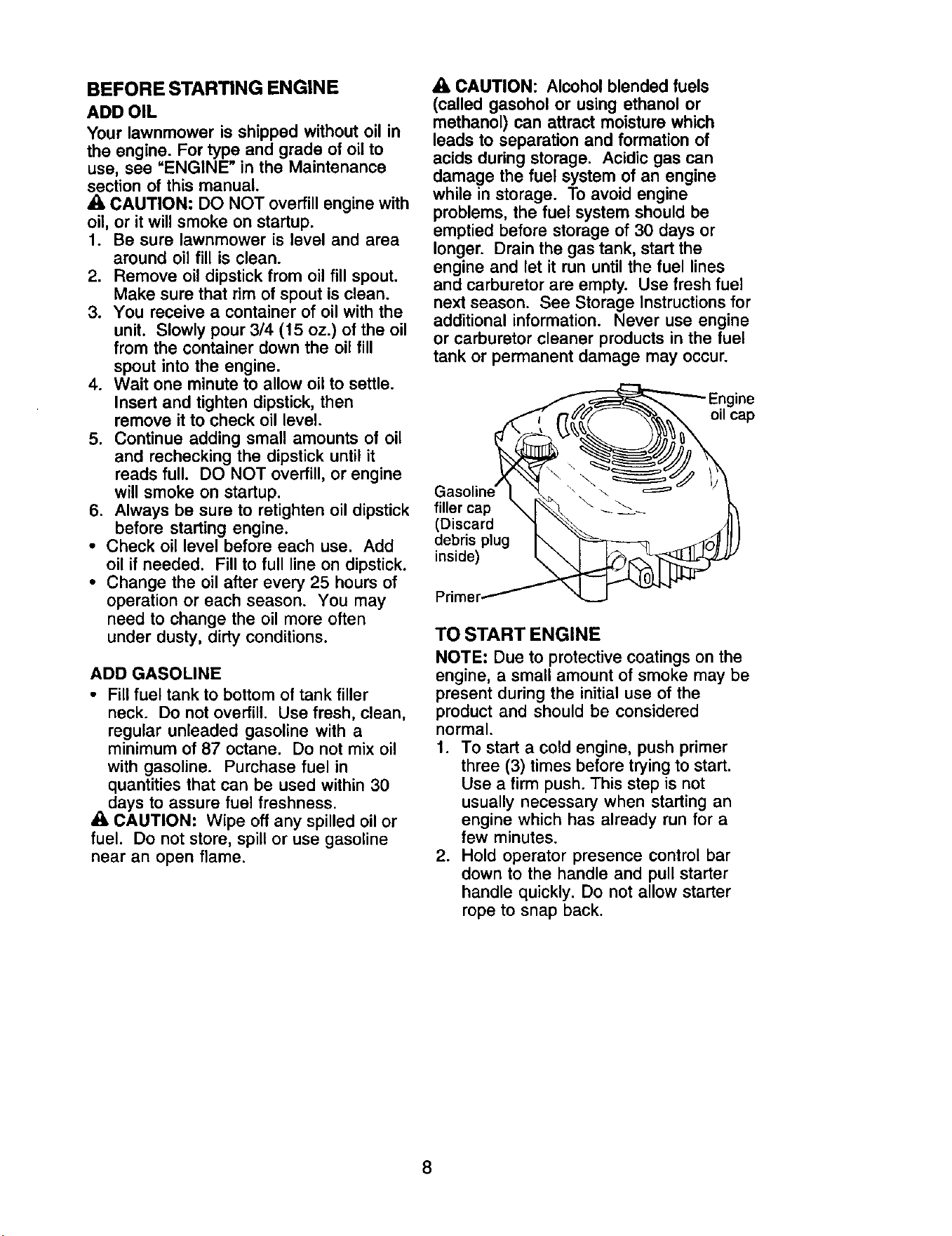

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

_days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

oil cap

filler cap

(Discard

debds plug

inside)

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• -ro stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat primingsteps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

|MPORTAN'lr: For best perfon'nanoe, keep

mower housing free of built-up grass and

trash. See "CLEANING" in the Maintenance

section of this manual.

• The special mulching blade will recur the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. A!so, the mulched grass

will biodegrade quickly to provide nutrients

for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best recutting action of the

blades.

• Avoid curling your lawn when it is weL Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early altemoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. Ifthe lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut by

overlapping previously cut path and mow

slowly.

MAXI_

• Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattem from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

.A,N NANC SO, U

AS YOU COMPLETE

REGU ..SE.V,CE SERV'OE

iii i i //m

Check forLoose Fasteners _ M/

Clean/Inspect Grass Catcher

(ff Equipped) _ _ _,_

M Clean Lawn Mower

O Clean Under Ddve Cover

W Power-Propelled Mowers) ¥/

Check drive belt/pulleys

Power-Propelled Mowers) I/

R Check/Sharpen/Replace Blade ¥/$

LubricationChart _ _/'

Clean Battery/Recharge

ElectricStart Mowers1 I_ 1_4

E Check EnQineOil Level

N Change Engine Oil b/!,=

G Clean Air Filter I_ 2

I Inspect Muffler

N IClean or Replace Spark Plug V'

E !Replace Air Filter Paper Cartridge I/2

1 * Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty ordusty condltior_.

3 - Replace blades more ogen when mowing in sandy soil.

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive full

value from the warranty, operator must

maintain mower as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug, clean

or replace air filter element and check

blade for wear. A new spark plug and

clean/new air filter element assure proper

air-fuel mixture and help your engine run

better and last longer.

• Follow the maintenance schedule in this

LUBRICATION CHART

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

Wheel

adjuster (on

each wheel)

ne oil

Rear door

hinge

(_) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" in Maintenance section.

LUBRICATION

Keep unitwell lubricated (See "LUBRICATION

CHART").

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants wilt attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

PRODUCT SPECIFICATIONS

Serial number:.

Date of purchase:

Gasoline capacity / type: 1.6 quarts (Unleaded Regular)

Oil type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil capacity: 20 ounces

Spark plug (gap: .030") Champion RJ19LM

Blade bolt torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when :)erforrn-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Crankshaft

keyway

Blade

Blade Crank

shaft

bolt Hard_

washer Trailing edge Blade adapter

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSII_ GRADES

-2O

C "30 -20 -10 0 tO 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°1=. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation orat least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. -13ghten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on

a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See =ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Your engine will not run propedy and may

be damaged by using a dirty air filter,

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

_I,CAUTION" Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance, kiip

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasotine, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

_1_WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See 'qO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle on your lawn mower has

three (3) height positions - adjust to

height that suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of

the three height adjustment holes.

Handle pin

Handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

ACAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the

mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator

control bar

Lower

handk

FOLD

BACKWARD

Mowing

position

SQUEEZE

Handle

bracket,

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINEOIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1, Remove spark plug.

2, Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

ACAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter.

2. Out of fuel. 2. Fill fuel tank.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

Drain tank and refill with

fresh, clean fuel.

Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

TROUBLESHOOTINGCHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

CAUSE

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

Starter rope

hard to pull

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is

on when control bar is

released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1, Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. "13ghten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling (if so 2. Lift on blade worn off. 2. Replace blade.

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

Garantfa ........................................................ 18

Reglas de Seguddad ............................... 18-19

Montaje / Operaci6n ...................................... 21

Operaci6n ................................................ 23-25

Mantenimiento ............................................... 26

Programa de Mantenimiento ................... 26-29

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

AImacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Partes de repuesto ................................. 34-39

Servicio Sears ................................ Contratapa

GARANT[A UMITADA DE DOS AI_IOSPAPA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) a_os, a parlir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segfin las instrucciones para la operaci6n y el mantanimiento en el manual del dueSo,

Sears reparar_,gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa Isarafines comerciales o de arriendo, esta garantfa s61ose aplica por

noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

• Artfculosque se desgastanduranteel uso normaltales como las cuchillassegadorasrotatorias,los

adaptadoresde la cuchilla,las correas,losfiltros de aim y las bujfas.

• Reparacionesnecesariasdebidoal abusoo a la negligenciadel operador,induy6ndosea los

cig0eSalesdobladosy a lafalta de mantenimientodel equiposeg_nlas instruccionesque se incluyen

en el manualdeldueSo.

EL SERVICIO DE GARANT[A ESTA DISPONIBLE ai devolverla segadoraa motorCraftsmanai Centre/

Departmentode ServicioSears mas cercano en los EstadosUnidos.Esta garantfase aplicasolamente

mientrasel productoeste en usoen los EstadosUnidos.

Esta Garantfale otorgaderechoslegaiesespecfficos,y puedeque tambi6n tenga otrosderechosque

vaffande estadoa estado.

Sears, Roebuckand Co., D/817WA, HolfmanEstates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manos y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguridad siguientes se pueden

producir lesiones graves o la muerte.

_fLBusque este sfmbolo que seSala las

precauciones de seguridad de importancia.

Quiere decir- IItATENCI6N!fllltESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_I_DVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

_6,DVERTENClA: Los bomes, terminales y

accesorios relatives de la baterfa contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

come causa de c&ncer y defectos al

naeimiento u otros dahos reproductivos. Lavar

las manos despu_s de manlpularlos.

APRECAUCI(_N: El tube de escape del

motor, aigunos de sus constituyentes y

algunos componentes del vehfculo contienen

o desprenden productos qufmicos conocidos

en el Estado de Califomia como causa de

c&ncery defectos al nacimiento u otros daSos

reproductivos.

_I_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operacibn y siguen siendo

calientes despues de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas &reas.

I. OPERACION

• Antes de empezar, debe familiadzarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruccionesque

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est6n familiarizadas con

las instruccionesoperen la m&quina.

• Despeje el &rea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Asegtirese que el _rea no se hallen

personas, antes de segar. Pare la m_quina

si alguien entra en el _.rea.

• No opere la maquina sin zapatos o con

sandalias abie_tas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_s antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona

el aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la m_.quinabajo la influencia del

alcoholo de las dregas.

• Nunca opere la maquina cuando la hierba

est_ mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadores que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrer de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicarque

existe alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la

segaclora.

II. OPERACION SOBRE I.AS CUESTAS

Los accidentes ocurren con m&s frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superflcie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

pretuberancias. Recuerde que la hierba alta

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

II1.NINOS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a la presencia de

los nihos. A menudo, los nihos se sienten

atrafdos pot la m_,quinay pot la actividaclde la

siega. Nunca suponga que los nihos van a

permanecer en el mismo lugar donde los vio

pot _ltima vez.

• Mantenga a los nifios alejados del _rea de la

siega y bajo el cuidado estrictode otra

persona adulta responsable.

• Est6 alerta y apague la m_quina si hay

nihos que entran al _,rea.

• Antes y cuando este retrecediendo, mire

hacia atr_s y hacia abajo para verificar si

hay ni_os pequeSos.

• Nunca permita que los ni5os operen la

m_quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad,a los

arbustos, ._rbolesu otros objetos que

pueden interterircon su linea de visi6n.

IV. SERVIClO

• Tenga cuidado extra al manejar la gasolina

y los dem_.s combustibles.Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustiblecon el

motorfuncionando. Permita que el motor

se enfrfe antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustibleen la

m_quina en recintos cerrados.

- Nunca almacene la m_quina o el envase

del combustible dentro de alg6n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentre

de un drea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujfa, y

mant6ngalo a cierta distancia de 6sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pemos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina se enfrfe antes

de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesado, antes de

hacedo arrancar.

• En ningt_ncaso hay que regular la altura de

las ruedas mientras el motor estd.en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y detedoro,

que pueden exporter las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas pot el fabricante.

• Las cuchillas de la segadora estdn afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectt_a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesodos estaban disponibles cuando se produjo la segadora. No son facilitados

junto al eortacesped. Tambidn estdn disponibles en la mayorfa de las tiendas de Sears y en

los centros de servicio. La mayoria de las tiendas Sears tambi_n pueden mandar a pedir

partes de repuesto para usted, si les proporcionael n0mero del modelo de su segadora.

Algunos de estos accesodos tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES o I

PARASEGADORAS CON DESCARGA TRASEFU JUEGOS PARA LA ACOLCHADORA

\_ RECOREDORpARA __ RECOREDORpARA

SEGADORAS SEGADORAS

CON DESCARGA _ CON DESCARGA

TRASERA LATERAL

MANTENIMIENTO DE LA SEGADORA

ESTABILIZADORES

ENVASES

DE GASOLINA

SILENCIADORES

CORREAS

CUCHILLAS

FILTROS DE AIRE

ADAPTA_RES )

DE CUCHILLA RUEDAS

BUJ[AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual

completamente antes de tratar de moRtar u

operar su segadora nueva.

IMPORTANTE: Este cortacdsped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin moRtar por razones de

envfo. Todas las partes como las tuemas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreterfa que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extmmo piano.

3. Remueva todo el material de empaque,

excepto la cuba entre el mango superior y

_1inferior,y la cu5a que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante la secci6n del mango inferiora la

posici6n de operacibn y presione las

extremidades inferiores del mando inferior

una en contra una de la otra hasta que la

pinza del mando pueda ser insertada en

uno de los tres agujeros del controlde la

altura.

2. Levante la sscci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuba protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de

alrededor de la barra de control.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refidrase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barra de control

Mangosuperior

Mango Inferior

LEVANTAR

la presenciadel operador

Posici6n

parasegar

APRIETE

Soportede

mango

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

refierase a =PARA CONVERIR LA

SEGADORA" en la Seccion de Operacion de

este manual.

FAMIUARICESE CON SU SEGADOFIA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare lasilustmcionescon su segadoraparafamiliarizarsecon la ubicacibnde los

diversoscontrblesy ajustes. Guarde este manual para referenciaen el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con

el producto. Aprenda y comprenda sus significados.

ATTENCI(_N O MOTOR MOTOR P_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACK_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Recogedor

de cdsped

Silenciador

Tapa del deposito

de la gasolina

Filtro de aire

Cebador

Ajustador de lameda

(en cada rueda)

IMPORTANTE: Este cortacdsped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE I..A CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotatorias, Sears, cumplen

con los estdndares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchillagira cuando el motor estd funcionando.

Barra de control que exlge la presencia del

operador - fieneque sujetarseabajo,juntocon el

mango,para hacer arrancarelmotor. Su_ltela

pare parar el motor.

Cord6n arrancador- se usa para hacer arrancar

elmotor.

Cebador - bombea combustible adicionaldesde el

carburadoral cilindmpara usocuando se

necesitahacer arrancarun motorfrfo.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extraSos dentro

de sus ojos, Io que puede

producirdaSos graves sn _stos.

Siempra use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre las galas.

COMO USAR SU SEGADORA

VELOGIDAD DEL MOTOR

La velocidad del motor se estableci6 en la

fdbrica para un rendimiento 6ptimo. La

velocidad no se ,puede ajustar.

CONTROL DE ZONA DEL MOTOR

• 1,PRECAUCl6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning0n motivo trate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor estd funcionando.

• Su segadora viene equipada con una barra

de controlesque exigen la presencia del

operador, Io que requiem que el operador

estd detr&s del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos.La posicibndel medio es la mejor

para la mayoria de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

Aseg0rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocadocuando las orajas de la placa estdn

insertadas en el agujero del mango. Tambidn,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre tas orejas de la placa.

PARAUNCORTEALTO, Orejasde laplaca

BAJELASRUEDAS

Mango

PAPAUNCORTEBAJO, LEVANTEI.ASRUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertir la a una operacibn de ensacado:

• Levantar la puerta trasera de cortac_sped y

colocar los ganchos del armaz6n de la

raecolectorade hierba en los pasadoras del

quicio de la puerta.

• Para pasar a la opercai6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

_I_PRECAUClON: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de racortes o sin el racogedor de

c_sped, aprobados, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando estd un poco

abierta.

el€ "

trasera

Mango del

bastidor del

recogedor

de c_sped

Gancho lateral del

bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE

CESPED

1. Levante el recogeder de cdsped usando el

mango del bastidor.

2. Remueva el recogedor de cdsped, con los

recertes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor como _1de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producird un desgaste innecesario.

Mango del

recogedor

de c6sped

Mango de

la bolsa

ANTES DE I-IACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor, Para el tipo y el grado del aceite a

utilizar,vea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_kPRECAUCI6N: NO sobrenene el motor con

aceite, o fumard cuando Io valla a arrancar.

1. Aseg_rese que la segadora est_ nivelada

y que el _,rea alrededor del dep6sito de

aceite est6 limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. AsegOrese que

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despu_s remuevala para leer el nivel de

aceite.

5. ContinUe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobreliene el motor con aceite, o fumar&

cuando Io valla a arrancar.

6. Aseg_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la varilia medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvorosas o

sucias.

GASOLINA

• Llene el estanque de combustible basra la

parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el mfnimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

primeros 30 dias.

_,PRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

APRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina ac|dica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardado

por un perfodo de 30 d{as o mbs. Vac{e el

estanque del combustible, haga arrancar el

motor y h&galo funcionar hasta que las Ifneas

del combustible y el carburador queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las InstruccionesPara

El Almacenamiento para m_.s informaci6n.

Nunca use pmductos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir dafios

permanentes.

_Tapa del

t _" m//'_'_ deposito

, deaceite

Tapadel " I _ Z_ ===_ 7 _.

rellenador_ _ ___

degasolina "_\ -- _I

(Descartartos . .--/III

residuosdel _. I r<IdoN//J

Tapon)_

Cebador.-.-.'''v

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectorasdel

motor, una cantidad pequefia de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando pot unos cuantos minutos.

2.. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r_pidamente. No permita que el cord6n

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

controles que exigan la presencia del

opemdor.

AVlSO: En climas rods fdos puede que sea

necesado repetir los pasos del cebado. En

climas m_.s calurosos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como cdsped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesado para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de c_sped. Puede

que sea necesado reducir la velocidad del

recorridoy/o haga funcionar la segadora

sobre el drea per segunda vez.

• Para un eorte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del c6sped y para

la mayoria de las condiciones de corte, la

velocidad del motor debe ajustarse a la

posici6n de R_,PIDO.

• Cuando use una segadora con descarga

trasera en c_sped hdmedo y pesado, los

montones del c6sped cortado puede que no

entren an el recogedor de c_sped. Reduzca

la velocidad del recorrido (velocidad de

empuje) y/o haga funcionar la segadora

sobre el drea per segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

• Los pores en los recogedores de cesped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudara.n

menos c_sped. Para evitar 6ste, mc{e el

recogedor con la manguera de agua

regularmente y d_jelo seearse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c_sped y paja. Esto ayudard el

flujo del aire del motor y extender:_ su

duracJ6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulaeion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimanto de

este manual.

• La cuchillaacolchadora especialva a volvera

cortarlos recortesde c6sped muchasveces, y

losreduceen tamaSo,de mode que si se caen

an el c6spedse van a dispesarentre cYstey no

se van a notar. Tambi6n,el c6sped acolchado

se va a deshacer rdpidementeentregando

substanciasnutdtivaspara el c6sped.Siempre

acolche con la veloddad del motor(cuchilla)

mds alta, pues asl"se obtendrdla mejoracci6n

de recordede lascud_illas.

• Evitecortarel c6spedcuandoest_ mojade.[]

c6spadmojadotiendea format montonese

interflereconla accibnde acolchado.La mejor

horapara segar el c6sped es temprenoen la

tarde.A esa hora fJstese ha socado y el drea

cortada no quedard expuestaal sol

directo.

• Para obtenerlosmejoresresultados,ajustela

alturadelcode de la segadorade modo que

_.stacode solamente el tercio superiorde las

hojasde c6sped.En el caso de que el c6sped

haya crecidodemasiado,puede set necesario

elelevar la alturadel code pare reducirel

esfuer'zonecesariopara empujarla segadoray

para evitarsobrecargarel motor, dejando

montonesde recortesde c_sped.Para un

c_spedmuy pesado, reduzca el anchodel

code pasando per encima del lugar

anteriormentecortado y sieguelentamente.

MAX 1/3

• Ciertos tipesde c_sped y sus condiciones

puedenexigirque un drea tengaque ser

acolchadaper segunda vez para esconder

completamente los recortes.Cuando se haga el

segundocode, siegueatravesadoo en forma

perpendicular a la pasade del primer code.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana y

luego cambie de este a oeste la pr6xima

semana. Esto evitard que el c_spad se enrede

y cambie de dimccibn.

Revisar si hay sujetadores sueltos _1#

mill iN

LJmpiar/inspeccionarel recogedor de

SE c'sped (s'vien" equipad°' P// /_

IJmpiar la segadora

AG LimRi'ardeba o de la cubierta de latrans-

rnsm6n(segadoras con poder propu sor) f//

D Revisar las correas y )as po]eas impul-

sadas (se_ladorascon poder propulsor) If

Revisar o/afilar/cambiar la cuchiUa V* 3

R Tab!a de lubricacibn

Umpiar la baterfa/recargar

(segadoras con arranque ek_ctrico) V' 1_'4

M Revisar el nivel del aceite I_

Cambiar el aceite del mok)r V'1.2

Limpiar el filtrode aim 1_2

O Inspeccionar el silenciador

Limpiar o/cambiar la bujia If

Cambiar el cartucho de papel del filtro

de aire 2

1 - Cambiar rods a menudo cuando so opere bajo catga pesada o en ambientes con altas temperaturas.

2 - Dar servicio mds a rnenudo cuando se opere en condiciones sucias o polvorosas,

3 - Cambks las cuchillas rnds a menudo cuando sJegue en terreno arenoso,

4 - Cargar pot 48 horas al fin de la temporada.

RECOMENDACIONES GENERALES

La garant_ade esta segadora no cubre los

articulosqua han estadosujetosal abuso o a la

negligenciadel operador.Para recibirtodo el valor

de lagarantia, el operadortiene que mantenerla

segaderasegOnlas instruccionesdescdtasen

este manual.

Hay algunos ajustes que se tienen que hacer en

forma peri_lica para poder mantener su unidad

adecuadamente.

Todos los ajustes en la secci6n de Sewloio y

Ajustes de este manual tienen que ser revisados

por Io menos un vez por cada temporade.

• Una vez al aSo, cambie la bujfa, limpie o cambie

el elemento del filtro de aim y revise si la cuchilla

est_ desgastada. Una bujia nueva y un

elemento del filtro de aire limplo/nuevo aseguran

la mezcla de aim-combustible adecuada y

ayudan a que su motor funcione mejor y que

dure mds.

• Siga el programade mantenimientoen este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetaderes sueltos.

LUBRICACI6N

Mantengala unidadbien lubricade(vea la =TABLA

DE LUBRICACION"),

TABLA DE LUBRICACION

Ajustador

de la rueda

del motor

• (_) Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Rocle el lubrlcante

_) Vea "MOTOR" en la secclon de Mantenimiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPEClFICAClONES DEL PRODUCTO

Ndmero de serie:

Fecha de compra:

Capacidad y tipo de gasolina:

Tipo de aceite (API-SF-SJ):

Capacidad de aceite:

Bujia (abertura: .030")

Torsi6n del pemo de la cuchilla:

1.6 cuartos (regular sin plomo)

SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

20 onzas

Champion RJ19LM

35-40 FT. LBS.

• El nSmero del nodelo y el de sede se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora, Debe registrar tanto el nfimero de sede come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las nantas sin gasolina, aceite o

substancias qu[micas para control de

insectosqua pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afUados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE L.a, CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afitada. Cambie la cuchilladoblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

pongalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Asegl_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que La

cuchilla gire cuando sele quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_ndolo

en el sentido contrado en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO; Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la ouchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est& daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y qua el chavetero

del cigue_lal est_n alineados.

2. Ponga la cuchilta en el adaptador de esta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Aseg_irese de qua el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia ardba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigue_al.

5. Use un bloque de madera entre ia cuchilla

y la caja de la segadora y apriete el perno

de la ouchilla girdndolo en el sentido en

qua giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegOrese de qua quede

balanceada.

Se tiene que tenet cuidado de mantenerla

balanceada. Una cuchilla qua no estd

balanceada va a producir eventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchina, clave

un clavo en una viga o en ta pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est_ balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchillase mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

Adaptadordc 3haveterodel

ciguenal

Arandela de

Cuchilla

Pemo Arandela

de la endurecida

27cuchilla Borde de salida Adaptador de la cuchilla

RECOGEDOR DE CESPED

(Si compradocomo un acceserio)

• El recogedorde c6spedpuede ser rociadecon

el agua de la manguerapero tieneque estar

seco cuandose vaya a usar.

• Revisesu recogedorde c&speda menudo

para verificarsi estdda_ado o deteriorado. Se

va a desgastarcon el use normal.Si se

necesitacambiar el recogsdor,cdmbielo

selamente por uno que sea aprobado por el

fabricante. Dd el n_mem del modelo de la

segadora cuandoIo ordene.

MOTOR

LUBRICACI()N

Use solamanteaceite de detergentede alta

calidadclasificadocon la cl_ SF-SJ de

servicioAPI. Seleccionela calidedde viscosidad

SAE seg_n su temperatura de operaci6n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

10 20

DEL pROXIMO C/_BJ

AVISO: A pesar de que losaceites de

multiviscosidad (5W30, 10W30, etc.) mejoranel

arranque en clima fdo, estos aceitesde

multivL_x_idadvan ha aumentarel consumode

aceitecuande se usen en temperaturassebre 32°

F. Reviseel niveldel aceite del motorm_s a

menudo,para evitarun posibledaho en el motor,

debide a que no tienesuficienteacelte.

Cambieel aceite despu_s de 25 horasde

operacibno por Io menosuna vez al aSo si la

segadorase utilizamenos 25 horasel aSo.

Reviseel niveldel acelte del critterantes de

arrancarel motory despu6s de cada cinco (5)

haras de use continuado.Apriete el_ del

aceiteen formaseguracada vez que reviseel

niveldel aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de mode que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de cesped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de arras para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operacibn de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituirel papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, md.sa

menudo si se utiliza en condicionesde

suciedad y polvo particulates.

PAPA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_.ndolosuavemente en una

superficie plana. Si est,. muy sucio cambie

el cartucho.

_gkPRECAUCl6N: Los solventes de petr61eo,

tales como el kerosene, no se deben usar

para limpiar el cartucho. Pueden producirel

deterioro de dste. No aceite el eartucho. No

use aire a presi6n para limpiado o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurdndose qua las orejas

est_n alineadas con las ranures en la

plancha trasera. Apriete el tornilloen forma

segura.

Ranuras

Labio

Orejas de

Cartucho la cubierta

SILENCIADOR

Inspeccione y cambie el silenciador si estd

corroido puede producir un peligro de incendio

y/o darto.

BUJ|AS

Cambie las bujfas al comienzo de cada

temporada de siega o despues de cada 100

horas de operaci6n, Io que suceda primere. Ei

tipo de bujia y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el major

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Umpie la

parte de abajo de su segadora despues de

cada uso.

_PRECAUCI6N: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar

en contacto con dsta.

• Haga descansarla segadoraen su lado.

Aseg_reseque el filtrode airey que el

carburadorqueden mirandohaciaarriba.Limpie

la parte inferior de su segadera ras_la

para remover la acomulaci6n de c_sped y

basura.

• Umpie el motor a menudo para evitar que se

acumule la basura. Un motor tapado funciona

m_s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las ruedas

sin gasolina, aceite, etc.

• No recomendemos el uso de una manguerade

jardin para limpiar la segadora a menos que el

sistema el_ctrico, el sUenciador,el filtro de aire y

el carburador est_n tapados para evitar que les

entre el agua. El agua en el motor puede acortar

la duraci6n de _ste.

_,DVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegOrese qua la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

pbngalo en donde no pueda entrar en

contacto con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un mfnimo la posibilidadqua

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador.Si se dana el

desviador debe cambiarse.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajdstelo a la altura que

le acomode.

• Pmsione las extremidades infedores del

mando inferior una en contra una de la otra

hasta que la pinza del mango pueda ser

insertada en uno de los tres agujeros del

control de la altura.

Mangodel

bastJdordel

recogedol

Pinza delmango

APRIETE

Puntal

del

Baja

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CriSPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del cdsped con la parte rigida

de la bolsa en ta parte inferior.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de viniloestdn muy

duros, m_talos en agua caliente por algunos

minutos.Si se moja la bolsa, ddjela que se

seque antes de usarla.

_, PRECAUCI6N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de cdsped, apmbados, en su

tugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando estd un poco abierta.

Abertura

del bastidor

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor est,.

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no esta funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/

o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fdbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta vetocidad

de la fdbrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otto

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dias o

m&s.

SEGADORA

Cuando se va a guardar la segadora por

cierto perfodo de tiempo, I_mpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gudrdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la seccibn de Mantenimento de este

manual).

2. Lubriquela seg_n se muestra en la

seccibn de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pemos y tomUlosest6n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estdn daSadas, quebradas o desgastadas.

Cambielas si es necesado.

4. Retoque todas las superficies que estdn

oxidadas o con la pinturepicada; use una

lijaantes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita

que el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

• Cuando prepare su mango a partir de la

posicibn de almacenamiento, el mango

inferior nesecitara cerrarlo manualmente

para la posici6n de sega.

IMPORTANTE: Cuando doble el mango para

el almacenamiento o el transports, asegt_rese

que Io doble seg_n se muestra o purde daSar

los cables de control.

Barrade, lue

operador

Mango

DOBLAR

HACIA

ATFV_

Posici6n

para segar

del

mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistemade combustible

tales como el carburador, el filtro del

combustible, la mangura del combustible o en

el estanque durante el almacenamiento. Los

combustibles mezclados con alcohol

(conocido come gasohol o que tienen etanol o

metanol) Pueden atraer humedad, Io que

conduce a la separacion y a la formaci6n de

acidos durente el almacenamiento. La gasolina

acida puede danar el sistema de combustible

de un motor durante el perido de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las Ifneas del combustible y el

carburador est_n vac_os.

• Nunca use los productospara limpiezadel

carburadoro del motoran el estanquede

combustiblepuss se pueden producirdaSos

permanentes.

• Use combustiblenuevola pr6ximatemporada.

AVISO" El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustibleo en el

envase para el almacenamiento. Siempre siga

la pmpomi6n de mezcla que se encuentra en

el envase del estabi!izador. Haga funcionar el

motor por Io menos 10 minutos despu6s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

esta usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantenimento de

este manual.)

CILINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cdbrala para protegeda

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pldstico no puede respirar, I0

que permite la formaci6n de condensaci6n,

Io que producird la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape

todavia estan calientes.

_LPRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr|e el motorantes de

almacenarla en alg_n recinto cerrado.

SOLUCI(_N DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA CORRECClON

No arranca

Falta de fuerza

CAUSA

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia

desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchillaquebrado.

8. Barra de control en la

posicibn suelta.

9. Barra de control defectuosa.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulaci6n de crisped,

hojas o basura debajo

de la segadora.

Demasiado aceite en

el motor.

Velocidad de recorrido

demasiado rdpida.

1. Limpie/cambie el filtrode aire.

2. Llene el estanque de combus-

tible.

3. Drene el estanque y vuelva a

Ilenarlocon combustible limpio

y nuevo.

4. Drone el estanque de combus

tible y el carburador y vuelva a

Ilenar el estanque con gasolina

nueva.

5. Conecte el alambre a la bujia.

Cambie la bujia.

Apriete el perno de la cuchilla

cambie el adaptador de la

cuchilla.

Presione la barra de control

hacia el mango.

Cambie la barra de control.

Ajuste a la posici6n de "Code

m_.s alto."

Ajuste a la posici6n de "Code

m_.s alto."

Limpie/cambie el filtro de aire.

Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

SOLUCI(_N DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est6 dirigido a un centro de servico Sears.

PROBLEMA CAUSA

Mal code- 1. Cuchilla desgastada, doblada

disparejo o suelta.

2. Altura de las ruedas dispareja.

Vibraci6n

excealva

Cord6n

arrancador

diffcil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equipado)

Dificil de empujar

3. Acumulaci6n de crisped,

hojas o basura debajo

de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal del motor doblado.

1. El freno del volante del

motor estd aplicado

cuando se suelta la barra de

control.

2. CigueSal del motor doblado.

3. Adaptadordela cuchilla

quebrado.

4. La cuchilla se arra_ra en

el c6sped.

1. Altura de corte demasiado

baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n

de aire.

1. El c_sped estd demasiado

alto o la altura de la rueda

demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c_sped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCI(_N

1. Cambie la cuchilla. Apriete el

perno de la cuchina.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte inferiorde la

caja de la eegadora.

Cambie la cuchilla.Apriete el

perno de la cuchilla.

P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cord6n arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficiefirme

para hacer arrancar el motor.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de cesped.

Eleve la altura de corte.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

m&s alto.

Vacfe et recogedor de c_sped

Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NU MBER 917.388750

23 _ 25 \

33-

22-

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.388750

KEY

NO.

PART

NO.

181405

181222)(479

161105)(479

179585

132004

131959

66426

74780512

175148

750634

850733X004

181202

51793

165946X479

176OO406

! 67132X004

167133X004

165858

168360X004

166875

751153

166236X479

166243x479

851856

160835X007

19112206

181197

1804O9X004

166785

160828

150339

164362

83923

180635

88652

DESCRIPTION

Control Bar

UpperHandle

Lower Handle

Rope Guide

Locknut 1/4-20

Handle Bolt

WireTie

Hex Bolt 5/16-18 x 3/4

Engine Zone Control Cable

Hex Washer Head Screw #10-24 x 1/2

Up-Stop Bracket

Handle Knob

Hairpin Cotter

Support Bracket

Screw

Axle Arm Assembly - LF

Axle Arm Assembly - RF

Rear Skirt

Selector Spring

Rear Door AssemblyKit (Incl. Springs)

Locknut5/16-18

Handle Bracket Assembly(Left)

Handle BracketAssembly (Right)

Screw 1/4-20 x 3/8

Wheel AdjustingBracket - Front

Washer, Flat

Selector Knob

AxleArm Assembly- LR

Locknut5/16-18

ShoulderBolt 5/16-18

Wheel Assembry

ShoulderBolt

FlangedLocknut

Hubcap

HingeScrew

KEY PART

NO. NO, DESCRIPTION

42 165766 Spring(LH)

43 165767 Spring(RH)

44 165912 DoorBolt

45 150406 Hex Head Thread Rolting Screw 3/8-16 x 1

46 85463 DangerDecal

47 63124 Nut

48 180410X004 Axle ArmAssembly - RR

49 181382 Wheel

50 57143 WaveWasher

51 73990500 Nut

52 181596 HousingAssembly (Incl, Ref. #17, 18 & 46)

53 851084 Hex Head Screw 3/8-24 x 1-3/8 Grd. 8

54 850263 HelicalLockwasher

55 851074 HardenedWasher

56 175064 21" Blade

57 851514 BladeAdapter

58 161551 AdjustmentBolt

67 181366 Grass Bag

68 165755 CatcherFrame

70 - - - Engine, Briggs& Stratton,Model Number

123K02-0181 -El (See Breakdown)

71 180623 Hubcap

72 165108 Bracket, Anti-Fold

73 180080X004 Spdng,Selector

. - 161058 Warning Decal(Not Shown)

- - 181610 Owner'sManual

Available accessories not includedwithlawn mower:

71 33623 Gas Can ( 2,5 Gallon)

71 33500 FuelStabilizer

71 33000 SAE 30W Oil (20 oz.)

71 33088 ClippingDeflector

NOTE: All componentdimensions givenin U.S. inches.

1 inch = 25.4 mm

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02..0181-E1

22_

161

741

251 27C,

BRIGGS & STRATrON 4-CYCLE ENGINE MODEL NUMBER 123K02-0181-E1

969 |

78_ 188

921

668

304

977 CARBURETOR ]

GASKET SET

7_633_

61 276_

121 CARBURETOR OVERHAUL KIT

633_ 163

127_

633

137

276_

617 I 276

]

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0181-E1

358 ENGINE GASKET SET

3 _) 20 1_ 842 O 524 _ 7Z/_._, 668 @

_670

190_

9721 957

1__1 1036

EMISSIONS

_ 6°11 LABEL

65#

592_ 58

C _ B .

459

689

456

597

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit, Bushing/Seal

3 299819 • Seal, Oil, Magneto Side

4 493279 Sump, Engine

5 691160 Head, Cylinder

7 692249 • Gasket, Cylinder Head

8 695250 BreatherAssembly

9 696125 Gasket, Breather

10 691125 Screw, BreatherAssembly

11 691781 Tube, Breather

KEY PART

NO. NO. DESCRIPTION

12 692232 • Gasket, Crankcase

13 690912 Screw, Cylinder Head

15 691680 Plug, Oil Drain

16 691451 Crankshaft

20 399781 • Seal, Oil, PTO Side

22 691092 Screw, EngineSump

23 692315 Flywheel

24 222698 Key, Flywheel

25 697339 PistonAssembly, Standard

697340 PistonAssembly, ,010" Oversize

697341 PistonAssembly, .020" Oversize

697342 PistonAssembEy,,030" Oversize

BRIGGS & STRATrON 4-CYCLE ENGINE MODEL NUMBER 123K02-0181-E1

KEY PART

NO, NO. DESCRIPTION

32A

104

117

118

121

125

127

130

133

134

137

146

159

163

187

188

190

202

209

222

227

276

287

3OO

3O4

3O5

3O6

3O7

332

333

334

337

356

358

363

365

383

4O4

I_'Y PART

NO. NO. DESCRIPTION

499425 RingSet, Piston, Standard 425

499426 Ring Set, Piston, .010" Oversize 443

499427 Ring Set, Piston, .020" Oversize 445

499428 Ring Set, Piston, .030" Oversize 455

691866 Lock, Piston Pin 456

499423 Pin, Piston 459

499424 Rod.Connecting 505

691664 Screw,ConnectingRod 523

695759 Screw,ConnectingRod 524

262651 Valve, Exhaust 525

262652 Valve, Intake 529

691270 Spdng, Valve. Intake 562

691270 Spring,Valve, Exhaust 584

694086 Guard,Flywheel 585

692194 Retainer, Valve 592

691997 Slinger,Governor/Oil 597

690548 Tappet, Valve 601

691449 Camshaft 608

498826 Short Block (Replacement Engine, 613

ModelNumber 123K02-0015-E1) 615

497465 Manifold, Intake 616

272199 ° Gasket, Intake 617

691650 Screw, Intake Manifold 621

691421 Housing,Rewind Starter 633

692259 Rope, Starter (Cutto Length) 635

281434 Grip, StarterRope 668

690837 Screw, RewindStarter 670

691108 Screw,Flywheel Guard 684

691740 Lock, Muffler Screw 689

691636 Screw,Throttle Valve 718

696565 Shaft, Throttle 741

691242 (_Pin.Float Hinge 745

498978 Jet. Main, Standard 842

497466 Jet. Main, High Altitude 847

498260 Kit.CarburetorOverhaul 851

498170 Carburetor 868

694468 O Plug, Welch 869

696564 Valve, Thrott|e 870

398187 Float,Carburetor 871

398188 O Valve, Needle/Seat

693981 G_:I:Gasket-Float Bowl

690979 Key,T_ming

691753 Bracket,Air Cleaner Primer

272653._$ Gasket, AirCleaner

691050 Line,Fuel (Cut to Required Length)

693399 Screw, ContmtBracket

690940 Screw, FuelTank

691829 Link,MechanicalGovernor

690319 Spring,Governor

692031 Brackel, Controt

690783 ControlLever-Governor

271716 1_:1:SealingWasher

690940 Screw (Dipstick Tube

692038 Muffler

695892 Housing, Blower

691108 Screw,BlowerHousing

690450 Shield,Cylinder

690345 Screw,CylinderShield

690662 Nut,Flywheel

802574 Armature,Magneto

691061 Screw,Armature

802592 Spark P_ug

692390 Wire, Stop

497316 EngineGasket Set

19069 FlywheelPuller

692524 Screw.Carburetor

89838 Wrench, Spark Plug

690272 Washer. Governor Crank

921

922

923

957

966

968

969

970

972

975

976

977

1019

1036

1059

1210

1211

690670 Screw, AirCleaner Cover

692523 Screw,AirCleaner Pdmer Base

491588 Filter,AirCleaner Cartridge

691219 Cup,Flywheel

692299 Plate, Pawl Friction

281505 Pawl, Ratchet

231082 Nut, GovernorControlLever

495264 Dipstick

692296 • Seat, DipstickTube

495265 Tube, Dipstick

691923 Grommet

92613 Bolt,Governor Control Lever

692342 Cover, BreatherPassage

691879 • Gasket, Breather Passage

680800 Nut, Rewind Starter

691696 Screw, Pawl FrictionPlate

95162 Clamp,Hose

497680 Starter, Rewind

691340 Screw, Muffler

690340 Retainer, GovernorShaft

691308 Crank, Govemor

270344 o_:_ Seal, O-Ring, intake Manifotd

692310 Switch, Stop

691321 {]:_ Seat, Thre81e Shaft

66538 Boot, Spark Plug

493823 • Spacer (toc!odes2)

692294 Spacer, FuelTank

690345 Screw, Breather Passage Cover

691855 Spring,Friction

690959 Pin, Locating

691830 Gear, Timing

691648 Screw, Brake

691031 • SeaI, O-Ring, DipstlckTube

692017 Assembly, Dipstick'Tube

493880 Terminal, Spark Plug

697338 Seal, Valve

691155 Seat, Valve, Intake

690.380 Seat, Valve, Exhaust

262001 Bushing,Guide, Exhaust

63709 Bushing.Guide, Intake

697343 Cover, BlowerHousing

692135 Spring.Brake

695891 Brake

397974 Cap. Fuel Tank

496116 Base, Air Cleaner Primer

69229B Cover, AirC_eaner

690700 Screw, BlowerHousingCover

691669 Screw, AirCleaner Primer Bracket

495224 Tank, Fuel

493640 BowL,Fk_at

694395 Prirner,Carburetor

498261 Set, Carburetor Gasket

494256 Kit,Label

697456 Label, Emissions

692311 Kit, Screw/Washer

498144 Assembly, Pulley/Spring (Pulley)

498144 Assembly, Pulley/Spdng (Spring)

RPM Settings: LowSpeed: 1900-2100

HighSpeed: 3000-3200

Includedin Engine Gasket Set, Key #358

Included in Carburetor Overhaul Kit, Key #121

:_ Included in Carburetor Gasket Set, Key #977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

For repair of major brand appliances in your own home...

no matter who made it,no matter who sold itJ

1-800-4-MY-HOME @

(1-800-469-4663)

www,.qears.com

AnylJme,day ornight

(u.sAandCanada)

_/w.sears.ca

Forrepairofcarry-inproducts likevacuums, lawnequipment and

electronics, call for thenearest Sears Parts and Repair Center.

1-800-488-1222 AnyOne,dayorr_ght(U.SA.only)

wl/_N,se_r&com

Forthe replacementparts,accessoriesandowner'smanuals

thatyouneed todo-it-yourself,callSears PartsDirectS"!

1-800-366-PART 6a.m.-11 p.m., 7 daysaweek

(1-.800.-366-7278) (U.S.A.only)

www.sears.conYpatt_irect

To purchase or inquire abouta Sears ServiceAgreement

or Sears Maintenance Agreement:

1-800-827-6655 (u.sA) 1-800-361-6665 (Canada)

7a.m.- 5 p.m.,CST, Mo_ - Sat 9 a.m.- 8 p.m.EST, M - F,4 p.rn.Sat.

Patapedirserviciode reparaci_ a AuCanada pourserviceen frar_ais:

domiclio, y paraordenarpiezas: 1.800.LE.F..OYERMC

1-888-SU'HOGARSM (1-800-533-6937)

(1-888-784-6427) www.sears.ca

® Registered Trademark / TMTrademark / SMService Mark of Sears, Roebuck and Co.

® Marca Registrada / TMMarca de Fabdca / ,sMMama de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / uoMarque deposee de Sears, Roebuck and Co.

181610 01.18.02 BY Printed in U.S.A.

Craftsman 917388750 6.5HP, 21" Rear Discharge Rotary Lawn Mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917388750 Questions and Answers

Related Products

Craftsman 536885214 5HP 21-inch Single Stage Snow Thrower
