ICE MAKER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,

including the following:

� Children should be supervised to ensure that they do not

play with the appliance.

� This appliance is not intended for use by persons (including

children) with reduced physical, sensory, or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction concerning

use of the appliance by a person responsible for their

safety.

� Do not use an extension cord.

� If power supply cord is damaged, it must be replaced by the

manufacturer, its service agent, or a similarly qualified

person in order to avoid a hazard.

� Connect to potable water supply only.

� This appliance is intended to be used in household and

similar applications such as: staff kitchen areas in shops,

offices, and other working environments; farm houses and

by clients in hotels, motels, and other residential-type

environments; bed and breakfast-type environments; and

catering and similar non-retail applications.

� Do not store explosive substances such as aerosol cans

with a flammable propellant in this appliance.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g., parts made at

home using a 3D printer).

SAVE THESE INSTRUCTIONS

IMPORTANT CONSUMER

INFORMATION

Important Consumer Information

1. If your drain is located above ground level and your unit does

not come with a drain pump, you will need to purchase

accessory drain pump kit 1901A.

A. Drain Tube

B. Clamp

C. Drain Pump

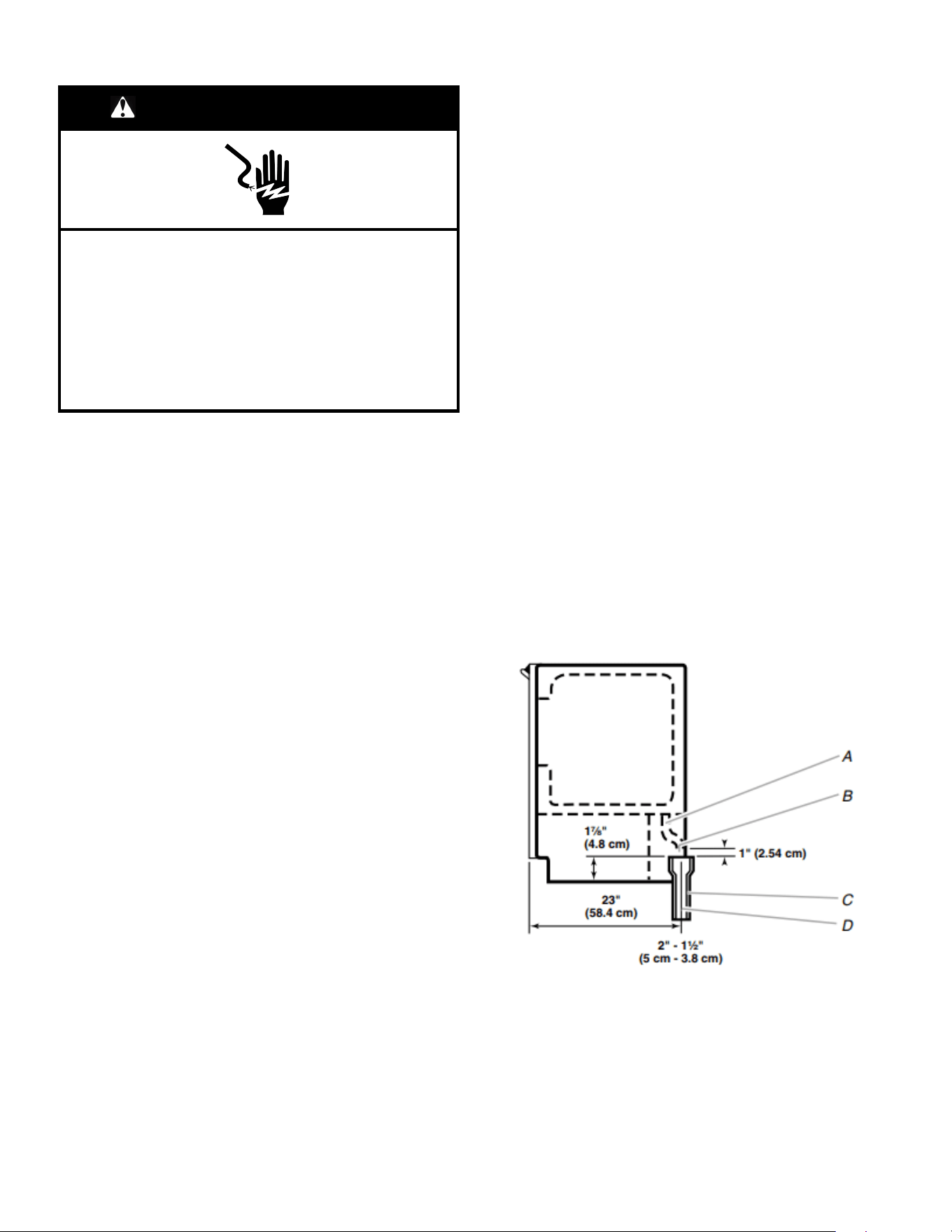

2. For gravity drain models, drain location must meet the

specifications listed in the installation Instructions.

Required drain

location for

gravity drain

Air Gap

1" (2.54 cm)

1-7/8"

(4.8 cm)

22-1/8"

(56.2 cm)

A. Drain Hose

B. PVC Drain

Reducer

3. Verify width, height and depth of opening meets the product

requirements identified in the installation Instructions.

4. Water filter must be fully secured. Align arrow marking on filter

with “locked” symbol on the unit. Replace filter every 9 months

for optimal results.

A. Drain Cap

B. For ventilation

5. Verify that reservoir cap is tight after cleanings or inspections.

6. To ensure proper ventilation, the front side must be completely

unobstructed.

IMPORTANT: After unit is connected to power and in its final

location: Pour 1 gallon of water into the ice storage bin; water

should drain out. If it does not, there could be a kinked drain tube.

Check drain tube routing for restrictions. Check for leaks as well.

Refer to Use and Care Guide and Installation Instructions for

full instructions.

CUSTOMER AWARENESS: FOLLOWING BEHAVIORS ARE

ALL PART OF NORMAL OPERATION OF UNIT

� Water will drain through the ice after each cycle.

� Warm air will be exhausted through the kick plate.

� Water flowing and ice clinking inside of unit may be audible.

� Compressor and condenser fan sounds may be audible.

ICE MAKER MAINTENANCE AND

CARE

How Your Ice Maker Works

When you first start your ice maker, the water pan will fill and the

system will rinse itself before starting to make ice. The rinsing

process takes about 5 minutes.

Under normal operating conditions, the ice maker will cycle at

preset temperatures. The ice level sensor located in the ice

storage bin will monitor the ice levels.

NOTE: If the water supply to the ice maker is turned off, be sure to

set the ice maker control to Off.

Normal Sounds

Your new ice maker may make sounds that are not familiar to you.

Because the sounds are new to you, you might be concerned

about them. Most of the new sounds are normal. Hard surfaces

such as floors, walls, and cabinets can make the sounds seem

louder than they actually are. The following describes the kinds of

sounds that might be new to you and what may be making them.

� You will hear a buzzing sound when the water valve opens to

fill the water pan for each cycle.

� Rattling noises may come from the flow of the refrigerant or the

water line. Items stored on top of the ice maker can also make

noises.

� The high-efficiency compressor may make a pulsating or

high-pitched sound.

� Water running over the evaporator plate may make a splashing

sound.

� Water running from the evaporator plate to the water pan may

make a splashing sound.

� As each cycle ends, you may hear a gurgling sound due to the

refrigerant flowing in your ice maker.

� You may hear air being forced over the condenser by the

condenser fan.

� During the harvest cycle, you may hear a “thud” when the ice

sheet slides from the evaporator onto the cutter grid.

� When you first start the ice maker, you may hear water running

continuously. The ice maker is programmed to run a rinse

cycle before it begins to make ice.

� If the ice maker is connected to a water supply pressure in

excess of 60 psi, you may hear a loud sound during water

filling associated with the flow of water through the inlet valve.

Call a licensed, qualified plumber to determine the best method

to reduce the supply water pressure (50 psi is recommended).

Water Filtration System

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

Installing a Water Filter

1. Purchase an approved water filter.

2. Take the water filter out of its packaging and remove the cover

from the O-rings. Be sure the O-rings are still in place after the

cover is removed.

Cover

O-rings

Alignment

arrow

3. The water filter compartment is located in the right-hand side

of the ice maker controls. If the door is equipped on the 15"

(38.1 cm) models, push in on the door to release the latch,

and then lower the door.

18" (45.7 cm) models 15" (38.1 cm) models

Door

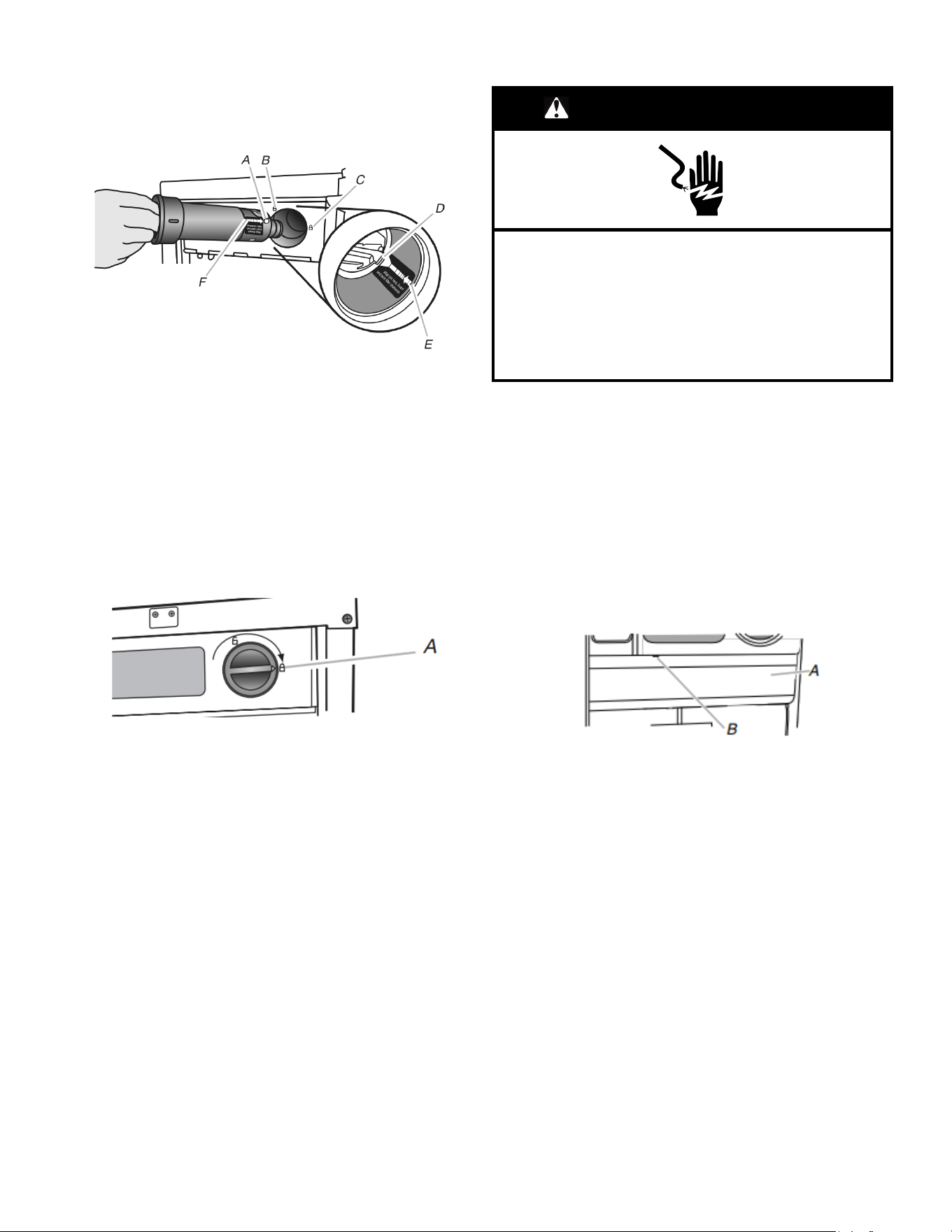

4. Using the arrow pointing to the alignment pin on the side of

the filter and the arrow inside the control housing, align the

alignment pin with the cutout notch and insert the filter into the

housing.

A. Alignment pin

B. Unlocked

symbol

C. Locked symbol

D. Cutout notch inside control

housing

E. Arrow pointing to cutout

notch

F. Arrow pointing to alignment

5. Turn the filter clockwise until it locks into the housing. Ensure

that the alignment arrow on the filter head aligns with the

locked symbol on the control box housing.

NOTE: If the filter is not correctly locked into the housing, the

ice maker will not produce ice.

A. Alignment arrow aligned with locked symbol

6. For 15" (38.1 cm) models, push the control box door closed

until the latch snaps closed.

Interior Cleaning

WARNING

Electrical Shock Hazard

Disconnect power before cleaning.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

Interior Components

1. Unplug ice maker or disconnect power.

2. Open the storage bin door and remove any ice that is in the

bin.

3. Remove the drain cap from the water pan and drain

thoroughly. Replace the drain cap securely on the water pan.

If the drain cap is loose, water will empty from the water pan,

and you will have either thin ice or no ice.

4. Pull out on the bottom of the cutter grid cover until the snaps

release to remove.

NOTE: On some models, remove the screw from the cutter

grid cover.

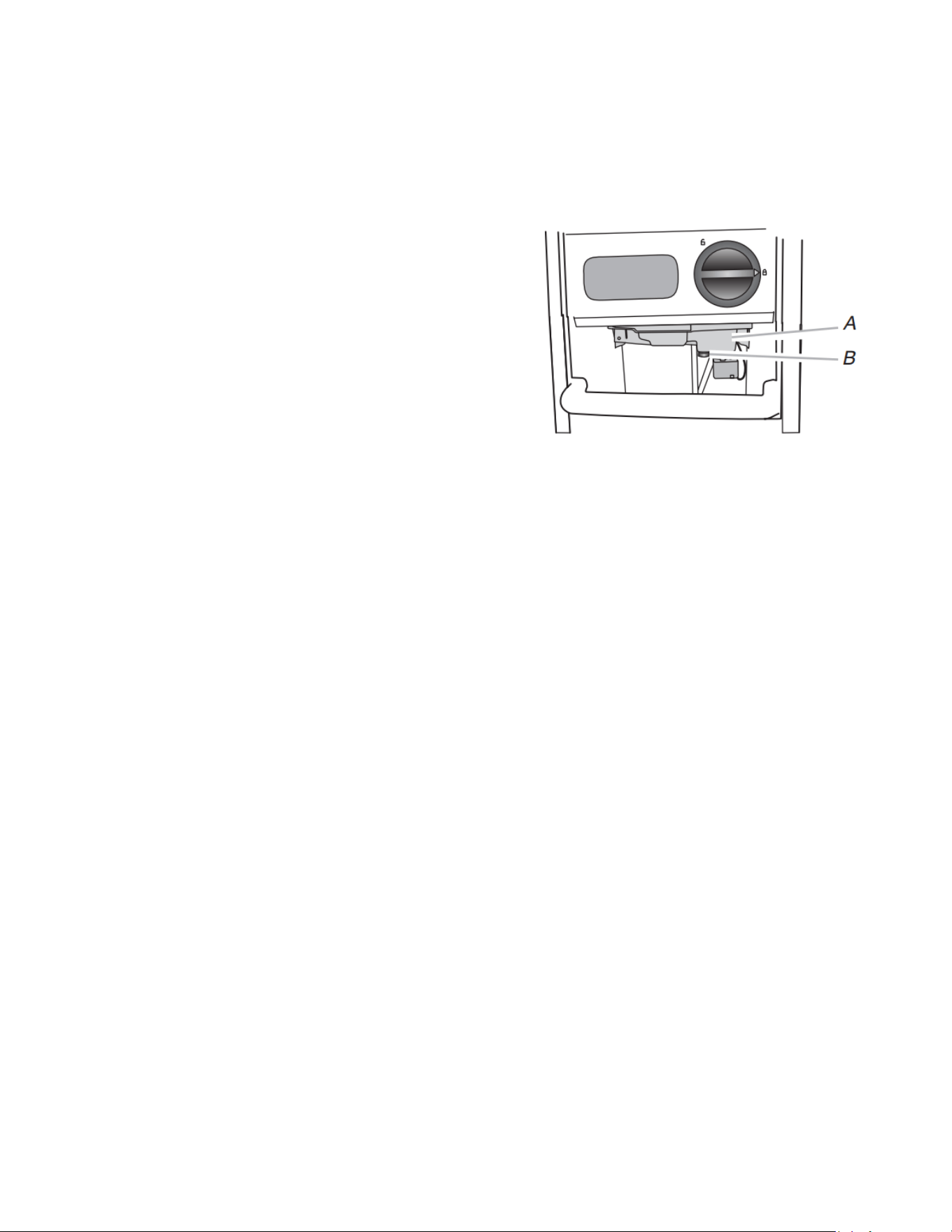

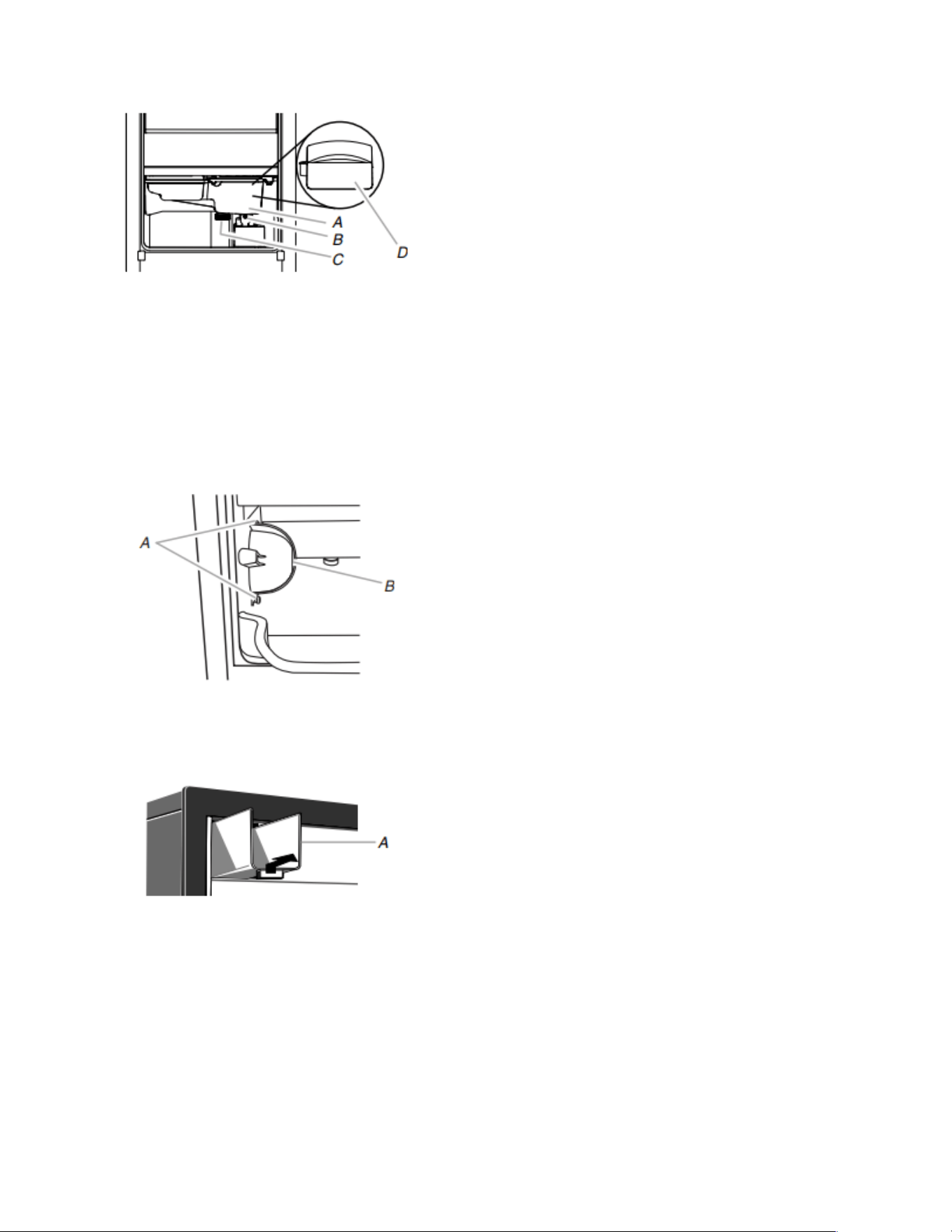

A. Cutter grid cover

B. Screw (on some models)

A. Cutter grid cover

5. Unplug the wiring harness from the left side of the cutter grid.

A. Cutter grid

harness

B. Screw

C. Cutter grid

D. Ice level sensor harness

E. Plastic spacer

F. Screw

6. Unplug the ice level sensor harness from the right side of the

cutter grid. Pull the ice level sensor down and forward away

from the cutter grid.

7. Remove the right-hand and left-hand screws. Lift the cutter

grid up and out.

NOTE: Make sure the plastic spacer from the right-hand side

of the cutter grid bracket stays with the cutter grid.

8. Remove the mounting screw that holds the water pan in place.

Pull out on the front of the water pan.

A. Water pan

B. Water pan screw

C. Drain cap

D. Drain pump cover

9. Disconnect the pump bracket from the water pan and unplug

the water pan drain pump.

10. Remove, clean, and replace the ice scoop holder and ice

scoop.

NOTE: On some models, the ice scoop holder is located in the

upper left of the unit, and on other models, the ice scoop

holder is located in the lower left of the unit.

Lower left

A. Screw

B. Ice scoop holder

Upper left

A. Ice scoop holder

On Some Models

� After removing the ice scoop, remove the holder by

removing the two screws.

NOTE: On some upper left models, remove the holder by

lifting up on the ice scoop holder and then out.

� Wash the ice scoop holder and ice scoop along with the

other interior components using the following instructions.

� Replace the ice scoop holder by replacing the screws or,

on some upper left models, pushing in on the holder and

then down.

11. Wash the interior components (cutter grid, exterior of hoses,

and water pan) and the storage bin, door gasket, ice scoop,

and ice scoop holder with mild soap or detergent and warm

water. Rinse in clean water. Then clean the same parts with a

solution of 1 tbs (15 mL) of household bleach in 1 gal. (3.8 L)

warm water. Rinse again thoroughly in clean water.

NOTE: Do not remove hoses. Do not wash plastic parts in

dishwasher. They cannot withstand temperatures above

145°F (63°C).

12. To replace the water pan, set the water pan inside the ice bin.

Hook up the water pan pump. Snap the pump bracket back

onto the water pan and place back into position. Secure the

water pan by replacing the mounting screw.

13. Check the following:

� Drain cap from the water pan is securely in place. If the

drain cap is loose, water will empty from the water pan,

and you will have either thin ice or no ice.

� Hose from water pan is inserted into storage bin drain

opening.

14. Slide the cutter grid back into place and secure it by replacing

the right-hand screw and plastic spacer. Then tighten the left-

hand screw. Reconnect the cutter grid harness and the ice

level sensor harness.

15. Replace the cutter grid cover.

NOTE: On some models, replace the cutter grid cover using

the screw removed earlier.

16. Gently wipe the control panel with a soft, clean dishcloth using

warm water and a mild liquid dish detergent.

17. Plug in ice maker or reconnect power.

18. After cleaning, make sure that all controls are set properly and

that no control indicators are flashing.

Quick Clean

You will need to use one 16 ounce (473 mL) bottle of approved ice

maker cleaner. We recommend using the *affresh

Ice Machine

Cleaner.

Exterior Cleaning

The ice making system and the air-cooled condenser need to be

cleaned regularly for the ice maker to operate at peak efficiency

and to avoid premature failure of system components. See the

“Ice Maker System” and the “Condenser” sections.

Exterior Surfaces

Wash the exterior surfaces and gaskets with warm water and mild

soap or detergent. Wipe and dry. We recommend using a clean

microfiber cloth or a soft clean cloth to polish and dry.

For ice makers with a painted or colored exterior, regular use of a

good household appliance cleaner and polish will help protect the

finish. Using paper towels may scratch and/or dull the clear coat of

the painted door.

For ice makers with a fingerprint-resistant stainless steel exterior,

do not use soap-filled scouring pads, abrasive or harsh cleaners,

any cleaning product containing chlorine bleach, steel-wool pads,

gritty wash cloths, or paper towels. Using these types of products

may scratch and/or dull the clear coat of the fingerprint-resistant

stainless steel door.

Ice Maker System

Minerals that are removed from water during the freezing cycle

will eventually form a hard scaly deposit in the water system.

Cleaning the system regularly helps remove the mineral scale

buildup. How often you need to clean the system depends upon

how hard your water is. With hard water of 15 to 20 grains/gal.

(4 to 5 grains/liter), you may need to clean the system as often as

every 9 months.

NOTE: Use one 16oz. (473 mL) bottle of approved ice maker

cleaner. We recommend using the *affresh

Ice Machine Cleaner.

To order, see “Accessories” on the ice maker Quick Start Guide.

1. Press the On/Off button.

2. Wait 5 to 10 minutes for the ice to fall into the storage bin.

Remove all ice from the storage bin.

3. Unscrew the drain cap from the bottom of the water pan

located inside the storage bin as shown. Allow the water to

drain completely.

Water

pan

Drain

cap

4. Replace the drain cap securely on the water pan. If the drain

cap is loose, water will empty from the water pan and you will

have either thin ice or no ice.

5. Read and follow all handling information on the cleaner bottle

before completing the steps below. Use one 16oz. (473 mL)

bottle of approved ice maker cleaner.

6. Pour one bottle of solution into the water pan. Fill the bottle

twice with tap water and pour it into the water pan.

7. Press the Clean button. The Clean button will blink, indicating

that the cleaning cycle is in process. When the “Cleaning

Complete” light is illuminated (approximately 70 minutes), the

cleaning cycle is complete. During the cleaning cycle, the

system will both clean and rinse itself.

8. After the cleaning cycle is complete, remove the drain cap

from the water pan. Look for any cleaning solution left in the

water pan. If cleaning solution drains from the water pan, you

should run the clean cycle again. Be sure to refill the water

pan with cleaner before starting the clean cycle again. Be sure

to replace the drain cap securely on the water pan. If the drain

cap is loose, water will empty from the water pan and you will

have either thin ice or no ice.

NOTE: Severe scale buildup may require repeated cleaning

with a fresh quantity of cleaning solution.

9. Press the On/Off button to resume ice production.

Vacation or Extended Time Without

Use

� When you will not be using the ice maker for an extended

period of time, turn off the water and power supply to the ice

maker.

� Check that the water supply lines are insulated against

freezing conditions. Ice formations in the supply lines can

increase water pressure and cause damage to your ice maker

or home. Damage from freezing is not covered by the

warranty.

INSTALLATION INSTRUCTIONS

Unpack the Ice Maker

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

Removing Packaging Materials

� To remove any remaining tape or glue from the exterior of the

ice maker, rub the area briskly with your thumb. Tape or glue

residue can also be easily removed by rubbing a small amount

of liquid dish soap over the adhesive with your fingers. Wipe

with warm water and dry.

� Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. Do not use

chlorine bleach on the stainless steel surfaces of the ice

maker. These products can damage the surface of your ice

maker.

Cleaning Before Use

After you remove all of the packaging materials, clean the inside

of your ice maker before using it. See the cleaning instructions in

the “Ice Maker Maintenance and Care” section.

Location Requirements

� Installation must comply with all governing codes and

ordinances.

� To ensure proper ventilation for your ice maker, the front side

must be completely unobstructed. The ice maker may be

closed in on the top and three sides, but the installation should

allow the ice maker to be pulled forward for servicing if

necessary.

� The auxiliary grill kit provided (only on custom panel models)

can be used to align the toe grill with the rest of the cabinets

while not obstructing ventilation of the ice maker.

� Installation of the ice maker requires a cold water supply inlet

of 1/4" (6.35 mm) O.D. (outside diameter) soft copper tubing

with a shutoff valve, or a supply line and a drain pump, only to

carry the water to an existing drain.

� Choose a well-ventilated area with temperatures above 55°F

(13°C) and below 110°F (43°C). Best results are obtained

between 70°F and 90°F (21ºC and 32°C).

� Choose a location where the floor is even. It is important for

the ice maker to be level in order to work properly. If needed,

you can adjust the height of the ice maker by changing the

height of the leveling legs. See the “Leveling and Securing”

section.

� The ice maker must be installed in an area sheltered from the

elements, such as wind, rain, water spray, or drip.

� When installing the ice maker under a counter, follow the

recommended opening dimensions shown. Place electrical

and plumbing fixtures in the recommended location as shown.

NOTES:

� Check that the power supply cord is not damaged or pinched

or kinked between the ice maker and the cabinet.

� Check that the water supply line is not damaged or pinched or

kinked between the ice maker and the cabinet.

� Check that the drain line (on some models) is not damaged or

pinched or kinked between the ice maker and the cabinet.

� Check that the ice maker door is not flush with the standard

cabinets to avoid problems with opening the ice maker door.

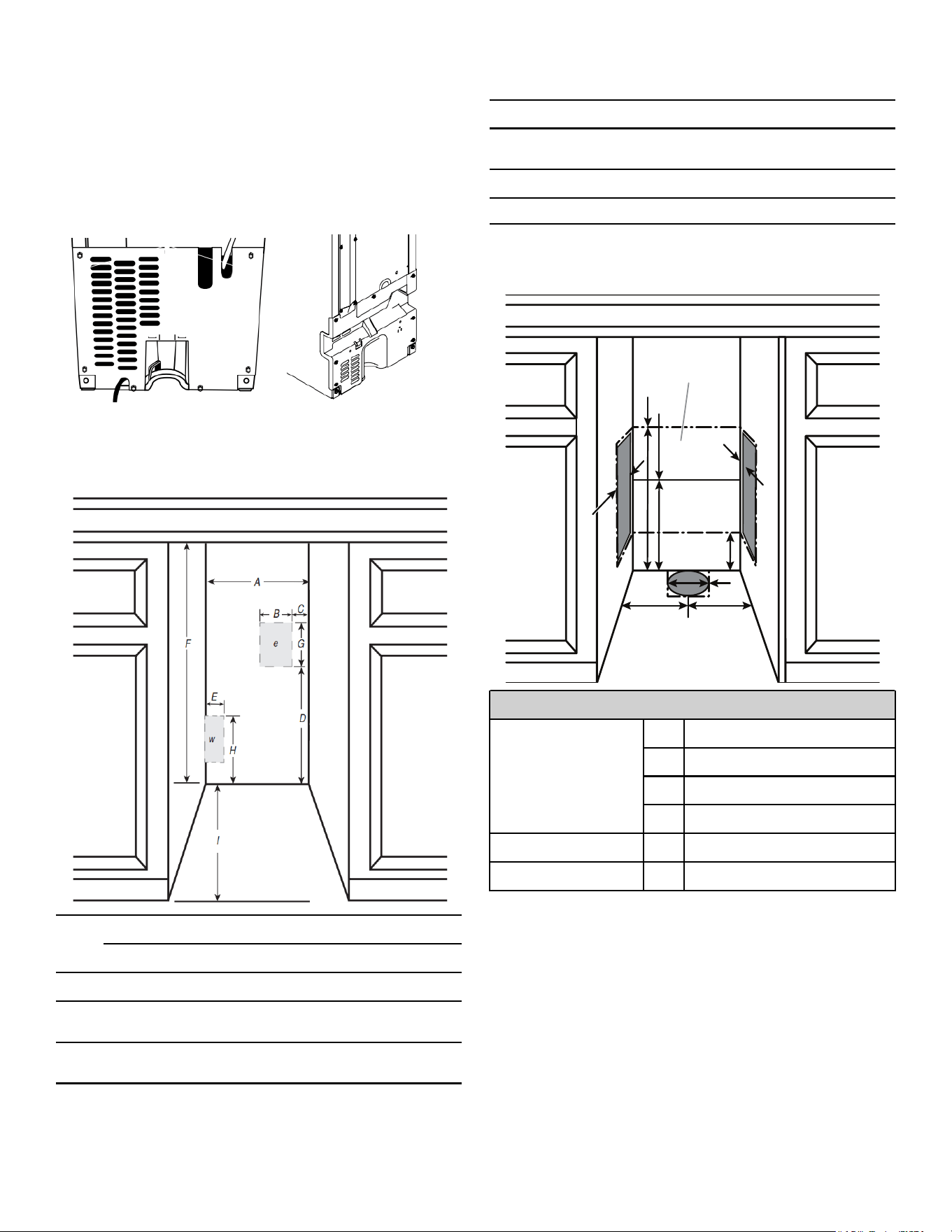

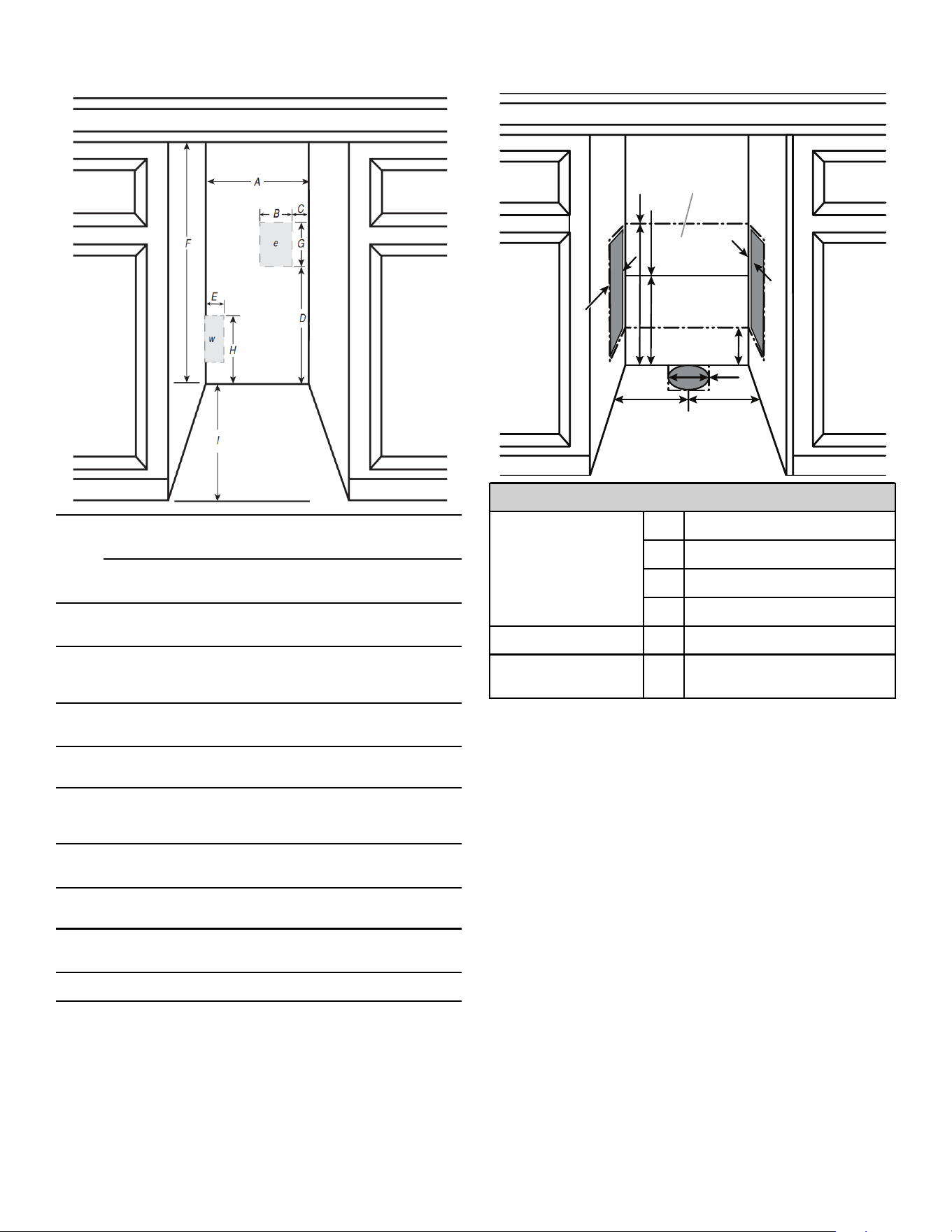

Model Identification:

Standard model Custom panel model

Standard Model Utilities

A Width (for 15ʺ ice maker) 15ʺ (38.1 cm) Minimum

Width (for 18ʺ ice maker)

18ʺ (45.7 cm) Minimum

B Width of outlet location 6ʺ (15 cm)

C Outlet location—distance

from side

1ʺ (2.5 cm)

D Outlet location—distance

from bottom

12ʺ (30.5 cm)

E Width of water connection

location

3 1/2ʺ (8.9 cm)

F Height

34ʺ (86.4 cm) Minimum

34 1/2ʺ (87.6 cm) Maximum

G Height of outlet location 8ʺ (20.3 cm)

H Height of water connection

location

9ʺ (22.9 cm)

Depth of cabinet (minimum)

24ʺ (61.0 cm)

Recommended electrical connection location

Recommended water connection location

Model Utility/Air Flow Slot

7½"

(19.05 cm)

7½"

(19.05 cm)

Required zone

for utility hole/slot

cutout location

Utility/Air Flow Slot/Cutout Location Zone

Dimension A 14" (35.56 cm)

B 10.5" (26.67 cm)

C 7ʺ (17.8 cm)

D 0.75" (1.9 cm)

Diameter of the hole E 2ʺ (5.1 cm)

Dimension of cutout F 2ʺ (5.1 cm)

� Auxiliary pump ice maker models have been designed for flush

install in instances where the power supply, water supply, and

drain are located in adjacent cabinetry.

� For installation of product with utilities behind the ice maker,

flush install may not be achieved.

� Refer to the “Model Utility/Air Flow Slot” illustration, table for

utility/air flow slot cutout location, and paper template for

utility/air flow slot cutout location.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your ice maker into its final location, it is

important to make sure you have the proper electrical connection:

A 115 V, 60 Hz, AC-only 15 A or 20 A electrical supply, properly

grounded in accordance with the National Electrical Code and

local codes and ordinances, is required.

It is recommended that a separate circuit, serving only your ice

maker, be provided. Use a receptacle which cannot be turned off

by a switch or pull chain.

IMPORTANT: If this product is connected to a GFCI (Ground Fault

Circuit Interrupter) equipped outlet, nuisance tripping of the power

supply may occur, resulting in loss of cooling. Ice quality may be

affected. If nuisance tripping has occurred, and if the condition of

the ice appears poor, dispose of it.

Recommended Grounding Method

The ice maker must be grounded. The ice maker is equipped with

a power supply cord having a 3-prong grounding plug. The cord

must be plugged into a mating, 3-prong, grounding-type wall

receptacle, grounded in accordance with the National Electrical

Code and local codes and ordinances. If a mating wall receptacle

is not available, it is the personal responsibility of the customer to

have a properly grounded, 3-prong wall receptacle installed by a

qualified electrician.

Drain Connection Requirements

Gravity Drain System

Connect the ice maker drain to your drain in accordance with all

state and local codes and ordinances. If the ice maker is provided

with a gravity drain system, follow these guidelines when installing

drain lines. This will help keep water from flowing back into the ice

maker storage bin and potentially flowing onto the floor, causing

water damage.

� Drain lines must have a minimum of 5/8" (15.88 mm) I.D.

(inside diameter).

� Drain lines must have a 1" drop per 48" (2.54 cm drop per

122 cm) of run or 1/4" drop per 12" (6.35 mm per 30.48 cm) of

run and must not have low points where water can settle.

� The floor drains must be large enough to accommodate

drainage from all drains.

� The ideal installation has a standpipe with a 1 1/2" (3.81 cm) to

2" (5.08 cm) PVC drain reducer installed directly below the

outlet of the drain tube as shown. You must maintain a 1"

(2.54 cm) air gap between the drain hose and the standpipe.

� Do not connect the outlet end of the drain tube to a closed pipe

system to keep drain water from backing up into the ice maker.

IMPORTANT: A drain pump is necessary when a floor drain is not

available. A Drain Pump kit is available for purchase. See Quick

Start Guide for ordering information.

Side View

A. Drain hose

B. 1ʺ (2.54 cm) air

gap

C. PVC drain reducer

2ʺ–1 1/2ʺ

(5 cm–3.8 cm)

D. Center of drain should be 23ʺ

(58.4 cm) from front of door,

with or without the 3/4ʺ

(1.91 cm) panel on the door.

The drain should also be

centered from left to right

(7 5/ 16ʺ [18.56 cm] from

either side of the ice maker).

Drain Pump System (on some models)

IMPORTANT:

� Connect the ice maker drain to your drain in accordance with

the International Plumbing Code and any local codes and

ordinances.

� The drain pump discharge line must terminate at an open-sited

drain.

� Maximum rise 10 ft. (3.1 m)

� Maximum run 100 ft. (30.5 m)

NOTES:

� If the drain hose becomes twisted and water cannot drain, your

ice maker will not work.

� It may be desirable to insulate the drain line thoroughly up to

the drain inlet. An Insulation Sleeve Kit is available for

purchase. See Quick Start Guide for ordering information.

� Do not connect the outlet end of the drain tube to a closed pipe

system to keep drain water from backing up into the ice maker.

� Drain pump maximum capability: For every 1 ft. (0.31 m) of

rise, subtract 10 ft. (3.1 m) of maximum allowable run.

Drain Pump Installation (on some

models)

NOTES:

� Connect drain pump to your drain in accordance with all state

and local codes and ordinances.

� It may be desirable to insulate drain tube thoroughly up to

drain inlet to minimize condensation on the drain tube.

Insulated tube kit is available for purchase. See Quick Start

Guide for ordering information.

� Drain pump is designed to pump water to a maximum height of

10 ft. (3 m). Drain Pump Kit is available for purchase. See

Quick Start Guide for ordering information.

NOTE: Do not connect outlet end of drain tube to a closed pipe

system to avoid drain water backing up into the ice maker.

Drain Pump Kit Contains:

� Drain Pump.

� 5/8" I.D. x 5 1/8" drain tube (ice maker bin to drain pump

reservoir inlet).

� 1/2" I.D. x 10 ft. (3 m) drain tube hose (drain pump discharge

to household drain).

� 5/16" I.D. x 32" (81 cm) vent tube (drain pump reservoir vent to

ice maker cabinet back).

� Cable ties (secures vent tube to back of ice maker) (3).

� #8-32 x 3/8" pump mounting screws (secures drain pump to

baseplate and clamps to black suction tube) (5).

� 5/8" small adjustable hose clamp (secures vent to drain

pump).

� 7/8" large adjustable hose clamp, (secures drain tube to ice

maker bin and drain pump reservoir inlet) (3).

� Rear panel (2).

� Instruction sheet.

If Ice Maker Is Currently Installed

NOTE: If ice maker is not installed, please proceed to “Drain

Pump Installation” section on page 11.

1. Push the selector switch to the Off position.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

2. Unplug ice maker or disconnect power.

3. Turn off water supply. Wait 5 to 10 minutes for the ice to fall

into the storage bin. Remove all ice from bin.

4. Unscrew the drain cap from the bottom of the water pan

located inside the storage bin. Allow water to drain completely.

Replace drain cap. See “Drain Cap” illustration.

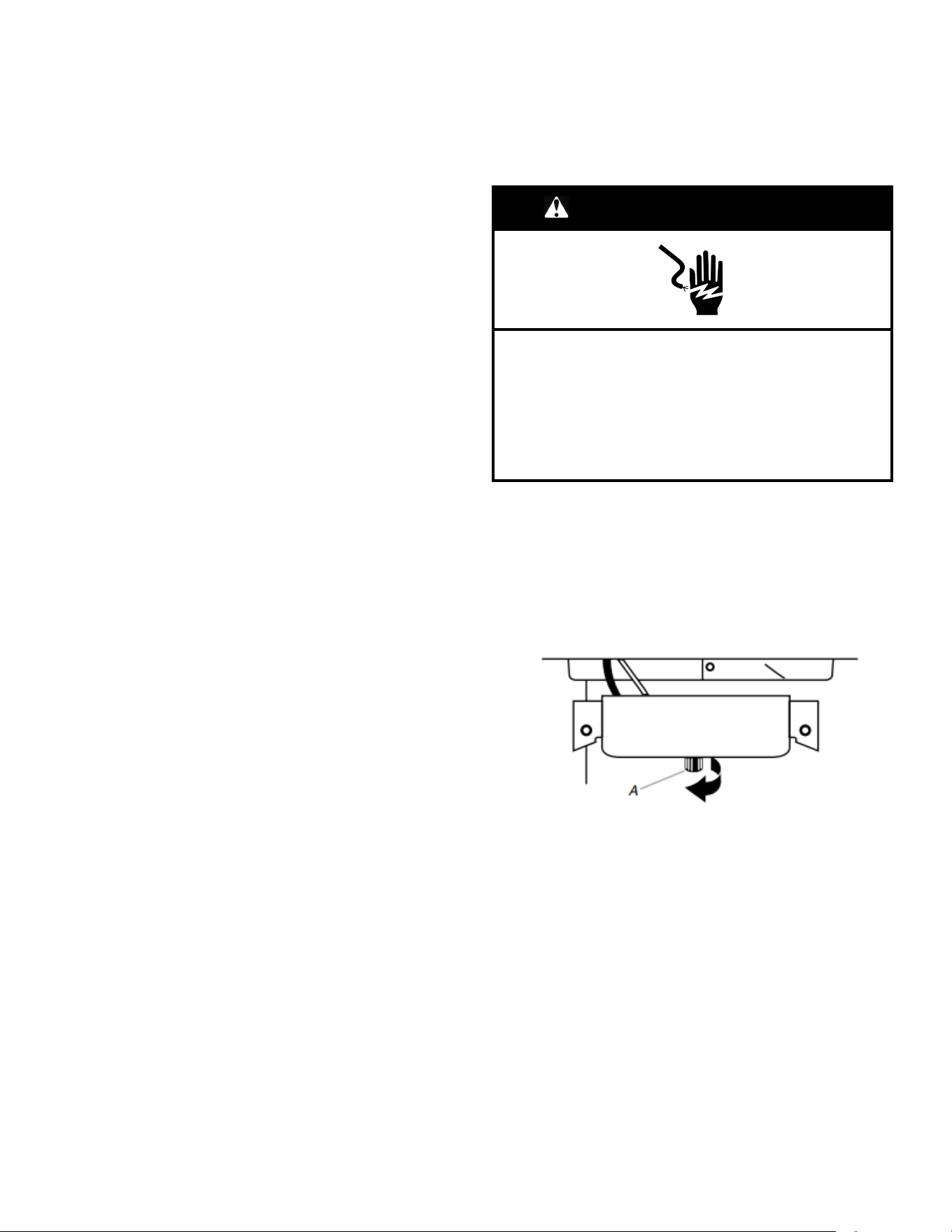

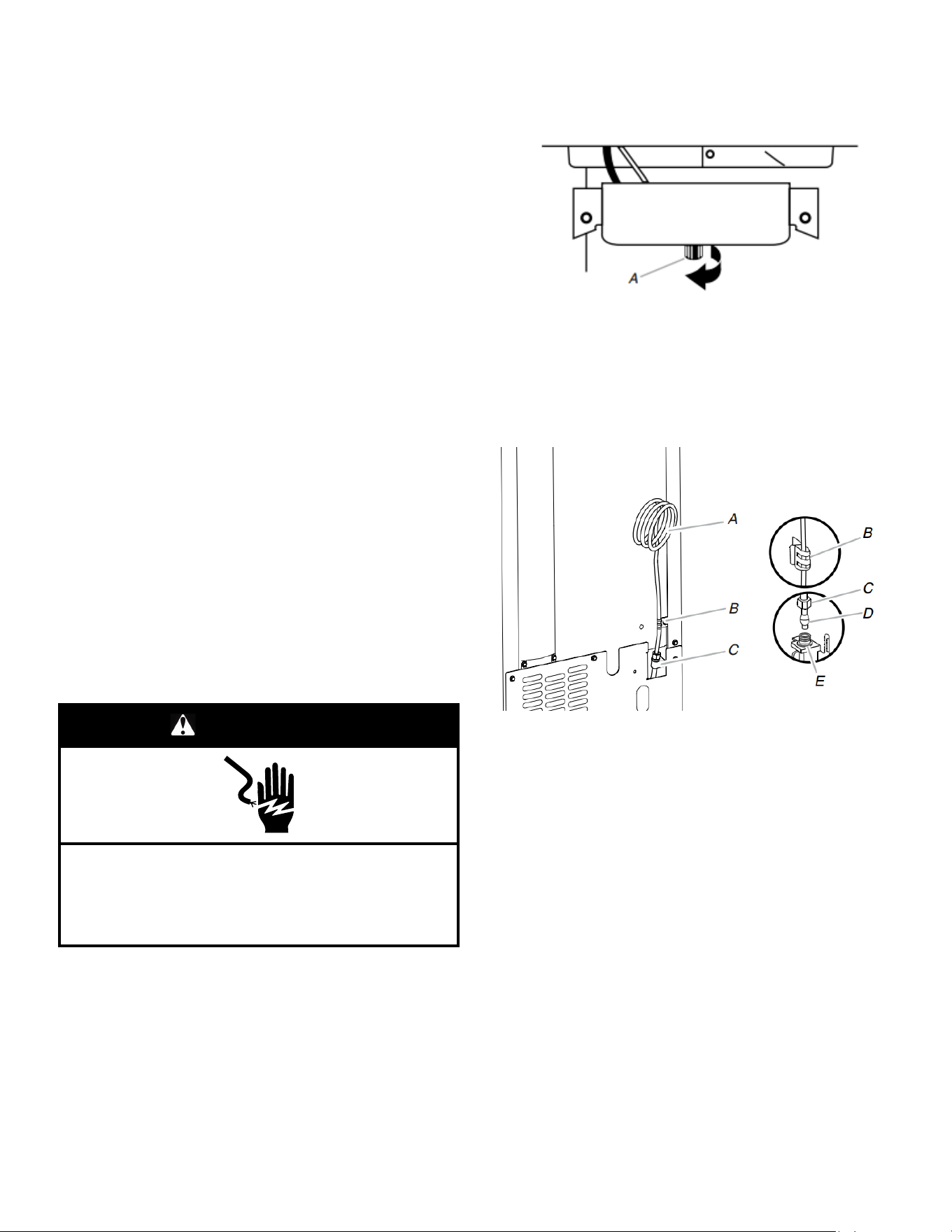

Drain Cap

A. Drain cap

5. If ice maker is built into cabinets, pull ice maker out of the

opening.

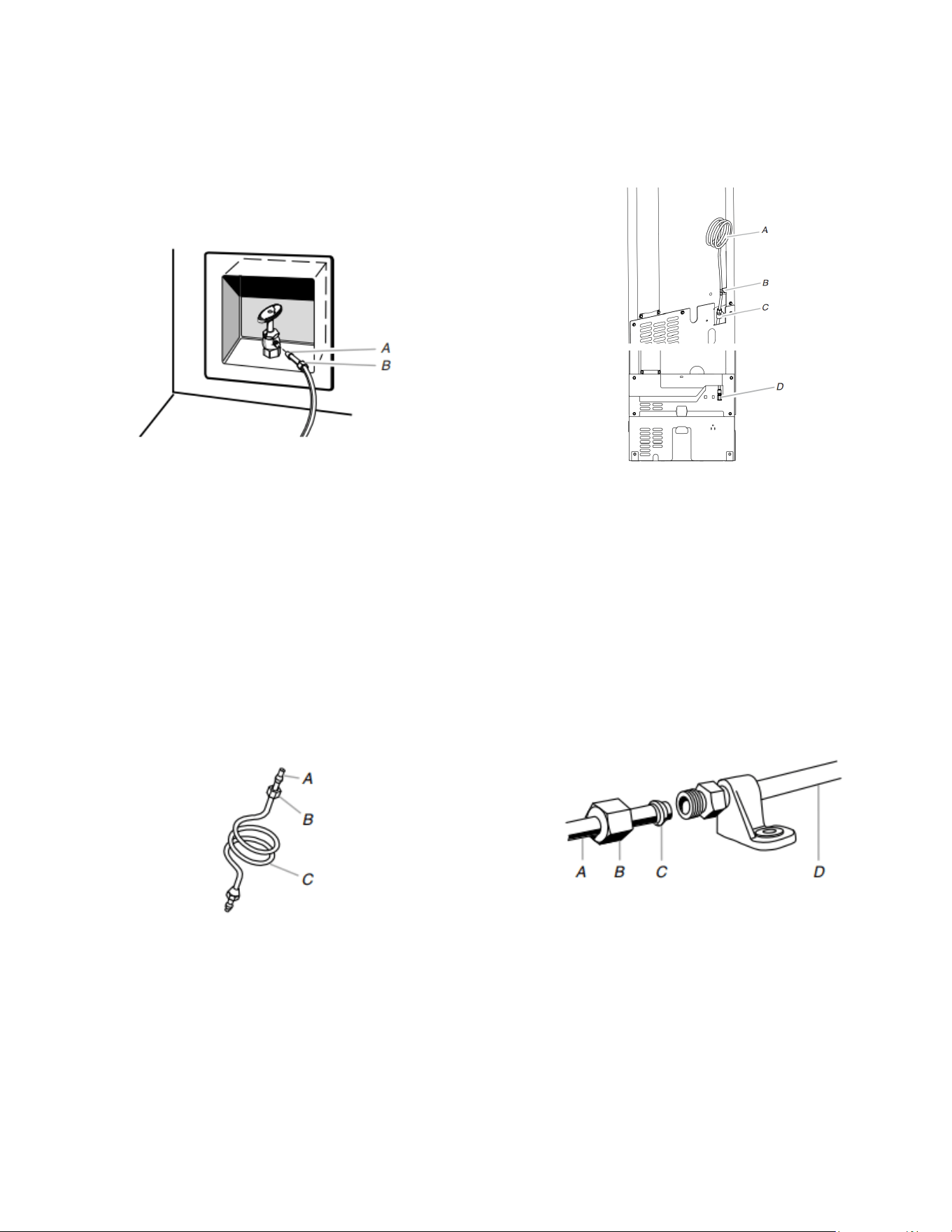

6. Disconnect water supply line. See “Water Supply Line”

illustration.

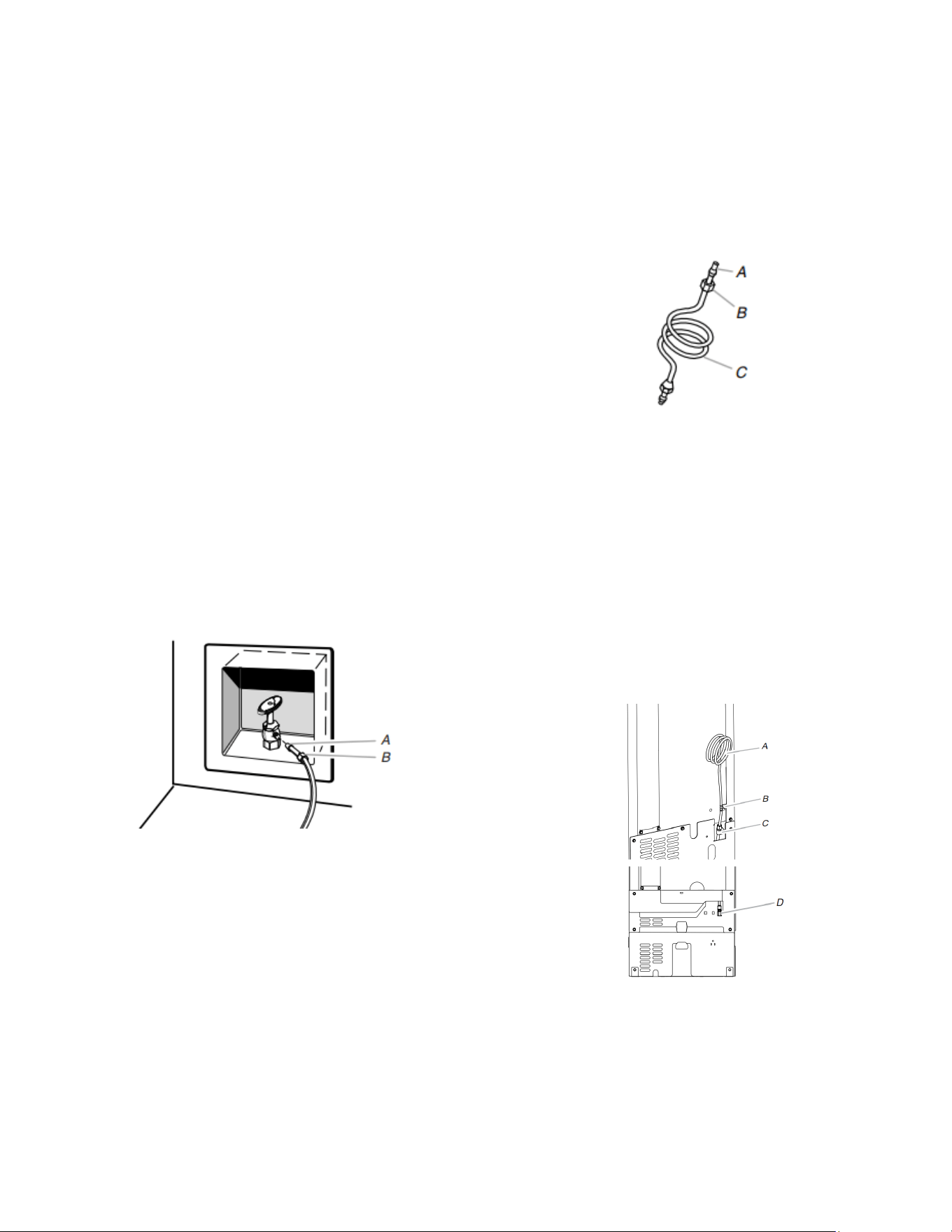

Water Supply Line

A. 1/4" copper

tubing

B. Cable clamp

C. 1/4"

compression nut

D. Ferrule (sleeve)

E. Ice maker connection

Drain Pump Installation

NOTE: Do not kink, smash, or damage tubes or wires during

installation.

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Unplug ice maker or disconnect power.

2. Remove rear panel. See “Rear Panel” illustration for screw

locations. Pull rear panel away from the drain tube and

discard. For standard model, discard the rear panel. For

custom panel model, set aside the rear panel (it will be reused

in a later step).

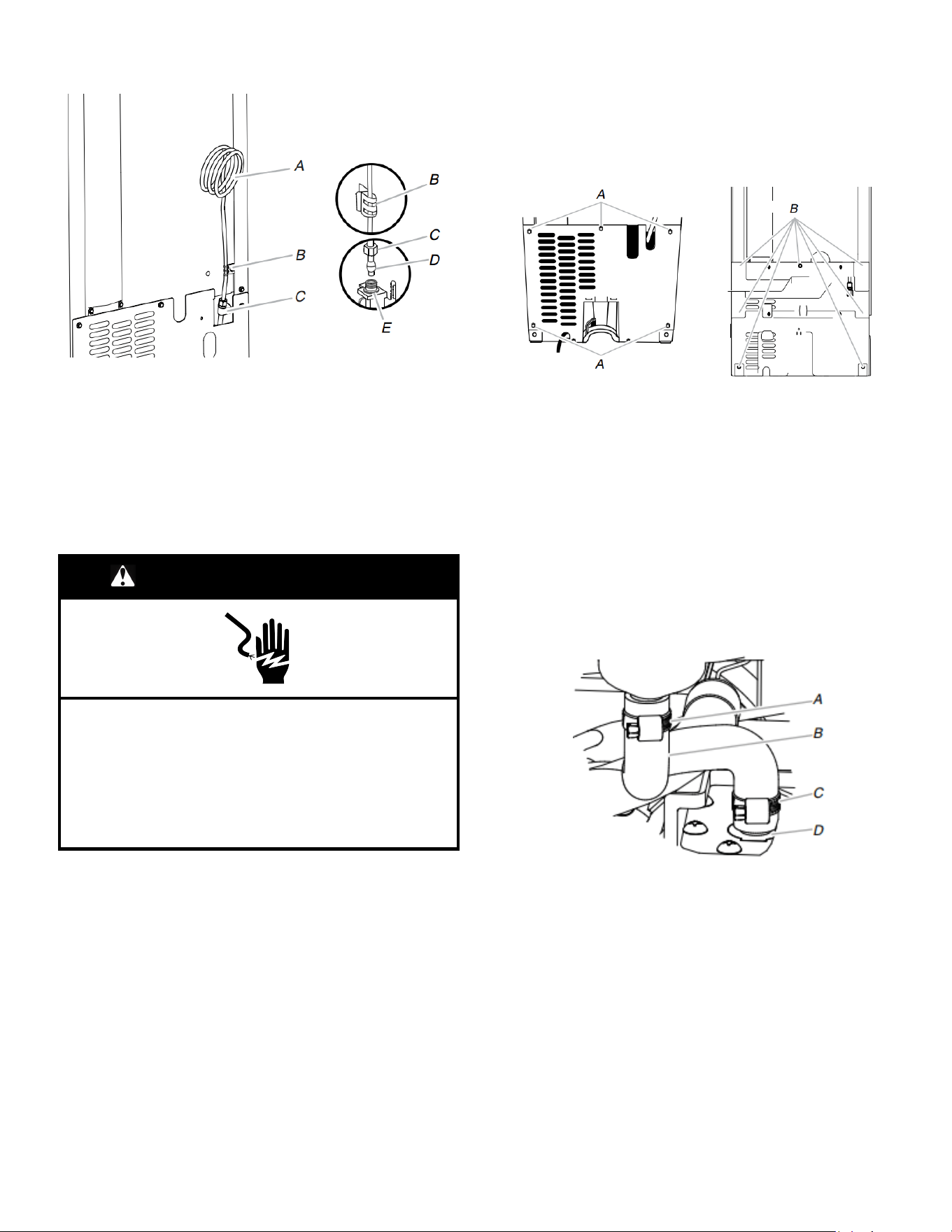

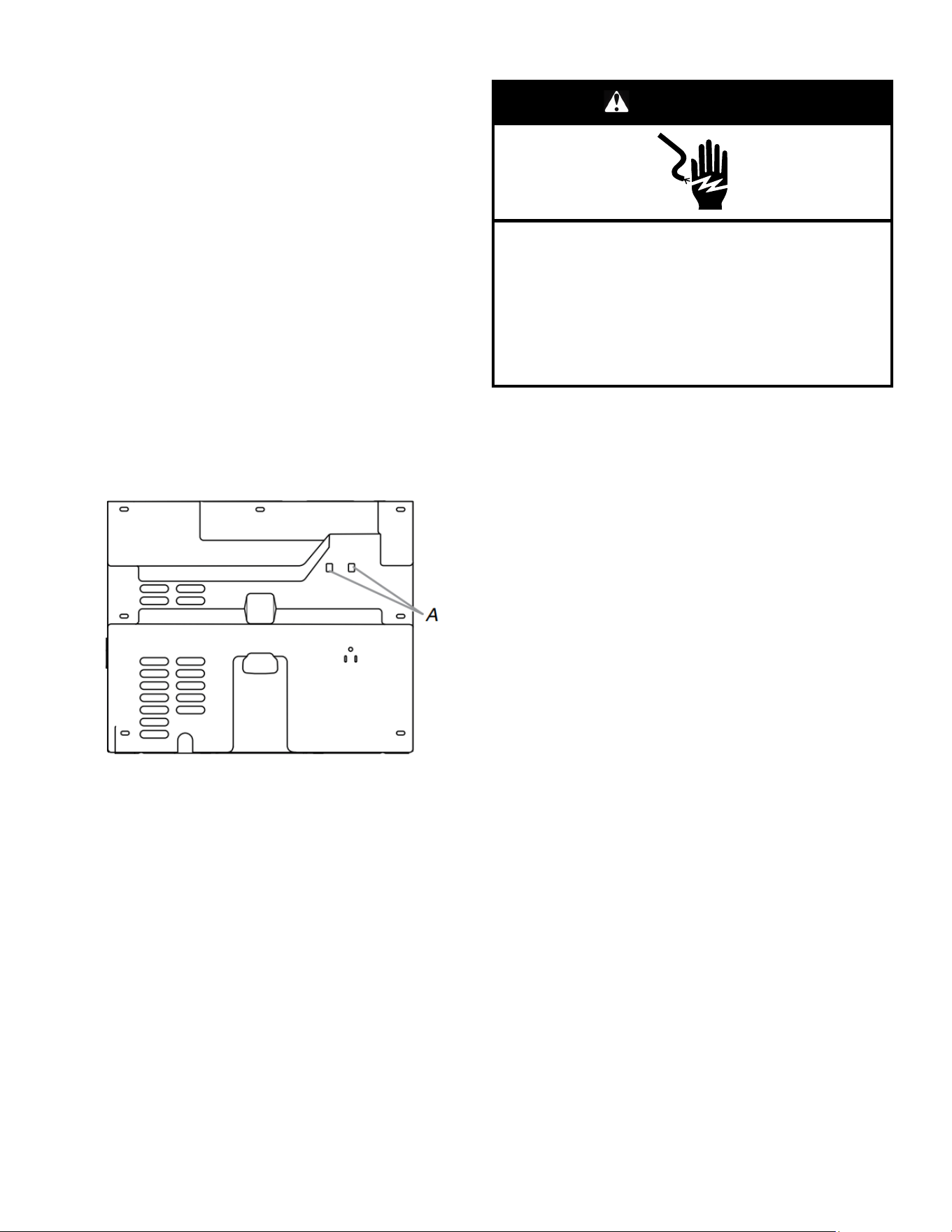

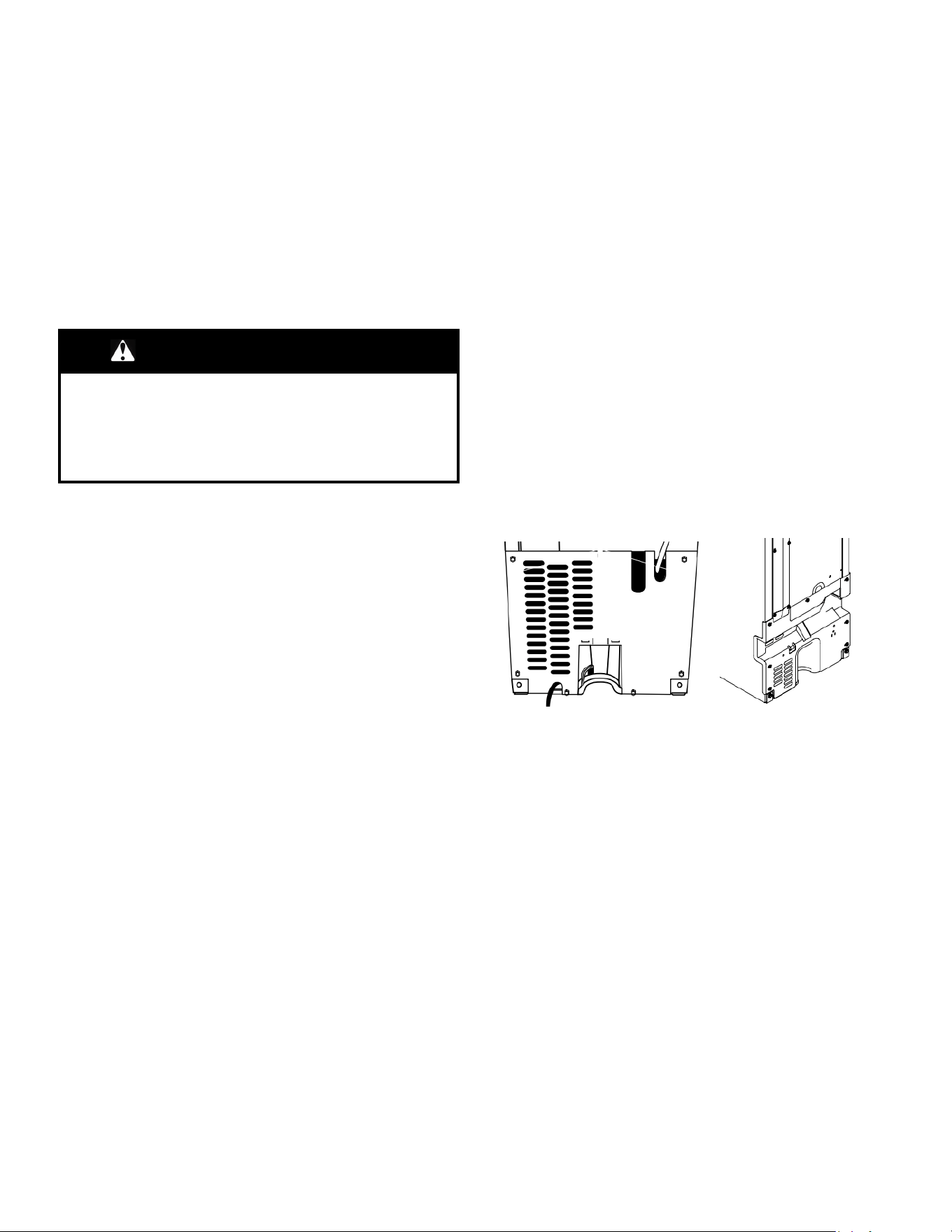

Rear Panel

A. Screw Iocations for standard model

B. Screw Iocations for custom panel model

3. Remove the old drain tube and clamp attached to the ice

maker bin.

NOTE: Discard old drain tube and clamp.

4. Install new drain tube (5/8" I.D. x 5 1/8") from ice maker bin to

drain pump reservoir inlet using new adjustable clamps. See

“Drain Tube” illustration.

NOTE:

� Do not kink.

� Trim tube length if required.

Drain Tube

A. 7/8" adjustable

hose clamp

B. Drain tube (ice

bin to drain

pump)

C. 7/8" adjustable hose clamp

D. Drain pump reservoir inlet

5. Slide drain pump into the ice maker base on the right side.

The pump mounting tab should slip into the rectangular slot in

the ice maker base. It will be necessary to tip the pump slightly

to slip into the slot. See “Drain Pump Mounting Tab Slot”

illustration.

Drain Pump Mounting Tab Slot

A. Mounting tab slot

Drain Pump Installed

A. Drain pump installed

6. Align the two screw holes at the rear of the pump. Use two

#832 x 3/8ʺ screws, supplied. See “Parts Locations”

illustration.

7. Install vent tube (5/16" I.D. x 32" [81 cm]) to drain pump

reservoir vent. Use one of the supplied 5/8" small adjustable

clamps. See “Parts Locations” illustration. Use plastic retainer

to keep vent hose secure to top of inner deck.

NOTE: Do not install household drain tube at this time.

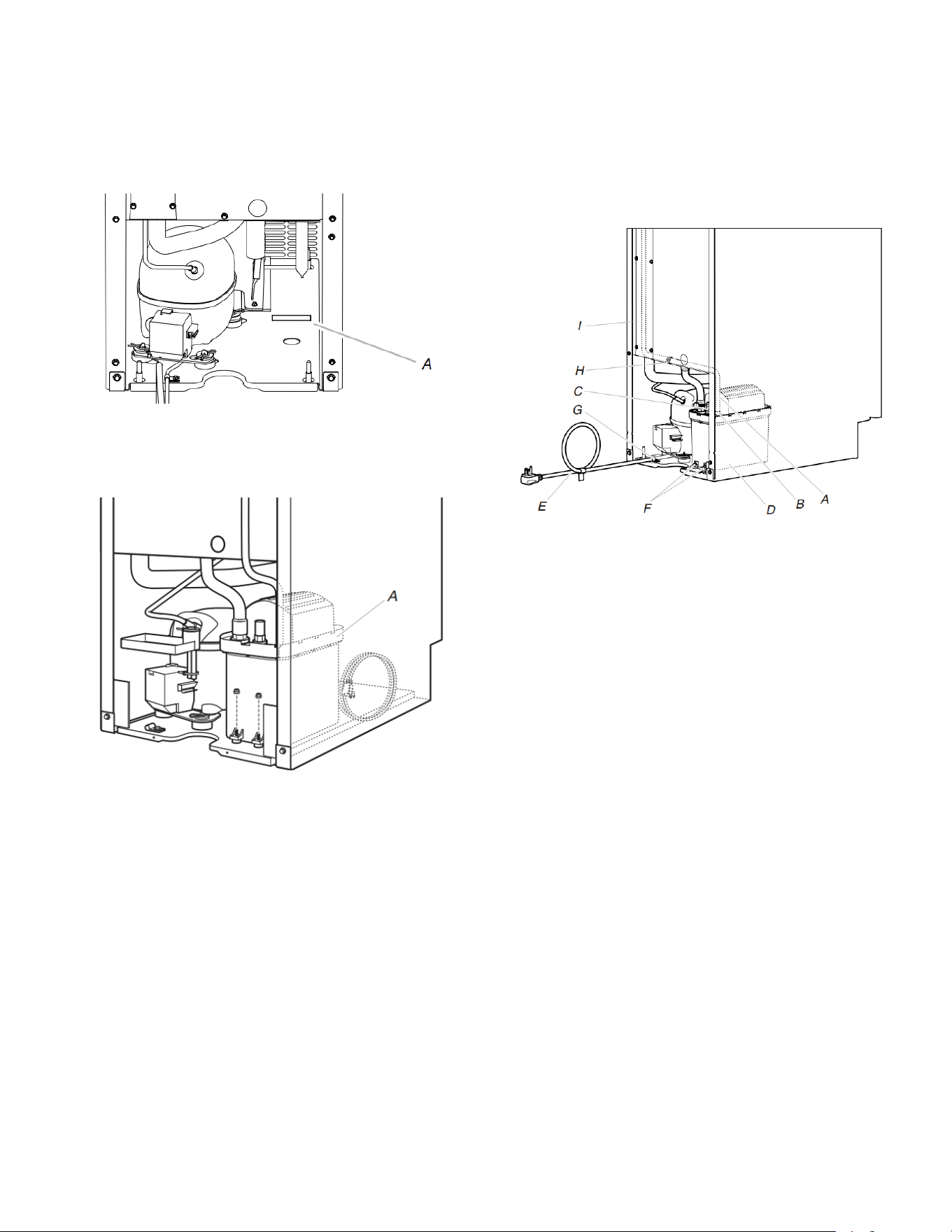

Parts Locations

A. Vent tube

B. 5/8" hose

clamp

C. Drain pump

discharge

tube

D. Drain pump

E. Ice maker

unit power

cord

F. #8-32 x 3/8" pump mounting

screws

G. Drain pump power cord, clamp,

and screw

H. Plastic retainer

I. Wiring cover

8. Connect drain tube to ice maker bin outlet (5/8ʺ I.D.), using

7/8ʺ adjustable clamp, supplied. See “Drain Tube” illustration

in step 4.

9. Remove wiring cover. Refer to the following illustration for

location of the screws.

A. Wiring cover

B. Screws

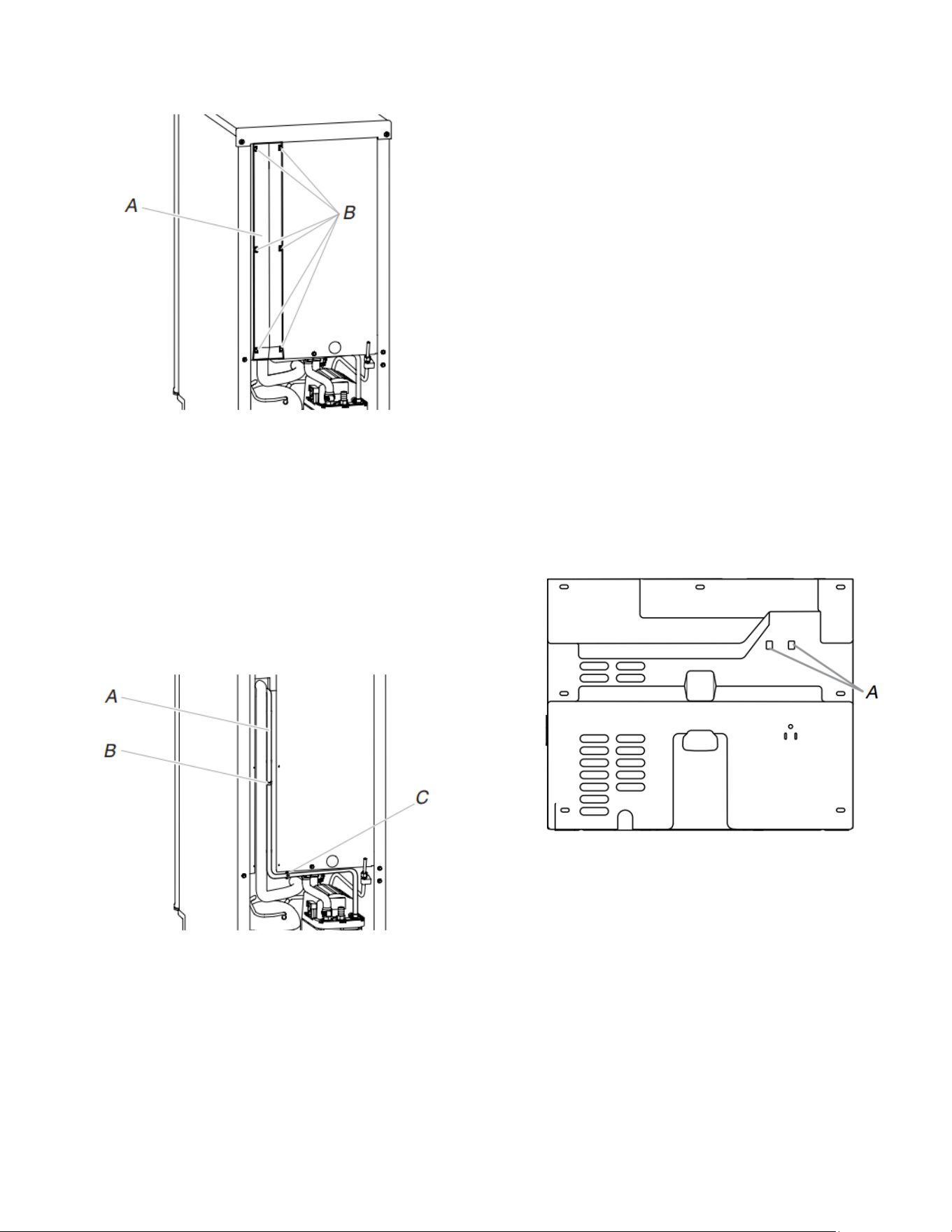

10. Route vent tube through plastic retainer that is located

underneath top deck in open pump area as shown in the

illustration. Using a cable tie, tie the vent tube to the black

suction tube which is located behind the wiring cover. Refer to

the “Vent Tube” illustration.

Vent Tube

NOTE: Do not pinch, kink, or damage the vent tube. Check

that it is not damaged or pinched or kinked between the

cabinet and the ice maker.

A. Vent tube

B. Clamps and screws/Cable ties

C. Plastic retainer

11. Secure wiring cover back in place.

12. Remove power cord clamp and ground screw attached to ice

maker power cord, which is mounted to the unit base. See

“Parts Locations” illustration in step 7.

NOTE: Clamp and screw will be reused.

13. Coil ice maker power cord into a 4" (10.2 cm) diameter coil.

Wrap electrical tape around the power cord in several places

to keep the cord in a coil. Locate coiled power cord between

the drain pump and side of enclosure and plug into the

receptacle of the drain pump. See “Parts Locations”

illustration in step 7.

14. Attach the drain pump power cord to ice maker unit base with

clamp and screw (removed in step 12) that was used to attach

ice maker power cord. See “Parts Locations” illustration in

step 7.

15. For standard model, place new rear panel (small one for 15ʺ

ice maker, large one for 18ʺ) against the back of the ice maker.

For custom panel model, reuse the plastic rear panel

(removed in step 2). Route the vent tube and drain pump

discharge tube through cutouts in the rear panel.

16. Secure vent tube to back of ice maker using three clamps and

three #832 x 3/8ʺ screws, supplied. See “Vent Tube”

illustration in step 10.

17. Attach 1/2ʺ I.D. x 10 ft. (3 m) drain tube to pump discharge

tube. See “Parts Locations” illustration in step 7.

NOTE: Do not connect outlet end of drain tube to a closed

pipe system to keep drain water from backing up into the ice

maker.

For standard models, skip to step 20.

18. Install the cable tie on the rear panel using two holes provided

on the rear panel. Available on some models.

A. Holes to fix the cable tie

19. Using a cable tie, fix the drain tube to rear panel.

20. Secure rear panel with original screws. See “Rear Panel”

illustration in step 2.

21. Connect ice maker to water supply and install ice maker as

specified by the product installation instructions.

NOTE: After unit is connected to power and in its final location:

Pour 1 gallon of water into the ice storage bin; water should drain

out. If it does not, there could be a kinked drain tube. Check drain

tube routing for restrictions. Check for leaks as well.

22. Check all connections for leaks.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

23. Plug in ice maker or reconnect power.

24. Turn on ice maker.

25. Wait for rinsing cycle, approximately 5 minutes, to be sure the

ice maker is operating properly.

Water Supply Requirements

Check that the water supply lines are insulated against freezing

conditions. Ice formations in the supply lines can increase water

pressure and damage your ice maker or home. Damage from

frozen supply lines is not covered by the warranty.

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the ice maker. If

you have questions about your water pressure, call a licensed,

qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT:

� Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

� A reverse osmosis water filtration system is not recommended

for ice makers that have a drain pump installed.

� For gravity drain systems only.

� Connect to portable water only.

� The pressure of the water supply coming out of a reverse

osmosis system going to the water inlet valve of the ice maker

needs to be between 30 and 120 psi (207 and 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

NOTE: The reverse osmosis system must provide 1 gal. (3.8 L) of

water per hour to the ice maker for proper ice maker operation. If a

reverse osmosis system is desired, only a whole-house-capacity

reverse osmosis system, capable of maintaining the steady water

supply required by the ice maker, is recommended. Faucet-

capacity reverse osmosis systems are not able to maintain the

steady water supply required by the ice maker.

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

� Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

� Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If you have questions about your water pressure, call a licensed,

qualified plumber.

Connect Water Supply

Read all directions before you begin.

IMPORTANT:

� Connect to potable water only.

� Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

� Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

� Use copper tubing or supply line, and check for leaks.

� Install tubing only in areas where temperatures will remain

above freezing.

Tools Needed:

Gather the required tools and parts before starting installation.

� Flat-blade screwdriver

� 7/16" and 1/2" open-end wrenches or two adjustable wrenches

� 1/4" nut driver

NOTE: Do not use a piercing-type or 3/16" (4.76 mm) saddle

valve which reduces water flow and clogs more easily.

Connecting the Water Line

1. Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

2. Using a 1/2" copper supply line with a quarter-turn shutoff

valve or the equivalent, connect the ice maker as shown.

NOTE: To allow sufficient water flow to the ice maker, a

minimum 1/2" diameter home supply line is recommended.

A. Bulb

B. Nut

3. Now you are ready to connect the copper tubing. Use 1/4"

(6.35 mm) O.D. soft copper tubing for the cold water supply.

� Ensure that you have the proper length needed for the job.

Be sure both ends of the copper tubing are cut square.

� Slip compression sleeve and compression nut on copper

tubing as shown. Insert end of tubing into outlet end

squarely as far as it will go. Screw compression nut onto

outlet end with adjustable wrench. Do not overtighten.

� For custom panel installation, be sure the water line

extends 30ʺ (762 mm) beyond the cabinet for future

servicing purposes.

A. Compression

sleeve

B. Compression nut

C. Copper tubing

4. Place the free end of the tubing into a container or sink, turn

on main water supply, and flush out tubing until water is clear.

Turn off shutoff valve on the water pipe.

IMPORTANT: Always drain the water line before making the

final connection to the inlet of the water valve to avoid possible

water valve malfunction.

5. Bend the copper tubing to meet the water line inlet. The water

inlet tube is located on the back of the ice maker cabinet as

shown in “Rear View” illustration. Leave a coil of copper tubing

to allow the ice maker to be pulled out of the cabinet or away

from the wall for service.

Rear View

A. Copper tubing

B. Water supply

tube clamp

C. Inlet water tube clamp and

supply line connector for

standard model

D. Inlet water tube for custom

panel model

6. Remove and discard the short plastic tube from the end of the

water line inlet.

7. Thread the nut onto the end of the tubing. Tighten the nut by

hand. Then tighten it with a wrench two more turns. Do not

overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet’s side wall or other parts inside the cabinet.

A. Line to ice

maker

B. Compression

nut

C. Compression sleeve

D. Supplied line from maker

8. Install the water supply tube clamp around the water supply

line to reduce strain on the coupling. For custom panel

models, skip this step.

9. Turn shutoff valve On.

10. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

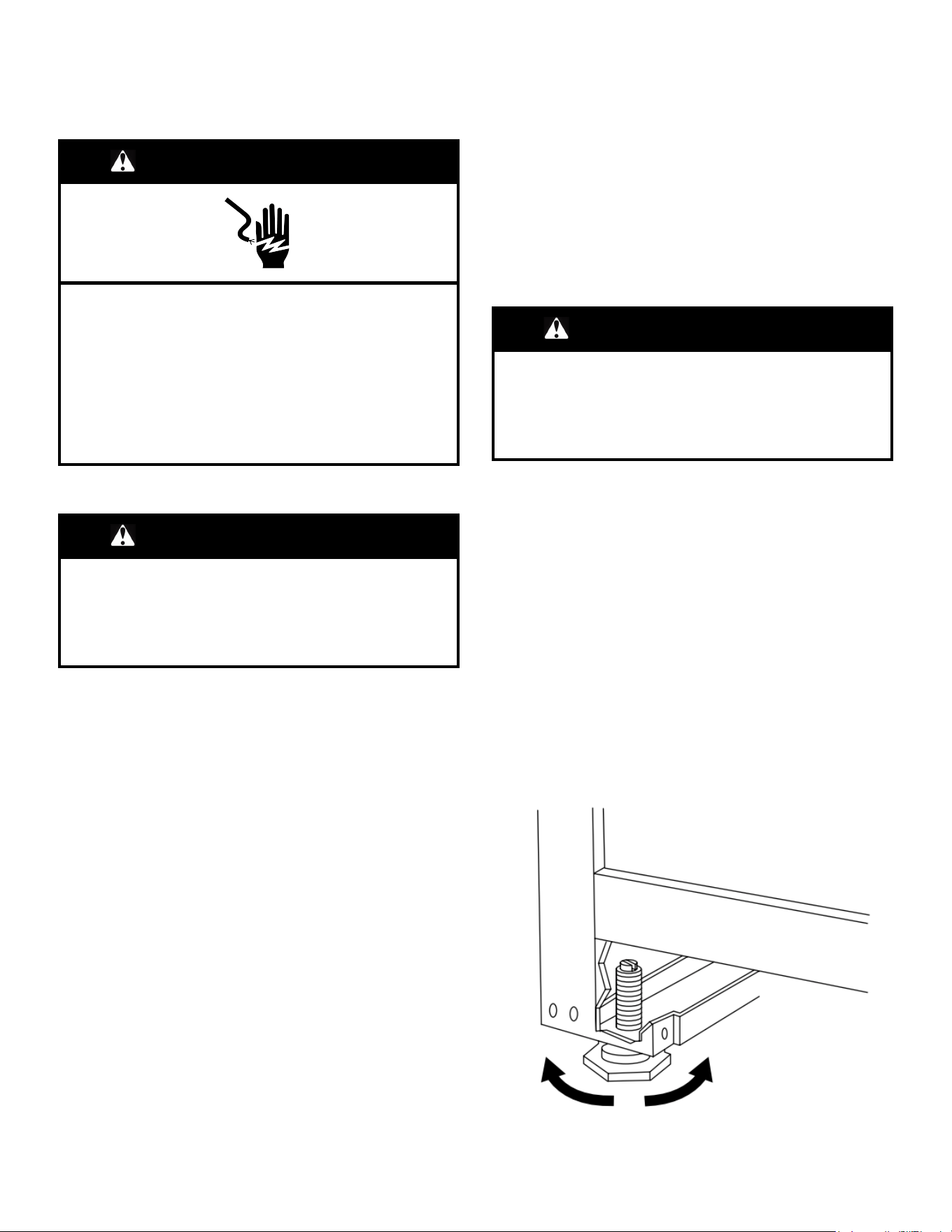

Connecting the Drain

After ensuring that the drain system is adequate, follow these

steps to properly place the ice maker:

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug ice maker into a grounded 3–prong outlet.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

2. Style 1 For gravity drain system, push the ice maker into

position so that the ice maker drain tube is positioned over the

PVC drain reducer. See “Gravity Drain System.”

Style 2 For drain pump system, connect the drain pump outlet

hose to the drain. See “Drain Pump System.”

NOTE: Do not connect outlet end of drain tube to a closed

pipe system to avoid drain water backing up into the ice maker.

3. Recheck the ice maker to be sure that it is level. See “Leveling

and Securing.”

4. Turn on ice maker. Wait for rinsing cycle, approximately

5 minutes, to be sure the ice maker is operating properly.

5. If it is required by your local sanitation code, seal the cabinet to

the floor with an approved caulking compound after all water

and electrical connections have been made.

Leveling and Securing

It is important for the ice maker to be level in order to work

properly. Depending upon where you install the ice maker, you

may need to make several adjustments to level it. You may also

use the leveling legs to lower the height of the ice maker for under

counter installations.

Tools Needed:

Gather the required tools and parts before starting installation.

� Level

� Adjustable wrench

NOTE: It is easier to adjust the leveling legs if you have another

person to assist you.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Move the ice maker to its final location. Be sure to cover the

floor with cardboard or hardboard to avoid damaging it.

NOTE: If this is a built-in installation, move the ice maker as

close as possible to the final location.

For standard models:

2. Place the level on top of the ice maker to see whether the ice

maker is level from front to back and side to side.

3. Push up on the top front of the ice maker, and then locate the

leveling screws that are on the bottom front of the ice maker.

4. Using an adjustable wrench, change the height of the legs as

follows:

� Turn the leveling leg to the right to lower that side of the ice

maker.

� Turn the leveling leg to the left to raise that side of the ice

maker.

NOTE: The ice maker should not wobble. Use shims to add

stability when needed.

5. Push up on the top rear of the ice maker and locate the

leveling legs that are on the bottom rear of the ice maker.

6. Follow the instructions in step 4 to change the height of the

legs.

7. Use the level to recheck the ice maker to see that it is even

from front to back and side to side. If the ice maker is not level,

repeat steps 2 to 5. If the ice maker is level, go to the

“Connect Water Supply” section.

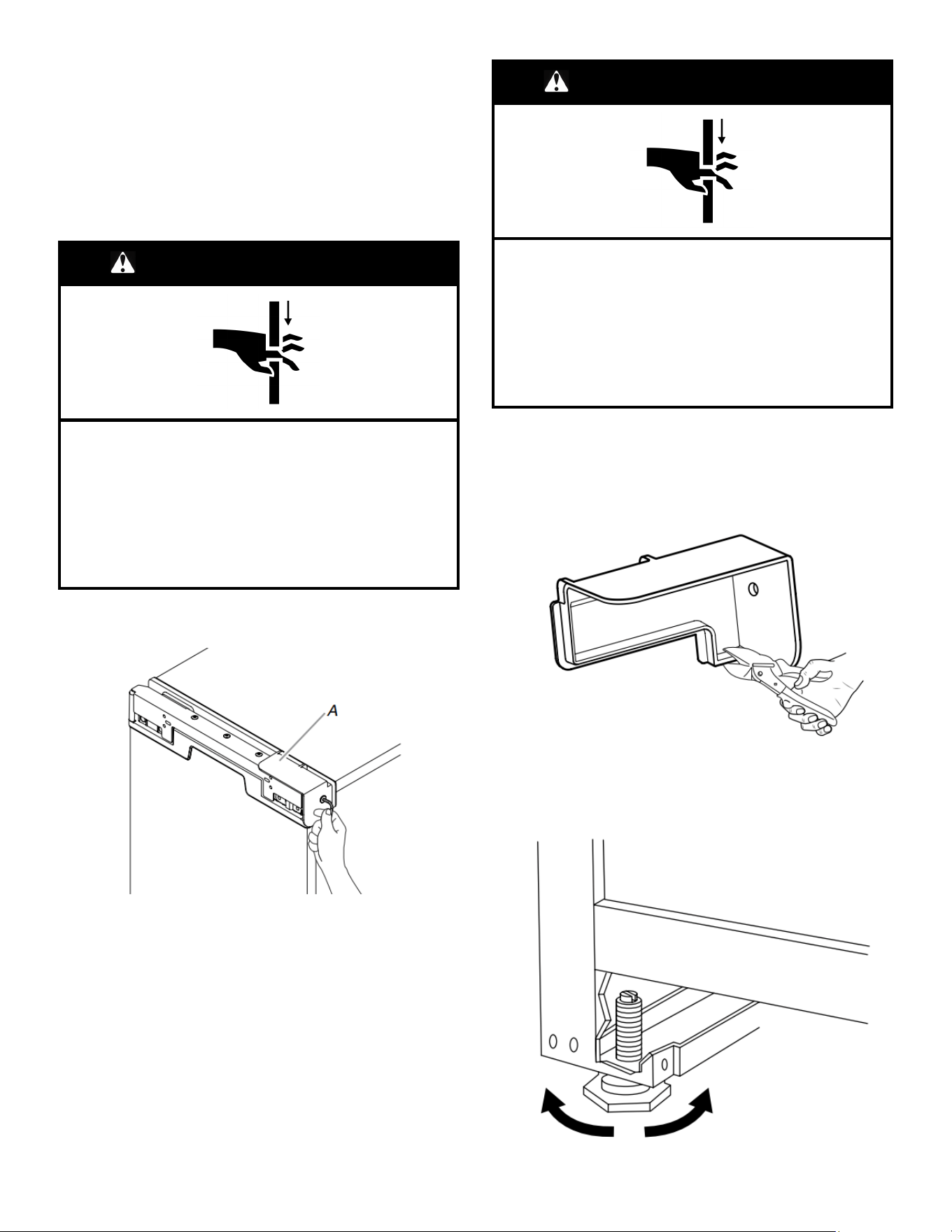

For cabinet models:

WARNING

Crush Hazard

Articulated hinges are self closing and many pinch

points exist prior to cabinet installation.

Do not remove hinge covers until product is ready to be

installed.

Failure to follow these instructions can result in crush,

cut, or pinch injuries.

8. Remove the screws attaching top and bottom hinge covers

using an 3/16ʺ hex driver.

A. Hinge cover

WARNING

Crush Hazard

Articulated hinges are self closing and many pinch

points exist prior to cabinet installation.

Do not operate or close the hinges while they are

removed from the ice maker.

Failure to follow these instructions can result in crush,

cut, or pinch injuries.

9. Using pliers, remove the hinge covers from the top and bottom

hinges.

NOTE: Save the hinge coves for future use. Reinstall the

hinge covers if ice maker is removed from cabinet installation.

10. For custom panel installation, install the door panel according

to the instructions in the “Custom Wood Panel” section.

11. Use ice maker leveling legs to align ice maker door to the

adjacent cabinet opening.

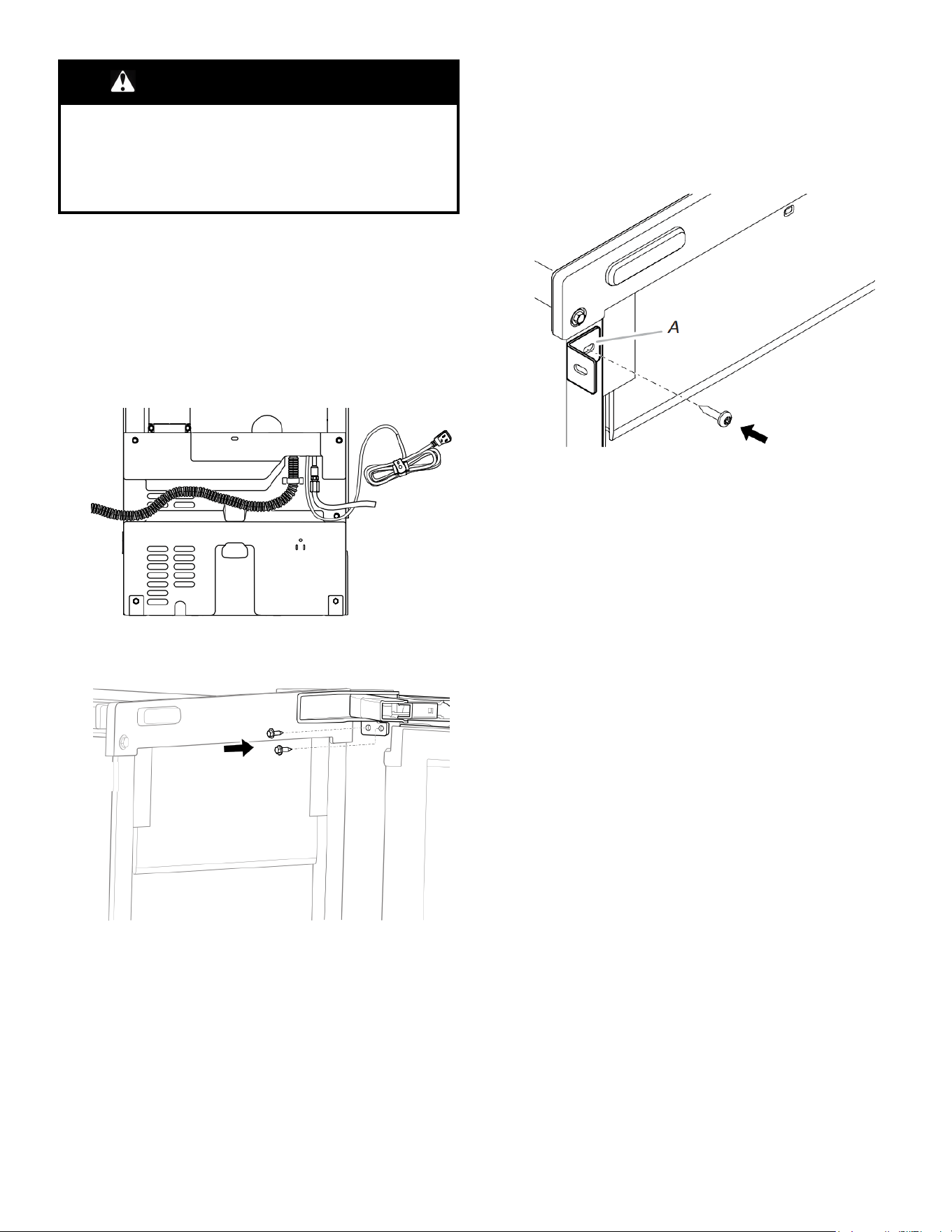

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

12. Slide ice maker into the cabinet while managing the utility

connection positions behind the ice maker. Be sure to cover

the floor with cardboard or hardboard to avoid damaging it.

IMPORTANT: For the custom panel model flush installation,

the ice maker utility connections must be routed out through

the slot in the ice maker rear panel. Anytime ice maker is

removed for service, do the same process when placing the

unit back in the cabinets.

13. Be sure that the ice maker is at desired depth. Secure the top

and bottom hinges to the side of the cabinet using wood

screws.

14. Attach the cabinet brackets (provided with ice maker) to the

holes in the front of ice maker as shown in the illustration.

Attach the cabinet brackets to the side of the cabinet with

wood screws.

NOTE: For the custom wood panel installation, continue

installation at step 6 of “Custom Panel Installation.”

A. Cabinet bracket

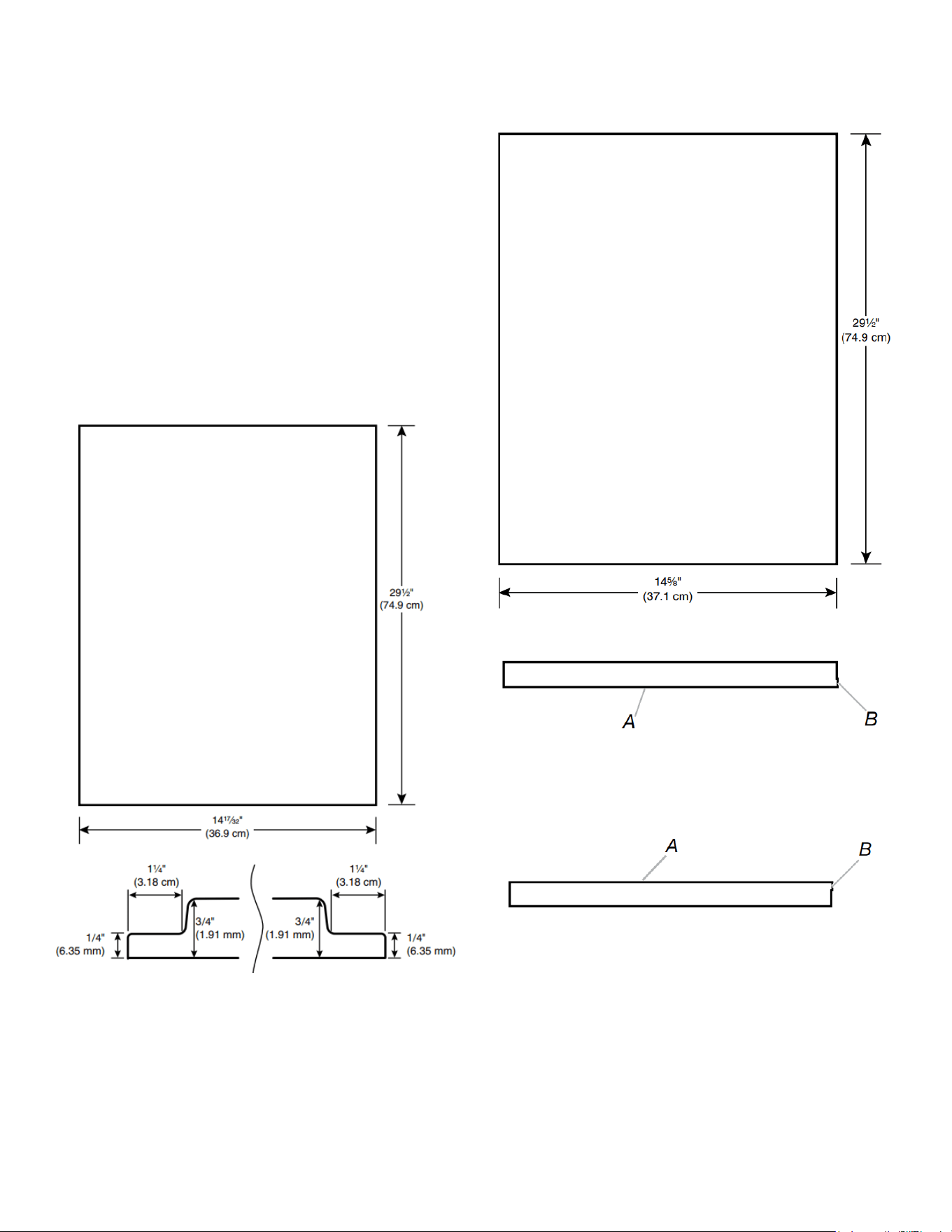

Custom Wood Panel

Custom Panel Dimensions

If you plan to install a custom overlay panel, you will need to make

the panel yourself or consult a qualified cabinetmaker or

carpenter.

IMPORTANT:

� The thickness of the overlay panel must be 3/4ʺ (1.91 cm).

� Overlay panel must not weigh more than 8 lbs. (3.62 kg).

� Overlay panels weighing more than recommended may cause

damage to your ice maker.

� Match wood grain direction with that of adjacent cabinets.

� Sand panel edges to provide a smooth finish.

� Use moisture sealer on both sides and all edges of the panel

to avoid damage from outside.

Option 1 – Without Hinge-Side Spacer

To allow proper clearance for the door, prepare the custom

overlay panel using the dimensions shown.

Option 2 – With Hinge-Side Spacer

To achieve a flush installation with adjacent cabinets, prepare the

custom overlay panel using the dimensions shown.

Top of Panel

A. Front-visible surface when installed

B. Hinge side

Bottom of Panel

A. Front-visible surface when installed

B. Hinge side

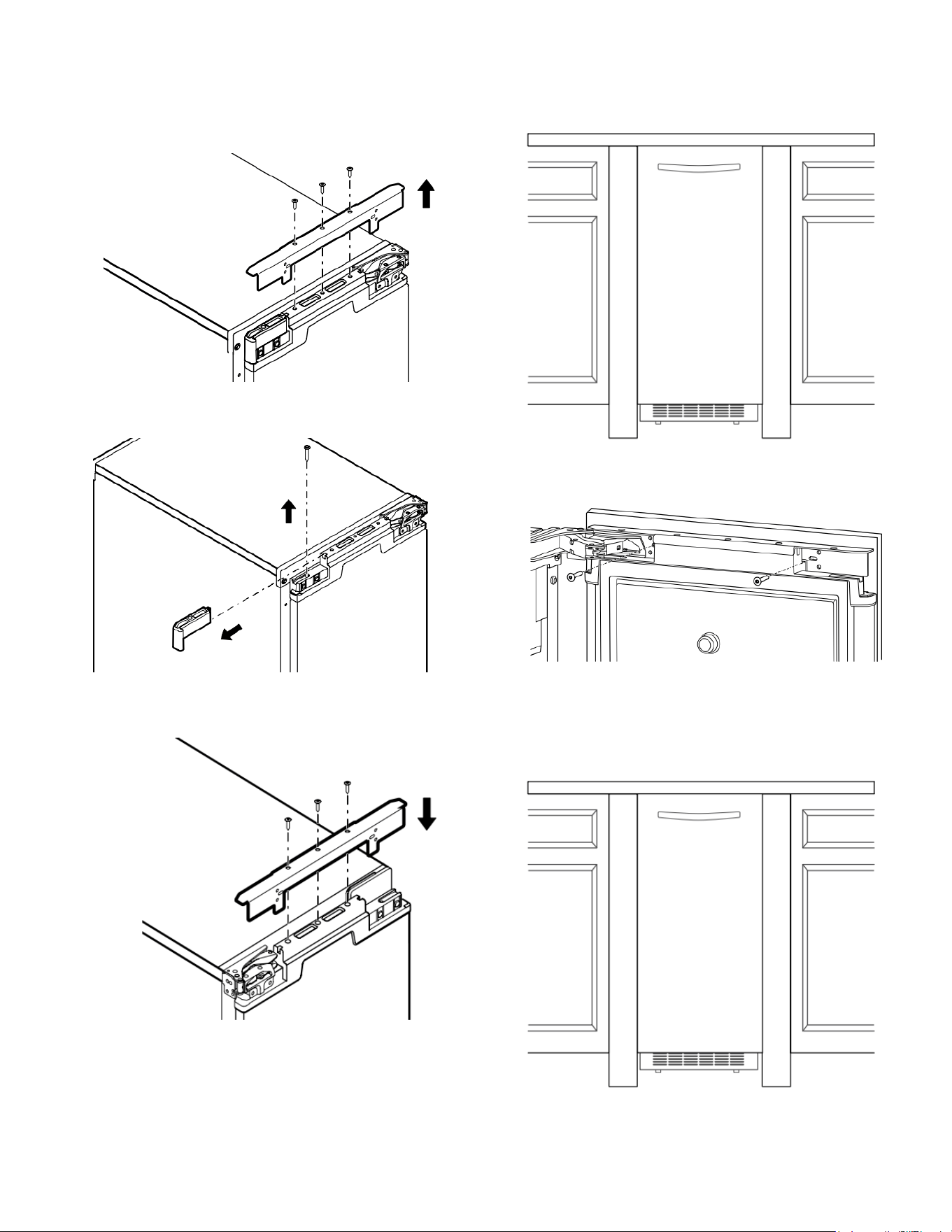

Custom Panel Installation

1. Remove screws and the top metal bracket using the Phillips

screwdriver and place them aside. Skip this step and go to

step 4 if the door reversal has been completed.

2. Remove the top and bottom end caps using the Phillips

screwdriver and place them aside.

3. Reinstall top metal bracket using screws removed in step 1.

4. Lightly press the custom panel onto the door using double-

sided adhesive tape. Adjust height of the panel to align with

the adjacent cabinetry. Press the panel firmly against door.

5. From inside the door, install the wood screws through the

slotted holes in the metal brackets. Continue to step 11 in the

“Leveling and Securing” section.

6. Adjust the panel side to side to achieve a desired gap on both

sides. Install the remaining screws through the door bracket

into the panel.

NOTE: Be sure that the panel is aligned with adjacent cabinet

before installing the remaining screws to secure the door

panel.

7. Replace the top and bottom end caps into the door. Fix the

bottom end cap using screw through the bottom metal bracket

hole.

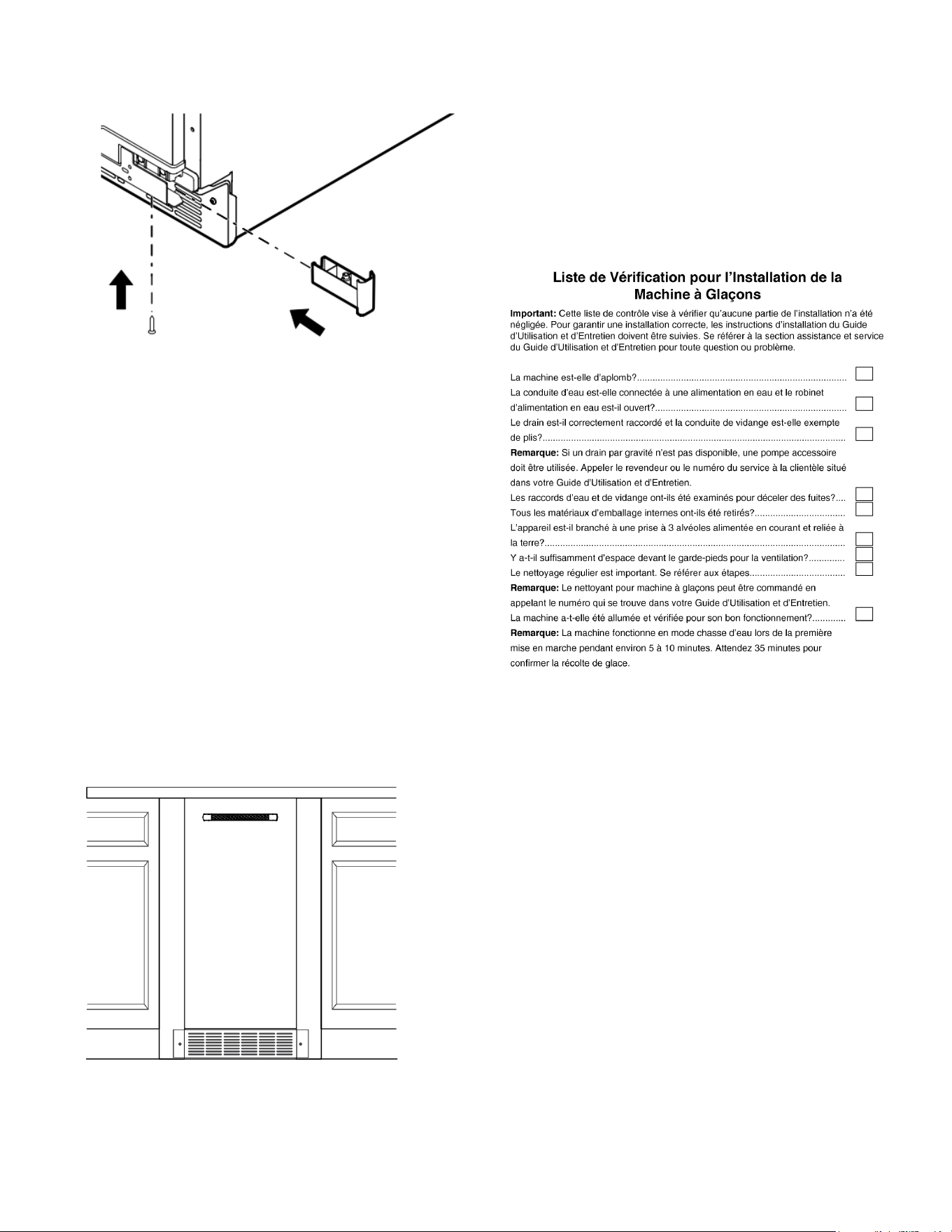

Auxiliary Grille Installation

The auxiliary grille is an optional part that can be used to align the

toe grille with the rest of the cabinets (while not obstructing

ventilation of the ice maker).

Tools required:

� Torx T20 screwdriver

� 1/8ʺ straight drill bit and power drill

1. First, complete all installation steps and install leveled ice

maker into the cabinet. Ensure ice maker is flush with the

adjacent cabinets.

2. Unpack kit by removing outer cushion packaging and

discarding packaging material.

3. Remove screws that are taped onto the inside of the auxiliary

grille.

4. Place grille onto cabinetry. Align part so that grating pattern on

the auxiliary grille matches that of the toe grille on the ice

maker.

5. Center auxiliary grille on cutout for ice maker. Mark hole

locations on each side of auxiliary grille on cabinet.

6. Using power drill and a 1/8ʺ drill bit, drill holes in cabinet.

This is to fit screws of size 818 x 0.750.

7. Using the Torx T20 screwdriver, screw auxiliary grille onto

cabinet.

NOTE: For future service of ice maker, auxiliary kit must be

removed prior to the removal of the ice maker from the

cabinets.

Ice Maker Installation Checklist

SÉCURITÉ DE LA MACHINE À GLAÇONS

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures corporelles lors de l’utilisation

de cet appareil, observer certaines précautions fondamentales, notamment :

� Les enfants doivent être surveillés afin de s’assurer qu’ils

ne jouent pas avec l’appareil.

� Cet appareil ne convient pas à une utilisation par des

personnes (y compris des enfants) à capacités physiques,

sensorielles ou mentales réduites, ou possédant un

manque d’expérience et de connaissances, à moins

qu’elles ne soient placées sous supervision ou qu’elles

aient reçu des instructions concernant l’utilisation de

l’appareil par une personne responsable de leur sécurité.

� Ne pas utiliser de rallonge.

� Si le cordon d’alimentation est endommagé, il doit être

remplacé par le fabricant, son agent de réparation ou toute

autre personne qualifiée afin d’éviter tout danger.

� Brancher sur une alimentation en eau potable uniquement.

� Cet appareil est destiné à un usage domestique et à

d’autres usages similaires comme : coins cuisine réservés

au personnel des boutiques, des bureaux et d’autres

environnements professionnels; maisons d’hôtes, ainsi que

par les clients d’hôtel, de motels et d’autres installations

d’hébergement; gîtes touristiques; et banquets et autres

utilisations non commerciales semblables.

� Ne pas entreposer de substances explosives comme des

aérosols avec agent propulseur inflammable dans cet

appareil.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

CONSERVER CES INSTRUCTIONS

RENSEIGNEMENTS IMPORTANTS

POUR LE CONSOMMATEUR

Renseignements importants pour le

consommateur

1. Si votre le est situé au-dessus du niveau du sol et que

l’appareil n’est pas livré avec une pompe de vidange, il faut

acheter la trousse d’accessoires de pompe de

vidange 1901A.

A. Tube de

Vidange

B. Bride

C. Pompe de

Vidange

2. Pour les modèles à drain par gravité, l’emplacement du drain

doit répondre aux spécifications énumérées dans les

instructions d’installation.

Required drain

location for

gravity drain

Brise-siphon de

1po (2,54cm)

1-7/8 po

(4,8 cm)

22-1/8 po

(56,2 cm)

A. Tuyau de

Vidange

B. Réducteur de

Vidange PVC

3. Vérifier que la largeur, la hauteur et la profondeur de

l’ouverture répondent aux exigences du produit identifiées

dans les instructions d’installation.

4. Le filtre à eau doit être entièrement sécurisé. Aligner la flèche

du filtre avec le symbole « verrouillé » sur l’appareil.

Remplacer le filtre tous les 9 mois pour des résultats optimaux

A. Bouchon de

Vidange

B. Pour la

ventilation

5. Vérifier que le bouchon du réservoir est bien serré après les

nettoyages ou les inspections.

6. Pour assurer une bonne aération, l’avant de l’appareil doit être

complètement dégagé.

IMPORTANT Une fois l’appareil branché à l’alimentation et

qu’il se trouve à l’emplacement final : Verser 1 gallon d’eau dans

le bac d’entreposage à glaçons; l’eau devrait s’écouler. Si ce n’est

pas le cas, il pourrait y avoir un tube de vidange plié. Vérifier le

cheminement du tube de vidange pour blocage. Contrôler

également les fuites.

Se référer au Guide d’Utilisation et d’Entretien et aux

Instructions d’Installation pour des instructions complètes.

SENSIBILISATION DES CLIENTS : LES COMPORTEMENTS

SUIVANTS FONT RÉFÉRENCE AUX COMPOSANTS DE

FONCTIONNEMENT NORMAL DE L’APPAREIL

� L’eau s’écoulera de la glace après chaque cycle.

� L’air chaud sera évacué par le garde-pieds.

� L’eau qui coule et le cliquetis de la glace à l’intérieur de

l’appareil peuvent être audibles.

� Les sons du compresseur et du ventilateur du condenseur

peuvent être audibles.

ENTRETIEN ET RÉPARATION DE

LA MACHINE À GLAÇONS

Comment utiliser la machine à

glaçons

Lors de la mise en marche initiale de la machine à glaçons, le bac

d’eau se remplira et le système se rincera avant de commencer à

fabriquer des glaçons. Le rinçage prend environ 5 minutes.

Dans les conditions de fonctionnement normales, la machine à

glaçons se mettra en marche à des températures préréglées. Le

détecteur de niveau de glaçons dans le bac à glaçons contrôlera

les niveaux de glaçons.

REMARQUE : Si l’alimentation en eau à la machine à glaçons est

fermée, s’assurer que la commande de la machine à glaçons est

aussi fermée.

Sons normaux

Il est possible que votre nouvelle machine à glaçons émette des

bruits qui ne vous sont pas familiers. Comme ces sons sont

nouveaux, ils peuvent vous inquiéter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme les planchers,

murs et armoires peuvent faire paraître les bruits plus forts qu’en

réalité. Les descriptions suivantes indiquent les genres de bruits

qui peuvent être nouveaux pour vous et leur cause.

� Vous entendrez un bourdonnement lorsque la valve d’eau

s’ouvre pour remplir le bac à eau pour chaque programme.

� Des cliquetis peuvent venir du débit du réfrigérant ou de la

canalisation d’eau. Les articles conservés sur le dessus de la

machine à glaçons peuvent également faire du bruit.

� Le compresseur à haute efficacité peut produire un son aigu

ou de pulsation.

� L’eau coulant sur la plaque d’évaporation peut produire un son

d’éclaboussement.

� L’eau coulant de la plaque d’évaporation au bac à eau peut

produire un son d’éclaboussement.

� À la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au réfrigérant qui circule dans votre

machine à glaçons.

� Vous pouvez entendre de l’air qui est transmis au condenseur

par le ventilateur du condenseur.

� Au cours du programme de récolte, vous pouvez entendre un

« bruit sourd » lorsque la plaque de glace glisse de

l’évaporateur sur la grille de coupe.

� Lors de la mise en marche initiale de la machine à glaçons, il

est possible que vous entendiez l’eau couler continuellement.

La machine à glaçons est programmée pour effectuer un

programme de rinçage avant de commencer à fabriquer des

glaçons.

� Si la machine à glaçons est raccordée à une alimentation en

eau dont la pression dépasse 60 lb/po², il est possible que l’on

entende un bruit fort lors du remplissage – cela est dû au débit

d’eau au niveau du robinet d’arrivée d’eau. Contacter un

plombier agréé et qualifié pour déterminer la meilleure façon

de réduire la pression de l’alimentation en eau (une pression

de 50 lb/po² est recommandée).

Système de filtration d’eau

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement

polluée ou de qualité inconnue en l’absence d’un dispositif de

désinfection adéquat en amont ou en aval du système. Les

systèmes certifiés pour la réduction des kystes peuvent être

utilisés pour une eau désinfectée susceptible de contenir des

kystes filtrables.

Installation d’un filtre à eau

1. Acheter un filtre à eau approuvé.

2. Retirer le filtre à eau neuf de son emballage, puis retirer les

protections des joints toriques. S’assurer que les joints

toriques sont toujours en place une fois les protections

retirées.

Couvercle

Joints

toriques

Tiges

d’alignement

che

d’alignement

3. Le compartiment du filtre à eau se trouve du côté droit des

commandes de la machine à glaçons. Si la porte est installée

sur les modèles de 15 po (38,1 cm), appuyer sur le clapet

pour dégager le loquet puis abaisser le clapet.

Modèles de 18 po (45,7 cm) Modèles de 15 po (38,1 cm)

A. Porte

4. En s’aidant de la flèche orientée vers la tige d’alignement sur

le côté du filtre et la flèche dans le logement du module de

commande, aligner la tige d’alignement avec l’encoche du

logement du module de commande et insérer le filtre dans le

logement.

A. Tiges

d’alignement

B. Symbole de

déverrouillage

C. Symbole de

verrouillage

D. Encoche dans le logement

du module de commande

E. Flèche pointant sur

l’encoche

F. Flèche pointant sur la tige

d’alignement

5. Tourner le filtre dans le sens horaire jusqu’à ce qu’il s’emboîte

dans le logement. S’assurer que la flèche d’alignement de la

tête du filtre soit alignée avec le symbole de verrouillage sur le

logement du module de commande.

REMARQUE : Si le filtre n’est pas bien emboîté dans le

logement, la machine à glaçons ne produira pas de glaçons.

A. Flèche d’alignement avec symbole de

verrouillage

6. Pour les modèles de 15 po (38,1 cm), appuyer sur la porte de

la boîte du module de commande pour la fermer – le loquet

doit émettre un déclic.

Nettoyage de l’intérieur

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant le

nettoyage.

Replacer pièces et panneaux avant de faire la mise en

marche.

Le non-respect de cette instruction peut causer un

décès ou une décharge électrique.

Composants internes

1. Débrancher la machine à glaçons ou couper l’alimentation.

2. Ouvrir la porte où se trouve le bac à glaçons et retirer tout

glaçon qui s’y trouve.

3. Retirer le capuchon de vidange du réservoir d’eau et vidanger

ce dernier complètement. Réinstaller le capuchon de vidange

solidement sur le bac à eau. Si le capuchon de vidange est

desserré, l’eau s’écoulera du bac à eau et la glace sera mince

ou il n’y aura pas de glace.

4. Tirer le bas du couvercle de la grille de coupe jusqu’à ce qu’il

se dégage.

REMARQUE : Sur certains modèles, ôter la vis du couvercle

de la grille de coupe.

A. Couvercle de la grille de coupe

B. Vis (sur certains modèles)

A. Couvercle de la grille de coupe

5. Débrancher le faisceau de câblage de la gauche de la grille de

coupe.

A. Faisceau de la

grille de coupe

B. Vis

C. Grille de coupe

D. Faisceau du détecteur de

niveau de glaçons

E. Cale en plastique

F. Vis

6. Débrancher le faisceau du détecteur de niveau de glaçons de

la droite de la grille de coupe. Tirer le détecteur de niveau vers

le bas et vers l’avant pour l’éloigner de la grille de coupe.

7. Enlever les vis de droite et de gauche. Soulever et sortir la

grille de coupe.

REMARQUE : Il faut s’assurer que la cale d’écartement en

plastique du côté droit du support de la grille de coupe suit

cette dernière.

8. Retirer les vis retenant le bac à eau en place. Tirer sur l’avant

du bac à eau.

A. Bac à eau

B. Vis du bac à eau

C. Capuchon de vidange

D. Couvercle de la pompe de

vidange

9. Déconnecter le support de pompe du bac à eau et débrancher

la pompe de vidange du bac à eau.

10. Retirer, nettoyer et réinstaller le support de cuillère à glaçons

et la cuillère à glaçons.

REMARQUE : Sur certains modèles, la cuillère à glaçons se

trouve dans la partie supérieure gauche de l’appareil. Sur

d’autres, elle se trouve dans la partie inférieure gauche.

Inférieur gauche

A. Vis

B. Support de cuillère à glaçons

Supérieur gauche

A. Support de cuillère à glaçons

Sur certains modèles

� Après avoir retiré la cuillère à glaçons, enlever le support

en ôtant les deux vis.

REMARQUE : Sur certains modèles en haut à gauche,

retirer le support en le soulevant, puis en le sortant.

� Laver le support de la cuillère à glaçons et la cuillère à

glaçons en même temps que les autres composants

internes en suivant les instructions suivantes.

� Replacer le support de la cuillère à glaçons en réinstallant

les vis, ou sur certains modèles en haut à gauche, en

poussant le support vers l’intérieur puis le bas.

11. Laver les composants intérieurs (grille de coupe, extérieur des

tuyaux et bac à eau), le bac d’entreposage de glaçons, le joint

d’étanchéité de la porte, la cuillère à glaçons et le support de

la cuillère à glaçons avec une eau tiède et un savon ou un

détergent doux. Rincer avec de l’eau propre. Nettoyer ensuite

ces mêmes composants à l’aide d’une solution comprenant 1

cuillerée à soupe (15 mL) d’agent de blanchiment dans 1 gal

(3,8 L) d’eau tiède. Rincer à nouveau à fond avec de l’eau

propre.

REMARQUE : Ne pas retirer les tuyaux. Ne pas laver les

composants en plastique au lave-vaisselle. Ces composants

ne résistent pas à des températures supérieures à

63 °C (145 °F).

12. Pour réinstaller le bac à eau, le placer à l’intérieur du bac à

glaçons. Raccorder la pompe de vidange du bac à eau.

Remboîter le support de pompe sur le bac à eau et le remettre

en place. Fixer le bac à eau en réinstallant la vis de montage.

13. Vérifier ce qui suit :

� Le capuchon de vidange du bac à eau est en place. Si le

capuchon de vidange est desserré, l’eau s’écoulera du bac

à eau et la glace sera mince ou il n’y aura pas de glace.

� Le tuyau provenant du bac à eau est inséré dans

l’ouverture de vidange du bac d’entreposage.

14. Glisser la grille de coupe en place et la fixer en remettant la

vis du côté droit et la cale d’espacement en plastique. Serrer

ensuite la vis de gauche. Rebrancher les faisceaux de

câblage de la grille de coupe et du détecteur de niveau de

glaçons.

15. Replacer le couvercle de la grille de coupe.

REMARQUE : Sur certains modèles, replacer le couvercle de

la grille de coupe en utilisant les deux vis retirées

précédemment.

16. Nettoyer le tableau de commande en douceur et avec

précaution à l’aide d’un torchon propre et doux et d’un

mélange d’eau tiède et de détergent à vaisselle liquide doux.

17. Rebrancher la machine à glaçons ou l’alimenter.

18. Après le nettoyage, s’assurer que toutes les commandes sont

correctement réglées et qu’aucun témoin de commande ne

clignote.

Lavage rapide

Il faudra une bouteille de 16 oz (473 mL) de nettoyant approuvé

pour machine à glaçons. Nous recommandons d’utiliser le

nettoyant *affresh

pour machine à glaçons.

Nettoyage des surfaces externes

Le système de fabrication des glaçons et le condenseur à air

refroidi doivent être nettoyés régulièrement pour que la machine à

glaçons puisse fonctionner au maximum de son efficacité et afin

d’éviter une défaillance prématurée des composants du système.

Voir les sections « Système de la machine à glaçons » et

« Condenseur ».

Surfaces externes

Laver les surfaces extérieures et les joints étanches avec de l’eau

chaude et un savon doux ou un détergent. Essuyer et sécher. Un

chiffon en microfibre propre ou un chiffon doux et propre devrait

être utilisé pour polir et sécher.

Pour les machines à glaçons dont l’extérieur est peint ou coloré,

utiliser de façon régulière un produit de nettoyage et une cire

domestique pour aider à protéger le fini. L’utilisation d’essuie-tout

peut érafler et ternir le revêtement transparent de la porte peinte.

Pour les machines à glaçons possédant une surface extérieure en

acier inoxydable résistante aux traces de doigts, ne pas utiliser de

tampons à récurer savonneux, de nettoyants puissants ou

abrasifs, d’autres produits de nettoyage contenant de l’eau de

javel, de tampon en laine d’acier, de chiffons de lavage rêches ou

d’essuie-tout. L’utilisation de ces produits peut érafler ou ternir le

revêtement transparent de la porte en acier inoxydable résistant

aux traces de doigts.

Système de la machine à glaçons

Les minéraux qui sont éliminés de l’eau lors du cycle de

congélation finiront par former un dépôt de tartre dans le système

d’eau. Un nettoyage régulier du système aide à éliminer

l’accumulation de tartre. La fréquence de nettoyage du système

dépend de la dureté de votre eau. Lorsque l’eau est dure

(15 à 20 grains/gal [4 à 5 grains/litre]), il faudra peut-être nettoyer

le système tous les 9 mois.

REMARQUE : Utiliser une bouteille de 16 oz (473 mL) de

nettoyant approuvé pour machine à glaçons. Nous

recommandons d’utiliser le nettoyant *affresh

pour machine à

glaçons.

Pour commander, voir la section « Accessoires » du Guide de

démarrage rapide de la machine à glaçons.

1. Appuyer sur le bouton On/Off (marche/arrêt).

2. Attendre de 5 à 10 minutes que les glaçons tombent dans le

bac d’entreposage. Retirer tous les glaçons du bac

d’entreposage.

3. Dévisser le capuchon de vidange du bas du bac à eau situé à

l’intérieur du bac d’entreposage (voir l’illustration). Laisser

l’eau se vidanger complètement.

Bac

eau

Capuchon

vidange

4. Réinstaller le capuchon de vidange solidement sur le bac à

eau. Si le capuchon de vidange est desserré, l’eau s’écoulera

du bac à eau et la glace sera mince ou il n’y aura pas de

glace.

5. Lire et suivre toutes les instructions apparaissant sur la

bouteille avant de suivre les étapes suivantes. Utiliser une

bouteille de 16 oz (473 mL) de nettoyant approuvé pour

machine à glaçons.

6. Verser une bouteille de cette solution dans le bac à eau.

Remplir la bouteille à deux reprises avec de l’eau du robinet et

verser le contenu dans le bac à eau.

7. Appuyer sur le bouton Clean (nettoyage). Le bouton

Nettoyage clignote pour indiquer que le programme de

nettoyage est en cours. Lorsque le témoin « Nettoyage

terminé » s’allume (après 70 minutes environ), le programme

de nettoyage est terminé. Pendant le programme de

nettoyage, le système se nettoie et se rince.

8. Une fois que le programme de nettoyage est achevé, retirer le

capuchon de vidange du bac à eau. Voir s’il reste de la

solution de nettoyage dans le bac à eau. Si la solution de

nettoyage se vidange du bac à eau, recommencer le cycle de

nettoyage. Veiller à remplir à nouveau le bac à eau de

nettoyant avant de recommencer le programme de nettoyage.

Veiller à réinstaller le capuchon de vidange solidement sur le

bac à eau. Si le capuchon de vidange est desserré, l’eau

s’écoulera du bac à eau et la glace sera mince ou il n’y aura

pas de glace.

REMARQUE : Les accumulations importantes de calcaire

pourraient nécessiter des nettoyages répétés avec une

solution de nettoyage fraîche.

9. Appuyer sur le bouton On/Off (marche/arrêt) pour reprendre la

production de glaçons.

Vacances ou longue période

d’inutilisation

� Lorsque la machine à glaçons n’est pas utilisée pendant une

longue période, fermer l’alimentation en eau et en électricité

de la machine.

� S’assurer que les tuyaux d’alimentation en eau sont isolés

contre le gel. La formation de glace dans les canalisations

d’arrivée d’eau peut entraîner une élévation de la pression en

eau et endommager la machine à glaçons ou le domicile. La

garantie de l’appareil ne couvre pas les dommages imputables

au gel.

INSTRUCTIONS D’INSTALLATION

Déballage de la machine à glaçons

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

Enlèvement des matériaux d’emballage

� Pour enlever tout résidu de ruban adhésif ou de colle de la

surface extérieure de la machine à glaçons, frotter vivement la

zone avec le pouce. Les résidus de ruban adhésif et de colle

peuvent aussi facilement être enlevés en frottant à l’aide d’un

doigt une petite quantité de savon liquide à vaisselle sur

l’adhésif. Rincer à l’eau tiède et sécher.

� Ne pas utiliser d’instruments coupants, d’alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhésif ou la colle. Ne pas utiliser d’eau de Javel sur

les surfaces en acier inoxydable de la machine à glaçons. Ces

produits peuvent endommager la surface de votre machine à

glaçons.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer

l’intérieur de la machine à glaçons avant de l’utiliser. Voir les

instructions de nettoyage dans la section « Entretien et nettoyage

de la machine à glaçons ».

Exigences d’emplacement

� L’installation doit respecter les dispositions de tous les codes

et règlements en vigueur.

� Pour assurer une bonne ventilation de votre machine à

glaçons, l’avant doit être entièrement dégagé. Les autres

côtés et le dessus de l’appareil peuvent être dissimulés, mais

l’installation doit permettre de tirer la machine à glaçons vers

l’avant pour y faire l’entretien requis.

� L’ensemble de grilles auxiliaires inclus (seulement sur les

modèles avec panneau personnalisé) peut être utilisé pour

aligner la grille inférieure avec le reste des armoires sans

bloquer la ventilation de la machine à glaçons.

� L’installation de la machine à glaçons requiert un tuyau

d’alimentation en eau en cuivre de 1/4 po (6,35 mm) de

diamètre extérieur avec robinet d’arrêt ou avec tuyau

d’alimentation et pompe de vidange, pour diriger l’eau vers un

drain existant.

� Choisir un endroit bien aéré où la température est supérieure à

13 °C (55 °F) et inférieure à 43 °C (110 °F). Les meilleurs

résultats sont obtenus lorsque la température est comprise

entre 70 °F et 90 °F (21 °C et 32 °C).

� Choisir un emplacement où le plancher est de niveau. La

machine à glaçon doit être de niveau pour fonctionner

correctement. Au besoin, il est possible de régler la hauteur de

la machine à glaçons en changeant la hauteur des pattes de

nivellement. Voir la section « Mettre à Niveau et Sécuriser ».

� La machine à glaçons doit être installée dans un endroit

protégé des éléments comme le vent, la pluie, les jets d’eau ou

les renversements.

� Lorsque l’appareil est installé sous un comptoir, observer les

dimensions d’ouverture recommandées. Placer les

composants électriques et de plomberie dans la zone

recommandée à l’illustration.

REMARQUE S :

� Vérifier que le cordon d’alimentation n’est pas endommagé,

déformé ou coincé entre la machine à glaçons et la caisse de

l’appareil.

� Vérifier que le tuyau d’entrée d’eau n’est pas endommagé,

déformé ou pincé entre la machine à glaçons et l’armoire.

� Vérifier que la canalisation d’évacuation (sur certains modèles)

n’est pas endommagée, déformée ou coincée entre la

machine à glaçons et la caisse de l’appareil.

� Vérifier que la porte de la machine à glaçon n’arrive pas en

affleurement avec les armoires pour éviter les problèmes lors

de l’ouverture de la machine à glaçons.

Identifiant du modèle :

Modèle standard Modèle avec panneau

personnalisé

Modèles standards

A Largeur (pour une machine

à glaçons de 15 po)

15 po (38,1 cm) min.

Largeur (pour une machine

à glaçons de 18 po)

18 po (45,7 cm) min.

B Largeur de l’emplacement

de la prise électrique

6 po (15 cm)

C Emplacement de la prise

électrique – distance du

côté

1 po (2,5 cm)

D Emplacement de la prise

électrique – distance du bas

12 po (30,5 cm)

E Largeur de l’emplacement

du raccordement de l’eau

3 1/2 po (8,9 cm)

F Hauteur 34 po (86,4 cm) min.

34 1/2 po (87,6 cm)

max.

G Hauteur de l’emplacement

de la prise électrique

8 po (20,3 cm)

H Hauteur de l’emplacement

du raccordement de l’eau

9 po (22,9 cm)

I Profondeur de l’armoire

(min.)

24 po (61,0 cm)

Emplacements recommandés pour la prise électrique

Emplacements recommandés du raccordement de

l’eau

Découpes pour aération, tuyaux et câbles

7½ po

(19,05 cm)

7½ po

(19,05 cm)

Zone requise pour

l’emplacement de

découpe des

trous/fentes

Zones de Découpe pour Aération, Tuyaux et Câble

Dimension A 14 po (35,56 cm)

B 10,5 po (26,67 cm)

C 7 po (17,8 cm)

D 0,75 po (1,9 cm)

Diamètre du trou E 2 po (5,1 cm)

Dimension de

découpe

F 2 po (5,1 cm)

� Les modèles de machine à glaçon avec pompe auxiliaire ont

été conçus pour une installation en affleurement dans une

zone où l’alimentation en électricité, l’alimentation en eau et le

tuyau de vidange sont situés dans l’armoire adjacente.

� Pour une installation du produit dont les alimentations et le

tuyau de vidange sont situés derrière la machine à glaçons,

une installation en affleurement peut ne pas être possible.

� Se référer à l’illustration « Découpes pour Aération, Tuyaux et

Câbles », au tableau Zones de découpe pour aération, tuyaux

et câble et au gabarit en papier pour connaître l’emplacement

des zones de découpe pour aération, tuyaux et câbles.

Electrical Requirements

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Avant de placer la machine à glaçons à son emplacement final, il

est important de s’assurer d’avoir le raccordement électrique

approprié :

Une alimentation de 115 V CA à 60 Hz reliée à la terre et protégée

par un fusible de 15 ou 20 A qui respecte le National Electrical

Code, ainsi que les réglementations et codes locaux est requise.

Il est recommandé de réserver un circuit spécial pour la machine

à glaçons. Utiliser une prise où l’alimentation ne peut pas être

coupée à l’aide d’un interrupteur ou d’une chaînette.

IMPORTANT : Si ce produit est connecté à une prise munie d’un

disjoncteur de fuite à la terre, un déclenchement intempestif peut

se produire et causer une perte de refroidissement. La qualité des

glaçons pourrait en être affectée. Si un déclenchement

intempestif se produit et si les glaçons semblent de piètre qualité,

jeter le tout.

Méthode recommandée de liaison à la terre

La machine à glaçons doit être reliée à la terre. Cette machine à

glaçons est équipée d’un cordon d’alimentation électrique avec

fiche à trois broches (liaison à la terre). Pour réduire les risques

de décharge électrique, le cordon d’alimentation électrique doit

être branché à une prise électrique à trois alvéoles avec mise à la

terre respectant le National Electrical Code, ainsi que les

réglementations et codes locaux. Si une telle prise n’est pas

accessible, le client a la responsabilité de faire installer par un

électricien qualifié une prise de courant à trois alvéoles

correctement reliée à la terre.

Exigences concernant le

raccordement au drain

Système de vidange par gravité

Brancher le drain de la machine à glaçons au drain en respectant

les réglementations et codes locaux et provinciaux. Si la machine

à glaçons est munie d’un système de vidange par gravité, suivre

ces instructions pour installer le tuyau de vidange. Ceci aidera à

éviter que l’eau ne refoule dans le bac d’entreposage de la

machine à glaçons et éventuellement sur le plancher et ne cause

des dommages.

� Le tuyau de vidange doit avoir un diamètre intérieur minimum

de 5/8 po (15,88 mm) .

� Les tuyaux de vidange doivent avoir une pente de 1 po pour

chaque 48 po (2,54 cm pour chaque

122 cm) de longueur ou une pente de 1/4 po pour chaque

12 po de longueur (6,35 mm pour chaque 30,48 cm) et ne

comporter aucun point bas où l’eau pourrait stagner.

� Les drains de vidange de plancher doivent être suffisamment

grands pour recevoir l’eau de vidange provenant de toutes

sources.

� L’installation idéale comporte un tuyau de rejet à l’égout en

PVC de 1 1/2 po (3,81 cm) à 2 po (5,08 cm) installé

immédiatement sous la sortie du tube de vidange. Un écart

antiretour de 1 po

(2,54 cm) doit être maintenu entre le tuyau de la pompe de

vidange et le tuyau de rejet à l’égout.

� Ne pas raccorder l’extrémité de sortie du tuyau de vidange à

un système de canalisation fermé afin d’empêcher l’eau de

vidange de refouler dans la machine à glaçons.

IMPORTANT : Une pompe de vidange est nécessaire lorsqu’on

ne dispose pas de drain au plancher. Il est possible d’acheter la

trousse de pompe de vidange. Consulter le Guide de démarrage

rapide pour les informations de commande.

Vue latérale

A. Tuyau

d’évacuation

B. Ouverture pour

l’air de 1 po

(2,54 cm)

C. Réducteur de

vidange en PVC

de 2 po à 1 1/2 po

(5 cm à

3,8 cm)

D. Le centre du drain devrait se

trouver à 23 po (58,4 cm) du

devant de la porte (avec ou

sans le panneau de 3/4 po

[1,91 cm] sur la porte. Le drain

doit aussi être centré de

gauche à droite (7 5/16 po

[18,56 cm] de chaque côté de

la machine à glaçons).

Système avec pompe de vidange (sur certains

modèles)

IMPORTANT :

� Raccorder le tuyau de vidange de la machine à glaçons à

votre drain de vidange conformément à l’International

Plumbing Code et aux codes et règlements locaux.

� Le circuit de vidange doit se terminer dans un puisard ou un

tuyau d’évacuation ouvert (pour impossibilité de reflux).

� Dénivellation maximale de 10 pi (3,1 m)

� Longueur maximale de 100 pi (30,5 m)

REMARQUES :

� Si le tuyau de vidange devient tordu et l’eau ne peut pas se

vidanger, votre machine à glaçons ne fonctionnera pas.

� Il sera peut-être souhaitable d’isoler le tuyau de vidange

complètement jusqu’à l’entrée du drain de vidange. Il est

possible d’acheter une trousse de gaine isolante. Consulter le

Guide de démarrage rapide pour les informations de

commande.

� Ne pas raccorder l’extrémité de sortie du tuyau de vidange à

un système de canalisation fermé afin d’empêcher l’eau de

vidange de refouler dans la machine à glaçons.

� Capacité maximale de la pompe de vidange : Pour chaque 1 pi

(0,31 m) d’élévation, soustraire 10 pi (3,1 m) de longueur de

fonctionnement maximal.

Installation de la pompe de vidange

(sur certains modèles)

REMARQUES :

� Raccorder la pompe de vidange au drain en respectant les

réglementations et codes locaux et provinciaux.

� L’isolation du tube de vidange jusqu’à la sortie de vidange

pourrait être nécessaire pour réduire la condensation dans le

tube de vidange. Il est possible d’acheter un ensemble de tube

isolé. Consulter le Guide de démarrage rapide pour les

informations de commande.

� La pompe de vidange est conçue pour pomper de l’eau

jusqu’à une hauteur de 10 pi (3 m). Il est possible d’acheter

une trousse de pompe de vidange. Consulter le Guide de

démarrage rapide pour les informations de commande.

REMARQUE : Ne pas raccorder l’extrémité de sortie du tuyau de

vidange à un système de canalisation fermé afin d’empêcher l’eau

de vidange de refouler dans la machine à glaçons.

La trousse de pompe de vidange contient :

� Pompe de vidange.

� Tube de vidange de 5/8 po de diamètre intérieur x 5 1/8 po (du

bac à glaçons vers l’entrée du réservoir de la pompe de

vidange).

� Tube de vidange de 1/2 po de diamètre intérieur x 10 pi (3 m)

(du tuyau d’évacuation de la pompe de vidange au drain de la

maison).

� Tube de ventilation de 5/16 po de diamètre intérieur x 32 po

(81 cm) (du tube de ventilation du réservoir de la pompe de

vidange à l’arrière de la machine à glaçons).

� (3) serre-câbles (pour fixer le tube de ventilation au dos de la

machine à glaçons).

� (5) vis de montage de la pompe no 8-32 x 3/8 po (pour fixer la

pompe de vidange à la plaque de base et aux brides du dos du

tube d’aération).

� Petite bride de tuyau réglable de 5/8 po (pour fixer le tuyau de

ventilation à la pompe de vidange).

� (3) grande bride de tuyau réglable de 7/8 po (pour fixer le

tuyau de vidange au bac de la machine à glaçons et au

réservoir de la pompe de vidange).

� (2) panneau arrière.

� Fiche d’instructions.

Si la machine à glaçons est déjà installée

REMARQUE : Si la machine à glaçons n’est pas installée, passer

à la section « Installation de la pompe de vidange » à la page 31.

1. Placer le commutateur à la position d’arrêt.

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Replacer pièces et panneaux avant de faire la mise en

marche.

Le non-respect de cette instruction peut causer un

décès ou une décharge électrique.

2. Débrancher la machine à glaçons ou couper l’alimentation.

3. Couper l’alimentation en eau. Attendre de 5 à 10 minutes que

les glaçons tombent dans le bac d’entreposage. Enlever les

glaçons du bac d’entreposage.

4. Dévisser le capuchon de vidange du dessous du bac à eau

situé à l’intérieur du bac d’entreposage. Laisser l’eau

s’écouler entièrement. Replacer le capuchon de vidange. Voir

l’illustration « Capuchon de vidange ».

Capuchon de vidange

A. Capuchon de vidange

5. Si la machine à glaçons est installée dans une armoire, la

retirer de l’ouverture.

6. Déconnecter la canalisation d’alimentation en eau. Voir

l’illustration « Canalisation d’alimentation en eau ».

Canalisation d’alimentation en eau

A. Tuyau de cuivre

de 1/4 po

B. Bride de câble

C. Écrou de

compression de

1/ 4 po

D. Bague de compression

(manchon)

E. Raccordement de la machine à

glaçons

Installation de la pompe de vidange

REMARQUE : Ne pas plier, écraser ou endommager les tubes et

câbles pendant l’installation.

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Replacer pièces et panneaux avant de faire la mise en

marche.

Le non-respect de cette instruction peut causer un

décès ou une décharge électrique.

1. Débrancher la machine à glaçons ou couper l’alimentation.

2. Retirer le panneau arrière. Voir l’illustration « Panneau arrière

» pour connaître les emplacements de vis. Retirer le panneau

arrière du tube de vidange et le jeter. Pour le modèle

standard, mettre le panneau arrière aux rebuts. Pour le

modèle avec panneau personnalisé, mettre de côté le

panneau arrière (il sera utilisé à une étape ultérieure).

Panneau arrière

A. Emplacements des vis pour le modèle standard

B. Emplacements des vis pour le modèle avec

panneau personnalisé

3. Enlever le vieux tube de vidange et la bride fixée au bac de la

machine à glaçons.

REMARQUE : Jeter le vieux tube de vidange et sa bride.

4. Installer le nouveau tube de vidange (5/8 po de diamètre

intérieur x 5 1/8 po) du bac de la machine à glaçons au

réservoir de la pompe de vidange en utilisant les nouvelle

REMARQUE :

� Ne pas plier le tube.

� Au besoin, couper à la bonne longueur.

Tube de vidange

A. Bride de tuyau

réglable de 7/8

B. Tube de

vidange (entre

le bac à glaçons

et la pompe de

vidange)

C. Bride de tuyau réglable de

7/ 8 po

D. Entrée du réservoir de la

pompe de vidange

5. Glisser la pompe de vidange dans la base de la machine à

glaçons, sur le côté droit. L’onglet d’installation de la pompe

devrait glisser dans la fente rectangulaire de la base de la

machine à glaçons. La pompe devra être légèrement inclinée

pour insérer l’onglet dans la fente. Voir l’illustration « Fente

pour l’onglet d’installation de la pompe de vidange ».

Fente pour l’onglet d’installation de la pompe de vidange

A. Fente de l’onglet de montage

Pompe de vidange installée

A. Pompe de vidange installée

6. Aligner les deux trous de vis situés à l’arrière de la pompe.

Utiliser deux vis no 8-32 x

3/8 po (incluses). Voir l’illustration

« Emplacements des pièces ».

7. Installer le tube de ventilation (5/16 po de diamètre intérieur x

32 po [81 cm]) à la ventilation du réservoir de la pompe de

vidange. Utiliser l’une des petites brides réglables incluses de

5/8 po. Voir l’illustration « Emplacements des pièces ». Utiliser

un dispositif de retenue en plastique pour fixer de façon

sécuritaire le conduit flexible à l’intérieur de la tête supérieure.

REMARQUE : Attendre avant d’installer le tube de vidange

vers le drain de la maison.

Emplacements des pièces

A. Tube de

ventilation

B. Bride de tuyau

de 5/8 po

C. Tuyau

d’évacuation

de la pompe

de vidange

D. Pompe de

vidange

E. Cordon

d’alimentation

de la machine

à glaçons

F. Vis de montage de la pompe no

8-32 x 3/8 po

G. Cordon d’alimentation de la

pompe de vidange, bride et vis

H. Dispositif de retenue en

plastique

I. Couvercle du boîtier de

connexion

8. Raccorder le tuyau de vidange à la sortie (5/8 po de diamètre

interne) du bac de la machine à glaçons à l’aide de la bride de

7/8 po fournie. Voir l’illustration « Tube de vidange » à l’étape

9. Retirer le couvercle du boîtier de connexion. Consulter

l’illustration suivante pour l’emplacement des vis.

A. Couvercle du boîtier de connexion

B. Vis

10. Passer le tube de ventilation dans le dispositif de retenue en

plastique situé sous la tête supérieure dans la zone ouverte

de la pompe, comme illustré. À l’aide d’une attache

monousage, fixer le tube de ventilation au dos du tube

d’aération situé derrière le couvercle du boîtier de connexion.

Voir l’illustration « Tube de ventilation ».

Tube de ventilation

REMARQUE : Ne pas pincer, plier ou endommager le tube de

ventilation. Vérifier que le tube n’est pas endommagé, plié ou

pincé entre l’armoire et la machine à glaçons.

A. Tube de ventilation

B. Brides et vis/attaches mono-usage

C. Dispositif de retenue en plastique

11. Fixer de nouveau le couvercle du boîtier de connexion à sa

place.

12. Enlever la bride du cordon d’alimentation et la vis de mise à la

terre qui relie le cordon d’alimentation et la base de l’appareil.

Voir l’illustration « Emplacement de pièces » à l’étape 7.

REMARQUE : La bride et la vis seront de nouveau utilisées.

13. Enrouler le cordon d’alimentation de la machine à glaçons pour

créer un rouleau de 4 po (10,2 cm). Utiliser du ruban électrique à

plusieurs endroits pour maintenir le cordon en rouleau. Placer le

rouleau de cordon d’alimentation entre la pompe de vidange et

le côté, puis le brancher à la pompe de vidange. Voir l’illustration

« Emplacement de pièces » à l’étape 7.

14. Fixer le cordon d’alimentation de la pompe de vidange à la base

de la machine à glaçons à l’aide de la bride et de la vis enlevées

à l’étape 12 et qui servaient à fixer le cordon d’alimentation du

cordon d’alimentation de la machine à glaçons. Voir l’illustration

« Emplacement de pièces » à l’étape 7.

15. Pour le modèle standard, placer le nouveau panneau arrière (le

petit pour une machine à glaçons de 15 po, le grand pour une de

18 po) au dos de la machine à glaçons. Pour le modèle avec

panneau personnalisé, utiliser le panneau arrière en plastique

(enlevé à l’étape 2). Acheminer le tube de ventilation et le tuyau

de vidange de la pompe à travers les ouvertures du panneau

arrière.

16. Fixer le tube de ventilation au dos de la machine à glaçons à

l’aide de trois brides et de 3 vis no 8-32 x

3/8 po (incluses). Voir

l’illustration « Tube de ventilation » de l’étape 10.

17. Fixer le tube de vidange de 1/2 po de diamètre intérieur x 10 pi

(3 m) à la pompe de vidange. Voir l’illustration « Emplacement

de pièces » à l’étape 7.

REMARQUE : Ne pas raccorder l’extrémité de sortie du tuyau

de vidange à un système de canalisation fermé afin d’empêcher

l’eau de vidange de refouler dans la machine à glaçons.

Pour le modèle standard, passer à l’étape 20.

18. Installer l’attache mono-usage sur le panneau arrière en la

passant par les deux trous situés sur le panneau arrière. Offert

sur certains modèles.

A. Trous pour l’attache mono-usage

19. À l’aide d’une attache mono-usage, fixer le tube de vidange

au panneau arrière.

20. Fixer le panneau arrière à l’aide des vis d’origine. Voir

l’illustration « Panneau arrière » de l’étape 2.

21. Raccorder la machine à glaçons à l’arrivée d’eau et l’installer

comme indiqué dans les instructions d’installation du produit.

REMARQUE : Une fois l’appareil branché à l’alimentation et qu’il

se trouve à l’emplacement final : Verser 1 gallon d’eau dans le bac

d’entreposage à glaçons; l’eau devrait s’écouler. Si ce n’est pas le

cas, il pourrait y avoir un tube de vidange plié. Vérifier le

cheminement du tube de vidange pour blocage. Contrôler

également les fuites.

22. Vérifier l’absence de fuites à tous les raccords.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

23. Rebrancher la machine à glaçons ou l’alimenter.

24. Mettre la machine à glaçons en marche.

25. Attendre que le programme de rinçage se déclenche (environ

5 minutes) pour s’assurer que la machine à glaçons

fonctionne correctement.

Spécifications de l’alimentation en

eau

S’assurer que les tuyaux d’alimentation en eau sont isolés contre

le gel. La formation de glace dans les canalisations d’arrivée

d’eau peut entraîner une élévation de la pression en eau et

endommager la machine à glaçons ou le domicile. La garantie de

l’appareil ne couvre pas les dommages imputables au gel de la

canalisation d’arrivée d’eau.

Une alimentation en eau froide avec une pression entre 207 à

827 kPa (30 et 120 lb/po²) est nécessaire pour faire fonctionner la

machine à glaçons. Pour toute question au sujet de la pression de

l’eau, faire appel à un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT :

� Ne pas utiliser ce produit pour filtrer une eau

microbiologiquement polluée ou de qualité inconnue en

l’absence d’un dispositif de désinfection adéquat en amont ou

en aval du système. Les systèmes certifiés pour la réduction

des kystes peuvent être utilisés pour une eau désinfectée

susceptible de contenir des kystes filtrables.

� Un système de filtration de l’eau par osmose inverse n’est pas

recommandé pour les machines à glaçons avec pompe de

vidange.

� Pour les systèmes de vidange par gravité seulement.

� Brancher à une alimentation en eau potable uniquement.

� La pression de l’alimentation en eau entre le système

d’osmose inverse et le robinet d’arrivée d’eau de la machine à

glaçons doit se situer entre 207 à 827 kPa (30 et 120 lb/po²).

Si un système de filtration de l’eau par osmose inverse est

raccordé à votre alimentation en eau froide, la pression de l’eau

au système doit être d’un minimum de 276 à 414 kPa

(40 à 60 lb/po²).

REMARQUE : Le système par osmose inverse doit fournir 3,8 L

(1 gal) d’eau à l’heure à la machine à glaçons pour lui permettre

de fonctionner correctement. Si le système par osmose inverse

est nécessaire, seul un système capable de fournir toute la

maison et d’alimenter de façon constante en eau la machine à

glaçons est recommandé. Les systèmes par osmose inverse sur

robinet ne sont pas capables de fournir l’alimentation constante

en eau requise par la machine à glaçons.

Si la pression d’eau au système de filtration par osmose inverse

est inférieure à 276 - 414 kPa (40 - 60 lb/po²) :

� Vérifier que le filtre à sédiment dans le système à osmose

inverse n’est pas obstrué. Remplacer le filtre si nécessaire.

� Laisser le réservoir du système d’osmose inverse se remplir

après une utilisation intense.

Pour toute question au sujet de la pression de l’eau, faire appel à

un plombier qualifié agréé.

Raccordement à la canalisation

d’eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

� Brancher à une alimentation en eau potable uniquement.

� Ne pas utiliser ce produit pour filtrer une eau

microbiologiquement polluée ou de qualité inconnue en

l’absence d’un dispositif de désinfection adéquat en amont ou

en aval du système. Les systèmes certifiés pour la réduction

des kystes peuvent être utilisés pour une eau désinfectée

susceptible de contenir des kystes filtrables.

� Réaliser l’installation de plomberie conformément aux

prescriptions du International Plumbing Code et des normes et

codes locaux en vigueur.

� Utiliser un tuyau en cuivre ou un tuyau d’alimentation et vérifier

qu’il n’y a pas de fuite.

� Installer des tuyaux seulement là où les températures

resteront au-dessus du point de congélation.

Outils requis :

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation.

� Tournevis à tête plate

� Clés plates de 7/16 po et 1/2 po ou deux clés à molette

� Tourne-écrou de 1/4 po

REMARQUE : Ne pas employer de robinet d’arrêt à étrier de

3/16 po (4,76 mm) ou de type à percer – ils réduisent le débit

d’eau et s’obstruent plus facilement.

Raccordement à la canalisation d’eau

1. Couper l’alimentation principale en eau. Ouvrir le robinet le

plus proche assez longtemps pour vider l’eau du tuyau.

2. À l’aide d’une canalisation d’entrée d’eau de 1/2 po et d’un

robinet d’arrêt quart de tour ou équivalent, raccorder la

machine à eau comme indiqué.

REMARQUE : Pour que la machine à glaçons reçoive un

débit d’eau suffisant, on recommande l’emploi d’une

canalisation d’alimentation domestique en cuivre d’un

diamètre minimum de 1/2 po.

A. Ampoule

B. Écrou

3. On est maintenant prêt à connecter le tuyau en cuivre. Utiliser

un tuyau en cuivre flexible d’un diamètre extérieur de 1/4 po

(6,35 mm) pour l’alimentation en eau froide.

� S’assurer d’avoir la longueur nécessaire pour une

installation correcte. Il faut s’assurer que les deux

extrémités du tuyau en cuivre sont bien coupées à angle

droit.

� Installer le manchon et l’écrou à compression sur le tuyau

en cuivre (voir l’illustration). Insérer l’extrémité du tuyau

aussi profondément que possible dans l’extrémité de sortie

et à l’équerre. Visser l’écrou de compression sur

l’extrémité de sortie du raccord à l’aide d’une clé à molette.

Ne pas serrer excessivement.

� Pour l’installation du panneau personnalisé, s’assurer que

le tuyau d’entrée d’eau dépasse de 30 po (762 mm)

derrière les armoires pour permettre les entretiens futurs.

A. Virole de

compression

B. Écrou de

compression

C. Tube de cuivre

4. Placer l’extrémité libre de la canalisation dans un contenant

ou un évier et rétablir l’alimentation principale en eau pour

nettoyer le tuyau jusqu’à ce que l’eau soit limpide. Fermer le

robinet d’arrêt de la canalisation d’eau.

IMPORTANT : Toujours vidanger le tuyau d’alimentation en

eau avant de faire le raccordement final sur l’entrée du robinet

pour éviter tout mauvais fonctionnement éventuel du robinet.

5. Plier le tuyau de cuivre pour l’aligner avec le tuyau d’entrée

d’eau. Le tuyau d’entrée d’eau est situé sur le côté arrière de

la machine à glaçons comme dans l’illustration « Vue

arrière ». Laisser un serpentin de tube en cuivre pour

permettre de sortir la machine à glaçons de l’armoire ou du

mur en cas d’entretien.

Vue arrière

A. Tube de

cuivre

B. Bride du tuyau

du robinet

C. Bride de tuyau d’entrée

d’eau et raccord de

canalisation pour le modèle

standard

D. Tuyau d’entrée d’eau pour le

modèle avec panneau

personnalisé

6. Retirer et jeter le petit tube de plastique de l’extrémité du point

d’entrée de la canalisation d’eau.

7. Enfiler l’écrou sur l’extrémité du tuyau. Serrer l’écrou

manuellement. Ensuite, serrer deux tours de plus avec une

clé. Ne pas serrer excessivement.

REMARQUE : Pour éviter les vibrations, veiller à ce que les

tuyaux en cuivre ne soient pas en contact avec les parois

latérales de la machine à glaçons ou d’autres composants à

l’intérieur de la caisse.

A. Canalisation

jusqu’à la

machine

à glaçons

B. Écrou de

compression

C. Virole de compression

D. Canalisation fournie provenant

de la machine

8. Installer la bride de la canalisation d’alimentation en eau bien

autour de la canalisation pour réduire la pression sur le

raccord. Pour les modèles avec panneau personnalisé,

passer cette étape.

9. Ouvrir le robinet d’arrêt.

10. Vérifier qu’il n’y a pas de fuites. Serrer tous les raccords (y

compris les raccords du robinet) ou les écrous qui présentent

des fuites.

Raccordement de la vidange

Après avoir vérifié que le système de vidange est adéquat, il faut

procéder comme décrit ci-dessous pour bien mettre la machine à

glaçons en place :

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

1. Brancher la machine à glaçons sur une prise de courant à 3

alvéoles, reliée à la terre.

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

2. Style 1 – Pour un système de vidange par gravité, pousser la

machine à glaçons en position pour que le conduit de vidange

soit positionné au-dessus du réducteur de vidange en PVC.

Voir la section « Système de vidange par gravité ».

Style 2 – Pour le système avec pompe de vidange, connecter

le tuyau de sortie de la pompe au drain. Voir la section

« Système avec pompe de vidange ».

REMARQUE : Ne pas raccorder l’extrémité de sortie du tuyau

de vidange à un système de canalisation fermé afin

d’empêcher l’eau de vidange de refouler dans la machine à

glaçons.

3. Vérifier à nouveau la machine à glaçons pour s’assurer qu’elle

est bien d’aplomb. Consulter la section « Mettre de niveau et

sécuriser ».

4. Mettre la machine à glaçons en marche. Attendre que le

programme de rinçage se déclenche (environ 5 minutes) pour

s’assurer que la machine à glaçons fonctionne correctement.

5. Si le code sanitaire local l’exige, sceller la machine sur le

plancher à l’aide d’un produit de calfeutrage approuvé une

fois que les raccordements d’eau et d’électricité ont été faits.

Leveling and Securing

La machine à glaçon doit être de niveau pour fonctionner

correctement. Selon l’endroit où vous installez la machine à

glaçons, vous pourrez avoir à effectuer plusieurs ajustements

pour la mettre d’aplomb. Vous pouvez également utiliser les pieds

de nivellement pour baisser la hauteur de la machine à glaçons

pour les installations sous comptoir.

Outils requis :

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation.

� Niveau

� Clé à molette

REMARQUE : Il est plus facile d’ajuster les pieds de nivellement

si on se fait aider par une autre personne.

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Déplacer la machine à glaçons jusqu’à son emplacement

final. Pour éviter d’endommager le plancher, bien le recouvrir

de carton ou de contreplaqué.

REMARQUE : S’il s’agit d’une installation intégrée, déplacer

la machine à glaçons aussi près que possible de son

emplacement final.

Pour les modèles standards :

2. Placer un niveau sur le dessus pour voir si la machine à

glaçons est d’aplomb d’avant en arrière et transversalement.

3. Pousser vers le haut sur la partie avant de la machine à

glaçons pour repérer les vis de nivellement qui se trouvent en

bas à l’avant de la machine à glaçons.

4. Au moyen d’une clé à molette, modifier la hauteur des pieds

comme suit :

� Tourner le pied de nivellement vers la droite pour abaisser

ce côté de la machine à glaçons.

� Tourner le pied de nivellement vers la gauche pour

soulever ce côté de la machine à glaçons.

REMARQUE : La machine à glaçons ne devrait pas osciller.

Utiliser des cales pour accroître la stabilité, au besoin.

5. Pousser vers le haut sur la partie arrière de la machine à

glaçons pour repérer les pieds de nivellement qui se trouvent

en bas à l’arrière de la machine à glaçons.

6. Suivre les instructions de l’étape 4 pour modifier la hauteur

des pieds.

7. Utiliser un niveau pour revérifier que la machine à glaçons est

d’aplomb d’avant en arrière et transversalement. Si la

machine à glaçons n’est pas d’aplomb, répéter les étapes 2 à

5. Si la machine à glaçons est de niveau, passer à la section

« Raccordement de l’Alimentation en Eau ».

Pour les modèles encastrés :

AVERTISSEMENT

Risque d’Écrasement

Les charnières articulées sont conçues pour se fermer

toutes seules et plusieurs points de pincement existent

avant l’installation dans l’armoire.

Ne pas retirer les couvre-charnières avant que le produit

ne soit prêt à être installé.

Le non-respect de ces instructions peut causer une

blessure par écrasement, coupure ou pincement.

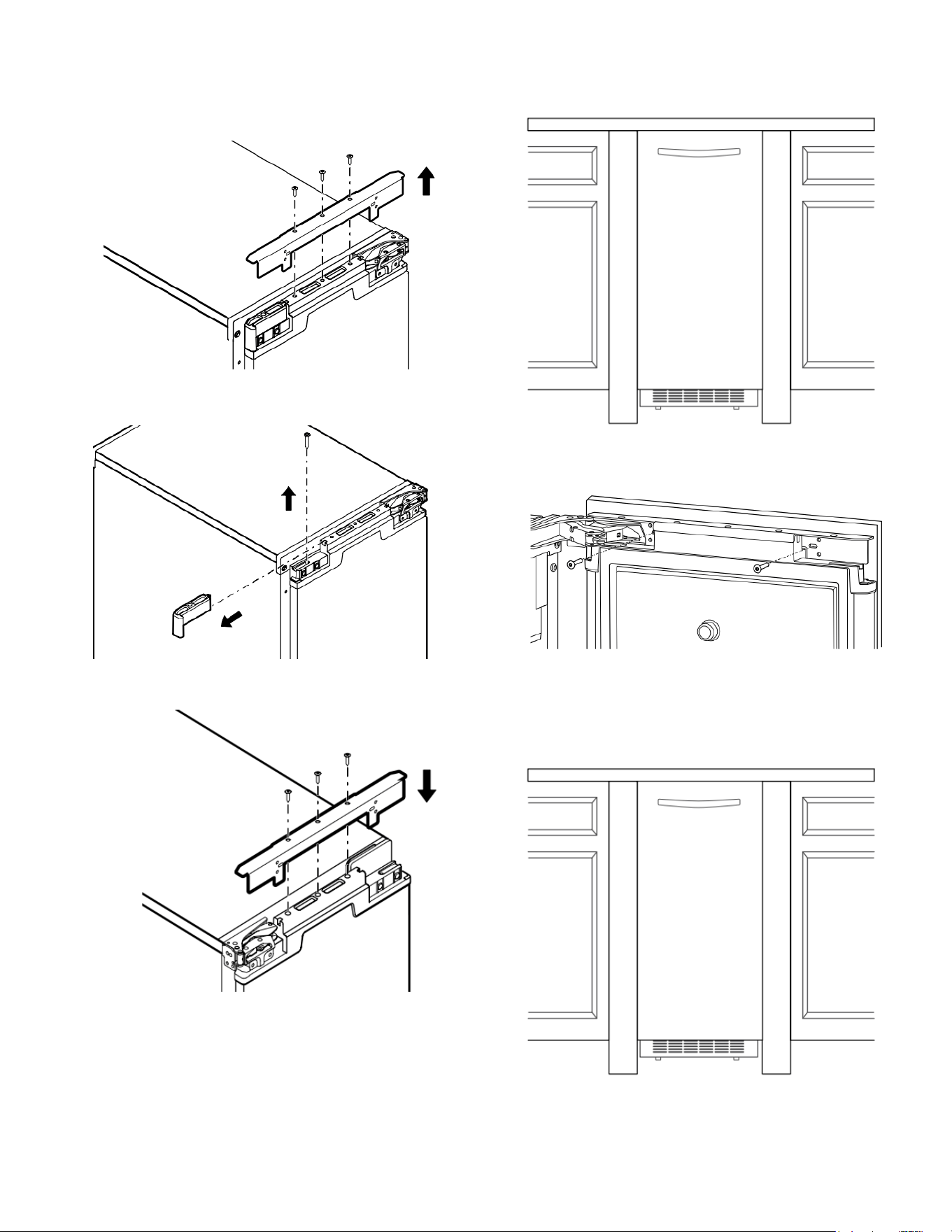

8. Retirer les vis fixant le dessus et le dessous des couvre-

charnières en utilisant un tourne-écrou hexagonal de 3/16 po.

A. Couvre-charnière

AVERTISSEMENT

Risque d’Écrasement

Les charnières articulées sont conçues pour se fermer

toutes seules et plusieurs points de pincement existent

avant l’installation dans l’armoire.

Ne pas ouvrir ou fermer les charnières lorsqu’elles sont

enlevées de la machine à glaçons.

Le non-respect de ces instructions peut causer une

blessure par écrasement, coupure ou pincement.

9. À l’aide d’une pince, retirer les couvre-charnières des

charnières inférieure et supérieure.

REMARQUE : Conserver les couvre-charnières pour une

éventuelle réutilisation future. Réinstaller les

couvre-charnières si la machine à glaçons est retirée de

l’installation dans l’armoire.

10. Pour l’installation du panneau personnalisé, installer le

panneau de porte en respectant les instructions de la section

« Panneau Personnalisé de Bois ».

11. Utiliser les pieds de nivellement pour aligner la porte de la

machine à glaçons avec l’ouverture de l’armoire adjacente.

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

12. Glisser la machine à glaçons dans l’armoire tout en faisant

attention aux positions des connexions à l’arrière de la

machine à glaçons. Pour éviter d’endommager le plancher,

bien le recouvrir de carton ou de contreplaqué.

IMPORTANT : Pour une installation en affleurement d’un

modèle avec panneau personnalisé, les connexions à la

machine à glaçons doivent passer par la fente du panneau

arrière de la machine à glaçons. Toutes les fois où la machine

à glaçons est retirée de l’armoire pour en effectuer l’entretien,

effectuer la même procédure pour replacer l’appareil dans

l’armoire.

13. S’assurer que la machine à glaçon est à la bonne profondeur.

Fixer les charnières du haut et du bas sur le côté de l’armoire

en utilisant des vis à bois.

14. Fixer les supports d’armoire (inclus avec la machine à

glaçons) aux trous à l’avant de la machine à glaçons comme

illustré. Fixer les charnières d’armoire sur le côté de l’armoire

en utilisant des vis à bois.

REMARQUE : Pour l’installation du panneau de bois

personnalisé, continuer l’installation à l’étape 6 « Installation

du Panneau Personnalisé ».

A. Supports d’armoire

Panneau de bois personnalisé

Dimensions du panneau personnalisé

Pour l’installation d’un panneau décoratif personnalisé,

l’installateur devra fabriquer lui-même le panneau ou consulter un

ébéniste ou menuisier qualifié.

IMPORTANT :

� L’épaisseur du panneau décoratif doit être de 3/4 po (1,91 cm).

� Le poids du panneau décoratif ne doit pas dépasser 8 lb

(3,62 kg).

� Des panneaux de poids supérieur au poids recommandé

risquent d’endommager la machine à glaçons.

� Veiller à ce que le grain du bois ait la même orientation que

pour les armoires adjacentes.

� Poncer les bords du panneau pour créer un fini doux.

� Utiliser un composant d’étanchéité sur les faces et les bords

du panneau pour le protéger contre l’humidité extérieure.

Option 1 – sans espaceur du côté charnière

Pour permettre un bon espacement de la porte, préparez le

panneau décoratif personnalisé en utilisant les dimensions

indiquées.

Option 2 – avec espaceur du côté charnière

Pour obtenir une installation en affleurement avec les armoires

adjacentes, préparer le panneau décoratif personnalisé en

utilisant les dimensions indiquées.

Haut du panneau

A. Avant – surface visible si installée

B. Côté de la charnière

Bas du panneau

A. Avant – surface visible si installée

B. Côté de la charnière

Installation du panneau personnalisé

1. Retirer les vis et la bride métallique du haut en utilisant un

tournevis cruciforme et les garder de côté. Passer cette étape

et poursuivre avec l’étape 4 si l’inversion de la porte a été

effectuée.

2. Retirer les capuchons supérieur et inférieur en utilisant le

tournevis à tête cruciforme et les garder de côté.

3. Replacer le support de métal du haut en utilisant les vis

retirées à l’étape 1.

4. Coller le panneau personnalisé sur la porte en utilisant des

morceaux d’adhésifs recto verso et en poussant doucement.

Ajuster la hauteur du panneau pour l’aligner avec les

armoires. Appuyer fermement le panneau contre la porte.

5. À partir de l’intérieur de la porte, installer les vis à bois dans

les fentes du support en métal. Continuer avec l’étape 11 de la

section « Mettre de niveau et sécuriser ».

6. Effectuer l’ajustement gauche-droite du panneau pour obtenir

l’espace désiré de chaque côté. Installer les vis restantes sur

le panneau de porte en passant par les supports.

REMARQUE : S’assurer que le panneau est aligné avec les

armoires avant d’installer les vis restantes pour fixer le

panneau de porte.

7. Replacer les embouts du haut et du bas dans la porte. Fixer

l’embout du bas à l’aide de la vis en passant par le trou de la

bride en métal du bas.

Installation de la grille auxiliaire

La grille auxiliaire incluse peut être utilisée pour aligner la grille

inférieure avec le reste des armoires (sans bloquer la ventilation

de la machine à glaçons).

Outils requis :

� Tournevis Torx T20

� Perceuse et foret de 1/8 po

1. D’abord, effectuer toutes les étapes pour installer et mettre de

niveau la machine à glaçons dans l’armoire. S’assurer que la

machine à glaçons est en affleurement avec les armoires

adjacentes.

2. Déballer la trousse en enlevant le coussinet extérieur et en

jetant tout le matériel d’emballage.

3. Retirer

les vis collées dans la partie intérieure de la grille

auxiliaire.

4. Placer la grille dans l’armoire. Aligner les parties pour que le

motif de grilles de la grille auxiliaire corresponde à celui de la

grille inférieure de la machine à glaçons.

5. Centre la grille auxiliaire avec la découpe de la machine à

glaçons. Marquer sur les armoires les emplacements des

trous de chaque côté de la grille auxiliaire.

6. À l’aide du foret de 1/8 po, percer les trous dans les armoires.

Ils permettent d’utiliser des vis 8-18 x 0,750.

7. À l’aide d’un tournevis Torx T20, visser la grille auxiliaire aux

armoires.

REMARQUE : Pour l’entretien futur de la machine à glaçons,

la grille auxiliaire doit être enlevée de l’armoire avant

l’appareil.

Liste de Vérification pour

l’Installation de la Machine à

Glaçons

NOTES

W11686966A

W11686970A-SP

KitchenAid KUID508HPS00 18'' Automatic Ice Maker with PrintShield™ Finish

Product's Documents

Owner's Manual

Specifications

KitchenAid KUID508HPS00 Questions and Answers
