Craftsman 316791920 trimmer/blower User Manual

Operator's Manual

2-Cycle

2-in-1 PLUS TRIMMER / BLOWER

GAS WEEDWACKER®

Model No. 316.791920

#_SELI$1f_LE $1t_RlflNt;i _ A $ E TM

with MAXFIRE_IGNiTIQN °

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

• ESPANOL, P. 15

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website" www.sears.com/craftsman

769-02374A

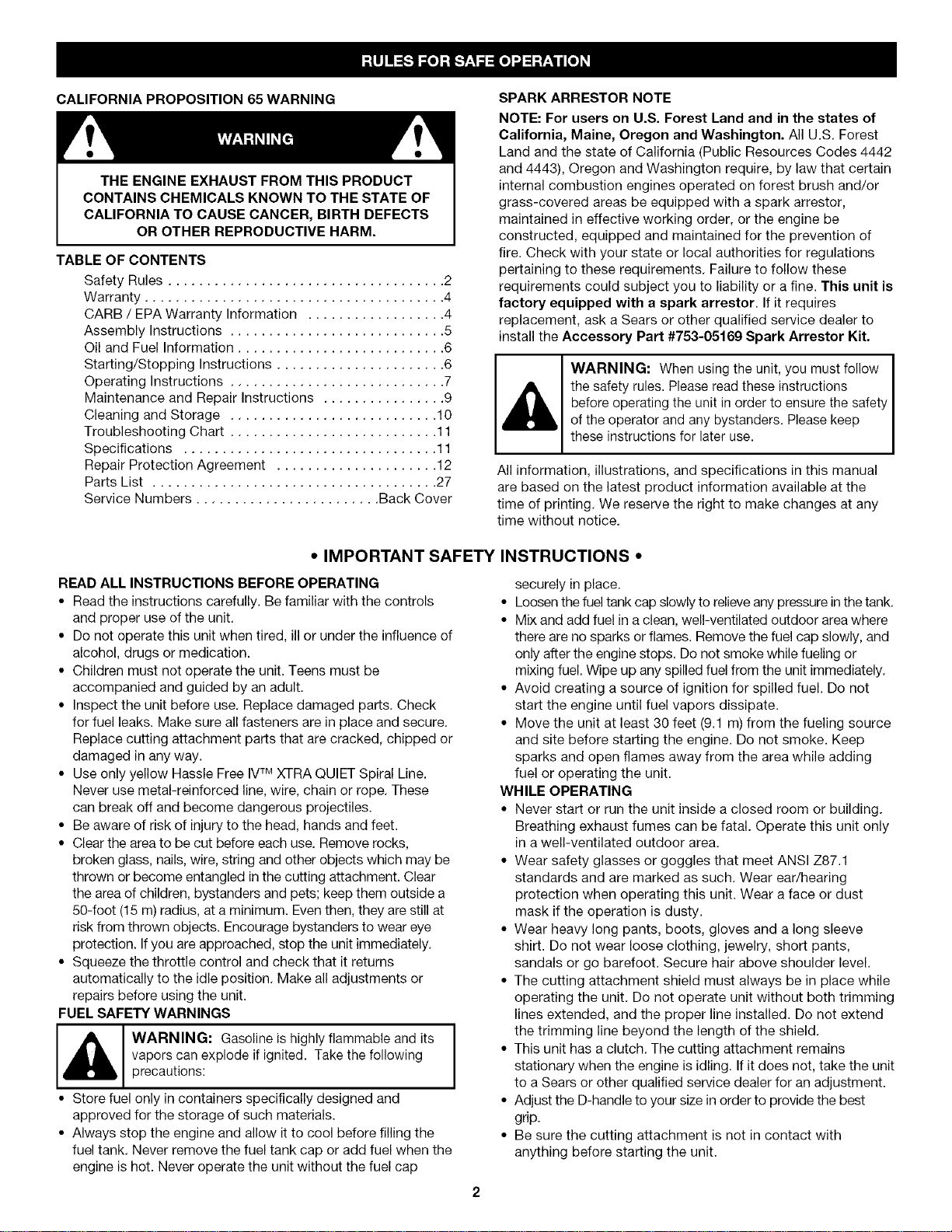

CALIFORNIA PROPOSITION 65 WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT

CONTAINS CHEMICALS KNOWN TO THE STATE OF

CALIFORNIA TO CAUSE CANCER, BIRTH DEFECTS

OR OTHER REPRODUCTIVE HARM.

TABLE OF CONTENTS

Safety Rules .................................... 2

Warranty ....................................... 4

CARB / EPA Warranty Information .................. 4

Assembly Instructions ............................ 5

Oil and Fuel Information ........................... 6

Starting/Stopping Instructions ...................... 6

Operating Instructions ............................ 7

Maintenance and Repair Instructions ................ 9

Cleaning and Storage ........................... 10

Troubleshooting Chart ........................... 11

Specifications ................................. 11

Repair Protection Agreement ..................... 12

Parts List ..................................... 27

Service Numbers ........................ Back Cover

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest

Land and the state of California (Public Resources Codes 4442

and 4443), Oregon and Washington require, by law that certain

internal combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor,

maintained in effective working order, or the engine be

constructed, equipped and maintained for the prevention of

fire. Check with your state or local authorities for regulations

pertaining to these requirements. Failure to follow these

requirements could subject you to liability or a fine. This unit is

factory equipped with a spark arrestor. If it requires

replacement, ask a Sears or other qualified service dealer to

install the Accessory Part #753-05169 Spark Arrestor Kit.

I,_ WARNING: When using the unit, you must follow I

the safety rules. Please read these instructions I

before operating the unit in order to ensure the safety I

of the operator and any bystanders. Please keep

these instructions for later use.

All information, illustrations, and specifications in this manual

are based on the latest product information available at the

time of printing. We reserve the right to make changes at any

time without notice.

* IMPORTANT SAFETY INSTRUCTIONS *

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls

and proper use of the unit.

• Do not operate this unit when tired, ill or under the influence of

alcohol, drugs or medication.

• Children must not operate the unit. Teens must be

accompanied and guided by an adult.

• Inspect the unit before use. Replace damaged parts. Check

for fuel leaks. Make sure all fasteners are in place and secure.

Replace cutting attachment parts that are cracked, chipped or

damaged in any way.

• Use only yellow Hassle Free IWMXTRA QUIET Spiral Line.

Never use metal-reinforced line, wire, chain or rope. These

can break off and become dangerous projectiles.

• Be aware of risk of injury to the head, hands and feet.

• Clear the area to be cut before each use. Remove rocks,

broken glass, nails, wire, string and other objects which may be

thrown or become entangled in the cutting attachment. Clear

the area of children, bystanders and pets; keep them outside a

50-foot (15 m) radius, at a minimum. Even then, they are still at

risk from thrown objects. Encourage bystanders to wear eye

protection. If you are approached, stop the unit immediately.

• Squeeze the throttle control and check that it returns

automatically to the idle position. Make all adjustments or

repairs before using the unit.

FUEL SAFETY WARNINGS

[_ ARNING: Gasoline is highly flammable and its

vapors can explode if ignited. Take the following

precautions:

• Store fuel only in containers specifically designed and

approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the

fuel tank. Never remove the fuel tank cap or add fuel when the

engine is hot. Never operate the unit without the fuel cap

securely in place.

• Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Mix and add fuel in a clean, well-ventilated outdoor area where

there are no sparks or flames. Remove the fuel cap slowly, and

only after the engine stops. Do not smoke while fueling or

mixing fuel. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not

start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source

and site before starting the engine. Do not smoke. Keep

sparks and open flames away from the area while adding

fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can be fatal. Operate this unit only

in a well-ventilated outdoor area.

• Wear safety glasses or goggles that meet ANSI Z87.1

standards and are marked as such. Wear ear/hearing

protection when operating this unit. Wear a face or dust

mask if the operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve

shirt. Do not wear loose clothing, jewelry, short pants,

sandals or go barefoot. Secure hair above shoulder level.

• The cutting attachment shield must always be in place while

operating the unit. Do not operate unit without both trimming

lines extended, and the proper line installed. Do not extend

the trimming line beyond the length of the shield.

• This unit has aclutch. The cutting attachment remains

stationary when the engine is idling. If it does not, take the unit

to a Sears or other qualified service dealer for an adjustment.

• Adjust the D-handle to your size in order to provide the best

grip.

• Be sure the cutting attachment is not in contact with

anything before starting the unit.

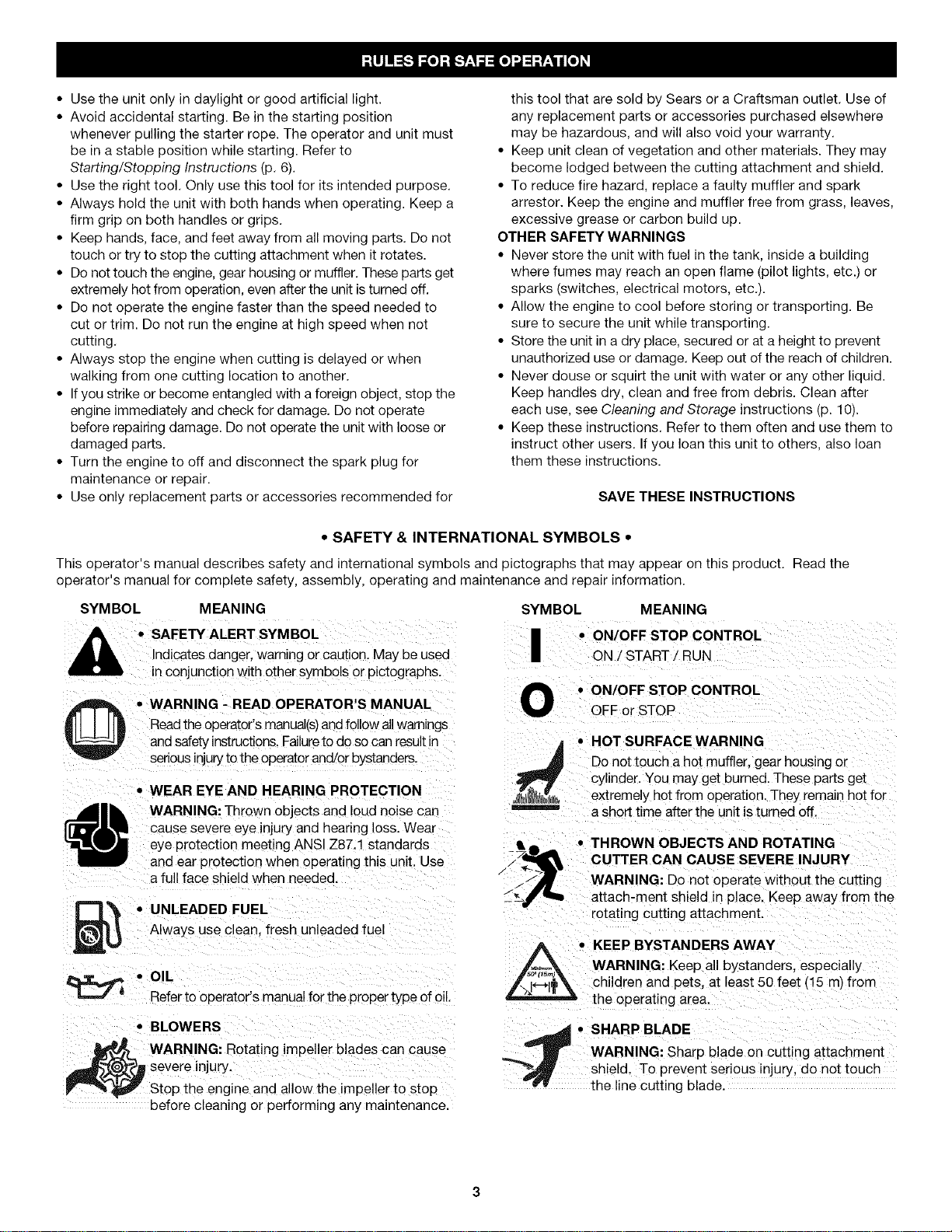

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position

whenever pulling the starter rope. The operator and unit must

be in a stable position while starting. Refer to

Starting/Stopping Instructions (p. 6).

• Use the right tool. Only use this tool for its intended purpose.

• Always hold the unit with both hands when operating. Keep a

firm grip on both handles or grips.

• Keep hands, face, and feet away from all moving parts. Do not

touch or try to stop the cutting attachment when it rotates.

• Do not touch the engine, gear housing or muffler. These parts get

extremely hot from operation, even after the unit is turned off.

• Do not operate the engine faster than the speed needed to

cut or trim. Do not run the engine at high speed when not

cutting.

• Always stop the engine when cutting is delayed or when

walking from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the

engine immediately and check for damage. Do not operate

before repairing damage. Do not operate the unit with loose or

damaged parts.

• Turn the engine to off and disconnect the spark plug for

maintenance or repair.

• Use only replacement parts or accessories recommended for

this tool that are sold by Sears or a Craftsman outlet. Use of

any replacement parts or accessories purchased elsewhere

may be hazardous, and will also void your warranty.

• Keep unit clean of vegetation and other materials. They may

become lodged between the cutting attachment and shield.

• To reduce fire hazard, replace a faulty muffler and spark

arrestor. Keep the engine and muffler free from grass, leaves,

excessive grease or carbon build up.

OTHER SAFETY WARNINGS

• Never store the unit with fuel in the tank, inside a building

where fumes may reach an open flame (pilot lights, etc.) or

sparks (switches, electrical motors, etc.).

• Allow the engine to cool before storing or transporting. Be

sure to secure the unit while transporting.

• Store the unit in a dry place, secured or at a height to prevent

unauthorized use or damage. Keep out of the reach of children.

• Never douse or squirt the unit with water or any other liquid.

Keep handles dry, clean and free from debris. Clean after

each use, see Cleaning and Storage instructions (p. 10).

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan this unit to others, also loan

them these instructions.

SAVE THESE INSTRUCTIONS

• SAFETY & INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the

operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

Indicates danger, warning or caution, May be used

in conjunction with ether symbols or pictographs.

WARN,NG!READOPERATORSMANUAL

|ll I I1| Read the operator's manual(s)and follow all warnings

and safety instructions, Failureto do so Canre_ult in

serious injury to the operat0r and/or bystanders.

WEAR EYE AND HEARING PROTECTION

.__lllllk WARN NG Thrown objects and !oud noise Can

[[]_4L_ Cause severe eye injury and hearing loss. Wear

eye protection meeting ANSI z87! standards

and ear protection when operating this uniL Use

a full face shield when needed.

_, UNLEADED FUEL

A!waYs USe clean ! fresh unleaded rue!

* O!L

' Befei to operator's manual f0it he pr0per type of oiI.

I * ON/OFF STOP CONTROL

ON / START / RUN

O * ON/OFF STOP CONTROL

OFF or STOP

• HOT SURFACE WARNING

Do not touch a hot muffler, gear housing or

cylinder. You may get burned. These parts get

, extremely hot from operation. They remain hot for

m...=_= a shot1time after the unit isturned off.

• • THROWN OBJECTS AND ROTATING

CUTTER CAN CAUSE SEVERE INJURY

WARNING: Do not operate without the cutting

attach-ment shield in place, Keep away from the

rotating cutting attachment.

A ,, KEEP BYSTANDERS AWAY

L_,?T;_ WARNING: Keep all bystanders, especially

J\I,,L,I_ children and pets, at least 50 feet (15 m) from

""-- the operating area.

WARNING: Rotating impeller blades can cause

_,_ severe injury.

y _'_ _ Stop the engine and allow the impeller tO stoP

before cleaning or performing any maintenance.

• SHARP BLADE

WARNING: Sharp blade on cutting attachment

"_'A shield. To prevent serious injury, do not touch

we,,q

the line cutting blade.

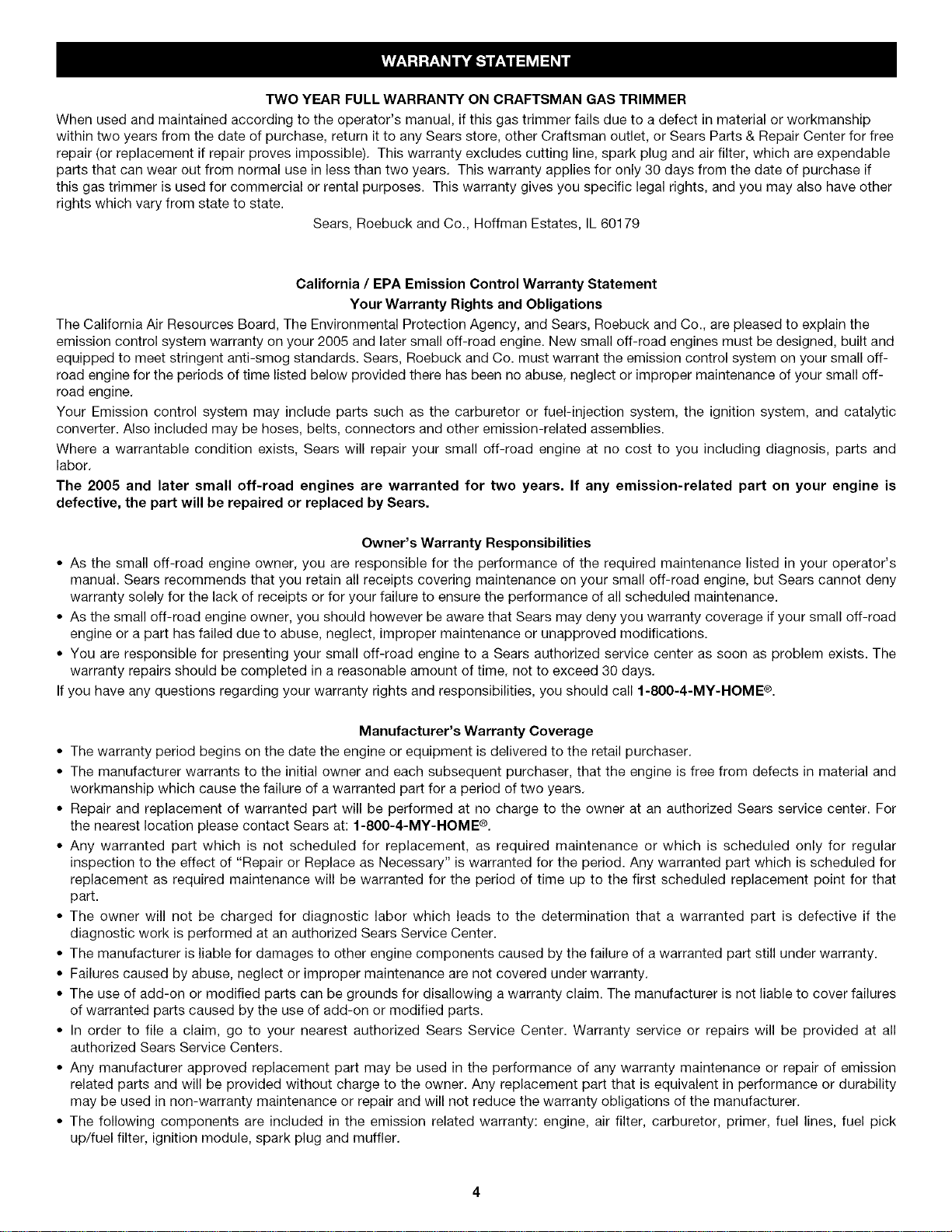

TWO YEAR FULL WARRANTY ON CRAFTSMAN GAS TRIMMER

When used and maintained according to the operator's manual, if this gas trimmer fails due to a defect in material or workmanship

within two years from the date of purchase, return it to any Sears store, other Craftsman outlet, or Sears Parts & Repair Center for free

repair (or replacement if repair proves impossible). This warranty excludes cutting line, spark plug and air filter, which are expendable

parts that can wear out from normal use in less than two years. This warranty applies for only 30 days from the date of purchase if

this gas trimmer is used for commercial or rental purposes. This warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

California / EPA Emission Control Warranty Statement

Your Warranty Rights and Obligations

The California Air Resources Board, The Environmental Protection Agency, and Sears, Roebuck and Co., are pleased to explain the

emission control system warranty on your 2005 and later small off-road engine. New small off-road engines must be designed, built and

equipped to meet stringent anti-smog standards. Sears, Roebuck and Co. must warrant the emission control system on your small off-

road engine for the periods of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-

road engine.

Your Emission control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic

converter. Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Sears will repair your small off-road engine at no cost to you including diagnosis, parts and

labor.

The 2005 and later small off-road engines are warranted for two years. If any emission-related part on your engine is

defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

• As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator's

manual. Sears recommends that you retain all receipts covering maintenance on your small off-road engine, but Sears cannot deny

warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you should however be aware that Sears may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a Sears authorized service center as soon as problem exists. The

warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-4-MY-HOME ®.

Manufacturer's Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and

workmanship which cause the failure of a warranted part for a period of two years.

• Repair and replacement of warranted part will be performed at no charge to the owner at an authorized Sears service center. For

the nearest location please contact Sears at: 1-800-4-MY-HOME ®.

• Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled only for regular

inspection to the effect of "Repair or Replace as Necessary" is warranted for the period. Any warranted part which is scheduled for

replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that

part.

• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective if the

diagnostic work is performed at an authorized Sears Service Center.

• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures

of warranted parts caused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest authorized Sears Service Center. Warranty service or repairs will be provided at all

authorized Sears Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission

related parts and will be provided without charge to the owner. Any replacement part that is equivalent in performance or durability

may be used in non-warranty maintenance or repair and will not reduce the warranty obligations of the manufacturer.

• The following components are included in the emission related warranty: engine, air filter, carburetor, primer, fuel lines, fuel pick

up/fuel filter, ignition module, spark plug and muffler.

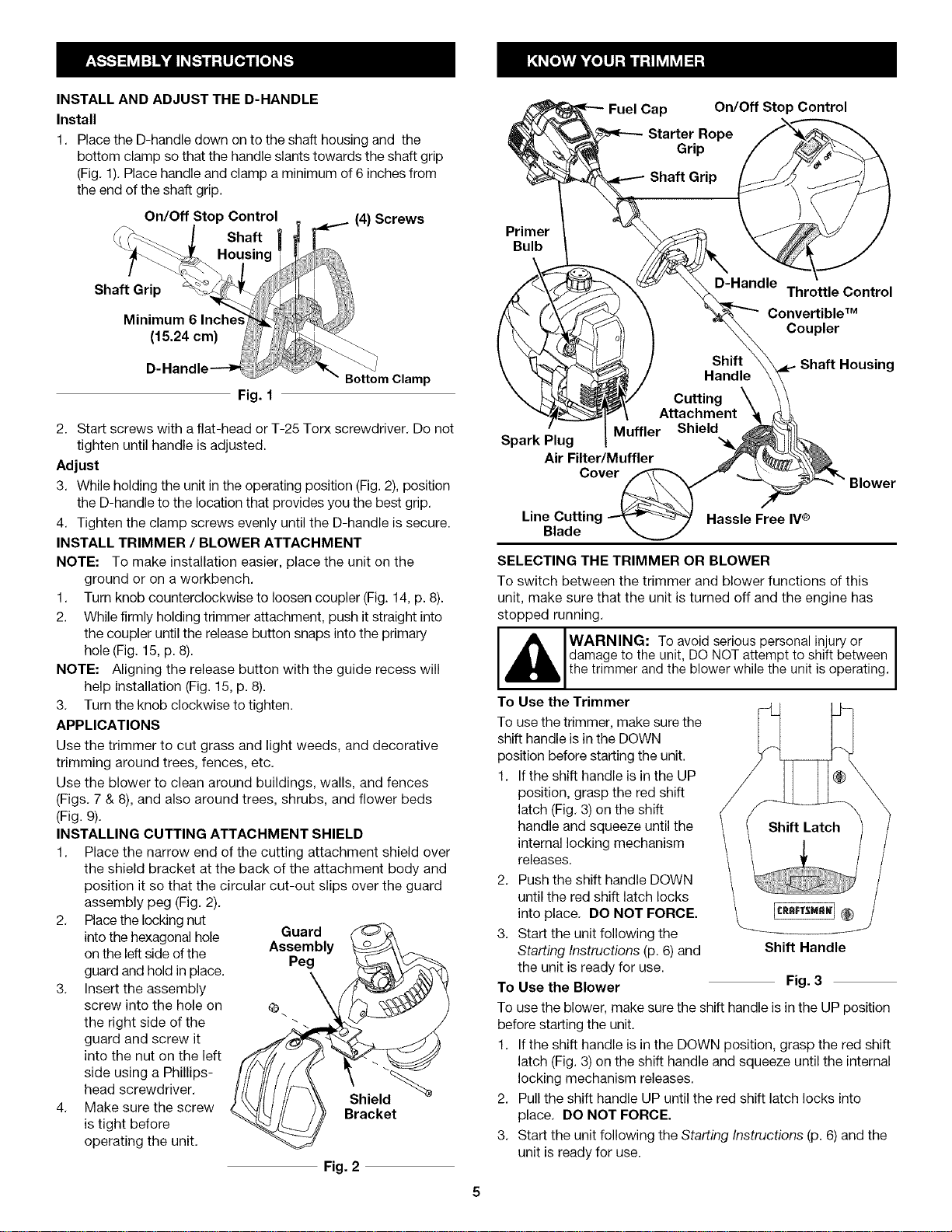

INSTALL AND ADJUST THE D-HANDLE

Install

1. Place the D-handle down on to the shaft housing and the

bottom clamp so that the handle slants towards the shaft grip

(Fig. 1). Place handle and clamp a minimum of 6 inches from

the end of the shaft grip.

On/Off Stop Control (4) Screws

Shaft

Housing

Primer

Bulb

Fuel Cap On/Off Stop Control

Rope

Grip

Shaft Grip

Minimum 6

(15.24 cm)

D-Handle

Throttle Control

Convertible TM

Coupler

Fig. 1

Bottom Clamp

Shaft Housing

2. Start screws with a flat-head or T-25 Torx screwdriver. Do not

tighten until handle is adjusted.

Adjust

3. While holding the unit in the operating position (Fig. 2), position

the D-handle to the location that provides you the best grip.

4. Tighten the clamp screws evenly until the D-handle is secure.

INSTALL TRIMMER / BLOWER ATTACHMENT

NOTE: To make installation easier, place the unit on the

ground or on a workbench.

1. Turn knob counterclockwise to loosen coupler (Fig. 14, p. 8).

2. While firmly holding trimmer attachment, push it straight into

the coupler until the release button snaps into the primary

hole (Fig. 15, p. 8).

NOTE: Aligning the release button with the guide recess will

help installation (Fig. 15, p. 8).

3. Turn the knob clockwise to tighten.

APPLICATIONS

Use the trimmer to cut grass and light weeds, and decorative

trimming around trees, fences, etc.

Use the blower to clean around buildings, walls, and fences

(Figs. 7 & 8), and also around trees, shrubs, and flower beds

(Fig. 9).

INSTALLING CUTTING ATTACHMENT SHIELD

1. Place the narrow end of the cutting attachment shield over

the shield bracket at the back of the attachment body and

position it so that the circular cut-out slips over the guard

assembly peg (Fig. 2).

2. Place the locking nut

into the hexagonal hole

on the left side of the

guard and hold in place.

3. Insert the assembly

screw into the hole on

the right side of the

guard and screw it

into the nut on the left

side using a Phillips-

head screwdriver.

4. Make sure the screw

is tight before

operating the unit.

Guard

Assembly

Peg

Shield

Bracket

Fig. 2

Spark Plug

Air Filter/Muffler

Cover

Blower

Line Cutting Hassle Free IV®

Blade

SELECTING THE TRIMMER OR BLOWER

To switch between the trimmer and blower functions of this

unit, make sure that the unit is turned off and the engine has

stopped running,

Aiw .,.oToavodsero s rsonanu orI

damage to the unit, DO NOT attempt to shift between

the trimmer and the blower while the unit is operating.

To Use the Trimmer

To use the trimmer, make sure the

shift handle is in the DOWN

position before starting the unit.

1. If the shift handle is in the UP

position, grasp the red shift

latch (Fig. 3) on the shift

handle and squeeze until the

internal locking mechanism

releases.

2. Push the shift handle DOWN

until the red shift latch locks

into place. DO NOT FORCE.

3. Start the unit following the

Starting Instructions (p. 6) and

the unit is ready for use.

To Use the Blower

Shift Latch

__ J

Shift Handle

Fig. 3

To use the blower, make sure the shift handle is in the UP position

before starting the unit.

1. If the shift handle is in the DOWN position, grasp the red shift

latch (Fig. 3) on the shift handle and squeeze until the internal

locking mechanism releases.

2. Pull the shift handle UP until the red shift latch locks into

place. DO NOT FORCE.

3, Start the unit following the Starting Instructions (p. 6) and the

unit is ready for use.

_i CAUTION: For proper engine operation and

maximum reliability, pay strict attention to the oil and I

fuel mixing instructions on the 2-cycle oil container,

Us ng mpropery m xed fue can severey damage

the engine.

[ klWARN'NG"Removefue'caps'ow'ytoavo'd'ojury

from fuel spray. Never operate the unit without the

fuel cap securely in place.

To Obtain Correct Fuel Mix:

Thoroughly mix the proper ratio of 2-cycle engine oil with

unleaded gasoline in a separate fuel can. Use a 40:1 fuel/oil

ratio (One gallon (3.8 liters) of unleaded gasoline mixed with

one 3.2 oz. (95 ml.) bottle of 2-cycle oil makes a 40:1 fuel/oil

ratio). Do not mix them directly in the engine fuel tank. See the

Fuel Mixture Table for specific gas and oil mixing ratios.

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the

unit not running properly. Be sure to use fresh (less than 60

days old), clean unleaded fuel. Follow the instructions carefully

for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates

such as ethanol, methanol, or MTBE (ether). Alcohol-blended

fuel absorbs water. As little as 1% water in the fuel can make

WARNING: Add fuel in a clean, well ventilated

outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilt fuel. Do

not start the engine until fuel vapors dissipate.

WARNING: Gasoline is extremely flammable.

Ignited vapors may explode. Always stop the engine

and allow it to cool before filling the fuel tank. Do not

smoke while filling the tank. Keep sparks and open

flames at a distance from the area.

fuel and oil separate and

leads to formation of acids

during storage. When

using alcohol-blended

fuel, use fresh fuel. 2-CYCLE OIL

Using Blended Fuels

If you choose to use a 2 CYCLE OIL

blended fuel, or its use is 3.2 FL. OZ.

unavoidable, follow (95 ml)

recommended 25 ml

precautions: MIXING RATIO - 40:1

• Always use the fresh fuel mix explained in the operator's manual

• Always shake the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

NOTE: Dispose of the old fuel/oil mix in accordance to

Federal, State and Local regulations.

UNLEADEDGAS

UNLEADED GAS

1 GALLON US

!3.8 LITERS)

1 LITER

WARNING: Operate this unit only in a well-

ventilated outdoor area. Carbon monoxide exhaust

fumes can be lethal in a confined area.

WARNING" Avoid accidental starting. Make sure

you are in the starting position when pulling the starter I

rope (Fig. 6).To avoid serious injury,the operator and

unit must be in a stable position while starting.

STARTING INSTRUCTIONS

1. Mix gas with oil.

2. Fill the fuel tank with the fuel/oil mixture. See Oil and

Fuel Mixing Instructions.

NOTE: There is no need to turn the unit on. The On/Off

Stop Control is in the ON ( I ) position at all times.

3. Fully press and release the primer bulb 10 times,

slowly. Some amount of fuel should be visible in the

primer bulb and fuel lines (Fig. 5). If you can't see fuel

in the bulb, press and release the bulb as many times

as it takes until you can see fuel in it.

4. Crouch in the starting position (Fig. 6). Do not squeeze

the throttle, and pullthe starter rope with a controlled and

steady motion until the unit starts. Wait 10to 15 seconds,

then squeeze the throttle to control the cutting speed.

IF... the engine does not start, go back to step 3.

NOTE:

The unit uses the Incredi-PulF Mstarting system with

MAX FIRE IGNITIONTM , which significantly reduces

the effort required to start the engine. You must pull

the starter rope out far enough to hear the engine

attempt to start. There is no need to pullthe rope

briskly-- there is no harsh resistance when pulling. Be

aware that this starting method is vastly different from

(and much easier than) what you may be used to.

NOTE:

Hot Starting

If the unit is hot and fails to start within 3 pulls of

the starter rope, squeeze the throttle control and

pull the starter rope until the unit starts.

Stop/Off(O) --_!_..._

f_ Throttle

Control

Fig. 4

r Bulb

Fig. 5

Starting

Position

Incredi-Pull

Starting

Throttle

Fig. 6

STOPPING INSTRUCTIONS

1. Release your hand from the throttle control. Allow the

engine to cool down by idling.

2. Press and hold On/Off Stop Control in the OFF (O) position

until engine comes to a complete stop (Fig. 4)

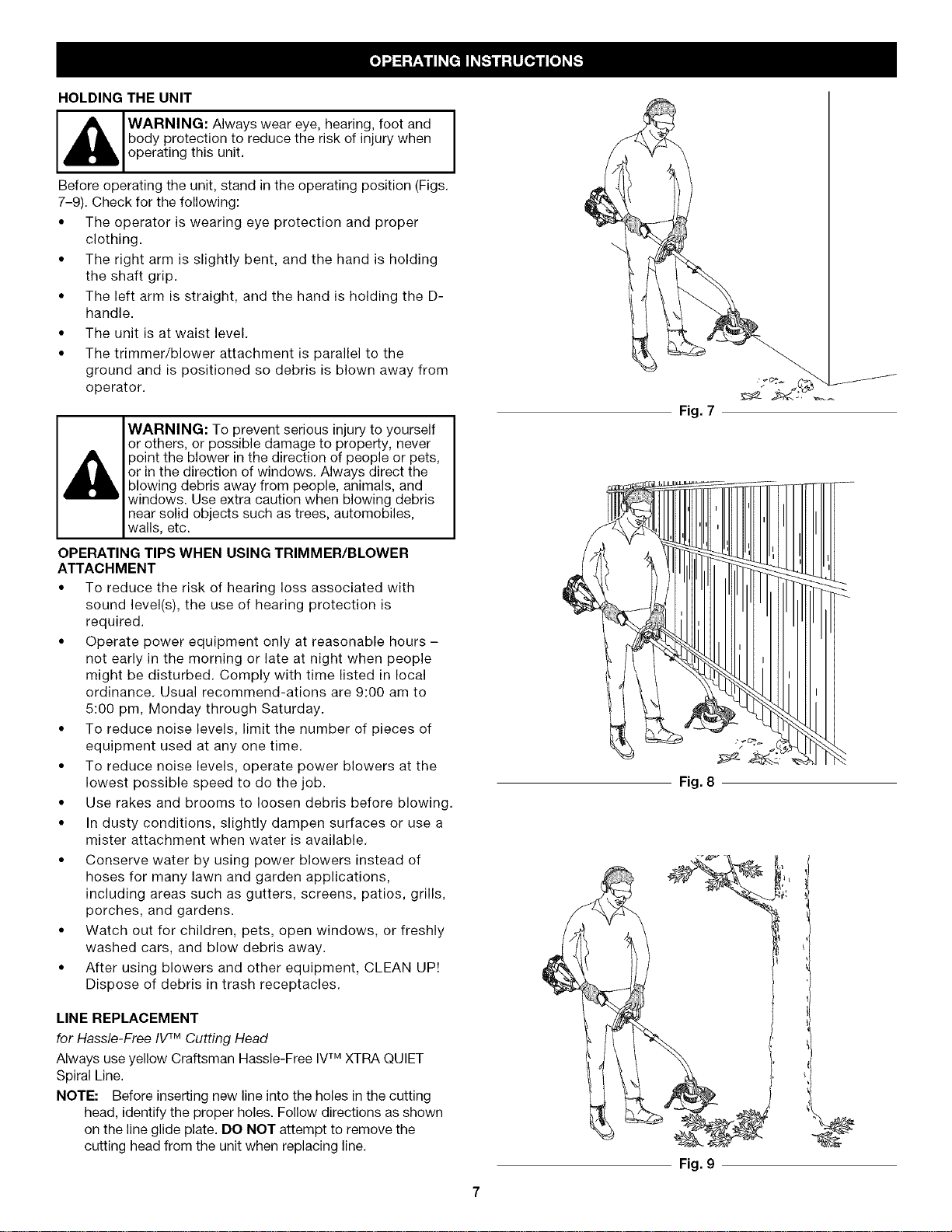

HOLDING THE UNIT

body protection to reduce the risk of injury when

operating this unit.

Before operating the unit, stand in the operating position (Figs.

7-9). Check for the following:

• The operator is wearing eye protection and proper

clothing.

• The right arm is slightly bent, and the hand is holding

the shaft grip.

• The left arm is straight, and the hand is holding the D-

handle.

• The unit is at waist level.

• The trimmer/blower attachment is parallel to the

ground and is positioned so debris is blown away from

operator.

WARNING:To prevent serious injury to yourself

or others, or possible damage to property, never

point the blower in the direction of people or pets,

or in the direction of windows. Always direct the

blowing debris away from people, animals, and

windows. Use extra caution when blowing debris

near solid objects such as trees, automobiles,

walls, etc.

OPERATING TIPS WHEN USING TRIMMER/BLOWER

ATTACHMENT

• To reduce the risk of hearing loss associated with

sound level(s), the use of hearing protection is

required.

• Operate power equipment only at reasonable hours -

not early in the morning or late at night when people

might be disturbed. Comply with time listed in local

ordinance. Usual recommend-ations are 9:00 am to

5:00 pm, Monday through Saturday.

• To reduce noise levels, limit the number of pieces of

equipment used at any one time.

• To reduce noise levels, operate power blowers at the

lowest possible speed to do the job.

• Use rakes and brooms to loosen debris before blowing.

• In dusty conditions, slightly dampen surfaces or use a

mister attachment when water is available.

• Conserve water by using power blowers instead of

hoses for many lawn and garden applications,

including areas such as gutters, screens, patios, grills,

porches, and gardens.

• Watch out for children, pets, open windows, or freshly

washed cars, and blow debris away.

• After using blowers and other equipment, CLEAN UP!

Dispose of debris in trash receptacles.

LINE REPLACEMENT

for Hassle-Free IVTMCutting Head

Always use yellow Craftsman Hassle-Free IVTMXTRA QUIET

Spiral Line.

NOTE: Before inserting new line into the holes in the cutting

head, identify the proper holes. Follow directions as shown

on the line glide plate. DO NOT attempt to remove the

cutting head from the unit when replacing line.

Fig. 7

Fig. 8

Fig. 9

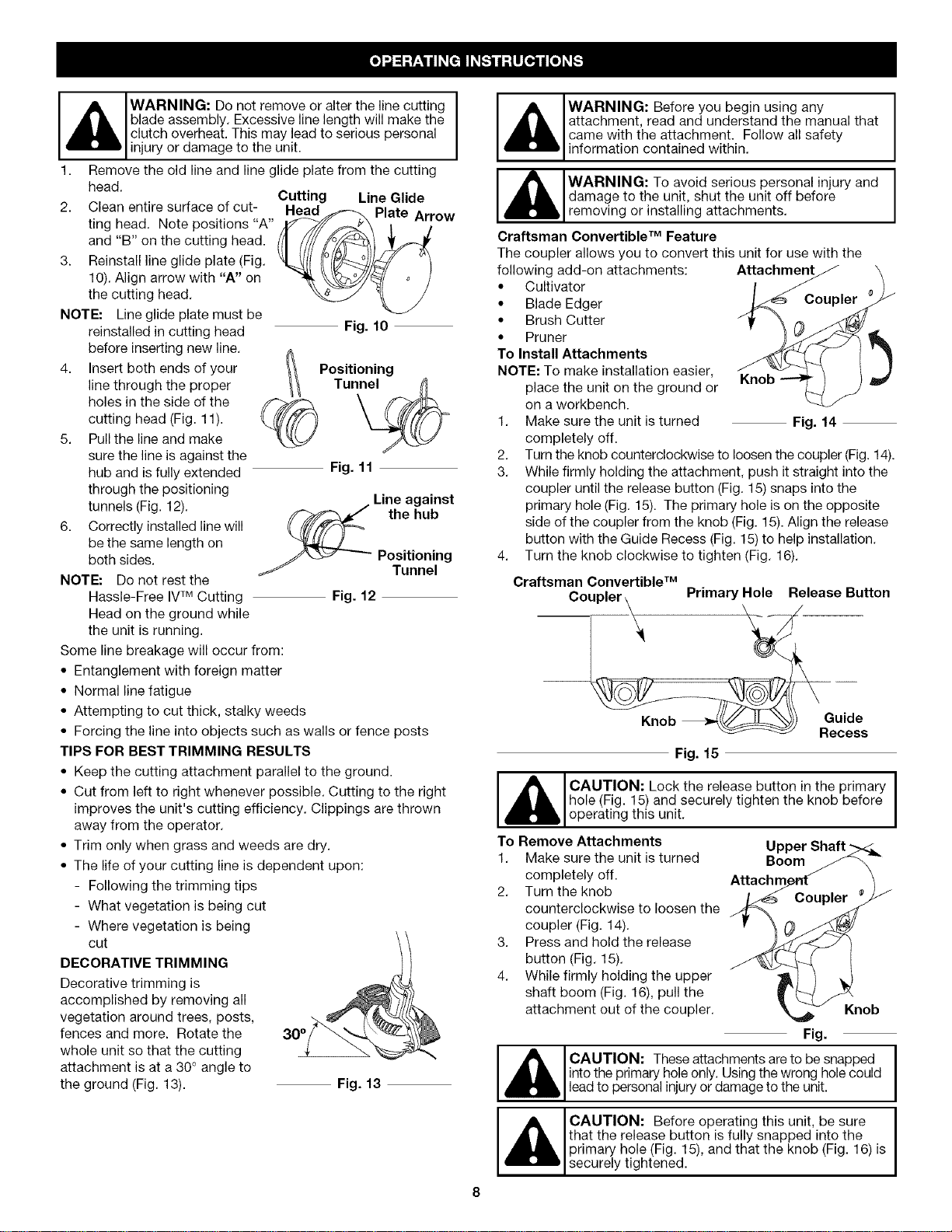

,_IWARNING: Do not remove or alter the line cutting

blade assembly. Excessive line length will make the

clutch overheat. This may lead to serious personal

injury or damage to the unit.

1. Remove the old line and line glide plate from the cutting

head.

Cutting Line Glide

2. Clean entire surface of cut- Head Plate Arrow

ting head. Note positions"A" _/_ / l

and "B" on the cutting head. ((I

3. Reinstall line glide plate (Fig. \_---_ll (_/_//_// "/

10). Align arrow with "A" on "__

the cutting head.

NOTE: Line glide plate must be

reinstalled in cutting head Fig. f0

before inserting new line.

4. Insert both ends of your Positioning

line through the proper Tunnel

holes in the side of the

cutting head (Fig. 11).

5. Pull the line and make

sure the line is against the

hub and is fully extended Fig. 11

through the positioning

tunnels (Fig. 12). Line against

6. Correctly installed linewill _ the hub

be the same length on

both sides. _ Positioning

/ Tunnel

NOTE: Do not rest the

Hassle-Free IVTMCutting Fig. 12

Head on the ground while

the unit is running.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as wails or fence posts

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting attachment parallel to the ground.

• Cut from left to right whenever possible. Cutting to the right

improves the unit's cutting efficiency. Clippings are thrown

away from the operator.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

- Following the trimming tips

- What vegetation is being cut

- Where vegetation is being

cut

DECORATIVE TRIMMING

Decorative trimming is

accomplished by removing all

vegetation around trees, posts,

fences and more. Rotate the

whole unit so that the cutting

attachment is at a 30° angle to

the ground (Fig. 13).

30°

Fig. 13

,_[WARNING: Before you begin using any

attachment, read and understand the manual that

came with the attachment. Follow all safety

information contained within.

WARNING: To avoid serious personal injury and

damage to the unit, shut the unit off before

removing or installing attachments.

Craftsman Convertible _MFeature

The coupler allows you to convert this unit for use with the

following add-on attachments: Attachment

• Cultivator

• Blade Edger

• Brush Cutter

• Pruner

To Install Attachments

NOTE: To make installation easier, Knob

place the unit on the ground or

on a workbench.

1. Make sure the unit is turned Fig. 14

completely off.

2. Turn the knob counterclockwise to loosen the coupler (Fig. 14).

3. While firmly holding the attachment, push it straight into the

coupler until the release button (Fig. 15) snaps into the

primary hole (Fig. 15). The primary hole is on the opposite

side of the coupler from the knob (Fig. 15). Align the release

button with the Guide Recess (Fig. 15)to help installation.

4. Turn the knob clockwise to tighten (Fig. 16).

Craftsman Convertible _M

Coupler Primary Hole Release Button

Knob _'_JJ_"_)) Guide

__ Recess

Fig. 15

CAUTION:LockthereleasebuttonintheprimaryI

hole (Fig. 15) and securely tighten the knob before

operating this unit.

To Remove Attachments

1. Make sure the unit is turned

completely off.

2. Turn the knob

counterclockwise to loosen the

coupler (Fig. 14).

3. Press and hold the release

button (Fig. 15).

4. While firmly holding the upper

shaft boom (Fig. 16), pull the

attachment out of the coupler.

Upper Shaft

Boom

Knob

Fig.

CAUTION: These attachments areto be snapped

into the primary hole only. Using the wrong hole could

lead to personal injury or damage to the unit.

_ AUTION: Before operating this unit, be sure

that the release button is fully snapped into the

primary hole (Fig. 15), and that the knob (Fig. 16) is

securely tightened.

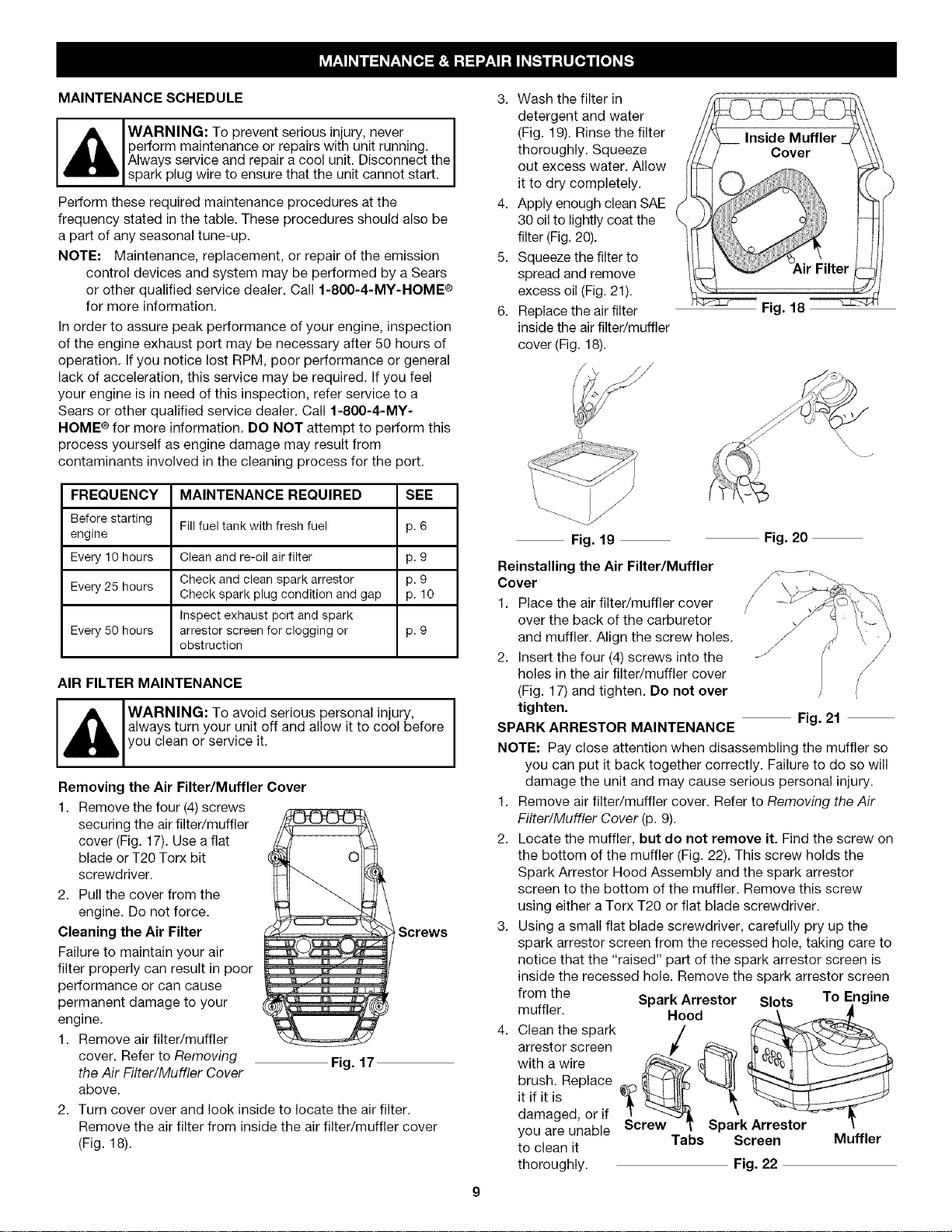

MAINTENANCE SCHEDULE

WARNING: To prevent serious injury, never I

perform maintenance or repairs with unit running. I

Always service and repair a cool unit. Disconnect the

spark pug w re to ensure that the un t cannot start.

Perform these required maintenance procedures at the

frequency stated in the table. These procedures should also be

a part of any seasonal tune-up.

NOTE: Maintenance, replacement, or repair of the emission

control devices and system may be performed by a Sears

or other qualified service dealer. Call 1-800-4-MY-HOME ®

for more information.

In order to assure peak performance of your engine, inspection

of the engine exhaust port may be necessary after 50 hours of

operation. Ifyou notice lost RPM, poor performance or general

lack of acceleration, this service may be required. If you feel

your engine is in need of this inspection, refer service to a

Sears or other qualified service dealer. Call 1-800-4-MY-

HOME ®for more information. DO NOT attempt to perform this

process yourself as engine damage may result from

contaminants involved in the cleaning process for the port.

3. Wash the filter in

detergent and water

(Fig. 19). Rinse the filter

thoroughly. Squeeze

out excess water. Allow

it to dry completely.

4. Apply enough clean SAE

30 oil to lightly coat the

filter (Fig. 20).

5. Squeeze the filter to

spread and remove

excess oil (Fig. 21).

6. Replace the air filter

inside the air filter/muffler

cover (Fig. 18).

Fig. 18

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting

engine Fill fuel tank with fresh fuel p. 6

Every 10 hours Clean and re-oil air filter p. 9

Check and clean spark arrestor p. 9

Every 25 hours

Check spark plug condition and gap p. 10

Inspect exhaust por_ and spark

Every 50 hours arrestor screen for clogging or p. 9

obstruction

AIR FILTER MAINTENANCE

WARNING: To avoid serious personal injury,

always turn your unit off and allow it to cool before

clean or service it.

Removing the Air Filter/Muffler Cover

1. Remove the four (4)screws

securing the air filter/muffler

cover (Fig. 17). Use a fiat

blade or T20 Torx bit

screwdriver.

2. Pull the cover from the

engine. Do not force.

Cleaning the Air Filter

Failure to maintain your air

filter properly can result in poor

performance or can cause

permanent damage to your

engine.

1. Remove air filter/muffler

cover. Refer to Removing Fig. 17

the Air Filter/Muffler Cover

above.

2. Turn cover over and look inside to locate the air filter.

Remove the air filter from inside the air filter/muffler cover

(Fig. 18).

,Screws

Fig. lg Fig. 20

Reinstalling the Air Filter/Muffler

Cover

1. Place the air filter/muffler cover /

over the back of the carburetor

and muffler. Align the screw holes.

2. Insert the four (4) screws into the

holes in the air filter/muffler cover

(Fig. 17) and tighten. Do not over /

tighten.

SPARK ARRESTOR MAINTENANCE Fig. 21

NOTE: Pay close attention when disassembling the muffler so

you can put it back together correctly. Failure to do so will

damage the unit and may cause serious personal injury.

1. Remove air filter/muffler cover. Refer to Removing the Air

Filter/Muffler Cover (p. 9).

2. Locate the muffler, but do not remove it. Find the screw on

the bottom of the muffler (Fig. 22). This screw holds the

Spark Arrestor Hood Assembly and the spark arrestor

screen to the bottom of the muffler. Remove this screw

using either a Torx T20 or flat blade screwdriver.

3. Using a small flat blade screwdriver, carefully pry up the

spark arrestor screen from the recessed hole, taking care to

notice that the "raised" part of the spark arrestor screen is

inside the recessed hole. Remove the spark arrestor screen

from the Spark Arrestor Slots To Engine

muffler. Hood

4. Clean the spark Screw_ _

arrestor screen

with a wire

brush. Replace

it if it is

damaged, or if

you are unable Spark Arrestor

Tabs Screen Muffler

to clean it

thoroughly. Fig. 22

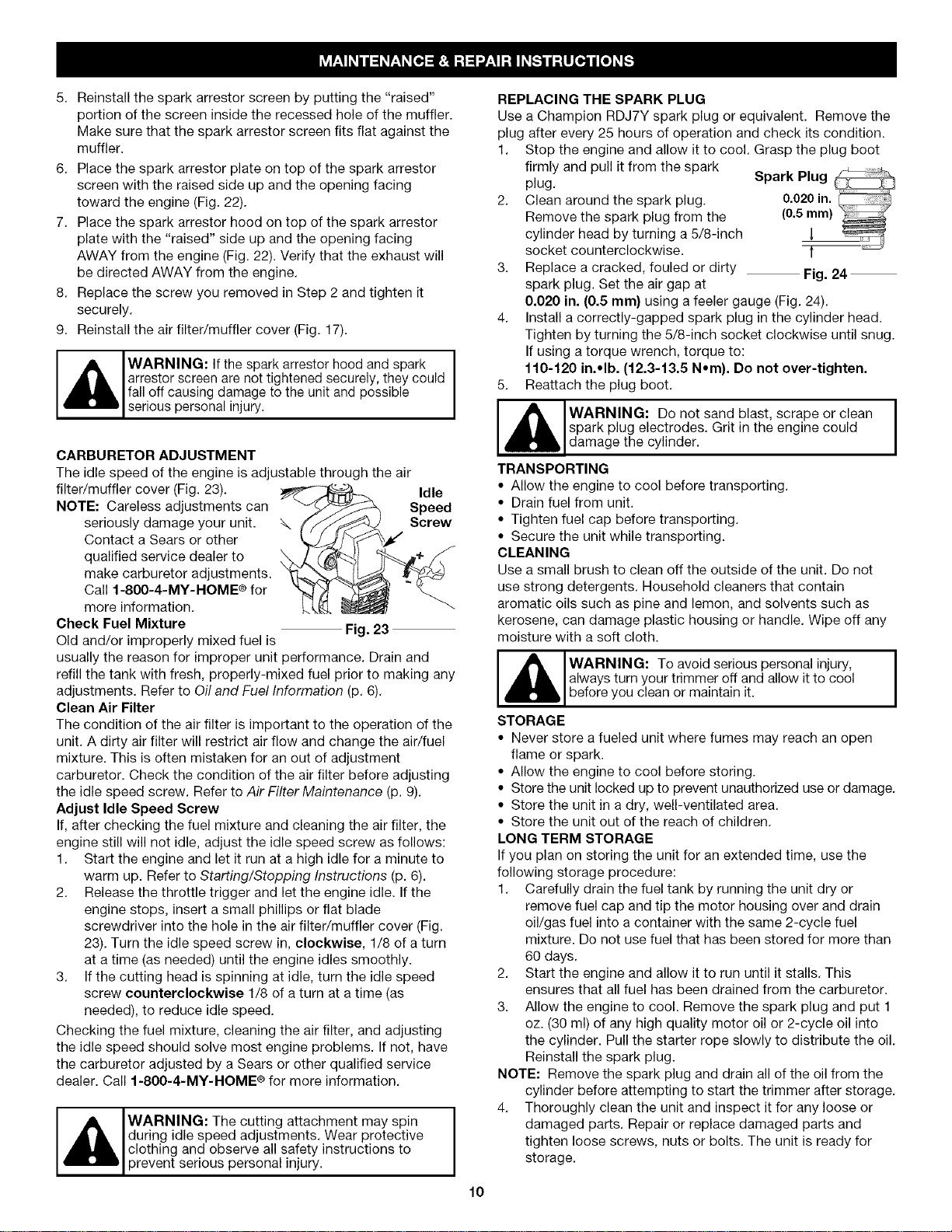

5. Reinstallthesparkarrestorscreenbyputtingthe"raised"

portionofthescreeninsidetherecessedholeofthemuffler.

Makesurethatthesparkarrestorscreenfitsflatagainstthe

muffler.

6. Placethesparkarrestorplateontopofthesparkarrestor

screenwiththeraisedsideupandtheopeningfacing

towardtheengine(Fig.22).

7. Placethesparkarrestorhoodontopofthesparkarrestor

platewiththe"raised"sideupandtheopeningfacing

AWAYfromtheengine(Fig.22).Verifythattheexhaustwill

bedirectedAWAYfromtheengine.

8. ReplacethescrewyouremovedinStep2andtightenit

securely.

9. Reinstalltheairfilter/mufflercover(Fig.17).

[_i_, IWARNING:Ifthesparkarrestorho°dandspark

arrestorscreenarenottightenedsecurely,theycould

falloffcausingdamagetotheunitandpossible

seriouspersonalinjury.

CARBURETORADJUSTMENT

The idle speed of the engine is adjustable through the air

filter/muffler cover (Fig. 23). Idle

NOTE: Careless adjustments can Speed

seriously damage your unit. \ Screw

Contact a Sears or other

qualified service dealer to

make carburetor adjustments.

Call 1-800-4-MY-HOME ®for

more information.

Check Fuel Mixture Fig. 23

Old and/or improperly mixed fuel is

usually the reason for improper unit performance. Drain and

refill the tank with fresh, properly-mixed fuel prior to making any

adjustments. Refer to Oil and Fuel Information (p. 6).

Clean Air Filter

The condition of the air filter is important to the operation of the

unit. A dirty air filter will restrict air flow and change the air/fuel

mixture. This is often mistaken for an out of adjustment

carburetor. Check the condition of the air filter before adjusting

the idle speed screw. Refer to Air Filter Maintenance (p. 9).

Adjust Idle Speed Screw

If, after checking the fuel mixture and cleaning the air filter, the

engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to

warm up. Refer to Starting/Stopping Instructions (p. 6).

2. Release the throttle trigger and let the engine idle. If the

engine stops, insert a small phillips or flat blade

screwdriver into the hole in the air filter/muffler cover (Fig.

23). Turn the idle speed screw in, clockwise, 1/8 of a turn

at a time (as needed) until the engine idles smoothly.

3. If the cutting head is spinning at idle, turn the idle speed

screw counterclockwise 1/8 of a turn at a time (as

needed), to reduce idle speed.

Checking the fuel mixture, cleaning the air filter, and adjusting

the idle speed should solve most engine problems. If not, have

the carburetor adjusted by a Sears or other qualified service

dealer. Call 1-800-4-MY-HOME ®for more information.

WARNING: The cutting attachment may spin

during idle speed adjustments. Wear protective

clothing and observe all safety instructions to

_revent serious personal injury.

REPLACING THE SPARK PLUG

Use a Champion RDJ7Y spark plug or equivalent. Remove the

plug after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug boot

firmly and pull it from the spark

plug.

2. Clean around the spark plug.

Remove the spark plug from the

cylinder head by turning a 5/8-inch

socket counterclockwise.

3. Replace a cracked, fouled or dirty Fig. 24

spark plug. Set the air gap at

0.020 in. (0.5 mm) using a feeler gauge (Fig. 24).

4. Install a correctly-gapped spark plug in the cylinder head.

Tighten by turning the 5/8-inch socket clockwise until snug.

If using a torque wrench, torque to:

110-120 in.,lb. (12.3-13.5 N°m). Do not over-tighten.

Reattach the plug boot.

WARNING: Do not sand blast, scrape or clean I

spark plug electrodes. Grit in the engine could

damage the cylinder.

TRANSPORTING

* Allow the engine to cool before transporting.

* Drain fuel from unit.

* Tighten fuel cap before transporting.

* Secure the unit while transporting.

CLEANING

Use a small brush to clean off the outside of the unit. Do not

use strong detergents. Household cleaners that contain

aromatic oils such as pine and lemon, and solvents such as

kerosene, can damage plastic housing or handle. Wipe off any

moisture with a soft cloth.

_ WARNING: To avoid serious personal injury,

always turn your trimmer off and allow it to cool

before you clean or maintain it.

STORAGE

* Never store a fueled unit where fumes may reach an open

flame or spark.

* Allow the engine to cool before storing.

° Store the unit locked up to prevent unauthorized use or damage.

° Store the unit in a dry, well-ventilated area.

° Store the unit out of the reach of children.

LONG TERM STORAGE

If you plan on storing the unit for an extended time, use the

following storage procedure:

1. Carefully drain the fuel tank by running the unit dry or

remove fuel cap and tip the motor housing over and drain

oil/gas fuel into a container with the same 2-cycle fuel

mixture. Do not use fuel that has been stored for more than

60 days.

2. Start the engine and allow it to run until it stalls. This

ensures that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1

oz. (30 ml) of any high quality motor oil or 2-cycle oil into

the cylinder. Pull the starter rope slowly to distribute the oil.

Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the

cylinder before attempting to start the trimmer after storage.

4. Thoroughly clean the unit and inspect it for any loose or

damaged parts. Repair or replace damaged parts and

tighten loose screws, nuts or bolts. The unit is ready for

storage.

PROBLEM SOLUTION

Empty fuel tank

Primer bulb wasn't pressed enough

Engine is flooded

Old or improperly mixed fuel

Fouled spark plug

Plugged spark arrestor

The outside temperature is below 40° F

The outside temperature is above 90°

I=1_[_1_1=LvAvAIIlli! I_[ell/Him]| =1

Air filter is plugged

Old or improperly mixed fuel

Improper carburetor adjustment

Old or improperly mixed fuel

Improper carburetor adjustment

Cutting attachment bound with grass

Dirty air filter

Plugged spark arrestor

Old or improperly mixed fuel

Air filter is plugged

Improper carburetor adjustment

Fouled spark plug

Plugged spark arrestor

Fill fuel tank with properly mixed fuel

Press primer bulb fully and slowly 10 times

Pull the starter rope

Drain fuel tank and add fresh fuel mixture

Replace the spark plug

Clean or replace spark arrestor

Pull the starter rope up to 10-15 times

Replace or clean the air filter

Drain fuel tank and add fresh fuel mixture

Adjust according to the Carburetor Adjustments

Drain fuel tank and add fresh fuel mixture

Take to a Sears or other qualified service dealer foran adjustment

Stop the engine and clean the cutting attachment

Clean or replace the air filter

Clean or replace spark arrestor

Drain fuel tank and add fresh fuel mixture

Replace or clean air filter

Take to a Sears or other qualified service dealer for an adjustment

Replace the spark plug

Clean or replace spark arrestor

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest Sears Parts & Repair center (1-800-4-MY-HOME ®)

or other qualified service dealer.

Engine Type ................................................................................................................................................................. Air-Cooled, 2-Cycle

Displacement ................................................................................................................................................................. 31.5 cc (1.95 cu in.)

Idle Speed RPM .............................................................................................................................................................. 2,800 - 3,600 rpm

Operating RPM .......................................................................................................................................................................... 7,200+ rpm

Ignition Type ............................................................................................................................................ Electronic-MAX FIRE IGNITION TM

Ignition Switch ...................................................................................................................................................................... Rocker Switch

Spark Plug Gap ............................................................................................................................................................... 0.020 in. (0.5 mm)

Spark Plug ................................................................................................................................................. Champion RDJ7Y or similar plug

Lubrication ........................................................................................................................................................................... Fuel/Oil Mixture

Fuel/Oil Ratio ......................................................................................................................................................................................... 40:1

Carburetor ............................................................................................................................................................... Diaphragm, All-Position

Starter ................................................................................................................................................... Incredi-Pull TM Starting Auto Rewind

Muffler ............................................................................................................................................................................. Baffled with Guard

Throttle ....................................................................................................................................................................... Manual Spring Return

Fuel Tank Capacity ............................................................................................................................................................... 13 oz. (384 ml)

Drive Shaft Housing ......................................................................................................................... Steel Tube (Craftsman Convertible TM)

Throttle Control ................................................................................................................................................................ Finger-Tip Trigger

Approximate Unit Weight (No fuel, with Hassle Free IV®, shield, and D-handle) .................................................................... 14 Ibs. (6 kg)

Cutting Mechanism ................................................................................................................................................... Hassle Free IV® Head

Trimming Line Diameter ................................................................................................. Yellow Hassle Free IVTM XTRA QUIET Spiral Line

Cutting Path Diameter ............................................................................................................................................... 15.5 inches (39.34 cm)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time

without notice.

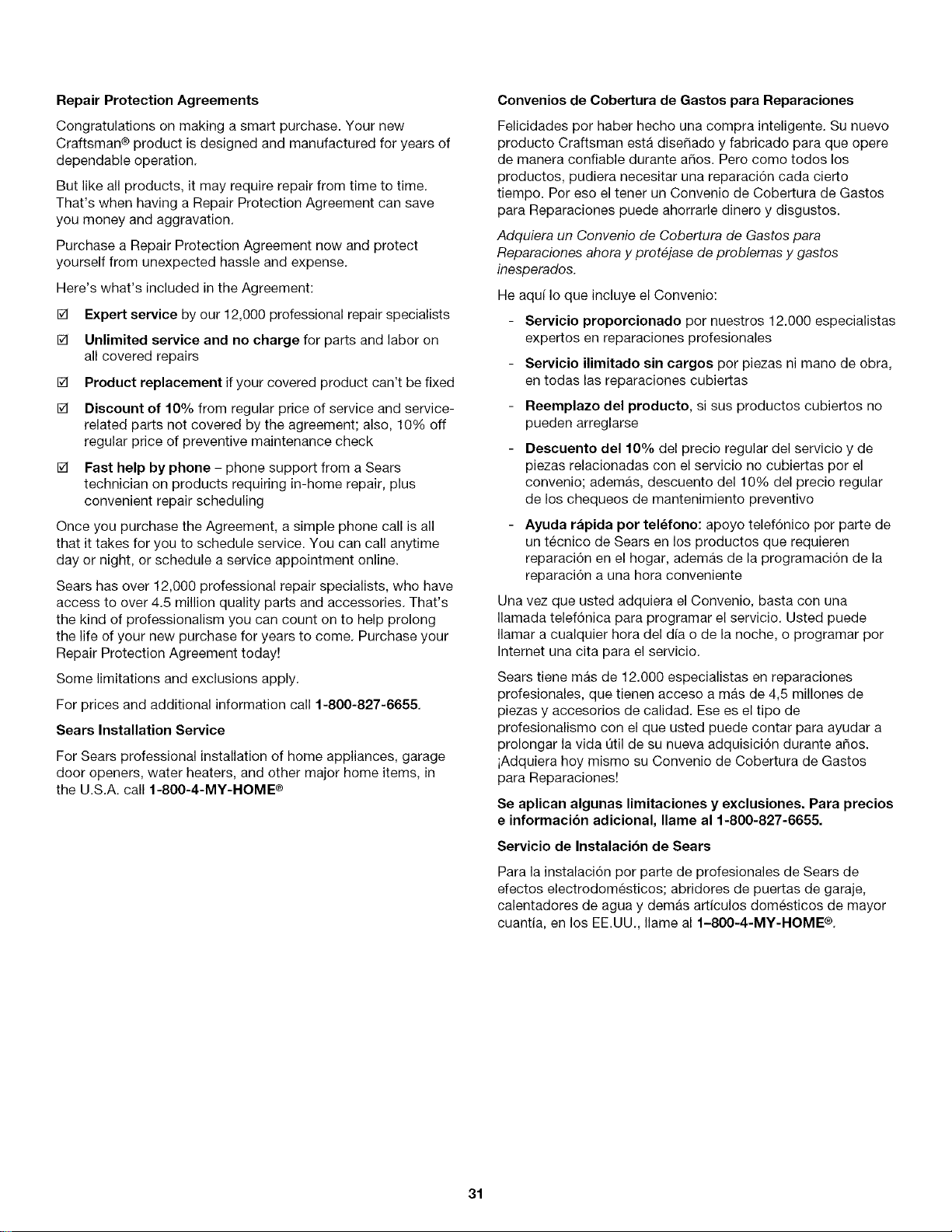

RepairProtectionAgreements

Congratulations on making a smart purchase. Your new

Craftsman ®product is designed and manufactured for years of

dependable operation.

But like all products, it may require repair from time to time.

That's when having a Repair Protection Agreement can save

you money and aggravation.

Purchase a Repair Protection Agreement now and protect

yourself from unexpected hassle and expense.

Here's what's included in the Agreement:

[] Expert service by our 12,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on

all covered repairs

[] Product replacement if your covered product can't be fixed

[] Discount of 10% from regular price of service and service-

related parts not covered by the agreement; also, 10% off

regular price of preventive maintenance check

[] Fast help by phone - phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong

the life of your new purchase for years to come. Purchase your

Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME ®

Convenios de Cobertura de Gastos para Reparaciones

Felicidades per haber hecho una compra inteligente. Su nuevo

producto Craftsman esta dise_ado y fabricado para que opere

de manera confiable durante a_os. Pete come todos los

productos, pudiera necesitar una reparaci6n cada cierto

tiempo. Per eso el tener un Convenio de Cobertura de Gastos

para Reparaciones puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para

Reparaciones ahora y prot6jase de problemas y gastos

inesperados.

He aquf Io que incluye el Convenio:

- Servicio proporcienado per nuestros 12.000 especialistas

expertos en reparaciones profesionales

- Servicio ilimitado sin cargos per piezas ni mane de obra,

en todas las reparaciones cubiertas

- Reemplaze del producto, si sus productos cubiertos no

pueden arreglarse

- Descuento de110% del precio regular del servicio y de

piezas relacionadas con el servicio no cubiertas per el

convenio; ademas, descuento del 10% del precio regular

de los chequeos de mantenimiento preventive

- Ayuda r_pida per tel_fono: apoyo telef6nico per parte de

un tecnico de Sears en los productos que requieren

reparaci6n en el hogar, ademas de la programaci6n de la

reparaci6n a una hera conveniente

Una vez que usted adquiera el Convenio, basta con una

Ilamada telef6nica para programar el servicio, Usted puede

Ilamar a cualquier hera del dfa o de la noche, o programar per

Internet una cita para el servicio,

Sears tiene mas de 12,000 especialistas en reparaciones

profesionales, que tienen acceso a mas de 4,5 millones de

piezas y accesorios de calidad, Ese es el tipo de

profesionalismo con el que usted puede contar para ayudar a

prolongar la vida Qtil de su nueva adquisici6n durante aSos.

iAdquiera hey mismo su Convenio de Cobertura de Gastos

para Reparaciones!

Se aplican algunas limitaciones y exclusiones. Para precios

e informaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n per parte de profesionales de Sears de

efectos electrodomesticos; abridores de puertas de garaje,

calentadores de agua y demas articulos domesticos de mayor

cuantia, en los EE.UU., Ilame al 1-800-4-MY-HOME ®.

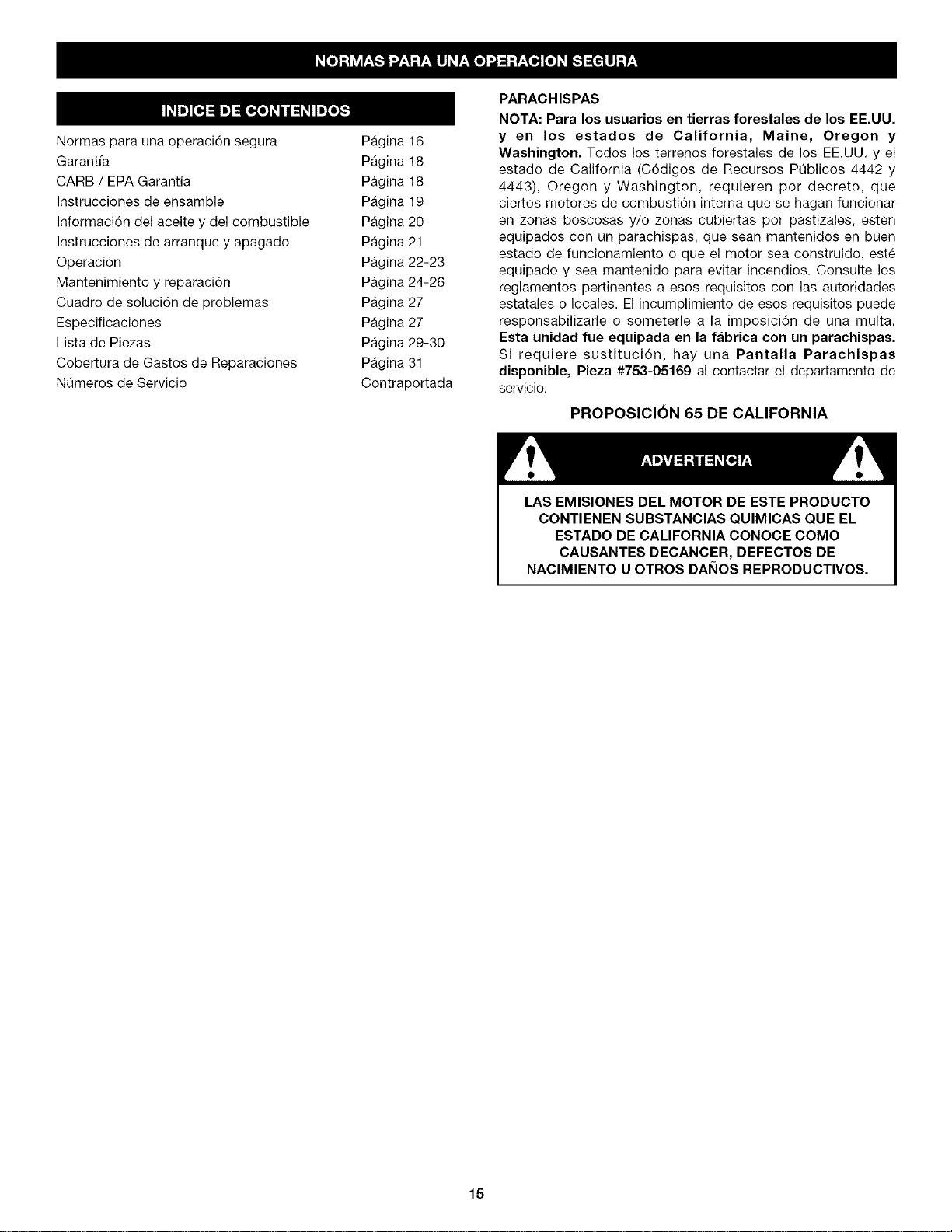

Normasparaunaoperaci6nsegura

Garantfa

CARB/ EPA Garantia

Instrucciones de ensamble

Informaci6n del aceite y del combustible

Instrucciones de arranque y apagado

Operaci6n

Mantenimiento y reparaci6n

Cuadro de soluci6n de problemas

Especificaciones

Lista de Piezas

Cobertura de Gastos de Reparaciones

NQmeros de Servicio

Pagina 16

Pagina 18

Pagina 19

Pagina 20

Pagina 21

Pagina 22-23

Pagina 24-26

Pagina 27

Pagina 29-30

Pagina 31

Contraportada

PARACH ISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU.

y en los estados de California, Maine, Oregon y

Washington. Todos los terrenos forestales de los EE.UU. y el

estado de California (C6digos de Recursos PQblicos 4442 y

4443), Oregon y Washington, requieren por decreto, que

ciertos motores de combusti6n interna que se hagan funcionar

en zonas boscosas y/o zonas cubiertas por pastizales, esten

equipados con un parachispas, que sean mantenidos en buen

estado de funcionamiento o que el motor sea construido, este

equipado y sea mantenido para evitar incendios. Consulte los

reglamentos pertinentes a esos requisitos con las autoridades

estatales o locales. El incumplimiento de esos requisitos puede

responsabilizarle o someterle a la imposici6n de una multa.

Esta unidad fue equipada en la fabrica con un parachispas.

Si requiere sustituci6n, hay una Pantalla Paraehispas

disponible, Pieza #753-05169 al contactar el departamento de

servicio.

PROPOSICION 65 DE CALIFORNIA

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO

CONTIENEN SUBSTANCIAS QUIMICAS QUE EL

ESTADO DE CALIFORNIA CONOCE COMO

CAUSANTES DECANCER, DEFECTOS DE

NACIMIENTO U OTROS DAI_IOS REPRODUCTIVOS.

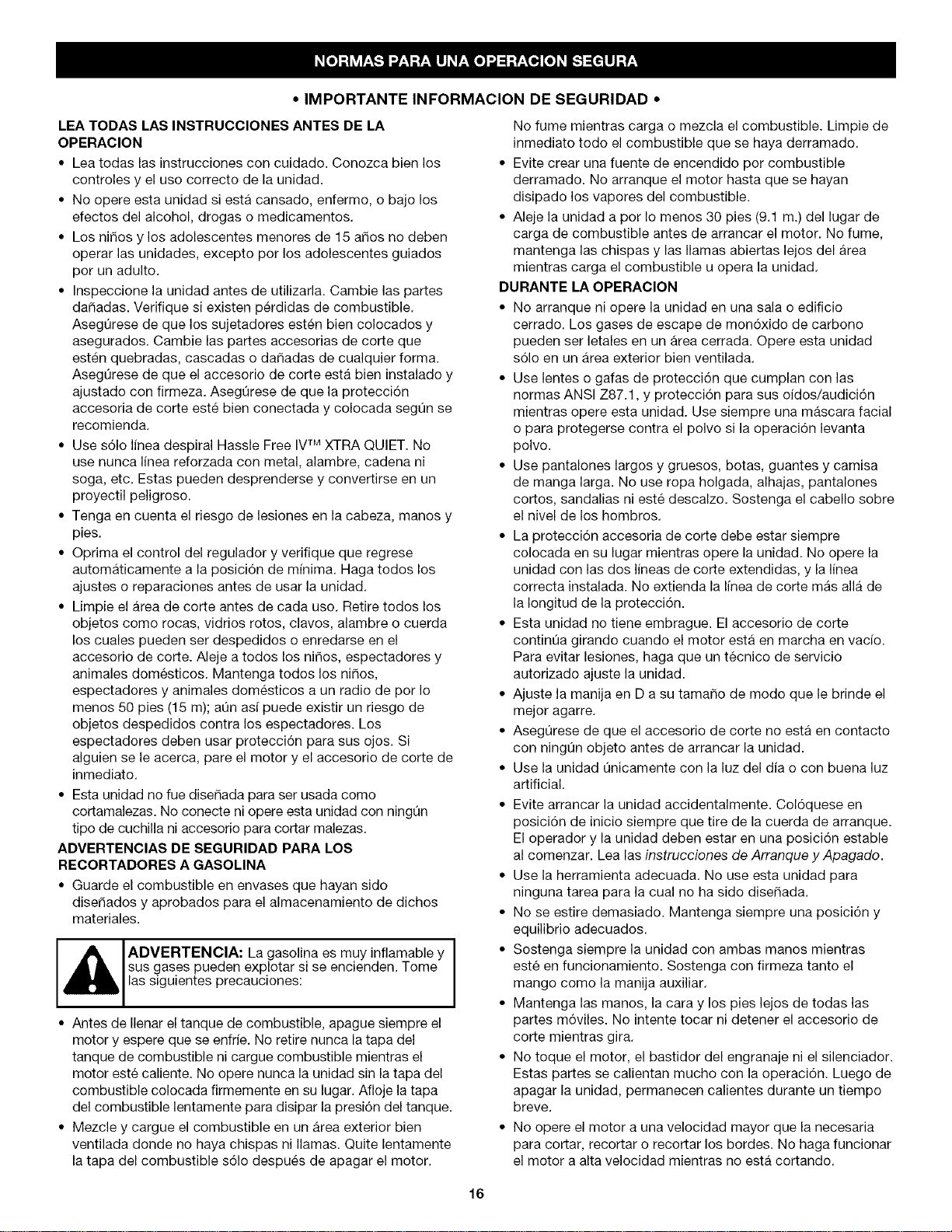

• IMPORTANTE INFORMACION DE SEGURIDAD °

LEA TODAS LAS INSTRUCCIONES ANTES DE LA

OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los

controles y el use correcto de la unidad.

• No opere esta unidad si esta cansado, enfermo, o bajo los

efectos del alcohol, drogas o medicamentos.

• Los ni_os y los adolescentes menores de 15 a_os no deben

operar las unidades, excepto per los adolescentes guiados

per un adulto.

• Inspeccione la unidad antes de utilizarla. Cambie las partes

dafiadas. Verifique si existen perdidas de combustible.

AsegOrese de que los sujetadores esten bien colocados y

asegurados. Cambie las partes accesorias de corte que

esten quebradas, cascadas o dafiadas de cualquier forma.

AsegOrese de que el accesorio de corte esta bien instalado y

ajustado con firmeza. AsegOrese de que la protecci6n

accesoria de corte este bien conectada y colocada segOn se

recomienda.

• Use s61o linea despiral Hassle Free IVTM XTRA QUIET. No

use nunca linea reforzada con metal, alambre, cadena ni

soga, etc. Estas pueden desprenderse y convertirse en un

proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y

pies.

• Oprima el control del regulador y verifique que regrese

automaticamente a la posici6n de minima. Haga todos los

ajustes o reparaciones antes de usar la unidad.

• Limpie el Area de corte antes de cada use. Retire todos los

objetos come rocas, vidrios rotes, clavos, alambre o cuerda

los cuales pueden ser despedidos o enredarse en el

accesorio de corte. Aleje a todos los nir3os, espectadores y

animales domesticos. Mantenga todos los nifios,

espectadores y animales domesticos a un radio de por Io

menos 50 pies (15 m); aOn as[ puede existir un riesgo de

objetos despedidos contra los espectadores. Los

espectadores deben usar protecci6n para sus ojos. Si

alguien se le acerca, pare el motor y el accesorio de corte de

inmediato.

• Esta unidad no fue disefiada para set usada como

cortamalezas. No conecte ni opere esta unidad con ningOn

tipo de cuchilla ni accesorio para cortar malezas.

ADVERTENCIAS DE SEGURIDAD PARA LOS

RECORTADORES A GASOLINA

• Guarde el combustible en envases que hayan sido

diser_ados y aprobados para el almacenamiento de dichos

materiales.

ADVERTENCIA: La gasolina es muy inflamable y

sus gases pueden explotar si se encienden. Tome

las siguientes precauciones:

• Antes de Ilenar el tanque de combustible, apague siempre el

motor y espere que se enfrie. No retire nunca la tapa del

tanque de combustible ni cargue combustible mientras el

motor este caliente. No opere nunca la unidad sin la tapa del

combustible colocada firmemente en su lugar. Afloje la tapa

del combustible lentamente para disipar la presi6n del tanque.

• Mezcle y cargue el combustible en un Area exterior bien

ventilada donde no haya chispas ni llamas. Quite lentamente

la tapa del combustible s61o despues de apagar el motor.

No fume mientras carga o mezcla el combustible. Limpie de

inmediato todo el combustible que se haya derramado.

• Evite crear una fuente de encendido per combustible

derramado. No arranque el motor hasta que se hayan

disipado los vapores del combustible.

• Aleje la unidad a por Io menos 30 pies (9.1 m.) del lugar de

carga de combustible antes de arrancar el motor. No fume,

mantenga las chispas y las llamas abiertas lejos del Area

mientras carga el combustible u opera la unidad.

DURANTE LA OPERACION

• No arranque ni opere la unidad en una sala o edificio

cerrado. Los gases de escape de mon6xido de carbono

pueden set letales en un Area cerrada. Opere esta unidad

s61oen un Area exterior bien ventilada.

• Use lentes o gafas de protecci6n que cumplan con las

normas ANSI Z87.1, y protecci6n para sus oidos/audici6n

mientras opere esta unidad. Use siempre una mascara facial

o para protegerse contra el polvo si la operaci6n levanta

polvo.

• Use pantalones largos y gruesos, betas, guantes y camisa

de manga larga. No use ropa holgada, alhajas, pantalones

cortos, sandalias ni este descalzo. Sostenga el cabello sobre

el nivel de los hombros.

• La protecci6n accesoria de corte debe estar siempre

colocada en su lugar mientras opere la unidad. No opere la

unidad con las dos lineas de corte extendidas, y la linea

correcta instalada. No extienda la linea de corte mas alia de

la Iongitud de la protecci6n.

• Esta unidad no tiene embrague. El accesorio de corte

contint_a girando cuando el motor esta en marcha en vado.

Para evitar lesiones, haga que un tecnico de servicio

autorizado ajuste la unidad.

• Ajuste la manija en D a su tamafio de modo que le brinde el

mejor agarre.

• AsegQrese de que el accesorio de corte no esta en contacto

con ningQn objeto antes de arrancar la unidad.

• Use la unidad Qnicamente con la luz del dia o con buena luz

artificial.

• Evite arrancar la unidad accidentalmente. Col6quese en

posici6n de inicio siempre que tire de la cuerda de arranque.

El operador y la unidad deben estar en una posici6n estable

al comenzar. Lea las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para

ninguna tarea para la cual no ha sido diser_ada.

• No se estire demasiado. Mantenga siempre una posici6n y

equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras

este en funcionamiento. Sostenga con firmeza tanto el

mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las

partes m6viles. No intente tocar ni detener el accesorio de

corte mientras gira.

• No toque el motor, el bastidor del engranaje ni el silenciador.

Estas partes se calientan mucho con la operaci6n. Luego de

apagar la unidad, permanecen calientes durante un tiempo

breve.

• No opere el motor a una velocidad mayor que la necesaria

para cortar, recortar o recortar los bordes. No haga funcionar

el motor a alta velocidad mientras no esta cortando.

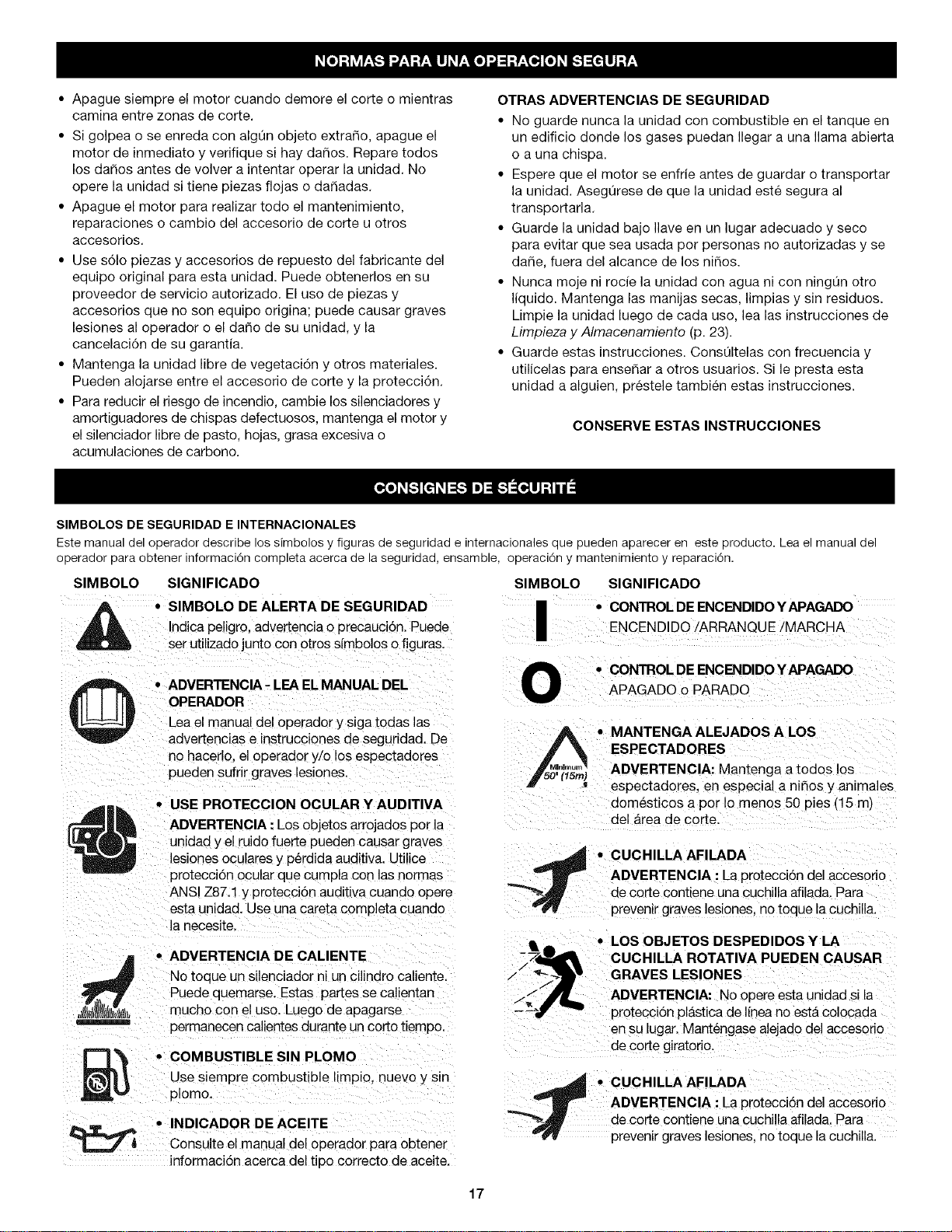

• Apague siempre el motor cuando demote el corte o mientras

camina entre zonas de corte.

• Si golpea o se enreda con algOn objeto extra,o, apague el

motor de inmediato y verifique si hay da_os. Repare todos

los da_os antes de volver a intentar operar la unidad. No

opere la unidad si tiene piezas flojas o da_adas.

• Apague el motor para realizar todo el mantenimiento,

reparaciones o cambio del accesorio de corte u otros

accesorios.

• Use s61o piezas y accesorios de repuesto del fabricante del

equipo original para esta unidad. Puede obtenerlos en su

proveedor de servicio autorizado. El use de piezas y

accesorios que no son equipo origina; puede causar graves

lesiones al operador o el da_o de su unidad, y la

cancelaci6n de su garantia.

• Mantenga la unidad libre de vegetacidn y otros materiales.

Pueden alojarse entre el accesorio de corte y la protecci6n.

• Para reducir el riesgo de incendio, cambie los silenciadores y

amortiguadores de chispas defectuosos, mantenga el motor y

el silenciador libre de pasto, hojas, grasa excesiva o

acumulaciones de carbono.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en

un edificio donde los gases puedan Ilegar a una llama abierta

o a una chispa.

• Espere que el motor se enffie antes de guardar o transportar

la unidad. Aseg0rese de que la unidad este segura al

transportarla.

• Guarde la unidad bajo Ilave en un lugar adecuado y seco

para evitar que sea usada por personas no autorizadas y se

daSe, fuera del alcance de los niSos.

• Nunca moje ni rode la unidad con agua ni con ning_n otto

liquido. Mantenga las manijas secas, limpias y sin residuos.

Limpie la unidad luego de cada uso, lea las instrucciones de

Limpieza y Almacenamiento (p. 23).

• Guarde estas instrucciones. ConsQItelas con frecuencia y

utilicelas para enseSar a otros usuarios. Si le presta esta

unidad a alguien, prestele tambien estas instrucciones.

CONSERVE ESTAS INSTRUCClONES

SlMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del

operador para obtener informaci6n completa acerca de la seguridad, ensamble, eperaci6n y mantenimiento y reparaci6n.

SIMBOLO

SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precauci6n. Puede

ser utilizado junto con otros sfmbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL

OPERADOR

Lea el manual del operador y siga todas las

adver[encias e instrucciones de seguridad. De

no haceflo, el operador y/o los espectadores

pueden sufrir graves lesiones.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA : Los objetos arrojados por la

unidad y el ruide fuerte pueden causar graves

lesiones oculares y p6rdida auditiva. Utilice

protecci6n ocular que cumpla con las normas

ANSI Z87.1 y protecci6n auditiva cuando opere

esta unidad. Use una careta completa cuando

la necesite.

SIMBOLO SIGNIFICADO

• CONTROL DE ENCENDIDO YAPAGADO

ENCENDIDO/ARRANQUE !MARCHA

• CONTROL DE ENCENDIBO Y APAGADO

CPARADO

, MANTENGAALEJADOSAL°s

/ _ ESPECTADORES

atOdos los

m J espectadores, en especial a ni_os y anima!es

dom6sticos a por Io menes 50 pies (!5 m)

del Area de Corte

_, CUCHILLAAFILAD A

vir ADVERTENCIA : La protecci6n del accesofio

"_ de Corte Contiene una Cuchilla afilada. Para

_P'_ prevenir graves lesiones, no toque la Cuchilla.

• ADVERTENCIA DE CALIENTE

No toque un silenciador ni un cilinaro caliente.

Puede quemarse. Estas partes se calientan

,,_1__/ll_lll_. mucho con el use. Luego de apagarse

permanecen calientes durante un corto tiempo.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin

plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener

informaci6n acerca del tipo correcto de aceite.

CUCHILLA ROTATIVA pUEDEN CAUSAR

GRAVES LESIONES

/_ ADVERTENCIA: No opere esta unidad si la

Protecci6n pl_stica de linea no est_ colocada

en su lugar. Mantengase alejado de! accesorio

cuC.,L AF' DA

_ ADVERTENCIA : La protecci6n del accesorio

"_'_ de corte contiene una cuchi!la afilad& Para

w_lr prevenir graves lesiones, no toque la cuchilla.

GARANTiA LIMITADA POR DOS AIqOS EN EL RECORTADOR DE GASOLINA CRAFTSMAN

Per dos a_os a partir de la fecha de compra, cuando se use y se de mantenimiento a este Recortador segQn el manual del operador,

Sears reparara cualquier defecto en material o mane de obra sin cargo alguno. Esta garantia excluye la bujfa, el filtro de aire y la

bolsa de la aspiradora, las cuales son piezas fungibles que se pueden gastar debido al uso normal en menos de dos ados, Si este

Recortador se usa para fines comerciales o de alquiler, esta garantfa tiene valor por solo 30 dias a partir de la fecha de compra, EL

SERVICIO DE LA GARANTiA ESTA DISPONIBLE AL DEVOLVER ESTE SOPLADOR A LA TIENDA SEARS O AL CENTRO DE

PIEZAS Y REPARACIONES DE SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. Esta garantia le concede a usted derechos

legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co,, Hoffman Estates, IL 60179

Declaraci6n de Garantia de Control de Emisiones de la EPA / California

Sus Derechos y Obligaciones de la Garantia

La Junta de Recursos del Aire de California, la Agencia de Protecci6n Ambiental y Sears se complacen en explicar la garantia del

sistema de control de emisiones para su peque_o motor para uso fuera de la carretera del 2005 y posterior. Los nuevos motores

peque_os para uso fuera de la carretera tienen que dise_arse, construirse y equiparse para cumplir las normas contra smog mas

estrictas. Sears tiene que garantizar el sistema de control de emisiones de su pequedo motor para use fuera de la carretera durante

los periodos de tiempo que aparecen a continuaci6n siempre que no haya habido abuso, negligencia o mantenimiento indebido de

su motor para uso fuera de la carretera, El sistema de control de emisiones puede incluir piezas tales como el carburador o sistema

de inyecci6n de combustible, el sistema de encendido y el convertidor catalftico, Tambien puede incluir mangueras, correas,

conectores y otros componentes relacionados con el control de emisiones, Cuando exista una condici6n justificable, Sears arreglara

su pequeSo motor todo-terreno sin costo alguno, incluyendo el diagn6stico, piezas y mano de obra.

Los pequefios motores todo-terreno del afio 2005 y afios posteriores estan garantizados por dos afios. Si su motor tiene

alguna pieza defectuosa que est6 relacionada con las emisiones, Sears la arreglara o cambiara.

Responsabilidades del Propietario para la Garantia

• Como propietario del peque_o motor todo-terreno, usted tiene la responsabilidad de la ejecuci6n del mantenimiento requerido que se

describe en el manual del operador. Sears le recomienda que conserve todos los recibos que cubran el mantenimiento de su pequeSo

motor todo-terreno, mas Sears no puede negarle la garantia por carecer de ellos o por omitir la ejecuci6n del mantenimiento programado,

• No obstante, como propietario del pequer_o motor todo-terreno, usted debe tener en cuenta que Sears puede negarle la cobertura

de garantia si su pequeSo motor todo-terreno o alguna parte falla debido al abuse, negligencia, mantenimiento inapropiado o

modificaciones no aprobadas,

• Usted tiene la presponsabilidad de Ilevar el pequer_o motor todo-terreno a un centre de servicio autorizado Sears tan pronto come

exista un problema. Las reparaciones de garantfa se deben Ilevar a cabo dentro de un tiempo razonable, que no exceda los 30 dias,

Si tiene alguna pregunta relacionada con los derechos y responsabilidades de su garantia, debe Ilamar al 1-800-4-MY-HOME ®.

Cobertura de la Garantia del Fabricante

• El perfodo de garantia empieza en la fecha que el motor o equio se le entrega al comprador al detalle.

• El fabricante le garantiza al propierario original y a cada comprador posterior que el motor no tiene defectos en cuanto a su

material omano de obra, los cuales causen la falla de una pieza garantizada durante un periodo de dos argos.

• La reparaci6n o sustituci6n de una pieza garantizada se hara sin costo alguno para el propietario, en un centro de servicio autorizado

Sears. Por favor contacte a Sears para informarse sobre el lugar mas cercano. 1-800-4-MY-HOME ®.

• Cualquier pieza garantizada cuya sustituci6n no este programada, como mantenimiento requerido o que 0nicamente este

programada para una inspecci6n regular para "Arreglar o cambiar seg0n sea necesario", esta garantizada durante el perfodo de

garantfa. Cualquier pieza garantizada cuya sustituci6n este programada como mantenimiento requerido, sera garantizada durante

el perfodo de tiempo hasta el punto de la primera sustituci6n programada para esa pieza.

• No se le cobrara al propietario por el trabajo de diagn6stico que conduzca a la conclusi6n de que una pieza garantizada se

encuentra defectuosa, si el trabajo de diagn6stico Io hace un centro de servicio autorizado Sears,

• El fabricante es responsabl de los daSos causados a otros componentes del motor cuando falle una pieza garantizada que alan

este cubierta.

• Las fallas causadas por el abuso, negligencia o el mantenimiento inapropiado no estan cubiertas bajo esta garantia,

• La utilizaci6n de accesorios o piezas modificadas puede ser la raz6n para no permitir una reclamaci6n de garantfa, El fabricante no

es responsable de la cobertura de fallas de piezas garantizadas causadas por el uso de piezas incorporadas o modificadas.

• Para presentar una reclamaci6n, dirfjase a su centro de servicio autorizado Sears cercana. Los servicios de garantia o de

reparaci6n se prestaran en todos los centros de servicio autorizado Sears.

• Se puede usar cualquier pieza de sustituci6n aprobada por el fabricante cuado se haga cualquier mantenimiento de garantia o

reparaci6n de piezas relacionadas con las emisiones, y se hara sin costo al propietario, Se usara cualquier pieza que sea

equivalente en rendimiento o durabilidad en e mantenimiento o reparaci6n que no esten cubiertos por la garantia, Io cual no

reducira las obligaciones de garantia del fabricante.

• Los siguientes componentes estan includos en la garantia relaconada con las emisiones del motor, filtro de aire, carburador,

cebador, I[neas de combustible, toma de combustible,/filtro de combustible, m6dulo de encendido, buj[a y silenciador.

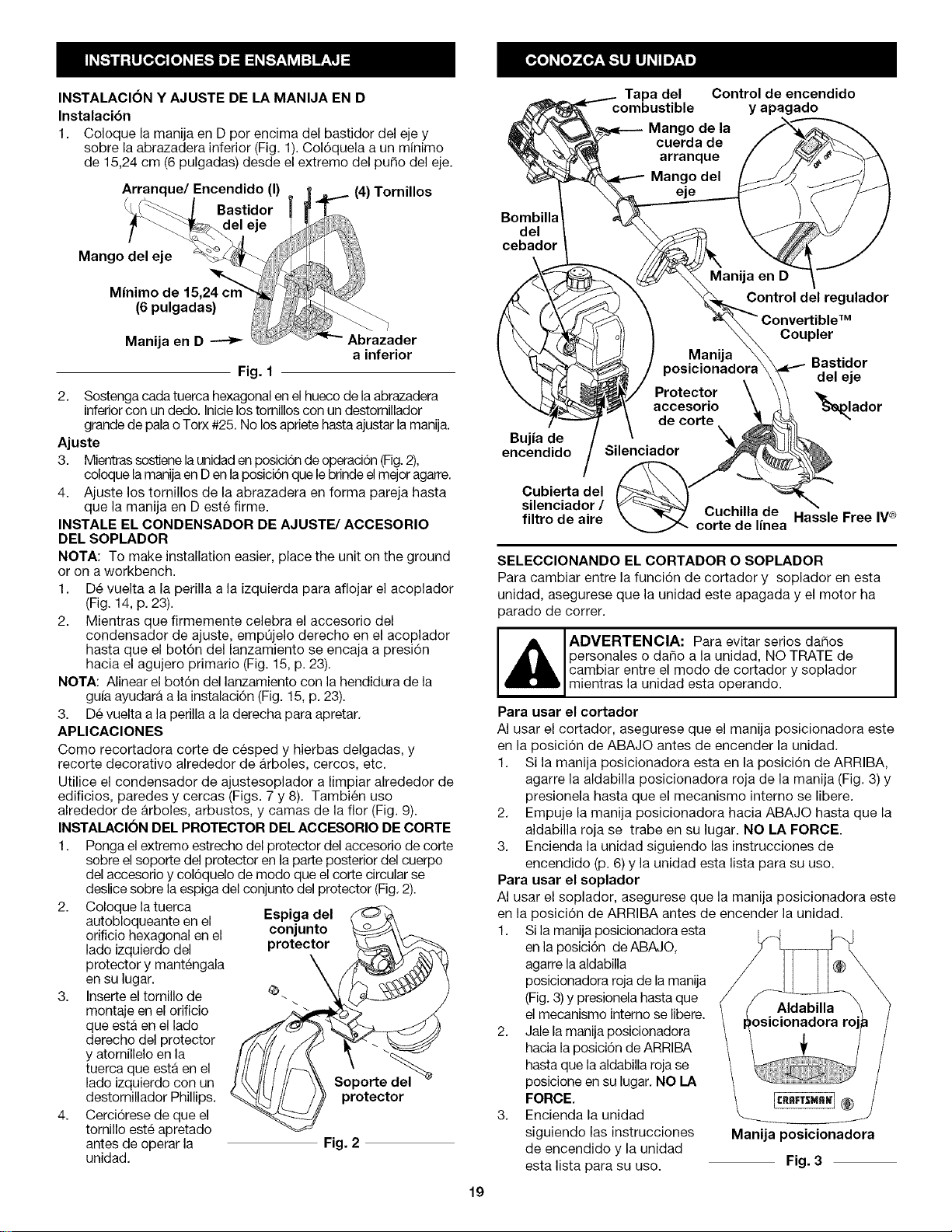

INSTALACIONYAJUSTEDELAMANIJAEND

Instalaci6n

1. Coloque la manija en D por encima del bastidor del eje y

sobre la abrazadera inferior (Fig. 1).Col6quela a un minimo

de 15,24 cm (6 pulgadas) desde el extremo del pu_o del eje.

Arranque/Encendido (I)

Bastidor

del eje

(4) Tornillos

Mango del eje

Minimo de 15,24 cm

(6 pulgadas)

Manija en D _ Abrazader

a inferior

Fig. 1

2. Sostenga cada tuerca hexagonal en el hueco de la abrazadera

inferiorcon un dedo. Inicie los tornillos con un destornillador

grande de pala o Terx #25. No los apriete hastaajustar la manija.

Ajuste

3. Mientrassostiene la unidad en posici6n de operaci6n (Fig.2),

coloque la manijaen Den la posici6n que le brinde el mejor agarre.

4. Ajuste los tornillos de la abrazadera en forma pareja hasta

que la manija en D este firme.

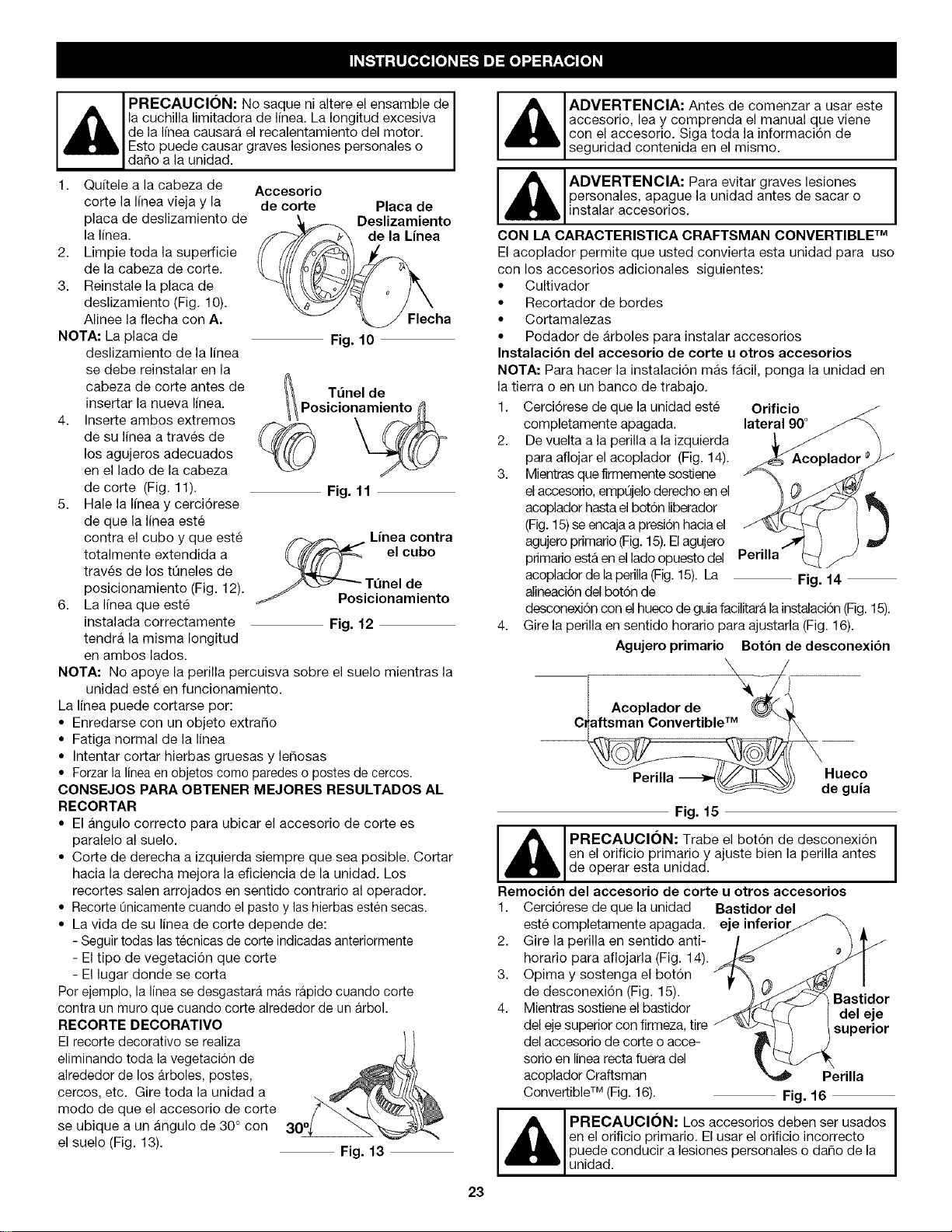

INSTALE EL CONDENSADOR DE AJUSTE/ACCESORIO

DEL SOPLADOR

NOTA: To make installation easier, place the unit on the ground

or on a workbench.

1. De vuelta a la perilla a la izquierda para aflojar el acoplador

(Fig. 14, p. 23).

2. Mientras que firmemente celebra el accesorio del

condensador de ajuste, empt]jelo derecho en el acoplador

hasta que el bot6n del lanzamiento se encaja a presi6n

hacia el agujero primario (Fig. 15, p. 23).

NOTA: Alinear el bot6n del lanzamiento con la hendidura de la

gu[a ayudara a la instalaci6n (Fig. 15, p. 23).

3. De vuelta a la perilla a la derecha para apretar.

APLICACIONES

Come recortadora corte de cesped y hierbas delgadas, y

recorte decorativo alrededor de arboles, cercos, etc.

Utilice el condensador de ajustesoplador a limpiar alrededor de

edificios, paredes y cercas (Figs. 7 y 8). Tambien uso

alrededor de arboles, arbustos, y camas de la flor (Fig. 9).

INSTALACION DEL PROTECTOR DEL ACCESORIO DE CORTE

1. Ponga el extreme estrecho del protector del accesorio de corte

sobre el soporte del protector en la parte posterior del cuerpo

del accesorio y col6quelo de modo que el corte circular se

deslice sobre la espiga del conjunto del protector (Fig.2).

2. Coloquelatuerca

autobloqueante en el

orificio hexagonal en el

lado izquierdo del

protector y mantengala

en su lugar.

3. Inserteeltornillo de

montaje en el orificio

que esta en el lado

derecho del protector

y atornillelo en la

tuerca que esta en el

lado izquierdo con un

destornillador Phillips.

4. Cerci6resedequeel

tornillo este apretado

antes de operar la

unidad.

Espiga del

conjunto

protector

Soporte del

protector

Fig. 2

Bombilk

del

cebador

Tapa del Control de encendido

combustible y apagado

Mango de la

cuerda de

arranque

Mango del

eje

Bujia de

encendido

Control del regulador

Coupler

Bastidor

del eje

ador

Cubierta del

silenciador /

filtro de aire

Cuchilla de Hassle Free IV®

corte de linea

SELECCIONANDO EL CORTADOR O SOPLADOR

Para cambiar entre la funci6n de cortador y soplador en esta

unidad, asegurese que la unidad este apagada y el motor ha

parade de correr.

ADVERTENCIA: Para evitar serios dafios I

personales o dafio a la unidad, NO TRATE de

cambiar entre el modo de cortador y soplador

mientras la unidad esta operando.

Para usar el cortador

AI usar el cortador, asegurese que el manija posicionadora este

en la posici6n de ABAJO antes de encender la unidad.

1. Si la manija posicionadora esta en la posici6n de ARRIBA,

agarre la aldabilla posicionadora roja de la manija (Fig. 3) y

presionela hasta que el mecanismo interne se libere.

2. Empuje la manija posicionadora hacia ABAJO hasta que la

aldabilla roja se trabe en su lugar. NO LA FORCE.

3. Encienda la unidad siguiendo las instrucciones de

encendido (p. 6) y la unidad esta lista para su uso.

Para usar el soplador

AI usar el soplador, asegurese que la manija posicionadora este

en la posici6n de ARRIBA antes de encender la unidad.

1. Si la manija posicionadora esta

en la posici6n de ABAJO,

agarre la aldabilla

posicionadora roja de la manija

(Fig. 3)y presionela hasta que

el mecanismo interno se libere.

2. Jale la manija posicionadora

hacia la posici6n de ARRIBA

hasta que la aldabilla roja se

posicione en su lugar. NO LA

FORCE.

3. Encienda la unidad

siguiendo las instrucciones Manija posicionadora

de encendido y la unidad

esta lista para su uso. Fig. 3

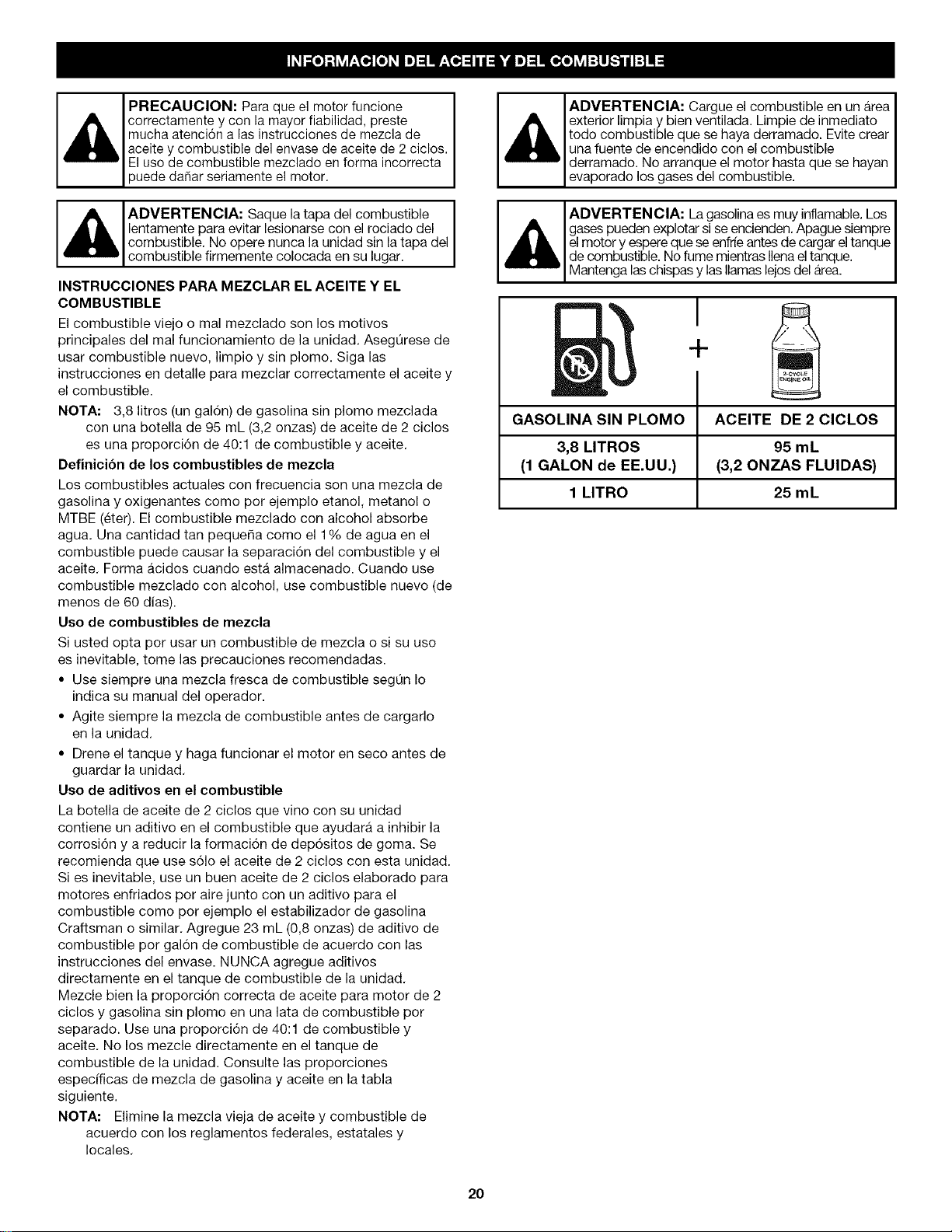

PRECAUClON:Paraqueelmotorfuncione

correctamenteyconlamayorfiabilidad,preste

muchaatenci6nalasinstruccionesdemezclade

aceiteycombustibledelenvasedeaceitede2ciclos.

Elusodecombustiblemezcladoenformaincorrecta

)uededaSarseriamenteelmotor.

[,_ I ADVERTEN ClA: Saque la tapa del combustible

lentamente para evitar lesionarse con el rociado del

combustible, No opere nunca la unidad sin latapa del

combustible firmemente colocada en su lugar.

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL

COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos

principales del mal funcionamiento de la unidad, AsegQrese de

usar combustible nuevo, limpio y sin plomo. Siga las

instrucciones en detalle para mezclar correctamente el aceite y

el combustible.

NOTA: 3,8 litros (un gal6n) de gasolina sin plomo mezclada

con una botella de 95 mL (3,2 onzas) de aceite de 2 ciclos

es una proporci6n de 40:1 de combustible y aceite.

Befinicibn de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

gasolina y oxigenantes como pot ejemplo etanol, metanol o

MTBE (eter). El combustible mezclado con alcohol absorbe

agua. Una cantidad tan peque_a como el 1% de agua en el

combustible puede causar la separaci6n del combustible y el

aceite, Forma acidos cuando esta almacenado. Cuando use

combustible mezclado con alcohol, use combustible nuevo (de

menos de 60 dias).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso

es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible segQn Io

indica su manual del operador.

• Agite siempre la mezcla de combustible antes de cargarlo

en la unidad,

• Drene el tanque y haga funcionar el motor en seco antes de

guardar la unidad,

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad

contiene un aditivo en el combustible que ayudara a inhibir la

corrosi6n y a reducir la formaci6n de dep6sitos de goma. Se

recomienda que use s61o el aceite de 2 ciclos con esta unidad.

Si es inevitable, use un buen aceite de 2 ciclos elaborado para

motores enfriados por aire junto con un aditivo para el

combustible como por ejemplo el estabilizador de gasolina

Craftsman o similar. Agregue 23 mL (0,8 onzas) de aditivo de

combustible por gal6n de combustible de acuerdo con las

instrucciones del envase. NUNCA agregue aditivos

directamente en el tanque de combustible de la unidad,

Mezcle bien la proporci6n correcta de aceite para motor de 2

ciclos y gasolina sin plomo en una lata de combustible por

separado. Use una proporci6n de 40:1 de combustible y

aceite, No los mezcle directamente en el tanque de

combustible de la unidad. Consulte las proporciones

especfficas de mezcla de gasolina y aceite en la tabla

siguiente.

NOTA: Elimine la mezcla vieja de aceite y combustible de

acuerdo con los reglamentos federales, estatales y

locales,

ADVERTENClA: Cargue el combustible en un Area I

exterior limpia y bien ventilada. Limpie de inmediato I

todo combustible que se haya derramado. Evite crear I

una fuente de encendido con el combustible I

derramado. No arranque el motor hasta que se hayan

evaporado os gases de combust b e.

ADVERTENClA: La gasolina es muy inflamable. Los

gasespueden explotar si se encienden. Apague siempre

el motor y espere que se enfrfe antesde cargar el tanque

de combustible. No fume mientras Ilenael tanque.

Mantenga las chispas y las llamas lejos del Area.

GASOLINA SIN PLOMO ACEITE DE 2 ClCLOS

3,8 MTROS 95 mL

(1 GALON de EE.UU.) (3,20NZAS FLUlDAS)

1 LITRO 25 mL

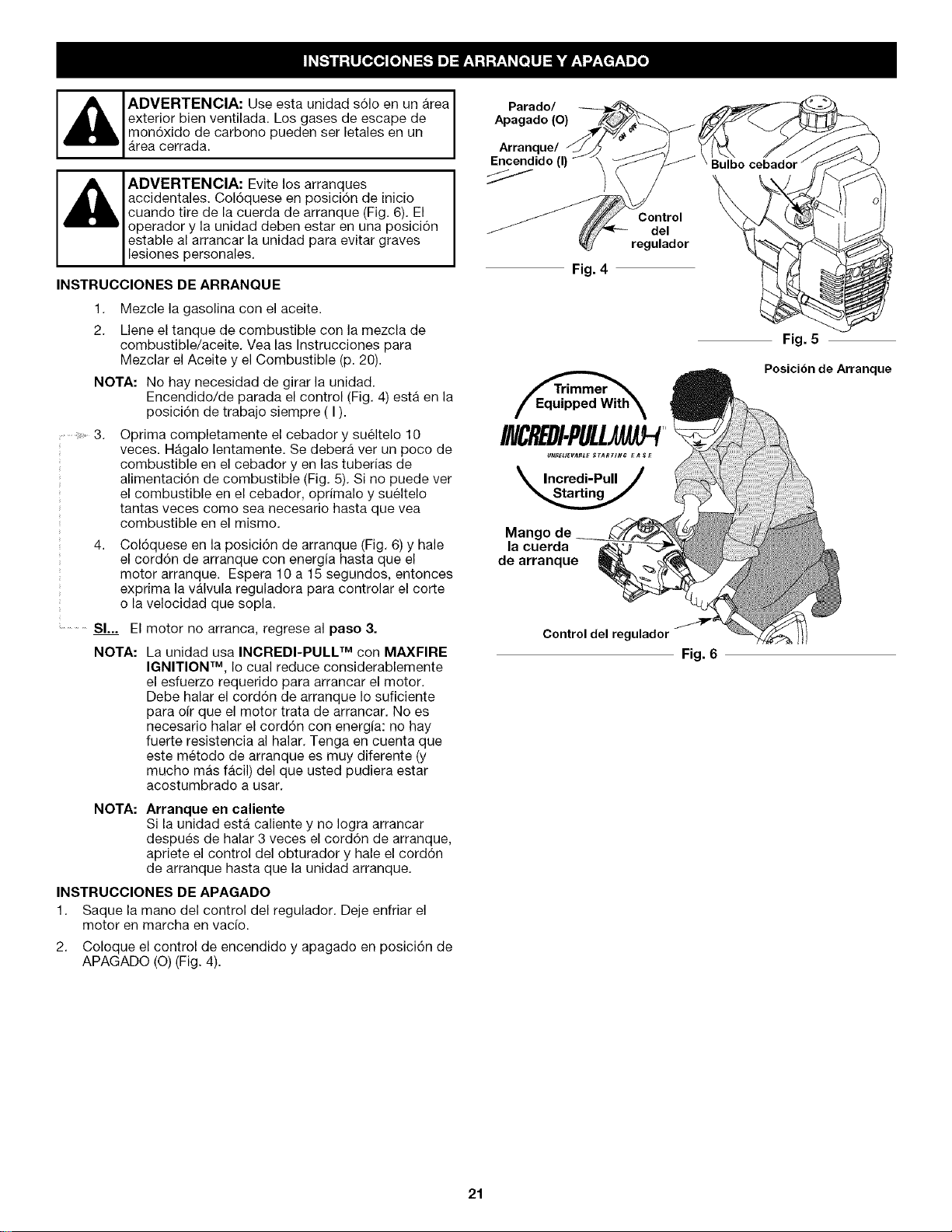

ADVERTENCIA: Use esta unidad s6Io en un area

exterior bien ventilada. Los gases de escape de

mon6xido de carbono pueden ser letaies en un

area cerrada.

ADVERTENClA: Evite los arranques

accidentales. Col6quese en posici6n de inicio

cuando tire de la cuerda de arranque (Fig. 6). El

operador y la unidad deben estar en una posici6n

estable al arrancar la unidad para evitar graves

lesiones personales.

INSTRUCClONES DE ARRANQUE

1. Mezcle la gasolina con el aceite.

2. Llene el tanque de combustible con la mezcla de

combustible/aceite. Vea las Instrucciones para

Mezclar el Aceite y el Combustible (p. 20).

NOTA: No hay necesidad de girar la unidad.

Encendido/de parada el control (Fig. 4) esta en la

posici6n de trabajo siempre ( I ).

...... 3. Oprima completamente el cebador y sueltelo 10

veces. Hagalo lentamente. Se debera ver un poco de

combustible en el cebador y en las tuberias de

alimentaci6n de combustible (Fig. 5). Si no puede vet

el combustible en el cebador, oprimalo y sueltelo

tantas veces como sea necesario hasta que vea

combustible en el mismo.

Col6quese en la posici6n de arranque (Fig. 6) y hale

el cord6n de arranque con energia hasta que el

motor arranque. Espera 10 a 15 segundos, entonces

exprima la vMvula reguladora para controlar el corte

o la velocidad que sopla.

.............Sl... El motor no arranca, regrese al paso 3.

NOTA: La unidad usa INCREDI-PULL TM con MAXFIRE

IGNITION TM, Io cual reduce considerablemente

el esfuerzo requerido para arrancar el motor.

Debe halar el cord6n de arranque Io suficiente

para off que el motor trata de arrancar. No es

necesario halar el cord6n con energfa: no hay

fuerte resistencia al halar. Tenga en cuenta que

este metodo de arranque es muy diferente (y

mucho mas facil) del que usted pudiera estar

acostumbrado a usar.

NOTA:

Arranque en caliente

Si la unidad esta caliente y no Iogra arrancar

despues de halar 3 veces el cord6n de arranque,

apriete el control del obturador y hale el cord6n

de arranque hasta que la unidad arranque.

INSTRUCClONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el

motor en marcha en vacfo.

2. Coloque el control de encendido y apagado en posici6n de

APAGADO (O)(Fig. 4).

Parado/

Apagado (O)

Arranque/

Encendido

Control

del

regulador

Fig. 4

_ Incredi-Pull /

Man(

la cuerda

de arranque

Control del regulador

Fig. 6

Fig. 5

Posici6n deArranque

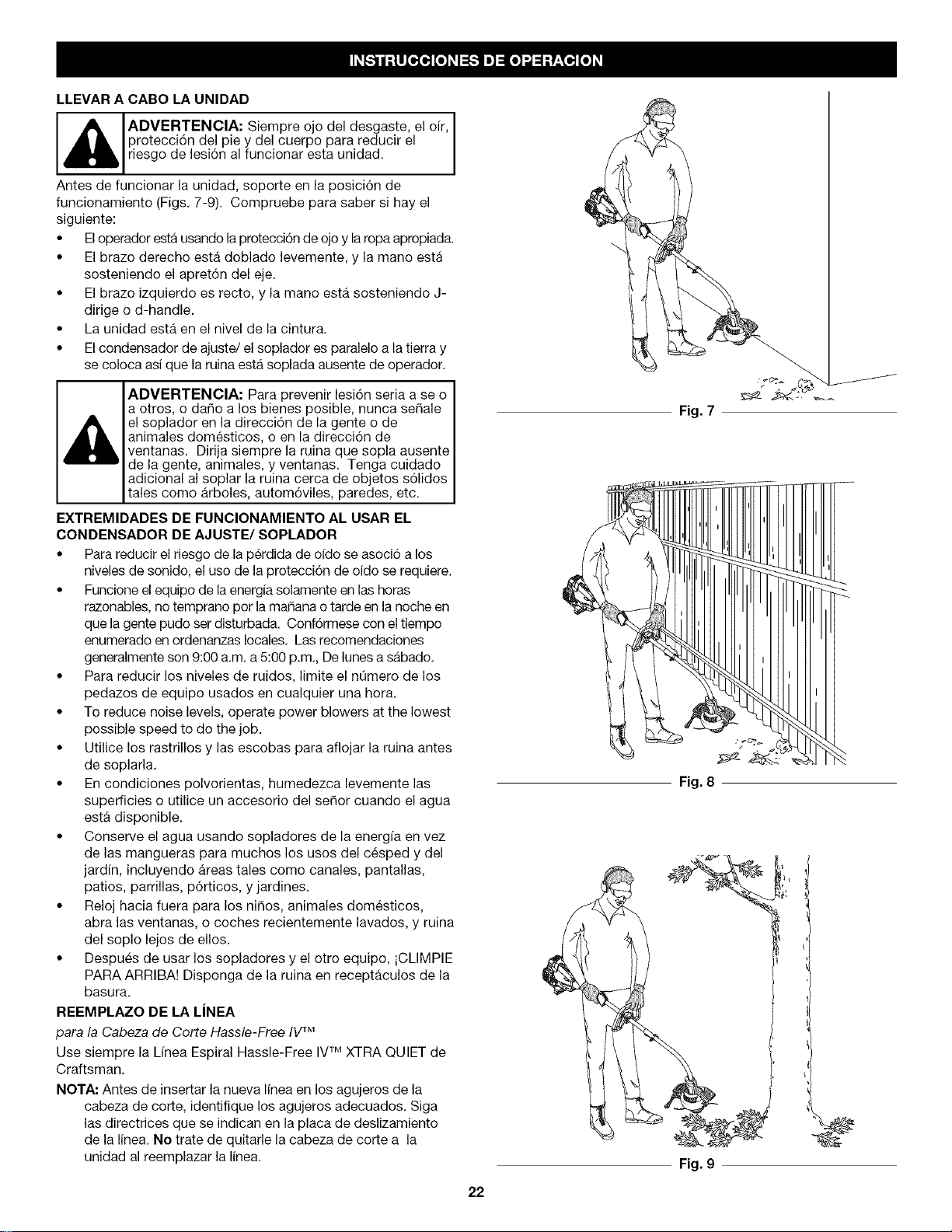

LLEVAR A CABO LA UNIDAD

protecci6n del pie y del cuerpo para reducir el

riesgo de lesi6n al funcionar esta unidad.

Antes de funcionar la unidad, soporte en la posici6n de

funcionamiento (Figs. 7-9). Compruebe para saber si hay el

• El operador esta usando la protecci6n de ojo y la ropa apropiada.

• El brazo derecho esta doblado levemente, y la mano esta

sosteniendo el apret6n del eje.

• El brazo izquierdo es recto, y la mane esta sosteniendo J-

dirige o d-handle.

• La unidad esta en el nivel de la cintura.

• El condensador de ajuste/el soplador es paralelo a la tierra y

se coloca asi que la ruina esta soplada ausente de operador.

[,_IADVERTENCIA: Para prevenir lesi6n seria a se o

a otros, o da_o a los bienes posible, nunca se_ale

el soplador en la direcci6n de la gente o de

animales domesticos, o en la direcci6n de

ventanas. Dirija siempre la ruina que sepia ausente

de la gente, animales, y ventanas. Tenga cuidado

adicional al soplar la ruina cerca de objetos s61idos

tales como arboles, autom6viles, paredes, etc.

EXTREMIDADES DE FUNCIONAMIENTO AL USAR EL

CONDENSADOR DE AJUSTE/SOPLADOR

• Para reducir el riesgo de la perdida de ofdo se asoci6 a los

niveles de sonido, el use de la protecci6n de oido se requiere.

• Funcione el equipo de la energ[a solamente en las horas

razonables, no temprano per la manana o tarde en la noche en

que la gente pudo ser disturbada. Conf6rmese con el tiempo

enumerado en ordenanzas locales, has recomendaciones

generalmente son 9:00 a.m. a 5:00 p.m., De lunes a sabado.

• Para reducir los niveles de ruidos, limite el nQmero de los

pedazos de equipo usados en cualquier una hera.

• To reduce noise levels, operate power blowers at the lowest

possible speed to do the job.

• Utilice los rastrillos y las escobas para aflojar la ruina antes

de soplarla.

• En condiciones polvorientas, humedezca levemente las

superficies o utilice un accesorio del se_or cuando el agua

esta disponible.

• Conserve el agua usando sopladores de la energfa en vez

de las mangueras para muchos los uses del cesped y del

jardfn, incluyendo Areas tales como canales, pantallas,

patios, parrillas, p6rticos, y jardines.

• Reloj hacia fuera para los ni_os, animales domesticos,

abra las ventanas, o coches recientemente lavados, y ruina

del soplo lejos de ellos.

• Despues de usar los sopladores y el otro equipo, iCLIMPIE

PARA ARRIBA! Disponga de la ruina en receptaculos de la

basura.

REEMPLAZO DE LA LiNEA

para la Cabeza de Corte Hassle-Free IVrM

Use siempre la Lfnea Espiral Hassle-Free IVTMXTRA QUIET de

Craftsman.

NOTA: Antes de insertar la nueva Ifnea en los agujeros de la

cabeza de corte, identifique los agujeros adecuados. Siga

las directrices que se indican en la placa de deslizamiento

de la linea. No trate de quitarle la cabeza de corte a la

unidad al reemplazar la linea.

Fig. 7

Fig. 8

Fig. 9

PRECAUClON: No saque ni altere el ensamble de

la cuchilla limitadora de line& La Iongitud excesiva I

de la Ifnea causara el recalentamiento del motor. I

Esto puede causar graves lesiones personales o

daSo a a un dad.

1. Quftele a la cabeza de Accesorio

corte la linea vieja y la de corte Placa de

placa de deslizamiento de Deslizamiento

la Ifnea. de la Linea

2. Limpietoda la superficie

de la cabeza de corte.

3. Reinstale la placa de

deslizamiento (Fig. 10).

Alinee la flecha con A. Flecha

NOTA: La placa de Fig. 10

deslizamiento de la linea

se debe reinstalar en la

cabeza de corte antes de Tt_nel de

insertar la nueva linea. Posicionamiento

4. Inserte ambos extremos

de su linea a traves de (_/_

los agujeros adecuados

en el lado de la cabeza

de corte (Fig. 11). Fig. 11

5. Hale la Ifnea y cerci6rese

de que la linea este

contra el cubo y que este Linea contra

totalmente extendida a el cubo

traves de los tOneles de

posicionamiento (Fig. 12). TQnel de

6. La linea que este Posicionamiento

instalada correctamente Fig. 12

tendra la misma Iongitud

en ambos lados.

NOTA: No apoye la perilla percuisva sobre el suelo mientras la

unidad este en funcionamiento.

La linea puede cortarse por:

• Enredarse con un objeto extraSo

• Fatiga normal de la linea

• Intentar cortar hierbas gruesas y leSosas

• Ferzar la linea en ebjetes como paredes o pestes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL

RECORTAR

• El angulo correcto para ubicar el accesorio de corte es

paralelo al suelo.

• Corte de derecha a izquierda siempre que sea posible. Cortar

hacia la derecha mejora la eficiencia de la unidad. Los

recortes salen arrojados en sentido contrario al operador.

• Recorte L_nicamentecuando el paste y las hierbas esten secas.

• La vida de su linea de corte depende de:

- Seguir todas las tecnicas de corte indicadas anteriormente

- El tipo de vegetaci6n que corte

- El lugar donde se corta

Por ejemplo, la linea se desgastar_ mb,s rapido cuando corte

contra un muro que cuando corte alrededor de un arbol.

RECORTE DECORATIVO

El recorte decorativo se realiza

eliminando toda lavegetaci6n de

alrededor de los arboles, postes,

cercos, etc. Gire toda la unidad a

modo de que el accesorio de corte

se ubique a un angulo de 30° con

el suelo (Fig. 13).

Fig. 13

_ DVERTENCIA: Antes de comenzar a usar este

accesorio, lea y comprenda el manual que viene

con el accesorio. Siga toda la informaci6n de

seguridad contenida en el mismo.

ADVERTENCIA: Para evitar graves lesiones

personales, apague la unidad antes de sacar o

instalar accesorios.

CON LA CARACTERISTICA CRAFTSMAN CONVERTIBLE TM

El acoplador permite que usted convierta esta unidad para uso

con los accesorios adicionales siguientes:

• Cultivador

• Recortador de bordes

• Cortamalezas

• Podador de arboles para instalar accesorios

Instalaci6n del accesorio de corte u otros accesorios

NOTA: Para hacer la instalaci6n mas facil, ponga la unidad en

la tierra o en un banco de trabajo.

1. Cerci6rese de que la unidad este Orificio

completamente apagada, lateral 90°

2. De vuelta a la perilla a la izquierda

para aflojar el acoplador (Fig. 14).

3. Mientras que firmemente sostiene _\

el accesodo, empOjeloderecho en el '_

acoplador hasta el bot6n liberador

(Fig. 15)se encaja a presi6n hacia el

agujero primario (Fig.15).Elagujero

pdmario esta en ellado opuesto del

acoplador de la perilla(Fig. 15). La Fig. f 4

alineaci6n del bot6n de

desconexi6n con el hueco de guia facilitara la instalaci6n (Fig.15).

4. Gire la perilla en sentido horario para ajustarla (Fig. 16).

Agujero primario Bot6n de desconexi6n

C/Ac°pl_aftsman_d°rdr_ible_M _(_

Hueco

de guia

Fig. 15

_ RECAUCI6N: Trabe el bot6n de desconexi6n I

en el orificio primario y ajuste bien la perilla antes

de operar esta unidad.

Remocibn del accesorio de corte u otros accesorios

1. Cercibrese de que la unidad Bastidor del

este completamente apagada, eje inferior

Gire la perilla en sentido anti-

horario para afiojarla (Fig. 14).

Opima y sostenga el bot6n

de desconexi6n (Fig. 15).

Mientras sostiene el bastidor

del eje superior con firmeza, tire

del accesorio de corte o acce-

sorio en linea recta fuera del

acoplador Craftsman

Convertible TM(Fig. 16).

_b RECAUCI()N: Los accesorios deben ser usados

en el orificio primario. El usar el orificio incorrecto

puede conducir a lesiones personales o da_o de la

unidad.

Bastidor

del eje

superior

L Perilla

Fig. 16

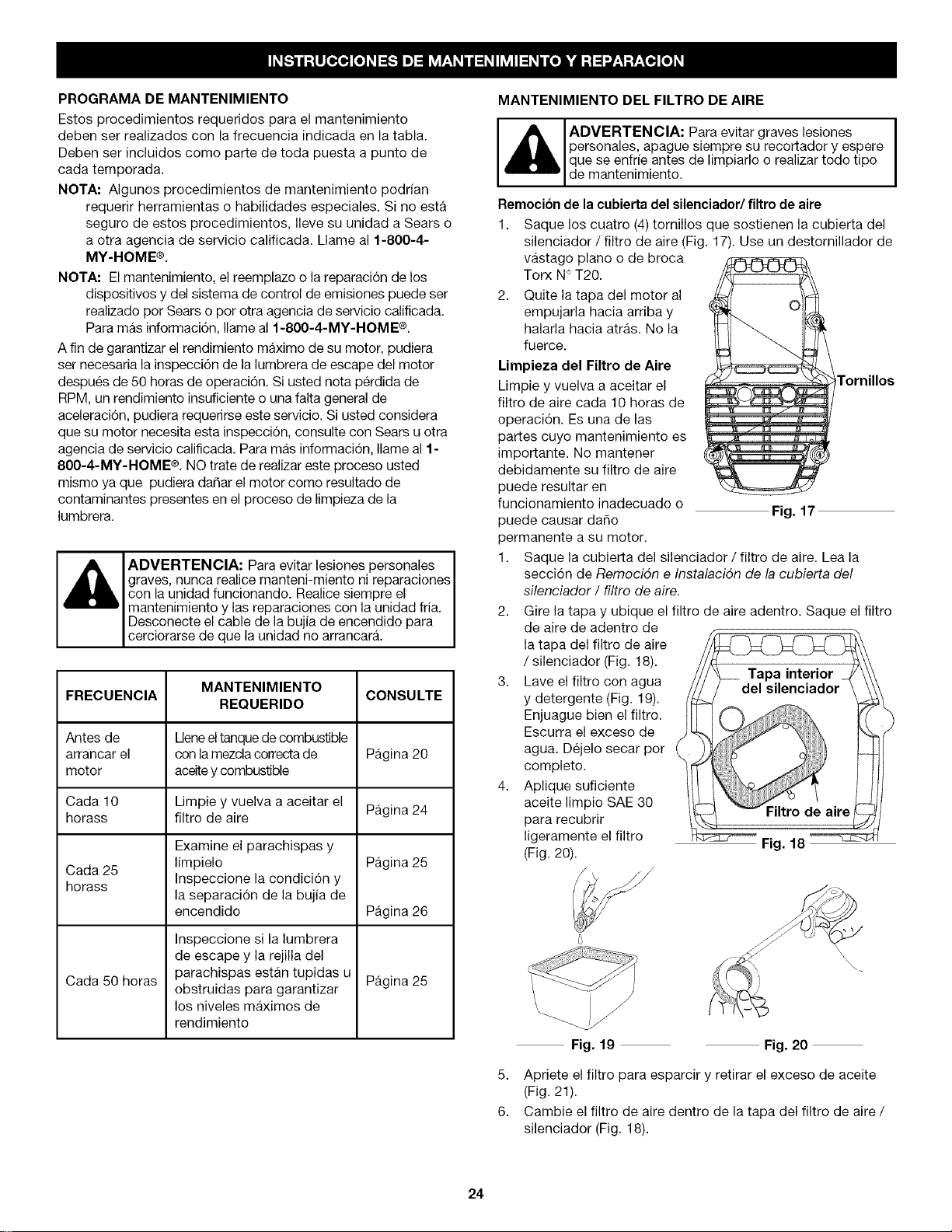

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento

deben set realizados con la frecuencia indicada en la tabla.

Deben ser incluidos come parte de toda puesta a punto de

cada temporada.

NOTA: Algunos procedimientos de mantenimiento podrian

requerir herramientas o habilidades especiales. Si no esta

seguro de estos procedimientos, Ileve su unidad a Sears o

a otra agencia de servicio calificada. Llame al 1-800-4-

MY-HOME ®.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los

dispositivos y del sistema de control de emisiones puede ser

realizado per Sears o por otra agencia de servicio calificada.

Para mas informaci6n, Ilame al 1-800-4-MY-HOME ®.

Afin de garantizar el rendimiento maximo de su motor, pudiera

set necesaria la inspeccidn de la lumbrera de escape del motor

despues de 50 horas de operaci6n. Si usted nota perdida de

RPM, un rendimiento insuficiente o una falta general de

aceleracidn, pudiera requerirse este servicio. Si usted considera

que su motor necesita esta inspeccidn, consulte con Sears u otra

agencia de servicio calificada. Para mas informacidn, Ilame al 1-

800-4-MY-HOME ®. NO trate de realizar este proceso usted

mismo ya que pudiera da_ar el motor como resultado de

contaminantes presentes en el proceso de limpieza de la

lumbrera.

ADVERTENCIA: Para evitar lesiones personales

graves, nunca realice manteni-miento ni reparaciones

con la unidad funcionando. Realice siempre el

mantenimiento y las reparaciones con la unidad fria.

Desconecte el cable de la bujia de encendido para

cerciorarse de que la unidad no arrancar&

MANTENIMIENTO

FRECUENCIA CONSULTE

REQUERIDO

Antes de Meneel tanque de combustible

arrancar el con lamezcla correcta de Pagina 20

motor aceite y combustible

Cada 10 Limpie y vuelva a aceitar el

horass filtro de aire Pagina 24

Examine el parachispas y

Cada 25 limpielo Pagina 25

horass Inspeccione la condici6n y

la separaci6n de la bujia de

encendido Pagina 26

Cada 50 horas

Inspeccione si la lumbrera

de escape y la rejilla del

parachispas estan tupidas u

obstruidas para garantizar

los niveles maximos de

rendimiento

Pagina 25

MANTENIMIENTO DEL FILTRO DE AIRE

ADVERTENCIA: Para evitar graves lesiones J

personales, apague siempre su recortador y espere

que se enfrie antes de limpiarlo o realizar todo tipo

de mantenimiento.

Remoci6n de la cubierta del silenciador/filtro de aire

1. Saque los cuatro (4) tornillos que sostienen la cubierta del

silenciador / filtro de aire (Fig. 17). Use un destornillador de

vastago piano o de broca

Torx N° T20.

2. Quite la tapa del motor al

empujarla hacia arriba y

halarla hacia atras. No la

fuerce.

Limpieza del Filtro de Aire

Limpie y vuelva a aceitar el

filtro de aire cada 10 horas de

operacidn. Es una de las

partes cuyo mantenimiento es

importante. No mantener

debidamente su filtro de aire

puede resultar en

funcionamiento inadecuado o

puede causar daSo Fig. 17

permanente a su motor.

1. Saque la cubierta del silenciador / filtro de aire. Lea la

seccidn de Remocidn e Instalaci6n de la cubierta del

silenciador / filtro de aire.

2. Gire la tapa y ubique el filtro de aire adentro. Saque el filtro

de aire de adentro de

la tapa del filtro de aire

/ silenciador (Fig. 18).

Lave el filtro con agua

y detergente (Fig. 19).

Enjuague bien el filtro.

Escurra el exceso de

agua. Dejelo secar por _.

complete.

Aplique suficiente

aceite limpio SAE 30

para recubrir

ligeramente el filtro

(Fig. 20).

Fig. 18

Fig. 19 Fig. 20

Apriete el filtro para esparcir y retirar el exceso de aceite

(Fig. 21).

Cambie el filtro de aire dentro de la tapa del filtro de aire /

silenciador (Fig. 18).

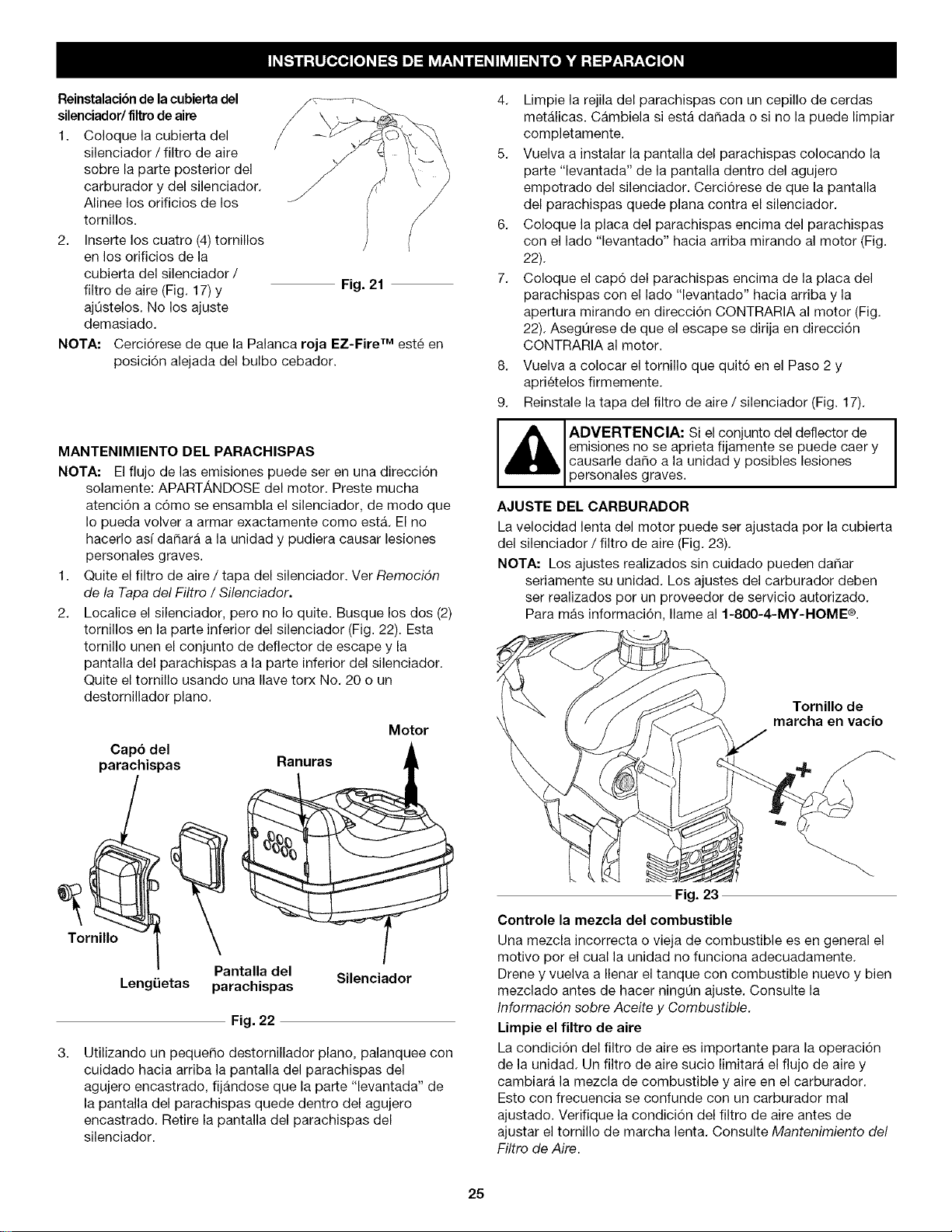

Reinstalacibnde lacubiertadel

silenciador/filtro de aire

1. Coloque la cubierta del

silenciador / filtro de aire

sobre la parte posterior del

carburador y del silenciador.

Alinee los orificios de los

tomillos.

2. Inserte los cuatro (4) tornillos

en los orificios de la

cubierta del silenciador /

filtro de aire (Fig. 17) y

ajOstelos. No los ajuste

demasiado.

NOTA:

Fig. 21

Cerci6rese de que la Palanca roja EZ-Fire TM este en

posici6n alejada del bulbo cebador.

MANTENIMIENTO DEL PARACHISPAS

NOTA: El flujo de las emisiones puede ser en una direcci6n

solamente: APARTANDOSE del motor. Preste mucha

atenci6n a c6mo se ensambla el silenciador, de modo que

Io pueda volver a armar exactamente como esta. El no

hacerlo asf daSara a la unidad y pudiera causar lesiones

personales graves.

1. Quite el filtro de aire / tapa del silenciador. Ver RemociOn

de la Tapa del Filtro / Silenciador.

2. Localice el silenciador, pero no Io quite. Busque los dos (2)

tornillos en la parte inferior del silenciador (Fig. 22). Esta

tornillo unen el conjunto de deflector de escape y la

pantalla del parachispas a la parte inferior del silenciador.

Quite el tornillo usando una Ilave torx No. 20 o un

destornillador piano.

Tornillo

Motor

Capb del

parachispas

Ranuras

Pantalla del Silenciador

LengLietas parachispas

Fig. 22

Utilizando un pequeSo destornillador piano, palanquee con

cuidado hacia arriba la pantalla del parachispas del

agujero encastrado, fijandose que la parte "levantada" de

la pantalla del parachispas quede dentro del agujero

encastrado. Retire la pantalla del parachispas del

silenciador.

4. Limpie la rejila del parachispas con un cepillo de cerdas

metalicas. Cambiela si esta daSada o si no la puede limpiar

completamente.

5. Vuelva a instalar la pantalla del parachispas colocando la

parte "levantada" de la pantalla dentro del agujero

empotrado del silenciador. Cerci6rese de que la pantalla

del parachispas quede plana contra el silenciador.

6. Coloque la placa del parachispas encima del parachispas

con el lado "levantado" hacia arriba mirando al motor (Fig.

22).

7. Coloque el cap6 del parachispas encima de la placa del

parachispas con el lado "levantado" hacia arriba y la

apertura mirando en direcci6n CONTRARIA al motor (Fig.

22). AsegQrese de que el escape se dirija en direcci6n

CONTRARIA al motor.

8. Vuelva a colocar el tornillo que quit6 en el Paso 2 y

aprietelos firmemente.

9. Reinstale la tapa del filtro de aire / silenciador (Fig. 17).

,_ ADVERTENCIA: Si el conjunto del deflector de J

emisiones no se aprieta fijamente se puede caer y

causarle da_o a la unidad y posibles lesiones

persona es graves.

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede set ajustada per la cubierta

del silenciador / filtro de aire (Fig. 23).

NOTA: Los ajustes realizados sin cuidado pueden da_ar

seriamente su unidad. Los ajustes del carburador deben

ser realizados per un proveedor de servicio autorizado.

Para mas informaci6n, Ilame al 1-800-4-MY-HOME ®.

Tornillo de

marcha en vacio

Fig. 23

Controle la mezcla del combustible

Una mezcla incorrecta o vieja de combustible es en general el

motivo por el cual la unidad no funciona adecuadamente.

Drene y vuelva a Ilenar el tanque con combustible nuevo y bien

mezclado antes de hacer ningQn ajuste. Consulte la

Informacidn sobre Aceite y Combustible.

Limpie el filtro de aire

La condici6n del filtro de aire es importante para la operaci6n

de la unidad. Un filtro de aire sucio limitara el flujo de aire y

cambiara la mezcla de combustible y aire en el carburador.

Esto con frecuencia se confunde con un carburador mal

ajustado. Verifique la condici6n del filtro de aire antes de

ajustar el tornillo de marcha lenta. Consulte Mantenimiento del

Filtro de Aire.

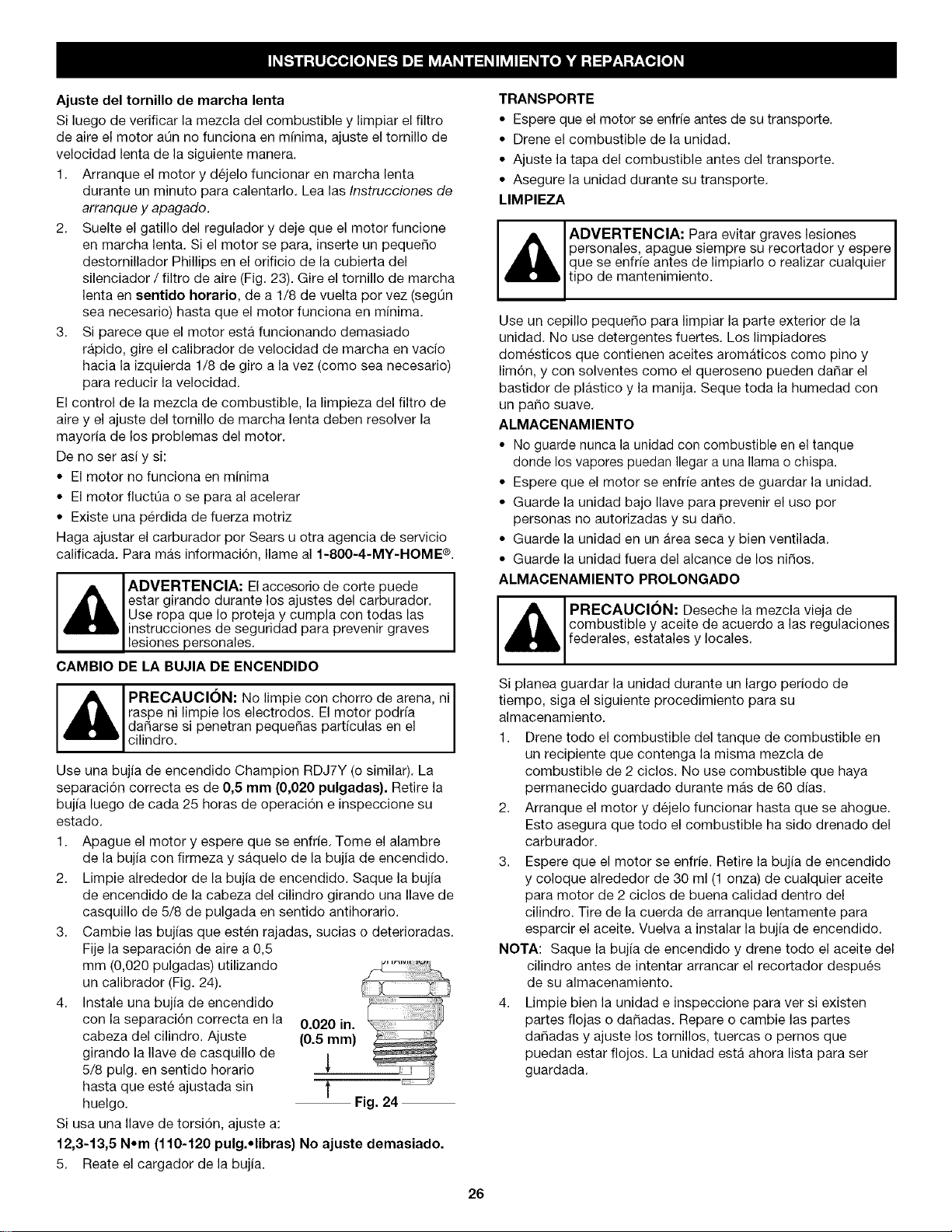

Ajustedeltornillodemarchalenta

Si luego de verificar la mezcla del combustible y limpiar el filtro

de aire el motor ann no funciona en minima, ajuste el tornillo de

velocidad lenta de la siguiente manera.

1. Arranque el motor y dejelo funcionar en marcha lenta

durante un minuto para calentarlo. Lea las Instrucciones de

arranque y apagado.

2. Suelte el gatillo del regulador y deje que el motor funcione

en marcha lenta. Si el motor se para, inserte un peque_o

destornillador Phillips en el orificio de la cubierta del

silenciador / filtro de aire (Fig. 23). Gire el tornillo de marcha

lenta en sentido horario, de a 1/8 de vuelta por vez (segQn

sea necesario) hasta que el motor funciona en minima.

3. Si parece que el motor esta funcionando demasiado

rapido, gire el calibrador de velocidad de marcha en vacio

hacia la izquierda 1/8 de giro a la vez (como sea necesario)

para reducir la velocidad.

El control de la mezcla de combustible, la limpieza del filtro de

aire y el ajuste del tornillo de marcha lenta deben resolver la

mayoria de los problemas del motor.

De no ser asi y si:

• El motor no funciona en minima

• El motor fluctQa o se para al acelerar

• Existe una perdida de fuerza motriz

Haga ajustar el carburador por Sears u otra agencia de servicio

calificada. Para mas informaci6n, Ilame al 1-800-4-MY-HOME ®.

ADVERTENClA: El accesorio de corte puede

estar girando durante los ajustes del carburador.

Use ropa que Io proteja y cumpla con todas las

instrucciones de seguridad para prevenir graves

lesiones personales.

CAMBIO DE I_ABUJIA DE ENCENDIDO

PRECAUCI()N: No limpie con chorro de arena, ni

raspe ni limpie los electrodos. El motor podria

da_arse si penetran pequeSas particulas en el

cilindro.

Use una bujia de encendido Champion RDJ7Y (o similar). La

separaci6n correcta es de 0,5 mm (0,020 pulgadas}. Retire la

bujia luego de cada 25 horas de operaci6n e inspeccione su

estado.

1. Apague el motor y espere que se enfrie. Tome el alambre

de la bujia con firmeza y saquelo de la bujia de encendido.

2. Limpie alrededor de la bujia de encendido. Saque la bujia

de encendido de la cabeza del cilindro girando una Ilave de

casquillo de 5/8 de pulgada en sentido antihorario.

3. Cambie las bujias que esten rajadas, sucias o deterioradas.

Fije la separaci6n de aire a 0,5

mm (0,020 pulgadas) utilizando

un calibrador (Fig. 24).

4. Instale una bujia de encendido

con la separaci6n correcta en la 0.020 in.

cabeza del cilindro. Ajuste (0.5 ram}

girando la Ilave de casquillo de

5/8 pulg. en sentido horario _'

hasta que este ajustada sin

huelgo. Fig. 24

Si usa una Ilave de torsi6n, ajuste a:

12,3-13,5 N.m (110-120 pulg..libras) No ajuste demasiado.

5. Reate el cargador de la bujia.

TRANSPORTE

• Espere que el motor se enfrie antes de su transporte.

• Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes del transporte.

• Asegure la unidad durante su transporte.

LIMPIEZA

ADVERTENCIA: Para evitar graves lesiones

personales, apague siempre su recortador y espere

que se enfrie antes de limpiarlo o realizar cualquier

tipo de mantenimiento.

Use un cepillo peque_o para limpiar la parte exterior de la

unidad. No use detergentes fuertes. Los limpiadores

domesticos que contienen aceites aromaticos como pino y

lim6n, y con solventes como el queroseno pueden daSar el

bastidor de plastico y la manija. Seque toda la humedad con

un patio suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque

donde los vapores puedan Ilegar a una llama o chispa.

• Espere que el motor se enfrie antes de guardar la unidad.

• Guarde la unidad bajo Ilave para prevenir el uso por

personas no autorizadas y su daSo.

• Guarde la unidad en un Area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los nitros.

ALMACENAMIENTO PROLONGADO

PRECAUCIC)N: Deseche la mezcla vieja de I

combustible y aceite de acuerdo alas regulaciones

federales, estatales y locales.

Si planea guardar la unidad durante un largo periodo de

tiempo, siga el siguiente procedimiento para su

almacenamiento.

1. Drene todo el combustible del tanque de combustible en

un recipiente que contenga la misma mezcla de

combustible de 2 ciclos. No use combustible que haya

permanecido guardado durante mas de 60 dias.

2. Arranque el motor y dejelo funcionar hasta que se ahogue.

Esto asegura que todo el combustible ha sido drenado del

carburador.

3. Espere que el motor se enfrie. Retire la bujia de encendido

y coloque alrededor de 30 ml (1 onza) de cualquier aceite

para motor de 2 ciclos de buena calidad dentro del

cilindro. Tire de la cuerda de arranque lentamente para

esparcir el aceite. Vuelva a instalar la bujia de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del

cilindro antes de intentar arrancar el recortador despues

de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen

partes flojas o dafiadas. Repare o cambie las partes

dafiadas y ajuste los tornillos, tuercas o pernos que

puedan estar flojos. La unidad esta ahora lista para ser

guardada.

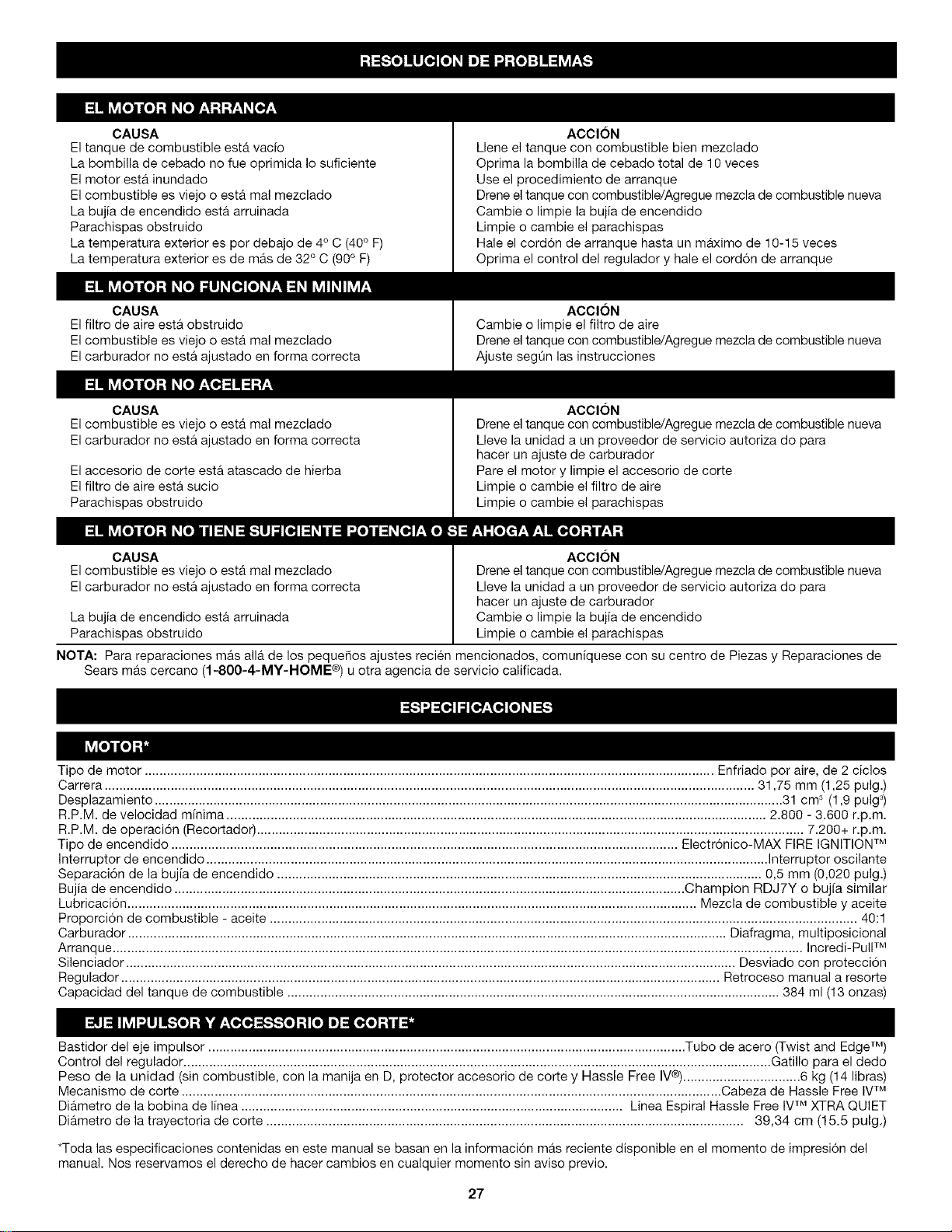

CAUSA

El tanque de combustible est,. vacio

La bombilla de cebado no fue oprimida Io suficiente

El motor estb, inundado

El combustible es viejo o est,. mal mezclado

La bujfa de encendido esta arruinada

Parachispas obstruido

La temperatura exterior es por debajo de 4° C (40° F)

La temperatura exterior es de m_.s de 32° C (90 ° F)

CAUSA

El filtro de aire esta obstruido

El combustible es viejo o estdt mal mezclado

El carburador no esta ajustado en forma correcta

CAUSA

El combustible es viejo o estb. mal mezclaclo

El carburador no esta ajustado en forma correcta

El accesorio de corte esta atascado de hierba

El filtro de aire esta sucio

Parachispas obstruido

ACCI(_N

Llene el tanque con combustible bien mezclado

Optima la bombilla de cebado total de 10 veces

Use el procedimiento de arranque

Drene el tanque con combustible/Agregue mezcla de combustible nueva

Cambie o limpie la bujia de encendido

Limpie o cambie el parachispas

Hale el cord6n de arranque hasta un m_.ximo de 10-15 veces

Optima el control del regulador y hale el cord6n de arranque

ACClC)N

Cambie o limpie el filtro de aire

Drene el tanque con combustible/Agregue mezcla de combustible nueva

Ajuste segOn las instrucciones

ACClON

Drene el tanque con combustible/Agregue mezcla de combustible nueva

Lleve la unidad a un proveedor de servicio autoriza do para

hacer un ajuste de carburador

Pare el motor y limpie el accesorio de corte

Limpie o cambie el filtro de aire

Limpie o cambie el parachispas

CAUSA ACClON

El combustible es viejo o est,. mal mezclado Drene el tanque con combustible/Agregue mezcla de combustible nueva

El carburador no esta ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza do para

hacer un ajuste de carburador

La bujia de encendido esta arruinada Cambie o limpie la bujia de encendido

Parachispas obstruido Limpie o cambie el parachispas

NOTA: Para reparaciones mas all_. de los pequefios ajustes recien mencionados, comuniquese con su centro de Piezas y Reparaciones de

Sears m_.s cercano (1-800-4-MY-HOME ®) u otra agencia de servicio calificada.

Tipo de motor ........................................................................................................................................................... Enfriado por aire, de 2 ciclos

Carrera ................................................................................................................................................................................. 31,75 mm (1,25 pulg.)

Desplazamiento ........................................................................................................................................................................... 31 cm _ (1,9 pulg 3)

R.P.M. de velocidad minima ................................................................................................................................................... 2.800 - 3.600 r.p.m.

R.P.M. de operaci6n (Recortador) ..................................................................................................................................................... 7.200+ r.p.m.

Tipo de encendido .......................................................................................................................................... Electr6nico-MAX FIRE IGNITI©N TM

Interruptor de encendido ......................................................................................................................................................... Interruptor oscilante

Separaci6n de la bujia de encendido .................................................................................................................................... 0,5 mm (0,020 pulg.)

Bujia de encendido ........................................................................................................................................... Champion RDJ7Y o buj[a similar

Lubricacion ........................................................................................................................................................... Mezcla de combustible y aceite

Proporcion de combustible - aceite ................................................................................................................................................................ 40:1

Carburador ................................................................................................................................................................... Diafragma, multiposicional

Arranque ............................................................................................................................................................................................ Incredi-Pull TM

Silenciador ...................................................................................................................................................................... Desviado con proteccion

Regulador ................................................................................................................................................................... Retroceso manual a resorte

Capacidad del tanque de combustible ...................................................................................................................................... 384 ml (13 onzas)

Bastidor del eje impulsor .................................................................................................................................. Tube de acero (Twist and Edge TM)

Control del regulador ................................................................................................................................................................ Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija en D, protector accesorio de corte y Hassle Free IV®)................................ 6 kg (14 libras)

Mecanismo de corte ................................................................................................................................................... Cabeza de Hassle Free IVTM

Diametro de la bobina de linea ........................................................................................................ Linea Espiral Hassle Free IVTM XTRA QUIET

Diametro de la trayectoria de corte .................................................................................................................................. 39,34 cm (15.5 pulg.)

*Toda las especificaciones contenidas en este manual se basan en la informacion mdts reciente disponible en el memento de impresion del

manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

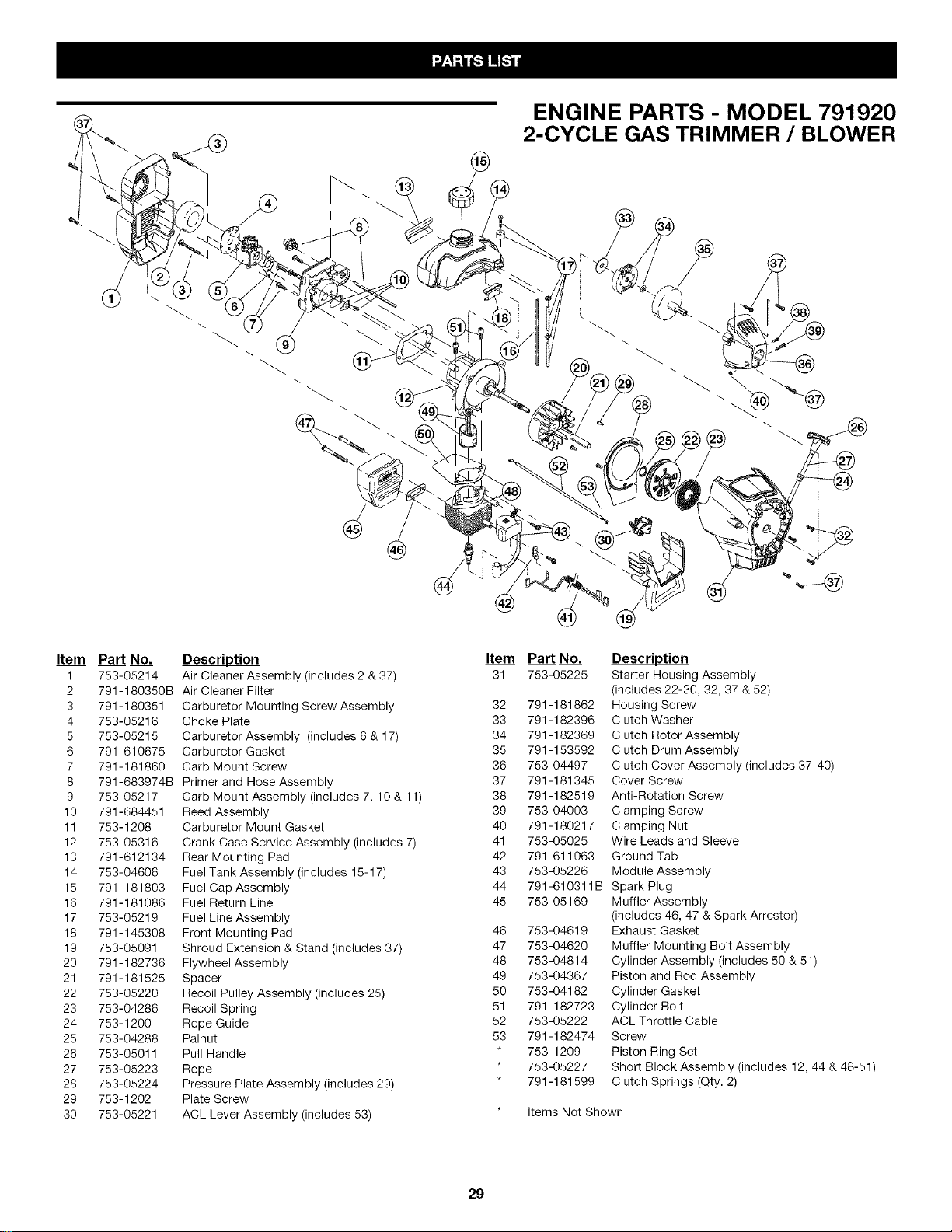

ENGINE PARTS - MODEL 791920

2-CYCLE GAS TRIMMER / BLOWER

Item Part No.

1 753-05214

2 791-180350B

3 791-180351

4 753-05216

5 753-05215

6 791-610675

7 791-181860

8 791-683974B

9 753-05217

10 791-684451

11 753-1208

12 753-05316

13 791-612134

14 753-04606

15 791-181803

16 791-181086

17 753-05219

18 791-145308

19 753-05091

20 791-182736

21 791-181525

22 753-05220

23 753-04286

24 753-1200

25 753-04288

26 753-05011

27 753-05223

28 753-05224

29 753-1202

30 753-05221

Description

Air Cleaner Assembly (includes 2 & 37)

Air Cleaner Filter

Carburetor Mounting Screw Assembly

Choke Plate

Carburetor Assembly (includes 6 & 17)

Carburetor Gasket

Carb Mount Screw

Primer and Hose Assembly

Carb Mount Assembly (includes 7, 10 & 11)

Reed Assembly

Carburetor Mount Gasket

Crank Case Service Assembly (includes 7)

Rear Mounting Pad

Fuel Tank Assembly (includes 15-17)

Fuel Cap Assembly

Fuel Return Line

Fuel Line Assembly

Front Mounting Pad

Shroud Extension & Stand (includes 37)

Flywheel Assembly

Spacer

Recoil Pulley Assembly (includes 25)

Recoil Spring

Rope Guide

Palnut

Pull Handle

Rope

Pressure Plate Assembly (includes 29)

Plate Screw

ACL Lever Assembly (includes 53)

Item

Pa_ No.

753-05225

791-181862

791-182396

791-182369

791-153592

753-04497

791-181345

791-182519

753-04003

791-180217

753-05025

791-611063

753-05226

791-610311B

753-05169

753-04619

753-04620

753-04814

753-04367

753-04182

791-182723

753-05222

791-182474

753-1209

753-05227

791-181599

Description

Starter Housing Assembly

(includes 22-30, 32, 37 & 52)

Housing Screw

Clutch Washer

Clutch Rotor Assembly

Clutch Drum Assembly

Clutch Cover Assembly (includes 37-40)

Cover Screw

Anti-Rotation Screw

Clamping Screw

Clamping Nut

Wire Leads and Sleeve

Ground Tab

Module Assembly

Spark Plug

Muffler Assembly

(includes 46, 47 & Spark Arrestor)

Exhaust Gasket

Muffler Mounting Bolt Assembly

Cylinder Assembly (includes 50 & 51)

Piston and Rod Assembly

Cylinder Gasket

Cylinder Bolt

ACL Throttle Cable

Screw

Piston Ring Set

Shor_ Block Assembly (includes 12, 44 & 48-51)

Clutch Springs (Qty. 2)

Items Not Shown

BOOM & TRIMMER PARTS - MODEL 791920

2-CYCLE GAS TRIMMER / BLOWER

Item

Part No.

753-04234

753-04119

791-182690

791-182405

753-04405

753-04236

791-180869

791-181070

791-182167

791-182168

753-1190

791-181981

791-182057

791-181617

753-04386

753-05272

753-05258

753-1202

753-05233

753-05257

791-182396

753-05273

753-05274

753-05275

Description

Throttle Housing Assembly (includes 2-4)

Throttle Trigger

Throttle Trigger Spring

Switch Assembly

Throttle Cable

Upper Drive Shaft Housing Assembly

Deluxe D-Handle Assembly (includes 8-10)

Screw

D-Handle

D-Handle Base

Split Boom Coupler (includes 12-15)

Adjustment Knob (includes 15)

Screw

Bolt

Nut

Lower Drive Shaft Housing Assembly

Handle Shift Assembly (includes 18)

Screw

Clutch Drum Container

Clutch Assembly

Washer

Housing Assembly (includes 23)

Screw

Nozzle

Item Part No.

25 753-05276

26 753-05277

27 753-05278

28 753-05279

29 753-05280

30 753-05281

31 753-05036

32 753-05282

33 753-05283

34 791-180217

35 791-153597

Description

Impeller

Clutch Drum Assembly w/Spool Shaft

Adapter

Cutting Head Assembly

Spacer

Bolt

Cap

Guard Assembly w/Blade (includes 33 & 34)

Screw

Nut

Clamp Assembly

Repair Protection Agreements

Congratulations on making a smart purchase. Your new

Craftsman ® product is designed and manufactured for years of

dependable operation.

But like all products, it may require repair from time to time.

That's when having a Repair Protection Agreement can save

you money and aggravation.

Purchase a Repair Protection Agreement now and protect

yourself from unexpected hassle and expense.

Here's what's included in the Agreement:

[] Expert service by our 12,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on

all covered repairs

[] Product replacement if your covered product can't be fixed

[] Discount of 10% from regular price of service and service-

related parts not covered by the agreement; also, 10% off

regular price of preventive maintenance check

[] Fast help by phone - phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong

the life of your new purchase for years to come. Purchase your

Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME ®

Convenios de Cobertura de Gastos para Reparaciones

Felicidades per haber hecho una compra inteligente. Su nuevo

producto Craftsman esta dise_ado y fabricado para que opere

de manera confiable durante a_os. Pete come todos los

productos, pudiera necesitar una reparaci6n cada cierto

tiempo. Per eso el tener un Convenio de Cobertura de Gastos

para Reparaciones puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para

Reparaciones ahora y prot6jase de problemas y gastos

inesperados.

He aquf Io que incluye el Convenio:

- Servicio proporcienado per nuestros 12.000 especialistas

expertos en reparaciones profesionales

- Servicio ilimitado sin cargos por piezas ni mano de obra,

en todas las reparaciones cubiertas

- Reemplazo del producto, si sus productos cubiertos no

pueden arreglarse

- Descuento de110% del precio regular del servicio y de

piezas relacionadas con el servicio no cubiertas por el

convenio; ademas, descuento del 10% del precio regular

de los chequeos de mantenimiento preventivo

- Ayuda rapida pot tel_fono: apoyo telef6nico por parte de

un tecnico de Sears en los productos que requieren

reparaci6n en el hogar, ademas de la programaci6n de la

reparaci6n a una hora conveniente

Una vez que usted adquiera el Convenio, basta con una

Ilamada telef6nica para programar el servicio. Usted puede

Ilamar a cualquier hora del dfa o de la noche, o programar por

Internet una cita para el servicio,

Sears tiene mas de 12.000 especialistas en reparaciones

profesionales, que tienen acceso a mas de 4,5 millones de

piezas y accesorios de calidad, Ese es el tipo de

profesionalismo con el que usted puede contar para ayudar a

prolongar la vida L_tilde su nueva adquisici6n durante aSos.

iAdquiera hoy mismo su Convenio de Cobertura de Gastos

para Reparaciones!

Se aplican algunas limitaciones y exclusiones. Para precios

e informacibn adicional, Ilame al 1-800-827-6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n per parte de profesionales de Sears de

efectos electrodomesticos; abridores de puertas de garaje,

calentadores de agua y demas articulos domesticos de mayor

cuantia, en los EE.UU., Ilame al 1-800-4-MY-HOME ®.

Your Home

For repair--in your home--of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sea,s.com www.sea,_.ca

Our Home

iiiiiiiiiiiiiiiiii

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center

1-800-488-1222

iiiiiiiiiiiiiiiiii

www. ear .com

iiiiiiiiiiiiiiil

iiiiiiiiiiiiiii_

iiiiiiiiiiiiiiil

HHHHHHHH,,_

iiiiiiiiiiiiiiiiii................................. iiiiiiiiiiiiiiiiiii

Para peclir servicio de reparacion Au Canada pour service en francais:o

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Me

1-800-SU-HOGAR <_ (1-800-533-6937)

(1-888-784-6427 www.sears.ca

Sea/rs

® Registered Trademark / TM Trademark / SM Service Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de Fabrica / SM Mama de Servicio de Sears Brands, LLC

MC Marque de commerce / MC Marque deposee de Sears Brands, LLC

Craftsman 316791920 trimmer/blower

Product's Documents

User Manual

Specifications

Craftsman 316791920 Questions and Answers
