W11650257A
W11650260A-SP
SIDE-BY-SIDE OWNER'S REFRIGERATOR MANUAL
MANUEL D’UTILISATION DU RÉFRIGÉRATEUR CÔTE
À CÔTE
Table of Contents/Table des matières
REFRIGERATOR SAFETY.................................................2
Refrigerator Safety .........................................................2
MAINTENANCE AND CARE ..............................................3
Cleaning ......................................................................3

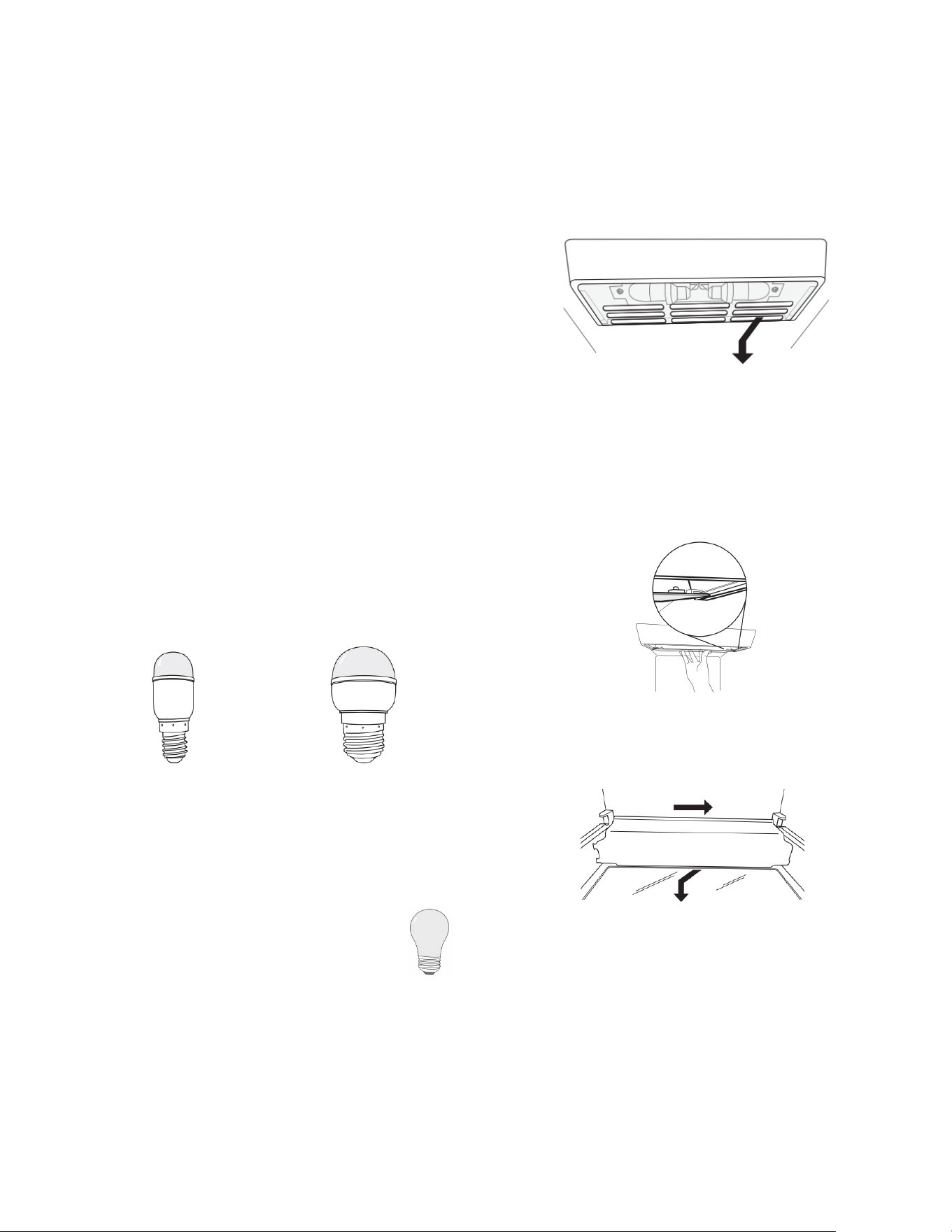

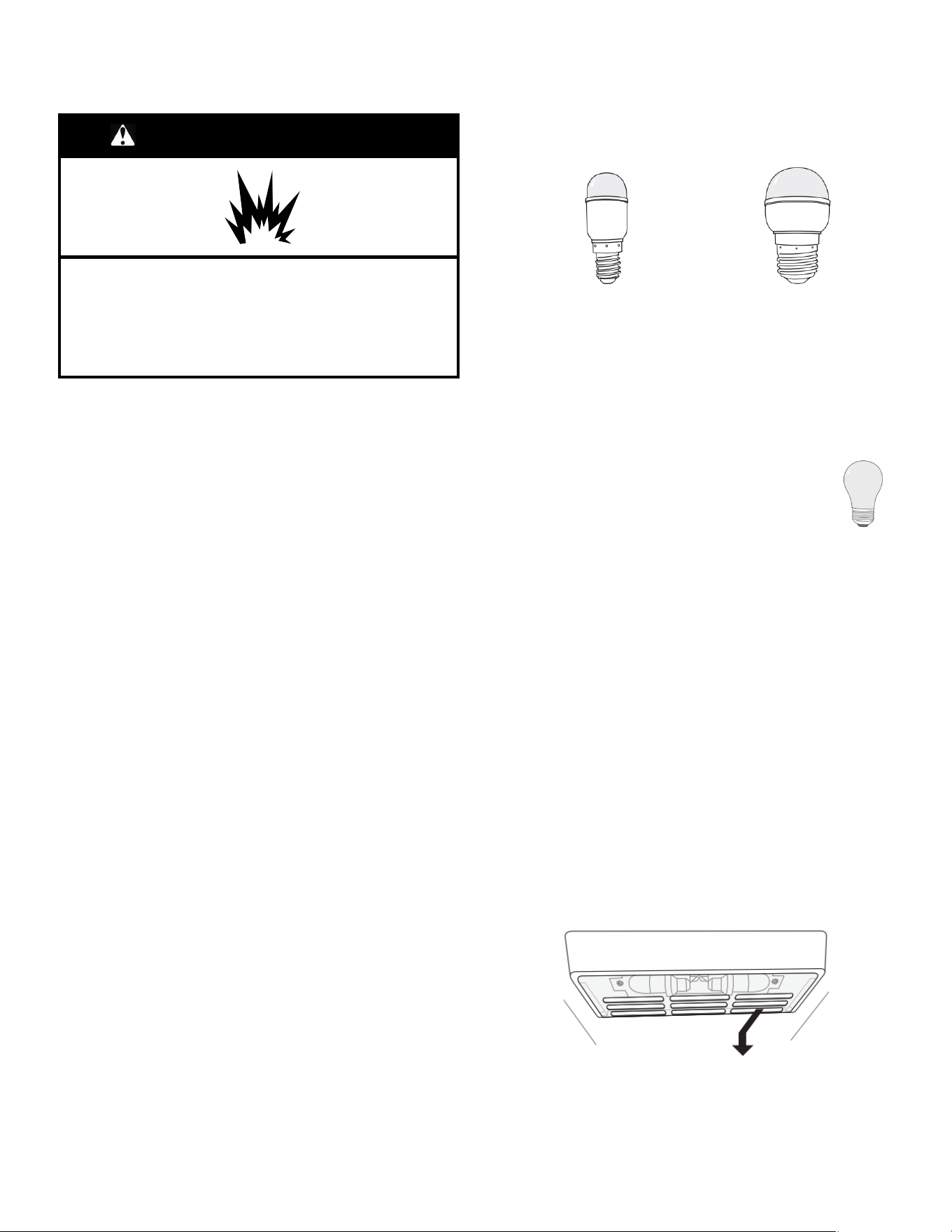

Lights ..........................................................................4

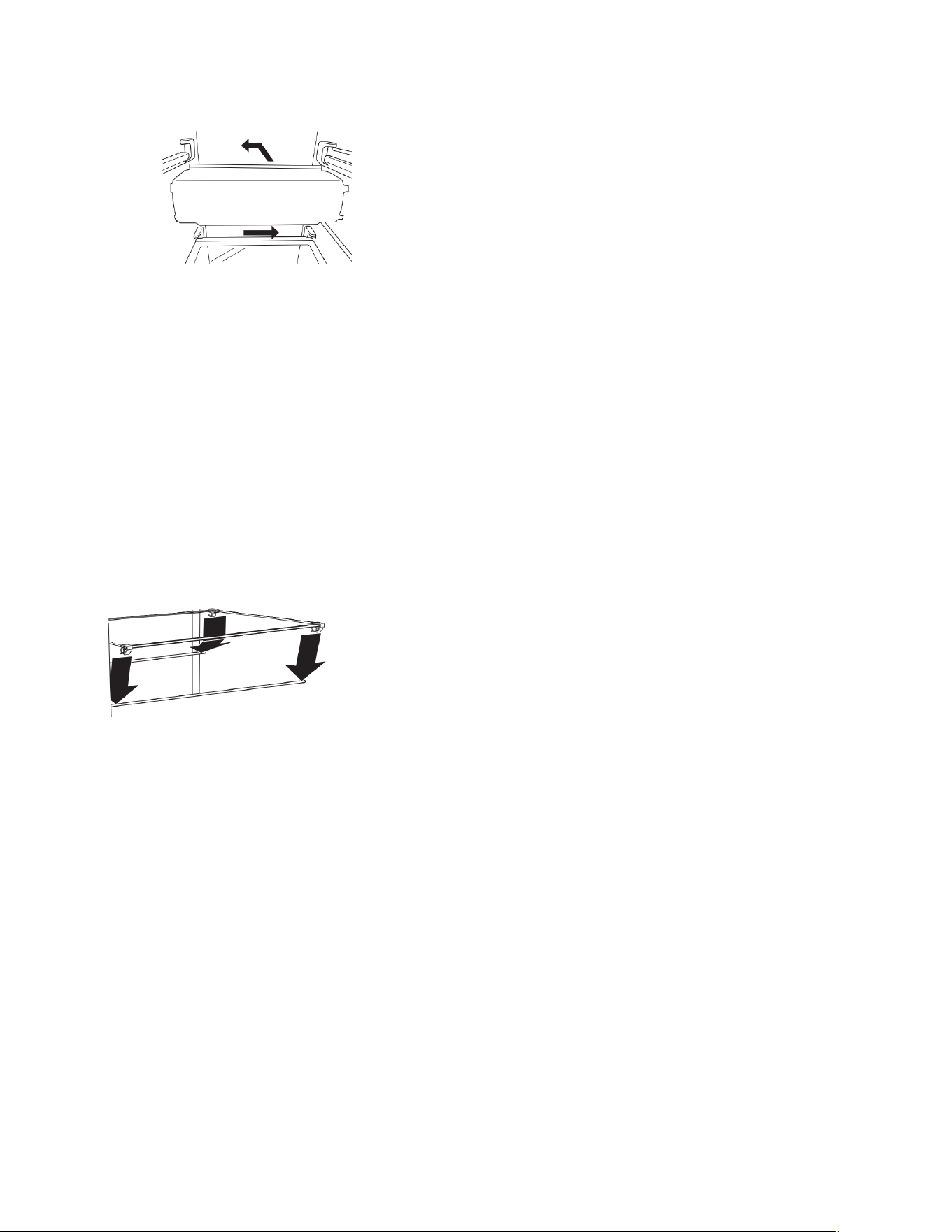

Freezer Shelf (number varies by model)..............................5
Vacation and Moving Care ...............................................5
INSTALLATION INSTRUCTIONS ........................................6
Unpack the Refrigerator ..................................................6

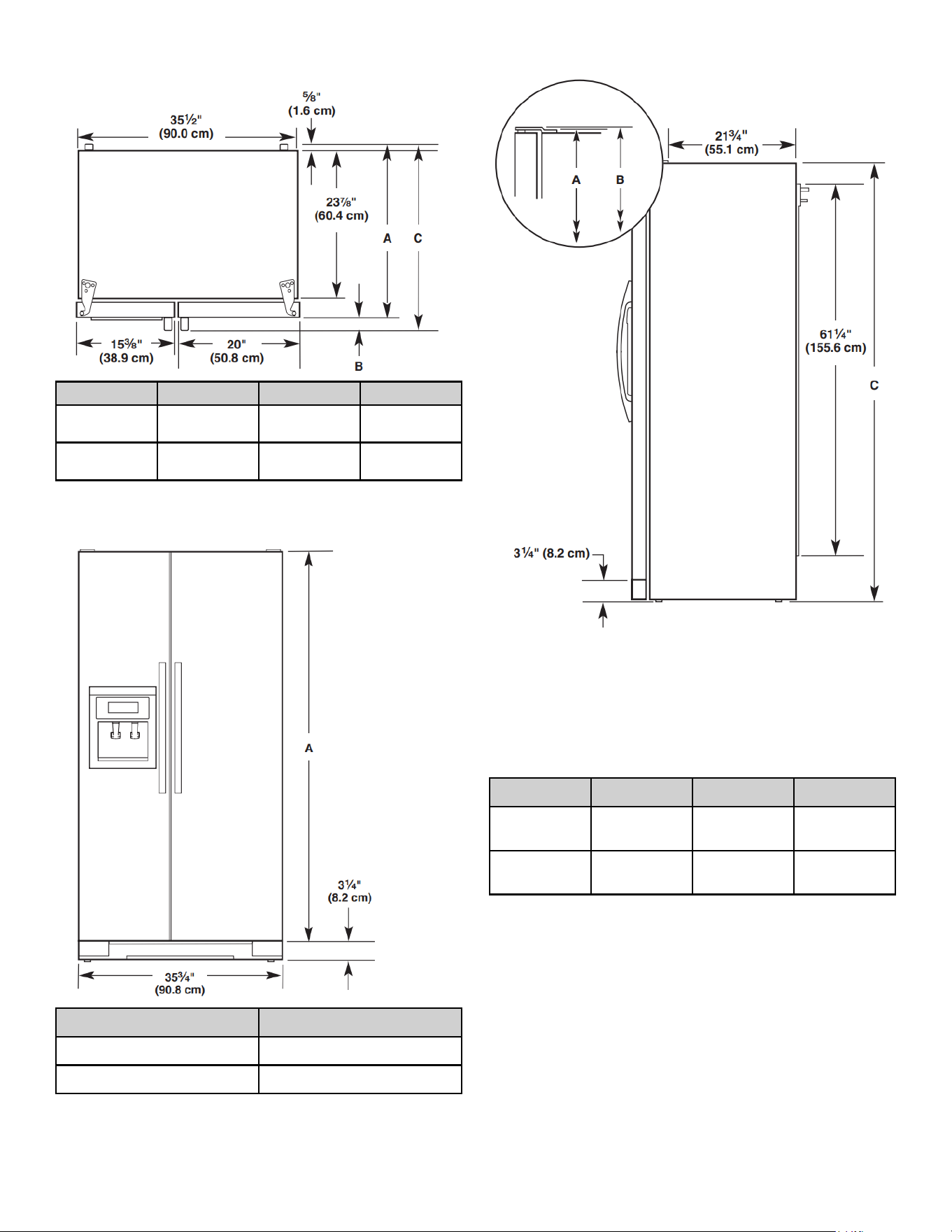

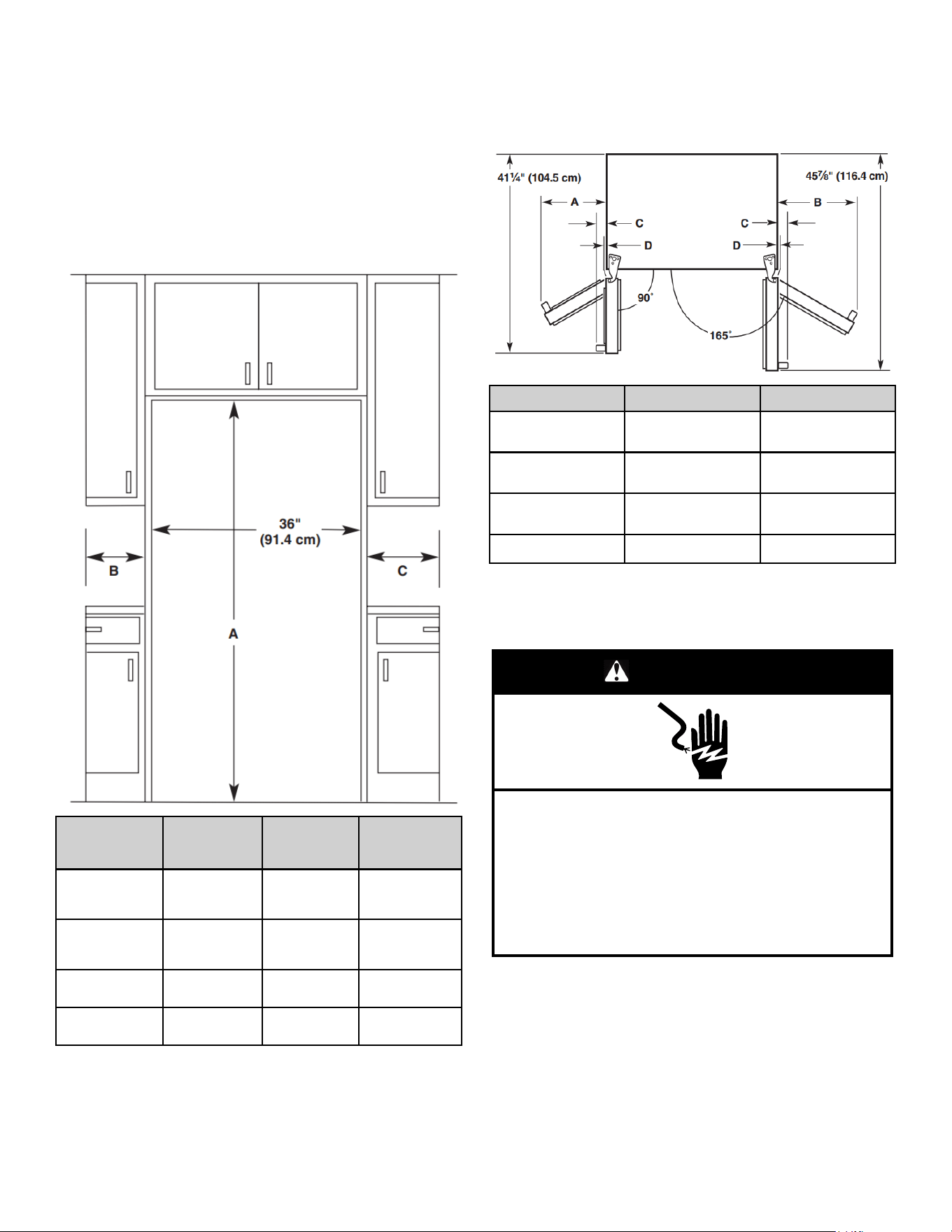

Location Requirements ...................................................7
Electrical Requirements ..................................................9
Water Supply Requirements........................................... 10

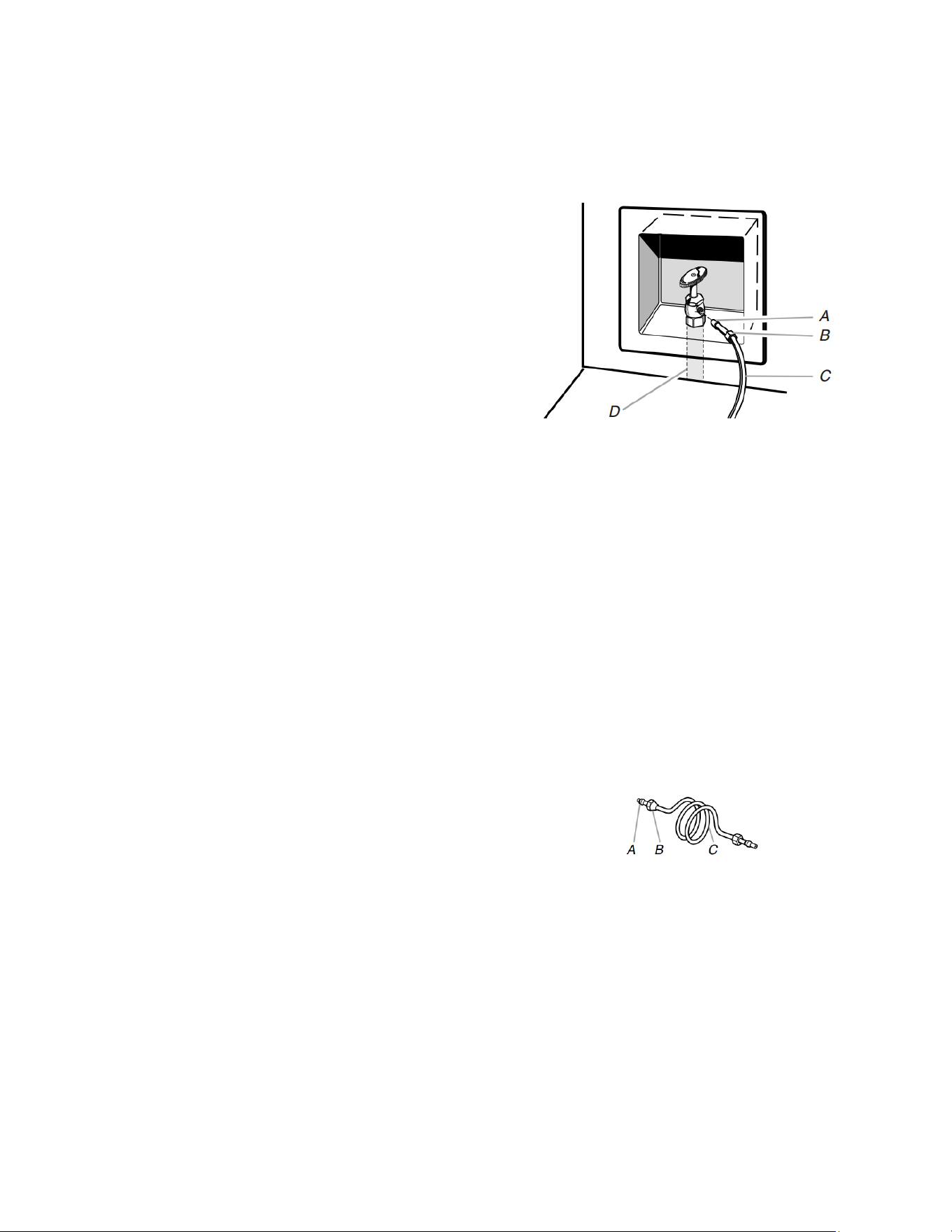

Connect Water Supply .................................................. 10
Complete the Installation ............................................... 12

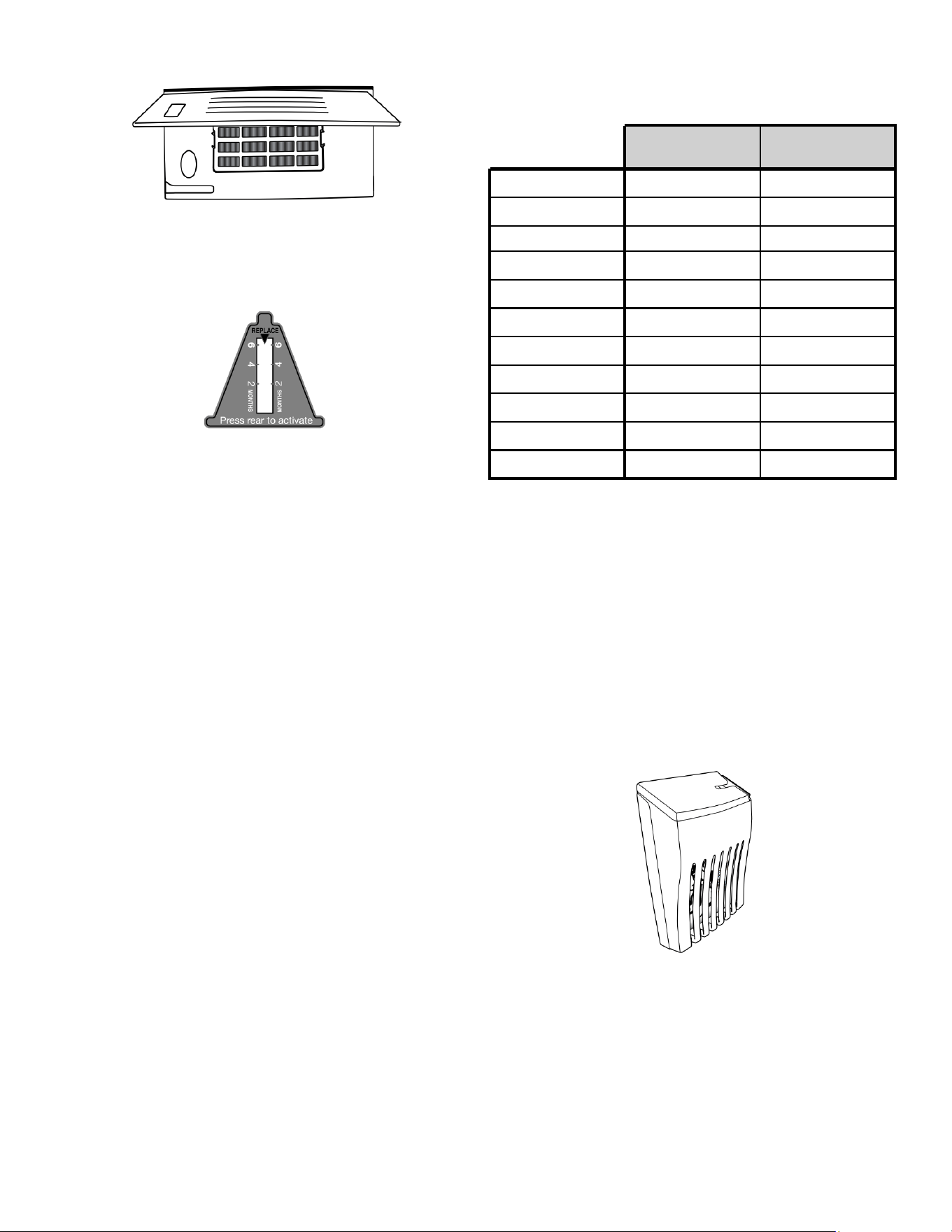

Install Air Filter (on some models).................................... 12

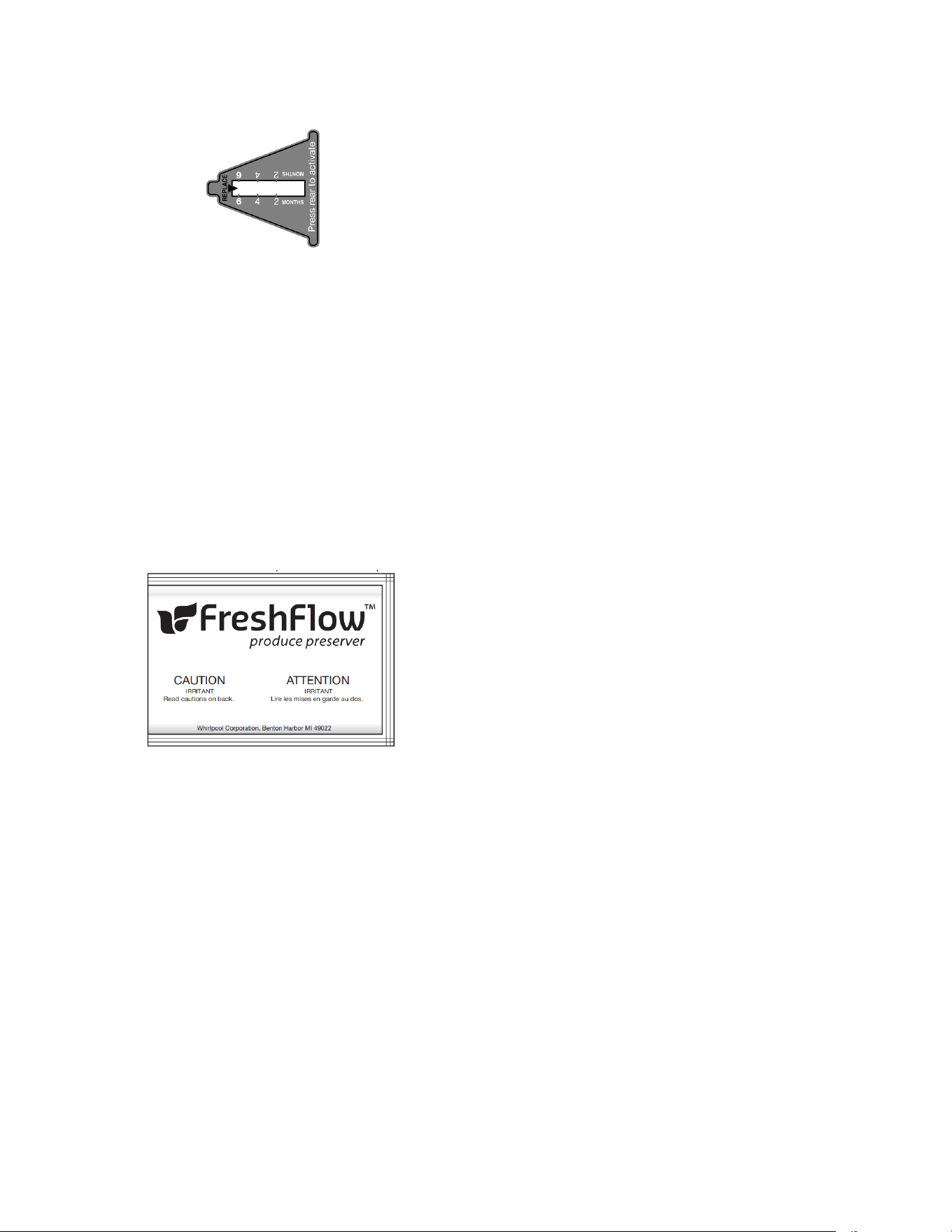

Install Produce Preserver (on some models) ...................... 13
REFRIGERATOR FEATURES........................................... 14
Convertible Drawer Temperature Control (on some
models) ..................................................................... 14
Crisper Humidity Control (on some models) ....................... 14
Dual Evaporator (on some models).................................. 14
Water and Ice Dispensers .............................................. 14

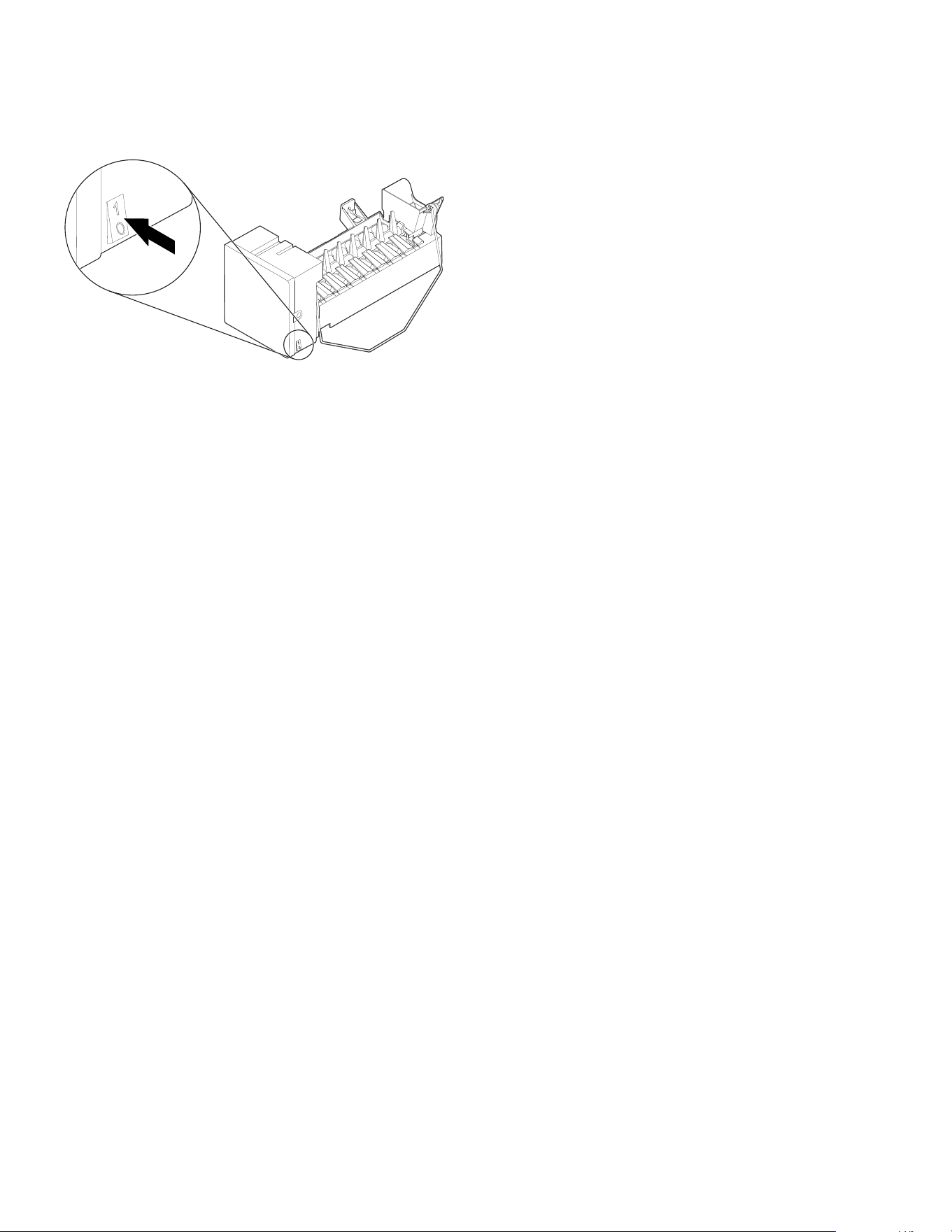

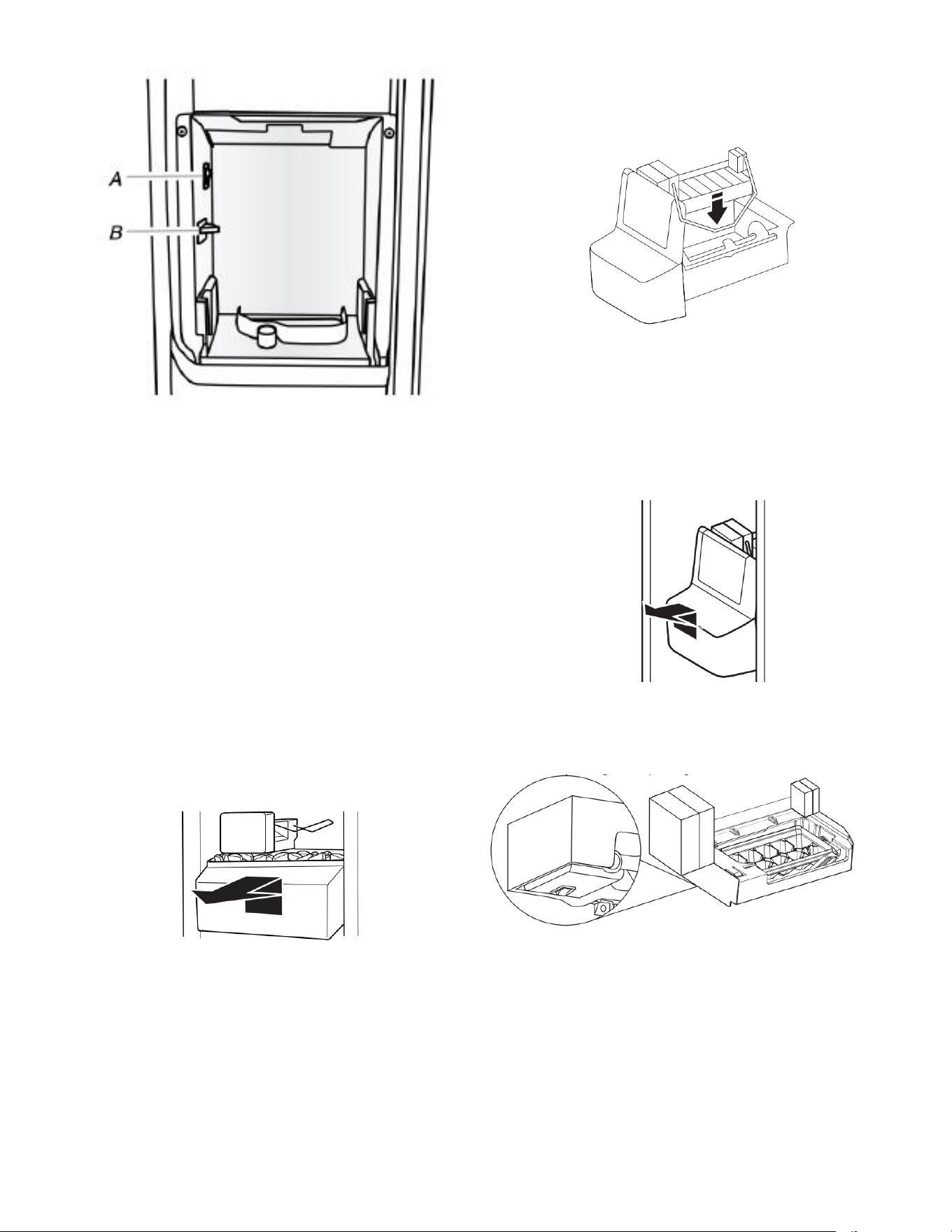

Ice Maker and Storage Bin............................................. 15
Water Filtration System ................................................. 17
DOOR REMOVAL AND LEVELING STYLE 1....................... 18
Door Instructions ......................................................... 18

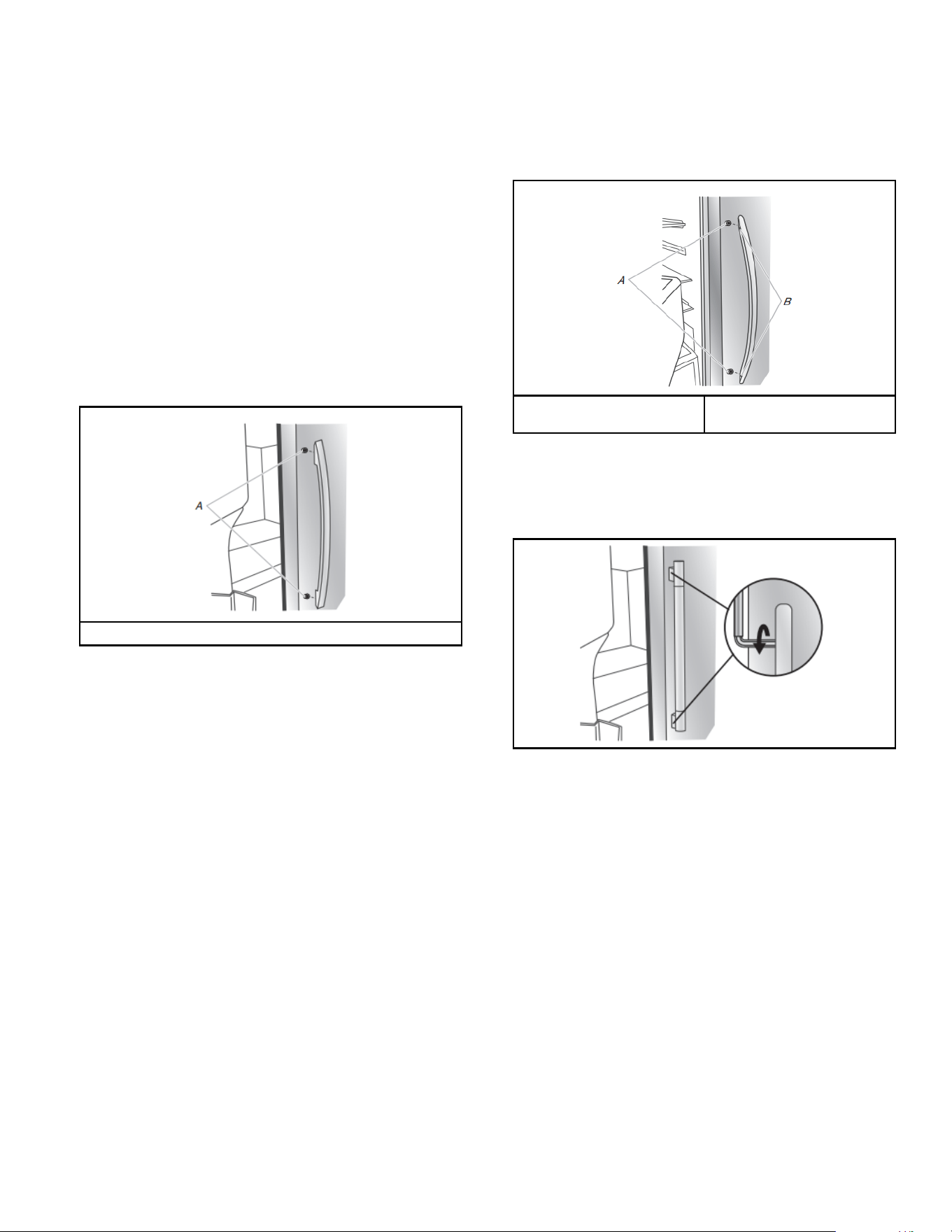

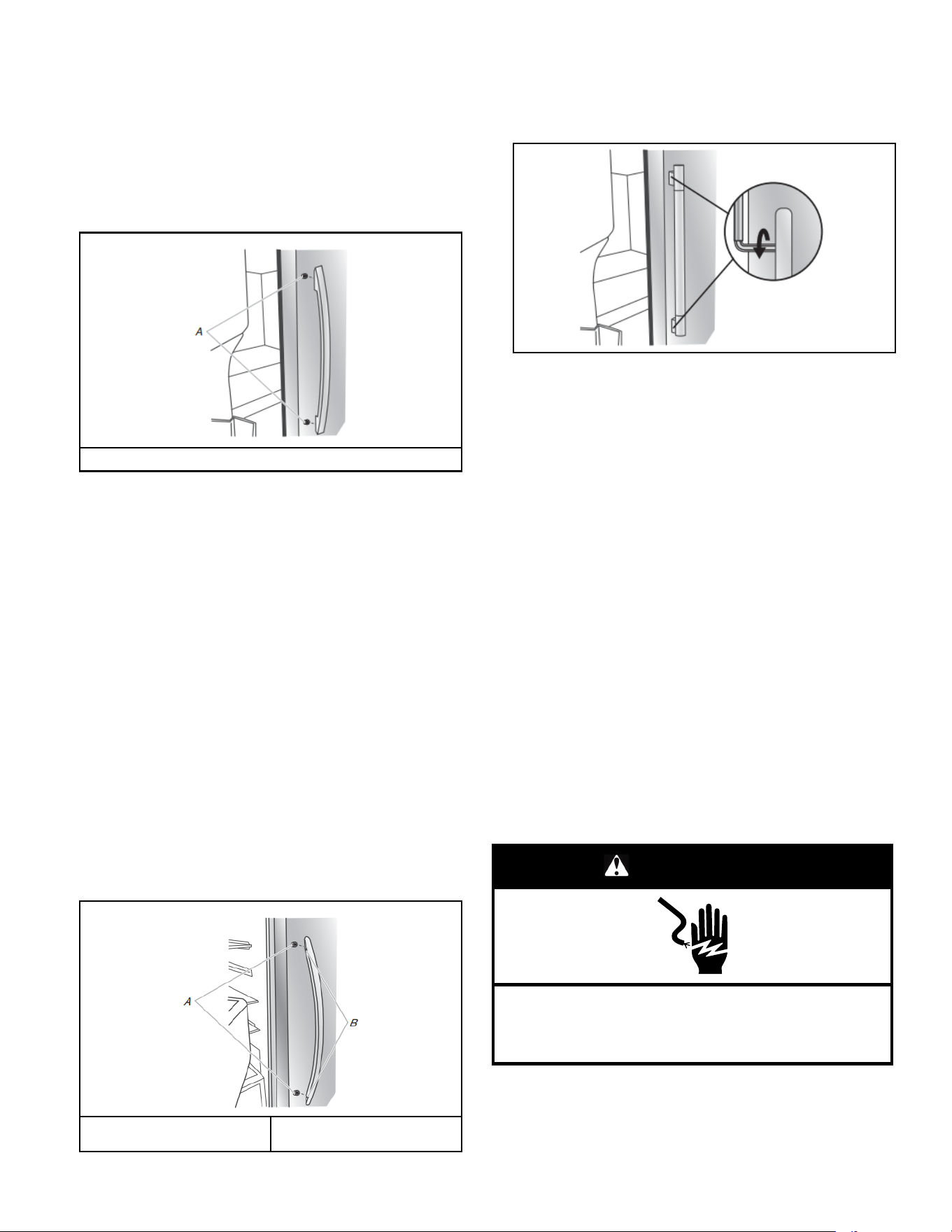

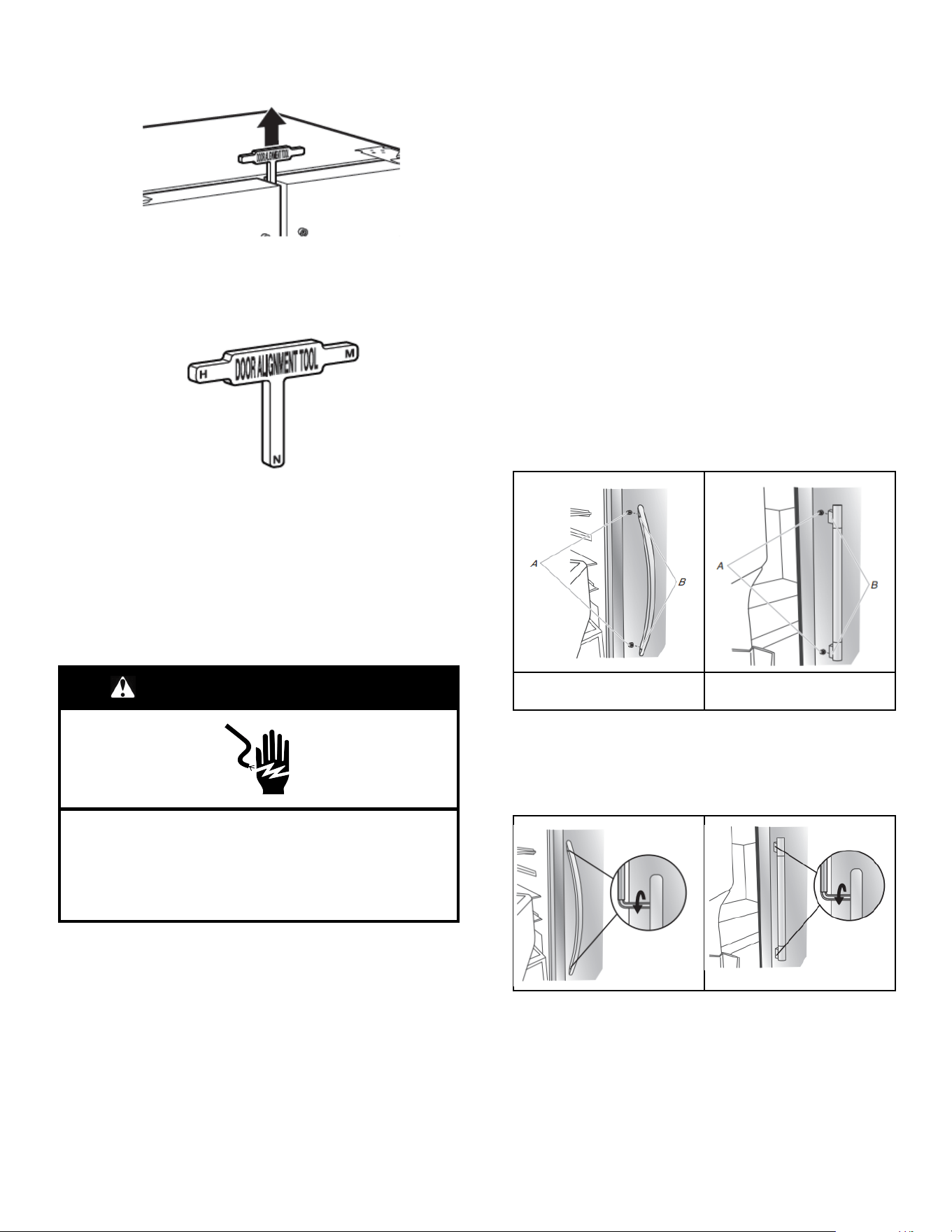

Install and Remove Door Handles ................................... 19

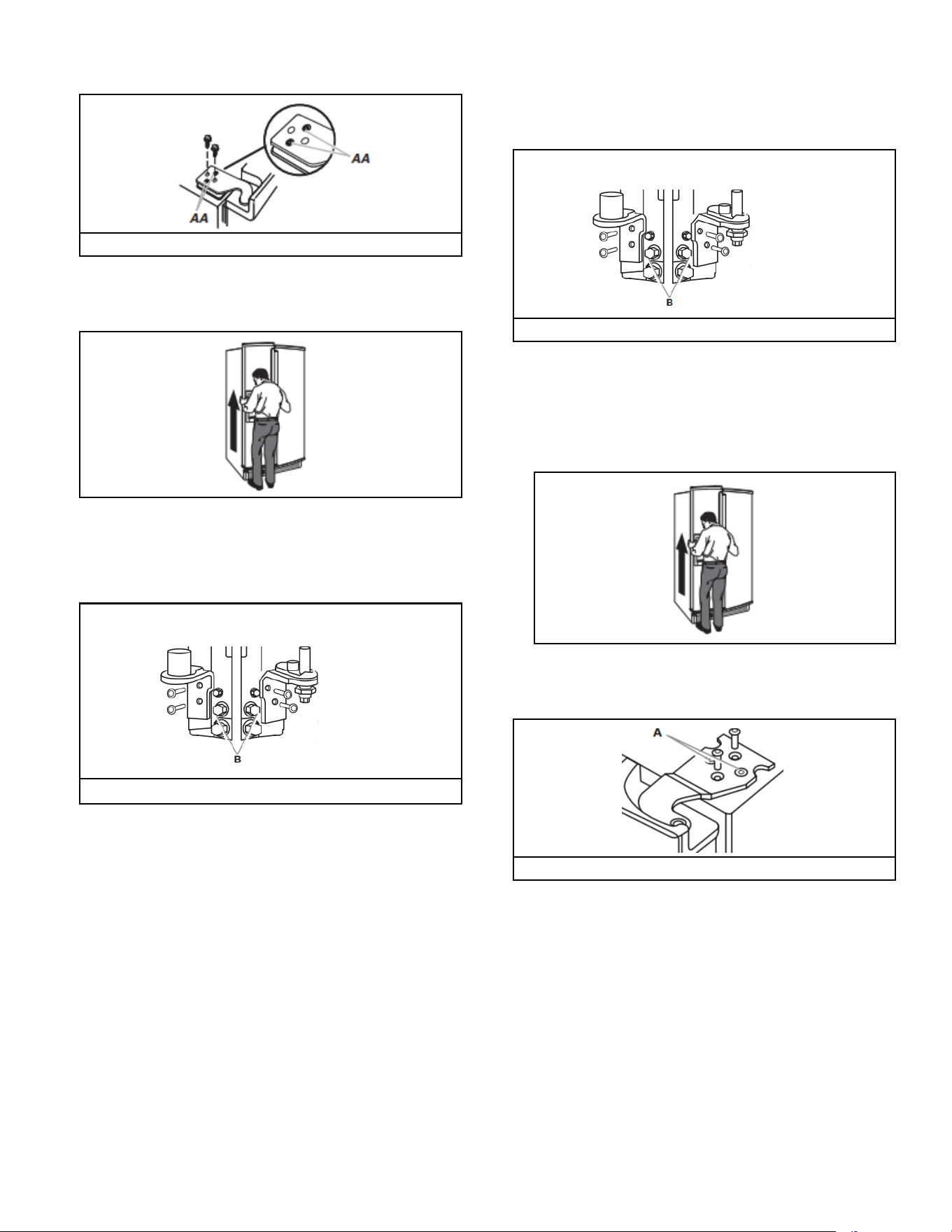

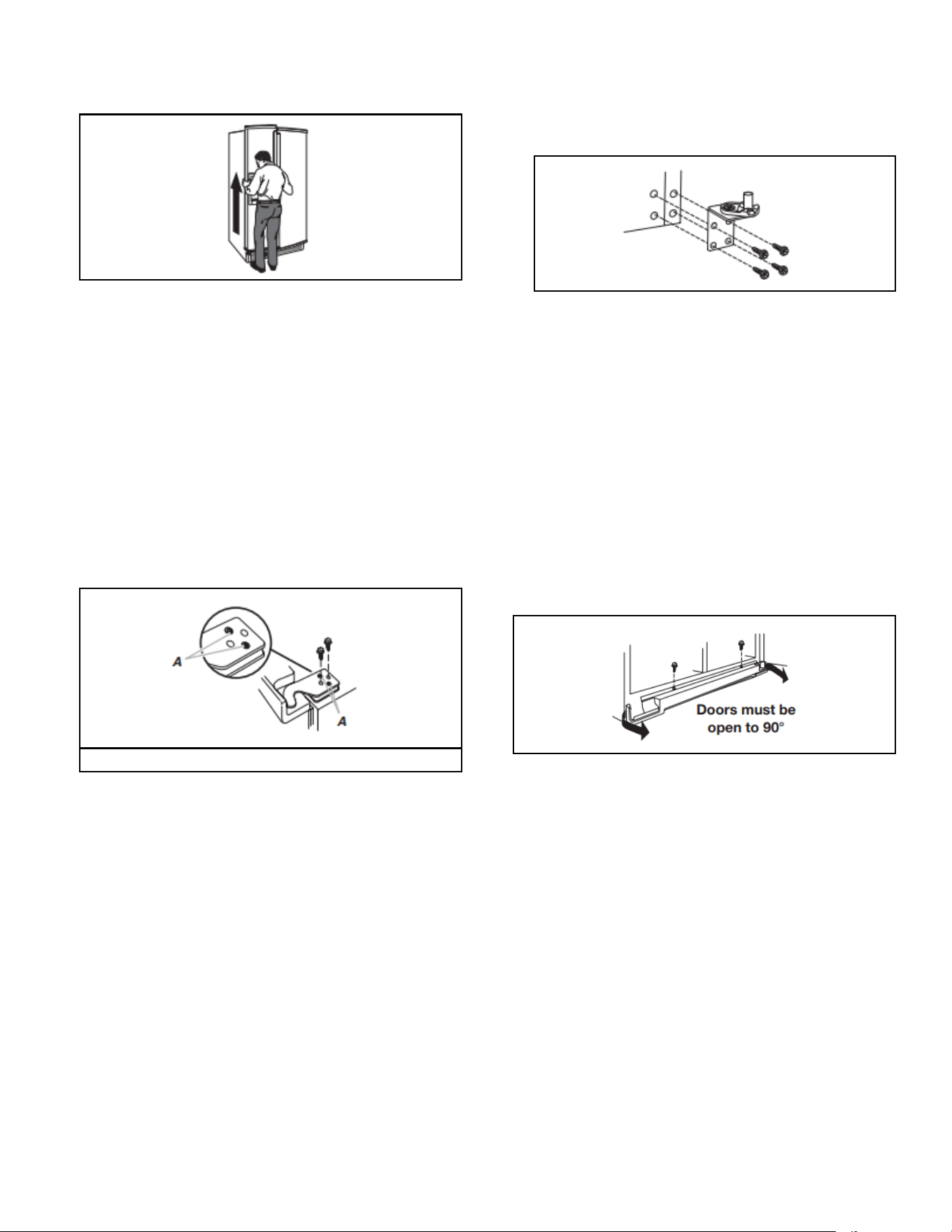

Remove Doors and Hinges ............................................ 19
Replace Doors and Hinges ............................................ 21
Door Closing and Alignment........................................... 22
DOOR REMOVAL AND LEVELING STYLE 2....................... 23
Door Instructions ......................................................... 23
Install and Remove Door Handles ................................... 24
Remove Doors and Hinges ............................................ 24
Door Closing, Leveling, and Alignment ............................. 26
PERFORMANCE DATA SHEET ........................................ 28
Performance Data Sheet ............................................... 28
SÉCURITÉ DU RÉFRIGÉRATEUR .................................... 30
Sécurité du réfrigérateur................................................ 30
ENTRETIEN ET RÉPARATION ......................................... 31
Nettoyage .................................................................. 31
Lampes ..................................................................... 32
Tablettes du congélateur (le nombre varie selon le
modèle) ..................................................................... 34
Précautions à prendre avant les vacances ou le
déménagement ........................................................... 34
INSTRUCTIONS D’INSTALLATION ................................... 35
Déballage du réfrigérateur ............................................. 35
Exigences d’emplacement ............................................. 35
Spécifications électriques .............................................. 38
Spécifications de l’alimentation en eau ............................. 38
Raccordement à la canalisation d’eau .............................. 39
Terminer l’installation .................................................... 41
Installer le filtre à air (sur certains modèles) ....................... 41
Installation du conservateur de produits frais (sur certains
modèles).................................................................... 42
CARACTÉRISTIQUES DU RÉFRIGÉRATEUR..................... 43
Commande de température dans le tiroir convertible (sur
certains modèles) ........................................................ 43
Commande d’humidité dans le bac à légumes (sur certains
modèles).................................................................... 43
Évaporateur double (sur certains modèles)........................ 44
Distributeurs d’eau et de glaçons..................................... 44
Machine à glaçons et bac d’entreposage........................... 44
Système de filtration de l’eau.......................................... 47
RETRAIT DE LA PORTE ET AJUSTEMENT DU NIVEAU,
STYLE 1 ....................................................................... 48
Instructions pour la porte ............................................... 48
Installation et retrait des poignées de la porte..................... 49

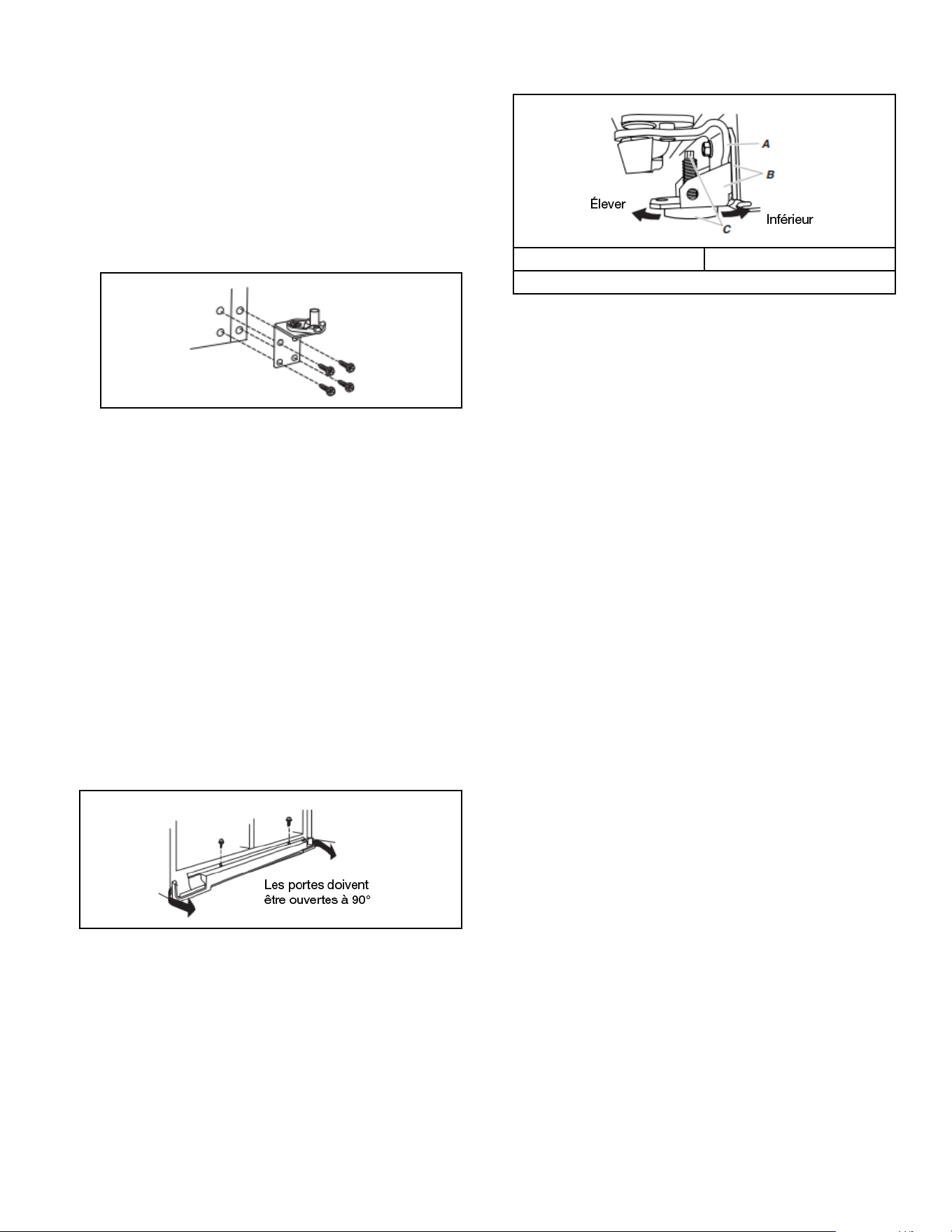

Démontage des portes et charnières................................ 50
Réinstallation des portes et charnières ............................. 51
Fermeture et alignement des portes................................. 52
RETRAIT DE LA PORTE ET AJUSTEMENT DU NIVEAU,
STYLE 2 ....................................................................... 54
Instructions pour la porte ............................................... 54
Installation et retrait des poignées de la porte..................... 54
Démontage des portes et charnières................................ 55

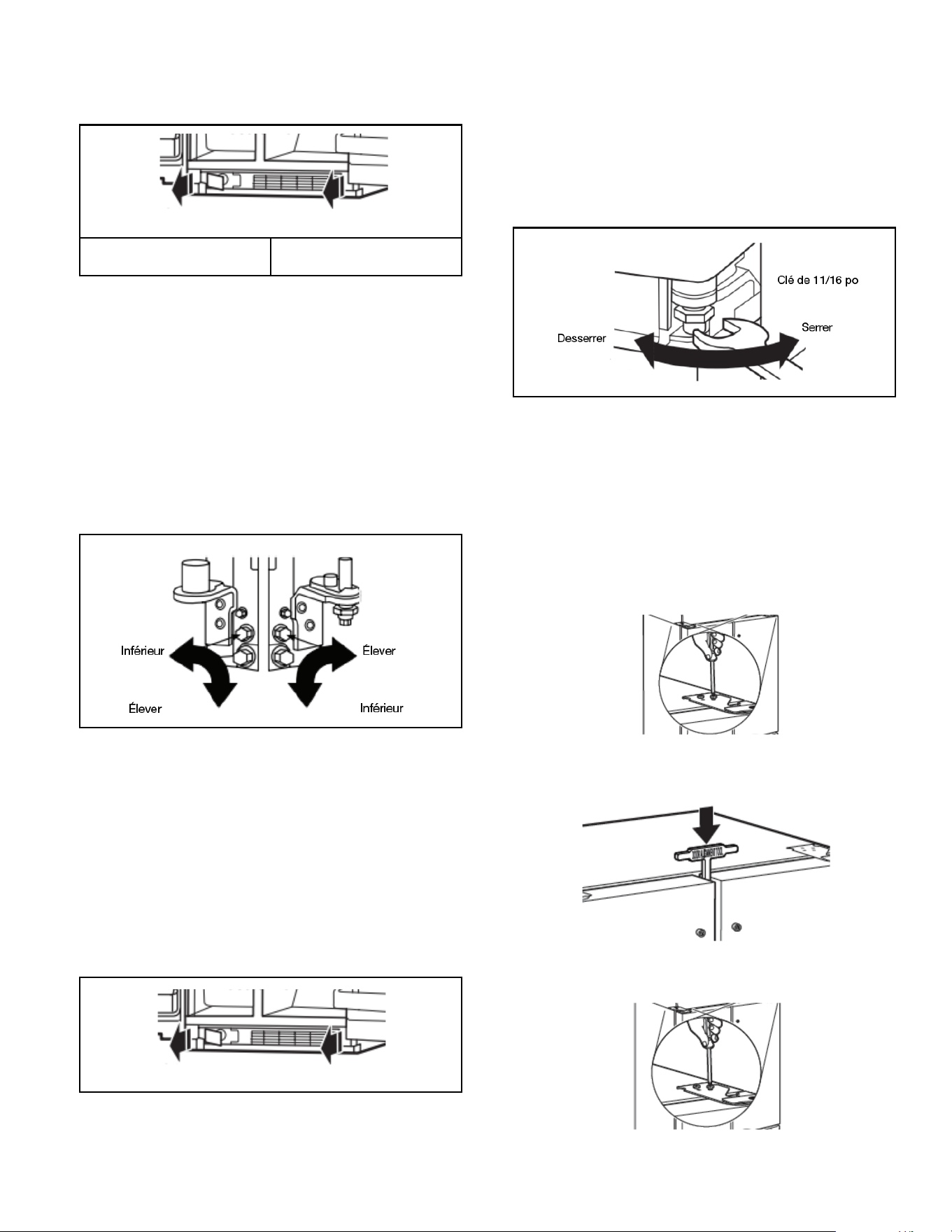

Fermeture, mise à niveau et alignement des portes ............. 57
FICHE DE DONNÉES DE PERFORMANCE ........................ 59
Fiche de données de performance................................... 59
2
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These
words mean:
DANGER
You can be killed or seriously injured if you don't
immediately follow instructions.
WARNING
You can be killed or seriously injured if you don’t follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,
including the following:
� Children should be supervised to ensure that they do not
play with the appliance.
� This appliance is not intended for use by persons (including
children) with reduced physical, sensory, or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their
safety.
� Do not use an extension cord.
� If power supply cord is damaged, it must be replaced by the
manufacturer, its service agent, or a similarly qualified
person in order to avoid a hazard.
� Connect to potable water supply only.
� This appliance is intended to be used in household and
similar applications such as: staff kitchen areas in shops,
offices, and other working environments; farm houses and
by clients in hotels, motels, and other residential-type
environments; bed and breakfast-type environments; and
catering and similar non-retail applications.
� Do not store explosive substances such as aerosol cans
with a flammable propellant in this appliance.
� Do not use replacement parts that have not been
recommended by the manufacturer (e.g., parts made at
home using a 3D printer).
� Keep ventilation openings, in the appliance enclosure or in
the built-in structure, clear of obstruction.
� Do not use mechanical devices or other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
� Do not damage the refrigerant circuit.
� Do not use electrical appliances inside the food storage
compartments of the appliance, unless they are of the type
recommended by the manufacturer.
� Ice maker kit can be added to some models. See serial tag
inside the food compartment of appliance for ice maker kit
model information.
� A qualified service technician must install the water line and
ice maker. See installation instructions supplied with ice
maker kit for complete details.
SAVE THESE INSTRUCTIONS
3

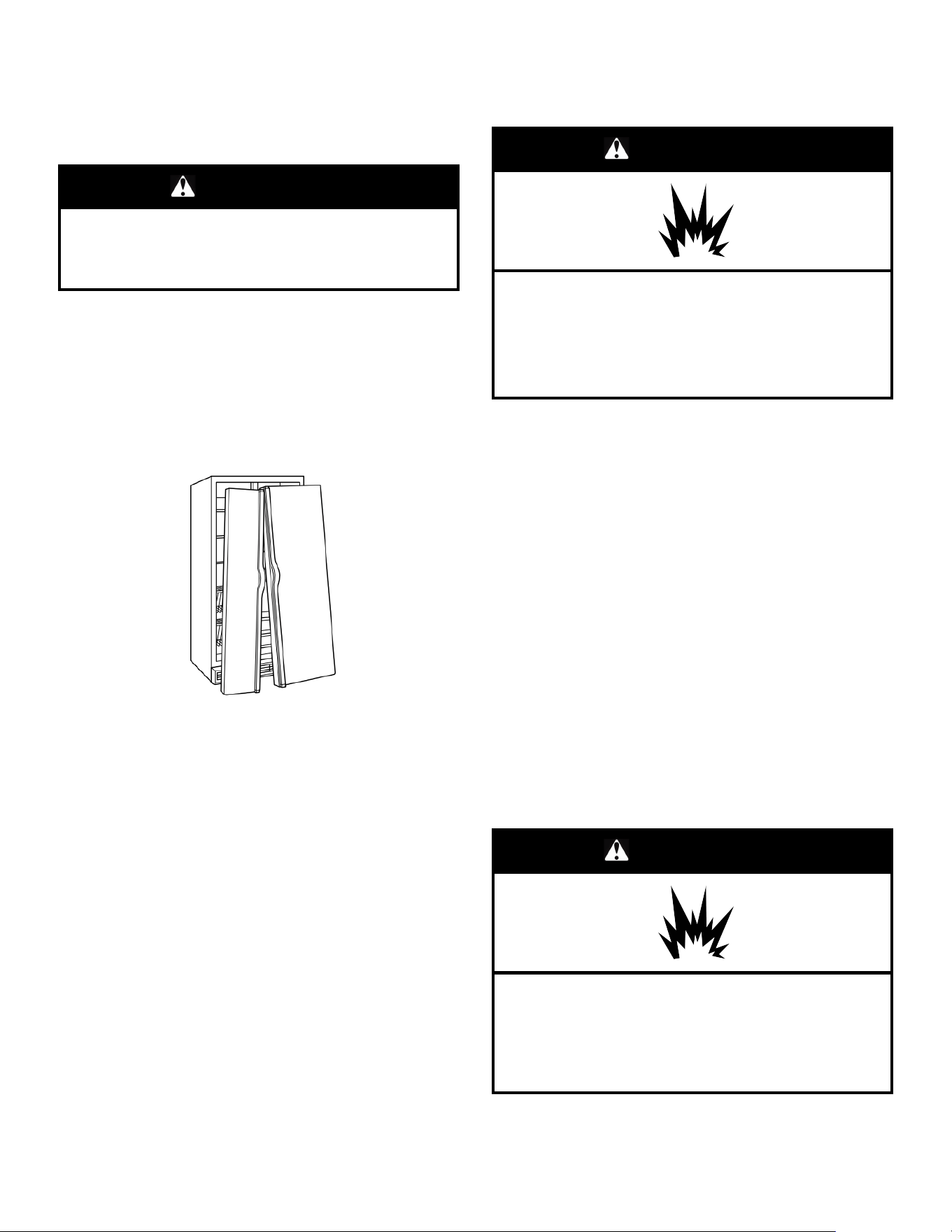

Proper Disposal of Your Old Refrigerator
WARNING: Risk of child entrapment. Before you throw away
your old refrigerator or freezer:
� Take off the doors.
� Leave the shelves in place so that children may not easily
climb inside.
WARNING
Suffocation Hazard
Remove doors or lid from your old appliance.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous,
even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Important information to know about disposal of refrigerants:
Dispose of refrigerator in accordance with federal and local
regulations. Refrigerants must be evacuated by a licensed, EPA-
certified refrigerant technician in accordance with established
procedures.
MAINTENANCE AND CARE
Cleaning
WARNING
Explosion Hazard
Risk of Fire or Explosion.
Flammable Refrigerant Used.
Do Not Use Mechanical Devices to Defrost Refrigerator.
Do Not Puncture Refrigerant Tubing.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior, and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools. Stainless steel models have a coating. Do Not use
regular stainless steel cleaning products. Do Not use stainless
steel cleaner or polish and use only mild soap, water, and soft
microfiber cloth to avoid damage to the stainless steel protective
coating. Paper towels scratch and may dull the clear coat of the
painted door. To avoid possible damage, use only clean cloths to
polish and wipe the door.
1. Unplug refrigerator or disconnect power.
2. Hand-wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
WARNING
Explosion Hazard
Risk of Fire or Explosion due to Puncture of Refrigerant
Tubing;
Follow Handling Instructions Carefully.
Flammable Refrigerant Used.
4
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to 3
months to ensure maximum efficiency.
If you need to clean the condenser:
� Remove the base grille. See the “Door Removal”
instructions, either in the Owner’s Manual or in the
separate instruction sheet provided with your refrigerator.
� Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille, and the front surface area
of the condenser.
� Replace the base grille when finished.
5. Plug in refrigerator or reconnect power.
Lights
Not all bulbs will fit your refrigerator. Be sure to replace the bulb
with one of the same size, shape, and wattage.
IMPORTANT: The light bulbs in both the refrigerator and freezer
compartments of your new refrigerator may use LED technology.
On some models, the LED light bulbs in the refrigerator, freezer,
air tower, and dispenser cannot be changed by yourself. If the
lights do not illuminate when the refrigerator and/or freezer door is
opened, call for assistance or service. In the U.S.A., call
1-800-253-1301. In Canada, call 1-800-807-6777.
Light Styles:
The dispenser lights are LEDs that cannot be changed.
The interior lights vary by model.
� Some models have mini LEDs that cannot be changed.
� Some models have full-size LED bulbs that can be changed.
To order replacement 2.0 W LED bulbs, use part number
W10574850A, and for 3.6 W, use part number W10565137A,
or call 1-800-253-1301 (U.S.A.) or 1-800-807-6777 (Canada).
2.0 watts 3.6 watts
NOTE: Some LED replacement bulbs are not recommended
for wet/damp environments. The refrigerator and freezer
compartments are considered to be wet/damp environments. If
using a brand of LED bulb other than the recommended
Whirlpool LED bulb, read and follow all instructions on the
replacement bulb’s packaging before installing it.
� Some models have interior incandescent 40 W
bulbs that can be changed.
NOTE: Not all replacement bulbs will fit your
refrigerator. Do not use an incandescent bulb in
excess of 40 watts.
To Change a Light Bulb:
1. Unplug refrigerator or disconnect power.
2. Remove the light shield, as explained in the following
sections.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Before reinstalling, thoroughly rinse and dry
the shield.
3. Replace the burned-out light bulb, as explained in the
following sections.
4. Reinstall the light shield, as explained in the following
sections.
5. Plug in refrigerator or reconnect power.

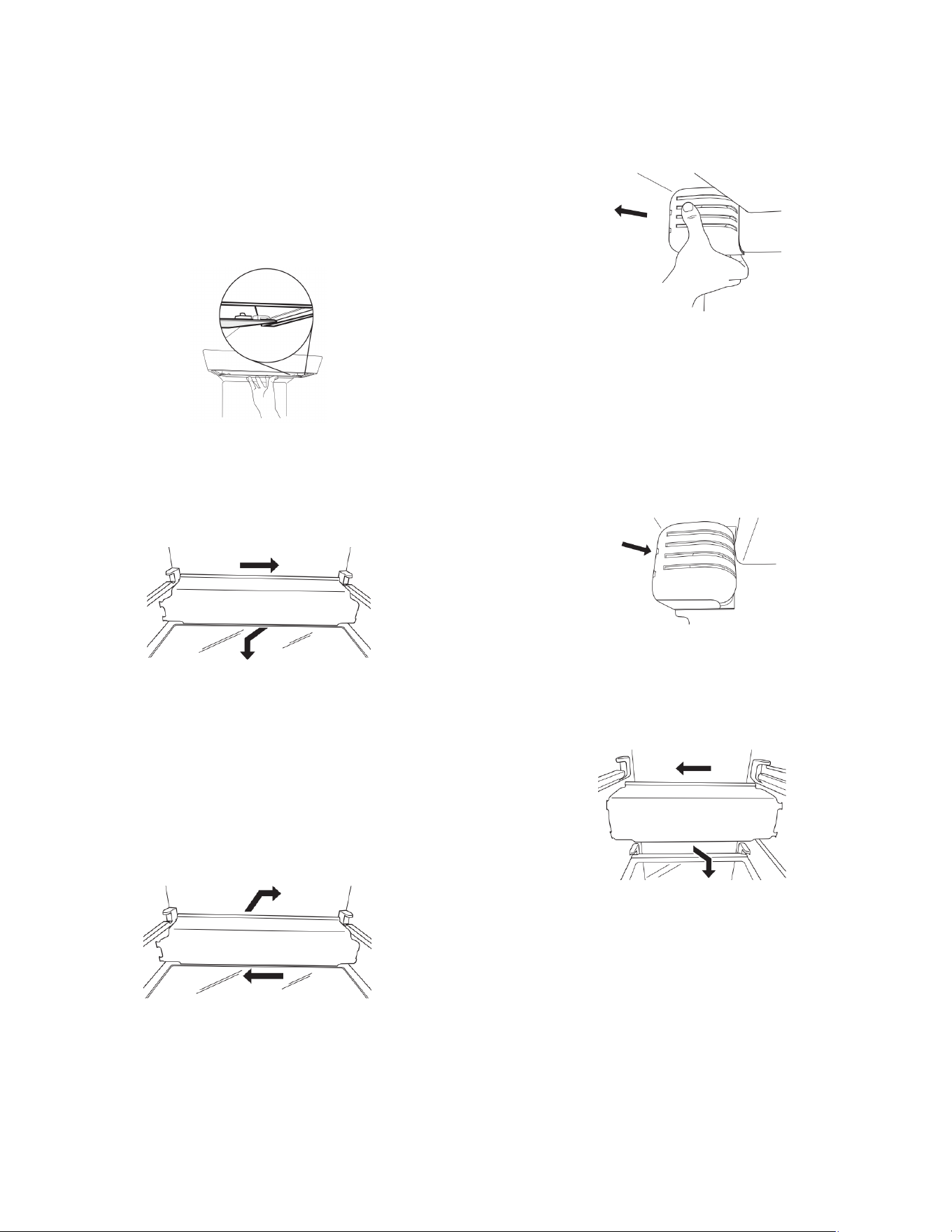

Refrigerator Compartment – Upper Lights
Light Shield Removal:
Slide the light shield toward the rear of the refrigerator and remove
it from the light housing.
Replacement Bulb:
� If the burned-out light is a full-size LED bulb, replace it with a
2.0 W LED bulb.
� If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape, and
wattage (40 W maximum).
Light Shield Reinstallation:
Align the light shield in the grooves at the bottom edge of the light
housing; then slide it forward until it snaps into place.
Refrigerator Compartment – Lower Lights
Light Shield Removal:
Slide the light shield to the right to remove the left end from the
wall slots; then pull the right end out of its wall slots.
Replacement Bulb:
� If the burned-out light is a full-size LED bulb, replace it with a
3.6 W LED bulb.
� If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape, and
wattage (40 W maximum).
5
Light Shield Reinstallation:
Place the right end of the light shield into the wall slots; then snap
the left end into its wall slots.
Freezer Compartment – Upper Light
Light Shield Removal:
Gently squeeze the front and the bottom-rear edge of the light
shield to release the tabs from the wall slots; then pull the light
shield forward.
Replacement Bulb:
� If the burned-out light is a full-size LED bulb, replace it with a
3.6 W LED bulb.
� If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape, and
wattage (40 W maximum).
Light Shield Reinstallation:
Align the light shield in its proper position, and snap the tabs into
the wall slots.
Freezer Compartment – Lower Light
Light Shield Removal:
Slide the light shield to the left to remove the right end from the
wall slots; then pull the left end out of its wall slots.
Replacement Bulb:
� If the burned-out light is a full-size LED bulb, replace it with a
3.6 W LED bulb.
� If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape, and
wattage (40 W maximum).
Light Shield Reinstallation:
Place the left end of the light shield into the wall slots; then snap
the right end into its wall slots.
Freezer Shelf (number varies by
model)
To Remove and Replace the Bottom Shelf:
1. Lift up the front and back of the shelf, and remove from the
cabinet. Be sure not to remove the retaining rods.
2. Replace the shelf, aligning the rods with the cabinet ribs.
Apply a little pressure on the shelf to attach the rods to the ribs
of the cabinet.
To Remove and Replace the Mid and Top Shelf:
1. With your hand, push the shelf from bottom to top until it is
released from the holding rod. Pull the shelf until it is released
from the rear rod. Remove from the cabinet.
2. To replace the shelf:
� Replace rods into the support holes. Push the rods down
so they click into the holes.
� Identify the front and rear trim of the shelf.
� Place the rear trim on the rear rod and push the shelf so it
clicks the rod into the rear trim. (Keep the front raised while
pushing.)
� Lower the front of the shelf until the front trim is on the rod
and push the shelf down so it clicks the rod into the front
trim.
NOTE: Be sure that both sides of the shelf are positioned evenly
in the shelf support holes and the shelf is secure.
Vacation and Moving Care
Vacations
If You Choose to Leave Refrigerator On While You Are Away:
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker and is
connected to the household water supply, turn off the water
supply to the refrigerator. Property damage can occur if the
water supply is not turned off.
3. If you have an automatic ice maker, turn off the ice maker.
NOTE: Depending on your model, raise the wire shutoff
arm to Off (up) position or press the switch to Off.
4. Empty the ice bin.
6
If You Choose to Turn Refrigerator Off Before You Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
� Turn off the water supply to the ice maker at least one day
ahead of time.
� When the last load of ice drops, raise the wire shutoff arm
to the Off (up) position or move the switch to the Off
setting.
3. Depending on the model, turn the refrigerator control to Off or
turn cooling off. See “Control Descriptions” in the Quick Start
Guide.
4. Unplug refrigerator or disconnect power.
5. Clean, wipe, and dry thoroughly.
6. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
Moving
When you are moving your refrigerator to a new home, follow
these steps to prepare it for the move.
1. If your refrigerator has an automatic ice maker:
� Turn off the water supply to the ice maker at least one day
ahead of time.
� Disconnect the water line from the back of the refrigerator.
� When the last load of ice drops, raise the wire shutoff arm
to the Off (up) position or move the switch to the Off
setting.
2. Remove all food from the refrigerator and pack all frozen food
in dry ice.
3. Empty the ice bin.
4. Depending on the model, turn the refrigerator control to Off or
turn cooling off. See “Control Descriptions” in the Quick Start
Guide.
5. Unplug refrigerator or disconnect power.
6. Clean, wipe, and dry thoroughly.
7. Take out all removable parts, wrap them well, and tape them
together so they don’t shift and rattle during the move.
8. Depending on the model, raise the front of the refrigerator so it
rolls more easily, or screw in the leveling legs so they don't
scrape the floor. See “Adjust the Doors” or “Door Removal,
Leveling and Alignment” in the online Feature Guide.
9. Tape the doors closed and tape the power cord to the back of
the refrigerator.
When you get to your new home, put everything back and refer to
the Installation Instructions for preparation instructions. Also, if
your refrigerator has an automatic ice maker, remember to
reconnect the water supply to the refrigerator.
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
WARNING
Excessive Weight Hazard
Use two or more people to move and install or uninstall
appliance.
Failure to do so can result in back or other injury.
Remove the Packaging
Dispose of/recycle all packaging materials. Do not use sharp
instruments, rubbing alcohol, flammable fluids, or abrasive
cleaners to remove tape or glue. These products can damage the
surface of your refrigerator. For more information, see
“Refrigerator Safety.”
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with cardboard or
hardboard to avoid floor damage. Always pull the refrigerator
straight out when moving it. Do not wiggle or “walk” the
refrigerator when trying to move it, as floor damage could occur.
IMPORTANT:
� For counter-depth models, use 1/2" socket wrench to remove
skids (socket extension is recommended).
� All four leveling legs must contact the floor to support and
stabilize the full weight of the refrigerator.
Clean Before Using
After you remove all of the package materials, clean the inside of
your refrigerator before using it. See the “Cleaning” section in this
manual.
Important information to know about glass shelves and
covers:
Do not clean glass shelves or covers with warm water when they
are cold. Shelves and covers may break if exposed to sudden
temperature changes or impact, such as bumping. Tempered
glass is designed to shatter into many small, pebble-size pieces.
This is normal. Glass shelves and covers are heavy. Use both
hands when removing them to avoid dropping.
7

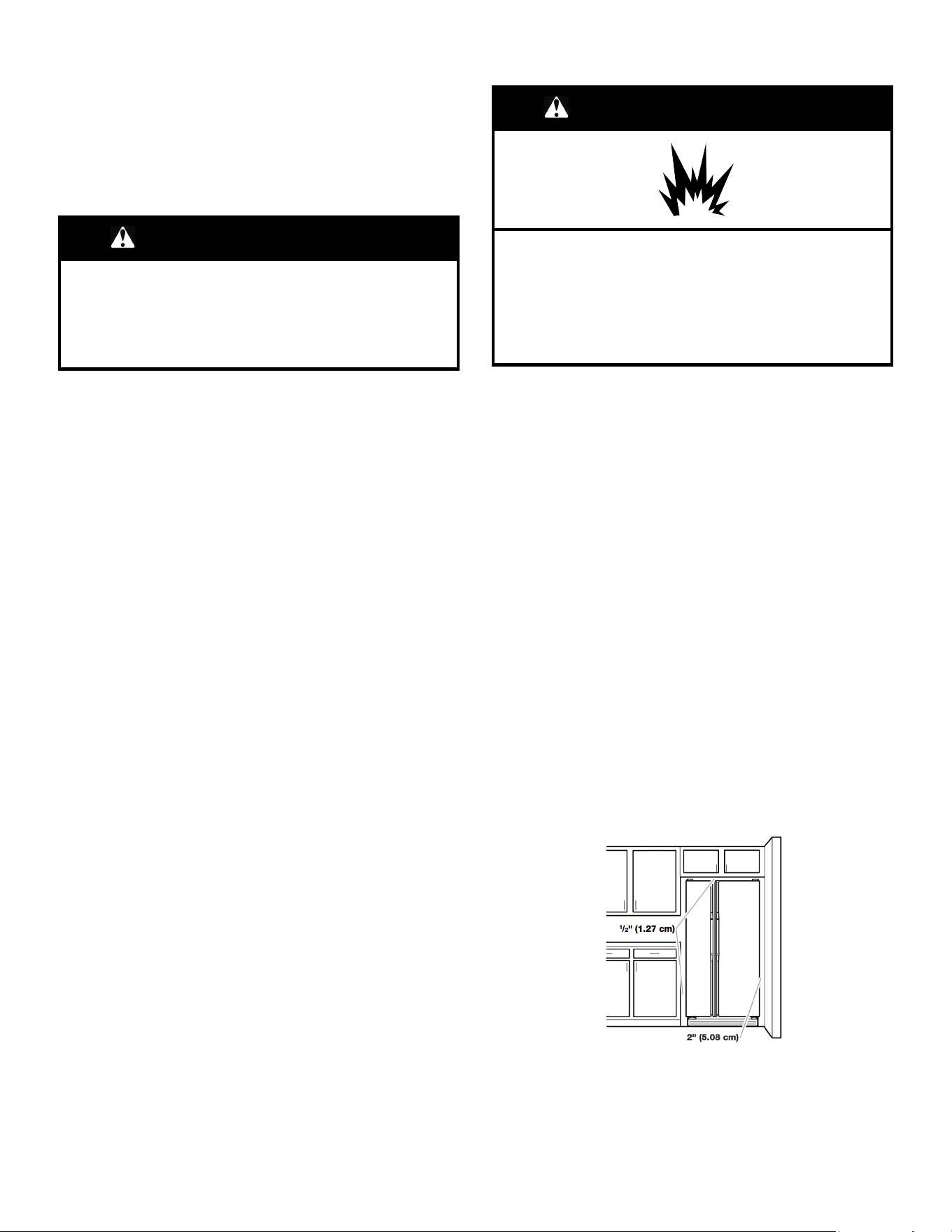

Location Requirements
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from appliance.
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
IMPORTANT:
� This refrigerator is designed for indoor household use only.
� Observe all governing codes and ordinances.
� Installer: Leave Owner’s Manual with homeowner.
� Homeowner: Keep Owner’s Manual for future reference and
for the local electrical inspector’s use.
� Keep cardboard shipping piece or plywood under refrigerator
until it is installed in the operating position.
� Comply with installation specifications and dimensions.
� Remove any moldings or decorative panels from kitchen
cabinets that would not allow access to the refrigerator for
service.
� Contact a qualified electrical installer.

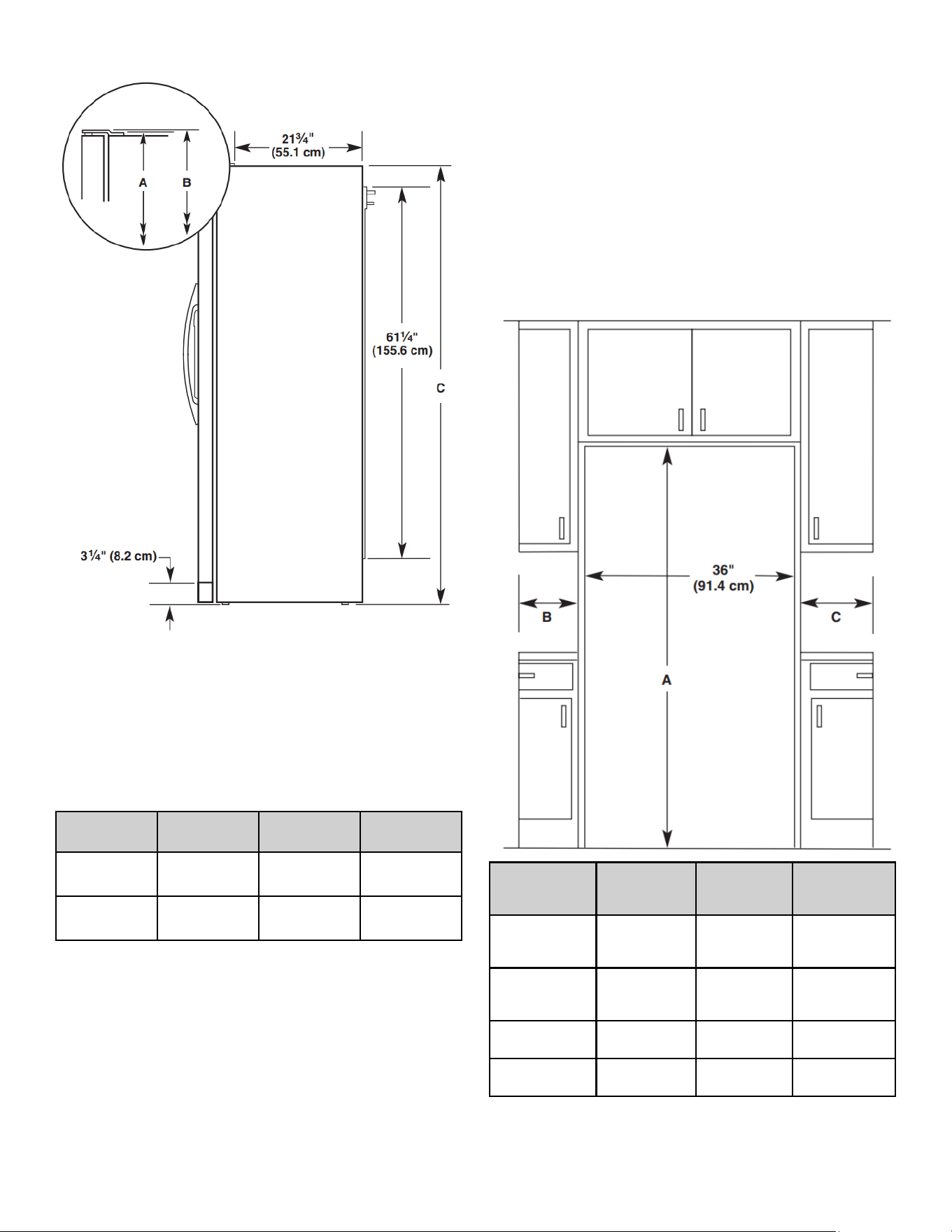

For Standard Side-by-Side Installation:
To ensure proper ventilation for your refrigerator, allow for 1/2"
(1.27 cm) of space on each side and at the top. Allow for 2"
(5.08 cm) of space behind the refrigerator. If your refrigerator has
an ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a fixed wall,
leave a 2" (5.08 cm) minimum space on each side (depending on
your model) to allow the doors to swing open.
NOTES:
� This refrigerator is intended for use in a location where the
temperature ranges from a minimum of 55°F (13°C) to a
maximum of 110°F (43°C). The preferred room temperature
range for optimum performance, which reduces electricity
usage and provides superior cooling, is between 60°F (15°C)
and 90°F (32°C). It is recommended that you do not install the
refrigerator near a heat source, such as an oven or radiator.
� Normal minimum cabinet cut-out width required for product
installation is 36" (91.44 cm). However, if the product is placed
against an extended wall and the ability to remove the crisper
pans is desired, an additional 18" (45.72 cm) of cabinet width
is required, so a total cabinet opening width of 54" (137.16 cm)
is recommended.
For Counter-Depth Side-by-Side Installation:
NOTES:
� The refrigerator can be installed into a recessed opening, at
the end of cabinets or as a freestanding refrigerator.
� If you are installing the refrigerator to fit flush with the front of
the base cabinets, all shoe moulding and baseboards must be
removed from the rear of the refrigerator opening. Allow for 1"
(2.54 cm) of space behind the refrigerator.
� Location should permit doors to open fully. See “Product
Dimensions.”
� This refrigerator is intended for use in a location where the
temperature ranges from a minimum of 55°F (13°C) to a
maximum of 110°F (43°C). The preferred room temperature
range for optimum performance, which reduces electricity
usage and provides superior cooling, is between 60°F (15°C)
and 90°F (32°C). It is recommended that you do not install the
refrigerator near a heat source, such as an oven or radiator.
� Floor must support refrigerator weight (more than 600 lbs.
[272 kg]) and contents.
Tools Needed:
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
� Cordless drill
� 1/4" nut driver and drill bit
� Flat-blade screwdriver
� Two adjustable wrenches
� 5/16" or adjustable wrench
� 7/16" and 1/2" open-end
wrenches
� 3/8" and 1/2" socket
wrenches
Parts Needed:
� Your refrigerator dealer has a kit available with a 1/4" (6.35 mm)
saddle-type shutoff valve, a union, and copper tubing.
� Or you can purchase 1/4" (6.35 mm) copper tubing with shutoff
valve and a 1/4" (6.35 mm) compression fitting (coupling).
� Depending on water line connections, you may also need a
1/4" (6.35 mm) nut and 1/4" (6.35 mm) ferrule.
8

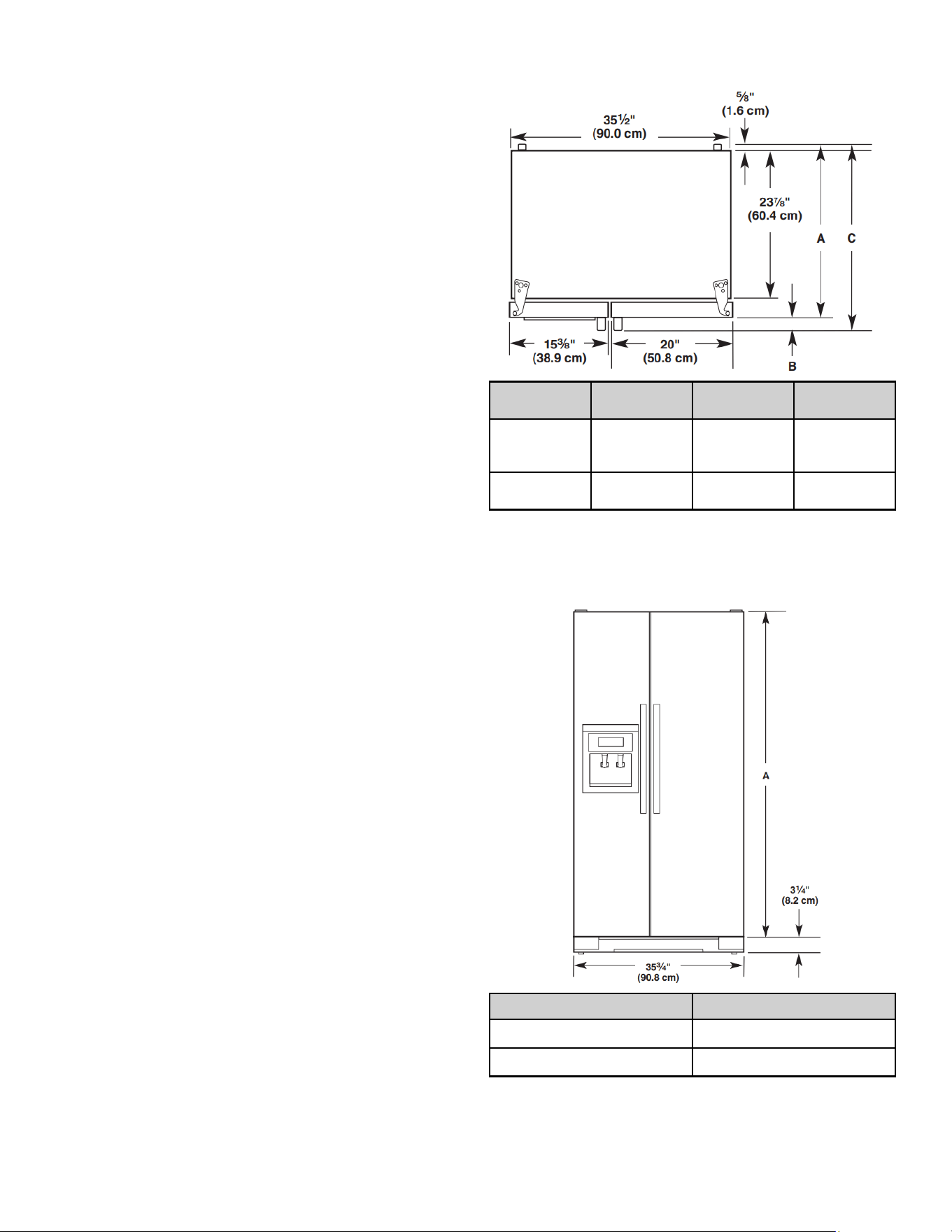

Product Dimensions – Top View
Door Style Depth A Depth B Depth C
Flat 27
1
/
2
"
(69.9 cm)
2
5
/
8
" (6.7 cm)
maximum*
30" (76.2 cm)
maximum*
Curved
28
5
/
8
"
(72.7 cm)
2
5
/
8
" (6.7 cm) 31
1
/
8
"
(79.1 cm)
*Dimension may vary based on style of door handle.
The depth for the largest available handle is listed.
Product Dimensions – Front View
Model Size Height A
69" 65
3
/
4
" (167.0 cm)
72" 68
1
/
8
" (173.0 cm)
Product Dimensions – Side View
� Height dimensions are shown with the leveling legs extended
to the minimum height of 1/4" (6.35 mm) below the refrigerator.
NOTE: When leveling legs are fully extended to 1" (25 mm)
below the refrigerator, add 3/4" (19 mm) to the height
dimensions.
� The power cord is 61
1
/
4
" (155.6 cm) long.
� The water line attached to the back of the refrigerator is 78"
(198.1 cm) long.
Model Size Height A Height B Height C
69" 68
7
/
8
"
(174.9 cm)
68
7
/
8
"
(174.9 cm)
68
1
/
2
"
(174.0 cm)
72" 71
1
/
4
"
(181.0 cm)
71
1
/
4
"
(181.0 cm)
71"
(180.3 cm)
9
Opening Dimensions
� Height dimensions are shown with the leveling legs extended
to the minimum height of 1/4" (6.35 mm) below the refrigerator.
NOTE: When leveling legs are fully extended to 1" (25 mm)
below the refrigerator, add 3/4" (19 mm) to the height
dimensions.
� In the following graphic, “A” represents the opening height
required for standard cabinets. For full-overlay cabinet doors
with a trim kit, add 1/8" (0.3 cm).
� In the following graphic, “B” represents the distance needed to
fully open the freezer door and “C” represents the distance
needed to fully open the refrigerator door.
Model Size
and Door
Style
Height A Width B Width C
69" Flat 69"
(175.3 cm)
13
5
/
8
"
(34.6 cm)
maximum*
18
1
/
8
"
(46.0 cm)
maximum*
72" Flat 72"
(182.9 cm)
71
1
/
4
"
(181.0 cm)
maximum*
18
1
/
8
"
(46.0 cm)
maximum*
69" Curved 69"
(175.3 cm)
13
5
/
8
"
(34.6 cm)
18
3
/
8
"
(46.7 cm)
72" Curved 72"
(182.9 cm)
13
3
/
4
"
(34.9 cm)
18
3
/
8
"
(46.7 cm)
*Dimension may vary based on style of door handle.
The width for the largest available handle is listed.

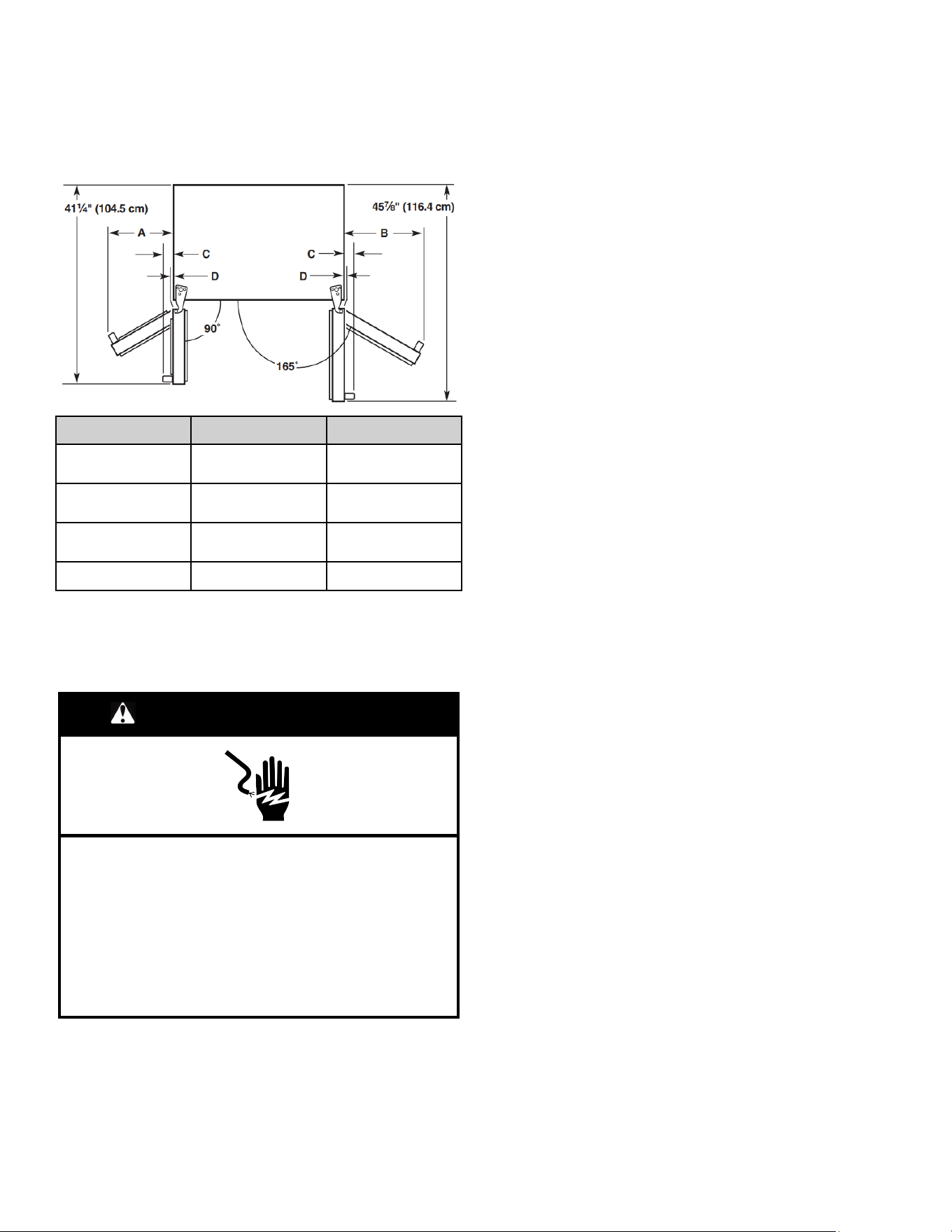

Door Swing Dimensions
� Location must permit doors to open to a minimum of 165°.
� In the following graphic, “A” represents the distance needed to
fully open the freezer door and “B” represents the distance
needed to fully open the refrigerator door.
Dimension Flat Doors Curved Doors
A 13
5
/
8
" (34.6 cm)
maximum*
13
3
/
4
" (34.9 cm)
B 18
1
/
8
" (46.0 cm)
maximum*
18
3
/
8
" (46.7 cm)
C 2
3
/
4
" (7.0 cm)
maximum*
3
3
/
4
" (9.5 cm)
D 1/8" (0.3 cm) 1
1
/
4
" (3.2 cm)
*Dimension may vary based on style of door handle.
The width for the largest available handle is listed.
Electrical Requirements
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 V, 60 Hz, AC-only, 15 A or 20 A fused, grounded electrical
supply is required. It is recommended that a separate circuit
serving only your refrigerator be provided. Use an outlet that
cannot be turned off by a switch. Do not use an extension cord.
10
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn cooling off or turn the control
(thermostat, refrigerator, or freezer control depending on the
model) to Off. Then disconnect the refrigerator from the electrical
source. When you are finished, reconnect the refrigerator to the
electrical source. Turn cooling on or reset the control (thermostat,
refrigerator, or freezer control depending on the model) to the
desired setting. See “Control Descriptions” in the Quick Start
Guide.
Water Supply Requirements
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools Needed:
� Flat-blade screwdriver
� 7/16" and 1/2" open-end or two
adjustable wrenches
� 1/4" nut driver
� 1/4" drill bit
� Cordless drill
NOTE: Your refrigerator dealer has a kit available with a 1/4"
(6.35 mm) saddle-type shutoff valve, a union, and copper or PEX
tubing. Before purchasing, make sure a saddle-type valve
complies with your local plumbing codes. Do not use a piercing-
type or 3/16" (4.76 mm) saddle valve, which reduces water flow
and clogs more easily.
IMPORTANT:
� All installations must meet local plumbing code requirements.
� Use copper or PEX tubing and check for leaks. Install copper
or PEX tubing only in areas where the household temperatures
will remain above freezing.
Water Pressure
A cold water supply with water pressure of between 30 psi and
120 psi (207 kPa and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
If your refrigerator has a water dispenser: After installation is
complete, use the water dispenser to check the water pressure.
� With the water filter removed, dispense 1 cup (237 mL) of
water. If 1 cup of water is dispensed in 8 seconds or less, the
water pressure to the refrigerator meets the minimum
requirement.
� If it takes longer than 8 seconds to dispense 1 cup of water, the
water pressure to the refrigerator is lower than recommended.
See online “Troubleshooting” for suggestions.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 psi and 120 psi (207 kPa and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 psi to 60 psi (276 kPa to
414 kPa).
If the water pressure to the reverse osmosis system is less than
40 psi to 60 psi (276 kPa to 414 kPa):
� Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
� Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
� If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water Filtration
System”.
If you have questions about your water pressure, call a licensed,
qualified plumber.
Connect Water Supply
Read all directions before you begin.
IMPORTANT:
� Connect to potable water supply only.
� Plumbing shall be installed in accordance with the
International Plumbing Code and any local codes and
ordinances.
� The gray water tubing on the back of the refrigerator (which is
used to connect to the household water line) is a PEX (cross-
linked polyethylene) tube. Copper or PEX tubing connections
from the household water line to the refrigerator are
acceptable, and will help avoid off-taste or odor in your ice or
water. Check for leaks. For recommended parts if PEX tubing
is used instead of copper:
W10505928RP (7 ft [2.14 m] jacketed PEX),
8212547RP (5 ft [1.52 m] PEX), or
W10267701RP (25 ft [7.62 m] PEX).
� Install tubing only in areas where temperatures will remain
above freezing.
Tools Needed:
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
� Flat-blade screwdriver
� 7/16" and 1/2" open-end wrenches or two adjustable wrenches
� 1/4" nut driver

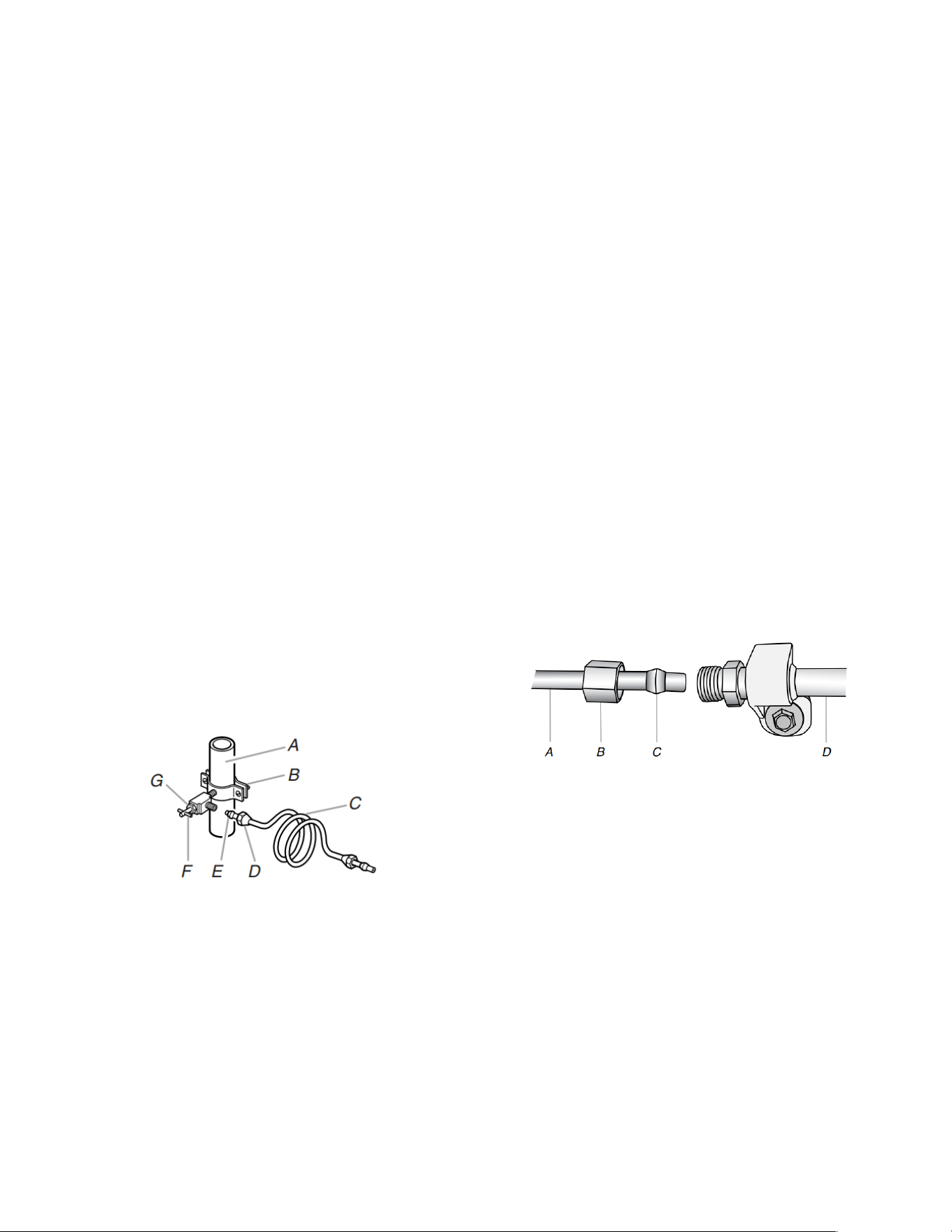

Connect to Water Line
IMPORTANT: If you turn on the refrigerator before the water line is
connected, turn off the ice maker.
Style 1 (Recommended)
1. Unplug refrigerator or disconnect power.
2. Turn off main water supply. Turn on nearest faucet long
enough to clear line of water.
3. Use a quarter-turn shutoff valve or the equivalent, served by a
1/2" copper or PEX household supply line.
NOTE: To allow sufficient water flow to the refrigerator, a
minimum 1/2" size copper or PEX household supply line is
recommended.

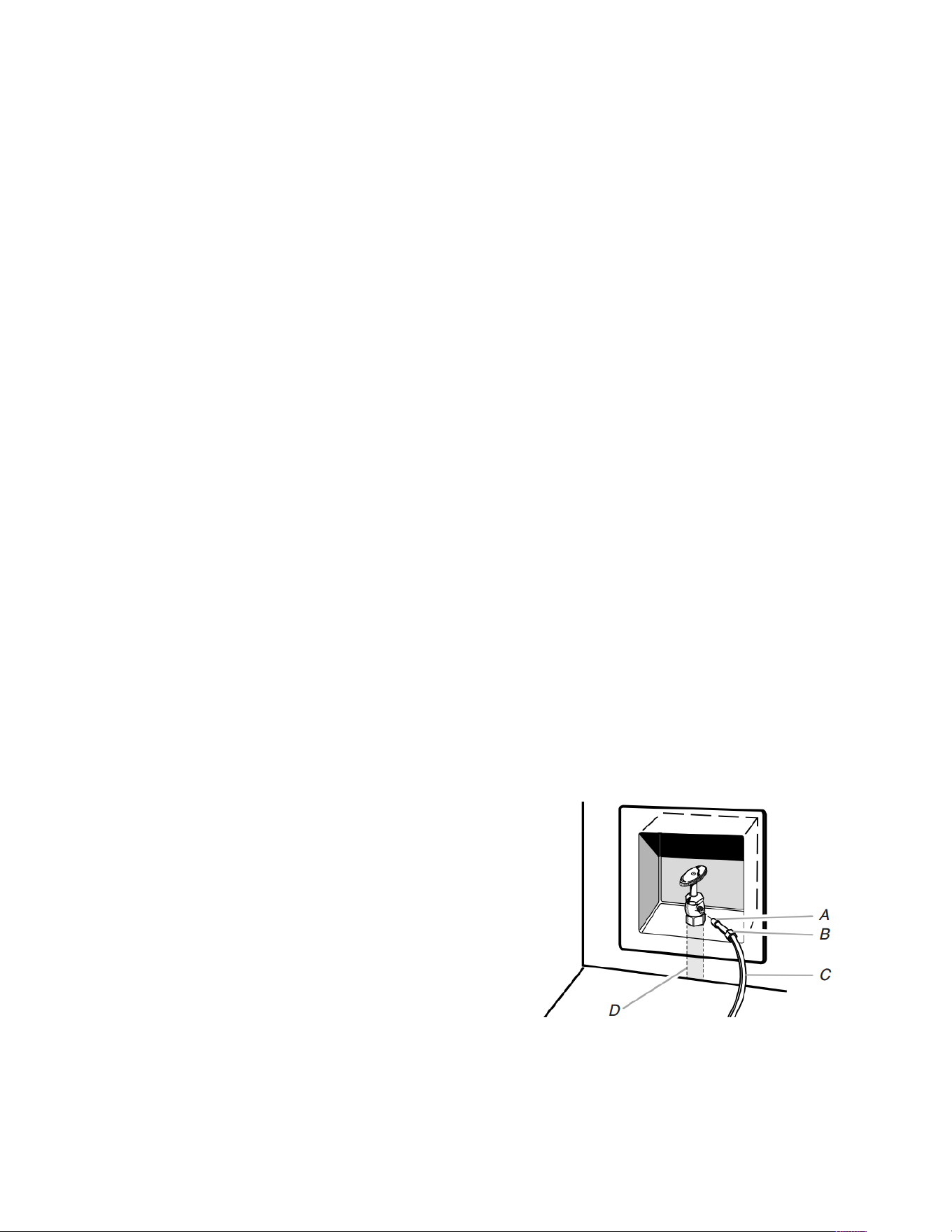

A. Bulb
B. Nut
C. Copper or PEX tubing (to refrigerator)
D. Household supply line (½" minimum)
11
4. Now you are ready to connect the copper or PEX tubing to the
shutoff valve. Use 1/4" (6.35 mm) O.D. (outside diameter) soft
copper or PEX tubing to connect the shutoff valve and the
refrigerator.
� Ensure that you have the proper length needed for the job.
Be sure both ends of the copper tubing are cut square.
� Slip compression sleeve and compression nut onto copper
tubing as shown. (PEX tubing has compression sleeves
and compression nuts preinstalled.) Insert end of tubing
into outlet end squarely as far as it will go. Screw
compression nut onto outlet end with adjustable wrench.
Do not overtighten.
A. Compression
sleeve
B. Compression nut
C. Copper or PEX tubing
5. Place the free end of the tubing into a container or sink, and
turn on main water supply to flush out tubing until water is
clear. Turn off shutoff valve on the water pipe.
NOTE: Always drain the water line before making the final
connection to the inlet of the water valve, to avoid possible
water valve malfunction.
6. Bend the copper or PEX tubing to meet the water line inlet,
which is located on the back of the refrigerator cabinet. Leave
a coil of copper or PEX tubing to allow the refrigerator to be
pulled out of the cabinet or away from the wall for service.
Style 2
1. Unplug refrigerator or disconnect power.
2. Turn off main water supply. Turn on nearest faucet long
enough to clear line of water.
3. Locate a 1/2" (1.27 cm) to 1 ¼" (3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
� Make sure it is a cold water pipe.
� Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
4. Determine the length of copper or PEX tubing you need.
Measure from the connection on the lower rear corner of
refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for
cleaning. Use 1/4" (6.35 mm) O.D. (outside diameter) copper
or PEX tubing. Be sure both ends of copper or PEX tubing are
cut square.
5. Using a cordless drill, drill a 1/4" (6.35 mm) hole in the cold
water pipe you have selected.

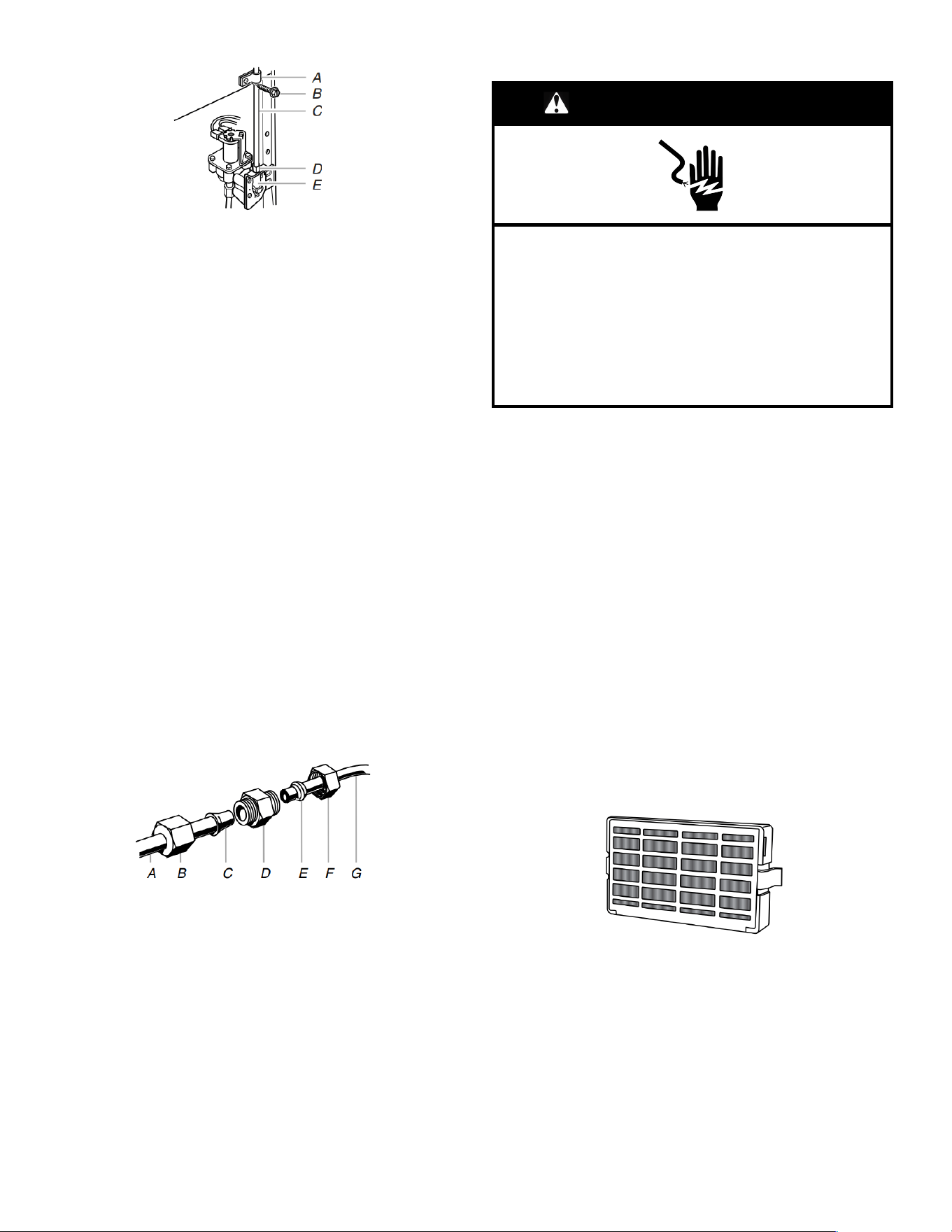

A. Cold water pipe
B. Pipe clamp
C. Copper or PEX
tubing
D. Compression nut
E. Compression sleeve
F. Shutoff valve
G. Packing nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4" (6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten, or you may crush the copper or PEX
tubing.
7. Slip compression sleeve and compression nut onto copper
tubing as shown. (PEX tubing has compression sleeves and
compression nuts preinstalled.) Insert end of tubing into outlet
end squarely as far as it will go. Screw compression nut onto
outlet end with adjustable wrench. Do not overtighten.
8. Place the free end of the tubing in a container or sink, and turn
on the main water supply. Flush the tubing until water is clear.
Turn off the shutoff valve on the water pipe. Coil the tubing.
Connect to Refrigerator
Style 1
1. Unplug refrigerator or disconnect power.
2. Remove and discard the short, black plastic part from the end
of the water line inlet.
3. Thread the nut onto the end of the tubing. Tighten the nut by
hand. Then tighten it with a wrench two more turns. Do not
overtighten.
NOTE: To avoid rattling, be sure the copper tubing does
not touch the cabinet’s side wall or other parts inside the
cabinet.
A. Household water line
B. Nut (purchased)
C. Ferrule (purchased)
D. Refrigerator water tubing
4. Install the water supply tube clamp around the water supply
line to reduce strain on the coupling.
5. Turn shutoff valve on.
6. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
Style 2
1. Unplug refrigerator or disconnect power.
2. Remove and discard the plastic part that is attached to the
inlet of the water valve.
3. Attach the copper or PEX tube to the valve inlet using a
compression nut and sleeve as shown. Tighten the
compression nut. Do not overtighten.
A. Tube clamp
B. Tube clamp screw
C. Copper tubing
D. Compression nut
E. Valve inlet
12
4. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
5. Turn shutoff valve on.
6. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
7. On some models, the ice maker is equipped with a built-in
water strainer. If your water conditions require a second water
strainer, install it in the 1/4" (6.35 mm) water line at either tube
connection. Obtain a water strainer from your nearest
appliance dealer.
Style 3
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. If the gray water tube supplied with the refrigerator is not long
enough, a 1/4" x 1/4" (6.35 mm x 6.35 mm) coupling is needed
in order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper or PEX tubing.
NOTE: Tighten the nut by hand. Then tighten it with a
wrench two more turns. Do not overtighten.
A. Refrigerator water
tubing
B. Nut (provided)
C. Bulb
D. Coupling
(purchased)
E. Ferrule (purchased)
F. Nut (purchased)
G. Household water line
4. Turn shutoff valve on.
5. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
Complete the Installation
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3–prong outlet.
2. Wait a few minutes. Check that the compressor is operating
properly and that all lights are working.
NOTE: If the refrigerator does not operate, check that the
circuit breaker is not tripped or that the household fuse has not
blown.
3. Flush the water system. See “Water and Ice Dispensers.”
NOTE: Allow 24 hours to produce the first batch of ice. Allow
72 hours to completely fill ice container.
IMPORTANT: If construction will continue after refrigerator has
been installed, unplug refrigerator or disconnect power.

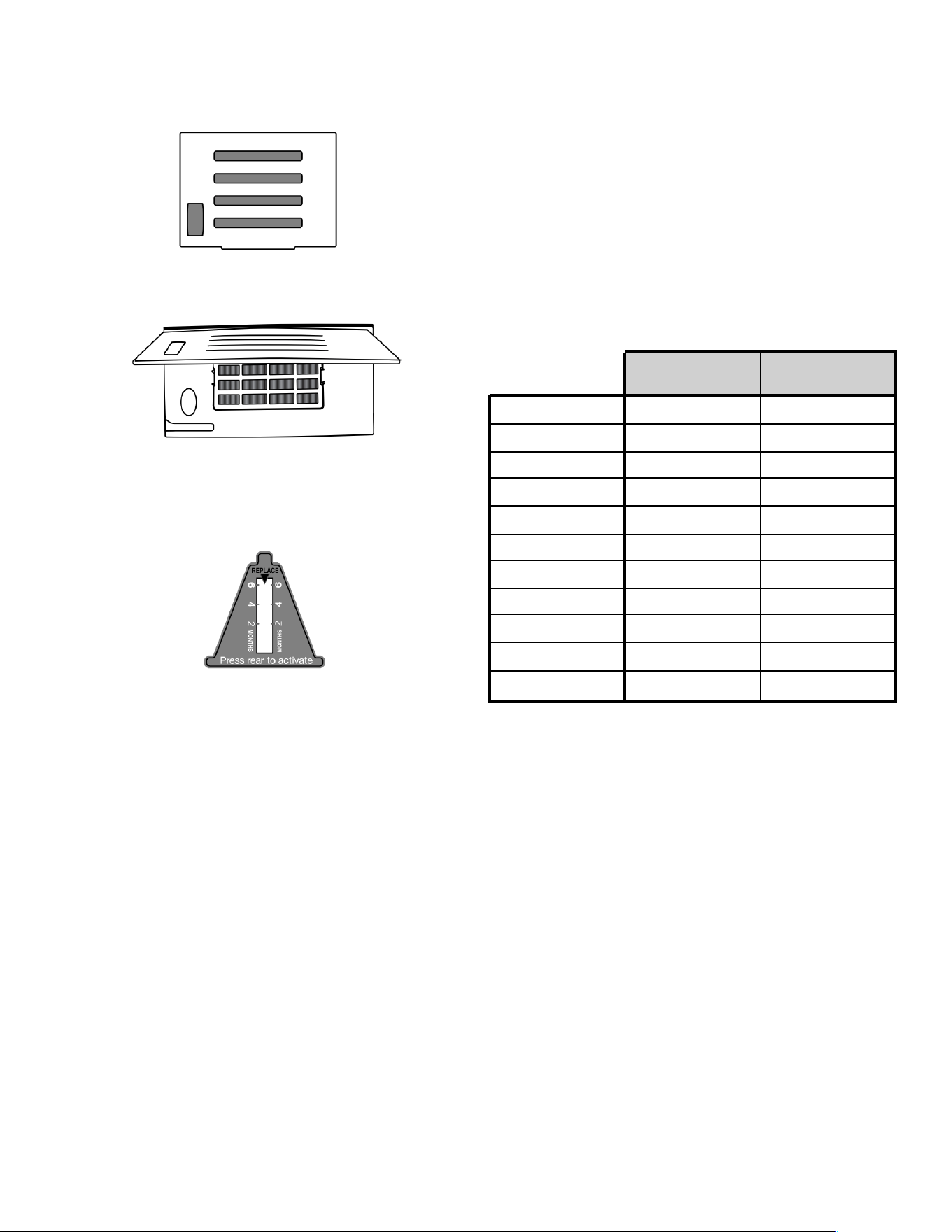

Install Air Filter (on some models)
On some models, your refrigerator's accessory packet includes an
air filter, which must be installed prior to use. On some models,
the air filter is already installed at the factory. To order a
replacement air filter, use part number W10311524.
The air filter reduces the buildup of odors. This helps to maintain a
cleaner environment inside the refrigerator.
Installing the Air Filter
The filter should be installed behind the vented door, which is
located (depending on your model) along either the rear or left
interior wall near the top of the refrigerator compartment.
1. Remove the air filter from its packaging.
2. Lift open the vented door.
13
3. Snap the filter into place.
4. Close the vented door.
Installing the Filter Status Indicator (on some
models)
The filter comes with a status indicator, which should be activated
and installed at the same time the air filter is installed.
1. Place the indicator facedown on a firm, flat surface.
2. Apply pressure to the bubble on the back of the indicator, until
the bubble pops to activate the indicator.
3. Lift open the vented air filter door. On some models, there are
notches behind the door.
4. On models with notches:
� Slide the indicator down into the notches, facing outward.
NOTE: The indicator will not easily slide into the
notches if the rear bubble has not been popped.
� Close the air filter door, and check that the indicator is
visible through the rectangular hole in the door.
On models without notches:
� Place the indicator in a visible place you will easily
remember—either inside the refrigerator or elsewhere in
your kitchen or home.
Replacing the Air Filter
The disposable air filter should be replaced every 6 months, when
the status indicator has completely changed from white to red.
To order a replacement air filter, see ordering information in the
Quick Start Guide.
1. Remove the old air filter by squeezing in on the side tabs.
2. Remove the old status indicator.
3. Install the new air filter and status indicator using the
instructions in the previous sections.

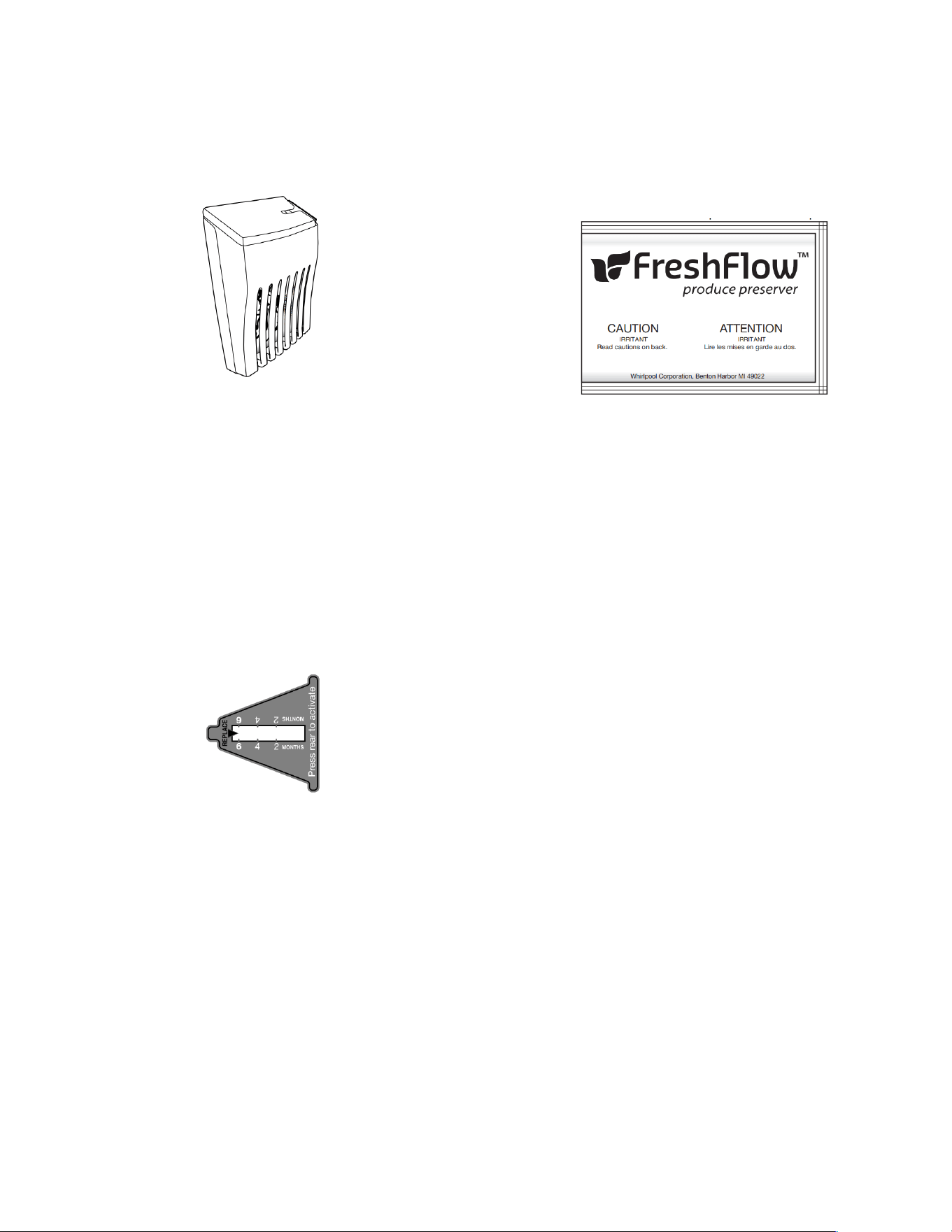

Install Produce Preserver (on some
models)
Your refrigerator's accessory packet includes a Produce
Preserver, which should be installed prior to use. On some
models, the Produce Preserver is already installed at the factory.
To order a replacement produce preserver, use part number
W10346771.
The Produce Preserver absorbs ethylene, allowing the ripening
process of many produce items to slow down. As a result, certain
produce items will stay fresh longer.
Ethylene production and sensitivity varies depending on the type
of fruit or vegetable. To preserve freshness, it is best to separate
produce with sensitivity to ethylene from fruits that produce
moderate to high amounts of ethylene.
Sensitivity to
Ethylene
Ethylene
Production
Apples High Very High
Asparagus Medium Very Low
Berries Low Low
Broccoli High Very Low
Cantaloupe Medium High
Carrots Low Very Low
Citrus Fruit Medium Very Low
Grapes Low Very Low
Lettuce High Very Low
Pears High Very High
Spinach High Very Low
Installing the Produce Preserver
CAUTION: IRRITANT. MAY IRRITATE EYES AND SKIN.
DANGEROUS FUMES FORM WHEN MIXED WITH OTHER
PRODUCTS.
MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES FORM
WHEN MIXED WITH OTHER PRODUCTS.
Do not mix with cleaning products containing ammonia, bleach, or
acids. Do not get in eyes, on skin or clothing. Do not breathe dust.
Keep out of reach of children.
FIRST AID TREATMENT: Contains potassium permanganate. If
swallowed, call a Poison Control Center or doctor immediately. Do
not induce vomiting. If in eyes, rinse with water for 15 minutes. If
on skin, rinse with water.
The Produce Preserver pouches should be installed in their
housing, which is located along an interior side wall of the crisper
or convertible drawer.
NOTE: For best performance, always use two pouches.
1. Remove the Produce Preserver pouches from their
packaging.
2. Lift up on the housing in order to remove it from its mounting
tab along the wall.
3. Open the housing by pulling up and out on the back of the top
of the housing.
4. Place both pouches inside the housing; then snap the housing
back together.
5. Place the housing back on the mounting tab along the wall.
14
Installing the Status Indicator
The Produce Preserver comes with a status indicator, which
should be activated and installed at the same time the pouch is
installed.
1. Place the indicator facedown on a firm, flat surface.
2. Apply pressure to the bubble on the back of the indicator, until
the bubble pops to activate the indicator.
3. Slide open the cap on the Produce Preserver housing.
4. Place the indicator in the top of the housing, facing outward.
5. Slide the cap closed, and check that the indicator is visible
through the rectangular hole in the cap.
NOTE: The cap will not close easily if the indicator’s rear
bubble has not been popped.
Replacing the Produce Preserver Pouches
The disposable pouches should be replaced every 6 months,
when the status indicator has completely changed from white to
red.
To order replacements, see the contact information in the Quick
Start Guide. Order part number W10346771A or FRESH1.
1. Remove the used pouches from the produce preserver
housing.
2. Remove the old status indicator.
3. Install the new pouches and status indicator using the
instructions in the previous sections.
REFRIGERATOR FEATURES
Convertible Drawer Temperature
Control (on some models)
The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to avoid “spot” freezing and can be
set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28°F to 32°F (–2°C to 0°C).
To store meat:
Set the control to one of the three Meat settings to store meat at its
optimal storage temperature.
To store vegetables:
Set the control to Veg to store vegetables at their optimal storage
temperatures.
NOTE: If food starts to freeze, move the control to the right (less
cold), toward the Veg setting. Remember to wait 24 hours between
adjustments.
Crisper Humidity Control (on some
models)
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between Low and High.
LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables.
Dual Evaporator (on some models)
Some models come equipped with a dual sequential evaporation
system which includes two separate evaporators for the
refrigerator and freezer compartments.
Dual evaporation results in higher humidity, which helps keep
foods in the refrigerator from spoiling as quickly and improves
food quality and freshness in the freezer due to decreased freezer
burn. In addition, the dual evaporation system helps keep food
smells in the refrigerator from transferring to ice in the freezer.
NOTE: The dual evaporation system is always activated when
your refrigerator is operating. You do not need to press any
buttons to turn it on.
Water and Ice Dispensers
On how to use your water and ice dispensers, see the online
“Side-by-Side Refrigerator Dispensers” Feature Guide.
NOTES:
� Connect to potable water supply only.
� The dispensing system will not operate when either door
(refrigerator or freezer) is open.
� Allow 24 hours for the refrigerator to cool down and chill water.
� Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced. Wait 72 hours for full ice
production.
� On some models, the display screen on the dispenser control
panel will turn off automatically and enter “sleep” mode when
the control buttons and dispenser pads have not been used for
2 minutes or more. While in “sleep” mode, the first press of a
control button will only reactivate the display screen, without
changing any settings.
Flush the Water System
Air in the water dispensing system can cause the water dispenser
to drip. After connecting the refrigerator to a water source or
replacing the water filter, flush the water system. Flushing the
water dispensing system forces air from the water line and filter
and prepares the water filter for use.
NOTE: As air is cleared from the system, water may spurt out of
the dispenser.
1. Using a sturdy container, depress and hold the water
dispenser pad for 5 seconds; then release it for 5 seconds.
2. Repeat step 1 until water begins to flow.
3. Once water begins to flow, continue depressing and releasing
the dispenser pad (5 seconds on, 5 seconds off) until a total of
3 gallon (12 L) has been dispensed.
Additional flushing may be required in some households.
15
The Water Dispenser
IMPORTANT:
Dispense at least 1 qt (1 L) of water every week to maintain a
fresh supply.
If the flow of water from the dispenser decreases, it could be
caused by low water pressure.
� With the water filter removed, dispense 1 cup (237 mL) of
water. If 1 cup of water is dispensed in 8 seconds or less, the
water pressure to the refrigerator meets the minimum
requirement.
� If it takes longer than 8 seconds to dispense 1 cup of water, the
water pressure to the refrigerator is lower than recommended.
See “Water Supply Requirements” or online “Troubleshooting”
for suggestions.
Ice Maker and Storage Bin
� Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
� The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.
� Do not use anything sharp to break up the ice in the storage
bin. This can cause damage to the ice container and the
dispenser mechanism.
� Do not store anything on top of or in the ice maker or storage
bin.
Style 1
Turning the Ice Maker On/Off:
The On/Off switch, located on the left wall of the freezer door, can
only be accessed when the ice storage bin has been removed.
See the following section for bin removal instructions.
� To turn on the ice maker, flip the switch to the On (up) position.
� To manually turn off the ice maker, flip the switch to the Off
(down) position.
NOTE: The ice maker has an automatic shutoff to keep the
storage bin from overfilling during normal operation. As ice is
made, the ice cubes will fill the ice storage bin, and the ice cubes
will raise the shutoff arm to the Off (arm up) position. When the
storage bin is at full capacity, the ice maker will automatically stop
ice production, but the ice maker On/Off switch will remain in the
On (up) position.

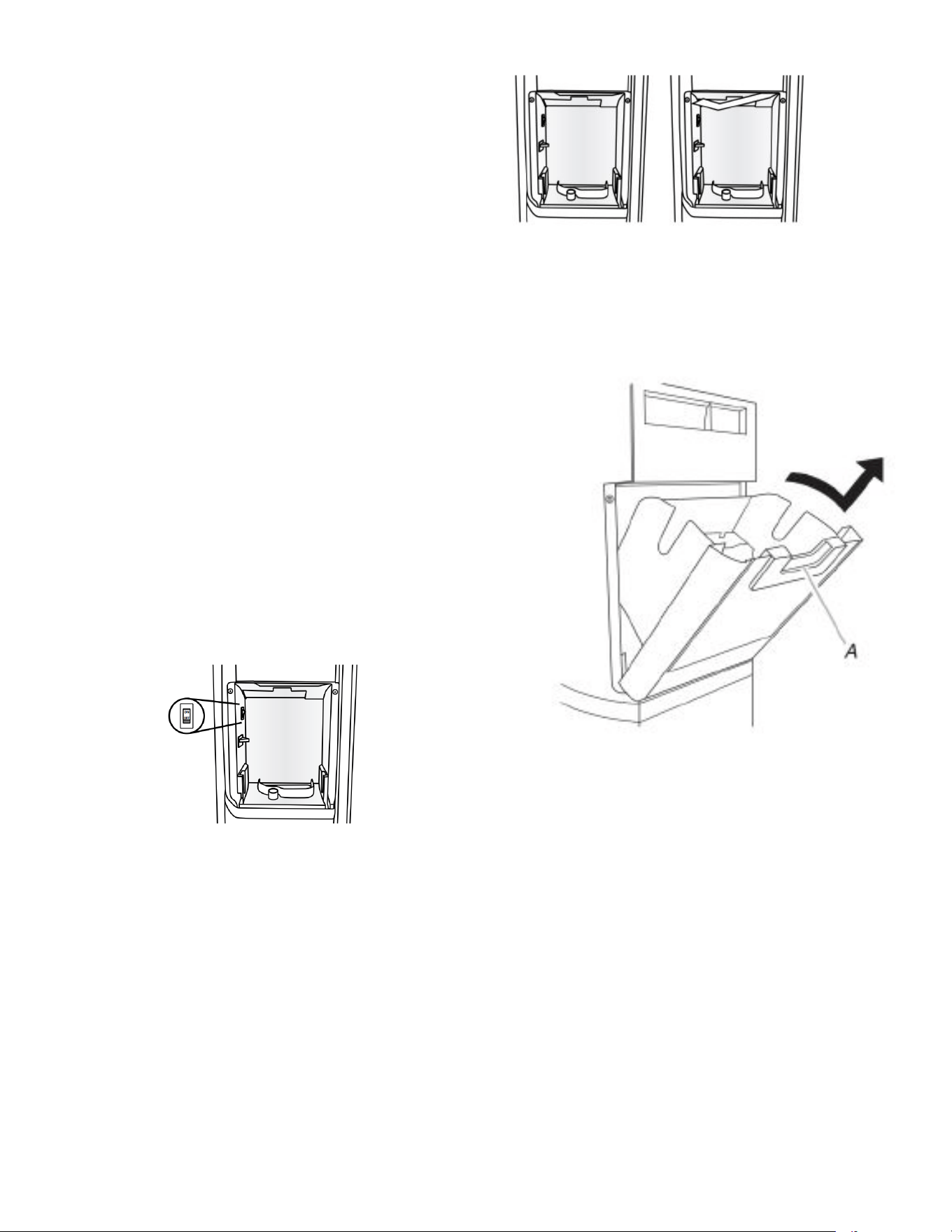

Ice production Off (Shutoff
arm up)
Ice production On (Shutoff
arm down)
Removing and Replacing the Ice Storage Bin:
1. Press down the release lever and tilt the bucket outward. Use
both hands to hold the base of the storage bin, and then lift it
up and out.
A. Release lever
NOTE: It is not necessary to flip the ice maker On/Off switch
to the Off (down) position when removing the storage bin. The
storage bin sensor, located on the left wall (right wall on some
models) of the freezer door, stops the ice maker from
producing ice if the door is open or the storage bin is removed.
16

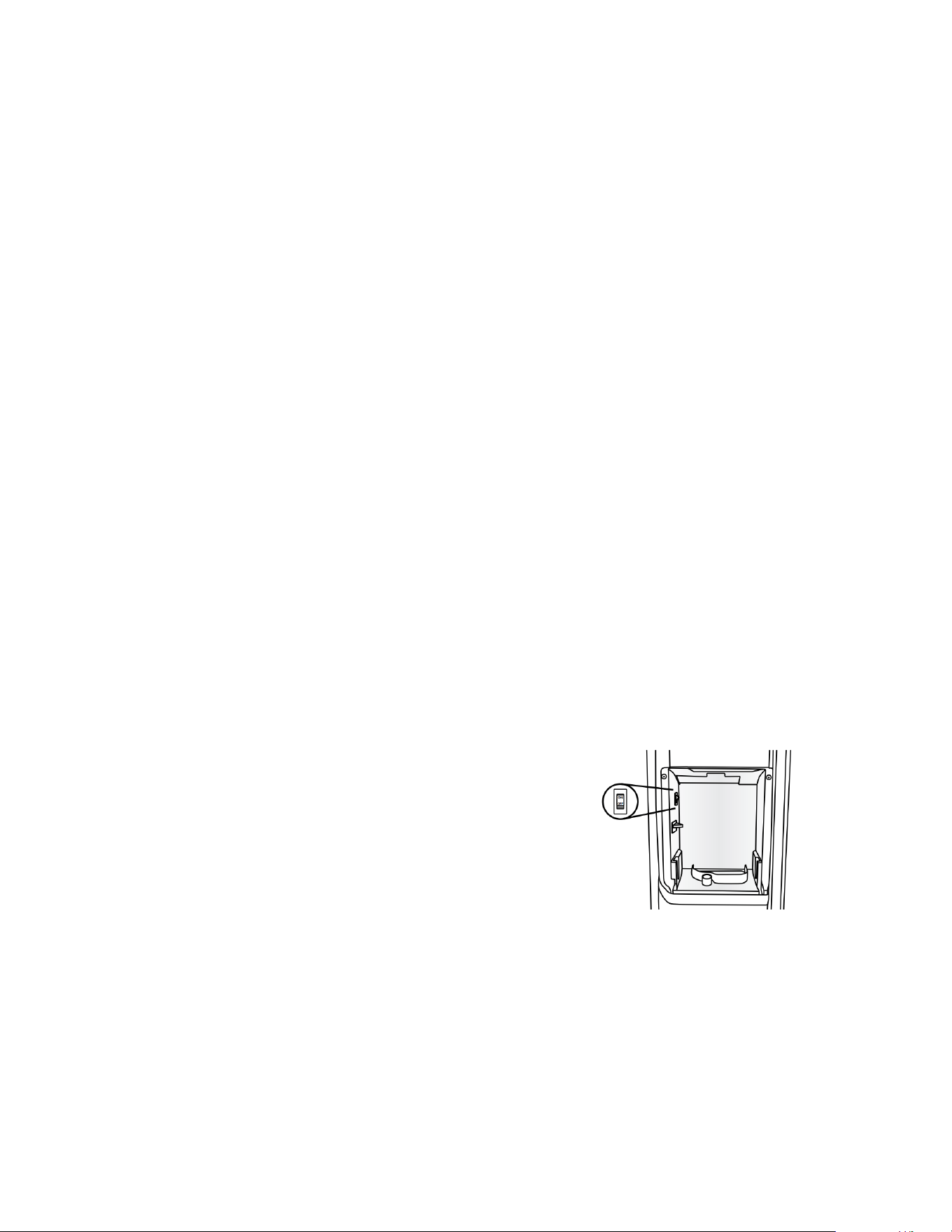

A. On/Off switch
B. Storage bin sensor
2. Replace the bin by sliding it onto the door, and then tilting it
back into an upright position. The release lever will click when
the bin is securely in place.
Style 2
Turning the Ice Maker On/Off:
� To turn on the ice maker, lower the wire shutoff arm to the On
position.
� To manually turn off the ice maker, lift the wire shutoff arm to
the Off (arm up) position and listen for the click. Ice can still be
dispensed, but no more can be made.
NOTE: The ice maker has an automatic shutoff to keep the
storage bin from overfilling during normal operation. As ice is
made, the ice cubes will fill the ice storage bin, and the ice cubes
will raise the wire shutoff arm to the Off (arm up) position. Do not
force the wire shutoff arm up or down.
Removing and Replacing the Ice Storage Bin:
1. Pull the covering panel up from the bottom.
2. Lift the wire shutoff arm so it clicks into the Off (up) position.
3. Lift up the front of the storage bin and pull it out.
4. Replace the bin by pushing it in all the way or the dispenser
will not work.
5. To restart ice production, lower the wire shutoff arm to the On
(down) position. Make sure the door is closed tightly.
Style 3
Turning the Ice Maker On/Off:
� To turn on the ice maker, lift open the ice maker door and lower
the wire shutoff arm to the On position.
� To manually turn off the ice maker, lift the wire shutoff arm to
the Off (arm up) position and listen for the click. Ice can still be
dispensed, but no more can be made.
NOTE: The ice maker has an automatic shutoff to keep the
storage bin from overfilling during normal operation. As ice is
made, the ice cubes will fill the ice storage bin, and the ice cubes
will raise the wire shutoff arm to the Off (arm up) position. Do not
force the wire shutoff arm up or down.
Removing and Replacing the Ice Storage Bin:
1. Lift and hold open the ice maker door.
2. Lift the wire shutoff arm so it clicks into the Off (up) position.
Release the ice maker door.
3. Lift up the front of the storage bin and pull it out.
4. Replace the bin by pushing it in all the way or the dispenser
will not work.
5. To restart ice production, lift open the ice maker door and push
the wire shutoff arm down to the On position.
Style 4

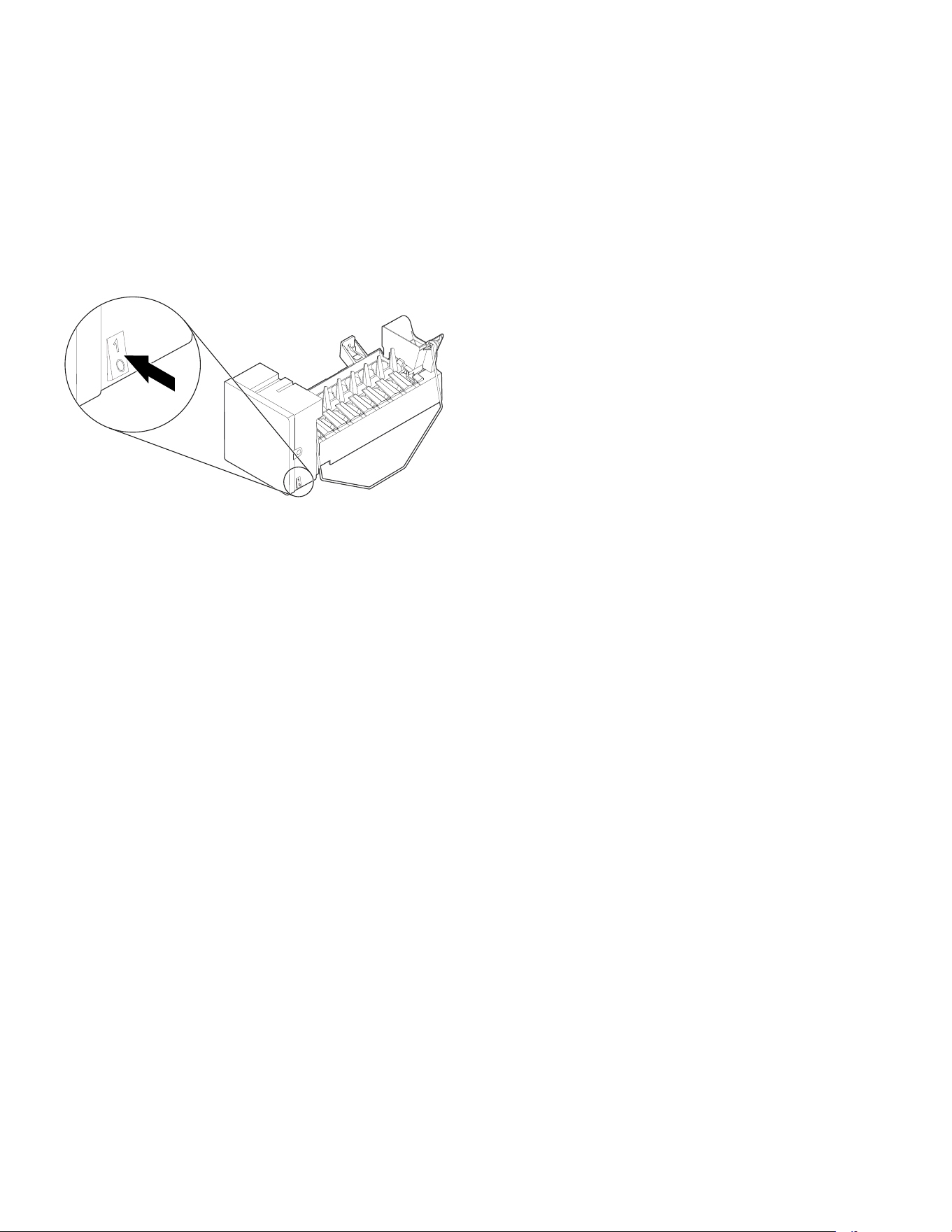

Turning the Ice Maker On/Off:
The On/Off switch is located on the bottom of the ice maker, which
can be accessed by lifting and opening the ice maker door.
� To turn on the ice maker, lift open the ice maker door, and flip
the switch to the On (right) position.
� To manually turn off the ice maker, lift open the ice maker door,
and flip the switch to the Off (left) position. Ice can still be
dispensed, but no more can be made.
NOTE: Your ice maker has an automatic shutoff to keep the
storage bin from overfilling during normal operation. As ice is
made, the ice cubes will fill the ice storage bin, and the ice cubes
will raise the shutoff arm to the Off (arm up) position. When the
storage bin is at full capacity, the ice maker will automatically stop
ice production, but the ice maker On/Off switch will remain in the
On (up) position.
17
Removing and Replacing the Ice Storage Bin:
1. Pull the covering panel up from the bottom.
2. Lift the plastic shutoff arm so it clicks into the Off (up) position.
3. Lift up the front of the storage bin and pull it out.
4. Replace the bin by pushing it in all the way or the dispenser
will not work.
5. To restart ice production, lower the plastic shutoff arm to the
On (down) position. Make sure the door is closed tightly.
Style 5
Turning the Ice Maker On/Off:
The ON/OFF switch is located on the right side of the ice maker,
which can be accessed by lifting and opening the ice maker door.
� To turn on the ice maker, lift open the ice maker door, and flip
the switch ON/OFF to the ON (I) position.
� To manually turn the ice maker off, lift open the ice maker door,
and flip the switch ON/OFF to the OFF (O) position.
NOTE: The ice maker has an automatic shutoff to keep the
storage bin from overfilling during normal operation. As ice is
made, the ice cubes will fill the ice storage bin and the ice cubes
will raise the wire shutoff arm up. When the storage bin is at full
capacity, the ice maker will automatically stop ice production, but
the ice maker ON/OFF rocker switch will remain in the ON (I)
position. Do not force the wire shutoff arm up or down.
Removing and Replacing the Ice Storage Bin:
1. Pull the covering panel up from the bottom.
2. Move the ON/OFF rocker switch to the OFF (O) position.
3. Lift up the front of the storage bin and pull it out.
4. Replace the bin by pushing it in all the way or the dispenser
will not work.
5. To restart ice production, move the ON/OFF rocker switch to
the ON (I) position Make sure the door is closed tightly.
Water Filtration System
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
Water Filter Status Light
The water filter status light will help you know when to change
your water filter. This is located on the refrigerator control panel.
To order a replacement water filter use part number W10295370A
(P4RFWB).
Style 1 – Order and Replace status:
� When the dispenser control panel’s water filter status display
changes to “Order,” this tells you that it is almost time to
change the water filter cartridge.
� Replace the water filter cartridge when the water filter status
display changes to “Replace.”
NOTE: If water flow to your water dispenser or ice maker
decreases noticeably, change the filter sooner. The filter
should be replaced at least every 6 months, depending on
your water quality and usage.
Style 2 – Red light status:
� When the light turns red on the control panel, this tells you that
it is time to change the water filter cartridge.
� It is recommended that you replace the filter when the status
light turns red or water flow to your water dispenser or ice
maker decreases noticeably.
NOTE: The filter should be replaced at least every 6
months, depending on your water quality and usage.
Resetting the Filter Status
After changing the water filter, reset the status light.
� For models with the Options button:
Press the Options button to enter Options mode, press Lock to
initiate the reset, and then press Measured Fill to confirm that
you want to reset the status light. When the system is reset,
the “Order” and “Replace” icons will disappear from the display
screen.
� For models with the Filter button:
Press and hold the Filter button for 3 seconds to reset the
status light. When the system is reset, the “Order” and
“Replace” icons will disappear from the display screen.
� For models with the Temp Setting button:
The reset button is located on the control panel in the
refrigerator compartment. To reset the status light after
changing the filter, press Temp Setting within 3 seconds. The
status light will change from red to off when the system is
reset.
� For models with the Light and Ice Type buttons:
Reset the filter status light by pressing and hold Light and Ice
Type buttons for 3 seconds. The status light will turn off when
the system is reset.
18

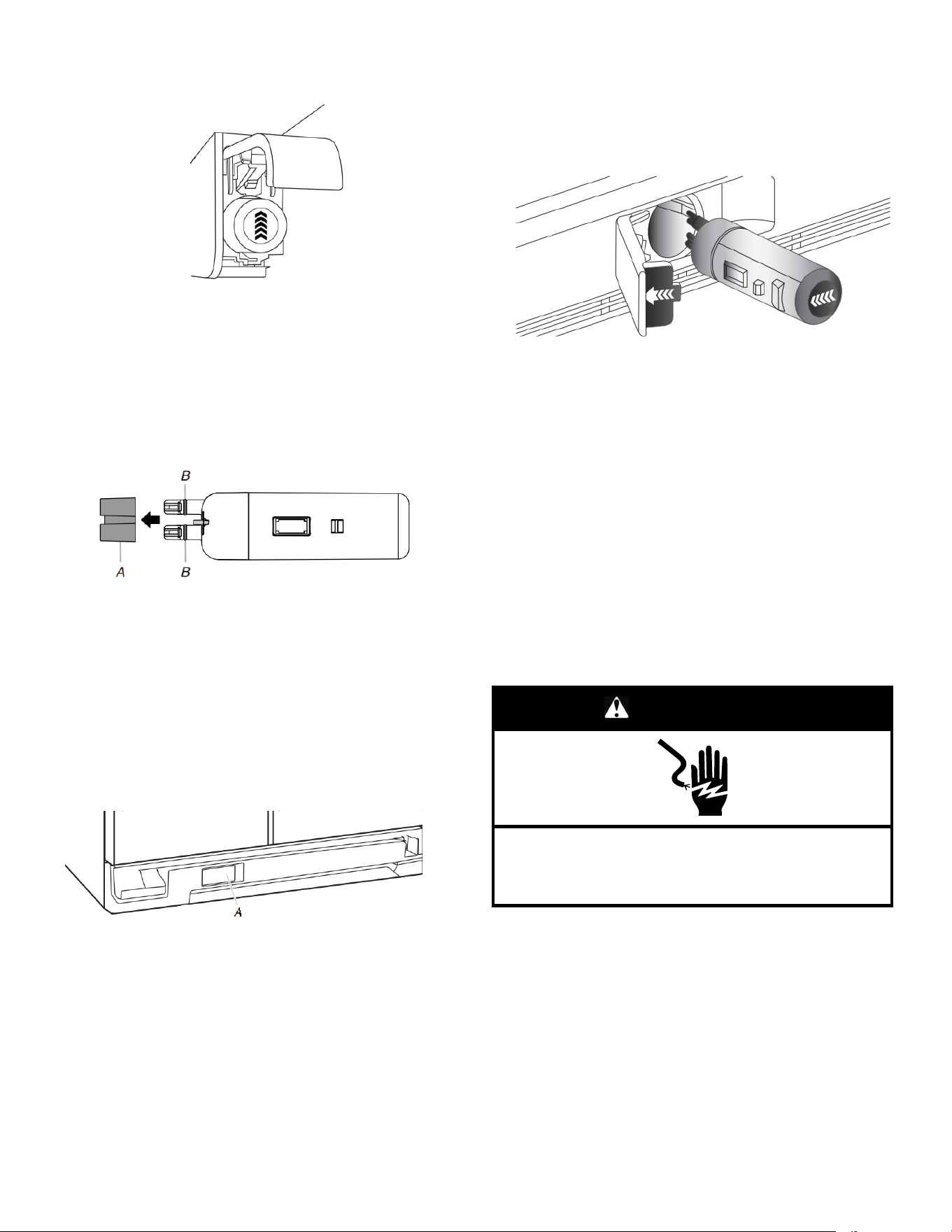

Changing the Water Filter
Style 1 – Top-right corner location:
1. Locate the water filter in the top-right corner of the refrigerator
compartment.
2. Lift open the filter cover door. The filter will be released and
then be ejected as the door is opened.
3. When the door is completely open, pull the filter straight out.
NOTE: There may be some water in the filter. Some spilling
may occur. Use a towel to wipe up any spills.
4. Take the new filter out of its packaging and remove the cap.
Be sure the O-rings are still in place after the cap is removed.
A. Cap
B. O-rings
5. With the arrow pointing up, align the new filter with the filter
housing and slide it into place. The filter cover door will
automatically begin to close as the new filter is inserted.
6. Close the filter cover door completely in order to snap the filter
into place. You may need to press hard.
7. After changing the filter, reset the filter status light.
8. Flush the water system. See “Water and Ice Dispensers” for
details.
Style 2 – Base grille location (automatic ejection):
A. Water filter cover door
1. Locate the water filter cover door in the base grille, and pull
open the filter door. The filter will be released and then be
ejected as the door is opened.
2. When the door is completely open, pull the filter straight out.
NOTE: There may be some water in the filter. Some spilling
may occur. Use a towel to wipe up any spills.
3. Take the new filter out of its packaging and remove the covers
from the O-rings. Be sure the O-rings are still in place after the
covers are removed.
4. With the arrow pointing to the left (toward the filter cover
door’s hinge), align the new filter with the filter housing and
slide into place. The filter cover door will automatically begin to
close as the new filter is inserted.
5. Close the filter cover door completely in order to snap the filter
into place. You may need to press hard.
6. Flush the water system. See “Water and Ice Dispensers” for
details.
DOOR REMOVAL AND LEVELING
STYLE 1
Door Instructions
Gather the required tools and parts and read all instructions
before starting installation. Save these instructions for future
reference.
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so could result in death or electrical shock.
NOTE: Before moving your refrigerator into your home, measure
the doorway of your home to see whether you need to remove the
refrigerator and freezer doors. If door removal is necessary, see
the instructions below.
TOOLS NEEDED Depending on your model, you may need the
following: Bubble level, flat-blade screwdriver, Phillips screwdriver
tip #2 with 4” long as minimum, 3/16" hex key, 1/4", 3/8”, and 5/16”
hex-head socket wrench, 1/4" and 5/16" open-ended wrenches or
adjustable wrench, internal star drive or 3/8" hex-head socket
wrench, TORX T30 screwdriver.
19
Install and Remove Door Handles
Refrigerator Door Handle Style 1
PARTS INCLUDED: Door handles (2).
To Install the Handles:
1. Remove the handles, which are packed inside the refrigerator.
NOTE: To avoid scratching the finish, place the handles on
a towel or other soft surface.
2. Open the freezer door. On the refrigerator door, place the
handle on the shoulder screws.
A. Shoulder screws
3. Firmly push the handle toward the door until the handle base
is flush against the door.
4. While holding the handle, push downward until the handle is
released from the shoulder screw.
5. Open the refrigerator door and close the freezer door. Repeat
steps 2 through 4 to install the other handle onto the freezer
door
To Remove the Handles:
1. While holding the handle, push upward until the handle is
released from the shoulder screw.
2. Gently pull the handle away from the door.
3. If necessary, use a Phillips screwdriver to remove the shoulder
screws from the door.
Refrigerator Door Handle Style 2
PARTS INCLUDED: Door handles(2), 1/8” hex key, spare
setscrew(s)
NOTE: The handle mounting setscrews are pre-installed in the
handle.
1. Remove the handles, which are packed inside the refrigerator.
NOTE: To avoid scratching the finish, place the handles on
a towel or other soft surface.
2. Open the freezer door. On the refrigerator door, place the
handle on the shoulder screws with the setscrews facing the
freezer.
A. Shoulder screws B. Setscrews inside the
handle
3. Firmly push the handle toward the door until the handle base
is flush against the door.
4. While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
5. Using a clockwise motion, tighten the setscrew until it begins
to contact the shoulder screw.
6. Repeat steps 4 and 5 to begin fastening the lower setscrew.
7. Once both setscrews have been partially tightened as outlined
in the previous steps, fully tighten both the upper and lower
setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter-turn. The handle is not properly installed
without this extra tightening.
8. Open the refrigerator door and close the freezer door. Repeat
steps 2 through 7 to install the other handle onto the freezer
door with the setscrews facing the refrigerator.
9. Save the hex key and all instructions.
To Remove the Handles:
1. While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
2. Using a counterclockwise motion, loosen the setscrew a
quarter-turn at a time.
3. Repeat steps 1 and 2 for the upper setscrew. Gently pull the
handle away from the door.
4. If necessary, use a Phillips screwdriver to remove the shoulder
screws from the door.
Remove Doors and Hinges
If your refrigerator does not fit through the doorway or you are
getting rid of your old refrigerator, follow the steps below for door
removal.
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so could result in death or electrical shock.
1. Unplug refrigerator or disconnect power.
2. Fully open both doors.
20

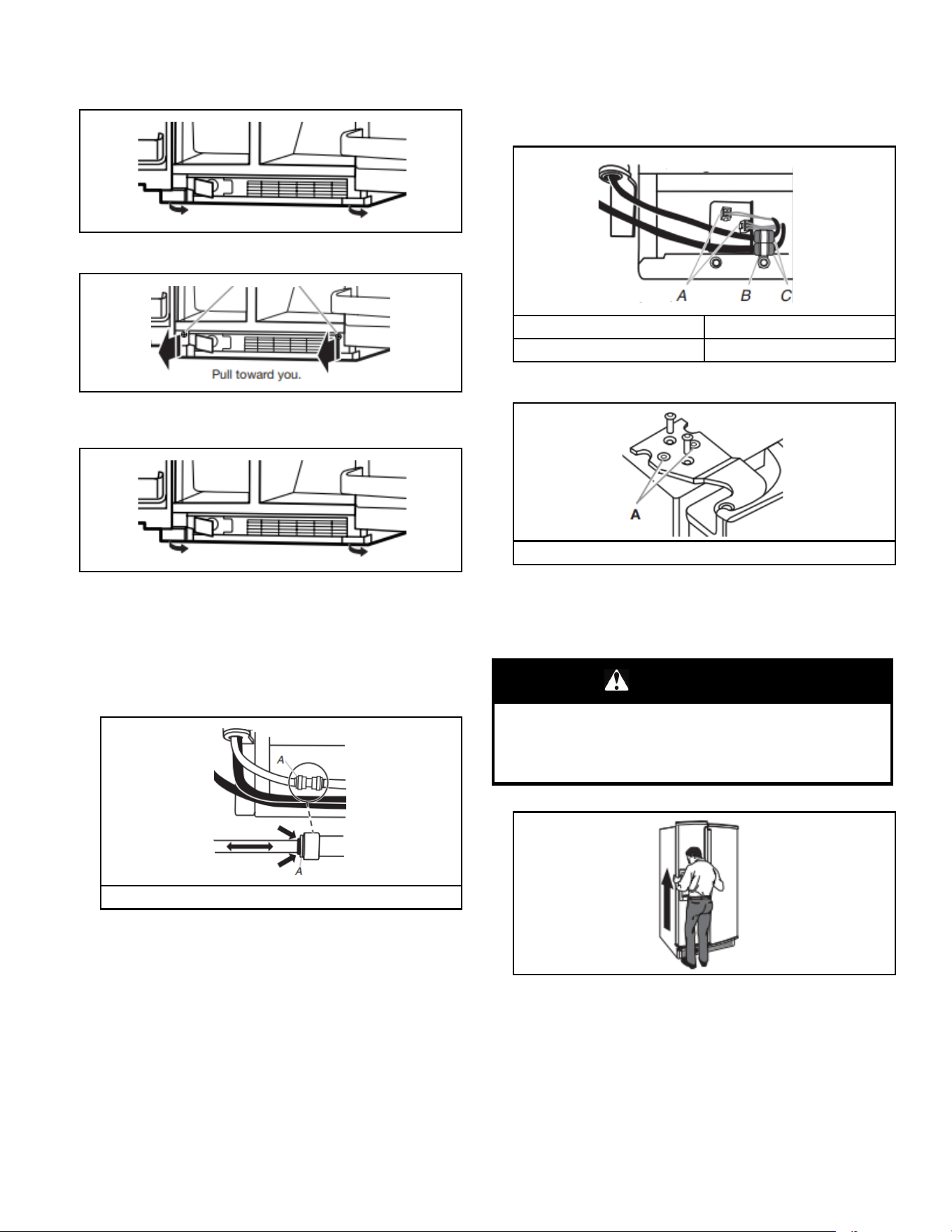

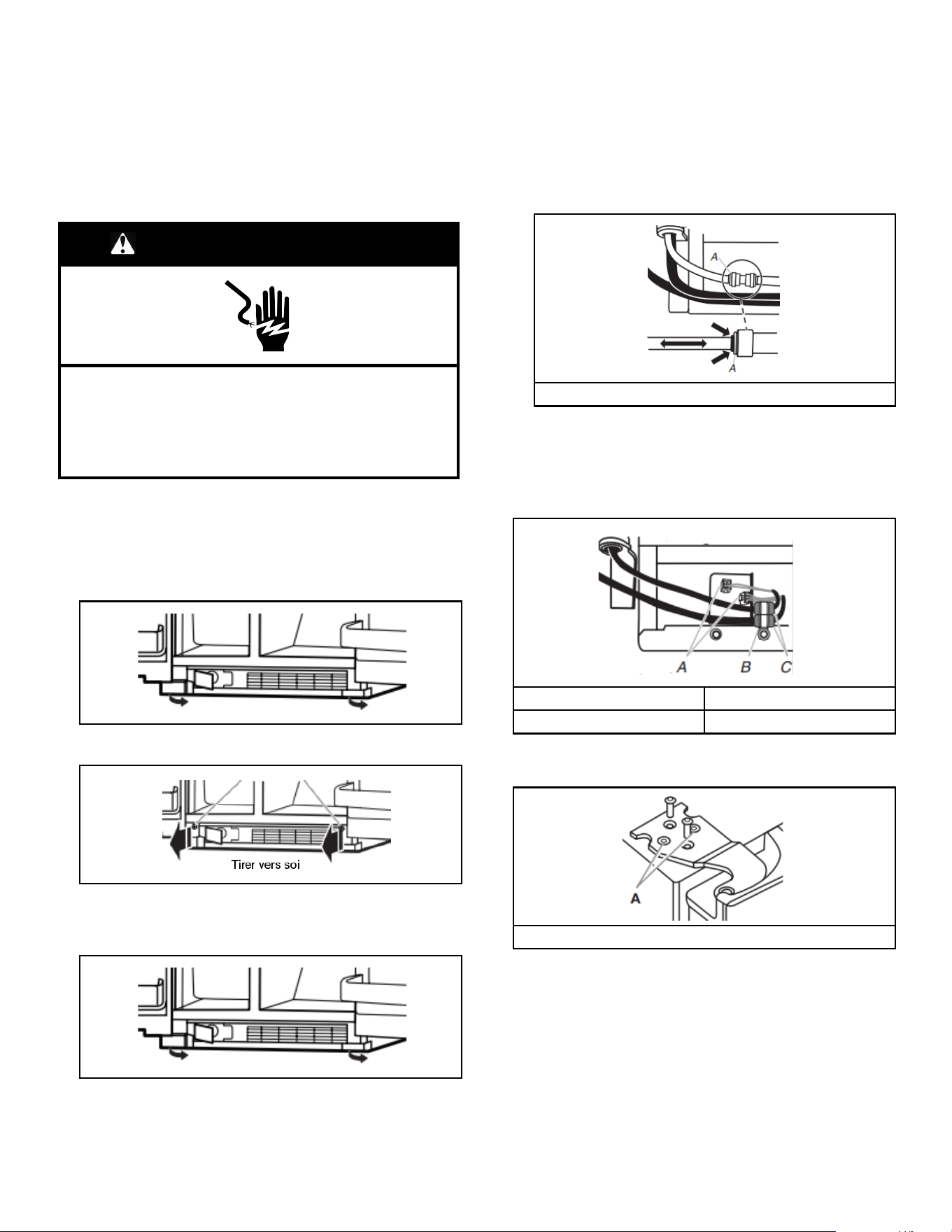

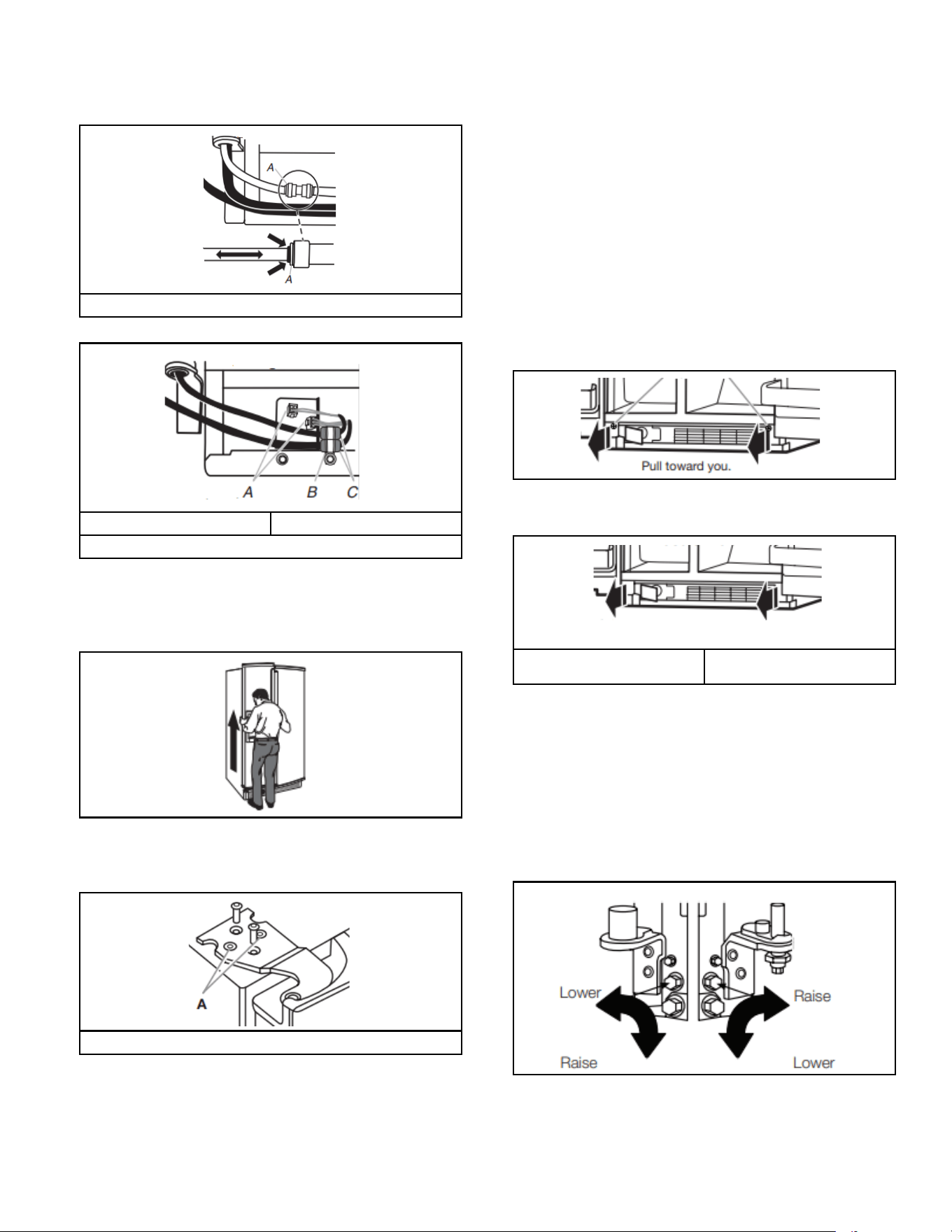

3. If your model has water dispensing, please open the water
filter door by pulling it toward you as shown below. It is not
necessary to remove the water filter itself.
4. Pull the base grille toward you from the sides and then from
the center until it dislodges.
5. To remove the base grille, twist and pull the right side until this
side passes underneath the refrigerator door. Then pull the left
side of the base grille for complete removal.
6. If your model has water dispensing in the door, disconnect the
water dispenser tubing located below the freezer door.
� Press the blue outer ring against the face of fitting and pull
the dispenser tubing free as shown below.
NOTE: Keep the water tubing connector attached to the
tube that runs underneath the freezer. The door cannot
be removed if the connector is still attached to the tube
that runs through the door hinge.
A. Face of fitting
7. If your model has water dispensing in the door, disconnect the
wiring located below the freezer door as shown below.
� Remove the wiring clip and the bracket wire using a 1/4"
hexagonal-head socket wrench.
� Disconnect the wiring plugs from the bracket wire.
A. Wiring plugs C. Grommets
B. Wiring clip
8. Close the freezer door and use a TORX T30 screwdriver to
remove the top hinge completely as shown below.
A. Do Not Remove Screws
IMPORTANT: Do not remove either screw A. Hold the door
while hinge is being removed.
9. Lift the freezer door straight up off from the bottom hinge as
shown below. The water dispenser tubing and wiring will
remain attached to the freezer door.

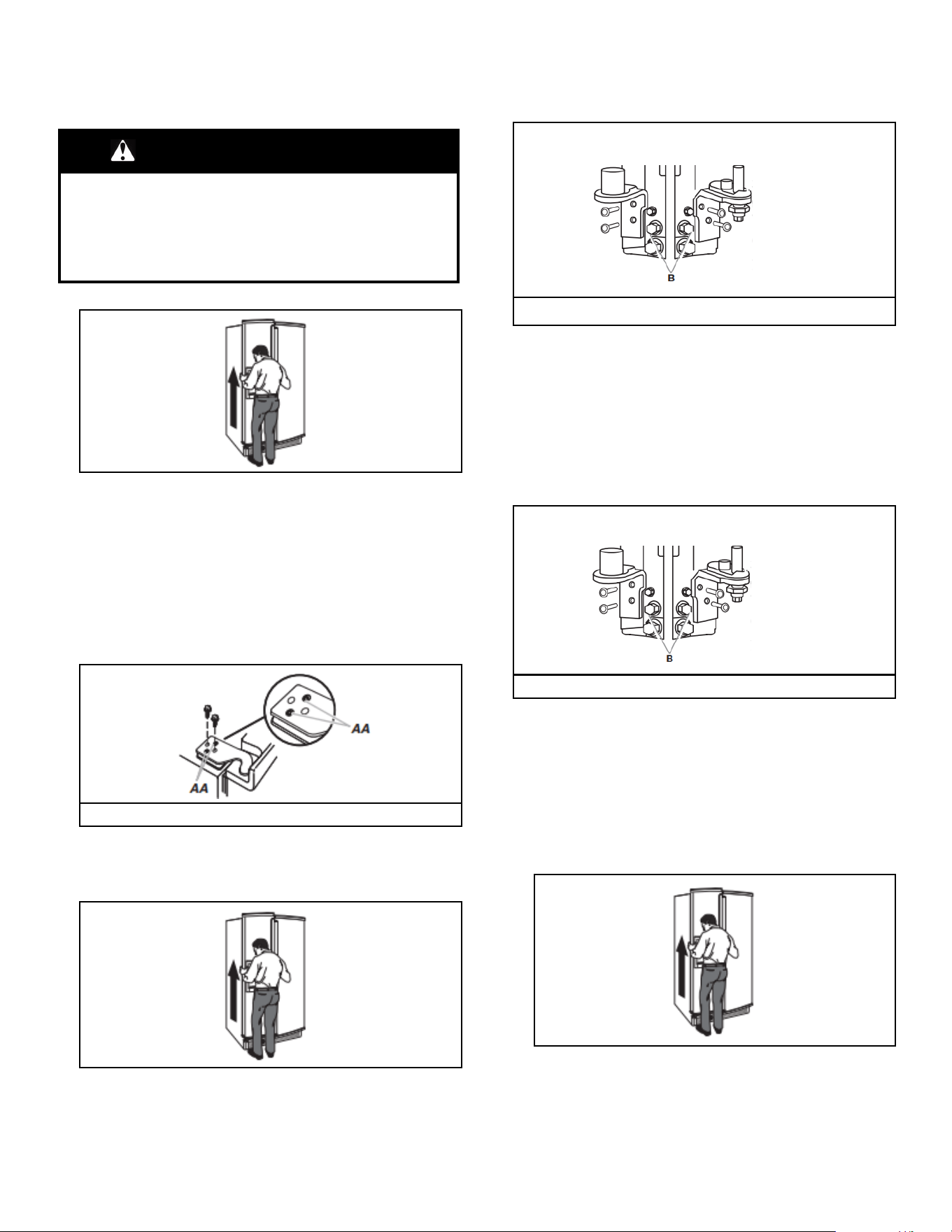

WARNING
Excessive Weight Hazard
Use two or more people to lift the appliance door.
Failure to do so can result in back or other injury.
NOTE: This may require two people, one to lift the door
and the other to feed the water tubing and wiring into the
bottom hinge pin.
IMPORTANT: Rest the door on its side on a soft, clean
surface, such as a towel, blanket, or piece of cardboard. This
will help to avoid scratching or damaging the door, water
tubing, and wiring.
21
10. Close the freezer door and use a TORX T30 screwdriver to
remove the top hinge completely as shown below.
A. Do not remove screws.
IMPORTANT: Do not remove either screw A. Hold the door
while hinge is being removed.
11. .Lift the refrigerator door straight up off from the bottom hinge
as shown below.
IMPORTANT: Rest the door on its side on a soft, clean
surface, such as a towel, blanket, or piece of cardboard. This
will help to avoid scratching or damaging the door.
12. If your refrigerator without doors does not pass through the
doorway, you may remove both bottom hinges. Use a 5/16"
nut driver to remove these as shown below..
B. Do not remove B screws
IMPORTANT: Do not remove either screw B.
Replace Doors and Hinges
If your doors and bottom hinges have been removed, please
follow the next instructions for reinstallation:
1. Reinstall both bottom hinges using a 5/16" nut driver to tighten
screws as shown below.
B. Do not remove B screws
2. If your model has water dispensing in the door:
� Lift the freezer door enough to feed the water dispenser
tubing and wiring through the bottom hinge pin as shown
below.
NOTE: This may require two people, one to lift the door
and the other to feed the water tubing and wiring into
the bottom hinge pin.
IMPORTANT: Hold the door while hinge is being installed.
3. Close the freezer door to align and reinstall the top hinge. Use
a TORX T30 screwdriver to tighten the screws as shown
below.
A. Do not remove A screws
IMPORTANT: Provide additional support for the door while top
hinge is being reinstalled. Do not depend on the door magnets
to secure the door to the cabinet.
22
4. If your model has water dispensing in the door, connect the
water dispenser tubing. For the connection, push the tubing
into the dispenser tubing until black mark touches the face of
fitting as shown below.
A. Face of fitting
5. Connect the wiring as shown below.
A. Wiring plugs C. Grommets
B. Wiring clip
6. Reinstall the wiring clip & the bracket wire using a 1/4"
hexagonal head socket wrench.
7. Connect the wiring plugs from the bracket wire.
8. Lift the refrigerator door enough to insert the door onto the
bottom hinge pin as shown below.
IMPORTANT: Hold the door while hinge is being installed.
9. Close the refrigerator door to align and reinstall the top hinge.
Use a TORX T30 screwdriver to tighten the screws as shown
below.
A. Do not remove A screws
IMPORTANT: Provide additional support for the door while top
hinge is being reinstalled. Do not depend on the door magnets
to secure the door to the cabinet.
Door Closing and Alignment
Your refrigerator has two front adjustable wheels.
These are used to level the refrigerator under uneven floor
conditions or to allow the doors to close more easily. Please follow
the instructions below:
1. Use a bubble level to check levelness of floor where the rear
side of the refrigerator will rest. If the refrigerator is not
leveled, adjust or add the shim on flooring to create a leveled
floor for the rear side wheels. A leveled rear side prevents the
refrigerator cabinet from forming a twist.
2. Place the refrigerator into its final location in the kitchen and
open both doors.
3. Fully open both doors.
4. If your model has water dispensing, please open the water
filter door by pulling it toward you as shown below. It is not
necessary to remove the water filter itself.
5. Pull the base grille toward you from the sides and then from
the center until it dislodges.
6. To remove the base grille, twist and pull the right side until this
side passes underneath the refrigerator door. Then pull the left
side of the base grille for complete removal.
A. Pull to the right for
extraction
B. Twist and pass
underneath door
7. Raise the wheels while one person pushes on the refrigerator
to lift from front side. Use the bubble level on top of the
refrigerator or on its side to level the refrigerator. Check
bubble level and at the same time observe the gaps and
squareness to the adjacent cabinets, furniture, or trim. If
adjacent furnishings are not level, it may not be possible to
achieve even gaps when refrigerator is level. Continue
adjusting until all four corners are steady without rock.
8. Use a 3/8" nut driver to turn the leveling screws located in both
sides of the refrigerator as shown below. Depending on
uneven floor conditions, you must turn one or both screws to
the right or left several times to raise or lower the refrigerator.
9. Close both doors and check that they close as easily as you
like. If not, turn both screws to the right to raise the refrigerator
by tilting it more to the back until the doors close as easily as
you like.
23

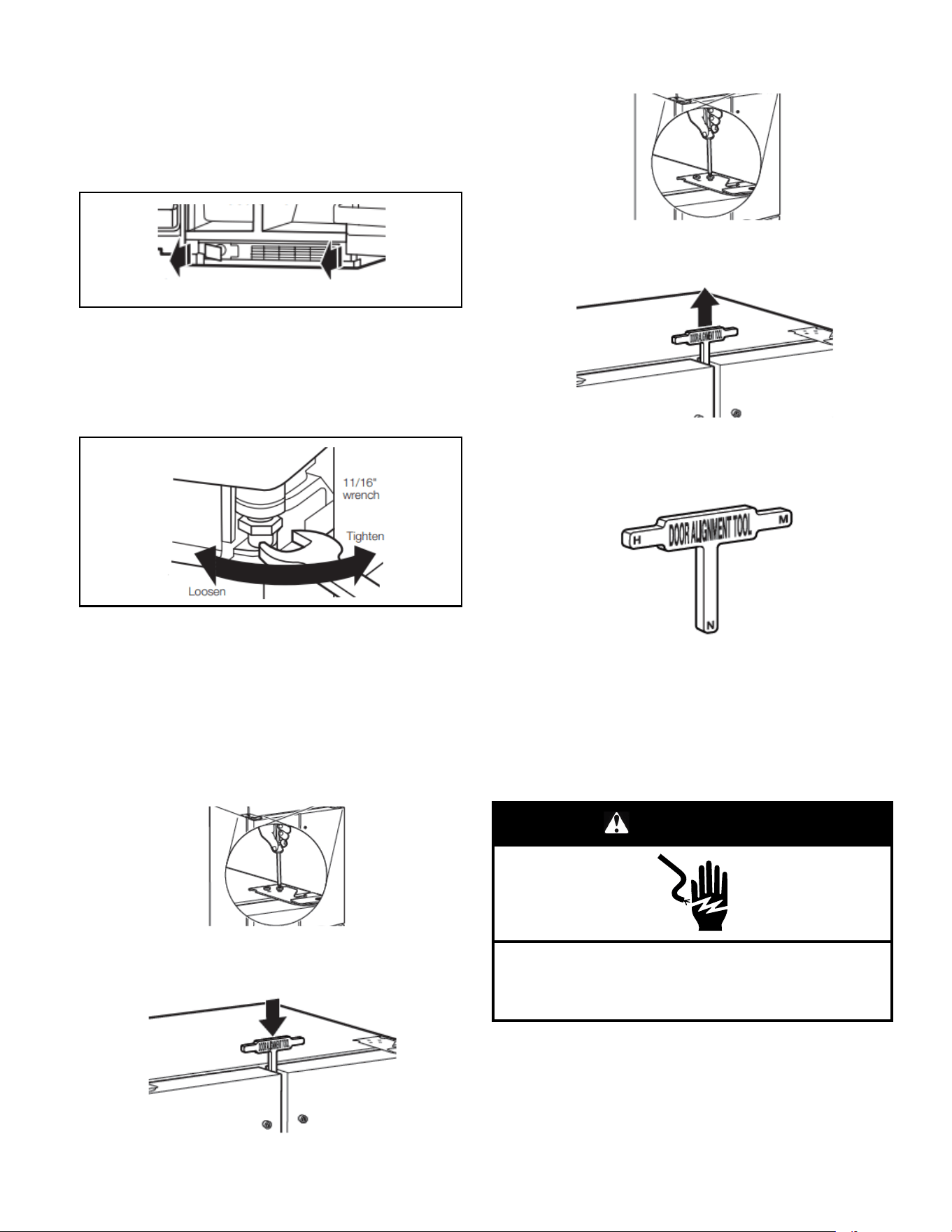

10. Check and make sure that the technician sheet is placed in
the base grille cavity before assembling the base grille into the
cabinet.
11. Reinstall the base grille into the cabinet, introducing the left
side first and then the right side of the base grille as shown
below. You may accommodate the water dispenser tubing and
wiring into base grille cavity below the left bottom hinge.
12. Attach the base grille by pushing it into the cabinet clips.
Door Leveling
The refrigerator doors are designed to be slightly misaligned
vertically when the refrigerator is empty. If the doors are uneven
after food has been placed, please follow the next instructions:
1. Use an 11/16" open-ended wrench to loosen the locking nut
located below the refrigerator door as shown below.
Accommodate the wrench so that it fits in the space.
2. Use a 5/16" open-ended wrench tool to turn the alignment
screw as shown below. Depending on how the refrigerator
door is misaligned in relation to the freezer door, you must turn
the screw to the right to raise or to the left to lower the
refrigerator door until both doors have been aligned vertically.
3. Tighten the 11/16" locking nut with the wrench.
4. Attach the base grille if it was dislodged.
Door Alignment
1. Locate the hinges on top of your refrigerator. Loosen the hinge
screws two full turns.
2. Place the provided alignment tool between the doors so that
the block sits on top of the doors.
3. Tighten the left and right hinge screws on the refrigerator top.
4. Remove the alignment tool. If the gap between doors is
uniform, store the tool for future adjustments.
5. If the gap is not uniform, repeat the alignment procedure with
medium (M) or high (H) gap widths of the tool facing down
until a uniform gap is achieved.
DOOR REMOVAL AND LEVELING
STYLE 2
Door Instructions
Gather the required tools and parts and read all instructions
before starting installation. Save these instructions for future
reference.
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so could result in death or electrical shock.
NOTE: Before moving your refrigerator into your home, measure
the doorway of your home to see whether you need to remove the
refrigerator and freezer doors. If door removal is necessary, see
the instructions below.
24

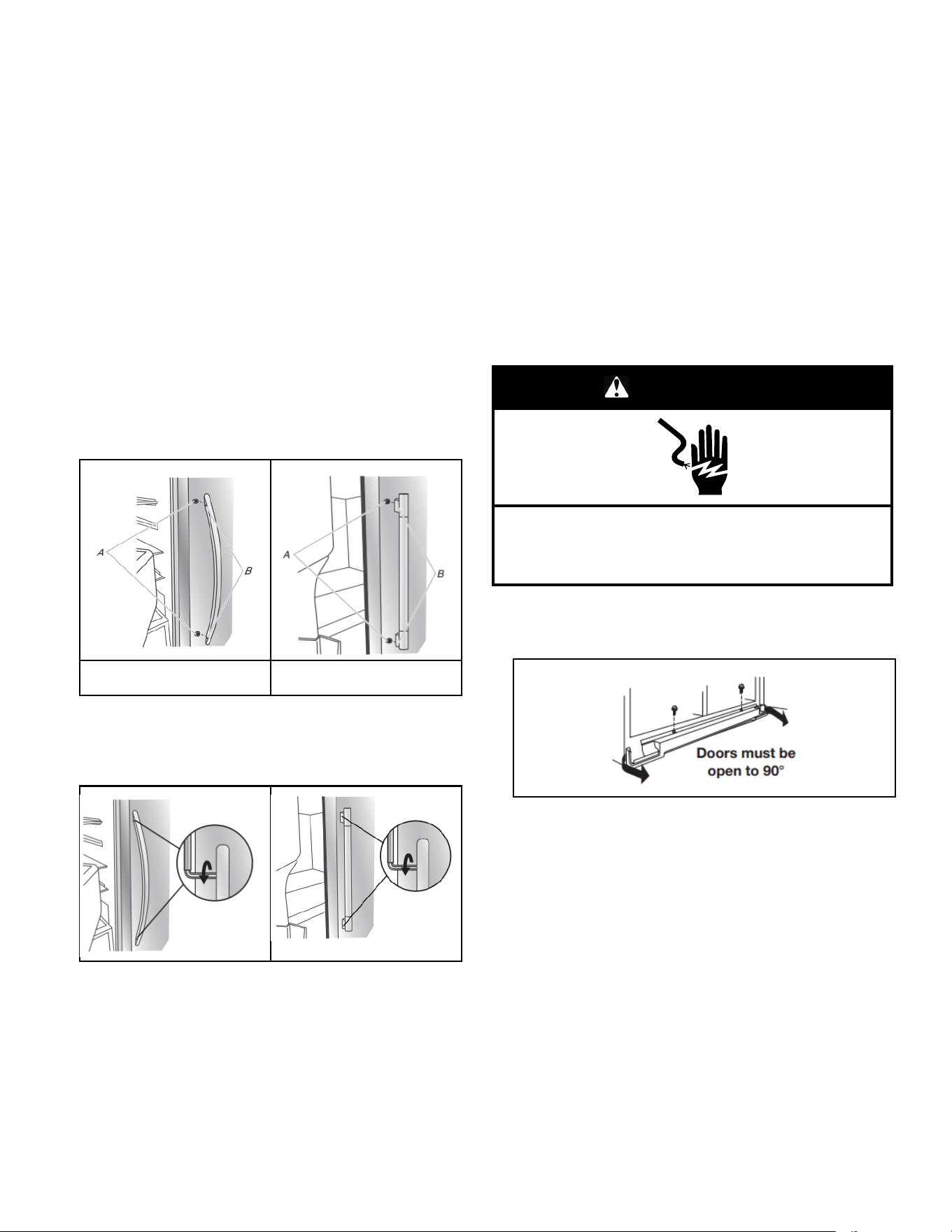

IMPORTANT: Before you begin, turn the refrigerator control off or
turn cooling off. Unplug refrigerator or disconnect power. Remove
food, the ice storage bin (on some models), and any adjustable
door or utility bins from doors.
TOOLS NEEDED Depending on your model, you may need the
following: Bubble level, flat-blade screwdriver, Phillips screwdriver
tip #2 with 4” long as minimum, 3/16" hex key, 1/4", 3/8”, and 5/16”
hex-head socket wrench, 1/4" and 5/16" open-ended wrenches or
adjustable wrench, internal star drive or 3/8" hex-head socket
wrench, TORX T30 screwdriver.
Install and Remove Door Handles
PARTS INCLUDED: Door handles (2), 1/8" and 3/32ʺ hex key as
needed, spare setscrew(s).
To Install the Handles:
NOTE: The handle mounting setscrews are pre-installed in the
handle.
1. Remove the handles, which are packed inside the refrigerator.
NOTE: To avoid scratching the finish, place the handles on
a towel or other soft surface.
2. Open the freezer door. On the refrigerator door, place the
handle on the shoulder screws with the setscrews facing the
freezer.
A. Shoulder screws B. Setscrews inside the
handle
3. Firmly push the handle toward the door until the handle base
is flush against the door.
4. While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
5. Using a clockwise motion, tighten the setscrew until it begins
to contact the shoulder screw.
6. Repeat steps 4 and 5 to begin fastening the lower setscrew.
7. Once both setscrews have been partially tightened as outlined
in the previous steps, fully tighten both the upper and lower
setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter-turn. The handle is not properly installed
without this extra tightening.
8. Open the refrigerator door and close the freezer door. Repeat
steps 2 through 7 to install the other handle onto the freezer
door with the setscrews facing the refrigerator.
9. Save the hex key and all instructions.
To Remove the Handles:
Style 1
1. While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
2. Using a counterclockwise motion, loosen the setscrew a
quarter-turn at a time.
3. Repeat steps 1 and 2 for the upper setscrew. Gently pull the
handle away from the door.
4. If necessary, use a Phillips screwdriver to remove the shoulder
screws from the door.
Remove Doors and Hinges
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so could result in death or electrical shock.
1. Unplug refrigerator or disconnect power.
2. Open both doors to 90°. Remove the base grille by removing
the two screws, then pulling out on the outside corners as
shown below.
NOTE: The doors must only be opened to 90°. If they are
opened all the way, the base grille will not come off.
3. Disconnect the water tubing, located behind the base grille on
the freezer door side. The dispenser tubing runs through the
door hinge and must be disconnected in order to remove the
door.
NOTE: On models with the ice storage bin on the door,
there are two water tubing connections, as shown. On
models with the ice storage bin inside the freezer, there is
only one water tubing connection.
25

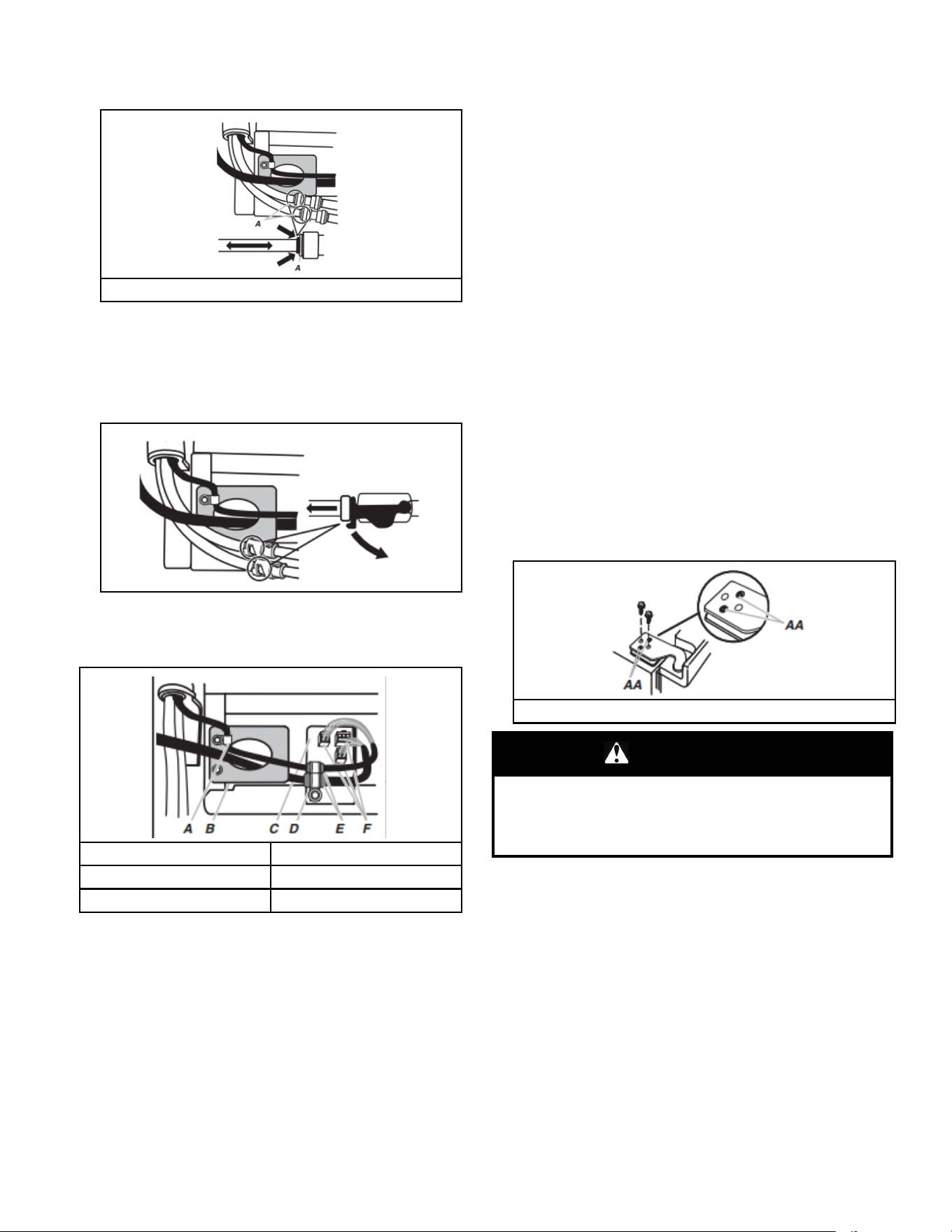

� Water Tubing Connection Style 1: Press the colored
outer ring against the face of the fitting and gently pull the
dispenser tubing free as shown below.
A. Face of Fitting
NOTE: Keep the water tubing connector attached to the
tube that runs underneath the freezer. The door cannot
be removed if the connector is still attached to the tube
that runs through the door hinge.
� Water Tubing Connection Style 2: Firmly pull on the
clasp to release the tube, then pull the water tubing free as
show below.
NOTE: Keep the clasp attached to the tube that runs
underneath the freezer.
4. Disconnect the wiring, located behind the base grille on the
freezer door side as shown below.
A. P–Clamp D. Wiring Clip
B. Routing Plate E. Grommets
C. Electrical Housing F. Wiring Plugs
On models with the ice storage bin on the door:
NOTE: There are two wiring bundles that run underneath
the freezer - a large bundle with a large grommet and two
white plugs at the end, and a small bundle with a small
grommet and one yellow plug at the end.
� Remove the P-clamp using a 1/4" hex-head socket
wrench. Remove the small wiring bundle from the P-clamp.
� Remove the wiring clip using a 1/4" hex-head socket
wrench.
� Pull the electrical housing out from under the refrigerator.
Disconnect the wiring plugs from the housing.
� Gently pull the large wiring bundle (with two white plugs)
through the routing plate.
On models with the ice storage bin inside the freezer:
NOTE: The wiring configuration is simpler than what is
shown in the above graphic. There is only one wiring
bundle with one wiring plug, and there is not a routing
plate.
� Remove the wiring clip using a 1/4" hex-head socket
wrench.
� Pull the electrical housing out from under the refrigerator.
Disconnect the wiring plugs from the housing.
5. Close both doors and keep them closed until you are ready to
lift them free from the cabinet.
6. Depending on your model, use a 3/16" hex key or a TORX
T30 screwdriver to remove the top-left hinge screws as shown
below.
IMPORTANT: Do not remove either screw A. Hold the door
while hinge is being removed.
A. Do not remove these screws.
WARNING
Excessive Weight Hazard
Use two or more people to lift the appliance door.
Failure to do so can result in back or other injury.
7. Lift freezer door straight up off bottom hinge as shown below.
The water tubing and wiring remain attached to the freezer
door and pull through the bottom-left hinge.
26
NOTE: This may require two people, one to lift the door and
another to feed the water tubing and wiring into the bottom
hinge pin.
On models with the ice storage bin on the door:
� Be sure the hole in the hinge is clear of obstructions; then
gently pull one water tube through the hinge. (Avoid
kinking the tube.) Next, gently pull the other water tube
through the hinge, again avoiding kinks. Finally, gently pull
the wiring bundle (including the grommet and wiring plugs)
through the hinge.
On models with the ice storage bin inside the freezer:
� Be sure the hole in the hinge is clear of obstructions; then
gently pull the water tube through the hinge. (Avoid kinking
the tube.) Next, gently pull the wiring bundle (including the
grommet and wiring plug) through the hinge.
IMPORTANT: Rest the door on its side on a soft, clean
surface, such as a towel, blanket, or piece of cardboard. This
will help to avoid scratching or damaging the door, water
tubing, and wiring.
8. Use a 3/16" hex key to remove the top-right hinge screws as
shown below.
A. Do Not Remove Screws
IMPORTANT: Do not remove either screw A.
9. Lift the refrigerator door straight up off bottom hinge.
IMPORTANT: Rest the door on its side on a soft, clean
surface, such as a towel, blanket, or piece of cardboard. This
will help to avoid scratching or damaging the door.
10. It may not be necessary to remove the bottom hinges to move
the refrigerator through a doorway. Both bottom hinges have
similar construction.
� If necessary, use an internal star drive or a 3/8" hex-head
socket wrench to remove the bottom hinges as shown
below.
IMPORTANT: The leveler brackets are mounted behind the
hinges. If you remove the hinges, make sure that the leveler
brackets are replaced when reinstalling the hinges.
Door Closing, Leveling, and
Alignment
Your refrigerator has two adjustable front feet—one on the right
and one on the left. In most cases, the refrigerator should be
steady when both feet are touching the floor. If your refrigerator
seems unsteady or if you want the doors to close more easily,
adjust the refrigerator's tilt using the instructions below:
1. Use a bubble level to check levelness of floor where the rear
side of the refrigerator will rest. If the refrigerator is not
leveled, adjust or add the shim on flooring to create a leveled
floor for the rear side wheels. A leveled rear side prevents the
refrigerator cabinet from forming a twist.
2. Move the refrigerator into its final location. If necessary, open
both doors to 90° and remove the base grille as shown below.
27

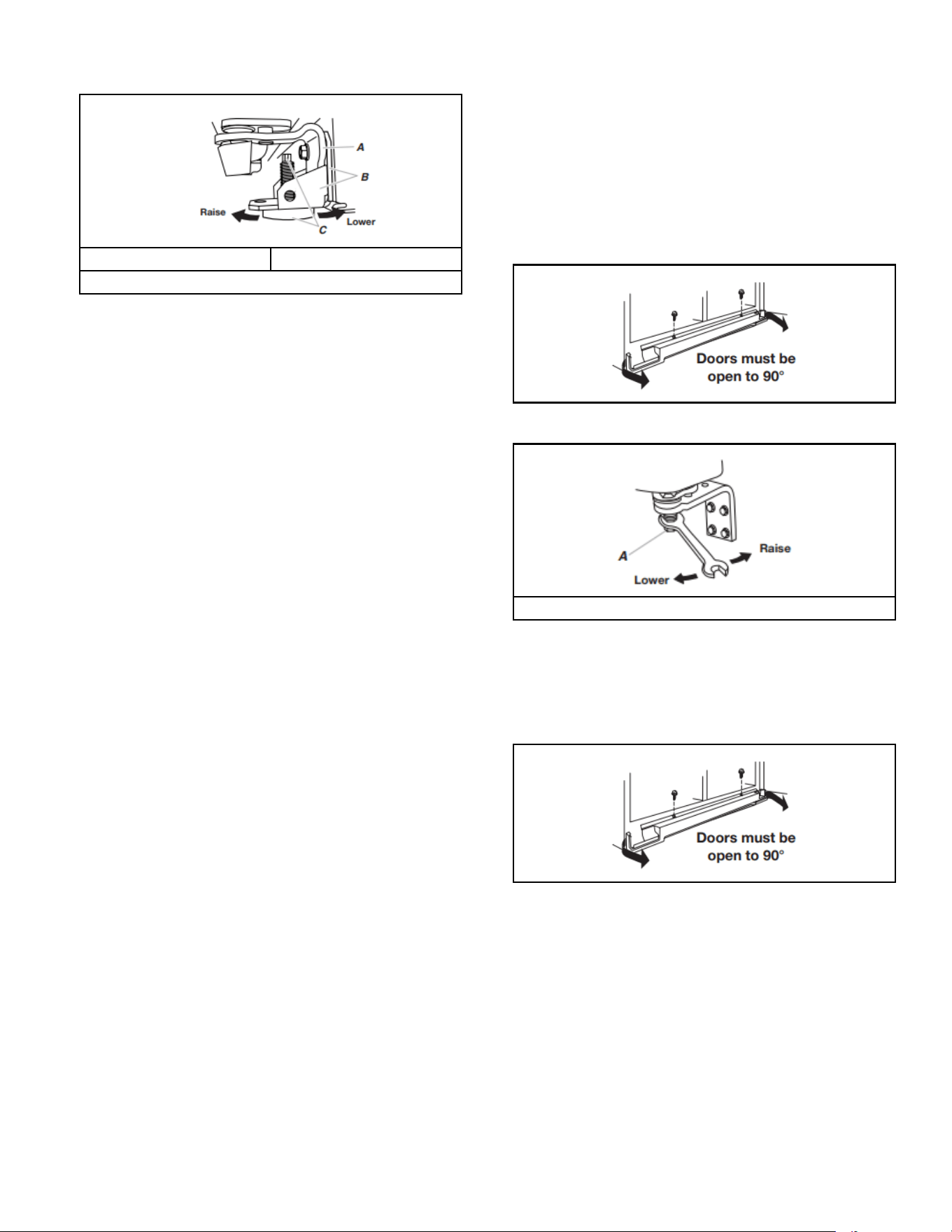

3. The two leveling feet are located on the brackets on each side
of the product as shown below.
A. Bottom Hinge C. Leveling Foot
B. Leveler Bracket
NOTE: Having someone push against the top of the
refrigerator takes some weight off the leveling screws. This
makes it easier to make adjustments.
4. Use a 1/4" open-ended or adjustable wrench to adjust the
leveling feet. Turn the leveling foot to the left to raise that side
of the product, or turn it to the right to lower that side of the
product. Raise the wheels while one person pushes on the
refrigerator to lift from front side. Use the bubble level on top of
the refrigerator or on its side to level the refrigerator. Check
bubble level and at the same time observe the gaps and
squareness to the adjacent cabinets, furniture or trim. If
adjacent furnishings are not level, it may not be possible to
achieve even gaps when refrigerator is level.
NOTE: Both leveling feet should be snug against the floor, and
the rollers should not touch the floor. This keeps the
refrigerator from rolling forward when opening the doors.
Continue adjusting until all four corners are steady without
rock.
5. Open both doors again and check that they close as easily as
you like. If not, tilt the refrigerator slightly more to the rear by
turning the leveling feet to the left. It may take several more
turns, and you should turn both leveling feet the same amount.
NOTE: Whenever you need to move the refrigerator, turn the
leveling feet to the right until they are no longer touching the
ground. This will allow the refrigerator to roll more easily.
Door Alignment
A refrigerator that is not level from side to side may appear to
have doors that are not properly aligned. If the doors appear this
way, use the instructions in the previous section to check the
leveling.
The doors are designed to be slightly different heights when the
refrigerator is empty, in order to account for the weight of food that
will be placed on the doors. If the doors are still not aligned after
checking the leveling and loading the refrigerator with food, follow
the steps below to adjust the door alignment.
1. If necessary, open both doors to 90° and remove the base
grille.
2. Locate the alignment screw on the bottom hinge of the
refrigerator door.
A. Alignment screw
3. Use a 5/16" open-ended or adjustable wrench to turn the
screw. To raise the refrigerator door, turn the screw to the
right. To lower the door, turn the screw to the left.
4. Check that the doors are even at the top. If necessary,
continue to turn the alignment screw until the doors are
aligned.
5. Open both doors to 90°. Replace the base grille.
28
PERFORMANCE DATA SHEET
Water Filtration System
Model P8WB2L (EDR1RXD1, Filter 1) Capacity 200 Gallons (757 Liters)
System tested and certified by NSF International against NSF/
ANSI Standard 42, 53, 401 and CSA B483.1 for the reduction of
contaminants specified on the Performance Data Sheet.
This system has been tested according to NSF/ANSI Standards 42, 53, 401 and CSA 483.1** for the reduction of the substances listed
below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to
the permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42, 53, 401 and CSA 483.1**
**Certified to CSA B483.1 only for use in Refrigerator applications.
Substance Reduction
Aesthetic Effects
Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Chlorine Taste/Odor
Particulate Class I*
2.0 mg/L ± 10%
At least 10,000 particles/mL
50% reduction
85% reduction
97.2%
99.9%
Contaminant Reduction Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Lead***: @ pH 6.5 / @ pH 8.5 0.15 mg/L ± 10% 0.010 mg/L 96.0%
Benzene 0.015 mg/L ± 10% 0.005 mg/L 99.8%
P-Dichlorobenzene 0.225 mg/L ± 10% 0.075 mg/L 91.9%
Carbofuran 0.08 mg/L ± 10% 0.040 mg/L 92.4%
Toxaphene 0.015 ± 10% 0.003 mg/L >99%
Atrazine 0.009 mg/L ± 10% 0.003 mg/L >99.99%
Asbestos 10
7
to 10
8
fibers/L†† 99% 99.0%
Live Cysts† 50,000/L min. 99.95% >96.6%
Turbidity 11 NTU ± 10% 0.5 NTU >99.8%
Lindane 0.002 ± 10% 0.0002 mg/L 99.40%
Tetrachloroethylene 0.015 mg/L ± 10% 0.005 mg/L >99.8%
o-Dichlorobenzene 1.8 mg/L ± 10% 0.60 mg/L 93.8%
Ethylbenzene 2.1 mg/L ± 10% 0.70 mg/L 99.8%
1,2,4-Trichlorobenzene 0.210 mg/L ± 10% 0.07 mg/L 87.9%
2,4 - D 0.210 mg/L ± 10% 0.07 mg/L >96.6%
Styrene 2.0 mg/L ± 10% 0.1 mg/L 95.9%
Toluene 3.0 mg/L ± 10% 1.0 mg/L >96.9%
Endrin 0.006 mg/L ± 10% 0.002 mg/L >96.4%
Atenolol 200 ± 20% 60 ng/L >97.0%
Trimethoprim 140 ± 20% 20 ng/L >97.4%
Linuron 140 ± 20% 20 ng/L >97.9%
Estrone 140 ± 20% 20 ng/L 93.8%
Nonylphenol 1400 ± 20% 200 ng/L 96.1%
29
Carbamazepine 1400 ± 20% 200 ng/L 99.20%
Phenytoin 200 ± 20% 30 ng/L 99.3% / 98.6.%
Naproxen 140 ± 20% 20 ng/L 93.3%
Bisphenol A 2000 ± 20% 300 ng/L 98.9%
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.89 lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to
71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
The compounds certified under NSF 401 have been deemed as “emerging compounds/incidental contaminants.” Emerging compounds/
incidental contaminants are those compounds that have been detected in drinking water supplies at trace levels. While occurring at only
trace levels, these compounds can affect the public acceptance/perception of drinking water quality.
� For installation, operation, and maintenance instructions please
refer to the use & care guide.
� It is important that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised. Property damage can occur if all
instructions are not followed.
� The disposable cartridge must be changed at least every 6
months.
� Use replacement filter P8RFWB2L, part #EDR1RXD1/
EDR1RXD1B. 2015 suggested retail price of $49.99 U.S.A./
$49.99 Canada. Prices are subject to change without notice.
� The filter monitor system measures the amount of water that
passes through the filter and alerts you when it is time to replace
the filter.
� Refer to the “Using the Controls” or “Water Filtration System”
section (in the User Instructions or User Guide) to learn how to
check the water filter status.
� After changing the water filter, flush the water system. See
“Water and Ice Dispensers” or “Water Dispenser” in the User
Instructions or User Guide.
� These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
� The product is for cold water use only.
� The water system must be installed in compliance with state and
local laws and regulations.
� Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts. EPA Est. No.
082047-TWN-001
� Refer to the “Warranty” section (in the User Instructions or User
Guide) for the Manufacturer’s limited warranty, name and
telephone number.
Application Guidelines/Water Supply Parameters
Water Supply Potable City or Well
Water Pressure 30 psi - 120 psi (207 kPa -
827 kPa)
Water Temperature 33°F - 100°F (0.6°C - 37.8°C)
Service Flow Rate 0.50 GPM (2.27 L/min.) @
60 psi (413.7 kPa)
� Your water filtration system will withstand up to 120 pounds per
square inch (psi) water pressure. If your water supply is higher
than 80 psi, install a pressure reducing valve before installing
the water filtration system.
*Class I particle size: >0.5 to 1 um
†Based on the use of Cryptosporidium parvum oocysts
††Fibers greater than 10 um in length
®
NSF is a registered trademark of NSF International.
30
SÉCURITÉ DU RÉFRIGÉRATEUR
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire
tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou
« AVERTISSEMENT ». Ces mots signifient :
DANGER
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se
produire en cas de non-respect des instructions.
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures corporelles lors de l’utilisation
de cet appareil, observer certaines précautions fondamentales, notamment :
� Les enfants doivent être surveillés afin de s’assurer qu’ils
ne jouent pas avec l’appareil.
� Cet appareil ne convient pas à une utilisation par des
personnes (y compris des enfants) à capacités physiques,
sensorielles ou mentales réduites, ou possédant un
manque d’expérience et de connaissances, à moins
qu’elles ne soient placées sous supervision ou qu’elles
aient reçu des instructions concernant l’utilisation de
l’appareil par une personne responsable de leur sécurité.
� Ne pas utiliser de rallonge.
� Si le cordon d’alimentation est endommagé, il doit être
remplacé par le fabricant, son agent de réparation ou toute
autre personne qualifiée afin d’éviter tout danger.
� Brancher sur une alimentation en eau potable uniquement.
� Cet appareil est destiné à un usage domestique et à
d’autres usages similaires comme : coins cuisine réservés
au personnel des boutiques, des bureaux et d’autres
environnements professionnels; maisons d’hôtes, ainsi que
par les clients d’hôtel, de motels et d’autres installations
d’hébergement; gîtes touristiques; et banquets et autres
utilisations non commerciales semblables.
� Ne pas entreposer de substances explosives comme des
aérosols avec agent propulseur inflammable dans cet
appareil.
� Ne pas utiliser de pièces de remplacement qui n’ont pas
été recommandées par le fabricant (c.-à-d., pièces
fabriquées à la maison à l’aide d’une imprimante 3D).
� Garder les évents à l’intérieur de l’enceinte de l’appareil ou
de la structure encastrée exempte d’obstacles.
� Ne pas utiliser des appareils mécaniques ou autres
moyens pour accélérer le processus de dégivrage, autre
que ceux recommandés par le fabricant.
� Ne pas endommager le circuit réfrigérant.
� Ne pas utiliser des appareils électriques à l’intérieur des
compartiments d’aliments de l’appareil, à moins qu’ils
soient de type recommandé par le fabricant.
� L’ensemble de machine à glaçons peut être ajouté à
certains modèles. Consulter la plaque signalétique située à
l’intérieur du compartiment pour les aliments de l’appareil
pour obtenir les informations concernant le modèle
d’ensemble de machine à glaçons.
� L’installation de la canalisation d’eau et de la machine à
glaçons doit être effectuée par un technicien de service
qualifié. Consulter les instructions d’installation fournies
avec l’ensemble de machine à glaçons pour tous les
détails.
CONSERVER CES INSTRUCTIONS
31
Mise au rebut du vieux réfrigérateur
AVERTISSEMENT : Un enfant peut rester piégé. Avant de jeter
votre vieux réfrigérateur ou congélateur :
� Enlever les portes.
� Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
AVERTISSEMENT
Risque de suffoquer
Enlever les portes ou le couvercle de votre vieil appareil.
Le non-respect de cette instruction peut causer un décès
ou des lésions cérébrales.
IMPORTANT : Le risque qu’un enfant puisse se retrouver coincé
et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés ou
abandonnés restent dangereux, même s’ils ne restent à l’extérieur
que pour « quelques jours ». Si l’ancien réfrigérateur doit être mis
au rebut, suivre les instructions suivantes afin d’éviter les
accidents.
Informations importantes à connaître pour l’élimination du
liquide réfrigérant :
Jeter le réfrigérateur conformément aux règlements fédéraux et
locaux. Les liquides réfrigérants doivent être évacués par un
technicien en réfrigération accrédité EPA, conformément aux
procédures établies.
ENTRETIEN ET RÉPARATION
Nettoyage
AVERTISSEMENT
Risque d’explosion
Risque d’incendie ou d’explosion.
Fluide frigorigène inflammable utilisé.
Ne pas utiliser d’appareils mécaniques pour dégivrer le
réfrigérateur.
Ne pas perforer la tubulure de réfrigération.
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux compartiments
environ une fois par mois afin d’éviter une accumulation d’odeurs.
Essuyer les renversements immédiatement.
IMPORTANT : Comme l’air circule entre les deux sections, toutes
les odeurs formées dans une section seront transférées à l’autre.
Les deux sections doivent être nettoyées avec soin pour éliminer
les odeurs. Pour éviter le transfert d’odeurs et l’assèchement des
aliments, envelopper ou recouvrir hermétiquement les aliments.
REMARQUE : Ne pas utiliser de nettoyants puissants ou abrasifs
tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer,
liquides inflammables, cires nettoyantes, détergents concentrés,
agents de blanchiment ou nettoyants contenant du pétrole sur les
pièces en plastique, les garnitures intérieures et garnitures de
portes ou sur les joints de portes. Ne pas utiliser d’essuie-tout, de
tampons à récurer ou un autre outil de nettoyage abrasif. Les
modèles en acier inoxydable sont munis d’une pellicule. Ne pas
utiliser de nettoyants réguliers pour acier inoxydable. Ne pas
utiliser de nettoyant ou de poli pour acier inoxydable, seulement
de l’eau tiède et savonneuse et un chiffon doux en microfibre pour
éviter d’endommager la pellicule de protection de l’acier
inoxydable. Les essuie-tout peuvent érafler et ternir le revêtement
transparent de la porte peinte. Afin d’éviter tout dommage
éventuel, n’utiliser que des chiffons propres pour polir et essuyer
la porte.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes soigneusement. Utiliser une éponge propre
ou un linge doux et un détergent doux dans de l’eau tiède.
32
3. Laver les surfaces extérieures en acier inoxydable et surfaces
extérieures peintes avec une éponge propre ou un linge doux
et un détergent doux dans de l’eau tiède.
AVERTISSEMENT
Risque d’explosion
Risque d’incendie ou d’explosion causé par la
perforation de la tubulure de réfrigération;
suivre avec attention les instructions de manipulation.
Fluide frigorigène inflammable utilisé.
4. Le condensateur n’a pas besoin d’être nettoyé souvent dans
des conditions de fonctionnement domestique normales. Si
l’environnement est particulièrement graisseux, poussiéreux
ou s’il y a des animaux domestiques dans la maison, le
condenseur devrait être nettoyé tous les 2 ou 3 mois pour
assurer une efficacité maximum.
Si on doit nettoyer le condensateur :
� Retirer la grille de la base. Voir la section « Enlever la
porte », soit dans le manuel d’utilisation, soit sur la feuille
d’instructions fournie séparément avec le réfrigérateur.
� Utiliser un aspirateur à brosse douce pour nettoyer la
grille, les endroits ouverts derrière la grille et la surface à
l’avant du condensateur.
� Replacer la grille de la base après avoir terminé.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Lampes
Toutes les ampoules ne conviennent pas à votre réfrigérateur.
S’assurer de remplacer l’ampoule par une ampoule de taille, de
forme et de puissance semblables.
IMPORTANT : Les ampoules des compartiments de réfrigération
et de congélation de votre nouveau réfrigérateur utilisent la
technologie DEL. Sur certains modèles, les ampoules à DEL du
réfrigérateur, du congélateur, de la tour de circulation et du
distributeur ne peuvent pas être remplacées par le propriétaire. Si
les lampes ne s’allument pas lorsqu’on ouvre la porte du
réfrigérateur ou du congélateur, composer les numéros fournis
pour assistance ou dépannage. Aux États-Unis, composer le
1 800 253-1301. Au Canada, composez le 1 800 807-6777.
Styles des lampes :
Les lampes du distributeur sont des DEL qui ne peuvent pas être
remplacées.
Les lampes de l’intérieur varient selon le modèle.
� Certains modèles sont dotés de mini DEL qui ne peuvent pas
être remplacées.
� Certains modèles sont dotés d’ampoules DEL de dimensions
complètes qui peuvent être remplacées. Pour commander des
ampoules à DEL de remplacement de 2,0 W, utiliser le numéro
de pièce W10574850A, et pour les ampoules de 3,6 W, utiliser
le numéro de pièce W10565137A, ou composer le
1 800 253-1301 (É.-U.) ou 1 800 807-6777 (Canada).
2,0 W 3,6 W
REMARQUE : Certaines ampoules DEL de rechange ne sont
pas recommandées pour des environnements humides/
mouillés. Les compartiments de réfrigération et de congélation
sont considérés comme des environnements humides/
mouillés. Si on utilise une marque d’ampoules DEL différente
de celle recommandée (ampoules de marque Whirlpool), lire
et suivre toutes les instructions de l’emballage des ampoules
DEL de rechange avant de procéder à l’installation.
� Certains modèles sont dotés d’ampoules
incandescentes intérieures de 40 W qui peuvent
être remplacées.
REMARQUE : Toutes les ampoules de rechange
ne conviennent pas à votre réfrigérateur. Ne pas
utiliser d’ampoule à incandescence de plus de 40
W.
Changement de l’ampoule :
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer le protège-ampoule, comme décrit dans les sections
suivantes.
REMARQUE : Pour nettoyer le protège-ampoule, le laver à
l’eau tiède et savonneuse. Avant de réinstaller le protège-
ampoule, le rincer et le sécher soigneusement.
3. Remplacer l’ampoule grillée comme décrit dans les sections
suivantes.
4. Réinstaller le protège-ampoule, comme décrit dans les
sections suivantes.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Lampes supérieures – compartiment de
réfrigération
Retrait du protège-ampoule :
Faire glisser le protège-ampoule vers l’arrière du réfrigérateur
pour le libérer du logement de la lampe.
33
Ampoule de rechange :
� Si l’ampoule grillée est une ampoule DEL de dimensions
complètes, remplacer en commandant une ampoule DEL de
2,0 W.
� Si l’ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
grosseur, de forme et de puissance semblables (40 W
maximum).
Réinstallation du protège-ampoule :
Aligner le protège-ampoule sur les rainures de la partie inférieure
du logement de la lampe, et le faire glisser en avant jusqu’à ce
qu’il s’emboîte.
Lampes inférieures – compartiment de
réfrigération
Retrait du protège-ampoule :
Faire glisser le protège-ampoule sur la droite pour libérer
l’extrémité gauche des rainures murales, et dégager ensuite
l’extrémité droite de ses rainures murales.
Ampoule de rechange :
� Si l’ampoule grillée est une ampoule DEL de dimensions
complètes, remplacer en commandant une ampoule DEL de
3,6 W.
� Si l’ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
grosseur, de forme et de puissance semblables (40 W
maximum).
Réinstallation du protège-ampoule :
Insérer l’extrémité droite du protège-ampoule dans les rainures
murales, et emboîter ensuite l’extrémité gauche dans ses rainures
murales.
Lampes supérieures – compartiment de
congélation
Retrait du protège-ampoule :
Presser doucement l’avant et l’extrémité inférieure arrière du
protège-ampoule pour libérer les languettes des rainures murales,
et tirer le protège-ampoule vers l’avant.
Ampoule de rechange :
� Si l’ampoule grillée est une ampoule DEL de dimensions
complètes, remplacer en commandant une ampoule DEL de
3,6 W.
� Si l’ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
grosseur, de forme et de puissance semblables (40 W
maximum).
Réinstallation du protège-ampoule :
Aligner le protège-ampoule dans sa position correcte, et emboîter
les languettes dans les rainures murales.
Lampes inférieures – compartiment de
congélation
Retrait du protège-ampoule :
Faire glisser le protège-ampoule sur la gauche pour libérer
l’extrémité droite des rainures murales, et dégager ensuite
l’extrémité gauche de ses rainures murales.
Ampoule de rechange :
� Si l’ampoule grillée est une ampoule DEL de dimensions
complètes, remplacer en commandant une ampoule DEL de
3,6 W.
� Si l’ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
grosseur, de forme et de puissance semblables (40 W
maximum).
34
Réinstallation du protège-ampoule :
Insérer l’extrémité gauche du protège-ampoule dans les rainures
murales, et emboîter ensuite l’extrémité droite dans ses rainures
murales.
Tablettes du congélateur (le nombre
varie selon le modèle)
Pour enlever et réinstaller la tablette du bas :
1. Soulever l’avant et l’arrière de la tablette, puis la retirer de la
caisse. S’assurer de ne pas enlever les tiges de retenue.
2. Réinstaller la tablette en alignant les tiges sur les nervures de
la caisse. Appliquer une légère pression sur la tablette pour
fixer les tiges sur les nervures de la caisse.
Pour enlever et réinstaller les tablettes intermédiaire et
supérieure :
1. Pousser à la main la tablette du bas vers le haut pour la
dégager de la tige de maintien. Tirer la tablette pour la
dégager de la tige arrière. Retirer de la caisse.
2. Réinstaller la tablette :
� Remettre les tiges en place dans les trous. Appuyer sur les
tiges pour qu’elles s’enclenchent dans les trous.
� Repérer les garnitures avant et arrière de la tablette.
� Placer la garniture arrière sur la tige arrière et appuyer sur
la tablette pour que la tige s’enclenche dans la garniture
avant. (Maintenir l’avant soulevé tout en poussant.)
� Abaisser l’avant de la tablette jusqu’à ce que la garniture
avant soit sur la tige et appuyer sur la tablette pour que la
tige s’enclenche dans la garniture avant.
REMARQUE : S’assurer que les deux côtés de la tablette sont
correctement positionnés dans les trous du support et que la
tablette est fixée.
Précautions à prendre avant les
vacances ou le déménagement
Vacances
Si vous choisissez de laisser le réfrigérateur en marche
pendant votre absence :
1. Consommer toutes les denrées périssables et congeler les
autres articles.
2. Si le réfrigérateur comporte une machine à glaçons
automatique et qu’il est raccordé à la source
d’approvisionnement en eau du domicile, fermer la source
d’approvisionnement en eau du réfrigérateur. Des dommages
matériels peuvent subvenir si l’alimentation en eau n’est pas
coupée.
3. Si votre machine à glaçons est automatique, éteindre la
machine à glaçons.
REMARQUE : Selon le modèle, soulever le bras de
commande métallique à la position Off (arrêt) (position
élevée), ou placer le commutateur sur Off (arrêt).
4. Vider le bac à glaçons.
Si vous choisissez d’arrêter le réfrigérateur avant votre
absence :
1. Enlever tous les aliments du réfrigérateur.
2. Si le réfrigérateur est équipé d’une machine à glaçons
automatique :
� Fermer l’approvisionnement en eau de la machine à
glaçons au moins un jour à l’avance.
� Lorsque la dernière quantité de glaçons est déposée,
soulever le bras de commande métallique à la position Off
(haute) ou déplacer le commutateur au réglage Off (arrêt).
3. Selon le modèle, tourner la commande du réfrigérateur à Off
(arrêt) ou désactiver le refroidissement. Voir la section
« Description des commandes » du guide de démarrage
rapide.
4. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
5. Bien nettoyer, essuyer et sécher.
6. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc
ou de bois dans la partie supérieure de chaque porte de façon
à ce qu’elles soient suffisamment ouvertes pour permettre à
l’air d’entrer et d’éviter l’accumulation d’odeur ou de
moisissure.
Déménagement
En cas de déménagement et de déplacement du réfrigérateur
dans une nouvelle habitation, suivre ces étapes pour préparer le
déménagement.
1. Si le réfrigérateur est équipé d’une machine à glaçons
automatique :
� Fermer l’approvisionnement en eau de la machine à
glaçons au moins un jour à l’avance.
� Débrancher la canalisation d’eau de l’arrière du
réfrigérateur.
� Lorsque la dernière quantité de glaçons est déposée,
soulever le bras de commande métallique à la position Off
(haute) ou déplacer le commutateur au réglage Off (arrêt).
2. Retirer tous les aliments du réfrigérateur et placer tous les
aliments congelés dans de la neige carbonique.
3. Vider le bac à glaçons.
4. Selon le modèle, tourner la commande du réfrigérateur à Off
(arrêt) ou désactiver le refroidissement. Voir la section
« Description des commandes » du guide de démarrage
rapide.
5. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
6. Bien nettoyer, essuyer et sécher.
7. Retirer toutes les pièces amovibles, bien les envelopper et les
attacher ensemble avec du ruban adhésif pour qu’elles ne
bougent et ne s’entrechoquent pas durant le déménagement.
8. Selon le modèle, soulever le devant du réfrigérateur pour qu’il
roule plus facilement ou visser les pieds de nivellement pour
qu’ils n’égratignent pas le plancher. Voir les sections
« Ajustement des portes » ou « Retrait, ajustement de
l’aplomb et alignement des portes » du guide de
caractéristiques en ligne.
9. Fermer les portes à l’aide de ruban adhésif et fixer le cordon
d’alimentation à la partie arrière du réfrigérateur.
35
Une fois arrivé à votre nouveau domicile, remettre tout en place et
consulter les instructions d’installation pour des instructions sur la
préparation de l’appareil. Aussi, si le réfrigérateur comporte une
machine à glaçons automatique, ne pas oublier de rebrancher
l’approvisionnement en eau au réfrigérateur.
INSTRUCTIONS D’INSTALLATION
Déballage du réfrigérateur
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l’appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
Retrait des matériaux d’emballage
Éliminer/recycler tous les matériaux d’emballage. Ne pas utiliser
d’instruments coupants, d’alcool à friction, de liquides
inflammables ou de nettoyants abrasifs pour enlever le ruban
adhésif ou la colle. Ces produits peuvent endommager la surface
du réfrigérateur. Pour plus de renseignements, voir la section
« Sécurité du réfrigérateur ».
Lors du déplacement du réfrigérateur :
Ce réfrigérateur est lourd. Lors du déplacement de ce
réfrigérateur pour un nettoyage ou un entretien, veiller à recouvrir
le plancher d’un carton ou panneau de fibre dur pour éviter de
l’endommager. Toujours tirer le réfrigérateur tout droit lors du
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le « faire marcher » en essayant de le déplacer, car le sol
pourrait être endommagé.
IMPORTANT :
� Pour les modèles de la profondeur des comptoirs, utiliser une
clé à douille de 1/2 po pour retirer les cales (on recommande
l’utilisation d’une rallonge pour clé à douille).
� Les quatre roulettes doivent toucher le plancher pour
supporter et stabiliser le poids total du réfrigérateur.
Nettoyage avant utilisation
Après avoir enlevé tous les matériaux d’emballage, nettoyer
l’intérieur du réfrigérateur avant de l’utiliser. Voir la section
« Nettoyage » de ce manuel.
Informations importantes à propos des tablettes et des
couvercles en verre :
Ne pas nettoyer les tablettes ou les couvercles de verre avec de
l’eau tiède lorsqu’ils sont froids. Les tablettes et couvercles
peuvent se briser s’ils sont exposés à un changement de
températures ou impact soudain, tel qu’une chute. Le verre
trempé est conçu pour se briser en de multiples petits morceaux
de la taille de gravillons. Ceci est normal. Les tablettes en verre et
les couvercles sont lourds. Employer les deux mains lorsqu’on les
retire afin d’éviter de les faire tomber.
Exigences d’emplacement
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de l’appareil.
Utiliser un produit de nettoyage ininflammable.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
IMPORTANT :
� Ce réfrigérateur est conçu pour un usage domestique, à
l’intérieur uniquement.
� Observer les dispositions de tous les codes et règlements en
vigueur.
� Installateur : Laisser le manuel d’utilisation au propriétaire.
� Propriétaire : Conserver les instructions d’installation pour
consultation ultérieure et pour utilisation par l’inspecteur local
des installations électriques.
� Garder la pièce de carton ou de contreplaqué d’expédition
sous le réfrigérateur jusqu’à son installation à l’emplacement
de service.
� Observer les spécifications et dimensions d’installation.
� Retirer toute moulure ou tout panneau décoratif des meubles
de cuisine qui entraveraient l’accès au réfrigérateur lors d’une
intervention de réparation.
� Communiquer avec un électricien qualifié.
Pour une installation côte à côte standard :
Pour obtenir une aération appropriée pour votre réfrigérateur,
laisser un espace de 1/2 po (1,27 cm) de chaque côté et au
sommet. Laisser un espace de 2 po (5,08 cm) derrière le
réfrigérateur. Si le réfrigérateur comporte une machine à glaçons,
s’assurer qu’un espace additionnel est prévu à l’arrière pour
permettre les raccordements des conduits d’eau. En cas
d’installation du réfrigérateur près d’un mur fixe, laisser un
minimum de 2 po (5,08 cm) de chaque côté (selon le modèle)
pour permettre à la porte de s’ouvrir sans obstruction.
36
REMARQUES :
� Ce réfrigérateur est conçu pour être utilisé dans un endroit où
la température est comprise entre un minimum de 55 °F
(13 °C) et un maximum de 110 °F (43 °C). La plage de
température ambiante idéale pour un rendement optimal est
comprise entre 60 °F (15 °C) et 90 °F (32 °C). Respecter cette
plage de température permet aussi de réduire la
consommation d’électricité et d’optimiser l’efficacité du
refroidissement. Il est recommandé de ne pas installer le
réfrigérateur près d’une source de chaleur comme un four ou
un radiateur.
� La largeur de la cavité d’encastrement doit être d’au moins 36
po (91,44 cm) pour l’installation du produit. Cependant, si le
produit est placé contre une paroi avec prolongement et si on
veut pouvoir retirer les poêles à croustiller, il convient d’élargir
la cavité de 18 po (45,72 cm). On recommande donc une
cavité d’encastrement d’une largeur totale de 54 po
(137,16 cm).
Pour une installation côte à côte à profondeur de
comptoir :
REMARQUES :
� Le réfrigérateur peut être installé dans un encastrement, à
l’extrémité des armoires ou en position autonome.
� Si vous installez le réfrigérateur pour qu’il soit en affleurement
avec les armoires inférieures, il faut enlever toutes les
moulures et plinthes de l’arrière de l’ouverture d’encastrement.
Laisser un espace de 1 po (2,54 cm) derrière le réfrigérateur.
� L’emplacement doit permettre l’ouverture complète des portes.
Voir la section « Dimensions du produit ».
� Ce réfrigérateur est conçu pour être utilisé dans un endroit où
la température est comprise entre un minimum de 55 °F
(13 °C) et un maximum de 110 °F (43 °C). La plage de
température ambiante idéale pour un rendement optimal est
comprise entre 60 °F (15 °C) et 90 °F (32 °C). Respecter cette
plage de température permet aussi de réduire la
consommation d’électricité et d’optimiser l’efficacité du
refroidissement. Il est recommandé de ne pas installer le
réfrigérateur près d’une source de chaleur comme un four ou
un radiateur.
� Le plancher doit supporter le poids du réfrigérateur (plus de
600 lb [272 kg]) et de son contenu.
Outils requis :
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
� Perceuse sans fil
� Tourne-écrou et foret de
1/4 po
� Tournevis à tête plate
� Deux clés à molette
� Clé à molette de 5/16 po
� Clés à fourche de 7/16 po
et 1/2 po
� Clés à douille de 3/8 po et
1/2 po
Pièces nécessaires :
� Votre marchand de réfrigérateurs propose une trousse avec un
robinet d’arrêt à étrier de 1/4 po (6,35 mm), un raccord et un
tube en cuivre.
� L’utilisateur peut aussi acheter une canalisation de cuivre de
1/4 po (6,35 mm) avec robinet d’arrêt et un raccord à
compression de 1/4 po (6,35 mm).
� Selon les connexions de la canalisation d’eau, on peut aussi
avoir besoin d’un écrou de
1/4 po (6,35 mm) et d’une virole de 1/4 po (6,35 mm).
Dimensions du produit – Vue de dessus
Style de
porte
Profondeur A Profondeur B Profondeur C
Plate 27
1
/
2
po
(69,9 cm)
Maximum de
2
5
/
8
po
(6,7 cm)*
Maximum de
30 po
(76,2 cm)*
Incurvée 28
5
/
8
po
(72,7 cm)
2
5
/
8
po
(6,7 cm)
31
1
/
8
po
(79,1 cm)
Les dimensions peuvent varier en fonction du type de poignée de
porte.
La profondeur pour utilisation de la poignée la plus profonde est
indiquée.
Dimensions du produit – Vue avant
Taille du modèle Hauteur A
69 po 65
3
/
4
po (167,0 cm)
72 po 68
1
/
8
po (173,0 cm)
37
Dimensions du produit – Vue latérale
� Les dimensions de hauteur sont illustrées avec les pieds de
nivellement déployés à la hauteur minimale de 1/4 po
(6,35 mm) sous le réfrigérateur.
REMARQUE : Lorsque les pieds de nivellement sont
totalement déployés de 1 po (25 mm) au-dessous du
réfrigérateur, ajouter 3/4 po (19 mm) à la hauteur totale.
� La longueur du cordon d’alimentation est de 61
1
/
4
po
(155,6 cm).
� La canalisation d’eau fixée à l’arrière du réfrigérateur mesure
78 po (198,1 cm) de long.
Taille du
modèle
Hauteur A Hauteur B Hauteur C
69 po 68
7
/
8
po
(174,9 cm)
68
7
/
8
po
(174,9 cm)
68
1
/
2
po
(174,0 cm)
72 po 71
1
/
4
po
(181,0 cm)
71
1
/
4
po
(181,0 cm)
71 po
(180,3 cm)
Dimensions de l’ouverture
� Les dimensions de hauteur sont illustrées avec les pieds de
nivellement déployés à la hauteur minimale de 1/4 po
(6,35 mm) sous le réfrigérateur.
REMARQUE : Lorsque les pieds de nivellement sont
totalement déployés de 1 po (25 mm) au-dessous du
réfrigérateur, ajouter 3/4 po (19 mm) à la hauteur totale.
� Dans l’illustration suivante, « A » représente la hauteur
d’ouverture nécessaire pour des armoires ordinaires. Pour les
portes d’armoires à recouvrement complet avec ensemble de
garniture, ajouter 1/8 po (0,3 cm).
� Dans l’illustration suivante, « B » représente la distance
nécessaire pour l’ouverture complète de la porte du
congélateur et « C », la distance nécessaire pour l’ouverture
complète de la porte du réfrigérateur.
Taille du
modèle et
style de porte
Hauteur A Largeur B Largeur C
Plate de 69 po 69 po
(175,3 cm)
Maximum de
13
5
/
8
po
(34,6 cm)*
Maximum de
18
1
/
8
po
(46,0 cm)*
Plate de 72 po 72 po
(182,9 cm)
Maximum de
71
1
/
4
po
(181,0 cm)*
Maximum de
18
1
/
8
po
(46,0 cm)*
Incurvée de
69 po
69 po
(175,3 cm)
13
5
/
8
po
(34,6 cm)
18
3
/
8
po
(46,7 cm)
Incurvée de
72 po
72 po
(182,9 cm)
13
3
/
4
po
(34,9 cm)
18
3
/
8
po
(46,7 cm)
Les dimensions peuvent varier en fonction du type de poignée de
porte.
La largeur pour utilisation de la poignée la plus large est indiquée.
38
Dimensions pour l’ouverture des portes
� L’emplacement d’installation doit permettre l’ouverture des
portes à un angle minimal de 165°.
� Dans l’illustration suivante, « A » représente la distance
nécessaire pour l’ouverture complète de la porte du
congélateur et « B », la distance nécessaire pour l’ouverture
complète de la porte du réfrigérateur.
Dimension Portes plates Portes incurvées
A
Maximum de
13
5
/
8
po (34,6 cm)*
13
3
/
4
po (34,9 cm)
B
Maximum de
18
1
/
8
po (46,0 cm)*
18
3
/
8
po (46,7 cm)
C
Maximum de
2
3
/4
po (7,0 cm)*
3
3
/
4
po (9,5 cm)
D 1/8 po (0,3 cm) 1
1
/
4
po (3,2 cm)
Les dimensions peuvent varier en fonction du type de poignée de
porte.
La largeur pour utilisation de la poignée la plus large est indiquée.
Spécifications électriques
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
Avant de placer le réfrigérateur à son emplacement final, il est
important de s’assurer d’avoir la connexion électrique appropriée.
Méthode recommandée de liaison à la terre
Un circuit de 115 V CA à 60 Hz relié à la terre et protégé par un
fusible de 15 A ou 20 A est requis. Il est recommandé d’utiliser un
circuit distinct pour alimenter le réfrigérateur uniquement. Utiliser
une prise de courant dont l’alimentation ne peut pas être
interrompue par un interrupteur. Ne pas utiliser de rallonge.
REMARQUE : Avant d’installer, de nettoyer un quelconque
élément, de remplacer une ampoule d’éclairage, désactiver le
refroidissement ou placer la commande (du thermostat,
réfrigérateur ou congélateur selon le modèle) à Off (arrêt).
Déconnecter ensuite le réfrigérateur de la source de courant
électrique. Une fois l’opération terminée, reconnecter le
réfrigérateur à la source d’alimentation. Mettre en marche le
refroidissement ou réinitialiser le réglage (commande du
thermostat, du réfrigérateur ou du congélateur selon le modèle)
au réglage désiré. Voir la section « Descriptions des
commandes » du guide de démarrage rapide.
Spécifications de l’alimentation en
eau
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
Outils requis :
� Tournevis à tête plate
� Clés plates de 7/16 po et 1/2 po
ou deux clés à molette
� Tourne-écrou de 1/4 po
� Foret de 1/4 po
� Perceuse sans fil
REMARQUE : Votre marchand de réfrigérateurs propose une
trousse avec un robinet d’arrêt à étrier de 1/4 po (6,35 mm), un
raccord et un tube en cuivre ou en polyéthylène réticulé. Avant
d’en faire l’achat, s’assurer que le robinet d’arrêt à étrier est
conforme aux codes locaux de plomberie. Ne pas employer de
robinet d’arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer –
ils réduisent le débit d’eau et s’obstruent plus facilement.
IMPORTANT :
� Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
� Utiliser un tuyau en cuivre ou en polyéthylène réticulé et
vérifier qu’il n’y a pas de fuite. Installer seulement des tuyaux
en cuivre ou en polyéthylène réticulé là où les températures
resteront au-dessus du point de congélation.
Pression d’eau
Une alimentation en eau froide avec une pression entre 30 lb/po²
et 120 lb/po² (207 kPa et 827 kPa) est nécessaire pour faire
fonctionner le distributeur d’eau et la machine à glaçons. Pour
toute question au sujet de la pression de l’eau, faire appel à un
plombier qualifié agréé.
Si le réfrigérateur comporte un distributeur d’eau : Une fois
l’installation terminée, utiliser le distributeur d’eau pour vérifier que
la pression de l’eau est correcte.
� Avec le filtre à eau retiré, verser l’équivalent d’une (1) tasse
d’eau (237 mL). Si l’équivalent d’une (1) tasse d’eau est
distribué en 8 secondes ou moins, cela signifie que la pression
en eau alimentant le réfrigérateur répond au critère minimal.
� S’il faut plus de 8 secondes à la machine pour distribuer
l’équivalent d’une (1) tasse d’eau, cela signifie que la pression
en eau alimentant le réfrigérateur est inférieure au niveau
recommandé. Voir la section « Dépannage » en ligne pour
plus de suggestions.
39
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l’alimentation en eau entre le
système d’osmose inverse et le robinet d’arrivée d’eau du
réfrigérateur doit se situer entre 207 kPa à 827 kPa (30 lb/po² et
120 lb/po²).
Si un système de filtration de l’eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l’eau
au système doit être d’un minimum de 276 kPa à 414 kPa
(40 lb/po² à 60 lb/po²).
Si la pression d’eau au système de filtration par osmose inverse
est inférieure à 276 kPa - 414 kPa (40 lb/po² - 60 lb/po²) :
� Vérifier que le filtre à sédiment dans le système à osmose
inverse n’est pas obstrué. Remplacer le filtre si nécessaire.
� Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense.
� Si le réfrigérateur comporte un filtre à eau, celui-ci peut réduire
la pression de l’eau lorsqu’il est utilisé avec un système
d’osmose inverse. Enlever le filtre à eau. Consulter la section
« Système de filtration d’eau ».
Pour toute question au sujet de la pression de l’eau, faire appel à
un plombier qualifié agréé.
Raccordement à la canalisation
d’eau
Lire toutes les instructions avant de commencer.
IMPORTANT :
� Brancher sur une alimentation en eau potable uniquement.
� Réaliser l’installation de plomberie conformément aux
prescriptions du International Plumbing Code et des normes et
codes locaux en vigueur.
� Le tuyau d’eau gris situé à l’arrière du réfrigérateur (et utilisé
pour raccorder l’appareil à la canalisation d’eau du domicile)
est un tuyau en polyéthylène réticulé. Il est possible d’utiliser
des raccords en cuivre ou en polyéthylène réticulé pour le
raccordement de la canalisation d’eau du domicile au
réfrigérateur; ils contribuent à éviter que l’eau ait un goût ou
une odeur désagréable. Vérifier qu’il n’y a pas de fuites. Pour
les pièces recommandées si un tuyau en polyéthylène réticulé
est utilisé à la place du cuivre :
W10505928RP (polyéthylène réticulé chemisé de 7 pi
[2,14 m]),
8212547RP (polyéthylène réticulé de 5 pi [1,52 m]) ou
W10267701RP (polyéthylène réticulé de 25 pi [7,62 m]).
� Installer des tuyaux seulement là où les températures
resteront au-dessus du point de congélation.
Outils requis :
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
� Tournevis à tête plate
� Clés plates de 7/16 po et 1/2 po ou deux clés à molette
� Tourne-écrou de 1/4 po
Raccordement à la canalisation d’eau
IMPORTANT : Si on met le réfrigération en marche avant que la
canalisation d’eau ne soit raccordée, éteindre la machine à
glaçons.
Style 1 (recommandé)
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Couper l’alimentation principale en eau. Ouvrir le robinet le
plus proche assez longtemps pour vider l’eau du tuyau.
3. Utiliser un robinet d’arrêt quart de tour ou équivalent alimenté
par une canalisation d’alimentation domestique en cuivre ou
en polyéthylène réticulé de 1/2 po.
REMARQUE : Pour que le réfrigérateur reçoive un débit
d’eau suffisant, on recommande l’emploi d’une canalisation
d’alimentation domestique en cuivre ou en polyéthylène
réticulé de 1/2 po minimum.
A. Ampoule
B. Écrou
C. Tuyau en cuivre ou en polyéthylène
réticulé (vers le réfrigérateur)
D. Canalisation d’alimentation en eau du
domicile (1/2 po minimum)
4. On est maintenant prêt à connecter le tuyau en cuivre ou en
polyéthylène réticulé au robinet d’arrêt. Utiliser une
canalisation en cuivre ou en polyéthylène réticulé de 1/4 po
(6,35 mm) (diamètre externe) pour raccorder le robinet d’arrêt
au réfrigérateur.
� S’assurer d’avoir la longueur nécessaire pour une
installation correcte. Il faut s’assurer que les deux
extrémités du tuyau en cuivre sont bien coupées à angle
droit.
� Installer la bague et l’écrou à compression sur le tuyau en
cuivre comme indiqué. (Le tuyau en polyéthylène réticulé
possède des viroles et écrous de compression déjà
installés.) Insérer l’extrémité du tuyau aussi profondément
que possible dans l’extrémité de sortie et à l’équerre.
Visser l’écrou de compression sur l’extrémité de sortie du
raccord à l’aide d’une clé à molette. Ne pas serrer
excessivement.
A. Virole de
compression
B. Écrou de
compression
C. Tuyau en cuivre ou en
polyéthylène réticulé
40
5. Placer l’extrémité libre de la canalisation dans un contenant
ou un évier et rétablir l’alimentation principale en eau pour
nettoyer le tuyau jusqu’à ce que l’eau soit limpide. Fermer le
robinet d’arrêt de la canalisation d’eau.
REMARQUE : Toujours vidanger le tuyau d’alimentation en
eau avant de faire le raccordement final sur l’entrée du
robinet pour éviter tout mauvais fonctionnement éventuel
du robinet.
6. Courber le tuyau de cuivre ou de polyéthylène réticulé de
façon à le raccorder à l’arrivée de la canalisation d’eau située
à l’arrière de la caisse du réfrigérateur. Laisser une partie du
tube en cuivre ou de polyéthylène réticulé enroulée pour
permettre de dégager le réfrigérateur de l’armoire ou du mur
en cas de dépannage.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Couper l’alimentation principale en eau. Ouvrir le robinet le
plus proche assez longtemps pour vider l’eau du tuyau.
3. Trouver une canalisation d’eau froide verticale de 1/2 po
(1,27 cm) à 1 ¼ po (3,18 cm) près du réfrigérateur.
IMPORTANT :
� Vérifier qu’il s’agit d’une canalisation d’eau froide.
� On peut aussi utiliser une canalisation horizontale; dans ce
cas, on devra percer sur la face supérieure du tuyau et non
pas au-dessous. Ceci permet de tenir la perceuse à l’écart
de l’eau et d’empêcher les sédiments qu’on trouve
normalement dans l’eau de s’accumuler dans le robinet
d’arrêt.
4. Déterminer la longueur de la canalisation en cuivre ou en
polyéthylène réticulé à utiliser. Mesurer la distance entre le
point de connexion (angle inférieur arrière gauche du
réfrigérateur) et la canalisation d’eau. Ajouter 7 pi (2,1 m) pour
permettre les opérations de nettoyage. Utiliser une
canalisation en cuivre ou en polyéthylène réticulé de 1/4 po
(6,35 mm) (diamètre externe) . Veiller à ce que la canalisation
en cuivre ou en polyéthylène réticulé soit coupée d’équerre
aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de 1/4 po
(6,35 mm) dans la canalisation d’eau froide sélectionnée.
A. Canalisation d’eau
froide
B. Bride de tuyau
C. Tuyau en cuivre ou
en polyéthylène
réticulé
D. Écrou de
compression
E. Virole de compression
F. Robinet d’arrêt
G. Écrou de presse-étoupe
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Veiller à bien insérer l’extrémité de sortie dans
le trou de 1/4 po (6,35 mm) de la canalisation d’eau; veiller à
placer correctement le joint sous la bride du tuyau. Serrer
l’écrou de serrage. Serrer lentement et uniformément les vis
fixant la bride de tuyau sur le tuyau afin d’assurer l’étanchéité
du joint. Ne pas serrer excessivement, car ceci pourrait
provoquer l’écrasement de la canalisation en cuivre ou en
polyéthylène réticulé.
7. Installer la bague et l’écrou à compression sur le tuyau en
cuivre comme indiqué. (Le tuyau en polyéthylène réticulé
possède des viroles et écrous de compression déjà installés.)
Insérer l’extrémité du tuyau aussi profondément que possible
dans l’extrémité de sortie et à l’équerre. Visser l’écrou de
compression sur l’extrémité de sortie du raccord à l’aide d’une
clé à molette. Ne pas serrer excessivement.
8. Placer le bout libre de la canalisation dans un contenant ou
évier et ouvrir le robinet principal d’alimentation en eau.
Laisser l’eau s’écouler par la canalisation jusqu’à ce qu’elle
soit limpide. Fermer le robinet d’arrêt de la canalisation d’eau.
Tourner le tuyau en rouleau.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la courte pièce en plastique noire de l’extrémité
du point d’entrée de la canalisation d’eau.
3. Enfiler l’écrou sur l’extrémité du tuyau. Serrer l’écrou
manuellement. Ensuite, serrer deux tours de plus avec une
clé. Ne pas serrer excessivement.
REMARQUE : Pour éviter les vibrations, veiller à ce que
les tuyaux en cuivre ne soient pas en contact avec les
parois latérales de la machine à glaçons ou d’autres
composants à l’intérieur de la caisse.
A. Canalisation d’eau
du domicile
B. Écrou (à acheter)
C. Virole (à acheter)
D. Tuyau d’eau du réfrigérateur
4. Installer la bride de la canalisation d’alimentation en eau bien
autour de la canalisation pour réduire la pression sur le
raccord.
5. Ouvrir le robinet d’arrêt.
6. Vérifier qu’il n’y a pas de fuites. Serrer tous les raccords (y
compris les raccords du robinet) ou les écrous qui présentent
des fuites.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la pièce en plastique fixée au point d’entrée du
robinet d’eau.
3. Raccorder la canalisation en cuivre ou en polyéthylène
réticulé au robinet d’arrivée d’eau à l’aide d’un écrou et d’une
bague de compression, comme illustré. Serrer l’écrou de
compression. Ne pas serrer excessivement.
41
A. Bride de tuyau
B. Vis de bride de
tuyau
C. Tube de cuivre
D. Écrou de compression
E. Orifice d’arrivée d’eau
4. Utiliser la bride du tube à l’arrière du réfrigérateur pour fixer le
tube au réfrigérateur comme illustré. Ceci aide à éviter
d’endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
5. Ouvrir le robinet d’arrêt.
6. Vérifier qu’il n’y a pas de fuites. Serrer tous les raccords (y
compris les raccords du robinet) ou les écrous qui présentent
des fuites.
7. Sur certains modèles, la machine à glaçons comporte un filtre
à eau incorporé. Si les caractéristiques de l’eau requièrent un
second filtre à eau, installer celui-ci dans la canalisation d’eau
de 1/4 po (6,35 mm) à l’une ou l’autre des extrémités de la
canalisation. Se procurer un filtre à eau auprès de votre
revendeur d’appareils ménagers le plus proche.
Style 3
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d’eau gris à
l’arrière du réfrigérateur.
3. Si le tuyau gris fourni avec le réfrigérateur n’est pas assez
long, il faut utiliser un raccord de 1/4 po x 1/4 po (6,35 mm x
6,35 mm) pour raccorder le tuyau à la canalisation d’eau du
domicile. Enfiler l’écrou fourni sur le raccord à l’extrémité du
tube de cuivre ou de polyéthylène réticulé.
REMARQUE : Serrer l’écrou manuellement. Ensuite,
serrer deux tours de plus avec une clé. Ne pas serrer
excessivement.
A. Tuyau d’eau du
réfrigérateur
B. Écrou (fourni)
C. Ampoule
D. Raccord (à acheter)
E. Virole (à acheter)
F. Écrou (à acheter)
G. Canalisation d’eau du
domicile
4. Ouvrir le robinet d’arrêt.
5. Vérifier qu’il n’y a pas de fuites. Serrer tous les raccords (y
compris les raccords du robinet) ou les écrous qui présentent
des fuites.
Terminer l’installation
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
1. Brancher l’appareil dans une prise à 3 alvéoles reliée à la
terre.
2. Attendre quelques minutes. S’assurer que le compresseur
fonctionne bien et que toutes les lumières s’allument.
REMARQUE : Si le réfrigérateur ne fonctionne pas, vérifier si
le disjoncteur s’est déclenché ou si un fusible est grillé.
3. Rincer le système de distribution d’eau. Voir la section
« Distributeurs d’eau et de glaçons ».
REMARQUE : Prévoir un délai de 24 heures pour la
production du premier lot de glaçons. Prévoir un délai de 72
jours pour le remplissage complet du récipient à glaçons.
IMPORTANT : Si la construction se poursuit après l’installation du
réfrigérateur, débrancher le réfrigérateur ou déconnecter la source
de courant électrique.
Installer le filtre à air (sur certains
modèles)
Sur certains modèles, le sachet d’accessoires du réfrigérateur
comprend un filtre à air qui doit être installé avant d’utiliser le
réfrigérateur. Sur certains modèles, le filtre à air est préinstallé à
l’usine. Pour commander un filtre à air de remplacement, utiliser le
numéro de pièce W10311524.
Ce filtre à air réduit l’accumulation d’odeurs. Ceci aide à maintenir
un environnement plus propre à l’intérieur du réfrigérateur.
42
Installation du filtre à air
Le filtre doit être installé derrière la porte à aérations, située (selon
le modèle) le long de la paroi intérieure gauche ou arrière, à
proximité du sommet du compartiment de réfrigération.
1. Retirer le filtre à air de son emballage.
2. Ouvrir la porte à aérations en la soulevant.
3. Emboîter le filtre pour le mettre en place.
4. Fermer la porte à aérations.
Installation des témoins lumineux (sur certains
modèles)
Le filtre comporte un témoin d’état qui doit être activé et installé en
même temps que le filtre à air.
1. Placer le témoin orienté vers le bas sur une surface ferme et
plane.
2. Appliquer une pression sur la bulle située à l’arrière du témoin
jusqu’à ce que la bulle éclate – ceci active le témoin.
3. Ouvrir la porte du filtre à air à aérations en la soulevant. Sur
certains modèles, l’arrière de la porte comporte des encoches.
4. Modèles avec encoches :
� Faire glisser le témoin vers le bas, dans les encoches, en
l’orientant vers l’extérieur.
REMARQUE : Le témoin ne glissera pas facilement
dans les encoches si la bulle arrière n’a pas éclaté.
� Fermer la porte du filtre à air et vérifier que le témoin est
visible à travers le trou rectangulaire de la porte.
Modèles sans encoches :
� Placer le témoin dans un endroit visible dont l’utilisateur se
souviendra facilement – soit à l’intérieur du réfrigérateur
soit dans un autre endroit de la cuisine ou du domicile.
Remplacer le filtre à air
Le filtre à air jetable doit être remplacé tous les 6 mois, lorsque le
témoin est entièrement passé du blanc au rouge.
Pour commander un filtre à air de remplacement, consulter les
informations de commande du guide de démarrage rapide.
1. Retirer l’ancien filtre à air en serrant les onglets latéraux.
2. Retirer l’ancien témoin.
3. Installer le filtre à air et le témoin neufs à l’aide des
instructions des sections précédentes.
Installation du conservateur de
produits frais (sur certains modèles)
Le sachet d’accessoires du réfrigérateur comprend un sachet de
conservation pour produits frais, qui doit être installé avant
d’utiliser le réfrigérateur. Sur certains modèles, le conservateur
pour produits frais est préinstallé à l’usine. Pour commander un
conservateur pour produits frais, utiliser le numéro de
pièce W10346771.
Le conservateur pour produits frais absorbe l’éthylène, permettant
ainsi un ralentissement du processus de maturation de nombreux
produits frais. Ainsi, la fraîcheur de certains produits frais est
prolongée.
La production d’éthylène et la sensibilité des produits à l’éthylène
varient selon le type de fruit ou de légume. Pour préserver la
fraîcheur des produits, il est conseillé de séparer les produits frais
sensibles à l’éthylène des fruits qui en produisent en quantité
modérée à élevée.
Sensibilité à
l’éthylène
Production
d’éthylène
Pommes
Élevée
Très élevé
Asperges Moyenne Très basse
Petits fruits Basse Basse
Brocoli
Élevée
Très basse
Cantaloup Moyenne
Élevée
Carottes Basse Très basse
Agrumes Moyenne Très basse
Raisin Basse Très basse
Laitue
Élevée
Très basse
Poires
Élevée
Très élevé
Épinards Élevée
Très basse
Installation du conservateur pour produits frais
ATTENTION : IRRITANT. PEUT ÊTRE IRRITANT POUR LES
YEUX ET LA PEAU. CE PRODUIT DÉGAGE DES VAPEURS
DANGEREUSES LORSQUE MÉLANGÉ À D’AUTRES
PRODUITS.
PEUT ÊTRE IRRITANT POUR LES YEUX ET LA PEAU. CE
PRODUIT DÉGAGE DES VAPEURS DANGEREUSES
LORSQUE MÉLANGÉ À D’AUTRES PRODUITS.
Ne pas mélanger à des produits de nettoyage contenant de
l’ammoniaque, un agent de blanchiment ou des acides. Ne pas
mettre en contact avec les yeux, la peau ou les vêtements. Ne
pas inhaler les poussières. Conserver hors de portée des enfants.
43
PREMIERS SOINS : Contient du permanganate de potassium.
En cas d’ingestion, appeler immédiatement un centre antipoison
ou un médecin. Ne pas faire vomir. S’il y a eu contact avec les
yeux, rincer sous l’eau pendant 15 minutes. S’il y a eu contact
avec la peau, rincer sous l’eau.
Les sachets de conservation pour produits frais doivent être
installés dans leur logement, situé le long d’une paroi latérale
interne du bac à légumes ou du tiroir convertible.
REMARQUE : Pour un rendement idéal, toujours utiliser les deux
sachets.
1. Retirer les sachets de conservation pour produits frais de leur
emballage.
2. Soulever le logement pour l’extraire de la languette de
montage le long de la paroi.
3. Ouvrir le logement en soulevant l’arrière du sommet du
logement pour l’extraire.
4. Placer les deux sachets à l’intérieur du logement puis
emboîter les deux parties du logement pour le refermer.
5. Réinstaller le logement sur la languette de montage le long de
la paroi.
Installation du témoin d’état
Le sachet de conservation pour produits frais comporte un témoin
lumineux qui doit être activé et installé en même temps que le
sachet.
1. Placer le témoin orienté vers le bas sur une surface ferme et
plane.
2. Appliquer une pression sur la bulle située à l’arrière du témoin
jusqu’à ce que la bulle éclate – ceci active le témoin.
3. Ouvrir le couvercle du logement du conservateur pour
produits frais.
4. Placer le témoin sur le sommet du logement en l’orientant vers
l’extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le
témoin est visible à travers le trou rectangulaire du couvercle.
REMARQUE : Le couvercle ne se fermera pas facilement si la
bulle arrière du témoin lumineux n’a pas éclaté.
Remplacer le sachet de conservation pour
produits frais
Les sachets jetables doivent être remplacés tous les 6 mois,
lorsque le témoin est entièrement passé du blanc au rouge.
Pour commander, consulter les coordonnées indiquées dans le
guide de démarrage rapide. Commander le numéro de
pièce W10346771A ou FRESH1.
1. Retirer les sachets usagés du logement du conservateur pour
produits frais.
2. Retirer l’ancien témoin.
3. Installer les sachets et le témoin neufs en suivant les
instructions des sections précédentes.
CARACTÉRISTIQUES DU
RÉFRIGÉRATEUR
Commande de température dans le
tiroir convertible (sur certains
modèles)
La commande peut être réglée pour un refroidissement approprié
des viandes ou des légumes. L’air à l’intérieur du contenant est
refroidi pour éviter les « petits espaces » de congélation et peut
être réglé pour garder les viandes aux températures de
conservation de 28 °F à 32 °F (de -2 °C à 0 °C) recommandées
par l’Office national du bétail et des viandes.
Conservation de la viande :
Régler la commande sur l’un des trois réglages Meat (viande)
pour conserver la viande à sa température de conservation
optimale.
Conservation des légumes :
Régler la commande à Veg (légumes) pour conserver les légumes
à leurs températures de conservation optimales.
REMARQUE : Si les aliments commencent à geler, déplacer le
réglage vers la droite (moins froid), vers le réglage Veg (légumes).
Ne pas oublier d’attendre 24 heures entre les réglages.
Commande d’humidité dans le bac à
légumes (sur certains modèles)
Le degré d’humidité dans le bac à légumes étanche peut être
contrôlé. La commande peut être placée à n’importe quel réglage
entre Low (faible) et High (élevée).
LOW (bas) (ouvert) pour une meilleure conservation des fruits et
légumes à pelures.
HIGH (haut) (fermé) pour une meilleure conservation des
légumes à feuilles frais.
44
Évaporateur double (sur certains
modèles)
Certains modèles sont équipés d’un double système
d’évaporation séquentiel, composé de deux évaporateurs
distincts pour les compartiments de réfrigération et de
congélation.
La double évaporation engendre un taux d’humidité supérieur, ce
qui contribue à ralentir la détérioration des aliments dans le
réfrigérateur et à améliorer leur qualité et leur fraîcheur dans le
congélateur, la brûlure de congélation étant moins vive. En outre,
le double système d’évaporation contribue à éviter que les odeurs
de nourriture présentes dans le réfrigérateur ne se transfèrent aux
glaçons du congélateur.
REMARQUE : Le double système d’évaporation est toujours
activé lorsque le réfrigérateur fonctionne. Il n’est pas nécessaire
d’appuyer sur un quelconque bouton pour l’activer.
Distributeurs d’eau et de glaçons
Pour savoir comment les distributeurs d’eau et de glaçons,
consulter le guide en ligne des fonctions des « distributeurs côte à
côte du réfrigérateur ». Guide des caractéristiques.
REMARQUES :
� Brancher sur une alimentation en eau potable uniquement.
� Le système de distribution ne fonctionne pas lorsque la porte
du réfrigérateur ou du congélateur est ouverte.
� Attendre 24 heures pour que le réfrigérateur et l’eau
refroidissent.
� Prévoir un délai de 24 heures pour la production du premier lot
de glaçons. Jeter les trois premiers lots de glaçons produits.
Attendre 72 heures pour que la production de glaçons soit
complète.
� Sur certains modèles, l’écran d’affichage sur le tableau de
commande du distributeur s’éteint automatiquement et entre
au mode « Veille » lorsque les boutons de commande et les
plaques du distributeur n’ont pas été utilisées pendant au
moins 2 minutes. Le fait d’appuyer une fois sur un bouton de
commande alors que l’appareil est au mode « veille » réactive
uniquement l’écran d’affichage, sans modifier les réglages.
Rinçage du circuit d’eau
De l’air piégé dans le système de distribution d’eau peut faire
dégoutter le distributeur d’eau. Après avoir raccordé le
réfrigérateur à une source d’alimentation en eau ou remplacé le
filtre à eau, vidanger le circuit d’eau. Le fait de rincer le système
de distribution d’eau évacue l’air de la canalisation et du filtre et
conditionne le filtre à eau.
REMARQUE : Pendant l’évacuation de l’air du système, de l’eau
peut gicler du distributeur.
1. En utilisant un récipient robuste, appuyer sur la plaque du
distributeur d’eau pendant 5 secondes, puis relâcher la plaque
pendant 5 secondes.
2. Répéter l’étape 1 jusqu’à ce que l’eau commence à couler.
3. Une fois que l’eau commence à couler, continuer d’appuyer et
de relâcher la plaque du distributeur (appui pendant
5 secondes, relâchement pendant 5 secondes) jusqu’à ce
qu’un total de 3 gallon (12 L) ait été distribué.
Un amorçage supplémentaire peut s’avérer nécessaire dans
certains domiciles.
Distributeur d’eau
IMPORTANT :
Distribuer au moins 1 pte (1 L) d’eau chaque semaine pour
maintenir un approvisionnement en eau fraîche.
La diminution du débit en provenance du distributeur peut être
causée par une faible pression en eau.
� Avec le filtre à eau retiré, verser l’équivalent d’une (1) tasse
d’eau (237 mL). Si l’équivalent d’une (1) tasse d’eau est
distribué en 8 secondes ou moins, cela signifie que la pression
en eau alimentant le réfrigérateur répond au critère minimal.
� S’il faut plus de 8 secondes à la machine pour distribuer
l’équivalent d’une (1) tasse d’eau, cela signifie que la pression
en eau alimentant le réfrigérateur est inférieure au niveau
recommandé. Voir les sections « Spécifications de
l’alimentation en eau » ou « Dépannage » en ligne pour des
suggestions sur la marche à suivre.
Machine à glaçons et bac
d’entreposage
� Prévoir un délai de 24 heures pour la production du premier lot
de glaçons. Jeter les trois premiers lots de glaçons produits.
� La qualité des glaçons dépend de la qualité de l’eau fournie à
la machine à glaçons. Éviter de connecter la machine à
glaçons à une alimentation en eau adoucie. Les produits
chimiques adoucisseurs d’eau (comme le sel) peuvent
endommager certaines pièces de la machine à glaçons et
entraîner une mauvaise qualité de glaçons. Si l’alimentation en
eau adoucie ne peut être évitée, s’assurer que l’adoucisseur
d’eau fonctionne bien et qu’il est bien entretenu.
� Ne pas utiliser un objet pointu pour briser les glaçons dans le
bac d’entreposage. Cette action peut endommager le récipient
à glaçons et le mécanisme du distributeur.
� Ne pas garder quoi que ce soit sur le dessus ou dans la
machine à glaçons ou dans le bac d’entreposage.
Style 1
Mise en marche/arrêt de la machine à glaçons :
On ne peut accéder au commutateur marche/arrêt, situé sur la
paroi gauche de la porte du congélateur, qu’une fois le bac
d’entreposage à glaçons retiré. Voir la section suivante pour des
instructions sur le retrait du bac.
� Pour mettre en marche la machine à glaçons, tourner le
commutateur à la position On (marche) (vers le haut).
� Pour un arrêt manuel de la machine à glaçons, tourner le
commutateur à la position Off (arrêt) (vers le bas).
REMARQUE : La machine à glaçons comporte un système
d’arrêt automatique pour éviter le surremplissage du bac
d’entreposage pendant un fonctionnement normal. Au fur et à
mesure de la production, les glaçons remplissent le bac
d’entreposage. Les glaçons soulèvent le bras de commande
métallique jusqu’à ce qu’il atteigne la position Off (arrêt) (haut).
Lorsque le bac d’entreposage est plein, la machine à glaçons
arrête automatiquement la production de glaçons, mais le
commutateur On/Off (marche/arrêt) reste à la position On
(marche).
45

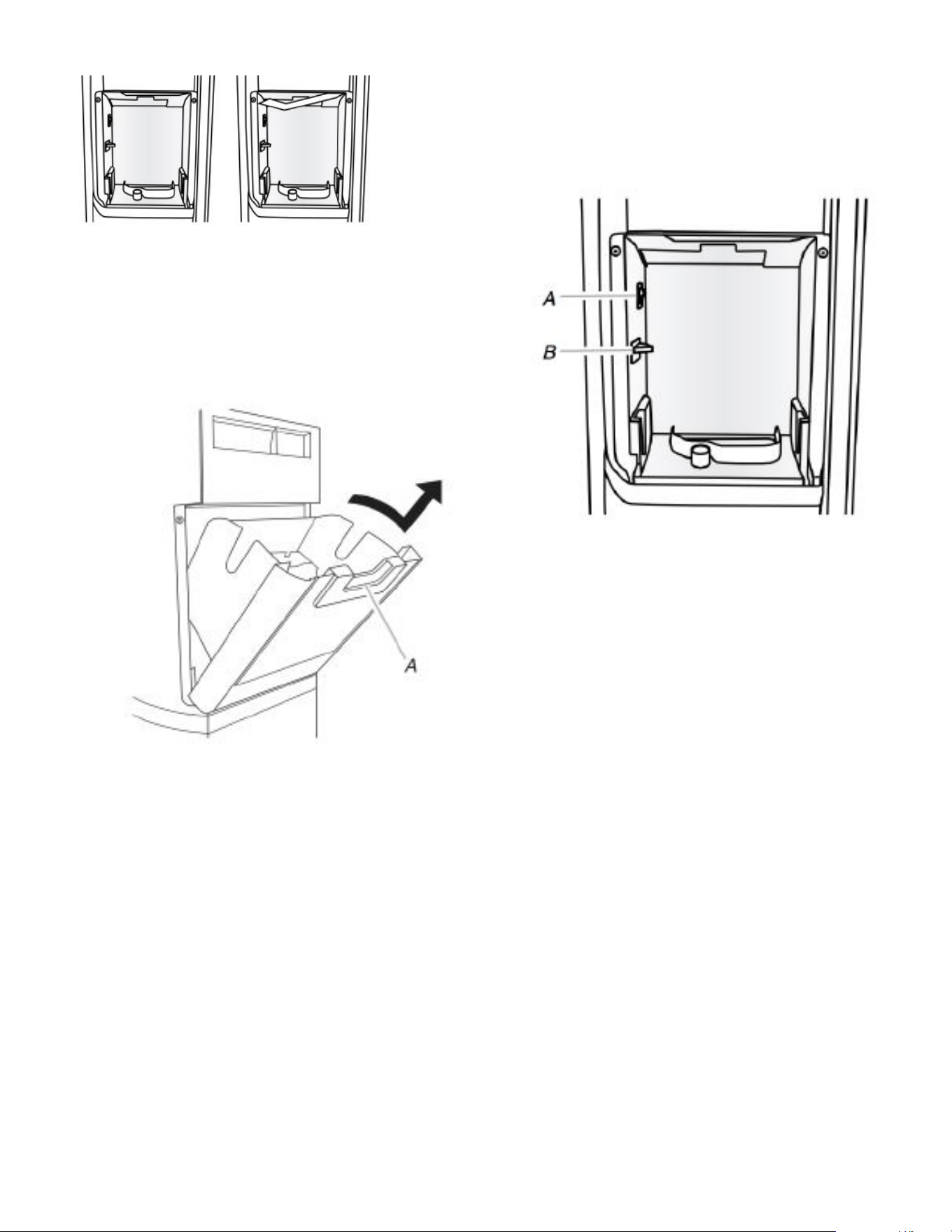

Arrêt de la production de
glaçons (bras de commande
vers le haut)
Marche de la production de
glaçons (bras de commande
vers le bas)
Retrait et réinstallation du bac d’entreposage des glaçons :
1. Appuyer sur le levier de dégagement et incliner le seau vers
l’extérieur. Saisir la base du bac d’entreposage à deux mains
et le soulever pour le dégager.
A. Levier de dégagement
REMARQUE : Il n’est pas nécessaire de tourner le
commutateur On/Off (marche/arrêt) de la machine à glaçons à
la position Off (arrêt) (vers le bas) lors du retrait du bac
d’entreposage. Le capteur du bac d’entreposage situé sur la
paroi de gauche (droite sur certains modèles) de la porte du
congélateur interrompt la production de glaçons lorsque la
porte est ouverte ou que le bac d’entreposage a été enlevé.
A. Interrupteur
marche/arrêt
B. Détecteur du bac
d’entreposage
2. Réinstaller le bac en le faisant glisser sur la porte, puis en
l’inclinant vers l’arrière et en le plaçant en position verticale.
Le levier de dégagement émet un déclic lorsque le bac est
bien en place.
Style 2
Mise en marche/arrêt de la machine à glaçons :
� Pour mettre la machine à glaçons en marche, il suffit
d’abaisser le bras de commande métallique à la position de
marche.
� Pour éteindre manuellement la machine à glaçons, soulever le
bras de commande métallique à la position Off (position haute)
et attendre l’émission d’un déclic. Les glaçons peuvent encore
être distribués, mais aucun autre glaçon ne peut être produit.
REMARQUE : La machine à glaçons comporte un système
d’arrêt automatique pour éviter le surremplissage du bac
d’entreposage pendant un fonctionnement normal. Au fur et à
mesure de la production, les glaçons remplissent le bac
d’entreposage. Les glaçons soulèvent le bras de commande
métallique jusqu’à ce qu’il atteigne la position d’arrêt (position
haute). Ne pas forcer le bras de commande à broche métallique
vers le haut ou vers le bas.
Retrait et réinstallation du bac d’entreposage des glaçons :
1. Tirer le panneau par le bas.
2. Soulever le bras de commande métallique jusqu’à ce qu’il
s’enclenche à la position Off (position haute).
46

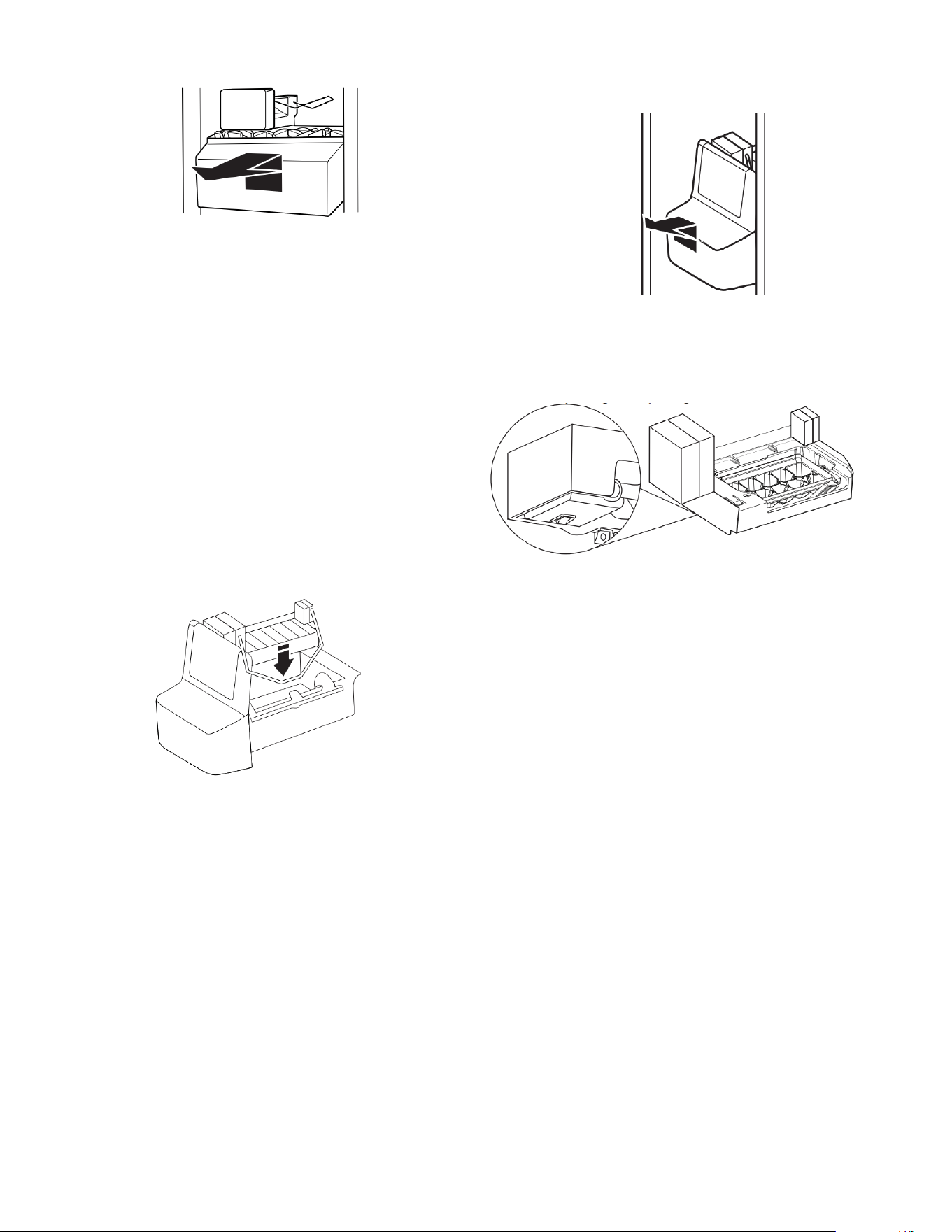

3. Soulever l’avant du bac d’entreposage et le retirer.
4. Replacer le bac à glaçons en le poussant complètement sans
quoi le distributeur ne fonctionnera pas.
5. Pour redémarrer la production de glaçons, abaisser le bras de
commande d’arrêt métallique pour le placer à la position On
(marche) (bas). S’assurer que la porte est bien fermée.
Style 3
Mise en marche/arrêt de la machine à glaçons :
� Pour mettre en marche la machine à glaçons, ouvrir la porte
de la machine à glaçons en la soulevant et abaisser le bras de
commande d’arrêt métallique sur la position On (marche).
� Pour éteindre manuellement la machine à glaçons, soulever le
bras de commande métallique à la position Off (position haute)
et attendre l’émission d’un déclic. Les glaçons peuvent encore
être distribués, mais aucun autre glaçon ne peut être produit.
REMARQUE : La machine à glaçons comporte un système
d’arrêt automatique pour éviter le surremplissage du bac
d’entreposage pendant un fonctionnement normal. Au fur et à
mesure de la production, les glaçons remplissent le bac
d’entreposage. Les glaçons soulèvent le bras de commande
métallique jusqu’à ce qu’il atteigne la position d’arrêt (position
haute). Ne pas forcer le bras de commande à broche métallique
vers le haut ou vers le bas.
Retrait et réinstallation du bac d’entreposage des glaçons :
1. Soulever la porte de la machine à glaçons et la maintenir en
position ouverte.
2. Soulever le bras de commande métallique jusqu’à ce qu’il
s’enclenche à la position Off (position haute). Relâcher la
porte de la machine à glaçons.
3. Soulever l’avant du bac d’entreposage et le retirer.
4. Replacer le bac à glaçons en le poussant complètement sans
quoi le distributeur ne fonctionnera pas.
5. Pour remettre en marche la production de glaçons, soulever la
porte de la machine à glaçons et appuyer sur le bras de
commande métallique à la position On (marche).
Style 4
Mise en marche/arrêt de la machine à glaçons :
Le commutateur On/Off (marche/arrêt) se trouve dans la partie
inférieure de la machine à glaçons; on peut y accéder en
soulevant et ouvrant la porte de la machine à glaçons.
� Pour mettre en marche la machine à glaçons, ouvrir la porte
de la machine à glaçons en la soulevant et déplacer le
commutateur vers la position On (marche) (droite).
� Pour désactiver la machine à glaçons manuellement, ouvrir la
porte de la machine à glaçons en la soulevant et déplacer le
commutateur vers la position Off (arrêt) (gauche). Les glaçons
peuvent encore être distribués, mais aucun autre glaçon ne
peut être produit.
REMARQUE : La machine à glaçons comporte un système
d’arrêt automatique pour éviter le surremplissage du bac
d’entreposage pendant un fonctionnement normal. Au fur et à
mesure de la production, les glaçons remplissent le bac
d’entreposage. Les glaçons soulèvent le bras de commande
métallique jusqu’à ce qu’il atteigne la position Off (arrêt) (haut).
Lorsque le bac d’entreposage est plein, la machine à glaçons
arrête automatiquement la production de glaçons, mais le
commutateur On/Off (marche/arrêt) reste à la position On
(marche).
Retrait et réinstallation du bac d’entreposage des glaçons :
1. Tirer le panneau par le bas.
2. Soulever le bras de commande de plastique jusqu’à ce qu’il
s’enclenche à la position OFF (élevée).
3. Soulever l’avant du bac d’entreposage et le retirer.
4. Replacer le bac à glaçons en le poussant complètement sans
quoi le distributeur ne fonctionnera pas.
5. Pour redémarrer la production de glaçons, abaisser le bras de
commande d’arrêt en plastique pour le placer à la position On
(marche) (bas). S’assurer que la porte est bien fermée.
47
Style 5
Mise en marche/arrêt de la machine à glaçons :
Le commutateur ON/OFF (marche/arrêt) se trouve dans sur le
côté droit de la machine à glaçons; on peut y accéder en
soulevant et ouvrant la porte de la machine à glaçons.
� Pour mettre en marche la machine à glaçons, ouvrir la porte
de la machine à glaçons en la soulevant et déplacer le
commutateur ON/OFF (marche/arrêt) vers la position ON
(marche) (droite).
� Pour désactiver la machine à glaçons manuellement, ouvrir la
porte de la machine à glaçons en la soulevant et déplacer le
commutateur ON/OFF (marche/arrêt) vers la position OFF
(arrêt) (O).
REMARQUE : La machine à glaçons comporte un système
d’arrêt automatique pour éviter le surremplissage du bac
d’entreposage pendant un fonctionnement normal. Au fur et à
mesure de la production, les glaçons remplissent le bac
d’entreposage. Les glaçons soulèvent le bras métallique de
commande d’arrêt. Lorsque le bac d’entreposage est plein, la
machine à glaçons arrête automatiquement la production de
glaçons, mais le commutateur ON/OFF (marche/arrêt) reste à la
position ON (marche) (I). Ne pas forcer le bras de commande à
broche métallique vers le haut ou vers le bas.
Retrait et réinstallation du bac d’entreposage des glaçons :
1. Tirer le panneau par le bas.
2. Déplacer l’interrupteur à bascule ON/OFF (marche/arrêt) à la
position de OFF (arrêt) (O).
3. Soulever l’avant du bac d’entreposage et le retirer.
4. Replacer le bac à glaçons en le poussant complètement sans
quoi le distributeur ne fonctionnera pas.
5. Pour relancer la production de glaçons, déplacer l’interrupteur
à bascule ON/OFF (marche/arrêt) à la position de ON
(marche) (I).
Système de filtration de l’eau
Ne pas utiliser ce produit pour filtrer une eau microbiologiquement
polluée ou de qualité inconnue en l’absence d’un dispositif de
désinfection adéquat en amont ou en aval du système. Les
systèmes certifiés pour la réduction des kystes peuvent être
utilisés pour une eau désinfectée susceptible de contenir des
kystes filtrables.
Témoin lumineux de l’état du filtre à eau
Le témoin lumineux de l’état du filtre à eau vous aidera à savoir
quand changer le filtre à eau. Il est situé dans le tableau de
commande du réfrigérateur. Pour commander un filtre à eau de
remplacement, utiliser le numéro de pièce W10295370A
(P4RFWB).
Style 1 – État de commande et de remplacement :
� Lorsque l’affichage du témoin du filtre à eau sur le tableau de
commande passe à « Order » (commander), ceci indique qu’il
est presque temps de changer la cartouche du filtre à eau.
� Remplacer la cartouche du filtre à eau lorsque l’affichage de
l’état du filtre passe à « Replace » (changer).
REMARQUE : Si le débit d’eau au distributeur d’eau ou à la
machine à glaçons diminue de façon marquée, remplacer
le filtre plus tôt. Le filtre doit être remplacé au moins tous
les 6 mois selon la qualité de l’eau et l’utilisation.
Style 2 – État témoin rouge :
� Lorsque le témoin devient rouge sur le tableau de commande,
ceci indique qu’il est temps de changer la cartouche du filtre à
eau.
� Il est recommandé de remplacer le filtre lorsque le témoin
lumineux de l’état du filtre passe au rouge ou lorsque le débit
d’eau au distributeur ou à la machine à glaçons diminue de
façon marquée.
REMARQUE : Le filtre doit être remplacé au moins tous les
6 mois selon la qualité de l’eau et l’utilisation.
Réinitialisation de l’état du filtre
Après avoir changé le filtre à eau, régler de nouveau le témoin
lumineux de l’état du filtre à eau.
� Pour les modèles avec un bouton d’options :
Appuyer sur le bouton Options pour accéder au mode Options,
puis appuyer sur Lock (verrouillage) pour réinitialiser le
témoin, et ensuite appuyer sur Measured Fill (remplissage
mesuré) pour confirmer qu’on souhaite réinitialiser le témoin.
Une fois le système réinitialisé, les icônes « Order »
(commander) et « Replace » (remplacer) disparaissent de
l’écran d’affichage.
� Pour les modèles avec un bouton Filter (filtre) :
Appuyer sur le bouton Filter (filtre) pendant 3 secondes pour
réinitialiser le témoin d’état. Une fois le système réinitialisé, les
icônes « Order » (commander) et « Replace » (remplacer)
disparaissent de l’écran d’affichage.
� Pour les modèles avec un bouton Temp Setting (réglage
de la température) :
Le bouton de réinitialisation se trouve sur le tableau de
commande du compartiment de réfrigération. Pour réinitialiser
le témoin après avoir changé le filtre, appuyer sur Temp
Setting (réglage de la température) en moins de 3 secondes.
Le témoin lumineux passera du rouge pour s’éteindre dès que
le système sera réinitialisé.
� Pour les modèles avec des boutons Light (lampe) et Ice
Type (type de glaçons) :
Réinitialiser le témoin lumineux de l’état du filtre en appuyant
sur les boutons Light (lampe) et Ice Type (type de glaçons)
pendant 3 secondes. Le témoin lumineux s’éteint lorsque le
système est réinitialisé.
48

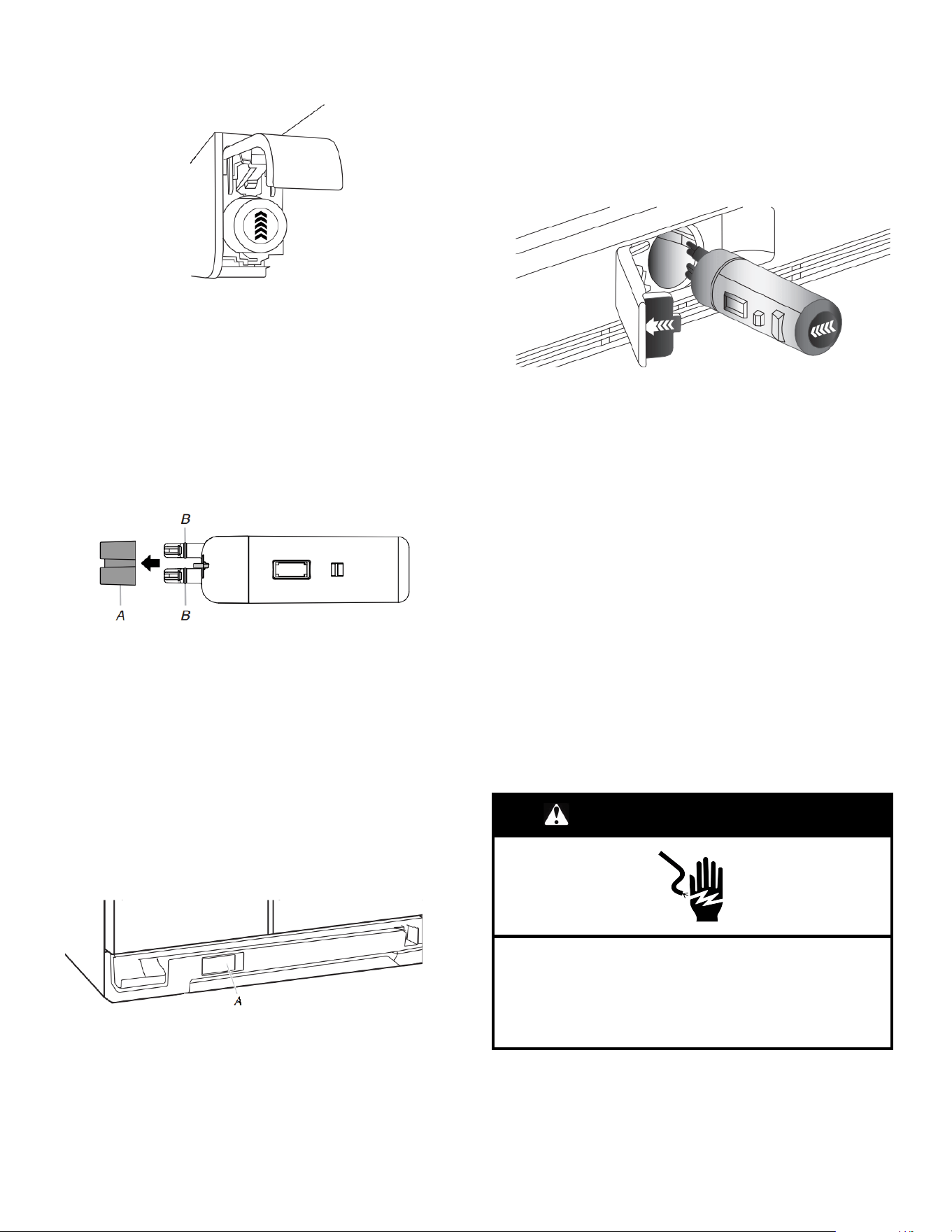

Remplacement du filtre à eau
Style 1 – Coin supérieur droit :
1. Repérer le filtre à eau situé dans le coin supérieur droit du
compartiment de réfrigération.
2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre
est libéré, puis éjecté lors de l’ouverture de la porte.
3. Une fois la porte complètement ouverte, retirer le filtre en le
tirant en ligne droite.
REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il
est possible qu’il y ait un dégât d’eau. Utiliser une serviette
pour essuyer tout renversement.
4. Sortir le filtre neuf de son emballage et retirer le couvercle.
S’assurer que les joints toriques sont toujours en place une
fois le couvercle retiré.
A. Capuchon
B. Joints toriques
5. Avec la flèche orientée vers le haut, aligner le filtre neuf avec
le logement du filtre et le faire glisser pour le mettre en place.
La porte du couvercle du filtre entame un mouvement
automatique de fermeture à mesure qu’on insère le filtre neuf.
6. Fermer complètement le couvercle du filtre pour emboîter le
filtre et le mettre en place. Il faudra peut-être appuyer
fortement.
7. Après avoir changé le filtre, régler de nouveau le témoin
lumineux de l’état du filtre.
8. Rincer le système de distribution d’eau. Consulter la section
« Distributeurs d’eau et de glaçons » pour les détails.
Style 2 – Grille de la base (éjection automatique) :
A. Couvercle du logement du filtre à eau
1. Repérer le clapet du logement du filtre à eau dans la grille de
la base, l’ouvrir et le retirer. Le filtre est libéré, puis éjecté lors
de l’ouverture de la porte.
2. Une fois la porte complètement ouverte, retirer le filtre en le
tirant en ligne droite.
REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il
est possible qu’il y ait un dégât d’eau. Utiliser une serviette
pour essuyer tout renversement.
3. Retirer le filtre neuf de son emballage, puis retirer les
protections des anneaux d’étanchéité. S’assurer que les joints
toriques sont toujours en place une fois que les bouchons sont
retirés.
4. Avec la flèche orientée vers la gauche (vers la charnière de
porte du logement du filtre), aligner le filtre neuf avec le
logement du filtre et l’insérer en le faisant glisser. La porte du
couvercle du filtre entame un mouvement automatique de
fermeture à mesure qu’on insère le filtre neuf.
5. Fermer complètement le couvercle du filtre pour emboîter le
filtre et le mettre en place. Il faudra peut-être appuyer
fortement.
6. Rincer le système de distribution d’eau. Consulter la section
« Distributeurs d’eau et de glaçons » pour les détails.
RETRAIT DE LA PORTE ET
AJUSTEMENT DU NIVEAU,
STYLE 1
Instructions pour la porte
Rassembler les outils et pièces nécessaires et lire toutes les
instructions avant de commencer l’installation. Conserver ces
instructions pour référence ultérieure.
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
d’enlever les portes.
Le non-respect de cette instruction peut causer un
décès ou une décharge électrique.
REMARQUE : En cas de déménagement, prendre les mesures
de l’entrée de l’habitation, avant de déplacer le réfrigérateur, afin
de déterminer s’il est nécessaire de démonter la porte du
réfrigérateur et celle du congélateur. Si les portes doivent être
retirées, voir les instructions ci-dessous.
49
OUTILS REQUIS Selon le modèle, les outils suivants pourraient
être requis : Niveau à bulle, tournevis à lame plate, tournevis
cruciforme no 2 d’un minimum de 4 po de long, clés hexagonales
de 3/16 po, clé à douille hexagonale de 1/4 po, 3/8 po et 5/16 po,
clés plates de 1/4 po et 5/16 po ou clés à molette, carré
d’entraînement ou clé à douille hexagonale de 3/8 po, tournevis
TORX T30.
Installation et retrait des poignées
de la porte
Poignées de porte du réfrigérateur (style 1)
PIÈCES COMPRISES : 2 poignées de porte.
Installation des poignées :
1. Retirer les poignées de l’emballage à l’intérieur du
réfrigérateur.
REMARQUE : Afin d’éviter d’érafler le revêtement, placer
les poignées sur une serviette ou une autre surface souple.
2. Ouvrir la porte du congélateur. Placer la poignée sur les vis à
épaulement montées sur la porte du réfrigérateur.
A. Vis à épaulement
3. Pousser fermement la poignée vers la porte jusqu’à ce que la
base de la poignée soit en affleurement de la porte.
4. Tout en maintenant la poignée, pousser vers le bas jusqu’à ce
que la poignée se dégage de la vis d’épaulement.
5. Ouvrir la porte du réfrigérateur et fermer la porte du
congélateur. Répéter les étapes 2 à 4 pour installer l’autre
poignée sur la porte du congélateur
Retrait des poignées :
1. Tout en maintenant la poignée, pousser vers le haut jusqu’à
ce que la poignée se dégage de la vis d’épaulement.
2. Dégager la poignée de la porte en la tirant doucement.
3. Si nécessaire, retirer les vis à épaulement de la porte avec un
tournevis cruciforme.
Poignées de porte du réfrigérateur (style 2)
PIÈCES COMPRISES : Poignées de porte (2), clé à tête
hexagonale de 1/8 po, vis de blocage de rechange
REMARQUE : Les vis de blocage sont préinstallées sur les
poignées.
1. Retirer les poignées de l’emballage à l’intérieur du
réfrigérateur.
REMARQUE : Afin d’éviter d’érafler le revêtement, placer
les poignées sur une serviette ou une autre surface souple.
2. Ouvrir la porte du congélateur. Placer la poignée sur les vis à
épaulement montées sur la porte du réfrigérateur en orientant
les vis de blocage vers le congélateur.
A. Vis à épaulement B. Vis de blocage à l’intérieur
de la poignée
3. Pousser fermement la poignée vers la porte jusqu’à ce que la
base de la poignée soit en affleurement de la porte.
4. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l’engager dans la vis
de blocage.
5. Serrer la vis de blocage dans le sens horaire jusqu’à ce
qu’elle commence à toucher la vis à épaulement.
6. Répéter les étapes 4 et 5 pour commencer à serrer la vis de
blocage inférieure.
7. Une fois que les deux vis de blocage ont été partiellement
serrées, comme décrit dans les étapes précédentes, resserrer
complètement les vis de blocage inférieures et supérieures.
IMPORTANT : Lorsque les vis semblent serrées, les serrer
d’un quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
8. Ouvrir la porte du réfrigérateur et fermer la porte du
congélateur. Répéter les étapes 2 à 7 pour installer l’autre
poignée sur la porte du congélateur en orientant les vis de
blocage vers le réfrigérateur.
9. Conserver la clé à tête hexagonale et toutes les instructions.
Retrait des poignées :
1. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l’engager dans la vis
de blocage.
2. Desserrer la vis de blocage dans le sens antihoraire en la
tournant d’un quart de tour à la fois.
50
3. Répéter les étapes 1 et 2 pour la vis de blocage supérieure.
Dégager la poignée de la porte en la tirant doucement.
4. Si nécessaire, retirer les vis à épaulement de la porte avec un
tournevis cruciforme.
Démontage des portes et charnières
Si votre réfrigérateur ne passe pas par la porte de votre maison
ou pour se débarrasser d’un vieux réfrigérateur, suivre les étapes
suivantes pour retirer les portes.
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
d’enlever les portes.
Le non-respect de cette instruction peut causer un
décès ou une décharge électrique.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Ouvrir complètement les deux portes.
3. Si ce modèle d’appareil comporte un distributeur d’eau, ouvrir
la porte du filtre à eau en la tirant vers soi comme illustré ci-
dessous. Il n’est pas nécessaire de retirer le filtre à eau lui-
même.
4. Tirer la grille de la base vers soi par les côtés, puis par le
centre pour la dégager.
5. Pour retirer la grille de la base, faire pivoter le côté droit et le
tirer jusqu’à ce que ce côté passe sous la porte du
réfrigérateur. Puis tirer le côté gauche de la grille de la base
pour la retirer complètement.
6. Si ce modèle d’appareil comporte un distributeur d’eau dans
la porte, débrancher le tuyau du distributeur d’eau situé sous
la porte du congélateur.
� Appuyer l’anneau externe bleu contre la partie avant du
raccord et tirer pour libérer le tuyau du distributeur.
REMARQUE : Maintenir le connecteur du tuyau d’eau
fixé au tuyau qui passe sous le congélateur. La porte ne
peut être enlevée si le connecteur est toujours fixé au
tuyau qui passe par la charnière de porte.
A. Avant du raccord
7. Si ce modèle d’appareil comporte un distributeur d’eau dans
la porte, débrancher le câble situé sous la porte du
congélateur comme illustré ci-dessous.
� Ôter l’agrafe de câblage et le support attache-fil avec une
clé à douille à tête hexagonale de 1/4 po.
� Débrancher les fiches de câblage du support attache-fil.
A. Fiches de câblage C. Œillets
B. Agrafe de câblage
8. Fermer la porte du congélateur et utiliser un tournevis
TORX T30 pour retirer complètement la charnière supérieure,
comme illustré ci-dessous.
A. Ne pas retirer les vis
IMPORTANT : Ne pas retirer les vis A. Tenir la porte pendant
le retrait de la charnière.
51
9. Soulever verticalement la porte du congélateur pour l’enlever
de la charnière inférieure comme illustré ci-dessous. Le tuyau
et le câble du distributeur d’eau restent joints à la porte du
congélateur.
AVERTISSEMENT
Risque de poids excessif
Utiliser deux ou plus de personnes pour soulever la porte
de l'appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
REMARQUE : Cette opération peut nécessiter la
participation de deux personnes – l’une pour soulever la
porte et l’autre pour faire passer le tuyau d’eau et le câble
par l’axe de la charnière inférieure.
IMPORTANT : Faire reposer la porte sur le côté, sur une
surface souple et propre comme une serviette, une couverture
ou un morceau de carton. Ceci permettra d’éviter
d’endommager la porte, le tuyau d’eau et le câble.
10. Fermer la porte du congélateur et utiliser un tournevis
TORX T30 pour retirer complètement la charnière supérieure,
comme illustré ci-dessous.
A. Ne pas retirer les vis.
IMPORTANT : Ne pas retirer les vis A. Tenir la porte pendant
le retrait de la charnière.
11. Soulever verticalement la porte du réfrigérateur pour l’enlever
de la charnière inférieure comme illustré ci-dessous.
IMPORTANT : Faire reposer la porte sur le côté, sur une
surface souple et propre comme une serviette, une couverture
ou un morceau de carton. Ceci permettra d’éviter
d’endommager la porte.
12. Retirer les deux charnières inférieures si le réfrigérateur sans
portes ne passe pas dans l’entrée du domicile. Utiliser un
chasse-écrou de 5/16 po pour les retirer comme illustré ci-
dessous.
B. Ne pas retirer les vis B
IMPORTANT : Ne pas retirer les vis B.
Réinstallation des portes et
charnières
Si les portes et charnières inférieures ont été retirées, suivre les
instructions suivantes pour la réinstallation :
1. Réinstaller les deux charnières inférieures à l’aide d’un
chasse-écrou de 5/16 po pour serrer les vis comme illustré ci-
dessous.
B. Ne pas retirer les vis B
2. Si ce modèle d’appareil comporte un distributeur d’eau dans
la porte :
� Soulever suffisamment la porte du congélateur pour faire
passer le tuyau d’eau du distributeur d’eau et le câble à
travers l’axe de la charnière inférieure comme illustré ci
dessous.
REMARQUE : Cette opération peut nécessiter la
participation de deux personnes – l’une pour soulever la
porte et l’autre pour faire passer le tuyau d’eau et le
câble par l’axe de la charnière inférieure.
IMPORTANT : Tenir la porte pendant l’installation de la
charnière.
52
3. Fermer la porte du congélateur pour aligner et réinstaller la
charnière supérieure. Utiliser un tournevis TORX T30 pour
serrer les vis comme illustré ci-dessous.
A. Ne pas retirer les vis A
IMPORTANT : Installer un support supplémentaire pour la
porte pendant la réinstallation de la charnière supérieure. La
force d’attraction des aimants de la porte n’est pas suffisante
pour la maintenir en place.
4. Si ce modèle d’appareil comporte un distributeur d’eau dans
la porte, brancher le tuyau du distributeur d’eau. Pour le
branchement, pousser le tuyau dans le raccord jusqu’à ce
qu’il s’arrête et que le repère noir touche la partie avant du
raccord comme illustré ci-dessous.
A. Avant du raccord
5. Brancher le câblage comme illustré ci-dessous.
A. Fiches de câblage C. Œillets
B. Agrafe de câblage
6. Réinstaller l’agrafe de câblage et le support attache-fil avec
une clé à douille à tête hexagonale de 1/4 po.
7. Brancher les fiches de câblage du support attache-fil.
8. Soulever suffisamment la porte du réfrigérateur pour insérer la
porte dans l’axe de charnière inférieure comme illustré ci-
dessous.
IMPORTANT : Tenir la porte pendant l’installation de la
charnière.
9. Fermer la porte du réfrigérateur pour aligner et réinstaller la
charnière supérieure. Utiliser un tournevis TORX T30 pour
serrer les vis comme illustré ci-dessous.
A. Ne pas retirer les vis A
IMPORTANT : Installer un support supplémentaire pour la
porte pendant la réinstallation de la charnière supérieure. La
force d’attraction des aimants de la porte n’est pas suffisante
pour la maintenir en place.
Fermeture et alignement des portes
Le réfrigérateur est équipé de deux roulettes ajustables.
Elles servent à mettre à niveau le réfrigérateur lorsque le sol est
inégal ou pour permettre de plus facilement fermer les portes.
Suivre les instructions ci-dessous :
1. Utiliser un niveau à bulle pour vérifier l’aplomb du plancher où
l’arrière du réfrigérateur sera placé. Si le réfrigérateur n’est
pas de niveau, ajuster le plancher ou ajouter une cale pour
créer un plancher d’aplomb pour les roulettes arrière. Une
partie arrière d’aplomb empêche l’armoire du réfrigérateur de
courber.
2. Placer le réfrigérateur à son emplacement définitif dans la
cuisine et ouvrir les deux portes.
3. Ouvrir complètement les deux portes.
4. Si ce modèle d’appareil comporte un distributeur d’eau, ouvrir
la porte du filtre à eau en la tirant vers soi comme illustré ci-
dessous. Il n’est pas nécessaire de retirer le filtre à eau lui-
même.
5. Tirer la grille de la base vers soi par les côtés, puis par le
centre pour la dégager.
53
6. Pour retirer la grille de la base, faire pivoter le côté droit et le
tirer jusqu’à ce que ce côté passe sous la porte du
réfrigérateur. Puis tirer le côté gauche de la grille de la base
pour la retirer complètement.
A. Tirer vers la droite pour
l’extraire
B. Tourner et faire passer
sous la porte
7. Soulever les roulettes pendant qu’une personne pousse le
réfrigérateur pour soulever la partie avant. Utiliser le niveau à
bulle sur le dessus ou à l’intérieur du réfrigérateur pour mettre
l’appareil d’aplomb. Vérifier le niveau à bulle tout en
surveillant les ouvertures entre l’appareil et les armoires,
moulures ou meubles adjacents. Si les éléments adjacents à
l’appareil ne sont pas de niveau, il pourrait être impossible
d’obtenir des ouvertures de chaque côté égales
(perpendiculaires) lorsque le réfrigérateur est d’aplomb.
Continuer l’ajustement jusqu’à ce que les quatre coins soient
fixes sans bercer.
8. Utiliser un chasse-écrou de 3/8 po pour faire tourner les vis de
réglage de l’aplomb situées sur les deux côtés du réfrigérateur
comme illustré ci-dessous. Si le sol est irrégulier, tourner une
vis ou les deux vis vers la droite ou vers la gauche plusieurs
fois pour relever ou abaisser le réfrigérateur.
9. Fermer les deux portes et vérifier qu’elles ferment aussi
facilement que souhaité. Sinon, tourner les deux vis vers la
droite pour relever le réfrigérateur en l’inclinant un peu plus
vers l’arrière jusqu’à ce que les portes ferment comme
souhaité.
10. Vérifier que la fiche technique est à l’intérieur de la cavité de la
grille de la base avant d’installer celle-ci sur la caisse du
réfrigérateur.
11. Réinstaller la grille de la base dans la caisse du réfrigérateur,
en introduisant d’abord le côté gauche puis le côté droit de la
grille de la base comme illustré ci-dessous.. Introduire le tuyau
et le câble du distributeur d’eau dans la cavité de la grille de la
base sous la charnière inférieure gauche.
12. Pousser la grille de la base pour la fixer à la caisse à l’aide
des agrafes.
Niveau de la porte
Les portes du réfrigérateur sont conçues pour être légèrement
décalées verticalement lorsque le réfrigérateur est vide. Si les
portes ne sont pas alignées correctement une fois que de la
nourriture a été placée à l’intérieur, suivre les instructions
suivantes :
1. Utiliser une clé à molette de 11/16 po pour desserrer l’écrou
de blocage situé sous la porte du réfrigérateur comme illustré
ci-dessous. Ajuster la clé pour pouvoir l’introduire dans
l’espace.
2. Utiliser une clé à molette de 5/16 po pour tourner la vis
d’alignement comme illustré ci-dessous. Selon la façon dont la
porte du réfrigérateur est décalée par rapport à la porte du
congélateur, tourner la vis vers la droite pour relever la porte
du réfrigérateur ou vers la gauche pour l’abaisser jusqu’à ce
que les deux portes soient alignées verticalement.
3. Serrer l’écrou de blocage de 11/16 po avec la clé.
4. Fixer la grille de la base si elle a été dégagée.
Alignement des portes
1. Localiser les charnières sur le dessus du réfrigérateur.
Dévisser les vis de charnière de deux tours complets.
2. Insérer l’outil d’alignement fourni entre les portes pour qu’il
s’appuie sur le dessus des portes.
3. Serrer les vis de charnière gauche et droite sur le dessus du
réfrigérateur.
54
4. Retirer l’outil d’alignement. Si l’espace est uniforme entre les
portes, ranger l’outil pour une utilisation future.
5. Si l’espace n’est pas uniforme, répéter la procédure
d’alignement en plaçant le côté moyen (M) ou large (H) de
l’outil d’alignement vers le bas jusqu’à ce que l’espace soit
parfaitement uniforme.
RETRAIT DE LA PORTE ET
AJUSTEMENT DU NIVEAU,
STYLE 2
Instructions pour la porte
Rassembler les outils et pièces nécessaires et lire toutes les
instructions avant de commencer l’installation. Conserver ces
instructions pour référence ultérieure.
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
d’enlever les portes.
Le non-respect de cette instruction peut causer un
décès ou une décharge électrique.
REMARQUE : En cas de déménagement, prendre les mesures
de l’entrée de l’habitation, avant de déplacer le réfrigérateur, afin
de déterminer s’il est nécessaire de démonter la porte du
réfrigérateur et celle du congélateur. Si les portes doivent être
retirées, voir les instructions ci-dessous.
IMPORTANT : Avant de commencer, tourner la commande du
réfrigérateur à Off (arrêt) ou désactiver le refroidissement.
Débrancher le réfrigérateur ou déconnecter la source de courant
électrique. Retirer les aliments, le bac d’entreposage des glaçons
(sur certains modèles) et tout balconnet réglable ou compartiment
utilitaire des portes.
OUTILS REQUIS Selon le modèle, les outils suivants pourraient
être requis : Niveau à bulle, tournevis à lame plate, tournevis
cruciforme no 2 d’un minimum de 4 po de long, clés hexagonales
de 3/16 po, clé à douille hexagonale de 1/4 po, 3/8 po et 5/16 po,
clés plates de 1/4 po et 5/16 po ou clés à molette, carré
d’entraînement ou clé à douille hexagonale de 3/8 po, tournevis
TORX T30.
Installation et retrait des poignées
de la porte
PIÈCES COMPRISES : 2 poignées de porte, une clé à tête
hexagonale de 1/8 po et de 3/32 po (au besoin) et des vis de
blocage de rechange.
Installation des poignées :
REMARQUE : Les vis de blocage sont préinstallées sur les
poignées.
1. Retirer les poignées de l’emballage à l’intérieur du
réfrigérateur.
REMARQUE : Afin d’éviter d’érafler le revêtement, placer
les poignées sur une serviette ou une autre surface souple.
2. Ouvrir la porte du congélateur. Placer la poignée sur les vis à
épaulement montées sur la porte du réfrigérateur en orientant
les vis de blocage vers le congélateur.
A. Vis à épaulement B. Vis de blocage à l’intérieur
de la poignée
3. Pousser fermement la poignée vers la porte jusqu’à ce que la
base de la poignée soit en affleurement de la porte.
4. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l’engager dans la vis
de blocage.
5. Serrer la vis de blocage dans le sens horaire jusqu’à ce
qu’elle commence à toucher la vis à épaulement.
6. Répéter les étapes 4 et 5 pour commencer à serrer la vis de
blocage inférieure.
55
7. Une fois que les deux vis de blocage ont été partiellement
serrées, comme décrit dans les étapes précédentes, resserrer
complètement les vis de blocage inférieures et supérieures.
IMPORTANT : Lorsque les vis semblent serrées, les serrer
d’un quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
8. Ouvrir la porte du réfrigérateur et fermer la porte du
congélateur. Répéter les étapes 2 à 7 pour installer l’autre
poignée sur la porte du congélateur en orientant les vis de
blocage vers le réfrigérateur.
9. Conserver la clé à tête hexagonale et toutes les instructions.
Retrait des poignées :
Style 1
1. Tout en maintenant la poignée, introduire le côté court de la
clé à tête hexagonale dans le trou supérieur, puis tourner
légèrement la clé à tête hexagonale pour l’engager dans la vis
de blocage.
2. Desserrer la vis de blocage dans le sens antihoraire en la
tournant d’un quart de tour à la fois.
3. Répéter les étapes 1 et 2 pour la vis de blocage supérieure.
Dégager la poignée de la porte en la tirant doucement.
4. Si nécessaire, retirer les vis à épaulement de la porte avec un
tournevis cruciforme.

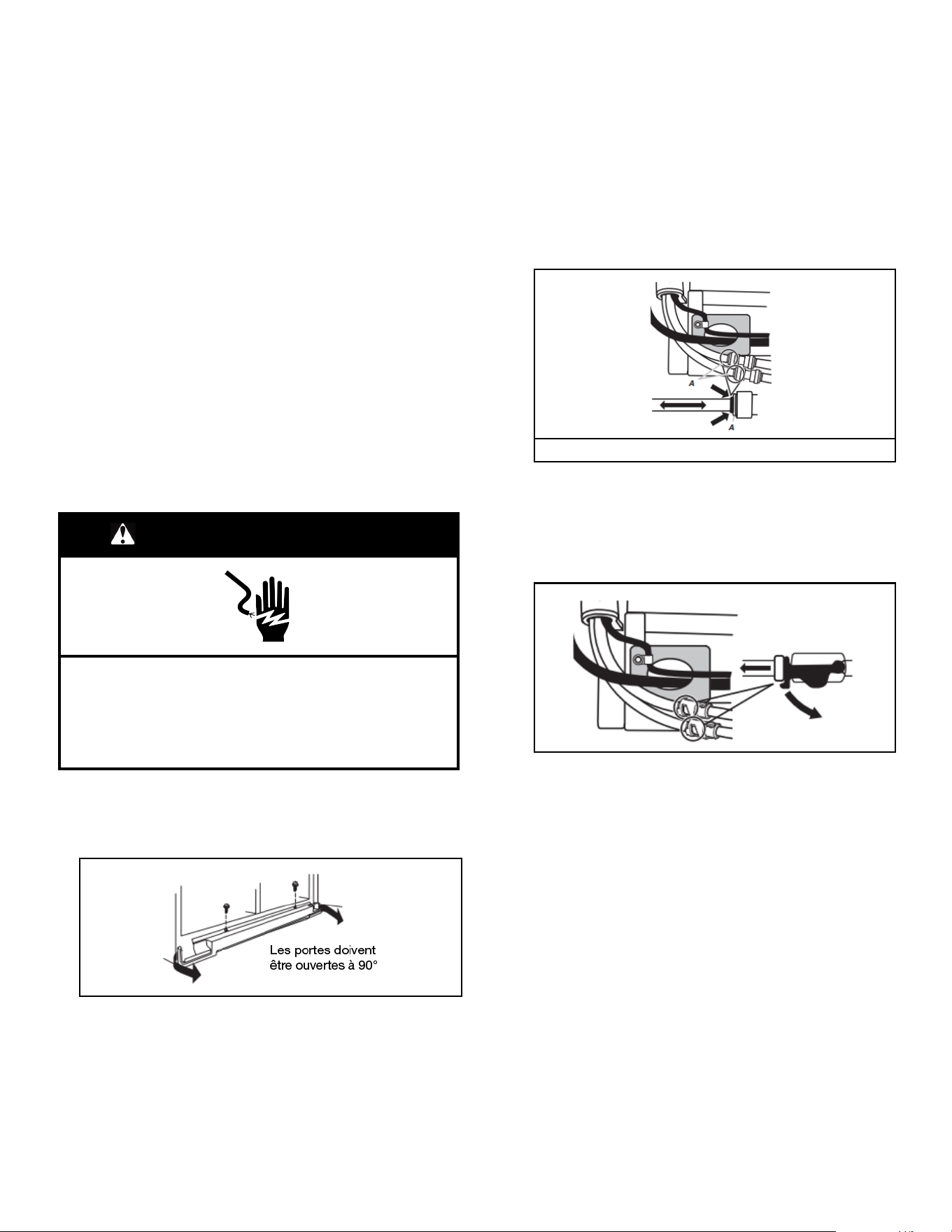

Démontage des portes et charnières
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
d’enlever les portes.
Le non-respect de cette instruction peut causer un
décès ou une décharge électrique.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Ouvrir les deux portes à 90°. Retirer la grille de la base en
retirant les deux vis puis en tirant sur les angles extérieurs
comme illustré ci-dessous.
REMARQUE : Les portes ne doivent être ouvertes qu’à 90°.
Si elles sont entièrement ouvertes, la grille de la base ne
s’enlèvera pas.
3. Déconnecter le tuyau d’eau situé derrière la grille de la base
du côté de la porte du congélateur. Le tube du distributeur
passe à travers la charnière de porte et doit être débranché
pour permettre le retrait de la porte.
REMARQUE : Pour les modèles dont le bac d’entreposage
à glaçons est installé sur la porte, il y a deux raccords de
tuyau d’eau, comme illustré. Sur les modèles dont le bac
d’entreposage à glaçons est installé à l’intérieur du
congélateur, il n’y a qu’un seul raccord de tuyau d’eau.
� Raccord de tuyau d’eau (style 1) : Presser l’anneau
extérieur coloré contre l’avant du raccord et tirer
doucement sur le tuyau du distributeur pour le libérer
comme illustré ci-dessous.
A. Avant du raccord
REMARQUE : Maintenir le connecteur du tuyau d’eau
fixé au tuyau qui passe sous le congélateur. La porte ne
peut être enlevée si le connecteur est toujours fixé au
tuyau qui passe par la charnière de porte.
� Raccord de tuyau d’eau (style 2) : Tirer fermement sur
l’attache pour libérer le tuyau d’eau puis le dégager,
comme illustré ci-dessous.
REMARQUE : Laisser l’attache fixée au tuyau qui
passe sous le congélateur.
56

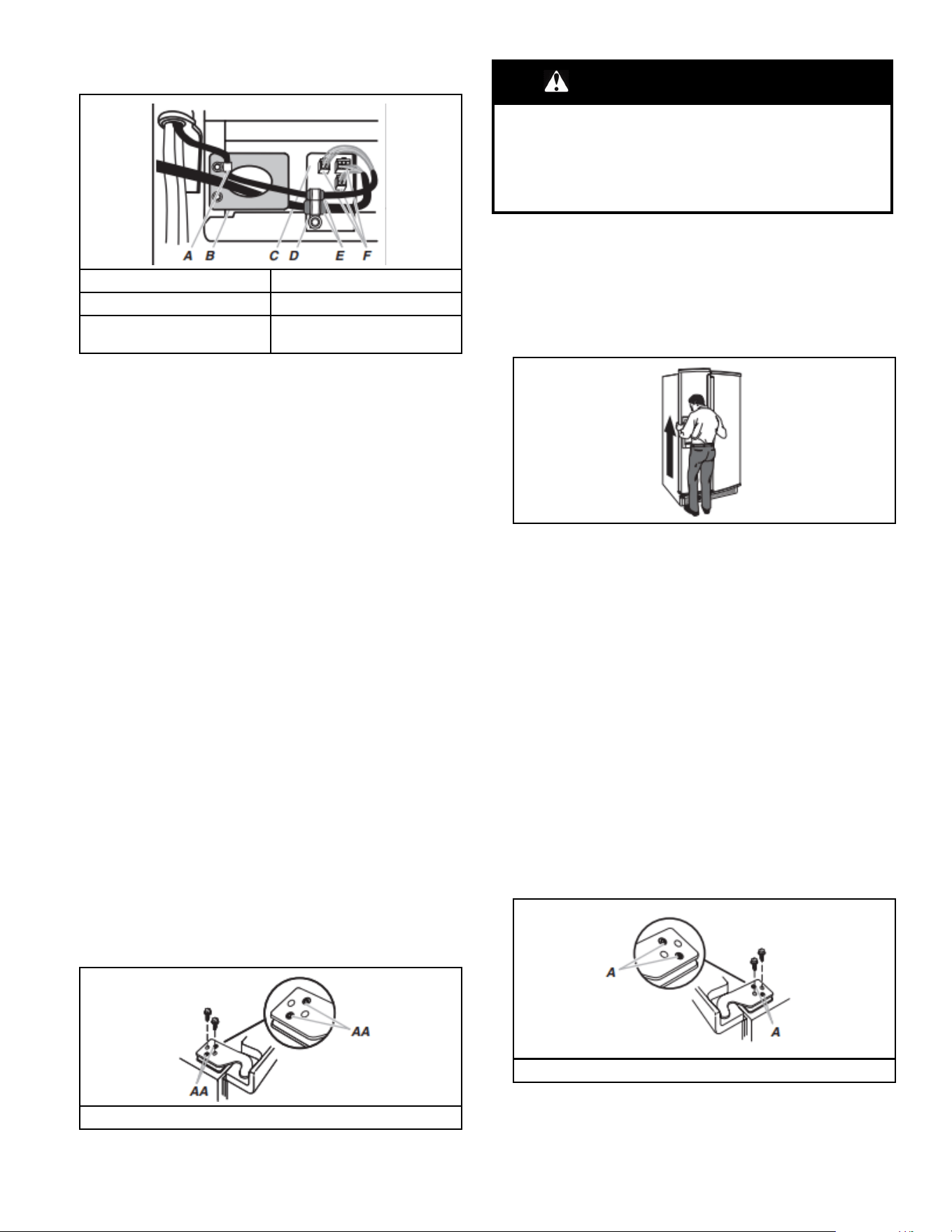

4. Déconnecter le câble situé derrière la grille de la base du côté
de la porte du congélateur comme illustré ci-dessous.
A. Collier en P D. Agrafe de câblage
B. Plaque de mise à la terre E. Œillet
C. Boîtier de raccordements
électriques
F. Fiche de câblage
Sur les modèles avec le bac d’entreposage installé sur la
porte :
REMARQUE : Deux faisceaux de câblage sont acheminés
sous le congélateur – un gros faisceau de câblage avec un
gros œillet et deux fiches blanches au bout et un petit
faisceau de câblage avec un petit œillet et une fiche jaune
au bout.
� Retirer le collier en P avec une clé à douille à tête
hexagonale de 1/4 po. Retirer le petit faisceau de câblage
du collier en P.
� Ôter l’agrafe de câblage avec une clé à douille à tête
hexagonale de 1/4 po.
� Tirer le boîtier de raccordements électriques pour le
dégager de dessous le réfrigérateur. Débrancher les
connecteurs du boîtier.
� Tirer avec précaution le gros faisceau de câblage
(comportant les deux fiches blanches) jusqu’à la plaque de
mise à la terre.
Sur les modèles avec le bac à glaçons installé dans le
congélateur :
REMARQUE : La configuration du câblage est plus simple
que celle figurant sur l’illustration ci-dessus. Il n’y a qu’un
seul faisceau de câblage avec un connecteur, et il n’y a pas
de plaque de mise à la terre.
� Ôter l’agrafe de câblage avec une clé à douille à tête
hexagonale de 1/4 po.
� Tirer le boîtier de raccordements électriques pour le
dégager de dessous le réfrigérateur. Débrancher les
connecteurs du boîtier.
5. Fermer les deux portes et les garder fermées jusqu’à ce que
vous soyez prêt à les soulever pour les dégager de la caisse.
6. Selon le modèle, utiliser une clé hexagonale de 3/16 po ou un
tournevis TORX T30 pour retirer les vos de la charnière
supérieure gauche comme illustré ci-dessous.
IMPORTANT : Ne pas retirer les vis A. Tenir la porte pendant
le retrait de la charnière.
A. Ne pas retirer ces vis.
AVERTISSEMENT
Risque de poids excessif
Utiliser deux ou plus de personnes pour soulever la porte
de l'appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
7. Soulever verticalement la porte du congélateur pour la
dégager de la charnière inférieure. Le conduit d’eau et le
câble restent joints à la porte du congélateur et passent à
travers la charnière inférieure gauche.
REMARQUE : Cette opération peut nécessiter la participation
de deux personnes – l’une pour soulever la porte et l’autre
pour faire passer le tuyau d’eau et le câble par l’axe de la
charnière inférieure.
Sur les modèles avec le bac d’entreposage installé sur la
porte :
� S’assurer que le trou de la charnière est libre de toute
obstruction puis tirer avec doucement le tuyau d’eau à
travers la charnière. (Éviter de déformer le tuyau.) Ensuite,
tirer doucement l’autre tuyau d’eau à travers la charnière,
en évitant toujours toute déformation. Enfin, tirer
doucement le faisceau de câblage (y compris l’œillet et les
connexions) à travers la charnière.
Sur les modèles avec le bac à glaçons installé dans le
congélateur :
� S’assurer que le trou dans la charnière est dégagé de
toute obstruction, puis tirer avec précaution le tuyau d’eau
à travers la charnière. (Éviter de déformer le tuyau.)
Ensuite, tirer avec précaution le faisceau de câblage (y
compris l’œillet et le connecteur) à travers la charnière.
IMPORTANT : Faire reposer la porte sur le côté, sur une
surface souple et propre comme une serviette, une couverture
ou un morceau de carton. Ceci permettra d’éviter
d’endommager la porte, le tuyau d’eau et le câble.
8. Utiliser une clé hexagonale de 3/16 po pour enlever les vis de
la charnière supérieure droite, comme illustré ci-dessous.
A. Ne pas retirer les vis
IMPORTANT : Ne pas retirer l’une des vis A.
57
9. Soulever verticalement la porte du réfrigérateur pour la
dégager de la charnière inférieure.
IMPORTANT : Faire reposer la porte sur le côté, sur une
surface souple et propre comme une serviette, une couverture
ou un morceau de carton. Ceci permettra d’éviter
d’endommager la porte.
10. Il peut ne pas être nécessaire d’enlever les charnières
inférieures pour faire passer le réfrigérateur dans un cadre de
porte. Les deux charnières inférieures ont une construction
similaire.
� Au besoin, utiliser un carré d’entraînement ou une clé à
douille à tête hexagonale de 3/8 po pour enlever les
charnières du bas comme illustré ci-dessous.
IMPORTANT : Les supports de vérin sont montés derrière les
charnières. Si on retire les charnières, s’assurer que les
supports de vérin sont réinstallés lorsqu’on remet les
charnières en place.
Fermeture, mise à niveau et
alignement des portes
Votre réfrigérateur comporte deux roulettes ajustables à l’avant,
l’une à droite et l’autre à gauche. Dans la plupart des cas, le
réfrigérateur devrait être stable lorsque les deux pieds touchent le
plancher. Si votre réfrigérateur semble instable ou si vous désirez
que les portes se ferment plus facilement, ajustez l’inclinaison du
réfrigérateur en observant les instructions ci-dessous :
1. Utiliser un niveau à bulle pour vérifier l’aplomb du plancher où
l’arrière du réfrigérateur sera placé. Si le réfrigérateur n’est
pas de niveau, ajuster le plancher ou ajouter une cale pour
créer un plancher d’aplomb pour les roulettes arrière. Une
partie arrière d’aplomb empêche l’armoire du réfrigérateur de
courber.
2. Déplacer le réfrigérateur à sa position finale. Au besoin, ouvrir
les deux portes à 90° et retirer la grille de la base comme
illustré ci-dessous.
3. Les deux pieds de nivellement sont situés sur les supports de
chaque côté du produit comme illustré ci-dessous.
A. Charnière inférieure C. Pied de nivellement
B. Support de vérin
REMARQUE : Le fait d’exercer une pression contre le dessus
du réfrigérateur permet d’alléger le poids appliqué aux vis de
nivellement. Ceci facilite les ajustements.
4. Utiliser une clé plate ou une clé à molette de 1/4 po pour
ajuster les pieds de nivellement. Tourner le pied de
nivellement vers la gauche pour soulever ce côté du produit
ou vers la droite pour abaisser ce côté. Soulever les roulettes
pendant qu’une personne pousse le réfrigérateur pour
soulever la partie avant. Utiliser le niveau à bulle sur le dessus
ou à l’intérieur du réfrigérateur pour mettre l’appareil
d’aplomb. Vérifier le niveau à bulle tout en surveillant les
ouvertures entre l’appareil et les armoires, moulures ou
meubles adjacents. Si les éléments adjacents à l’appareil ne
sont pas de niveau, il pourrait être impossible d’obtenir des
ouvertures de chaque côté égales (perpendiculaires) lorsque
le réfrigérateur est d’aplomb.
REMARQUE : Les deux pieds de nivellement doivent être
bien en contact avec le sol et les roulettes ne doivent pas
toucher le sol. Cet arrangement vise à empêcher le
réfrigérateur de rouler vers l’avant à l’ouverture des portes.
Continuer l’ajustement jusqu’à ce que les quatre coins soient
fixes sans bercer.
5. Ouvrir à nouveau les deux portes et vérifier qu’elles ferment
aussi facilement que souhaité. Si ce n’est pas le cas, incliner
le réfrigérateur un peu plus vers l’arrière en tournant les pieds
de nivellement vers la gauche. Plusieurs tours peuvent être
nécessaires et il convient de tourner les deux pieds de
nivellement de façon égale.
REMARQUE : Chaque fois qu’on déplace le réfrigérateur,
tourner les pieds de nivellement vers la droite jusqu’à ce qu’ils
ne soient plus en contact avec le sol. Ceci permet au
réfrigérateur de rouler plus facilement.
Alignement des portes
Lorsqu’un réfrigérateur n’est pas d’aplomb transversalement, on
peut avoir l’impression que ses portes ne sont pas bien alignées.
Si l’utilisateur a cette impression, utiliser les instructions de la
section précédente pour contrôler l’aplomb.
58
Les portes sont conçues pour avoir des hauteurs légèrement
différentes lorsque le réfrigérateur est vide, afin de prendre en
compte le poids des aliments qui seront placés dans les portes. Si
les portes ne sont toujours pas alignées après avoir contrôlé
l’aplomb et rempli le réfrigérateur d’aliments, suivre les étapes ci-
dessous pour ajuster l’alignement des portes.

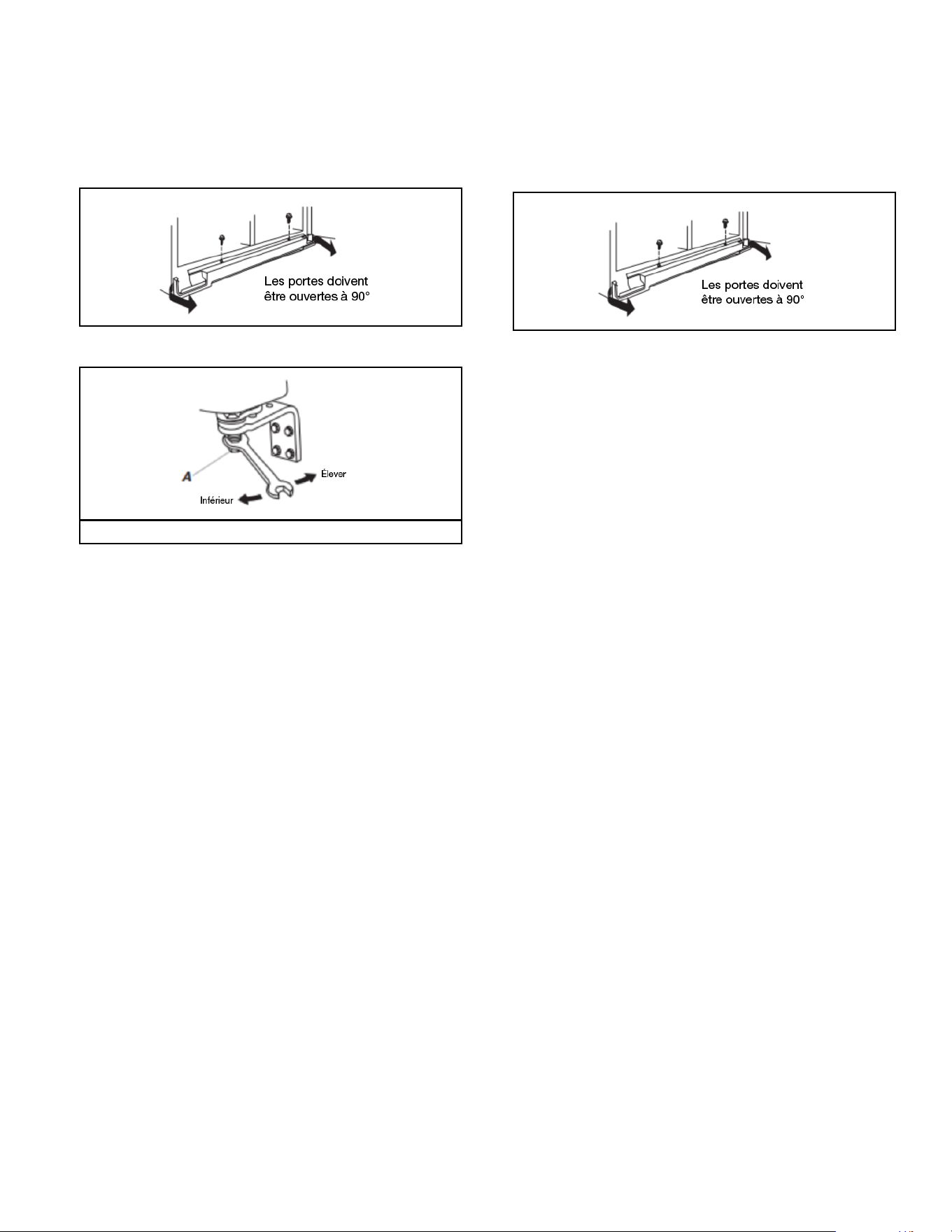

1. Au besoin, ouvrir les deux portes à 90° et retirer la grille de la
base.
2. Localiser la vis d’alignement sur la charnière inférieure de la
porte du réfrigérateur.
A. Vis d’alignement
3. Utiliser une clé plate ou une clé à molette de 5/16 po pour
tourner la vis. Pour augmenter la hauteur de la porte du
réfrigérateur, tourner la vis vers la droite. Pour diminuer la
hauteur de la porte, tourner la vis vers la gauche.
4. Vérifier que les portes sont alignées au sommet. Si
nécessaire, continuer à tourner la vis d’alignement jusqu’à ce
que les portes soient alignées.
5. Ouvrir les deux portes à 90°. Réinstaller la grille de la base.
59
FICHE DE DONNÉES DE PERFORMANCE
Système de filtration de l’eau
Modèles P8WB2L (EDR1RXD1, filtre 1) Capacité 200 gallons (757 litres)
Système testé et homologué par NSF International en vertu des
normes NSF/ANSI 42, 53 et 401, ainsi que CSA B483.1 pour la
réduction de contaminants spécifiés sur la fiche de données de
performance.
Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSA 483.1** pour la réduction des substances énumérées ci-
dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou
égale à la limite permissible pour l’eau qui quitte le système, comme spécifié par les normes ANSI/NSF 42, 53 et 401, ainsi que
CSA 483.1.**
**La certification CSA B483.1 ne peut être utilisée qu’avec les applications de réfrigération.
Réduction concentration
produits de désinfection
Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Chlore goût/odeur
Particules (classe I*)
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
Réduction de 50 %
Réduction de 85%
97,2%
99,9%
Réduction des contaminants Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Plomb*** : à pH 6,5/à pH 8,5 0,15 mg/L ± 10 % 0,010 mg/L 96,0%
Benzène 0,015 mg/L ± 10 % 0,005 mg/L 99,8%
P-dichlorobenzène 0,225 mg/L ± 10 % 0,075 mg/L 91,9%
Carbofurane 0,08 mg/L ± 10 % 0,040 mg/L 92,4%
Toxaphène 0,015 ± 10% 0,003 mg/L > 99%
Atrazine 0,009 mg/L ± 10 % 0,003 mg/L > 99,99%
Amiante 10
7
à 10
8
fibres/L†† 99% 99,0%
Kystes opérationnels † 50 000/L min. 99,95% > 96,6%
Turbidité 11 NTU ± 10 % 0,5 NTU > 99,8%
Lindane 0,002 ± 10% 0,0002 mg/L 99,40%
Tétrachloroéthène 0,015 mg/L ± 10 % 0,005 mg/L > 99,8%
O-dichlorobenzène 1,8 mg/L ± 10 % 0,60 mg/L 93,8 %
Éthylbenzène
2,1 mg/L ± 10 % 0,70 mg/L 99,8%
1,2,4 – Trichlorobenzène 0,210 mg/L ± 10 % 0,07 mg/L 87,9%
2,4 – D 0,210 mg/L ± 10 % 0,07 mg/L > 96,6%
Styrène 2,0 mg/L ± 10 % 0,1 mg/L 95,9%
Toluène 3,0 mg/L ± 10 % 1,0 mg/L > 96,9%
Endrin 0,006 mg/L ± 10 % 0,002 mg/L > 96,4%
Aténolol 200 ± 20 % 60 ng/L > 97,0%
Triméthoprime 140 ± 20 % 20 ng/L > 97,4%
Linuron 140 ± 20 % 20 ng/L > 97,9%
Estrone 140 ± 20 % 20 ng/L 93,8 %
Nonylphénol 1400 ± 20 % 200 ng/L 96,1%
Carbamazépine 1400 ± 20 % 200 ng/L 99,20%
Phénytoïne 200 ± 20 % 30 ng/L 99,3 %/98,6 %
Naproxène 140 ± 20 % 20 ng/L 93,3%
Bisphénol A 2000 ± 20 % 300 ng/L 98,9%
Paramètres de tests : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,89 Lpm). Pression = 60 lb/po² (413,7 kPa).
Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres).
Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/
contaminants secondaires ». Les composés émergents/contaminants secondaires sont des composés qui ont été détectés à de faibles
concentrations dans des sources d’approvisionnement en eau potable. Même s’ils n’apparaissent qu’à de faibles concentrations, ces
composés peuvent influencer la perception et le niveau d’acceptation de la qualité de l’eau de consommation par le public.
� Pour obtenir les instructions d’installation, d’utilisation et
d’entretien, consulter le manuel d’utilisation et d’entretien.
� Il est essentiel que les exigences de fonctionnement, d’entretien
et de remplacement de filtre soient respectées pour que ce
produit donne le rendement annoncé. Des dommages à la
propriété peuvent se produire lorsque les instructions ne sont
pas toutes respectées.
� La cartouche jetable doit être changée au moins tous les 6 mois.
� Utiliser le filtre de remplacement P8RFWB2L, numéro de
pièce EDR1RXD1/EDR1RXD1B. Prix suggéré au détail en 2015
de 49,99 $ US/49,99 $ CAN. Les prix sont indiqués sous réserve
de modification.
� Le système de contrôle du filtre mesure la quantité d’eau qui
passe par le filtre et indique quand remplacer le filtre.
� Consulter les sections « Utilisation des commandes » ou
« Système de filtration de l’eau » (dans les instructions
d’utilisation ou le guide d’utilisation) pour savoir comment vérifier
l’état du filtre à eau.
� Après avoir remplacé le filtre à eau, purger le système d’eau.
Voir les sections « Distributeur d’eau et de glaçons » ou
« Distributeur d’eau » dans les instructions d’utilisation ou le
guide d’utilisation.
� Ces contaminants ne sont pas nécessairement présents dans
l’approvisionnement d’eau. Même si le test a été effectué dans
des conditions de laboratoires standard, le rendement réel peut
varier.
� Le produit doit être utilisé pour l’eau froide seulement.
� Le circuit d’eau doit être installé conformément aux lois et
règlements locaux et à ceux de la province concernée.
� Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont ou en
aval du système. Les systèmes certifiés pour la réduction des
kystes peuvent être utilisés pour une eau désinfectée
susceptible de contenir des kystes filtrables. Étab. EPA no
082047-TWN-001
� Consulter la section « Garantie » (dans les instructions
d’utilisation ou le guide d’utilisation) pour connaître la garantie
limitée, le nom et le numéro de téléphone du fabricant.
Directives d’application/paramètres d’approvisionnement en
eau
Source d’eau Puits ou collectivité
Pression d’eau
30 lb/po² à 120 lb/po² (207 kPa
à 827 kPa)
Température de l’eau
33 °F à 100 °F (0,6 °C à
37,8 °C)
Débit nominal
2,27 L/min (0,50 gpm) à
60 lb/po² (413,7 kPa).
� Le système de filtration d’eau peut prendre en charge une
pression d’eau pouvant atteindre 120 livres par pouce carré
(lb/po²). Si l’alimentation en eau est supérieure à 80 lb/po²
(551,58 kPa), installer un détendeur avant d’installer le système
de filtration d’eau.
*Classe I – taille des particules : >0,5 à 1 um
†Sur la base de la filtration de kystes de Cryptosporidium parvum
†† Filtres de longueur supérieure à 10 um
®
NSF est une marque déposée de NSF International.
60
NOTES
61
NOTES
62
NOTES
63
NOTES
W11650257A
W11650260A-SP
©2023 All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada. 01/23
