Whirlpool GX5SHDXTS11 bottom-mount refrigerator User Manual

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,

please visit our website at www.whirlpool.com for additional information. Ifyou still need assistance, call us at 1-800-253-1301.In

Canada, visit our website at www.whirlpool.ca or call us at 1-800-807-6777.

You will need your model and serial number located on the right-hand side of the refrigerator interior.

Para obtener acceso a "lnstrucciones para el usuario del refrigerador" en espaSol, o para obtener informaci6n adicional de su

producto, visite: www.whirlpool.com

Tenga listo su nOmero de modelo completo. Puede encontrar su nOmero de modelo y de serie en la etiqueta ubicada al lado

derecho del interior del refrigerador.

Table of Contents / Table des matibres

REFRIGERATOR SAFETY ................................................................... 1

INSTALLATION INSTRUCTIONS ....................................................... 2

REFRIGERATOR USE ....................................................................... 12

REFRIGERATOR CARE ..................................................................... 14

TROUBLESHOOTING ........................................................................ 15

WATER FILTER CERTIFICATIONS .................................................. 17

PRODUCT DATA SHEETS ................................................................ 18

WARRANTY ........................................................................................ 19

SleCURITle DU RleFRIGleRATEUR ................................................... 20

INSTRUCTIONS D'INSTALLATION ................................................. 21

UTILISATION DU RleFRIGleRATEUR ............................................... 31

ENTRETIEN DU RleFRIGleRATEUR ................................................. 33

DlePANNAGE ...................................................................................... 35

FEUlLLES DE DONNleES SUR LE PRODUIT .................................. 38

GARANTIE .......................................................................................... 39

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

W10137645A

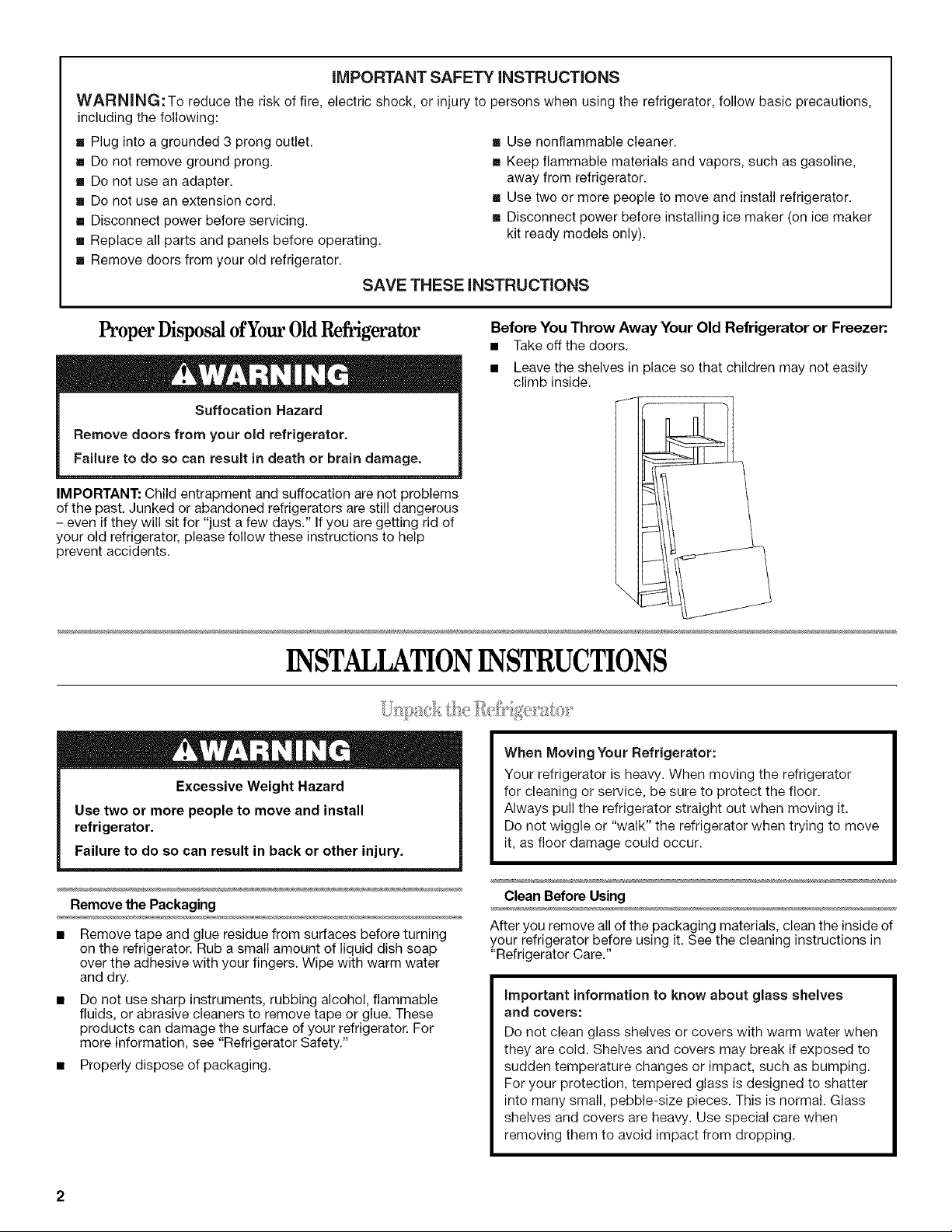

iMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,

including the following:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVE THESE INSTRUCTIONS

Proper Disposal ofYour Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

• Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

• Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

• Properly dispose of packaging.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

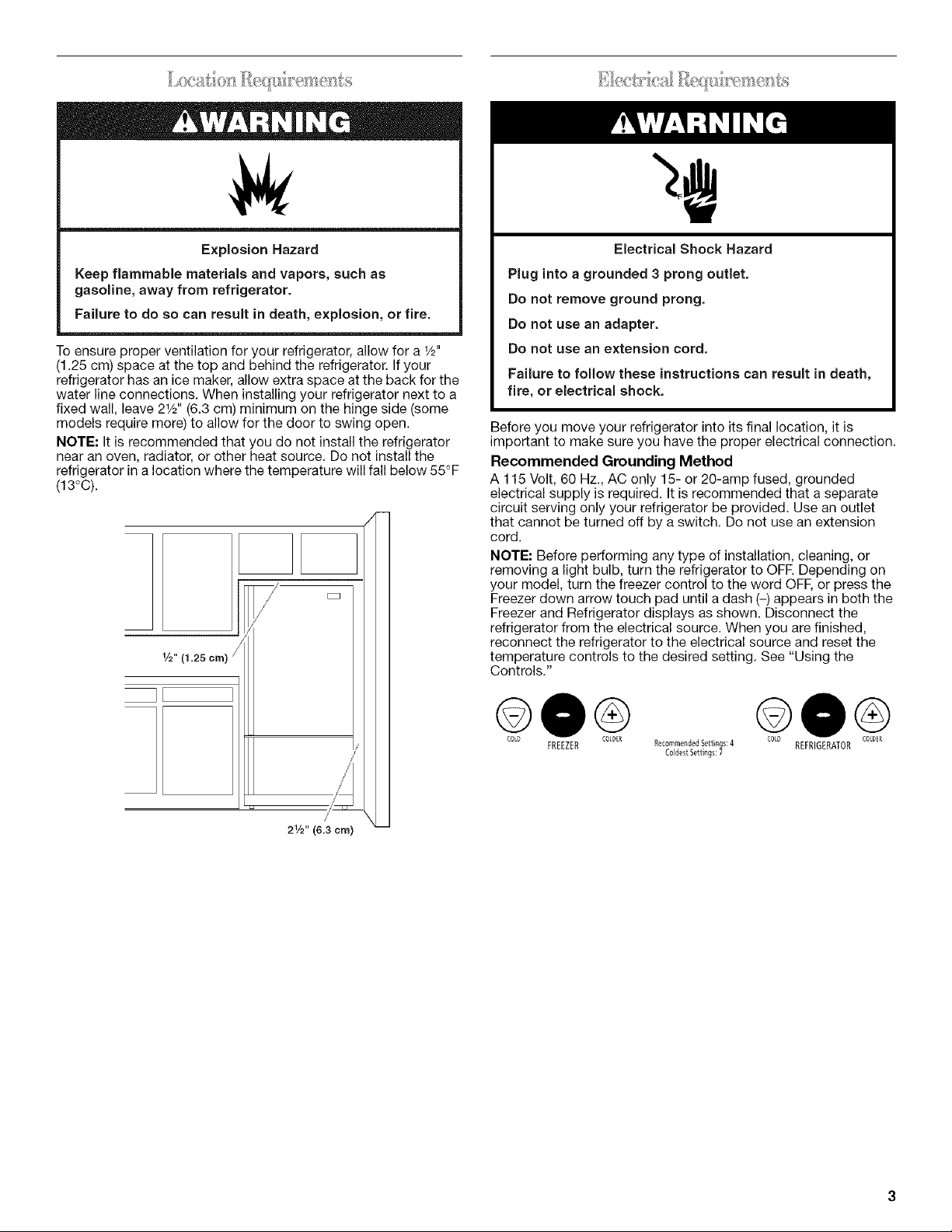

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to de so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a 1/211

(1.25 cm) space at the top and behind the refrigerator. If your

refrigerator has an ice maker, allow extra space at the back for the

water line connections. When installing your refrigerator next to a

fixed wall, leave 21/2'' (6.3 cm) minimum on the hinge side (some

models require more) to allow for the door to swing open.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below 55°F

(13°C).

_/2"(1.26crn) /

][

21/2 '' (6.3 cm)

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an extension

cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the refrigerator to OFR Depending on

your model, turn the freezer control to the word OFF, or press the

Freezer down arrow touch pad until a dash (-) appears in both the

Freezer and Refrigerator displays as shown. Disconnect the

refrigerator from the electrical source. When you are finished,

reconnect the refrigerator to the electrical source and reset the

temperature controls to the desired setting. See "Using the

Controls."

®0® 00®

co_ FREEZER COLDER RecommendedSetti_gs:4 col_ REFRI6_RATORco_

ColdestSettings:7

_ 7 . i'_ _ • , _ .

_le_ ° _O__ _(i_em_ts

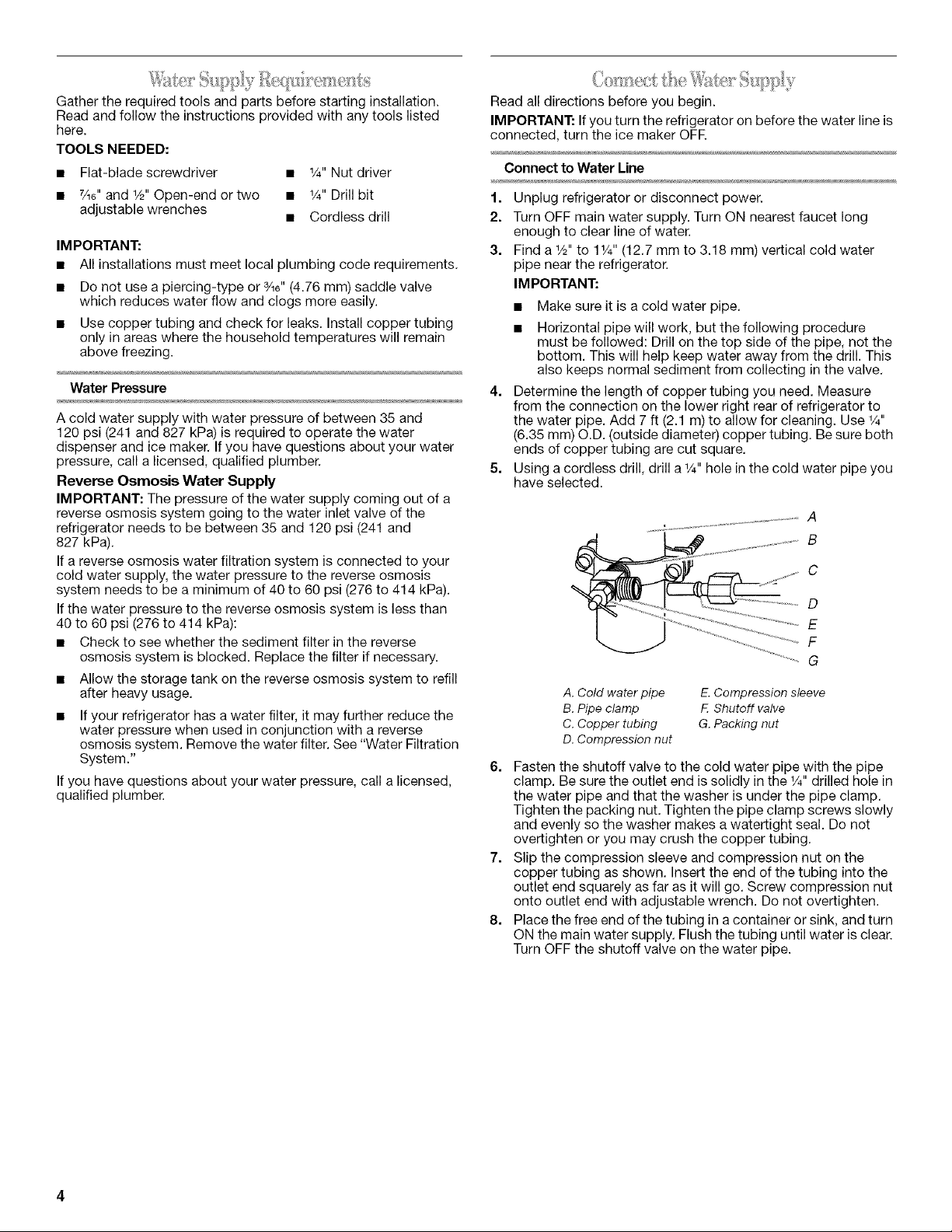

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • %" Nut driver

• 7Ae"and W' Open-end or two • %" Drill bit

adjustable wrenches

• Cordless drill

IMPORTANT:

• All installations must meet local plumbing code requirements,

• Do not use a piercing-type or 3/_6"(4.76 mm) saddle valve

which reduces water flow and clogs more easily.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 35 and

120 psi (241 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 and 120 psi (241 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

• If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water Filtration

System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFE

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Find a W' to 1W' (12.7 mm to 3.18 mm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe,

• Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve,

Determine the length of copper tubing you need. Measure

from the connection on the lower right rear of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use W'

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both

ends of copper tubing are cut square.

Using a cordless drill, drill a W' hole in the cold water pipe you

have selected.

....... A

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the V4"drilled hole in

the water pipe and that the washer is under the pipe clamp,

Tighten the packing nut, Tighten the pipe clamp screws slowly

and evenly so the washer makes a watertight seal. Do not

overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply, Flush the tubing until water is clear.

Turn OFF the shutoff valve on the water pipe.

Connect to Refrigerator

Depending on your model, the water line may come down from

the top or up from the bottom. Follow the connection instructions

for your model.

Style 1

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut and

sleeve as shown. Tighten the compression nut. Do not

overtighten. Confirm copper tubing is secure by pulling on

copper tubing.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the copper tubing. Secure copper tubing to

refrigerator cabinet with a "P" clamp.

Using an adjustable wrench, hold the nut on the plastic water

line to keep it from moving. Then, with a second wrench turn

the compression nut on the copper tubing counterclockwise

to completely tighten. Do not overtighten.

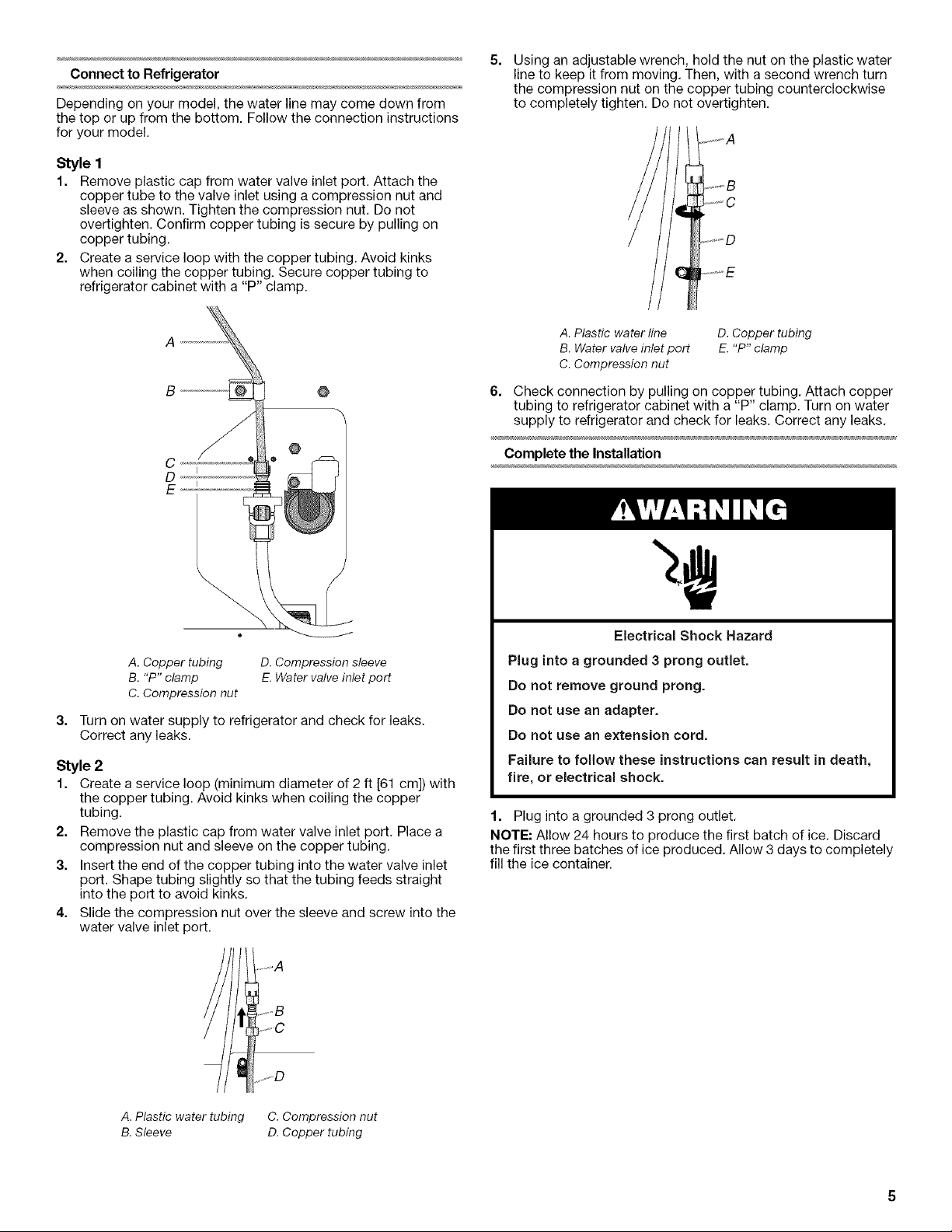

A. Copper tubing D. Compression sleeve

B. "P" clamp E. Water valve inlet port

C. Compression nut

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Style 2

1. Create a service loop (minimum diameter of 2 ft [61 cm]) with

the copper tubing. Avoid kinks when coiling the copper

tubing.

2. Remove the plastic cap from water valve inlet port. Place a

compression nut and sleeve on the copper tubing.

3. Insert the end of the copper tubing into the water valve inlet

port. Shape tubing slightly so that the tubing feeds straight

into the port to avoid kinks.

4. Slide the compression nut over the sleeve and screw into the

water valve inlet port.

A. Plastic water line D. Copper tubing

B. Water valve inlet port E. "P" clamp

C. Compression nut

6. Check connection by pulling on copper tubing. Attach copper

tubing to refrigerator cabinet with a "P" clamp. Turn on water

supply to refrigerator and check for leaks. Correct any leaks.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely

fill the ice container.

A. Plastic water tubing C. Compression nut

B, Sleeve D. Copper tubing

TOOLS NEEDED: %6", %", 1/4"hex-head socket wrench, a #2

Phillips screwdriver, and a flat-blade screwdriver.

IMPORTANT:

• Your refrigerator may have a standard reversible refrigerator

door (Style 1) with either a freezer door or freezer drawer, or

French doors (Style 2). Follow the instructions specific to the

door style of your model.

• All graphics referenced in the following instructions are

included later in this section after "Final Steps." The graphics

shown for the standard door (Style 1) are for a right-hand

swing refrigerator (hinges factory installed on the right).

• If you only want to remove and replace the doors see

"Remove Doors and Hinges" and "Replace Doors and

Hinges."

• Before you begin, turn the refrigerator control OFF, and

remove food and adjustable door or utility bins from the doors.

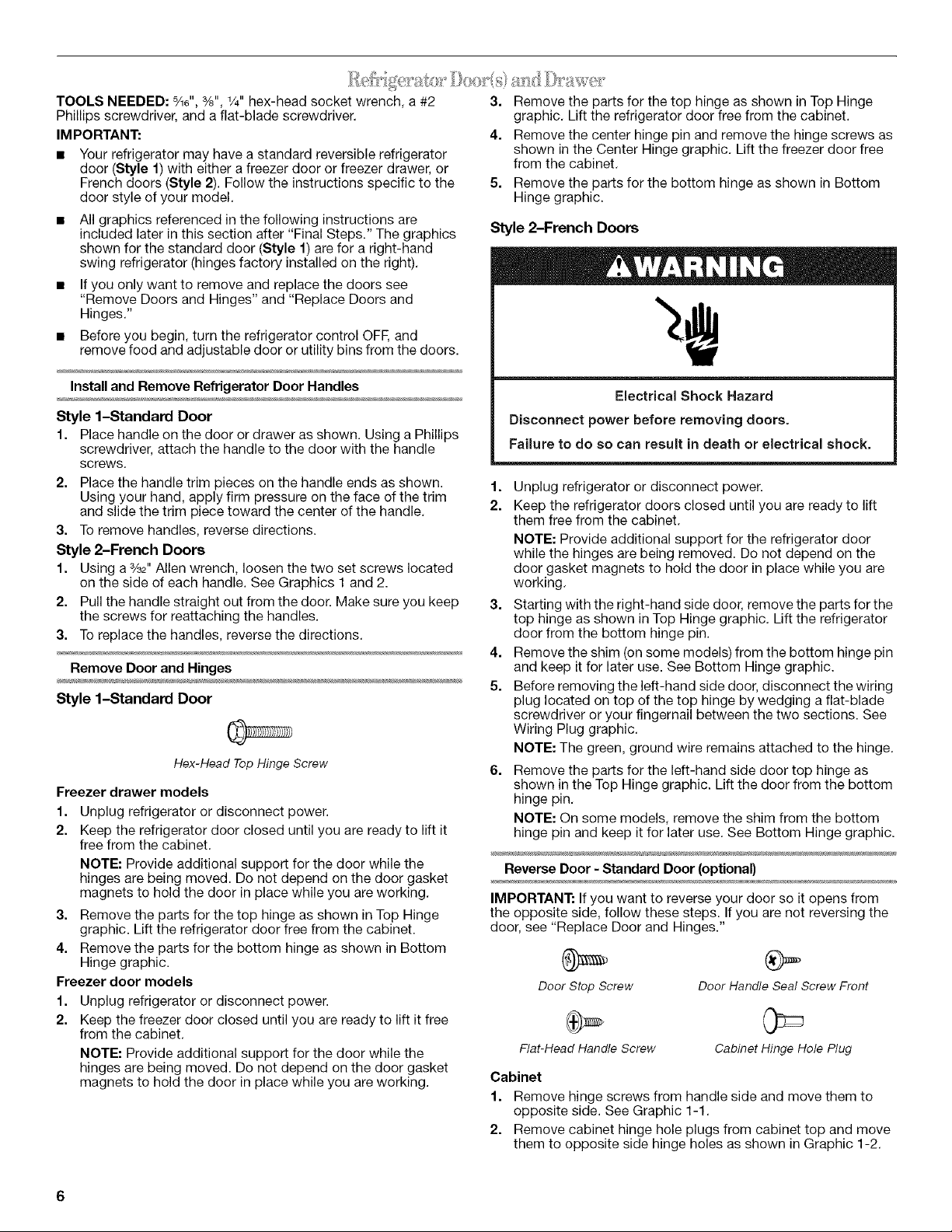

Install and Remove Refrigerator Door Handles

Style 1-Standard Door

1. Place handle on the door or drawer as shown. Using a Phillips

screwdriver, attach the handle to the door with the handle

screws.

2. Place the handle trim pieces on the handle ends as shown.

Using your hand, apply firm pressure on the face of the trim

and slide the trim piece toward the center of the handle.

3. To remove handles, reverse directions.

Style 2-French Doors

1. Using a %2" Allen wrench, loosen the two set screws located

on the side of each handle. See Graphics 1 and 2.

2. Pull the handle straight out from the door. Make sure you keep

the screws for reattaching the handles.

3. To replace the handles, reverse the directions.

Remove Door and Hinges

Style 1-Standard Door

Hex-Head Top Hinge Screw

Freezer drawer models

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator door closed until you are ready to lift it

free from the cabinet.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

3. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the refrigerator door free from the cabinet.

4. Remove the parts for the bottom hinge as shown in Bottom

Hinge graphic.

Freezer door models

1. Unplug refrigerator or disconnect power.

2. Keep the freezer door closed until you are ready to lift it free

from the cabinet.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

3. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the refrigerator door free from the cabinet.

4. Remove the center hinge pin and remove the hinge screws as

shown in the Center Hinge graphic. Lift the freezer door free

from the cabinet.

5. Remove the parts for the bottom hinge as shown in Bottom

Hinge graphic.

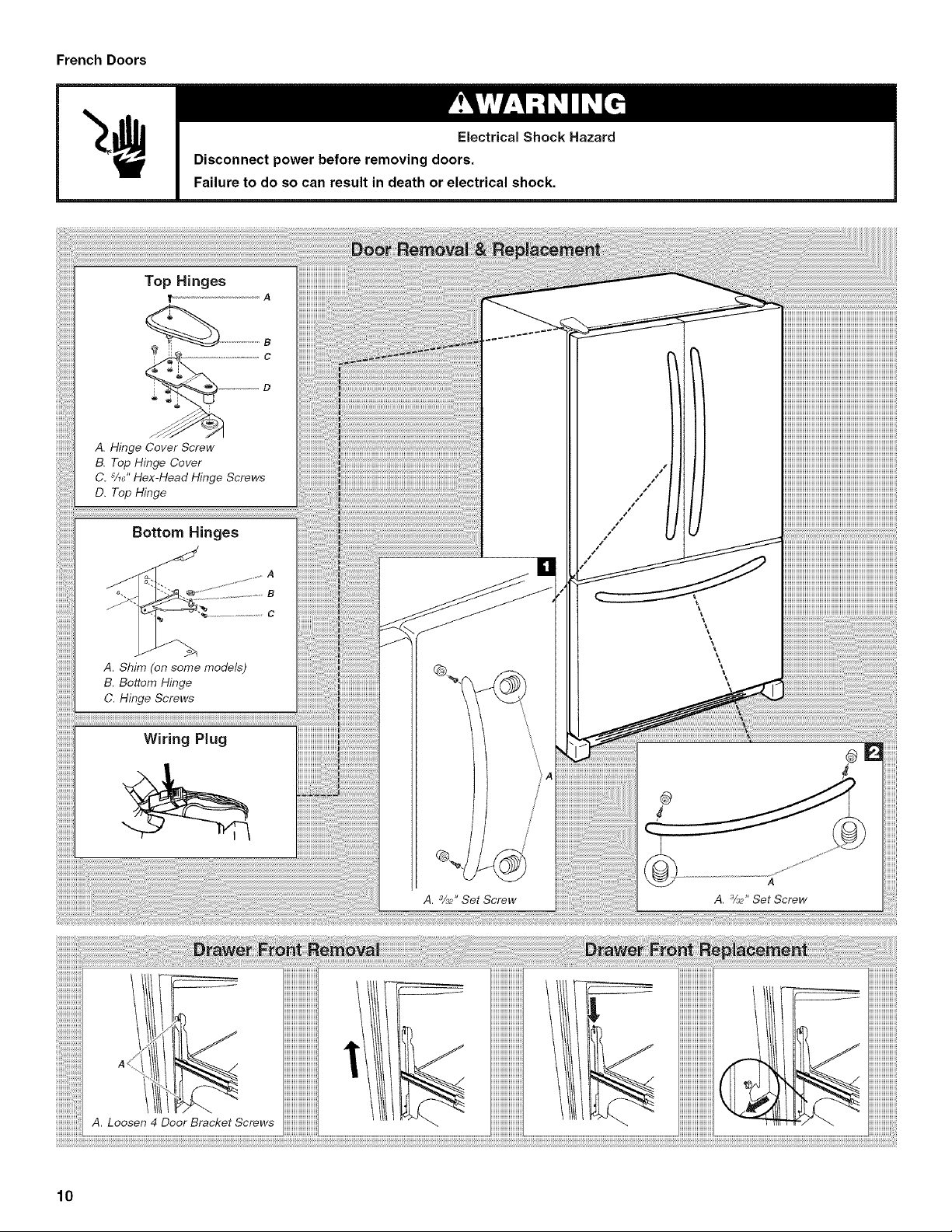

Style 2-French Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator doors closed until you are ready to lift

them free from the cabinet.

NOTE: Provide additional support for the refrigerator door

while the hinges are being removed. Do not depend on the

door gasket magnets to hold the door in place while you are

working.

3. Starting with the right-hand side door, remove the parts for the

top hinge as shown in Top Hinge graphic. Lift the refrigerator

door from the bottom hinge pin.

4. Removethe shim (on some models) from the bottom hinge pin

and keep it for later use. See Bottom Hinge graphic.

5. Before removing the left-hand side door, disconnect the wiring

plug located on top of the top hinge by wedging a flat-blade

screwdriver or your fingernail between the two sections. See

Wiring Plug graphic.

NOTE: The green, ground wire remains attached to the hinge.

6. Remove the parts for the left-hand side door top hinge as

shown in the Top Hinge graphic. Lift the door from the bottom

hinge pin.

NOTE: On some models, remove the shim from the bottom

hinge pin and keep it for later use. See Bottom Hinge graphic.

Reverse Door - Standard Door (optional)

IMPORTANT: If you want to reverse your door so it opens from

the opposite side, follow these steps. If you are not reversing the

door, see "Replace Door and Hinges."

Door Stop Screw

Door Handle Seal Screw Front

Flat-Head Handle Screw

Cabinet Hinge Hole Plug

Cabinet

1. Remove hinge screws from handle side and move them to

opposite side. See Graphic 1-1.

2. Remove cabinet hinge hole plugs from cabinet top and move

them to opposite side hinge holes as shown in Graphic 1-2.

Refrigeratordoor

1. Removetherefrigeratorhandleassemblyasshownin

Graphic2,Keepallpartstogether.

2. Removedoorhandlesealscrewfront,Movetooppositeside

ofrefrigeratordoorasshowninGraphic5.

3. Removethedoorstop,Moveittotheoppositesideofthe

refrigeratordoorasshowninGraphic3,

4. Attachrefrigeratorhandleonoppositesideoftherefrigerator

doorwiththetwoscrewsasshowninGraphic2,Replace

handletrimasshown.

5. Tightenallscrews.Setasidethedooruntilhingesandfreezer

compartmentdrawerareinplace,

Freezerdoor

1. RemovefreezerhandleassemblyasshowninGraphic5-1.

Keepallpartstogether.

2. Removefreezerdoorhandlesealscrew.Movetoopposite

sideoffreezerdoor.

3. Removedoorstop,Movetooppositesideoffreezerdooras

showninGraphic4.

4. Attachhandletooppositesideoffreezerdoor.

5. Tightenallscrews.Setasidedooruntilbottomhingeis

installedonproduct,

Replace Door and Hinges

Style 1-Standard Door

NOTE: Graphics may be reversed if door swing is reversed.

Freezer drawer models

1. Replace the parts for the bottom hinge as shown. Tighten

screws,

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

2. Assemble the parts for the top hinge as shown in Top Hinge

graphic. Do not tighten screws completely.

3. Adjust the door so that the bottom of the refrigerator door is

aligned with the top of the freezer drawer. Tighten all screws,

Freezer door models

1. Replace the parts for the bottom hinge as shown. Tighten

screws. Replace the freezer door.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

2. Assemble the parts for the center hinge as shown in the

Center Hinge graphic, and tighten all the screws. Replace the

refrigerator door.

3. Assemble the parts for the top hinge as shown in the Top

Hinge graphic. Do not tighten the screws completely.

4. Adjust the doors so that the bottom of the refrigerator door is

aligned with the top of the freezer door. Tighten all screws.

Style 2-French Doors

1. Assemble the parts for the top hinges as shown in Top Hinge

graphic, Do not tighten the screws completely.

2. Replace the parts for the bottom hinges as shown in Bottom

Hinge graphic. Tighten screws, Replace the refrigerator doors.

NOTE: Provide additional support for the refrigerator doors

while the hinges are being moved. Do not depend on the door

gasket magnets to hold the doors in place while you are

working.

3. Align each door so that the bottom of the refrigerator door

aligns evenly with the top of the freezer drawer. Tighten all

screws.

4. Reconnect the wiring plug on top of the left-hand side

refrigerator door.

5. Replace the top hinge covers.

Remove and Replace Freezer Drawer

IMPORTANT:

• Two people may be required to remove and replace the freezer

drawer.

• All graphics are included later in this section after "Final

Steps."

Remove Drawer Front

1. Open the freezer drawer to full extension.

2. Loosen the four screws attaching the drawer glides to the

drawer front. See Drawer Front Removal graphic,

NOTE: Loosen screws three to four turns. Keep the screws in

the drawer front,

3. Lift drawer front upward and off the screws, See Drawer Front

Removal graphic.

Replace Drawer Front

1. Slide the drawer glides out of the freezer compartment. Insert

the screws in the top of the drawer front into the slots in the

drawer brackets. See Drawer Front Replacement graphic.

2. Pull the drawer brackets toward you to insert the two screws

in the bottom of the drawer front into the brackets. See

Drawer Front Replacement graphic.

3. Completely tighten the four screws.

Final Steps

1. Check all holes to make sure that hole plugs and screws are in

place. Reinstall top hinge cover as shown in Top Hinge

graphic,

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

2. Plug in refrigerator or reconnect power.

3. Return all removable door parts to door and food to

refrigerator.

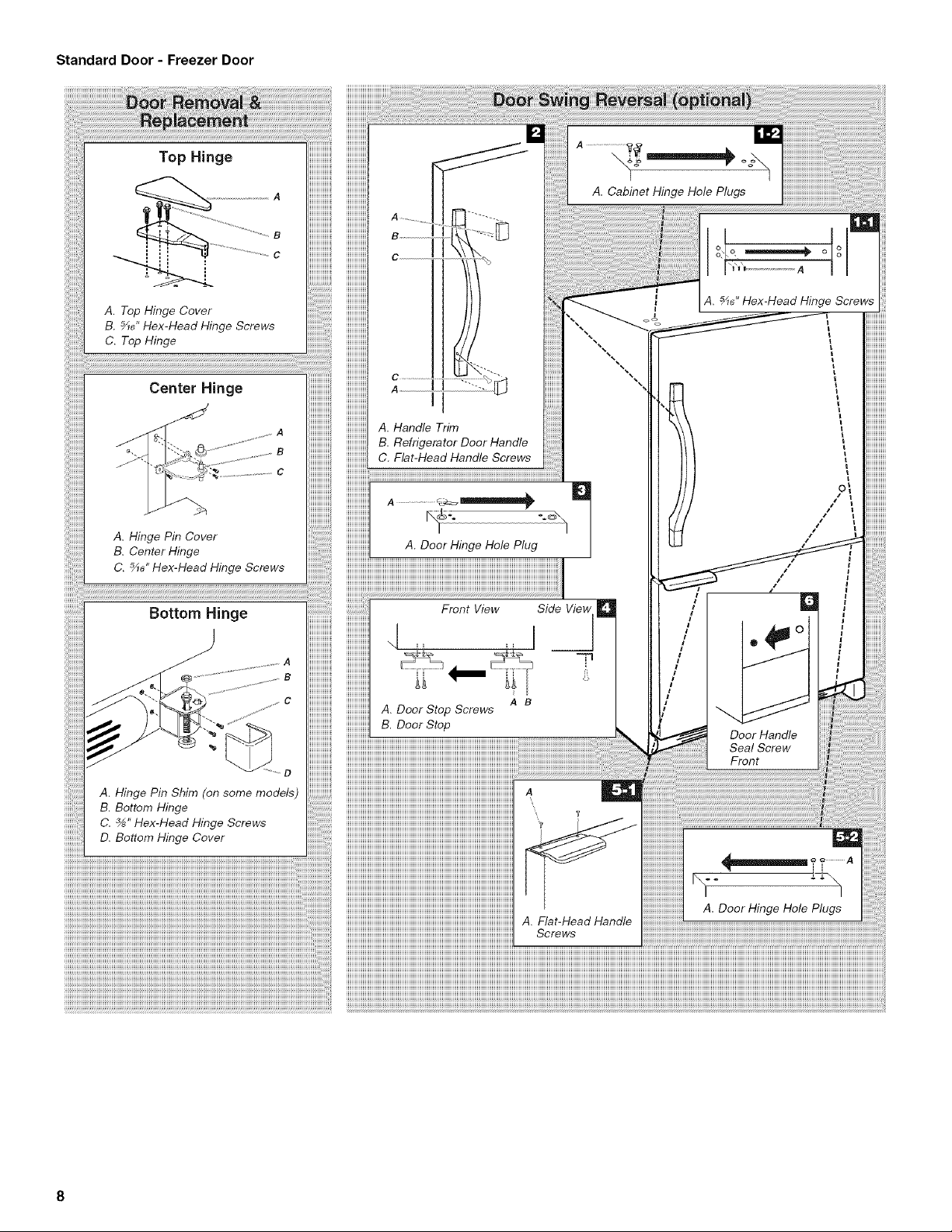

Standard Door - Freezer Door

Bottom Hinge

A. Hinge Pin Shim (on some models)

B. Bottom Hinge

C. 3/_,,Hex-Head Hinge Screws

D. Bottom Hinge Cover

A B

A. Door Stop Screws

B. Door Stop

iiiiiiiiii_

HHHHH

HHHHH_

;iiiiiiii_

Standard Door - Freezer Drawer

A. Shim (on some models)

B. Bottom Hinge

C. Hinge Screws

A. Handle Trim

B. Flat-Head Handle Screws

C. Refrigerator Door Handle

I "1

A. Cabinet Hinge Hole Plugs

Front View Side View

ii ,i

A B

A. Door Stop Screws

B. Door Stop

o.._0' _ o oo

"_1'1 ...................................A

A. Hinge Screws

B A

_1 A. Handle Trim

B. Flat-Head Handle Screws

C. Refrigerator Door Handle

Door Handle

Seal Screw

Front

French Doors

A. Hinge Cover Screw

B. Top Hinge Cover

C. 5A6"Hex-Head Hinge Screws

D. Top Hinge

Bottom Hinges

................ A

o-. :::-._,...............................B

{ c

A. Shim (on some models)

B. Bottom Hinge

C. Hinge Screws

Wiring Plug

A. Loosen Door Bracket Screws

A. _/32"Set Screw

A. %2" Set Screw

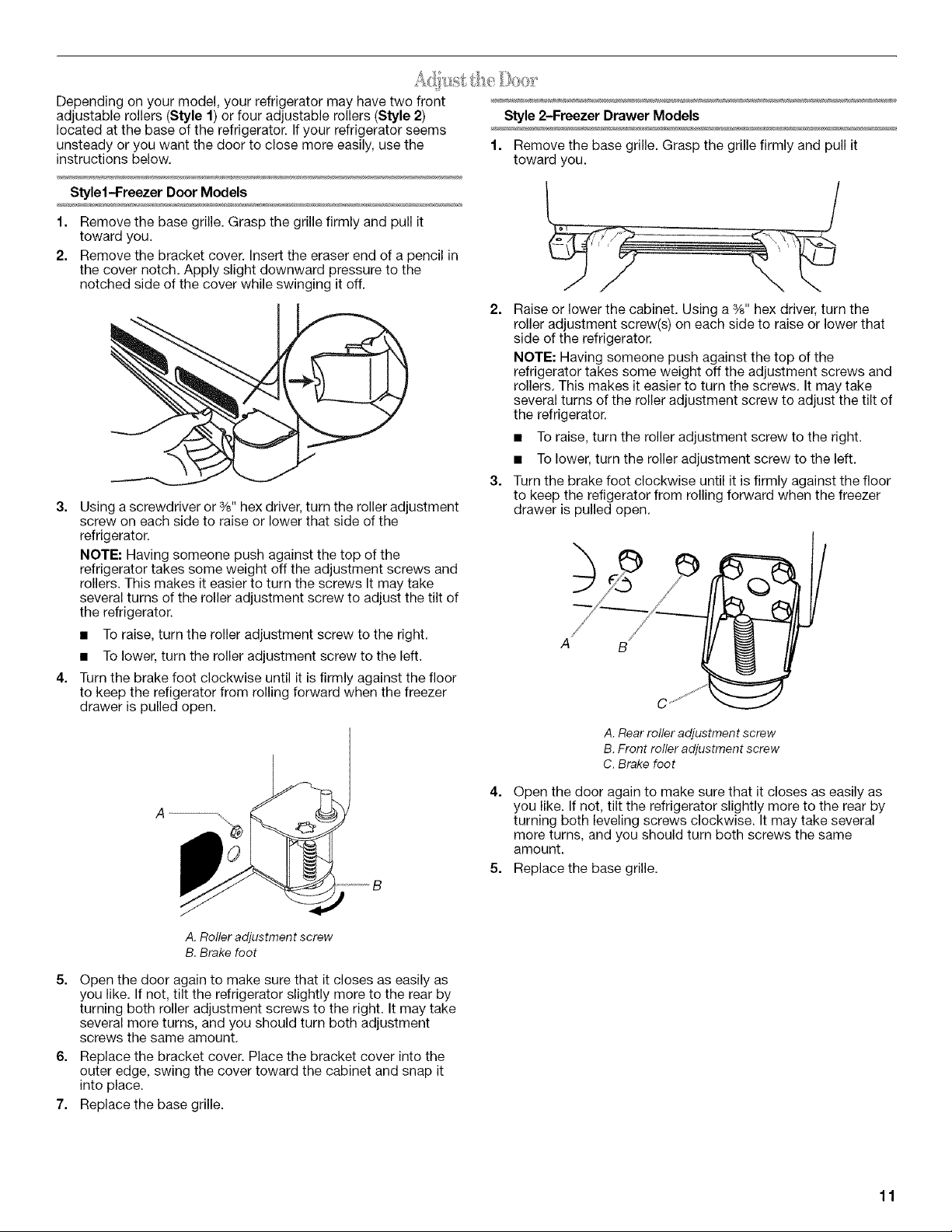

Depending on your model, your refrigerator may have two front

adjustable rollers (Style 1) or four adjustable rollers (Style 2)

located at the base of the refrigerator. If your refrigerator seems

unsteady or you want the door to close more easily, use the

instructions below.

Stylel-Freezer Door Models

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

2. Remove the bracket cover. Insert the eraser end of a pencil in

the cover notch. Apply slight downward pressure to the

notched side of the cover while swinging it off.

3. Using a screwdriver or %" hex driver, turn the roller adjustment

screw on each side to raise or lower that side of the

refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the adjustment screws and

rollers. This makes it easier to turn the screws It may take

several turns of the roller adjustment screw to adjust the tilt of

the refrigerator.

• To raise, turn the roller adjustment screw to the right.

• To lower, turn the roller adjustment screw to the left.

4. Turn the brake foot clockwise until it is firmly against the floor

to keep the refigerator from rolling forward when the freezer

drawer is pulled open.

Style 2-Freezer Drawer Models

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

2. Raise or lower the cabinet. Using a %" hex driver, turn the

roller adjustment screw(s) on each side to raise or lower that

side of the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the adjustment screws and

rollers. This makes it easier to turn the screws. It may take

several turns of the roller adjustment screw to adjust the tilt of

the refrigerator.

• To raise, turn the roller adjustment screw to the right.

• To lower, turn the roller adjustment screw to the left.

3. Turn the brake foot clockwise until it is firmly against the floor

to keep the refigerator from rolling forward when the freezer

drawer is pulled open.

A. Rear roller adjustment screw

B. Front roller adjustment screw

C. Brake foot

4. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning both leveling screws clockwise. It may take several

more turns, and you should turn both screws the same

amount.

5. Replace the base grille.

A. Roller adjustment screw

B. Brake foot

5. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning both roller adjustment screws to the right. It may take

several more turns, and you should turn both adjustment

screws the same amount.

6. Replace the bracket cover. Place the bracket cover into the

outer edge, swing the cover toward the cabinet and snap it

into place.

7. Replace the base grille.

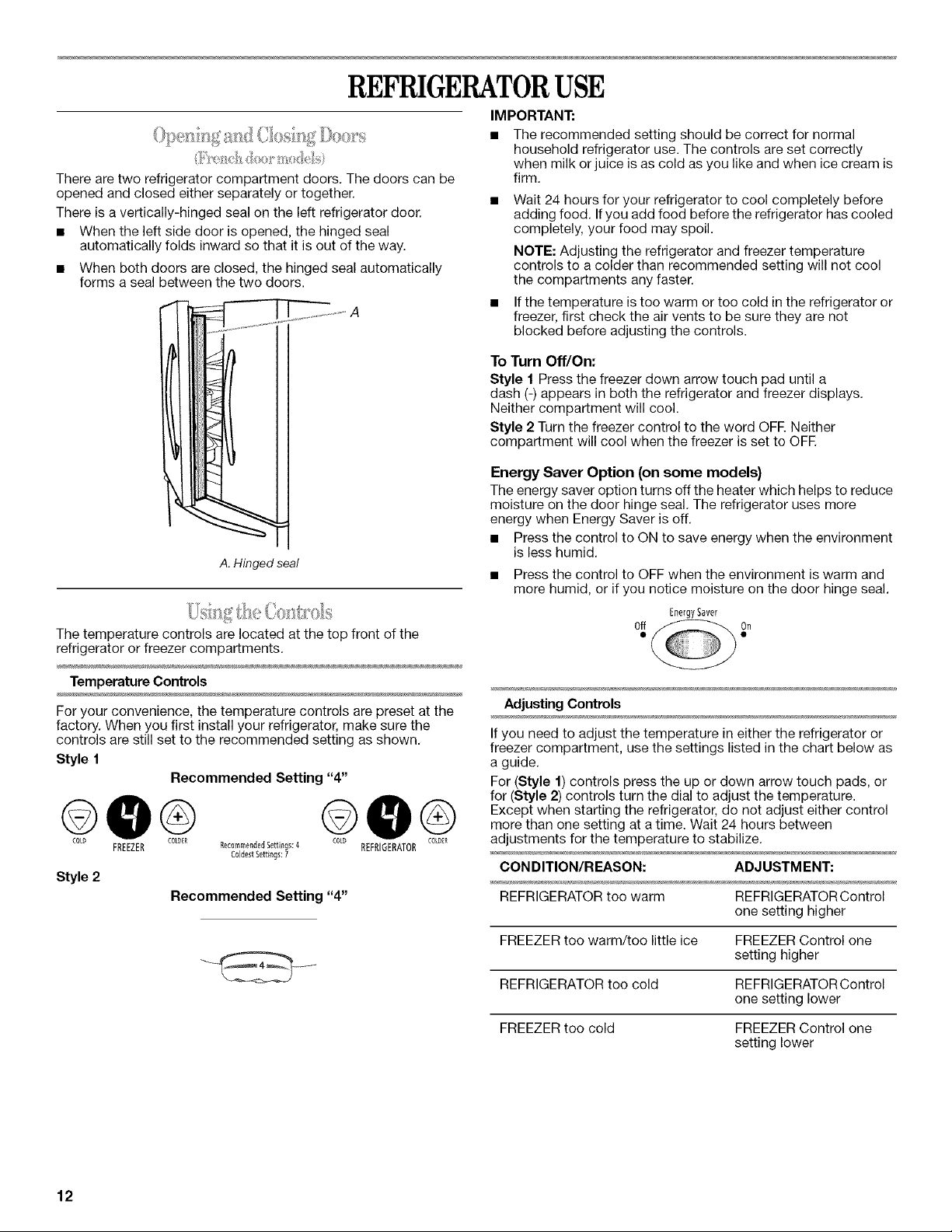

REFRIGERATORUSE

There are two refrigerator compartment doors. The doors can be

opened and closed either separately or together.

There is a vertically-hinged seal on the left refrigerator door.

• When the left side door is opened, the hinged seal

automatically folds inward so that it is out of the way.

• When both doors are closed, the hinged seal automatically

forms a seal between the two doors.

IMPORTANT:

• The recommended setting should be correct for normal

household refrigerator use. The controls are set correctly

when milk or juice is as cold as you like and when ice cream is

firm.

• Wait 24 hours for your refrigerator to cool completely before

adding food. If you add food before the refrigerator has cooled

completely, your food may spoil.

NOTE: Adjusting the refrigerator and freezer temperature

controls to a colder than recommended setting will not cool

the compartments any faster.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

To Turn Off/On:

Style 1 Press the freezer down arrow touch pad until a

dash (-) appears in both the refrigerator and freezer displays.

Neither compartment will cool.

Style 2 Turn the freezer control to the word OFR Neither

compartment will cool when the freezer is set to OFR

A. Hinged seal

The temperature controls are located at the top front of the

refrigerator or freezer compartments.

Temperature Controls

For your convenience, the temperature controls are preset at the

factory. When you first install your refrigerator, make sure the

controls are still set to the recommended setting as shown.

Style 1

Recommended Setting "4"

®0® ®0®

corn FREEZER COLDER RecommendedSettings:4 CO_D REFRIGERATOR COLDER

ColdestSettings:?

Style 2

Recommended Setting "4"

Energy Saver Option (on some models)

The energy saver option turns off the heater which helps to reduce

moisture on the door hinge seal. The refrigerator uses more

energy when Energy Saver is off.

• Press the control to ON to save energy when the environment

is less humid.

• Press the control to OFF when the environment is warm and

more humid, or if you notice moisture on the door hinge seal.

EnetgySaver

Adjusting Controls

If you need to adjust the temperature in either the refrigerator or

freezer compartment, use the settings listed in the chart below as

a guide.

For (Style 1) controls press the up or down arrow touch pads, or

for (Style 2) controls turn the dial to adjust the temperature.

Except when starting the refrigerator, do not adjust either control

more than one setting at a time. Wait 24 hours between

adjustments for the temperature to stabilize.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATORControl

one setting higher

FREEZER too warm/too little ice FREEZER Control one

setting higher

REFRIGERATOR too cold REFRIGERATORControl

one setting lower

FREEZER too cold FREEZER Control one

setting lower

You can control the amount of humidity in the moisture-sealed

crisper. Depending on your model, adjust the control to any

setting between FRUIT and VEGETABLES or LOW and HIGH.

FRUIT / LOW (open) for best storage of fruits and vegetables with

skins.

VEGETABLES / HIGH (closed) for best storage of fresh, leafy

vegetables.

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

IMPORTANT:

• After connecting the refrigerator to a water source, flush the

water system. Press the button on the dispenser for

5 seconds, then release it for 5 seconds. Repeat until water

begins to flow. Once water begins to flow, continue

depressing and releasing the dispenser button (5 seconds on,

5 seconds off) for an additional 2 minutes. This will flush air

from the filter and water dispensing system. Additional

flushing may be required in some households. As air is cleared

from the system, water may spurt out of the dispenser.

NOTE: After five minutes of continuous dispensing, the

dispenser will stop dispensing water to avoid flooding. To

continue dispensing, press the dispenser button again.

• Allow 24 hours for the refrigerator to cool down and chill

water. Dispense enough water every week to maintain a fresh

supply.

Dispensing Water

1. Hold a container under the dispenser while pressing the

button.

2. Release the button to stop dispensing.

Ice Production Rate

• The ice maker should produce a complete batch of ice

approximately every 3 hours.

• To increase ice production, lower the freezer and refrigerator

temperature. See "Using the Controls." Wait 24 hours

between adjustments.

Remember

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

• Do not store anything on top of the ice maker or in the ice

storage bin.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

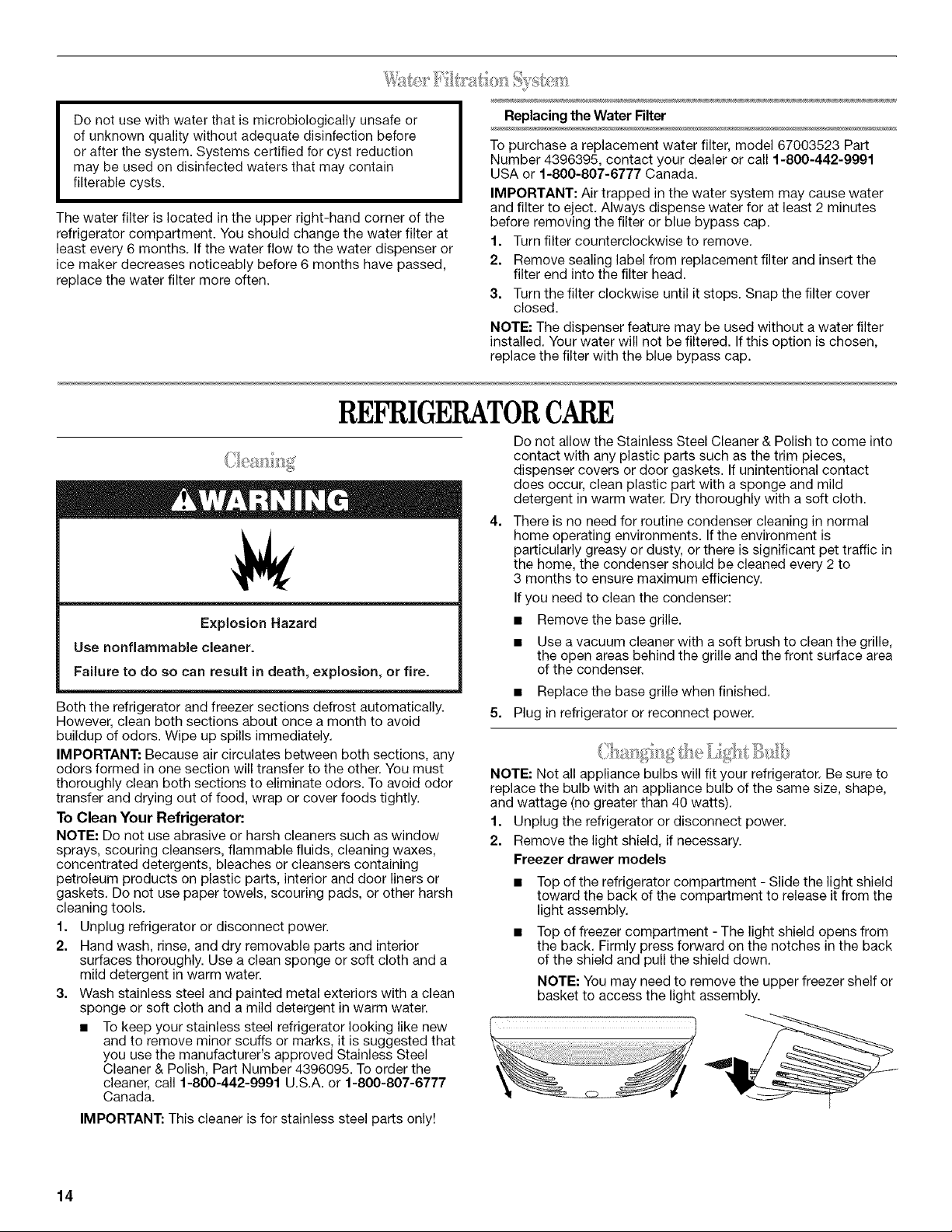

The water filter is located in the upper right-hand corner of the

refrigerator compartment. You should change the water filter at

least every 6 months. If the water flow to the water dispenser or

ice maker decreases noticeably before 6 months have passed,

replace the water filter more often.

Replacing the Water Filter

To purchase a replacement water filter, model 67003523 Part

Number 4396395, contact your dealer or call 1-800-442-9991

USA or 1-800-807-6777 Canada.

IMPORTANT: Air trapped in the water system may cause water

and filter to eject. Always dispense water for at least 2 minutes

before removing the filter or blue bypass cap.

1. Turn filter counterclockwise to remove.

2. Remove sealing label from replacement filter and insert the

filter end into the filter head.

3. Turn the filter clockwise until it stops. Snap the filter cover

closed.

NOTE: The dispenser feature may be used without a water filter

installed. Your water will not be filtered. If this option is chosen,

replace the filter with the blue bypass cap.

REFRIGERATORCARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

• To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish, Part Number 4396095. To order the

cleaner, call 1-800-442-9991 U.S.A. or 1-800-807-6777

Canada.

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If unintentional contact

does occur, clean plastic part with a sponge and mild

detergent in warm water. Dry thoroughly with a soft cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with an appliance bulb of the same size, shape,

and wattage (no greater than 40 watts).

1. Unplug the refrigerator or disconnect power.

2. Remove the light shield, if necessary.

Freezer drawer models

Top of the refrigerator compartment - Slide the light shield

toward the back of the compartment to release it from the

light assembly.

Top of freezer compartment - The light shield opens from

the back. Firmly press forward on the notches in the back

of the shield and pull the shield down.

NOTE: You may need to remove the upper freezer shelf or

basket to access the light assembly.

IMPORTANT: This cleaner is for stainless steel parts only!

Freezer door models

• Top of the refrigerator compartment - Slide the shield

toward the back to release it from the light assembly.

• Top of freezer compartment - Squeeze and pull rear of

light shield toward you to release the tabs, then pull down.

3. Replace the burned-out bulb(s) with an appliance bulb(s) no

greater than 40 watts.

4. Replace the light shield.

Freezer drawer models

• Top of the refrigerator compartment - insert the tabs on

the shield into the liner holes on each side of light

assembly. Slide the shield toward the front until it locks

into place.

NOTE: To avoid damaging the light shield, do not force

the shield beyond the locking point.

• Top of the freezer compartment - Insert the front tabs of

the shield into the liner and snap the back portion of the

shield over the light assembly.

Freezer door models

• Top of the refrigerator compartment - Insert the tabs on

the shield into the liner holes on each side of the light

assembly. Slide the shield toward the front until it locks.

NOTE: To avoid damaging the light shield, do not force

the shield beyond the locking point.

• Top of freezer compartment - Insert front tabs of light

shield into liner and snap the back of the shield over light

assembly.

Plug in refrigerator or reconnect power.

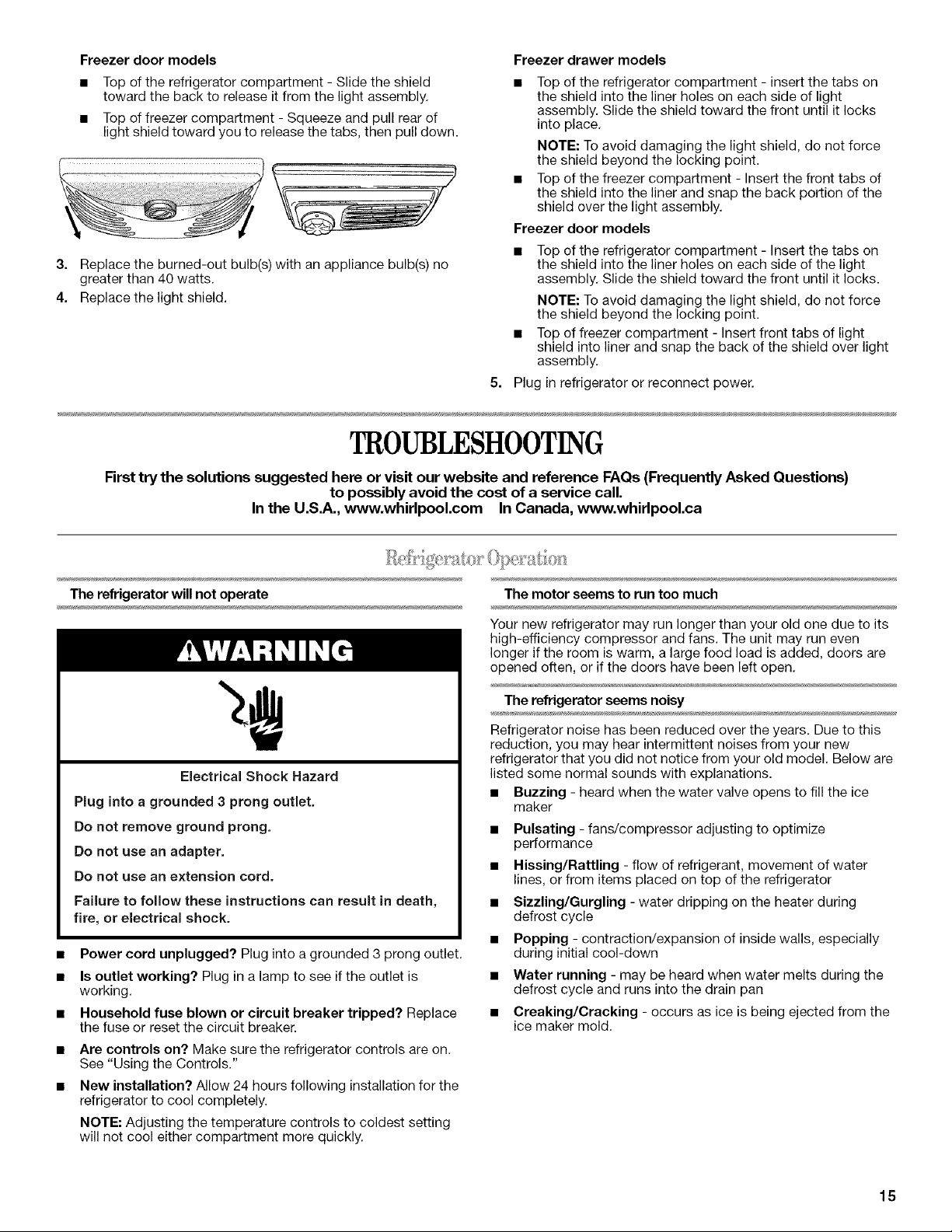

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.whirlpool.com In Canada, www.whirlpool.ca

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Power cord unplugged? Plug into a grounded 3 prong outlet.

Is outlet working? Plug in a lamp to see if the outlet is

working.

Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker.

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with explanations.

• Buzzing - heard when the water valve opens to fill the ice

maker

• Pulsating - fans/compressor adjusting to optimize

performance

• Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

• Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

_=_ _ _-_ _,, _ 7.

Temperature is too warm

• New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

• Door(s} opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s} opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not

close all the way, see "The doors will not close completely."

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

• Odor transfer from food? Use airtight, moisture proof

packaging to store food.

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

• Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system

needs additional flushing. Flush the water system before using

a new water filter. Replace water filter when indicated. See

"Water Filtration System."

The water dispenser will not operate properly

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? Straighten the water source

line.

• New installation? Flush and fill the water system. See "Water

Dispenser."

• Is the water pressure at least 35 psi (241 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

• Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be

clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Refrigerator door closed completely? Close the door firmly.

If it does not close completely, see "The doors wUI not close

completely."

• Recently removed the doors? Make sure the water

dispenser wire/tube assembly has been properly reconnected

at the bottom of the refrigerator door. See "Refrigerator

Doors."

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

Water is leaking from the dispenser system

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

• New installation? Flush the water system. See "Water

Dispenser."

• Recently changed water filter? Flush the water system. See

"Water Dispenser."

• Water on the floor near the base grille? Make sure the water

dispenser tube connections are fully tightened. See

"Refrigerator Doors."

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

WATERFILTERCERTIFICATIONS

TrademarWModel Des*qnauon

NbS00( AXX75f

469006-75U

_700 _52 _-75

Manufacturer ¸ P_'ntaPk_r_ _*1,

Stare ol CaIi{orma

Deparm_ent of Health Selwices

Water Treatment Device

Certificate Number

03- 1583

Datelssued Seplember 16,2U03

Dam R_/i_d Apn122, 2004

Replacement Elements

Turbidity

Oraanic Cont aminan_s

Bcr_zc_

Carbo_,_l

D-d_cNombe_e_

loxapnene

Rated Servme Caoamtv: 750 _,m Ratod Service FIo_ 0 78 gpm

CondiIions of Certification:

Do not use whel_ watei is m_croblo]oglcally un_a_e _ wl_h w_m ol unknown qua]lty, except _hat _y_tem_ cem fled _r

cyst _ductl_)n may be used un dl_n_c_d wa_els that may contain I]llerahle cysts

PRODUCTDATASHEETS

Interior Water Filtration System

Model 67003523-750 Capacity 750 Gallons (2839 Liters)

(_ System tested and certified by NSF International against NSF/ANSI Standard 42

for the reduction of Chlorine Taste and Odor, Particulate Class I*; and against

NSF/ANSl Standard 53 for the reduction of Lead, Mercury, Atrazine, Toxaphene,

Cysts, Turbidity, Asbestos and Lindane.

This system has been tested according to NSF/ANSl Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 1.88 mg/L 2.0 mg/L _+10% 0.06 mg/L ** 0.05 mg/L 96.84 >97.26

Particulate Class I* 85% reduction 5,700,000 #/mL Atparticles/mLleast10,000 69,000 #/mL 30,583 #/mL 98.94 99.52

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: (-®pH 6.5 0.010 rng/L 0.153 mg/L* 0.15 mg/L _+10% < 0.001mg/L < 0.001rng/L >99.29% >99.35%

Lead: @ pH 8.5 0.010 mg/L 0.150 mg/L * 0.15 mg/L _+10% < 0.001mg/L < 0.001mg/L >99.29% >99.33%

Mercury: @ pH 6.5 0.002 mg/L 0.006 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 90.91 95.70

Mercury: @ pH 8.5 0.002 mg/L 0.006 mg/L 0.006 mg/L _+10% 0.0015 mg/L 0.0008 mg/L 75.93 86.22

Toxaphene 0.003 mg/L 0.015 mg/L 0.015 _+10% < 0.001mg/L < 0.001mg/L 91.67% 92.97%

Atrazine 0.003 mg/L 0.009mg/L 0.009 mg/L _+10% < 0.002 mg/L < 0.002 mg/L 75.31% 76.99%

Asbestos 99% 155 MF/L 107to 108fibers/L tt < 1 MF/L < 1 MF/L >99.99% >99.99%

Live Cysts _ >99.95% 166,500 #/L 50,000/L min. < 1 #/L _ < 1 #/L _ >99.99 >99.99

Turbidity 0.5 NTU 10.7 NTU 11 _+1 NTU 0.49 NTU 0.31 NTU 95.2 97.09

Lindane 0.0002 mg/L 0.002 mg/L 0.002 _+10% < 0.0001mg/L 0.000 mg/L 96.50% 98.72%

= 60 psig (413.7 kPa). Temp, = 68°F toTest Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.78 gpm (1.9 Lpm). Pressure

71.6°F (20°C to 22°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• The filter monitor system measures the amount of water that

passes through the filter and alerts you to replace the filter.

When 90% of the filter's rated life is used, the yellow (Order)

light comes on. When 100% of the filter's rated life is used, the

red (Replace) light comes on, and it is recommended that you

replace the filter. For models without filter status lights,

replace the filter every 6 months. Use replacement filter model

67003523; order Part Number 4396395.2007 suggested retail

price of $49.99 U.S.A./S65.95 Canada. Prices are subject to

change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the "Water Filtration System" section for the

Manufacturer's name and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 35 - 120 psi (241 - 827 kPa)

Water Temperature 33 ° - 100°F (1° - 38°C)

Service Flow Rate 0.78 gpm (2.9 L/min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

*These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

*Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies. 5/07

For additional product information, in the U.S.A., visit w_,.whirlpool.com

In Canada, visit www.whirlpool.ca

If you do not have access to the Intemet and you need assistance using your product or you would like to schedule service, you may

contact Whirlpool at the number below.

Have your complete model number ready. You can find your model number and serial number on the label located on the right-hand

side of the refrigerator interior.

For assistance or service in the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

If you need further assistance, you can write to Whirlpool with any questions or concerns at the address below:

In the U.S.A.: In Canada:

Whirlpool Brand Home Appliances Whirlpool Brand Home Appliances

Customer eXperience Center Customer Interaction Centre

553 Benson Road 1901 Minnesota Court

Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Please keep this User Instructions and model number information for future reference.

Nous vous REMERCIONS d'avoir achet6 ce produit de haute qualit6. Si vous rencontrez un probl_me non mentionn6 dans la

section DI2PANNAGE, veuillez visiter notre site www.whirlpool.com pour des informations suppl6mentaires. Si vous avez

toujours besoin d'assistance, veuillez nous t616phoner au 1-800-253-1301. Au Canada, visitez notre site www.whirlpool.ca ou

t616phonez-nous au 1-800-807-6777.

Vous aurez besoin de vos num@os de module et de s@ie situ6s sur le c6t6 droit _. I'int@ieur du r6frig@ateur.

SECURITEDUREFRIGERATEUR

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tous les messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

JMPORTANTES INSTRUCTIONS DE sr_cuRITI_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

[] Brancher I'appareil sur une prise & 3 alveoles reliee & la

terre.

[] Ne pas enlever la broche de liaison & la terre.

[] Ne pas utiliser un adaptateur.

[] Ne pas utiliser un c&ble de rallonge.

[] Debrancher la source de courant electrique avant

I'entretien.

[] Replacer pieces et panneaux avant de faire la remise en

marche.

[] Enlever les portes de votre vieux refrigerateur.

[] Utiliser un produit de nettoyage ininflammable.

[] Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du refrigerateur.

[] Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

[] Debrancher le refrigerateur avant I'installation de la

machine b, gla(_ons (seulement pour modeles pr_ts b,

recevoir une machine b,gla(_ons).

CONSERVEZ CES iNSTRUCTIONS

Mise au rebut de votre vieux r6frig6rateur

Risque de suffoquer

Enlever les portes de votre vieux r6frig6rateur.

Le non=respect de cette instruction peut causer

un deces ou des 16sions c6r6brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sent pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sent laisses

abandonnes pendant "quelques jours seulement'. Si vous vous

debarrassez de votre vieux refrig@ateur, veuillez suivre les

instructions suivantes pour aider h eviter les accidents.

Avant de jeter votre vieux r6frig6rateur ou cong61ateur :

Enlever les portes.

Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d6placer et

installer le r6frig6rateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat_riaux d'emballage

• Enlever le ruban adhesif et la colle des surfaces du

refrig@ateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide pour la vaisselle sur I'adhesif avec

les doigts. Rincer a I'eau tiede et essuyer.

• Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrig@ateur. Pour plus de

renseignements, voir "S6curite du refrig6rateur'.

• 121iminerles mat@iaux d'emballage de la maniere appropriee.

D6placement de votre r6frigerateur :

Votre r6frigerateur est Iourd. Lots du d@lacement du

refrig@ateur pour le nettoyage ou le service, veiller & proteger

le plancher. Toujours tirer le rdrig@ateur tout droit Iors du

deplacement. Ne pas incliner le refrig@ateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le d@lacer car le

plancher pourrait 6tre endommag&

Nettoyage avant I'utilisation

Apr_s avoir enleve tousles mat@iaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions de

nettoyage dans "Entretien du refrigerateur".

Importante renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes eu couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sent exposes & des

changements soudains de temperature ou & un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con£u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sent

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les materiaux et Jesvapeurs inflammables, telle

que ressence, loin du refrigerateur.

Le non-respect de cette instruction peut causer

un d_ces, une explosion ou un incendie.

Pour assurer une ventilation convenable & votre refrigerateur,

laisser un espace de 1/2"(1,25 cm) en haut et derriere le

refrigerateur. Si votre refrig_rateur comporte une machine &

glagons, s'assurer qu'un espace additionnel est prevu a I'arriere

pour permettre les connexions des conduits d'eau. En cas

d'installation du refrigerateur pros d'un mur fixe, laisser un

minimum de 21/2'' (6,3 cm) du c6te de la charniere (certains

modeles necessitent davantage d'espace) pour permettre a la

porte de s'ouvrir sans obstruction.

REMAROUE : II est recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrigerateur dans un endroit

o0 la temperature baissera au-dessous de 55°F (13°C).

1/2" (1,25 cm)

21/2'' (6,3 cm)

Risque de choc electrique

Brancher sur une prise a 3 alveoles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un d_cea, un incendie ou un choc _lectrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15- ou

20-amp CA seulement, protegee par des fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale quine peut pas 6tre mise

hers circuit a I'aide d'un commutateur. Ne pas employer de

rallonge.

REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, desactiver le

refrig6rateur. Selon votre modele, mettre la commande du

congelateur a la position ou appuyer sur la touche a fleche du

congelateur vers le bas jusqu'a ce qu'un tiret (-) apparaisse sur

I'affichage du refrigerateur et du congelateur - voir I'illustration.

Debrancher ensuite le refrigerateur de la source d'alimentation

electrique. Lorsque vous avez termine, reconnecter le

refrigerateur a la source d'alimentation electrique et mettre de

nouveau le reglage de la temperature au reglage desire. Voir

"Utilisation des commandes".

ColdeslSettings:7

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

• Tournevis & lame plate •

• Cles plates de 7/16"et 1/2"ou deux •

cles a molette reglables •

Tourne-ecrou de 1/4"

Foret de 1/4"

Perceuse sans fil

IMPORTANT :

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Ne pas employer de robinet d'arr_t a etrier de 6/16"(4,76 mm)

ou de type a percer, ce qui reduit le debit d'eau et cause une

obstruction plus facilement.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits o(4 la

temperature se maintient au-dessus du point de congelation.

Pression de I_eau

Une alimentation en eau froide avec une pression entre 35 et

120 Ib/po 2(241 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur doit _tre entre 35 et 120 Ib/po 2(241 et 827 kPa).

Si un syst_me de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme doit _tre d'un minimum de 40 a 60 Ib/po 2 (276

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est inferieure

40 a 60 Ib/po 2 (276 a 414 kPa) :

• Verifier pour voir si le filtre a sediment du syst_me d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

• Si votre refrigerateur a une cartouche de filtre a eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration de I'eau'.

Si vous avez des questions au sujet de la pression de votre eau,

appelez un plombier qualifie agree.

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de W' a lY4"

(12,7 mm a 3,18 mm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais le precede

suivant doit _tre suivi : percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion au bas du c6te arriere

droit du refrigerateur et le tuyau d'arrivee d'eau. Ajouter une

Iongueur de 7 pi (2,1 m) pour permettre le deplacement du

refrigerateur pour le nettoyage. Utiliser un tube en cuivre de

Y4" (6,35 mm) de diametre exterieur. Veiller ace que le tube

soit coupe d'equerre aux deux extremites.

5. Lors de I'utilisation d'une perceuse sans ill, percer un trou de

Y4"dans le tuyau de canalisation d'eau froide choisie.

........ A

.......................................B

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. £-creu de compression

E. Bague de compression

F. Robinet d'arr_t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de Y4" perce dans la canalisation et que la

rondelle d'etancheite est placee sous la bride de tuyau. Serrer

I'ecrou de serrage. Serrer lentement et uniformement les vis

de la bride de tuyau afin que la rondelle forme une jonction

etanche. Ne pas serrer excessivement car ceci pourrait

provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture de

sortie du robinet. Visser I'ecrou de compression sur le raccord

de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau.

Raccordement au r_frig_rateur

Selon le modele, la canalisation d'eau peut _tre configuree vers le

haut ou vers le bas. Suivre les instructions de raccordement

appropriees a votre modele.

Style 1

1. Enlever le capuchon de plastique du robinet d'arrivee d'eau.

Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustre. Serrer

I'ecrou de compression. Ne pas serrer excessivement. Verifier

que le tube en cuivre est fixe solidement en tirant sur le tube

en cuivre.

2= Creer une boucle de service avec le tube de cuivre. €:viter les

deformations en pliant le tube de cuivre. Fixer le tube en

cuivre a la caisse du refrigerateur avec une bride en "P".

5= /_,I'aide d'une cle & molette, fixer I'ecrou sur la canalisation

d'eau pour I'emp_cher de se deplacer. Ensuite, a I'aide d'une

deuxieme cle, tourner I'ecrou sur le tube de cuivre dans le

sens antihoraire pour serrer completement. Ne pas serrer

excessivement.

A. Tube en cuivre

B. Bride en "P"

C. Ecrou de compression

D. Bague de compression

E. Valve d'entr_e d'eau

3. Ouvrir I'arrivee d'eau au refrigerateur et v@ifier s'il y a des

fuites. Corriger toute fuite.

Style 2

1. Creer une boucle de service (diametre minimum de 2 pi

[61 cm]) avec le tube de cuivre. Eviter les deformations en

pliant le tube de cuivre.

2. Retirer le capuchon de plastique du robinet d'arrivee d'eau.

Placer un ecrou de compression et une bague sur le tube de

cuivre.

3. Ins@er I'extremite du tube de cuivre dans I'orifice d'arrivee

d'eau. Ajuster le tube de cuivre de fag;on a ce qu'il s'adapte

parfaitement a I'orifice d'arrivee d'eau pour eviter les

deformations.

4. Faire glisser I'ecrou de compression sur la bague, serrer pour

le fixer sur I'orifice d'arrivee d'eau.

A. Tube en p_sfique pour

canalisafion d'eau

B. Bague

C. Ecrou de

compression

D. Tube de cuivre

A. Canalisation d'eau en

plastique

B. Orifice d'arriv_e d'eau

C. Ecrou de compression

D. Tube de cuivre

E. Bride en "P"

6. V@ifier la solidite du raccordement en tirant sur le tube de

cuivre. Fixer le tube de cuivre a la caisse du refrig@ateur

I'aide d'une bride en "P". Ouvrir la canalisation d'eau du

refrigerateur et inspecter s'il y a des fuites. Corriger toute fuite.

Achever I'installation

Risque de choc electrique

Brancher sur une prise a 3 alveolee reliee a la terre.

Ne pae enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur,

Ne pas utilieer un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

1. Brancher le refrig@ateur sur une prise & 3 alveoles.

REMARQUE : Prevoir un delai de 24 heures pour la production du

premier lot de gla(_ons. Jeter les trois premiers lots de glagons

produits. Prevoir un delai de 3 jours pour le remplissage complet

du recipient a glaGons.

OUTILLAGE NI_OESSAIRE : Oles _1douille hexagonale de sad',

%" et ¼", tournevis Phillips n° 2, tournevis a lame plate.

IMPORTANT :

• Votre refrigerateur peut comporter une porte reversible

standard (Style 1) avec soit une porte de congelateur ou un

tiroir de congelation, soit une porte a deux battants (Style 2).

Suivre les instructions specifiques pour le style de porte de

votre modele.

Toutes les illustrations mentionnees dans les instructions

suivantes sent incluses plus loin dans cette section apres

"Etapes finales." Pour la porte standard (Style 1), les

illustrations correspondent a un refrigerateur avec porte

s'ouvrant a droite (charnieres installees a droite a I'usine).

Si vous voulez seulement deposer et reinstaller les portes, voir

"Demontage - Portes et charnieres" et "Reinstallation - Portes

et charnieres".

Avant de commencer, tourner la commande du refrigerateur

OFF (arr_t), et retirer les aliments et tout balconnet reglable ou

compartiment utilitaire des portes.

Installation et enl_vement des poign_es de porte du

refrigerateur

Style 1-Porte standard avec tiroir de cong_lation

1. Placer la poignee sur la porte du refrigerateur tel qu'illustre., g,

I'aide d'un tournevis Phillips, fixer la poignee a la porte du

r6frig_rateur avec les vis de poignee.

2. Placer les pieces de garniture sur les extremites superieure et

inferieure de la poignee tel qu'illustre. Appuyer fermement

avec votre main sur la surface de la garniture. Faire glisser la

garniture vers le centre de la poignee.

3. Pour enlever les poignees, inverser les instructions.

Style 2-Porte & deux battants

1. A I'aide d'une cle Allen de %2", desserrer les deux vis de

retenue situees sur le c6te de chaque poignee. Voir

illustrations 1 et 2.

2. Tirer sur la poignee tout droit pour la sortir de la porte.

S'assurer de garder les vis pour reinstaller les poignees.

3. Pour reinstaller les poignees, suivre les instructions dans

I'ordre inverse.

Enl_vement des portes et des charni_res

Style-1 Porte standard

Vis de la charniere sup_rieure a t_te hexagonale de _6"

ModUles avec tiroir de cong_lation

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Fermer la porte du refrigerateur jusqu'au moment ou on est

pr_t & la separer de la caisse de I'appareil.

REMARQUE : Prevoir un support additionnel des portes

pendant le demontage des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3. Enlever les pieces de la charniere superieure - voir I'illustration

de la charniere superieure. Soulever la porte du refrigerateur

pour la separer de la caisse.

4. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inferieure.

ModUles de compartiments de congelation avec porte

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Fermer la porte du congelateur jusqu'au moment ou on est

pr_t & la separer de la caisse de I'appareil.

REMARQUE : Prevoir un support additionnel des portes

pendant le demontage des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3. Enlever les pieces de la charniere superieure - voir I'illustration

de la charniere superieure. Soulever la porte du refrigerateur

pour la separer de la caisse.

4. Enlever I'axe de la charniere centrale - voir I'illustration de la

charniere centrale. Soulever la porte du compartiment de

congelation pour la separer de la caisse.

5. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inferieure.

Style 2-Porte & deux battants

Risque de choc _lectrique

Deconnecter la source de courant _lectrique avant

d'enlever les portee.

Le non-respect de cette instruction peut causer

un deces ou un choc _lectrique.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laisser les portes du rdrigerateur fermees jusqu'a ce vous

soyez pr6t a les soulever de la caisse.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3. En commen(_ant par la porte du c6te droit, 6ter les pieces de

la charniere superieure - voir I'illustration de la charniere

superieure. Soulever la porte du rdrigerateur de I'axe de la

charniere inferieure.

4. Oter la cale de I'axe de la charniere inferieure et la conserver

pour utilisation ulterieure. Voir I'illustration de la charni_re

inferieure.

5. Avant de retirer la porte du c6te gauche, deconnecter le fiche

de branchement situes sur la partie superieure de la charniere

superieure en coint_ant un tournevis a lame plate ou votre

ongle entre les deux sections. Voir I'illustration du Fiche de

branchement.

REMARQUE : Le conducteur vert de liaison a la terre reste

fixe a la charniere.

Enlever les pieces de la charniere superieure du c6te gauche -

voir I'illustration de la charniere superieure. Soulever la porte

de I'axe de la charniere inferieure.

REMARQUE : Sur certains modeles, 6ter la cale de I'axe de la

charniere inferieure et la conserver pour utilisation ulterieure.

Voir I'illustration de la charniere inferieure.

Inversion du sens d'ouverture de la porte (facultatif)

IMPORTANT : Si on souhaite inverser la position des portes

pour pouvoir les ouvrir dans la direction opposee, proceder

comme suit. S'il n'est pas necessaire de changer I'orientation des

portes, voir la section "Reinstallation - Porte et charnieres".

Vis de butee de la porte

Vis frontale de scellement

de la poignee de la porte

Vis de poignee _ t#te plate

Bouchon obturateur

de charniere de caisse

Caisse

1. Enlever les vis de la charniere (c6te poignee); transferer ces

pieces du c6te oppose. Voir I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse; transferer ceux-ci dans les trous de charniere du c6te

oppose. Voir I'illustration 1-2.

Porte du compartiment de r_frig_ration

1. Enlever la poignee de la porte du compartiment de

rdrigeration tel qu'illustre dans I'illustration 2. Conserver

toutes les pieces ensemble.

2. Enlever la vis frontale de scellement de la poignee de porte.

Transferer du cdte oppose de la porte du refrigerateur. Voir

I'illustration 5.

3. Enlever la butee de porte, Transferer la piece du cdte oppose

de la porte du refrigerateur. Voir I'illustration 3.

4. Positionner la poignee de porte du refrigerateur sur le c6te

oppose de la porte avec les deux vis tel qu'illustre dans

I'illustration 2, Reinstaller la garniture de la poignee tel

qu'illustr&

5. Serrer toutes les vis, Conserver la porte a part jusqu'& ce que

les charnieres et le tiroir du compartiment de congelation

soient installes.

Porte du compartiment de cong_lation

1. Enlever la poignee de porte du congelateur tel qu'illustr&

Conserver toutes les pieces ensemble. Voir I'illustration 4,

2. Enlever les vis d'obturation de poignee de la porte du

compartiment de congelation. La transferer du c6te oppose

de la porte du compartiment de congelation.

3. Enlever la butee de porte. Transferer la butee du c6te oppose

de la porte du compartiment de congelation. Voir

I'illustration 3.

4. Fixer la poignee sur le c6te oppose de la porte du

compartiment de congelation.

5. Serrer toutes les vis, Conserver la porte a part jusqu'& ce que

la charniere inferieure soit installee sur le produit.

Reinstallation - Porte et charni_res

Style 1-Porte standard

REMARQUE : Si on inverse le sens d'ouverture des portes,

considerer I'image symetrique.

ModUles avec tiroir de cong_lation

1. Reinstaller les pieces de la charniere inferieure, Voir

I'illustration. Serrer les vis,

REMARQUE : Prevoir un support additionnel des portes

pendant la r_installation des charnieres. La force d'attraction

des aimants des portes ne suffit pas a les maintenir en place.

2. Assembler les pieces de la charniere superieure, Voir

I'illustration - charniere superieure. Ne pas completement

setter les vis.

3. Aligner correctement la porte au niveau de la separation entre

le bas de la porte du compartiment de refrig6ration et le

sommet du tiroir de congelation. Serrer toutes les vis.

ModUles de compartiments de congelation avec porte

1. Reinstaller les pieces de la charniere inferieure tel qu'illustr&

Resserrer les vis, Reinstaller la porte du congelateur.

REMARQUE : Prevoir un support additionnel de la porte

pendant la reinstallation des charnieres. La force d'attraction

des aimants des joints de porte ne suffit pas a la maintenir en

place,

2. Assembler les pi#_cesde la charniere centrale (voir I'illustration

de la charniere centrale) et serrer toutes les vis. Reinstaller la

porte du refrigerateur.

3. Assembler les pieces de la charniere superieure (voir

I'illustration de la charniere superieure), Ne pas completement

setter les vis.

4. Aligner correctement la porte au niveau de la separation entre

le bas de la porte du compartiment de refrigeration et le

sommet de la porte du compartiment de congelation. Serrer

toutes les vis.

2. Replacer les pi_ces de la charniere inferieure. Voir I'illustration

de la charniere inferieure. Resserrer les vis. Replacer la porte

du rdrigerateur.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres, La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3. Aligner correctement la porte au niveau du bas de la porte du

compartiment de congelation et du sommet de la porte du

refrigerateur. Serrer toutes les vis.

4. Reconnecter le fiche de branchement sur la partie superieure

de la porte du c6te gauche du refrigerateur.

5. Reinstaller les couvercles de la charniere superieure.

IMPORTANT : Deux personnes peuvent _tre necessaires pour

deposer et reinstaller le tiroir de congelation,

D_poser la fagade du tiroir

1. Ouvrir le tiroir du congelateur completement,

2. Devisser les quatre vis maintenant les glissieres du tiroir avec

sa fagade. Voir I'illustration 1 de la depose et reinstallation du

tiroir.

REMARQUE : Devisser les vis de trois a quatre tours. Laisser

les vis sur la fagade du tiroir.

3. Soulever la fagade du tiroir vers le haut et hors des vis, Voir

I'illustration 2 de la depose et reinstallation du tiroir.

Reinstaller la fa£ade du tiroir

1. Faire glisser les glissieres du tiroir hors du compartiment de

congelation. Inserer les vis de la partie superieure de la fagade

du tiroir darts les trous des brides du tiroir. Voir I'illustration 3

de la depose et reinstallation du tiroir.

2. Tirer les brides du tiroir vers vous pour mettre en place les

deux vis de la partie inferieure de la facade du tiroir dans les

brides. Voir I'illustration 4 de la depose et reinstallation du

tiroir.

3. Serrer completement les quatre vis.

Etapes finales

1. Inspecter tous les trous. Verifier que tousles bouchons

d'obturation et vis sont en place. Reinstaller la plaque de la

charniere superieure. Voir I'illustration - charniere superieure.

Risque de choc electrique

Brancher sur une prise a 3 alveoles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur,

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Style 2-Portes & deux battants

1. Assembler les pieces de la charniere superieure. Voir

I'illustration de la charniere superieure. Ne pas completement

serrer les vis.

2. Brancher le refrigerateur ou reconnecter la source de courant

electrique,

3. Reinstaller toutes les pieces amovibles dans les portes et les

aliments dans le refrigerateur.

Porte standard - Porte du compartiment de congelation

Charni_re inf_rieure

A. Cale de ta cheville de chamiere

(sur eertains modetes)

B. Charni&re inf&rieure

C. Vis de charniere a t#te

hexagonate de _8"

D. Plaque de ta charniere inf&rieure

iiiii

iiiiiiiiiiiiii

A. Garniture de poign#e

B. Vis de ta poign#e _ t#te plate

C. Poign6e du compartiment

de r_frig_ration

iiiiiiiiiiiiiiiiii

A Bouchon obturateur

de charniere de porte

Vue avai?t

A B

A. Via de but6e de ta porte

B. But6e de ta porte

°°

A. Vis de charni#re a t#te

hexagonale de _/_"

Vis frontale de

scellement de

la poign#e de

la porte

_o_,A

A Bouchons obturateurs

de chamiere de porte

Porte standard - Porte du compartiment de congelation

Charni_re sup6rieure

V A

, C

A. Vis du cache de/a charniere

B. Cache de ta de charni_re sup_rieure

C. Vis de chami&re _ t_te

hexagonate de 5/IG"

D. Charniere sup_rieure

Charni_re inf6rieure

.............. A

• "::'" . _ ....................................B

A. Cale (sur certains mod_les)

B. Charni&re inf_rieure

C. Vis de eharniere

B ................................

A. Garniture de poign6e

B. Vis de ta poign6e a t6te plate

C. Poign6e du compartiment

de r_frig_ration

A. Bouchons obturateurs

de charniere de caisse

Vue avant Vue de

A. Vis de but6e de ta porte

B. But6e de ta porte

B C B A

o°.J,o,

I "_'l\w...................................A

A. Vis de eharni_re

A. Garniture de poign6e

B. Vis de ta poign6e _ t#te plate

C. Poign#e du compartiment

de r#frig6ration

Vis frontale de

scellement de

la poign#e de

la porte

A. Desserrer tes vis (bride de porte)

Portes a deux battants

Charni_res inf_rieures

e_ .... A

A. Cale (sur certains mod&les)

B. Chami&re inf_rieure

C. Vis de charniere

Fiche de branchement

A. Vis de retenue de %2"

A. Vis de retenue de _32"

// iiiiiiiii

it iiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiA. Desserrertes 4 vis (bride deporte) iiiiiiiiiiiiiiiiJ;!;i

!!!!!! !!! !i!iii!il

Selon votre modele, le refrigerateur peut comporter deux roulettes

avant reglables (Style 1) ou quatre roulettes reglables (Style 2)

situees la base du refrigerateur. Si votre refrigerateur semble

instable ou si vous desirez que les pores se ferment plus

facilement, faire le reglage de I'inclinaison du refrigerateur en

suivant les instructions ci-dessous.

Style 1-ModUles de compartiments de cong_lation avec porte

1. Retirer la grille de la base. Tenir la grille fermement et tirer vers

sol pour la detacher.

2. Enlever le couvercle du support. Inserer I'extremite d'un stylo

dans I'encoche du couvercle. Appliquer une legere pression

vers le bas sur la partie du couvercle de nivellement ou se

trouve I'encoche tout en tournant le couvercle pour I'enlever.

,&,I'aide d'un tournevis ou d'un tournevis & t_te hexagonale de

%", tourner la vis de reglage des roulettes de chaque c6te

pour soulever ou abaisser ce c6te du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

rdrig_rateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile I'ajustement

des vis. II peut _tre necessaire de tourner la vis de reglage des

roulettes plusieurs tours pour ajuster I'inclinaison du

refrigerateur.

• Pour soulever, tourner la vis de reglage des roulettes vers

la droite.

• Pour abaisser, tourner la vis de reglage des roulettes vers

la gauche.

Faire tourner le pied dans le sens horaire pour le placer

fermement en contact avec le sol, pour que le refrigerateur ne

puisse s'incliner vers I'avant lots de I'ouverture du tiroir du

congelateur.

A. Vis de r_glage des roulettes

B. Pied de stabilisation

5. Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi

facilement que vous I'aimez. Sinon, incliner legerement le

refrigerateur vers I'arriere en tournant les deux vis de reglage

des roulettes vers la droite. II faudra peut-_tre plusieurs tours

et vous devriez tourner les deux vis de reglage des roulettes

egalement.

6. Abaisser le pied de stabilisation de chaque c6te, en le

tournant dans le sens horaire jusqu'a ce qu'il touche bien le

sol.

7. Reinstaller le couvercle du support. Placer le couvercle du

support sur le bord exterieur, tourner le couvercle vers la

caisse et I'enclencher en place.

8. Reinstaller la grille de la base.

Style 2- ModUles de compartiments de cong_lation avec tiroir

1. Retirer la grille de la base. Tenir la grille fermement et tirer

vers sol pour la detacher.

Soulever ou abaisser la caisse./_, I'aide d'un tournevis a t_te

hexagonale de %", tourner les vis de reglage avant ou arriere

de chaque c6te pour relever ou abaisser I'avant ou I'arriere du

refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

refrigerateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile I'ajustement

des vis. II peut _tre necessaire de tourner la vis de reglage des

roulettes plusieurs tours pour ajuster I'inclinaison du

refrigerateur.

• Pour soulever, tourner la vis de reglage des roulettes vers

la droite.

• Pour abaisser, tourner la vis de reglage des roulettes vers

la gauche.

Faire tourner le pied darts le sens horaire pour le placer

fermement en contact avec le sol, pour que le refrigerateur ne

puisse s'incliner vers I'avant lots de I'ouverture du tiroir du

congelateur.

A. Vis de r_glage arriere

B. Vis de r#glage avant

C. Pied de stabilisation

4. Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi

facilement que vous I'aimez. Sinon, incliner leg_rement le

refrigerateur vers I'arriere en tournant les deux vis de reglage

des roulettes vers la droite. II faudra peut-_tre plusieurs tours

et vous devriez tourner les deux vis de reglage des roulettes

egalement.

5. Reinstaller la grille de la base.

UTILISATIONDURI FRIGERATEUR

II y a deux portes pour le compartiment de refrigeration. Les

portes peuvent _tre ouvertes et fermees separement ou

ensemble.

II y a sur la porte de gauche du refrigerateur un joint a charniere

verticale.

• Lors de I'ouverture de la porte du c6te gauche, le joint

charniere se replie automatiquement pour qu'il n'y ait pas

d'interference.

• Lorsque les deux portes sont fermees, le joint a charniere

assure automatiquement I'etanch6it6 entre les deux portes.

IMPORTANT :

• Les reglages recommandes devraient convenir & un usage

domestique normal. Les commandes sont regl6es

correctement Iorsque le lait ou le jus est aussi froid que vous

I'aimez et Iorsque la creme glacee est ferme.

• Attendre 24 heures avant de placer des aliments dans le

refrigerateur. Si vous ajoutez des aliments avant que le

refrig_rateur ait completement refroidi, vos aliments peuvent

_tre aMmes.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus vite.

Si la temperature est trop elevee ou trop basse dans les

compartiments de refrigeration ou de congelation, verifier

d'abord les ouvertures d'aeration pour s'assurer qu'elles ne

sont pas bloquees avant d'ajuster les commandes. Voir "Pour

s'assurer d'une circulation d'air appropriee".

D_sactivation/activation du r_frig_rateur :

Style 1 Appuyer sur la touche & fleche du congelateur vers le bas

jusqu'a ce qu'un tiret (-) apparaisse sur I'afficheur du refrigerateur

et du congelateur. Aucun compartiment ne refroidira.

Style 2 Mettre la commande du congelateur a la position OFR

Aucun des compartiments ne refroidira Iorsque le congelateur est

A.Joint b charniere

Le centre de commande est situe dans la partie superieure avant

du compartiment de refrigeration.

Commandes de temperature

Pour votre commodite, les commandes de temperature sont

prereglees a I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prereglees aux points

de reglage recommandes tel qu'illustre.

Style 1

R_glage recommand_ "4"

®0® ®0®

GOLD FREEZER COL_R RecommendedSetti_gs:4 coL_ 8_FRIGERATOR COID_

ColdestSettings:7

Style 2

R_glage recommand_ "4"

Option Energy Saver (_conomie d'_nergie) (sur certains

modules)

L'option d'economie d'energie eteint I'element chauffant qui aide

reduire I'humidite sur le joint de la charniere de la porte. Le

refrigerateur consomme plus d'energie quand I'option Energy

Saver est desactivee.

• Tourner la commande sur ON (mise en marche) pour

economiser de I'energie quand I'environnement est moins

humide.

• Tourner la commande sur OFF (arr_t) Iorsqu'il fait chaud et

plus humide, ou si on peut remarquer de I'humidite sur le joint

de la charniere de la porte.

_ne_gySaver

Ajustement des r_glages de commande

S'il est necessaire d'ajuster la temp@ature dans le compartiment

de refrig@ation ou de congelation, utiliser les reglages indiques

dans le tableau ci-dessous comme guide.

Pour les reglages de commande (Style 1) appuyer sur les touches

&fleche (haut ou bas) ou pour les reglages de commande (Style 2)

tourner le bouton de commande pour ajuster la temperature. Ne

pas ajuster les commandes de plus d'un cran a la fois, sauf lots

de la mise en marche du refrig@ateur.

Attendre 24 heures entre les ajustements pour que la temperature

puisse se stabiliser.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Tourner le reglage de

TEMPERATURE du

RERIGERATEUR 1° plus

haut

CONGC:LATEUR trop tiede/trop

peu de glagons

Tourner le reglage de

TEMPERATURE du

CONGC:LATEUR 1° plus

haut

REFRIGERATEUR trop froid Tourner le reglage de

TEMPERATURE du

RERIGERATEUR 1° plus

bas

CONGI2LATEUR trop froid Tourner le reglage de

TEMPERATURE du

CONGI2LATEUR 1° plus

bas

On peut contrGler le degre d'humidite dans le bac a legumes

etanche. Selon le modele, on peut appliquer les reglages

suivants : FRUIT (fruits) et VEGETABLES (legumes) ou LOW

(faible) et HIGH (eleve).

FRUIT (fruits} / LOW (bas} [ouvert] pour une meilleure

conservation des fruits et legumes a peaux.

VEGETABLES (legumes) / HIGH (_lev_) [ferme] pour une

meilleure conservation des legumes a feuilles frais.

Mise en marche/arr_t de la machine a glaqons

Pour mettre la machine a glagons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a glagons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine & gla_ons a un arr_t automatique.

Au fur et & mesure de la fabrication de la glace, les glagons

remplissent le bac d'entreposage de glagons. Les glagons

soulevent le bras de commande en broche & la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

Taux de production des glaqons

• La machine a gla_ons devrait produire une quantite de

glagons complete environ toutes les 3 heures.

• Pour augmenter la production de gla£ons, diminuer la

temperature du congelateur et du refrigGrateur. Voir

"Utilisation des commandes". Attendre 24 heures entre les

ajustements.

A noter

• Accorder 24 heures pour produire la premiere quantite de

gla£ons. Jeter les trois premieres quantites de glagons

produites.

• La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a gla£;ons. Eviter de

brancher la machine a gla£ons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que

le sel) peuvent endommager des pieces de la machine

gla_ons et causer une pietre qualite des gla£_ons. Si une

alimentation d'eau adoucie ne peut pas @re evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a glagons ou dans le bac a gla(_ons.

IMPORTANT :

• Apres avoir connecte le refrigerateur a une source

d'alimentation en eau, vidanger le systeme d'eau. Appuyer sur

le bouton du distributeur pendant 5 secondes, puis le rel&cher

pendant 5 secondes. Repeter I'operation jusqu'a ce que I'eau

commence a couler. Une fois que I'eau commence a couler,

repeter I'operation (appui sur le bouton du distributeur

pendant 5 secondes puis rel&chement pendant 5 secondes)

pendant 2 minutes supplementaires. Ceci permettra

d'evacuer I'air du filtre et du systeme de distribution d'eau.

Une vidange supplementaire peut _tre necessaire dans

certains domiciles. Pendant I'evacuation de I'air du syst_me,

de I'eau peut gicler du distributeur.

REMARQUE : Apres cinq minutes de distribution d'eau

continue, le distributeur cessera la distribution afin d'eviter

une inondation. Pour poursuivre la distribution, appuyer de

nouveau sur le bouton du distributeur.

• Accorder 24 heures pour que le refrigerateur se refroidisse et

rafraichisse I'eau. Pulser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

Distribution d'eau

1. Tenir un recipient sous le distributeur tout en appuyant sur le

bouton.

2. Rel&cher le bouton pour arr_ter la distribution.

ENTRETIENDU

• #

REFRIGERATEUR

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant ou

apres le systeme. Les systemes certifies pour la reduction

de kyste peuvent _tre utilises pour I'eau desinfectee qui

peut contenir des kystes filtrables.

Le filtre a eau se situe dans le coin superieur droit du

compartiment de refrigeration. II est conseille de remplacer le

filtre au moins tousles 6 mois. Si le debit d'eau au distributeur

d'eau ou a la machine a glat:ons diminue de fat:on marquee

avant que 6 mois ne se soient ecoules, remplacer le filtre a eau

plus souvent.

Remplacement du filtre a eau

Pour acheter un filtre a eau de rechange, modele 67003523 la

piece n° 4396395, contactez votre revendeur ou composez

le 1-800-442-9991 (€:.-U.) ou le 1-800-807-6777 (Canada).

IMPORTANT : Uair emprisonne dans le syst_me d'eau peut

provoquer une expulsion de I'eau et du filtre. Toujours faire couler

I'eau pendant 2 minutes avant de retirer le filtre ou le dispositif de

decharge bleu.

1. Tourner le filtre darts le sens antihoraire pour le retirer.

2. Retirer I'etiquette de scellement du filtre de rechange et

inserer le filtre darts le compartiment du filtre.

3. Tourner le filtre dans le sens horaire jusqu'a la butee. Emboiter

le couvercle du filtre pour fermer.

REMARQUE : Le distributeur peut _tre utilise sans installer de

filtre a eau. L'eau ne sera pas filtree. Si cette option est choisie,

remplacer le filtre par un dispositif de decharge bleu.

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour eviter une accumulation d'odeurs. Essuyer

les renversements immediatement.

IMPORTANT : Comme Fair circule entre les deux sections, toutes

les odeurs formees dans une section seront transferees a I'autre.

Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour eviter le transfert d'odeurs et I'assechement des

aliments, envelopper ou recouvrir hermetiquement les aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides

inflammables, cires nettoyantes, detergents concentres, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en metal

peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tilde.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures ou

marques, il est suggere d'utiliser le nettoyant et poll pour

acier inoxydable la piece n°4396095 approuve par le

fabricant. Pour commander le produit de nettoyage,

composer le 1-800-442-9991 (E.-U.) ou le

1-800-807-6777(Canada).

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

Veiller ace que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact non intentionnel, nettoyer la piece de plastique

avec une eponge et un detergent doux dans de I'eau tiede.

Secher paffaitement avec un linge doux.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tous les deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur & brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termin&

Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les lampes pour appareils menagers ne

sont pas compatibles avec ce refrig6rateur. Veiller a remplacer la

lampe par une lampe de m_me taille/forme/puissance (pas plus

de 40 W).

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Oter I'ecran de protection, si necessaire.

ModUles avec tiroir de congelation

• Sommet du compartiment de refrigeration - Faire glisser

I'ecran de protection vers I'arriere du compartiment pour

le liberer de I'ensemble d'eclairage.

• Sommet du compartiment de congelation - Le couvercle

de I'ampoule d'eclairage s'ouvre par I'arriere. Appuyer

fermement sur les encoches a I'arri_re du couvercle et tirer

le couvercle vers le bas.

REMARQUE : II sera peut _tre necessaire de demonter la

tablette ou le panier superieur du congelateur pour

acceder a I'ensemble d'eclairage,

ModUles de compartiments de congelation avec porte

• Sommet du compartiment de refrigeration - Faire glisser

I'ecran de protection vers I'arriere du compartiment pour

le liberer de I'ensemble d'eclairage.

• Sommet du compartiment de congelation - Appliquer une

pression et tirer I'arriere du protege-ampoule vers vous

pour liberer les onglets, puis tirer vers le bas.

3. Remplacer la ou les ampoule(s) grillee(s) avec une ampoule

electrique pour appareil menager de pas plus de 40 watts.

4. Reinstaller le protege-ampoule.

ModUles avec tiroir de cong_lation

• Sommet du compartiment de refrigeration - Inserer les

onglets de I'ecran clans les trous appropries de chaque

c6te de I'ensemble d'eclairage. Faire glisser I'ecran de

protection vers I'avant de I'unite jusqu'& ce qu'il se

verrouille en place.

REMARQUE : Pour eviter d'endommager le couvercle de

la lampe, ne pas forcer le couvercle au-del& du point de

verrouillage.

• Sommet du compartiment de congelation - Inserer les

onglets de I'ecran dans les trous appropries de chaque

c6te de I'ensemble d'eclairage.

ModUles de compartiments de congelation avec porte

• Sommet du compartiment de refrigeration - Inserer les

onglets de I'ecran clans les trous appropries de chaque

c6te de I'ensemble d'eclairage. Faire glisser I'ecran de

protection vers I'avant de I'unite jusqu'& ce qu'il se

verrouille en place.

REMARQUE : Pour eviter d'endommager I'ecran de

protection, ne pas forcer I'ecran au-del& du point de

verrouillage.

• Sommet du compartiment de congelation - InsUrer les

onglets de I'ecran dans les trous appropries de chaque

c6te de I'ensemble d'eclairage.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Internet et la FAQ (loire aux questions)

pour _viter le coQt d'un appel de service.

Aux I_.-U,www.whirlpool.com Au Canada, www.whirlpool.ca

Le r_frig_rateur ne fonctionne pas

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

• Le cordon d'alimentation _lectrique est-il d_branche?

Brancher sur une prise a 3 alv6oles reli_e a la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grille ou un disjoncteur s'est-il

d_clench_? Remplacer le fusible ou rearmer le disjoncteur.

• Les commandes sont-elles sur ON (marche)? S'assurer

que les commandes du refrigerateur sont sur ON (marche).

Voir "Utilisation des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Mettre les boutons de reglage de la

temperature sur la position la plus froide ne refroidira aucun

des compartiments plus rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une

importante quantite de nourriture y est ajoutee, si les portes sont

frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frigerateur semble bruyant

Le bruit des refrigerateurs a et6 reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'explications.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

• Gr_sillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

• Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

• Grincement/craquement - se produit Iorsque la glace est

ejectee du moule a glagons

Les portes ne ferment pas complbtement

• La porte est-elle bloqu_e en position ouverte? Deplacer les

emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles b ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

• Les joints d'etanch_ite sont-ils sales ou collants? Nettoyer

les joints et les surfaces de contact au savon doux et a I'eau

tiede. Rincer et secher avec un linge doux.

La temperature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

• La/Les porte(s) est/sont-elle(s) frequemment ouverte(s) ou

laissee(s) ouverte(s)? Ceci permet a I'air chaud de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le refrig6rateur revienne &

sa temperature normale.

• Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II y a une accumulation d'humidit_ a I'interieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La piece est-elle humide? Ceci contribue & I'accumulation

de I'humidit&

La/Les porte(s) est/sont-elle(s) frequemment ouverte(s) ou

laissee(s) ouverte(s)? Ceci permet a Fair humide de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

La machine a gla£ons ne produit pas ou pas suffisamment de

gla£ons

• Le r_frigerateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine a gla£ons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de glagons. Attendre 72 heures pour la production complete

de gla_ons.

• La porte du cong_lateur est-elle compl_tement ferrule?

Bien fermer la porte du compartiment de congelation. Si la

porte du compartiment de cong_lation ne ferme pas

completement, voir "Les portes ne ferment pas

completement".

• Une grande quantit_ de gla_ons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a gla_ons produise

plus de glagons.

• Un gla£on est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

• Un filtre a eau est-il install_ sur le refrigerateur? Enlever le

filtre et faire fonctionner la machine a glagons. Si le volume de

glace augmente, le filtre est probablement obstrue ou mal

install& Remplacer le filtre ou le reinstaller correctement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ _ votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Les glagons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau est-elle compl_tement

ouverte? Ouvrir la valve d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• Un filtre _ eau est-il install_ sur le r_frig_rateur? Enlever le

filtre et faire fonctionner la machine a glagons. Si la qualite des

glagons augmente, le filtre est probablement obstrue ou real

install& Remplacer le filtre ou le reinstaller correctement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

• Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agre6 et qualifi&

Go0t, odeur ou couleur grise des gla(2ons

• Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une decoloration et un

mauvais goQt des glagons.

• Les gla£ons ont-ils _te gardes trop Iongtemps? Jeter les

glagons. Laver le compartiment a glagons. Accorder

24 heures pour la fabrication de nouveaux gla(;ons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a I'air eta I'humidite pour conserver les

aliments.

• L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il installe sur le refrig_rateur? Une

decoloration grise ou foncee de la glace indique que le

syst_me de filtration de I'eau a besoin d'un ringage

additionnel. Rincer le systeme de filtration d'eau avant

d'utiliser un nouveau filtre. Remplacer le filtre a eau a la date

indiquee. Voir "Systeme de filtration de I'eau".

Le distributeur d'eau ne fonctionne pas correctement

• Le r_frigerateur est-il connecte a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Redresser la canalisation d'eau.

• S'agit-il d'une nouvelle installation? Rincer et remplir le

syst_me de distribution d'eau. Voir "Distributeur d'eau".

La pression de I'eau est-elle inf_rieure a 35 Ib/po 2

(241 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

• Un filtre a eau est-il install_ sur le r_frig_rateur? Enlever le

filtre et faire fonctionner le distributeur. Si I'ecoulement d'eau

augmente, le filtre est probablement obstrue ou mal install&

Remplacer le filtre ou le reinstaller correctement.

• La porte du r_frig_rateur est-elle bien ferrule? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

• Les portes ont-elles _t_ r_cemment enlev_es? S'assurer

que I'assemblage c&ble/tuyau du distributeur d'eau a ete

correctement reconnecte en has de la porte du refrigerateur.

Voir "Portes du refrigerateur".

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

L'eau coule du syst_me de distribution

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Rincer le systeme de

distribution d'eau. Voir "Distributeur d'eau".

Le filtre a eau a-t-il _te r_cemment change? Rincer le

systeme de distribution d'eau. Voir "Distributeur d'eau".

Trouve-t-on de I'eau au sol pros de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau

sont completement settees. Voir "Portes du refrigerateur".

L'eau du distributeur est tibde

REMARQUE : L'eau du distributeur est seulement refrigeree &

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle recemment _t_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

• Le r_frigerateur est-il branch_ a I'arrivee d'eau froide?

S'assurer que le refrigerateur est branche & I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

FEUILLESDEDONNEESSURLE PRODUIT

Systbme de filtration d'eau interieur

Modble 67003523-750 / Capacit_ : 750 gallons (2839 litres)

Syst_me test& et certifi& par NSF International en vertu de la norme

NSF/ANSl 42 (r&duction du goQt et de I'odeur du chlore, et particules

(classe I*)); et en vertu de la norme NSF/ANSI 53 (r6duction de

plomb, mercure, atrazine, toxaphene, kystes, turbidit&, amiante, et

lindane).

Ce produit a ete teste selon les normes NSF/ANSl 42 et 53 pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiquees dabs I'eau entrant daBs le systeme a ete reduite h une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le syst_me, tel que specifie dabs les normes NSF/ANSl 42 et 53.

R_d. de substances Effluent

Effets esth_tiques moyen

GoQt/odeur de chlore 0,05 mg/L

Particules (classe I*) 30,583 #/mL

R_duction de Effluent

contaminant moyen

Crit_res de Affluent moyen Concentration daBs Effluent

reduction NFS I'eau & traiter maximal

r_duction de 50 % I 1,88 mg/L 2,0 rng/L _+10 % 0,06 mg/L

r_duction de 85 % 5 700 000 #/mL AUparticules/mLmOins10 000 69 000 #/mL

Crit_res de Affluent moyen Concentration daBs Effluent

reduction NFS I'eau & traiter maximal

% de r6d. % de r6d.

minimale moyenne

96,84 >97,26

98,94 99,52

% de r6d. % de r6d.

minimale moyenne

Plomb : a pH 6,5 0,010 mg/L 0,153 mg/L t 0,15 mg/L _+10 % < 0,001mg/L < 0,001mg/L >99,29% >99,35 %

Plomb : a pH 8,5 0,010 mg/L 0,150 mg/L t 0,15 mg/L _+10 % < 0,001 mg/L < 0,001mg/L >99,29% >99,33 %

Mercure : a pH 6,5 0,002 mg/L 0,006 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 90,91 95,70

Mercure : h pH 8,5 0,002 mg/L 0,006 mg/L 0,006 mg/L _+10 % 0,0015 mg/L 0,0008 mg/L 75,93 86,22

Toxaphene 0,003 mg/L 0,015 mg/L 0,015 _+10% < 0,001 mg/L < 0,001 mg/L 91,67% 92,97 %

Atrazine 0,003 mg/L 0,009mg/L 0,009 mg/L _+10 % < 0,002 mg/L < 0,002 mg/L 75,31% 76,99 %

Amiante 99 % 155 MF/L 107a 10Bfibres/L tt < 1 MF/L < 1 MF/L >99,99 % >99.99 %

Kystes; >99,95 % 166 500 #/L 50 000/L min. < 1 #/L; < 1 #/W >99,99 >99,99

Turbidit_ 0,5 NTU 10,7 NTU 11 _+1 NTU 0,49 NTU 0,31 NTU 95,2 97,09

Lindane 0,0002 mg/L 0,002 mg/L 0,002 _+10 % < 0,0001 mg/L 0,000 mg/L 96,50 % 98,72 %

Parametres de test : pH

Temperature = 68°F h 71,6°F (20°C a 22°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

• Le systeme de contr61e du filtre mesure la quantite d'eau qui

passe par le filtre et vous alerte Iorsqu'il faut remplacer le filtre.

Lorsque 90 % de la vie estimee du filtre sont utilises, le temoin

jaune (Order/commander) s'allume. Lorsque 100 % de la vie

estimee du filtre sont utilises, le temoin rouge (Replace/

remplacer) s'allume et il est recommande de remplacer le

filtre. Pour les modeles sans temoin lumineux de I'etat du

filtre, remplacer le filtre tous les 6 mois. Utiliser une cartouche

de remplacement 67003523, commander la piece n°

4396395. Prix sugg_re au detail en 2007 de 49,99 $US/65,95

SCAN. Les prix sent sujets a des changements sans preavis.

• Le produit ne doit _tre utilise que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apr_s le systeme. Les

syst_mes certifies pour la reduction de kyste peuvent _tre

utilises pour I'eau desinfectee qui peut contenir des kystes

filtrables.

= 7,5 + 0,5 a moins d'indications contraires. Debit = 0,78 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d application/Parametres

d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 35 - 120 Ib/po _(241 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (1°- 38°C)

Debit nominal 0,78 gpm (2,9 Lpm) h 60 Ib/po 2

• Veuillez vous referer h la section "Systeme de filtration de

I'eau" pour le hem et le numero de telephone du fabricant.

*Classe I - taille des particules : > 0,5 h < 1 IJm

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

*CeSconditionsCOntaminantSlocalesdenesontl,eau_aSpnecessairement presents daBs votre approvisionnement d'eau. Le rendement peut varier selon les

*fFibres de Iongueur superieure & 10 IJm

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque deposee de NSF International.

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITC:E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apr_s designees "Whirlpool") paiera pour les

pieces specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par

une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le

pays ou il a ete achete.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sent pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due a une defaillance du refrig6rateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'ceuvre Iorsque I'appareil est utilise dans un pays autre que le pays ou il a et6

achete.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRFtSENTE GARANTIE LIMITI2E CONSISTE EN LA

REPARATION PREVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITC:ES A UN AN OU A LA PLUS COURTE PC:RIODE AUTORISC:E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFERE DES DROITS JURIDIQUES SPFtCIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION/_, UNE AUTRE.

/_,I'exterieur du Canada et des 50 €tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique. 5/07

Pour des informations supplementaires sur le produit, aux €:.-U., visiter www.whirlpool.com

Au Canada, visiter www.whirlpool.ca

Si vous n'avez pas acc_s a Internet et que vous necessitez une assistance pendant I'utilisation du produit ou que vous souhaitez

prendre un rendez-vous, vous pouvez contacter whirlpool au numero ci-dessous.

Ayez votre num_ro de modele a disposition. Vous pouvez trouver vos num_ros de modele et de sdrie sur la paroi int_rieure droite du

r#frig#rateur.

Pour assistance ou service aux 12.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d'assistance, vous pouvez ecrire a Whirlpool en soumettant toute question ou probleme a I'adresse

Aux 12tats-Unis : Au Canada :

Whirlpool Brand Home Appliances Whirlpool Brand Home Appliances

Customer eXperience Center Centre d'interaction avec la clientele

553 Benson Road 1901 Minnesota Court

Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de telephone ou I'on peut vous joindre dans la journee.

Veuillez conserver le manuel de I'utilisateur et le numero de modele pour reference ulterieure.

W10137645A

SP PN W10137646A

@ 2007 Whirlpool Corporation.

Tous droits r_serv_s, ® Marque d6pos_e/TM Marque de commerce de Whirlpool, U,S,A,, emploi sous licence par Whirlpool Canada LP au Canada

8/07

Printed in U.S.A.

Imprime aux E.-U.

Whirlpool GX5SHDXTS11 bottom-mount refrigerator

Product's Documents

User Manual

Specifications

Whirlpool GX5SHDXTS11 Questions and Answers
