Whirlpool WTW6200SW0 28 Inch Top-Load Washer with 3.9 cu. User Manual

V#hJo] ®

CABRIOTM

AUTOMATICWASHER

For questions about features, operation/performance,

parts, accessories or service call: 1-800-253-1301

In Canada, call: 1-800-807-6777

or visit our website at

www.whirlpool.com or www.whirlpool.ca

LAVAD,ORA

AUTOMATICA

CABRIOTM

Si tiene preguntas respecto alas caracterfsticas, funcionamiento,

rendimiento, pares, accesorios o servicio teenico, Ilame al:

1-800-253-1301

En CanadA, Ilame al: 1-800-807-6777

o visite nuestro sitio web en

www.whirlpool.com o www.whirlpool.ca

LAVEUSE

AUTOMATIQUE

CABRIOTM

Au Canada, pour assistance, installation ou service, composer le :

1-800-807-6777

ou visitez notre site internet h

www.whirlpool.ca

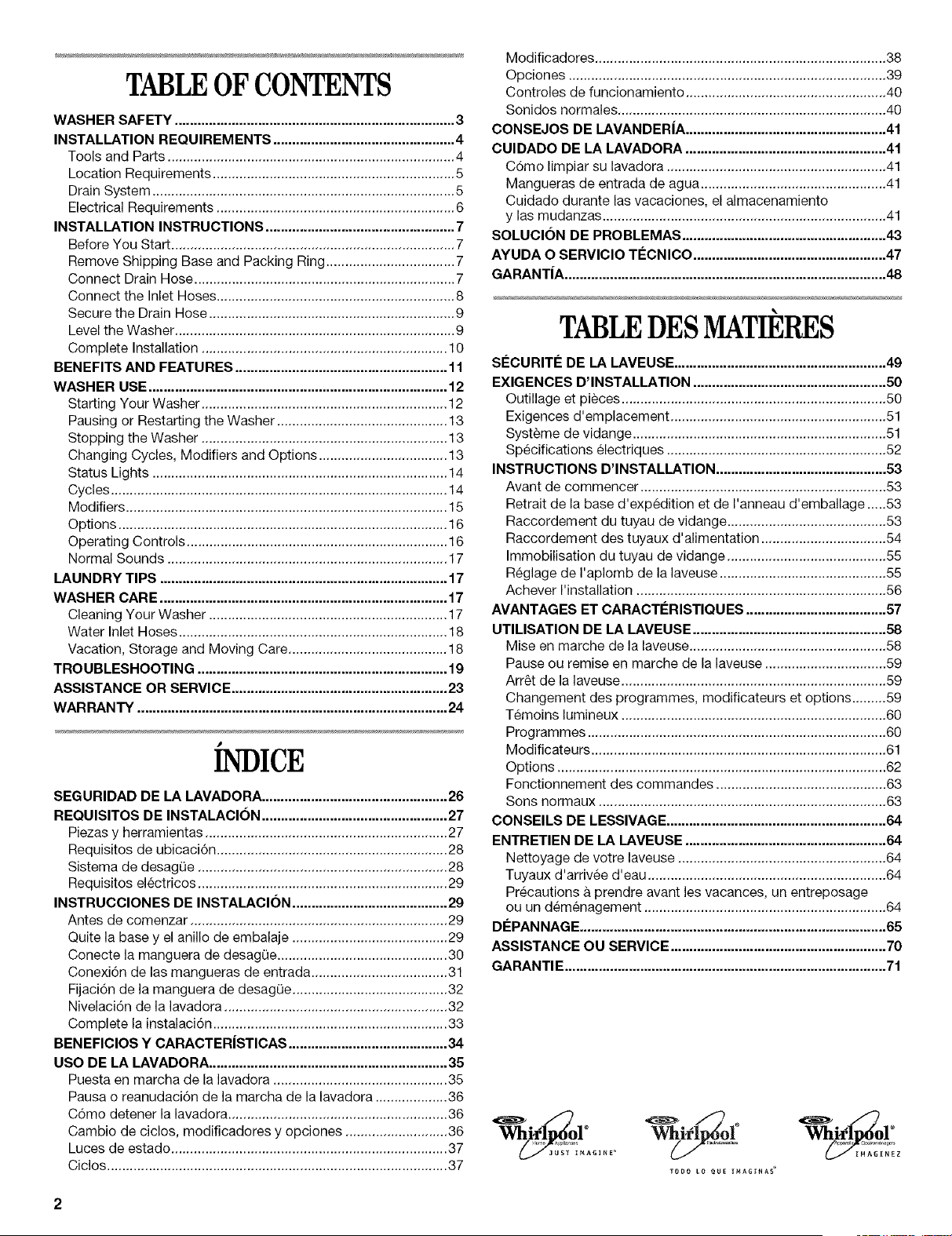

Table of Contents/Indice/Table des matieres.. 2

8566930A

TABLEOF CONTENTS

WASHER SAFETY .......................................................................... 3

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Location Requirements ................................................................ 5

Drain System ................................................................................ 5

Electrical Requirements ............................................................... 6

INSTALLATION INSTRUCTIONS .................................................. 7

Before You Start ........................................................................... 7

Remove Shipping Base and Packing Ring .................................. 7

Connect Drain Hose ..................................................................... 7

Connect the Inlet Hoses ............................................................... 8

Secure the Drain Hose ................................................................. 9

Level the Washer .......................................................................... 9

Complete Installation ................................................................. 10

BENEFITS AND FEATURES ........................................................ 11

WASHER USE ............................................................................... 12

Starting Your Washer ................................................................. 12

Pausing or Restarting the Washer ............................................. 13

Stopping the Washer ................................................................. 13

Changing Cycles, Modifiers and Options .................................. 13

Status Lights .............................................................................. 14

Cycles ......................................................................................... 14

Modifiers ..................................................................................... 15

Options ....................................................................................... 16

Operating Controls ..................................................................... 16

Normal Sounds .......................................................................... 17

LAUNDRY TIPS ............................................................................ 17

WASHER CARE ............................................................................ 17

Cleaning Your Washer ............................................................... 17

Water Inlet Hoses ....................................................................... 18

Vacation, Storage and Moving Care .......................................... 18

TROUBLESHOOTING .................................................................. 19

ASSISTANCE OR SERVICE ......................................................... 23

WARRANTY .................................................................................. 24

INDICE

SEGURIDAD DE LA LAVADORA ................................................. 26

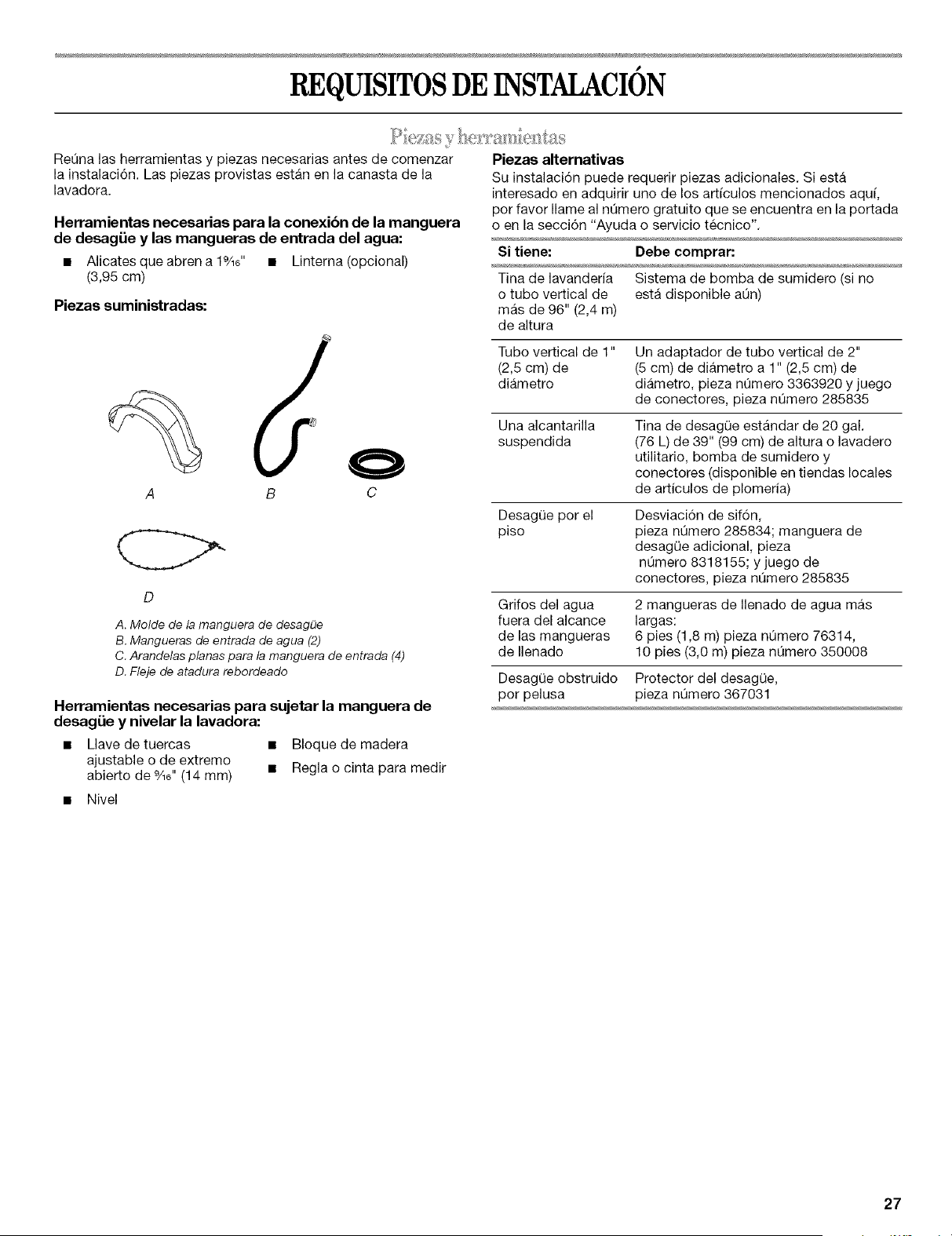

REQUISITOS DE INSTALACION ................................................. 27

Piezas y herramientas ................................................................ 27

Requisitos de ubicaci6n ............................................................. 28

Sistema de desag(Je .................................................................. 28

Requisitos electricos .................................................................. 29

INSTRUCCIONES DE INSTALACION ......................................... 29

Antes de comenzar .................................................................... 29

Quite la base y el anillo de embalaje ......................................... 29

Conecte la manguera de desagQe ............................................. 30

Conexi6n de las mangueras de entrada .................................... 31

Fijaci6n de la manguera de desag(Je ......................................... 32

Nivelaci6n de la lavadora ........................................................... 32

Complete la instalaci6n .............................................................. 33

BENEFICIOS Y CARACTER|STICAS .......................................... 34

USO DE LA LAVADORA ............................................................... 35

Puesta en marcha de la lavadora .............................................. 35

Pausa o reanudaci6n de la marcha de la lavadora ................... 36

C6mo detener la lavadora .......................................................... 36

Cambio de ciclos, modificadores y opciones ........................... 36

Luces de estado ......................................................................... 37

Ciclos .......................................................................................... 37

Modificadores ............................................................................. 38

Opciones .................................................................................... 39

Controles de funcionamiento ..................................................... 40

Sonidos normales ....................................................................... 40

CONSEJOS DE LAVANDERIA ..................................................... 41

CUIDADO DE LA LAVADORA ..................................................... 41

C6mo limpiar su lavadora .......................................................... 41

Mangueras de entrada de agua ................................................. 41

Cuidado durante las vacaciones, el almacenamiento

y las mudanzas ........................................................................... 41

SOLUCION DE PROBLEMAS ...................................................... 43

AYUDA O SERVICIO TI_CNICO ................................................... 47

GARANT|A ..................................................................................... 48

TABLEDES MATIERES

SI_CURITI_ DE LA LAVEUSE ........................................................ 49

EXIGENCES D'INSTALLATION ................................................... 50

Outillage et pieces ...................................................................... 50

Exigences d'emplacement ......................................................... 51

Systeme de vidange ................................................................... 51

Specifications electriques .......................................................... 52

INSTRUCTIONS D'INSTALLATION ............................................. 53

Avant de commencer ................................................................. 53

Retrait de la base d'expedition et de I'anneau d'emballage .....53

Raccordement du tuyau de vidange .......................................... 53

Raccordement des tuyaux d'alimentation ................................. 54

Immobilisation du tuyau de vidange .......................................... 55

Reglage de I'aplomb de la laveuse ............................................ 55

Achever I'installation .................................................................. 56

AVANTAGES ET CARACTI_RISTIQUES ..................................... 57

UTILISATION DE LA LAVEUSE ................................................... 58

Mise en marche de la laveuse .................................................... 58

Pause ou remise en marche de la laveuse ................................ 59

Arr_t de la laveuse ...................................................................... 59

Changement des programmes, modificateurs et options .........59

Temoins lumineux ...................................................................... 60

Programmes ............................................................................... 60

Modificateurs .............................................................................. 61

Options ....................................................................................... 62

Fonctionnement des commandes ............................................. 63

Sons normaux ............................................................................ 63

CONSEILS DE LESSlVAGE .......................................................... 64

ENTRETIEN DE LA LAVEUSE ..................................................... 64

Nettoyage de votre laveuse ....................................................... 64

Tuyaux d'arrivee d'eau ............................................................... 64

Precautions a prendre avant les vacances, un entreposage

ou un demenagement ................................................................ 64

DCPANNAGE ................................................................................. 65

ASSISTANCE OU SERVICE ......................................................... 70

GARANTI E ..................................................................................... 71

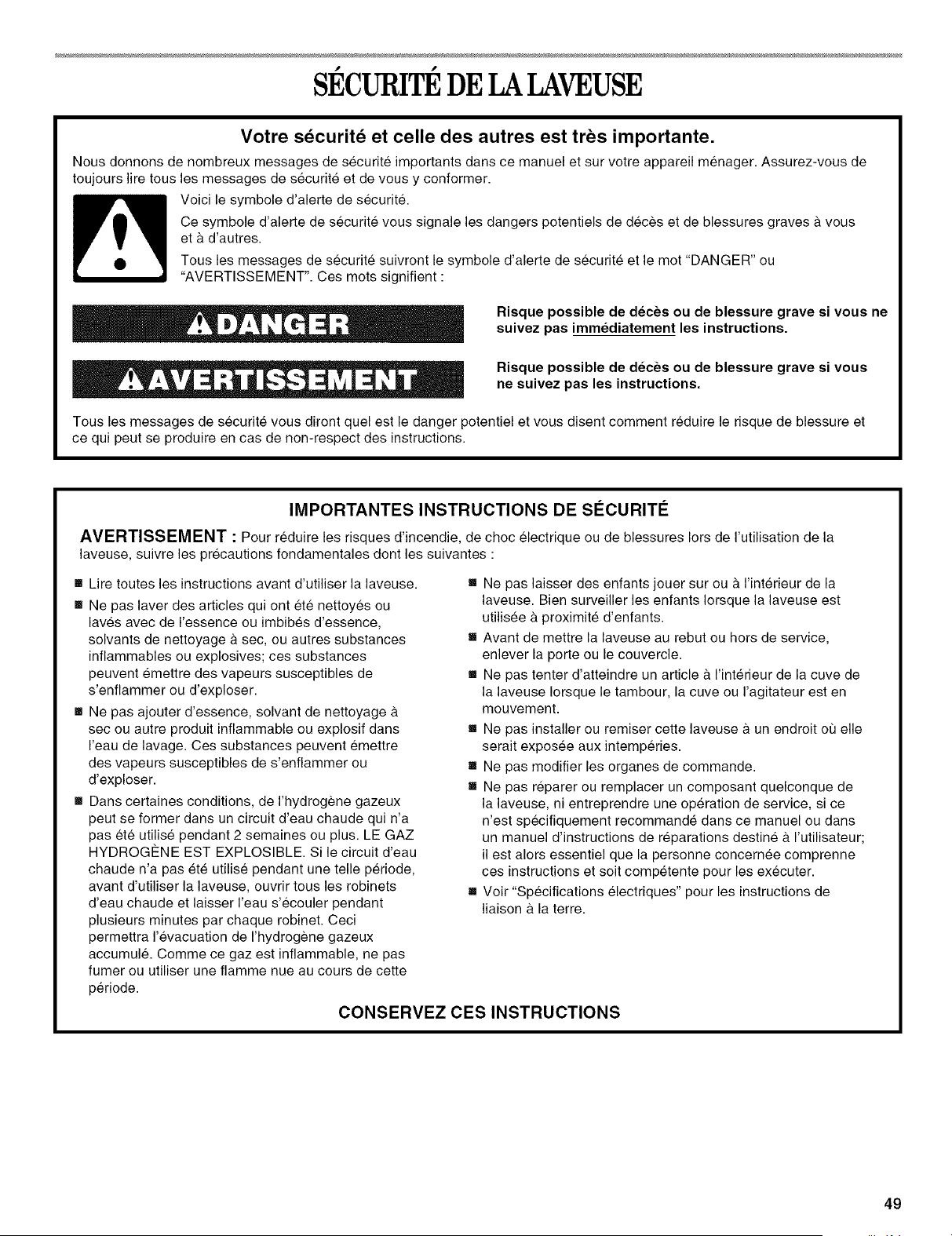

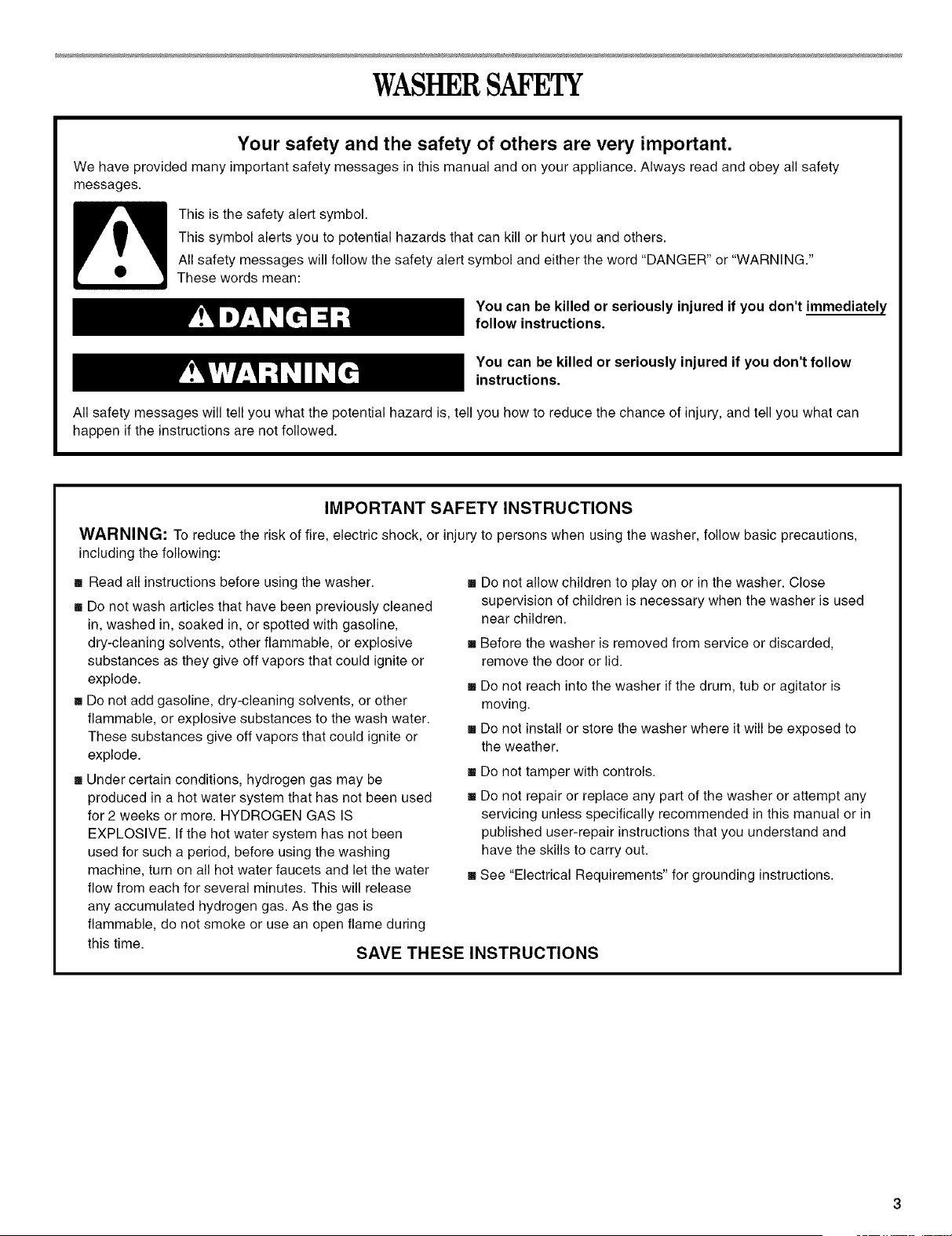

WASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

[] Read all instructions before using the washer.

[] Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

[] Do not add gasoline, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

[] Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

[] Before the washer is removed from service or discarded,

remove the door or lid.

[] Do not reach into the washer if the drum, tub or agitator is

moving.

[] Do not install or store the washer where it will be exposed to

the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user-repair instructions that you understand and

have the skills to carry out.

[] See "Electrical Requirements" for grounding instructions.

this time.

SAVE THESE INSTRUCTIONS

INSTALLATIONREQUIREMENTS

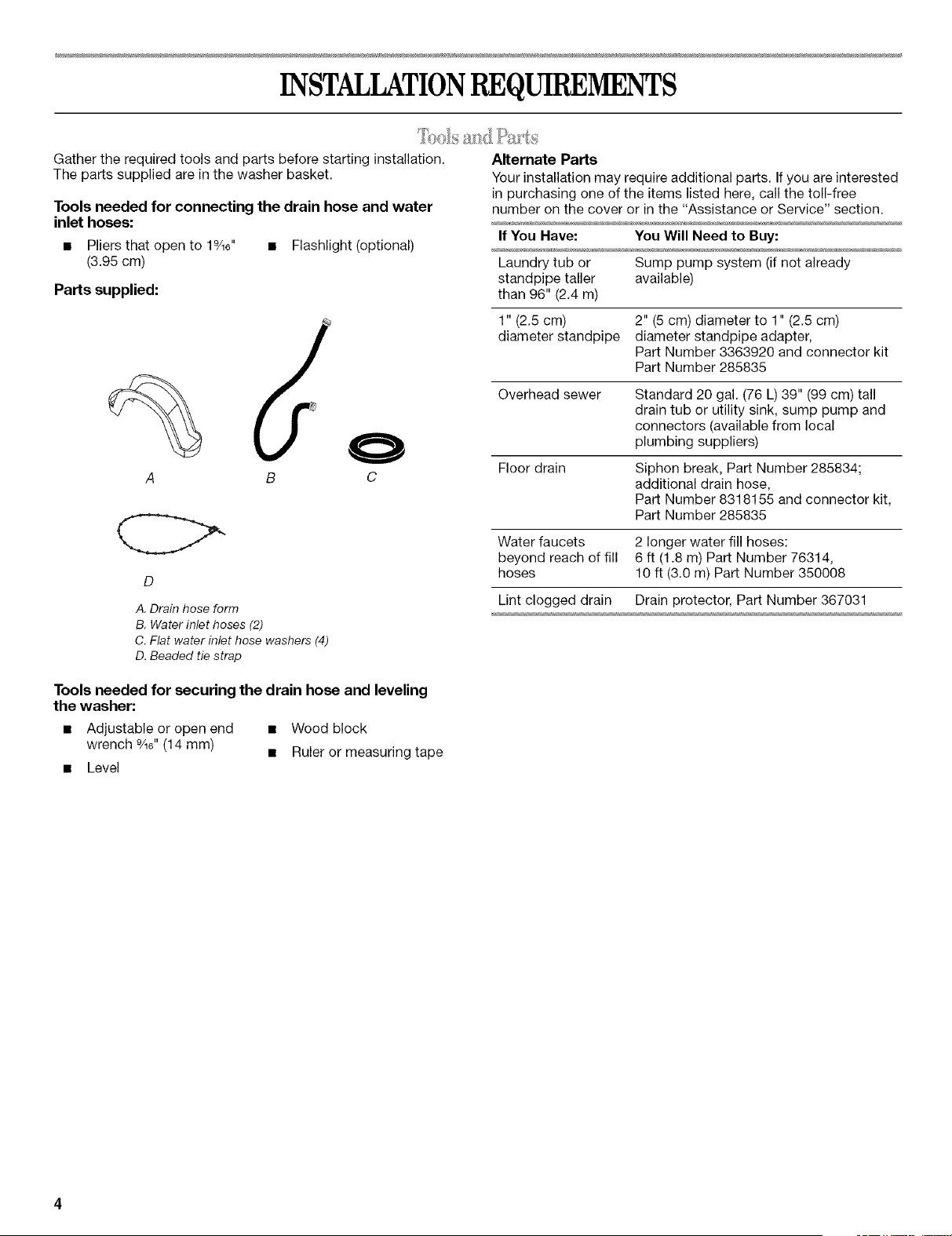

Gather the required tools and parts before starting installation.

The parts supplied are in the washer basket.

Tools needed for connecting the drain hose and water

inlet hoses:

• Pliers that open to 19/16" • Flashlight (optional)

(3.95 cm)

Parts supplied:

B C

A. Drain hose form

B. Water inlet hoses (2)

C. Flat water inlet hose washers (4)

D. Beaded tie strap

Tools needed for securing the drain hose and leveling

the washer:

• Adjustable or open end • Wood block

wrench 9/16"(14 mm) • Ruler or measuring tape

• Level

Alternate Parts

Your installation may require additional parts. If you are interested

in purchasing one of the items listed here, call the toll-free

number on the cover or in the "Assistance or Service" section.

If You Have: You Will Need to Buy:

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 96" (2.4 m)

1" (2.5 cm)

diameter standpipe

2" (5 cm) diameter to 1" (2.5 cm)

diameter standpipe adapter,

Part Number 3363920 and connector kit

Part Number 285835

Overhead sewer

Standard 20 gal. (76 L) 39" (99 cm) tall

drain tub or utility sink, sump pump and

connectors (available from local

plumbing suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose,

Part Number 8318155 and connector kit,

Part Number 285835

Water faucets 2 longer water fill hoses:

beyond reach of fill 6 ft (1.8 m) Part Number 76314,

hoses 10 ft (3.0 m) Part Number 350008

Lint clogged drain Drain protector, Part Number 367031

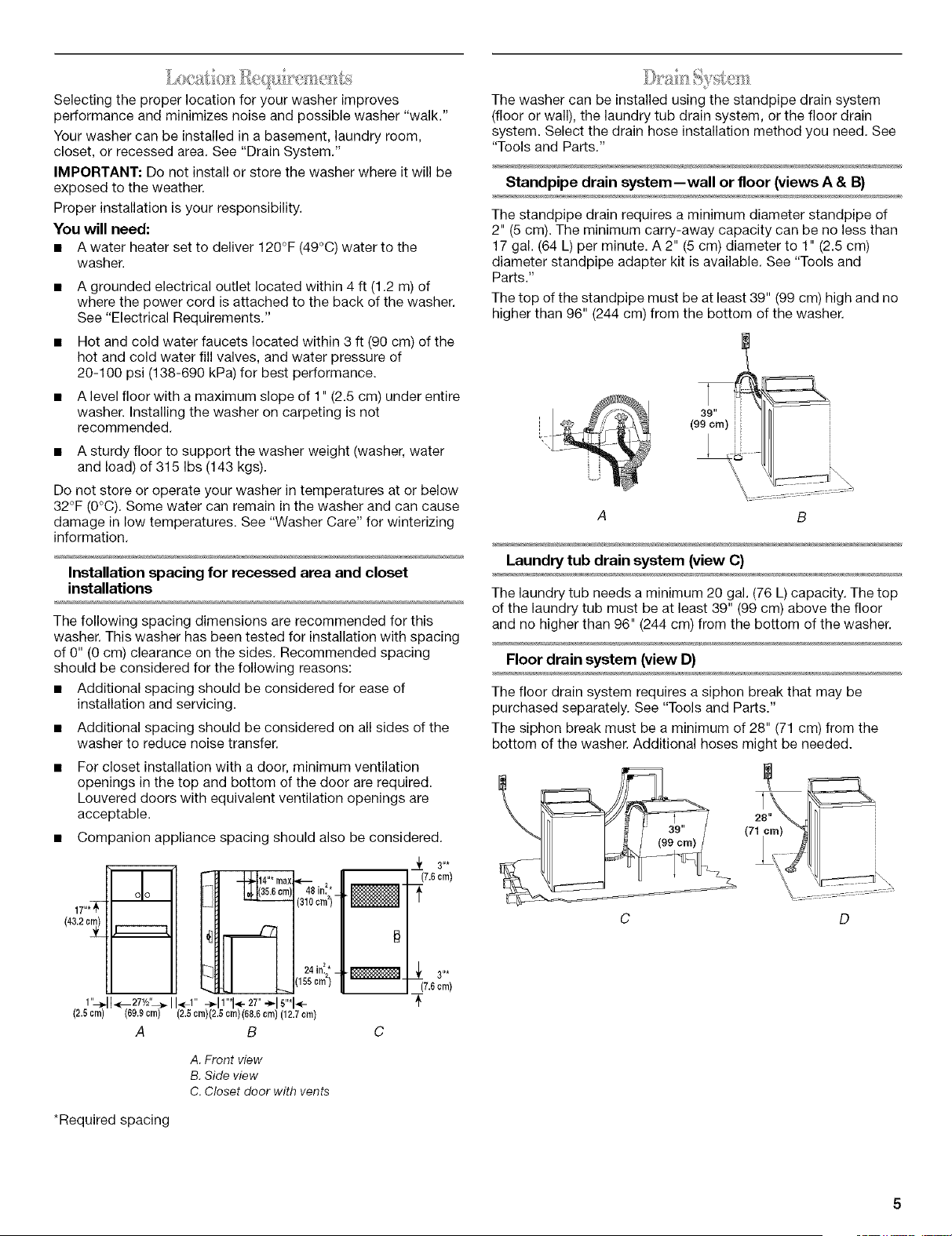

Selectingtheproperlocationforyourwasherimproves

performanceandminimizesnoiseandpossiblewasher"walk."

Yourwashercanbeinstalledinabasement,laundryroom,

closet,orrecessedarea.See"DrainSystem."

IMPORTANT:Donotinstallorstorethewasherwhereitwillbe

exposedtotheweather.

Properinstallationisyourresponsibility.

Youwillneed:

• Awaterheatersettodeliver120°F(49°C)watertothe

washer.

• Agroundedelectricaloutletlocatedwithin4ft(1.2m)of

wherethepowercordisattachedtothebackofthewasher.

See"ElectricalRequirements."

• Hotandcoldwaterfaucetslocatedwithin3ft (90cm)ofthe

hotandcoldwaterfillvalves,andwaterpressureof

20-100psi(138-690kPa)forbestperformance.

• Alevelfloorwitha maximumslopeof1"(2.5cm)underentire

washer.Installingthewasheroncarpetingisnot

recommended.

• Asturdyfloortosupportthewasherweight(washer,water

andload)of315Ibs(143kgs).

Donotstoreoroperateyourwasherintemperaturesatorbelow

32°F(0°C).Somewatercanremaininthewasherandcancause

damageinlowtemperatures.See"WasherCare"forwinterizing

information.

Installation spacing for recessed area and closet

installations

The following spacing dimensions are recommended for this

washer. This washer has been tested for installation with spacing

of 0" (0 cm) clearance on the sides. Recommended spacing

should be considered for the following reasons:

• Additional spacing should be considered for ease of

installation and servicing.

• Additional spacing should be considered on all sides of the

washer to reduce noise transfer.

For closet installation with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

• Companion appliance spacing should also be considered.

olo

1'_ _---27W_ _1" -_- 1"1_-27" "_'15"t_-

2.5cm 69.9 cm (2.6 cm)(2.6 crn) (68.6 cm) (12.7 cm)

A B

-- __ 3"*

(7.6 crn}

-- _J4_1_,"max

_%i0:*

24%. 3-

"_- ._ [155crn) (7.6cm)

A. Front view

B. Side view

C. Closet door with vents

*Required spacing

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need. See

"Tools and Parts."

Standpipe drain system--wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of

2" (5 cm). The minimum carry-away capacity can be no less than

17 gal. (64 L) per minute. A 2" (5 cm) diameter to 1" (2.5 cm)

diameter standpipe adapter kit is available. See "Tools and

Parts."

The top of the standpipe must be at least 39" (99 cm) high and no

higher than 96" (244 cm) from the bottom of the washer.

39"

(99 crn)

Laundry tub drain system (view C)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 39" (99 cm) above the floor

and no higher than 96" (244 cm) from the bottom of the washer.

Floor drain system (view D)

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 28" (71 cm) from the

bottom of the washer. Additional hoses might be needed.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death_

fire_ or electrical shock.

A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit

serving only this appliance be provided.

This washer is equipped with a power supply cord having a

3 prong grounding plug.

To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, grounding-type outlet,

grounded in accordance with local codes and ordinances. If a

mating outlet is not available, it is the personal responsibility

and obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualified electrician if you are not sure the

washer is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

GROUNDING INSTRUCTIONS

For a grounded, cord-connected washer:

This washer must be grounded. In the event of a malfunction

or breakdown, grounding will reduce the risk of electrical

shock by providing a path of least resistance for electric

current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The

plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if it will

not fit the outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the appliance.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

NOTE: To avoid floor damage during installation, set the washer

onto cardboard before moving across floor.

IMPORTANT:

• Be sure the foam shipping base has been removed from the

bottom of the washer as directed in the Unpacking

Instructions.

• If foam shipping base has not been removed, be sure lid is

secured with tape before laying washer on its back.

• Removing the foam shipping base is necessary for proper

operation.

5. Remove tape from lid. Open lid and remove foam packing

ring from washer tub. Keep foam packing ring in case you

need to move the washer in the future.

Proper connection of the drain hose protects your floors from

damage due to water leakage. Read and follow these

instructions.

The drain hose is connected to your washer and is stored inside

the washer cabinet.

1. Place cardboard supports from shipping carton on floor

behind washer for support.

2. Using 2 or more people, tip the washer onto its back and

place on cardboard supports.

3. Remove foam shipping base.

4. Set washer upright.

Remove drain hose from washer cabinet

Pull the corrugated drain hose out of the washer by first grabbing

the pull tie. Continue to pull the hose until the end emerges. Do

not force excess drain hose back into the rear of the washer.

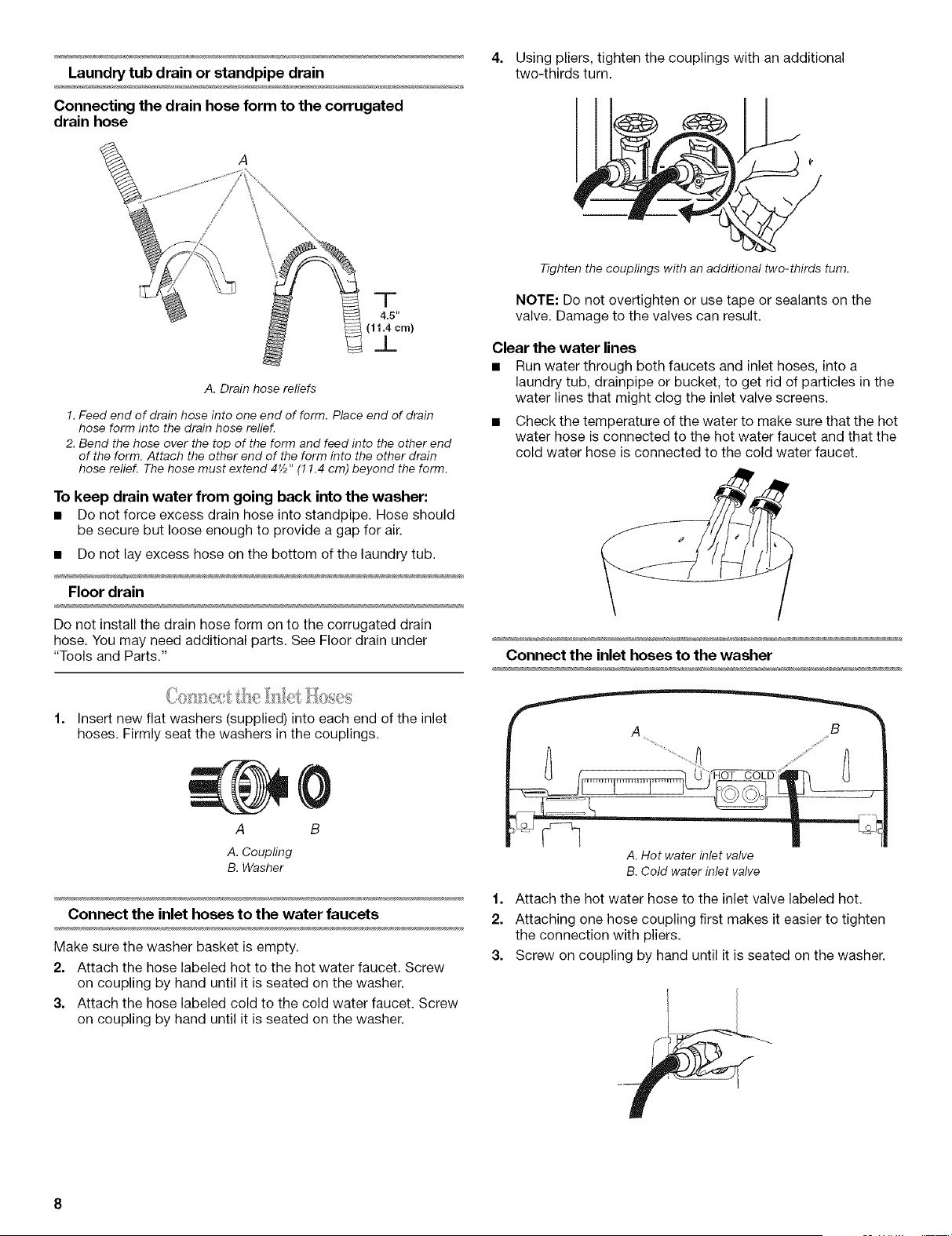

Laundry tub drain or standpipe drain

Connecting the drain hose form to the corrugated

drain hose

4.5"

(11.4 cm)

=1=

A. Drain hose reliefs

!. Feed end of drain hose into one end of form. Place end of drain

hose form into the drain hose relief.

2. Bend the hose over the top of the form and feed into the other end

of the form. Attach the other end of the form into the other drain

hose relief. The hose must extend 4V_" (! 1.4 cm) beyond the form.

To keep drain water from going back into the washer:

• Do not force excess drain hose into standpipe. Hose should

be secure but loose enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

Do not install the drain hose form on to the corrugated drain

hose, You may need additional parts. See Floor drain under

"Tools and Parts."

Insert new flat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

A B

A. Coupling

B. Washer

Connect the inlet hoses to the water faucets

Make sure the washer basket is empty.

2. Attach the hose labeled hot to the hot water faucet. Screw

on coupling by hand until it is seated on the washer.

3. Attach the hose labeled cold to the cold water faucet. Screw

on coupling by hand until it is seated on the washer.

4. Using pliers, tighten the couplings with an additional

two-thirds turn.

Tighten the couplings with an additional two-thirds turn.

NOTE: Do not overtighten or use tape or sealants on the

valve. Damage to the valves can result.

Clear the water lines

• Run water through both faucets and inlet hoses, into a

laundry tub, drainpipe or bucket, to get rid of particles in the

water lines that might clog the inlet valve screens.

• Check the temperature of the water to make sure that the hot

water hose is connected to the hot water faucet and that the

cold water hose is connected to the cold water faucet.

Connect the inlet hoses to the washer

A. Hot water inlet valve

B. Cold water inlet valve

1. Attach the hot water hose to the inlet valve labeled hot.

2. Attaching one hose coupling first makes it easier to tighten

the connection with pliers.

3. Screw on coupling by hand until it is seated on the washer.

Using pliers, tighten the coupling with an additional

two-thirds turn.

NOTE: Do not overtighten or use tape or sealants on the

valve. Damage to the valves can result.

Attach the cold water hose to the inlet valve labeled cold.

Screw on coupling by hand until it is seated on the washer.

Using pliers, tighten the coupling with an additional

two-thirds turn.

NOTE: Do not overtighten or use tape or sealants on the

valve. Damage to the valves can result.

Check for leaks

• Turn on the water faucets and check for leaks. A small

amount of water might enter the washer. You will drain this in

a later step.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates for future reference.

• If you connect only one water hose, you must cap off the

remaining water inlet port.

• Periodically inspect and replace hoses if bulges, kinks,

cuts, wear, or leaks are found.

1. Drape the power cord over the console.

2. Remove any cardboard used to move washer.

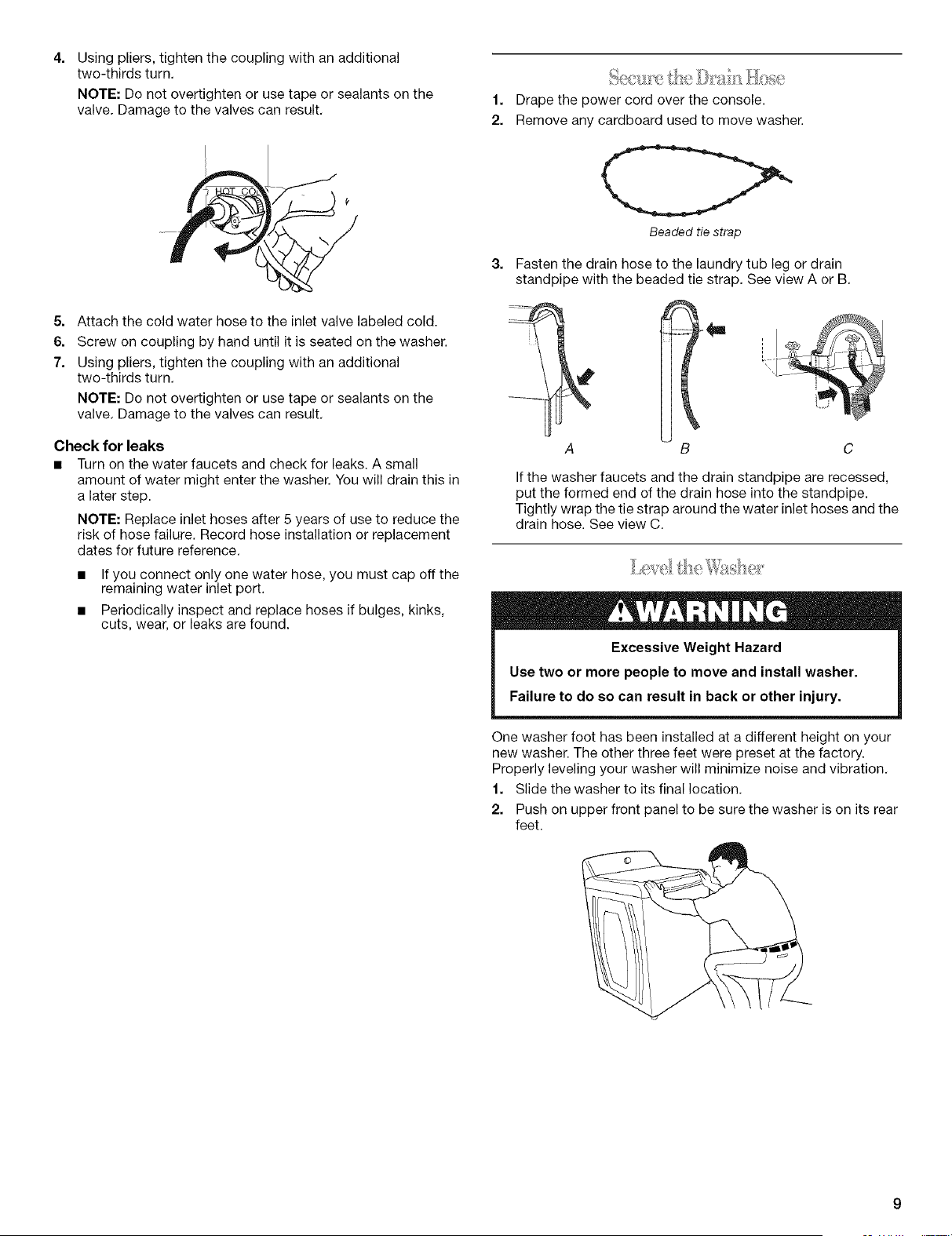

Beaded tie strap

Fasten the drain hose to the laundry tub leg or drain

standpipe with the beaded tie strap. See view A or B.

A B C

If the washer faucets and the drain standpipe are recessed,

put the formed end of the drain hose into the standpipe.

Tightly wrap the tie strap around the water inlet hoses and the

drain hose. See view C.

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

One washer foot has been installed at a different height on your

new washer. The other three feet were preset at the factory.

Properly leveling your washer will minimize noise and vibration.

1. Slide the washer to its final location.

2. Push on upper front panel to be sure the washer is on its rear

feet.

Lower right front foot until it contacts the floor. By hand, firmly

rotate foot as much as an additional 11/2turns. The other three

feet have been preset at the factory.

Check the levelness of the washer by first placing a level on

the lid near the console. Next, place the level on the side of

the washer in the crease between the top of the washer and

the cabinet.

f. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Keep the foam packing ring from the washer tub in case you

need to move the washer in the future. Dispose of/recycle all

packaging materials.

5. Check that the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

Level the fronL

Level the side.

5. If the washer is not level, move the washer out slightly, tip

back, prop up the front of the washer on a wood block.

Adjust the feet up or down as necessary by twisting the feet.

Repeat steps 1 through 4 until washer is level.

6. Use a 9/16"or 14 mm open-end wrench to turn the Iocknut

counterclockwise on the foot tightly against the washer

cabinet.

IMPORTANT: If the Iocknut is not tight against the washer

cabinet, the washer may vibrate.

10.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

Plug into a grounded 3 prong outlet.

Remove any protective film or tape remaining on the washer.

Read "Washer Use."

To test and to clean your washer, measure 1/2of the detergent

manufacturer's recommended amount of powdered or liquid

detergent for a medium-sized load and pour it into the

detergent dispenser. Close the lid. Press POWER. Select a

normal cycle and press Start. Allow it to complete one whole

cycle.

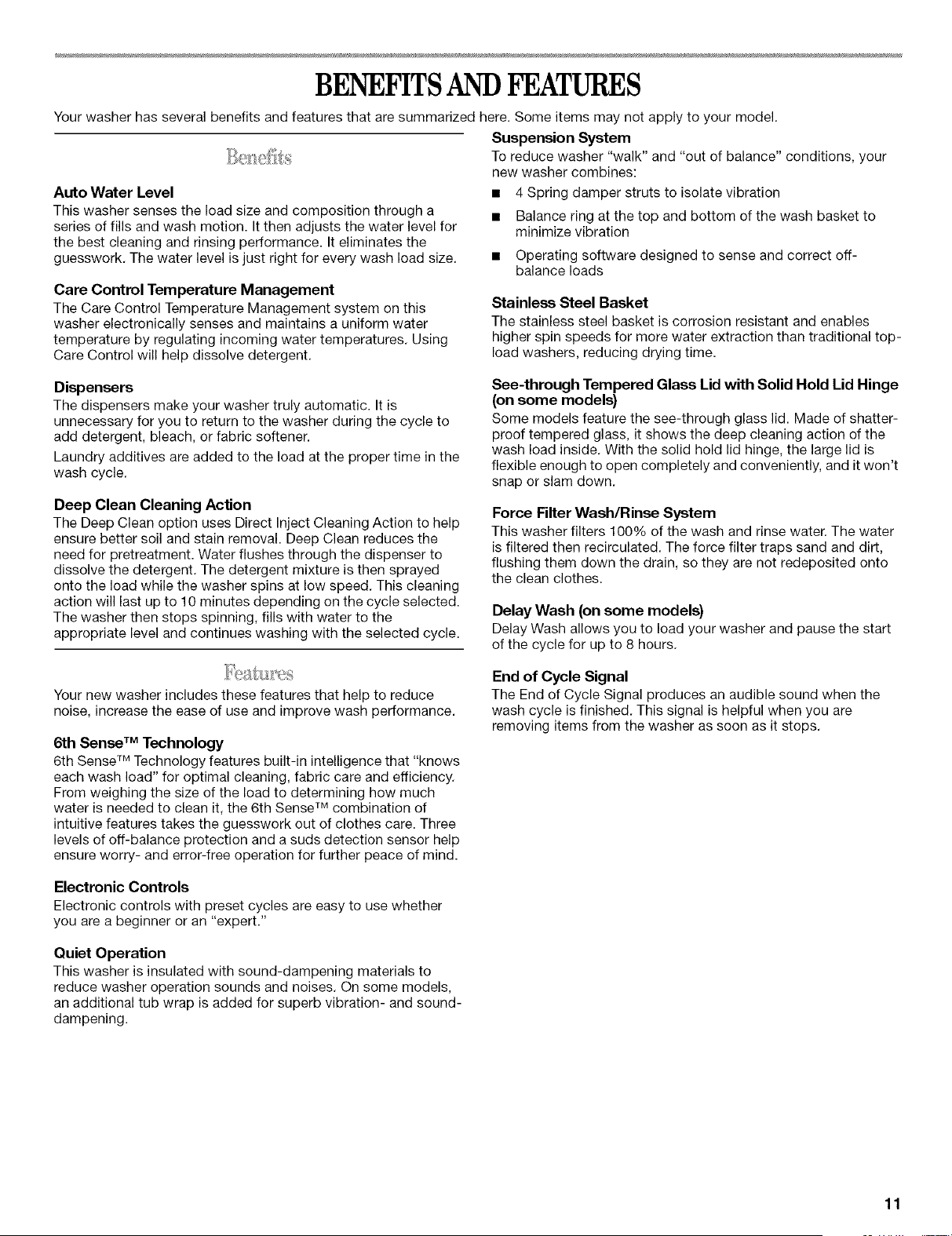

BENEFITSANDFEATURES

Your washer has several benefits and features that are summarized here. Some items may not apply to your model.

Auto Water Level

This washer senses the load size and composition through a

series of fills and wash motion. It then adjusts the water level for

the best cleaning and rinsing performance. It eliminates the

guesswork. The water level is just right for every wash load size.

Care Control Temperature Management

The Care Control Temperature Management system on this

washer electronically senses and maintains a uniform water

temperature by regulating incoming water temperatures. Using

Care Control will help dissolve detergent.

Suspension System

To reduce washer "walk" and "out of balance" conditions, your

new washer combines:

• 4 Spring damper struts to isolate vibration

• Balance ring at the top and bottom of the wash basket to

minimize vibration

• Operating software designed to sense and correct off-

balance loads

Stainless Steel Basket

The stainless steel basket is corrosion resistant and enables

higher spin speeds for more water extraction than traditional top-

load washers, reducing drying time.

Dispensers

The dispensers make your washer truly automatic. It is

unnecessary for you to return to the washer during the cycle to

add detergent, bleach, or fabric softener.

Laundry additives are added to the load at the proper time in the

wash cycle.

Deep Clean Cleaning Action

The Deep Clean option uses Direct Inject Cleaning Action to help

ensure better soil and stain removal. Deep Clean reduces the

need for pretreatment. Water flushes through the dispenser to

dissolve the detergent. The detergent mixture is then sprayed

onto the load while the washer spins at low speed. This cleaning

action will last up to 10 minutes depending on the cycle selected.

The washer then stops spinning, fills with water to the

appropriate level and continues washing with the selected cycle.

See-through Tempered Glass Lid with Solid Hold Lid Hinge

(on some models)

Some models feature the see-through glass lid. Made of shatter-

proof tempered glass, it shows the deep cleaning action of the

wash load inside. With the solid hold lid hinge, the large lid is

flexible enough to open completely and conveniently, and it won't

snap or slam down.

Force Filter Wash/Rinse System

This washer filters 100% of the wash and rinse water. The water

is filtered then recirculated. The force filter traps sand and dirt,

flushing them down the drain, so they are not redeposited onto

the clean clothes.

Delay Wash (on some models)

Delay Wash allows you to load your washer and pause the start

of the cycle for up to 8 hours.

Your new washer includes these features that help to reduce

noise, increase the ease of use and improve wash performance.

6th Sense TM Technology

6th Sense TM Technology features built-in intelligence that "knows

each wash load" for optimal cleaning, fabric care and efficiency.

From weighing the size of the load to determining how much

water is needed to clean it, the 6th Sense TM combination of

intuitive features takes the guesswork out of clothes care. Three

levels of off-balance protection and a suds detection sensor help

ensure worry- and error-free operation for further peace of mind.

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the

wash cycle is finished. This signal is helpful when you are

removing items from the washer as soon as it stops.

Electronic Controls

Electronic controls with preset cycles are easy to use whether

you are a beginner or an "expert."

Quiet Operation

This washer is insulated with sound-dampening materials to

reduce washer operation sounds and noises. On some models,

an additional tub wrap is added for superb vibration- and sound-

dampening.

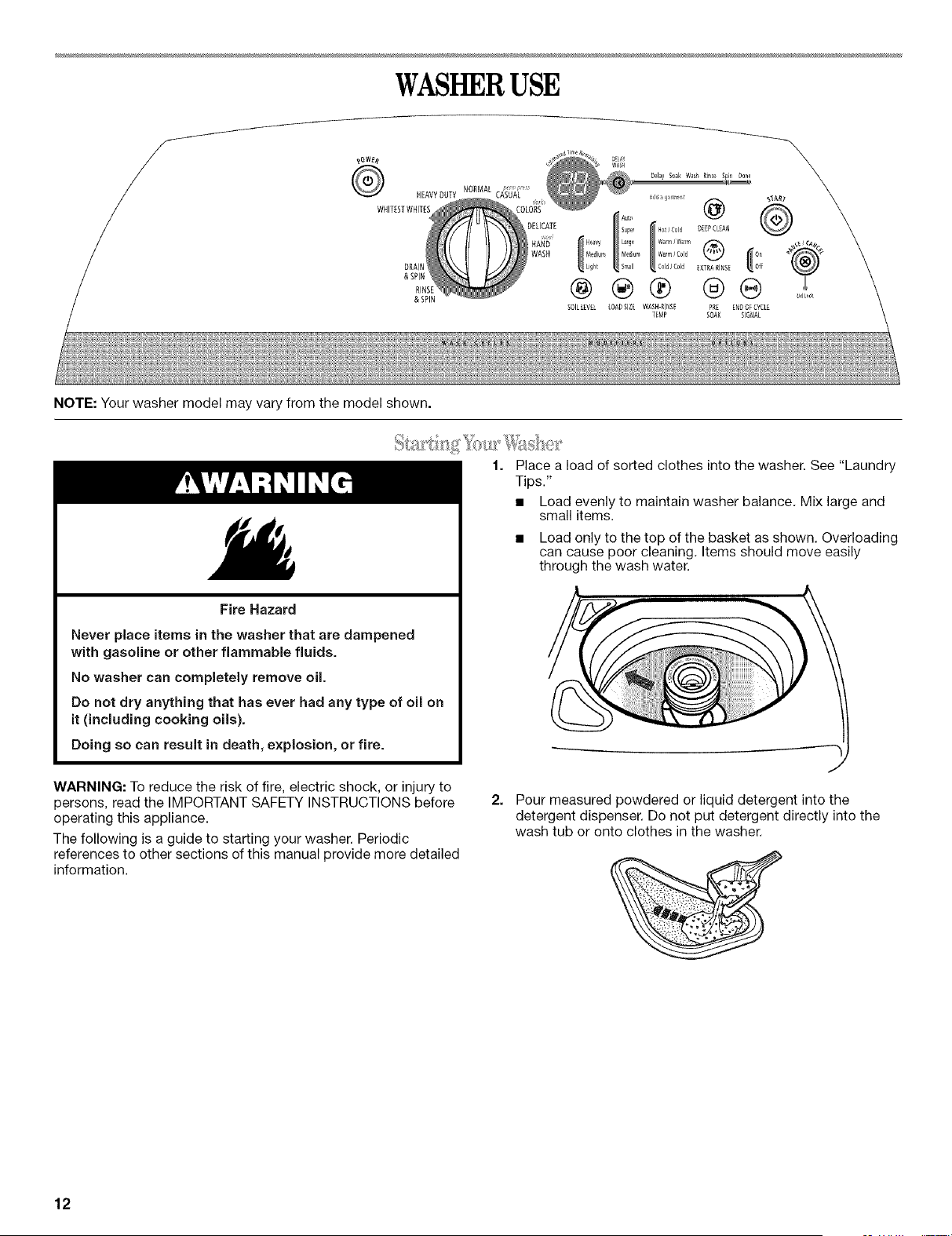

WASHERUSE

HEAVYDUTY

WHITESTWHITES

DRAIN

& SPIN

RINS

& SPIN

COLOiS

DELICATE

NOTE: Your washer model may vary from the model shown.

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

Place a load of sorted clothes into the washer. See "Laundry

Tips."

• Load evenly to maintain washer balance. Mix large and

small items.

• Load only to the top of the basket as shown. Overloading

can cause poor cleaning. Items should move easily

through the wash water.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to starting your washer. Periodic

references to other sections of this manual provide more detailed

information.

Pour measured powdered or liquid detergent into the

detergent dispenser. Do not put detergent directly into the

wash tub or onto clothes in the washer.

3. Add color-safe bleach (powdered or liquid) to the detergent

dispenser, if needed. Be sure to match powdered color-safe

bleach with powdered detergent or match liquid color-safe

bleach with liquid detergent.

4. Pour measured liquid chlorine bleach into the liquid chlorine

bleach dispenser, if needed. Bleach is automatically

dispensed at the proper time during the wash cycle.

• Do not overfill. Do not dilute. Do not use more than 1 cup

(250 mL) for a full load. Use less with a smaller load size.

• Follow the garment and the chlorine bleach

manufacturer's directions for proper use.

• To avoid spilling, use a cup with a pouring spout. Do not

let bleach splash, drip, or run down into the washer basket.

• At the end of the cycle, a small amount of water may be

left in the dispenser. This is normal.

NOTE: Use only liquid chlorine bleach in this dispenser.

Pour measured liquid fabric softener into the fabric softener

dispenser, if desired.

IMPORTANT: Dilute all fabric softener with water for a total of

1/2cup (118 mL).

• Do not overfill. The dispenser holds 1/2cup (118 mL).

• Do not spill or drip any fabric softener onto the clothes.

NOTES:

• Use only liquid fabric softener in this dispenser.

• Do not use fabric softener dispensing balls in this washer.

Dispensing balls will not operate correctly with this

washer.

6. Close the washer lid.

7. Press POWER. This turns on the washer display.

8. Select a Wash Cycle. See "Cycles."

9. Adjust the Modifiers, if desired. See "Modifiers."

10. Select desired Options. See "Options."

11. On some models, select Delay Wash, if desired. See "Delay

Wash" in the "Modifiers" section.

12. Press START. The wash cycle begins, and the display shows

the estimated remaining time. The lid will lock.

NOTE: If you do not press Start within 5 minutes of pressing

Power, the washer automatically shuts off.

Add a Garment

You can place additional clothing in the wash when the "Add a

Garment" status light is glowing without sacrificing wash

performance.

To add a garment or pause the washer at any time

1. Press PAUSE/CANCEL once.

2. Wait until the Lid Lock light turns off, then open the lid.

3. Add items.

To restart the washer

1. Close the lid and press START.

2. To unlock the lid after the Add a Garment period, press

PAUSE/CANCEL once. Pressing PAUSE/CANCEL twice will

cancel the wash cycle.

You can stop the wash cycle and drain the tub by pressing the

Pause/Cancel button twice or the Power button once.

You can change Cycles, Modifiers and Options anytime before

Start is pressed. Not all Modifiers and Options are available for all

cycles.

• A short tone sounds when a change is selected.

• Three short tones sound if an unavailable combination is

selected. The last selection will not be accepted.

Changing Cycles after pressing Start

1. Press PAUSE/CANCEL twice to cancel the cycle. The washer

will drain.

2. Press POWER.

3. Select the desired wash cycle.

4. Select the desired Modifiers and Options.

5. Press START.

The washer restarts at the beginning of the new cycle.

NOTE: If you do not press Start within 5 minutes of pausing the

washer, the washer automatically shuts off.

Changing Modifiers and Options after pressing Start

You can change a Modifier or Option anytime before the selected

Modifier or Option begins by choosing the desired Modifiers and/

or Options.

NOTE: An error tone will sound if your selection is unavailable.

To manually drain the washer and spin the load

1. Press PAUSE/CANCEL twice to cancel the wash cycle and

drain the washer.

2. Press POWER.

3. Turn knob to select DRAIN & SPIN.

4. Press START.

When the spin is complete, the lid unlocks. Items can be

removed from the washer.

These lights show which portion of the cycle the washer is

operating. They also indicate when you can add other garments

to the wash load.

Delay Soak Wash Rinse Spin Done

Load is Done

The Done light stays on until the lid is opened or the Power or

Pause/Cancel button is pressed.

Indicator lights

An indicator light shows which Cycle, Modifiers and Options you

have selected.

Estimated Time Remaining

When a wash cycle is started, the estimated time remaining for

the cycle, including fills and drains, will be displayed. The time

will count down to the end of the cycle.

Turn the knob to choose the right wash cycle for the type of

fabrics you are washing. When the knob points to a cycle, the

indicator light for the cycle will glow. If the default settings for the

Modifiers and Options are suitable for your wash load, you may

press Start to begin the wash cycle.

HEAVYDUTY

d_r_

WHITESTWHITES COLORS

DRAIN

& SPIN

RINSE

& SPIN

DELICATE

w_d

HAND

WASH

Preset Cycle Settings

For ease of use, preset cycle settings provide the recommended

fabric care settings for each cycle.

To use the preset cycle settings:

1. Press POWER.

2. Select the cycle you want by turning the knob. The preset

cycle settings will be displayed (see the following chart).

NOTE: The preset cycle times may vary slightly depending on

your model.

3. Press START. The wash cycle will begin.

Preset Cycle Settings

Cycle Preset Soil Level* Wash/Rinse

Minutes Temp

Whitest Whites 66 Heavy Hot/Cold

Heavy Duty 62 Heavy Hot/Cold

Normal 40 Normal Warm/Cold

Casual/Perm Press 40 Medium Warm/Cold

Colors/Darks 39 Normal Cool/Cold

Delicate 33 Medium Warm/Cold

Nandwash/Wool 34 Light Cool/Cold

Rinse & Spin 27 Not Not

applicable applicable

Drain & Spin 12 Not Not

applicable applicable

*Cycle time in minutes will appear in the display while you are

making selections. The total cycle time will appear, including an

estimated time for drain and fill times, once Start is pressed.

NOTE: Load only to the top of the basket. Overloading can cause

poor cleaning. See "Starting Your Washer."

Whitest Whites

This cycle introduces liquid chlorine bleach to the load at the

proper time for improved whitening of your heavily soiled white

fabrics. Cycle combines high-speed wash action and high-speed

spin. The default option setting for this cycle is Extra Rinse to

thoroughly remove detergent and bleach. For maximum soil and

stain removal, liquid chlorine bleach should be used.

Heavy Duty

Use this cycle for heavily soiled cotton or sturdy items. Cycle

combines high-speed wash action and high-speed spin. Deep

Clean is the default option for this cycle, but it may be turned off.

See "Changing Cycles, Modifiers and Options."

Normal

Use this cycle for normally soiled cottons and linens, such as

sheets, blankets and towels. This cycle combines high-speed

wash action and high-speed spin.

Casual/Perm Press

Use this cycle to wash loads of no-iron fabrics such as sport

shirts, blouses, casual business clothes, permanent press and

blends. This cycle uses medium-speed wash action, a medium-

speed spin and a cool down process to reduce wrinkling.

Colors/Darks

Use this cycle for dark or highly dyed natural fabrics such as

jeans or other cotton items that may be susceptible to dye loss.

This cycle uses low to medium-speed wash action and high-

speed spin. For best results use cold or warm water.

Delicate

Use this cycle to wash lightly soiled garments indicating

"Machine Washable Silks" or "Gentle" cycle on the care label.

This cycle uses low-speed wash action and low spin speeds for

increased fabric care and less wrinkling.

Handwash/Wool

Use this cycle to clean lightly soiled special care garments or for

items labeled as "Machine Washable Wool." (Check label

instructions to make sure that the garment is washable.) This

cycle uses intermittent-low speed wash action and low-speed

spin for the gentlest fabric care with less wrinkling.

Garments are labeled "Handwash" because:

• The fiber construction may be sensitive to wash action.

• The fabric contains sensitive dyes that may bleed.

NOTE: Some "Handwash" items naturally shrink when washed.

Keep this in mind when you purchase items labeled "Handwash."

Items that shrink should be dried flat. When these items are still

wet, "block" them by gently stretching to the original

measurements.

Rinse & Spin

Use this option to get a deep rinse followed by a high-speed

spin. The time display will include an estimate of how long it will

take to fill and drain the washer.

When to use Rinse & Spin:

• For loads that need rinsing only.

• For completing a cycle after the power has been off.

To use or change Rinse & Spin setting:

1. Turn knob to RINSE & SPIN until the Rinse & Spin indicator

light glows.

2. Press START.

Drain & Spin

An extra drain and spin may help shorten drying times for some

heavy fabrics or special-care items. Drain & Spin may also be

used for draining the washer after canceling a cycle or

completing a cycle after a power failure.

To use or change Drain & Spin setting:

1. Turn knob to DRAIN & SPIN until the Drain & Spin indicator

light glows.

2. Press START.

Modifiers allow you to further customize your cycles and save

energy.

Soil Level

Soil level (wash time) is preset for each wash cycle. See "Preset

Cycle Settings" in "Cycles." As you press the Soil Level pad, the

cycle time (minutes) will increase or decrease in the Estimated

Time Remaining display and a different wash time will appear. To

get the minimum wash time, press the pad until the indicator light

next to Light Soil Level illuminates. This is the shortest wash time

available for that cycle.

SOILLEVEL

• For most loads, use the time recommended in the preset

cycle settings.

• For heavy soil and sturdy fabrics, press Soil Level to select

more wash time, if needed.

• For light soil and delicate fabrics, press Soil Level to select

less wash time, if needed.

Load Size

This washer automatically selects Auto for the water level when

the cycle is selected. The Auto feature senses the size of the load

and adds the correct amount of water for the load size. You can

also manually change the water level settings.

LOADSIZE

Wash-Rinse Temp

Select a water temperature based on the type of load you are

washing. Use the warmest wash water safe for fabrics. Follow

garment label instructions.

Warm rinses leave the loads drier and more comfortable to

handle than with cold rinses. However, warm rinses also increase

wrinkling. Cold rinses may help with wrinkling and save energy.

WASH-RINSE

TEMP

Temperature Guide

Wash Water Temperature Suggested Fabrics

Hot Whites and pastels

Warm Bright colors

Cold Colors that bleed or fade

NOTE: In wash water temperatures colder than 60°F (15.6°C),

detergents do not dissolve well. Soils may be difficult to remove.

Care Control Temperature Management

Care Control Temperature Management electronically senses and

maintains a uniform wash and rinse water temperature. Care

Control regulates incoming hot and cold water and is

automatically turned on when a cycle is selected. (See "Preset

Cycle Settings" in "Cycles.")

Care Control is available with Warm/Warm, Warm/Cold and Cold/

Cold settings. The water temperature in the Hot/Cold setting

depends on the water temperature at the water inlet faucets.

• Care Control ensures consistent cleaning.

• Today's detergents work well at temperatures above 60°F

(15.6°C).

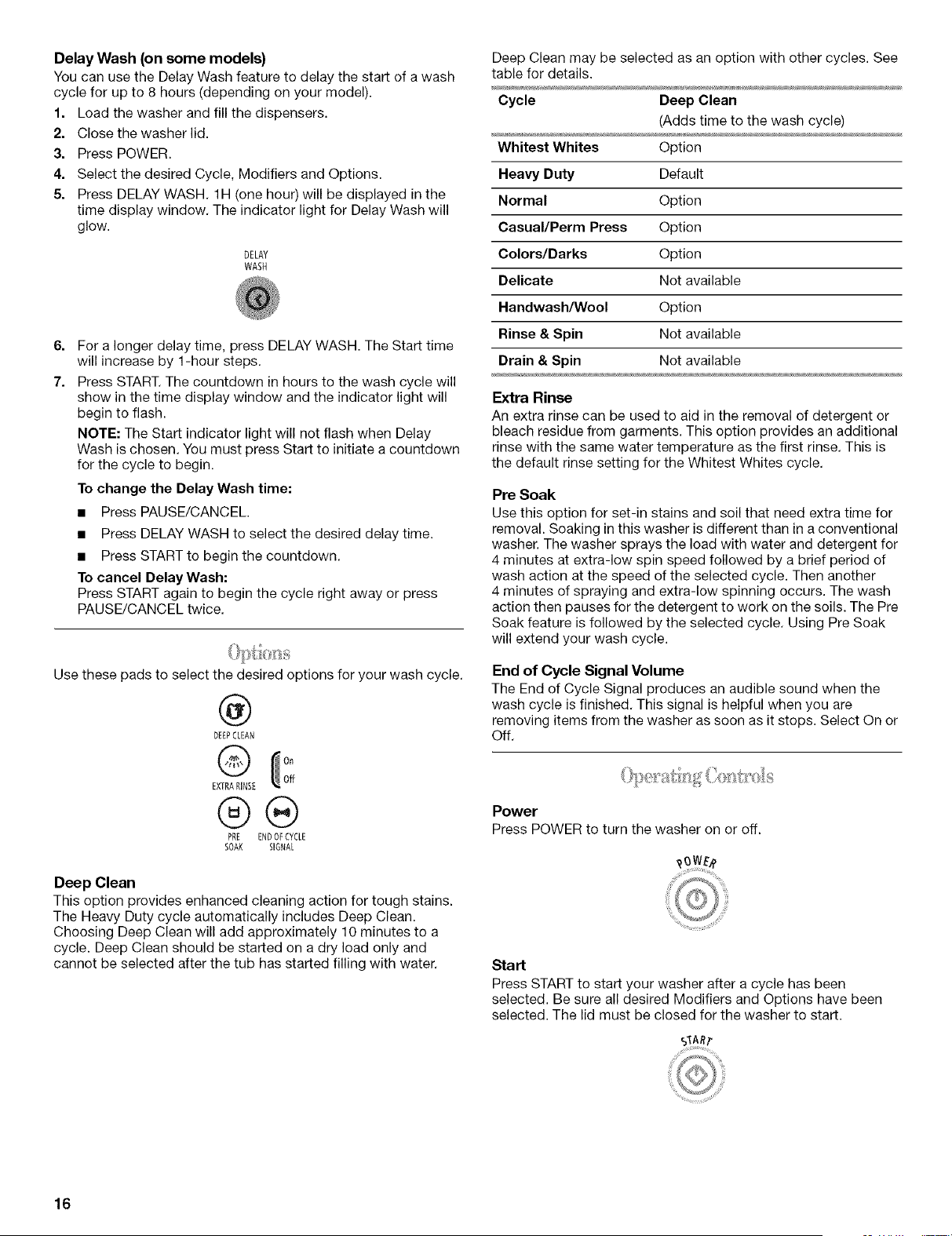

Delay Wash (on some models)

You can use the Delay Wash feature to delay the start of a wash

cycle for up to 8 hours (depending on your model).

1. Load the washer and fill the dispensers.

2. Close the washer lid.

3. Press POWER.

4. Select the desired Cycle, Modifiers and Options.

5. Press DELAY WASH. 1H (one hour) will be displayed in the

time display window. The indicator light for Delay Wash will

glow.

DELAY

WASH

For a longer delay time, press DELAY WASH. The Start time

will increase by 1-hour steps.

Press START. The countdown in hours to the wash cycle will

show in the time display window and the indicator light will

begin to flash.

NOTE: The Start indicator light will not flash when Delay

Wash is chosen. You must press Start to initiate a countdown

for the cycle to begin.

To change the Delay Wash time:

• Press PAUSE/CANCEL

• Press DELAY WASH to select the desired delay time.

• Press START to begin the countdown.

To cancel Delay Wash:

Press START again to begin the cycle right away or press

PAUSE/CANCEL twice.

Use these pads to select the desired options for your wash cycle.

DEEPCLEAN

@ oo

off

EXTRARmNSE

®®

PRE ENDOFCYCLE

SOAK SIGNAL

Deep Clean

This option provides enhanced cleaning action for tough stains.

The Heavy Duty cycle automatically includes Deep Clean.

Choosing Deep Clean will add approximately 10 minutes to a

cycle. Deep Clean should be started on a dry load only and

cannot be selected after the tub has started filling with water.

Deep Clean may be selected as an option with other cycles. See

table for details.

Cycle Deep Clean

(Adds time to the wash cycle)

Whitest Whites Option

Heavy Duty Default

Normal Option

Casual/Perm Press Option

Celors/Darks Option

Delicate Not available

Handwash/Wool Option

Rinse & Spin Not available

Drain & Spin Not available

Extra Rinse

An extra rinse can be used to aid in the removal of detergent or

bleach residue from garments. This option provides an additional

rinse with the same water temperature as the first rinse. This is

the default rinse setting for the Whitest Whites cycle.

Pre Soak

Use this option for set-in stains and soil that need extra time for

removal. Soaking in this washer is different than in a conventional

washer. The washer sprays the load with water and detergent for

4 minutes at extra-low spin speed followed by a brief period of

wash action at the speed of the selected cycle. Then another

4 minutes of spraying and extra-low spinning occurs. The wash

action then pauses for the detergent to work on the soils. The Pre

Soak feature is followed by the selected cycle. Using Pre Soak

will extend your wash cycle.

End of Cycle Signal Volume

The End of Cycle Signal produces an audible sound when the

wash cycle is finished. This signal is helpful when you are

removing items from the washer as soon as it stops. Select On or

Off.

Power

Press POWERto turn the washer on or off.

Start

Press START to start your washer after a cycle has been

selected. Be sure all desired Modifiers and Options have been

selected. The lid must be closed for the washer to start.

Pause/Cancel

Press PAUSE/CANCEL once to pause or stop the washer at any

time. Press PAUSE/CANCEL once to unlock the lid and add a

garment. Press START to complete the cycle from where it was

stopped. Press PAUSE/CANCEL twice to stop the wash cycle.

The washer will then drain and turn off.

LidLock

Lid Lock

When the Lid Lock status light glows, the washer lid is locked.

NOTE: You must wait until the Lid Lock Light turns off before the

lid can be opened.

Your new washer may make sounds your old one didn't. Because

the sounds might be unfamiliar, you may be concerned about

them. These sounds are normal.

During washing

If you select the Deep Clean option, you will hear a spin/spray

noise at the start of the cycle.

During drain

If water is drained quickly from your washer (depending on your

installation), you may hear air being pulled through the pump

during the end of draining.

During wash and spin

This washer does not have a transmission. The motor provides

direct drive for agitation and spin. You will hear sounds that are

different from those of a conventional washer.

LAUNDRYTIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

• Empty pockets and turn them inside-out.

• Turn down cuffs; brush away lint and dirt.

• Turn synthetic knits inside-out to avoid pilling.

• Tie strings and sashes so they will not tangle.

• Stained or wet garments should be washed promptly for best

results.

Sorting

• Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed together. Separate lint-givers

(towels, chenille) from lint-takers (corduroy, synthetics,

permanent press). When possible, turn lint-givers inside-out.

• Separate dark colors from light colors, colorfast items from

noncolorfast items.

• Sort by fabric and construction (sturdy cottons, knits, delicate

items).

• Mend tears, loose hems, and seams.

• Treat spots and stains.

Unloading

• Remove clothes from washer after the cycle is completed.

Metal objects such as zippers, snaps, and buckles may rust if

left in the washer basket for a long time.

WASHERCARE

Use a soft, damp cloth or sponge to wipe up any spills such as

detergent or bleach from the outside of your washer.

Clean your washer interior by mixing 1 cup (250 mL) of chlorine

bleach and 2 cups (500 mL) of detergent. Pour this mixture into

your washer and run it through a complete cycle using hot water.

Repeat this process if necessary.

Remove any hard water deposits using only cleaners labeled as

washer safe.

Cleaning the liquid fabric softener dispenser:

1. To remove the fabric softener dispenser from the agitator,

wrap both hands behind the top of the fabric softener

dispenser and interlock fingers. Lift up while pulling toward

you.

Separate the top and base of the dispenser. Rinse all three

dispenser parts (the base, the inner cone-shaped cup and the

top) under warm water.

For ease of assembly, reassemble the dispenser with the

parts upside down.

IMPORTANT: Be sure the inner cone-shaped cup is straight

and placed completely in the top of the dispenser before

installing the base.

NOTE: To avoid damage to the washer or clothing, do not wash

clothes with the liquid fabric softener dispenser removed or add

detergent or bleach to this dispenser; it is for liquid fabric

softener only.

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, mark the date of replacement

on the label with a permanent marker.

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid

accidental flooding (due to a water pressure surge) while you

are away.

To winterize washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet hoses.

3. Put 1 qt (1 L) of R.V.-type antifreeze in the basket.

4. Run washer on the Rinse & Spin setting for about 30 seconds

to mix the antifreeze and remaining water.

5. Unplug washer or disconnect power.

To use washer again:

1. Flush water pipes and hoses. Reconnect water inlet hoses.

Turn on both water faucets.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Plug in washer or reconnect power.

Run the washer using any cycle and a Super Load Size water

level to clean the washer and remove the antifreeze, if used.

Use 1/2the manufacturer's recommended amount for a

medium-sized load.

To transport the washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet hoses.

3. If the washer will be moved during freezing weather, put 1 qt

(1 L) of R.V.-type antifreeze in the basket. Run washer on the

Rinse & Spin setting for about 30 seconds to mix the

antifreeze and remaining water.

4. Disconnect the drain from the drain system.

5. Unplug the power cord.

6. Place the inlet hoses into the basket.

7. Drape the power cord and drain hose over edge into the

basket.

8. Place foam packing ring from the original shipping materials

in the top of washer. If you do not have the original foam

packing ring, place heavy blankets, towels, etc. into basket

opening. Close the lid and put a piece of tape over the lid and

down to the front of the washer.

Reinstalling the washer

1. Follow the "Installation Instructions" to locate, level and

connect the washer.

2. Run the washer using any cycle and a Super Load Size water

level to clean the washer and remove the antifreeze, if used.

Use 1/2the manufacturer's recommended amount for a

medium-sized load.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Washer displaying code messages

_- "LF"

• LF (Washer is taking too long to fill) •

Check the following:

Are the water inlet hoses kinked or clogged?

Are the water inlet valve screens clear?

Press PAUSE/CANCEL to clear display.

• Ld "Ld" (Washer is taking too long to drain water from •

the wash tub)

Check the following:

Is the drain hose kinked or clogged?

Is the drain hose installed properly? See "Connect the Drain

Hose." Press PAUSE/CANCEL to clear display. •

• UL "uL" (Unbalanced Load)

If the load is unbalanced, the washer will display this code

while running an imbalanced load correction routine at the

end of the wash cycle and before the final spin. If the code

remains and the wash cycle dial is flashing after the recovery

routine has stopped, open lid and redistribute the load. Close

lid and press START.

• oL "oL" (Over Load)

Is the washer overloaded? The washer has attempted to fill •

and begin the wash cycle. If the washer is overloaded, it will

drain any water and detergent that was added during the fill.

To correct the overload, remove several items and add

detergent. Close lid and press START.

• _d "Sd" (Suds Detected) •

Did you add too much detergent?

Always measure detergent. Follow detergent manufacturer's

directions. •

If excessive suds are detected, the washer will display this

code while running a suds reduction correction routine at the

end of the wash cycle. The suds reduction routine removes

extra suds and assures proper rinsing of your garments. If the

code remains and the wash cycle dial is flashing after the

recovery routine has stopped, re-select your desired cycle •

using cold water. Press START. Do not add detergent.

• / _d "lid" (Lid Opened)

Is the lid open? Close the lid to clear the display. •

• H_ "HC" (Cold and Hot hoses switched)

This code will appear at the end of the wash cycle to indicate

that the cold and hot water inlet hoses are switched. If an

error code does not appear but you are experiencing poor

washing performance, check to see whether the inlet hoses

are reversed. See "Connect the Inlet Hoses." •

• _L "dL" (Door/Lid cannot lock)

Indicates lid is not locked. Check for items caught in the lid

keeping it from closing. Press PAUSE/CANCEL once to clear

the code. •

• dU "dU" (Door/Lid cannot unlock)

Is there excessive weight on the lid, such as a basket of

laundry? Excessive weight will keep the lid from unlocking. •

Press PAUSE/CANCEL once to clear the code.

• F_= "F##" code

Press PAUSE/CANCEL once to clear code. Press START. If

code appears again, call for service.

Noisy, vibrating, off-balance

Is the washer level? Does the washer rock when pushed

against the corners?

The washer must be level. The front and rear feet must be in

firm contact with the floor. Check that the Iocknuts are

tightened. See "Level the Washer."

Is the floor flexing, sagging or not level?

Flooring that flexes or is uneven can contribute to noise and

vibration of the washer. A 3/4"(1.9 cm) piece of plywood under

the washer will reduce the sounds. See "Location

Requirements."

Is the load balanced?

Evenly distribute the load in the washer basket and make

sure the height of the load does not exceed the top row of

basket holes. See "Starting Your Washer."

Do you hear clicking or other noises when the cycle

changes from washing to draining or spinning?

When the drive system shifts or the washer basket settles

between cycles you may hear noises that are different from

your previous washer. These are normal washer noises.

Is the washer gurgling or humming?

When the washer drains, the pump will make a continuous

humming with periodic gurgling or surging sounds as the final

amounts of water are removed. This is normal.

Are you washing a small load?

You will hear more splashing sounds when washing small

loads. This is normal.

The washer basket moves while washing.

This is normal.

Washer leaks

• Are the fill hoses tight?

Are the fill hose washers properly seated?

Check both ends of each hose. See "Connect the Inlet

Hoses."

Did you pull the drain hose from the washer cabinet and

install it in a standpipe or laundry tub?

The drain hose should be pulled from the washer cabinet and

secured to the drainpipe or laundry tub. See "Connect Drain

Hose" and "Secure the Drain Hose."

Is the sink or drain clogged?

Sink and drainpipe must be able to carry away 17 gal. (64 L)

of water per minute. If sink or drainpipe is clogged or slow,

water can back up out of drainpipe or sink.

Is water splashing off the tub ring or the load?

The wash load should be balanced and not overloaded. If the

wash load is unbalanced or overloaded, incoming water can

deflect off the load.

Is the washer properly installed?

The washer must be level. The feet should be properly

installed and the nuts tightened. See "Level the Washer."

Was the cycle interrupted and then the Deep Clean option

selected?

The Deep Clean option should be started on a dry load only.

The Deep Clean option cannot be selected after the tub has

started filling with water.

• Check household plumbing (laundry tubs, faucets,

drainpipe, water pipes) for leaks.

Dispenser operation

Are the laundry additives in the correct dispensers?

Add the correct amounts of detergent (powdered or liquid),

liquid chlorine bleach, or fabric softener to the correct

dispenser. You can add powdered or liquid color-safe bleach

to the detergent dispenser. Be sure to match powdered

color-safe bleach with powdered detergent or match liquid

color-safe bleach with liquid detergent. Use only liquid

chlorine bleach in the bleach dispenser.

Is there water remaining in the bottom of a dispenser?

Did the dispenser drain properly?

A small amount of water may be left in a dispenser at the end

of the cycle. This is normal.

Did you put powdered or liquid color-safe bleach into the

liquid chlorine bleach dispenser (on some models)?

Add powdered or liquid color-safe bleach directly to the

washer basket. Do not use the chlorine bleach dispenser for

color-safe bleach.

• Is the fabric softener dispenser clogged?

Clean the fabric softener dispenser. See "Washer Care."

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Washer won't fill, rinse or agitate; washer stops

• Is the power cord plugged into a grounded 3 prong

outlet?

Plug power cord into a grounded 3 prong outlet.

• Are you using an extension cord?

Do not use an extension cord.

Is there power at the plug?

Check electrical source or call electrician.

Is the indicator on the Cycle control knob properly lined

up with a cycle?

Turn the Cycle control knob to the right slightly.

Are the water inlet valve screens clogged?

Turn off the water and remove inlet hoses from the washer.

Remove any accumulated film or particles. Reinstall hoses,

turn on water and check for leaks.

Are the hot and cold water faucets turned on?

Turn on the water.

Is the water inlet hose kinked?

Straighten the hoses.

Does the water level seem too low, or does the washer

appear to not fill completely?

The Auto Water Level feature senses the size of the load and

adds the correct amount of water for the load size.

Are you using Auto Water Level?

The Auto feature senses the size of the load and adds the

correct amount of water for the load size.

Has a household fuse blown, or has a circuit breaker

tripped?

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

Is the washer in a normal pause in the cycle?

The washer may pause during certain cycles. Allow the cycle

to continue.

Is the washer overloaded?

Wash smaller loads. See "Starting Your Washer" for

maximum load size.

Is there oversudsing?

Cancel the current cycle. Select DRAIN & SPIN to drain the

load. Re-select your desired cycle and press START. Do not

add detergent. Use cold water.

Is the lid open?

The lid must be closed during operation. The washer will not

operate with the lid open.

Did you add more items to the load once the washer

started?

Once the load is wet, there may appear to be space for more

items. Do not add more than 1 or 2 garments after the cycle

has started. For best results determine load size with dry items

only.

Washer continues to filmor drain, or the cycle seems

stuck

Is the top of drain hose lower than the control knobs on

washer?

The top of the drain hose must be at least 39" (99 cm) above

the floor. See "Drain System."

Does the drain hose fit too tightly in the standpipe, or is it

taped to the standpipe?

The drain hose should be loose yet fit securely. Do not seal

the drain hose with tape. The hose needs an air gap. See

"Installation Instructions."

Washer won't drain or spin; water remains in washer

• is the drain hose clogged, or the end of the drain hose

more than 96" (244 cm) above the floor?

See "Drain System."

• Is the lid open?

The lid must be closed during operation. The washer will not

operate with the lid open.

Wash/Rinse temperature

Are the hot and cold water inlet hoses reversed?

If the hot and cold water inlet hoses are reversed, the washer

will display an "HC" error code at the end of the cycle. If an

error code does not appear but you are experiencing poor

washing performance, check to see whether the inlet hoses

are reversed. See "Connect the Inlet Hoses."

Are you washing many loads?

As your frequency of loads washed increases, the water

temperature may decrease for hot and warm temperatures.

This is normal.

Do you have an ENERGY STAR ®qualified washer?

The wash water temperatures may feel cooler to you than

those of your previous washer. This is normal.

Does the wash water temperature feel lower than usual?

As washing progresses, the wash temperature will decrease

slightly for hot and warm washes. This is normal.

To reduce wrinkling, the warm rinse is regulated to be cooler

than the warm wash.

Excessive sudsing

Is there excessive sudsing?

Always measure detergent. Follow detergent manufacturer's

directions. If you have very soft water, you might need to use

less detergent.

Was the cycle interrupted and then the Deep Clean option

selected?

The Deep Clean option should be started on a dry load only.

The Deep Clean option cannot be selected after the tub has

started filling with water.

Cycle did not run Deep Clean option

Did you select the Deep Clean option?

The Deep Clean option must be selected for it to be included

in a wash cycle. The Deep Clean option should be started on

a dry load only. Deep Clean cannot be selected after the tub

has started filling with water.

• The Deep Clean option is a default in the Heavy Duty cycle

and may be added to other cycles.

Load too wet

• Did you use the right cycle for the load being washed?

Select a higher spin speed.

• Did you use a cold rinse?

Cold rinses leave loads wetter than warm rinses. This is normal.

Did you wash an extra large load?

A large unbalanced load could result in a reduced spin speed

and wet clothes at the end of the cycle. Evenly distribute the

load and make sure the height of the load does not exceed

the top row of basket holes.

Residue or lint on load

• Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

Did you overload the washer?

The wash load must be balanced and not overloaded.

Clothes should move freely. Lint or powdered detergent can

be trapped in the load if the washer is overloaded. Wash

smaller loads. See "Starting Your Washer" for maximum load

size.

• Did you use enough detergent?

Follow detergent manufacturer's directions. Use enough

detergent to hold the lint in the water.

• Did you line dry your clothing?

If so, you can expect some lint on the clothing. The air

movement and tumbling of a dryer removes lint from the load.

• Was paper or tissue left in pockets?

• Is your water colder than 60°F (15.6°C}?

Wash water colder than 60°F (15.6°C) may not completely

dissolve the detergent.

Did you use the proper Soil Level and Wash Cycle for the

load?

Reducing wash time (duration) and wash speed are ways to

reduce lint.

• Did you add detergent to the dispenser?

For best results, use the dispenser to dissolve the detergent.

Load is wrinkled, twisted or tangled

• Did you unload the washer promptly?

Unload the washer as soon as it stops.

Did you use the right cycle for the load being washed?

To reduce wrinkling, tangling and twisting, select a cycle with

low wash and spin speeds, such as Delicate or Handwash/

Wool.

Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should move freely during washing to reduce wrinkling,

tangling and twisting.

• Was the wash water warm enough to relax wrinkles?

If safe for the load, use warm or hot wash water. Use cold

rinse water.

Are the hot and cold water hoses reversed?

A hot rinse followed by spin will cause wrinkling. Check that

the hot and cold water hoses are connected to the correct

faucets. If the hot and cold water inlet hoses are reversed, the

washer will display an "HC" error code at the end of the

cycle. If an error code does not appear but you are

experiencing poor washing performance, check to see

whether the inlet hoses are reversed. See "Connect the Inlet

Hoses."

Stains,gray whites, dingy colors

• Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

• Was the wash temperature too low?

Use hot or warm washes if safe for the load, Make sure your

hot water system is adequate to provide a hot water wash.

Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water. Water temperature should be at least 60°F (15.6°C) for

soap to dissolve and work properly. For best performance,

use the detergent manufacturer's recommended amounts.

Did you follow the manufacturer's directions when adding

detergent and fabric softener?

Measure detergent and fabric softener. Use enough detergent

to remove soil and hold it in suspension. Dilute fabric softener

and add to the rinse portion of a cycle only. Do not drip fabric

softener onto clothes.

• Is there above average iron (rust) in water?

You may need to install an iron filter.

• Did you add detergent to the dispenser?

For best results, use the dispenser to dissolve the detergent,

• Did you add fabric softener directly to the load?

Use your fabric softener dispenser. Do not drip fabric softener

onto clothes.

• Did you use a fabric softener dispensing ball?

Use the fabric softener dispenser provided with the washer.

Dispensing balls will not operate correctly with this washer.

• Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

Did you add detergent, chlorine bleach or fabric softener

too late in the cycle?

Detergent, chlorine bleach, and fabric softener should be

added to the dispensers before starting the washer.

Garments damaged

• Were sharp items removed from pockets before washing?

Empty pockets, zip zippers, snap or hook fasteners before

washing to avoid snagging and tearing of load.

• Were strings and sashes tied to avoid tangling?

Straps and strings can easily become entangled in the load,

causing strain on seams and tearing.

• Were items damaged before washing?

Mend rips and broken threads in seams before washing.

• Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should move freely during washing.

Did you add chlorine bleach properly?

Do not pour chlorine bleach directly onto load. Wipe up

bleach spills, Undiluted bleach will damage fabrics. Do not

place load items on top of the bleach dispenser when loading

and unloading the washer (on some models), Do net use

more than the manufacturer's recommended amount for a full

load.

• Did you follow the garment manufacturer's care label

instructions?

ASSISTANCEOR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP® factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ® appliance.

To locate FSP® replacement parts in your area:

In the U.S.A., call the Customer eXperience Center at

1-800-253-1301, or your nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated

service center.

_o _:/,_ 1¸T_

Call the Whirlpool Customer eXperience Center toll free:

1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances

• Installation information

• Use and maintenance procedures

• Accessory and repair parts sales

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.)

• Referrals to local dealers, repair parts distributors, and

service companies

Whirlpool designated service technicians are trained to fulfill the

product warranty and provide after-warranty service anywhere in

the United States.

To locate the Whirlpool designated service company in your area,

you can also look in your telephone directory Yellow Pages.

Call the Whirlpool Canada LP Customer Interaction Centre toll

free: 1-800-807-6777.

Our consultants provide assistance with:

• Use and maintenance procedures

• Accessory and repair parts sales

• Features and specifications on our full line of appliances

Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

LP with any questions or concerns at:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer experience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,

call 1-800-807-6777. 12/o5

SEGURIDADDELALAVADORA

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido touches mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesion a

usted y a los demas.

Todos los mensajes de seguridad iran a continuacidn del sfmbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le dirhn el peligro potencial, le dirhn como reducir las posibilidades de sufrir una lesion y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCClONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico o lesiones a personas al usar su lavadora, siga las

precauciones bhsicas, incluyendo las siguientes:

[] Lea todas las instrucciones antes de usar la

lavadora.

[] No lave artfculos que hayan sido previamente

limpiados, lavados, remojados o humedecidos con

gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que estas

emanan vapores que podrfan encenderse o causar

una explosi6n.

[] No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua

de lavado. Estas sustancias emanan vapores que

podrfan encenderse o causar una explosi6n.

[] En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no se

haya usado por dos semanas o un perfodo mayor.

EL GAS HIDROGENO ES EXPLOSlVO. Si no se ha

usado el agua caliente durante dicho perfodo, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua por varios minutos.

Esto liberara todo el gas hidrogeno que se haya

acumulado. Debido a la inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapse.

[] No permita que los ni5os jueguen encima o dentro de la

lavadora. Es necesario una supervisidn cuidadosa de los

niSos toda vez que se use la lavadora cerca de ellos.

[] Antes de porter la lavadora fuera de servicio o desecharla,

quftele la puerta o la tapa.

[] No introduzca las manes en la lavadora si el tambor, la

tina, o el agitador estan funcionando.

[] No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

[] No trate de forzar los controles.

[] No repare ni cambie pieza alguna de la lavadora ni intente

realizar tarea alguna de servicio tecnico, excepto cuando

asf se le indique especfficamente en este manual o en

instrucciones de reparaci6n para el usuario publicadas,

que usted entienda y para cuya ejecucidn cuente con la

habilidad necesaria.

[] Para obtener informacion respecto a los requisites de

conexi6n a tierra, refierase a los "Requisitos Electricos".

GUARDE ESTAS INSTRUCClONES

REQUISITOSDEINSTAIACION

ReQna las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Las piezas provistas estan en la canasta de la

lavadora.

Herramientas necesarias para la conexibn de la manguera

de desagiie y las mangueras de entrada del agua:

• Alicates que abren a 1%6" • Linterna (opcional)

(3,95 cm)

Piezas suministradas:

B C

Piezas alternativas

Su instalaci6n puede requerir piezas adicionales. Siesta

interesado en adquirir uno de los artfculos mencionados aqu[,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Ayuda o servicio tecnico".

Si tiene: Debe comprar:

Tina de lavanderia Sistema de bomba de sumidero (si no

o tubo vertical de esta disponible aQn)

mas de 96" (2,4 m)

de altura

Tube vertical de 1"

(2,5 cm) de

diametro

Una alcantarilla

suspendida

Un adaptador de tube vertical de 2"

(5 cm) de diametro a 1" (2,5 cm) de

diametro, pieza nOmero 3363920 y juego

de conectores, pieza nOmero 285835

Tina de desagQe estandar de 20 gal.

(76 L) de 39" (99 cm) de altura o lavadero

utilitario, bomba de sumidero y

conectores (disponible en tiendas locales

de articulos de plomeria)

A. Molde de la manguera de desagf_e

B. Mangueras de entrada de agua (2)

C. Arandelas planas para la manguera de entrada (4)

D. Fleje de atadura rebordeado

Herramientas necesarias para sujetar la manguera de

desagiie y nivelar la lavadora:

• Llave de tuercas • Bloque de madera

ajustable o de extremo

abierto de %e" (14 mm) • Regla o cinta para medir

DesagOe por el

piso

Desviaci6n de sif6n,

pieza nQmero 285834; manguera de

desagQe adicional, pieza

nQmero 8318155; y juego de

conectores, pieza nQmero 285835

Grifos del agua

fuera del alcance

de las mangueras

de Ilenado

2 mangueras de Ilenado de agua mas

largas:

6 pies (1,8 m) pieza nQmero 76314,

10 pies (3,0 m) pieza nQmero 350008

DesagQe obstruido Protector del desagQe,

per pelusa pieza nQmero 367031

• Nivel

La seleccidn de una ubicaci6n apropiada para su lavadora realza

el rendimiento y reduce al m[nimo el ruido y la posible "caminata"

de la lavadora.

Su lavadora se puede instalar en un sdtano, cuarto para lavar,

cldset o un lugar empotrado. Vea "Sistema de desag0e".

IMPORTANTE: No instale o almacene esta lavadora donde

estara expuesta a la intemperie.

La instalacidn correcta es su responsabilidad.

Usted necesitar_:

• Un calentador de agua fijado para suministrar a la lavadora el

agua a 120°F (49°C).

• Un contacto electrico con conexidn a tierra ubicado a una

distancia de no mas de 4 pies (1,2 m) del lugar donde el

cable electrico esta fijado a la parte posterior de la lavadora.

Vea "Requisitos electricos".

• Los grifos de agua caliente y de agua fria ubicados a una

distancia de no mas de 3 pies (90 cm) de las valvulas de

Ilenado del agua caliente y fria y una presi6n de agua de

20-100 Ibs/pg = (138-690 kPa) para un mejor rendimiento.

• Un piso nivelado con un declive maximo de 1" (2,5 cm)

debajo de la lavadora completa. No se recomienda instalar la

lavadora sobre pisos alfombrados.

• Un piso resistente que sostenga el peso de la lavadora (la

lavadora, el agua y la carga) de 315 Ibs (143 kgs).

No guarde ni haga funcionar su lavadora a temperaturas iguales

o inferiores a 32°F (0°C). El agua que quede en la lavadora puede

ocasionar dar_os a bajas temperaturas. Vea la secci6n "Cuidado

de la lavadora" para saber c6mo acondicionarla para el invierno.

Espacio de instalacibn para la instalacibn en un lugar

empotrado o en un clbset

Se recomiendan los siguientes espacios para esta lavadora. Esta

lavadora fue puesta a prueba para la instalaci6n con un espacio

de 0" (0 cm) en ambos lados. El espacio recomendado debe ser

considerado pot los siguientes motivos:

• Debe considerarse espacio adicional para facilitar la

instalaci6n y el servicio tecnico.

• Se debe considerar agregar espacio adicional en todos los

lados de la lavadora para reducir la transferencia de ruidos.

• Para la instalaci6n en cldset, con una puerta, se requieren

aberturas de ventilaci6n m[nimas en la parte superior e

inferior de la puerta. Se aceptan puertas tipo persiana con

aberturas de ventilaci6n equivalentes.

• Tambien se debe considerar espacio adicional para otro

electrodomestico que le acompade.

- AJ..h. "m_x(--

48pulg.=*

17"*T olo _, 13100m'>"

(43,2 c_ _ (_

[_ 24pulg,2.-

1155crn-)

1"_1 i_-27'/2'_1 I÷1" _11"*÷27" ÷ s"*_-

(2,5 cm) (69 9 cm) (2,6 crn}(2,5 cm) (68 6 cm) ( 2,7 cm)

A B

-- __ 3"*

(7,6 crn)

NNI-

__ _ 3"*

(7,6cm)

--7

A. Vista frontal

B. Vista lateral

C. Puerta de cldset con

orificios de ventilacidn

*Espacio necesario

Se puede instalar la lavadora utilizando el sistema de desagOe

por tubo vertical (en el piso o en la pared), el sistema de desag0e

por el lavadero, o el sistema de desag0e por el piso. Seleccione

el metodo de instalaci6n de la manguera de desag0e que usted

necesite. Vea "Piezas y herramientas".

Sistema de desagiie por tubo vertical - en la pared o en

el piso (vistas A y 13}

El desag0e por tubo vertical necesita un tubo vertical con un

diametro minimo de 2" (5 cm). La capacidad minima de desag0e

no puede ser menor de 17 gal. (64 L) por minuto. Se dispone de

un juego de adaptador para tubo vertical de 2" (5 cm) de

diametro a 1" (2,5 cm) de diametro. Vea "Piezas y herramientas".

La parte superior del tubo vertical debe tenet una altura minima

de 39" (99 cm) y maxima de 96" (244 cm) de la parte inferior de la

lavadora.

39"

(99 crn)

Sistema de desagiie por el lavadero (vista C)

El lavadero necesita una capacidad minima de 20 gal. (76 L). La

parte superior de la tina de lavadero debe tener una altura

minima de 39" (99 cm) por encima del piso y maxima de

96" (244 cm) de la parte inferior de la lavadora.

Sistema de desagi_e por el piso (vista D)

El sistema de desagQe por el piso necesita una desviaci6n del

sif6n que puede adquirirse pot separado. Vea "Piezas y

herramientas".

La desviaci6n del sif6n debe estar a una distancia minima de

28" (71 cm) de la parte inferior de la lavadora. Se pueden

necesitar mangueras adicionales.

Peligro de Cheque Electrico

Cenecte a un contacto de pared de conexion a tierra de

3 terminales.

No quite la terminal de cone×ion a tierra.

No use un adaptader.

No use un cable el_ctrice de exteneiSn.

No eeguir estae instrucciones puede ocasionar

la muerte, incendio e cheque electrico.

Se requiere una fuente de alimentaci6n electrica de

120 Voltios, 60-Hz. de CA 0nicamente, de 15 6 20 Amperios,

dotada de fusibles. Se recomienda un fusible de acci6n

retardada o un disyuntor. Es recomendable suministrar un

circuito individual exclusivamente para este

electrodomestico.

Esta lavadora viene con un cable de alimentaci6n con un

enchufe de 3 vias para conectar a tierra.

Para reducir la posibilidad de cheques electricos, el cable de

alimentaci6n debe enchufarse a un tomacorriente de pared

equivalente de 3 vias con conexi6n a tierra, de acuerdo con

todos los c6digos y reglamentos locales. Si no se dispone de

un tomacorriente equivalente, es la responsabilidad y

obligaci6n personal del usuario ordenar a un electricista

calificado la instalaci6n de un tomacorriente apropiado,

conectado a tierra.

Siesta permitido en los c6digos y se utiliza un alambre a

tierra separado, es recomendable que un electricista

calificado determine cual es la ruta adecuada a tierra.

No conecte a tierra usando una tuberia de gas.

Si no esta seguro que su lavadora esta conectada a tierra

correctamente, haga que un electricista calificado Io

compruebe.

• No instale un fusible en el circuito neutral o de tierra.

INSTRUCCIONES PARA LA CONEXION

A TIERRA

Para una lavadora conectada a tierra con cable

electrico:

Esta lavadora debe conectarse a tierra. En case de

funcionamiento defectuoso o averfa, la conexi6n a tierra

reducirA el riesgo de cheque electrico al proporcionar una

via de menor resistencia para la corriente electrica. Esta

lavadora viene equipada con un cable electrico que tiene un

conductor de conexion a tierra del equipo y un enchufe con

conexi6n a tierra. El enchufe debe conectarse en un

contacto de pared apropiado que haya side debidamente

instalado y conectado a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENOIA: La conexi6n incorrecta de la terminal

de conexi6n a tierra del equipo puede ocasionar un riesgo

de cheque electrico. Consulte con un electricista o tecnico

en reparaciones calificado si tiene duda alguna en cuanto a

la conexi6n a tierra correcta del electrodomestico.

No modifique el enchufe provisto con el electrodomestico. Si

este no encaja en el contacto de pared, pida a un

electricista calificado que le instale un contacto de pared

apropiado.

Para una lavadora con contacto el_ctrico permanente:

Esta lavadora debe conectarse a un metal puesta a tierra,

un sistema con cableado permanente a tierra o conectarse

a un equipo cuyo suministro incluya una terminal de tierra.

INSTRUCCIONESDEINSTAIACION

Peligro de Peso Excesivo

Use doe o m_ie personas para mover e inetalar

la lavadora,

No seguir esta inetruccion puede ocaeionar una lesiSn

en la espalda u otto tipo de lesionee.

NOTA: Para evitar daSos en el piso durante la instalaci6n,

coloque la lavadora sobre un cart6n antes de moverla per el piso.

IMPORTANTE:

• Aseg_rese de que se ha quitado la base de embalaje de

espuma de la parte inferior de la lavadora come se indica en

las instrucciones para el desempaque.

• Si no se ha quitado la base de embalaje de espuma,

aseg0rese de que la tapa este ajustada con cinta adhesiva

antes de colocar la lavadora sobre su parte posterior.

• Para un funcionamiento adecuado es necesario quitar la

base de embalaje de espuma.

1. Coloque los soportes de cart6n del embalaje sobre el piso

detras de la lavadora para soporte.

2. Con la ayuda de 2 o mas personas, incline la lavadora sobre

su parte posterior y col6quela sobre los soportes de cart6n.

3. Quite la base de embalaje de espuma.

Ponga la lavadora en posici6n vertical.

Saque la cinta de la tapa. Abra la tapa y saque el anillo de

embalaje de espuma de la tina de la lavadora. Conserve el

anillo de embalaje de espuma en case de que necesite mover

la lavadora en el future.

Quite la manguera de desagiie del gabinete de la

lavadora

Jale la manguera de desag0e corrugada fuera de ia lavadora

agarrando primero la atadura. Contin0e jalando la manguera

hasta que aparezca su extreme final. No fuerce el exceso de la

manguera de desag0e dentro de la parte posterior de la lavadora.

,=*_======

Desagi_e por la tina de lavadero o desagiie por tubo

vertical

Conexibn del molde de la manguera de desagiie a la

manguera de desagiJe corrugada

Para proteger sus pisos de los daSos ocasionados por las fugas

de agua, conecte correctamente ia manguera de desag0e. Lea y

siga estas instrucciones.

La manguera de desag0e esta conectada con su lavadora y esta

guardada dentro del gabinete de la lavadora.

4,5"

(11,4 cm)

A. Hendiduras de la manguera de desagf_e

1. Haga pasar el extreme de la manguera de desagf_e dentro de un

extremo del molde. Coloque el extremo del molde de la manguera

de desagOe en la hendidura de la manguera de desagOe.

2. Doble la manguera sobre la parte superior del molde y hbgala pasar

per el otto extremo del molde. Sujete el otto extreme del molde en la

otra hendidura de la manguera de desagf_e. La manguera deberb

extenderse 4V," (11,4 cm) m#s all# del molde.

Para evitar que el agua de desagiie vuelva a su lavadora:

• No fuerce el exceso de la manguera de desag0e dentro del

tube vertical. La manguera debe estar asegurada pero a la

vez Io suficientemente floja que permita un espacio para el

aire.

• No tienda el exceso de ia manguera en el fondo de ia tina del

lavadero.

Desagiie por el piso

No instale el molde de la manguera de desagQe a la manguera de

desag0e corrugada. Quizas necesite piezas adicionales. Vea

Desag0e per el piso en "Piezas y herramientas'.

Inserte nuevas arandelas planas (suministradas) en cada

e×tremo de las manguoras de entrada, Asiente firmemente

las arandelas en los acoplamientos.

A B

A. Acoplamiento

B. Arandela

Conecte las mangueras de entrada a los grifos de agua

AsegOrese de que la canasta de la lavadora este vacia.

2. Conecte la manguera con la etiqueta "hot" (caliente) al grifo

de agua caliente. Atornille el acoplamiento con la mano hasta

que se asiente en la arandela.

3. Conecte la manguera con la etiqueta "cold" (frio) al grifo de

agua fria. Atornille el acoplamiento con la mano hasta que se

asiente en la arandela.

4. Apriete los acoplamientos con los alicates, girandolos

dos tercios de vuelta adicional.

Conecte las mangueras de entrada a la lavadora

A B

_ ( "_ _ ,_HOT COLD _r_

...........I..........t :

_ IIII

A. V#lvula de entrada de agua cafiente

B. V#lvula de entrada de agua frfa

1. Afiance la manguera de agua caliente a la valvula de entrada

con el r6tulo de caliente.

2. Si conecta primero un acoplamiento de la manguera, le sera

mas facil apretar la conexi6n con los alicates.

3. Atornille el acoplamiento con la mano hasta que se asiente

en la arandela.

Apriete los acoplamientos dos tercios de vuelta adicionaL

NOTA: No apriete demasiado ni use cinta o selladores en la

valvula. Se pueden dafiar las valvulas.

Limpie el agua de las lineas

• Deje correr el agua de los grifos y las mangueras de entrada

en un lavadero, tubo de desagOe o cubeta para eliminar las

partfculas que se encuentran en las tuberias del agua, las

cuales podrfan obstruir los filtros de la valvula de entrada.

Verifique la temperatura del agua para asegurarse de que la

manguera de agua caliente este conectada al grifo de agua

caliente y que la manguera de agua frfa este conectada al

grifo de agua fria.

Apriete el acoplamiento con los alicates, girandolos

dos tercios de vuelta adicional.

NOTA: No apriete demasiado ni use cinta o selladores en la

valvula. Se pueden dafiar las valvulas.

Afiance la manguera de agua frfa a la valvula de entrada con

el r6tulo de fria.

Atornille el acoplamiento con la mano hasta que se asiente

en la arandela.

Apriete el acoplamiento con los alicates, girandolos

dos tercios de vuelta adicional.

NOTA: No apriete demasiado ni use cinta o selladores en la

valvula. Se pueden dafiar las valvulas.

Revise si hay fugas

• Abra los grifos del agua y revise si hay filtraciones de agua.

Una peque_a cantidad de agua podrfa entrar en la lavadora.

Esto Io desaguara en un paso posterior.

NOTA: Reemplace las mangueras de entrada despues de

cinco afios de uso para reducir el riesgo de que fallen. Para

consulta en el future, anote en las mangueras la fecha de

instalaci6n o la fecha de reposici6n de las mismas.

• Si conecta una sola manguera de agua, debera tapar el

otro puerto de entrada de agua.

• Inspeccione peri6dicamente y reemplace las mangueras

si aparecen bultos, arrugas, cortaduras, desgaste o

filtraciones de agua.

1. Coloque el cable electrico encima de la consola.

2. Quite cualquier cart6n que haya usado para mover la

lavadora.

CC>

Fleje de atadura rebordeado

Sujete la manguera de desagQe a la pata del lavadero o al

tube vertical utilizando el fleje de atadura rebordeado. Vea la

vista A o B.

A B C

Si los grifos de suministro de agua de la lavadora y el tubo

vertical de desagOe estan empotrados, ponga el extremo

moldeado de la manguera de desagOe en el tube vertical.

Enrolle el fleje de atadura con firmeza alrededor de las

mangueras de entrada del agua y de la manguera de

desagQe. Vea la vista C.

N 6 :lelala'; sJo s

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

la lavadora.

No seguir esta instrucci6n puede ocasionar una lesion

en la espalda u otro tipo de lesiones.

En su nueva lavadora, se instal6 una pata a una altura diferente.

Las otras tres patas fueron prefijadas en fabrica. La nivelaci6n

apropiada de su lavadora reducira al minimo el ruido y la

vibraci6n.

1. Deslice la lavadora a su ubicaci6n final.

2. Empuje el panel delantero superior para asegurarse de que la

lavadora este sobre las patas traseras.

3. Baje la pata delantera derecha hasta que quede en contacto

con el piso. Gire la pata a mane firmemente hasta 11/2giro

adicional. Las otras tres patas fueron prefijadas en fabrica.

Verifique la nivelaci6n de la lavadora colocando primero un

nivel en la tapa, cerca de la consola. Despues coloque el nivel

al costado de la lavadora, en la plegadura que esta entre la

parte superior de la lavadora y el gabinete.

Nivele la parte frontal.

6. Verifique si hay fugas alrededor de los grifos y de las

mangueras de entrada.

Nivele la parte lateral.

5. Si la lavadora no esta nivelada, mueva levemente la lavadora

hacia afuera, inclinela hacia atras y apuntale el frente de la

lavadora con un bloque de madera. Ajuste las patas hacia

arriba o hacia abajo segQn sea necesario girandolas. Repita

los pasos 1 a 4 hasta que la lavadora quede nivelada.

6. Use una Ilave de boca de 9/16"o de 14 mm para girar la tuerca

en el sentido contrario alas agujas del reloj en la pata con

firmeza contra el gabinete de la lavadora.

IMPORTANTE: Si no se aprieta la tuerca contra el gabinete

de la lavadora, esta podrfa vibrar.

1. Revise los requisitos electricos. AsegQrese de contar con la

fuente de electricidad correcta y el metodo recomendado de

conexi6n a tierra. Vea "Requisitos electricos".

2. Verifique que todas las piezas est_n instaladas. Si hay alguna

pieza extra, vuelva a revisar todos los pasos para vet cual se

omiti6.

3. Controle para verificar que tiene todas las herramientas.

4. Guarde el anillo de embalaje de espuma que vine en la tina

de la lavadora, per si necesita cambiar de lugar la lavadora

en el future. Deshagase de todos los materiales de embalaje

o reciclelos.

5. Controle que los grifos de agua esten abiertos.

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable electrico de extensi6n.

No seguir eetae inetrucciones puede ocasionar

la muerte, incendio o choque electrico.

10.

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

Quite la pelicula protectora o la cinta que reste en la lavadora.

Lea "Uso de la lavadora".

Para probar y limpiar su lavadora, mida _/2de la cantidad de

detergente en polvo o Ifquido recomendada per el fabricante

para una carga mediana y viertalo en el dep6sito de

detergente. Cierre la tapa. Oprima Encendido (Power).

Seleccione un ciclo normal y oprima Puesta en marcha

(Start). Deje que la lavadora funcione durante el ciclo

complete.

BENEFICIOSYCARACTERISTICAS

Su lavadora cuenta con varios beneficios y caracterfsticas que se resumen a continuaci6n. Es posible que algunas caracterfsticas no se

apliquen a su modelo.

Nivel automatico del agua

Esta lavadora detecta el tamar_o y la composici6n de la carga a

traves de una serie de Ilenados y el movimiento de lavado.

Luego, regula automaticamente el nivel del agua para Iograr un

rendimiento 6ptimo de limpieza y enjuague. Elimina asi el calculo.

El nivel del agua es el apropiado para cada tamar_o de carga de

lavado.

Controles electr6nicos

Los controles electr6nicos con ciclos prefijados son faciles de

usar tanto sea usted principiante o experto.

Funcionamiento silencioso

Esta lavadora esta aislada con materiales aislantes que reducen

tanto los sonidos como los ruidos durante el funcionamiento de

la lavadora. En algunos modelos se ha agregado un envoltorio

adicional en la tina para un aislamiento superior de vibraciones y

sonidos.

Manejo de la temperatura para el control de cuidado

En esta lavadora el sistema de manejo de la temperatura para el

control del cuidado detecta y mantiene electr6nicamente una

temperatura de agua uniforme al regular las temperaturas del

agua entrante. El use del Control de cuidado ayudara a disolver

el detergente.

Depbsitos

Los dep6sitos realzan la calidad automatica de su lavadora. No

es necesario que usted regrese en el transcurso del lavado para

agregar detergente, blanqueador o suavizante de telas.

Los aditivos de lavanderia se incorporan a la carga de ropa en el

momento oportuno del ciclo de lavado.

Accibn de limpieza intensa

La opci6n de Limpieza intensa utiliza la Acci6n de limpieza con

inyecci6n directa para ayudar a asegurar que se quiten mejor la

suciedad y las manchas. La acci6n de Limpieza intensa reduce la

necesidad de pretratamiento. El agua corre por el dep6sito para

disolver el detergente. Luego, la mezcla de detergente es rociada

sobre la carga mientras que la lavadora gira a una velocidad baja.

Esta acci6n de limpieza durara hasta 10 minutos dependiendo

del ciclo que haya seleccionado. Luego la lavadora deja de

exprimir, se Ilena con agua hasta el nivel correspondiente y

continL_a lavando con el ciclo seleccionado.

Su nueva lavadora incluye estas caracterfsticas que le ayudan a

reducir el ruido, facilitar mas el uso y mejorar el rendimiento de

lavado.

Tecnologia 6th Sense TM

La tecnologia 6th Sense TM ofrece una inteligencia incorporada

que "conoce cada carga de lavado" para determinar la limpieza

6ptima, el cuidado de telas y la eficacia. Desde calcular el

tamaSo de la carga hasta determinar cuanta agua se necesita

para limpiarla, la combinaci6n 6th Sense TM de caracterfsticas

intuitivas elimina el calculo para el cuidado de las prendas. Los

tres niveles de protecci6n contra el desequilibrio y el sensor de

detecci6n de espuma aseguran un funcionamiento sin

preocupaciones ni errores para brindarle asf mayor tranquilidad.

Sistema de suspensibn

Para reducir los problemas de la "caminata" y el "desequilibrio"

de la lavadora, su nueva lavadora cuenta con:

• 4 amortiguadores de resorte para aislar las vibraciones

• Aro de balance en la parte superior e inferior de la canasta de

la lavadora para reducir la vibraci6n al minimo

• Software de funcionamiento diser_ado para detectar y

corregir las cargas que estan desequilibradas

Canasta de acero inoxidable

La canasta de acero inoxidable es resistente a la corrosi6n y

permite velocidades mas altas de exprimido que las lavadoras

tradicionales, Iogrando mayor extracci6n del agua, que a su vez

reduce el tiempo de secado.

Tapa de vidrio templado transparente con bisagra de tapa

de sujecibn firme (en algunos modelos)

Algunos modelos incluyen una tapa de vidrio transparente.

Fabricada con vidrio templado inastillable, permite ver la acci6n

de lavado profunda de la carga de lavado dentro de la lavadora.

La tapa grande con la bisagra de sujeci6n firme es

suficientemente flexible para abrirse completa y

convenientemente y no se caera ni golpeara bruscamente.

Sistema de lavado/enjuague con filtro de fuerza

Esta lavadora filtra 100% del agua de lavado y enjuague. El agua

es filtrada y luego vuelve a circular. El filtro de fuerza atrapa la

arena y la suciedad y las elimina a traves del desagOe para que

no vuelvan a depositarse en las prendas limpias.

Lavado con retraso (en algunos modelos) (Delay Wash)

El lavado con retraso le permite cargar la lavadora y hacer una

pausa al comienzo del ciclo por hasta 8 horas.

Sehal de fin de ciclo

La sepal de fin de ciclo emite un sonido audible una vez que el

ciclo de lavado ha terminado. Esta serial es Qtil cuando tiene que

quitar articulos de la lavadora tan pronto como esta se detenga.

USODELALAVADORA

HEAVYDUTY

WHITESTWHITES

DRAIN

& SPIN

RINS

& SPIN

DELICATE

NOTA: El modelo de su lavadora puede diferir del que se muestra.

Peligro de Incendio

Nunca coloque en la lavadora articulos que eeten

humedecidoe con gaeolina o cualquier otto

liquido inflamable.

Ninguna lavadora puede eliminar eompletamente

el aeeite.

No seque ningun art_culo que haya tenido alguna vez

cualquier tipo de aceite (incluyendo aceitee de cocina).

No seguir eetas instrucciones puede ocasionar

la muerte, e×plosi6n o incendio.

ADVERTENCIA: A fin de reducir el riesgo de incendio, de

choque electrico o de dafios personales, lea las

INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de

operar este aparato.

La siguiente es una guia para poner su lavadora en marcha. Las

consultas peri6dicas a otras secciones de este manual le

proporcionaran informaci6n mas detallada.

1. Coloque una carga de ropa seleccionada en la lavadora. Vea

"Consejos de lavandefia".

• Coloque las prendas de manera uniforme para mantener

el equilibrio de la lavadora. Mezcle articulos grandes con

artfculos pequefios.

Cargue solamente hasta la parte superior de la canasta,

como se muestra. El sobrecargar la lavadora puede

causar una limpieza insatisfactoria. Las prendas deben

moverse con facilidad en el agua de lavado.

Vierta una medida de detergente en polvo o liquido en el

dep6sito del detergente. No ponga detergente directamente

en la tina de lavadero o sobre las prendas en la lavadora.

Agregue el blanqueador no decolorante (en polvo o I[quido)

en este dep6sito, si fuera necesario. Aseg0rese de combinar

el blanqueador en polvo no decolorante con el detergente en

polvo, o de combinar el blanqueador liquido no decolorante

con el detergente I[quido.

Si Io necesita, vierta el blanqueador liquido con cloro medido

en el dep6sito del blanqueador liquido con cloro. El

blanqueador se diluira automaticamente y se distribuira en el

momento apropiado durante el ciclo de lavado.

• No sobrellene. No Io diluya. No use mas de 1 taza

(250 mL) para una carga completa. Use menos con una

carga de menor tamafio.

• Siga las instrucciones del fabricante de las prendas y del

blanqueador con cloro para el use adecuado del mismo.

• Use una taza con un pico vertedor para evitar derrames.

No deje que el blanqueador salpique, gotee, o se corra

dentro de la canasta de la lavadora.

• AI final del ciclo, puede quedar una pequefia cantidad de

agua en el dep6sito. Esto es normal•

NOTA: Use solamente blanqueador liquido con cloro en este

dep6sito.

Si Io desea, vierta el suavizante de telas liquido en el depdsito

del suavizante de telas liquido.

IMPORTANTE: Diluya todo el suavizante de telas en agua

hasta alcanzar un total de 1/2taza (118 mL).

• No sobrellene. El despachador puede contener 1/2taza

(118 mL).

• No derrame ni gotee el suavizante de telas sobre las

prendas.

NOTAS:

• Use solamente suavizante de telas liquido en este

dep6sito.

• No use bolas que distribuyen suavizante de telas en esta

lavadora. Las bolas que distribuyen suavizante de telas

no funcionan correctamente en esta lavadora.

6. Cierre la tapa de la lavadora.

7. Presione Encendido (POWER)• Asf se enciende la pantalla de

la lavadora.

8. Seleccione un Ciclo de lavado (Wash Cycle). Vea "Ciclos".

9. Ajuste los modificadores, si Io desea. Vea "Modificadores".

10. Seleccione las opciones deseadas. Vea "Opciones".

11. En algunos modelos, seleccione Inicio diferido (Delay Wash),

si Io desea. Vea "lnicio diferido" en la secci6n

"Modificadores".

12. Presione Inicio (START). Comienza el ciclo de lavado y la

pantalla muestra el tiempo estimado restante. La tapa se

bloqueara.

NOTA: Si usted no oprime Inicio dentro de los 5 minutes de

haber oprimido Encendido, la lavadora se apaga

automaticamente.

Agregado de prendas

Puede colocar prendas adicionales en la lavadora cuando se

encienda la luz de estado de agregado de prendas (Add a

Garment) sin sacrificar el rendimiento del lavado.

Para agregar una prenda o hacer una pausa en el lavado

en cualquier momento

1. Oprima Pausa/Anulaci6n (PAUSE/CANCEL) una vez.

2. Espere hasta que la luz de tapa bloqueada (Lid Lock) se

apague, luego abrala.

3. Agregue prendas.

Para reanudar la marcha de la lavadora

1. Cierre la tapa y presione Inicio (START).

2. Para destrabar la tapa despues del periodo de agregar

prendas, presione Pausa/Anulaci6n (PAUSE/CANCEL) una

vez. Si presiona Pausa/Anulaci6n (PAUSE/CANCEL) dos

veces, se cancelara el ciclo de lavado.

k.,O I0 _7101,I:'I"@I III l_llJ' O;_()ZA

Puede detener el ciclo de lavado y desaguar la tina presionando

el bot6n de Pausa/Anulaci6n dos veces o el bot6n de Encendido

una vez.

I I .,, I .II I 11= - I-,i= =,,+,

_.,_,=_,....... ..........I.,. =IIO_L_I,.I, ,I .... , I....1 II.,

Usted puede cambiar los ciclos, modificadores y opciones en

cualquier momento antes de presionar Inicio (START). No todos

los modificadores y opciones estan disponibles con todos los

ciclos.

• AI seleccionar un cambio se escucha un tono audible corto.

• AI seleccionar una combinaci6n no disponible se escucharan

tres tones audibles cortes. No se aceptara la Oltima

selecci6n.

Cambio de ciclos despu_s de presionar Inicio

1. Presione Pausa/Anulaci6n (PAUSE/CANCEL) dos veces para

cancelar el ciclo de lavado. La lavadora se desaguara.

2. Presione Encendido (POWER).

3. Seleccione el ciclo de lavado deseado.

4. Seleccione los modificadores y opciones deseados.

5. Presione Inico (START).

La lavadora vuelve a ponerse en marcha al comienzo del nuevo

ciclo.

NOTA: Si usted no oprime Inicio (Start) dentro de los 5 minutes

de haber hecho una pausa en la lavadora, esta se apaga

automaticamente.

Cambio de modificadores y opciones despu_s de

presionar Inicio

Usted puede cambiar un modificador o una opci6n en cualquier

memento antes de que el modificador o la opci6n comience

eligiendo los modificadores y/u opciones que desee.

NOTA: Se escuchara un tono de error si su selecci6n no esta

disponible.

Para desaguar la lavadora manualmente y exprimir la

carga

1. Oprima Pausa/Anulaci6n (PAUSE/CANCEL) dos veces para

cancelar el ciclo de lavado y desaguar la lavadora.

2. Presione Encendido (POWER).

3. Oprima Desag0e y exprimido (DRAIN & SPIN).

4. Presione START.

AI cabo del exprimido, la tapa se destraba. Se puede descargar

la lavadora.

Estas luces muestran en que porci6n del ciclo esta funcionando

la lavadora. Tambien indican cuando puede agregar otras

prendas a la carga de lavado.

Delay Soak WashRinse Spin Done

Lavado terminado (Done)

La luz de lavado terminado (Done) permanece encendida hasta

que la tapa se abre o hasta que se oprime el bot6n de Encendido

(Power) o Pausa/Anulaci6n (PAUSE/CANCEL).

Luces indicadoras

Una luz indicadora muestra el ciclo, modificadores y opciones

que ha seleccionado.

Tiempo estimado restante

Cuando comienza un ciclo de lavado, aparecera en la pantalla el

tiempo estimado restante para el ciclo, incluyendo Ilenados y

desag0es. Aparecera la cuenta regresiva hasta el final del ciclo.

Gire la perilla para elegir el ciclo de lavado adecuado para el tipo

de telas que va a lavar. Cuando la perilla apunta a un ciclo, la luz

indicadora para el ciclo se iluminar& Si los ajustes prefijados

para los modificadores y opciones son adecuados para la carga

de lavado, puede presionar Inicio (Start) para comenzar el ciclo

de lavado.

HEAVYDUTY

WHITESTWHITES OLORS

DRAIN

& SPIN

RINSE

& SPIN

DELICATE

HAND

WASH

Ajustes prefljados de ciclos

Para facilitar el uso, los ajustes de ciclos prefijados proveen los

ajustes de cuidado de la tela recomendados para cada ciclo.

Para usar los ajustes programados:

1. Presione Encendido (POWER).

2. Seleccione el ciclo que desee girando la perilla. Apareceran

en la pantalla los ajustes prefijados del ciclo (vea el cuadro

siguiente).

NOTA: Los tiempos que aparecen en la tabla de los Ajustes

prefijados de ciclos son una estimaci6n. Los tiempos

prefijados de ciclos pueden variar levemente seg0n el

modelo.

3. Presione Inicio (START). Comenzara el ciclo de lavado.

Ajustes prefijados de ciclos

Ciclo Minutos Nivel de Temperatura

Prefija- suciedad* de lavado/

dos enjuague

Blancos 66 Pesado Caliente/Ffia

Blanquisimos (Hot/Cold)

(Whitest Whites)

Intenso (Heavy Duty) 62 Pesado Caliente/Ffia

(Hot/Cold)

Normal 40 Normal Tibia/Ffia

(Warm/Cold)

Informal/Planchado 40 Mediano Tibia/Ffia

permanente (Casual/ (Warm/Cold)

Perm Press)

Prendas de colores/ 39 Normal Fresca/Ffia

oscuras (Colors/ (Cool/Cold)

Darks)

Ropa delicada 33 Mediano Tibia/Fr[a

(Delicate) (Warm/Cold)

Lavadoa mane/Lana 34 Ligero Fresca/Ffia

(Handwash/Wool) (Cool/Cold)

Enjuague y 27 No es No es

exprimido (Rinse & aplicable aplicable

Spin)

Desagiiey exprimido 12 No es No es

(Drain & Spin) aplicable aplicable

*El tiempo del ciclo aparecera en minutos en la pantalla mientras

usted realiza las selecciones. Una vez que se presiona Inicio,

aparecera el tiempo total de ciclo, incluyendo el tiempo

estimado para el desagOe y Ilenado.

NOTA: Cargue solamente hasta la parte superior de la canasta.

El sobrecargar la lavadora puede causar una limpieza

insatisfactoria. Vea "Puesta en marcha de su lavadora".

Blancos Blanquisimos (Whitest Whites)

En este ciclo se introduce el blanqueador Ifquido con cloro en la

carga en el momento adecuado para el blanqueamiento

mejorado de las telas blancas con suciedad profunda. El ciclo

combina una acci6n de lavado a velocidad alta con una

velocidad alta de exprimido. La opci6n prefijada para este ciclo

es el segundo enjuague (Extra Rinse) para quitar el detergente y

blanqueador a fondo. Para la remoci6n maxima de la suciedad y

las manchas, debera usarse blanqueador Ifquido con cloro.

Intenso (Heavy Duty)

Use este ciclo para cargas pesadas de algod6n o con mucha

suciedad. El ciclo combina una acci6n de lavado a velocidad alta

con una velocidad alta de exprimido. La opci6n prefijada para

este ciclo es la de tratamiento de manchas (Deep Clean), pero se

puede apagar. Vea "Cambio de ciclos, modificadores y

opciones".

Normal

Use este ciclo para prendas de algod6n y lino con suciedad

normal, tales como sabanas, frazadas y toallas. El ciclo combina

una acci6n de lavado a velocidad alta con una velocidad alta de

exprimido.

Informal/Planchado permanente (Casual/Perm Press)

Use este ciclo para lavar telas inarrugables como camisas

deportivas, blusas, ropa de negocios informal, planchado

permanente y mezclas. Este ciclo usa una acci6n de lavado a

velocidad media, exprimido a velocidad media y un proceso de

enfriamiento de la ropa para reducir la formaci6n de arrugas.

Prendas de colores/oscuras (Colors/Darks)

Use este ciclo para telas naturales oscuras o te_idas, tales como

telas de mezclilla u otros articulos de algod6n, que puedan ser

susceptibles a la perdida de color. Este ciclo usa una acci6n de

lavado a velocidad baja a media con una velocidad alta de

exprimido. Para obtener mejores resultados, use agua frfa o tibia.

Ropa delicada (Delicate)

Use este ciclo para lavar prendas con suciedad ligera que

indiquen en la etiqueta de cuidado que se use el ciclo "Sedas

lavables a maquina" o "Suave". Este ciclo usa una acci6n de

lavado de baja velocidad y velocidades bajas de exprimido para

un mayor cuidado de la tela y menos arrugas.

Lavado a mano/Lana (Handwash/Wool)

Use este ciclo para limpiar artfculos de cuidado especial con

suciedad ligera o aquellos cuya etiqueta indique "Lana lavable a

maquina". (Verifique las instrucciones de la etiqueta para

asegurarse de que la prenda es lavable.) Este ciclo usa una

acci6n de lavado intermitente de baja velocidad y velocidades

bajas de exprimido para un cuidado suave de la tela y menos

arrugas.

Las prendas Ilevan la etiqueta "Lavado a mane" perque:

• La construcci6n de la fibra puede set sensible a la acci6n de

lavado.

• La fibra contiene tintes sensibles que pueden deste_ir.

NOTA: Algunas prendas de "Lavado a mano" encogen

naturalmente cuando se lavan. Recuerde esto cuando compre

prendas etiquetadas con "Lavado a mane". Las prendas que

encogen deben de secarse en posici6n horizontal. Deles la forma

original a estos artfculos estirandolos suavemente a sus medidas

originales mientras esten hQmedos.

Enjuague y exprimido (Rinse & Spin)

Use esta opci6n para obtener un enjuague profundo seguido de

un exprimido a alta velocidad. En el tiempo de la pantalla se

incluira una estimaci6n de cuanto demorara para Ilenar y

desaguar la lavadora.

Cuando usar el enjuague y exprimido (Rinse & Spin):

• Para cargas que necesitan t_nicamente enjuague.

• Para completar un ciclo despues de que haya habido un

corte de corriente.

Para usar o cambiar el ajuste de enjuague y exprimido:

1. Gire la perilla a enjuague y exprimido (RINSE & SPIN) hasta

que la luz indicadora de enjuague y exprimido se encienda.

2. Presione Inicio (START).

Desagiie y exprimido (Drain & Spin)

Un desag(Je y exprimido adicionales pueden ayudar a acortar los

tiempos de secado para algunas telas pesadas o articulos de

cuidado especial. Tambien puede usarse el desagQe y exprimido

para desaguar la lavadora despues de cancelar un ciclo o,

completar un ciclo despues de un corte de corriente.

Para usar el ajuste de desagLie y exprimido:

1. Oprima el bot6n de Desag0e y exprimido (DRAIN & SPIN)

hasta que la luz indicadora se encienda.

2. Presione Inicio (START).

Los modificadores le permiten personalizar aQn mas sus ciclos y

ahorrar energia.

Nivel de suciedad (Soil Level)

El nivel de suciedad (tiempo del ciclo) esta prefijado para cada

ciclo. Vea "Ajustes prefijados de ciclos" en la secci6n "Ciclos".

Cuando usted presione el bot6n de nivel de suciedad (Soil Level),

el tiempo del ciclo (en minutes) aumentara o disminuira en la

pantalla de tiempo estimado restante (Estimated Time

Remaining) y aparecera un tiempo de lavado diferente. Para

obtener el minimo tiempo de lavado, presione el bot6n hasta que

la luz indicadora al lade de Nivel de suciedad ligera (Light Soil

Level) se ilumine. Este es el tiempo mas corto disponible para

este ciclo.

SOILLEVEL

Para la mayorfa de las cargas, utilice el tiempo recomendado

en los ajustes prefijados de los ciclos.

Para telas resistentes y con suciedad profunda, oprima Nivel

de suciedad para seleccionar mas tiempo de lavado, si fuera

necesario.

Para telas delicadas y con poca suciedad, oprima Nivel de

suciedad para seleccionar menos tiempo de lavado, si fuera

necesario.

Tamaho de carga (Load Size)

Esta lavadora selecciona automaticamente Auto para el nivel de

agua cuando se selecciona el ciclo. La caracterfstica de Auto

(Automatico) detecta el tama_o de la carga y agrega la cantidad

correcta de agua para el tama_o de la carga. Tambien puede

cambiar los ajustes de nivel de agua manualmente.

LOADSIZE

Temperatura de lavado/enjuague

Seleccione una temperatura de agua basado en el tipo de carga

que este lavando. Use el agua de lavado mas caliente que las

telas puedan resistir. Siga las instrucciones de la etiqueta de las

prendas.

Los enjuagues con agua tibia dejan las cargas mas secas y

permiten que se las manipule con mas comodidad que los

enjuagues con agua fria. Sin embargo, los enjuagues con agua

tibia tambien aumentan la formaci6n de arrugas. Los enjuagues

con agua fria pueden prevenir la formaci6n de arrugas y ayudan

con el ahorro de energia.

I Hotl Cold

WarmI Warm

WarmI Cold

ColdlCold

WASH-RINSE

TEMP

Guia de la temperatura

Temperatura del agua de Telas sugeridas

lavado

Caliente Ropa blanca y de color pastel

Tibia Colores brillantes

Fria Colores que destifien o que se

opacan

NOTA: En temperaturas de agua inferiores a 60°F (15,6°C), los

detergentes no se disuelven bien. Ademas puede resultar dificil

quitar la suciedad.

Manejo de la temperatura para el control de cuidado

El manejo de la temperatura para el control de cuidado detecta y

mantiene electr6nicamente una temperatura de agua de lavado y

enjuague uniforme. El control de cuidado regula el agua entrante

caliente y fria, y se enciende automaticamente cuando se

selecciona un ciclo. (Vea "Ajustes prefijados de ciclos" en la

secci6n "Ciclos".)

El control de cuidado esta disponible con los ajustes Tibio/Tibio,

Tibio/Fr[o y Frio/Frio. La temperatura del agua en los ajustes

Caliente/Frio (Hot/Cold) depende de la temperatura del agua en

los grifos de entrada de agua.

• El control de cuidado asegura una limpieza homogenea.

• Los detergentes actuales funcionan bien a temperaturas por

encima de 60°F (15,6°C).

Lavado con retraso (en algunos modelos) (Delay Wash)

Puede usar la caracteristica de Lavado con retraso (Delay Wash)

para retrasar el inicio del ciclo de lavado hasta 8 horas

(dependiendo del modelo).

1. Cargue la lavadora y Ilene los dep6sitos.

2. Cierre la tapa de la lavadora.

3. Presione el bot6n de Encendido (POWER).

4. Seleccione el Ciclo, modificadores y opciones deseados.

5. Presione Lavado con retraso (DELAY WASH). 1H (una hera)

aparecera en la pantalla del tiempo. La luz indicadora para

Lavado con retraso (Delay Wash) destellar&

DELAY

WASH

Para un tiempo diferido mas largo, oprima Lavado con

retraso (DELAY WASH). El tiempo de inicio aumentara en

pefiodos de 1 hera.

Presione Inicio (START). La cuenta regresiva en horas al ciclo

de lavado aparecera en la pantalla de tiempo y la luz

indicadora de Inicio diferido comenzara a destellar.

NOTA: La luz indicadora de Inicio (Start) no destellara cuando

se elija Lavado con retraso (Delay Wash). Debe presionar

Start para iniciar la cuenta regresiva para el comienzo del

ciclo.

Para cambiar el tiempo de Lavado con retraso:

• Presione Pausa/Anulaci6n (PAUSE/CANCEL).

• Optima DELAY WASH para seleccionar el tiempo diferido

deseado.

• Oprima START para comenzar la cuenta regresiva.

Para cancelar Delay Wash:

Oprima START nuevamente para comenzar el ciclo

inmediatamente o presione PAUSE/CANCEL dos veces.

Utilice estos botones para seleccionar las opciones deseadas

para su ciclo de lavado.

DEEPCLEAN

EXTRARINSE

®®

PRE ENDOFCYCLE

SOAK SIGNAL

Limpieza intensa (Deep Clean)

Esta opci6n ofrece una acci6n de limpieza mejorada para las

manchas rebeldes. El ciclo de Lavado intenso incluye la opci6n

de Limpieza intensa automaticamente. Si se selecciona Limpieza

intensa, se agregaran 10 minutes aproximadamente a un ciclo.

La opci6n de Limpieza intensa debe comenzar con la carga seca

solamente y no puede seleccionarse despues de que la tina haya

comenzado a Ilenarse con agua.

La opci6n de Limpieza intensa puede ser seleccionada come una

opci6n con otros ciclos. Consulte la tabla para mas detalles.

Ciclo Limpieza intensa

(Agrega tiempo al ciclo de lavado)

Blancos Opci6n

Blanquisimos

(Whitest Whites)

Intenso (Heavy Duty) Prefijado

Normal Opci6n

Informal/Planchado Opci6n

permanente (Casual/

Perm Press)

Prendas de colores/ Opci6n

oscuras (Colors/

Darks)

Ropa delicada No disponible

(Delicate)

Lavado a mano/Lana Opci6n

(Handwash/Wool)

Enjuague yexprimido No disponible

(Rinse & Spin)

DesagiJey exprimido No disponible

(Drain & Spin)

Enjuague adicional

Se puede utilizar un enjuague adicional para ayudar en la

eliminaci6n de residues del detergente o del blanqueador que

haya quedado en las prendas. Esta opci6n proporciona un

enjuague adicional con la misma temperatura del agua del primer

enjuague. Este es un ajuste de enjuague prefijado para el ciclo de

Blancos Blanquisimos.

Remojo previo

Use esta opci6n para las manchas y la suciedad rebeldes que

necesiten tiempo extra para ser quitadas. El remojo en esta

lavadora es diferente de aquel en una lavadora convencional. La

lavadora rocia la carga con agua y detergente per 4 minutes a

una velocidad de exprimido extra baja seguido de un breve

periodo de acci6n de lavado a la velocidad del ciclo

seleccionado. Le siguen otros 4 minutos de rociado y un

exprimido a velocidad extra baja. Luego la acci6n de lavado hace

una pausa para que el detergente actL_e en las manchas. El ciclo

seleccionado le sigue a la caracter[stica de Remojo previo. El uso

del Remojo previo alargara el ciclo de lavado.

Volumen de la sehal de fin de ciclo

La seral de fin de ciclo emite un sonido audible una vez que el

ciclo de lavado ha terminado. Esta serial es Qtil cuando tiene que

quitar articulos de la lavadora tan pronto como esta se detenga.

Seleccione encendido (On) o apagado (Off).

Encendido (Power)

Oprima Encendido para encender o apagar la lavadora.

Inicio (Start)

Oprima START para iniciar la lavadora despues de haber

seleccionado un ciclo. AsegQrese de que todos los

modificadores y opciones deseados han side seleccionados. La

tapa debera estar cerrada para que la lavadora comience a

funcionar.

Pausa/Anulacibn (Pause/Cancel)

Oprima Pausa/Anulaci6n (PAUSE/CANCEL) una vez para hacer

una pausa o detener la lavadora en cualquier memento. Oprima

Pausa/Anulaci6n (PAUSE/CANCEL) una vez para destrabar la

tapa y agregar una prenda. Oprima Inicio (START) para finalizar el

ciclo a partir de donde se detuvo. Oprima Pausa/Anulaci6n

(PAUSE/CANCEL) dos veces para detener el ciclo de lavado.

Luego, la lavadora se desaguara y apagara.

LidLock

Tapa bloqueada (Lid Lock)

Cuando la luz de estado de tapa bloqueada (Lid Lock) se

enciende, la tapa de la lavadora esta bloqueada.

NOTA: Debera esperar hasta que se apague la luz de tapa

bloqueada (Lid Lock) antes de poder abrir la tapa.

Su nueva lavadora puede producir sonidos que su vieja lavadora

no hacia. Come se trata de sonidos con los que usted no esta

familiarizado, es posible que le preocupen. Estos sonidos son

normales.

Durante el lavado

Si selecciona la opci6n de limpieza intensa (Deep Clean),

escuchara un ruido de exprimido/rociado al comienzo del ciclo.

Durante el desagiJe

Si se vacia el agua de la lavadora con rapidez (segQn su

instalaci6n), es posible que escuche la succi6n de aire que pasa

por la bomba durante la etapa final del desag0e.

Durante el lavado y exprimido

Esta lavadora no tiene una transmisi6n. El motor suministra un

accionamiento directo para el lavado y el exprimido. Escuchara

sonidos que son diferentes a los de una lavadora convencional.

CONSEJOSDE LAVANDERIA

Preparacibn de la ropa para lavar

Siga estas recomendaciones para ayudarle a prolongar la vida de

sus prendas de vestir.

• Cierre los zipers, broches de presi6n y corchetes para evitar

que enganchen otros articulos. Quite alfileres, hebillas y

demas objetos duros para evitar que rayen el interior de la

lavadora. Quite todo adorno y ornamento que no sea lavable.

• Vacie los bolsillos y vuelvalos al reves.

• Doble los puSos y limpie con un cepillo la pelusa y la

suciedad.

• Vuelva al reves las prendas de tejido sintetico para evitar que

se Ilenen de pelusas.

• Ate los cordones y fajas de modo que no se enreden.

• Remiende Io que este roto asi como las costuras y

dobladillos flojos.

• Trate las manchas y suciedades.

• Las prendas manchadas o mojadas deberan lavarse con

prontitud para obtener mejores resultados.

Seleccibn de la ropa

• Separe las prendas con suciedad profunda de las que estan

ligeramente sucias, aQn cuando estas normalmente se

lavarian juntas. Separe las prendas que sueltan pelusa

(toallas, felpilla) de las que atraen pelusa (pana, artfculos

sinteticos y de planchado permanente). Siempre que sea

posible, vuelva al reves la ropa que suelta pelusa.

• Separe los colores oscuros de los colores claros, los articulos

no dester_ibles de los que si Io son.

• Separe por tipo de tela y estructura (prendas fuertes de

algod6n, tejidos de punto y prendas finas).

Cbmo descargar

• Saque la ropa de la lavadora despues de que se haya

completado el ciclo. Los objetos metalicos como cierres,

broches a presidn y hebillas pueden herrumbrarse si se dejan

en la canasta de la lavadora per largo tiempo.

CUIDADODELALAVADORA

Use un paso o una esponja suave y hQmeda para limpiar

cualquier derrame, tales como los de detergente o blanqueador,

de la parte exterior de su lavadora.

Limpie el interior de su lavadora mezclando 1 taza (250 mL) de

blanqueador con cloro y 2 tazas (500 mL) de detergente. Vierta

esta mezcla en su lavadora y deje funcionar su lavadora durante

un ciclo complete, utilizando agua caliente. Repita este proceso

si fuera necesario.

Quite los dep6sitos endurecidos de agua usando solamente

productos de limpieza cuya etiqueta indica que pueden

emplearse en lavadoras.

Limpieza del depbsito del suavizante liquido de telas:

1. Para quitar el dep6sito del suavizante de telas del agitador,

coloque las manos detras de la parte superior del depdsito y

entrelace los dedos. Levante jalando hacia usted.

2. Separe la parte superior y la base del dep6sito. Enjuague las

tres piezas del dep6sito (la base, la taza interna en forma de

cone y la parte superior) con agua tibia.

3. Para facilitar el ensamblaje, vuelva a ensamblar el depdsito

con las piezas al reves.

IMPORTANTE: Aseg0rese de que la taza interior con forma

de cone este derecha y ubicada completamente en la parte

superior del dep6sito antes de instalar la base.

NOTA: Para evitar da_os en la lavadora o en las prendas, no lave

la ropa si ha quitado el dep6sito de suavizante Ifquido de telas, ni

agregue detergente o blanqueador en este depdsito ya que es

para uso exclusive del suavizante Ifquido de telas.

Reemplace las mangueras de entrada despues de 5 amos de uso

para reducir el riesgo de que fallen. Revise peri6dicamente y

cambie las mangueras de entrada si se hallan protuberancias,

torceduras, cortes, desgaste o perdidas de agua.

Cuando reemplace sus mangueras de entrada de agua, anote la

fecha de reposicidn en la etiqueta con un marcador permanente.

Instale y guarde su lavadora en un lugar donde no se congele.

Debido a que queda un poco de agua en las mangueras, el

congelamiento de la misma podrfa da_ar su lavadora. Siva a

guardar o trasladar su lavadora durante una temporada de

invierno riguroso, acondici6nela para el invierno.

Cuidado durante las vacaciones y periodos sin uso:

Ponga a funcionar su lavadora 0nicamente cuando este en casa.

Siva a salir de vacaciones o no va a usar la lavadora durante un

periodo prolongado de tiempo usted debe:

• Desenchufar la lavadora o desconectar el suministro de

energia.

• Interrumpir el suministro de agua a la lavadora. Esto ayuda a

evitar inundaciones accidentales (debido a aumentos en la

presi6n del agua) en ausencia suya.

Para acondicionar la lavadora para el invierno:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las mangueras de admisi6n

de agua.

3. Vierta un litro (1 L) de anticongelante tipo R.V, en la canasta.

4. Ponga a funcionar la lavadora en el ajuste de Enjuague y

Exprimido (Rinse & Spin) por unos 30 segundos para mezclar

el anticongelante y el agua.

5. Desenchufe la lavadora o desconecte el suministro de

energfa,

Para volver a usar la lavadora:

1. Deje correr el agua por los tubos y las mangueras. Vuelva a

conectar las mangueras de entrada de agua, Abra ambos

grifos de agua.

Peligro de Choque Electrico

Conecte a un contacto de pared de cone×i6n a tierra de

3 terminalee.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable electrico de extenei6n.

No eeguir estae instrucciones puede ocaelonar

la muerte, incendio o choque el_ctrico.

Enchufe la lavadora o reconecte el suministro de energfa.

Ponga a funcionar la lavadora con cualquier ciclo y un nivel

de agua de tamaSo de carga super para limpiarla y quitar el

anticongelante, de haberlo usado, Use 1/2de la cantidad

recomendada per el fabricante para una carga de tamaSo

mediano.

Para transportar la lavadora:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las mangueras de admisi6n

de agua.

3. Siva a mover la lavadora durante una temporada de invierno

riguroso, coloque I cuarto (1 L) de anticongelante tipo R.V, en

la canasta. Ponga a funcionar la lavadora en el ajuste de

Enjuague y Exprimido (Rinse & Spin) por unos 30 segundos

para mezclar el anticongelante y el agua restante.

4. Desconecte y elimine el agua del sistema de drenaje.

5. Desenchufe el cable electrico.

6. Coloque las mangueras de admisi6n en la canasta.

7. Cuelgue el cable electrico y la manguera de desagQe sobre el

borde y hacia adentro de la canasta.

8. Coloque el anillo de embalaje de espuma de los materiales

de empaque originales en la parte superior de la lavadora, Si

no cuenta con el anillo de empaque de espuma original,

coloque sabanas gruesas, toallas, etc. en la abertura de la

canasta. Cierre la tapa y ponga un trozo de cinta sobre la

tapa y hacia el frente de la lavadora.

Para volver a instalar la lavadora

1. Siga las "lnstrucciones de instalaci6n" para ubicar, nivelar y

conectar la lavadora.

2. Ponga a funcionar la lavadora con cualquier ciclo y un nivel

de agua de tamaSo de carga super para limpiarla y quitar el

anticongelante, de haberlo usado. Use 1/2de la cantidad

recomendada por el fabricante para una carga de tamado

mediano,

SOLUCIONDEPROBLEMAS

En primer lugar, pruebe las soluciones sugeridas aqui y posiblemente se evite el gasto

de una Ilamada de servicio t_cnico...

La lavadora muestra mensajes codiflcados

J _ "LF"

• _r (La lavadora tarda demasiado en Ilenarse)

Verifique Io siguiente:

_,Estan retorcidas u obstruidas las mangueras de entrada del

agua?

_,Estan despejados los filtros de la valvula de entrada del

agua?

Presione Pausa/Anulaci6n (PAUSE/CANCEL) para despejar la

pantalla.

• Ld "Ld" (La lavadora tarda demasiado para desaguar el

agua de la tina de lavado)

Verifique Io siguiente:

_,Esta retorcida u obstruida la manguera de desagQe?

_,Se ha instalado debidamente la manguera de desagQe? Vea

"Conexi6n de la manguera de desagQe". Presione Pausa/

Anulaci6n (PAUSE/CANCEL) para despejar la pantalla.

"uL"

• UL (Carga desequilibrada)

Si la carga esta desequilibrada, la lavadora mostrara este

c6digo mientras pone en funcionamiento una rutina de

correci6n de carga desequilibrada al final del ciclo de lavado

y antes del exprimido final. Si el c6digo permanece y el

cuadrante del ciclo de lavado esta destellando despues de

que haya finalizado la rutina de recuperaci6n, abra la tapa y

redistribuya la carga, Cierre la tapa y presione Inicio (START).

• _L "oL" (Sobrecarga)

_,Esta sobrecargada la lavadora? La lavadora ha intentado

Ilenarse y comenzar el ciclo de lavado, Si la lavadora esta

sobrecargada, drenara el agua y el detergente que se haya

agregado durante el Ilenado. Para corregir la sobrecarga,

quite varios articulos y agregue detergente. Cierre la tapa y

presione Inicio (START).

• _d "Sd" (Espuma detectada)

&Agreg6 demasiado detergente?

Siempre mida el detergente, Siga las indicaciones del

fabricante del detergente.

Si se detecta la presencia de exceso de espuma, la lavadora

mostara este c6digo mientras pone en funcionamiento una

rutina de correcci6n para reducir la espuma al final del ciclo

de lavado. La rutina de reducci6n de espuma quita la espuma

excedente y asegura el enjuague apropiado de sus prendas.

Si el c6digo permanece y el cuadrante del ciclo de lavado

esta destellando despues de que haya finalizado la rutina de

recuperaci6n, vuelva a seleccionar el ciclo deseado utilizando

agua fria. Presione Inicio (START). No agregue detergente.

/ rd "lid" (Tapa abierta)

_,Esta abierta la tapa? Cierre la tapa para despejar la pantalla.

HE "HC" (Se invirtieron las mangueras de agua caliente y

de agua fria)

Este c6digo aparece al final del ciclo de lavado para indicar

que las mangueras de entrada de agua fria y de agua caliente

estan invertidas, Si no aparece un c6digo de error pero esta

experimentando un rendimiento insatisfactorio del lavado,

fijese si estan invertidas las mangueras de entrada, Vea

"Conexi6n de las mangueras de entrada".

• dL "dL" (La puerta/tapa no puede trabarse)

Indica que la tapa no esta trabada. Controle si hay prendas

trabadas en la tapa que impiden que esta cierre. Oprima

Pausa/Anulaci6n (PAUSE/CANCEL) una vez para despejar el

c6digo.

• L_Lg_"dU" (La puerta/tapa no se puede destrabar)

_,Hay peso excesivo en la tapa, como ser una canasta de

ropa para lavar? El peso excesivo evitara que la tapa se

destrabe. Oprima Pausa/Anulaci6n (PAUSE/CANCEL) una

vez para despejar el c6digo,

• F__ C6digo"F##"

Oprima Pausa/Anulaci6n (PAUSE/CANCEL) una vez para

despejar el c6digo, Presione Inicio (START). Si el c6digo

aparece nuevamente, Ilame al servicio tecnico.

Ruidosos, vibrantes, desequilibrados

&Esta nivelada la lavadora? &La lavadora se balancea al

empujarla contra las esquinas?

La lavadora debe estar nivelada. Las patas frontales y

posteriores deben estar firmemente apoyadas en el piso,

Verifique que las contratuercas esten ajustadas. Vea

"Nivelaci6n de la lavadora".

&El piso esta combado, doblado 0 desnivelado?

Un piso que esta combado 0 desnivelado puede contribuir a

que la lavadora haga ruido y vibre. Los sonidos se pueden

reducir colocando una madera laminada de 3/4"(1,9 cm)

debajo de la lavadora. Vea "Requisitos de ubicaci6n".

&Esta la carga equilibrada?

Distribuya la carga uniformemente en la canasta de la

lavadora y asegOrese de que la altura de la carga no supere la

Ifnea superior de orificios de la canasta. Vea "Puesta en

marcha de la lavadora".

&Escucha chasquidos u otros ruidos cuando el ciclo

cambia de lavado a desagiie o exprimido?

Cuando la caja de engranajes cambia de velocidad o la

canasta de la lavadora se detiene entre ciclos es posible que

escuche ruidos distintos de los de su lavadora anterior. Estos

ruidos de la lavadora son normales,

&La lavadora produce un gorgoteo o zumbido?

Cuando la lavadora desagua, la bomba generara un zumbido

continuo con sonidos de gorgoteo peri6dicos a medida que

se quitan las Qltimas cantidades de agua. Esto es normal.

• &Esta lavando una carga peque5a?

Se escucharan mas sonidos de salpicado cuando lave

cargas peque_as. Esto es normal.

• La canasta de la lavadora se mueve durante el lavado.

Esto es normal.

Lalavadorapierdeagua

• &Estan ajustadas las mangueras de Ilenado?

&Estan debidamente colocadas las arandelas de las

mangueras de Ilenado?

Controle ambos extremes de cada manguera. Vea "Conexi6n

de las mangueras de entrada".

&Ha jalado la manguera de desagiJe del gabinete de la

lavadora y la ha instalado en un tubo vertical o un

lavadero?

Se debe jalar la manguera de desag0e del gabinete de la

lavadora y asegurarla a un tubo de desag0e o lavadero. Vea

"Conecte la manguera de desag0e" y "Fijaci6n de la

manguera de desag0e".

&Estfi obstruido el lavadero o el desagiie?

El lavadero y el tube de desagOe deberan tener la capacidad

de desplazar 17 gal. (64 L) de agua por minuto. Si el lavadero

o el tube de desagQe estan obstruidos o lentos, el agua

puede subir y salir por el tubo de desagQe o el lavadero.

&Esta salpicando el agua fuera del aro del tambor o de la

carga?

La carga de lavado debera estar equilibrada y no

sobrecargada. Si la carga de lavado esta desequilibrada o

sobrecargada, el agua de entrada puede desviarse de la

carga.

&Esta la lavadora instalada adecuadamente?

La lavadora debe estar nivelada. Las patas deben estar

debidamente instaladas y las tuercas ajustadas. Vea

"Nivelaci6n de la lavadora".

&Se ha interrumpido el ciclo y luego se seleccion6 la

opci6n de Limpieza intensa?

La opci6n de Limpieza intensa (Deep Clean) debe iniciarse

solamente en una carga seca. No puede seleccionarse la

opci6n de Limpieza intensa despues de que la tina se haya

empezado a Ilenar de agua.

• Revise la plomeria de la casa (tinas de lavadero, grifos,

tubo de desagiie, tuberias de agua) y fijese si hay fugas

de agua.

Funcionamiento del depbsito

&Se han colocado los aditivos de lavanderia en los

dep6sitos apropiados?

Agregue las cantidades adecuadas de detergente (en polvo o

liquido), blanqueador Ifquido con cloro o suavizante de telas

al dep6sito apropiado. Puede agregar blanqueador en polvo

o blanqueador liquido no decolorante en el dep6sito de

detergente. Aseg0rese de combinar el blanqueador en polvo

no decolorante con el detergente en polvo o de combinar el

blanqueador Ifquido no decolorante con el detergente liquido.

Use solamente blanqueador con cloro liquido en el dep6sito

para el blanqueador.

&Queda agua en el fondo del depbsito? &Se ha

desagiiado debidamente el depbsito?

AI final del ciclo, puede quedar una pequeda cantidad de

agua en el dep6sito. Esto es normal.

&Ha puesto blanqueador en polvo o blanqueador no

decolorante liquido en el dep6sito del blanqueador

liquido con cloro (en algunos modelos)?

Agregue el blanqueador en polvo o blanqueador Ifquido no

decolorante directamente en la canasta de la lavadora. No

use el dep6sito del blanqueador Ifquido con cloro para el

blanqueador no decolorante.

• &Esta el dep6sito del suavizante de telas obstruido?

Limpie el dep6sito del suavizante de telas. Vea "Cuidado de

la lavadora".

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de e×tenei6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque electrico.

La lavadora no se Ilena, ni enjuaga ni agita; la lavadora

se detiene

&Esta el cable el_ctrico enchufado en un tomacorriente

de 3 terminales con conexibn a tierra?

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• &Esta usando un cable el_ctrico de extensi6n?

No use un cable electrico de extensi6n.

• &Hay corriente en el enchufe?

Revise la fuente de electricidad o Ilame a un electricista.

• &Esta el indicador de la perilla del control de ciclos

debidamente alineado con un ciclo?

Gire la perilla de control de ciclos ligeramente a la derecha.

&Estan obstruidos los fUtros de la vfilvula de entrada del

agua?

Cierre el agua y quite las mangueras de entrada de la

lavadora. Saque cualquier pel[cula o particulas que se hayan

acumulado. Vuelva a instalar las mangueras, abra el agua y

revise si hay fugas de agua.

• &Estan abiertas las Ilaves del agua caliente y del agua

fria?

Abra el agua.

• &Esta retorcida la manguera de entrada del agua?

Enderece las mangueras.

&Parece que el nivel del agua esta demasiado bajo, o

parece que la lavadora no se Ilena por completo?

La caracteristica de Nivel automatico de agua detecta el

tamar_o de la carga y agrega la cantidad correcta de agua

para el tamar_o de la carga.

&Esta usando el nivel de agua automfitico (Auto)?

La caracteristica de Auto (Automatico) detecta el tamar_o de

la carga y agrega la cantidad correcta de agua para el

tamado de la carga.

&Hay un fusible de la casa fundido o se disparb el

cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el

problema contin0a, Ilame a un electricista.

&Esta la lavadora en una pausa normal en el ciclo?

La lavadora puede hacer una pausa durante ciertos ciclos.

Deje continuar el ciclo,

&Esta sobrecargada la lavadora?

Lave cargas mas pequeSas. Vea "Puesta en marcha de su

lavadora" para informarse sobre el tamar_o maximo de carga.

&Hay exceso de espuma?

Cancele el ciclo actual. Oprima DesagOe y exprimido (DRAIN

& SPIN) para escurrir la carga. Vuelva a seleccionar el ciclo

deseado y presione START. No agregue detergente. Emplee

agua fria.

Z,Esta abierta la tapa?

La tapa debe estar cerrada durante el funcionamiento. La

lavadora no funcionara con la tapa abierta.

i..Agreg6 mas prendas a la carga una vez que puso en

funcionamiento la lavadora?

Una vez que la carga esta mojada, puede parecer que hay

lugar para mas prendas. No agregue mas de 1 6 2 prendas

una vez que se inici6 el ciclo. Para 6ptimos resultados

determine el tamaSo de la carga con prendas secas

solamente.

La lavadora continua Ilenando o desaguando, o el ciclo

parece estar atascado

&Esta la parte superior de la manguera de desagiie mas

baja que las perillas de control en la lavadora?

La parte superior de la manguera de desag(Je debe estar a

una altura mfnima de 39" (99 cm) sobre el piso, Vea "Sistema

de desagQe",

&La manguera de desagLie encaja de manera forzada en

el tubo vertical o est_ adherida con cinta al tubo vertical?

La manguera de desag0e debe estar floja pero debe encajar

bien. No selle la manguera de desag0e con cinta adhesiva.

La manguera necesita una abertura para el flujo de aire. Vea

"lnstrucciones de instalaci6n".

La lavadora no desagua ni exprime; el agua queda en la

lavadora

&Esta obstruida la manguera de desagLie, o el extremo de

la manguera de desagLie esta a mas de 96" (244 cm) por

encima del piso?

Yea "Sistema de desag0e".

• z,Esta abierta la tapa?

La tapa debe estar cerrada durante el funcionamiento. La

lavadora no funcionara con la tapa abierta.

Temperatura de Lavado/Enjuague

&Se han invertido las mangueras de entrada del agua

caliente y del agua fria?

Si se invierten las mangueras de entrada de agua caliente y

de agua frfa, un c6digo de error "HC" aparecera en la pantalla

de la lavadora al final del ciclo, Si no aparece un c6digo de

error pero esta experimentando un rendimiento

insatisfactorio del lavado, fijese si estan invertidas las

mangueras de entrada, Vea "Conexi6n de las mangueras de

entrada".

&Esta lavando muchas cargas?

A medida que aumente la frecuencia de lavado de las cargas,

es posible que disminuya la temperatura para las selecciones

de temperatura de agua caliente y tibia, Esto es normal.

&Tiene usted una lavadora calificada con ENERGY

STAR®?

Las temperaturas del agua de lavado pueden parecer mas

frfas que las de su lavadora anterior. Esto es normal.

&La temperatura del agua de lavado parece mas fria que

de costumbre?

A medida que el lavado progresa, la temperatura de lavado

disminuira ligeramente en lavados con agua caliente y tibia,

Esto es normal,

Para reducir las arrugas, el enjuague con agua tibia ha sido

regulado para que sea mas frio que el lavado con agua tibia.

Exceso de espuma

&Hay demasiada espuma?

Siempre mida el detergente, Siga las indicaciones del

fabricante del detergente. Si tiene agua muy suave, quizas

necesite menos detergente,

&Se ha interrumpido el ciclo y luego se seleccion6 la

opci6n de Limpieza intensa?

La opci6n de Limpieza intensa (Deep Clean) debe iniciarse

solamente en una carga seca. No puede seleccionarse la

opci6n de Limpieza intensa despues de que la tina se haya

empezado a Ilenar de agua.

El ciclo no puso en marcha la opcibn de Limpieza

intensa

&Seleccion6 la opcibn de Limpieza intensa?

Se debe seleccionar la opci6n de Limpieza intensa para que

quede incluida en un cicle de lavade, La opci6n de Limpieza

intensa (Deep Clean) debe iniciarse solamente en una carga

seca, No puede seleccionarse la opci6n de Limpieza intensa

despues de que la tina se haya empezado a Ilenar de agua.

• La opci6n de Limpieza intensa es un opci6n per defecto en el

ciclo de Lavado intense (Heavy Duty) y puede ser agregada a

otros ciclos.

Ropa demasiado mojada

&Ha empleado el ciclo correcto para la carga que esta

lavando?

Seleccione un ciclo con una velocidad de exprimido mas

rapida.

&Ha usado un enjuague con agua fria?

Los enjuagues con agua fria dejan las cargas mas mojadas que

los enjuagues con agua tibia. Esto es normal.

&Ha lavado una carga muy grande?

Una gran carga desequilibrada puede derivar en una menor

velocidad de exprimide y ropa hQmeda al final del ciclo,

Distribuya la carga uniformemente y asegQrese de que la

altura de la carga no supere la linea superior de orificios de la

canasta.

Residuos o pelusa en la ropa

&Ha separado la ropa adecuadamente?

Separe las prendas que sueltan pelusa (toallas, felpilla) de las

que atraen pelusa (pana, articules sinteticos). Tambien separe

per color.

&Ha sobrecargado la lavadora?

La carga debe estar equilibrada y no sobrecargada. La ropa

debe moverse con libertad. Si la lavadora esta sobrecargada,

la pelusa o el detergente en polvo pueden quedar adheridos

alas prendas, Lave cargas mas peque_as. Vea "Puesta en

marcha de su lavadora" para informarse sobre el tamado

maximo de carga.

&Ha usado suficiente detergente?

Siga las indicaciones del fabricante del detergente. Use

suficiente detergente para mantener la pelusa en el agua.

&Ha secado la ropa en el tendedero?

Si es as[, es posible que quede algo de pelusa en la ropa, El

movimiento del aire y la rotaci6n de la secadora quitan la

pelusa de la carga.

&Se dej6 papel o pa_uelo de papel en los bolsillos?

&Esta la temperatura del agua por debajo de los 60°F

(15,6°O)?

El agua de lavado con una temperatura inferior a 60°F

(15,6°C) quizas no disuelva por completo el detergente,

&Ha usado el Nivel de suciedad y el Ciclo de lavado

apropiados para la carga?

Otra manera de reducir la formaci6n de pelusa es reducir el

tiempo (la duraci6n) del lavado y la velocidad de agitaci6n.

&Ha agregado detergente en el dep6sito?

Para obtener 6ptimos resultados, use el dep6sito para

disolver el detergente.

La ropa est& arrugada, enroscada o enredada

• &Ha descargado la lavadora con rapidez?

Descargue la lavadora tan pronto como se detenga,

&Ha empleado el ciclo correcto para la carga que esta

lavando?

Para reducir las posibilidades de que la ropa se arrugue,

enrede o enrosque, seleccione un ciclo con bajas

velocidades de lavado y exprimido, como ser Ropa delicada

(Delicate) o Lavado a mano/Lana (Handwash/Wool).

&Ha sobrecargado la lavadora?

La carga debe estar equilibrada y no sobrecargada. Las

prendas deben moverse con facilidad durante el lavado para

reducir las posibilidades de que la ropa se arrugue, enrosque

y enrede,

&Estaba el agua de lavado Io suficientemente tibia para

suavizar las arrugas?

Si no va a afectar las prendas, use agua tibia o caliente para

el lavado. Para el enjuague, emplee agua fria.

&Se han invertido las mangueras del agua caliente y del

agua fria?

Un enjuague con agua caliente seguido de un exprimido

producira arrugas. Cerci6rese de que las mangueras de agua

caliente y de agua fria esten conectadas alas Ilaves

correctas. Si se invierten las mangueras de entrada de agua

caliente y de agua fria, un c6digo de error "HC" aparecera en

la pantalla de la lavadora al final del ciclo, Si no aparece un

c6digo de error pero esta experimentando un rendimiento

insatisfactorio del lavado, fijese si estan invertidas las

mangueras de entrada. Vea "Conexi6n de las mangueras de

entrada".

Manchas, ropa blanca percudida, colores opacos

&Ha separado la ropa adecuadamente?

Siempre que mezcle ropa blanca y de color en una carga

puede ocurrir una transferencia de tintes. Separe las prendas

de color oscuro de las blancas y claras.

&Estaba la temperatura del agua demasiado baja?

Para lavar use agua caliente o tibia que no afecte la ropa.

Cerci6rese de que el sistema de agua caliente sea el

adecuado para proveer un lavado con agua caliente.

&Ha usado suficiente detergente, o tiene agua dura?

Use mas detergente cuando lave prendas con suciedad

rebelde en agua frfa o dura. La temperatura del agua debe

estar por Io menos a 60°F (15,6°C) para disolver el jab6n y

trabajar adecuadamente. Para un 6ptimo rendimiento, utilice

la cantidad de detergente recomendada por el fabricante.

&Ha seguido las instrucciones del fabricante al agregar

detergente y suavizante de telas?

Mida el detergente y el suavizante de telas, Use suficiente

detergente para quitar la suciedad y manteneda en

suspensi6n. Diluya el suavizante de telas y agreguelo

solamente en la porci6n de enjuague del ciclo. No deje

escurrir el suavizante de telas sobre la ropa.

&Hay hierro (6xido) por encima del promedio en el agua?

Tal vez necesite instalar un filtro de 6xido ferroso,

&Ha agregado detergente en el depbsito?

Para obtener 6ptimos resultados, use el dep6sito para

disolver el detergente.

&Ha agregado el suavizante de telas directamente a la

carga?

Use el dep6sito del suavizante de telas, No deje escurrir el

suavizante de telas sobre la ropa.

&Ha usado una bola con suavizante de telas?

Use el dep6sito para suavizante de telas provisto con la

lavadora. Las bolas que distribuyen suavizante de telas no

funcionan correctamente en esta lavadora.

&Ha descargado la lavadora con rapidez?

Para evitar la transferencia de tintes, descargue la lavadora

tan pronto como se detenga.

&Ha agregado detergente, blanqueador con cloro o

suavizante de telas demasiado tarde en el ciclo?

Se debe agregar el detergente, el blanqueador con cloro y el

suavizante de telas en los dep6sitos antes de que comience

la lavadora,

Prendas dahadas

&Se han quitado los articulos puntiagudos de los bolsillos

antes del lavado?

Vade los bolsillos, cierre los zipers, los broches de presi6n y

los corchetes antes del lavado para evitar que se enganche y

rasgue la carga,

&Se ataron los cordones y fajas para evitar que se

enreden?

Los cordones y fajas pueden enredarse facilmente en la

carga forzando las costuras y produciendo roturas,

&Se da5aron las prendas antes del lavado?

Remiende Io que este roto y descosido antes del lavado,

&Ha sobrecargado la lavadora?

La carga debe estar equilibrada y no sobrecargada. Las

prendas deben moverse con facilidad durante el lavado.

&Ha agregado correctamente el blanqueador con cloro?

No vierta el blanqueador con cloro directamente en la carga.

Limpie los derrames del blanqueador. El blanqueador no

diluido dar3a los tejidos. No coloque los artfculos sobre el

dep6sito del blanqueador cuando ponga o quite la ropa de la

lavadora (en algunos modelos), No use mas de la cantidad

recomendada por el fabricante para una carga completa.

&Ha seguido las instrucciones de la etiqueta de cuidado

proporcionadas por el fabricante de la prenda?

AYUDA0 SERVICIOTECNICO

Antes de solicitar asistencia o servicio, per favor consulte la

secci6n "Solucidn de problemas." Esto le podria ahorrar el costo

de una visita de servicio tecnico. Si considera que ann necesita

ayuda, siga las instrucciones que aparecen a continuaci6n.

Cuando Ilame, tenga a mano la fecha de compra y el nQmero

completo del modelo y de la serie de su electrodomestico. Esta

informacidn nos ayudara a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

_nicamente piezas especificadas de fabrica FSP® . Estas piezas

encajaran bien y funcionaran bien ya que estan fabricadas con la

misma precisi6n empleada en la fabricaci6n de cada

electrodomestico nuevo de WHIRLPOOL ® .

Para conseguir las piezas de repuesto FSP _ en su Iocalidad:

En los EE.UU., Ilame al Centre para la eXperiencia del cliente al

1-800-253-1301, o al centro de servicio designado mas cercano

a su Iocalidad.

En CanadA, Ilame al 1-800-807-6777, o al centro de servicio

designado mas cercano a su Iocalidad.

Llame al Centro para la eXperiencia del cliente de Whirlpool sin

costo alguno al:

1-800-253-1301.

Nuestros consultores ofrecen asistencia con respecto a:

• Caracteristicas y especificaciones de nuestra linea completa

de electrodomesticos.

• Informaci6n sobre instalaci6n.

• Procedimiento para el uso y mantenimiento

• Venta de piezas para reparaci6n y accesorios

• Asistencia especializada para el consumidor (habla hispana,

problemas de audici6n, visi6n limitada, etc.)

• Recomendaciones a distribuidores locales, compa_(as que

dan servicio y distribuidores de partes para reparaci6n

Los tecnicos de servicio designados per Whirlpool estan

entrenados para cumplir con la garantia del producto y ofrecer

servicio una vez que la garantia termine, en cualquier lugar de los

Estados Unidos.

Para Iocalizar a una compaS(a de servicio designada per

Whirlpool en su Area, tambien puede consultar la secci6n

amarilla de su guia telef6nica.

Llame al Centro de interacci6n del cliente de Whirlpool Canada

LP sin costo alguno al: 1-800-807-6777.

Nuestros consultores ofrecen asistencia con respecto a:

• Procedimiento para el uso y mantenimiento

• Venta de accesorios y partes para reparaci6n

• Caracteristicas y especificaciones de nuestra linea completa

de aparatos electrodomesticos

Recomendaciones con distribuidores locales, compa_ias que

dan servicio y distribuidores de partes para reparaci6n. Los

tecnicos de servicio designados per Whirlpool Canada LP

estan entrenados para cumplir con la garantia del producto y

ofrecer servicio una vez que la garantfa termine, en cualquier

lugar de CanadA.

Para obtener mas asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool

Canada LP con sus preguntas o dudas a:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Favor de incluir un n_mero telef6nico de dfa en su

correspondencia.

Para obtener mas asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool

Corporation con sus preguntas o dudas a:

Whirlpool Brand Home Appliances

Customer experience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Favor de incluir un nOmero telef6nico de dfa en su

correspondencia.

GARANTIADELOSELECTRODOMI STICOSPRINCIPALESDE

WHIRLPOOLCORPORATION

GARANTIA LIMITADA DE UN AI_IO

Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en Io sucesivo

denominado "Whirlpool") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para corregir

defectos en los materiales o en la mano de obra. El servicio debera ser suministrado por una compaSfa de servicio designada por

Whirlpool. Esta garantfa limitada se aplica s61o cuando el electrodomestico principal se use en el pais en donde se compr6.

WHIRLPOOL NO PAGARA POR LOS SIGUIENTES ARTICULOS

1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ense_arle a usar su electrodomestico

principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.

2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos

estan excluidos de la cobertura de la garantfa.

3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.

4. Da_os causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,

instalaci6n que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados por

Whirlpool.

5. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.

7. Recogida y entrega. Este electrodomestico principal esta disedado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalaci6n publicadas.

11. Piezas de repuesto o gastos de reparaci6n cuando el electrodomestico principal se use en un pals diferente del pals en donde se

compr6.

EXCLUSION DE GARANT|AS IMPLICITAS; LIMITACION DE RECURSOS

EL 0NICO Y EXCLUS.IVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR

EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTIAS IMPLICITAS, INCLUYENDO LAS GARANTIAS DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICU.LAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS

CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.

ALGUNOS ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTIA IMPLICITA DE COMERCIABILIDAD O

CAPACIDAD, D.EMODO QUE LAS LIMITACIONES O EXCLUSI.ONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANTIA LE OTORGA DERECHOS LEGALES ESPECIFICOS Y ES POSlBLE QUE USTED TENGA TAMBIEN OTROS

DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.

Esta garantfa no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de

Whirlpool para determinar si corresponde otra garantia.

Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la

secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a Whirlpool.

En EE.UU., flame al 1-800-253-1301. En CanadA, flame al 1-800-807-6777. 12/o5

SECURITEDE LALAVEUSE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves h vous

et h d'autres.

Tous les messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

euivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les precautions fondamentales dent les suivantes :

[] Lire toutes les instructions avant d'utiliser la laveuse.

[] Ne pas laver des articles qui ont et6 nettoyes ou

laves avec de I'essence ou imbibes d'essence,

solvants de nettoyage a sec, ou autres substances

inflammables ou explosives; ces substances

peuvent emettre des vapeurs susceptibles de

s'enflammer ou d'exploser.

[] Ne pas ajouter d'essence, solvant de nettoyage

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent emettre

des vapeurs susceptibles de s'enflammer ou

d'exploser.

[] Dans certaines conditions, de I'hydrogene gazeux

peut se former dans un circuit d'eau chaude qui n'a

pas et6 utilise pendant 2 semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSlBLE. Si le circuit d'eau

chaude n'a pas ete utilise pendant une telle periode,

avant d'utiliser la laveuse, ouvrir tousles robinets

d'eau chaude et laisser I'eau s'ecouler pendant

plusieurs minutes par chaque robinet. Ceci

permettra I'evacuation de I'hydrogene gazeux

accumule. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une flamme nue au cours de cette

periode.

[] Ne pas laisser des enfants jouer sur ou h I'interieur de la

laveuse. Bien surveiller les enfants Iorsque la laveuse est

utilisee h proximite d'enfants.

[] Avant de mettre la laveuse au rebut ou hers de service,

enlever la porte ou le couvercle.

[] Ne pas tenter d'atteindre un article a I'interieur de la cuve de

la laveuse Iorsque le tambour, la cuve ou I'agitateur est en

mouvement.

[] Ne pas installer ou remiser cette laveuse a un endroit ou elle

serait exposee aux intemperies.

[] Ne pas modifier les organes de commande.

[] Ne pas reparer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une operation de service, si ce

n'est specifiquement recommande dans ce manuel ou dans

un manuel d'instructions de reparations destine a I'utilisateur;

il est alors essentiel que la personne concernee comprenne

ces instructions et soit competente pour les executer.

[] Voir "Specifications electriques" pour les instructions de

liaison a la terre.

CONSERVEZ CES INSTRUCTIONS

EXIGENCESD'INSTALLATION

Rassembler les outils et pieces n_cessaires avant de commencer

I'installation. Les pieces fournies se trouvent dans le panier de la

laveuse.

Outils n_cessaires au raccordement du tuyau de vidange

et des tuyaux d'arriv_e d'eau :

• Pince- ouverturejusqu'& • Lampetorche(facultative)

1%e" (3,95 cm)

Pi_ces fournies :

B C

A. Bride de retenue pour tuyau de vidange

B. Tuyaux d'admission d'eau (2)

C. Rendelles plates pour tuyau d'arriv_e d'eau (4)

D. Attache de fixation perl_e

Outils n6cessaires & I'immobilisation du tuyau de vidange

et au r_glage de I'aplomb de la laveuse :

• Cle plate ou cle & molette • Cale en bois

de 9/16"(14 mm) • Regle ou m_tre ruban

• Niveau

Autres pi_ces

Votre installation peut necessiter des pieces supplementaires. Si

vous desirez acheter I'un des articles indiques ici, composez

sans frais le numero sur la couverture ou dans la section

"Assistance ou service".

Si vous avez : Vous devrez acheter :

Evier de buanderie Systeme de pompe de puisard (si non

ou tuyau de rejet a deja disponible)

I'egout plus haut

que 96" (2,4 m)

Tuyau de rejet

I'egout de 1" (2,5

cm) de diametre

Un adaptateur de 2" (5 cm) a 1" (2,5 cm)

de diametre pour le tuyau de rejet

I'egout, Piece numero 3363920 et un kit

de connexion, Piece numero 285835

12gout sureleve

Tuyau de vidange standard de 20 gal.

(76 L) de 39" (99 cm) de haut ou evier de

decharge, pompe de puisard et

connecteurs (disponibles chez les

vendeurs de materiel de plomberie

Iocaux)

12gout au plancher Brise-siphon, Piece numero 285834,

tuyau de vidange supplementaire, Piece

numero 8318155 et kit de connexion,

Piece numero 285835

Robinets d'eau 2 tuyaux d'admission d'eau plus longs :

hors d'atteinte des 6 pi (1,8 m) - Piece numero 76314,

tuyaux d'admission 10 pi (3 m) - Piece numero 350008

12vacuation Protecteur de canalisation, Piece numero

obstruee par de la 367031

charpie

Le choix d'un emplacement approprie pour la laveuse en

ameliore le rendement et reduit au minimum le bruit et le

"deplacement" possible de la laveuse.

La laveuse peut _tre installee dans un sous-sol, une salle de

buanderie, un placard ou un encastrement. Voir "Systeme de

vidange".

IMPORTANT : Ne pas installer ou remiser la laveuse dans un

endroit ou elle sera exposee aux intemperies.

C'est a I'utilisateur qu'incombe la responsabilite de realiser une

installation correcte.

II vous faudra :

• Un chauffe-eau pour foumir de I'eau _ 120°F (49°C) _ la laveuse.

• Une prise electrique reliee a la terre situee a moins de 4 pi

(1,2 m) de la prise du cordon electrique se trouvant a I'arriere

de la laveuse. Voir "Specifications electriques".

• Des robinets d'eau chaude et d'eau froide situes a moins de

3 pi (90 cm) des robinets d'admission d'eau chaude et d'eau

froide, et une pression d'eau de 20-100 Ib/po _ (138-690 kPa)

pour un rendement optimal.

• Un plancher de niveau ayant une pente maximale de

1" (2,5 cm) sous I'ensemble de la laveuse. L'installation de la

laveuse sur de la moquette n'est pas recommandee.

• Un plancher robuste pour supporter la laveuse dont le poids

total (laveuse, eau et charge) est de 315 Ib (143 kg).

Ne pas remiser ou faire fonctionner la laveuse & des temperatures

inferieures a 32°F (0°C). Une quantite d'eau peut demeurer dans

la laveuse et causer des dommages a des temperatures basses.

Voir "Entretien de la laveuse" pour des renseignements sur la

preparation de la laveuse pour I'hiver.

Espacement pour une installation dans un encastrement

et dans un placard

On recommande les dimensions d'espacement suivantes pour

cette laveuse. Cette laveuse a _t6 testee pour une installation

avec degagement de 0" (0 cm) sur les c6tes. L'espacement

recommande dolt _tre consider6 pour les raisons suivantes :

• Prevoir davantage d'espace pour faciliter I'installation et

I'entretien.

• Un espace supplementaire dolt 6tre envisage de tousles

c6tes de la laveuse afin de reduire le transfert de bruit.

• Pour installation dans un placard avec porte, on dolt prevoir

des ouvertures minimums d'entree d'air en haut et en bas de

la porte. Les portes a claire-vole offrant des ouvertures

equivalentes de passage de Fair sont acceptables.

• II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

17,,,_F

(43,2c_

nm _ ....

olo I_ I(;_b,_cml 48 Do="

1310 crn'}

[_ 24po2..

[155crn2)

1"-_1_<_ 27Y2'L_.I _-1" -* r*l*- 27""*1S"*1_-

(2,5 cm) (69 9 cm) (2 6 crn) (2,5 cm) (68.6 cm) (12,7 crn)

A B

-- __ 3"*

(7,6 crn}

NNN-

__ _ 3"*

(7,6crn)

--7

La laveuse peut 6tre installee en utilisant le systeme de rejet &

I'egout (au plancher ou mural), le syst_me de vidange de I'evier

de buanderie, ou le systeme de vidange au plancher.

Selectionner la methode d'installation du tuyau de vidange selon

les besoins. Voir "Outillage et pieces".

Syst_me de vidange avec tuyau de rejet & I'_gout - mural

ou au plancher (vues A et B)

Le systeme de rejet a I'egout necessite un tuyau de diametre

minimum de 2" (5 cm). La capacite minimale d'acheminement ne

dolt pas _tre inferieure a 17 gal. (64 L) par minute. Un adaptateur

de 2" (5 cm) a 1" (2,5 cm) de diametre est disponible pour le

tuyau de rejet a I'egout. Voir "Outillage et pieces".

Le sommet du tuyau de rejet a I'egout dolt 6tre au moins

39" (99 cm) de hauteur et au maximum a 96" (244 cm) de la base

de la laveuse.

39"

(99 cm)

Syst_me de vidange avec _vier de buandede (vue (3)

L'evier de buanderie dolt avoir une capacite minimale de 20 gal.

(76 L). Le sommet de I'evier dolt _tre au moins a 39" (99 cm) au-

dessus du sol et au maximum a 96" (244 cm) de la base de la

laveuse.

Syst_me de vidange au plancher (vue D)

Le systeme de vidange au plancher necessite un brise-siphon qui

peut 6tre achete separement. Voir "Outillage et pieces".

Le brise-siphon dolt 6tre au moins a 28" (71 cm) de la base de la

laveuse. Des tuyaux supplementaires peuvent 6tre requis.

A. Vue de face

B. Vue lat_rale

C. Porte de placard avec

orifices d'entr_e d'air

*Espacement requis

Risque de choc _lectrique

Brancher sur une prise a 3 aIveoles reliee a la terre.

Ne pas enlever la breche de liaison a la terre.

hie pas utiliser un adaptateuro

Ne pas utiliser un c_ble de ralionge,

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc electrique.

Alimenter la laveuse au moyen d'un circuit individuel de

120 volts, 60 Hz, CA seulement, protege par un fusible de

15 ou 20 amperes. On recommande I'emploi d'un fusible

temporise ou disjoncteur. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement cet appareil.

Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement a 3 broches, pour liaison a la terre.

Pour minimiser le risque de choc electrique, on doit brancher

le cordon d'alimentation sur une prise de courant murale de

configuration correspondante (3 alveoles) reliee a la terre

conformement aux codes et reglements Iocaux. Si une prise

de configuration correspondante n'est pas disponible, c'est

au client qu'incombent la responsabilite et I'obligation

personnelles de faire installer par un electricien qualifie une

prise adequatement mise a la terre.

Si les codes le permettent et si un conducteur distinct de

mise a la terre est utilise, il est recommande qu'un electricien

qualifie determine que la liaison a la terre est adequate.

• Ne pas effectuer la liaison a la terre sur une canalisation de

gaz.

• En cas de doute quanta la qualite de la liaison a la terre de la

laveuse, verifier aupres d'un electricien qualifie.

• Ne pas utiliser un fusible dans le circuit neutre ou de liaison

la terre.

INSTRUCTIONS DE LIAISON A LATERRE

Pour une laveuse reliee a la terre et connect_e par

un cordon :

Cette laveuse doit 6tre reliee & la terre. En cas d'anomalie

de fonctionnement ou de panne, la liaison a la terre reduira

le risque de choc electrique en offrant au courant electrique

un itineraire d'evacuation de moindre resistance. Cette

laveuse est alimentee par un cordon electrique comportant

un conducteur relie a la terre et une fiche de branchement

munie d'une broche de liaison a la terre. La fiche dolt _tre

branchee sur une prise de courant appropriee qui est bien

installee et reliee & la terre conformement a tousles codes

et reglements Iocaux.

AVERTISSEIVIENT : Le raccordement incorrect de cet

appareil au conducteur de liaison & la terre peut susciter un

risque de choc electrique. En cas de doute quanta la qualite

de la liaison a la terre de I'appareil, consulter un electricien

ou technicien d'entretien qualifie.

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas b, la configuration

de la prise de courant, demander a un electricien qualifie

d'installer une prise de courant convenable.

Pour une laveuse raccord_e en permanence :

Cette laveuse doit _tre raccordee _ un systeme de c_blage

permanent en metal relie & la terre ou un conducteur relie &

la terre doit _tre en fonction avec les conducteurs de circuit

et raccordes & la borne de liaison a la terre ou la borne sur

I'appareil menager.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer la laveuse.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

REMARQUE : Pour eviter d'endommager le plancher pendant

I'installation, poser la laveuse sur un carton avant de la deplacer

sur le sol.

IMPORTANT :

• Verifier que la base d'exp_dition en mousse a ete retiree de la

partie inferieure de la laveuse tel qu'indique dans les

Instructions de deballage.

• Si la base d'expedition en mousse n'a pas ete retiree, verifier

que le couvercle est bien immobilise avec du ruban adhesif

avant de faire reposer la laveuse sur sa partie arriere.

• Le retrait de la base d'expedition en mousse est necessaire

au bon fonctionnement de I'appareil.

Retirer le ruban adhesif du couvercle. Ouvrir le couvercle et

6ter I'anneau d'emballage en mousse de la cuve de la

laveuse. Conserver I'anneau d'emballage en mousse en cas

de deplacement ulterieur de la laveuse.

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables a une fuite d'eau.

Lire et suivre ces instructions.

Le tuyau de vidange est connecte a la laveuse et est remise

I'interieur de la caisse de la laveuse.

1. Placer des supports de carton du carton d'emballage sur le

sol derriere la laveuse.

2. A I'aide de deux personnes ou plus, incliner la laveuse sur sa

partie arriere et la placer sur les supports de carton.

3. Oter la base d'expedition en mousse.

4. Redresser la laveuse en position verticale.

Liberation du tuyau de vidange fix_ sur la caisse de la

laveuse

Tirer sur le tuyau de vidange ondule pour le sortir de la laveuse en

saisissant d'abord I'attache de fixation. Continuer a tirer sur le

tuyau jusqu'a ce que I'extremite se degage. Ne pas forcer

I'excedent de tuyau de vidange dans I'arriere de la laveuse.

D_chargedeI'eaudelavagedansun_vier de buanderie

ou tuyau de rejet & I'_gout

Connexion de la bride de retenue pour tuyau de vidange

sur le tuyau de vidange ondul_

3. Fixer le tuyau dent I'etiquette porte la mention "froid" au

robinet d'eau froide. Visser completement le raccord & la

main pour qu'il comprime la rondelle.

4. ,&,I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour supplementaires.

4,5"

(11,4cm)

A. D_gagement du tuyau de vidange

!. Faire passer I'extr_mit# du tuyau de vidange dans I'une des

extr_mit_s de la bride de retenue. Placer I'extr_mit_ de la bride de

retenue dans le redressernent du tuyau de vidange.

2. Plier le tuyau sur la pattie sup#rieure de la bride de retenue et le faire

passer dans I'autre extr_rnit_ de la bride de retenue. Fixer l'autre

extr_rnit_ de la bride de retenue dans I'autre redressernent du tuyau

de vidange. Le tuyau dolt _tre _tir_ de 4_±" (1 !,4 cm) au-dela de la

bride de retenue.

Pour emp_cher I'eau de vidange de refluer dans

la laveuse :

• Ne pas forcer I'excedent du tuyau de vidange dans le tuyau

rigide de rejet a I'egout. Le tuyau dolt _tre bien immobilis6,

tout en permettant le passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange dans le fond

de I'evier de buanderie.

Egout au plancher

Ne pas installer la bride de retenue pour tuyau de vidange sur le

tuyau de vidange ondul& II vous faudra peut-_tre des pieces

supplementaires. Voir €gout au plancher dans "Outillage et

pieces".

Terminer le serrage des raccords en effectuant deux

tiers de tour suppl_mentaires.

REMARQUE : Ne pas serrer excessivement ou utiliser du

ruban adhesif ou un calfeutrant sur la valve. Les valves

risquent d'etre endommagees.

Vider les canalisations d'eau

• Laisser s'ecouler I'eau des deux robinets et des tuyaux

d'alimentation, dans un evier de buanderie, un tuyau de rejet

I'egout ou un seau, pour eliminer les particules se trouvant

dans les canalisations d'eau qui pourraient obstruer les tamis

de la valve d'arrivee d'eau.

• Verifier la temperature de I'eau pour s'assurer que le tuyau

d'eau chaude est connecte au robinet d'eau chaude et que le

tuyau d'eau froide est connecte au robinet d'eau froide.

Connecter les tuyaux d'alimentation a la laveuse

Inserer les rondelles plates neuves (fournies) dans chaque

extremite des tuyaux d'arrivee d'eau. Inserer fermement les

rondelles dans les raccords.

A B

A. Raccord

B. Rondelle

Connecter les tuyaux d'alimentation aux robinets d'eau

S'assurer que le panier de la laveuse est vide.

2. Fixer le tuyau dont I'etiquette porte la mention "chaud" au

robinet d'eau chaude. Visser completement le raccord a la

main pour qu'il comprime la rondelle.

_ (I N_I _........................._ HOT _'_/_ '_#/_

.......... I .................. _ h_ _ -

A. Valvedu tuyau d'alimentation d'eau chaude

B. Valvedu tuyau d'alimentation d'eau froide

1. Fixer le tuyau d'eau chaude a la valve d'arrivee d'eau dont

I'etiquette porte la mention "chaud'.

2. Le fait d'attacher un raccord de tuyau d'abord permet de

resserrer plus facilement la connexion avec la pince.

3. Visser completement le raccord & la main pour qu'il

comprime la rondelle.

,_,I'aide d'une pince, serrer le raccord en effectuant deux tiers

de tour supplementaires.

REMARQUE : Ne pas serrer excessivement ou utiliser du

ruban adhesif ou un calfeutrant sur la valve. Les valves

risquent d'etre endommagees.

5. Fixer le tuyau d'eau froide a la valve d'arrivee d'eau dont

I'etiquette porte la mention "froid'.

6. Visser completement le raccord a la main pour qu'il

comprime la rondelle.

7. ,_,I'aide d'une pince, serrer le raccord en effectuant deux tiers

de tour supplementaires.

REMARQUE : Ne pas serrer excessivement ou utiliser du

ruban adhesif ou un calfeutrant sur la valve. Les valves

risquent d'etre endommagees.

V_rifier s'il y a des fuites

• Ouvrir les robinets d'eau et verifier s'il y a des fuites. Une

petite quantite d'eau peut entrer dans la laveuse. Vous

effectuerez une vidange Iors d'une etape ulterieure.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apres

5 ans d'utilisation pour reduire le risque de defaillance

intempestive. Prendre note de la date d'installation ou de

remplacement des tuyaux d'arrivee d'eau, pour reference

ulterieure.

• En cas de raccordement d'un seul tuyau d'eau, il est

necessaire de boucher I'orifice d'entree d'eau restant.

• Inspecter periodiquement les tuyaux; les remplacer en

cas de renflement, de deformation, de coupure, d'usure

ou si une fuite se manifeste.

1. Faire passer le cordon d'alimentation par-dessus la console.

2. Oter tout carton utilise pour le deplacement de la laveuse.

Attache de fixation petite

Fixer le tuyau de vidange au pied de I'evier de buanderie ou

au tuyau rigide de rejet a I'egout avec I'attache de fixation

perlee. Voir I'illustration A ou B.

I__ ¸

B C

Si les robinets et le tuyau rigide de rejet a I'egout sont places

en retrait, introduire I'extremit6 en col de cygne du tuyau de

vidange dans le tuyau rigide de rejet a I'egout. Attacher

fermement les tuyaux d'arrivee d'eau et le tuyau de vidange

ensemble, avec I'attache. Voir I'illustration C.

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer la laveuse.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

Un des pieds de la laveuse a ete installe a une hauteur differente

sur la nouvelle laveuse. Les trois autres pieds ont ete preregles

I'usine. Un bon aplomb de la laveuse minimisera le bruit et les

vibrations.

1. Faire glisser la laveuse a son emplacement final.

2. Appuyer sur le panneau avant superieur pour verifier que la

laveuse repose sur ses pieds arriere.

Abaisser le pied avant droit jusqu'a ce qu'il soit en contact

avec le plancher. Manuellement, faire pivoter fermement le

pied jusqu'a 11/2tour supplementaire. Les trois autres pieds

ont ete preregles a I'usine.

Contr61er I'aplomb de la laveuse en pla9ant d'abord un

niveau sur le couvercle pres de la console. Puis, placer le

niveau sur le c6te de la laveuse dans la zone situee entre la

partie superieure de la laveuse et la caisse.

1. Consulter les specifications electriques. Verifier que la

tension electrique disponible est correcte et que la prise de

courant est convenablement reliee a la terre. Voir

"Specifications electriques".

2. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece, passer en revue les differentes etapes pour

decouvrir laquelle aurait ete oubliee.

3. Verifier la presence de tousles outils.

4. Conserver I'anneau de I'emballage en mousse qui se trouve

dans la cuve de la laveuse en cas de deplacement ulterieur

de la laveuse. Jeter ou recycler tousles materiaux

d'emballage.

5. Verifier que les robinets d'eau sent ouverts.

6. Verifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Contr61er I'aplornb a I'avanL

Contr61erI'aplomb sur le c6t_.

5. Si la laveuse n'est pas d'aplomb, deplacer legerement la

laveuse pour la sortir, I'incliner vers I'arriere, soulever I'avant

de la laveuse avec une cale de bois. Regler le pied vers le

haut ou vers le bas autant que necessaire en le faisant

tourner. Repeter les etapes 1 a 4 jusqu'a ce que la laveuse

soit d'aplomb.

6. Avec une cle plate de 9/16"ou 14 mm, serrer I'ecrou (dans le

sens antihoraire) sur le pied, en le bloquant fermement contre

la caisse de la laveuse.

IMPORTANT : Si I'ecrou n'est pas bloque contre la caisse de

la laveuse, la laveuse peut vibrer.

Risque de choc _lectrique

Brancher sur une prise a 3 alveoles relies a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

7. Brancher sur une prise a 3 alveoles reliee a la terre.

8. Oter tout film protecteur ou ruban adhesif restant sur la

laveuse.

10.

Lire "Utilisation de la laveuse".

Pour tester et nettoyer votre laveuse, mesurer 1/2de la

quantite recommandee par le fabricant de detergent en

poudre ou liquide pour une charge de taille moyenne et

verser dans le distributeur de detergent. Rabattre le

couvercle. Appuyer sur POWER (alimentation). Selectionner

un programme normal et appuyer sur Start (mise en marche).

Laisser un programme complet s'effectuer.

AVANTAGESETCARACTI RISTIQUES

Votre laveuse presente plusieurs avantages et caracteristiques qui sent resumes ici. Certains articles peuvent ne pas s'appliquer a votre

modele.

Niveau d'eau automatique

Cette laveuse detecte le volume de la charge et sa composition &

travers une serie de remplissages et de mouvements de lavage.

Elle ajuste ensuite le niveau d'eau pour un rendement de

nettoyage et de ringage optimal. Ceci elimine les calculs

approximatifs. Le niveau d'eau correspond exactement au

volume de chaque charge de lavage.

Commandes _lectroniques

Les commandes electroniques avec les programmes preregles

sont faciles a utiliser, que vous soyez un debutant ou un "expert".

Fonctionnement silencieux

Cette laveuse est insonorisee a I'aide de materiaux isolants afin

de reduire les sons et bruits de fonctionnement de la laveuse. Sur

certains modeles, une enveloppe supplementaire pour la cuve

est ajoutee pour I'amortissement superieur des sons et des

vibrations.

Gestion de la temperature de la commande de soin

Le systeme de gestion de la temperature de la commande de

soin sur cette laveuse detecte et maintient electroniquement une

temperature uniforme de I'eau en contr61ant la temperature de

I'eau d'arrivee. L'utilisation de la commande de soin favorisera la

dissolution du detergent.

Distributeurs

Les distributeurs rendent votre laveuse veritablement

automatique. II n'est pas necessaire de retourner a la laveuse

pendant le programme pour ajouter detergent, agent de

blanchiment ou assouplissant de tissu.

Les additifs de lessive sont ajoutes a la charge au moment

approprie au cours du programme de lavage.

Syst_me de suspension

Pour reduire le "deplacement" ou le "desequilibre" de la laveuse,

celle-ci combine :

• 4 jambes elastiques a ressort pour isoler les vibrations

• Un anneau d'equilibrage en haut et au fond du panier de

lavage pour minimiser les vibrations

• Un Iogiciel d'exploitation con(_u pour detecter et corriger les

charges d6sequilibrees

Panier en acier inoxydable

Le panier en acier inoxydable resiste a la corrosion et permet des

vitesses d'essorage plus elevees pour une meilleure extraction

de I'eau et une reduction de la duree de sechage.

Action de nettoyage en profondeur

L'option Deep Clean (nettoyage en profondeur) utilise Faction de

nettoyage a injection directe pour aider a garantir une meilleure

elimination des taches et salissures. L'action Deep Clean reduit le

besoin de pretraitement et est sans danger pour tousles tissus

lavables. De I'eau passe dans le distributeur pour dissoudre le

detergent. Le melange de detergent est ensuite vaporise sur la

charge tandis que la laveuse effectue un essorage a basse

vitesse. Cette action de nettoyage durera jusqu'a 10 minutes

selon le programme selectionn& Puis la laveuse arr_te

I'essorage, se remplit au niveau d'eau approprie et poursuit le

lavage avec le programme selectionn&

Votre nouvelle laveuse presente des caracteristiques qui aident

reduire le bruit, augmentent la facilite d'utilisation et ameliorent la

performance de lavage.

Technologie 6th Sense TM

La technologie 6th Sense TM comprend une memoire incorporee

qui "connaft chaque charge de lavage" pour un nettoyage, une

efficacite et un soin des tissus optimaux. En evaluant le volume

de la charge pour determiner la quantite d'eau necessaire a son

nettoyage, la combinaison de caracteristiques intuitives 6th

Sense TM evite les reglages approximatifs. Trois niveaux de

protection contre le desequilibre et un capteur de detection de la

mousse garantissent un fonctionnement sans inquietude et sans

erreur pour une plus grande tranquillite d'esprit.

Couvercle en verre tremp_ transparent avec charniere de

couvercle r_sistante (sur certains modules)

Certains modeles comportent un couvercle en verre transparent.

Fabrique en verre trempe incassable, le couvercle permet

d'observer Faction de nettoyage en profondeur sur la charge de

lavage a I'interieur. Gr&ce a la charniere de couvercle resistante,

le grand couvercle est suffisamment flexible pour s'ouvrir

completement et de fagon pratique; il ne se rabattra pas de fagon

intempestive.

Syst_me de lavage/ringage par filtre forc_

Cette laveuse filtre 100% de I'eau de lavage et de rin(;age. L'eau

est filtree puis remise en circulation. Le filtre force coince le sable

et les saletes, les chasse par le tuyau d'evacuation afin qu'ils ne

se redeposent pas sur les v_tements propres.

Delay Wash (lavage differS) (sur certains modules)

L'option Delay Wash permet de charger la laveuse et de differer

le debut du programme jusqu'a 8 heures.

Signal de fin de programme

Le signal de fin de programme emet un signal sonore qui indique

la fin du programme de lavage. Ce signal est utile Iorsqu'on retire

les articles de la laveuse aussit6t qu'elle s'arr_te.

UTILISATIONDELALAVEUSE

HEAVYDUTY

WHITESTWHITES

DRAIN

& SPIN

RINS

& SPIN

DELICATE

REMARQUE : Votre modele de laveuse peut differer legerement du modele illustre.

• Charger uniquement jusqu'en haut du panier- voir

I'illustration. Une surcharge pout causer un nettoyage

mediocre. Los articles doivent pouvoir se deplacer

facilement dans I'eau de lavage.

Risque d'incendie

Ne jamais mettre des articles humect6s d'essence ou

d'autres fluides inflammables darts la laveuse,

Aucune laveuse ne peut completement enlever l'huile.

Ne pas faire secher des articles qui ont 6re sails par

tout genre d'huile (y compris les huiles de cuisson).

Le non-respect de ces instructions peut causer un

deces, une explosion ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SlsCURIT¢ avant de faire fonctionner cet

appareil.

Les renseignements suivants vous aideront h mettre votre

laveuse en marche. Les renvois periodiques a d'autres sections

de ce guide permettent d'obtenir des renseignements plus

d6tailles.

Mettre une charge de v_tements tries dans la laveuse. Voir

"Conseils de lessivage".

• Repartir la charge uniformement pour maintenir I'equilibre

de la laveuse. Melanger les gros et les petits articles.

Verser la quantite mesuree de detergent en poudre ou liquide

dans le distributeur de detergent. Ne pas verser le detergent

directement dans la cuve de lavage ou sur les v@ements

dans la laveuse.

Verser I'agent de blanchiment (en poudre ou liquide) sans

danger pour les couleurs ace distributeur, si necessaire.

Veiller a utiliser un agent de blanchiment en poudre sans

danger pour les couleurs avec un detergent en poudre

approprie ou un agent de blanchiment liquide sans danger

pour les couleurs avec un detergent liquide approprie.

Verser la quantite mesuree d'agent de blanchiment liquide

dans le distributeur d'agent de blanchiment liquide, si

necessaire. L'agent de blanchiment est dilue et

automatiquement distribue au moment approprie au cours du

programme de lavage.

• Ne pas remplir excessivement Ne pas diluer. Ne pas

utiliser plus de 1 tasse (250 mL) pour une charge

complete. Reduire la quantite pour une plus petite

charge.

• Suivre les instructions du fabricant des v_tements et de

I'agent de blanchiment pour une utilisation correcte.

• Pour eviter les renversements, utiliser une tasse avec un

bec verseur. Ne pas laisser I'agent de blanchiment

eclabousser, se renverser ou couler dans le panier de la

laveuse.

• A la fin du programme, il est possible qu'une petite

quantite d'eau reste dans le distributeur. Ceci est normal.

REMARQUE : Utiliser seulement un agent de blanchiment

liquide dans ce distributeur.

Verser un assouplissant de tissu liquide dans le distributeur

d'assouplissant de tissu, si desire.

IMPORTANT : Diluer la totalite de I'assouplissant de tissu

avec de I'eau pour un total de 1/2tasse (118 mL).

• Ne pas remplir excessivement. La capacite du

distributeur est de 1/2tasse (118 mL).

• Ne pas renverser ou degoutter d'assouplissant de tissu

sur les v_tements.

REMARQUES:

• Utiliser seulement de I'assouplissant de tissu liquide dans

ce distributeur.

• Ne pas utiliser de boules distributrices d'assouplissant de

tissu darts cette laveuse. Les boules distributrices ne

fonctionnent pas correctement avec cette laveuse.

6. Rabattre le couvercle de la laveuse.

7. Appuyer sur POWER (alimentation). Ceci active I'afficheur de

la laveuse.

8. Selectionner un programme de lavage. Voir "Programmes".

9. Ajuster les modificateurs, si desire. Voir "Modificateurs".

10. Selectionner les options desirees. Voir "Options".

11. Sur certains modeles, selectionner Delay Wash (lavage

differee), si desire. Voir "Delay Wash (lavage differ6e)" dans la

section "Modificateurs".

12. Appuyer sur START (mise en marche). Le programme de

lavage commence et I'afficheur indique la duree residuelle

estimee. Le couvercle se verrouillera.

REMARQUE : Si on n'appuie pas sur Start (mise en marche)

en dega de 5 minutes apres avoir appuye sur Power

(alimentation), la laveuse s'arr_te automatiquement.

Add a Garment (ajouter un v_tement)

II est possible d'ajouter un v_tement supplementaire a la charge

Iorsque le temoin lumineux "Add a Garment" clignote, sans

diminuer la performance de lavage.

Pour ajouter un v_tement ou pour mettre la laveuse en

pause & tout moment

1. Appuyer une fois sur PAUSE/CANCEL (pause/annulation).

2. Attendre que le temoin Lid Lock (couvercle verrouille)

s'eteigne, puis ouvrir le couvercle.

3. Ajouter des articles.

Pour remettre la laveuse en marche

1. Fermer le couvercle et appuyer sur START.

2. Pour deverrouiller le couvercle a la fin de la periode Add a

Garment, appuyer une fois sur PAUSE/CANCEL En appuyant

deux fois sur PAUSE/CANCEL on annule le programme de

lavage.

On peut arr_ter le programme de lavage et effectuer une vidange

de la cuve en appuyant deux fois sur le bouton Pause/Cancel ou

une fois sur le bouton Power.

9 .....

II est possible de changer les programmes, modificateurs et

options en tout temps Iorsque le bouton Start (mise en marche)

n'a pas encore ete enfonce. Tousles modificateurs et toutes les

options ne sont pas disponibles avec tousles programmes.

• Un bref signal sonore marque le choix d'un changement.

• Trois brefs signaux sonores marquent le choix d'une

combinaison non disponible. La derniere selection ne sera

pas acceptee.

Changement des programmes apr_s avoir appuy_ sur

Start

1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation)

pour annuler le programme. La laveuse effectuera une

vidange.

2. Appuyer sur POWER (alimentation).

3. Selectionner le programme de lavage desire.

4. Selectionner les modificateurs et options desires.

5. Appuyer sur START (mise en marche).

La laveuse recommence au debut d'un nouveau programme.

REMARQUE : Si on n'appuie pas sur Start (mise en marche) en

dega de 5 minutes de la pause de la laveuse, celle-ci s'arr_te

automatiquement.

Changement des modificateurs et options apr_s avoir

appuy_ sur Start

II est possible de changer un modificateur ou une option a tout

moment avant que le modificateur ou I'option choisi(e) ne

commence en choisissant le modificateur et/ou I'option desire(e).

REMARQUE : Un signal sonore d'erreur sera emis si la selection

n'est pas disponible.

Pour vidanger la laveuse manuellement et essorer la

charge

1. Appuyer deux fois sur PAUSE/CANCEL (pause/annulation)

pour annuler le programme de lavage et vidanger la laveuse.

2. Appuyer sur POWER (alimentation).

3. Tourner le bouton pour selectionner DRAIN & SPIN (vidange

et essorage).

4. Appuyer sur START (mise en marche).

Lorsque I'essorage est termine, le couvercle se deverrouille. Les

articles peuvent 6tre retires de la laveuse.

Ces temoins lumineux indiquent quelle partie du programme la

laveuse est en train d'effectuer. IIs indiquent aussi a quel moment

il est possible d'ajouter d'autres v6tements a la charge.

Delay Soak Wash Rinse Spin Done

iiiiiiiiiii i!!!!!!i iiiiiiiiiiiiiiil

Load is Done (charge prate)

Le temoin Done (charge prate) reste allume jusqu'a I'ouverture du

couvercle ou I'appui sur le bouton Power (alimentation) ou

Pause/Cancel (pause/annulation).

T_moins lumineux

Un temoin lumineux indique le programme, les modificateurs et

les options qui ont ete selectionnes.

Dur6e r_siduelle estim6e

Lorsqu'un programme de lavage commence, la duree residuelle

estimee pour le programme, comprenant les periodes de

remplissage et de vidange, s'affiche. Le compte a rebours reste

affiche jusqu'a la fin du programme.

Tourner le bouton pour choisir le programme de lavage correct

pour le type de v_tements a laver. Lorsque le bouton est sur un

programme, le t6moin lumineux correspondant s'allume. Si les

reglages par defaut pour les modificateurs et les options

conviennent a votre charge de lavage, appuyer sur Start pour

commencer le programme de lavage.

HEAVYDUTY

WHITESTWHITES COLORS

DRAIN

&SPIN

RINSE

&SPIN

DELICATE

HAND

WASH

Pr6r6glages de programme

Par commodite, les prereglages de programme fournissent les

reglages de soin recommande pour le tissu pour chaque

programme.

Utilisation des pr_r_glages de programme :

1. Appuyer sur POWER (alimentation).

2. Selectionner le programme desire en tournant le bouton. Les

prereglages de programme seront affiches (voir tableau

suivant).

REMARQUE : Les durees indiquees dans le tableau des

prereglages de programme sont des durees estimatives. Les

durees prereglees peuvent varier legerement en fonction du

modele.

3. Appuyer sur START (mise en marche). Le programme de

lavage commencera.

Pr_rL_jlages de programme

Programme Minutes Niveau de Temp.

pr_- salet_* lavage/

reglees ringage

Whitest Whites 66 Tr_s sale Hot/Cold

(blancs les plus (chaude/

blancs) froide)

Heavy Duty (service 62 Tres sale Hot/Cold

intense) (chaude/

froide)

Normal 40 Normal Warm/Cold

(tiede/froide)

Casual/Perm Press 40 Moyen Warm/Cold

(tout-aller/pressage (tiede/froide)

permanent)

Colors/Darks 39 Normal Cool/Cold

(couleurs/articles (frafche/

fonces) froide)

Delicate (articles 33 Moyen Warm/Cold

delicats) (tiede/froide)

Handwash/Wool 34 Leger Cool/Cold

(articles lavables _ la (frafche/

main/lainages) froide)

Rinse&Spin (rin£age 27 Non Non

et essorage) applicable applicable

Drain & Spin 12 Non Non

(vidange et applicable applicable

essorage}

*La duree du programme en minutes apparaitra sur I'afficheur

pendant que vous faites les selections. Une fois qu'on a appuye

sur Start (mise en marche), la duree totale du programme

apparaft, incluant la duree estimee pour la vidange et le

remplissage.

REMARQUE : Charger uniquement jusqu'en haut du panier. Une

surcharge peut causer un nettoyage mediocre. Voir "Mise en

marche de la laveuse".

Whitest Whites (blancs les plus blancs)

Ce programme introduit I'agent de blanchiment liquide a la

charge au moment approprie pour un blanchiment ameliore des

tissus blancs tr6s sales. Le programme combine une action de

lavage a haute vitesse et un essorage a haute vitesse. L'option

Extra Rinse (ringage supplementaire) est I'option par defaut pour

ce programme et permet d'eliminer efficacement le detergent et

I'agent de blanchiment. Pour une elimination optimale des

saletes et des taches, un agent de blanchiment liquide dolt 6tre

utilise.

Heavy Duty (service intense)

Utiliser ce programme pour les articles en coton tres sales ou

robustes. Le programme combine une action de lavage a haute

vitesse et un essorage a haute vitesse. L'option Deep Clean

(traitement des taches) est I'option par defaut pour ce

programme, mais elle peut _tre desactivee. Voir "Changement

des programmes, modificateurs et options".

Normal

Utiliser ce programme pour les articles en coton et en lin

normalement sales, tels que draps, couvertures et serviettes. Le

programme combine une action de lavage a haute vitesse et un

essorage a haute vitesse.

Casual/Perm Press (tout-aller/preseage permanent)

Utiliser ce programme pour laver des charges de v_tements qui

ne se repassent pastels que chemises de sport, chemisiers,

v_tements de travail tout-aller, pressage permanent et melanges.

Ce programme combine une action de lavage a vitesse moyenne,

un essorage a vitesse moyenne et un processus de

refroidissement de la charge pour reduire le froissement.

Colors/Darks (couleurs/articles fonc_s)

Utiliser ce programme pour les articles fences ou les tissus

naturels teints tels que les jeans ou les articles de coton

susceptibles de deteindre. Ce programme combine une action

de lavage a vitesse basse a moyenne et un essorage a haute

vitesse. Pour des resultats optimaux, utiliser de I'eau froide ou

tiede.

Delicate (articles d_licats)

Utiliser ce programme pour laver des v_tements legerement

sales pour lesquels I'etiquette de soin indique "Soie lavable en

machine" ou "Programme delicat". Ce programme utilise une

action de lavage a basse vitesse et un essorage a basse vitesse

pour un meilleur soin des tissus et une reduction du froissement.

Handwash/Wool (articles lavables & la main/lainages)

Utiliser ce programme pour nettoyer les v_tements peu sales

necessitant un soin special ou pour les articles dont I'etiquette

indique "Laine lavable en machine". (Consulter les consignes de

I'etiquette pour s'assurer que le v_tement est lavable.) Ce

programme utilise une action de lavage intermittente a basse

vitesse et un essorage a basse vitesse pour le meilleur soin des

tissus avec reduction du froissement.

L'_tiquette des v_tements mentionne "Handwash/lavage a la

main" parce que :

• Les fibres peuvent _tre sensibles a I'action de lavage.

• Le tissu contient des teintures sensibles qui peuvent

deteindre.

REMARQUE : Certains articles "lavables a la main" retr6cissent

naturellement au lavage. Garder ceci a I'esprit en cas d'achat

d'articles dont I'etiquette indique "Handwash/lavage a la main".

Les articles qui retrecissent doivent _tre seches a plat. Pendant

qu'ils sent encore mouilles, mettre ces articles en forme en les

etirant delicatement a la taille originale.

Rinse & Spin (ringage et eseorage)

Utiliser cette option pour obtenir un ringage en profondeur suivi

d'un essorage a haute vitesse. L'affichage de la duree inclut une

estimation du temps necessaire pour le remplissage et la vidange

de la laveuse.

Quand utiliser Rinse & Spin (ringage et essorage) :

• Pour les charges qui necessitent un rint_age uniquement.

• Pour achever un programme apres que I'alimentation a ete

interrompue.

Utilisation ou modification du reglage Rinse & Spin (ringage

et essorage) :

1. Tourner le bouton a RINSE & SPIN jusqu'a ce que le temoin

lumineux Rinse & Spin s'allume.

2. Appuyer sur START (mise en marche).

Drain & Spin (vidange et essorage)

Une vidange et un essorage supplementaires peuvent aider

diminuer les durees de sechage pour les tissus robustes ou les

articles qui necessitent un soin particulier. L'option Drain & Spin

(vidange et essorage) peut egalement _tre utilisee pour vidanger

I'eau apres avoir annule un programme ou pour terminer un

programme apres une panne de courant.

Utilisation ou modification du reglage Drain & Spin (vidange

et essorage) :

1. Tourner le bouton a DRAIN & SPIN jusqu'a ce que le temoin

lumineux Drain & Spin s'allume.

2. Appuyer sur START (mise en marche).

Les modificateurs vous permettent de personnaliser vos

programmes et d'economiser de I'energie.

Soil Level (niveau de salet_)

Le niveau de salete (duree de lavage) est preregle pour chaque

programme de lavage. Voir "Prereglages de programmes" dans

"Programmes". Lorsqu'on appuie sur la touche Soil Level, la

duree du programme (en minutes) augmente ou diminue sur

I'afficheur de la duree residuelle estimee et une duree de lavage

differente s'affiche. Pour obtenir la duree de lavage minimum,

appuyer sur la touche jusqu'a ce que le temoin lumineux proche

de Light (leger) s'allume. II s'agit de la plus courte duree de

lavage disponible pour ce programme.

SOILLEVEL

Pour la plupart des charges, utiliser la duree recommandee

dans les prereglages de programme.

Pour les tissus tres sales et robustes, appuyer sur Soil Level

(niveau de salete) pour prolonger la duree de lavage, si

necessaire.

Pour les tissus peu sales et delicats, appuyer sur Soil Level

(niveau de salete) pour abreger la duree de lavage, si

necessaire.

Load Size (volume de la charge)

Cette laveuse selectionne automatiquement le niveau d'eau Auto

Iorsqu'on choisit ce programme. La caracteristique automatique

detecte le volume de la charge et ajoute en consequence la

quantite correcte d'eau. On peut aussi modifier manuellement les

reglages de niveau d'eau.

LOADSIZE

Wash-Rinse Temp (temperature de lavage/rin_age)

Selectionner une temperature de I'eau selon le type de charge

laver. Utiliser I'eau de lavage la plus chaude sans danger pour les

tissus. Suivre les instructions sur I'etiquette des v_tements,

Les rin(;ages a I'eau tiede rendent les charges plus s_ches et plus

faciles a manipuler que les ringages a reau froide. Cependant, les

ringages a I'eau tiede peuvent augmenter le froissement. Les

ringages a I'eau froide diminuent le risque de froissement et

economisent de I'energie.

I HotI Cold

Warm/ Warm

WarmI Cold

ColdlCold

WASH-RINSE

TEMP

Guide de temperature

Temperature de I'eau de Tissus sugg_res

lavage

Hot (chaude) Blancs et couleurs claires

Warm (tilde) Couleurs vives

Cold (froide} Couleurs qui deteignent ou

s'attenuent

REMARQUE : Dans les temperatures d'eau de lavage inferieures

60°F (15,6°C), les detergents ne se dissolvent pas bien, Les

saletes peuvent _tre difficiles a enlever.

Gestion de la temperature de la commande de sein

Cette fonction detecte et maintient electroniquement une

temperature uniforme de I'eau de lavage et de ringage. La

commande de soin regule I'arrivee d'eau chaude et d'eau froide

et est automatiquement activee Iorsqu'un programme est

selectionne (Voir "Prereglages de programmes" dans

"Programmes").

La commande de soin est disponible avec les reglages Warm/

Warm (tiede/tiede), Warm/Cold (tiede/froide) et Cold/Cold (froide/

froide). La temperature de I'eau dans les reglages Hot/Cold

(chaude/froide) depend de la temperature de I'eau aux robinets

d'arrivee d'eau,

• La commande de soin assure un nettoyage uniforme.

• Les detergents actuels fonctionnent bien & des temperatures

superieures a 60°F (15,6°C).

Delay Wash (lavage differS) (sur certain modules)

On peut utiliser la caracteristique Delay Wash Iorsqu'on souhaite

differer la mise en marche du programme de lavage jusqu'a

8 heures (selon le modele).

1. Charger la laveuse et remplir les distributeurs.

2. Rabattre le couvercle de la laveuse.

3. Appuyer sur POWER (alimentation).

4. Selectionner le programme, les modificateurs et les options

desires.

Appuyer sur DELAY WASH (lavage differe). 1H (une heure)

s'affichera sur la fen_tre d'affichage de la duree. Le temoin

lumineux pour Delay Wash clignotera.

DELAY

WASH

Pour un delai plus long, appuyer sur DELAY WASH, Le delai

de mise en marche augmentera par increments d'une heure,

Appuyer sur START (mise en marche). Le compte a rebours

en heures jusqu'au programme de lavage apparaitra dans la

fen_tre d'affichage de la duree et le temoin lumineux

clignotera.

REMARQUE : Le temoin lumineux Start ne clignote pas

Iorsqu'on selectionne Delay Wash (lavage differe). II faut

appuyer sur Start pour lancer le compte a rebours de debut

du programme.

Pour modifier I'heure de lavage diff_r_ :

• Appuyer sur PAUSE/CANCEL(pause/annulation).

• Appuyer sur DELAY WASH (lavage differe) pour

selectionner la duree de delai desiree.

• Appuyer sur START (mise en marche) pour commencer le

compte a rebours.

Pour annuler le lavage diff_re :

Appuyer a nouveau sur START (mise en marche) pour mettre

le programme en marche immediatement, ou appuyer deux

fois sur PAUSE/CANCEL (pause/annulation).

Utiliser ces touches pour selectionner les options desirees pour

votre programme de lavage,

DEEPCLEAN

EXTRARINSE

®®

PRE ENDOFCYCLE

SOAK SIGNAL

Deep Clean (nettoyage en profondeur)

Cette option fournit une action de nettoyage amelioree pour les

taches tenaces, Le programme Heavy Duty (service intense)

comporte automatiquement I'option Deep Clean, La selection de

I'option Deep Clean prolongera le programme d'environ

10 minutes, L'option Deep Clean dolt _tre activee seulement sur

une charge seche et ne peut pas _tre selectionnee alors que le

remplissage de la cuve a commence.

L'option Deep Clean peut _tre selectionnee comme option avec

d'autres programmes. Voir le tableau pour les details.

Programme Deep Clean (nettoyage en

profondeur)

(Prolonge le programme de lavage)

Whitest Whites Option

(blancs les plus

blancs)

Heavy Duty (service Par defaut

intense)

Normal Option

Casual/Perm Press Option

(tout-aller/press.

permanent)

Colors/Darks Option

(couleurs/articles

fonc_s)

Delicate (articles Non disponible

d_licats)

Handwash/Wool Option

(lavage _ la main/

lainages)

Rinse & Spin (ringage Non disponible

et essorage)

Drain & Spin (vidange Non disponible

et essorage)

Extra Rinse (rin_age suppl_mentaire)

Un rin_age supplementaire peut _tre effectue pour favoriser

I'elimination des residus de detergent ou d'agent de blanchiment

sur les v_tements. Cette option fournit un ringage suppl_mentaire

avec une eau a la m_me temperature que pour le premier

ringage. II s'agit du reglage de ringage par defaut pour le

programme Whitest Whites (blancs les plus blancs).

Pre Soak (pr_trempage)

Utiliser cette option pour les taches tenaces et les salissures qui

necessitent plus de temps pour _tre eliminees. Avec cette

laveuse, le trempage est different par rapport aux laveuses

traditionnelles. La laveuse vaporise la charge d'eau et de

detergent pendant 4 minutes a une vitesse d'essorage extra-

basse suivie d'une breve periode d'action de lavage a la vitesse

du programme selectionne. Ceci est suivi de 4 minutes de

vaporisation et d'un essorage a vitesse extra-basse. Ensuite,

I'action de lavage fait une pause pour permettre au detergent

d'agir sur les saletes. La caracteristique Pre Soak est suivie du

programme selectionne. L'utilisation de Pre Soak prolongera le

programme de lavage.

Volume du signal de fin de programme

La fin du programme de lavage est indiquee par un signal sonore.

Ce signal est utile Iorsqu'on retire les articles de la laveuse

aussit6t qu'elle s'arr_te. Selectionner On ou Off (active ou

desactive).

Power (alimentation)

Appuyer sur POWER pour allumer ou eteindre la laveuse.

Start (mise en marche)

Appuyer sur START (mise en marche) pour mettre votre laveuse

en marche apres selection d'un programme. S'assurer que tous

les modificateurs et options desir6s ont ete selectionnes. Le

couvercle dolt _tre ferme pour que la laveuse se mette en

marche.

Pause/Cancel (pause/annulation)

Appuyer une fois sur PAUSE/CANCEL pour arr6ter ou mettre la

laveuse en pause a tout moment. Appuyer une fois sur PAUSE/

CANCEL pour deverrouiller le couvercle et ajouter un v_tement.

Appuyer sur START (mise en marche) pour reprendre le

programme la ouil s'etait arr_te. Appuyer deux fois sur PAUSE/

CANCEL pour arr_ter le programme de lavage. La laveuse se

vidangera et s'eteindra.

LIdLock

Lid Lock (couvercle verrouill_)

Lorsque le temoin Lid Lock est allume, le couvercle de la laveuse

est verrouille.

REMARQUI: : II est necessaire d'attendre que le temoin Lid Lock

(couvercle verrouille) soit eteint avant de pouvoir ouvrir le

couvercle.

Votre nouvelle laveuse est susceptible de faire des sons que

I'appareil precedent ne produisait pas. Comme ces sons ne vous

sont pas familiers, ils peuvent vous inquieter. Ces sons sont

normaux.

Pendant le lavage

Si vous selectionnez I'option Deep Clean (nettoyage en

profondeur), vous entendrez un bruit d'essorage/vaporisation au

debut du programme.

Pendant la vidange

Si I'eau est evacuee rapidement de la laveuse (en fonction de

votre installation), vous pouvez entendre I'air aspire par la pompe

la fin de la vidange.

Pendant le lavage et I'eseorage

Cette laveuse ne comporte pas de transmission. Le moteur

fournit un entrainement direct pour le lavage et I'essorage. Vous

entendrez des sons qui sont differents de ceux d'une laveuse

conventionnelle.

CONSEILSDELESSIVAGE

Preparation des v_tements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos v_tements.

• Former los fermetures a glissiere, los boutons-pression et les

crochets pour eviter d'accrocher d'autres articles. Rotifer los

epingles, boucles et autres objets durs pour eviter

d'egratigner I'interieur de la laveuse. Oter los garnitures et los

omements non lavables.

• Vider les poches et los retourner.

• Retourner les revers et enlever la charpie et la poussiere avec

une brosse.

• Retourner los tricots synthetiques pour eviter le boulochage.

• Attacher los cordons et los ceintures pour emp_cher

I'emm_lement.

• Raccommoder los dechirures, los ourlets defaits et les

coutures.

• Traitor lestaches.

• Los v_tements taches ou mouilles doivent _tre laves sans

delai pour obtenir los meilleurs resultats.

Tri

Separer les articles tres sales des articles legerement sales,

m_me si on los lave normalement ensemble. Separer los

articles qui ferment de la charpie (serviettes, chenille) des

articles qui retiennent la charpie (velours c6tele, synthetiques,

pressage permanent). Dans la mesure du possible, retourner

los articles qui ferment de la charpie.

Separer les couleurs foncees des couleurs claires et los

articles grand teint des articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles delicats).

D_chargement

• Retirer los v_tements de la laveuse une fois que le

programme est termine. Des objets en metal comme los

fermetures a glissiere, les boutons-pression et los boucles

peuvent rouiller si on los laisse Iongtemps dans le panier de la

laveuse.

ENTRETIENDELALAVEUSE

Utiliser un tinge doux, humide ou une eponge pour essuyer los

renversements de detergents ou d'eau de Javel a I'exterieur de

votre laveuse.

Nettoyer I'interieur de votre laveuse en melangeant 1 tasse

(250 mL) d'eau de Javel et 2 tasses (500 mL) de detergent. Verser

ceci dans votre laveuse et lui faire faire un programme complet

I'eau chaude. Repeter ce processus au besoin.

Enlever tous los residus d'eau dure en utilisant seulement des

nettoyants sans danger pour la laveuse.

Nettoyage du distributeur d'assouplissant de tissu liquide :

1. Pour retirer le distributeur d'assouplissant de tissu de

I'agitateur, placer los deux mains derriere la partie superieure

du distributeur d'assouplissant de tissu et le bloquer avec les

doigts. Le soulever en le tirant vers sol.

2. Separer la partie superieure de la base du distributeur. Rincer

los trois parties du distributeur (la base, la tasse interne

conique et la partie superieure) a I'eau tiede.

3. Pour un assemblage facile du distributeur, mentor los pieces

dans I'ordre inverse.

IMPORTANT : Verifier que la tasse interne conique est bien

droite et inseree completement dans la partie superieure du

distributeur avant d'installer la base.

REMARQUE : Si votre modele dispose d'un distributeur

d'assouplissant liquide pour tissu, ne pas laver de v_tements

Iorsque ce distributeur est retire, et ce afin d'eviter

d'endommager la laveuse ou le lingo. Ne pas non plus ajouter de

detergent ou d'eau de Javel dans ce distributeur; il est destine

I'assouplissant liquide pour tissu seulement.

Remplacer los tuyaux d'arrivee d'eau apres 5 ans d'utilisation

pour reduire le risque de defaillance intempestive. Inspector

periodiquement los tuyaux; los remplacer en cas de renflement,

de deformation, de coupure et d'usure ou si une fuite se

manifeste.

Lorsque vous remplacez vos tuyaux d'arrivee d'eau, noter la date

de remplacement au marqueur indelebile sur I'etiquette.

Installer et remiser la laveuse a I'abri du gel. L'eau qui pout rester

dans los tuyaux risque d'abfmer la laveuse en temps de gel. Si la

laveuse dolt faire I'objet d'un demenagement ou de remisage au

cours d'une periode de gel, preparer I'appareil pour I'hiver.

Entretien en cas de non-utilisation ou de p_riode de

vacances :

Faire fonctionner la laveuse seulement Iorsqu'on est present. Si

vous devez partir en vacances oune pas utiliser la laveuse

pendant une periode prolongee, vous devez executor los

operations suivantes :

• Debrancher la laveuse ou deconnecter la source de courant

electrique.

• Former I'alimentation d'eau de la laveuse. Ceci aide a eviter

los inondations accidentelles (dues a une augmentation de la

pression) quand vous _tes absent.

Preparation de la laveuse pour I'hiver :

1. Former los deux robinets d'eau.

2. Debrancher et vidanger los tuyaux d'arrivee d'eau.

3. Verser 1 pinto (1 L) d'antigel pour vehicule recreatif dans le

panier.

4. Faire fonctionner la laveuse au reglage Rinse & Spin (ringage

et essorage) pendant environ 30 secondes pour melanger

I'antigel a I'eau qui reste.

5. Debrancher la laveuse ou deconnecter la source de courant

electrique.

Remise en marche de la laveuse :

1. Vidanger les canalisations d'eau et les tuyaux. Reconnecter

les tuyaux d'arrivee d'eau. Ouvrir les deux robinets d'eau.

Risque de choc _lectrique

Brancher sur une prise a 3 alveolee reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utilieer un c_ble de ralionge,

Le non-respect de ces instructions peut causer

un d_cee, un incendie ou un choc electrique.

Brancher la laveuse ou reconnecter la source de courant

electrique.

Faire executer & la laveuse n'importe quel programme et

selectionner le niveau d'eau Super Load Size pour nettoyer la

laveuse et eliminer I'antigel, le cas echeant. Utiliser la moitie

de la quantite recommandee par le fabricant pour une charge

de taille moyenne.

Transport de la laveuse :

1. Fermer les deux robinets d'eau.

2. Debrancher et vidanger les tuyaux d'arrivee d'eau.

3. Si la laveuse dolt _tre deplacee en temps de gel, mettre une

pinte (1 L) d'antigel de type R.V. dans le panier. Faire

fonctionner la laveuse au reglage Rinse & Spin (rin(;age et

essorage) pendant environ 30 secondes pour melanger

I'antigel a I'eau qui reste.

4. Deconnecter le tuyau de vidange du systeme de vidange.

5. Debrancher le cordon d'alimentation.

6. Placer les tuyaux d'arrivee d'eau dans le panier.

7. Faire passer le cordon d'alimentation et le tuyau de vidange

par le dessus et les mettre dans le panier.

8. Placer I'anneau d'emballage en mousse provenant des

materiaux d'expedition sur le dessus de la laveuse. Si vous

n'_tes pas en possession de I'anneau d'emballage en

mousse original, placer des couvertures Iourdes, des

serviettes, etc. dans I'ouverture du panier. Fermer le

couvercle et le bloquer en utilisant du ruban adhesif vers le

bas de I'avant de la laveuse.

R_installation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir

I'emplacement, regler I'aplomb de la laveuse et la raccorder.

2. Faire executer a la laveuse n'importe quel programme et

selectionner le niveau d'eau Super Load Size pour nettoyer la

laveuse et eliminer I'antigel, le cas echeant. Utiliser la moitie

de la quantite recommandee par le fabricant pour une charge

de taille moyenne.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici, ce qui vous _vitera peut-_tre le coOt d'une visite de service...

La laveuse affiche des messages cod_s

• LF "LF" (La laveuse prend trop de temps pour se remplir)

V_rifier ce qui suit :

Les tuyaux d'arrivee d'eau sont-ils deformes ou obstrues?

Les tamis de la valve d'arrivee d'eau sont-ils degages?

Appuyer sur PAUSE/CANCEL (pause/annulation) pour

remettre I'affichage a zero.

• Ld "Ld" (La laveuse prend trop de temps pour vidanger

I'eau provenant de la cuve de lavage)

Verifier ce qui suit :

Le tuyau de vidange est-il deforme ou obstrue?

Le tuyau de vidange est-il correctement installe? Voir

"Raccordement du tuyau de vidange". Appuyer sur PAUSE/

CANCEL (pause/annulation) pour remettre I'affichage a zero.

• U_="uL" (charge d_s_quilibr_e}

Si la charge est desequilibree, la laveuse affiche ce code tout

en mettant en route une procedure de reequilibrage de la

charge a la fin du programme de lavage et avant I'essorage

final. Si le code reste affiche et que le bouton de commande

du programme de lavage clignote alors que la procedure de

reequilibrage est terminee, ouvrir le couvercle et redistribuer

la charge. Fermer le couvercle et appuyer sur START.

• _L "oL" (surcharge)

La laveuse est-elle surchargee? La laveuse a tente de se

remplir et de commencer le programme de lavage. Si la

laveuse est surchargee, elle evacue toute eau et tout

detergent ajoutes au cours du remplissage. Pour mettre fin

I'etat de surcharge, retirer quelques articles et verser le

detergent. Fermer le couvercle et appuyer sur START.

• _d "Sd" (exc_s de mousse d_tecte)

Avez-vous vers_ trop de d_tergent?

Toujours mesurer la quantite de detergent. Suivre les

directives du fabricant de detergent.

En cas d'exces de mousse detecte, la laveuse affiche ce

code en mettant en route une procedure d'elimination de

I'exces de mousse & la fin du programme de lavage. Cette

procedure elimine I'exces de mousse et permet un rin(;age

satisfaisant de vos v_tements. Si le code reste affiche et que

le bouton de commande du programme de lavage clignote

alors que la procedure d'elimination de I'exces de mousse

est terminee, selectionner a nouveau le programme desire en

utilisant de I'eau froide. Appuyer sur START (mise en marche).

Ne pas ajouter de detergent.

d "lid" (couvercle ouvert)

Le couvercle est-il ouvert? Fermer le couvercle pour remettre

I'affichage a zero.

• HE "HC" (tuyaux d'eau chaude et d'eau froide inverses)

Ce code s'affiche a la fin du programme de lavage pour

indiquer que les tuyaux d'arrivee d'eau chaude et d'eau

froide sont inverses. Si aucun code d'erreur n'apparaft mais

que la performance de lavage n'est pas satisfaisante, verifier

que les tuyaux d'arrivee d'eau ne sont pas inverses. Voir

"Raccordement des tuyaux d'alimentation".

• dL "dL" (verrouillage porte/couvercle impossible)

Indique que le couvercle n'est pas verrouill& Verifier

qu'aucun article n'est pris dans le couvercle et emp_che sa

fermeture. Appuyer une fois sur PAUSE/CANCEL (pause/

annulation) pour effacer le code.

• dL_ "dU" (d_verrouillage porte/couvercle impossible)

Y a-t-il un poids excessif sur le couvercle, tel qu'un partier de

lessive? Le poids excessif emp_chera le couvercle de se

deverrouiller. Appuyer une fois sur PAUSE/CANCEL (pause/

annulation) pour effacer le code.

• F__ Code"F##"

Appuyer une fois sur PAUSE/CANCEL (pause/annulation)

pour effacer le code. Appuyer sur START (raise en marche). Si

le code reapparait, faire un appel de service.

Bruit, vibrations, d_sC-=_luilibre

La laveuse est-elle d'aplomb? La laveuse bascule-t-elle

Iorsqu'on la pousse contre les coins?

La laveuse dolt _tre d'aplomb. Les pieds avant et arriere

doivent _tre bien en contact avec le plancher. Verifier que les

ecrous de blocage sont serres. Voir "Reglage de I'aplomb de

la laveuse".

Le plancher est-il souple, affaiss_ ou pas d'aplomb?

Un plancher souple ou qui n'est pas d'aplomb peut

provoquer bruit et vibrations de la part de la laveuse. Un

morceau de contreplaque de 3A" (1,9 cm) sous la laveuse

reduira les sons. Voir "Exigences d'emplacement".

La charge est-elle _quilibr_e?

Repartir uniformement la charge dans le panier de la laveuse

et veiller ace que la hauteur de la charge n'excede pas la

rangee de trous superieure du panier. Voir "Mise en marche

de la laveuse".

Entendez-vous un cliquetis ou d'autres bruits Iors des

changements de programme de lavage a vidange ou

essorage?

Lors du deplacement du syst_me d'entra_nement ou Iorsque

le panier de la laveuse se met en place entre les programmes,

il est possible d'entendre des bruits que la prec6dente

laveuse ne faisait pas. Ce sont des bruits normaux pour la

laveuse.

La laveuse fait-elle un bruit de gargouillement ou de

bourdonnement?

Au moment de la vidange, la pompe emet un bourdonnement

continu avec des sons reguliers de gargouillement et de

pompage a mesure que les dernieres quantites d'eau sent

evacuees. Ceci est normal.

• Lavez-vous une petite charge?

Vous entendrez davantage de bruits d'eclaboussement en

cas de lavage de petites charges. Ceci est normal.

• Le panier de la laveuse se d_place pendant le lavage.

Ceci est normal.

La laveuse fuit

• Les tuyaux de remplissage sont-ils serf,s?

Les rondelles des tuyaux de remplissage d'eau sont-elles

correctement install_es?

Verifier les deux extremites de chaque tuyau. Voir

"Raccordement des tuyaux d'alimentation'.

Avez-vous tir_ le tuyau de vidange hors de la caisse de la

laveuse et install_ celui-ci dans un tuyau de rejet a I'_gout

ou un _vier de buanderie?

Le tuyau de vidange dolt _tre tire de la caisse de la laveuse et

immobilise au tuyau de rejet & I'egout ou a I'evier de

buanderie. Voir "Raccordement du tuyau de vidange" et

"lmmobilisation du tuyau de vidange".

L'_vier ou le conduit d'_vacuation est-il obstru_?

L'evier et le tuyau de rejet a I'egout doivent pouvoir drainer

17 gal. (64 L) d'eau par minute. Si I'evier ou le tuyau de rejet

I'egout est obstrue ou ralenti, I'eau peut refouler du tuyau de

rejet & I'egout ou de I'evier.

De I'eau gicle-t-elle de I'anneau de la cuve ou de la

charge?

La charge de lavage dolt 6tre equilibree et pas surchargee. Si

la charge de lavage est desequilibree ou surchargee, I'eau

entrante peut _tre deviee de la charge.

La laveuse est-elle correctement install_e?

La laveuse dolt _tre d'aplomb. Les pieds doivent _tre

correctement installes et les ecrous serres. Voir "Reglage de

I'aplomb de la laveuse".

Le programme a-t-il _te interrompu et I'option Deep

Clean (nettoyage en profondeur) s_lectionn_e par la

suite?

L'option Deep Clean dolt _tre activee sur une charge s_che

uniquement. L'option Deep Clean ne peut pas 6tre

selectionnee apres le debut du remplissage de la cuve d'eau.

• V_rifier la plomberie du domicile (eviers de buanderie,

robinets, tuyau de rejet a I'_gout, conduites d'eau) pour

voir s'il y a des fuites.

Fonctionnement du distributeur

Les additifs de lessive se trouvent-ils dans le distributeur

adequat?

Verser les quantites appropriees de detergent (en poudre ou

liquide), d'agent de blanchiment liquide ou d'assouplissant

de tissu dans le distributeur adequat. Vous pouvez ajouter un

agent de blanchiment en poudre ou liquide sans danger pour

les couleurs dans le distributeur de detergent. Veiller & utiliser

un agent de blanchiment en poudre sans danger pour les

couleurs avec un detergent en poudre approprie ou un agent

de blanchiment liquide sans danger pour les couleurs avec

un detergent liquide appropri& Utiliser seulement un agent de

blanchiment liquide dans le distributeur d'agent de

blanchiment.

Reste-t-il de I'eau au fond d'un distributeur? Le

distributeur s'est-il vidang_ correctement?

Une petite quantite d'eau peut _tre restee dans un

distributeur a la fin du programme. Ceci est normal.

Avez-vous place un agent de blanchiment en poudre ou

liquide sans danger pour les couleurs dans le distributeur

d'agent de blanchiment au chlore liquide (sur certains

mod_les)?

Verser un agent de blanchiment en poudre ou liquide sans

danger pour les couleurs directement dans le panier de la

laveuse. Ne pas utiliser le distributeur d'agent de blanchiment

au chlore liquide pour I'agent de blanchiment sans danger

pour les couleurs.

Le distributeur d'assouplissant de tissu est-il obstru_?

Nettoyer le distributeur d'assouplissant de tissu. Voir

"Entretien de la laveuse".

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge,

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc electrique.

La laveuse ne se remplit pas, ne rince pas ou ragitateur

ne tourne pas; la laveuse s'arr_te

Le cordon d'alimentation est-il branch_ dans une prise

3 alveoles reliee a la terre?

Brancher le cordon d'alimentation dans une prise a 3 alveoles

reliee a la terre.

• Utilisez-vous un cable de rallonge?

Ne pas utiliser un c&ble de rallonge.

• La prise est-elle aliment_e par le courant electrique?

Verifier la source de courant electrique ou appeler un

electricien.

L'indicateur sur le bouton de commande de programme

est-il correctement align_ avec un programme?

Tourner le bouton de commande de programme legerement

vers la droite.

Les tamis de la valve d'arrivee d'eau sont-ils obstru_s?

Couper I'arrivee d'eau et retirer les tuyaux d'arrivee d'eau de

la laveuse. Oter toute pellicule ou particules accumulees.

Reinstaller les tuyaux, ouvrir I'arrivee d'eau et verifier s'il y a

des fuites.

• Les robinets d'eau chaude et d'eau froide sont-ils

ouverts?

Ouvrir les robinets d'eau.

• Le tuyau d'arriv_e d'eau est-il d_form_?

Redresser les tuyaux.

Le niveau d'eau semble-t-il trop bas, ou la laveuse ne se

remplit-elle pas compl_tement?

La caracteristique de niveau d'eau automatique detecte le

volume de la charge et ajoute en consequence la quantite

correcte d'eau.

Utilisez-vous la caract_ristique de niveau d'eau

automatique?

La caracteristique automatique detecte le volume de la

charge et ajoute en consequence la quantite correcte d'eau.

Un fusible est-il grill_ ou le disjoncteur s'est-il d_clenche?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

La laveuse fait-elle une pause normale au cours du

programme?

La laveuse peut faire une pause au cours de certains

programmes. Laisser le programme se poursuivre.

La laveuse est-elle surcharg_e?

Laver des charges plus petites. Voir "Mise en marche de la

laveuse" pour la taille de charge maximale.

Y a-t-il un exc_s de mousse?

Annuler le programme en cours. Appuyer sur DRAIN & SPIN

(vidange et essorage) pour vidanger la charge. Selectionner

nouveau le programme desire et appuyer sur START (mise en

marche). Ne pas ajouter de detergent. Utiliser de I'eau froide.

Le couvercle est-il ouvert?

Le couvercle dolt _tre ferme Iorsque la laveuse est en

marche. La laveuse ne fonctionnera pas si le couvercle est

ouvert.

Avez-vous ajoute des articles a la charge alors que la

laveuse avait commenc_ un programme?

Une fois que la charge est mouillee, il peut sembler y avoir de

la place pour des v_tements supplementaires. Ne pas ajouter

plus de 1 ou 2 v_tements apres le debut du programme. Pour

des resultats optimaux, determiner le volume de la charge

avec des articles secs uniquement.

La laveuse continue de se remplir ou la vidange se

poursuit, ou le programme semble bloqu_

Le dessus du tuyau de vidange est-il plus bas que les

boutons de commande sur la laveuse?

Le dessus du tuyau de vidange dolt _tre au moins a 39"

(99 cm) au-dessus du plancher. Voir "Syst_me de vidange".

Le tuyau de vidange est-il trop serr_ dans le tuyau de

rejet a I'_gout, ou est-il fix_ au tuyau de rejet a I'_gout

avec du ruban adh_sif?

Le tuyau de vidange dolt _tre I&che mais bien fix& Ne pas

sceller le tuyau de vidange avec du ruban adh_sif. Le tuyau a

besoin d'une ouverture pour I'air. Voir "Instructions

d'installation".

La laveuse n'effectue pas de vidange ni d'essorage;

reau reste darts la laveuse

Le tuyau de vidange est-il obstrue ou I'extr_mite du tuyau

de vidange se trouve-t-elle a plus de 96" (244 cm) au-

dessus du plancher?

Voir "Systeme de vidange".

Le couvercle est-il ouvert?

Le couvercle dolt _tre ferme Iorsque la laveuse est en

marche. La laveuse ne fonctionnera pas si le couvercle est

ouvert.

Temperaturedelavage/rin_age

Les robinets d'arriv_e d'eau chaude et froide ont-ils _t_

inverses?

Si les robinets d'eau chaude et d'eau froide ont ete inverses,

la laveuse affiche un code d'erreur "HC" & la fin du

programme. Si aucun code d'erreur n'apparaft mais que la

performance de lavage n'est pas satisfaisante, verifier que les

tuyaux d'arrivee d'eau ne sont pas inverses. Voir

"Raccordement des tuyaux d'alimentation".

Lavez-vous un nombre important de charges?

Lorsque la frequence de charges lavees augmente, la

temperature de I'eau peut baisser Iorsqu'on choisit une

temperature chaude ou tiede. Ceci est normal.

Poss_dez-vous une laveuse ENERGY STAR®?

Les temperatures de I'eau de lavage peuvent sembler plus

froides que celles de votre precedente laveuse. Ceci est

normal.

La temperature de I'eau de lavage parait-elle plus basse

que d'habitude?

Au fur eta mesure de I'avancement du programme, la

temperature de I'eau de lavage diminuera legerement pour

les lavages a I'eau chaude eta I'eau tiede. Ceci est normal.

Pour reduire les faux plis, le rin(;age a I'eau tiede est regle de

fagon a _tre plus froid que le lavage a I'eau tiede.

Exc_s de mousse

Y a-t-il un exc_s de mousse?

Toujours mesurer la quantite de detergent. Suivre les

directives du fabricant de detergent. Si I'eau est tres douce,

on peut utiliser moins de detergent.

Le programme a-t-il _te interrompu et I'option Deep

Clean (nettoyage en profondeur) s_lectionn_e par la

suite?

L'option Deep Clean dolt _tre activee sur une charge s_che

uniquement. L'option Deep Clean ne peut pas _tre

selectionnee apres le debut du remplissage de la cuve d'eau.

L'option Deep Clean (nettoyage en profondeur) n'a pas

_t_ activ_e durant le programme

Avez-vous s_lectionn_ I'option Deep Clean?

L'option Deep Clean dolt _tre s_lectionnee pour pouvoir _tre

incluse dans un programme de lavage. Elle dolt _tre activee

sur une charge s_che uniquement. L'option Deep Clean ne

peut pas _tre selectionnee apres le debut du remplissage de

la cuve d'eau.

• L'option Deep Clean est une option par defaut dans le

programme Heavy Duty (service intense) et peut _tre ajoutee

aux autres programmes.

Charge trop mouill_e

Avez-vous utilis_ le bon programme pour la charge

laver?

Choisir un programme avec une vitesse d'essorage plus

elevee.

• Avez-vous utilis_ un rin£age a froid?

Les charges sont plus humides apres un ringage a froid

qu'apres un ringage a chaud. Ceci est normal.

Avez-vous lav_ une tr_s grosse charge?

Une grosse charge desequilibr_e peut entrafner une

reduction de la vitesse d'essorage et laisser les articles

mouilles la fin du programme. Repartir uniformement la

charge et veiller a ce que la hauteur de la charge n'excede

pas la rangee de trous superieure du panier.

R_sidus ou charpie sur le linge

Avez-vous effectu_ le tri correctement?

Trier les articles causant la charpie (serviettes, chenille) des

articles qui retiennent la charpie (velours c6tel&

synthetiques). Trier egalement en fonction des couleurs.

Avez-vous surcharg_ la laveuse?

La charge de lavage dolt _tre equilibree et pas surchargee.

Les charges doivent pouvoir culbuter librement. De la charpie

ou du detergent en poudre peuvent _tre coinces dans la

charge s'il y a surcharge. Laver des charges plus petites. Voir

"Mise en marche de la laveuse" pour la taille de charge

maximale.

Avez-vous utilis_ suffisamment de d_tergent?

Suivre les directives du fabricant de detergent. Utiliser

suffisamment de detergent pour maintenir la charpie dans

I'eau.

Avez-vous fait s_cher vos v_tements sur un fil & linge?

Si c'est le cas, attendez-vous a trouver de la charpie sur les

v_tements. Le mouvement de Fair et le culbutage d'une

secheuse suppriment la charpie de la charge.

• Avez-vous laiss_ du papier ou des mouchoirs en papier

dans les poches?

La temperature de I'eau est-elle inf_rieure a 60°F

(15,6°0)?

Une eau de lavage dont la temperature est inferieure & 60°F

(15,6°C) peut ne pas dissoudre completement le detergent.

Avez-vous utilise le niveau de salete et le programme de

lavage appropri_s pour la charge?

La diminution de la duree et de la vitesse de lavage

constituent un moyen de reduire la charpie.

• Avez-vous verse le detergent dans le distributeur?

Pour des resultats optimaux, utiliser le distributeur pour

dissoudre le detergent.

La charge est froiss_e, entortill_e ou enchev_tr_e

• Avez-vous d_charg_ la laveuse imm_diatement?

Decharger la laveuse des qu'elle s'arr_te.

Avez-vous utilis_ le bon programme pour la charge

laver?

Pour reduire le froissement, I'entortillement et

I'enchev_trement, selectionner un programme avec vitesses

de lavage et d'essorage basses, tels que les programmes

Delicate (articles delicats) ou Handwash/Wool (lavage a la

main/lainages).

Avez-vous surcharg_ la laveuse?

La charge de lavage dolt _tre equilibree et pas surchargee.

Les charges doivent pouvoir se deplacer librement durant le

lavage pour reduire le froissement, I'entortillement et

I'enchev_trement.

L'eau de lavage _tait-elle suffisamment chaude pour

reduire le froissement?

Si c'est sans danger pour la charge, utiliser une eau de

lavage tiede ou chaude. Utiliser une eau de rin(_age froide.

Les robinets d'eau chaude et froide ont-ils et_ inverses?

Un rin_age a I'eau chaude suivi d'un essorage provoquera un

froissement. Verifier que les tuyaux d'eau chaude et d'eau

froide sont connectes aux bons robinets. Si les robinets d'eau

chaude et d'eau froide ont 6te inverses, la laveuse affiche un

code d'erreur "HC" a la fin du programme. Si aucun code

d'erreur n'appara_t mais que la performance de lavage n'est

pas satisfaisante, verifier que les tuyaux d'arrivee d'eau ne

sont pas inverses. Voir "Raccordement des tuyaux

d'alimentation".

Taches, blancs gris&tres, couleurs d_fraichies

Avez-vous bien tri_ la charge?

Le transfert de teinture peut se produire Iors du melange

d'articles blancs et de couleur dans une m_me charge.

Separer les articles de teinte foncee des articles blancs ou

clairs.

La temperature de lavage _tait-elle trop basse?

Utiliser les lavages & I'eau tiede ou chaude si celle-ci est sans

danger pour la charge. S'assurer que le systeme d'eau

chaude est adequat pour fournir un lavage a I'eau chaude.

Avez-vous utilis_ suffisamment de d_tergent, ou avez-

vous une eau dure?

Utiliser plus de detergent pour laver la salete intense a I'eau

froide ou dure. La temperature de I'eau dolt _tre d'au moins

60°F (15,6°C) pour que le detergent se dissolve et fonctionne

correctement. Pour des resultats optimaux, utiliser les

quantites recommandees par le fabricant de detergent.

Avez-vous suivi les directives du fabricant pour raddition

de d_tergent et d'assouplissant?

Mesurer la quantite de detergent et d'assouplissant de tissu.

Utiliser suffisamment de detergent pour enlever la salete et la

maintenir en suspension. Diluer I'assouplissant et I'ajouter

seulement a la section de rin_age d'un programme. Ne pas

laisser couler d'assouplissant de tissu sur les v_tements.

La presence de fer (rouille) dans I'eau est-elle sup_rieure

la moyenne?

Vous aurez peut-_tre besoin d'installer un filtre a fer.

Avez-vous verse le detergent dans le distributeur?

Pour des resultats optimaux, utiliser le distributeur pour

dissoudre le detergent.

Avez-vous vers_ I'assouplissant de tissu directement sur

la charge?

Utiliser le distributeur d'assouplissant de tissu. Ne pas laisser

couler d'assouplissant de tissu sur les v_tements.

Avez-vous utilis_ une boule distributrice d'assouplissant

de tissu?

Utiliser le distributeur d'assouplissant de tissu fourni avec la

laveuse. Les boules distributrices ne fonctionnent pas

correctement avec cette laveuse.

Avez-vous decharge la laveuse immediatement?

Pour eviter le transfert de teinture, decharger la laveuse des

qu'elle s'arr_te.

Avez-vous verse le detergent, I'agent de blanchiment

liquide ou I'assouplissant de tissu trop tard darts le

programme?

Le detergent, I'agent de blanchiment liquide et

I'assouplissant de tissu doivent _tre ajoutes aux distributeurs

avant la mise en marche de la laveuse.

Endommagement des v_tements

Les articles pointus ont-ils _t_ retires des poches avant le

lavage?

Vider les poches, fermer les fermetures & glissiere, les

boutons pression et les agrafes avant le lavage pour eviter

d'accrocher et de dechirer la charge.

Les cordons et les ceintures ont-ils _t_ attaches pour

_viter I'enchev_trement?

Les bretelles et les cordons peuvent facilement s'emm_ler

darts la charge, ce qui cause une deformation des coutures et

des dechirements.

Les articles _taient-ils endommag_s avant le lavage?

Raccommoder les dechirures et repriser les ills casses des

coutures avant le lavage.

Avez-vous surcharg_ la laveuse?

La charge de lavage dolt _tre equilibree et pas surchargee.

Les charges doivent pouvoir culbuter librement durant le

lavage.

Avez-vous vers_ I'agent de blanchiment correctement?

Ne pas verser I'agent de blanchiment directement sur la

charge. Essuyer tousles renversements d'agent de

blanchiment. Un agent de blanchiment non dilue

endommagera les tissus. Ne pas placer des articles de la

charge sur le dessus du distributeur d'agent de blanchiment

Iorsque vous chargez et dechargez la laveuse (sur certains

modeles). Ne pas utiliser plus que la quantite recommandee

par le fabricant pour une charge complete.

Avez-vous suivi les instructions d'entretien du fabricant

indiqu_es sur I'_tiquette du v_tement?

ASSISTANCEOUSERVICE

Avant de telephoner pour assistance ou service, veuillez verifier

"Depannage". Ceci pourrait vous eviter le coot d'une visite de

service. Si vous avez encore besoin d'aide, veuillez suivre les

instructions ci-dessous.

Lors de I'appel, il faut connaitre la date d'achat et les numeros de

modele et de serie complets de votre appareil menager. Ces

renseignements nous aideront h mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces FSP_

sp6cifiees par I'usine. Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil electromenager WHIRLPOOL ®.

Pour Iocaliser des pi_ces de rechange FSP ®dans votre

r_gion :

Aux 12tats-Unis, telephoner au Centre pour I'eXperience de la

clientele au 1-800-253-1301, ou a votre centre de service

designe le plus proche.

Au Canada, composer le 1-800-807-6777, ou appeler le centre

de service designe le plus proche.

T_lephoner sans frais au Centre pour I'eXperience de la clientele

Whirlpool au : 1-800-253-1301.

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils m_nagers

• Renseignements d'installation

• Procedes d'utilisation et d'entretien

• Vente d'accessoires et de pieces de rechange

• Assistance specialisee au client (langue espagnole,

malentendants, malvoyants, etc.)

• References aux marchands, compagnies de service de

reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par Whirlpool sont formes

pour remplir la garantie des produits et fournir un service apres

garantie partout aux 12tats-Unis.

Pour Iocaliser la compagnie de service design6e par Whirlpool

dans votre region, vous pouvez consulter les Pages jaunes.

Telephoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada LP au : 1-800-807-6777.

Nos consultants fournissent de I'assistance pour :

• Procedes d'utilisation et d'entretien

• Vente d'accessoires et de pieces de rechange

• Caracteristiques et specifications de notre gamme complete

d'appareils menagers

Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service design6s par Whirlpool Canada LP

sont formes pour remplir la garantie des produits et fournir un

service apres la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire &

Whirlpool Canada LP en soumettant toute question ou probleme

Centre d'interaction avec la clientele

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire &

Whirlpool Corporation en soumettant toute question ou probleme

Whirlpool Brand Home Appliances,

Customer experience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITC:E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes & ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les

pieces specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par

une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le

pays ou il a ete achet&

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres & air ou les filtres & eau. Ces

pieces consomptibles ne sont pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.

4. Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due & une defaillance du refrig6rateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des 12tats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare & domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite h I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays 0(4 il a et6

achet&

CLAUSE D'EXONC:RATION DE RESPONSABILIT¢: AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRCSENTE GARANTIE LIMITCE CONSISTE EN LA

RC:PARATION PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y CO MPRIS LES GARANTIES APPLICABLES DE QUALIT¢:

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU/_, LA PLUS COURTE PI2RIODE AUTORISl2E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILIT¢: POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFI2RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ CGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION/_, UNE AUTRE.

/_,I'exterieur du Canada et des 50 12tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

".Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05

8566930A

Tous droits r_serv_s. @ Marque d6pos6e/TM Marque de commerce de Whirlpool, U,S,A., emploi licenci_ par Whirlpool Canada LP au Canada

7/06

Printed in U.S,A.

Impreso en EE,UU.

Imprim6 aux E,-U.

Whirlpool WTW6200SW0 28 Inch Top-Load Washer with 3.9 cu. ft. Capacity, 9 Cycles

Product's Documents

Use & Care Guide

Specifications

Whirlpool WTW6200SW0 Questions and Answers
