Maytag PAV3300AWW washer User Manual

Oversized Capacity Plus Washer

USER’S G

UIDE

Table of Contents

Safety instructions . . . . . . . . . . . . . . . . 1

Operating tips . . . . . . . . . . . . . . . . . . . . 2

Controls at a glance . . . . . . . . . . . . . . 3-4

Special features . . . . . . . . . . . . . . . . . 5-6

Care and cleaning . . . . . . . . . . . . . . . . . 6

Before you call. . . . . . . . . . . . . . . . . . . . 7

Warranty. . . . . . . . . . . . . . . . . . . . . . . . . 8

Guide de l’utilisateur . . . . . . . . . . . . . . 10

Guía del usuario . . . . . . . . . . . . . . . . . 20

PAV-3

Congratulations on

your purchase of a Maytag

Performa

™

clothes washer! Your

satisfaction is very important to us.

Read this manual for best results. It contains

instructions to acquaint you with proper operat-

ing and maintenance procedures.

In addition you will find a Laundering Tips guide

packed with your clothes washer. It contains infor-

mation on recommended laundering procedures,

stain removal and special laundering situations.

Save time and money. If something should go

wrong, we suggest consulting the “Before You Call”

section. It is designed to help you solve basic prob-

lems before consulting a servicer.

If you have questions, write us (include your model

and serial numbers and your phone number) or call:

Maytag Appliances Sales Company

Attn: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320-2370

1-800-688-9900 USA

1-800-688-2002 CANADA

1-800-688-2080 USA TTY (for deaf, hearing

impaired, or speech impaired)

(Mon.–Fri., 8am–8pm Eastern Time)

Internet: http://www.maytag.com

1. Read all instructions carefully before using the washer.

Retain all instructions for future reference.

2. Properly install and locate in accordance with the

Installation Instructions.

Must be properly grounded-see Installation Instructions.

Should anyone get an electric shock from the washer, dis-

connect electrical power. Do not operate until it has been

repaired by a qualified service technician.

Install or store where it will not be exposed to tempera-

tures below freezing or exposed to the weather.

Connect to a properly rated, protected and sized power

supply circuit. See Electrical Requirements.

Connect to adequate plumbing and drain facilities.

Have a qualified service technician install your washer.

3. To prevent injury to children:

Do not allow children to play inside, on, or with the wash-

er.

Close supervision of children is necessary when using the

washer.

When children are mature enough, instruct them in the

safe, correct use of the washer.

Keep all laundry aids out of the reach of children, prefer-

ably in a locked cabinet. Use laundry aids only as direct-

ed by the manufacturer observing all warnings on con-

tainer labels.

Destroy the carton and plastic bags after unpacking the

washer. Cartons covered with rugs, bedspreads, or plastic

sheet can create a chamber with inadequate ventilation.

Remove the door to the washing compartment before the

washer is removed from service or discarded.

4. Do not reach into the washer if the tub or agitator is mov-

ing. The washer is equipped with a safety switch for your

protection. If action does not stop when the washer lid is

opened during the spin cycle, disconnect the electrical

power to the washer. Do not operate the washer until it

has been repaired by a qualified technician.

5. Do not tamper with the operating controls.

6. To prevent personal injury and damage to the washer, do

not repair or replace any part of the washer or attempt

any servicing. Servicing should be referred to a qualified

service technician.

7. Do not wash fiberglass articles unless recommended by

manufacturer.

8. Flame resistant finishes – improper laundering could

remove them. Follow garment manufacturer’s instruc-

tions carefully.

Do not add gasoline, dry-cleaning solvents, or other flam-

mable or explosive substances to the wash water. These

substances give off vapors that could ignite or explode.

Do not wash articles which have been previously cleaned,

washed, soaked, or spotted with gasoline, dry-cleaning

solvents, oil, waxes, chemical solvents, alcohol, turpen-

tine, or other flammable or explosive materials. These

substances will be retained in articles, and articles which

still contain these flammable or explosive substances

give off vapors that could ignite or explode.

Observe these precautions when using cleaning fluids,

spot or stain removers, etc. These products should be

labeled “nonflammable.” Use according to manufactur-

ers directions in a well ventilated area or outdoors.

Thoroughly rinse articles by hand before placing them in

the washer. Some of these products – rust removers for

example – will damage components and the finish of the

washer.

Keep area around and underneath washer free from the

accumulation of combustible materials, such as lint,

paper, rags, gasoline, and all other flammable vapors

and liquids.

HYDROGEN GAS IS EXPLOSIVE! Under certain condi-

tions, hydrogen gas may be produced in a hot water sys-

tem that has not been used for two weeks or more. If the

hot water system has not been used for such a period,

before using the washer, turn on all the hot water faucets

and let the water flow from each faucet for several min-

utes. This will release any accumulated hydrogen gas.

As this gas is flammable, do not smoke or use an open

flame during this procedure.

Recent studies have shown that if vegetable oil contami-

nated materials are incompletely washed, a carry-over

and buildup of the oil may contribute to a chemical reac-

tion (spontaneous combustion) that could cause a load to

catch fire by itself. This would be more likely to happen

if the load were left in the dryer after tumbling stopped

or if items were folded and stacked while warm.

SAVE THESE INSTRUCTIONS

Important Safety Instructions

9. When moving, have the washer checked and properly

installed by a qualified technician.

10. Inlet hoses are subject to damage and deterioration over

time. Check the hoses periodically for bulges, kinks, cuts,

wear or leaks and replace them every five years.

11. Do not allow pets to be inside, on, or in front of the washer.

WARNING! FIRE HAZARD

WARNING: To reduce the risk of fire, explosion, electric shock, or personal injury when using

your washer, follow basic safety precautions, including the following:

Operating Tips

• Put dry, unfolded clothes loosely in the tub, up to the

top row of holes for a maximum load.

• Do not wrap large items like sheets around the agita-

tor.

• Mix large and small items for best circulation. Wash

bulky items like blankets separately.

• When laundering wrinkle free items or items of deli-

cate construction, washable woolens or loosely knit

items, never use less than the MEDIUM water level

setting. This will minimize shrinkage, wrinkling and

pulling of seams.

Additional Tips

• The washer will pause briefly throughout each cycle.

These pauses are normal.

• This washer is designed so that it will not spin when

the lid is open. It will, however, fill and agitate with

the lid open so water is available for pretreating

stains or diluting fabric softener.

For detailed information on sorting, pretreating stains, etc., see the enclosed Laundering Tips pamphlet.

Detergent

• Use either liquid or granular laundry detergent. For

best results, be sure detergent is added to the wash-

er BEFORE the load and be sure the wash water is

above 65º F.

• Use the correct amount of detergent for the load size,

soil level and water conditions. Use more detergent if

you have hard water and very soiled loads.

If you have soft water or a lightly soiled load, use less

detergent. (See manufacturer’s instructions.)

•Wipe up any detergent spills on the washer.

• If you open the lid during a spin cycle, the washer

will stop. When the lid is closed and the control dial

pulled out, the washer will continue the cycle at the

point it was interrupted.

Controls at a Glance

Step 3

Step 1

REMEMBER: Items must circulate freely for best results.

REMEMBER: In wash water temperatures below 65° F, deter-

gents do not dissolve well or clean well. Care labels define

cold water as up to 85° F.

Select Wash/Spin Speed

Your washer has selectable wash and spin speed com-

binations.

Select Water Level

Determine the selected setting based on clothes load

size. The infinite control (select models) allows you to

select a specific setting or anywhere in between.

It may become necessary, due to bulky fabrics, to adjust

the water level after agitation begins. To adjust the

water level, turn the control to RESET and then back to

the desired setting.

Step 2

Sturdy fabrics needing

maximum water extraction.

Sturdy fabrics needing a

slower spin speed because of

wrinkling.

Heavy loads of delicate

fabrics needing a fast spin for

better water extraction.

Delicate fabrics needing

slower spin speed because

of clothing construction.

Regular/Fast

Regular/Slow

(select models)

Delicate/Fast

Delicate/Slow

WASH/SPIN SPEEDS LOAD TYPE

Select Wash/Rinse Temperature

Your washer provides you with a choice of hot,

warm or cold water for washing and cold or warm

water for rinsing. Use the chart below as a guide.

Oversize

Large

Medium

Mini

3/4 – Full

1/2 – 3/4 Full

1/4 – 1/2 Full

1/4 Full

WATER LEVEL SETTING LOAD SIZE

White and heavily soiled, color-

fast items

Delicate items

Moderately soiled, colored

items; most wrinkle free items

Brightly colored, lightly soiled

items; washable woolens

Hot/Cold

Warm/Cold

Cold/Cold

Warm/Warm

WASH/RINSE TEMPS LOAD TYPE

See Laundering Tips for proper washing procedure, stain

removal and special laundering situations.

Select Cycle

To select a cycle, push the control dial IN and turn it to

the right (clockwise) until the pointer is at the number

of minutes desired for the wash load.

Regular/Delicates Cycles

Regular/Delicates cycles share the same portion of the

control dial. For regular fabrics, select the cycle and

turn the Wash/Spin Speed dial to Regular/Fast. For

delicate loads select Delicate/Slow.

Wrinkle Free Fabrics Cycle

This cycle provides up to 12 minutes of agitation.

Depending on the load, select either the Delicate/Fast

or Regular/Slow wash/spin speed.

Pretreat Cycle

Pretreat provides approximately 30 minutes of agita-

tion and soaking to help remove stubborn dirt and

stains. For more information see page 5.

Step 4

Select Second or Extra Rinse

This feature is located on the right side of the control

panel. When the switch is in the “On” position, an

additional rinse at the end of the Regular/Delicates

cycle is provided to more completely remove laundry

additives, suds, perfumes, etc.

Step 5 (if desired)

Pull Control Dial Out to Start

You may stop the washer at any time by simply push-

ing the control dial IN. Therefore it is possible to obtain

a non-agitated soak or to shorten, skip or repeat any

part of a cycle. The control dial must be pushed IN (off

position) when you change the setting.

Note: Do not attempt to turn the control dial coun-

terclockwise. Damage to the timer will result.

Step 6

Control panel features vary by model.

Special Features

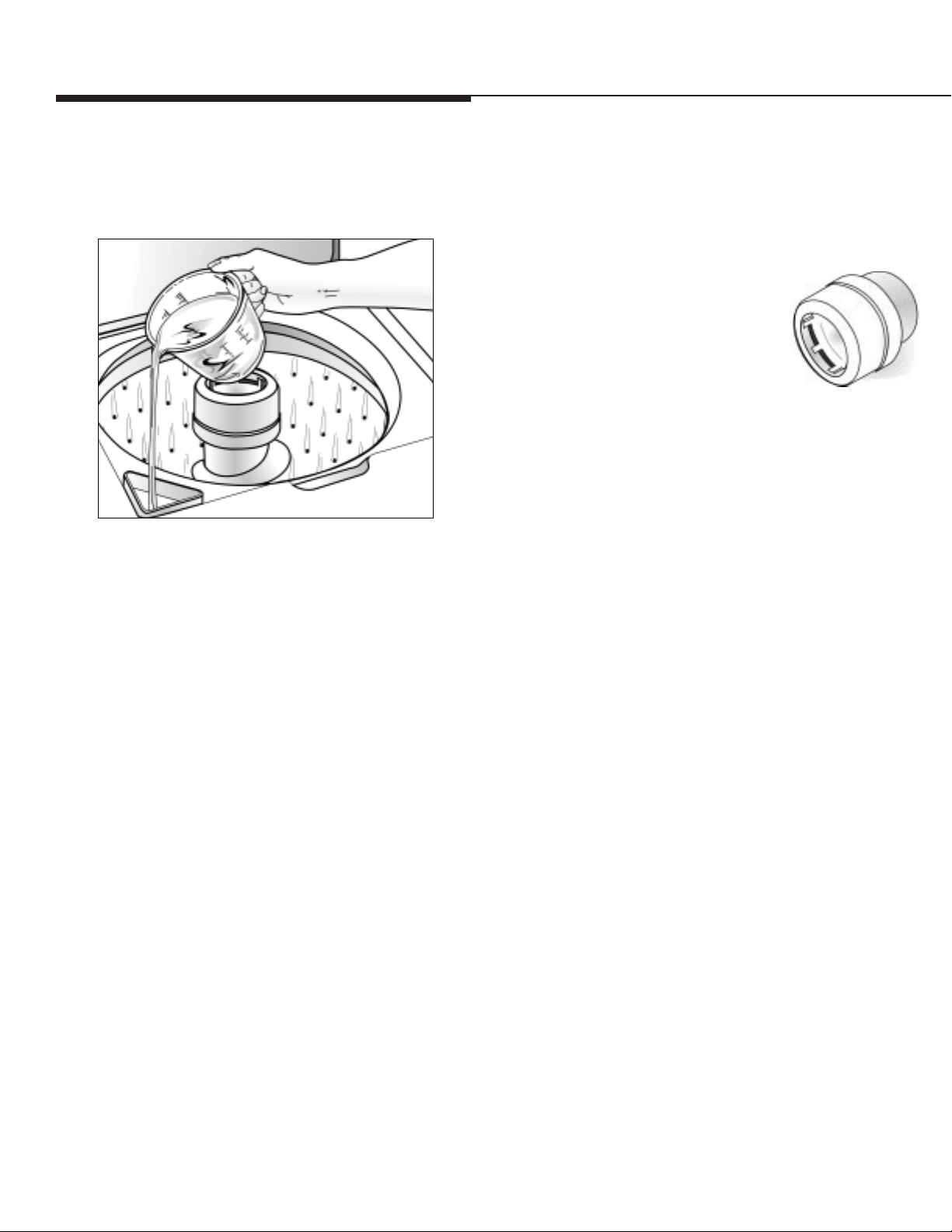

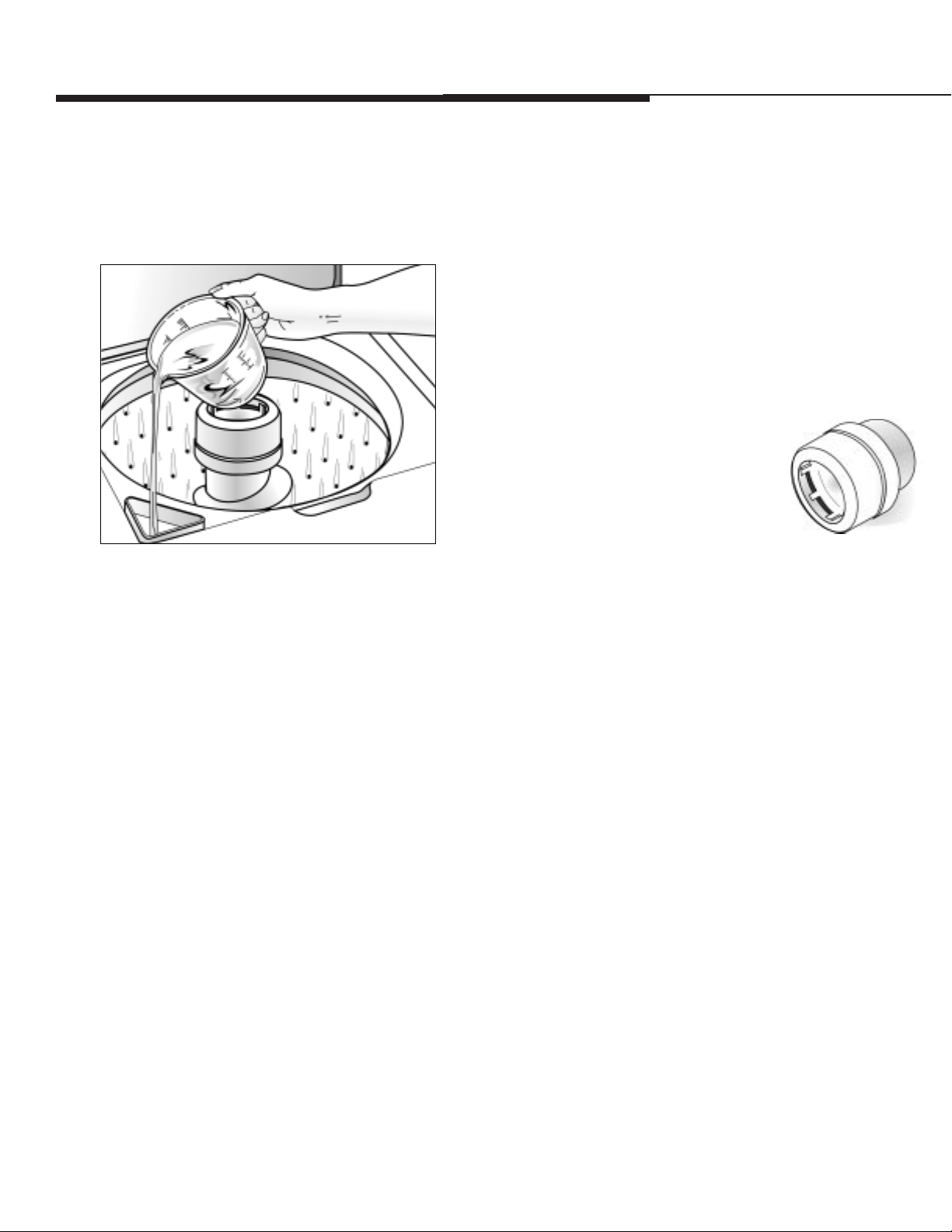

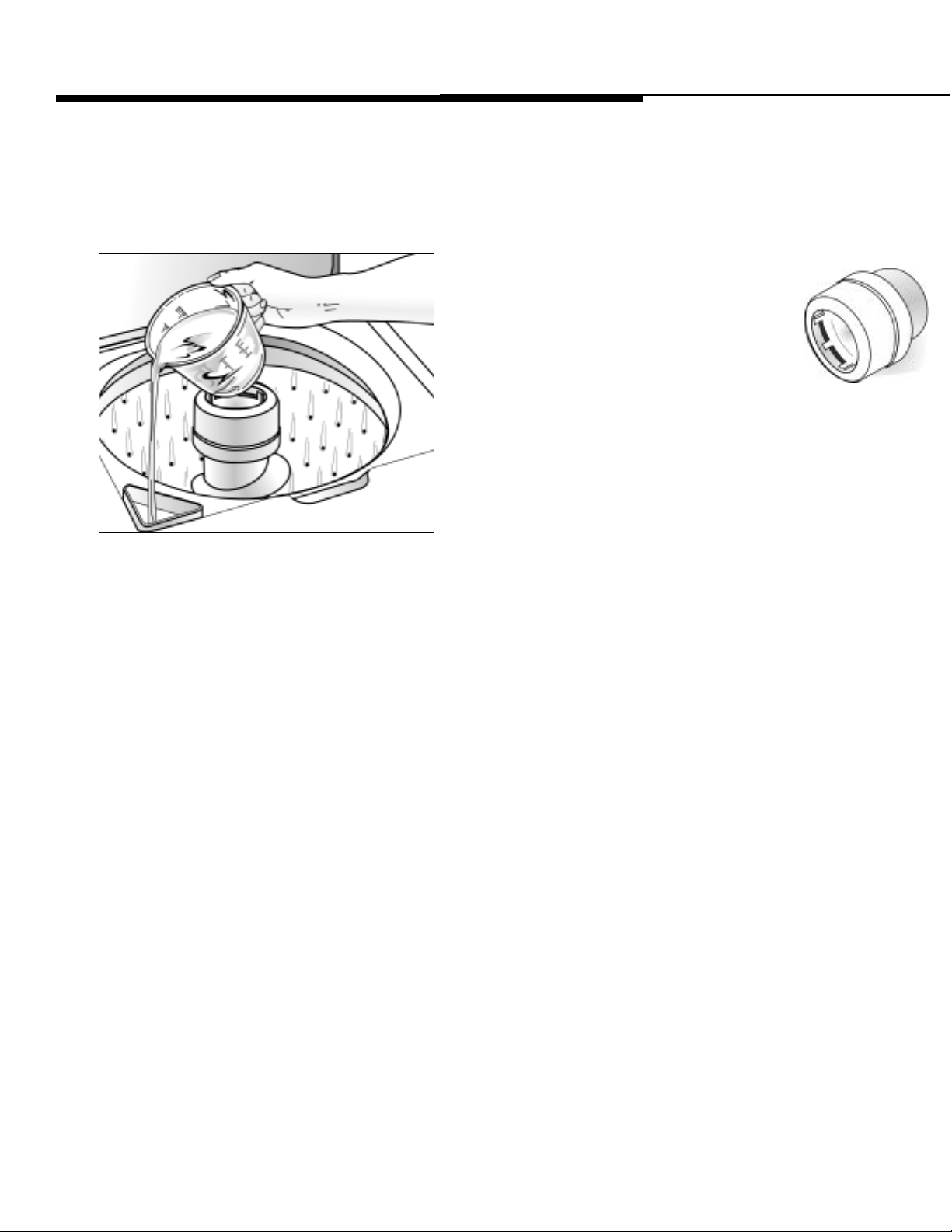

1. Liquid Bleach Dispenser

The dispenser automatically dilutes liquid chlorine

bleach before it reaches your wash load. To use, follow

these steps:

1. Measure liquid chlorine bleach carefully, following

the instructions on the bottle.

2. Add the bleach to the dispenser before adding the

load. Avoid splashing or over-filling the dispenser.

NOTE:

• Never pour undiluted liquid chlorine bleach directly

onto the load or into the wash tub. It is a powerful

chemical and can cause fabric damage, such as tear-

ing or color loss, if not used properly.

• If you prefer to use color-safe, non-chlorine bleach,

pour it into the wash tub with your detergent. Do not

pour non-chlorine, color-safe bleaches into the

bleach dispenser.

Pour liquid chlorine bleach into

bleach dispenser.

2. Liquid Dispenser

The dispenser may be used for fabric softener with

most cycles or liquid detergent with the Pretreat cycle.

The liquid dispenser should be cleaned before and after

each use of liquid detergent. The dispenser automati-

cally releases the liquid at the proper time during the

cycle. To use, follow these steps:

1. Pour a measured amount of desired liquid into dis-

penser top to fill line only.

2. If liquid comes below line, add warm water.

Liquid Dispenser

If it is necessary to clean the dispenser:

1. Pull the dispenser off of the top of the agitator.

2. Soak for one hour in sink or container in hot

water and dishwashing liquid.

3. Hold hands over top and bottom of dispenser and

shake to loosen buildup.

4. Rinse with clean, hot water.

5. Repeat process if necessary.

6. Replace dispenser on agitator.

Do not use dishwashing liquid inside

the washer. Oversudsing can occur.

3. Pretreat Cycle

The Pretreat Cycle offers the ability to wash the clothes

twice with fresh detergent in each wash. When laundry

is first added to the tub to use the pretreat cycle, gran-

ular or liquid detergent is placed in the tub. In order for

there to be fresh detergent for the second wash, only

liquid detergent may be placed in the liquid dispenser.

This detergent will be mixed with clean water for the

second wash which is 16 minutes of agitation.

4. Automatic Lint

Filtering System

The Lint Filtering System does not require cleaning.

Wash and rinse water is filtered and re-filtered contin-

uously to trap lint shed by most fabrics during the agi-

tation cycle before it can be re-deposited on the wash

load. The engineered hole design on the wash basket in

conjunction with water flow produced by the agitator,

traps lint away from the clothes between the inner

wash basket and the outer tub. Lint is automatically

flushed from the washer during the spin cycle.

7. Overload Protector

A built-in protector automatically shuts off the washer

motor in case of an overload. This can occur if:

• The load being washed is too heavy.

• Too many appliances are plugged into the line oper-

ating your washer.

• A low voltage condition exists on the line.

• Lid is opened and closed repeatedly.

The overload protector permits the washer to start

again when the motor has cooled to a safe operating

temperature.

If the motor stops repeatedly, call your service technician.

1. After washing, leave the lid open until the interior

is dry.

2. Check hoses to be sure there are no kinks or knots.

3. Your washer should not be installed where temper-

atures will go below freezing, as damage to the

washer could result.

4. Occasionally wipe exterior with a clean damp

sponge or cloth. Polish with a soft dry cloth. If

desired, occasionally polish, being careful not to use

polish on plastic parts.

5. Lifetime lubrication is done at the factory, so your

washer never needs to be oiled or greased.

6. Do not lay heavy or sharp objects on top of your

washer.

Care & Cleaning

7. The top of the washer should not be used for

removing stains from garments. Some stain

removers, such as rust remover, will mar the finish.

8. Remove pins, buckles or other sharp objects from

clothes to prevent scratching interior parts.

9. Clothes should not be stored in washer.

10. Bleach, detergent, solvents, etc. spilled on the top of

your washer that are allowed to remain will remove

the glossy finish. Remove all spills with a damp,

soft cloth.

11. If you close your home for the winter, have a serv-

ice technician drain the washer. Unplug cord from

electrical outlet and disconnect hoses from faucets.

5. Safety Spin

If for any reason you open the washer lid when the

washer is in a spin or extract period, the operation will

immediately stop. This is for your personal safety. If

your washer does not stop, call your service technician

immediately. When the lid is closed, the operation will

automatically resume.

6. Unbalanced Spin

Load Compensator

Your new washer is designed to handle out-of-balance

loads without shutting down or interrupting the wash-

ing cycle.

For this reason, the cycle will always be completed. If

heavier fabrics in such out-of-balance loads should ever

contain excessive moisture at the completion of the

cycle, redistribute the clothes in the washer and reset

the control dial for the final spin period.

Before You Call

Check the following if your clothes washer...

Won’t Drain:

• Is the hose kinked or knotted?

• Is the drain outlet clogged?

Does Not Fill:

• Is the electrical cord plugged in correctly?

• Has a fuse blown or is the circuit breaker tripped?

• Is the control dial pulled out?

• Are the hot and cold water faucets turned on?

• Are the hoses kinked or knotted?

• Is the control dial set properly (not in the off position)?

• Turn off, let stand for 30 minutes then restart. Motor thermal protector may have engaged.

• Hose filter screens may be plugged. Disconnect hoses and clean screens.

Water Temperature Is Incorrect:

• Is the temperature switch set correctly?

• Are the hoses connected to the correct faucets (hot to hot, cold to cold)?

• Are the hot and cold faucets turned on?

• Is water heater set correctly?

Is Noisy:

• Is the washer level and firm to the floor?

Does Not Spin:

• Is the lid closed?

• Is the electrical cord plugged in correctly?

• Has a fuse blown or is the circuit breaker tripped?

Is Leaking:

• Are the hose connections tight at the faucets?

• Is end of drain hose correctly inserted in and secured to drain facility?

For further assistance contact Maytag Appliances Sales Company, Maytag Customer Assistance:

U.S. 1-800-688-9900 or Canada 1-800-688-2002

U.S. customers using TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

FULL ONE-YEAR WARRANTY

Any part which fails in normal home use during the first year after the date of original retail purchase will be repaired or

replaced free of charge.

LIMITED WARRANTY

After the first year from the date of original retail purchase, through the time periods listed below, the designated parts

which fail in normal home use will be repaired or provided free of charge for the part itself, with the owner paying all

other costs, including labor, mileage and transportation.

Second Year through Tenth Year

All parts of the transmission assembly

Second Year through Lifetime

The inner wash basket

The full warranty and the limited warranty apply when the appliance is located in the United States or Canada.

Appliances located elsewhere are covered by the limited warranty only, including parts that fail during the first year.

This warranty gives you specific legal rights, and you may also have other rights that vary from state to state.

Maytag Performa

™

Clothes Washer Warranty

TO OBTAIN WARRANTY SERVICE

To locate an authorized service company in your area contact the Maytag dealer from whom your appliance was purchased;

or call Maytag Appliances Sales Company, Maytag Customer Assistance. Should you not receive satisfactory warranty serv-

ice, please call or write:

Maytag Appliances Sales Company

Attn: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320-2370

U.S. 1-800-688-9900 Canada 1-800-688-2002

U.S. Customers using TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

When contacting Maytag Appliances Sales Company, Maytag Customer Assistance about a service problem, please include the

following:

(a) Your name, address and telephone number;

(b) Model number and serial number (found on the back center of the control panel) of your appliance;

(d) A clear description of the problem you are having.

(e) Proof of purchase.

1. Conditions and damages resulting from any of the

following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration or adjustment

not authorized by the manufacturer or an authorized

servicer.

c. Misuse, abuse, accidents or unreasonable use.

d. Incorrect electric current, voltage or supply.

e. Improper setting of any control.

2. Warranties are void if the original serial numbers have

been removed, altered, or cannot be readily determined.

3. Products purchased for commercial or industrial use.

4. The cost of service or service call to:

a. Correct installation errors.

b. Instruct the user on proper use of the product.

c. Transport the appliance to the servicer.

5. Consequential or incidental damages sustained by any

person as a result of any breach of these warranties.

Some states do not allow the exclusion or limitation of con-

sequential or incidental damages, so the above exclusion

may not apply.

What is not covered by these warranties:

User’s Guides, service manuals and parts catalogs are available from Maytag Appliances Sales Company, Maytag Customer Assistance.

MAYTAG • 403 W. 4

Street N. • P.O. Box 39 • Newton, Iowa 50208

®

Machine à laver de grande capacité

Toutes nos félicitations pour

avoir choisi une machine à laver

Maytag Performa™ ! Il est très

important pour nous que vous en soyez

satisfait.

Pour de meilleurs résultats, nous vous conseillons

de lire ce manuel. Vous y trouverez des renseignements

qui vous aideront à comprendre les procédures de fonc-

tionnement et d’entretien de la machine.

De plus, vous trouverez ci-joint un Guide de blan-

chissage. Il renferme des renseignements supplémen-

taires sur les techniques de lavage, l’enlèvement des

taches et les situations particulières.

Épargnez temps et argent. En cas de problème, nous

vous suggérons de consulter la section “Avant d’appel-

er”. Elle a été rédigée pour vous aider à trouver une

solution aux problèmes mineurs avant d’appeler un

technicien.

Si vous avez des questions, veuillez nous écrire (en

incluant le numéro de modèle de votre machine et

votre numéro de téléphone) ou appelez-nous :

Maytag Appliances Sales Company

Attn: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320 États-Unis

1-800-688-2002 CANADA

(Du lundi au vendredi, 8 h à 8 h, heure de l’est)

Internet : http://www.maytag.com

Table des matières

Mesures de sécurité. . . . . . . . . . . . . . . 11

Fonctionnement. . . . . . . . . . . . . . . . . . 12

Commandes en un coup d’oeil . . . 13-14

Caractéristiques spéciales . . . . . . . 15-16

Nettoyage et entretien . . . . . . . . . . . . . 16

Avant d’appeler . . . . . . . . . . . . . . . . . . 17

Garantie . . . . . . . . . . . . . . . . . . . . . . . . 18

Guía del usuario . . . . . . . . . . . . . . . . . 20

GUIDE DE

L’UTILISATEUR

PAV-3

Mesures de sécurité importantes

1. Lire attentivement toutes les instructions avant d’utiliser la

machine. Conserver les instructions pour référence

ultérieure.

2. Bien installer conformément aux instructions d’installation.

Mettre à la terre de façon adéquate - voir les instructions

d’installation.

En cas d’électrocution, couper le courant. Ne pas faire fonc-

tionner tant qu’un technicien qualifié ne l’a pas réparé.

Ne pas installer ou entreposer dans un endroit où elle est

exposée aux intempéries et lorsque la température est

inférieure au point de congélation.

Raccorder à un circuit d’alimentation dont la puissance nom-

inale, la protection et le calibre sont adéquats. Voir la section

« Normes électriques ».

Raccorder à une canalisation sanitaire et une tuyauterie

adéquates.

Faire appel à un technicien qualifié pour l’installation de la

machine à laver.

3. Pour éviter les blessures aux enfants :

Ne pas laisser les enfants jouer sur, dans ou avec la machine.

Une surveillance constante est nécessaire quand la machine

est utilisée en présence d’enfants.

Lorsque les enfants sont assez matures, leur expliquer la

méthode correcte et sécuritaire d’utilisation de la machine à

laver.

Garder tous les produits pour la lessive hors de portée des

enfants, préférablement dans une armoire verrouillée. Suivre

toutes les mises en garde du fabricant sur les étiquettes des

produits pour la lessive.

Détruire l’emballage en carton et les sacs en plastique après

avoir déballé la machine à laver. Les emballages recouverts

de tapis, de dessus de lit ou de plastique peuvent créer une

source de ventilation inadéquate.

Retirer la porte du compartiment de la machine à laver avant

de la mettre hors service ou de la faire réparer.

4. Ne pas mettre la main ou le bras dans la machine si la cuve

ou l’agitateur est en mouvement. La machine est équipée

d’un commutateur de sûreté pour votre protection. Si la

machine est toujours en marche lorsque le couvercle est

ouvert durant le cycle d’essorage, couper le courant. Ne pas

faire fonctionner la machine avant qu’elle n’ait été réparée

par un technicien qualifié.

5. Ne pas modifier les mécanismes de commande.

6. Pour éviter les risques de blessures ou de dommages à la

machine, ne pas réparer ou remplacer une pièce de la

machine ou procéder à un dépannage. Les réparations

doivent être effectuées par un technicien qualifié.

7. Ne pas laver d’articles en fibre de verre sauf si le fabricant le

recommande.

8. Tissus à l’épreuve du feu - un nettoyage inadéquat peut faire

disparaître la substance protectrice. Suivre les instructions

du fabricant du vêtement.

9. Lors d’un déménagement, faire inspecter et installer cor-

rectement la machine par un technicien qualifié.

Ne pas ajouter d’essence, de solvants de nettoyage à sec ou

toute autre substance inflammable ou explosive à l’eau de

lavage. Ces substances produisent des vapeurs qui pour-

raient s’enflammer ou exploser.

Ne pas laver d’articles qui ont auparavant été nettoyés, lavés,

trempés ou détachés à l’aide d’essence, de solvants de net-

toyage à sec, d’huiles, de cires, de solvants chimiques, d’al-

cool, de térébenthine ou d’autres produits explosifs ou

inflammables. Ces substances resteront incrustées dans les

articles, et ceux-ci produisent des vapeurs qui peuvent

s’enflammer ou exploser.

Suivre ces précautions lors de l’utilisation de produits nettoy-

ants liquides, de détachants, etc. Ces produits doivent

porter la mention « inflammable ». Utiliser conformément

aux directives du fabricant dans un endroit bien aéré ou à

l’extérieur. Rincer à fond les articles à la main avant de les

mettre dans la sécheuse. Certains produits - ceux qui

enlèvent la rouille par exemple - peuvent endommager les

pièces et la finition de la machine à laver.

Éviter toute accumulation de matériaux combustibles, tels que

la ouate, le papier, les chiffons, l’essence et autres vapeurs

et liquides inflammables, sous la machine à laver et autour

de celle-ci.

L’HYDROGÈNE EST UN GAZ EXPLOSIF! Dans certaines

conditions, il peut y avoir production d’hydrogène dans un

système de chauffage d’eau qui n’est pas utilisé pendant 2

semaines ou davantage. Si le système de chauffage d’eau

n’a pas été utilisé pendant une telle durée, ouvrir tous les

robinets d’eau chaude et laisser couler l’eau pendant

plusieurs minutes avant d’utiliser la machine à laver. Ceci

élimine toute accumulation d’hydrogène. Ce gaz étant

inflammable, ne pas fumer ni utiliser de flamme vive pen-

dant cette procédure.

Des études récentes ont démontré que si les substances conta-

minées d’huile végétale ne sont pas complètement net-

toyées, une accumulation d’huile peut provoquer une réac-

tion chimique (combustion spontanée) qui pourrait causer

un incendie. Cela risque davantage de survenir lorsque les

vêtements sont laissés dans la sécheuse après que le tam-

bour ait cessé de tourner ou que les articles sont pliés et

empilés avant que la chaleur ne se soit dissipée.

CONSERVER CES INSTRUCTIONS

10. Les tuyaux d'alimentation se détériorent progressivement.

Inspecter les tuyaux à intervalle régulier; rechercher dilata-

tions, écrasements, coupures, fuites et indices d'usure.

Remplacer les tuyaux après 5 ans de service.

11.

Ne pas permettre aux animaux familiers de se tenir sur

l’appareil à l’intérieur ou en face de celui-ci.

ATTENTION ! RISQUE D’INCENDIE

AVERTISSEMENT : Pour réduire les risques d’incendie, d’explosion, d’électrocution ou des blessures lors

de l’utilisation de cet appareil, suivre les précautions d’usage, dont les suivantes :

Fonctionnement

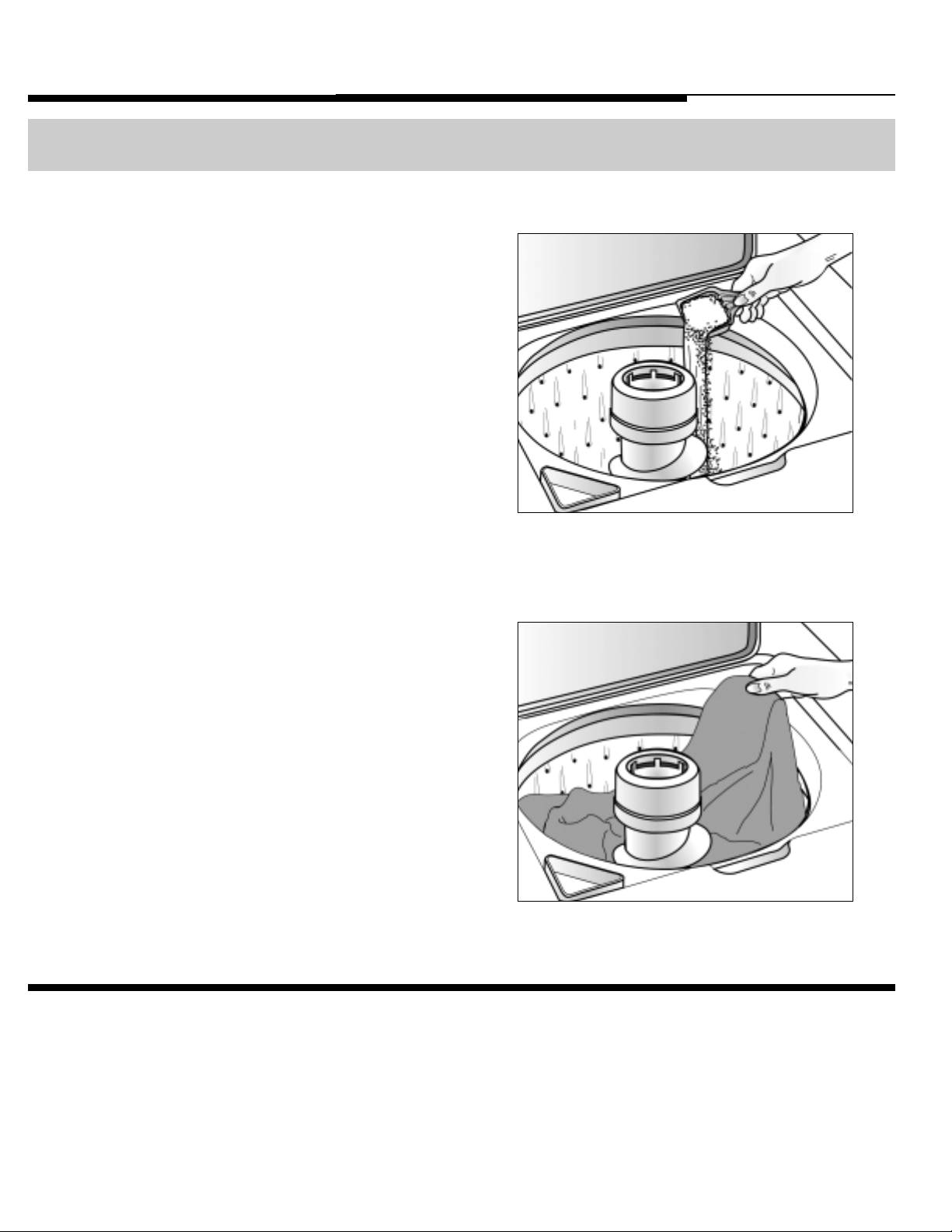

Chargement

• Mettre le linge sec, non plié sans le tasser dans la machine,

en remplissant le panier jusqu’au rang supérieur de trous

pour une charge maximum.

• Ne pas enrouler de grands articles tels que des draps

autour de l’agitateur.

• Pour une meilleure circulation, mélanger les petits et les

grands articles. Laver les articles volumineux comme les

couvertures séparément.

• Le blanchissage des articles infroissables ou délicats, des

lainages lavables ou des tricots, nécessite une quantité

d’eau supérieure au niveau MEDIUM (moyen). Cela

empêche les vêtements de rétrécir, de se froisser ou de se

découdre.

Conseils supplémentaires

• La machine effectue des pauses à plusieurs reprises au

cours d’un cycle de lavage. Ces pauses momentanées font

partie de son fonctionnement normal.

• Cette machine est conçue de telle façon que tout essorage

ou agitation s’arrête quand le couvercle est soulevé. Elle ne

s’arrête cependant pas pendant le remplissage, permettant

de prétraiter les taches ou de diluer l’assouplissant.

Pour de plus amples renseignements concernant le triage, le pré-traitement des taches, etc., consulter le Guide de

blanchissage ci-joint.

Détergent

• Utiliser du détergent liquide ou en poudre. Pour des résul-

tats optimums, ajouter suffisamment de détergent dans

la machine AVANT de la remplir et régler la température

de l’eau à plus de 18° C (65° F).

• Utiliser la quantité de détergent qui convient à la charge,

au degré de saleté et à la dureté de l’eau. Utiliser plus de

détergent si l’eau est dure et que la charge est très sale.

Si l’eau est douce ou que la charge est peu sale, utiliser

moins de détergent. (Voir les instructions du fabricant.)

• Essuyer la machine si elle se trouve éclaboussée de déter-

gent.

• Si le couvercle est soulevé pendant le cycle, la machine

s’arrête. Fermer le couvercle et tirer sur le sélecteur pour

qu’elle reprenne le cycle là où il a été interrompu.

Sélectionner le cycle de

lavage/d’essorage

La machine est programmée pour effectuer quatre combi-

naisons de vitesse de lavage et d’essorage.

Sélection du niveau d’eau

Régler le sélecteur sur le réglage correspondant à la grosseur

de la charge. Cette commande permet de sélectionner un

réglage spécifique ou tout autre réglage intermédiaire (mod-

èles sélectionnés).

Il peut s’avérer nécessaire, en raison de l’épaisseur de cer-

tains tissus, de régler le niveau d’eau après le début de l’agi-

tation. Pour régler le niveau d’eau, placer le sélecteur sur la

position RESET (nouveau réglage), puis le positionner en

face de la quantité d’eau désirée.

Sélection de la température

de lavage/rinçage de l’eau

La température de lavage de l’eau peut être chaud, tiède ou

froid, tandis que la température de rinçage de l’eau peut être

tiède ou froid. Le tableau présenté ci-dessous sert de guide.

Commandes en un coup d’oeil

Étape 1

REMARQUE : Pour des résultats optimums, le linge doit circuler librement.

3/4 – plein

1/2 – 3/4 plein

1/4 – 1/2 plein

1/4 plein

RÉGLAGE DU

NIVEAU D’EAU

GROSSEUR DE

LA CHARGE

Étape 2

Tissus résistants nécessitant une

extraction maximum d’eau.

Tissus solides nécessitant une

vitesse d'essorage plus lente pour

éviter qu'ils se froissent.

Charges lourdes de tissus délicats

nécessitant un essorage rapide pour

une meilleure extraction d’eau.

Tissus fragiles, couvertures ou draps

nécessitant une attention particulière.

VITESSES DE LAVAGE/D’ESSORAGE TYPE DE LINGE

REMARQUE :À moins de 18° C (65° F), l’eau est trop froide pour dissoudre

les détergents en poudre et les activer. Les étiquettes d’entretien consid-

èrent l’eau froide jusqu’à 29° C (85° F).

Étape 3

Blanc très sale et couleurs bon

teint

Articles fragiles

Linge modérément sale, articles

de couleur ; la plupart des articles

à pli permanent

Articles aux couleurs vives, peu

sales ; lainages lavables

TEMPÉRATURE

LAVAGE/RINÇAGE

TYPE DE CHARGE

Consulter le Guide de blanchissage pour connaître les procédures

de nettoyage, de détachage et les situations particulières de blan-

chissage.

Regular/Fast

Normale/Rapide

Regular/Slow

Normale/Lente

(Modèles Sélectionnés)

Delicate/Fast

Délicate/Rapide

Hot/Cold

Chaud/Froid

Warm/Warm

Tiède/Tiède

Warm/Cold

Tiède/Froid

Cold/Cold

Froid/Froid

Oversized

Grande

Large

Gros

Medium

Moyen

Mini

Petit

Delicate/Slow

Délicate/Lente

Sélection du cycle

Pour sélectionner un cycle, pousser sur le sélecteur et le

tourner vers la droite (dans le sens des aiguilles d’une mon-

tre) jusqu’à ce que la flèche soit vis-à-vis la durée de lavage

(en minutes) désirée.

Cycles Regular/Delicates (pour tissus

ordinaires/fragiles)

Les cycles pour tissus ordinaires/délicate partagent la même

portion du sélecteur. Pour les tissus ordinaires, sélectionner

le cycle et tourner le sélecteur de vitesse « Wash/Spin »

(lavage/essorage) à « Regular/Fast » (normale/rapide).

Pour les tissus délicate, sélectionner « Delicate/Slow » (déli-

cate/lente).

Cycle Wrinkle Free Fabrics (pour tissus

à pli permanent)

Ce cycle procure jusqu’à 12 minutes. Selon la charge, placer

le sélecteur de vitesse « Wash/Spin » (lavage/essorage) à

« Delicate/Fast » (délicate/rapide) OU « Regular/Slow »

(normale/lente).

Cycle Pretreat (prétraitement)

Le cycle prétraitement environ 30 minutes d'agitation et de

trempage pour enlever la saleté et les taches rebelles. Pour

plus de détails, veuillez vous référer à la page 15.

Sélection deuxième rinçage

ou rinçage supplementaire

Ce dispositif se trouve sur le côté droite du tableau de com-

mande. Lorsque le commutateur est à la position « On »

(marche), un rinçage supplémentaire suit le cycle tissus ordi-

naires/délicate pour enlever complètement les additifs des

détergents à lessive, la mousse de savon, les parfums, etc.

Tirer le sélecteur pour mettre

en marche

La machine peut être arrêtée à tout moment en poussant sur

le sélecteur. Il est alors possible d’obtenir un trempage sans

agitation ou de raccourcir, sauter ou répéter toute partie d’un

cycle. Le sélecteur doit être enfoncé (position « off ») lorsque

le réglage est modifié.

Remarque :ne pas tourner le sélecteur dans le sens con-

traire des aiguilles d’une montre car la minuterie pour-

rait se trouver endommagée.

Étape 4 Étape 5 (au choix)

Étape 6

Cycles et options modal varier par modéles.

1. Distributeur de

javellisant liquide

Le distributeur dilue automatiquement le javellisant liquide

avant qu’il atteigne le linge. Pour l’utiliser, procéder comme

suit :

1. Mesurer la quantité de javellisant liquide avec soin en

suivant les instructions sur le récipient.

2. Verser le javellisant dans le distributeur avant d’ajouter le

linge. Éviter les éclaboussures ou le débordement du dis-

tributeur.

REMARQUE :

• Ne jamais verser de javellisant liquide non dilué directe-

ment sur le linge ou dans la cuve. Ce produit chimique est

puissant et peut endommager les tissus, en les déchirant

ou décolorant, s’il n’est utilisé correctement.

• Lorsqu’un javellisant sans chlore et sans danger pour les

couleurs est utilisé, le verser dans la cuve avec le détergent.

Ne pas verser de javellisant sans chlore dans le distributeur

de javellisant.

Verser le javellisant liquide dans

le distributeur de javellisant.

2. Distributeur de liquide

Le distributeur de liquide peut être utilisé pour l'assouplis-

seur de tissus avec la plupart des cycles ou pour le détergent

liquide avec le cycle Pretreat. Le distributeur de liquide doit

être nettoyé avant et après chaque utilisation de détergent

liquide. Le distributeur dilue automatiquement le liquide au

moment opportun durant le cycle. Pour l’utiliser, procéder

comme suit :

1. Verser la quantité voulue de liquid dans le godet, jusqu’au

repère de remplissage seulement.

2. Si le liquide n’atteint pas le repère, ajouter de l’eau tiède.

Distributeur de liquide

S’il devient nécessaire de nettoyer le godet à liquide:

1. Retirez le distributeur de l’appareil.

2. Le tremper pendant une heure dans l’evier ou

dans un recipient dans une solution d’eau chaude

et de détergent liquide pour la vaisselle.

3. Mettez les mains sur le dessus et le

dessous du distributeur et secouez-

le, pour détacher l’accumulation

des côtés du distributeur.

4. Le rincer à l’eau chaude.

5. Répétez au besoin le processus.

6. Remettre le distributeur sur l’agita-

teur.

N’utilisez pas de liquide pour la vaisselle à l’intérieur de la

laveuse, il y aurait risqué d’un excès de mousse.

3. Cycle Prétraitement

Le cycle prétraitement permet de laver les vêtements deux

fois avec du détergent frais à chacun des lavages. Pour utilis-

er ce cycle, ajouter le détergent liquide ou en granules dans

la cuve aprèc y avoir placé le linge. Afin qu’il y ait du déter-

gent frais pour le deuxième lavage, seul le détergent liquide

peut être versé dans le distributeur de détergent liquide. Ce

détergent sera mélangé à l’eau propre pour le deuxième

lavage dont l’agitation dure 16 minutes.

4. Filtre à charpie

autonettoyant

Le filtre à charpie autonettoyant ne nécessite aucun

entretien.

L’eau de lavage et de rinçage est filtrée et refiltrée contin-

uellement pour retenir la charpie laissée par la plupart des

tissus durant le cycle d’agitation avant d’être déposée de

nouveau sur le linge. La conception des trous percés dans la

cuve de lavage et le débit d’eau produit par l’agitateur per-

mettent conjointement de retenir la charpie entre la cuve

intérieure de lavage et la cuve extérieure. La charpie est

automatiquement évacuée de la machine pendant le cycle

d’essorage.

Caractéristiques spéciales

7. Dispositif de protection

contre les surcharges

Un dispositif de protection intégré arrête automatiquement

le moteur de la machine en cas de surcharge. Cela peut se

produire dans l’un des cas suivants :

• Charge trop lourde dans la machine à laver.

• Surplus d’appareils ménagers branchés dans la ligne de la

machine à laver.

• Faible tension sur la ligne.

• Couvercle ouvert et fermé à répétition.

Le dispositif de protection contre les surcharges permet de

remettre en marche la machine lorsque le moteur a refroidi à

une température de fonctionnement sécuritaire.

Si le moteur s’arrête souvent, appeler le technicien.

5. Essorage sécuritaire

Si pour une raison quelconque le couvercle de la machine à

laver est ouvert pendant le cycle d’essorage ou la préiode

d’extraction, l’essorage sera interrompu immédiatement

pour votre sécurité. Si la machine ne s’arrête pas, appeler

immédiatement un technicien. Lorsque le couvercle est refer-

mé, l’essorage se poursuit automatiquement.

6. Compensateur de charge

déséquilibrée pendant

l’essorage

Cette machine à laver est conçue pour contenir des charges

déséquilibrées sans s’arrêter ou interrompre le cycle de

lavage.

Pour cette raison, le cycle sera toujours complété. Si des tis-

sus plus épais contenus dans les charges déséquilibrées ren-

ferment un surplus d’humidité à la fin du cycle, redistribuer

le linge dans la machine et régler de nouveau le sélecteur

pour terminer l’essorage.

Nettoyage et entretien

1. Après le lavage, laisser le couvercle ouvert jusqu’à ce que

l’intérieur soit sec.

2. Vérifier les boyaux pour s’assurer qu’il n’y a pas de

noeuds ou d’entortillements.

3. La machine ne doit pas être installée où la température

descend sous le point de congélation car cela pourrait

endommager la machine.

4. Essuyer de temps à autre l’extérieur de la machine avec

une éponge ou un linge propre et humide. Si nécessaire,

polir occasionnellement en prenant soin de ne pas polir

les parties en plastique.

5. Une lubrification à vie est effectuée à l’usine ; la machine

ne nécessite donc aucune huile ou graisse.

6. Ne pas déposer d’articles lourds ou tranchants sur le

dessus de la machine à laver.

7. Le dessus de la machine à laver ne doit pas être utilisé

pour détacher les vêtements. Certains détachants, pour

la rouille, entre autres, abîmeront le fini.

8. Enlever les épingles, les ceintures et autres objets tran-

chants des vêtements afin de prévenir les égratignures

sur les parties intérieures.

9. Les vêtements ne doivent pas être rangés dans la

machine à laver.

10. Les javellisants, détergents, solvants et autres produits

qui sont renversés sur le dessus de la machine et y

demeurent ternissent le fini. Enlever toutes les éclabous-

sures avec un linge doux et propre.

11. Si vous fermez votre maison durant l’hiver, demandez à

un technicien de vider l’eau de la machine. Débrancher

le cordon d’alimentation de la prise de courant et les

boyaux des robinets.

Avant d’appeler

Vérifier ces points si la machine à laver...

Ne s’écoule pas :

• Le boyau est-il entortillé ou noué ?

• La sortie du tuyau d’écoulement est-elle bouchée ?

Ne se remplit pas :

•La machine est-elle bien branchée ?

• Un fusible a-t-il sauté ou le disjoncteur est-il bien enclenché ?

• A-t-on bien tiré le sélecteur ?

• Les robinets d’eau chaude et d’eau froide sont-ils ouverts à fond ?

• Les boyaux sont-ils entortillés ou noués ?

• Le sélecteur est-il bien réglé (et non en position « off ») ?

• Arrêter la machine, puis la remettre en marche 30 minutes plus tard. Il est possible que l’interrupteur thermique du

moteur ait été enclenché.

• Les filtres des boyaux sont peut-être bouchés. Débrancher les boyaux et nettoyer les filtres.

Présente une température d’eau incorrecte :

• Le sélecteur de température est-il réglé correctement ?

• Les boyaux sont-ils raccordés aux robinets voulus (chaud à chaud, froid à froid) ?

• Les robinets d’eau chaude et d’eau froide sont-ils ouverts ?

• Le chauffe-eau est-il réglé correctement ?

Est bruyante :

• La machine est-elle de niveau et stable ?

N’essore pas :

• Le couvercle est-il bien fermé ?

• La cordon d’alimentation est-il bien branché ?

•Un fusible a-t-il sauté ou le disjoncteur est-il bien enclenché ?

Fuit :

• Les raccords des boyaux sont-ils bien serrés aux robinets ?

•L’extrémité du boyau d’évacuation est-elle insérée correctement et bien fixée sur le système d’évacuation ?

Pour toute assistance technique, communiquer avec Maytag Appliances Sales Company,

Service-clients Maytag : au Canada : 1-800-688-2002

MAYTAG • 403 W. 4

Street N. • P.O. Box 39 • Newton, Iowa 50208

Maytag Performa

™

Garantie de la machine à laver

GARANTIE TOTALE D’UN AN

Pendant un (1) an à partir de la date de l’achat d’origine, toute pièce qui vient â être défectueuse dans des conditions nor-

males d’utilisation ménagère sera réparée ou remplacée gratuitement.

GARANTIE LIMITÉE

Après la première année suivant la date de l’achat d’origine et pendant les périodes de temps énumérées ci-dessous, les

pièces indiquées ci-après qui viennent à être défectueuses dans des conditions normales d’utilisation ménagère seront

réparées ou remplacées gratuitement en ce qui concerne la pièce elle-même, le client prenant à sa charge les autres frais, y

compris les frais de main-d’oeuvre, de kilométrage et de transport.

De la deuxième à la dixième année

Toutes les pièces de la transmission

De la deuxième année à la fin de la vie

La cuve intérieure de lavage

Cette garantie totale et la garantie limitée s’appliquent quand l’appareil se trouve aux États-Unis ou au Canada. Si elle se

trouve dans une autre partie du monde, elle n’est couverte que par la garantie limitée, y compris en ce qui concerne les

pièces se révélant défectueuses au cours de la première année.

Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi jouir d’autres droits qui varient d’une

province à l’autre.

POUR OBTENIR LES PRESTATIONS DE GARANTIE

Pour localiser une entreprise de service après-vente agréée Maytag dans votre région, contacter le concessionnaire MAYTAG où la machine

a été achetée ou appeler Maytag Appliances Sales Company le service-clients Maytag. Si les prestations de garantie obtenues ne vous don-

nent pas satisfaction, contacter ce service par courrier ou par téléphone:

Maytag Appliances Sales Company

Attn: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320 États-Unis Canada 1-800-688-2002

REMARQUE : Quand vous écrivez au sujet d’un problème non résolu, veuillez inclure les renseignements suivants :

(a) Vos nom, adresse et numéro de téléphone ;

(b) Les numéros de modèle et de série de votre machine (sur la plaque signalétique sur le bord supérieur couvercle du tableau de com-

mandes) ;

(d) Une description claire du problème rencontré ;

(e) Date de la preuve d’achat (bon de caisse).

1. Les problèmes et dommages résultant des situations suivantes:

a. Installation, livraison ou entretien défectueux.

b. Toute réparation, modification, altération ou ajustement

non autorisé par le fabricant ou un prestataire de service

après-vente agréé.

c. Usage inapproprié, abusif, dérasionnable ou accidents.

d. Alimentation électrique ou tension incorrectes.

e. Réglage inapproprié de toute commande.

2. Les garanties sont annulées si les numéros de série d’origine

ont été enlevés, modifiés ou ne peuvent être déterminés facile-

ment.

3. Appareils achetés à des fins commerciales ou industrielles.

4. Les frais de dépannage ou de visite pour:

a. Corriger des erreurs d’installation.

b. Enseigner au consommateur comment utiliser son appareil

correctment.

c. Assurer le transport de l’appareil jusqu’à l’enterprise de

service après-vente.

5. Dommages indirects ou accessories supportés par toute per-

sonne à la suite d’une quelconque violation de garantie.

Certain éstas ne permettent pas l’exclusion ou la limitation de

responsablilté en ce qui concerne les dommages indirects, et l’exclu-

sion ci-dessus peut ne pas s’appliquer à votre cas.

Ne sont pas couverts par ces deux garanties:

Guide de l’utilisateur, manuels de dépannage et catalogues de pièces détachées sont disponibles auprès Maytag Appliances Sales Company, du service-

clients Maytag.

GARANTÍA TOTAL DE UN AÑO

Cualquier pieza que falle en el uso doméstico normal de la unidad durante el primer año después de la fecha de su

compra original al menudeo, será reparada o reemplazada gratuitamente.

GARANTÍA LIMITADA

Después del primer año a partir de la fecha de compra original al menudeo, o durante los períodos que se indican a

continuación, las piezas designadas que fallen en el uso doméstico normal de la unidad serán reparadas o reemplazadas

gratuitamente, y el propietario deberá pagar todos los demás cargos, inclusive mano de obra, millaje y transportación.

Desde el segundo hasta el décimo año

Todas las piezas del conjunto de transmisión

Desde el segundo año hasta toda la vida útil de la unidad

La canasta interna de lavado

La garantía total y la garantía limitada aplican cuando el electrodoméstico se encuentre en Estados Unidos o en Canadá.

Los electrodomésticos que se encuentren en otro lugar solamente están cubiertos por la garantía limitada, inclusive las

piezas que fallen durante el primer año.

Esta garantía le otorga derechos legales específicos, y usted puede tener otros derechos que varían entre estados.

Maytag Performa

™

Garantía de la lavadora

PARA OBTENER EL SERVICIO DE GARANTÍA

Para ubicar un centro de servicio autorizado en su área, comuníquese con el distribuidor Maytag con el cual compró el electrodoméstico; o

llame al Departamento de Asistencia al Cliente de Maytag Appliances Sales Company. Si no recibe un servicio de garantía satisfactorio,

por favor llame o escriba a:

Maytag Appliances Sales Company

Attn: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320-2370

1-800-688-9900 EE.UU. 1-800-688-2002 CANADÁ

Cuando se comunique con el Departamento de Asistencia al Cliente de Maytag Appliances Sales Company con relación a un problema de

servicio, por favor incluya la siguiente información:

(a) Su nombre, domicilio y número de teléfono;

(b) El número de modelo y el número de serie (se encuentran en la parte posterior central del panel de control)

de su electrodoméstico;

(d) Una descripción clara del problema que experimenta;

(e) Un comprobante de compra.

1. Condiciones y daños resultantes de cualquiera de las sigu-

ientes condiciones:

a. Instalación, entrega o mantenimiento inadecuados.

b. Cualquier reparación, modificación, alteración o

ajuste no autorizado por el fabricante o por un técnico de

servicio autorizado.

Uso inadecuado, abuso, accidentes o uso irrazonable.

d. Corriente, voltaje o suministro eléctrico incorrecto.

e. Ajuste incorrecto de uno de los controles.

2. Las garantías se anularán si los números de serie originales se

quitan, alteran o no se pueden determinar fácilmente.

3. Productos comprados para uso comercial o industrial.

4. El costo del servicio o de las llamadas de servicio para:

a. Corregir errores de instalación.

Instruir al usuario sobre el uso correcto del producto.

Transportar el electrodoméstico al centro de servicio

5. Daños resultantes o incidentales sufridos por una persona

como resultado de la violación de alguna de estas garantías.

Algunos estados no permiten la exclusión ni la limitación de

daños resultantes ni incidentales, de manera que es posible que

no aplique la exclusión anterior.

Estas garantías no cubren lo siguiente:

Las guías del usuario, los manuales de servicio y los catálogos de piezas están disponibles en el Departamento de Asistencia al Cliente de Maytag Appliances

Sales Company.

Lavadora Maytag

Performa

™

GUÍA DEL USUARIO

¡Felicitaciones por la

compra de su lavadora

Maytag Performa™! Su satisfacción

es muy importante para nosotros.

Lea este manual para obtener los mejores

resultados. El manual contiene las instrucciones

para operar adecuadamente la lavadora y los proced-

imientos para su mantenimiento.

Además, con su lavadora encontrará la guía Laundering Tips

(Sugerencias para el lavado de la ropa). Esta guía contiene

procedimientos que se recomiendan para lavar la ropa, quitar

manchas y algunas situaciones especiales.

Ahorre tiempo y dinero. Si tiene algún problema, le sugerimos

que primero consulte la sección “Antes de llamar”. Esta sección

se preparó para ayudarle a resolver problemas básicos antes de

consultar a un técnico de servicio.

Si tiene preguntas, escríbanos (incluya los números de modelo

y serie de lavadora y su número de teléfono), o llame al teléfono

que se indica a continuación:

Maytag Appliances Sales Company

Attn: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320-2370

1-800-688-9900 EE.UU.

1-800-688-2002 CANADÁ

(De lunes a viernes, de las 8 a.m. a las 8 p.m.

hora del Este)

Internet: http://www.maytag.com

Contenido

Garantía de la lavadora . . . . . . . . . . . . 19

Instrucciones de seguridad. . . . . . . . . 21

Sugerencias de operación. . . . . . . . . . 22

Un vistazo a los controles . . . . . . . 23-24

Características epeciales . . . . . . . . 25-26

Cuidado y limpieza . . . . . . . . . . . . . . . 26

Antes de llamar . . . . . . . . . . . . . . . . . . 27

PAV-3

1. Lea detenidamente las instrucciones antes de usar la lavado-

ra. Conserve todas las instrucciones para su referencia futu-

ra.

2. Instale y ubique adecuadamente la lavadora, de acuerdo

con las instrucciones de instalación.

La lavadora debe estar conectada adecuadamente a tierra.

Consulte las instrucciones de instalación.

Si alguna persona sufre una descarga eléctrica al usar la

lavadora, desconecte la lavadora del suministro eléctrico.

No la opere sino hasta que un técnico de servicio califica-

do la repare.

Instale o almacene la lavadora en un lugar donde no esté

expuesta a temperaturas inferiores al punto de congelación

y donde no esté expuesta a la intemperie.

Conecte la lavadora a un circuito eléctrico de tensión nom-

inal, protección y capacidad adecuadas. Consulte las

especificaciones eléctricas.

Conecte la lavadora a sistemas adecuados de tubería de

agua y drenaje.

Pida a un técnico de servicio calificado que instale su

lavadora.

3. Para evitar que los niños sufran lesiones:

No permita que los niños jueguen dentro, sobre ni con la

lavadora.

Cuando use la lavadora supervise cuidadosamente a los

niños.

Cuando los niños tengan la edad adecuada, enséñeles a

usar segura y correctamente la lavadora.

Mantenga todos los accesorios de lavandería lejos del

alcance de los niños, de preferencia en un gabinete cerrado

con llave. Utilice estos accesorios solamente de acuerdo

con las instrucciones del fabricante, siguiendo todas las

advertencias contenidas en las etiquetas del recipiente.

Deseche las cajas y las bolsas de plástico después de

desempacar la lavadora. Las cajas cubiertas con alfombras,

cobijas u hojas de plástico pueden crear una cámara con

ventilación inadecuada.

Quite la puerta del compartimiento de la lavadora antes de

que la retire para que se le dé servicio o para desecharla.

4. No toque el interior de la lavadora cuando la tina o el agi-

tador se están moviendo. Para su protección la lavadora

está equipada con un interruptor de seguridad. Si la

lavadora no se detiene cuando levanta la tapa durante el

ciclo de centrifugado, desconéctela del suministro eléctri-

co. No opere la lavadora sino hasta que un técnico califica-

do la repare.

5. No altere los controles de operación.

6. Para evitar lesiones personales y daños a la lavadora, no

repare ni reemplace ninguna de las piezas ni intente darle

servicio. Solamente un técnico de servicio calificado puede

dar servicio a su lavadora.

7. No lave artículos de fibra de vidrio a menos que el fabri-

cante lo recomiende.

8. Prendas con acabado resistente al fuego. Si las prendas con

acabado resistente al fuego se lavan inadecuadamente, se

No añada en el agua de lavado gasolina, solventes de

limpieza en seco, ni otras sustancias inflamables o explo-

sivas. Estas sustancias desprenden vapores que se

podrían inflamar o explotar.

No lave artículos previamente limpiados, lavados, sumergi-

dos o manchados con gasolina, solventes de limpieza en

seco, aceite, ceras, solventes químicos, alcohol, trementi-

na u otros materiales inflamables o explosivos. Estas sus-

tancias quedan retenidas en los artículos y es posible que

desprendan vapores que se pueden inflamar o explotar.

Observe estas precauciones cuando utilice líquidos de

limpieza, productos para quitar manchas, etc. Estos pro-

ductos deben estar clasificados como “no inflamables”.

Utilícelos de acuerdo con las instrucciones del fabricante

en un área bien ventilada o al aire libre. Enjuague minu-

ciosamente a mano las prendas que contengan estas sus-

tancias antes de ponerlas en la lavadora. Algunos de

estos productos, por ejemplo los productos para quitar

manchas de óxido, dañarán los componentes y el acaba-

do de la lavadora.

Mantenga el área alrededor y debajo de la lavadora libre de

materiales combustibles tales como pelusa, papel, trapos,

gasolina y otros vapores y líquidos inflamables.

¡EL HIDRÓGENO GASEOSO ES EXPLOSIVO! Bajo cier-

tas condiciones, en un sistema de agua caliente que no

se ha usado durante dos semanas o más tiempo se puede

producir hidrógeno gaseoso. Si el sistema de agua caliente

no se ha usado durante ese período de tiempo, antes de

usar la lavadora abra todos los grifos de agua caliente

durante varios minutos. Esto permitirá la liberación del

hidrógeno gaseoso que se pudiese haber acumulado.

Debido a que este gas es inflamable, cuando realice este

procedimiento no fume ni use una llama abierta.

En estudios recientes se ha demostrado que si los materiales

contaminados con aceite vegetal se lavan inadecuada-

mente, la acumulación del aceite puede contribuir a que

ocurra una reacción química (combustión espontánea)

que podría causar la inflamación repentina de una carga

de ropa. Esto puede suceder con más probabilidad cuan-

do se deja la carga de ropa en la lavadora después de que

termina el ciclo de secado o cuando las prendas se doblan

y apilan mientras están calientes.

CONSERVE ESTAS INSTRUCCIONES

Instrucciones importantes de seguridad

podría ocasionar la remoción de este acabado. Siga cuida-

dosamente las instrucciones del fabricante de la prenda.

9. Cuando se mude, pida a un técnico calificado que revise e

instale adecuadamente la lavadora.

10. Las mangueras de entrada del agua se dañan con el pasar

el tiempo. Periódicamente verifique si las mangueras

tienen protuberancias, retorcimientos, cortes, desgaste o

escapes y reemplácelas cada cinco años.

11.

No permita que los animales domésticos estén dentro, enci-

ma o delante de la lavadora.

ADVERTENCIA: Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones per-

sonales al usar su lavadora, siga las precauciones básicas de seguridad,entre ellas las siguientes:

¡ADVERTENCIA! RIESGO DE INCENDIO

Sugerencias para la operación

Colocación de la

carga de ropa

• Coloque en la tina de la lavadora la ropa seca, desdoblada y

de manera holgada, hasta la fila superior de orificios en el

caso de una carga completa.

• No envuelva alrededor del agitador las prendas grandes,

como por ejemplo las sábanas.

• Mezcle prendas pequeñas y grandes para obtener la mejor

circulación. Lave por separado los artículos voluminosos

como por ejemplo cobijas o cobertores.

• Cuando lave artículos inarrugables de planchado perma-

nente o prendas delicadas, lanas lavables o artículos de teji-

do holgado, nunca coloque el nivel del agua en un ajuste

menor al ajuste MEDIUM (MEDIO). Esto minimizará el

encogimiento, la producción de arrugas y la tensión en las

costuras de las prendas.

Sugerencias adicionales

• La lavadora se detendrá brevemente en el transcurso de

cada ciclo. Estas pausas son normales.

• La lavadora está diseñada para que no funcione en el ciclo

de centrifugado cuando la tapa está levantada. Sin embar-

go, se puede llenar y agitar con la tapa levantada para per-

mitir el acceso al agua durante el pretratamiento de man-

chas o para diluir el suavizante de ropa.

Consulte el folleto Sugerencias para el lavado de la ropa que se adjunta si desea ver información detallada sobre

la separación de la ropa, el pretratamiento de manchas, etc.

Detergente

• Utilice detergente líquido o granular para lavar ropa. Para

obtener los mejores resultados, asegúrese de añadir el

detergente a la lavadora ANTES de colocar la carga de

ropa, y de que el agua de lavado tenga una temperatura

mayor que 18.3

°C (65 °F).

• Use la cantidad de detergente adecuada para el tamaño de

la carga, el grado de suciedad y las condiciones del agua.

Utilice más detergente si el agua es dura y las cargas están

muy sucias.

Si el agua es suave o la carga está ligeramente sucia, utilice

menos detergente. (Consulte las instrucciones del fabri-

cante.)

• Quite cualquier cantidad de detergente que caiga en la

lavadora.

• Si se levanta la tapa durante un ciclo de centrifugado, la

lavadora dejará de funcionar. Cuando se baja la tapa y se

jala el disco de control, la lavadora continuará el ciclo en el

punto en el que se interrumpió.

Un vistazo a los controles

Paso 3

Paso 1

RECUERDE: Los artículos deben moverse libremente para

obtener los mejores resultados.

RECUERDE: El detergente no se disuelve bien en el agua de lavado con temperatura menor que 18.3˚ C (65˚ F), y por lo tanto no limpiará

adecuadamente la ropa. Las etiquetas de cuidado de la ropa definen agua fría aquella con una temperatura de hasta 29.4˚ C (85˚ F).

Seleccione el tipo de lavado y

la velocidad de centrifugado

Paso 2

Seleccione las temperaturas

de lavado y enjuague

De 3/4 a completa

De 1/2 – 3/4 a completa

De 1/4 – 1/2 a completa

De 1/4 a completa

AJUSTE DEL NIVEL

DEL AGUA

TAMAÑO DE

LA CARGA

Hot/Cold

Caliente/Fría

Warm/Cold

Tibia/Fría

Cold/Cold

Fría/Fría

Warm/Warm

Tibia/Tibia

TEMPS. DE LAVADO/

ENJUAGUE

TIPO DE CARGA

Consulte la guía Laundering Tips (Sugerencias para el lava-

do de la ropa) si desea ver los procedimientos adecuados

para lavar la ropa, quitar manchas y algunas situaciones

especiales.

Oversize

Extragrande

Large

Grande

Medium

Media

Mini

Pequeña

La lavadora ofrece varias combinaciones de tipo de lavado y

velocidad de centrifugado de las cuales puede seleccionar.

LAVADO/VELOCIDAD

DE CENTRIFUGADO

TIPO DE CARGA

Regular/Fast

Regular/Rápida

Regular/Slow

Regular/Lenta

(Algunos modelos)

Delicate/Fast

Delicado/Rápida

Delicate/Slow

Delicado/Lenta

Telas resistentes que necesitan la

máxima extracción de agua.

Telas resistentes que necesitan una

menor velocidad de centrifugado

debido a que se arrugan.

Cargas pesadas de telas delicadas

que necesitan un centrifugado

rápido para una mejor extracción

del agua.

Telas delicadas que necesitan una

menor velocidad de centrifugado

debido a la construcción de la ropa.

La lavadora le permite seleccionar entre agua caliente, tibia o

fría para lavar, y agua fría o tibia para enjuagar. Utilice la sigu-

iente tabla como guía.

Seleccione el nivel del agua

Determine el ajuste de acuerdo con el tamaño de la carga de

ropa. Este control infinito (algunos modelos) le permite selec-

cionar un ajuste específico o cualquier punto intermedio.

Es posible que sea necesario, como por ejemplo en el caso de

telas voluminosas, ajustar el nivel del agua después de que

comienza la agitación. Para ajustar el nivel del agua, gire el

control hasta RESET (REAJUSTAR) y luego vuélvalo a colo-

car en el ajuste deseado.

Ropa blanca y ropa de colores

sólidos muy sucia.

Ropa delicada.

Ropa de color moderadamente

sucia; la mayoría de la ropa inar-

rugable.

Ropa de colores brillantes, ligera-

mente sucia. Lanas lavables.

Seleccione el ciclo

Para seleccionar un ciclo, presione el disco de control y hágalo

girar hacia la derecha hasta que el indicador apunte el número

de minutos de lavado que desea.

Regular/Delicates (Ciclos regular y delicado)

Los ciclos regular y delicado comparten la misma porción del

disco de control. Para telas regulares, seleccione el ciclo y

coloque el disco de Wash/Spin (Lavado/Velocidad) de cen-

trifugado en Regular/Fast (Regular/Rápida). Para cargas del-

icadas seleccione Delicate/Slow (Delicado/Lenta).

Wrinkle Free Fabrics (Telas inarrugables)

Este ciclo permite hasta 12 minutos de agitación. Dependiendo

del tipo de carga, seleccione ya sea el ajuste Delicate/Fast

(Delicado/Rápida) o el Regular/Slow (Regular/Lenta).

Pretreat Cycle (pretratamiento)

El pretratamiento permite aproximadamente 30 minutos de

agitación y remojo para ayudar a quitar la suciedad y las man-

chas difíciles. Consulte la página 25 para ver más información

al respecto.

Paso 4

Seleccione el segundo enjuague

o adicional enjuague

Esta característica se ubica en el lado inferior derecho del panel

de control. Cuando el interruptor está en la posición “On”

(Encendido), se realizará un enjuague adicional al final del

ciclo regular o delicado con el objeto de una remoción más

completa de aditivos de lavandería, espuma de jabón, per-

fumes, etc.

Paso 5 (opcional)

Jale el disco de control para

comenzar

Puede detener el funcionamiento de la lavadora en cualquier

momento presionando el disco de control. Por lo tanto, es posi-

ble realizar un remojo sin agitación o acortar, evitar o repetir

cualquier parte de un ciclo. El disco de control debe estar PRE-

SIONADO (en la posición off, apagado) cuando cambie el

ajuste.

Nota: No intente girar el disco de control hacia la

izquierda, de lo contrario dañará el temporizador.

Paso 6

Los ciclos y las opciones pueden variar dependiendo del modelo.

Características especiales

1. Surtidor de blanqueador

líquido

El surtidor diluye automáticamente el blanqueador de cloro

líquido antes de que éste entre en contacto con la carga de

ropa. Siga estos pasos para usar el surtidor:

1. Mida cuidadosamente el blanqueador de cloro líquido,

siguiendo las instrucciones del envase.

2. Añada el blanqueador al surtidor antes de colocar la carga

de ropa. Evite salpicar o llenar en exceso el surtidor.

NOTA:

• Nunca vierta blanqueador de cloro líquido no diluido direc-

tamente sobre la carga de ropa ni en la tina de la lavadora.

Es una sustancia química muy fuerte y si no se usa ade-

cuadamente puede dañar las telas; por ejemplo, puede

romperlas o decolorarlas.

• Si prefiere utilizar un blanqueador sin cloro que no decol-

ore, viértalo en la tina de lavado junto con el detergente. No

vierta blanqueadores sin cloro en el surtidor de blan-

queador.

2. Surtidor de líquidos

Este surtidor se puede usar para el suavizante de telas en la

mayoría de los ciclos, o para el detergente líquido en el ciclo de

pretratamiento. El surtidor de líquidos se debe limpiar antes y

después de usar detergente. El surtidor automáticamente lib-

era el líquido en el momento adecuado durante el ciclo. Siga

estos pasos para usar el surtidor de líquidos:

1. Vierta una cantidad medida del líquido deseado en la parte

superior del surtidor, solamente hasta la línea de llenado.

2. Si el líquido no llega hasta esta línea, añada agua tibia.

Surtidor de liquidos

Si es necesario limpiar el surtidor:

1. Retire el dispensador del agitador.

2. Remoje en el fregadero o en un recipiente en agua

caliente y detergente de lavar platos durante una

hora.

3. Coloque las manos sobre la parte superior e inferior del

dispensador y agitelo para sacar la suciedad de los lados

del dispensador.

4. Enjuague con agua caliente.

5. Repita el proceso si es necessario.

6. Reinstale el dispensador en el agi-

tador.

No use detergente liquido de lavar platos

dentro de la lavadora pues se puede for-

mar mucha espuma.

3. Ciclo de Pretreat

(pretratamiento)

El ciclo de pretratamiento permite lavar dos veces la ropa con

detergente nuevo en cada lavada. Cuando la ropa se pone ini-

cialmente en la tina de la lavadora y se desea usar el ciclo de pre-

tratamiento, se puede colocar detergente granular o líquido en la

tina. Para que se realice el segundo lavado con detergente

nuevo, sólo se puede usar detergente líquido, que se coloca en el

surtidor de líquidos. Este detergente se mezclará con agua

limpia para el segundo lavado, con una agitación de 16 minutos.

4. Sistema automático de fil-

trado de pelusa

El sistema de filtrado de pelusa no requiere limpieza.

El agua de lavado y enjuague se filtra repetida y continua-

mente para atrapar la pelusa que desprende la mayoría de las

telas durante el ciclo de agitación, antes de que se vuelva a

depositar en la ropa. El diseño de la canasta de lavado y el flujo

de agua que produce el agitador, separan la pelusa de la ropa

y la atrapan entre la canasta de lavado interna y la tina exter-

na. Durante el ciclo de centrifugado, la pelusa sale automáti-

camente de la lavadora.

Vierta el blanqueador de cloro líquido en el

surtidor de blanqueador.

7. Protector de carga

excesiva

Un protector integrado automáticamente apaga el motor de la

lavadora en caso de una carga excesiva. Esto puede ocurrir

cuando:

• La carga que se está lavando es muy pesada.

• Demasiados electrodomésticos están conectados en la línea

de la cual se alimenta su lavadora.

• Hay bajo voltaje en la línea eléctrica.

• Se levanta y baja repetidamente la tapa.

El protector de carga excesiva permite que la lavadora reanude

su funcionamiento cuando el motor se enfría hasta alcanzar

una temperatura de funcionamiento segura.

Si el motor se detiene repetidamente llame a su técnico de ser-

vicio.

1. Después de lavar la ropa deje la lavadora abierta hasta que

se seque el interior.

2. Revise las mangueras para asegurarse de que no estén tor-

cidas ni dobladas.

3. Cuando las temperaturas sean menores que el punto de

congelación la lavadora no debe estar instalada ya que se

podría dañar.

4. Ocasionalmente limpie el exterior de la lavadora con una

esponja o un paño limpio y húmedo. Púlala con un paño

suave y seco. Si lo desea, púlala ocasionalmente, teniendo

cuidado de no derramar ni salpicar pulidor en las piezas de

plástico.

5. En la fábrica se hace una lubricación que dura toda la vida

útil de la lavadora, de manera que usted nunca necesitará

aceitarla ni engrasarla.

Cuidado y limpieza

6. No coloque objetos pesados ni de bordes agudos sobre la

lavadora.

7. Nunca debe utilizar la superficie de la lavadora para quitar

manchas de sus prendas. Algunos productos para quitar

manchas, como por ejemplo los que se usan para manchas

de óxido, dañarán el acabado.

8. Quite alfileres, hebillas u otros objetos de bordes agudos de

la ropa para evitar raspar las partes internas de la lavadora.

9. No debe almacenar ropa en la lavadora.

10. Los blanqueadores, detergentes, solventes, etc. que se der-

raman y permanecen en la superficie de la lavadora

dañarán su acabado brilloso. Quite de la lavadora el mate-

rial derramado con un paño suave y húmedo.

11. Si va a desocupar su casa durante el invierno, pida a un téc-

nico de servicio que drene la lavadora. Desenchufe el cable

eléctrico del tomacorriente y desconecte las mangueras de

los grifos.

5. Centrifugado de seguridad

Si por alguna razón levanta la tapa de la lavadora durante el

período de centrifugado o de extracción, la lavadora dejará de

funcionar inmediatamente. Esto es para su seguridad person-

al. Si su lavadora no deja de funcionar, llame inmediatamente

a un técnico de servicio. Cuando baje la tapa la lavadora

automáticamente comenzará a funcionar otra vez.

6. Compensador de carga en

caso de centrifugado no

balanceado

Su nueva lavadora está diseñada para corregir cargas no bal-

anceadas sin necesidad de apagar o interrumpir el ciclo de

lavado.

Por esta razón siempre se completará el ciclo. Si en alguna

ocasión las telas pesadas de una carga no balanceada con-

tienen humedad excesiva al final del ciclo, redistribuya la ropa

en la lavadora y reajuste el período de centrifugado final con

el disco de control.

MAYTAG • 403 W. 4

Street N. • P.O. Box 39 • Newton, Iowa 50208

Antes de llamar

Revise lo siguiente si su lavadora de ropa...

No drena:

• ¿Está torcida o hecha nudos la manguera?

• ¿Está tapada la salida del drenaje?

No se llena...

• ¿Está conectado correctamente el cable eléctrico?

• ¿Hay un fusible fundido o un disyuntor disparado?

• ¿Jaló el disco de control?

• ¿Están abiertos los grifos de agua caliente y fría?

• ¿Están torcidas o hechas nudos las mangueras?

• ¿Está ajustado correctamente el disco de control (no está apagado)?

• Apague la lavadora, espere 30 minutos y vuélvala a encender. Es posible que se haya activado

el protector tér mico.

• Las mallas del filtro de la manguera pueden estar tapadas. Desconecte las mangueras y limpie las mallas.

La temperatura del agua es incorrecta:

• ¿Está ajustado correctamente el interruptor de temperatura?

• ¿Están las mangueras conectadas a los grifos adecuados (caliente con caliente, y frío con frío)?

• ¿Están abiertos los grifos de agua caliente y de agua fría?

• ¿Está ajustado correctamente el calentador de agua?

Produce mucho ruido:

• ¿Está la lavadora nivelada y firmemente asentada en el piso?

No centrifuga

• ¿Está cerrada la lavadora?

• ¿Está conectado correctamente el cable eléctrico?

• ¿Hay un fusible fundido o un disyuntor disparado?

Tiene fugas:

• ¿Están las conexiones de la manguera bien ajustadas en los grifos?

• ¿Está la manguera de drenaje correctamente insertada y asegurada en la instalación de drenaje?

Si desea recibir más asistencia comuníquese con Maytag Appliances Sales Company,

Departamento de Asistencia al Cliente de Maytag:

1-800-688-9900 en EE.UU.; o 1-800-688-2002 en Canadá

Maytag PAV3300AWW washer

Product's Documents

USER’S GUIDE

Specifications

Maytag PAV3300AWW Questions and Answers
