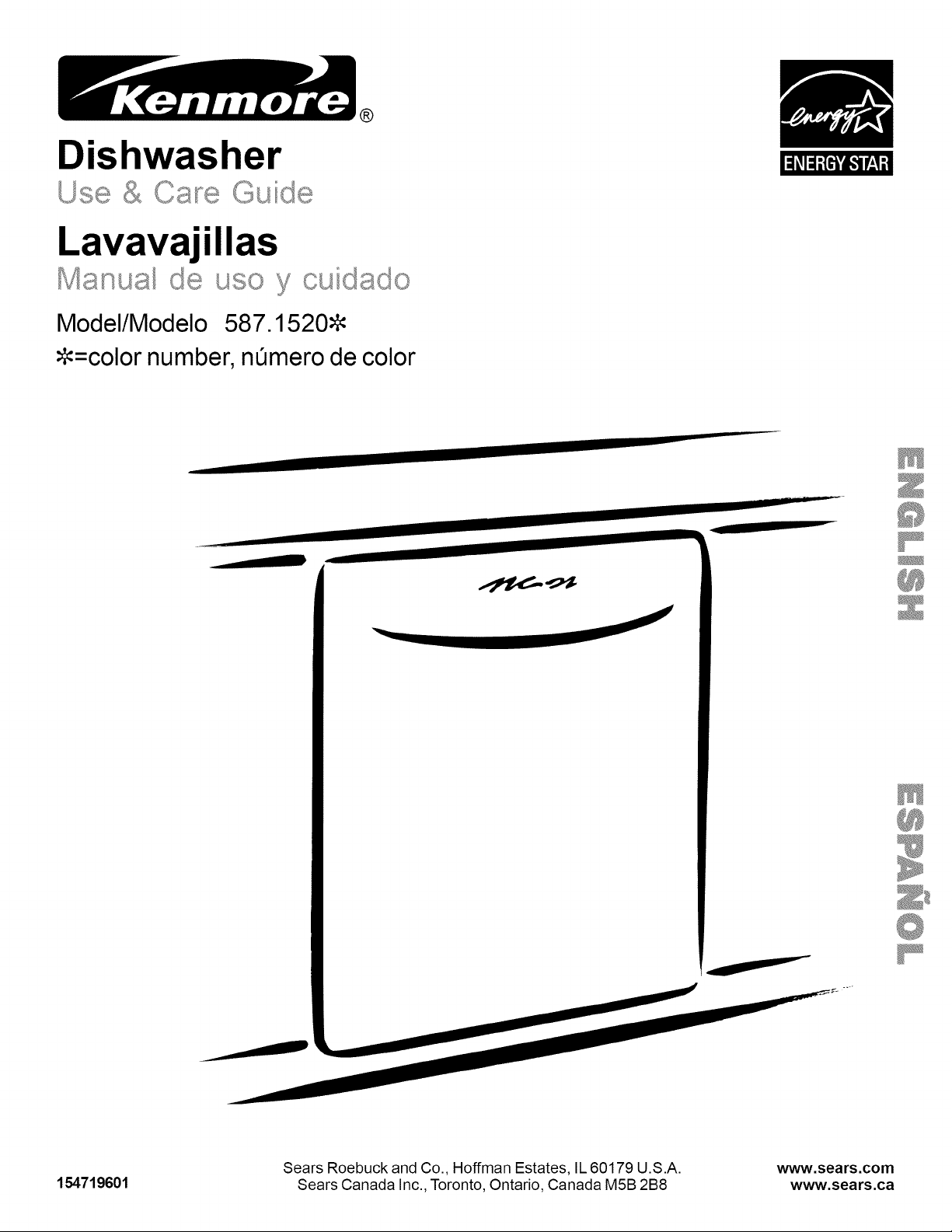

Kenmore 58715202802 dishwasher User Manual

Dishwasher

Lavavajillas

cuida_Jo

Model/Modelo 587.1520_

• =color number, nOmero de color

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

www.sears,com

154719601 www.sea rs.ca

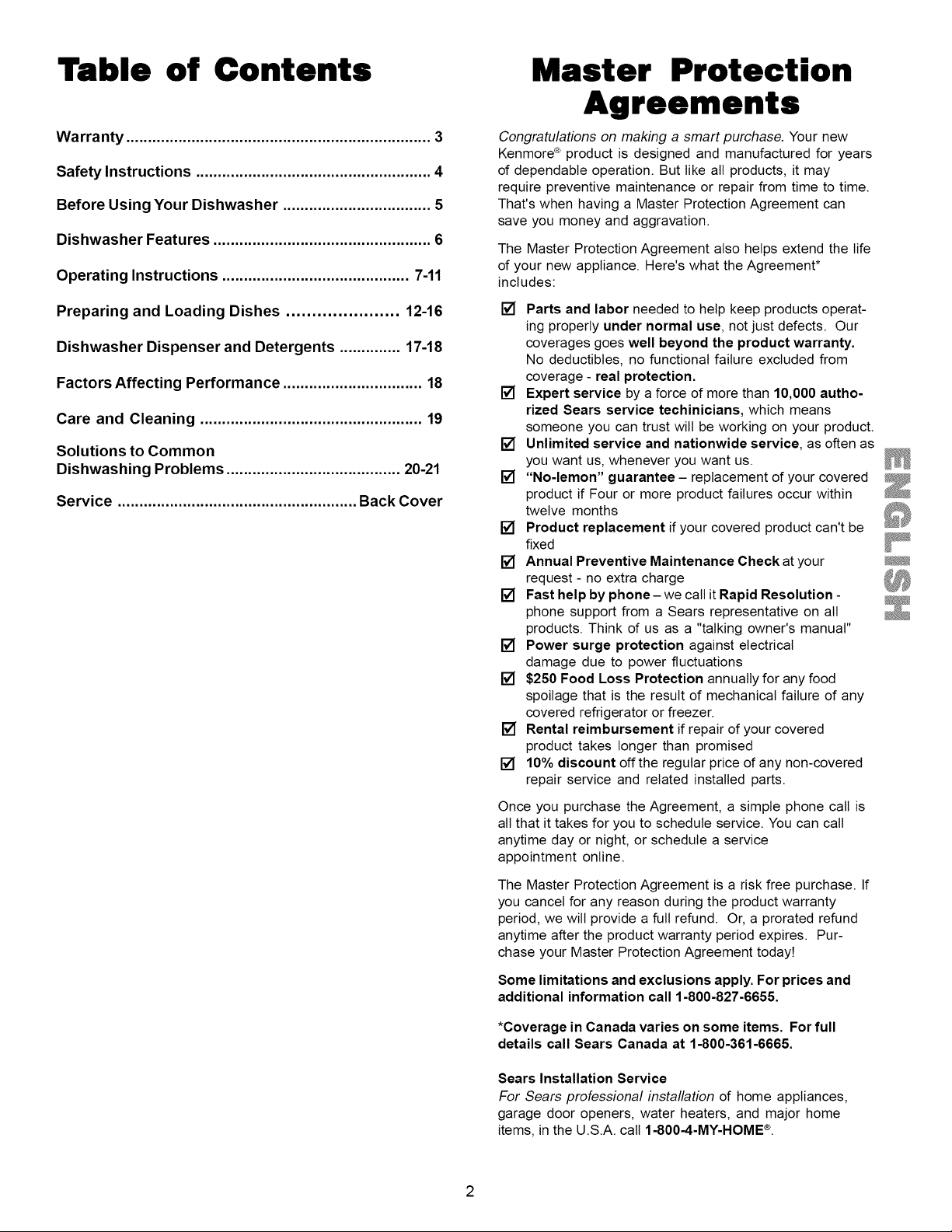

Table of Contents

Warranty ...................................................................... 3

Safety Instructions ...................................................... 4

Before Using Your Dishwasher .................................. 5

Dishwasher Features .................................................. 6

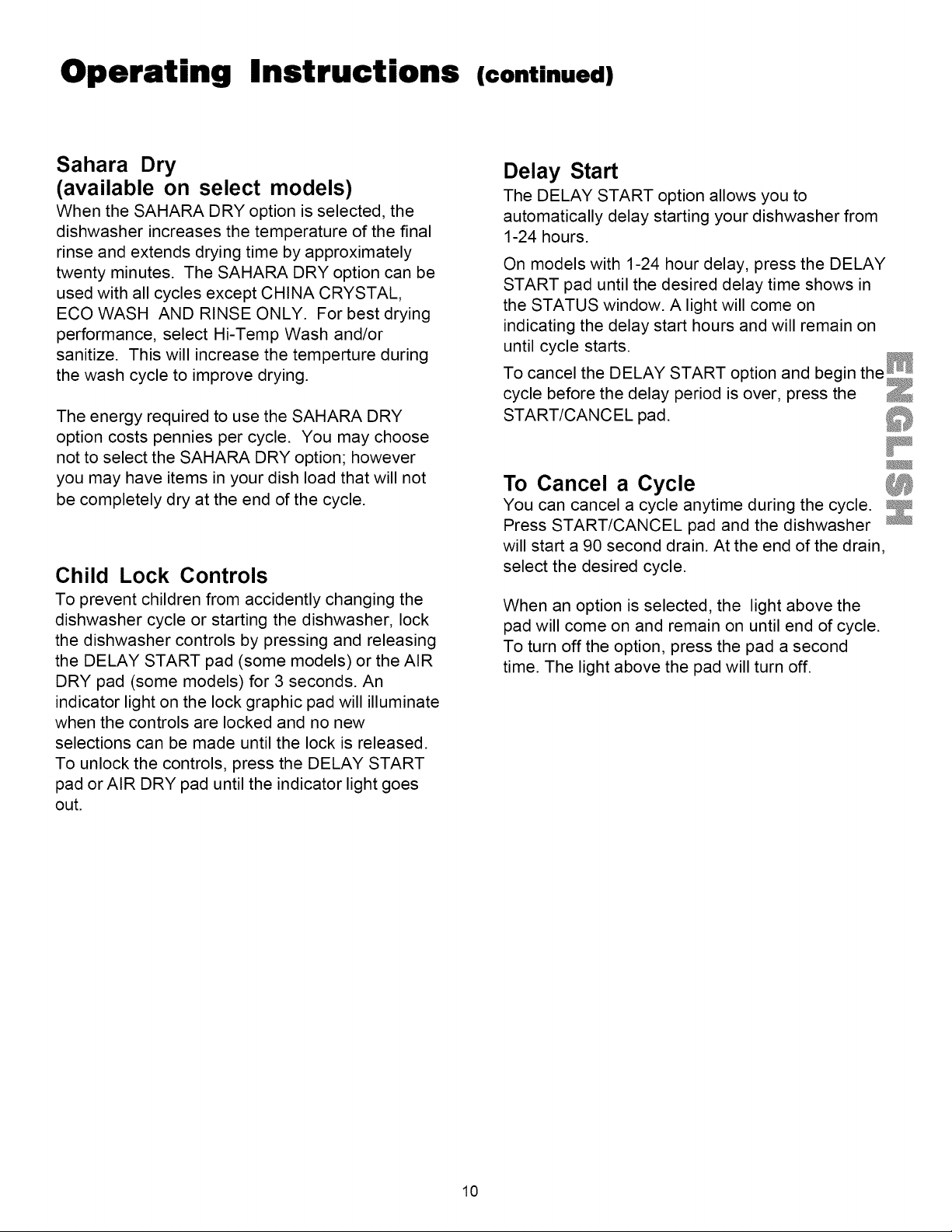

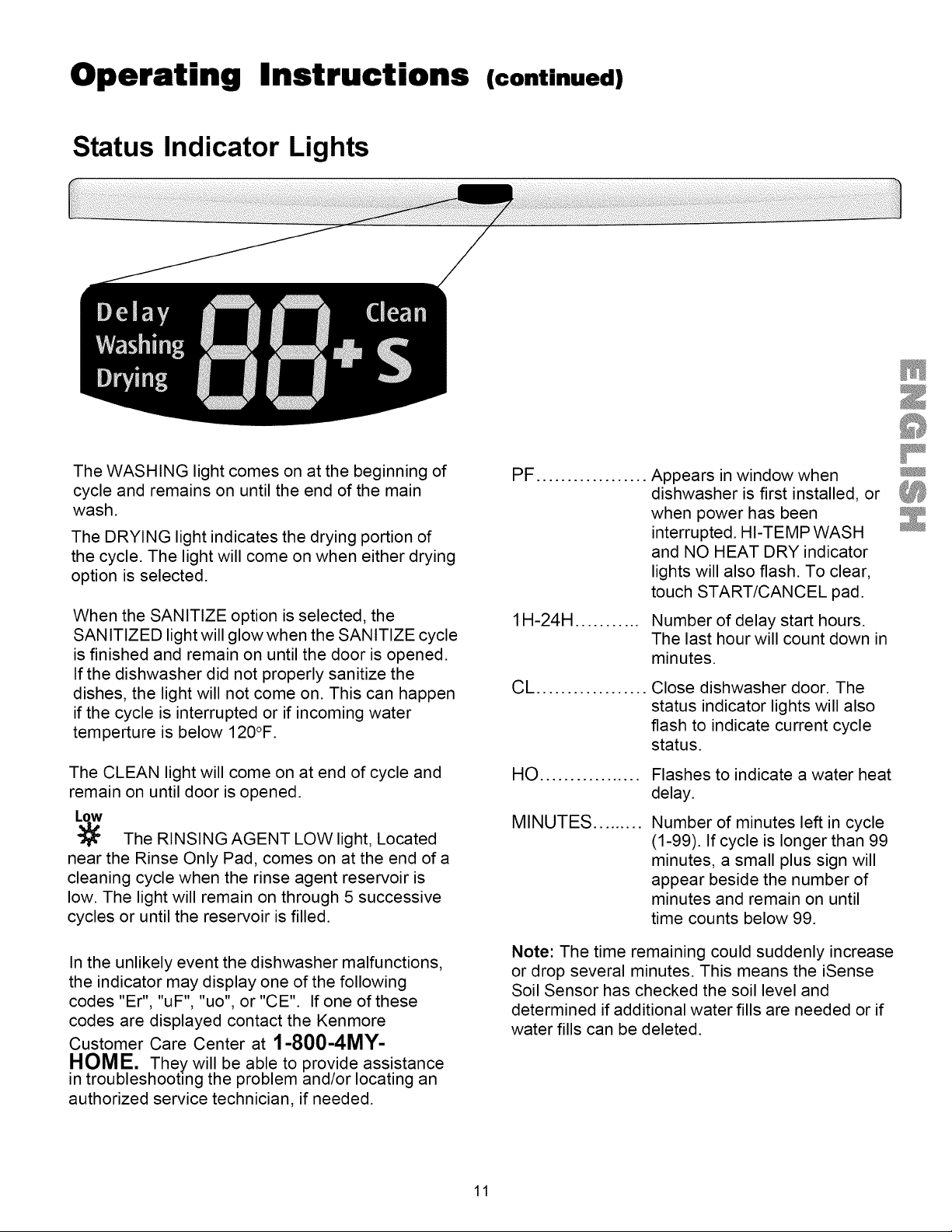

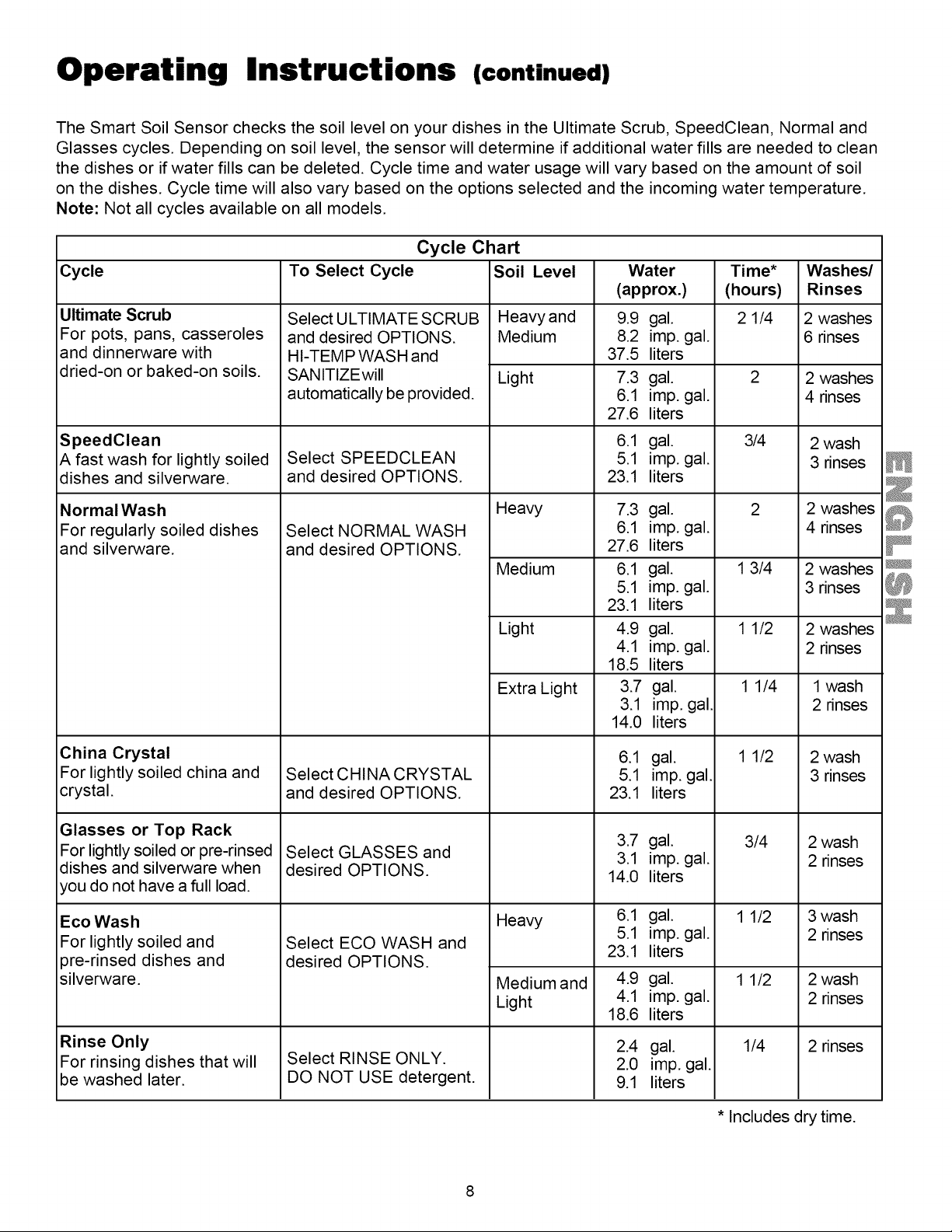

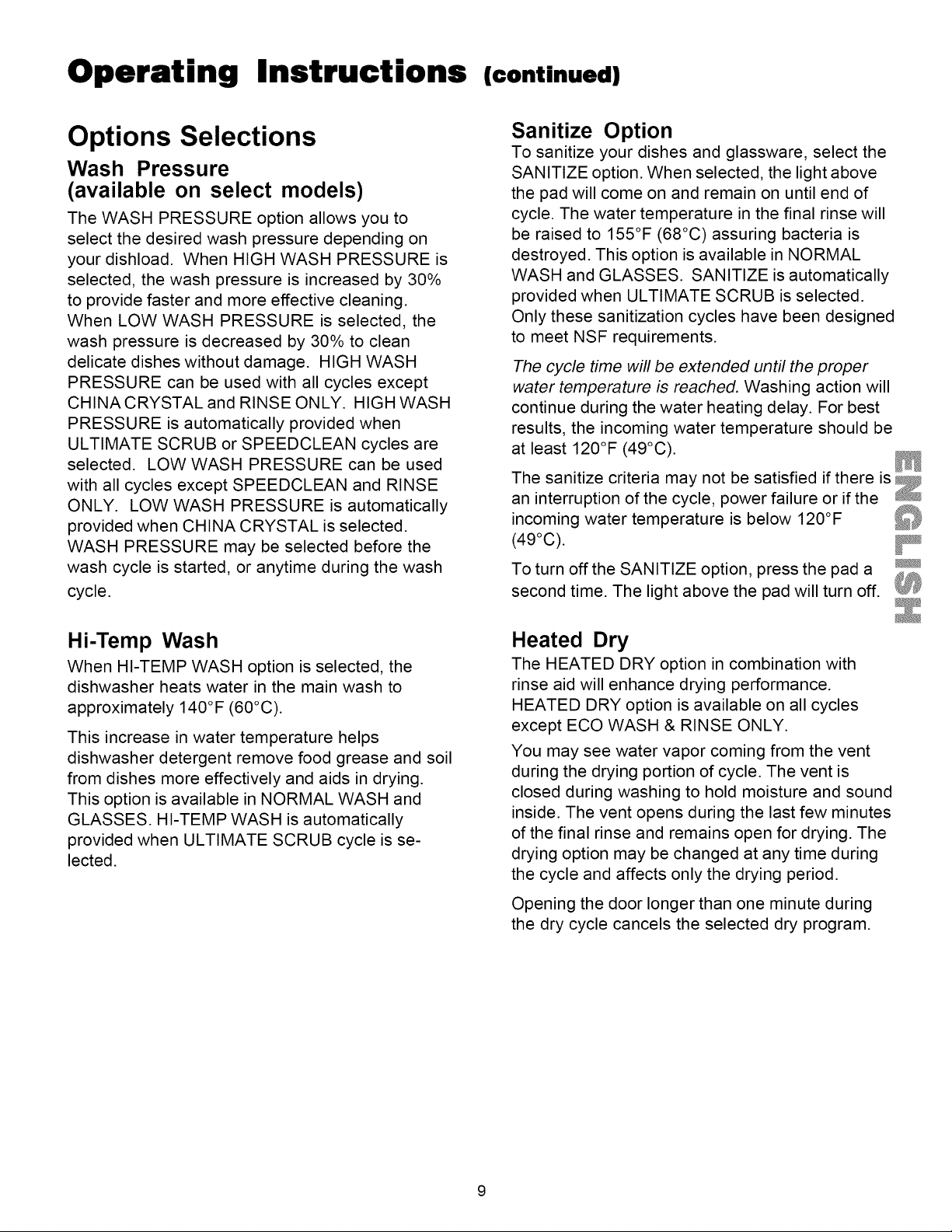

Operating Instructions ........................................... 7-11

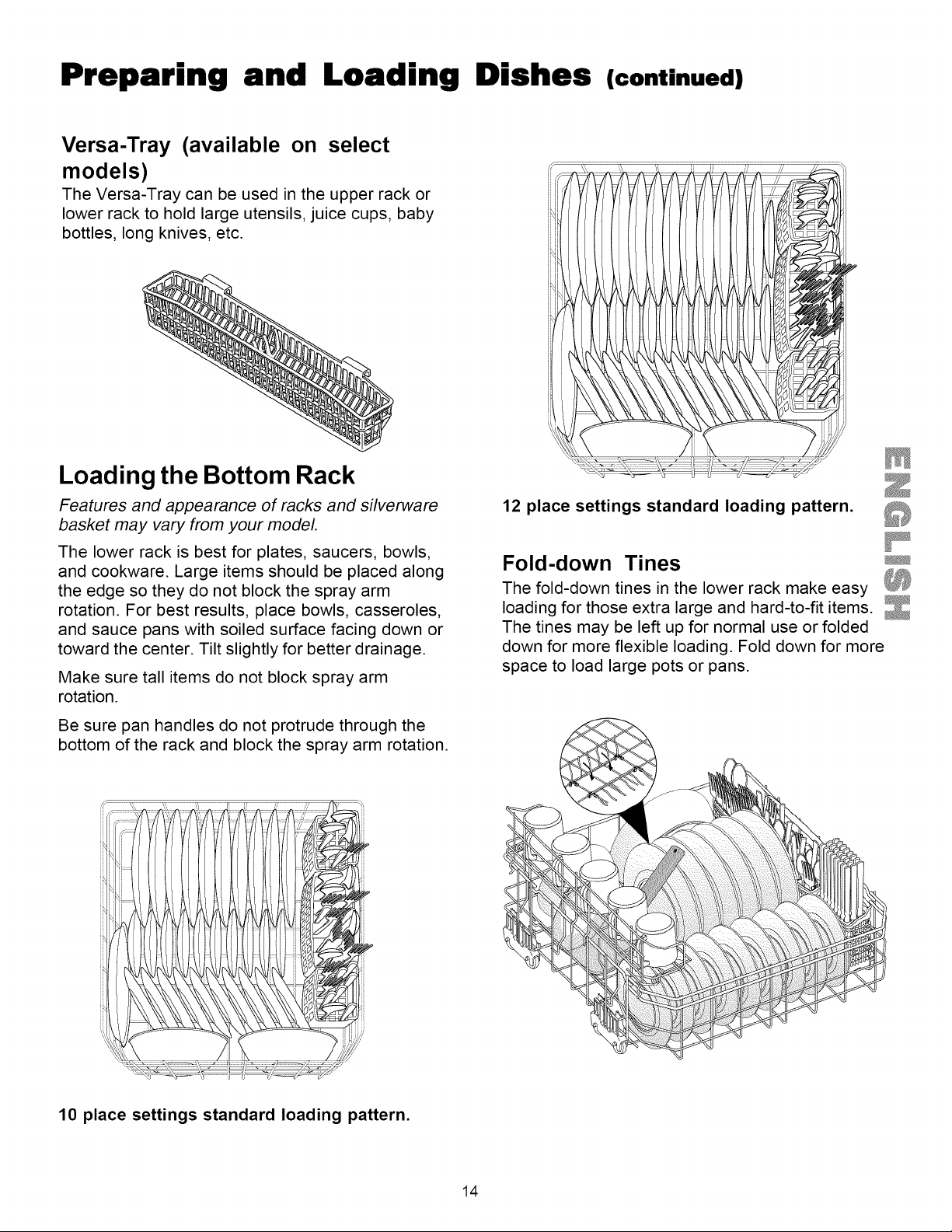

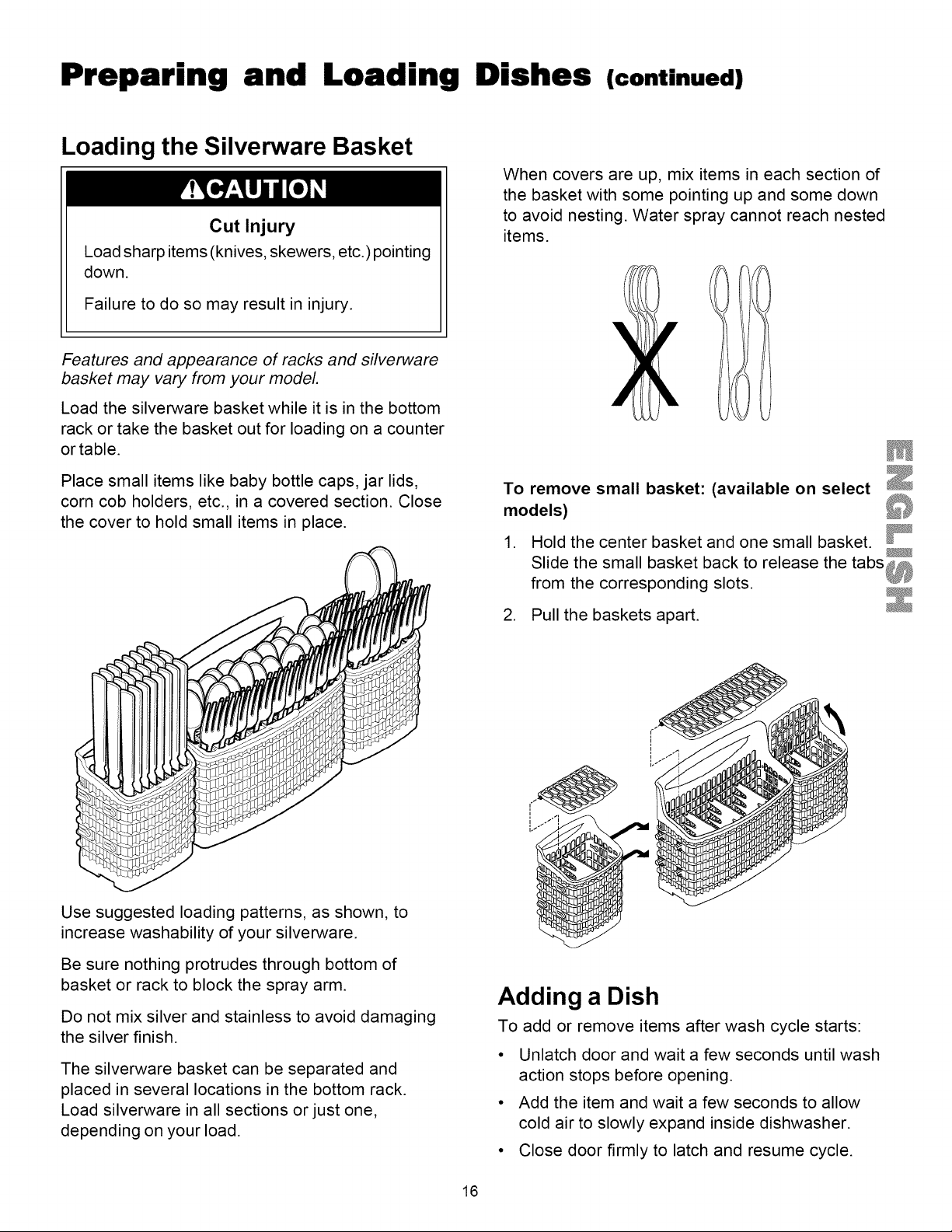

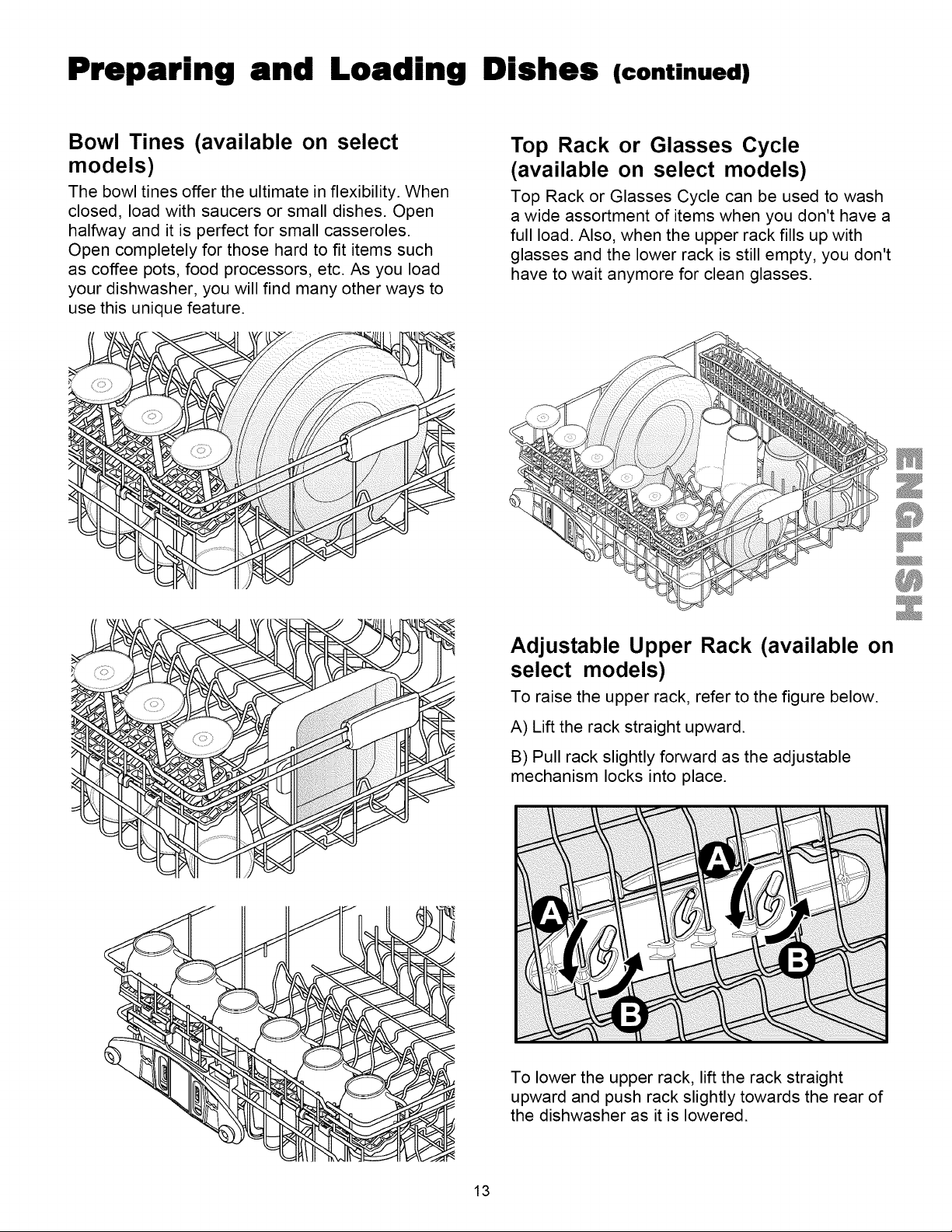

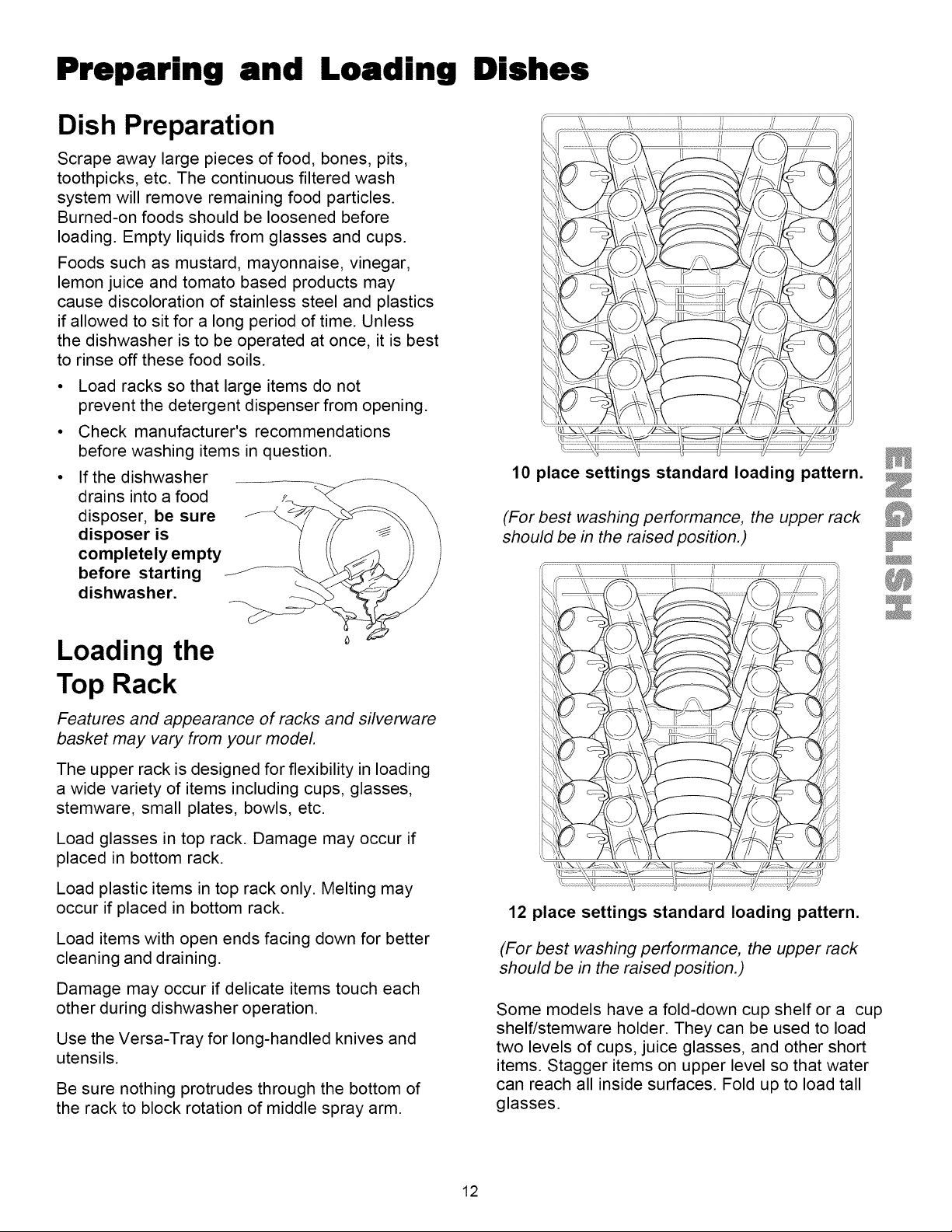

Preparing and Loading Dishes ...................... 12-16

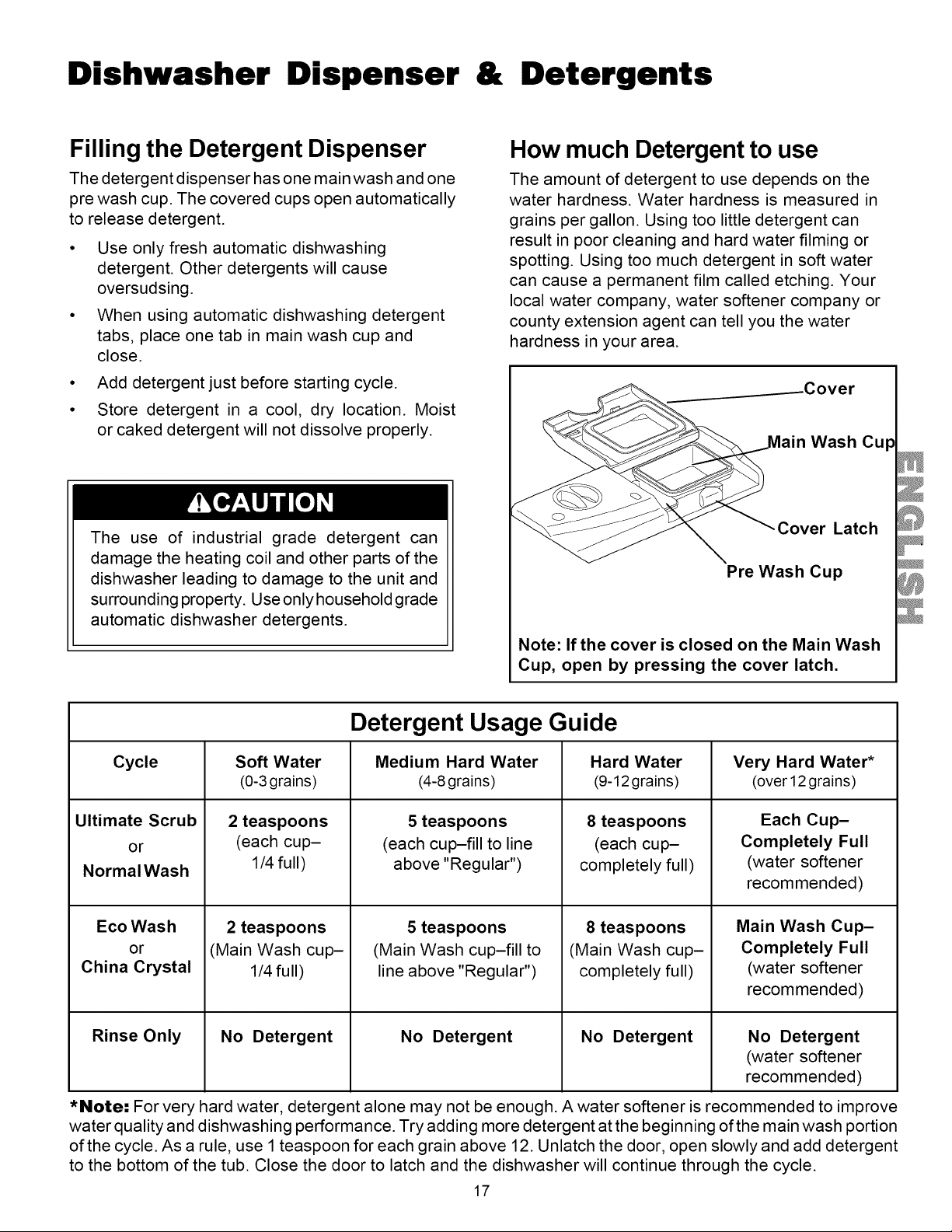

Dishwasher Dispenser and Detergents .............. 17-18

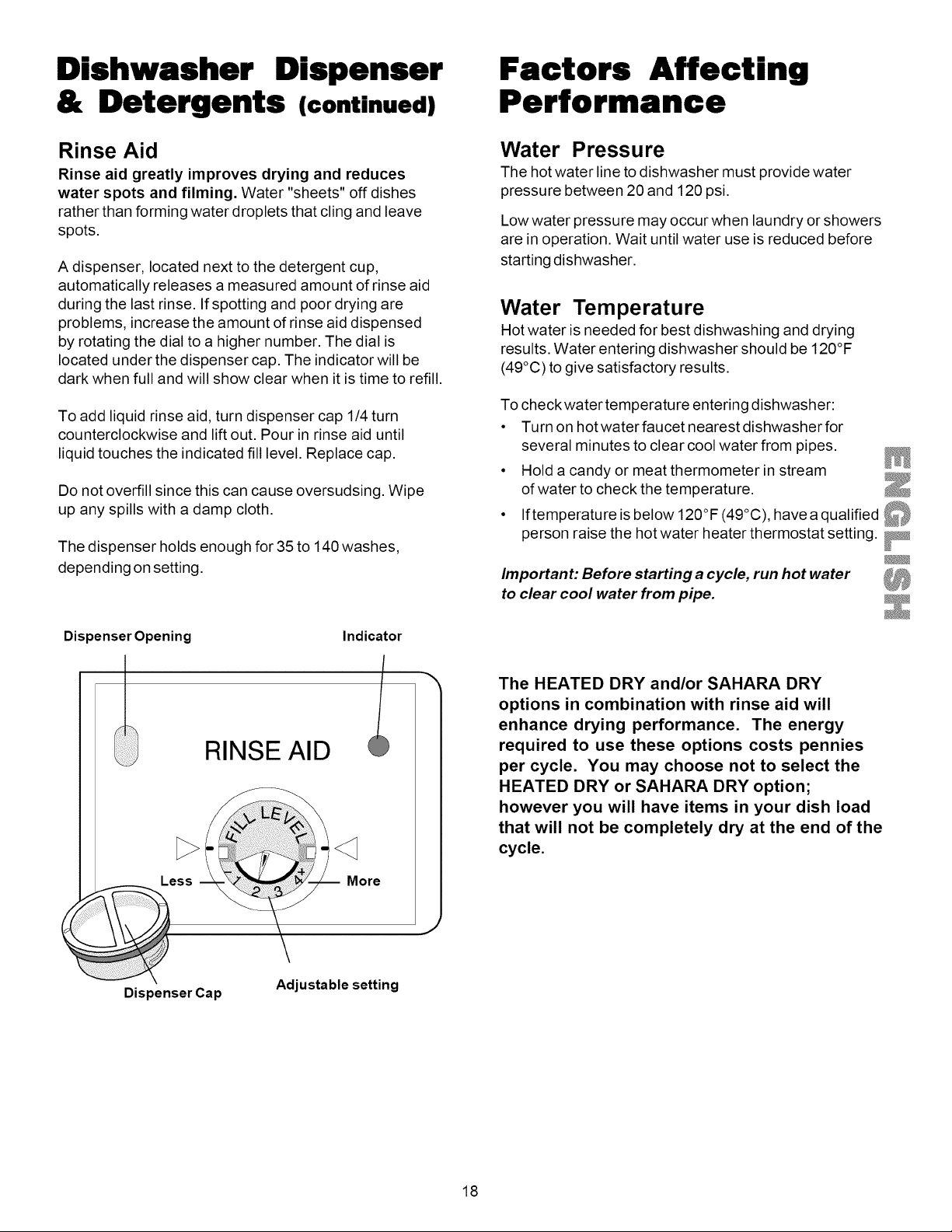

Factors Affecting Performance ................................ 18

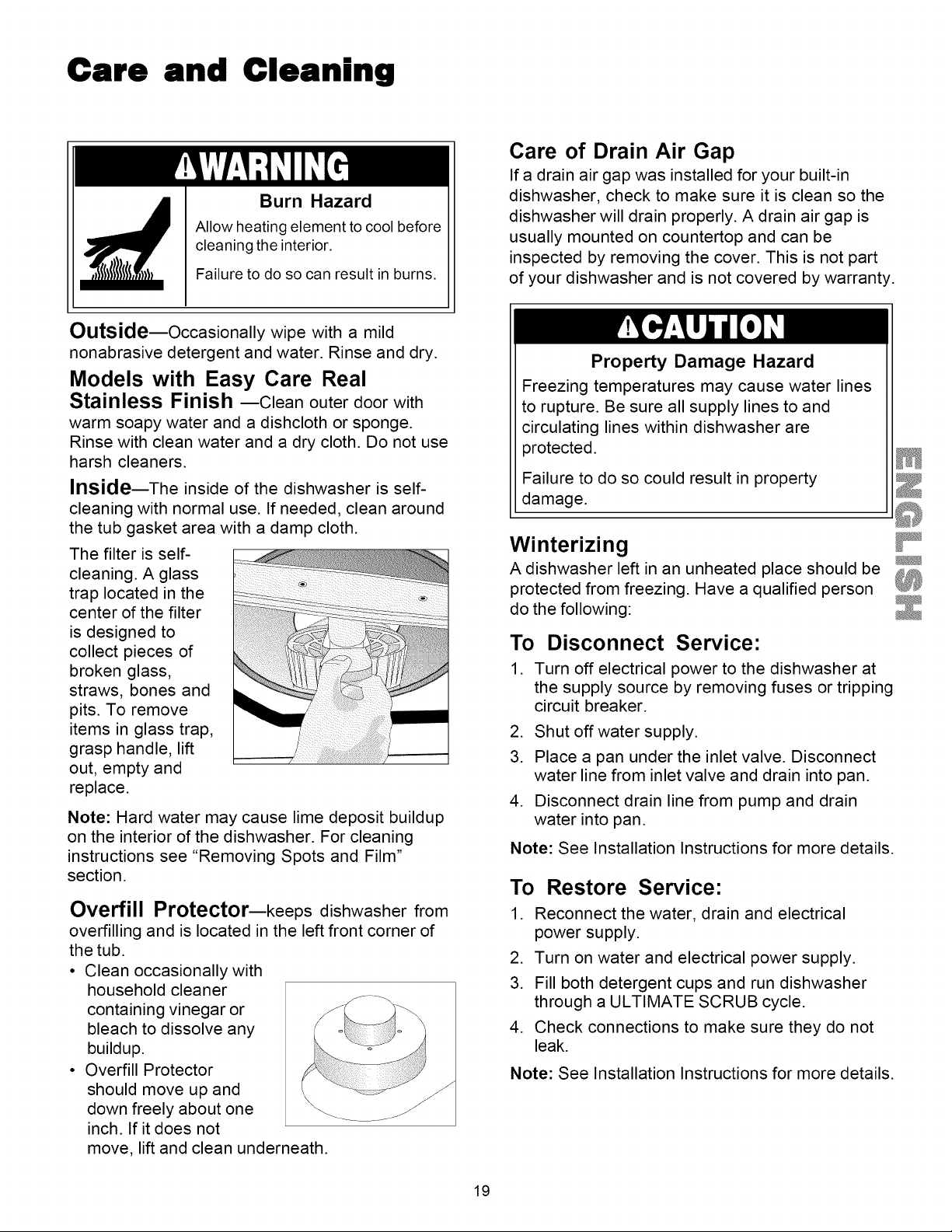

Care and Cleaning ................................................... 19

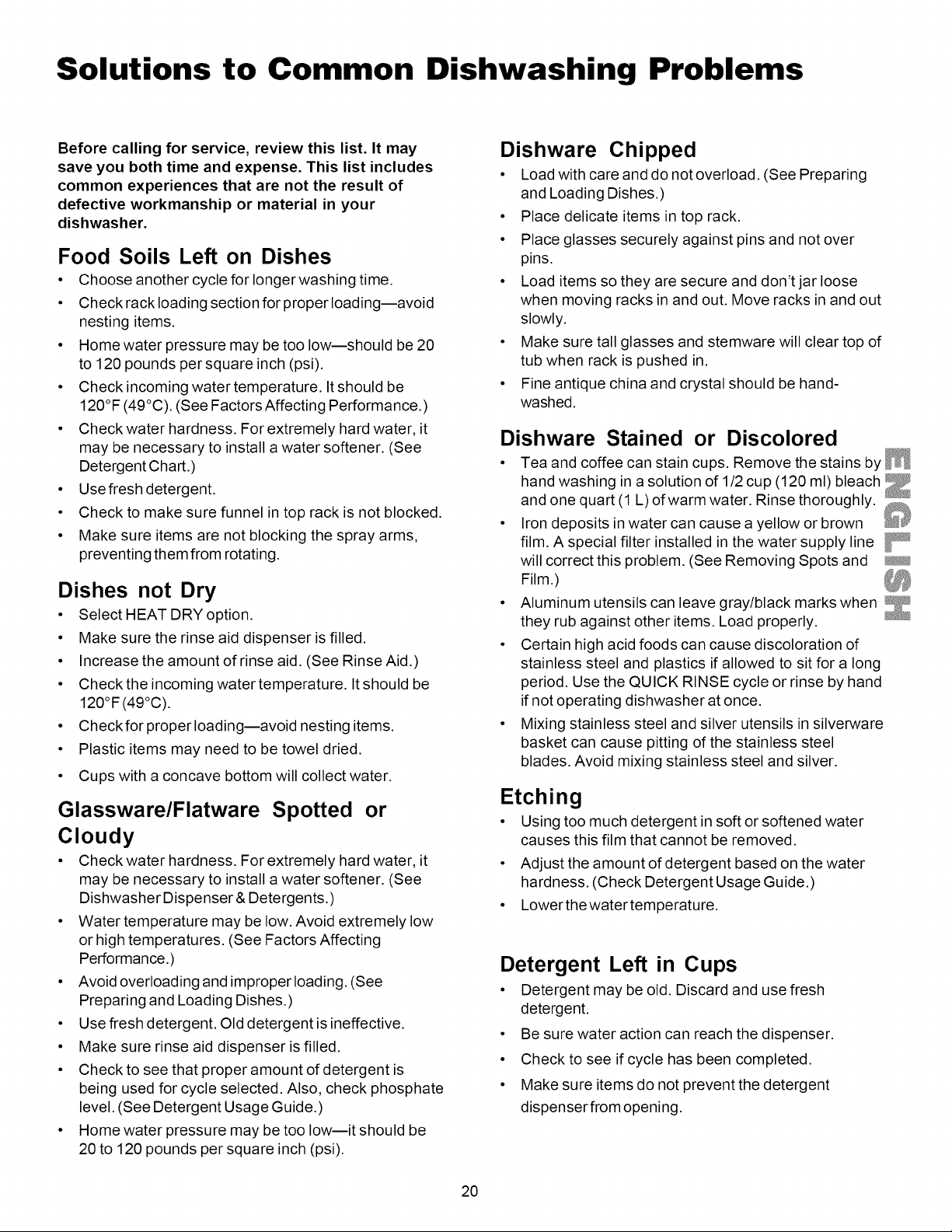

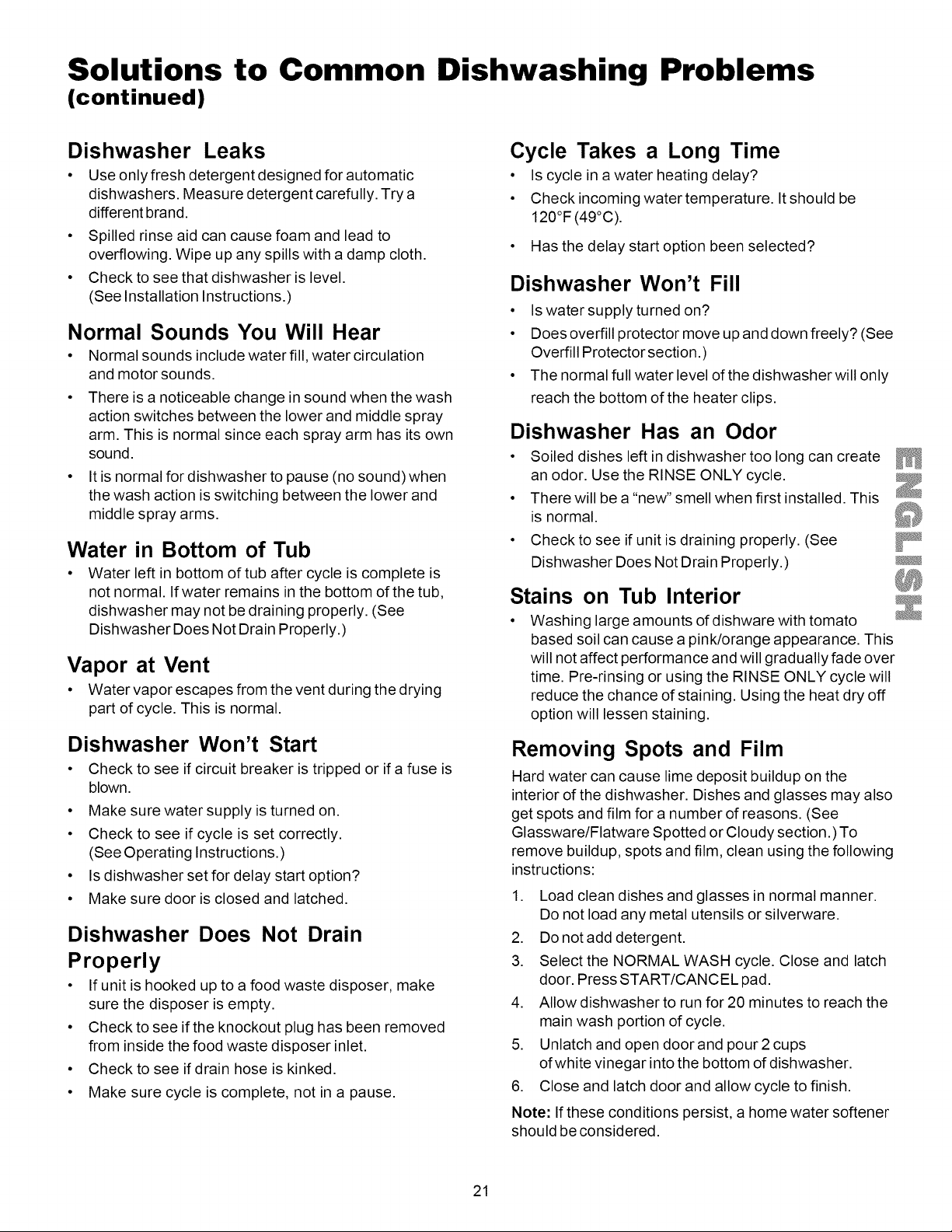

Solutions to Common

Dishwashing Problems ........................................ 20-21

Service ....................................................... Back Cover

Master Protection

Agreements

Congratulations on making a smart purchase. Your new

Kenmore ® product is designed and manufactured for years

of dependable operation. But like all products, it may

require preventive maintenance or repair from time to time.

That's when having a Master Protection Agreement can

save you money and aggravation.

The Master Protection Agreement also helps extend the life

of your new appliance. Here's what the Agreement*

includes:

[] Parts and labor needed to help keep products operat-

ing properly under normal use, not just defects. Our

coverages goes well beyond the product warranty.

No deductibles, no functional failure excluded from

coverage - real protection.

[] Expert service by a force of more than 10,000 autho-

rized Sears service techinicians, which means

someone you can trust will be working on your product.

[] Unlimited service and nationwide service, as often as

you want us, whenever you want us.

[] "No-lemon" guarantee - replacement of your covered

product if Four or more product failures occur within

twelve months

[] Product replacement if your covered product can't be

fixed

[] Annual Preventive Maintenance Check at your

request - no extra charge

[] Fast help by phone-we call it Rapid Resolution -

phone support from a Sears representative on all

products. Think of us as a "talking owner's manual"

[] Power surge protection against electrical

damage due to power fluctuations

[] $250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of any

covered refrigerator or freezer.

[] Rental reimbursement if repair of your covered

product takes longer than promised

[] 10% discount off the regular price of any non-covered

repair service and related installed parts.

Once you purchase the Agreement, a simple phone call is

all that it takes for you to schedule service. You can call

anytime day or night, or schedule a service

appointment online.

The Master Protection Agreement is a risk free purchase. If

you cancel for any reason during the product warranty

period, we will provide a full refund. Or, a prorated refund

anytime after the product warranty period expires. Pur-

chase your Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information call 1-800-827-6655.

*Coverage in Canada varies on some items. For full

details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and major home

items, in the U.S.A. call 1-800-4-MY-HOME ®.

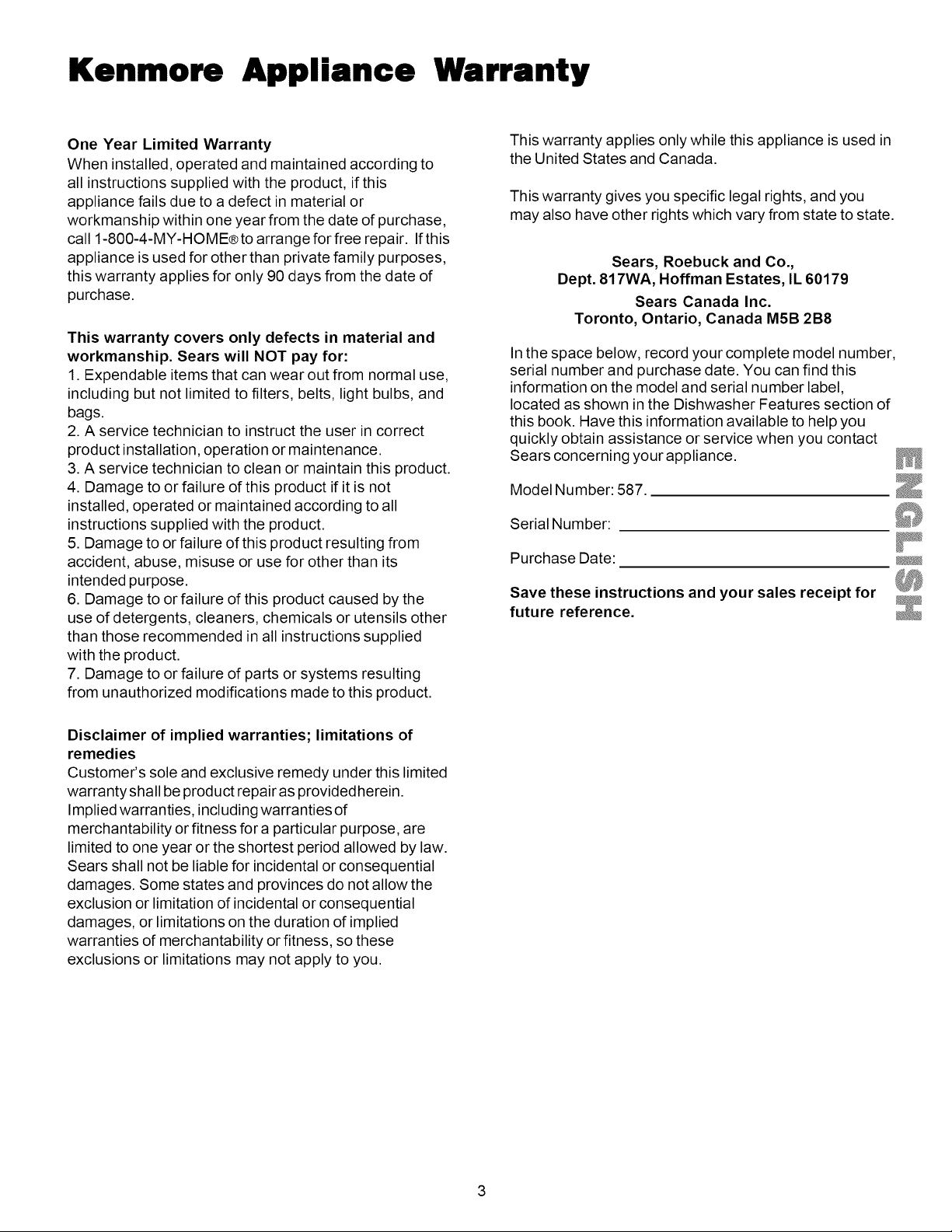

Kenmore Appliance Warranty

One Year Limited Warranty

When installed, operated and maintained according to

all instructions supplied with the product, if this

appliance fails due to a defect in material or

workmanship within one year from the date of purchase,

call 1-800-4-MY-HOME® to arrange for free repair. Ifthis

appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of

purchase.

This warranty covers only defects in material and

workmanship. Sears will NOT pay for:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and

bags.

2. A service technician to instruct the user in correct

product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not

installed, operated or maintained according to all

instructions supplied with the product.

5. Damage to or failure of this product resulting from

accident, abuse, misuse or use for other than its

intended purpose.

6. Damage to or failure of this product caused by the

use of detergents, cleaners, chemicals or utensils other

than those recommended in all instructions supplied

with the product.

7. Damage to or failure of parts or systems resulting

from unauthorized modifications made to this product.

This warranty applies only while this appliance is used in

the United States and Canada.

This warranty gives you specific legal rights, and you

may also have other rights which vary from state to state.

Sears, Roebuck and Co.,

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

In the space below, record your complete model number,

serial number and purchase date. You can find this

information on the model and serial number label,

located as shown in the Dishwasher Features section of

this book. Have this information available to help you

quickly obtain assistance or service when you contact

Sears concerning your appliance.

Model Number: 587.

Serial Number:

Purchase Date:

Save these instructions and your sales receipt for

future reference.

Disclaimer of implied warranties; limitations of

remedies

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as providedherein.

Implied warranties, including warranties of

merchantability or fitness for a particular purpose, are

limited to one year or the shortest period allowed by law.

Sears shall not be liable for incidental or consequential

damages. Some states and provinces do not allow the

exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied

warranties of merchantability or fitness, so these

exclusions or limitations may not apply to you.

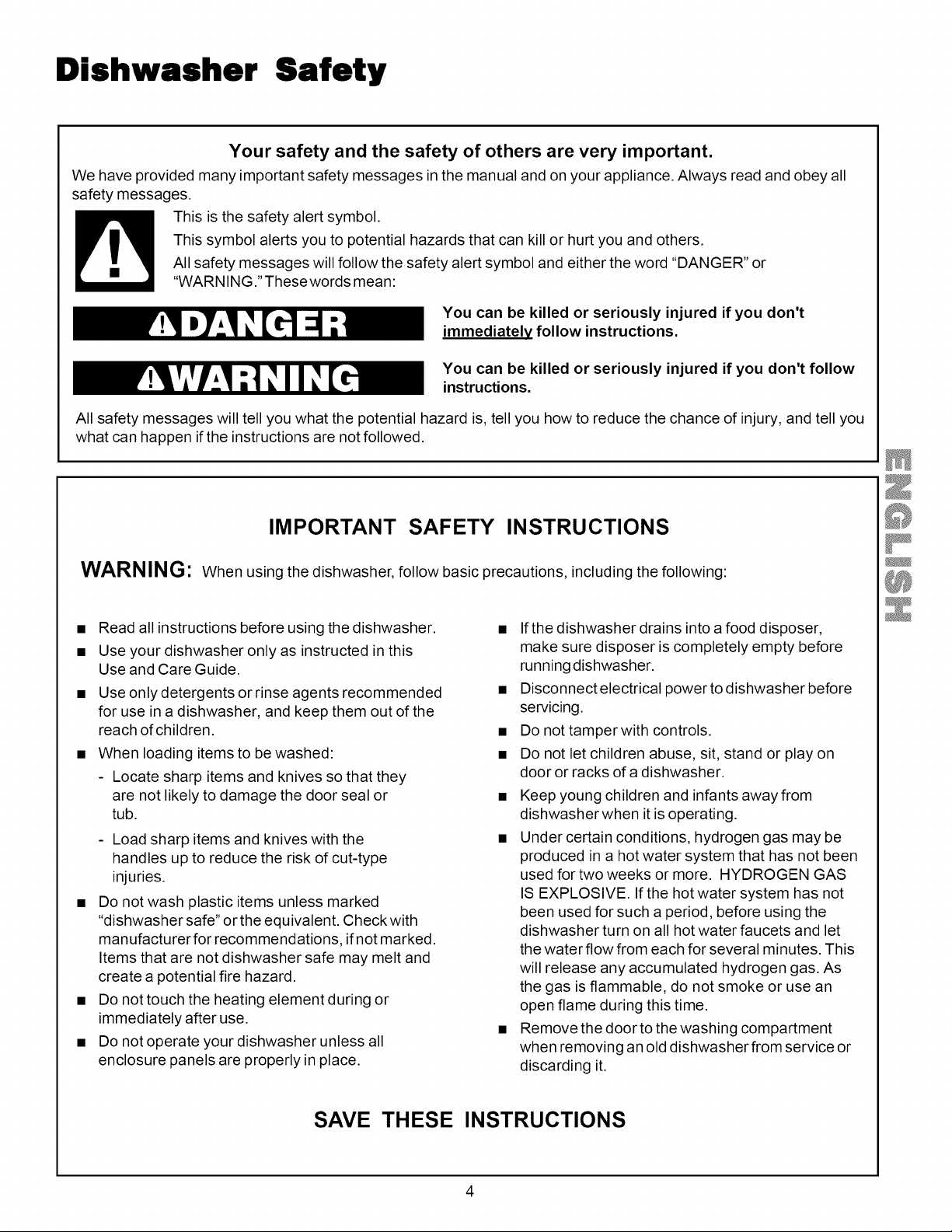

Dishwasher Safety

Your safety and the safety of others are very important.

We have provided many important safety messages in the manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARN ING." These words mean:

You can be killed or seriously injured if you don't

immediatelv follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

WARNING:

IMPORTANT SAFETY INSTRUCTIONS

When using the dishwasher, follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use your dishwasher only as instructed in this

Use and Care Guide.

Use only detergents or rinse agents recommended

for use in a dishwasher, and keep them out of the

reach of children.

When loading items to be washed:

- Locate sharp items and knives so that they

are not likely to damage the door seal or

tub.

- Load sharp items and knives with the

handles up to reduce the risk of cut-type

injuries.

• Do not wash plastic items unless marked

"dishwasher safe" or the equivalent. Check with

manufacturer for recommendations, if not marked.

Items that are not dishwasher safe may melt and

create a potential fire hazard.

• Do not touch the heating element during or

immediately after use.

• Do not operate your dishwasher unless all

enclosure panels are properly in place.

• Ifthe dishwasher drains into a food disposer,

make sure disposer is completely empty before

running dishwasher.

• Disconnect electrical power to dishwasher before

servicing.

• Do not tamperwith controls.

• Do not let children abuse, sit, stand or play on

door or racks of a dishwasher.

• Keep young children and infants away from

dishwasher when it is operating.

• Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS

IS EXPLOSIVE. If the hot water system has not

been used for such a period, before using the

dishwasher turn on all hot water faucets and let

the water flow from each for several minutes. This

will release any accumulated hydrogen gas. As

the gas is flammable, do not smoke or use an

open flame during this time.

• Remove the door to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

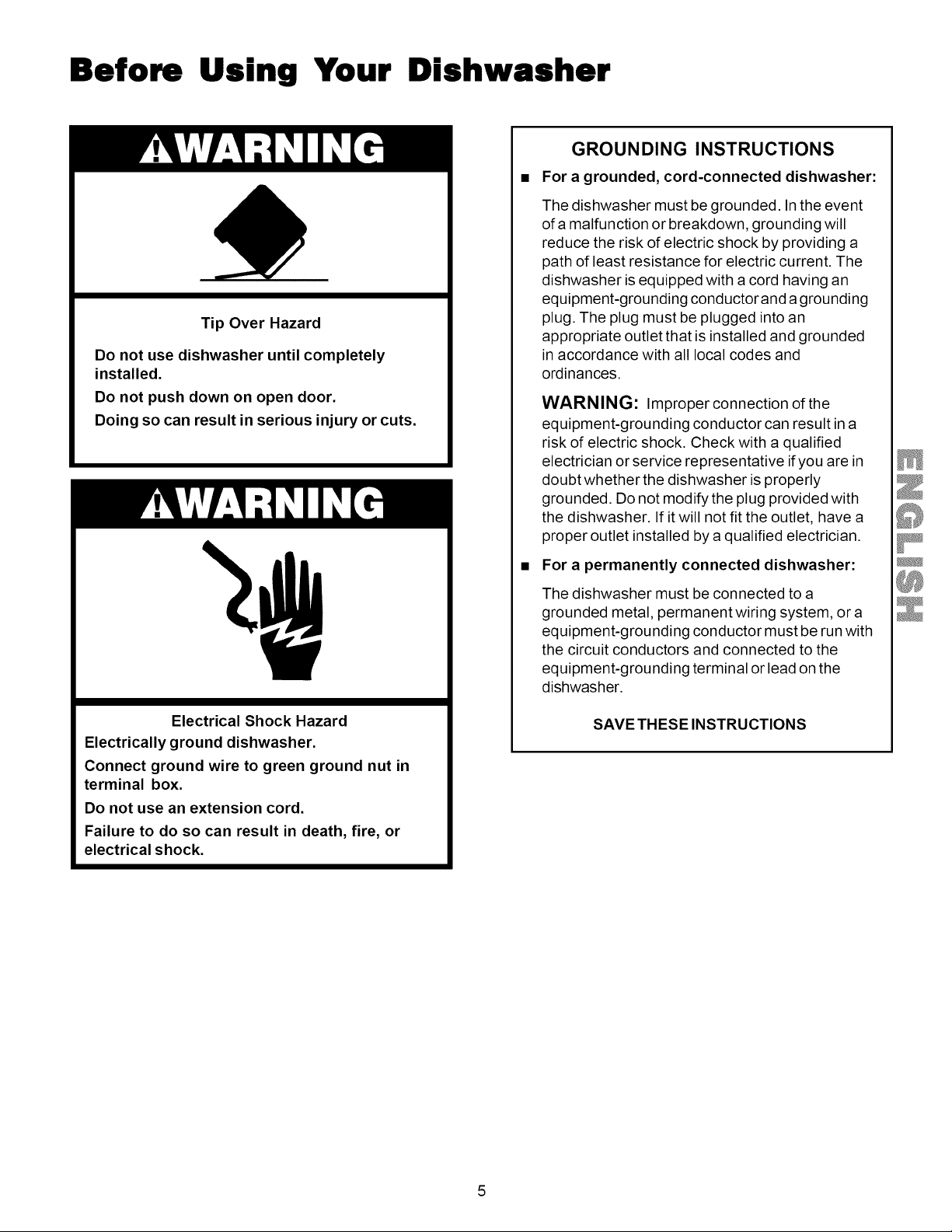

Before Using Your Dishwasher

Tip Over Hazard

Do not use dishwasher until completely

installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground nut in

terminal box.

Do not use an extension cord.

Failure to do so can result in death, fire, or

electrical shock.

GROUNDING INSTRUCTIONS

• For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will

reduce the risk of electric shock by providing a

path of least resistance for electric current. The

dishwasher is equipped with a cord having an

equipment-grounding conductor and a grounding

plug. The plug must be plugged into an

appropriate outlet that is installed and grounded

in accordance with all local codes and

ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a

risk of electric shock. Check with a qualified

electrician or service representative if you are in

doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with

the dishwasher. If it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

• For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system, or a

equipment-grounding conductor must be run with

the circuit conductors and connected to the

equipment-grounding terminal or lead on the

dishwasher.

SAVETHESEINSTRUCTIONS

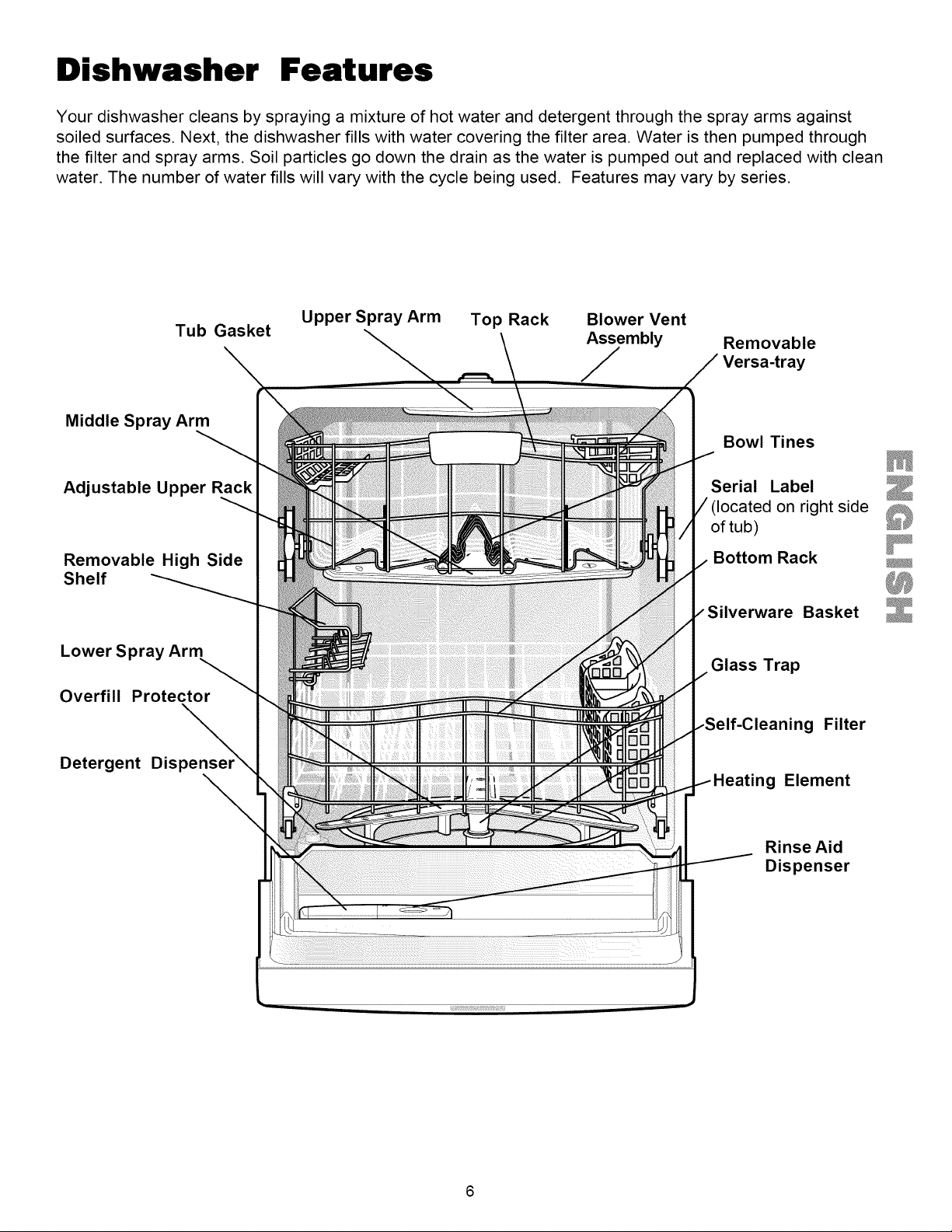

Dishwasher Features

Your dishwasher cleans by spraying a mixture of hot water and detergent through the spray arms against

soiled surfaces. Next, the dishwasher fills with water covering the filter area. Water is then pumped through

the filter and spray arms. Soil particles go down the drain as the water is pumped out and replaced with clean

water. The number of water fills will vary with the cycle being used. Features may vary by series.

Tub Gasket

Upper Spray Arm

Top Rack Blower Vent

Assembly

Removable

Versa-tray

Middle Spray Arm

Adjustable Upper Rac_

Removable High Side

Shelf

Lower Spray Arm

Overfill Protector

Detergent Dis

Bowl Tines

Serial Label

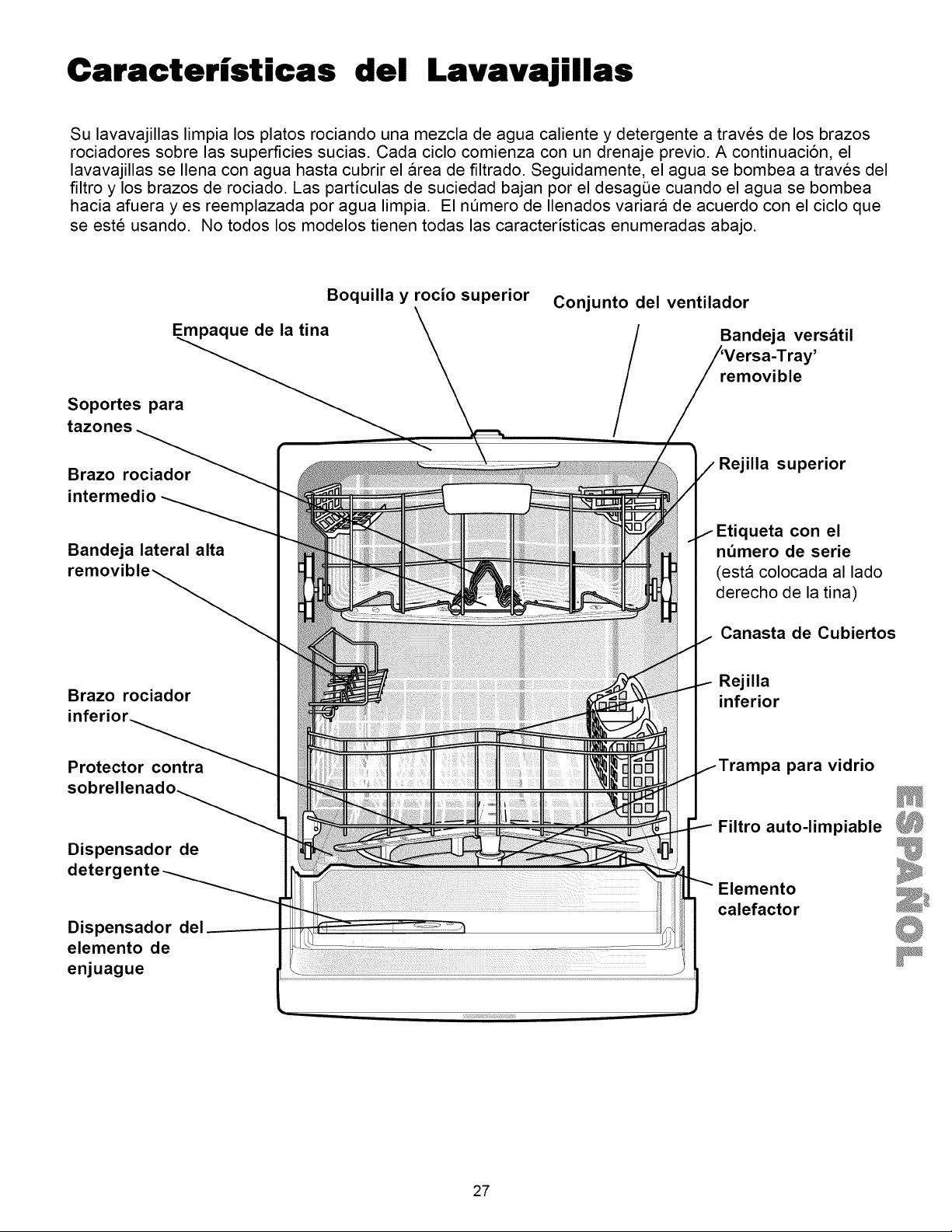

(located on right side

of tub)

Bottom Rack

Silverware Basket

Glass Trap

;elf-Cleaning Filter

Heating Element

Rinse Aid

Dispenser

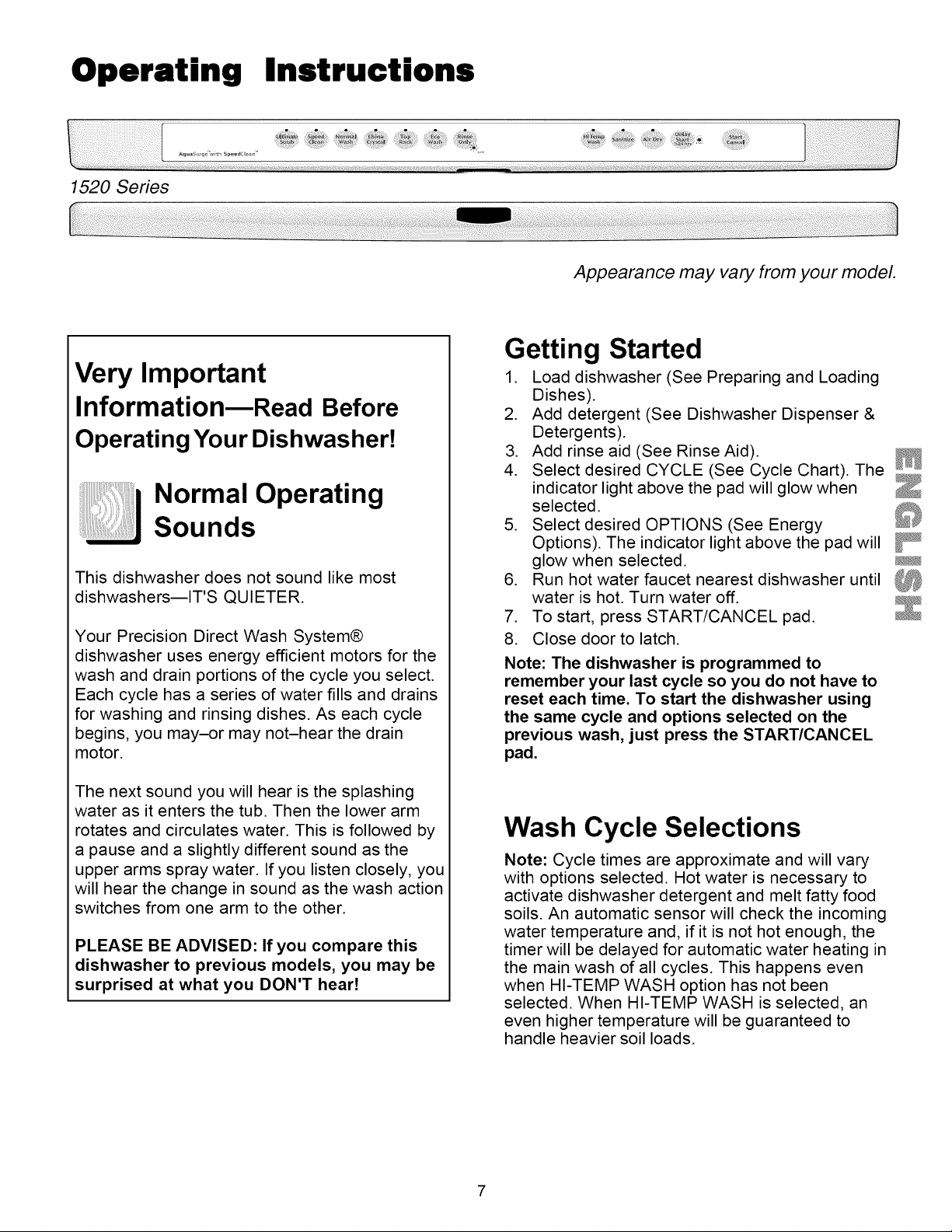

Operating Instructions

Appearance may vary from your model.

Very Important

InformationmRead Before

Operating Your Dishwashed

Normal Operating

Sounds

This dishwasher does not sound like most

dishwashers--IT'S QUIETER.

Your Precision Direct Wash System®

dishwasher uses energy efficient motors for the

wash and drain portions of the cycle you select.

Each cycle has a series of water fills and drains

for washing and rinsing dishes. As each cycle

begins, you may-or may not-hear the drain

motor.

The next sound you will hear is the splashing

water as it enters the tub. Then the lower arm

rotates and circulates water. This is followed by

a pause and a slightly different sound as the

upper arms spray water. If you listen closely, you

will hear the change in sound as the wash action

switches from one arm to the other.

PLEASE BE ADVISED: If you compare this

dishwasher to previous models, you may be

surprised at what you DON'T hear!

Getting Started

1. Load dishwasher (See Preparing and Loading

Dishes).

2. Add detergent (See Dishwasher Dispenser &

Detergents).

3. Add rinse aid (See Rinse Aid). ®

4. Select desired CYCLE (See Cycle Chart). The

indicator light above the pad will glow when

selected.

5. Select desired OPTIONS (See Energy

Options). The indicator light above the pad will

glow when selected. _

6. Run hot water faucet nearest dishwasher until

water is hot. Turn water off.

7. To start, press START/CANCEL pad.

8. Close door to latch.

Note: The dishwasher is programmed to

remember your last cycle so you do not have to

reset each time. To start the dishwasher using

the same cycle and options selected on the

previous wash, just press the START/CANCEL

pad.

Wash Cycle Selections

Note: Cycle times are approximate and will vary

with options selected. Hot water is necessary to

activate dishwasher detergent and melt fatty food

soils. An automatic sensor will check the incoming

water temperature and, if it is not hot enough, the

timer will be delayed for automatic water heating in

the main wash of all cycles. This happens even

when HI-TEMP WASH option has not been

selected. When HI-TEMP WASH is selected, an

even higher temperature will be guaranteed to

handle heavier soil loads.

Operating Instructions (continued)

The Smart Soil Sensor checks the soil level on your dishes in the Ultimate Scrub, SpeedClean, Normal and

Glasses cycles. Depending on soil level, the sensor will determine if additional water fills are needed to clean

the dishes or if water fills can be deleted. Cycle time and water usage will vary based on the amount of soil

on the dishes. Cycle time will also vary based on the options selected and the incoming water temperature.

Note: Not all cycles available on all models.

Cycle Chart

Cycle To Select Cycle Soil Level Water Time* Washes/

(approx.) (hours) Rinses

Select ULTIMATE SCRUB Heavyand 9.9 gal. 2 1/4

Ultimate Scrub

For pots, pans, casseroles

and dinnerware with

dried-on or baked-on soils.

SpeedClean

A fast wash for lightly soiled

dishes and silverware.

Normal Wash

For regularly soiled dishes

and silverware.

China Crystal

For lightly soiled china and

crystal.

Glasses or Top Rack

For lightly soiled or pre-rinsed

dishes and silverware when

you do not have a full load.

Eco Wash

For lightly soiled and

3re-rinsed dishes and

silverware.

Rinse Only

For rinsing dishes that will

be washed later.

and desired OPTIONS.

HI-TEMP WASH and

SANITIZEwill

automatically be provided.

Select SPEEDCLEAN

and desired OPTIONS.

Select NORMAL WASH

and desired OPTIONS.

Select CHINA CRYSTAL

and desired OPTIONS.

Select GLASSES and

desired OPTIONS.

Select ECO WASH and

desired OPTIONS.

Select RINSE ONLY.

DO NOT USE detergent.

Medium 8.2

37.5

Light 7.3

6.1

27.6

6.1

5.1

23.1

Heavy 7.3

6.1

27.6

Medium 6.1

5.1

23.1

Light 4.9

4.1

18.5

Extra Light 3.7

3.1

14.0

6.1

5.1

23.1

3.7

3.1

14.0

Heavy 6.1

5.1

23.1

Mediumand 4.9

Light 4.1

18.6

2.4

2.0

9.1

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

gal.

imp. gal.

liters

3/4

1 3/4

1 1/2

1 1/4

1 1/2

3/4

1 1/2

1/4

2 washes

6 rinses

2 washes

4 rinses

2 wash

3 rinses

2 washes

4 rinses

2 washes

3 rinses

2 washes

2 rinses

1 wash

2 rinses

2 wash

3 rinses

2 wash

2 rinses

3 wash

2 rinses

2 wash

2 rinses

* Includes dry time.

Operating Instructions (continued)

Options Selections

Wash Pressure

(available on select models)

The WASH PRESSURE option allows you to

select the desired wash pressure depending on

your dishload. When HIGH WASH PRESSURE is

selected, the wash pressure is increased by 30%

to provide faster and more effective cleaning.

When LOW WASH PRESSURE is selected, the

wash pressure is decreased by 30% to clean

delicate dishes without damage. HIGH WASH

PRESSURE can be used with all cycles except

CHINA CRYSTAL and RINSE ONLY. HIGH WASH

PRESSURE is automatically provided when

ULTIMATE SCRUB or SPEEDCLEAN cycles are

selected. LOW WASH PRESSURE can be used

with all cycles except SPEEDCLEAN and RINSE

ONLY. LOW WASH PRESSURE is automatically

provided when CHINA CRYSTAL is selected.

WASH PRESSURE may be selected before the

wash cycle is started, or anytime during the wash

cycle.

Sanitize Option

To sanitize your dishes and glassware, select the

SANITIZE option. When selected, the light above

the pad will come on and remain on until end of

cycle. The water temperature in the final rinse will

be raised to 155°F (68°C) assuring bacteria is

destroyed. This option is available in NORMAL

WASH and GLASSES. SANITIZE is automatically

provided when ULTIMATE SCRUB is selected.

Only these sanitization cycles have been designed

to meet NSF requirements.

The cycle time will be extended until the proper

water temperature is reached. Washing action will

continue during the water heating delay. For best

results, the incoming water temperature should be

at least 120°F (49°C).

The sanitize criteria may not be satisfied if there is

an interruption of the cycle, power failure or if the _'

incoming water temperature is below 120°F

(49°C).

To turn off the SANITIZE option, press the pad a

second time. The light above the pad will turn off.

Hi-Temp Wash

When HI-TEMP WASH option is selected, the

dishwasher heats water in the main wash to

approximately 140°F (60°C).

This increase in water temperature helps

dishwasher detergent remove food grease and soil

from dishes more effectively and aids in drying.

This option is available in NORMAL WASH and

GLASSES. HI-TEMP WASH is automatically

provided when ULTIMATE SCRUB cycle is se-

lected.

Heated Dry

The HEATED DRY option in combination with

rinse aid will enhance drying performance.

HEATED DRY option is available on all cycles

except ECO WASH & RINSE ONLY.

You may see water vapor coming from the vent

during the drying portion of cycle. The vent is

closed during washing to hold moisture and sound

inside. The vent opens during the last few minutes

of the final rinse and remains open for drying. The

drying option may be changed at any time during

the cycle and affects only the drying period.

Opening the door longer than one minute during

the dry cycle cancels the selected dry program.

Operating Instructions (continued)

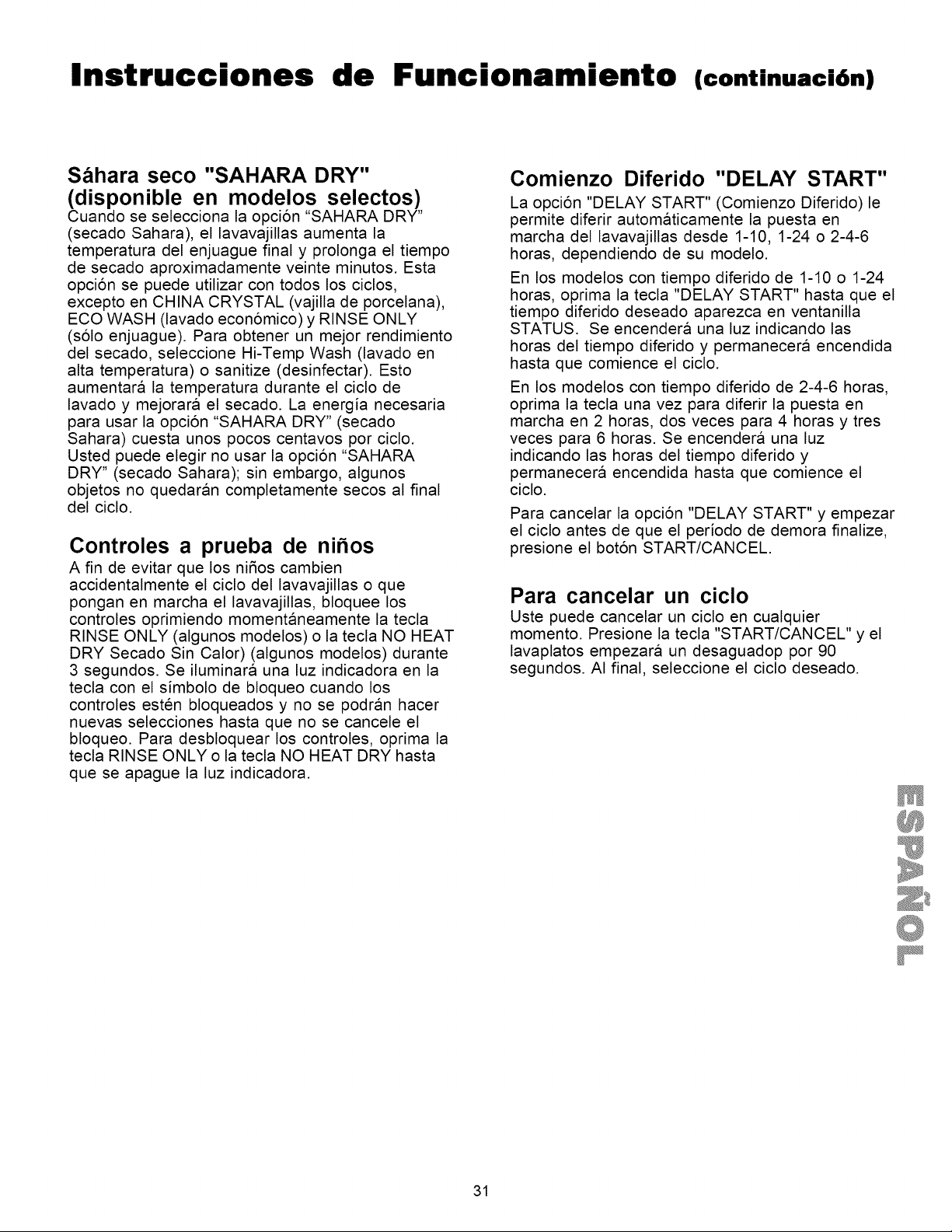

Sahara Dry

(available on select models)

When the SAHARA DRY option is selected, the

dishwasher increases the temperature of the final

rinse and extends drying time by approximately

twenty minutes. The SAHARA DRY option can be

used with all cycles except CHINA CRYSTAL,

ECO WASH AND RINSE ONLY. For best drying

performance, select Hi-Temp Wash and/or

sanitize. This will increase the temperture during

the wash cycle to improve drying.

The energy required to use the SAHARA DRY

option costs pennies per cycle. You may choose

not to select the SAHARA DRY option; however

you may have items in your dish load that will not

be completely dry at the end of the cycle.

Child Lock Controls

To prevent children from accidently changing the

dishwasher cycle or starting the dishwasher, lock

the dishwasher controls by pressing and releasing

the DELAY START pad (some models) or the AIR

DRY pad (some models) for 3 seconds. An

indicator light on the lock graphic pad will illuminate

when the controls are locked and no new

selections can be made until the lock is released.

To unlock the controls, press the DELAY START

pad orAIR DRY pad until the indicator light goes

out.

Delay Start

The DELAY START option allows you to

automatically delay starting your dishwasher from

1-24 hours.

On models with 1-24 hour delay, press the DELAY

START pad until the desired delay time shows in

the STATUS window. A light will come on

indicating the delay start hours and will remain on

until cycle starts.

To cancel the DELAY START option and begin the_

cycle before the delay period is over, press the

START/CANCEL pad.

To Cancel a Cycle

You can cancel a cycle anytime during the cycle.

Press START/CANCEL pad and the dishwasher

will start a 90 second drain. At the end of the drain,

select the desired cycle.

When an option is selected, the light above the

pad will come on and remain on until end of cycle.

To turn off the option, press the pad a second

time. The light above the pad will turn off.

Operating Instructions (continued)

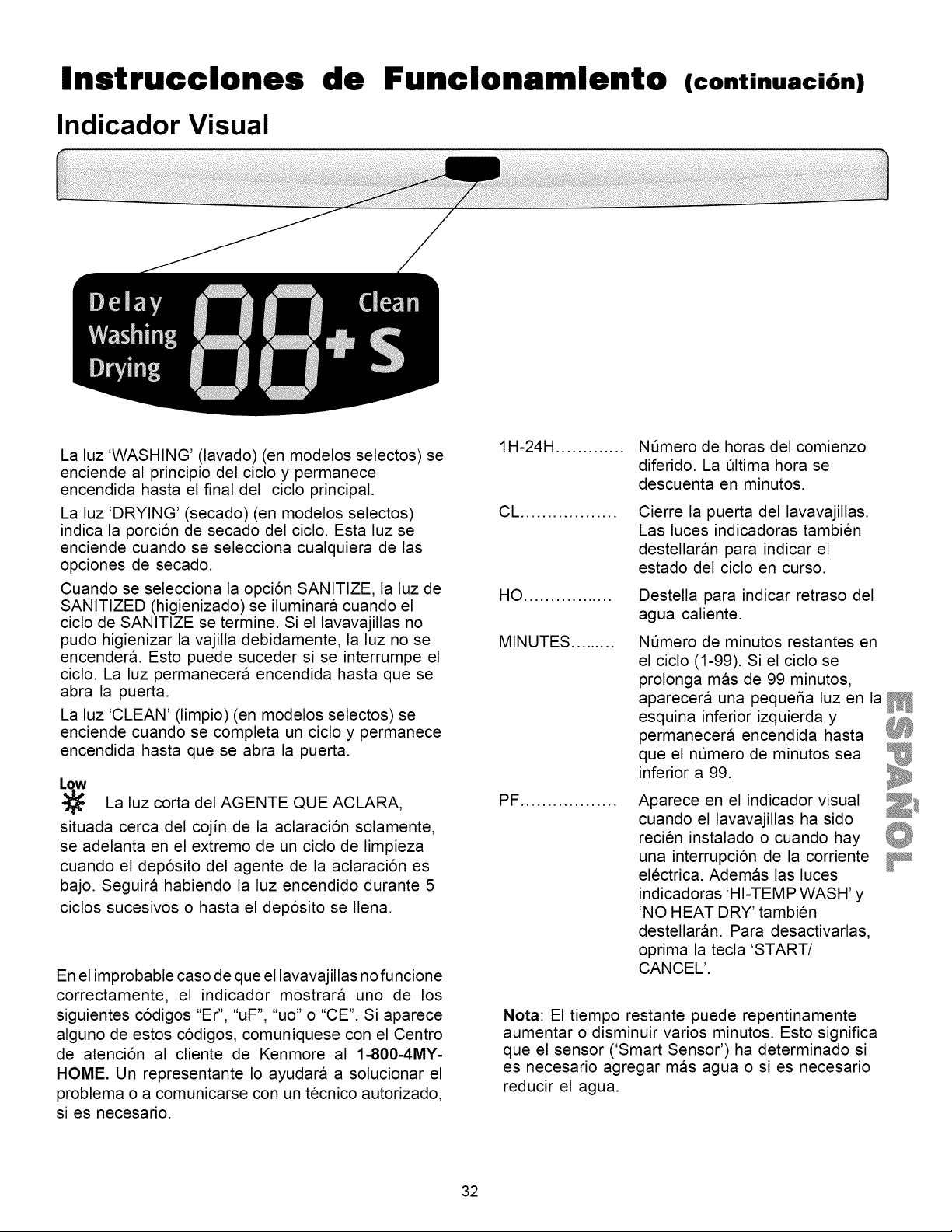

Status Indicator Lights

The WASHING light comes on at the beginning of

cycle and remains on until the end of the main

wash.

The DRYING light indicates the drying portion of

the cycle. The light will come on when either drying

option is selected.

When the SANITIZE option is selected, the

SAN ITIZED light will glow when the SAN ITIZE cycle

is finished and remain on until the door is opened.

If the dishwasher did not properly sanitize the

dishes, the light will not come on. This can happen

if the cycle is interrupted or if incoming water

temperture is below 120°F.

The CLEAN light will come on at end of cycle and

remain on until door is opened.

The RINSING AGENT LOW light, Located

near the Rinse Only Pad, comes on at the end of a

cleaning cycle when the rinse agent reservoir is

low. The light will remain on through 5 successive

cycles or until the reservoir is filled.

In the unlikely event the dishwasher malfunctions,

the indicator may display one of the following

codes "Er", "uF", "uo", or "CE". If one of these

codes are displayed contact the Kenmore

Customer Care Center at 1-800-4MY-

HOME, They will be able to provide assistance

in troubleshooting the problem and/or locating an

authorized service technician, if needed.

PF .................. Appears in window when

dishwasher is first installed, or

when power has been

interrupted. HI-TEMP WASH

and NO HEAT DRY indicator

lights will also flash. To clear,

touch START/CANCEL pad.

1H-24H ........... Number of delay start hours.

The last hour will count down in

minutes.

CL .................. Close dishwasher door. The

status indicator lights will also

flash to indicate current cycle

status.

NO .................

MINUTES .........

Flashes to indicate a water heat

delay.

Number of minutes left in cycle

(1-99). If cycle is longer than 99

minutes, a small plus sign will

appear beside the number of

minutes and remain on until

time counts below 99.

Note: The time remaining could suddenly increase

or drop several minutes. This means the iSense

Soil Sensor has checked the soil level and

determined if additional water fills are needed or if

water fills can be deleted.

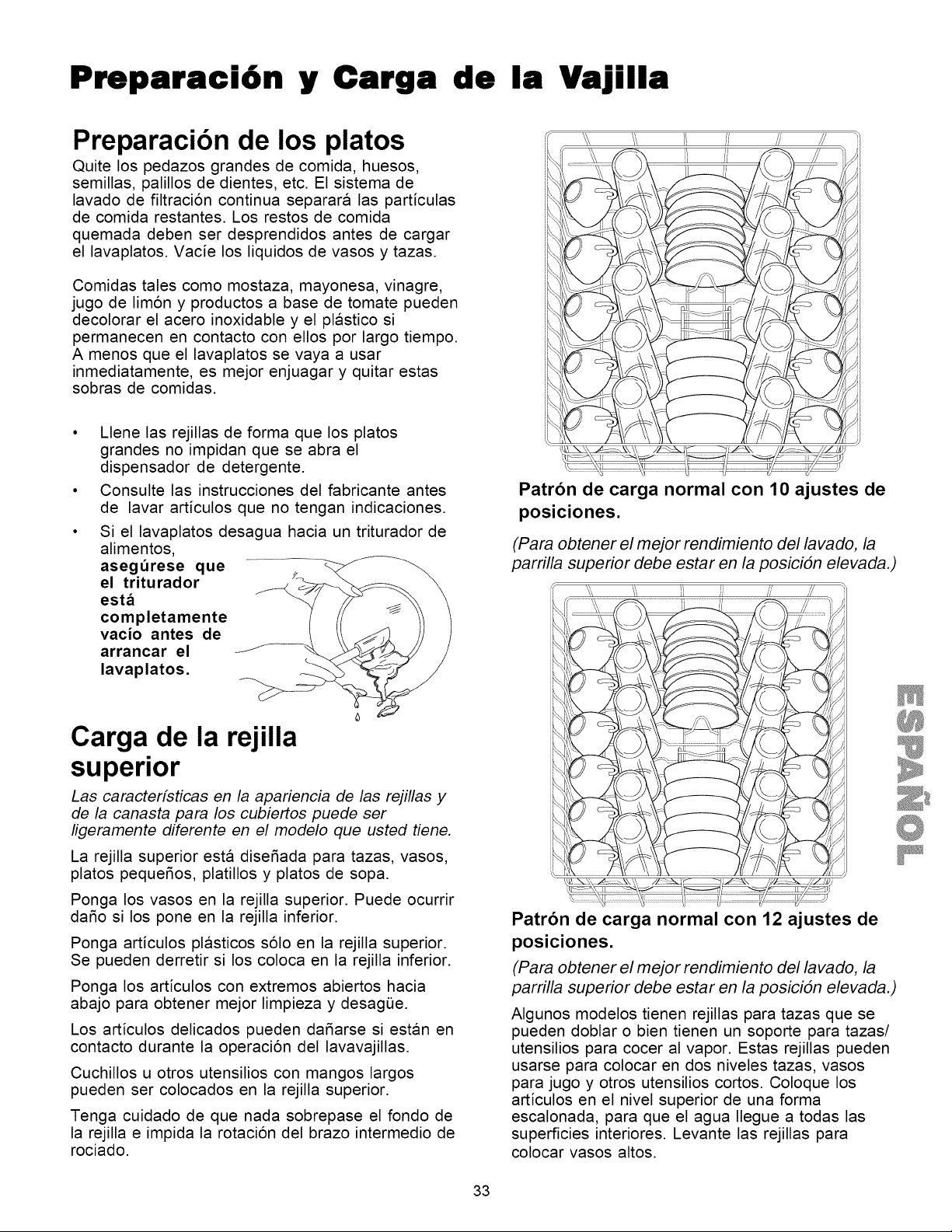

Preparing and Loading Dishes

Dish Preparation

Scrape away large pieces of food, bones, pits,

toothpicks, etc. The continuous filtered wash

system will remove remaining food particles.

Burned-on foods should be loosened before

loading. Empty liquids from glasses and cups.

Foods such as mustard, mayonnaise, vinegar,

lemon juice and tomato based products may

cause discoloration of stainless steel and plastics

if allowed to sit for a long period of time. Unless

the dishwasher is to be operated at once, it is best

to rinse off these food soils.

Load racks so that large items do not

prevent the detergent dispenser from opening.

Check manufacturer's recommendations

before washing items in question.

If the dishwasher

drains into a food x

disposer, be sure _--<-_'-

disposer is

completely empty

before starting

dishwasher.

Loading the

Top Rack

Features and appearance of racks and silverware

basket may vary from your model

The upper rack is designed for flexibility in loading

a wide variety of items including cups, glasses,

stemware, small plates, bowls, etc.

Load glasses in top rack. Damage may occur if

placed in bottom rack.

Load plastic items in top rack only. Melting may

occur if placed in bottom rack.

Load items with open ends facing down for better

cleaning and draining.

Damage may occur if delicate items touch each

other during dishwasher operation.

Use the Versa-Tray for long-handled knives and

utensils.

Be sure nothing protrudes through the bottom of

the rack to block rotation of middle spray arm.

10 place settings standard loading pattern.

(For best washing performance, the upper rack

should be in the raised position.)

12 place settings standard loading pattern.

(For best washing performance, the upper rack

should be in the raised position.)

Some models have a fold-down cup shelf or a cup

shelf/stemware holder. They can be used to load

two levels of cups, juice glasses, and other short

items. Stagger items on upper level so that water

can reach all inside surfaces. Fold up to load tall

glasses.

Preparing and Loading Dishes (continued)

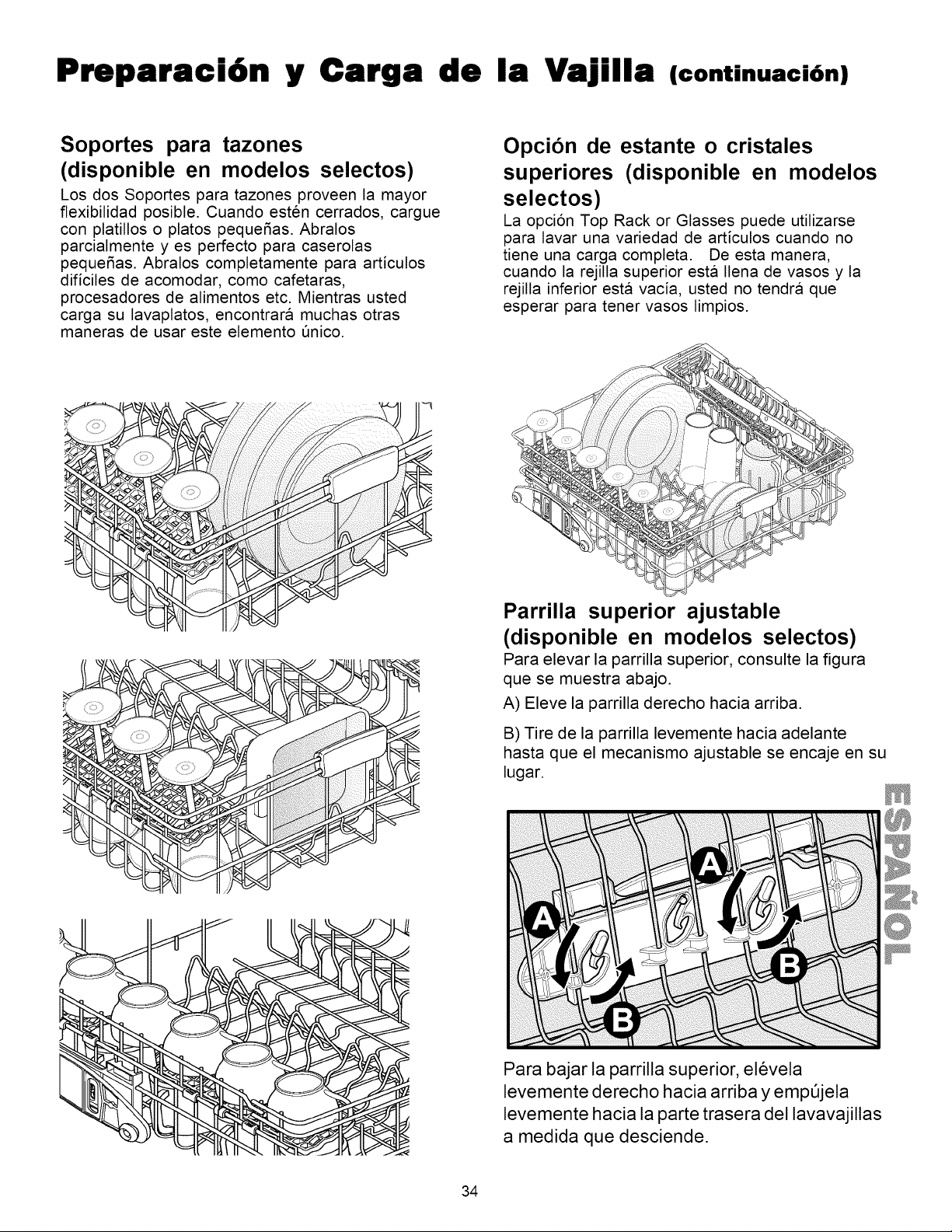

Bowl Tines (available on select

models)

The bowl tines offer the ultimate in flexibility. When

closed, load with saucers or small dishes. Open

halfway and it is perfect for small casseroles.

Open completely for those hard to fit items such

as coffee pots, food processors, etc. As you load

your dishwasher, you will find many other ways to

use this unique feature.

Top Rack or Glasses Cycle

(available on select models)

Top Rack or Glasses Cycle can be used to wash

a wide assortment of items when you don't have a

full load. Also, when the upper rack fills up with

glasses and the lower rack is still empty, you don't

have to wait anymore for clean glasses.

YS_

Adjustable Upper Rack (available on

select models)

To raise the upper rack, refer to the figure below.

A) Lift the rack straight upward.

B) Pull rack slightly forward as the adjustable

mechanism locks into place.

To lower the upper rack, lift the rack straight

upward and push rack slightly towards the rear of

the dishwasher as it is lowered.

Preparing and Loading Dishes (continued)

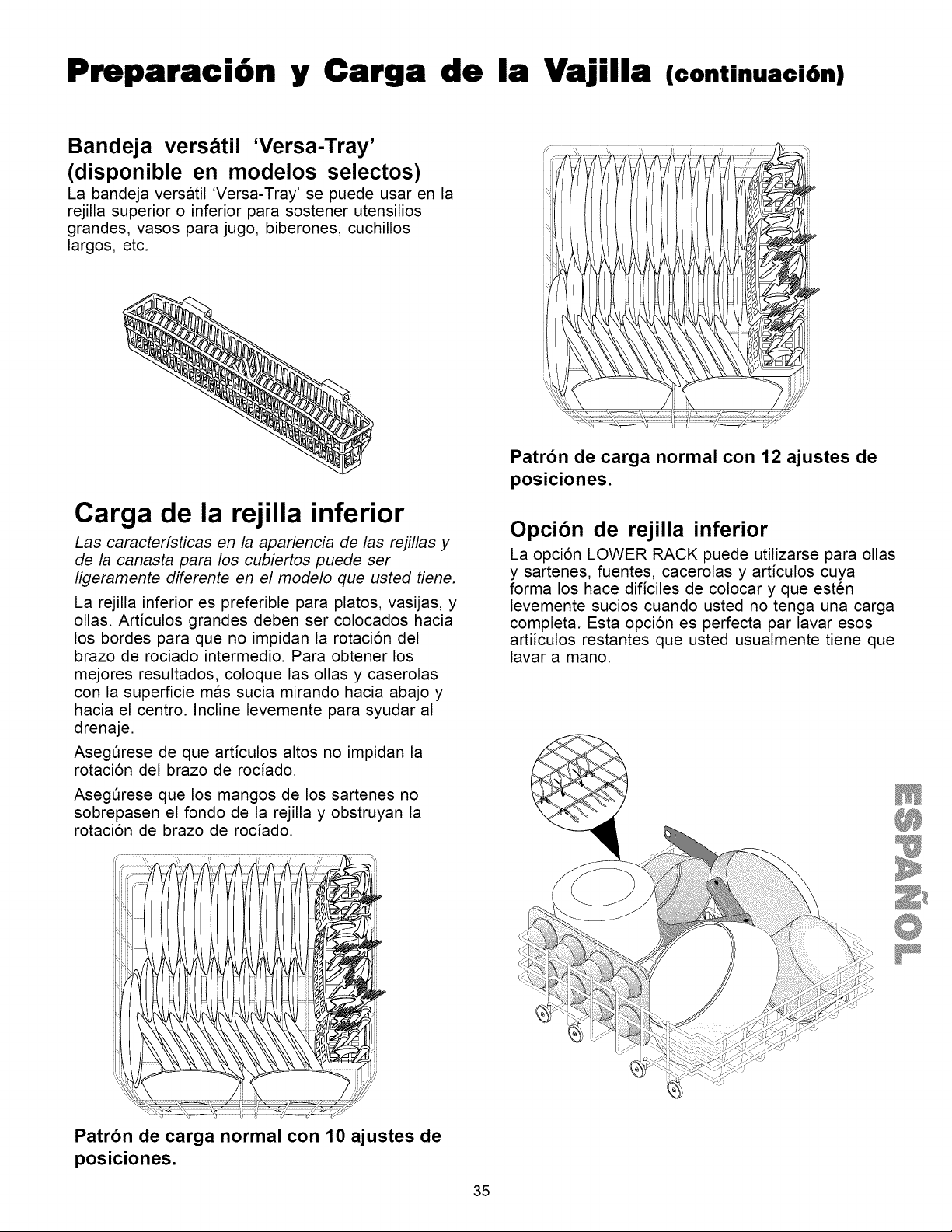

Versa-Tray (available on select

models)

The Versa-Tray can be used in the upper rack or

lower rack to hold large utensils, juice cups, baby

bottles, long knives, etc.

Loading the Bottom Rack

Features and appearance of racks and silverware

basket may vary from your model.

The lower rack is best for plates, saucers, bowls,

and cookware. Large items should be placed along

the edge so they do not block the spray arm

rotation. For best results, place bowls, casseroles,

and sauce pans with soiled surface facing down or

toward the center. Tilt slightly for better drainage.

Make sure tall items do not block spray arm

rotation.

Be sure pan handles do not protrude through the

bottom of the rack and block the spray arm rotation.

12 place settings standard loading pattern.

Fold-down Tines _

The fold-down tines in the lower rack make easy

loading for those extra large and hard-to-fit items.

The tines may be left up for normal use or folded

down for more flexible loading. Fold down for more

space to load large pots or pans.

10 place settings standard loading pattern.

Preparing and Loading Dishes (continued)

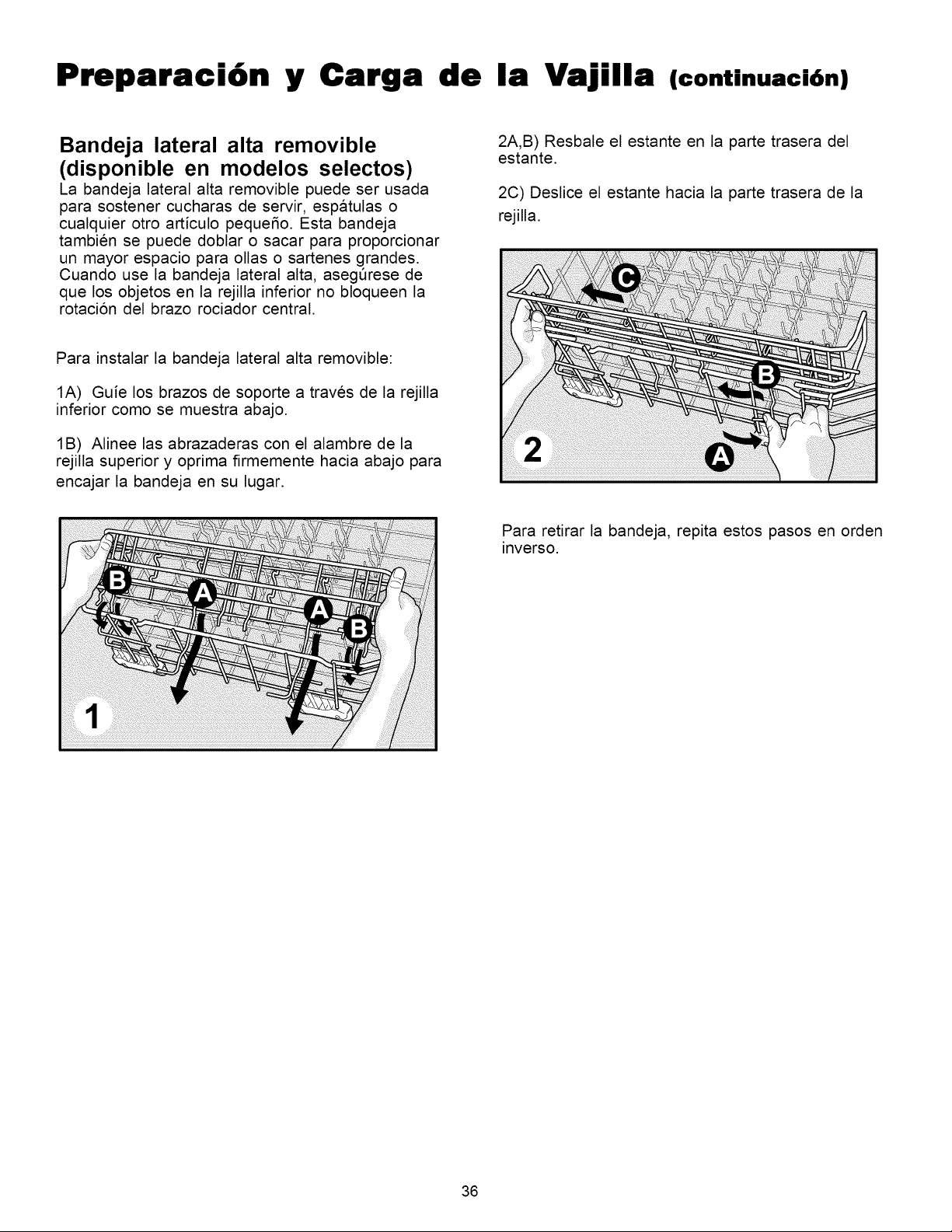

Removable High-Side Shelf

(available on select models)

The removable high-side shelf can be used to hold

serving spoons, spatulas, or other small items.

The shelf can also fold up or be removed for more

space to load large pots or pans.

When using the high-side shelf, ensure that

objects in the lower rack do not block the rotation

of the middle spray arm.

Next,

2A,B) Guide the support arms from the outside to

the inside of the rack.

2C) Slide the shelf to the rear of the rack.

To install the removable high-side shelf:

1A) Guide the support arms through the lower rack

as shown below.

1B) Align clamps with upper rack wire and press

down firmly to lock into place.

To uninstall repeat the following steps in reverse

order.

Preparing and Loading Dishes (continued)

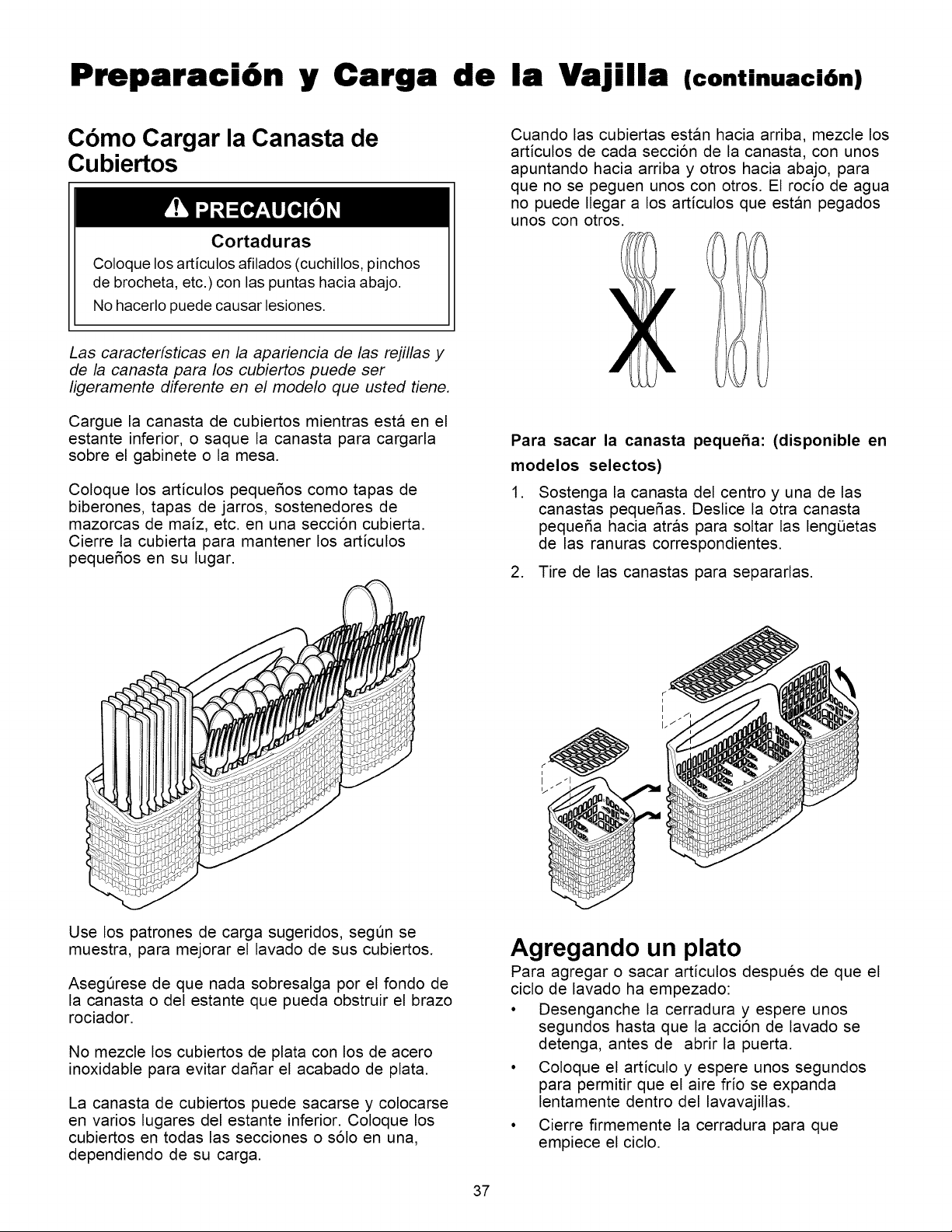

Loading the Silverware Basket

Cut Injury

Load sharp items (knives, skewers, etc.) pointing

down.

Failure to do so may result in injury.

When covers are up, mix items in each section of

the basket with some pointing up and some down

to avoid nesting. Water spray cannot reach nested

items.

Features and appearance of racks and silverware

basket may vary from your model.

Load the silverware basket while it is in the bottom

rack or take the basket out for loading on a counter

ortable.

Place small items like baby bottle caps, jar lids,

corn cob holders, etc., in a covered section. Close

the cover to hold small items in place.

Use suggested loading patterns, as shown, to

increase washability of your silverware.

Be sure nothing protrudes through bottom of

basket or rack to block the spray arm.

Do not mix silver and stainless to avoid damaging

the silver finish.

The silverware basket can be separated and

placed in several locations in the bottom rack.

Load silverware in all sections or just one,

depending on your load.

To remove small basket: (available on select

models)

1. Hold the center basket and one small basket.

Slide the small basket back to release the tabs_

from the corresponding slots.

2. Pull the baskets apart.

Adding a Dish

To add or remove items after wash cycle starts:

• Unlatch door and wait a few seconds until wash

action stops before opening.

• Add the item and wait a few seconds to allow

cold air to slowly expand inside dishwasher.

• Close door firmly to latch and resume cycle.

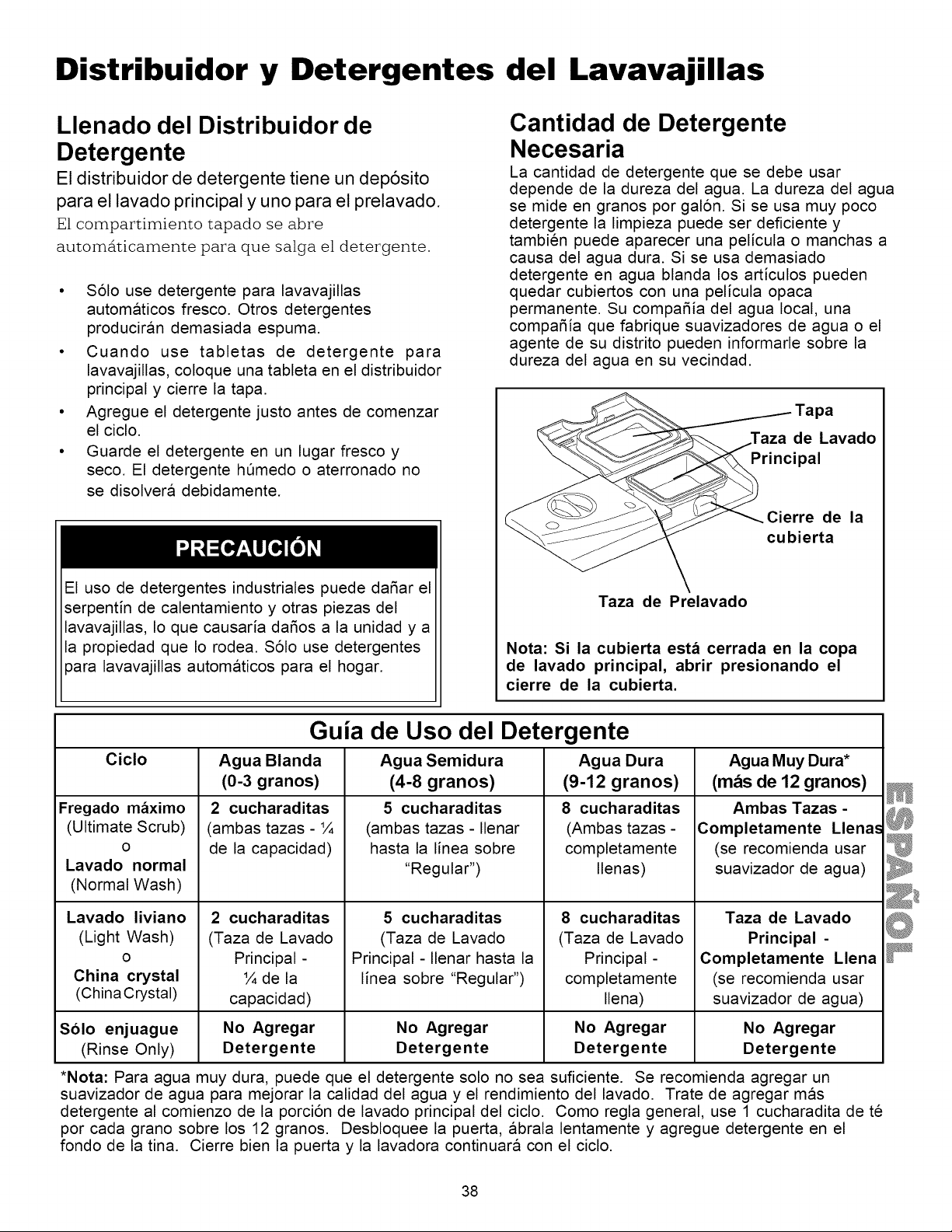

Dishwasher Dispenser & Detergents

Filling the Detergent Dispenser

The detergent dispenser has one main wash and one

pre wash cup. The covered cups open automatically

to release detergent.

• Use only fresh automatic dishwashing

detergent. Other detergents will cause

oversudsing.

• When using automatic dishwashing detergent

tabs, place one tab in main wash cup and

close.

Add detergent just before starting cycle.

Store detergent in a cool, dry location. Moist

or caked detergent will not dissolve properly.

The use of industrial grade detergent can

damage the heating coil and other parts of the

dishwasher leading to damage to the unit and

surrounding property. Use only household grade

automatic dishwasher detergents.

How much Detergent to use

The amount of detergent to use depends on the

water hardness. Water hardness is measured in

grains per gallon. Using too little detergent can

result in poor cleaning and hard water filming or

spotting. Using too much detergent in soft water

can cause a permanent film called etching. Your

local water company, water softener company or

county extension agent can tell you the water

hardness in your area.

_Cover

Wash Cup

-Cover Latch

Pre Wash Cup

Note: If the cover is closed on the Main Wash

Cup, open by pressing the cover latch.

Detergent Usage Guide

Cycle Soft Water Medium Hard Water Hard Water Very Hard Water*

(0-3 grains) (4-8 grains) (9-12 grains) (over 12grains)

Ultimate Scrub

Normal Wash

Eco Wash

China Crystal

Rinse Only

2 teaspoons

(each cup-

1/4 full)

2 teaspoons

(Main Wash cup-

1/4 full)

No Detergent

5 teaspoons

(each cup-fill to line

above "Regular")

5 teaspoons

(Main Wash cup-fill to

line above "Regular")

No Detergent

8 teaspoons

(each cup-

completely full)

8 teaspoons

(Main Wash cup-

completely full)

No Detergent

Each Cup-

Completely Full

(water softener

recommended)

Main Wash Cup-

Completely Full

(water softener

recommended)

No Detergent

(water softener

recommended)

*Note: For very hard water, detergent alone may not be enough. A water softener is recommended to improve

water quality and dishwashing performance. Try adding more detergent at the beginning of the main wash portion

of the cycle. As a rule, use 1 teaspoon for each grain above 12. Unlatch the door, open slowly and add detergent

to the bottom of the tub. Close the door to latch and the dishwasher will continue through the cycle.

Dishwasher Dispenser

& Detergents (continued)

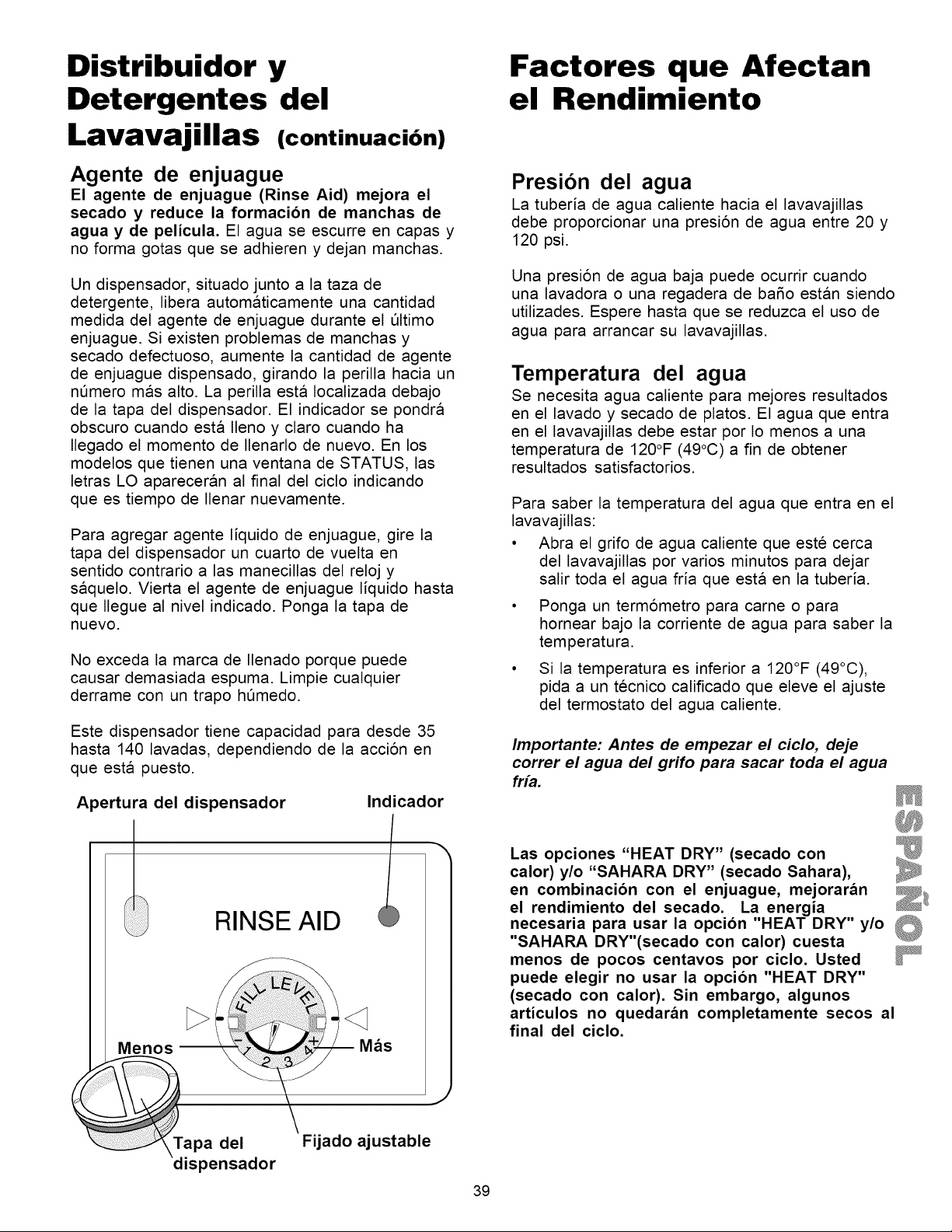

Rinse Aid

Rinse aid greatly improves drying and reduces

water spots and filming. Water "sheets" off dishes

rather than forming water droplets that cling and leave

spots.

A dispenser, located next to the detergent cup,

automatically releases a measured amount of rinse aid

during the last rinse. If spotting and poor drying are

problems, increase the amount of rinse aid dispensed

by rotating the dial to a higher number. The dial is

located under the dispenser cap. The indicator will be

dark when full and will show clear when it is time to refill.

To add liquid rinse aid, turn dispenser cap 1/4 turn

counterclockwise and lift out. Pour in rinse aid until

liquid touches the indicated fill level. Replace cap.

Do not overfill since this can cause oversudsing. Wipe

up any spills with a damp cloth.

The dispenser holds enough for 35 to 140 washes,

depending on setting.

Factors Affecting

Performance

Water Pressure

The hot water line to dishwasher must provide water

pressure between 20 and 120 psi.

Low water pressure may occur when laundry or showers

are in operation. Wait until water use is reduced before

starting dishwasher.

Water Temperature

Hot water is needed for best dishwashing and drying

results. Water entering dishwasher should be 120°F

(49°C) to give satisfactory results.

To check water temperature entering dishwasher:

• Turn on hot water faucet nearest dishwasher for

several minutes to clear cool water from pipes.

• Hold a candy or meat thermometer in stream

of water to check the temperature.

• Iftemperature is below 120°F (49°C), have a qualified _

person raise the hot water heater thermostat setting. F_

Important: Before starting a cycle, run hot water

to clear cool water from pipe.

Dispenser Opening

Indicator

RINSE AID

Less

Dispenser Cap

Adjustable setting

The HEATED DRY and/or SAHARA DRY

options in combination with rinse aid will

enhance drying performance. The energy

required to use these options costs pennies

per cycle. You may choose not to select the

HEATED DRY or SAHARA DRY option;

however you will have items in your dish load

that will not be completely dry at the end of the

cycle.

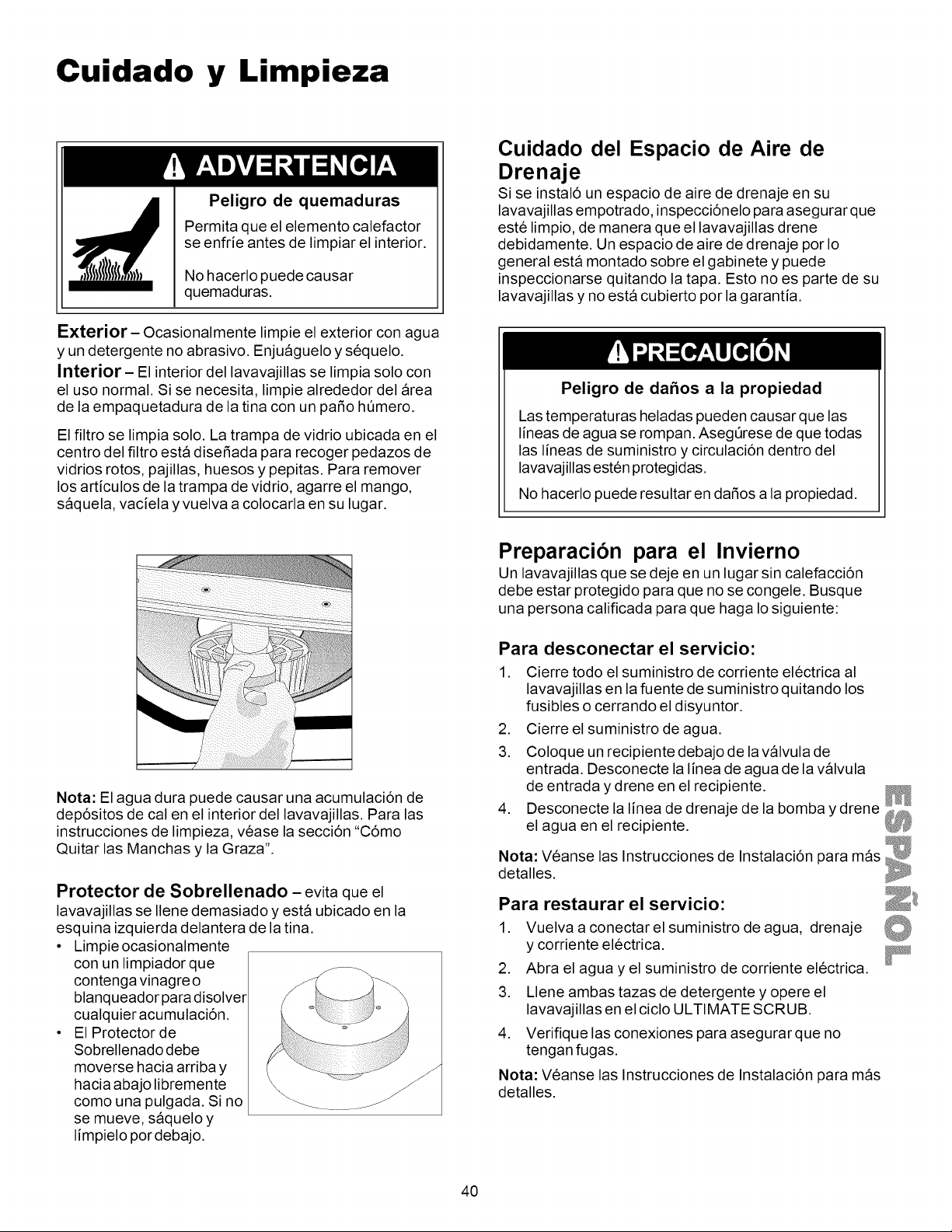

Care and Cleaning

Burn Hazard

Allow heating element to cool before

cleaning the interior.

Failure to do so can result in burns.

Care of Drain Air Gap

If a drain air gap was installed for your built-in

dishwasher, check to make sure it is clean so the

dishwasher will drain properly. A drain air gap is

usually mounted on countertop and can be

inspected by removing the cover. This is not part

of your dishwasher and is not covered by warranty.

Outside--Occasionally wipe with a mild

nonabrasive detergent and water. Rinse and dry.

Models with Easy Care Real

Stainless Finish --Clean outer door with

warm soapy water and a dishcloth or sponge.

Rinse with clean water and a dry cloth. Do not use

harsh cleaners.

Inside--The inside of the dishwasher is self-

cleaning with normal use. If needed, clean around

the tub gasket area with a damp cloth.

The filter is self-

cleaning. A glass ..............

trap located in the

center of the filter

is designed to

collect pieces of

broken glass,

straws, bones and

pits. To remove

items in glass trap,

grasp handle, lift

out, empty and

replace.

Note: Hard water may cause lime deposit buildup

on the interior of the dishwasher. For cleaning

instructions see "Removing Spots and Film"

section.

Overfill Protector--keeps dishwasher from

overfilling and is located in the left front corner of

the tub.

• Clean occasionally with

household cleaner

containing vinegar or

bleach to dissolve any

buildup.

• Overfill Protector

should move up and

down freely about one _._

inch. If it does not

move, lift and clean underneath.

Property Damage Hazard

Freezing temperatures may cause water lines

to rupture. Be sure all supply lines to and

circulating lines within dishwasher are

protected.

Failure to do so could result in property

damage.

Winterizing

A dishwasher left in an unheated place should be

protected from freezing. Have a qualified person

do the following:

To Disconnect Service"

Turn off electrical power to the dishwasher at

the supply source by removing fuses or tripping

circuit breaker.

2. Shut off water supply.

3. Place a pan under the inlet valve. Disconnect

water line from inlet valve and drain into pan.

4. Disconnect drain line from pump and drain

water into pan.

Note: See Installation Instructions for more details.

To Restore Service:

1. Reconnect the water, drain and electrical

power supply.

2. Turn on water and electrical power supply.

3. Fill both detergent cups and run dishwasher

through a ULTIMATE SCRUB cycle.

4. Check connections to make sure they do not

leak.

Note: See Installation Instructions for more details.

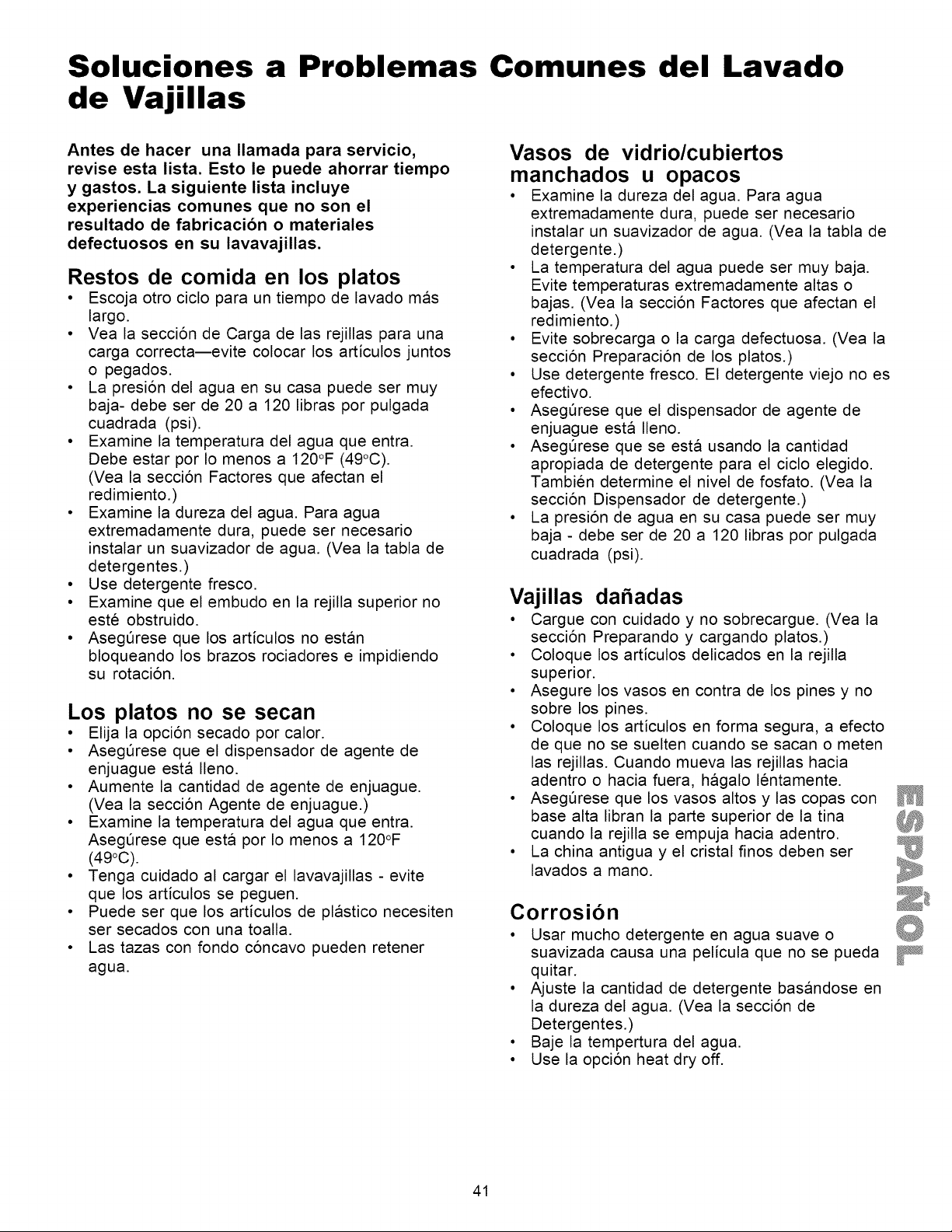

Solutions to Common Dishwashing Problems

Before calling for service, review this list. It may

save you both time and expense. This list includes

common experiences that are not the result of

defective workmanship or material in your

dishwasher.

Food Soils Left on Dishes

• Choose another cycle for longer washing time.

• Check rack loading section for proper loading--avoid

nesting items.

• Home water pressure may be too low--should be 20

to 120 pounds per square inch (psi).

• Check incoming water temperature. It should be

120°F (49°C). (See Factors Affecting Performance.)

• Check water hardness. For extremely hard water, it

may be necessary to install a water softener. (See

Detergent Chart.)

• Usefreshdetergent.

• Check to make sure funnel in top rack is not blocked.

• Make sure items are not blocking the spray arms,

preventing them from rotating.

Dishes not Dry

• Select HEAT DRYoption.

• Make sure the rinse aid dispenser is filled.

• Increase the amount of rinse aid. (See Rinse Aid.)

• Check the incoming water temperature. It should be

120°F(49°C).

• Check for properloading--avoid nesting items.

• Plastic items may need to be towel dried.

• Cups with a concave bottom will collect water.

Glassware/Flatware Spotted or

Cloudy

• Check water hardness. For extremely hard water, it

may be necessary to install a water softener. (See

Dishwasher Dispenser & Detergents.)

• Water temperature may be low. Avoid extremely low

or high temperatures. (See Factors Affecting

Performance.)

• Avoid overloading and improper loading. (See

Preparing and Loading Dishes.)

• Use fresh detergent. Old detergent is ineffective.

• Make sure rinse aid dispenser is filled.

• Check to see that proper amount of detergent is

being used for cycle selected. Also, check phosphate

level. (See Detergent Usage Guide.)

• Home water pressure may be too low--it should be

20 to 120 pounds per square inch (psi).

Dishware Chipped

• Load with care and do not overload. (See Preparing

and Loading Dishes.)

• Place delicate items in top rack.

• Place glasses securely against pins and not over

pins.

• Load items so they are secure and don't jar loose

when moving racks in and out. Move racks in and out

slowly.

• Make sure tall glasses and stemware will clear top of

tub when rack is pushed in.

• Fine antique china and crystal should be hand-

washed.

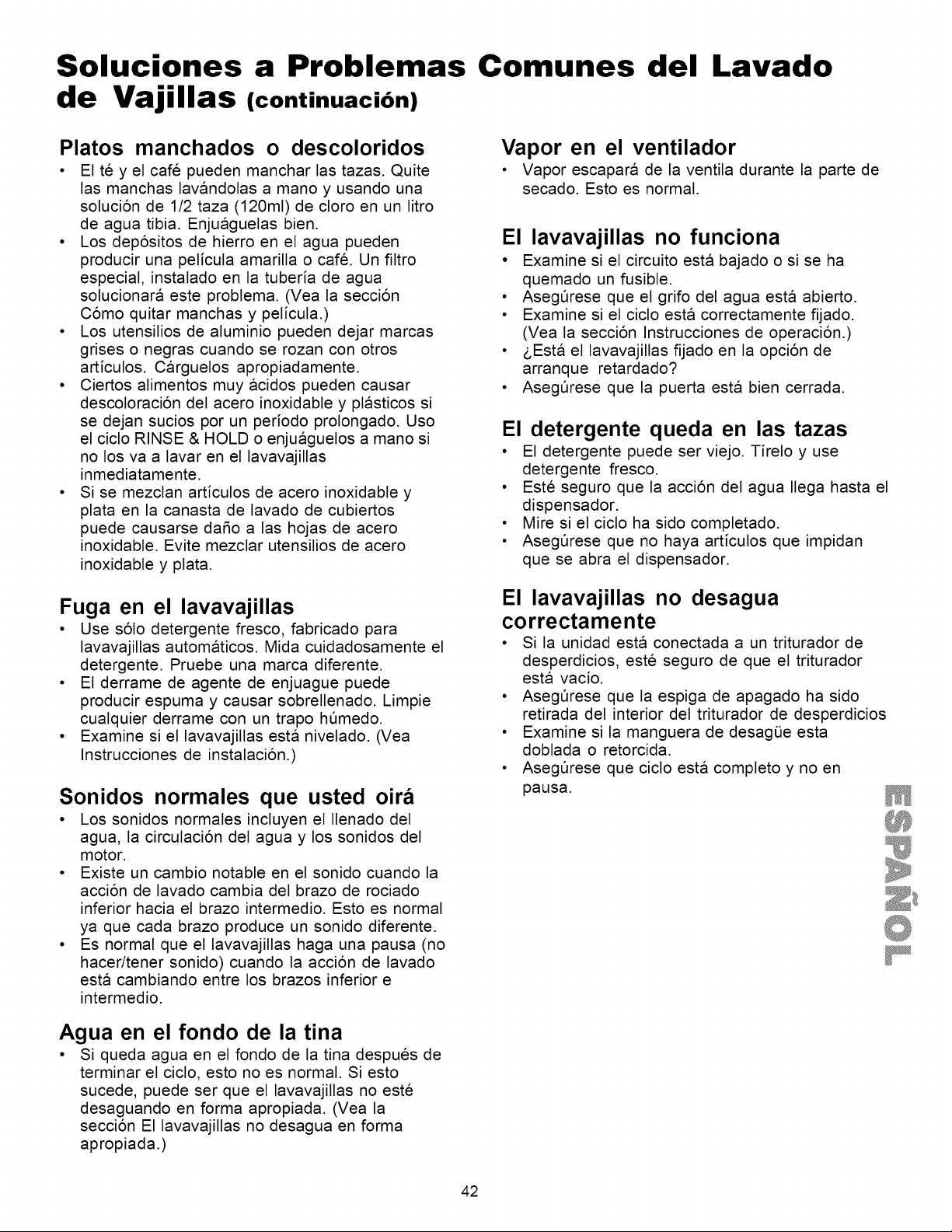

Dishware Stained or Discolored

• Tea and coffee can stain cups. Remove the stains by

hand washing in a solution of 1/2 cup (120 ml) bleach

and one quart (1 L) of warm water. Rinse thoroughly.

• Iron deposits in water can cause a yellow or brown

film. A special filter installed in the water supply line

will correct this problem. (See Removing Spots and _®

Film.)

• Aluminum utensils can leave gray/black marks when ®

they rub against other items. Load properly.

Certain high acid foods can cause discoloration of

stainless steel and plastics if allowed to sit for a long

period. Use the QUICK RINSE cycle or rinse by hand

if not operating dishwasher at once.

• Mixing stainless steel and silver utensils in silverware

basket can cause pitting of the stainless steel

blades. Avoid mixing stainless steel and silver.

Etching

• Using too much detergent in soft or softened water

causes this film that cannot be removed.

• Adjust the amount of detergent based on the water

hardness. (Check Detergent Usage Guide.)

• Lower the water temperature.

Detergent Left in Cups

• Detergent may be old. Discard and use fresh

detergent.

• Be sure water action can reach the dispenser.

• Check to see if cycle has been completed.

• Make sure items do not prevent the detergent

dispenser from opening.

Solutions to Common Dishwashing Problems

(continued)

Dishwasher Leaks

• Use only fresh detergent designed for automatic

dishwashers. Measure detergent carefully. Try a

different brand.

• Spilled rinse aid can cause foam and lead to

overflowing. Wipe up any spills with a damp cloth.

• Check to see that dishwasher is level.

(See Installation Instructions.)

Normal Sounds You Will Hear

• Normal sounds include water fill, water circulation

and motor sounds.

There is a noticeable change in sound when the wash

action switches between the lower and middle spray

arm. This is normal since each spray arm has its own

sound.

• It is normal for dishwasher to pause (no sound) when

the wash action is switching between the lower and

middle spray arms.

Water in Bottom of Tub

• Water left in bottom of tub after cycle is complete is

not normal. If water remains in the bottom of the tub,

dishwasher may not be draining properly. (See

Dishwasher Does Not Drain Properly.)

Vapor at Vent

• Water vapor escapes from the vent during the drying

part of cycle. This is normal.

Dishwasher Won't Start

• Check to see if circuit breaker is tripped or if a fuse is

blown.

• Make sure water supply is turned on.

• Check to see if cycle is set correctly.

(See Operating Instructions.)

• Is dishwasher set for delay start option?

• Make sure door is closed and latched.

Dishwasher Does Not Drain

Properly

• If unit is hooked up to a food waste disposer, make

sure the disposer is empty.

• Check to see if the knockout plug has been removed

from inside the food waste disposer inlet.

• Check to see if drain hose is kinked.

• Make sure cycle is complete, not in a pause.

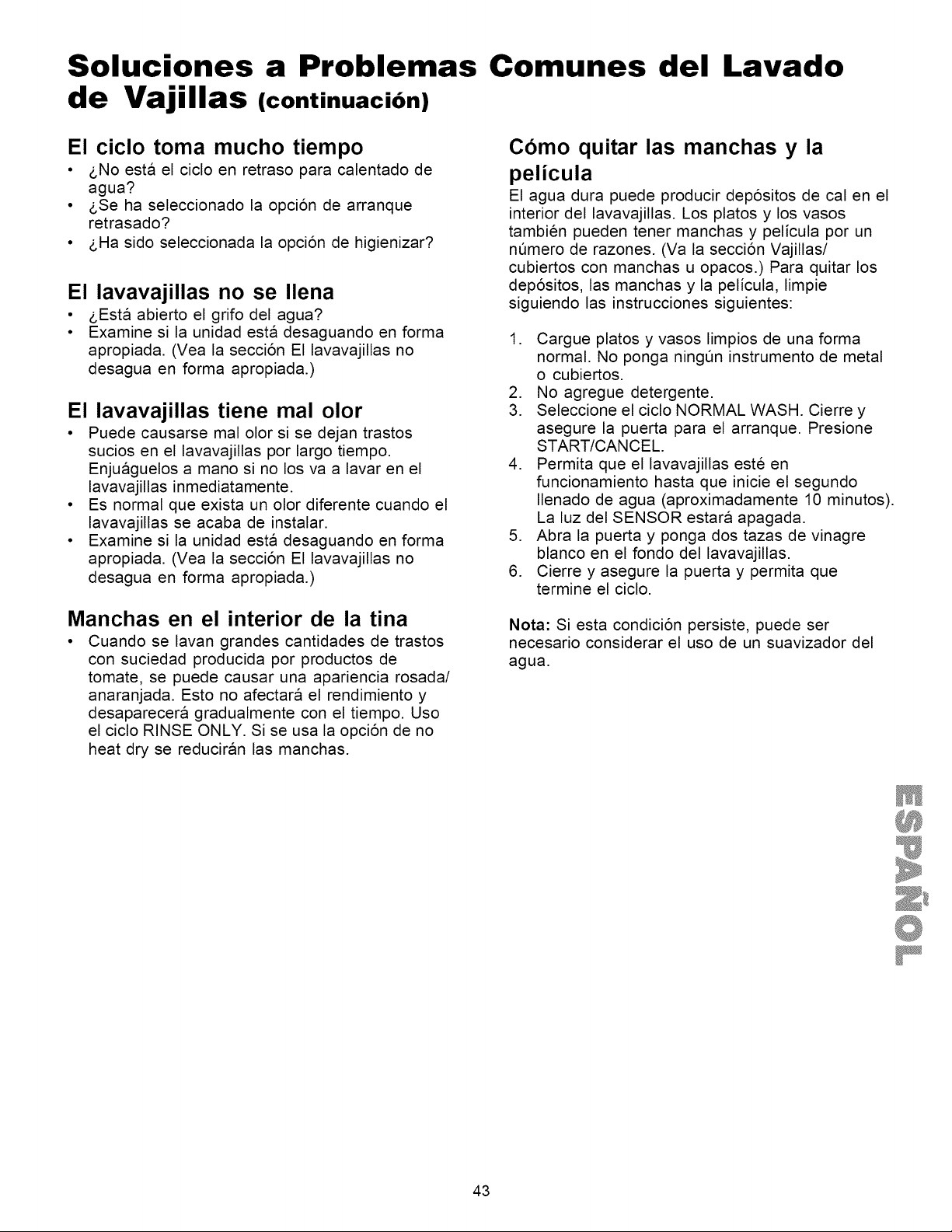

Cycle Takes a Long Time

• Is cycle in a water heating delay?

• Check incoming water temperature. It should be

120°F (49°C).

• Has the delay start option been selected?

Dishwasher Won't Fill

• Iswater supply turned on?

• Does overfill protector move up and down freely? (See

Overfill Protector section.)

• The normal full water level of the dishwasherwill only

reach the bottom of the heater clips.

Dishwasher Has an Odor

• Soiled dishes left in dishwasher too long can create

an odor. Use the RINSE ONLY cycle.

• There will be a "new" smell when first installed. This

is normal.

• Check to see if unit is draining properly. (See

Dishwasher Does Not Drain Properly.)

Stains on Tub Interior

• Washing large amounts ofdishware with tomato

based soil can cause a pink/orange appearance. This

will not affect performance and will gradually fade over

time. Pre-rinsing or using the RINSE ONLY cycle will

reduce the chance of staining. Using the heat dry off

option will lessen staining.

Removing Spots and Film

Hard water can cause lime deposit buildup on the

interior of the dishwasher. Dishes and glasses may also

get spots and film for a number of reasons. (See

Glassware/Flatware Spotted or Cloudy section.) To

remove buildup, spots and film, clean using the following

instructions:

1. Load clean dishes and glasses in normal manner.

Do not load any metal utensils or silverware.

2. Do not add detergent.

3. Select the NORMAL WASH cycle. Close and latch

door. Press START/CANCEL pad.

4. Allow dishwasher to run for 20 minutes to reach the

main wash portion of cycle.

5. Unlatch and open door and pour 2 cups

of white vinegar into the bottom of dishwasher.

6. Close and latch door and allow cycle to finish.

Note: If these conditions persist, a home water softener

should be considered.

Notes

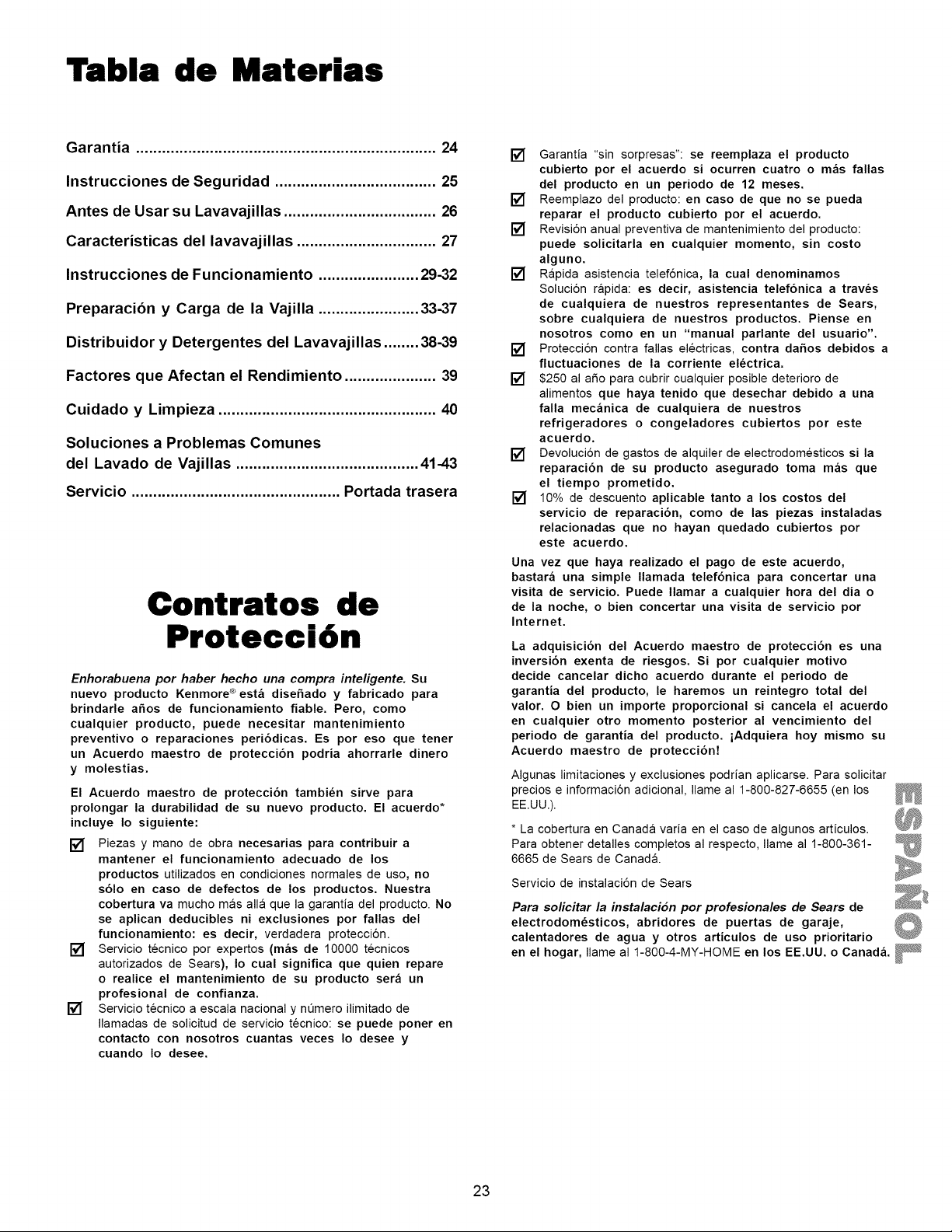

Tabla de Materias

Garantia ..................................................................... 24

Instrucciones de Seguridad ..................................... 25

Antes de Usar su Lavavajillas ................................... 26

Caracteristicas del lavavajillas ................................ 27

Instrucciones de Funcionamiento ....................... 29-32

Preparaci6n y Carga de la Vajilla ....................... 33-37

Distribuidor y Detergentes del Lavavajillas ........ 38-39

Factores que Afectan el Rendimiento ..................... 39

Cuidado y Limpieza .................................................. 40

Soluciones a Problemas Comunes

del Lavado de Vajillas .......................................... 41-43

Servicio ................................................ Portada trasera

Contratos de

Protecci6n

Enhorabuena por haber hecho una compra inteligente. Su

nuevo producto Kenmore ® estb dise_ado y fabricado para

brindarle a_os de funcionamiento fiable. Pero, como

cualquier producto, puede necesitar mantenimiento

preventivo o reparaciones peri6dicas. Es por eso que tener

un Acuerdo maestro de protecci6n podria ahorrarle dinero

y molestias.

El Acuerdo maestro de protecci6n tambi_n sirve para

prolongar la durabilidad de su nuevo producto. El acuerdo*

incluye Io siguiente:

[] Piezas y mano de obra necesarias para contribuir a

mantener el funcionamiento adecuado de los

productos utilizados en condiciones normales de uso, no

s61o en caso de defectos de los productos. Nuestra

cobertura va mucho mas alia que la garantia del producto. No

se aplican deducibles ni exclusiones por fallas del

funcionamiento: es decir, verdadera protecci6n.

[] Servicio tecnico por expertos (m&s de 10000 tecnicos

autorizados de Sears), Io cual significa que quien repare

o realice el mantenimiento de su producto ser_ un

profesional de confianza.

[] Servicio tecnico a escala nacional y nQmero ilimitado de

Ilamadas de solicitud de servicio tecnico: se puede poner en

contacto con nosotros cuantas veces Io desee y

cuando Io desee.

[] Garantia "sin sorpresas': se reemplaza el producto

cubierto por el acuerdo si ocurren cuatro o m&s fallas

del producto en un periodo de 12 meses.

[] Reemplazo del producto: en caso de que no se pueda

reparar el producto cubierto por el acuerdo.

[] Revisi6n anual preventiva de mantenimiento del producto:

puede solicitarla en cualquier momento, sin costo

alguno.

[] Rapida asistencia telef6nica, la cual denominamos

Soluci6n r_pida: es decir, asistencia telef6nica a trav_s

de cualquiera de nuestros representantes de Sears,

sobre cualquiera de nuestros productos. Piense en

nosotros como en un "manual parlante del usuario".

[] Protecci6n contra fallas electricas, contra daSos debidos a

fluctuaciones de la corriente el_ctrica.

[] $250 al aSo para cubrir cualquier posible deterioro de

alimentos que haya tenido que desechar debido a una

falla mec_nica de cualquiera de nuestros

refrigeradores o congeladores cubiertos por este

acuerdo.

[] Devoluci6n de gastos de alquiler de electrodomesticos si la

reparaci6n de su producto asegurado toma m&s que

el tiempo prometido.

[] 10% de descuento aplicable tanto a los costos del

servicio de reparaci6n, como de las piezas instaladas

relacionadas que no hayan quedado cubiertos por

este acuerdo.

Una vez que haya realizado el pago de este acuerdo,

bastar& una simple Ilamada telef6nica para concertar una

visita de servicio. Puede Ilamar a cualquier hora del dia o

de la noche, o bien concertar una visita de servicio por

Internet.

La adquisici6n del Acuerdo maestro de protecci6n es una

inversibn exenta de riesgos. Si por cualquier motivo

decide cancelar dicho acuerdo durante el periodo de

garantia del producto, le haremos un reintegro total del

valor. O bien un importe proporcional si cancela el acuerdo

en cualquier otro momento posterior al vencimiento del

periodo de garantia del producto, iAdquiera hoy mismo su

Acuerdo maestro de proteccibn!

Algunas limitaciones y exclusiones podrian aplicarse. Para solicitar

precios e informaci6n adicional, Ilame al 1-800-827-6655 (en los

EE.UU.).

* La cobertura en Canada varia en el caso de algunos articulos.

Para obtener detalles completos al respecto, Ilame al 1-800-361-

6665 de Sears de Canad&

Servicio de instalaci6n de Sears

Para solicitar la instalaci6n por profesionales de Sears de

electrodom_sticos, abridores de puertas de garaje,

calentadores de agua y otros articulos de uso prioritario

en el hogar, Ilame al 1-800-4-MY-HOME en los EE.UU. o Canad&

w ,Iv

GARANTIA DE ELECTRODOMESTICOS

KENMORE

Garantia limitada de un aSo

Siesta cubierta, cuando se instala y se utiliza de

acuerdo con las instrucciones de instalaci6n y la guia

de uso y cuidado, falla debido a defectos de material o

mano de obra durante el primer afio a partir de la fecha

de compra, Ilame al 1-800-4-MY-HOME® para hacer

arreglos para que sea reparada (o reemplazada si no se

puede reparar) gratuitamente.

Si este electrodom6stico se usa para fines que no sean

privados de familia, esta garantia es valida _nicamente

por 90 dias a partir de la fecha de compra.

Esta garantia cubre enicamente los defectos de

material y mano de obra. Sears NO pagar_ Io

1. Articulos desechables que se desgasten por uso

normal, incluyendo sin limitarse a los filtros, correas,

bombillas y bolsas.

2. T6cnicos de servicio que instruyan al usuario en la

manera adecuada de instalar, utilizar o mantener el

producto.

3. Tecnicos de servicio que limpien o realicen

mantenimiento al producto.

4. DaSos o fallas de este producto si el mismo no fue

instalado, utilizado o mantenido de acuerdo con todas

las instrucciones proporcionadas con el producto.

5. Dafios o fallas de este producto por accidente, abuso

o mal uso del producto o uso para fines para los cuales

no fue diseSado.

6. DaSos o fallas de este producto por el uso de

detergentes, limpiadores, quimicos o utensilios que no

sean los recomendados en todas las instrucciones

proporcionadas con el producto.

7. DaSos o fallas de piezas o sistemas por

modificaciones al producto que no hayan sido

autorizadas.

Esta garantia se aplica t_nicamente mientras este

electrodom6stico est6 en uso dentro de los Estados

Unidos o Canad&

Esta garantia le otorga derechos legales especificos.

Usted puede tener adem_s otros derechos que varian de

un estado a otro.

Sears, Roebuck and Co.,

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

En el espacio a continuaci6n, anote su nQmero de

modelo completo, el nQmero de serie y la fecha de

compra. Esta informaci6n puede encontrarse en la

etiqueta del nQmero de modelo y serie que se encuentra

en el lugar que se muestra en la secci6n de

Caracteristicas del Lavavajillas de este libro. Tenga esta

informaci6n a mano para que le ayude a obtener ayuda y

servicio rapidamente cuando Ilame a Sears con respecto

a su aparato dom6stico.

NQmero de Modelo: 587.

NQmero de Serie:

Fecha de Compra:

Guarde estas instrucciones y su recibo de compra

para referencia futura.

Renuncia de responsabilidades de garantias

implicitas; limitaci6n de acciones legales

La t_nica y exclusiva opci6n del cliente bajo esta

garantia limitada es la reparaci6n del producto segQn se

indica. Las garantias implicitas, incluyendo las garantias

de comercializaci6n o aptitud del producto para un

prop6sito especifico, est&n limitados a un aSo o al

periodo minimo permitido por ley. Sears no sera

responsable por da5os consecuentes o incidentales.

Algunos estados y provincias no permiten la exclusi6n o

limitaci6n de daSos incidentales o consecuentes o las

limitaciones de duraci6n de las garantias implicitas de

comercializaci6n o aptitud, por Io que estas exclusiones

o limitaciones pueden no aplicarse en su caso.

Seguridad del Lavavajillas

Su seguridad y la seguridad de otros son muy importantes.

Hemos incluido muchos mensajes de seguridad importantes en el manual yen su aparato dom6stico. Siempre lea y

obedezca todos los mensajes de seguridad.

Este es el simbolo de alerta de seguridad.

Este simbolo le avisa de posibles peligros que pueden causar la muerte o lesionarlo a usted y a

otros.

Todos los mensajes de seguridad seguir_n al simbolo de alerta de seguridad con la palabra

"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Usted puede morir o ser lesionado gravemente si no

sigue las instrucciones de inmediato.

Usted puede morir o ser lesionado gravemente si no

sigue las instrucciones.

Todos los mensajes de seguridad le diran cu_l es el posible peligro, c6mo reducir la posibilidad de ser lesionado y Io

que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: AI usar su lavavajillas, siga las precauciones basicas de seguridad, incluyendo:

• Lea todas las instrucciones antes de usar el

lavavajillas.

• Use su lavavajillas s61o como se indica en esta

Guia de Uso y Cuidado.

• S61ouse los detergentes y agentes de enjuague

que se recomiendan para usarse en un

lavavajillas, y mant6ngalos fuera del alcance de

los ni_os.

AI colocar los articulos para lavarlos:

Coloque los cuchillos y los articulos afilados

de manera que no da_en el sello de la

puerta o la tina.

Coloque los cuchillos y los articulos afilados

con los mangos hacia arriba para evitar

cortaduras.

• No lave ningQn articulo de plastico, a menos que

tenga una marca que indique que es "seguro para

lavarse en lavavajillas" o atgo similar. Si no tiene

dicha marca, verifique las recomendaciones con

el fabricante. Los articulos que no son seguros

para lavarse en el lavavajillas pueden derretirse y

crear un posible peligro de incendio.

• No toque el elemento calefactor durante ni

inmediatamente despu6s del uso.

• No opere su lavavajillas a menos que todos los

paneles est6n instalados debidamente en su

lugar.

• Si el lavavajillas drena en un triturador de

desperdicios de comida, asegQrese de que el

triturador este completamente vacio antes de

operarel lavavajillas.

Desconecte la corriente el6ctrica al lavavajillas

antes de darle servicio.

No manipule los controles.

No permita que los ni_os abusen, se sienten, se

paren o jueguen en la puerta o los estantes del

lavavajillas.

• Mantenga a los ni_os peque_os y a los bebes

lejos del lavavajillas cuando est6 funcionando.

• En ciertas condiciones, se puede producir gas de

hidr6geno en un sistema de agua caliente que ha

estado sin usarse durante dos o mas semanas.

EL GAS DE HIDROGENO ES EXPLOSIVO. Si el

sistema de agua caliente no se ha usado durante

tal periodo, antes de usar el lavavajillas, abra todos

los grifos de agua caliente y permita que el agua

fluya por varios minutos de cada uno de ellos. Esto

liberar_ cualquier gas de hidr6geno que se haya

acumulado. Debido a que el gas es inftamable, no

fume ni use una llama abierta durante este tiempo.

• Quite la puerta al compartimiento que se lava al

quitar un viejo lavaplatos de servicio o

desech_ndolo.

GUARDE ESTAS INSTRUCCIONES

Antes de Usar su Lavavajillas

Peligro de que se vuelque

No use el lavavajillas hasta que este

completamente instalado.

No presione la puerta abierta hacia abajo.

Esto puede resultar en lesiones o

cortaduras graves.

Peligro de choque electrico

Conecte a tierra el lavavajillas.

Conecte un alambre de tierra a la tuerca

redonda verde de la caja de terminales.

No use un cable de extensi6n.

No seguir estas instrucciones puede dar causar

la muerte, un incendio o un choque el_ctrico.

INSTRUCCIONES PARA CONEXION ATIERRA

Para un lavavajillas conectado con cable y

conectado a tierra:

El lavavajillas debe estar conectado a tierra. En

caso de mal funcionamiento o averia, la conexi6n

a tierra reducira el riesgo de un choque electrico

al proporcionar un paso de menor resistencia a la

corriente electrica. El lavavajillas esta equipado

con un cable que tiene un conductor de conexi6n

a tierra del equipo y un enchufe de conexi6n a

tierra. El enchufe debe conectarse en un

tomacorriente apropiado que est6 instalado y

conectado a tierra de acuerdo con todos los

c6digos y ordenanzas locales.

ADVERTENCIA: Una conexi6n incorrecta del

conductor de conexi6n a tierra del equipo puede

resultar en un riesgo de choque el6ctrico.

Verifique con un electricista o representante de

servicio calificado si tiene duda de que el

lavavajillas est6 debidamente conectado a tierra.

No modifique el enchufe que viene con el

lavavajillas. Si no entra en el tomacorriente, haga

que un electricista calificado instale un

tomacorriente adecuado.

Para un lavavajillas conectado

permanentemente:

El lavavajillas debe ser conectado a un sistema

de cableado permanente, de metal y conectado

a tierra, o un conductor de conexi6n a tierra del

equipo debe tenderse junto con los conductores

del circuito y conectarse al terminal o alambre de

conexi6n a tierra del equipo en el lavavajiltas.

GUARDE ESTAS INSTRUCCIONES

Caracteristicas del Lavavajillas

Su lavavajillas limpia los platos rociando una mezcla de agua caliente y detergente a traves de los brazos

rociadores sobre las superficies sucias. Cada ciclo comienza con un drenaje previo. A continuaci6n, el

lavavajillas se Ilena con agua hasta cubrir el area de filtrado. Seguidamente, el agua se bombea a traves del

filtro y los brazos de rociado. Las particulas de suciedad bajan por el desagee cuando el agua se bombea

hacia afuera yes reemplazada por agua limpia. El nQmero de Ilenados variara de acuerdo con el ciclo que

se este usando. No todos los modelos tienen todas las caracteristicas enumeradas abajo.

Boquilla y rocio superior

Empaque de la tina

Soportes para

tazones

Conjunto del ventilador

Bandeja vers_til

removible

Brazo rociador

intermedio

Bandeja lateral alta

Brazo rociador

Protector contra

Dispensador de

deterg

Dispensador del

elemento de

enjuague

superior

Etiqueta con el

n_mero de serie

(esta colocada al lado

derecho de la tina)

Canasta de Cubiertos

Rejilla

inferior

=pa para vidrio

Filtro auto-limpiable

Elemento

calefactor

Instrucciones de Funcionamiento

La apariencia del aparato puede variar del modelo que usted tiene.

Informacibn muy

importantemLea esta

informacibn antes de operar su

lavaplatos!

Sonidos normales de

operacibn

Este lavaplatos no emite sonidos similares a

otros lavaplatos--ES MAS SILENClOSO.

El nuevo Precision Direct Wash System ® usa

motores eficientes en cuanto a energia para las

porciones de lavado y desagOe del ciclo que

usted seleccione. Cada ciclo tiene una serie de

Ilenados y vaciados de agua para el lavado y

enjuague de los platos. Cuando empieza cada

ciclo puede que usted oiga o no el motor del

desagOe.

El pr6ximo sonido que usted escuchara es el del

agua cuando entra en la tina. Luego el brazo

inferior gira y hace circular el agua. A esto le

sigue una pausa y un sonido un poco diferente

cuando el brazo intermedio rocia agua. Si usted

escucha atentamente, podra oir el cambio de

sonido cuando la acci6n de lavado cambia de

una a otra.

ATENCION: Si usted compara este

lavaplatos con modelos anteriores ipuede

que usted se sorprenda de Io que NO

escuchar

Cbmo empezar

1. Cargue el lavavajillas (Yea la secci6n Preparando

y cargando los platos).

2. Agregue el detergente (Vea la secci6n

Dispensador y detergentes para lavavajillas).

3. Si es necesario, agregue el agente de enjuague

(Vea la seccion Agente de enjuague, "Rinse Aid").

4. Cierre la puerta.

5. Seleccione el ciclo deseado. (Ver la Tabla de

Ciclos). El indicador sobre la almohadilla brilla.

6. Seleccione las opciones (OPTIONS) de energia

deseadas (Vea la seccion Opciones de energia).

El indicador sobre la almohadilla brilla.

7. Deje correr el agua caliente en un grifo cercano

hasta que el agua este caliente. Cierre el grifo.

8. Para arrancar, apriete 'START/CANCEL'.

NOTA: El lavavajillas esta programado para

recordar el Ultimo ciclo, de modo que no es

necesario ajustarlo cada vez. Para poner en

funcionamiento el lavavajillas usando el mismo

ciclo y las opciones seleccionadas en el lavado

anterior, simplemente oprima la tecla 'START/

CANCEL'.

Selecciones de ciclo de lavado

Nota: La duraci6n de los cicIos es aproximada y

variara de acuerdo con las opciones que se

seleccionen. Se necesita agua caliente para activar

controlando la temperatura del agua que entra y, si

no esta suficientemente caliente, se retrasara el

cron6metro para el calentado automatico del agua

en el ciclo de lavado principal. Esto sucede aQn

cuando no se haya seleccionado la opci6n HI-

TEMP WASH. Cuando se selecciona esta opcion se

garantiza una temperatura aQn mas alta capaz de

manejar cargas mas sucias.

Instrucciones de Funcionamiento (continuaci6n)

En algunos modelos, el Sensor Inteligente revisa el nivel de suciedad en sus platos durante los ciclos de

Fregado Maximo, Normal, Cristaleria y Vijillas y Lavado Economico. Dependiendo del nivel de suciedad, el

sensor determinara si es necesario utilizar Ilenados de agua adicionales para limpiar los platos o bien, si

pueden eliminarse algunos Ilenados de agua. El tiempo del ciclo tambien puede variar basandose en las

opciones seleccionadas yen la temperatura del agua que entra al aparato. Nota: No todos los ciclos estan

disponibles en todos los modelos.

Ciclos Tiempo*

(aprox.)

2 1/4Fregado maximo

(Ultimate Scrub)

Para ollas, sartenes, cacerolas

y vajillas con desperdicios

adheridos, secos o de

horneado.

Lavado normal

(Normal Wash)

Para platos y cubiertos con

suciedad normal.

Lavado econ6mico

Tabla de Ciclos

Para Seleccionar el Ciclo Nivel de Agua

Suciedad (aprox.)

SeleccioneULTIMATE Alto y Medio 9,9 gal.

SCRUB y las otras OPTIONS 37,5 litros

deseadas. LAVADO A

ALTATEMPERATURAe

HIGIENIZARseran

proporcionados

automaticamente.

Bajo

Alto

1 3/4

7,3 gal.

27,6 litros

Lavados/

E_uagues

21avados

6e_uagues

21avados

4e_uagues

7,3 gal.

27,6 litros

Seleccione NORMAL WASH

y las otras OPTIONS Medio 6,1

deseadas. 23,1

2 lavados

4enjuagues

Luz

Adicional

2 lavados

3enjuagues

Bajo 1 1/2 2 lavados

2enjuagues

11/4

Alto

(EcoWash) 23,1

Seleccione ECO WASH y

las otras OPTIONS

deseadas.

Medio y

Bajo

Para platos y cubiertos no muy

sucios o preenjuagados.

China/crystal (China Crystal)

Use para china y cristal

levemente sucios.

1 1/2

Cristales o estante superior

(Glasses or Top Rack)

Para platos levemente sucious

cuando no sea una carga

completa.

Limpieza rapida (SpeedClean)

Un lavado rapido para los platos

y cubiertos con sucio normal

llavados

2e_uagues

31avado

2e_uagues

21avado

2e_uagues

2 lavado

3enjuagues

gal.

litros

4,9 gal.

18,5 litros

3,7 gal.

14,0 litros

6,1 gal.

litros

4,9 gal.

18,6 litros

6,1 gal.

23,1 litros

3,7 gal.

14,0 litros

6,1 gal.

23,1 litros

S61o enjuague

(Rinse Only)

Para el enjuague de platos

que ser&n lavados despues.

Seleccione CHINA

CRYSTAL y las otras

OPTIONS deseadas.

2,4 gal. 1/4

9,1 litros

Seleccione GLASSES y las

otras OPTIONS deseadas.

Seleccione SPEEDCLEAN

y las otras OPTIONS

deseadas.

Seleccione RINSE ONLY.

NO USE detergente.

61 21avado

1e_uagues

3/4 21avado

3e_uagues

2e_uagues

*lncluyetiempo de

secado.

Instrucciones de Funcionamiento (continuaci6n)

Opciones

Presion de la colada "WASH

PRESSURE"(disponible en modelos

selectos)

La opci6n "WASH PRESSURE" (presi6n de lavado)

le permite elegir la opci6n de la presi6n de lavado

deseada, segQn la carga de vajilla. Cuando se

selecciona HIGH WASH PRESSURE (presi6n alta de

lavado), la presi6n de lavado aumenta un 30% para

brindar una limpieza mas rapida y efectiva. Cuando

se selecciona LOW WASH PRESSURE (presi6n baja

de lavado), la presion de lavado disminuye un 30%

para limpiar platos delicados sin daSarlos. La opci6n

HIGH WASH PRESSURE (presi6n alta de lavado) se

puede utilizar en todos los ciclos, excepto en CHINA

CRYSTAL (vajilla de porcelana) y RINSE ONLY (s61o

enjuague). Esta opci6n comienza automaticamente

cuando se seleccionan los ciclos ULTIMATE SCRUB

(restregado maximo) o SPEEDCLEAN (limpieza

rapida). La opci6n LOW WASH PRESSURE(presi6n

baja de lavado) se puede utilizar en todos los ciclos,

excepto en SPEEDCLEAN (limpieza rapida) y RINSE

ONLY (s61o enjuague). Esta opci6n comienza

automaticamente cuando se selecciona el ciclo

CHINA CRYSTAL (vajilla de porcelana). "WASH

PRESSURE" (presi6n de lavado) se puede

seleccionar antes de iniciar el ciclo de lavado o en

cualquier momento durante el ciclo.

Opcion "HI-TEMP WASH"

Cuando se selecciona la opci6n "HI-TEMP WASH",

el lavaplatos calienta el agua en el ciclo principal

hasta aproximadamente 140°F (60°C).

El agua mas caliente proporcionada por esta

opci6n ayuda a activar el detergente del lavaplatos

para limpiar la grasa y la suciedad de los platos. La

opci6n "HI-TEMP WASH" puede set usada durante

cualquier ciclo menos CHINA CRYSTAL y RINSE &

HOLD. "HI-TEMP WASH" es proporcionado

automaticamente cuando se selecciona el ciclo de

POTS & PANS.

Cuando la opci6n "HI-TEMP WASH" es

seleccionada, la luz debajo de la tecla se

encendera y permanecera encendida hasta el final

del ciclo. Para apagar esta opci6n presione la tecla

una segunda vez. La luz encima de la tecla se

apagara.

Opcion "SANITIZE"

Para higienizar sus vasos y platos, seleccione la

opci6n "SANITIZE". Cuando el ciclo es

seleccionado, la luz que se encuentra arriba del

cojinete se encendera y permanecera encendida

hasta que termine el ciclo. La temperatura del agua

en el enjuague final se elevara a 155°F (68°C) para

asegurar que las bacterias sean eliminadas. Un

enjuague para higienizar sera automaticamente

proporcionado en el ciclo de ULTIMATE SCRUB y

puede ser seleccionado en los ciclos NORMAL y

ECO. Solamente estos ciclos de esterilizacion han

sido diseSados para cumplir los requerimientos de

la NSF.

El fiempo de duracidn del ciclo se extendera hasta

que se alcance la temperatura correcta del agua.

La accion de lavado continuara durante la el tiempo

que tome para calentar el agua. Para mejores

resultados, el aumento de la temperatura en el

agua debe ser por Io menos de 120 ° F (49 ° C).

La funci6n de higienizar puede no ser satisfecha si

existe alguna interrupcion del ciclo, como la falta de

energia electrica o la entrada de agua a una

temperatura menor de 120 ° F (49 ° C).

Para apagar la opci6n de "SANITIZE", presione el

cojinete por segunda vez. La luz que esta arriba del

cojinete se apagara.

Opcion "HEAT DRY"

La opcion "HEAT DRY" (secado con calor), cuando

se usa en combinaci6n con el enjuague, mejorara

el rendimiento del secado. La energia necesaria

para usar la opci6n "HEAT DRY" (secado con calor)

cuesta menos de pocos centavos por ciclo. Usted

puede elegir no usar la opci6n "HEAT DRY"

(secado con calor). Sin embargo, algunos articulos

no quedaran completamente secos al final del ciclo.

Puede ser que usted vea vapor de agua saliendo del

ventilador durante la porcion de secar del ciclo. Este

ventilador esta cerrado durante el lavado para

mantener encerrados la humedad y el ruido y

despues abre para el secado. La ventila se abre

durante los Qltimos minutos del enjuague final y se

mantiene abierta para secar. La opcion de secado

puede ser cambiada en cualquier momento durante el

ciclo y solo afecta el periodo de secado.

El abrir la puerta por mas de un minuto durante el

ciclo de secado cancela el programa de secado

seleccionado.

Instrucciones de Funcionamiento (continuaci6n)

Sahara seco "SAHARA DRY"

(disponible en modelos selectos)

Cuando se selecciona la opci6n "SAHARA DRY"

(secado Sahara), el lavavajillas aumenta la

temperatura del enjuague final y prolonga el tiempo

de secado aproximadamente veinte minutos. Esta

opci6n se puede utilizar con todos los ciclos,

excepto en CHINA CRYSTAL (vajilla de porcelana),

ECO WASH (lavado econ6mico) y RINSE ONLY

(s61o enjuague). Para obtener un mejor rendimiento

del secado, seleccione Hi-Temp Wash (lavado en

alta temperatura) o sanitize (desinfectar). Esto

aumentara la temperatura durante el ciclo de

lavado y mejorara el secado. La energia necesaria

para usar la opci6n "SAHARA DRY" (secado

Sahara) cuesta unos pocos centavos por ciclo.

Usted puede elegir no usar la opci6n "SAHARA

DRY" (secado Sahara); sin embargo, algunos

objetos no quedaran completamente secos al final

del ciclo.

Controles a prueba de ni os

A fin de evitar que los ni_os cambien

accidentalmente el ciclo del lavavajillas o que

pongan en marcha el lavavajillas, bloquee los

controles oprimiendo momentaneamente la tecla

RINSE ONLY (algunos modelos) o la tecla NO HEAT

DRY Secado Sin Calor) (algunos modelos) durante

3 segundos. Se iluminara una luz indicadora en la

tecla con el simbolo de bloqueo cuando los

controles esten bloqueados y no se podran hacer

nuevas selecciones hasta que no se cancele el

bloqueo. Para desbloquear los controles, oprima la

tecla RINSE ONLY o la tecla NO HEAT DRY hasta

que se apague la luz indicadora.

Comienzo Diferido "DELAY START"

La opci6n "DELAY START" (Comienzo Diferido) le

permite diferir automaticamente la puesta en

marcha del lavavajillas desde 1-10, 1-24 o 2-4-6

horas, dependiendo de su modelo.

En los modelos con tiempo diferido de 1-10 o 1-24

horas, oprima la tecla "DELAY START" hasta que el

tiempo diferido deseado aparezca en ventanilla

STATUS. Se encendera una luz indicando las

horas del tiempo diferido y permanecera encendida

hasta que comience el ciclo.

En los modelos con tiempo diferido de 2-4-6 horas,

oprima la tecla una vez para diferir la puesta en

marcha en 2 horas, dos veces para 4 horas y tres

veces para 6 horas. Se encendera una luz

indicando las horas del tiempo diferido y

permanecera encendida hasta que comience el

ciclo.

Para cancelar la opci6n "DELAY START" y empezar

el ciclo antes de que el periodo de demora finalize,

presione el bot6n START/CANCEL.

Para cancelar un ciclo

Uste puede cancelar un ciclo en cualquier

momento. Presione la tecla "START/CANCEL" y el

lavaplatos empezara un desaguadop por 90

segundos. AI final, seleccione el ciclo deseado.

Instrucciones

Indicador Visual

de Funcionamiento

(continuaci6n)

La luz 'WASHING' (lavado) (en modelos selectos) se

enciende al principio del ciclo y permanece

encendida hasta el final del ciclo principal.

La luz 'DRYING' (secado) (en modelos selectos)

indica la porci6n de secado del ciclo. Esta luz se

enciende cuando se selecciona cualquiera de las

opciones de secado.

Cuando se selecciona la opcion SANITIZE, la luz de

SANITIZED (higienizado) se iluminara cuando el

ciclo de SANITIZE se termine. Si el lavavajillas no

pudo higienizar la vajilla debidamente, la luz no se

encendera. Esto puede suceder si se interrumpe el

ciclo. La luz permanecera encendida hasta que se

abra la puerta.

La luz 'CLEAN' (limpio) (en modelos selectos) se

enciende cuando se completa un ciclo y permanece

encendida hasta que se abra la puerta.

_, La luz corta del AGENTE QUE ACLARA,

situada cerca del cojin de la aclaraci6n solamente,

se adelanta en el extremo de un ciclo de limpieza

cuando el dep6sito del agente de la aclaraci6n es

bajo. Seguira habiendo la luz encendido durante 5

ciclos sucesivos o hasta el dep6sito se Ilena.

En el improbable caso de que el lavavajillas no funcione

correctamente, el indicador mostrara uno de los

siguientes codigos "Er", "uF", "uo" o "CE". Si aparece

alguno de estos codigos, comuniquese con el Centro

de atencion al cliente de Kenmore al 1-800-4MY-

HOME. Un representante Io ayudara a solucionar el

problema o a comunicarse con un tecnico autorizado,

si es necesario.

1H-24H ............. NQmero de horas del comienzo

diferido. La Qltima hora se

descuenta en minutos.

CL ..................

Cierre la puerta del lavavajillas.

Las luces indicadoras tambien

destellaran para indicar el

estado del ciclo en curso.

NO .................

MINUTES .........

Destella para indicar retraso del

agua caliente.

NQmero de minutos restantes en

el ciclo (1-99). Si el ciclo se

prolonga mas de 99 minutos,

aparecera una pequeSa luz en la

esquina inferior izquierda y

permanecera encendida hasta

que el nQmero de minutos sea

inferior a 99.

PF ..................

Aparece en el indicador visual

cuando el lavavajillas ha sido

recien instalado o cuando hay

una interrupcion de la corriente

electrica. Ademas las luces

indicadoras 'HI-TEMP WASH' y

'NO HEAT DRY' tambien

destellaran. Para desactivarlas,

oprima la tecla 'START/

CANCEL'.

Nota: El tiempo restante puede repentinamente

aumentar o disminuir varios minutos. Esto significa

que el sensor ('Smart Sensor') ha determinado si

es necesario agregar mas agua o si es necesario

reducir el agua.

Preparaci6n y Carga de la Vajilla

Preparacibn de los platos

Quite los pedazos grandes de comida, huesos,

semillas, palillos de dientes, etc. El sistema de

lavado de filtraci6n continua separara las particulas

de comida restantes. Los restos de comida

quemada deben ser desprendidos antes de cargar

el lavaplatos. Vacie los liquidos de vasos y tazas.

Comidas tales como mostaza, mayonesa, vinagre,

jugo de lim6n y productos a base de tomate pueden

decolorar el acero inoxidable y el plastico si

permanecen en contacto con ellos por largo tiempo.

A menos que el lavaplatos se vaya a usar

inmediatamente, es mejor enjuagar y quitar estas

sobras de comidas.

• Llene las rejillas de forma que los platos

grandes no impidan que se abra el

dispensador de detergente.

• Consulte las instrucciones del fabricante antes

de lavar articulos que no tengan indicaciones.

Si el lavaplatos desagua hacia

un triturador de

alimentos,

asegurese que z

estaeltriturador _ /

completamente

vacio antes de )_

arrancar el

lavaplatos. _-_-

Carga de la rejilla

superior

Las caracterfsticas en la apariencia de las rejillas y

de la canasta para los cubiertos puede ser

ligeramente diferente en el modelo que usted tiene.

La rejilla superior esta diseSada para tazas, vasos,

platos pequeSos, platillos y platos de sopa.

Ponga los vasos en la rejilla superior. Puede ocurrir

daSo si los pone en la rejilla inferior.

Ponga articulos plasticos s61o en la rejilla superior.

Se pueden derretir si los coloca en la rejilla inferior.

Ponga los articulos con extremos abiertos hacia

abajo para obtener mejor limpieza y desagee.

Los articulos delicados pueden daSarse si estan en

contacto durante la operaci6n del lavavajillas.

Cuchillos u otros utensilios con mangos largos

pueden ser colocados en la rejilla superior.

Tenga cuidado de que nada sobrepase el fondo de

la rejilla e impida la rotacion del brazo intermedio de

rociado.

\\ 'i', I! / _/ // "

(....................i_ , /,, L......,

Patrbn de carga normal con 10 ajustes de

posiciones.

(Para obtener el mejor rendimiento del lavado, la

parrilla superior debe estar en la posicion elevada.)

__________________________________..

// /7

? -(

Patrbn de carga normal con 12 ajustes de

posiciones.

(Para obtener el mejor rendimiento del lavado, la

parrilla superior debe estar en la posicion elevada.)

Algunos modelos tienen rejillas para tazas que se

pueden doblar o bien tienen un soporte para tazas/

utensilios para cocer al vapor. Estas rejillas pueden

usarse para colocar en dos niveles tazas, vasos

para jugo y otros utensilios cortos. Coloque los

articulos en el nivel superior de una forma

escalonada, para que el agua Ilegue a todas las

superficies interiores. Levante las rejillas para

colocar vasos altos.

Preparaci6n y Carga de la Vajilla (continuaci6n)

Soportes para tazones

(disponible en modelos selectos)

Los dos Soportes para tazones proveen la mayor

flexibilidad posible. Cuando esten cerrados, cargue

con platillos o platos pequeSas. Abralos

parcialmente yes perfecto para caserolas

pequefias. Abralos completamente para articulos

dificiles de acomodar, como cafetaras,

procesadores de alimentos etc. Mientras usted

carga su lavaplatos, encontrara muchas otras

maneras de usar este elemento Qnico.

Opcion de estante o cristales

superiores (disponible en modelos

selectos)

La opci6n Top Rack or Glasses puede utilizarse

para lavar una variedad de articulos cuando no

tiene una carga completa. De esta manera,

cuando la rejilla superior esta Ilena de vasos y la

rejilla inferior esta vacia, usted no tendra que

esperar para tener vasos limpios.

superiorParrilla ajustable

(disponible en modelos selectos)

Para elevar la parrilla superior, consulte la figura

que se muestra abajo.

A) Eleve la parrilla derecho hacia arriba.

B) Tire de la parrilla levemente hacia adelante

hasta que el mecanismo ajustable se encaje en su

lugar.

Para bajar la parrilla superior, elevela

levemente derecho hacia arriba y empt3jela

levemente hacia la parte trasera del lavavajillas

a medida que desciende.

Preparaci6n y Carga de la Vajilla (continuaci6n)

Bandeja versatil 'Versa-Tray'

(disponible en modelos selectos)

La bandeja versatil 'Versa-Tray' se puede usar en la

rejilla superior o inferior para sostener utensilios

grandes, vasos para jugo, biberones, cuchillos

largos, etc.

Carga de la rejilla inferior

Las caracterfsticas en la apariencia de las rejillas y

de la canasta para los cubiertos puede ser

ligeramente diferente en el modelo que usted tiene.

La rejilla inferior es preferible para platos, vasijas, y

ollas. Articulos grandes deben ser colocados hacia

los bordes para que no impidan la rotaci6n del

brazo de rociado intermedio. Para obtener los

mejores resultados, coloque las ollas y caserolas

con la superficie mas sucia mirando hacia abajo y

hacia el centro. Incline levemente para syudar al

drenaje.

AsegQrese de que articulos altos no impidan la

rotaci6n del brazo de rociado.

AsegQrese que los mangos de los sartenes no

sobrepasen el fondo de la rejilla y obstruyan la

rotaci6n de brazo de rociado.

Patrbn de carga normal con 12 ajustes de

posiciones.

Opcion de rejilla inferior

La opcion LOWER RACK puede utilizarse para ollas

y sartenes, fuentes, cacerolas y articulos cuya

forma los hace dificiles de colocar y que esten

levemente sucios cuando usted no tenga una carga

completa. Esta opcion es perfecta par lavar esos

artiiculos restantes que usted usualmente tiene que

lavar a mano.

Patrbn de carga normal con 10 ajustes de

posiciones.

Preparaci6n y Carga de la Vajilla (continuaci6n)

Bandeja lateral alta removible

(disponible en modelos selectos)

La bandeja lateral alta removible puede ser usada

para sostener cucharas de servir, espatulas o

cualquier otro articulo pequeSo. Esta bandeja

tambien se puede doblar o sacar para proporcionar

un mayor espacio para ollas o sartenes grandes.

Cuando use la bandeja lateral alta, asegQrese de

que los objetos en la rejilla inferior no bloqueen la

rotaci6n del brazo rociador central.

2A,B) Resbale el estante en la parte trasera del

estante.

2C) Deslice el estante hacia la parte trasera de la

rejilla.

Para instalar la bandeja lateral alta removible:

1A) Guie los brazos de soporte a traves de la rejilla

inferior como se muestra abajo.

1B) Alinee las abrazaderas con el alambre de la

rejilla superior y oprima firmemente hacia abajo para

encajar la bandeja en su lugar.

Para retirar la bandeja, repita estos pasos en orden

inverso.

Preparaci6n y Carga de la Vajilla (continuaci6n)

Cbmo Cargar la Canasta de

Cubiertos

Cortaduras

Coloque los articulos afilados (cuchillos, pinchos

de brocheta, etc.) con las puntas hacia abajo.

No hacerlo puede causar lesiones.

Las caracterfsticas en la apariencia de las rejillas y

de la canasta para los cubiertos puede ser

ligeramente diferente en el modelo que usted tiene.

Cargue la canasta de cubiertos mientras esta en el

estante inferior, o saque la canasta para cargarla

sobre el gabinete o la mesa.

Coloque los articulos pequeSos como tapas de

biberones, tapas de jarros, sostenedores de

mazorcas de maiz, etc. en una secci6n cubierta.

Cierre la cubierta para mantener los articulos

pequeSos en su lugar.

Cuando las cubiertas estan hacia arriba, mezcle los

articulos de cada seccion de la canasta, con unos

apuntando hacia arriba y otros hacia abajo, para

que no se peguen unos con otros. El rocio de agua

no puede Ilegar a los articulos que estan pegados

unos con otros.

Para sacar la canasta pequeSa: (disponible en

modelos selectos)

Sostenga la canasta del centro y una de las

canastas pequeSas. Deslice la otra canasta

pequeSa hacia atras para soltar las lengeetas

de las ranuras correspondientes.

2. Tire de las canastas para separarlas.

Use los patrones de carga sugeridos, seg0n se

muestra, para mejorar el lavado de sus cubiertos.

AsegQrese de que nada sobresalga por el fondo de

la canasta o del estante que pueda obstruir el brazo

rociador.

No mezcle los cubiertos de plata con los de acero

inoxidable para evitar daSar el acabado de plata.

La canasta de cubiertos puede sacarse y colocarse

en varios lugares del estante inferior. Coloque los

cubiertos en todas las secciones o solo en una,

dependiendo de su carga.

Agregando un plato

Para agregar o sacar articulos despues de que el

ciclo de lavado ha empezado:

• Desenganche la cerradura y espere unos

segundos hasta que la accion de lavado se

detenga, antes de abrir la puerta.

• Coloque el articulo y espere unos segundos

para permitir que el aire frio se expanda

lentamente dentro del lavavajillas.

• Cierre firmemente la cerradura para que

empiece el ciclo.

Distribuidor y Detergentes del Lavavajillas

Llenado del Distribuidor de

Detergente

El distribuidor de detergente tiene un dep6sito

para el lavado principal y uno para el prelavado.

E1 compartimiento tapado se abre

autom_ticamente para que salga el detergente.

• S61o use detergente para lavavajillas

automaticos fresco. Otros detergentes

produciran demasiada espuma.

• Cuando use tabletas de detergente para

lavavajillas, coloque una tableta en el distribuidor

principal y cierre la tapa.

• Agregue el detergente justo antes de comenzar

el ciclo.

• Guarde el detergente en un lugar fresco y

seco. El detergente hQmedo o aterronado no

se disolvera debidamente.

El uso de detergentes industriales puede daSar el

serpentin de calentamiento y otras piezas del

lavavajillas, Io que causaria daSos a la unidad y a

la propiedad que Io rodea. S61o use detergentes

)ara lavavajillas automaticos para el hogar.

Cantidad de Detergente

Necesaria

La cantidad de detergente que se debe usar

depende de la dureza del agua. La dureza del agua

se mide en granos por galon. Si se usa muy poco

detergente la limpieza puede ser deficiente y

tambien puede aparecer una pelicula o manchas a

causa del agua dura. Si se usa demasiado

detergente en agua blanda los articulos pueden

quedar cubiertos con una pelicula opaca

permanente. Su compaSia del agua local, una

compaSia que fabrique suavizadores de agua o el

agente de su distrito pueden informarle sobre la

dureza del agua en su vecindad.

Tapa

de Lavado

Principal

Cierre de la

cubierta

Taza de Prelavado

Nota: Si la cubierta esta cerrada en la copa

de lavado principal, abrir presionando el

cierre de la cubierta.

Guia de Uso del Detergente

Ciclo Agua Blanda

(0-3 granos)

Fregado maximo

(Ultimate Scrub)

Lavado normal

(Normal Wash)

Lavado liviano

(Light Wash)

China crystal

(China Crystal)

2 cucharaditas

(ambas tazas - 1¼

de la capacidad)

2 cucharaditas

(Taza de Lavado

Principal -

% de la

capacidad)

Agua Semidura

(4-8 granos)

5 cucharaditas

(ambas tazas - Ilenar

hasta la linea sobre

"Regular")

5 cucharaditas

(Taza de Lavado

Principal - Ilenar hasta la

linea sobre "Regular")

Agua Dura

(9-12 granos)

8 cucharaditas

(Ambas tazas -

completamente

Ilenas)

8 cucharaditas

(Taza de Lavado

Principal -

completamente

Ilena)

Agua Muy Dura*

(mas de 12 granos)

Ambas Tazas -

Completamente Llenas

(se recomienda usar

suavizador de agua)

Taza de Lavado

Principal -

Completamente Llena

(se recomienda usar

suavizador de agua)

Solo enjuague No Agregar No Agregar No Agregar No Agregar

(Rinse Only) Detergente Detergente Detergente Detergente

*Nota: Para agua muy dura, puede que el detergente solo no sea suficiente. Se recomienda agregar un

suavizador de agua para mejorar la calidad del agua y el rendimiento del lavado. Trate de agregar mas

detergente al comienzo de la porcion de lavado principal del ciclo. Como regla general, use 1 cucharadita de te

por cada grano sobre los 12 granos. Desbloquee la puerta, abrala lentamente y agregue detergente en el

fondo de la tina. Cierre bien la puerta y la lavadora continuara con el ciclo.

Distribuidor y

Detergentes del

Lavavajillas (continuaci6n)

Agente de enjuague

El agente de enjuague (Rinse Aid) mejora el

secado y reduce la formacion de manchas de

agua y de pelicula. El agua se escurre en capas y

no forma gotas que se adhieren y dejan manchas.

Un dispensador, situado junto a la taza de

detergente, libera automaticamente una cantidad

medida del agente de enjuague durante el Qltimo

enjuague. Si existen problemas de manchas y

secado defectuoso, aumente la cantidad de agente

de enjuague dispensado, girando la perilla hacia un

nQmero mas alto. La perilla esta Iocalizada debajo

de la tapa del dispensador. El indicador se pondra

obscuro cuando esta Ileno y claro cuando ha

Ilegado el momento de Ilenarlo de nuevo. En los

modelos que tienen una ventana de STATUS, las

letras LO apareceran al final del ciclo indicando

que es tiempo de Ilenar nuevamente.

Para agregar agente liquido de enjuague, gire la

tapa del dispensador un cuarto de vuelta en

sentido contrario alas manecillas del reloj y

saquelo. Vierta el agente de enjuague liquido hasta

que Ilegue al nivel indicado. Ponga la tapa de

nuevo.

No exceda la marca de Ilenado porque puede

causar demasiada espuma. Limpie cualquier

derrame con un trapo hQmedo.

Este dispensador tiene capacidad para desde 35

hasta 140 lavadas, dependiendo de la accion en

que esta puesto.

Apertura del dispensador

RINSE AID

....

Menos [__

Ta adel

__dT itpensado r

Indicador

M_Is

Fijado ajustable

Factores que Afectan

el Rendimiento

Presion del agua

La tuberia de agua caliente hacia el lavavajillas

debe proporcionar una presion de agua entre 20 y

120 psi.

Una presi6n de agua baja puede ocurrir cuando

una lavadora o una regadera de baSo estan siendo

utilizades. Espere hasta que se reduzca el uso de

agua para arrancar su lavavajillas.

Temperatura del agua

Se necesita agua caliente para mejores resultados

en el lavado y secado de platos. El agua que entra

en el lavavajillas debe estar por Io menos a una

temperatura de 120°F (49°C) a fin de obtener

resultados satisfactorios.

Para saber la temperatura del agua que entra en el

lavavajillas:

• Abra el grifo de agua caliente que este cerca

del lavavajillas por varios minutos para dejar

salir toda el agua fria que esta en la tuberia.

• Ponga un termometro para carneo para

hornear bajo la corriente de agua para saber la

temperatura.

• Si la temperatura es inferior a 120°F (49°C),

pida a un tecnico calificado que eleve el ajuste

del termostato del agua caliente.

Importante: Antes de empezar el ciclo, deje

correr el agua del grifo para sacar toda el agua

fr(a.

Las opciones "HEAT DRY" (secado con

calor) y/o "SAHARA DRY" (secado Sahara),

en combinacion con el enjuague, mejoraran

el rendimiento del secado. La energia

necesaria para usar la opcion "HEAT DRY" y/o

"SAHARA DRY"(secado con calor) cuesta

menos de pocos centavos por ciclo. Usted

puede elegir no usar la opcion "HEAT DRY"

(secado con calor). Sin embargo, algunos

articulos no quedaran completamente secos al

final del ciclo.

Cuidado y Limpieza

Peligro de quemaduras

Permita que el elemento calefactor

se enfrie antes de limpiar el interior.

No hacerlo puede causar

quemaduras.

Exterior- Ocasionalmente limpie el exterior con agua

y un detergente no abrasivo. Enju&guelo y s6quelo.

Interior- El interior del lavavajillas se limpia solo con

el uso normal. Si se necesita, limpie alrededor del area

de la empaquetadura de la tina con un patio hQmero.

El filtro se limpia solo. La trampa de vidrio ubicada en el

centro del filtro est& dise_ada para recoger pedazos de

vidrios rotos, pajillas, huesos y pepitas. Para remover

los articulos de la trampa de vidrio, agarre el mango,

saquela, vaciela y vuelva a colocarla en su lugar.

Cuidado del Espacio de Aire de

Drenaje

Si se instal6 un espacio de aire de drenaje en su

lavavajillas empotrado, inspecci6nelo para asegurar que

est6 limpio, de manera que el lavavajillas drene

debidamente. Un espacio de aire de drenaje por Io

general esta montado sobre el gabinete y puede

inspeccionarse quitando la tapa. Esto no es parte de su

lavavajillas y no esta cubierto por la garantia.

Peligro de da_os a la propiedad

Las temperaturas heladas pueden causar que las

lineas de agua se rompan. AsegQrese de que todas

las lineas de suministro y circulaci6n dentro del

lavavajillas est6n protegidas.

No hacerlo puede resultar en da_os a la propiedad.

Nota: El agua dura puede causar una acumulaci6n de

dep6sitos de cal en el interior del lavavajillas. Para las

instrucciones de limpieza, v6ase la secci6n "C6mo

Quitar las Manchas y la Graza".

Protector de Sobrellenado - evita que el

lavavajillas se Ilene demasiado y est& ubicado en la

esquina izquierda delantera de la tina.

• Limpie ocasionalmente

con un limpiador que

contenga vinagre o

blanqueador para disolver

cualquier acumulaci6n.

• El Protector de

Sobrellenadodebe

moverse hacia arriba y

hacia abajo libremente

como una pulgada. Si no

se mueve, s&quelo y

limpielo por debajo.

Preparacion para el Invierno

Un lavavajillas que se deje en un lugar sin calefacci6n

debe estar protegido para que no se congele. Busque

una persona calificada para que haga Io siguiente:

Para desconectar el servicio:

1. Cierre todo el suministro de corriente el6ctrica al

lavavajillas en la fuente de suministro quitando los

fusibles o cerrando el disyuntor.

2. Cierre el suministro de agua.

3. Coloque un recipiente debajo de la v&lvula de

entrada. Desconecte la linea de agua de la v_lvula

de entrada y drene en el recipiente.

4. Desconecte la linea de drenaje de la bombay drene _,_'s

el agua en el recipiente.

Nota" V6anse las Instrucciones de Instalaci6n para m_s

detalles. _

Para restaurar el servicio:

1. Vuelva a conectar el suministro de agua, drenaje

y corriente el6ctrica.

2. Abra el agua y el suministro de corriente el6ctrica.

3. Llene ambas tazas de detergente y opere el

lavavajillas en el ciclo ULTIMATE SCRUB.

4. Verifique las conexiones para asegurar que no

tengan fugas.

Nota: Veanse las Instrucciones de Instalaci6n para m_s

detalles.

Soluciones a Problemas Comunes

de Vajillas

del Lavado

Antes de hacer una Ilamada para servicio,

revise esta lista. Esto le puede ahorrar tiempo

y gastos. La siguiente lista incluye

experiencias comunes que no son el

resultado de fabricacibn o materiales

defectuosos en su lavavajillas.

Restos de comida en los platos

• Escoja otro ciclo para un tiempo de lavado mas

largo.

• Vea la secci6n de Carga de las rejillas para una

carga correcta--evite colocar los articulos juntos

o pegados.

• La presion del agua en su casa puede ser muy

baja- debe ser de 20 a 120 libras por pulgada

cuadrada (psi).

• Examine la temperatura del agua que entra.

Debe estar por Io menos a 120°F (49°C).

(Vea la secci6n Factores que afectan el

redimiento.)

• Examine la dureza del agua. Para agua

extremadamente dura, puede ser necesario

instalar un suavizador de agua. (Vea la tabla de

detergentes.)

• Use detergente fresco.

• Examine que el embudo en la rejilla superior no

este obstruido.

• AsegQrese que los articulos no estan

bloqueando los brazos rociadores e impidiendo

su rotaci6n.

Los platos no se secan

• Elija la opci6n secado por calor.

• AsegQrese que el dispensador de agente de

enjuague esta Ileno.

• Aumente la cantidad de agente de enjuague.

(Yea la secci6n Agente de enjuague.)

• Examine la temperatura del agua que entra.

AsegQrese que esta por Io menos a 120°F

(49°C).

• Tenga cuidado al cargar el lavavajillas - evite

que los articulos se peguen.

• Puede ser que los articulos de plastico necesiten

ser secados con una toalla.

• Las tazas con fondo concavo pueden retener

agua.

Vasos de vidrio/cubiertos

manchados u opacos

• Examine la dureza del agua Para agua

extremadamente dura, puede ser necesario

instalar un suavizador de agua. (Vea la tabla de

detergente.)

• La temperatura del agua puede ser muy baja

Evite temperaturas extremadamente altas o

bajas. (Vea la secci6n Factores que afectan el

redimiento.)

• Evite sobrecarga o la carga defectuosa. (Vea la

secci6n Preparaci6n de los platos.)

• Use detergente fresco El detergente viejo no es

efectivo.

• AsegQrese que el dispensador de agente de

enjuague esta Ileno.

• AsegQrese que se esta usando la cantidad

apropiada de detergente para el ciclo elegido.

Tambien determine el nivel de fosfato. (Vea la

secci6n Dispensador de detergente.)

• La presion de agua en su casa puede ser muy

baja - debe ser de 20 a 120 libras por pulgada

cuadrada (psi).

Vajillas da adas

• Cargue con cuidado y no sobrecargue. (Vea la

secci6n Preparando y cargando platos.)

• Coloque los articulos delicados en la rejilla

superior.

• Asegure los vasos en contra de los pines y no

sobre los pines.

• Coloque los articulos en forma segura, a efecto

de que no se suelten cuando se sacan o meten

las rejillas. Cuando mueva las rejillas hacia

adentro o hacia fuera, hagalo lentamente.

• AsegQrese que los vasos altos y las copas con

base alta libran la parte superior de la tina

cuando la rejilla se empuja hacia adentro.

• La china antigua y el cristal finos deben ser

lavados a mano.

Corrosion

• Usar mucho detergente en agua suave o

suavizada causa una pelicula que no se pueda

quitar.

• Ajuste la cantidad de detergente basandose en

la dureza del agua. (Vea la seccion de

Detergentes.)

• Baje la tempertura del agua.

• Use la opcion heat dry off.

Soluciones a Problemas Comunes del Lavado

de Vajillas (continuaci6n)

Platos manchados o descoloridos

• El te y el cafe pueden manchar las tazas. Quite

las manchas lavandolas a mano y usando una

soluci6n de 1/2 taza (120ml) de cloro en un litro

de agua tibia. Enjuaguelas bien.

• Los dep6sitos de hierro en el agua pueden

producir una pelicula amarilla o caf& Un filtro

especial, instalado en la tuberia de agua

solucionara este problema. (Vea la secci6n

C6mo quitar manchas y pelicula.)

• Los utensilios de aluminio pueden dejar marcas

grises o negras cuando se rozan con otros

articulos. Carguelos apropiadamente.

• Ciertos alimentos muy acidos pueden causar

descoloraci6n del acero inoxidable y plasticos si

se dejan sucios por un periodo prolongado. Uso

el ciclo RINSE & HOLD o enjuaguelos a mano si

no los va a lavar en el lavavajillas

inmediatamente.

• Si se mezclan articulos de acero inoxidable y

plata en la canasta de lavado de cubiertos

puede causarse daSo a las hojas de acero

inoxidable. Evite mezclar utensilios de acero

inoxidable y plata.

Fuga en el lavavajillas

• Use s61o detergente fresco, fabricado para

lavavajillas automaticos. Mida cuidadosamente el

detergente. Pruebe una marca diferente.

• El derrame de agente de enjuague puede

producir espuma y causar sobrellenado. Limpie

cualquier derrame con un trapo hQmedo.

• Examine si el lavavajillas esta nivelado. (Vea

Instrucciones de instalaci6n.)

Sonidos normales que usted oira

• Los sonidos normales incluyen el Ilenado del

agua, la circulaci6n del agua y los sonidos del

motor.

• Existe un cambio notable en el sonido cuando la

acci6n de lavado cambia del brazo de rociado

inferior hacia el brazo intermedio. Esto es normal

ya que cada brazo produce un sonido diferente.

• Es normal que el lavavajillas haga una pausa (no

hacer/tener sonido) cuando la acci6n de lavado

esta cambiando entre los brazos inferior e

intermedio.

Agua en el fondo de la tina

• Si queda agua en el fondo de la tina despues de

terminar el ciclo, esto no es normal. Si esto

sucede, puede ser que el lavavajillas no este

desaguando en forma apropiada. (Vea la

secci6n El lavavajillas no desagua en forma

apropiada.)

Vapor en el ventilador

• Vapor escapara de la ventila durante la parte de

secado. Esto es normal.

El lavavajillas no funciona

• Examine si el circuito esta bajado o si se ha

quemado un fusible.

• AsegQrese que el grifo del agua esta abierto.

• Examine si el ciclo esta correctamente fijado.

(Vea la secci6n Instrucciones de operacion.)

• z,Esta el lavavajillas fijado en la opci6n de

arranque retardado?

• AsegQrese que la puerta esta bien cerrada.

El detergente queda en las tazas

• El detergente puede ser viejo. Tirelo y use

detergente fresco.

• Este seguro que la accion del agua Ilega hasta el

dispensador.

• Mire si el ciclo ha sido completado.

• AsegQrese que no haya articulos que impidan

que se abra el dispensador.

El lavavajillas no desagua

correctamente

• Si la unidad esta conectada a un triturador de

desperdicios, este seguro de que el triturador

esta vacio.

• AsegQrese que la espiga de apagado ha sido

retirada del interior del triturador de desperdicios

• Examine si la manguera de desagQe esta

doblada o retorcida.

• AsegQrese que ciclo esta completo y no en

pausa.

Soluciones a Problemas Comunes

de Vajillas (continuaci6n)

del Lavado

El ciclo toma mucho tiempo

• &No esta el ciclo en retraso para calentado de

agua?

• _,Se ha seleccionado la opci6n de arranque

retrasado?

• _,Ha sido seleccionada la opci6n de higienizar?

El lavavajillas no se Ilena

• _Esta abierto el grifo del agua?

• Examine si la unidad esta desaguando en forma

apropiada. (Vea la secci6n El lavavajillas no

desagua en forma apropiada.)

El lavavajillas tiene mal olor

• Puede causarse mal olor si se dejan trastos

sucios en el lavavajillas por largo tiempo

Enjuaguelos a mano si no los va a lavar en el

lavavajillas inmediatamente

• Es normal que exista un olor diferente cuando el

lavavajillas se acaba de instalar

• Examine si la unidad esta desaguando en forma

apropiada (Vea la secci6n El lavavajillas no

desagua en forma apropiada )

Manchas en el interior de la tina

• Cuando se lavan grandes cantidades de trastos

con suciedad producida por productos de

tomate, se puede causar una apariencia rosada/

anaranjada. Esto no afectara el rendimiento y

desaparecera gradualmente con el tiempo. Uso

el ciclo RINSE ONLY. Si se usa la opci6n de no

heat dry se reduciran las manchas.

Como quitar las manchas y la

pelicula

El agua dura puede producir dep6sitos de cal en el

interior del lavavajillas. Los platos y los vasos

tambien pueden tener manchas y pelicula por un

nQmero de razones. (Va la secci6n Vajillas/

cubiertos con manchas u opacos.) Para quitar los

depositos, las manchas y la pelicula, limpie

siguiendo las instrucciones siguientes:

1. Cargue platos y vasos limpios de una forma

normal. No ponga ningQn instrumento de metal

o cubiertos.

2. No agregue detergente.

3. Seleccione el ciclo NORMAL WASH. Cierre y

asegure la puerta para el arranque. Presione

START/CANCEL.

4. Permita que el lavavajillas este en

funcionamiento hasta que inicie el segundo

Ilenado de agua (aproximadamente 10 minutos).

La luz del SENSOR estara apagada.

5. Abra la puerta y ponga dos tazas de vinagre

blanco en el fondo del lavavajillas.

6. Cierre y asegure la puerta y permita que

termine el ciclo.

Nota: Siesta condici6n persiste, puede ser

necesario considerar el uso de un suavizador del

agua.

Your Home

For exoen troubteshoolng and home solutons advice:

®nag®

.... _ _ _ ....... ....... f_ _' _" .....To p_chase a pf(tecl on agreemenl ot_ a p_odtac_ serviced by Sea_s:

! °800°827°6655 Ius A) !o800_S61-_65 <ca"o_a<m>'_

Kenmore 58715202802 dishwasher

Product's Documents

User Manual

Specifications

Kenmore 58715202802 Questions and Answers
