Hoover U5491-900 Upright Vacuum Cleaner User Manual

Please review this manual before operating your Hoover® product.

www.hoover.com

Owner’s Manual

Operating and Servicing Instructions

Lire attentivement ce guide avant d’utiliser votre appareil Hoover

produit.

www.hoover.com

Guide d’utilisation

Instructions d’utilisation et d’entretien

Downloaded from www.ManualsFile.com manuals search engine

Please enter the complete model and serial

numbers in the spaces provided.

Model ______________________________

Serial Number ________________________

Hint: Attach your sales receipt to this owner’s

manual. Veriﬁcation of date of purchase

may be required for warranty service of your

HOOVER product.

Be sure to ﬁll out and return the product registration card included with your cleaner.

If you need assistance:

Visit our website at hoover.com. Follow the service center link to find the service outlet

nearest you OR Call 1-800-944-9200 for an automated referral of authorized service outlet

locations (U.S. only) OR Call 1-800-263-6376 to speak with a representative in our Consumer

Response Center; Mon-Fri 8am-7pm EST.

Please do not return this product to the store.

Thank you for choosing a HOOVER

product.

Serial Number

Contents

Assembling Cleaner .....................................................4-5

Carton Contents ..........................................................4

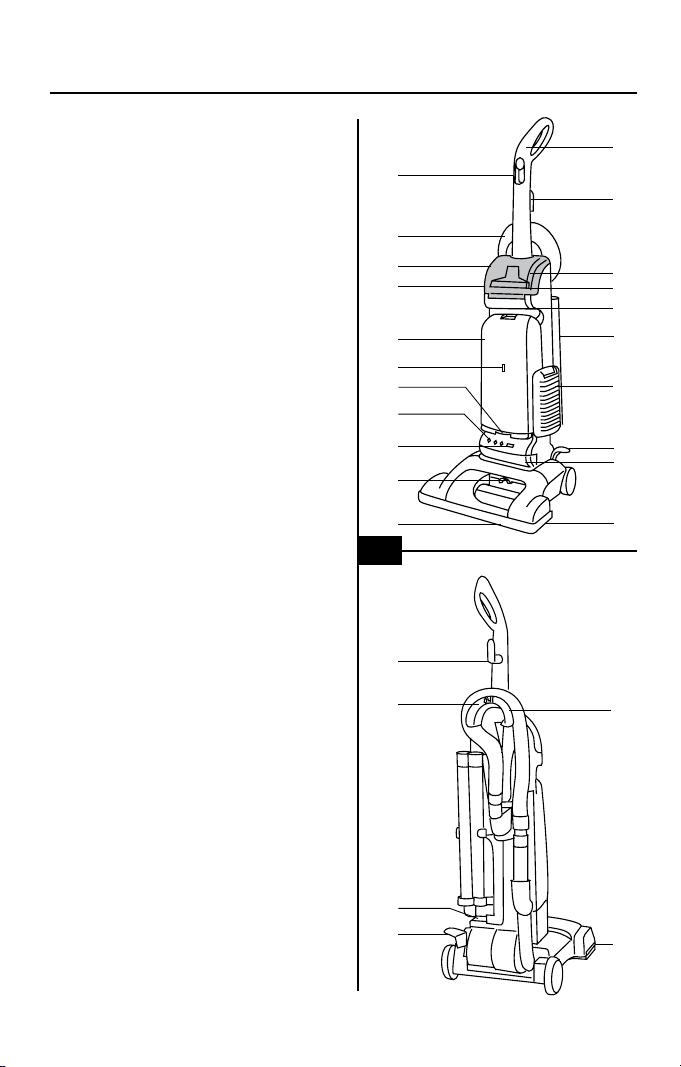

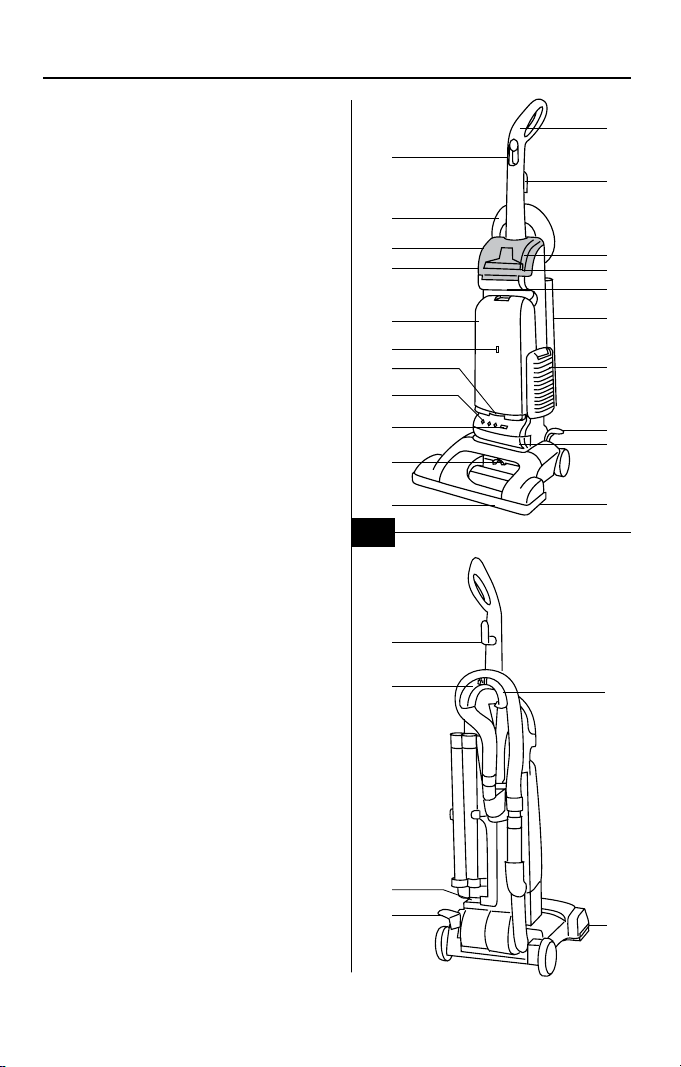

Cleaner Descriptions ......................................................6

How To Use ..........................................................6-10

Cleaning Tools ........................................................9

Embedded Dirt FINDER™ Feature .........................................7

Carpet Height Adjustment ..............................................8

If You Have a Problem ....................................................15

Clearing Blockages ...................................................15

Important Safeguards .....................................................3

Lubrication .............................................................14

Maintenance

Authorized Service ...................................................14

Cleaning filter .......................................................10

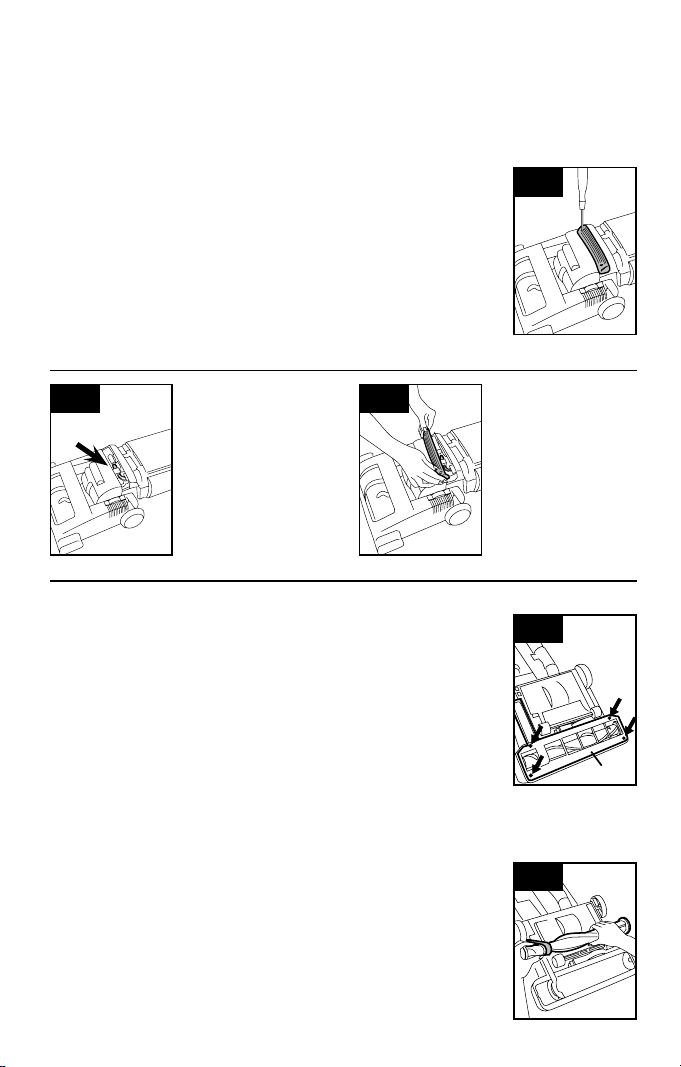

Replacing Agitator Brush Roll ...........................................13

Replacing Brush Roll Belt ..............................................12

Replacing Headlight ..................................................12

Thermal Protector .......................................................14

Parts & accessories mail order form .........................................16

This carpet cleaner is intended for household use.

Not intended for commercial use in any household or for any other commercial purpose.

Operate carpet cleaner only at voltage specified on data plate on back of cleaner.

Plug carpet cleaner into a properly grounded outlet.

Veuillez inscrire les numéros de modèle et de série

complets dans les espaces fournis à cet effet.

Modèle ______________________________

Numéro de série ______________________

Conseil : Il est recommandé de joindre votre reçu

de caisse au guide d’utilisation, car la date d’achat

peut devoir être vériﬁée avant toute réparation

couverte par la garantie de votre produit HOOVER.

Assurez-vous de remplir et de retourner la carte

d’enregistrement incluse avec votre aspirateur.

Pour obtenir de l’assistance :

Visiter notre site Web à l’adresse www.hoover.ca. Cliquer sur le lien « Service à la clientèle » pour

connaître l’adresse du Centre de service le plus près de chez vous OU composer le 1 800 944 9200

pour écouter un message indiquant les adresses des Centres de service autorisés (É. U. seulement)

OU composer le 1 800 263 6376 pour parler à un représentant du Centre d’aide à la clientèle (de 8 h

à 19 h, HNE, du lundi au vendredi).

Ne pas retourner ce produit au détaillant.

Merci d’avoir choisi un produit HOOVER

Numéro de série

Table des matières

Assemblage de l’aspirateur ................................................4-5

Contenu de l’emballage ....................................................4

Description de l’aspirateur ..................................................6

Utilisation ............................................................6-10

Accessoires de nettoyage ................................................9

Réglage selon la hauteur du tapis ........................................7

Interrupteur Custom ControlMC ..........................................8

Dépannage .............................................................15

Élimination des obstructions ............................................15

Consignes de sécurité importantes ...........................................3

Lubrification ............................................................14

Entretien

Service par un centre autorisé ...........................................14

Nettoyage du filtre ...................................................10

Remplacement du rouleau brosse agitateur ................................13

Remplacement de la courroie du rouleau brosse ............................12

Remplacement de l’ampoule ............................................12

Protecteur thermique .....................................................14

Formulaire de commande postale de pièces et d’accessoires ......................16

Cet aspirateur est destiné à une utilisation domestique seulement.

Non conçu pour un usage commercial dans quelque foyer que ce soit ni dans quelque autre

condition d’utilisation commerciale.

N’utiliser l’aspirateur qu’à la tension spécifiée sur la plaque signalétique située à l’arrière de

l’appareil.

Downloaded from www.ManualsFile.com manuals search engine

Important Safety Instructions

When using an electrical appliance, always follow basic precautions, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE

WARNING: To reduce the risk of fire, electric shock, or injury:

• Do not use outdoors or on wet surfaces.

• Close supervision is necessary when any appliance is used by or near children. Do not

allow vacuum cleaner to be used as a toy.

• Do not run unattended at anytime.

• Keep hair, loose clothing, fingers, feet and all parts of body away from openings, rotating

agitator and other moving parts.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• Do not use to pick up flammable or combustible materials such as gasoline or fine wood

sandings or use in areas where they may be present.

• Always turn off this appliance before connecting or disconnecting hose.

• Unplug cleaner before connecting the powered hand tool.

• Do not use without dirt cup or filters in place. Empty cup and clean filter frequently

when picking up very fine materials such as powder.

• Use extra care when cleaning on stairs.

• Do not put any object into openings. Do not use with any opening blocked; keep free of

dust, lint, hair, or anything that may reduce air flow.

• Always disconnect cord from electrical outlet before servicing the cleaner.

• Always unplug cleaner when not in use. Turn off all controls before unplugging.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord. Never handle

plug or appliance with wet hands.

• The use of an extension cord is not recommended.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been

dropped, damaged, left outdoors, or dropped into water, take it to a Hoover Sales and

Service Center or Authorized Hoover Warranty Service Dealer (Depot).

• Do not pull or carry by cord, use cord as a handle, close door on cord or pull cord around

sharp edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

• Use vacuum cleaner only for its intended use as described in the instructions. Use only

attachments recommended by Hoover; others may cause hazards.

WARNING:

• This product contains chemicals known to the State of California to cause cancer and

reproductive toxicity. Wash hands after handling.

• Do not operate cleaner in bare feet or when wearing open toe shoes or sandals.

• Avoid picking up hard, sharp objects with the cleaner. They may damage the cleaner.

Save these instructions!

Consignes de sécurité importantes

Pendant l’utilisation d’un appareil électrique, toujours prendre des précautions élémentaires, notamment:

LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL

AVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique ou de blessures:

• Ne pas utiliser l’appareil à l’extérieur ou sur une surface mouillée.

• Assurer une supervision étroite lorsque l’appareil est utilisé par des enfants ou près de ceux-ci. Ne

pas permettre que l’appareil soit utilisé comme un jouet et ne pas le laisser sans surveillance.

• Ne laissez jamais l’aspirateur en marche sans surveillance.

• Garder les cheveux, les vêtements, les doigts, les pieds et toute autre partie du corps à bonne

distance des ouvertures, de l’agitateur rotatif et des autres pièces mobiles de l’appareil.

• Ne pas utiliser l’aspirateur pour ramasser toute matière qui dégage de la fumée ou qui brûle, comme

des cigarettes, des allumettes ou des cendres encore chaudes.

• Ne pas ramasser de liquides inflammables ou combustibles comme de l’essence ou de la sciure de

bois, et ne pas utiliser l’appareil dans des endroits où de telles matières sont présentes.

• Toujours éteindre l’aspirateur avant d’enlever ou de poser le tuyau.

• Débrancher l’appareil avant de connecter l’accessoire portatif à turbine.

• Ne pas utiliser l’appareil si le vide poussière ou les filtres ne sont pas en place. Si des matériaux très

fins sont aspirés (par ex., de la poudre), vider le vide poussière et nettoyer le filtre fréquemment.

• Faire preuve d’une grande prudence pendant l’utilisation dans des escaliers.

• Ne pas introduire d’objets dans les ouvertures. S’assurer qu’aucune ouverture n’est obstruée; garder

les ouvertures exemptes de poussière, de mousse, de cheveux ou de toute autre matière qui pourrait

réduire le débit d’air.

• Toujours débrancher l’appareil avant d’en effectuer l’entretien.

• Débrancher l’appareil s’il n’est pas utilisé. Éteindre toutes les commandes avant de débrancher

l’appareil.

• Débranchez toujours l’aspirateur lorsqu’il n’est pas utilisé. Éteignez toutes les commandes avant de le

débrancher.

• L’utilisation d’une rallonge électrique n’est pas recommandée.

• Ne pas utiliser l’appareil si la fiche ou le cordon est endommagé. Si l’appareil fonctionne mal, s’il est

tombé par terre ou dans l’eau, s’il est endommagé ou a été laissé à l’extérieur, il doit être apporté

à un Centre de vente et de service Hoover ou chez un détaillant de service garanti autorisé Hoover

(dépôt).

• Ne pas tirer l’appareil par le cordon d’alimentation, utiliser le cordon pour transporter ou soulever

l’appareil, fermer une porte sur le cordon ou tirer le cordon autour de coins ou d’arêtes vives. Ne pas

faire passer l’appareil sur le cordon. Garder le cordon à l’écart de toute surface chauffée.

• N’utiliser cet aspirateur que conformément à son usage prévu, tel qu’il est décrit dans le présent

guide. N’utiliser que les accessoires recommandés par Hoover; d’autres accessoires pourraient

être dangereux.

• Tenir la fiche lorsque le cordon se rembobine dans l’enrouleur. Ne pas laisser le cordon bouger en

tous sens pendant qu’il se rembobine.

AVERTISSEMENT :

• Cet appareil contient des produits chimiques reconnus par l’État de la Californie comme causant le

cancer et des problèmes de reproduction. Se laver les mains après avoir manipulé l’appareil.

• Ne pas utiliser l’appareil pieds nus ni avec des sandales ou des souliers qui laissent les orteils à

découvert.

• Éviter d’aspirer des objets durs et acérés. Ils pourraient endommager l’aspirateur.

Conserver ces instructions!

Downloaded from www.ManualsFile.com manuals search engine

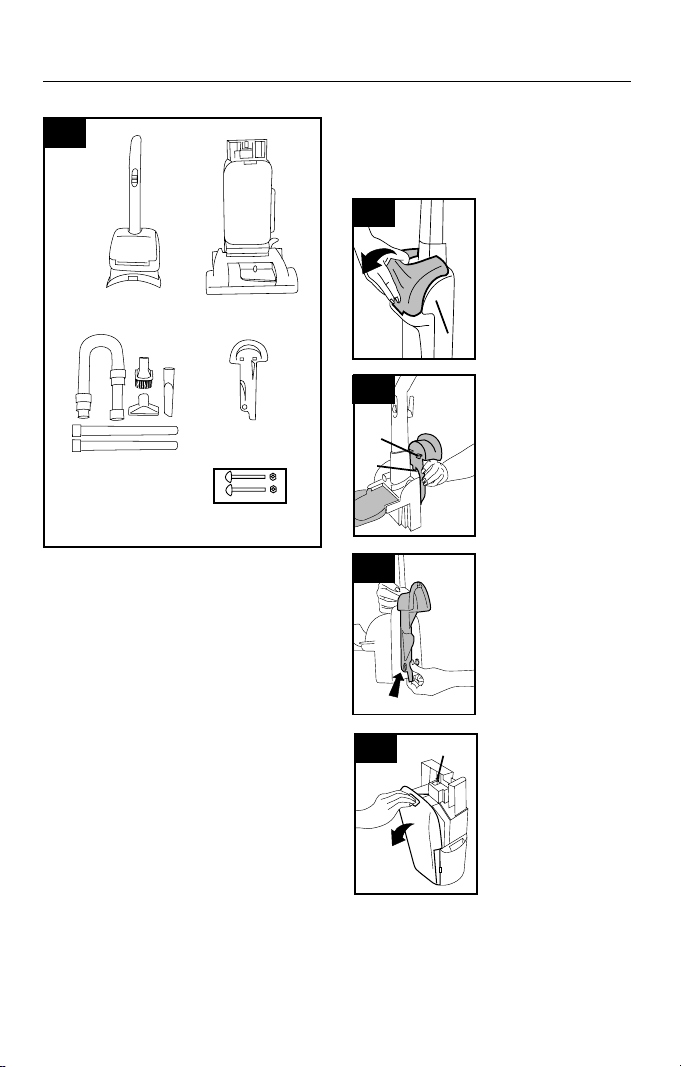

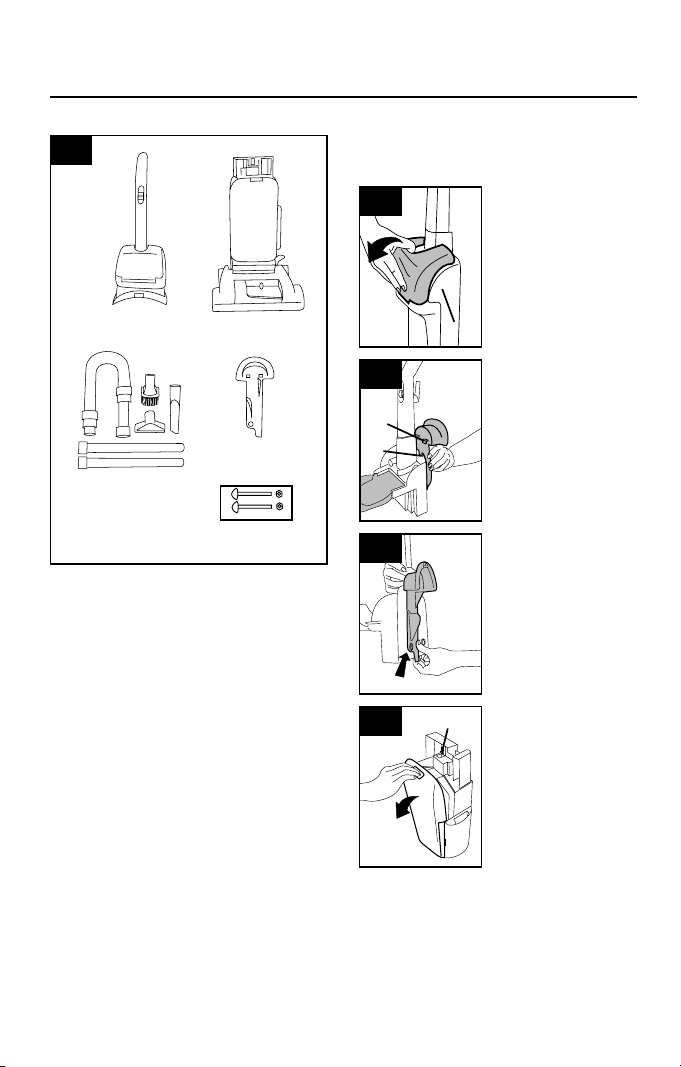

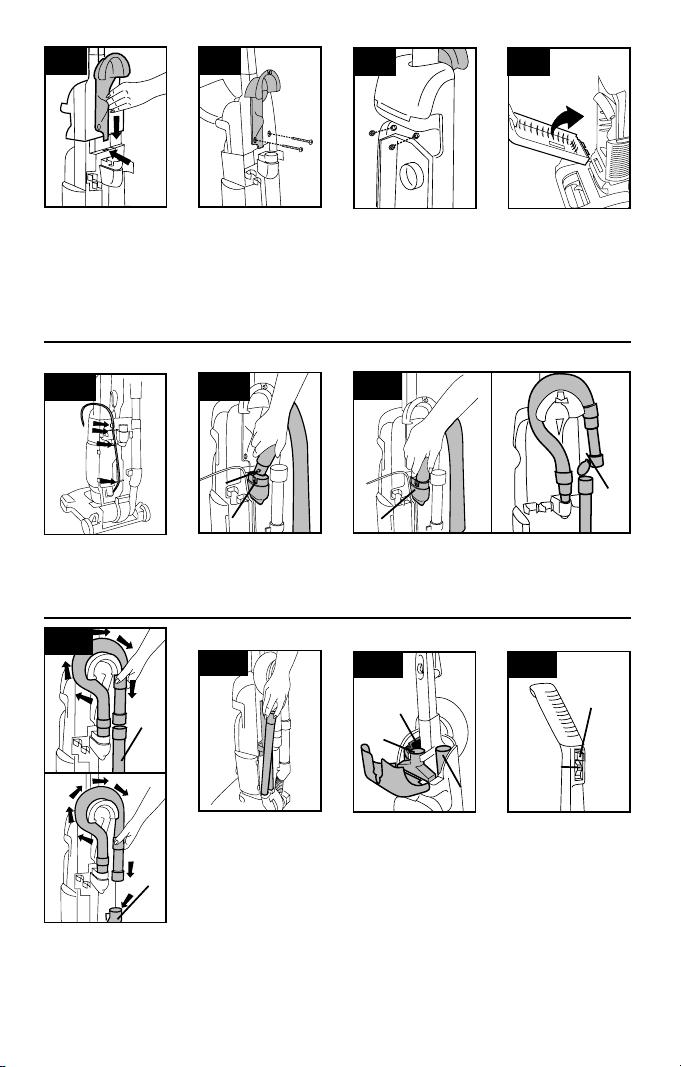

1. Assembling cleaner

Carton contents

1.1

Disconnect cleaner

from electrical

outlet.

Open tool cover on

handle section (A).

1.2

STEP I Attach rack

and handle

Attach hose rack to

handle section by

fitting hooks (B) on

rack over slots (C)

on handle section.

1.3

Align hole on rack

with circular tab

on handle.

1.4

Remove all parts from carton and identify

each item shown. Make sure all parts are

located before disposing of packing.

A. Handle section

B. Cleaner body

C. Hose, cleaning tools and wands

D. Hose rack

E. Handle bolts and nuts packet (in bag with

owner’s manual)

1.5

Remove bag door

on cleaner body

by pushing down

at top of door

and pulling door

outward.

Switch (A) above

bag door should be

in OFF position.

1. Assemblage de l’aspirateur

Contenu de l’emballage

1.1

Débrancher

l’aspirateur.

Ouvrir le couvercle

des accessoires

situé sur le manche

(A).

1.2

ÉTAPE I Assemblage du

support à tuyau et du

manche

Fixer le support à

tuyau au manche

en insérant les cro-

chets (B) du sup-

port dans les fentes

1.3

Aligner le trou

du support sur la

languette arrondie

du manche.

1.4

Retirer toutes les pièces de l’emballage.

Avant d’éliminer les matériaux d’emballage,

s’assurer qu’aucune des pièces illustrées ne

manque.

A. Manche

B. Aspirateur

C. Tuyau, accessoires de nettoyage et ral-

longes

D. Support à tuyau

E. Paquet de boulons et d’écrous (dans le sac

contenant le guide d’utilisation)

1.5

Enlever la porte

du sac située sur

l’aspirateur en pous-

sant la partie su-

périeure vers le bas

et en tirant la porte

vers l’extérieur.

L’interrupteur (A)

au-dessus de la

porte du sac doit

être en position

d’arrêt (OFF).

Downloaded from www.ManualsFile.com manuals search engine

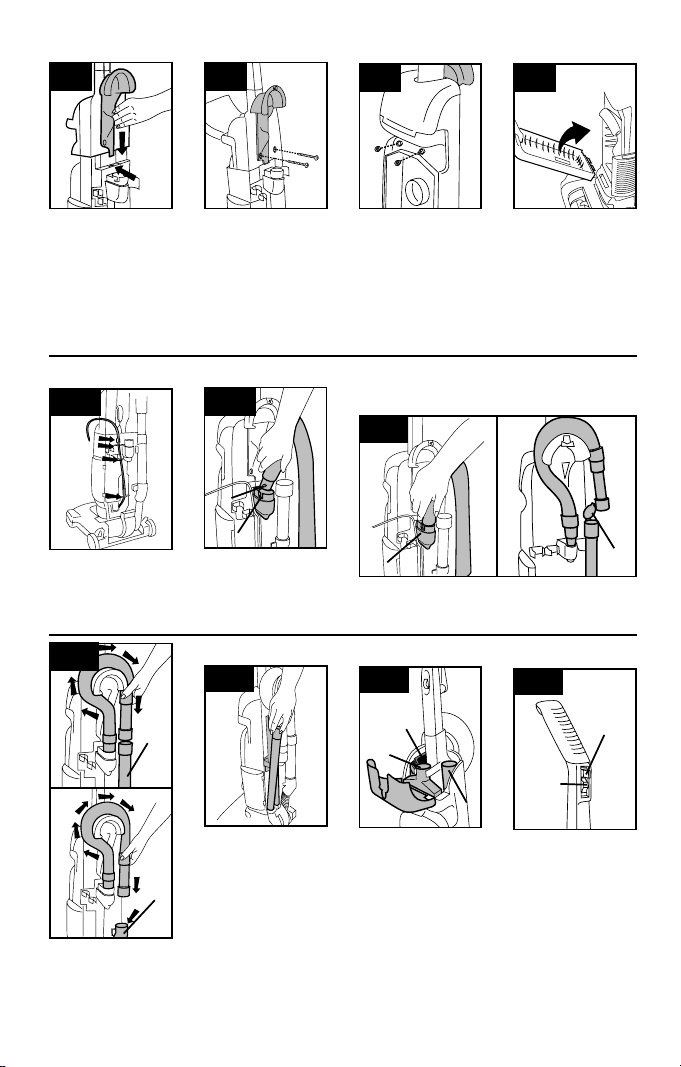

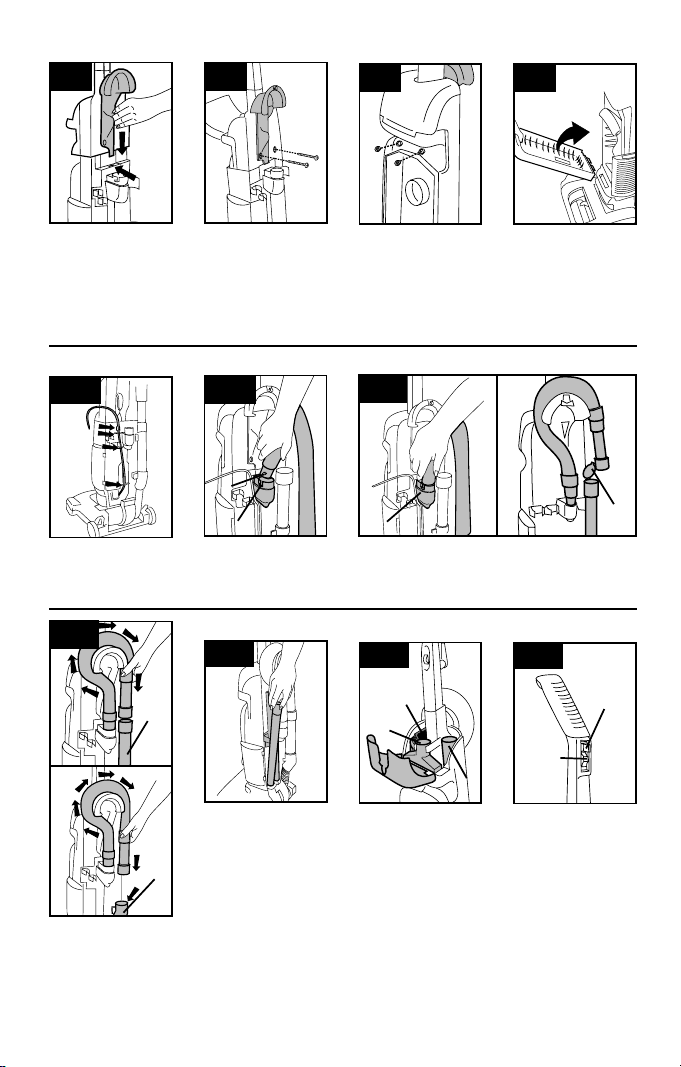

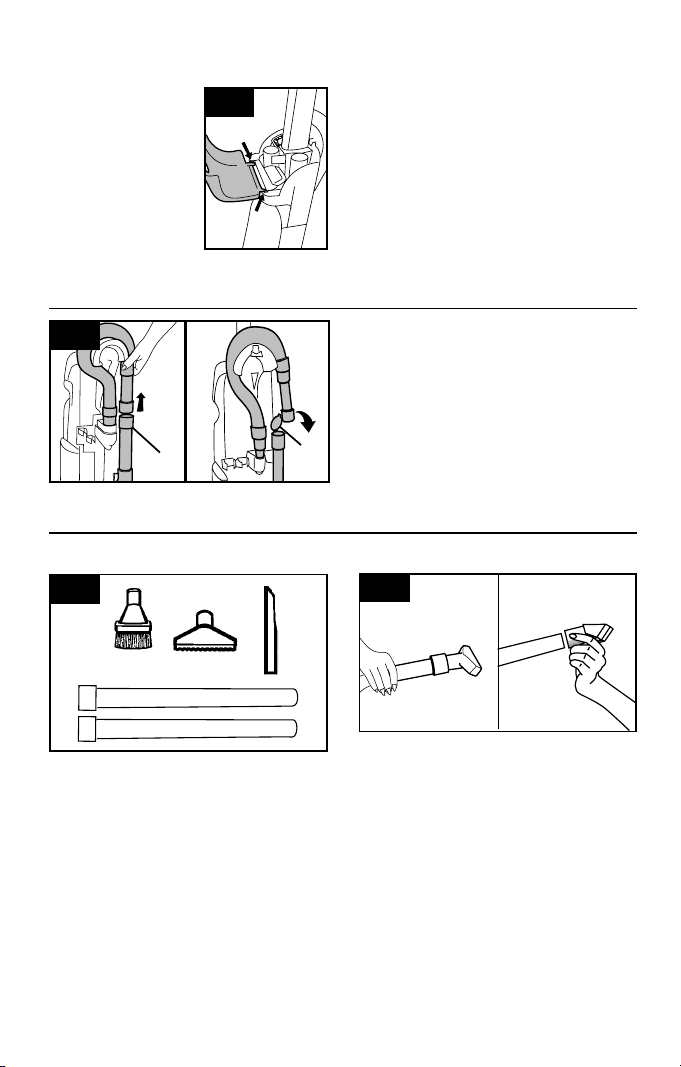

STEP II Attach hose

1.6

While holding rack

in place, slide handle

onto cleaner body.

Make sure tab is

inserted fully into

slot.

Push bolts into

holes on back of

handle.

1.7

Align end of hose

with projections (A)

over slots (B) in dirt

duct.

1.11

STEP III Position tools

Place smaller un-

ridged end of wand

into bottom of rack.

Snap wand into

clip. Repeat with

other wand.

Open tool cover.

1.14

Slide hose into (B) and twist hose to

lock it into place.

Lift hose tube cover (C).

1.8

Place nuts in re-

cessed areas on front

of handle. Hold each

nut in place while

tightening each bolt

securely with a Phil-

lips screw driver.

Reposition bag

door by fitting tabs

on bottom of door

into opening. Press

top of door to snap

securely shut.

1.9

1.10

Press cord into the

3 notches and the

clip as shown.

1.12

1.13

Position hose over

rack and into hose

tube (D) or (E)

(depening on your

model).

NOTE: Hose must be connected as shown for all operations.

1.15

Insert ends of

dusting brush (A),

crevice tool (B)

into storage areas.

Secure furniture

nozzle (C) in clip.

Close tool cover.

ÉTAPE II Fixation du tuyau

1.6

Tout en tenant le

support en place,

faire glisser le man-

che sur l’aspirateur.

S’assurer que la

languette est insérée

à fond dans la fente.

S’assurer que la

languette est

insérée à fond dans

la fente.

1.7

Aligner l’extrémité du

tuyau sur les saillies

(A) situées au-dessus

des fentes (B) du

conduit à poussière.

1.11

ÉTAPE III Rangement des accessoires

Placer la petite

extrémité lisse de la

rallonge au bas du

support. Appuyer

pour insérer la ral-

longe dans la pince.

Répéter pour l’autre

rallonge.

Ouvrir le couvercle

des accessoires.

1.14

Glisser le tuyau dans la pièce B et le tourner afin

de le verrouiller en place.

Soulever le couvercle du tube pour tuyau (C).

1.8

Placer les boulons

dans les renfonce-

ments à l’avant du

manche. Tenir chacun

des boulons en place

et les serrer solide-

ment à l’aide d’un

tournevis cruciforme.

Réinstaller la porte

du sac en insérant les

languettes au bas de la

porte dans l’ouverture.

Appuyer sur la partie

supérieure de la porte

pour l’enclencher en

position fermée.

1.9

1.10

Insérer le cordon dans

les trois encoches et

dans le pince-cordon,

tel qu’il est illustré.

1.12

1.13

Placer le tuyau sur le

support et insérer son

extrémité dans le tube

pour tuyau D ou E

(selon le modèle).

REMARQUE : Pour toutes les tâches de nettoyage, le tuyau

doit être connecté tel qu’il est illustré.

1.15

Insérer les extrémi-

tés de la brosse à

épousseter (A) et du

suceur plat (B) dans

le compartiment

de rangement.

Insérer la buse pour

meubles (C) dans la

pince.

Fermer le couvercle

des accessoires.

1.16

Remove white

switch lock before

operating.

White

Switch

Lock

ON/OFF

Button

1.16

Retirer le verrou

d’interrupteur blanc

avant d’utiliser

l’aspirateur.

Verrou

d’interrupteur

blanc

Interrupteur

ON/OFF

Downloaded from www.ManualsFile.com manuals search engine

2. How to use

2.1

Cleaner description

Operate cleaner only at voltage specified on

data plate on bottom of cleaner.

The assembled cleaner will look like the

drawing.

1. Handle

2. ON/OFF switch

3. Cord hooks: wrap cord around hooks for

storage. The top hook can be rotated right

or left for easy cord release.

4. Hose

5. Tool cover

6. Dusting brush

7. Furniture nozzle

8. Crevice tool

9. Carrying handle

10. Wands

11. Final filter door

12. Handle release lever: step on lever to

lower handle to operating or low

positions.

13. Edge groomers

14. Furniture guard: helps prevent cleaner

from marking furniture.

15. Nozzle control knob: slide knob to

correct setting for height of carpet being

cleaned.

16. Headlight*

17. Embedded Dirt FINDERTM sensitivity

switch*

18. ‘Dirt FINDER’ display*

19. Check bag indicator

20. Stair cleaning handle: located below

lower edge of door.

21. Bag door

22. Cord clip

23. Hose rack

*some models only.

This cleaner is intended for household use.

Not intended for commercial use in any

household or for any other commercial

purpose.

Polarized plug

To reduce the risk of electric shock, this

appliance has a polarized plug (one blade is

wider than the other). This plug will fit in

a polarized outlet only one way. If the plug

does not fit fully in the outlet, reverse the

plug. If it still does not fit, contact a quali-

fied electrician to install the proper outlet.

Do not change the plug in any way.

2. Mode d’emploi

2.1

Description de l’aspirateur

N’utiliser l’aspirateur qu’à la tension spécifiée

sur la plaque signalétique située à l’arrière de

l’appareil.

1. Manche

2. Interrupteur Marche/Arrêt

3. Crochets pour le cordon : enrouler le

cordon sur les crochets pour le rangement.

Le crochet supérieur tourne vers la droite

et vers la gauche pour faciliter le

dégagement du cordon.

4. Tuyau

5. Couvercle des accessoires

6. Brosse à épousseter

7. Buse pour meubles

8. Suceur plat

9. Poignée de transport

10. Rallonges

11. Couvercle du filtre terminal

12. Pédale de déblocage du manche :

appuyer sur cette pédale pour abaisser le

manche à sa position de fonctionnement

ou à la position basse.

13. Brosses latérales

14. Protège-meubles : empêche l’aspirateur

de marquer les meubles.

15. Bouton de réglage de la hauteur : tourner

ce bouton au réglage désiré en fonction

de la longueur des poils du tapis à nettoyer.

16. Ampoule*

17. Fonction de sensibilité Dirt FINDER

intégrée*

18. Affichage Dirt FINDER*

19. Indicateur de vérification du sac

20. Poignée pour le nettoyage des

escaliers : cette poignée se trouve sous le

rebord inférieur de la porte.

21. Porte du sac

22. Pince-cordon

23. Support à tuyau

*sur certains modèles seulement

Cet aspirateur est destiné à une utilisation

domestique seulement. Non conçu pour un usage

commercial dans quelque foyer que ce soit ni dans

quelque autre condition d’utilisation commerciale.

Fiche polarisée

Afin de réduire les risques de choc élec-

trique, cet appareil comporte une fiche po-

larisée (une lame est plus large que l’autre),

qui s’insère d’une seule façon dans une prise

de courant polarisée. Si la fiche ne peut être

insérée, la retourner et essayer de nouveau.

Si elle ne s’insère toujours pas, s’adresser

à un électricien qualifié, qui installera une

prise de courant conforme. Ne modifier la

fiche sous aucun prétexte.

Downloaded from www.ManualsFile.com manuals search engine

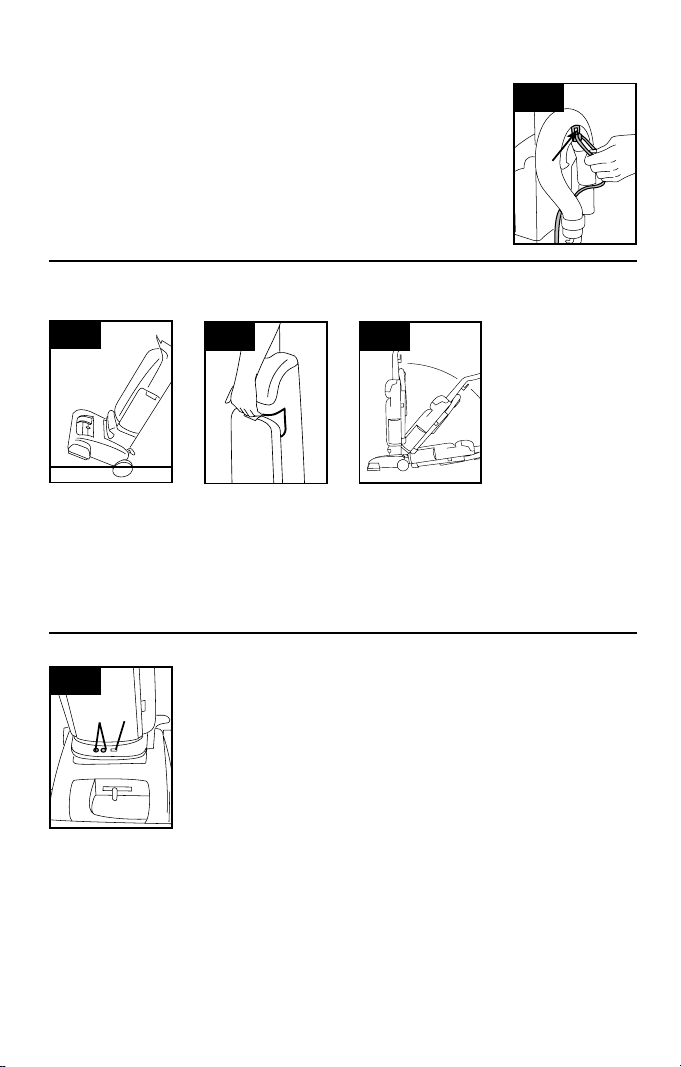

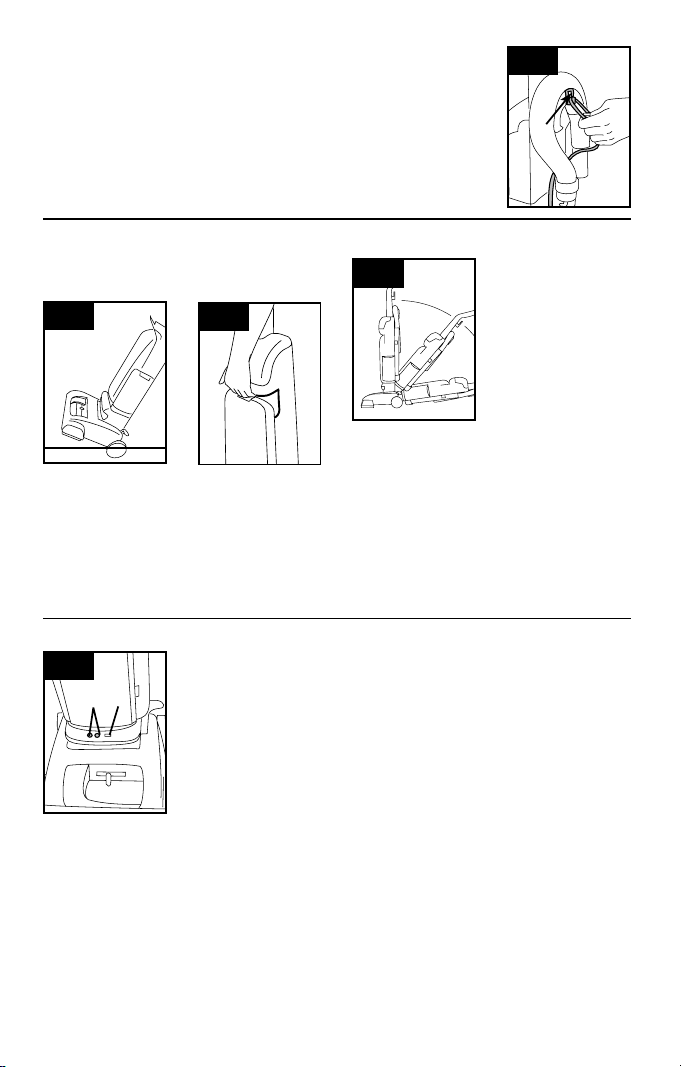

2.2

Plug cord into elec-

trical outlet.

To turn cleaner ON,

push switch up.

To turn cleaner

OFF, push switch

down.

ON-OFF

Switch

To help keep the

cord out of the way

while vacuuming,

position cord in

cord clip (A) located

at rear of cleaner on

hose rack.

Cord clip

To move your

cleaner from room

to room, put handle

in upright position,

tilt cleaner back

on rear wheels and

push forward.

Transporting

cleaner

2.3

The cleaner can

also be moved by

using the carrying

handle.

2.4

Carrying

cleaner

The handle of your

cleaner has three

positions; upright

for storage and

when using clean-

ing tools; operating

position for general

operation on carpet

and floors; low for

reaching under low

furniture. Step on

handle release lever

to lower handle.

2.5

Handle positions

Embedded Dirt FINDER feature (some models only)

2.6

With red and green

lights (A), the Dirt-

FINDER™ system

alerts the user to

areas of carpet that

may need more

cleaning atten-

tion. It is able to

sense when larger

amounts of dirt

particles, especially

being picked up;

then the red light

will come on.

When the red light

is on, you should

take additional

cleaning strokes

in the area until it

changes to green.

• The red light

may seldom come

on during clean-

ing. This means

that your cleaner is

picking up primar-

ily fine surface dust

and lint which the

system may not

detect, or that the

carpet is generally

clean. To increase

the feature’s sensi-

tivity to dirt, set the

switch (B) to the

“Hi” position.

• At other times,

the red light may

stay on for a con-

siderable amount of

time. This means

that the carpet

contains a high

level of dirt which

is being removed by

the cleaner. To de-

crease the feature’s

sensitivity to dirt,

set the switch to

the “Reg.” (Regular)

position.

embedded dirt, are

removed.

To let you know

that the ‘Dirt

FINDER’ feature is

ready, the red light

will come on when

the cleaner is first

turned on. After

a few seconds, the

red light will go

off and the green

light will come on.

Cleaning may then

begin.

The green light will

remain on through-

out cleaning except

when the detector

senses that a larger

amount of dirt is

2.2

Brancher le cordon dans une prise de courant.

Pour mettre l’aspirateur en marche (ON),

pousser l’interrupteur vers le haut. Pour étein-

dre l’aspirateur (OFF), pousser l’interrupteur

vers le bas.

Interrupteur Marche/Arrêt

Pour que le cordon

ne vous encombre

pas pendant le

nettoyage, insérer

le cordon dans le

pince-cordon (A)

situé sur le support

à tuyau, à l’arrière

de l’aspirateur.

Pince-cordon

Pour déplacer

l’aspirateur d’une

pièce à l’autre, placer

le manche en position

verticale, incliner

l’aspirateur vers l’arrière

pour le faire reposer sur

ses roues arrière, puis le

pousser vers l’avant.

Transport de

l’aspirateur

sur le sol

2.3

Il est également

possible de déplacer

l’aspirateur en le

transportant par sa

poignée de trans-

port.

2.4

Transport de

l’aspirateur

par la poignée

Le manche de

l’aspirateur com-

porte trois positions

: position verticale,

pour le rangement

et l’utilisation des

accessoires; posi-

tion de fonction-

nement, pour

l’utilisation normale

sur les parquets et

les tapis; posi-

tion basse pour le

nettoyage sous les

meubles. Appuyer

avec le pied sur la

pédale de déblo-

cage du manche

pour abaisser

celui-ci.

2.5

Positions du manche

Fonction Dirt FINDER intégrée (certains modèles seulement)

2.6

À l’aide des voyants

rouge et vert (A), le

système Dirt FIND-

ERMC vous avertit

lorsque des zones

du tapis semblent

avoir besoin d’un

nettoyage plus ap-

profondi. Ce système

peut déterminer

quand un grand

ramassée; le voyant

rouge s’allume alors.

Lorsque le voyant

rouge est allumé,

passer l’aspirateur

à plusieurs reprises

sur la zone jusqu’à

ce que le voyant vert

s’allume.

• Il se peut que

le voyant rouge

ne s’allume que

rarement pendant le

nettoyage. Cela sig-

nifie que l’aspirateur

ramasse principale-

ment de la poussière

et de la charpie fines

en surface que le

système ne peut pas

déceler, ou que le

tapis est passable-

ment propre. Pour

augmenter la sen-

sibilité du système,

régler l’interrupteur

(B) à la position HI

(élevée).

• Il se peut égale-

ment que le voyant

rouge demeure allu-

mé longtemps. Cela

signifie que le tapis

contient une grande

quantité de saletés,

qui sont ramassées

par l’aspirateur.

Pour réduire la sen-

sibilité du système,

régler l’interrupteur

à la position REG.

(normal).

volume de poussière,

particulièrement de

poussière incrustée,

doit être enlevé.

Lorsque la fonc-

tion Dirt FINDER

est prête, le voyant

rouge s’allume au

moment du démar-

rage de l’aspirateur.

Après quelques

secondes, le voyant

rouge s’éteint, et le

voyant vert s’allume.

Le nettoyage peut

alors commencer.

Le voyant vert

demeure allumé pen-

dant le nettoyage,

sauf si le système

décèle qu’une plus

grande quantité de

poussière doit être

Downloaded from www.ManualsFile.com manuals search engine

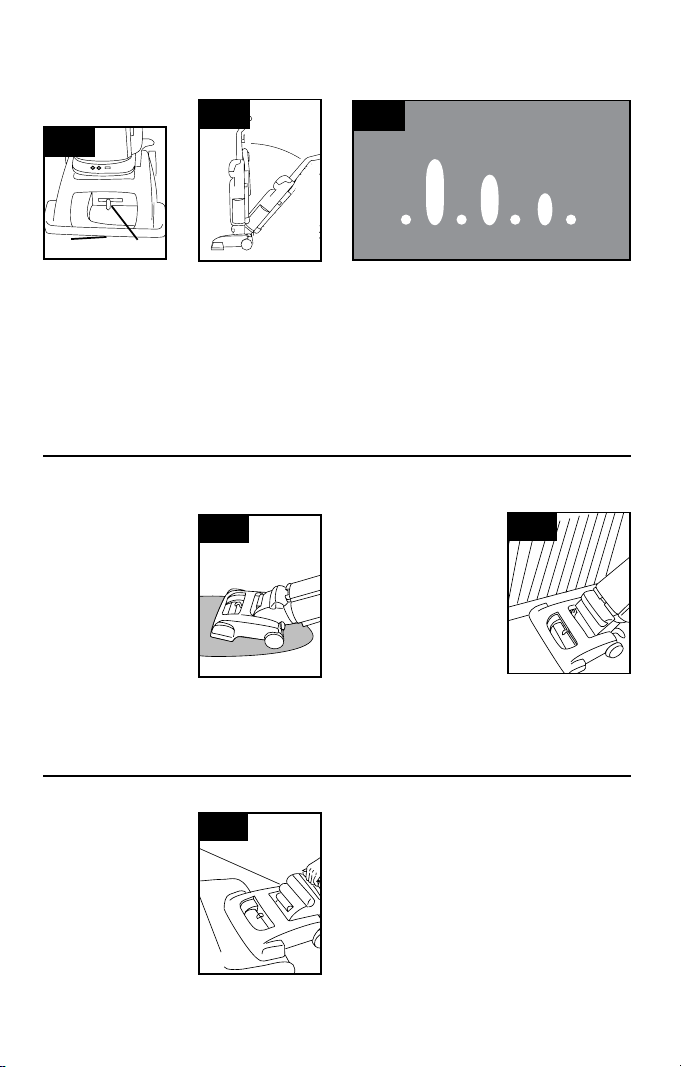

2.10

Cleaning lightweight

flexible rugs

Stand on one end

of rug and move

cleaner toward

other end or edge.

Before reaching

edge, push down

on handle. This will

lift up the nozzle

(front of cleaner)

as shown and will

prevent rug from

clinging to cleaner.

Continue to lift up nozzle so that when you

have reached the edge, it is completely off

the rug. Move cleaner back to start again,

lower nozzle, and use only forward strokes.

2.11

Edge cleaning

Special edge

groomers are pro-

vided on both sides

of the nozzle to

remove dirt in car-

pet near baseboards

and furniture.

Guide either side of

nozzle parallel to

edge of carpet or

furniture.

Stair cleaning

A stair cleaning

handle has been

designed for ease in

using your cleaner

on stairs. With

handle in operat-

ing position, place

fingers under edge

of stair cleaning

handle and guide

cleaner with other

hand on upper

handle.

2.12

2.7

Carpet height

adjustment

The cleaning of

carpet and rugs

takes place at the

nozzle (A). When

it is necessary to

raise and lower the

nozzle for various

carpet pile heights,

slide the nozzle

control knob (B) to

the desired setting.

Handle

position

For ease in sliding

knob, the handle

should be in the up-

right position (C).

The nozzle will not

move into the ad-

justed position until

the cleaner handle is

lowered to the oper-

ating position (D).

2.8

Settings

For maximum cleaning performance, the

following carpet height settings are recom-

mended:

• Lowest setting: for all types of carpet

Note: If the cleaner is difficult to push, slide

knob to the next higher setting.

• Higher settings: for very deep pile carpet

where easier pushing effort is desired, while

maintaining good cleaning performance.

As an alternative, you may use the hose and

powered hand tool (some models only) or

furniture nozzle for stair cleaning. Clean

from bottom to top.

When using cleaning tools, the agitator will

continue to rotate.

CAUTION: To avoid personal injury or un-

necessary wear to carpet, and to prevent

the cleaner from falling, always place it at

bottom of stairs.

CARPET HEIGHT

2.9

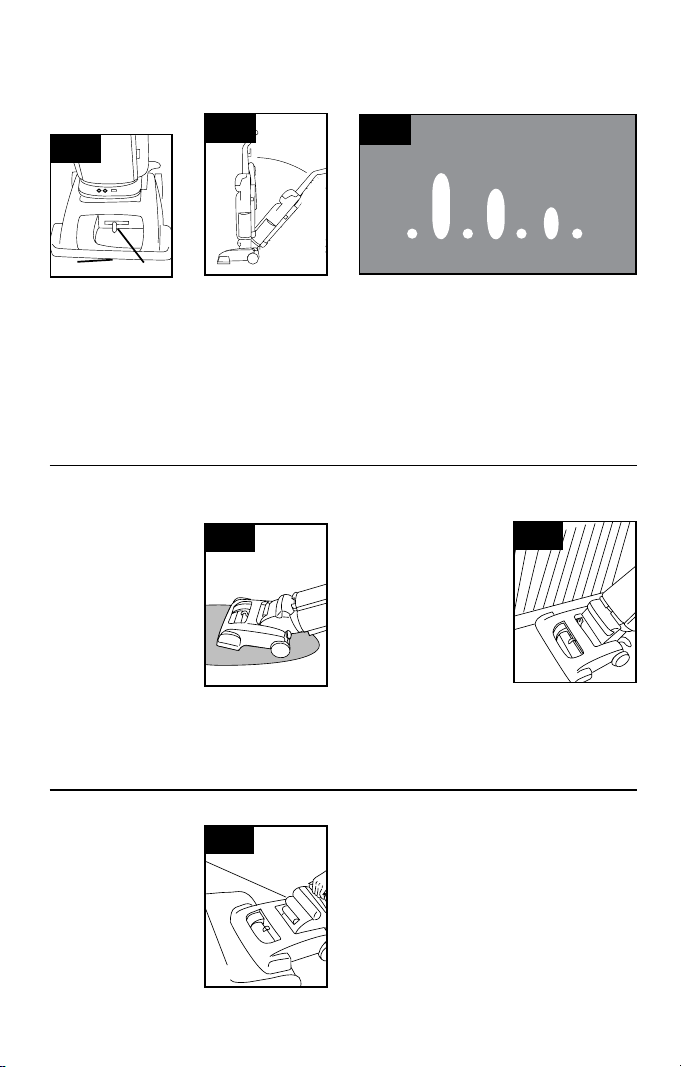

2.10

Nettoyage de carpettes

souples et légères

Se tenir sur une des

extrémités de la carpette

et déplacer l’aspirateur

vers l’autre extrémité

ou rebord de la carpette

. Avant d’atteindre le

rebord, appuyer sur le

manche. Cela soulè-

vera la buse (à l’avant de

l’aspirateur) pour éviter

que la carpette n’adhère

à l’aspirateur. Continuer de soulever la buse de

façon à ce qu’elle ne touche pas du tout la car-

pette quand vous en atteignez le rebord. Remettre

alors l’aspirateur vers l’arrière de la carpette pour

recommencer, abaisser la buse et n’utiliser que des

mouvements vers l’avant.

2.11

Nettoyage des rebords

Les deux côtés de la

buse de l’aspirateur

sont pourvus de

brosses latérales qui

enlèvent la saleté

qui se trouve dans

le tapis le long

des plinthes et des

meubles.

Faire passer un des

côtés de la buse le

long du bord du

mur ou du meuble.

Nettoyage des escaliers

Une poignée

conçue pour le net-

toyage des escaliers

vous permettra

d’utiliser facilement

l’aspirateur dans les

escaliers. Avec la

poignée en position

d’utilisation, placer

les doigts sous le

rebord de la poi-

gnée de nettoyage

des escaliers, puis

2.12

2.7

Réglage selon

la hauteur du

tapis

Le nettoyage des tapis

et des carpettes se

produit au niveau de

la buse (A). Lorsqu’il

faut relever ou abaisser

la buse en fonction

des différentes

longueurs de poils de

tapis, il suffit de placer

le bouton de réglage

de la hauteur (B) à la

position appropriée.

Positions du

manche

Pour que le bouton

glisse facilement, la

poignée doit être en

position verticale (C).

Le suceur ne peut pas

être mis à la position

de réglage souhaitée

tant que la poignée de

l’aspirateur n’est pas

abaissée à la position

de fonctionnement

(D).

2.8

Réglages

Pour une performance maximale, les réglages

de hauteur ci-dessous sont recommandés :

• Réglage inférieur : pour tous les types de

tapis.

Remarque : S’il est difficile de déplacer

l’appareil pendant le nettoyage, tourner le

bouton à un réglage supérieur.

• Réglages supérieurs : pour les tapis épais;

ces réglages exigent moins d’efforts tout en

maintenant une bonne performance.

guider l’aspirateur avec l’autre main placée

sur la poignée supérieure.

Vous pouvez aussi utiliser le tuyau et

l’accessoire portatif à turbine (certains

modèles seulement) ou la buse pour meubles

pour nettoyer les escaliers. Nettoyer en com-

mençant par le bas des escaliers.

Lorsque vous utilisez des accessoires de net-

toyage, l’agitateur continue de tourner.

MISE EN GARDE : Afin d’éviter les blessures

ou l’usure prématurée du tapis et d’empêcher

l’appareil de tomber, toujours placer

l’appareil au bas de l’escalier.

CARPET HEIGHT

2.9

Downloaded from www.ManualsFile.com manuals search engine

C. Dusting brush may be used for carved

furniture, table tops, books, lamps, lighting

fixtures, venetian blinds, baseboards, shut-

ters, and registers.

D. Furniture nozzle may be used for up-

holstered furniture, draperies, mattresses,

clothing, automobile interiors, and carpeted

stairs.

E. Crevice tool* may be used in tight spaces,

corners and along edges in such places as

dresser drawers, upholstered furniture, stairs

and baseboards.

F. Wands are used to give extra length to

your hose. Use them with any of the above

tools.

2.15

Select proper tool

2.16

Attach tool or wand to the hose (G).

Attach second wand or tool to wand (H) by

pushing it firmly onto the wand.

Twist wand or tool slightly to tighten or

loosen the connection.

Attach wand and tools

Cleaning tools

Tools allow for cleaning surfaces above the

floor and for reaching hard to clean areas.

The cleaner is ready for tool use when handle

is in upright position.

CAUTION: Agitator continues to rotate while

cleaner handle is in upright position. Avoid

tipping cleaner or setting it on furniture,

fringed area rugs or carpeted stairs during

tool use.

2.14

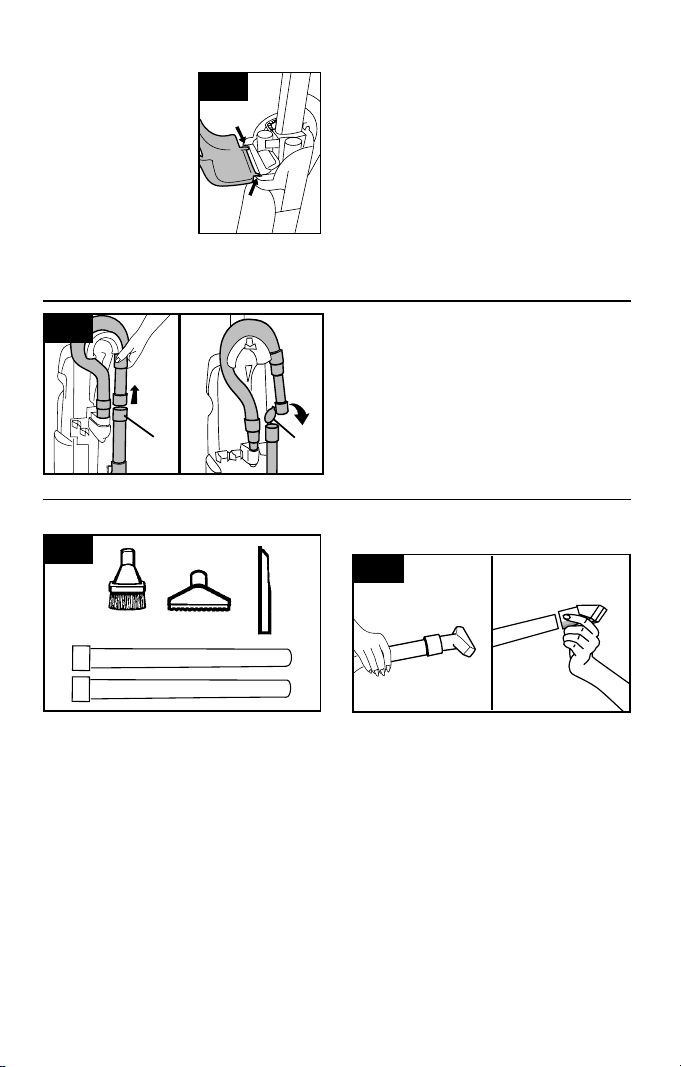

Removing hose

When using cleaning tools, cleaner handle

should be in the upright position. Also, turn

cleaner OFF before disconnecting and con-

necting hose to hose tube (A).

To use hose, lift hose end as shown.

Lower cover (B) onto hose tube.

When you are finished cleaning with the

tools, be sure to lift cover from hose tube

and reposition hose end into tube.

How to attach tool cover

The tool cover

is designed with

a “break-away”

feature which al-

lows it to snap free

if it is pushed open

too far.

To reattach, align

hinges of cover

with slots on sides

of tool storage area.

Push cover down to

secure in place.

2.13

How to clean tools

To clean the hose, wipe off dirt with a cloth

dampened in a mild detergent. Rinse with a

damp cloth.

Cleaning tools may be washed in warm water

with a detergent. Rinse and air dry before

using.

C. La brosse à épousseter peut servir à net-

toyer les boiseries sculptées, les dessus de

tables, les livres, les lampes, les luminaires, les

stores vénitiens, les plinthes, les volets et les

grilles de registre.

D. La buse pour meubles peut servir à nettoyer

les meubles capitonnés, les rideaux, les matelas,

les vêtements, l’habitacle de véhicules et les

escaliers recouverts de tapis.

E. Le suceur plat* peut s’employer dans les

espaces restreints, les coins et les rebords

d’endroits tels que les tiroirs, les meubles capi-

tonnés, les escaliers et les plinthes. Il peut aussi

être utilisé avec la brosse à épousseter ou avec

la rallonge pour offrir une portée accrue.

F. Les rallonges prolongent votre tuyau. Elles

peuvent être utilisées avec n’importe quel ac-

cessoire indiqué plus haut.

2.15

Choix de l’accessoire approprié

2.16

Fixer l’accessoire ou la rallonge au tuyau (G).

Fixer l’autre rallonge ou l’accessoire à la ral-

longe (H) en l’enfonçant bien en place.

Tourner légèrement la rallonge ou

l’accessoire pour serrer ou desserrer la con-

nexion.

Installation de la rallonge

et des accessoires

Accessoires de nettoyage

Les accessoires permettent de nettoyer les

surfaces plus élevées et les endroits difficiles

à atteindre.

Pour utiliser les accessoires, placer le manche

à la position verticale.

MISE EN GARDE : L’agitateur continue de

tourner quand le manche est en position

verticale. Pendant que vous utilisez des ac-

cessoires, éviter de faire basculer l’aspirateur,

de le placer sur un meuble ou de le faire

passer sur les franges de carpettes ou dans

des escaliers recouverts de tapis.

2.14

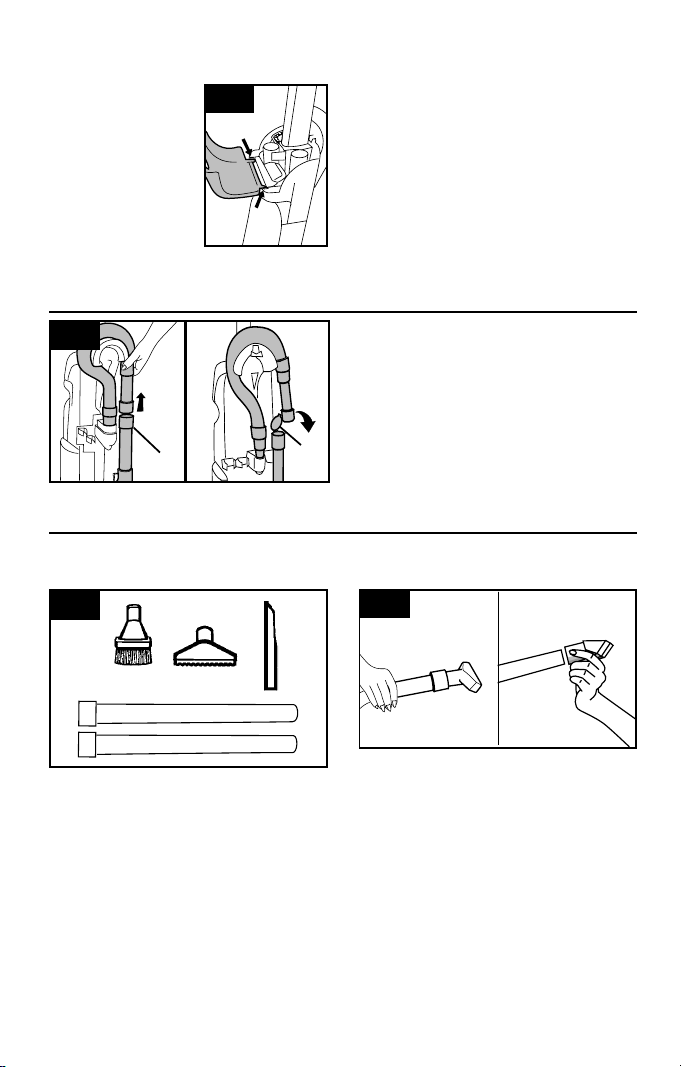

Pour enlever le tuyau

Pendant l’utilisation des accessoires de nettoy-

age, placer le manche de l’aspirateur en position

verticale. Également, éteindre l’aspirateur avant

de poser ou de retirer le tube pour tuyau (A).

Pour utiliser le tuyau, soulever son extrémité,

tel qu’il est illustré.

Abaisser le couvercle (B) sur le tube pour tuyau.

Lorsque vous avez terminé d’utiliser les acces-

soires, soulever le couvercle du tube pour tuyau

et remettre l’extrémité du tuyau dans le tube.

Fixation du couvercle des accessoires

Le couvercle des ac-

cessoires est doté d’un

mécanisme de dégage-

ment qui lui permet

de se détacher s’il est

ouvert trop grand.

Pour le fixer de

nouveau, aligner les

charnières du couvercle

avec les encoches sur

les côtés du comparti-

ment de rangement des accessoires.

Appuyer fermement sur le couvercle des acces-

soires pour le fixer en place.

2.13

Nettoyage des accessoires

Pour nettoyer le tuyau,

essuyer la saleté avec un chiffon trempé

dans un détergent doux. Rincer avec un

chiffon humide.

Les accessoires peuvent être lavés à l’eau

tiède avec un détergent. Les rincer et les

laisser sécher à l’air libre avant de les réuti-

liser.

Downloaded from www.ManualsFile.com manuals search engine

Where to buy

Filter bags may be purchased from Autho-

rized Hoover Dealers (Depot), Leading Re-

tailers, from Hoover Factory Service Centers,

or through The Hoover Company on-line at

www.hoover.com.

What to buy

To assure cleaning effectiveness, use only

Genuine HOOVER® HEPA Filtration Type Y

disposable filter bags.

It is imperative that you use only genuine

HOOVER filter bags made by The Hoover

Company to assure your cleaner operates at

peak performance. HOOVER bags can be

identified by these trademarks —

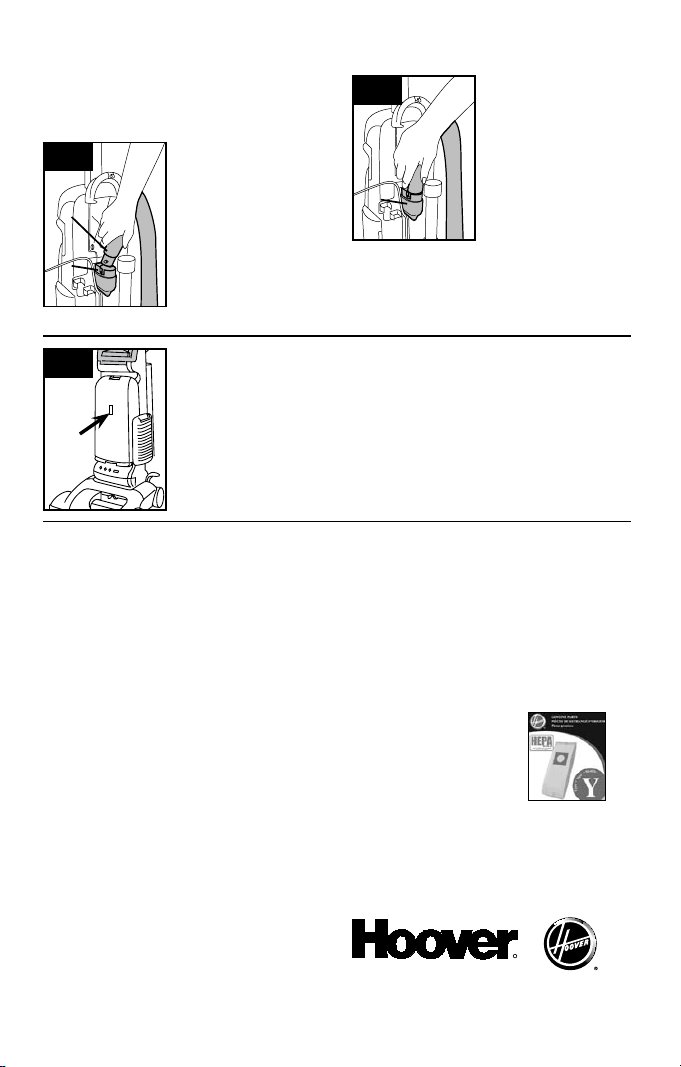

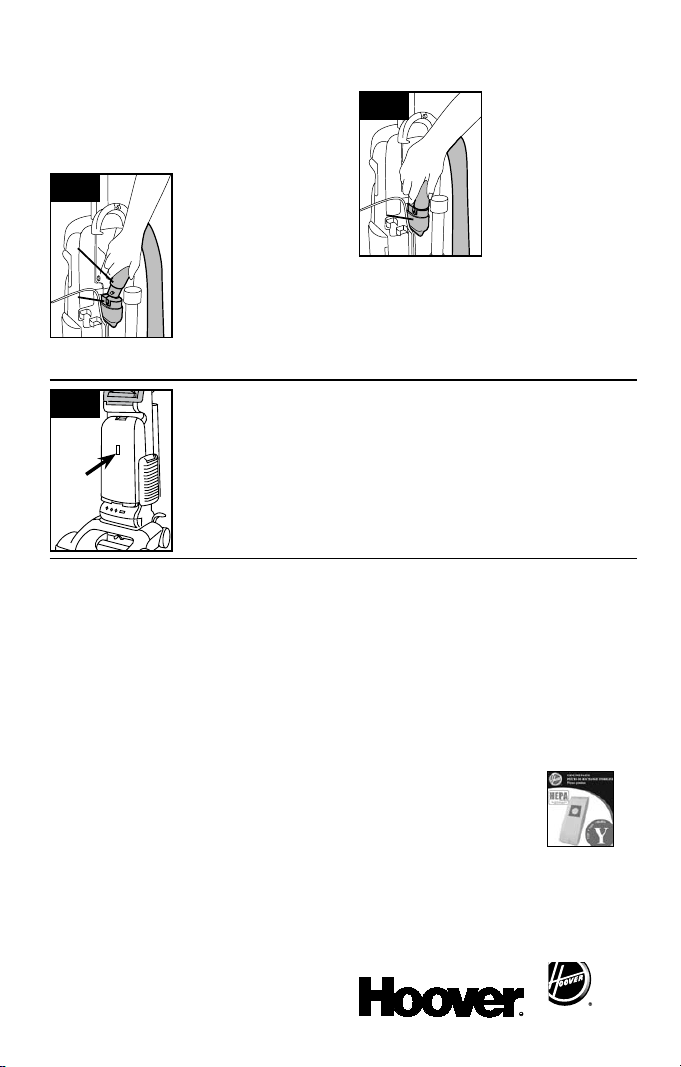

Extra reach hose*

2.17

The extra reach hose provides an extra 20

foot reach for easier cleaning of stairs and

hard to reach high places. Follow the steps

below for attaching and detaching the hose.

Attach hose

Push ON/OFF switch

to OFF position. Re-

move regular hose

from cleaner. Align

end of extra reach

hose with projec-

tions (I) over slots

(J) in dirt duct.

2.18

Slide hose into (J)

and twist hose to

lock it into place.

(To detach hose,

reverse procedure.)

Attach wands or

tools to the other

end of hose.

*Available at ad-

ditional cost if not

included with your

cleaner.

2.19

Check bag indicator

The indicator (K) will begin to show red as the filter bag fills with

dirt. There are three conditions that will cause the indicator to

become completely red:

1. If the bag is full; change the bag.

2. If very fine materials have been picked up, clogging the bag pores;

change the bag.

3. If there is a blockage in the nozzle, hose, tools or at the bag

opening; remove the blockage (see “Clearing blockages” section).

3. Maintenance

Familiarize yourself with these home

maintenance tasks as proper use and care of

your cleaner will ensure continued cleaning

effectiveness.

Filter bag

When to replace

Check filter bag from time to time. It is

recommended that you change the filter

bag when it becomes full. If too much dirt

accumulates, your cleaner will not operate

effectively.

Note: All new carpet has loose fibers which

can fill the bag quickly while vacuuming.

If you are using the cleaner on new carpet, be

sure to change the filter bag often.

CAUTION: Very fine materials, such as

face powder, cornstarch, fireplace ashes or

fireplace soot, may seal the filter bag and

may cause it to burst even though it is only

partially full of dirt. When cleaner is used to

remove material of this nature, change filter

bag often.

Où en acheter

Il est possible d’acheter des sacs filtres chez

les marchands Hoover autorisés (dépôt), les

principaux détaillants, les centres de service

Hoover et sur le site Web de Hoover, à

l’adresse www.hoover.ca.

Quoi acheter

Pour un nettoyage efficace, n’utiliser que

les sacs filtres HEPA jetables de type Y de

marque HOOVERMD.

Il est impératif d’utiliser seulement des sacs

filtres de marque HOOVER fabriqués par la

société Hoover pour assurer le rendement

optimal de l’aspirateur. Les marques de com-

merce suivantes permettent d’identifier les

sacs HOOVER –

Tuyau à longue portée Extra Reach

2.17

Le tuyau à longue portée Extra ReachMC de 20 pi

facilite le nettoyage des escaliers et des endroits

difficiles à atteindre. Suivre les étapes ci-dessous

pour fixer et retirer ce tuyau.

Fixation du tuyau

Éteindre l’aspirateur

(OFF) avant de re-

tirer le tuyau.

Retirer

le tuyau ordinaire de

l’aspirateur. Aligner

l’extrémité du tuyau

à longue portée

comportant les bou-

tons saillants (I) avec

les encoches (J) du

conduit à poussière.

2.18

Faire glisser les

boutons dans les

encoches et tourner

le tuyau pour le

verrouiller en place.

(Pour retirer le tuy-

au, faire l’inverse.)

Fixer les rallonges

ou les accessoires à

l’autre extrémité du

tuyau.

*vendu séparé-

ment s’il n’est pas

compris avec votre

aspirateur.

2.19

Indicateur de remplacement du sac

L’indicateur (K) devient de plus en plus rouge à mesure que le sac se

remplit. Trois situations peuvent faire devenir l’indicateur complète-

ment rouge :

1. Le sac est plein. Changer le sac.

2. L’aspirateur a ramassé des particules très fines qui bloquent les

pores du sac. Changer le sac.

3. La buse, le tuyau, l’accessoire ou l’ouverture du sac est obstrué.

Éliminer l’obstruction (voir la section « Élimination des obstructions »).

3. Entretien

Il est recommandé de vous familiariser

avec les tâches d’entretien; l’utilisation et

l’entretien appropriés de l’appareil assureront

son bon fonctionnement.

Sac filtre

Quand le remplacer

Vérifier périodiquement le sac-filtre. Il

est recommandé de remplacer le sac-filtre

lorsqu’il est plein. Si trop de poussière

s’accumule, votre aspirateur ne fonctionnera

pas efficacement.

Remarque : Tout tapis neuf comporte des

fibres lâches qui peuvent remplir le sac-filtre

rapidement pendant le nettoyage. Si vous

utilisez l’aspirateur sur un tapis neuf, veiller à

changer souvent le sac filtre.

MISE EN GARDE : Des matières très fines,

comme la poudre pour le visage, la fécule de

maïs, la cendre ou la suie, peuvent sceller le

sac filtre et le faire exploser même s’il n’est

pas plein. Lorsque l’appareil est utilisé pour

aspirer de tels produits, changer le sac filtre

souvent.

Downloaded from www.ManualsFile.com manuals search engine

3.3

Replacing bag

door

Reposition bag door

by placing tabs on

bottom of door into

opening (C).

Press top of door to

snap securely shut.

Changing filter bag

Disconnect cleaner from electrical outlet.

3.1

Removing bag

door

To change filter

bag, press down at

top of bag door and

pull door forward.

Remove door.

3.2

Removing and

installing filter

bag

Grasp filter bag col-

lar (A) and pull collar

from tube (B).

Note: Do not clean

out old filter bag

and reuse. Discard

used filter bag.

Hold new filter bag

as shown. Align

opening in filter

bag with (B).

Push (A) firmly

onto (B).

Tuck in filter bag.

Cleaning secondary filter

Disconnect cleaner from electrical outlet.

The secondary filter (A), located behind the

grill in the bottom of bag compartment,

protects the motor from dirt particles.

If filter becomes dirty, pull off grill and lift

out filter.

Hand wash filter in cold water with mild

detergent, then air dry.

Reposition dry filter and grill.

Should you want to replace this filter, ask for

HOOVER part No. 38765019.

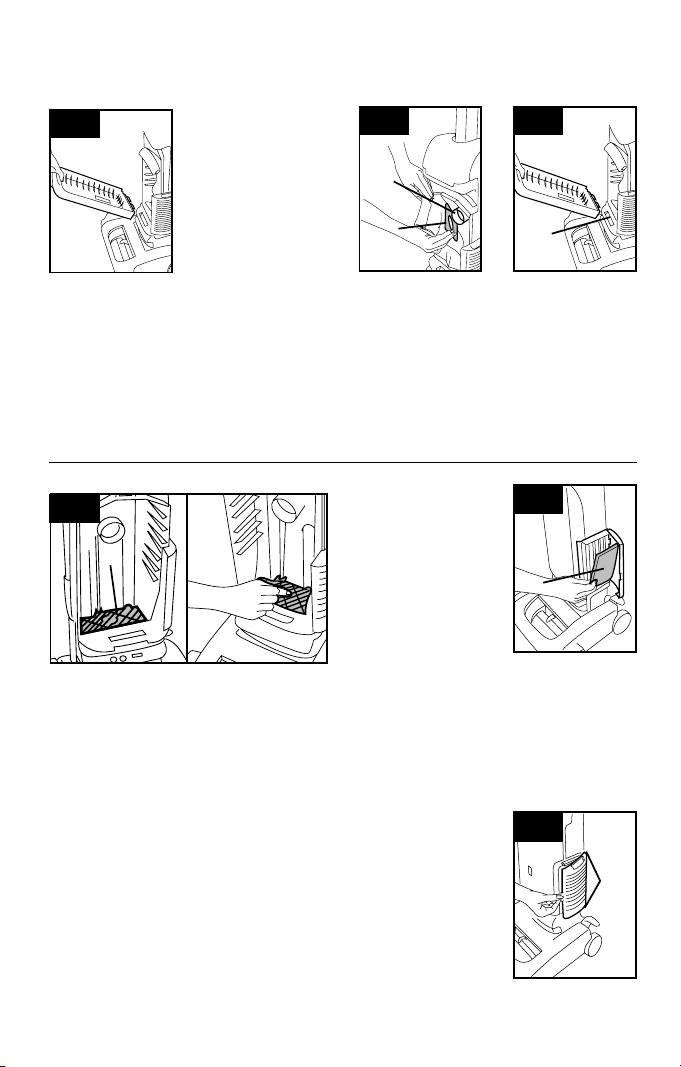

Secondary and final filters

3.4

Cleaning final filter

The final filter assists in the filtration pro-

cess to return clean air to the room.

To remove this filter when it becomes dirty,

open the door on the side of the cleaner.

3.5

3.6

The filter door

is designed with

a “break-away“

feature which al-

lows it to snap free

if it is pushed open

too far.

To reattach, align

hinges (C) of cover

with slots on sides

of filter area.

Press door back

into place.

Lift out filter (B)

and hand wash it

in cold water with

mild detergent.

Let filter air dry

and reposition it

on the side of the

cleaner. Make sure

the green colored

side of filter faces

outward. Close door.

Should you want to replace this filter, ask for

HOOVER part No. 40110004.

Do not operate cleaner without either the

secondary or final filter in place.

Reattaching filter door

3.3

Remettre la porte

du sac en place en

alignant les pattes

au bas de la porte

avec l’ouverture (C).

Appuyer sur la

porte pour bien la

fermer.

Changement du sac filtre

Débrancher l’aspirateur.

3.1

Retrait de la

porte du sac

Pour changer le sac

filtre, appuyer sur

la partie supérieure

de la porte du sac

et tirer la porte vers

l’avant. Retirer la

porte.

3.2

Retrait et

installation du

sac filtre

Saisir la bague (A)

du sac-filtre et tirer

la bague pour

l’enlever du tube (B).

Remarque : Ne pas

vider et réutiliser le

sac filtre. Jeter le sac

filtre après usage.

Tenir le nouveau sac filtre de la façon illustrée.

Aligner l’ouverture du nouveau sac-filtre avec

le tube (B).

Pousser solidement le bague (A) sur le tube (B)

et bien insérer le sac-filtre dans le tube.

Nettoyage du filtre secondaire

Débrancher l’aspirateur.

Le filtre secondaire (A), situé derrière la

grille au bas du compartiment du sac, pro-

tège le moteur des particules de poussière. Si

le filtre est sale, retirer la grille et soulever le

filtre. Laver le filtre à la main à l’aide d’eau

froide et de détergent doux, puis le faire

sécher à l’air libre.

Remettre le filtre sec et la grille en place.

Pour remplacer ce filtre, demander la pièce

HOOVER no 38765019.

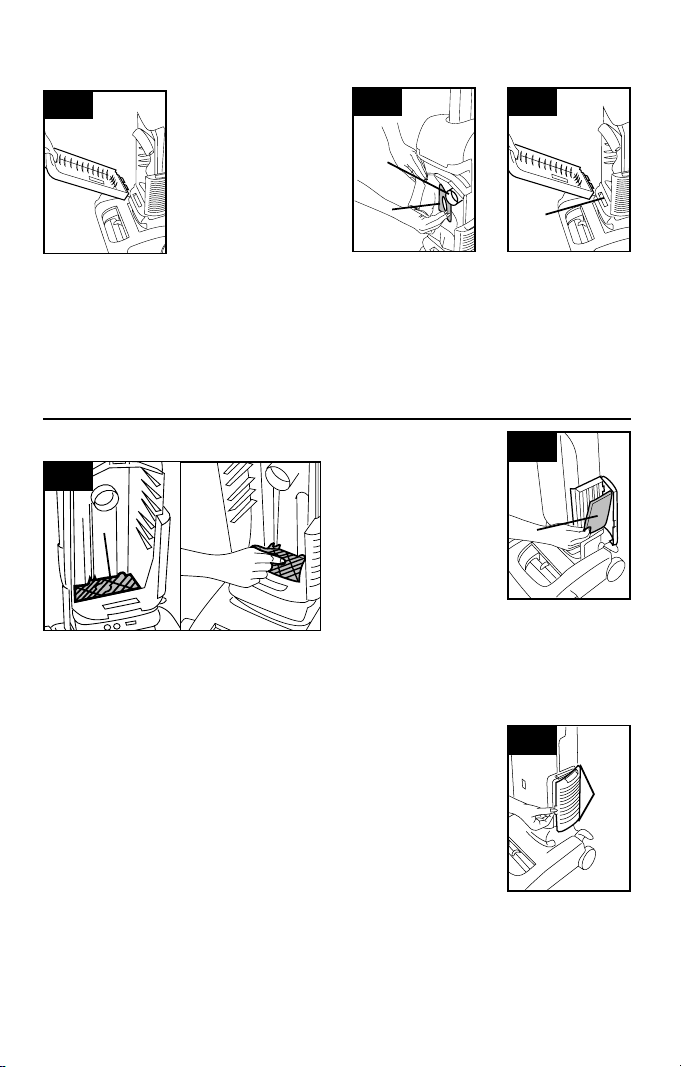

Filtres secondaire et terminal

3.4

Nettoyage du filtre terminal

Le filtre terminal contribue au processus de

filtrage en retournant l’air propre dans la

pièce. Pour retirer ce filtre s’il est sale, ouvrir

la porte située sur le côté de l’aspirateur.

3.5

3.6

La porte du filtre

est dotée d’un mé-

canisme de dégage-

ment qui lui permet

de se détacher si

elle est ouverte trop

grande.

Pour la fixer de

nouveau, aligner

les charnières (C)

du couvercle avec

les encoches sur les

côtés du comparti-

ment du filtre.

Appuyer fermement

sur la porte pour la

fixer en place.

Soulever le filtre (B)

et le laver à la main

à l’aide d’eau froide

et de détergent

doux.

Laisser le filtre

sécher à l’air libre

et le remettre en

place sur le côté

de l’aspirateur.

S’assurer que le

côté vert du filtre est placé vers l’extérieur.

Fermer la porte. Pour remplacer ce filtre,

demander la pièce HOOVER no 40110004.

Ne pas utiliser l’aspirateur quand le filtre

secondaire ou terminal n’est pas en place.

Remise en place de la porte du filtre

Remise en place

de la porte du sac

Downloaded from www.ManualsFile.com manuals search engine

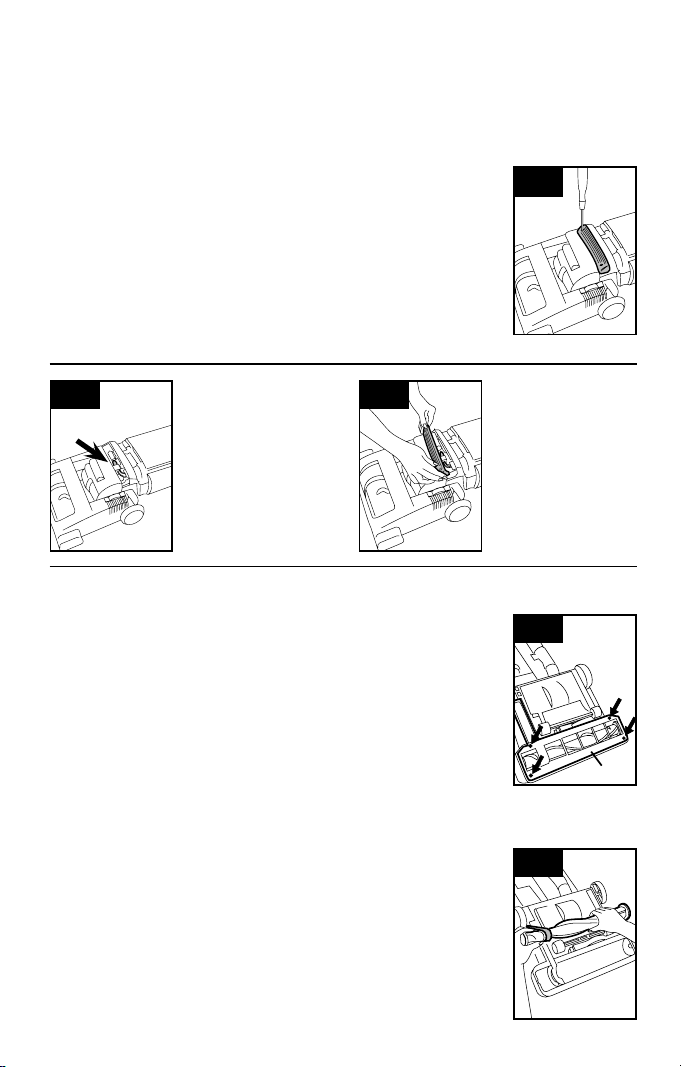

Check agitator shield

Because your cleaner picks up so well, we

strongly recommend you check for debris

accumulation under the agitator shield each

time you clean the filters.

Removing debris under the shield will help

maintain your cleaner’s excellent pick up

and suction. Remove debris as follows:

1. Disconnect cleaner from electrical outlet.

2. Check for dirt accumulation by removing

bottom plate (Fig. 3-10), removing agitator

(Fig. 3-11), and lifting agitator shield (Fig.

3-13).

3. Remove any debris and replace shield,

agitator and bottom plate (Figs. 3-13 to

3-15).

Headlight replacement

(some models only)

What to buy

This cleaner uses a 12 volt, wedge base type

912 bulb, Hoover part No. 27313101.

Removing lens

Disconnect cleaner

from electrical

outlet.

Using a screwdriver,

remove the two

screws as shown

and lift off lens.

3.7

Replacing lens

Reposition lens and

secure with the two

screws.

Installing bulb

Pull old bulb

straight out of

socket. Push new

bulb straight into

socket until locked

in place.

Excessive force is

not required.

3.8 3.9

Belt replacement

The belt on your Hoover cleaner causes the

agitator to rotate and is important for the

effective operation of the cleaner. The belt

is located under the bottom plate of the

cleaner and should be checked from time to

time to be sure it is in good condition.

When to replace

Disconnect cleaner from electrical outlet.

To check belt, remove bottom plate as shown

in “How to replace”. Replace belt if it is

stretched, cut or broken.

What to buy

To assure effective operation, use only gen-

uine HOOVER belts with your cleaner. When

purchasing a new belt, ask for HOOVER part

No. 38528033.

How to replace

Disconnect cleaner

from electrical

outlet.

Removing

bottom plate

Place handle in low

position and turn

cleaner over so bot-

tom side is up.

Remove the 4

screws as shown with a Phillips screw driver.

Lift off bottom plate (A).

3.10

3.11

Removing belt

Remove agitator

brush roll and used

belt.

Discard used belt.

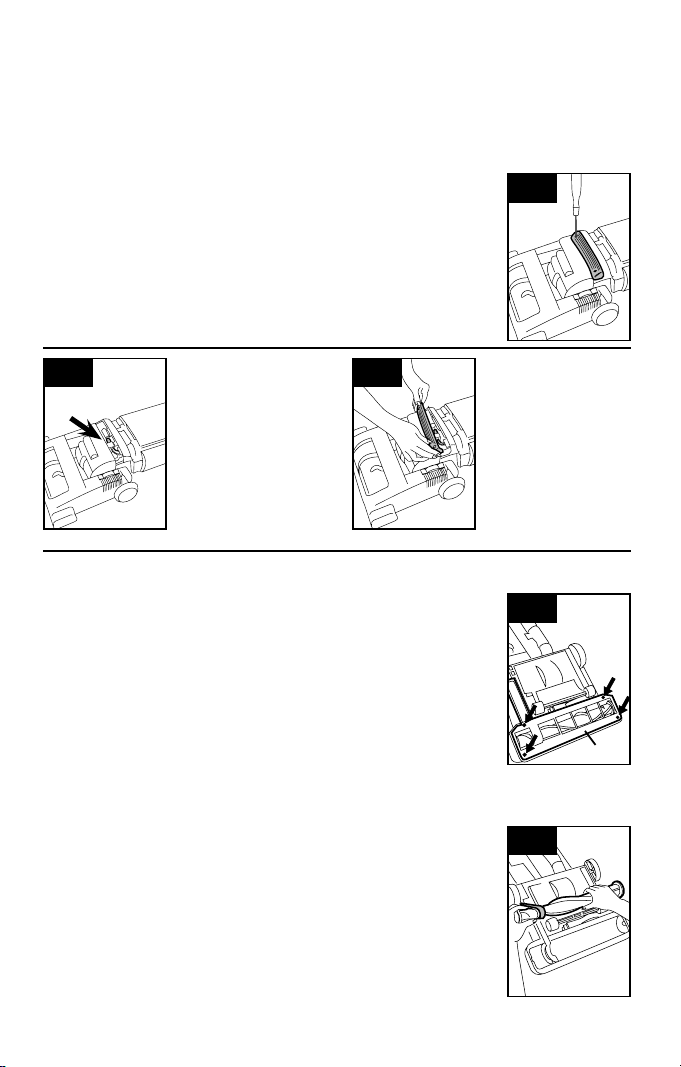

Vérification du protège

rouleau

Étant donné la grande capacité d’aspiration

de l’aspirateur, nous vous recommandons

fortement de vérifier si des débris se sont

accumulés sous le protège rouleau à chaque

nettoyage des filtres. Le retrait des débris

sous le protège rouleau permet de maintenir

l’excellente capacité d’aspiration et de succion

de l’appareil. Pour retirer les débris :

1. Débrancher l’aspirateur.

2. Vérifier si des débris se sont accumulés en

retirant la plaque inférieure (fig. 3 10) et le

rouleau brosse agitateur (fig. 3-11), puis en

soulevant le protège rouleau (fig. 3 13).

3. Enlever tous les débris et remettre le protège

rouleau, le rouleau brosse agitateur et la

plaque inférieure en place (fig. 3-13 à 3-15).

Remplacement de

l’ampoule de la lumière

Quoi acheter

Cet aspirateur est doté d’une lumière à

ampoule à culot poussoir 912 de 12 V (pièce

Hoover no 27313101).13101.

Retrait de la

lentille

Débrancher

l’aspirateur.

À l’aide d’un tourn-

evis, enlever les

deux vis de la façon

illustrée, et retirer

la lentille.

3.7

Remplacement

de la lentille

Remettre la lentille

en place et la fixer

à l’aide des deux

vis.

Pose de l’ampoule

Tirer sur la vieille

ampoule pour

l’enlever de la dou-

ille. Enfoncer la nou-

velle ampoule dans

la douille jusqu’à ce

qu’elle s’enclenche

en place.

Éviter d’utiliser une

force excessive.

3.8 3.9

Remplacement de la

courroie

La courroie de votre aspirateur Hoover fait

tourner l’agitateur; elle est donc importante

pour le fonctionnement efficace de votre

aspirateur. De temps à autre, vérifier la cour-

roie, qui se trouve sous la plaque inférieure

de l’aspirateur, afin de savoir si elle est en

bon état.

Quand la remplacer

Débrancher l’aspirateur.

Pour vérifier la courroie, retirer la plaque

inférieure de la façon indiquée à la section «

Comment la remplacer ». Remplacer la cour-

roie si elle est étirée, coupée ou sectionnée.

Quoi acheter

Pour assurer le bon fonctionnement de

l’aspirateur, utiliser seulement des courroies

de marque HOOVER. À l’achat d’une nouvelle

courroie, demander la pièce HOOVER no

38528033.

Comment la remplacer

Débrancher

l’aspirateur.

Retrait de la

plaque inférieure

Placer le manche à

sa position basse et

tourner l’aspirateur

à l’envers. Retirer les

quatre vis de la fa-

çon illustrée, à l’aide

d’un tournevis cruciforme.

Retirer la plaque inférieure (A).

3.10

3.11

Retrait de la

courroie

Retirer le rouleau

brosse agitateur et

la courroie usée.

Jeter la vieille cour-

roie.

Downloaded from www.ManualsFile.com manuals search engine

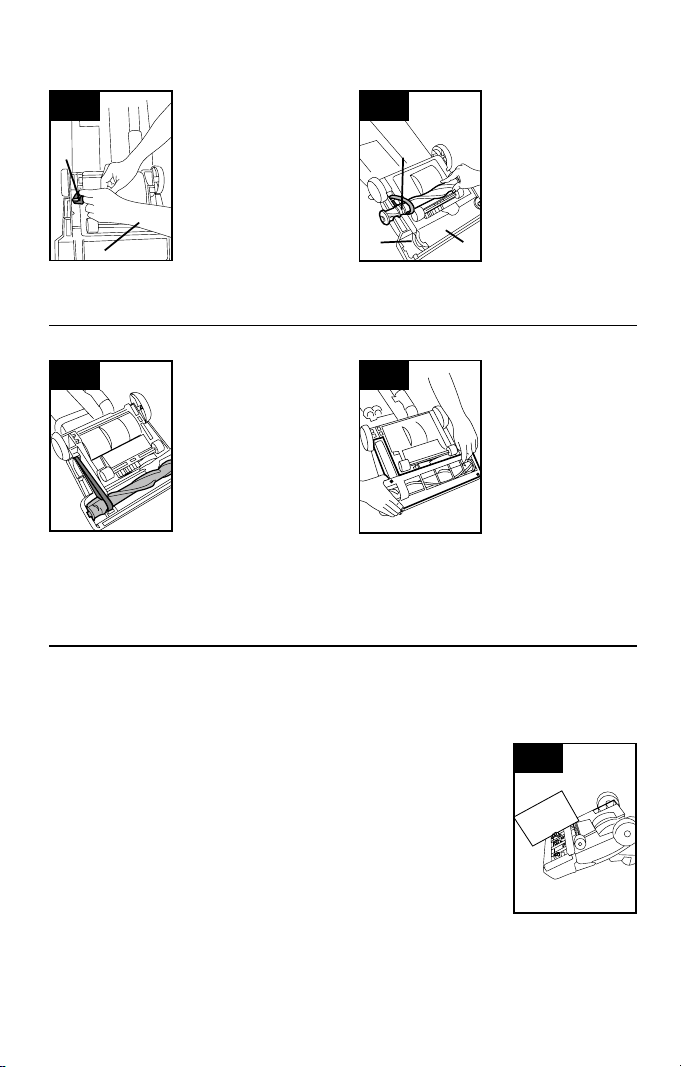

3.12

Installing new belt

With lettering on

outside of belt

and positioned as

shown in box on

(D), slide new belt

over motor pulley

(B).

Insert agitator

through belt and

place belt in belt

guide (C) on agita-

tor.

Should the agitator

shield (D) become

dislodged while

replacing the belt

or the agitator,

reposition it as

shown noting the

placement of its

belt guide (E).

Replacing agitator brush roll

3.13

3.14

Securing agitator

Grasp agitator

firmly and fit it

into position by

first sliding end

opposite the belt

into the rectangular

slot (F) on side of

cleaner.

Pull other side of

agitator (G) into

place.

Turn agitator mak-

ing sure belt is not

pinched between

agitator and agita-

tor shield.

Replacing bottom plate

3.15

Reposition bottom

plate and 4 Phil-

lips head screws.

Tighten screws

securely.

When to replace

When agitator brushes are worn, the agita-

tor should be replaced.

To check condition of brushes, disconnect

cleaner from electrical outlet.

Move edge of a card across bottom plate

while turning agitator. To maintain clean-

ing effectiveness, replace agitator if brushes

do not touch card.

What to buy

When purchasing a new agitator, ask for one

of the following:

- HOOVER part No. 48414132.

3.16

The agitator brush roll

Remove bottom

plate, belt and agi-

tator following

directions in “The

belt” section begin-

ning with Fig. 3-10.

Discard old agitator.

Continue following

the directions in

“The belt” section

to reposition belt,

new agitator and

bottom plate.

How to replace

Disconnect cleaner from electrical outlet.

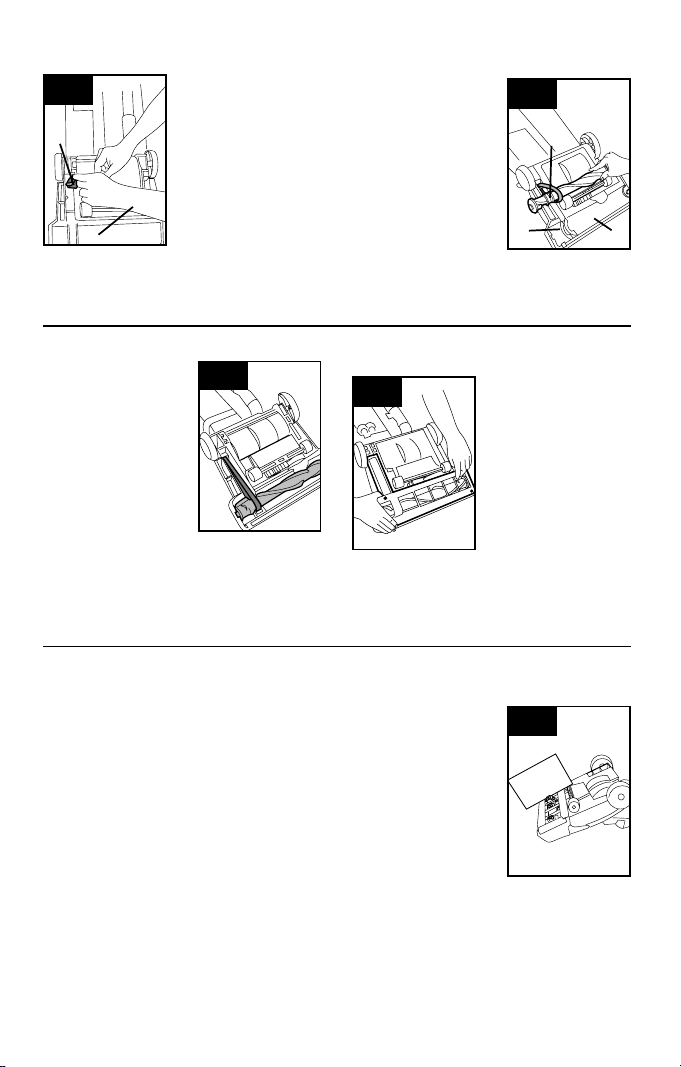

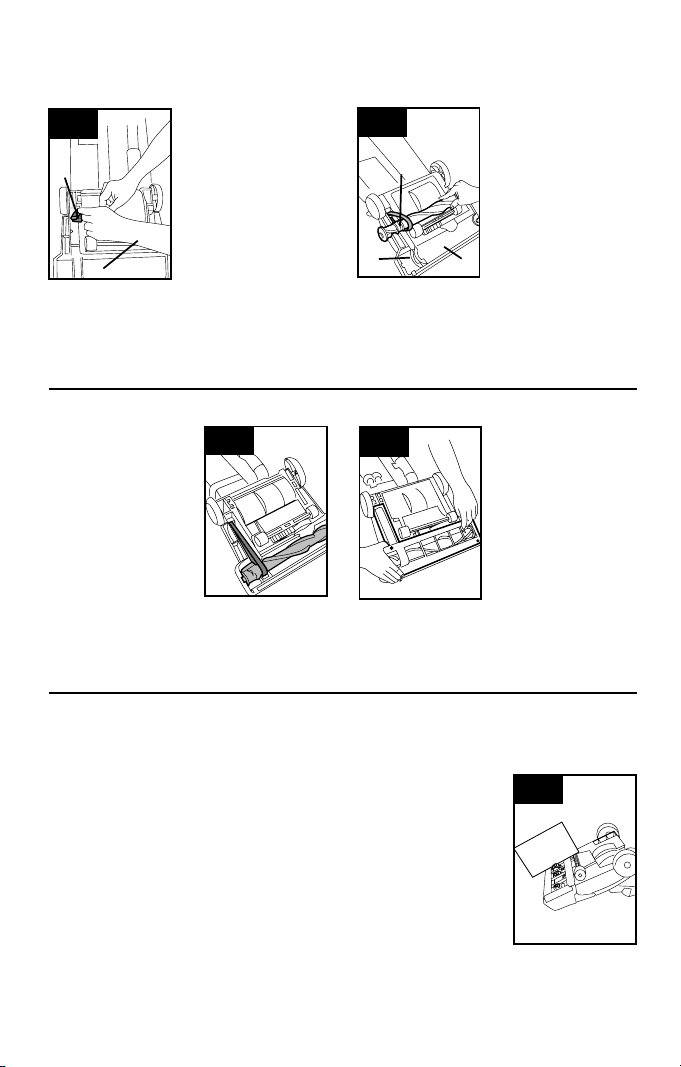

3.12

Installation de la nouvelle courroie

En plaçant les

lettres à l’extérieur

de la courroie de la

façon illustrée dans

l’encadré (D), faire

glisser la nouvelle

courroie sur la pou-

lie du moteur (B).

Insérer le rouleau brosse

agitateur dans la cour-

roie et placer la cour-

roie dans le guide de

courroie (C) du rouleau

brosse agitateur.

Si le protège rouleau

(D) se déplace pendant

la remise en place

de la courroie ou du

rouleau brosse agitateur, le remettre en place

de la façon illustrée, en prenant note de

l’emplacement du guide de courroie (E).

Remise en place du rouleau brosse

agitateur

3.13

3.14

Fixation du rouleau brosse agitateur

Saisir le rouleau

brosse agitateur

fermement et le

mettre en place, en

faisant d’abord glisser

l’extrémité opposée

à la courroie dans

la fente rectangu-

laire (F) sur le côté de

l’aspirateur.

Tirer sur l’autre

extrémité du rouleau

brosse agitateur (G) pour la mettre en place.

Tourner le rouleau brosse agitateur, en

s’assurant que la courroie n’est pas coincée

entre le rouleau brosse agitateur et le pro-

tège rouleau.

Remise en place de la plaque

inférieure

3.15

Remettre la plaque

inférieure et les

quatre vis à tête

cruciformes en

place. Bien serrer

les vis.

Quand le remplacer

Lorsque les brosses du rouleau brosse agita-

teur sont usées, il faut remplacer l’agitateur.

Pour vérifier l’état des brosses, débrancher

l’aspirateur. Déplacer le rebord d’une carte le

long de la plaque inférieure tout en faisant

tourner l’agitateur. Pour assurer l’efficacité

de l’appareil, remplacer le rouleau-brosse si

la brosse n’entre pas en contact avec la

carte.

Quoi acheter

Au moment d’acheter un nouvel agitateur,

demander la pièce HOOVER no 48414132.

3.16

Rouleau brosse agitateur

Retirer la plaque

inférieure, la cour-

roie et le rouleau

brosse agitateur en

suivant les instruc-

tions de la section «

Courroie », à partir

de la figure 3 10.

Jeter l’ancien agita-

teur.

Continuer à suivre

les instructions de

la section « Cour-

roie » pour remettre

la courroie, le nou-

vel agitateur et la

plaque inférieure en

place.

Comment remplacer l’agitateur

Débrancher l’aspirateur.

Downloaded from www.ManualsFile.com manuals search engine

Lubrication

The motor is equipped with bearings that

contain sufficient lubrication for the life

of the motor. The addition of lubricant

could cause damage. Therefore, do not add

lubricant to motor bearings. The agitator is

equipped with two ball bearings that should

be lubricated periodically by a Hoover Fac-

tory Service Center or an Authorized Hoover

Warranty Service Dealer (Depot).

Service

To obtain approved HOOVER service and

genuine HOOVER parts, locate the nearest

Hoover Sales and Service Center or Authorized

Hoover Warranty Service Dealer (Depot) by:

• checking the Yellow Pages under Vacuum

Cleaners - Household” OR -

• checking the Service section of The

Hoover Company on-line at www.hoover.com

OR -

• calling 1-800-944-9200 for an automated

referral of authorized service outlet loca-

tions (U.S. only).

Do not send your cleaner to Hoover, Inc.,

Company in Glenwillow for service, this will

only result in delay.

If further assistance is needed, contact The

Hoover Consumer Response Center, Phone:

1-800-263-6376.

In Canada, contact Hoover Canada, Eto-

bicoke, Ontario M8W 3R9, Phone:

1-800-263-6376 Mon-Fri 8AM-7PM EST.

Always identify your cleaner by the complete

model number when requesting informa-

tion or ordering parts. (The model number

appears on the back of the cleaner.)

Thermal protector

An internal thermal protector has been

designed into your cleaner to protect it from

overheating.

The edge groomers

When to replace

The edge groomers, located on both sides of

the nozzle, should be replaced when they

appear worn.

What to buy

When purchasing edge groomers, ask for

HOOVER part No. 39511018.

How to replace

Disconnect cleaner from electrical outlet.

Remove bottom plate as described in “The

belt” section (Fig. 3-10).

3.17

Installing

groomers

Lift off both old

edge groomers and

slide new edge

groomers into posi-

tion as shown.

Reposition bottom

plate and secure

with 4 Phillips head

screws.

When the thermal protector activates, the

cleaner will stop running. If this happens,

proceed as follows:

1. Turn the cleaner OFF and disconnect it

from the electrical outlet.

2. Check secondary and final filters for

dirt accumulation.

3. Refer to “Clearing blockages” section.

4. When cleaner is unplugged and the

motor cools for 30 minutes, the thermal

protector automatically resets and clean-

ing may continue.

If the thermal protector continues to activate

after following the above steps, your cleaner

may need servicing (see “Service” section).

Lubrification

Les paliers de l’aspirateur sont suffisam-

ment lubrifiés pour toute la durée de vie de

l’appareil. Toute lubrification supplémentaire

pourrait causer des dommages; il ne faut

donc pas ajouter de lubrifiant aux paliers

de l’aspirateur. Le rouleau brosse agitateur

est pourvu de deux roulements à billes qui

doivent être lubrifiés périodiquement à un

centre de service Hoover ou à un atelier de

service garanti Hoover autorisé (dépôt).

Protecteur thermique

L’aspirateur est doté d’un protecteur ther-

mique interne pour le protéger contre la

surchauffe.

Lorsque le protecteur thermique est activé,

l’aspirateur cesse de fonctionner. Si cela se

Brosses latérales

Quand les remplacer

Les brosses latérales, situées des deux côtés

de la buse, doivent être remplacées si elles

semblent usées.

Quoi acheter

Au moment d’acheter des brosses latérales,

demander la pièce HOOVER no 39511018.

Comment les remplacer

Débrancher l’aspirateur.

Retirer la plaque inférieure de la façon

décrite à la section « Courroie » (fig. 3 10).

3.17

Installation des

brosses latérales

Soulever les deux

brosses latérales

usées et faire gliss-

er les nouvelles en

place, de la façon

illustrée.

Remettre la plaque

inférieure en place

et la fixer à l’aide

de quatre vis à tête

cruciforme.

produit :

1. Éteindre l’aspirateur (OFF) et le débrancher.

2. Vérifier l’accumulation de poussière sur

les filtres secondaire et terminal.

3. Consulter la section « Élimination des

obstructions ».

4. Lorsque l’aspirateur est débranché et le

moteur laissé au repos pendant 30 minutes,

le protecteur thermique se réinitialise

automatiquement, et vous pouvez repren

dre le nettoyage.

Si le protecteur thermique est encore activé

après que vous avez suivi les étapes ci-

dessus, vous devrez peut-être faire réparer

votre aspirateur (voir la section « Service »).

Service

Pour obtenir du service autorisé HOOVER

et des pièces HOOVER d’origine, trouver

le Centre de vente et de service Hoover ou

l’atelier de service garanti autorisé (dépôt) le

plus près de chez vous. Pour ce faire :

• consulter les Pages jaunes à la rubrique «

Aspirateurs domestiques » OU

• consulter la section « Service à la clientèle

» du site Web Hoover, au www.hoover.ca » OU

• composer le 1 800 944-9200 pour

accéder à un service d’aide automatisé qui

vous indiquera l’emplacement des centres

de service autorisés (É.-U. seulement).

Prière de ne pas envoyer votre aspirateur

à Hoover, Inc. à Glenwillow, en Ohio, pour

qu’il soit réparé. Cela n’entraînera que des

délais supplémentaires.

Si vous avez besoin d’autres renseigne-

ments, communiquer avec le Centre d’aide à

la clientèle Hoover, au 1 800 263-6376.

Au Canada, communiquer avec Hoover Cana-

da, Etobicoke, Ontario, M8W 3R9; téléphone

: 1 800 263-6376 (de 8 h à 19 h, HNE, du

lundi au vendredi).

Au moment de demander des renseigne-

ments ou de commander des pièces, tou-

jours mentionner le numéro de modèle com-

plet de l’aspirateur. (Le numéro de modèle se

trouve à l’arrière de l’aspirateur.)

Downloaded from www.ManualsFile.com manuals search engine

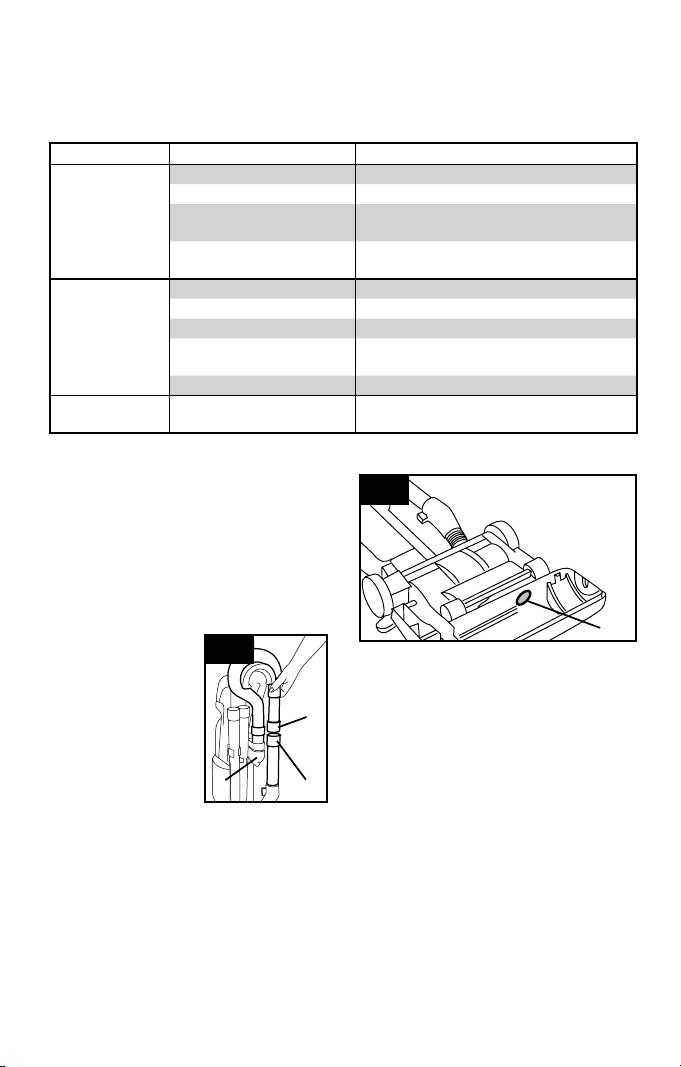

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Cleaner won’t run

Not firmly plugged in

Plug unit in firmly

No voltage in wall receptacle

Check fuse or breaker

Blown fuse or tripped

breaker

Replace fuse or reset breaker

Thermal protector activated

Allow cleaner to cool for 30 minutes (this

will reset the thermal protector)

Cleaner / tools

won’t pick up

Broken or worn belt Replace belt

Agitator Brush roll worn Replace brush roll

Filter bag full Change filter bag

Incorrect carpet height

setting

Move nozzle control knob to lower setting

Blockage in air flow passage Clear blockage

Cleaner hard to

push

Incorrect carpet height

setting

Move carpet height control to higher

setting

If a minor problem occurs, it usually can be solved quite easily when the cause is found by

using the check list below.

4. If you have a problem

Clearing blockages

Disconnect cleaner from electrical outlet.

Low suction or pick up may be due to a

blockage in the system. Refer to the follow-

ing steps to check for blockages continuing

with each step until the blockage is found:

1. Check fullness of filter bag; change if

needed.

Checking airflow path

2. Plug cleaner in

and turn ON. Check

for suction at end of

hose (A).

a. If there is suc-

tion, continue with

step 3.

b. If there is no

suction, check for

blockage in hose and

dirt tube as follows:

1) Disconnect

hose from dirt duct (C) by reversing proce-

dure for “Attach hose” on p. 4, Figs. 1-11 and

1-12.

2) Clear out hose.

3) Look into (C) and remove blockage.

3. Check connection at hose tube (B); re-

move any blockage.

4.1

Checking under bottom plate

4. Turn cleaner OFF and unplug.

5. Remove bottom plate, belt and agitator

(see “The belt” section).

Look into opening (D) for blockages and

remove.

6. Remove agitator shield (see Fig. 3-13) and

remove any loose debris which may have ac-

cumulated under it.

4.2

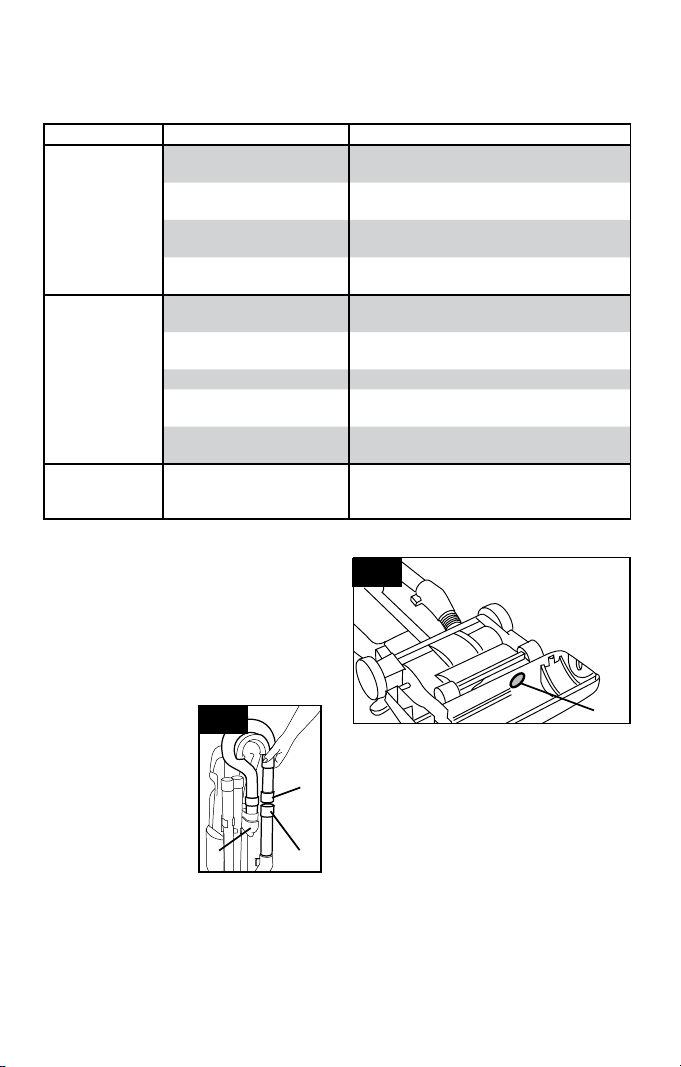

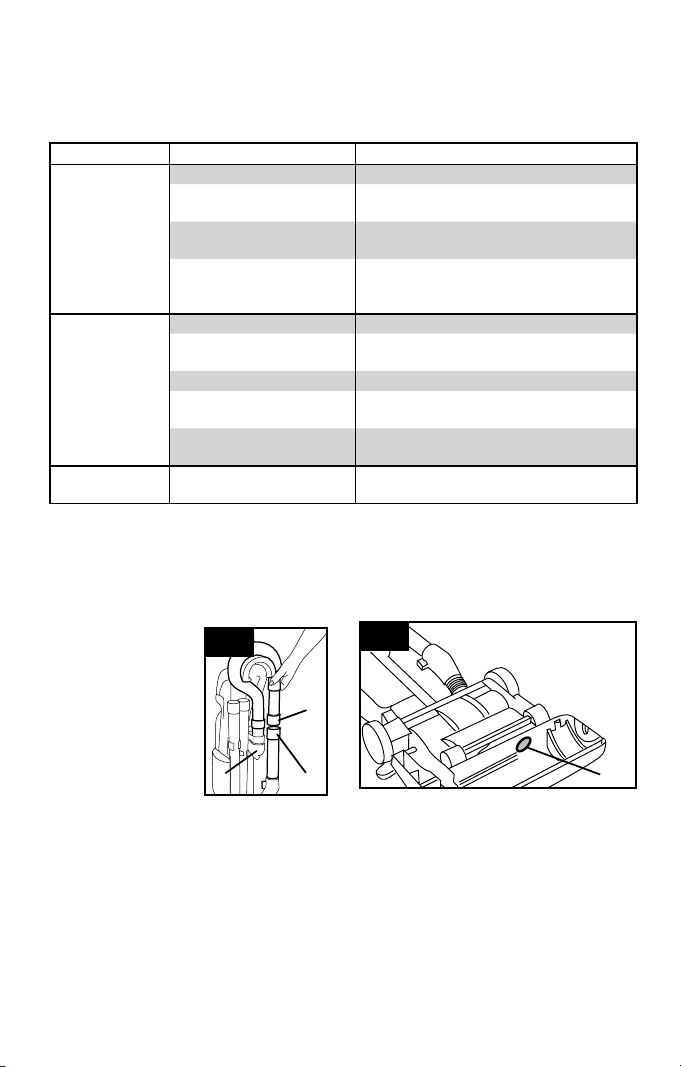

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

L’aspirateur ne

démarre pas.

L’aspirateur n’est pas bien

branché.

Insérer la fiche de l’appareil à fond dans la

prise de courant.

La prise de courant n’est pas

sous tension.

Vérifier le fusible ou le disjoncteur.

Le fusible a sauté ou le

disjoncteur s’est déclenché.

Remplacer le fusible ou réenclencher le

disjoncteur.

Le protecteur thermique

s’est activé.

Laisser l’aspirateur refroidir 30 minutes

(cela réinitialisera le protecteur thermique).

L’aspirateur/les

accessoires ne

ramassent pas la

poussière.

La courroie est usée ou

brisée.

Remplacer la courroie.

Le rouleau brosse agitateur

est usé.

Remplacer le rouleau brosse.

Le sac filtre est plein. Remplacer le sac filtre.

Le réglage ne convient pas à

la hauteur du tapis.

Tourner le bouton de réglage de la hauteur

à une position inférieure.

Le passage de l’air est

obstrué.

Éliminer l’obstruction.

L’aspirateur

est difficile à

pousser.

Le réglage de la hauteur

selon l’épaisseur du tapis est

incorrect.

Tourner le bouton de réglage de la hauteur

à une position supérieure.

Si un problème mineur survient, il est habituellement possible de le résoudre facilement si la

cause est déterminée à l’aide de la liste ci dessous.

4. Dépannage

Élimination des obstructions

Débrancher l’aspirateur.

La baisse de la puissance de succion ou

l’inefficacité de l’aspirateur peut être causée par

une obstruction. Suivre les étapes ci-dessous

jusqu’à ce que vous ayez trouvé l’obstruction :

1. Vérifier si le sac filtre est plein. Le changer au

besoin.

Vérification du débit d’air

2. Brancher

l’aspirateur et le

mettre en marche

(ON). Vérifier la

succion au bout du

tuyau (A).

a. S’il y a succion,

passer à l’étape 3.

b. S’il n’y a pas de

succion, vérifier si le

tuyau et le conduit

à poussière sont

obstrués de la façon suivante :

1) Débrancher le tuyau du conduit à

poussière (C) en inversant la procédure de

fixation du tuyau à la page 4 (fig. 1 11 et 1 12).

2) Débloquer le tuyau.

3) Vérifier le branchement au niveau du tube

pour tuyau (B); éliminer toute obstruction.

4.1

Vérification sous la plaque inférieure

4. Éteindre l’aspirateur (OFF) et le débrancher.

5. Retirer la plaque inférieure, la courroie et

le rouleau brosse agitateur (voir la section «

Courroie »).

Regarder par l’ouverture (D) pour voir s’il

y a obstruction. Le cas échéant, éliminer

l’obstruction.

6. Retirer le protège rouleau (voir la fig. 3 13)

et tous les débris accumulés en dessous.

4.2

Downloaded from www.ManualsFile.com manuals search engine

Parts and Accessories

MAIL ORDER FORM

Detach this section and mail to:

Hoover, Inc.

7005 Cochran Road • Glenwillow, Ohio • 44139

Attn: Sales & Service Center

Item

Description

Part

No.

Qty/

Pk.

Price/Pk. Qty. Total

HEPA Filtration Type Y Disposable Filter Bags 4010801Y 2 $ 9.99

Allergen Filtration Type Y Disposable Filter Bags 4010100Y 3 $ 9.99

Flat Belt 40201160 2 $ 3.99

Secondary Filter 38765019 1 $ 2.99

Final Filter 40110004 2 $ 9.99

Headlight Bulb 27313101 1 $ 2.49

Extention Wand 38634078 1 $ 6.49

Furnature Nozzle 38614045 1 $ 4.99

Crevice Tool -Short 38617033 1 $ 2.99

Agitator 48414132 1 $ 21.99

Crevice Wand -Long 38617031 1 $ 4.99

Dusting Brush 43414197 1 $ 5.99

Extra Reach Hose 43434027 1 $ 31.19

Edge Groomer 39511018 1 $ 1.99

Powered Hand Tool 49124044 1 $ 35.99

TOTAL MERCHANDISE $

APPLICABLE STATE TAX + $

SHIPPING & HANLDING + $ 7.50

TOTAL COST $

Replacement parts and accessory items may be purchased from your Authorized Hoover Dealer, Leading

Retailers, Hoover Sales & Service Centers, on-line at www.hoover.com, or by completing this order form.

Mail orders limited to U.S. residents only.

In Canada, please call 1-800-263-6376 OR on-line at hoover.ca

Please allow 3-4 weeks for delivery.

Ship to: (please print clearly)

Name _____________________________________________________________

Street ________________________City _______________State ____ Zip _______

Payment Method:

q Check or Money Order made payable to: Hoover, Inc.

q Visa q Mastercard q Discover

Number ____________________________________ Exp. Date ________________

Name on Card _______________________________ Day Phone ( ) __________

Signature (req.) ______________________________________________________

Vous pouvez vous procurer des pièces et des accessoires auprès de votre détaillant Hoover autorisé, des grands

magasins, des centres de vente et de service Hoover, en ligne au www.hoover.com ou au moyen du présent formulaire de

commande.

Les commandes postales sont valables uniquement pour les résidents des États-Unis. Au Canada, composer le 1 800

263-6376 OU consulter le site Web www.hoover.ca.

Prière de prévoir de trois à quatre semaines pour la livraison.

Expédier à : (veuillez écrire clairement en lettres moulées)

Nom ______________________________

Rue __________________________Ville ______________Province/État _________

Code postal/ZIP _________________

Mode de paiement :

q Chèque ou mandat à l’ordre de : Hoover, Inc.

q Visa q Mastercard q Discover

Numéro ____________________________________ Date d’expiration __________

Nom sur la carte ______________________________ Day Phone ( ) __________

Signature (obligatoire) _________________________________________________

Pièces et accessoires

FORMULAIRE DE COMMANDE POSTALE

Détacher cette section et la poster à :

Hoover, Inc.

7005 Cochran Road • Glenwillow, Ohio • 44139

Attn: Sales & Service Center

Item

Description

Part

No.

Qty/

Pk.

Price/Pk. Qty. Total

HEPA Filtration Type Y Disposable Filter Bags 4010801Y 2 $ 9.99

Allergen Filtration Type Y Disposable Filter Bags 4010100Y 3 $ 9.99

Courroie plate 40201160 2 $ 3.99

Filtre secondaire 38765019 1 $ 2.99

Filtre terminal 40110004 2 $ 9.99

Ampoule 27313101 1 $ 2.49

Rallonge 38634078 1 $ 6.49

Buse à meubles 38614045 1 $ 4.99

Bec suceur, court 38617033 1 $ 2.99

Agitateur 48414132 1 $ 21.99

Bec suceur, long 38617031 1 $ 4.99

Brosse à épousseter 43414197 1 $ 5.99

Tuyau Extra Reach 43434027 1 $ 31.19

Brosse latérale 39511018 1 $ 1.99

Accessoire portatif à turbine 49124044 1 $ 35.99

TOTAL DES ARTICLES $

TAXES APPLICABLES + $

MANUTENTION ET EXPÉDITION + $ 7.50

TOTAL $

Downloaded from www.ManualsFile.com manuals search engine

Parts and Accessories

RETAIN THIS SECTION FOR YOUR RECORDS

Order Date _______________________ Received Date __________________________

Item

Description

Part

No.

Qty/

Pk.

Price/Pk. Qty. Total

HEPA Filtration Type Y Disposable Filter Bags 4010801Y 2 $ 9.99

Allergen Filtration Type Y Disposable Filter Bags 4010100Y 3 $ 9.99

Courroie plate 40201160 2 $ 3.99

Filtre secondaire 38765019 1 $ 2.99

Filtre terminal 40110004 2 $ 9.99

Ampoule 27313101 1 $ 2.49

Rallonge 38634078 1 $ 6.49

Buse à meubles 38614045 1 $ 4.99

Bec suceur, court 38617033 1 $ 2.99

Agitateur 48414132 1 $ 21.99

Bec suceur, long 38617031 1 $ 4.99

Brosse à épousseter 43414197 1 $ 5.99

Tuyau Extra Reach 43434027 1 $ 31.19

Brosse latérale 39511018 1 $ 1.99

Accessoire portatif à turbine 49124044 1 $ 35.99

TOTAL DES ARTICLES $

TAXES APPLICABLES + $

MANUTENTION ET EXPÉDITION + $ 7.50

TOTAL $

Pièces et accessoires

CONSERVER CETTE SECTION POUR VOS DOSSIERS

Date d’ordre _____________________ Date reçue ____________________________

Item

Description

Part

No.

Qty/

Pk.

Price/Pk. Qty. Total

HEPA Filtration Type Y Disposable Filter Bags 4010801Y 2 $ 9.99

Allergen Filtration Type Y Disposable Filter Bags 4010100Y 3 $ 9.99

Flat Belt 40201160 2 $ 3.99

Secondary Filter 38765019 1 $ 2.99

Final Filter 40110004 2 $ 9.99

Headlight Bulb 27313101 1 $ 2.49

Extention Wand 38634078 1 $ 6.49

Furnature Nozzle 38614045 1 $ 4.99

Crevice Tool -Short 38617033 1 $ 2.99

Agitator 48414132 1 $ 21.99

Crevice Wand -Long 38617031 1 $ 4.99

Dusting Brush 43414197 1 $ 5.99

Extra Reach Hose 43434027 1 $ 31.19

Edge Groomer 39511018 1 $ 1.99

Powered Hand Tool 49124044 1 $ 35.99

TOTAL MERCHANDISE $

APPLICABLE STATE TAX + $

SHIPPING & HANLDING + $ 7.50

TOTAL COST $

Downloaded from www.ManualsFile.com manuals search engine

Please review this manual before operating your Hoover® product.

www.hoover.com

Owner’s Manual

Operating and Servicing Instructions

Lire attentivement ce guide avant d’utiliser votre appareil Hoover

produit.

www.hoover.com

Guide d’utilisation

Instructions d’utilisation et d’entretien

Downloaded from www.ManualsFile.com manuals search engine
