REFRIGERATOR USE & CARE GUIDE
MANUAL DE USO Y CUIDADO DEL REFRIGERADOR
GUIDE D’UTILISATION ET D’ENTRETIEN DU
RÉFRIGÉRATEUR
Assistance or Service
If you need assistance or service, first see the “Troubleshooting”
section. Additional help is available by calling the Estate Customer
eXperience Center at 1-800-253-1301 from anywhere in the
U.S.A., or write:
Estate Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Information may also be obtained by visiting our website at
www.estateappliances.com.
In Canada, for assistance, installation or service call,
1-800-807-6777, or write:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment.
Dealer name____________________________________________________
Serial number __________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Purchase date __________________________________________________
Table of Contents / Índice / Table des matières
ASSISTANCE OR SERVICE ............................ 1
REFRIGERATOR SAFETY............................... 2
INSTALLATION INSTRUCTIONS ................... 3
REFRIGERATOR USE ..................................... 9
REFRIGERATOR CARE................................. 10
TROUBLESHOOTING.................................... 11
WARRANTY.................................................... 13
AYUDA O SERVICIO TÉCNICO.................... 14
SEGURIDAD DEL REFRIGERADOR ............ 14
INSTRUCCIONES DE INSTALACIÓN .......... 15
USO DE SU REFRIGERADOR ...................... 22
CUIDADO DE SU REFRIGERADOR............. 23
SOLUCIÓN DE PROBLEMAS....................... 24
GARANTÍA...................................................... 26
ASSISTANCE OU SERVICE.......................... 27
SÉCURITÉ DU RÉFRIGÉRATEUR................ 27
INSTRUCTIONS D'INSTALLATION.............. 28
UTILISATION DU RÉFRIGÉRATEUR ........... 36
ENTRETIEN DU RÉFRIGÉRATEUR ............. 37
DÉPANNAGE.................................................. 38
GARANTIE...................................................... 40
2316077B
2
REFRIGERATOR SAFETY
Proper Disposal of Your Old Refrigerator
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
– even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may not easily
climb inside.
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,
including the following:
WARNING:
SAVE THESE INSTRUCTIONS
■
Plug into a grounded 3 prong outlet.
■
Do not remove ground prong.
■
Do not use an adapter.
■
Do not use an extension cord.
■
Disconnect power before servicing.
■
Replace all parts and panels before operating.
■
Remove doors from your old refrigerator.
■
Use nonflammable cleaner.
■
Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
■
Use two or more people to move and install refrigerator.
■
Disconnect power before installing ice maker (on ice maker
kit ready models only).
WARNING
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
3
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
Remove the Packaging
Do not use sharp instruments, rubbing alcohol, flammable fluids,
or abrasive cleaners to remove tape or glue. These products can
damage the surface of your refrigerator. For more information, see
“Refrigerator Safety.”
IMPORTANT: Do not remove the white foam air return insert from
behind the control panel on the ceiling of the refrigerator. If the
insert is removed, ice may migrate down from the freezer and
cause icicles to form.
Clean Before Using
After you remove all of the package materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
“Refrigerator Care.”
Location Requirements
To ensure proper ventilation for your refrigerator, allow for a ¹⁄₂"
(12.70 mm) space on each side. Allow 3" (7.5 cm) of space
between overhead cabinets and refrigerator top. Allow at least 1"
(25.40 mm) between back of cabinet and the wall. If your
refrigerator has an ice maker, make sure you leave some extra
space at the back for the water line connections.
■ If you are installing your refrigerator next to a fixed wall, leave
2" (5.08 cm) minimum on the hinge side (depending on your
model) to allow for the door to swing open.
■ Level the refrigerator. See “Adjust the Doors.”
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or “walk” the refrigerator when trying to move
it, as floor damage could occur.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
3" (7.5 cm)
2" (5.08 cm)
4
Electrical Requirements
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting. See “Using the
Controls.”
Water Supply Requirements
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
IMPORTANT:
■ If you turn the refrigerator on before the water line is
connected, turn the ice maker OFF.
■ All installations must meet local plumbing code requirements.
■ Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
TOOLS NEEDED: Flat-blade screwdriver, ⁷⁄₁₆" and ¹⁄₂" open-end
wrenches or two adjustable wrenches, ¹⁄₄" nut driver and drill bit,
cordless drill.
NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate ice maker. If you
have questions about your water pressure, call a licensed,
qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi
(207 and 827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
■ Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
■ Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
If you have questions about your water pressure, call a licensed,
qualified plumber.
Connect the Water Supply
(on some models)
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line is
connected, turn the ice maker OFF.

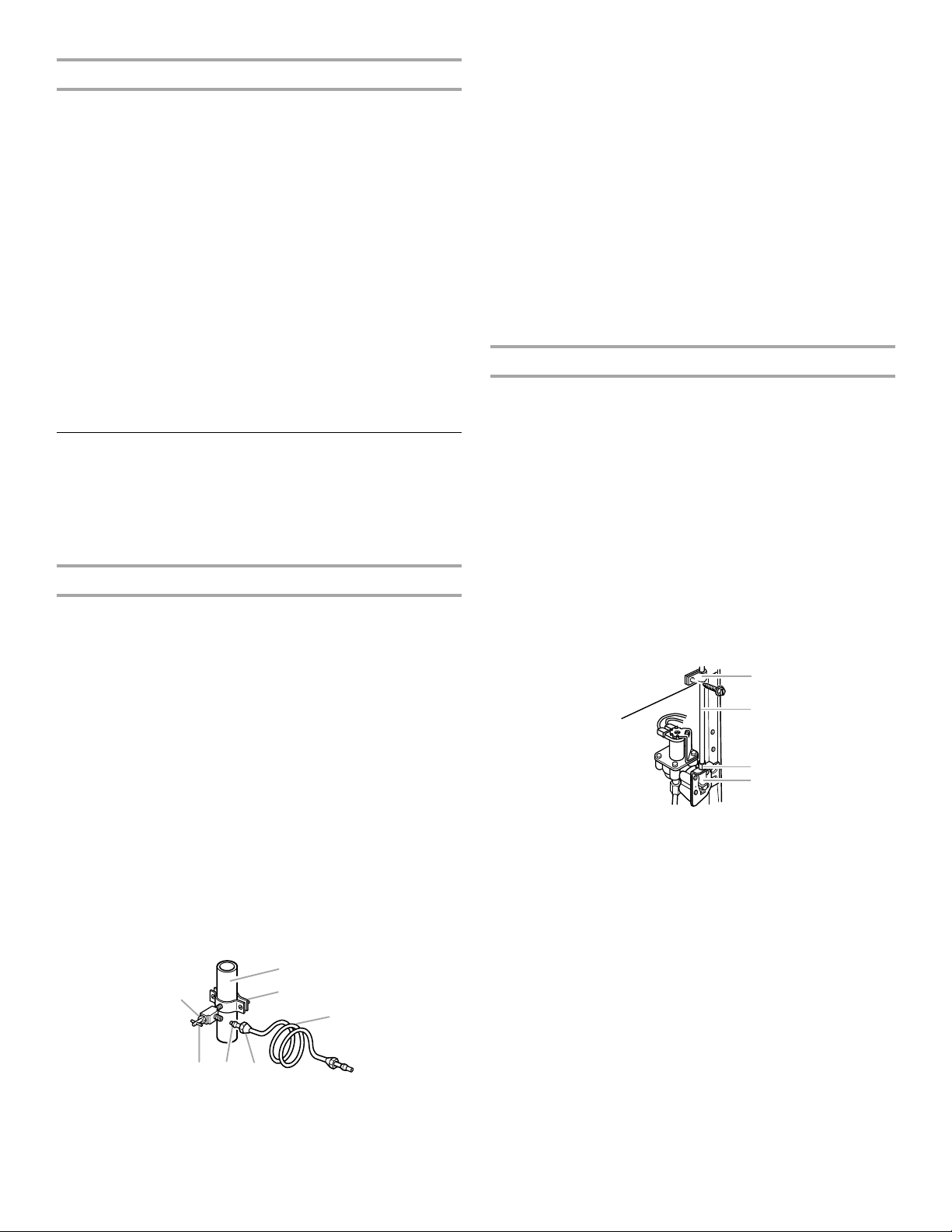

Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a ¹⁄₂" to 1¹⁄₄" (1.27 cm to 3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
■ Make sure it is a cold water pipe.
■ Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
4. Determine the length of copper tubing you will need. Measure
from the connection on lower left rear of refrigerator to the
water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.
5. Using a grounded drill, drill a ¹⁄₄" hole in the cold water pipe
you have selected.
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the ¹⁄₄" drilled hole in
the water pipe and that the washer is under the pipe clamp.
Tighten the packing nut. Tighten the pipe clamp screws slowly
and evenly so washer makes a watertight seal. Do not
overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not overtighten.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut
E. Compression sleeve
F. Shutoff valve
G. Packing nut
A
B
C
DEF
G
5
8. Place the free end of the tubing in a container or sink, and turn
ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper
tubing.
Connect to Refrigerator
NOTE: On kit models, assemble water valve to refrigerator per kit
instructions.
Style 1
1. Unplug refrigerator or disconnect power.
2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.
3. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
6. The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in
the ¹⁄₄" (6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.
Style 2
1. Unplug refrigerator or disconnect power.
2. Disconnect the tube clamp on the back of the product and
insert the copper tubing through the clamp as shown.
3. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown.
4. Tighten the compression nut. Do not overtighten. Reattach the
tube clamp and tube to the back of the cabinet.
5. Turn shutoff valve ON. Check for leaks. Tighten any
connections (including connections at the valve) or nuts that
leak.
6. The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in
the ¹⁄₄" (6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.
Complete the Installation
Plug into a grounded 3 prong outlet.
NOTE: Allow 24 hours to produce the first batch of ice. Discard
the first three batches of ice produced. Allow 3 days to completely
fill ice container.
Refrigerator Doors
TOOLS NEEDED: ⁵⁄₁₆" hex-head socket wrench, #2 Phillips
screwdriver, flat-blade screwdriver, ⁵⁄₁₆" open-end wrench, flat
2" putty knife.
IMPORTANT:
■ Before you begin, turn the refrigerator control OFF. Unplug
refrigerator or disconnect power.
■ Remove food and adjustable door or utility bins from doors.
■ If you are only removing and replacing the doors, see the
“Remove Doors and Hinges” and “Replace Doors and
Hinges” sections.
■ Depending on your model, you may have standard (Style 1) or
contoured (Style 2) doors. If you are also going to reverse the
door swing, follow the instructions for the appropriate door
style.

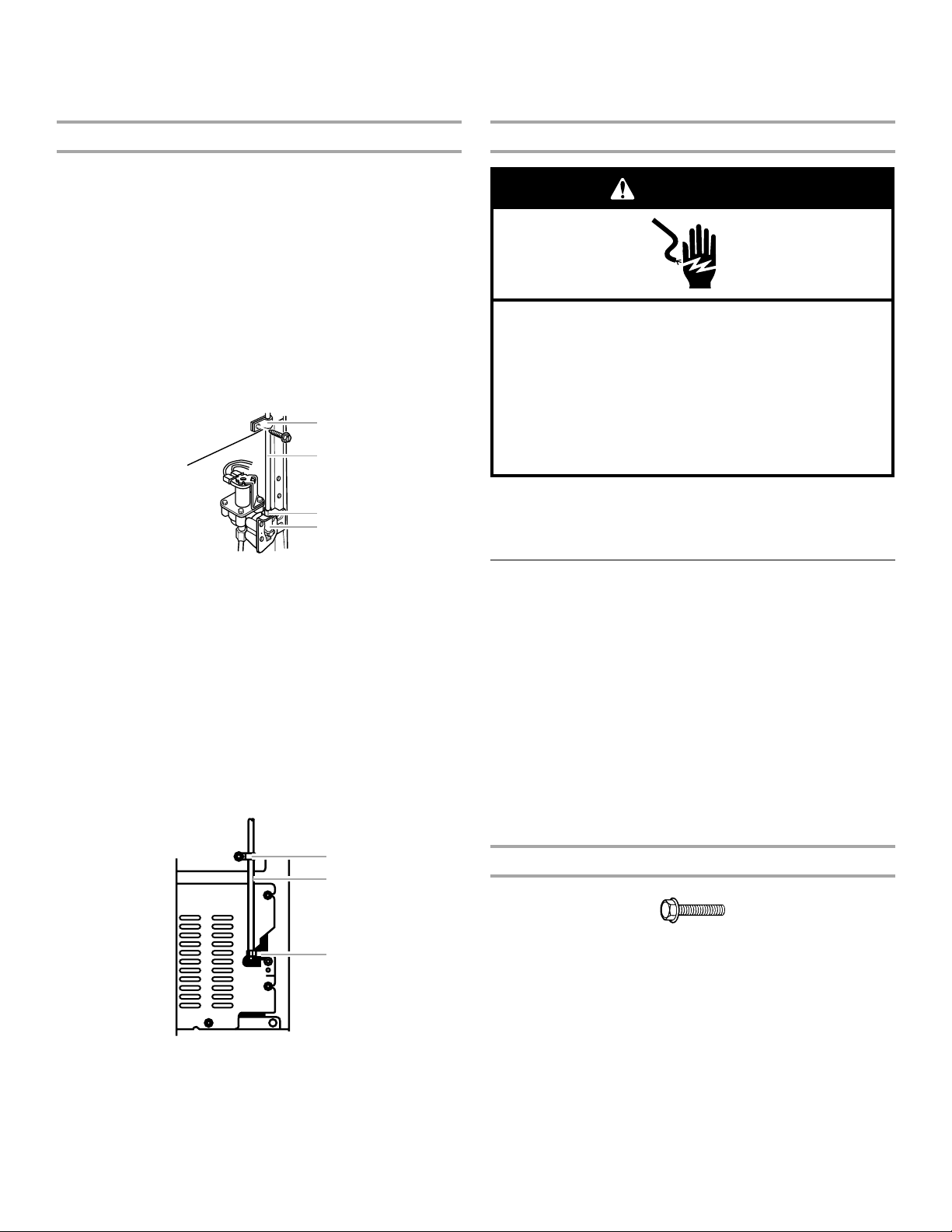

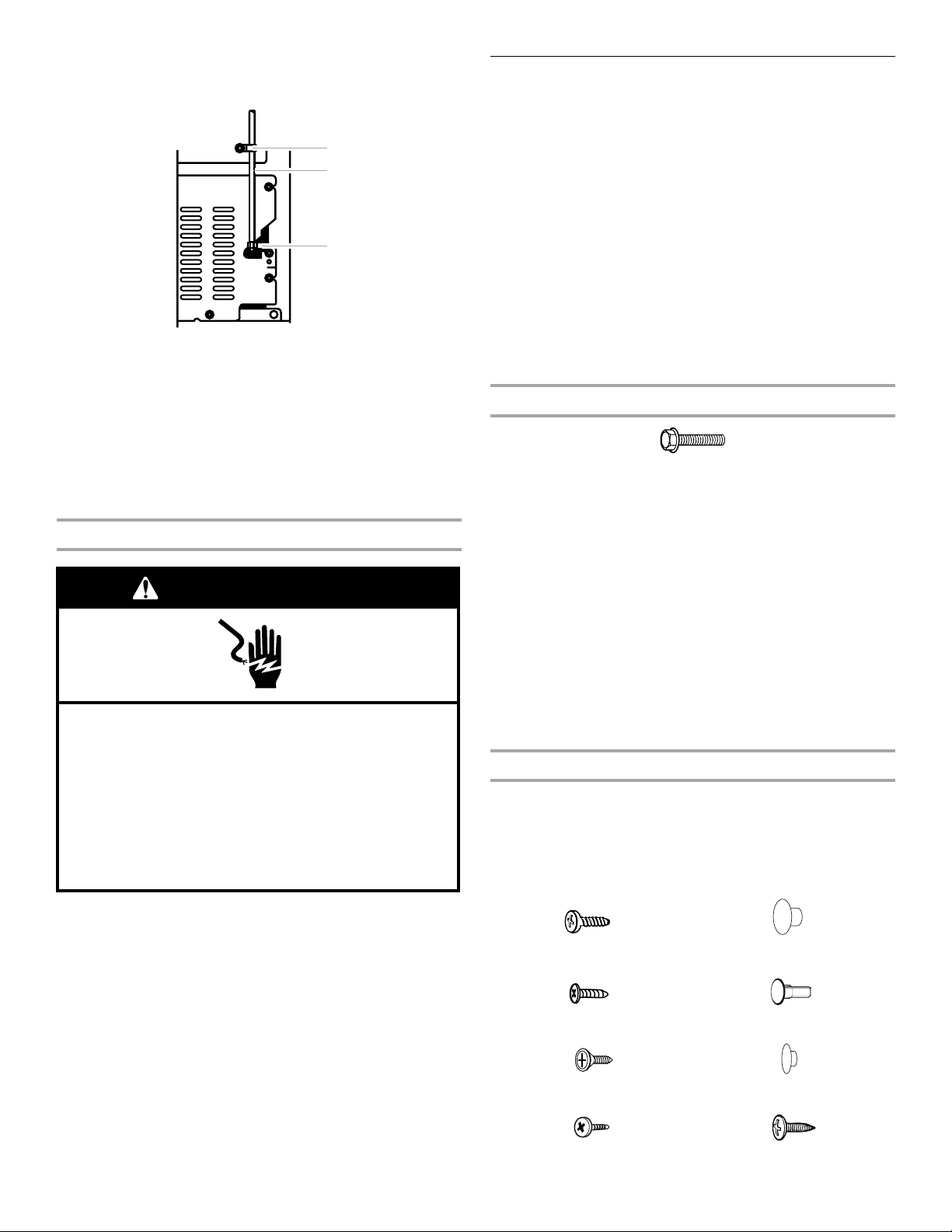

Remove Doors and Hinges
⁵⁄₁₆
" Hex-Head Hinge Screw
1. Unplug refrigerator or disconnect power.
2. Close the refrigerator door and keep both doors closed until
you are ready to lift them free from the cabinet.
NOTE: Provide additional support for the doors while the
hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.
3. Remove the parts for the top hinge as shown in Top Hinge
graphic. Lift the freezer door free from the cabinet.
4. Remove the parts for the center hinge as shown in the Center
Hinge graphic. Lift the refrigerator door free from the cabinet.
5. Remove the parts for the bottom hinge as shown in the
Bottom Hinge graphic.
A. Tube clamp
B. Copper tubing
C. Compression nut
D. Valve inlet
A. Tube clamp
B. Copper tubing
C. Compression nut
A
B
C
D
A
B
C
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
6
Reverse Doors (optional)
IMPORTANT: If you want to reverse your doors so that they open
in the opposite direction, follow these steps. If you are not
reversing the doors, see “Replace Doors and Hinges.”
Style 1 - Standard
Graphics follow these instructions.
Cabinet
1. Remove ⁵⁄₁₆" hex-head hinge screws from handle side and
move them to opposite side. See Graphic 1-1.
2. Remove cabinet hinge hole plugs from cabinet top and
move them to opposite side hinge holes as shown.
See Graphic 1-2.
Freezer door
1. Remove freezer handle assembly as shown. Keep all parts
together. See Graphic 2.
2. Remove door hinge hole plug. Move to opposite side as
shown. See Graphic 3.
3. Remove door handle sealing screws. Move to opposite side of
freezer door as shown. See Graphic 4.
4. Remove door stop. Move to opposite side of freezer door as
shown. See Graphic 5.
5. Position freezer handle on opposite side of freezer door.
Assemble handle on door as shown. See Graphic 2.
6. Tighten all screws. Set aside door until hinges and refrigerator
compartment door are in place.
Refrigerator door
1. Remove the screw cover. See Graphic 6.
2. Remove refrigerator handle assembly as shown. Keep all
parts together. See Graphic 6.
3. Remove door hinge hole plug from refrigerator door. Move to
opposite side hinge hole as shown. See Graphic 3.
4. Remove door handle sealing screws. Move to opposite side of
refrigerator door as shown. See Graphic 4.
5. Remove door handle seal screw front. Move to opposite side
of refrigerator door as shown. See Graphic 7.
6. Remove door stop. Move to opposite side of refrigerator door
as shown. See Graphic 5.
7. Position refrigerator handle on opposite side of the refrigerator
door as shown. See Graphic 6. Drive top two screws in handle
first. Align lower portion of handle and drive bottom screw.
8. Replace screw cover. See Graphic 6.
9. Tighten all screws. Set aside refrigerator door until bottom
hinge is installed on refrigerator.
Style 2 - Contoured
Graphics follow these instructions.
Cabinet
1. Remove ⁵⁄₁₆" hex-head hinge screws from handle side and
move them to opposite side. See Graphic 1-1.
2. Remove cabinet hinge hole plugs from the cabinet top and
move them to opposite side hinge holes as shown. See
Graphic 1-2.
Doors
1. Remove door hinge hole plug from top of freezer door. Move
to opposite side as shown. See Graphic 2.
2. Remove door stop from both the freezer and refrigerator
doors and move to the other side. See Graphic 3.
Replace Doors and Hinges
NOTE: Graphic may be reversed if door swing is reversed.
1. Replace the parts for the bottom hinge as shown. Tighten
screws. Replace the refrigerator door.
NOTE: Provide additional support for the doors while the
hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.
2. Assemble the parts for the center hinge as shown and tighten
all screws. See Center Hinge graphic. Replace the freezer
door.
3. Assemble the parts for the top hinge as shown. See Top Hinge
graphic. Do not tighten screws completely.
4. Line up the doors so that the bottom of the freezer door aligns
evenly with the top of the refrigerator door. Tighten all screws.
Final Steps
1. Check all holes to make sure that hole plugs and screws are in
place. Reinstall top hinge cover. See Top Hinge graphic.
2. Plug into a grounded 3 prong outlet.
3. Reset the controls. See “Using the Controls.”
4. Return all removable door parts to doors and food to
refrigerator.
Door Stop Screw
Door Handle Sealing Screw
Flat-Head Handle Screw
Door Handle Seal Screw Front
Door Hinge Hole Plug
Cabinet Hinge Hole Plug
Door Handle Screw Cover
Round-Head Handle Scre
w
Door Handle
Screw Hole Plug
Round-Head
Handle Screw
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
7

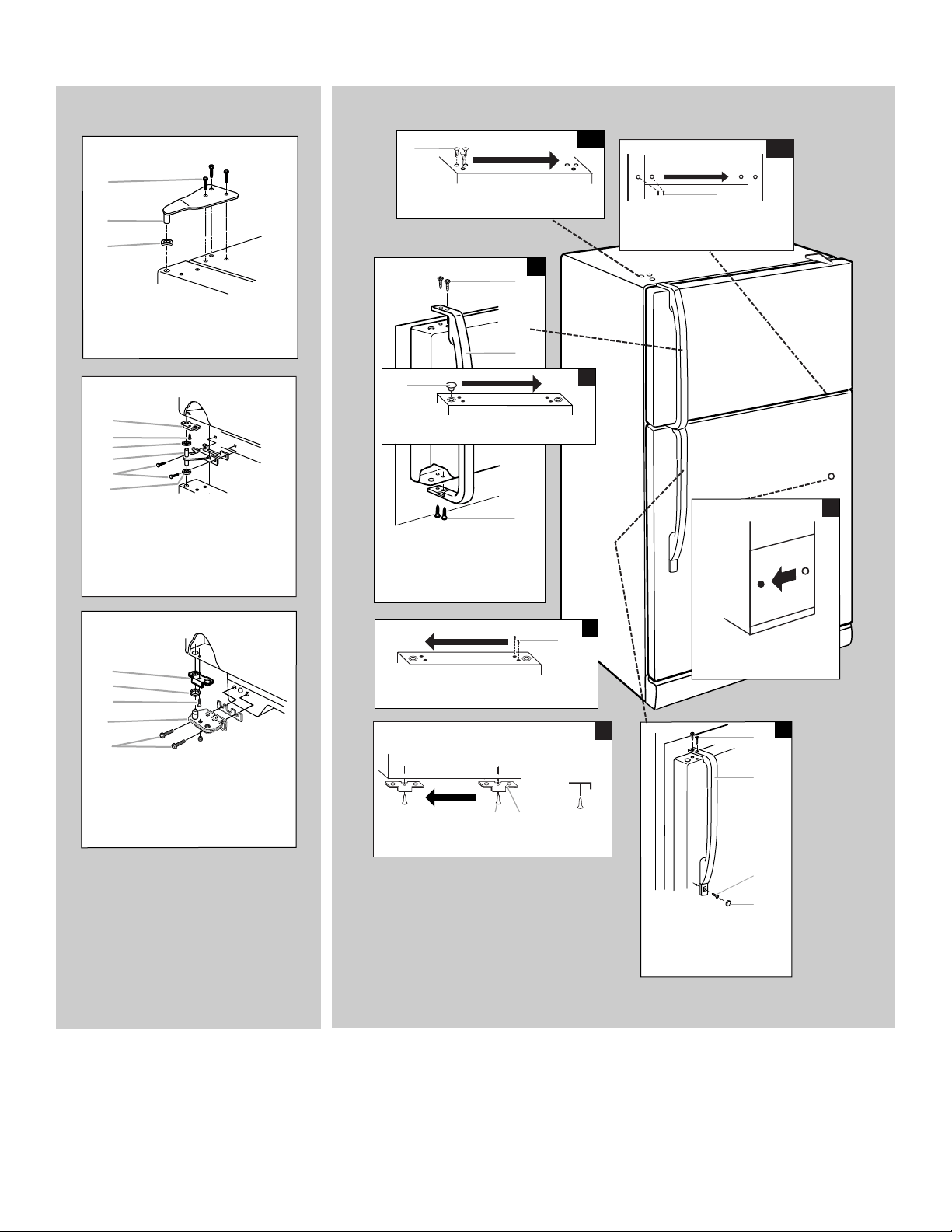

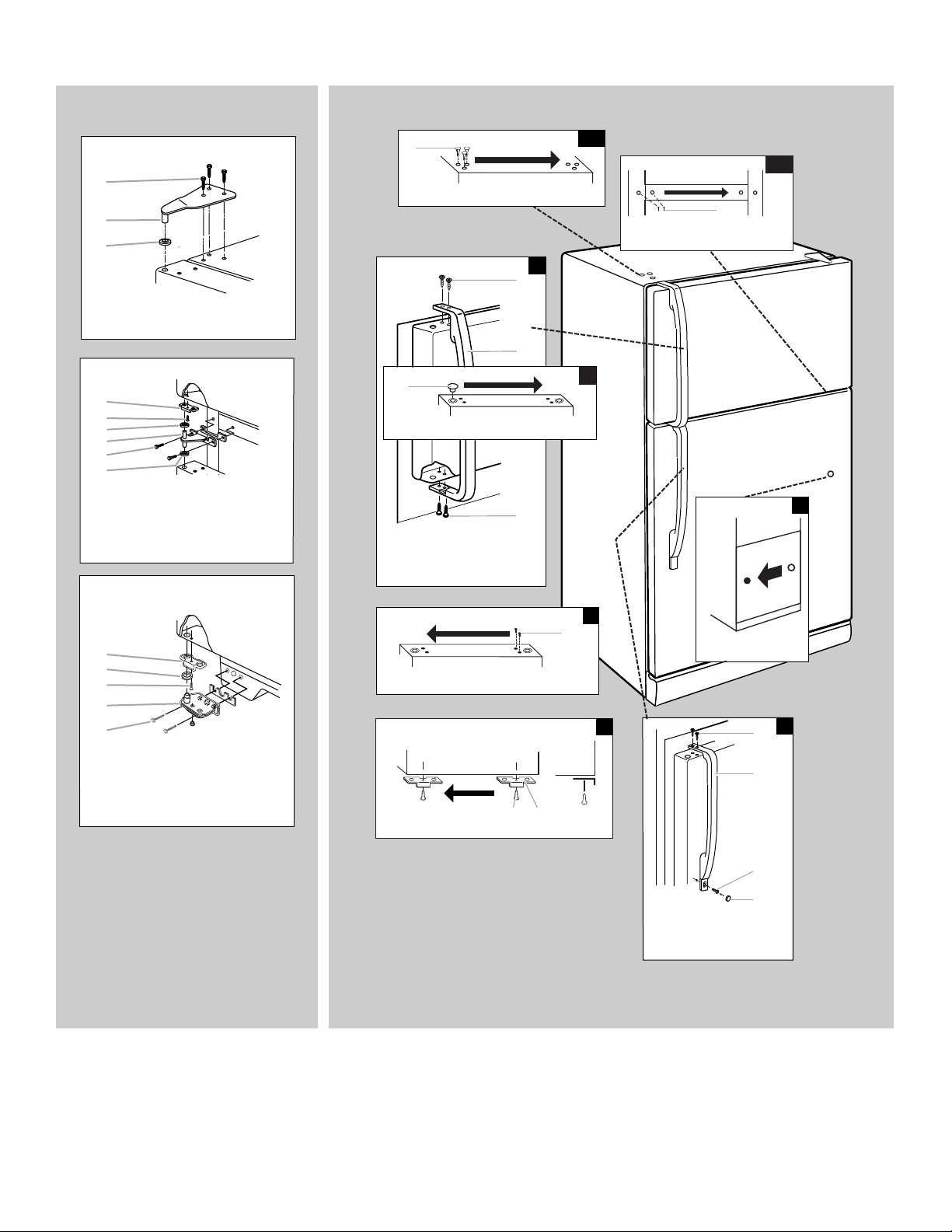

Style 1 - Standard
Door Removal &
Replacement
A. Door Stop
C. Door Stop Screw
Top Hinge
Bottom Hinge
Door Swing Reversal (optional)
A. Door Hinge Hole Plug
A. Flat-Head Handle Screws
B. Freezer Handle
A. Cabinet Hinge Hole Plugs
A. Door Handle Sealing Screws
A. Door Stop Screw
B. Door Stop
3
4
2
A. Door Handle
Seal Screw Front
1-2
1-1
Center Hinge
A
A
B
A
A
A. Flat-Head Handle Screw
B. Refrigerator Handle
C. Handle Screw
A.
5
/
16
" Hex-Head Hinge Screws
B. Top Hinge
C. Spacer
A.
5
/
16
" Hex-Head Hinge
Screws and Washers
A
B
A
5
6
7
D. Screw Cover
D. Bottom Hinge
E.
5
/
16
" Hex-Head Hinge Screws
A. Door Stop
B. Door Stop Screw
D. Center Hinge
E.
5
/
16
" Hex-Head Hinge Screws
C. Spacer
F. Spacer
B. Spacer
A
A
B
C
A
B
C
D
E
A
B
C
D
E
F
A
B
C
D
Side View
Front View
8

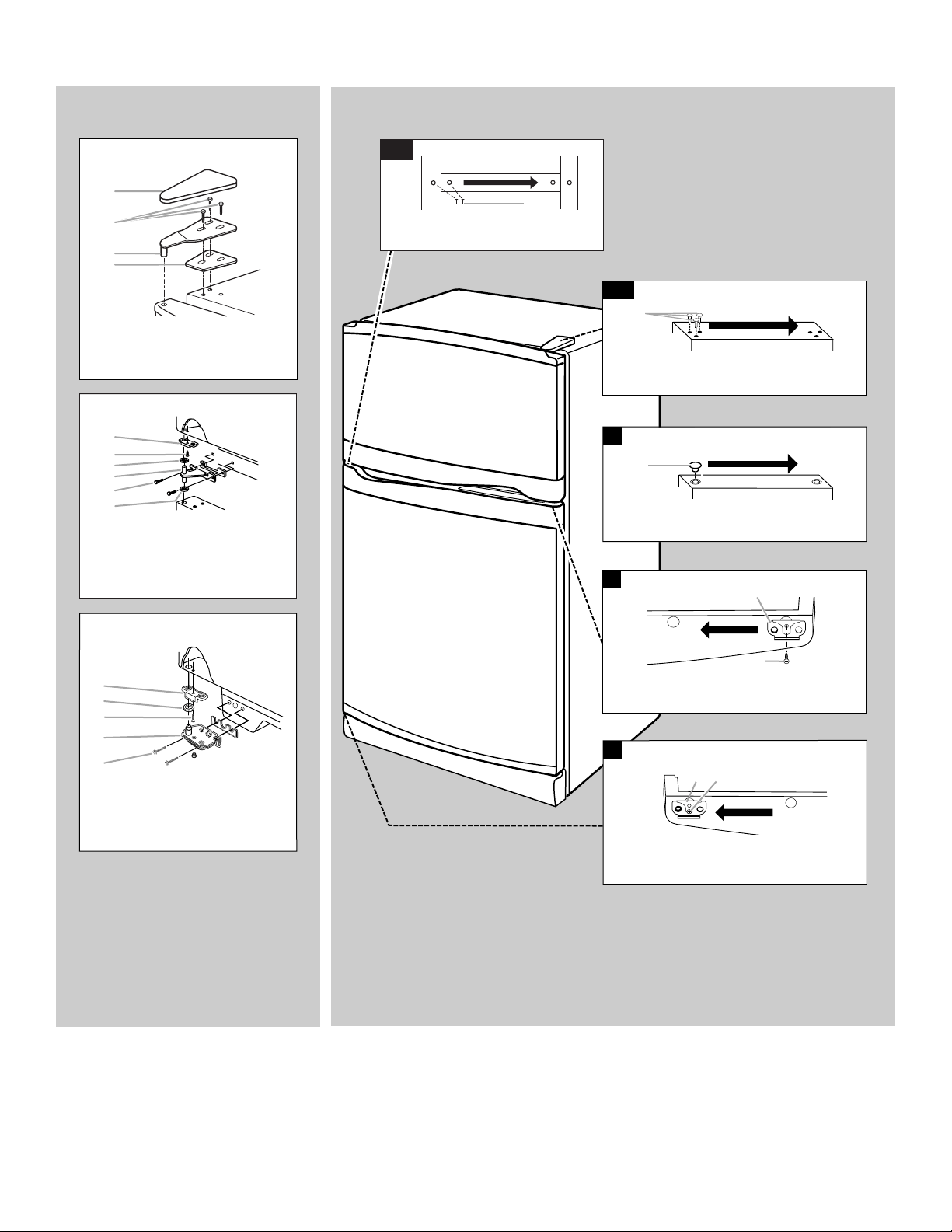

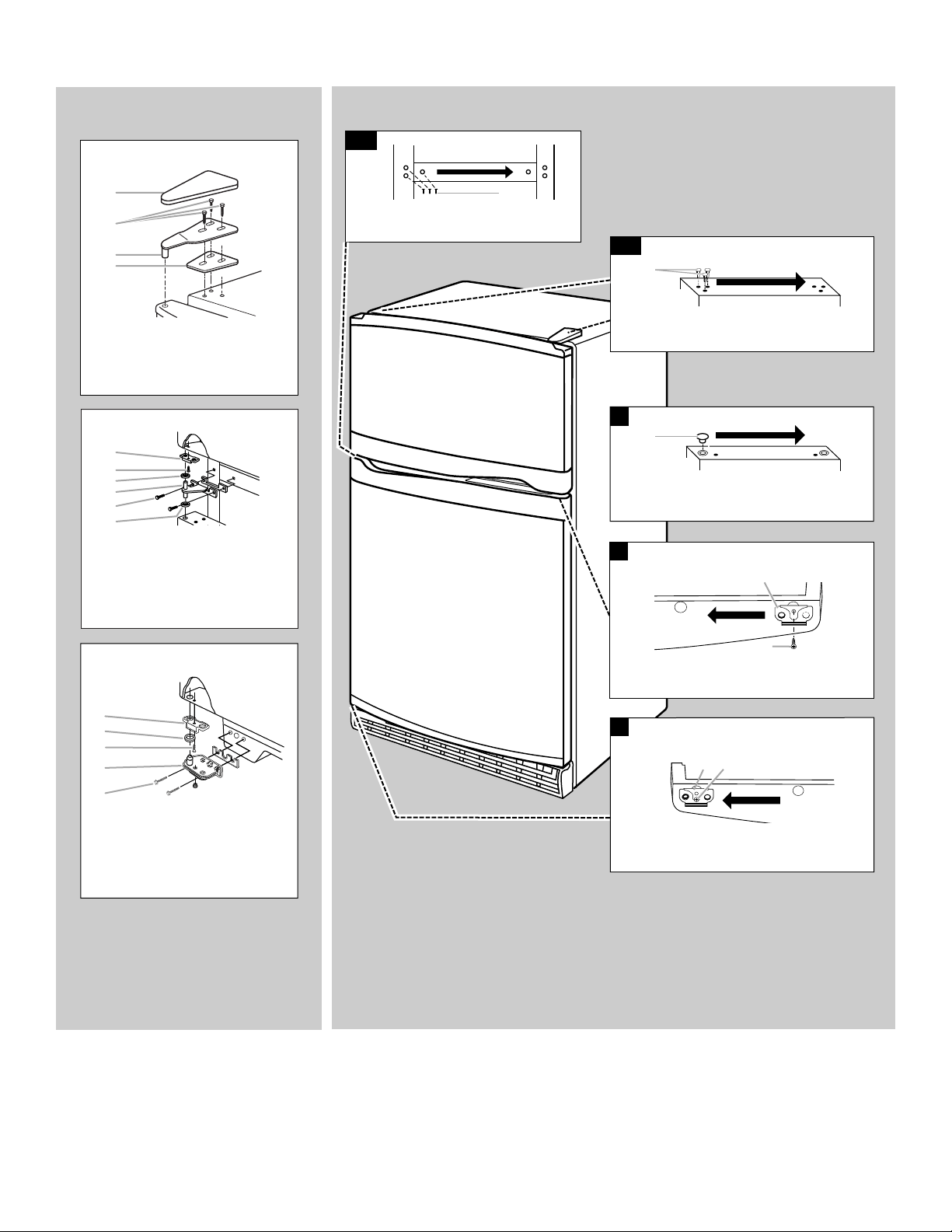

Style 2 - Contoured
Door Swing Reversal (optional)
3
1-2
A. Door Hinge Hole Plug
2
A
A. Door Stop
B. Door Stop Screw
A
Removal of Door Stops
B
A. Cabinet Hinge Hole Plugs
A
Door Removal &
Replacement
4
A. Door Stop
B. Door Stop Screw
B
A
Reinstallation of Door Stops
A. Door Stop
C. Door Stop Screw
Top Hinge
Bottom Hinge
Center Hinge
D. Bottom Hinge
E.
5
/
16
" Hex-Head Hinge Screws
A. Door Stop
B. Door Stop Screw
D. Center Hinge
E.
5
/
16
" Hex-Head Hinge Screws
C. Spacer
F. Spacer
B. Spacer
A. Top Hinge Cover
B.
5
/
16
" Hex-Head Hinge Screws
C. Top Hinge
D. Spacer
1-1
A
A
B
C
D
A
B
C
D
E
F
A
B
C
D
E
A.
5
/
16
" Hex-Head Hinge
Screws and Washers
9

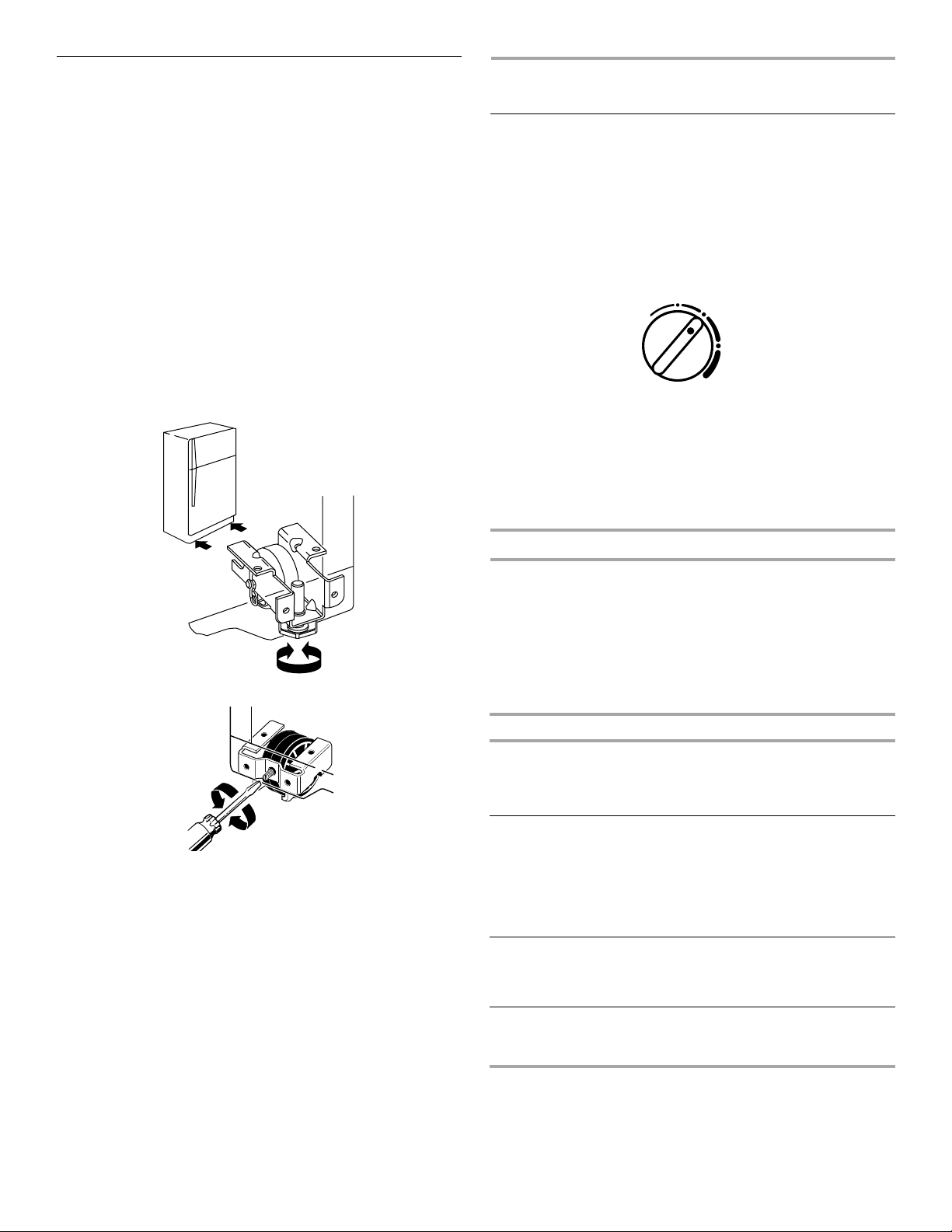

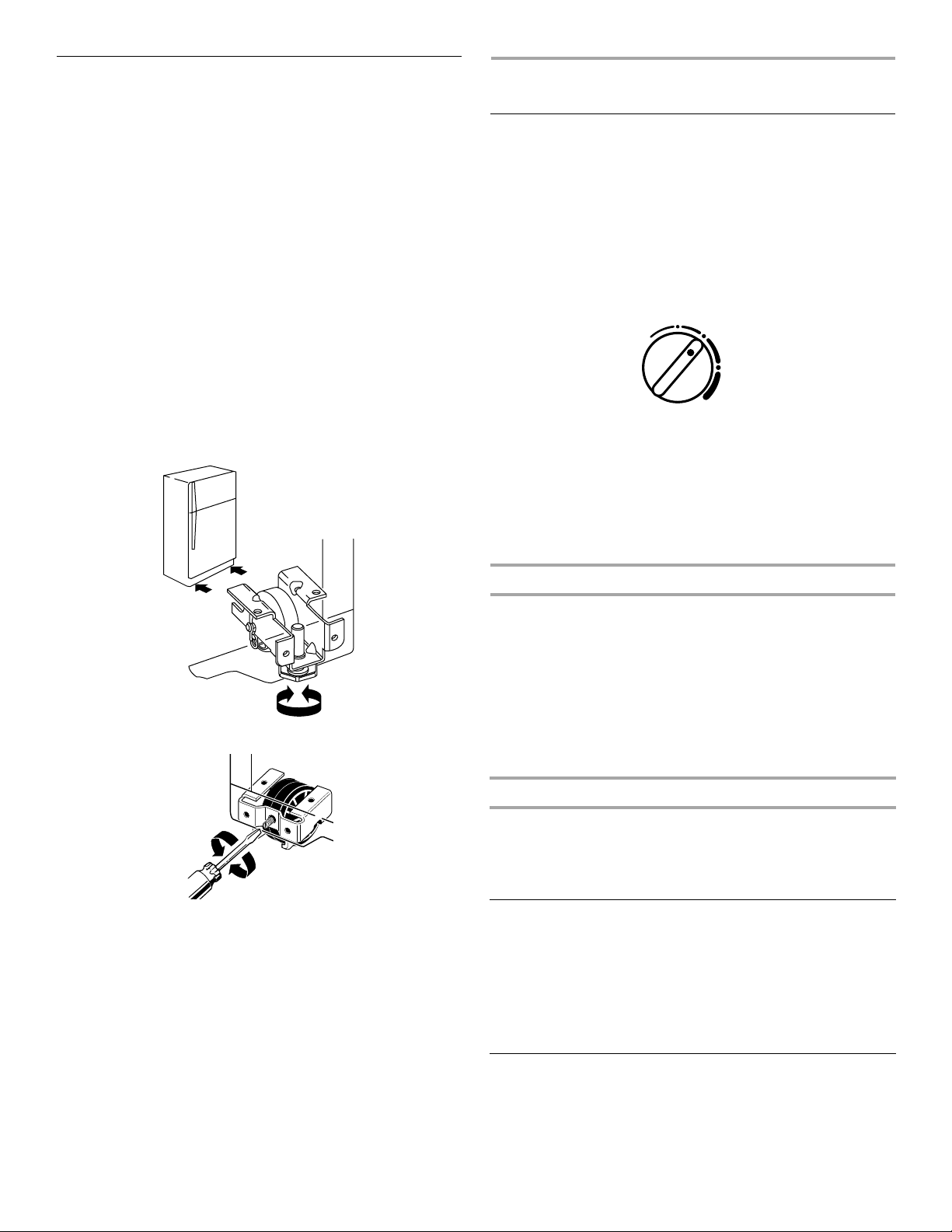

Adjust the Doors
Your refrigerator has two front adjustable rollers – one on the right
and one on the left. If your refrigerator seems unsteady or you
want the doors to close easier, adjust the refrigerator's tilt using
the instructions below.
Depending on your model, your refrigerator may have leveling
legs (Style 1) or leveling screws (Style 2). They are part of the front
roller assemblies which are found at the base of the refrigerator on
either side.
1. Turn the leveling legs or leveling screws to the right to raise
that side of the refrigerator or to the left to lower that side. It
may take several turns to adjust the tilt of the refrigerator.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the leveling screws and
rollers. This makes it easier to adjust the screws.
2. Open both doors again and be sure that they close as easily
as you like. If not, tilt the refrigerator slightly more to the rear
by turning both leveling screws to the right. It may take several
more turns, and you should turn both leveling screws the
same amount.
Style 1
Style 2
3. Using a level, be sure that the refrigerator is still level side to
side. Readjust if necessary.
REFRIGERATOR USE
Using the Control
The temperature control is located at the top of the refrigerator
compartment. It controls the temperature in both the refrigerator
and freezer compartments.
For your convenience, the Temperature Control is preset at the
factory. When you first install your refrigerator, make sure that the
control is still preset to the mid-setting as shown.
NOTE: To turn your refrigerator off, turn the refrigerator control to
the word OFF or until the word OFF appears. Your product will not
cool when the refrigerator control is set to OFF.
IMPORTANT:
■ Give your refrigerator time to cool down completely before
adding food. It is best to wait 24 hours before you put food
into the refrigerator.
■ If you add food before the refrigerator has cooled completely,
your food may spoil. Adjusting the Refrigerator and Freezer
Controls to a higher (colder) than recommended setting will
not cool the compartments any faster.
Adjusting Controls
The mid-setting indicated in the previous section should be
correct for normal household usage. The controls are set correctly
when milk or juice is as cold as you like and when ice cream is
firm.
If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not blocked.
If you need to adjust temperatures, use the settings listed in the
chart below as a guide. Wait at least 24 hours between
adjustments and then recheck the temperatures.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR section too warm
- Door opened often, large amount
of food added or room
temperature very warm
Adjust REFRIGERATOR
or TEMPERATURE
Control one setting
higher
FREEZER section too warm/ice not
made fast enough
- Door opened often, or large
amount of food added or very cold
room temperature (can’t cycle
often enough)
- Heavy ice usage
Adjust FREEZER or
TEMPERATURE Control
one setting higher
REFRIGERATOR section too cold
- Controls not set correctly for your
conditions
Adjust REFRIGERATOR
or TEMPERATURE
Control one setting
lower
FREEZER section too cold
- Controls not set correctly for your
conditions
Adjust FREEZER or
TEMPERATURE Control
one setting lower
normal
coldestoff
1
3
5
10

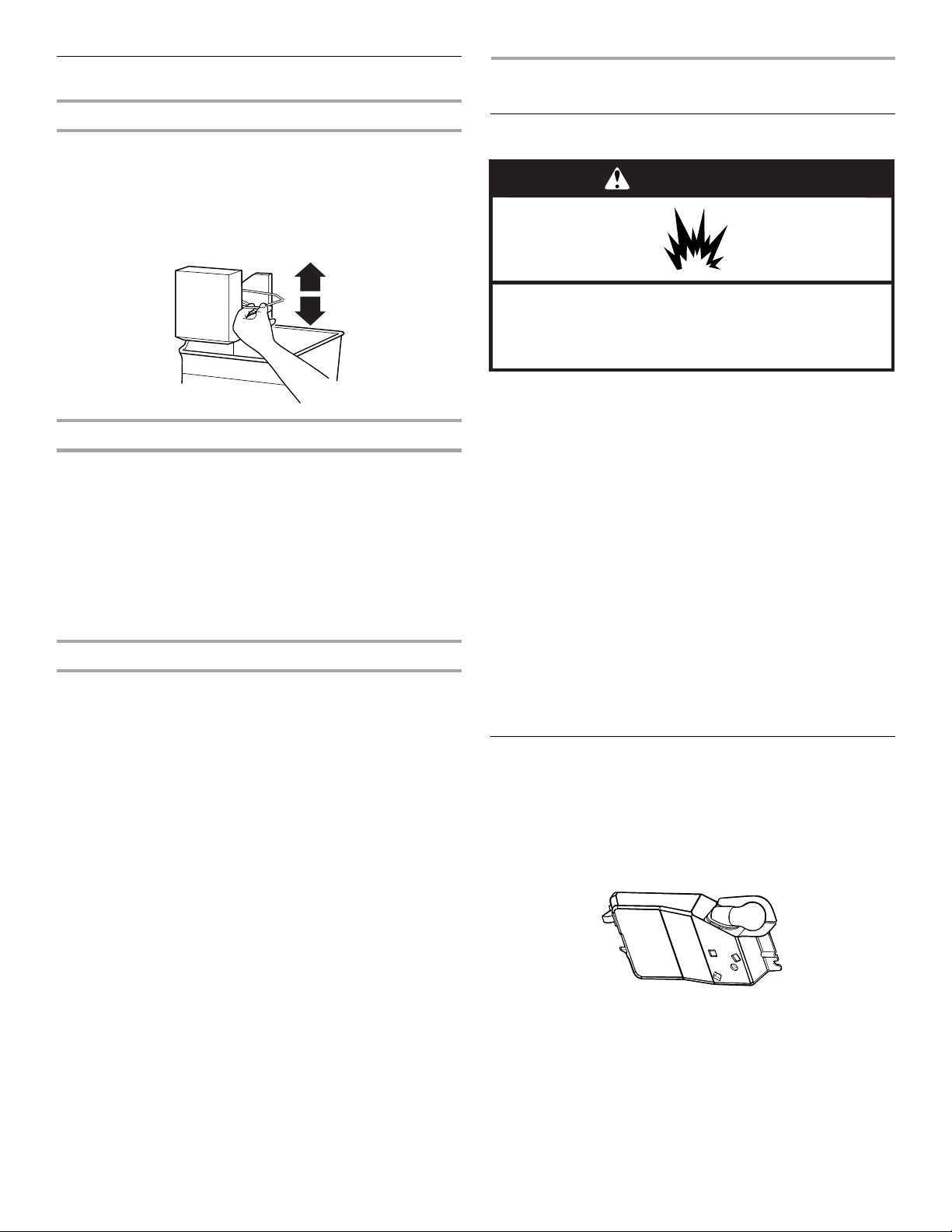

Ice Maker
Turning the Ice Maker On/Off
To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
Ice Production Rate
■ Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
■ The ice maker should produce approximately 8 to 12 batches
of ice in a 24-hour period.
■ To increase ice production, lower the freezer and refrigerator
temperature. See “Using the Controls.” Wait 24 hours
between adjustments.
■ For maximum ice production (on some models), push the
switch to ICE PLUS. The ice maker should produce 16 to
20 batches of ice in a 24-hour period in the Ice Plus mode.
Remember
■ The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.
■ Do not use anything sharp to break up the ice in the bin. This
can cause damage to the ice container and the dispenser
mechanism.
■ Do not store anything on top of or in the ice maker or ice bin.
REFRIGERATOR CARE
Cleaning
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash painted metal exteriors with a clean sponge or soft cloth
and a mild detergent in warm water. Dry thoroughly with a soft
cloth.
4. Plug in refrigerator or reconnect power.
Changing the Light Bulb
NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to
replace the bulb with one of the same size, shape, and wattage.
1. Unplug refrigerator or disconnect power.
2. Reach behind the control panel and unscrew the bulb.
3. Replace the bulb with a 40-watt appliance bulb.
4. Plug in refrigerator or reconnect power.
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
11
TROUBLESHOOTING
Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.
Refrigerator Operation
The refrigerator will not operate
■ Power cord unplugged? Plug into a grounded 3 prong outlet.
■ Is outlet working? Plug in a lamp to see if the outlet is
working.
■ Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
■ Are controls on? Make sure the refrigerator controls are on.
See “Using the Controls.”
■ New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator seems noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with explanations.
■ Buzzing - heard when the water valve opens to fill the ice
maker.
■ Pulsating - fans/compressor adjusting to optimize
performance.
■ Hissing/Rattling - flow of refrigerant, movement of water
lines, or from items placed on top of the refrigerator.
■ Sizzling/Gurgling - water dripping on the heater during
defrost cycle.
■ Popping - contraction/expansion of inside walls, especially
during initial cool-down.
■ Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan.
■ Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
■ Door blocked open? Move food packages away from door.
■ Bin or shelf in the way? Push bin or shelf back in the correct
position.
■ Crisper cover in the way? Make sure the crisper cover is
pushed in fully, so that the back rests on the supports.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
12
The doors are difficult to open
■ Gaskets dirty or sticky? Clean gaskets and contact surfaces
with mild soap and warm water. Rinse and dry with soft cloth.
The lights do not work
■ Is a light bulb loose in the socket or burned out? See
“Changing the Light Bulbs.”
Temperature and Moisture
Temperature is too warm
■ New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
■ Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
■ Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
■ Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See “Using the Controls.”
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
■ Humid room? Contributes to moisture buildup.
■ Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
Ice and Water
The ice maker is not producing ice or not enough ice
■ Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
■ Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
■ Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
■ New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
■ Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
■ Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
■ Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
■ Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
■ Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
■ Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
■ Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
■ New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
■ Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
■ Odor transfer from food? Use airtight, moisture proof
packaging to store food.
■ Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
13
WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in
which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date
is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is
contrary to published user or operator instructions and/or installation instructions.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Any food loss due to refrigerator or freezer product failures.
7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be
repaired in the home and only in-home service is covered by this warranty.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with published installation instructions.
11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty
is void if the factory applied serial number has been altered or removed from your major appliance.
The cost of repair or replacement under these excluded circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find
additional help by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 9/07
14
MANUAL DE USO Y CUIDADO DEL REFRIGERADOR
Ayuda o Servicio Técnico
Si necesita ayuda o servicio técnico, vea primero la sección
“Solución de Problemas”. Para obtener asistencia adicional
llámenos al 1-800-253-1301 desde cualquier lugar de los EE.UU.,
o escriba a:
Estate Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
También puede obtener información visitando nuestro sitio web
en www.estateappliances.com.
En Canadá, para recibir asistencia, instalación o servicio, llame al
1-800-807-6777 o escriba a:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Favor de incluir un número telefónico de día en su
correspondencia.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar evidencia de la
compra o una fecha de instalación para obtener servicio bajo
la garantía.
Escriba la siguiente información acerca de su electrodoméstico
para ayudarle a obtener asistencia o servicio técnico si alguna vez
llegara a necesitarlo. Deberá tener a mano el número completo
del modelo y de la serie. Puede encontrar esta información en la
etiqueta con el número de modelo y de serie que está ubicada en
la pared interior del compartimiento del refrigerador.
Nombre del distribuidor _________________________________________
Número de serie ________________________________________________
Dirección_______________________________________________________
Número de teléfono_____________________________________________
Número del modelo _____________________________________________
Fecha de compra _______________________________________________
SEGURIDAD DEL REFRIGERADOR
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga
estas precauciones básicas, incluidas las siguientes:
ADVERTENCIA:
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
CONSERVAR ESTAS INSTRUCCIONES
■
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
■
No quite la terminal de conexión a tierra.
■
No use un adaptador.
■
No use un cable eléctrico de extensión.
■
Desconecte el suministro de energía antes de darle servicio.
■
Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
■
Remueva las puertas de su refrigerador viejo.
■
Use un limpiador no inflamable.
■
Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.
■
Use dos o más personas para mover e instalar el
refrigerador.
■
Desconecte el suministro de energía antes de instalar la
fábrica de hielo (en aquellos modelos que incluyen el juego
de instalación de la fábrica de hielo).
15
INSTRUCCIONES DE INSTALACIÓN
Desempaque el refrigerador
Quite los materiales de empaque
No use instrumentos filosos, alcohol para fricciones, líquidos
inflamables, o productos de limpieza abrasivos para eliminar los
restos de cinta o goma. Estos productos pueden dañar la
superficie de su refrigerador. Para más información, vea la
sección “Seguridad del refrigerador”.
IMPORTANTE: No quite el inserto de espuma blanca de retorno
de aire que está ubicado detrás del panel de control en el techo
del refrigerador. Si se quita el inserto, el hielo puede bajar del
congelador y hacer que se formen gotas de hielo.
Limpie su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo. Vea
las instrucciones de limpieza en la sección “Cuidado de su
refrigerador”.
Cómo deshacerse adecuadamente de
su refrigerador viejo
IMPORTANTE: El atrapamiento y asfixia de niños no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, aún si van a quedar ahí “por unos pocos días”. Si
Ud. está por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuación para prevenir
accidentes.
Antes de tirar su viejo refrigerador o congelador:
■ Saque las puertas.
■ Deje los estantes en su lugar para que los niños no puedan
meterse con facilidad.
ADVERTENCIA
Peligro de Asfixia
Remueva las puertas de su refrigerador viejo.
No seguir esta instrucción puede ocasionar la muerte
o daño al cerebro.
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el refrigerador.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
Cómo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
Al mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni lo haga
“caminar” cuando lo trate de mover ya que podría dañar
el piso.
Información importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. Para su protección, el vidrio
templado se ha diseñado para hacerse añicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se dañen al caer.
16
Requisitos de ubicación
Para asegurar la ventilación adecuada de su refrigerador, deje un
espacio de ¹⁄₂" (12,70 mm) a cada lado. Deje un espacio de
3" (7,5 cm) entre los armarios de arriba y la parte superior del
refrigerador. Deje por lo menos 1" (25,40 mm) entre la parte
trasera del armario y la pared. Si su refrigerador tiene una fábrica
de hielo, asegúrese de que haya espacio adicional atrás para la
conexión de las tuberías de agua.
■ Si va a instalar su refrigerador al costado de una pared fija,
deje como mínimo 2" (5,08 cm) en el lado de la bisagra (según
el modelo) para permitir que la puerta se abra bien.
■ Nivele el refrigerador. Vea “Ajuste las puertas”.
NOTA: No se recomienda instalar el refrigerador cerca de un
horno, radiador u otra fuente de calor, ni en un lugar donde la
temperatura llegue debajo de 55°F (13°C).
Requisitos eléctricos
Antes de mover el refrigerador a su ubicación final, es importante
asegurarse de que tiene la conexión eléctrica adecuada.
Método de conexión a tierra recomendado
Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 ó 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado
sólo para su refrigerador. Use un tomacorriente que no se pueda
apagar con un interruptor. No use un cable eléctrico de extensión.
NOTA: Antes de realizar cualquier tipo de instalación, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posición OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energía. Cuando haya terminado, reconecte el
refrigerador a la fuente de energía eléctrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posición deseada. Vea “Uso de
los controles”.
Requisitos del suministro de agua
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquí.
IMPORTANTE:
■ Si usa el refrigerador antes de instalar la conexión del agua,
ponga la fábrica de hielo en la posición OFF (apagado).
■ Todas las instalaciones deben hacerse de acuerdo a los
requerimientos del código de plomería local.
■ Use tuberías de cobre y revise si hay fugas. Instale tubería de
cobre sólo en áreas donde la temperatura va a permanecer
por encima del punto de congelación.
HERRAMIENTAS REQUERIDAS: Destornillador de hoja plana,
llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o 2 llaves ajustables, llave para tuercas
y broca de barrena de ¹⁄₄", taladro inalámbrico.
NOTA: El distribuidor de su refrigerador tiene un juego con una
válvula de cierre tipo montura de
¹⁄₄" (6,35 mm), una unión y
tubería de cobre. Antes de comprar, asegúrese que la válvula tipo
montura cumpla con los códigos de plomería de su localidad. No
use una válvula perforadora o una válvula de montura de
³⁄₁₆"
(4,76 mm) que reduce el flujo de agua y se obstruye con más
facilidad.
ADVERTENCIA
Peligro de Explosión
Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador.
No seguir esta instrucción puede ocasionar la muerte,
explosión, o incendio.
3" (7,5 cm)
2" (5,08 cm)
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
17
Presión del agua
Se necesita un suministro de agua fría con presión de agua entre
30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar la fábrica
de hielo. Si usted tiene preguntas acerca de la presión de agua,
llame a un plomero competente autorizado.
Suministro de agua de ósmosis inversa
IMPORTANTE: La presión del suministro de agua que sale de un
sistema de ósmosis inversa y va a la válvula de entrada de agua
del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y
827 kPa).
Si se conecta un sistema de filtración de agua de ósmosis inversa
al suministro de agua fría, la presión de agua al sistema necesitará
ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa).
Si la presión del agua del sistema de ósmosis inversa es menor de
40 a 60 lbs/pulg² (276 a 414 kPa):
■ Fíjese si el filtro de sedimentos en el sistema de ósmosis
inversa está bloqueado y reemplácelo si fuera necesario.
■ Deje que se vuelva a llenar el tanque de almacenaje del
sistema de ósmosis inversa después del uso intenso.
Si tiene preguntas acerca de la presión del agua, llame a un
plomero competente autorizado.
Conexión del suministro de agua
(en algunos modelos)
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la conexión
del agua, ponga la fábrica de hielo en la posición de apagado
(OFF).
Conexión a la tubería de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. CIERRE el suministro principal del agua. ABRA el grifo de
agua más cercano el tiempo suficiente para que la tubería de
agua se despeje totalmente.
3. Ubique una tubería vertical de agua fría de
¹⁄₂" a 1¹⁄₄" (1,27 cm
a 3,18 cm) cercana al refrigerador.
IMPORTANTE:
■ Asegúrese de que sea una tubería de agua fría.
■ Una tubería horizontal funcionará, pero taladre por el lado
de arriba de la tubería, no por debajo. Esto ayudará a
mantener el agua alejada del taladro. Esto también evita
que se junte sedimento normal en la válvula.
4. Para determinar la longitud de la tubería de cobre que va a
necesitar, mida desde la conexión baja de la parte trasera
izquierda del refrigerador hasta la tubería de agua. Agregue
7 pies (2,1 m) para la limpieza. Use tubería de cobre de
¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos
extremos de la tubería de cobre estén cortados rectos.
5. Usando un taladro conectado a tierra, perfore un orificio de
¹⁄₄" en la tubería de agua fría que usted ha elegido.
6. Ajuste la válvula de cierre a la tubería de agua fría con la
abrazadera para tubería. Asegúrese que el extremo de salida
esté firmemente insertado en el orificio taladrado de
¹⁄₄" en la
tubería de agua y que la arandela esté por debajo de la
abrazadera para tubería. Ajuste la tuerca de presión. Apriete
los tornillos de la abrazadera para tubería lentamente y en
forma pareja de manera que la arandela provea un cierre
hermético. No apriete demasiado porque se puede quebrar la
tubería de cobre.
7. Deslice la manga de compresión y la tuerca de compresión
sobre la tubería de cobre como se muestra. Inserte el extremo
de la tubería en el extremo de salida hasta donde sea posible.
Atornille la tuerca de compresión sobre el extremo de salida
con una llave ajustable. No apriete demasiado.
8. Coloque el extremo libre de la tubería dentro de un recipiente
o fregadero, y ABRA la llave de agua principal. Lave la tubería
hasta que el agua salga limpia. CIERRE la válvula de cierre del
agua en la tubería de agua. Enrolle la tubería de cobre en
espiral.
Conexión al refrigerador
NOTA: En modelos que vienen con juegos, monte la válvula del
agua al refrigerador de acuerdo a las instrucciones del juego.
Estilo 1
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Fije el tubo de cobre a la entrada de la válvula usando una
tuerca de compresión y manga de compresión como se
muestra. Ajuste la tuerca de compresión. No apriete
demasiado.
3. Use la abrazadera para tubería en la parte trasera del
refrigerador para afianzar la tubería al refrigerador según se
muestra. Esto ayudará a evitar daños a la tubería cuando el
refrigerador se empuje nuevamente contra la pared.
4. ABRA la válvula de cierre.
5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
válvula) o tuercas que tengan fugas.
6. La fábrica de hielo está equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
¼" (6,35 mm) en cualquiera de las conexiones de la tubería.
Consiga un filtro de agua del distribuidor de
electrodomésticos más cercano a su domicilio.
Estilo 2
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Desconecte la abrazadera para sujetar tubos que está en la
parte posterior del producto e inserte la tubería de cobre a
través de la abrazadera como se ilustra.
3. Sujete la tubería de cobre a la entrada de la válvula usando
una tuerca de compresión y una manga de compresión según
se ilustra.
A. Tubería de agua fría
B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión
E. Manga de compresión
F. V álvula de c ier re
G. Tuerca de presión
A
B
C
DEF
G
A. Abrazadera para tubería
B. Tubería de cobre
C. Tuerca de compresión
D. Entrada de la válvula
A
B
C
D
18
4. Ajuste la tuerca de compresión. No la ajuste demasiado.
Vuelva a unir la abrazadera para sujetar tubos con la tubería a
la parte posterior del gabinete.
5. ABRA la válvula de cierre. Revise si hay pérdidas. Ajuste todas
las conexiones (incluso la conexiones de la válvula) o las
tuercas que tengan pérdidas.
6. La fábrica de hielo está equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
¼" (6,35 mm) en cualquiera de las conexiones de la tubería.
Consiga un filtro de agua del distribuidor de
electrodomésticos más cercano a su domicilio.
Cómo terminar la instalación
Conecte a un contacto de pared de conexión a tierra de
3terminales.
NOTA: Deje transcurrir 24 horas para la producción de la primera
tanda de hielo. Deshágase de los tres primeros lotes de hielo
producido. Deje pasar 3 días para que se llene completamente el
recipiente para hielo.
Puertas del refrigerador
HERRAMIENTAS NECESARIAS: Llave tubular de cabeza
hexagonal de ⁵⁄₁₆", destornillador Phillips No. 2, destornillador de
cabeza plana, llave ajustable de ⁵⁄₁₆", cuchillo plano para masilla
de 2".
IMPORTANTE:
■ Antes de comenzar, gire el control del refrigerador hacia la
posición de apagado (OFF). Desenchufe el refrigerador o
desconecte el suministro de energía.
■ Quite los alimentos y la puerta ajustable o los recipientes de
uso múltiple de las puertas.
■ Si usted sólo va a quitar las puertas y volverlas a colocar, vea
las secciones “Cómo quitar las puertas y las bisagras” y
“Cómo volver a poner las puertas y las bisagras en su lugar”.
■ Dependiendo de su modelo, puede ser que usted tenga
puertas estándar (Estilo 1) o contorneadas (Estilo 2). Si usted
también va a invertir el sentido de oscilación de la puerta, siga
las instrucciones para el estilo de puerta adecuado.
Cómo quitar las puertas y las bisagras
Tornillo de cabeza hexagonal para bisagra de ⁵⁄₁₆"
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Cierre la puerta del refrigerador y mantenga las dos puertas
cerradas hasta que esté listo para separarlas de la carcasa.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confíe en que los
imanes de las puertas van a sostener las puertas mientras
trabaja.
3. Quite los componentes de la bisagra superior como se
muestra en la ilustración de la bisagra superior. Levante y
quite la puerta del congelador de la carcasa.
4. Quite los componentes de la bisagra central como se muestra
en la ilustración de la bisagra central. Levante y quite la puerta
del refrigerador de la carcasa.
5. Quite los componentes de la bisagra inferior como se muestra
en la ilustración de la bisagra inferior.
Cambio del sentido de apertura de las puertas (opcional)
IMPORTANTE: Siga estas instrucciones si desea que las puertas
abran en el sentido opuesto. Si no desea cambiar el sentido de
apertura de las puertas, vea “Cómo volver a colocar las puertas y
las bisagras”.
Estilo 1 - Estándar
Las ilustraciones aparecen después de estas instrucciones.
A. Abrazadera para tubería
B. Tubería de cobre
C. Tuerca de compresión
A
B
C
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
Tapa del tornillo de
la manija de la puerta
Tornillo de cabeza
redonda de la manija
Tornillo del retén
de la puerta
Tornillo sellador
de la manija de la puerta
Tornillo de cabeza
plana de la manija
Tornillo sellador frontal
de la manija de la puerta
Tapón del orificio
de la bisagra de la puerta
Tapón del orificio
de la bisagra de la carcasa
19
Carcasa
1. Quite los tornillos de cabeza hexagonal de ⁵⁄₁₆" de la bisagra
del lado de la manija y colóquelos del lado opuesto. Vea la
ilustración 1-1.
2. Quite los tapones de los orificios de las bisagras de la parte
superior de la carcasa y colóquelos en los orificios de la
bisagra del lado opuesto como se indica. Vea la
ilustración 1-2.
Puerta del congelador
1. Quite la ensambladura de la manija del congelador como se
indica. Conserve juntos todos los componentes. Vea
la ilustración 2.
2. Quite el tapón del orificio de la bisagra de la puerta. Colóquelo
del lado opuesto como se indica. Vea la ilustración 3.
3. Quite los tornillos selladores de la manija de la puerta.
Colóquelos del lado opuesto de la puerta del congelador
como se indica. Vea la ilustración 4.
4. Quite el retén de la puerta. Colóquelo del lado opuesto de la
puerta del congelador como se indica. Vea la ilustración 5.
5. Coloque la manija del congelador del lado opuesto de la
puerta del congelador. Instale la manija en la puerta como se
indica. Vea la ilustración 2.
6. Apriete todos los tornillos. Ponga la puerta a un lado hasta
que las bisagras y la puerta del compartimiento del
refrigerador estén en su sitio.
Puerta del refrigerador
1. Quite la cubierta del tornillo. Vea la ilustración 6.
2. Quite la ensambladura de la manija del refrigerador como se
indica. Conserve juntos todos los componentes. Vea la
ilustración 6.
3. Quite el tapón del orificio de la bisagra de la puerta del
refrigerador. Colóquelo en el orificio de la bisagra del lado
opuesto como se indica. Vea la ilustración 3.
4. Quite los tornillos selladores de la manija de la puerta.
Colóquelos del lado opuesto de la puerta del refrigerador
como se indica. Vea la ilustración 4.
5. Quite el tapón de enfrente del tornillo sellador de la manija de
la puerta. Colóquelo del lado opuesto de la puerta del
refrigerador como se indica. Vea la ilustración 7.
6. Quite el retén de la puerta. Colóquelo del lado opuesto de la
puerta del refrigerador como se indica. Vea la ilustración 5.
7. Coloque la manija del refrigerador del lado opuesto de la
puerta del refrigerador como se indica. Vea la ilustración 6.
Enrosque primero los dos tornillos superiores de la manija.
Alinee la parte de abajo de la manija y enrosque el tornillo de
abajo.
8. Vuelva a colocar la cubierta del tornillo. Vea la ilustración 6.
9. Apriete todos los tornillos. Ponga la puerta del refrigerador a
un lado hasta que se haya instalado la bisagra inferior en el
refrigerador.
Estilo 2 - Contorneada
Las ilustraciones aparecen después de estas instrucciones.
Carcasa
1. Quite los tornillos de cabeza hexagonal de ⁵⁄₁₆" de la bisagra
del lado de la manija y colóquelos del lado opuesto. Vea la
ilustración 1-1.
2. Quite los tapones de los orificios de las bisagras de la parte
superior de la carcasa y colóquelos en los orificios de la
bisagra del lado opuesto. Vea la ilustración 1-2.
Puertas
1. Quite el tapón del orificio de la bisagra de la parte superior de
la puerta del congelador. Colóquelo del lado opuesto como se
indica. Vea la ilustración 2.
2. Quite el retén de la puerta del congelador y del refrigerador y
póngalos en el lado opuesto. Vea la ilustración 3.
Cómo volver a poner en su lugar las puertas y las
bisagras
NOTA: Si el sentido de apertura de la puerta se cambia, la imagen
de la puerta pudiera quedar invertida.
1. Vuelva a poner los componentes de la bisagra inferior en su
sitio como se indica. Apriete los tornillos. Vuelva a poner en su
lugar la puerta del refrigerador.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confíe en que los
imanes de las puertas van a sostener las puertas mientras
trabaja.
2. Arme los componentes de la bisagra central como se indica y
apriete todos los tornillos. Vea la ilustración de la bisagra
central. Vuelva a poner en su lugar la puerta del congelador.
3. Ensamble las piezas de la bisagra superior como se indica.
Vea la ilustración de la bisagra superior. No atornille
completamente los tornillos.
4. Alinee las puertas de tal manera que la parte inferior de la
puerta del congelador esté alineada uniformemente con la
parte superior de la puerta del refrigerador. Apriete todos los
tornillos.
Pasos finales
1. Revise todos los orificios para cerciorarse que los tapones de
los orificios y los tornillos estén en su lugar. Vuelva a instalar la
cubierta de la bisagra superior. Vea la ilustración de la bisagra
superior.
2. Conecte a un contacto de pared de conexión a tierra de
3terminales.
3. Vuelva a ajustar los controles. Vea “Uso de los controles”.
4. Regrese todas las partes amovibles a las puertas y la comida
al refrigerador.
Tornillo de
cabeza redonda
de la manija
Tapón del orificio
del tornillo de la manij
a
de la puerta
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
20
Estilo 1 - Estándar
Cómo quitar y volver a
poner la puerta en su lugar
A. Réten de la puerta
C. Tornillo del retén de la puerta
Bisagra superior
Bisagra inferior
Cambio del sentido de apertura de las puertas (opcional)
A.
Tapón del orificio
de la bisagra de la puerta
A.
Tornillos de cabeza plana
de la manija
B. Manija del congelador
A. Tapones de los orificios
de las bisagras de la carcasa
A.
Tornillos selladores
de la manija de la puerta
3
4
2
1-2
1-1
Bisagra central
A
A
A
B. Manija del refrigerador
C. Tornillo de la manija
A.
Tornillos de bisagra de
cabeza hexagonal de
5
/
16
"
B. Bisagra superior
C. Espaciador
A. Tornillos de bisagra de
cabeza hexagonal de
5
/
16
"
y arandelas
A
B
A
6
D. Cubierta del tornillo
D. Bisagra inferior
E. Tornillos de bisagra de cabeza
hexagonal de
5
/
16
"
A. Retén de la puerta
B. Tornillo del retén de la puerta
D. Bisagra central
E. Tornillos de bisagra de cabeza
hexagonal de
5
/
16
"
C. Espaciador
F. Espaciador
B. Espaciador
A. Tornillo de cabeza plana
de la manija
B. Retén de la puerta
5
Vista lateral
Vista frontal
BA
A. Tornillo del retén de la puerta
7
A. Tornillo sellador frontal
de la manija de la puerta
A
C
B
A
C
D
E
F
B
A
C
D
E
B
A
C
D
B
A
21
Estilo 2 - Contorneada
Cambio del sentido de apertura de las puertas (opcional)
3
A
1-1
A
1-2
2
A
A
Cómo quitar los retenes de
las puertas
B
A
A. Tapones de los orificios
de las bisagras de la carcasa
A. Tapón del orificio de la bisagra
de la puerta
4
B
A
Cómo volver a instalar
los retenes de la puerta
A. Retén de la puerta
B. Tornillo del retén de la puerta
A. Retén de la puerta
B. Tornillo del retén de la puerta
A. Retén de la puerta
C. Tornillo del retén de la puerta
D.
Bisagra inferior
E. Tornillos de cabeza
hexagonal de la bisagra de
5
/
16
"
A. Retén de la puerta
B. Tornillo del retén de la puerta
D.
Bisagra central
E. Tornillos de cabeza
hexagonal de la bisagra de
5
/
16
"
C.
Espaciador
F.
Espaciador
B.
Espaciador
A. Tapa de la bisagra superior
C. Bisagra superior
D. Espaciador
A
B
C
D
A
B
C
D
E
F
A
B
C
D
E
Bisagra superior
Bisagra inferior
Bisagra central
Cómo quitar y volver a
poner la puerta en su lugar
B. Tornillos de cabeza
hexagonal de la bisagra de
5
/
16
"
A.
Tornillos de cabeza hexagonal
de la bisagra de
5
/
16
" y arandelas
22
Ajuste las puertas
Su refrigerador tiene dos rodillos frontales regulables - uno a la
derecha y otro a la izquierda. Si su refrigerador parece inestable o
usted desea que las puertas se cierren con mayor facilidad, ajuste
la inclinación del refrigerador empleando las instrucciones
siguientes.
Dependiendo de su modelo, puede ser que su refrigerador tenga
patas niveladoras (Estilo 1) o tornillos niveladores (Estilo 2). Estas
patas o tornillos son parte de las piezas de montaje del rodillo
frontal, que se encuentran en la base del refrigerador a cada lado.
1. Gire las patas o tornillos niveladores hacia la derecha para
levantar ese lado del refrigerador o hacia la izquierda para
bajar ese lado. Puede precisar darle varias vueltas para
ajustar la inclinación del refrigerador.
NOTA: Haga que alguien empuje la parte superior del
refrigerador, lo cual quita el peso de los tornillos niveladores y
los rodillos. Esto facilita el ajuste de los tornillos.
2. Abra ambas puertas nuevamente y verifique que se cierran
con la facilidad que usted desea. De lo contrario, incline el
refrigerador ligeramente más hacia la parte posterior, girando
ambos tornillos niveladores hacia la derecha. Puede tomar
varias vueltas más, y usted deberá girar ambos tornillos
niveladores la misma cantidad de veces.
Estilo 1
Estilo 2
3. Usando un nivel, verifique que el refrigerador aún esté
nivelado de lado a lado. Regule si fuera necesario.
USO DE SU REFRIGERADOR
Uso del control
El control de temperatura está ubicado en la parte superior de la
sección del refrigerador. Controla la temperatura tanto en los
compartimientos del refrigerador como del congelador.
Para su comodidad, el control de temperatura ha sido prefijado
de fábrica. Al instalar su refrigerador por primera vez, cerciórese
de que el control aún esté prefijado en los ajustes medios, como
se ilustra.
NOTA: Para apagar su refrigerador, gire el control del refrigerador
hacia la palabra Apagado (OFF) o hasta que aparezca la palabra
OFF. Su producto no enfriará cuando el control del refrigerador
esté fijo en OFF.
IMPORTANTE:
■ Dele tiempo al refrigerador para que se enfríe completamente
antes de agregar alimentos. Es mejor esperar 24 horas antes
de colocar los alimentos en el refrigerador.
■ Si agrega alimentos antes de que el refrigerador se haya
enfriado por completo, sus alimentos podrían echarse a
perder. Poner los controles del refrigerador y del congelador
en un ajuste más alto (más frío) que el recomendado no
enfriará más rápido los compartimientos.
Cómo ajustar los controles
El ajuste medio indicado en la sección previa debe estar correcto
para el uso normal de un refrigerador familiar. Los controles están
ajustados correctamente cuando la leche o los jugos están tan
fríos como Ud. desea y cuando el helado tiene consistencia firme.
Si la temperatura está demasiado caliente o demasiado fría en el
refrigerador o en el congelador, primero verifique los conductos
de ventilación para asegurarse de que no están bloqueados.
Si necesita regular las temperaturas, utilice como guía los ajustes
que se enumeran en la tabla siguiente. Espere por lo menos
24 horas entre un ajuste y otro, y después vuelva a verificar las
temperaturas.
CONDICIÓN/RAZÓN: AJUSTE:
La sección del REFRIGERADOR está
demasiado caliente
- La puerta se ha abierto a menudo, se
agregó una gran cantidad de alimentos
o la temperatura ambiente es muy alta
Gire el control del
REFRIGERADOR o
de la
TEMPERATURA a
un ajuste más alto
La sección del CONGELADOR está
demasiado caliente/el hielo no se hace
lo suficientemente rápido
- La puerta se ha abierto a menudo, se
agregó una gran cantidad de alimentos
o la temperatura ambiente es muy baja
(no gira el ciclo con suficiente
frecuencia)
- Se usa mucho hielo
Gire el control del
CONGELADOR o de
la TEMPERATURA a
un ajuste más alto
La sección del REFRIGERADOR está
demasiado fría
- Los controles no se han ajustado
correctamente para sus condiciones
Gire el control del
REFRIGERADOR o
de la
TEMPERATURA a
un ajuste más bajo
normal
coldestoff
1
3
5
23
Fábrica de hielo
Para encender y apagar la fábrica de hielo
Para ENCENDER la fábrica de hielo, sencillamente baje el brazo
de control de alambre.
Para APAGAR la fábrica de hielo manualmente, levante el brazo
de control de alambre a la posición de OFF (Apagado - brazo
elevado) y escuche el chasquido.
NOTA: Su fábrica de hielo tiene un apagado automático. A
medida que se produce el hielo, los cubitos de hielo llenarán el
depósito para hielo y éstos levantarán el brazo de control de
alambre a la posición de OFF (Apagado - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.
Ritmo de la producción de hielo
■ Deje transcurrir 24 horas para la producción del primer lote de
hielo. Deshágase de los tres primeros lotes de hielo
producidos.
■ La fábrica de hielo deberá producir aproximadamente de 8 a
12 tandas de hielo en un período de 24 horas.
■ Para aumentar la producción de hielo, baje la temperatura del
congelador y del refrigerador. Vea “Uso de los controles”. Deje
transcurrir 24 horas entre ajustes.
■ Para una máxima producción de hielo (en algunos modelos),
empuje el interruptor hacia ICE PLUS (Más hielo). La fábrica
de hielo deberá producir entre 16 y 20 tandas de hielo en un
período de 24 horas en el modo Ice Plus.
Recuerde
■ La calidad del hielo dependerá de la calidad del agua que
suministre a su fábrica de hielo. Evite la conexión de su
fábrica de hielo a un suministro de agua blanda. Los químicos
para ablandar el agua (como la sal) pueden dañar ciertos
componentes de la fábrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegúrese de que el ablandador de agua esté
funcionando correctamente y que goce de un buen
mantenimiento.
■ No use instrumentos afilados para romper el hielo en el
depósito. Esto puede dañar el balde y el mecanismo de
despachado.
■ No guarde nada encima ni dentro de la fábrica de hielo o del
depósito de hielo.
CUIDADO DE SU
REFRIGERADOR
Limpieza
Tanto la sección del refrigerador como la del congelador se
descongelan automáticamente. No obstante, limpie ambas
secciones más o menos una vez al mes para evitar la
acumulación de olores. Limpie los derrames de inmediato.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una sección pasarán a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar la transferencia de olores y la
deshidratación de los alimentos, envuelva o tape bien los
alimentos.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasivos o ásperos, como
aerosoles para ventanas, productos de limpieza para fregar,
líquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos de petróleo en las partes de plástico, en el
interior y en los revestimientos o juntas de la puerta. No use
toallas de papel, estropajos para fregar u otros utensilios de
limpieza ásperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paño suave y un detergente
suave con agua tibia.
3. Lave las superficies externas metálicas pintadas con una
esponja limpia o un paño suave y detergente suave con agua
tibia. Seque meticulosamente con un paño suave.
4. Enchufe el refrigerador o reconecte el suministro de energía.
La sección del CONGELADOR está
demasiado fría
- Los controles no se han ajustado
correctamente para sus condiciones
Gire el control del
CONGELADOR o de
la TEMPERATURA a
un ajuste más bajo
CONDICIÓN/RAZÓN: AJUSTE:
ADVERTENCIA
Peligro de Explosión
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
24
Cómo cambiar el foco
NOTA: No todos los focos para electrodomésticos son
adecuados para su refrigerador. Asegúrese de reemplazar un foco
con otro del mismo tamaño, forma y vataje.
1. Desenchufe el refrigerador o desconecte el suministro
eléctrico.
2. Localice el foco que se encuentra detrás del panel de control
y desenrósquelo.
3. Reemplace el foco con un foco para electrodomésticos de
40 vatios.
4. Enchufe el refrigerador o reconecte el suministro de energía.
SOLUCIÓN DE PROBLEMAS
Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio.
Funcionamiento del refrigerador
El refrigerador no funciona
■ ¿Está desenchufado el cable eléctrico? Conecte a un
contacto de pared de conexión a tierra de 3 terminales.
■ ¿Funciona el contacto? Enchufe una lámpara para ver si
funciona el contacto.
■ ¿Hay un fusible de la casa fundido o se disparó el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continúa, llame a un electricista.
■ ¿Están encendidos los controles? Asegúrese de que los
controles del refrigerador estén encendidos. Vea “Uso de los
controles”.
■ ¿Es nueva la instalación? Deje transcurrir 24 horas después
de la instalación para que el refrigerador se enfríe por
completo.
NOTA: El ajustar los controles de temperatura en la posición
más fría no enfría ningún compartimiento más rápido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por períodos más
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por más tiempo si la habitación está caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.
Parece que el refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a lo largo de los
años. Debido a esta reducción, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no había notado en el
modelo viejo. A continuación se enumeran algunos sonidos
normales con explicaciones.
■ Zumbido - se escucha cuando la válvula de agua se abre
para llenar la fábrica de hielo.
■ Sonido pulsante - los ventiladores/el compresor se están
ajustando para obtener el máximo desempeño.
■ Sonido sibilante/vibraciones - flujo de líquido refrigerante,
movimiento de la tubería de agua o artículos guardados arriba
del refrigerador.
■ Chisporroteos/Gorgoteos - agua goteando en el calentador
durante el ciclo de descongelación.
■ Estallido - contracción/expansión de las paredes interiores,
especialmente durante el enfriamiento inicial.
■ Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelación y corre hacia la
bandeja recolectora.
■ Chirridos/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fábrica de hielo.
Las puertas no cierran completamente
■ ¿Está bloqueada la puerta? Mueva los paquetes de
alimentos lejos de la puerta.
■ ¿Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posición
correcta.
■ ¿Está obstruyendo la tapa del compartimiento para
verduras? Asegúrese de empujar bien la tapa del
compartimiento para verduras, de manera que la parte
posterior descanse sobre los soportes.
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
25
Es difícil abrir las puertas
■ ¿Están las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras y las superficies de contacto con jabón
suave y agua tibia. Enjuague y seque con un paño suave.
Las luces no funcionan
■ ¿Está flojo o quemado un foco? Vea “Cómo cambiar los
focos”.
Temperatura y humedad
La temperatura está demasiado caliente
■ ¿Es una nueva instalación? Deje transcurrir 24 horas
después de la instalación para que el refrigerador se enfríe por
completo.
■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al mínimo el número de veces que abre la puerta y
mantenga las puertas completamente cerradas.
■ ¿Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.
■ ¿Se han ajustado los controles correctamente de acuerdo
con las condiciones circundantes? Ajuste los controles un
ajuste más frío. Fíjese en la temperatura en 24 horas. Vea
“Uso de los controles”.
Hay acumulación de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
■ ¿Está húmeda la habitación? Esto contribuye a la
acumulación de humedad.
■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire húmedo al refrigerador.
Reduzca al mínimo el número de veces que abre la puerta y
mantenga las puertas completamente cerradas.
Hielo y agua
La fábrica de hielo no produce hielo o no produce
suficiente hielo
■ ¿Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la válvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la válvula de
cierre.
■ ¿Hay un estrechamiento en la tubería de suministro de
agua? Un estrechamiento en la tubería puede reducir el flujo
de agua. Enderece la tubería de suministro de agua.
■ ¿Está encendida la fábrica de hielo? Asegúrese de que el
brazo o interruptor de cierre de alambre (dependiendo del
modelo) esté en la posición de ON (Encendido).
■ ¿Es nueva la instalación? Espere 24 horas después de la
instalación de la fábrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producción total de
hielo.
■ ¿Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fábrica de hielo produzca más
hielo.
■ ¿Se trabó un cubo de hielo en el brazo eyector de la
fábrica de hielo?
Saque el hielo del brazo eyector con un utensilio de plástico.
■ ¿Se ha conectado un sistema de filtración de agua de
ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua”.
Los cubos de hielo son huecos o pequeños
NOTA: Esto es una indicación de baja presión de agua.
■ ¿No está abierta por completo la válvula de cierre de
agua? Abra completamente la válvula de cierre de agua.
■ ¿Hay un estrechamiento en la tubería de suministro de
agua? Un estrechamiento en la tubería puede reducir el flujo
de agua. Enderece la tubería de suministro de agua.
■ ¿Se ha conectado un sistema de filtración de agua de
ósmosis inversa al suministro de agua fría? Esto puede
hacer que disminuya la presión de agua. Vea “Requisitos del
suministro de agua”.
■ ¿Aún tiene preguntas acerca de la presión de agua? Llame
a un plomero competente autorizado.
El hielo tiene mal sabor, mal olor o un color grisáceo
■ ¿Son nuevas las conexiones de plomería? Las conexiones
nuevas de plomería pueden producir un hielo descolorido o
de mal sabor.
■ ¿Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el depósito de hielo. Deje transcurrir
24 horas para que la fábrica de hielo haga hielo nuevo.
■ ¿Ha habido una transferencia de olor de los alimentos?
Use empaques herméticos contra humedad para almacenar
comida.
■ ¿Contiene el agua minerales (como el azufre)? Podría ser
necesario instalar un filtro de agua para eliminar los minerales.
ADVERTENCIA
Peligro de Explosión
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
26
GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE
WHIRLPOOL CORPORATION
GARANTÍA LIMITADA
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominado “Whirlpool”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir
defectos en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por
Whirlpool. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el
electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada no tiene vigor fuera de los cincuenta
Estados Unidos y Canadá. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.
EXCLUSIONES DE LA GARANTÍA
Esta garantía limitada no cubre:
1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
2. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Estas piezas de
consumo están excluidas de la cobertura de la garantía.
3. Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia, o cuando se
use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de
limpieza no aprobados por Whirlpool.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a
menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 días
a partir de la fecha de compra.
6. Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.
7. Costos relativos a la remoción de su electrodoméstico principal desde su hogar para obtener reparaciones. Este electrodoméstico
principal está diseñado para ser reparado en el hogar y únicamente el servicio de reparación en el hogar está cubierto bajo esta
garantía.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.
10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas.
11. Electrodomésticos principales con números de modelo/serie que se hayan removido, alterado o que no puedan ser identificados
con facilidad. Esta garantía se anulará si el número de serie aplicado en la fábrica ha sido alterado o removido de su
electrodoméstico principal.
El costo de la reparación o el reemplazo bajo estas circunstancias excluidas, correrá por cuenta del cliente.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS
EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR
EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS
CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES.
ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O
CONSECUENTES, O LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O
CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.
ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS
DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
Whirlpool para determinar si corresponde otra garantía.
Si necesita servicio, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Después de consultar la
sección “Solución de problemas”, puede encontrar ayuda adicional en la sección “Ayuda o servicio técnico,” o llamando a Whirlpool.
En los EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777.
9/07
GARANTIE DES GROS APPAREILS MÉNAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITÉE
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par
une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et
s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-
Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de
la présente garantie limitée.
ARTICLES EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces
consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les
instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits
nettoyants non approuvés par Whirlpool.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à
moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour
être réparé à domicile et seul le service à domicile est couvert par la présente garantie.
8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien
Whirlpool autorisé n’est pas disponible.
10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être
facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.
Le coût d’une réparation ou des pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contactez votre marchand Whirlpool autorisé
pour déterminer si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.
9/07
2316077B
© 2008 Whirlpool Corporation.
All rights reserved.
Todos los derechos reservados.
Tous droits réservés.
® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada
® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A., usada bajo licencia de Whirlpool Canada LP en Canadá
® Mar
q
ue dé
p
osée/TM Mar
q
ue de commerce de Whirl
p
ool, U.S.A., em
p
loi sous licence
p
ar Whirl
p
ool Canada LP au Canada
3/08
Printed in Mexico
Impreso en México
Im
p
rimé au Mexi
q
ue
