Installation
Instructions
for
Your
New
Washer
Before
you
begin
-
Read
these
instructions
completely
and
carefully.
IMPORTANT
-
OBSERVE
ALL
GOVERNING
CODES
AND
ORDINANCES.
Note
to
installer
-
Be
sure
to
leave
these
instructions
with
the
customer.
Note
to
customer
-
Keep
these
instructions
with
your
Owner's
Manual
for
future
reference.
Note
-
This
appliance
must
be
properly
grounded.
INSTALLATION
REQUIREMENTS
LOCATION
Washer
must
be
installed
on
firm
flooring
to
minimize
vibration
during
spin
cycle.
Concrete
flooring
is
best,
but
wood
base
is
sufficient,
provided
floor
support
meets
FHA
standards.
Washer
should
not
be
installed
on
rugs
or
exposed
to
weather.

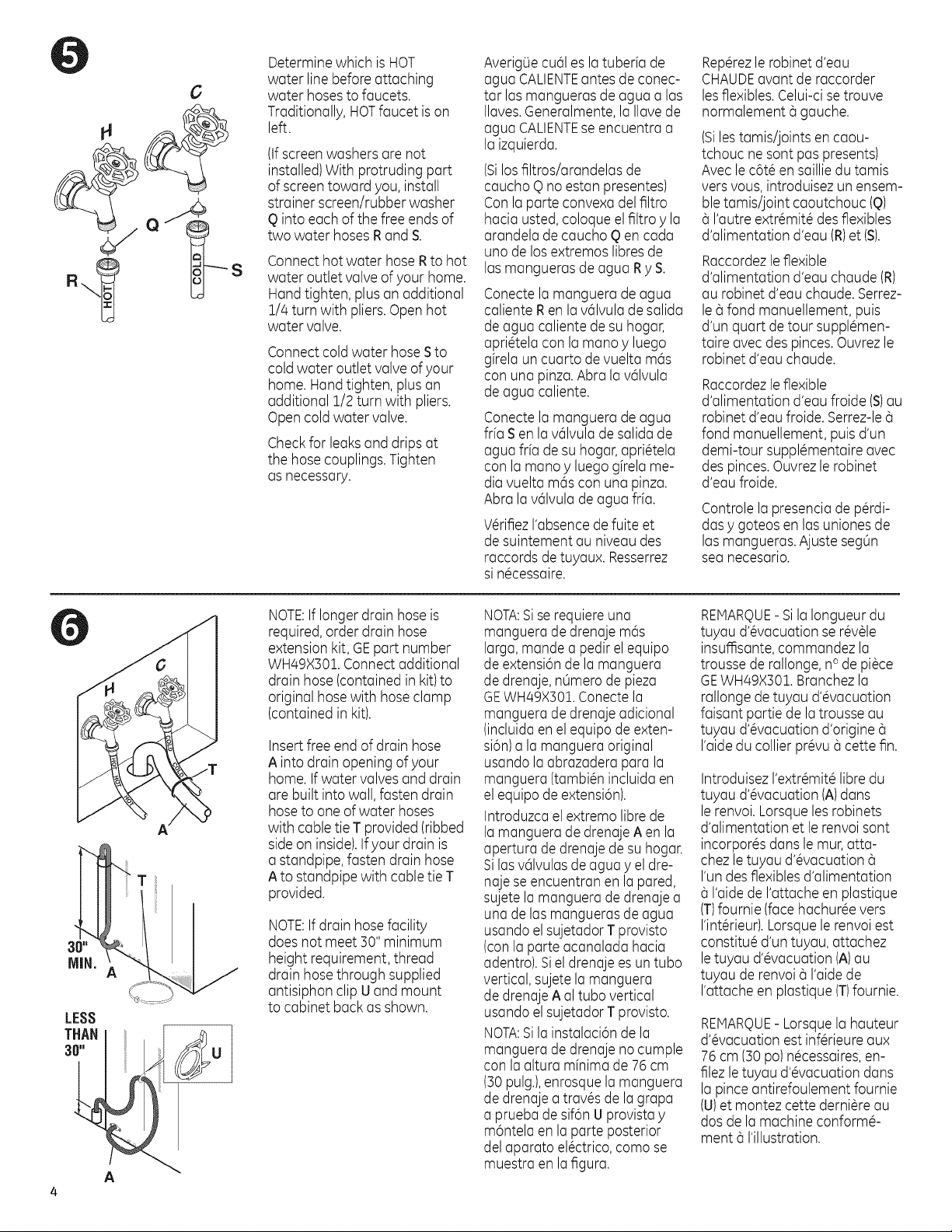

PLUMBING
WATER
PRESSURE
-
Must
be 20
psi
minimum
to
150
psi
maximum.
WATER
TEMPERATURE
-
Household
water
heater should
be
set
to
deliver
water
at
120°
to
150°F
(50°
to
66°C)
IN
THE
WASHER
when
hot
wash
is
selected.
SHUTOFF
VALVES
-
Both
hot
and
cold
shutoff
valves
(faucets)
should
be
supplied.
DRAIN
-
Water
may
be
drained
into
standpipe
or
set
tub.
Discharge
height
MUST
NOT
BE
LESS
THAN
30
INCHES,
and
no
more
than
6
feet
above
the
base
of
the
washer.
Standpipe must
be
1-1/2
inches
minimum
inside
diameter
and
must
be
open
to
atmosphere.

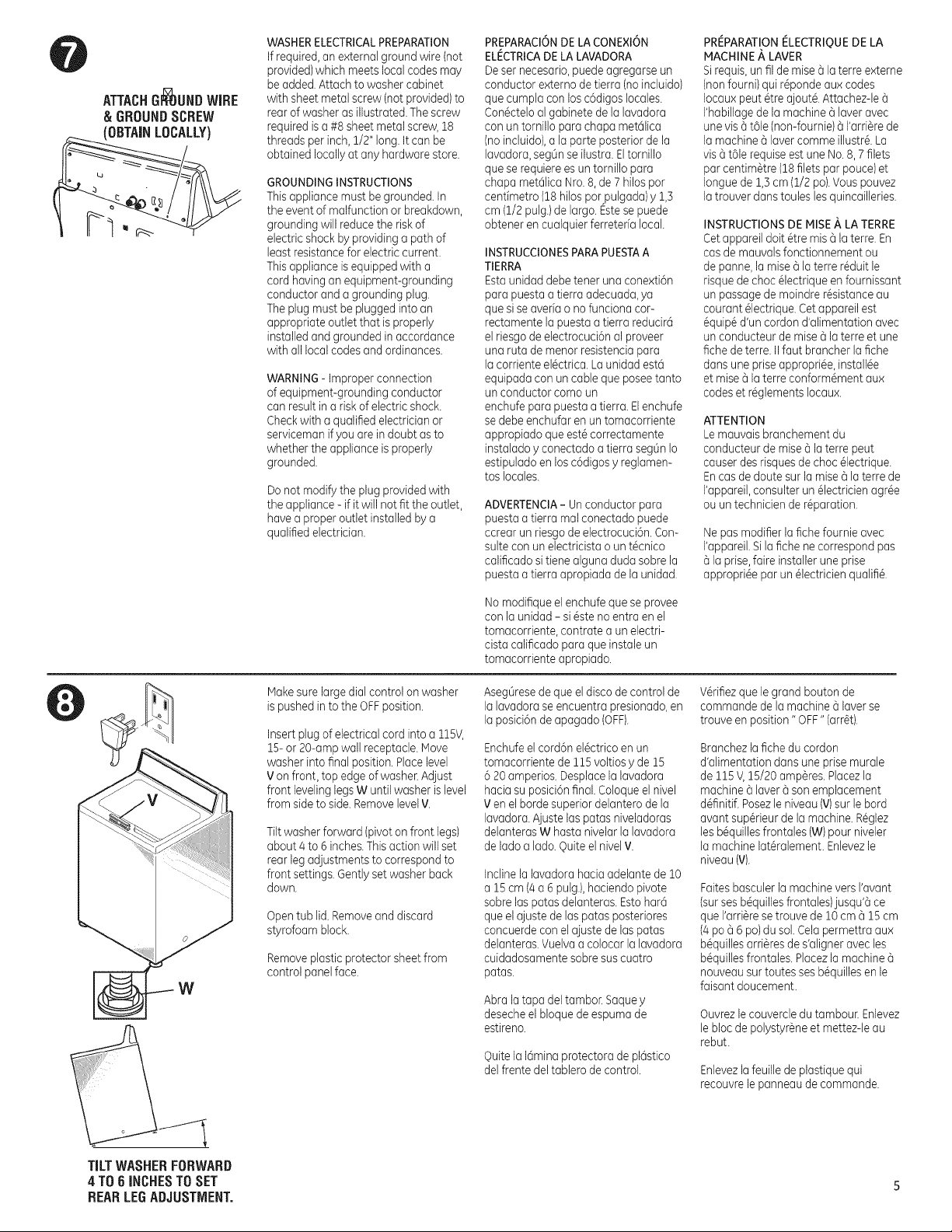

ELECTRICAL
REQUIREMENTS
CAUTION:
Before
plugging
in
washer,
read
the
following
electrical
requirements.
CAUTION:
For
personal
safety,
do
not
use
an
extension
cord
or
adapter
plug
with
this
appliance.
Do
not,
under
any
circumstances,
cut
or
remove
the
third
grounding
prong
from
the
power
cord.
Follow
national
electrical
codes
and
ordinances.
This
appliance
must
be
supplied
with
the
voltage and
frequency
indicated
on
the
rating
plate
(located
on
top
of
the
backsplash],
and
connected
to
an
individual,
properly
grounded
branch
circuit,
protected
by
a
15-
or
20-
amp
circuit
breaker
or
time-delay
fuse.
If
the
electric
supply
provided
does
not
meet
the
above
requirements,
call
a
licensed
electrician.
Instrucciones
para
instalar
su
lavadora
nueva
Lea
estas
instrucciones
completa
y
cuidadosamente
antes
de
comenzar.
IMPORTANTE:
CUMPLA
TODOS
LOS
CODIGOS
Y
REGULACIONES
VIGENTES.
Nota
para
la
persona
que
hace
Ia
instalacion:
Asegurese
de
dejar con
el
cliente
estas
instrucciones.
Nota
para
el
cliente:
Guarde
estas
instrucciones
y
el
Manual
del
propietario
como
futura
referencia.
Nota:
Este
aparato
eléctrico
se
debe
conectar
a
tierra
apropiadamente.
REQUERIMIENTOS
DE
UBICACION
PARA
LA
INSTALACION
Se
debe
colocar
la
lavadora
sobre
un
piso
firme
para
minimizar
la
vibracion
durante
el
ciclo
de
centrifugado.
Lo
mejor
es
un
piso
de
concrete.
Sin
embargo,
una
base
de
madera
es
suficiente,
siempre
y
cuando
Ia
base
del
piso
cumpia
con
las
normas
de
la
FHA.
No
se
debe
colocar
la
lavadora
sobre
alfombras
ni
exponeria
a
la
intemperie.
PLOMERIA
PRESION
DE
AGUA:
Debe
ser
de
1,4
kgf/cm2
[20
psi}
como
minimo
y
de
10,5
kgf/cm2
(150
psi}
como
maximo.
TEMPERATURA
DE
AGUA:
Se
debe
regular
el
calentador
de
agua
de
la
vivienda
para
que
proporcione
agua
a
una
temperatura
de
50
°C
a
65
°C
(120
°F
a
150
°F}
ALA
LAVADORA,
al
seleccionar
el
ciclo
de
lavado
en
caliente.
VALVULAS
DE
CIERRE:
Se
deben
suministrar
dos
vdlvuias
de
cierre
(aves),
una
para
el
agua
caliente
y
otra
para
la
fria.
DRENAJE:
Se
puede
drenar
el
agua
hacia
un
tubo
vertical
o
una
tina
Aja.
La
altura
de
descarga
NO
DEBE
SER
MENOR
DE
76
cm
(30
pulg.),
ni
debe
encontrarse
a
mds
de
1,8
m
(6
pies}
de
la
base
de
Ia
lavadora.
El
didmetro
interno
del
tubo
vertical
debe
ser
de
3,8
cm
(1-1/2
pulg.)
como
minimo
y
debe
encontrarse
abierto
a
la
atmosfera.
REQUISITOS
ELECTRICOS
PRECAUCION:
Antes
de
enchufar
la
lavadora
lea
los
siguientes
requisitos
eléctricos.
|
PRECAUCION:
Para
seguridad
de
las
personas,
no
use
una
extension
eléc-
trica
ni
un
adaptador
con
este
aparato
eléctrico.
Bajo
ninguna
circunstancia
corte
o
elimine
del
cordon
eléctrico
la
tercera
espiga
para
conexi6n
a
tierra.
Obedezca
las
reguiaciones
y
cédigos
eléctricos
nacionales.
Este
aparato
eléctrico
debe
ser
alimentado
con
el
voltaje
y
la
frecuencia
indicados
en
la
placa
de
clasificacion
(que
se
encuentra
en
la
parte
superior
de
la
tapa
para
salpicaduras},
ademds
se
le
debe
conectar
a
un
circuito
secundario
e
individual
apropiadamente
conectado
a
tierra
y
debe
estar
protegido
por
un
disyuntor
o
un
fusible
con
retardo
de
tiempo
de
15
6
20
amperios.
Si la
fuente
de
alimentacion
provista
no
cumple
con
los
requisitos
antes
mencio-
nados,
lame
a
un
electricista
certifcado.
Installation
de
votre
nouvelle
machine
a
laver
Avant
de
commencer
—
familiarisez-vous
avec
les
instructions
suivantes.
AVIS
IMPORTANT
—-
RESPECTEZ
L'ENSEMBLE
DES
CODES
EI
DES
NORMES
APPLICABLES.
Avis
a
l'installateur
—
N’oubliez
pas
de
remettre
ces
instructions
au
client.
Avis
au
client
-
Conservez
ces
instructions
avec
le
guide
d'utilisation
de
l'appareil
pour
vous
y
reporter
ulterieurement.
Remarque
-
Cet
appareil
doit
étre
mis
a
la
terre
de
facon
appropriée.
INSTALLATION
EMPLACEMENT
Cette
machine
4
laver
doit
étre
posée
sur
une
surface
homogéne
pour
lim-
iter
les
vibrations
pendant
le
cycle
d’essorage.
Une
dalle
en
béton
est
idéale,
mais
l'appareil
peut
étre
posé
sur
un
plancher
en
bois,
pourvu
que
le
support
de
ce
dernier
soit
conforme
aux
normes
de
la
FHA.
L’appareil
ne doit
pas
6tre
posé
sur
un
tapis
ou
exposé
aux
intempéries.
PLOMBERIE
PRESSION
D’EAU
-
Celle-ci
doit
se
situer
entre
un
minimum
de
1,4
kgf/cm2
(20
psi]
et
un
maximum
de
10,5
kgf/cme
(150
psi).
TEMPERATURE
D’EAU
-
Le
chauffe-eau
domestique
doit
étre
réglé
de
facon
@
alimenter
LA
MACHINE
A
LAVER
avec
de
l'eau
chaude
entre
50
°C
et
65
°C
(120
°F
et
150
°F)
quand
on
choisit
le
mode
“
hot
wash
“
(lavage
&
chaud).
ROBINETS
D'ARRET
-
Des robinets
d'arrét
d'eau
chaude
et
d'eau
froide
doivent
&tre
prévus.
EVACUATION
-
L'eau
de
vidange
peut
étre
soit
evacuée
au
moyen
d'un
tuyau
de
renvoi,
soit
rejetée
dans
un
bac
4
laver.
L'eau
DOIT
ETRE
évacuée
&
Pub.
No.
31-15441-2
une
hauteur
MINIMALE
DE
76
cm
(30 po}
et
maximale
de
1,8
m
(8
pieds}
par
rapport
4
la
base
de
la
machine.
Le
tuyau
de
renvoi
doit
avoir
un
diameétre
intérieur
minimal
de
3,8
cm
(1-1/2
po)
et
tre
situé
lair
libre.
INSTALLATION
ELECTRIQUE
AVERTISSEMENT
:
Familiarisez-vous
avec
les
consignes
suivantes
avant
de
brancher
la
machine
4
laver.
AVERTISSEMENT
:
Pour
des
raisons
de
sécurité,
ne
pas
utiliser
de
rallonges
ou
d'adaptateurs
électriques
avec
cet
appareil.
Ne
jamais
tenter
de
couper
ou
d’enlever
la
broche
de
mise
4
la
terre
du
cordon
d’alimentation.
Respect-
ez
les
codes
et les
normes
en
vigueur
régissant
les
installations
électriques.
L'appareil
doit
6tre
livré
avec
une
plaque
signalétique
située
dans
!a
partie
supérieure
du
dosseret,
oti
sont
indiqués
le
voltage
et
la
fréquence
ap-
plicables,
relié
a
un
circuit
de
dérivation
individuel
mis
a
la
terre
de
facon
appropriée
et
protégé
par
un
coupe-circuit
ou
un
fusible
temporisé
de
15
ou
20
amperes.
Si
le
circuit
d’alimentation
existant
ne
correspond
pas
aux
exigences
ci-
dessus,
consultez
un
électricien.
