ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
1-800-265-2150
10084-E37 REV E 10/17
SIGNET 320 SIGNET 320
9868-54 9868-54ED
9868-57 9868-57ED
SIGNET 320B
9864-54
9864-57
HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
S21420 X2 Y-11561 X4
Y-11793 X2 AAA X1
Y-12865 X8 Y-29304 X2
S21124 X2 Y-12124 X2
Y-12673 X2 Y-29306 X2
S21061 X2
TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
#3 PHILLIPS
7/16"
#2 PHILLIPS
(2)

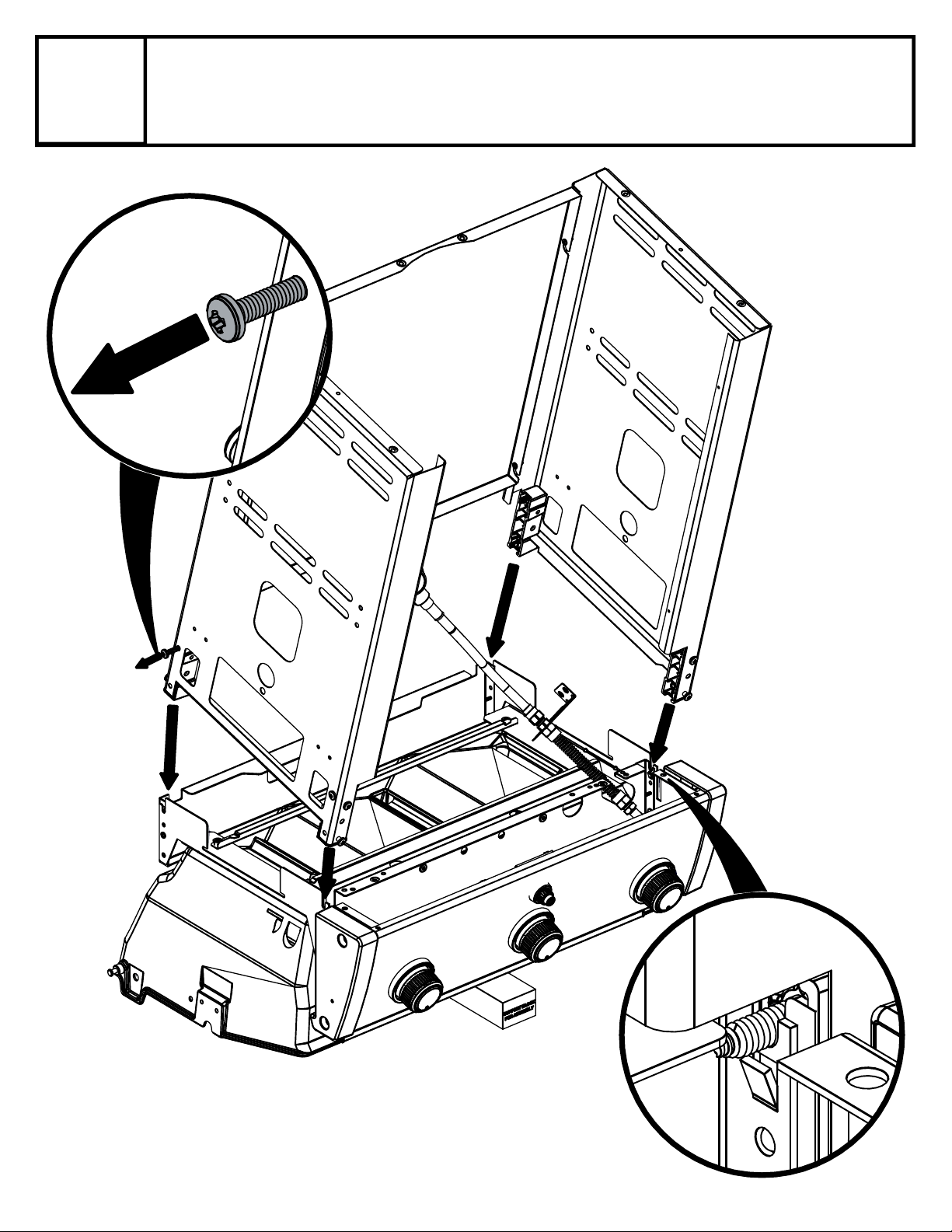

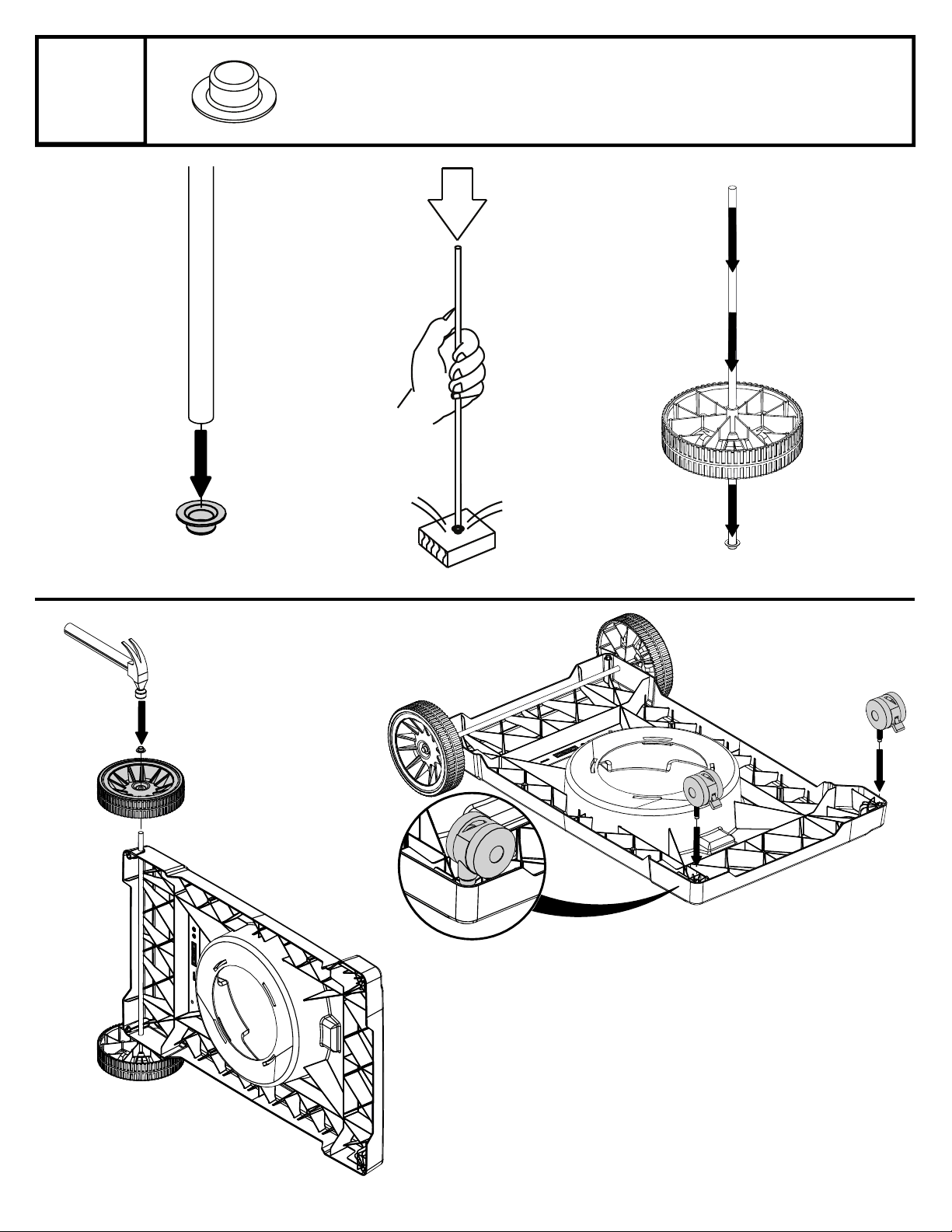

1

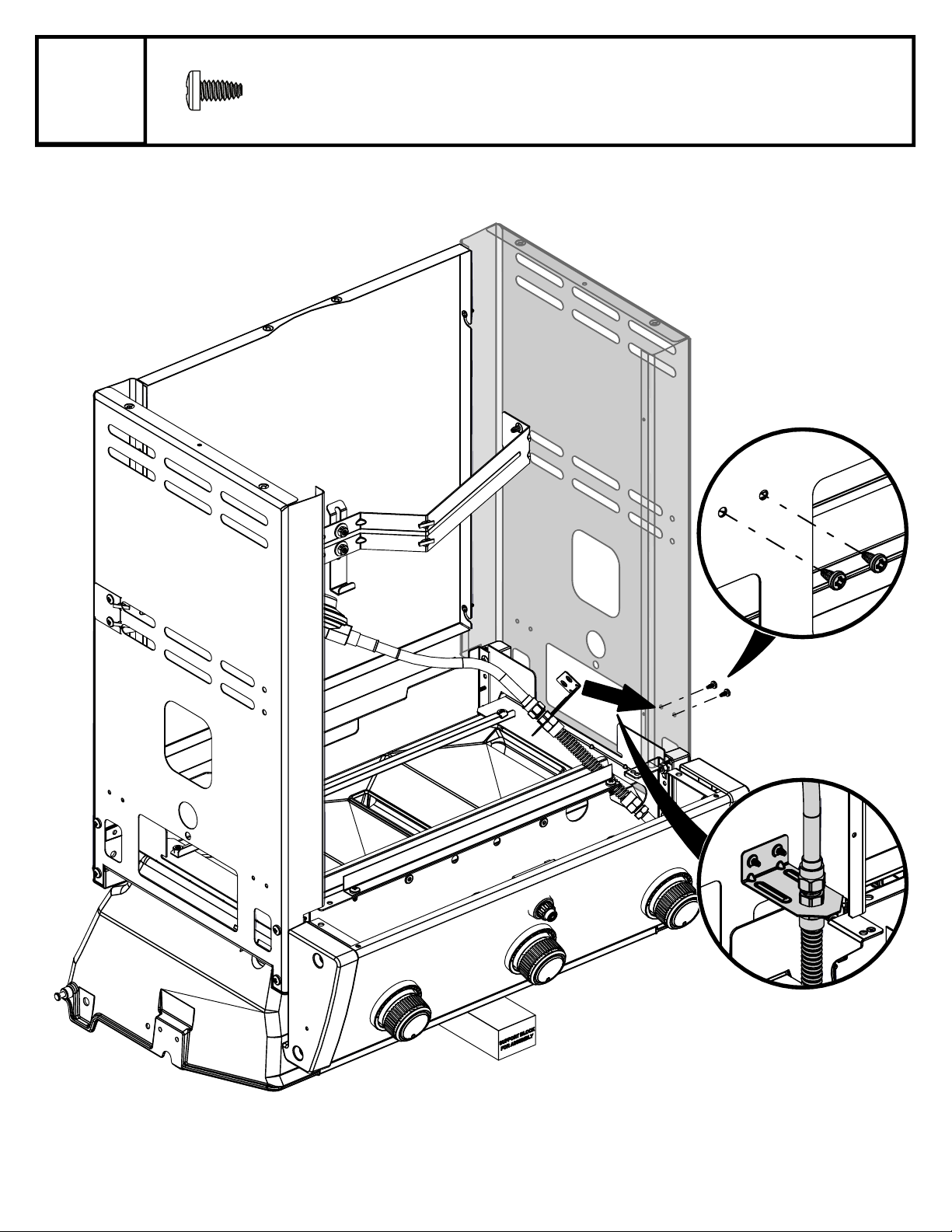

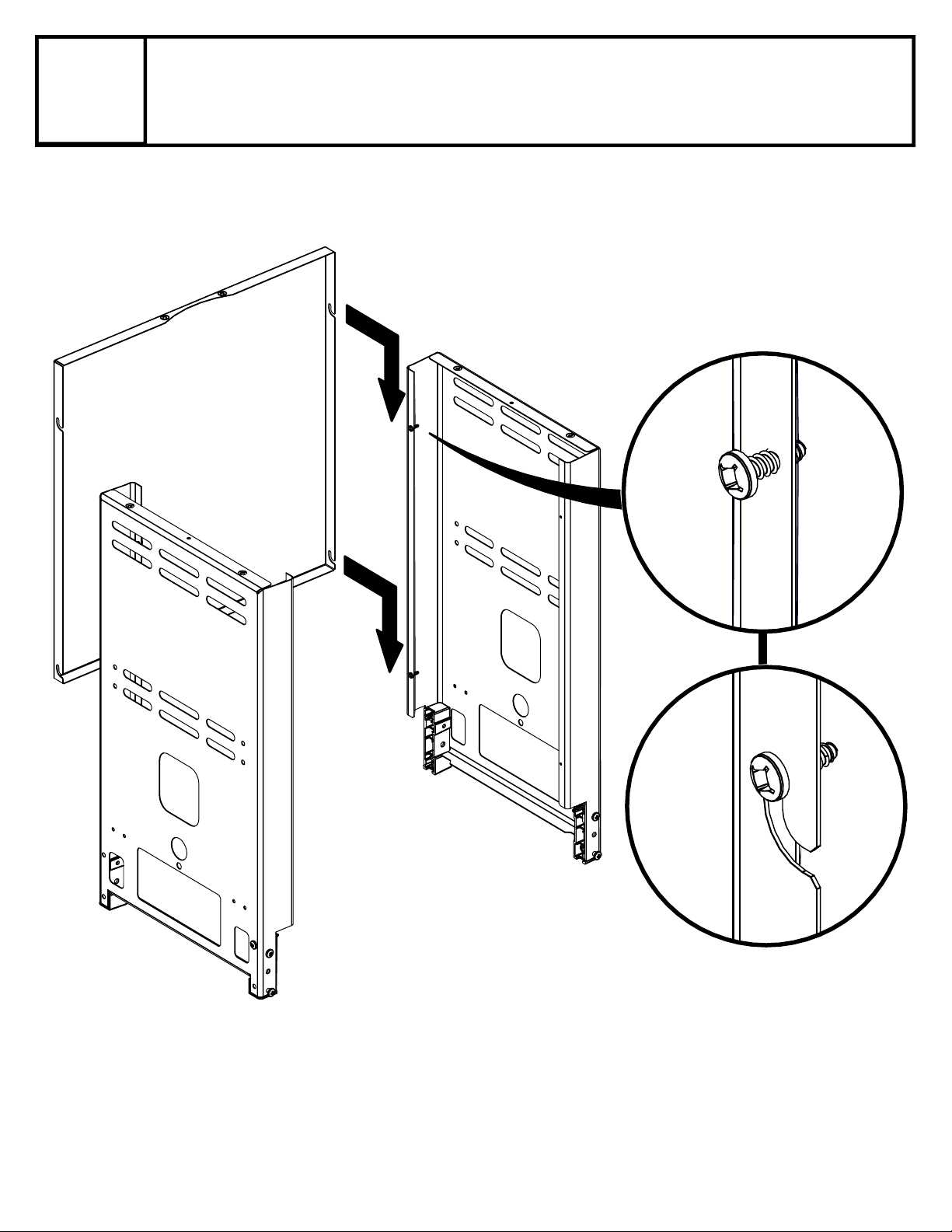

2
3
(4)

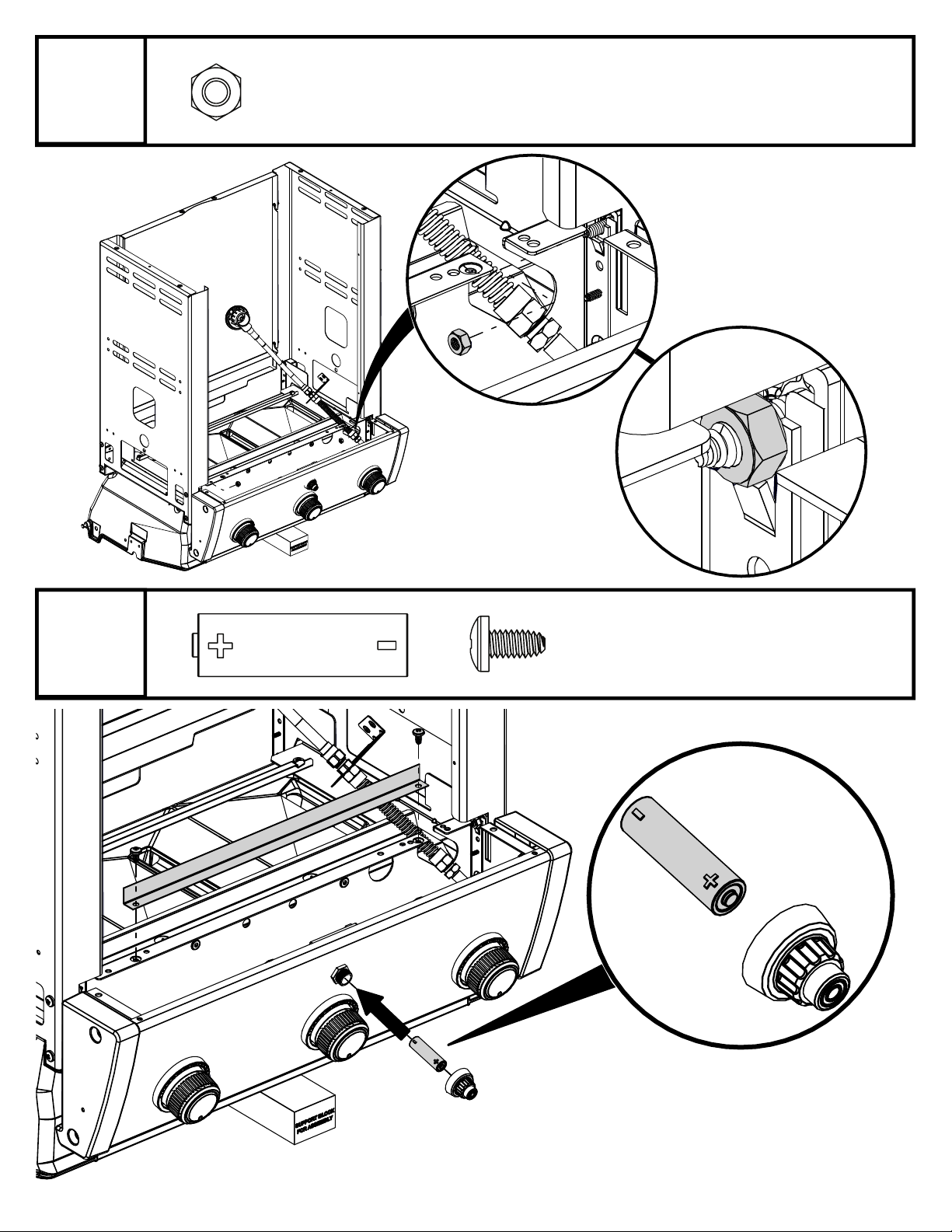

4
(2)
5
(1) AAA (2)

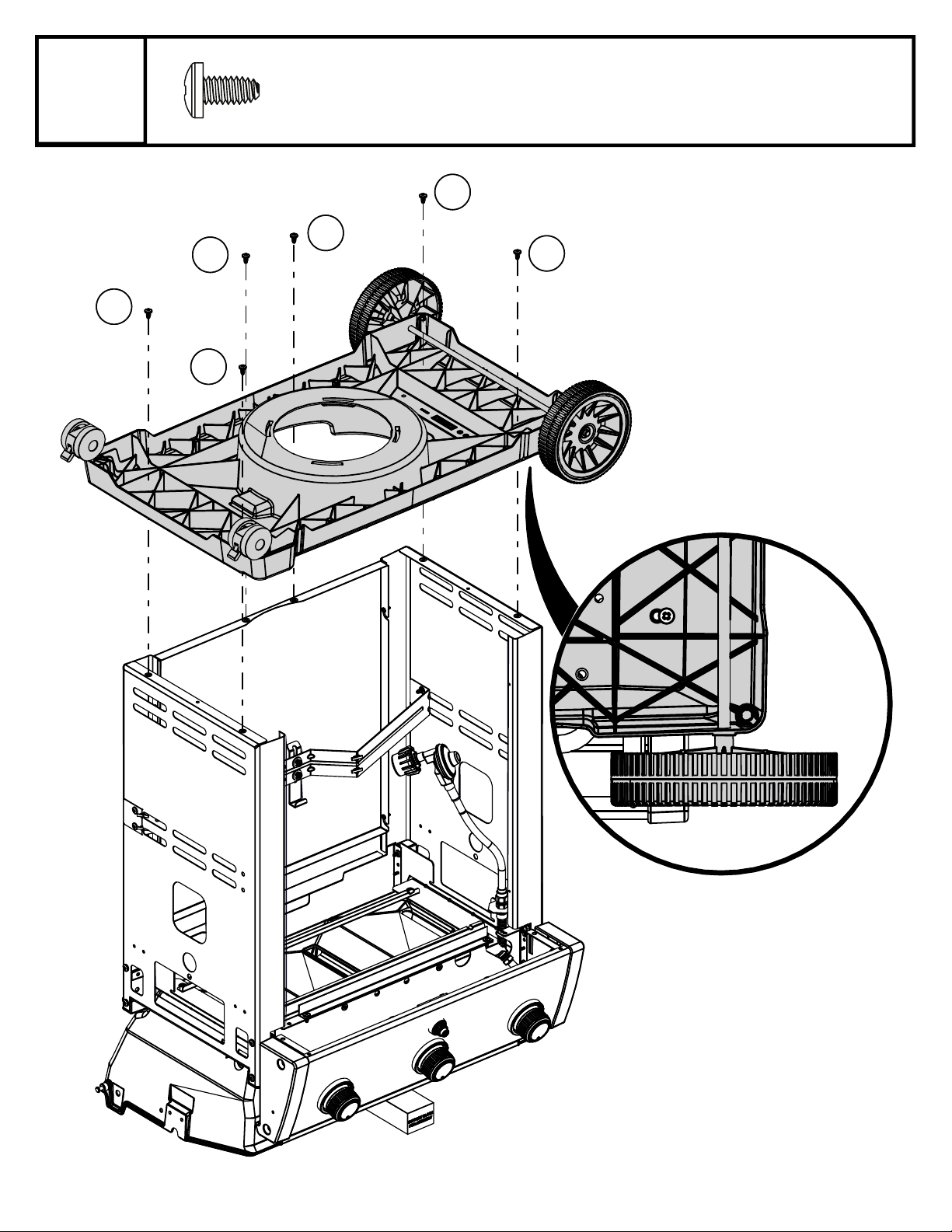

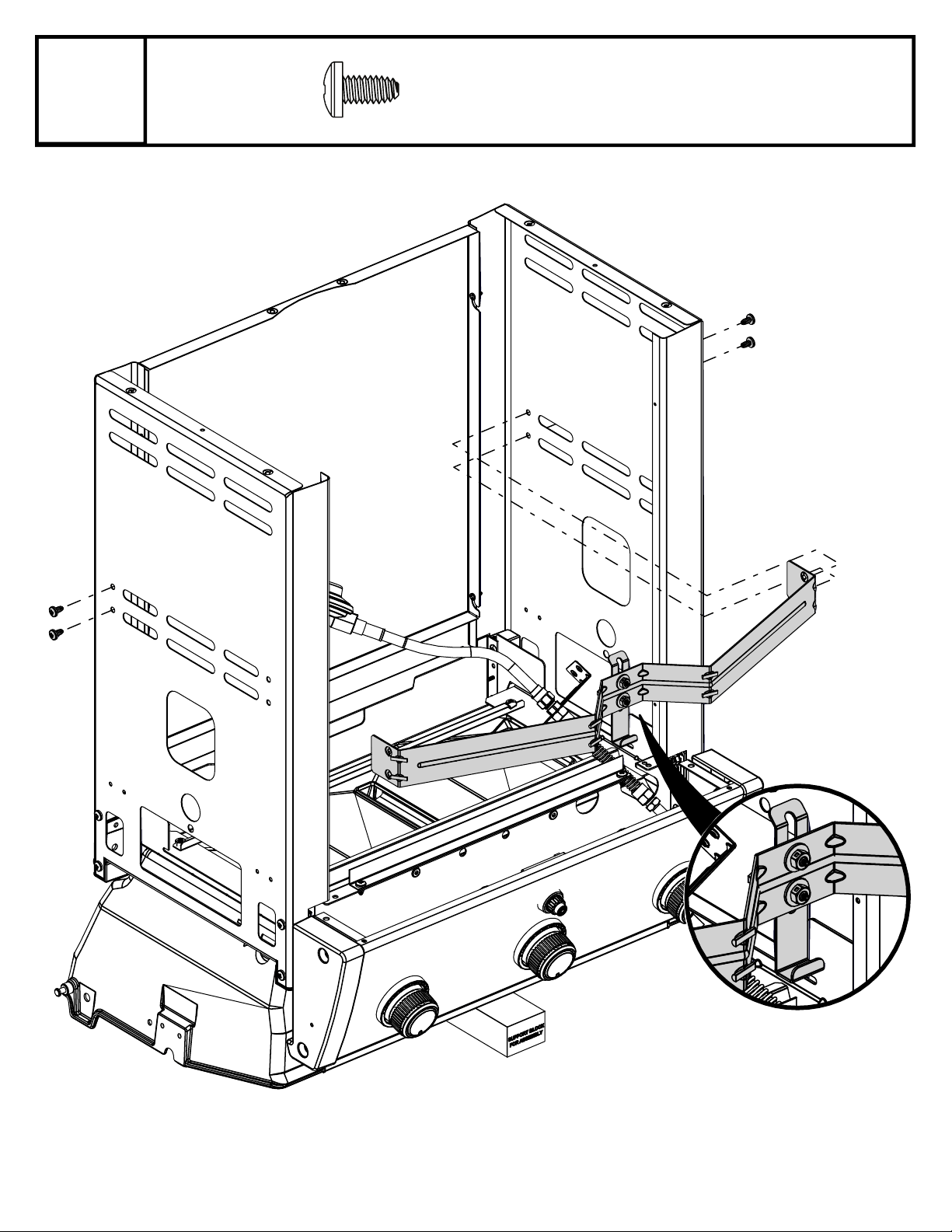

6
9864-54
9868-54 (4)
9868-54ED
7
(2)
8
(6)
9
5
2
3
1
6
4
5
2
3
1
6
4
(2) (2)

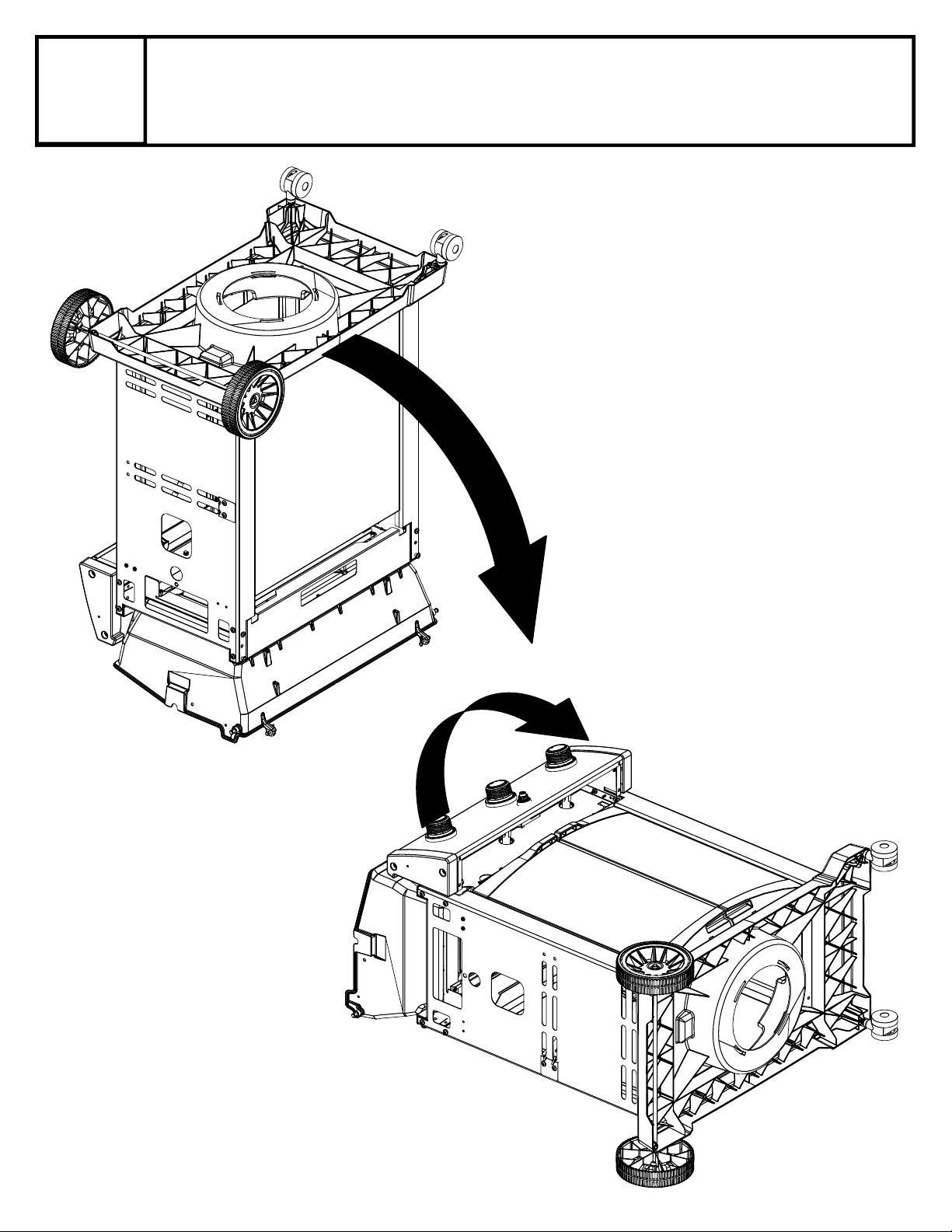

10

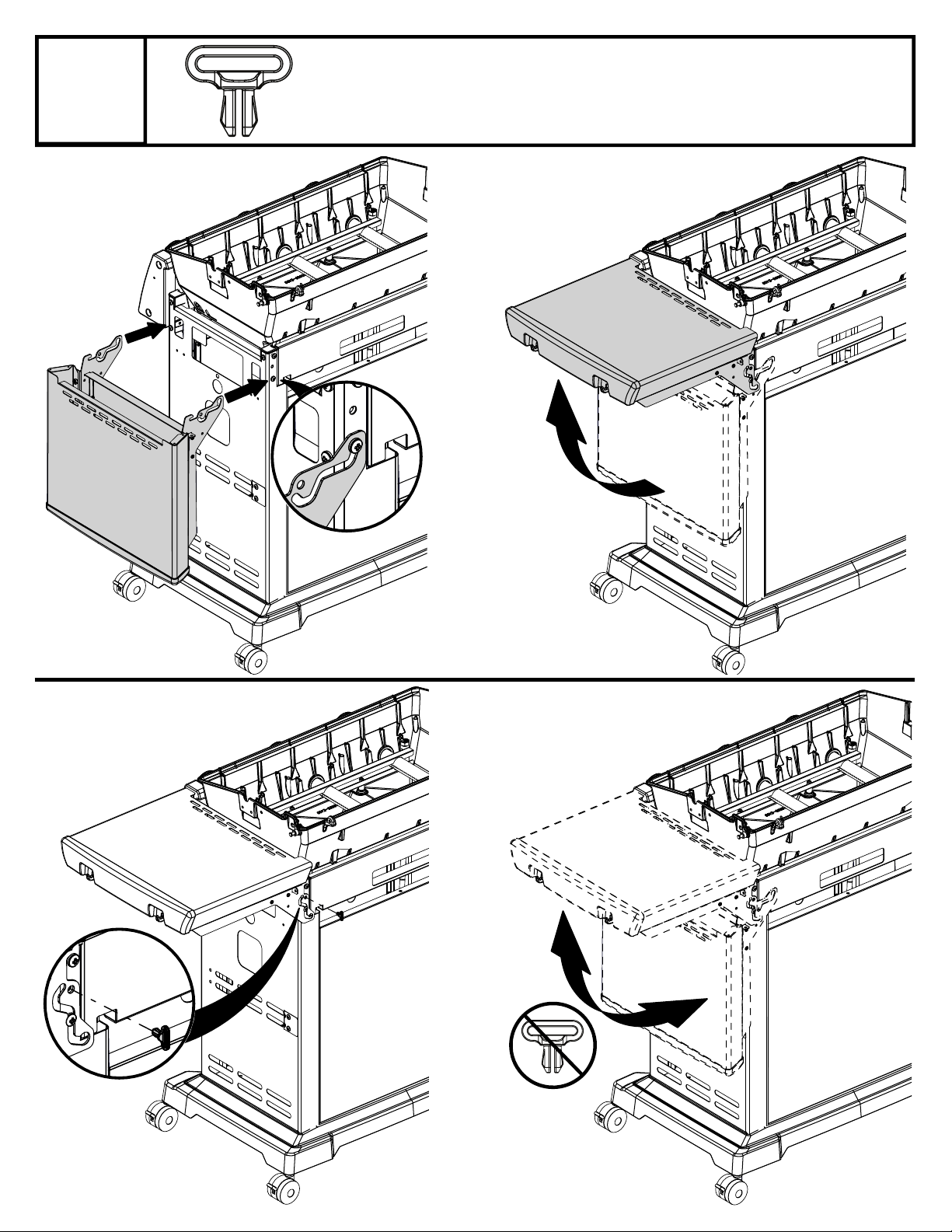

11
(2)

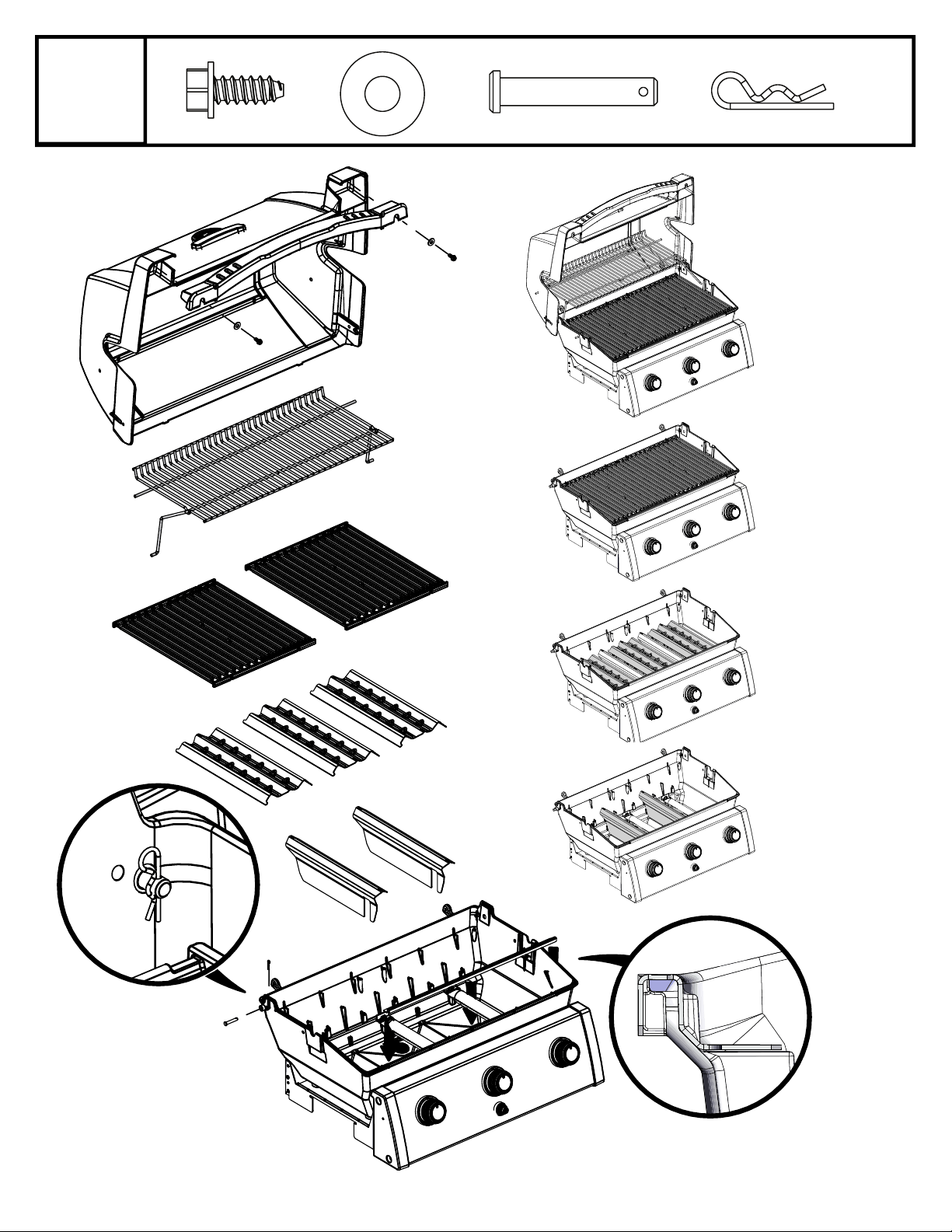

12
(2) (2) (2) (2)

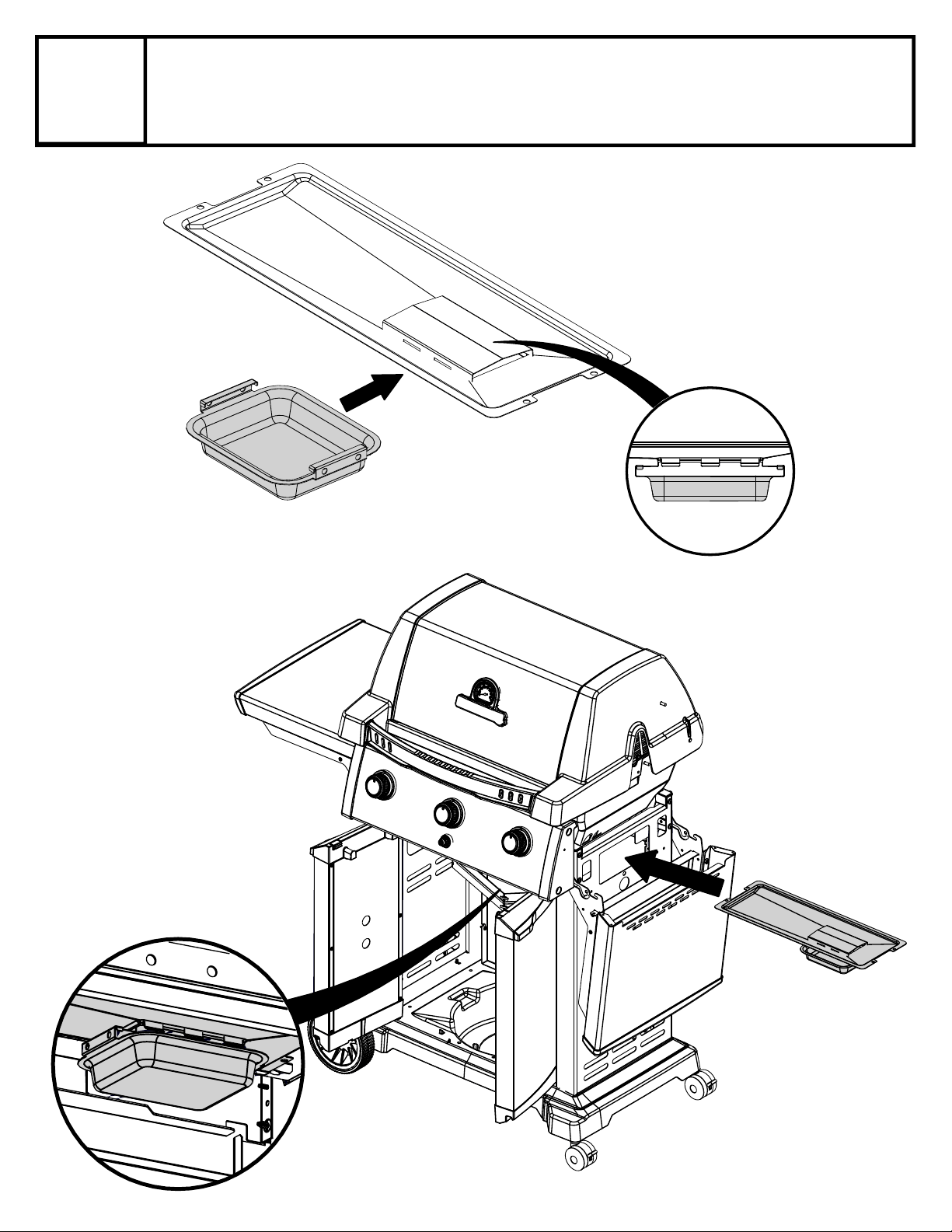

13
14
9864-54
9868-54
9868-54ED

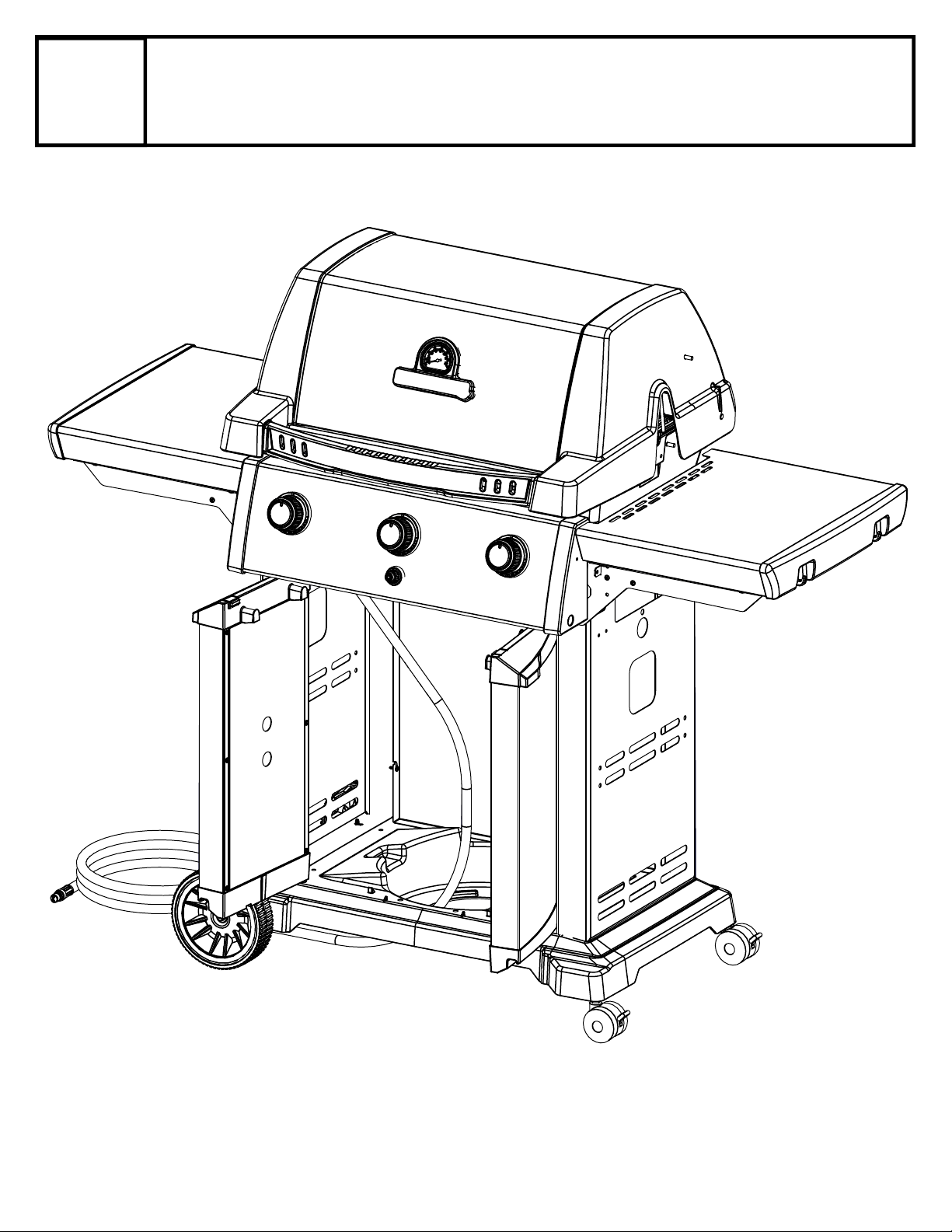

15
9864-57
9868-57
9868-57ED

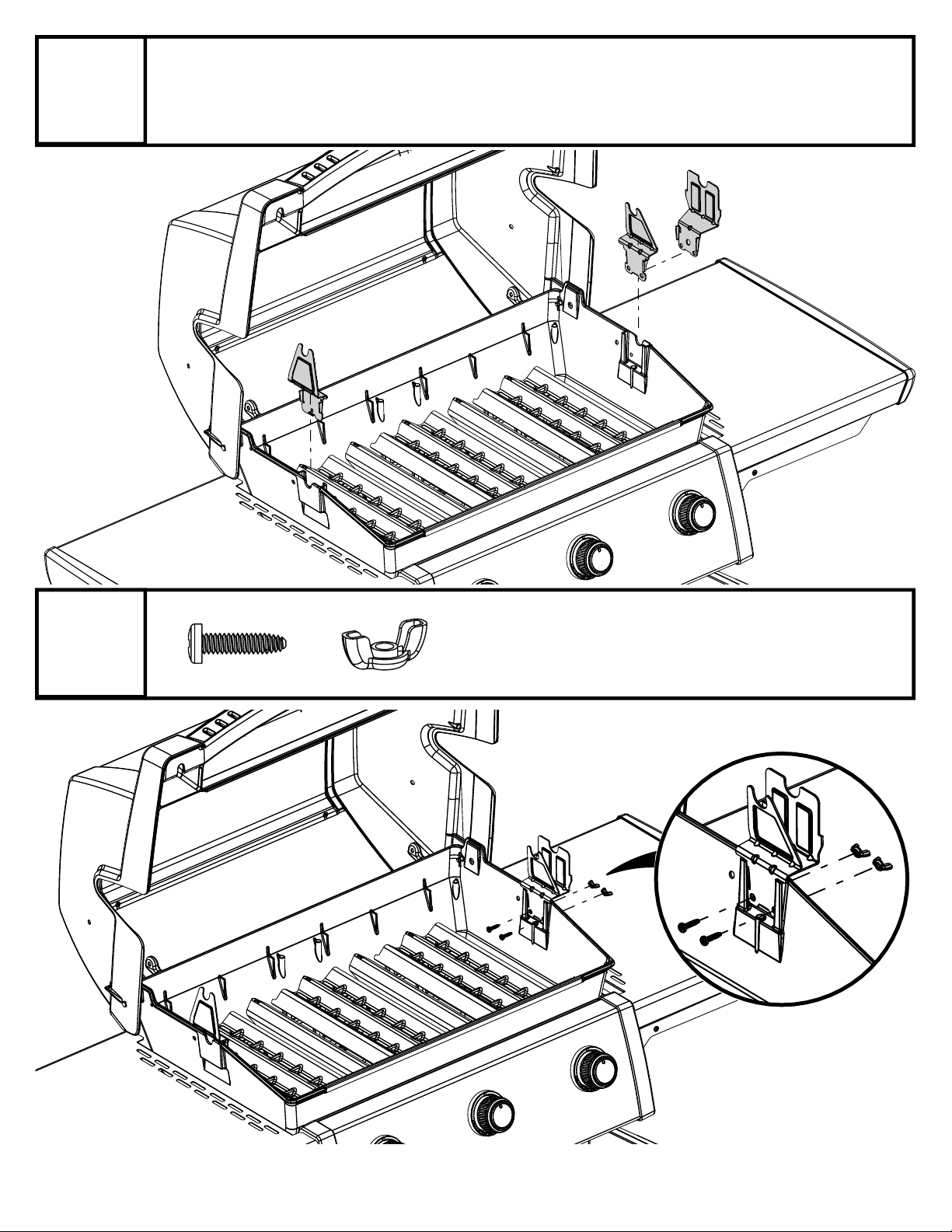

16
17

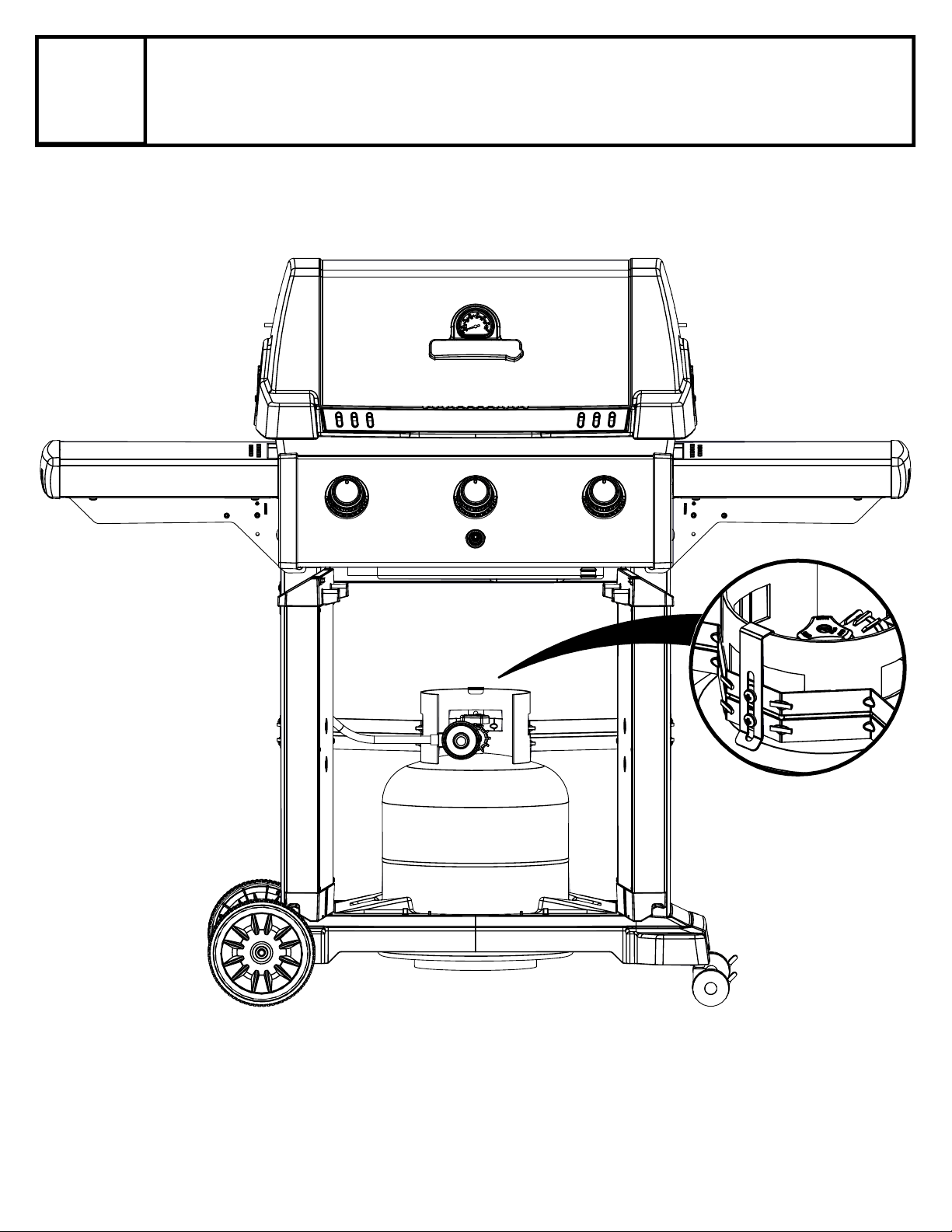

18
(2) (2)

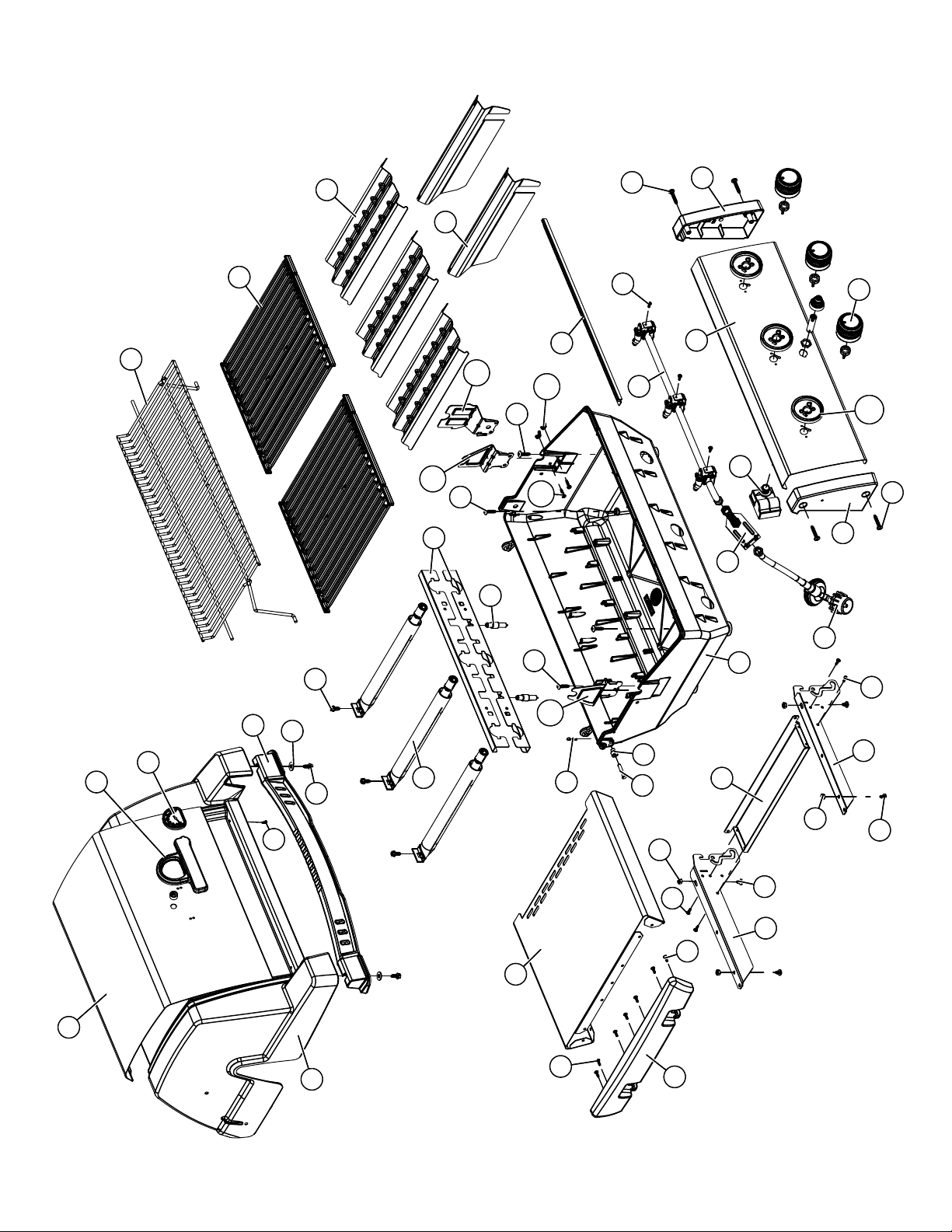

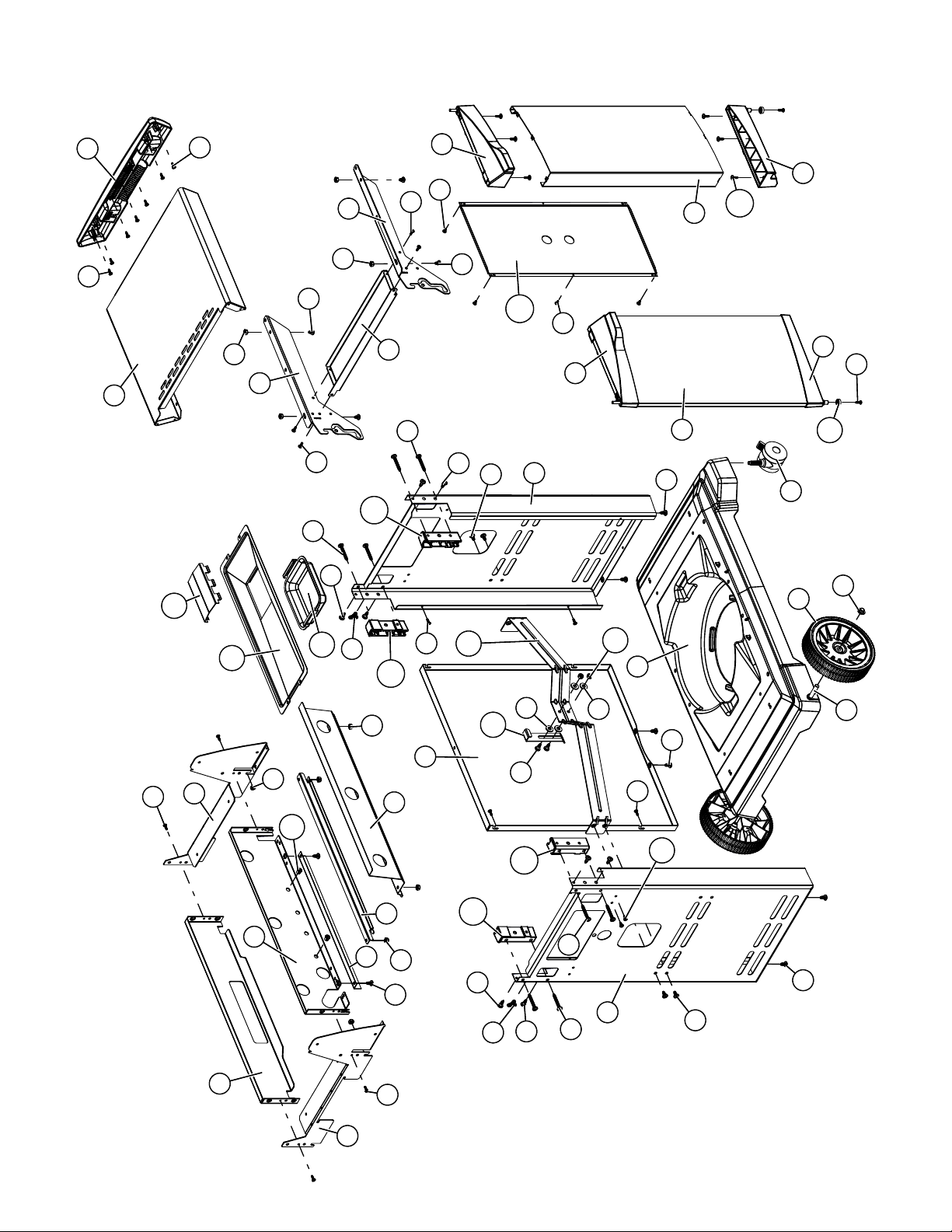

PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9864-54 9864-57 9868-54 9868-57 9868-54ED 9868-57ED
1 10909-E401 CASTING BOTTOM FOND DU FOYER CUERPO INFERIOR 1 1 1 1 1 1
2 10473-E400 CASTING TOP COUVERCLE DU GRIL CUERPO SUPERIOR 1 1 1 1 1 1
3 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1 1 1 1 1 1
4 10958-E400A TOP CASTING INSERT PANNEAU DE COUVERCLE INSERTO DE CUERPO SUPERIOR • • 1 1 • •
10958-E401A TOP CASTING INSERT PANNEAU DE COUVERCLE INSERTO DE CUERPO SUPERIOR 1 1 • • 1 1
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR INDICADOR DE TEMPERATURA 1 1 1 1 1 1
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE CLAVIJA DE BISAGRA 2 2 2 2 2 2
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE ESPACIADOR DE BISAGRA 2 2 2 2 2 2
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE GANCHO PARA EL REMOLQUE 2 2 2 2 2 2
9 10225-T436 GRID - PORCELAIN GRILLE REJILLA - PORCELANA 2 2 2 2 2 2
10 10222-E400 FLAV-R-WAVE FLAV-R-WAVE FLAV-R-WAVE 3 3 3 3 3 3
11 10225-E401 GRID - WARMING RACK GRILLE REJILLA 1 1 1 1 1 1
12 10222-E401 DIVIDER
DIVISEUR DIVISOR 2 2 2 2 2 2
13 10184-R83 BOSS EXTENSION CROCHET DE RALLONGEMENT EXTENSIÓN DE REFUERZO 1 1 1 1 1 1
15 10390-E20LP BURNER BRÛLEUR QUEMADOR 1 • 1 • 1 •
10390-E20NG BURNER BRÛLEUR QUEMADOR • 1 • 1 • 1
17 10342-245 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO 1 1 1 1 1 1
18 10342-E12 ELECTRODE ELECTRODE ELECTRODO 2 2 2 2 2 2
19 10342-E400A COLLECTOR BOX BOÎTE DE COLLECTEUR CAJA RECOLECTORA 1 1 1 1 1 1
20 10111-16A HOSE TUYAU MANGUERA 1 1 1 1 1 1
21 10444-E30 CONTROL ASSEMBLY LP ASSEMBLÉE DE CONTROLE PL MECANISMO DE CONTROL LP 1 • 1 • 1 •
10444-E31 CONTROL ASSEMBLY NG ASSEMBLÉE DE CONTROLE GN MECANISMO DE CONTROL NG • 1 • 1 • 1
22 10114-16 HOSE & REGULATOR LP TUYAU ET REGULATEUR PL MANGUERA Y REGULADOR LP 1 • 1 • 1 •
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) MANGUERA DE GAS NATURAL • 1 • 1 • 1
23 22001-768 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 3 3 3
3 3 3
23A 10472-E38 CONTROL BEZEL MONTURE DE CONTROLE PANEL DE CONTROL 3 3 3 3 3 3
30 10194-E433 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL • • 1 1 1 1
10194-E736W CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL 1 1 • • • •
31 10711-E34 EDGE CAP - CONTROL COVER PAC DE BORD BORDE CASQUILLO 1 1 1 1 1 1
32 10711-E33 EDGE CAP - CONTROL COVER PAC DE BORD BORDE CASQUILLO 1 1 1 1 1 1
33 10184-F96 RADIATION SHIELD ÉCRAN DE CHALEUR CUBIERTA DE RADIACIÓN 1 1 1 1 1 1
34 10184-F97 GREASE RAIL GUIDE DU BAC A GRAISSE RIEL DE GRASA 1 1 1 1 1 1
35 10184-E501 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER SOPORTE - CUERPO - IZQUIERDO 1 1 1 1 1 1
36 10184-E511 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER SOPORTE - CUERPO - DERECHO 1 1 1 1 1 1
37 10184-E651 SUPPORT - SHELF-LEFT SUPPORT TABLETTE DE GAUCHE SOPORTE - IZQUIERDA 2 2 2 2 2 2
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9864-54 9864-57 9868-54 9868-57 9864-54 9864-57
37A 10184-E63 SUPPORT - SHELF-LEFT SUPPORT TABLETTE DE GAUCHE SOPORTE - IZQUIERDA 2 2 2 2 2 2
38 10184-E641 SUPPORT - SHELF-RIGHT SUPPORT TABLETTE DE DROIT SOPORTE - DERECHA 2 2 2 2 2 2
38A 10184-E62 SUPPORT - SHELF-RIGHT SUPPORT TABLETTE DE DROIT SOPORTE - DERECHA 2 2 2 2 2 2
39 10956-E881 BRACE-REAR SUPPORT ARRIERE ABRAZADERA-POSTERIOR 1 1 1 1 1 1
40 10958-E81 BASE TABLETTE INFERIEURE BASE 1 1 1 1 1 1
41 10956-E591 BRACE-FRONT SUPPORT AVANT ABRAZADERA-FRONTAL 1 1 1 1 1 1
42 10958-E79 DOOR PORTE PUERTA • • 2 2 • •
10958-E781 DOOR PORTE PUERTA 2 2 • • 2 2
42A 10958-E851 DOOR – INNER PORTE INTÉRIEURE PUERTA-INTERIOR 2 2 2 2 2 2
43 10958-E761 SIDE PANEL BLK PANNEAU LATERALE PANEL LATERAL NEGRO 2 2 2 2 2 2
44 10958-E901 PANEL - REAR PANNEAU - ARRIÈRE PANEL - POSTERIOR 1 1 1 1 1 1
45 10184-E931 BRACKET - DOOR CATCH CROCHET DE PORTE SOPORTE - RETÉN DE PUERTA 1 1 1 1 1 1
48 10184-E691 SHELF BRACKET
SUPPORT POUR TABLETTE SOPORTE PARA ESTANTE 2 2 2 2 2 2
50 10711-E92 SHELF PLANCHETTE LATERALE ESTANTE • • 2 2 2 2
10711-E821 SHELF PLANCHETTE LATERALE ESTANTE 2 2 • • • •
52 10184-E78A DOOR - TOP CAP - LEFT PORTE - DESSUS - GAUCHE TAPA SUPERIOR - IZQUIERDA 1 1 1 1 1 1
53 10184-E76 DOOR - BOTTOM CAP - LEFT PORTE - DESSOUS - GAUCHE TAPA INFERIOR - IZQUIERDA 1 1 1 1 1 1
54 10184-E79A DOOR - TOP CAP - RIGHT PORTE - DESSUS - DROIT TAPA SUPERIOR - DERECHA 1 1 1 1 1 1
55 10184-E77 DOOR - BOTTOM CAP - RIGHT PORTE - DESSOUS - DROIT TAPA INFERIOR - DERECHA 1 1 1 1 1 1
56 10892-7G WHEEL ROUE RUEDA 2 2 2 2 2 2
60 10711-E49 END CAP - SHELF MONTURE D'EMBOUT TAPA DEL EXTREMO 2 2 2 2 2 2
72 S21420 PUSH NUT POUSSE ECROU TUERCA DE COMPRESIÓN 2 2 2 2 2 2
74 S21084 SCREW - #14 x 3/4 VIS - #14 x 3/4 TORNILLO - #14 X 3/4 5 5 5 5 5 5
75 10184-E702A HANDLE POIGNÉE MANGO • • 1 1 • •
10184-E702C HANDLE POIGNÉE MANGO 1 1
• • • •
10184-E705A HANDLE POIGNÉE MANGO • • • • 1 1
76 S21255 WASHER RONDELLE ARANDELA 6 2 6 • 6 2
78 10892-15 CASTOR ROULETTES RUEDITA 2 2 2 • 2 2
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 PERNO – 1/4:20 x 1 3/4 8 8 8 • 8 8
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 TORNILLO - 1/4-20 X 5/8 10 8 10 • 10 8
81 Y-12860 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 TORNILLO - 1/4-20 X 1 3/8 8 8 8 • 8 8
82 Y-12673 SHELF - LOCK PIN GOUPILLE DE SERRURE ESTANTE - CLAVIJA DE TRABA 2 2 2 • 2 2
83 Y-12855 SCREW 1/4-20 X 3/8 VIS 1/4-20 X 3/8 TORNILLO - 1/4-20 X 3/8 8 8 8 • 8 8
84 S15170 AXLE ESSIEU EJE 1 1 1 • 1 1
85 Y-12865 SCREW- 1/4-20 X 1/2 VIS – 1/4-20 X 1/2 TORNILLO - 1/4-20 X 1/2 12 8 12 • 12 8
PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9864-54 9864-57 9868-54 9868-57 9864-54 9864-57
86 Y-11545 SCREW 1/4-20 X 1 3/8 VIS 1/4-20 X 1 3/8 TORNILLO 1/4-20 X 1 3/8 4 4 4 • 4 4
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 TUERCA - 1/4-20 14 14 14 14 14 14
96 S21125 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 16 16 16 16 16 16
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 35 35 35 35 35 35
98A Y-12643 SCREW – 8 X 1/2 VIS - 8 X 1/2 TORNILLO – 8 X 1/2 12 12 12 12 12 12
115 Y-29304 SCREW 10-24 X 3/8 VIS 10-24 X 3/8 TORNILLO 10-24 X 3/8 2 2 2 2 2 2
122 57054-902 GREASE TRAY PLATEAU A GRAISSE BANDEJA DE GRASA 1 1 1 1 1 1
123 52009-902 GREASE PAN CUVETTE A GRAISSE BANDEJA PARA LA GRASA 1 1 1 1 1 1
124 52049-91 SHIELD - GREASE TRAY ÉCRAN - PLATEAU A GRAISSE PROTECCIÓN - BANDEJA DE GRASA 1 1 1 1 1 1
135 Y-12119 3/8 HEYCO BUSHING DOUILLE DE 3/8 HEYCO COJINETE HEYCO DE 3/8 2 2 2 2 2 2
136 10184-E43 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1 1 1 1 1
137 10184-E42 ROTISSERIE BRACKET CROCHET DE ROTISSERIE SOPORTE DEL ROSTIZADOR 1 1 1 1 1 1
138 10184-E44
ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE CUBIERTA DEL ROSTIZADOR 1 1 1 1 1 1
139 S21061 WING NUT ECROU PAPILLON TUERCA MARIPOSA 2 2 2 2 2 2
140 Y-29306 BOLT - 10-24 x 3/4 BOULON - 10-24 x 3/4 PERNO - 10-24 x 3/4 2 2 2 2 2 2
150 10184-E211 TANK CLAMP PINCE-CITERNES PINZA PARA TANQUE 1 • 1 • 1 •
151 10184-E201 TANK STRAP SANGLE RÉSERVOIR CORREA PARA TANQUE 1 • 1 • 1 •
154 Y-11795 LOCK NUT CROU DE BLOCAGE TUERCA DE SEGURIDAD 2 • 2 • 2 •
155 Y-12124 DOOR PIN CAP PORTE PIN PAC TAPA DE CLAVIJA DE LA PUERTA 2 2 2 2 2 2
74
76
96
11
75
9
4
74
2
3
10
15
19
18
5
12
22
139
137
140
81
136
13
81
17
6A
7
6
86
1
81
32
20
138
21
30
98
31
23A
86
83
98
87
37
23
48
51
38
83
98
87
98
60
98
74
76
96
11
75
9
4
74
2
3
10
15
19
18
5
12
22
139
137
140
81
136
13
81
17
6A
7
6
86
1
81
32
20
138
21
30
98
31
23A
86
83
98
87
37
23
48
51
38
83
98
87
98
60
98
79
36
123
83
87
87
124
122
98
96
38
39
98
135
42A
55
45
35
85
98A
41
42
87
48
98
37
60
34
87
83
98
40
50
98
54
96
78
85
79
87
98
33
155
53
98
85
85
82
80
76
98
151
42
98
52
80
38A
43
150
44
76
154
84
80
37A
56
85
72
85
43
80
82
80
37A
79
79
38A
115
79
36
123
83
87
87
124
122
98
96
38
39
98
135
42A
55
45
35
85
98A
41
42
87
48
98
37
60
34
87
83
98
40
50
98
54
96
78
85
79
87
98
33
155
53
98
85
85
82
80
76
98
151
42
98
52
80
38A
43
150
44
76
154
84
80
37A
56
85
72
85
43
80
82
80
37A
79
79
38A
115
