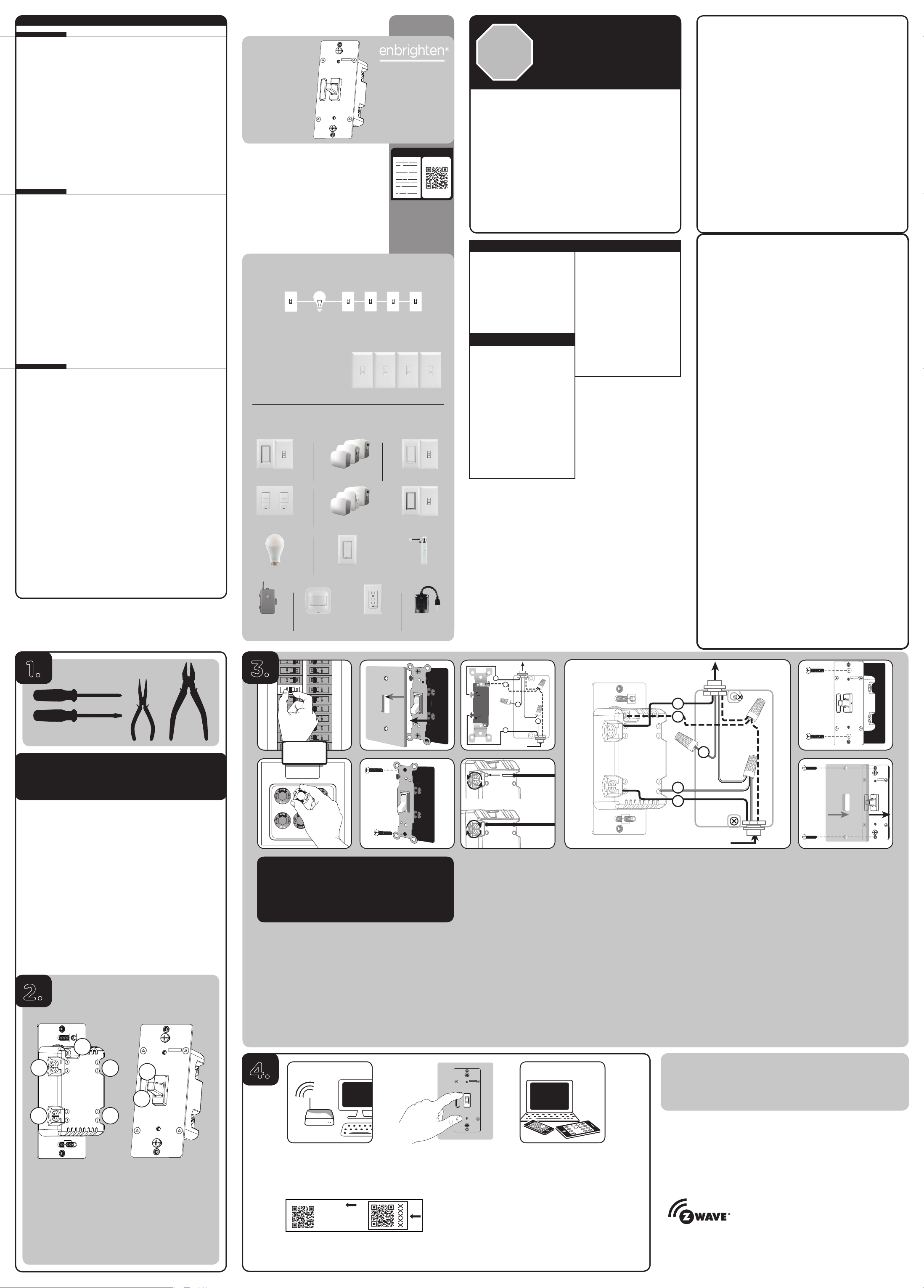

1.
IMPORTANT!
L’appareil d’éclairage commandé par l’interrupteur intelligent mural
Z-Wave ne doit pas dépasser 960W (120VAC)/1385W (277VAC)
incandescent. L’interrupteur est conçu pour être utilisé uniquement
avec des appareils d’éclairage installés de façon permanente.
• Mise en marche ou arrêt manuellement ou à distance au moyen de la télécommande
Z-Wave.
• Peut être inclus dans de nombreux groupes et à de nombreuses scènes.
• Peut être utilisé en installation unipolaire ou avec un maximum de quatreinterrupteurs
supplémentaires de marque dans des configurations de câblage à trois ou quatrevoies
(12732).
• Compatible avec toutes les ampoules à incandescence, à DEL et fluocompactes.
• Ligne automatique/détection de charge
• Se fixe sur une plaque murale à bascule de taille standard pour des installations à
compartiment unique (plaque murale non incluse).
• Le Z-Wave est certifié pour un appairage simple et une domotique intégrée.
• Borne à vis — Nécessite des raccordements de câblage pour le fil sous tension, le fil à la
charge, le fil neutre et le fil de mise à la terre. Une navette est requise pour une installation à
trois ou quatre voies.
• Cet appareil Z-Wave possède des fonctions avancées qui vous permettent de personnaliser
votre expérience. Ces fonctions ne peuvent être réglées que par une télécommande
compatible avec la technologie Z-Wave qui prend en charge la classe de commandes de
configuration Z-Wave. Pour accéder à une liste complète de configurations, visitez le site
suivant: www.ezzwave.com/config
Familiarisez-vous avec l'utilisation de votre nouvel appareil Z-Wave
A. Terre (Ground) (vert/nu)
B. Secteur ou Charge (Line or Load)
(noir)
C. Secteur ou Charge (Line or Load)
(noir)
D. Navette (Traveler) (rouge/autre
couleur)
E. Neutre (Neutral) (Blanc)
F. Vers le haut (Up)— Appuyez et
relâchez pour mettre en marche
G. Vers le bas (Down) — Appuyez et
relâchez pour mettre à la
position arrêt
2.
Outils dont vous aurez besoin
Câblage avec plusieurs interrupteurs
Pour les installations à trois voies, veuillez consulter le manuel des interrupteurs supplémentaires (12732)
de marque GE.
1. Coupez l’alimentation au disjoncteur ou à la boîte à fusibles.
IMPORTANT! Avant de poursuivre, assurez-vous que l’alimentation est COUPÉE
à la boîte de jonction.
2. Retirez la plaque murale.
3. Retirez les vis de montage de l’interrupteur.
4. Retirez avec soin l'interrupteur de la boîte de l’interrupteur. NE débranchez PAS les fils.
5. Il y a cinqbornes de jonction sur l’interrupteur. Celles-ci sont indiquées comme suit :
A.TERRE (GROUND) — Fil vert/Fil nu
B.SECTEUR ou CHARGE (LINE OR LOAD) — Fil noir (relié au luminaire)
C.SECTEUR ou CHARGE (LINE OR LOAD) — Fil noir (relié au luminaire)
D. NAVETTE (TRAVELER) — Fil rouge ou d'une autre couleur
(uniquement pour les installations à trois voies)
E.NEUTRE (Neutral) — Fil blanc
Faites correspondre ces bornes à vis avec les fils reliés à l’interrupteur existant.
6. Débranchez les fils de l’interrupteur existant. Marquer les fils selon leurs raccordements antérieurs aux
bornes.
Notez les renseignements importants relatifs au câblage.
IMPORTANT! Cet interrupteur est conçu pour et doit être utilisé uniquement
avec du fil en cuivre.
Exigences en matière de calibre de fil
Utilisez des fils de calibre 14AWG ou de calibre supérieur, adaptés à des températures d'au moins 80° C,
pour les raccordements du fil sous tension, du fil à la charge, du fil neutre, du fil de mise à la terre et de la
navette.
Longueur de fil à dénuder
Fixez à l’aide des orifices du boîtier: dénudez l'isolant sur 5/8po. (16mm).
UL précise que le couple de serrage des vis est de 14kgf/cm (12lbf/po).
1. Raccordez le fil de mise à la terre vert ou en cuivre nu à la borne de mise à la terre (GROUND).
2. Raccordez le fil noir de l’appareil d’éclairage à la borne secteur (LINE) ou charge (LOAD).
3. Raccordez le fil noir du panneau de branchement électrique (sous tension) à l’autre borne secteur
(LINE) ou charge (LOAD).
4. Raccordez le fil blanc à la borne neutre (NEUTRAL) (utilisez le cavalier inclus au besoin).
REMARQUE:
La borne de la navette est seulement utilisée pour le câblage à trois ou quatrevoies et doit
rester isolée si l’interrupteur est installé dans un système à deuxvoies (un interrupteur et une charge).
5. Insérez l’interrupteur dans la boîte de l’interrupteur en prenant soin de ne pas pincer ou écraser les fils.
6. L’interrupteur doit être monté indépendamment (position verticale seulement).
7. Fixez l’interrupteur sur la boîte à l’aide des vis fournies.
8. Installez la plaque murale.
9. Rétablissez l’alimentation dans le circuit, à la boîte à fusibles ou au disjoncteur, et mettez le système à l’essai.
Fonctionnement de base
L’appareil d’éclairage branché peut être allumé ou éteint de deux façons différentes:
1. Manuellement, à partir du panneau avant de l’interrupteur.
2. À distance, à l’aide de la télécommande Z-Wave.
Commande manuelle
L'interrupteur permet à l'utilisateur d'allumer et d'éteindre l'appareil d'éclairage branché.
1. Pour allumer l'appareil d'éclairage branché: Poussez l'interrupteur à bascule vers le haut, et relâchez-le.
2. Pour éteindre l'appareil d'éclairage branché: Poussez l'interrupteur à bascule vers le bas, et relâchez-la.
DEL de cycle
Une DEL s’allume derrière l’interrupteur à bascule pour servir d’éclairage de guidage ou
d’indicateur d'état.
Comment passer d’une option à l’autre: Appuyez rapidement troisfois vers le haut,
puis une fois vers le bas.
1. La DEL est éteinte en permanence (par défaut)
2. La DEL est allumée en permanence (éclaire l’interrupteur dans le noir)
3. La DEL est allumée lorsque la charge est désactivée (éclairage de guidage dans le noir)
4. La DEL est allumée lorsque la charge est activée (indique que l’interrupteur est
sous tension)
OR
OU
AVERTISSEMENT– RISQUE D’ÉLECTROCUTION
COUPEZ l’alimentation dans le circuit de dérivation relatif à l’interrupteur et à l’appareil
d’éclairage sur le panneau de branchement. Tous les branchements de câblage doivent être
effectués HORS TENSION pour éviter de vous blesser ou d’endommager l’interrupteur. Ce
dispositif est prévu pour une installation conforme au Code national de l’électricité et aux
règlements locaux des États-Unis ou au Code canadien de l’électricité et aux règlements
locaux du Canada. Si vous n’êtes pas certain de la façon d’effectuer cette installation ou si vous
ne vous sentez pas à l’aise pour l’accomplir, veuillez consulter un électricien qualifié.
3.
Ajoutez votre appareil à un réseau Z-Wave:
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave pour ajouter un appareil
au réseau Z-Wave.
2. Une fois que le contrôleur est prêt à ajouter votre appareil, poussez l'interrupteur à bascule
vers le haut et relâchez-le.
3. L’application du contrôleur indiquera si elle a trouvé l’interrupteur. Si le contrôleur vous
invite à entrer le code de sécurité S2, reportez-vous au code QR/numéro de sécurité
situé sur le côté de la boîte, ou à l’étiquette de code QR présente sur le produit (voir la
figure 1). Entrez le code à cinq chiffres.
Figure 1:
Veuillez consulter le manuel du contrôleur pour obtenir des instructions.
Vous avez maintenant le contrôle absolu sur la mise en marche et l’arrêt de votre appareil,
en plus de pouvoir créer des groupes, des scènes, des horaires et des automatisations
interactives programmés par votre contrôleur.
Si votre contrôleur certifié Z-Wave a une fonction d’accès à distance, vous pouvez
commander votre appareil à l’aide de vos appareils mobiles.
Pour retirer ou réinitialiser un appareil
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave pour retirer un appareil
du réseau Z-Wave.
2. Une fois que le contrôleur est prêt à retirer votre appareil, poussez l'interrupteur à bascule
vers le haut, et relâchez-le.
Pour rétablir les configurations usine de votre interrupteur:
Poussez rapidement le bouton de mise en marche vers le haut trois fois, puis poussez
immédiatement le bouton d'arrêt vers le bas trois fois.
Remarque:
Cette mesure ne doit être prise que si le contrôleur principal du réseau est
manquant ou inutilisable.
4.
L'interrupteur supplémentaire de marque est nécessaire pour les installations multi-interrupteurs
à trois ou quatre voies.
Raccorder la borne de la navette de cet interrupteur à un interrupteur standard qui n'est pas de marque Jasco
entraînera des dommages ou altérera son fonctionnement. Dans le cas où cet interrupteur fait partie d'une
installation multi-interrupteurs à trois ou quatrevoies, ne raccordez pas la navette ou ne le mettez pas sous tension
tant que les interrupteurs supplémentaires ne sont pas correctement installés. Pour plus de renseignements sur les
installations à trois ou quatrevoies, consultez le manuel livré avec l'interrupteur supplémentaire (12732).
Ce dispositif prend en charge la classe de commandes Association (trois groupes)
• Le groupe d’association1 prend en charge la ligne de sécurité et le rapport Binary Switch.
• Le groupe d’association2 prend en charge le réglage de base et est commandé par une pression du bouton de
marche et d’arrêt par la charge locale.
• Le groupe d’association3 prend en charge le réglage de base et est commandé par une double pression du bouton
de marche et d’arrêt.
• Chaque groupe d'association prend en charge un total de cinq (5) nœuds
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec d’autres appareils certifiés
Z-Wave produits par d’autres fabricants et d’autres applications. Tous les nœuds
fonctionnant sans pile au sein du réseau joueront le rôle de répétiteurs, quel que soit
le fournisseur, afin de rehausser la fiabilité du réseau.
D
E
A
B
C
F
G
From Breaker Box
Out to Light (Load)
C
E
D
A
B
Insérez les câbles dans les trous; n’enroulez
pas les câbles autour des vis. Ne retirez pas
les vis.
Sortie à l'appareil
d'éclairage (charge)
De la boîte des disjoncteurs
Out to Light (Load)
From Breaker Box
C
D
A
B
E
Sortie à l'appareil
d'éclairage (charge)
De la boîte
des disjoncteurs

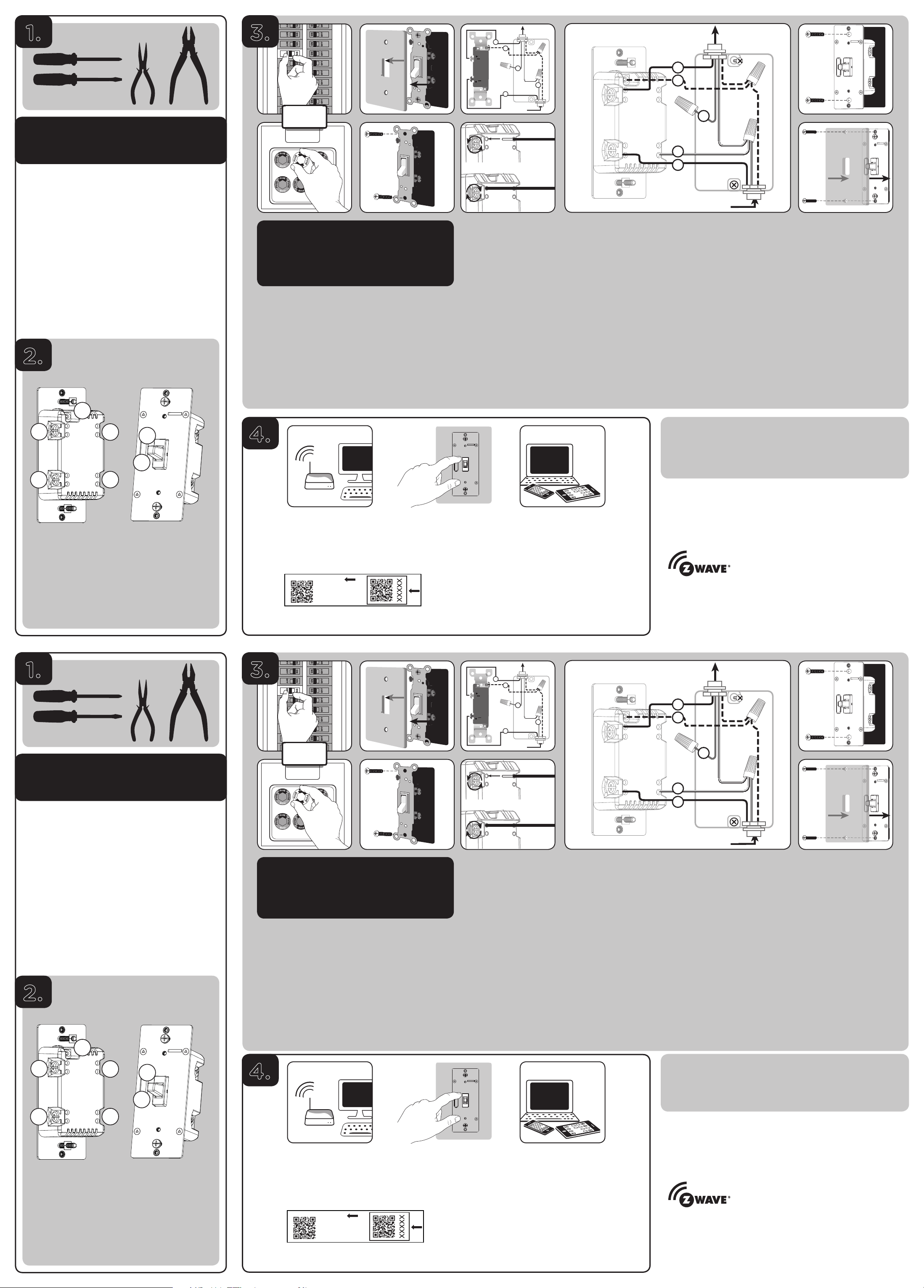

1.
¡IMPORTANTE!
El accesorio controlado por el interruptor de pared inteligente
Z-Wave no debe ser superior a 960W (120VAC)/1385W (277VAC)
incandescente. Este interruptor está diseñado para usarse
únicamente en accesorios instalados en forma permanente.
• ENCENDIDO/APAGADO manual o remoto a través del controlador Z-Wave.
• Se puede incluir en varios grupos y escenas.
• Se puede utilizar en una instalación monofásica o hasta con cuatro interruptores auxiliares
de marca en configuraciones de cableado
de 3 o 4vías (12732).
• Compatible con todas las bombillas incandescentes y las bombillas CFL/LED.
• Detección de línea/carga automática
• Utiliza una placa de pared estándar con interruptor basculante para instalaciones de
conexión sencilla (la placa de pared no está incluida).
• Z-Wave está certificado para una sincronización simple y una automatización integrada
del hogar.
• Instalación de terminales de tornillo: requiere de conexiones de cables para line (hot) (línea
[con corriente]), load (carga), neutral (neutro) y ground (tierra).
Se requiere un cable puente para instalaciones de 3 o 4 vías.
• Este dispositivo Z-Wave cuenta con características avanzadas que le permiten personalizar
su experiencia. Estas características solo pueden ser ajustadas por medio de un controlador
habilitado por Z-Wave que sea compatible con la clase de comandos de configuración
de Z-Wave. Consulte la lista integral de configuraciones ajustables en: www.ezzwave.com/
config.
Características principales de su nuevo dispositivo Z-Wave
2.
Herramientas necesarias
Cableado del interruptor multifásico
Para instalaciones de 3vías, consulte el manual marca GE sobre interruptores auxiliares (12732).
1. Interrumpa la alimentación al circuito desde el panel de fusibles o el de cortacircuitos.
¡IMPORTANTE! Antes de continuar, compruebe que se haya INTERRUMPIDO la alimentación
eléctrica a la caja del interruptor.
2. Retire la placa.
3. Retire los tornillos de soporte del interruptor.
4. Saque el interruptor de la caja con cuidado. NO desconecte los cables.
5. Hay hasta cinco terminales de tornillo en el interruptor; están marcados de la siguiente manera:
A. Tierra (GROUND): verde/pelado
B. Línea (LINE) o Carga (LOAD): negro (conectada al suministro eléctrico o al dispositivo
de iluminación)
C. Línea (LINE) o Carga (LOAD): negro (conectada al suministro eléctrico o al dispositivo
de iluminación)
D. Puente (TRAVELER): rojo/otro (solo en instalaciones de 3 vías)
E. Neutro (NEAUTRAL): blanco
Haga corresponder estos terminales de tornillo con los cables conectados
al interruptor existente.
6. Desconecte los cables del interruptor existente. Rotule los cables según la conexión
anterior al terminal.
Observe la siguiente información importante sobre el cableado
¡IMPORTANTE! Este interruptor ha sido clasificado para uso exclusivo con cables de
cobre y está diseñado específicamente para ese tipo de cable.
Requisitos de calibre del cableado
Use cables número 14AWG o superior, que sean adecuados para una temperatura de al menos 80°
C para las conexiones línea (con corriente) (line [hot]) , carga (load), neutro (neutral), tierra (ground)
y puente (traveler).
Longitud de cable sin aislamiento
Para conectar utilizando los orificios del recinto: pelar 5/8 de pulgada del aislamiento. (16mm).
La norma de UL especifica que el par de apriete de los tornillos debe ser de 14Kgf-cm (12 lbf-in).
1. Conecte el cable de cobre verde o pelado de conexión a tierra al terminal tierra (GROUND).
2. Conecte el cable negro del dispositivo de iluminación a cualquiera
de los terminales marcados línea/carga (LINE/LOAD).
3. Conecte el cable negro del panel de servicio eléctrico (con corriente) (hot) al otro terminal
marcado línea/carga (LINE/LOAD).
4. Conecte el cable blanco al terminal neutro (NEUTRAL) (use el cable puente incluido,
de ser necesario).
NOTA:
El terminal puente solo se usa para el cableado de 3 o 4vías y deberá permanecer aislado si el
interruptor se instala en un sistema de 2vías (un interruptor y una carga).
5. Introduzca el interruptor en la caja del interruptor, con cuidado de no comprimir
o presionar los cables.
6. El interruptor debe ser montado independientemente (solo en posición vertical)
7. Asegure bien el interruptor a la caja usando los tornillos provistos.
8. Instale la placa de pared.
9. Reanude el suministro de energía al circuito desde el panel de fusibles o el de cortacircuitos y
pruebe el sistema.
Funcionamiento básico
La luz conectada se puede ENCENDER/APAGAR de dos formas:
1. De manera manual, desde el panel frontal del interruptor de pared.
2. De manera remota, con el controlador Z-Wave.
Control manual
El interruptor le permite al usuario ENCENDER/APAGAR el accesorio conectado.
1. Para ENCENDER el accesorio conectado, presione y suelte el interruptor basculante
hacia arriba.
2. Para APAGAR el accesorio conectado, presione y suelte el interruptor basculante
hacia abajo.
Ciclo de luz LED
La luz LED que brilla debajo del interruptor actúa como una luz guía o un indicador de estado.
Cómo alternar las opciones: pulse hacia arriba tres veces y luego hacia abajo una
vez rápidamente.
1. La luz LED está APAGADA todo el tiempo (opción predeterminada)
2. La luz LED siempre está ENCENDIDA (ilumina el interruptor en la oscuridad).
3. La luz LED está ENCENDIDA cuando la carga está APAGADA (luz guía en la oscuridad)
4. La luz LED está ENCENDIDA cuando la carga está ENCENDIDA (indica que el interruptor
estáENCENDIDO)
OR
O
ADVERTENCIA: DESCARGA ELÉCTRICA
Interrumpa la alimentación al circuito derivado del interruptor y al accesorio de iluminación
desde el panel de servicio. Todas las conexiones de cableados deben realizarse con el
SUMINISTRO DE CORRIENTE INTERRUMPIDO para evitar lesiones personales o daños
al interruptor. Este dispositivo está diseñado para la instalación conforme al Código de
Normas de Electricidad y las reglamentaciones locales en EE.UU. o el Código de Normas
de Electricidad y las reglamentaciones locales en Canadá. Si no está seguro o tiene dudas
sobre cómo realizar la instalación, contacte a un electricista profesional.
3.
Cómo agregar su dispositivo a una red Z-Wave:
1. Siga las instrucciones provistas para su controlador Z-Wave homologado
para agregar un dispositivo a la red Z-Wave.
2. Una vez que el controlador esté listo para incluir su dispositivo, presione elinterruptor
basculante hacia arriba y suéltelo.
3. La aplicación del controlador indicará si ha encontrado el interruptor. Si el controlador
indica que ingrese el código de seguridad S2, consulte el código QR o el número de
seguridad en el lateral de la caja o la etiqueta con el código QR que se encuentra en el
producto (ver Figura 1). Ingrese el código de cinco dígitos.
Figura 1:
Consulte el manual de referencia del controlador para obtener instrucciones.
Ahora tiene control total para ENCENDER/APAGAR el accesorio y crear grupos, escenas,
horarios y automatizaciones interactivas programadas con su controlador.
Si su controlador Z-Wave homologado cuenta con acceso remoto, usted podrá controlar el
accesorio desde dispositivos móviles.
Quitar y restablecer el dispositivo
1. Siga las instrucciones provistas para su controlador Z-Wave homologado
para quitar un dispositivo de la red Z-Wave.
2. Una vez que el controlador esté listo para quitar su dispositivo, presione
el interruptor basculante hacia arriba y suéltelo.
Restablecer los ajustes de fábrica del interruptor
Presione rápidamente el botón ON (hacia arriba) tres veces y luego presione
de inmediato el botón OFF (hacia abajo) tres veces.
Nota:
Realice esta acción solo en caso de que el controlador principal de su red falte o no
funcione.
4.
Para instalaciones de varios interruptores de 3 o 4vías se requieren interruptores auxiliares de
marca.
La conexión del terminal puente de este interruptor a un interruptor estándar que no sea de Jasco producirá daños
o un mal funcionamiento. Si este interruptor es parte de una instalación de varios interruptores de 3
o 4vías, no conecte el cable puente ni suministre electricidad hasta que los interruptores auxiliares estén instalados
correctamente. Para obtener más información sobre instalaciones de 3 o 4 vías, consulte el manual que viene con el
interruptor auxiliar (12732).
Este dispositivo es compatible con la Clase de comandos de asociación (3grupos)
• Grupo de asociación 1: es compatible con la red vital (Lifeline), informe de conmutador binario
• Grupo de asociación 2: es compatible con el conjunto básico (Basic Set) y se controla presionando el botón de
encendido o apagado con la carga local.
• Grupo de asociación 3: es compatible con la configuración básica y, para controlarlo, se presiona dos veces el botón
de encendido/apagado
• Cada grupo de asociación es compatible con un total de 5 nodos
INTEROPERABILIDAD DEL Z-WAVE
Este producto se puede incluir y puede funcionar en cualquier red Z-Wave
con dispositivos de otros fabricantes y otras aplicaciones que cuenten con la
homologación Z-Wave. Todos los nodos que formen parte de la red y que
funcionen sin pilas actuarán de repetidores independientemente del proveedor, con
el fin de aumentar la fiabilidad de la red.
D
E
A
B
C
F
G
From Breaker Box
Out to Light (Load)
C
E
D
A
B
Inserte los cables en los orificios, no pase los cables
alrededor de los tornillos. No quite los tornillos.
Salida al accesorio
de iluminación (carga)
Desde el panel de
cortacircuitos
Out to Light (Load)
From Breaker Box
C
D
A
B
E
Salida al accesorio
de iluminación (carga)
Desde el panel
de cortacircuitos
DSK :
XXXXX
-125651-22671
-26939-47599
-19612-25872
-47752
DSK :
XXXXX
-125651-22671
-26939-47599
-19612-25872
-47752
A. Tierra (ground, verde/pelado)
B. Línea o Carga (line or load, negro)
C. Línea o Carga (line or load, negro)
D. Puente (traveler, rojo/otro)
E. Neutro (neutral, blanco)
F. Arriba: (Up) presione y suelte
paraencender el interruptor
G. Abajo: (Down) presione y suelte para
apagar el interruptor
