EX335 • SX335
NG
ASSEMBLY GUIDE
GUÍA DE MONTAJE | ENSEMBLE GUIDE
2
WWW.WEBER.COM 3
#2
#3
#2
#3
OUTILS INCLUS:
OUTILS NÉCESSAIRES:
FR

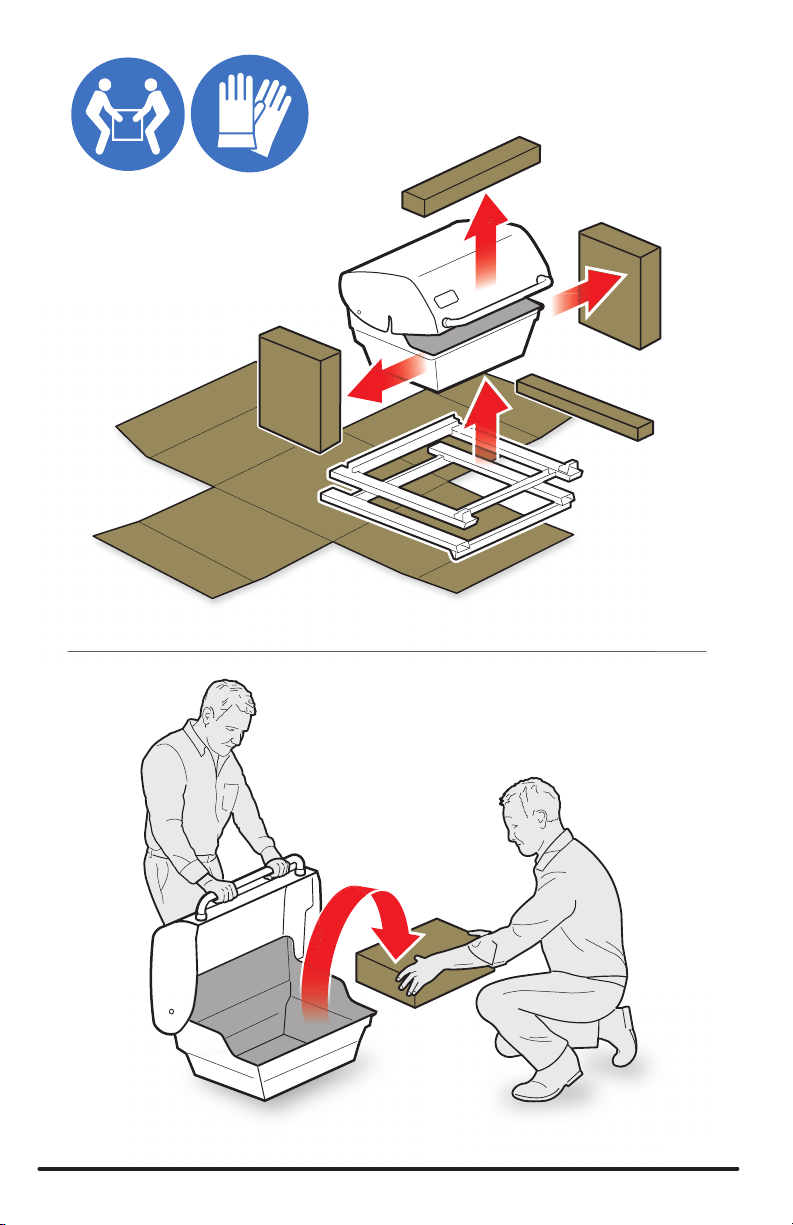

m Assemblez le barbecue sur une surface plate, de niveau et souple.
m Avant de procéder à l’assemblage, retirez le film protecteur qui recouvre les
pièces en acier inoxydable.
m N’utilisez pas d’outil électrique pour assembler le barbecue.
m Il faut deux personnes pour assembler le barbecue.
m Le modèle de barbecue que vous avez acheté peut diérer desillustrations.
m Toujours garder le couvercle fermé lors de l’assemblage ou au moment de
déplacer de votre barbecue.
HERRAMIENTAS INCLUIDAS:
HERRAMIENTAS NECESARIAS:
ES
m Monte el asador sobre una superficie llana, nivelada y lisa.
m Retire la película protectora de las piezas de acero inoxidable antes de llevar a
cabo la instalación.
m No use herramientas eléctricas para montar el asador.
m Se requieren dos personas para montar el asador.
m Puede que existan diferencias visuales entre las ilustraciones y el
modeloadquirido.
m La tapa debe permanecer cerrada al montar o desplazar la barbacoa.
TOOLS INCLUDED: TOOLS REQUIRED:
EN
m Assemble grill on a flat, level, and soft surface.
m Remove protective film from stainless steel parts before installing.
m Do not use power tools for assembly.
m Two peoplerequired for assembly.
m There may be visual dierences between illustrations and model purchased.
m Always keep lid closed when assembling or moving your grill.

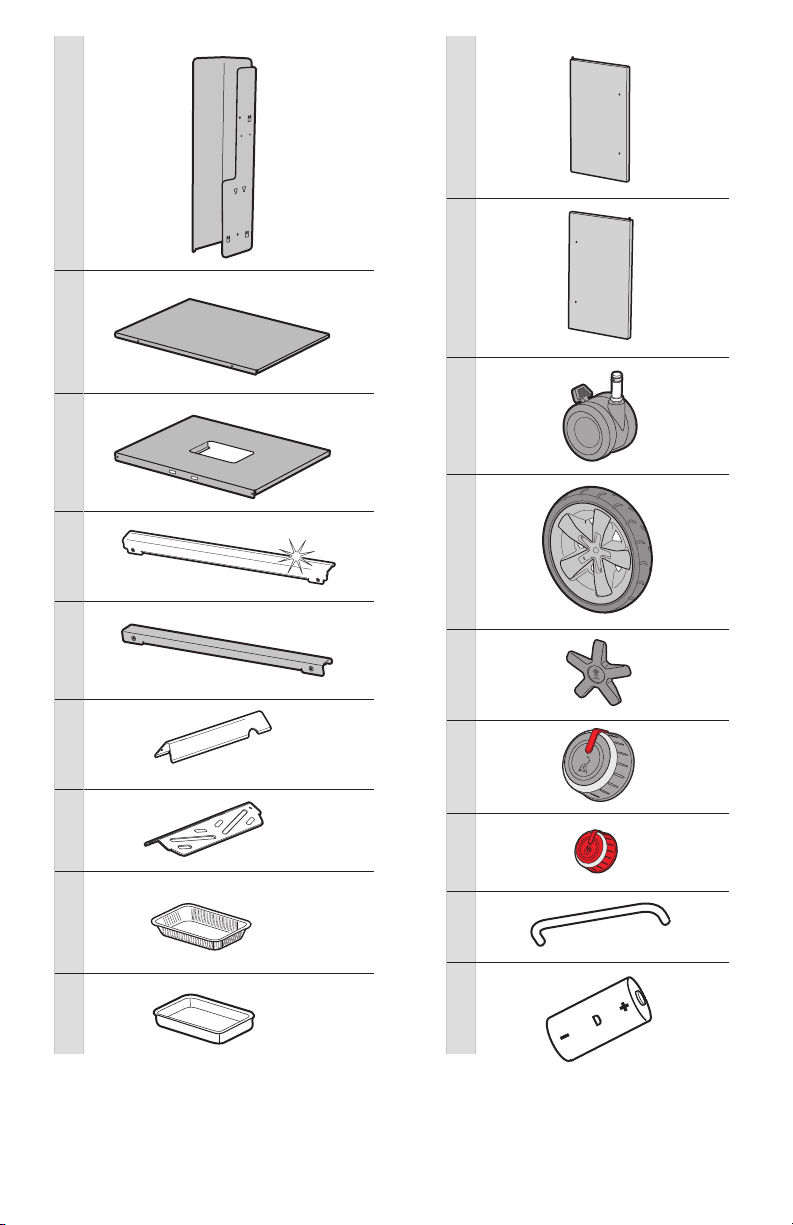

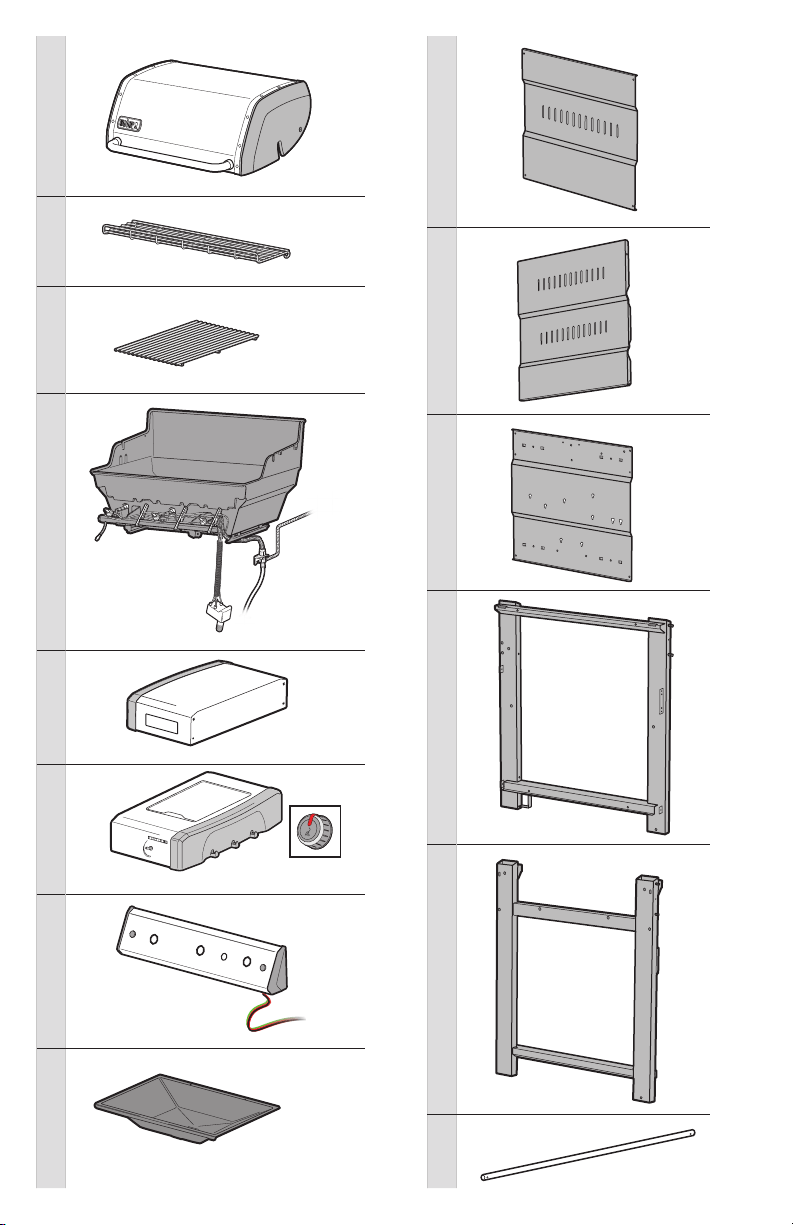

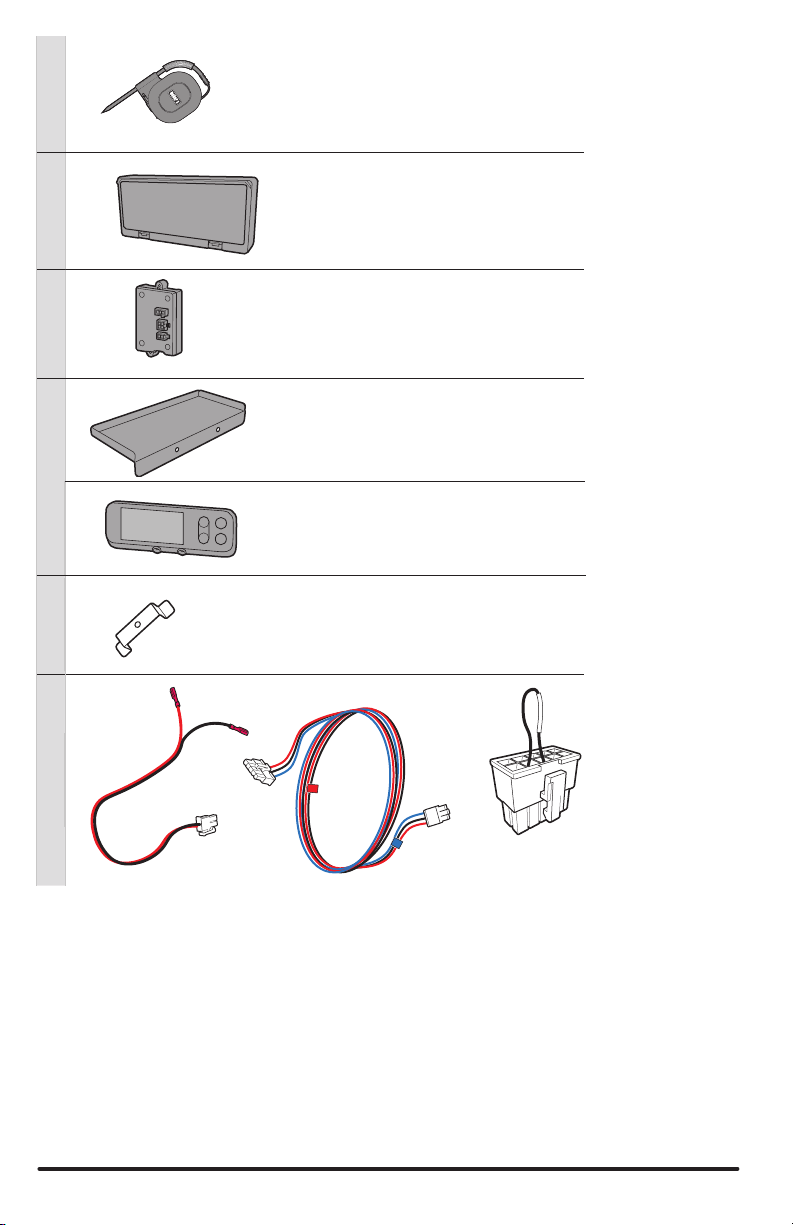

1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
3
1
2
6
1
1
1
1
1
5
3
1
1
6
1
1
1
1
1
2
1
WWW.WEBER.COM 7
AA
-2 -8-4
-10
-2 -7
-2
-2 -2 -2
-6 -1
-1 -1
-1
-1
-4 -4 -2 -4
-8-4
-1-2
A
H
G
F
E
D
C
B
-1
8
2
-1
A
3
1

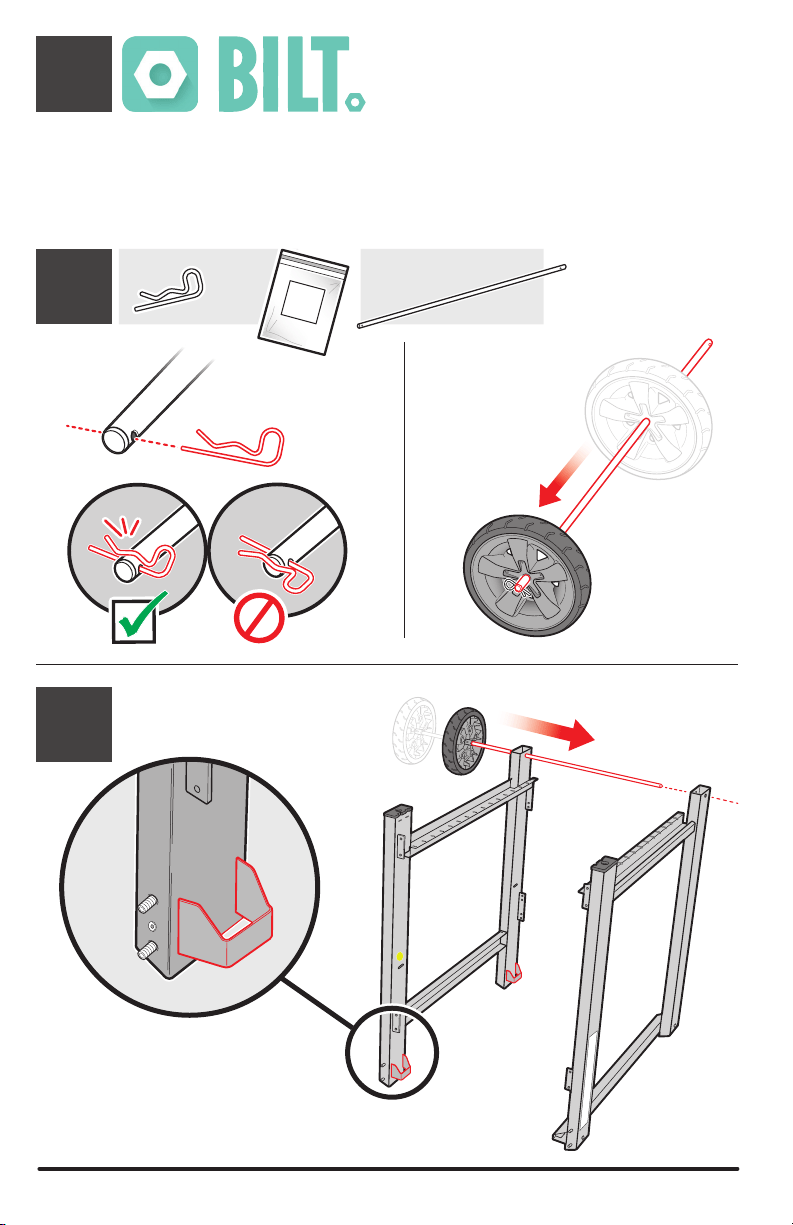

• Téléchargez gratuitement l’application BILT™ pour obtenir les instructions étape par étape en3D.
• Descarga gratis la app BILT™ y sigue las instrucciones 3D paso a paso.
• Download the free BILT™ app for 3D step-by-step instructions.
WWW.WEBER.COM 9

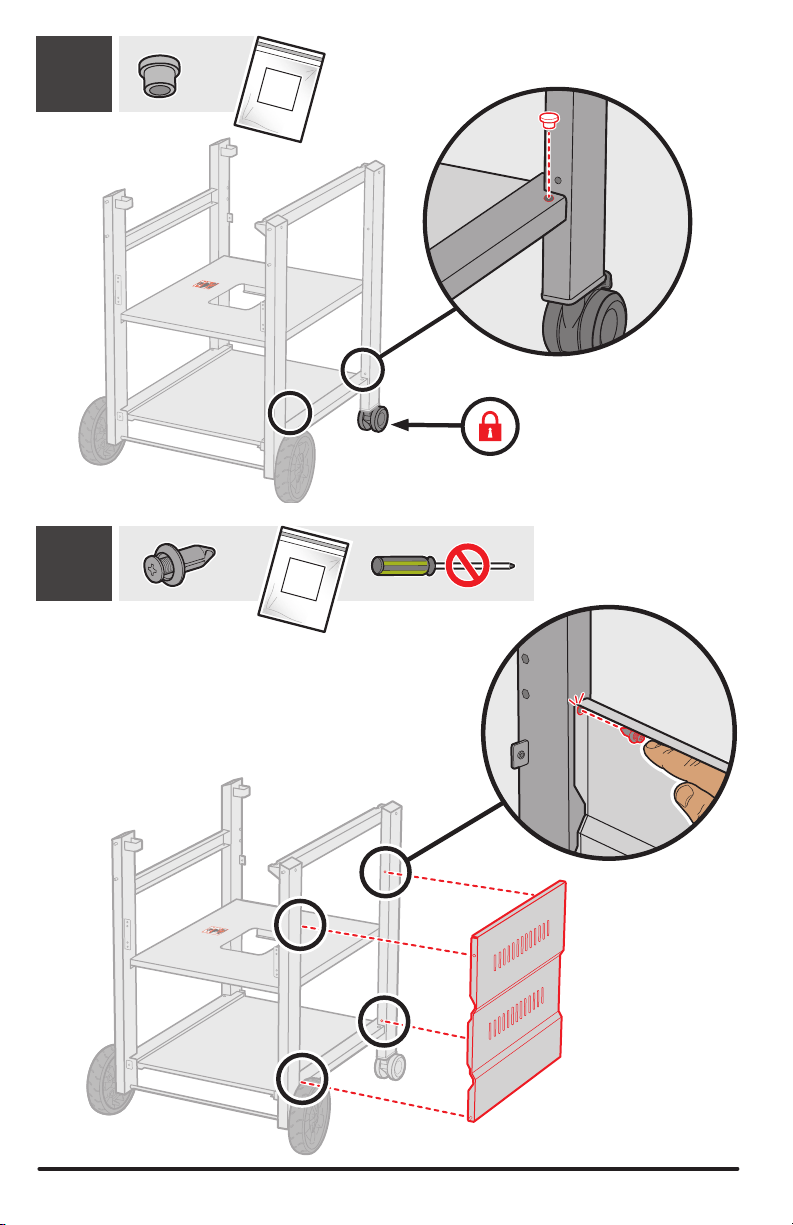

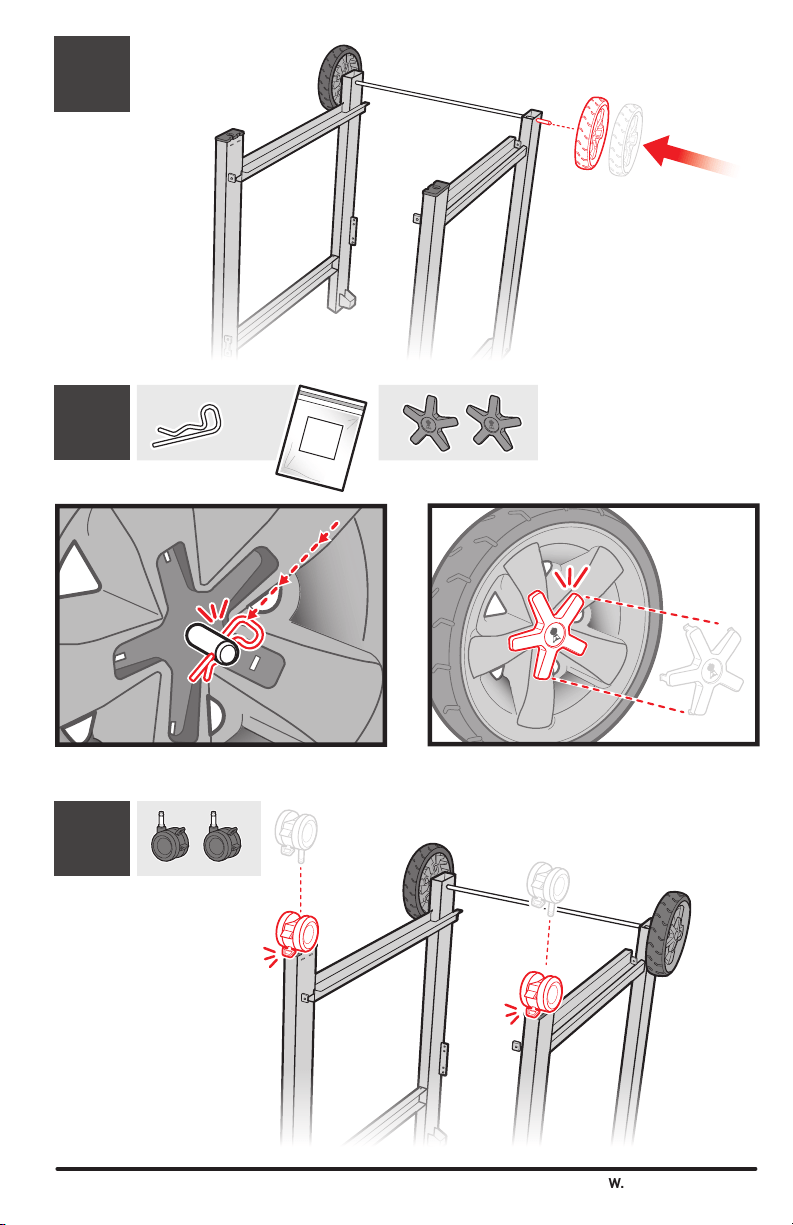

4
5
-1
A

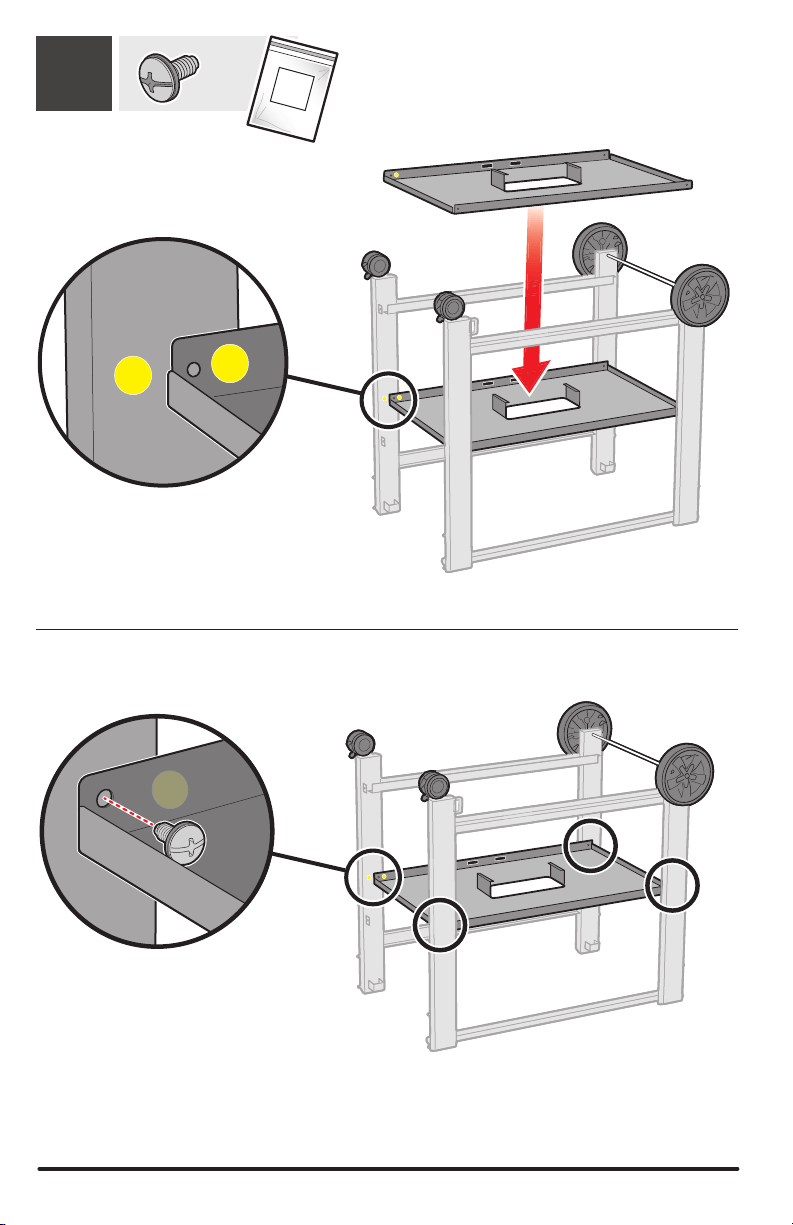

6
10
7
-4
A
WWW.WEBER.COM 11

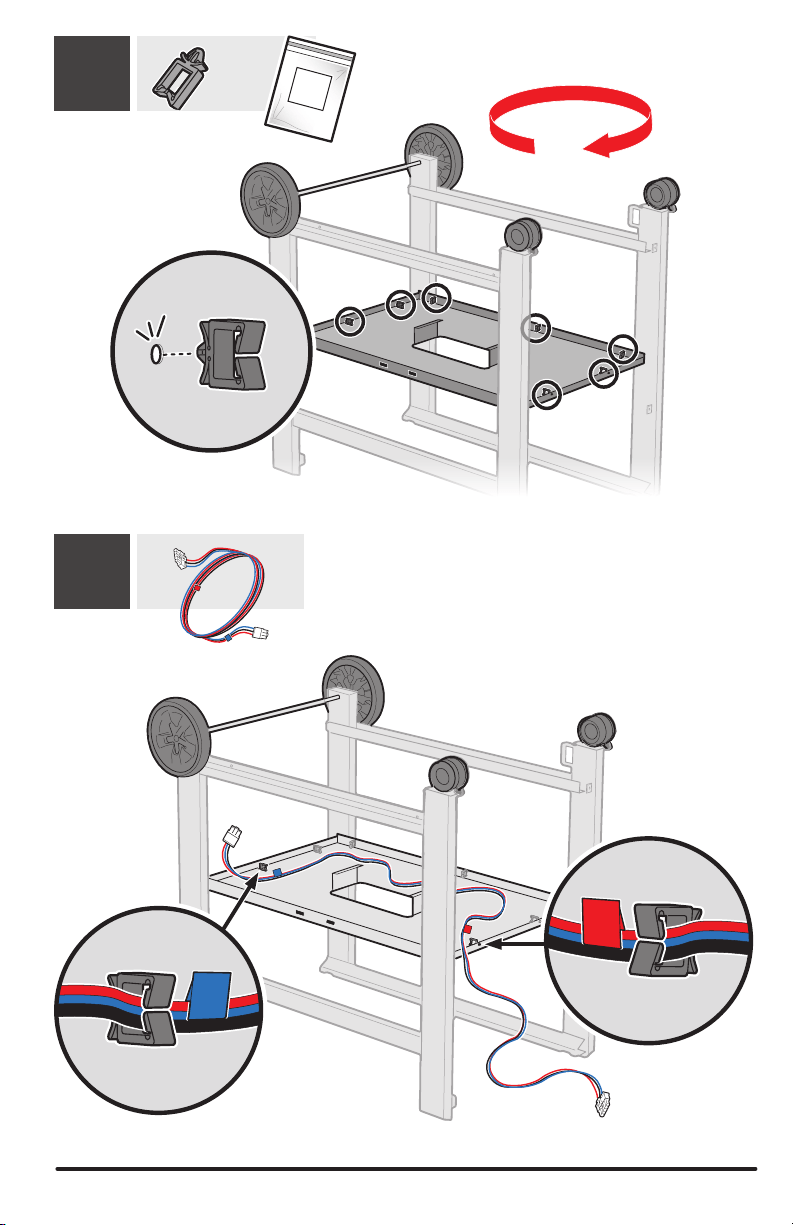

8
-7
A
9
12

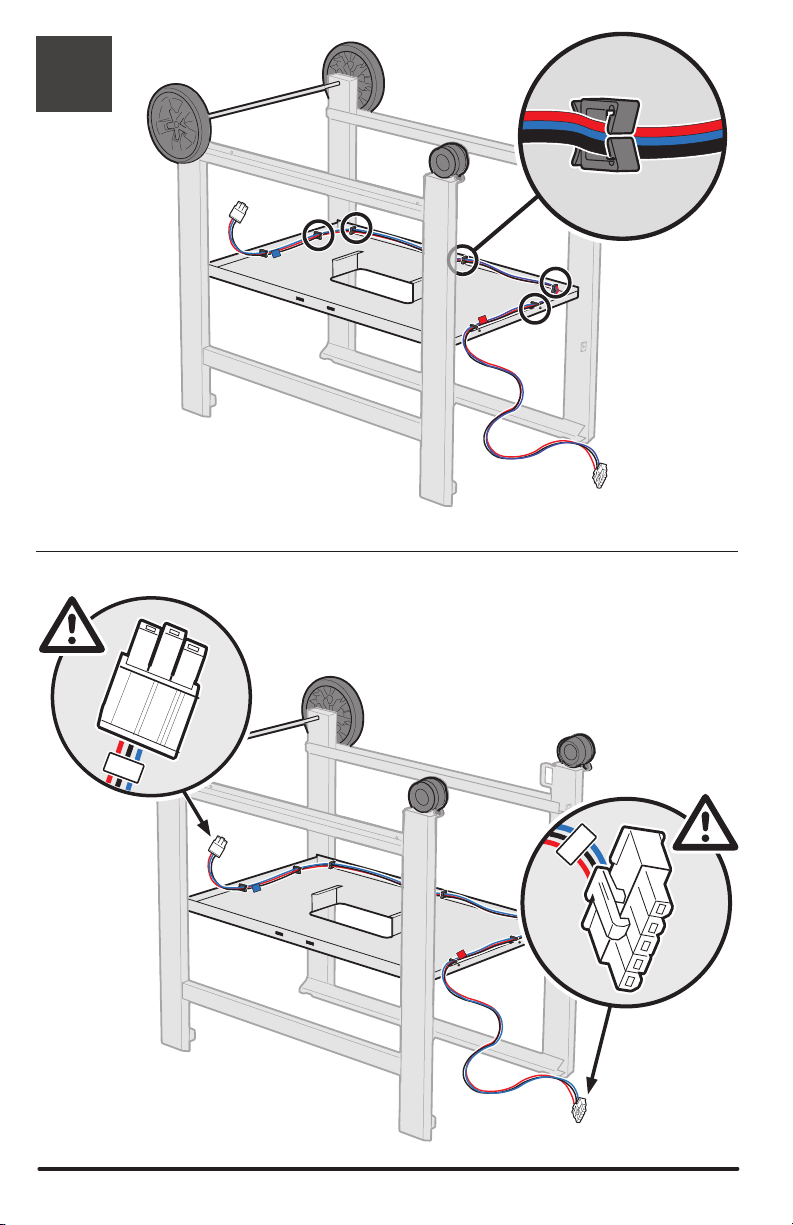

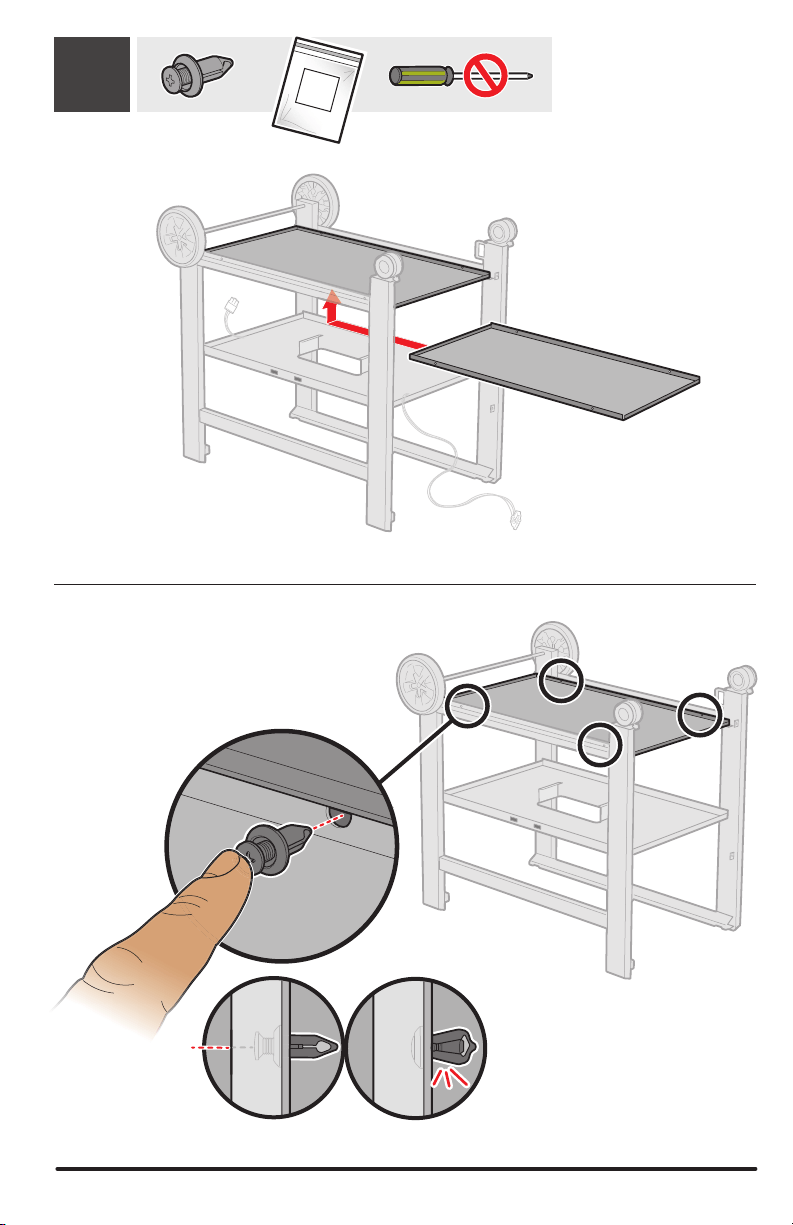

10
P2
P1
WWW.WEBER.COM 13

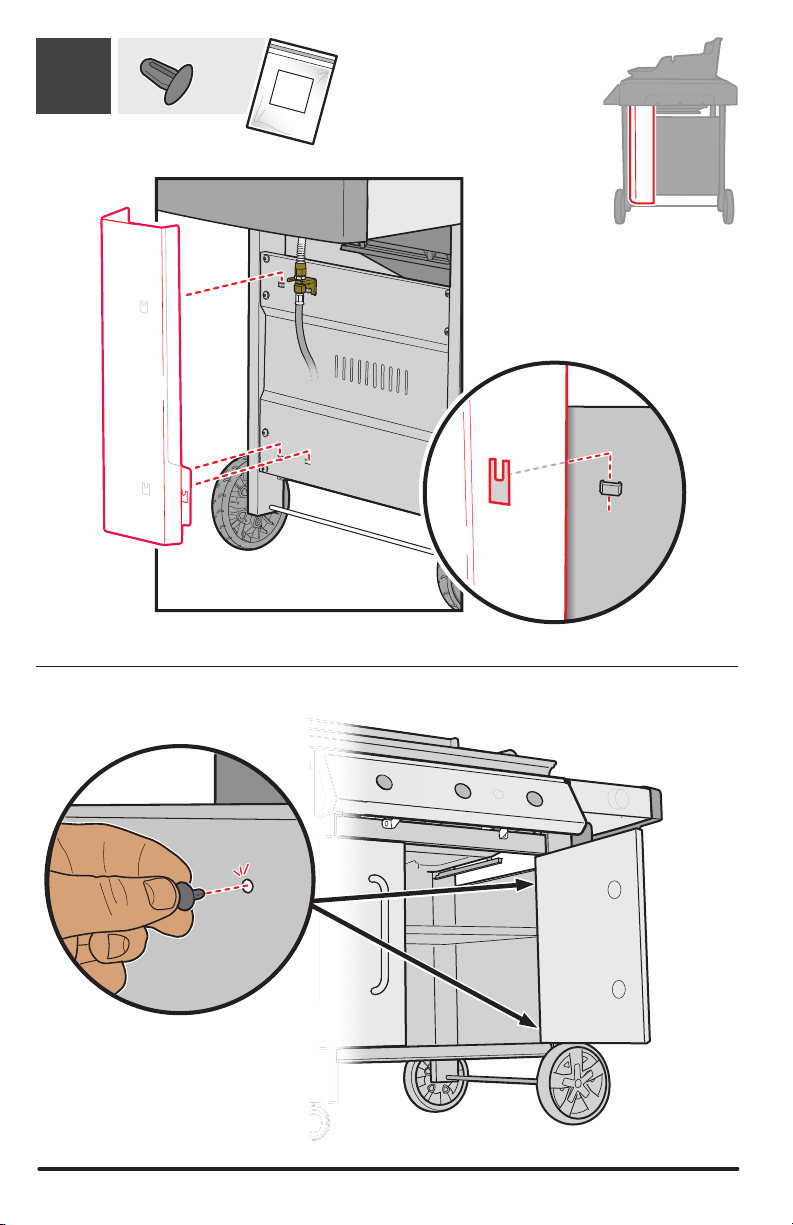

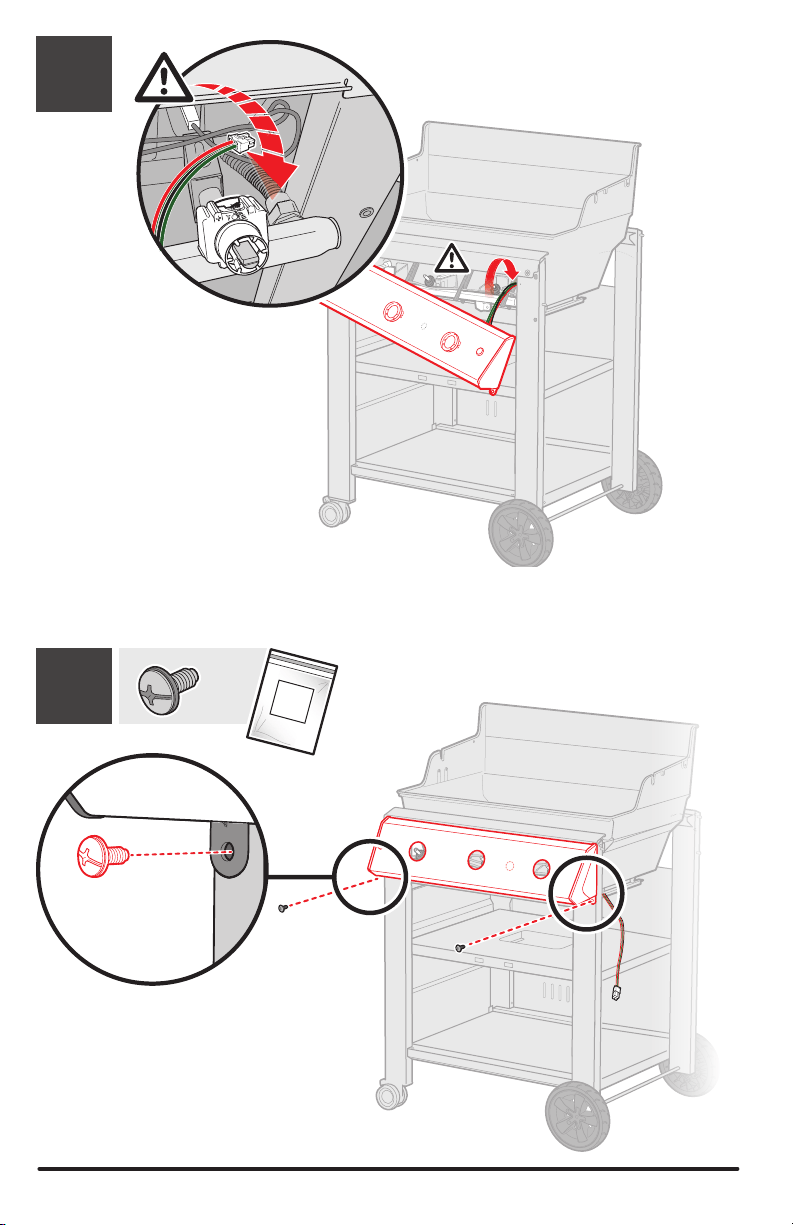

11
-4
A
14
13
-4
A
2
2
1
5
8
9
3
2
_
0
4
1
9
1
6
12
-2
A
WWW.WEBER.COM 15

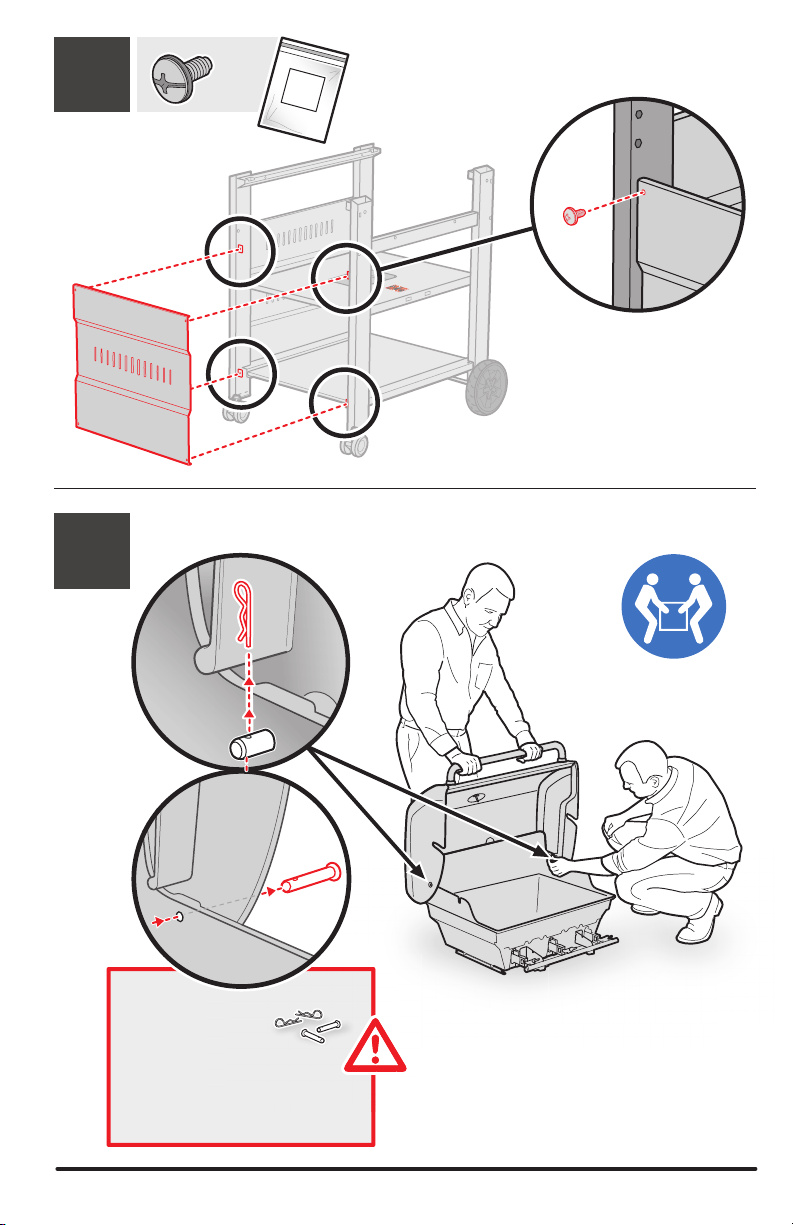

14
-4
B
15

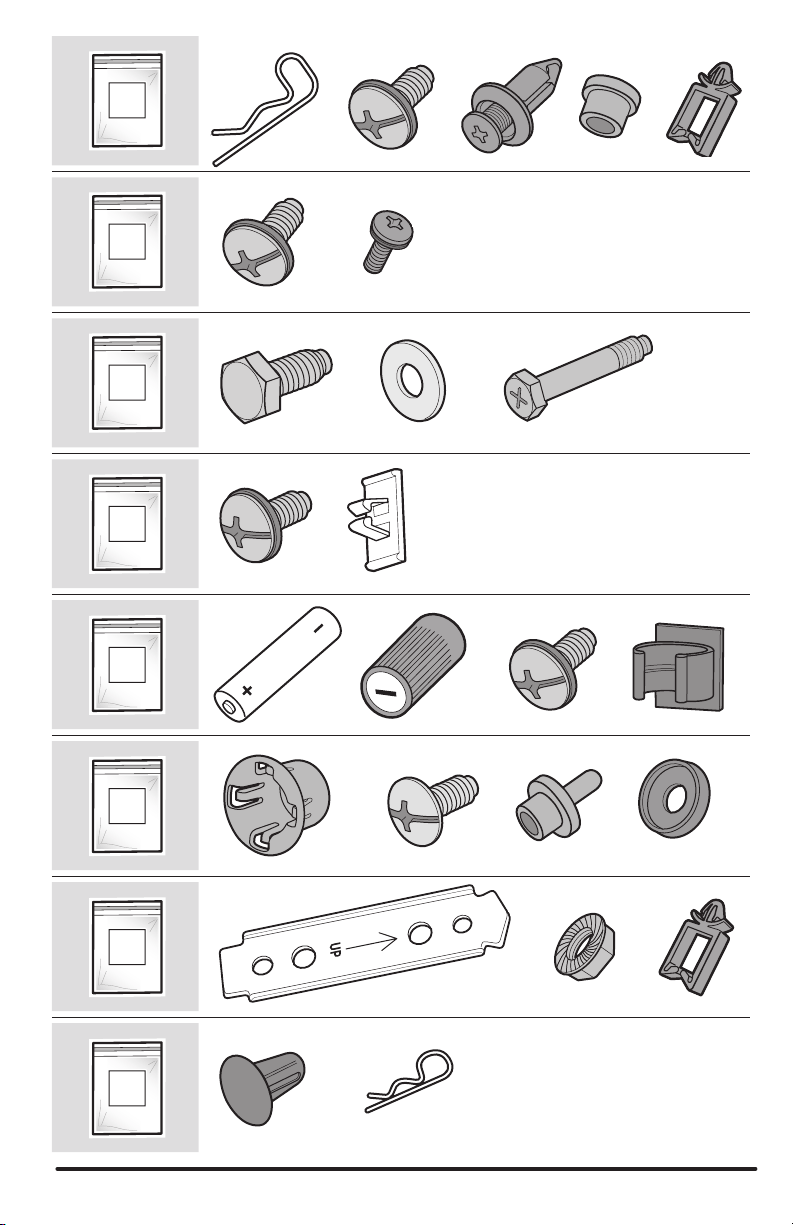

m Sauvegarder le matériel.
m Conserve las partes.
m Save hardware.
16
16

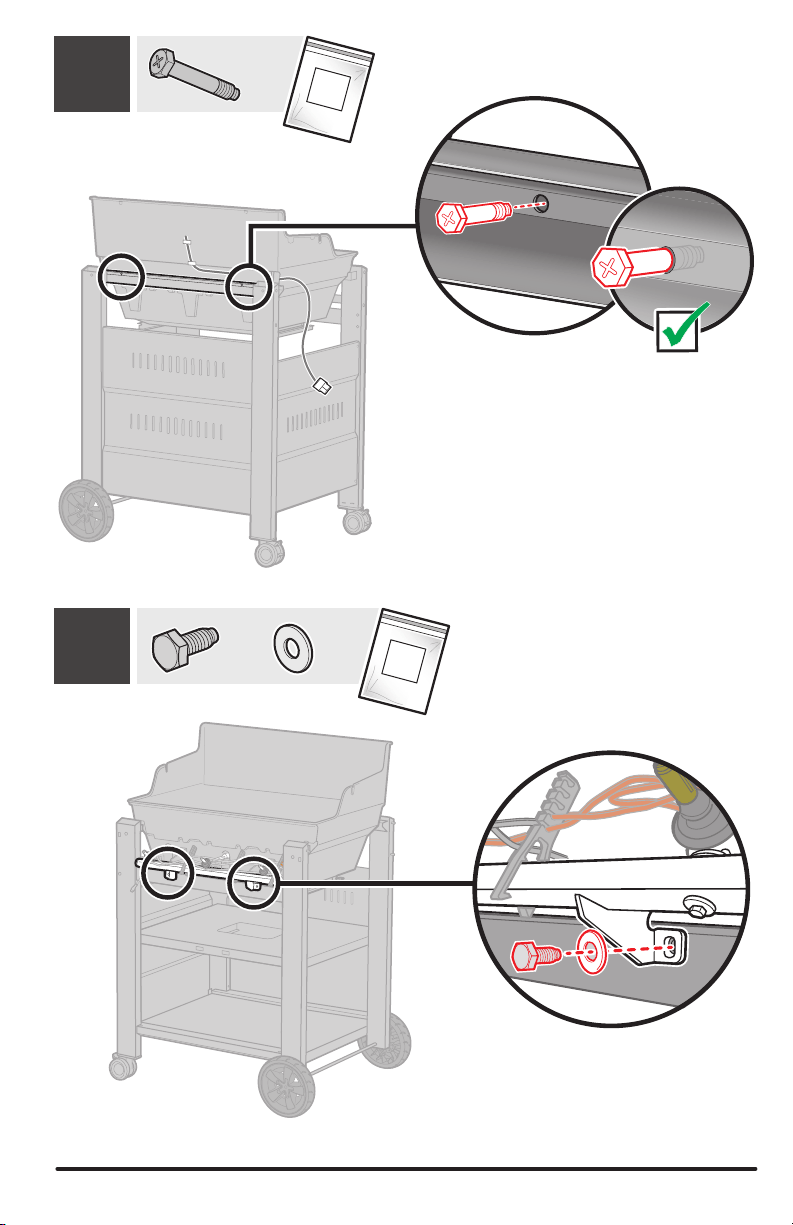

17
18

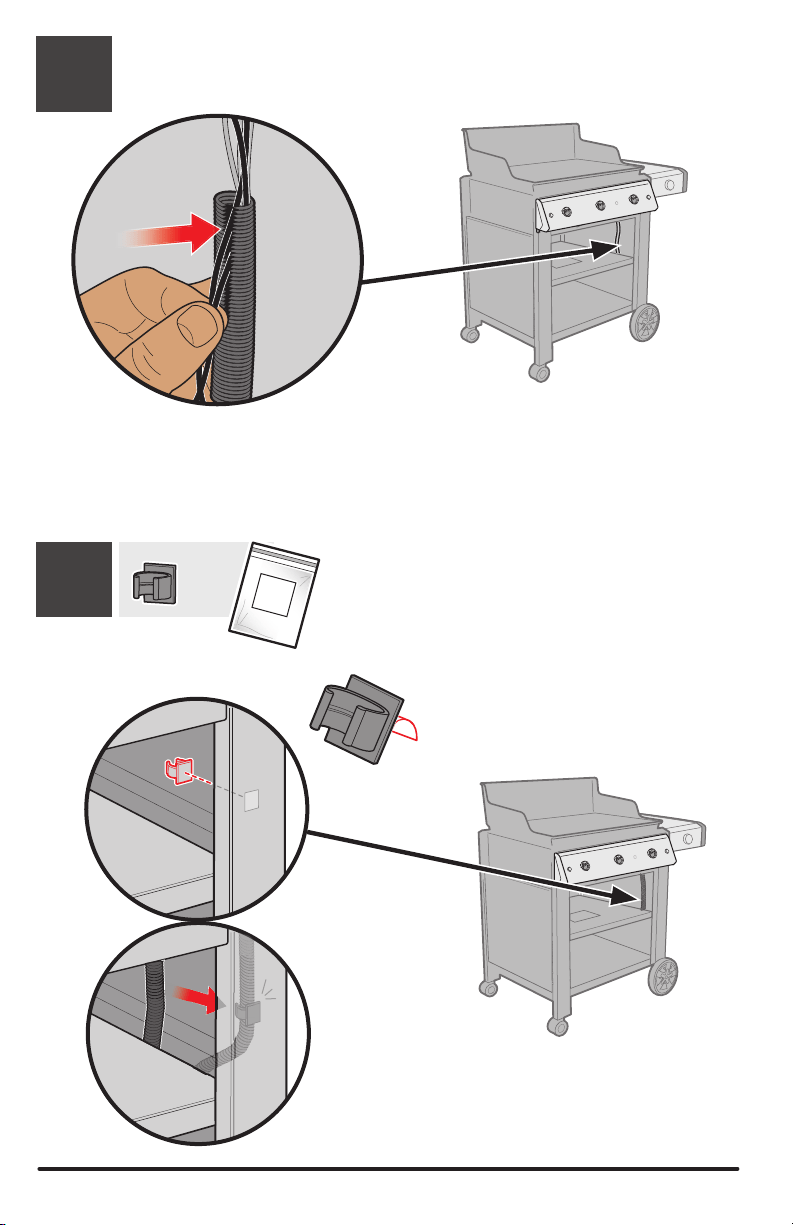

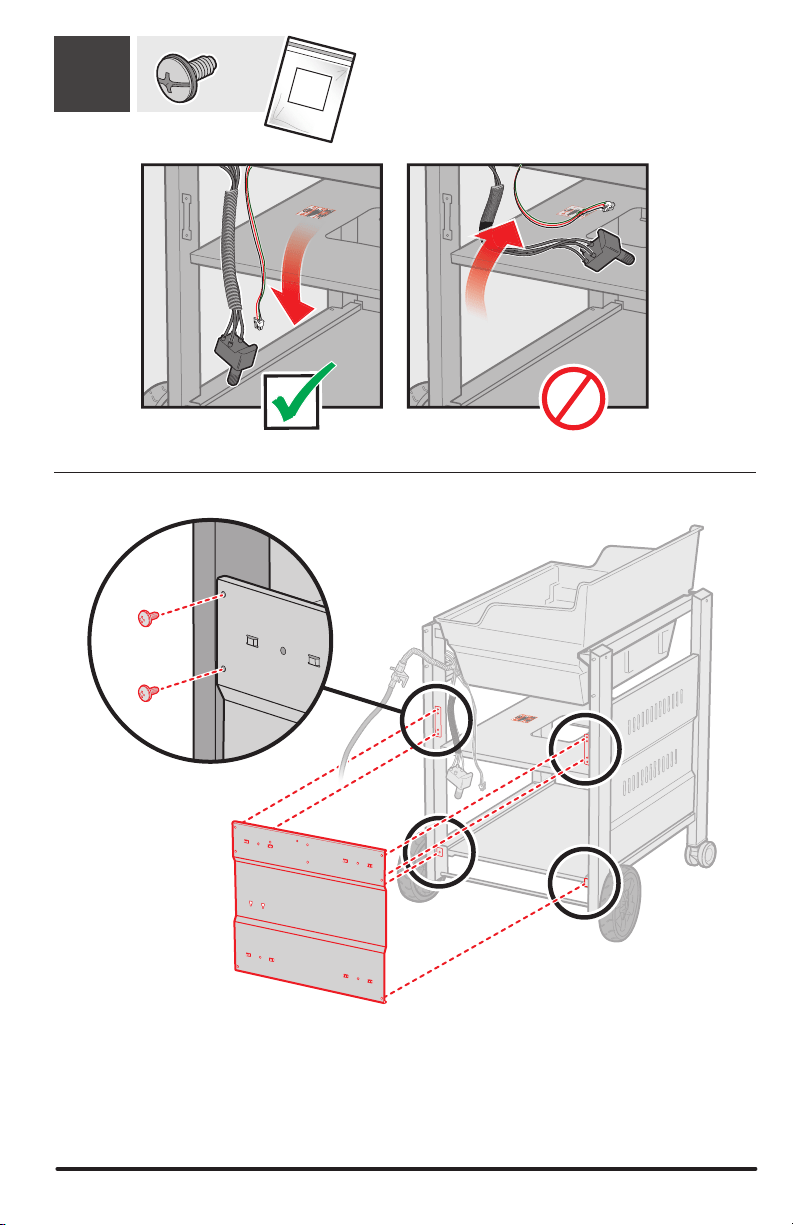

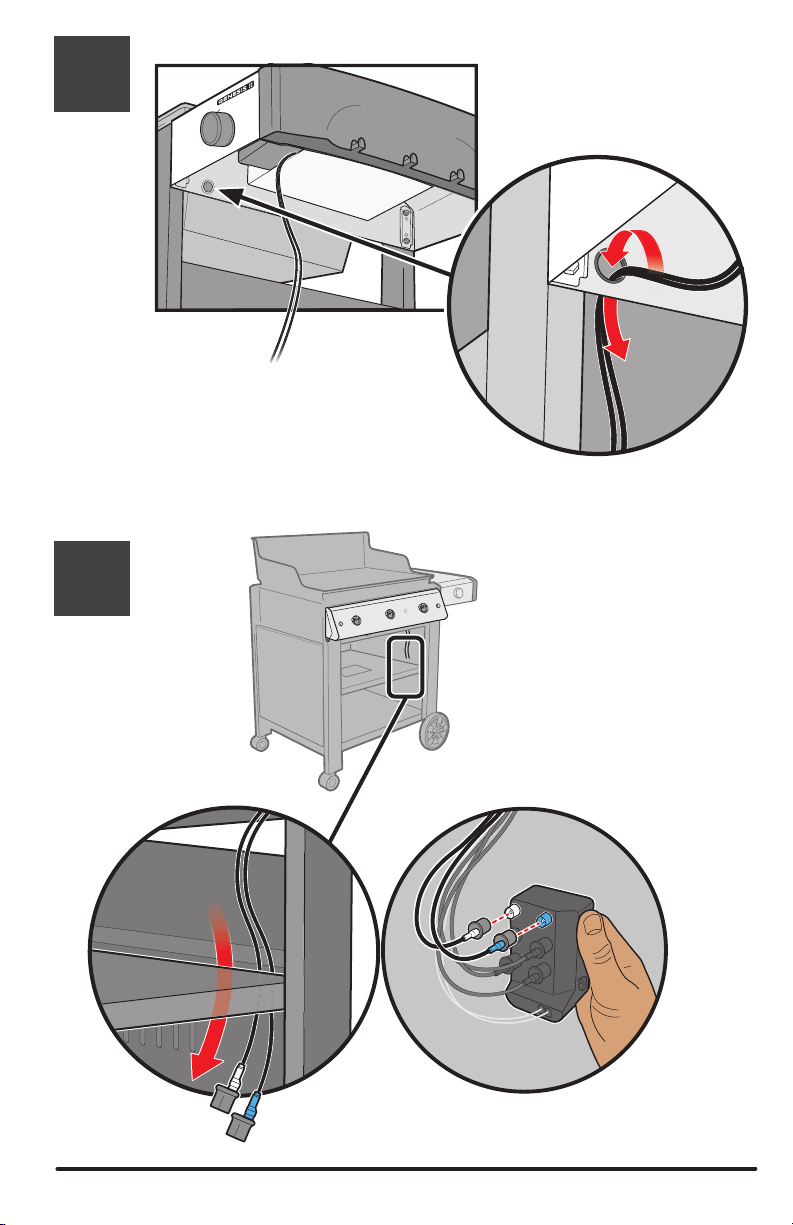

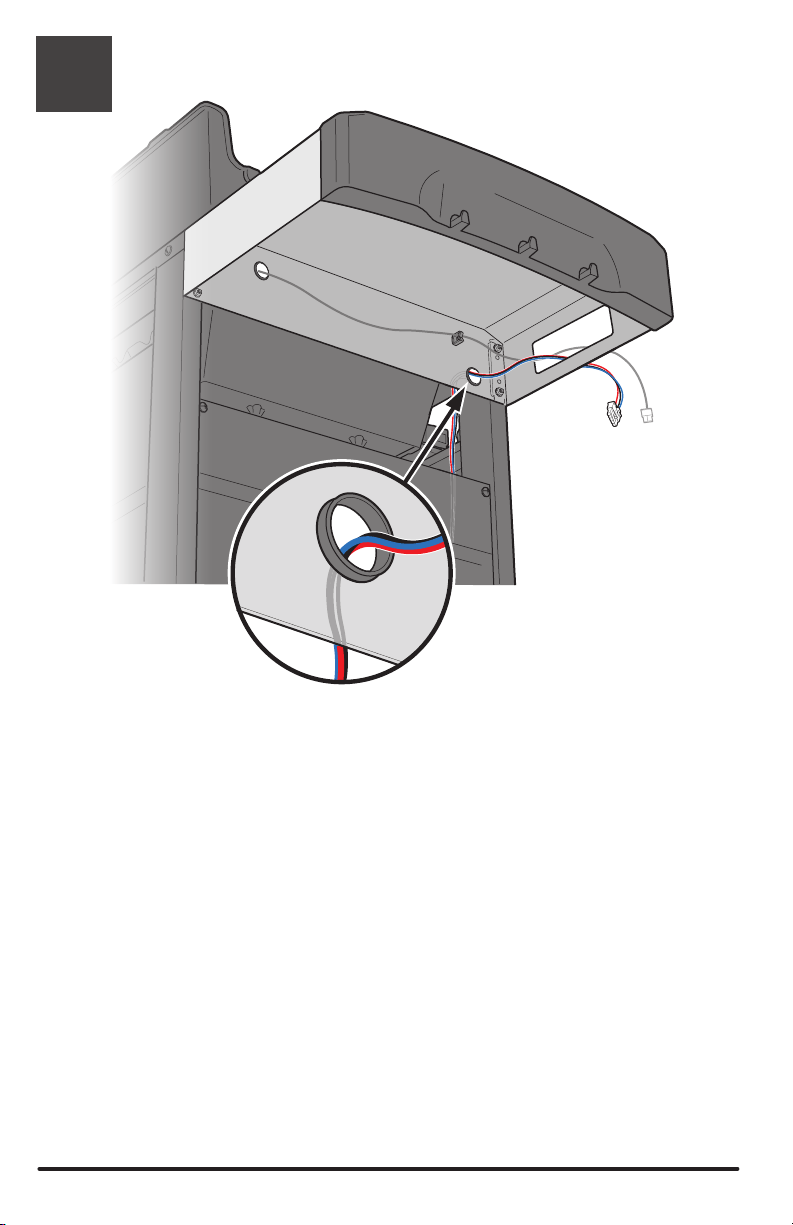

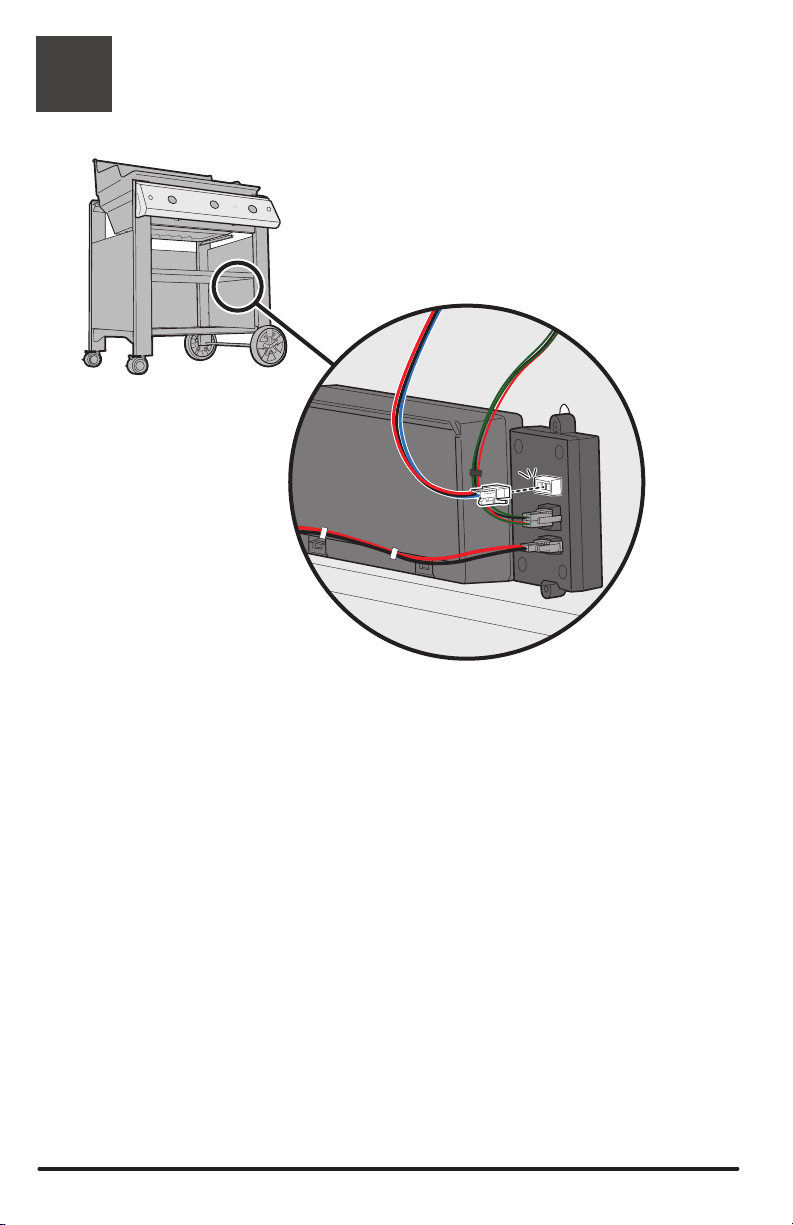

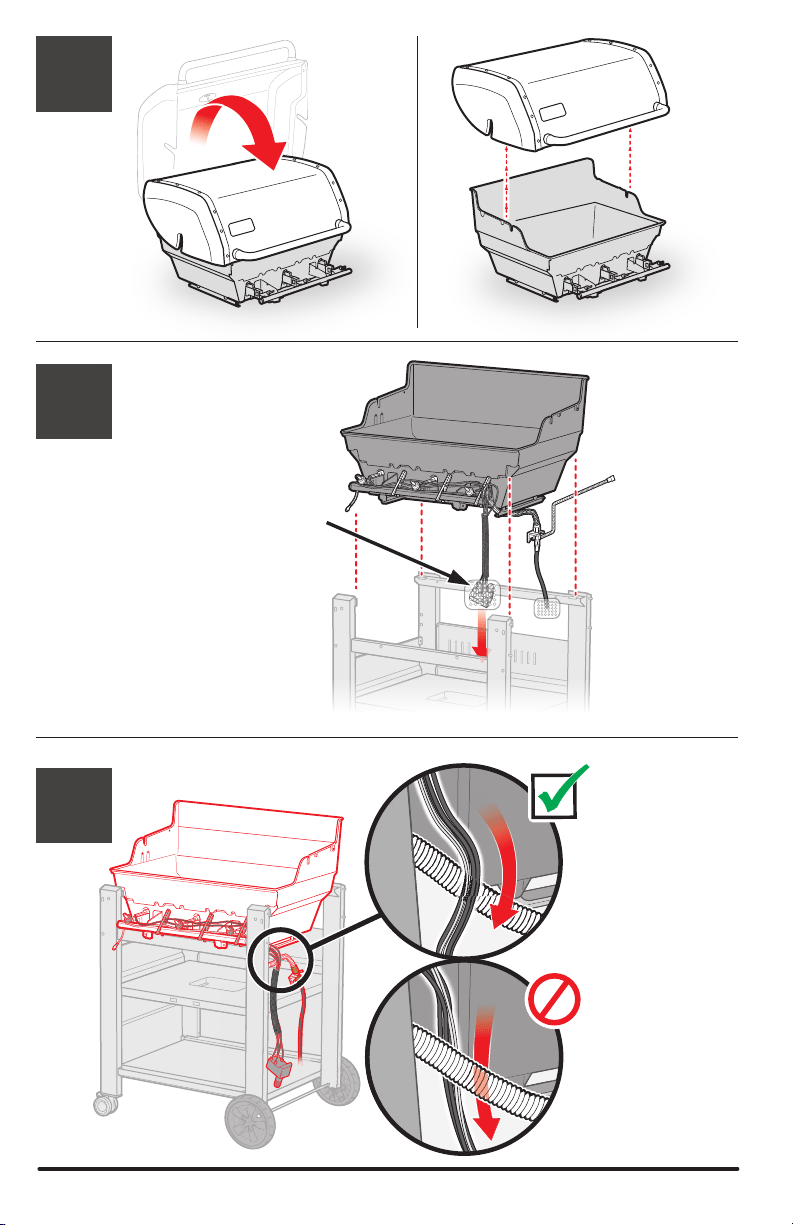

Les câbles et le
module doivent
passer à l’intérieur
du châssis du
barbecue.
Faire passer
les câbles vers
l’extérieur du
tube ondulé de la
conduite de gaz.
Los cables y el
módulo deben
introducirse en la
estructura de la
barbacoa.
Pase los cables
por el lado exterior
de la manguera
corrugada de gas.

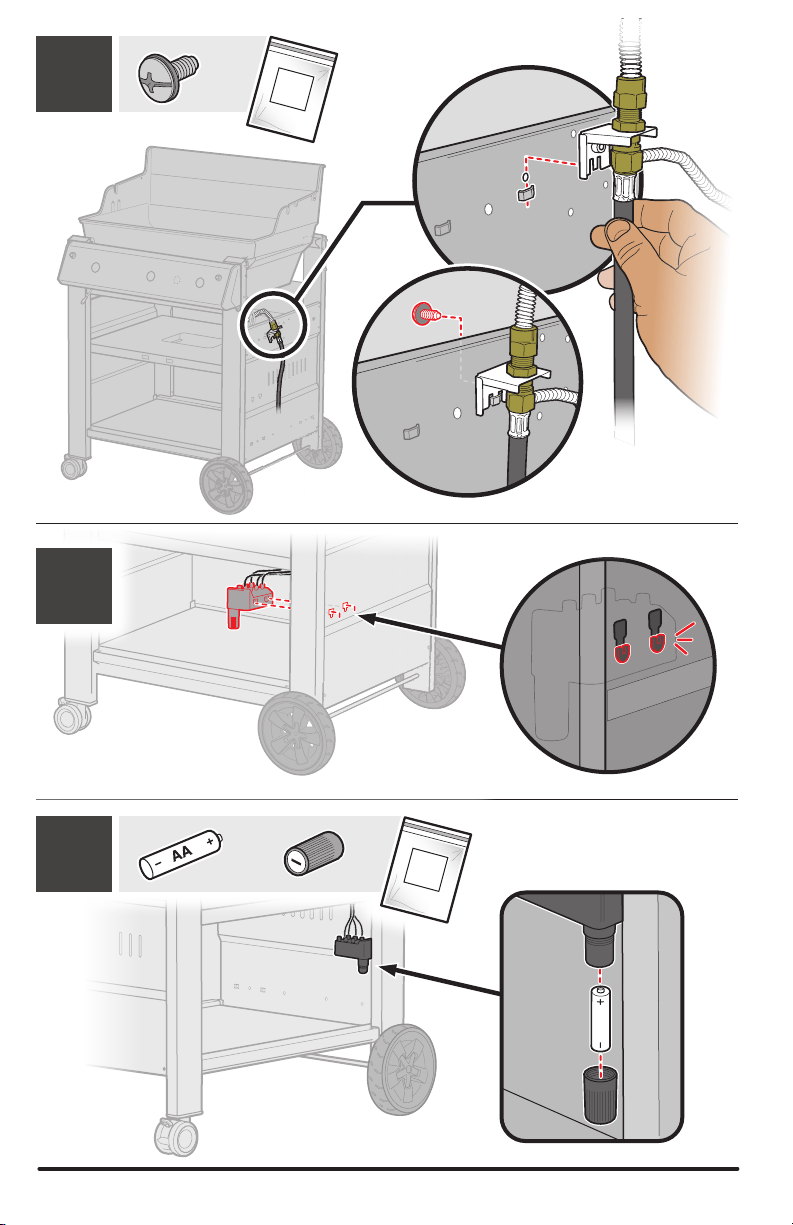

Wires and module
must be routed to
the inside of the
grill frame.
Route wires to
the outside of the
corrugated gas line.
WWW.WEBER.COM 17

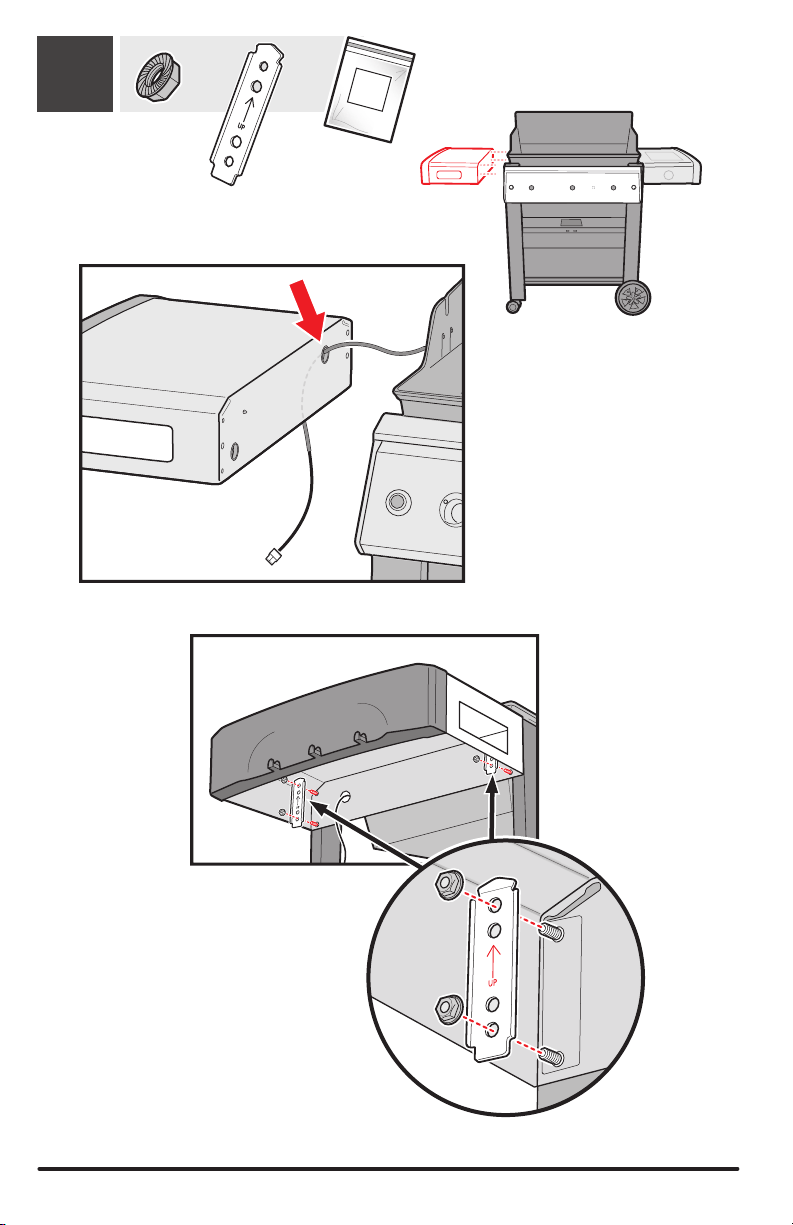

19
-2
C
20
-2 -2
C
18

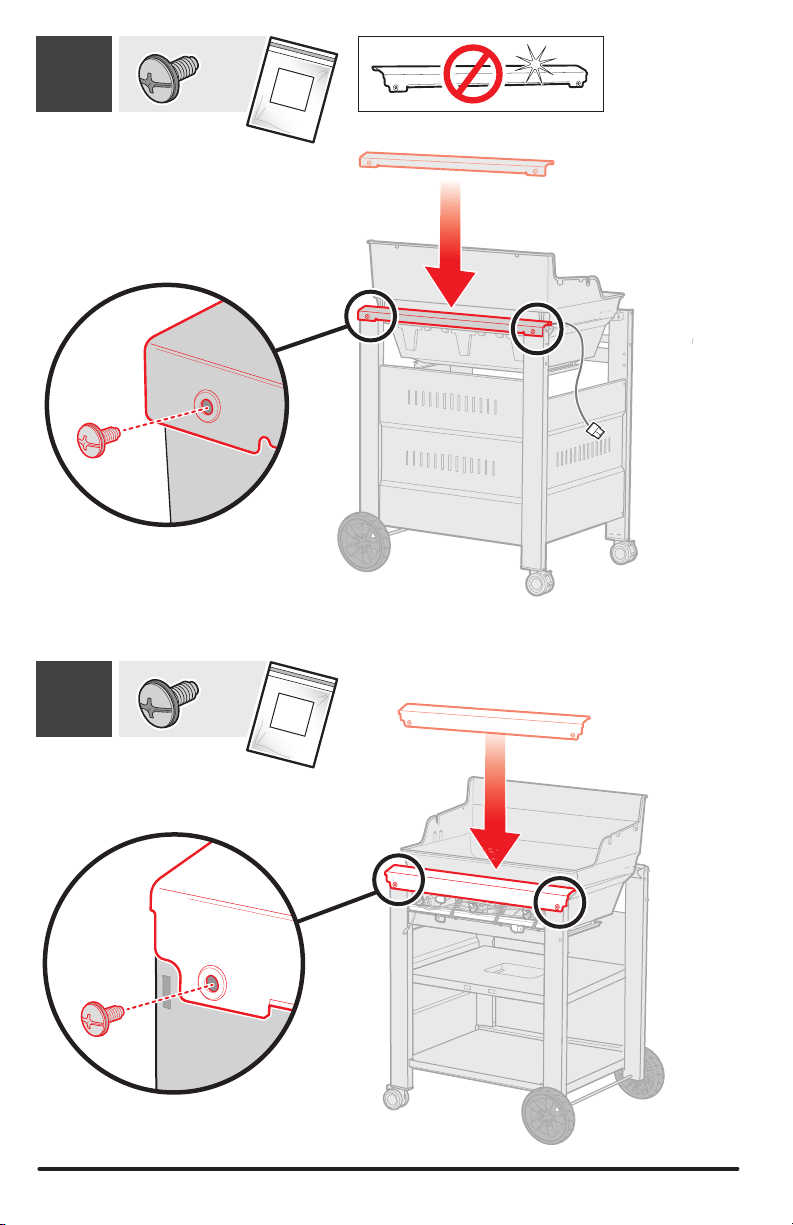

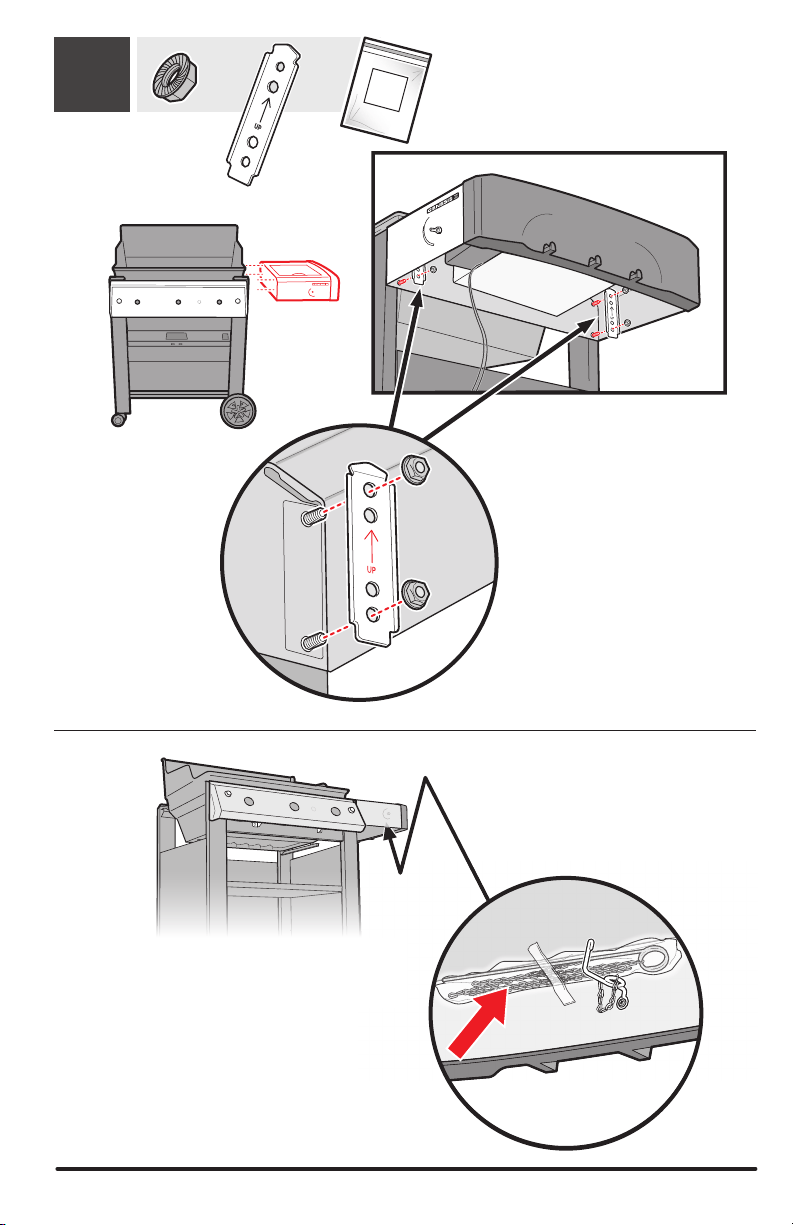

21
-2
D
22
-2
D
WWW.WEBER.COM 19

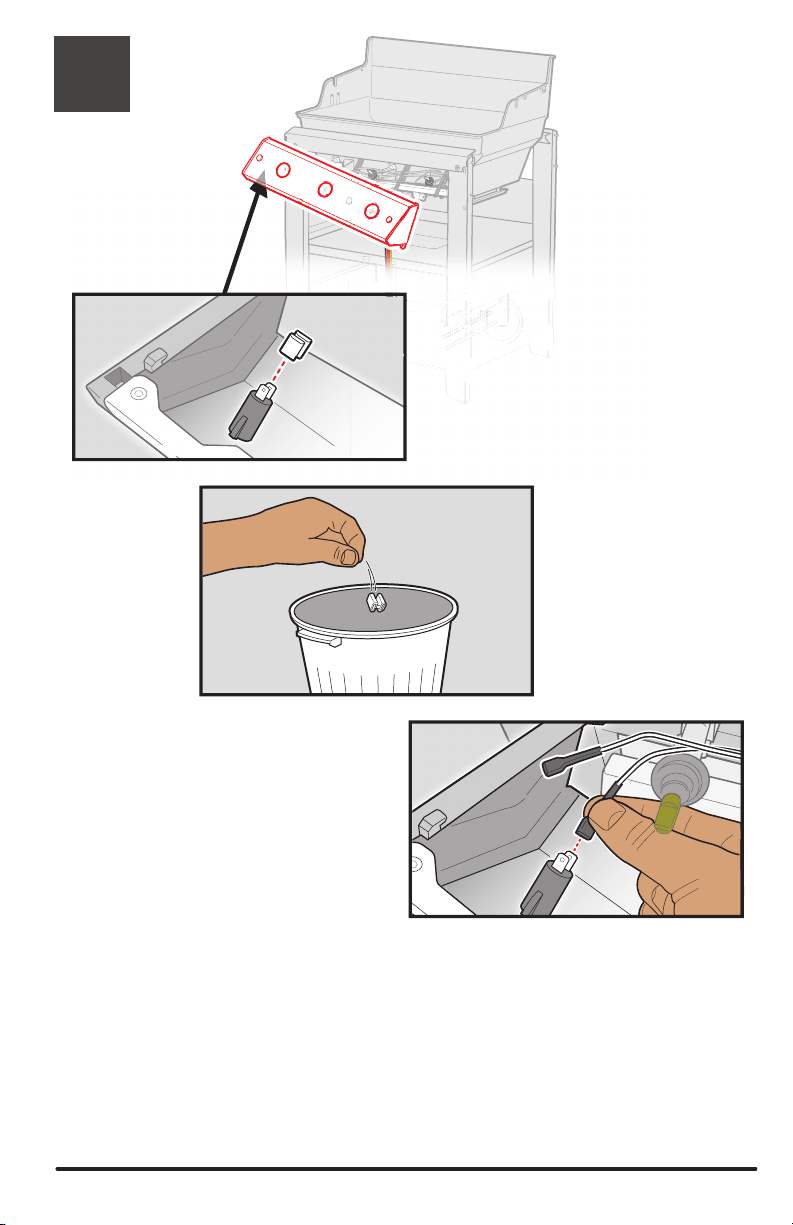

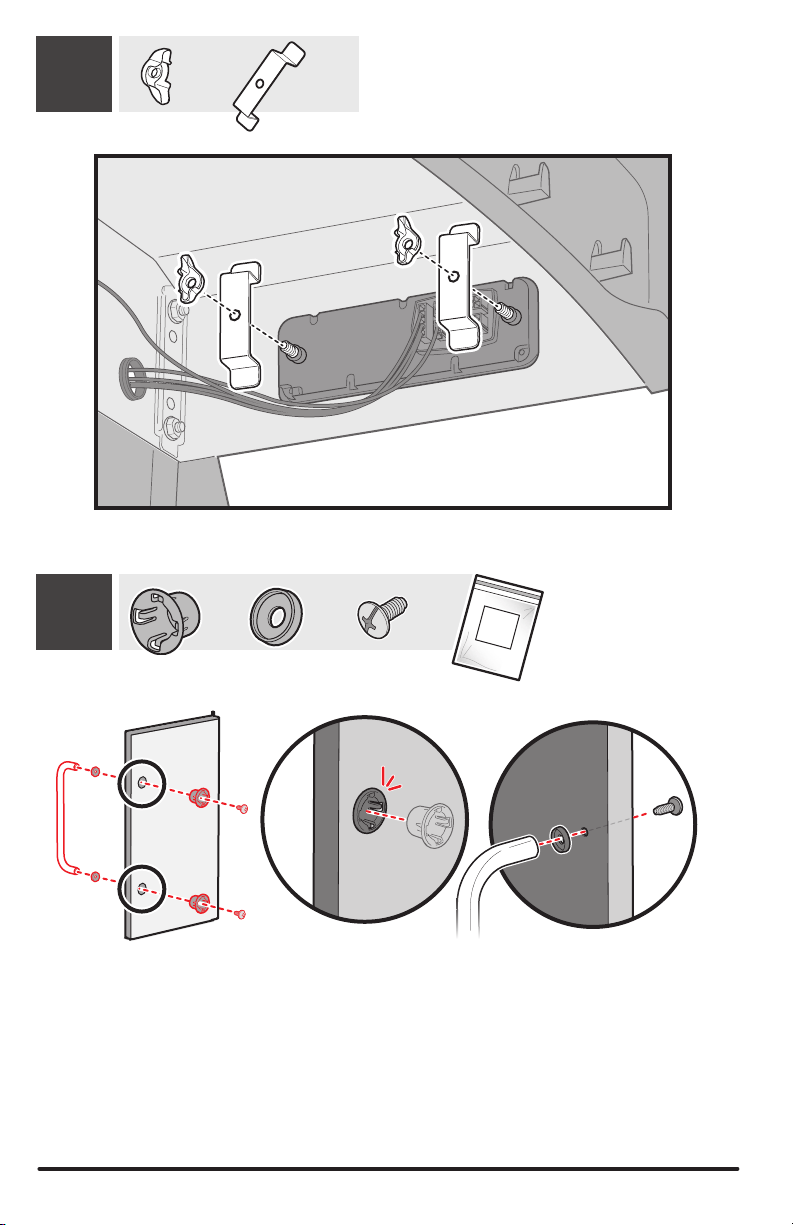

23

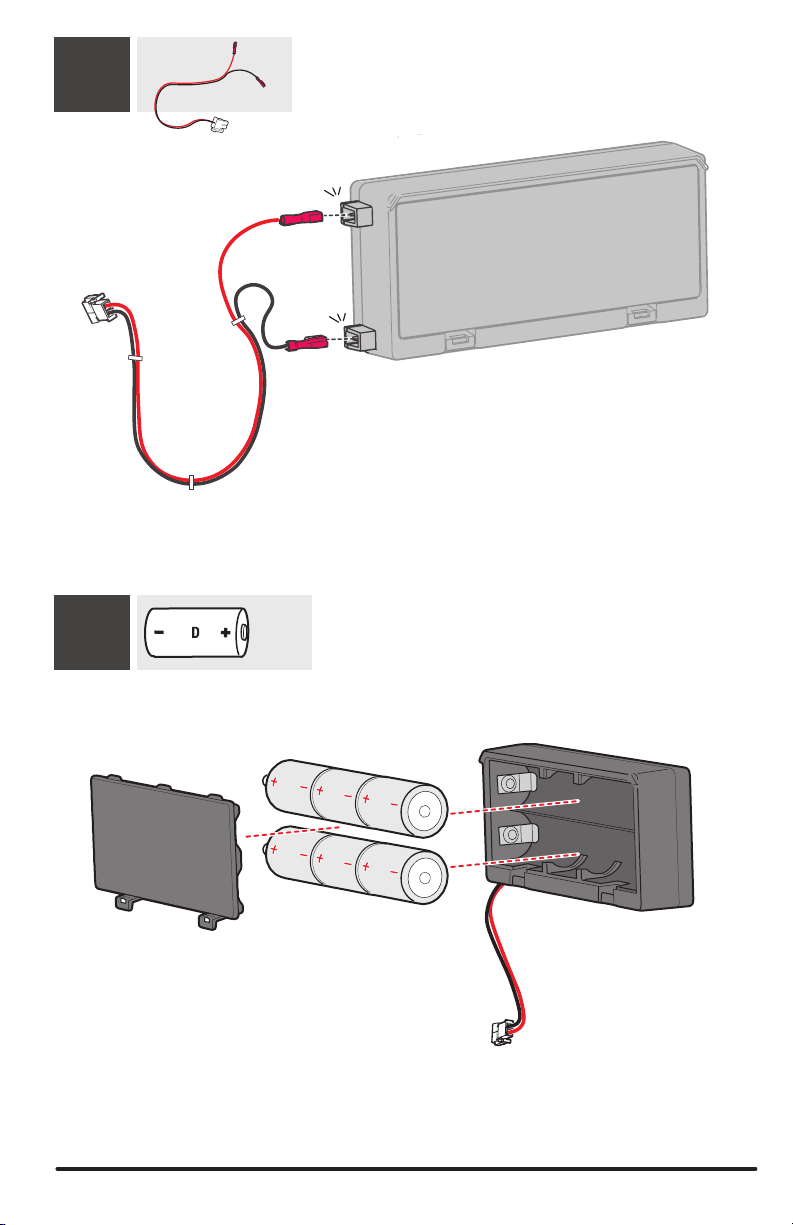

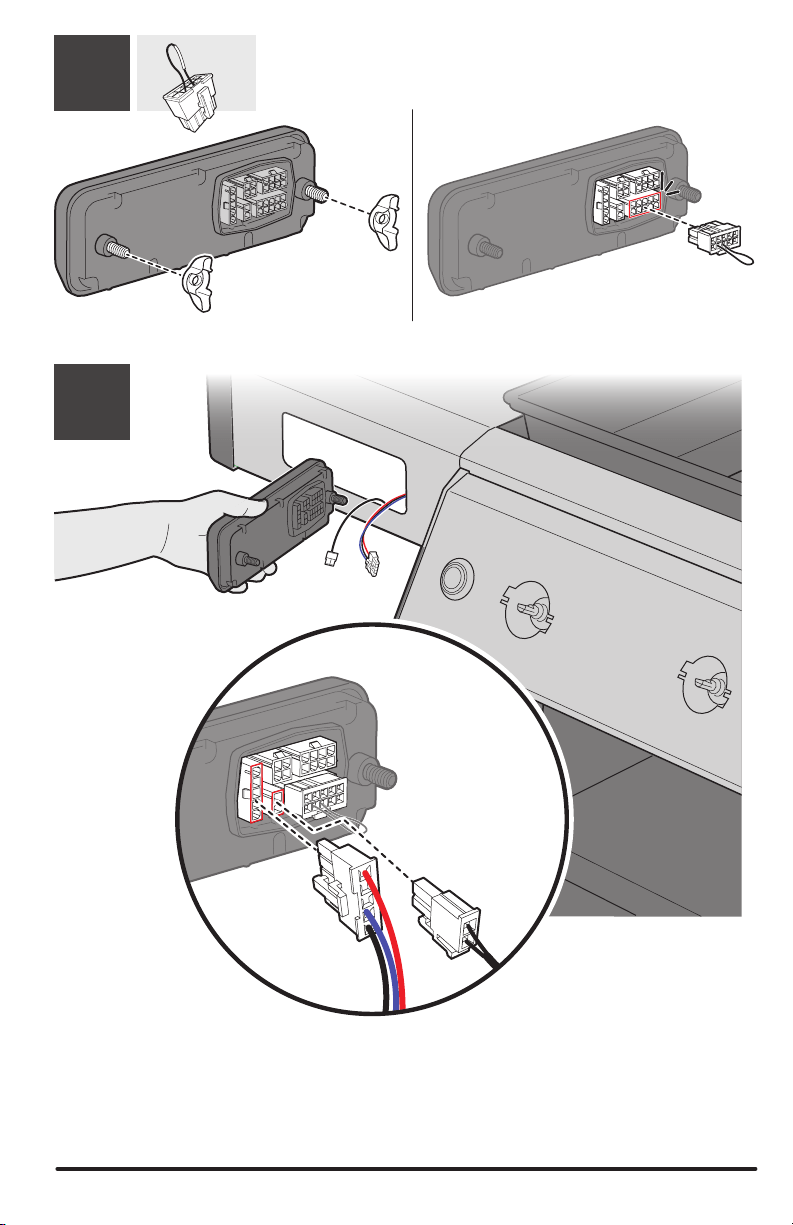

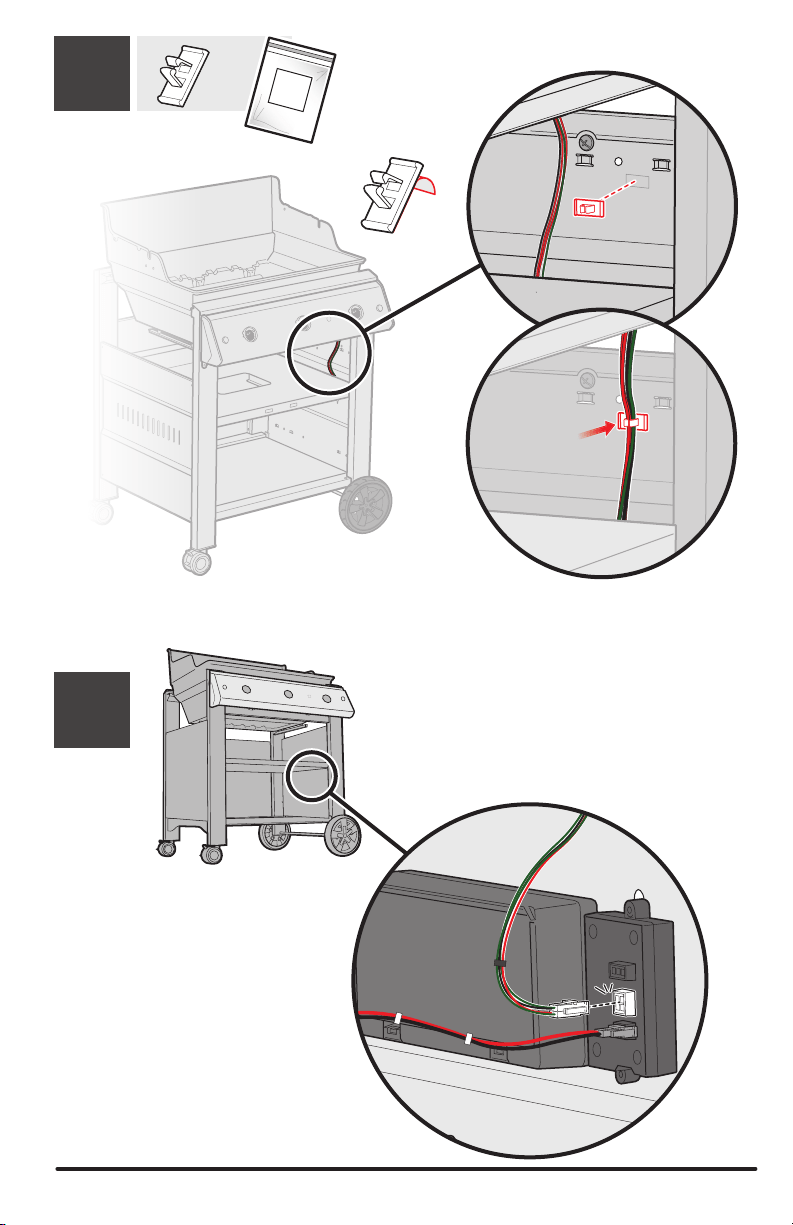

Attach wires.
Conectar los cables.
Attach wires.
20

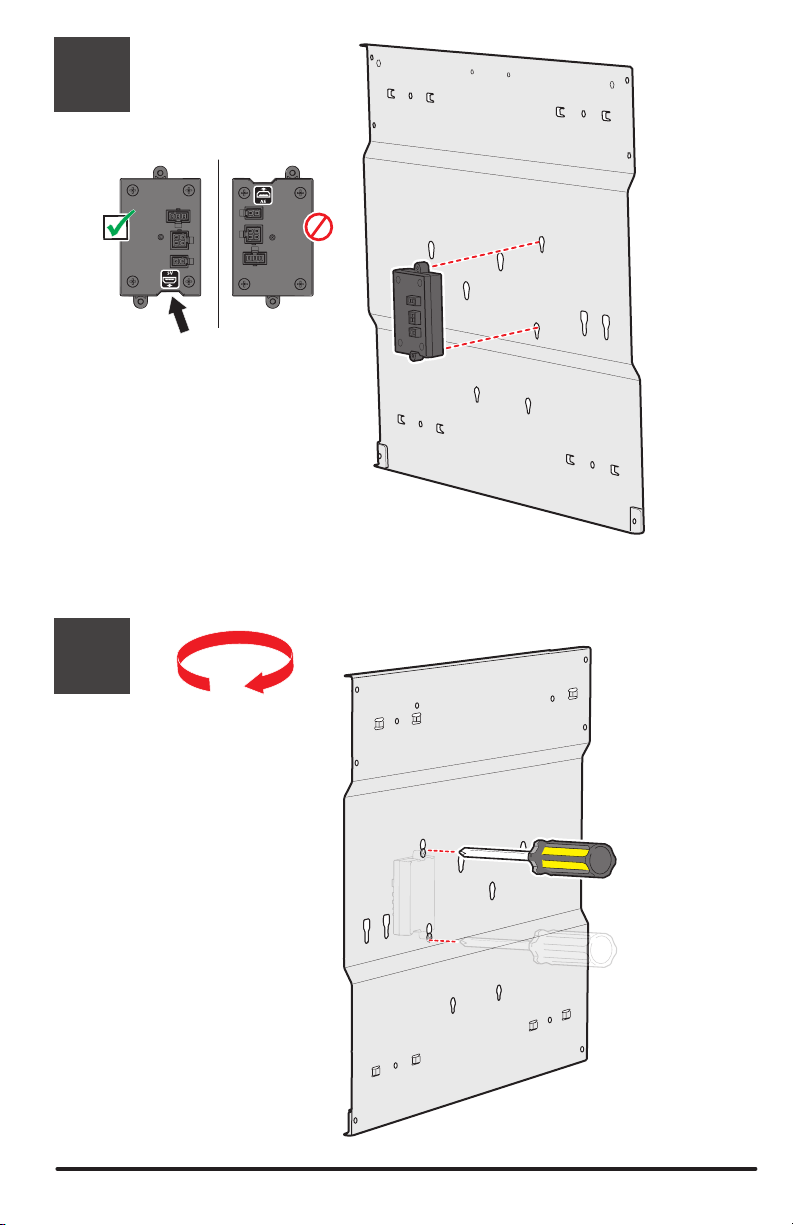

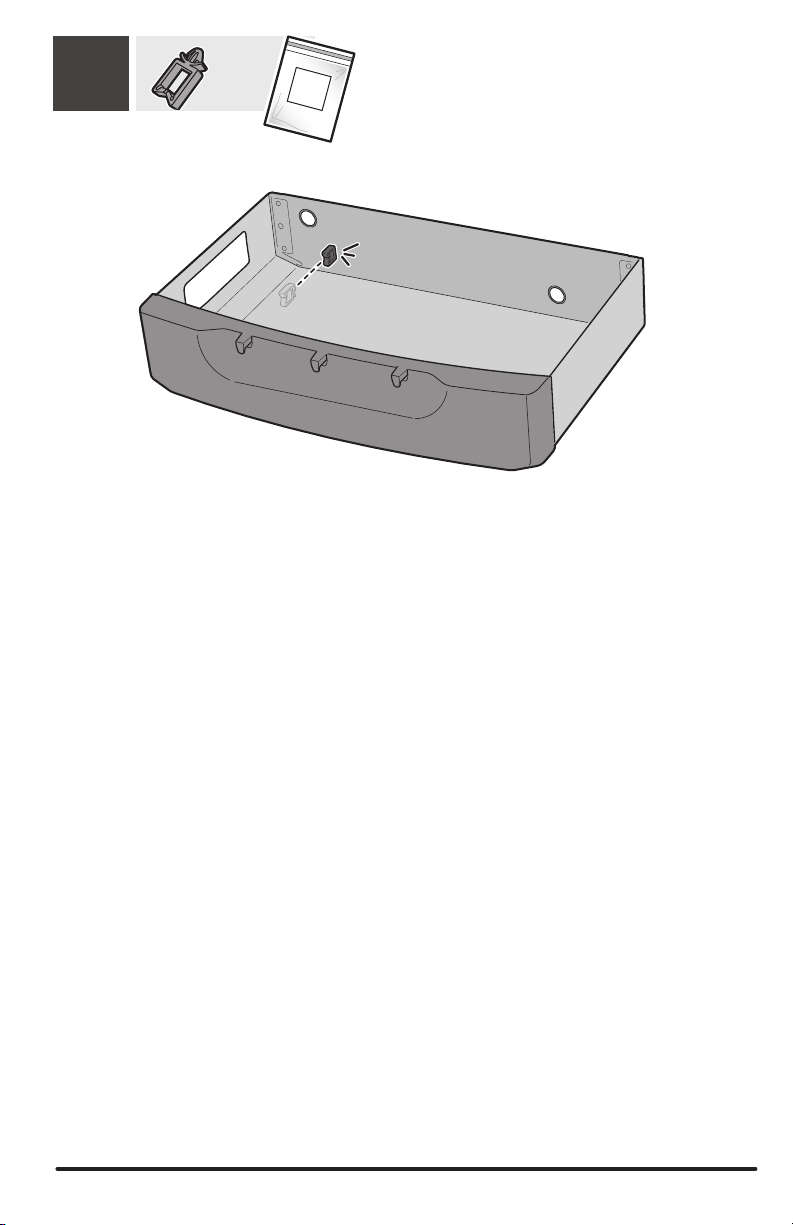

25
-2
D
24
WWW.WEBER.COM 21
52769_060920
Micro USB
52769_060920
Micro USB
26
27
22

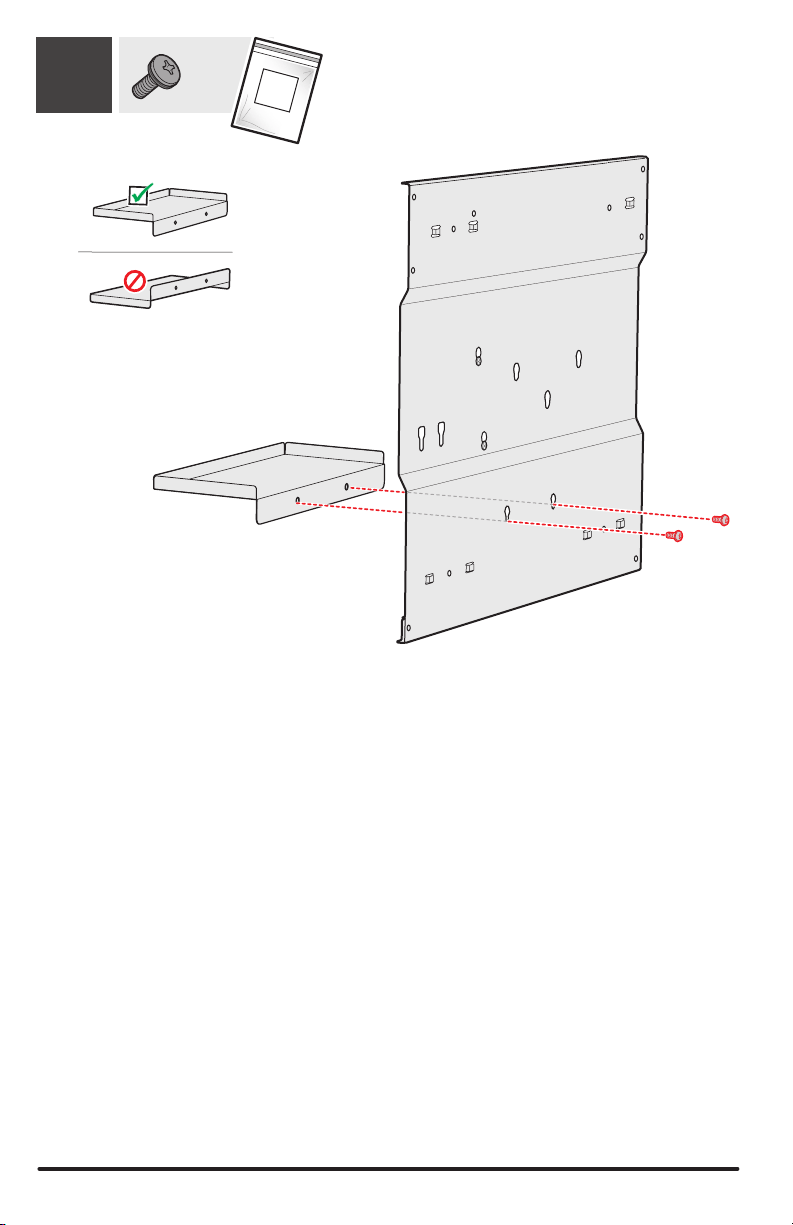

28
-2
B
WWW.WEBER.COM 23

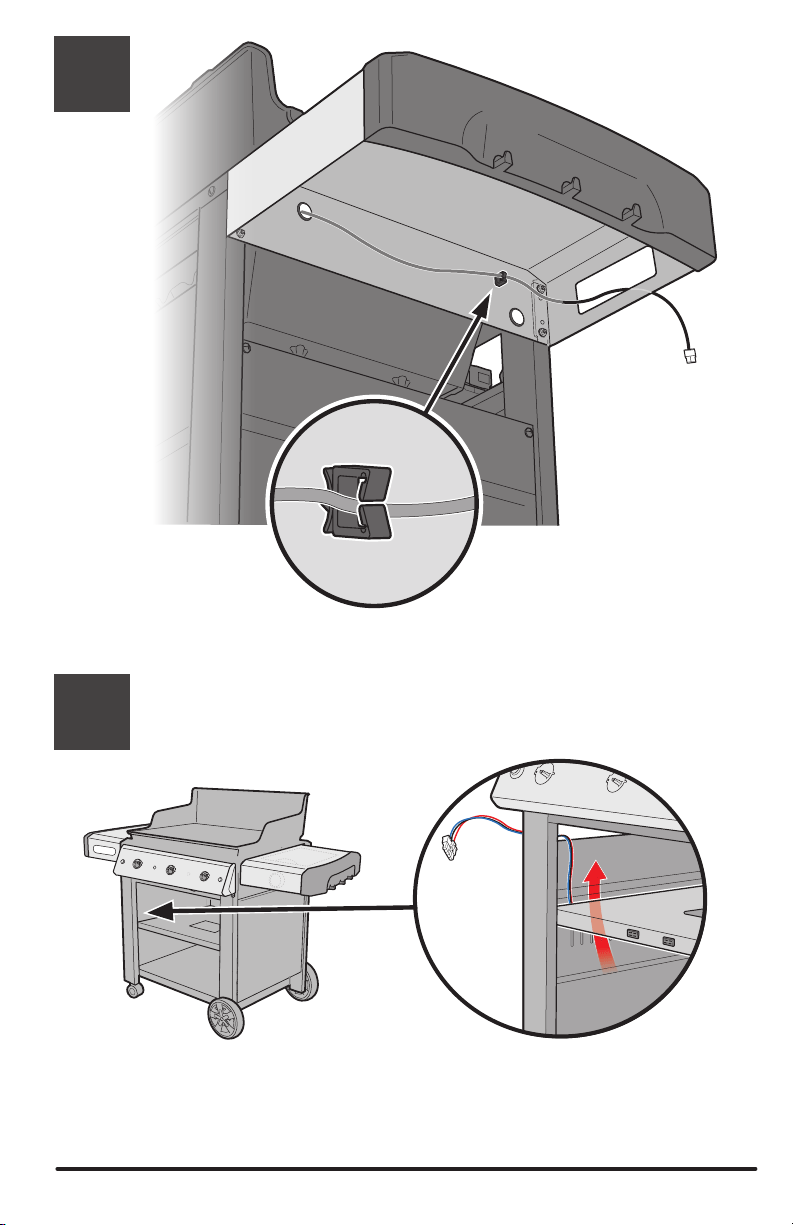

29
30
-6
24

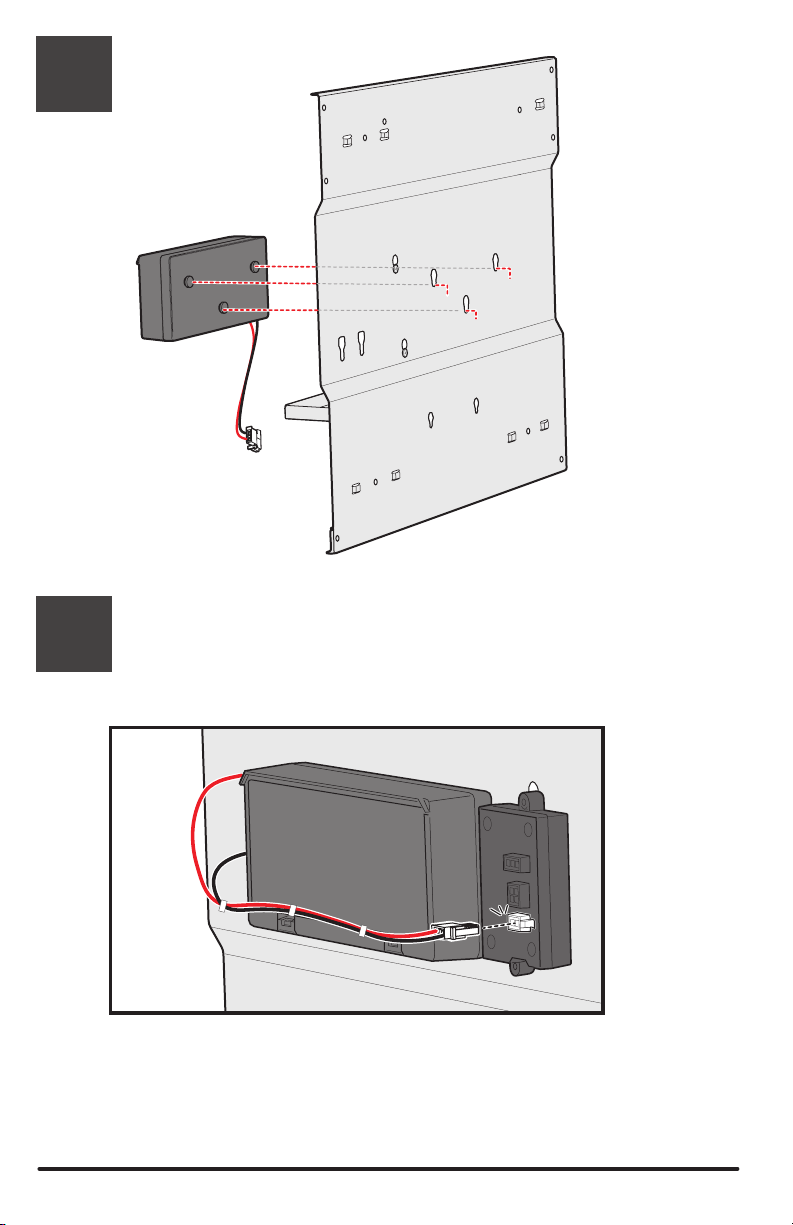

31
32
WWW.WEBER.COM 25
33
-6
B
26
34
-1
E
35
36
-1 -1
E
WWW.WEBER.COM 27
37
-1
D
38
28
39
WWW.WEBER.COM 29

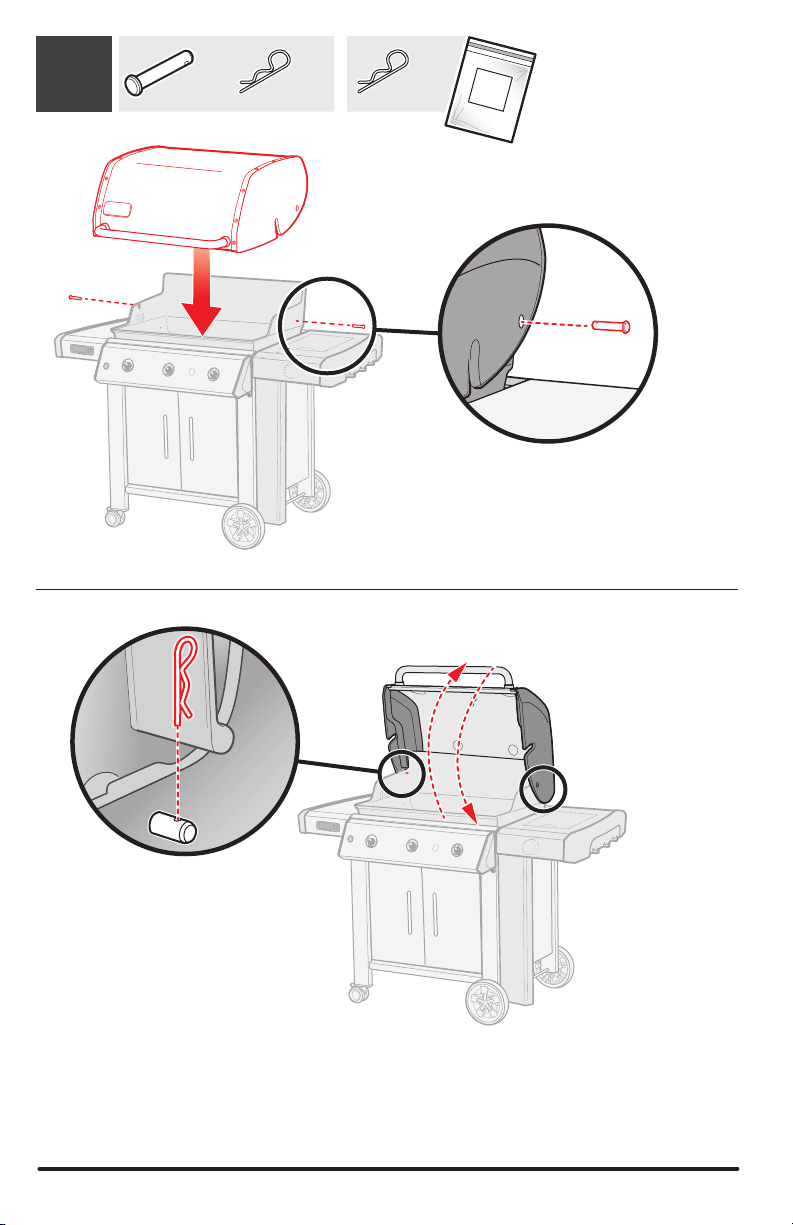

40
-4 -2
G
m Consultez la section Dépannage de votre Mode d’emploi
pour obtenir les instructions d’allumage à l’allumette.
m Consulte la sección “Resolución de problemas”
del manual del propietario si desea obtener
información acerca del encendido con cerillas.
m Refer to the Troubleshooting section of
your Owner’s Guide for match lighting
instructions.
30

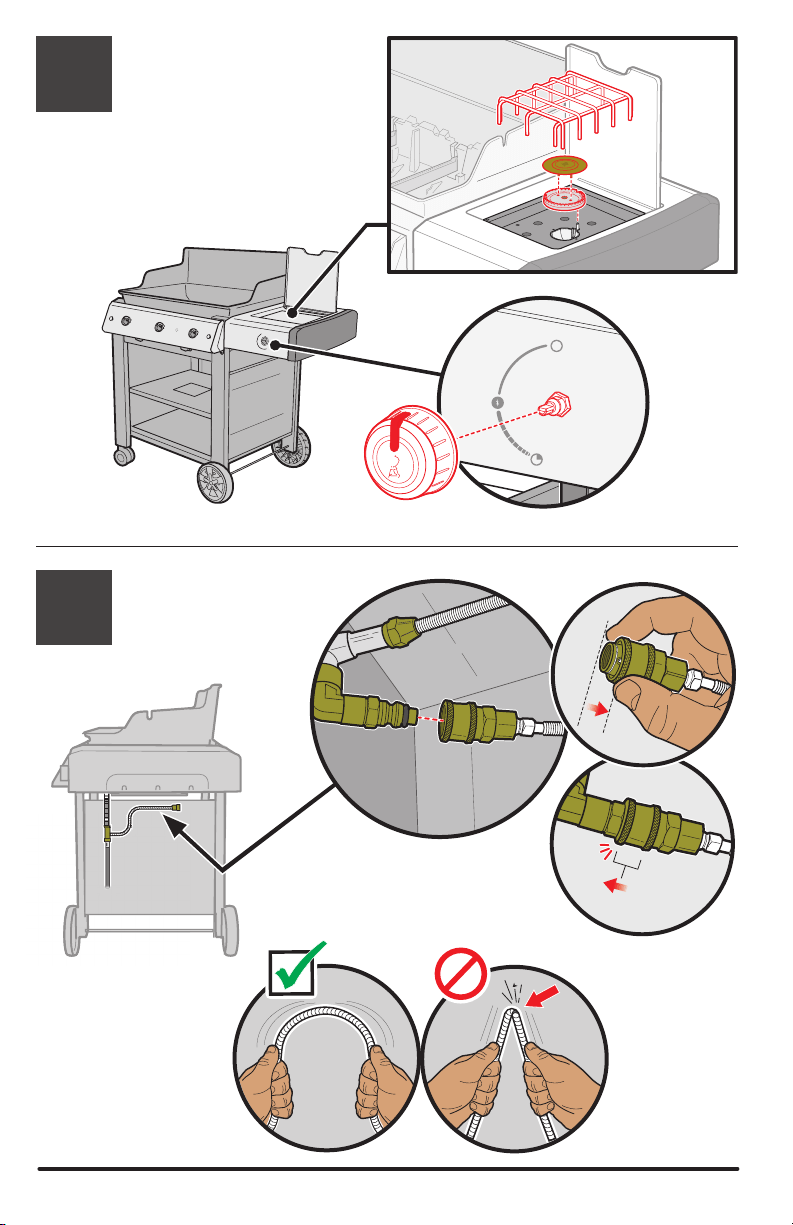

41
42
WWW.WEBER.COM 31
43
44
32
45
46
-1
E
WWW.WEBER.COM 33
47
-1
G
34
48
-4 -2
G
WWW.WEBER.COM 35
49
50
36
51
WWW.WEBER.COM 37
52
53
Référez-vous au «Schéma de câblage de WEBER CONNECT» du Manuel du propriétaire.
Consulte el esquema de conexiones del módulo WEBERCONNECT en el manual del propietario.
See Owner’s Manual for the WEBER CONNECT Wire Chart.
38
55
-4 -4 -4
F
54
-2 -2
WWW.WEBER.COM 39

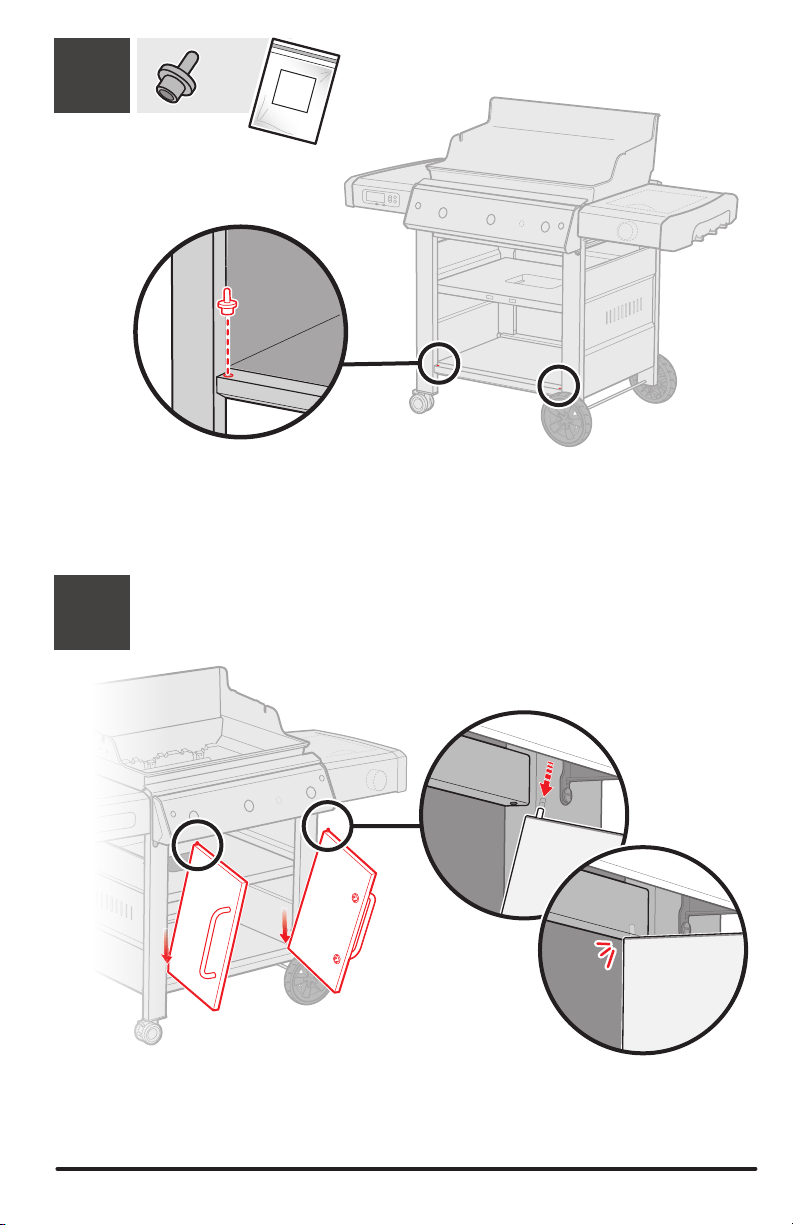

57
56
-2
F
40
58
-2
H
WWW.WEBER.COM 41
59
HAUT
BAS
ARRIBA
ABAJO
m Use guantes o una
herramienta para subir
o bajar el soporte
calentador con el
asador caliente o en
uso.
m Utilisez des gants ou
un outil pour relever ou
abaisser la grille-réchaud
lorsque le barbecue est
chaud ou qu’il est en
fonction.

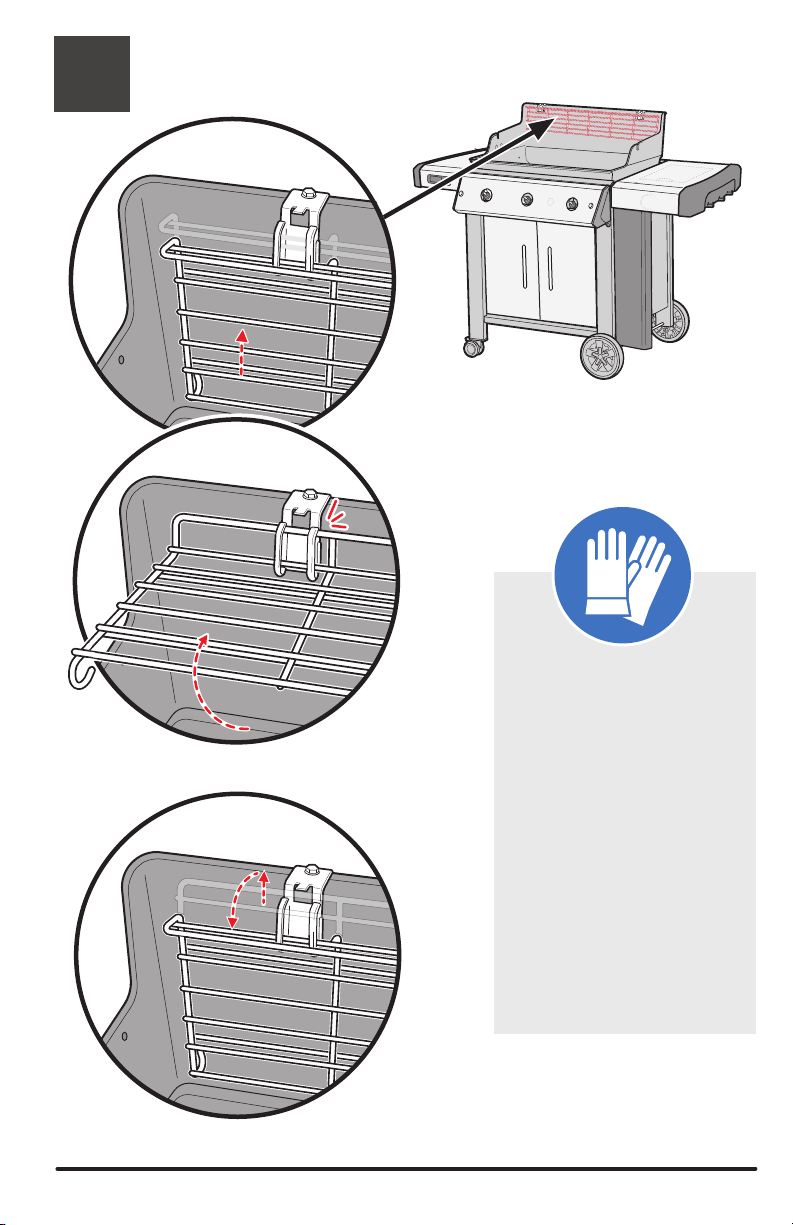

UP
DOWN
m Use gloves or tool to
raise or lower warming
rack while grill is hot or
in use.
42
60
-2 -2 -1
H
Fixations supplémentaires.
m AVERTISSEMENT: Toujours
garder le couvercle fermé lors de
l’assemblage ou au moment de
déplacer de votre barbecue.
Fijaciones adicionales.
m ADVERTENCIA: La tapa
debe permanecer cerrada
al montar o desplazar la
barbacoa.
Extra fastener(s).
m WARNING: Always
keep lid closed when
assembling or moving
your grill.
WWW.WEBER.COM 43
61
62
44

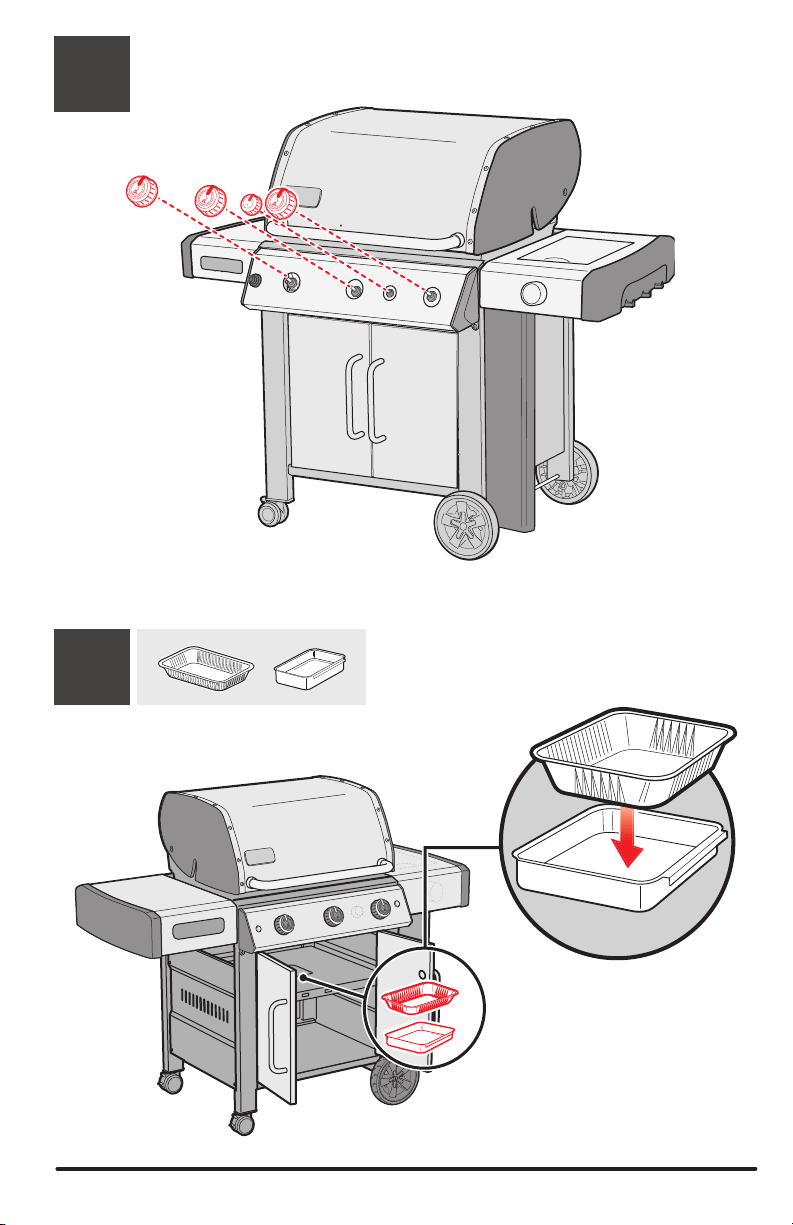

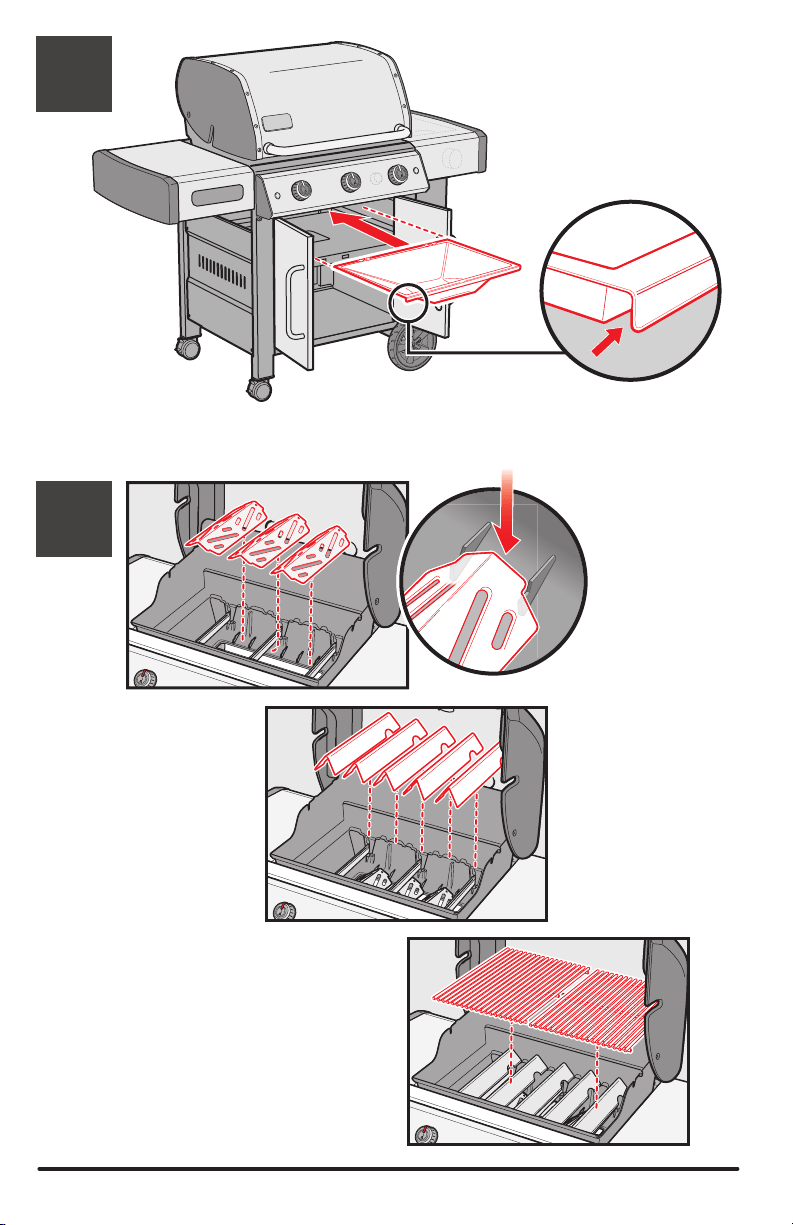

63
64
WWW.WEBER.COM 45
65
52769_060920
Micro USB
Pour obtenir des informations sur l'utilisation d'un chargeur
externe, référez-vous à «Branchement d’un chargeur externe»
dans le Manuel du propriétaire.
Para obtener información sobre el uso de una batería externa,
consulte la sección “Conexión de una batería externa” en el manual
del propietario.
For information on using an external power bank, refer to
“Connecting an External Power Bank” in the Owner’s Manual.
46
WWW.WEBER.COM 47
© 2020 Designed and engineered by Weber-Stephen Products LLC,
1415 S. Roselle Road, Palatine, Illinois 60067 USA.
www.weber.com
Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S. and other
countries. App Store is a service mark of Apple Inc. Android and Google Play are trademarks
of Google Inc.
Apple y el logotipo de Apple son marcas comerciales de Apple Inc., registradas en EE. UU.
y otros países. App Store es una marca de servicio de Apple Inc. Android y Google Play son
marcas comerciales de Google Inc.
Apple et le logo d’Apple sont des marques de commerce d’AppleInc. déposées aux États-Unis
et dans d’autres pays. AppStore est une marque de service d’AppleInc. Android et GooglePlay
sont des marques de commerce de GoogleInc.
REGISTER TODAY.
Register your grill to receive exclusive WEBER content that is sure to make you the
ultimate backyard hero.
REGÍSTRATE HOY.
Registra tu asador y recibe contenidos WEBER exclusivos que seguro te convertirán
en el héroe definitivo de cualquier reunión.
ENREGISTREZLE AUJOURD’HUI.
Enregistrez votre barbecue pour recevoir du contenu WEBER exclusif qui fera de vous
le maître incontesté de la cuisson à l’extérieur.
U.S.EE. UU./États-Unis:
1-800-446-1071
Mexico/México/Mexique :
01 800 0093237
Canada/Canadá/Canada :
1-800-446-1071
m Assurez-vous que toutes les pièces sont assemblées et que toutes les fixations
sont serrées avant d’utiliser votre barbecue.
m Antes de usar el asador, asegúrese de que todas las piezas estén instaladas y
bien apretadas.
m Make sure all parts are assembled and all hardware is tightened before operating
your grill.
