Safety Information
Electricity . . . . . . . . . . . . . . . . . . . . . .4
Extension Cords . . . . . . . . . . . . . . . .3
Proper Disposal . . . . . . . . . . . . . . . . .3
Safety Precautions . . . . . . . . . . . . . . .2
Operating Instructions
Automatic Icemaker . . . . . . . . . . . . .9
Controls . . . . . . . . . . . . . . . . . . . . . .5
Crispers and Pans . . . . . . . . . . . . .8, 9
Ice and Water Dispenser . . . . . . . .10
Shelves, Bins and Racks . . . . . . . .6–8
Water Filter Cartridge . . . . . . . . . . .6
Care and Cleaning
Cleaning . . . . . . . . . . . . . . . . . .11, 12
Light Bulbs . . . . . . . . . . . . . . . . . . .13
Installation Instructions
Preparing to Install
the Refrigerator . . . . . . . . . . . .14, 15
Water Line Installation . . . . . . .16–20
Troubleshooting Tips
Before You Call For Service . . .22–24
Normal Operating Sounds . . . . . . .21
Consumer Support
Consumer Support . . . . .Back Cover
Performance Data Sheet . . . . . . . .27
Product Registration
(Canadian) . . . . . . . . . . . . . . . .31, 32
Product Registration (U.S.) . . .29, 30
State of California Water
Treatment Device Certificate . . . . .27
Warranty (Canadian) . . . . . . . . . . .25
Warranty (U.S.) . . . . . . . . . . . . . . . .26
ge.com
Refrigerators
Side by Side
197D3351P008 49-60401-2 07-08 JR
Write your model and serial numbers here:
Model # _____________________
Serial # _____________________
Find these numbers on a label inside
the refrigerator compartment at the top
on the right side behind the controls.
Réfrigérateurs
Côte à côte
Refrigeradores
Lado a lado
Models 20, 22 and 25
Manuel d’utilisation
et d’installation
Owner’s Manual and
Installation Instructions
Manual del propietario
e instalación
La section française commence à la page 33
La sección en español empieza en la página 61
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
2
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
Use this appliance only for its intended purpose as described in this Owner’s Manual.
SAFETY PRECAUTIONS
When using electrical appliances, basic safety precautions should be followed, including the following:
■
■This refrigerator must be properly installed
and located in accordance with the Installation
Instructions before it is used.
■
■Do not allow children to climb, stand or hang
on the shelves in the refrigerator. They could
damage the refrigerator and seriously injure
themselves.
■
■Do not touch the cold surfaces in the freezer
compartment when hands are damp or wet. Skin
may stick to these extremely cold surfaces.
■
■Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
■
■In refrigerators with automatic icemakers,
avoid contact with the moving parts of the
ejector mechanism, or with the heating element
located on the bottom of the icemaker. Do not
place fingers or hands on the automatic
icemaking mechanism while the refrigerator
is plugged in.
■
■Keep fingers out of the “pinch point” areas;
clearances between the doors and between
the doors and cabinet are necessarily small.
Be careful closing doors when children are
in the area.
■
■Unplug the refrigerator before cleaning and
making repairs.
NOTE: We strongly recommend that any servicing be
performed by a qualified individual.
■
■Setting the freezer control to the
0
(off) position
does not remove power to the light circuit.
■
■Do not refreeze frozen foods which have
thawed completely.
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions
PROPER DISPOSAL OF THE REFRIGERATOR
Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are
still dangerous…even if they will sit for “just a few
days.” If you are getting rid of your old refrigerator,
please follow the instructions below to help prevent
accidents.
Before You Throw Away Your Old Refrigerator
or Freezer:
■Take off the doors.
■Leave the shelves in place so that children may
not easily climb inside.
Refrigerants
All refrigeration products contain refrigerants,
which under federal law must be removed prior
to product disposal. If you are getting rid of an
old refrigeration product, check with the
company handling the disposal about what
to do.
USE OF EXTENSION CORDS
Because of potential safety hazards under certain conditions, we strongly recommend
against the use of an extension cord.
However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United
States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding
type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.
DANGER! RISK OF CHILD ENTRAPMENT
3
ge.com
4
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
HOW TO CONNECT ELECTRICITY
Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For
personal safety, this appliance must be properly grounded.
The power cord of this appliance is equipped with
a 3-prong (grounding) plug which mates with a
standard 3-prong (grounding) wall outlet to
minimize the possibility of electric shock hazard
from this appliance.
Have the wall outlet and circuit checked by a
qualified electrician to make sure the outlet is
properly grounded.
If the outlet is a standard 2-prong outlet, it is your
personal responsibility and obligation to have it
replaced with a properly grounded 3-prong wall
outlet.
The refrigerator should always be plugged into its
own individual electrical outlet which has a voltage
rating that matches the rating plate.
This provides the best performance and also
prevents overloading house wiring circuits which
could cause a fire hazard from overheated wires.
Never unplug your refrigerator by pulling on the
power cord. Always grip plug firmly and pull
straight out from the outlet.
Repair or replace immediately all power cords that
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either end.
When moving the refrigerator away from the
wall, be careful not to roll over or damage the
power cord.
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
5
About the controls on the refrigerator. ge.com
9 IS COLDEST
0 IS OFF
FREEZER FRESH FOOD
5
8
9
4
3
2
1
0
6
7
5
8
9
4
3
2
1
6
7
Your controls will look like one of the following:
Startup Steps for Proper Temperature Control
STEP 1—Set Fresh Food Control on “5.”
STEP 2—Set Freezer Control on “5.”
STEP 3—WAIT
12
HOURS for temperature to stabilize.
STEP 4—If a change is needed, move the control one number at a time and allow
12
hours
for temperature to stabilize.
NOTE:
Setting the controls to the
0
(off) position does not remove power to the light circuit.
Control settings will vary based on personal preferences, usage and
operating conditions and may require more than one adjustment.
6
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
About the water filter cartridge. (on some models)

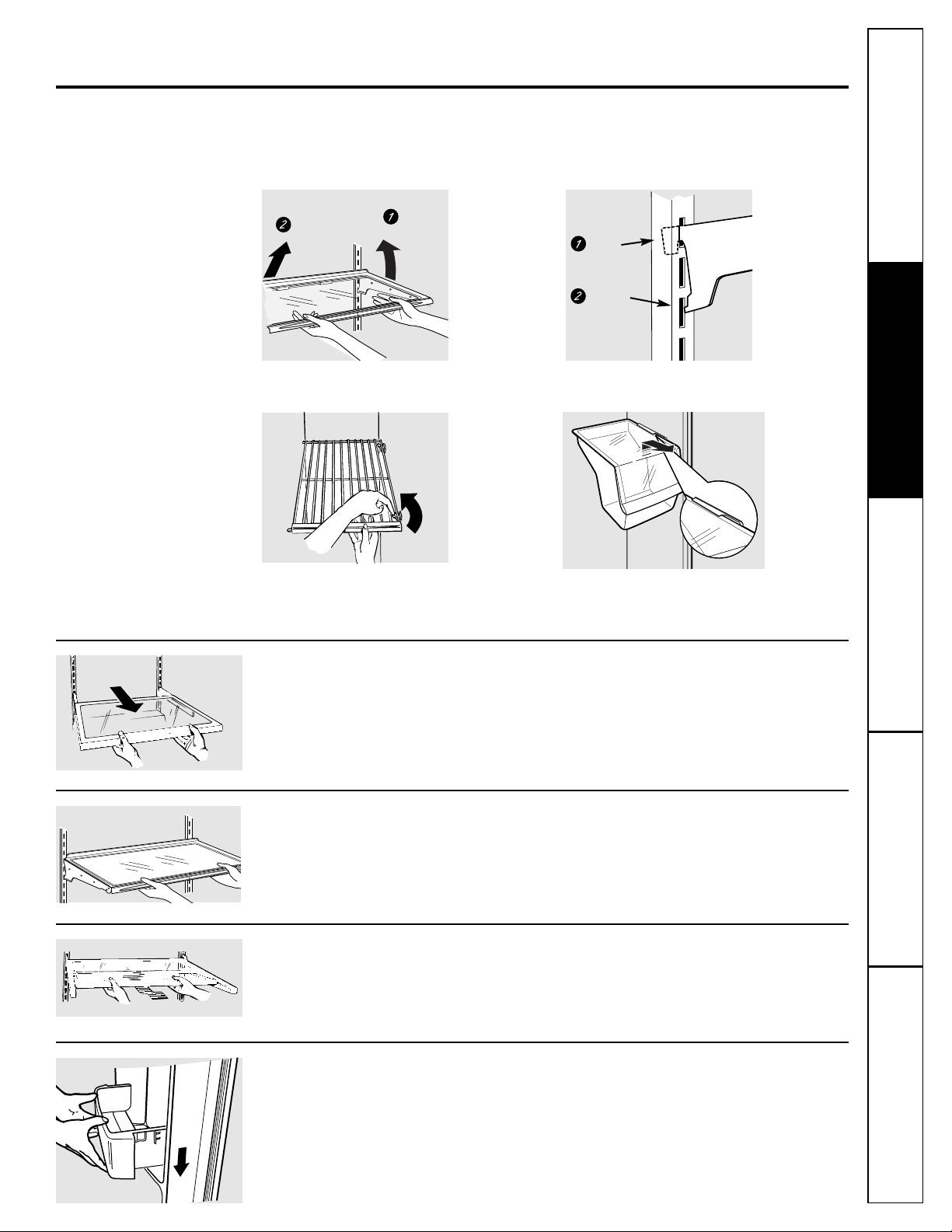

About the shelves and bins.
Bins on the Refrigerator Compartment Door
Adjustable bins can easily be carried from
refrigerator to work area.
To remove:
Lift the front of the bin up, then
pull out.
To replace or relocate:
Engage the bin in the
molded supports of the door, and push in.
Bin will lock in place.
The snugger
helps prevent tipping, spilling
or sliding of small items stored on the door
shelf. Place a finger on either side of the
divider near the rear and move it back
and forth to fit your needs.
Not all features are on all models.
Snugger
Water Filter Cartridge
The water filter cartridge is located in the back upper right corner
of the refrigerator compartment.
When to Replace the Filter on Models With a
Replacement Indicator Light
There is a replacement indicator light for the water filter cartridge
on the dispenser. This light will turn orange to tell you that you
need to replace the filter soon.
The filter cartridge should be replaced when the replacement
indicator light turns red or if the flow of water to the dispenser or
icemaker decreases.
When to Replace the Filter on Models Without a
Replacement Indicator Light
The filter cartridge should be replaced every
six months
or earlier
if the flow of water to the water dispenser or icemaker decreases.
Removing the Filter Cartridge
If you are replacing the cartridge, first remove the old one by
slowly turning it to the left.
Do not
pull down on the cartridge.
A small amount of water may drip down.
Installing the Filter Cartridge
If you are replacing a
SmartWater
cartridge
with an adapter,
it must be removed
before installing the
cartridge. To remove
the adapter, turn it to
the left about 1/4 turn.
If you are replacing
a
Water by Culligan
cartridge, leave the adapter in place. This
adapter will stay in the refrigerator when you replace future
cartridges.
On models without a replacement indicator light, apply the
month and year sticker to the new cartridge to remind you to
replace the filter in
six months.
Fill the replacement cartridge with water from the tap to
allow for better flow from the dispenser immediately after
installation.
Line up the arrow on the cartridge and the cartridge holder.
Place the top of the new cartridge up inside the holder.
Do not
push it up into the holder.
Slowly turn it to the right until
the filter cartridge stops.
DO NOT
OVERTIGHTEN.
As you turn the
cartridge, it will automatically
raise itself into position. The
cartridge will move about
1/2 turn.
Run water from the dispenser for 3 minutes (about 1-1/2
gallons) to clear the system and prevent sputtering.
Press and hold the
RESET
WATER FILTER
pad (on some
models) on the dispenser for
3 seconds.
NOTE:
A newly-installed water
filter cartridge may
cause
water to spurt
from the
dispenser.
Filter Bypass Plug
You must use the filter bypass plug when a replacement filter
cartridge is not available. The dispenser and the icemaker will not
operate without the filter or filter bypass plug.
To use the filter bypass plug on
Water by Culligan
models, you must
first remove the filter adapter from the cartridge holder by turning
it to the left.
If you have questions—visit our Website at ge.com,
or call 1.800.GE.CARES (1.800.432.2737).
Replacement filters:
To order additional filter cartridges in the United States, visit our
Website at ge.com, or call GE Parts and Accessories, 800.626.2002.
MWF
Suggested Retail $38.95–47.95
Customers in Canada should consult the yellow pages for the
nearest Mabe Service Center.
Customers outside of the United States or Canada should contact
the local distributor.
(appearance may vary)
Cartridge
Holder
Filter
Bypass
Plug
Filter
Bypass
Plug
SmartWater
Water by Culligan
With adapter
Without adapter
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
Rearranging the Shelves
To Remove
To Replace
Deep Door Shelves
Detachable shelf extenders deepen and
enclose fixed door shelves, providing
more storage room and greater storage
flexibility.
To remove:
Lift the shelf extender straight
up then pull out.
To replace:
Engage the shelf extender in the
molded supports on the door and push in.
It will lock in place.
Quick Space Shelf (on some models)
This shelf splits in half and slides under
itself for storage of tall items on the shelf
below.
Refrigerator Shelves:
Lift up and out
Tilt up
Insert
top hook
Lower to
lock in
place
To Remove
Freezer Shelves:
Slide-Out Spillproof Shelf (on some models)
The slide-out spillproof shelf allows you to
reach items stored behind others. The
special edges are designed to help prevent
spills from dripping to lower shelves.
Make sure you push the shelves all the way back
in before you close the door.
Spillproof Shelves (on some models)
Spillproof shelves have special edges
to help prevent spills from dripping to
lower shelves.
ge.com
To Remove
Freezer Pan:
Remove the pan by pulling it forward,
lifting up the front and sliding it past the
stop
location.
7
Consumer Support Troubleshooting Tips
Operating Instructions Safety InstructionsInstallation Instructions
8
About the crispers and pans.
Not all features are on all models.
About the additional features.
Not all features are on all models.
Fruit and Vegetable Crispers
Excess water that may accumulate in the
bottom of the drawers should be wiped dry.
Adjustable Humidity Crispers and Snack Pan (on some models)
Slide the control all the way to the
High
setting to provide high humidity
recommended for most vegetables.
Slide the control all the way to the
Low
setting to provide lower humidity levels
recommended for most fruits.
LOW
HIGH
LOW
HIGH
Convertible Meat Pan (on some models)
The convertible meat pan has its own cold
air duct to allow a stream of cold air from
the freezer compartment to flow around
the pan.
The variable temperature control
regulates
the air flow from the freezer compartment.
Set control lever
up
to convert the pan
to normal refrigerator temperature and
provide extra vegetable storage space. Cold
air duct is turned off. Variable settings
between these extremes can be selected.
Set control lever
down
to the coldest setting
to store fresh meats. If lever is left in meat
position for a long period of time, some
frost may form on the inside of the pan.
Normal
Coldest

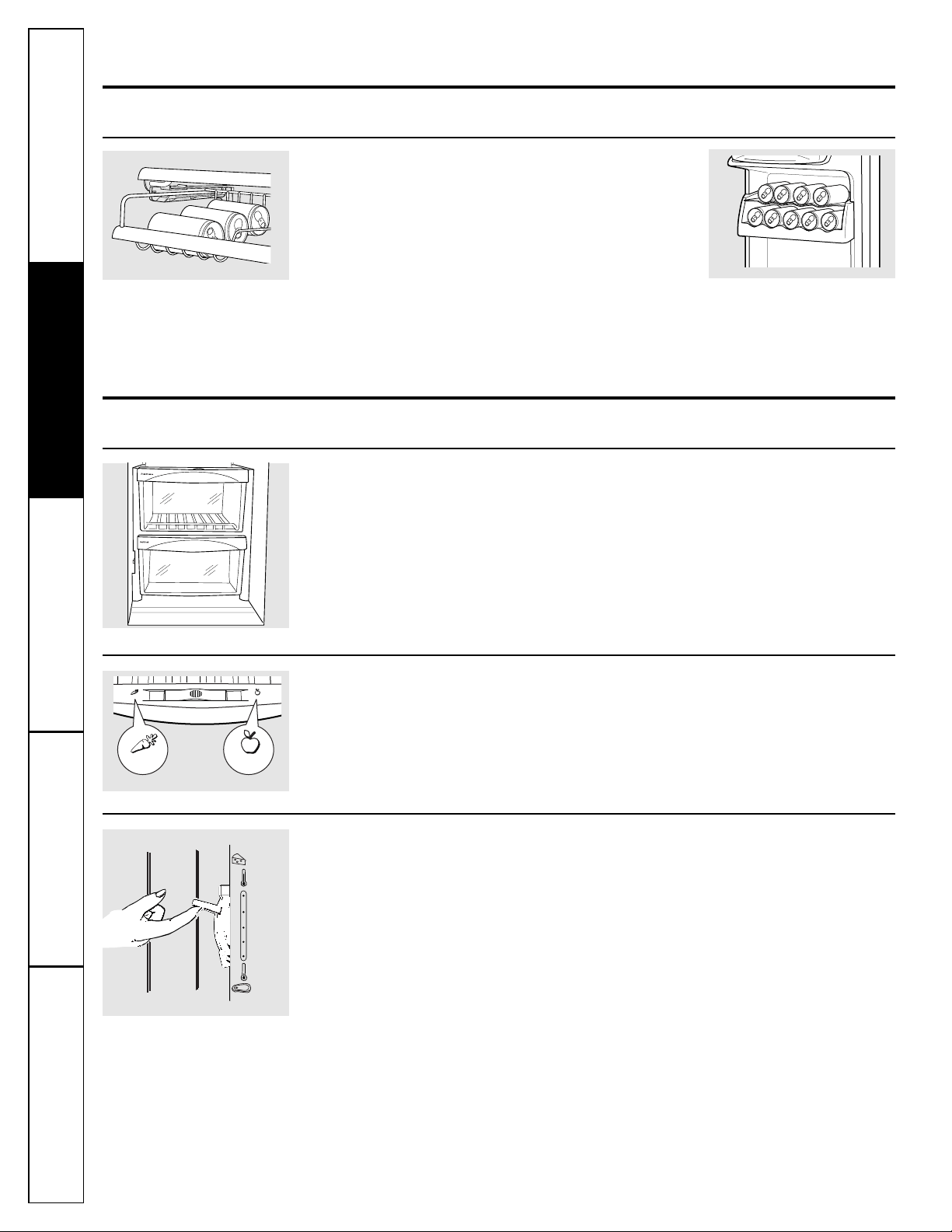

ShelfSaver
™
Rack
(on some models)
Use this rack to store
beverage cans for easy
access.
It can also hold a 9″ x 13″
baking dish.
This door rack holds up
to 9 cans.
NOTE: This rack can only be
mounted in the top position
under the dairy bin.
Door Can Rack
(on some models)
Automatic Icemaker
(on some models)
The icemaker will produce seven cubes
per cycle—approximately 100–130 cubes
in a 24-hour period, depending on freezer
compartment temperature, room
temperature, number of door openings
and other use conditions.
If the refrigerator is operated before the
water connection is made to the icemaker,
set the power switch in the
O (off)
position.
When the refrigerator has been connected
to the water supply, set the power switch to
the
l (on)
position.
The icemaker will fill with water when it
cools to 15°F. A newly-installed refrigerator
may take 12 to 24 hours to begin making
ice cubes.
You will hear a buzzing sound each time
the icemaker fills with water.
Throw away the first few batches of ice to
allow the water line to clear.
Be sure nothing interferes with the sweep
of the feeler arm.
When the bin fills to the level of the feeler
arm, the icemaker will stop producing ice.
It is normal for several cubes to be joined
together.
If ice is not used frequently, old ice cubes
will become cloudy, taste stale and shrink.
NOTE: In homes with lower-than-average water
pressure, you may hear the icemaker cycle multiple
times when making one batch of ice.
About crisper removal. ge.com
Not all features are on all models.
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
About the automatic icemaker.
A newly-installed refrigerator may take 12–24 hours to begin making ice.
Crisper Removal
Crispers can easily be removed by tilting up
slightly and pulling past
stop
location.
If the door prevents you from taking out
the crispers, the refrigerator will need to
be rolled forward until the door opens
enough to slide the crispers out. In some
cases, when you roll the refrigerator out,
you will need to move the refrigerator to
the left as you roll it out.
When replacing the crispers, make
sure you slide them through the
crisper guides.
There is an upper freezer shelf
above the icemaker that can be
used for storage.
Crisper
Guides
Ice Storage Drawer
Icemaker Accessory Kit
To access ice,
pull the drawer out.
To remove the drawer,
pull it straight out
and lift it past the
stop
location.
If your refrigerator did not come already
equipped with an automatic icemaker,
an icemaker accessory kit is available at
extra cost.
Check the back of the refrigerator for
the specific icemaker kit needed for
your model.
9
Icemaker
Feeler Arm
Power
Switch
Green
Power Light
Upper
Freezer
Shelf
10
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
About the ice and water dispenser.
On some models
Ice Storage Drawer
on Dispenser Models
To remove:
Set the icemaker power switch to the
O (off)
position. Pull the drawer straight
out and then lift past the
stop
position.
To replace:
When replacing the drawer, make sure
to push it firmly into place. If it does not
go all the way back, remove it and rotate
the drive mechanism 1/4 turn. Then push
the drawer back again.
Rotate
Drive
Mechanism
Important Facts About Your Dispenser
■Do not add ice from trays or bags to
the storage bin. It may not crush or
dispense well.
■Avoid overfilling glass with ice and use of
narrow glasses. Backed-up ice can jam the
chute or cause the door in the chute to
freeze shut. If ice is blocking the chute,
poke it through with a wooden spoon.
■Beverages and foods should not be
quick-chilled in the ice storage bin.
Cans, bottles or food packages in the
storage bin may cause the icemaker
or auger to jam.
■To keep dispensed ice from missing
the glass, put the glass close to, but not
touching, the dispenser opening.
■Some crushed ice may be dispensed even
though you selected
CUBED ICE.
This
happens occasionally when a few cubes
have been left in the crusher.
■After crushed ice is dispensed, some
water may drip from the chute.
■Sometimes a small mound of snow will
form on the door in the ice chute. This
condition is normal and usually occurs
when you have dispensed crushed ice
repeatedly. The snow will eventually
evaporate.
■The first glass of water dispensed may be
warmer than the following ones. This is
normal.
■Dispensed water is not ice cold. For
colder water, simply add crushed ice or
cubes before dispensing water.
To Use the Dispenser
Select
CUBED ICE , CRUSHED ICE
or
WATER .
Press the glass gently against the top of
the dispenser cradle.
The spill shelf is not self-draining. To
reduce water spotting, the shelf and its
grille should be cleaned regularly.
If no water is dispensed when the refrigerator
is first installed, there may be air in the water
line system. Press the dispenser arm for at least
two minutes to remove trapped air from the water
line and to fill the water system. To flush out
impurities in the water line, throw away the first
six glassfuls of water.
CAUTION: Never put fingers or any other
objects into the ice crusher discharge opening.
Locking the Dispenser (on some models)
Press the
LOCK
CONTROL
pad for
3 seconds to lock the
dispenser and control
panel. To unlock, press
and hold the pad again
for 3 seconds.
Dispenser Light
This pad turns the
night light
in the
dispenser on and off.
The light also comes
on when the dispenser
cradle is pressed. If this
light burns out, it
should be replaced
with a 6 watt maximum,
12 volt DC bulb.
Spill Shelf
Condenser
There is no need for routine condenser
cleaning in normal home operating
environments. However, in environments
that may be particularly dusty or greasy, the
condenser should be cleaned periodically
for efficient refrigerator operation.
Cleaning the condenser:
The condenser is located inside the back
of the refrigerator. To access it, first unplug
the refrigerator. Then remove the access
cover. The condenser is on the right side.
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
Care and cleaning of the refrigerator. ge.com
Cleaning the Outside
The dispenser drip area,
(on some models)
beneath the grille, should be wiped dry. Water
left in this area may leave deposits. Remove
the deposits by adding undiluted vinegar to
the well. Soak until the deposits disappear
or become loose enough to rinse away.
The dispenser cradle
(on some models).
Before cleaning, lock the dispenser by
pressing and holding the
LOCK CONTROL
pad for 3 seconds. Clean with warm water
and baking soda solution—about a
tablespoon (15 ml) of baking soda to a
quart (1 l) of water. Rinse thoroughly
and wipe dry.
The door handles and trim.
Clean with a
cloth dampened with soapy water. Dry
with a soft cloth.
Keep the outside clean.
Wipe with a clean
cloth lightly dampened with kitchen
appliance wax or mild liquid dish detergent.
Dry and polish with a clean, soft cloth.
Stainless steel door panel and handles.
The stainless steel panels can be cleaned
with a commercially available stainless steel
cleaner or a similar product using a clean,
soft cloth. Do not use appliance wax, polish.
bleach or products containing chlorine on
stainless steel doors.
Do not wipe the refrigerator with a soiled dish
cloth or wet towel. These may leave a residue
that can erode the paint. Do not use scouring
pads, powdered cleaners, bleach or cleaners
containing bleach because these products can
scratch and weaken the paint finish.
Cleaning the Inside
To help prevent odors,
leave an open box of
baking soda in the refrigerator and freezer
compartments.
Unplug the refrigerator before cleaning.
If this
is not practical, wring excess moisture out
of sponge or cloth when cleaning around
switches, lights or controls.
Use warm water and baking soda solution—
about a tablespoon (15 ml) of baking soda
to a quart (1 l) of water. This both cleans
and neutralizes odors. Rinse and wipe dry.
After cleaning the door gaskets, apply a
thin layer of petroleum jelly to the door
gaskets at the hinge side. This helps keep
the gaskets from sticking and bending out
of shape.
Drain opening in freezer compartment.
During yearly cleaning, remove bottom
freezer pan and flush a solution of baking
soda—1 teaspoon (5 ml) and 2 cups (500
ml) of hot (not boiling) water— through
the drain line with the help of a meat
baster. This will help eliminate odor and
reduce the likelihood of a clogged drain
line. If drain becomes clogged, use a meat
baster and baking soda solution to force the
clog through the drain line.
Avoid cleaning cold glass shelves with hot water
because the extreme temperature difference may
cause them to break. Handle glass shelves
carefully. Bumping tempered glass can cause it
to shatter.
Do not wash any plastic refrigerator parts in the
dishwasher.
11
Dispenser drip area.
For long vacations or absences, remove
food and unplug the refrigerator. Clean the
interior with a baking soda solution of one
tablespoon (15 ml) of baking soda to one
quart (1 l) of water. Leave the doors open.
Set the icemaker power switch to the
O (off)
position and shut off the water supply to
the refrigerator.
If the temperature can drop below
freezing, have a qualified servicer drain the
water supply system (on some models) to
prevent serious property damage due to
flooding.
12
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
Care and cleaning of the refrigerator.
Behind the Refrigerator
Be careful when moving the refrigerator
away from the wall. All types of floor
coverings can be damaged, particularly
cushioned coverings and those with
embossed surfaces.
Pull the refrigerator straight out and return
it to position by pushing it straight in.
Moving the refrigerator in a side direction
may result in damage to the floor covering
or refrigerator.
When pushing the refrigerator back, make sure
you don’t roll over the power cord or icemaker
supply line (on some models).
Preparing for Vacation
Preparing to Move
Secure all loose items such as grille, shelves and drawers by taping them securely
in place to prevent damage.
Be sure the refrigerator stays in an upright position during moving.
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
Replacing the light bulbs. ge.com
Turning the control to the 0 (off) position does not remove power to the light circuit.
Refrigerator Compartment—Upper Light
Unplug the refrigerator.
On models with pad controls—The
bulb is located near the upper-left rear
corner of the compartment, behind the
light shield.
A) Remove the light shield by
sliding it forward and out of the
compartment.
B) Replace with an appliance bulb of
the same or lower wattage.
C) Replace the light shield by holding
it against the left wall and sliding up
and toward the rear wall until it
snaps in place.
On models with knob controls—The
bulb is located behind the controls.
Replace with an appliance bulb of
the same or lower wattage.
Plug the refrigerator back in.
Refrigerator Compartment—Lower Light
(on some models)
This light is located above the top drawer.
Unplug the refrigerator.
Grasp the lip at the bottom of the light
shield and pull it up and forward.
After replacing with an appliance
bulb of the same or lower wattage,
replace the shield.
Plug the refrigerator back in.
Freezer Compartment
Unplug the refrigerator.
Remove the shelf just below the light
shield. (The shelf will be easier to
remove if it is emptied first.)
Lift up on the light shield to remove.
After replacing with an appliance
bulb of the same or lower wattage,
reinstall the shield by hanging it
from the three tabs.
Reinstall the shelf and plug the
refrigerator back in.
13
Dispenser
Unplug the refrigerator.
The bulb is located on the dispenser
under the control panel.
Remove the light bulb by turning
it counterclockwise.
Replace the bulb with a bulb of the
same size and wattage.
Plug the refrigerator back in.
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT – Save these
instructions for local inspector’s use.
•
IMPORTANT – Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Skill level – Installation of this appliance requires
basic mechanical skills.
• Completion time – Refrigerator Installation
15 minutes
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
• Do not install the refrigerator where the temperature
will go below 60°F (16°C) because it will not run often
enough to maintain proper temperatures.
• Install it on a floor strong enough to support it fully
loaded.
REFRIGERATOR LOCATION
Questions? Call 800.GE.CARES (800.432.2737)
or Visit our Website at:
ge.com
Questions? In Canada, call 1.800.561.3344
or Visit our Website at:
www.geappliances.ca
Installation
Refrigerator
Instructions
Models 20, 22, 25
Allow the following clearances for ease of installation,
proper air circulation and plumbing and electrical
connections.
• Sides 1/8″ (4 mm)
• Top 1″ (25 mm)
• Back 1″ (25 mm)
A door clearance of 3/4″ (19 mm) is needed for a 90º
door opening which provides better access to the food
storage area.
CLEARANCES
The rollers have 3 purposes:
■ Rollers adjust so the door closes easily when opened
about halfway.
■ Rollers adjust so the refrigerator is firmly positioned
on the floor and does not wobble.
■ Rollers allow you to move the refrigerator away from
the wall for cleaning.

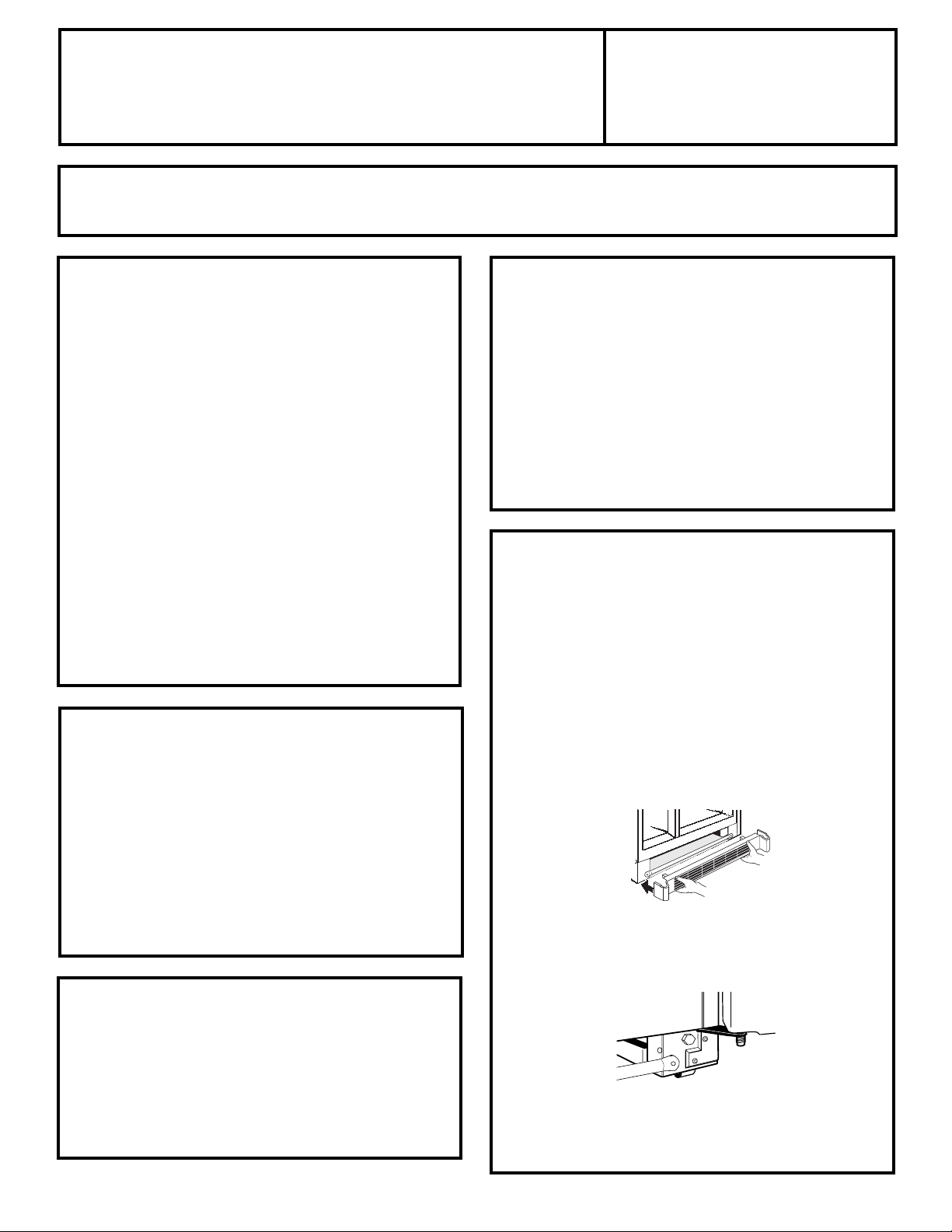

To adjust the rollers, remove the base grille by pulling it
out at the bottom.
Turn the roller adjusting screws clockwise to raise the
refrigerator, counterclockwise to lower it. Use an
adjustable wrench (3/8″ hex head bolt) or pliers.
To replace base grille, line up the clips on back of grille
between the bar and the bottom of the cabinet. Push
forward until grille snaps into place.
ROLLERS
If the refrigerator has an icemaker, it will have to
be connected to a cold water line. A GE water supply
kit (containing tubing, shutoff valve, fittings and
instructions) is available at extra cost from your dealer,
by visiting our Website at ge.com (in Canada, at
www.geappliances.ca) or from Parts and Accessories,
800.626.2002.
WATER SUPPLY TO THE ICEMAKER
(on some models)
14
To remove the base
grille, open the doors
and then pull the
grille straight out.
5/16″Socket
Wrench
Raise

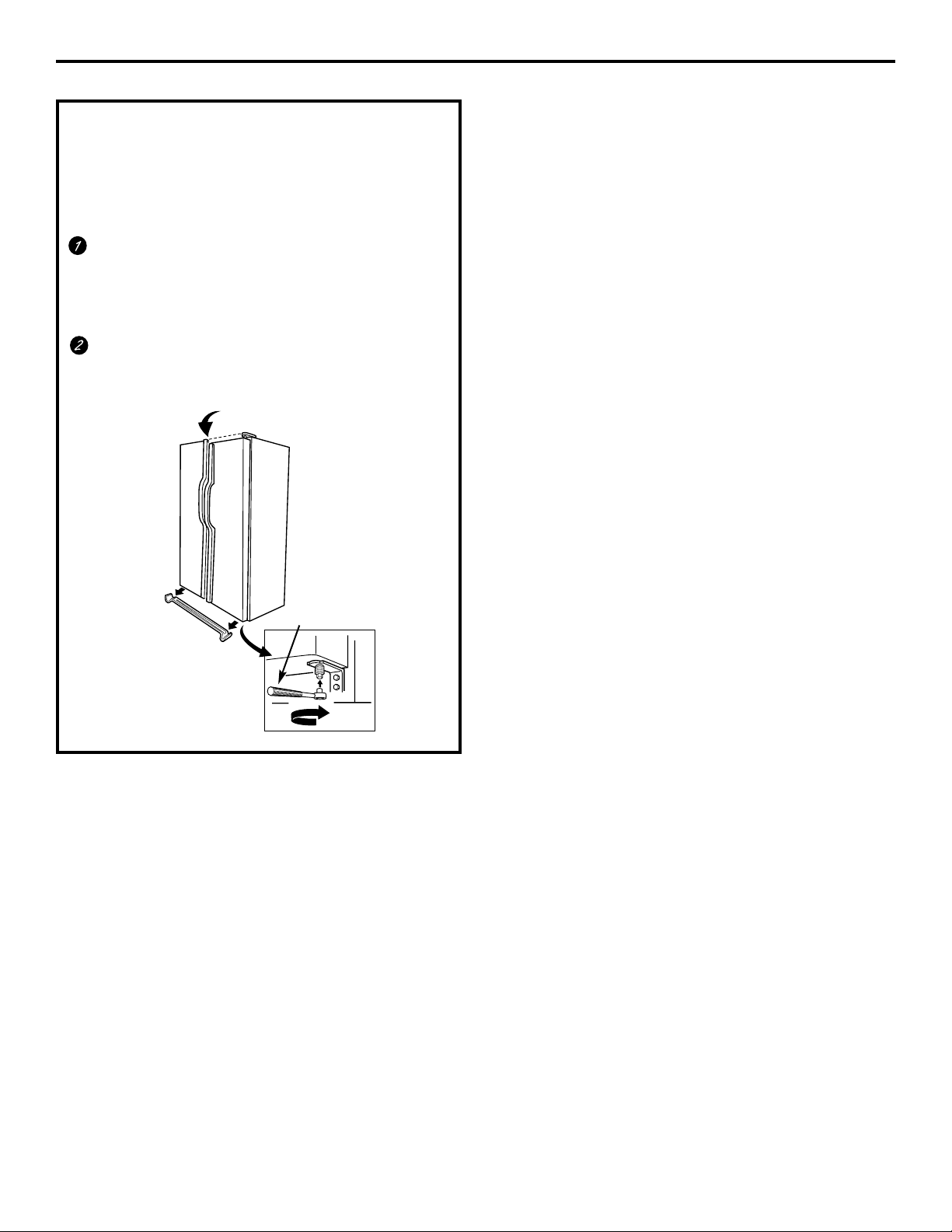

DOOR ALIGNMENT
After leveling, make sure that doors are even at the top.
To make the doors even, adjust the refrigerator door.
Using a 5/16″ socket wrench, turn the door adjusting
screw to the right to raise the door, to the left to lower
it. (A nylon plug, embedded in the threads of the pin,
prevents the pin from turning unless a wrench is
used.)
After one or two turns of the wrench, open and close
the refrigerator compartment door and check the
alignment at the top of the doors.
Installation Instructions
15
Installation Instructions
16

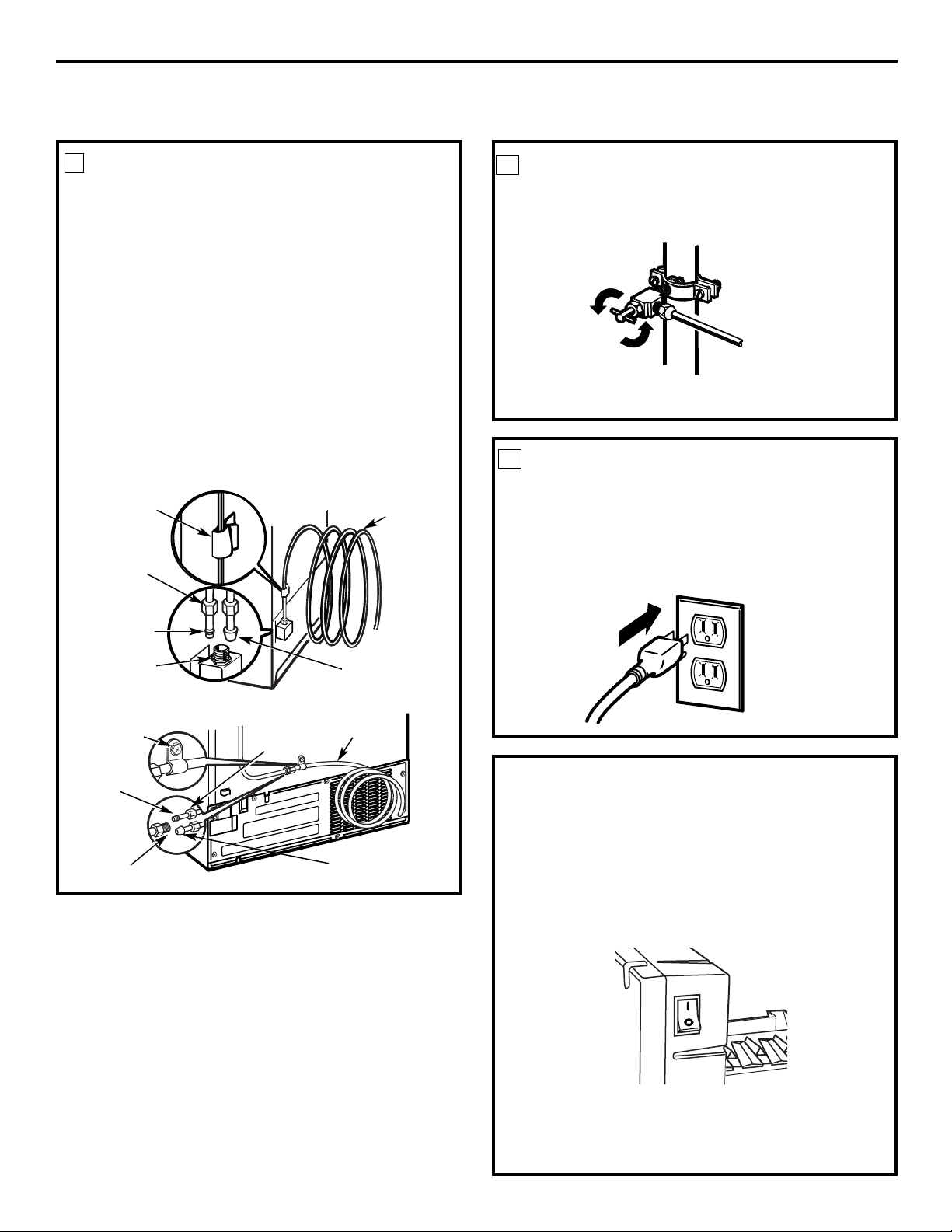

INSTALLING THE WATER LINE
Recommended copper water supply kits are WX8X2,
WX8X3 or WX8X4, depending on the amount of
tubing you need. Approved plastic water supply lines
are GE SmartConnect
™
Refrigerator Tubing
(WX08X10002, WX08X10006, WX08X10015 and
WX08X10025).
When connecting your refrigerator to a GE Reverse
Osmosis Water System, the only approved installation
is with a GE RVKit. For other reverse osmosis water
systems, follow the manufacturer’s recommendations.
If the water supply to the refrigerator is from a Reverse
Osmosis Water Filtration System AND the refrigerator
also has a water filter, use the refrigerator’s filter bypass
plug. Using the refrigerator’s water filtration cartridge
in conjunction with the RO filter can result in hollow
ice cubes and slower water flow from the water
dispenser.
This water line installation is not warranted by the
refrigerator or icemaker manufacturer. Follow these
instructions carefully to minimize the risk of expensive
water damage.
Water hammer (water banging in the pipes) in house
plumbing can cause damage to refrigerator parts and
lead to water leakage or flooding. Call a qualified
plumber to correct water hammer before installing
the water supply line to the refrigerator.
To prevent burns and product damage, do not hook
up the water line to the hot water line.
If you use your refrigerator before connecting the
water line, make sure the icemaker power switch is in
the
O (off)
position.
Do not install the icemaker tubing in areas where
temperatures fall below freezing.
When using any electrical device (such as a power
drill) during installation, be sure the device is double
insulated or grounded in a manner to prevent the
hazard of electric shock, or is battery powered.
All installations must be in accordance with local
plumbing code requirements.
WARNING – Connect to potable
water supply only.
BEFORE YOU BEGIN
• Copper or GE SmartConnect
™
Refrigerator Tubing
kit, 1/4″ outer diameter to connect the refrigerator
to the water supply. If using copper, be sure both ends
of the tubing are cut square.
To determine how much tubing you need: measure
the distance from the water valve on the back of the
refrigerator to the water supply pipe. Then add 8′
(2.4 m). Be sure there is sufficient extra tubing (about
8′ [2.4 m] coiled into 3 turns of about 10″ [25 cm]
diameter) to allow the refrigerator to move out from
the wall after installation.
GE SmartConnect
™
Refrigerator Tubing Kits are
available in the following lengths:
2′ (0.6 m) – WX08X10002
6′ (1.8 m) – WX08X10006
15′ (4.6 m) – WX08X10015
25′ (7.6 m) – WX08X10025
Be sure that the kit you select allows at least 8′ (2.4 m)
as described above.
NOTE: The only GE approved plastic tubing is that
supplied in GE SmartConnect
™
Refrigerator Tubing
kits. Do not use any other plastic water supply line
because the line is under pressure at all times. Certain
types of plastic will crack or rupture with age and cause
water damage to your home.
WHAT YOU WILL NEED
Installation Instructions
17
SHUT OFF THE MAIN WATER
SUPPLY
Turn on the nearest faucet long enough to clear
the line of water.
Install the shutoff valve on the nearest frequently used
drinking water line.
1
Choose a location for the valve that is easily
accessible. It is best to connect into the side of a
vertical water pipe. When it is necessary to connect
into a horizontal water pipe, make the connection
to the top or side, rather than at the bottom,
to avoid drawing off any sediment from the
water pipe.
CHOOSE THE VALVE LOCATION
2
Drill a 1/4″ hole in the water pipe (even if using a
self-piercing valve) using a sharp bit. Remove any
burrs resulting from drilling the hole in the pipe.
Take care not to allow water to drain into the drill.
Failure to drill a 1/4″ hole may result in reduced
ice production or smaller cubes.
DRILL THE HOLE FOR THE VALVE
3
• A GE water supply kit (containing tubing, shutoff
valve and fittings listed below) is available at extra
cost from your dealer or from Parts and Accessories,
800.626.2002.
• A cold water supply. The water pressure must be
between 20 and 120 p.s.i. (1.4–8.2 bar) on models
without a water filter and between 40 and 120 p.s.i.
(2.8–8.2 bar) on models with a water filter.
• Power drill.
• 1/2″ or adjustable wrench.
• Straight and Phillips blade screwdriver.
• Two 1/4″ outer diameter compression nuts and
2 ferrules (sleeves)—to connect the copper tubing
to the shutoff valve and the refrigerator
water valve.
OR
• If you are using a GE SmartConnect
™
Refrigerator
Tubing kit, the necessary fittings are preassembled to
the tubing.
• If your existing copper water line has a flared fitting
at the end, you will need an adapter (available at
plumbing supply stores) to connect the water line to
the refrigerator OR you can cut off the flared fitting
with a tube cutter and then use a compression fitting.
Do not cut formed end from GE SmartConnect
™
Refrigerator tubing.
• Shutoff valve to connect to the cold water line.
The shutoff valve should have a water inlet with a
minimum inside diameter of 5/32″ at the point of
connection to the COLD WATER LINE. Saddle-type
shutoff valves are included in many water supply kits.
Before purchasing, make sure a saddle-type valve
complies with your local plumbing codes.
WHAT YOU WILL NEED (CONT.)
Installation Instructions
18
Place the compression nut and ferrule (sleeve) for
copper tubing onto the end of the tubing and
connect it to the shutoff valve.
Make sure the tubing is fully inserted into the valve.
Tighten the compression nut securely.
For plastic tubing from a GE SmartConnect™
Refrigerator Tubing kit, insert the molded end
of the tubing into the shutoff valve and tighten
compression nut until it is hand tight, then tighten
one additional turn with a wrench. Overtightening
may cause leaks.
CONNECT THE TUBING
TO THE VALVE
7
Turn the main water supply on and flush out the
tubing until the water is clear.
Shut the water off at the water valve after about
one quart (1 liter) of water has been flushed
through the tubing.
FLUSH OUT THE TUBING
8
NOTE: Commonwealth of Massachusetts Plumbing
Codes 248CMR shall be adhered to. Saddle valves
are illegal and use is not permitted in Massachusetts.
Consult with your licensed plumber.
Saddle-Type
Shutoff Valve
Compression Nut
SmartConnect
™
Tubing
Packing Nut
Outlet Valve
Ferrule (sleeve)
Fasten the shutoff valve to the cold water pipe with
the pipe clamp.
NOTE: Commonwealth of Massachusetts Plumbing
Codes 248CMR shall be adhered to. Saddle valves
are illegal and use is not permitted in Massachusetts.
Consult with your licensed plumber.
FASTEN THE SHUTOFF VALVE
4
Tighten the clamp screws until the sealing washer
begins to swell.
NOTE: Do not overtighten or you may crush the
tubing.
TIGHTEN THE PIPE CLAMP
5
Vertical Cold
Water Pipe
Saddle-Type
Shutoff Valve
Washer
Inlet End
Pipe Clamp
Clamp Screw
Route the tubing between the cold water line and
the refrigerator.
Route the tubing through a hole drilled in the wall
or floor (behind the refrigerator or adjacent base
cabinet) as close to the wall as possible.
NOTE: Be sure there is sufficient extra tubing
(about 8′ [2.4 m] coiled into 3 turns of about 10″
[25 cm] diameter) to allow the refrigerator to move
out from the wall after installation
.
ROUTE THE TUBING
6
Pipe Clamp
INSTALLING THE WATER LINE (cont.)
Installation Instructions
Tighten any connections that leak.
TURN THE WATER ON AT THE
SHUTOFF VALVE
10
19
Place the compression nut and ferrule (sleeve)
onto the end of the tubing as shown. On a GE
SmartConnect Refrigerator Tubing kit, the nuts
are already assembled to the tubing.
On models using the refrigeration connection at
the water valve, remove the plastic flexible cap.
NOTES:
• Before making the connection to the refrigerator,
be sure the refrigerator power cord is not
plugged into the wall outlet.
• If your refrigerator does not have a water filter,
we recommend installing one if your water supply
has sand or particles that could clog the screen of
the refrigerator’s water valve. Install it in the
water line near the refrigerator. If using a GE
SmartConnect
™
Refrigerator Tubing kit, you
will need an additional tube (WX08X10002)
to connect the filter. Do not cut plastic tube
to install filter.
CONNECT THE TUBING TO THE
REFRIGERATOR
9
CONNECT THE TUBING TO THE
REFRIGERATOR
(CONT.)
9
Some models have the refrigerator connection at
the end of tubing located outside the compressor
compartment access cover. On other models, the
compressor compartment access cover must be
removed in order to access the refrigerator
connection at the water valve.
Reattach the access cover.
Insert the end of the tubing into the refrigerator
connection as far as possible. While holding the
tubing, tighten the fitting.
For plastic tubing from a GE SmartConnect
Refrigerator Tubing kit, insert the molded end of
the tubing into the refrigerator connection and
tighten the compression nut until it is hand tight,
then tighten one additional turn with a wrench.
Overtightening may cause leaks.
Fasten the tubing into the clamp provided as
shown to keep it in position. You may need to pry
open the clamp.
One of the illustrations below will look like the
connection on your refrigerator.
1/4″
Compression
Nut
Tubing
Clamp
1/4″
Tubing
Refrigerator
Connection
SmartConnect
™
Tubing
Ferrule
(sleeve)
Tubing
Clamp
Refrigerator
Connection
SmartConnect
™
Tubing
1/4″
Compression
Nut
Ferrule
(sleeve)
1/4″
Tubing
20
Arrange the coil of tubing so that it does not vibrate
against the back of the refrigerator or against the
wall. Push the refrigerator back to the wall.

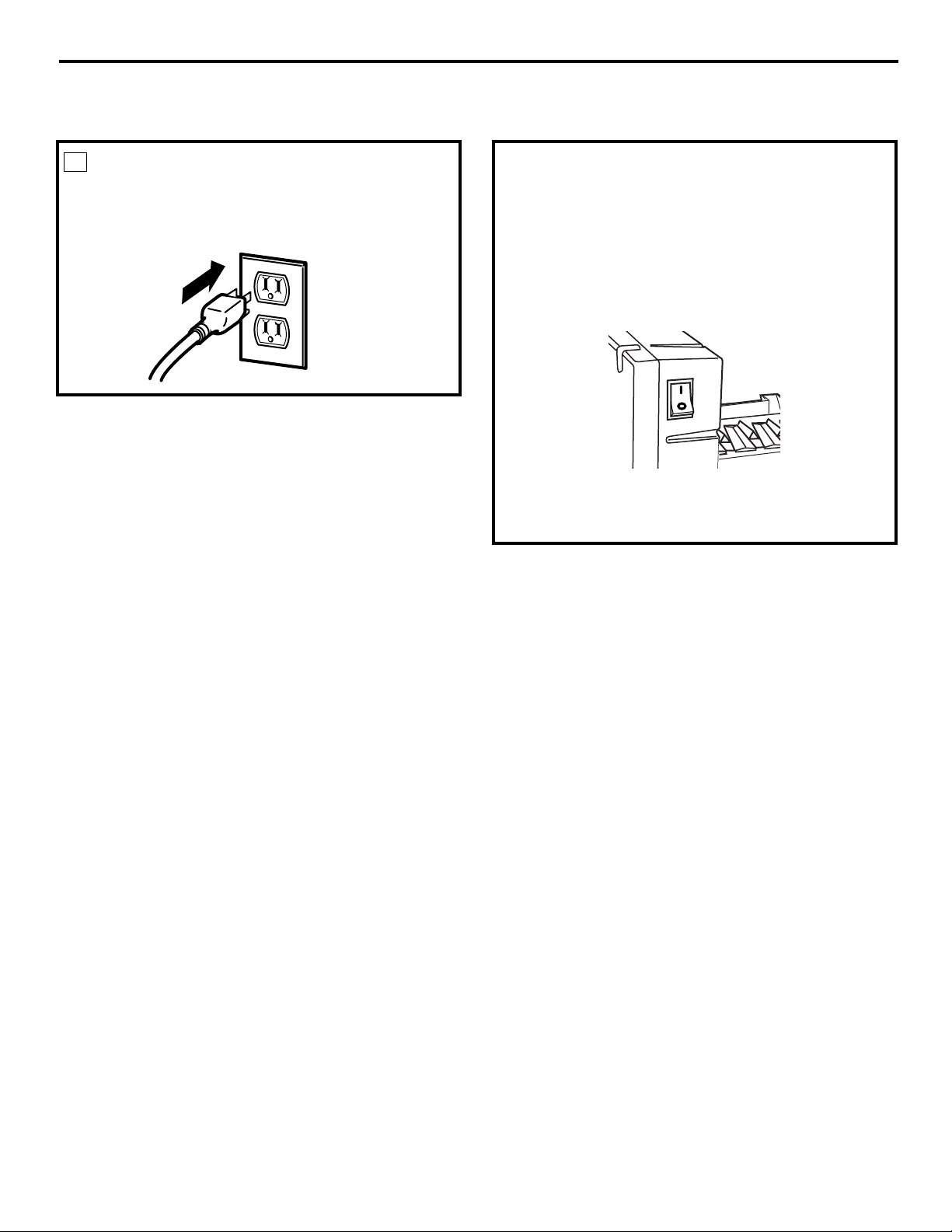

PLUG IN THE REFRIGERATOR
11
START THE ICEMAKER
Set the icemaker power switch to the
I (on)
position.
The icemaker will not begin to operate until it
reaches its operating temperature of 15°F (–9°C)
or below. It will then begin operation automatically
if the icemaker power switch is in the
I (on)
position.
NOTE: In lower water pressure conditions, the
water valve may turn on up to 3 times to deliver
enough water to the icemaker.
Installation Instructions
INSTALLING THE WATER LINE (cont.)
21
Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions Installation Instructions
Normal operating sounds. ge.com
Newer refrigerators sound different from older refrigerators.
Modern refrigerators have more features and use newer
technology.
HUMMM...
WHOOSH...
■
The new high efficiency compressor may run faster
and longer than your old refrigerator and you may
hear a high-pitched hum or pulsating sound while
it is operating.
■
Sometimes the refrigerator runs for an extended period,
especially when the doors are opened frequently. This
means that the
Frost Guard
™
feature is working to
prevent freezer burn and improve food preservation.
■
You may hear a whooshing sound when the doors close.
This is due to pressure equalizing within the refrigerator.
■
You may hear the fans spinning at high speeds.
This happens when the refrigerator is first plugged
in, when the doors are opened frequently or when
a large amount of food is added to the refrigerator
or freezer compartments. The fans are helping to
maintain the correct temperatures.
■
If either door is open for over 3 minutes, you may
hear the fans come on in order to cool the light
bulbs.
■
The fans change speeds in order to provide optimal
cooling and energy savings.
CLICKS, POPS,
CRACKS and CHIRPS
■
You may hear cracking or popping sounds when the
refrigerator is first plugged in. This happens as the
refrigerator cools to the correct temperature.
■
Electronic dampers click open and closed to provide
optimal cooling and energy savings.
■
The compressor may cause a clicking or chirping
sound when attempting to restart (this could take
up to 5 minutes).
■
The electronic control board may cause a clicking
sound when relays activate to control refrigerator
components.
■
Expansion and contraction of cooling coils during
and after defrost can cause a cracking or popping
sound.
■
On models with an icemaker, after an icemaking
cycle, you may hear the ice cubes dropping into
the ice bucket.
WATER SOUNDS
■
The flow of refrigerant through the freezer cooling
coils may make a gurgling noise like boiling water.
■
Water dropping on the defrost heater can cause a
sizzling, popping or buzzing sound during the
defrost cycle.
■
A water dripping noise may occur during the defrost
cycle as ice melts from the evaporator and flows into
the drain pan.
■
Closing the door may cause a gurgling sound due to
pressure equalization.
Do you hear what I hear? These sounds are normal.
For additional information on normal
icemaker and dispenser operating sounds,
see the About the automatic icemaker
and About the ice and water dispenser
sections.
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
Before you call for service…
Troubleshooting Tips
Save time and money! Review the charts on the following
pages first and you may not need to call for service.
Problem Possible Causes What To Do
Refrigerator does not
Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end.
operate
Freezer control •Move the freezer control to a temperature setting.
in
0
(off) position.
Refrigerator is unplugged. •Push the plug completely into the outlet.
The fuse is blown/circuit •Replace fuse or reset the breaker.
breaker is tripped.
Vibration or rattling
Front rollers need adjusting. •See
Rollers.
(slight vibration
is normal)
Motor operates for
Normal when refrigerator •Wait 24 hours for the refrigerator to completely
long periods or cycles
is first plugged in. cool down.
on and off frequently.
Often occurs when large •This is normal.
(Modern refrigerators
amounts of food are
with more storage
placed in refrigerator.
space and a larger
Door left open. •Check to see if package is holding door open.
freezer require more
Hot weather or frequent • This is normal.
operating time. They
door openings.
start and stop often
Temperature controls •See
About the controls.
to maintain even
set at the coldest
temperatures.)
setting.
Refrigerator or freezer
Temperature control not set •See
About the controls.
compartment too warm
cold enough.
Warm weather or frequent •Set the temperature control one step colder.
door openings. See
About the controls.
Door left open. •Check to see if package is holding door open.
Frost or ice crystals
Door left open. •Check to see if package is holding door open.
on frozen food
Too frequent or too long
(frost within package
door openings.
is normal)
Divider between
Automatic energy saver •This helps prevent condensation on the outside.
refrigerator and freezer
system circulates warm
compartments
liquid around front edge
feels warm
of freezer compartment.
Automatic icemaker
Icemaker power switch •Set the power switch to the
l (on)
position.
does not work
is in the
O (off)
position.
(on some models)
Water supply turned off or •See
Installing the water line.
not connected.
Freezer compartment • Wait 24 hours for the refrigerator to completely
too warm. cool down.
Piled up cubes in the storage •Level cubes by hand.
bin cause the icemaker
to shut off.
Ice cubes stuck in icemaker. •Turn off the icemaker, remove cubes and turn the
(Green power light on icemaker back on.
icemaker blinking).
22
Consumer SupportTroubleshooting TipsOperating Instructions
Safety Instructions
Installation Instructions
ge.com
Problem Possible Causes What To Do
Ice cubes have
Ice storage bin needs cleaning. •Empty and wash bin. Discard old cubes.
odor/taste
Food transmitting odor/taste •Wrap foods well.
to ice cubes.
Interior of refrigerator •See
Care and cleaning.
needs cleaning.
Small or hollow cubes
Water filter clogged. •Replace filter cartridge with new cartridge or with plug.
Slow ice cube freezing
Door left open. •Check to see if package is holding door open.
Temperature control not set •See
About the controls.
cold enough.
Door not closing
Door gasket on hinge side •Apply petroleum jelly on face of gasket.
properly
sticking or folding over.
Orange glow in
Defrost heater is on. •This is normal.
the freezer
Cube dispenser does not
Icemaker turned off or •Turn on icemaker or water supply.
work (on some models)
water supply turned off.
Ice cubes are frozen to •Remove cubes.
icemaker feeler arm.
Irregular ice clumps in •Break up with fingertip pressure and discard
storage container. remaining clumps.
•Freezer may be too warm. Adjust the freezer control
to a colder setting, one position at a time, until clumps
do not form.
Dispenser is
LOCKED
. •Press and hold the
LOCK CONTROL
pad for 3 seconds.
Water has poor taste/odor
Water dispenser has not been •Dispense water until all water in system is replenished.
(on some models)
used for a long time.
Water in first glass is
Normal when refrigerator •Wait 24 hours for the refrigerator to completely
warm (on some models)
is first installed. cool down.
Water dispenser has not been •Dispense water until all water in system is replenished.
used for a long time.
Water system has been drained. •Allow several hours for replenished supply to chill.
Water dispenser does
Water supply line turned •See
Installing the water line.
not work (on some models)
off or not connected.
Water filter clogged. •Replace filter cartridge or remove filter and install plug.
Air may be trapped in the •Press the dispenser arm for at least two minutes.
water system.
Dispenser is
LOCKED
. •Press and hold the
LOCK CONTROL
pad for 3 seconds.
Water spurting from
Newly-installed filter cartridge. •Run water from the dispenser for 3 minutes (about
dispenser
one and a half gallons).
Water is not dispensed
Water in reservoir is •Call for service.
but icemaker is working
frozen.
No water or ice cube
Supply line or shutoff •Call a plumber.
production
valve is clogged.
Water filter clogged. •Replace filter cartridge or remove filter and install plug.
Dispenser is
LOCKED
. •Press and hold the
LOCK CONTROL
pad for 3 seconds.
23
Problem Possible Causes What To Do
Refrigerator has odor
Foods transmitting •Foods with strong odors should be tightly wrapped.
odor to refrigerator.
•Keep an open box of baking soda in the refrigerator;
replace every three months.
Interior needs cleaning. • See
Care and cleaning.
Defrost water drainage •See
Care and cleaning.
system needs cleaning.
Moisture forms on
Not unusual during •Wipe surface dry.
outside of refrigerator
periods of high humidity.
Moisture collects inside
Too frequent or too
(in humid weather, air
long door openings.
carries moisture into
refrigerator when doors
are opened)
Interior light does
No power at outlet. •Replace fuse or reset the breaker.
not work
Light bulb burned out. •See
Replacing the light bulbs.
Water on kitchen floor or
Drain in the bottom of • See
Care and cleaning.
on bottom of freezer
the freezer clogged.
Cubes jammed in chute. •Poke ice through with a wooden spoon.
Hot air from bottom
Normal air flow cooling
of refrigerator
motor. In the refrigeration
process, it is normal that
heat be expelled in the
area under the refrigerator.
Some floor coverings are
sensitive and will discolor at
these normal and safe temperatures.
CUBED ICE was selected
Last setting was
CRUSHED ICE
. •A few cubes were left in the crusher from the previous
but CRUSHED ICE was
setting. This is normal.
dispensed (
on some models)
Frequent “buzzing” sound
Icemaker power switch is in the •Set the power switch to the
O (off)
position. Keeping it in
I (on)
position but the water supply the
I (on)
position will damage the water valve.
to the refrigerator has not been
connected.
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
Before you call for service…
24
25
TERMS AND CONDITIONS:
This warranty applies only for single family domestic use in
Canada when the Refrigerator has been properly installed
according to the instructions supplied by Mabe and is
connected to an adequate and proper utility service.
Damage due to abuse, accident, commercial use, and alteration
or defacing of the serial plate cancels all obligations of this
warranty.
Service during this warranty period must be performed by an
Authorized Mabe Service Agent.
Neither Mabe nor the Dealer is liable for any claims or
damages resulting from failure of the Refrigerator or from
service delays beyond their reasonable control.
To obtain warranty service, purchaser must present the original
Bill of Sale. Components repaired or replaced are warranted
through the remainder of the original warranty period only.
This warranty is extended to the original purchaser and any
succeeding owner for products purchased for home use within
Canada. In home warranty service will be provided in areas
where it is available and deemed reasonable by Mabe to provide.
This warranty is in addition to any statutory warranty.
WHAT IS NOT COVERED:
• Owner is responsible to pay for service calls related to
product installation and/or teaching how to use the product.
• Damage to finish must be reported within 48 hours following
the delivery of the appliance.
• Damage to finish after delivery.
• Improper installation—proper installation includes adequate
air circulation to the refrigeration system, adequate electrical,
plumbing and other connecting facilities.
• Replacement of house fuses or resetting of circuit breakers.
• Replacement of light bulbs.
• Damage to product caused by accident, fire, floods or acts
of God.
• Loss of food due to spoilage.
• Proper use and care of product as listed in the owner’s
manual, proper setting of controls.
• Product not accessible to provide required service.
• WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL
DAMAGES.
IMPORTANT
Keep this warranty and your bill of sale as proof of original purchase and purchase date.
Please have serial number and model number available when calling for service.
Mabe Service is available coast to coast. If further help is
needed concerning this warranty, contact:
Manager, Consumer Relations
Mabe Canada Inc., Consumer Service
1 Factory Lane, Suite 310
Moncton, New Brunswick E1C 9M3
1.800.561.3344
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
What is covered How Long Warranted Parts Labour
(From Date of Sale) Repair or Replace
at Mabe’s Option
Compressor GE Profile: Ten (10) Years GE Profile: Ten (10) Years GE Profile: Five (5) Years
GE and All Other GE and All Other GE and All Other
Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
Sealed System (including GE Profile: Five (5) Years GE Profile: Five (5) Years GE Profile: Five (5) Years
evaporator, condenser GE and All Other GE and All Other GE and All Other
tubing and refrigerant) Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year
All Other Parts One (1) Year One (1) Year One (1) Year
CUSTOMER WARRANTY
(for customers in Canada)
Your refrigerator is warranted to be free of defects in material and workmanship.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,
are limited to one year or the shortest period allowed by law.
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available,
you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service
location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
26
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
Refrigerator Warranty. (For customers in the United States)
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule service
on-line, visit us at ge.com or call 800.GE.CARES (800.432.2737).
Please have serial number and model number available when
calling for service.
For The Period Of: GE Will Replace:
One Year Any part
of the refrigerator which fails due to a defect in materials or workmanship.
From the date of the
During this
limited one-year warranty,
GE will also provide,
free of charge,
all labor and
original purchase
related service to replace the defective part.
Thirty Days Any part
of the water filter cartridge which fails due to a defect in materials or workmanship.
(Water filter, if included)
During this
limited thirty-day warranty,
GE will also provide,
free of charge,
a replacement water
From the original
filter cartridge.
purchase date of
the refrigerator
■Service trips to your home to teach you how to use
the product.
■Improper installation, delivery or maintenance.
■Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
■Loss of food due to spoilage.
■Replacement of house fuses or resetting of circuit
breakers.
■Damage caused after delivery.
■Replacement of the water filter cartridge, if included,
due to water pressure that is outside the specified
operating range or due to excessive sediment in the
water supply.
■Replacement of the light bulbs, if included, or water filter
cartridge, if included, other than as noted above.
■Damage to the product caused by accident, fire, floods
or acts of God.
■Incidental or consequential damage caused by possible
defects with this appliance.
■ Product not accessible to provide required service.
What GE Will Not Cover:
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a
particular purpose, are limited to one year or the shortest period allowed by law.
Manufactured for: General Electric Company, Louisville, KY 40225
EPA EST. No. 070595-MN-001
Performance Data Sheet
SmartWater Filtration System
MWF Cartridge
This system has been tested according to NSF/ANSI 42/53 for reduction of the substances listed below.
The concentration of the indicated substances in water entering the system was reduced to a concentration
less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53.*
(100% safety factors built in for unmetered usage)
Standard No. 42: Aesthetic Effects
Parameter USEPA Influent Influent Effluent % Reduction Min. Required
MCL Challenge Concentration Average Average Maximum Average Minimum Reduction
Chlorine — 2.0 mg/L + 10% 1.96 mg/L 0.06 mg/L 0.11 mg/L 96.77% 94.74% > 50%
T & O — — — — — — — —
Particulate** — ≥ 10,000 particles/mL 6,400,000 #/mL 58,833 #/mL 150,000 #/mL 99.14% 97.97% ≥85%
Standard No. 53: Health Effects
Parameter USEPA Influent Influent Effluent % Reduction Min. Required
MCL Challenge Concentration Average Average Maximum Average Minimum Reduction
Turbidity 0.5 NTU 11 + 1 NTU*** 10.5 NTU 0.14 NTU 0.28 NTU 98.54% 97.20% 0.5 NTU
Cysts ≥99.95% Reduction Minimum 50,000 L 118,750 #/L < 1 #/L 4 #/L > 99.99% > 99.99% ≥ 99.95%
Asbestos ≥ 99% Reduction 10
7
to 10
8
fibers/L; > 10µm 57 MF/L 0.996 MF/L < 1 MF/L 99.60% 99.39% ≥ 99%
Lead at pH 6.5 0.015 mg/L 0.15 mg/L + 10% 0.1567 mg/L < 0.001 mg/L < 0.001 mg/L 99.36% 99.29% 0.010 mg/L
Lead at pH 8.5 0.015 mg/L 0.15 mg/L + 10% 0.1433 mg/L < 0.001 mg/L < 0.001 mg/L 99.30% 99.29% 0.010 mg/L
Mercury at pH 6.5 0.002 mg/L 0.006 mg/L + 10% 0.0059 mg/L 0.000350 mg/L 0.0007 mg/L 94.70% 87.50% 0.002 mg/L
Mercury at pH 8.5 0.002 mg/L 0.006 mg/L + 10% 0.0057 mg/L 0.000325 mg/L 0.0006 mg/L 93.20% 89.29% 0.002 mg/L
Alachlor 0.002 mg/L 0.04 mg/L +
10% 0.0367 mg/L 0.00023 mg/L 0.0004 mg/L 99.34% 98.67% 0.002 mg/L
Lindane 0.0002 mg/L 0.002 mg/L + 10% 0.0020 mg/L < 0.00002 mg/L < 0.00002 mg/L 99.00% 98.95% 0.0002 mg/L
2,4-D 0.070 mg/L 0.210 mg/L + 10% 0.2033 mg/L 0.00337 mg/L 0.011000 mg/L 98.32% 94.50% 0.070 mg/L
Toxaphene 0.003 mg/L 0.015 mg/L +
10% 0.0160 mg/L 0.00100 mg/L 0.001000 mg/L 93.44% 91.67% 0.003 mg/L
Benzene 0.005 mg/L 0.015 mg/L + 10% 0.0145 mg/L 0.000500 mg/L 0.000500 mg/L 96.51% 95.83% 0.005 mg/L
Carbofuran 0.040 mg/L 0.080 mg/L + 10% 0.0830 mg/L 0.001000 mg/L 0.001000 mg/L 98.78% 98.65% 0.04 mg/L
1,4 dichlorobenzene
0.075 mg/L 0.225 mg/L +
10% 0.2283 mg/L 0.000500 mg/L 0.000500 mg/L 99.78% 99.77% 0.075 mg/L
Atrazine 0.003 mg/L 0.009 mg/L + 10% 0.0087 mg/L < 0.0005 mg/L < 0.0005 mg/L 94.22% 93.33% 0.003 mg/L
* Tested using a flow rate of 0.50 gpm; pressure of 60 psig; pH of 7.5 ± 0.5; temp. of 68° ± 5°F (20° ± 3°C)
** Measurement in Particles/ml. Particles used were 0.5-1 microns
*** NTU=Nephelometric Turbidity units
Operating Specifications
‡
Capacity: certified for up to 300 gallons (1135 l); up to six months for models without a replacement filter indicator light;
up to one year for models with a replacement filter indicator light
‡
Pressure requirement: 40–120 psi (2.8–8.2 bar), non-shock
‡
Temperature: 33–100ºF (0.6–38ºC)
‡
Flow rate: 0.5 gpm (1.9 lpm)
General Installation/Operation/Maintenance Requirements
‡
Flush new cartridge at full flow for 3 minutes to purge out trapped air.
‡
Replace cartridge when the indicator light flashes or water flow rate is
reduced on non-indicator units.
Special Notices
‡
Installation instructions, parts and service availability, and standard warranty
are included with the product when shipped.
‡
This drinking water system must be maintained according to manufacturer’s
instructions, including replacement of filter cartridges.
‡
Do not use with water that is microbiologically unsafe or of unknown quality
without adequate disinfection before or after the system. Systems certified for cyst
reduction may be used on disinfected water that may contain filterable cysts.
‡
The contaminants or other substances removed or reduced by this water
treatment system are not necessarily in your water.
‡
Check for compliance with the state and local laws and regulations.
‡
Note that while the testing was performed under standard laboratory conditions,
actual performance may vary. Systems must be installed and operated in
accordance with manufacturer’s recommended procedures and guidelines.
NSF
®
System Tested and Certified by NSF International against ANSI/NSF Standard 42 & 53
for the reduction of:
Standard No. 42: Aesthetic Effects
Chemical Unit
Chlorine Taste and Odor
Mechanical Filtration Unit
Particulate Reduction, Class I
Standard No. 53: Health Effects
Chemical Reduction Unit
Alachlor and Atrazine Reduction
Benzene and Carbofuran Reduction
1,4 dichlorobenzene and 2,4-D Reduction
Lead and Lindane Reduction
Mercury and Toxaphene Reduction
Mechanical Filtration Unit
Turbidity Reduction
Cyst and Asbestos Reduction
State of California
Department of Health Services
Water Treatment Device
Certificate Number
Date Issued: February 2, 2005
Trademark/Model Designation
Replacement Elements
169805 -
MWF MWF
Manufacturer: General Electric Company
The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section
116830 of the Health and Safety Code for the following health related contaminants:
Cysts
Turbidity
Asbestos
Lead
Mercury
Alachlor
Atrazine
Benzene
Carbofuran
Lindane
Mercury
Toxaphene
1,4-dichlorobenzene
2,4-D
Microbiological Contaminants and Turbidity
Inorganic/Radiological Contaminants
Organic Contaminants
Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems certified for
cyst reduction may be used on disinfected waters that may contain filterable cysts.
300 galRated Service Capacity:
0.5 gpm
Rated Service Flow:
Conditions of Certification:
27
28
Consumer Support Troubleshooting Tips
Installation Instructions Safety InstructionsOperating Instructions
Notes.
29
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
GE Service Protection Plus
™
GE, a name recognized worldwide for quality and dependability together with Assurant
Solutions, offers you Service Protection Plus
™
—comprehensive protection on all your
appliances.*
Benefits Include:
• Prompt, reliable service from GE Authorized Servicers
• Convenient hours designed to suit your busy schedule
• Quality replacement parts
• The dependability of GE, a name recognize and trusted worldwide
• Ask about our interest-free payment plan
With Service Protection Plus you can expect:
• An extended service plan that limits unexpected repair bills
• Service coverage for most major brands
• Unlimited service calls for the length of your contract, or credit toward a replacement product
• Service coverage for covered operating parts and labor on appliances and home electronics that fail
during normal single family household use
• Your satisfaction is our goal. We strive to provide you with excellent service in a professional and timely
manner.
Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224 for more
information.
*Most brands covered, up to 15 years old, in the continental U.S.
SPS is a trademark of General Electric Company.
Please place in envelope and mail to:
✁
Cut here
Consumer Product Ownership Registration
Important
Mail
Today!
First
Name
Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■
Street
Address
City
State
Date Placed
In Use
Month
Day
Year
Zip
Code
Apt. #
Last
Name
Phone
Number
_
_
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us.
We are proud to have you as a customer!
Follow these three steps to protect your new appliance investment:
Important: If you did not get a registration card with your
product, detach and return the form below to
ensure that your product is registered, or register
online at ge.com.
1
23
Model Number Serial Number
✁
Cut here
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of
mind of knowing we
can contact you in
the unlikely event of
a
safety modification.
After mailing the
registration below,
store this document
in a safe place. It
contains information
you will need should
you require service.
Our service number is
800.GE.CARES
(800.432.2737).
Read your Owner’s
Manual carefully.
It will help you
operate your new
appliance properly.
Model Number Serial Number
E-mail Address*
30
GE Appliances
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
ge.com
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important
communications from GE Appliances (GEA).
■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY
RIGHTS.
For information about GEA’s privacy and data usage policy, go to ge.com and click on “Privacy Policy” or
call 800.626.2224.
31
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
32
33
Mesures de sécurité
Mesures de sécurité
Comment vous débarrasser
convenablement de votre
ancien réfrigérateur . . . . . . . . . . . . . . . . . . .35
Cordons prolongateurs . . . . . . . . . . . . . . . .35
Mesures de sécurité . . . . . . . . . . . . . . . . . . . .34
Raccordement électrique . . . . . . . . . . . . . . .36
Fonctionnement
Bacs à légumes . . . . . . . . . . . . . . . . . . . . .40, 41
Cartouche du filtre à eau . . . . . . . . . . . . . . .38
Clayettes, bacs et casiers . . . . . . . . . . . . .38–40
Le distributeur d’eau et de glaçons . . . . . .42
Les commandes . . . . . . . . . . . . . . . . . . . . . . .37
Machine à glaçons automatique . . . . . . . . .41
Entretien et nettoyage
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . .43, 44
Remplacement des ampoules . . . . . . . . . . .45
Installation
Installation de la conduite d’eau . . . . .48–52
Préparation . . . . . . . . . . . . . . . . . . . . . . .46, 47
Conseils de dépannage
Avant d’appeler un réparateur . . . . . . .54–56
Bruits de normaux de fonctionnement . .53
Service à la clientèle
Feuillet de données relatives à la
performance de la cartouche . . . . . . . . . . .59
Garantie pour la clientèle au Canada . . . .58
Service à la clientèle . . . . . . . . . . . . . . . . . . .60
Service à la clientèleConseils de dépannageFonctionnement Installation
34
AVERTISSEMENT!
N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.
MESURES DE SÉCURITÉ
Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,
y compris les suivantes.
■Installez le réfrigérateur conformément aux
directives d’installation avant de l’utiliser.
■Ne laissez pas les enfants grimper, s’asseoir, se
tenir debout ni se pendre aux clayettes du
réfrigérateur. Ils pourraient endommager le
réfrigérateur et se blesser gravement.
■Ne touchez pas les surfaces froides du
congélateur si vous avez les mains humides ou
mouillées : la peau risque d’adhérer à ces surfaces
très froides.
■N’entreposez et n’utilisez pas d’essence ou autres
vapeurs et liquides inflammables à proximité de
cet appareil ou de tout autre appareil
électroménager.
■Si votre réfrigérateur est doté d’une machine à
glaçons automatique, évitez le contact avec les
pièces mobiles du mécanisme éjecteur, ou avec
l’élément chauffant situé à la partie inférieure de
la machine à glaçons. Ne posez pas les doigts ou
les mains sur le mécanisme de la machine à
glaçons pendant que le réfrigérateur est branché.
■Éloignez les doigts des parties du réfrigérateur où
l’on peut facilement se pincer : les espaces entre
les portes et entre les portes et les placards sont
toujours étroits. Soyez prudent lorsque vous fermez
les portes de l’appareil en présence des enfants.
■Débranchez votre réfrigérateur avant de le
nettoyer ou de le réparer.
REMARQUE : Nous vous recommandons vivement de
confier toute réparation à un technicien qualifié.
■Lorsque vous réglez la commande sur
0 (arrêt)
,
l’alimentation électrique de l’ampoule
n’est pas coupée.
■Ne recongelez pas les aliments surgelés qui ont
complètement dégelé.
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
35
www.electromenagersge.ca
COMMENT VOUS DÉBARRASSER CONVENABLEMENT
DE VOTRE ANCIEN RÉFRIGÉRATEUR
Les enfants pris au piège ou morts d’asphyxie sont
toujours d’actualité. Les réfrigérateurs abandonnés
sont toujours aussi dangereux, même si on n’attend
que «quelques jours» pour s’en débarrasser. Si vous
ne gardez pas votre ancien réfrigérateur, veuillez
suivre les directives ci-dessous afin de prévenir les
accidents.
Avant de vous débarrasser de votre ancien
réfrigérateur ou congélateur :
■Démontez les portes.
■Laissez les clayettes en place afin d’empêcher les
enfants de grimper à l’intérieur.
Réfrigérants
Tous les appareils de réfrigération contiennent
des réfrigérants qui, conformément aux lois
fédérales, doivent être enlevés avant toute
élimination de l’appareil. Si vous vous
débarrassez de vieux appareils de réfrigération,
vérifiez, auprès de la société qui s’occupe de
leur élimination, ce que vous devez faire.
CORDONS PROLONGATEURS
Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques
potentiels qu’ils présentent dans certaines conditions.
Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire
qu’il s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL
(aux États-Unis) ou certifié CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre
de 15 ampères (minimum) et de 120 volts.
DANGER! RISQUES POUR LES ENFANTS
36
AVERTISSEMENT!
RACCORDEMENT ÉLECTRIQUE
Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon
d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.
Le cordon d’alimentation de cet appareil est muni
d’une fiche à 3 broches (mise à la terre) qui se
branche dans une prise murale ordinaire à 3
alvéoles (mise à la terre) pour réduire au minimum
les risques de chocs électriques.
Faites examiner la prise de courant et le circuit par
un électricien qualifié pour vous assurer que la prise
est correctement mise à la terre.
Si la prise murale est du type standard à 2 alvéoles,
il vous incombe de la faire remplacer par une prise
à 3 alvéoles correctement mise à la terre.
Le réfrigérateur doit toujours être branché dans sa
propre prise de courant, dont la tension nominale
est identique à celle indiquée sur la plaque
signalétique.
Cette précaution est recommandée pour garantir
un rendement optimum et éviter une surcharge des
circuits électriques de la résidence, ce qui pourrait
créer un risque d’incendie par surchauffe des fils.
Ne débranchez jamais le réfrigérateur en tirant sur
le cordon d’alimentation. Saisissez fermement la
fiche du cordon et tirez droit pour la retirer de
la prise.
Réparez ou remplacez immédiatement tout cordon
effiloché ou endommagé. N’utilisez pas un cordon
fendillé ou présentant des signes d’usure.
Lorsque vous déplacez votre réfrigérateur du mur,
faites attention de ne pas le faire rouler sur le
cordon d’alimentation afin de ne pas
l’endommager.
VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES
MESURES DE SÉCURITÉ.
CONSERVEZ CES DIRECTIVES
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
37
Les commandes. www.electromenagersge.ca
9 IS COLDEST
0 IS OFF
FREEZER FRESH FOOD
5
8
9
4
3
2
1
0
6
7
5
8
9
4
3
2
1
6
7
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
Les commandes ressemblent à l’une des illustrations suivantes :
Étapes de démarrage pour le contrôle de température approprié
ÉTAPE 1 – Réglez le contrôle « Fresh Food » (aliments frais) à « 5 ».
ÉTAPE 2 – Réglez le contrôle du congélateur à « 5 ».
ÉTAPE 3—ATTENDEZ
12
HEURES pour que la température se stabilise.
ÉTAPE 4—S’il faut changer quelque chose, déplacez le contrôle d’un chiffre
à la fois et attendez
12
heures pour que la température se stabilise.
REMARQUE :
le réglage des contrôles à la position
0
(arrêt) ne coupe pas le
courant du circuit d’éclairage.
Le réglage des commandes variera en fonction des préférences
personnelles, de l’usage et des conditions d’utilisation et pourront
nécessiter plusieurs ajustements.
38
La cartouche du filtre à eau. (sur certains modèles)
Clayettes et bacs.
Bacs sur la porte du compartiment réfrigérateur
Il est possible de facilement transporter les bacs
démontables du réfrigérateur à l’endroit de
travail.
Pour enlever :
Soulevez l’avant du bac et tirez.
Pour replacer ou relocaliser :
Engagez le bac dans
les supports moulés de la porte puis poussez vers
l’intérieur. Le bac sera verrouillé en place.
L’ergot
aide à empêcher que de petits articles
placés sur la clayette de la porte se renversent,
coulent ou glissent. Mettez un doigt de chaque
côté de l’ergot près de l’arrière et faites bouger
la clayette vers l’avant ou vers l’arrière selon vos
besoins.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
L’ergot
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
Cartouche du filtre à eau
La cartouche du filtre à eau se trouve dans le coin droit arrière
supérieur du compartiment réfrigérateur, juste au-dessous des
commandes de température.
À quel moment remplacer le filtre sur les modèles avec
indicateur lumineux de remplacement
Une lumière indique la nécessité de remplacer la cartouche du
filtre à eau sur le distributeur. Cette lumière devient orange pour
vous avertir de remplacer bientôt le filtre.
Vous devez remplacer la cartouche de filtre quand la lumière de
l’indicateur devient rouge ou quand le débit de l’eau qui va au
distibuteur d’eau ou au distributeur de glace diminue.
À quel moment remplacer le filtre sur les modèles sans
indicateur lumineux de remplacement
La cartouche du filtre doit être remplacée tous les
six mois
ou
moins si le débit d’eau du distributeur d’eau ou du distributeur de
glace diminue.
Retrait de la cartouche du filtre
S’il s’agit d’une cartouche de remplacement, enlevez d’abord
l’ancienne en la tournant lentement vers la gauche.
Ne tirez pas
sur la cartouche. Un peu d’eau peut s’écouler.
Installation de la cartouche du filtre à eau
Si vous remplacez une
cartouche
SmartWater
avec un adaptateur,
vous devez retirer ce
dernier avant d’installer
la cartouche. Pour
retirer l’adaptateur,
faites-le pivoter vers
la gauche d’environ un
quart de tour.
Si vous remplacez une cartouche
Water by Culligan
, laissez
l’adaptateur en place. Cet adaptateur demeurera dans le
réfrigérateur lorsque que vous remplacerez les futures
cartouches.
Sur les modèles sans indicateur lumineux de remplacement,
appliquer l’autocollant du mois et de l’année à la nouvelle
cartouche pour vous rappeler de remplacer le filtre dans
six mois
.
Remplissez la cartouche de remplacement d’eau du robinet
immédiatement après l’installation afin de permettre un
meilleur débit du distributeur.
Alignez la flèche de la cartouche avec celle de support
de cartouche. Placez le haut de la nouvelle cartouche
à l’intérieur du support.
Ne l’enfoncez pas
dans le
porte-cartouche.
Tournez la cartouche lentement
vers la droite jusqu’au point où la
cartouche s’arrête.
NE SERREZ
PAS TROP FORT.
Lorsque vous la
tournez, elle se lèvera en position
automatiquement. La cartouche
fera approximativement une 1/2
rotation.
Faites couler l’eau du distributeur pendant 3 minutes
(environ 6 litres) afin de dégager le système et empêcher le
bredouillement.
Pressez et maintenez
appuyée la touche
RESET
WATER FILTER
(re-réglage
du filtre à eau) sur le
distributeur pendant 3
secondes (sur certains
modèles).
REMARQUE :
Une cartouche de remplacement qui vient d’être
installée
peut faire jaillir l’eau
du distributeur.
Bouchon de dérivation du filtre
Il faut utiliser le
bouchon de
dérivation du filtre
lorsqu’une
cartouche de
remplacement n’est
pas disponible. Le
distributeur et la
machine à glaçons
ne peuvent pas
fonctionner sans le filtre ou sans le bouchon de dérivation du
filtre.
Pour utiliser la prise de dérivation du filtre sur les modèles
Water
by Culligan
, vous devez d’abord retirer l’adaptateur du filtre du
support de la cartouche en le faisant pivoter vers la gauche.
Si vous avez des questions—visitez notre site Web à l’adresse
www.electromenagersge.ca ou appelez le 1.800.461.3636.
Filtres de remplacement :
Pour commander des cartouches supplémentaires aux États-Unis,
visitez notre site Web à l’adresse ge.com, ou appelez le Service des
pièces et accessoires GE au 800.626.2002.
MWF
Prix suggéré pour la vente
au détail $38.95–47.95 USD
Les clients au Canada devraient consulter les pages jaunes pour
connaître la succursale Mabe la plus près.
Les clients à l’extérieur du Canada et des États-Unis doivent
contacter le distributeur local.
Bouchon
de
dérivation
du filtre
(l’apparence peut varier)
Porte-
cartouche
Bouchon
de
dérivation
du filtre
SmartWater
Water by Culligan
Avec adaptateur
Sans adaptateur
Réarrangement des clayettes
Pour enlever
Pour replacer
Clayettes réglables en profondeur
Ces clayettes détachables sont extensibles et
permettent de disposer de plus d’espace de
rangement avec une flexibilité d’utilisation
accrue.
Pour enlever :
Soulevez la partie extensible
de la clayette verticalement puis tirez-la vers
l’extérieur.
Pour replacer :
Engagez la partie extensible
de la clayette dans les supports moulés de
la porte et poussez vers l’intérieur.
Ceci assurera le verrouillage.
Clayette QuickSpace
™
(sur certains modèles)
Vous pouvez diviser en deux cette clayette
et faire coulisser sa partie avant sous sa
partie arrière pour ranger des articles de
haute taille sur la clayette du dessous.
Clayettes du réfrigérateur :
Soulevez
et tirez
Basculez
vers le
haut
Insérez
le crochet
supérieur
Abaissez
pour
verrouiller
en place
Pour enlever
Clayettes du congélateur :
Clayette coulissante anti-déversement (sur certains modèles)
Grâce à la clayette glissante anti-
déversement, vous pouvez atteindre des
articles placés derrière d’autres. Ses bords
spéciaux sont conçus pour empêcher tout
déversement aux clayettes inférieures.
Prenez soin de pousser la clayette jusqu’au fond
pour refermer la porte.
Clayettes anti-débordements (sur certains modèles)
Ces clayettes sont dotées de rebords
spéciaux afin de faciliter la prévention des
débordements sur les clayettes inférieures.
www.electromenagersge.ca
Pour enlever
Casseroles du congélateur :
Enlevez la casserole en le tirant vers
l’avant, en soulevant la partie avant et en le
faisant glisser au delà de la butée.
39
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
40
Bacs à légumes.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Bacs à fruits et légumes
Si une quantité d’eau excessive s’accumule
dans le fond des tiroirs, essuyez-les.
Bacs à légumes à humidité réglables et bac à en-cas
(sur certains modèles)
Réglez la commande à
High (haut)
pour que
le tiroir conserve un degré d’humidité élevé
pour la conservation des légumes.
Réglez la commande à
Low (bas)
pour
abaisser le degré d’humidité dans le tiroir
pour la conservation des fruits.
LOW
HIGH
LOW
HIGH
Bac à viande transformable
(sur certains modèles)
Le bac à viande transformable a sa
propre arrivée d’air froid pour permettre
à un courant d’air en provenance du
compartiment congélateur d’arriver
au bac.
La commande de température réglable
permet
la régulation du débit d’air provenant du
compartiment du congélateur.
Placez le levier sur
haut
pour que la
température du bac soit à la température
normale du réfrigérateur, assurant ainsi
la disponibilité d’un espace supplémentaire
pour le rangement des légumes. Le débit
d’air froid s’arrête. Il est donc possible de
choisir entre ces deux extrêmes de
température.
Placez le levier sur
bas
sur la position la
plus froide pour le rangement de viandes
fraîches. Si le levier demeure longtemps sur
cette position, il est possible que du givre se
forme à l’intérieur du bac.
Normale
Plus froide
Casier ShelfSaver
™
(sur certains modèles)
Utilisez ce casier pour y
ranger des canettes afin de
faciliter l’accès.
Le casier peut aussi servir
pour ranger un plat de
cuisson au four mesurant
9″ x 13″.
Ce râtelier de porte
contient jusqu’à 9 boites.
NOTE : Vous ne pouvez monter
ce râtelier qu’en position du haut,
sous le bac à produits laitiers.
Clayettes et bacs.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécuritéInstallation
Râtelier de porte à
boites
(sur certains modèles)
Enlèvement du bacs à légumes. www.electromenagersge.ca
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Machine à glaçons automatique.
Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.
Enlèvement du bacs à légumes
Il est facile de retirer les bacs en les
soulevant légèrement puis en les tirant au
delà de la butée.
Si la porte du réfrigérateur empêche le
retrait des bacs, il sera nécessaire de
déplacer celui-ci vers l’avant jusqu’à ce qu’il
soit possible d’ouvrir la porte suffisamment
pour faire glisser les bacs à l’extérieur. Dans
certains cas, il sera nécessaire de déplacer le
réfrigérateur vers la gauche au cours de
cette opération.
Lorsque vous remettez les bacs en
place, assurez-vous que vous les
glissez dans les guides.
Guides
du bac
Tiroir à glace
Nécessaire de machine à glaçons
Pour obtenir de la glace,
tirez le tiroir vers l’avant.
Pour enlever le tiroir,
tirez-le droit et soulevez-le
au delà de sa position
d’arrêt
.
Si votre réfrigérateur n’est pas déjà doté d’une
machine à glaçons automatique, un nécessaire
de machine à glaçons est disponible moyennant
supplément.
Vérifiez sur l’étiquette à l’arrière du
réfrigérateur quel est le nécessaire de machine
à glaçons spécifique à votre modèle.
41
Machine à glaçons
Bras régulateur
Interrupteur
d’alimentation
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
Voyant témoin in vert
d‘alimentation
Machine à glaçons automatique
(sur certains modèles)
La machine à glaçons produira environ
7 glaçons par cycle—soit environ 100–130
glaçons toutes les 24 heures—selon la
température du congélateur, la température
ambiante, la fréquence d’ouverture des portes
et d’autres conditions d’utilisation.
Si vous mettez votre réfrigérateur en marche
avant que la machine à glaçons ne soit alimentée
en eau, mettez l’interrupteur d’alimentation à la
position
O (arrêt)
.
Lorsque la conduite d’eau est raccordée
au réfrigérateur, mettez l’interrupteur
d’alimentation à la position
l (marche)
.
La machine à glaçons se remplira d’eau si
sa température baisse à –10°C (15°F). Il faut
prévoir entre 12 et 24 heures avant qu’un
réfrigérateur nouvellement installé commence
à produire des glaçons.
Vous entendrez un bourdonnement chaque fois
que la machine à glaçons se remplit d’eau.
Jetez les premiers lots de glaçons afin d’éliminer
les impuretés provenant de la conduite d’eau.
Assurez-vous que rien ne gêne le mouvement
du bras régulateur.
Si le bac à glaçons est plein jusqu’au niveau du
bras régulateur, la machine à glaçons s’arrêt de
produire des glaçons.
Il est normal que plusieurs glaçons soient collés
entre eux.
Lorsque vous n’utilisez pas souvent de glaçons,
les vieux glaçons perdent leur transparence,
prennent un goût désagréable et diminuent
de taille.
NOTE : Dans les maisons qui ont une pression d’eau plus
faible que la moyenne, vous pouvez entendre la machine
à glaçons recommencer plusieurs fois son cycle pour
produire une livraison de glaçons.
Il y a une clayette
de congélateur
du haut au
dessus du
distributeur de
glace, que vous
pouvez utiliser
pour ranger.
Clayette de
congélateur
du haut
42
Tiroir à glace dans les modèles à
distributeur de glace
Enlèvement :
Mettez l’interrupteur du
distributeur de glace en position
O (arrêt)
.
Tirez le tiroir droit, puis soulevez-le pour
dépasser la position
d’arrêt.
Remise en place :
Pour remettre le tiroir,
prenez soin d’appuyer fort en place. S’il
n’entre pas jusqu’au fond, enlevez-le et faites
tourner le mécanisme d’un quart de tour.
Poussez à nouveau le tiroir jusqu’au fond.
Tournez
Mécanisme
d’entraînement
Pour utiliser le distributeur
Sélectionnez
CUBED ICE
(glaçons),
CRUSHED ICE
(glace concassée) ou
WATER
(eau).
Appuyez doucement le verre contre le
haut du bras de distribution.
La clayette de trop-plein n’est pas munie d’un
système d’écoulement. Pour réduire les taches
d’eau, vous devez nettoyer régulièrement la
clayette et sa grille.
S’il n’y a pas d’eau distribuée lorsque le réfrigérateur
est initialement installé, il y a peut-être de l’air dans
la conduite d’eau. Appuyez sur la commande de
distribution pendant deux minutes au minimum
pour expulser l’air de la conduite d’eau et remplir
le réservoir d’eau. Afin d’éliminer les éventuelles
impuretés provenant de la conduite d’eau, jetez
les six premiers verres d’eau.
ATTENTION : Ne mettez jamais les doigts ou
d’autres objets dans l’ouverture du distributeur.
Verrouillage du distributeur
(sur certaines modèles)
Appuyez sur la touche
LOCK CONTROL
(réglage
duverrouillage) pendant
3 secondes pour
verrouiller le
distributeur et le
panneau de réglage.
Pour déverrouiller,
appuyez sur la touche
et tenez-la enfoncée
pendant encore
3 secondes.
Lumière du distributeur
Cette touche allume
et éteint
la lumière du
distributeur
. Vous allumez
également la lumière en
appuyant sur le bras de
distribution. Si cette
ampoule brûle, vous
devez la remplacer par
une ampoule d’au
maximum 6 watts
.
Bac de trop-plein
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
Le distributeur d’eau et de glaçons.
Sur certains modèles
Renseignements importants concernant votre distributeur
■N’ajoutez pas dans le bac à glaçons des
glaçons non fabriqués par votre machine à
glaçons. Ils risquent d’être difficiles à
concasser ou à distribuer.
■Évitez de trop remplir les verres de glaçons
et d’utiliser des verres étroits ou très hauts.
Le conduit peut se bloquer et le volet peut
geler et coincer. S’il y a des glaçons qui
bloquent le conduit, faites-les passer au
moyen d’une cuillère en bois.
■Ne placez pas de boissons ou d’aliments
dans le bac à glaçons pour les rafraîchir.
Les boîtes, bouteilles et paquets
alimentaires peuvent coincer la machine à
glaçons ou la vis sans fin.
■Afin que la glace distribuée ne puisse
manquer le verre, placer le verre à
proximité mais sans toucher l’ouverture du
distributeur.
■Même si vous avez sélectionné
CUBED ICE
(glaçons), il est possible que de la glace
concassée tombe dans votre verre. Cela
se produit de temps à autre lorsque
plusieurs glaçons sont acheminés vers
le broyeur.
■Après distribution de la glace concassée,
de l’eau peut s’écouler du conduit.
■Parfois, un peu de givre se forme sur le
volet du conduit à glace. Ce phénomène
est normal et se produit en général après
des distributions répétées de glace
concassée. Le givre va éventuellement
évaporer.
■Le premier verre d’eau fourni pourrait
être plus chaud que les suivants. Ceci est
normal.
■L’eau fournie n’est pas glacée.
Pour de l’eau plus froide, ajoutez tout
simplement de la glace concassée ou des
cubes de glace avant de verser de l’eau.
Condensateur
Vous n’avez pas besoin de nettoyer le
condensateur dans un milieu familial
normal. Cependant, si le milieu est
particulièrement poussiéreux ou graisseux,
vous devez nettoyer périodiquement
le condensateur pour obtenir un
fonctionnement efficient du réfrigérateur.
Nettoyage du condensateur :
Le condenseur est situé à l’arrière du
réfrigérateur. Pour y accéder, débranchez
d’abord le réfrigérateur puis retirez le
panneau d’accès. Le condenseur se trouve
sur le côté droit.
Entretien et nettoyage du réfrigérateur. www.electromenagersge.ca
Nettoyage de l’extérieur
Le bac de trop-plein du distributeur
(sur
certains modèles)devrait être soigneusement
essuyé. Vous pouvez éliminer les dépôts
calcaires laissés par les taches d’eau en
trempant le bac dans du vinaigre non dilué.
Laissez tremper jusqu’à ce que les dépôts
disparaissent ou soient suffisamment
ramollis pour être éliminés par rinçage.
Le bras de distribution
(sur certains
modèles). Avant nettoyage, appuyez pendant
3 secondes sur la touche
LOCK CONTROL
.
Nettoyez-la au moyen d’une solution d’eau
et de bicarbonate de soude—environ une
cuillère à soupe (15 ml) de bicarbonate de
soude par pinte (1 liter) d’eau. Rincez bien
et essuyez.
Les poignées de porte et leur garniture.
Nettoyez-les au moyen d’un linge humecté
d’eau savonneuse. Séchez avec un linge
doux.
Gardez l’extérieur du réfrigérateur propre.
Essuyez-le avec un linge propre légèrement
humecté de cire pour appareils
électroménagers ou d’un détergent liquide
doux pour la vaisselle. Séchez et polissez
avec un linge doux et propre.
Les panneaux et les poignées de porte en
acier inoxydable.
Vous pouvez nettoyer les
panneaux et les poignées de porte en acier
inoxydable avec un nettoyant d’acier
inoxydable vendu sur le marché ou
un produit similaire en utilisant un linge
doux, propre. N’utilisez pas de cire
à appareil électroménager, d’eau de javel
ou des produits contenant chlore pour
les portes en acier inoxydable inoxydable.
N’essuyez pas le réfrigérateur avec un linge à vaisselle
sale ou une serviette humide : ils pourraient laisser un
résidu qui pourra endommager la peinture. N’utilisez
pas de tampons à récurer, de produits nettoyants en
poudre, de javellisants ou de produits nettoyants
contenant un javellisant, car ces produits peuvent
égratigner la peinture et la rendre moins résistante.
Nettoyage de l’intérieur
Pour éviter les mauvaises odeurs,
laissez une
boîte ouverte de bicarbonate de soude dans
les compartiments réfrigérateur et
congélateur.
Débranchez le réfrigérateur avant de le
nettoyer.
S’il est trop difficile de le faire,
essorez bien votre linge ou votre éponge
pour enlever l’excès d’eau lorsque vous
nettoyez autour des interrupteurs, des
lampes ou des commandes.
Utilisez une solution d’eau tiède et de
bicarbonate de soude–environ une cuillère
à soupe (15 ml) de bicarbonate de soude
par pinte (1 liter) d’eau—afin de nettoyer
tout en neutralisant les odeurs. Rincez
et essuyez bien.
Après avoir nettoyé les joints de porte,
appliquez une fine couche de vaseline sur
les joints du côté des charnières pour
empêcher les joints de coller et de se
déformer.
Orifice de vidange du compartiment du
congélateur.
Lors du nettoyage annuel,
retirez la casserole inférieure du
congélateur et faites passer une solution de
bicarbonate de soude (1 cuillerée ou 5 ml)
et d’eau chaude (pas bouillante) (2 tasses
ou 500 ml) au travers du tuyau de vidange à
l’aide d’une pipette d’arrosage de sauces :
ce mélange facilite l’élimination des odeurs
et la réduction des risques de bouchage du
tuyau d’évacuation. Si le tuyau est bouché,
utilisez la pipette et une solution de
bicarbonate de soude afin de forcer le
passage de la matière obstruante.
Évitez de nettoyer les clayettes en verre encore
froides dans de l’eau chaude car elles risquent de se
casser à cause de l’écart excessif de température.
Manipulez les clayettes en verre avec prudence. Si
vous cognez le verre trempé, il pourra se briser.
Ne lavez aucune pièce de plastique du réfrigérateur
au lave-vaisselle.
Bac de trop-plein du distributeur.
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
43
44
Entretien et nettoyage du réfrigérateur.
Lorsque vous vous absentez pendant une
période prolongée, videz les aliments et
débranchez le réfrigérateur. Nettoyez
l’intérieur avec une solution d’eau et de
bicarbonate de soude, à raison d’une
cuillère à soupe (15 ml) de bicarbonate par
pinte (1 L) d’eau. Laissez les portes
ouvertes.
Mettez l’interrepteur d’alimentation
de la machine à glaçons à la position
O (arrêt)
et fermez l’alimentation d’eau au
réfrigérateur.
Si la température risque de descendre sous
le point de congélation, demandez à un
réparateur de vidanger la conduite d’eau
afin d’éviter les dégâts sérieux causés par
les inondations.
Derrière le réfrigérateur
Prenez un soin particulier lorsque vous
éloignez le réfrigérateur du mur. Tous les
types de revêtements de sol peuvent être
endommagés, particulièrement ceux qui
sont coussinés ou dont la surface est gaufrée.
Tirez le réfrigérateur en ligne droite et,
lorsque vous le remettez en place, poussez-
le vers le mur en ligne droite. Les
déplacements latéraux du réfrigérateur
pourraient endommager le revêtement
de sol ou le réfrigérateur.
Lorsque vous remettez le réfrigérateur en place
en le poussant, veillez à ne pas le faire rouler sur
le cordon d’alimentation ou sur la conduite d’eau
de la machine à glaçons.
Départ en vacances
Déménagement
Immobilisez tous les éléments amovibles, tels que les clayettes et les bacs, à l’aide de ruban
gommé pour éviter de les endommager.
Assurez-vous que le réfrigérateur demeure debout pendant son déménagement.
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
Remplacement des ampoules. www.electromenagersge.ca
Lorsque vous réglez la commande du congélateur sur 0 (arrêt), l’alimentation électrique de l’ampoule n’est pas coupée.
Compartiment réfrigérateur—Éclairage supérieur
Débranchez le réfrigérateur.
Sur les modèles dotés de touches
de commande, l’ampoule est située
près du coin supérieur gauche du
compartiment, derrière le protecteur
de l’ampoule. Pour le remplacement :
A) retirez le protecteur en le faisant
glisser vers l’avant pour le faire sortir
du compartiment,
B) remplacez l’ampoule par une
ampoule de puissance égale ou
inférieure et
C) placez le protecteur contre le côté
gauche, puis le faire glisser vers le
haut en le poussant vers l’arrière
jusqu’à ce qu’il s’enclenche.
Sur les modèles dotés de boutons
rotatifs, l’ampoule est située derrière les
commandes. Remplacez l’ampoule par
une ampoule de puissance égale ou
inférieure.
Rebranchez le réfrigérateur.
Compartiment réfrigérateur—Éclairage inférieur
(sur certains modèles)
L’ampoule est située au dessus du bac supérieur.
Débranchez le réfrigérateur.
Tenez le rebord se trouvant à la partie
inférieure du protecteur de l’ampoule
puis tirez vers le haut et vers l’avant.
Après avoir remplacé l’ampoule
par une ampoule d’appareil
électro-ménager de même puissance
ou de puissance inférieure, remettez
le protecteur de l’ampoule.
Rebranchez le réfrigérateur.
Compartiment congélateur
Débranchez le réfrigérateur.
Enlevez la clayette qui se trouve juste au
dessus du protecteur de l’ampoule
(vous pouvez enlever cette clayette plus
facilement après l’avoir vidée).
Pour le remplacement, soulevez
l’ampoule par son protecteur.
Après avoir remplacé l’ampoule
par une ampoule pour appareils
ménagers de puissance égale ou
inférieure, remettez le protecteur
en place en le suspendant par les
trois languettes.
Remontez la clayette et rebranchez
le réfrigérateur.
45
Distributeur
Débranchez le réfrigérateur.
L’ampoule se trouve sur le distributeur
sous le panneau de réglage.
Enlevez l’ampoule en la faisant tourner
dans le sens opposé à celui des aiguilles
d’une montre.
Remplacez l’ampoule par une ampoule
de même taille et de même puissance.
Rebranchez le réfrigérateur.
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
46
AVANT DE COMMENCER
:
Lisez ces instructions complètement et attentivement.
•
IMPORTANT – Conservez ces
instructions pour utilisation éventuelle par un
inspecteur local.
•
IMPORTANT – Respectez tous les
codes et règlements officiels.
• Note à l’installateur – Assurez-vous de laisser
ces instructions au consommateur.
• Note au consommateur – Conservez ces
instructions pour référence future.
• Niveau de connaissances – L’installation de cet appareil
requiert des connaissances de base en mécanique.
• Temps requis – L’installation du réfrigérateur
demande 15 minutes.
• L’installateur est responsable de l’installation
correcte du réfrigérateur.
• Toute panne de cet appareil causée par une installation
inadéquate n’est pas couverte par la garantie.
Si vous avez des questions, appelez le 1.800.561.3344
ou visitez notre site Web à l’adresse :
www.electromenagersge.ca
Instructions
Réfrigérateur
d’installation
Modèles 20, 22, 25
Les roulettes de nivellement jouent trois rôles :
■ Elles peuvent être réglées pour que les portes se
referment automatiquement lorsqu’elles sont à moitié
ouvertes.
■ Elles peuvent être réglées de manière à permettre à
l’appareil de reposer solidement sur le sol et
l’empêcher ainsi de branler.
■ Elles vous permettent d’éloigner le réfrigérateur du
mur pour le nettoyage.
Pour régler la hauteur des roulettes, retirez la grille de la
base du réfrigérateur en la tirant par le bas.
Pour élever le réfrigérateur, tournez les vis de réglage
dans le sens horaire et pour l’abaisser, dans le sens anti-
horaire. Utilisez une clef à molette pour écrous
hexagonaux de 3/8 po ou des pinces.
Pour remettre la grille de la base, alignez ses attaches
arrière entre la barre et la partie inférieure de l’armoire.
Poussez jusqu’à ce que la grille s’enclenche dans le
logement.
ROULETTES DE NIVELLEMENT
DÉGAGEMENTS
Prévoyez les dégagements suivants pour faciliter
l’installation, assurer une circulation d’air adéquate, et
permettre les raccordements de plomberie et d’électricité :
• Côtés 1/8 po (4 mm)
• Dessus 1 po (25 mm)
• Arriére 1 po (25 mm)
Il est nécessaire de ménager un espace de 3/4 po (19 mm)
pour que la porte puisse être ouverte sur 90°, ce qui
assure un meilleur accès aux compartiments de
rangement des aliments.
ALIMENTATION D’EAU À LA
MACHINE À GLAÇONS
(sur certains modèles)
Si le réfrigérateur est équipé d’une machine à glaçons,
celle-ci devra être raccordée à une conduite d’eau froide.
Vous pouvez acheter une trousse d’alimentation d’eau GE
(contenant la tuyauterie, le robinet d’arrêt, les joints et les
instructions) chez votre revendeur, ou en vous adressant à
notre site Web à l’adresse www.electromenagersge.ca
ou à notre service de Pièces et accessoires au numéro
de téléphone 1.800.661.1616.
EMPLACEMENT DU RÉFRIGÉRATEUR
• N’installez pas le réfrigérateur dans une pièce où la
température ambiante risque d’être inférieure à
60 °F (16 °C) parce qu’il ne se mettra pas en marche
suffisamment souvent pour maintenir les températures
convenables.
• Installez le réfrigérateur sur un plancher suffisamment
solide pour le supporter lorsqu’il est plein.
ALIGNEMENT DES PORTES
Instructions d’installation
Pour enlever la grille
de la base du
réfrigérateur, ouvrez
les portes et ensuite,
tirez la grille hors de
son logement.
Clé à douille de
5/16 po
Relevez
Après avoir réglé les roulettes de nivellement, assurez-vous
que les portes sont bien alignées à la partie supérieure.
Pour aligner les portes, réglez la porte du compartiment
réfrigérateur.
À l’aide d’une clé à douille de 5/16 po, tournez la vis
de réglage de la porte vers la droite pour relever la
porte, ou vers la gauche pour l’abaisser. (Une douille
de nylon, encastrée dans les filets de l’axe, empêchera
celui-ci de tourner si l’on ne se sert pas d’une clé.)
Après avoir tourné la clé une ou deux fois, ouvrez et
fermez la porte du compartiment réfrigérateur et
vérifiez l’alignement des portes à la partie supérieure.
47
INSTALLATION DE LA CONDUITE D’EAU
Nous recommandons les trousses d’alimentation d’eau
en cuivre WX8X2, WX8X3, WX8X4, selon le montant de
conduite dont vous avez besoin. Nous approuvons les
conduites d’eau en matière plastique GE SmartConnect
™
Regrigerator Tubing (WX08X10002, WX08X10006,
WX08X10015 et WX08X10025).
Si vous installez un système d’eau GE Reverse Osmosis
dans votre réfrigérateur, la seule installation approuvée
est celle de la trousse GE RVKIT. Pour les autres systèmes
d’osmose de l’eau, suivez les recommandations du
fabricant.
Si le réfrigérateur est alimenté en eau à partir d’un
système de filtration d’eau par osmose inversée, et si
le réfrigérateur comporte également un filtre à eau,
utiliser le bouchon du circuit de dérivation du filtre du
réfrigérateur. Si la cartouche de filtration d’eau du
réfrigérateur est utilisée en conjonction avec le système
de filtration par osmose inversée, on peut observer une
réduction du débit d’eau au point de puisage, et la
production de cubes de glace creux.
Cette installation de conduite d’eau n’est pas garantie
par le fabricant de réfrigérateur ou de machine à glaçons.
Suivez soigneusement ces instructions pour minimiser le
risque de dommages onéreux d’inondation.
Les coups de bélier (eau qui donne des coups dans les
tuyaux) dans la tuyauterie de la maison peuvent
occasionner des dommages aux pièces de votre
réfrigérateur, ainsi que des fuites ou des inondations.
Appelez un plombier certifié pour corriger les coups de
bélier avant d’installer la conduite d’eau de votre
réfrigérateur.
AVANT DE COMMENCER
Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau à
une canalisation d’eau chaude.
Si vous utilisez votre réfrigérateur avant de brancher la
conduite d’eau, assurez-vous de laisser le commutateur
de la machine à glaçon en position
O (arrêt)
.
N’installez jamais les tuyaux de la machine à glaçon dans
des endroits où la température risque de descendre en
dessous du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse
électrique) pendant l’installation, assurez-vous que
l’isolement ou le câblage de cet outil empêche tout
danger de secousse électrique.
Vous devez procéder à toutes vos installations
conformément aux exigences de votre code local de
plomberie.
AVERTISSEMENT – Branchez
seulement à une source d’eau potable.
AVANT DE COMMENCER (SUITE)
Instructions d’installation
48
49
Instructions d’installation
• Une alimentation d’eau froide. La pression de l’eau doit
être entre 20 et 120 p.s.i. (1,4 et 8,2 bar) sur les modèles
non équipés de filtre à eau et entre 40 et 120 psi (2,8 et
8,2 bar) pour ceux qui le sont.
• Une perceuse électrique.
• Une clé de 1/2 po ou une clé anglaise.
• Un tournevis à lame plate et un tournevis Phillips.
• Deux écrous à compression d’un diamètre extérieur
de 1/4 po et deux bagues (manchons)—pour brancher
le tuyau en cuivre au robinet d’arrêt et au robinet d’eau
du réfrigérateur.
OU BIEN
• Si vous utilisez une trousse GE SmartConnect
™
Refrigerator Tubing, les garnitures nécessaires sont déjà
montées au tuyau.
•
Si votre canalisation d’eau actuelle a un raccord évasé à
une extrémité, vous aurez besoin d’un adaptateur (que
vous trouverez dans votre magasin de matériel de
plomberie) pour brancher le tuyau d’eau au
réfrigérateur, OU BIEN vous pouvez couper le raccord
évasé à l’aide d’un coupe-tube, puis utiliser un raccord à
compression. Ne coupez jamais l’extrémité finie d’un
tuyau de la trousse GE SmartConnect
™
Refrigerator
Tubing.
• Un robinet d’arrêt pour brancher le tuyau d’eau froide.
Le robinet d’arrêt doit avoir une entrée d’eau avec un
diamètre intérieur minimal de 5/32 po au point de
jonction avec LA CONDUITE D’EAU FROIDE. Des
robinets d’arrêt à étrier sont souvent inclus dans les
trousses d’alimentation d’eau. Avant d’acheter, assurez-
vous que le robinet à étrier se conforme à vos codes de
plomberie locaux.
CE DONT VOUS AUREZ BESOIN
(SUITE)
CE DONT VOUS AUREZ BESOIN
• Tuyaux en cuivre ou rousse GE SmartConnect
™
Refrigerator Tubing, diamètre extérieur de
1/4 po pour brancher le réfrigérateur à l’alimentation
d’eau. Si vous utilisez un tuyau en cuivre, assurez-vous
que les deux extrémités du tuyau soient coupées bien
droit.
Pour trouver la longueur de tuyau dont vous aurez besoin :
mesurez la distance qui va du robinet d’eau situé derrière
le réfrigérateur jusqu’au tuyau d’alimentation d’eau.
Ajoutez 2,44 m (8 pi). Assurez-vous qu’il y ait assez de
tuyau en trop (environ 2,44 m [8 pi] enroulés trois fois en
cercles d’environ 25 cm [10 po] de diamètre) pour vous
permettre de décoller le réfrigérateur du mur après
l’installation.
Les trousses GE SmartConnect
™
Refrigerator Tubing sont
disponibles dans les dimensions suivantes :
0,6 m (2 pi) – WX08X10002
1,8 m (6 pi) – WX08X10006
4,6 m (15 pi) – WX08X10015
7,6 m (25 pi) – WX08X10025
Assurez-vous que votre trousse ait au moins 2,4 m (8 pi)
comme indiqué ci-dessus.
NOTE : Les seuls tuyaux en matière plastique approuvés
par GE sont ceux qui font fournis dans les trousses
GE SmartConnect
™
Refrigerator Tubing. N’utilisez
jamais un autre tuyau en matière plastique, car le tuyau
d’alimentation d’eau est tout le temps sous pression.
Certaines catégories de tuyaux en matière plastique
peuvent devenir cassants avec l’âge et peuvent se fendre,
en occasionnant des dommages d’inondation dans
votre maison.
• Vous pouvez acheter une trousse d’alimentation d’eau GE
(contenant un tuyau, un robinet d’arrêt et les joints
énumérés ci-dessous) chez votre distributeur local ou en
le commandant au service de pièces et accessoires, au
1.800.661.1616.
50
Instructions d’installation
Fixez le robinet d’arrêt au tuyau d’eau froide à l’aide
du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
FERMEZ L’ALIMENTATION
PRINCIPALE D’EAU
Ouvrez le robinet le plus proche suffisamment
longtemps pour purger le tuyau.
Installez le robinet d’arrêt sur la canalisation d’eau
potable la plus fréquemment utilisée.
1
Choisissez, pour le robinet, un emplacement
facilement accessible. Il vaut mieux le brancher de
côté à un tuyau vertical. Si vous devez le brancher à un
tuyau horizontal, faites le branchement en haut ou de
côté, plutôt qu’en bas du tuyau, pour éviter de recevoir
des sédiments du tuyau d’alimentation d’eau.
CHOISISSEZ L’EMPLACEMENT
DU ROBINET
2
Percez un trou de 1/4 po dans le tuyau d’eau,
à l’aide d’un foret dur. Enlevez toute barbure due au
perçage du trou dans le tuyau. Faites attention de ne
pas laisser de l’eau couler dans votre perceuse
électrique. Si vous ne percez pas un trou de 1/4 po,
vous obtiendrez une alimentation d’eau réduite
et des glaçons plus petits.
PERCEZ UN TROU POUR LE
ROBINET
3
FIXEZ LE ROBINET D’ARRÊT
4
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser le
tuyau de cuivre.
SERREZ LE COLLIER DE SERRAGE
5
Tuyau vertical
d’eau froide
Robinet d’arrêt
à étrier
Rondelle
Entrée
Collier de serrage
Vis du collier
Acheminez le tuyau du tuyau d’eau froide au
réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au niveau
de l’armoire de cuisine adjacente), aussi près du mur
que possible.
NOTE : Assurez-vous qu’il y ait assez de tuyau en trop
(environ 2,44 m [8 pi] enroulés trois fois en cercles
d’environ 25 cm [10 po] de diamètre) pour vous
permettre de décoller le réfrigérateur du mur après
l’installation.
ACHEMINEZ LE TUYAU
6
Collier de serrage
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
Instructions d’installation
51
Placez l’écrou de compression et la bague (manchon)
à l’extrémité du tuyau comme l’indique l’illustration.
Si vous utilisez une trousse GE SmartConnect
™
Refrigerator Tubing, les écrous sont déjà assemblés
au tuyau.
Sur les modèles dotés du raccord au robinet
d’alimentation d’eau, retirez le bouchon en
plastique flexible.
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les au
robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans le
robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect
™
Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet d’arrêt et
serrez l’écrou de compression à la main, puis serrez un
autre demi tour avec une clé. Si vous serrez trop fort,
vous pouvez occasionner des fuites.
BRANCHEZ LE TUYAU AU ROBINET
7
Ouvrez le robinet d’alimentation principale d’eau et
purgez le tuyau jusqu’à ce que l’eau soit claire.
Fermez l’eau au niveau du robinet d’eau après
écoulement d’environ 1 litre (1 quart) d’eau par le
tuyau.
PURGEZ LE TUYAU
8
NOTES :
• Avant de brancher le tuyau à votre réfrigérateur,
assurez-vous que le cordon d’alimentation électrique
du réfrigérateur ne soit pas branché à la prise
murale.
• Si votre réfrigérateur n’est pas équipé d’un filtre à
eau, nous vous recommandons d’en installer un si
votre alimentation d’eau contient du sable ou des
particules qui peuvent boucher la grille du robinet
d’eau de votre réfrigérateur. Installez-le sur la
conduite d’eau près de votre réfrigérateur. Si vous
utilisez une trousse GE SmartConnect
™
Refrigerator
Tubing, vous aurez besoin d’un tuyau additionnel
(WX08X10002) pour brancher le filtre. Ne coupez
jamais un tuyau en matière plastique pour installer
votre filtre.
Sur certains modèles de réfrigérateurs, le raccord se
trouve à l’éxtrémité du tuyau situé à l’extérieur de
couvercle d’accès de compartiment du compresseur.
Sur d’autres modèles, le couvercle d’accès au
compartiment du compresseur doit être retiré pour
accéder au raccord du réfrigérateur au robinet
d’alimentation d’eau.
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
9
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
Robinet d’arrêt
à étrier
Écrou de
compression
Tuyau
SmartConnect
™
Presse-joint
Robinet de sortie
Bague (manchon)
Resserrez tout joint qui fuit.
FERMEZ L’EAU AU NIVEAU DU
ROBINET D’ARRÊT
10
Disposez la spirale de tuyau en cuivre de manière
à ce qu’elle ne vibre pas contre l’arrière de votre
réfrigérateur ou contre le mur. Mettez votre
réfrigérateur à sa place contre le mur en le poussant.
BRANCHEZ VOTRE
RÉFRIGÉRATEUR
11
METTEZ EN MARCHE LA
MACHINE À GLAÇONS
Mettez le commutateur de la machine à glaçon en
position
I (marche)
. La machine à glaçons ne se met
en marche que lorsqu’elle atteint une température
de fonctionnement de – 9°C (15°F) ou moins.
Elle commence immédiatement à fonctionner si le
commutateur de la machine à glaçons est en position
I (marche)
.
NOTE : Si votre pression d’eau est trop faible, le
robinet peut se remettre en marche jusqu’à trois fois
pour envoyer suffisamment d’eau à la machine à
glaçons.
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
(SUITE)
9
Remettez en place le couvercle d’accès.
Insérez l’extrémité du tuyau dans le raccord du
réfrigérateur le plus loin que possible. Tout en tenant
le tuyau, serrez le raccord.
Si vous utilisez un tuyau en matière plastique d’une
trousse GE SmartConnect
™
Refrigerator Tubing,
insérez l’extrémité moulée du tuyau dans le raccord
du réfrigérateur et serrez l’écrou de compression à la
main, puis serrez un autre tour avec une clé. Si vous
serrez trop fort, vous pouvez occasionner des fuites.
Fixez le tuyau au collet fourni pour le tenir en
position verticale. Il est possible que vous ayez à
disjoindre le collet.
L’un des schémas ci-dessous sera similaire au montage
du raccord de votre réfrigérateur.
Instructions d’installation
Écrou de
compression
de 1/4 po
Collet à
tuyau
Tuyau de
1/4 po
Branchement
au réfrigérateur
Tuyau de
SmartConnect
™
Collet
(manchon)
Collet à
tuyau
Tuyau de
1/4 po
Tuyau de
SmartConnect
™
Branchement au réfrigérateur
Collet
(manchon)
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
Écrou de
compression
de 1/4 po
52
53
Bruits normaux de fonctionnement. www.electromenagersge.ca
Les réfrigérateurs plus récents font des bruits différents de ceux
des anciens. Les réfrigérateurs modernes présentent plus de
fonctions et sont plus avancés sur le plan technologique.
HUMMM...
OUUCH....
■
Le nouveau compresseur à rendement élevé peut
fonctionner plus longtemps et plus vite que votre
ancien réfrigérateur et vous pouvez entendre un son
modulé ou un ronflement aigu pendant son
fonctionnement.
■
Parfois le réfrigérateur fonctionne pendant une période
prolongée, surtout lorsque les portes sont ouvertes
fréquemment. Cela signifie que la fonction
Frost Guard
™
est active pour empêcher la brûlure de congélation et
améliorer la conservation des aliments.
■
Vous pouvez entendre un sifflement lorsque les portes
se ferment. Cela vient de l’équilibrage de pression dans
le réfrigérateur.
■
Vous pouvez entendre les ventilateurs tourner
à hautes vitesses. Cela se produit lorsque le
réfrigérateur vient d’être branché, lorsque les portes
sont ouvertes fréquemment ou lors de l’ajout d’une
grande quantité d’aliments dans les compartiments
congélateur ou réfrigérateur. Les ventilateurs
permettent de maintenir les bonnes températures.
■
Si une des portes est ouverte pendant plus de
3 minutes, vous pouvez entendre l’activation des
ventilateurs permettant de refroidir les ampoules.
■
Les ventilateurs changent de vitesses pour assurer des
économies d’énergie et un refroidissement optimaux.
CLICS, CLAQUEMENTS,
CRAQUEMENTS et
GRÉSILLEMENTS
■
Vous pouvez entendre des craquements ou des
claquements lorsque le réfrigérateur est branché
pour la première fois. Cela se produit lorsque le
réfrigérateur se refroidit à la bonne température.
■
Les registres électroniques s’ouvrent et se ferment
pour assurer des économies d’énergie et un
refroidissement optimaux.
■
Le compresseur peut causer un clic ou un
grésillement lors de la tentative de redémarrage
(cela peut prendre 5 minutes).
■
Le tableau de commande électronique peut causer
un clic lorsque les relais s’activent pour commander
les composants du réfrigérateur.
■
L’expansion et la contraction des serpentins de
refroidissement pendant et après le dégivrage
peuvent causer un craquement ou un claquement.
■
Sur les modèles équipés d’une machine à glaçons,
après un cycle de fabrication de glaçons, vous pouvez
entendre les glaçons tomber dans le bac.
BRUITS D’EAU
■
Le passage de l’agent frigorifique dans les serpentins
de refroidissement du congélateur peut être
accompagné d’un gargouillement semblable à celui
de l’eau en ébullition.
■
L’eau tombant sur l’élément chauffant de dégivrage
peut faire un bruit de grésillement, de claquement
ou de bourdonnement pendant le cycle de
dégivrage.
■
Un bruit de suintement d’eau peut être entendu
pendant le cycle de dégivrage lorsque la glace de
l’évaporateur fond et tombe dans le bac de
récupération.
■
Fermer la porte peut causer un gargouillement
en raison de l’équilibrage de pression.
Entendez-vous ce que j’entends ? Ces bruits sont normaux.
Pour obtenir plus d’information sur les
bruits normaux de fonctionnement de la
machine à glaçons et le distributeur d’eau
et de glaçons, veuillez consultez les
sections Machine à glaçons automatique
et Le distributeur d’eau et de glaçons.
OUIR !
Mesures de sécurité Service à la clientèleConseils de dépannageFonctionnement Installation
Avant d’appeler un réparateur…
Conseils de dépannage—Économisez du temps et de
l’argent! Consultez d’abord les tableaux qui suivent et vous
pourrez peut-être éviter de faire appel à un réparateur.
Problème
Causes possibles Correctifs
Le réfrigérateur ne
Le cycle de dégivrage •Attendez environ 30 minutes afin que le cycle de
fonctionne pas
est peut-être en cours. dégivrage puisse terminer.
Les commandes de température •Réglez les commandes de température sur un réglage
sont réglées sur
0
(éteint). de température.
Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil dans la prise murale.
Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur.
peut avoir sauté.
Vibration ou bruit
Les roulettes de nivellement •Consultez
Roulettes.
métallique (une légère
avant doivent être réglées.
vibration est normale)
Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse
réfrigérateur vient d’être branché. complètement.
Une grande quantité d’aliments •C’est normal.
a été mise au réfrigérateur.
Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche
la porte de fermer.
Temps chaud ou ouverture • C’est normal.
fréquente des portes.
Les commandes de température •Consultez
Les commandes.
ont été réglées à la température
la plus froide.
Température trop élevée
La commande de température •Consultez
Les commandes.
dans le congélateur ou
n’a pas été réglée à une
le réfrigérateur
température assez basse.
Temps chaud ou ouverture • Abaissez la commande de température d’une position.
fréquente des portes. Consultez
Les commandes.
Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la
porte de fermer.
Givre sur les aliments
Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la
surgelés (il est normal
porte de fermer.
que du givre se forme à
Les portes ont été ouvertes
l’intérieur du paquet)
trop souvent ou pendant trop
longtemps.
La séparation entre
Le système automatique •Ceci empêche la formation de condensation sur
le réfrigérateur et le
d’économie d’énergie fait l’extérieur du réfrigérateur.
congélateur est chaude
circuler du liquide chaud autour
du rebord avant du congélateur.
Odeur/saveur
Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.
anormale des
Des aliments ont transmis leur • Emballez bien les aliments.
glaçons
odeur/goût aux glaçons.
Il faut nettoyer l’intérieur du •Consultez
Entretien et nettoyage.
réfrigérateur.
Petits glaçons ou glaçons
Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle.
creux à l’intérieur
54
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
Le moteur fonctionne
pendant de longues
périodes ou démarre et
s’arrête fréquemment. (Les
réfrigérateurs modernes
et leurs congélateurs
étant plus grands, leur
moteur doit fonctionner
plus longtemps. Ils
démarrent et s’arrêtent
afin de maintenir des
températures uniformes.)
www.electromenagersge.ca
Problème Causes possibles Correctifs
Formation lente des
Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la
glaçons
porte de fermer.
La commande de température •Consultez
Les commandes.
du congélateur n’est pas réglée
à une température assez froide.
La porte ne se referme
Le joint de la porte colle ou se •Appliquez un peu de vaseline sur la surface du joint.
pas entièrement
replie du côté des charnières.
Lueur orange dans
Le cycle de dégivrage est •C’est normal.
le congélateur
en cours.
Le distributeur de
La machine à glaçons est éteinte • Mettez en marche la machine à glaçons ou rétablissez
glaçons ne fonctionne
ou l’alimentation en eau a été l’alimentation en eau.
pas (sur certains
coupée.
modèles)
Des glaçons sont collés au bras • Retirez les glaçons.
régulateur.
Distributeur est
VERROUILLÉ.
•Appuyez et maintenez enfoncée la touche
LOCK CONTROL
(réglage du verrouillage) pendant 3 secondes.
Blocs de glace irréguliers dans •Brisez-en autant que possible avec vos doigts et jetez ceux
le bac à glaçons. qui restent.
•Le congélateur est peut-être trop chaud. Réglez la
commande du congélateur sur une température plus
basse, en abaissant la commande d’une position à la fois
jusqu’à ce que les blocs de glace disparaissent.
Mauvais goût/odeur
Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit
de l’eau (sur certains
utilisé depuis longtemps. remplacée par de l’eau fraîche.
modèles)
L’eau versée dans le
Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du
premier verre est
est initialement installé. réfrigérateur se stabilise.
chaude (sur certains
Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit
modèles)
utilisé depuis longtemps. remplacée par de l’eau fraîche.
Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse.
d’être vidangé.
Le distributeur d’eau
L’alimentation en eau est •Consultez
Installation de la conduite d’eau.
ne fonctionne pas
coupée ou n’est pas raccordée.
(sur certains modèles)
Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle
cartouche ou installez le bouchon du filtre.
Il y a de l’air dans la conduite •Appuyez sur le bras de distribution pendant au
d’eau. moins deux minutes.
Distributeur est
VERROUILLÉ.
•Appuyez et maintenez enfoncée la touche
LOCK CONTROL
(réglage du verrouillage) pendant 3 secondes.
L’eau jaillit du distributeur
La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes
installée. (environ 6 litres).
La machine à glaçons
L’eau du réservoir est gelée. •Appelez un réparateur.
fonctionne, mais ne
distribue pas d’eau
La machine à glaçons
La conduite d’eau ou le •Appelez un plombier.
ne distribue ni eau
robinet d’arrêt est bouché.
ni glaçons
Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle
cartouche ou installez le bouchon du filtre.
Distributeur est
VERROUILLÉ.
•Appuyez et maintenez enfoncée la touche
LOCK
CONTROL
(réglage du verrouillage) pendant 3 secondes.
55
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
Problème Causes possibles Correctifs
Odeur dans
Des aliments ont transmis •Les aliments à odeur forte doivent être emballés
le réfrigérateur
leur odeur au réfrigérateur. hermétiquement.
•Gardez une boîte ouverte de bicarbonate de soude
dans le réfrigérateur.
Il faut nettoyer l’intérieur. •Consultez
Entretien et nettoyage.
Il faut nettoyer le système • Consultez
Entretien et nettoyage.
d’évacuation de l’eau de dégivrage.
De la condensation
Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure.
s’accumule à l’extérieur
les périodes de forte humidité.
De la condensation
Les portes sont ouvertes trop
s’accumule à l’intérieur
fréquemment ou pendant trop
(par temps humide,
longtemps.
l’ouverture des portes
laisse entrer de l’humidité)
L’éclairage intérieur
Il n’y a pas de courant au niveau •Remplacez le fusible ou réenclenchez le disjoncteur.
ne fonctionne pas
de la prise.
L’ampoule est grillée. •Consultez
Remplacement des ampoules.
Eau sur le sol ou au fond
L’orifice d’écoulement au fond • Consultez
Entretien et nettoyage.
du congélateur
du congélateur est peut-être
bouché.
Il y a des glaçons bloqués dans •Faites passer les glaçons à l’aide d’une cuillère en bois.
le conduit.
Air chaud à la base du
Courant d’air normal provenant
réfrigérateur
du moteur. Pendant le processus
de réfrigération, il est normal que
de la chaleur soit expulsée à la
base du réfrigérateur. Certains
revêtements de sol sont sensibles
et peuvent se décolorer sous
l’effet de cette température de
fonctionnement normale qui
est sans danger.
CUBED ICE (glaçons)
Le réglage précédent était •Quelques cubes sont restés et ont été concassés à cause
était choisi mais CRUSHED ICE (glace concassée)
. du réglage précédent. C’est normal.
CRUSHED ICE (glace
concassée) a été
distribuée (sur
certains modèles)
La machine à glaçons
Interrupteur d’alimentation est •Mettez l’interrupteur à la position
l (marche)
.
ne fonctionne pas
à la position
O (arrêt)
.
(sur certains modèles)
L’alimentation en eau est coupée •Consultez
Installation de la conduite d’eau.
ou n’est pas raccordée.
Le compartiment congélateur •Attendez 24 heures pour que la température du
est trop chaud. réfrigérateur se stabilise.
Un amas de glaçons dans le bac •Nivelez les glaçons à la main.
provoque l’arrêt de la machine à
glaçons.
Cubes de glace sont coincés dans •Arrêtez la machine à glaçons, retirez les cubes de glace
la machine à glaçons. (La lumière et remettez la machine en marche.
d’alimentation verte clignote.)
Bruit fréquent
L’interrupteur de marche de la •Mettez l’interrupteur de marche en position
O (arrêt)
.
de vibrations
machine à glaçons est en position Vous endommagerez le robinet d’eau en le conservant
I (marche)
mais l’alimentation en en position
l (marche)
.
eau du réfrigérateur n’est pas
branchée.
Avant d’appeler un réparateur…
56
Service à la clientèle Conseils de dépannage
Fonctionnement Mesures de sécuritéInstallation
57
Notes.
Service à la clientèleConseils de dépannageFonctionnementMesures de sécurité Installation
58
GARANTIE DU CLIENT
(pour la clientèle au Canada)
Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.
Ce que cette Durée de garantie Pièces Main-d’oeuvre
garantie couvre (à partir de la Réparation ou
date d’achat) remplacement au
choix de Mabe
Compresseur GE Profile : Dix (10) ans GE Profile : Dix (10) ans GE Profile : Cinq (5) ans
GE et toutes autre GE et toutes autre GE et toutes autre
marques : Un (1) an marques : Un (1) an marques : Un (1) an
Système scellé (y GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans
compris l’évaporateur, la GE et toutes autre GE et toutes autre GE et toutes autre
tuyauterie du condenseur marques : Un (1) an marques : Un (1) an marques : Un (1) an
et le frigorigène)
Toutes les autres pièces Un (1) an Un (1) an Un (1) an
TERMES ET CONDITIONS :
La présente garantie ne s’applique qu’à l’utilisation domestique
par une seule famille au Canada, lorsque le réfrigérateur a été
installé conformément aux instructions fournies par Mabe et est
alimenté correctement en eau et en électricité.
Les dommages dûs à une utilisation abusive, un accident,
une exploitation commerciale, ainsi que la modification,
l’enlèvement ou l’altération de la plaque signalétique annulent
la présente garantie.
L’entretien effectué dans le cadre de la présente garantie doit
l’être par un réparateur agréé Mabe.
Mabe et le marchand ne peuvent être tenus pour responsables
en cas de réclamations ou dommages résultant de toute panne
du réfrigérateur ou d’un entretien retardé pour des raisons qui
raisonnablement échappent à leur contrôle.
L’acheteur doit, pour obtenir un service dans le cadre de la
garantie, présenter la facture originale. Les éléments réparés ou
remplacés ne sont garantis que pendant le restant de la période
de garantie initiale.
Cette garantie est offerte à l’acheteur initial, ainsi qu’à tout
propriétaire subséquent d’un produit acheté en vue d’une
utilisation domestique au Canada. Le service à domicile en vertu
de la garantie sera fourni dans les régions où il est disponible et
où Mabe estime raisonnable de le fournir.
Cette garantie est en sus de toute garantie statutaire.
EXCLUSIONS DE LA GARANTIE :
• Le propriétaire est responsable de payer les réparations
occasionnées par l’installation de ce produit et/ou les visites
nécessaires pour lui apprendre à utiliser ce produit.
• Tout dommage au fini de l’appareil doit être signalé auprès
du magasin où a été effectué l’achat dans les 48 heures
suivant la livraison de l’appareil.
• Dommages causés à la peinture ou à l’émail après livraison.
• Installation incorrecte—l’installation correcte inclut la
bonne circulation d’air pour le système de réfrigération,
des possibilités de branchement aux circuits électriques,
d’alimentation en eau et autres.
• Remplacement des fusibles ou réarmement des disjoncteurs.
• Remplacement des ampoules électriques.
• Dommages subis par l’appareil à la suite d’un accident, d’un
incendie, d’inondations ou en cas de force majeure.
• Utilisation correcte et entretien adéquat de l’appareil selon
le manuel d’utilisation, réglage correct des commandes.
• Perte des aliments dûe à la déterioration.
• Le service s’il est impossible d’avoir accès au produit
pour ce faire.
• LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES
INDIRECTS.
IMPORTANT
Gardez cette garantie et votre facture originale comme preuve d’achat et preuve
de la date d’achat.
Mabe vous offre ses services dans tout le pays. Pour de plus amples
renseignements sur la présente garantie, veuillez prendre contact avec :
Directeur, Relations avec les consommateurs, Mabe Canada Inc.,
Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3
1.800.561.3344
Agraphez votre reçu ici.
Vous devez fournir la preuve de
l’achat original pour obtenir des
services en vertu de la garantie.
EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est la réparation du produit selon les dispositions de
cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un usage
spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.
59
Feuillet de données relatives à la performance
Cartouche MWF du système de
Filtration d’eau GE SmartWater
Ce système a été essayé selon les normes NSF/ANSI 42/53 pour une réduction des substances énumérées ci-dessous.
La concentration des substances indiquées dans l’eau qui entre dans le système a été réduite à une concentration inférieure
ou égale à la limite permise pour l’eau quittant le système, telle que précisée par la norme NSF/ANSI 42/53.*
(facteurs intégrés de sécurité à 100% pour une utilisation sans compteur)
Norme N
O
42 : Effets esthétiques
Paramètre USEPA Qualité Moyenne Effluent % Réduction Réduction
MCL influent concentration influente Moyenne Maximum Moyenne Minimum exigeante min.
Chlore
— 2,0 mg/L + 10% 1,96 mg/L 0,06 mg/L 0,11 mg/L 96,77% 94,74% > 50%
T & O — — — — — — — —
Particules
** —
10.000 particles/mL minimum
6.400.000 #/mL 58.833 #/mL 150.000 #/mL 99,14% 97,97% ≥85%
Norme N
O
53 : Effets de santé
Paramètre USEPA Qualité Moyenne Effluent % Réduction Réduction
MCL influent concentration influente Moyenne Maximum Moyenne Minimum exigeante min.
Turbidity 0,5 NTU 11 +
1 NTU*** 10,5 NTU 0,14 NTU 0,28 NTU 98,54% 97,20% 0,5 NTU
Spores
≥ 99,95%
réduction 50.000 L minimum
118.750 #/L < 1 #/L 4 #/L > 99,99% > 99,99% ≥ 99,95%
Asbestos ≥ 99%
réduction
10
7
à
10
8
fibres/L; > 10µm 57 MF/L 0,996 MF/L < 1 MF/L 99,60% 99,39% ≥99%
Plomb au pH 6,5
0,015 mg/L 0,15 mg/L + 10% 0,1567 mg/L < 0,001 mg/L < 0,001 mg/L 99,36% 99,29% 0,010 mg/L
Plomb au pH 8,5
0,015 mg/L 0,15 mg/L + 10% 0,1433 mg/L < 0,001 mg/L < 0,001 mg/L 99,30% 99,29% 0,010 mg/L
Mercure à pH 6,5 0,002 mg/L 0,006 mg/L +
10% 0,0059 mg/L 0,000350 mg/L 0,0007 mg/L 94,70% 87,50% 0,002 mg/L
Mercure à pH 8,5 0,002 mg/L 0,006 mg/L + 10% 0,0057 mg/L 0,000325 mg/L 0,0006 mg/L 93,20% 89,29% 0,002 mg/L
Alachlore 0,002 mg/L 0,04 mg/L + 10% 0,0367 mg/L 0,00023 mg/L 0,0004 mg/L 99,34% 98,67% 0,002 mg/L
Lindane 0,0002 mg/L 0,002 mg/L +
10% 0,0020 mg/L < 0,00002 mg/L < 0,00002 mg/L 99,00% 98,95% 0,0002 mg/L
2,4-D 0,070 mg/L 0,210 mg/L + 10% 0,2033 mg/L 0,00337 mg/L 0,011000 mg/L 98,32% 94,50% 0,070 mg/L
Toxaphène 0,003 mg/L 0,015 mg/L + 10% 0,0160 mg/L 0,00100 mg/L 0,001000 mg/L 93,44% 91,67% 0,003 mg/L
Benzène 0,005 mg/L 0,015 mg/L +
10% 0,0145 mg/L 0,000500 mg/L 0,000500 mg/L 96,51% 95,83% 0,005 mg/L
Carbofurane 0,040 mg/L 0,080 mg/L +
10% 0,0830 mg/L 0,001000 mg/L 0,001000 mg/L 98,78% 98,65% 0,04 mg/L
1,4 Dichlorobenzène
0,075 mg/L 0,225 mg/L + 10% 0,2283 mg/L 0,000500 mg/L 0,000500 mg/L 99,78% 99,77% 0,075 mg/L
Atrazine 0,003 mg/L 0,009 mg/L + 10% 0,0087 mg/L < 0,0005 mg/L < 0,0005 mg/L 94,22% 93,33% 0,003 mg/L
* Testé utilisant un débit de 0,50 gpm; une pression de 60 psig; un pH de 7,5 ± 0,5; et une temp. de 20°C ± 3°C (68°F ± 5°F)
** Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron.
*** NTU = unités de turbidité néphélométrique
Spécifications d’opération
Capacité: certifiée jusqu’à maximum de 300 gallons (1135 l); jusqu’à maximum de six mois pour les modèles non dotés d’un voyant indicateur de
remplacement de filtre; jusqu’à maximum d’un an pour les modèles dotés d’un voyant indicateur de remplacement de filtre
Exigence en matière de pression : 2,8 à 8,2 bar (40 à 120 psi), sans choc
Température : 0,6°–38 °C (33°–100 °F)
Débit : 1,9 lpm (0,5 gpm)
Exigences générales d’installation/opération/entretien
Rincez la nouvelle cartouche à plein débit pendant 3 minutes afin de libérer de l’air.
Remplacez la cartouche lorsque le voyant clignote ou lorsque le débit d’eau est réduit pour les appareils sans voyants.
Avis spéciaux
Les directives d’installation, la disponibilité de pièces et de service ainsi que la garantie standard sont expédiées avec le produit.
Ce système d’eau potable doit être entretenu conformément aux directives du fabricant, y compris le remplacement des cartouches du filtre.
N’utilisez pas lorsque l’eau présente un danger microbiologique ou lorsque l’eau est d’une qualité inconnue sans désinfecter adéquatement
le système avant ou après; le système peut servir pour de l’eau désinfectée qui pourrait contenir des spores filtrables.
Les contaminants ou autres substances retirées ou réduites par ce système de traitement de l’eau ne sont pas nécessairement dans votre eau.
Vérifiez pour vous assurer de vous conformer aux lois et règlements locaux et de l’état.
Notez que bien que l’essai a eu lieu dans des conditions normales de laboratoire, mais que le rendement réel peut varier. Les systèmes
doivent être installés et fonctionner conformément aux procédures et directives recommandées par le fabricant.
NSF
®
Fabriquée pour : General Electric Company, Louisville, KY 40225 EPA EST. No. 070595-MN-001
Testée et certifiée selon les normes 42 et 53 de ANSI/NSF
pour la réduction de :
Norme N
O
42 : Effets esthétiques
Unité chimique
L’odeur et le goût de chlore
Unité de filtration mécanique
Réduction de particules, catégorie I
Norme N
O
53 : Effets de santé
Unité de réduction chimique
Réduction alachlore et atrazine
Réduction benzène et carbofuran
Réduction 1,4 dichlorobenzène et 2,4-D
Réduction plomb et lindane
Réduction mercure et toxaphène
Unité de filtration mécanique
Réduction de turbidité
Réduction de spores et asbestos
Service à la clientèle.
Site Web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous
par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.
Service de réparations 1.800.561.3344
Service de réparations GE est tout près de vous.
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes
à mobilité réduite.
Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.
Ainsi le service après-vente GE sera toujours là après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1.888.261.2133.
Pièces et accessoires
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres
réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation
inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus
proche. Autrement, appelez-nous au 1.800.661.1616.
Contactez-nous
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au
Directeur, Relations avec les consommateurs, Mabe Canada, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Inscrivez votre appareil électroménager www.electromenagersge.ca
Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos
communications et notre service après-vente. Vous pouvez également nous envoyer par la poste
le formulaire d’inscription joint à votre documentation.
60
61
Información de seguridad
Cables de extensión . . . . . . . . . . . . . . . . . 63
Conectar la electricidad. . . . . . . . . . . . . . 64
Deshacerse debidamente
de su refrigerador. . . . . . . . . . . . . . . . . . . 63
Precauciones de seguridad . . . . . . . . . . . 62
Instrucciones de operación
Cartucho del filtro de agua. . . . . . . . . . . 66
Controles del refrigerador . . . . . . . . . . . 65
Dispensador de agua y de hielo . . . . . . . 70
Dispositivo automático
para hacer hielo . . . . . . . . . . . . . . . . . . . . 69
Entrepaños, recipientes y estantes . . 66–68
Gavetas de almacenamiento. . . . . . . 68, 69
Cuidado y limpieza
Limpieza . . . . . . . . . . . . . . . . . . . . . . . 71, 72
Reemplazo de bombillas . . . . . . . . . . . . . 73
Instrucciones de instalación
Instalación de la línea de agua. . . . . 76–80
Preparación para
instalar el refrigerador. . . . . . . . . . . . 74, 75
Solucionar problemas
Antes de solicitar un servicio . . . . . . 82–84
Sonidos normales de la operación. . . . . 81
Servicio al consumidor
Garantía para consumidores
en los Estados Unidos . . . . . . . . . . . . . . . 85
Hoja de datos de funcionamiento . . . . 86
Servicio al consumidor . . . . . . . . . . . . . . 87
Servicio al consumidorSolucionar problemasOperación
Seguridad
Instalación
Servicio al consumidor Solucionar problemas
Operación SeguirdadInstalación
62
INFORMACIONES IMPORTANTES DE SEGURIDAD.
LEA PRIMERO TODAS LAS INSTRUCCIONES.
Use este aparato sólo para los fines que se describen en este Manual del propietario.
PRECAUCIONES DE SEGURIDAD
Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:
■Antes de usarse, este refrigerador deberá estar
instalado y ubicado de acuerdo con las
instrucciones de instalación.
■No permita que los niños se suban, se paren o se
cuelguen de las charolas del refrigerador. Podría
dañarse el refrigerador y causarles serias lesiones.
■No toque las superficies frías del congelador
cuando tenga las manos húmedas o mojadas.
La piel se podría adherir a las superficies
extremadamente frías.
■No guarde ni use gasolina u otros vapores o
líquidos inflamables cerca de este o cualquier otro
aparato.
■Aleje los dedos fuera de las áreas donde se puede
pinchar los dedos; los espacios entre las puertas
y entre las puertas y los gabinetes son
necesariamente estrechos. Cierre las puertas
con cuidado en la presencia de los niños.
■Si su refrigerador tiene un dispositivo automático
para hacer hielo, evite el contacto con las partes
móviles del mecanismo de expulsión, o con el
elemento calefactor localizado en la parte inferior
del dispositivo para hacer hielo. No ponga los
dedos ni las manos en el mecanismo automático
para hacer hielo mientras el refrigerador esté
conectado.
■Desconecte el refrigerador antes de limpiarlo o
efectuar reparaciones.
NOTA: Recomendamos enfáticamente encargar cualquier
servicio a un personal calificado.
■El colocar el control en posición
0 (apagado)
no
quita la corriente del circuito de la luz.
■No vuelva a congelar los alimentos congelados
una vez que se hayan descongelado.
¡ADVERTENCIA!
63
ge.com
DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR
El atrapamiento y la sofocación de los niños no
son un problema del pasado. Los refrigeradores
abandonados son un peligro…aunque sea sólo por
“pocos días.” Si se deshace de su viejo refrigerador,
por favor siga las instrucciones abajo para
ayudarnos a prevenir algún accidente.
Antes de deshacerse de su viejo refrigerador
o congelador:
■Quite las puertas.
■Deje los entrepaños en su sitio para que los niños
no se suban.
Refrigerantes
Todos los aparatos de refrigeración contienen
refrigerantes, los cuales se deben retirar antes de
la eliminación del producto de acuerdo con la ley
federal. Si va a desechar algún aparato antiguo
de refrigeración, consulte con la compañía a cargo
de desechar el aparato para saber qué hacer.
USO DE CABLES DE EXTENSION
Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones, se recomienda
estrictamente no usar cables de extensión.
Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos
y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo) y
120 voltios.
¡PELIGRO! RIESGO DE QUE
UN NIÑO PUEDA QUEDAR ATRAPADO
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
64
INFORMACIONES IMPORTANTES DE SEGURIDAD.
LEA PRIMERO TODA LAS INSTRUCCIONES.
¡ADVERTENCIA!
COMO CONECTAR LA ELECTRICIDAD
Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad
personal, este aparato deberá conectarse debidamente a tierra.
El cable eléctrico de este aparato está equipado con
una clavija de tres puntas (tierra) que enchufa en
un contacto estándar de pared de tres salidas
(tierra) para reducir al mínimo la posibilidad de
daños por un choque eléctrico con este aparato.
Haga que un electricista calificado verifique el
enchufe de la pared y el circuito para asegurarse
que la salida esté conectada debidamente a tierra.
Donde se disponga sólo de un contacto de pared
con salida para dos puntas, es su responsabilidad
personal y su obligación reemplazarlo por un
contacto adecuado para tres puntas con conexión
a tierra.
El refrigerador deberá conectarse siempre en su
propio contacto eléctrico individual que tenga
un voltaje que vaya de acuerdo con la tabla de
clasificación.
Esto garantiza la mejor ejecución y evita la
sobrecarga del circuito eléctrico de la casa y los
daños a causa del sobrecalentamiento de los cables.
Nunca desconecte el refrigerador jalando el cable.
Tome siempre firmemente la clavija y sáquela del
contacto sin doblarla.
Repare o reemplace inmediatamente todos los
cables eléctricos de servicio que se hayan desgastado
o dañado en alguna otra forma. No utilice cables
que muestren roturas o daños por abrasión a lo
largo de éste ni en la clavija o en alguno de sus
extremos.
Al alejar su refrigerador de la pared, cuide que no
pase sobre el cable o lo dañe.
FAVOR DE LEER Y SEGUIR CUIDADOSAMENTE LAS PRECAUCIONES
DE SEGURIDAD.
GUARDE ESTAS INSTRUCCIONES
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
65
Los controles del refrigerador. ge.com
9 IS COLDEST
0 IS OFF
FREEZER FRESH FOOD
5
8
9
4
3
2
1
0
6
7
5
8
9
4
3
2
1
6
7
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
Los controles tendrán uno de los siguientes aspectos:
Pasos de inicio para un correcto control de la temperatura
PASO 1: Coloque el Control de alimentos frescos en “5”.
PASO 2: Coloque el Control del congelador en “5”.
PASO 3: ESPERE
12
HORAS para que la temperatura se estabilice.
PASO 4: Si es necesario realizar un cambio, mueva el control número uno una
vez y deje pasar
12
horas para que la temperatura se estabilice.
NOTA:
Colacar los controles en la posición
0
(apagado) no quita la corriente del
circuito de luz.
Los ajustes de los controles cambiarán según las preferencias
personales, la utilización y las condiciones de operación y pudieran
necesitar más de un ajuste.
66
El cartucho del filtro de agua. (en algunos modelos)
Los entrepaños y recipientes del refrigerador.
No todos los modelos tienen todas las características.
Recipientes en la puerta del compartimiento del refrigerador
Los recipientes ajustables se pueden transportar
fácilmente desde el refrigerador hasta el área de
trabajo.
Para retirarlos:
Levante el frente del cajón y
después hálelo.
Para reemplazarlos o cambiarlos de lugar:
Encaje
el cajón en los soportes moldeados de la puerta
y empuje hacia adentro. El cajón se ajustará en
su lugar.
La
tapa deslizante
ayuda a prevenir que un
golpecito haga derramarse algo o que las cosas
pequeñas guardadas en el interior del
entrepaño de la puerta se caigan o resbalen.
Ponga un dedo en cada lado de la tapa
deslizante hacia la parte trasera y muévala hacia
delante y hacia atrás para que se ajuste a sus
necesidades.
Tapa Deslizante
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
Cartucho del filtro de agua
El cartucho del filtro de agua está ubicado en la esquina superior
derecha trasera del compartimento del refrigerador.
Cuándo reemplazar el filtro en los modelos con luz
indicadora de recambio
En el dispensador hay una luz de indicación de recambio del
cartucho del filtro del agua. Esta luz se volverá anaranjada para
advertirle que necesita reemplazar el filtro pronto.
El cartucho del filtro debería reemplazarse cuando la luz
indicadora de recambio se vuelva roja o si la salida de agua al
dispensador o al dispositivo para hacer hielo disminuyera.
Cuándo reemplazar el filtro en los modelos sin luz
indicadora de recambio
El cartucho del filtro se debe reemplazar cada
seis meses,
o antes,
si disminuye el flujo de agua al dispensador o al dispositivo para
hacer hielo.
Cómo retirar el cartucho del filtro
Si está cambiando el cartucho, remueva primero el viejo girándolo
lentamente hacia la izquierda.
No
jale el cartucho directamente
hacia abajo. Un poco de agua puede gotear.
Instalar el cartucho del filtro
Si está reemplazando un
cartucho
SmartWater
con
adaptador, debe quitarse
antes de instalar el
cartucho. Para retirar
el adaptador, gírelo
hacia la izquierda
aproximadamente
1/4 de giro.
Si va a reemplazar un cartucho
Water by Culligan
, deje el
adaptador colocado. Este adaptador permanecerá en el
refrigerador cuando reemplace cartuchos en el futuro.
En los modelos sin luz indicadora de recambio, pegue la
etiqueta con el mes y el año al nuevo cartucho para que se
recuerde de cambiar el filtro en
seis meses.
Llene el cartucho de reemplazo con agua de la llave para
permitir que ocurra un mejor flujo a partir del dispensador
inmediatamente después de la instalación.
Alinee la flecha del cartucho y del soporte del cartucho.
Coloque la parte superior del nuevo cartucho hacia arriba
dentro del soporte.
No
empuje el cartucho hacia arriba a
dentro del soporte.
Gire el cartucho lentamente hacia
la derecha hasta que el cartucho
se pare.
NO APRETAR MUY FUERTE.
Mientras está girándolo, el se
alzará por sí mismo en su
posición. El cartucho rotará
aproximadamente 1/2 de vuelta.
Deje correr el agua desde el dispensador por 3 minutos
(aprox. 1
1
⁄2 galons) para aclarar el sistema y para prevenir
salpicaduras.
Presione la tecla
RESET WATER FILTER
en el dispensador y manténgala
presionada durante tres segundos
(en algunos modelos).
NOTA:
Un cartucho de filtro de agua
recién instalado puede
causar el
agua de chorrear
del dispensador.
Tapón de derivación del filtro
Se debe usar el tapón
de derivación del
filtro cuando un
cartucho de filtro de
reemplazamiento no
se puede encontrar.
El dispensador y el
dispositivo para hacer
hielo no pueden
funcionar sin el filtro
o sin el tapón de derivación del filtro.
Para usar el tapón de derivación del filtro en los modelos
Water by
Culligan
, primero debe quitar el adaptador del filtro del soporte del
cartucho girándolo hacia la izquierda.
Si tiene preguntas, visite nuestro sitio web en ge.com,
o llame al 1.800.GE.CARES (1.800.432.2737).
Filtros de recambio:
Para pedir cartuchos adicionales en los Estados Unidos,
visite nuestro sitio Web, ge.com, o llame a GE para partes y accesorios
al 800.626.2002.
MWF
Precio sugerido de venta al público $38.95–47.95 USD
Los clientes que se encuentren fuera de los Estados Unidos o el
Canadá deben comunicarse con el distribuidor local.
Con adaptador
Sin adaptador
(el aspecto puede variar)
Soporte
del cartucho
Tapón de
derivación
del filtro
Tapón de
derivación
del filtro
SmartWater
Water by Culligan
Reubicación de los entrepaños
Para retirarlos
Para reemplazarlos
Entrepaños profundos para la puerta
Extensores de entrepaños desmontables
profundizan y rodean los entrepaños de la
puerta, brindando más espacio y mayor
flexibilidad para almacenamiento.
Para retirarlos:
Levante el extensor del
entrepaño hacia arriba, después hálelo.
Para reemplazarlo:
Enganche el extensor del
entrepaño en los soportes moldeados de la
puerta y empújelo hasta que se asegure en
su lugar.
Entrepaño QuickSpace (en algunos modelos)
Este entrepaño se divide en dos y la mitad
se desliza debajo de sí mismo para guardar
artículos muy altos ubicados en el
entrepaño que se encuentra más abajo.
Entrepaños del refrigerador:
Levante y hale
Inclínelo
Inserte el
gancho
superior
Bájelo para
asegurarlo
en su lugar
Para retirarlos
Entrepaños del congelador:
Entrepaño deslizable a prueba de derramamientos (en algunos modelos)
El entrepaño deslizable permite alcanzar
artículos guardados atrás de otros. Los
bordes especiales están diseñados para
ayudar a prevenir derramamientos o
goteos a los entrepaños que se encuentran
más abajo.
Asegúrese de haber empujado los entrepaños
hasta el fondo antes de cerrar la puerta.
Entrepaños a prueba de derrames (en algunos modelos)
Los entrepaños a prueba de derrames
tienen bordes especiales que ayudan a
evitar que los derrames goteen hacia los
estantes siguientes.
ge.com
Para retirarlas
Cacerolas del congelador:
Retire la cacerola empujándola hacia el
frente, levantando el frente y deslizándola
hasta pasar el punto de
parar
.
67
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
68
Sobre las gavetas de almacenamiento.
No todos los modelos tienen todas las características.
Características adicionales.
No todos los modelos tienen todas las características.
Gavetas preservadoras de frutas y vegetales
El exceso de agua que pueda acumularse
en el fondo de las gavetas deben ser
secadas.
Gavetas preservadoras de humedad ajustable y bandeja de refrigerios
(en algunos modelos)
Deslice el control hasta llegar a la posición
High
(alto) para proporcionar el alto nivel
de humedad recomendado para la mayoría
de los vegetales.
Deslice el control hasta llegar a la posición
Low
(bajo) para proporcionar el nivel de
baja humedad recomendado para la
mayoría de las frutas.
LOW
HIGH
LOW
HIGH
Contenedor convertible para carnes
(en algunos modelos)
Esto contenedor convertible para carnes
tiene su propio conducto de refrigeración,
el cual permite la circulación en dicha
contenedor de aire frío proveniente del
congelador.
El control de temperatura variable
regula
el flujo de aire del compartimiento
del congelador.
Fije la palanca de control
arriba
(up) para
convertir el contenedor a la temperatura
normal del refrigerador y ofrecer espacio
adicional de almacenamiento para los
vegetales. El conducto del aire frío se
apaga. Se pueden seleccionar diferentes
niveles entre estos extremos.
Fije la palanca de control
abajo
(down)
para la posición más fría para almacenar
carnes frescas. Si la palanca se deja en la
posición de carnes por un largo período
de tiempo, se puede formar algo de hielo
dentro del contenedor.
Normal
Más fria
Estante ShelfSaver
™
(en algunos modelos)
Use esto estante para
almacenar latas de bebidas
para un fácil acceso.
También puede sostener
un plato refractario de
9″ x 13″.
Este estante en la puerta
puede almacenar hasta 9
latas.
NOTA: Este estante sólo se
puede instalar en la posición
superior debajo del contenedor
de productos lácteos.
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
Estante para latas en la
puerta
(en algunos modelos)
El dispositivo automático para hacer hielo.
El dispositivo automático para hacer hielo
(en algunos modelos)
El dispositivo para hacer hielo producirá siete
cubos por ciclo—aproximadamente 100–130
cubos en un ciclo de 24 horas, dependiendo
de la temperatura del congelador, de la
temperatura ambiente, del número de veces que
se abra la puerta y de otras condiciones del uso.
Si el refrigerador se usa antes de que se haga la
conexión de agua al dispositivo para hacer hielo,
coloque el interruptor de alimentación eléctrica
en la posición
O (apagado)
.
Cuando el refrigerador está conectado al
suministro de agua, coloque el interruptor de
alimentación eléctrica en la posición
l (encendido)
.
El dispositivo para hacer hielo se llenará
de agua cuando la temperatura alcance 15°F. Un
refrigerador recién instalado puede necesitar
entre 12 y 24 horas para empezar a hacer hielo.
Escuchará un zumbido cada vez que el
dispositivo para hacer hielo se llene de agua.
Deshaga las primeras cargas de cubos de hielo
para permitir que la línea de agua se limpie.
Asegúrese de que nada impide el movimiento
del brazo detector.
Cuando el recipiente está lleno (al nivel
del brazo detector), el dispositivo para hacer
hielo no producirá hielo.
Es normal que algunos cubos salgan pegados.
Si no se usa hielo con frecuencia, los cubos
de hielo viejos se opacan, adquieren un sabor
rancio y se contraen.
NOTA: En hogares con presión de agua inferior al
promedio, es posible que escuche el ciclo del dispositivo
para hacer hielo varias veces al hacer un lote de hielo.
Sobre retirar la gaveta preservadora de alimentos. ge.com
No todos los modelos tienen todas las características.
Un refrigerador recién instalado puede tardar hasta 12 a 24 horas antes de empezar a hacer hielo.
Como sacar la gaveta preservadora de alimentos
Las gavetas se pueden retirar fácilmente
inclinándolas levemente y empujándolas
hasta pasar el punto de
freno.
Si la puerta le impide sacar las gavetas,
el refrigerador tendrá que rodarse hacia
adelante hasta que la puerta se abra lo
suficiente para deslizar las gavetas hacia
afuera. En algunos casos, cuando ruede el
refrigerador hacia afuera deberá moverlo
hacia la izquierda mientras lo rueda.
Cuando se encuentre reemplazando
las gavetas, cerciórese de
deslizarlas a lo largo de las guías.
Hay un entrepaño
en la parte
superior del
congelador por
encima del
dispositivo para
hacer hielo que
puede usarse para
almacenamiento.
Guías de la
gaveta
Gaveta de almacenamiento de hielo
Kit accesorio para hielos
Para tener acceso al hielo,
jale de la gaveta hacia
delante.
Para sacar la gaveta,
jale de la misma hacia fuera
y levántela hasta sobrepasar el punto donde se
atranca
.
Si su refrigerador no viene equipado con un
dispositivo para hacer hielo, un kit accesorio
para hielos está disponible a un costo adicional.
Consulte en la parte posterior del refrigerador
el kit específico para hielos que su modelo
necesita.
69
Dispositivo para
hacer hielo
Brazo detector
Interruptor de
alimentación
Luz de
alimentación verde
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
Entrepaño
en la parte
superior del
congelador
70
El dispensador de agua y de hielo.
En algunos modelos
Datos importantes de su dispensador
■No agregue hielo de charolas o de bolsas
en el recipiente. Podría provocar que no
salga bien o que no se triture
adecuadamente.
■Evite los vasos demasiado llenos de hielo y
el uso de vasos estrechos o demasiado altos.
El hielo amontonado podría obstruir el
orificio o hacer que se congele la puerta
del orifico de manera que no
se pueda abrir. Si hubiera hielo
bloqueándolo, desprenda con una
cuchara de madera.
■Las bebidas y los alimentos no se deberán
enfriar rápidamente en el recipiente del
hielo. Las latas, botellas o paquetes de
comida en el recipiente de hielos podrían
causar la obstrucción del dispositivo para
hacer hielo o del recipiente.
■Para evitar que el hielo dispensado caiga
fuera del vaso, ponga el vaso cerca, pero sin
tocar, la apertura del dispensador.
■Un poco de hielo triturado puede surtir
aunque había seleccionado
CUBED ICE
(cubos de hielo). Esto sucede en ocasiones
cuando algunos cubos se canalizan en el
triturador.
■Después de usar hielo triturado, un poco
de agua puede gotear del vertedero.
■A veces, se formará un pequeño montón
de nieve en la salida del hielo situada en la
puerta. Esto es normal y, por regla general,
sucede cuando ha dispensado hielo picado
repetidamente. La nieve se evaporará por sí
misma.
■El agua del primer vaso servido puede estar
más caliente que la de los siguientes vasos.
Eso es normal.
■El agua del dispensador no es agua helada.
Para obtener agua más fría, simplemente
agregue hielo picado o cubitos de hielo
antes de servirla.
Para usar el dispensador
Recogedor
Seleccione
CUBED ICE
(cubos de hielo),
CRUSHED ICE
(hielo triturado) o
WATER
(agua).
Presione el vaso suavemente contra el brazo
del dispensador.
El recogedor no se vacía solo. Para evitar las
manchas de agua, el recogedor y la parrilla se
deberán limpiar regularmente.
Si no hay distribución de agua cuando el refrigerador
está primeramente instalado, hay posibilidad de aire en
el sistema de la línea de agua. Oprima el brazo del
dispensador durante al menos dos minutos para
eliminar el aire atrapado de la línea de agua y llenar el
sistema. Para eliminar las impurezas de la línea de
agua, deseche los primeros seis vasos de agua.
PRECAUCION: No introduzca nunca los dedos ni otros
objetos en la apertura del dispensador de hielo
triturado.
Para bloquear el dispensador
(en algunos
modelos)
Presione la tecla
LOCK
CONTROL
(control de
bloqueo) durante 3
segundos para cerrar
el dispensador y el panel
de control. Para
desbloquearlo, presione la misma tecla
durante 3 segundos nuevamente.
Dispenser Light (Luz del dispensador)
Esta tecla enciende y
apaga la
luz nocturna
del dispensador. La luz
también se enciende al
presionar el brazo del
dispensador. Si esta
luz se funde debería
reemplazarse con una
bombilla de un máximo
de 6 vatios.
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
Gaveta de almacenamiento
de hielo en modelos con dispensador
Para sacar:
Ponga el interruptor de marcha
del dispositivo de hielo en la posición
O (apagado)
. Jale de la gaveta directamente
hacia fuera y luego levántela hasta pasar el
punto donde se atranca.
Para devolver:
Al devolver la gaveta, asegúrese
de presionarla firmemente en su sitio. Si no
llega hasta el final, vuelva a sacarla y gire el
mecanismo de manejo 1/4 de vuelta. Luego
empuje de nuevo el entrepaño.
Gire
Mecanismo
de manejo
Condensador
En ambientes de uso caseros normales la
limpieza rutinaria del condensador no es
necesaria. Sin embargo, en ambientes que
puedan ser particularmente grasientos o
con mucho polvo, el condensador debería
limpiarse de forma periódica para el buen
funcionamiento del refrigerador.
Cómo limpiar el condensador:
El condensador está ubicado al interior de
la parte posterior del refrigerador. Para su
acceso, primero desconecte el refrigerador.
Después retire la cubierta de acceso. El
condensador se encuentra al lado derecho.
Cuidado y limpieza del refrigerador. ge.com
Limpiar el exterior
El pozo del dispensador
(en algunos
modelos), por debajo de la parrilla, se debe
mantener limpio y seco. El agua que se
queda en el pozo puede dejar depósitos.
Quite los depósitos agregando vinagre sin
diluir al pozo. Remoje hasta que
desaparezcan los depósitos o hasta que se
desprendan lo suficiente para quitarlos.
El brazo del dispensador
(en algunos
modelos). Antes de limpiar, oprima y
detenga la tecla
LOCK CONTROL
(control de
bloqueo) durante 3 segundos. Se limpia
con una solución de agua tibia y
bicarbonato de sodio—aproximadamente
una cucharada (15 ml) de bicarbonato de
sodio por cada cuarto (1 litro) de agua.
Enjuague completamente con agua y
seque.
Las manijas de la puerta y los ornamentos.
Se
limpian con un paño humedecido con una
solución de detergente suave y agua. Seque
con un paño suave.
Mantenga limpio el terminado.
Limpie con
un paño limpio ligeramente humedecido
con cera para aparatos de cocina o un
detergente suave y agua. Seque y pula
con un paño limpio y suave.
Panel y manijas de la puerta de acero
inoxidable.
Los paneles de acero inoxidable
se pueden limpiar con un limpiador
de acero inoxidable comercialmente
disponible o producto similar utilizando
un paño suave y limpio. No use cera para
electrodomésticos, limpiametales,
blanqueadores ni productos que contengan
cloro sobre puertas de acero inoxidable.
No limpie el refrigerador con un paño sucio para
trastes ni con un paño húmedo. Estos podrían dejar
residuos que afecten a la pintura. No use estropajos,
limpiadores en polvo, blanqueadores ni limpiadores
que contengan blanqueador, ya que estos productos
podrían rayar y desprender el terminado de pintura.
Limpiar el interior
Para evitar olores,
deje una caja abierta
de bicarbonato de sodio en los
compartimientos del refrigerador
y del congelador.
Desconecte el refrigerador antes de limpiarlo.
Si no fuera posible, exprima el exceso de
humedad de la esponja o del paño cuando
se limpie alrededor de botones, bombillas
o controles.
Use agua caliente y una solución de
bicarbonato de sodio—aproximadamente
una cucharada (15 ml) de bicarbonato de
sodio por cada cuarto (1 litro) de agua.
Esta solución limpia y neutraliza olores.
Enjuague y seque.
Después de limpiar las juntas de las puertas,
aplique una capa delgada de vaselina del
lado de la bisagra. Esto ayuda a evitar que
las juntas se doblen o se peguen.
Orificio para drenaje en el compartimiento
del congelador.
Durante la limpieza anual,
retire la cacerola inferior del congelador
vierta una solución de bicarbonato de soda:
una cucharadita (5 ml) en dos tasas
(500 ml) de agua caliente (que no esté
hirviendo), en la línea de drenaje con la
ayuda de un desbastador de carne. Esto
ayudará a eliminar el olor y reducirá la
probabilidad de una obstrucción en la línea
de drenaje. Si el drenaje se obstruye, utilice
un desbastador de carne y una solución de
bicarbonato de soda para eliminar la
obstrucción en la línea de drenaje.
Evite limpiar los entrepaños de vidrio fríos con
agua caliente, ya que la extrema diferencia de
temperatura puede hacer que se quiebren. Maneje
los entrepaños de vidrio con cuidado. Chocar vidrio
templado puede hacer que se rompe en pedazos.
No lave partes plásticas del refrigerador en el
lavaplatos.
71
Área de goteo del dispensador
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
72
Cuidado y limpieza del refrigerador.
En caso de mudanza
Asegure todos los elementos sueltos como entrepaños y recipientes pegándolos con cinta
adhesiva en su lugar para evitar daños.
Asegúrese de que el refrigerador se coloque en posición vertical durante la mudanza.
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
Atrás del refrigerador
Se deberá tener cuidado al retirar el
refrigerador de la pared. Todos los tipos de
recubrimiento de pisos se pueden dañar,
sobre todo los recubrimientos acojinados y
los que tienen superficies repujadas.
Jale el refrigerador en forma recta y
empuje nuevamente para devolverlo a su
posición. Mover el refrigerador en
dirección lateral puede causar daños al
recubrimiento del piso o al refrigerador.
Al empujar el refrigerador a su lugar, asegúrese de
no pasar sobre el cable eléctrico ni sobre la línea de
alimentación del dispositivo para hacer hielos (en
algunos modelos).
Preparación para vacaciones
En el caso de vacaciones o ausencias
prolongadas, quite los alimentos y
desenchufe el refrigerador. Limpie el
interior con solución de bicarbonato de
una cucharada (15 ml) de bicarbonato por
un cuarto (1 litro) de agua. Deje abiertas
las puertas.
Coloque el interruptor de alimentación
eléctrica del dispositivo automático para
hacer hielo en la posición
O (apagado)
y
cierre el suministro de agua al refrigerador.
Si la temperatura pueda llegar al punto de
congelación, haya una persona calificada
para desaguar el sistema del suministro de
agua (en algunos modelos) para evitar
daños a la propiedad causados por
inundación.
Reemplazo de bombillas. ge.com
Girar el control hacia la posición 0 (apagado) no interrumpe el fluido de corriente hacia el circuito de la luz.
Compartimiento del refrigerador—Luz superior
Desenchufe el refrigerador.
En modelos con controles de botón:
La bombilla está situada cerca de la
esquina superior izquierda trasera del
compartimiento, detrás de la cubierta
de la luz.
A) Quite la cubierta de la luz
deslizándola hacia delante y
sacándola del compartimiento.
B) Reemplácela con una bombilla del
mismo o de menor voltaje.
C) Vuelva a colocar la cubierta de la
luz sosteniéndola frente a la pared
izquierda y deslizándola hacia arriba
y hacia la pared posterior, hasta que
encaje en su lugar.
En modelos con control de palanca:
La bombilla se localiza detrás de
los controles. Reemplácela con una
bombilla del mismo o de menor voltaje.
Vuelva a enchufar el refrigerador a la
corriente.
Compartimiento del refrigerador—Luz inferior
(en algunos modelos
)
Compartimiento del congelador
Desenchufe el refrigerador.
Retire el entrepaño justo por encima
de la cubierta de luz. (El entrepaño
será más fácil de quitar si se vacía
primero.)
Levante la cubierta para retirarla.
Después de reemplazarla con una
bombilla del mismo voltaje o inferior,
reinstale la cubierta colgándola de las
tres lengüetas.
Vuelva a instalar el entrepaño y
enchufe el refrigerador de nuevo.
73
Dispensador
Desenchufe el refrigerador.
La bombilla está situada en el
dispensador bajo el panel de control.
Quite la bombilla girándola en sentido
contrario a las agujas del reloj.
Cambie la bombilla por una bombilla
del mismo tamaño y voltaje.
Vuelva a enchufar el refrigerador a
la corriente.
Esta luz está situada por encima de la
gaveta superior.
Desenchufe el refrigerador.
Tome el borde en la parte inferior de la
cubierta de la luz y hálela hacia arriba y
hacia adelante.
Después de reemplazar la
bombilla con una bombilla de
electrodomésticos del mismo voltaje
o inferior, reemplace la cubierta.
Vuelva a enchufar el refrigerador a
la corriente.
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
ANTES DE EMPEZAR
Lea estas instrucciones completa y cuidadosamente.
•
IMPORTANTE – Guarde estas
instrucciones para uso del inspector local.
•
IMPORTANTE – Observe todos los
códigos y órdenes de ley.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este aparato
requiere de destrezas mecánicas básicas.
• Tiempo de ejecución – Instalación del refrigerador
(15 minutos)
• La instalación apropiada es la responsabilidad del
instalador.
• La falla del producto debido a una instalación
inadecuada no está cubierta por la garantía.
• No instale el refrigerador donde las temperaturas van
debajo los 60 °F (16 °C), ya que no podrá funcionar
bastante para mantener las temperaturas adecuadas.
• Instale sobre un piso suficientemente firme para
soportar un refrigerador completamente lleno.
UBICACIÓN DEL REFRIGERADOR
Si tiene preguntas, llame al 1.800.GE.CARES
o bien visite nuestra página Web:
ge.com
Instrucciones para
Refrigerador
la instalación
Models 20, 22, 25
Deje suficiente espacio para facilitar la instalación, la
circulación adecuada de aire y las conexiones de plomería
y eléctricas.
• Lados 1/8″ (4 mm)
• Parte superior 1″ (25 mm)
• Parte posterior 1″ (25 mm)
Un espacio de 3/4″ (19 mm) se necesita para abrir la
puerta de 90° lo que le ofrece un mejor acceso al área de
almacenamiento de los alimentos.
ESPACIOS LIBRES
Los rodillos tienen 3 propósitos:
■ Los rodillos se ajustan para hacer que la puerta se
cierre con facilidad cuando está abierta
aproximadamente
en la mitad.
■ Los rodillos se ajustan para que el refrigerador sea
firmemente posicionado en el piso y para no
tambalearse.
■ Los rodillos permiten mover el refrigerador para
retirarlo de la pared para su limpieza.
Para ajustar los rodillos, retire la rejilla de la base
empujándola hacia abajo.
Gire los tornillos de ajuste de los rodillos en el sentido de
las manecillas del reloj para levantar el refrigerador y en
sentido contrario a las manecillas del reloj para bajarlo.
Use una llave ajustable (tornillo de cabeza hexagonal de
3/8″) o unas tenazas.
Para reemplazar la rejilla de la base, alinee los ganchos en
la parte posterior de la rejilla entre la barra y la parte
inferior del gabinete. Empuje hacia adelante hasta que la
rejilla haga un chasquido al quedar en su lugar.
RODILLOS
Si el refrigerador tiene un dispositivo para hacer hielo,
tendrá que estar conectada a una línea de agua fría.
Un kit de suministro de agua (contiene tubería, válvula de
cierre, accesorios e instrucciones) está disponible con un
costo adicional a través de su proveedor, visitando nuestra
página Web ge.com o bien a través de Partes y Accesorios,
800.626.2002.
SUMINISTRO DE AGUA HACIA EL
DISPOSITIVO PARA HACER HIELO
(en algunos modelos)
74
Para remover la parrilla base,
abra las puertas y entonces
tire de la parrilla
directamente hacia afuera.
Llave de cubo de
5/16″
Levantar
ALINEACIÓN DE LAS PUERTAS
Después de nivelar, asegúrese de que las puertas estén al
mismo nivel en la parte superior.
Para emparejar las puertas, ajuste la puerta de los alimentos
frescos.
Usando una llave de cubo de 5/16″, gire el tornillo
de ajuste de la puerta hacia la derecha para elevar
la puerta; gírelo hacia la izquierda para hacerla
descender. (Un tapón de nylon está encajado
en la rosca del pin para impedir que el pin gire
a menos de que se use una llave.)
Después de una o dos vueltas con la llave, abra
y cierre la puerta del compartimiento del refrigerador
y luego controle la alineación superior de las puertas.
Instrucciones para la instalación
75
76
CÓMO INSTALAR LA TUBERÍA DEL AGUA
Instrucciones para la instalación
Los kits de cobre recomendados para el suministro de
agua son WX8X2, WX8X3 o WX8X4, dependiendo de
la cantidad de tubería necesaria. Las tuberías plásticas
aprobadas para el suministro de agua son las tuberías para
el refrigerador SmartConnect
™
de GE (WX08X10002,
WX08X10006, WX08X10015 y WX08X10025).
Al conectar su refrigerador a un Sistema de Agua de
Ósmosis Inversa de GE, la única instalación aprobada es
con un kit de Ósmosis Inversa de GE. Para otros sistemas
de agua de ósmosis inversa, siga las instrucciones del
fabricante.
Si la alimentación de agua a su refrigerador proviene de
un sistema de filtración de agua de ósmosis inversa Y el
refrigerador también cuenta con un filtro de agua, use el
tapón de derivación del filtro del refrigerador. El uso
conjunto del cartucho de filtración de agua del
refrigerador con el filtro de RO (ósmosis inversa) pudiera
resultar en la producción de cubos de hielo huecos y en
un caudal de agua más lento del dispensador de agua.
Esta instalación de la tubería del agua no está garantizada
por el fabricante del refrigerador o de la máquina de
hielos. Siga estas instrucciones cuidadosamente para
minimizar el riesgo de un daño costoso debido al agua.
El martilleo del agua (agua golpeando contra la tubería)
en la tubería de la casa puede causar daños a las partes del
refrigerador y conducir a un goteo o inundación por el
agua. Llame a un plomero calificado para corregir el
martilleo del agua antes de instalar la tubería del agua al
refrigerador.
Para evitar quemaduras y daños con el producto, no
conecte la tubería del agua a la tubería del agua caliente.
Si usa el refrigerador antes de conectar la tubería,
asegúrese de que el interruptor de corriente de la
máquina de hielos esté en la posición
O (apagado)
.
No instale la tubería de la máquina de hielos en lugares
donde la temperatura caiga por debajo del nivel de
congelamiento.
Al usar cualquier aparato eléctrico (como un taladro
eléctrico) durante la instalación, asegúrese de que el
aparato esté aislado o conectado de manera que evite el
peligro de una descarga eléctrica, o se opere por baterías.
Todas las instalaciones deben apegarse a las normas
vigentes en materia de obras de plomería.
ADVERTENCIA – Conectar al
suministro de agua potable únicamente.
ANTES DE INICIAR QUÉ NECESITA
• Kit de tubería de cobre para el refrigerador o
SmartConnect
™
de GE, 1/4″ de diámetro externo
para conectar el refrigerador al suministro de agua.
Si usa cobre, asegúrese de que ambos extremos
de la tubería se corten uniformemente.
Para determinar la cantidad de tubería que necesita: mida
la distancia desde la válvula del agua en la parte posterior
del refrigerador hasta el tubo de suministro de agua.
Luego agregue 8′ (2,4 m). Asegúrese de que haya
suficiente tubería adicional (unos 8′ [2,4 m] enrollado
en tres vueltas de unas 10″ [25 cm] de diámetro) para
permitir que el refrigerador se pueda mover de la pared
después de la instalación.
Los kits de tubería para el refrigerador SmartConnect
™
de GE están disponibles en las siguientes longitudes:
2′ (0,6 m) – WX08X10002
6′ (1,8 m) – WX08X10006
15′ (4,6 m) – WX08X10015
25′ (7,6 m) – WX08X10025
Asegúrese de que el kit que haya seleccionado permita al
menos 8′ (2,4 m) como se describe arriba.
NOTA: La única tubería de plástico aprobada de GE es
la que viene provista con los kits de tubería para el
refrigerador SmartConnect
™
de GE. No use ninguna
otra tubería plástica para el suministro del agua ya que la
tubería está bajo presión todo el tiempo. Ciertos tipos de
plástico se fracturarán o se romperán con el tiempo y
causarán daños en su casa debido al agua.
77
Instrucciones para la instalación
CIERRE EL SUMINISTRO
PRINCIPAL DE AGUA
Abra el grifo más cercano por suficiente tiempo para
limpiar la tubería del agua.
Instale la válvula de cierre en la tubería del agua de
consumo más frecuentemente utilizada.
1
Seleccione una ubicación para la válvula que sea
fácilmente accesible. Es mejor conectarla en el costado
de una tubería vertical de agua. Cuando sea necesario
conectarla en una tubería horizontal de agua, haga
la conexión en la parte superior o al lado, en vez de
hacerlo en la parte de abajo, para evitar retirar
cualquier sedimento de la tubería del agua.
SELECCIONE LA UBICACIÓN
DE LA VÁLVULA
2
Perfore un orificio de 1/4″ en la tubería del agua
(incluso si está usando una válvula auto perforadora),
usando una broca afilada. Retire cualquier sobrante
que resulte de perforar el orificio en la tubería. Tenga
cuidado de no permitir que se filtre agua hacia el
taladro. No perforar un orificio de 1/4″ puede resultar
en menor producción de hielo o cubos más pequeños.
PERFORE EL ORIFICIO PARA
LA VÁLVULA
3
• Un kit de suministro de agua de GE
(contiene tubería,
válvula de cierre y accesorios enumerados abajo) está
disponible a un costo adicional en su tienda o por medio
de Partes y Accesorios, 800.626.2002.
• Un suministro de agua fría. La presión del agua debe
estar entre 20 y 120 p.s.i. (1.4-8.2 bar) en modelos sin
filtro de agua y entre 40 y 120 p.s.i. (2.8–8.2 bar) en
modelos con filtros de agua.
• Taladro eléctrico.
• Llave de 1/2″ o ajustable.
• Destornillador plano y de estrella.
• Dos tuercas de compresión de 1/4″ de diámetro
exterior y 2 férulas (mangas)—para conectar la tubería
de cobre a la válvula de cierre y la válvula del agua
del refrigerador.
O BIEN
• Si está usando un kit de tubería para el refrigerador
SmartConnect
™
de GE, los accesorios necesarios ya
vienen preinstalados en la tubería.
• Si su tubería existente de cobre para el agua tiene un
accesorio con vuelo en el extremo, necesitará un
adaptador (disponible en las tiendas de suministros de
plomería) para conectar la línea del agua al refrigerador
O BIEN, podrá cortar el accesorio con vuelo con un
cortador de tubos y luego usar un accesorio de
compresión. No corte el extremo formado de la tubería
para el refrigerador SmartConnect
™
de GE.
• Válvula de cierre para conectar a la línea del agua fría.
La válvula de cierre deberá tener una entrada de agua
con un diámetro interno mínimo de 5/32″ en el
punto de conexión a la TUBERÍA DEL AGUA FRÍA.
Las válvulas de apagado tipo silla vienen incluidas en
muchos kits de suministro de agua. Antes de comprar,
asegúrese de que una válvula tipo silla cumple con los
códigos de plomería en su localidad.
QUÉ NECESITA (CONT.)
Coloque la tuerca de compresión y férula para la
tubería de cobre (manga) en el extremo de la tubería
y conéctela a la válvula de cierre.
Asegúrese de que la tubería esté completamente
insertada en la válvula. Apriete la tuerca de compresión
firmemente.
Para tubería de plástico de un kit de tubería para el
refrigerador SmartConnect
™
de GE, inserte el extremo
moldeado de la tubería en la válvula de cierre y apriete
la tuerca de compresión hasta que esté firmemente
apretada a mano, luego apriete otro giro con una llave.
Apretar demasiado puede causar fugas.
CONECTE LA TUBERÍA A LA
VÁLVULA
7
Abra el suministro principal de agua y lave la tubería
hasta que el agua esté limpia.
Cierre el agua en la válvula después de que un cuarto
(1 litro) de agua se haya eliminado por la tubería.
LAVE LA TUBERÍA
8
Instrucciones para la instalación
NOTA: Se deberán seguir los Códigos 248CMR de
Plomería para el Estado de Massachusetts. Las válvulas
tipo silla son ilegales y su uso no está permitido en
Massachusetts. Consulte con un plomero licenciado.
Válvula de cierre
tipo silla
Tuerca de
compresión
Tubería
SmartConnect
™
Tuerca de empaque
Válvula de salida
Férula (manga)
Una la válvula de cierre a la tubería de agua fría con la
abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos 248CMR de
Plomería para el Estado de Massachusetts. Las válvulas
tipo silla son ilegales y su uso no está permitido en
Massachusetts. Consulte con un plomero licenciado.
INSTALE LA VÁLVULA DE CIERRE
4
Apriete los tornillos de la abrazadera hasta que la
arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya que podría
romperse.
APRIETE LA ABRAZADERA
DEL TUBO
5
Tubería vertical
de agua fría
Válvula de
cierre tipo silla
Arandela
Extremo de entrada
Abrazadera
del tubo
Tornillo de la
abrazadera
Dirija la tubería entre la línea del agua fría y el
refrigerador.
Dirija la tubería a través de un orificio perforado en
la pared o en el piso (detrás del refrigerador o del
gabinete de la base adyacente) lo más cerca posible
a la pared.
NOTA: Asegúrese de que haya suficiente tubería
adicional (unos 8′ [2,4 m] enrollada en tres vueltas
de alrededor de 10″ [25 cm] de diámetro)
para permitir que el refrigerador se pueda mover
de la pared después de la instalación.
DIRIJA LA TUBERÍA
6
Abrazadera
para el tubo
78
CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)
Apriete cualquier conexión que pueda presentar fugas.
ABRA LA LLAVE DEL AGUA
EN LA VÁLVULA DE CIERRE
10
Instrucciones para la instalación
79
Coloque la tuerca de compresión y la férula (manga)
en el extremo de la tubería como se muestra. En el kit
de tubería para el refrigerador SmartConnect
™
de GE,
las tuercas ya vienen armadas con la tubería.
En modelos que usan la conexión de la válvula de
agua, remove la tapa de plástico flexible.
NOTAS:
• Antes de hacer la conexión al refrigerador, asegúrese
de que el cable de corriente del refrigerador no esté
conectado en el tomacorriente de la pared.
• Si su refrigerador no tiene filtro de agua,
recomandamos la instalación de uno
si su suministro
de agua tiene arena o partículas que podrían obstruir
la malla de la válvula de agua del refrigerador.
Instálelo en la tubería del agua cerca al refrigerador.
Si usa un kit de tubería para el refrigerador
SmartConnect
™
de GE, necesitará un tubo adicional
(WX08X10002) para conectar el filtro. No corte la
tubería plástica para instalar el filtro.
Algunos modelos tienen la conexión del refrigerador al
final de la tubería localizada en la parte exterior del
cobertor de acceso del compartimento del compresor.
En otros modelos, el cobertor de acceso del
compartimiento del compresor debe ser removido para
tener acceso a la conexión del refrigerador a la válvula
de agua.
CONECTE LA TUBERÍA AL
REFRIGERADOR
9
CONECTE LA TUBERÍA AL
REFRIGERADOR
(CONT.)
9
Reemplace la cubierta de acceso.
Inserte el extremo de la tubería en la conexión del
refrigerador lo más que se pueda. Mientras sostiene
la tubería, apriete el accesorio.
Para tubería de plástico de un kit de tubería para el
refrigerador SmartConnect
™
de GE, inserte el
extremo moldeado de la tubería en la conexión del
refrigerador y apriete la tuerca de compresión hasta
que esté firmemente apretada a mano, luego apriete
otra vuelta con una llave. Apretar demasiado puede
causar fugas.
Una la tubería a la abrazadera provista para sostenerla
en una posición vertical. Quizás necesite apalancar la
abrazadera.
Una de las ilustraciones más abajo lucirá como la
conexión en su refrigerador.
Tuerca de
compresión
de 1/4″
Abrazadera
del tubo
Tubería
de 1/4″
Conexión
al refrigerador
Tubería de
SmartConnect
™
Férula
(manga)
Abrazadera
del tubo
Tubería
de 1/4″
Tubería de
SmartConnect
™
Conexión al refrigerador
Férula
(manga)
Tuerca de
compresión
de 1/4″
Instrucciones para la instalación
Organice el cable de la tubería de manera que no vibre
contra la parte trasera del refrigerador o contra la
pared. Empuje el refrigerador hacia la pared.
CONECTE EL REFRIGERADOR
11
INICIE EL DISPOSITIVO
DE HIELO
Fije el interruptor del dispositivo de hielo en la posición
I (encendido)
. El dispositivo de hielo no empezará a
operar hasta que alcance su temperatura de operación
de 15°F (–9°C) o menor. Luego, empezará a operar
automáticamente si el interruptor del dispositivo de
hielo está en la posición
I (encendido)
.
NOTA: En condiciones de menor presión del agua,
la válvula de agua puede encenderse hasta 3 veces para
suministrar suficiente agua al dispositivo de hielo.
80
CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)
81
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
Sonidos normales de operación. ge.com
Los refrigeradores más nuevos producen sonidos diferentes a
los modelos más antiguos. Los refrigeradores modernos tienen
más funciones y usan tecnología más reciente.
HMMMM...
WHOOSH....
■
El nuevo compresor de alta eficiencia puede
funcionar más rápido y durar más que el de su
refrigerador anterior y puede escuchar un zumbido
de tono alto o un sonido pulsante mientras opera.
■
A veces el refrigerador funciona por un período
prolongado, especialmente cuando las puertas se
abren continuamente. Esto significa que la función
Frost Guard
™
está en operación para impedir que el
congelador se queme y mejorar la preservación
de los alimentos.
■
Puede escuchar un sonido de soplido cuando las
puertas se cierran. Esto se debe a que la presión se
está estabilizando dentro del refrigerador.
■
Puede escuchar los ventiladores moviéndose a gran
velocidad. Esto pasa cuando el refrigerador se
conecta por primera vez, cuando las puertas se abren
frecuentemente o cuando se guarda gran cantidad
de alimentos en el refrigerador o en los
compartimientos del congelador. Los ventiladores
están ayudando a mantener las temperaturas
correctas.
■
Si cualquiera de las puertas permanece abierta por
más de 8 minutos, puede escuchar los ventiladores
para enfriar los focos de luz.
■
Los ventiladores cambian la velocidad para
suministrar enfriamiento óptimo y ahorrar energía.
CHASQUIDOS,
ESTALLIDOS, CRUJIDO,
GORJEOS
■
Puede escuchar sonidos como de crujido o
estallidos cuando el refrigerador se conecta por
primera vez. Esto pasa a medida que el refrigerador
se enfría hasta la temperatura correcta.
■
Los reguladores electrónicos se abren y se cierran
para ofrecer un enfriamiento óptimo y ahorrar
energía.
■
El compresor puede causar un chasquido o un
gorjeo cuando intenta volver a arrancar (esto
puede tomar hasta 5 minutos).
■
El tablero de control electrónico puede causar
un sonido de chasquido cuando se activa el relé
para controlar los componentes del refrigerador.
■
Expansión y contracción de las bobinas durante
o después del ciclo de descongelación puede
causar sonidos como de crujido o estallidos.
■
En modelos con dispositivo de hielo, después
de completar un ciclo de hacer hielo, se pueden
escuchar los cubos de hielo cuando caen a la
bandeja de hielos.
SONIDOS DE AGUA
■
El fluido del refrigerante a través de las bobinas
puede producir un sonido de borboteo como de
agua hirviendo.
■
El agua que cae en el calentador de descongelación
puede causar un chisporroteo, estallido o zumbido
durante el ciclo de descongelación.
■
Un ruido de agua cayendo se puede escuchar
durante el ciclo de descongelación a medida que el
hielo se derrite del evaporador y fluye hacia la
bandeja de drenaje.
■
El cierre de las puertas puede producir un sonido de
gorgoteo debido a la estabilización de la presión.
¿Usted escucha lo que yo escucho? Estos sonidos son normales.
¡WHIR!
Para información adicional acerca de los
sonidos de operación de los dispositivos de
hielo o de los dispensadores, ver las
secciones Acerca del dispositivo automático
para hacer hielo y Acerca del dispensador
de hielo y agua.
Antes de solicitar un servicio…
Solucionar problemas
¡Ahorre tiempo y dinero! Revise las tablas en las siguientes
páginas y tal vez no necesitará de solicitar un servicio.
Problema Causas Posibles Qué hacer
El refrigerador no
Refrigerador en ciclo de • Espere 30 minutos para que la descongelación se termine.
funciona
descongelar.
Controles de temperatura • Mueva los controles de temperatura hasta un ajuste
en posición
0
. de temperatura.
El refrigerador esté • Empuje la clavija completamente en el enchufe.
desconectado.
Fusible fundido/ • Reemplace el fusible o reajuste el interruptor.
interruptor de circuito roto.
Vibraciones o sacudidas
Los rodillos requieren •Vea
Rodillos.
(una vibración ligera
un ajuste.
es normal)
El motor opera durante
Es normal cuando •Espere 24 horas para que el refrigerador se enfríe
períodos prolongados o
el refrigerador es recién completamente.
se arranca y se para con
instalado en su casa.
frecuencia. (Refrigeradores
Ocurre cuando hay largas • Eso es normal.
modernos con más espacio
cantidades de alimentos
de almacenamiento y un
en el refrigerador.
congelador más grande
Se dejó abierta la puerta. • Revise si un paquete mantiene la puerta abierta.
requieren más tiempo de
Clima caluroso o aperturas •Eso es normal.
operación. Se arrancan y
frecuentes de la puerta.
se paran a para
Controles de temperatura •Vea
Los controles.
mantener temperaturas
ajustados al punto más
uniformes.)
frío.
Compartimiento
El control de temperatura •Vea
Los controles.
del refrigerador o
no se fijó bastante frío.
congelador demasiado
Clima caluroso o aperturas •Fije el control de temperatura un paso más frío.
cálido
frecuentes de la puerta. Vea
Los controles.
Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.
Escarcha o cristales
Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
de hielo en alimentos
La puerta se abre con frecuencia
congelados (escarcha
o por mucho tiempo.
en paquete es normal)
El divisor entre los
Ahorro automático de energía •Eso ayuda prevenir la condensación en el exterior.
compartimientos del
circula líquido tibio en la
refrigerador y
frente del congelador.
congelador se siente tibio
Dispositivo automático
El interruptor de alimentación •Coloque el interruptor de alimentación
para hacer hielo no
eléctrica del dispositivo eléctrica en la posición
l (encendido)
.
funciona (en algunos
automático para hacer
modelos)
hielo está en la posición
O
(apagado)
.
El agua está cerrada o no está • Vea
Instalar la línea de agua.
conectada.
El compartimiento del •Espere 24 horas para que se enfríe el refrigerador.
congelador es muy cálido.
Cubos apilados en el recipiente •Nivele los cubos con la mano.
apaga el dispositivo para hacer
hielo.
Cubos de hielo atorados en •Apague el dispositivo de hielo, retire los cubos y vuelva a
dispositivo para hacer hielo. poner el dispositivo en marcha.
(La luz verde de corriente en
dispositivo de hielo está destellando).
82
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
ge.com
Problema Causas Posibles Qué hacer
Los cubos tienen mal
El recipiente para los •Vacíe y limpie el recipiente. Deseche los cubos.
olor/sabor
cubos necesita limpieza.
Alimentos transmitiendo •Envuelva bien los alimentos.
olor/sabor a los cubos.
El interior del refrigerador •Vea
Cuidado y limpieza.
requiere limpieza.
Cubos pequeños o huecos
Filtro de agua tapado. •Reemplace el cartucho del filtro con uno nuevo o
con el tapón.
Formación lenta del hielo
Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.
El control de temperatura •Vea
Los controles.
no es bastante frío.
La puerta no se cierre
La junta en el lado de la bisagra •Aplique vaselina en la parte frontal de la junta.
correctamente
está pegada o doblada.
Brillo anaranjado
Calefactor de descongelación •Eso es normal.
en el congelador
encendido.
El dispensador de hielo
Dispositivo de hielo apagado •Enciende el dispositivo de hielo o el agua.
no funciona (en algunos
o el agua está apagado.
modelos)
Los cubos están pegados •Remueve los cubos.
al brazo detector.
Bloques irregulares de •Rómpalos con los dedos y deseche los cubos restantes.
hielo en el recipiente.
•El congelador puede ser muy caliente. Ajuste el control a
una posición más fría paso por paso hasta que no se
formen bloques.
El dispensador está •Presione la tecla
LOCK CONTROL
(Control de bloqueo)
BLOQUEADO (LOCKED).
y manténgala presionada durante tres segundos.
El agua tiene un
El dispensador de agua no •Dispense el agua hasta que todo el sistema del agua se
sabor/olor malo
se uso por mucho tiempo. llene de nuevo.
(en algunos modelos)
El agua en el primer
Eso es normal con un • Espere 24 horas para que se enfríe el refrigerador.
vaso está tibia
refrigerador recién instalado.
(en algunos modelos)
El dispensador de agua no •Dispense el agua hasta que todo el sistema del agua se
se uso por mucho tiempo. llene de nuevo.
El sistema de agua se ha •Espere algunas horas para que se enfríe el agua.
desaguado.
El dispensador de agua
Suministro de agua •Vea
Instalar la línea de agua.
no funciona
apagado o no conectado.
(en algunos modelos)
Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro
y instale el tapón.
Aire atrapado en el sistema •Presione el brazo del dispensador por un par de
del agua. dos minutos.
El dispensador está •Presione la tecla
LOCK CONTROL
(Control de bloqueo)
BLOQUEADO (LOCKED).
y manténgala presionada durante tres segundos.
El agua chorrea del
Cartucho del filtro recién •Deje correr el agua desde el dipensador por 3 minutos
dispensador
instalado. (aprox. 1
1
⁄2 galóns).
No sale agua pero el
El agua en el depósito está •Llame para servicio.
dispositivo para hacer
congelada.
hielo funciona
83
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
Problema Causas Posibles Qué hacer
No sale agua y el
Está tapada la línea de agua •Llame a un plomero.
dispositivo para hacer
o la llave de paso.
hielo no funciona
Filtro de agua tapado. •Reemplace el cartucho del filtro o remueve el filtro
y instale el tapón.
El dispensador está •Presione la tecla
LOCK CONTROL
(Control de bloqueo)
BLOQUEADO (LOCKED)
y manténgala presionada durante tres segundos.
El refrigerador huele
Alimentos transmitiendo •Alimentos con olores fuertes deben estar tapados.
olores al refrigerador.
•Guarde una caja de bicarbonato de sodio en el
refrigerador; cámbiela cada tres meses.
El interior requiere •Vea
Cuidado y limpieza.
limpieza.
Limpie el sistema de agua •Vea
Cuidado y limpieza.
de descongelación.
Humedad en el exterior
Normal en períodos con •Seque la superficie.
del refrigerador
alto grado de humedad.
Humedad en el interior
Se abre la puerta con
(en clima húmedo el aire
frecuencia o por mucho
lleva la humedad al interior
tiempo.
del refrigerador cuando se
abren las puertas)
No funciona la luz
No hay corriente en el contacto. • Reemplace el fusible o reajuste el interruptor.
interior
Bombilla fundida. •Vea
Reemplazar las bombillas.
Agua en el piso de la
El desagüe en el fondo del • Vea
Cuidado y limpieza.
cocina o en el fondo
congelador está tapado.
del congelador
Cubos atrapados en •Empuje los cubos en el vertedero con una cuchara
el orificio. de madera.
Aire caliente a la base
El aire fluye para enfriar el
del refrigerador
motor. En el proceso de
refrigeración es normal que
salga calor de la base del
refrigerador. Algunos
recubrimientos de piso
estan sensitivos y se
descoloran a estas
temperaturas normales
y seguras.
Se seleccionó CUBED ICE
La última selección fue •Se quedaron unos cuantos cubos en el triturador de la
(HIELO EN CUBOS) pero CRUSHED ICE (HIELO PICADO)
. selección anterior. Esto es normal.
se dispensó CRUSHED ICE
(Hielo picado) (en algunos
modelos)
Frecuente sonido
El interruptor de corriente del •Mueva el interruptor de corriente a la posición
de “murmullo”
dispositivo para hacer hielo está
O (apagado)
. Mantenerlo en la posición
I (encendido)
en la posición
I (encendido)
pero dañará la válvula del agua.
no se ha conectado la tubería
de suministro de agua hacia el
refrigerador.
Antes de solicitar un servicio…
84
Servicio al consumidor Solucionar problemas
Operación SeguridadInstalación
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría
solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska,
la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da
derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son
sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.
Garante: General Electric Company. Louisville, KY 40225
85
Servicio al consumidorSolucionar problemasOperaciónSeguridad Instalación
Garantía del refrigerador.
Todos los servicios de garantía los proporcionan nuestros Centros de
Reparación de Fábrica o nuestros técnicos Customer Care
®
autorizados.
Para concertar una cita de reparación, en línea, visíte nos al ge.com, o
llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar
servicio, por favor tenga a mano el número de serie y
el número de modelo.
Por el período de: GE reemplazará:
Un año Cualquier parte
del refrigerador que falle debido a defectos en los materiales o en
A partir de la fecha
la fabricación. Durante esta
garantía limitada de un año
, GE también proporcionará,
sin costo
de la compra original alguno
, toda la mano de obra y el servicio relacionado para reemplazar partes defectuosas.
Treinta días Cualquier parte
del cartucho del filtro de agua que falle debido a defectos en los materiales o en
(Filtro de agua, si incluido)
la fabricación. Durante esta
garantía limitada de treinta días
, GE también proporcionará,
sin costo
A partir de la fecha alguno
, un cartucho de filtro de agua de repuesto.
de la compra original
del refrigerador
■Viajes de servicio a su hogar para enseñarle cómo usar
el producto.
■Instalación o entrega inapropiada, o mantenimiento
impropio.
■Fallas del producto si hay abuso, mal uso, o uso para
otros propósitos que los propuestos, o uso para fines
comerciales.
■Pérdida de alimentos por averías.
■Reemplazo de fusibles de su hogar o reajuste de
interruptores de circuito.
■Causar daños después de la entrega.
■Reemplazo del cartucho del filtro de agua, si incluido,
debido a presión de agua afuera de las limites de
operación especificados o sedimento excesivo en
el suministro de agua.
■Reemplazo de las bombillas, si incluidas, o del cartucho
de filtro de agua, si incluido, diferente a como se
especifica anteriormente.
■Daño al producto causado por accidente, fuego,
inundaciones o actos de Dios.
■Daño incidental o consecuencial causado por posibles
defectos con el aparato.
■Producto no accesible para facilitar el servicio requerido.
Lo que GE no cubrirá:
Grape aquí su recibo.
Se requiere facilitar prueba
de la fecha de compra
original para obtener un
servicio bajo la garantía.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y
como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de
comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más
breve permitido por la ley.
86
Hecho por General Electric, Appliance Park, Louisville, KY 40225 EPA EST. No. 070595-MN-001
Hoja de Datos de Funcionamiento
Sistema de Filtración GE SmartWater
Cartucho MWF
Este sistema se ha sometido a las pruebas NSF/ANSI 42/53 a fin de reducir las sustancias presentadas a continuación.
Se redujo la concentración de las sustancias indicadas en el agua que ingresan en el sistema a una concentración menor
o igual al límite permitido para el agua que sale del sistema, como se especifica en NSF/ANSI 42/53.*
(Factores de 100% incorporados para la utilización no medida)
Estándar No. 42: Efectos estéticos
Parámetros USEPA Calidad del Promedio de Effluent % de reducción Reducción
MCL influente concentración influente Promedio Máximo Promedio Máximo mínima necesaria
Cloro
— 2,0 mg/L + 10% 1,96 mg/L 0,06 mg/L 0,11 mg/L 96,77% 94,74% > 50%
T & O — — — — — — — —
Partículas
** — at least 10.000 particles/mL 6.400.000 #/mL 58.833 #/mL 150.000 #/mL 99,14% 97,97% ≥85%
Estándar No. 53: Efectos Relativos a la Salud
Parámetros USEPA Calidad del
Promedio de
Effluent % de reducción Reducción
MCL influente concentración influente Promedio Máximo Promedio Máximo mínima necesaria
Turbidez
0,5 NTU 11 + 1 NTU*** 10,5 NTU 0,14 NTU 0,28 NTU 98,54% 97,20% 0,5 NTU
Quistes
≥ 99,95% Reduction Minimum 50.000 L 118.750 #/L < 1 #/L 4 #/L > 99,99% > 99,99% ≥ 99,95%
Asbestos ≥ 99% Reduction 10
7
–10
8
fibras/L; > 10µm 57 MF/L 0,996 MF/L < 1 MF/L 99,60% 99,39% ≥ 99%
Plomo a pH 6,5
0,015 mg/L 0,15 mg/L + 10% 0,1567 mg/L < 0,001 mg/L < 0,001 mg/L 99,36% 99,29% 0,010 mg/L
Plomo a pH 8,5
0,015 mg/L 0,15 mg/L +
10% 0,1433 mg/L < 0,001 mg/L < 0,001 mg/L 99,30% 99,29% 0,010 mg/L
Mercurio a pH 6,5 0,002 mg/L 0,006 mg/L + 10% 0,0059 mg/L 0,000350 mg/L 0,0007 mg/L 94,70% 87,50% 0,002 mg/L
Mercurio a pH 8,5 0,002 mg/L 0,006 mg/L + 10% 0,0057 mg/L 0,000325 mg/L 0,0006 mg/L 93,20% 89,29% 0,002 mg/L
Alacloro 0,002 mg/L 0,04 mg/L +
10% 0,0367 mg/L 0,00023 mg/L 0,0004 mg/L 99,34% 98,67% 0,002 mg/L
Lindane 0,0002 mg/L 0,002 mg/L + 10% 0,0020 mg/L < 0,00002 mg/L < 0,00002 mg/L 99,00% 98,95% 0,0002 mg/L
2,4-D 0,070 mg/L 0,210 mg/L + 10% 0,2033 mg/L 0,00337 mg/L 0,011000 mg/L 98,32% 94,50% 0,070 mg/L
Toxafeno 0,003 mg/L 0,015 mg/L +
10% 0,0160 mg/L 0,00100 mg/L 0,001000 mg/L 93,44% 91,67% 0,003 mg/L
Benceno 0,005 mg/L 0,015 mg/L +
10% 0,0145 mg/L 0,000500 mg/L 0,000500 mg/L 96,51% 95,83% 0,005 mg/L
Carbofurano 0,040 mg/L 0,080 mg/L + 10% 0,0830 mg/L 0,001000 mg/L 0,001000 mg/L 98,78% 98,65% 0,04 mg/L
1,4 diclorobenceno
0,075 mg/L 0,225 mg/L + 10% 0,2283 mg/L 0,000500 mg/L 0,000500 mg/L 99,78% 99,77% 0,075 mg/L
Atrazine 0,003 mg/L 0,009 mg/L +
10% 0,0087 mg/L < 0,0005 mg/L < 0,0005 mg/L 94,22% 93,33% 0,003 mg/L
* Probado utilizando una tasa de flujo de 0,5 gpm (1,8927 l/min.); presión de 60 psig (4,218 Kg/cm2); pH de 7,5 ± 0,5; temp. de 20° ± 3°C
** Medición en partículas/ml. Las partículas usadas eran de 0,5–1 micrón.
*** Unidades de turbidez Nefelométrica—NTU
Especificaciones de Operación
Capacidad: certificado para hasta 300 galones (1135 litros ); hasta seis meses para los modelos sin luz indicadora de reemplazo de filtro;
hasta un año para los modelos con luz indicadora de reemplazo de filtro
Requerimientos de presión: 40–120 psi (2,8–8,2 bar), sin choque
Temperatura: 33°–100°F (0,6°–38°C)
Tasa de flujo: 0,5 gpm (1,9 lpm)
Requerimientos Generales de Instalación/Operación/Mantenimiento
Lave el nuevo cartucho a la tasa máxima por 3 minutos para sacar el aire atrapado.
Reemplace el cartucho cuando la luz indicadora parpadee o cuando se reduzca la tasa de flujo de agua en unidades que no incluyen indicador.
Avisos Especiales
Las instrucciones de instalación, las piezas, la información sobre la disponibilidad de servicio y la garantía estándar se incluyen con el producto
al enviarlo.
Este sistema de agua potable debe mantenerse conforme a las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos.
No se utiliza en los sitios donde el agua es de calidad microbiológicamente dudosa, ni con aguas de calidad desconocida, sin una desinfección
adecuada antes o después del sistema; el sistema puede utilizarse con aguas desinfectadas que puedan contener quistes filtrables.
Los contaminantes u otras substancias que este sistema de tratamiento de agua puede remover o reducir, no están presentes, necesariamente, en su agua.
Verifique el acatamiento de las leyes y reglamentos estatales y locales.
Tome en cuenta que aunque las pruebas se realizaron bajo condiciones estándar de laboratorio, el resultado real puede variar. Los sistemas
se deben instalar y operar de acuerdo con los procedimientos y las pautas que recomienda el fabricante.
NSF
®
Probado y Certificado según las normas ANSI/NSF 42 y 53 para la
reducción de:
Estándar No. 42: Efectos Estéticos
U
nidad química
E
l sabor y olor de cloro
U
nidad de filtrado mecánico
Reducción de partículas, Clase I
Estándar No. 53: Efectos sobre la salud
U
nidad de reducción química
Reducción de alacloro y atrazina
Reducción del benceno y carbofurano
Reducción de 1,4 diclorobenceno y 2,4-D
Reducción de plomo y lindano
Reducción de mercurio y toxafeno
U
nidad de filtrado mecánico
Reducción de turbidez
Reducción de quistes y asbestos
87
Servicio al consumidor.
Página Web de GE Appliances
ge.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al
día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales
de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una
reparación.
Solicite una reparación ge.com
El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación
cuando le venga cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales
de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
ge.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de
todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,
incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy
mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas ge.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su
garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al 800.626.2224
durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía
termine.
Piezas y accesorios ge.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier
otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución
ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Póngase en contacto con nosotros
ge.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página
Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Registre su electrodoméstico ge.com
¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos
de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de
embalaje.
Consumer Support.
GE Appliances Website
In the U.S.:
ge.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts or even schedule service on-line. In Canada: www.geappliances.ca
Schedule Service
In the U.S.:
ge.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.
In Canada, call 1.800.561.3344
Real Life Design Studio
In the U.S.:
ge.com
GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with
disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).
In Canada, contact: Manager, Consumer Relations, Mabe Canada, Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Extended Warranties
In the U.S.:
ge.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer
Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133
Parts and Accessories
In the U.S.:
ge.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be
referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.661.1616.
Contact Us
In the U.S.:
ge.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.geappliances.ca, or write to: Director, Consumer Relations, Mabe Canada, Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Register Your Appliance
In the U.S.:
ge.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the need arise.
You may also mail in the pre-printed registration card included in the packing material.
In Canada: www.geappliances.ca
Printed in the United States
Printed on Recycled Paper
